前言

近期小米推出了新款165W自带线充电宝PB2165，产品延续了系列相同外观设计语言，但配色更加深沉，同时还对USB-C自带线进行了升级，全新编织线设计更加结实耐用。

最大不同点还当属产品的容量，20000mAh超大容量是上一个版本的2倍，极大提升了充电宝的续航能力，满足长途差旅人士的使用需求。

此外充电宝还额外配置1A1C两个快充接口，整体性能表现方面，支持小米旗下澎湃秒充的90W自充以及120W输出，还支持120W+45W的同时快充策略，满足米系设备同时快充需求。此外配备智能彩屏，可实时显示剩余电量、充/放电速度、充满/耗尽时间等信息。支持主动开启小电流模式，更好呵护用户的智能穿戴设备。下面就随充电头网来具体了解这款新品。

小米165W自带线充电宝外观

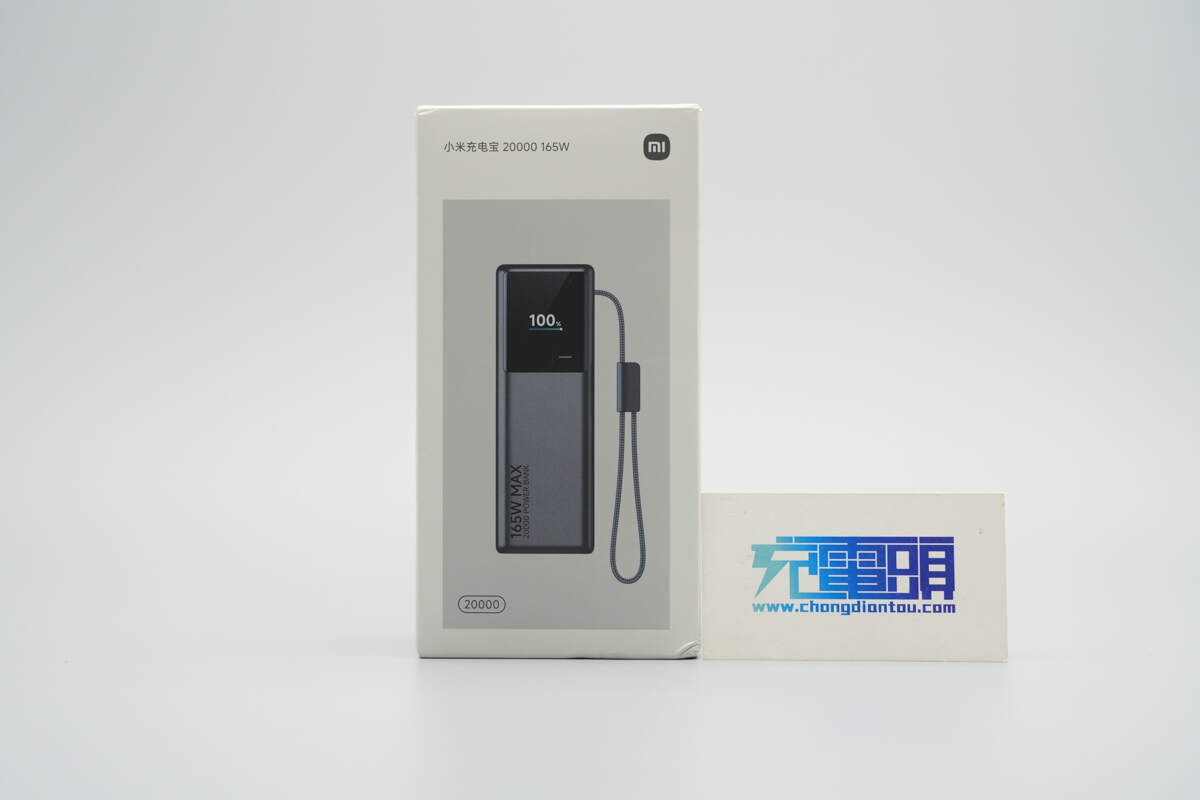

包装盒正面印有小米品牌logo、产品名称以及外观图。

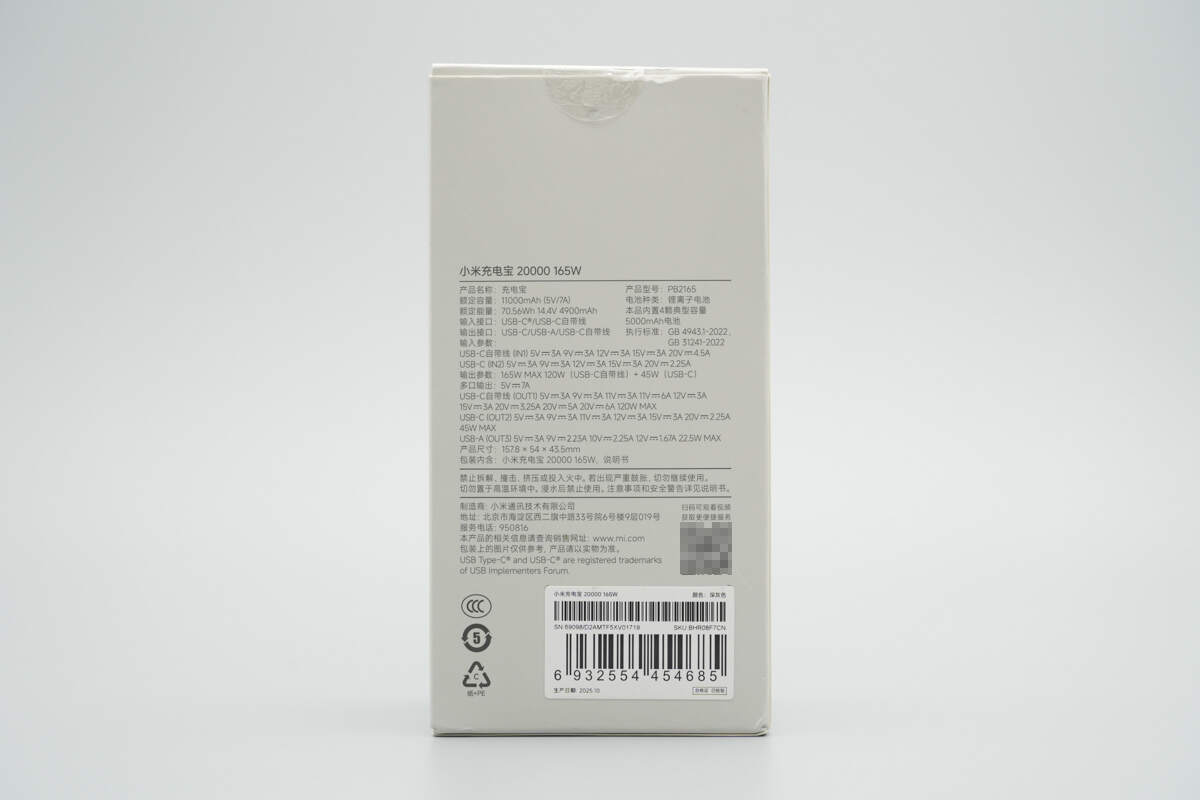

背面印有产品参数、注意事项以及商家信息等。

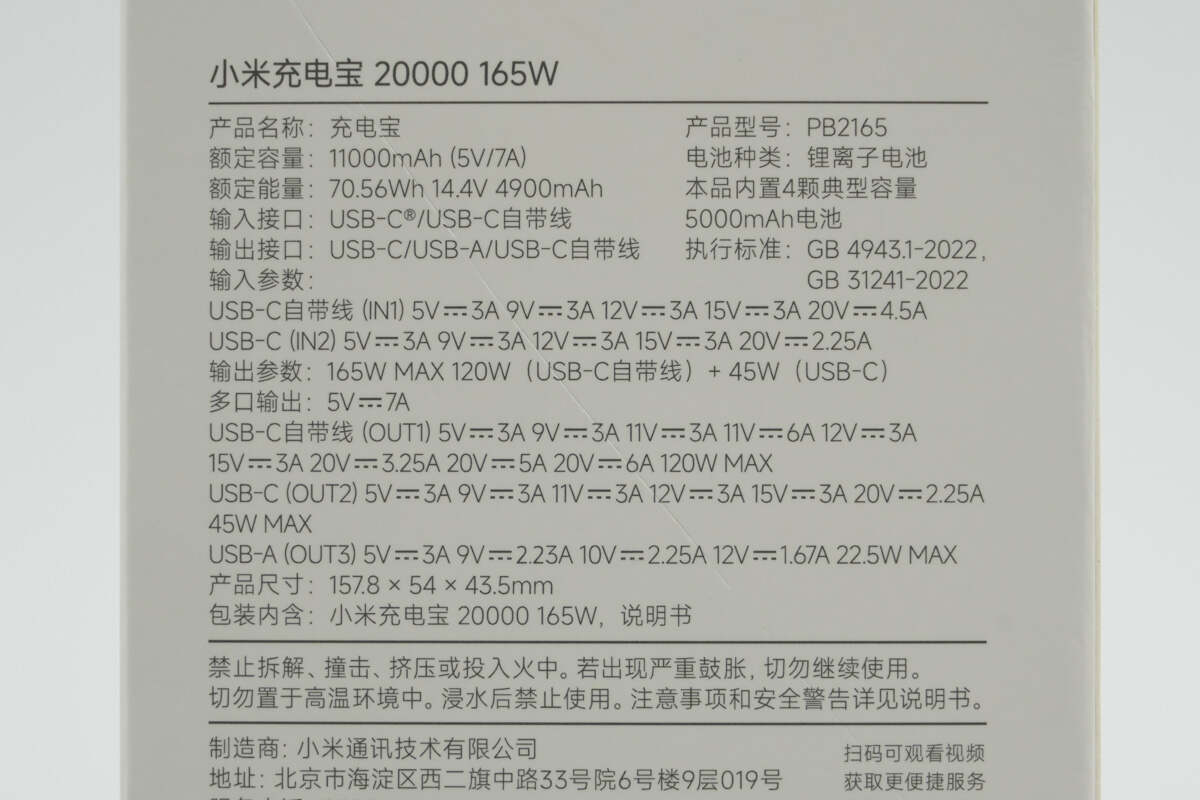

包装盒上参数特写，下面到产品实物展示环节再介绍。

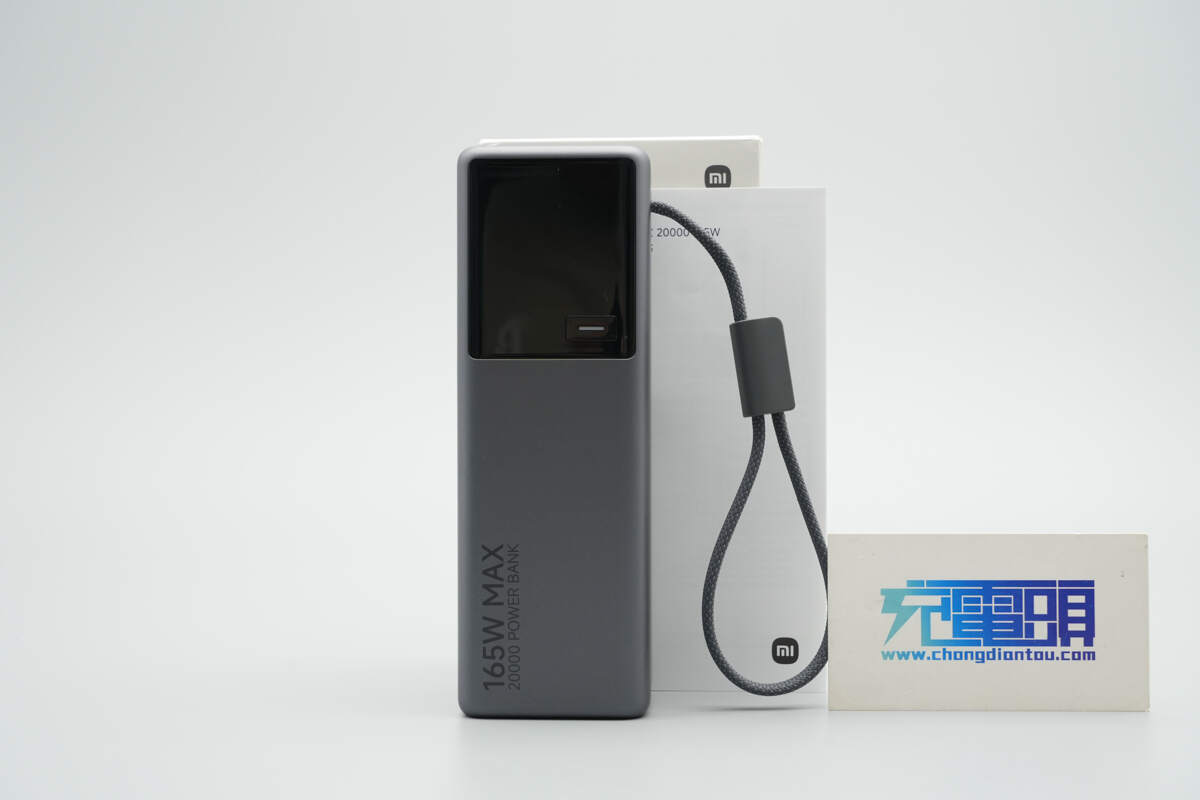

包装内含移动电源和使用说明书。

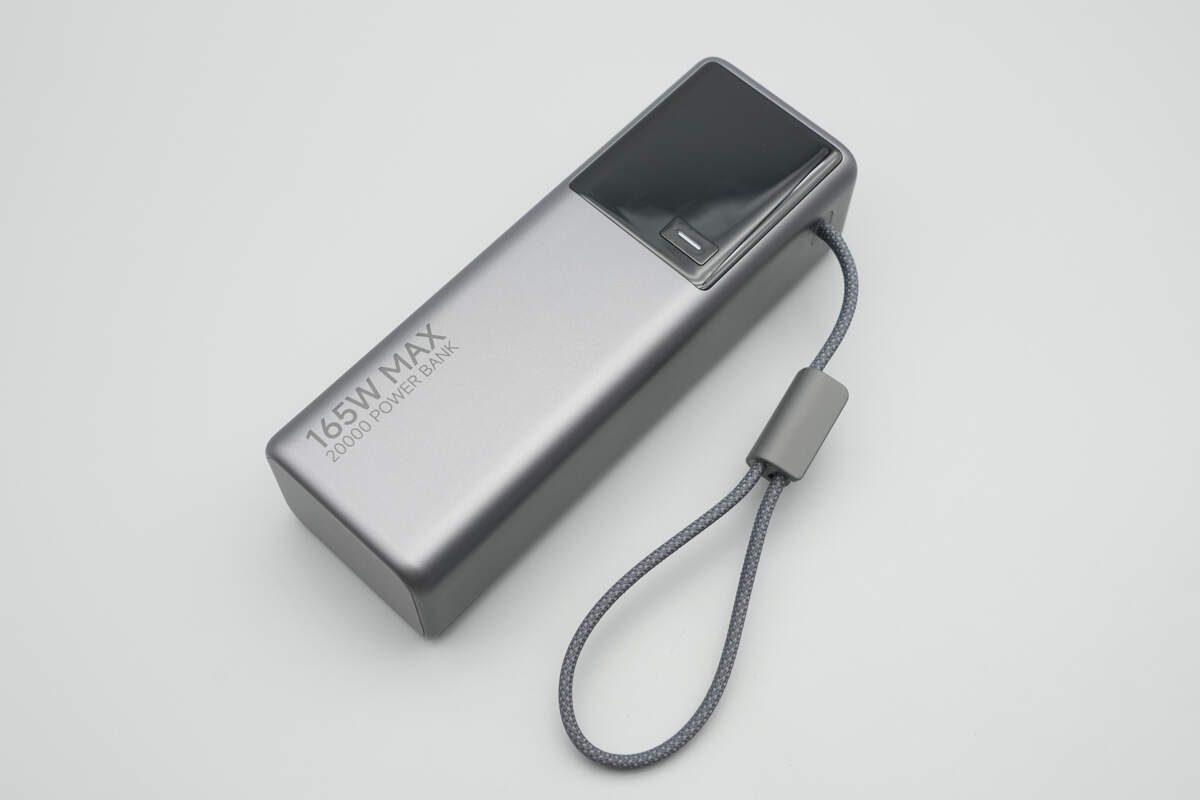

小米165W自带线充电宝延续了系列相同设计语言，机身表面同样金属喷漆提升质感，不同之处在于颜色更加深邃。

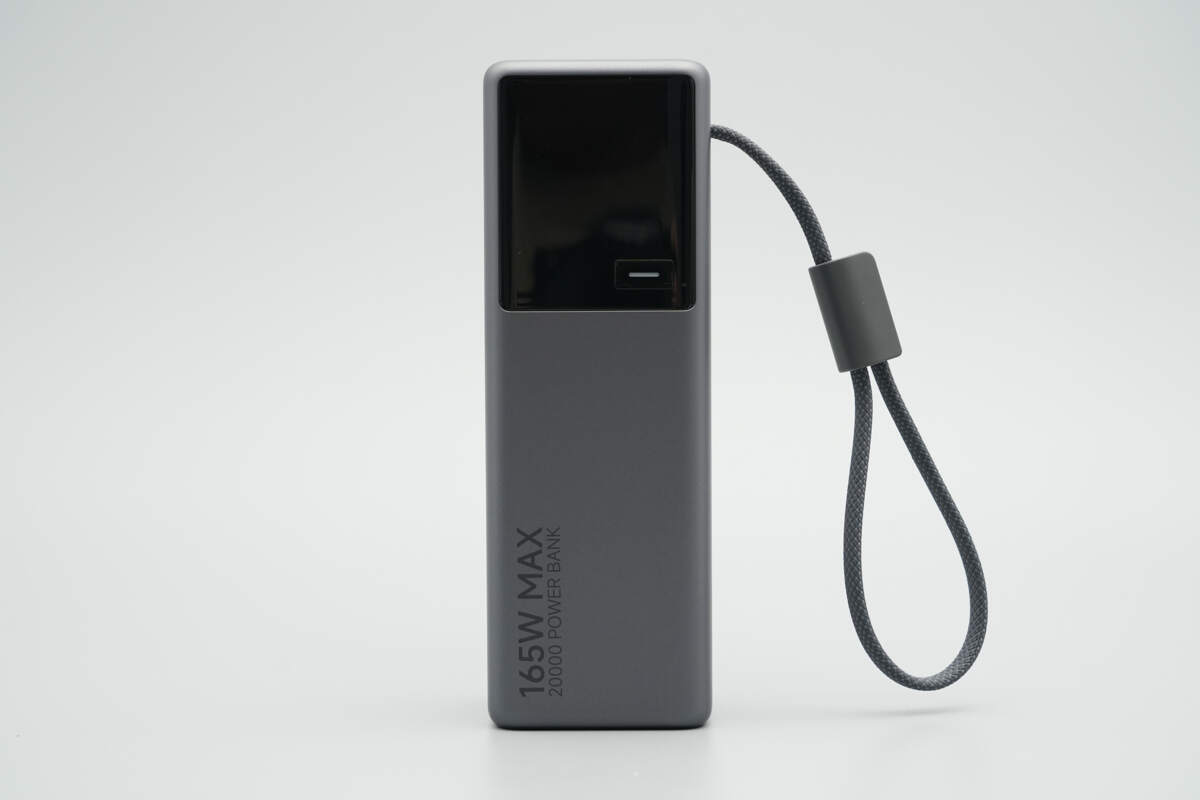

机身正面上方配备智能彩屏和功能按键。

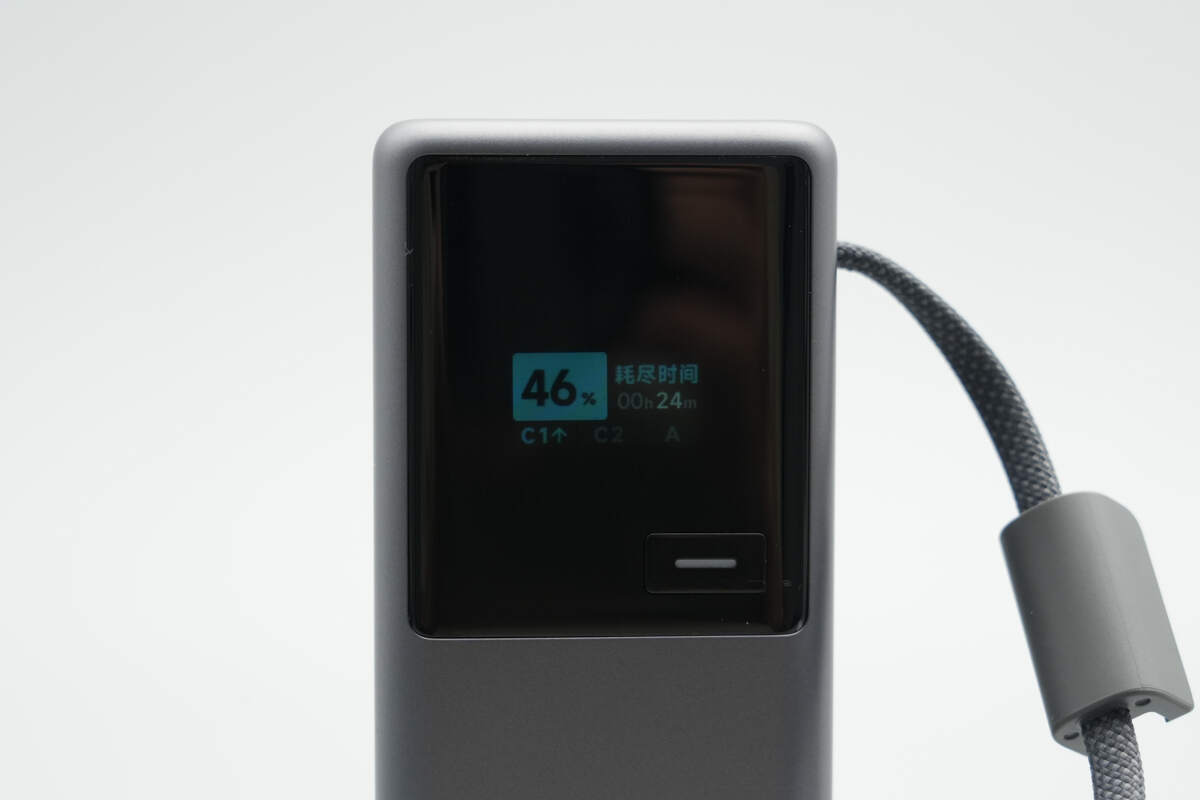

显示屏可实时显示充电宝剩余电量、充/放电速度、充满/耗尽时间等信息，此外还能通过双击按键主动开启小电流模式。

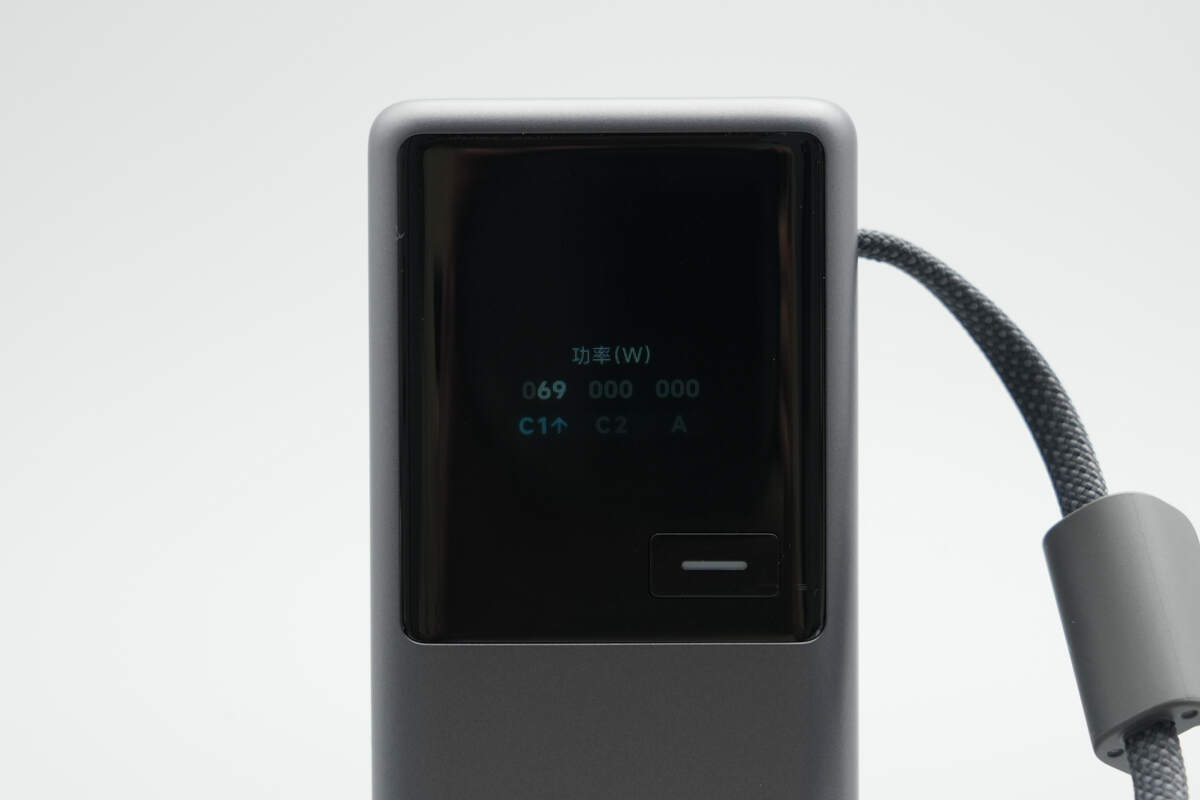

通过显示屏可随时查看三个USB接口的使用情况和输入/输出功率。

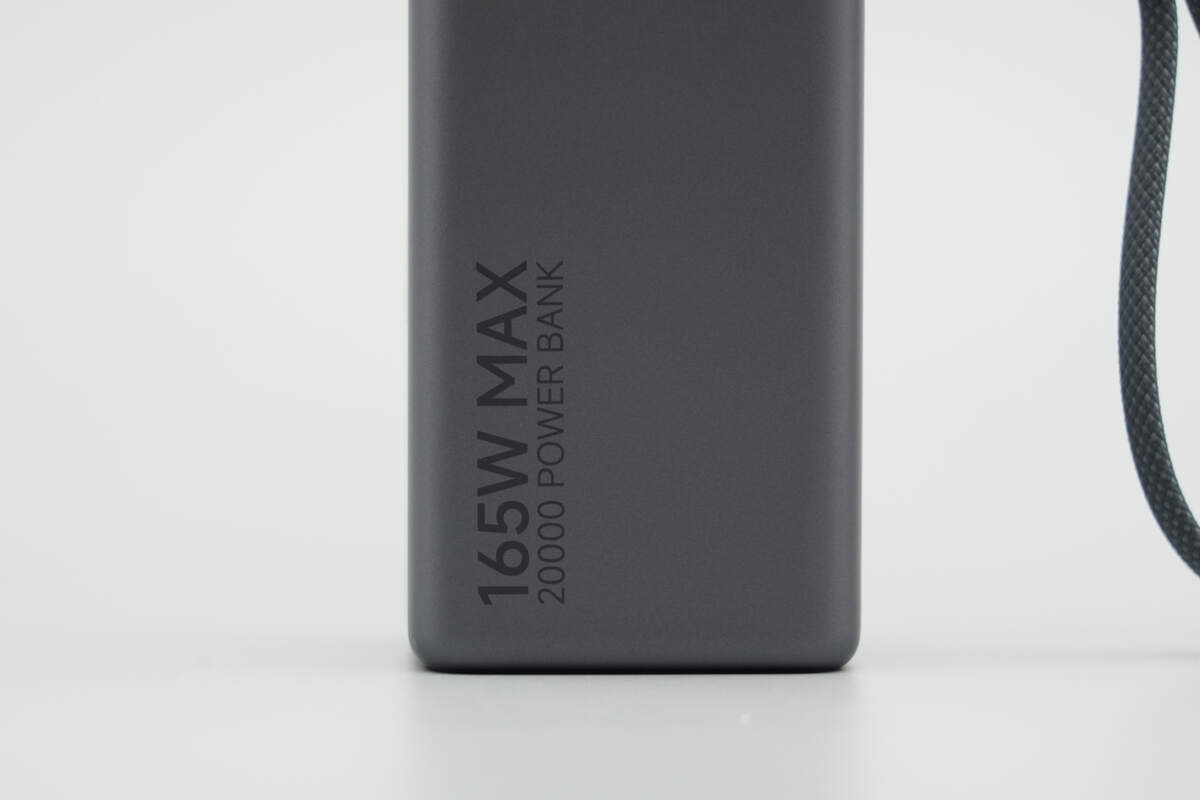

正面下方左侧印有165W MAX和20000 POWER BANK。

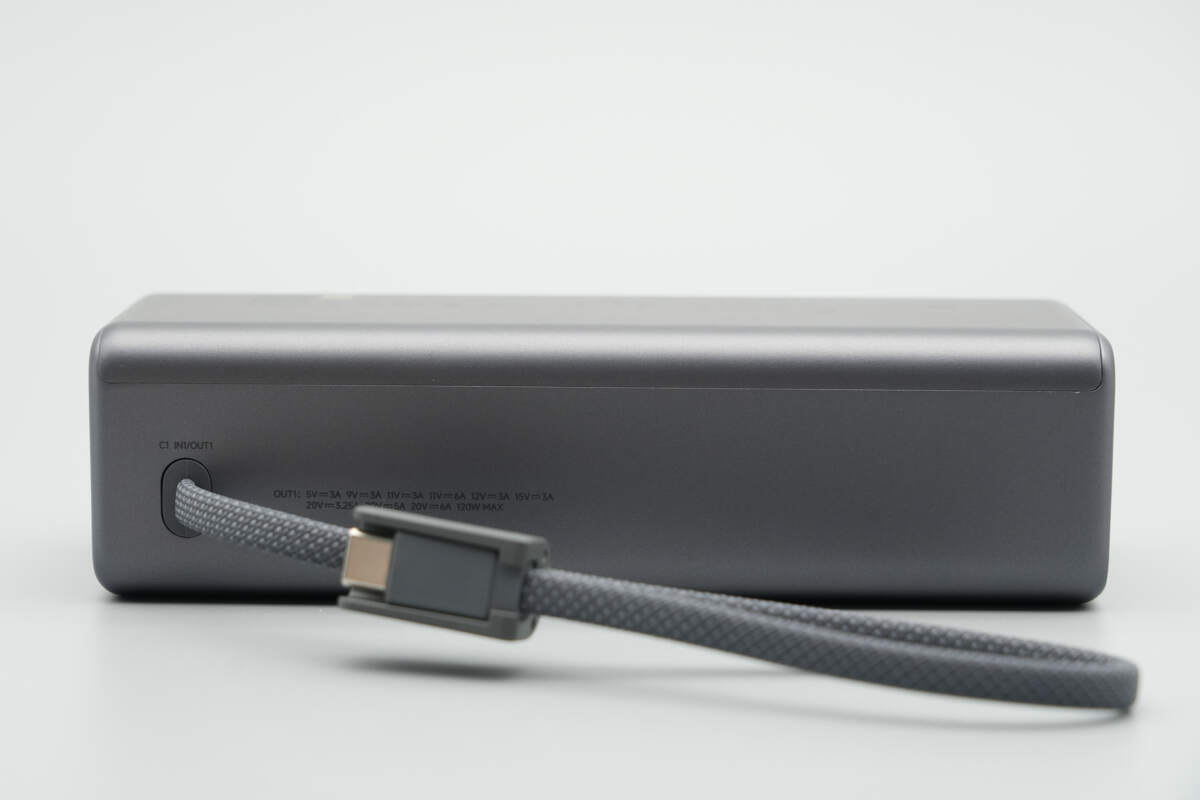

机身一侧配置USB-C自带线，外壳上印有对应输出参数。

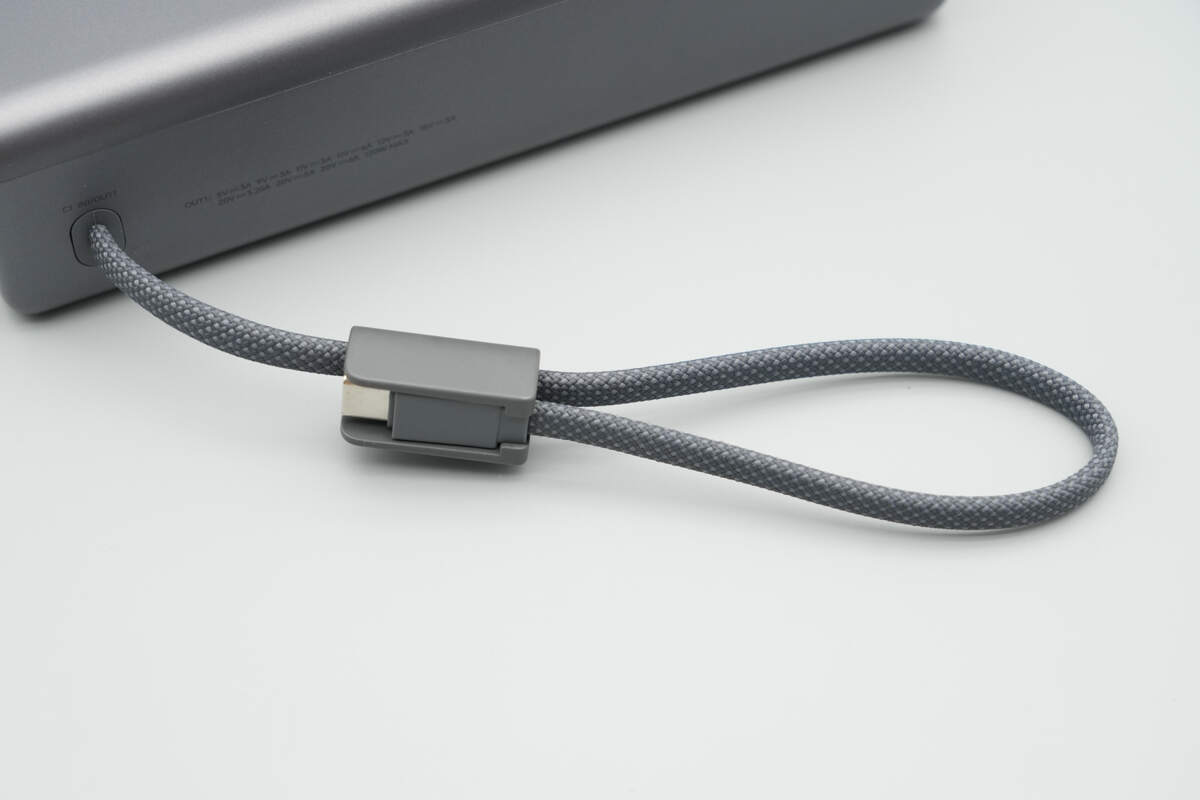

新款充电宝另一大不同之处在于USB-C自带线升级为编织线设计，更加结实耐用。

此外线身上还带有独特收纳槽，提拉间秒变挂绳，不易脱落，一拎就走。

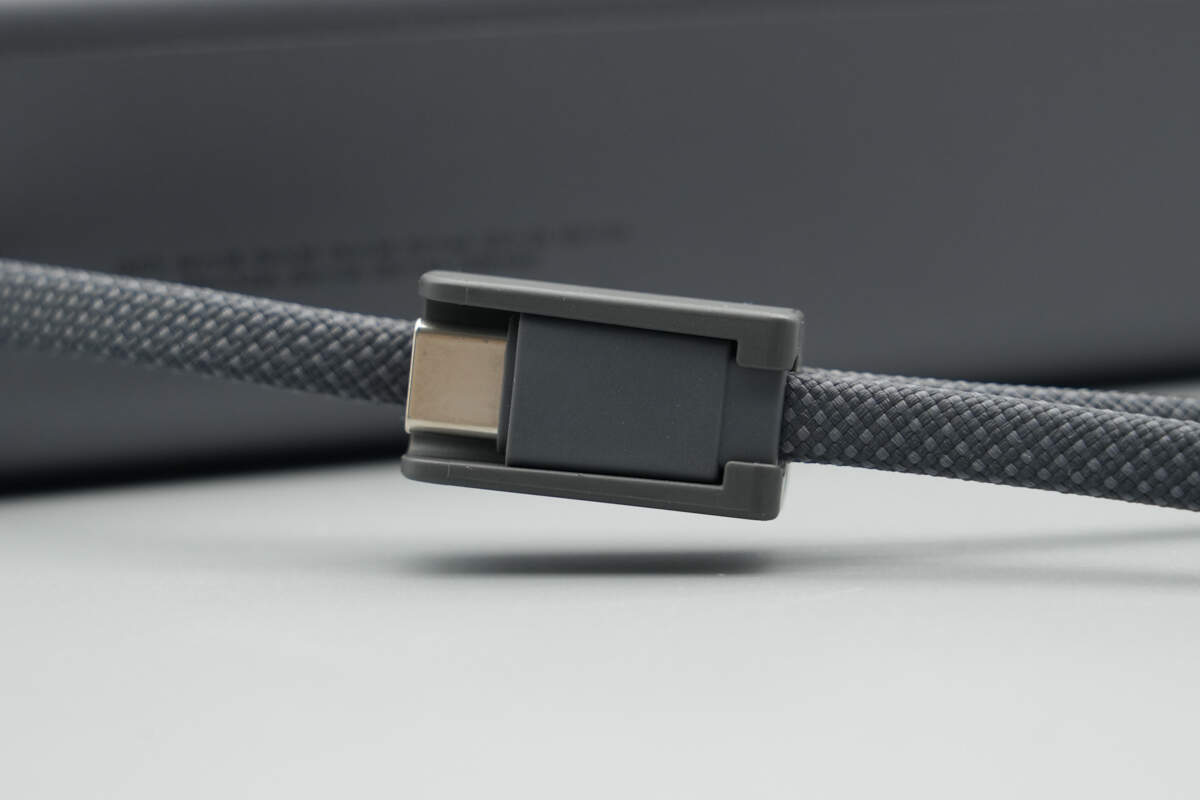

USB-C自带线端子特写。

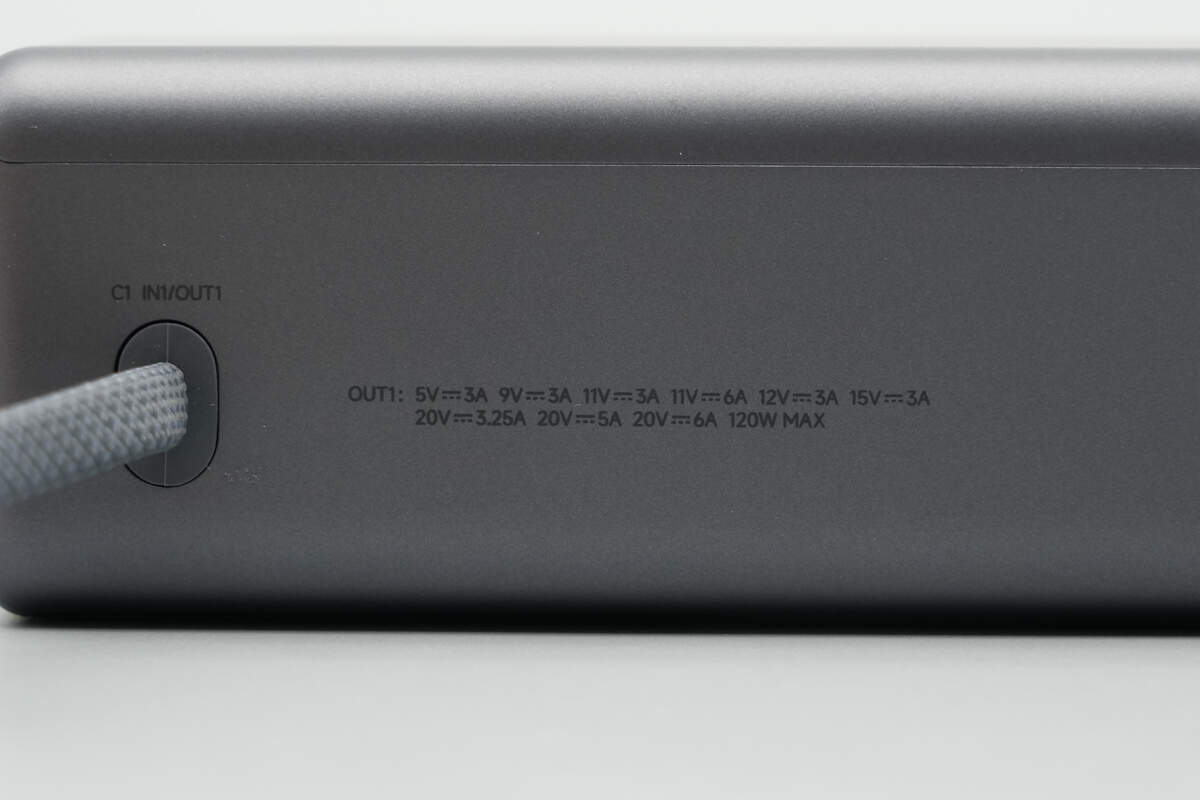

USB-C自带线输出参数特写，支持5V3、9V3A、11V3A、11V6A、12V3A、15V3A、20V3.25A、20V5A、20V6A输出，最大输出功率120W。

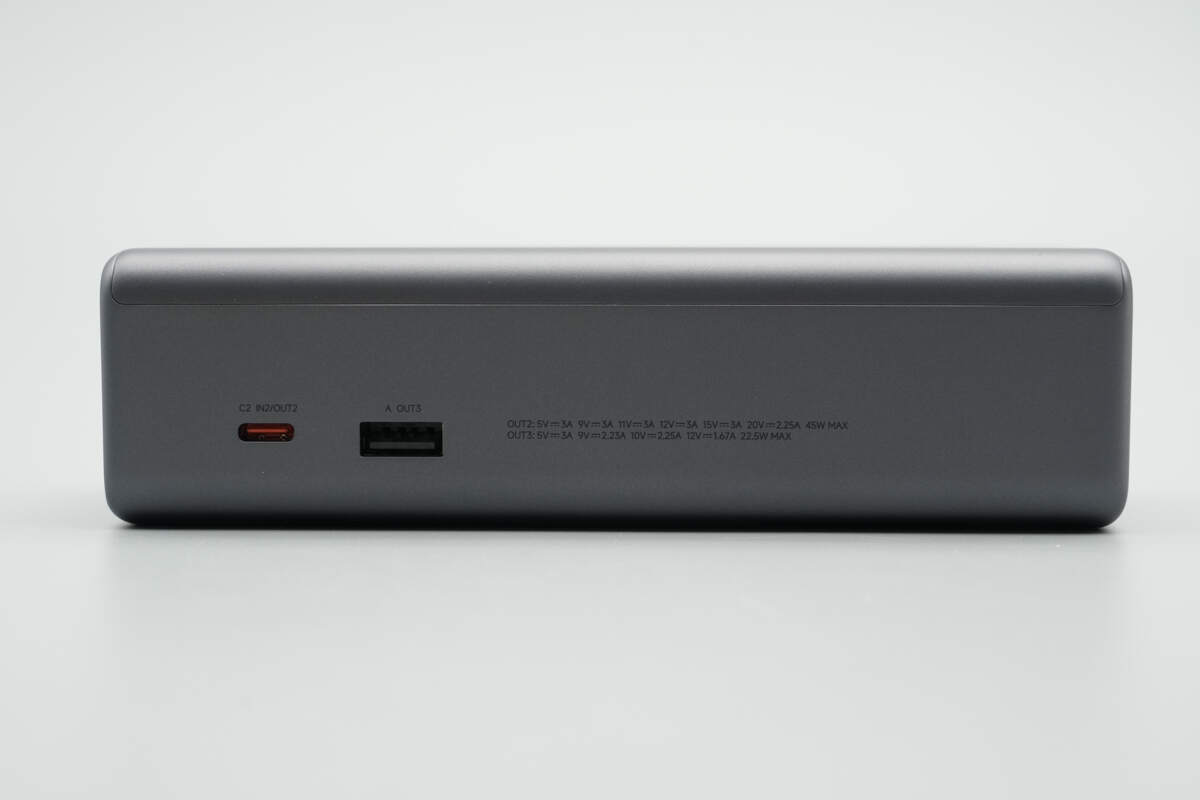

机身另一侧配置1A1C快充接口，此外壳体上也印有两个接口的输出参数。

USB-C2口支持5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A输出，最大输出功率45W；USB-A口支持5V3A、9V2.23A、10V2.25A、12V1.67A输出，最大输出功率22.5W。

机身背面印有产品详细参数信息。

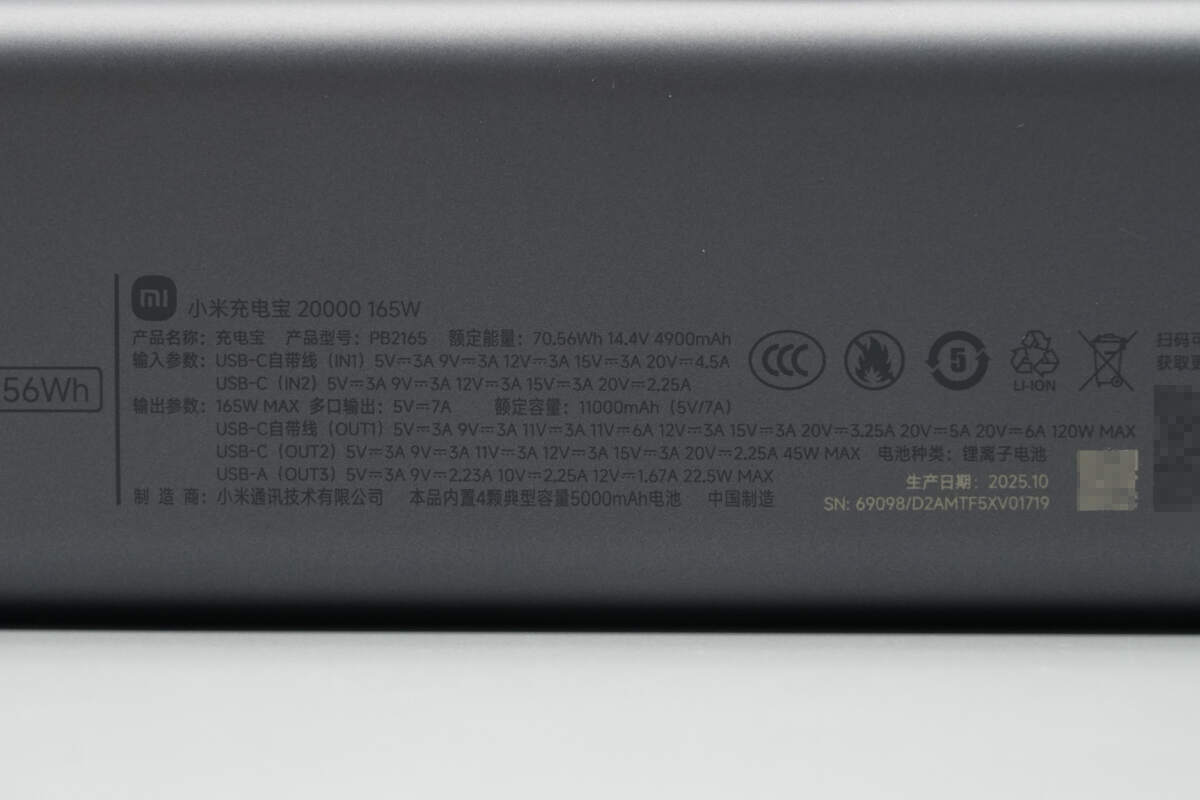

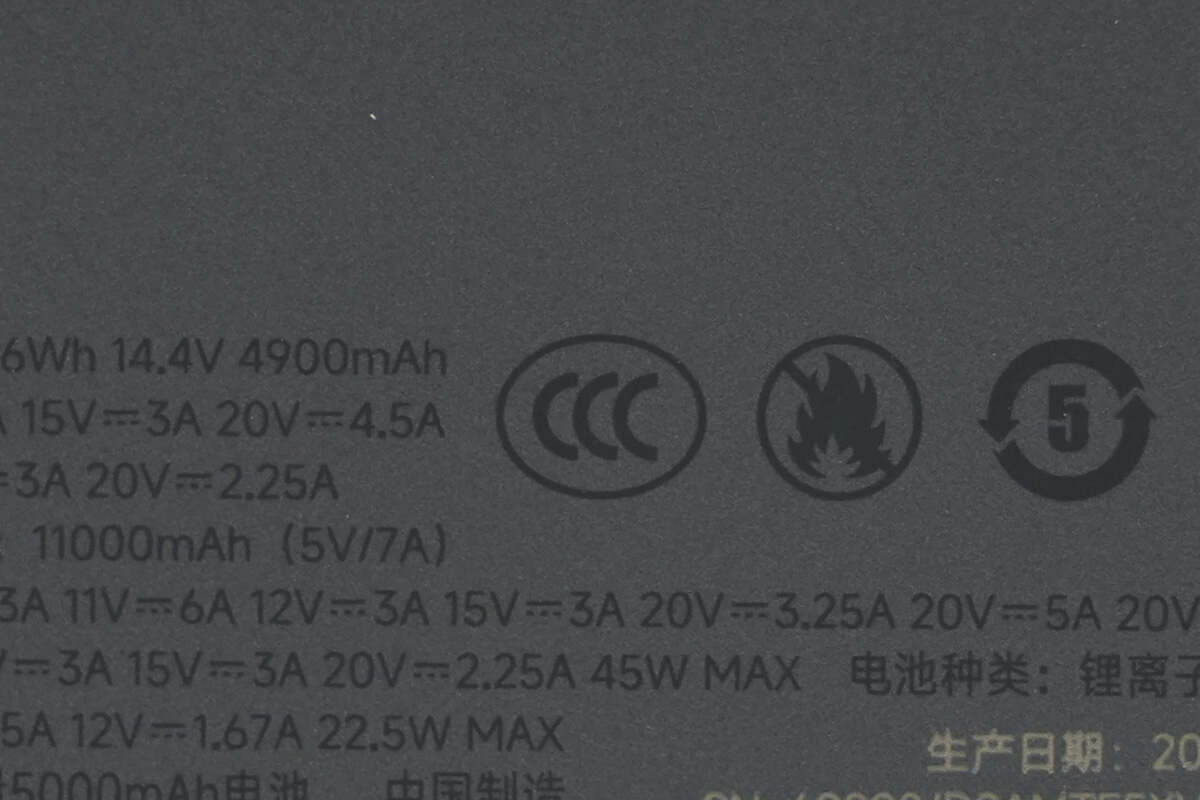

产品参数特写

产品名称：充电宝

产品型号：PB2165

额定能量：70.56Wh 14.4V 4900mAh

额定容量：11000mAh（5V7A）

电池种类：锂离子电池

输入参数：

USB-C自带线(IN1)：5V3A、9V3A、12V3A、15V3A、20V4.5A

USB-C(IN2)：5V3A、9V3A、12V3A、15V3A、20V2.25A

输出参数：165W MAX 多口输出：5V7A

USB-C自带线(OUT)：5V3、9V3A、11V3A、11V6A、12V3A、15V3A、20V3.25A、20V5A、20V6A 120W MAX

USB-C(OUT2)：5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A 45WMAX

USB-A(OUT3)：5V3A、9V2.23A、10V2.25A、12V1.67A 22.5W MAX

制造商：小米通讯技术有限公司

充电宝通过了国家CCC强制认证。

机身底部新增防滑垫设计，保证充电宝竖放使用体验。

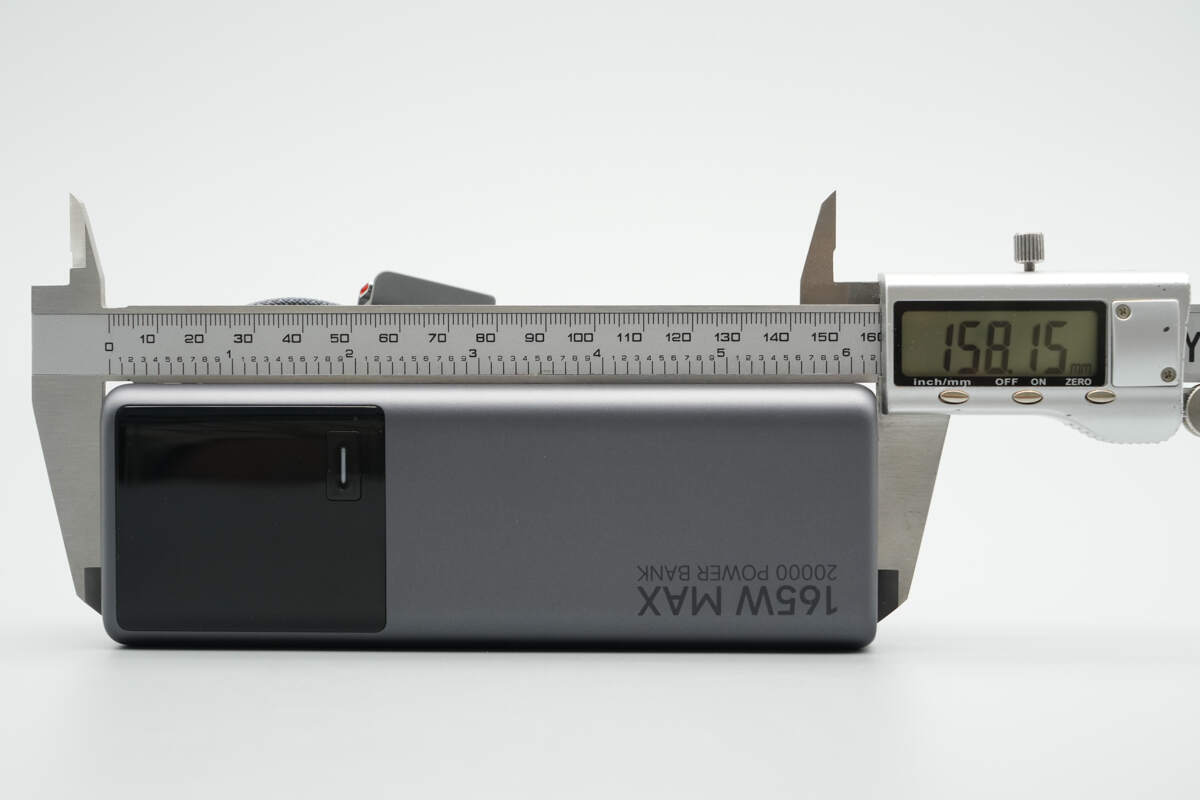

实测充电宝机身长度为158.15mm。

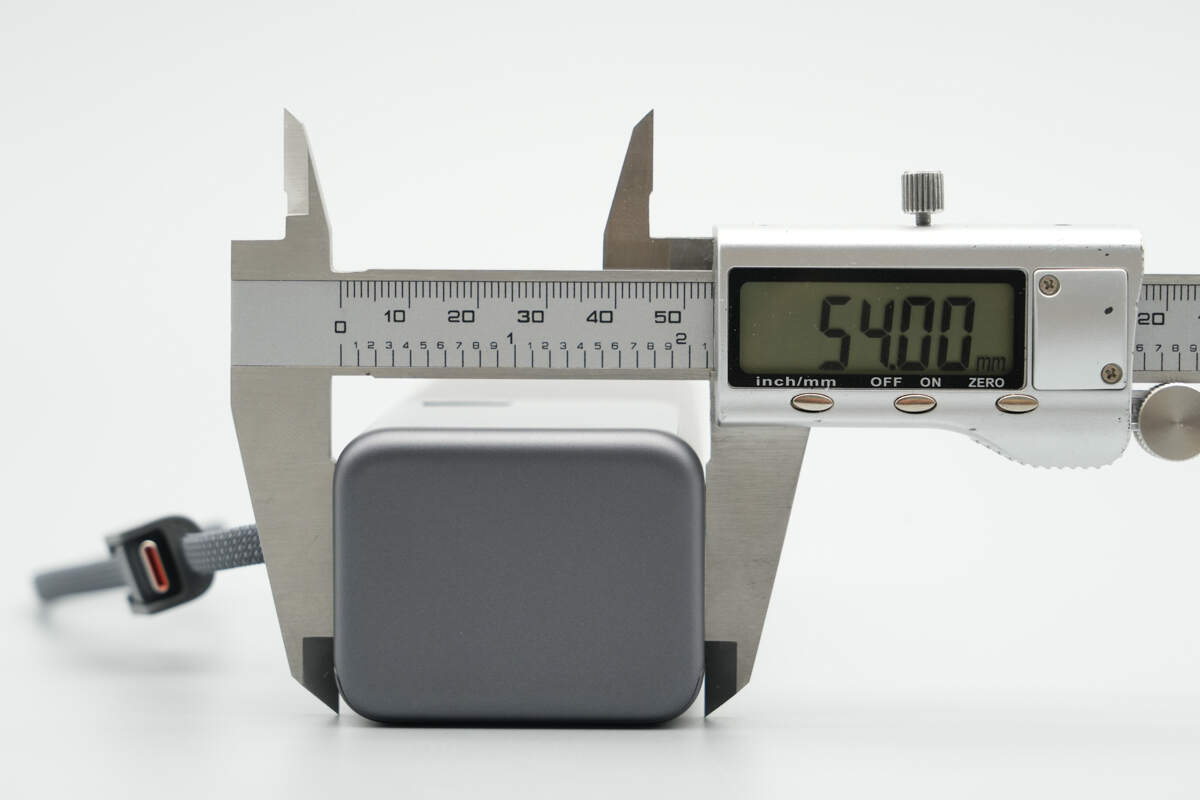

宽度为54mm。

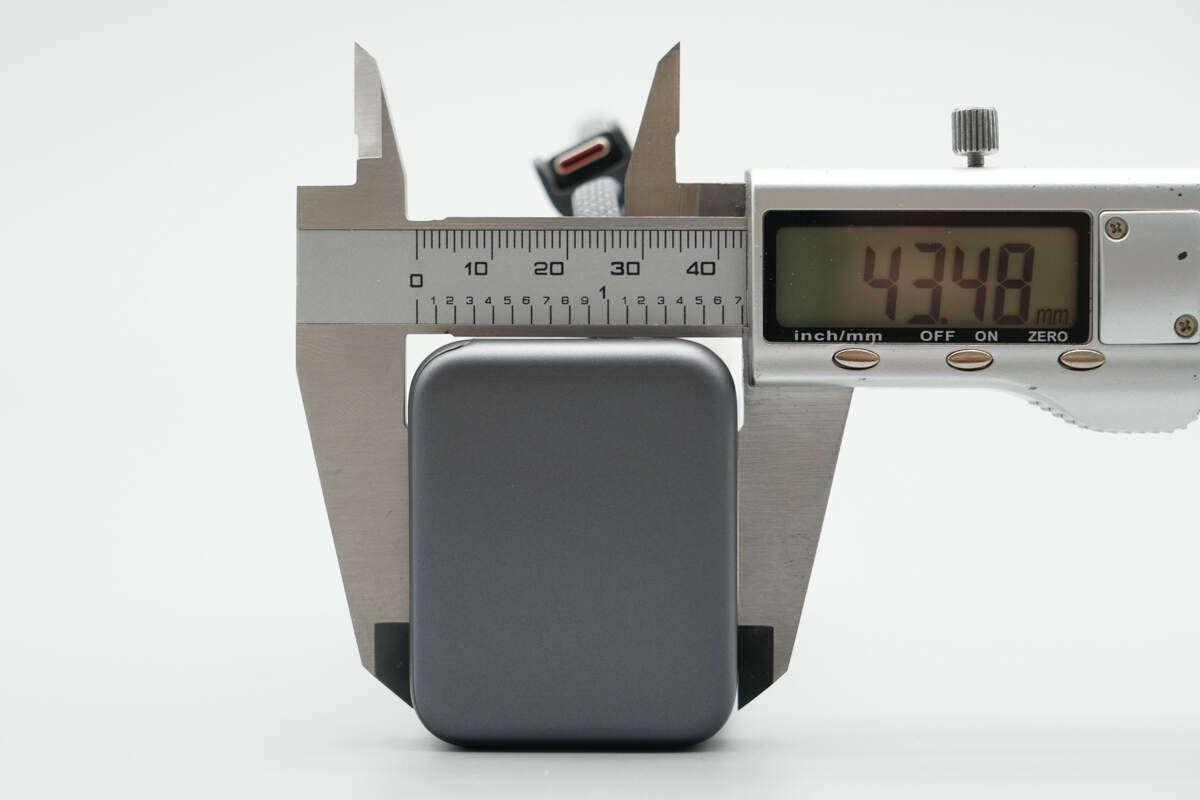

厚度为43.48mm。

USB-C自带线长度约为28cm。

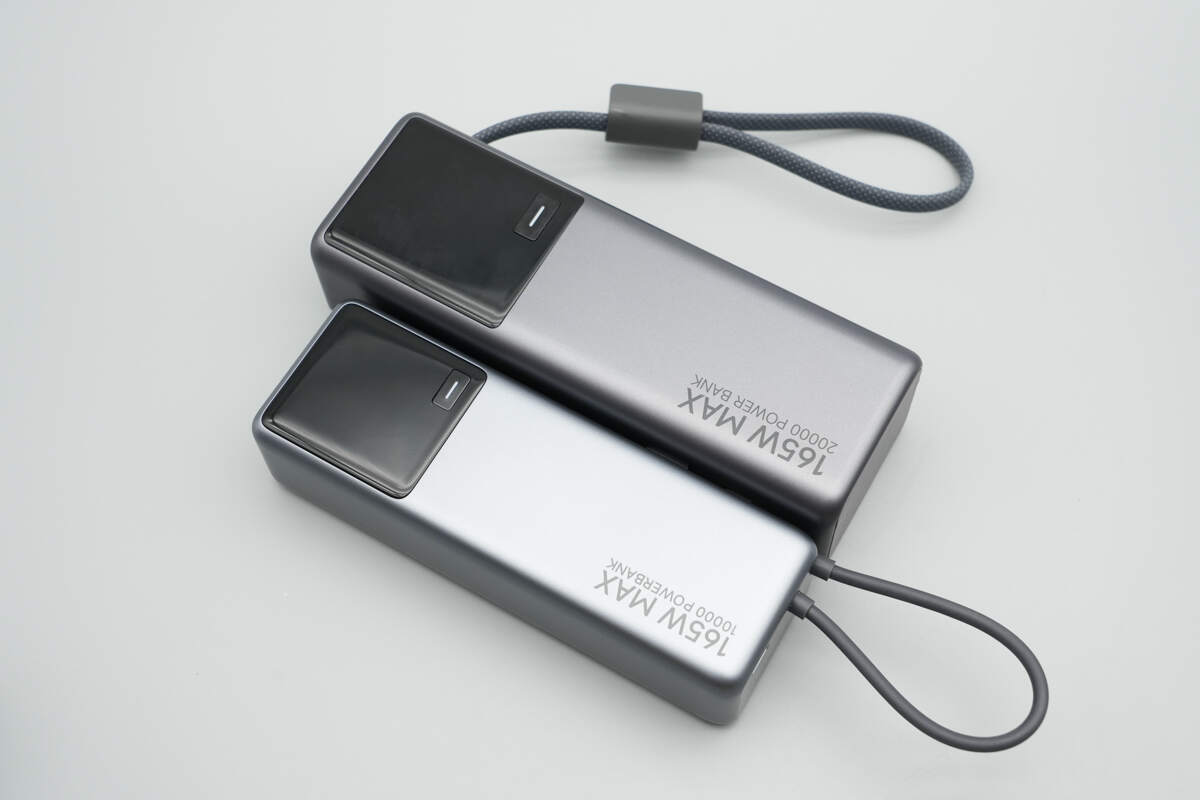

和小米165W自带线充电宝PB1165MI放在一起对比，由于新款容量提升了1倍，机身整体要稍大一圈。

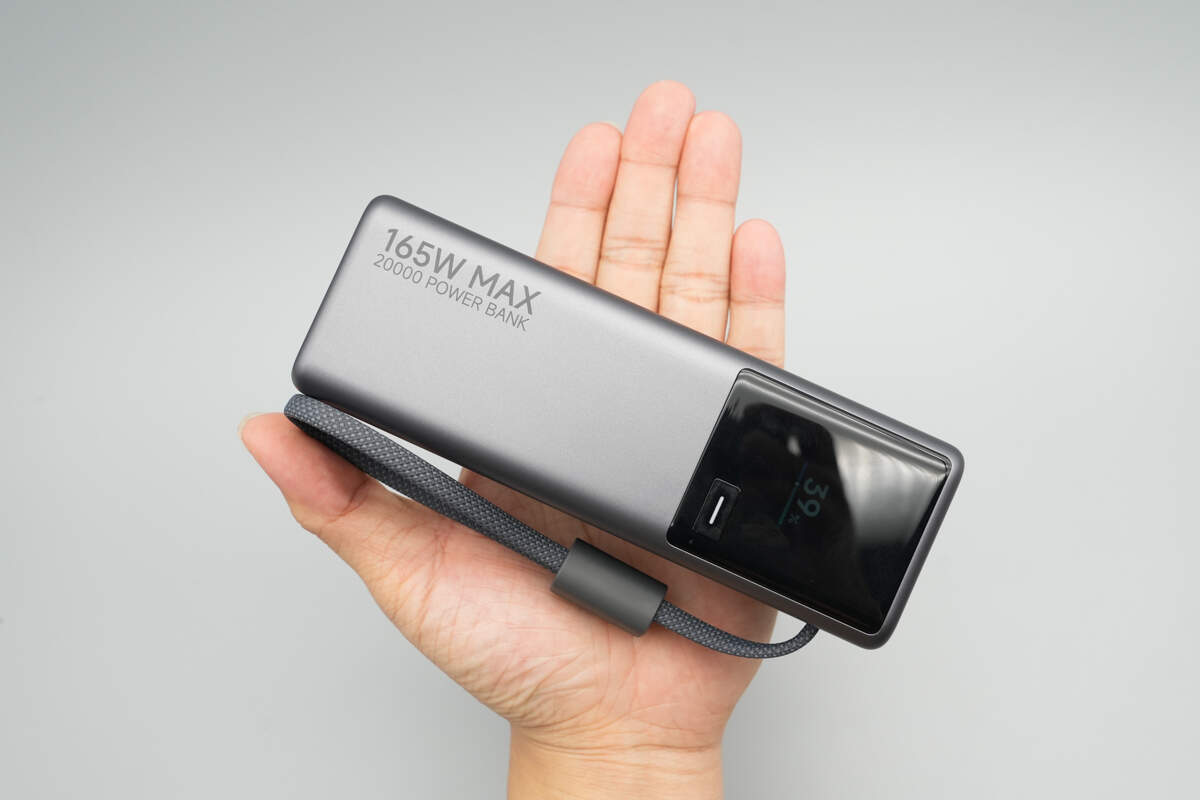

产品拿在手上的大小直观感受。

另外测得充电宝重量约为483g。

使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持PD3.0、PPS、QC5、DCP充电协议。

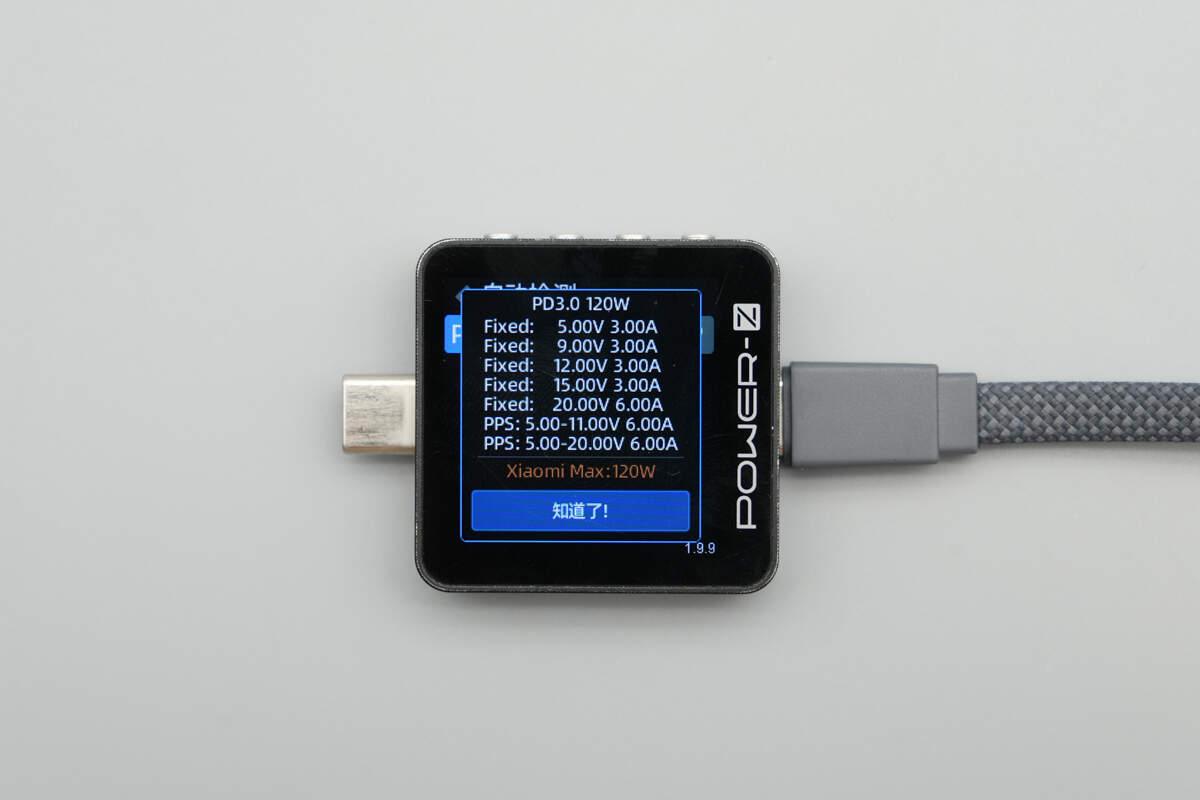

PDO报文显示USB-C自带线还具备5V3、9V3A、12V3A、15V3A、20V6A五组固定电压档位，以及5-11V6A、5-20V6A两组PPS电源档位，此外还支持小米120W澎湃秒充。

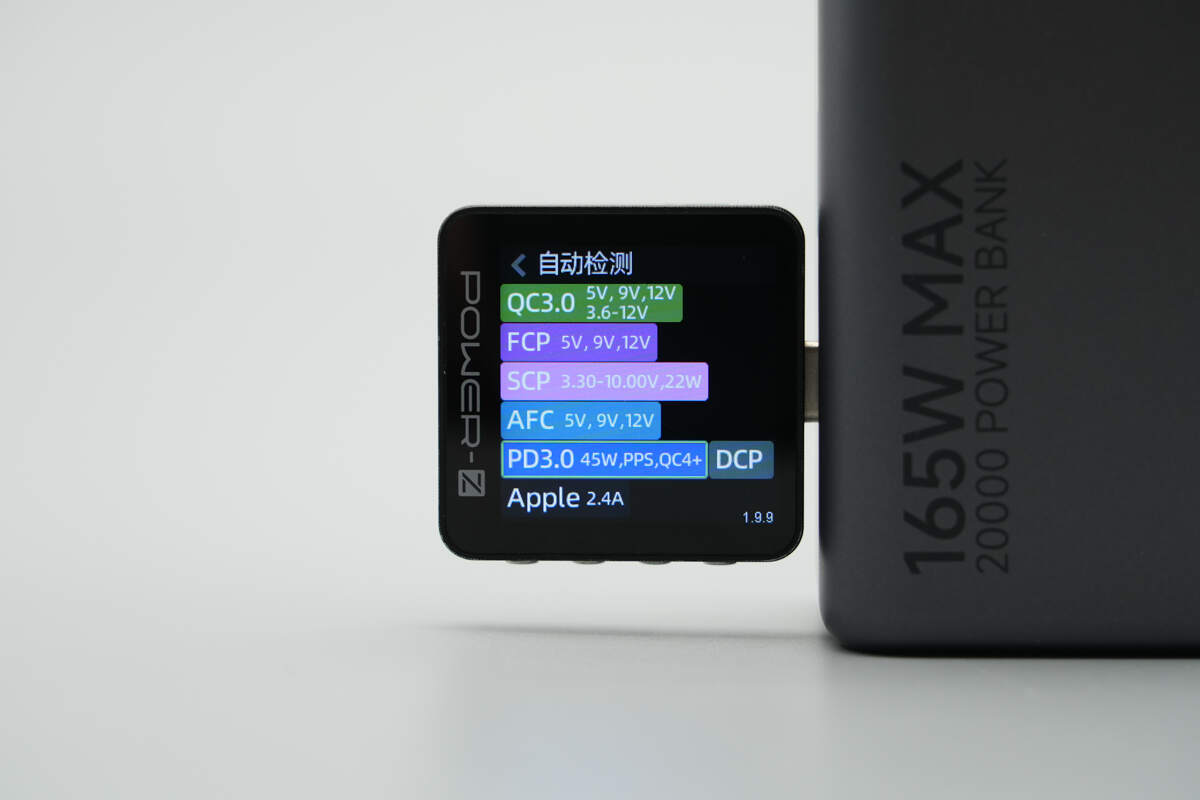

测得USB-C2口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C2口具备5V3、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V3A、5-20V2.25A两组PPS电源档位，此外还支持小米45W澎湃秒充。

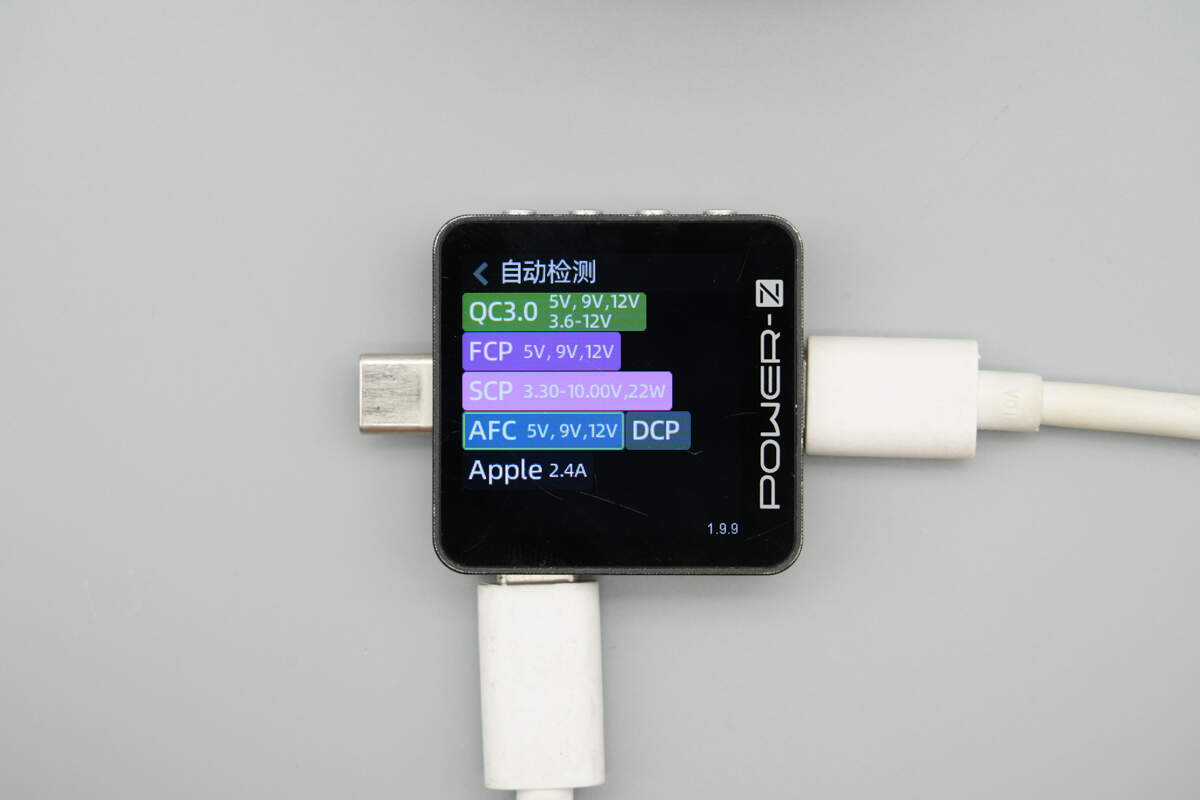

最后测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

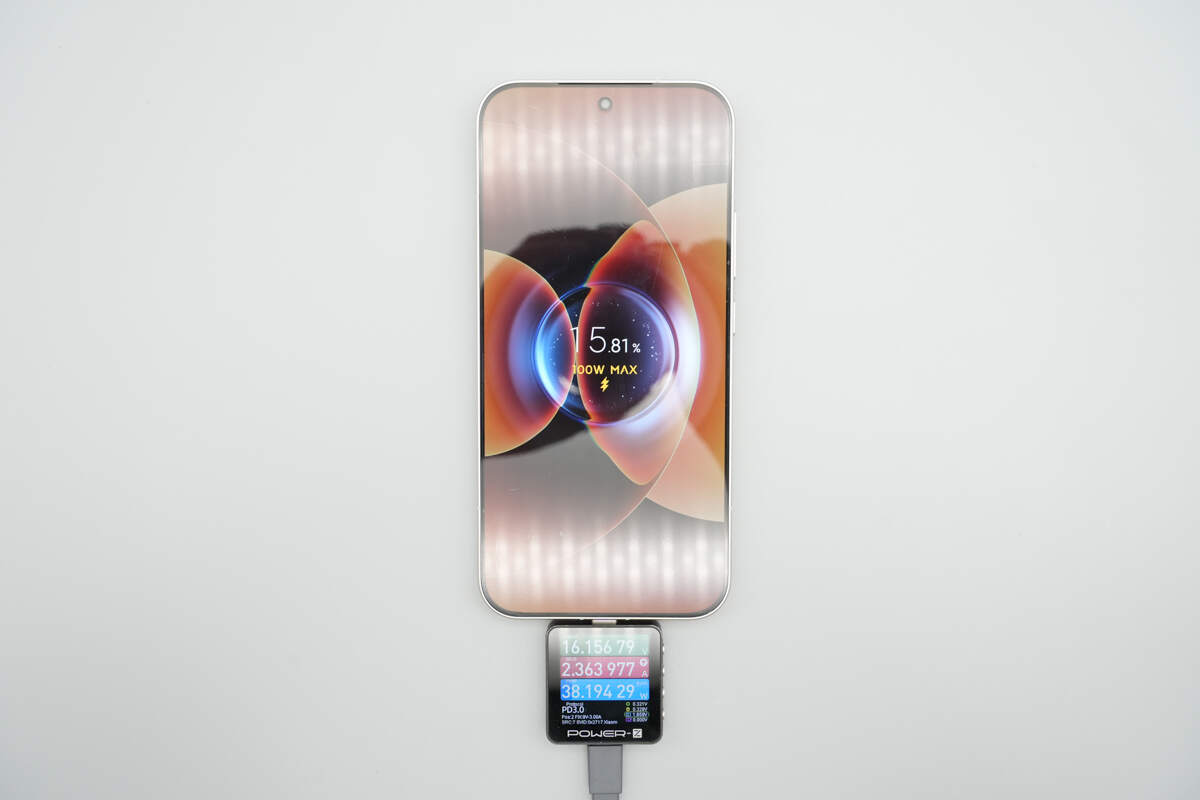

使用充电宝USB-C自带线给小米17 Pro Max充电，成功开启小米100W澎湃秒充。

测得充电功率约为78.51W。

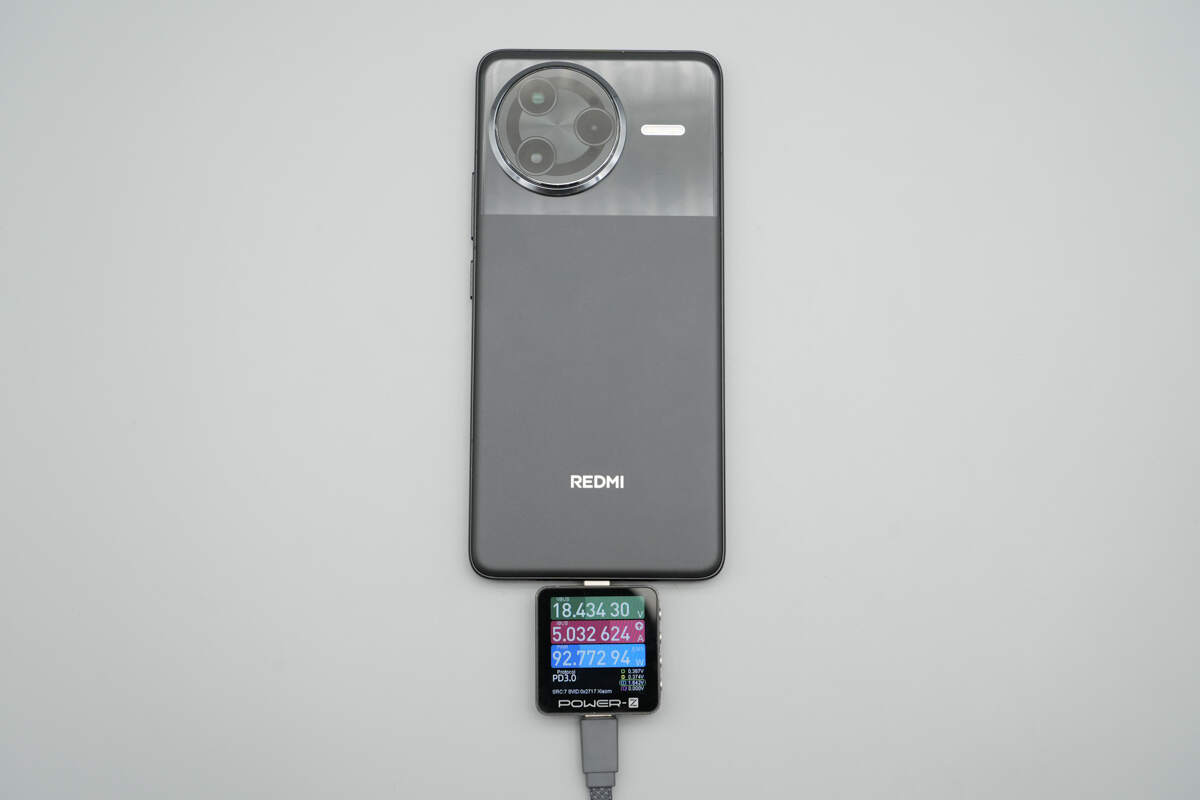

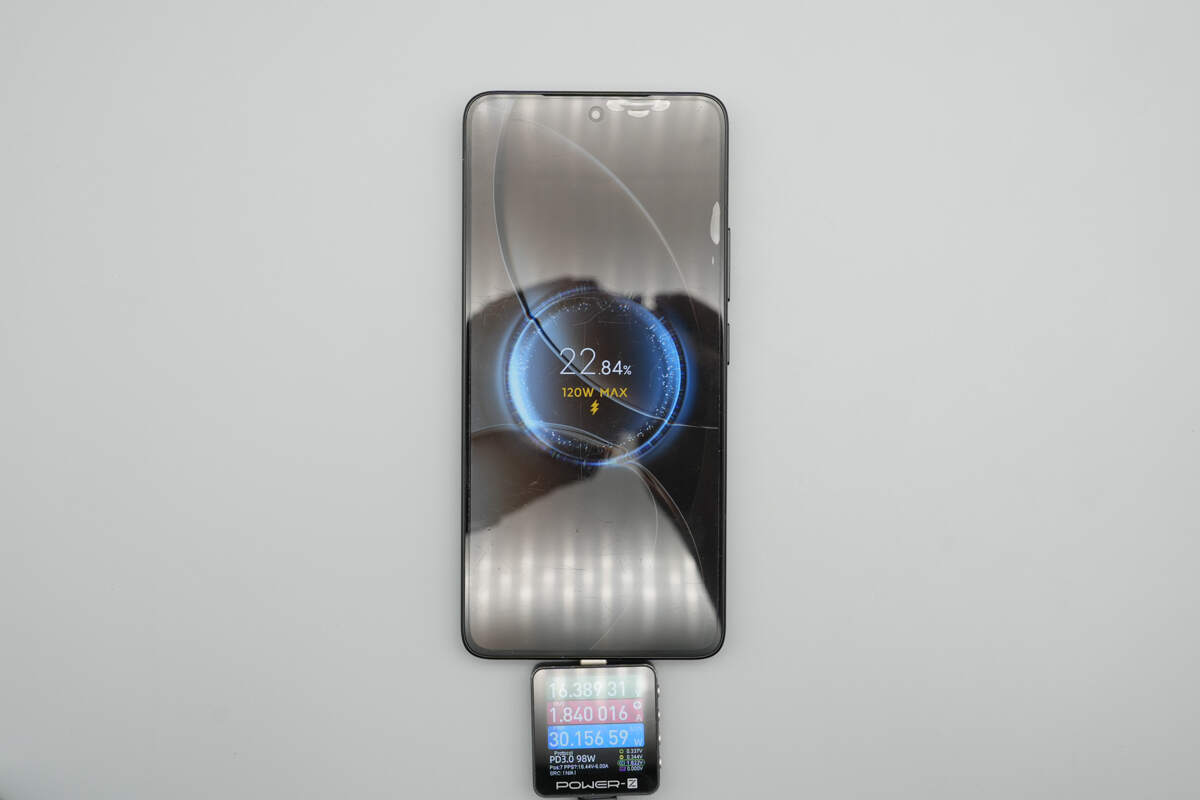

给红米K80 Pro充电，成功开启小米120W澎湃秒充。

测得充电功率约为92.77W。

小米165W自带线充电宝拆解

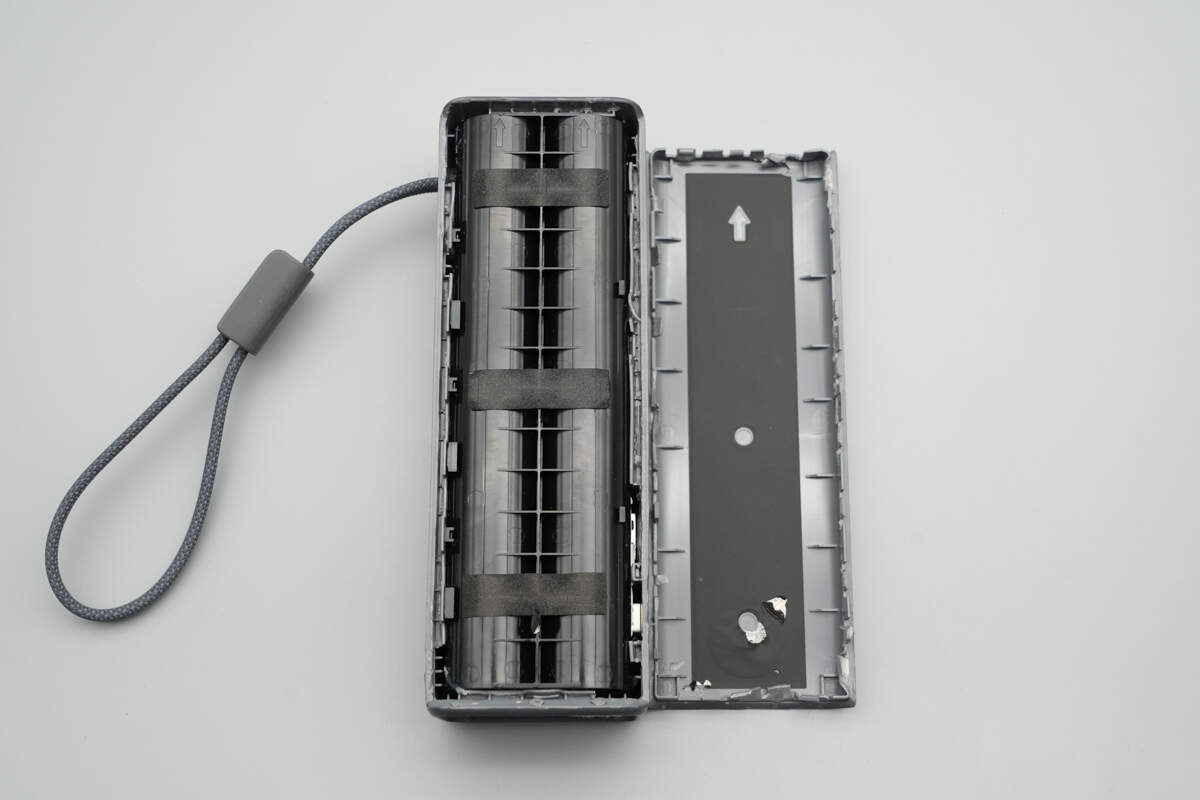

将充电宝机身背面外壳拆开，边缘采用卡扣固定封装，内部塑料壳上贴有缓冲保护泡棉。

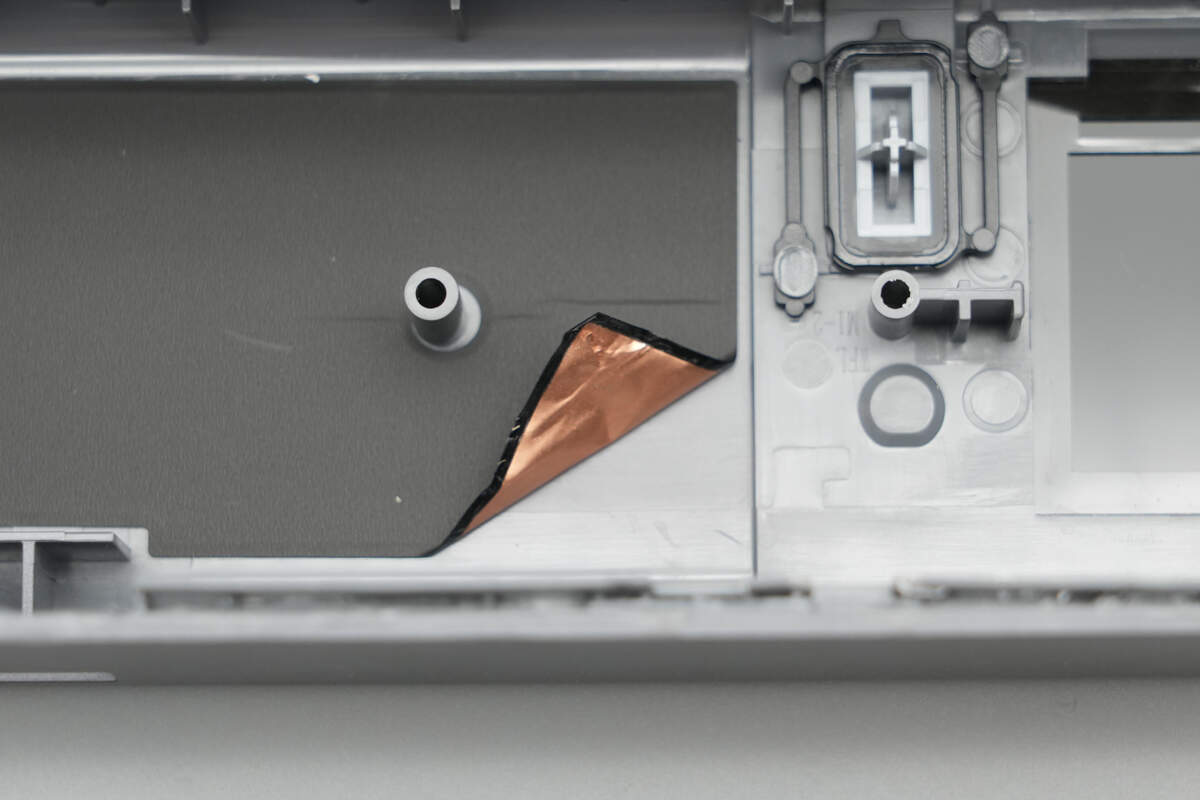

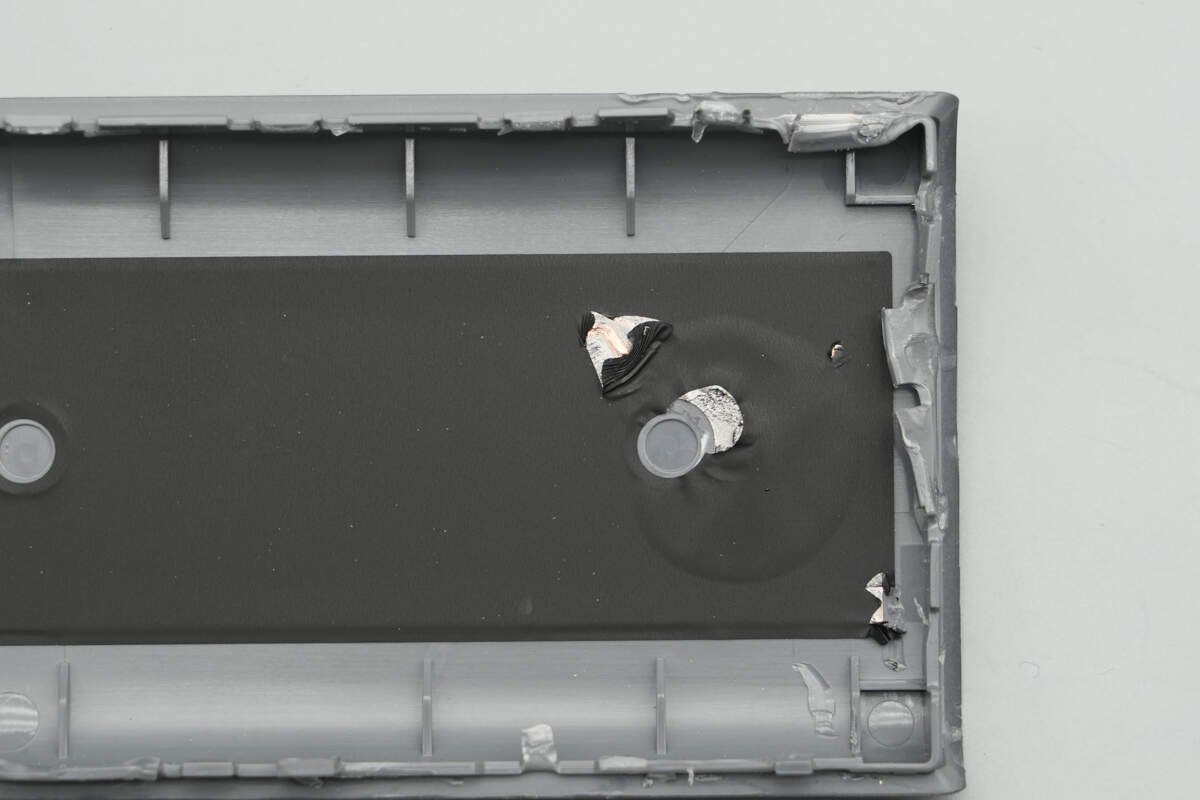

背面壳体内侧贴有石墨和铜箔组成的散热贴，并做了绝缘处理。

将内部模块取出。

另一半壳体上也做了相同散热保护处理。

USB-C自带线线芯和PCB板焊接处打胶水保护。

PCB板和电池组上下分层设计，电池组外套塑料壳进行隔离保护，上下两部分塑料壳通过卡扣拼接固定。

PCB板通过螺丝以及固定柱进行固定。

电池组与PCB板通过镍片点焊连接。

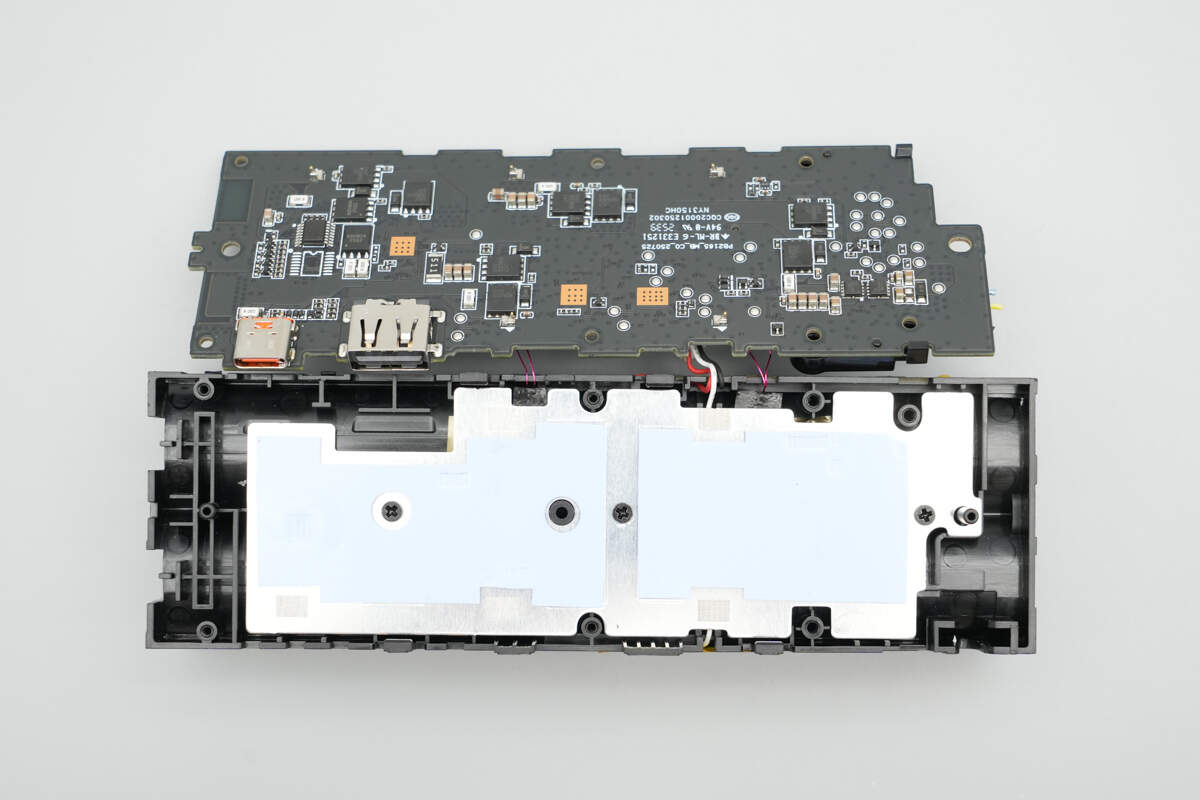

拆掉螺丝将PCB板与电池组分离，板子下方设有金属板和导热垫，并使用螺丝进行固定。

继续拆掉金属板，下方是电池单体电压检测线和热敏电阻，并粘贴胶带、泡棉进行固定保护。

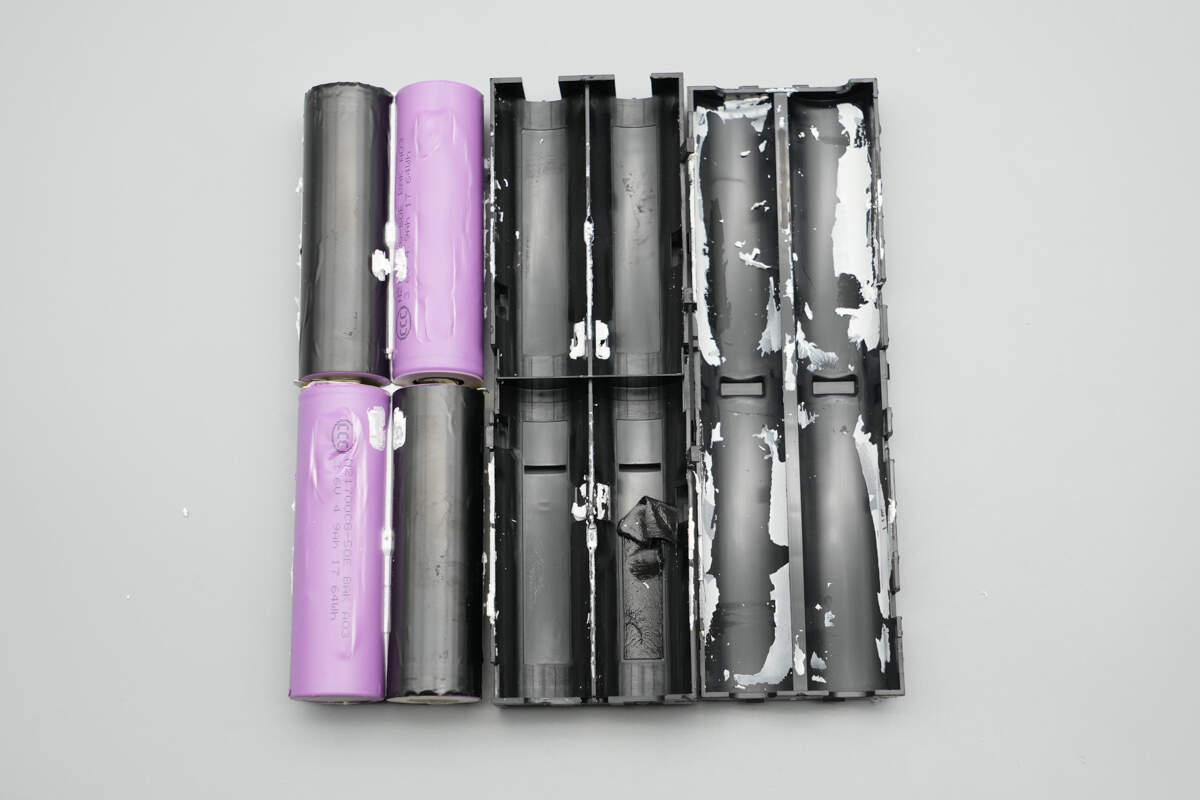

将电池组电芯完全拆分取出。

电池组由四颗21700锂离子电池组成，观察发现四颗电芯料号一样。

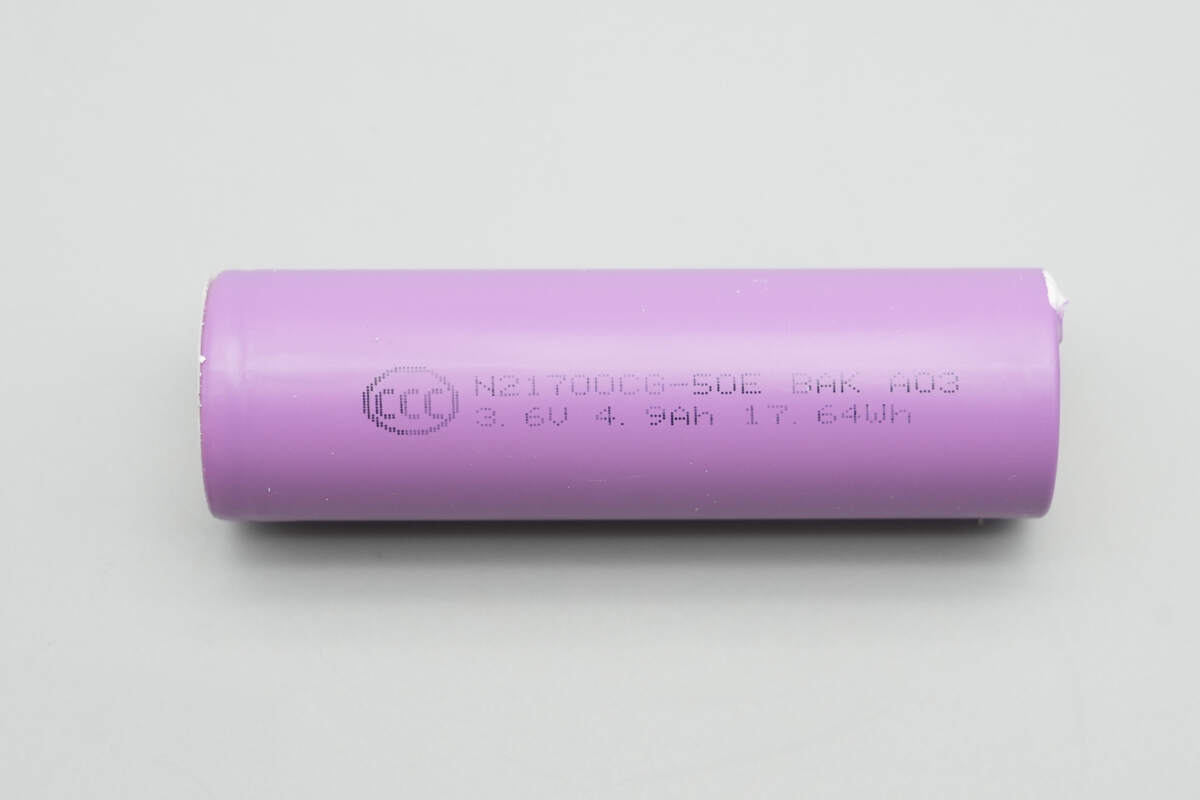

电芯采用BAK比克，型号N21700CG-50，标称电压3.6V，标称容量4.9Ah，能量17.64Wh，充电限制电压4.2V，最大持续放电电流15A，最大持续充电电流5A，已通过CCC认证。

PCB正面左侧布局显示屏并使用支架支撑固定，显示屏与PCB板通过排线连接。

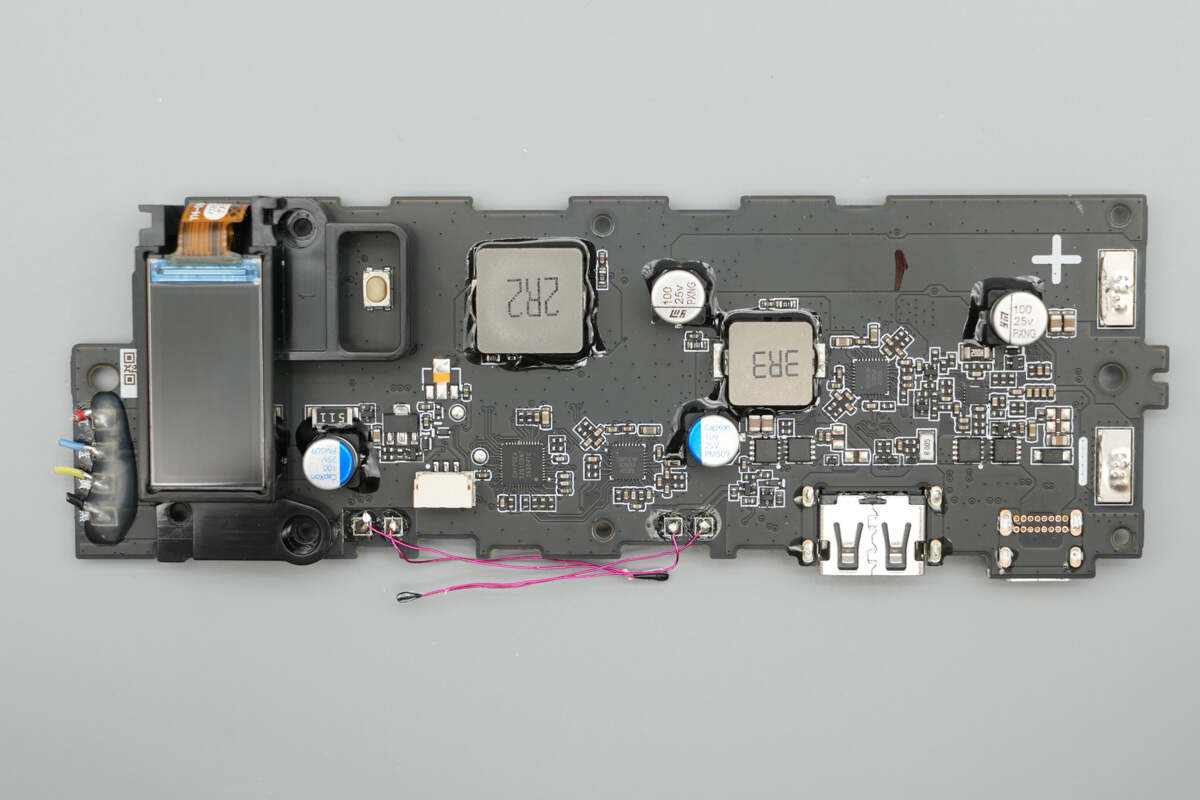

拆掉显示屏，主板正面设有电源管理芯片、协议芯片、MCU、VBUS开关管、电感、滤波固态电容、热敏电阻等器件。

背面设有锂电保护芯片、锂电保护管、同步升降压开关管、VBUS开关管等器件，对应电源管理芯片和协议芯片处露铜帮助散热。

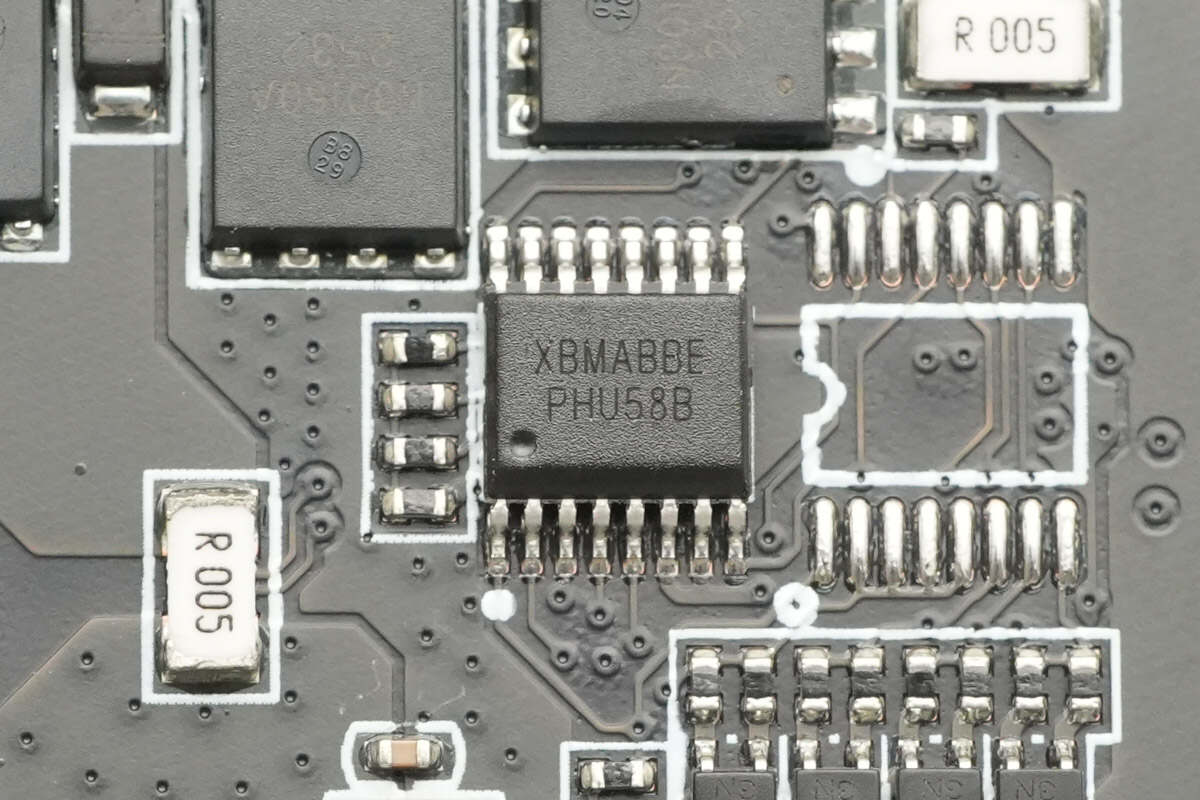

锂电保护芯片来自XySemi赛芯微，丝印XBMABBE，实际型号为XBM9627AADA-K。XBM9627系列是一款高集成度保护芯片，专为3至4节锂离子或锂聚合物电池组设计。该芯片能够有效降低电池损坏或寿命缩短的风险。

XBM9627系列提供过充、过放、充放电过流、开路（线路断开）、充放电过温保护以及电池单元平衡功能。该系列的充电过温/欠温保护阈值和放电过温/欠温保护阈值可通过外部电阻独立设置。此外还可直接驱动外部的N型充电MOSFET和N型放电MOSFET。芯片的低功耗设计使得电池组在存储期间仅消耗极微小的电流。

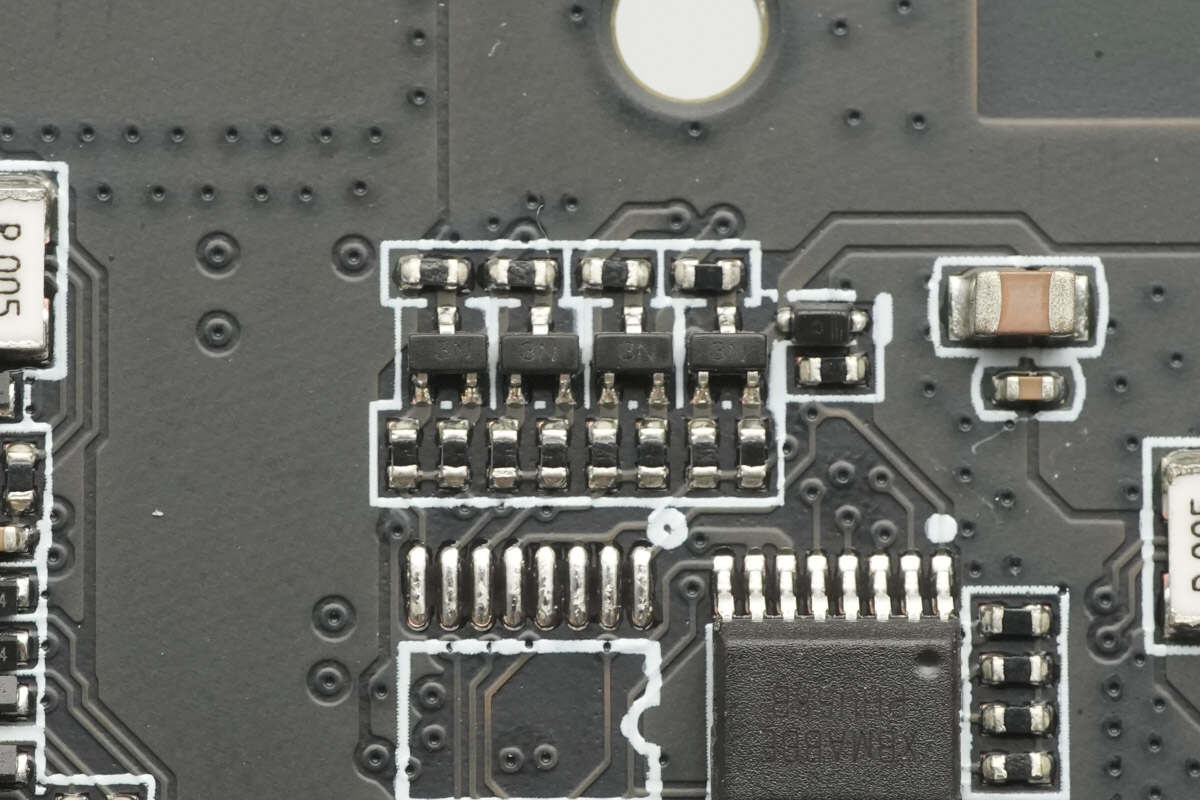

芯片外置均衡电路特写。

两颗锂电保护管来自Prisemi芯导科技，丝印N30160A，实际型号为PNM8N30V160A，NMOS管，耐压30V，导阻1.4mΩ，采用PDFN5060-8L封装。

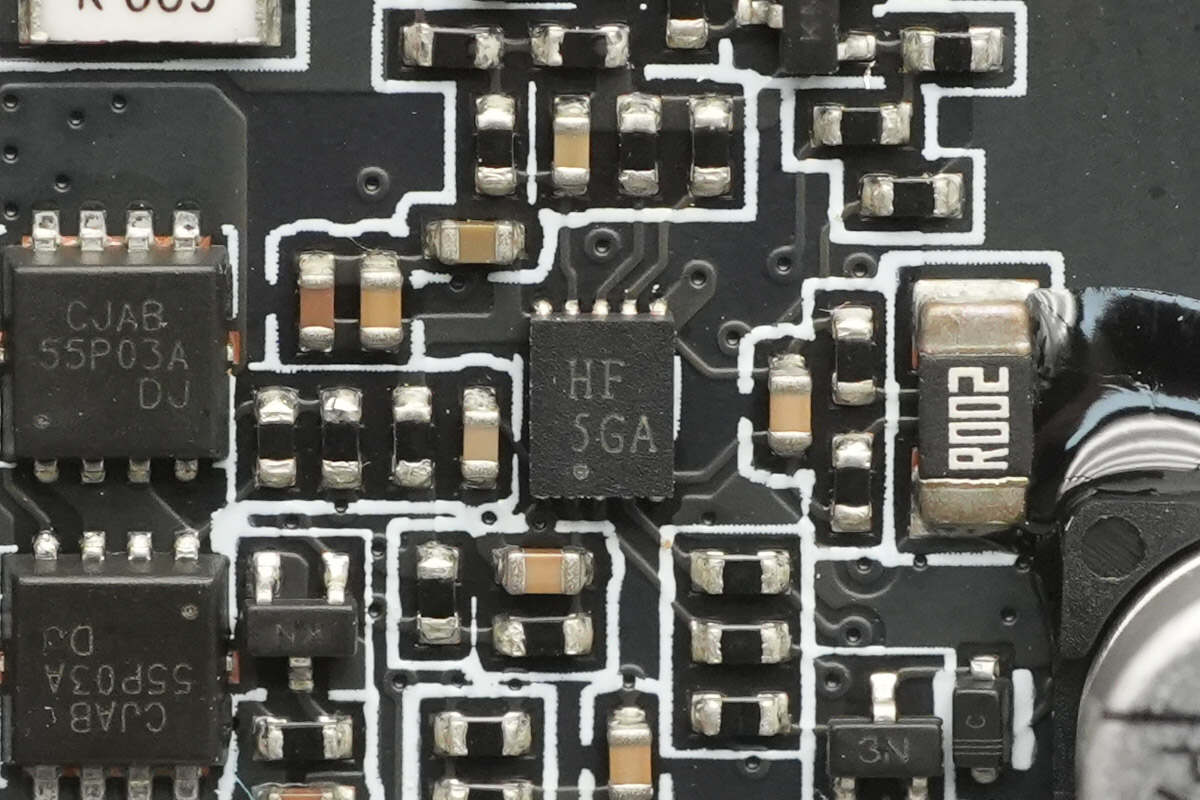

一颗丝印HF的芯片。

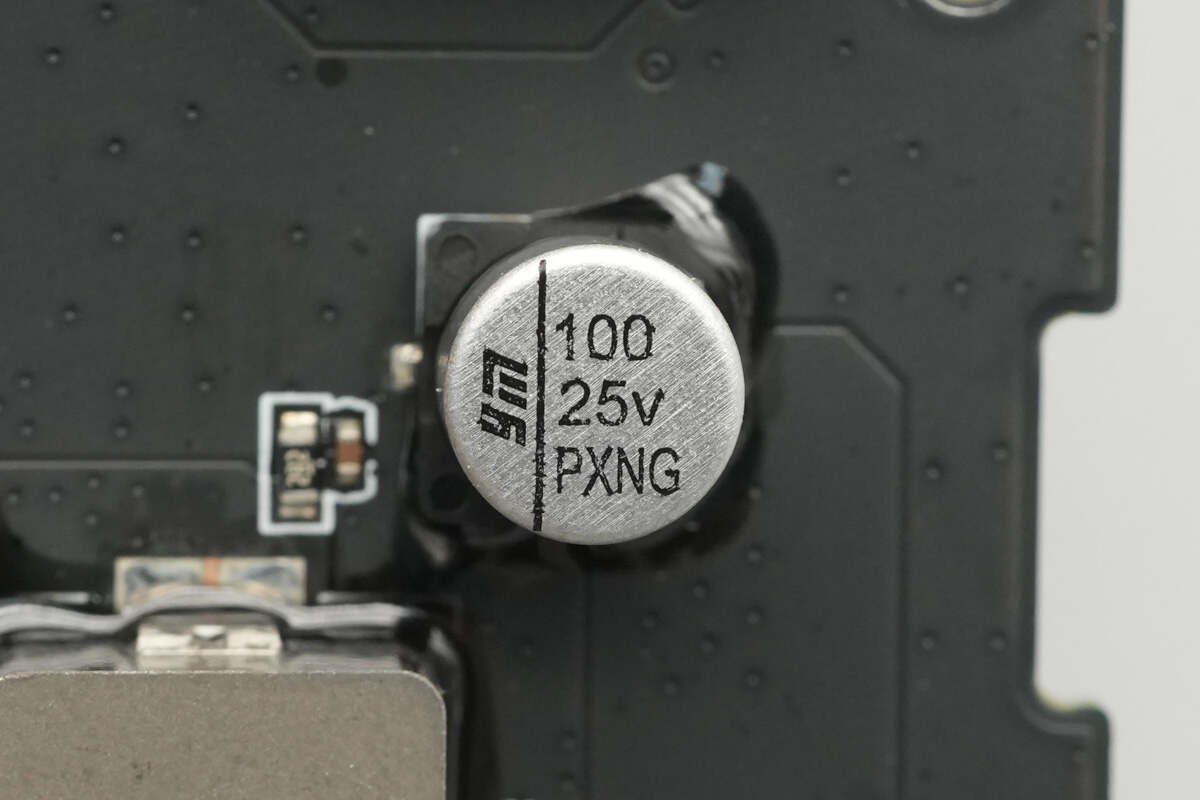

电池端滤波固态电容来自永铭，规格为25V100μF。

协议芯片来自芯海科技，丝印3261CBW7，采用QFN48封装。

用于USB-C自带线的同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，支持36V工作电压。芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制参数均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

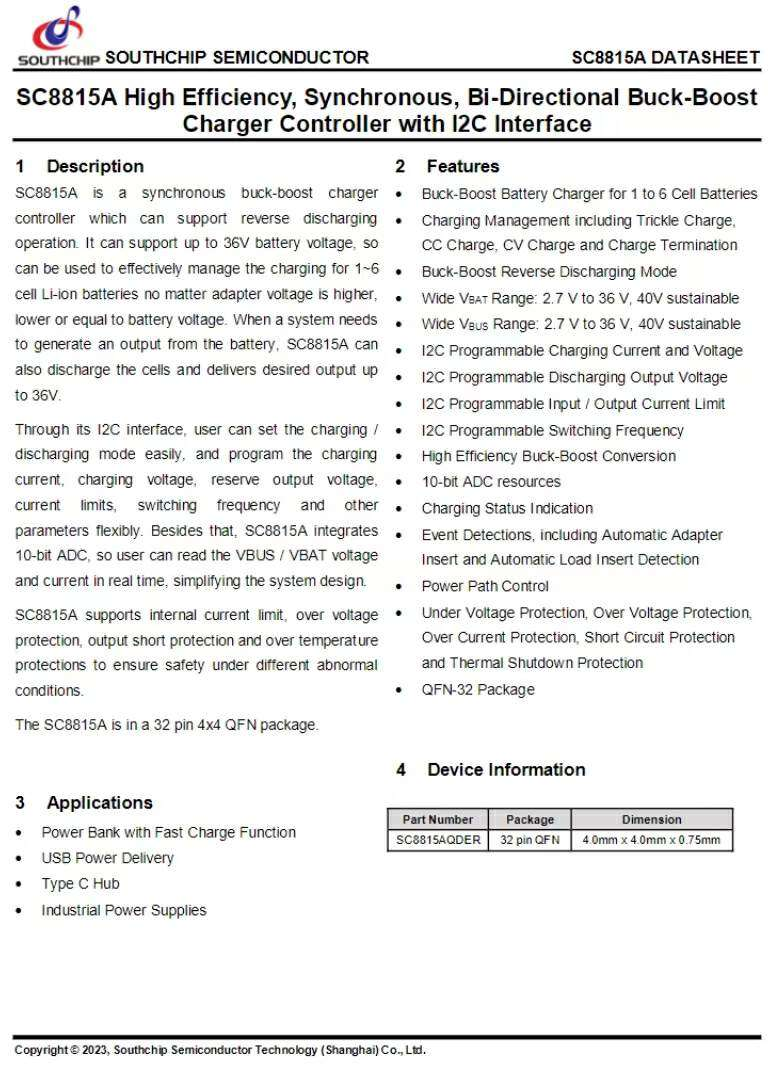

南芯科技 SC8815A 资料信息。

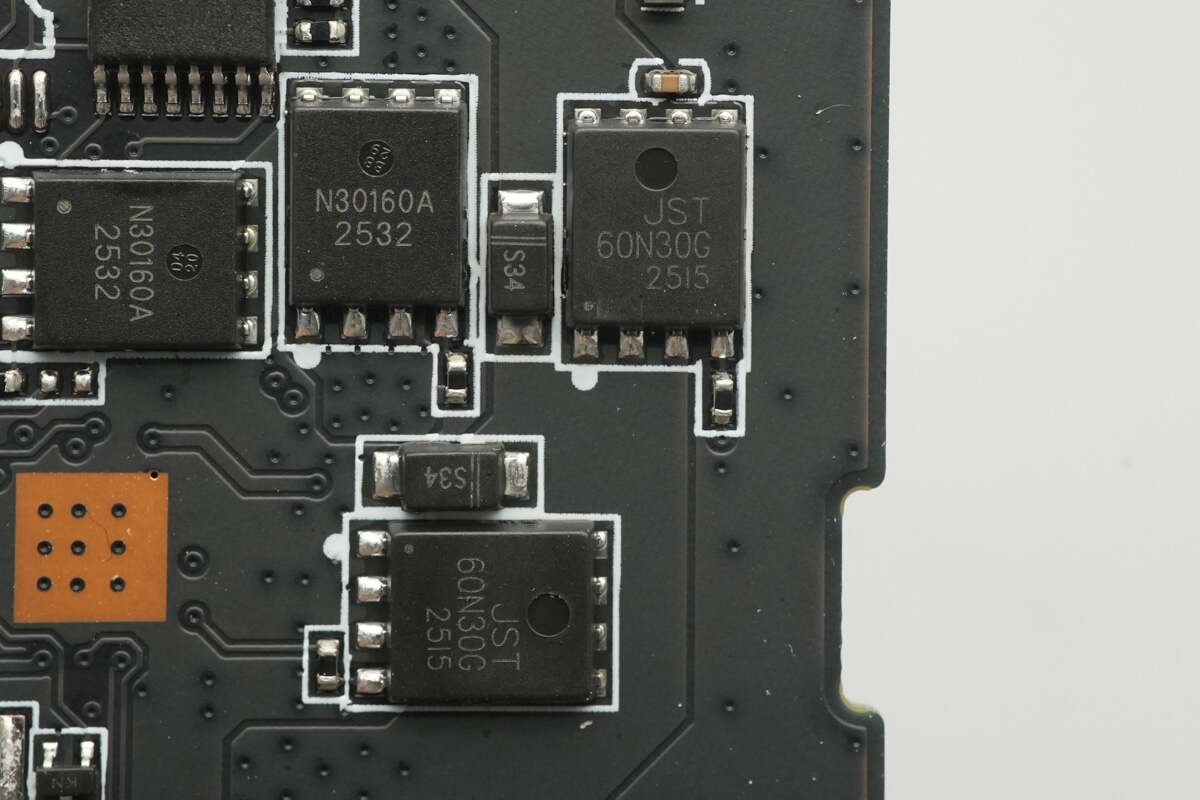

外挂四颗同步升降压开关管来自JESTEK江智，型号JST60N30G，采用PDFN5*6封装。

另外两颗江智JST60N30G同步升降压开关管特写。

搭配的2.2μH电感特写，打胶水加固保护。

滤波固态电容来自丰宾，规格为25V100μF。

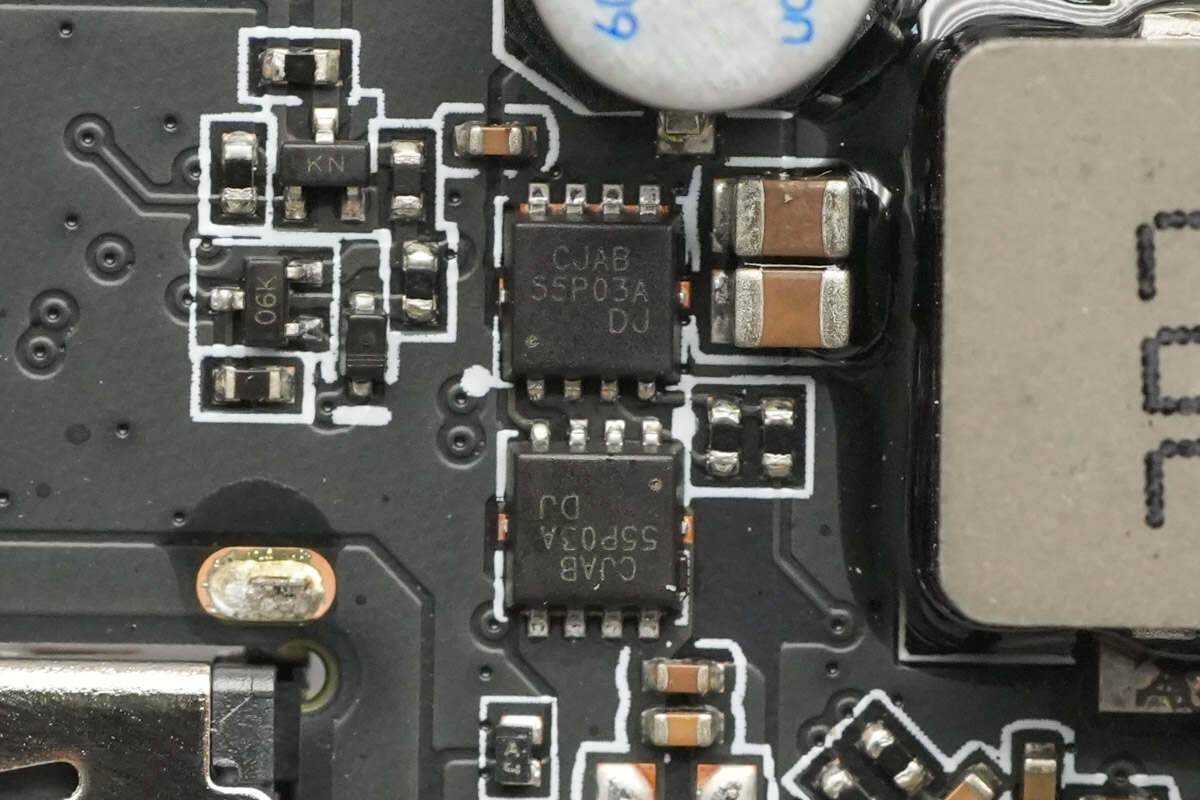

USB-C自带线的VBUS开关管来自长晶科技，型号为CJAB55P03A，是一颗耐压30V的PMOS，导阻为6.5mΩ，采用PDFNWB3.3*3.3-8L封装。

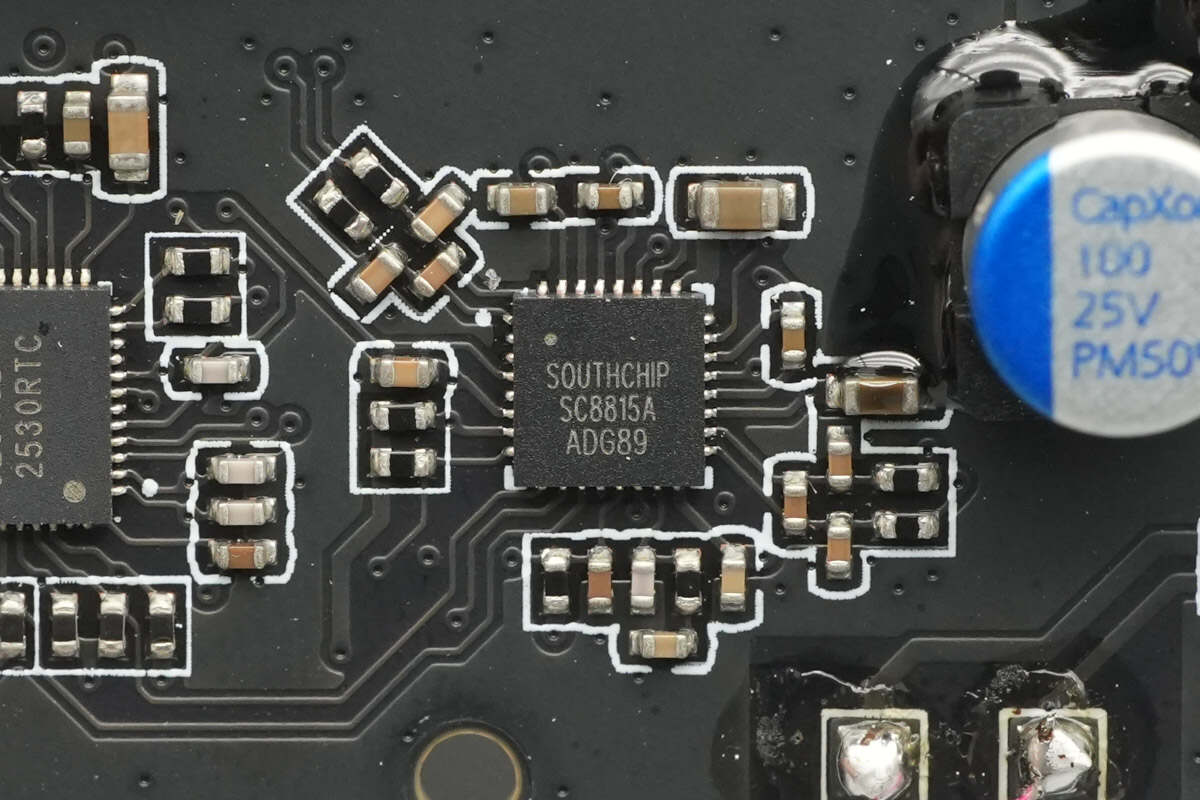

用于1A1C接口的同步升降压控制器也是采用南芯科技SC8815A。

外挂的同步升降压开关管也是采用江智JST60N30G。

另外两颗江智JST60N30G同步升降压开关管特写。

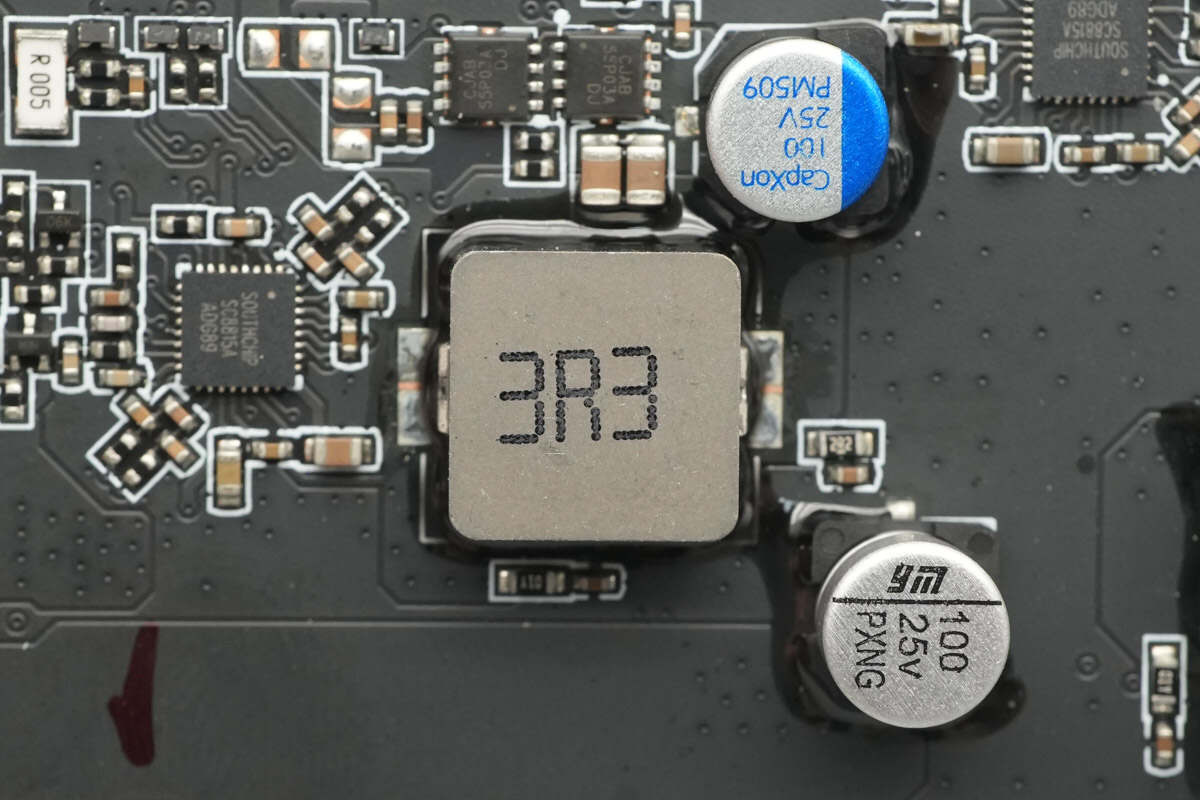

搭配的3.3μH电感特写，同样打胶水加固保护。

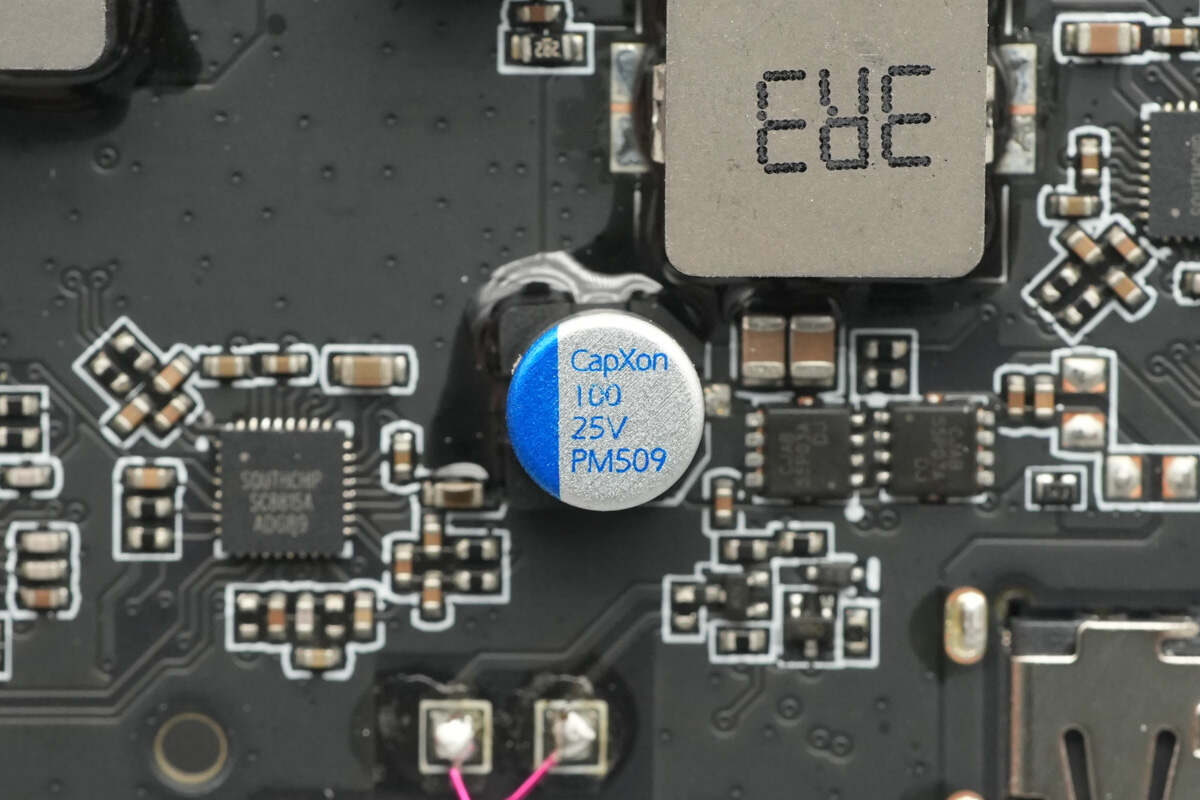

滤波固态电容来自丰宾，规格为25V100μF。

另一颗滤波固态电容来自永铭，规格为25V100μF。

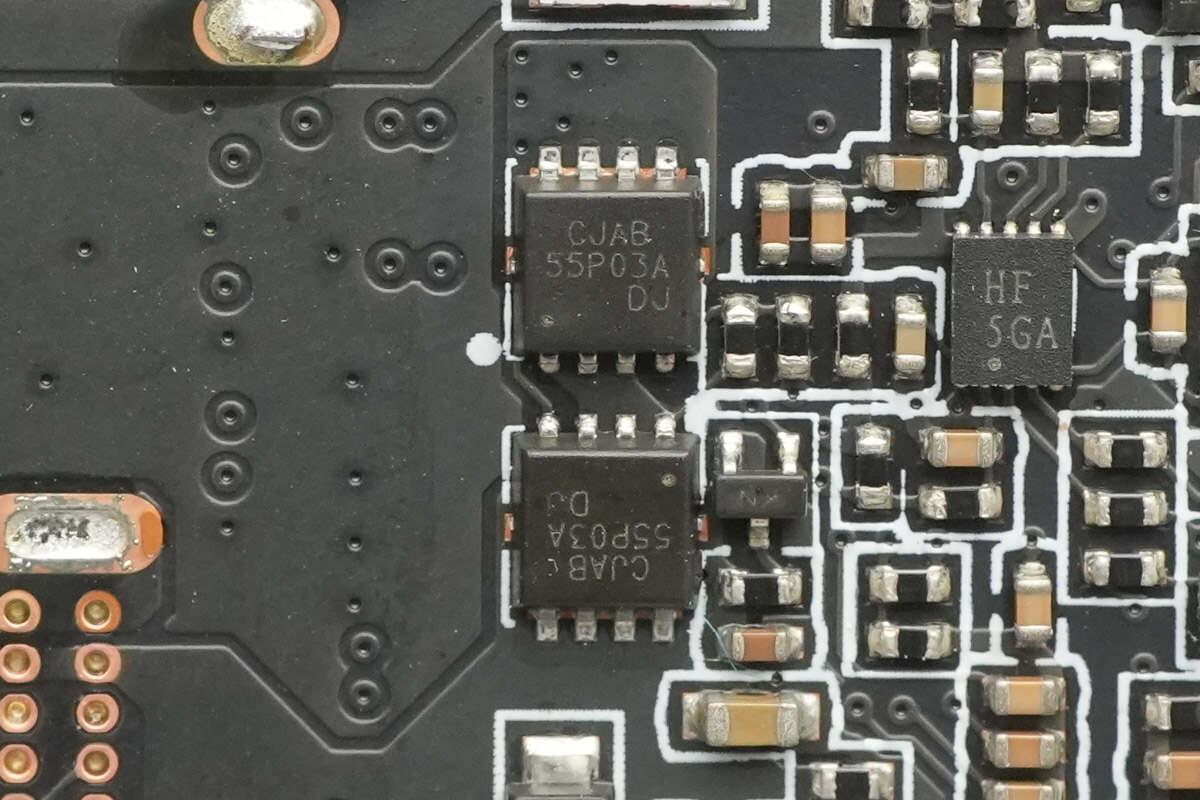

USB-C2口VBUS开关管也是采用长晶科技CJAB55P03A。

USB-CA口VBUS开关管也是采用长晶科技CJAB55P03A。

热敏电阻特写。

用于供电的稳压芯片特写，丝印FHBIT。

MCU来自CHIPSEA芯海科技，型号CST92F25，是一颗高集成度的低功耗蓝牙SoC芯片，芯片内置32位ARM Cortex-M0内核，512KB FLASH和64KB SRAM，内置蓝牙收发器，具备I2C、SPI通信接口，采用QFN32封装。

为MCU提供时钟的16MHz晶振特写。

显示屏特写。

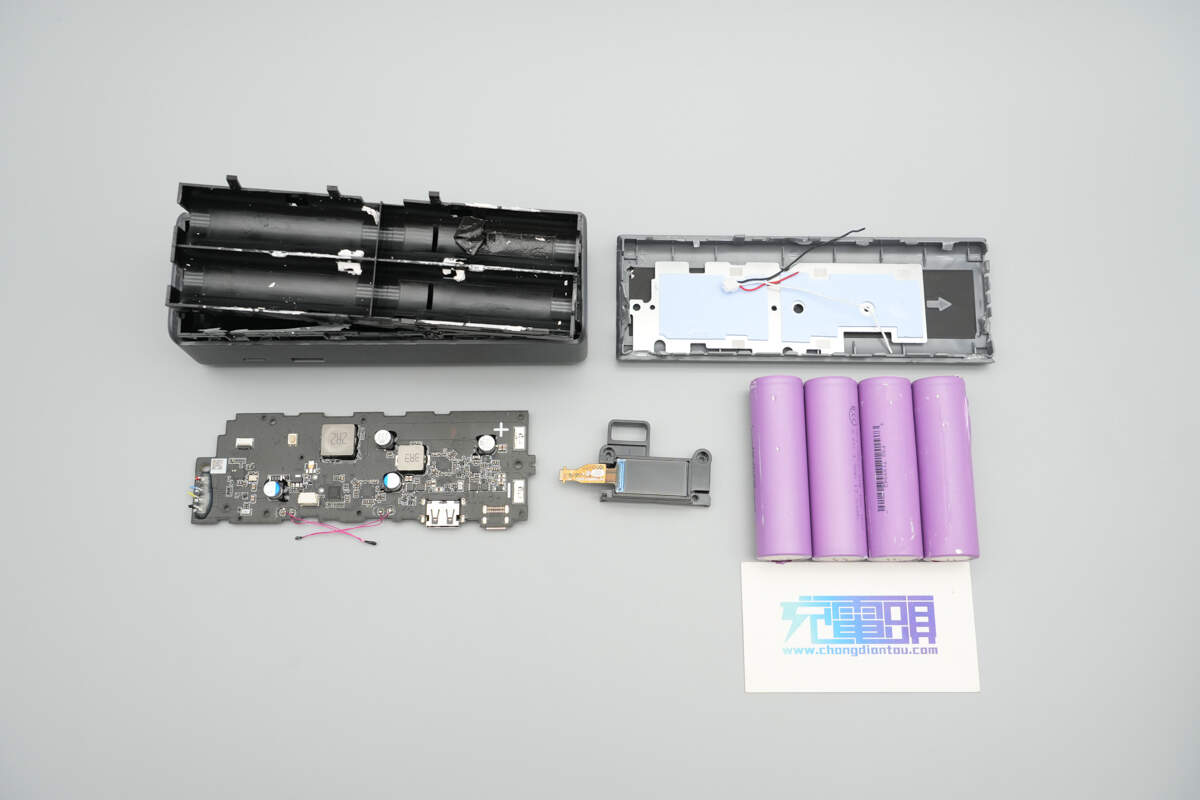

全部拆解一览，来张全家福。

充电头网拆解总结

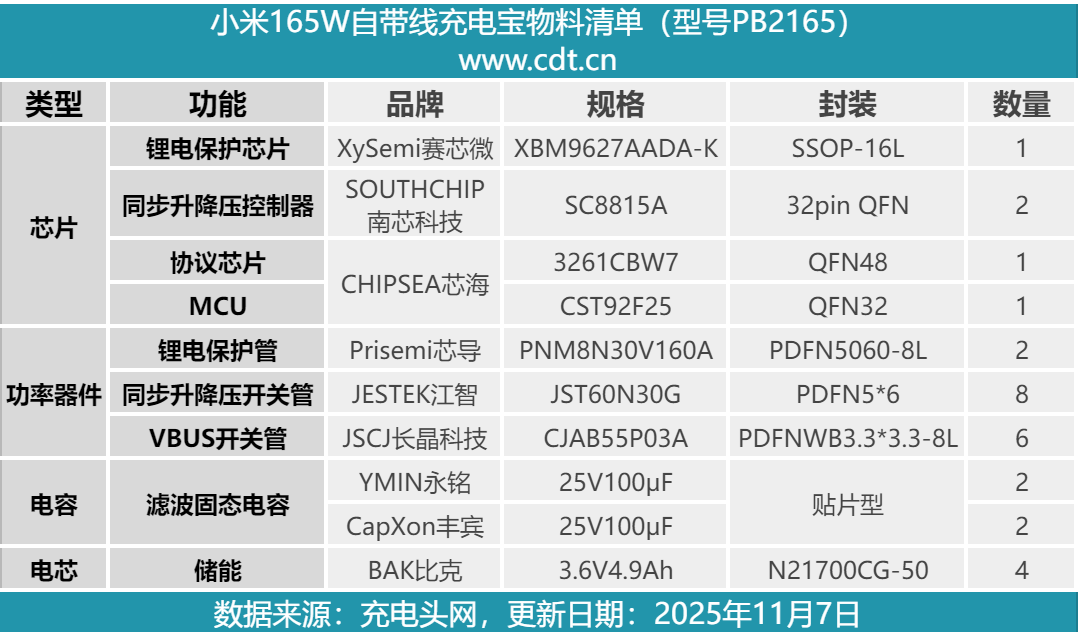

最后附上小米165W自带线充电宝的核心器件清单，方便大家查阅。

小米新款165W自带线充电宝延续系列外观语言设计，机身金属喷漆搭配智能彩屏，科技质感十足。全新升级USB-C编织线，还能当提绳使用，新增一个USB-A接口，达到2C1A的配置，最多满足三设备同时补电。

性能方面，支持小米澎湃秒充的90W自充以及120W输出，支持大功率PD快充，双设备同时充最高可提供165W的总输出功率，差旅途中的碎片时间即可完成充电宝或笔电、手机等设备的快速补电。全新升级的20000mAh电池组大大提升产品续航能力，延续智能彩屏保证产品实用性。

充电头网通过拆解了解到，充电宝内置电池组由比克四节21700动力电芯组成，并设有独立的塑料壳以及粘贴泡棉进行物理保护。采用赛芯微XBM9627系列锂电保护方案，并配有均衡电路以及热敏电阻检测温升。电芯以及产品本身均通过了国家CCC强制认证，品质有保证。

充电宝使用芯海科技协议芯片搭配南芯科技SC8815A两路调压方案实现USB-C自带线以及1A1C接口输入/输出控制。使用芯海科技CST92F25 MCU进行屏幕显示和整机控制。此外PCB板配备大型散热板、导热垫，壳体内侧贴导热贴来提升散热性能，带来更好的使用体验。
