前言：

花再是漫步者联合冇心推出的独立品牌，致力于为年轻消费者提供美学与人体工学完美结合的科技产品。花再拍拍耳机是近期推出的TWS耳机新品，其主要特征是充电盒搭载了彩色屏幕，即可用于耳机信息显示和操作控制，又支持动态壁纸、幸运小转盘、电子解压器、个性弹幕等功能，提升了产品的趣味性。

在音频体验方面，漫步者花再 拍拍耳机搭载13mm高分子复合振膜动圈单元，支持4种个性音效，用于满足不同的喜好；支持AI智能通话降噪，削减环境噪音，提高通话时的人声清晰度；支持蓝牙V6.0技术，提供超低延时的稳定传输。续航上，耳机单次播放时长约7小时，搭配充电盒综合续航约35小时；闪充15分钟，可听歌约2小时。下面就来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过漫步者Comfo SE、LolliClip、Comfo Clip、FitFree、Comfo Fit II、Zero Clip开放式耳机，漫步者X1 Evo、Lolli3 ANC、TWS5 PRO、NeoBuds S、NeoBuds Pro、LolliPods Pro真无线耳机，HECATE GX07、HECATE GX05真无线游戏耳机，W830NB、W820NB、HECATE G4S雷霆版头戴式耳机，漫步者辅听1号，花再NEW-X光冷能量音箱、HECATE G100磁吸蓝牙音响、M125、M0便携式蓝牙音箱等产品。

一、漫步者花再 拍拍耳机开箱

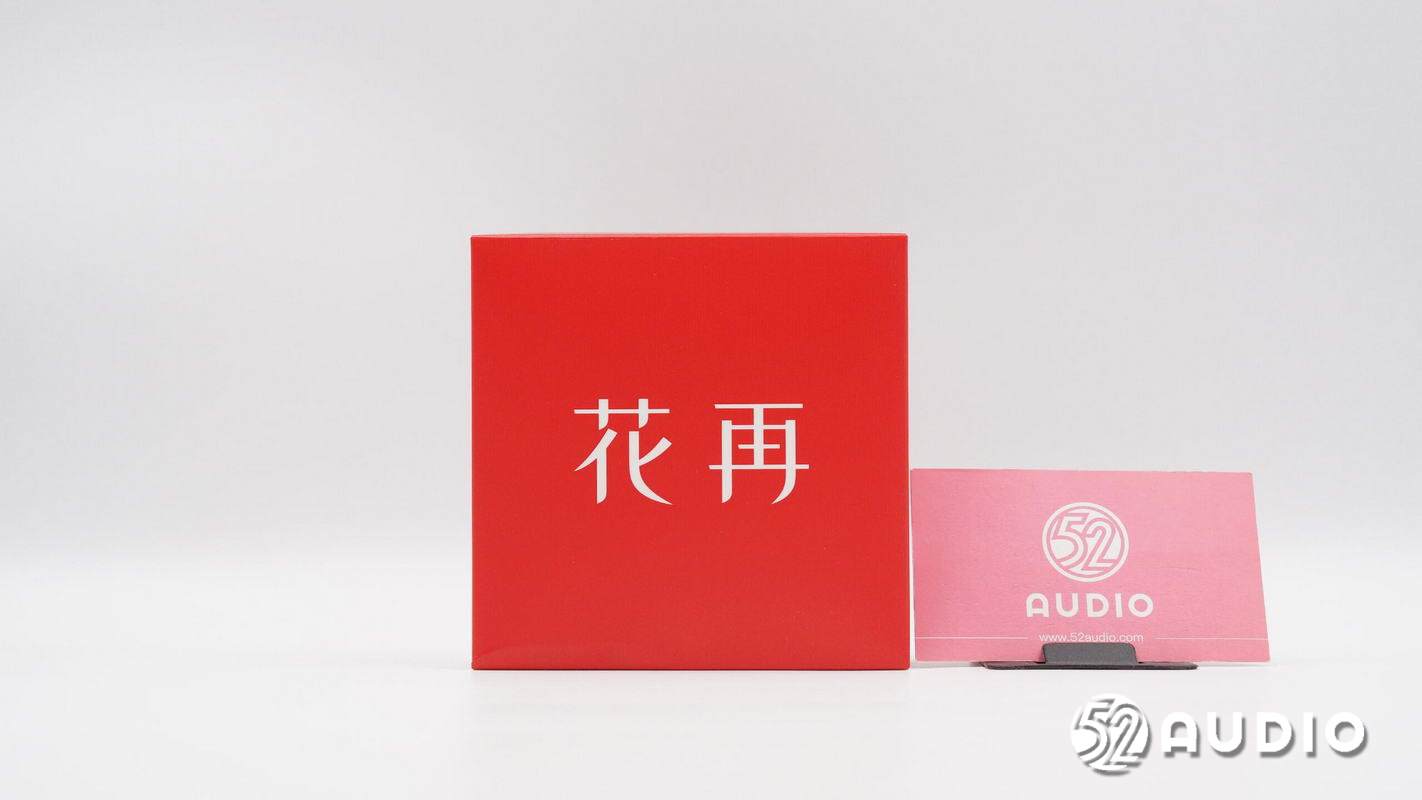

漫步者花再 拍拍耳机采用了红色包装盒设计，正面仅展示有品牌LOGO。

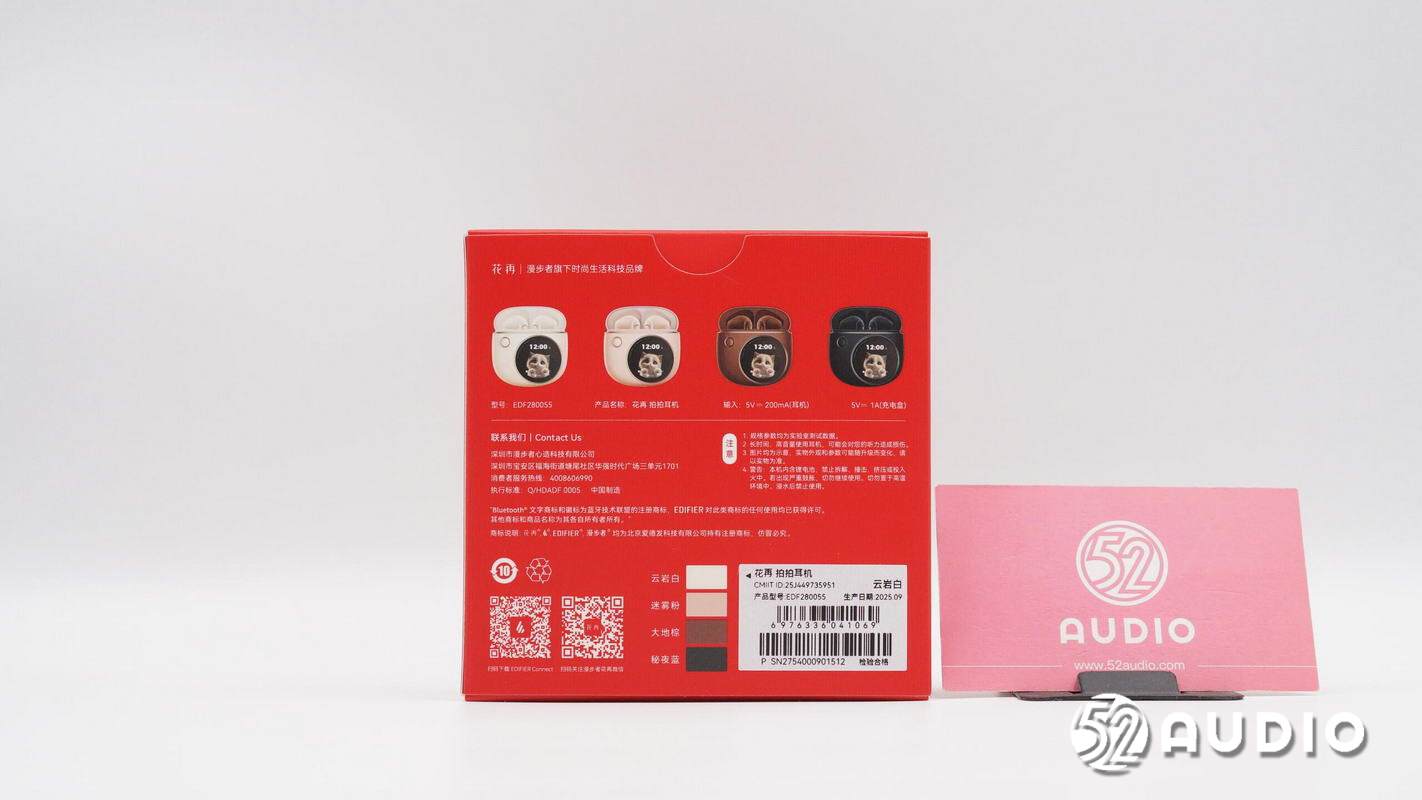

包装盒背面设计有4种配色的外观，以及部分参数信息。型号：EDF280055，产品名称：花再 拍拍耳机，输入：5V-200mA（耳机）/5V-1A（充电盒）。深圳市漫步者心造科技有限公司出品。

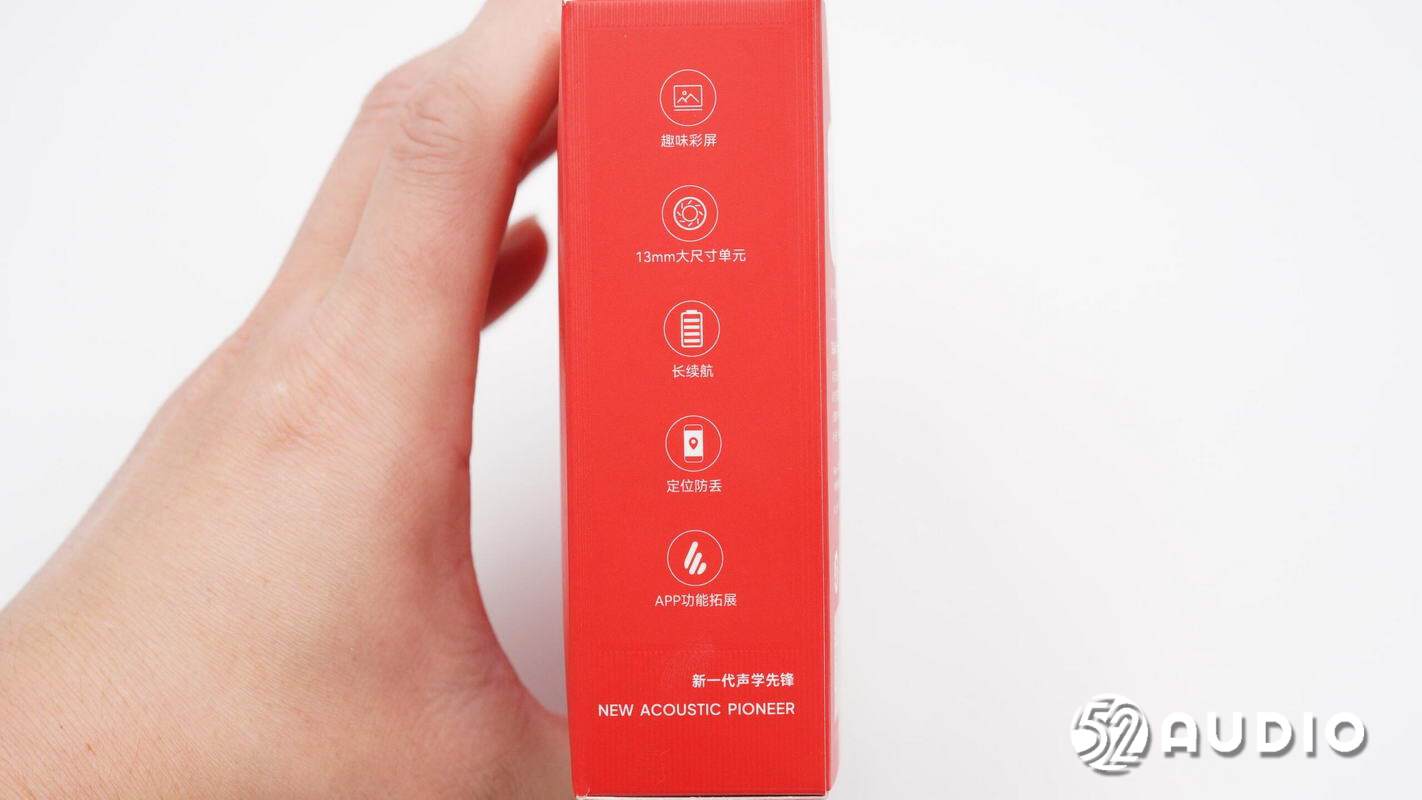

包装盒侧边介绍了产品的详细功能特点：趣味彩屏、13mm大尺寸单元、长续航、定位防丢、APP功能拓展。

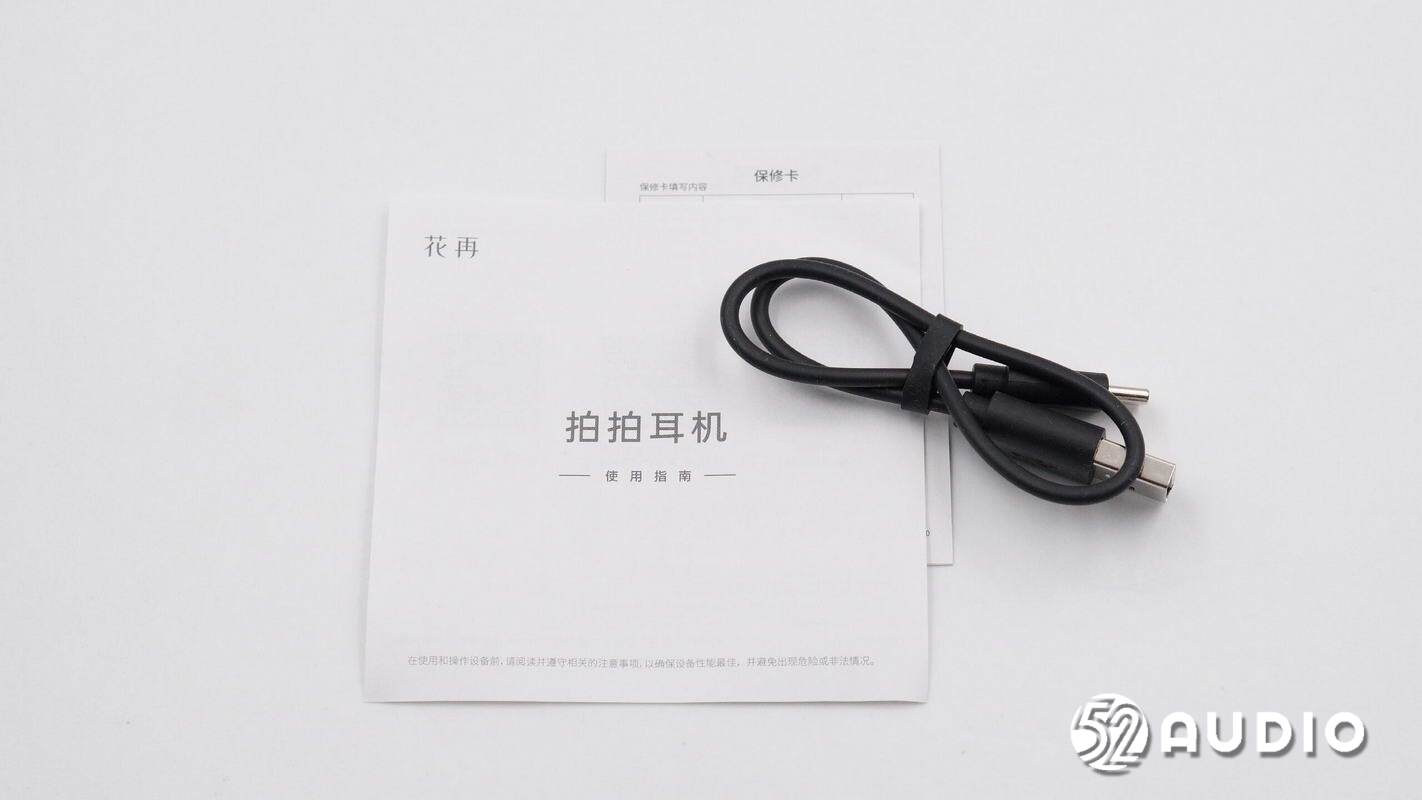

包装盒内部配件包括了充电盒、使用指南和保修卡。

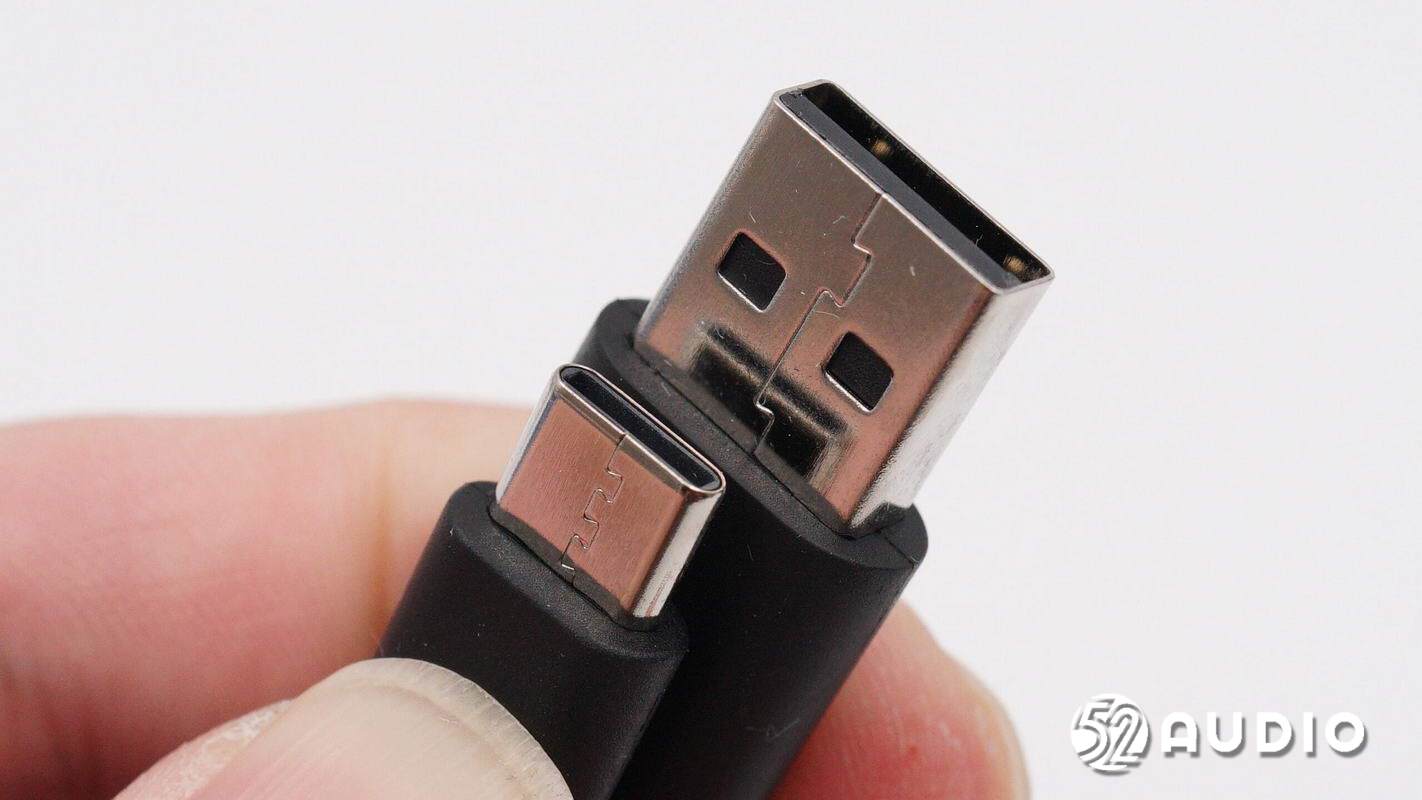

充电线采用了USB-A to USB-C接口。

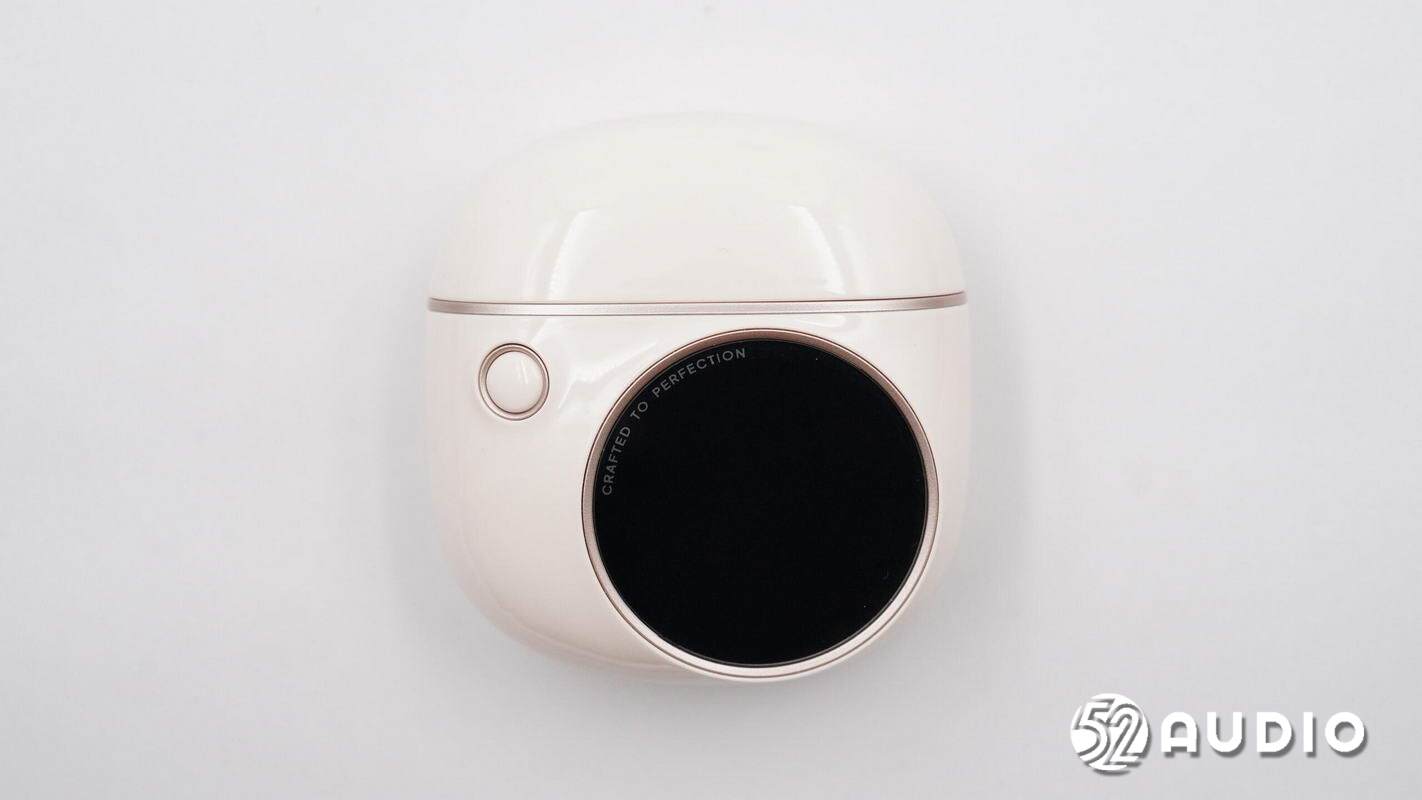

漫步者花再 拍拍耳机充电盒外观设计圆润，体积小巧便携，观感时尚精致。机身正面搭载了圆形彩色显示屏和蓝牙配对功能按键。

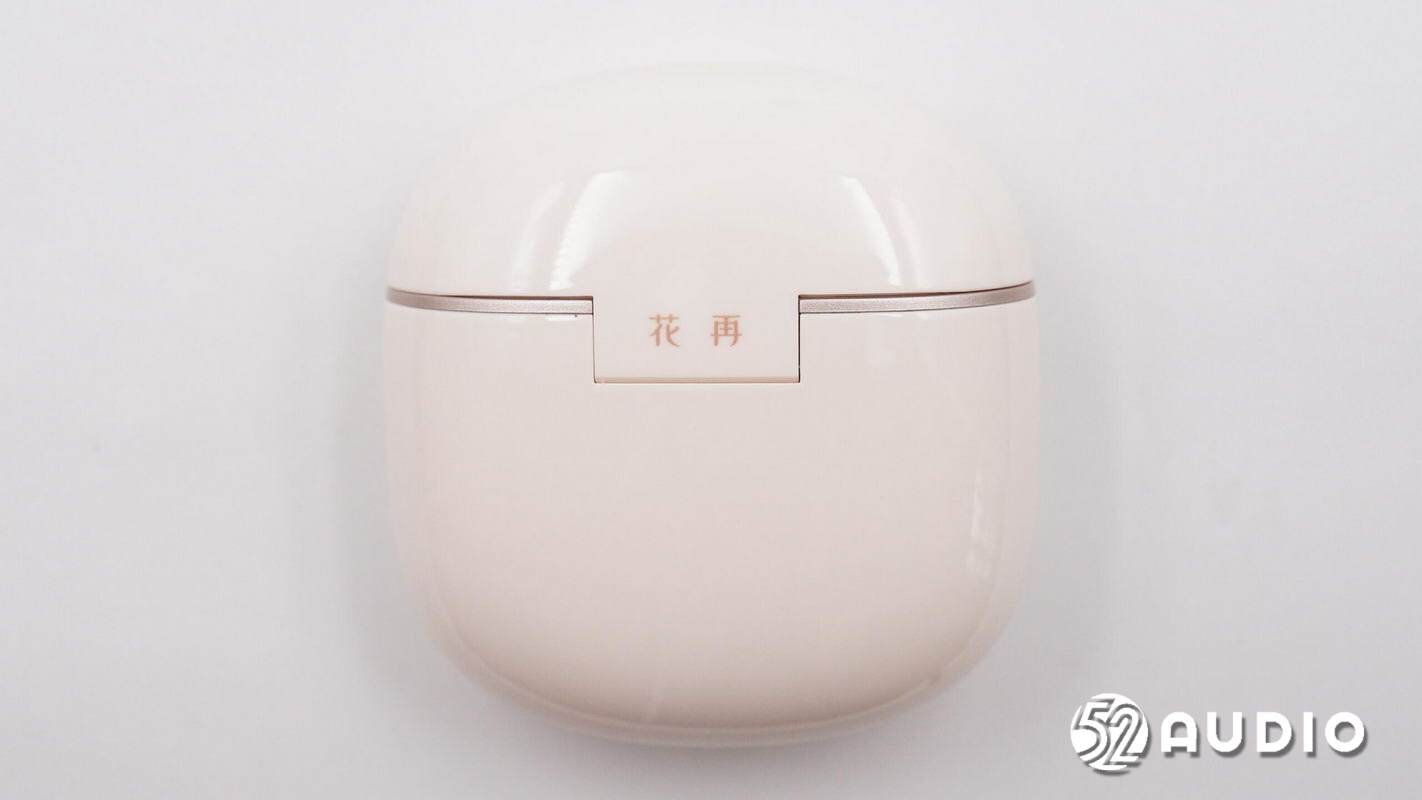

机身背面外观一览，设计有“花再”品牌LOGO。

机身底部设置Type-C充电接口。

打开充电盒盖，内部耳机背对背磁吸固定，取出需要调整方向再佩戴。

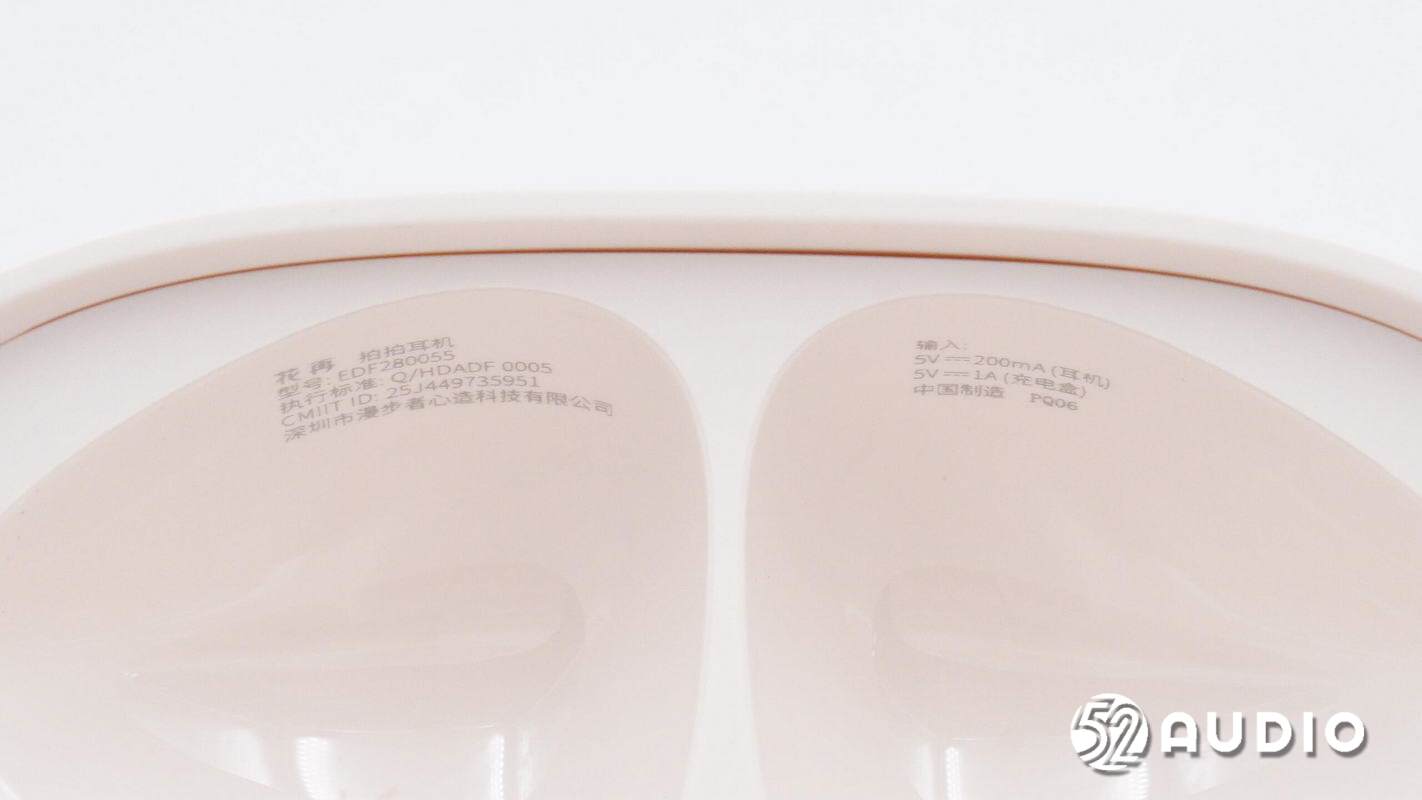

盒盖内侧标注有产品信息，与外部包装盒一致。

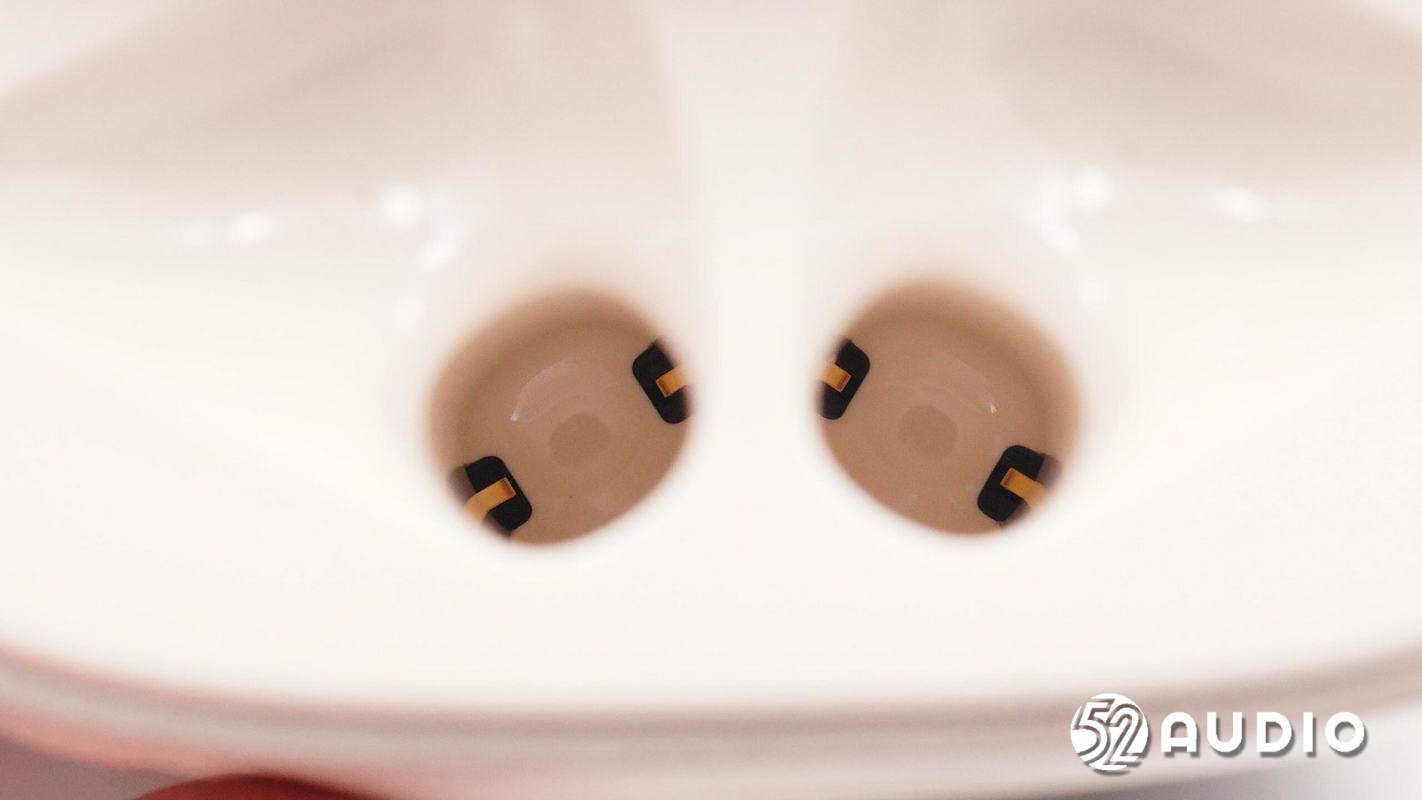

取出耳机，座舱底部设置有为耳机充电的金属弹片。

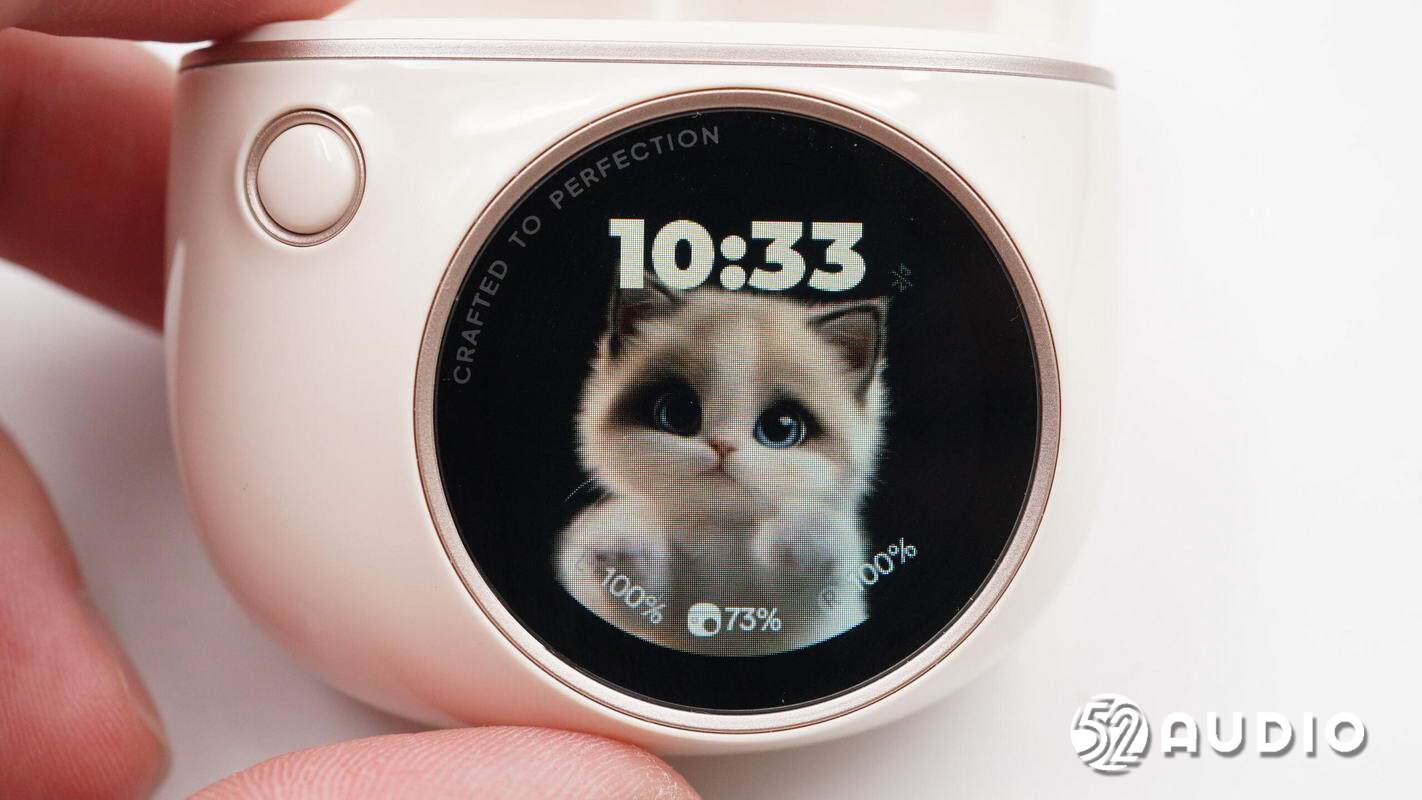

屏幕显示效果一览，支持蓝牙配对、时间、电量等信息显示，支持音乐控制、音量调节、查找耳机、息屏设置等操作控制。支持幸运转盘、电子“敲木鱼”等趣味功能；支持静态/动态壁纸APP一键上传，自由更换。

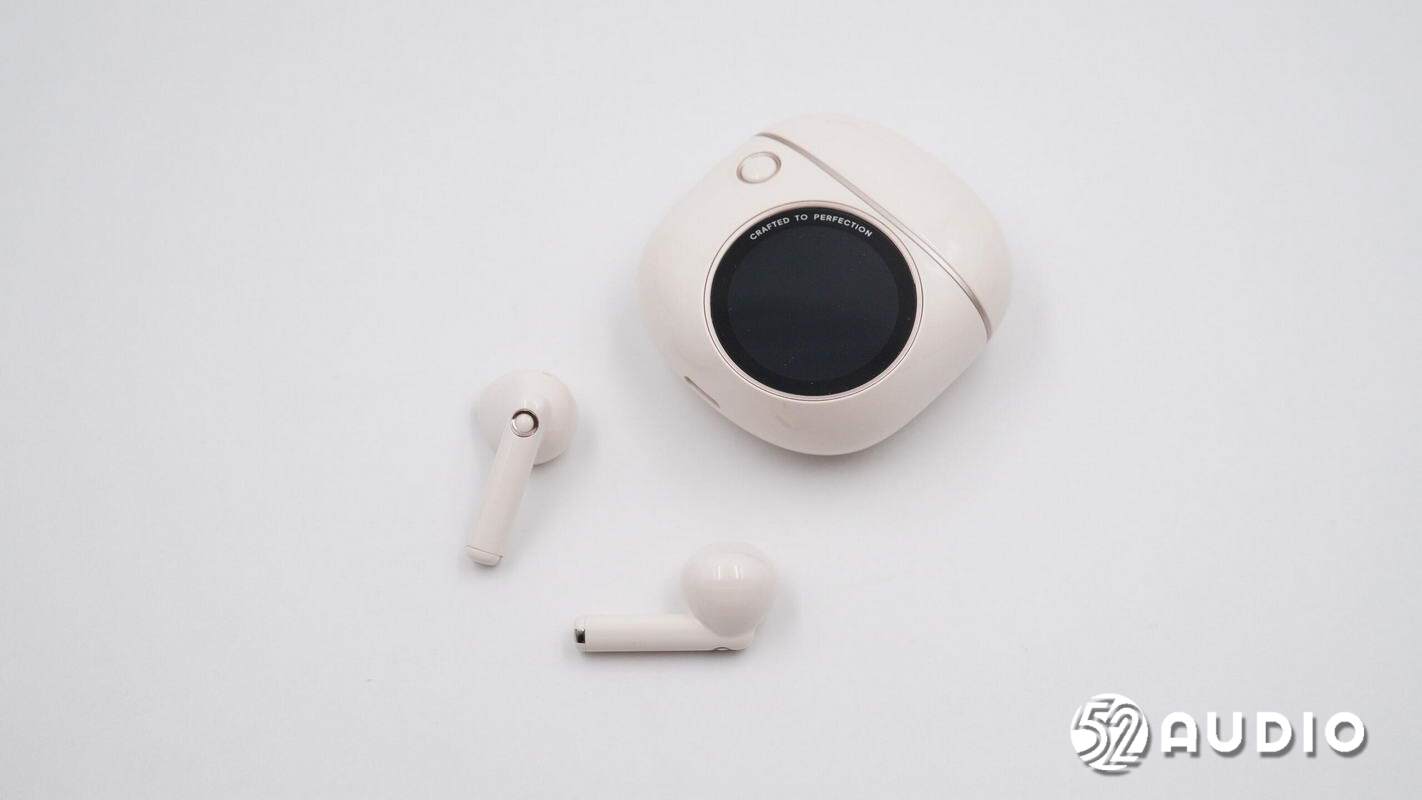

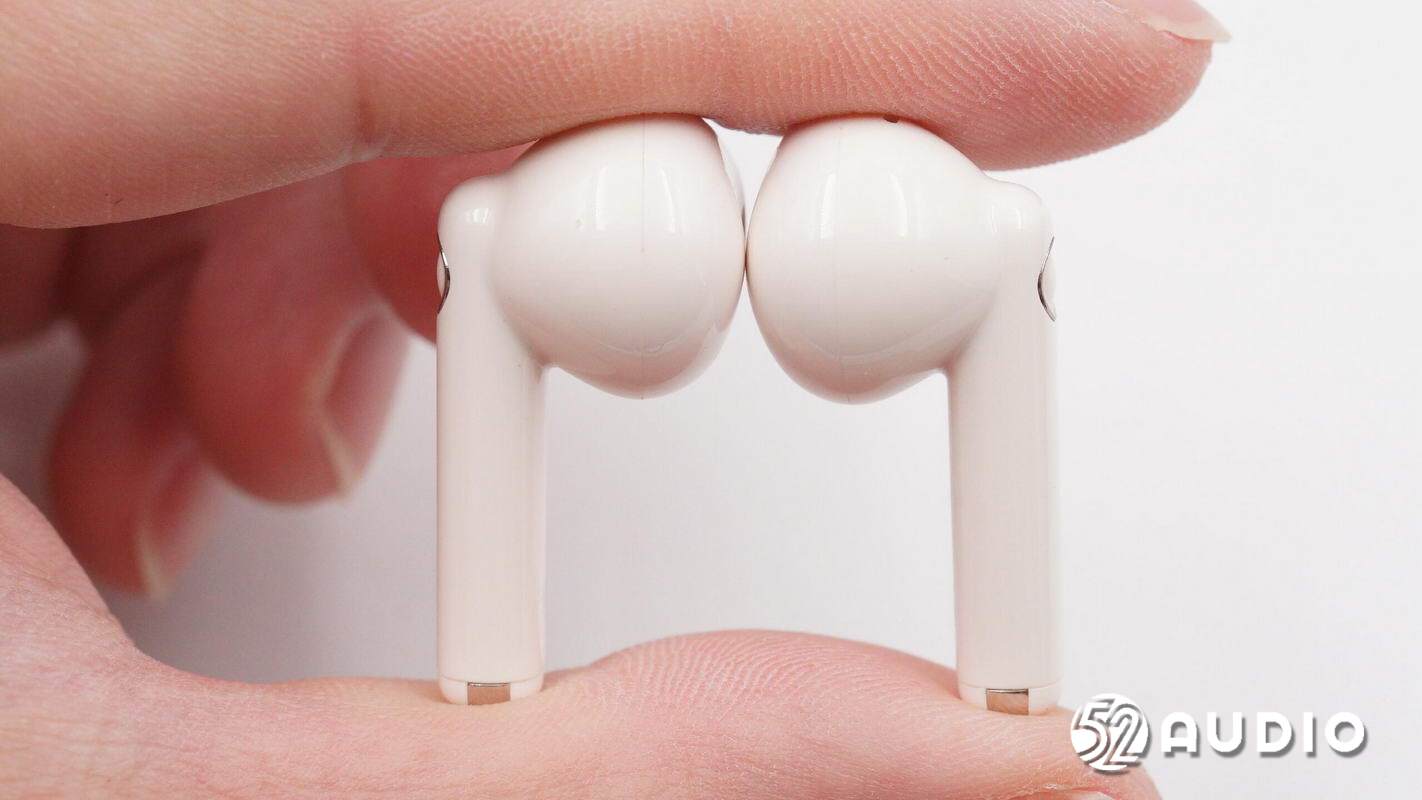

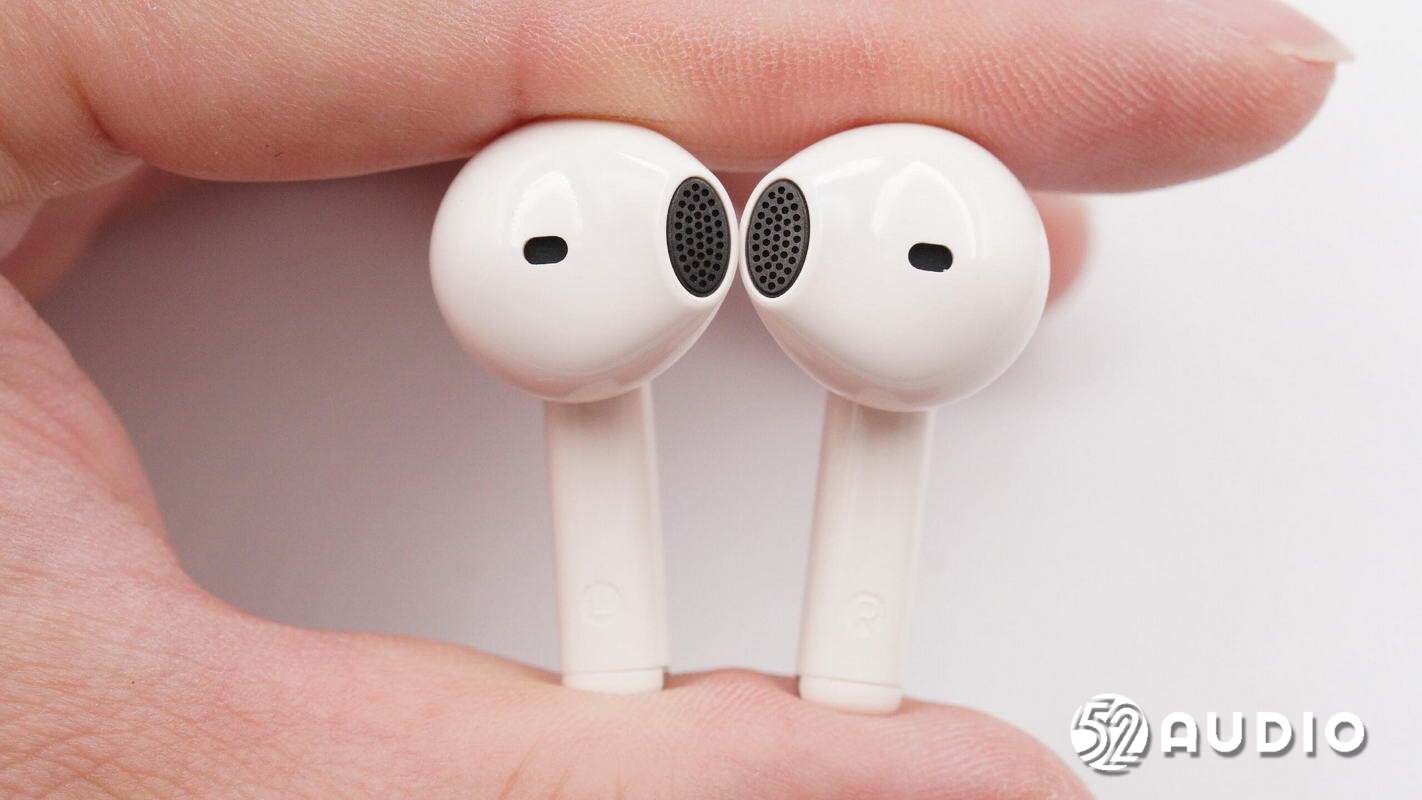

漫步者花再 拍拍耳机整体外观一览，耳机采用了柄状的半入耳式设计，体积小巧轻盈，佩戴舒适。

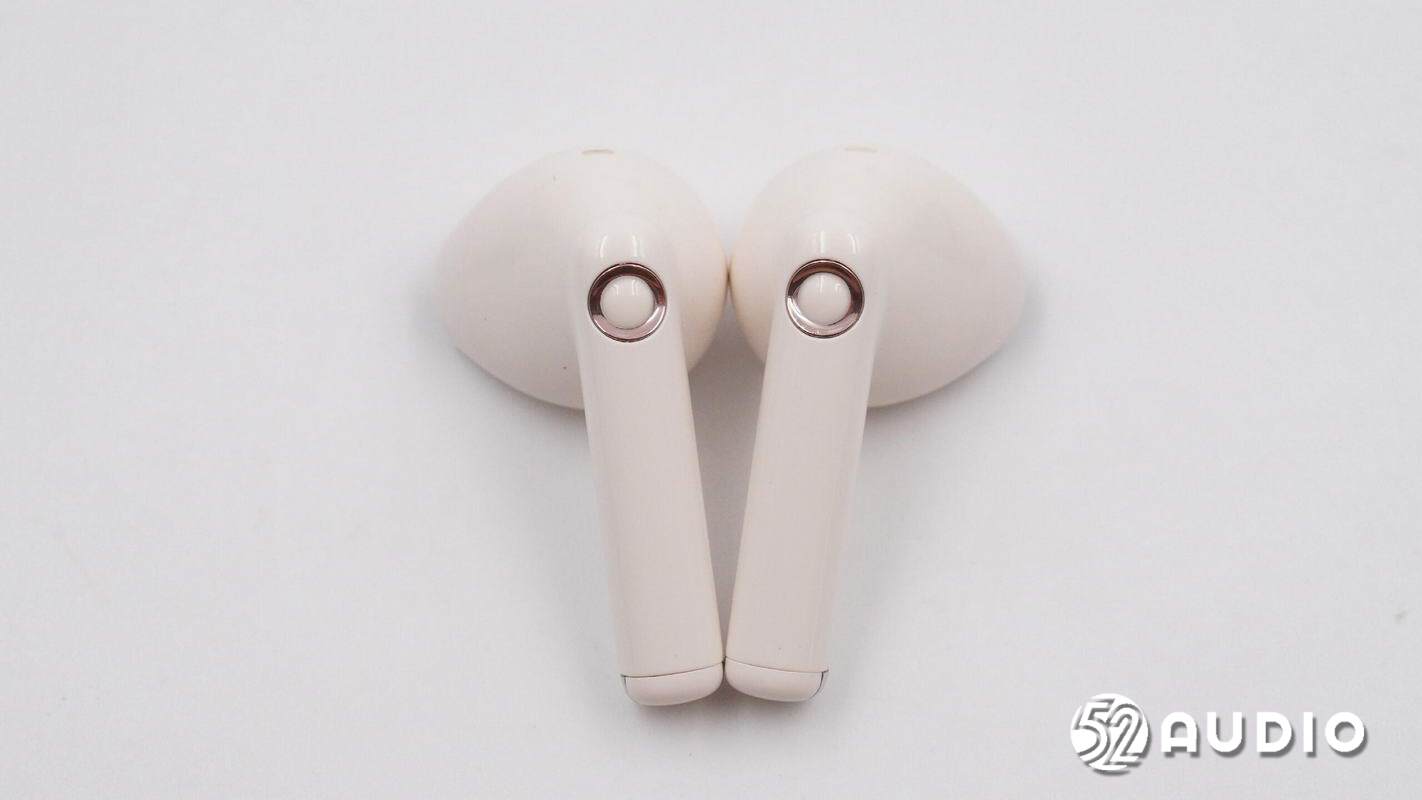

耳机外侧外观一览，圆形耳机柄设计，触控区域金属圆环装饰。

耳机内侧外观一览，入耳曲线圆润，佩戴贴耳舒适。

机身侧边外观一览。

机身另外一侧外观一览。

机身底部设计有调音孔，内部通过丝网防护。

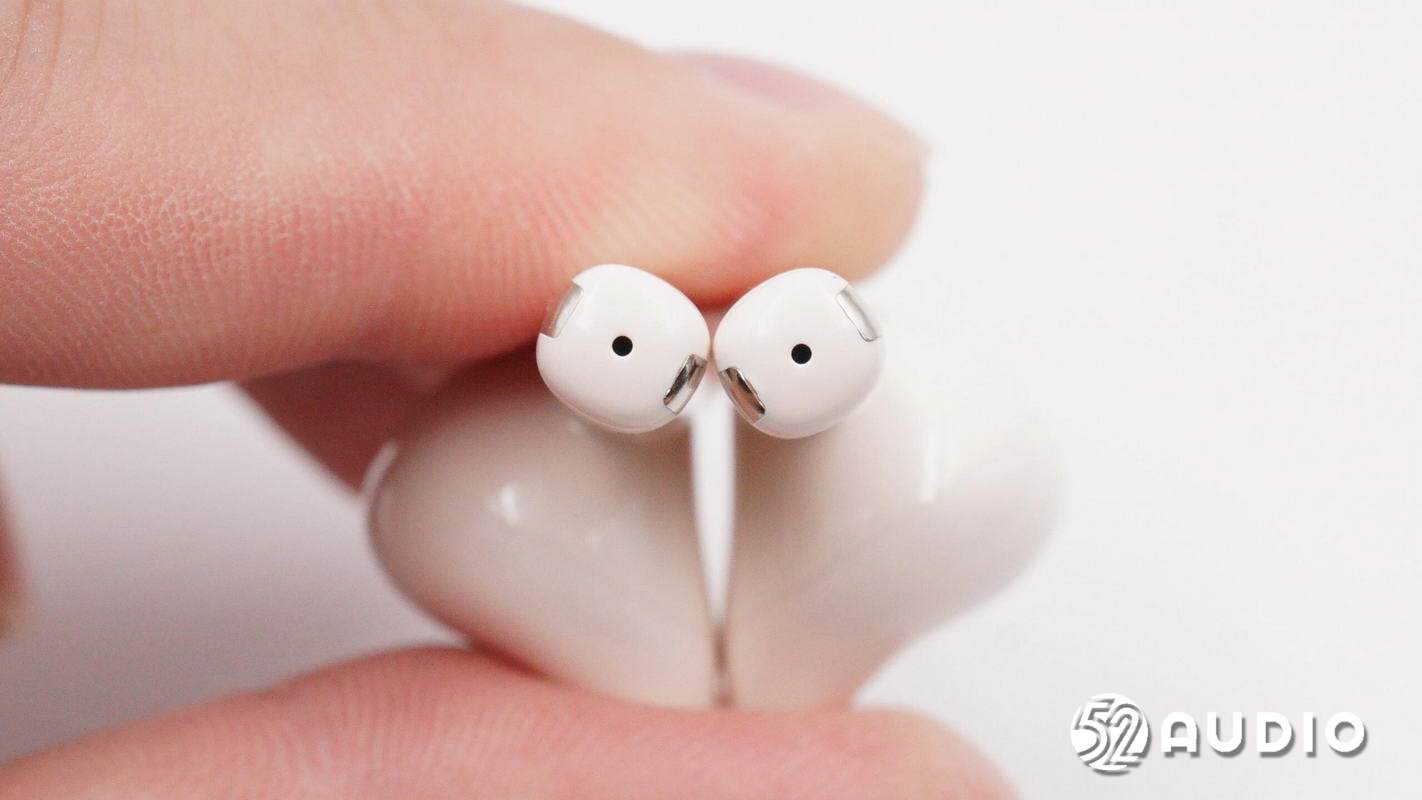

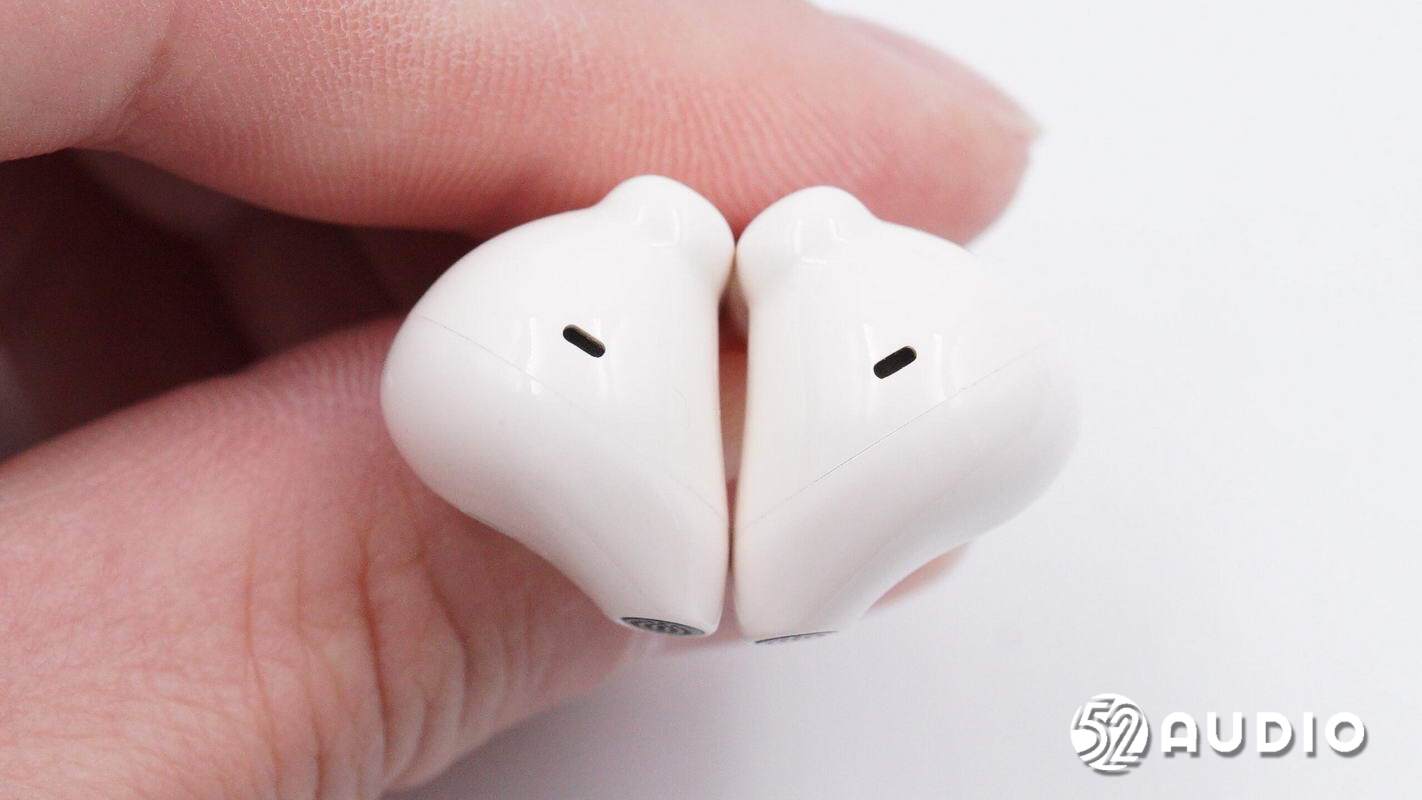

机身底部设置有通话麦克风拾音孔。

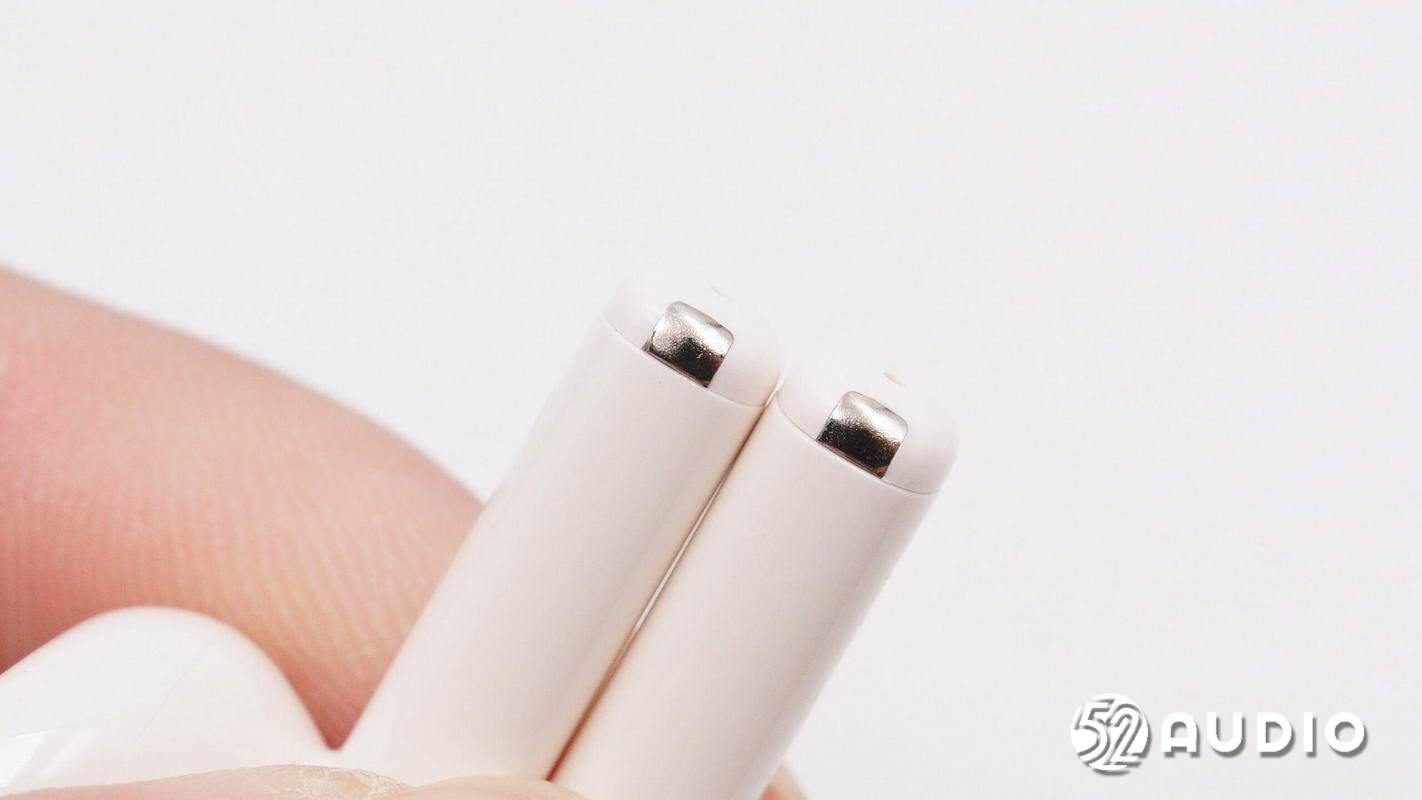

尾塞两侧设置充电触点。

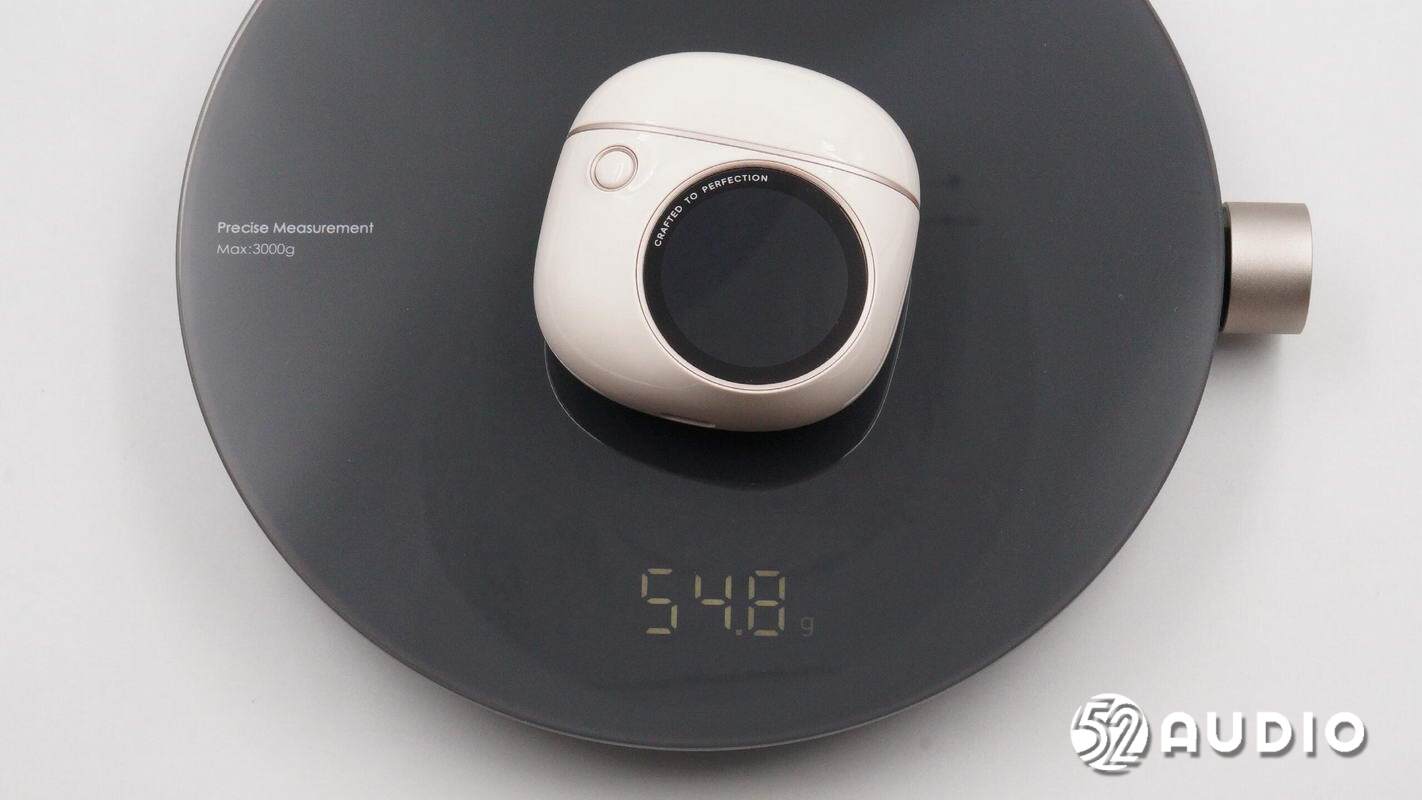

经我爱音频网实测，漫步者花再 拍拍耳机整体重量约为54.8g。

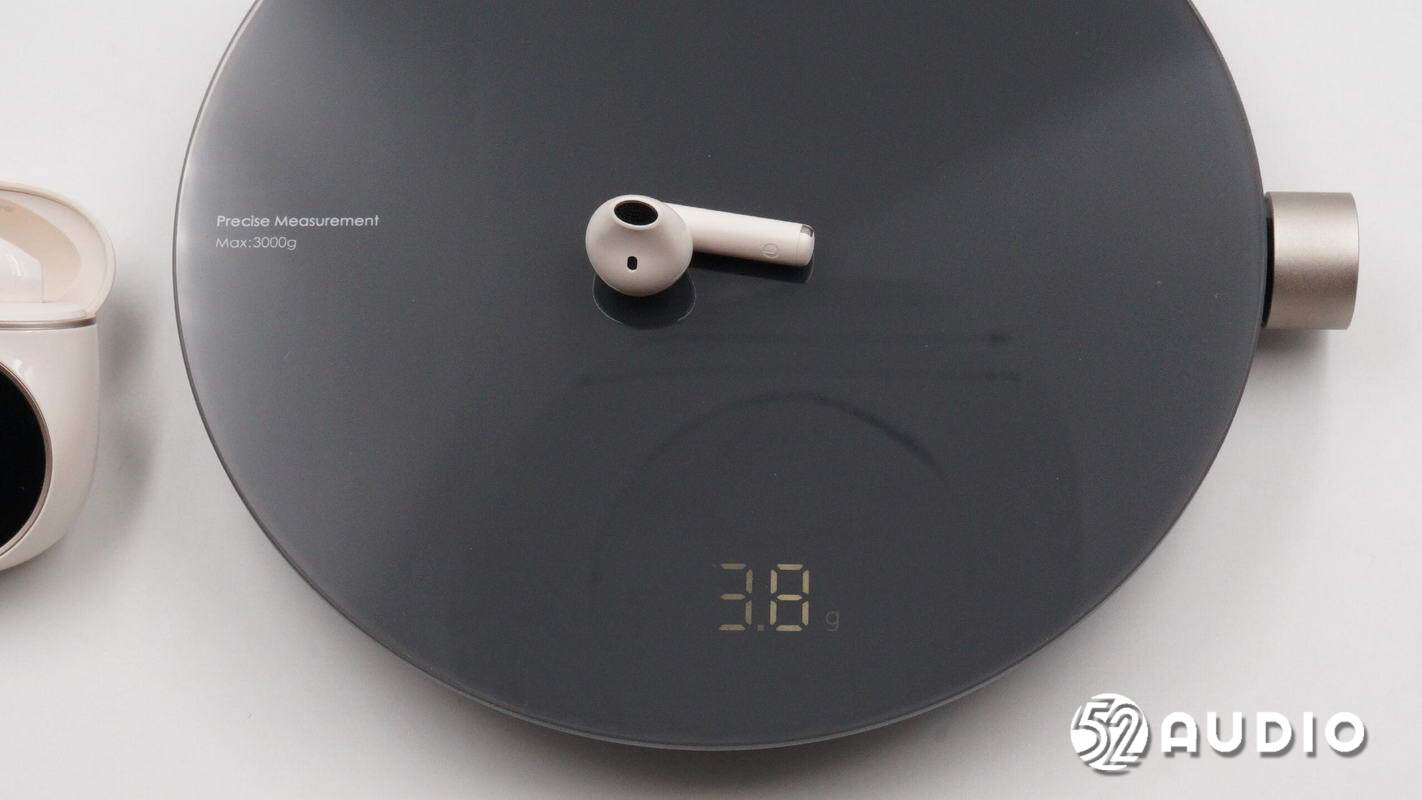

单只耳机重量仅为3.8g，体积轻盈，佩戴舒适。

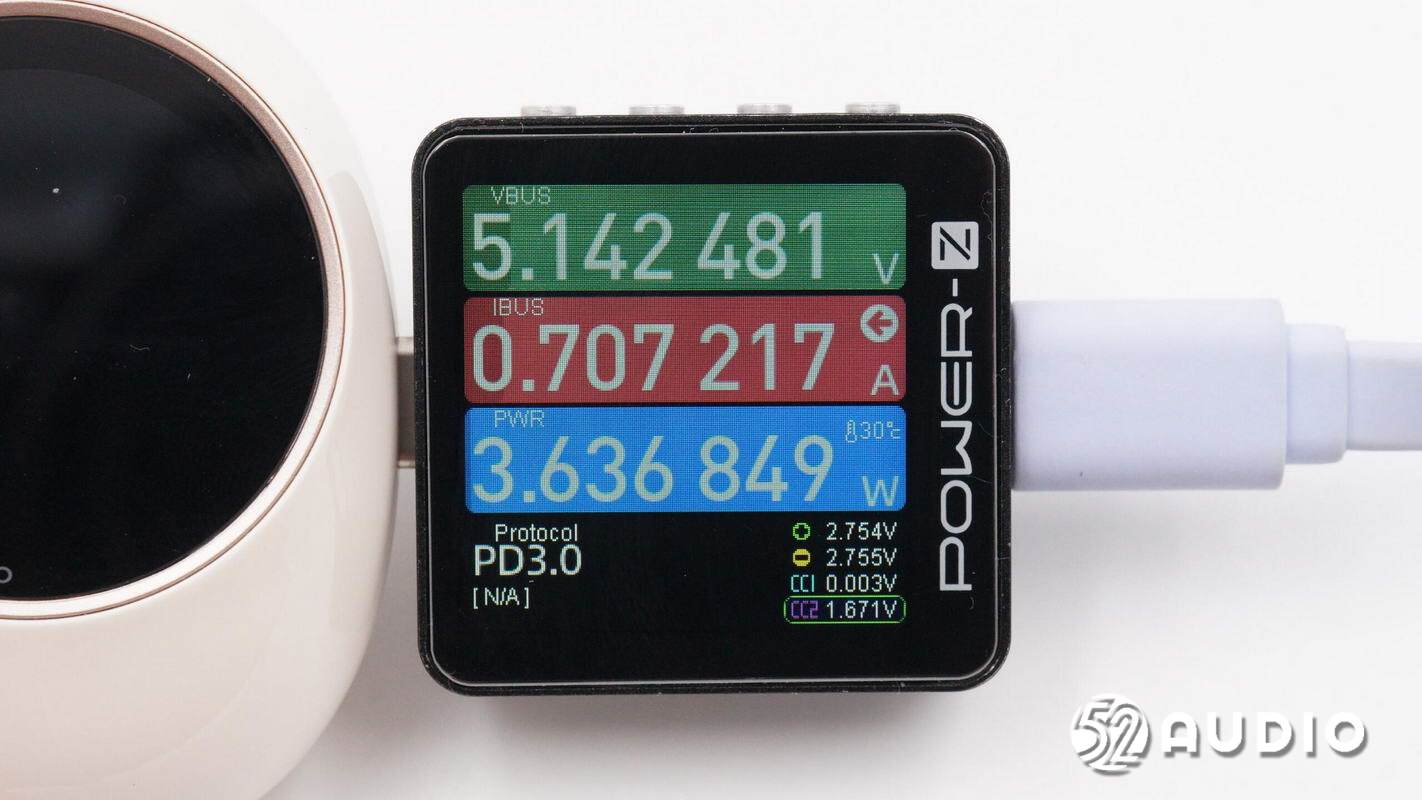

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对漫步者花再 拍拍耳机进行充电测试，输入功率约为3.64W。

二、漫步者花再 拍拍耳机拆解

通过开箱，我们详细了解了漫步者花再 拍拍耳机的小巧精致设计，下面进入拆解部分看看内部结构设计及配置信息~

充电盒拆解

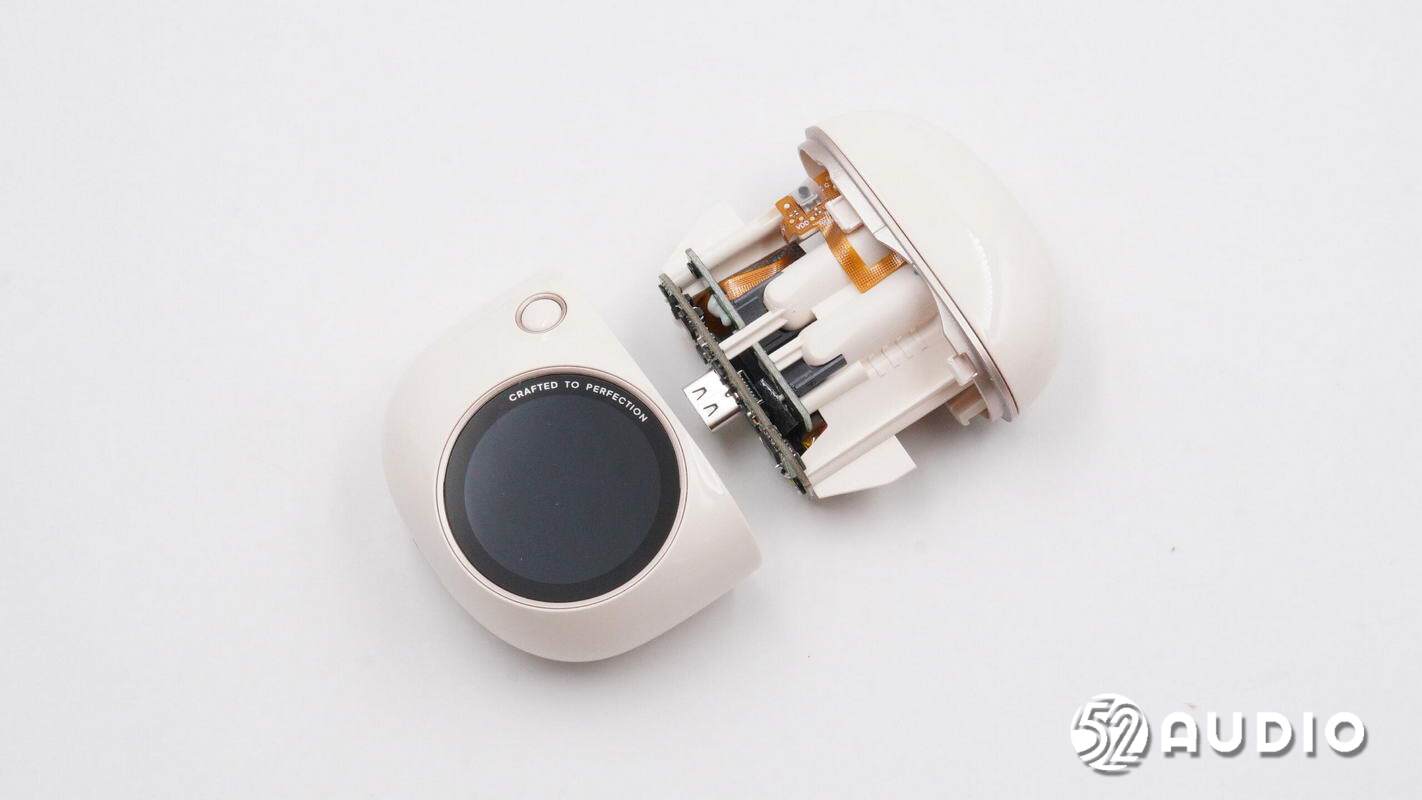

撬开卡扣式固定的充电盒外壳，取出座舱结构。

腔体内部屏幕结构一览。

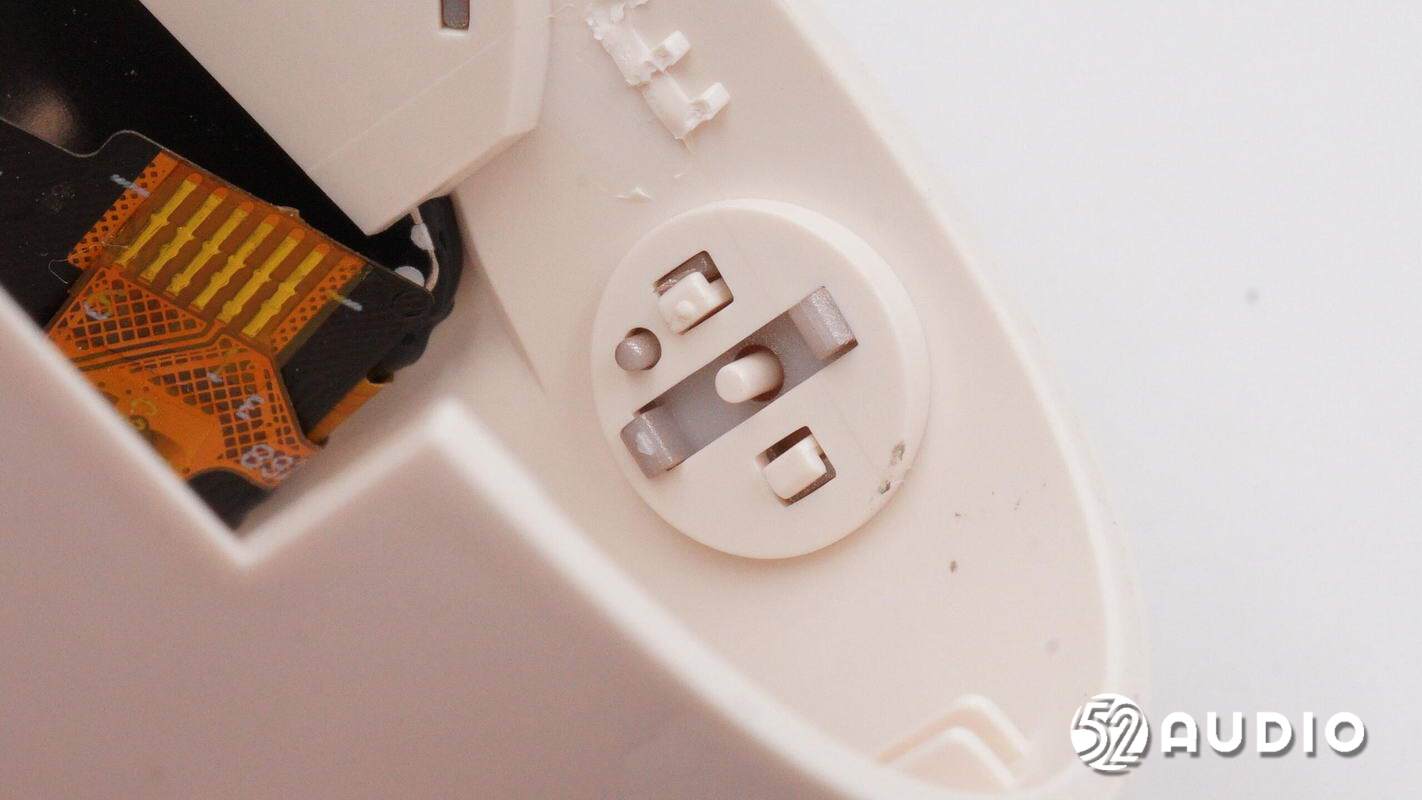

蓝牙配对功能按键内侧结构一览。

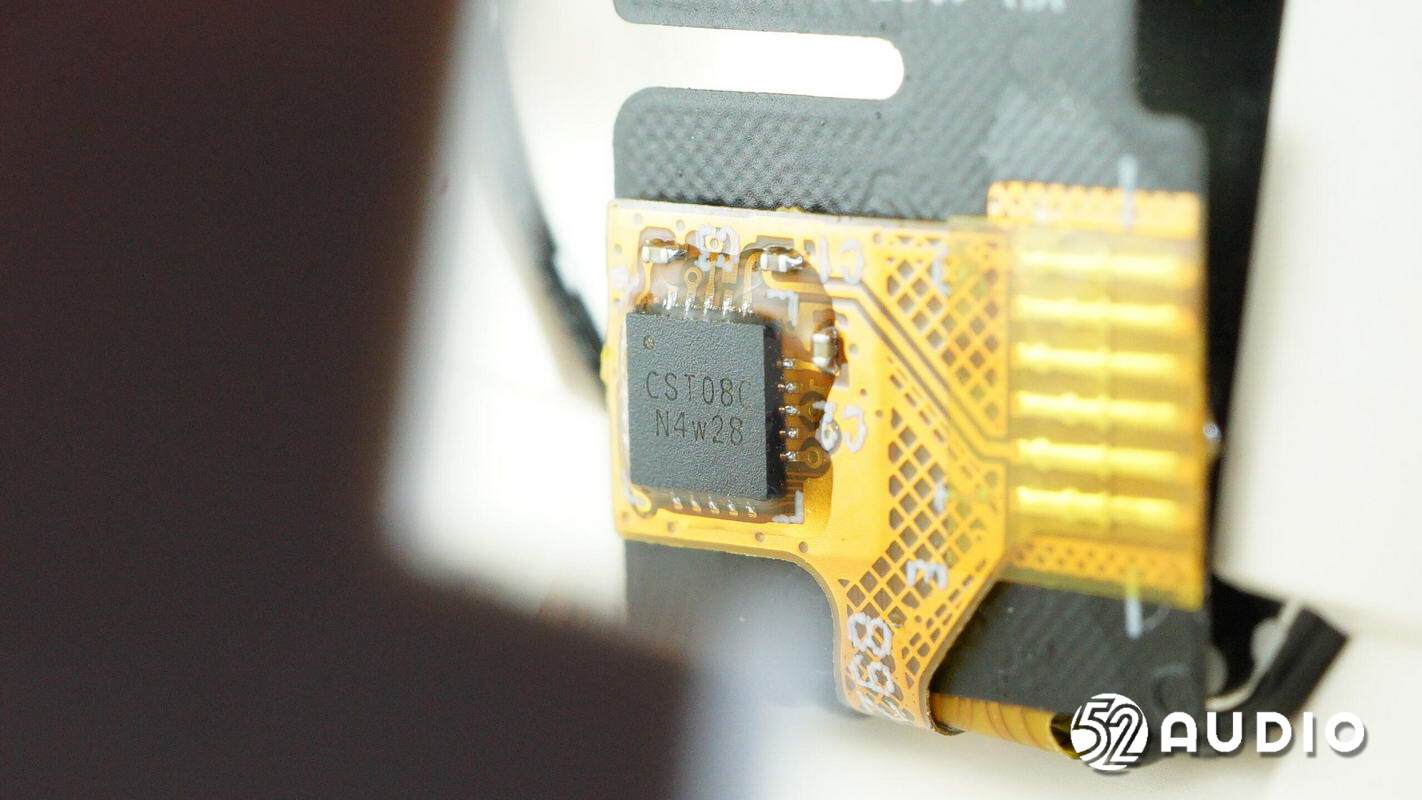

HYNITRON海栎创CST08C高性能自电容触控芯片，用于屏幕触摸控制。

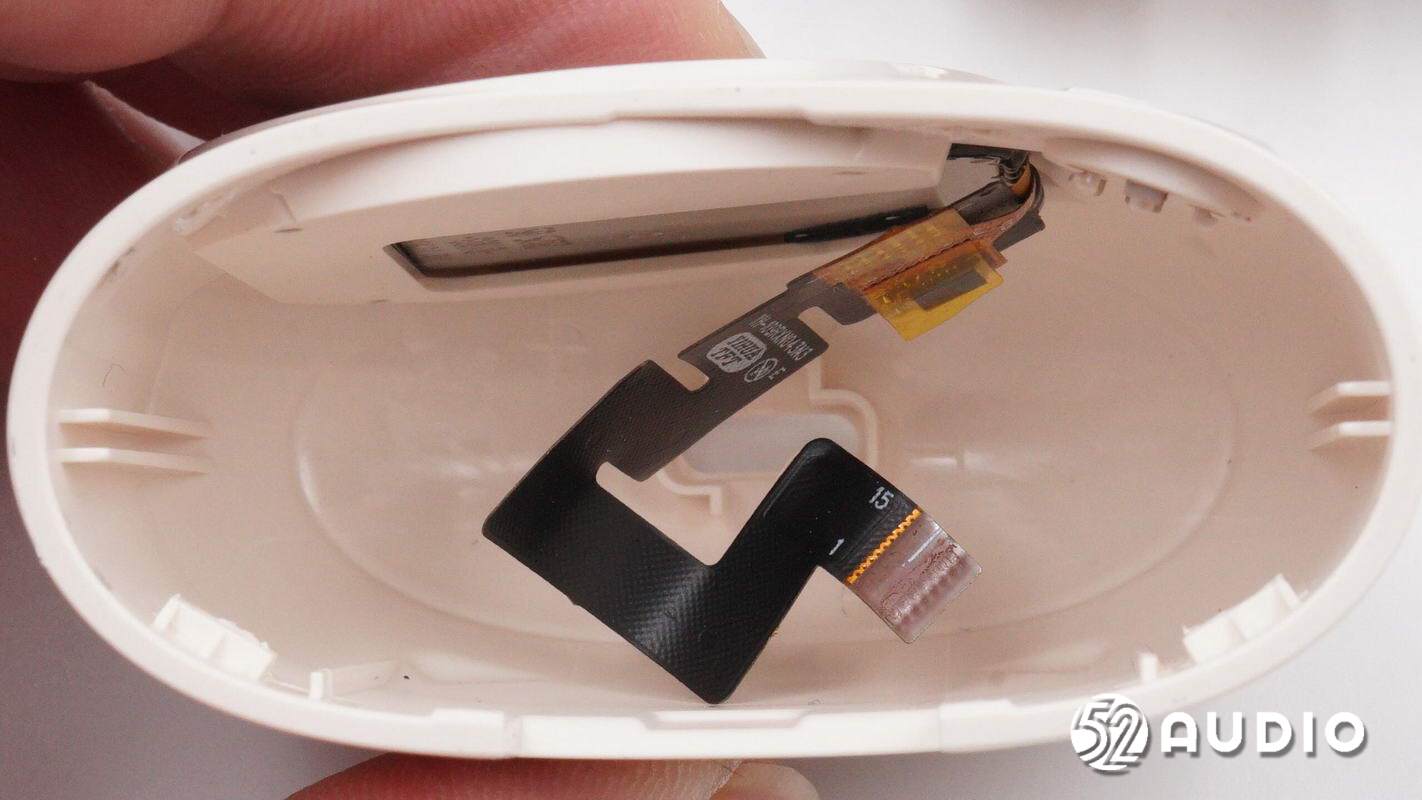

座舱正面结构一览，设置有一条排线连接功能按键和霍尔元件。

用于蓝牙配对的功能按键特写，贴有缓冲垫防护。

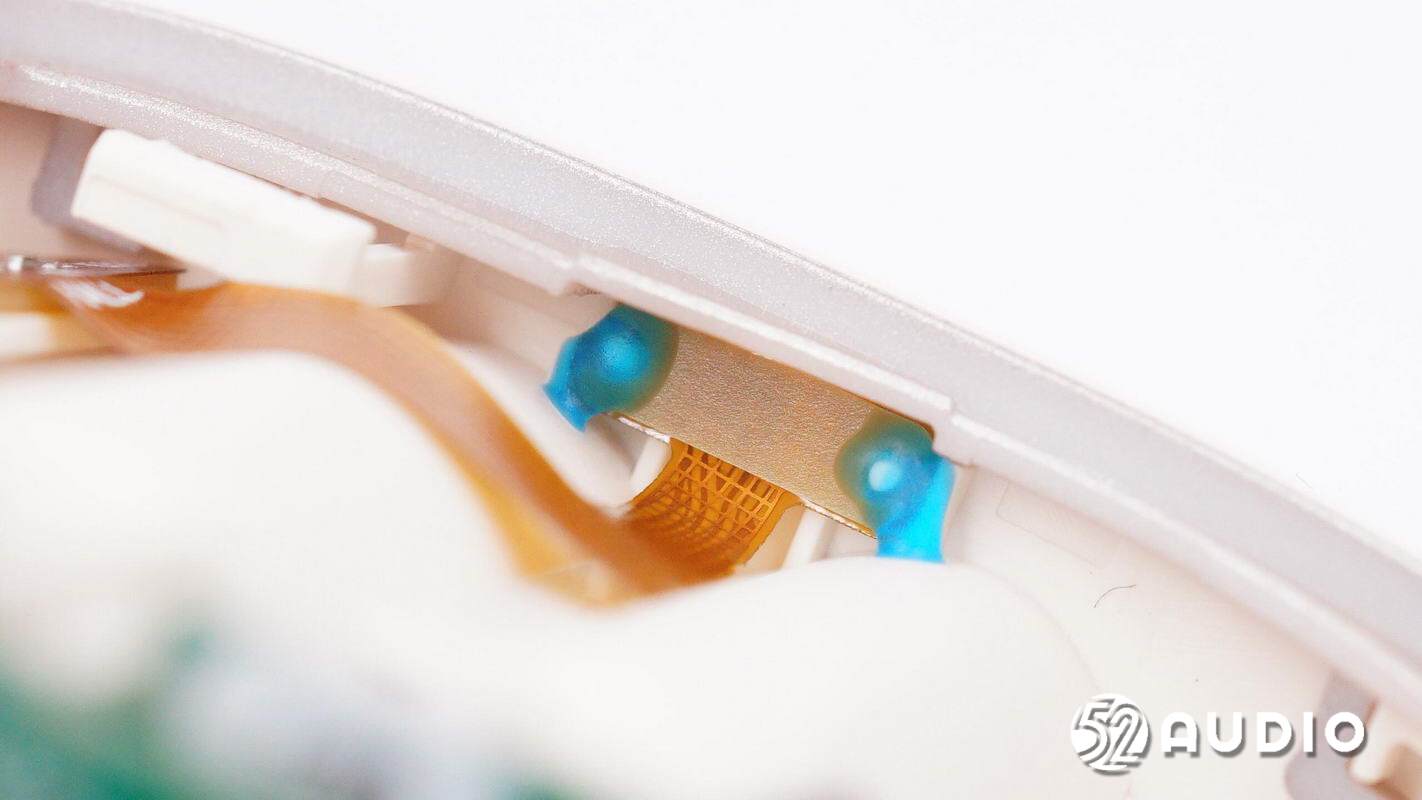

霍尔元件结构特写，热熔柱和打胶固定。

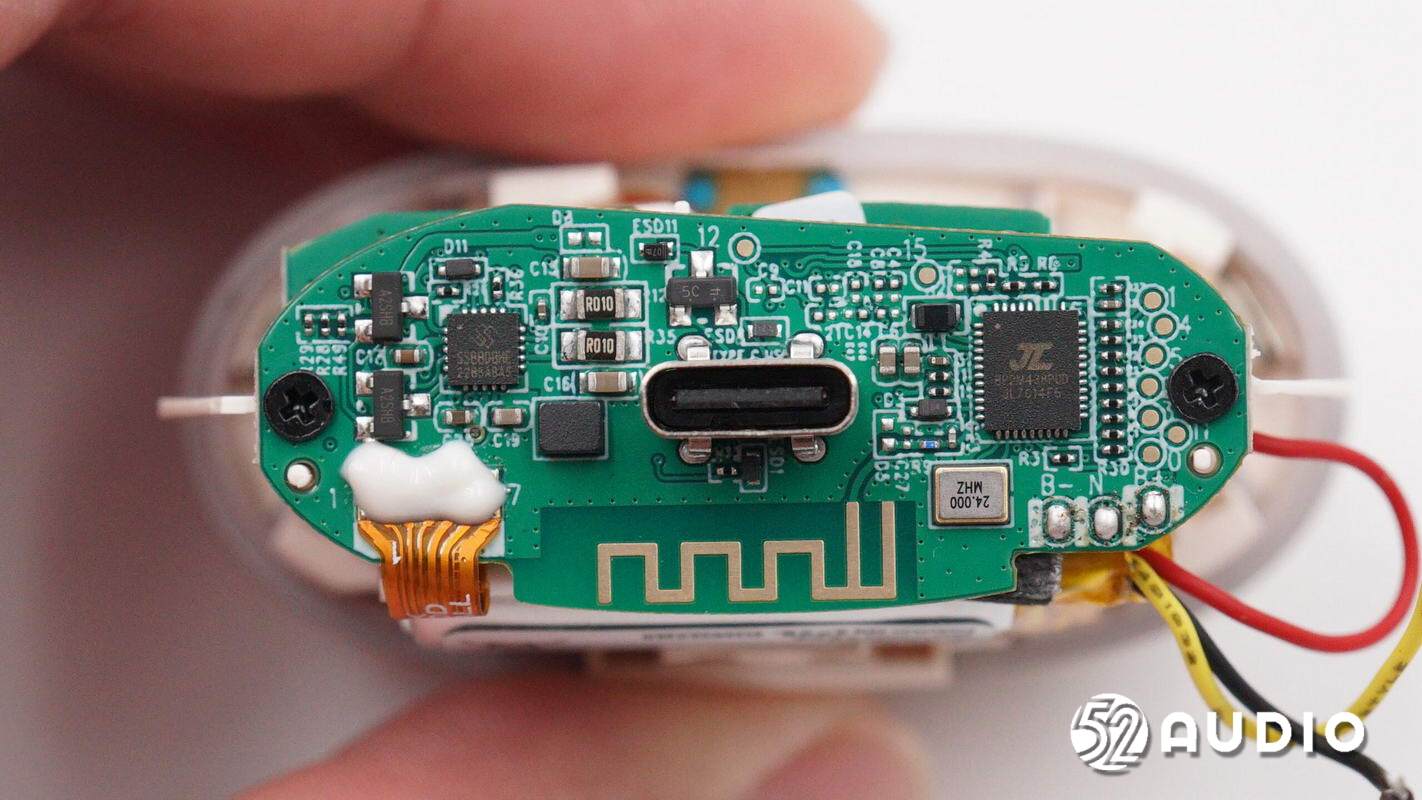

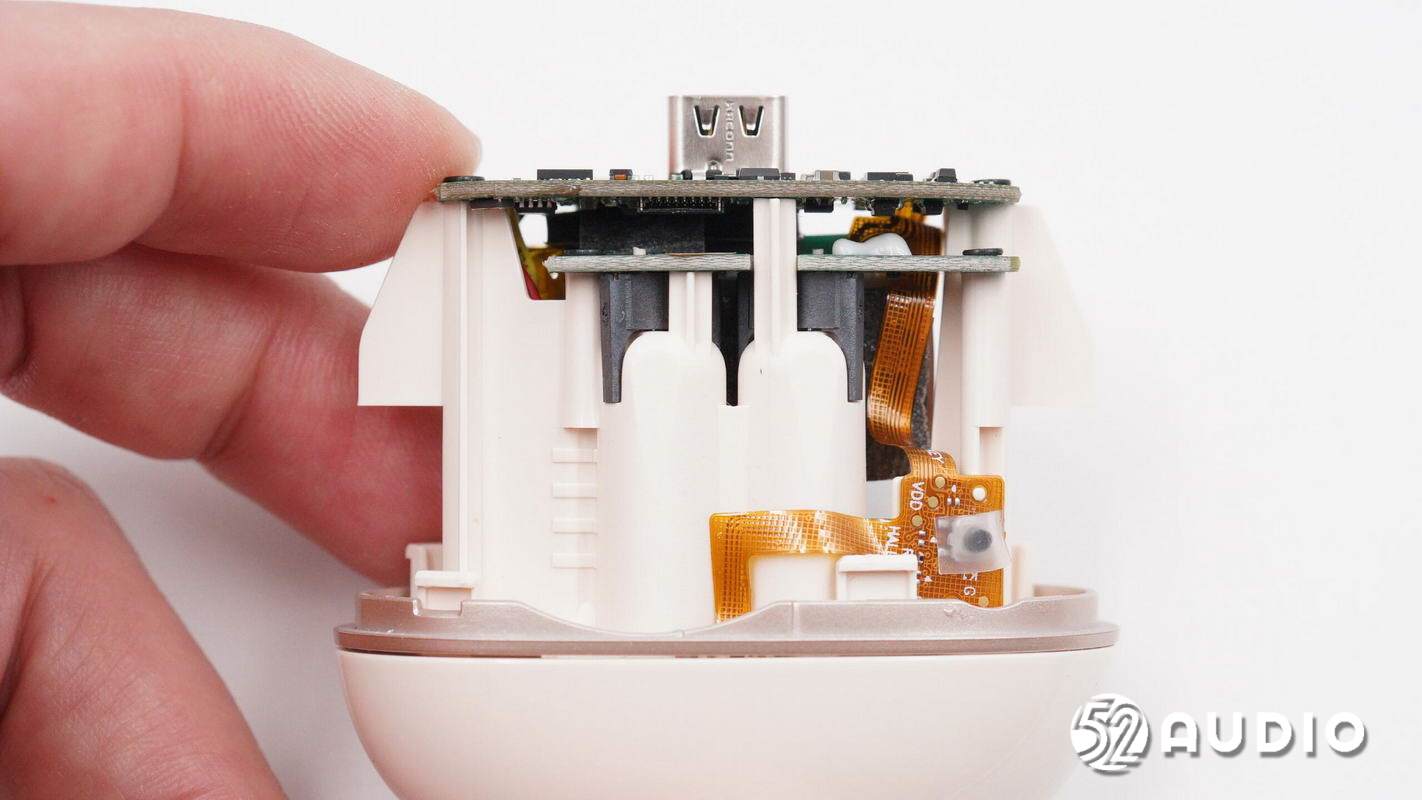

座舱底部通过螺丝固定主板单元，与排线和导线焊接。

卸掉螺丝，断开电池导线，取掉主板，下方还设置有为耳机充电的小板。

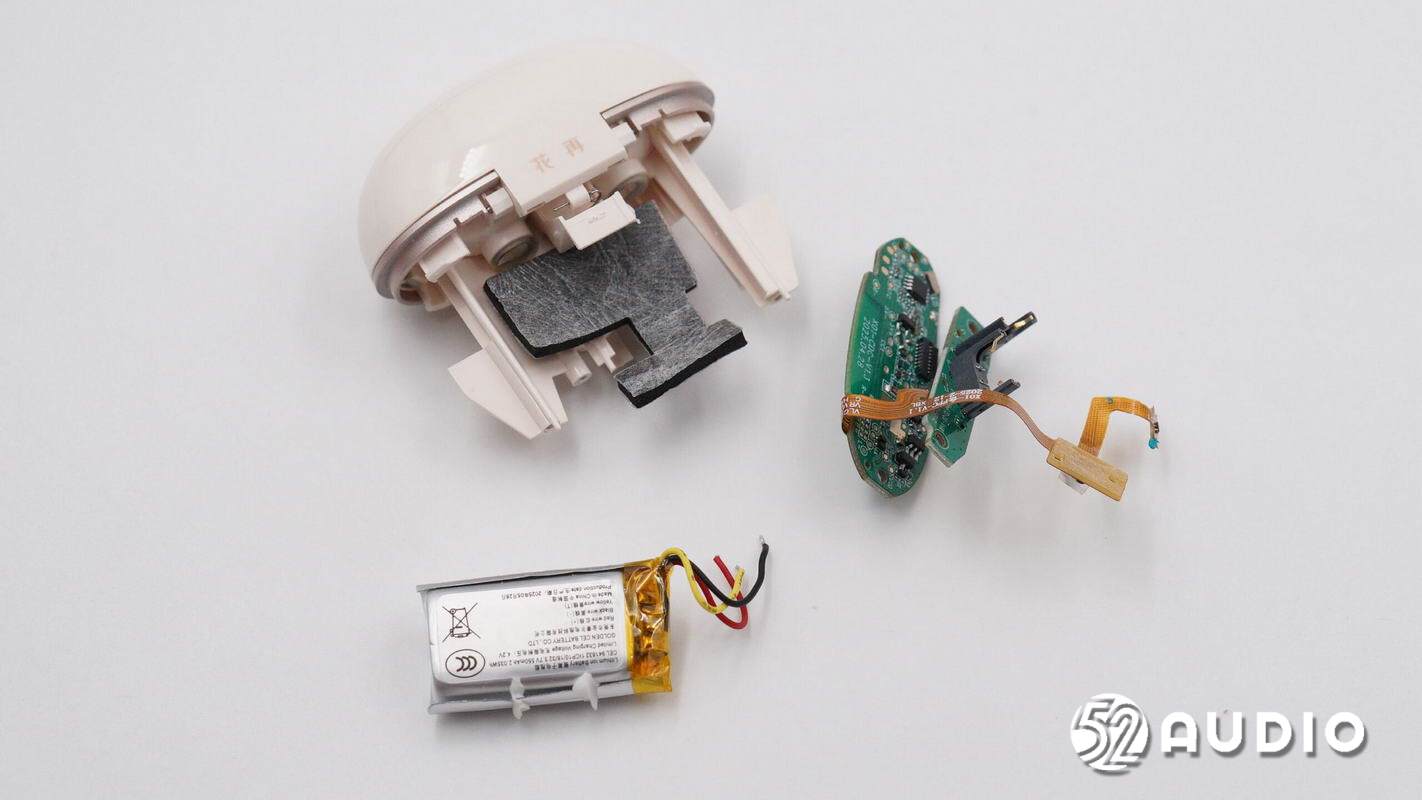

取掉座舱底部的所有组件。

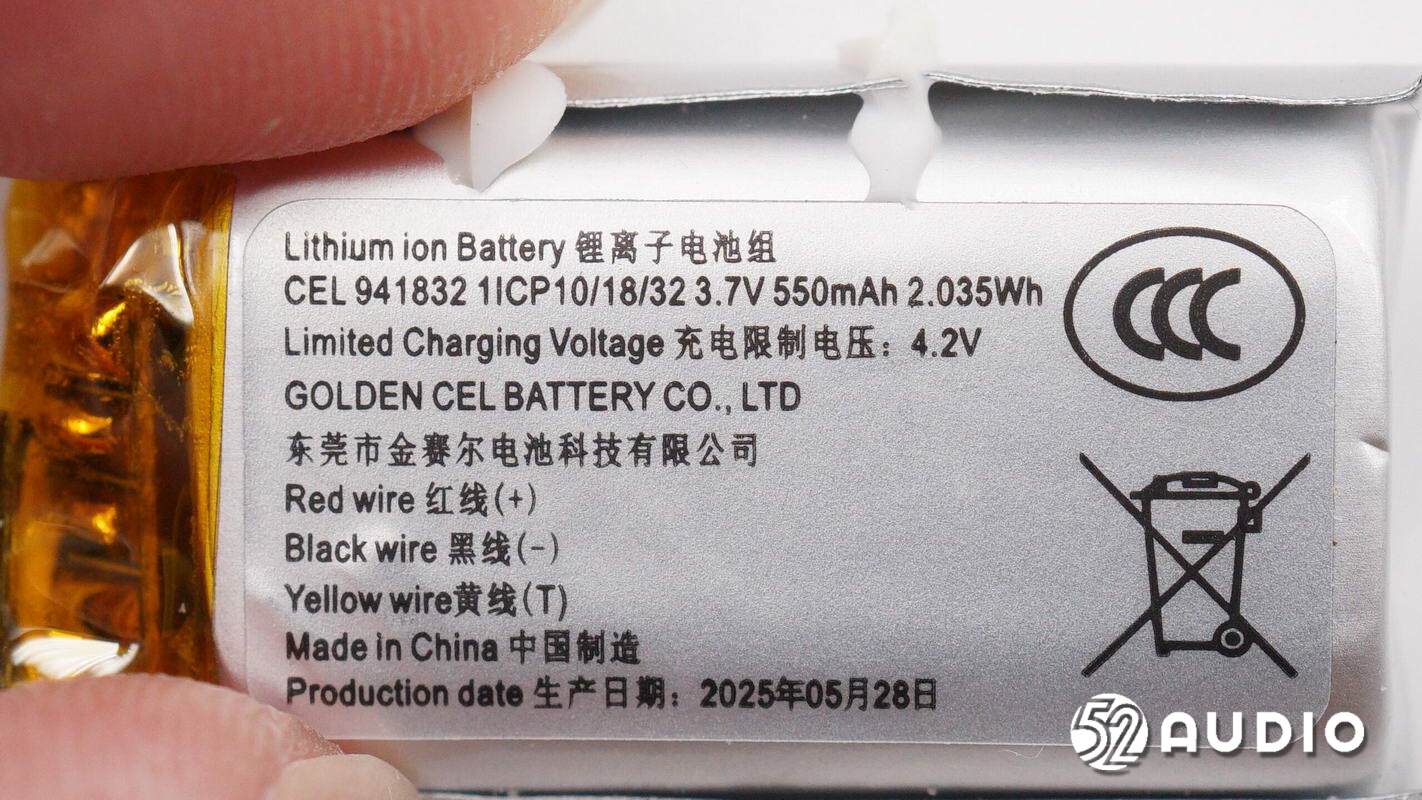

充电盒内置电池标签上信息，锂离子电池组，型号：CEL 941832，电池参数：3.7V 550mAh 2.035Wh，充电限制电压：4.2V，东莞市金赛尔电池科技有限公司。

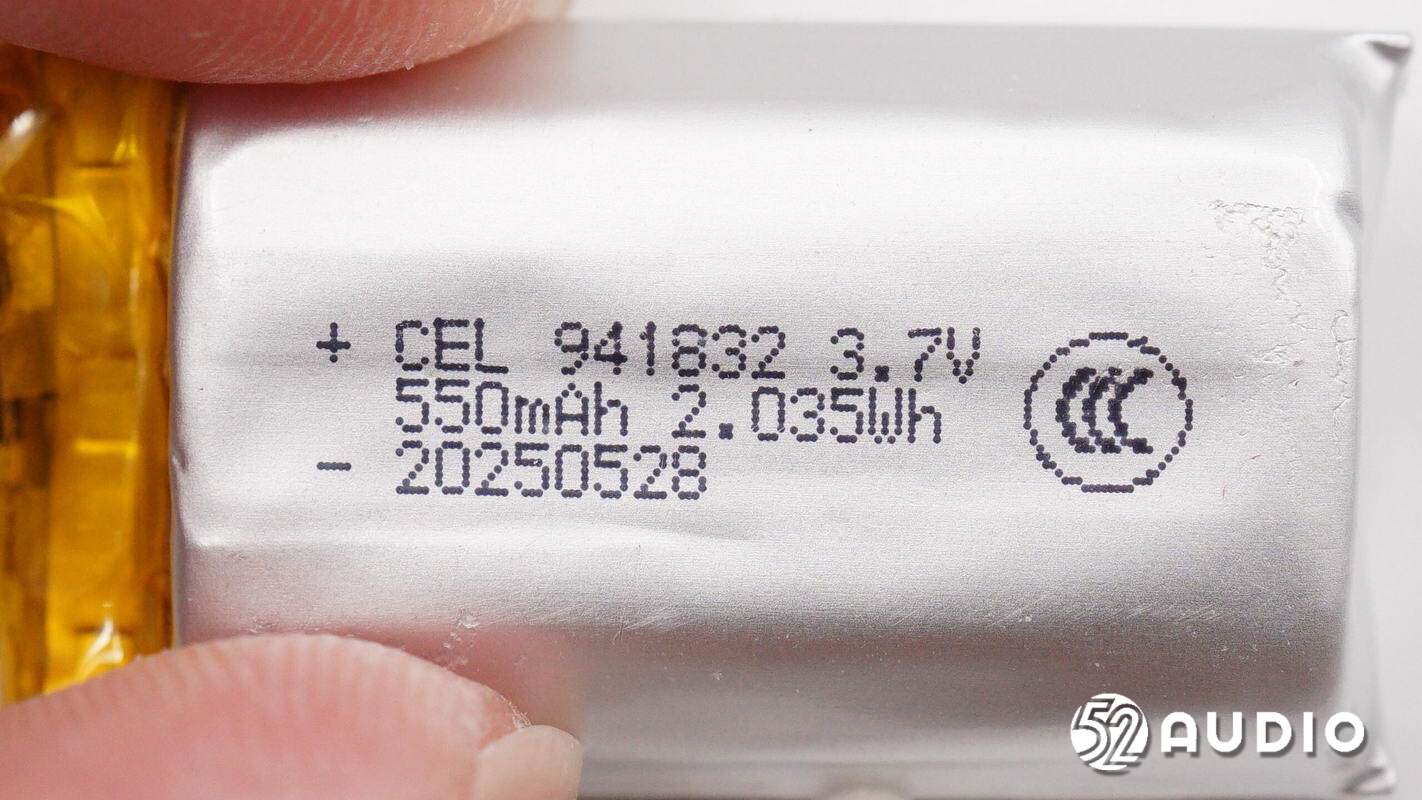

电芯上丝印信息一览，与外部标签一致。

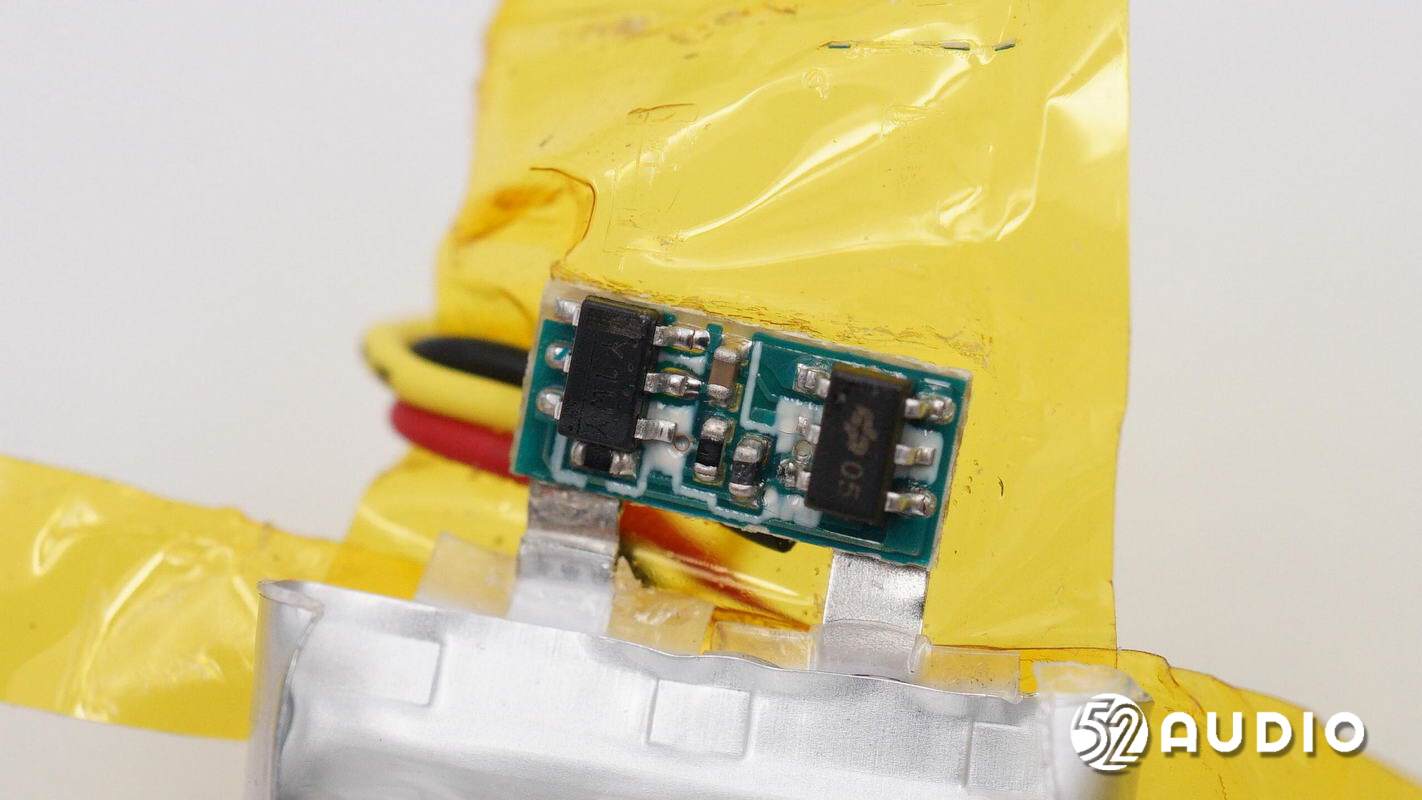

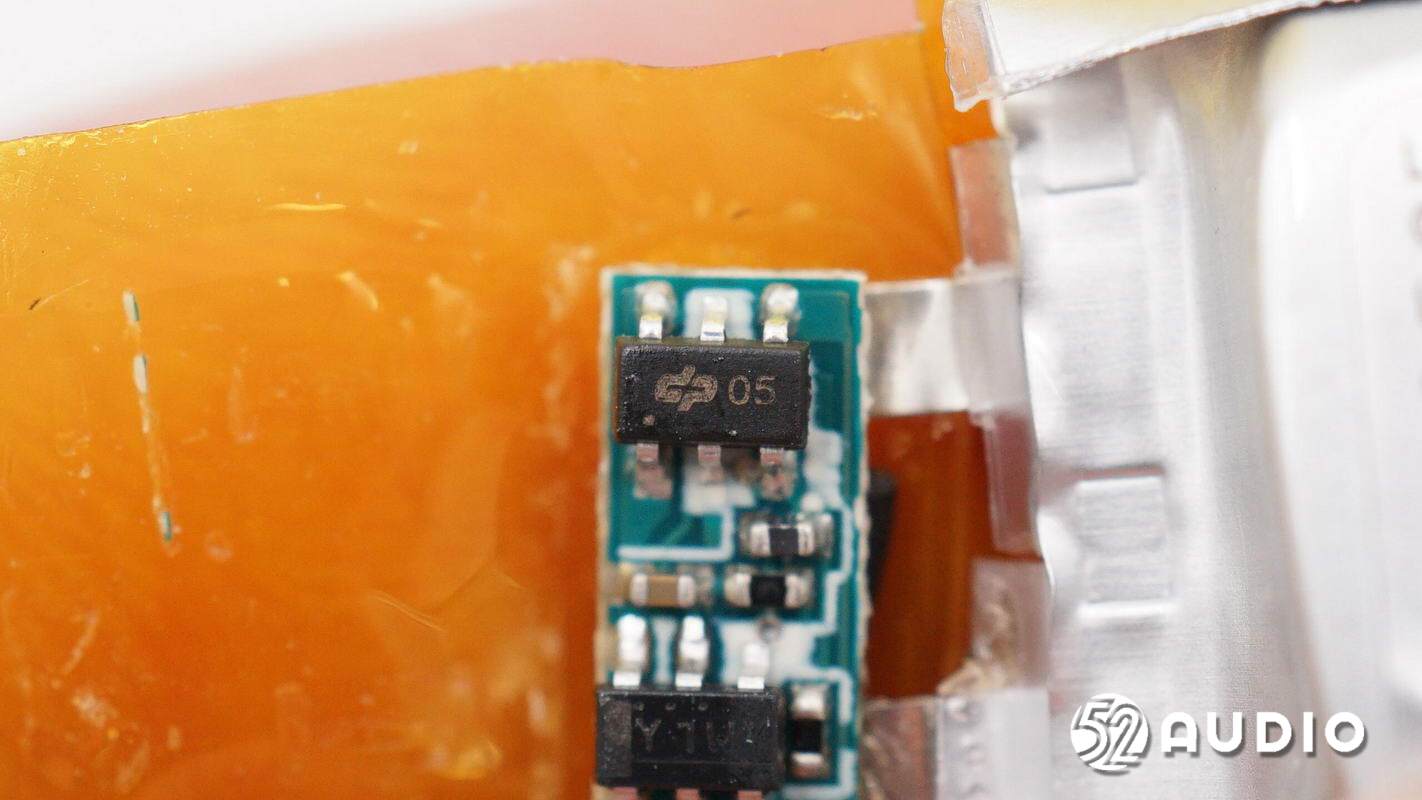

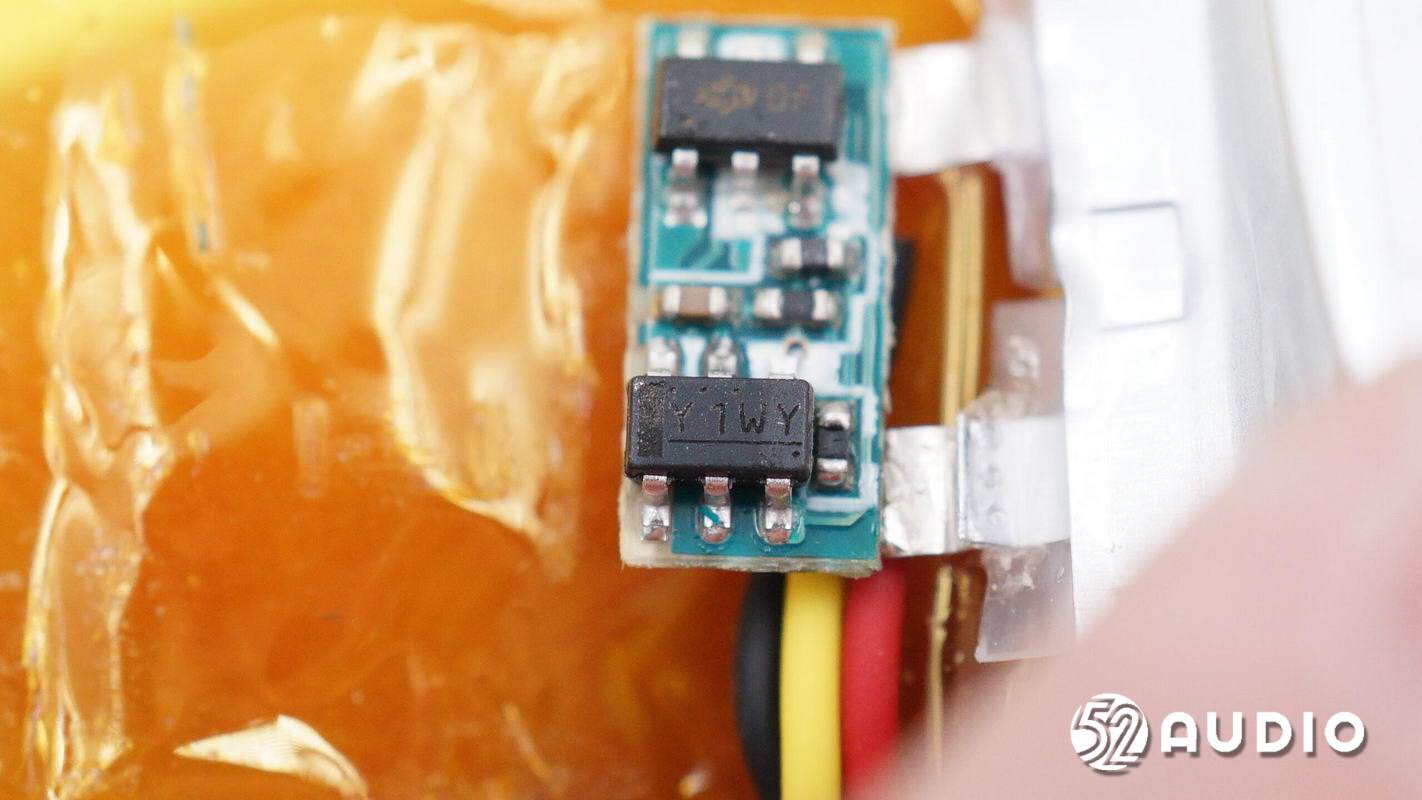

撕开绝缘保护，电池保护板电路一览。

丝印05的MOS管。

丝印Y1WY的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

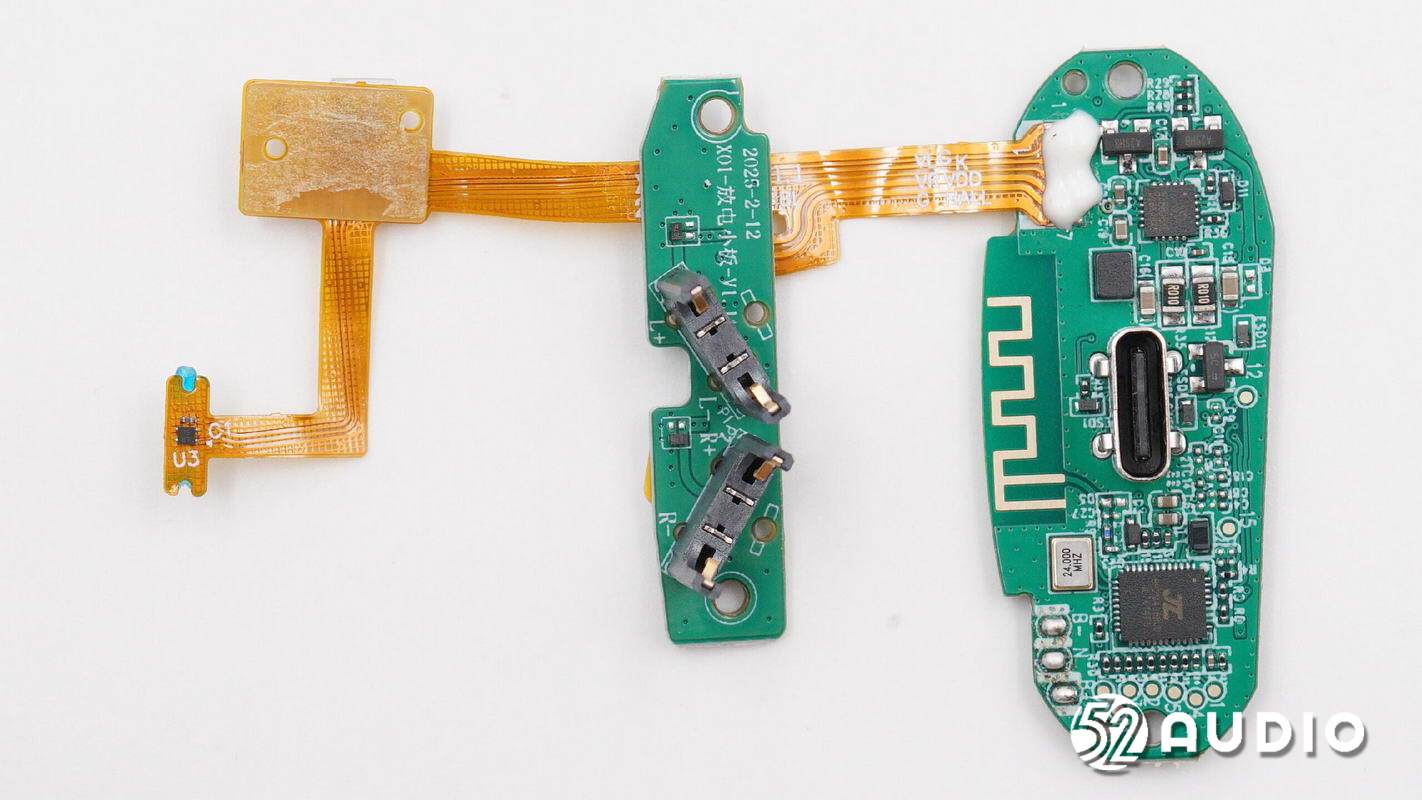

充电盒内部PCBA板机排线正面电路一览。

充电盒内部PCBA板机排线背面电路一览。

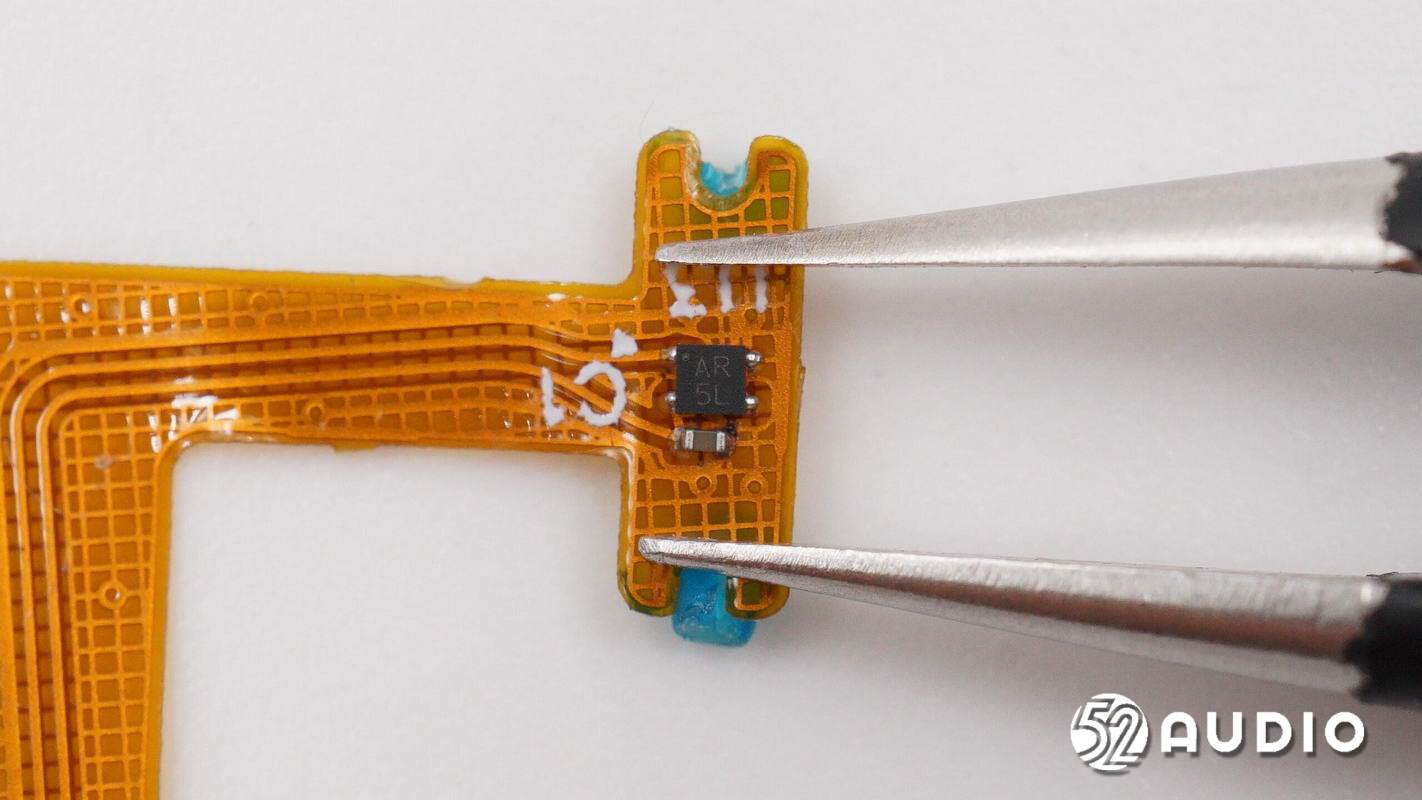

丝印AR 5L的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

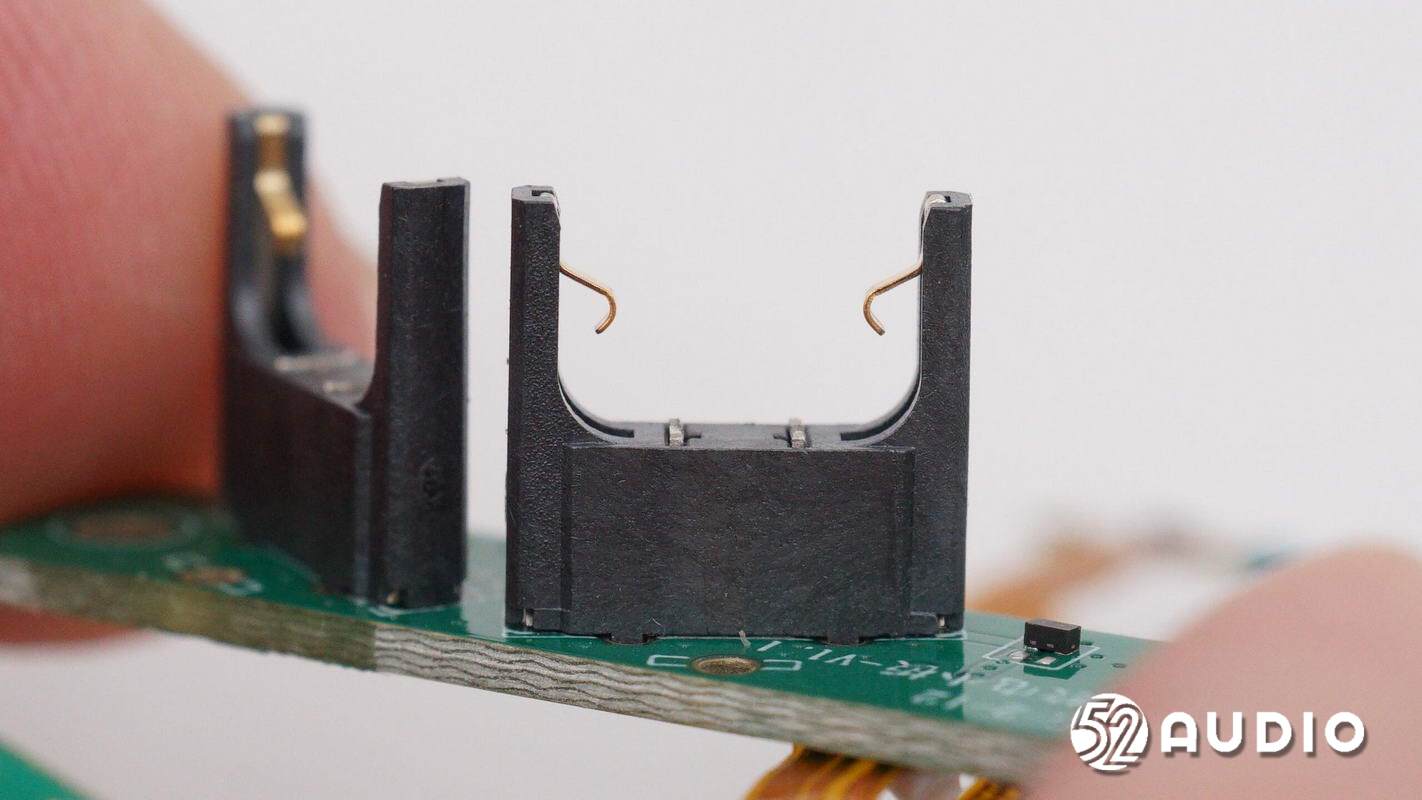

为耳机充电的金属弹片连接器。

Type-C充电母座，来自KRCONN深圳精睿兴业科技有限公司。

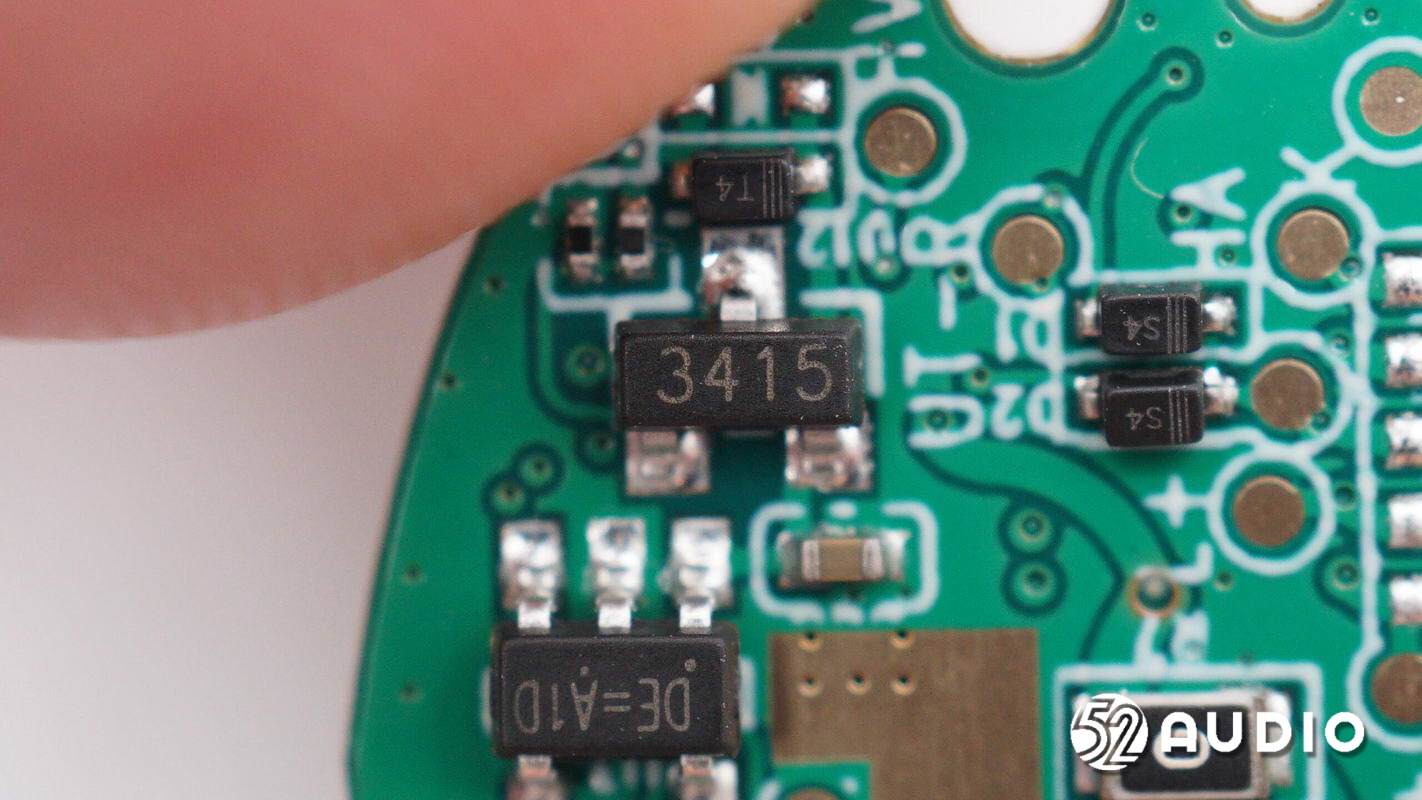

丝印3415的MOS管。

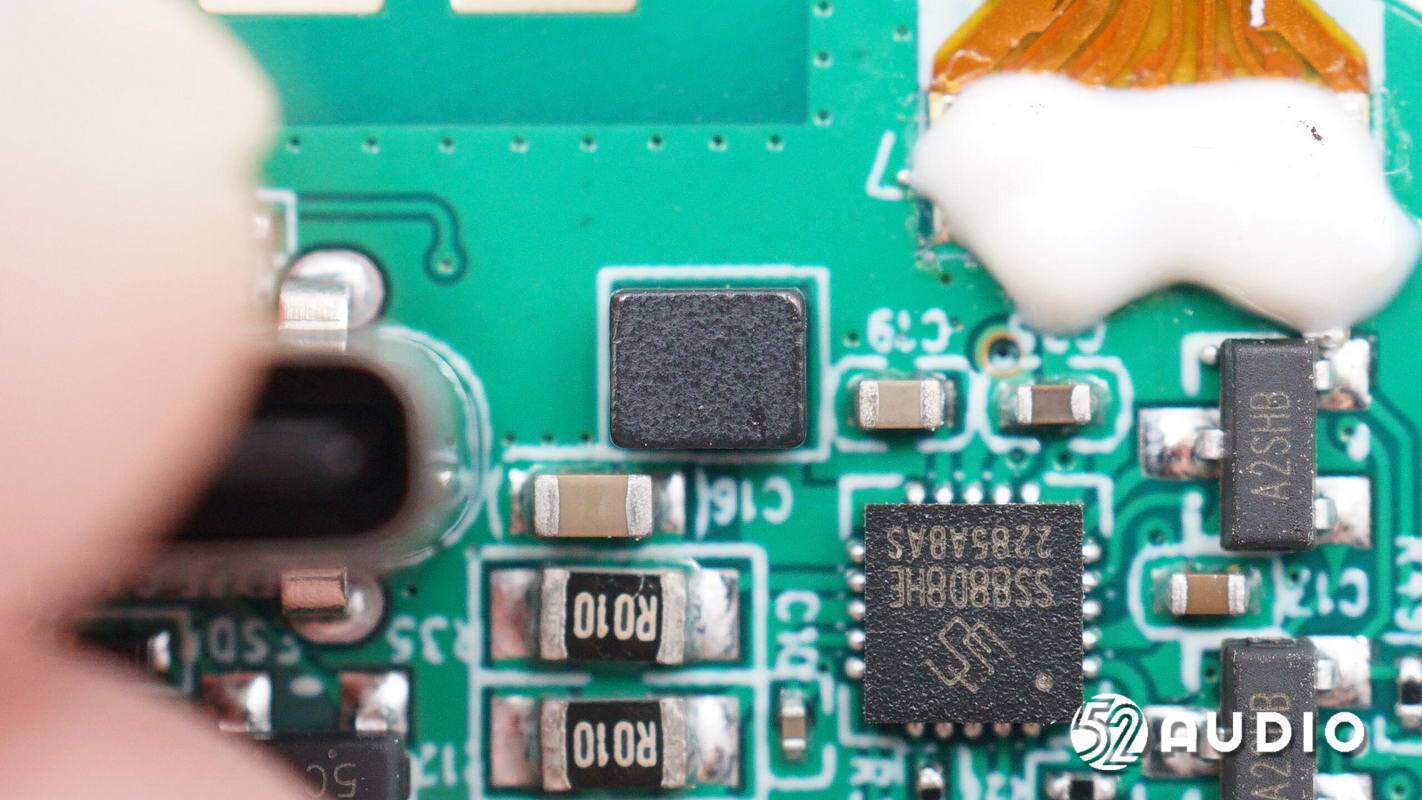

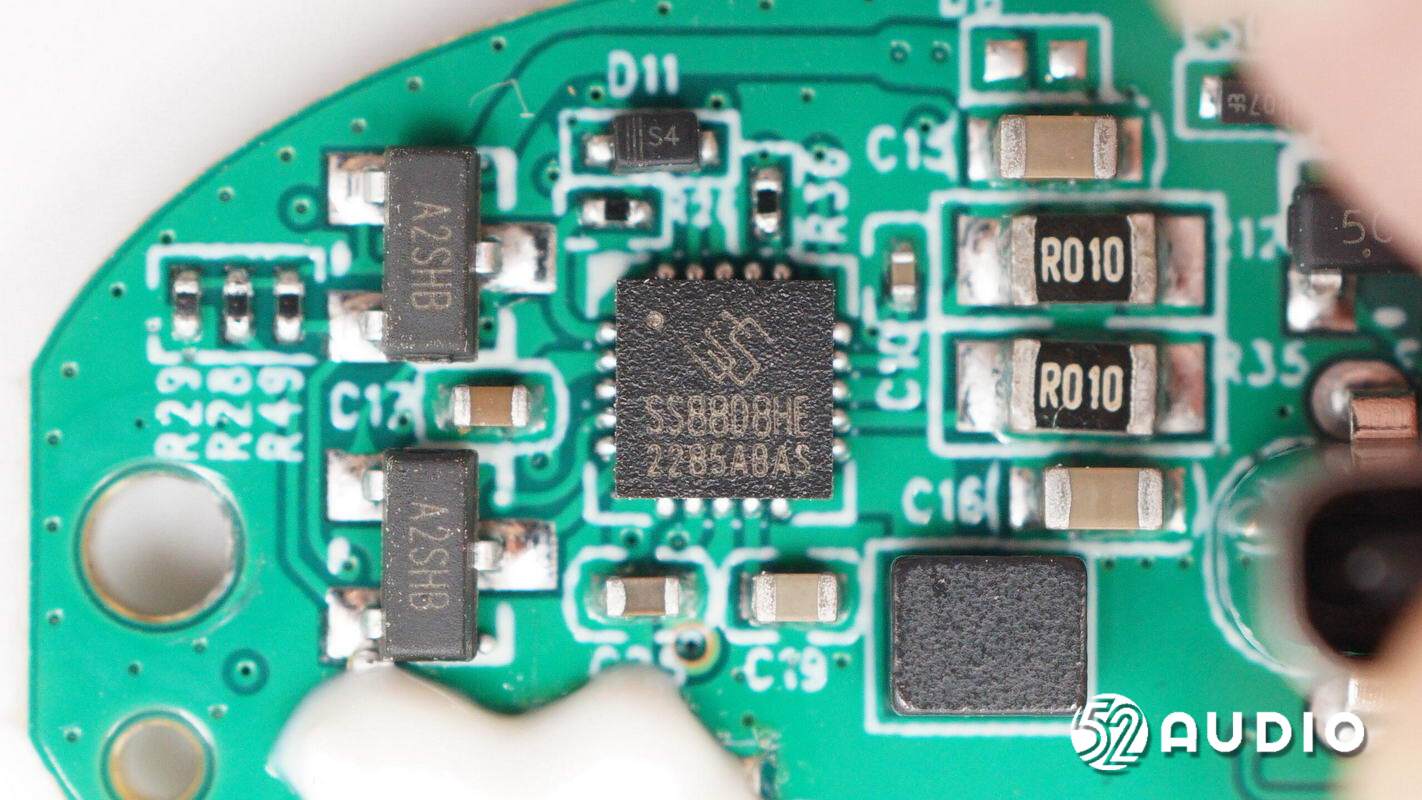

昇生微SS88D8HE，隶属于昇生微全集成TWS POWER MCU系列，是昇生微基于多年深耕TWS产品领域的技术积累，精心打造的一款全面集成了OVP、Charger、Boost、双路独立POGO和MCU的充电仓SoC芯片。

昇生微全集成TWS POWER MCU包含SS889X、SS88DX、SS88NX三个系列，覆盖高中低不同资源需求，软硬件兼容，针对高效充放电、智能监控，低功耗等TWS产品的核心需求，提供全方位解决方案。

昇生微SS88DX核心功能特点：

1、单芯片集成可关断的POWERPATH、自由搭配的充放电模块，有效解决边充边放USB输入电压不够导致的耳机充不满，断充的行业痛点；

2、单芯片集成灵活硬件跟随充模块&软件算法，搭配南芯SC728X\SC7061等低压差大电流充电IC，实现耳机的大电流高效充电；

3、内置VCC双LDO，支持VIN\BAT到单独或者同时供电，默认不充电，满足安全要求；

4、POGO支持放电管理、MΩ级别耳机出入盒检测、双向UART和Levelshift，适配不同耳机平台；

5、I/O均支持35mA的大电流驱动能力，广泛应用带数码管、高亮LED等UI场景；

6、完善的专用的TWS 充电盒SDK，兼容SS889X SS88NX 系列。

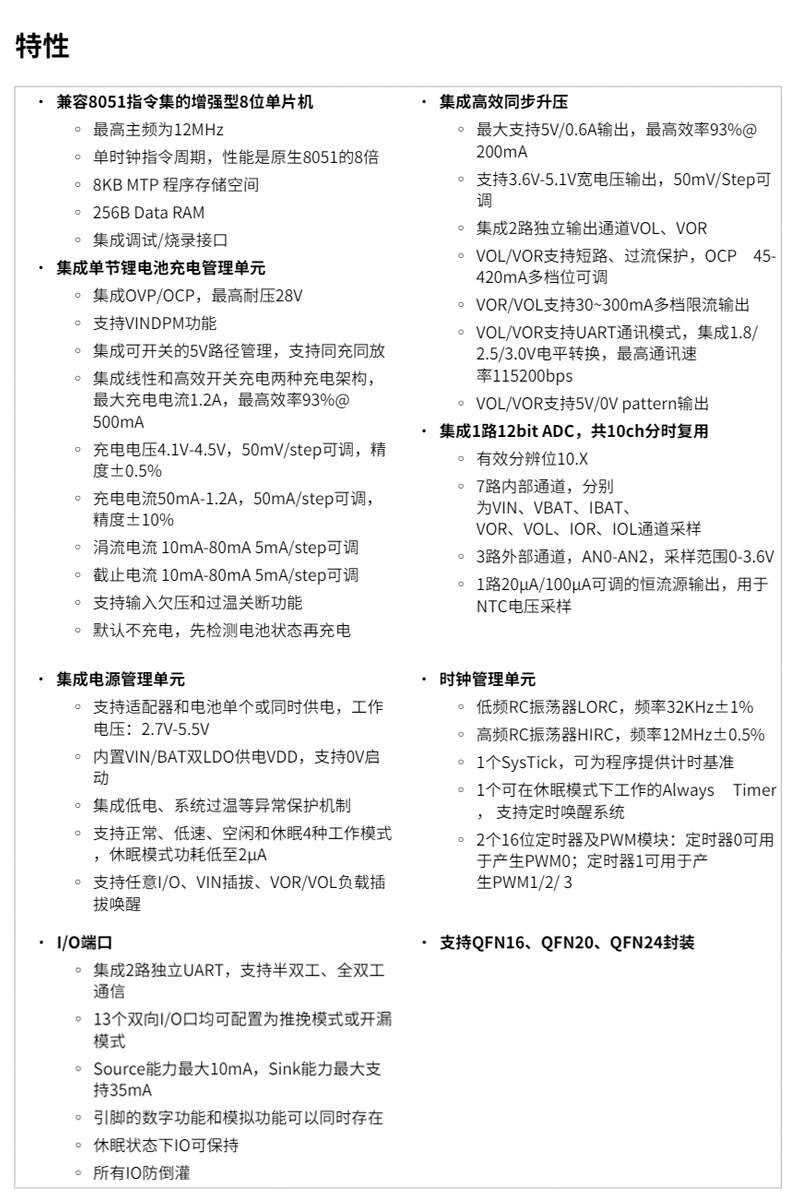

SinhMicro昇生微电子SS88DX详细资料图。据我爱音频网拆解了解到，目前已有漫步者、vivo、小米、荣耀、声阔、铁三角、Redmi、realme、小天才、HIFIMAN、华为、魅族、黑鲨、绿联、OPPO、努比亚、联想、诺基亚、HTC、万魔、FIIL、233621、酷狗、JBL、飞利浦、Skullcandy、百度小度、雷蛇、紫米、阿思翠、聆耳、艾特铭客等众多品牌旗下产品采用了昇生微电子的方案。

POWER MCU外围功率电感特写。

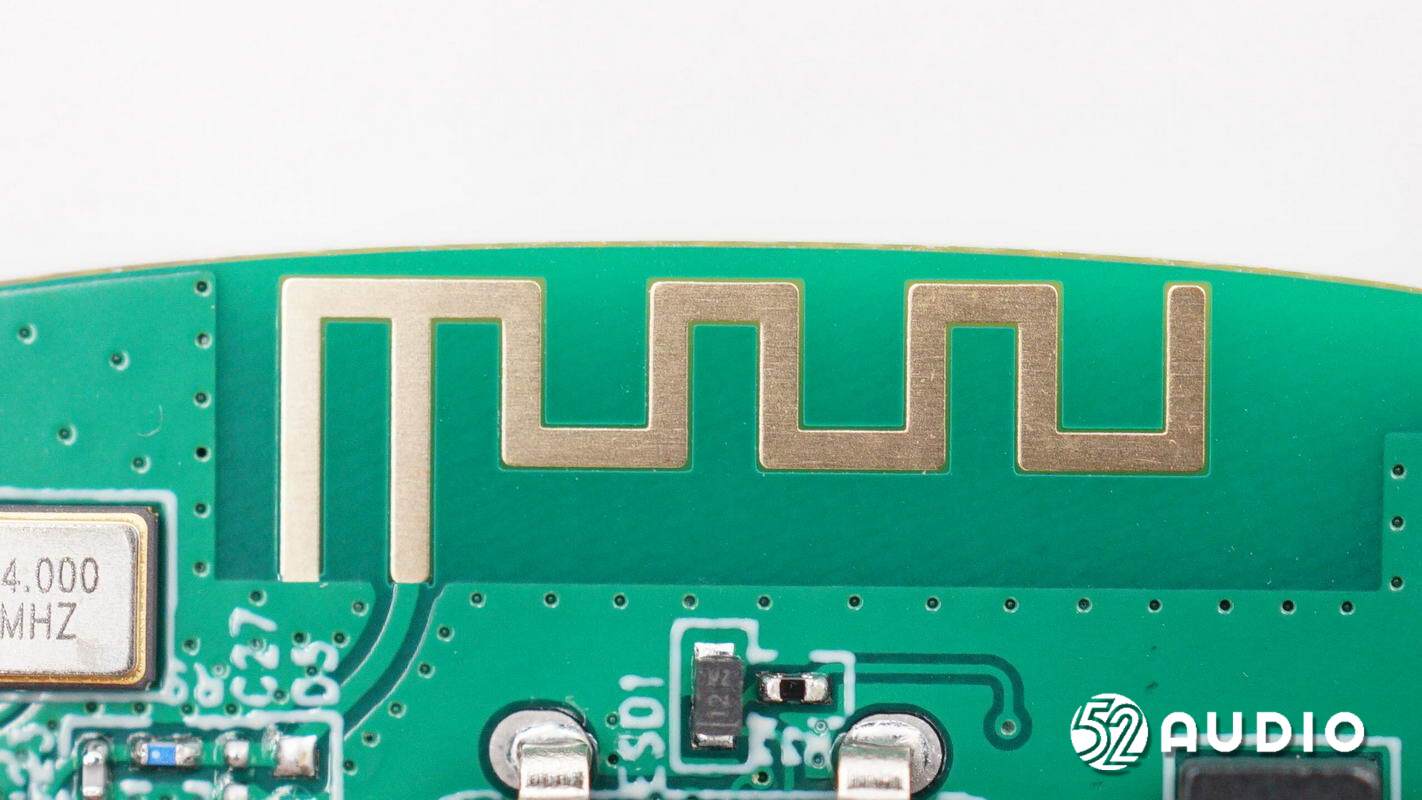

板载蓝牙天线特写，用于与手机无线通讯。

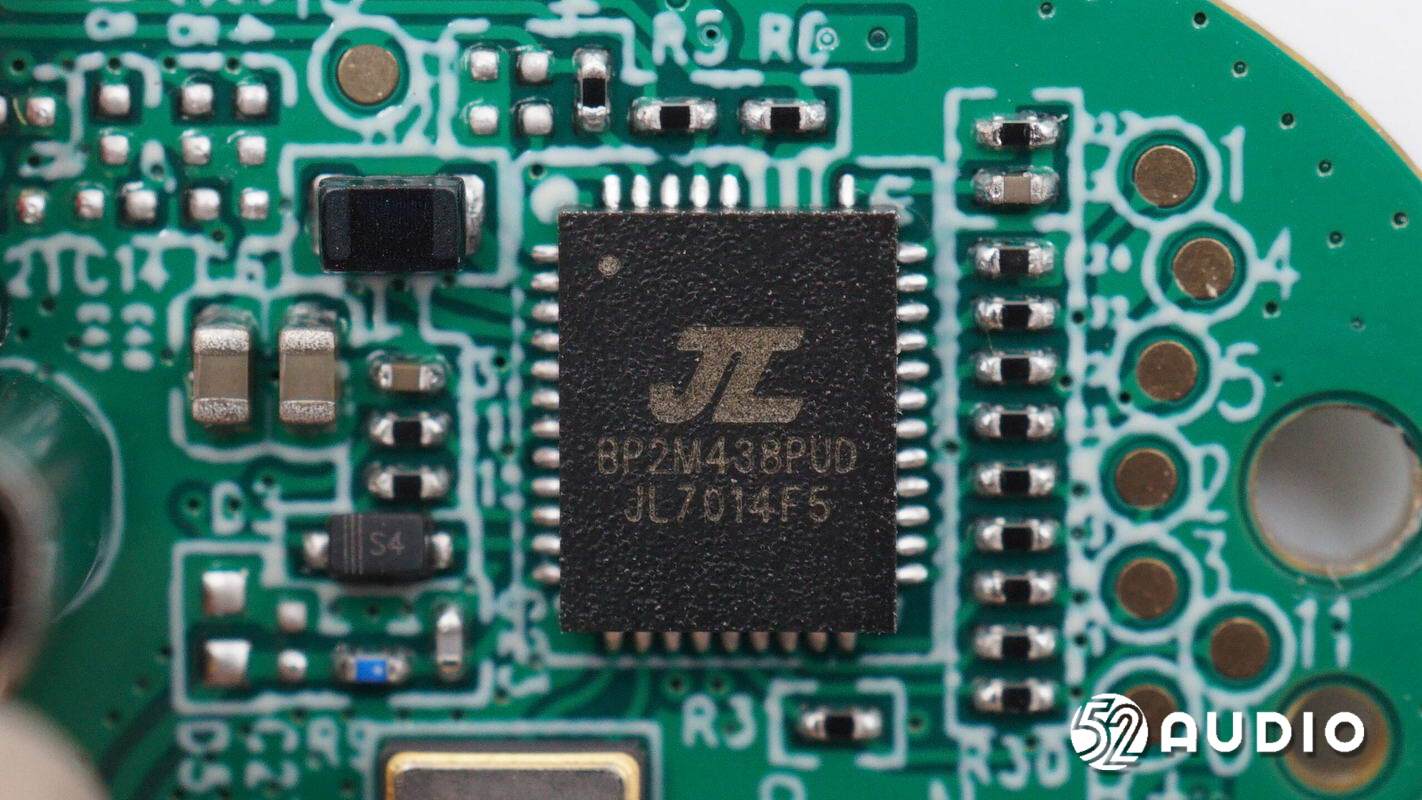

JL杰理科技JL7014F5蓝牙SoC，用于无线通信和触摸屏的控制。

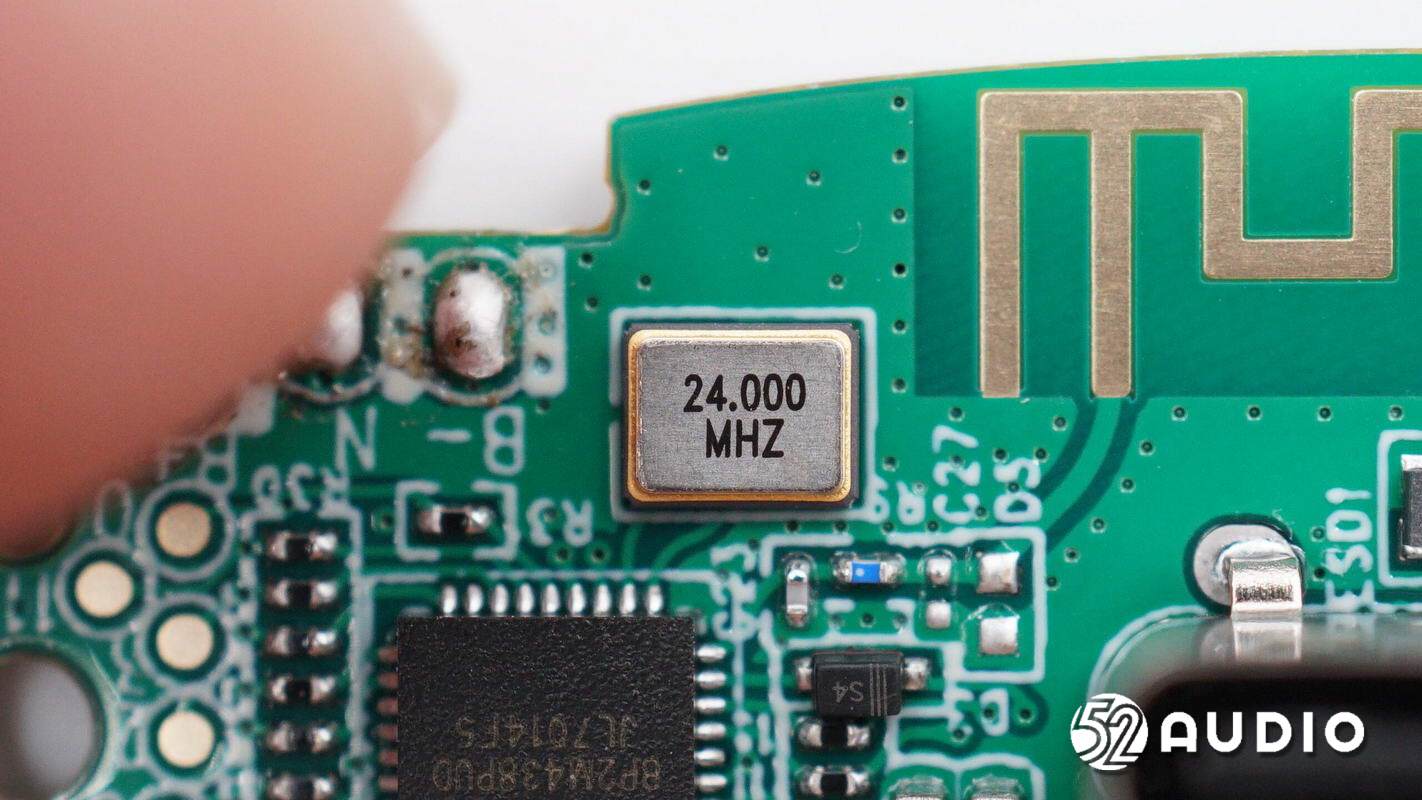

24.000MHz的晶振特写，为蓝牙SoC提供时钟。

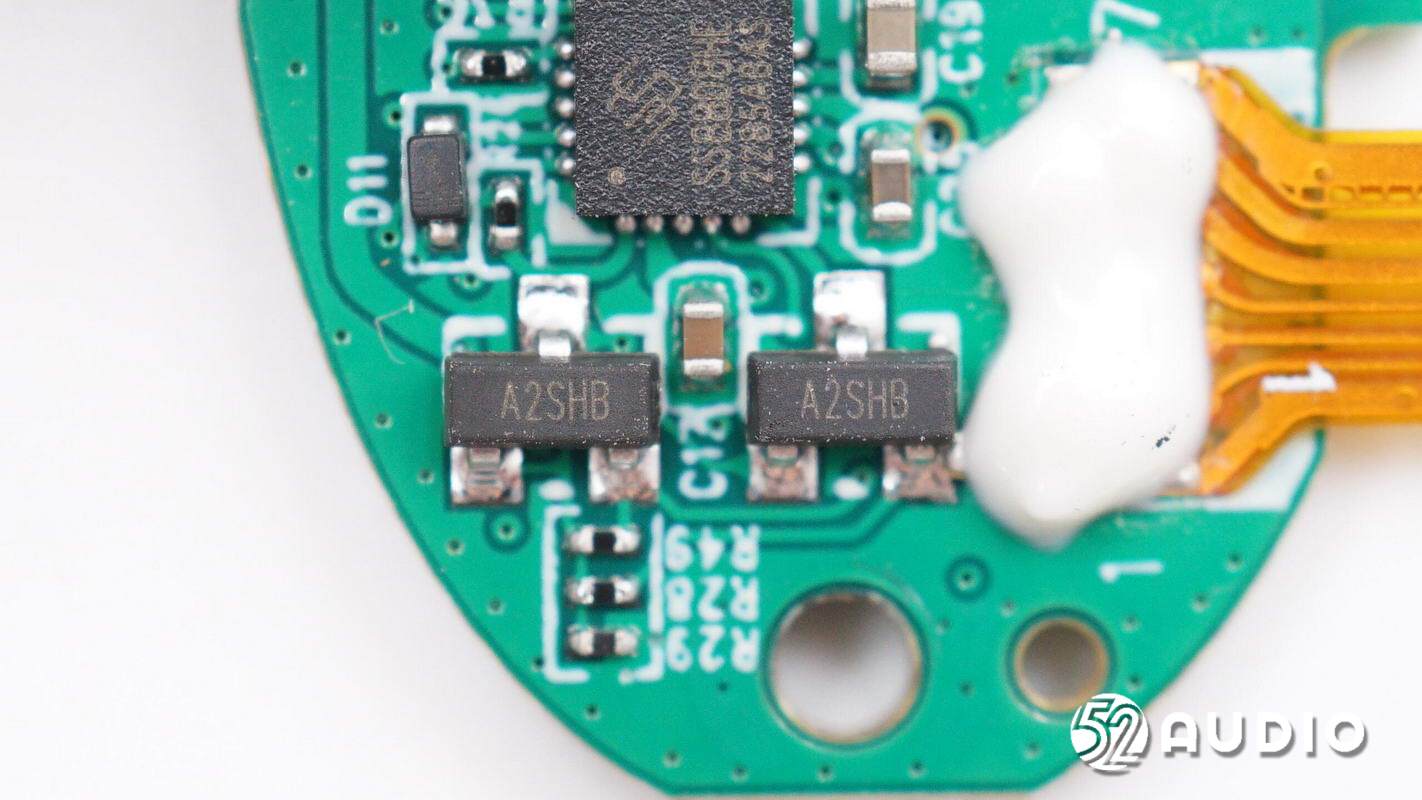

两颗丝印A2SHB的MOS管。

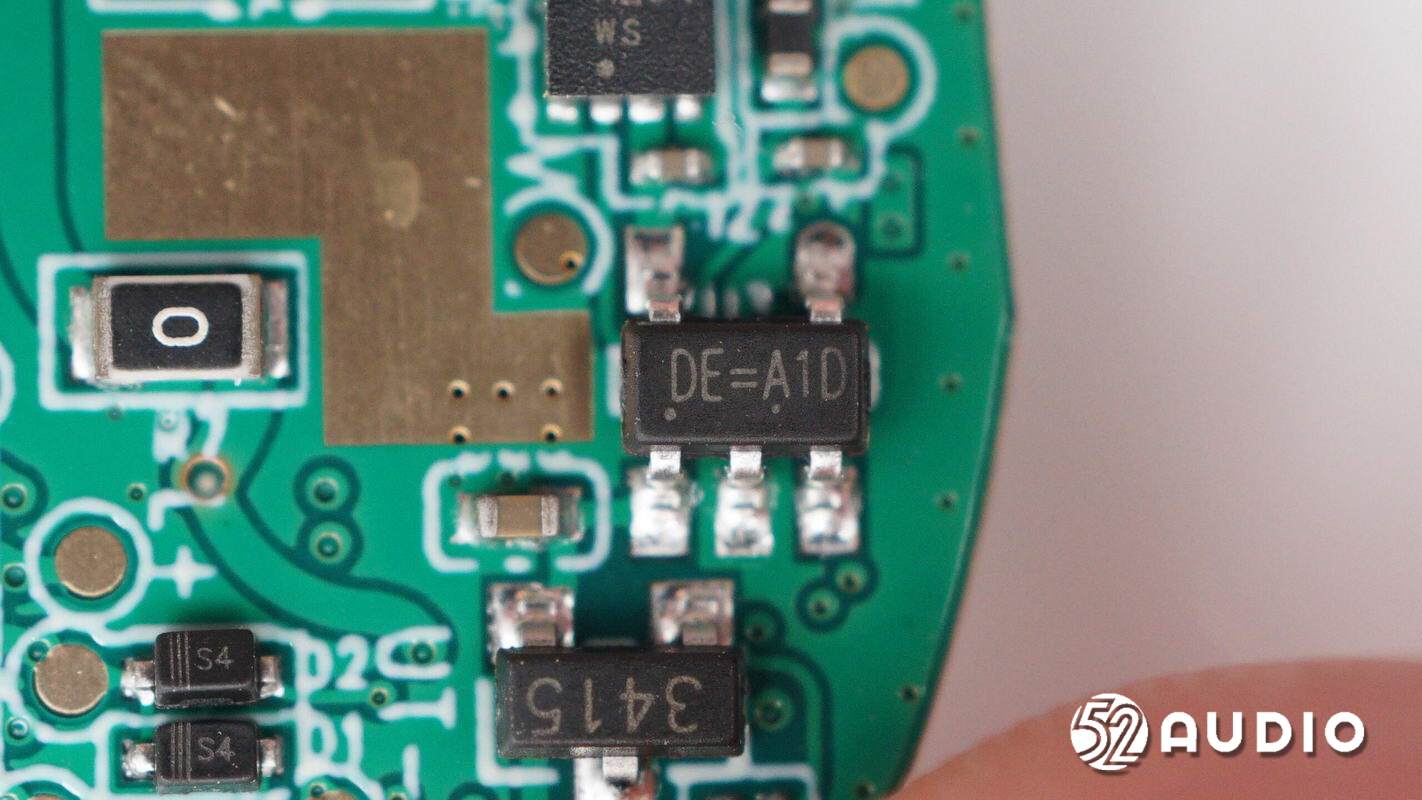

丝印DE=A1D的IC。

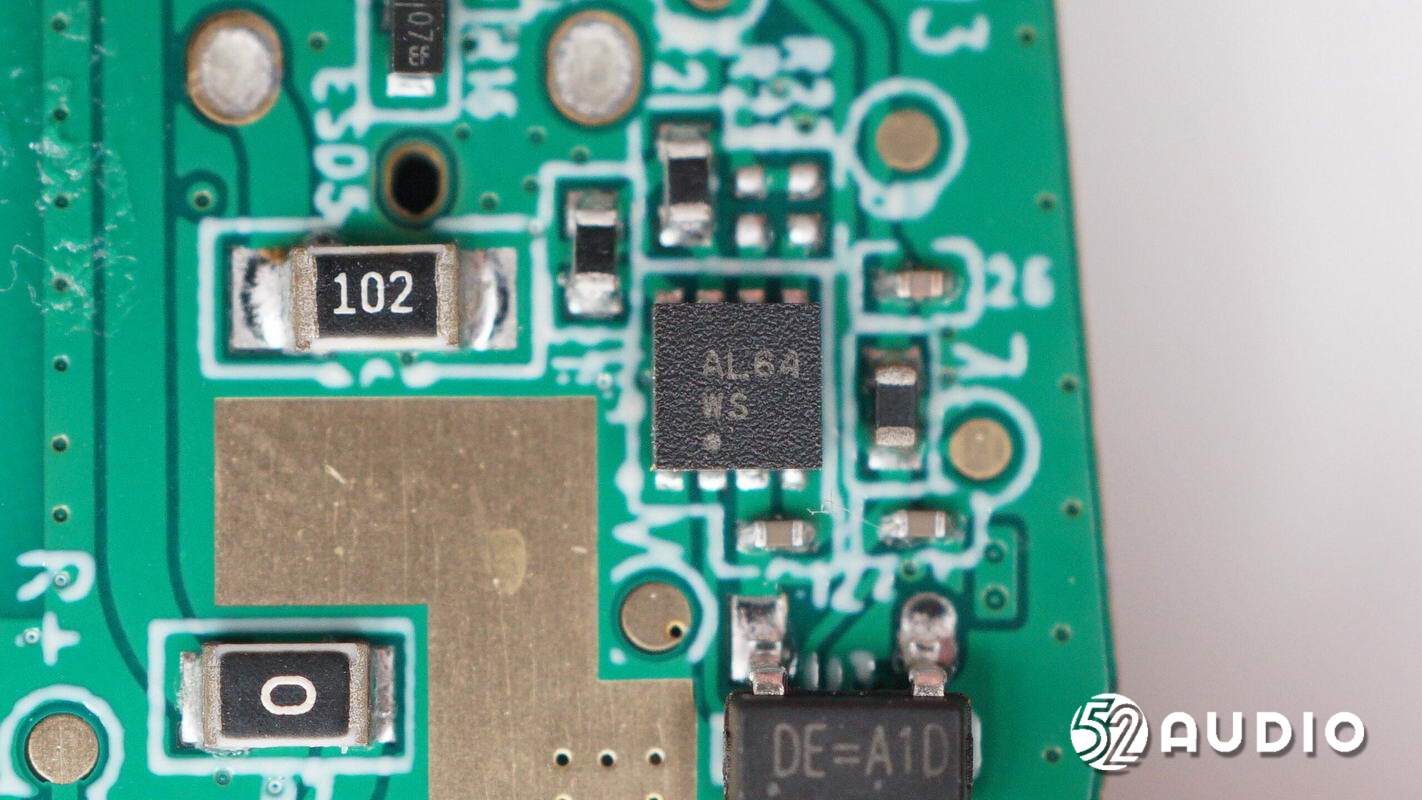

丝印AL64 ws的IC。

连接屏幕排线的ZIF连接器特写。

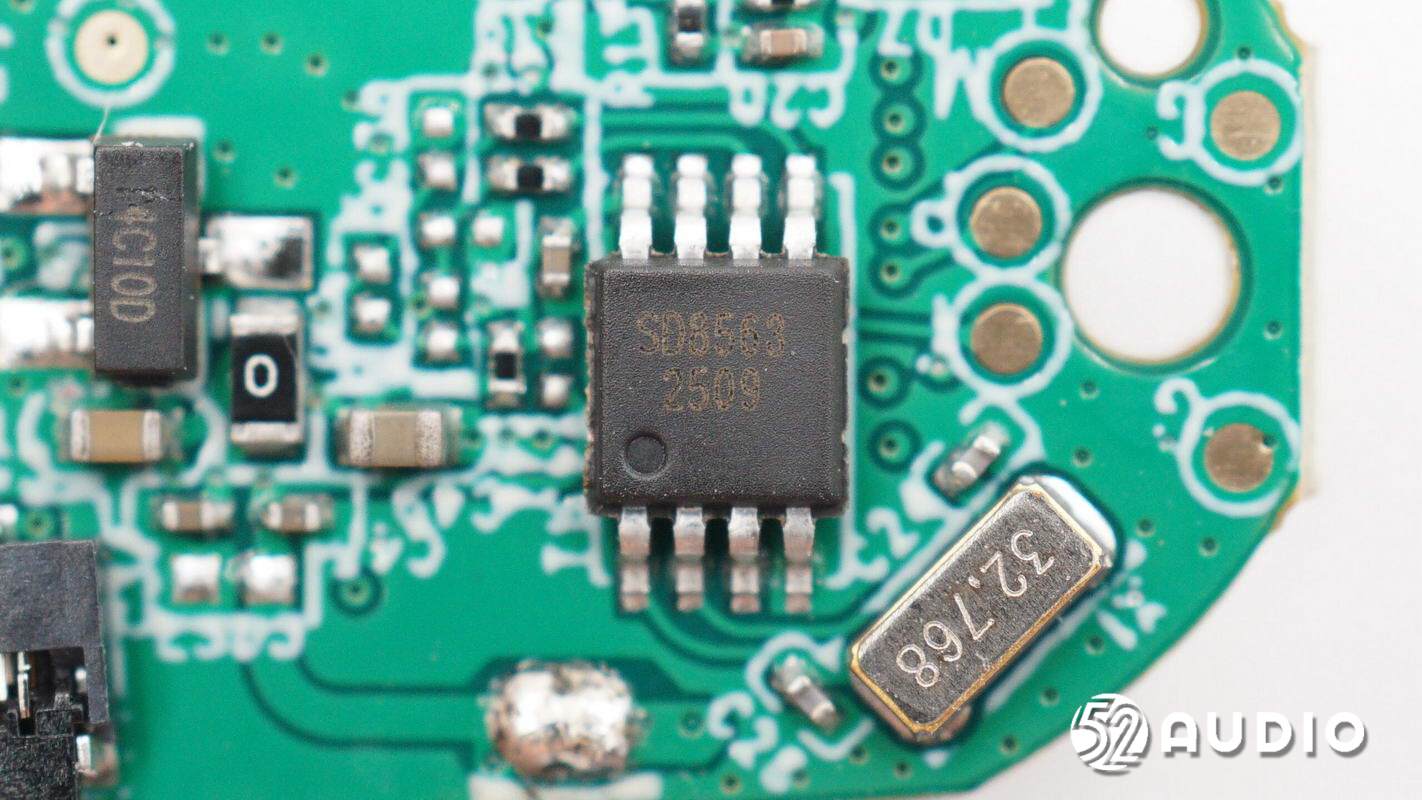

WAVE兴威帆SD8563内置谐振电容、IIC 接口的实时时钟芯片，外置晶振，低功耗，工作电压：1.5V~5.5V。计时电压：1.0V~5.5V。

WAVE兴威帆SD8563详细资料图。

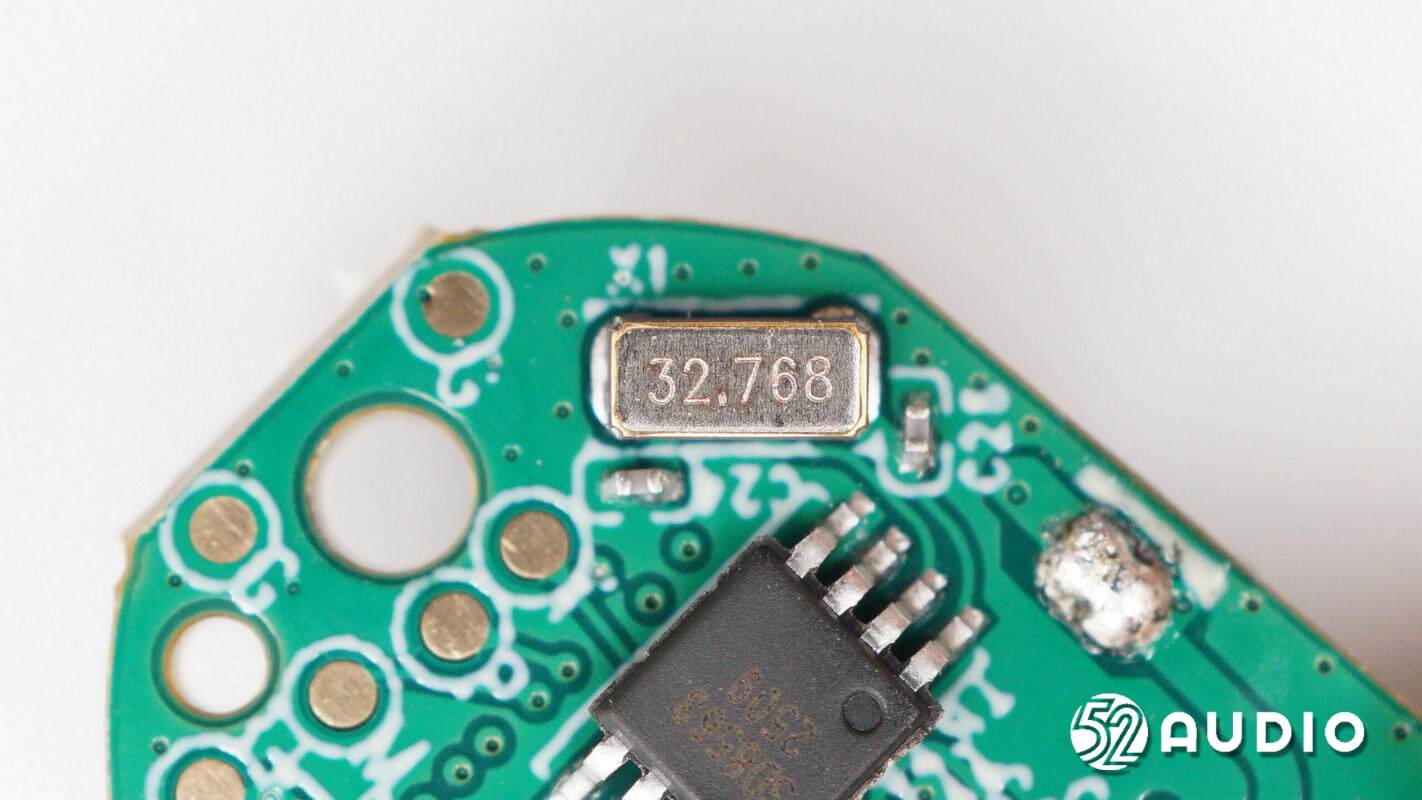

32.768MHz的晶振特写，为实时时钟芯片提供时钟。

耳机拆解

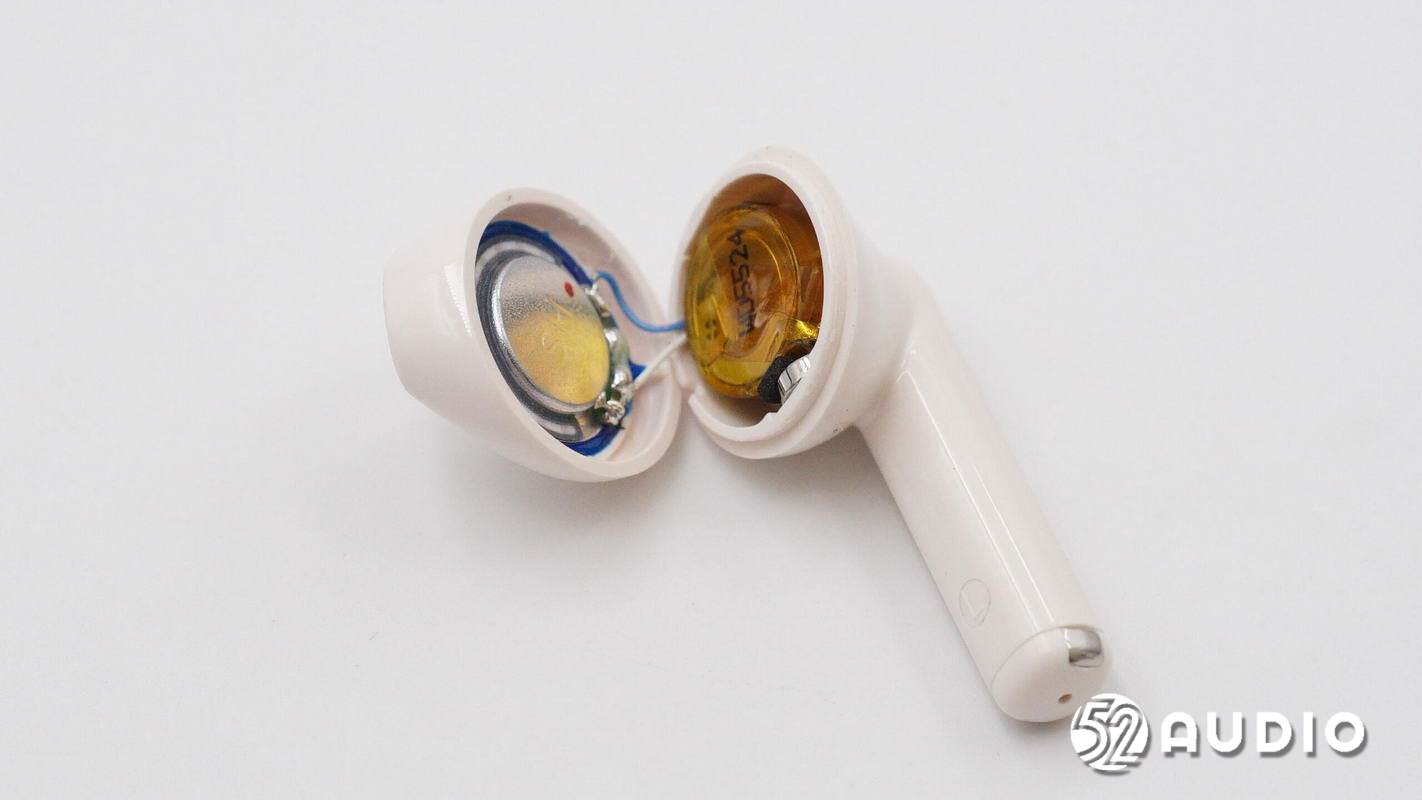

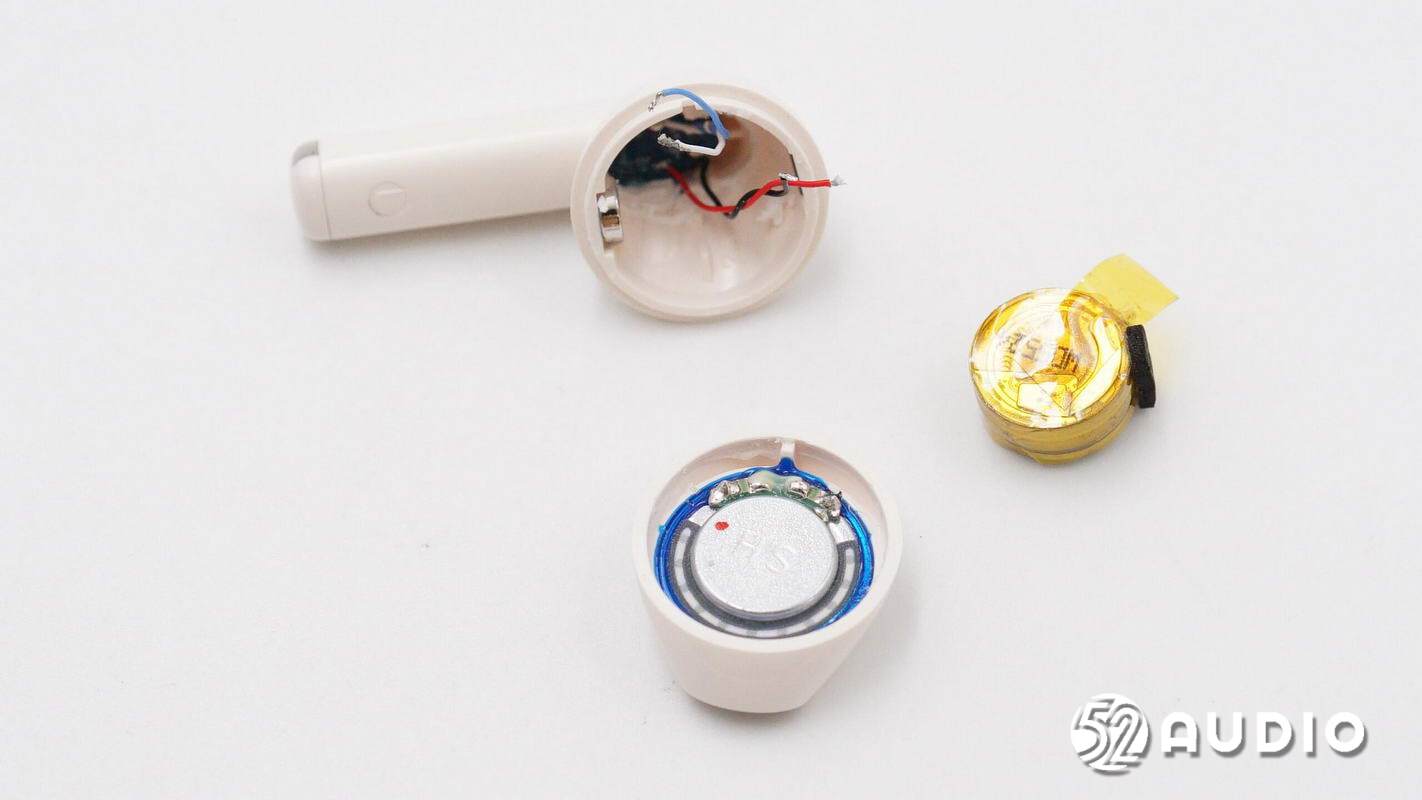

拆解耳机部分。沿合模线打开音腔。

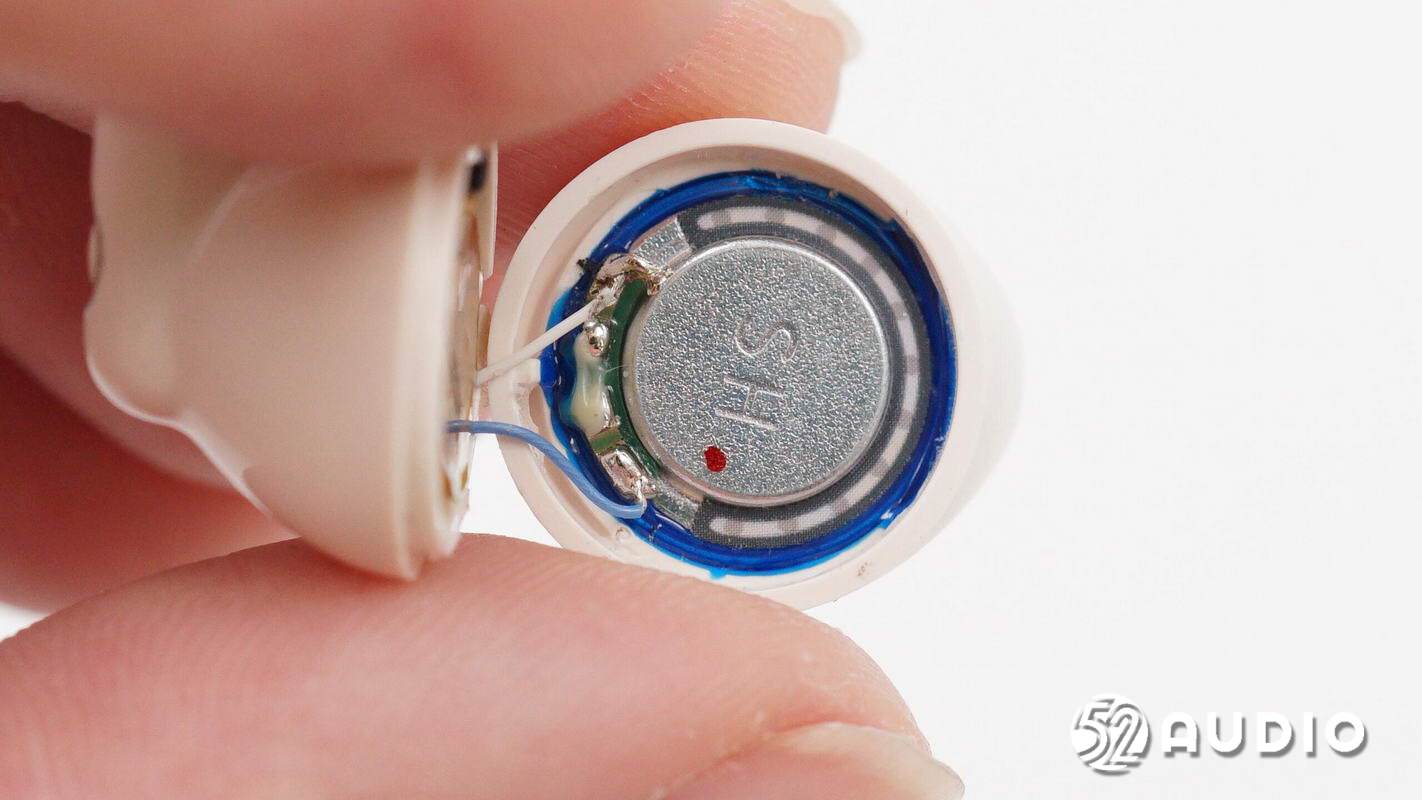

前腔内部扬声器单元结构一览。

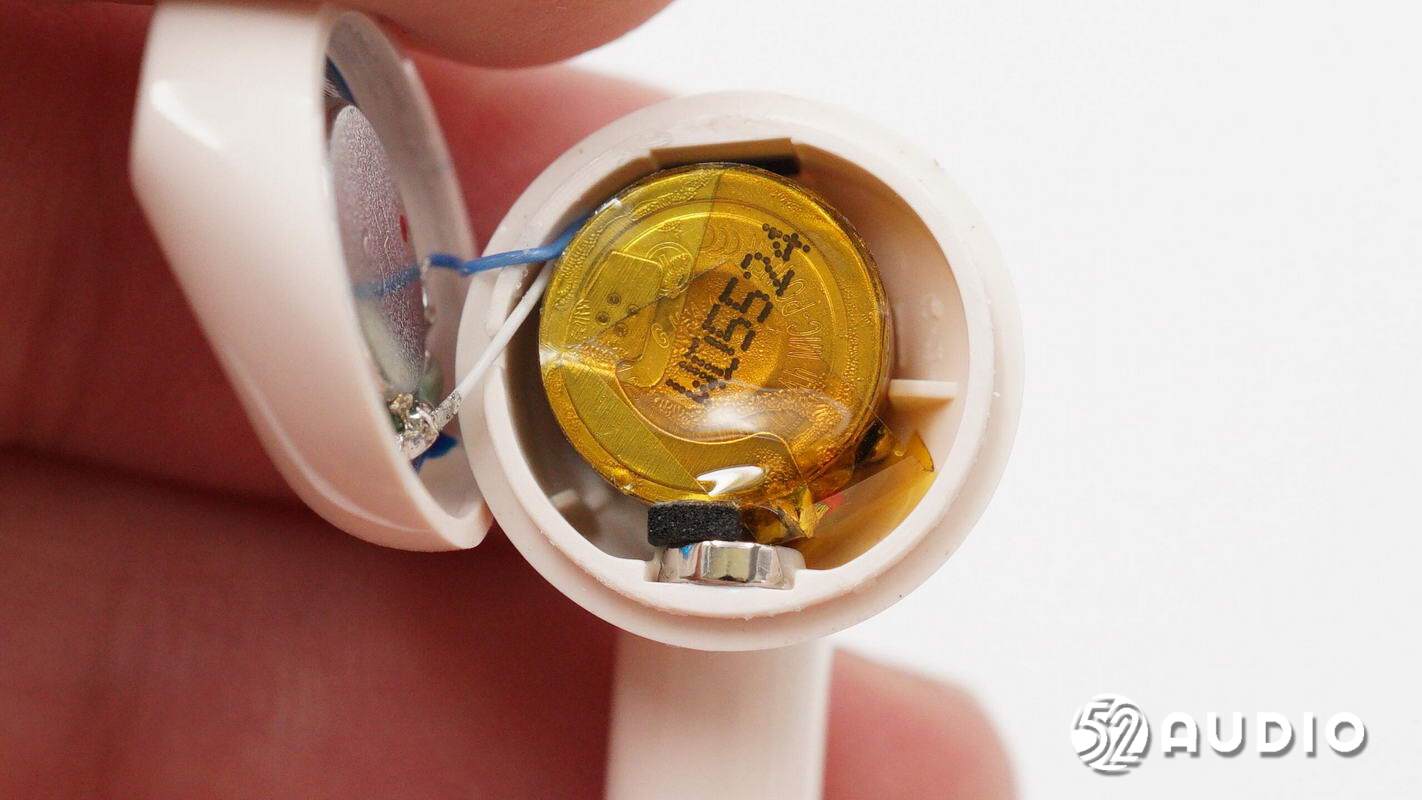

后腔内部设置钢壳扣式电池单元。腔体壁上设置有磁铁与充电盒固定。

取出电池单元，后腔底部设置有海绵垫隔离，导线连接到耳机柄内部主板，打胶密封。

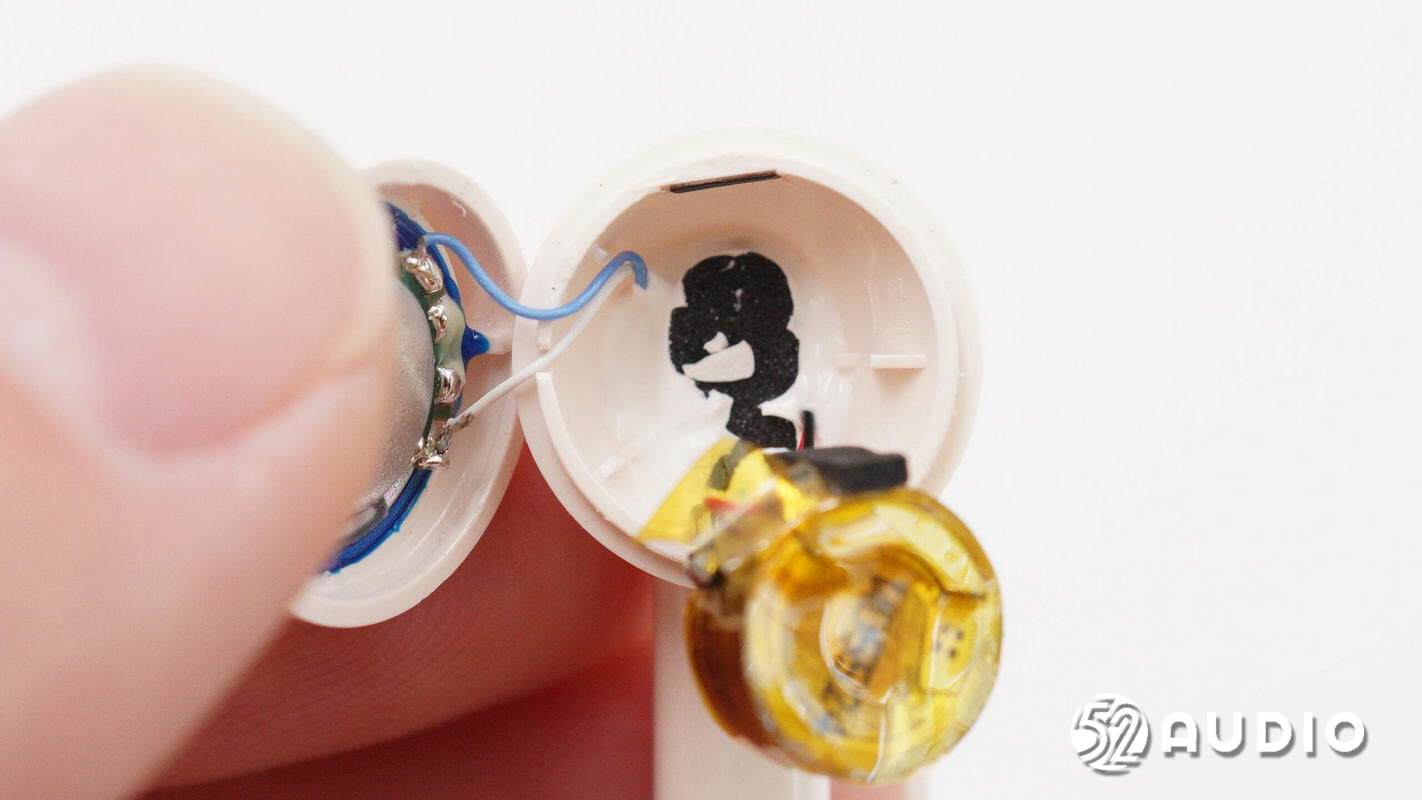

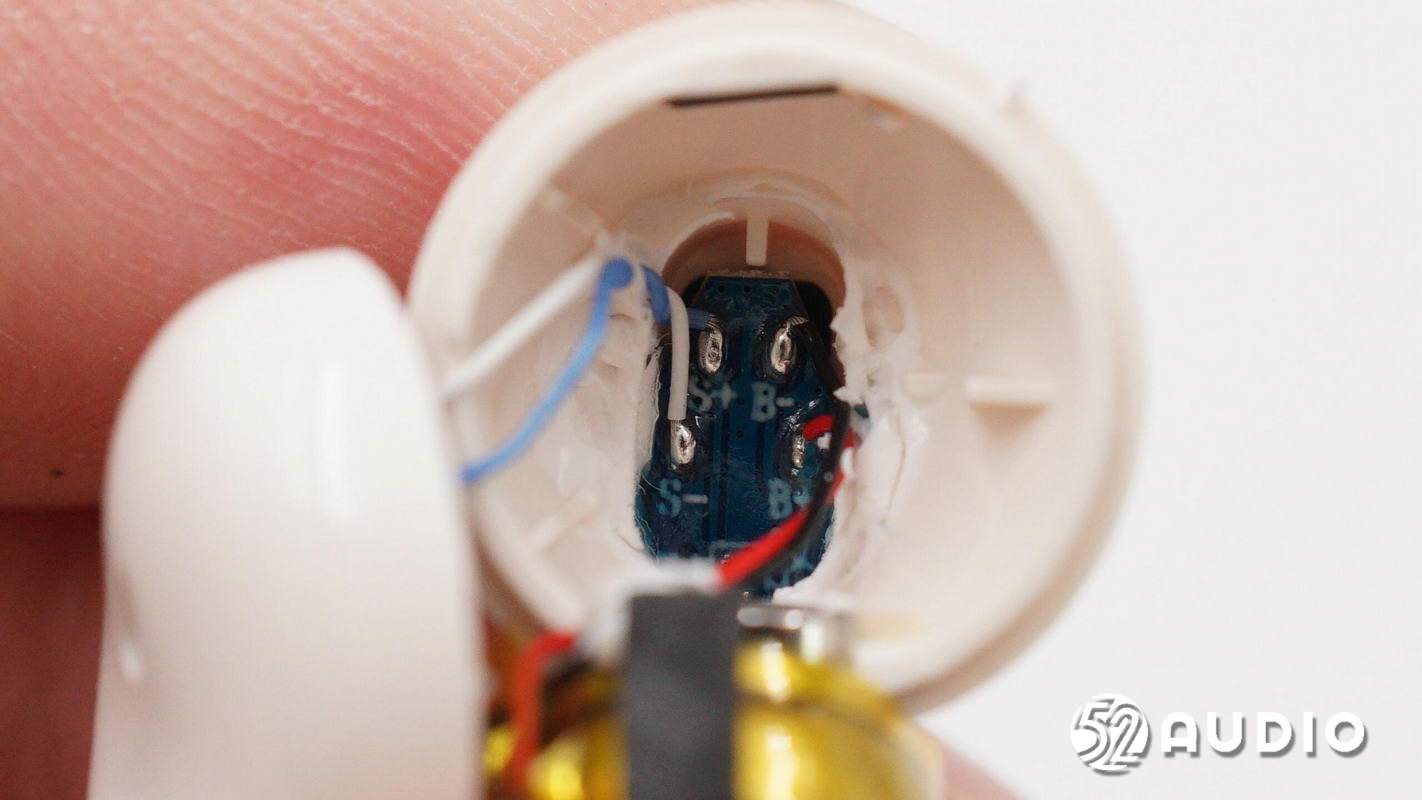

取出海绵垫，扬声器和电池导线与主板焊接。

断开导线，取出电池单元。

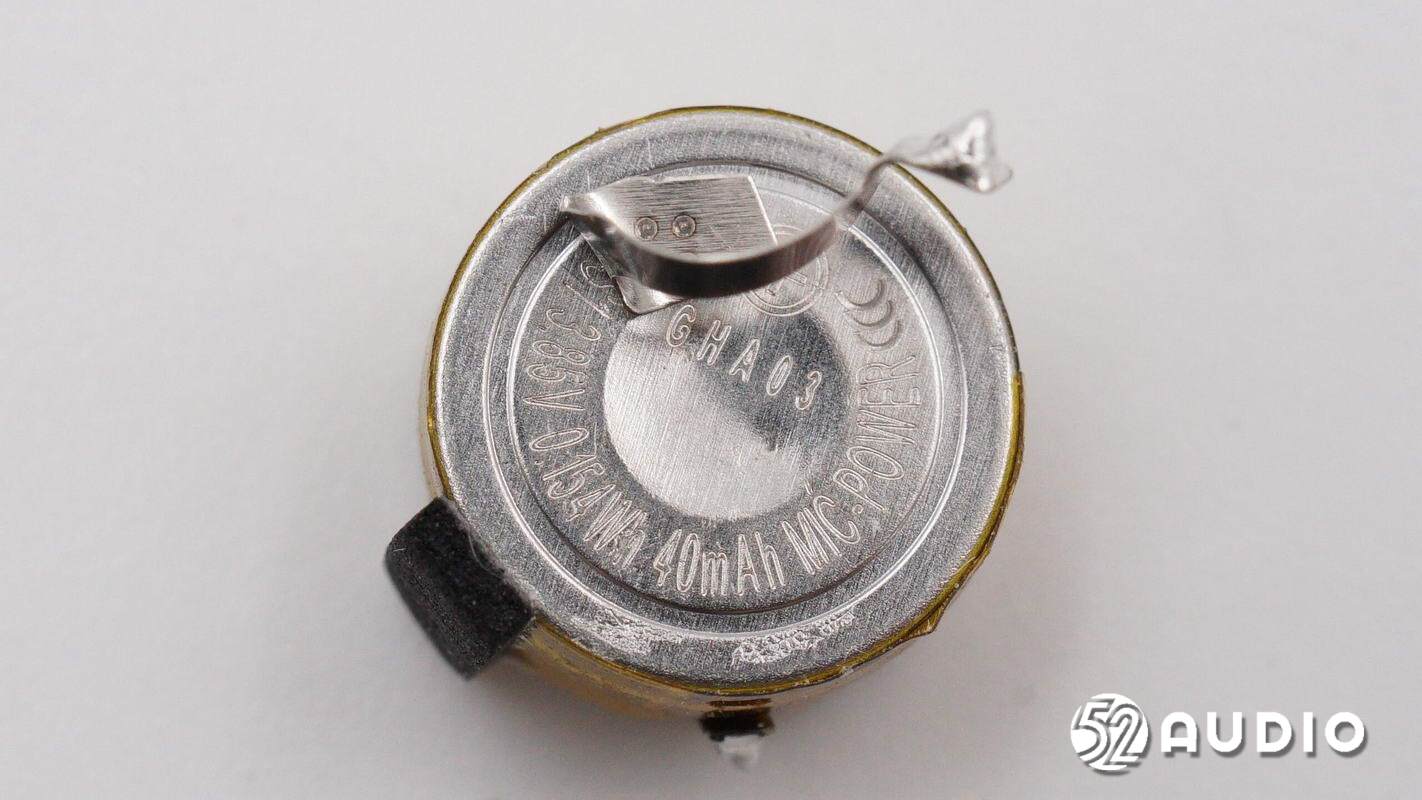

耳机内置钢壳扣式电池来自MIC-POWER微电新能源，标称电压：3.85V，容量：40mAh 0.154Wh。

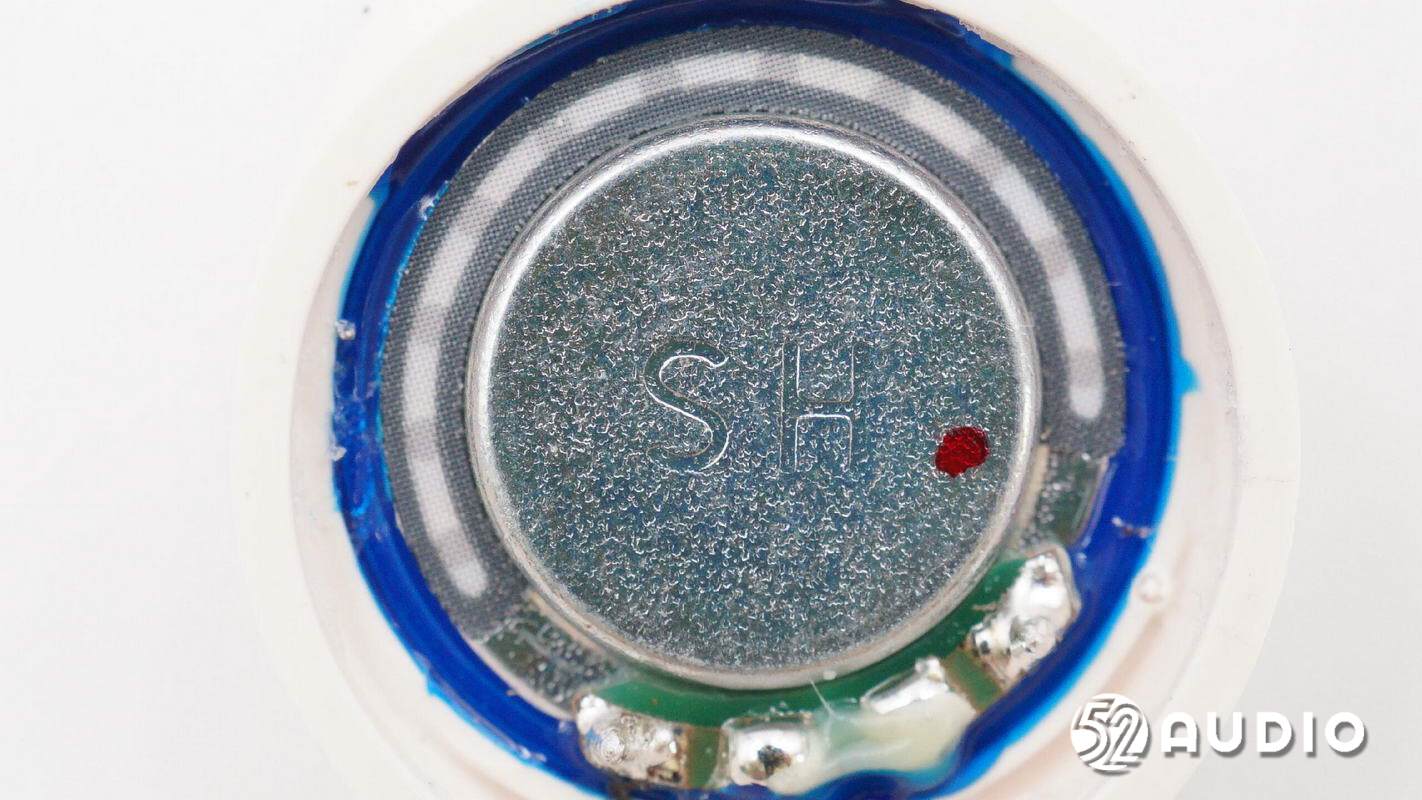

前腔内部扬声器特写，四周设置调音孔，通过丝网防护。

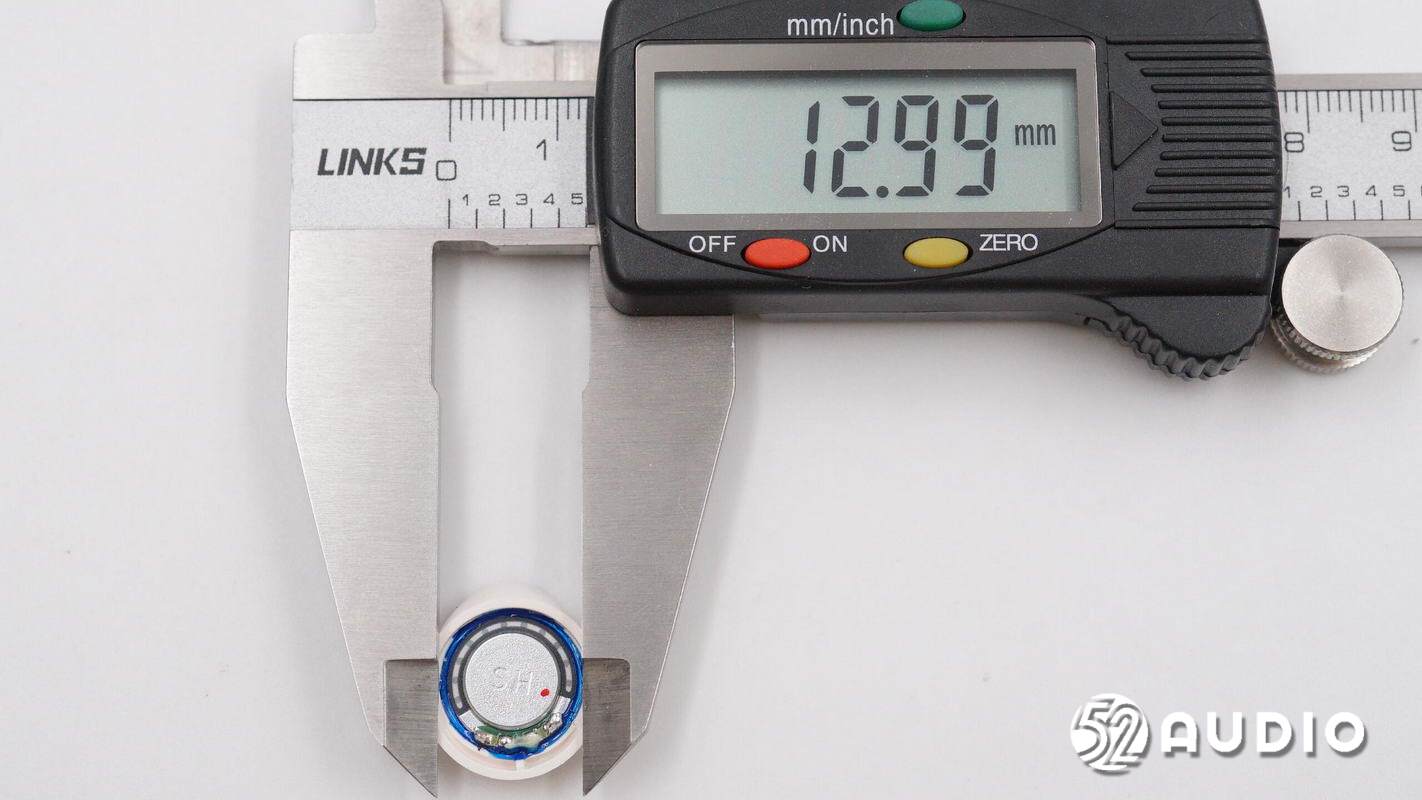

经我爱音频网实测，扬声器直径约为13mm。

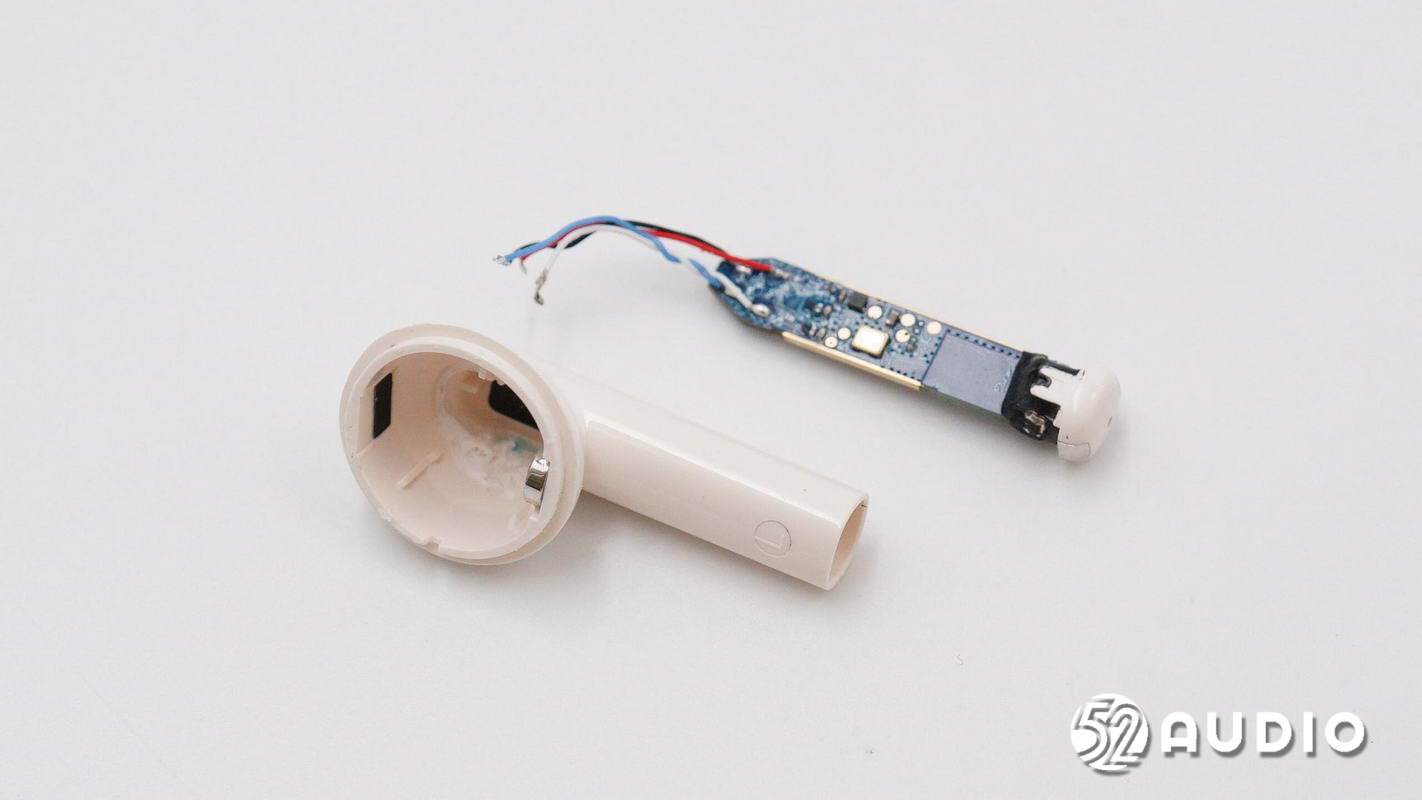

抽出耳机柄内部的主板单元。

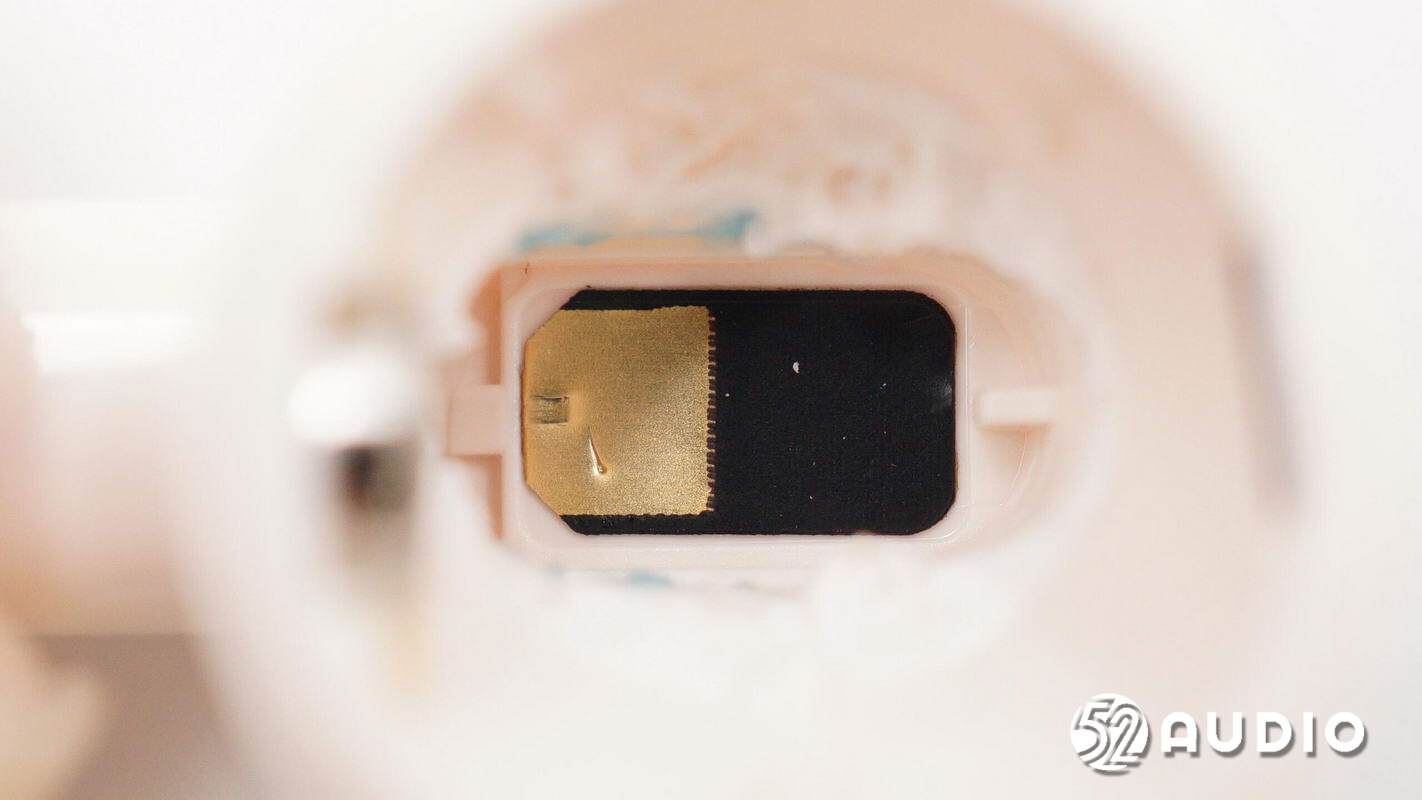

后腔内部的触摸检测传感器特写，用于触摸控制。

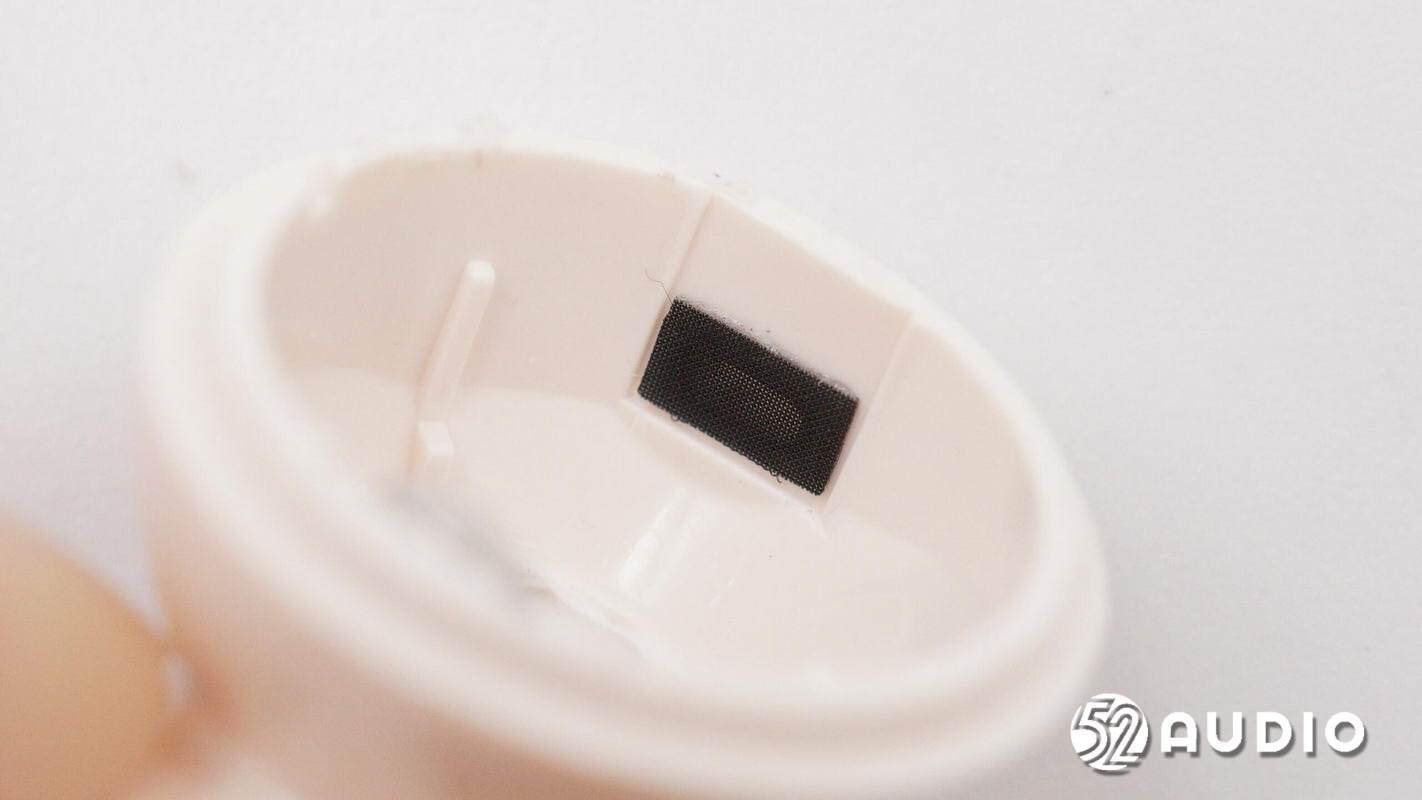

调音孔内侧特写，贴有丝网防护。

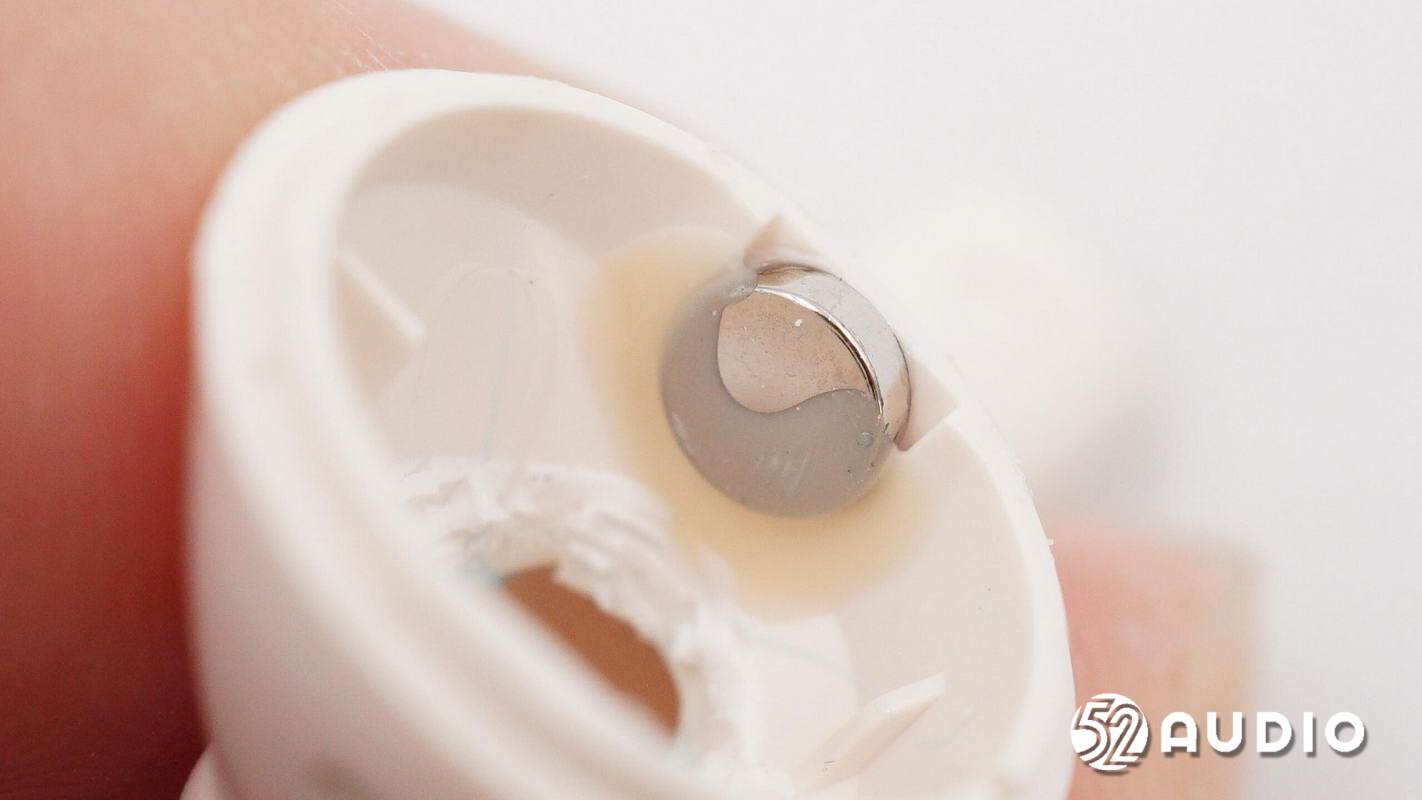

腔体壁上的磁铁特写，打胶固定。

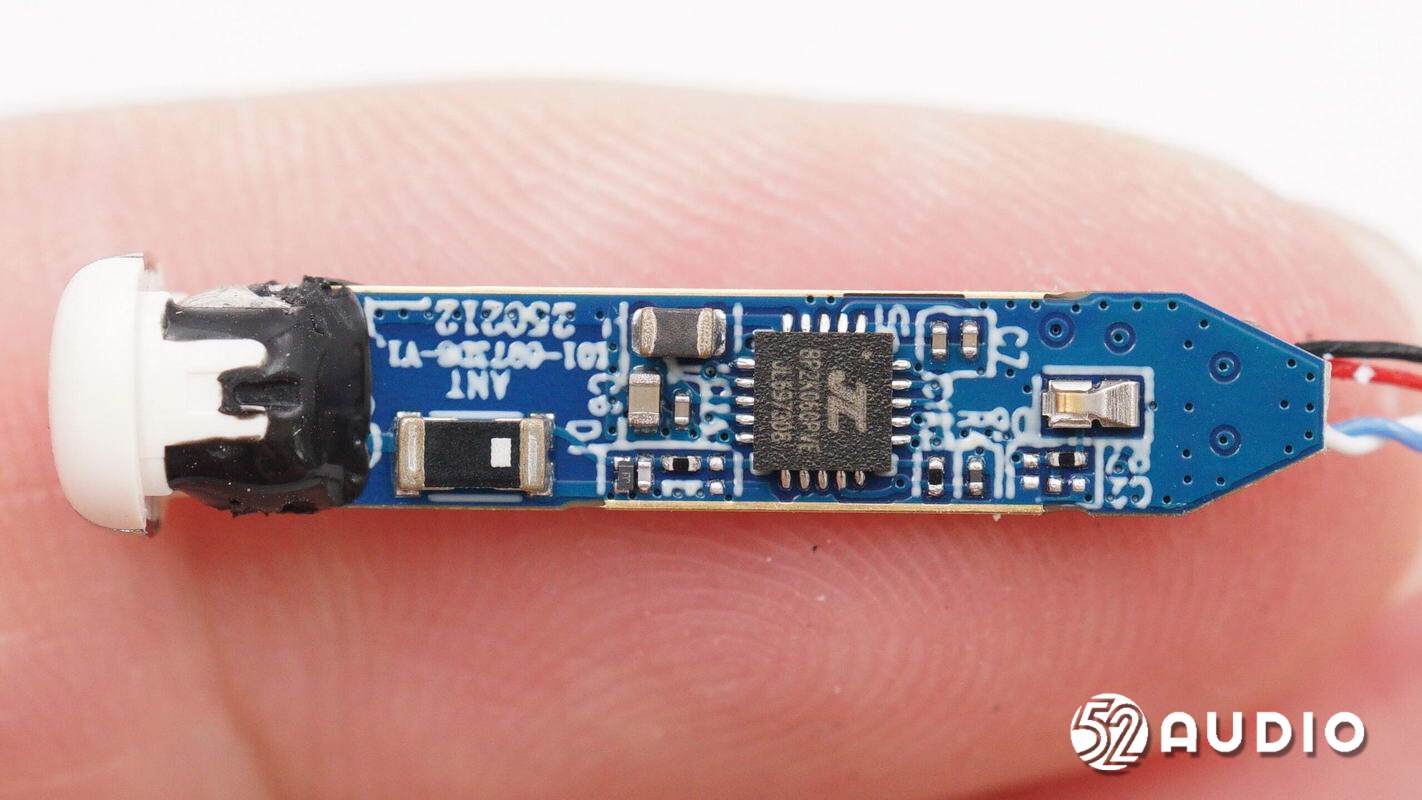

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

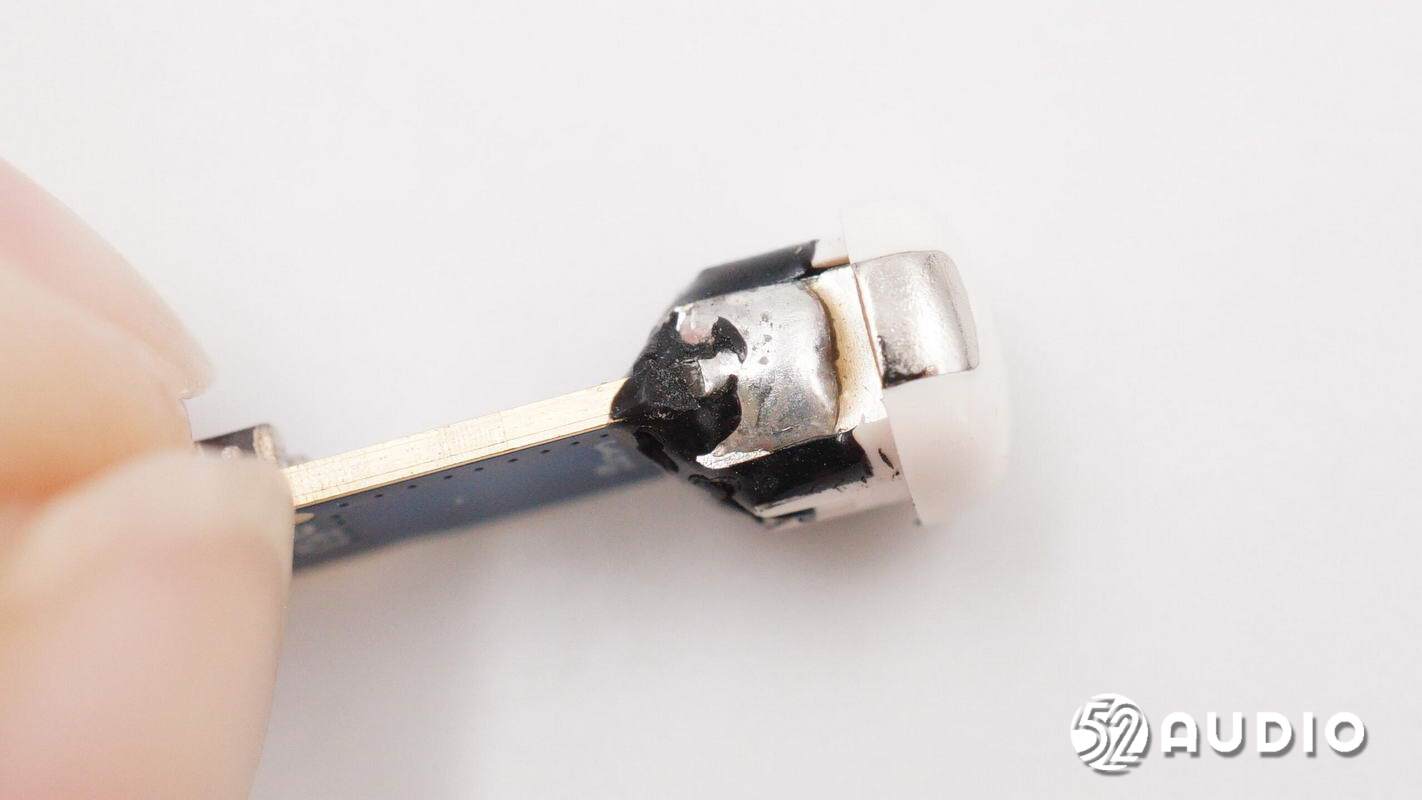

主板与尾塞焊接，黑色硬质胶水固定，内部设置有通话麦克风。

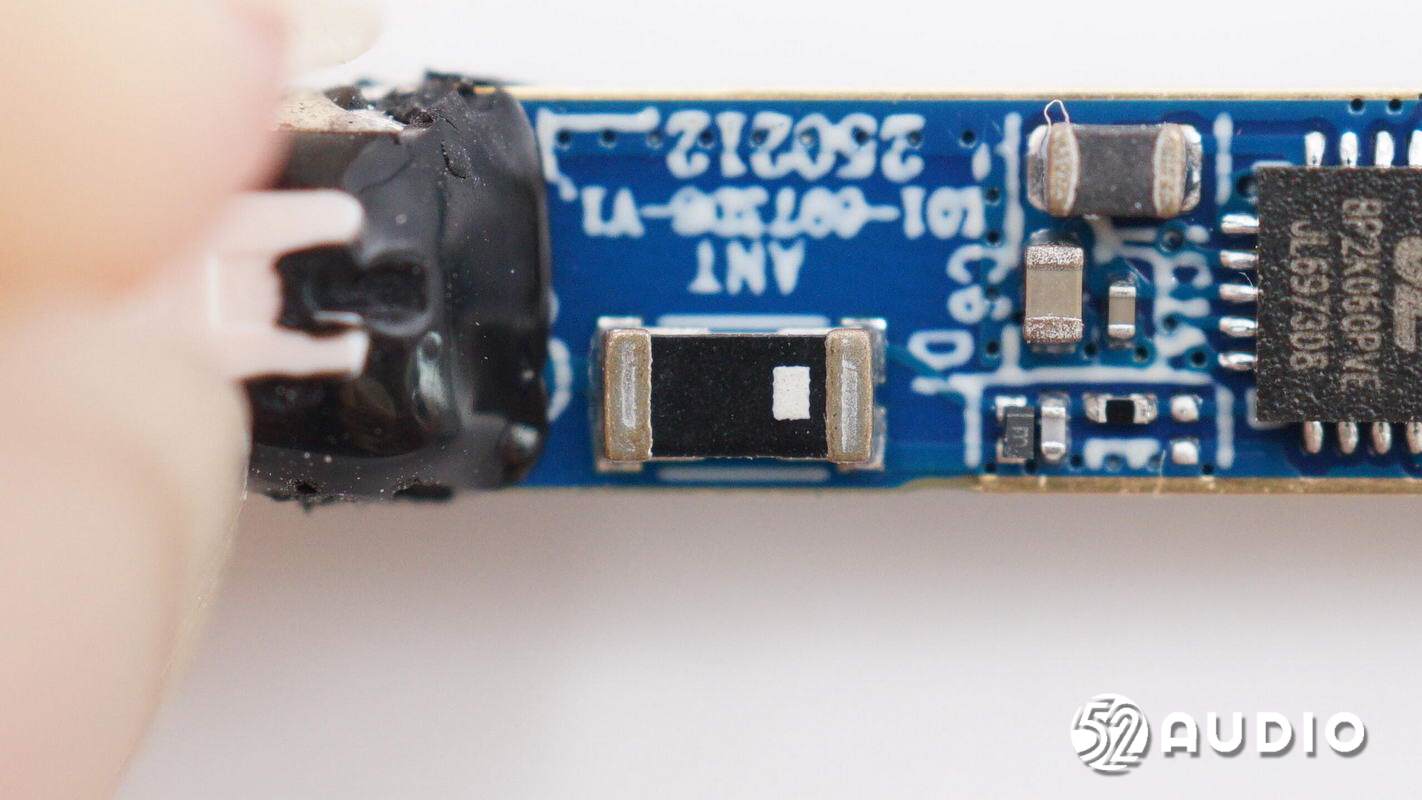

陶瓷蓝牙天线特写，用于无线信号收发。

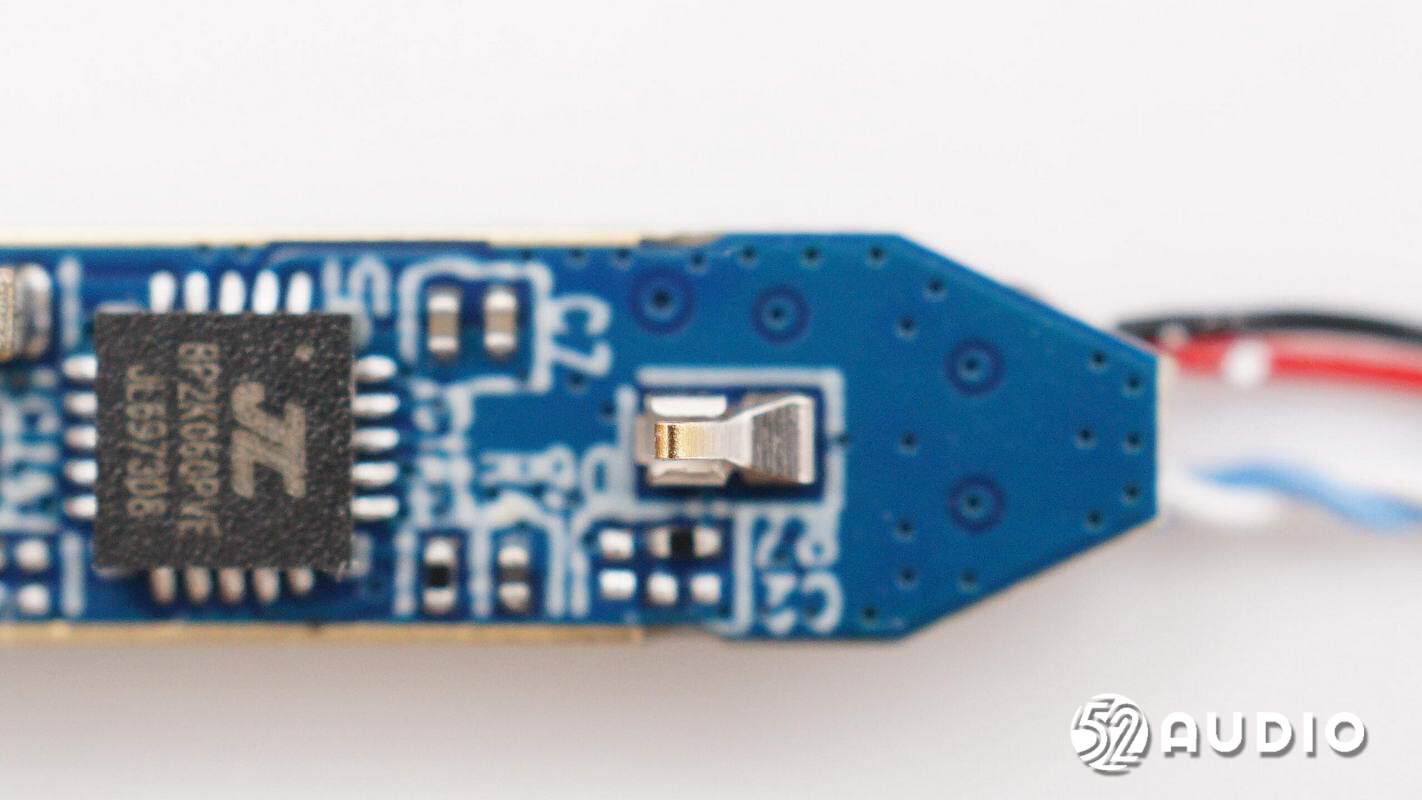

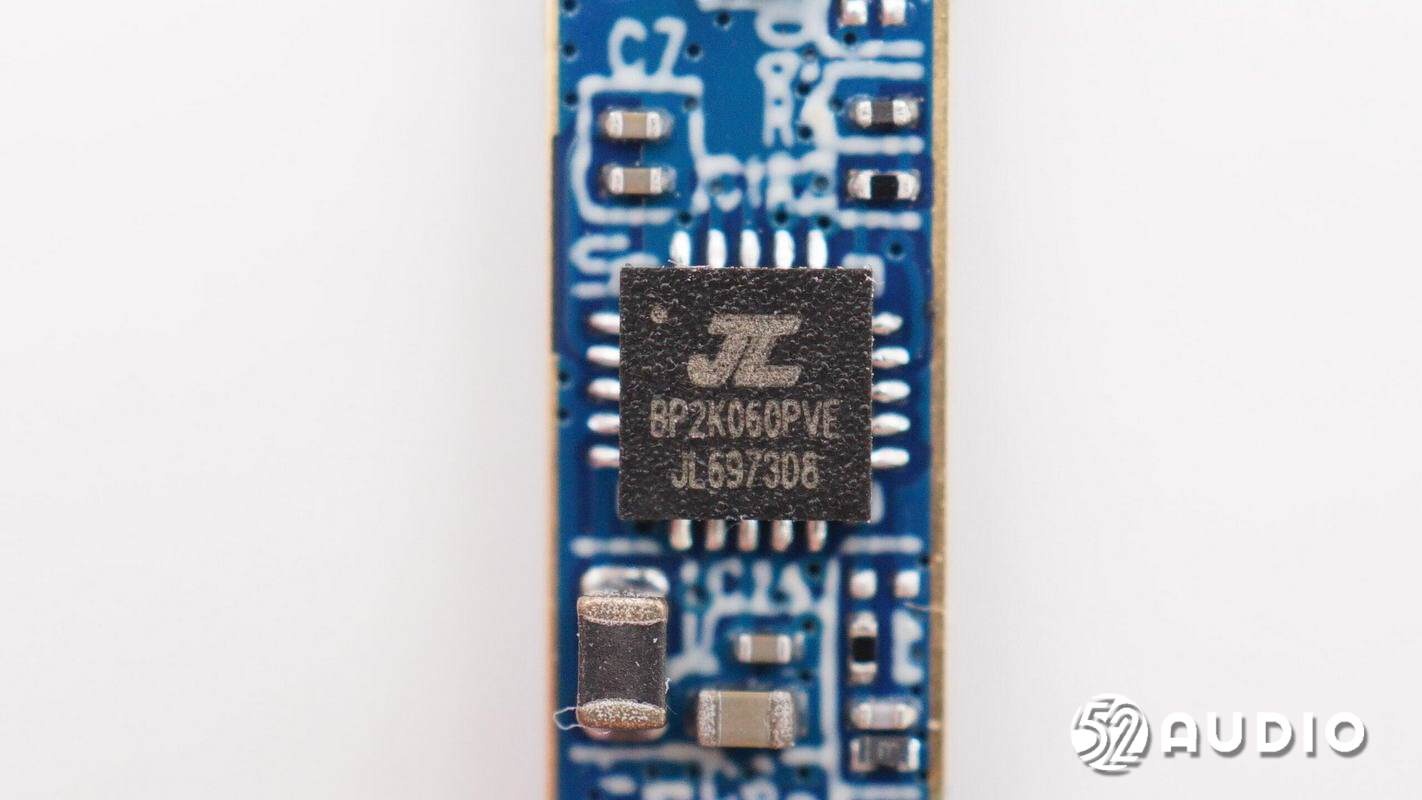

JL杰理科技JL6973D8的蓝牙音频SoC，用于无线连接和音频数据处理。

连接触摸检测传感器的金属弹片特写。

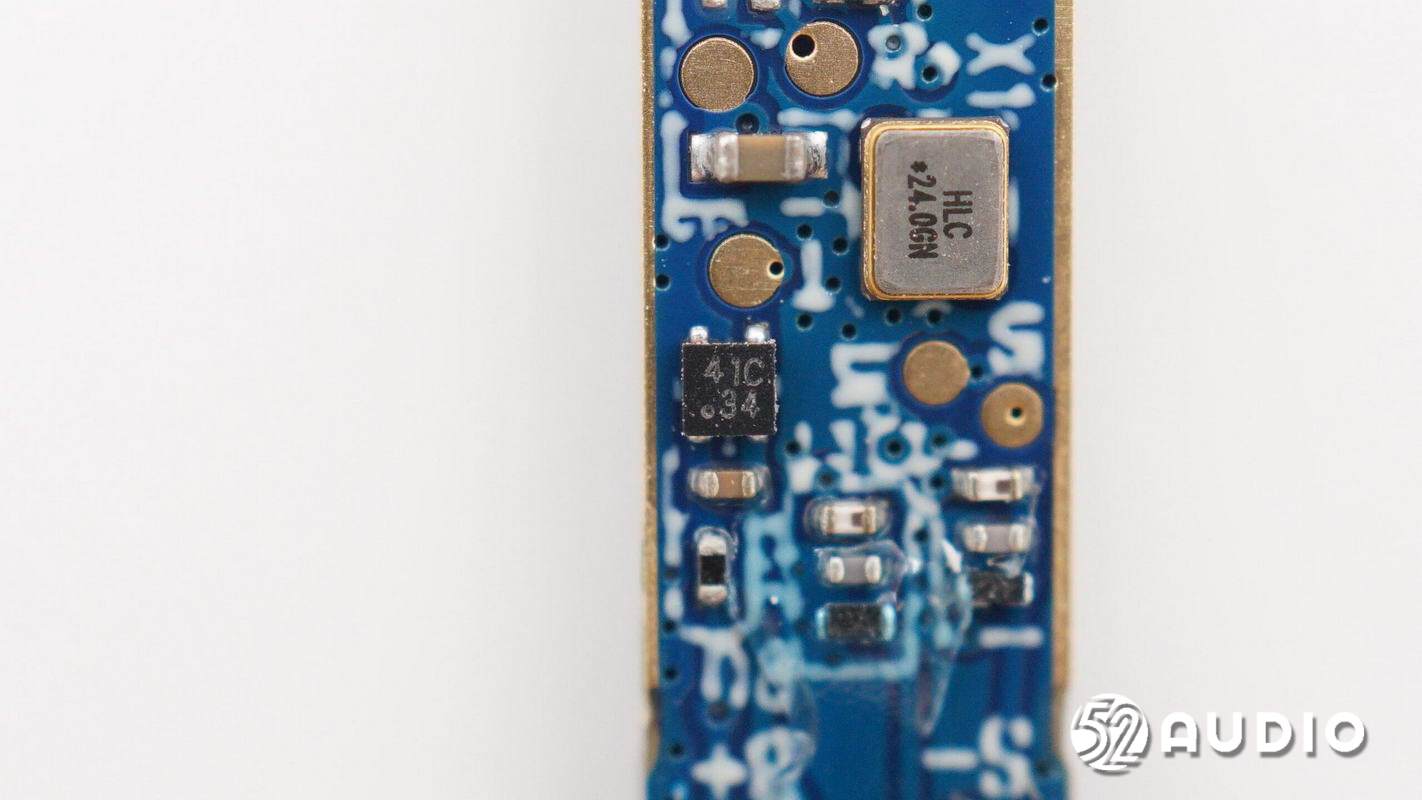

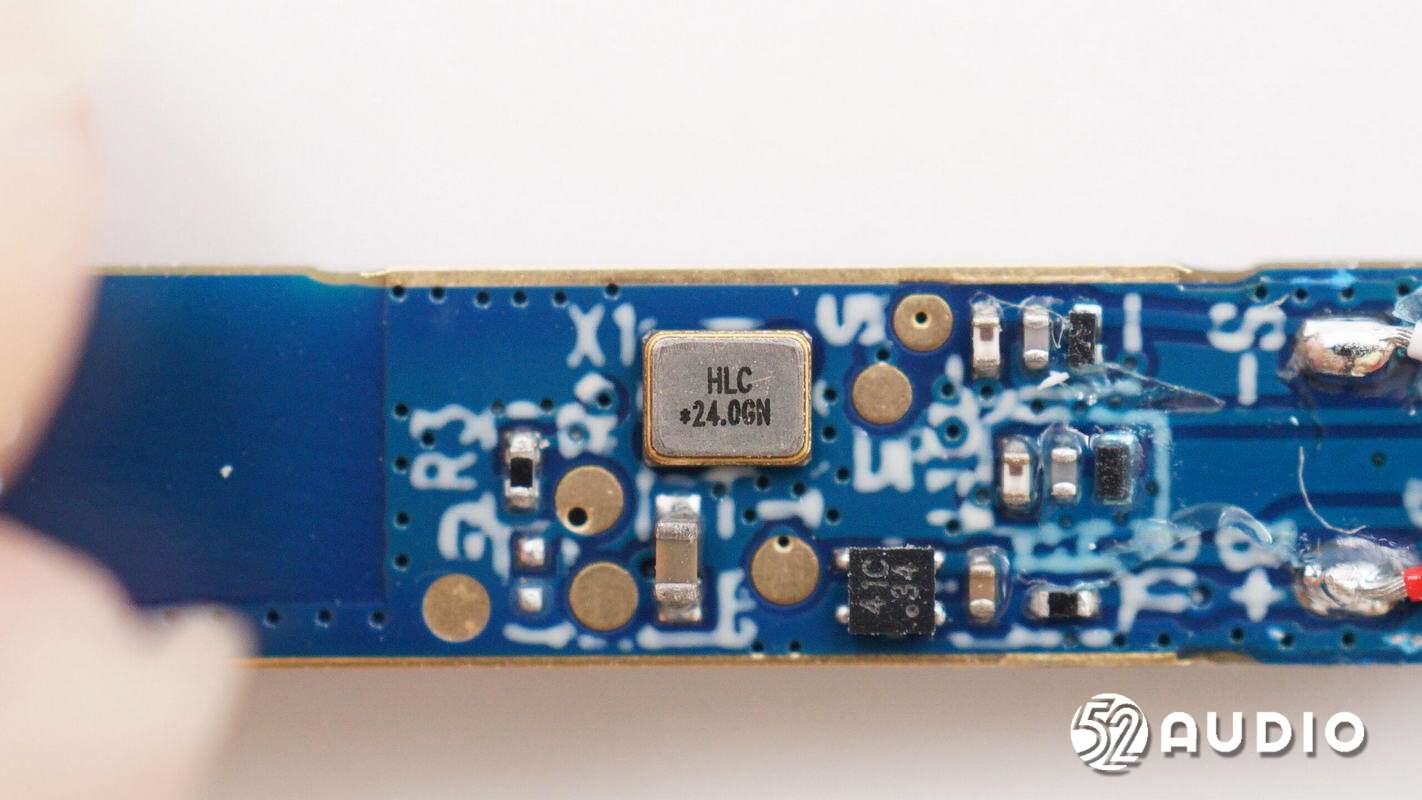

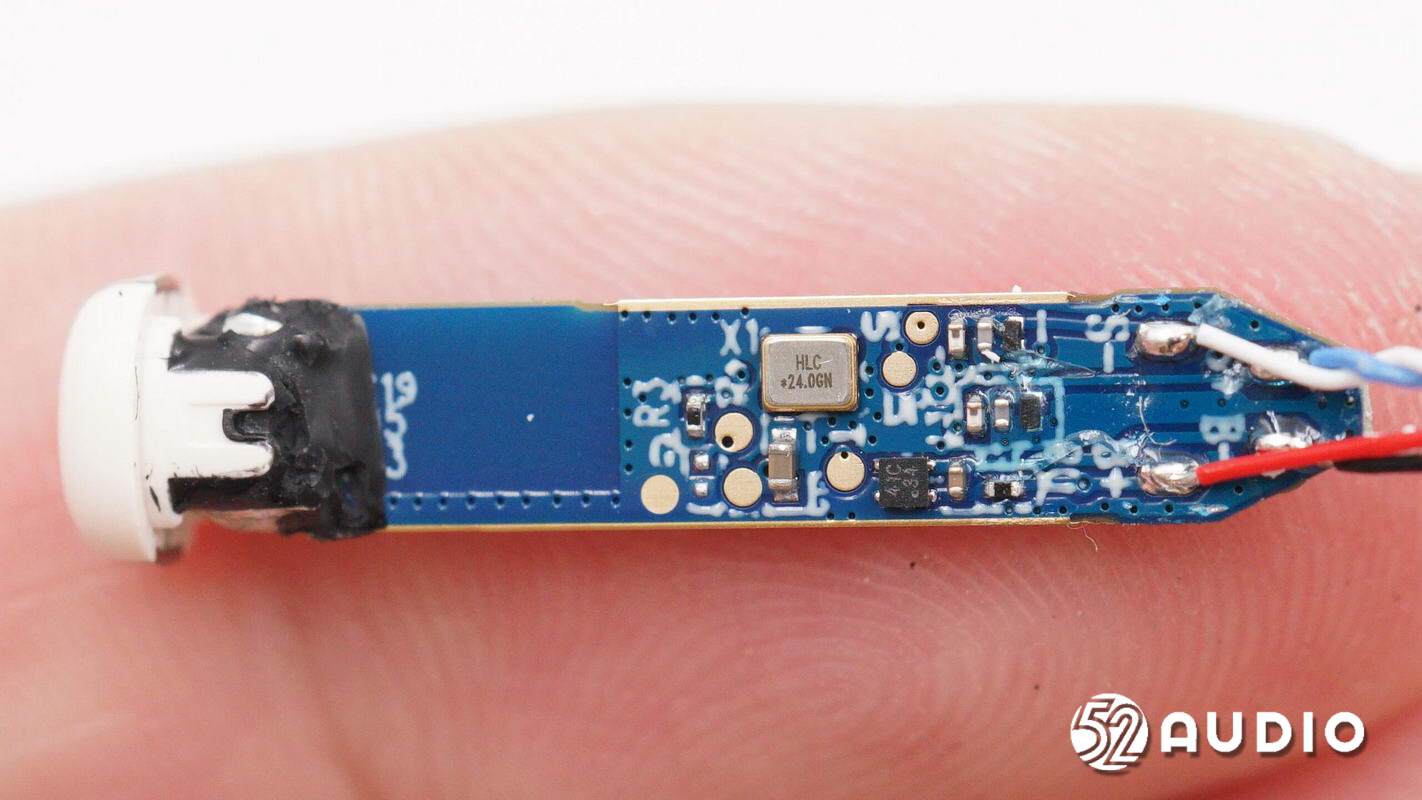

镭雕HLC 24.0GM的晶振特写。

WINSEMI稳先微WSDF1311C锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。

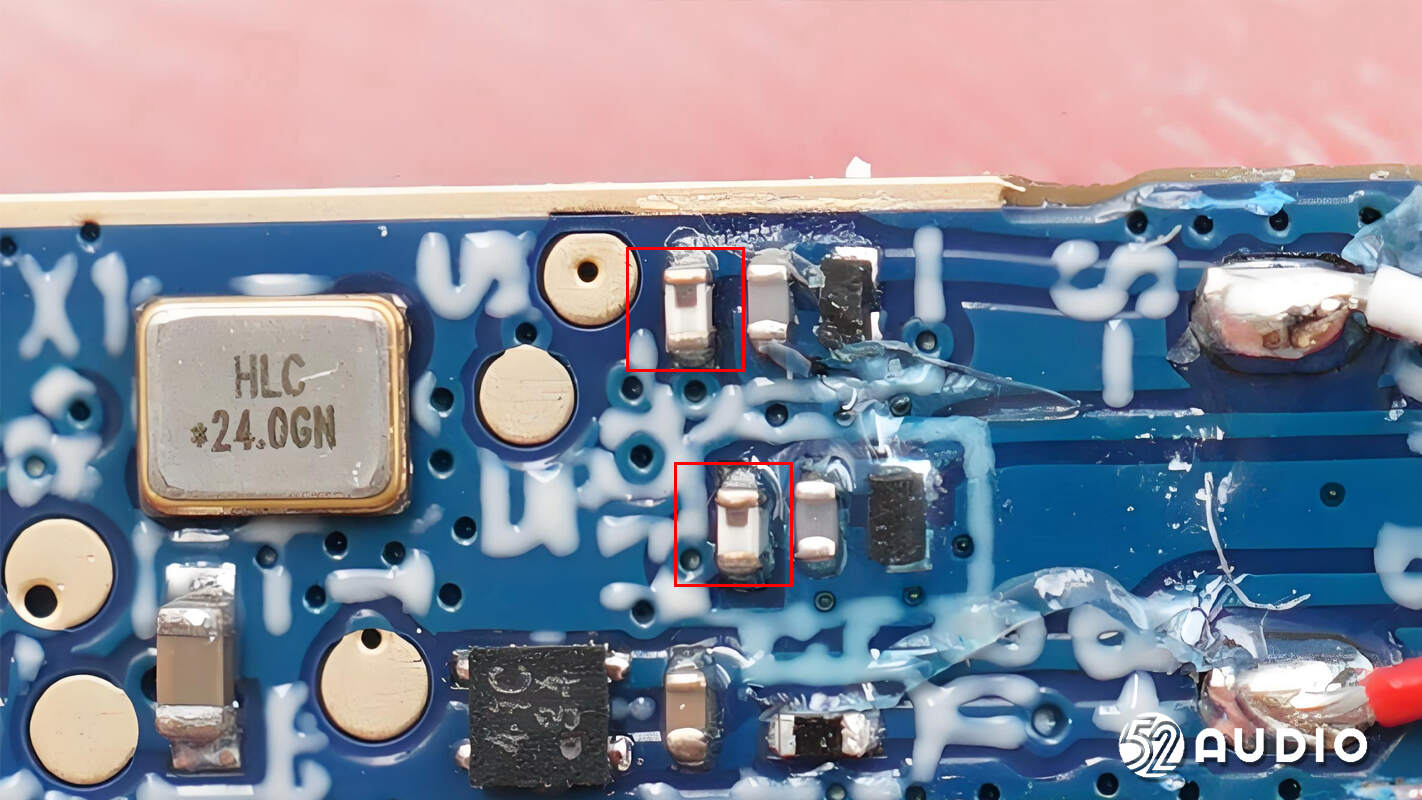

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

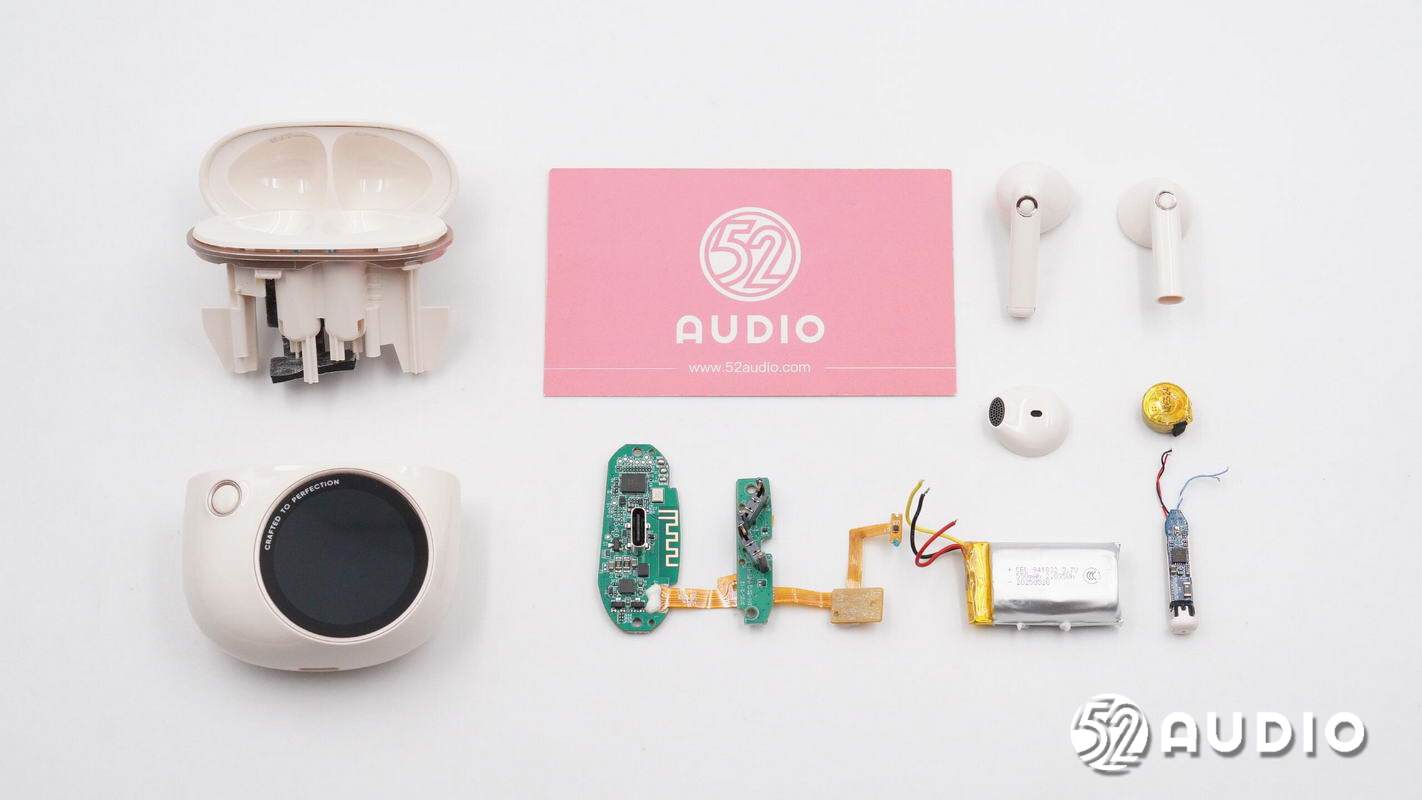

漫步者花再 拍拍耳机拆解全家福。

三、我爱音频网总结

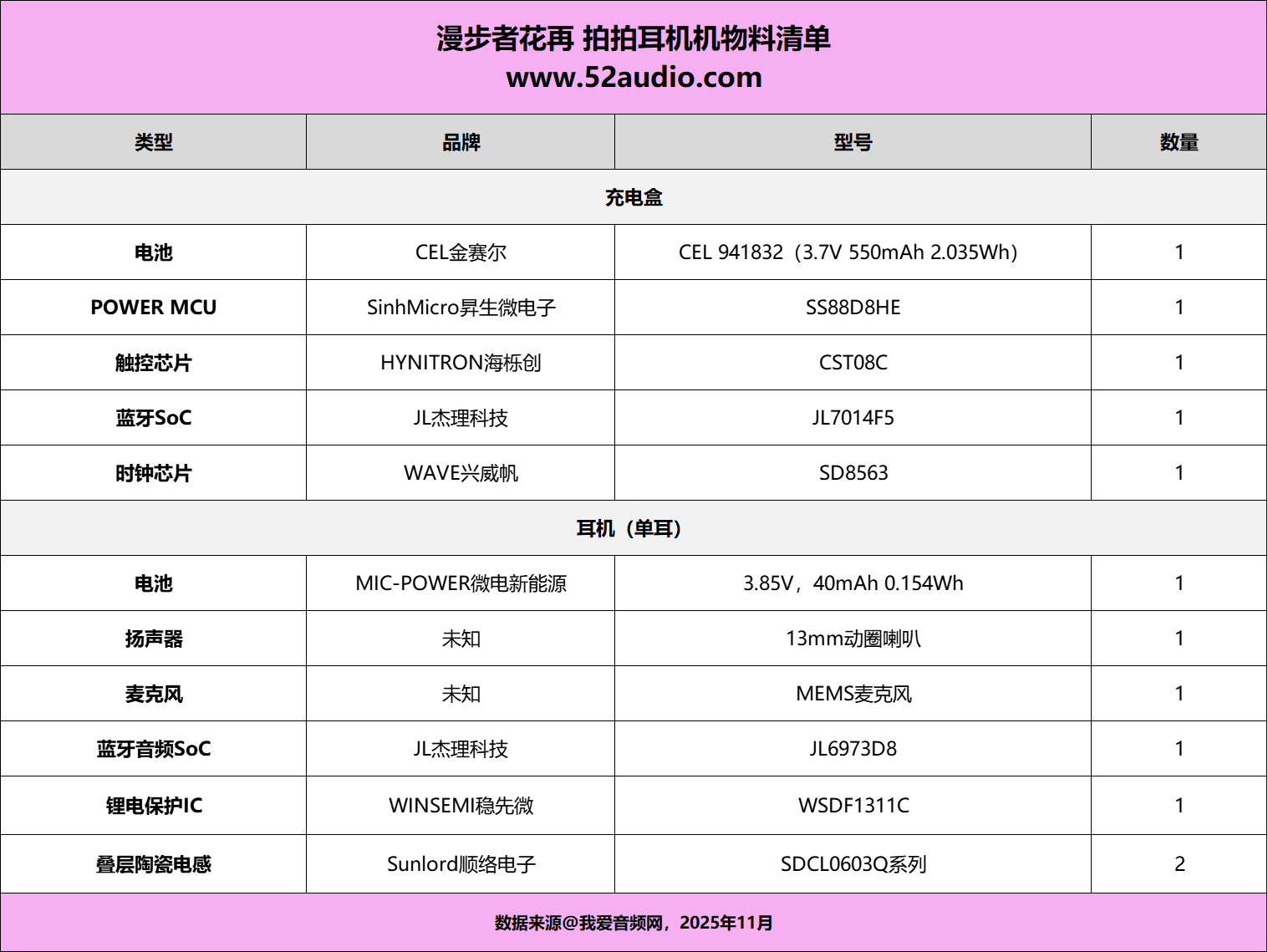

最后附上漫步者花再 拍拍耳机的已知核心物料清单，方便大家查阅。

漫步者花再 拍拍耳机采用了类似TO-U系列的设计，整体观感时尚精致。同时将充电盒LED数显屏，升级为了彩色触摸屏，并支持个性化壁纸，以及幸运转盘、电子解压器、个性弹幕等趣味功能，进一步拓展了产品的使用场景。柄状的半入耳式设计，体积小巧轻盈，佩戴持久舒适。

内部主要配置方面，充电盒搭载CEL金赛尔3.7V/550mAh锂电池，采用了SinhMicro昇生微电子SS88D8HE Power MCU，提供更高效、更智能、更安全的充放电管理；采用HYNITRON海栎创CST08C触控芯片、JL杰理科技JL7014F5蓝牙SoC、WAVE兴威帆SD8563时钟芯片，为触摸屏提供支持。

耳机内部搭载了13mm大动圈单元，内置一颗麦克风拾音，采用MIC-POWER微电新能源3.85V/40mAh钢壳扣式电池供电；主板上，搭载了JL杰理科技JL6973D8的蓝牙音频SoC，WINSEMI稳先微WSDF1311C锂电保护IC，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等方案。
