前言：

earfün丽耳是一个定位于中高端的全球音频品牌，2018年进军海外市场，凭借着原创设计，赢得了大量用户的认可。2024年丽耳回归国内市场，致力于打造更出色的听觉体验。EarFun Clip是丽耳旗下的一款耳夹式耳机，外观设计时尚精致，佩戴持久舒适。

在功能配置上，earfün丽耳EarFun Clip开放式耳机搭载10.8mm复合振膜动圈单元，支持LDAC音频解码，提供Hi-Res无线高清音频；支持3D空间音效增强技术，带来身临其境的听觉体验；还支持剧院模式、澎湃低音、隐私模式3种特制的音频模式，满足不同场景使用需求。

其他方面，earfün丽耳EarFun Clip开放式耳机支持双麦AI ENC通话降噪，支持游戏低延迟模式；支持新一代蓝牙V6.0技术、双设备连接和Google Fast Pair快速配对；搭配手机APP，还支持中英日西德5种语言翻译。续航方面，耳机单次聆听时间长达10小时，搭配充电盒整机续航约40小时。下面就来看看这款产品的详细拆解报告吧~

一、earfün丽耳EarFun Clip开放式耳机开箱

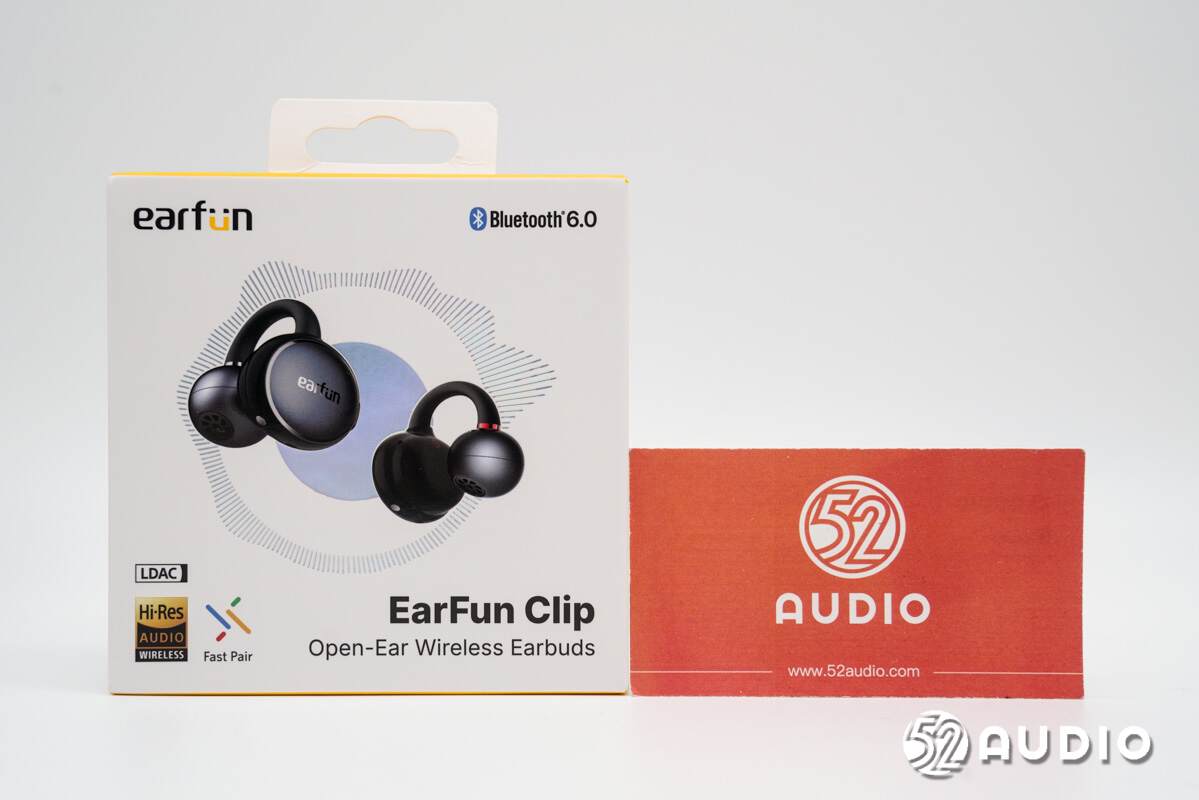

earfün丽耳EarFun Clip开放式耳机包装盒正面展示有耳机外观，品牌LOGO和产品名称，以及蓝牙6.0、LDAC、Hi-Res和Fast Pair标志。

包装盒背面介绍了产品的详细功能特点和参数信息。产品名称：EarFun Clip，型号：CW100，颜色：黑色，制造商：深圳市丽耳科技有限公司。

包装盒侧边图文介绍了产品的功能特点。

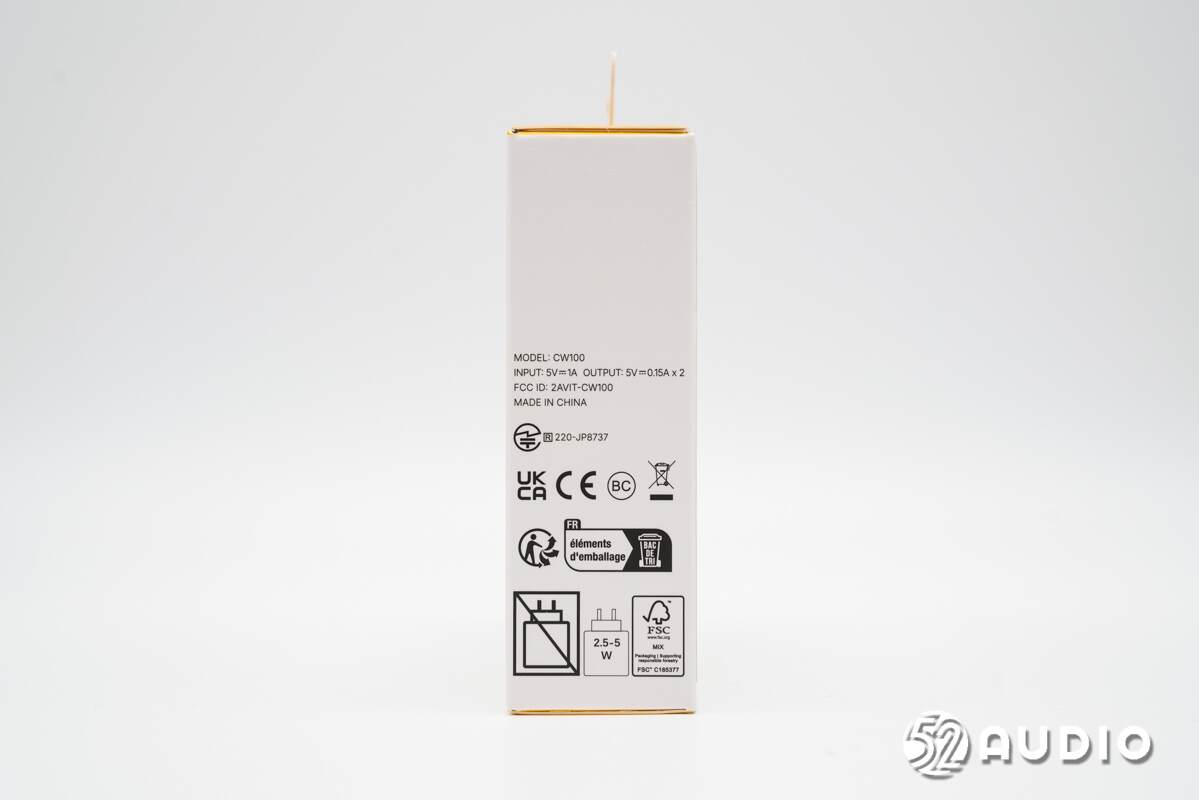

包装盒另外一侧展示部分参数信息和认证标志，输入：5V-A，输出：5V-0.15A x 2。

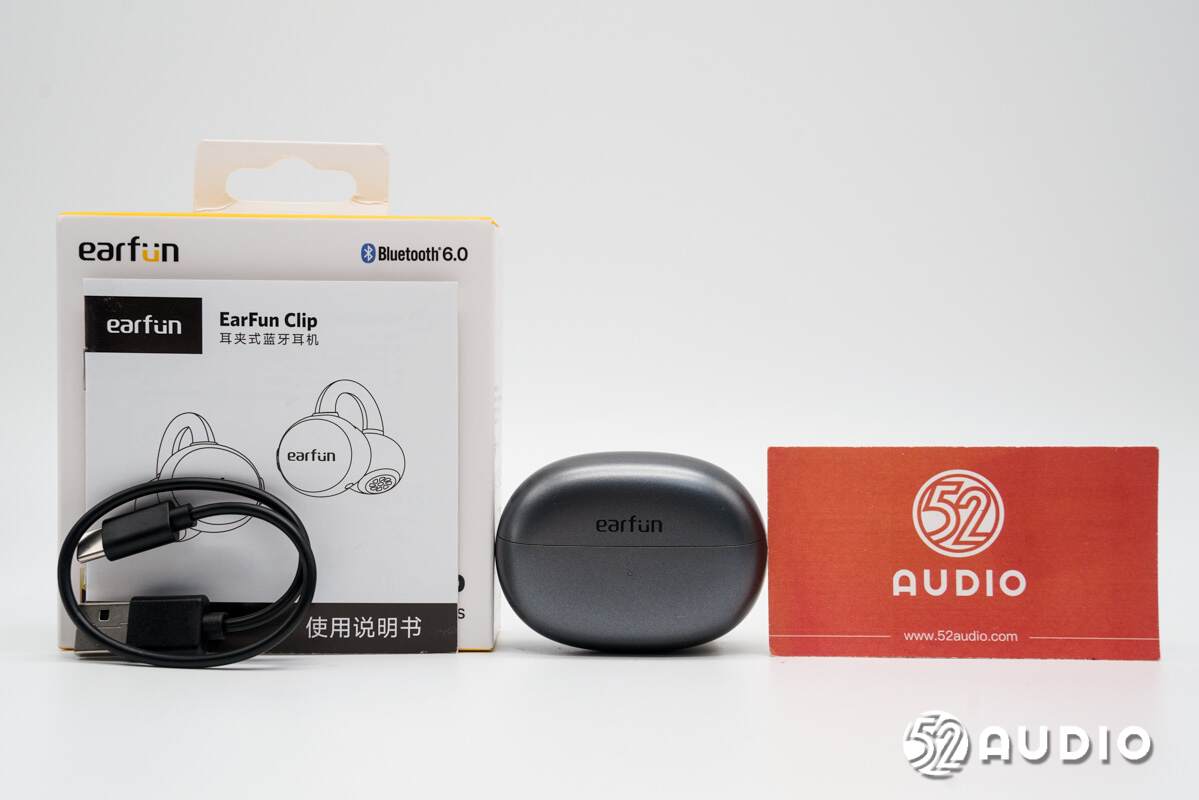

打开包装盒，取出内部所有物品，包括了主机、充电线和使用说明书。

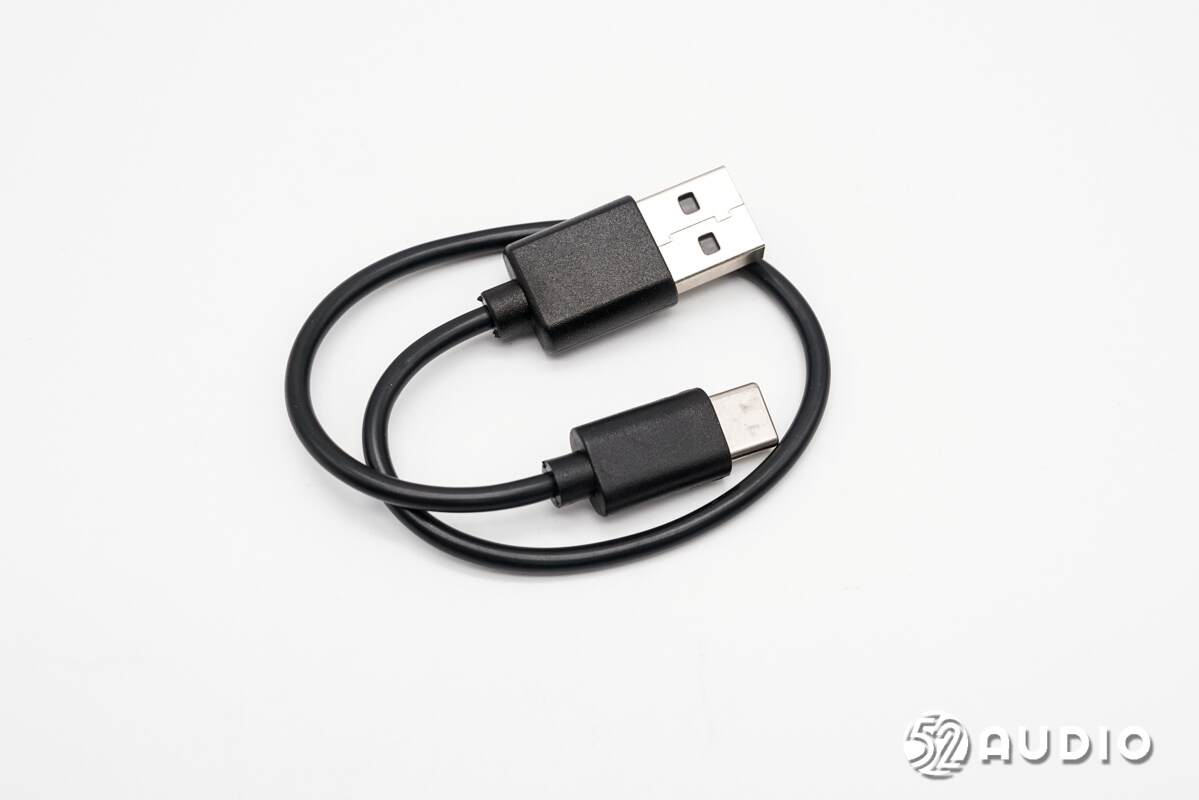

随机标配的充电线，采用了USB-A to Type-C接口。

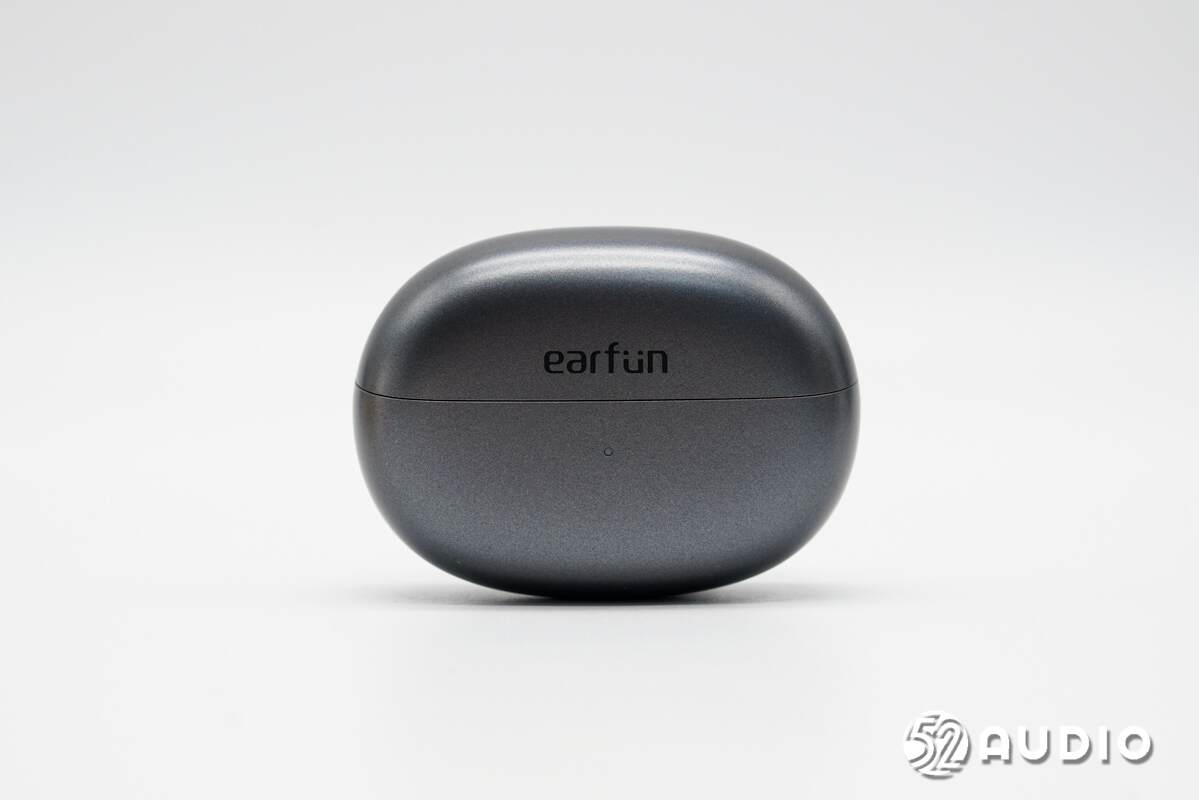

earfün丽耳EarFun Clip开放式耳机充电盒采用了椭圆形设计，类金属磨砂质感。正面设计有“earfün”品牌LOGO，设置有一颗指示灯。

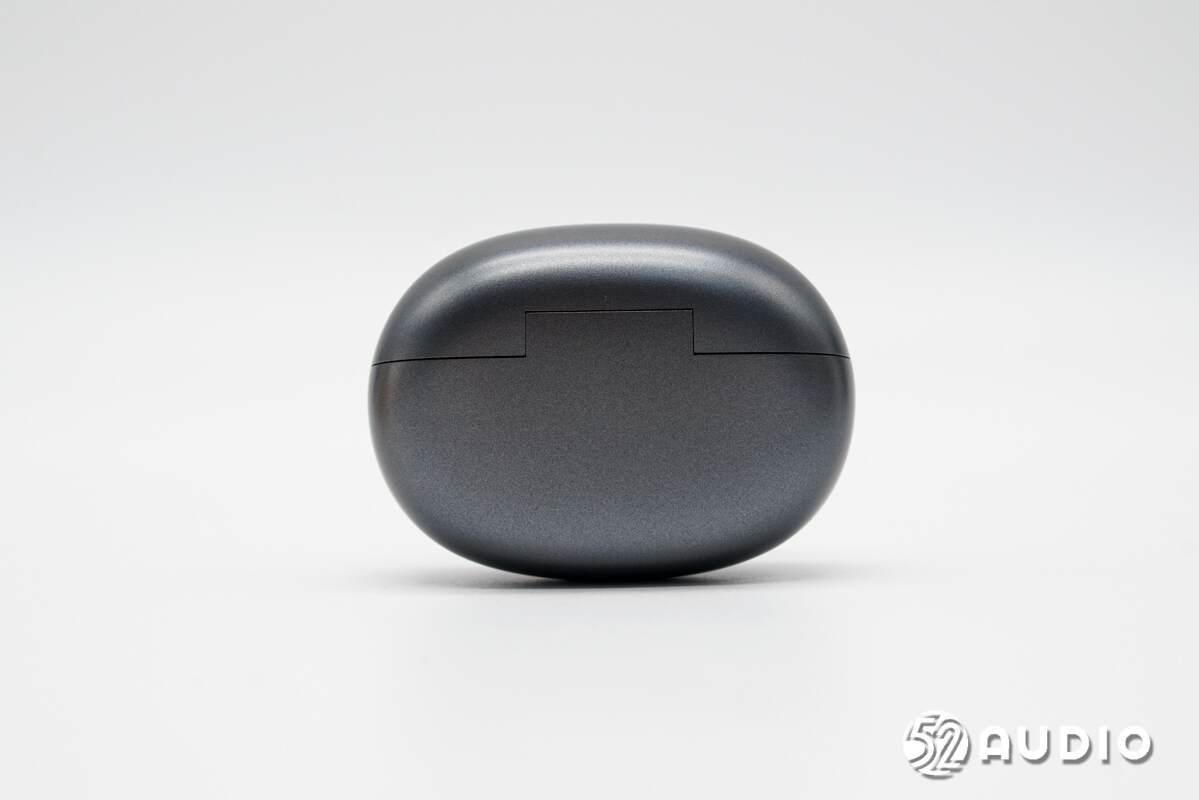

充电盒背面外观一览。

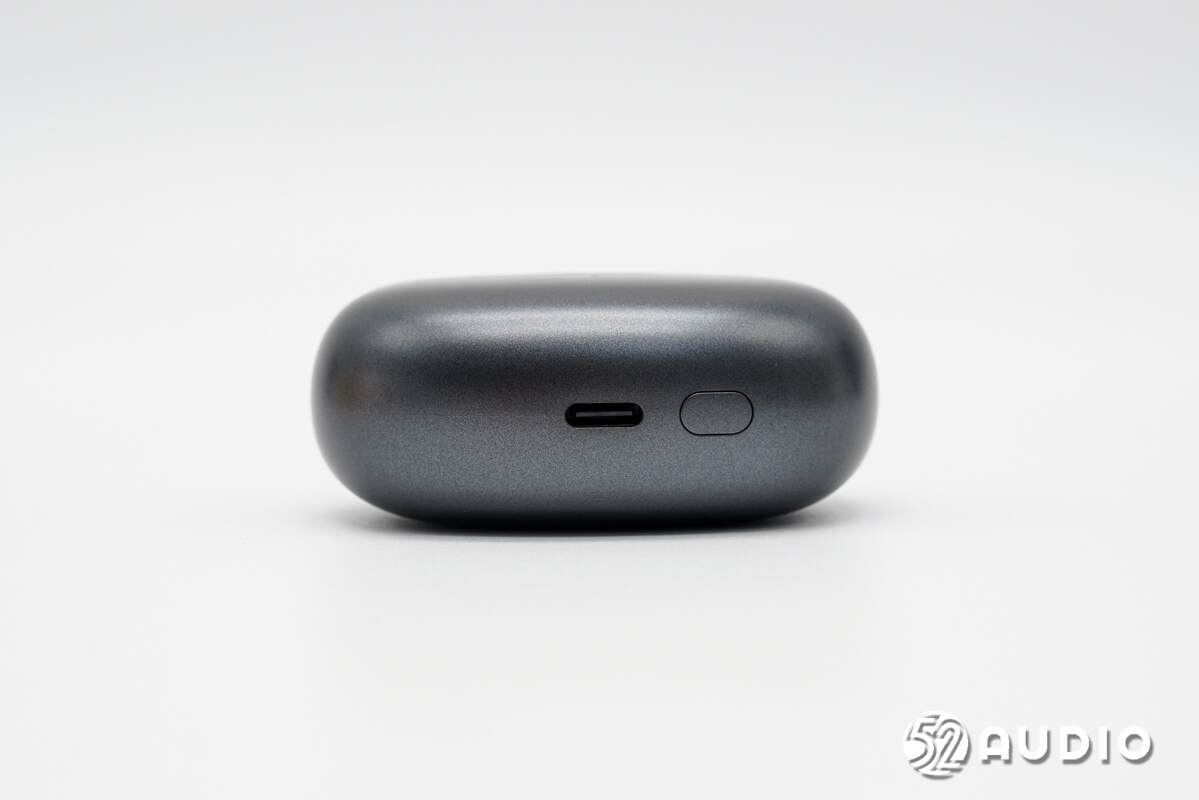

充电盒底部外观一览，设置有Type-C充电接口和蓝牙配对按键。

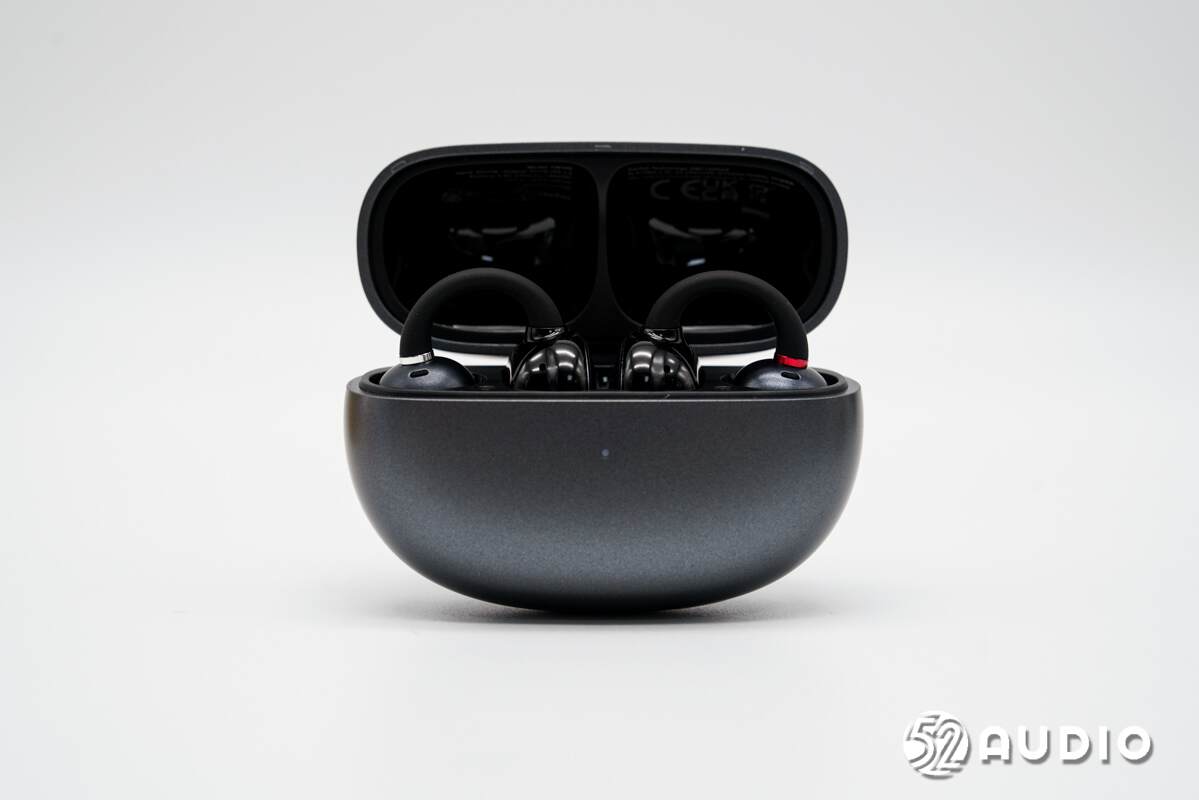

打开充电盒盖，内部耳机放置状态一览，磁吸固定，能够便捷取放。

取出耳机，座舱内部结构一览。

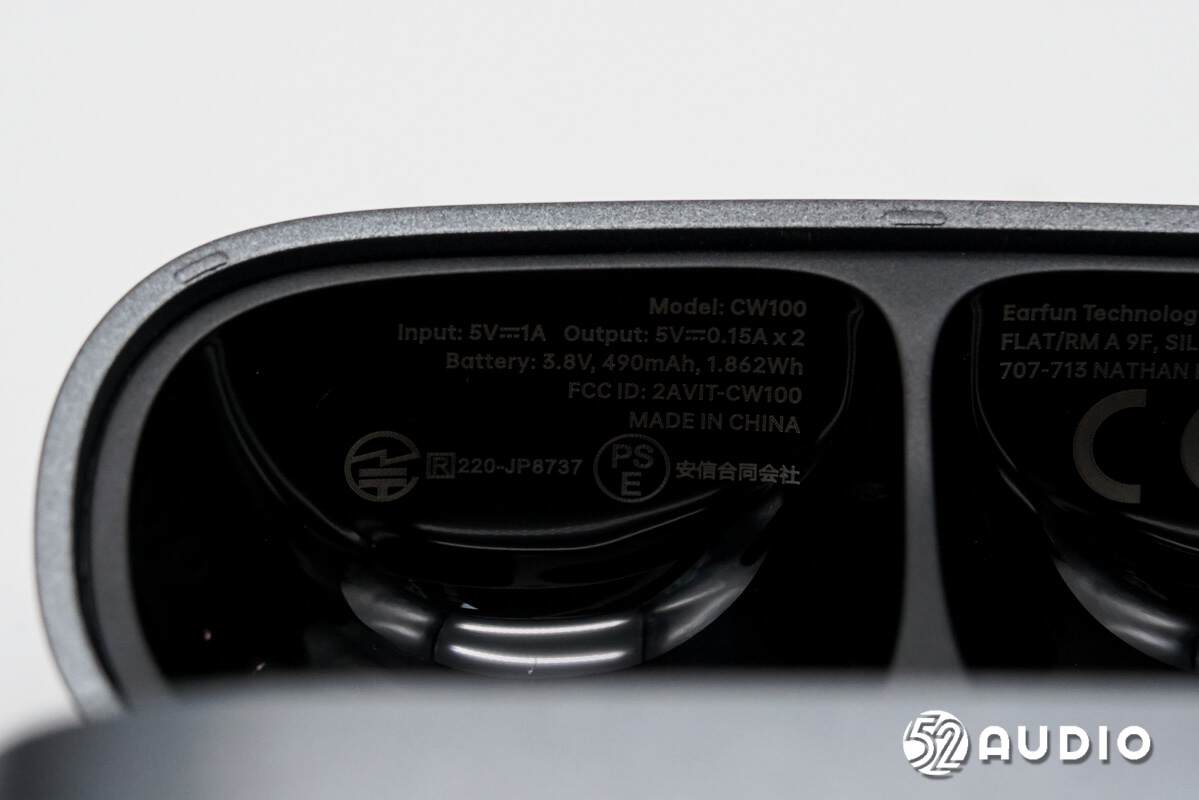

盒盖内侧标注有产品信息和认证标识。型号：CW100，输入：5V-1A，输出：5V-0.15A x 2，电池容量：3.8V，490mAh，1.862Wh，中国制造。

座舱上雕刻有L/R左右标识，中间设置有为耳机充电的金属顶针。

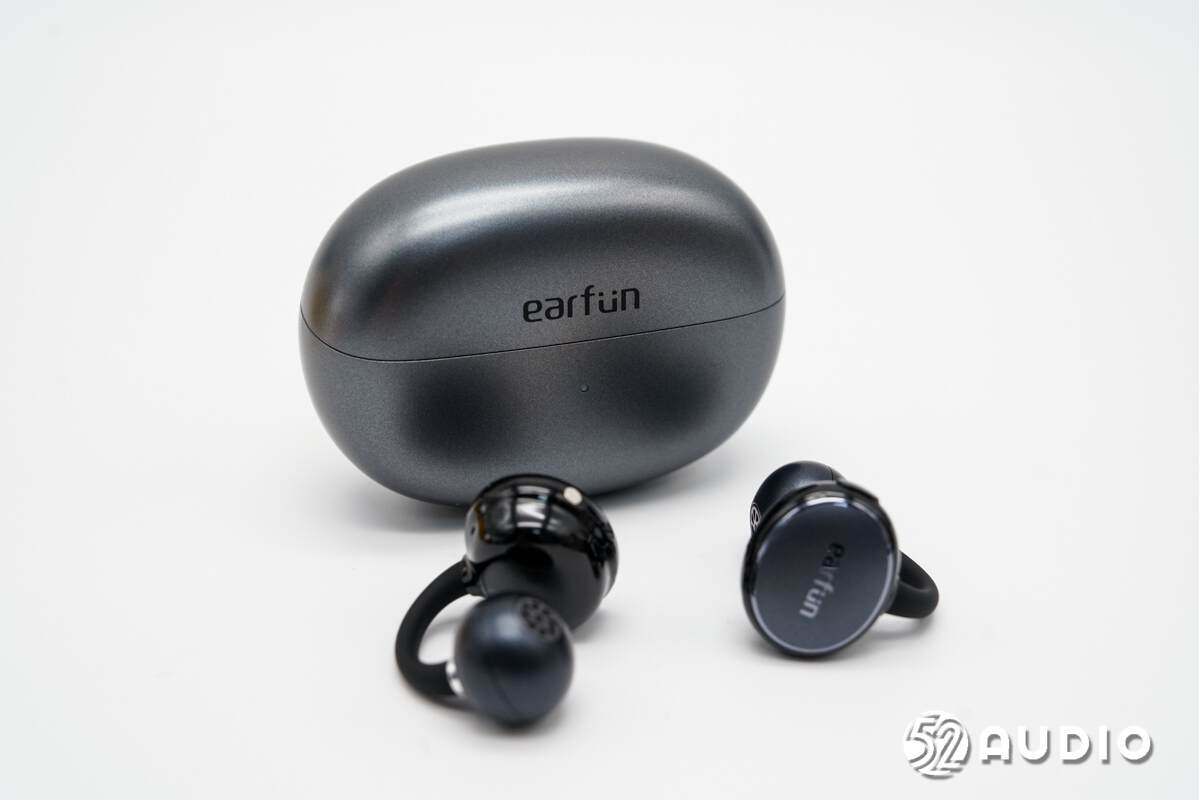

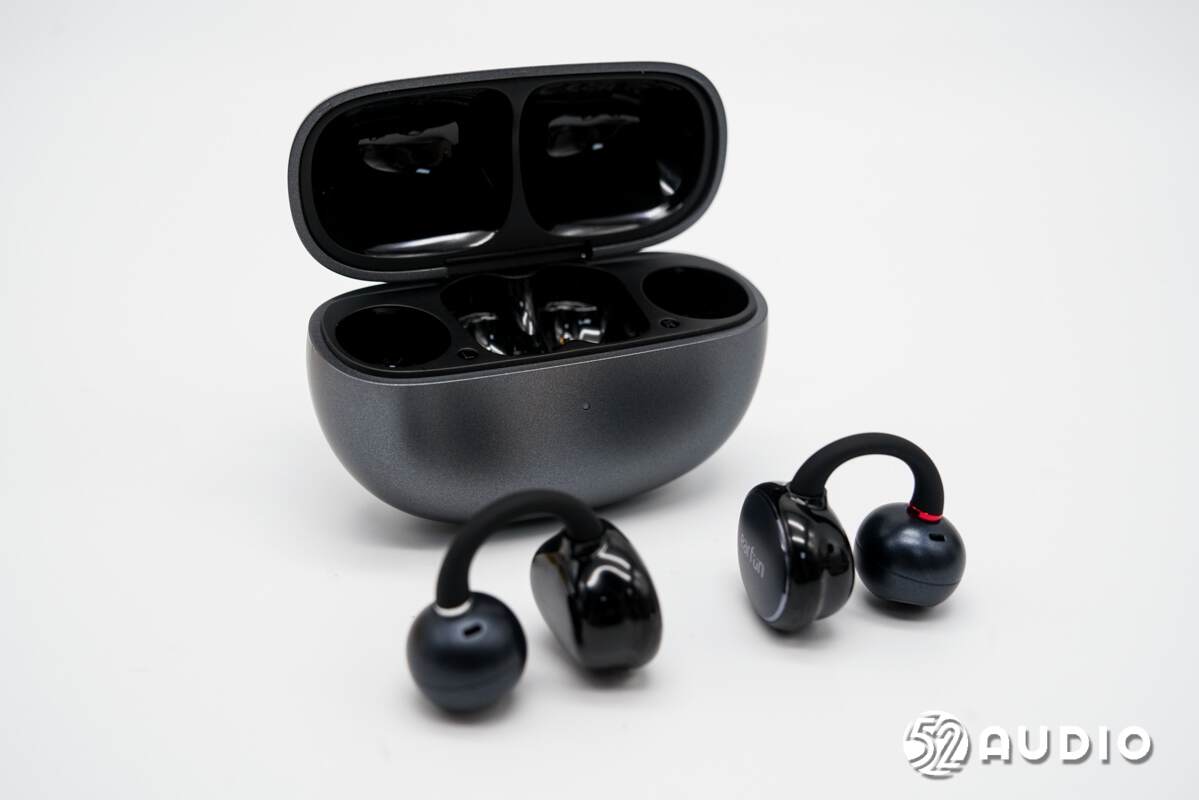

earfün丽耳EarFun Clip开放式耳机整体外观一览，耳机采用了耳夹式设计，烤漆加磨砂两种质感相结合，具有着不错的质感。

earfün丽耳EarFun Clip耳机采用双“C”工学设计。C型耳夹柔韧不易变形，开角适中，佩戴舒适稳固。后端腔体的C型耳背，更符合人耳结构，佩戴受力均匀，久戴不痛。

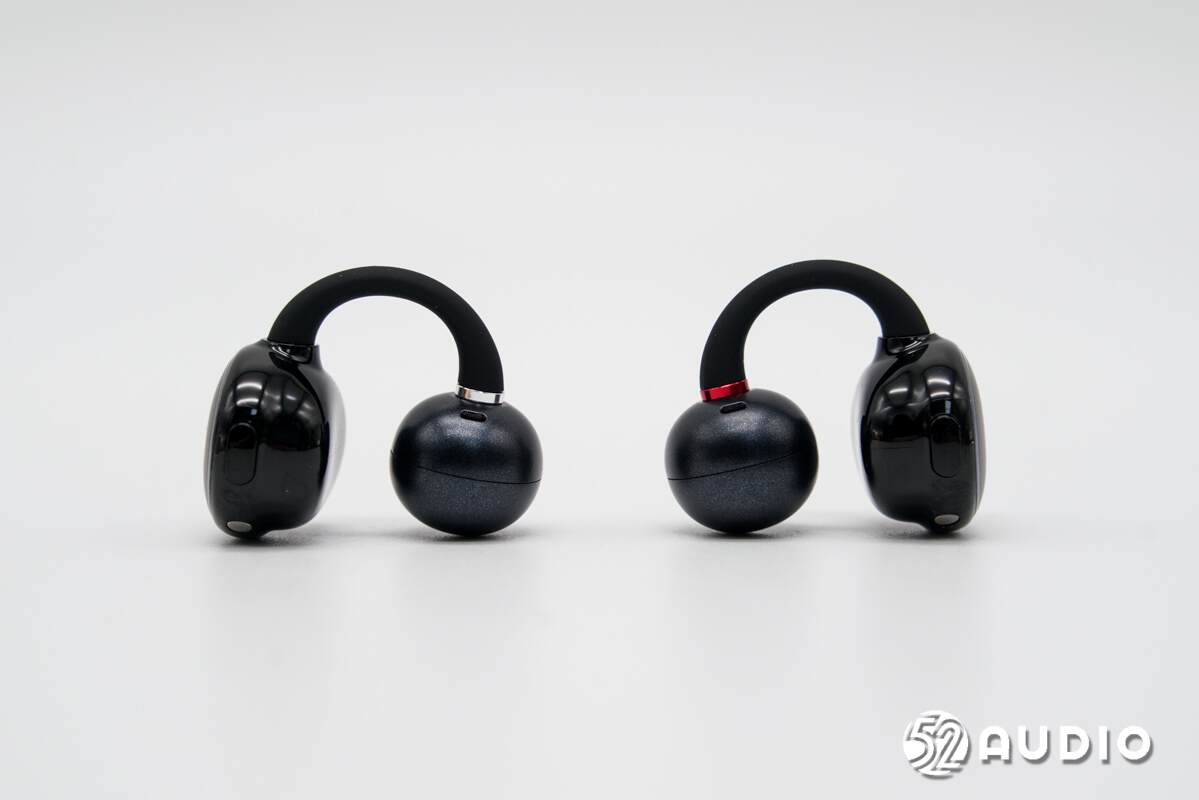

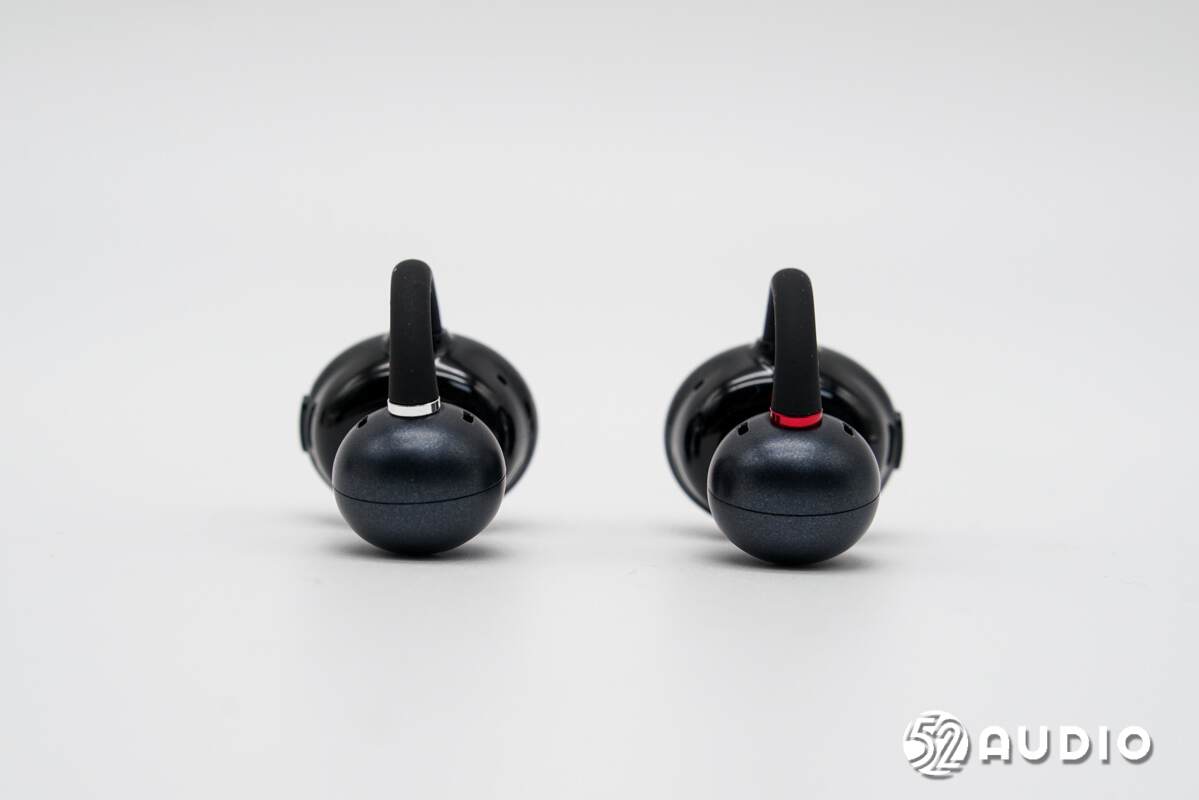

耳机音腔采用了球形设计，与耳机交接位置金属环装饰，同时通过银色（左耳）和红色（右耳）区分左右耳。

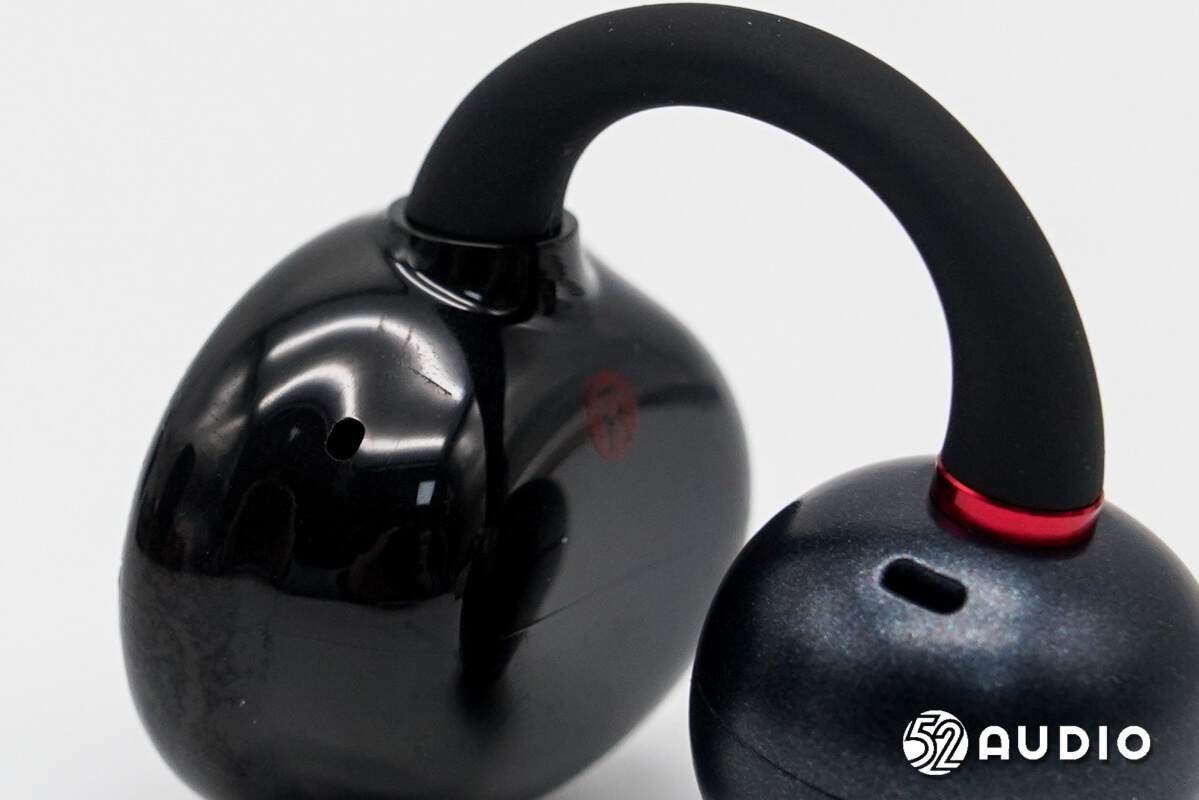

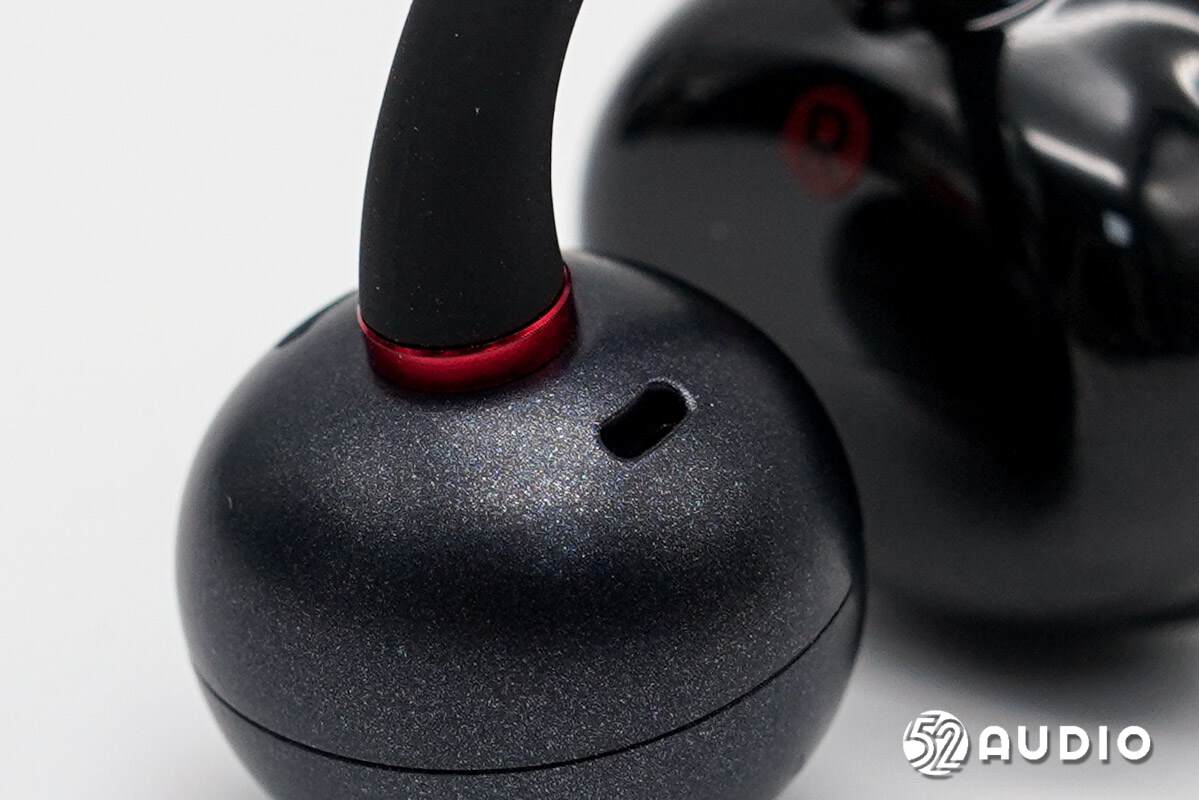

音腔顶部的调音孔特写，左右各有一个，用于保障腔体内部空气流通。

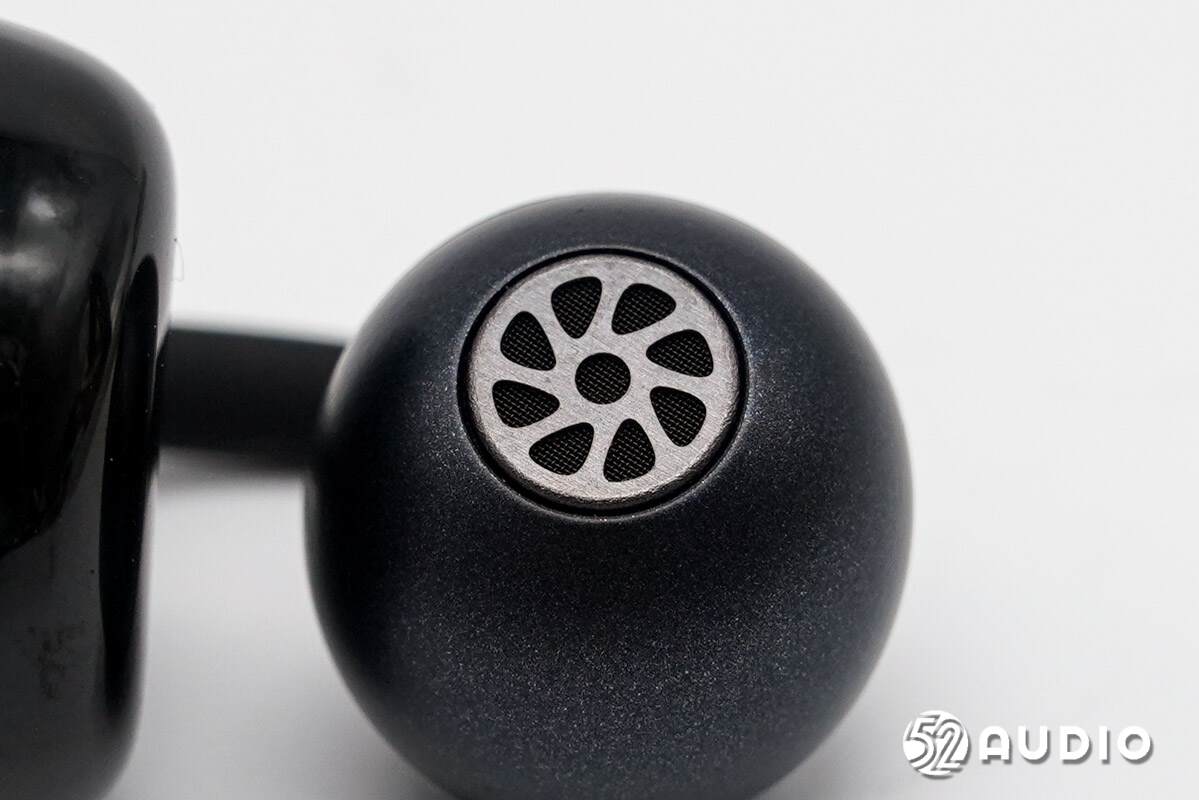

音腔底部的出音孔特写，双层防护。

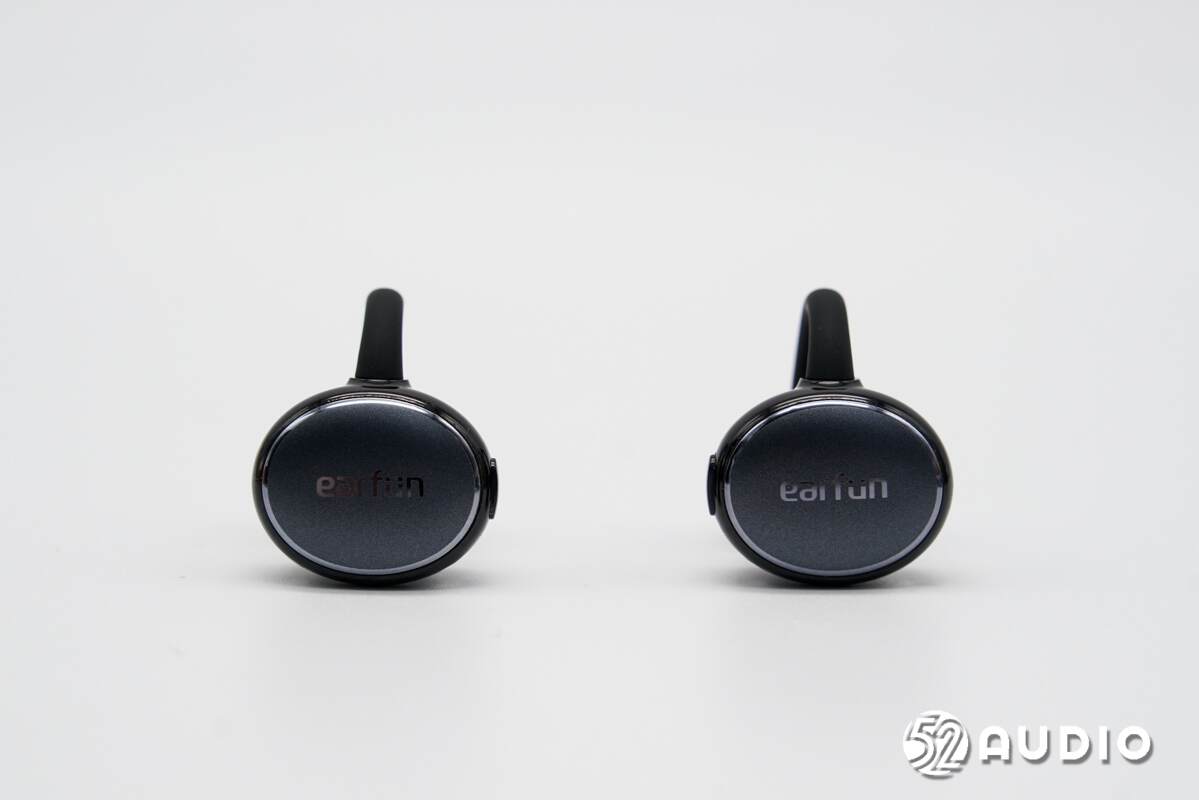

后端腔体外侧采用了类金属磨砂的盖板装饰，设计有“earfün”品牌LOGO。

后端腔体内侧耳背采用“C”型设计，提升佩戴舒适性。同时设计有R/右标识。

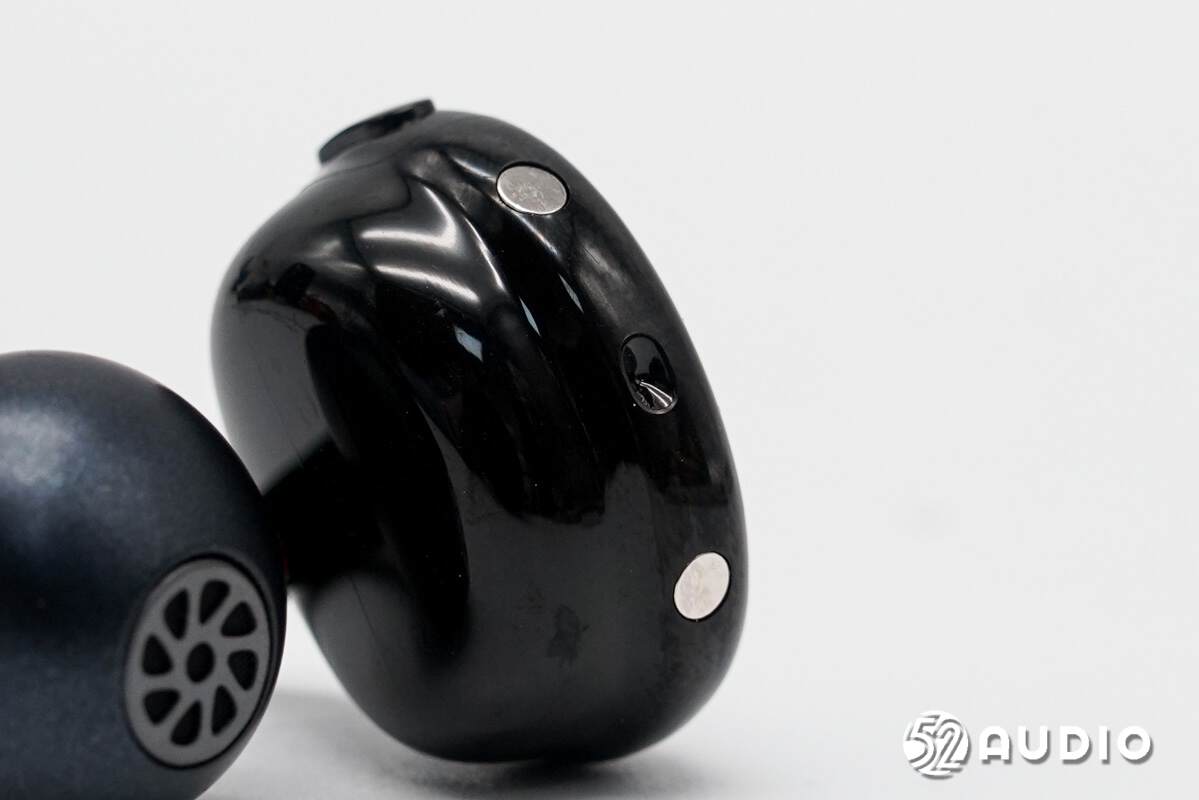

腔体底部设置连接充电盒的金属触点。

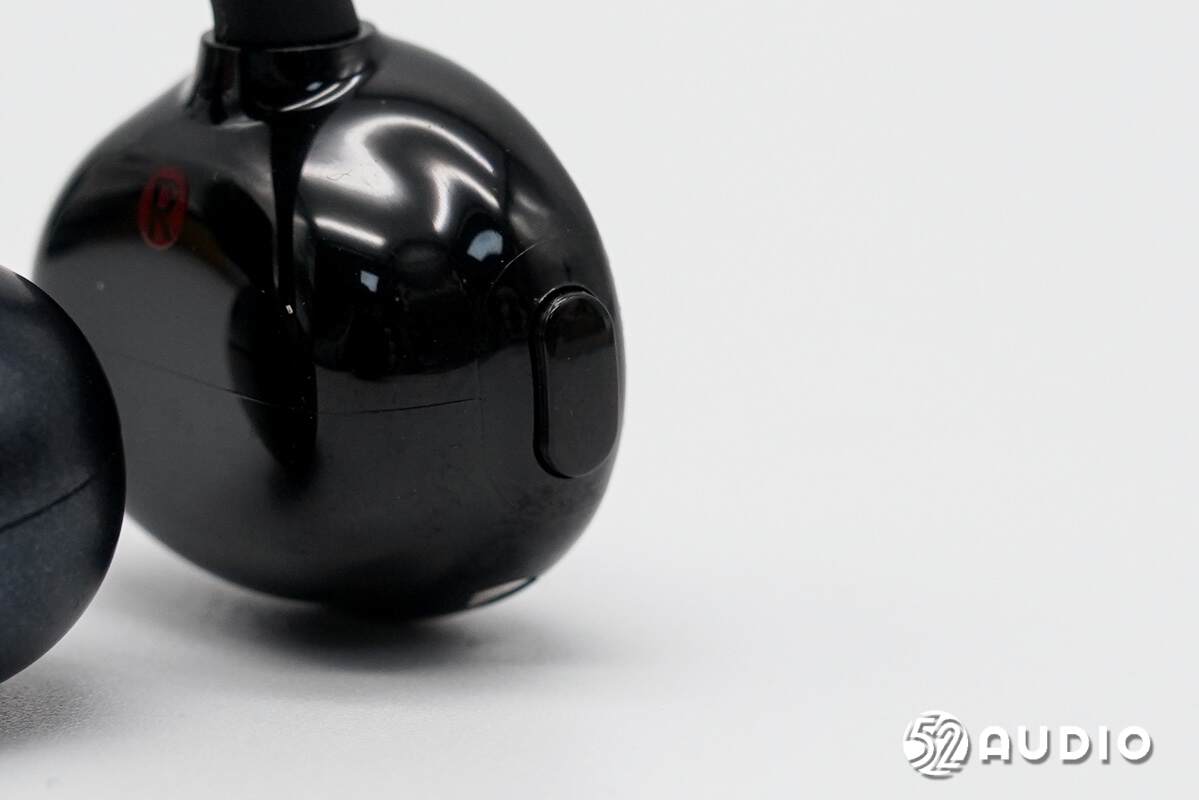

腔体左侧设置有物理按键，通过单击、双击、长按实现多功能控制。

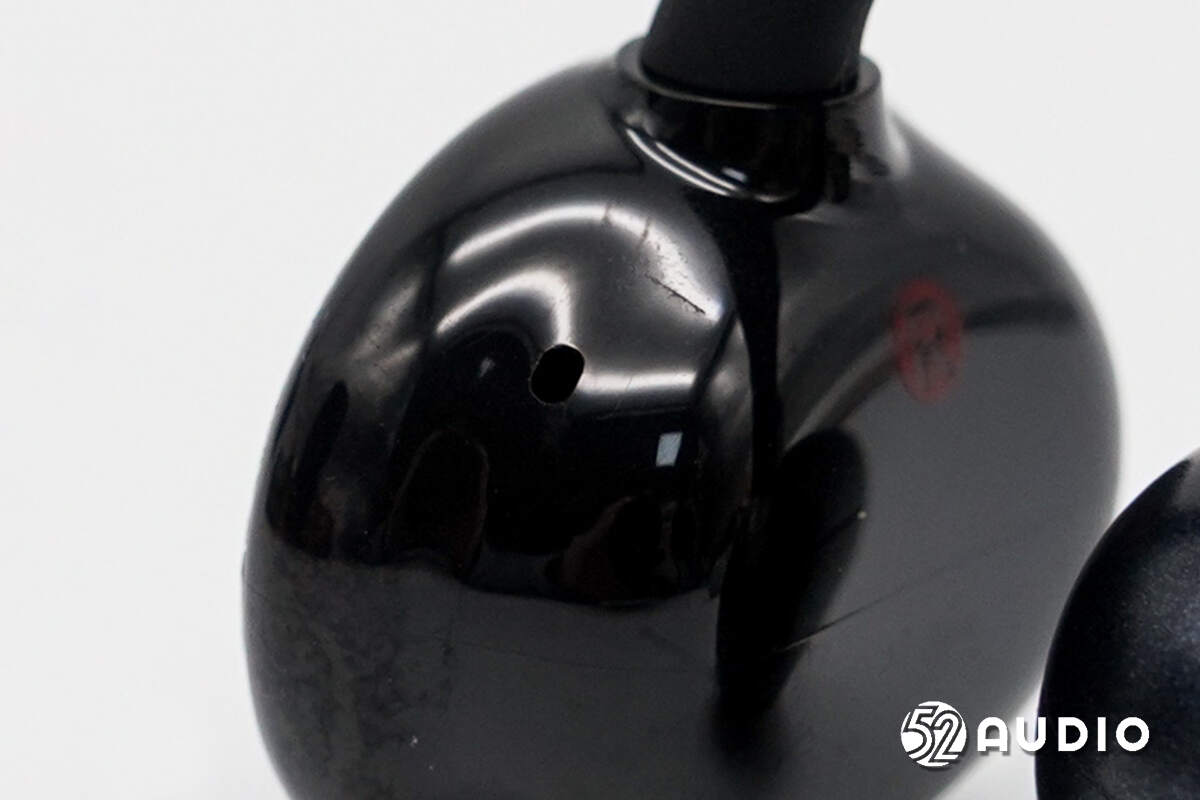

腔体右侧设置有麦克风拾音孔。

经我爱音频网实测，earfün丽耳EarFun Clip开放式耳机整机重量约为49.6g。

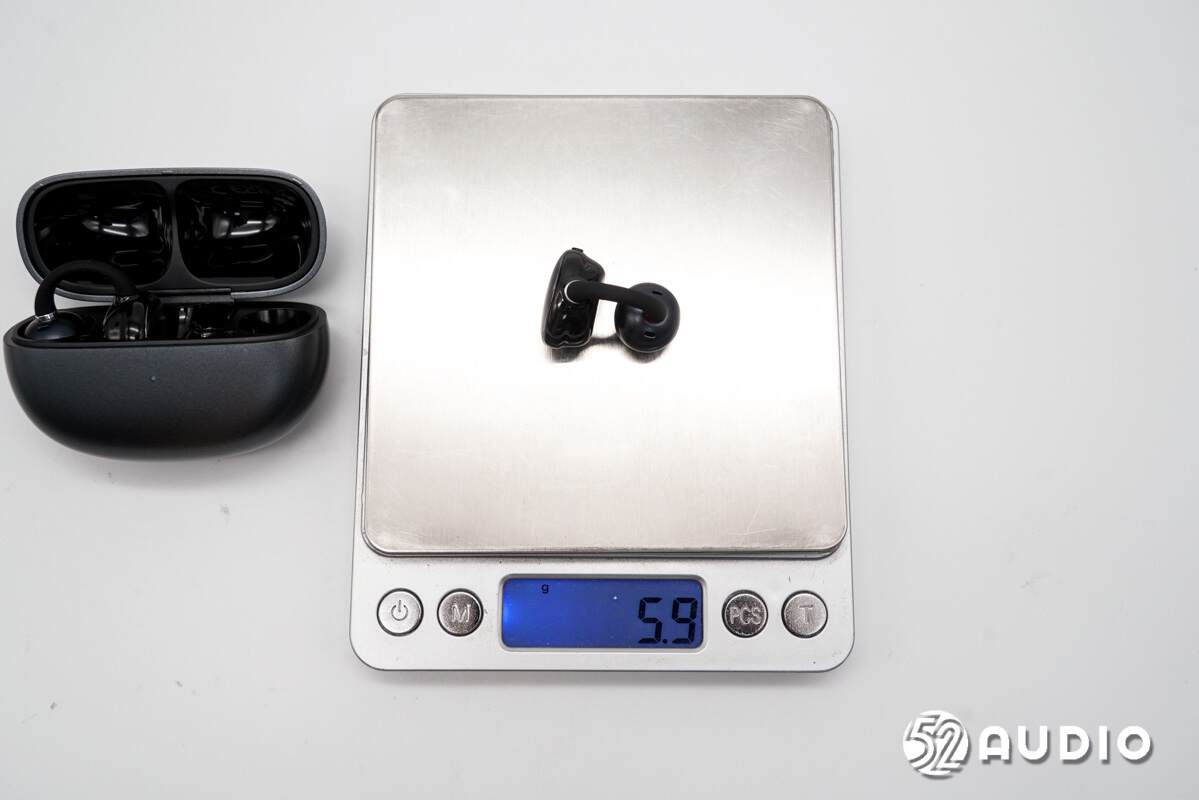

单只耳机重量约为5.9g。

二、earfün丽耳EarFun Clip开放式耳机拆解

通过开箱部分，我们详细了解了earfün丽耳EarFun Clip开放式耳机的外观设计，下面进入拆解部分，看看内部结构配置~

充电盒拆解

拆掉盒盖，撬开充电盒外壳，取出座舱结构。

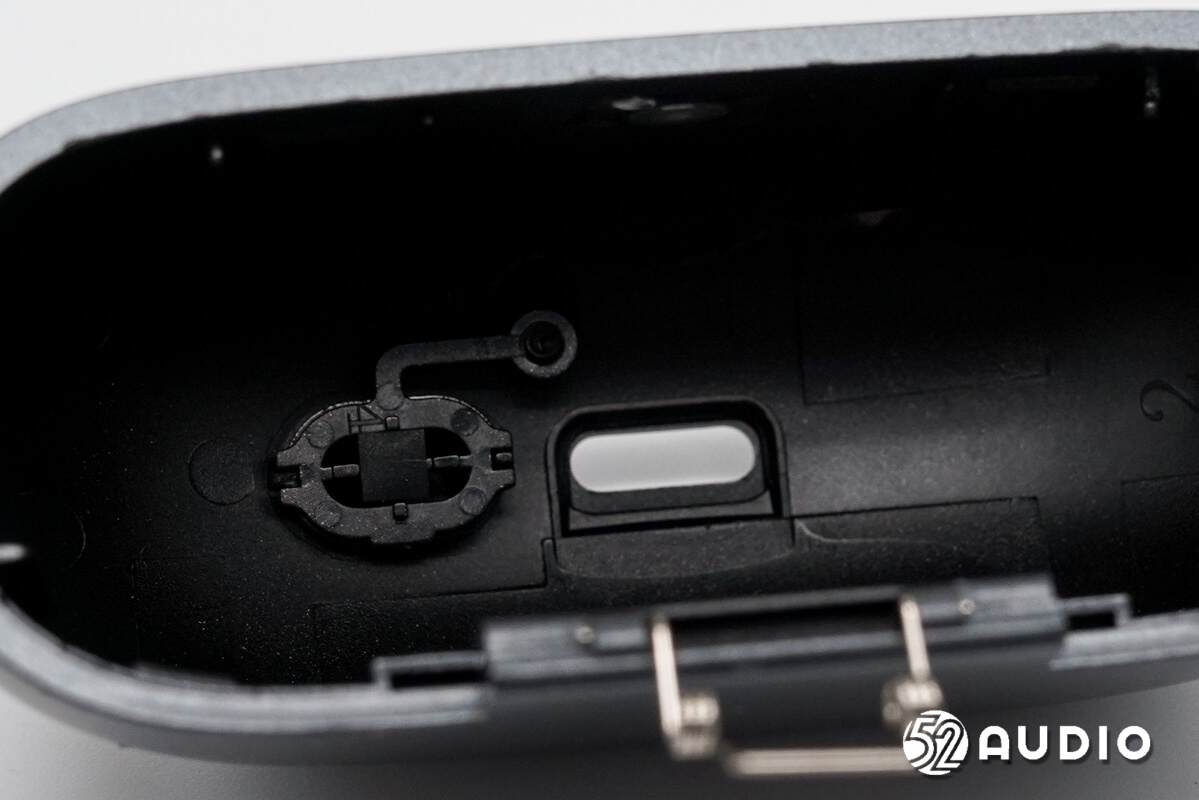

盒盖内侧的功能按键结构一览。

座舱正面结构一览，设置有指示灯和霍尔元件排线，与主板通过连接器连接。

座舱背面结构一览，设置有为耳机充电的排线，中间固定电池单元。

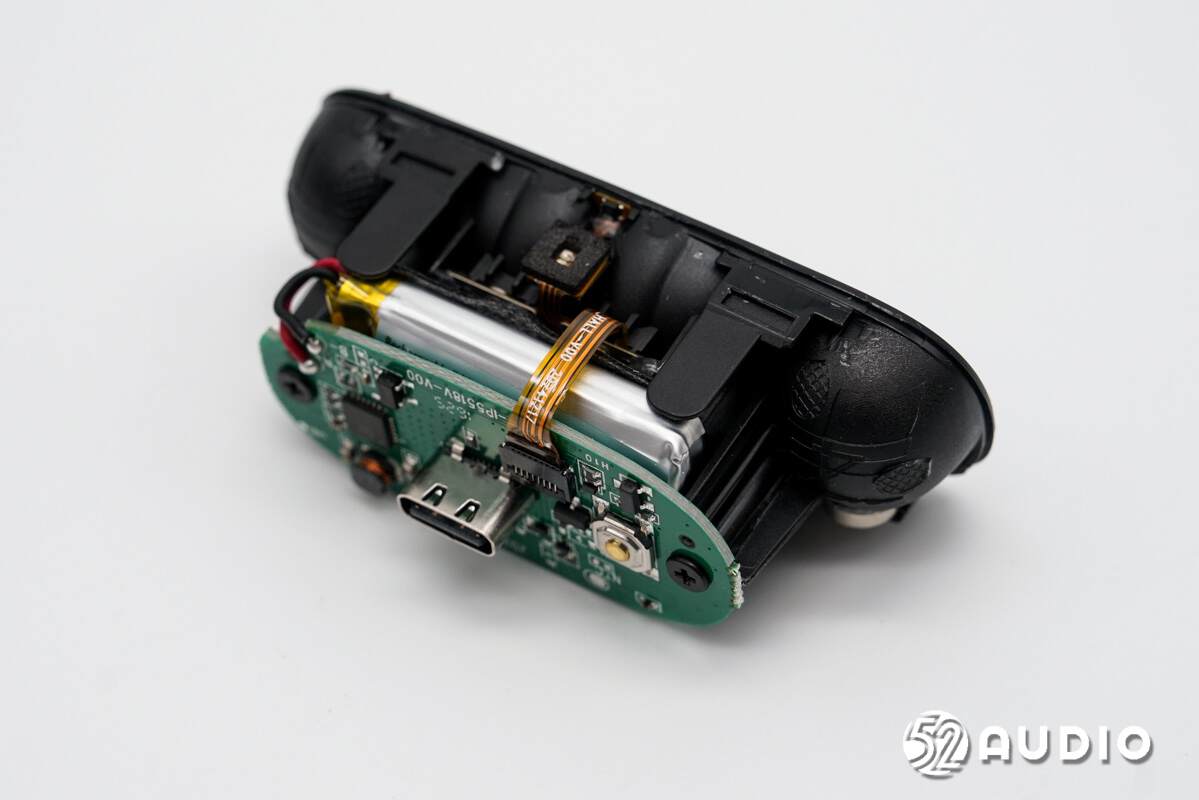

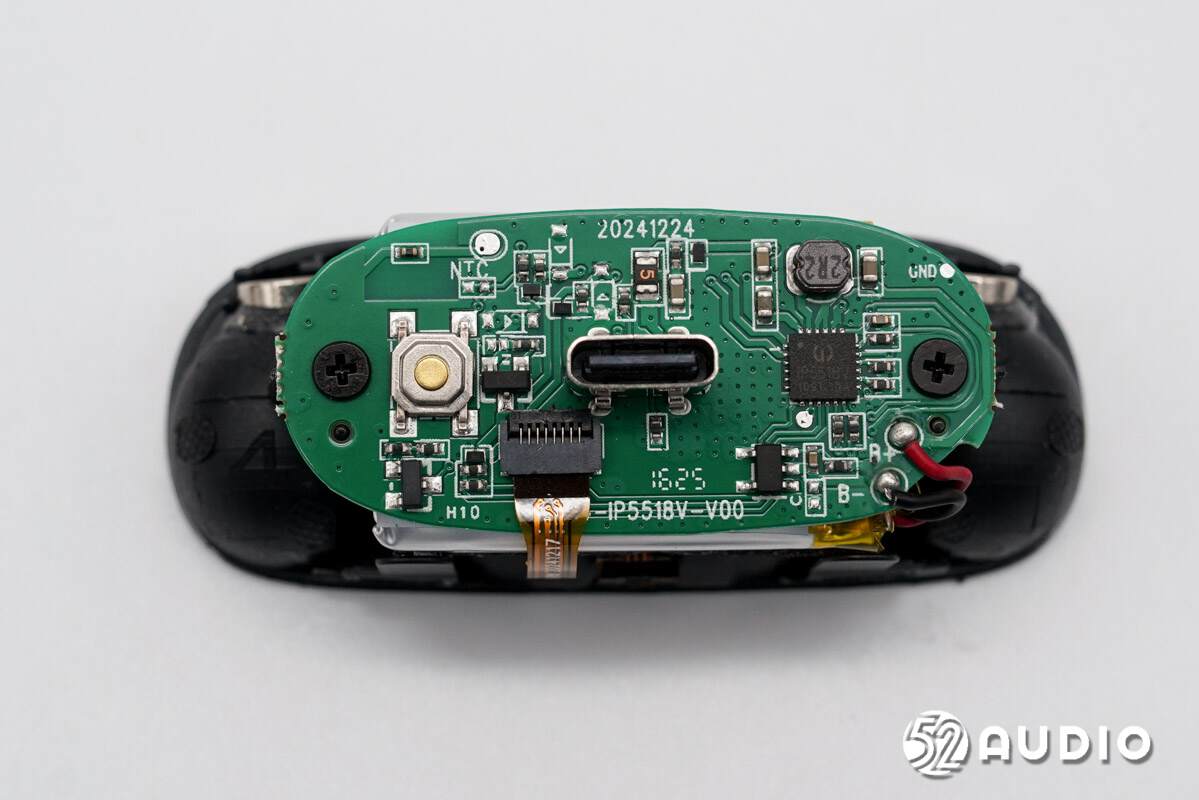

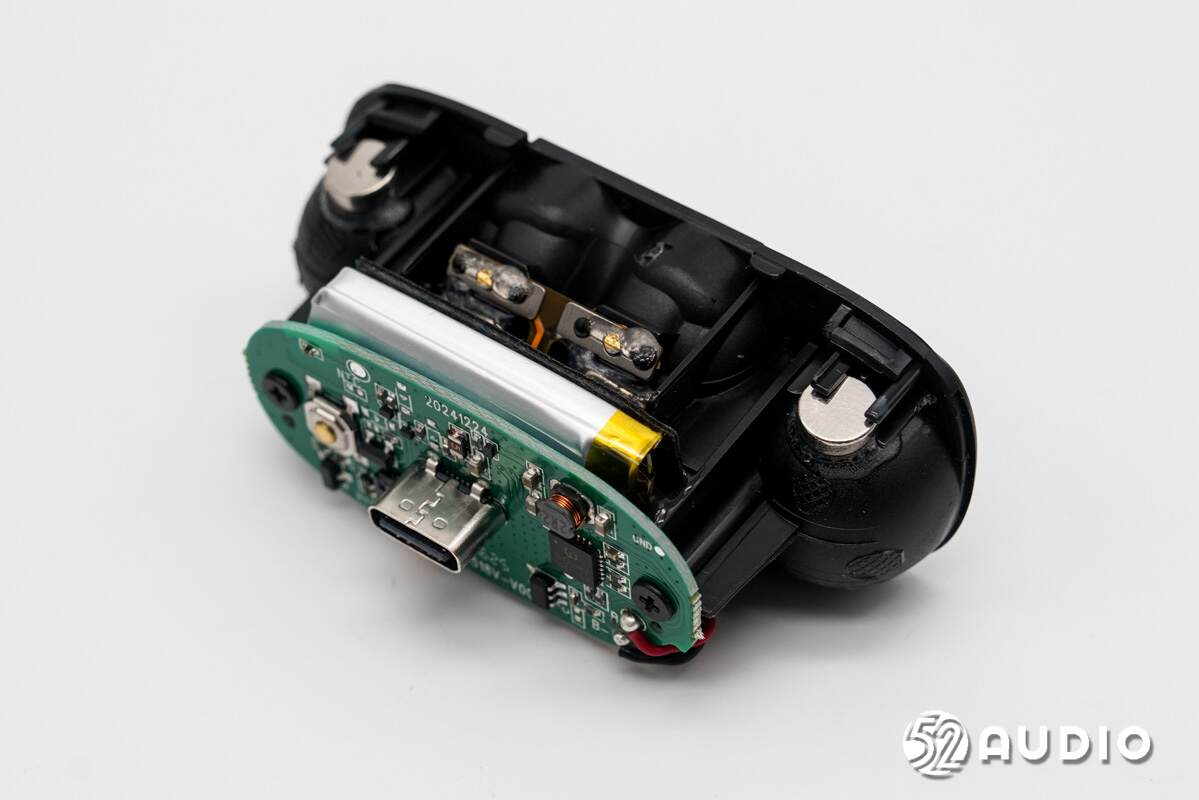

座舱底部通过螺丝固定主板单元。

卸掉螺丝，挑开连接器，取掉主板和电池。

断开焊接的导线，分离主板和电池。

充电盒内置锂电池标签上信息，可充电锂离子电芯，型号：622133，标称电压：3.8V，额定容量：490mAh 1.862Wh，充电限制电压：4.35V，生产厂：东莞小锂新能源科技有限公司。

电池背面电芯上丝印信息一览，与标签上一致。

撕开外部绝缘保护，电池正负极镍片与导线焊接，保护电路位于主板上。

充电盒主板一侧电路一览。

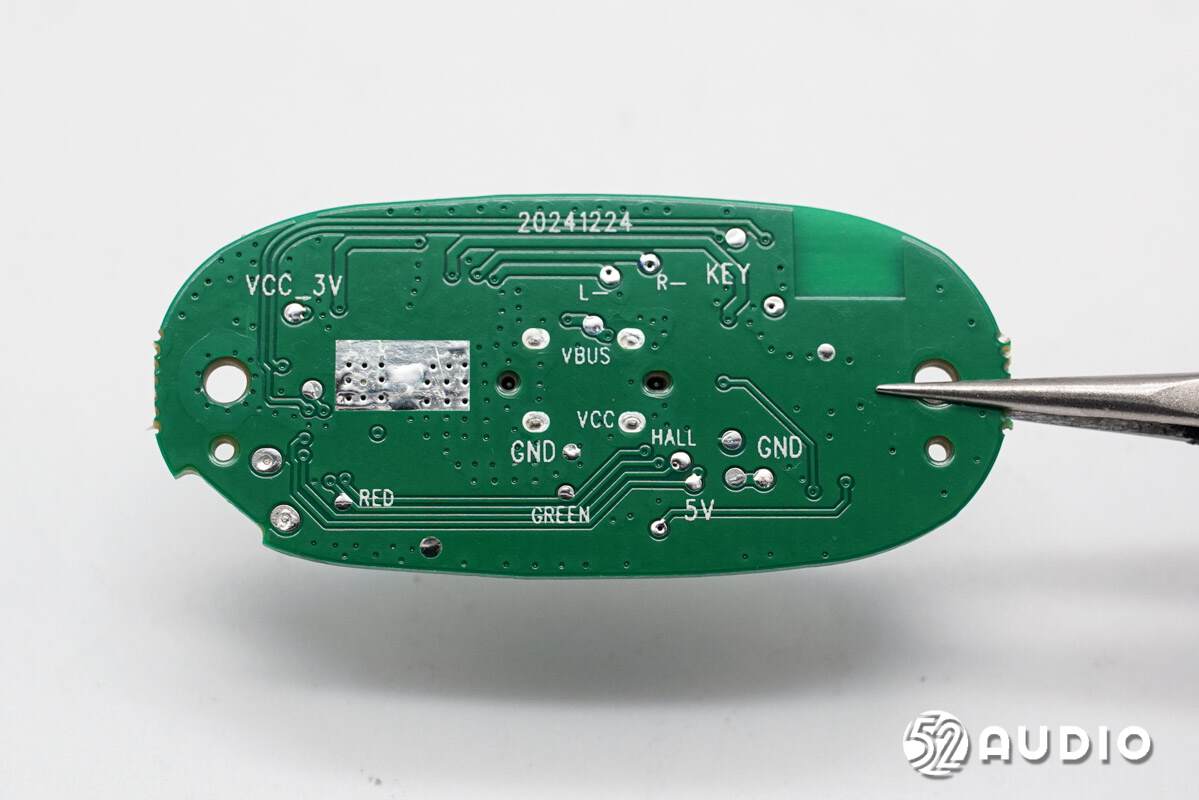

充电盒主板另外一侧电路一览。

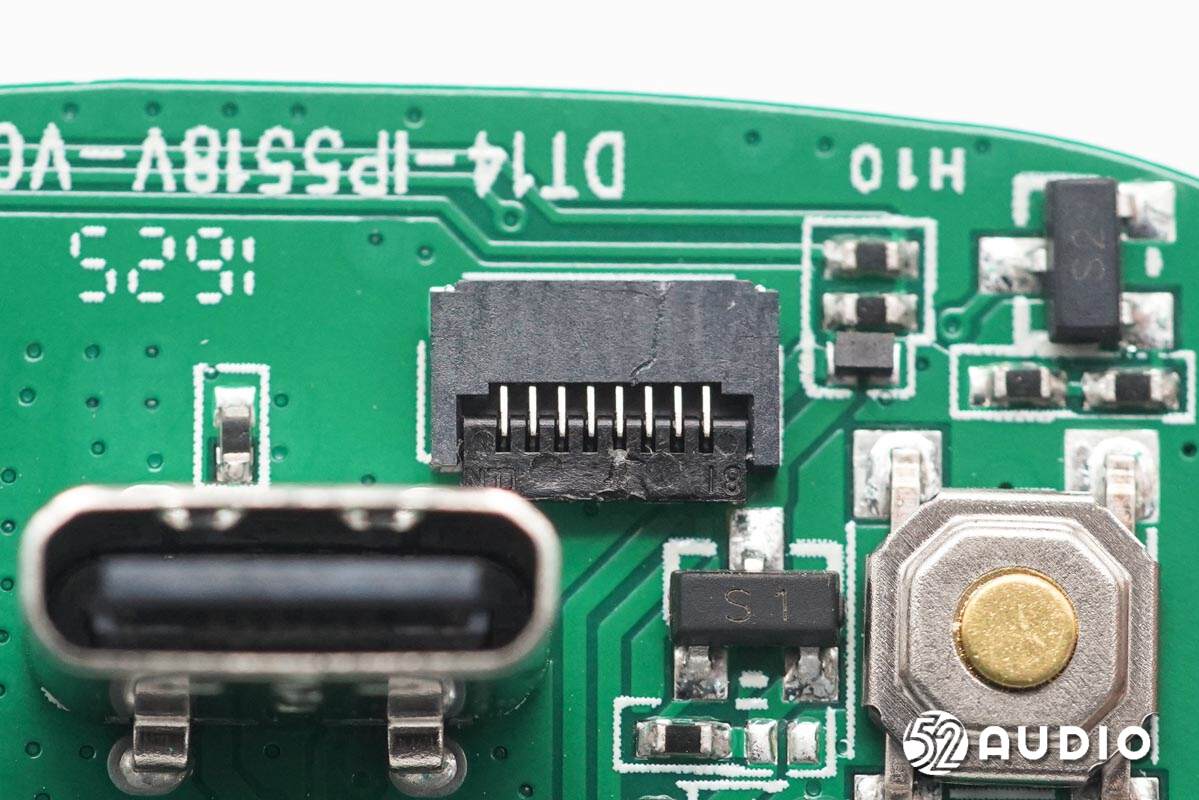

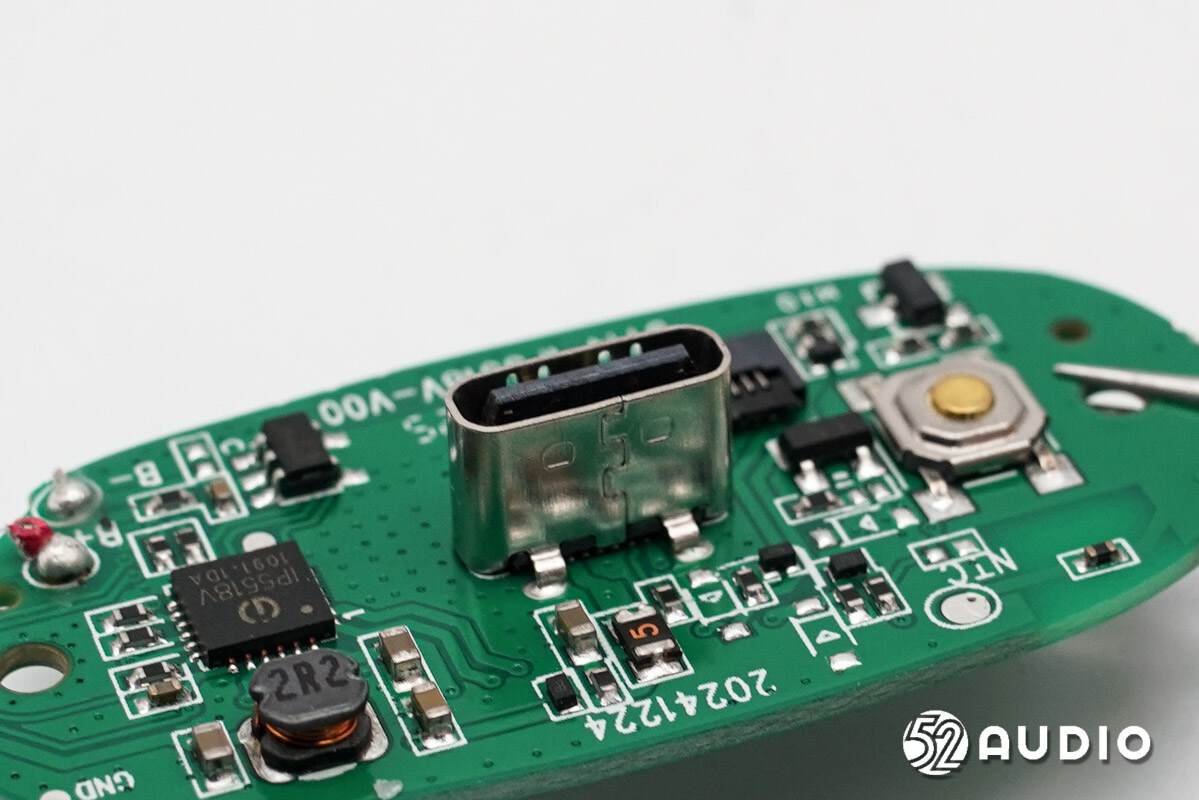

Type-C充电母座特写。

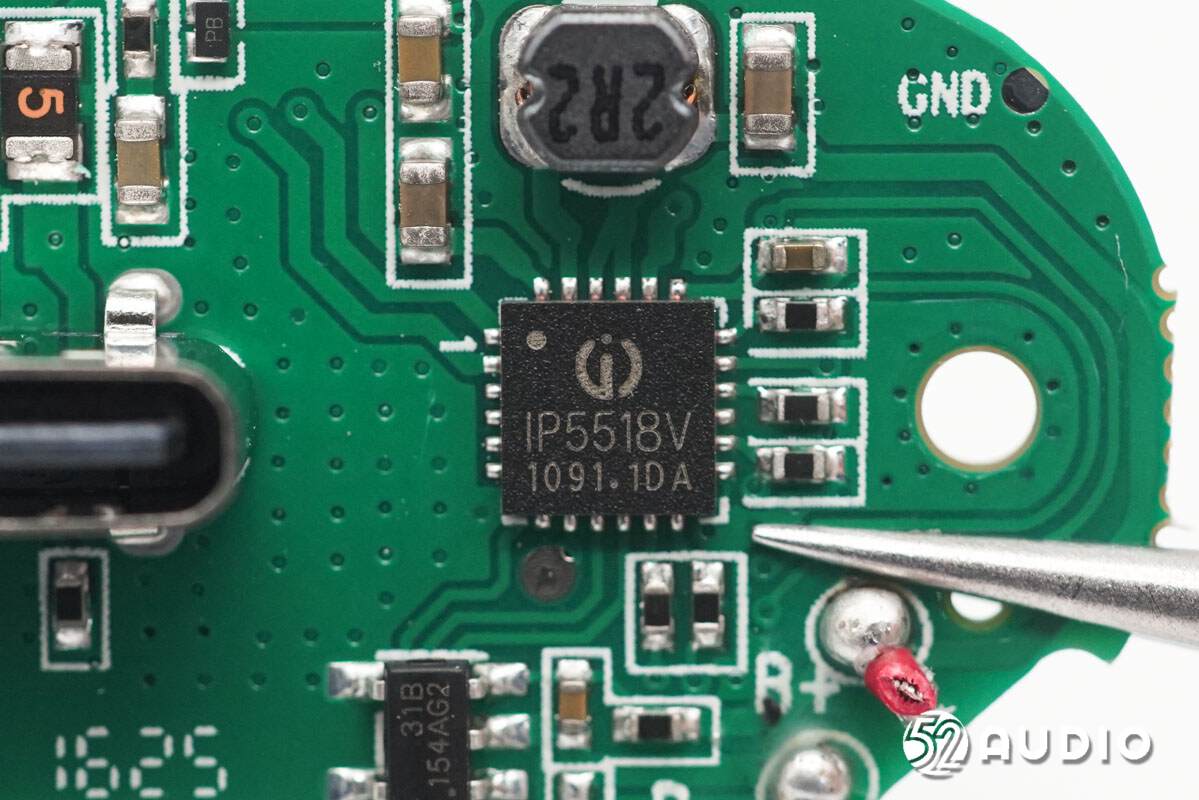

INJOINIC英集芯IP5518V是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5518V的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

英集芯IP5518V耐压30V，提供智能双向通讯仓应用，可以带来开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。

英集芯IP5518V内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%。DC-DC转换器开关频率在1.5MHz，可以支持低成本电感和电容。IP5518V的线性充电提供最大500mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。

英集芯IP5518V可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至20uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。IP5518V内置MCU，可灵活定制4/3/2/1颗LED或188数码管电量显示。内置12bit ADC，可准确计算电池电量。

据我爱音频网拆解了解到，目前已有欧蕾特、倍思、联想moto、绿联、机械师、博雅、纽曼、好牧人、优篮子、猛玛、JBL、iKF、魅族、MONSTER、QCY、水月雨、马歇尔、声阔、公牛、飞利浦、TOZO、sanag、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

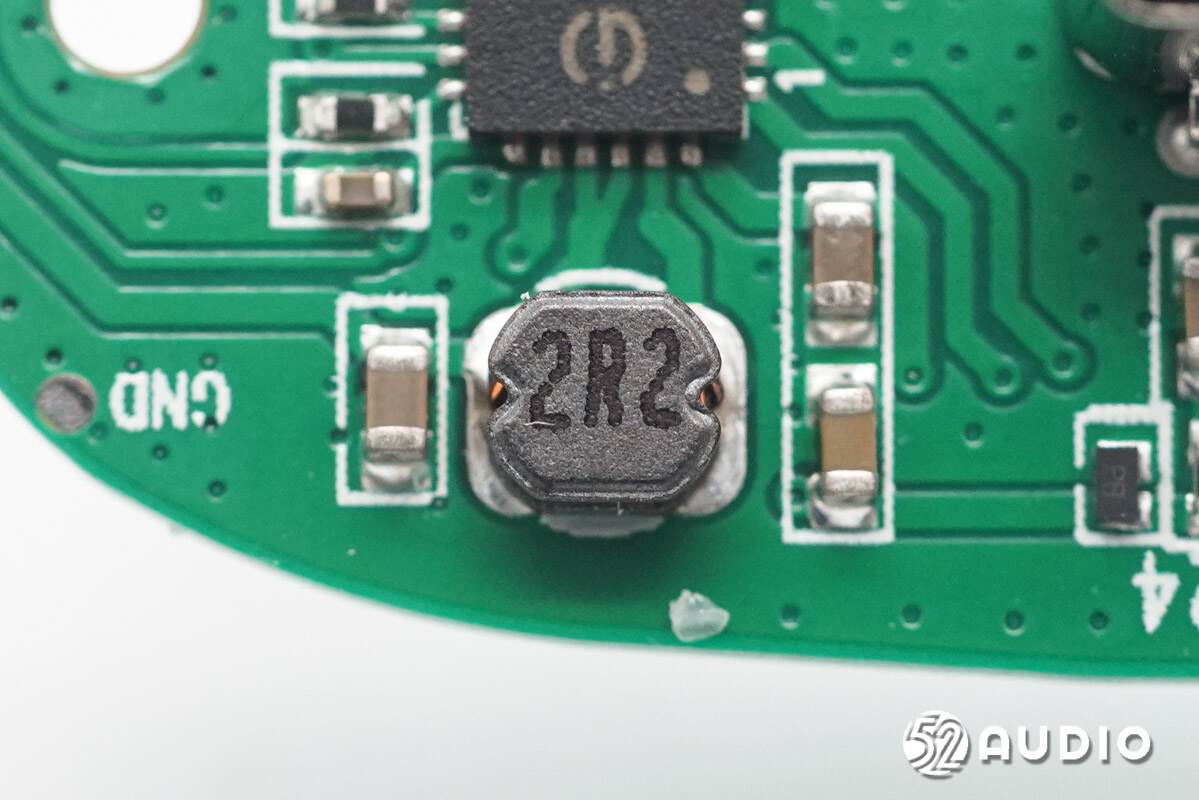

2.2μH功率电感，配合电源管理芯片工作。

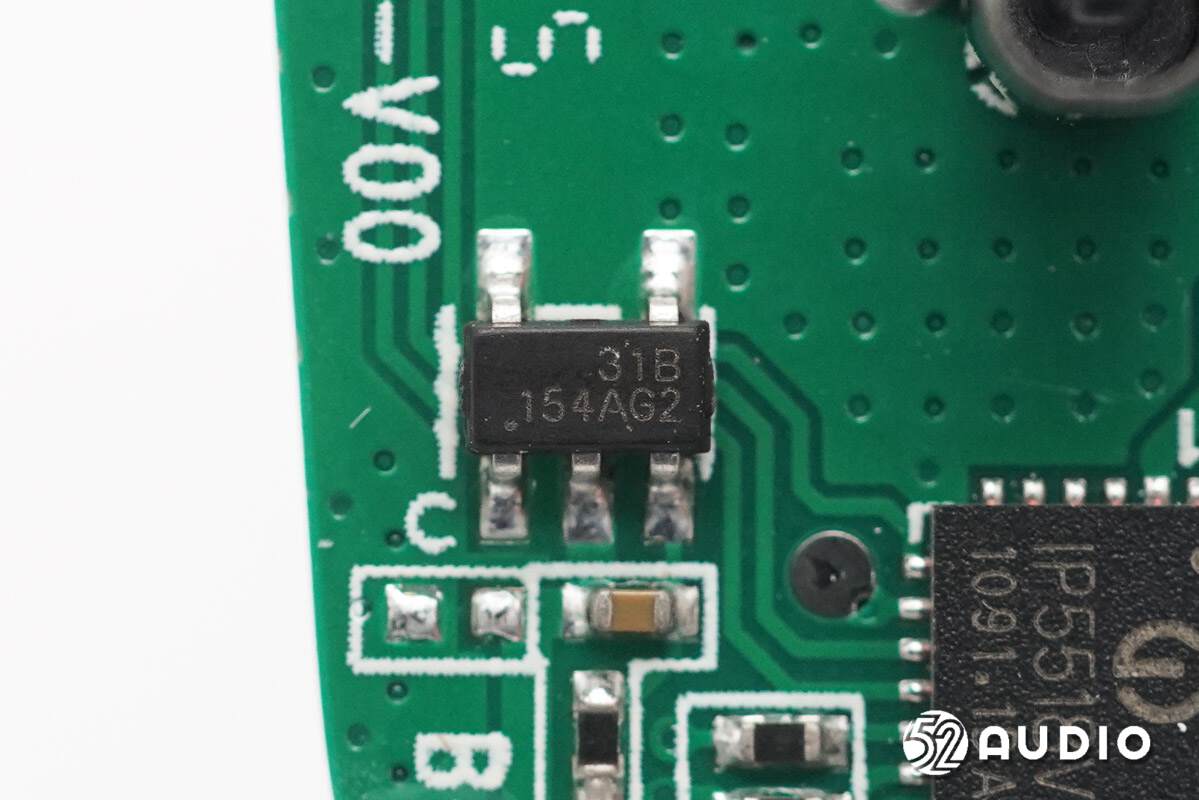

WINSEMI稳先微WSDY3301系列锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。

用于蓝牙配对的功能按键特写。

连接排线的ZIF连接器，来自亚奇科技（OCN），型号：OK-F501-08325。

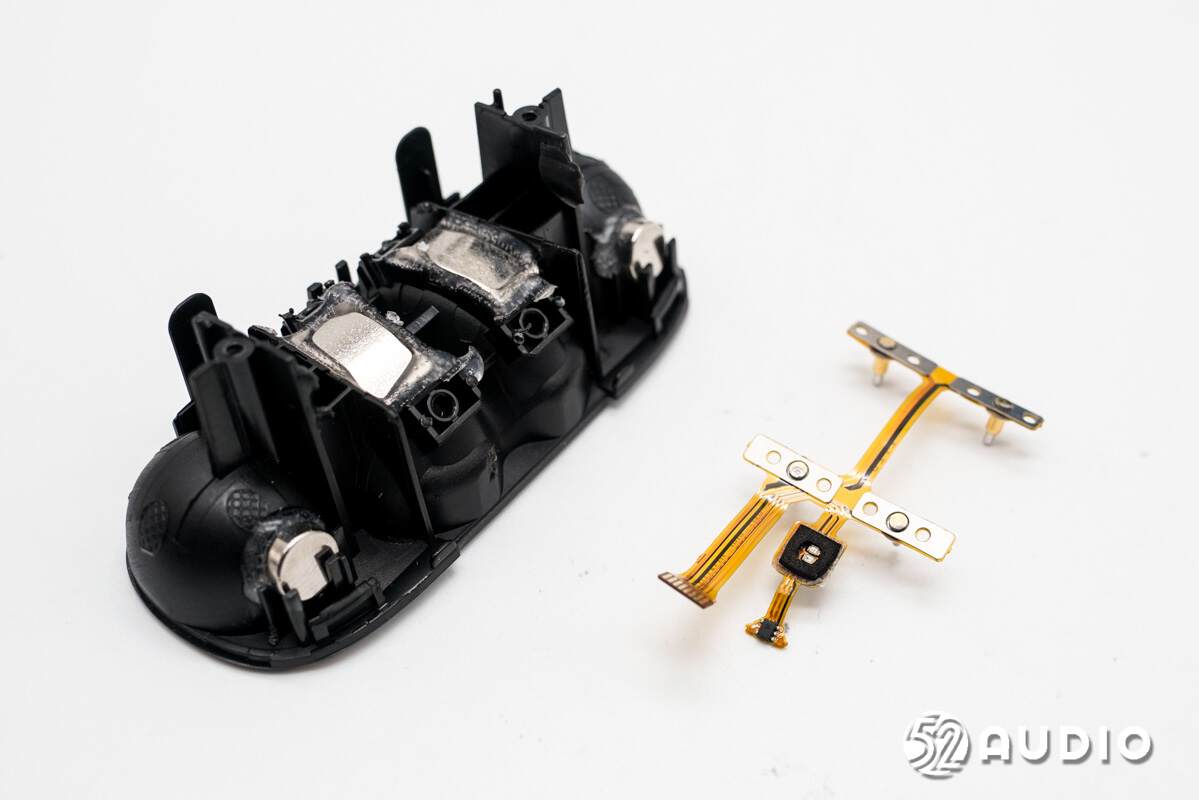

拆掉座舱底部的排线。

座舱底部结构一览，设置有四颗磁铁固定耳机和充电盒盖。

充电盒内部排线一侧电路一览。

充电盒内部排线另外一侧电路一览。

为耳机充电的Pogo Pin连接器特写。

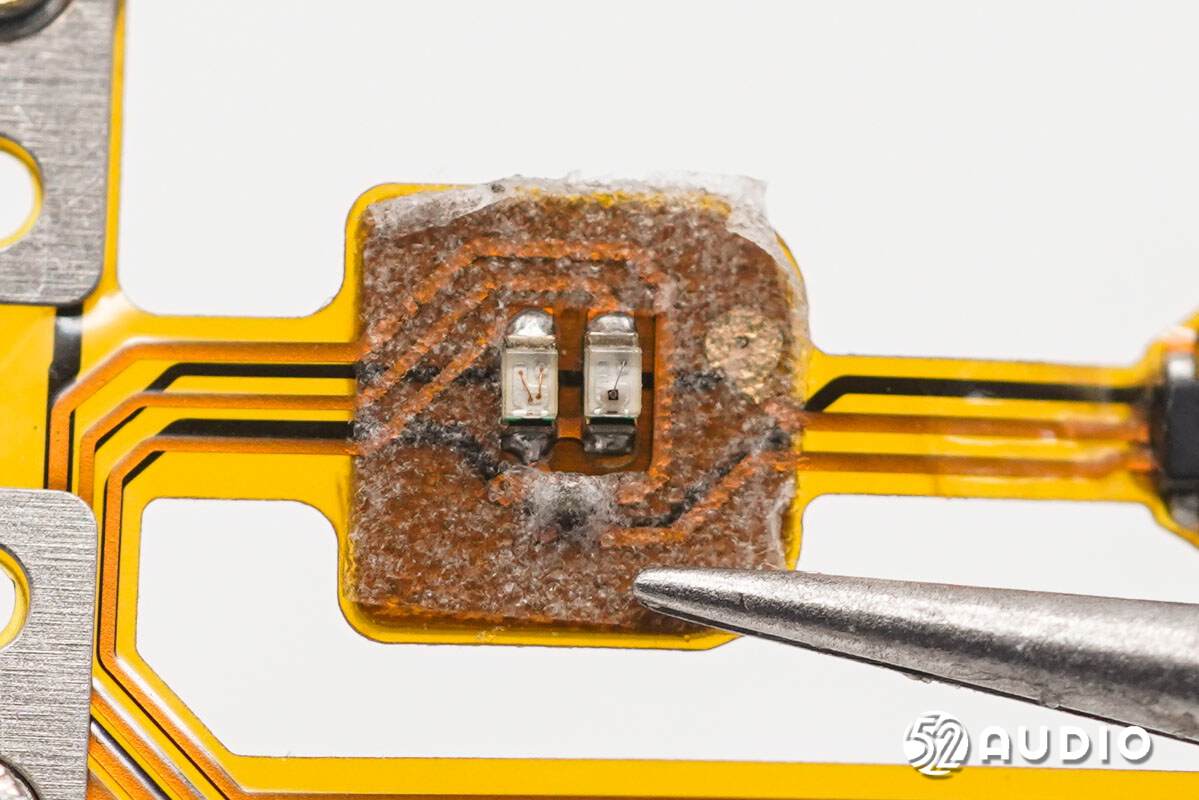

两颗不同颜色的LED指示灯特写，用于反馈蓝牙配对及充电状态。

丝印201A的霍尔元件，用于感知充电盒盖的开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

耳机拆解

拆解耳机部分，取掉后端腔体盖板。

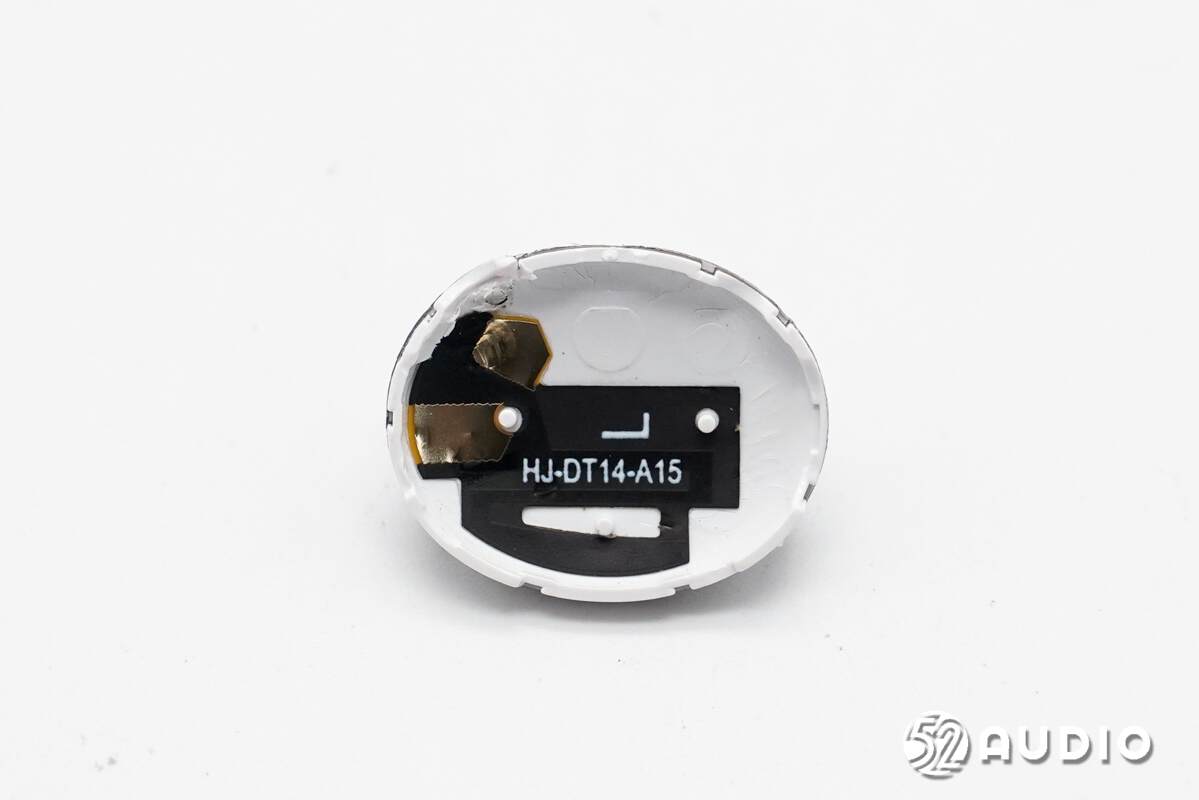

盖板内侧结构一览，设置有蓝牙天线，露铜连接主板。

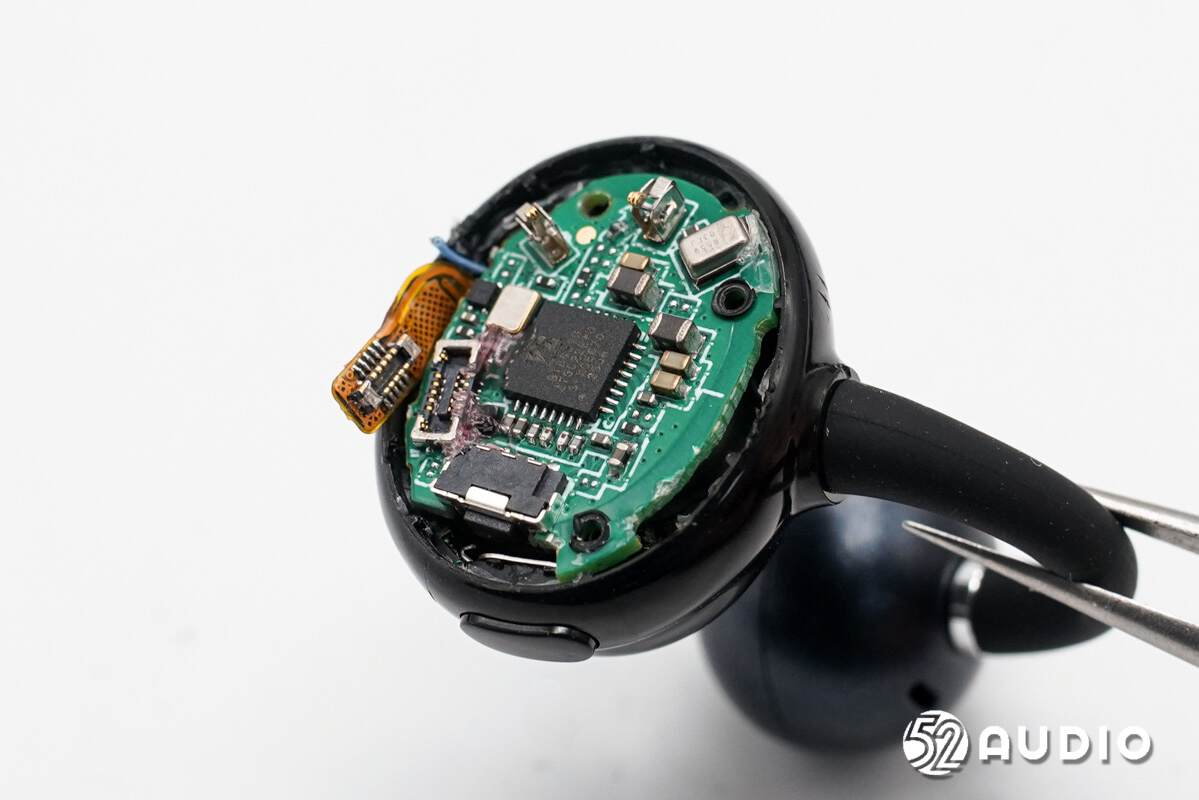

腔体内部设置有主板单元，与排线通过连接器连接。

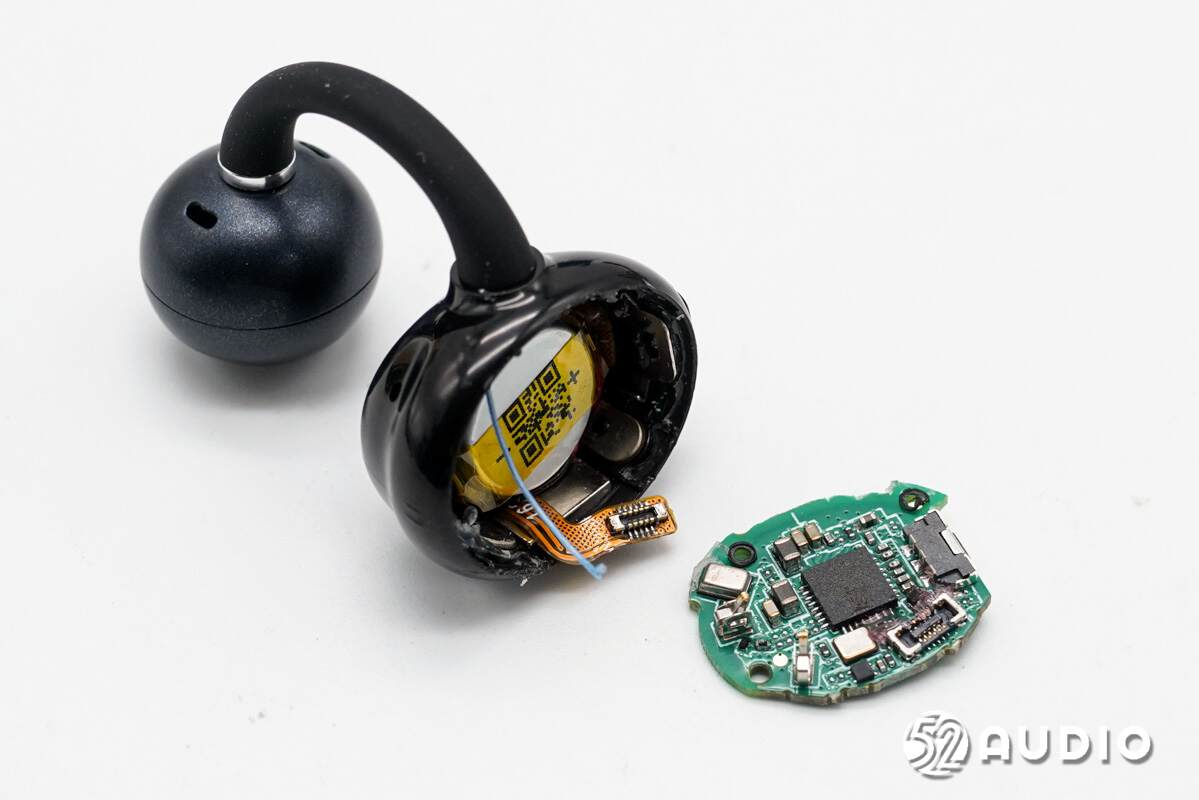

取出腔体内部的主板单元。

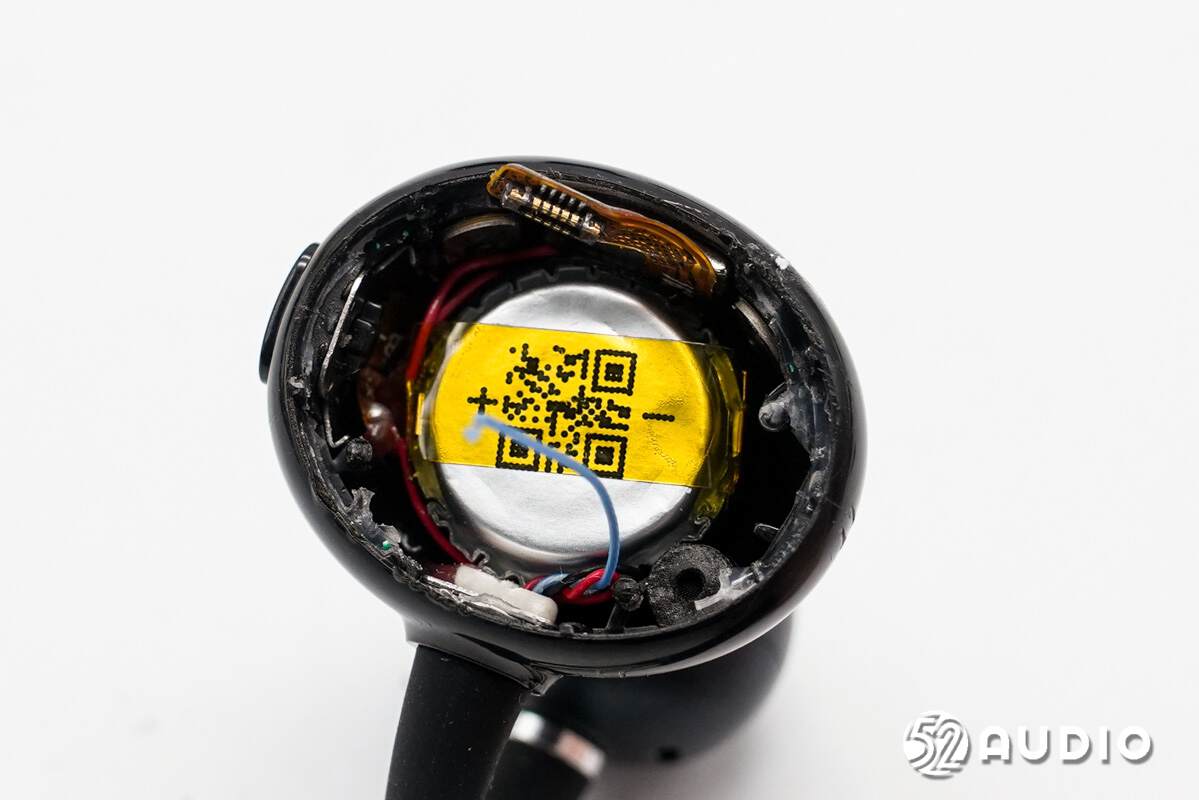

腔体底部设置软包扣式电池，导线焊接到排线上。

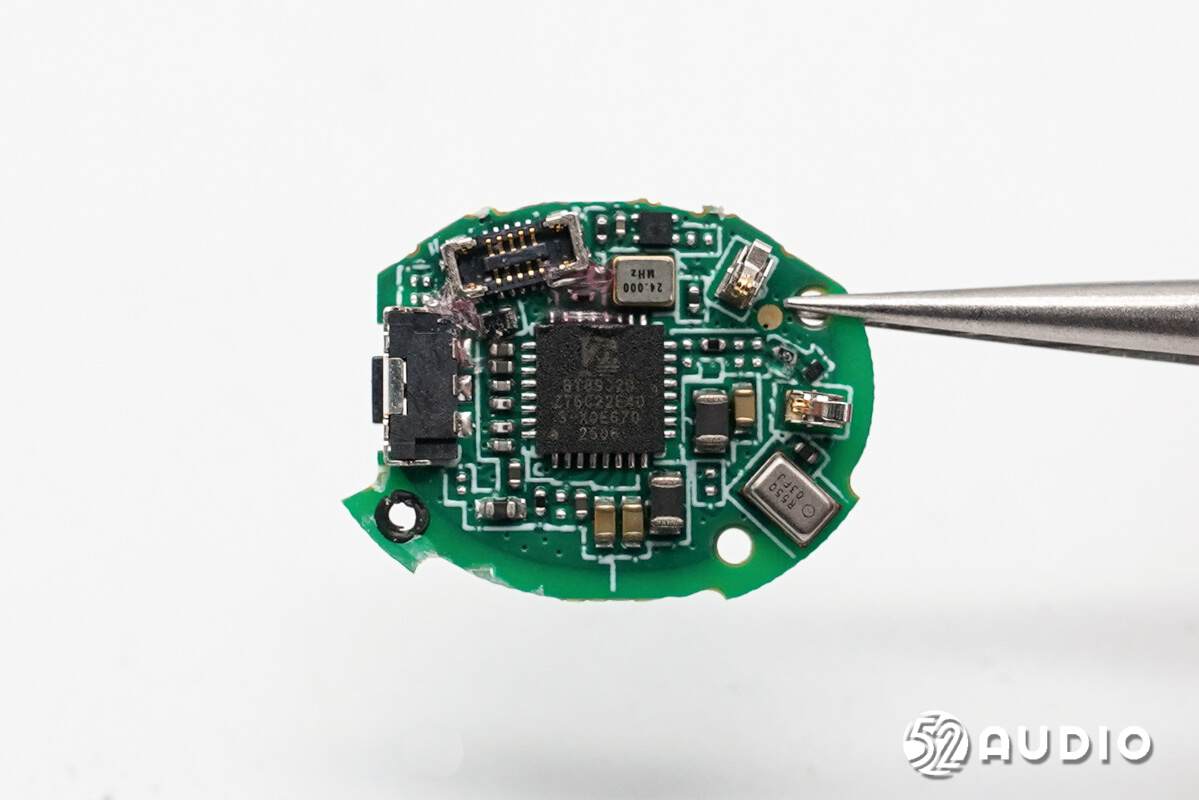

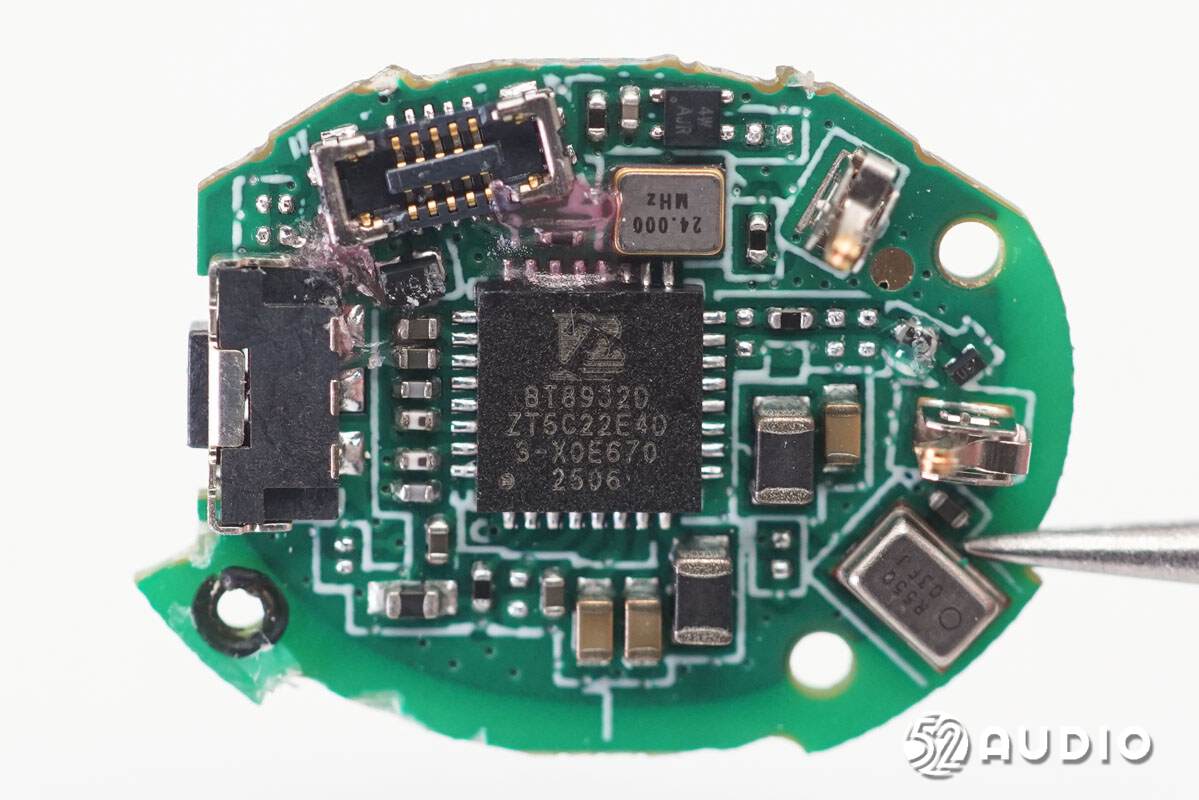

耳机主板一侧电路一览。

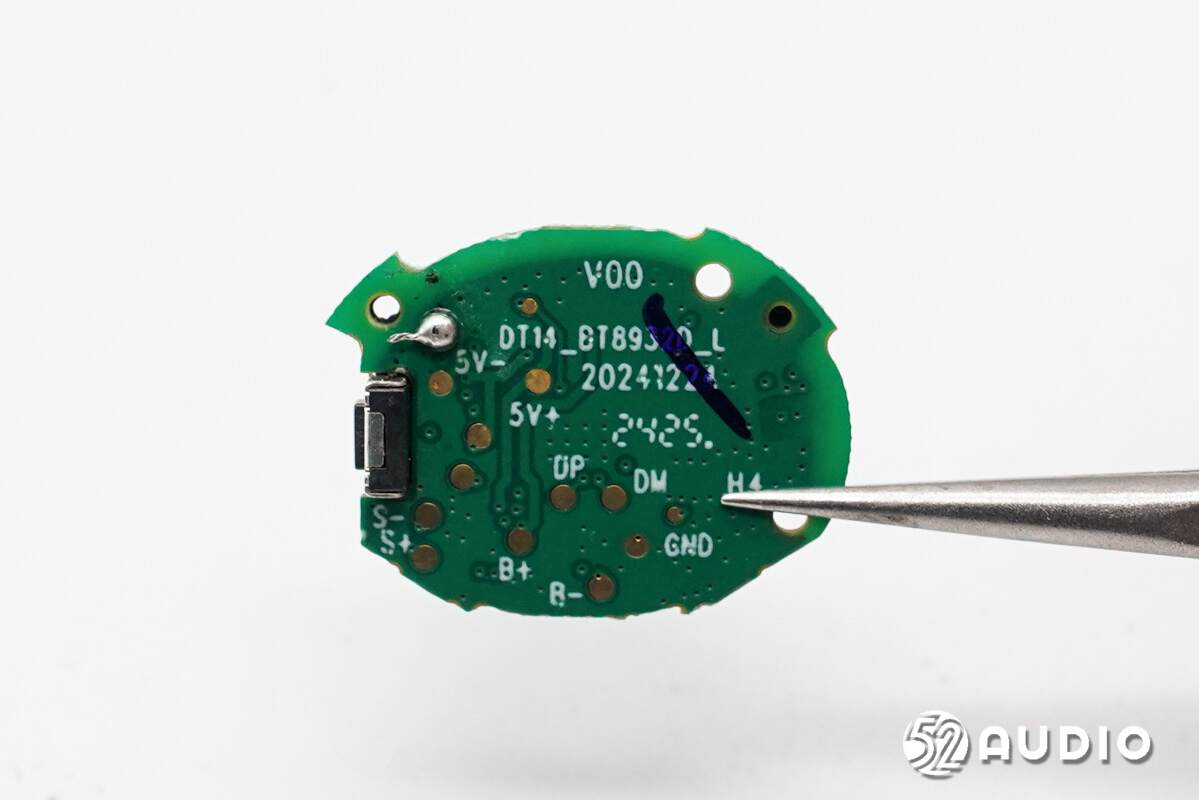

耳机主板另外一侧电路一览。

连接排线的BTB连接器母座特写，来自亚奇科技（OCN），型号：OK-118RF010/2-35。

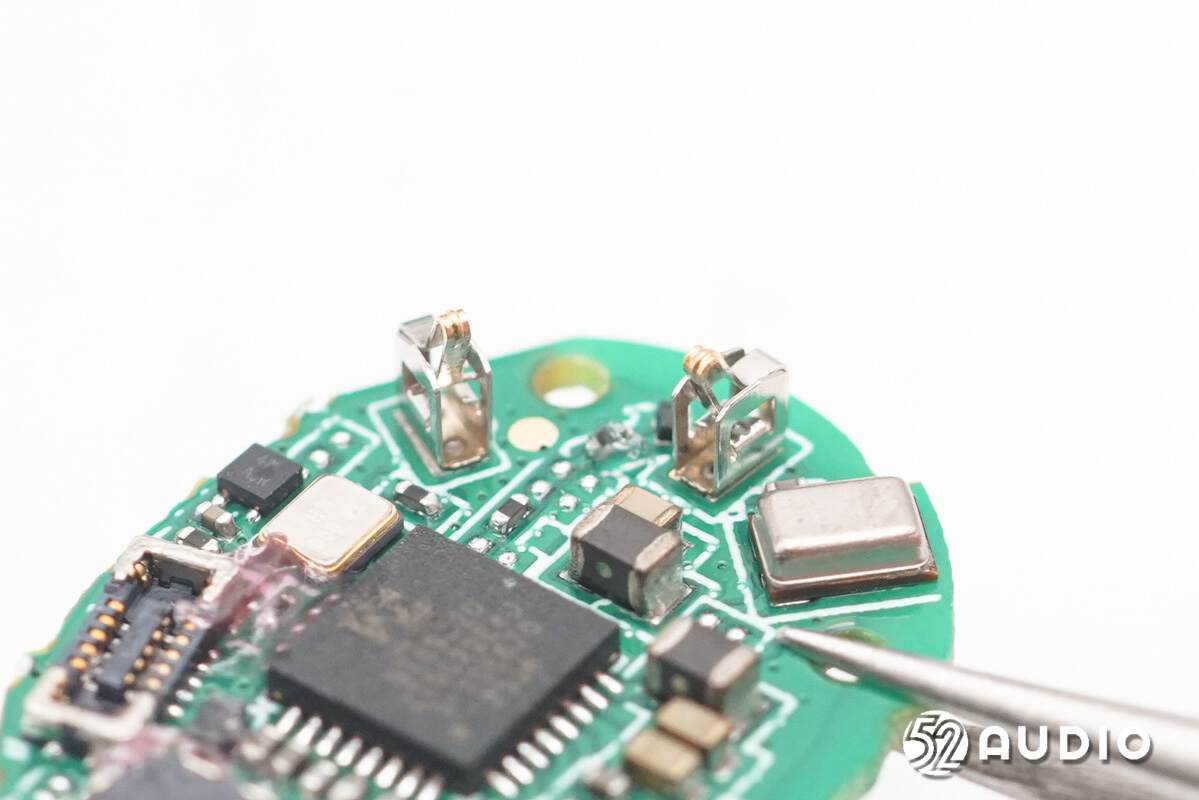

连接蓝牙天线的金属弹片特写。

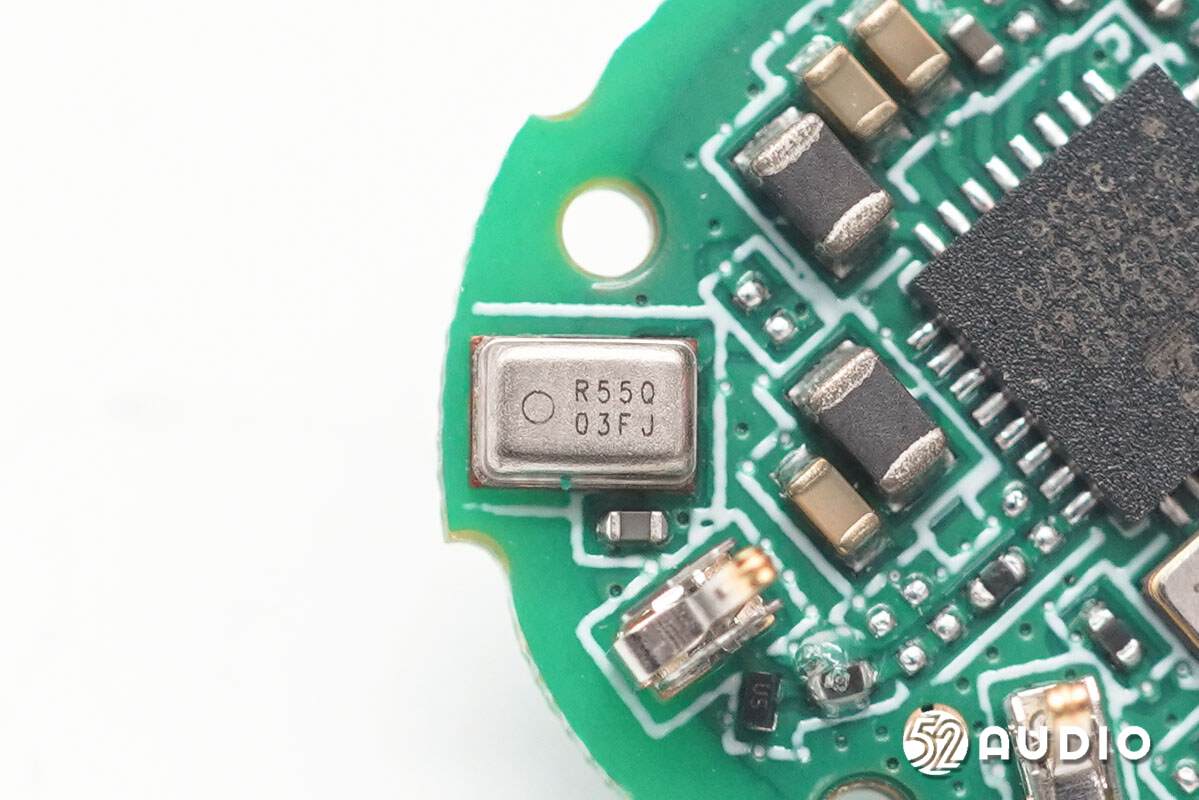

镭雕R55Q的MEMS麦克风特写，来自瑞勤电子，用于语音通话功能拾音。

Bluetrum中科蓝讯BT8932D蓝牙音频SoC，内置32位高性能RISC-V处理器核心，支持DSP指令，运行频率最高140MHz；内置16Mbits闪存，320KB RAM；具有可编程上拉和下拉电阻的灵活GPIO引脚；支持GPIO唤醒或中断。

中科蓝讯BT8932D符合蓝牙6.0+BR+EDR+BLE规范，最大发射输出功率+10.5dBm，接受灵敏度-94.5dBm@2M EDR，支持具有平衡效率的TWS通信功耗，支持TWS主从交换机。BT8932D具有高性能立体声DAC和高性能单声道ADC，支持1路MIC放大器输入，支持灵活的音频均衡器调节，支持AI DNN ENC降噪，支持低功耗触摸键、入耳检测，集成PMU，如充电器/降压/LDO。

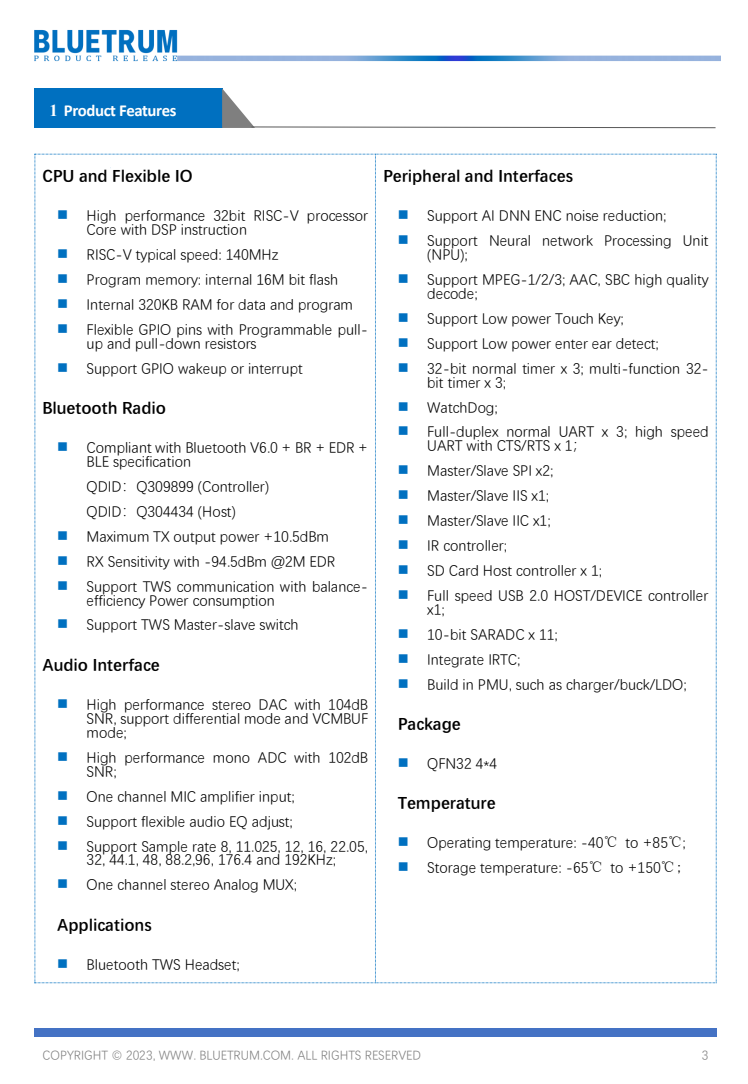

Bluetrum中科蓝讯BT8932D详细资料图。据我爱音频网拆解了解到，目前已有泥炭、荣耀、realme、QQ音乐、倍思、联想、QCY、MUJI、水月雨、名创优品、山水、公牛、智国者、飞利浦、IRIVER、翡声、肯德基、Redmi、漫步者、惠威、FIIL、创维、酷狗、充客、诺必行、凯叔讲故事、魔声、沃尔玛、科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧、魅族、NOME、传音、乐视、夏新、绿联、360、铁三角、凡蒂尼、天猫精灵、Defunc、Coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。

蓝牙芯片外围两颗功率电感特写，为Sunlord顺络电子MPHM系列，侧边印刷有一颗“白色圆点”标识。顺络电子MPHM系列具有优异的抗干扰/防耦合、漏磁的性能，大额定电流、高可靠性、DCR等优异的电性能；同时外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；采用叠层工艺，满足主流的功率要求，为客户提供高性价比的产品。

Sunlord顺络电子MPHM系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

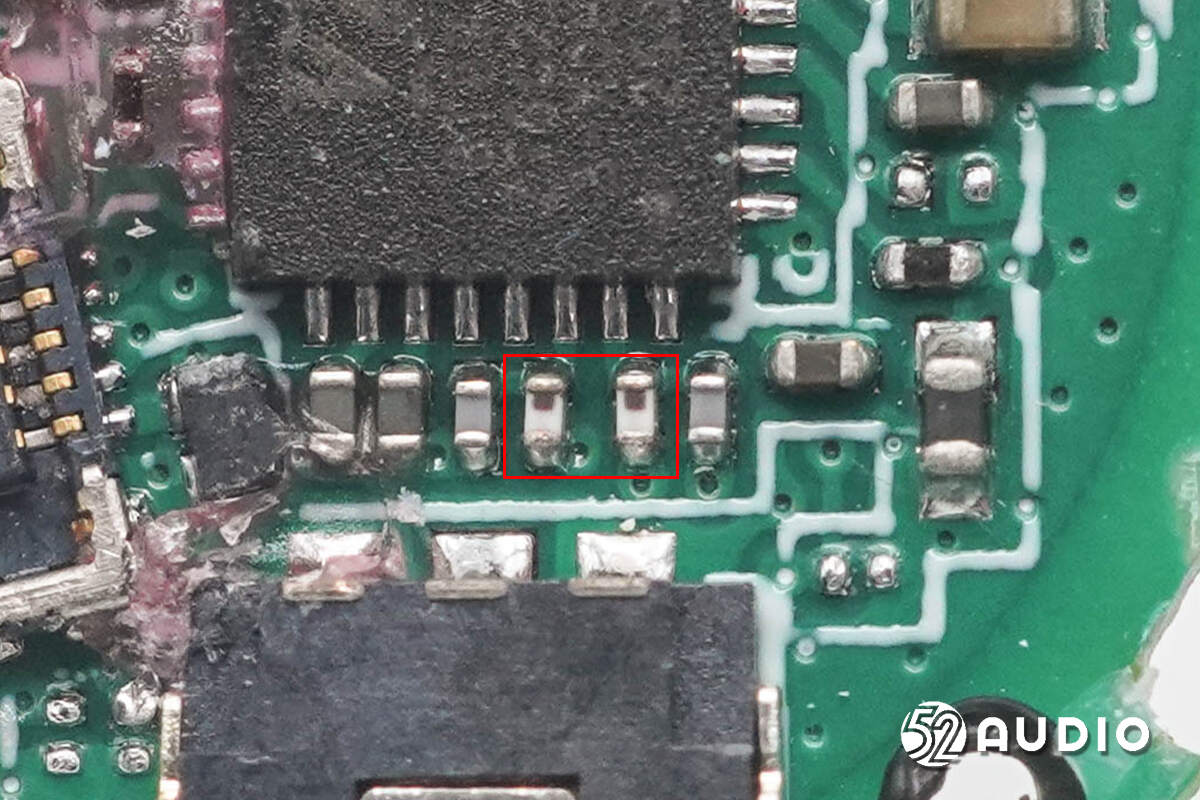

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。

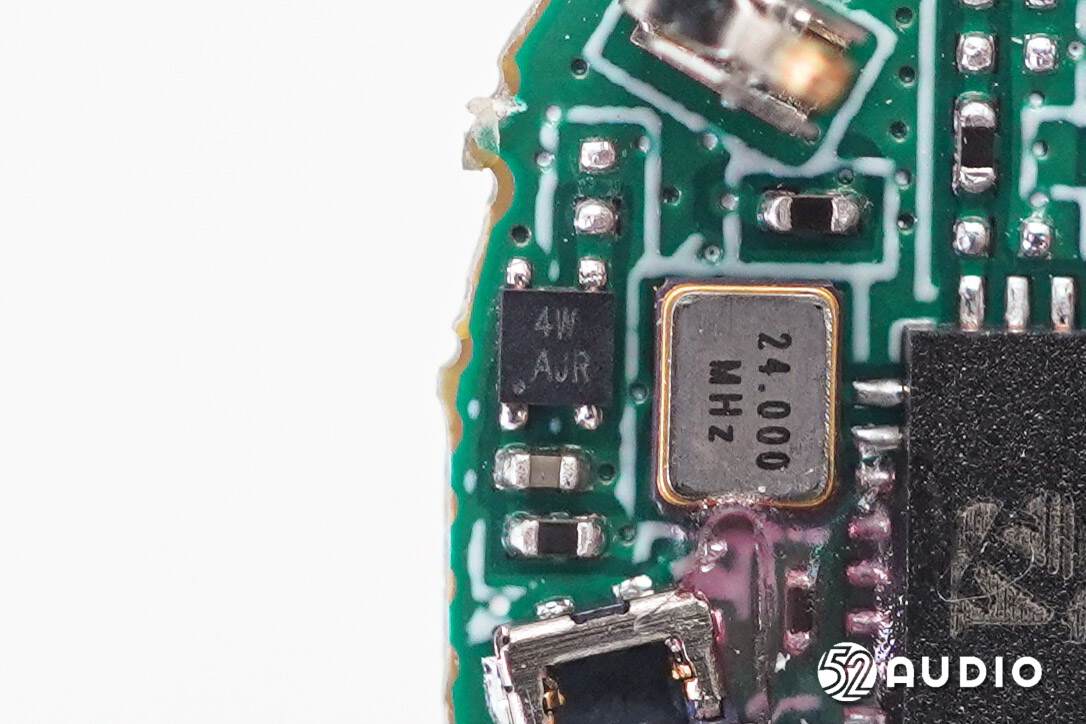

24.000NHz的晶振特写，为蓝牙芯片提供时钟。

丝印4W AJR的锂电保护IC。

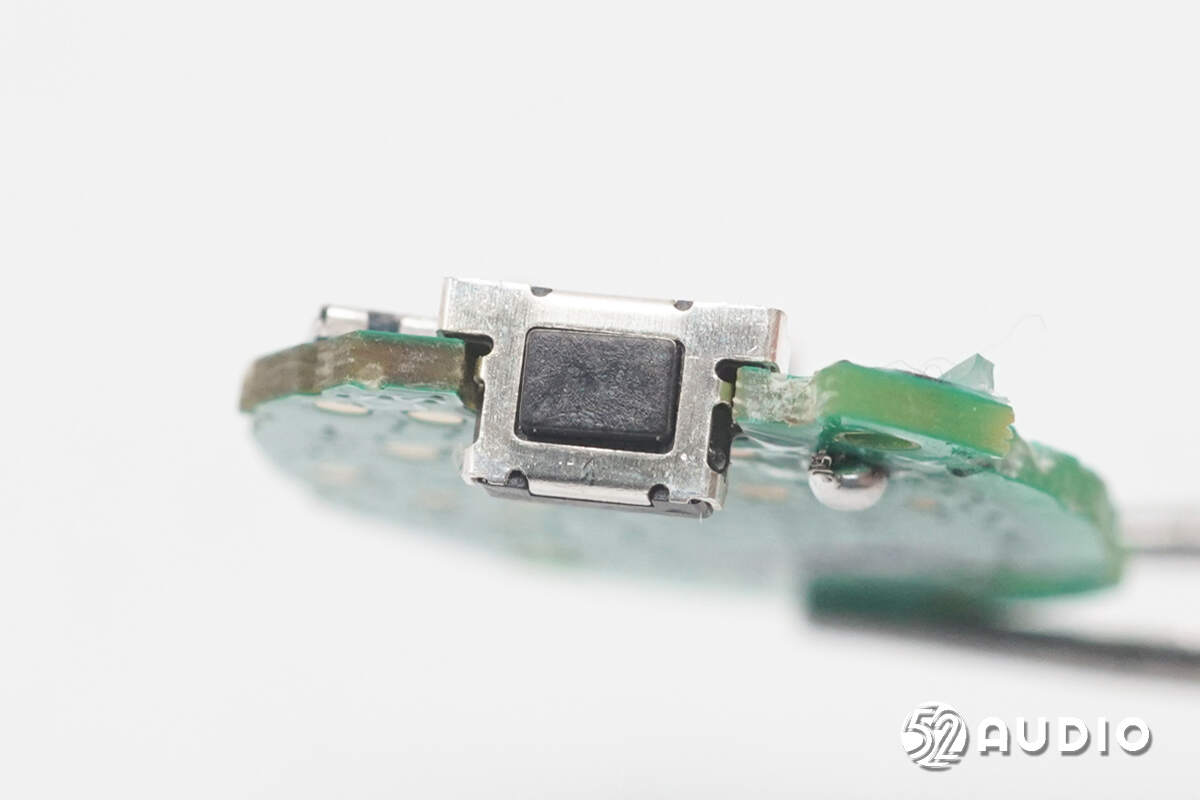

用于多功能控制的物理按键。

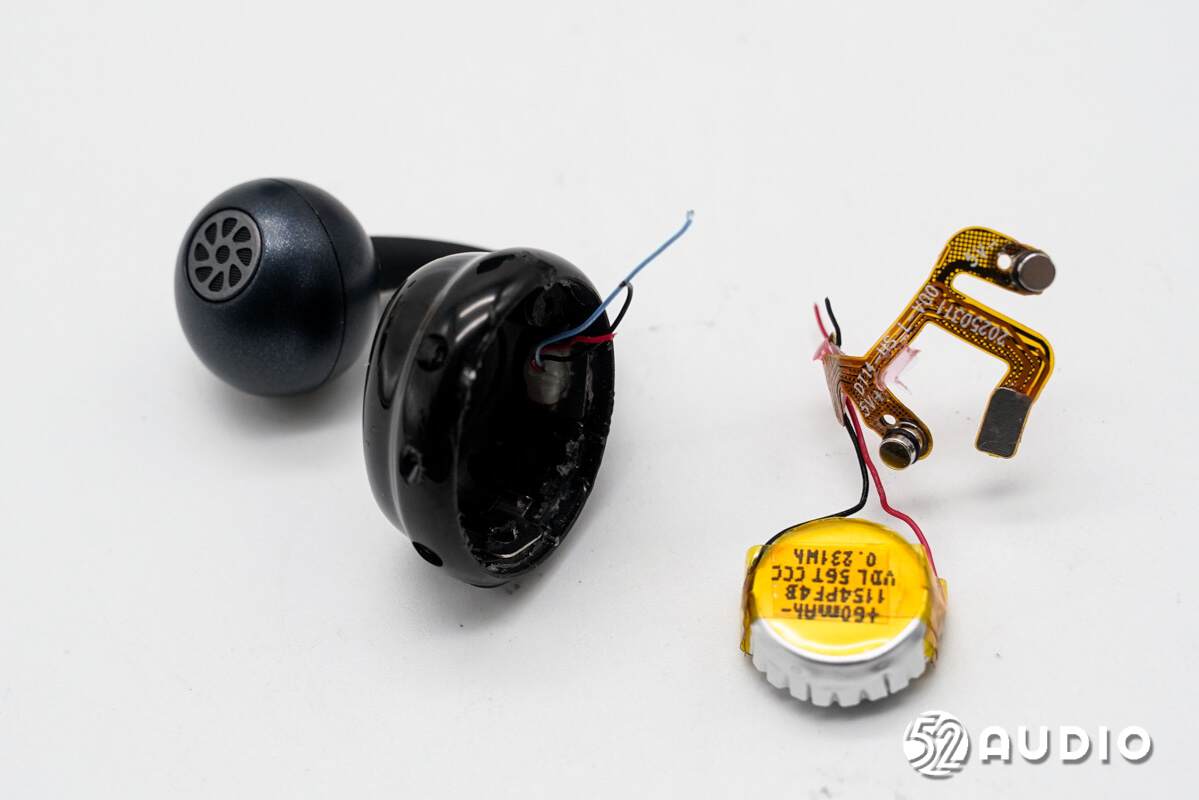

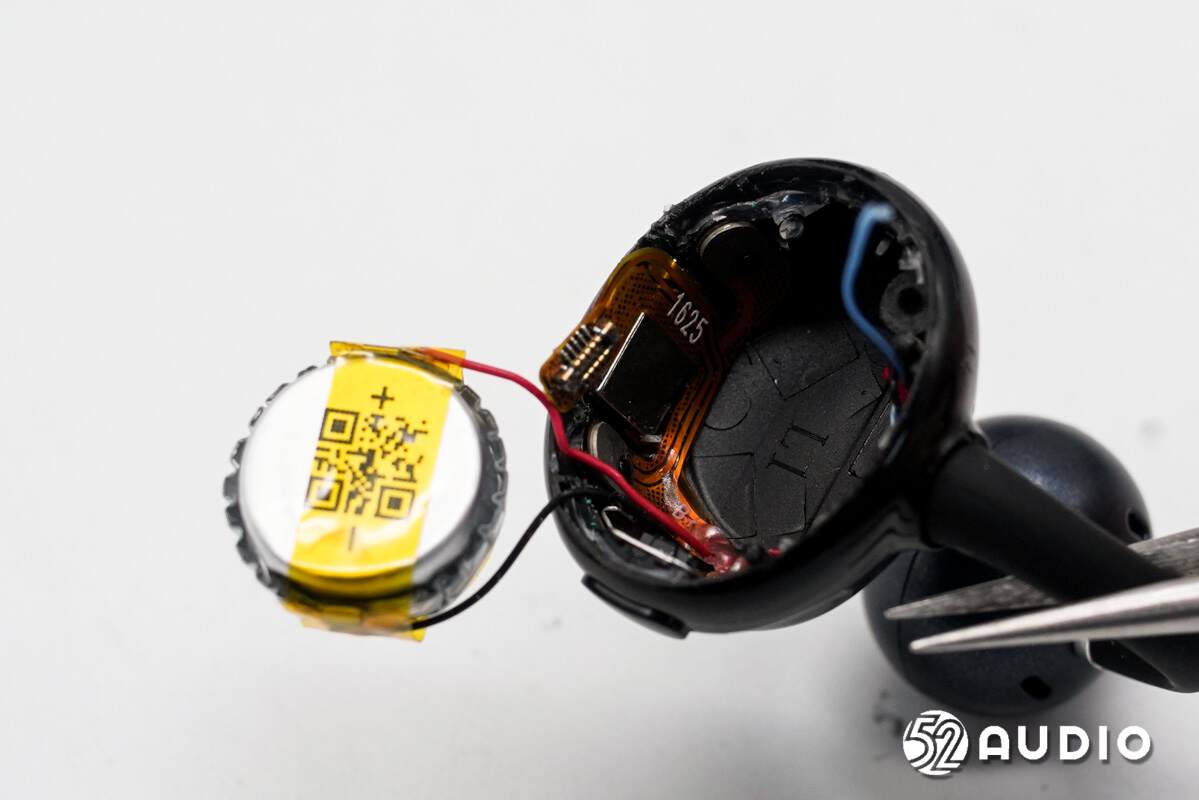

取出腔体内部的电池单元。腔体壁上固定连接充电盒的排线。

断开与音腔连接的导线，取出排线。

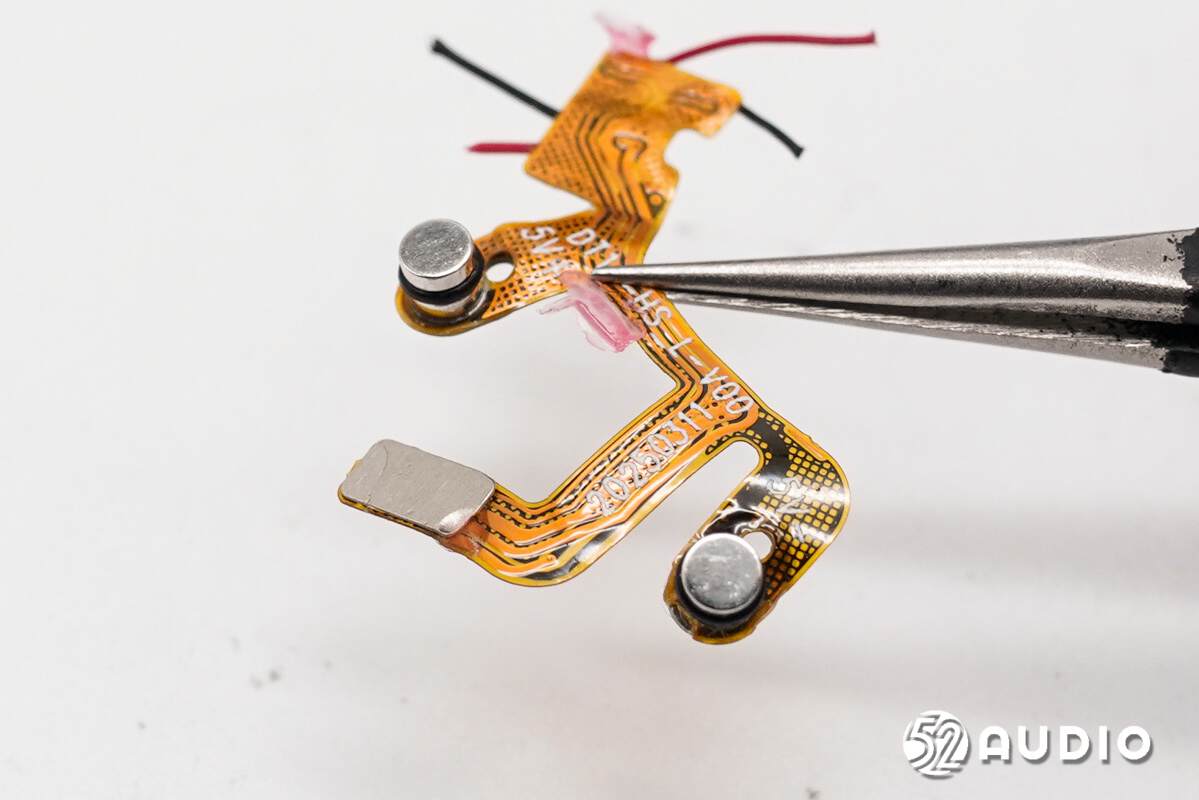

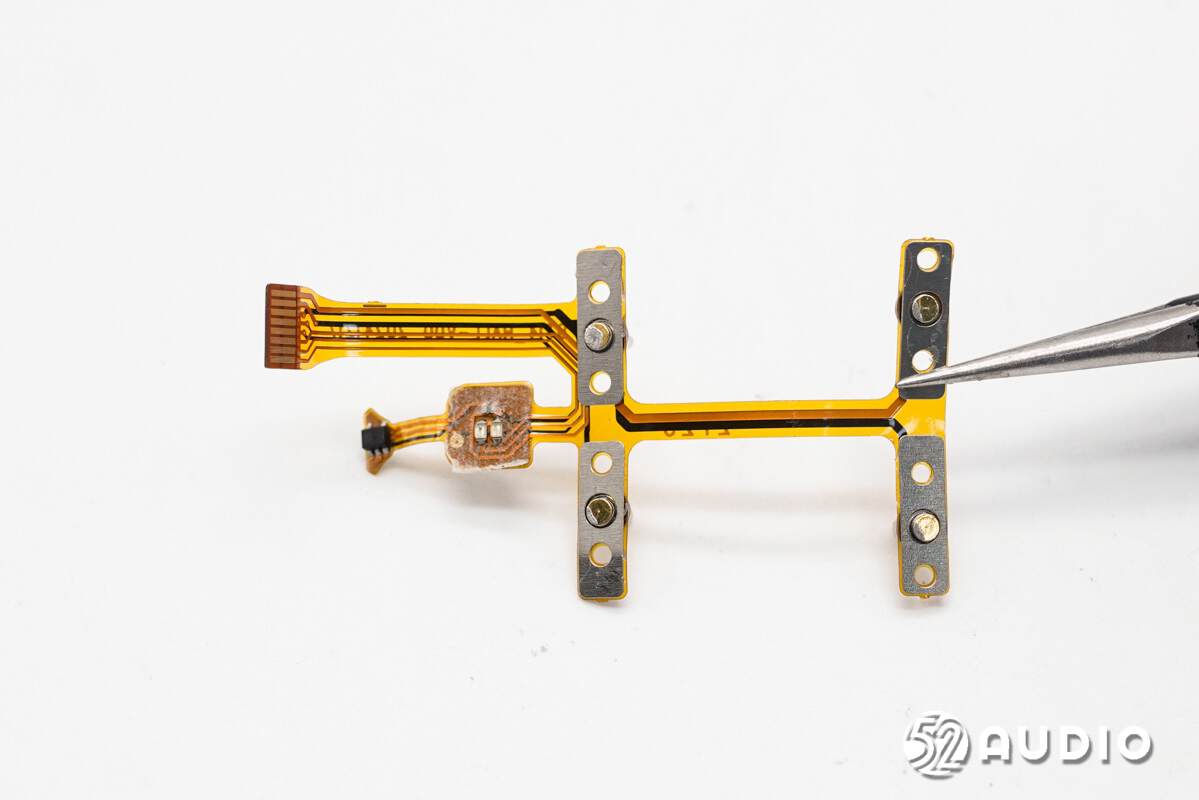

断开电池导线，后端腔体内部排线电路一览。

两个为耳机充电的金属柱特写，设置有橡胶圈密封防水。

排线连接主板的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-118RM010/2-35。

耳机内置软包扣式电池型号：1154PF4B，额定容量：60mAh 0.231Wh，来自VDL紫建电子。

电池背面丝印二维码，用于产品追溯。

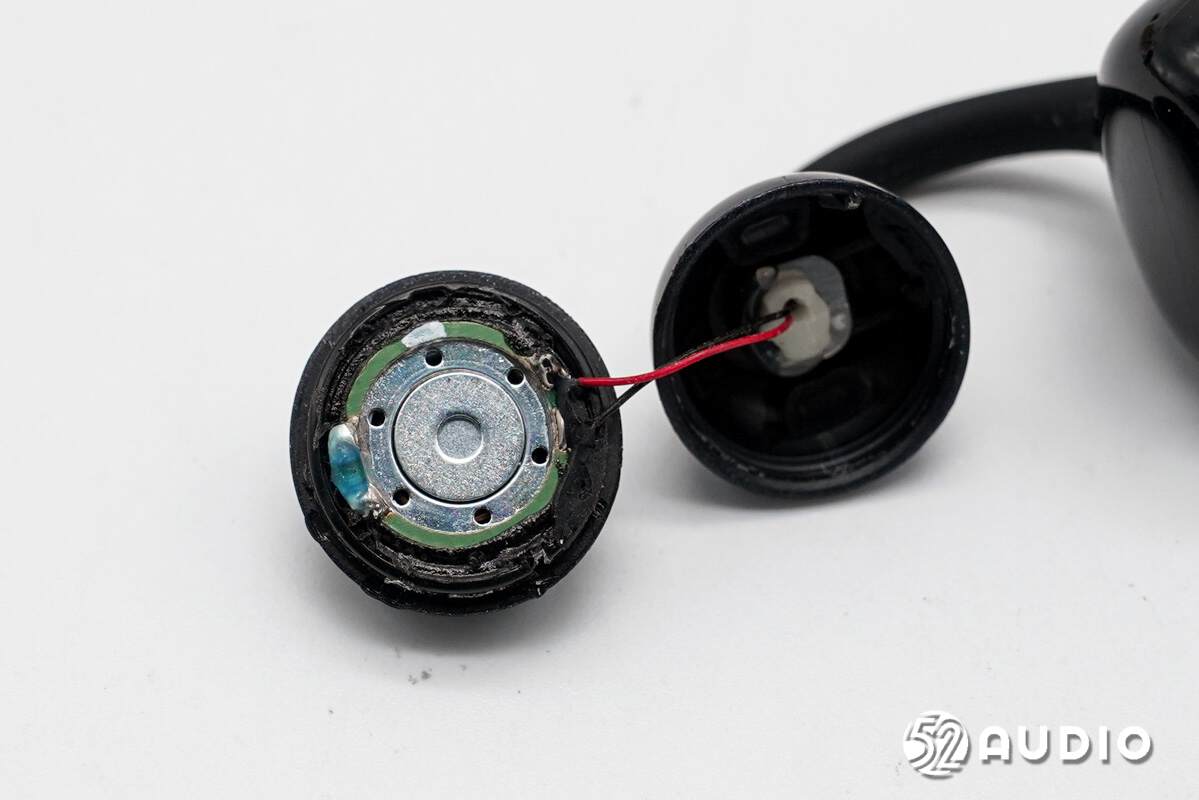

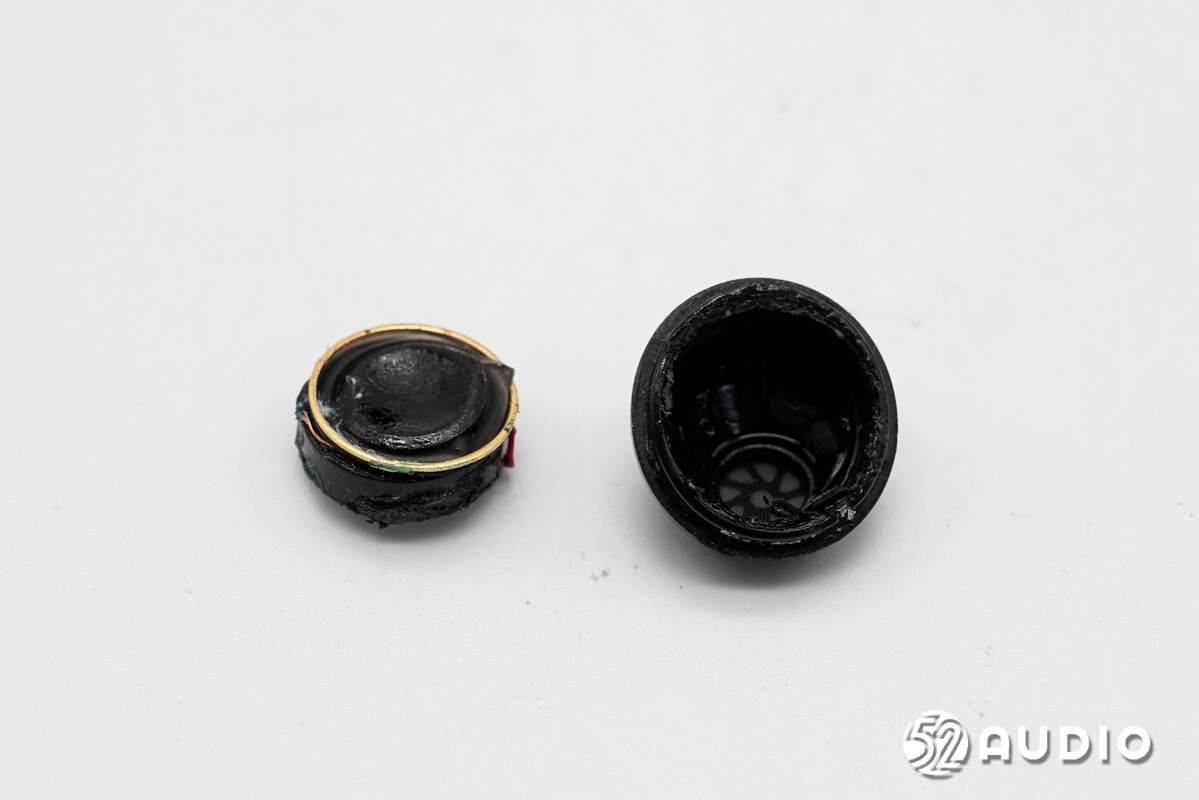

拆开音腔，腔体内部扬声器单元结构一览。

取出腔体内部的扬声器。

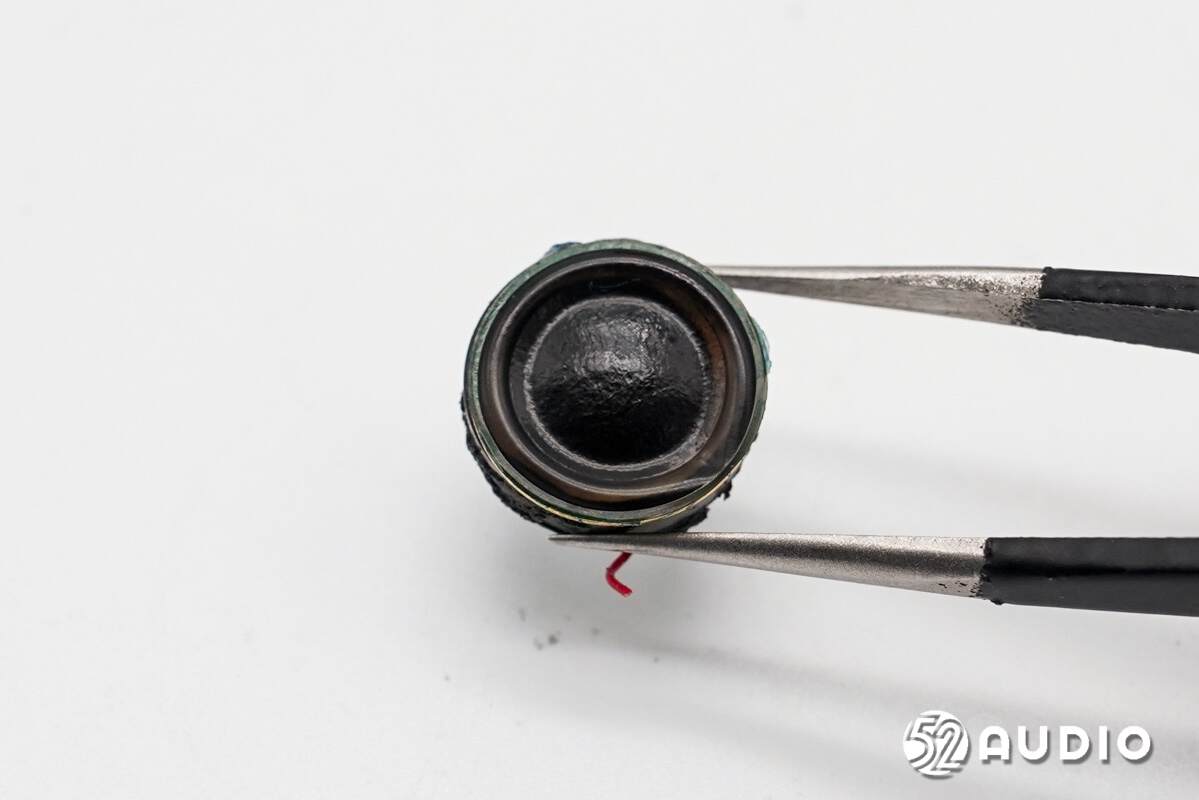

耳机扬声器正面振膜特写。据官方介绍，采用了定制10.8mm碳纤振膜动圈单元，具有超高瞬时响应速度。

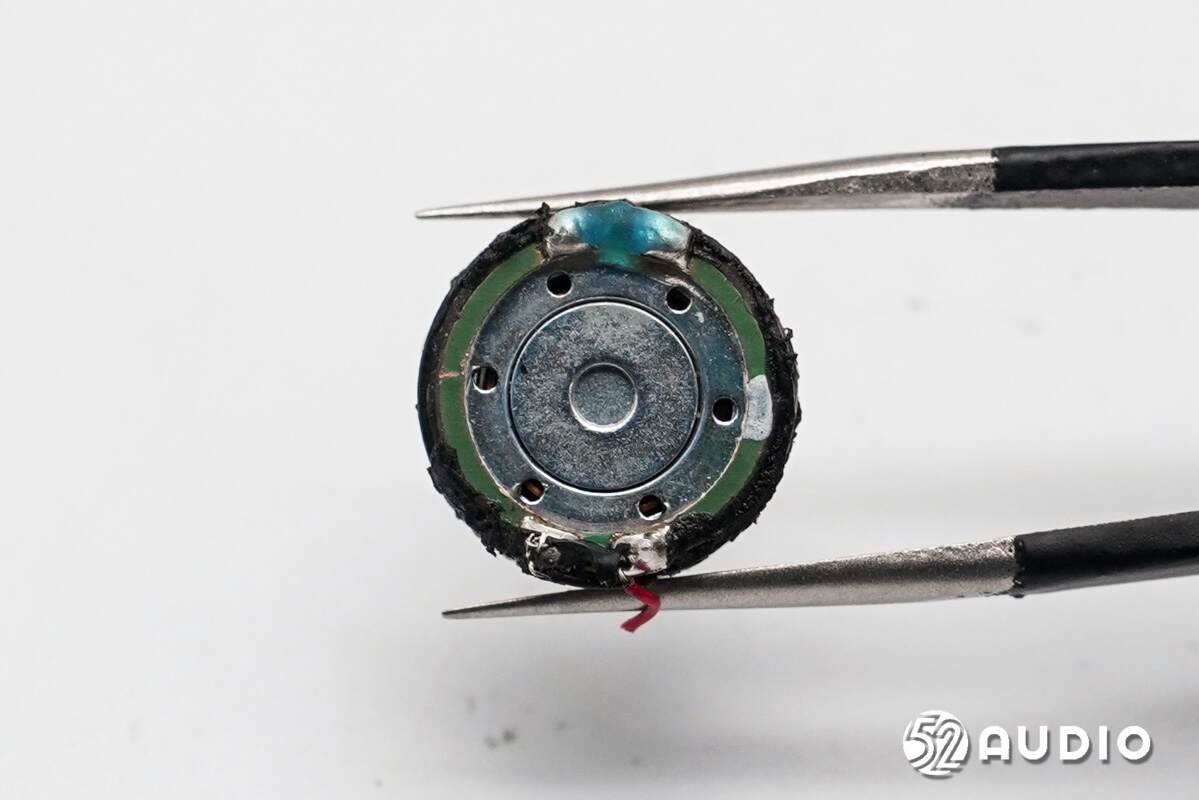

扬声器背面特写。

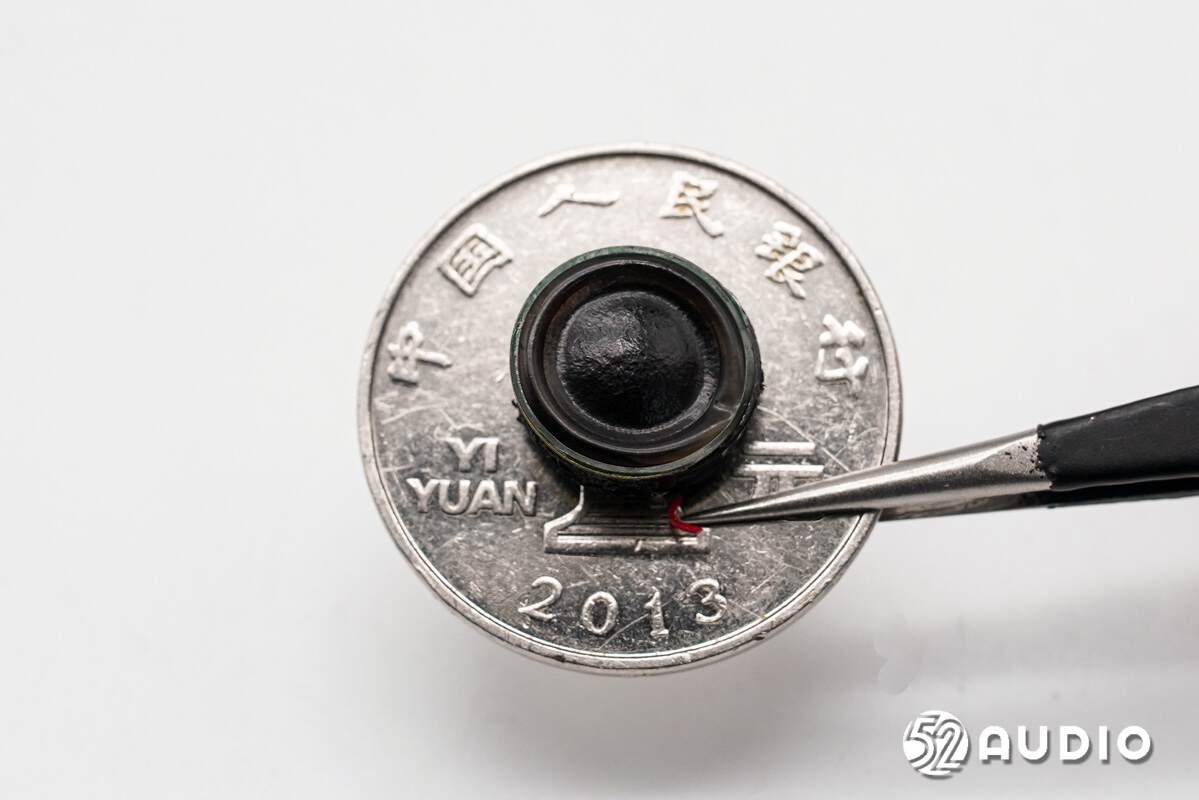

扬声器与一元硬币大小对比。

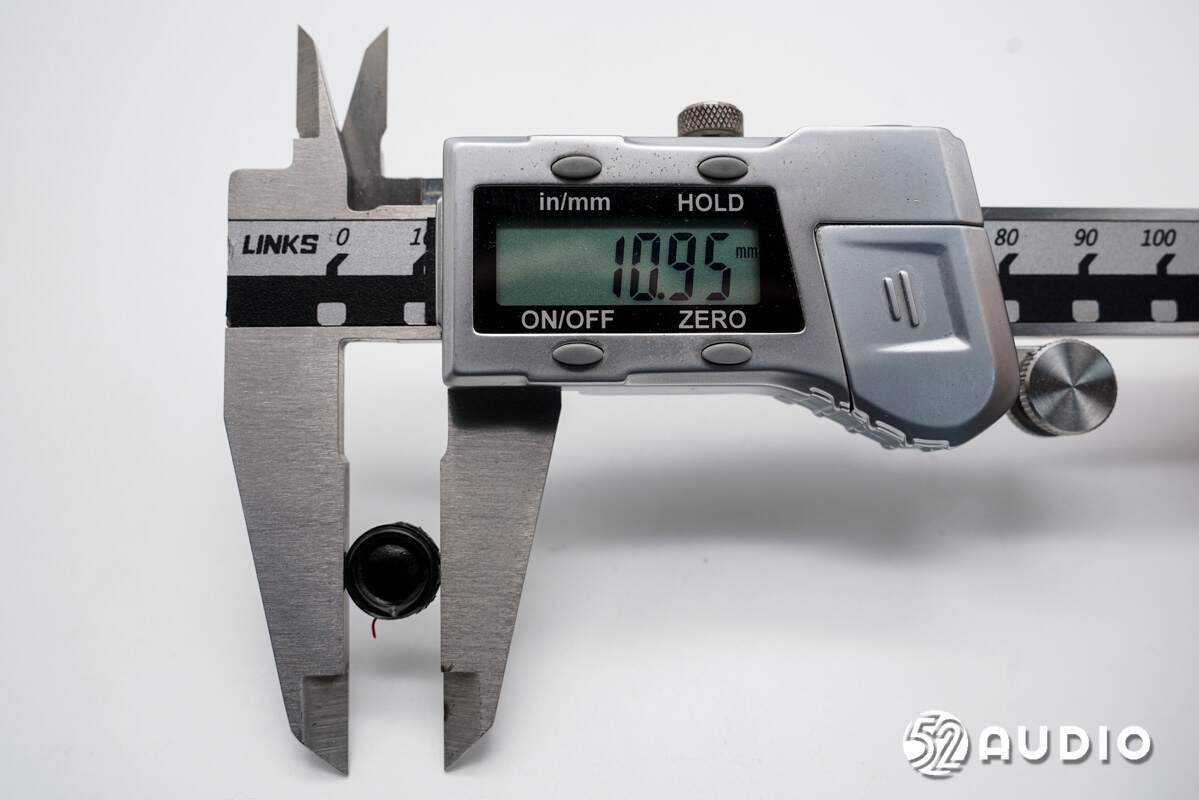

经我爱音频网实测，扬声器直径约为10.95mm。

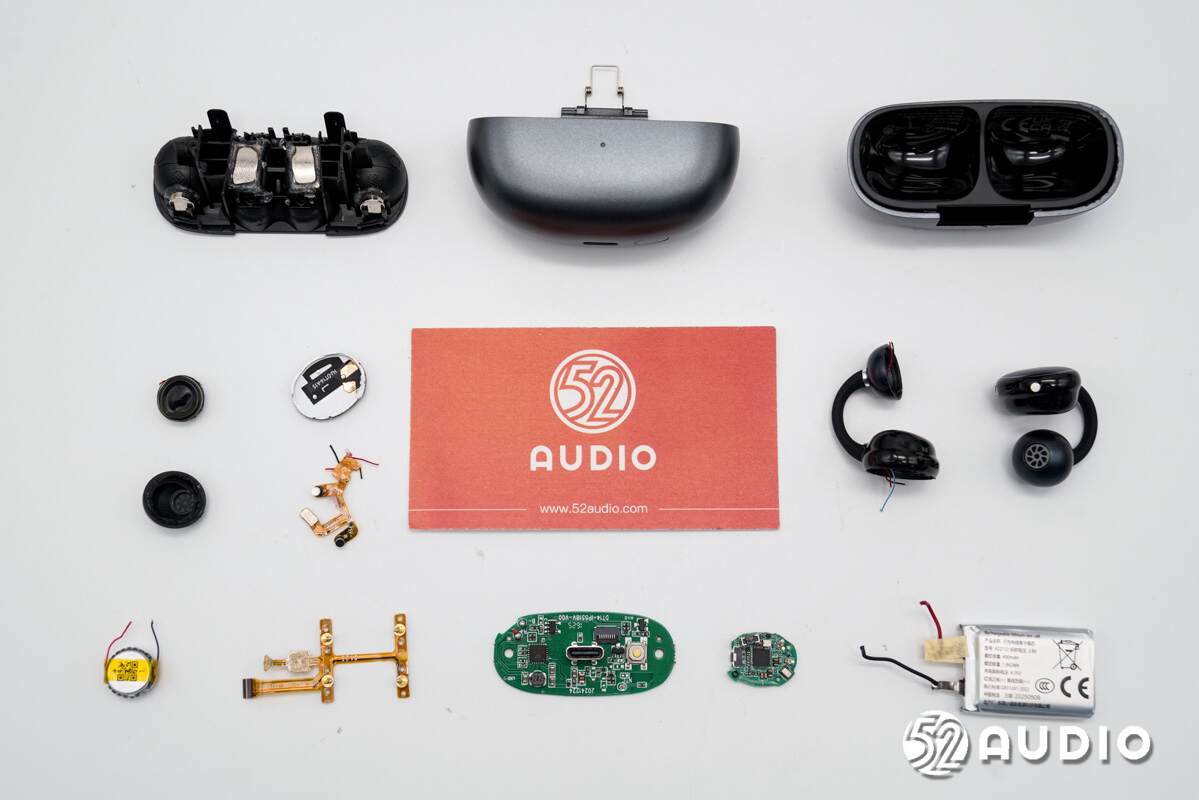

earfün丽耳EarFun Clip开放式耳机拆解全家福。

三、我爱音频网总结

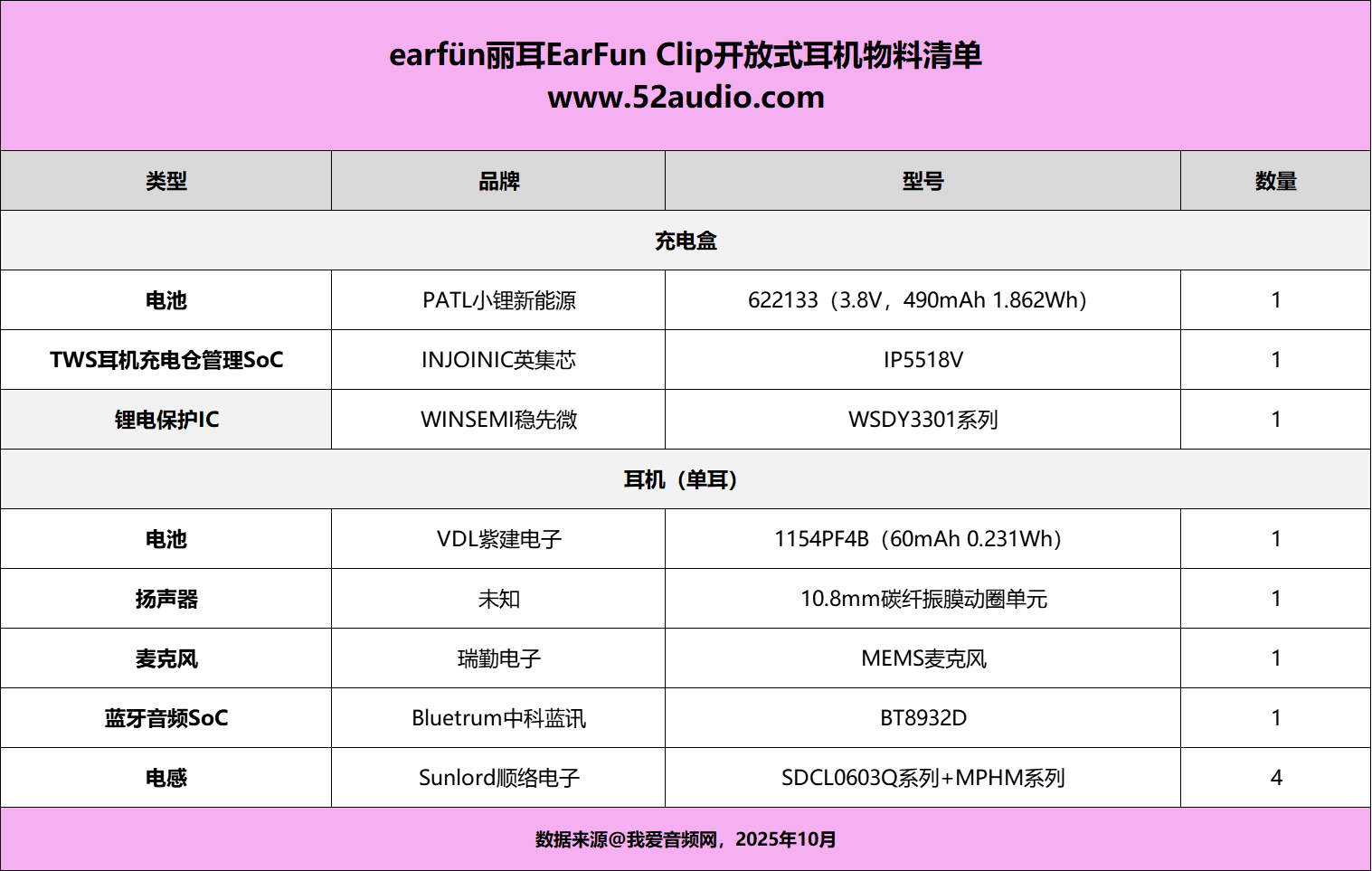

最后附上earfün丽耳EarFun Clip开放式耳机的已知物料清单，方便大家查阅。

earfün丽耳EarFun Clip开放式耳机在外观方面，椭圆形充电盒采用了类金属磨砂工艺处理，质感出色，小巧便携。耳夹式耳机采用多种工艺相结合，搭配类金属盖板和金属环装饰，极具品牌辨识度。耳机还采用双“C”工学设计，C型耳夹搭配C型耳背，提供了舒适稳固的佩戴体验。

内部主要配置方面，充电盒搭载PATL小锂新能3.8V/490mAh锂电池，采用了WINSEMI稳先微WSDY3301系列锂电保护IC负责电池的过充、过放、过流、短路等保护；采用了INJOINIC英集芯IP5518V电源管理SoC，负责内置电池的充放电管理和整机控制，且支持智能双向通讯仓应用，可大幅提升耳机开盖即连的体验。

耳机内部搭载定制10.8mm碳纤振膜动圈单元和1颗瑞勤电子的MEMS麦克风，采用VDL紫建电子60mAh软包扣式电池。主控芯片为Bluetrum中科蓝讯BT8932D蓝牙音频SoC，外围配备了Sunlord顺络电子MPHM系列功率电感和SDCL0603Q系列叠层陶瓷电感。
