内置亿纬锂能锂电池，创维205W 15000mAh自带线快充移动电源拆解

前言

近期充电头网拿到了SKYWORTH创维一款15000mAh快充移动电源，产品配置USB-C自带线以及1A1C快充接口，基于英集芯科技两颗IP2366升降压SOC设计，可提供205W的强大输出能力，性能十分强悍。

此外产品还配备有一款功能丰富的全彩高清智能屏，支持屏幕亮度调节，小电流模式设置以及电量、充放电状态以及各接口实时参数反馈等丰富功能，操作、数据可视化，能为用户带来很好的智能交互体验。下面我们一起来看看产品的具体设计。

创维205W自带线快充移动电源开箱

包装盒正面印有产品名称、外观以及卖点等。

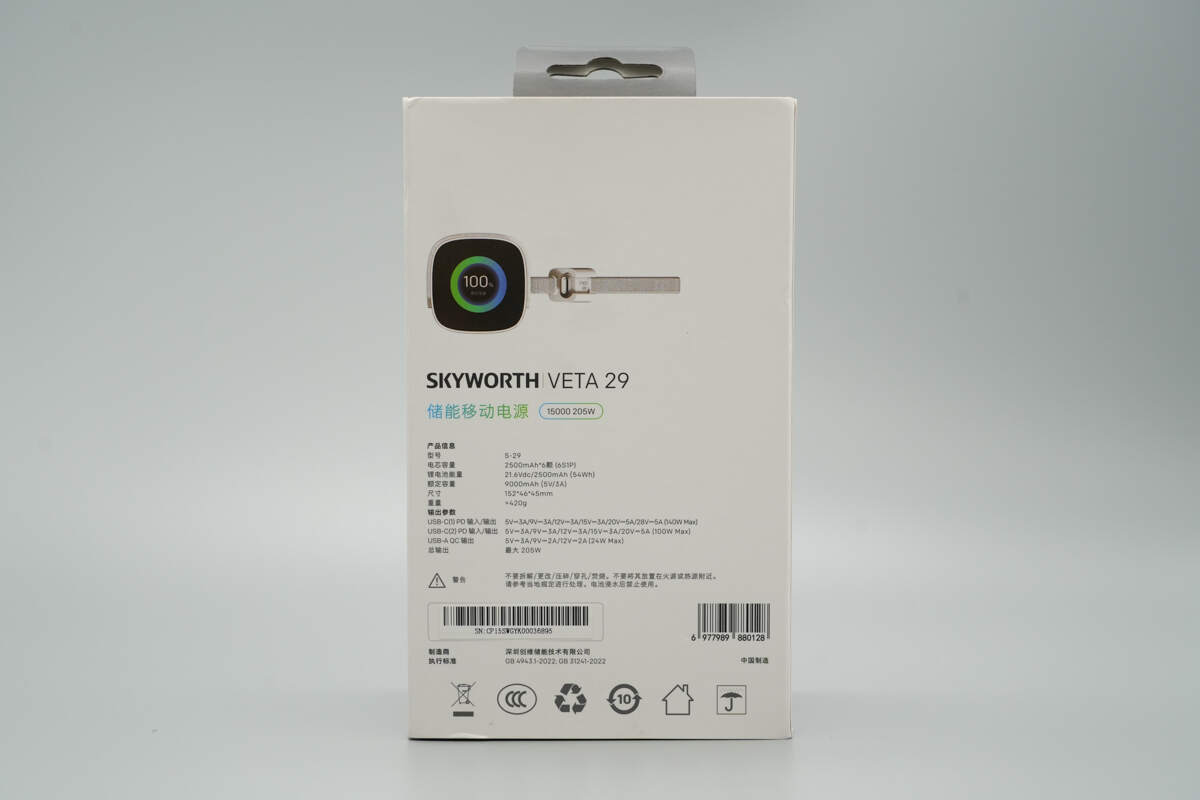

背面印有产品参数、注意事项以及认证信息等。

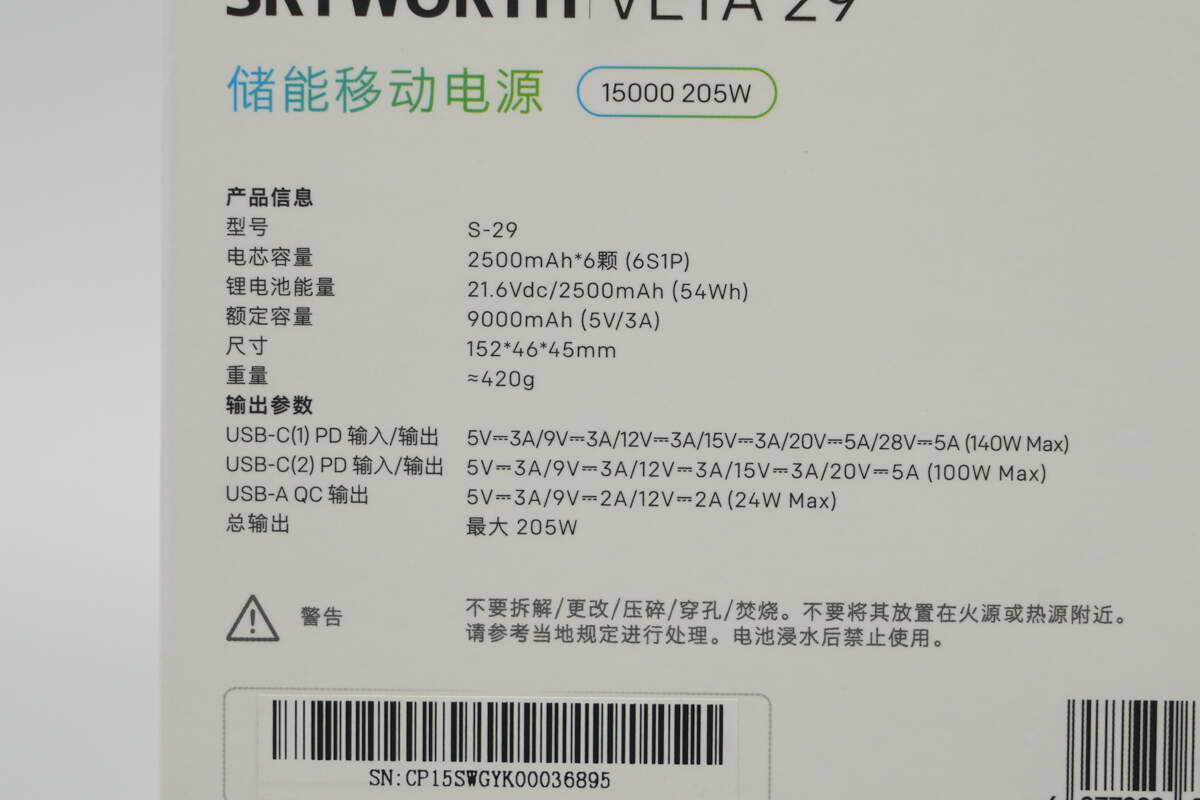

包装盒上参数特写，下面到产品实物展示环节再介绍。

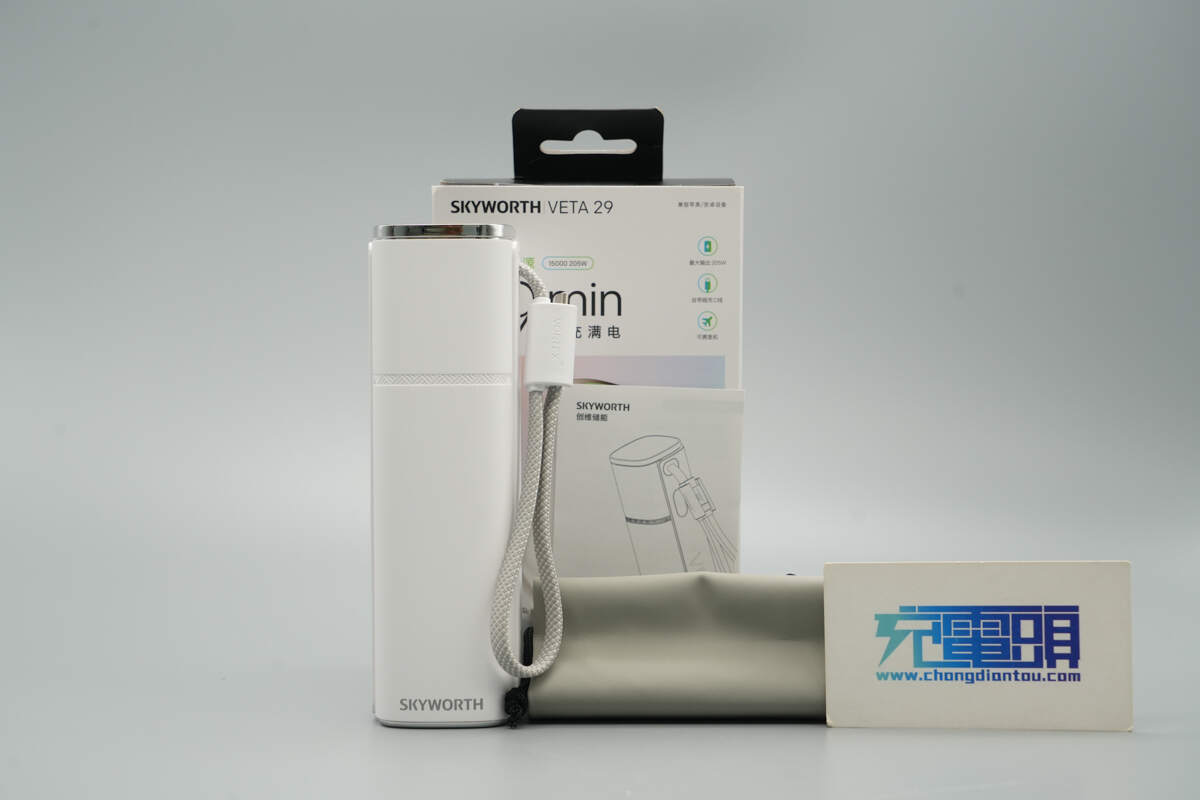

包装内含移动电源、收纳袋以及使用说明书。

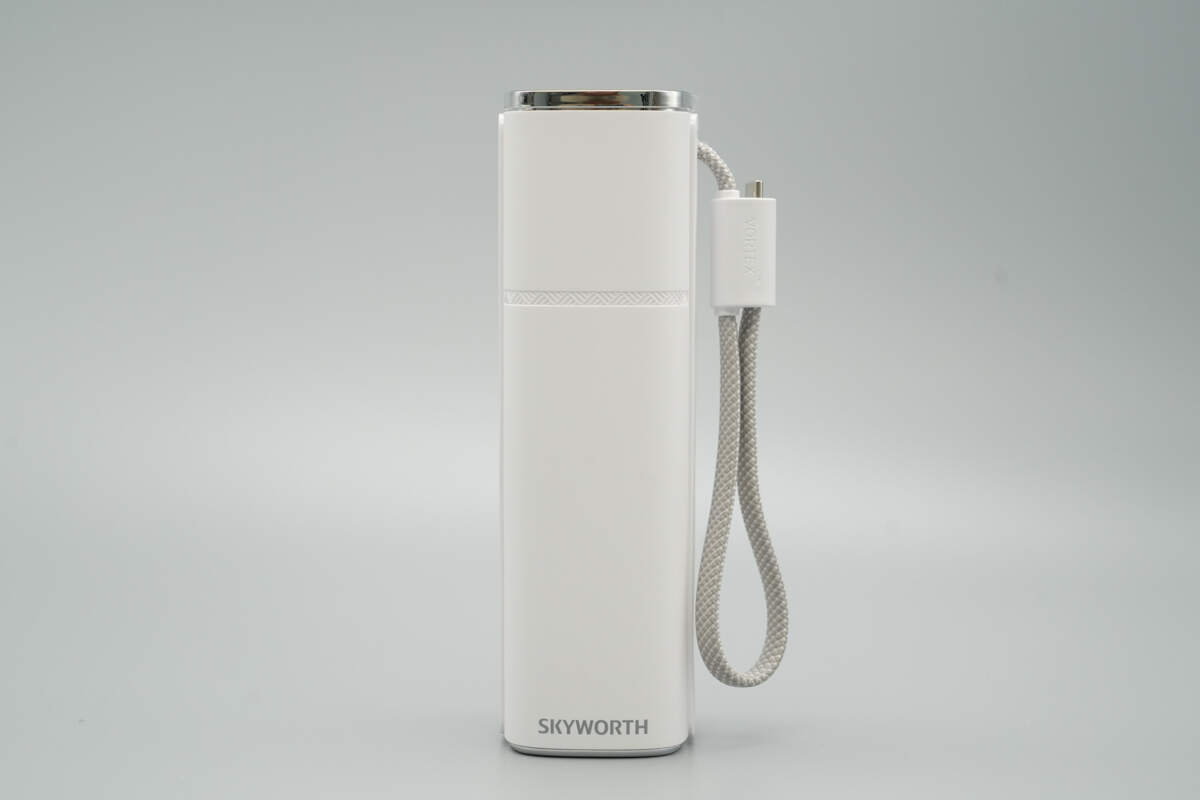

创维205W自带线快充移动电源主体白色外壳表面哑光工艺处理，拉梅曲线勾勒流畅美学机身，加上两端铂银镶边装饰，整体小巧精致。

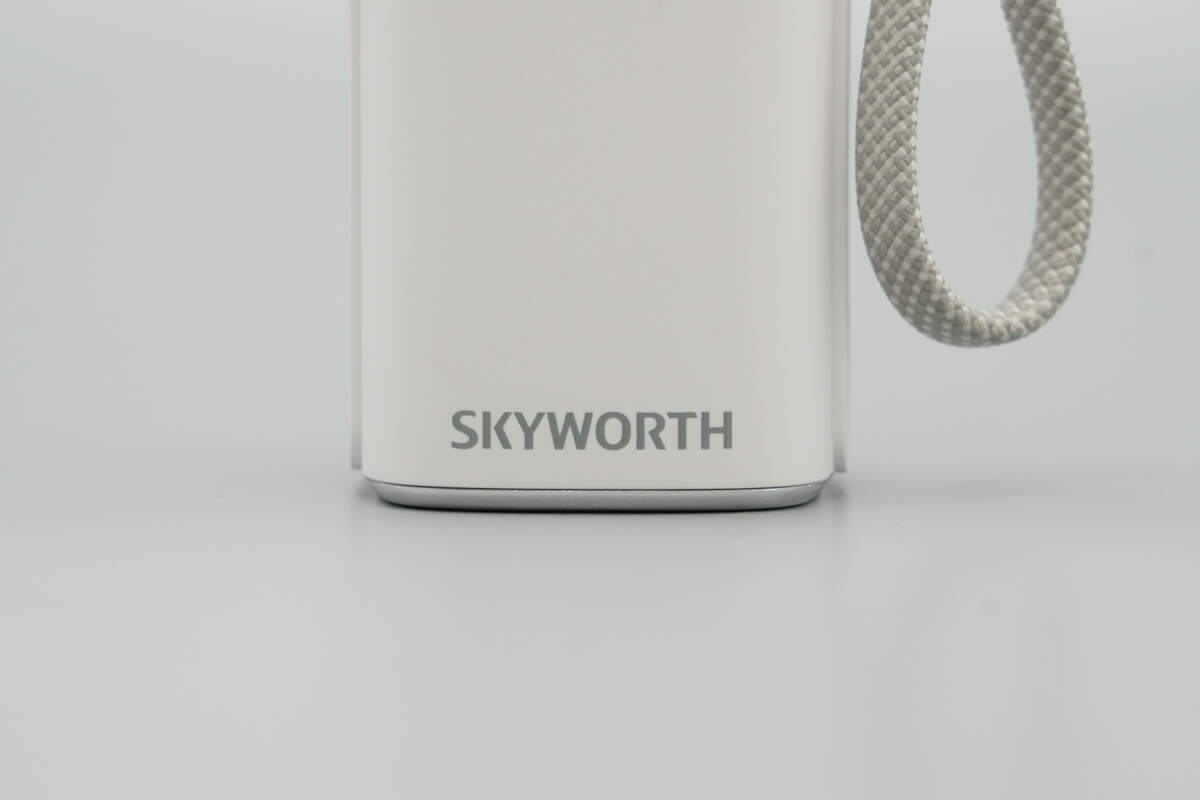

机身正面下方印有SKYWORTH品牌。

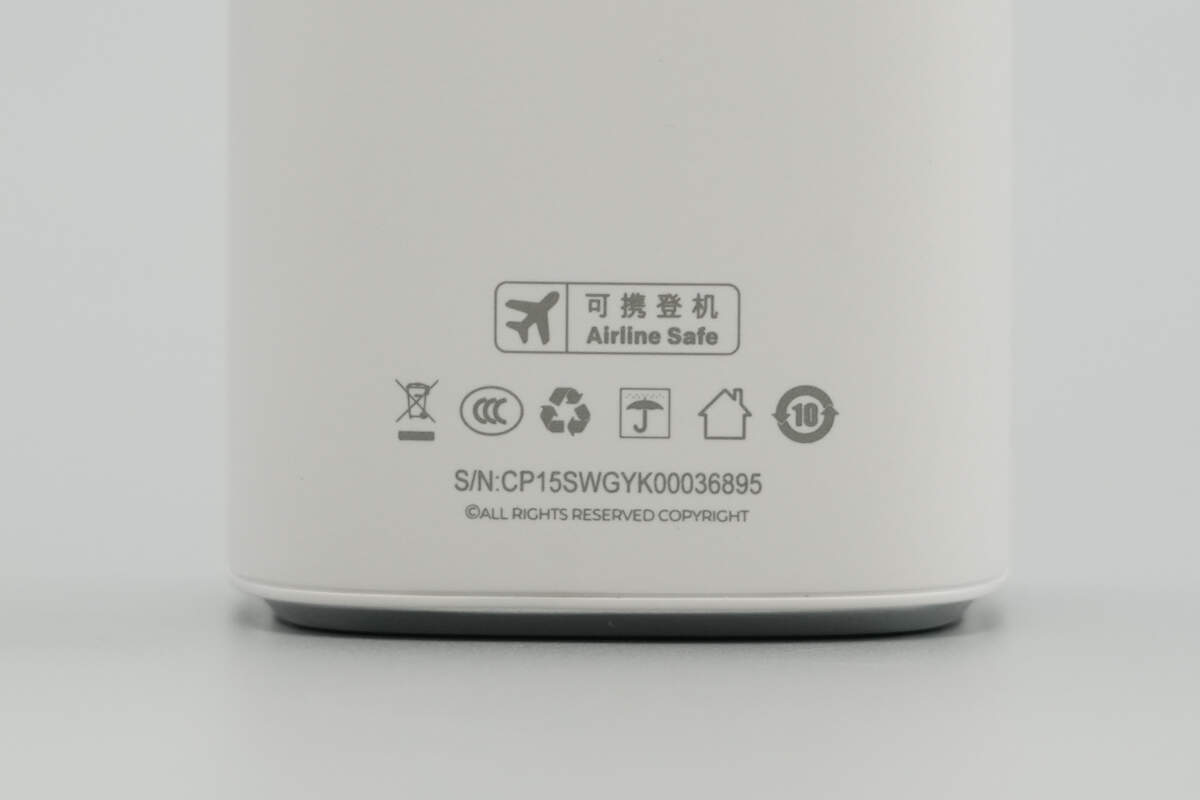

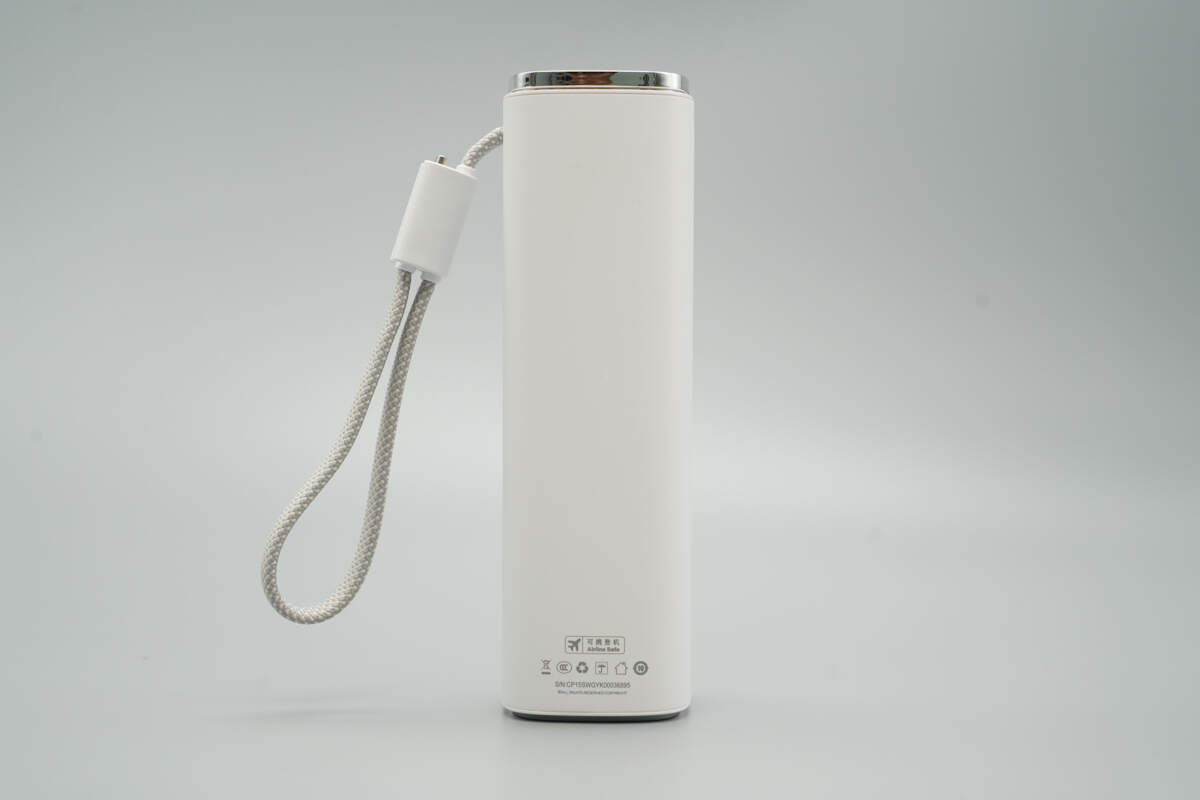

背面印有产品认证以及注意事项等相关标识。

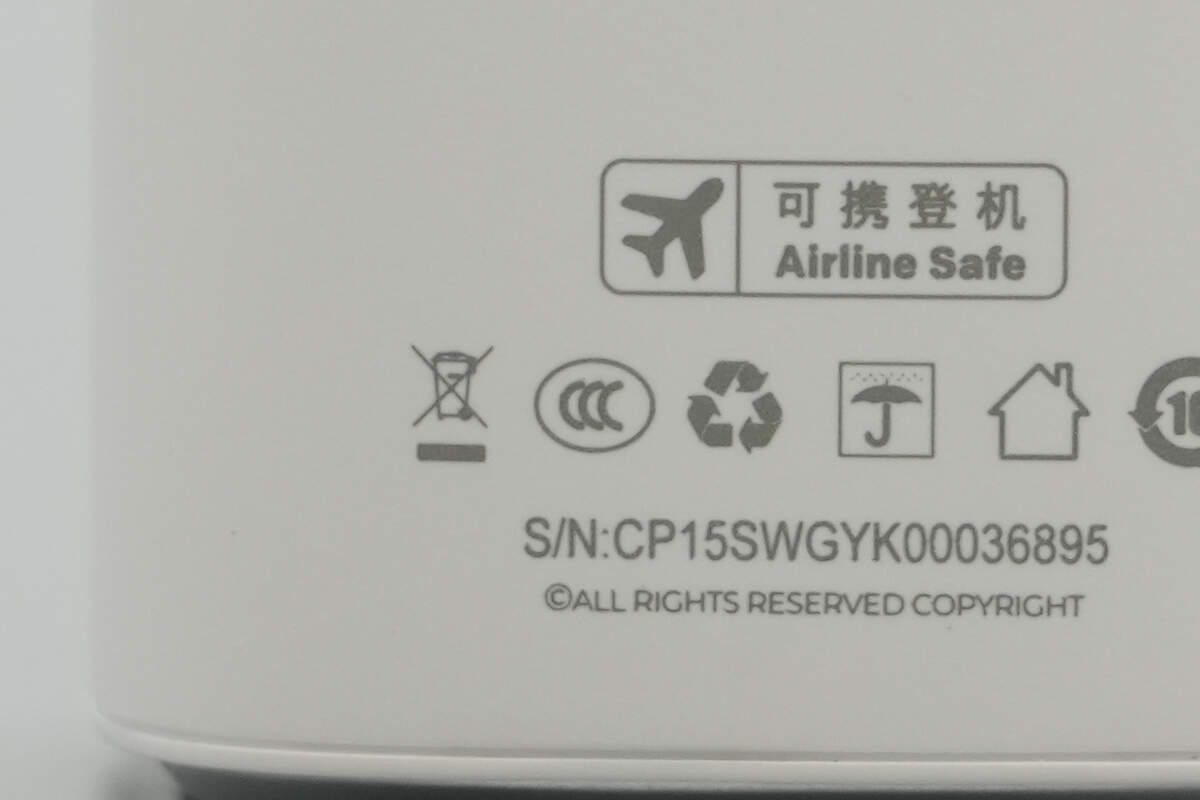

这款移动电源可携带上飞机，方便用户差旅携带。

此外产品通过了国家CCC强制认证，品质可靠有保证。

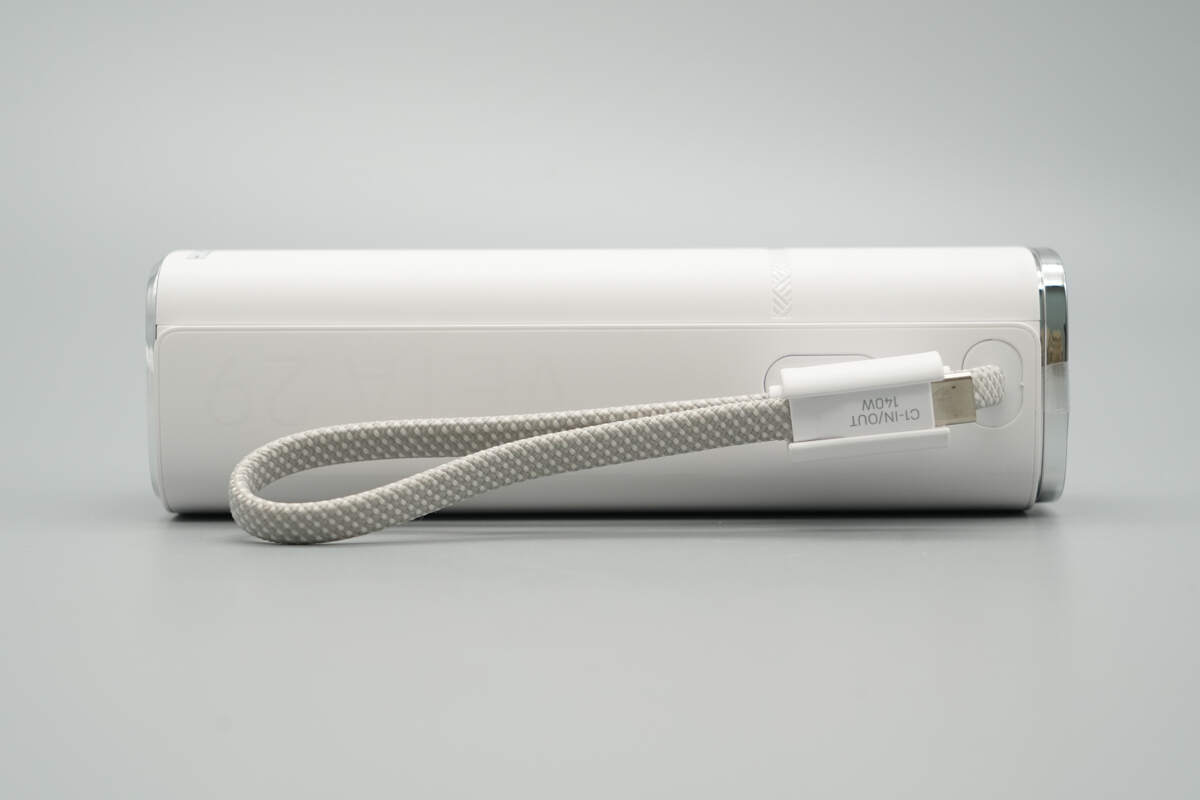

机身一侧配置USB-C1自带线，并且为编织线设计，更加美观耐用。

线缆带固线卡口设计，取线轻松，收纳简单。

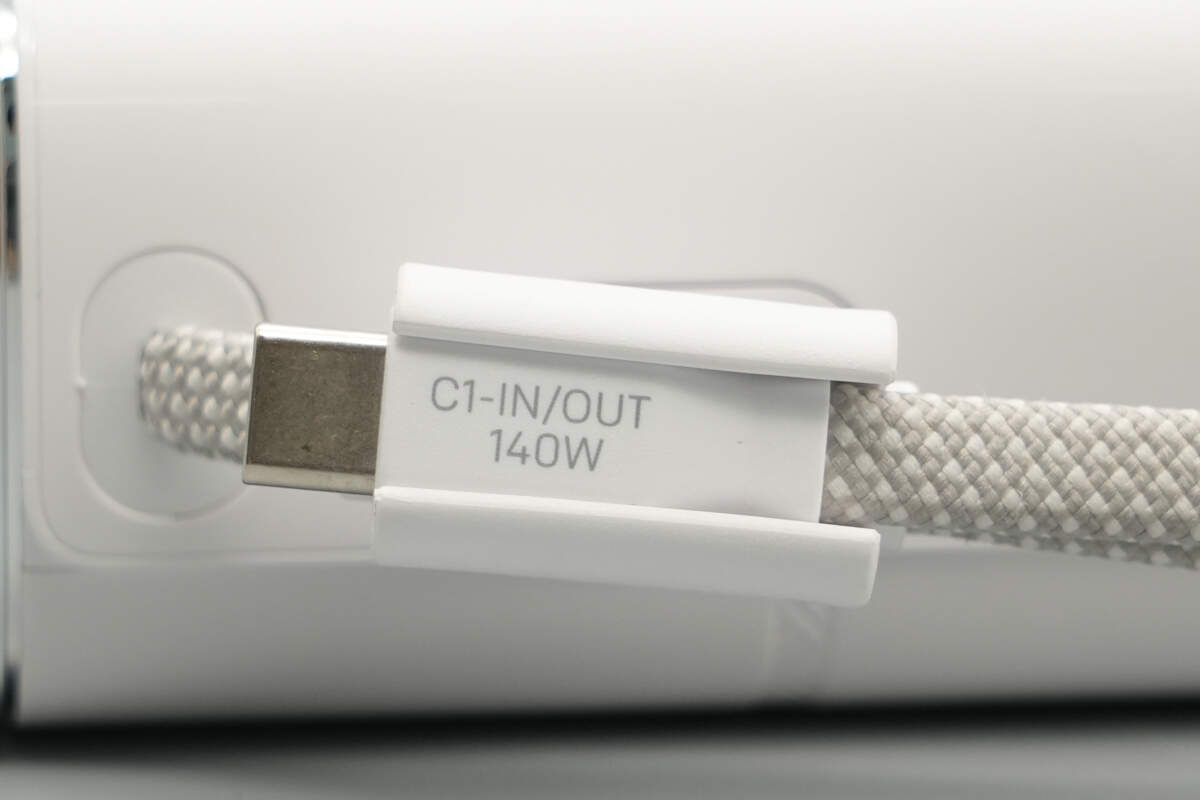

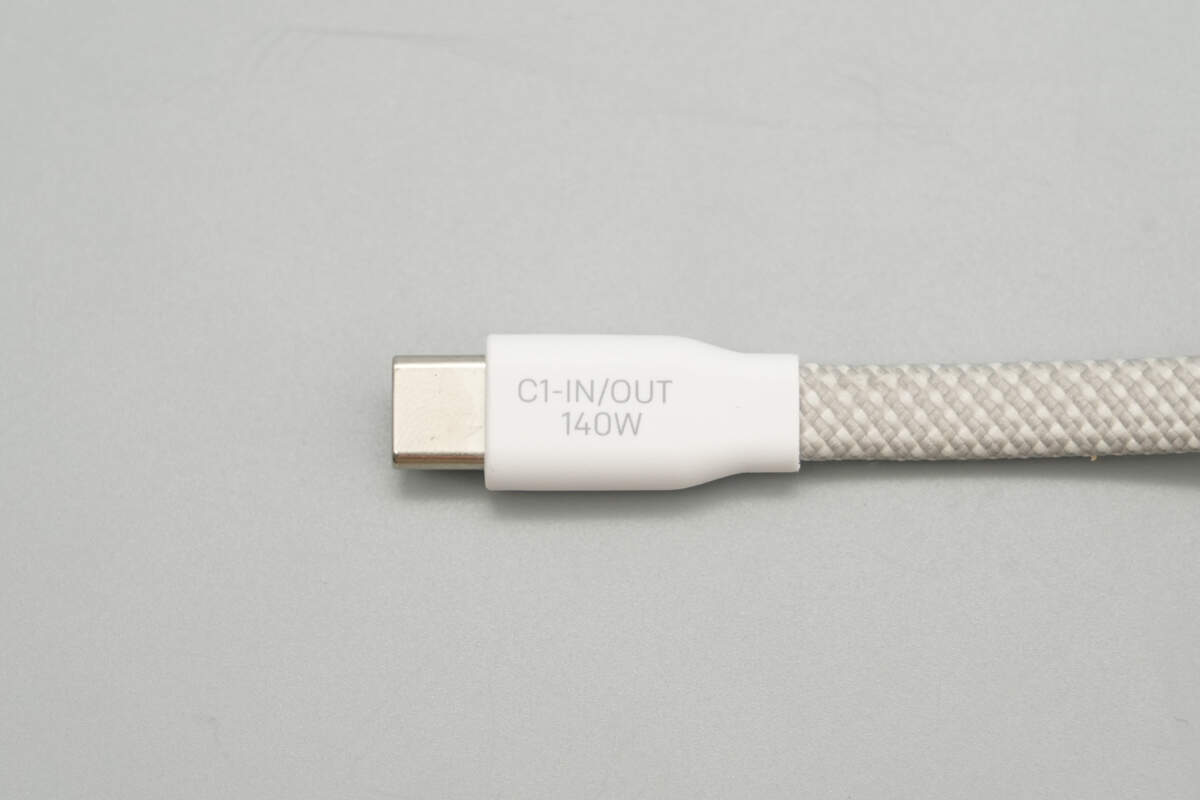

USB-C1自带线端子外壳网尾一体式设计，并印有C1-IN/OUT、140W标识，直观表明支持140W双向快充。

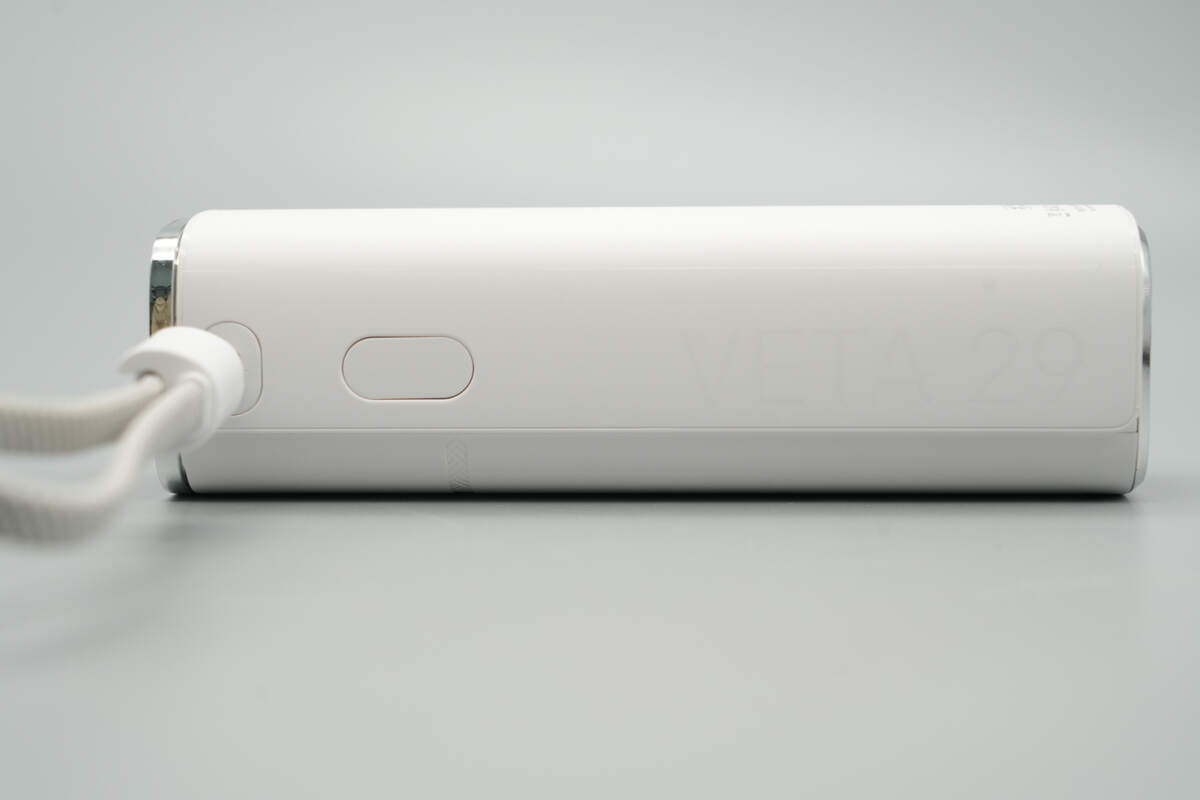

同侧还配置有一个功能按键。

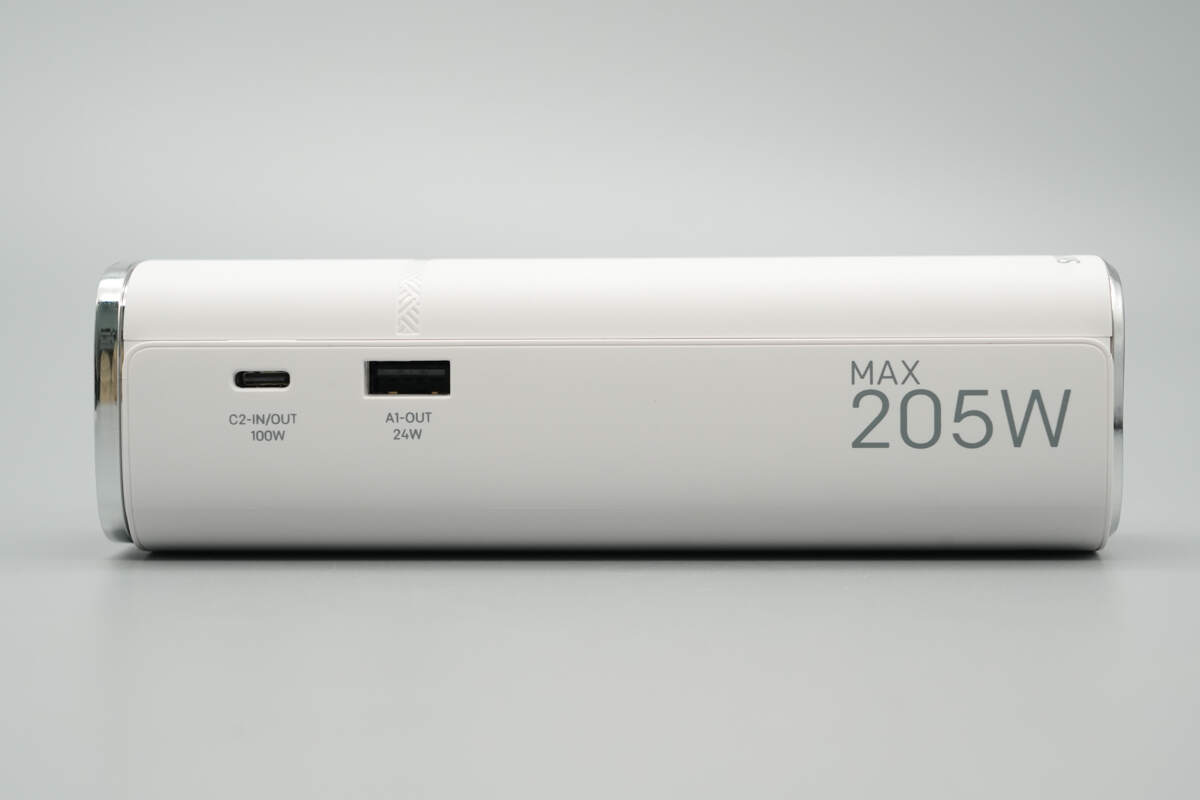

机身另一侧配置1A1C双快充接口，右端印有MAX 205W字样，表明产品最大输出功率。

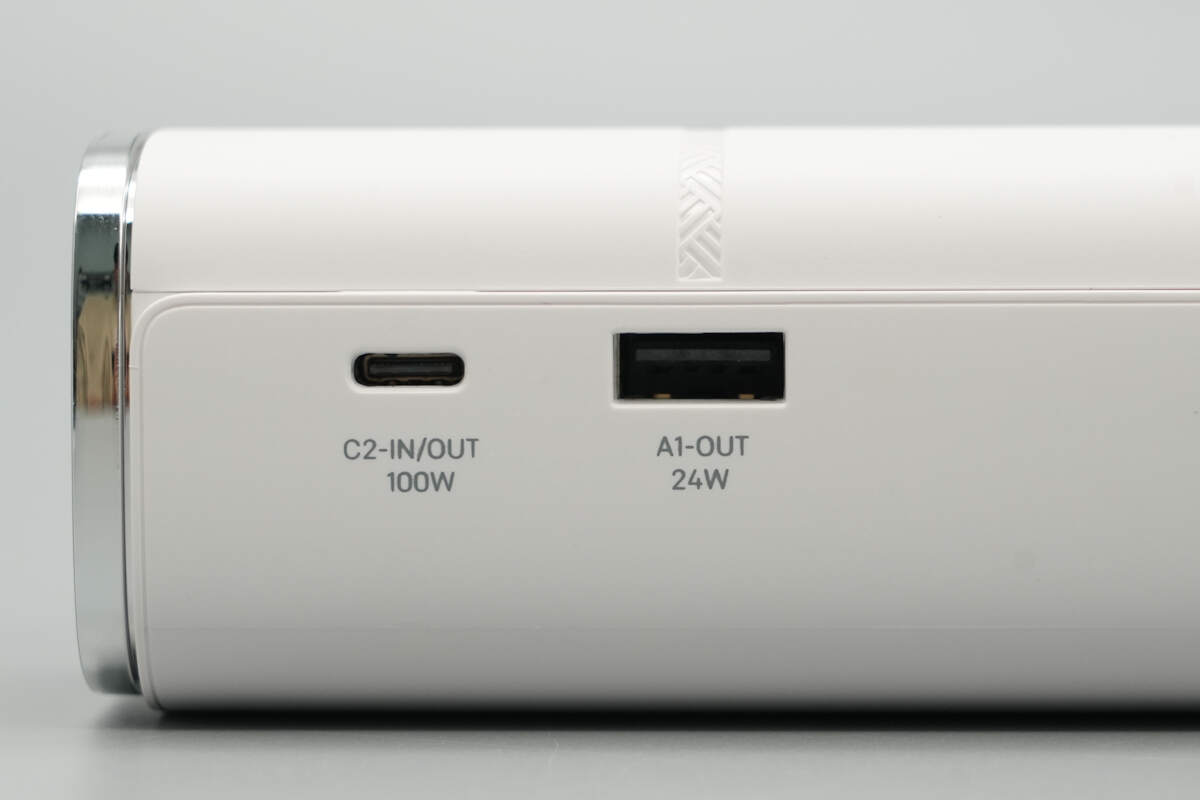

另外两个1A1C接口旁也印有相应参数表示。

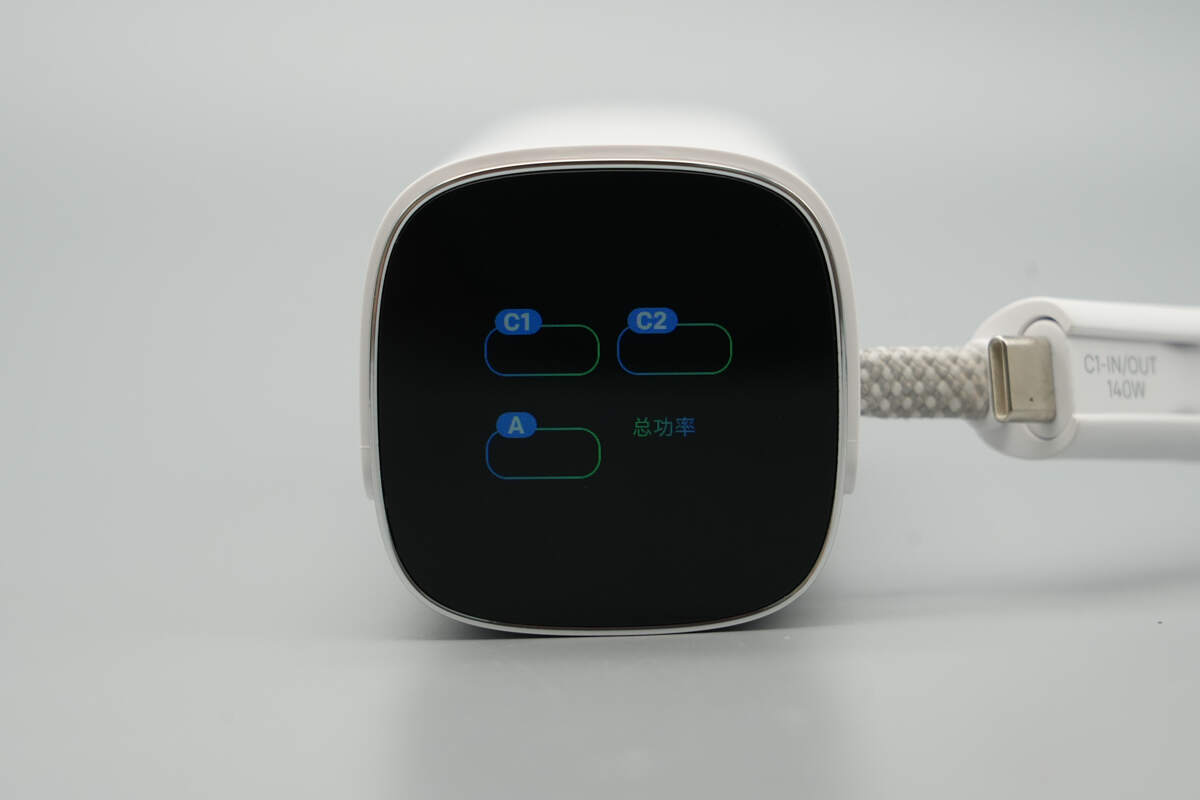

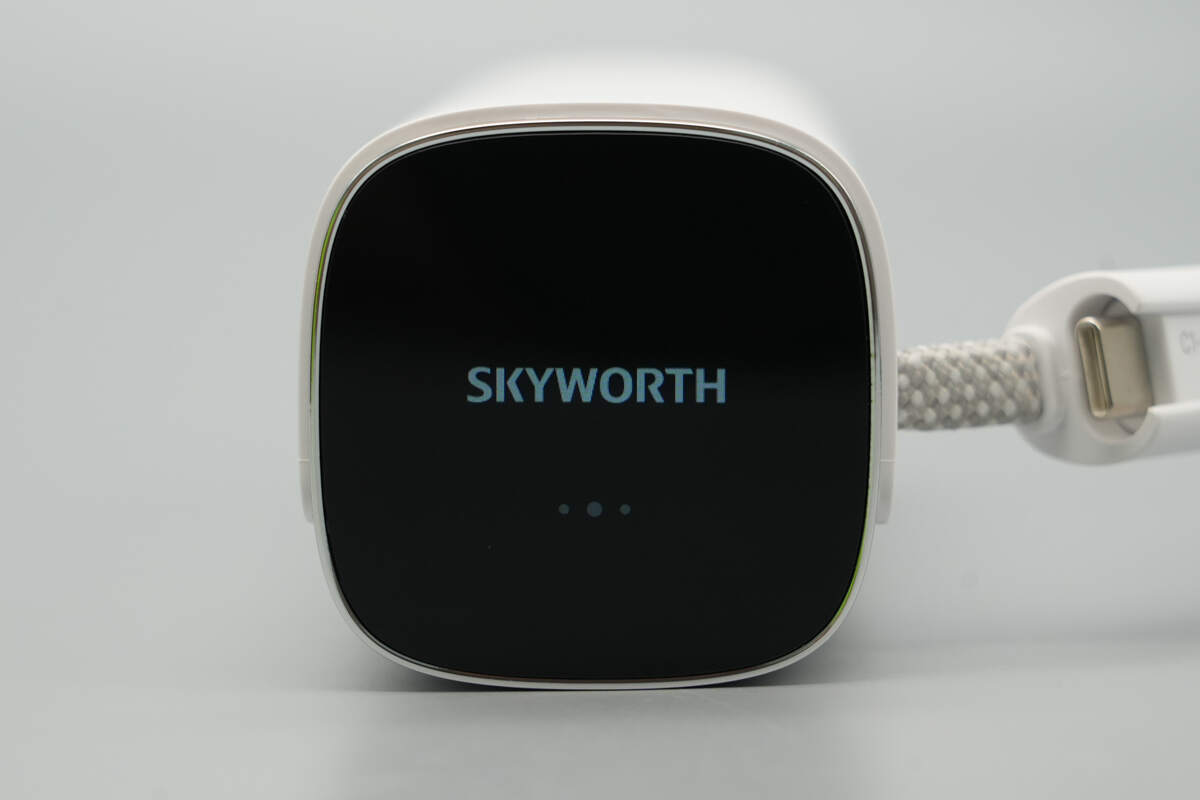

机身顶部采用黑色亮面板装饰，内置隐藏全彩高清智能屏，支持屏幕亮度、小电流模式设置，电量、充放电以及各接口实时数据反馈等丰富功能，生动动画带有良好的智能交互体验。

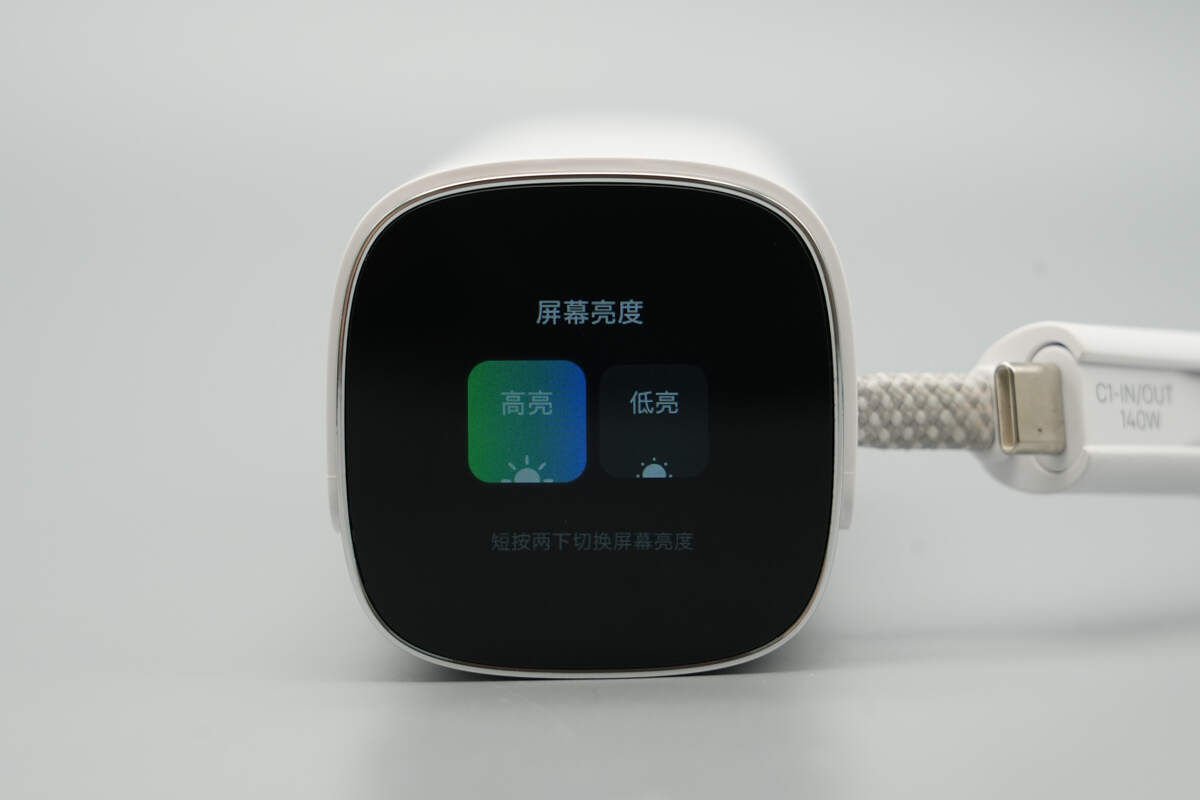

屏幕支持亮度切换，通过双击侧面功能键实现切换。

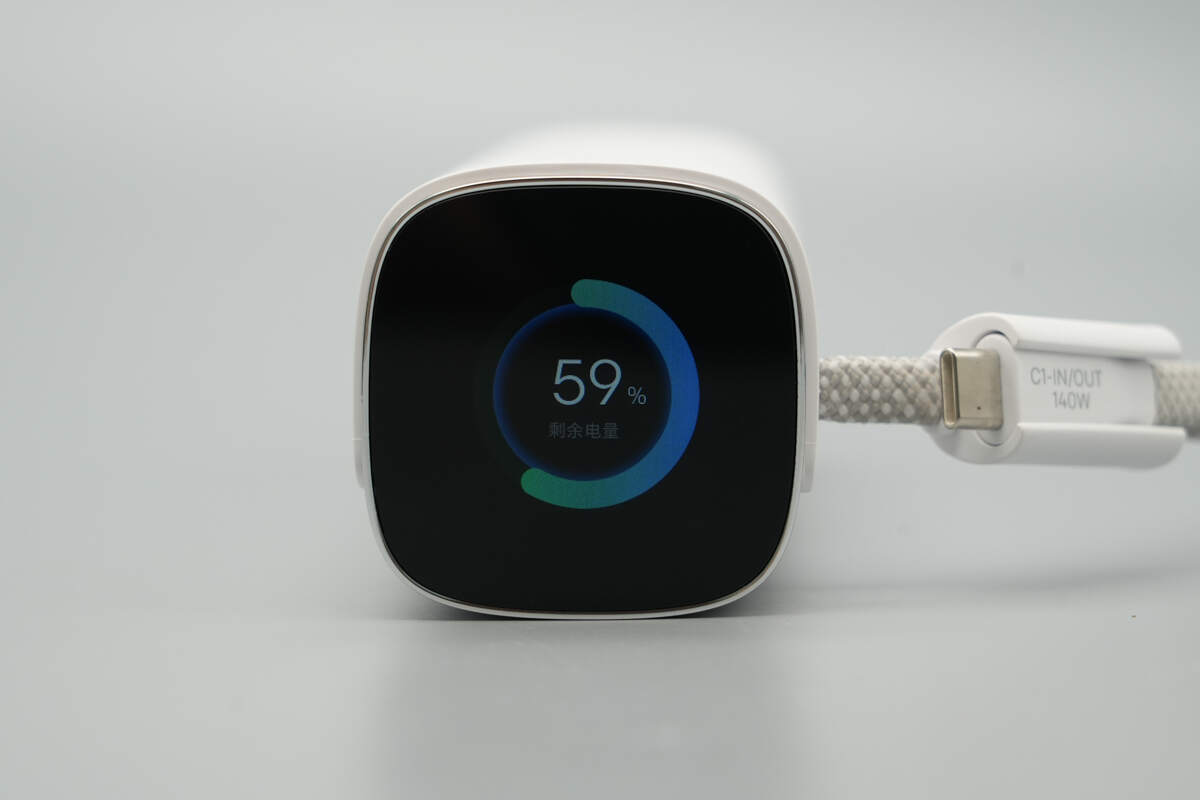

其次可实时精确显示剩余电量。

此外还能显示USB-C1自带线以及另外1A1C接口的使用状态和实时输入输出功率参数，让快充尽在掌握中。

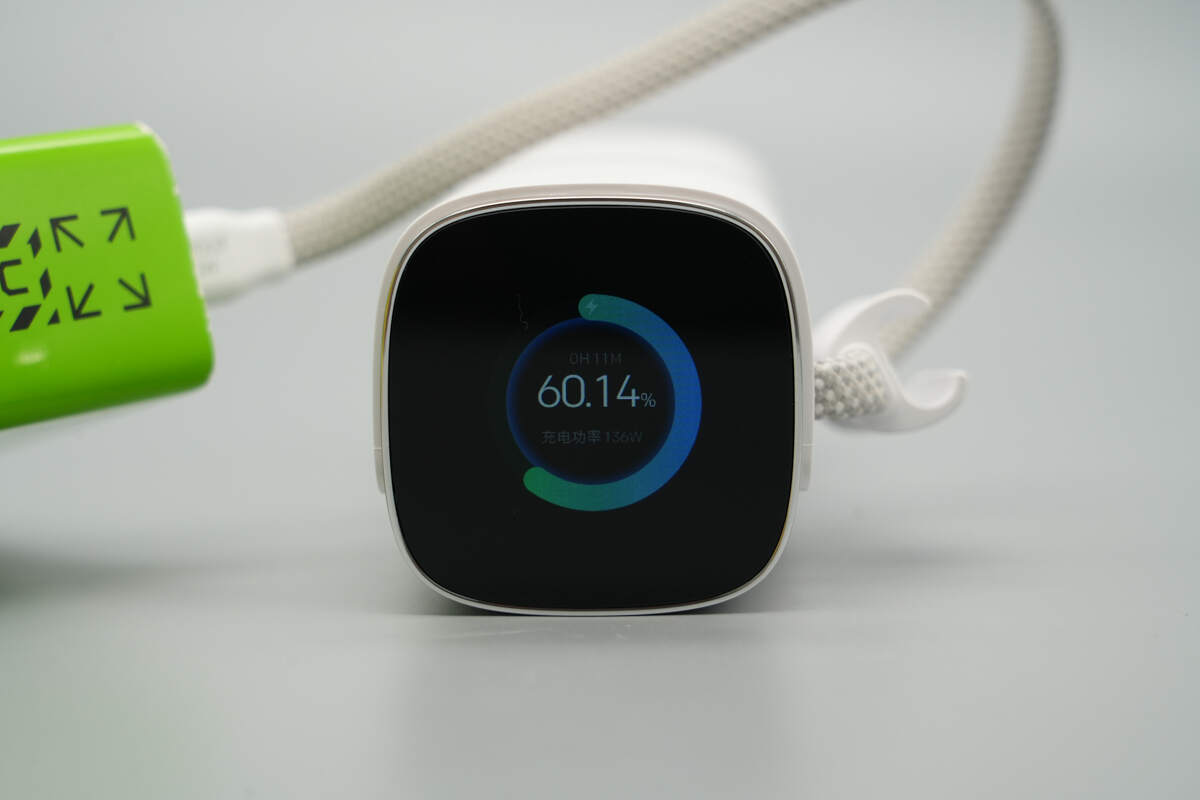

如使用充电器通过USB-C1自带线给移动电源充电，电量显示界面显示电量的同时，也显示充电功率。

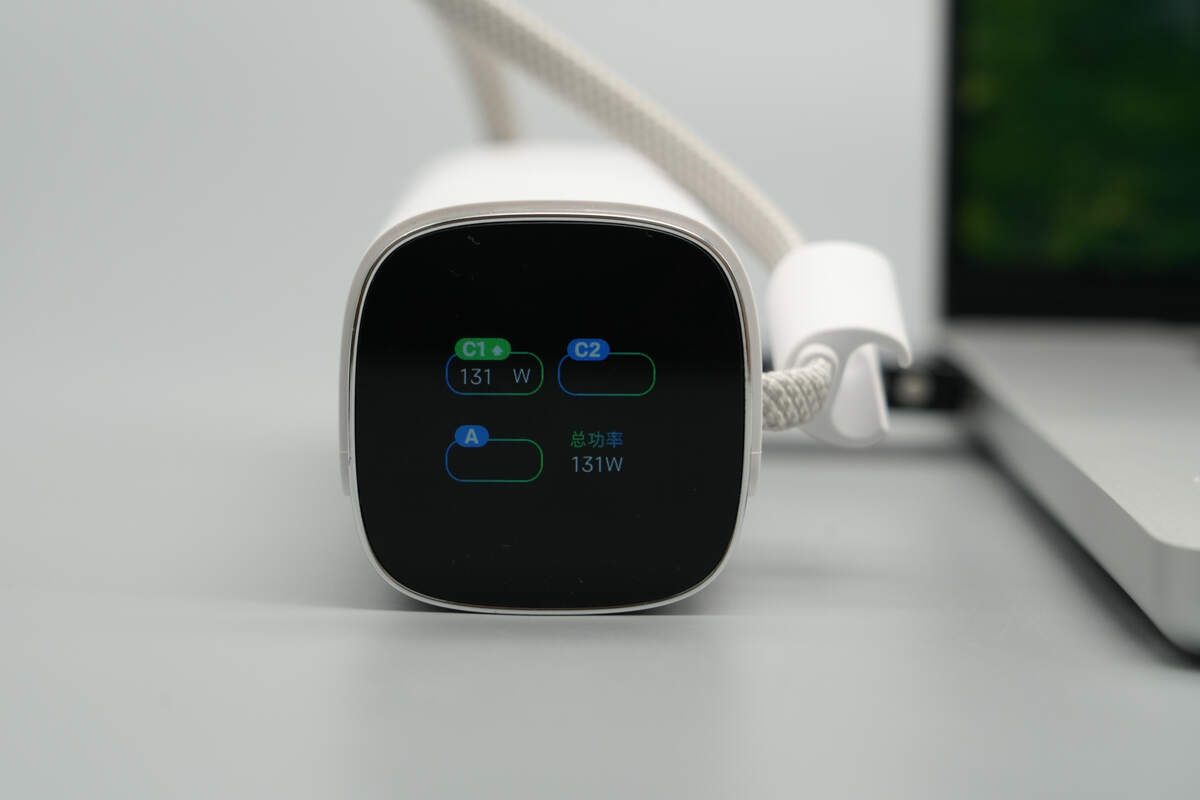

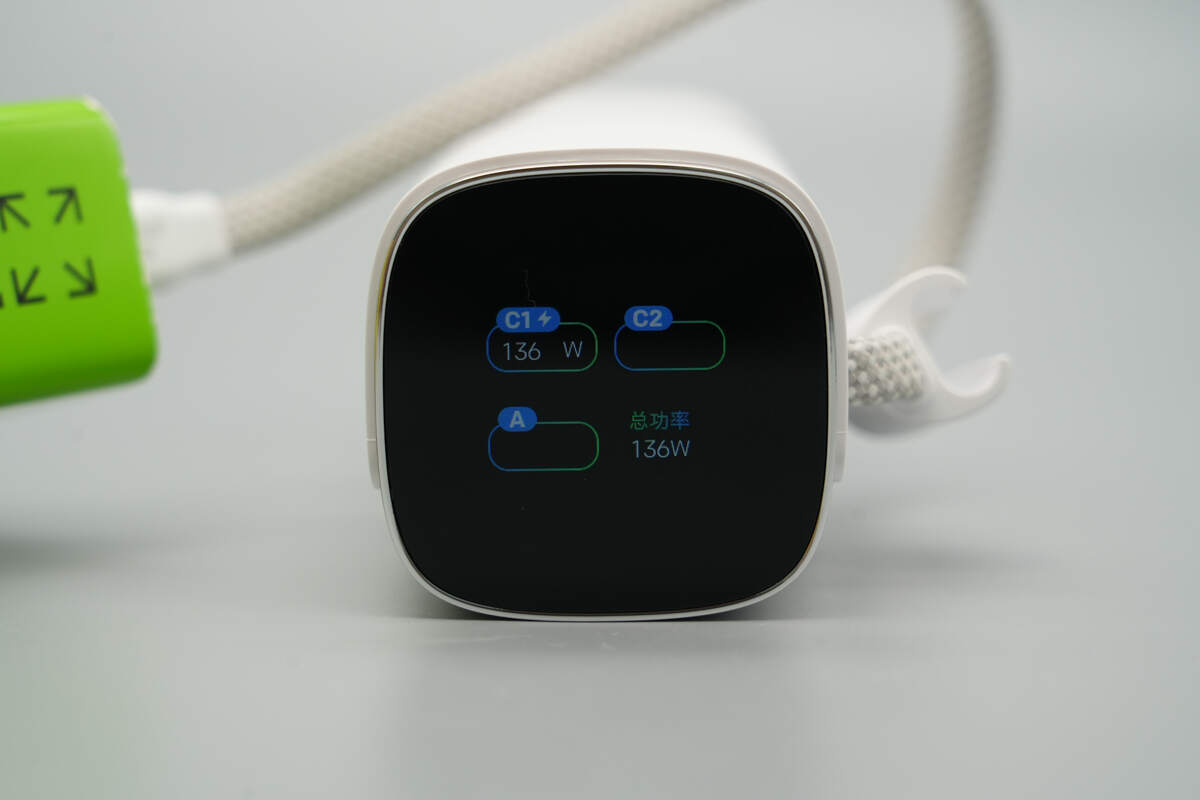

接口状态显示界面显示USB-C1自带线正在使用以及相应的充电标识，并且实时快充功率为136W。

当通过自带线或接口给设备充电时，放电状态也实时显示，这里就不一一进行展示了。

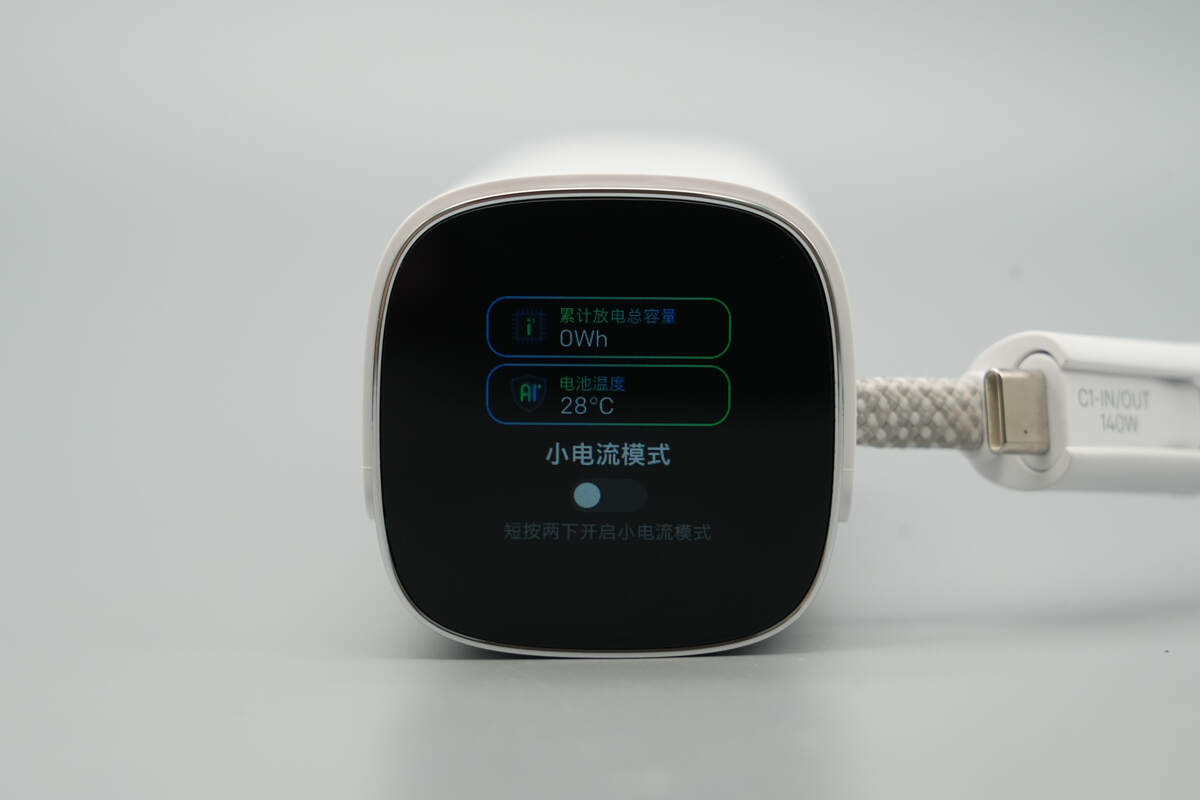

不仅如此，移动电源还支持小电流模式主动开启，更加呵护用户的智能穿戴设备。同界面还实时反馈电芯温度和累计放电总容量，安全可视化，使用更放心。

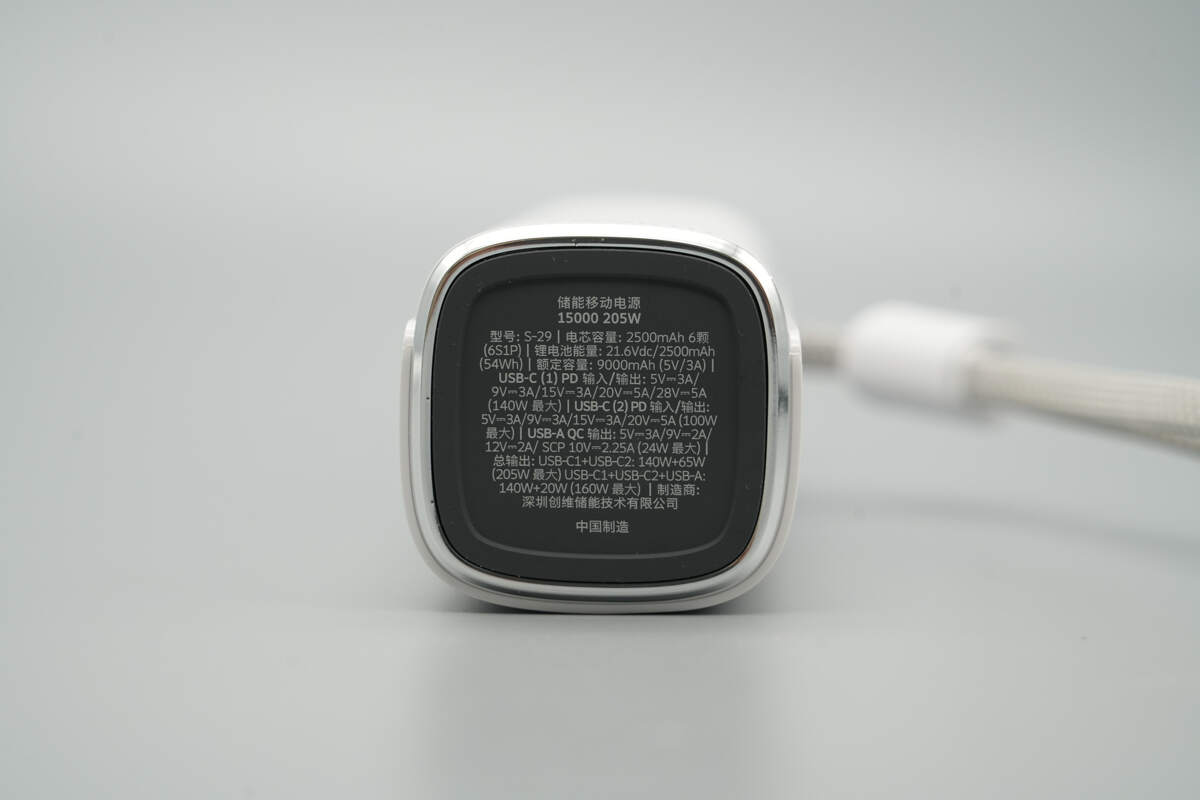

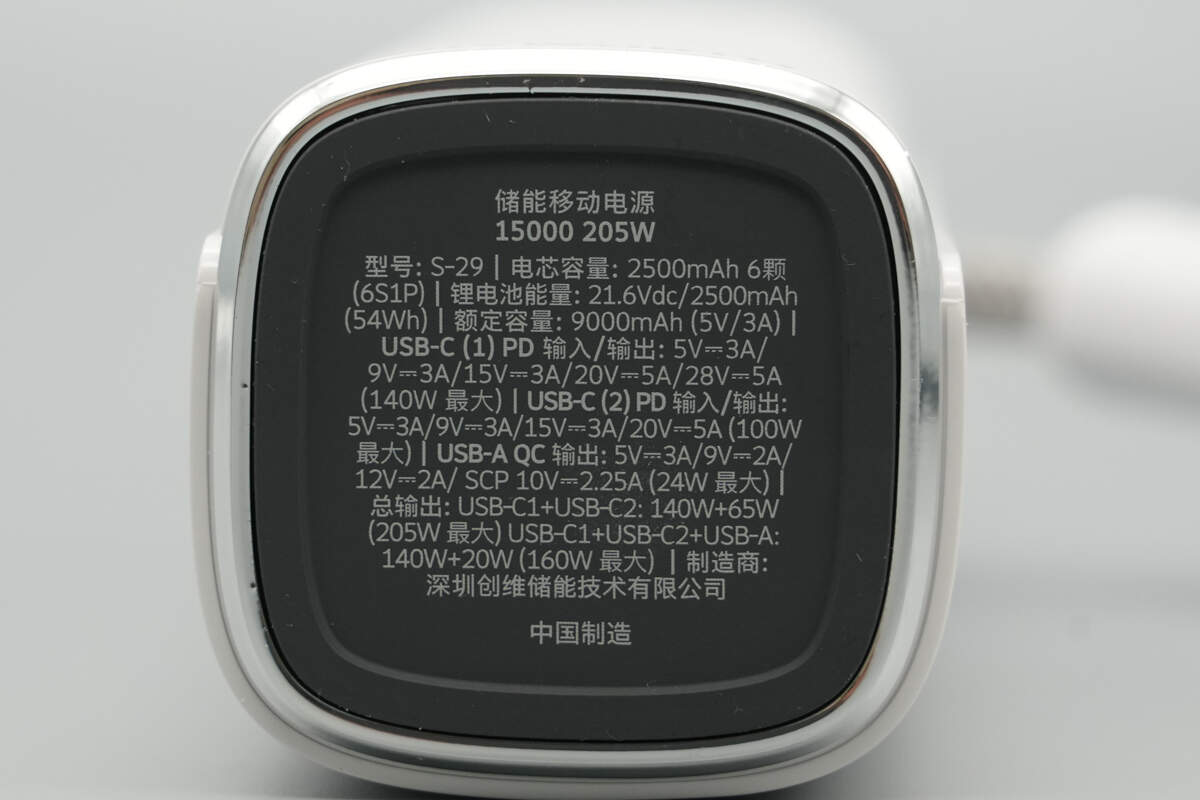

机身另一端贴有防滑垫，同时印有产品铭牌。

产品参数特写

型号：S-29

电芯容量：2500mAh 6颗(6S1P)

锂电池能量：21.6Vdc/2500mAh（54Wh）

额定容量：9000mAh(5V/3A)

USB-C1输入/输出：5V3A、9V3A、15V3A、20V5A、28V5A(140W 最大)

USB-C2输入/输出：5V3A、9V3A、15V3A、20V5A(100W 最大)

USB-A输出：5V3A、9V2A、12V2A、10V2.25A(24W 最大)

总输出：

USB-C1+USB-C2：140W+65W(205W 最大)

USB-C1+USB-C2+USB-A：140W+20W(160W 最大)

制造商：深圳创维储能技术有限公司

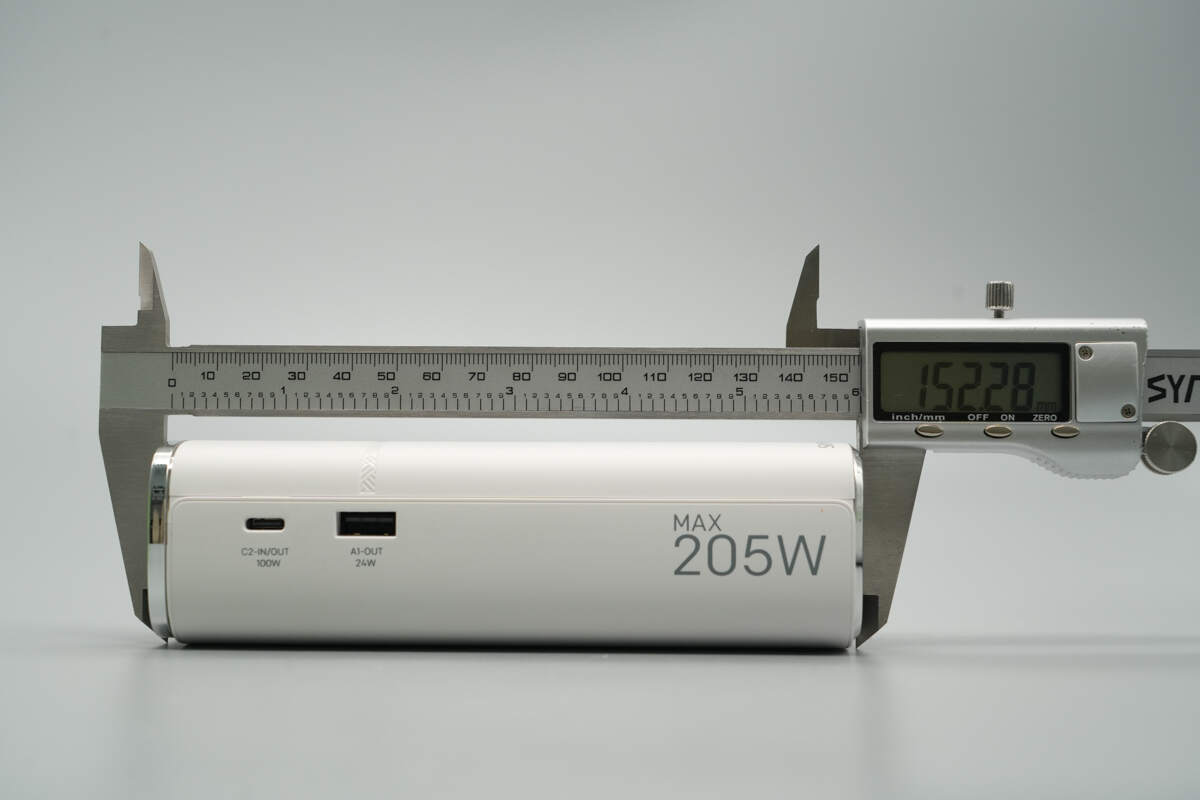

实测移动电源机身长度为152.28mm。

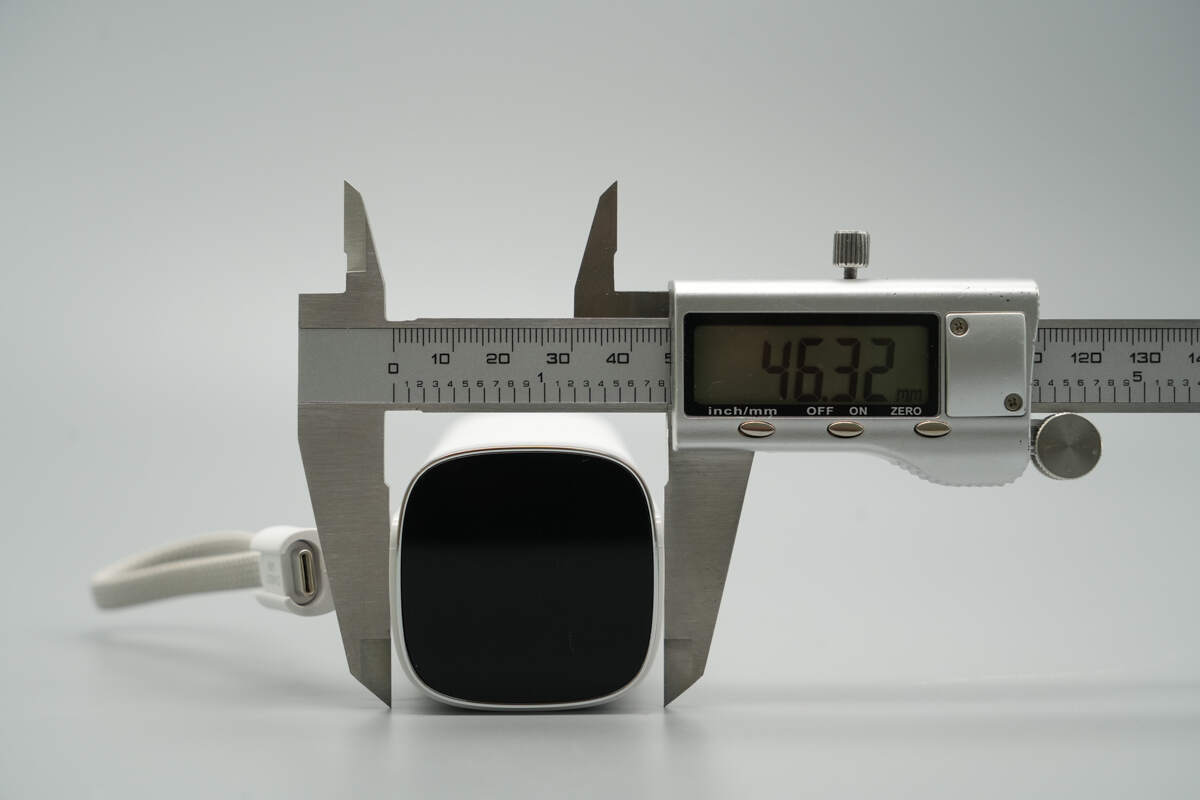

宽度为46.32mm。

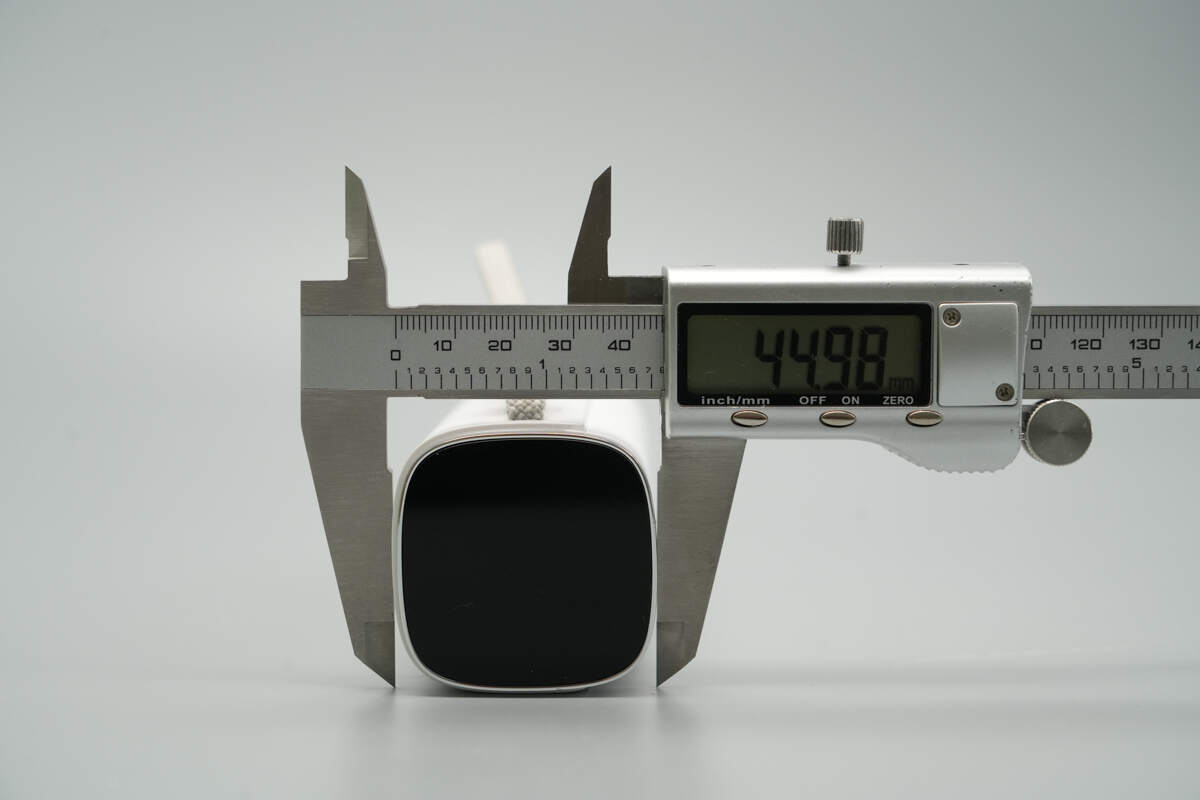

厚度为44.98mm。

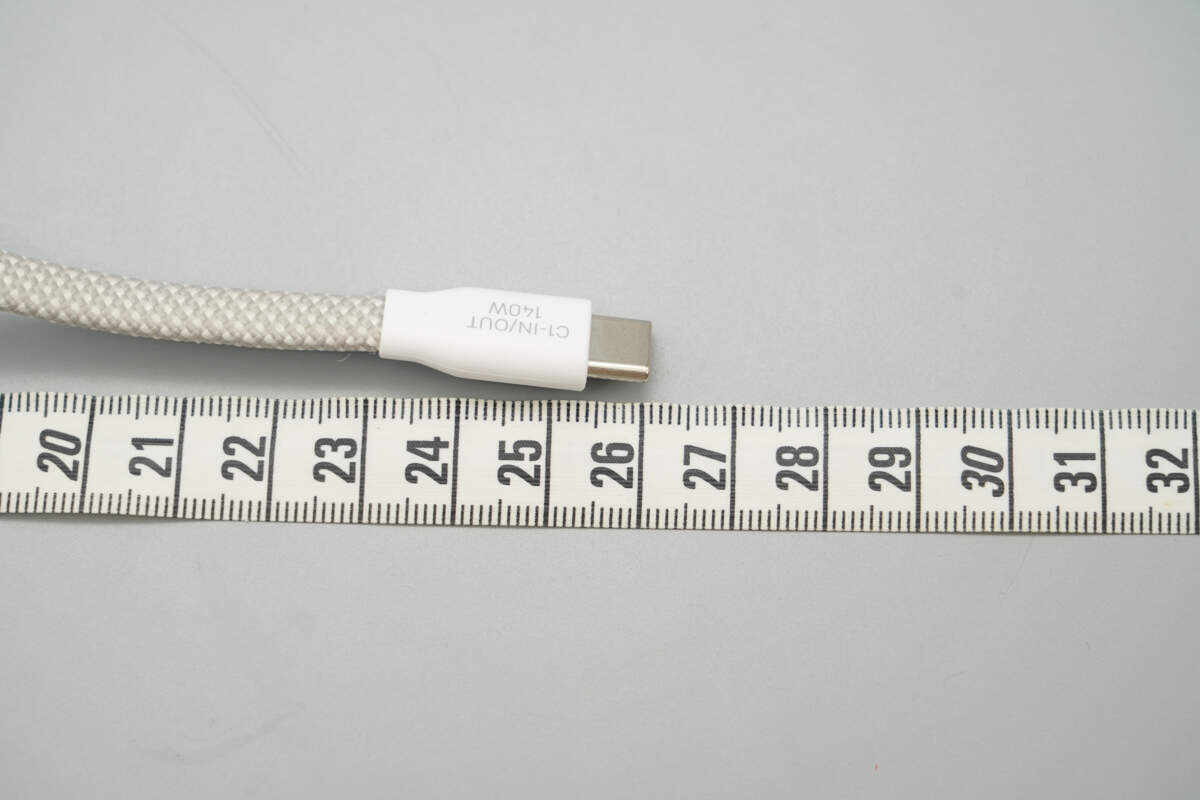

USB-C1自带线长度约为26cm。

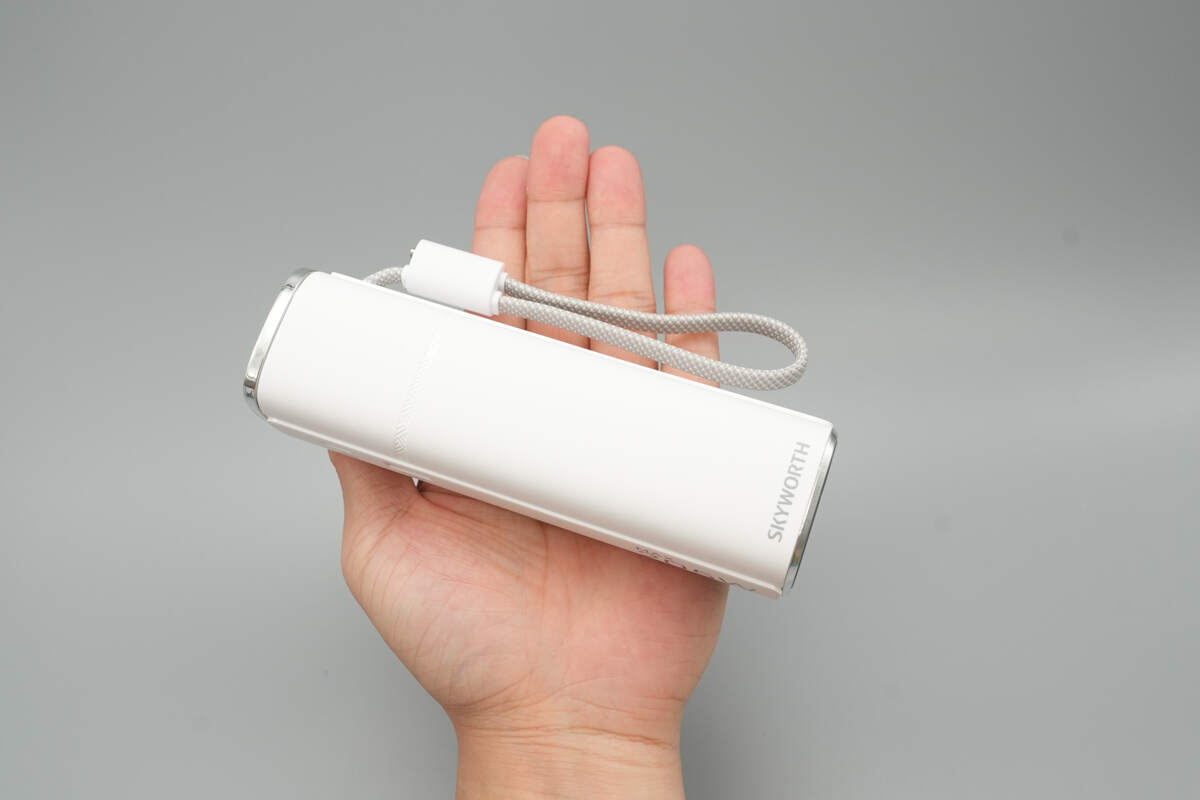

产品拿在手上的大小直观感受。

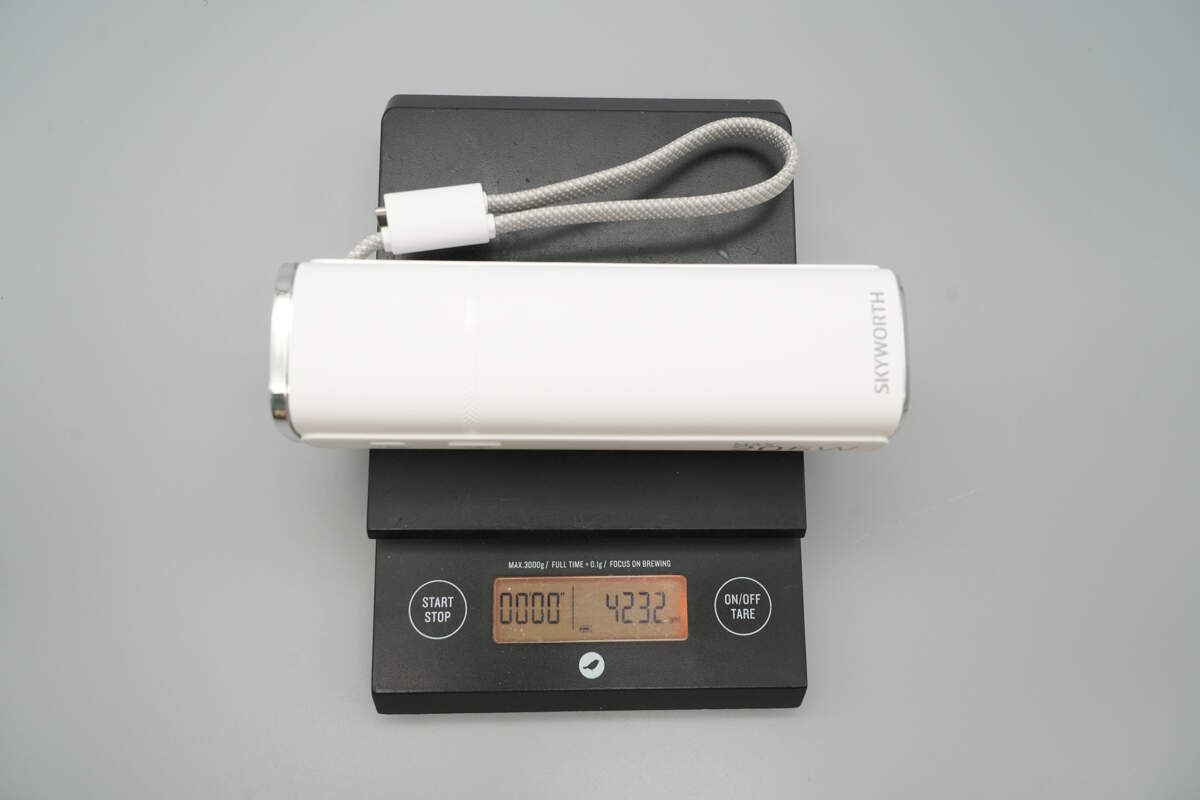

另外测得移动电源重量约为423g。

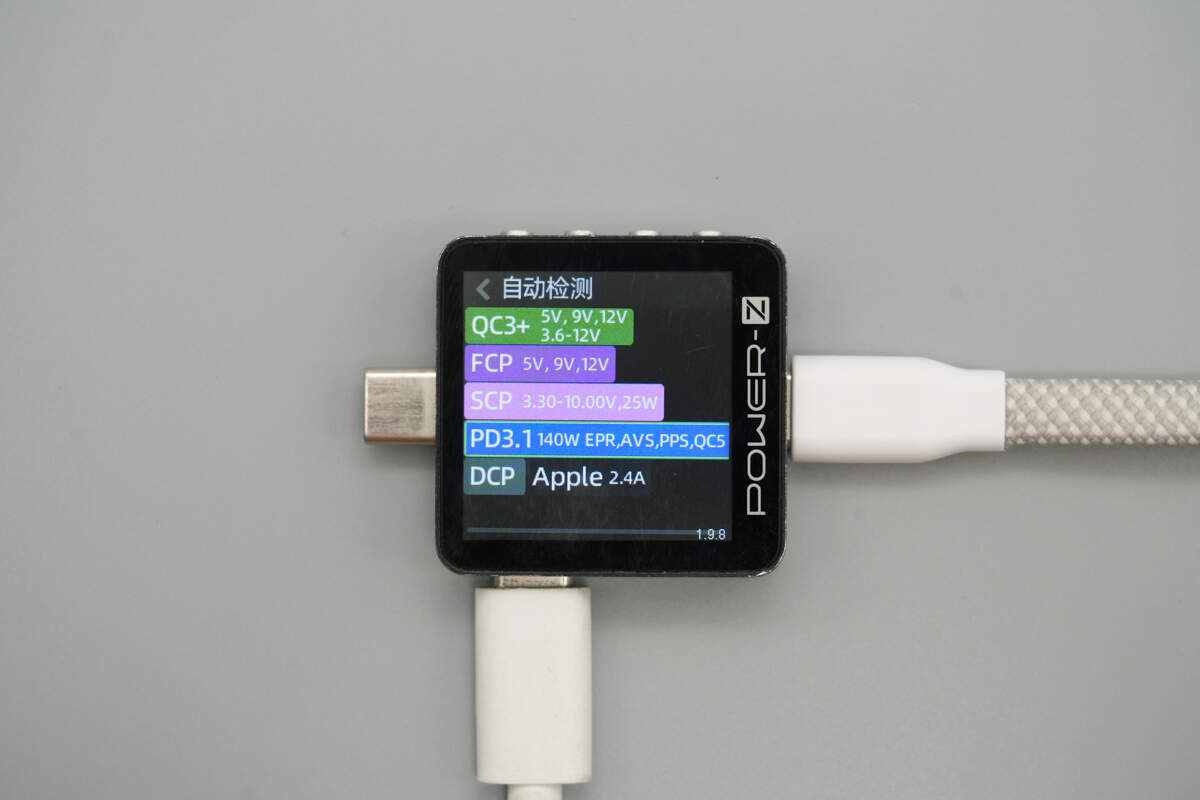

使用ChargerLAB POWER-Z KM003C测得USB-C1自带线支持QC3+/5、FCP、SCP、PD3.1、PPS、DCP、Apple 2.4A充电协议。

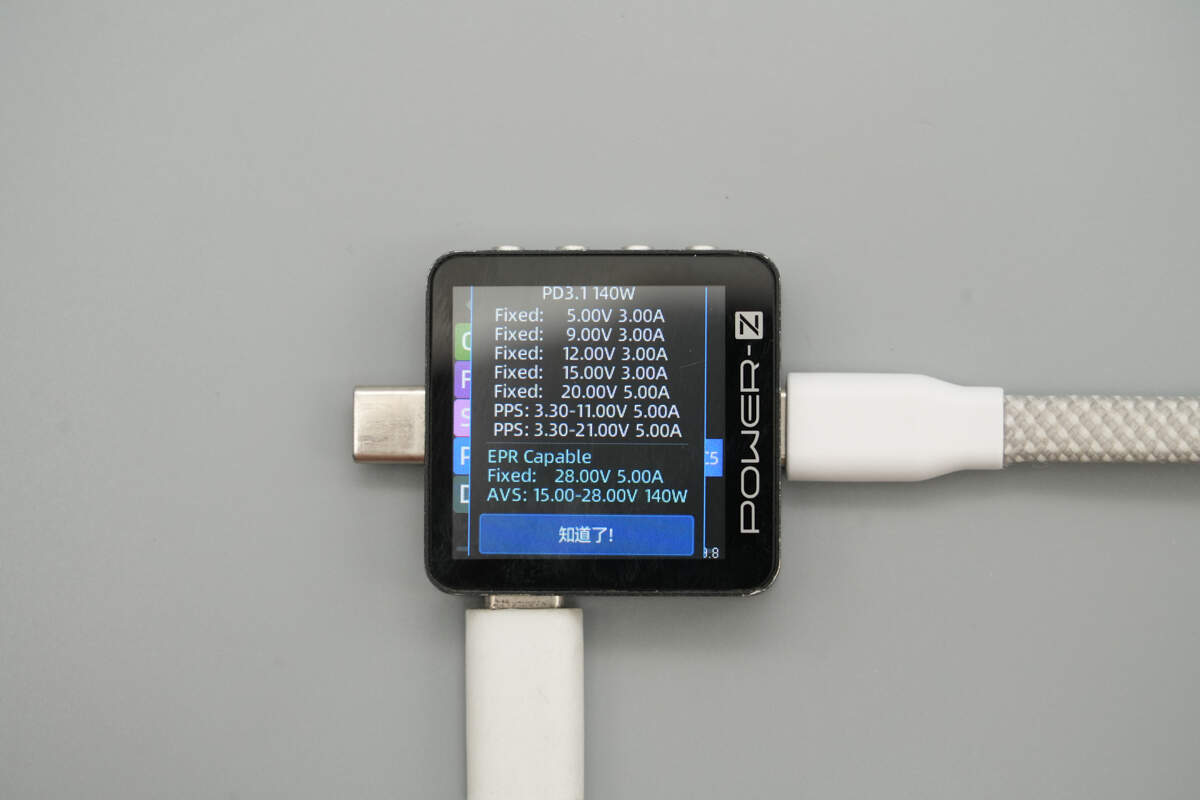

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及3.3-11V5A、3.3-21V5A两组PPS电压档位和15-28V 140W AVS一组电压档位。

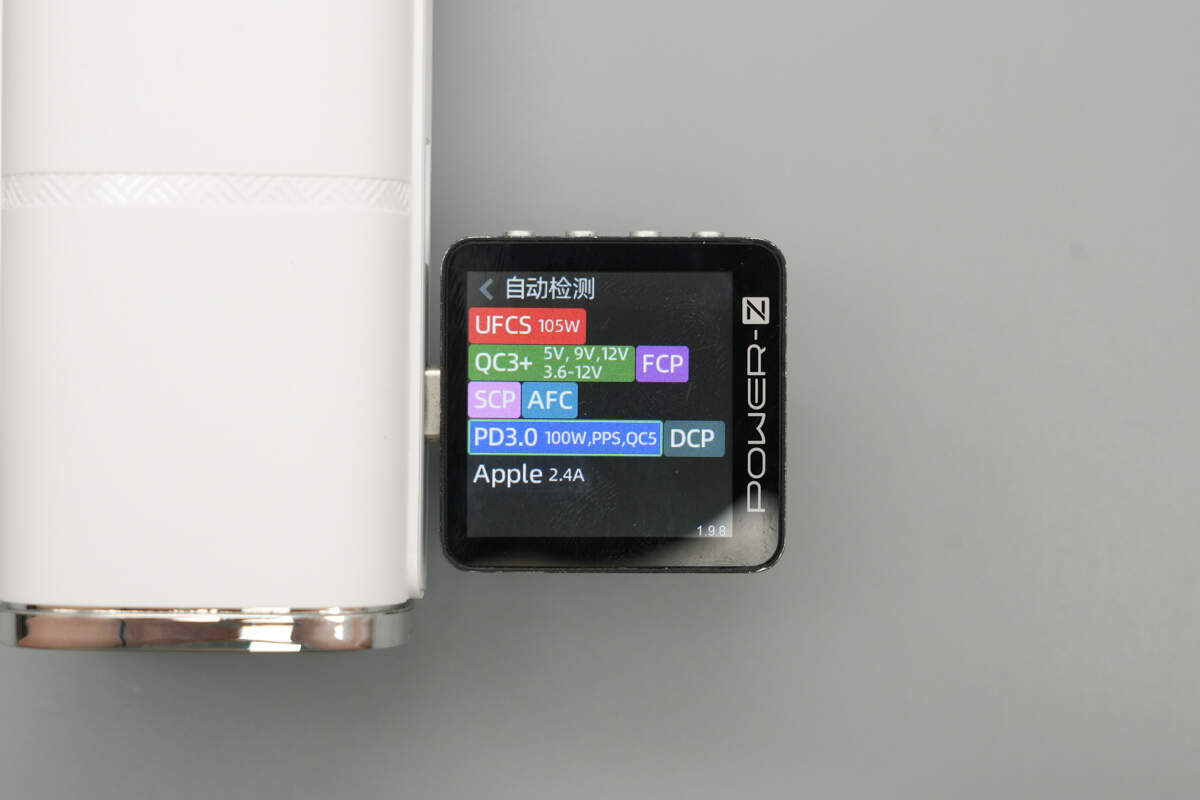

测得USB-C2口支持UFCS、QC3+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

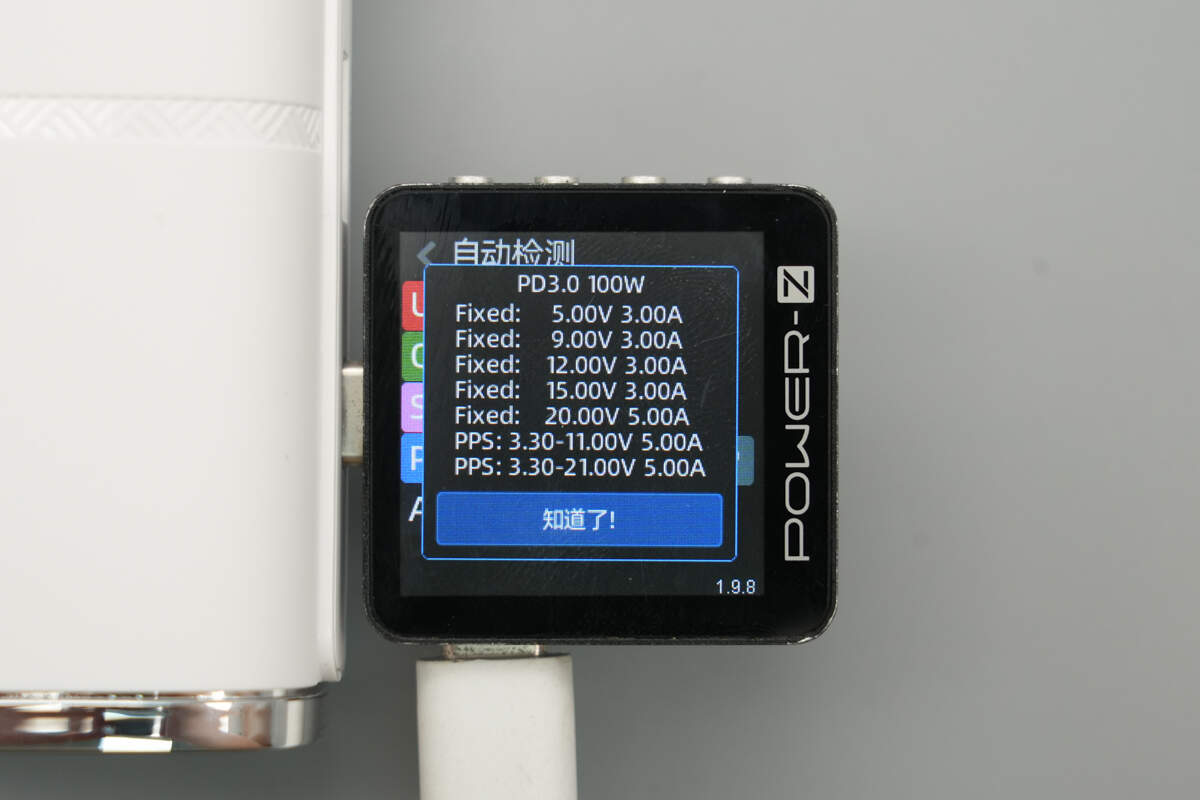

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V5A、3.3-21V5A两组PPS电压档位。

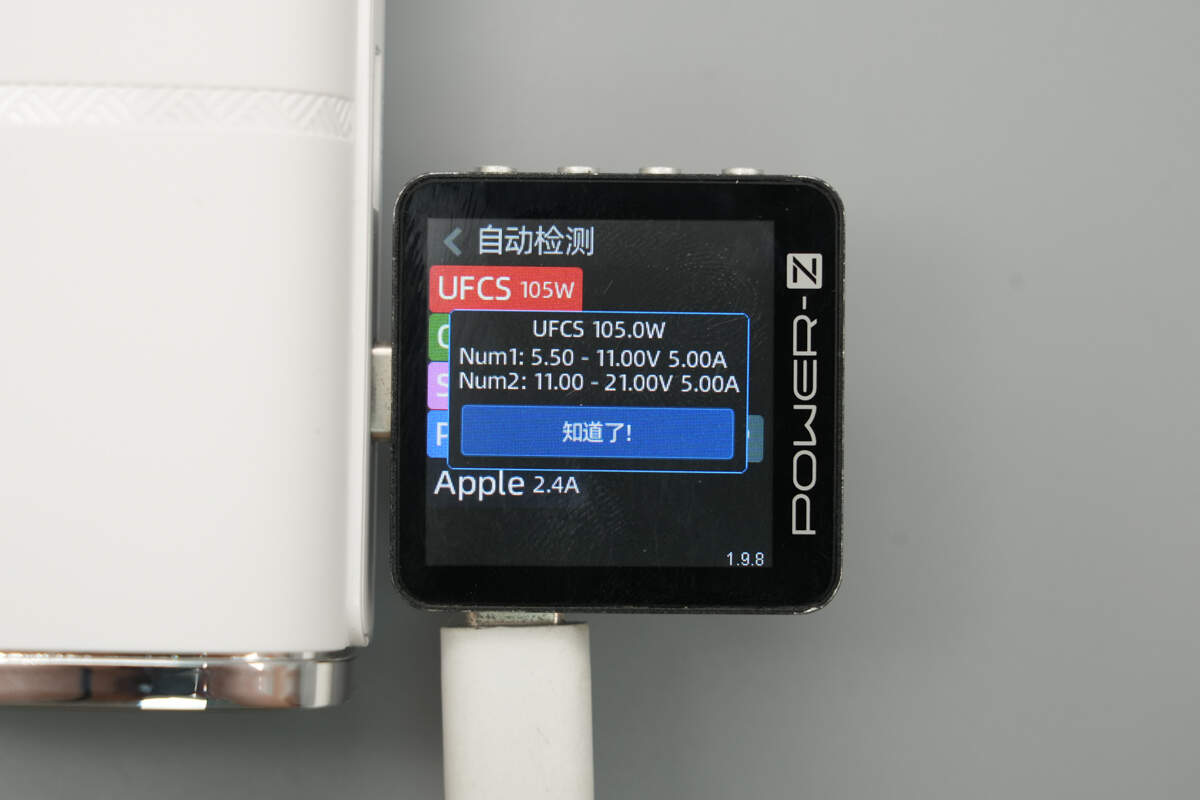

测得UFCS融合快充具备5.5-11V5A、11-21V5A两组电压档位。

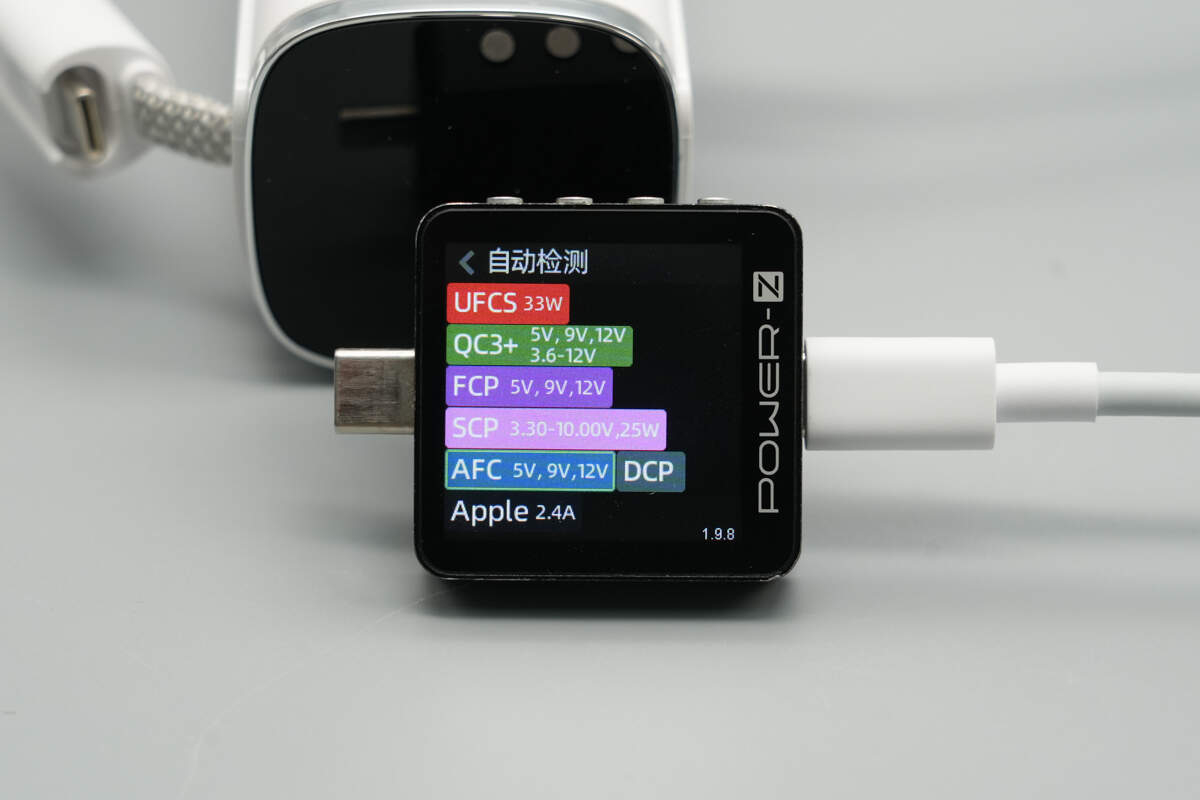

最后测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

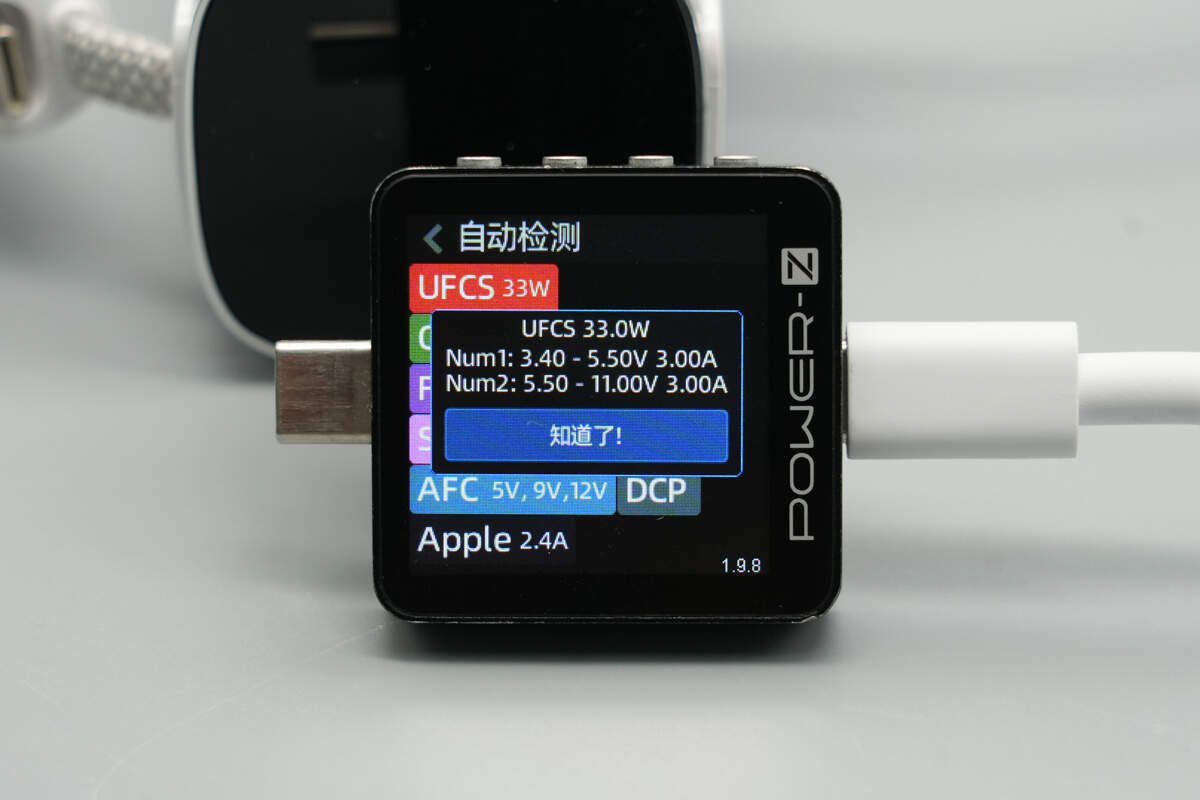

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A两组电压档位。

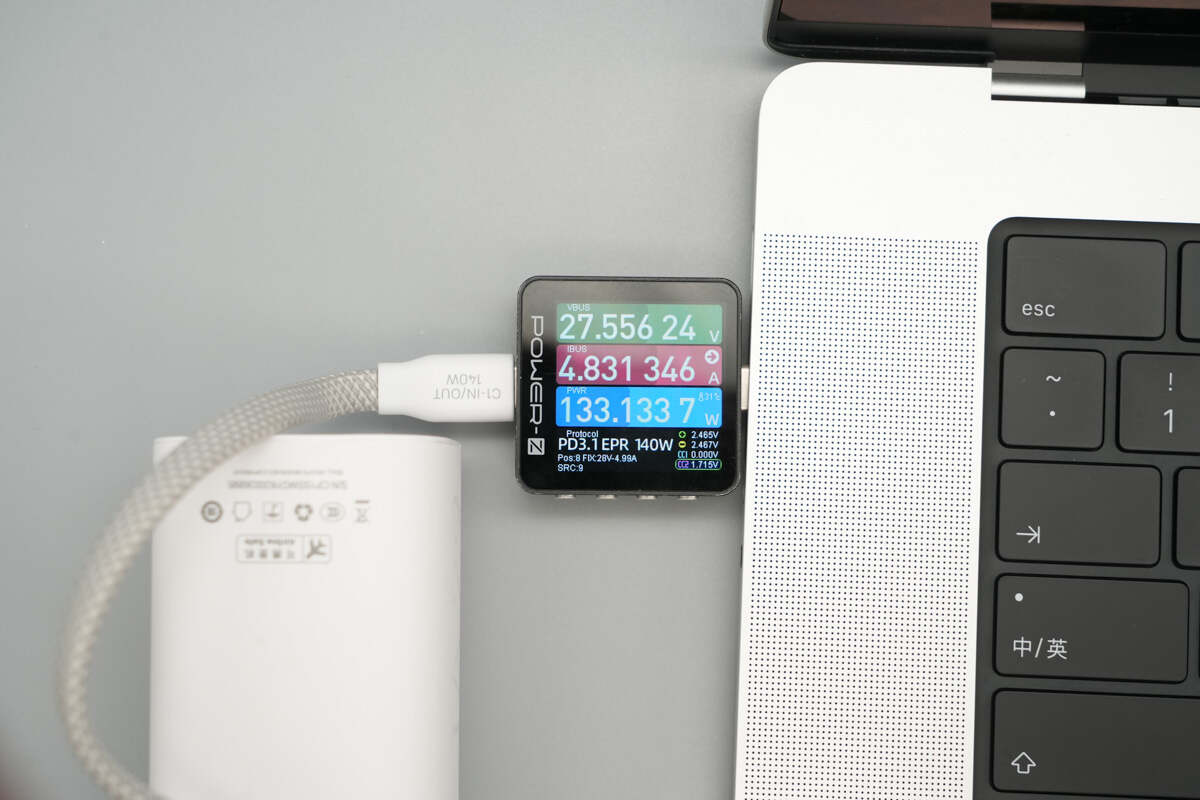

使用移动电源USB-C1自带线给苹果MacBook Pro充电，测得充电功率约为133.13W，成功开启28V5A PD3.1快充。

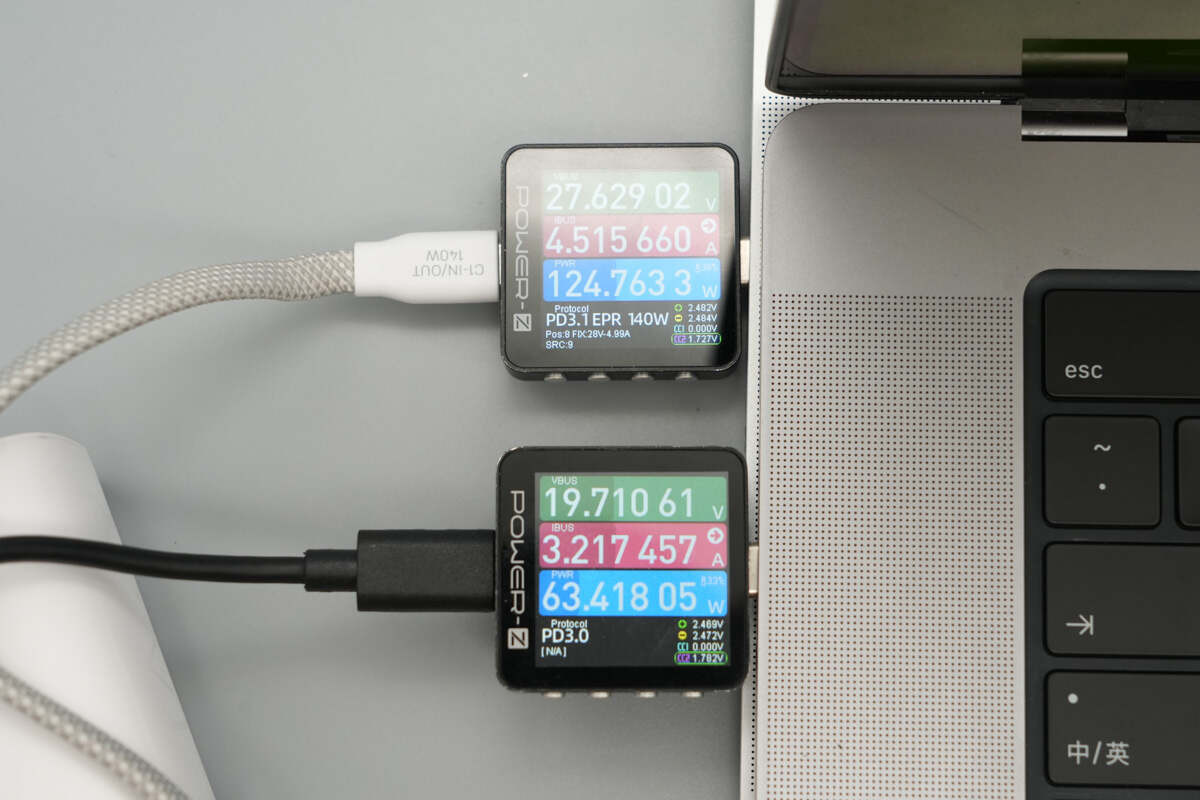

通过自带线和USB-C接口同时给两台MacBook Pro充电，功率分别为124.76W和63.42W，同时输出总功率高达188W。

创维205W自带线快充移动电源拆解

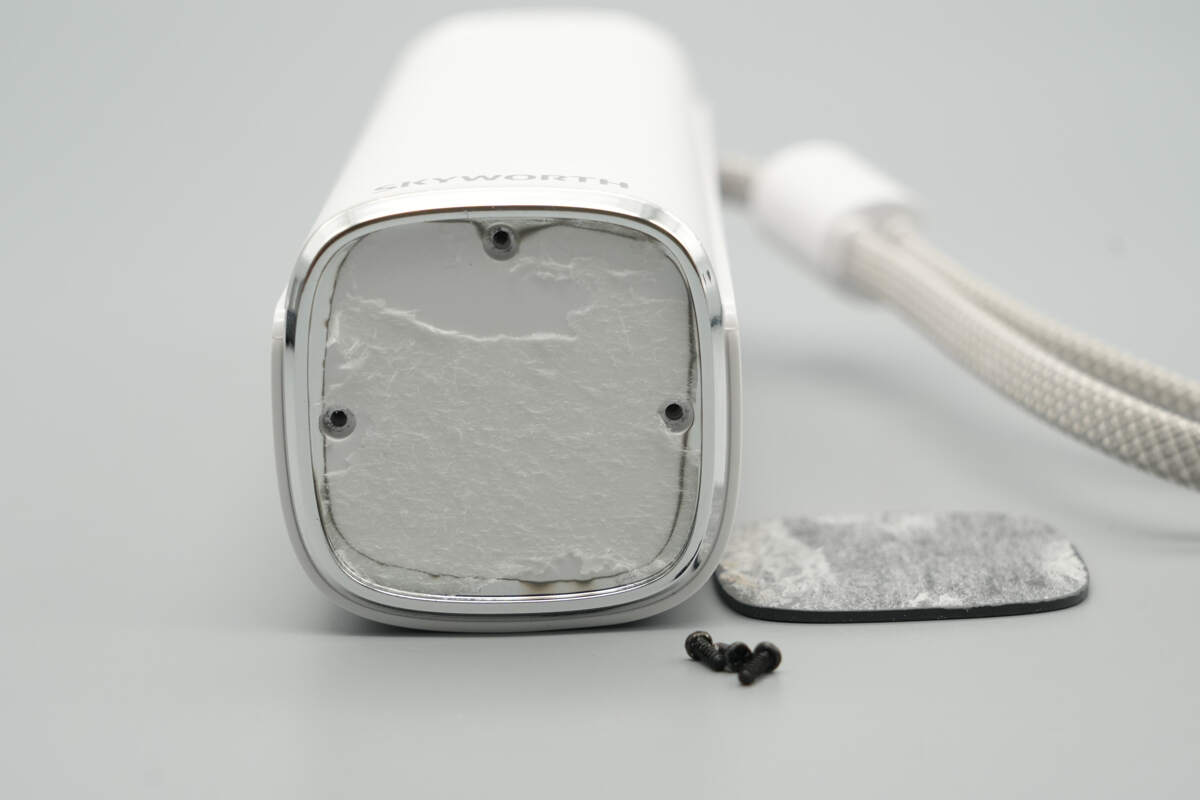

撕掉防滑垫取下内部螺丝。

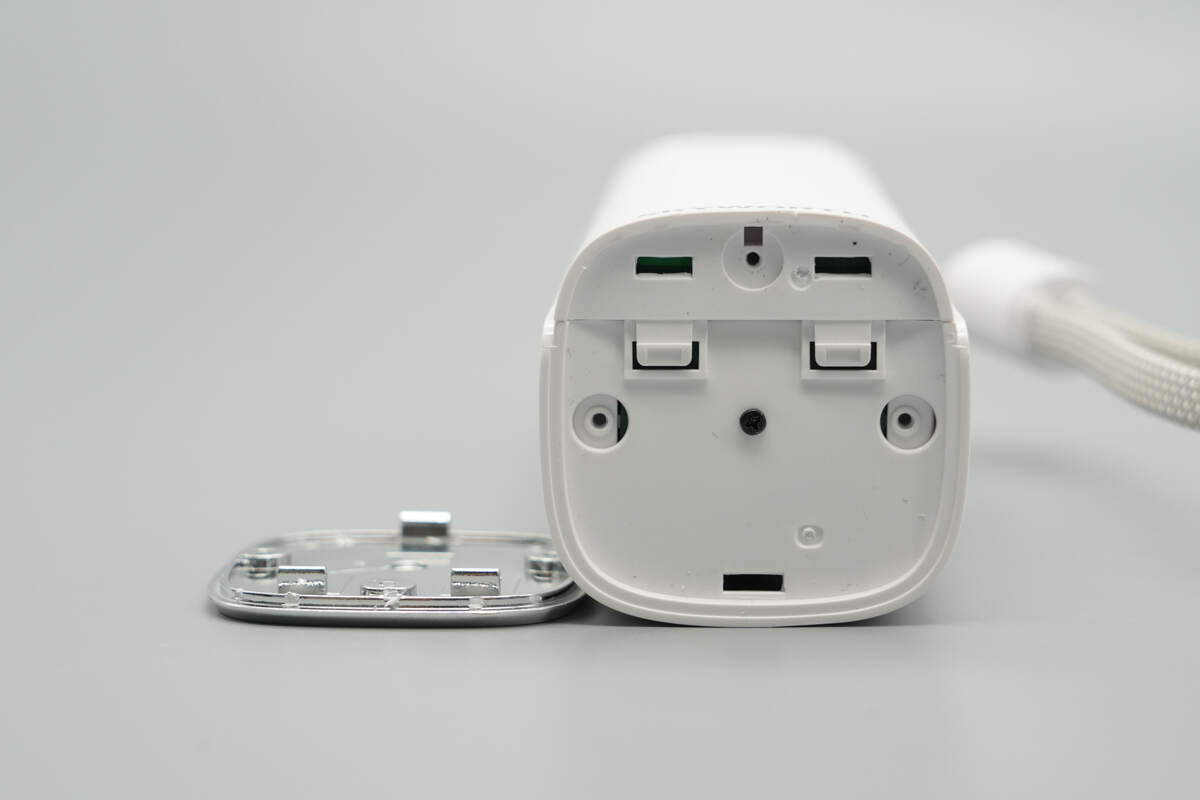

继续拆下装饰板，盖板还采用卡扣结构固定。

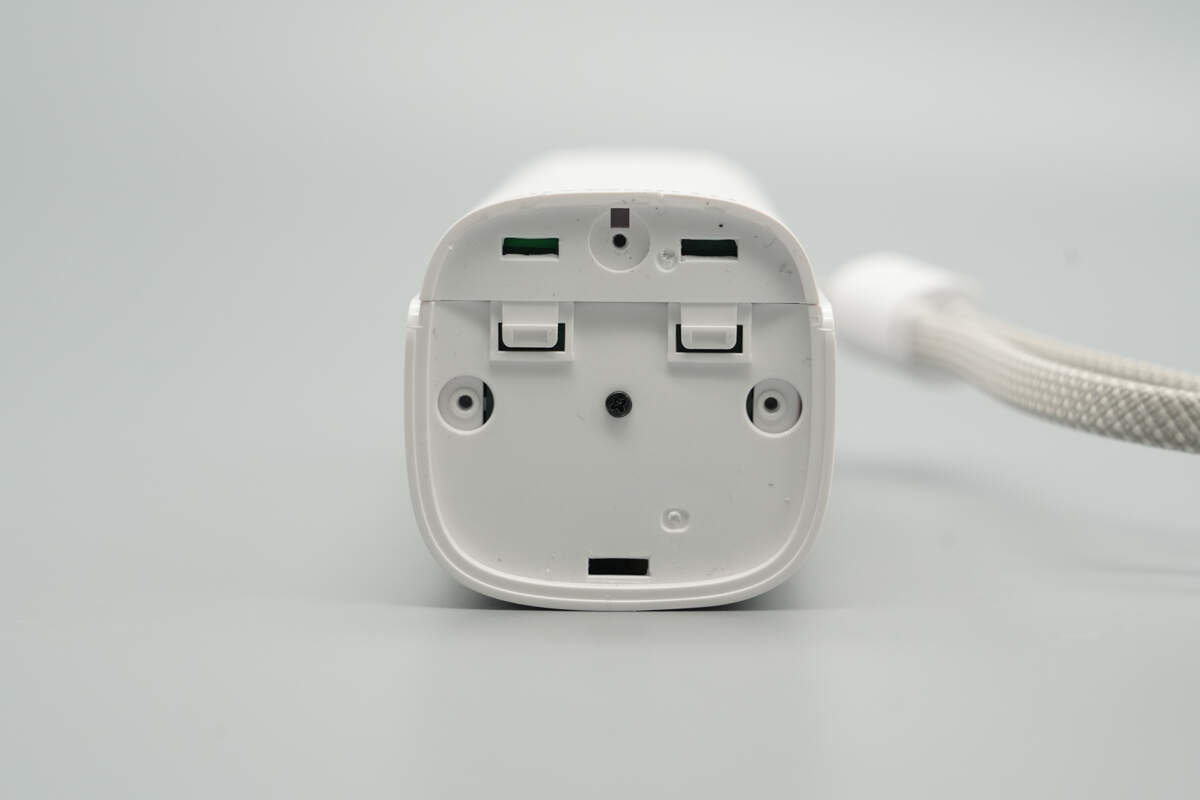

底部中心设有固定螺丝，背面塑料板端部也设有卡扣，设计上通过底部螺丝实现整体外壳“锁死”，提升保护性。

继续将背面塑料板拆下，也是采用卡扣固定组装。

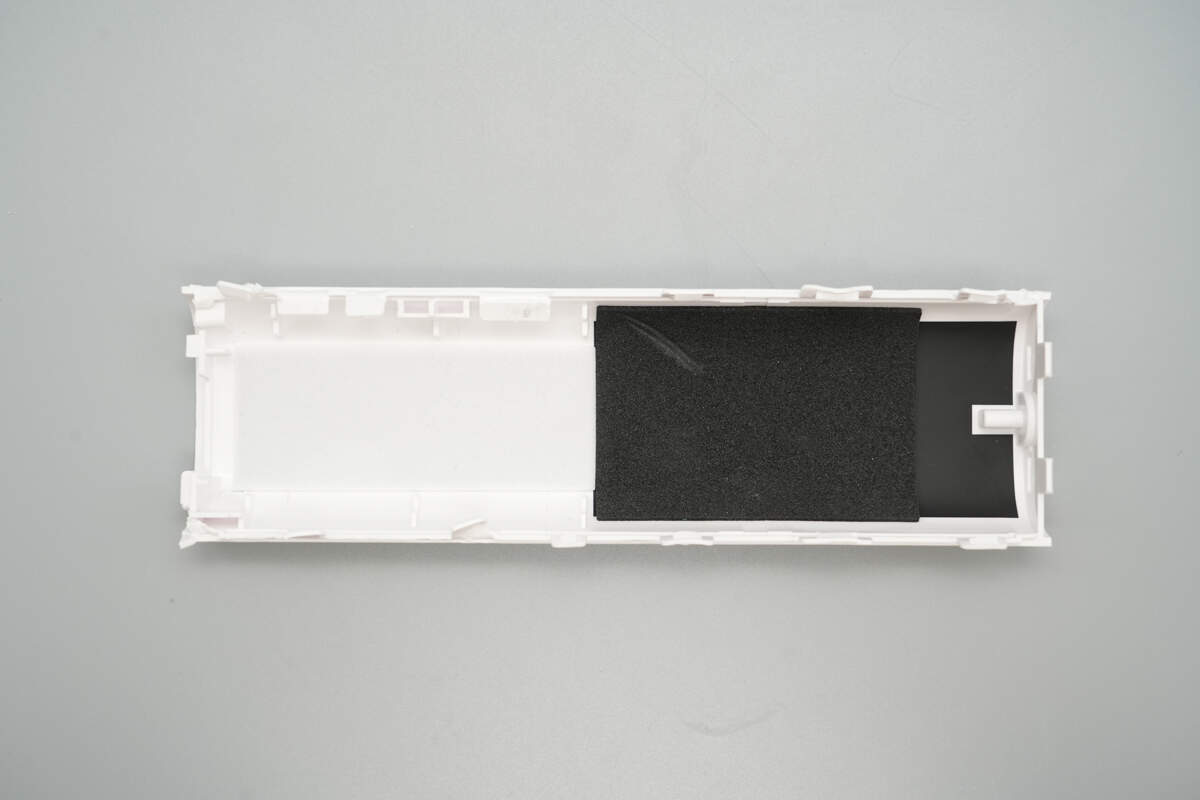

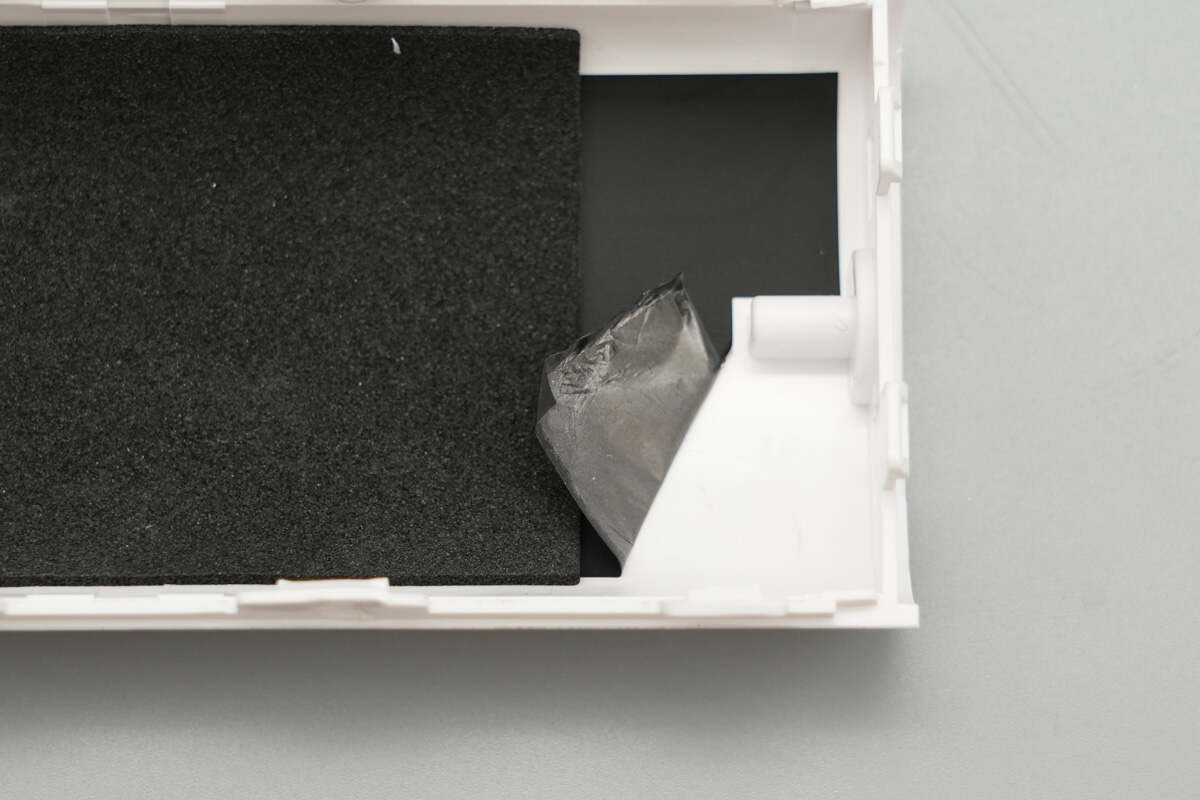

壳体内侧贴有海绵和泡棉分别对PCB板、电芯进行保护。

此外外壳上还贴有石墨散热贴纸帮助散热。

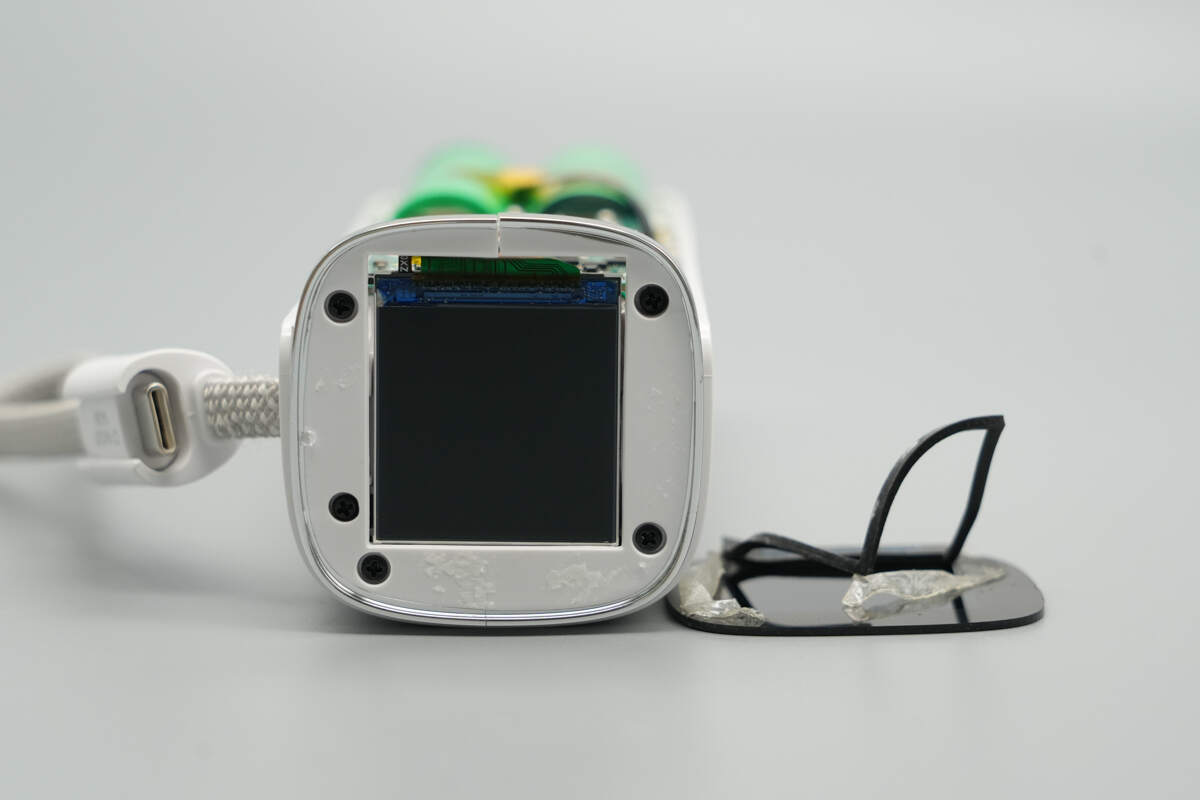

将顶部黑色亮面板拆下，内层装饰板也是使用螺丝进行固定。

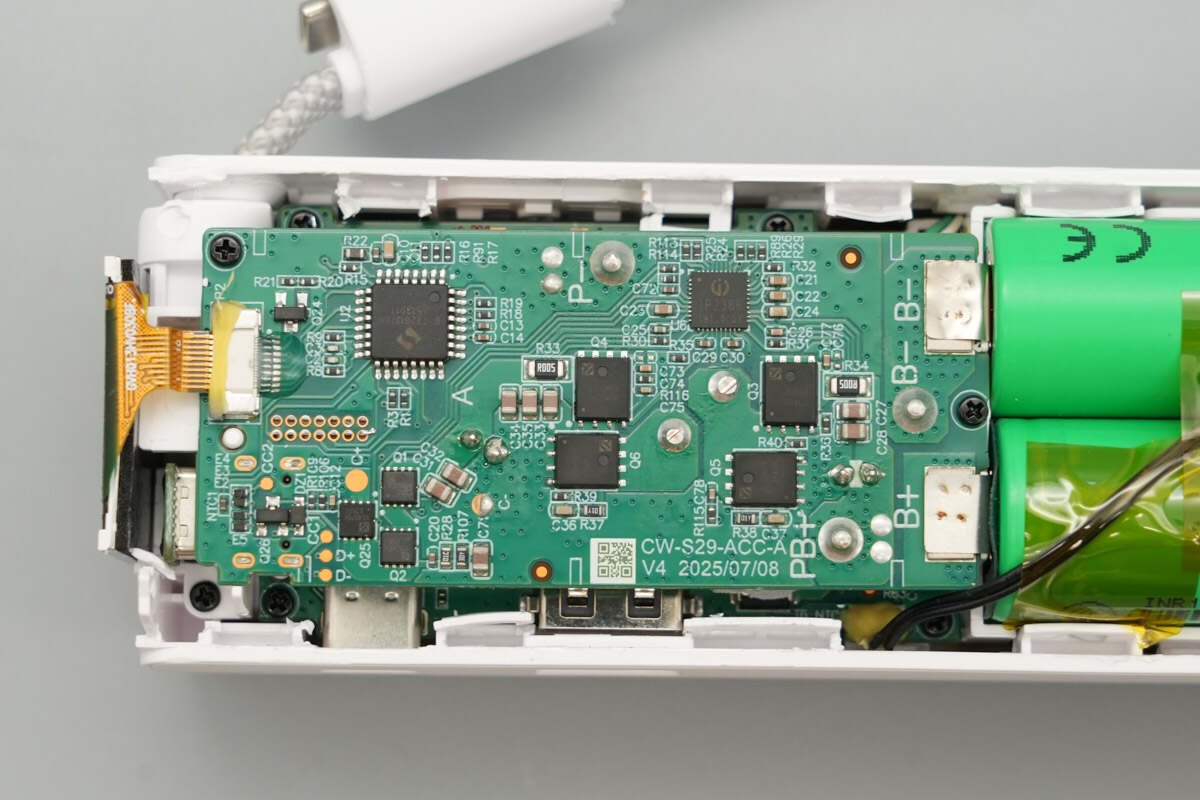

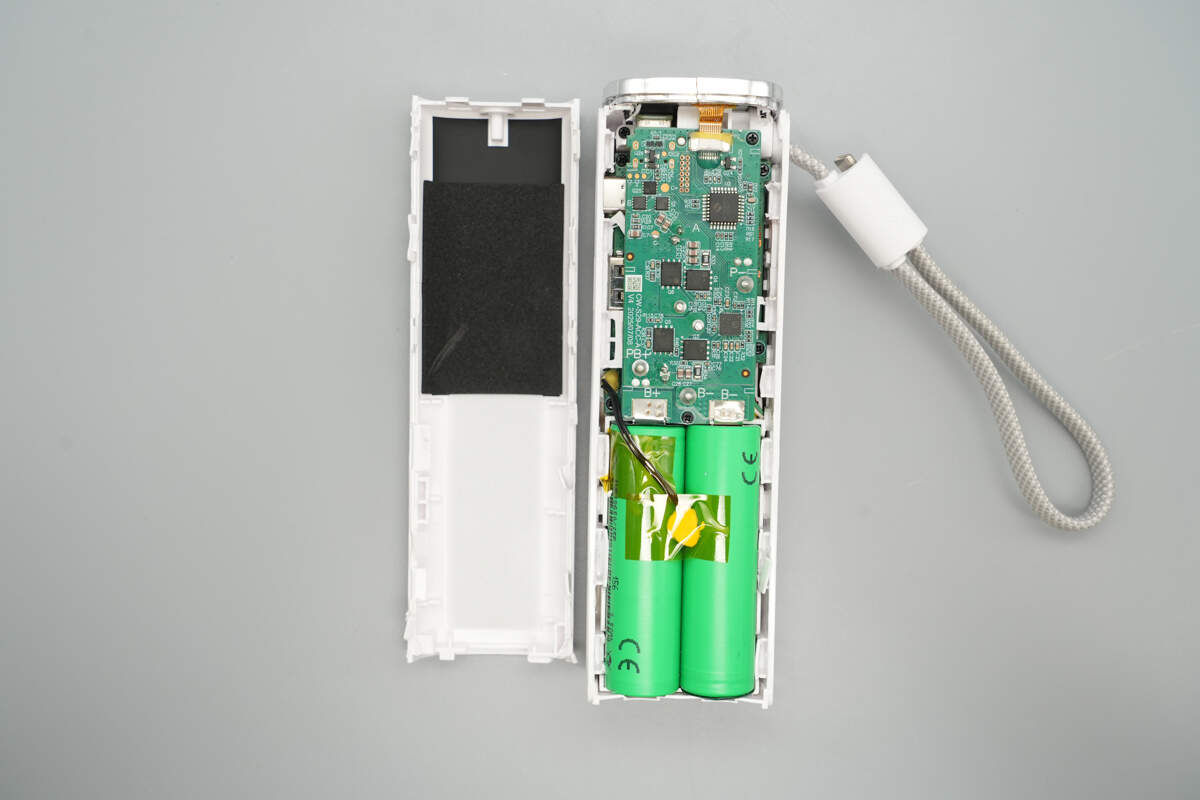

移动电源内部PCB板使用螺丝固定，左端显示屏通过排线插拔式，插座打胶水加固。

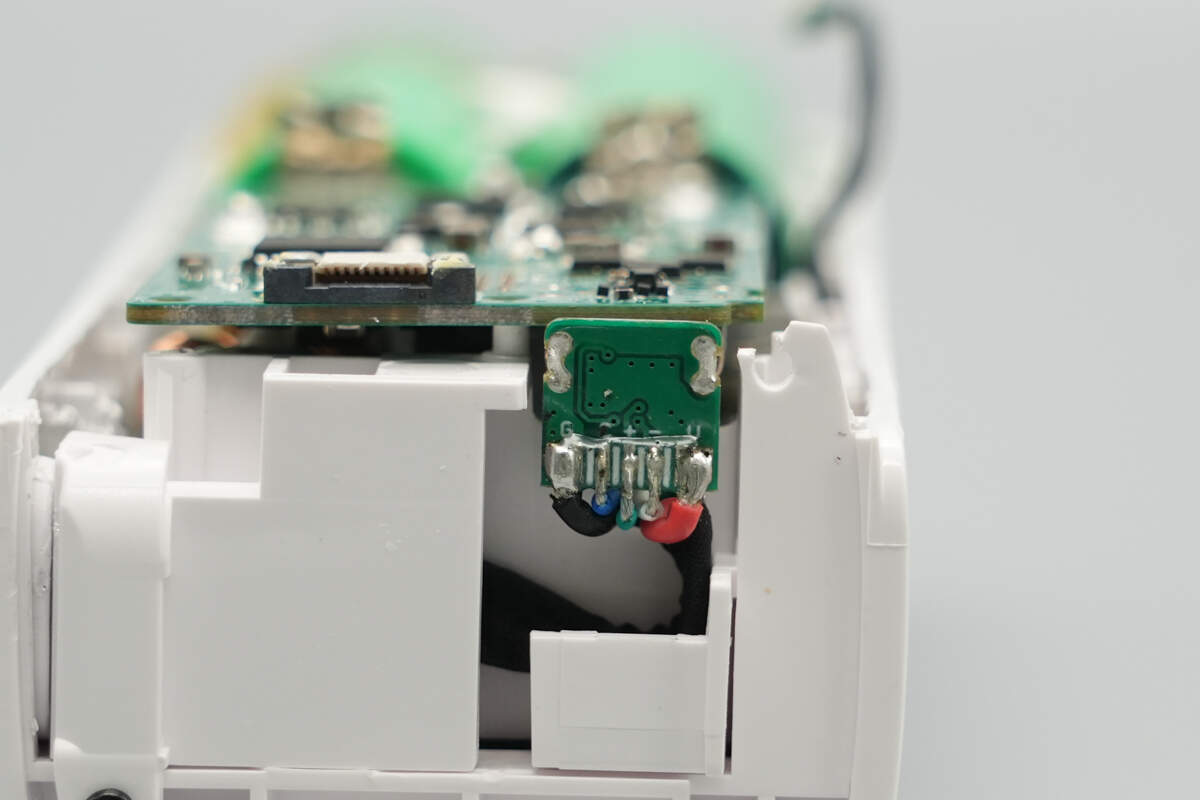

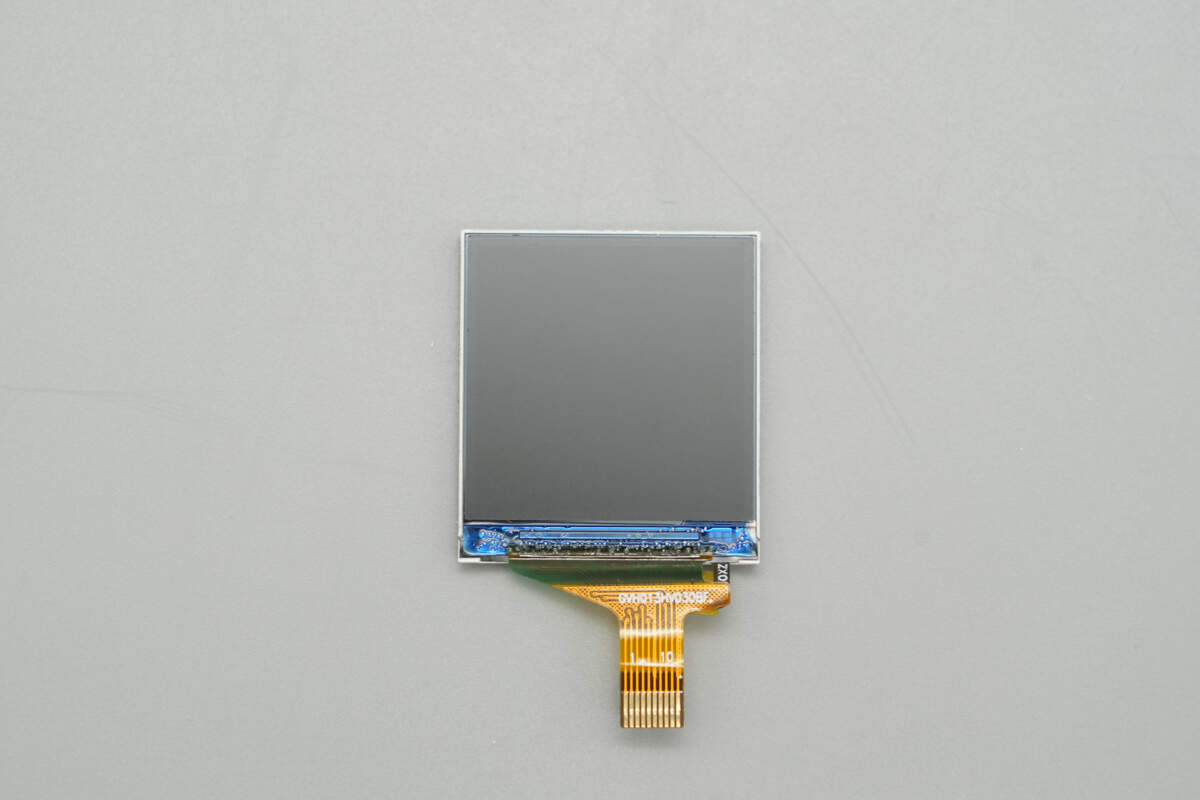

继续拆掉显示屏，可以看到USB-C1自带线线芯焊接到一块独立小板上，并通过小板另一面USB-C公头实现与主板插拔式连接。

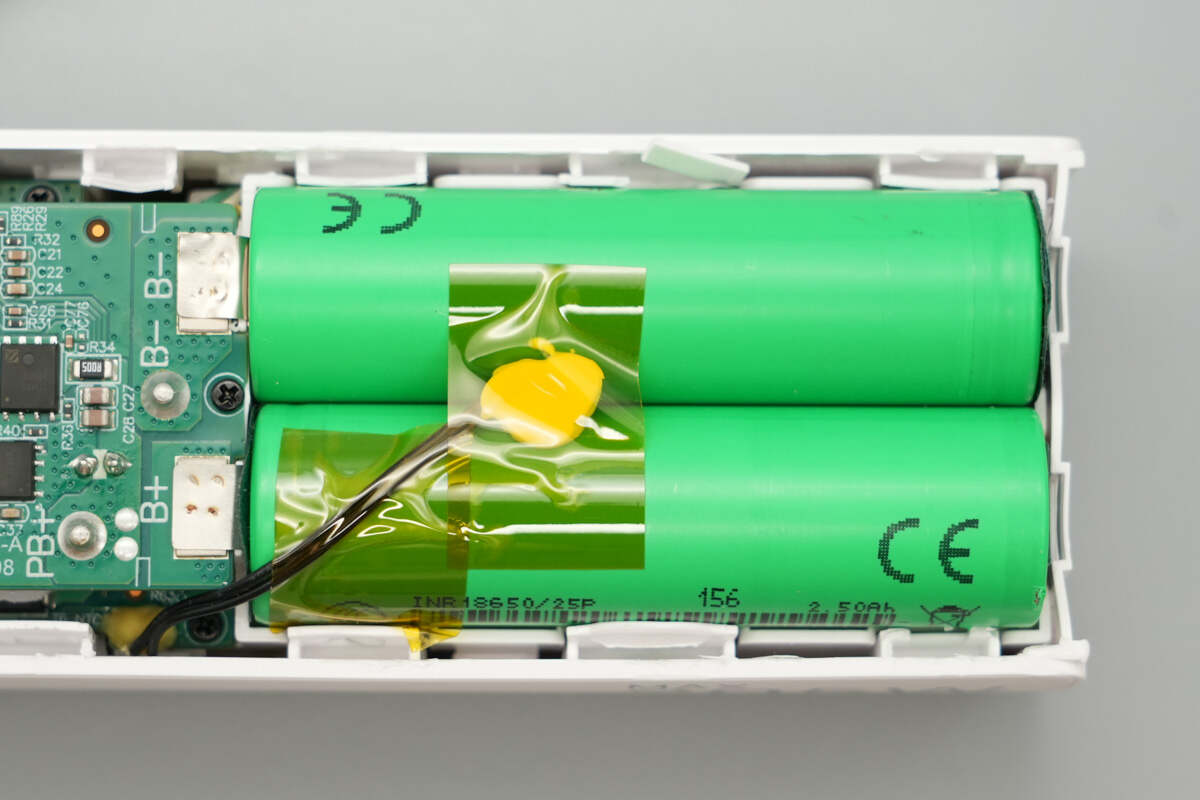

电池组设有热敏电阻进行温度监控，自身通过镍片点焊连接PCB板。

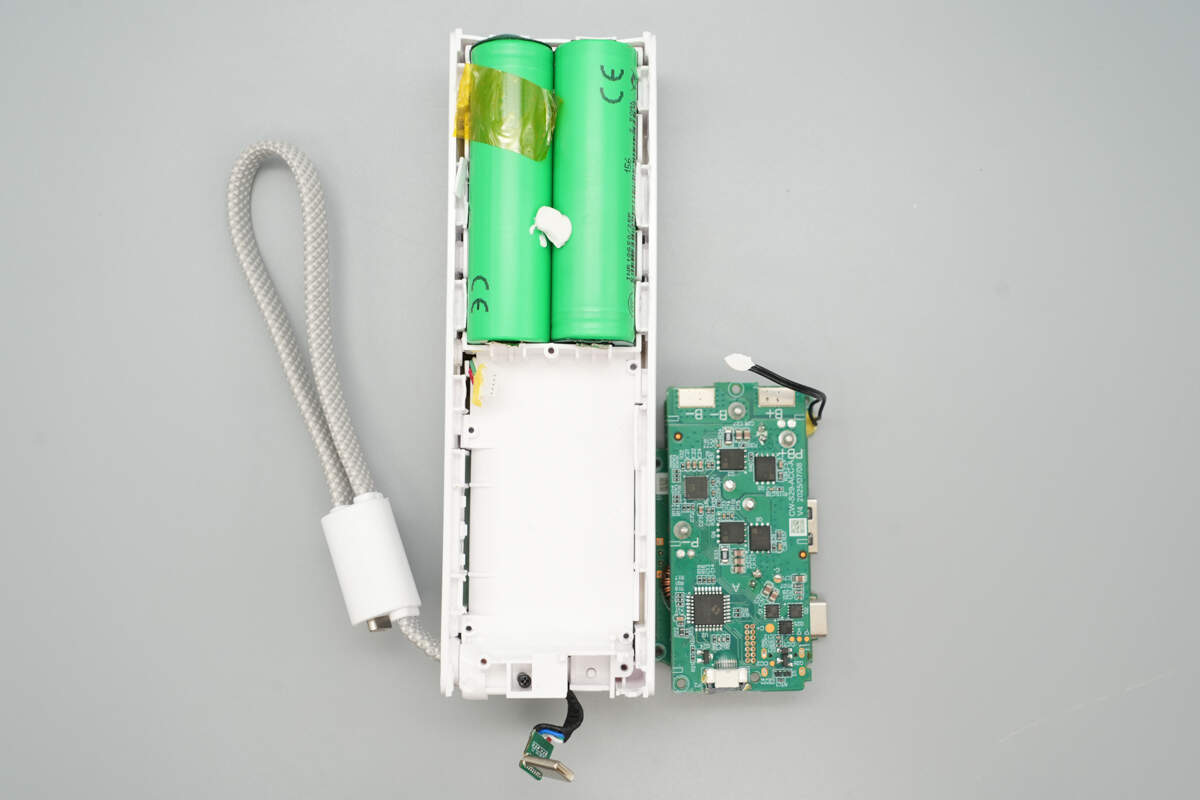

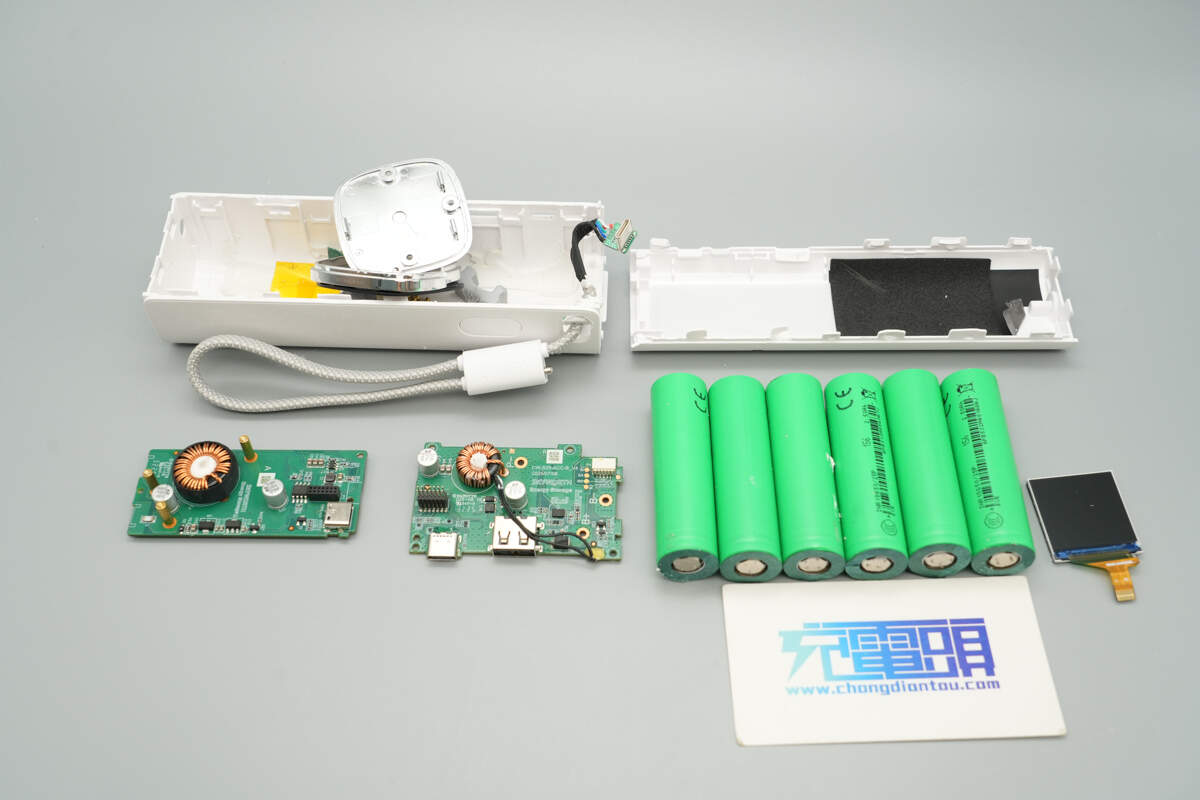

将PCBA模块分离取出，底部设有塑料隔板，顶部两颗电芯置于塑料隔离槽内。

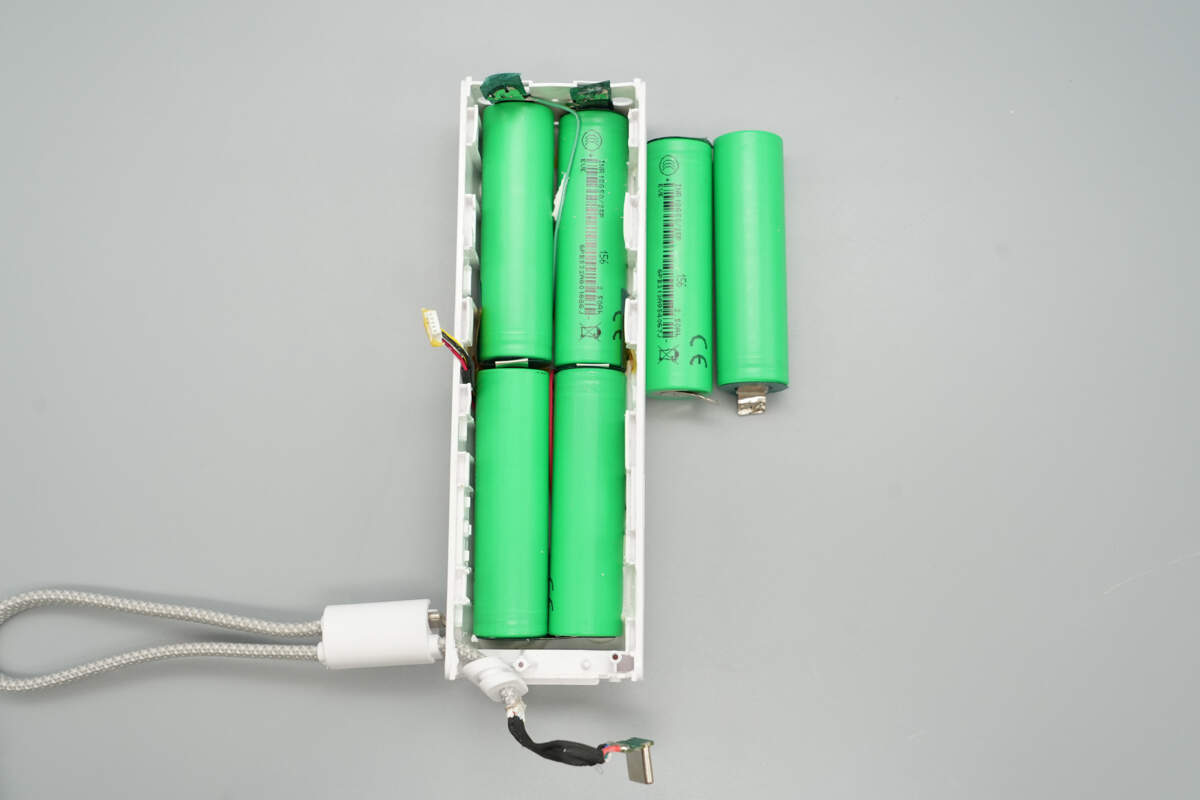

将顶部两颗电芯以及下方的塑料隔板拆掉，底部还设有四颗电芯，整个电池组由六颗电芯组成。

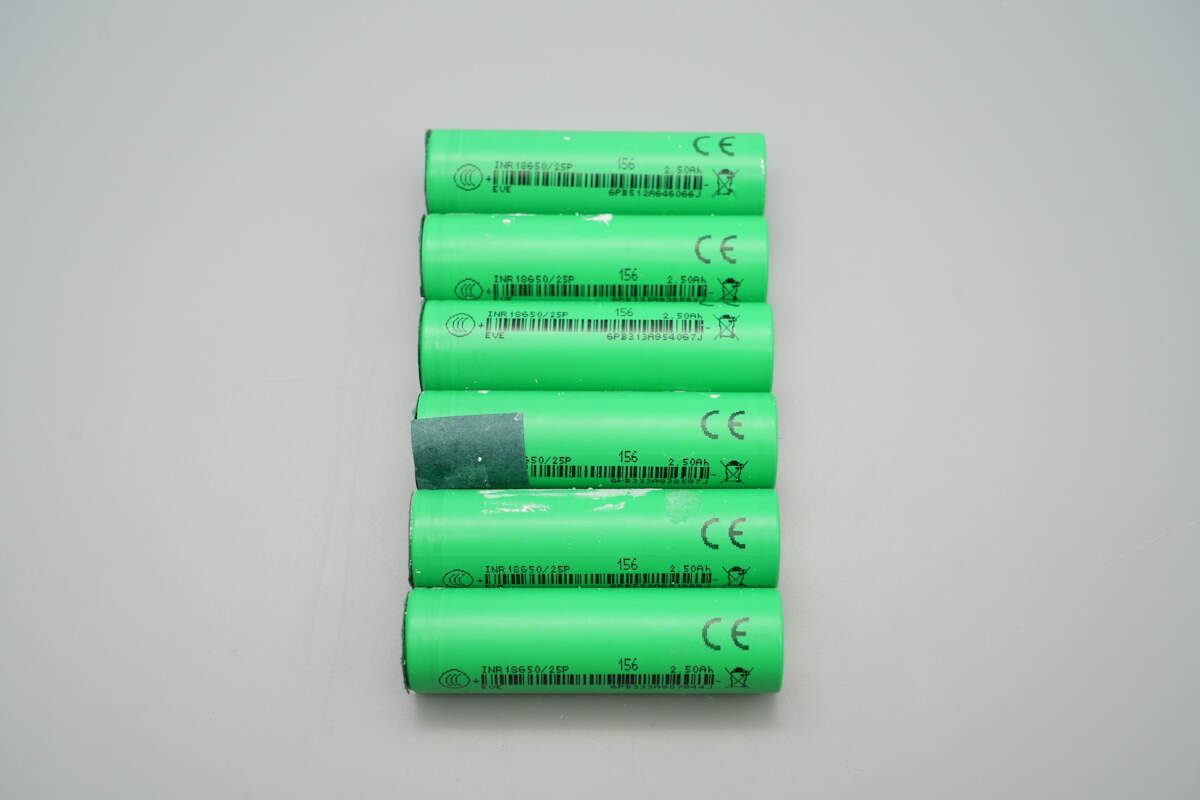

通过观察发现六颗电芯料号完全相同。

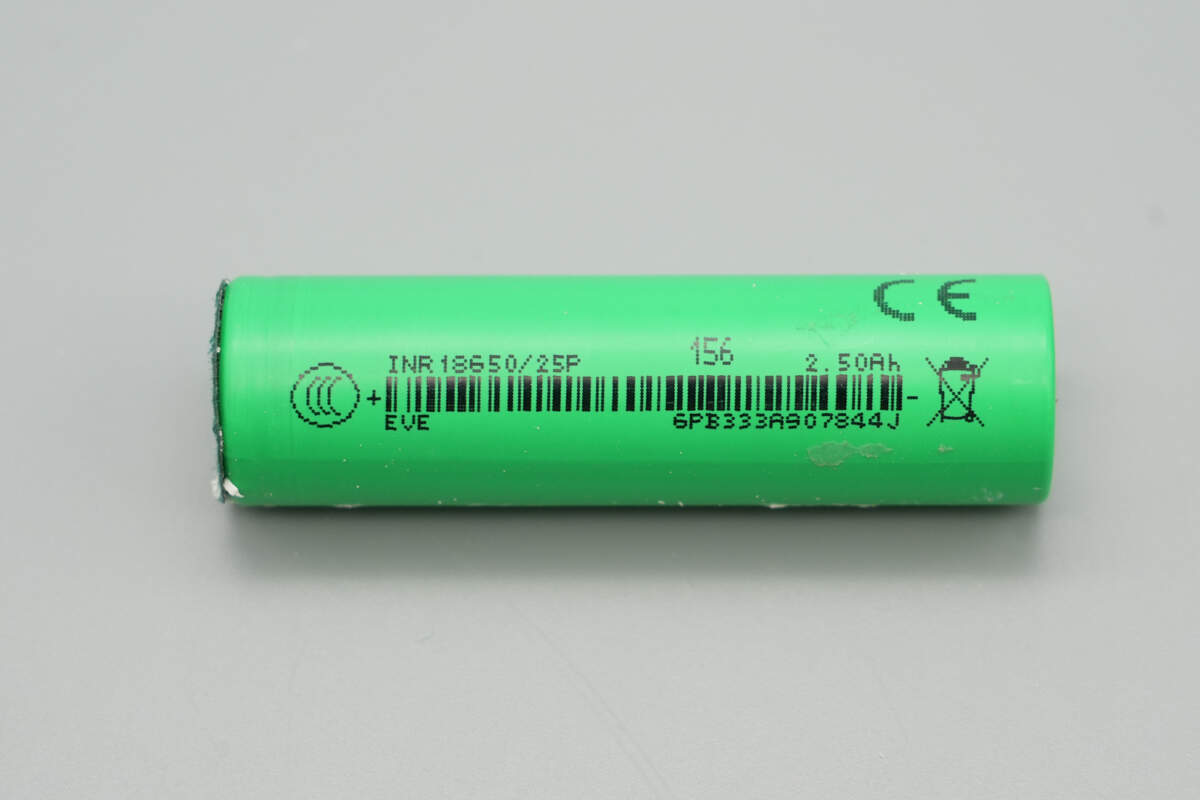

电池来自EVE亿纬锂能，型号INR18650/25P，容量为2.5Ah，充电限制电压为4.2V，通过了CCC、CE认证。

PCBA模块由上下双板堆叠设计。

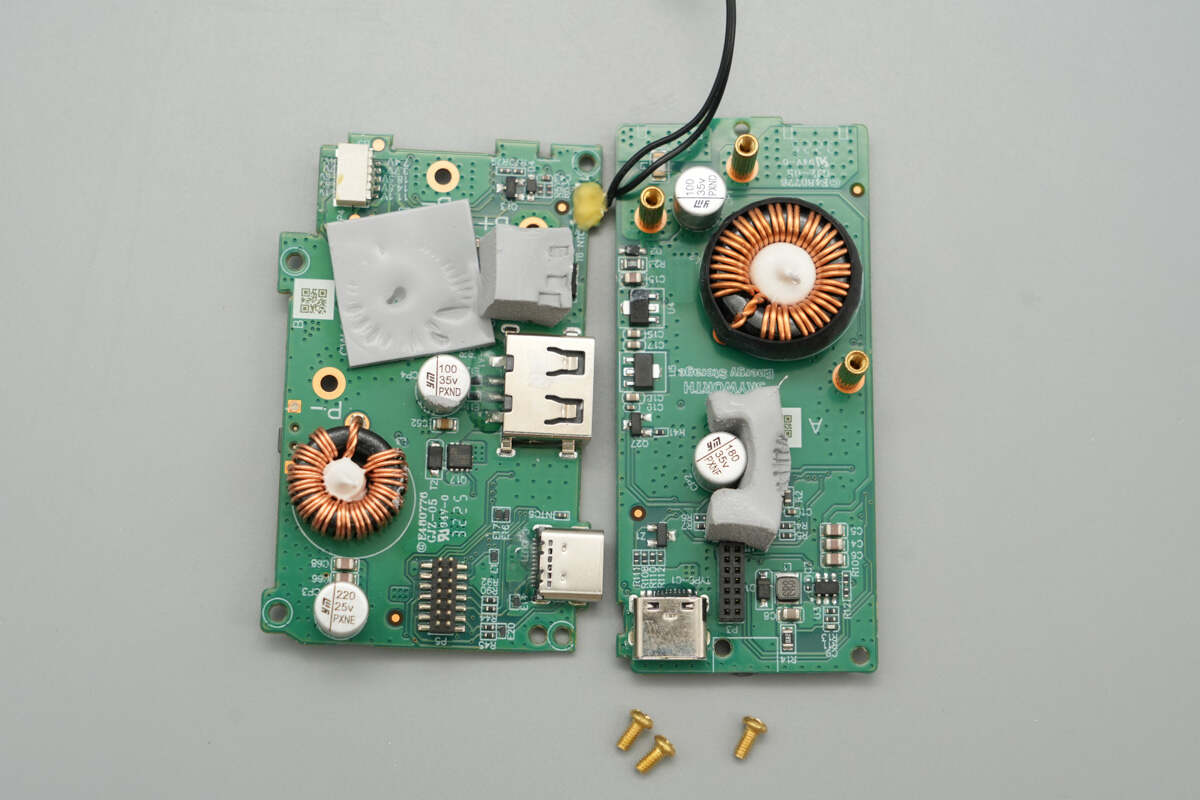

将两块PCB板分离，之间通过排针连接，此外设有导热垫辅助散热。

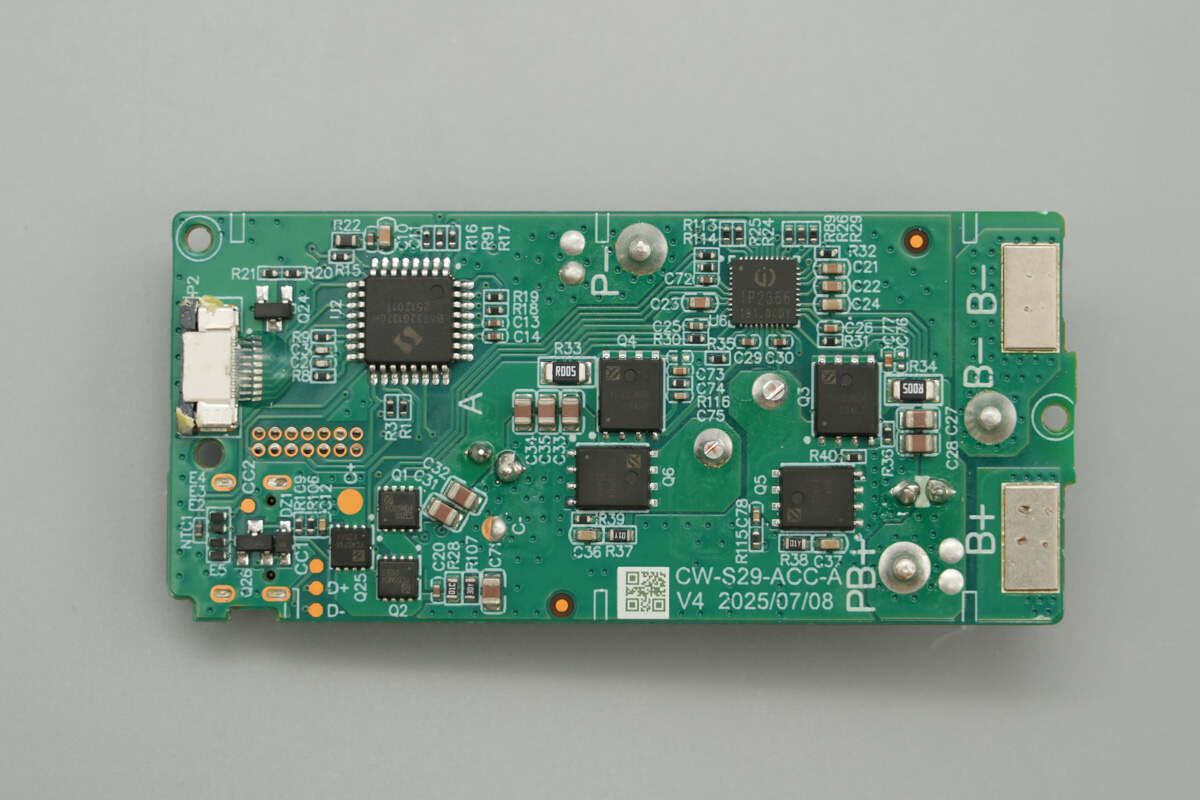

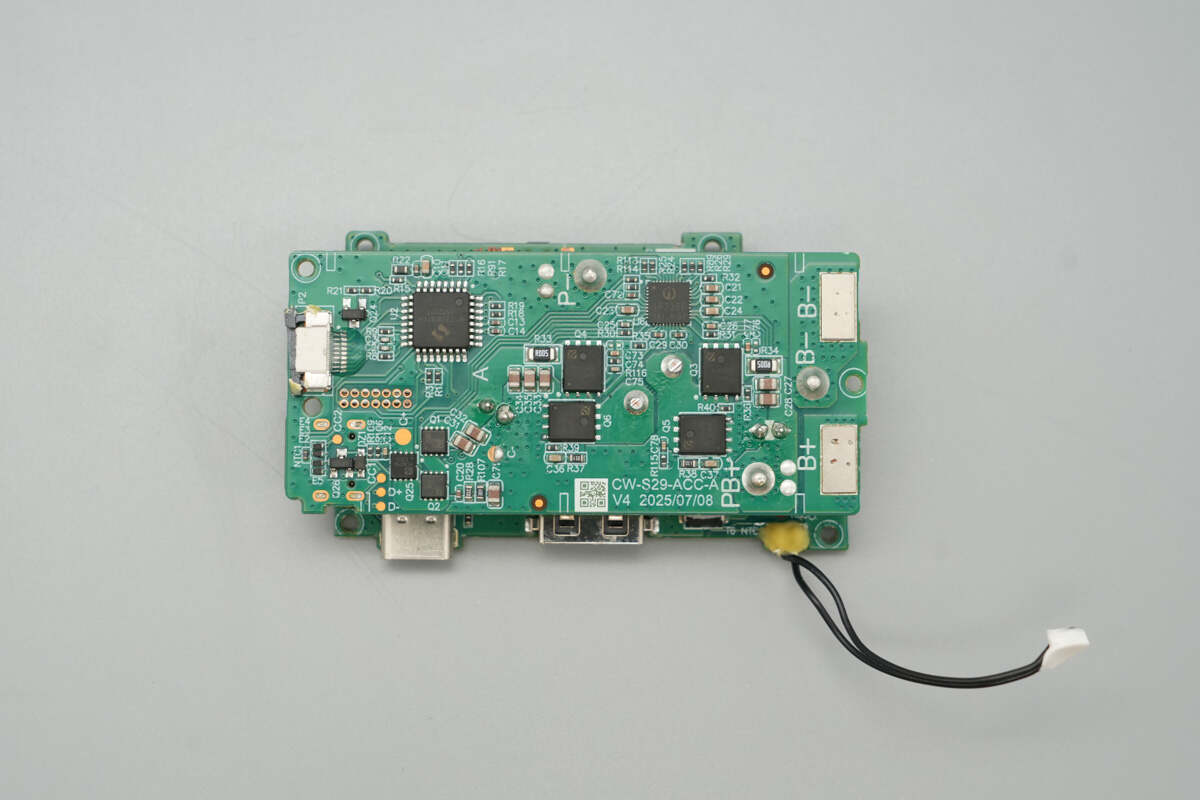

上层PCB板正面设有电源管理芯片、同步升降压开关管、MCU、VBUS开关管。

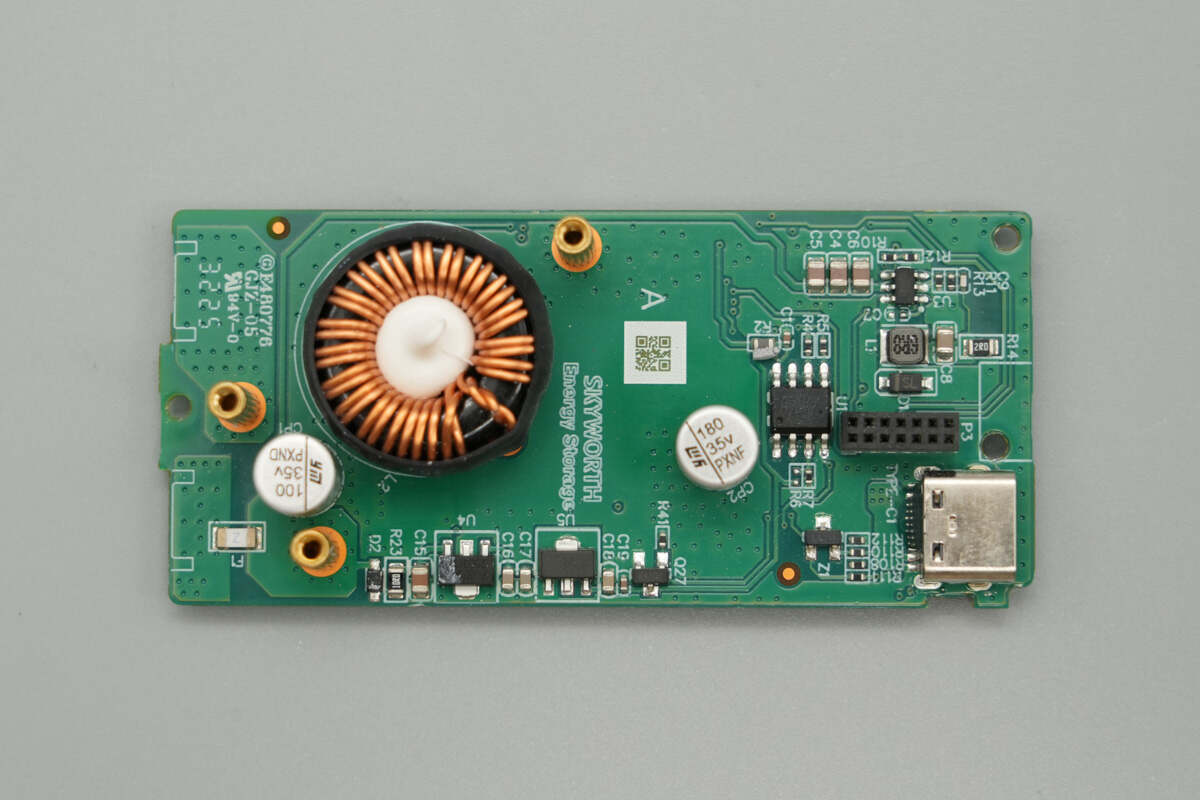

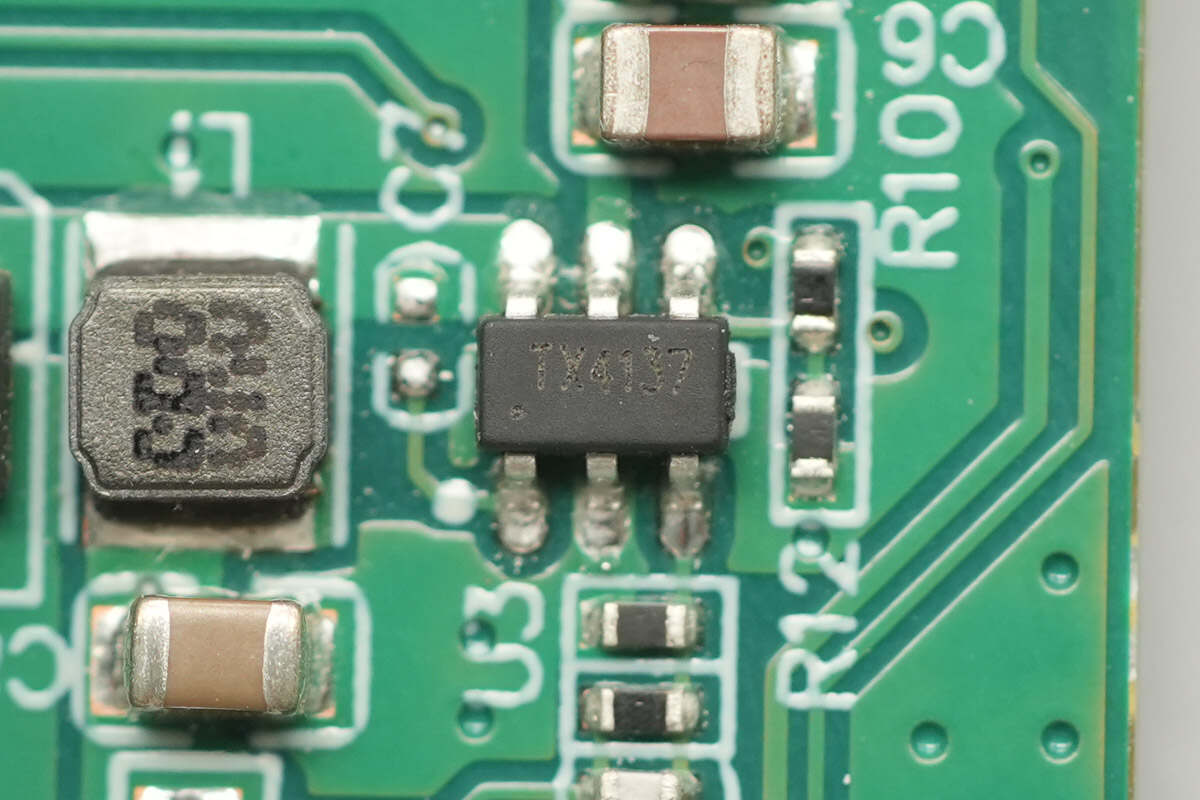

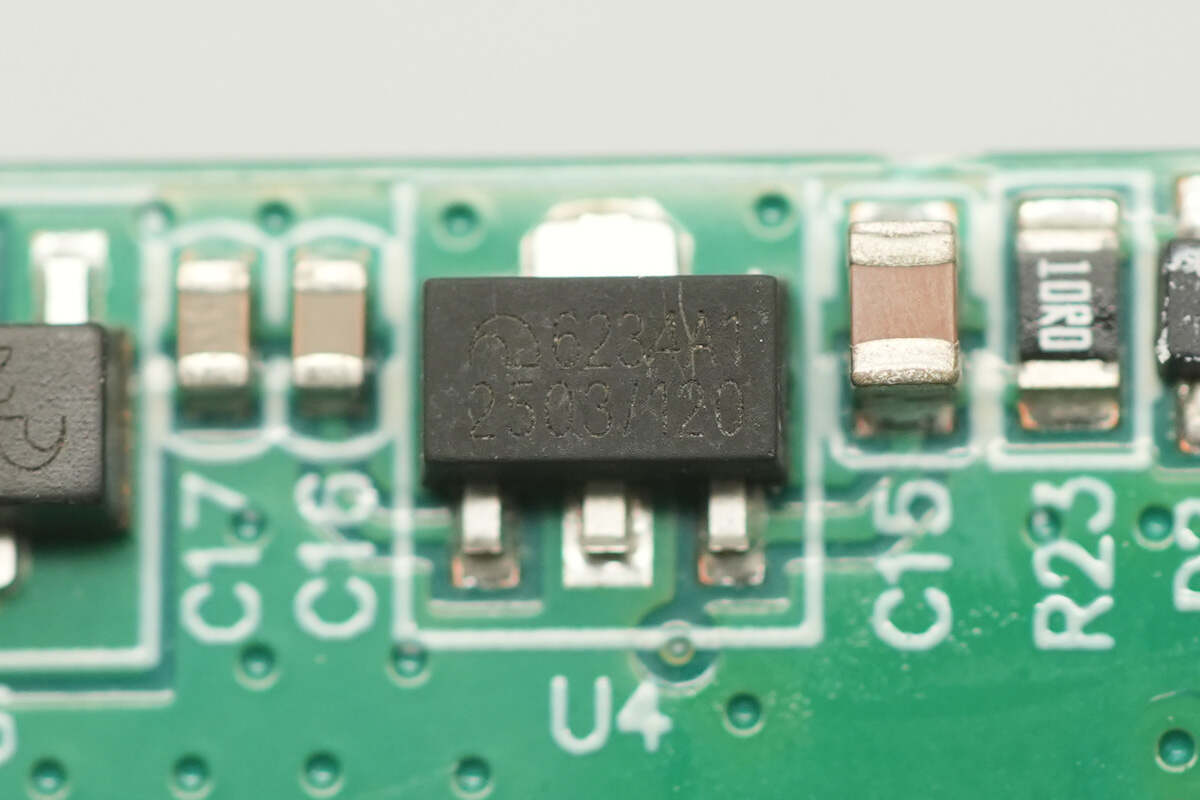

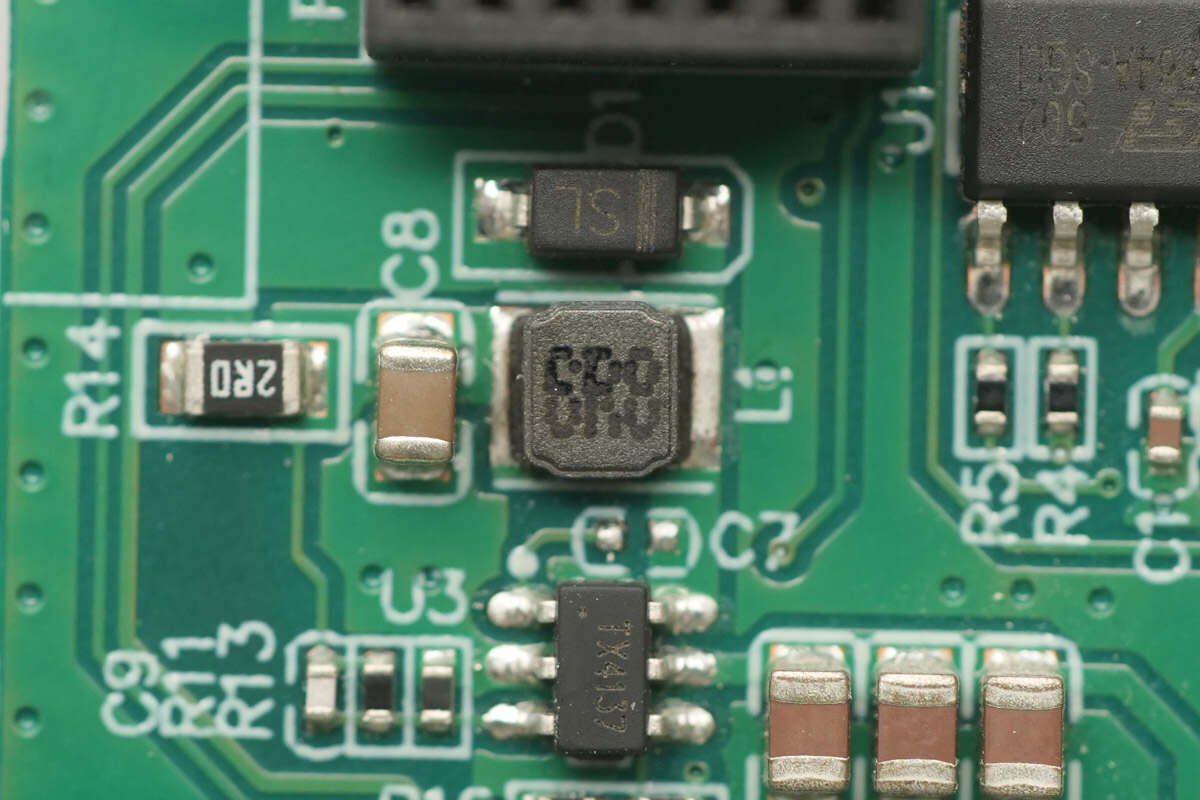

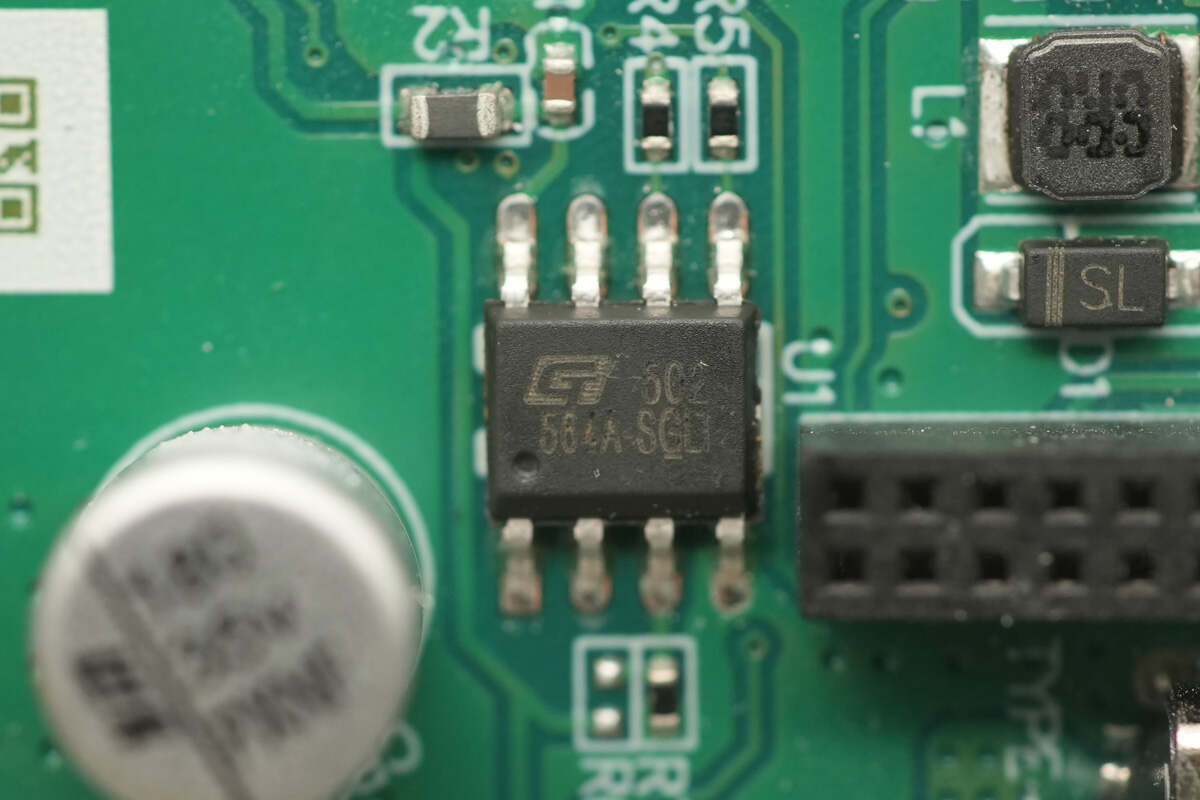

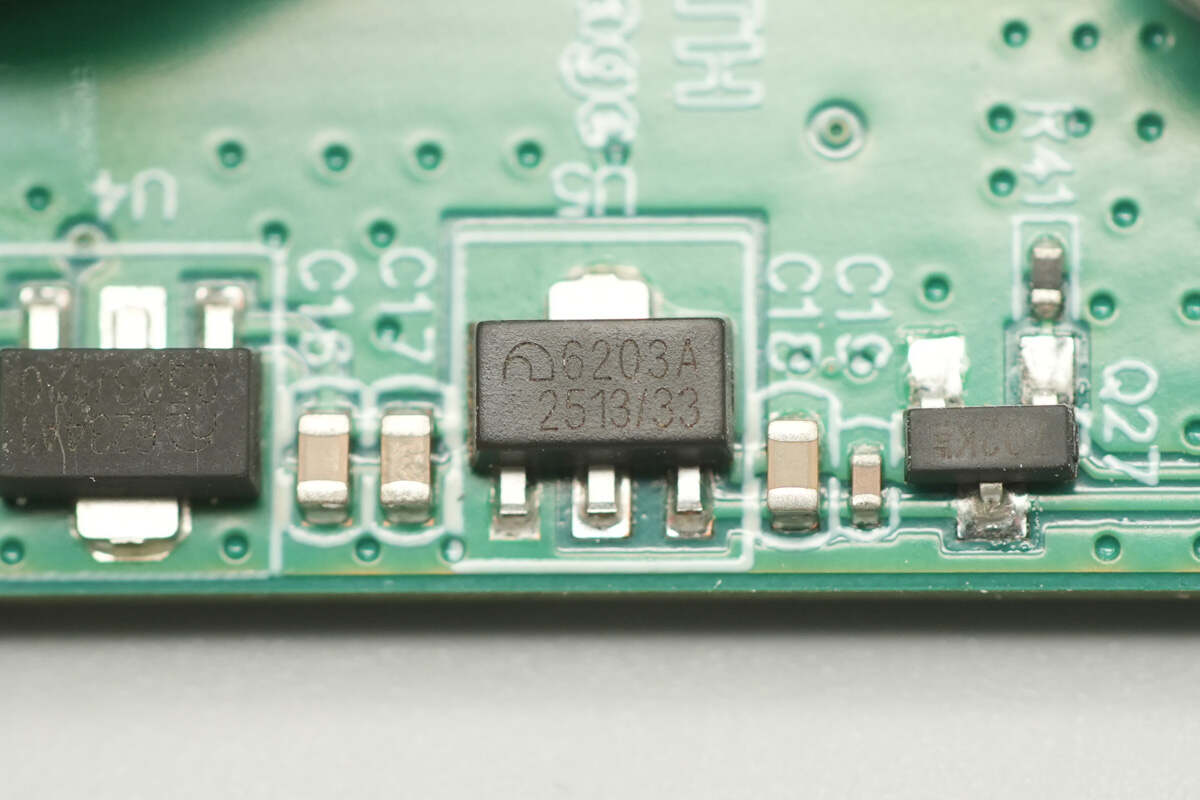

另一面设有升降压电感、滤波固态电容、同步降压转换器、降压电感、存储器等器件。

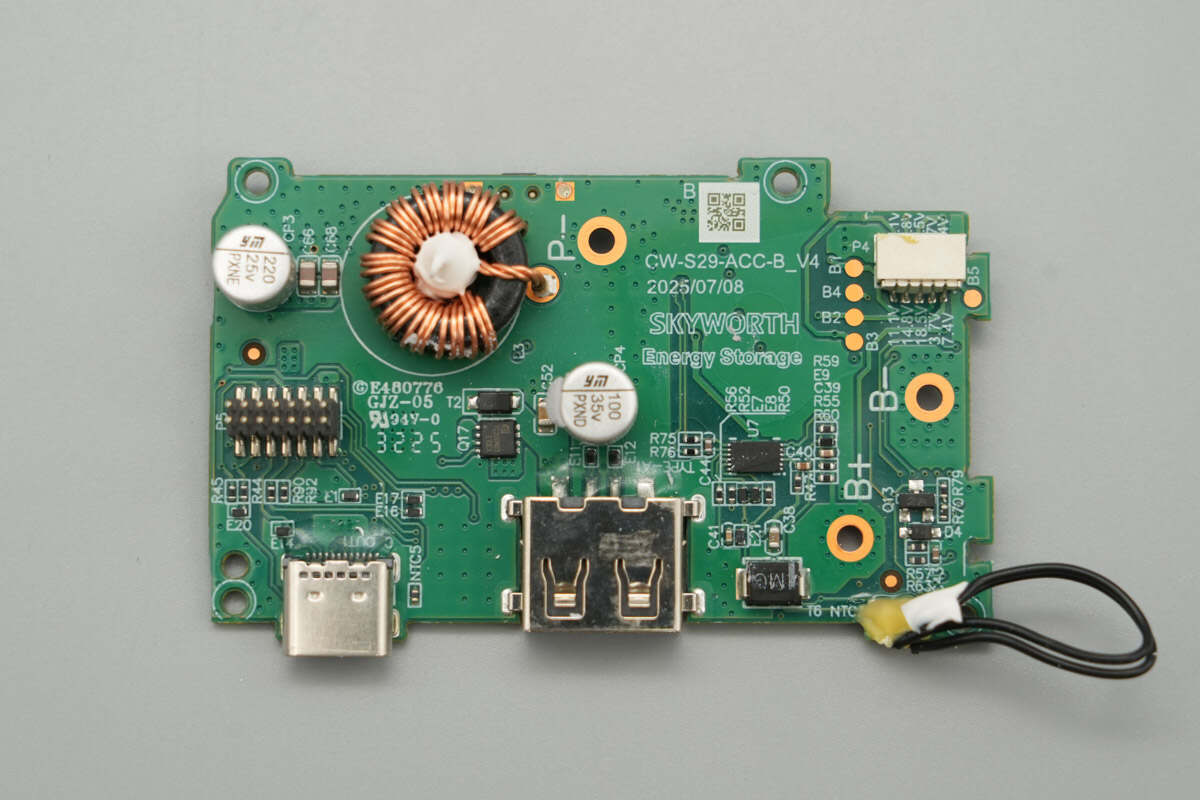

另一块板子正面设有升降压电感、滤波固态电容、VBUS开关管、电池电量计量芯片、热敏电阻等。

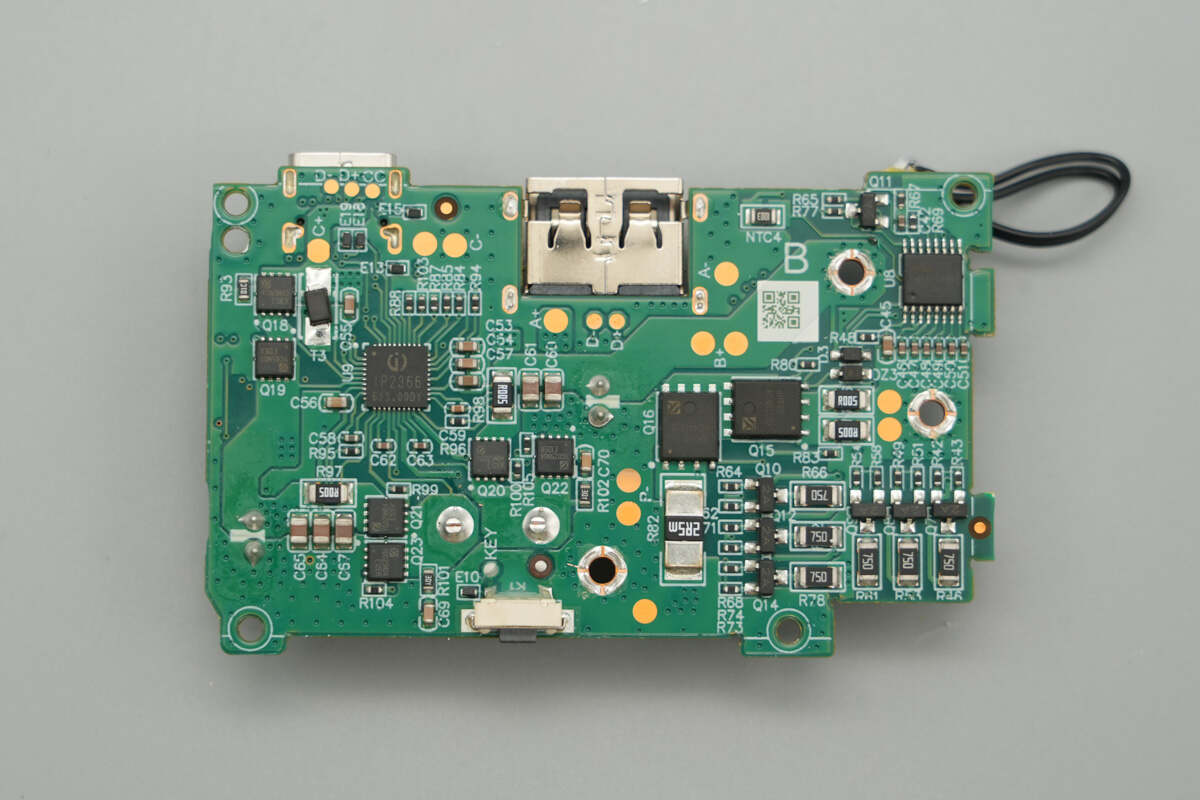

另一面设有锂电保护芯片、锂电保护管、电源管理芯片、同步升降压开关管、VBUS开关管等器件。

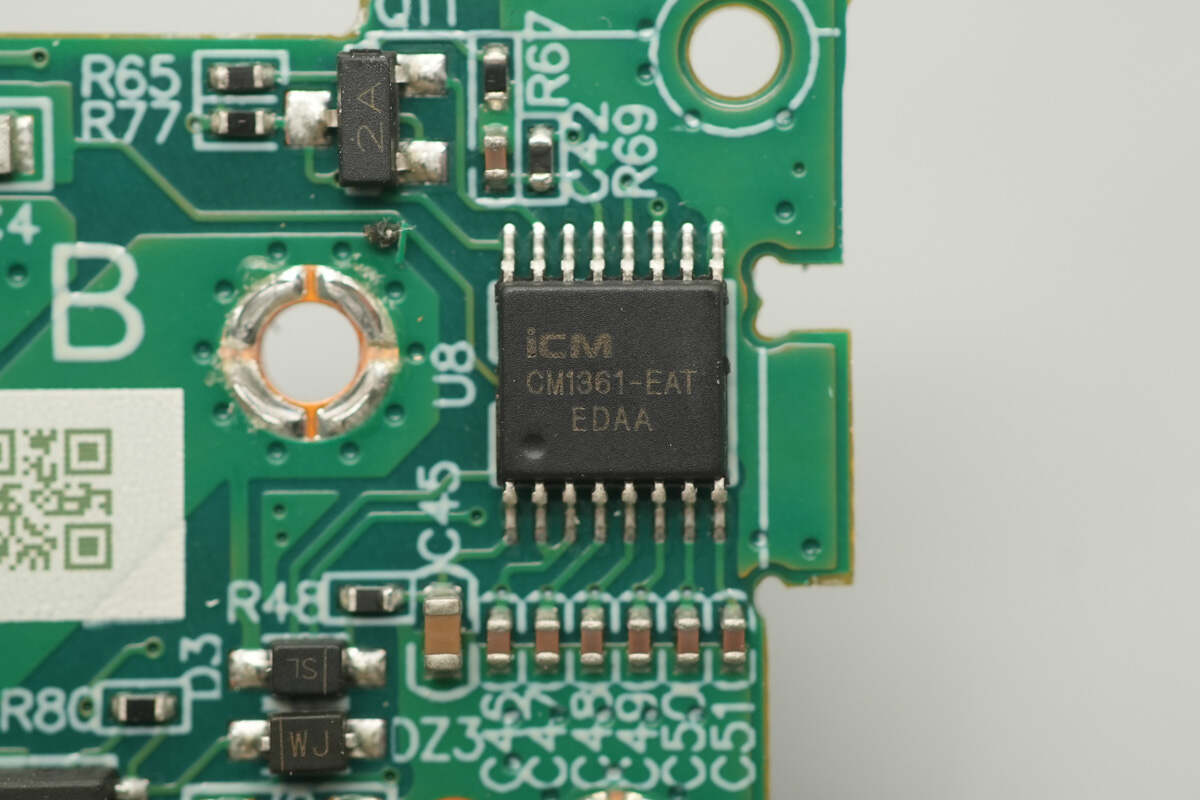

电池保护芯片来自创芯微，型号CM1361-EAT，是一颗支持6串电池组应用的电池保护芯片，支持电池均衡功能，满足多串锂电池组的保护功能设计。

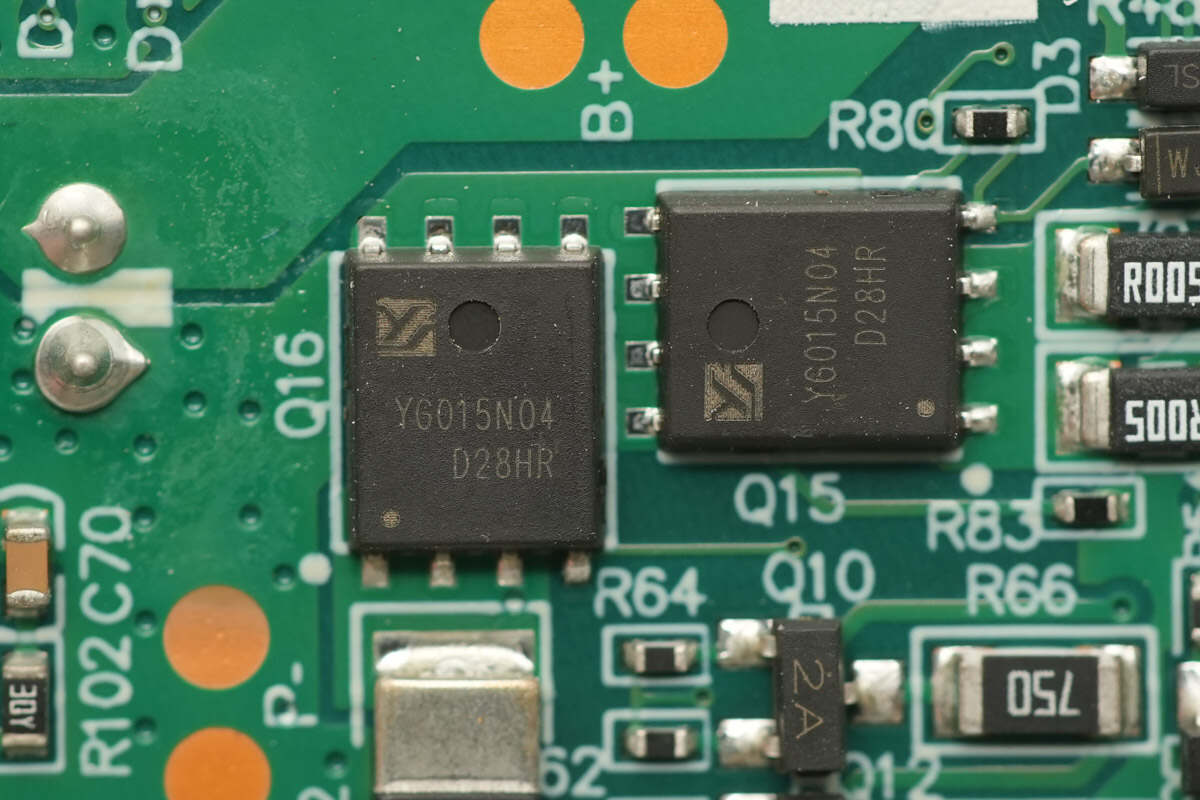

两颗锂电保护管来自YouCrystal优晶微，型号YG015N04ADQ，NMOS管，耐压40V，导阻1.5mΩ，采用PDFN5*6封装。

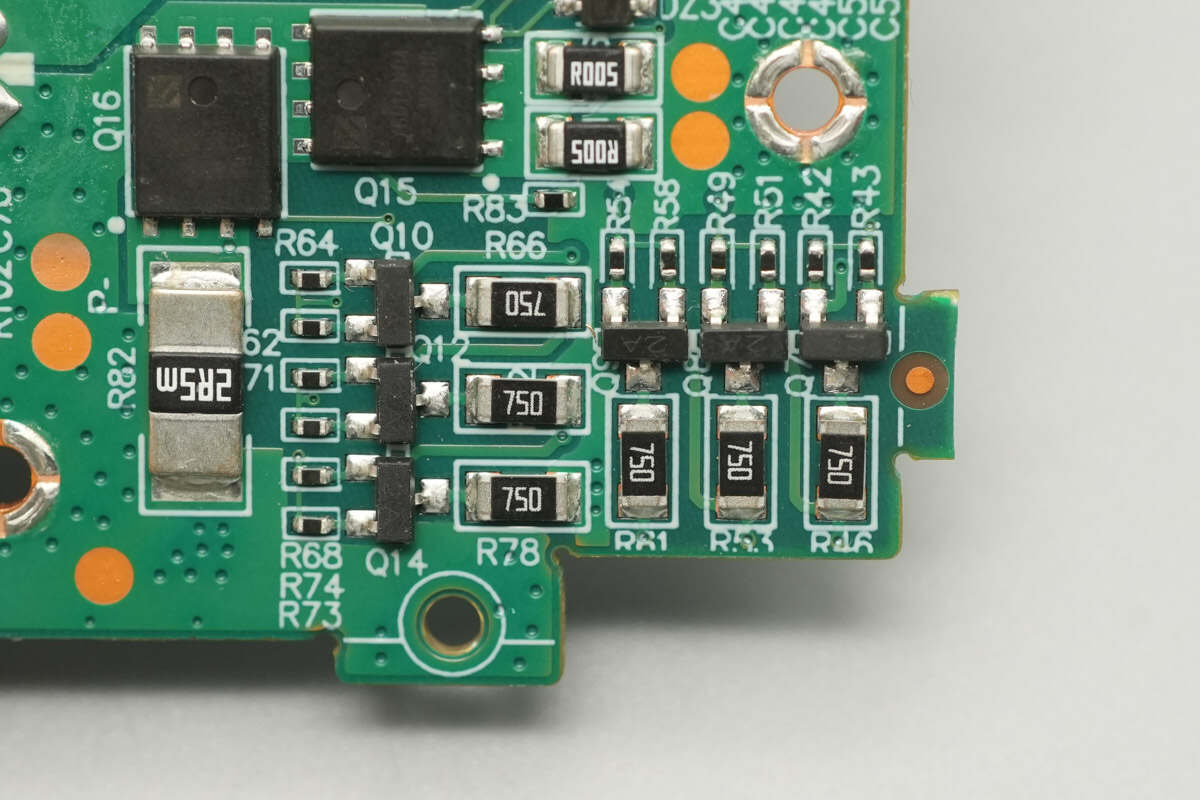

均衡电路特写。

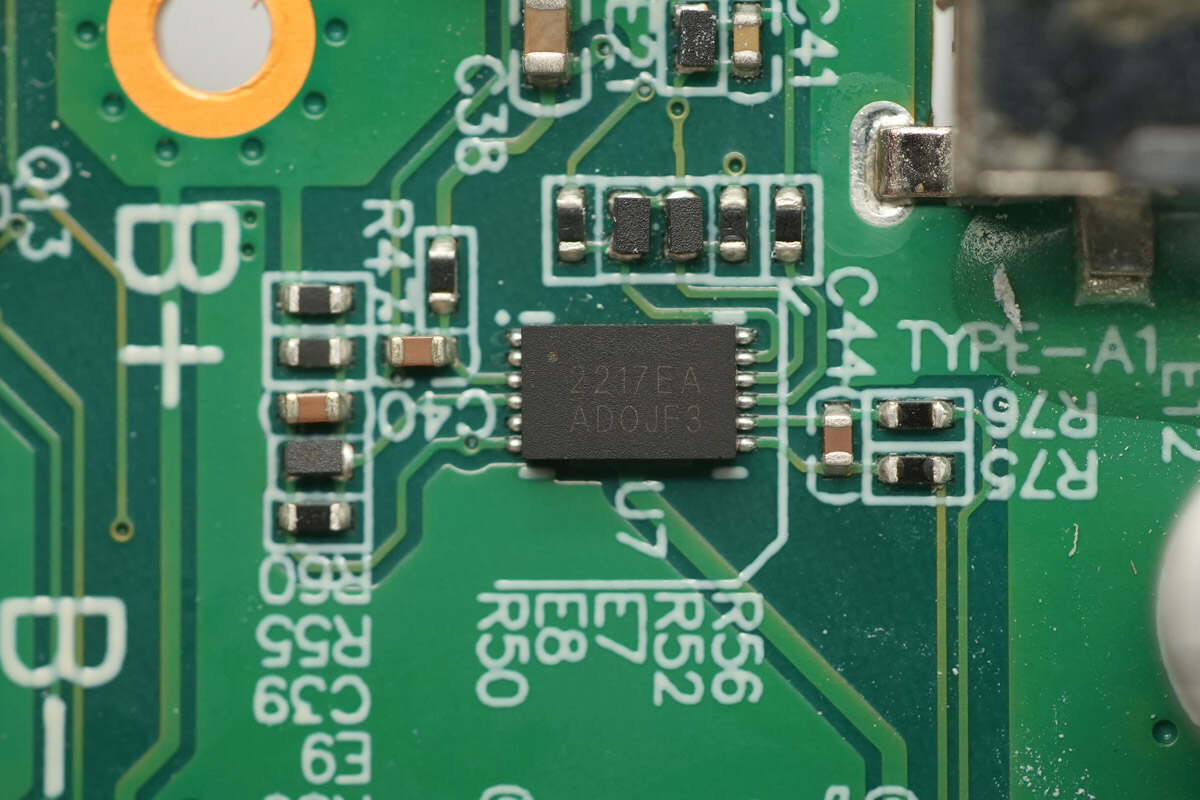

电池电量计量芯片来自赛微微电，型号CW2217EAAD，这是一款超紧凑型锂电池电量计量芯片，适用于可穿戴设备及便携设备中的锂离子电池，可集成于系统端或电池包端。该芯片能够追踪电池运行状态，并采用先进算法精准计算多种锂化学体系的荷电状态（SOC），包括钴酸锂（LiCoOx）、聚合物锂离子电池以及锰酸锂（LiMnOx）等，采用无铅DFN-12封装。

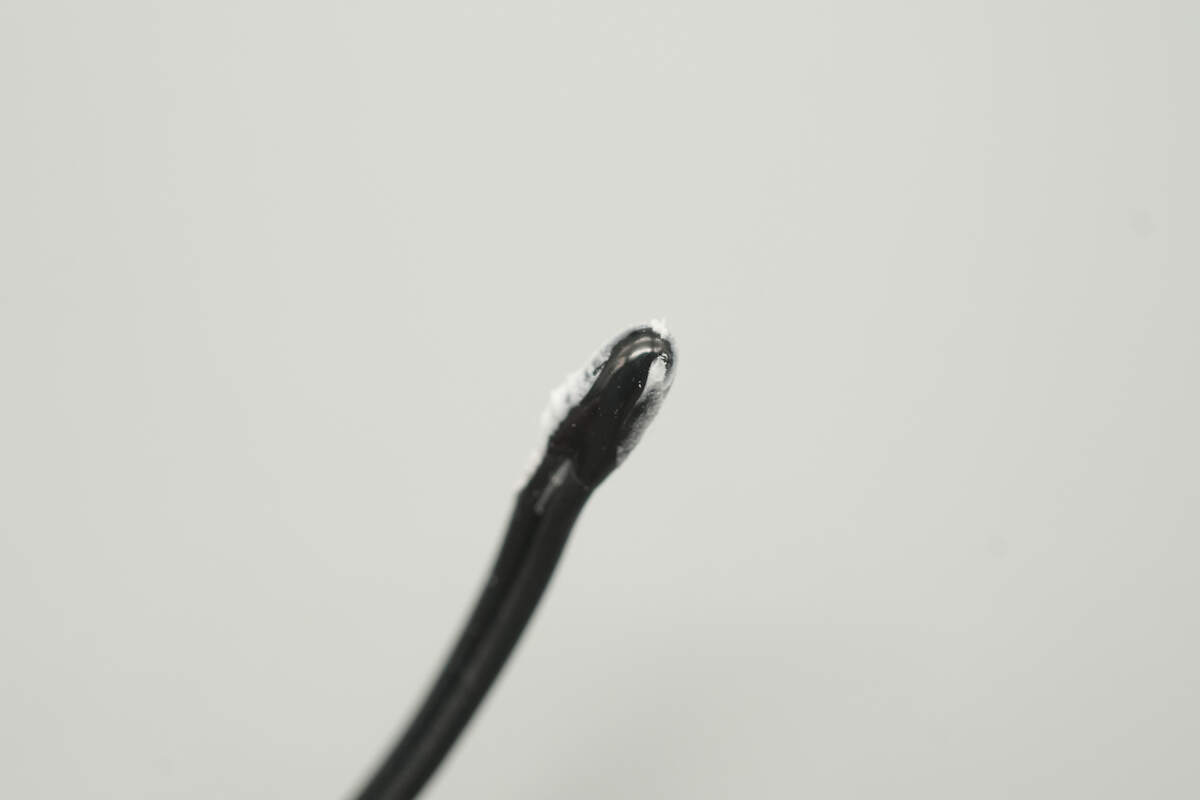

热敏电阻特写。

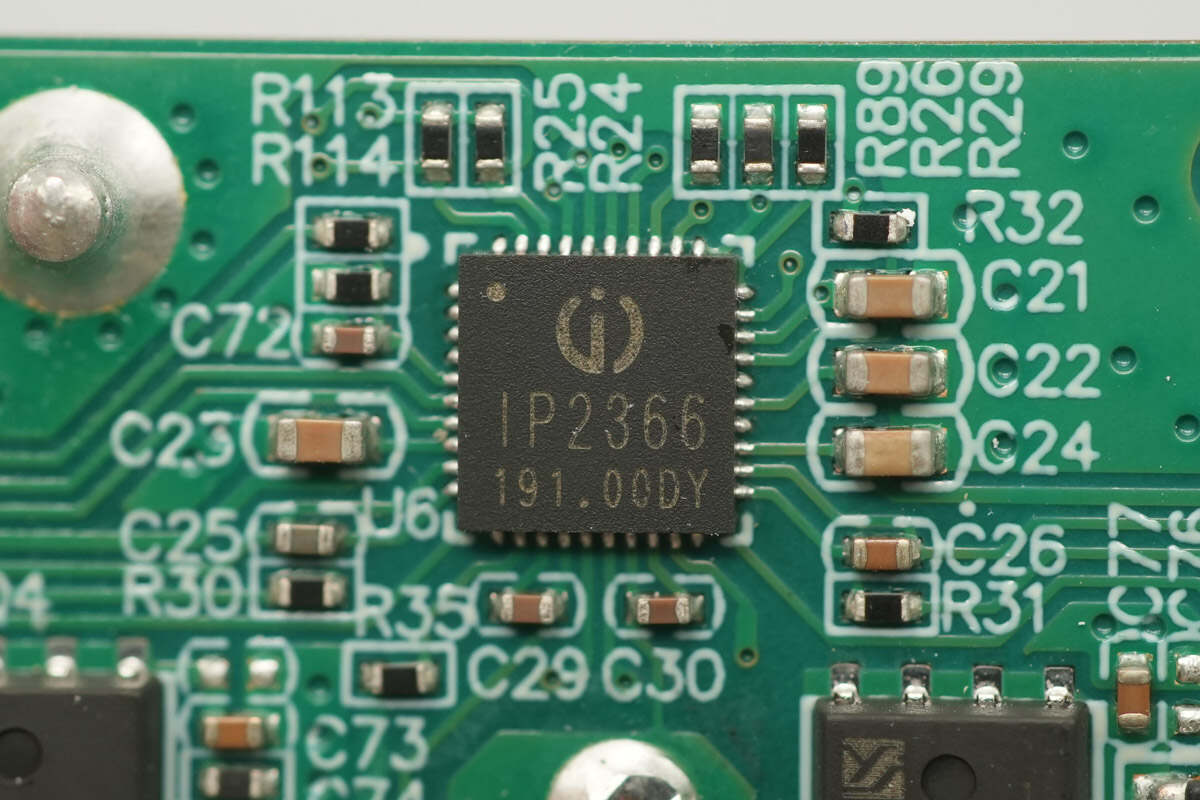

用于USB-C1自带线的电源管理芯片来自英集芯，型号IP2366，这是一款集成PD3.1等多种快充协议和双向同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W。芯片具有高集成度与丰富功能，只需一个电感实现同步升降压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2366 支持2/3/4/5/6节串联电芯，可通过外接电阻设置选择电池串联节数和电池类型；充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5μA。插入充电器便可自动唤醒充电，对外放电则需要短按按键来唤醒。芯片内置14bit ADC，可以精确测量输入电压和电流，电池电压和电流等信息。可通过I2C获取充放电电压、充电电流等信息。

IP2366采用5*5mm 0.4pitch QFN40 封装，支持输入过压、欠压保护，输出过流、短路保护，电池过充、过放、过流保护，芯片过温保护，充电电池温度NTC保护等多重保护措施，可靠性高。CC1/CC2 引脚均支持30V耐压，可有效防止产品损坏。

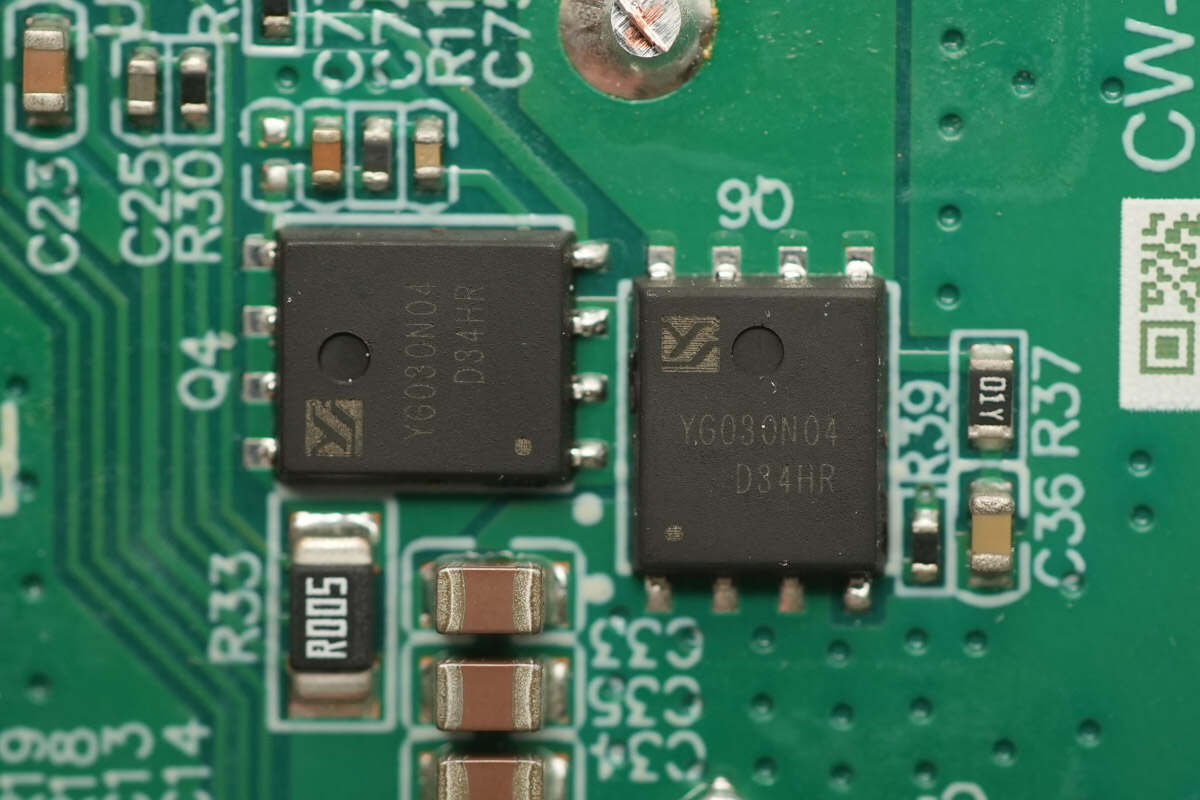

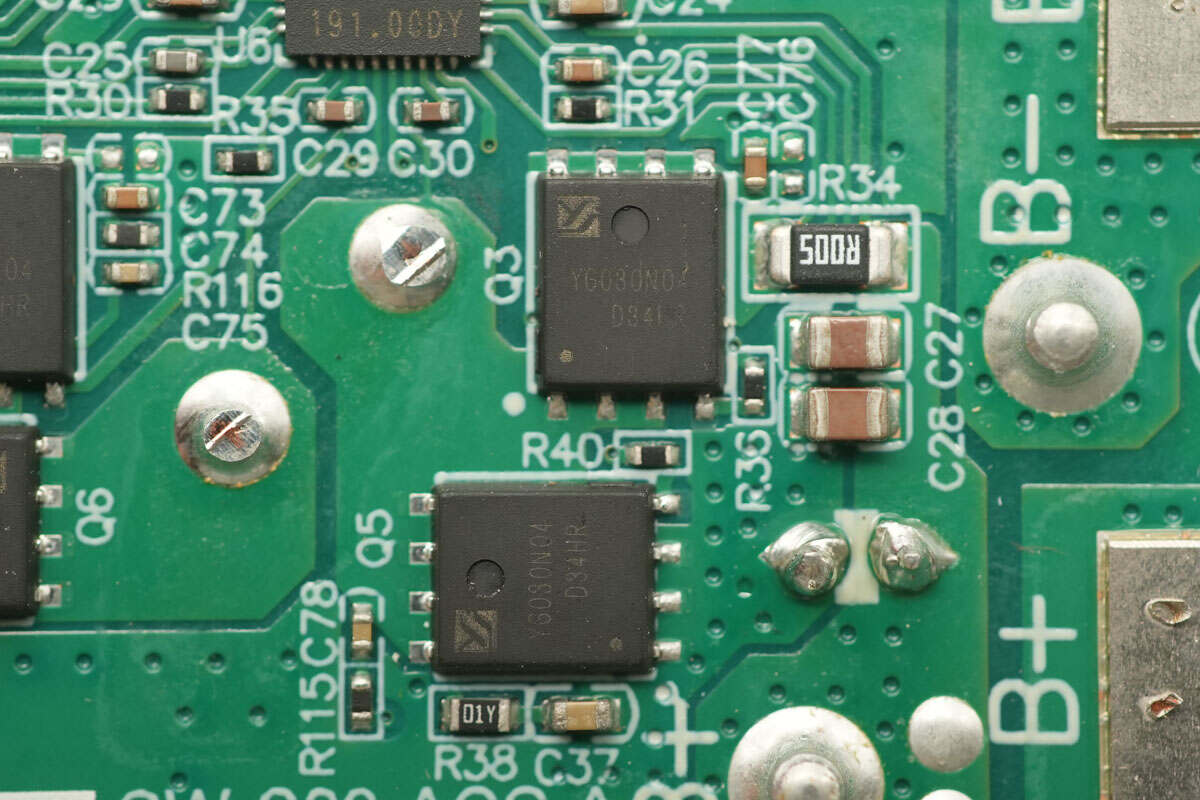

搭配的四颗同步升降压开关管来自优晶微，型号YG030N04ADQ，NMOS管，耐压40V，导阻3mΩ，采用PDFN5*6封装。

另外两颗优晶微YG030N04ADQ同步升降压开关管特写。

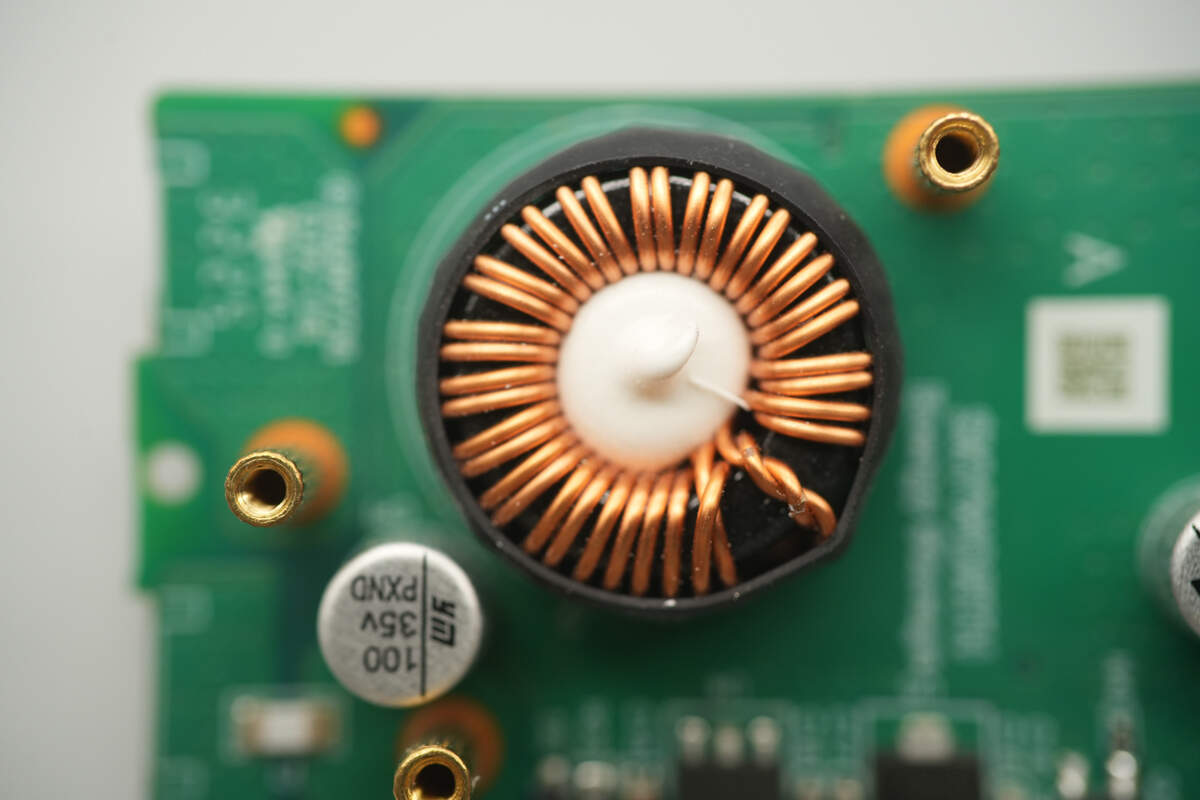

搭配的升降压电感外套热缩管绝缘，中心打胶加固。

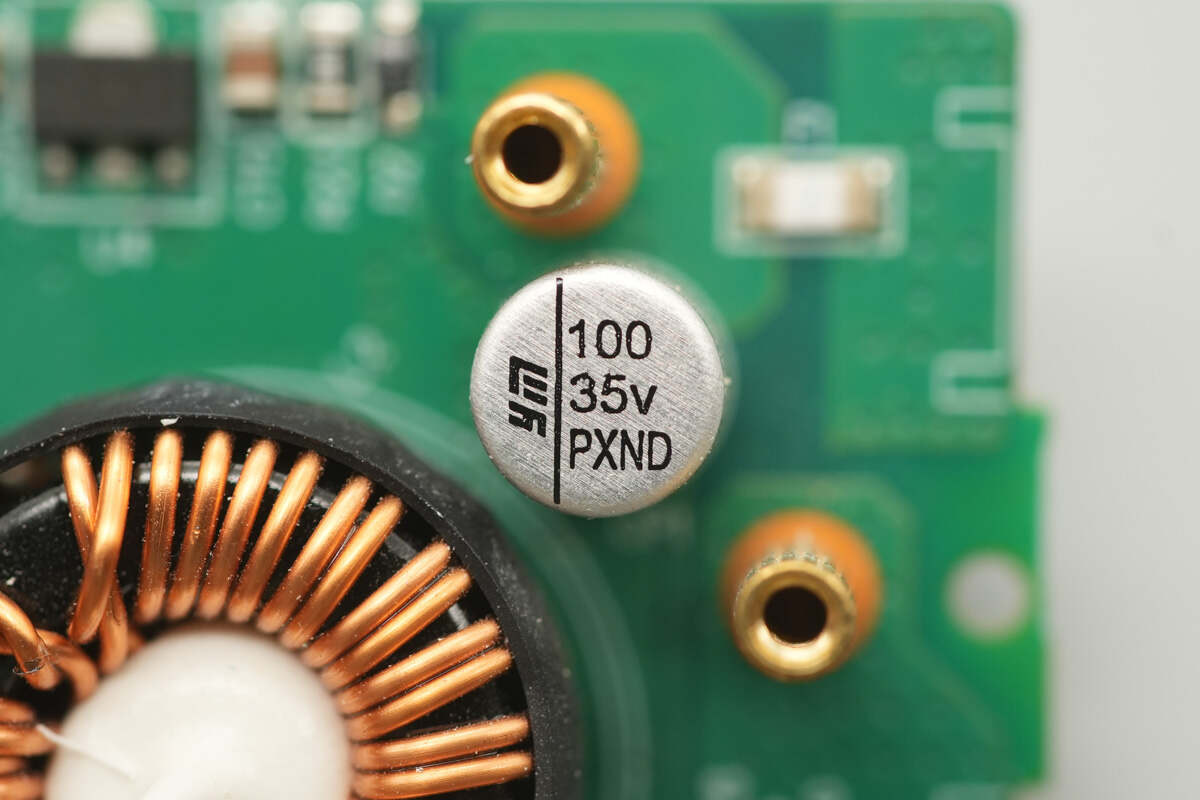

滤波固态电容来自永铭，规格为35V100μF。

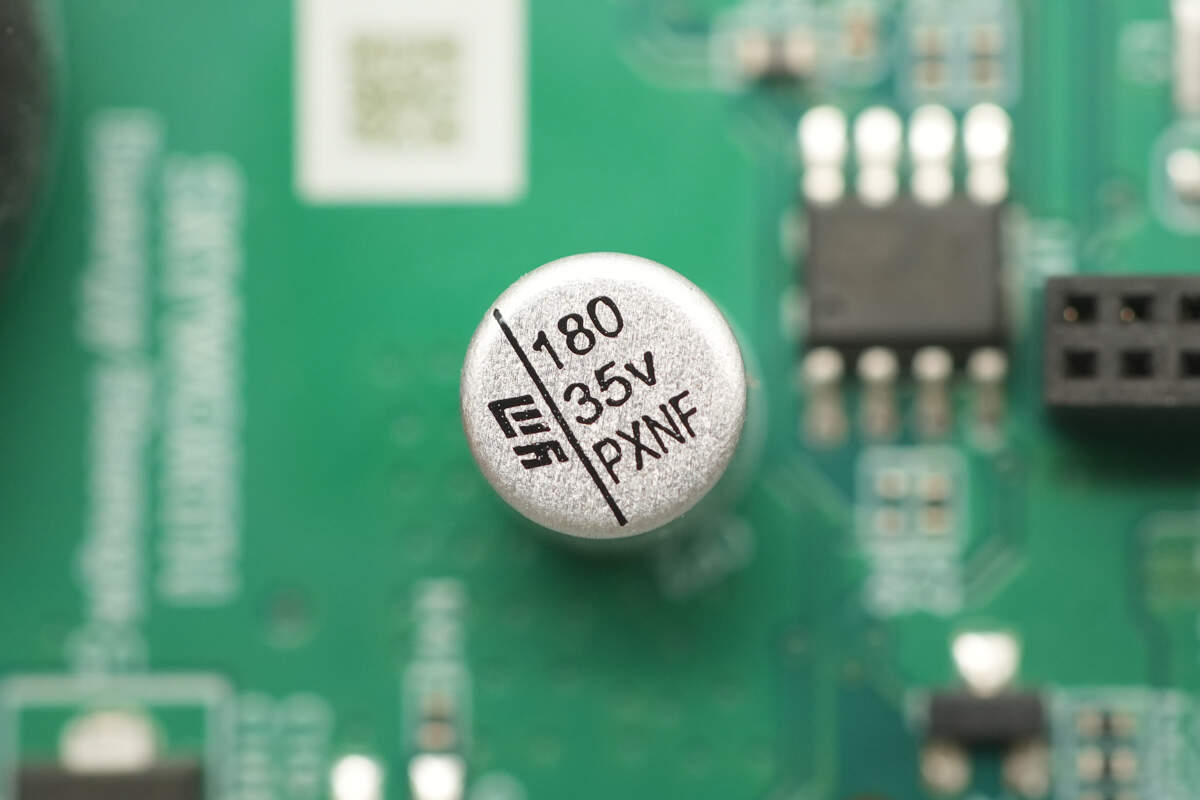

另一颗固态电容也是来自永铭，规格为35V180μF。

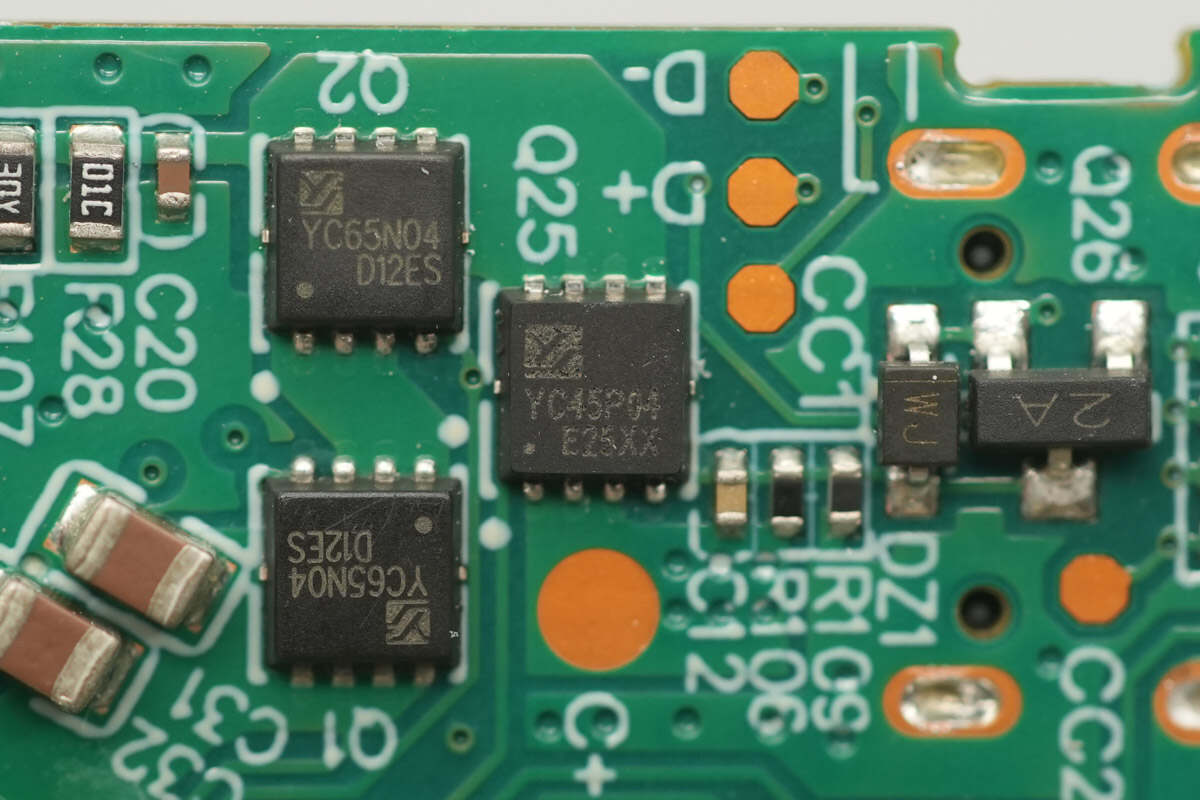

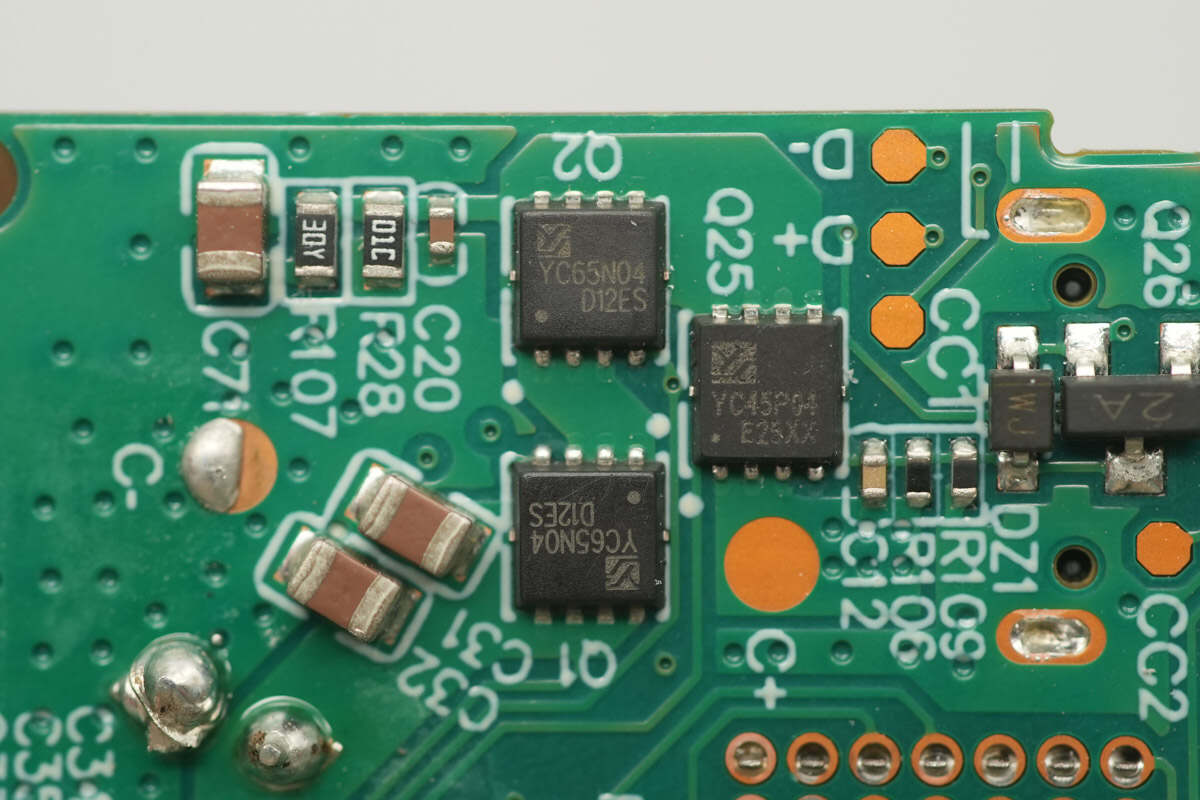

USB-C1自带线VBUS开关管采用优晶微YC65N04ADE，NMOS管，耐压40V，导阻4.8mΩ，采用PDFN3*3封装。

另一颗VBUS开关管为优晶微YC45P04ADE，PMOS管，耐压-40V，导阻7.5mΩ，采用PDFN3.3x3.3封装。

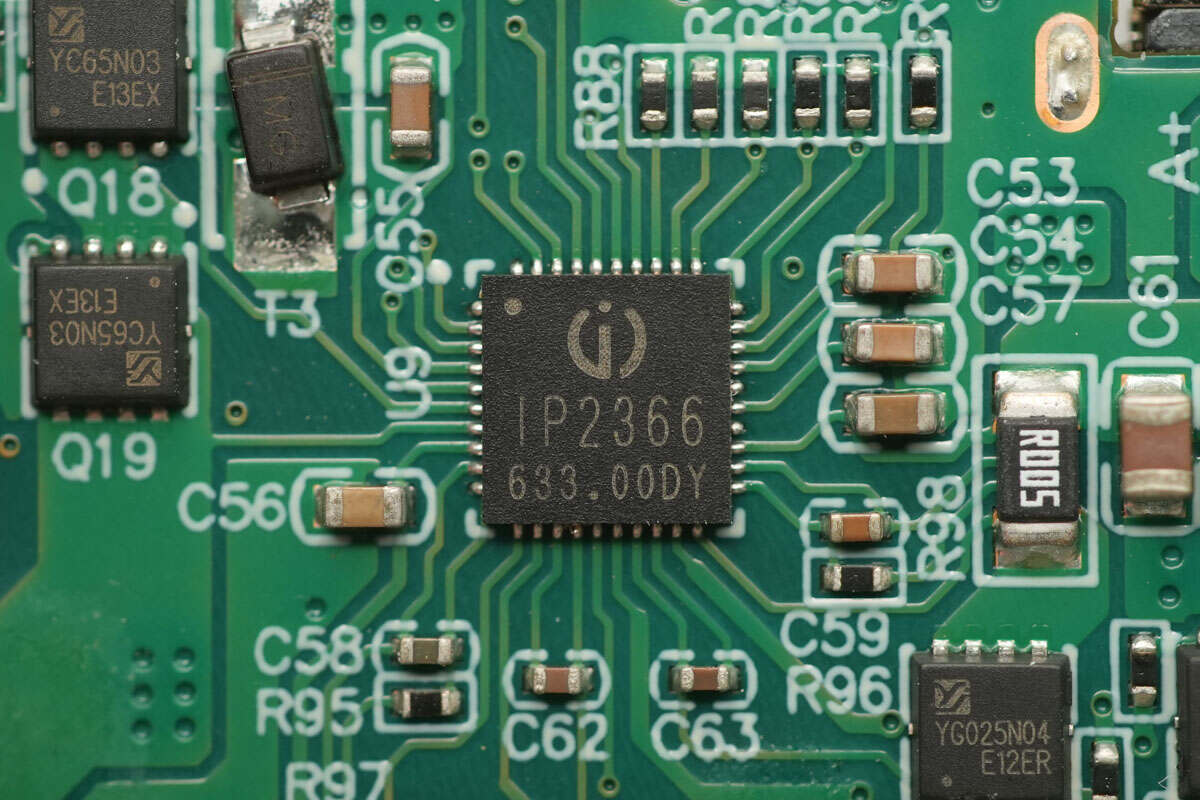

另外1A1C接口的电源管理芯片也是采用英集芯IP2366。

搭配的四颗同步升降压开关管也是来自优晶微，型号YG025N04ADE，NMOS管，耐压40V，导阻2.4mΩ，采用PDFN3*3封装。

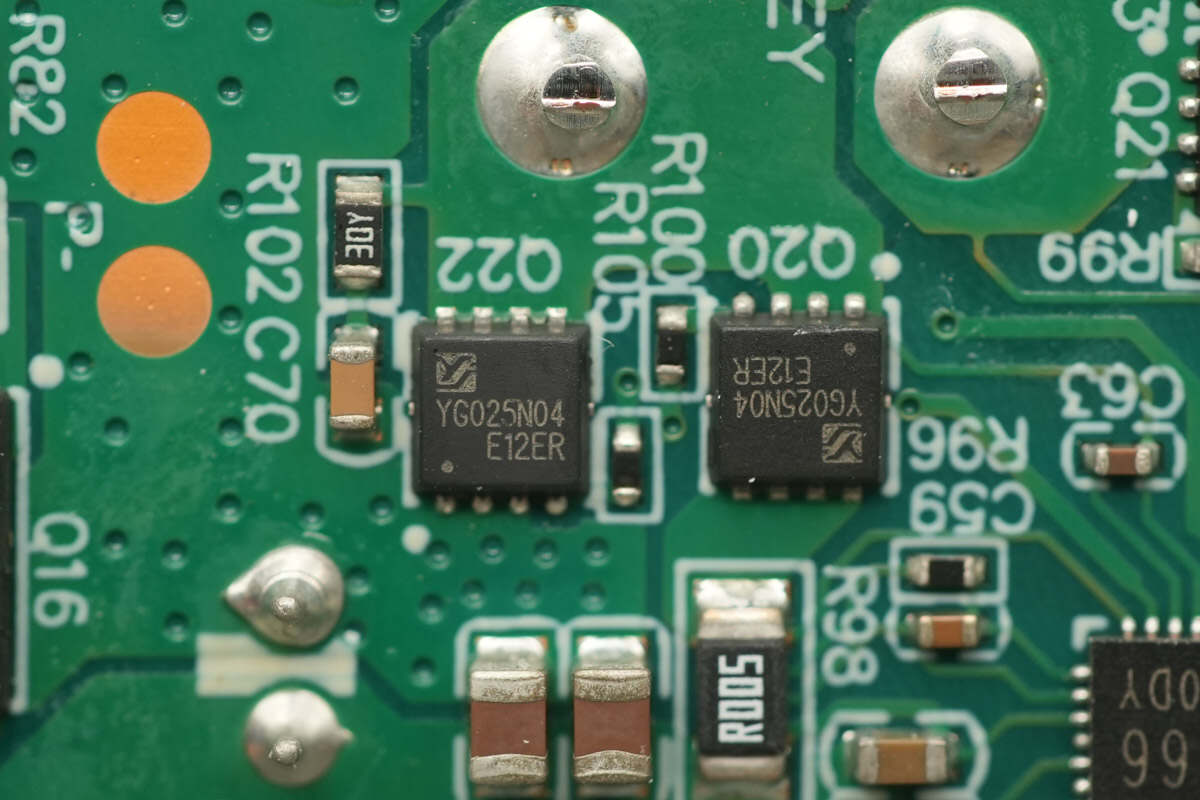

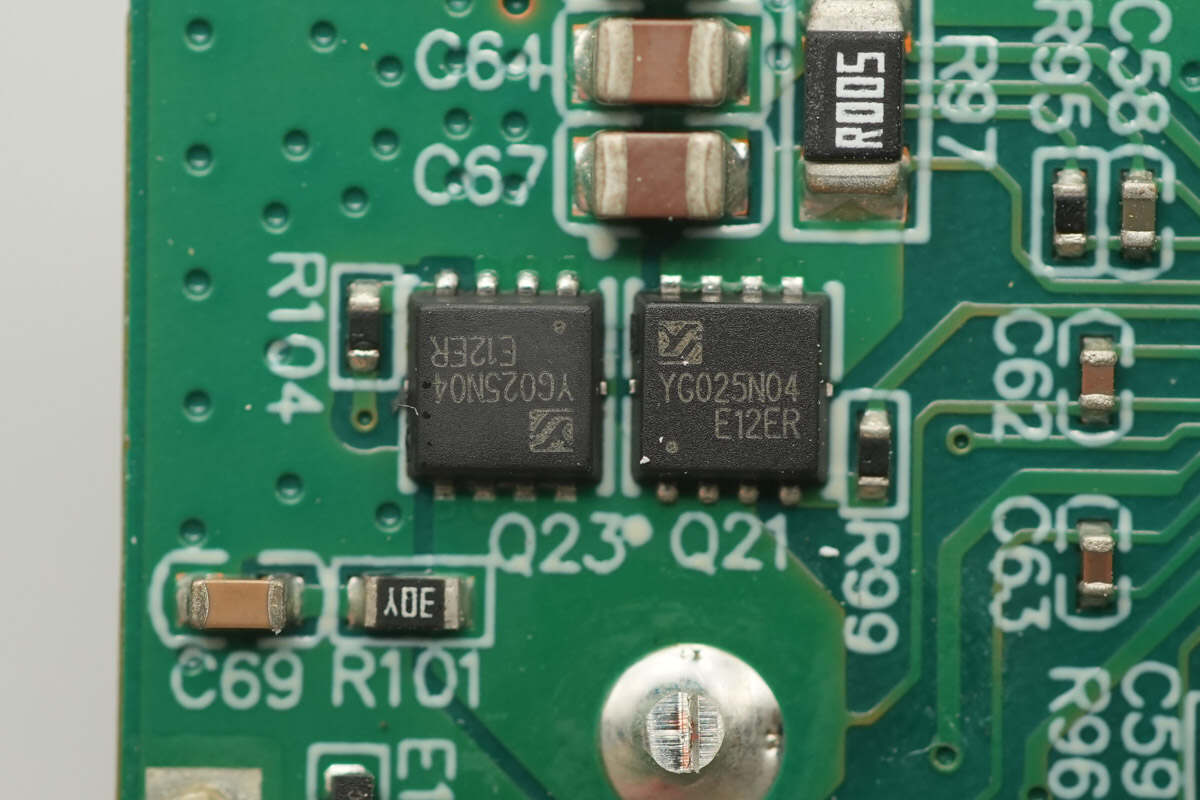

另外两颗优晶微YG025N04ADE同步升降压开关管特写。

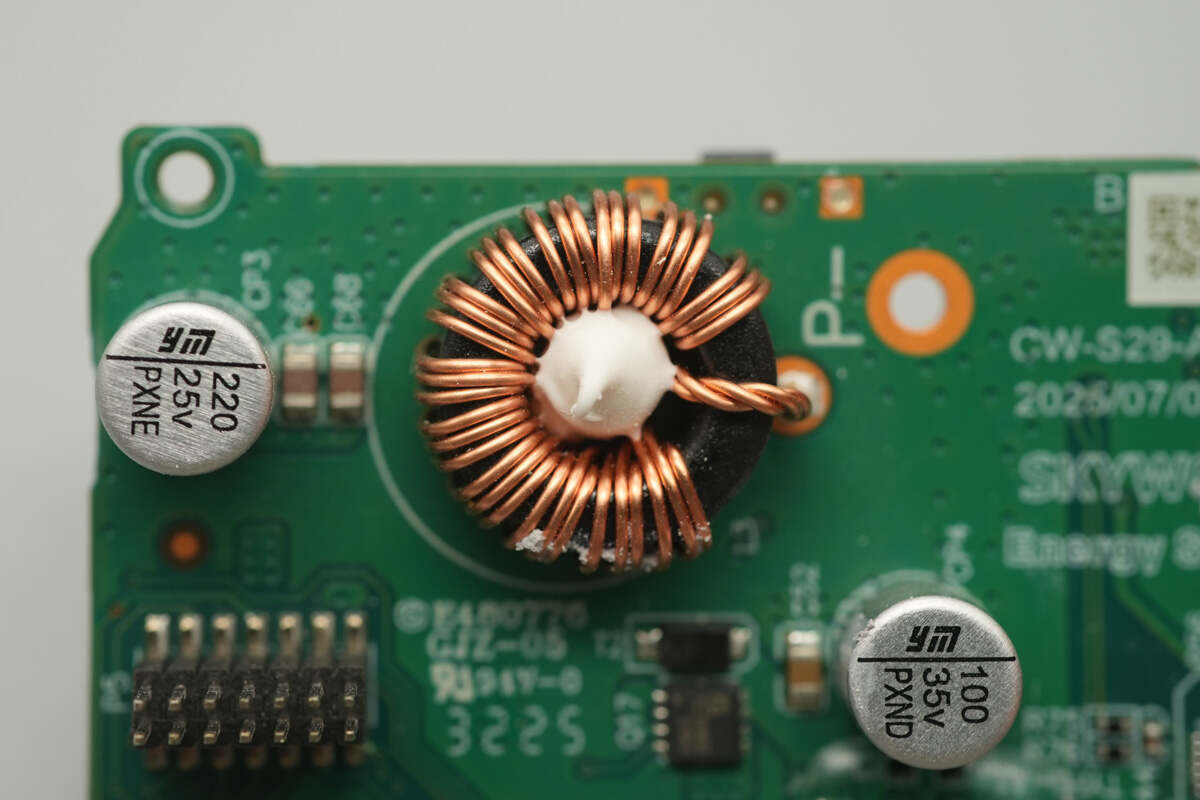

搭配的升降压电感特写。

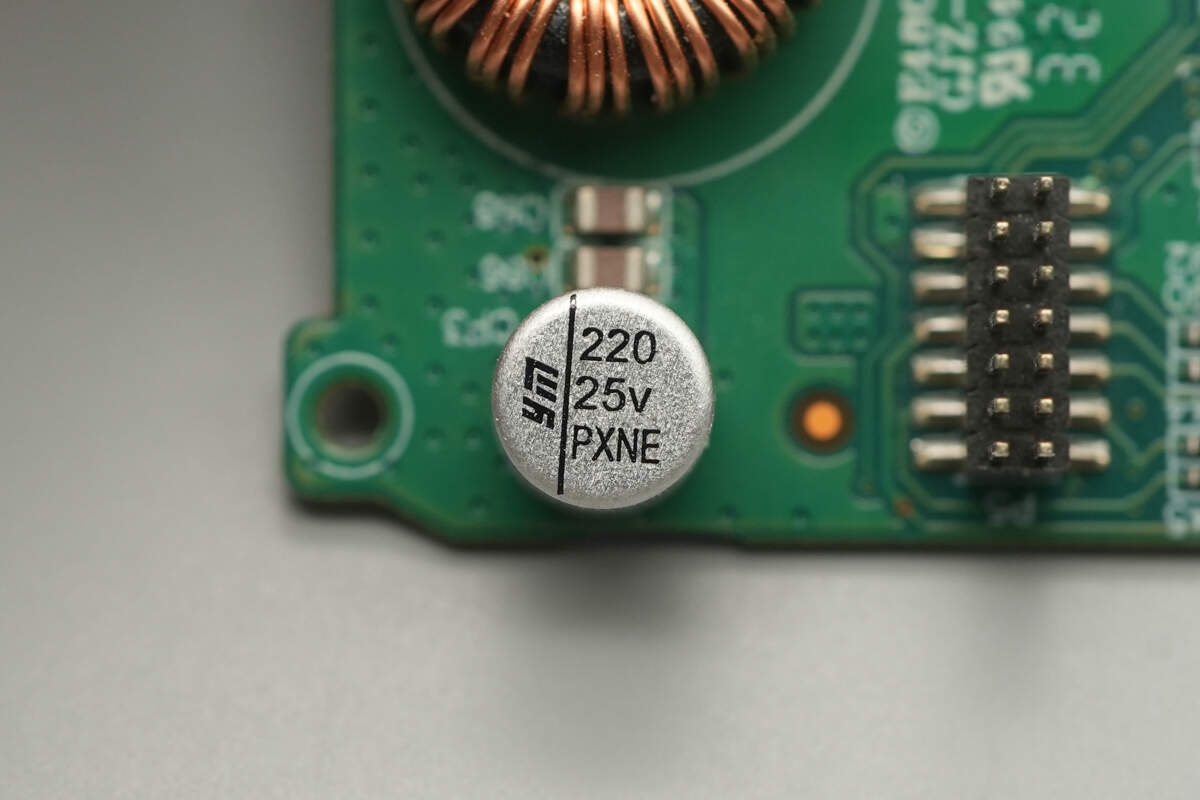

滤波固态电容来自永铭，规格为25V220μF。

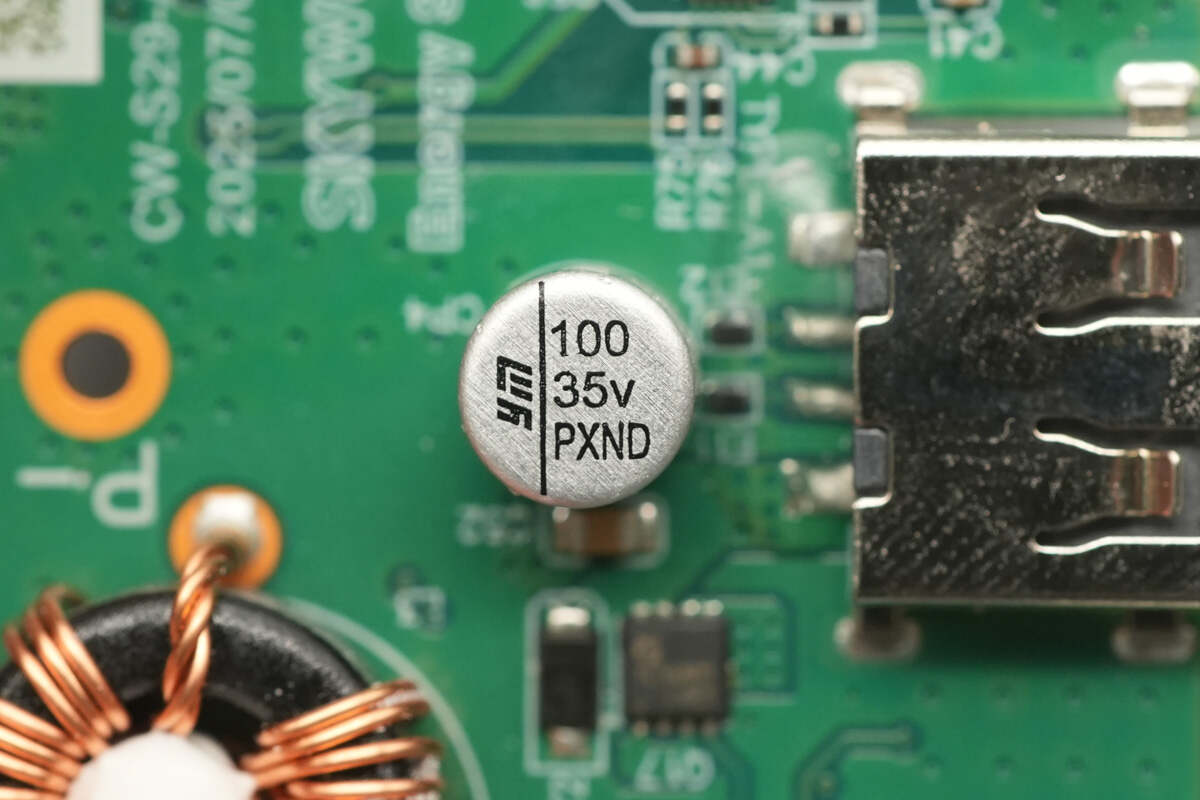

另一颗永铭滤波固态电容规格为35V100μF。

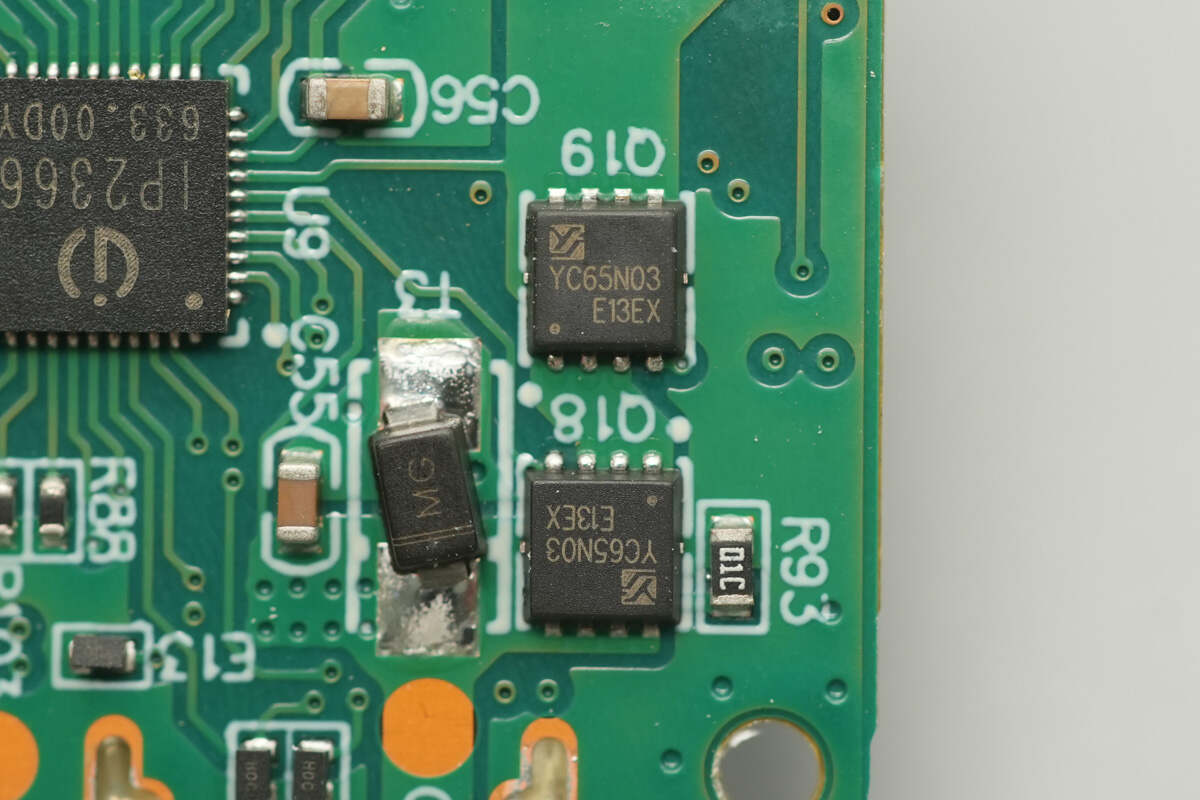

USB-C2接口VBUS开关管采用优晶微YC65N03ADE，NMOS管，耐压30V，导阻3.5mΩ，采用PDFN3*3封装。

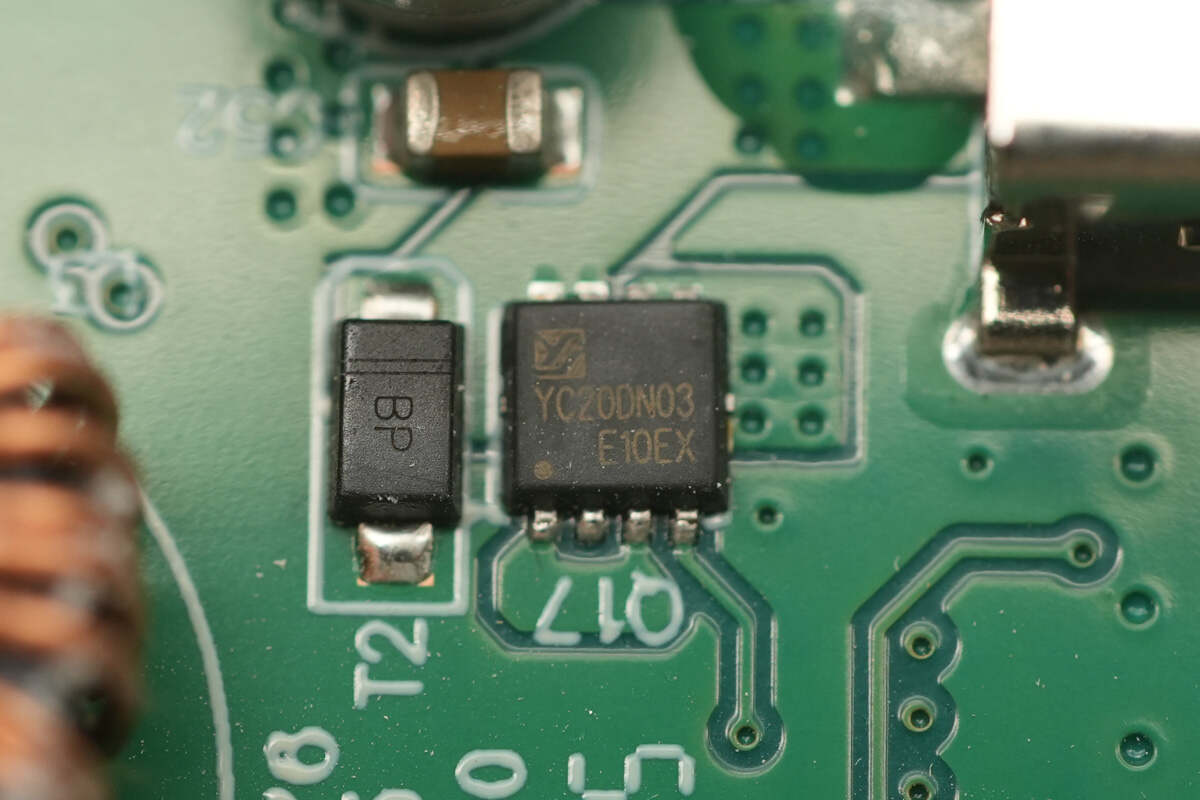

USB-A口VBUS开关管采用优晶微YC20DN03DE，双NMOS管，耐压30V，导阻9mΩ，采用DFN3*3封装。

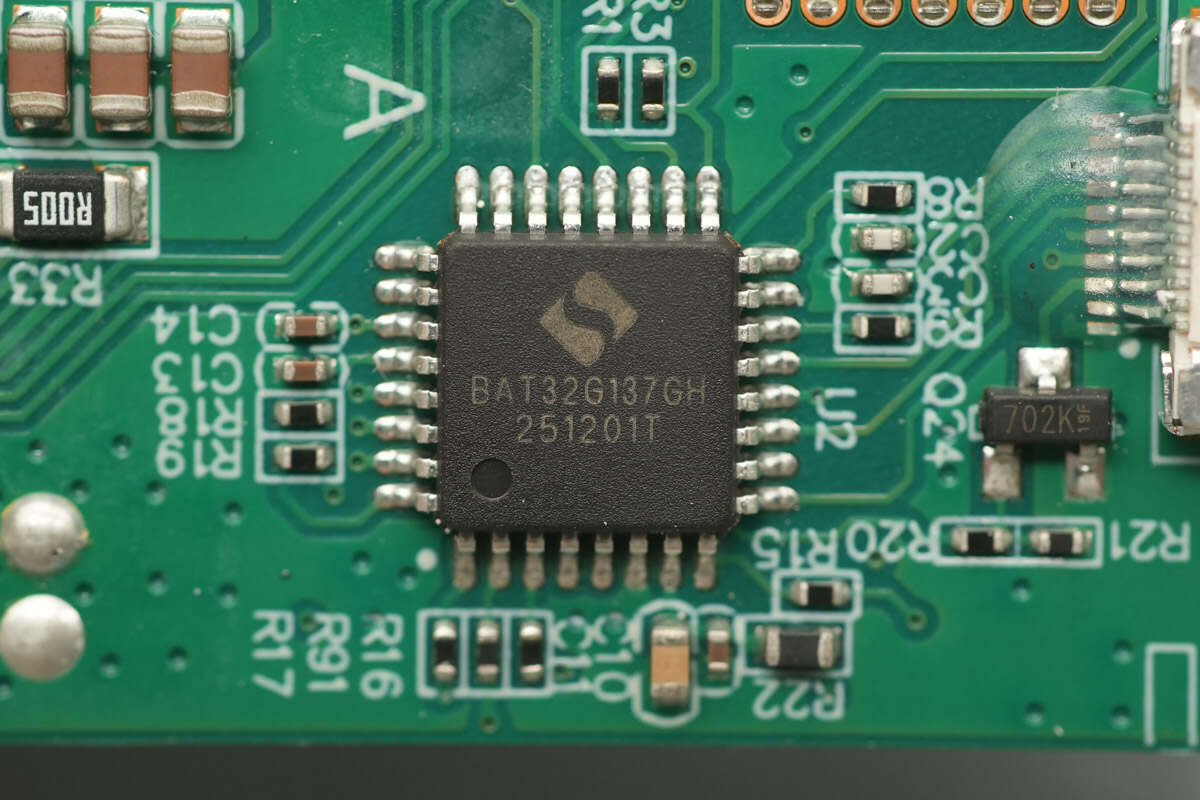

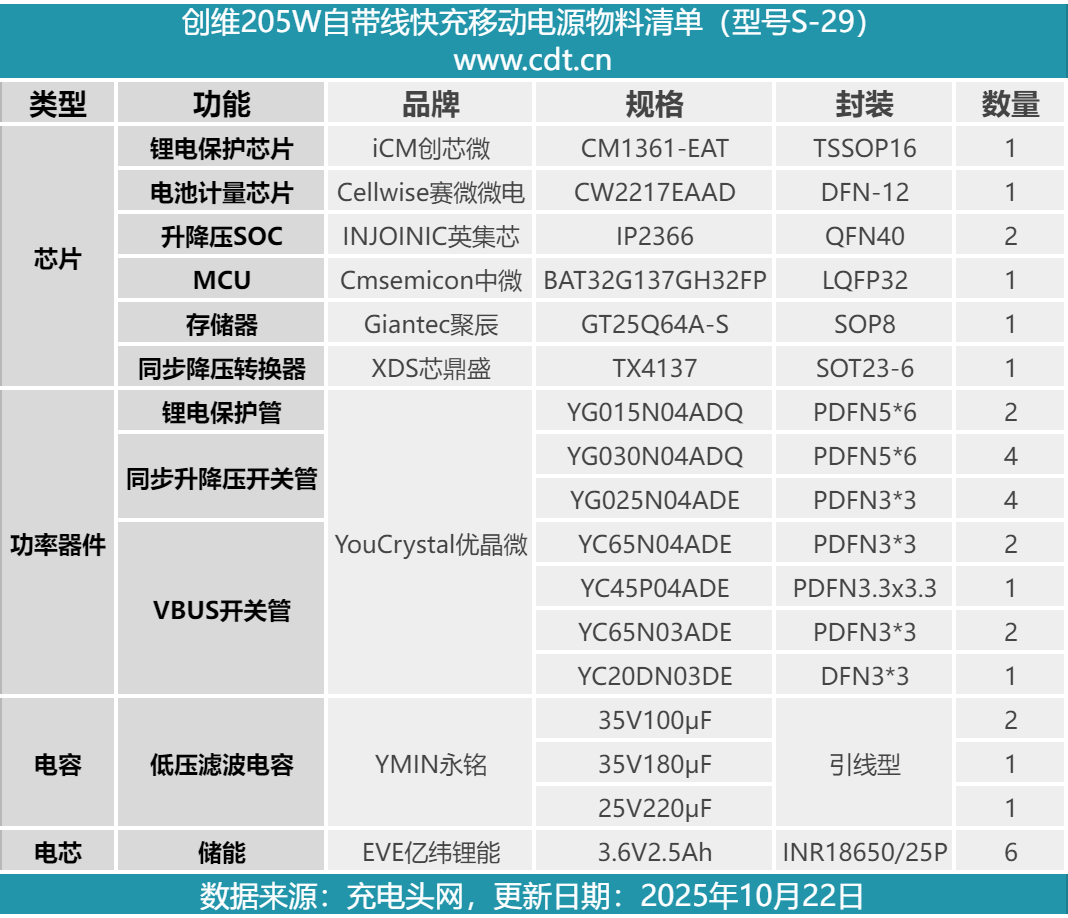

主控MCU来自Cmsemicon中微半导体，型号BAT32G137GH32FP，其采用高性能的ARM®Cortex®-M0+的32位内核，最高可工作于48兆赫兹频率，采用高速的嵌入式闪存（SRAM最大12KB，程序/数据闪存最大128KB）。产品集成I2C、SPI、UART、LIN多种标准接口。集成12bitA/D转换器、温度传感器、8bitD/A转换器、比较器，可编程增益放大器，采用LQFP32封装。
