前言：

作为国际知名品牌，JBL旗下蓝牙音箱产品线非常丰富，涵盖FLIP系列音乐万花筒、CHARGE系列音乐冲击波、CLIP系列无线音乐盒，GO系列音乐金砖、PULSE系列音乐脉动，以及旗舰级的BOOMBOX系列音乐战神、 XTREME系列音乐战鼓等。近期，JBL全新产品JBL GRIP霓虹罐正式发布，其拥有万花筒系列的便携外形和耐用性，同时融入了音乐脉动系列的炫彩灯效，为用户提供出色的视听体验。

JBL GRIP霓虹罐便携式蓝牙音箱在功能配置上，继承了JBL传奇音效，通过搭载的赛道型低音单元，搭配AI Sound Boost自动优化算法，提供澎湃有力的大声场；支持AURACAST多台互联技术，可一键组队实现立体音效。JBL GRIP霓虹罐搭载炫彩灯光背板，支持多重灯效模式，用于营造音乐氛围的同时，还可以充当骑行警示尾灯。

其他方面，JBL GRIP霓虹罐采用LE AUDIO无线传输技术，支持蓝牙5.4，提供稳定的连接和低延时传输；单次续航时间可达12小时，支持Playtime Boost+模式，开启后续航可再延长2小时；支持IP68级防尘防水，搭配机身抗摔性材质，满足户外复杂条件下的使用需求。下面就来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过JBL CHARGE6、JBL FLIP7、JBL GO ESSENTIAL、JBL PULSE 5、JBL FLIP ESSENTIAL 2蓝牙音箱，JBL Tour Pro 3、JBL TUNE Beam、JBL TUNE 130NC、JBL WAVE FLEX、JBL FLASH真无线耳机，JBL Quantum 360P、JBL LIVE660NC头戴式耳机，JBL KMC300 K歌麦克风，JBL Soundgear Frames智能音频眼镜，JBL Quantum Stream Wireless无线领夹麦克风等。

一、JBL GRIP霓虹罐便携式蓝牙音箱开箱

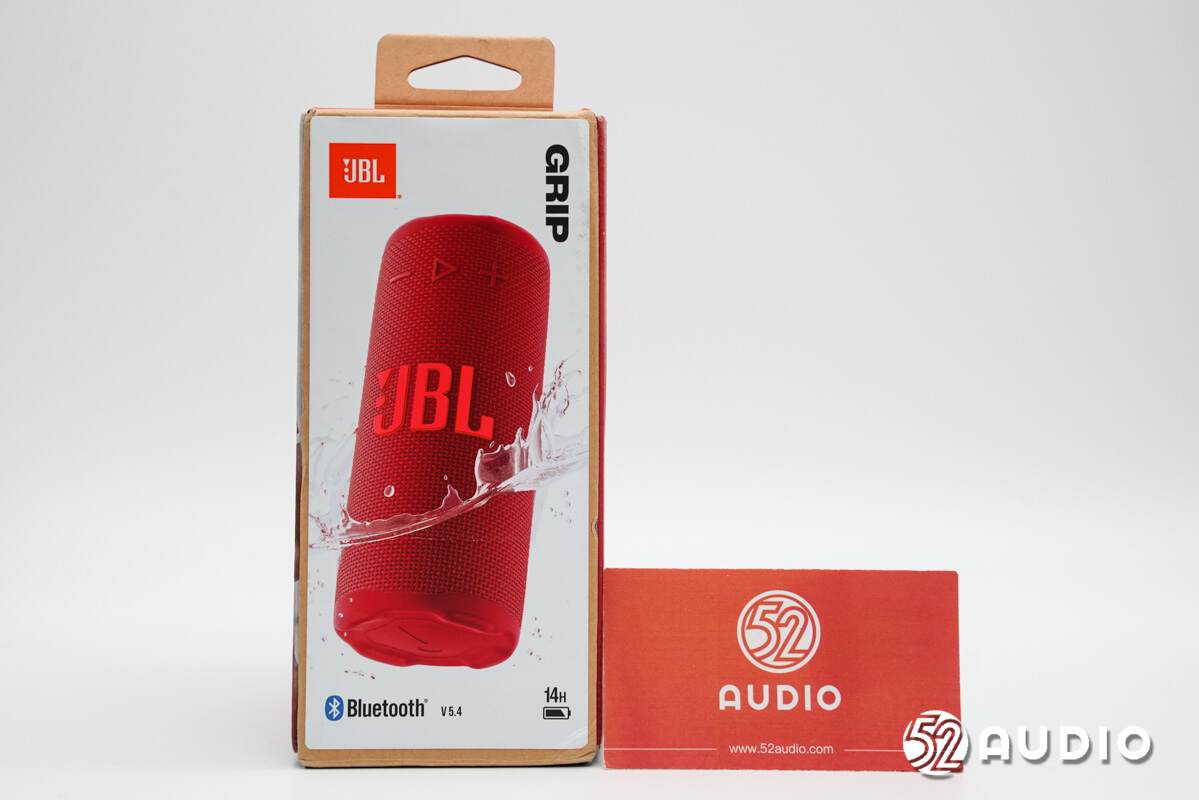

JBL GRIP霓虹罐便携式蓝牙音箱包装盒延续了家族式的设计，但采用了可再生材质，通过了FSC认证，更加环保。机身正面展示了产品外观、品牌LOGO和产品名称，以及蓝牙5.4、14小时续航的产品特点。

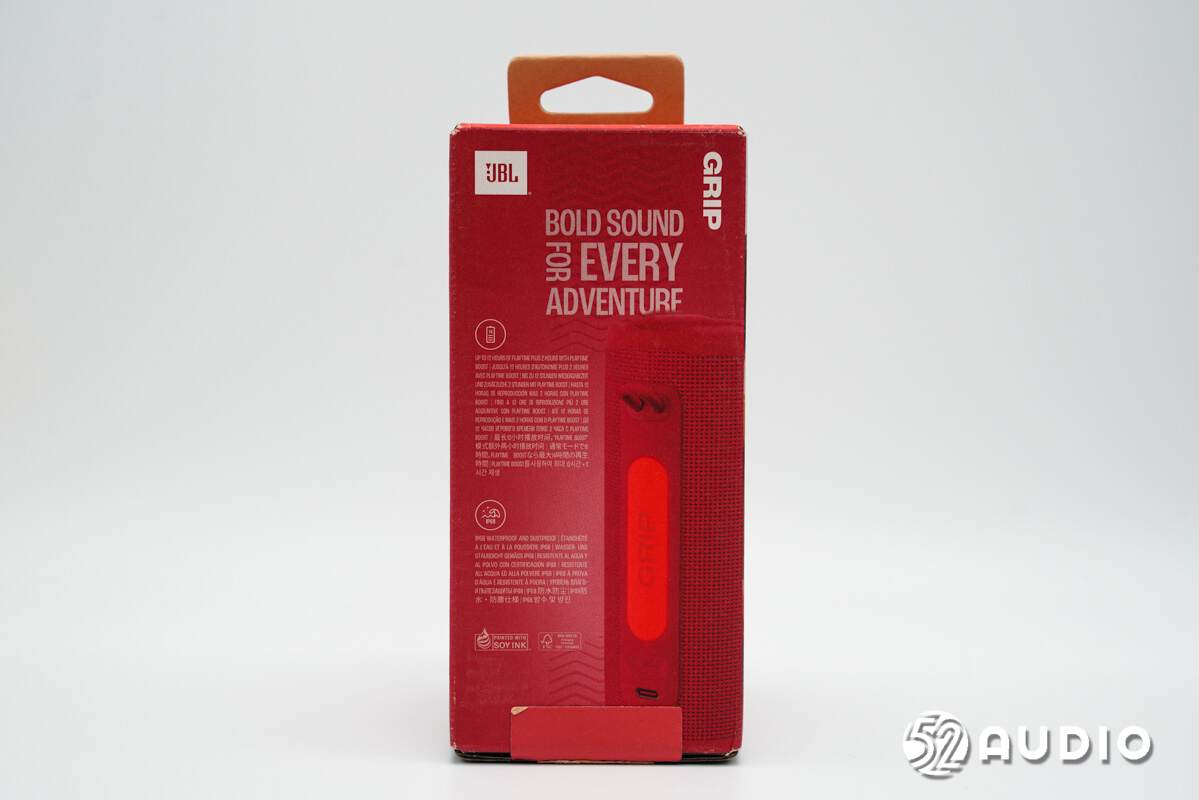

包装盒背面展示有全新的炫彩灯光背板，以及产品的主要功能特点。

包装盒侧边设计“DARE TO LISTEN” 敢于倾听的品牌标语。

包装盒另外一侧突出介绍了通过AURACAST进行立体声配对和多音箱连接功能。

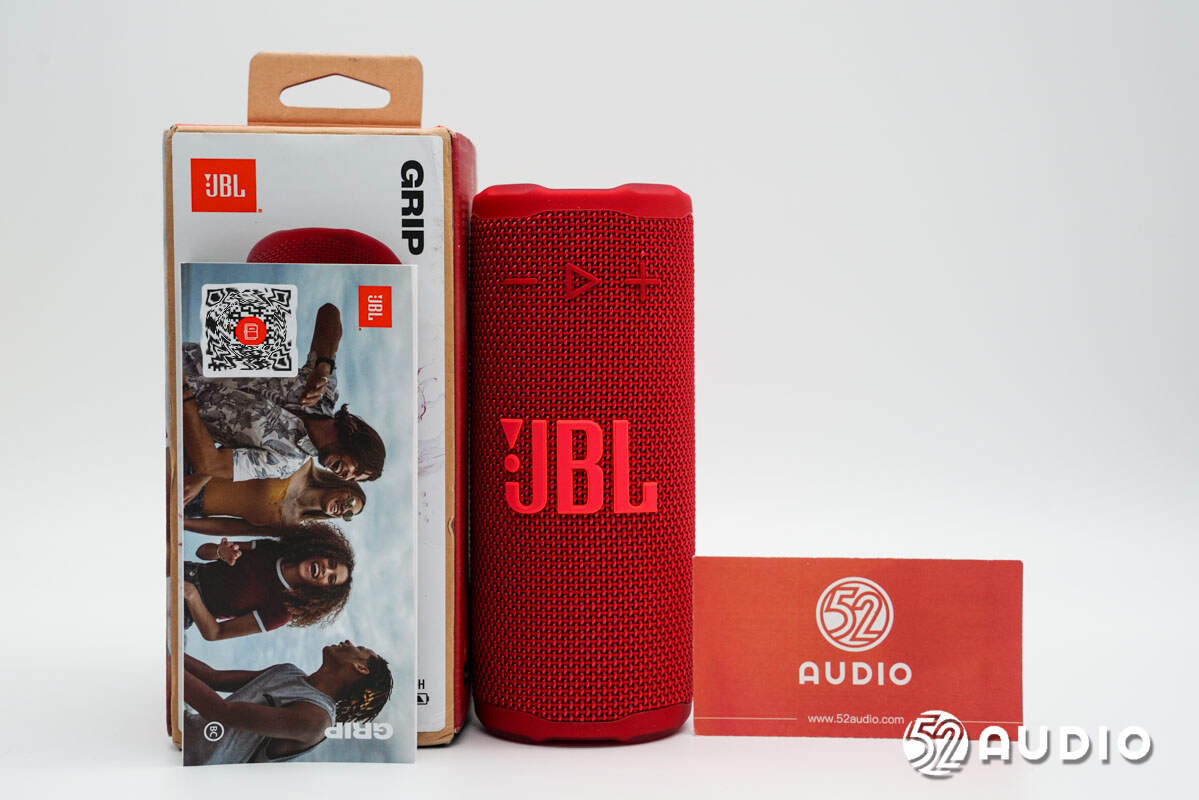

打开包装盒，取出内部所有物品，包括了音箱和产品使用说明书，此款为石榴红配色。

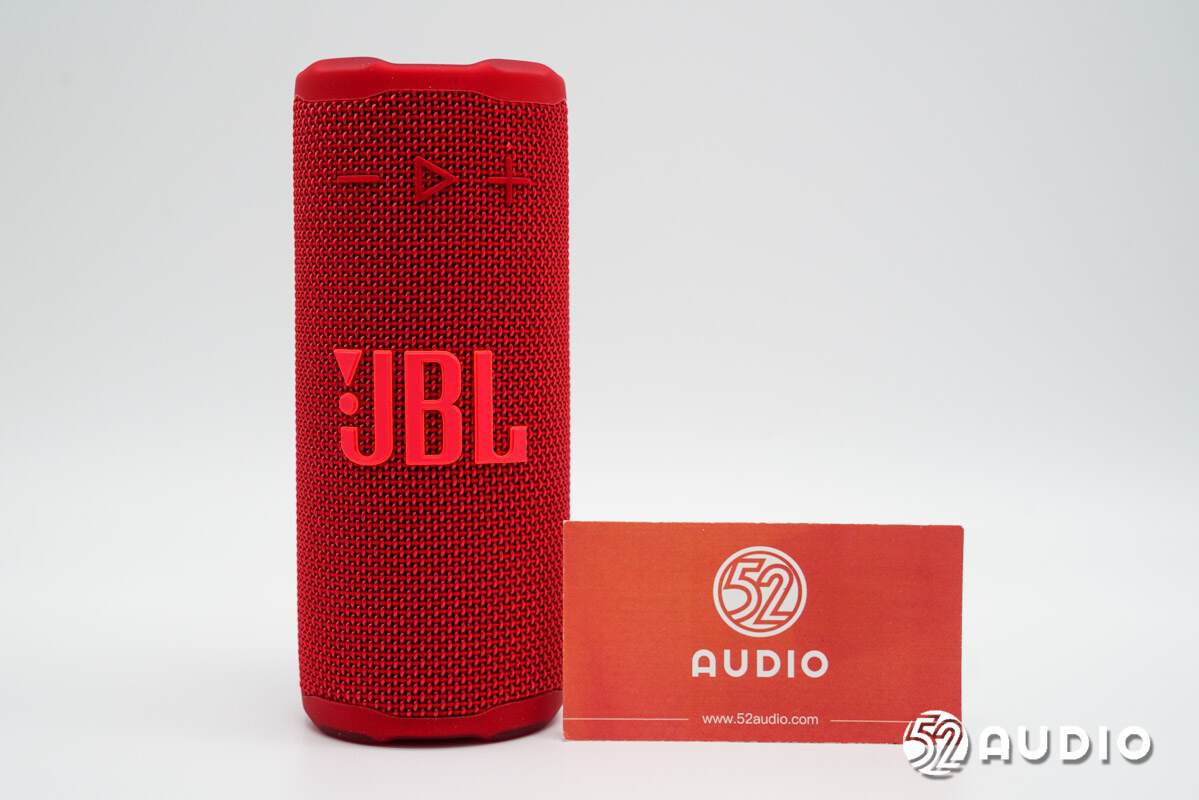

JBL GRIP霓虹罐便携式蓝牙音箱外观采用了FLIP系列的设计风格，圆柱形造型，通过编织网布包裹，时尚简约。但体积更加小巧，仅有「高罐易拉罐」大小，非常便携。机身正面设计有“JBL”品牌LOGO和功能按键。

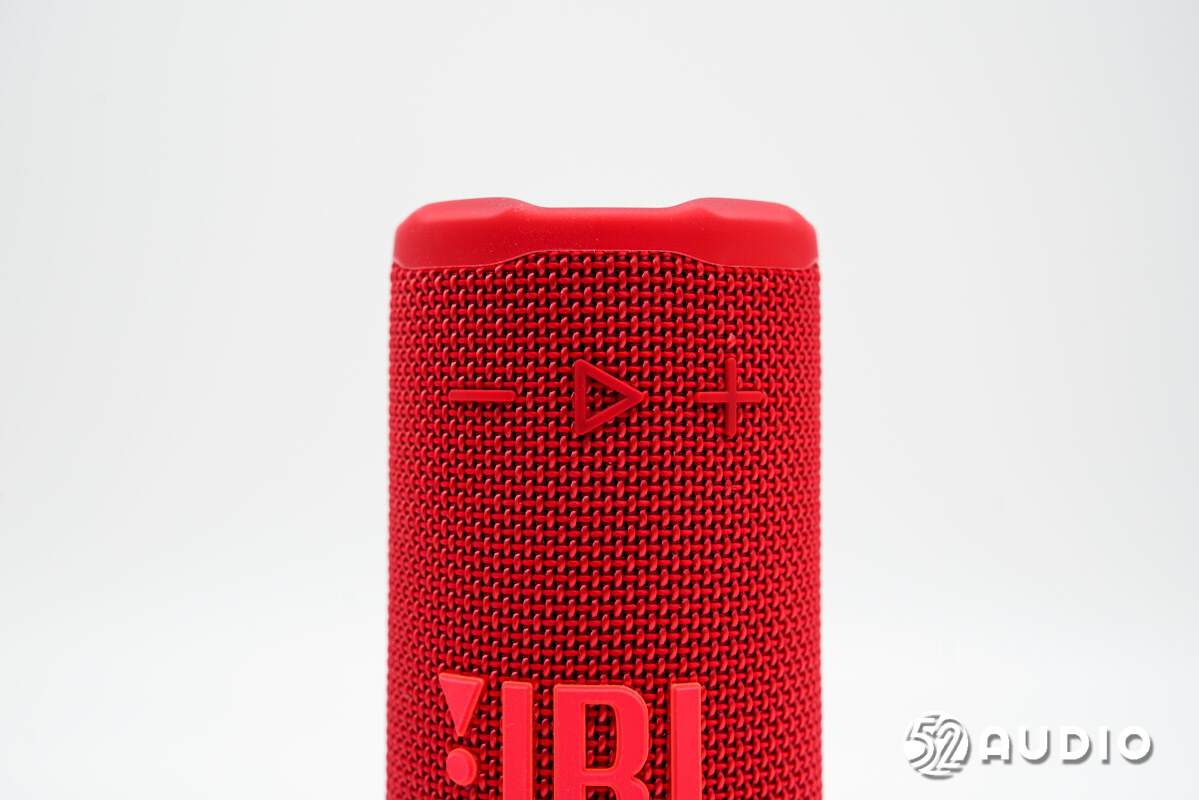

用于音量加减、上下曲切换和暂停播放的功能按键特写。

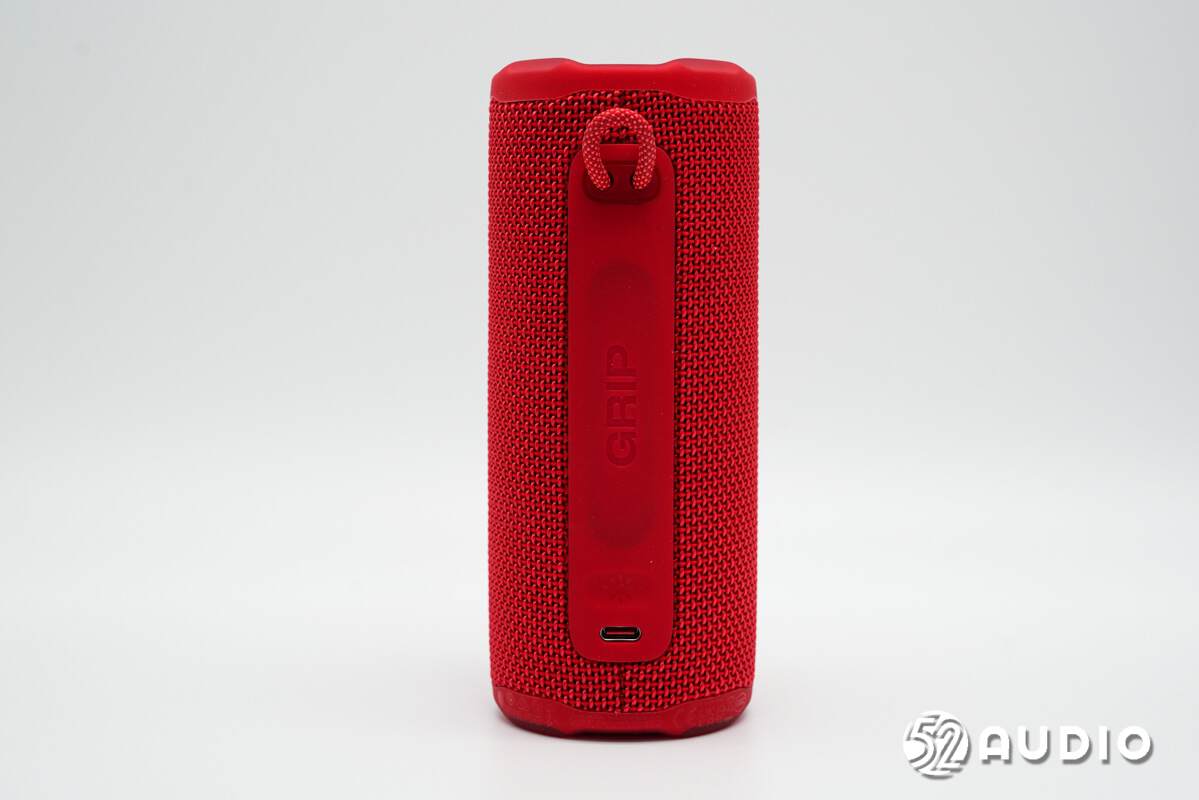

机身背面设计有挂绳和充电接口，中间“GRIP”区域为全新设计的炫彩灯光背板。

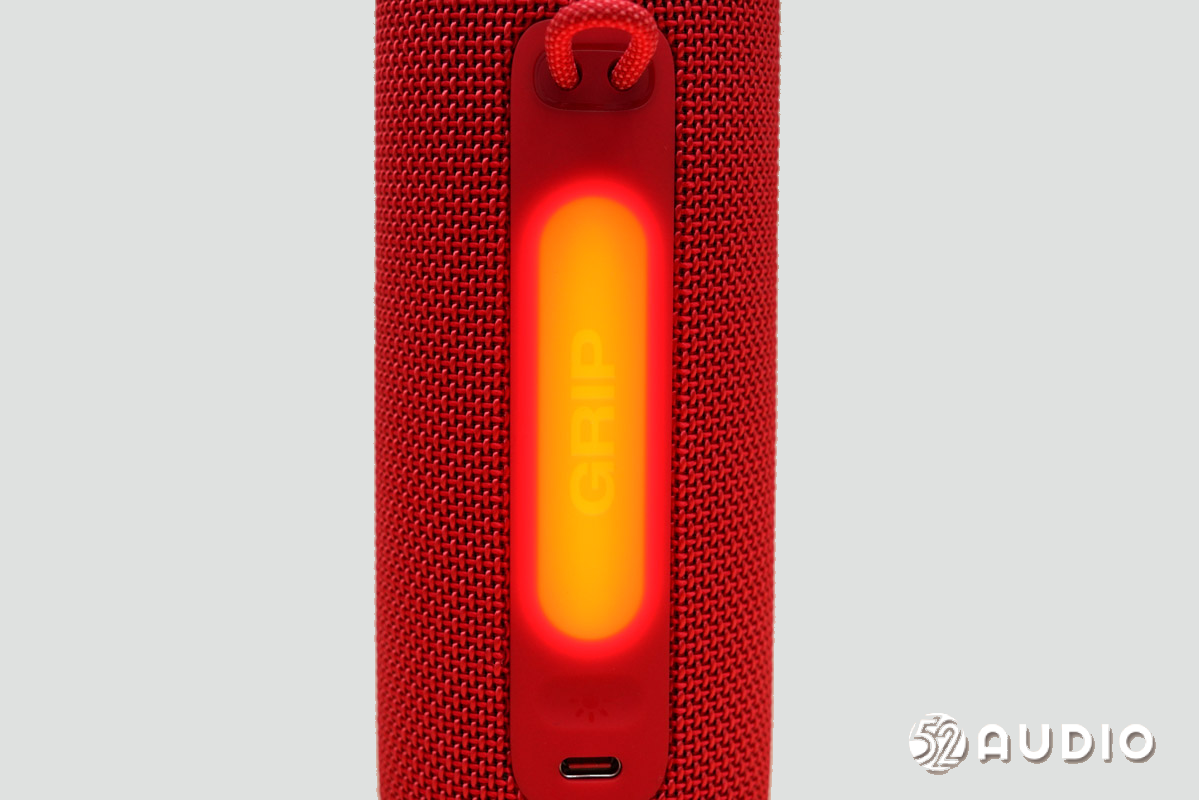

炫彩灯光背板特写，支持多种灯效模式，包括长亮、跑马灯和呼吸灯等，可通过下方的实体按钮或App进行切换。

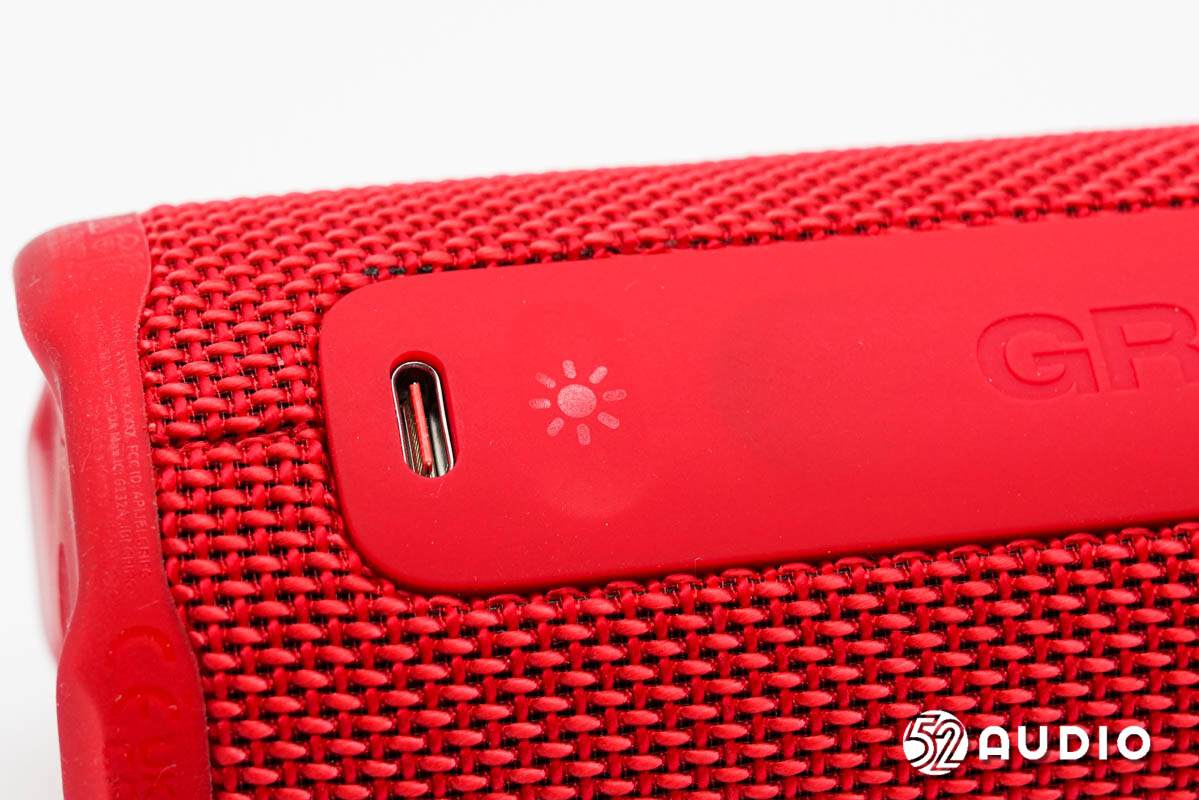

用于灯效模式调节的功能按键特写，设计有“小太阳”标识。

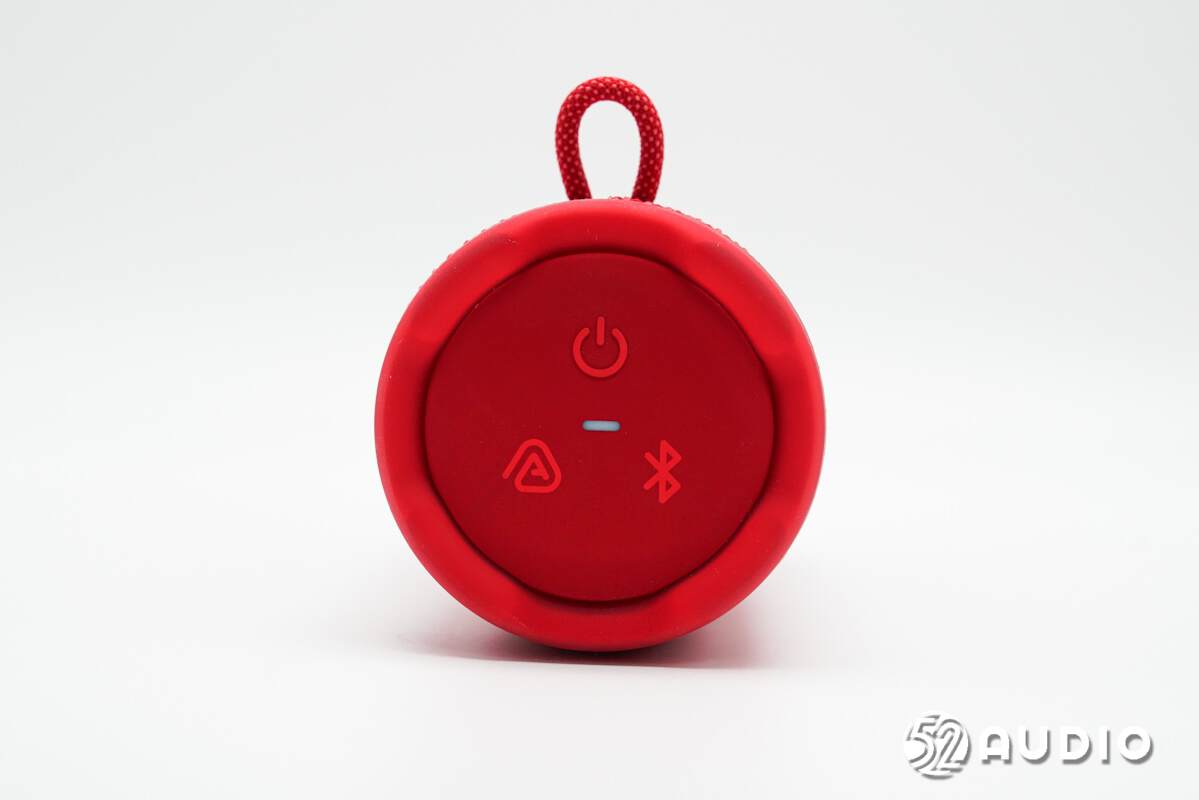

机身顶部设置有电源开关、指示灯、AURACAST一键组队和蓝牙配对按键。

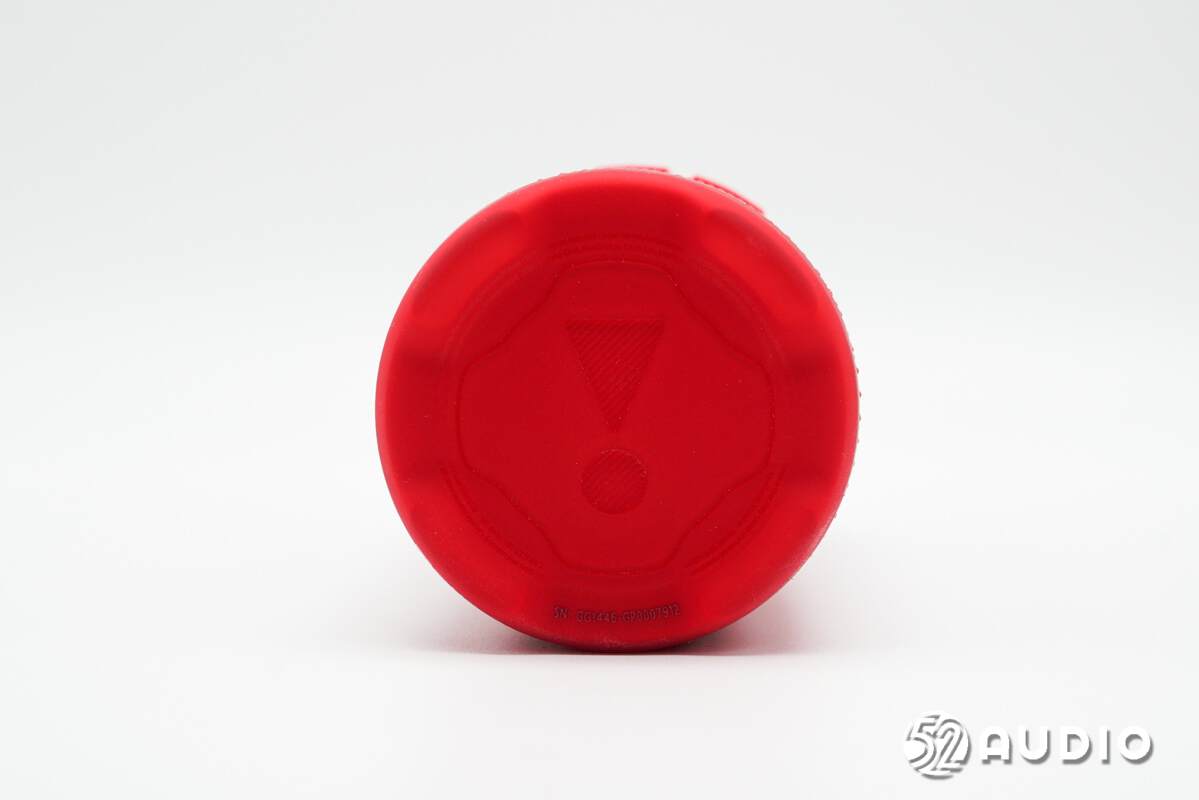

机身底部设计罗盘式防滑脚垫，硅胶材质，同时提升抗摔性能。

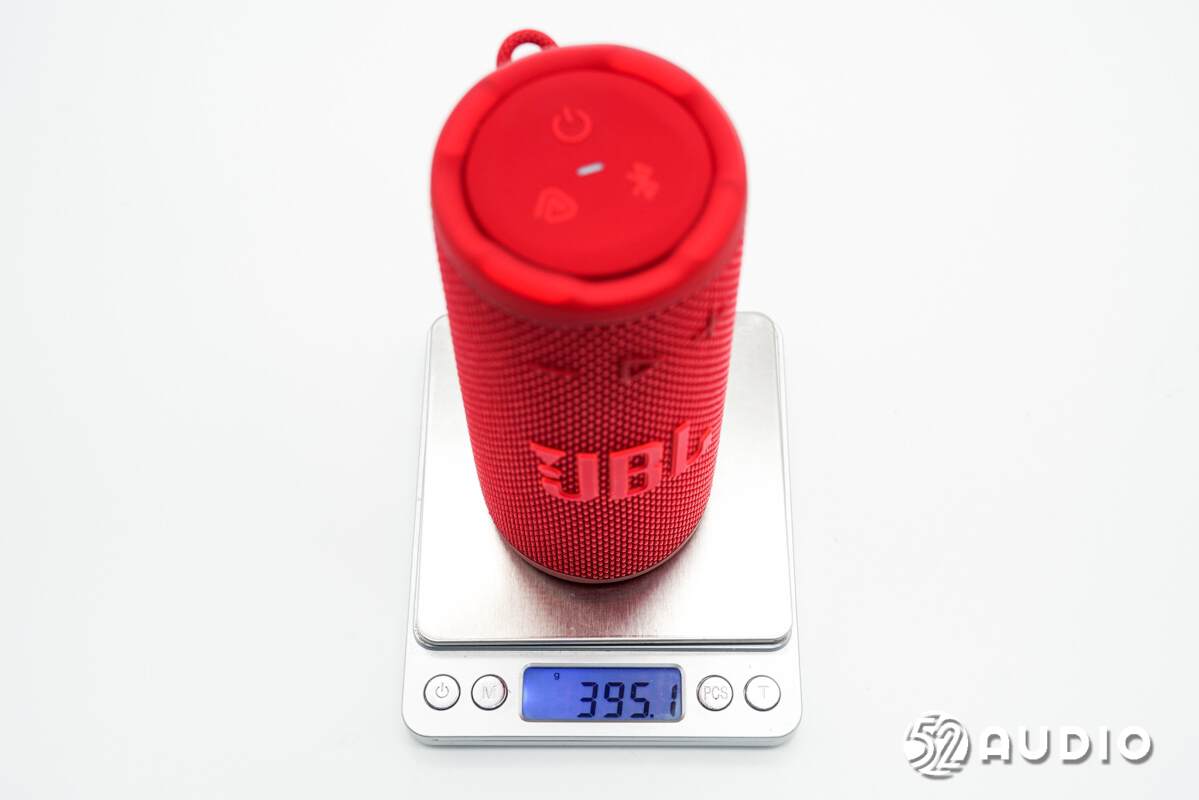

经我爱音频网实测，JBL GRIP霓虹罐便携式蓝牙音箱整机重量约为395.1g。

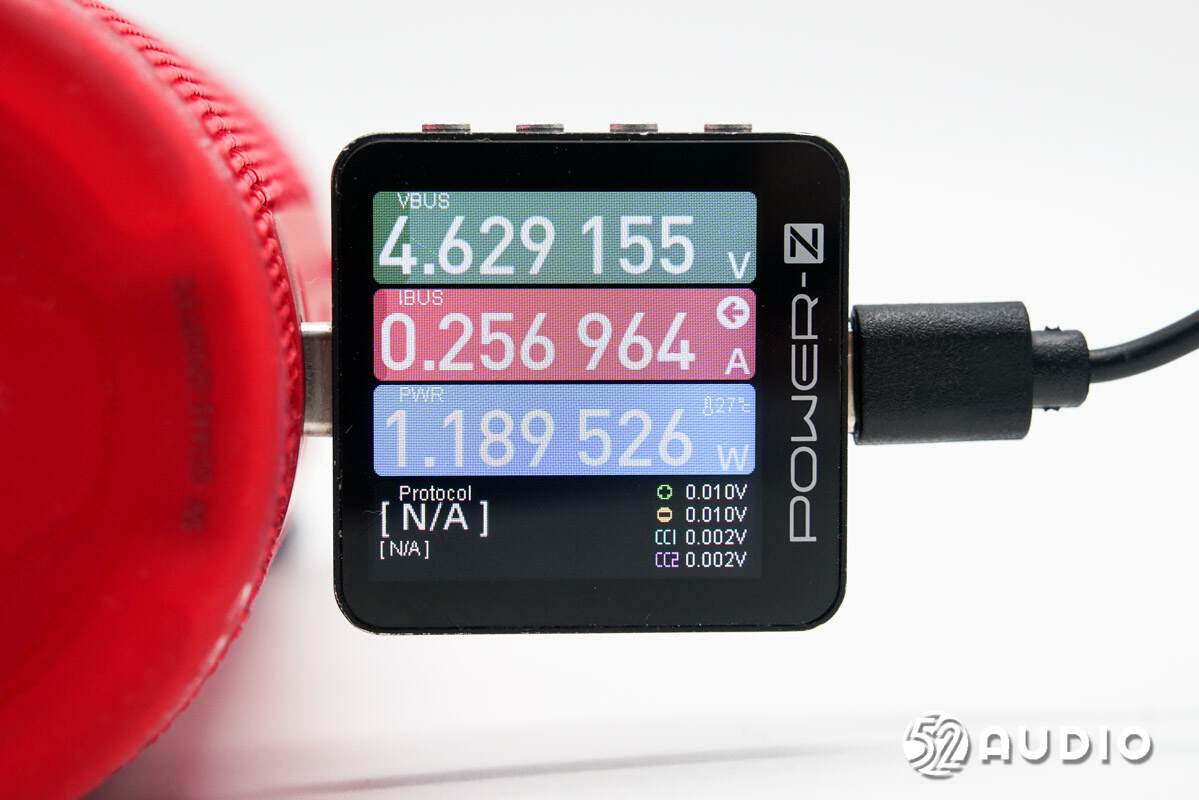

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对JBL GRIP霓虹罐便携式蓝牙音箱进行充电测试，输入功率约为1.19W。

二、JBL GRIP霓虹罐便携式蓝牙音箱拆解

通过开箱，我们详细了解了JBL GRIP霓虹罐便携式蓝牙音箱的轻巧外观设计，下面进入拆解部分，看看内部结构配置信息。

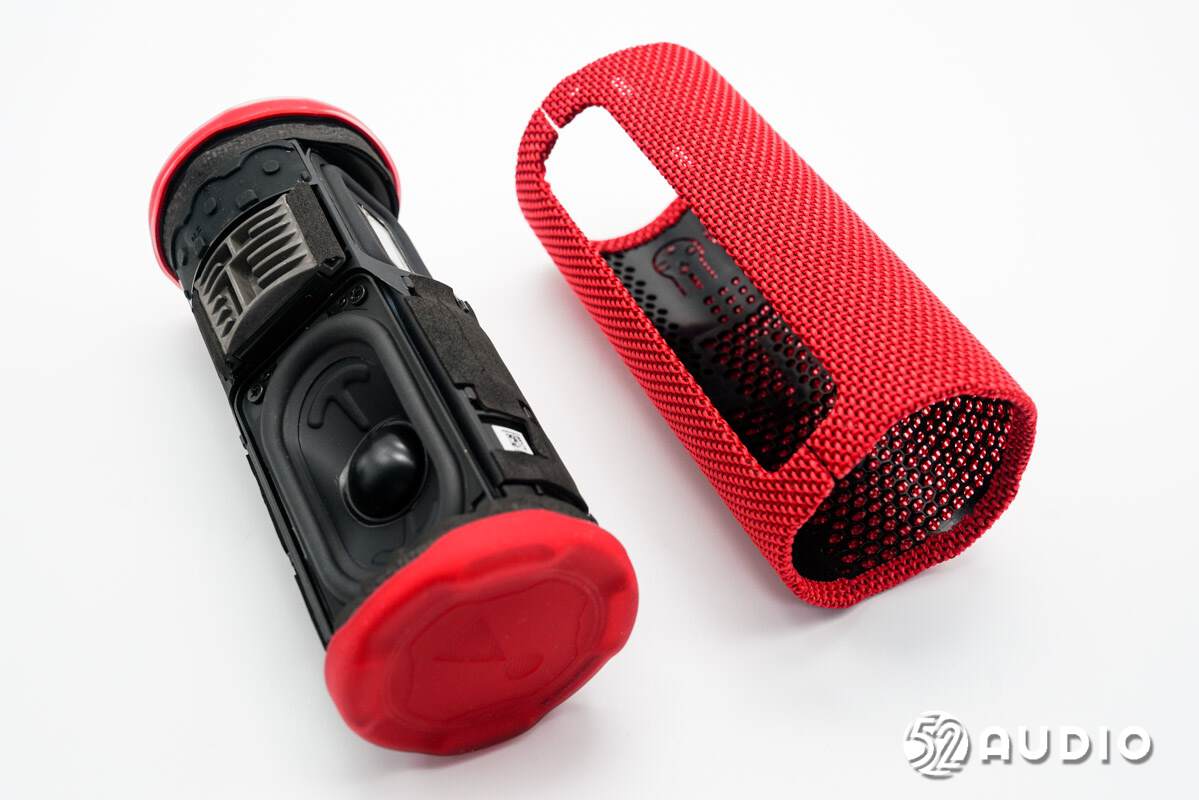

拆掉音箱的织网外壳。

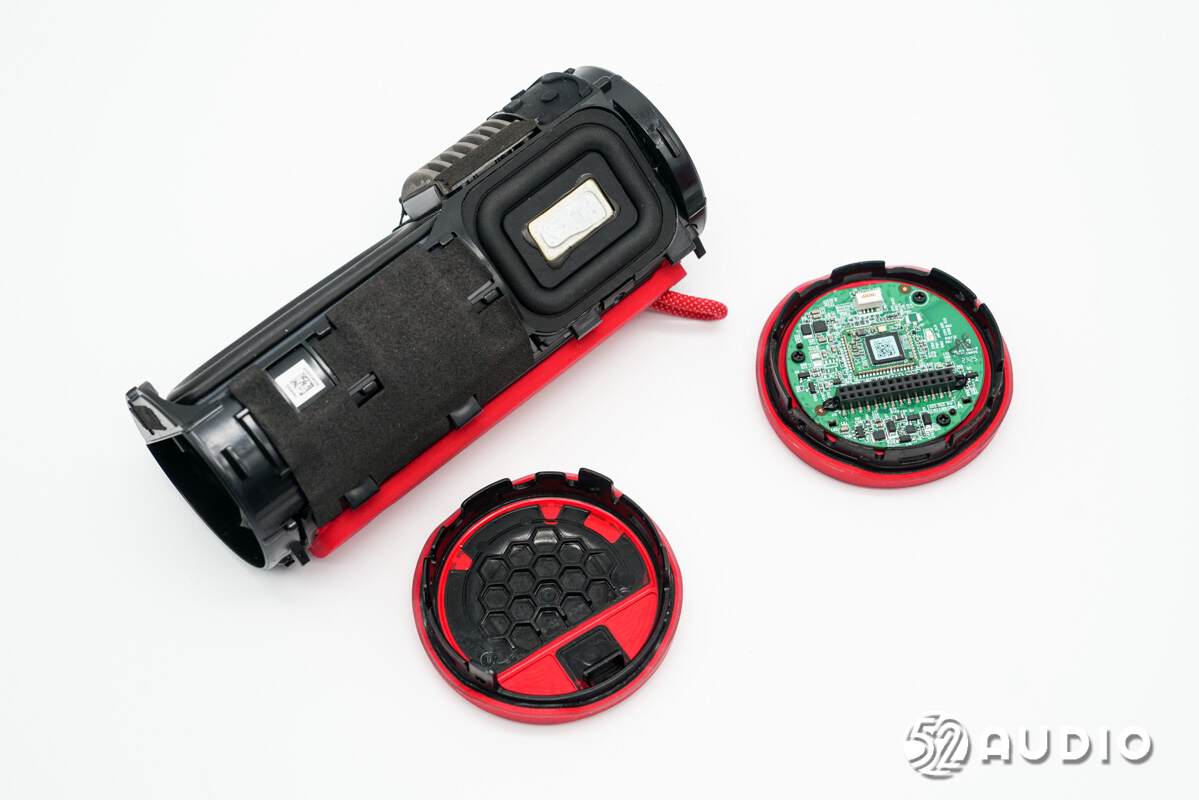

解开卡扣，取掉机身两侧的盖板。

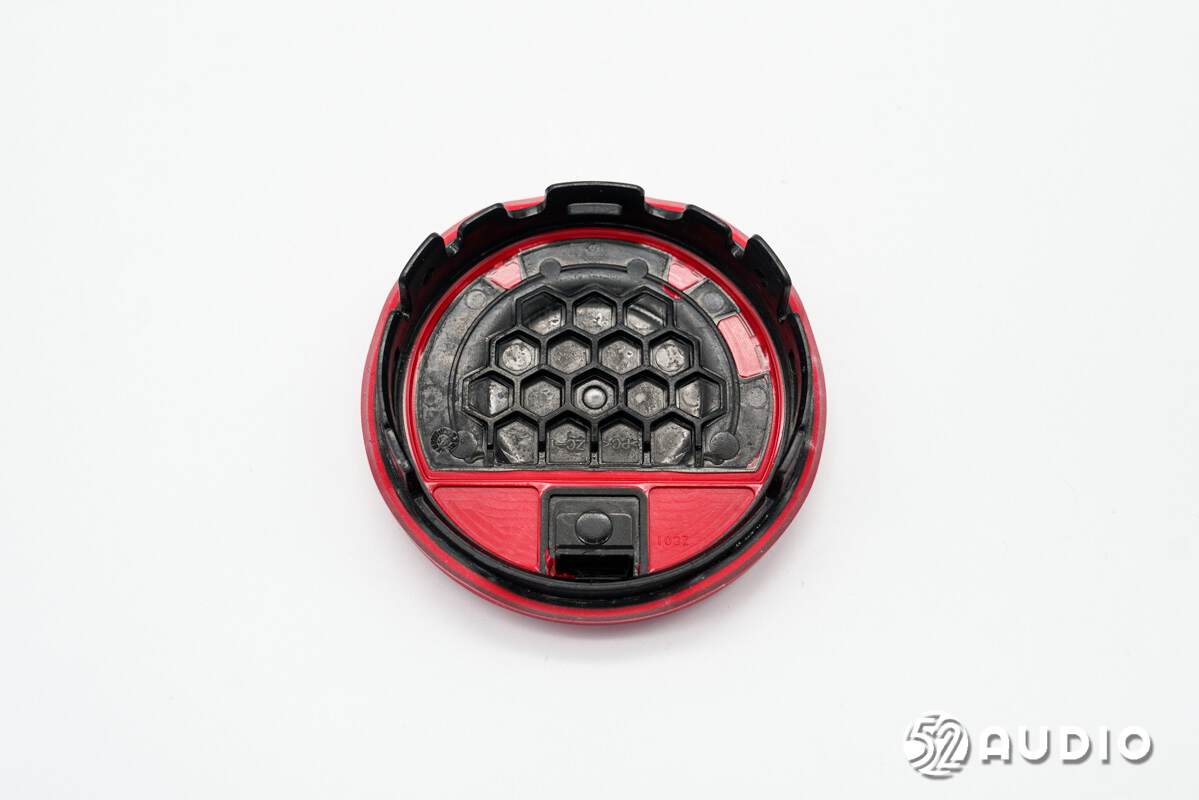

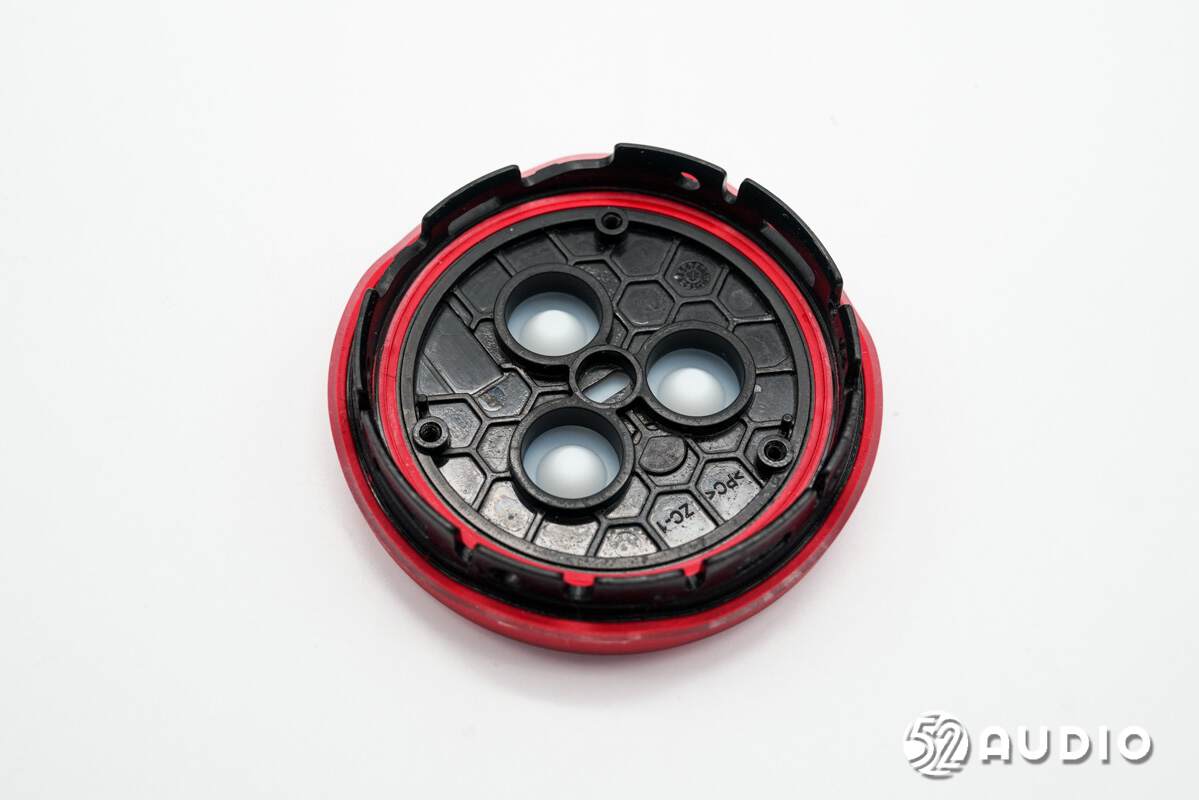

底部盖板内侧结构一览，蜂窝状设计，提升抗摔性能。

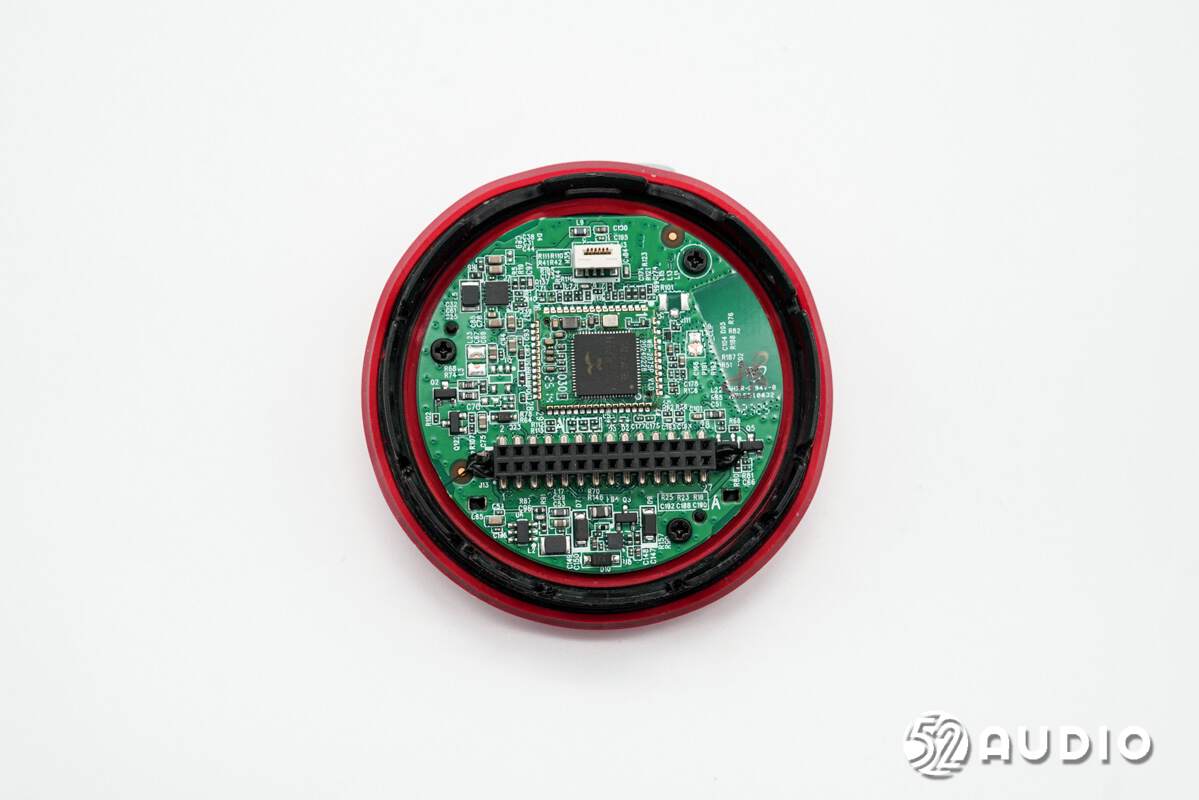

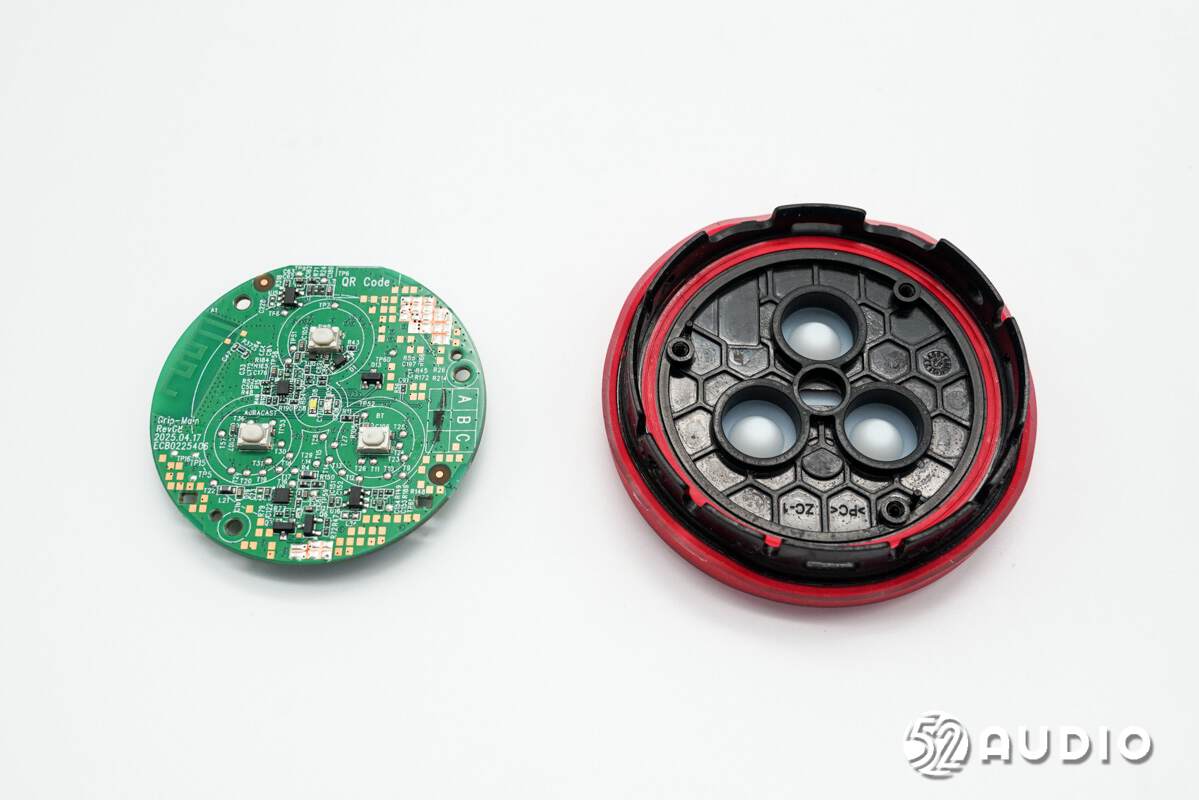

顶部盖板内侧设置有主板单元。

卸掉螺丝，取掉主板。

顶部盖板内侧结构一览，功能按键位置镂空，设置缓冲结构。

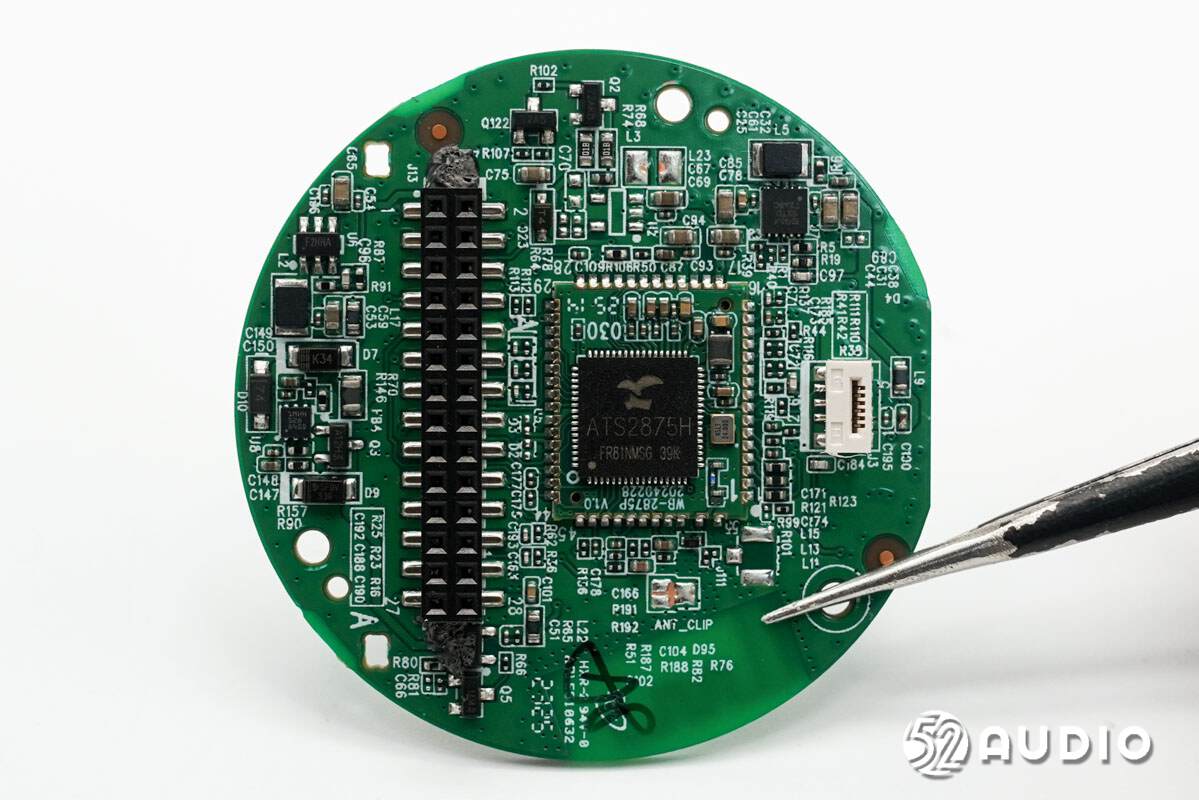

主板一侧电路一览。

主板另外一侧电路一览。

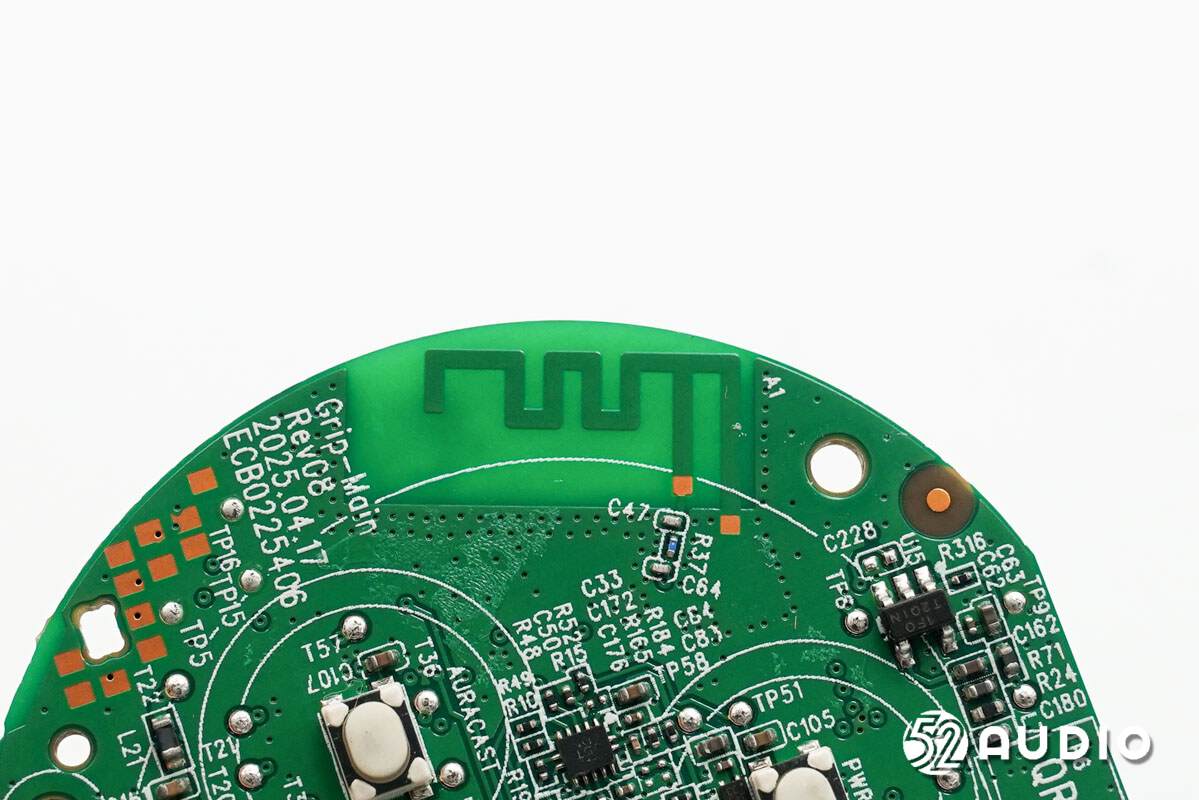

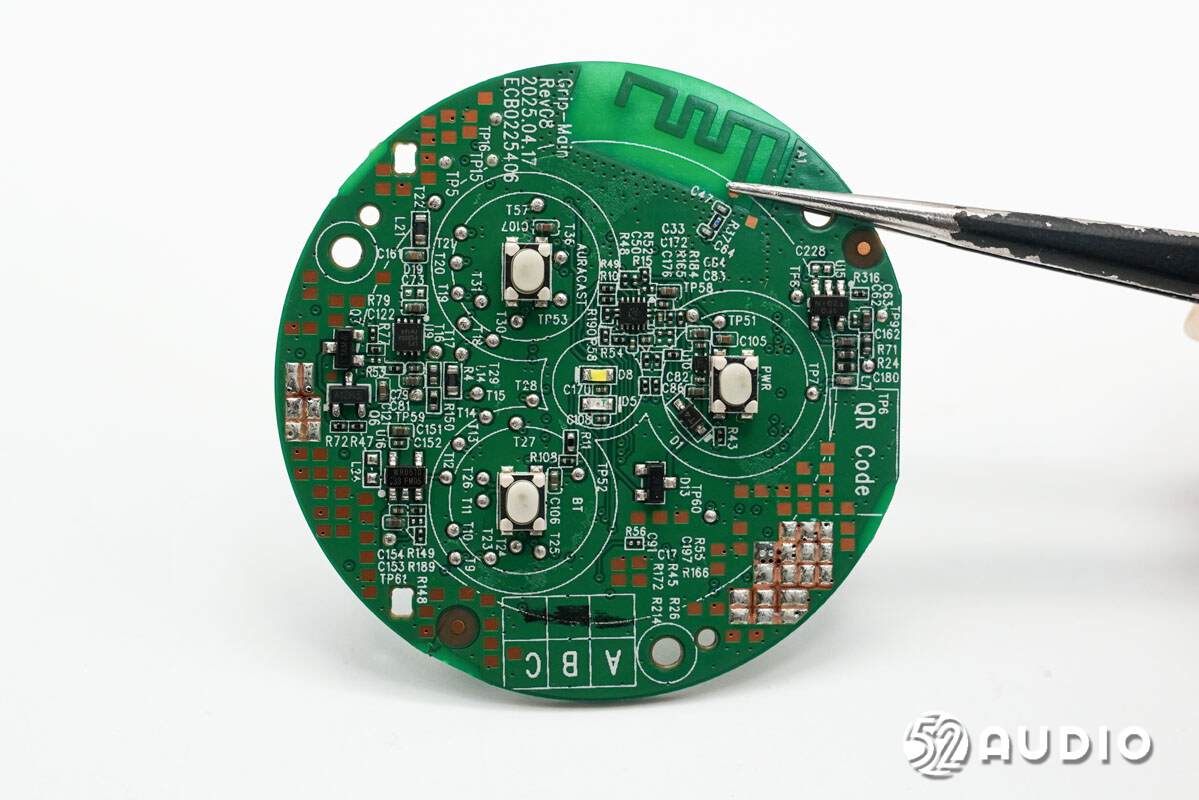

板载蓝牙天线特写，用于无线信号收发。

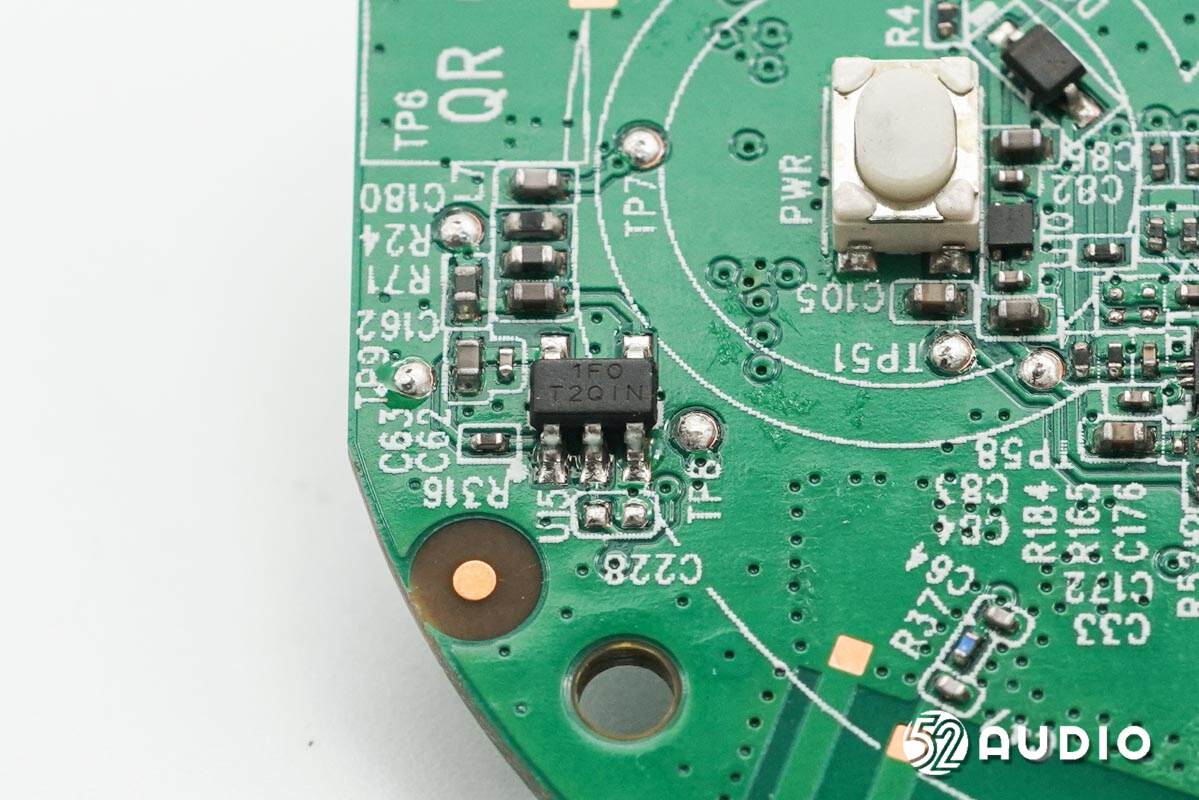

丝印1FO T2QIN的IC。

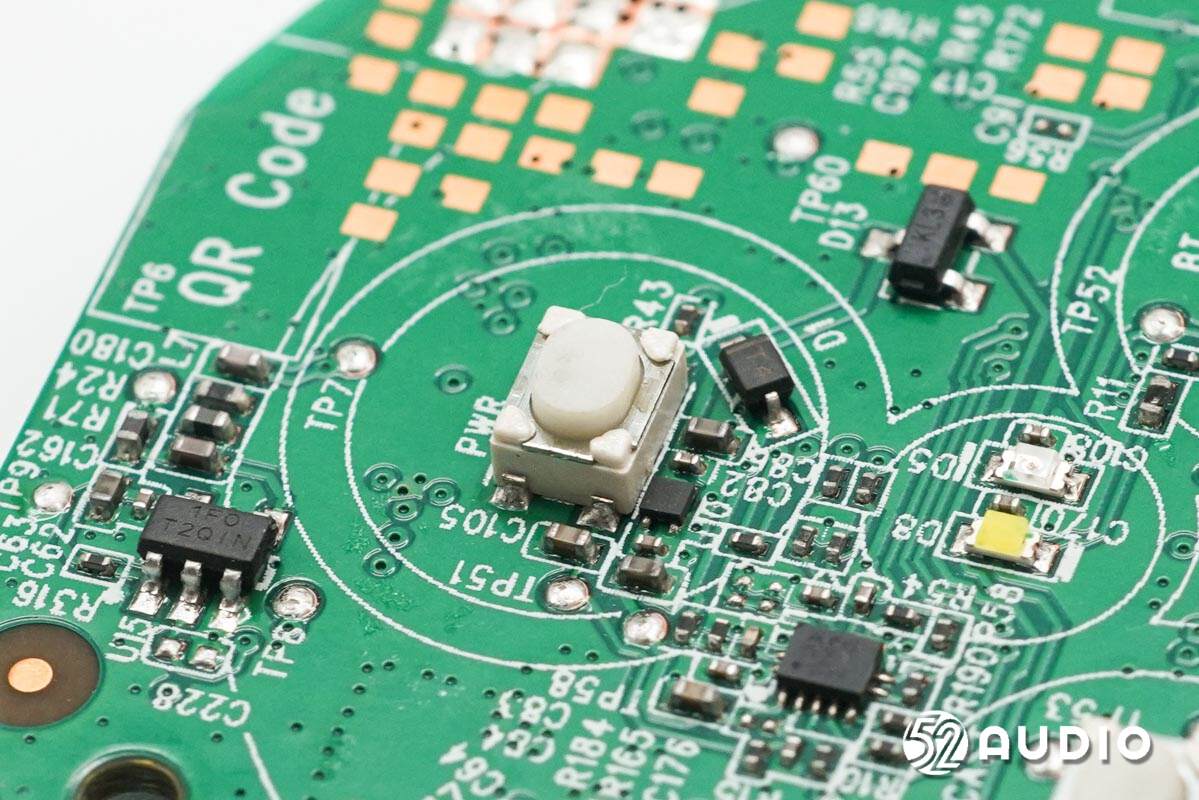

用于电源开关的物理按键特写，其他两颗采用了相同规格。

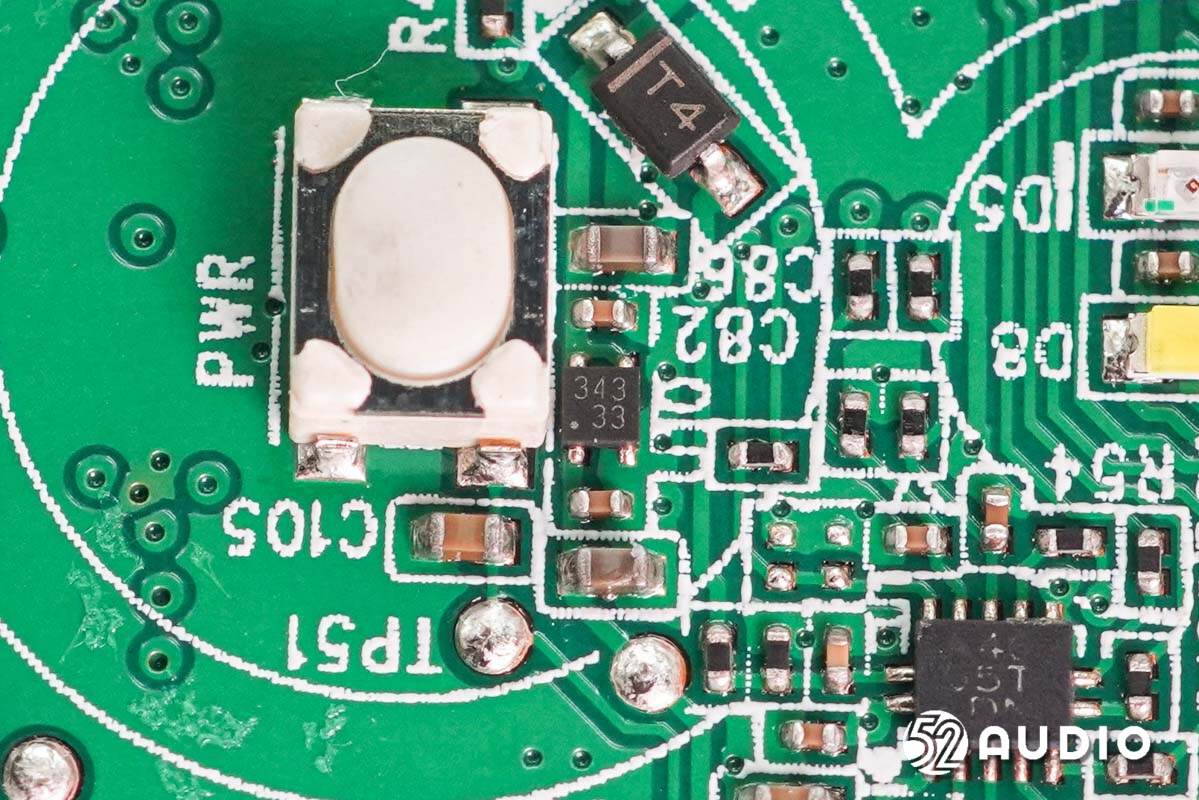

丝印343 33的IC。

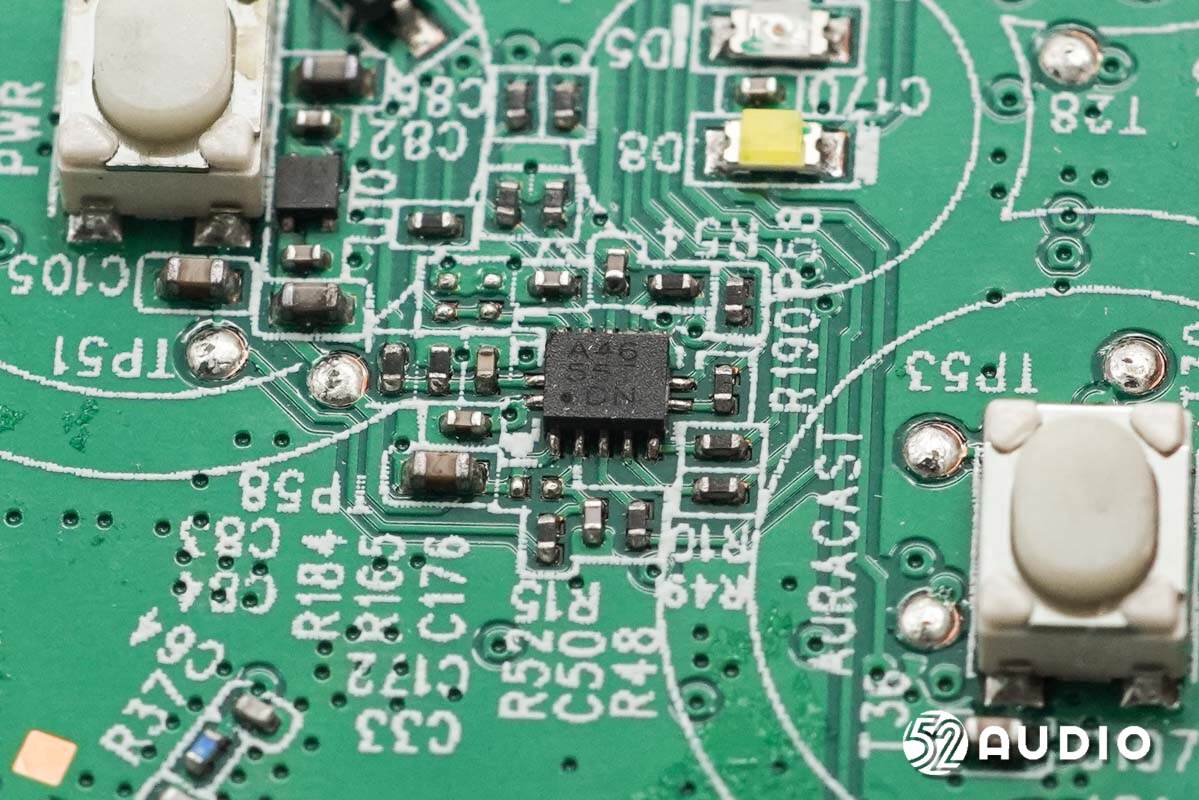

丝印A46 55T的IC。

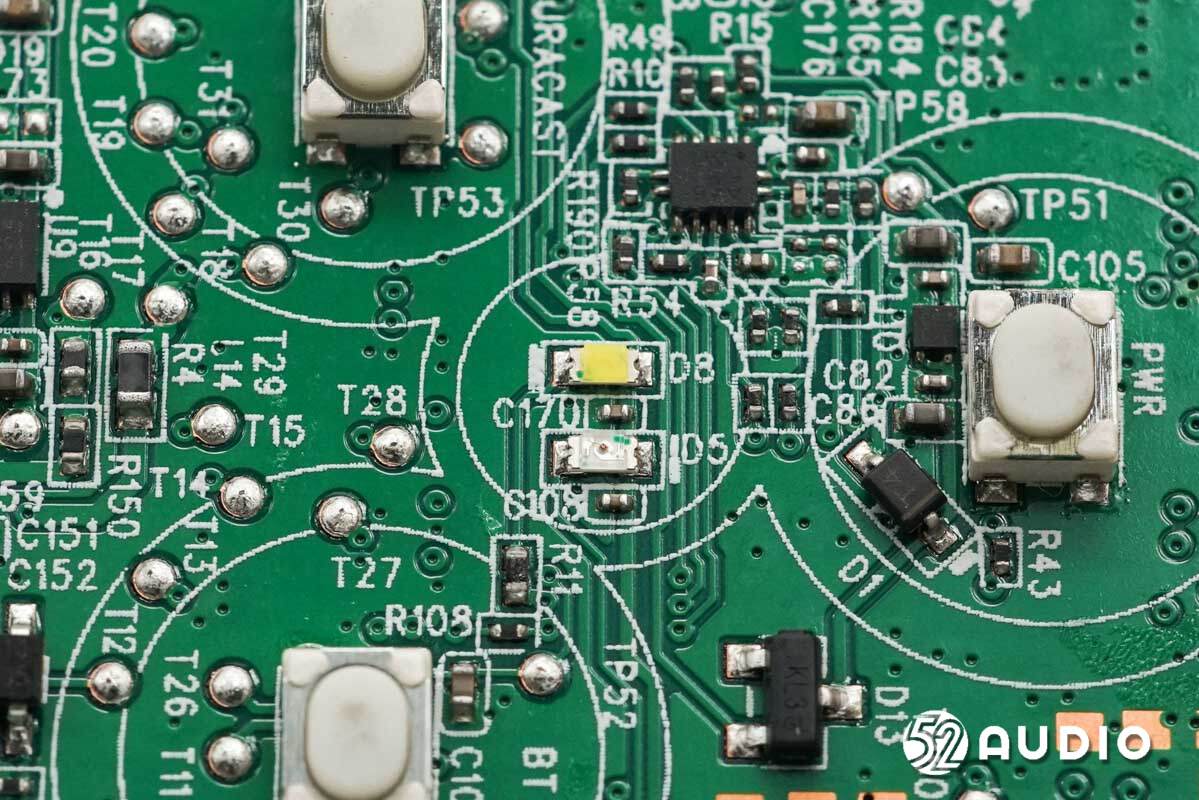

用于反馈工作状态的LED指示灯特写。

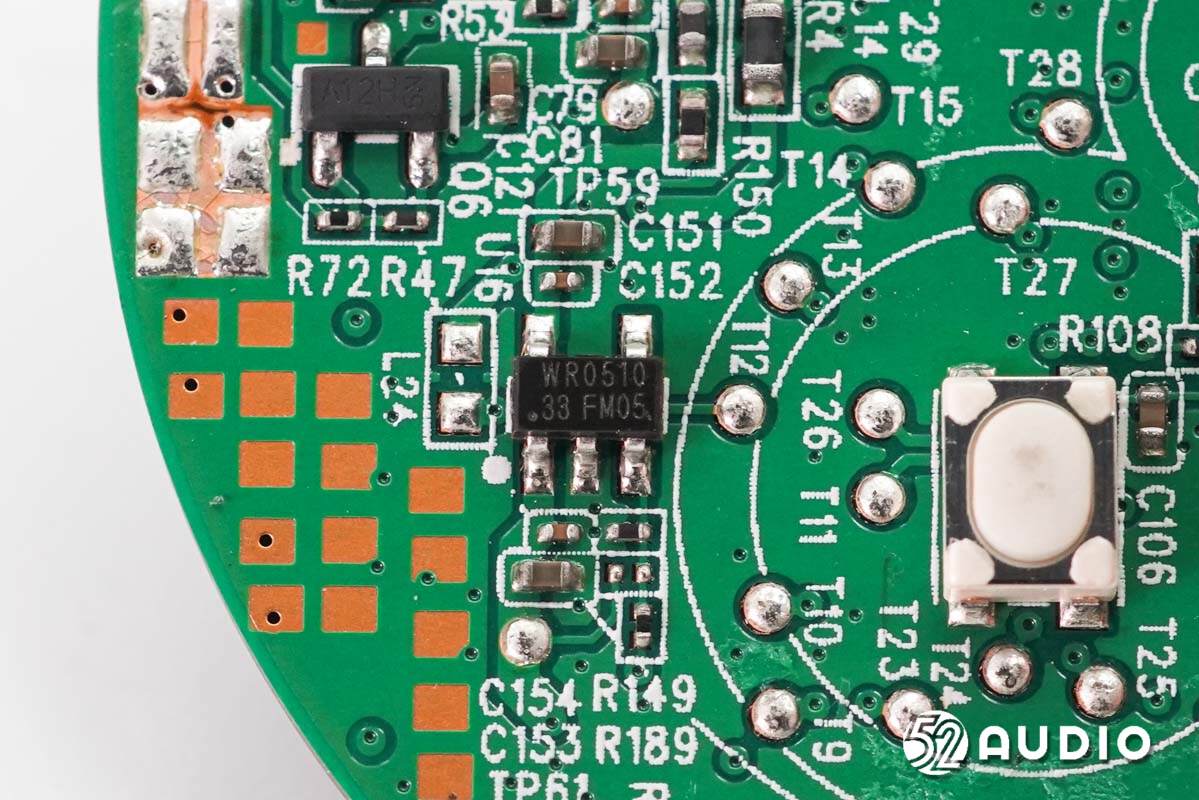

丝印WR0510的IC。

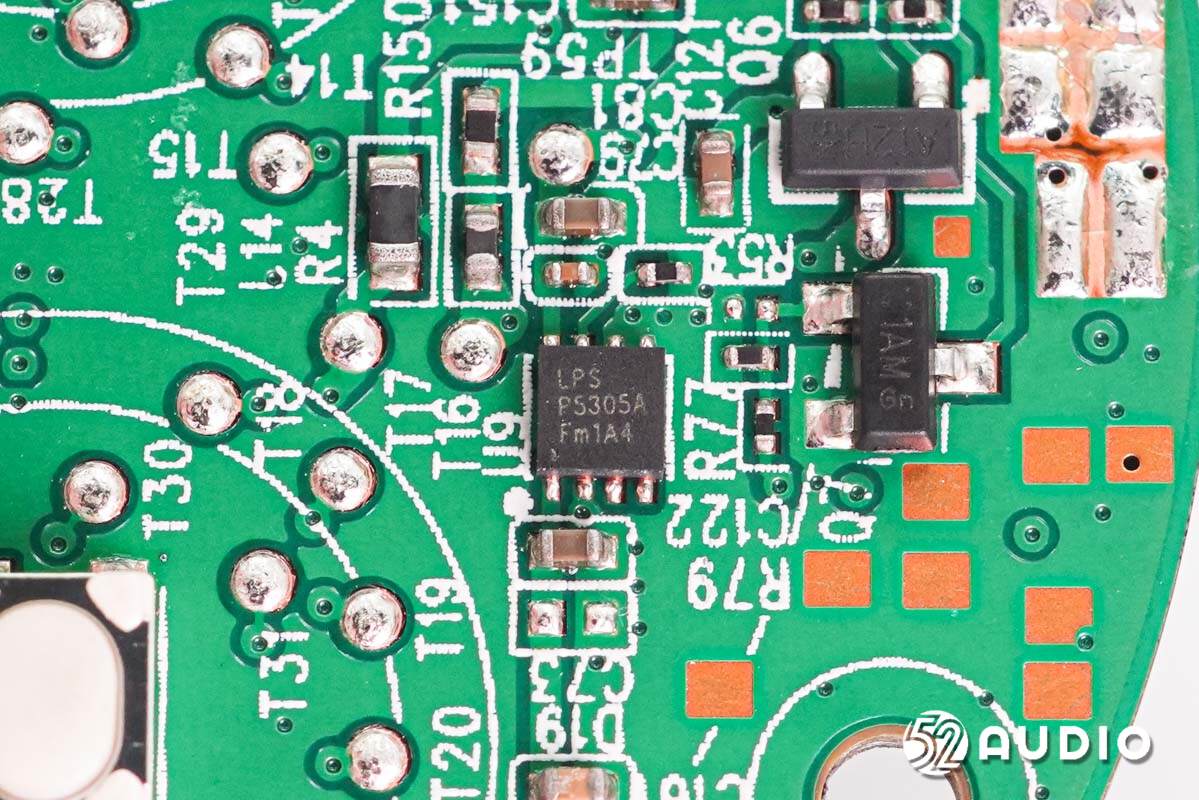

LPS微源半导体LP5305A过压过流保护IC，用于保护低压系统免受异常高输入电压的影响。

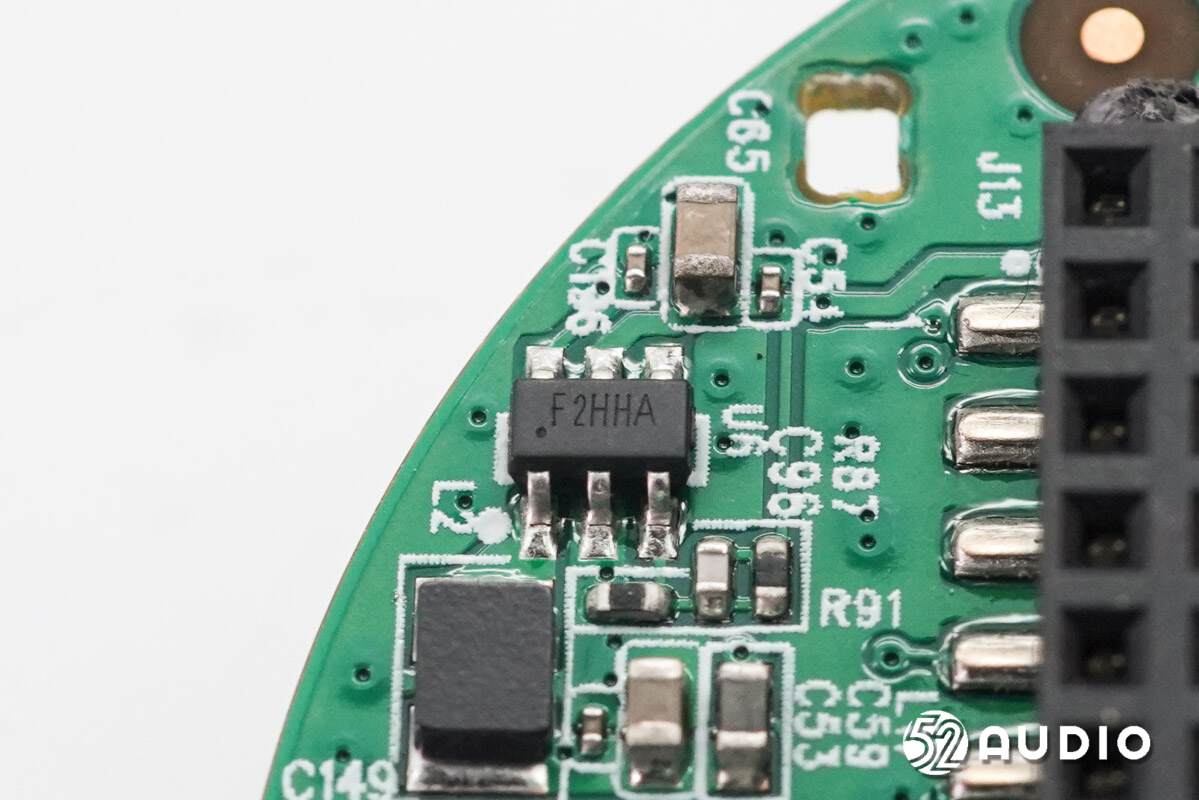

丝印F2HHA的IC。

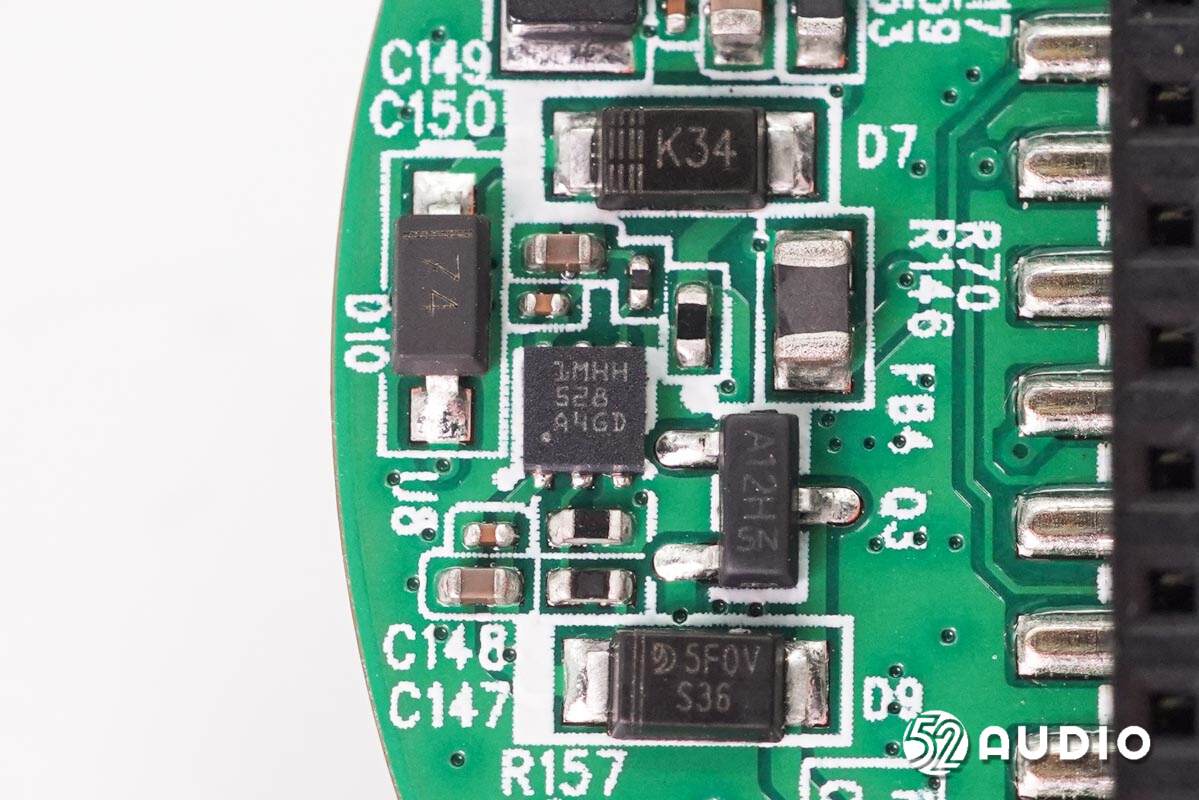

丝印1MHH528的IC。

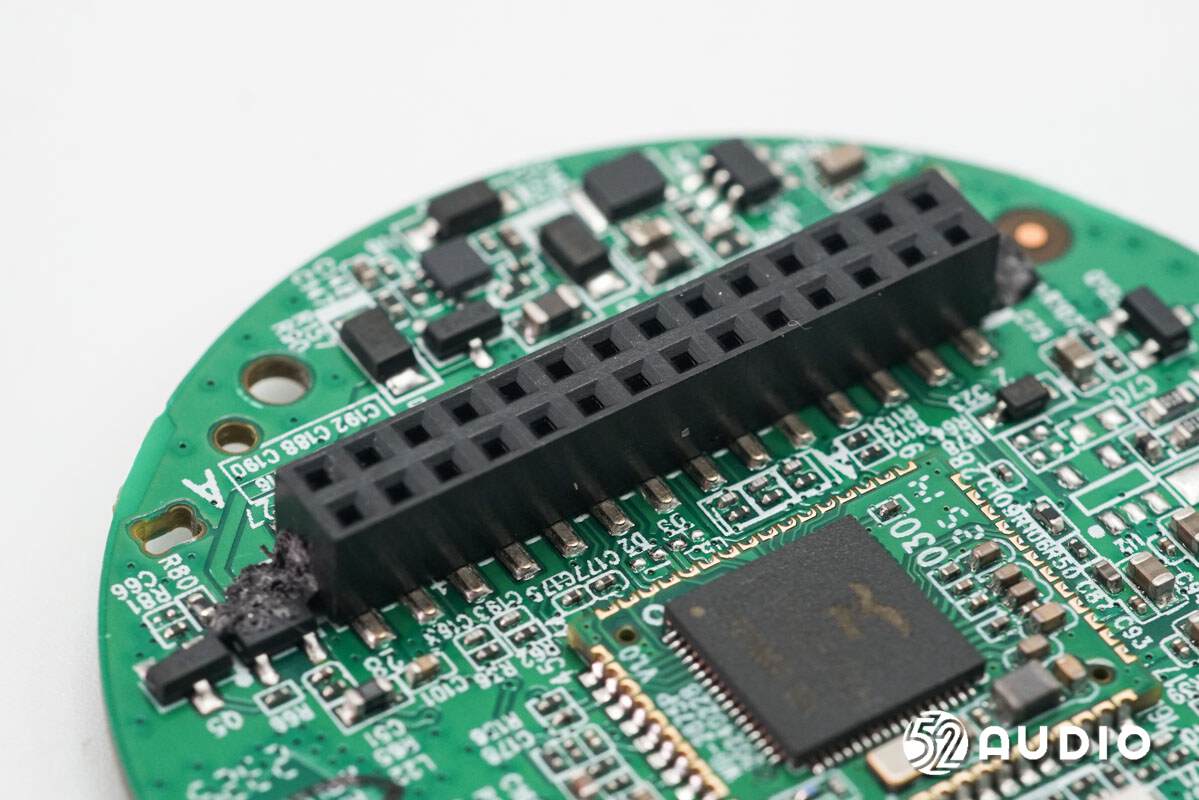

连接功放小板的插座特写。

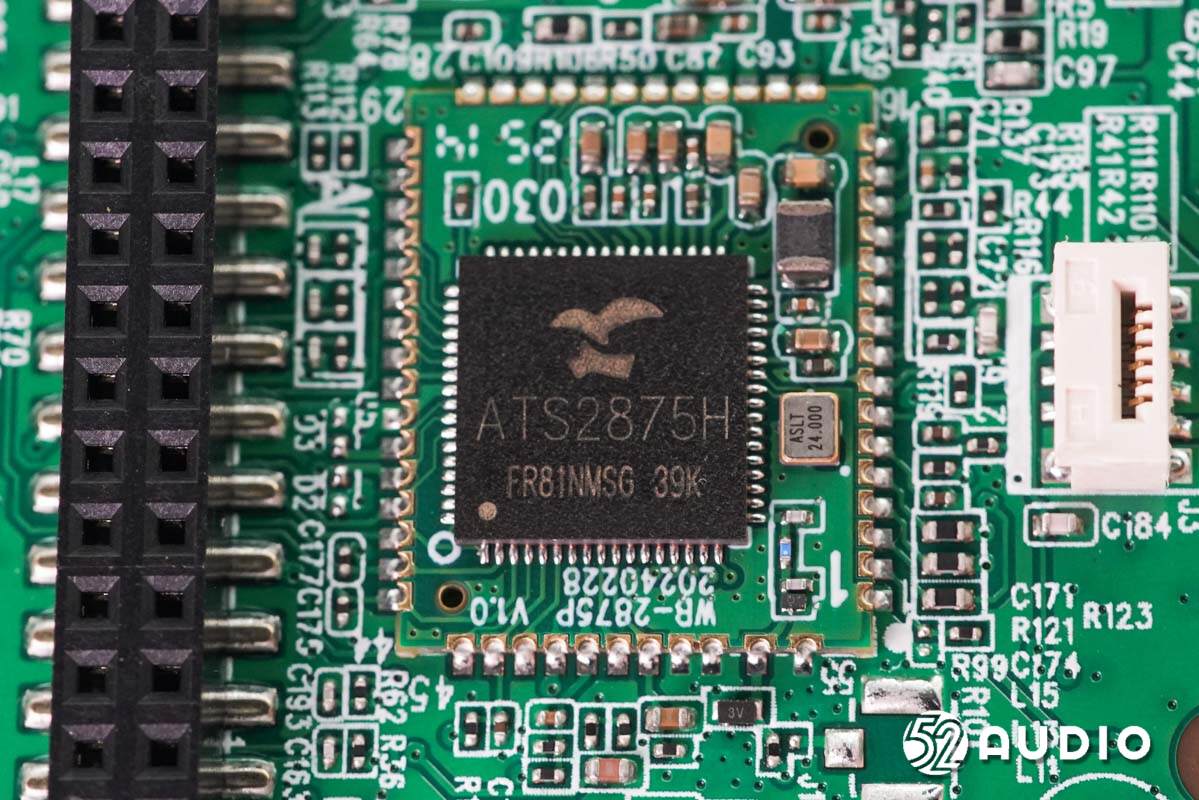

Actions炬芯科技ATS2875H新一代高性能蓝牙音频SOC平台，支持蓝牙5.4，支持LE Audio，支持Auracast，为音箱快速、稳定的无线连接，便捷的无线串联等功能提供支持。

据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

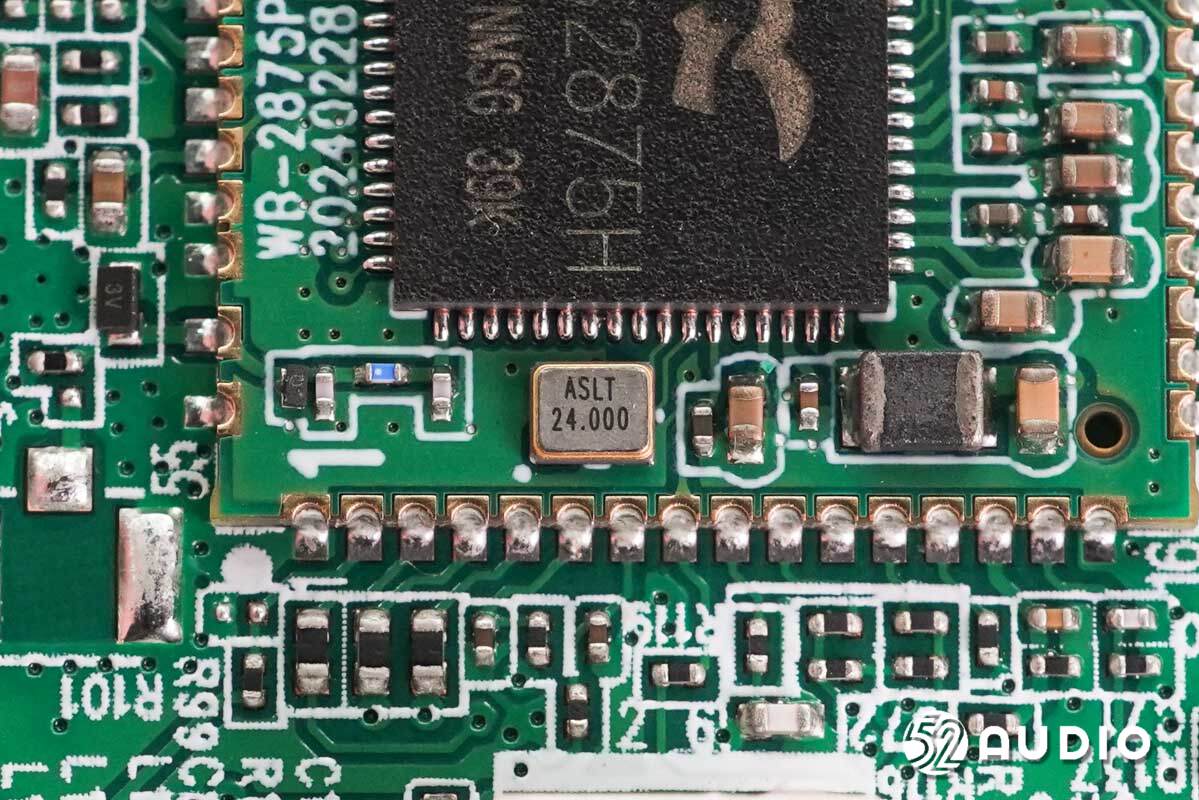

24.000MHz的晶振特写，为SoC提供时钟。

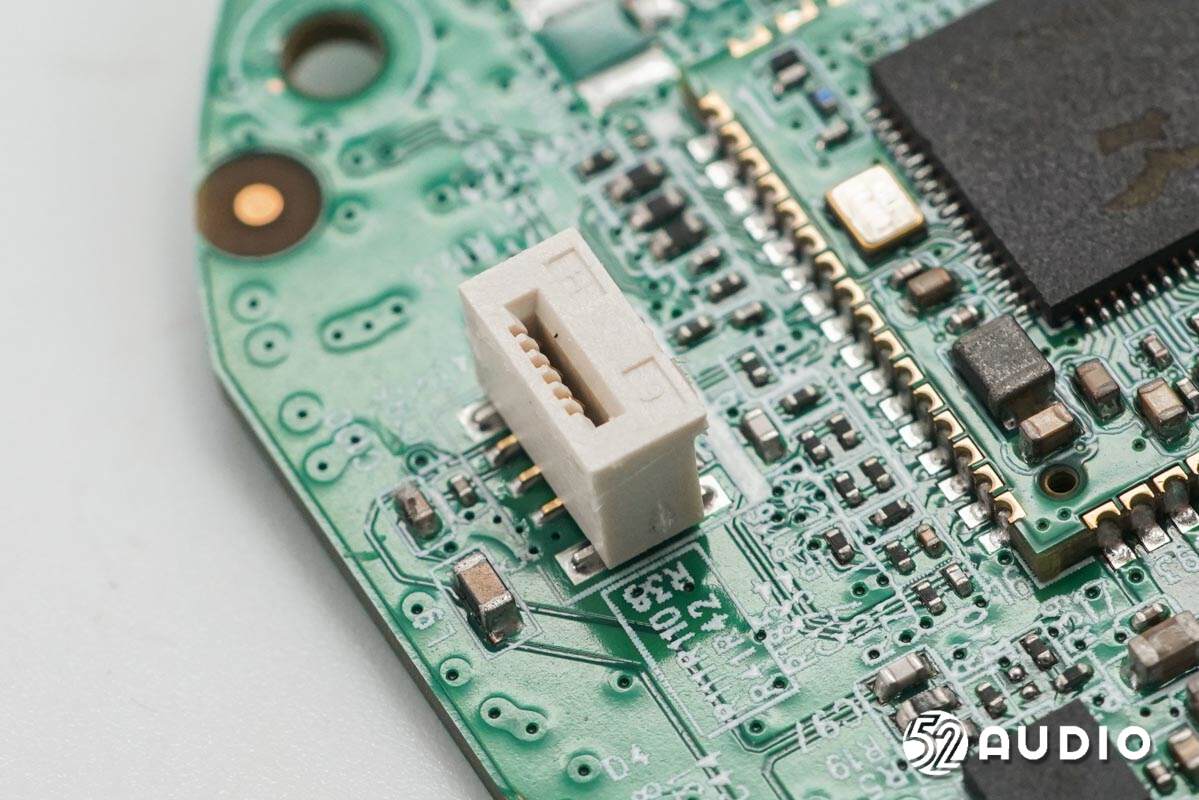

连接氛围灯小板的排线插座特写。

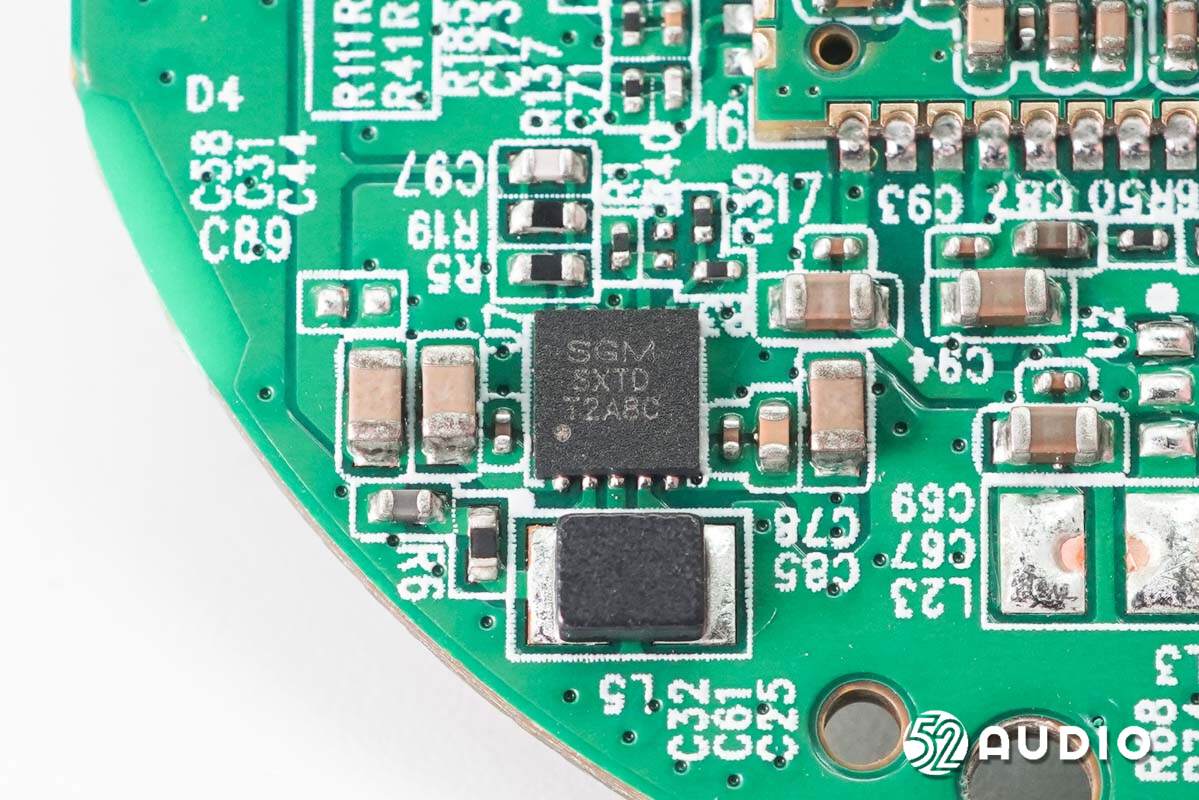

丝印SGM SXTD T2A8C的IC。

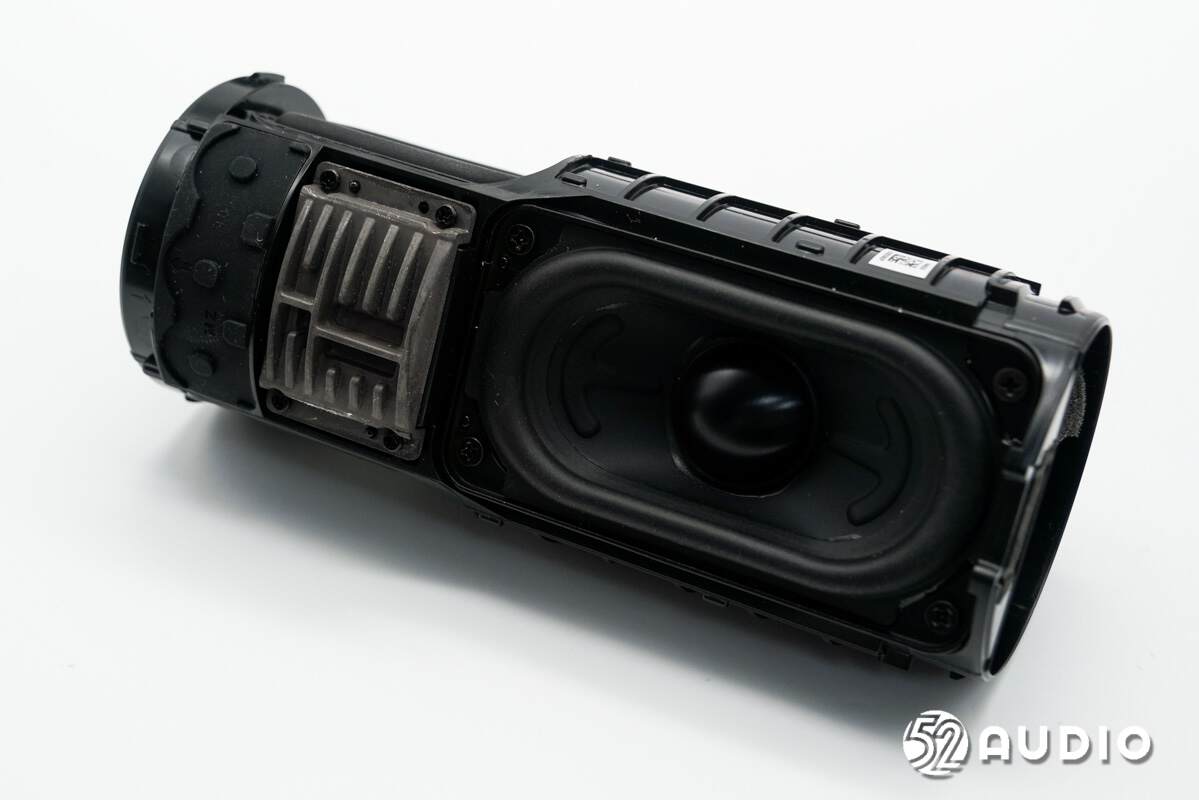

音腔正面结构一览，左侧设置有对应功放的金属散热片，右侧设置赛道型单元。

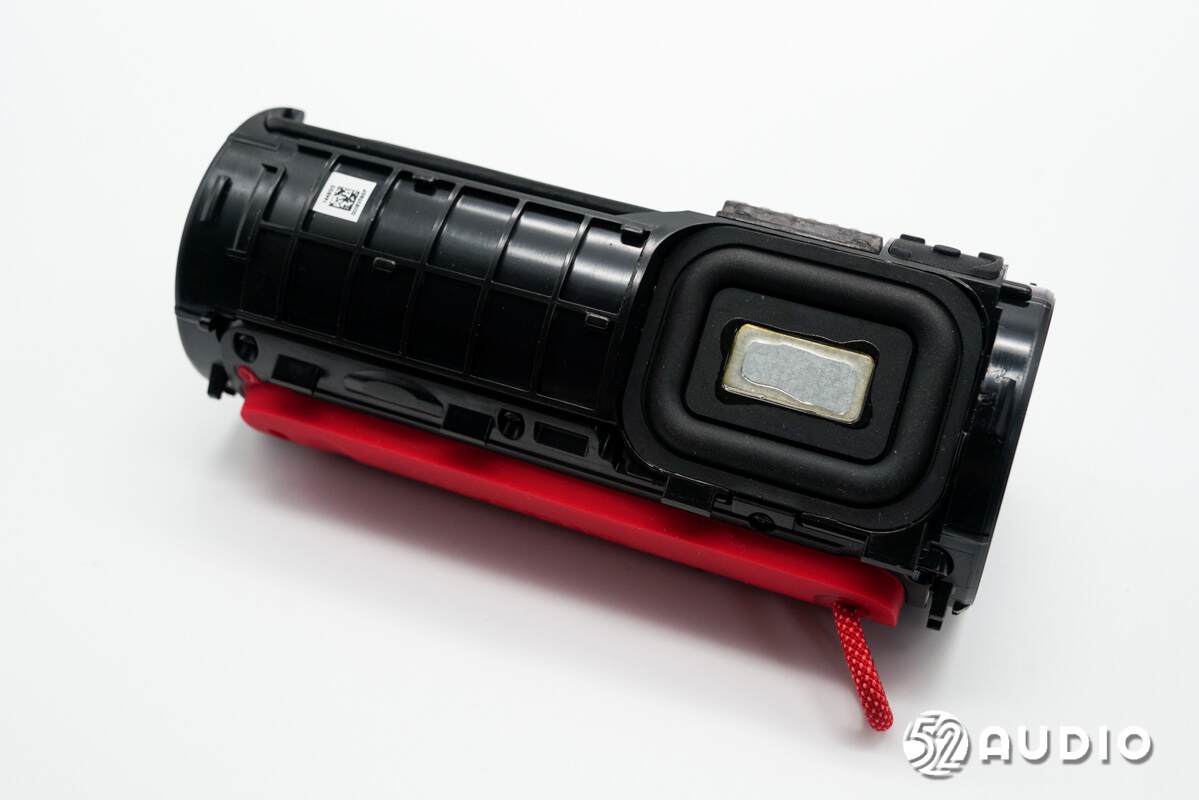

音腔背面结构一览，设置有方形被动辐射振膜，用于提升低频量感。

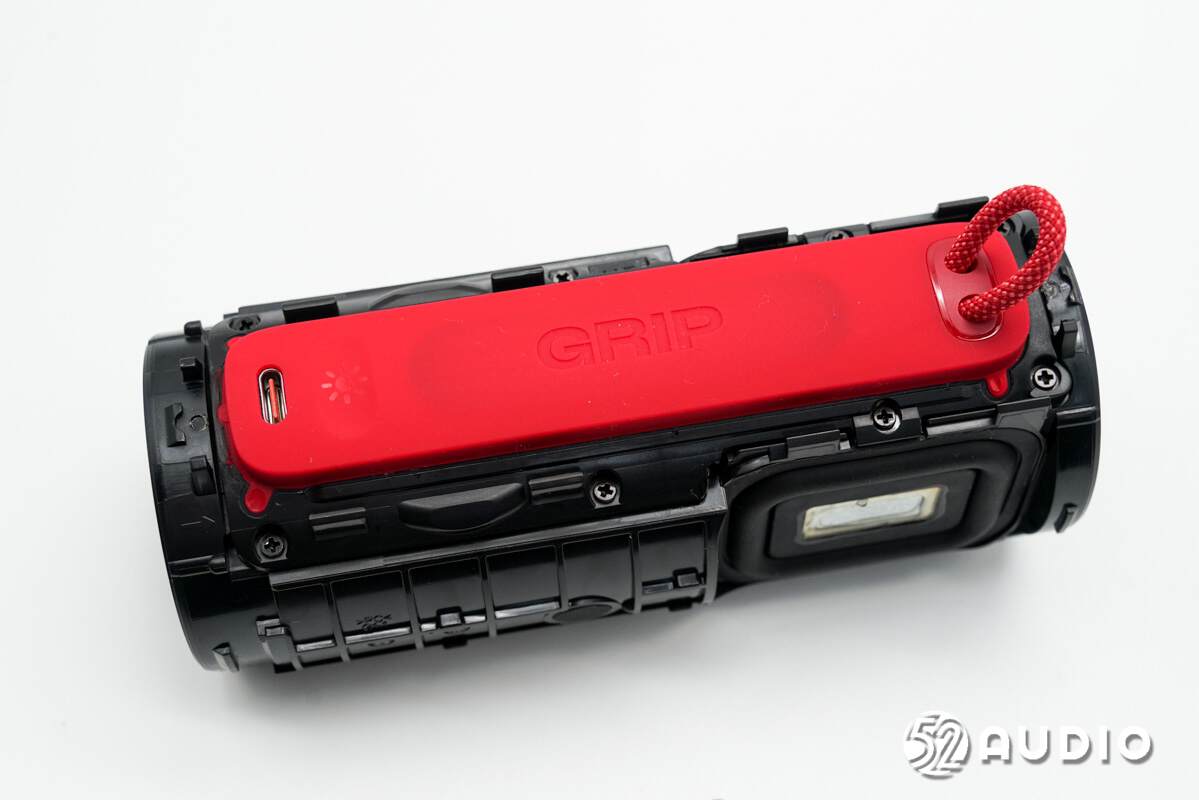

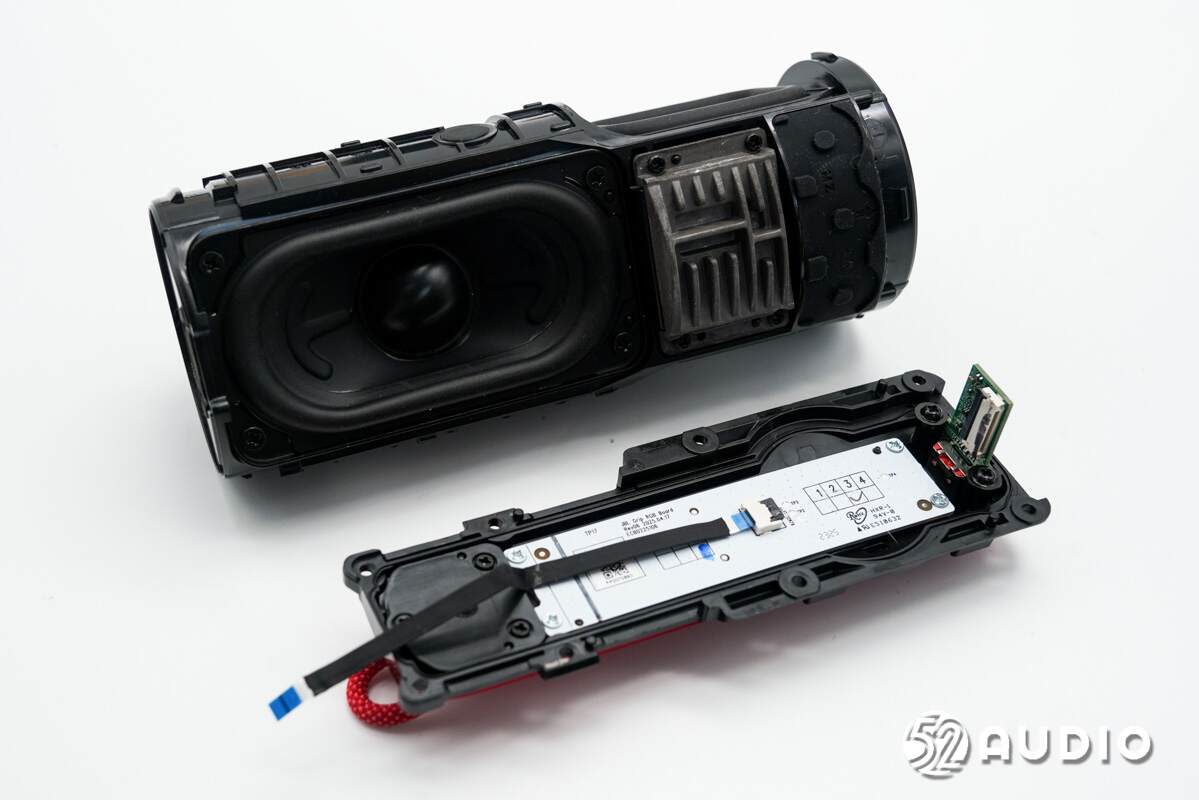

炫彩灯光背板结构一览，通过螺丝固定。

卸掉螺丝，拆掉炫彩灯光背板结构。

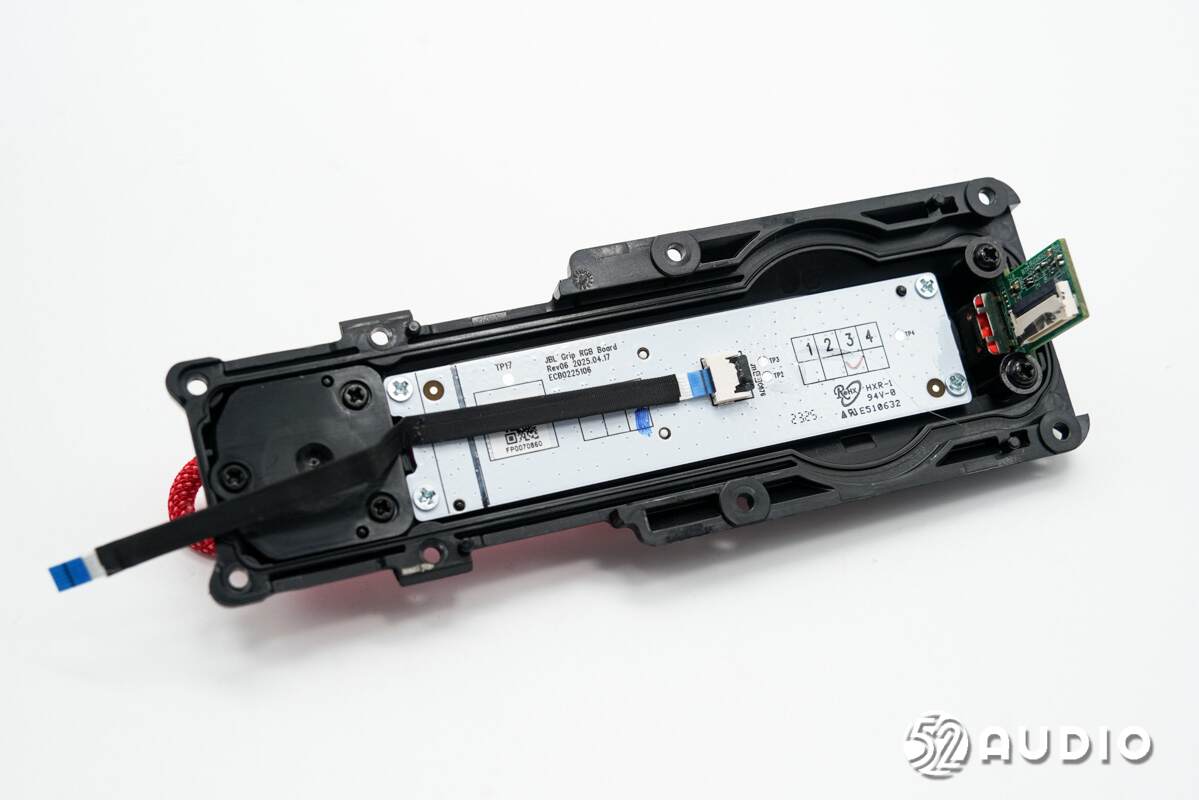

结构内侧固定有炫彩灯小板和电源输入小板。

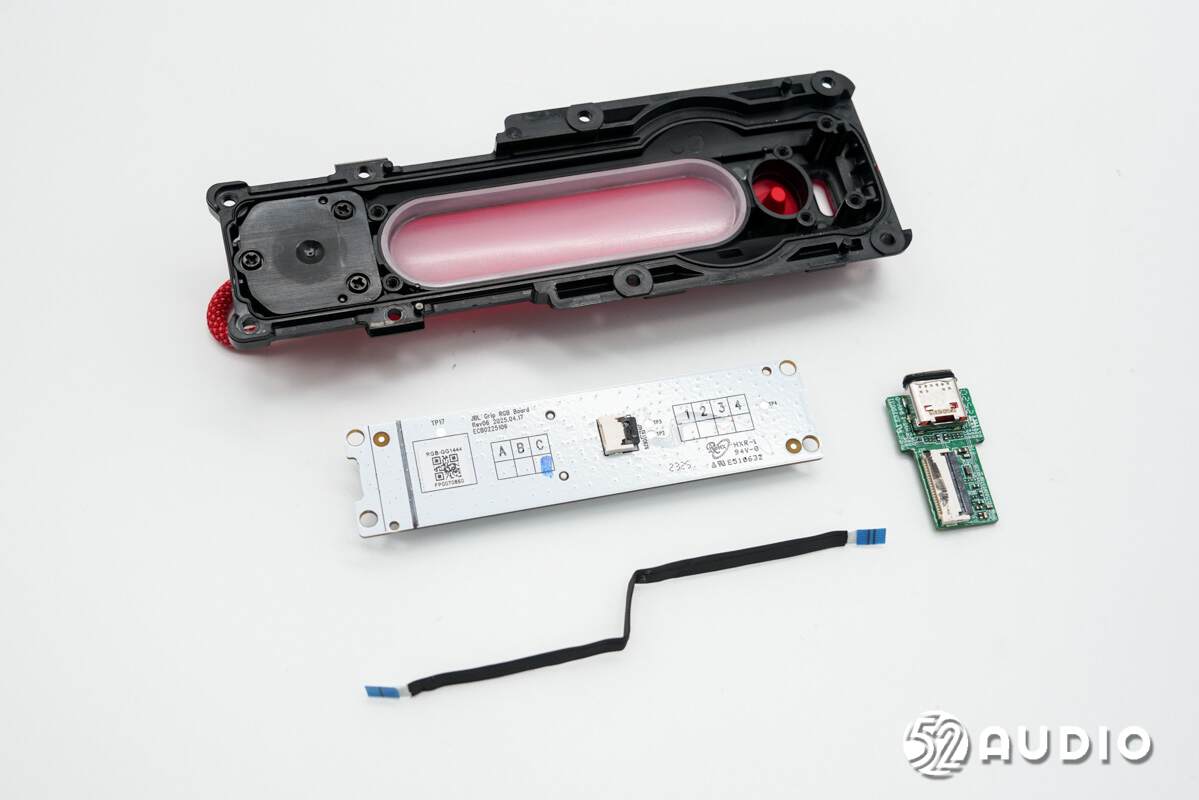

卸掉螺丝，取出炫彩灯小板和电源输入小板。

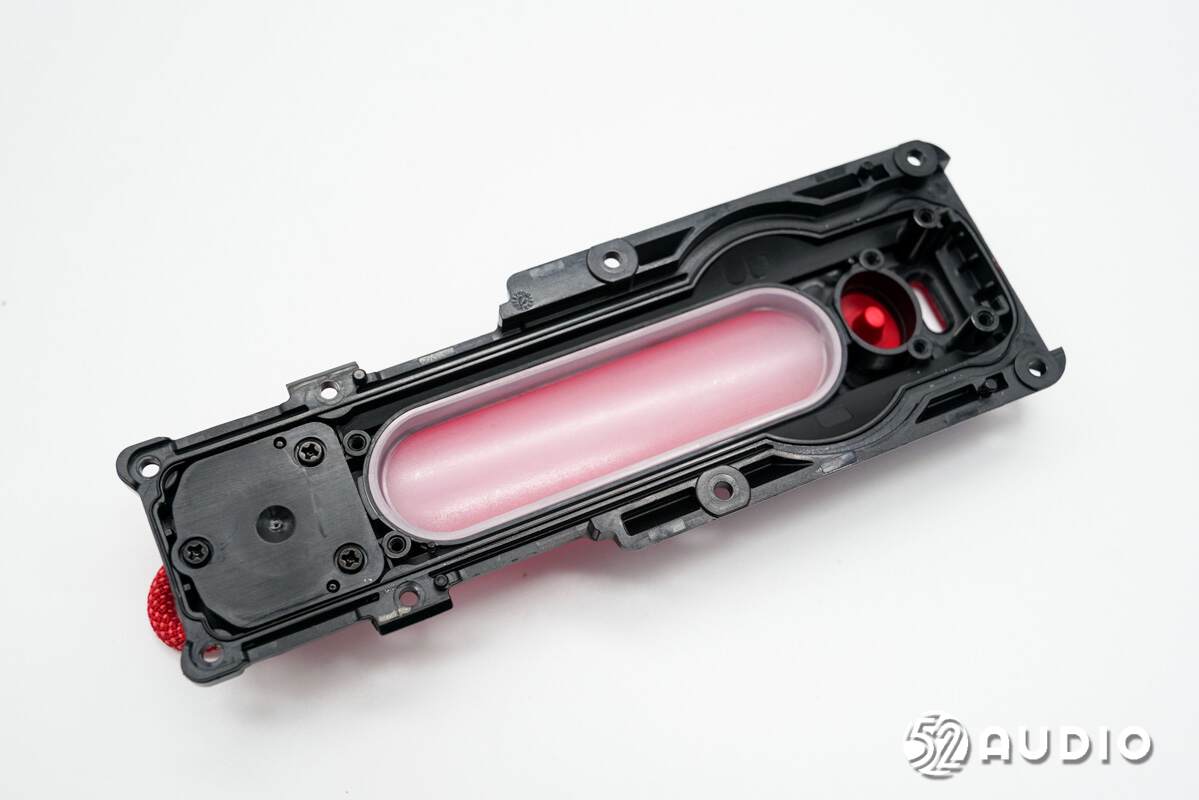

炫彩灯光背板导光柱结构一览。

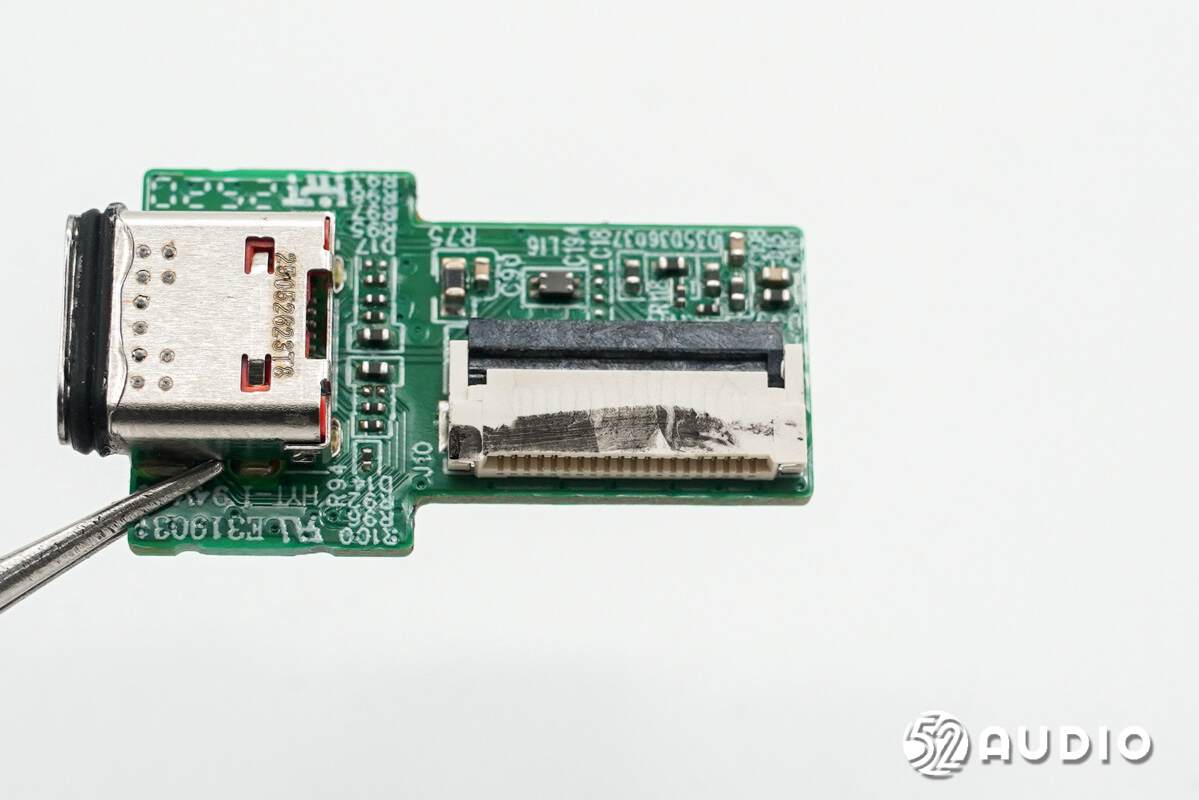

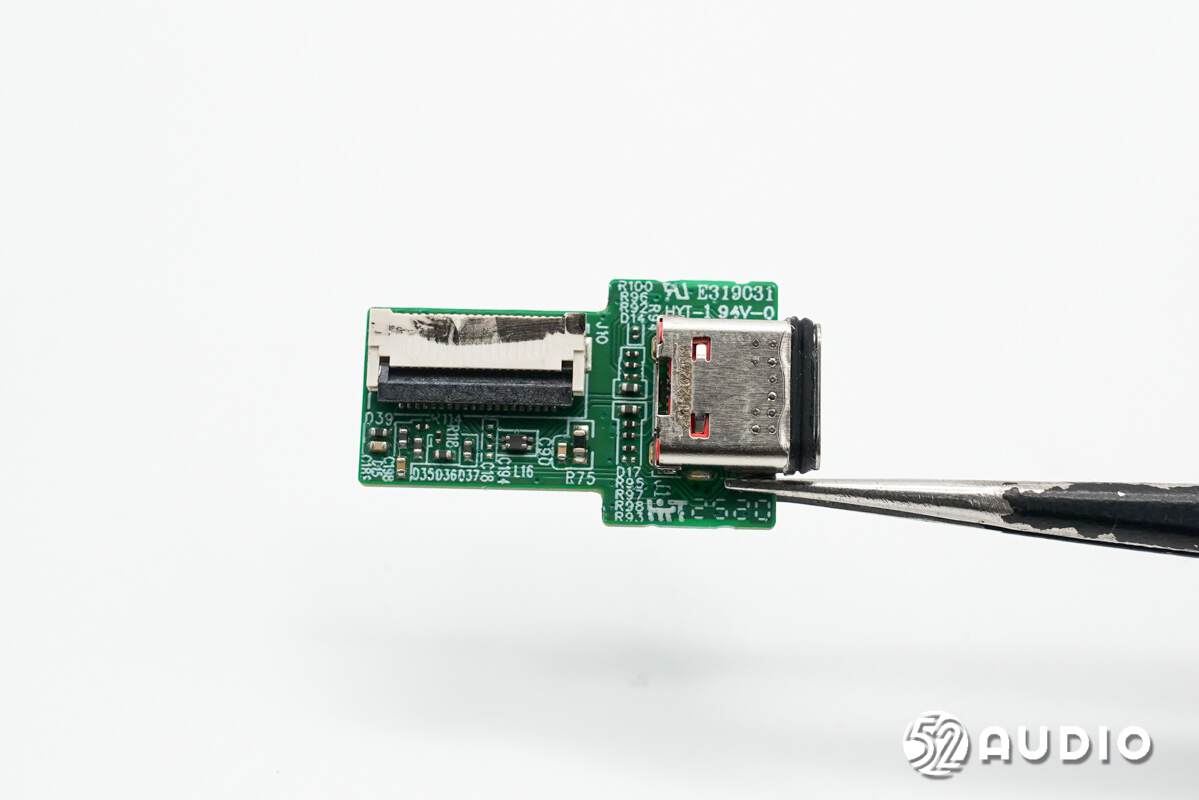

电源输入小板一侧电路一览。

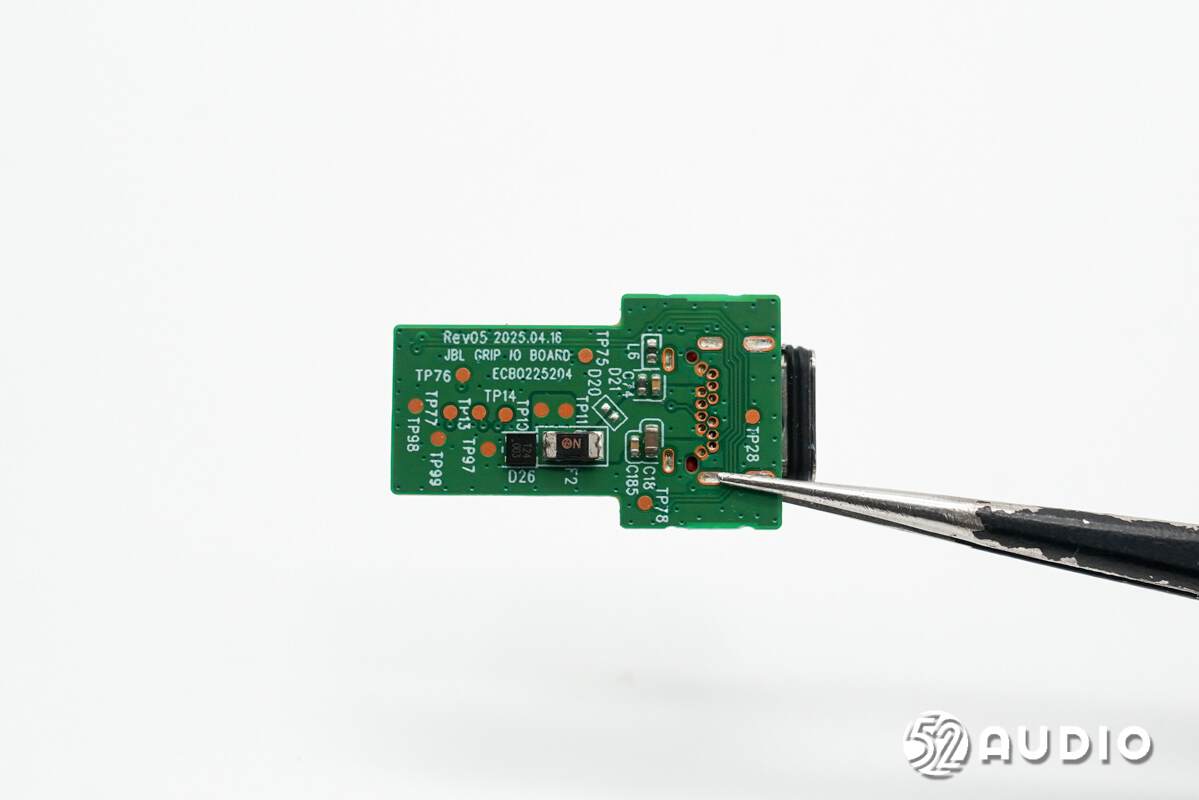

电源输入小板另外一侧电路一览。

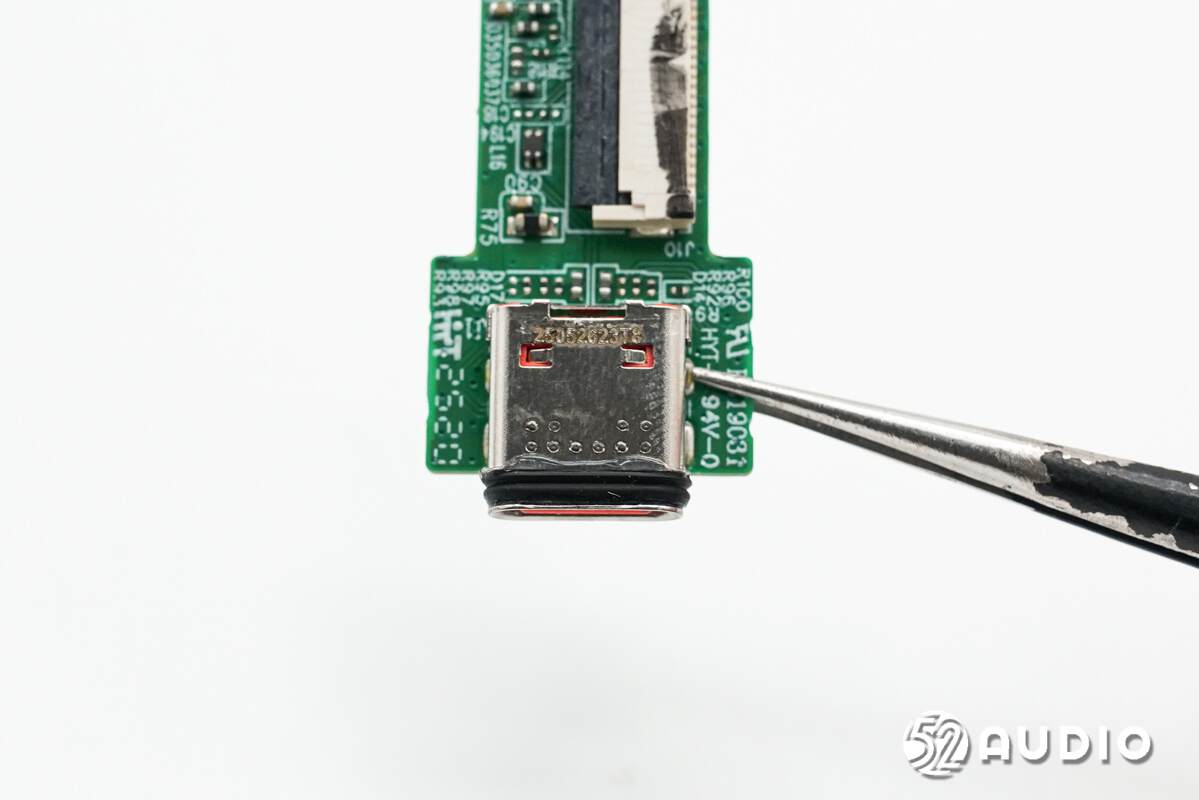

Type-C充电母座特写，端口设置有橡胶圈密封。

电源输入小板连接功放小板的ZIF连接器特写。

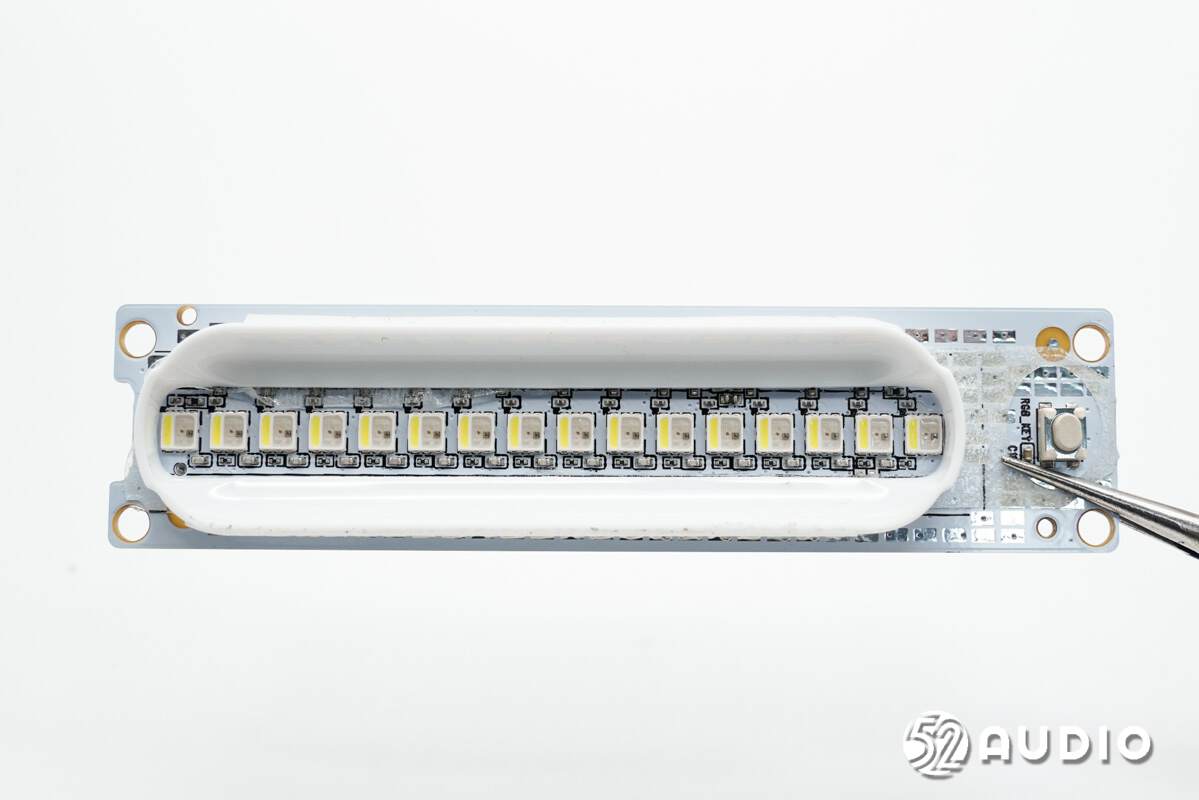

炫彩灯小板一侧电路一览，设置有16颗RGB LED灯珠提供光源。外围有遮光罩，使灯光更加柔和。

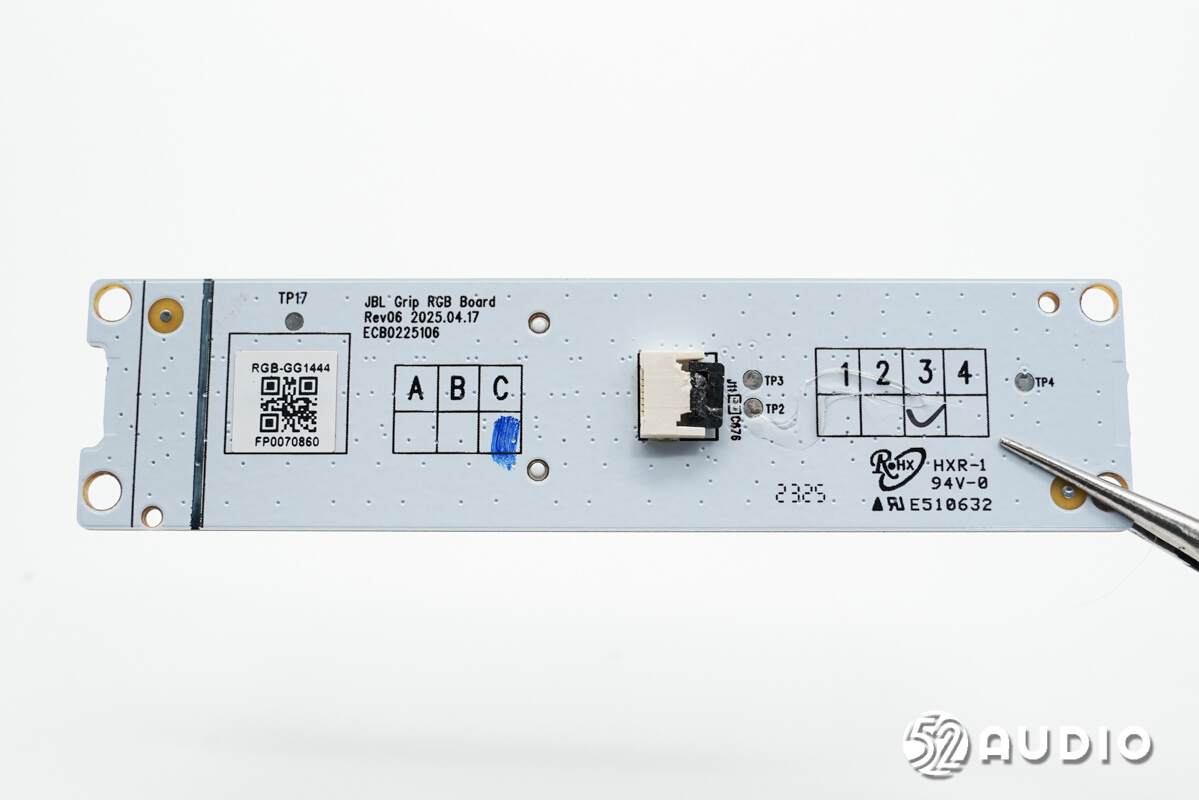

炫彩灯小板另外一侧电路一览。

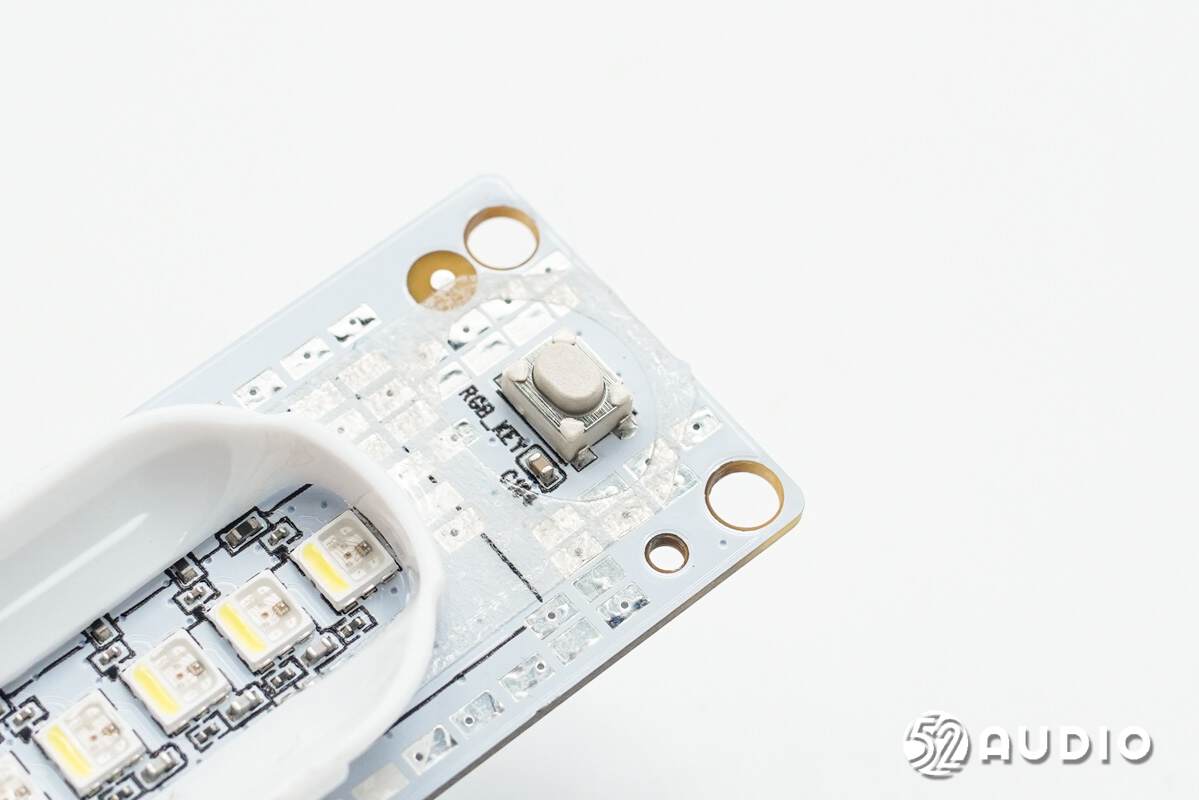

用于灯效模式控制的功能按键特写。

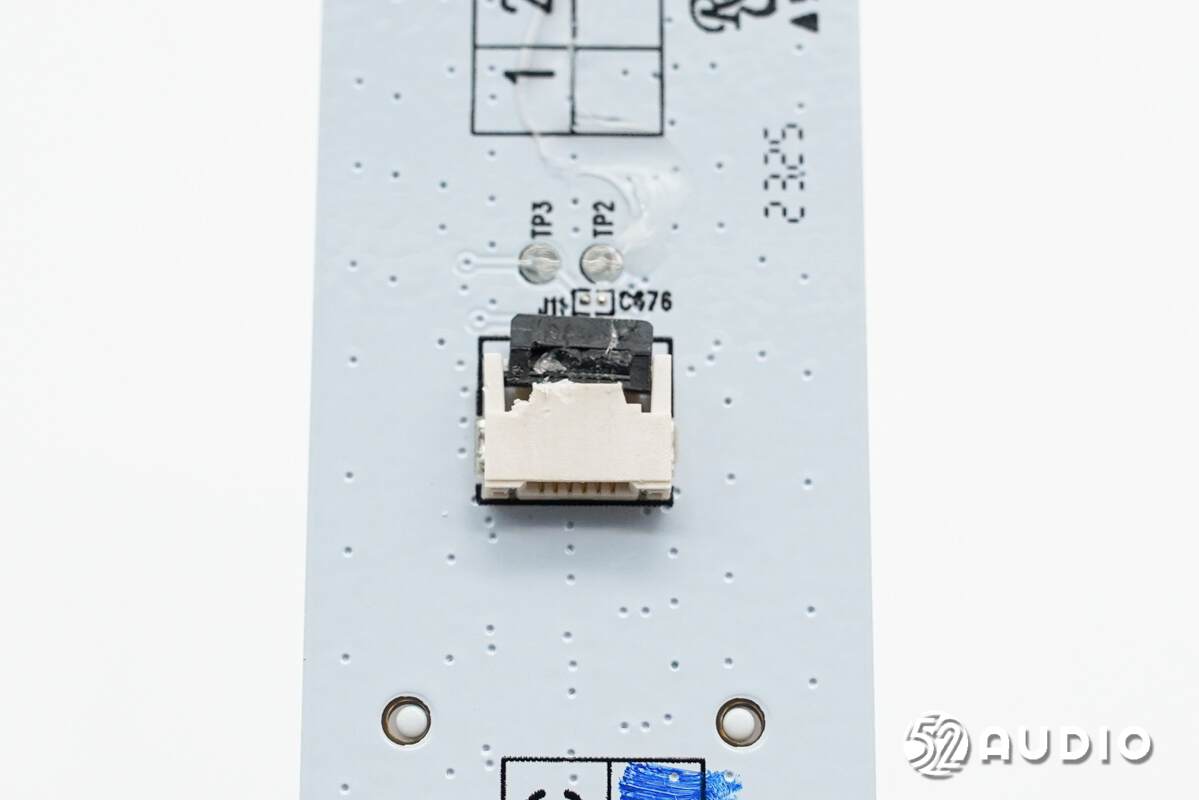

连接主板排线的ZIF连接器。

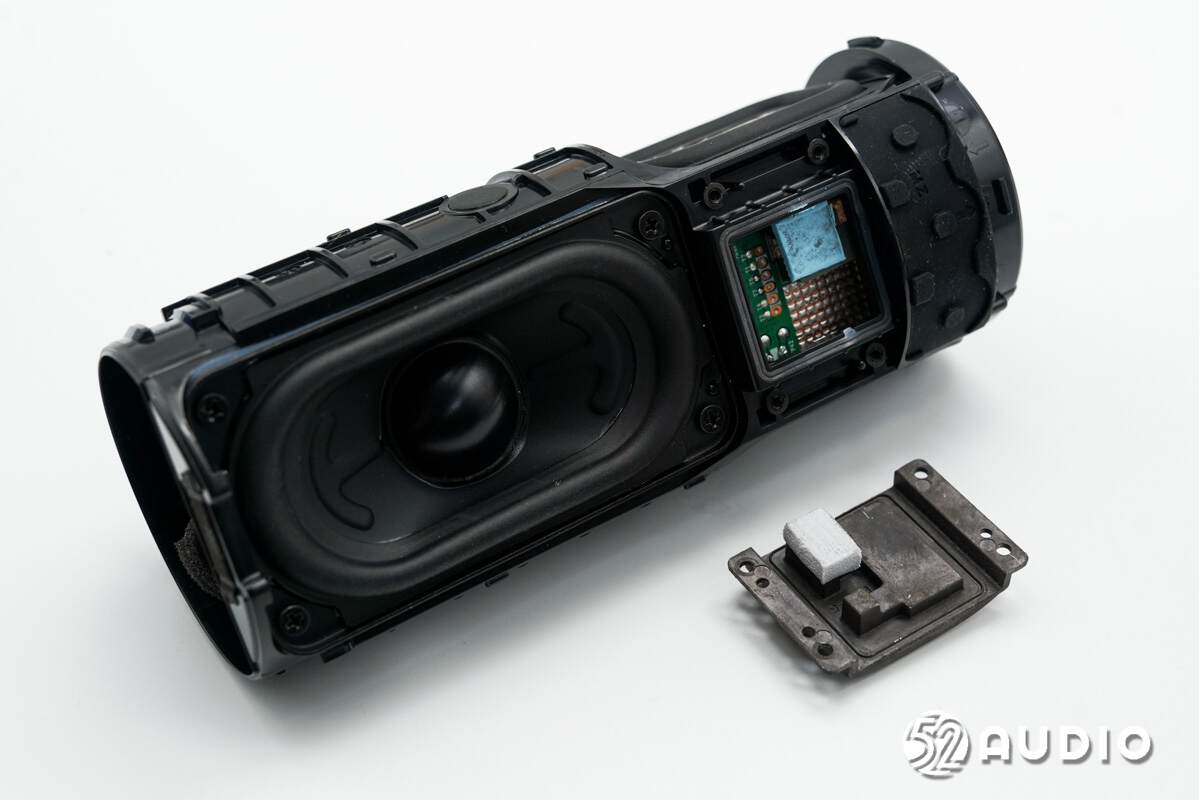

拆掉金属散热片。

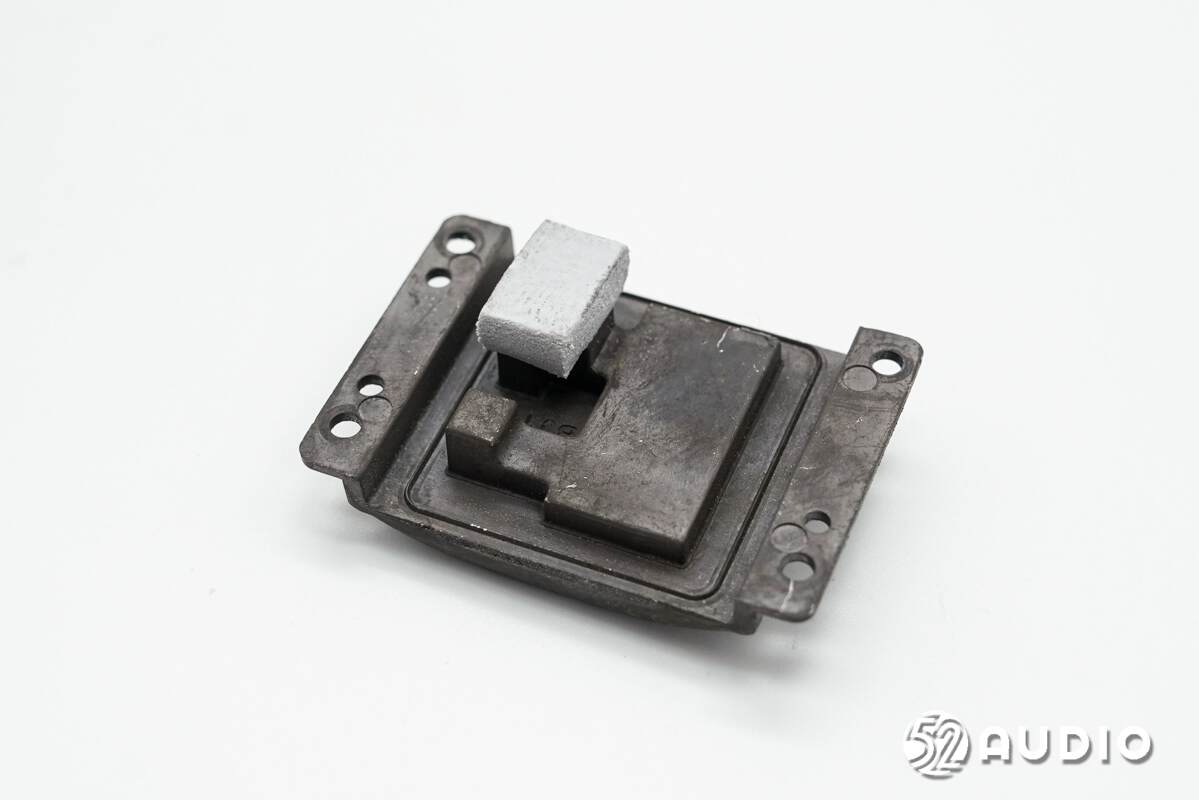

金属散热片内侧结构一览，对应功放位置设置导热垫，提升散热性能。

拆掉功能按键排线的盖板。

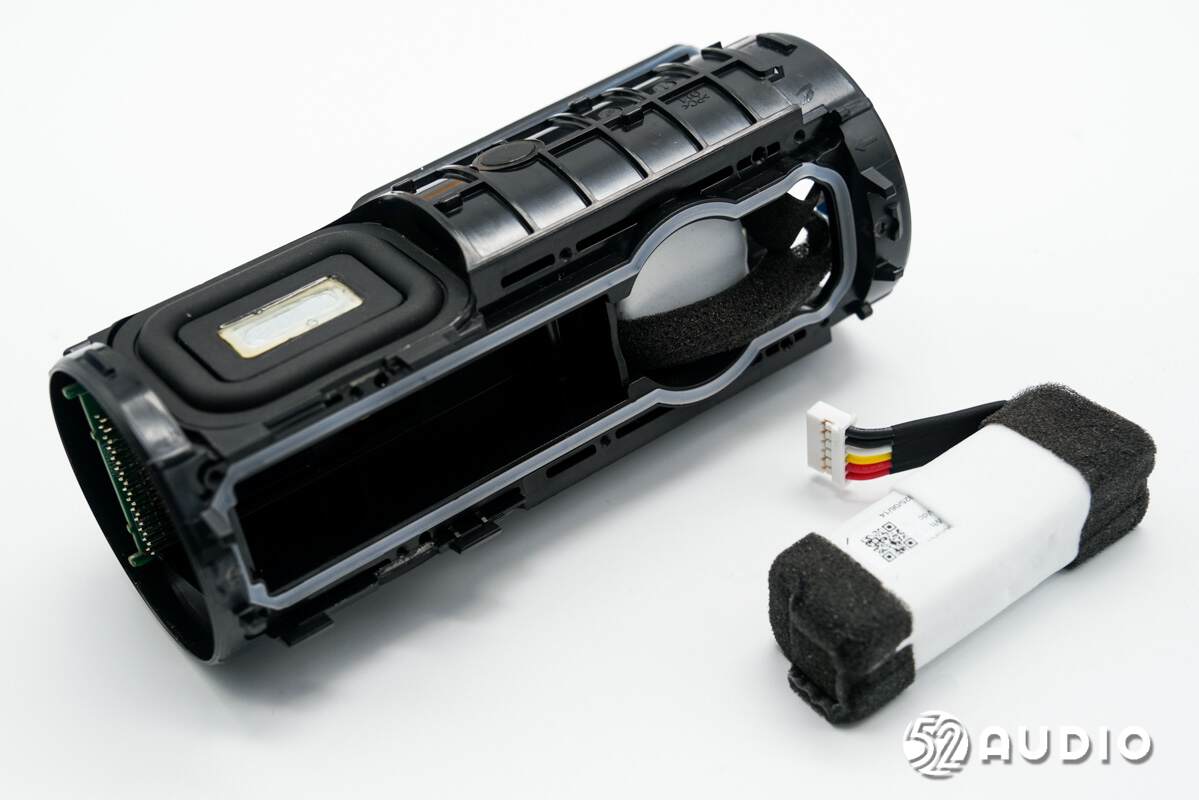

拔掉插座，取出腔体内部的电池单元。

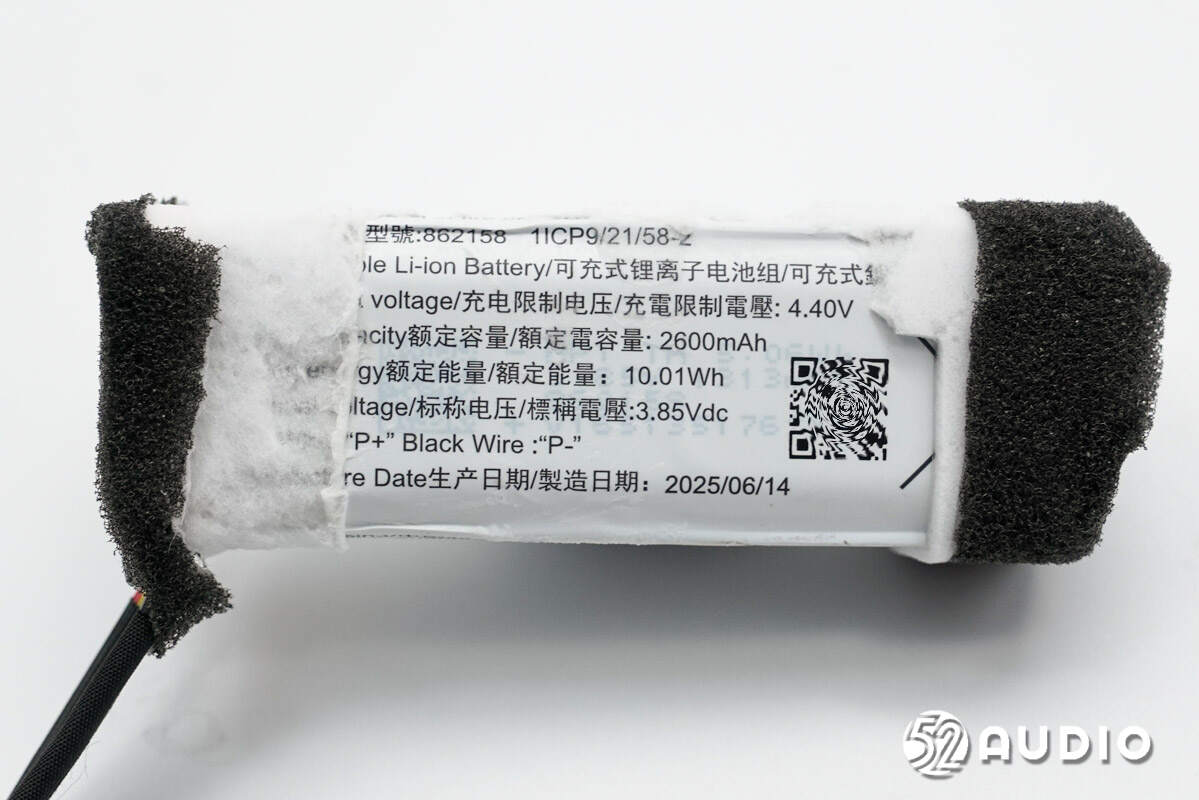

音箱内置可充式锂离子电池组，型号：862158，充电限制电压：4.40V，额定容量：2600mAh，额定能量：10.01Wh，标称电压：3.85V。

电池生产厂：广东省豪鹏新能源科技有限公司。

据我爱音频网拆解了解到，目前已有大疆、索尼、JBL、佳明、小米、Logitech罗技、Sennheiser森海塞尔、飞利浦、Whoop、LG、欧乐B、Waterpik洁碧等知名品牌的众多款产品采用豪鹏科技旗下的电池产品。

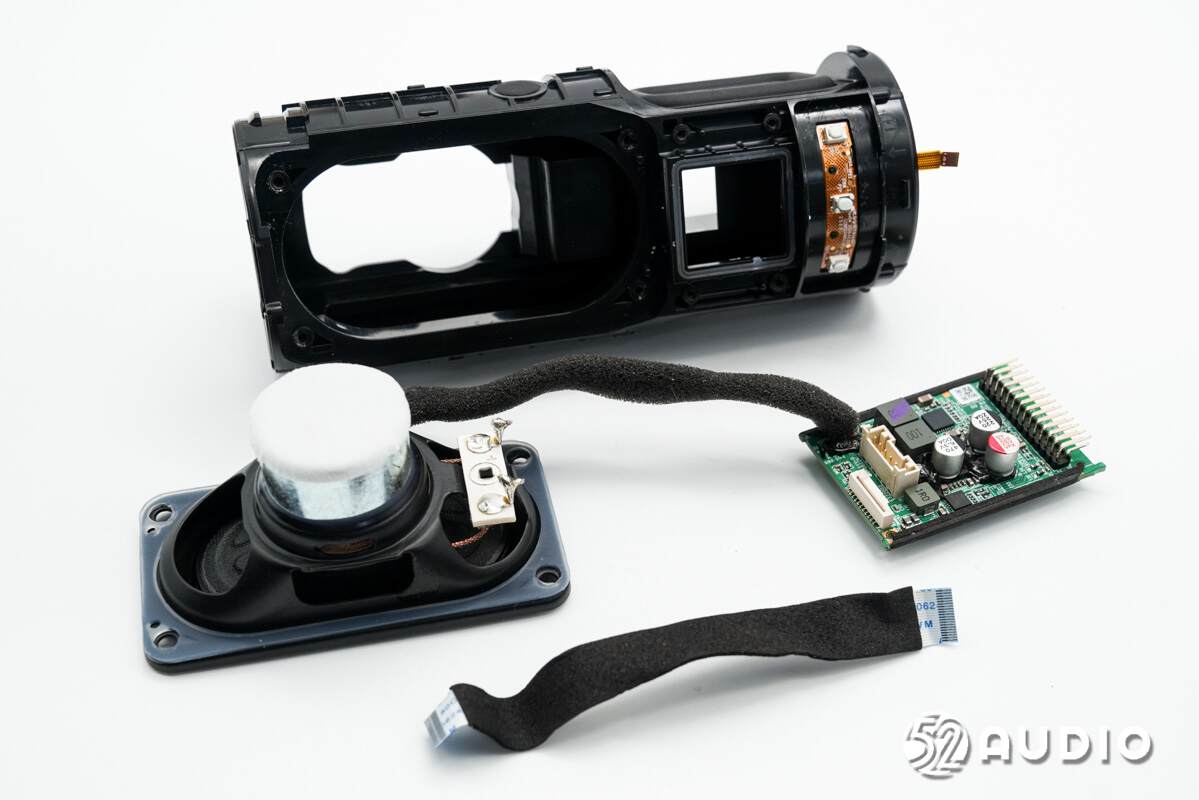

卸掉螺丝，取出扬声器和功放小板。

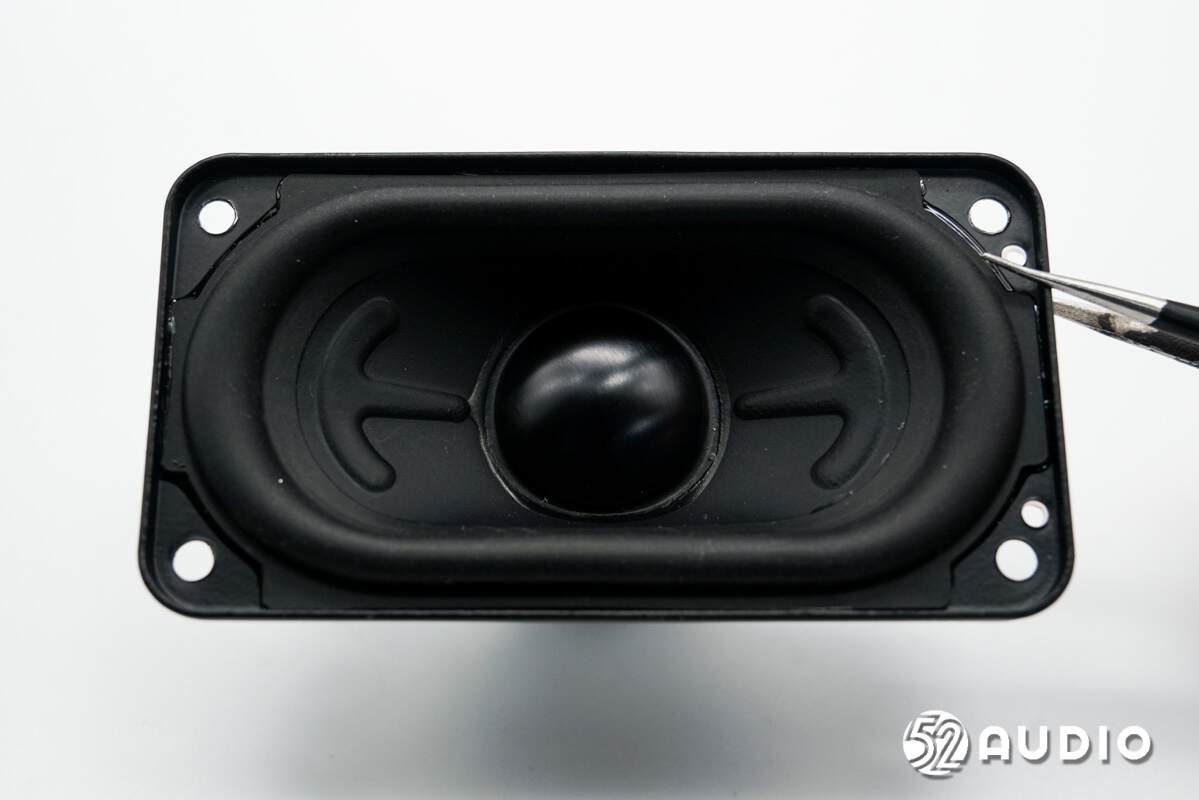

赛道型单元正面特写，输出功率：16W。

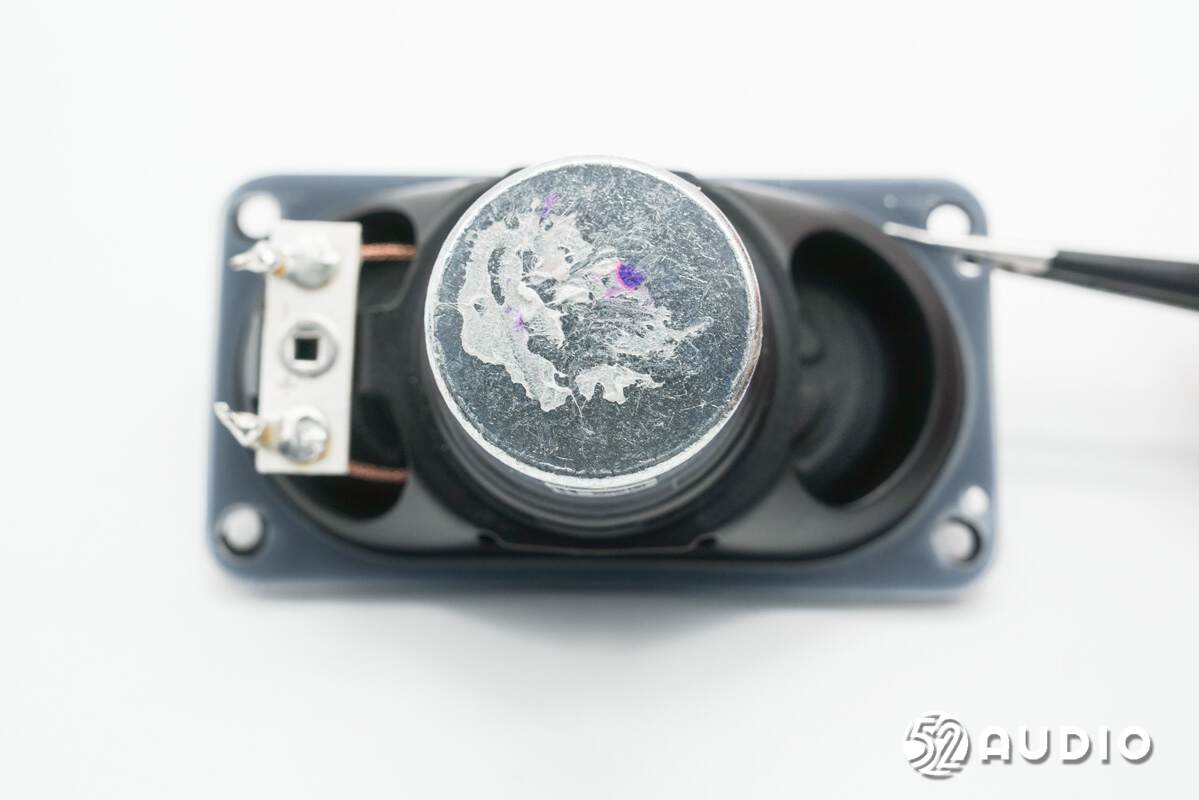

赛道型单元背面特写。

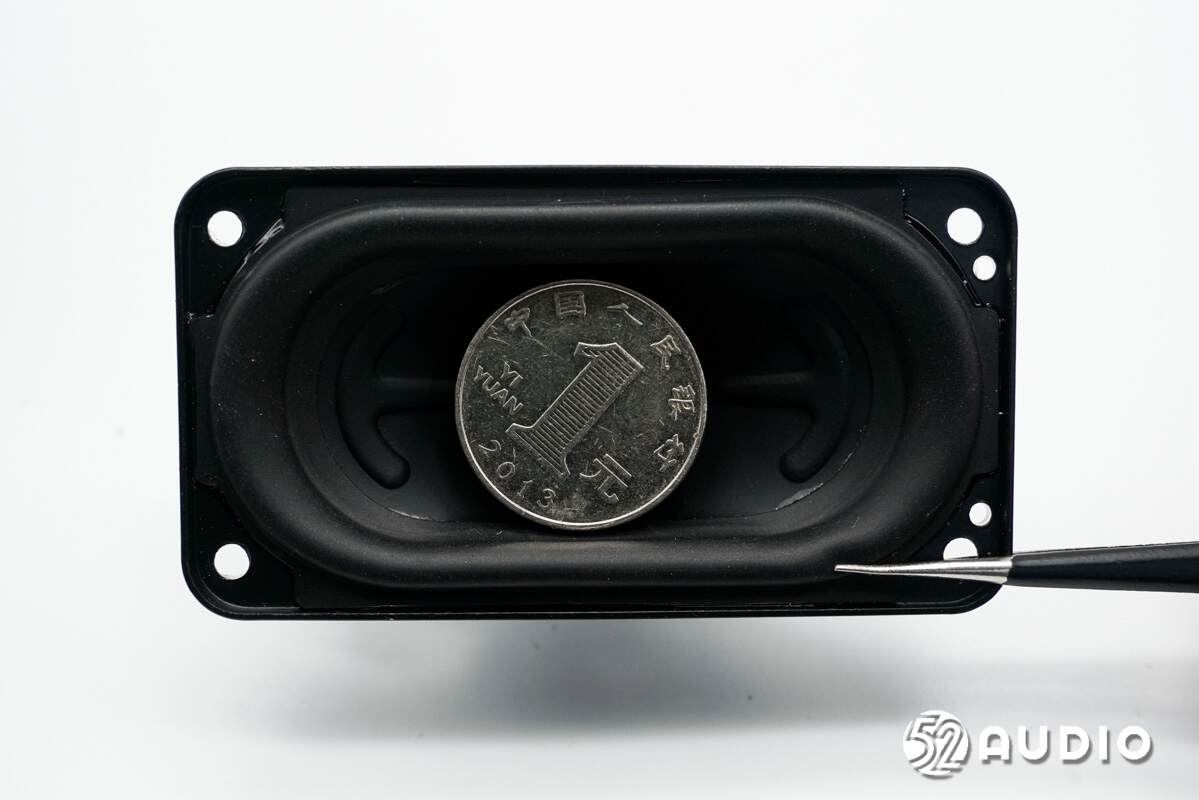

赛道型单元与一元硬币大小对比。

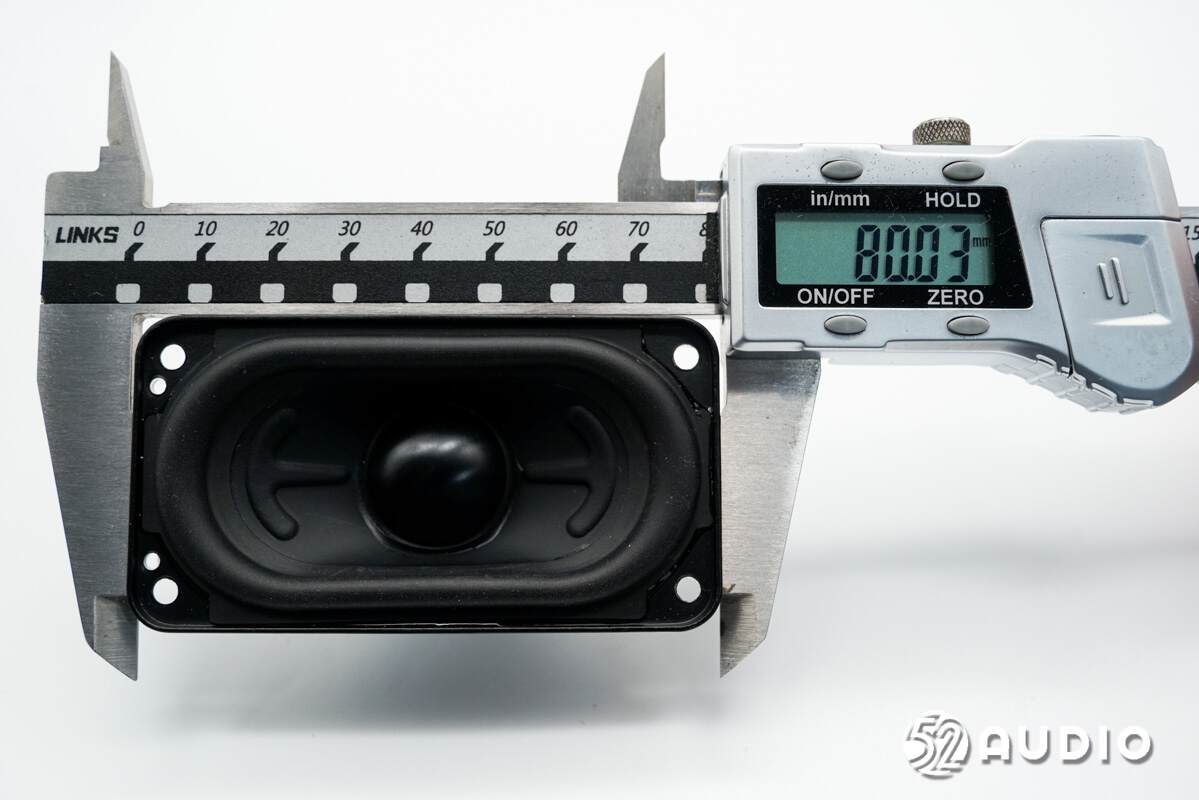

经我爱音频网实测，赛道型单元长度约为80mm。

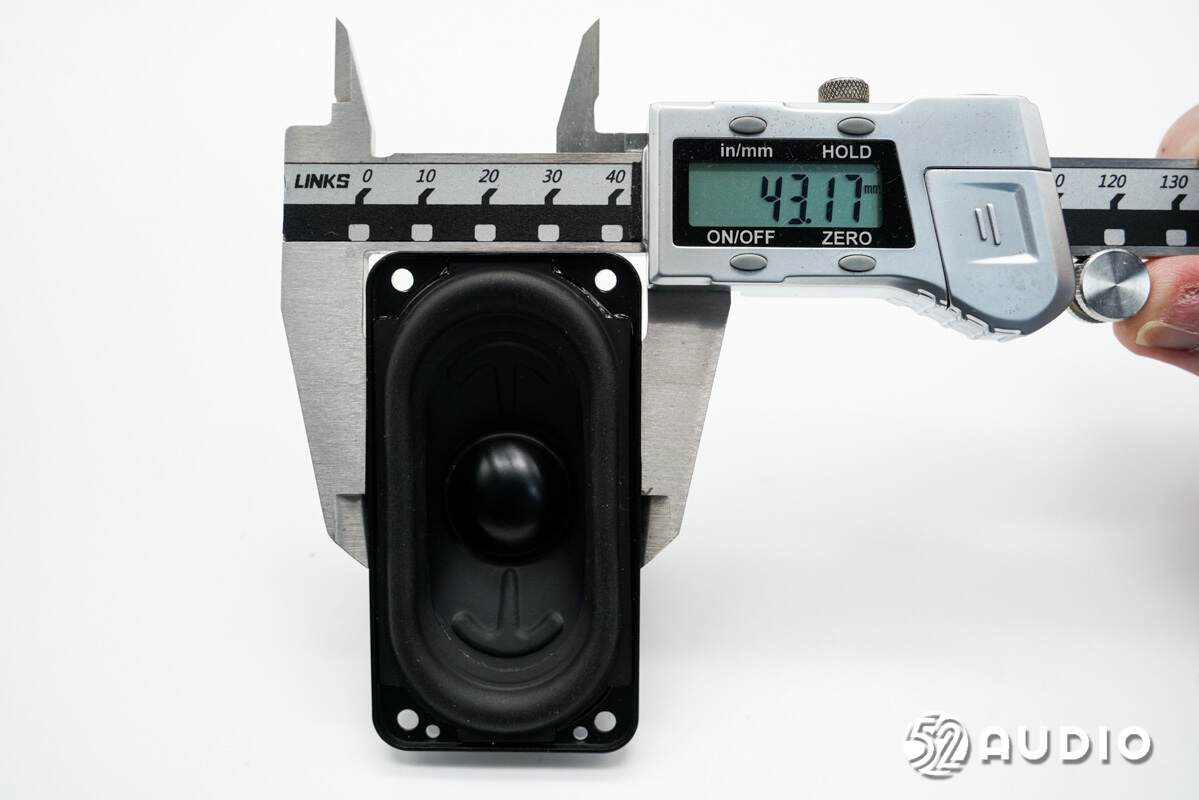

赛道型单元宽度约为43mm。

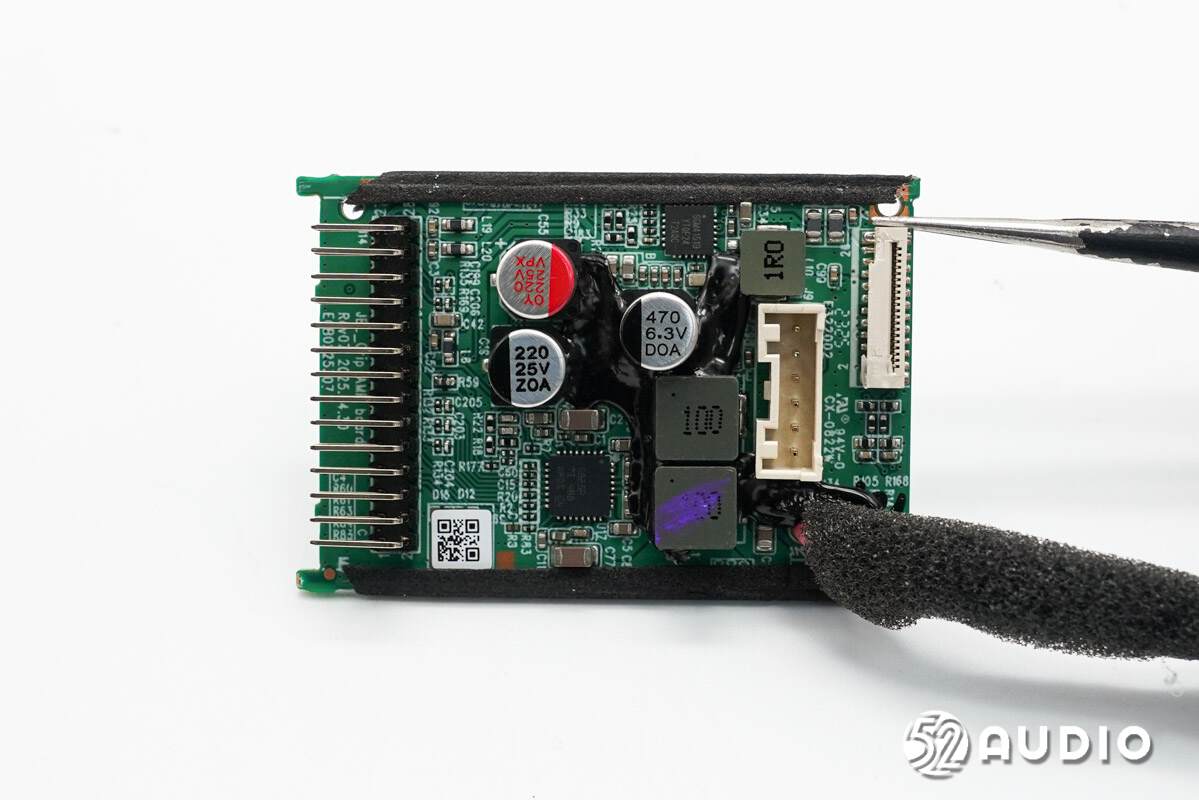

功放小板一侧电路一览。

功放小板另外一侧电路一览。

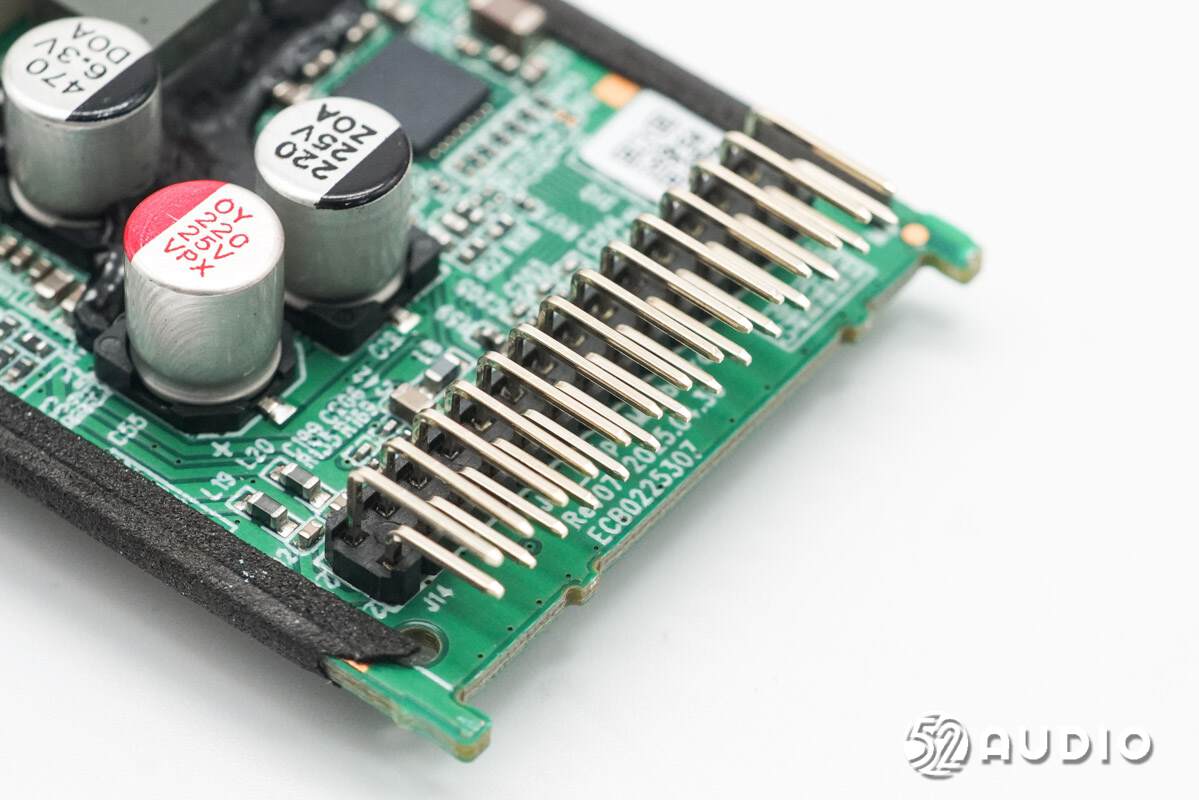

功放小板连接主板的插脚特写。

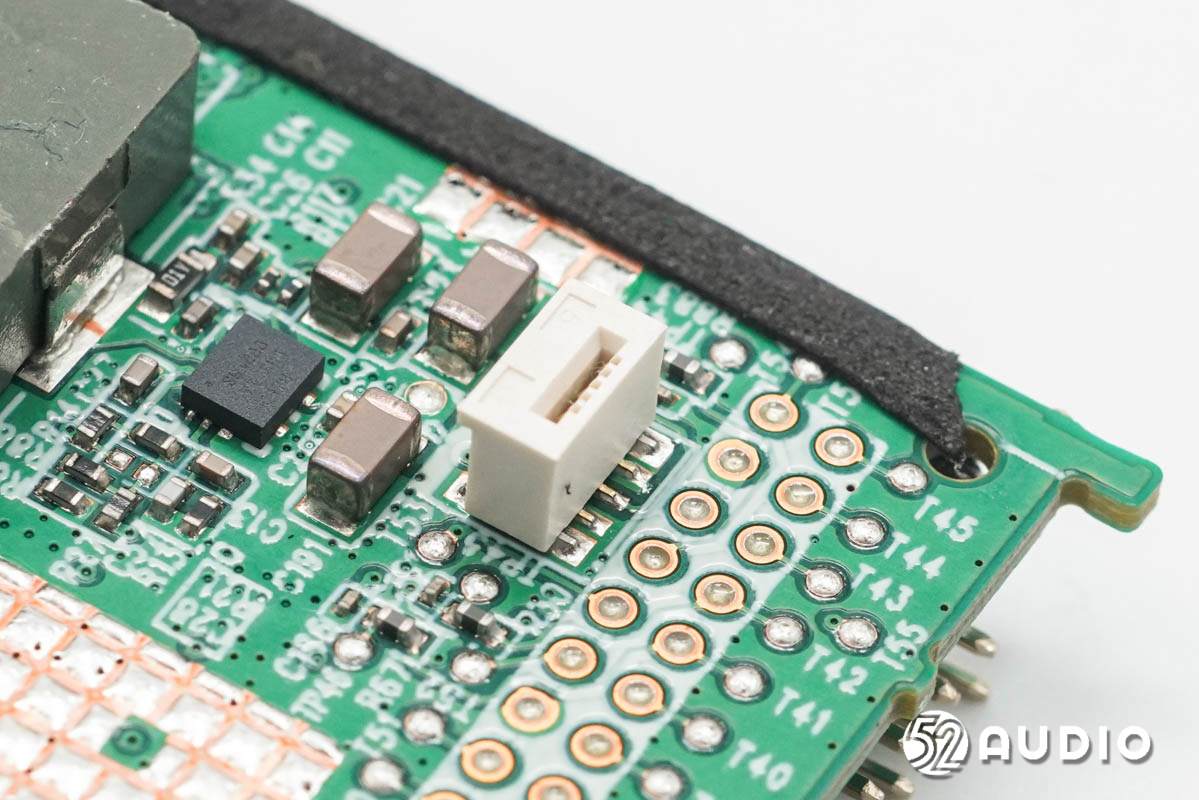

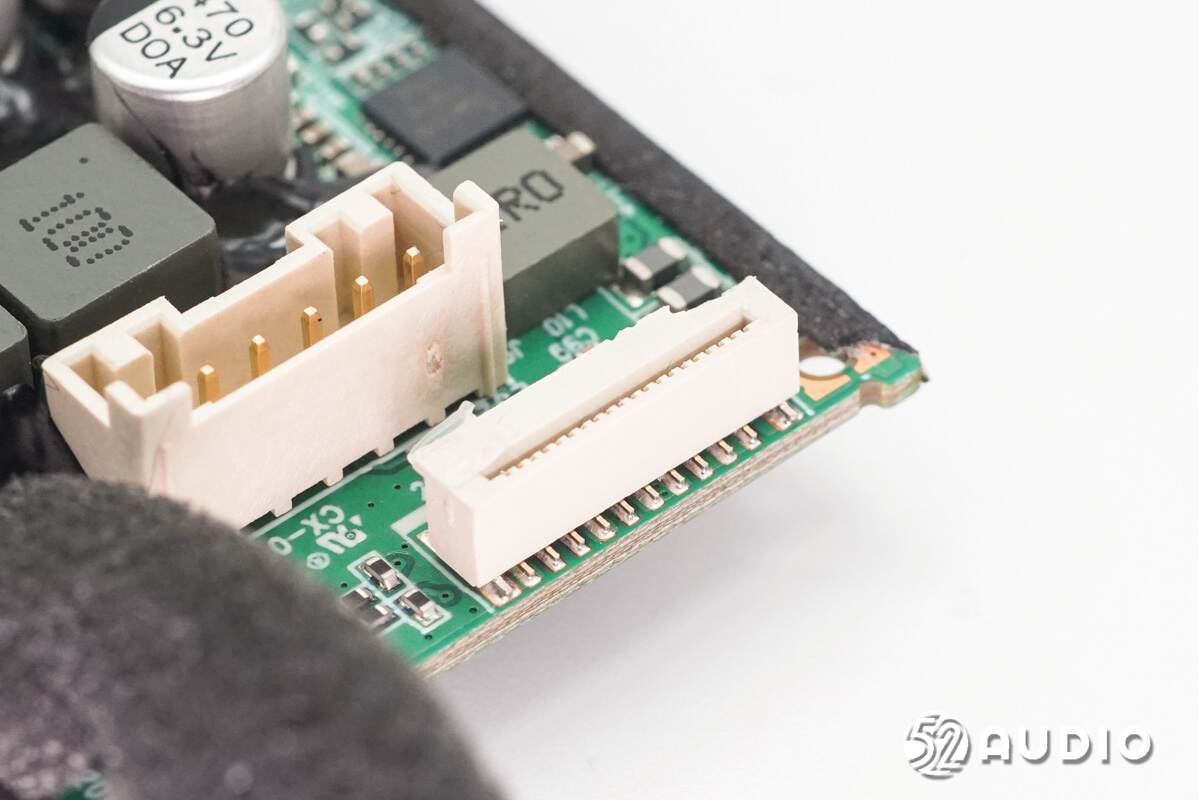

连接电源输入小板的排线插座特写。

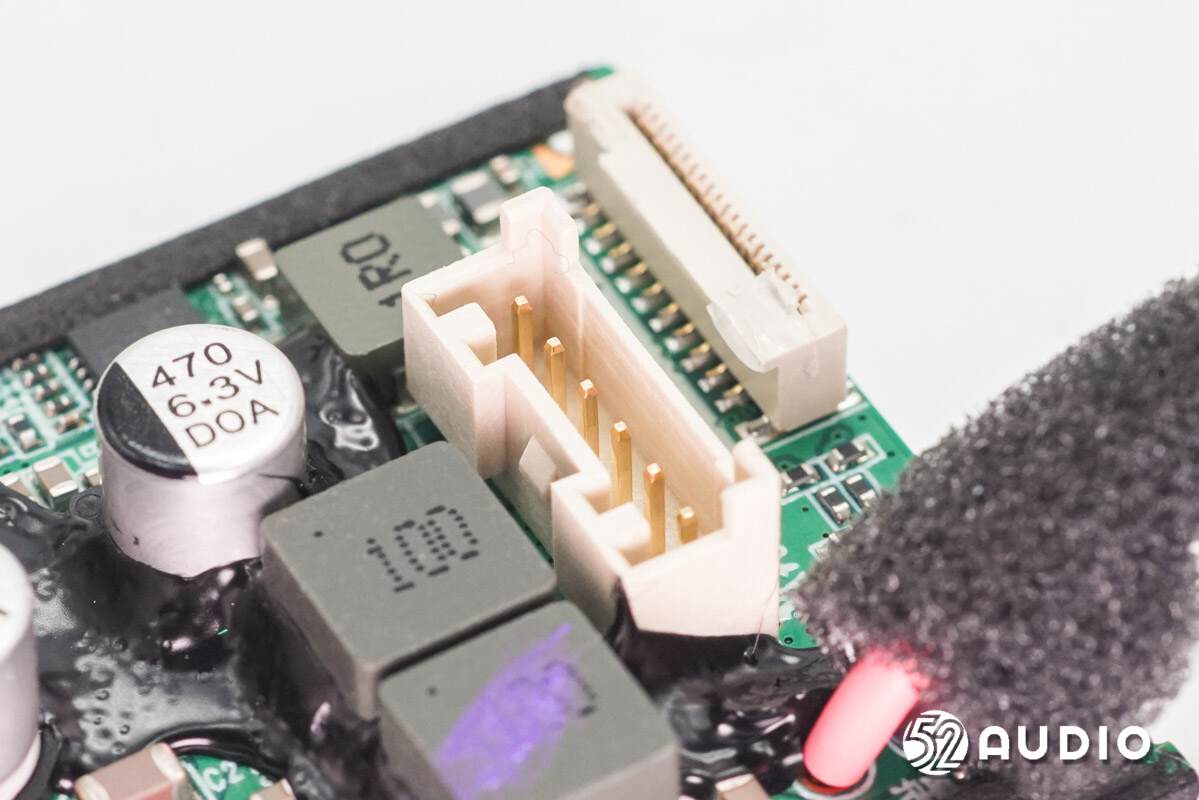

连接电池导线的插座特写。

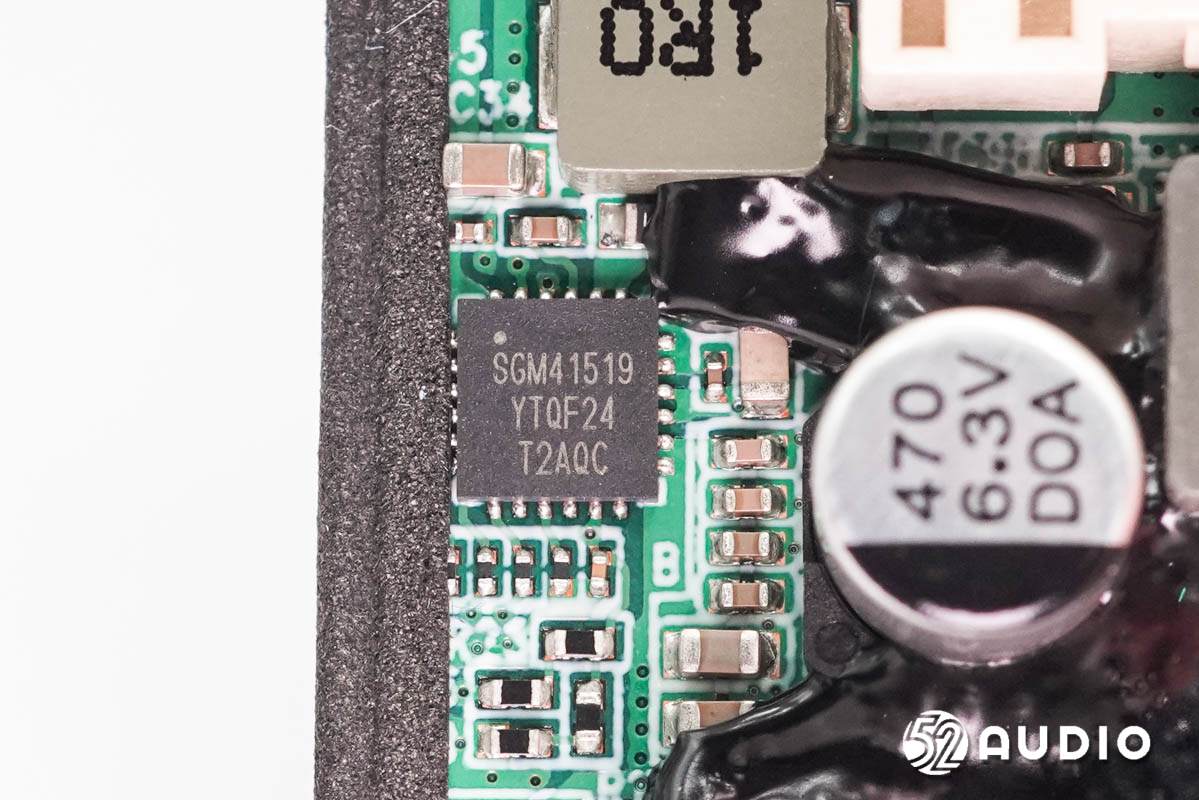

SGMICRO圣邦微SGM41519是一款电池充电器和系统电源路径管理设备，带有集成转换器和电源开关，适用于单节锂离子或锂聚合物电池。这种高度集成的3A设备能够快速充电，并支持适用于智能手机、平板电脑和便携式系统的宽输入电压范围。I2C编程使其成为一种非常灵活的电源和充电器设计解决方案。

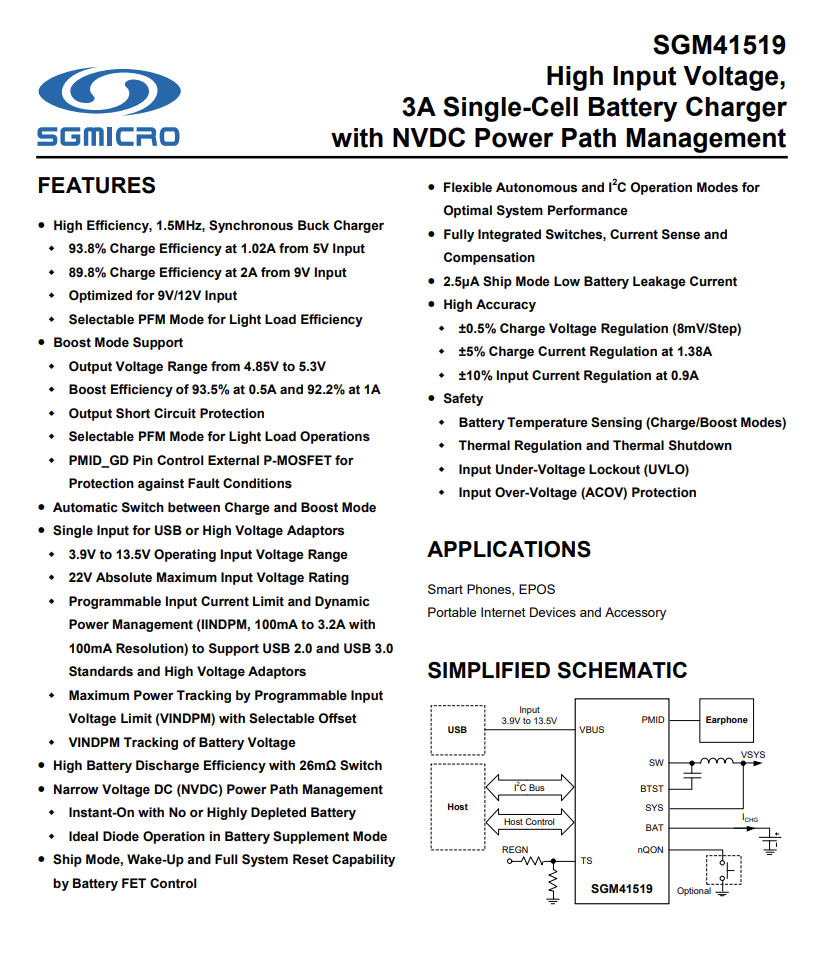

SGMICRO圣邦微SGM41519详细资料图。

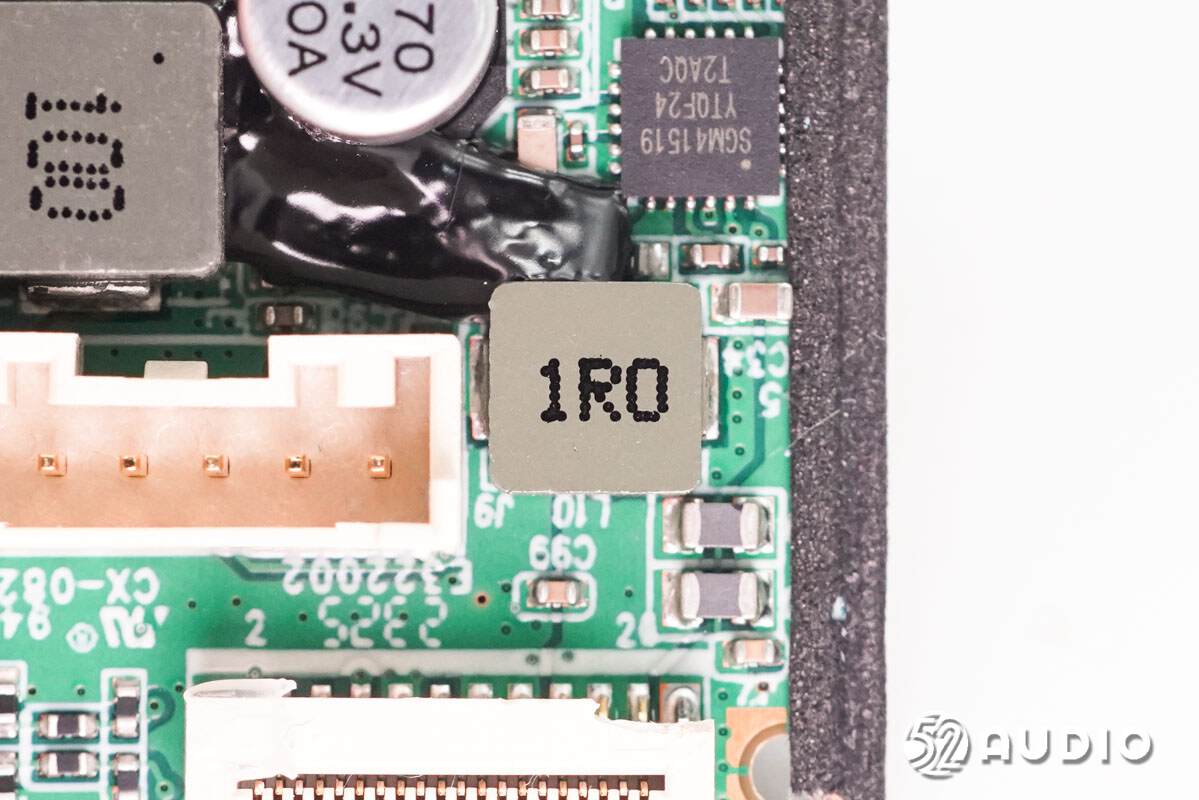

丝印1R0的合金功率电感。

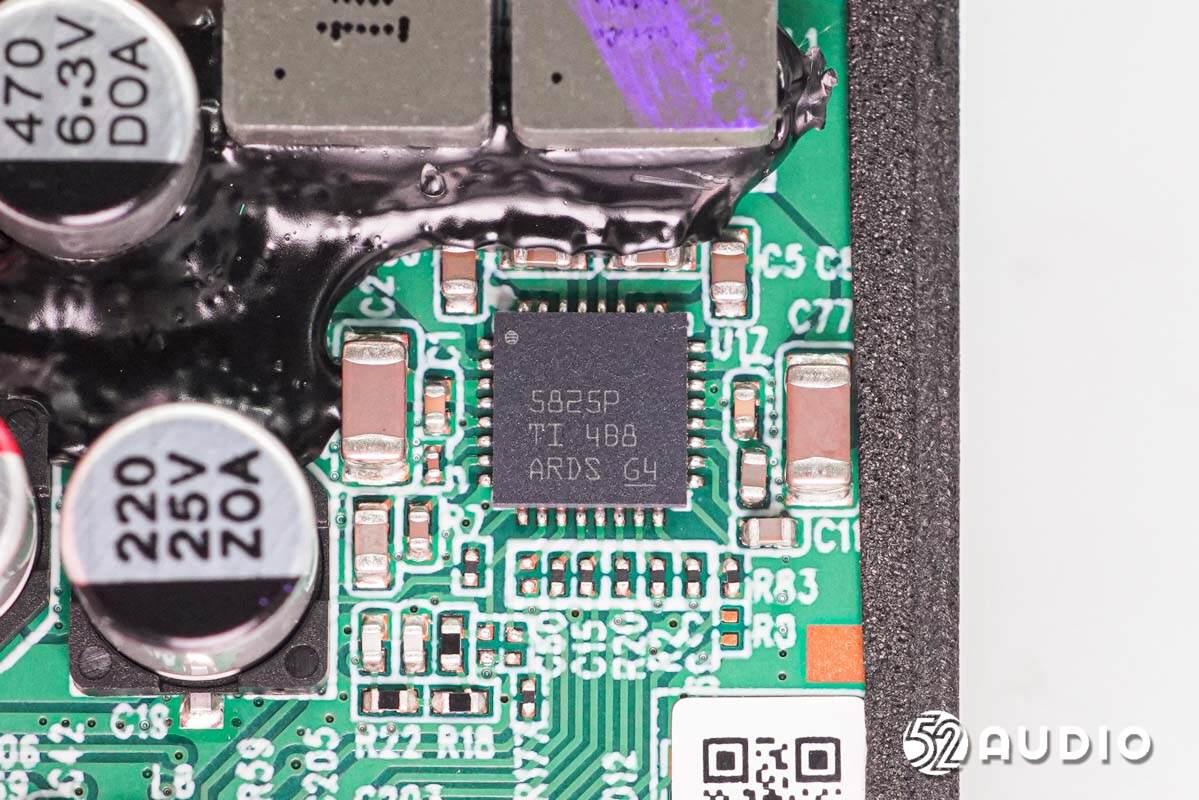

TI德州仪器TAS5825P是一款采用先进Hybrid-Pro算法的立体声高效闭环音频D类音频放大器，可提高系统效率并减少发热而不会产生削波失真。音频放大器的电源电压 (PVDD) 通常由直流/直流转换器提供。与固定PVDD相比，基于音频信号而波动的可变PVDD可显著提高效率，降低空闲电流并减少发热。

德州仪器TAS5825P的强大音频DSP内核实现了一种称为Hybrid-Pro的专有算法。Hybrid-Pro算法可检测即将发生的音频功率需求，并通过Hybrid-Pro反馈引脚 (HPFB) 为前直流/直流转换器提供PWM控制信号。TAS5825P支持高达4ms的延迟缓冲器，以提前查看音频信号并防止音频削波失真。

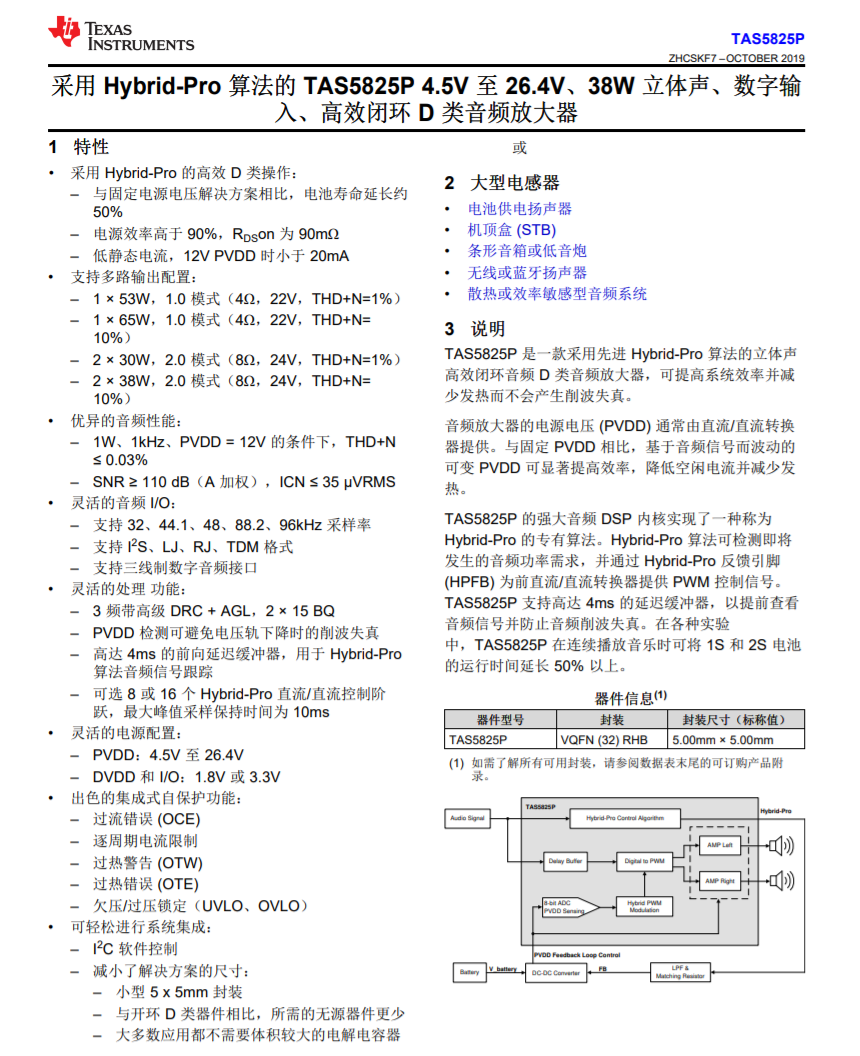

TI德州仪器TAS5825P详细资料图。

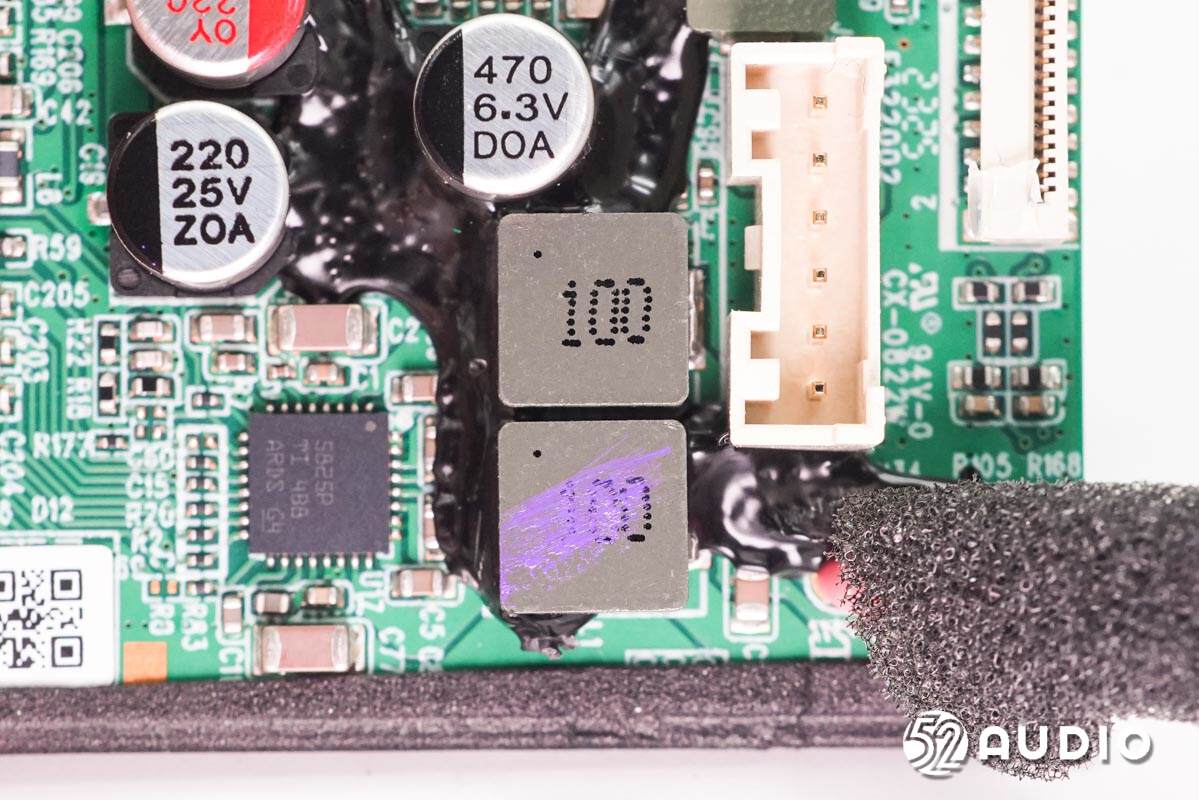

音频放大器外围两颗丝印100的功率电感，用于输出滤波。

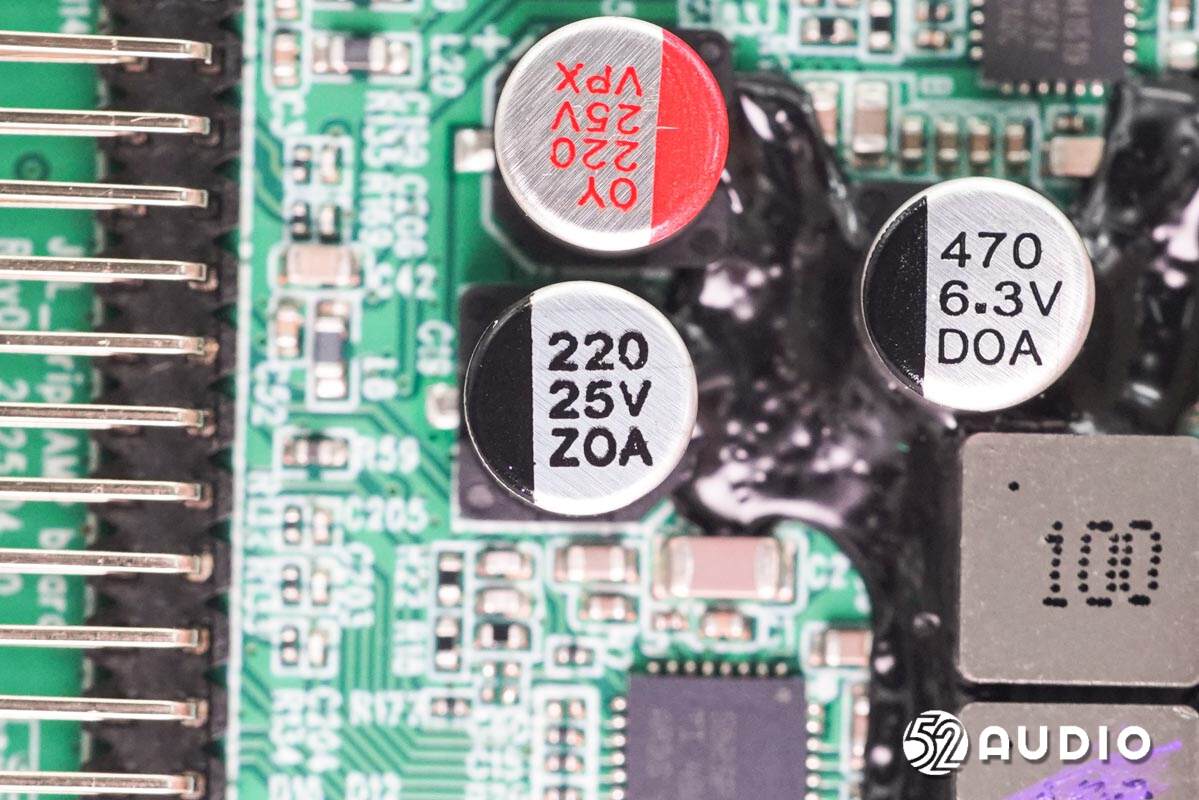

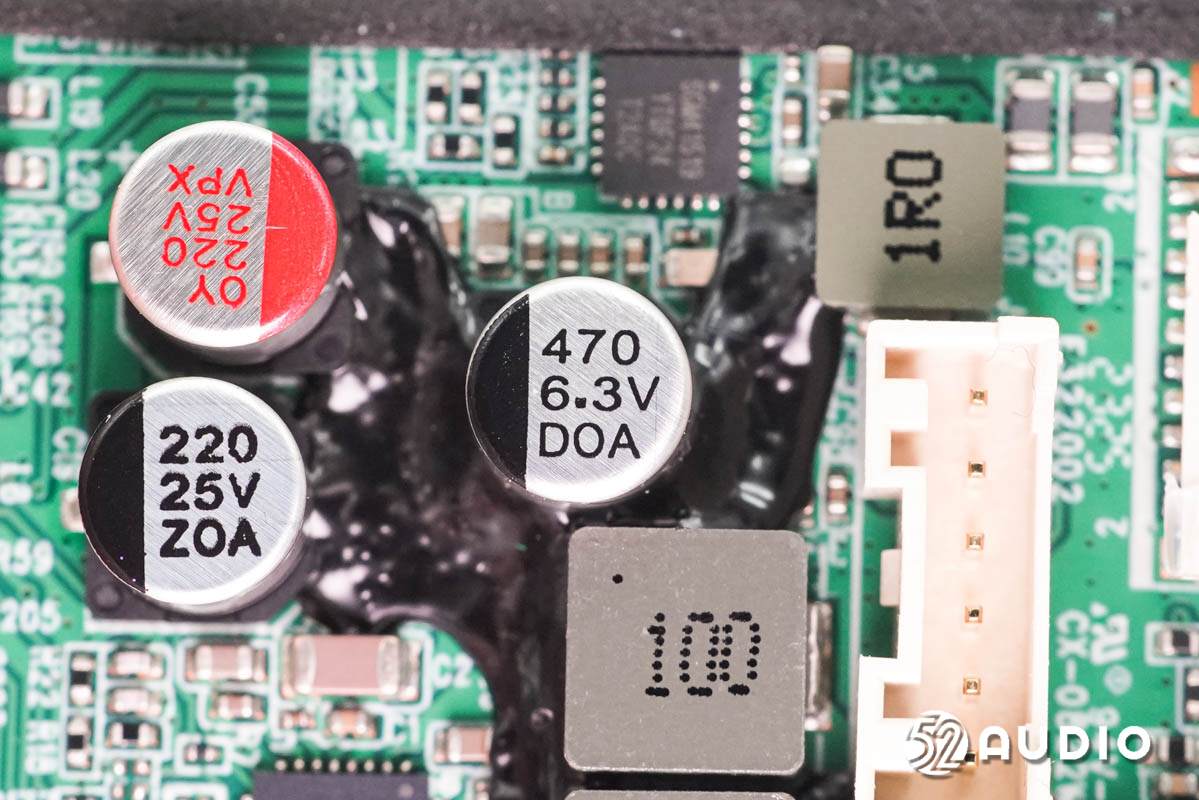

470μF 6.3V耐压的滤波电容，用于扬声器功放供电滤波。

两颗220μF 25V耐压的滤波电容。

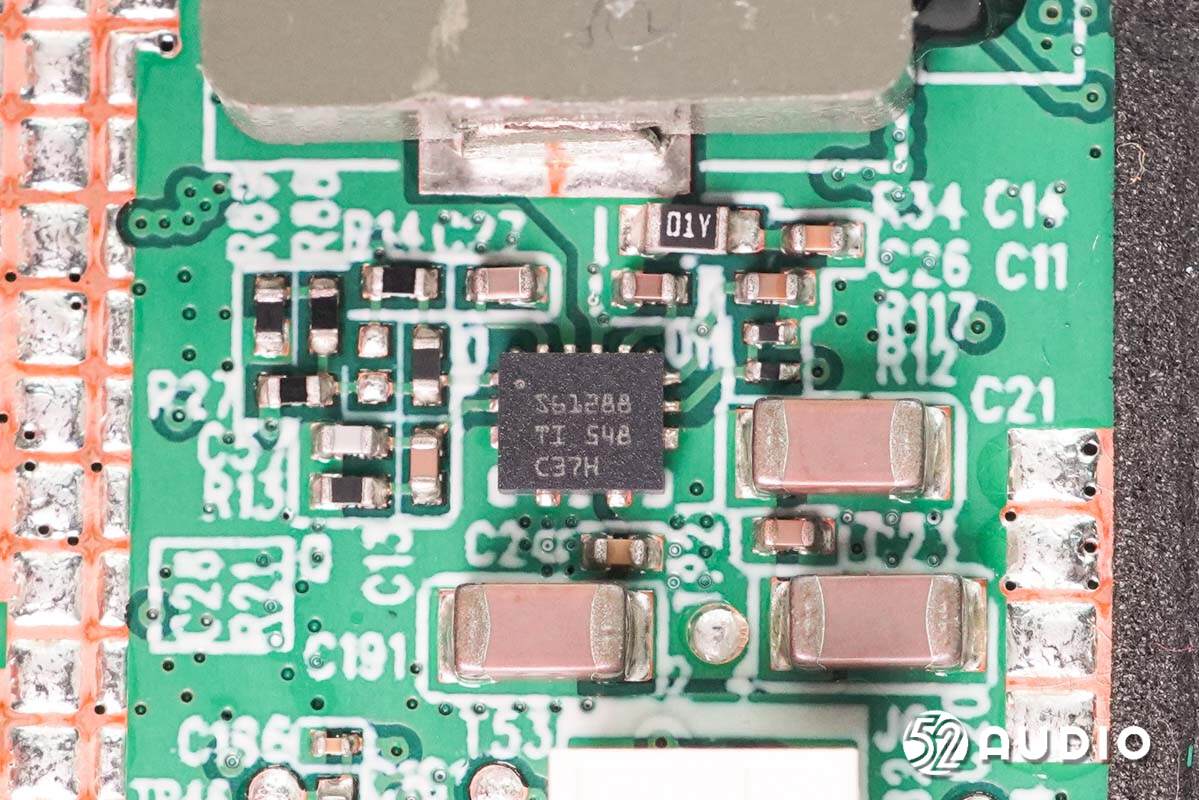

TI德州仪器TPS61288同步升压转换器，配有一个6.5mΩ功率开关和一个8.5mΩ整流器开关，具有2V（2.4V上升）至18V的宽输入电压范围，可支持由单芯或两芯锂电池供电的应用。该器件具备15A开关电流能力，并且能够提供高达18V的输出电压。

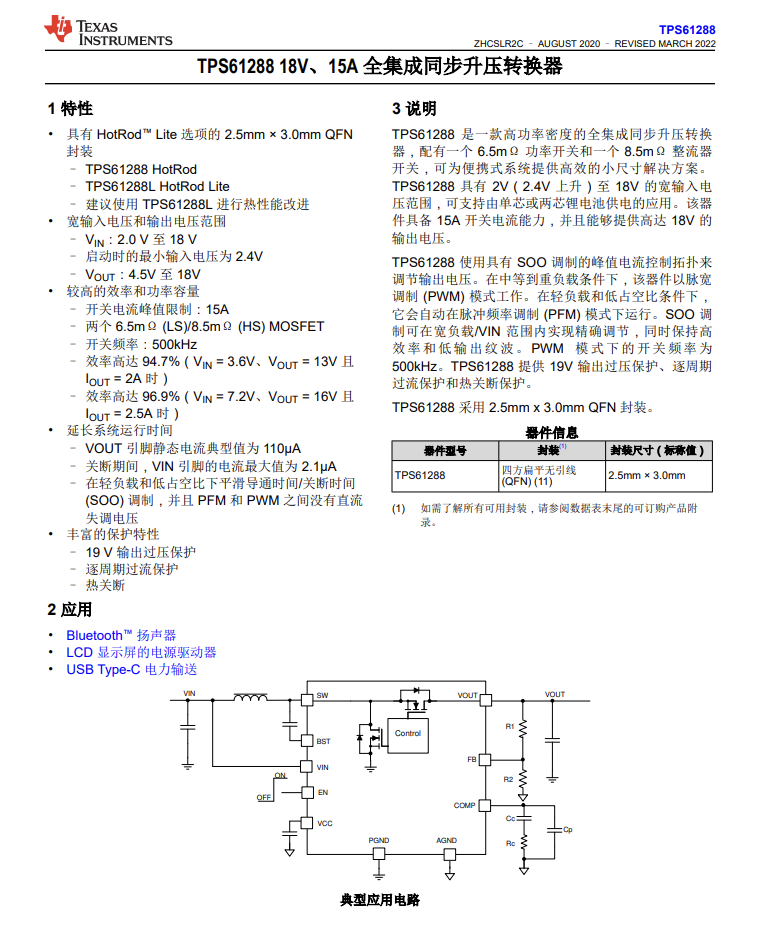

TI德州仪器TPS61288详细资料图。

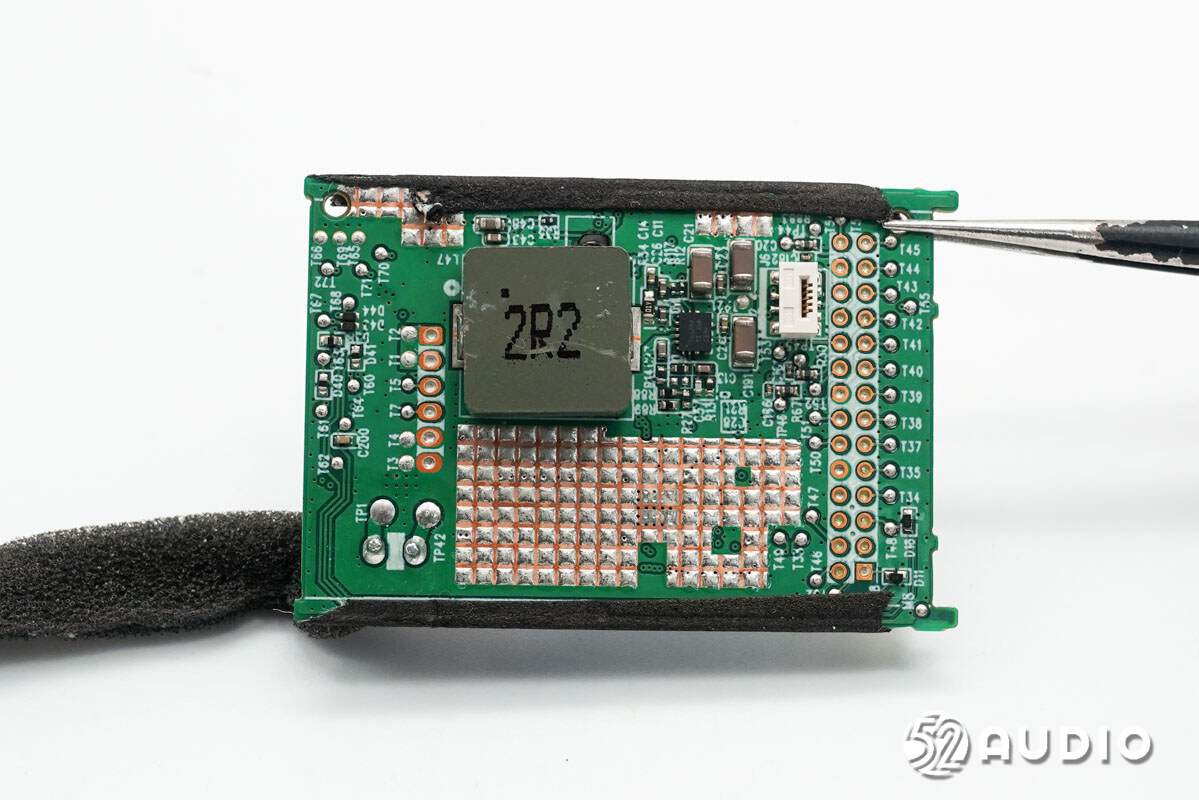

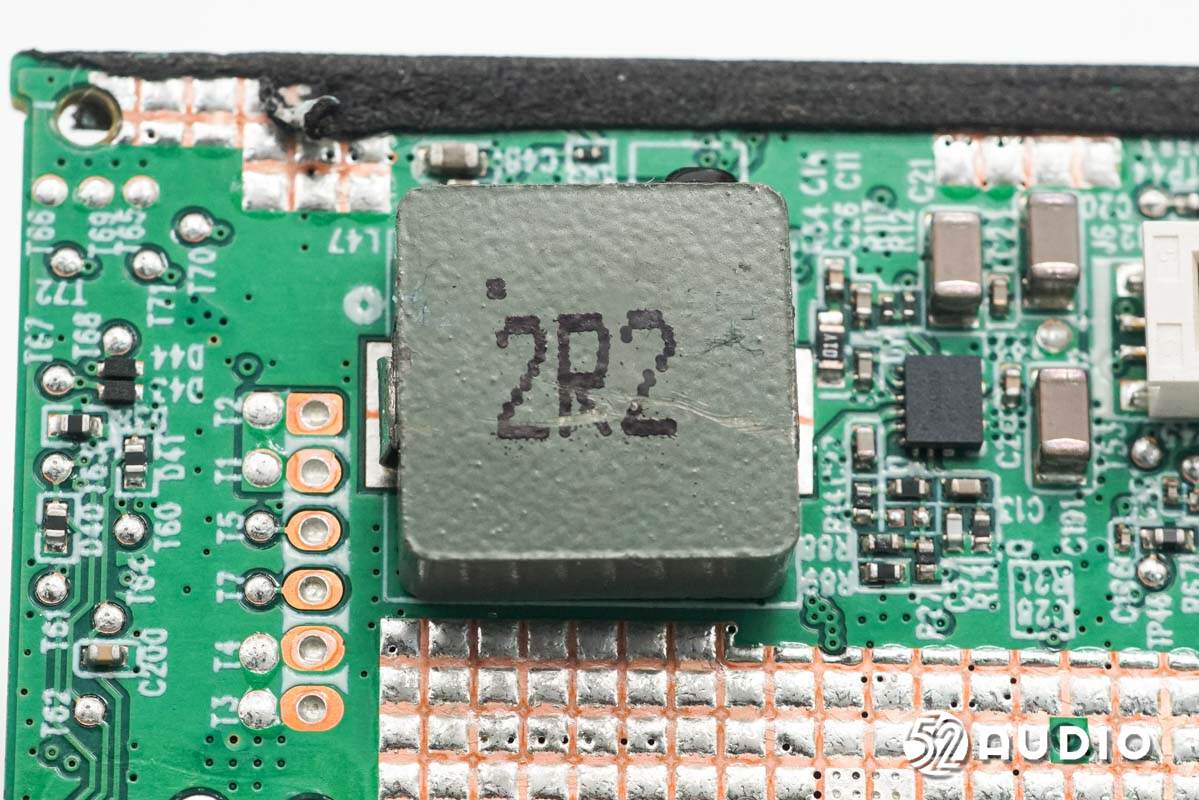

升压转换器外围2.2μH功率电感。

连接功能按键排线的插座特写。

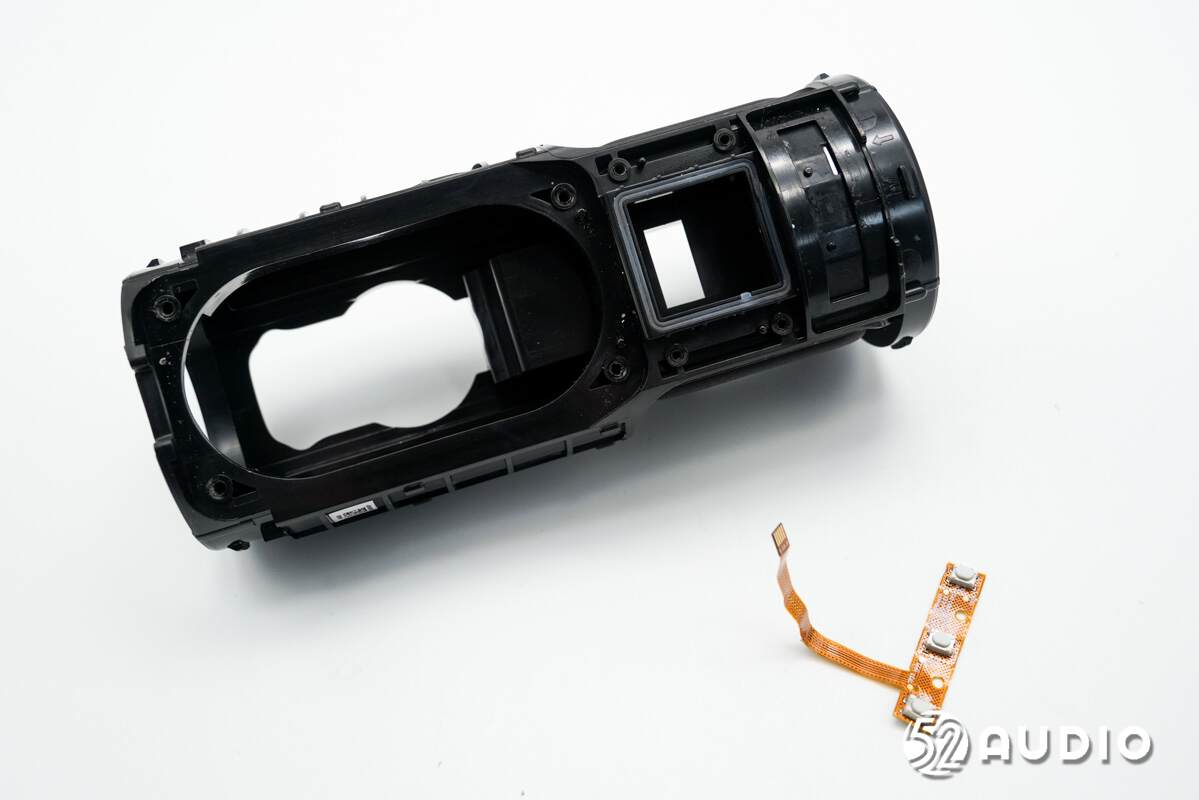

拆掉功能按键排线。

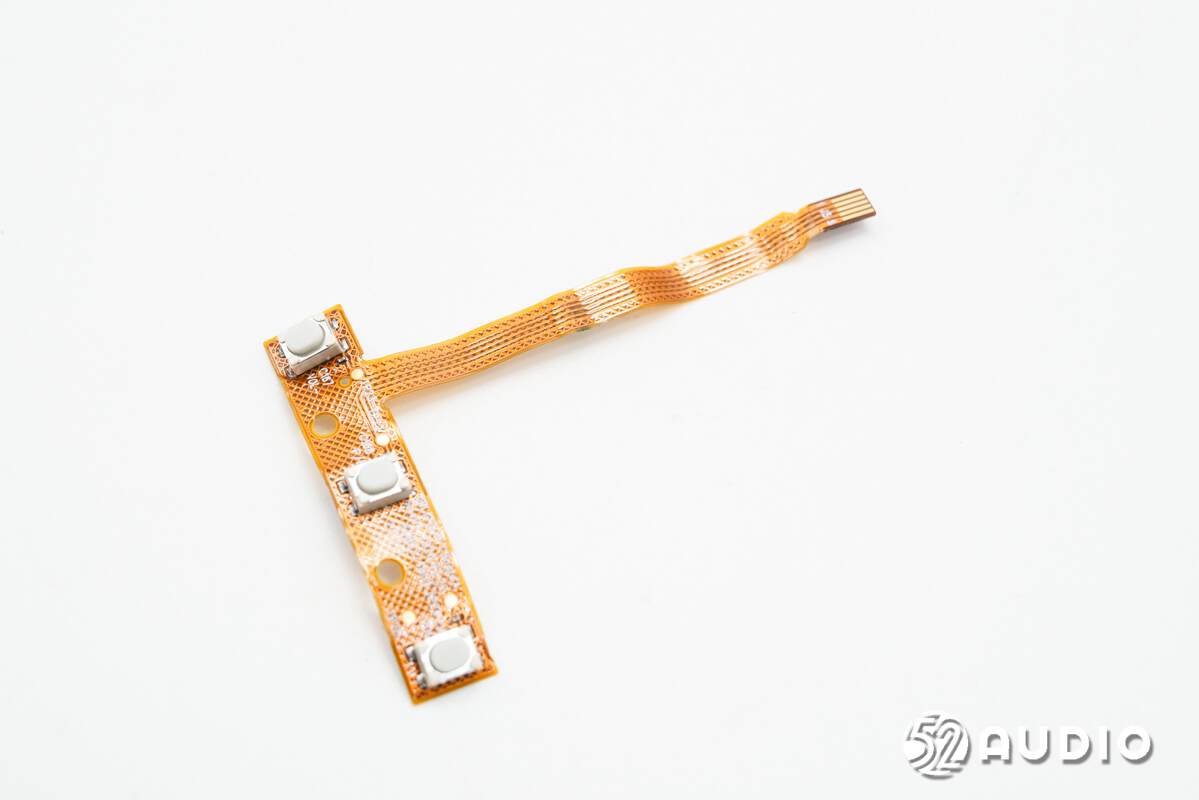

用于音量控制和暂停播放的功能按键排线电路一览。

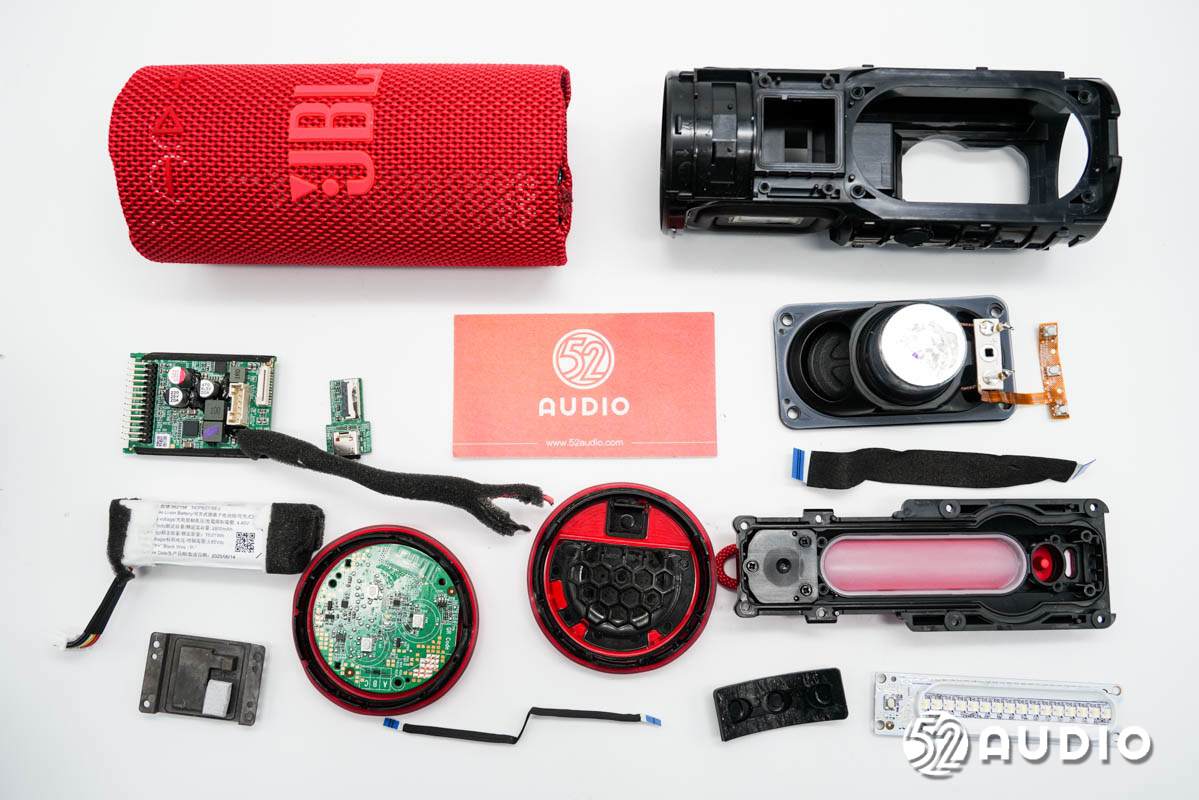

JBL GRIP霓虹罐便携式蓝牙音箱拆解全家福。

三、我爱音频网总结

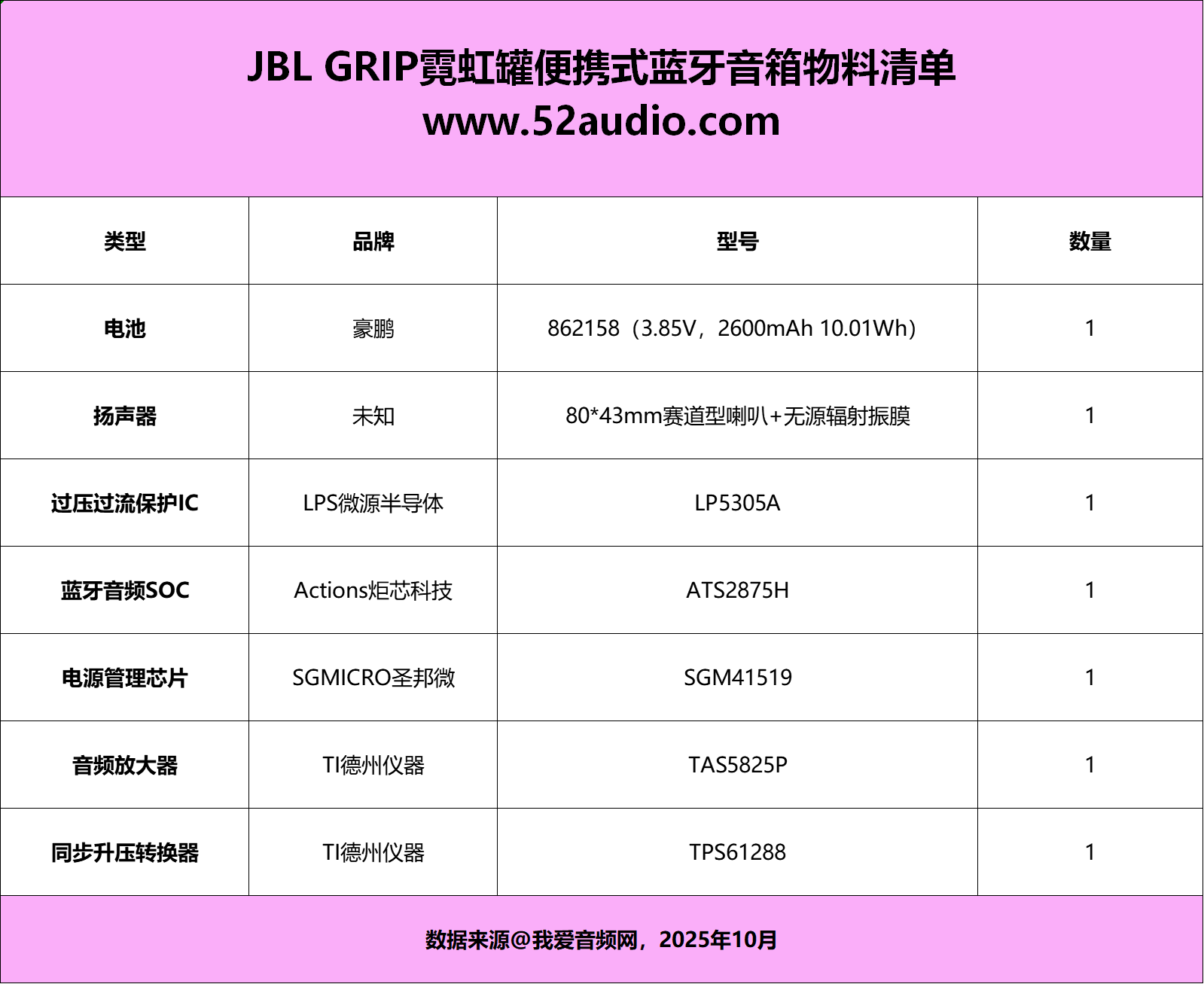

最后附上JBL GRIP霓虹罐便携式蓝牙音箱已知的物料清单，方便大家查阅。

JBL GRIP霓虹罐便携式蓝牙音箱在外观方面，采用了类似FLIP系列的设计，圆柱形造型，通过编织网布包裹，简约时尚。机身两端设计了罗盘式硅胶防滑脚垫，放置稳定且兼具抗摔性。机身体积仅有「高罐易拉罐」大小，非常便携。机身上还融入了炫彩灯光背板，支持多种灯效模式，提升了个性化体验。

内部结构方面，体积虽小，但非常复杂，涵盖了扬声器、电池、主板、炫彩灯小板、功放小板、电源输入小板、功能按键等许多模组。主要配置上，搭载了80*43mm赛道型喇叭+无源辐射振膜，采用了豪鹏2600mAh/3.85V可充式锂离子电池组，炫彩灯小板设置16颗RGB LED灯珠提供光源。

主板上，搭载了Actions炬芯科技ATS2875H新一代高性能蓝牙音频SOC，用于无线连接和音频数据处理；采用LPS微源半导体LP5305A过压过流保护IC，保障电路安全。功放小板上，采用了TI德州仪器TAS5825P D类音频放大器和TPS61288同步升压转换器，以及SGMICRO圣邦微SGM41519电源管理芯片等方案。
