内置格林德聚合物电芯，品胜10000mAh 15W旋转支架磁吸无线充移动电源拆解

前言

最近充电头网拿到了PISEN品胜一款旋转支架磁吸无线充移动电源，其配置有1A1C快充接口，分别支持华为22.5W SCP超级快充和20W PD快充，可满足华为、苹果等品牌手机有线快充需求。

此外内置10000mAh电池，均衡了用户日常外出逛街购物等活动时的携带成本和电量需求。此外全新可旋转支架设计，可实现手机竖放或横置边充边用，实用性更好。产品还支持最高15W无线充电，可支撑苹果iPhone 17系列新机无线充电。下面我们就一起来详细了解这款产品。

品胜15W磁吸无线充移动电源开箱

包装盒正面印有PISEN品胜品牌、产品外观、名称以及卖点。

背面印有产品应用场景、特性描述以及参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

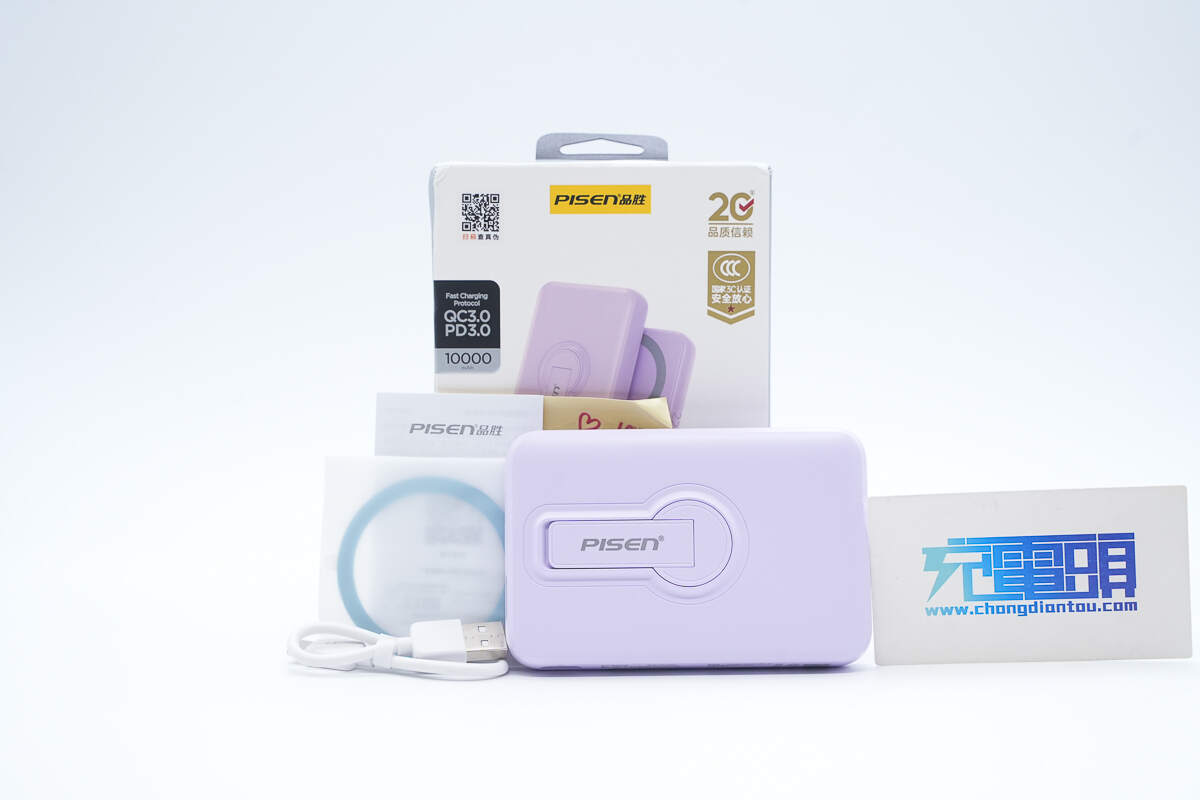

包装内含移动电源、充电线、铁环、使用说明书以及贴纸。

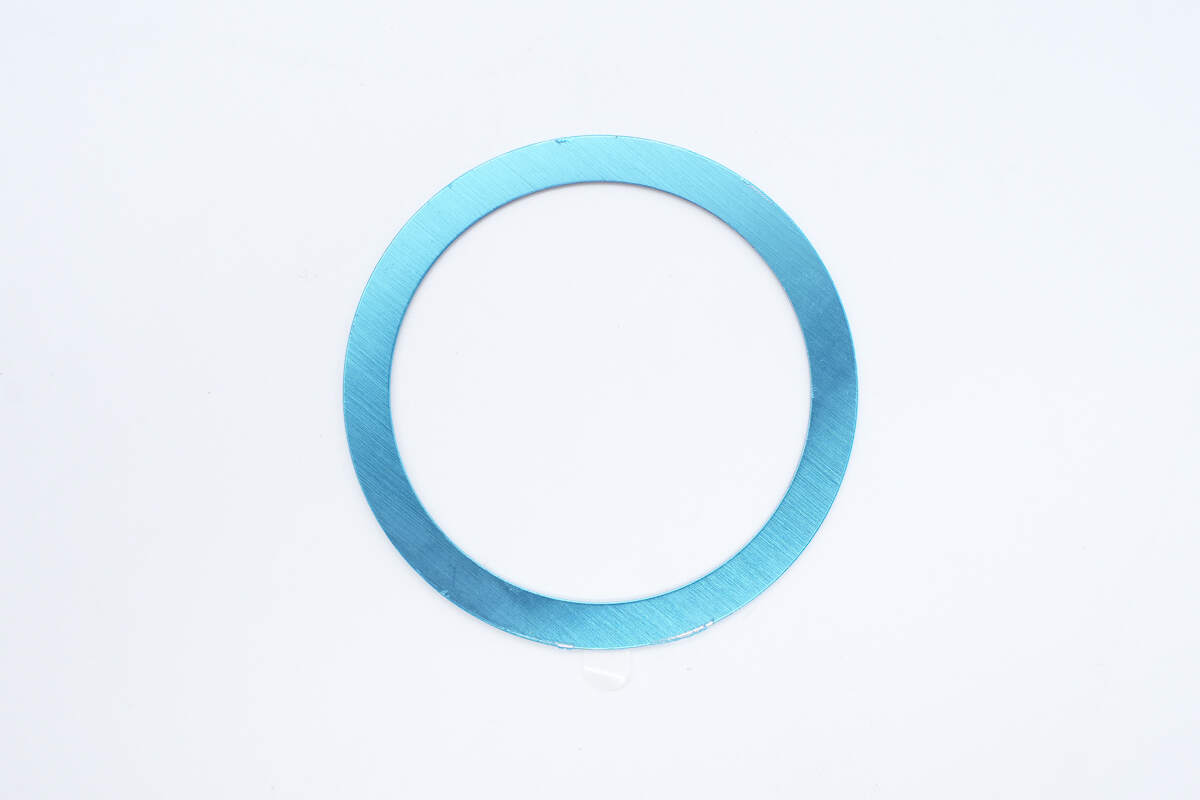

附带铁环可用于不支持磁吸功能的手机使用，将其置于手机壳内，移动电源即可吸附为手机进行无线充电。

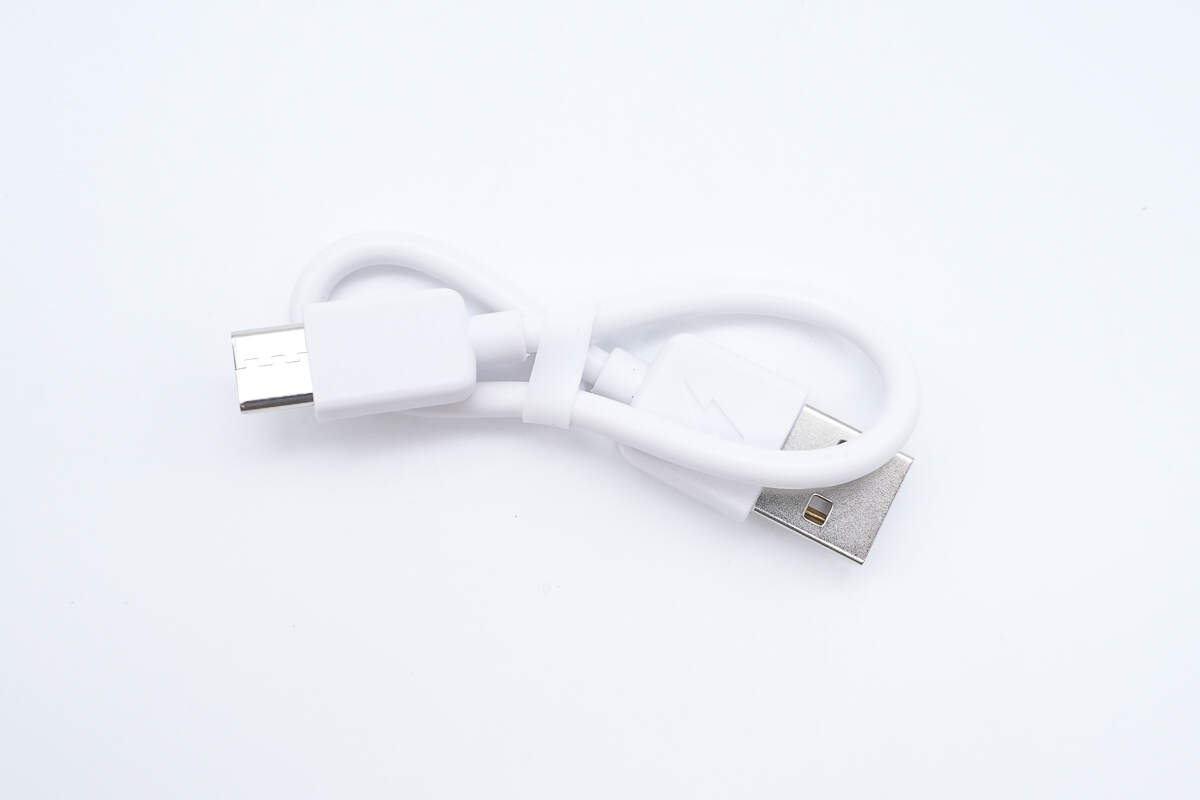

附带充电线为USB-A to USB-C类型，短线设计方便携带和边充边用。

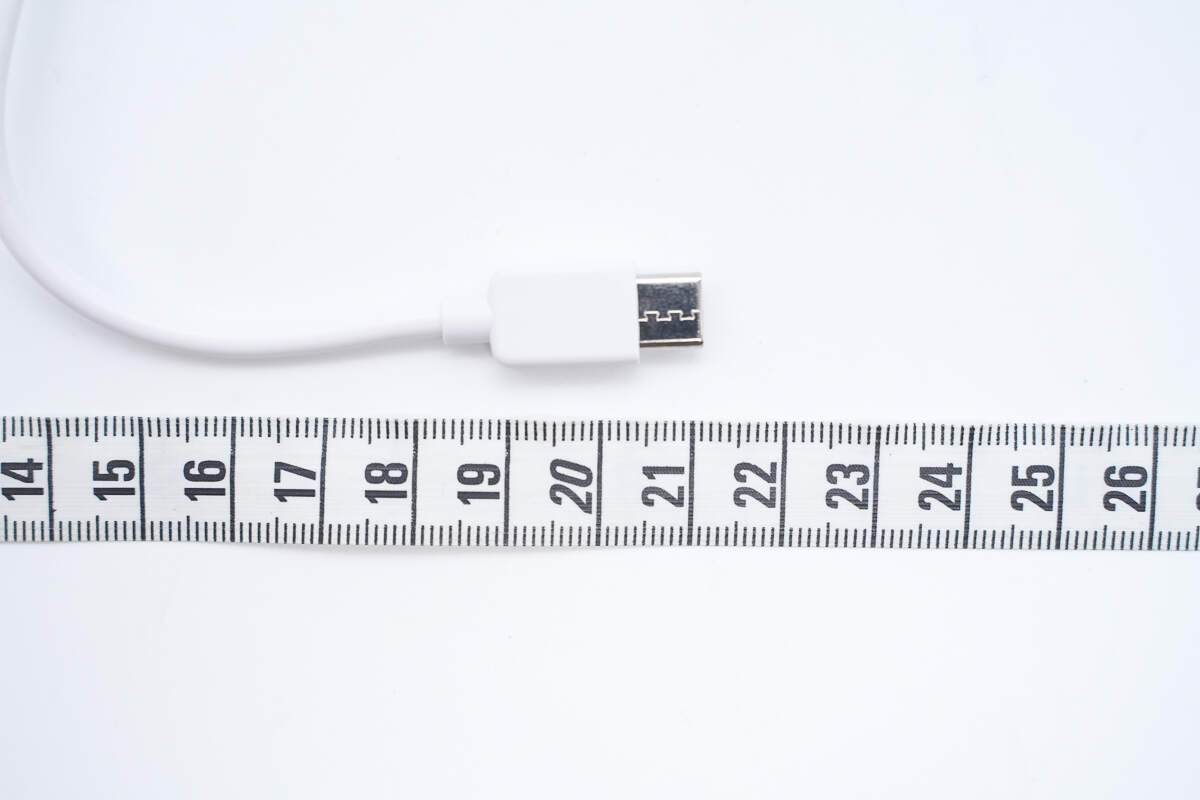

测得充电线长度约为21cm。

品胜15W磁吸无线充移动电源拥有云初白、魔幻黑、风韵紫、远峰蓝四种配色可选，机身以及支架采用PC阻燃材质塑料外壳，表面磨砂工艺处理抗指纹。

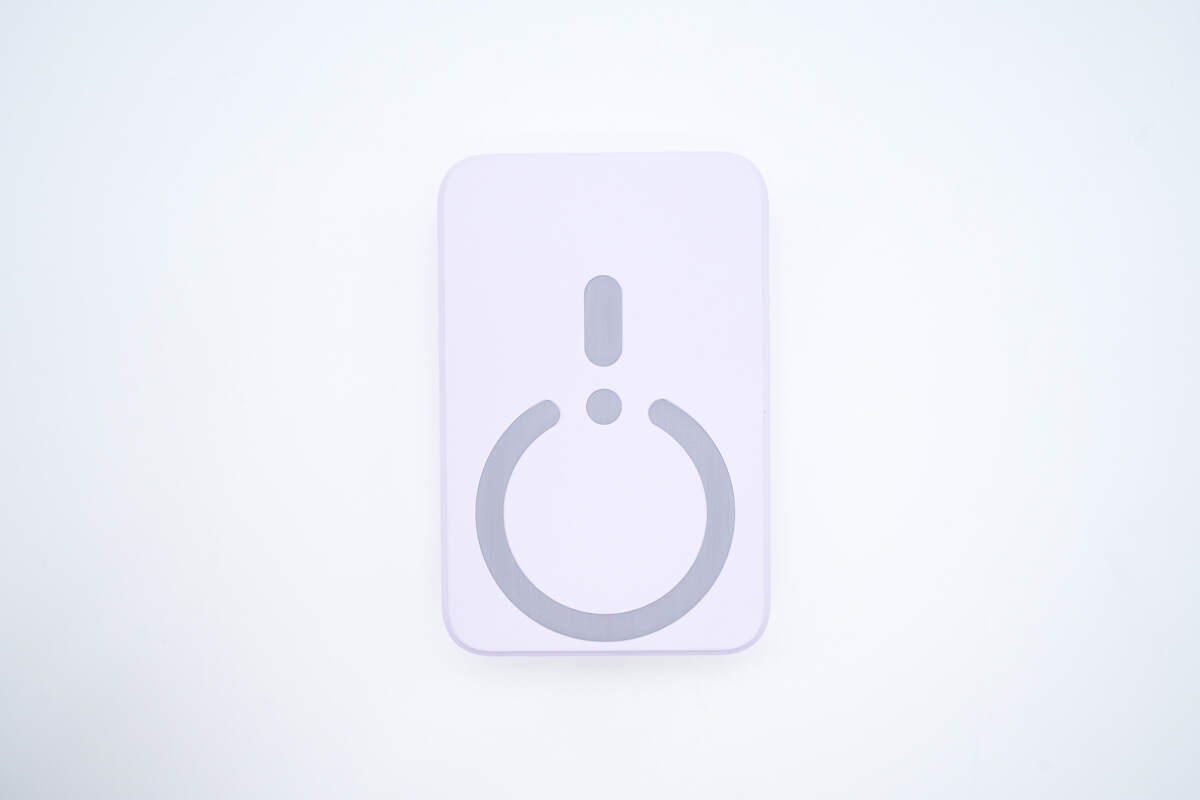

机身正面带无线充区域提示设计，方便用户对齐使用。

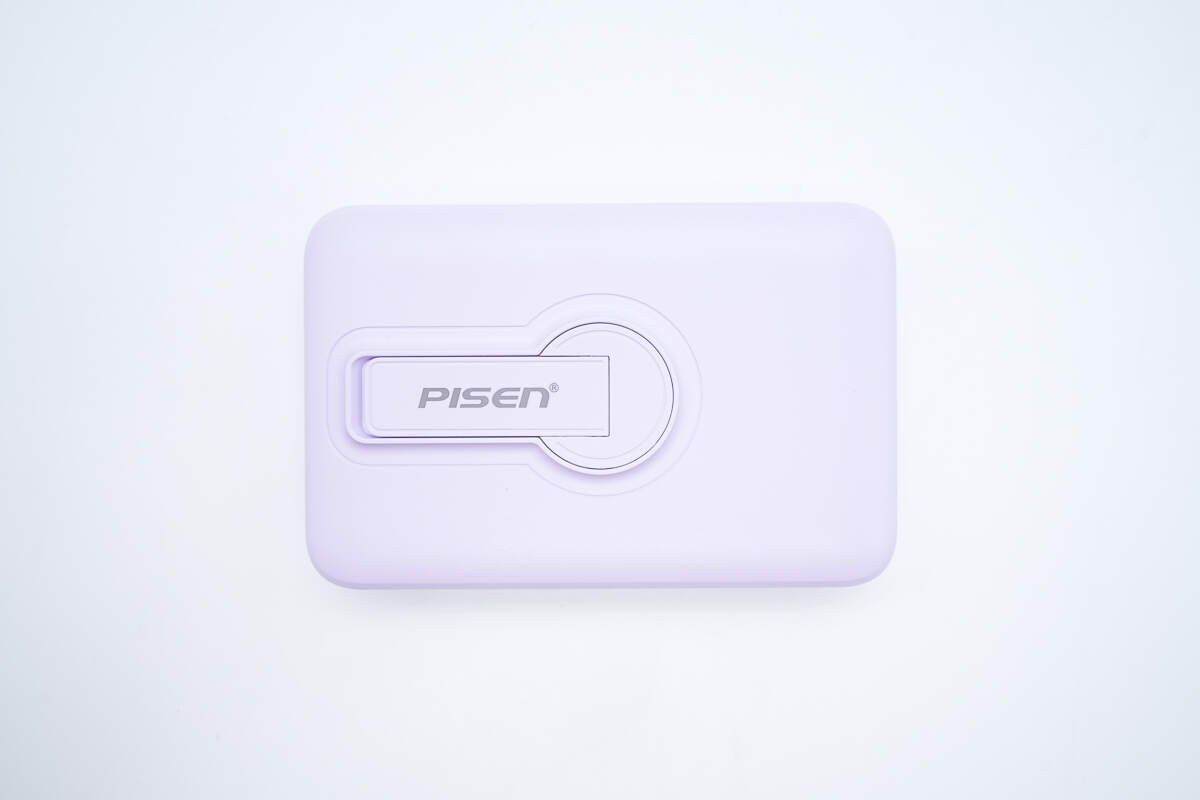

机身背面设计有可收纳支架，使得产品可当立式无线充使用。

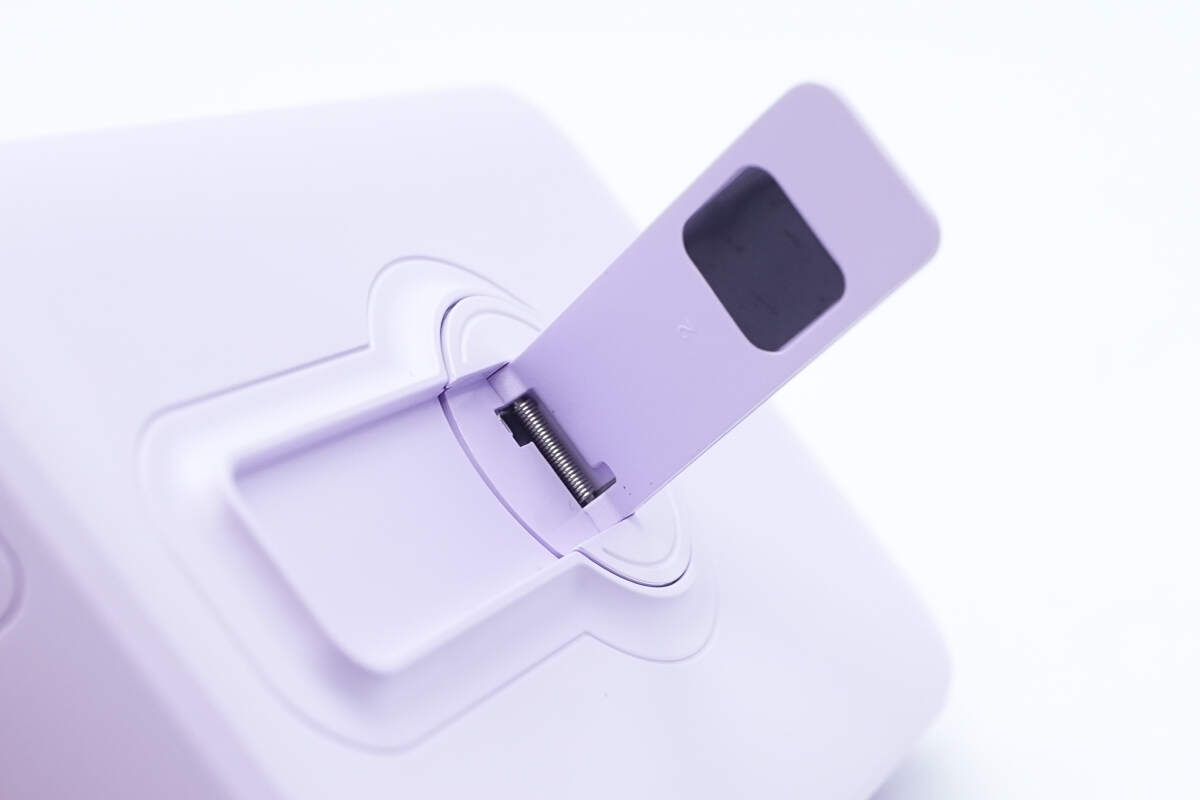

此外支架还采用了全新可旋转设计，可支撑移动电源机身竖放或横置。

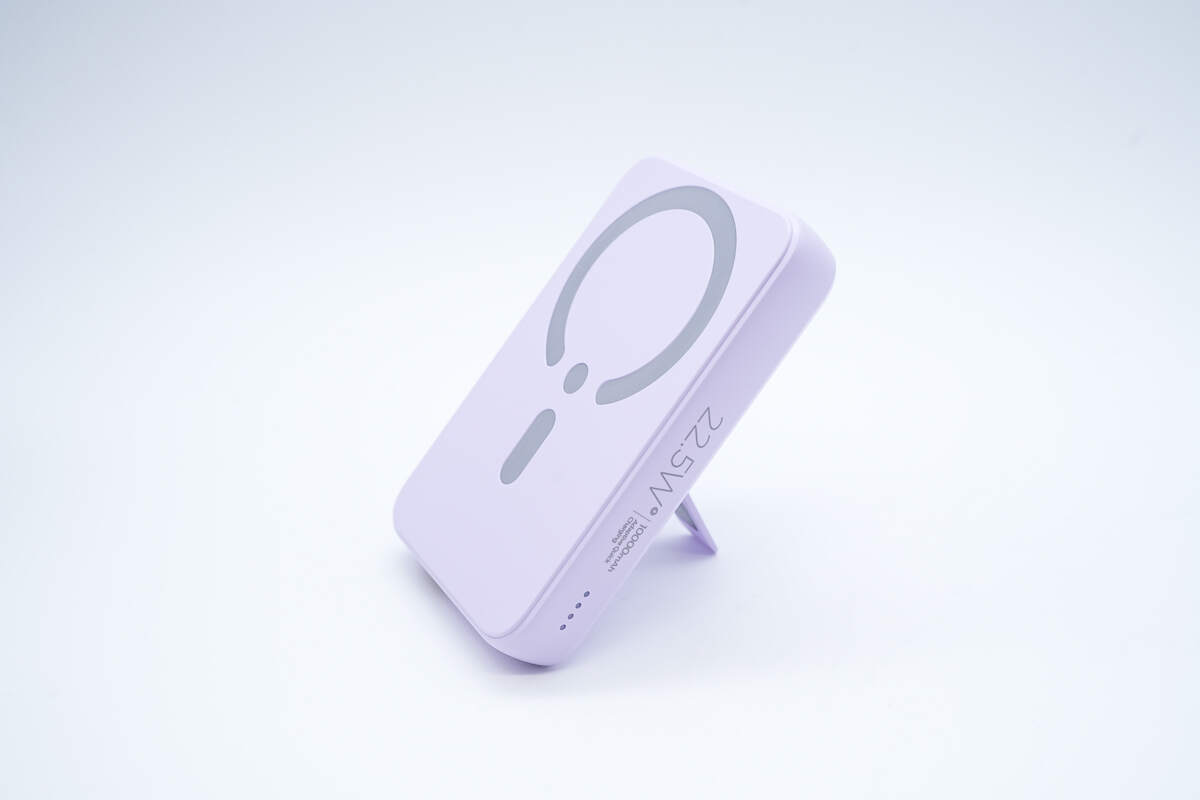

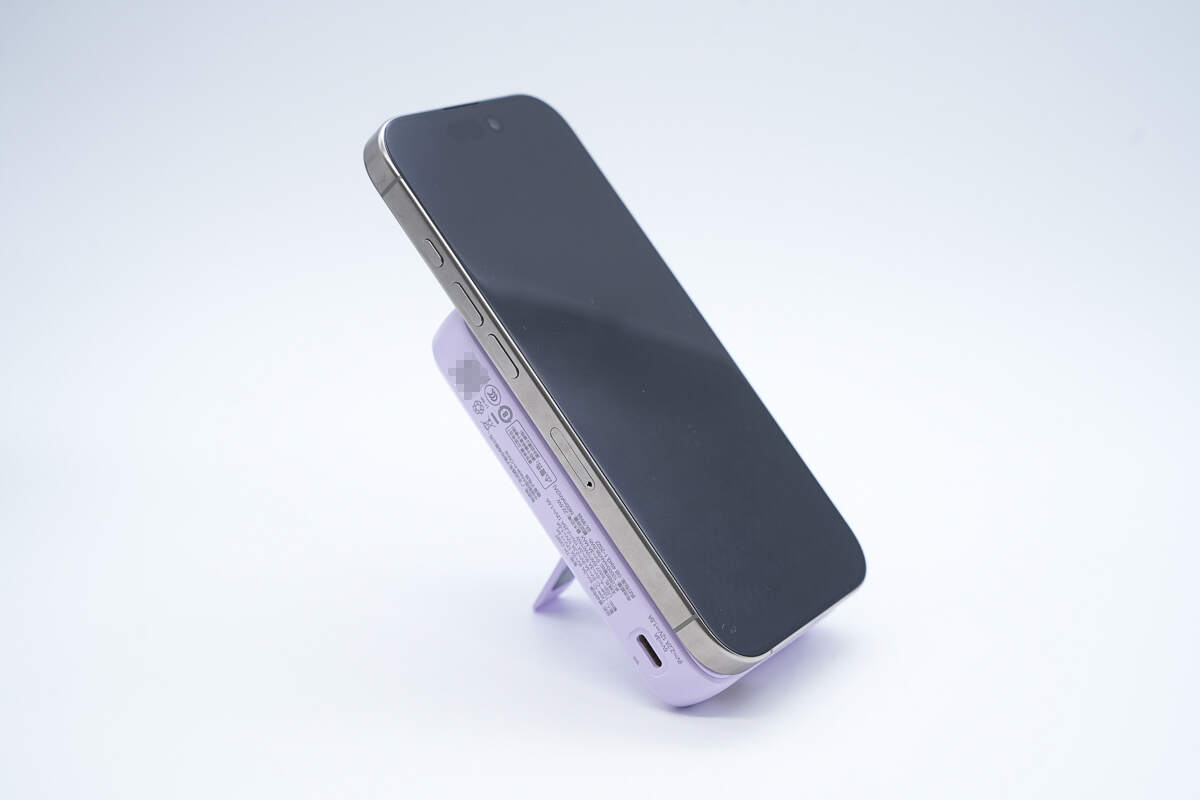

移动电源机身竖放，可方便手机收发消息。

旋转支架支撑移动电源机身横置，可方便用户全屏刷视频/追剧，可以说这一设计大大提升了产品边充边用实用性。

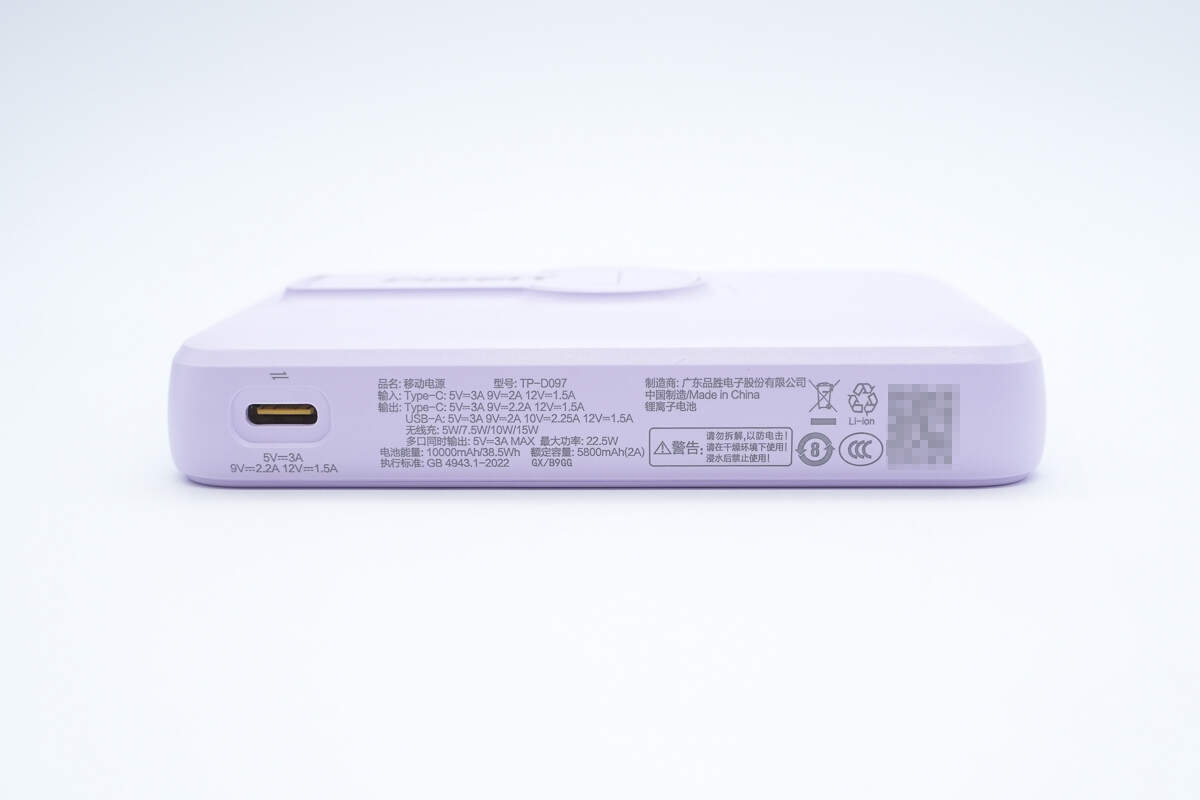

机身一侧配置USB-C双向快充接口，同时壳体上印有产品参数信息。

产品参数特写

品名：移动电源

型号：TP-D097

输入：

Type-C：5V3A、9V2A、12V1.5A

输出：

Type-C：5V3A、9V2.2A、12V1.5A

USB-A：5V3A、9V2A、10V2.25A、12V1.5A

无线充：5W/7.5W/10W/15W

多口同时输出：5V3A MAX

最大功率：22.5W

额定容量：5800mAh（2A）

电池能量：10000mAh/38.5Wh

制造商：广东品胜电子股份有限公司

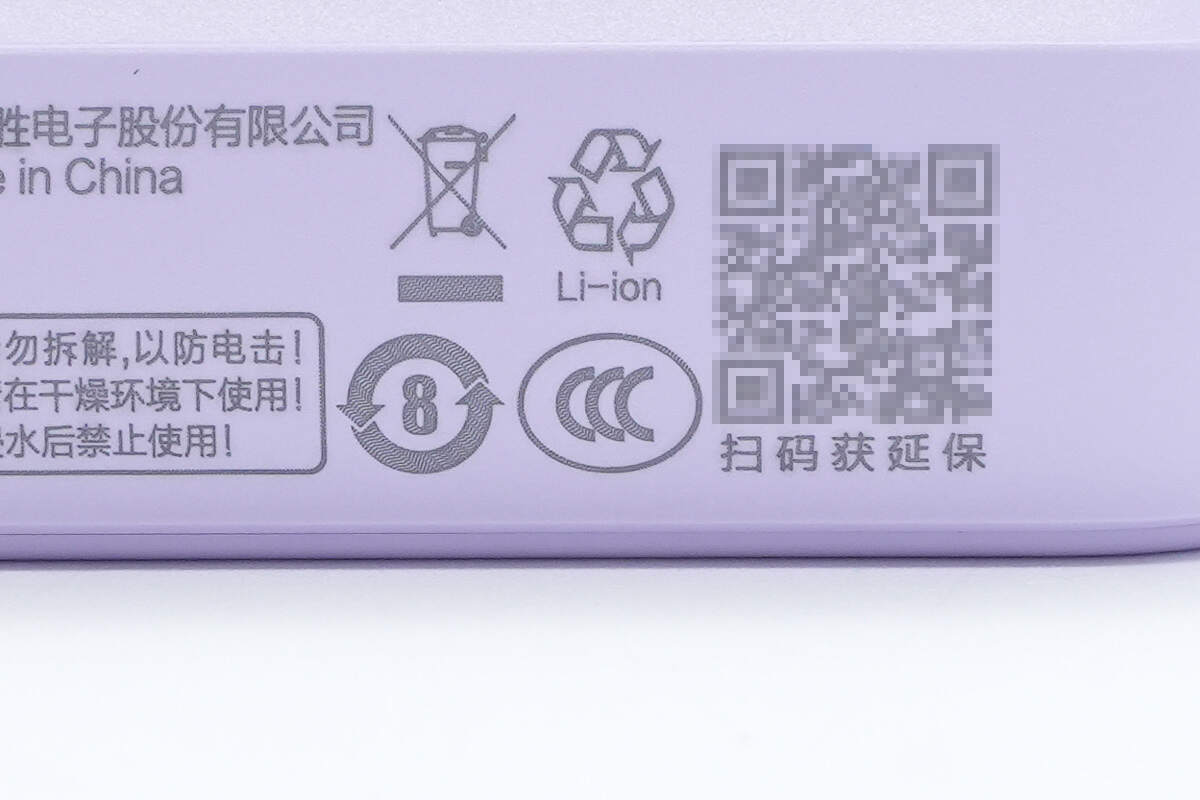

品胜这款移动电源通过了国家CCC强制认证。

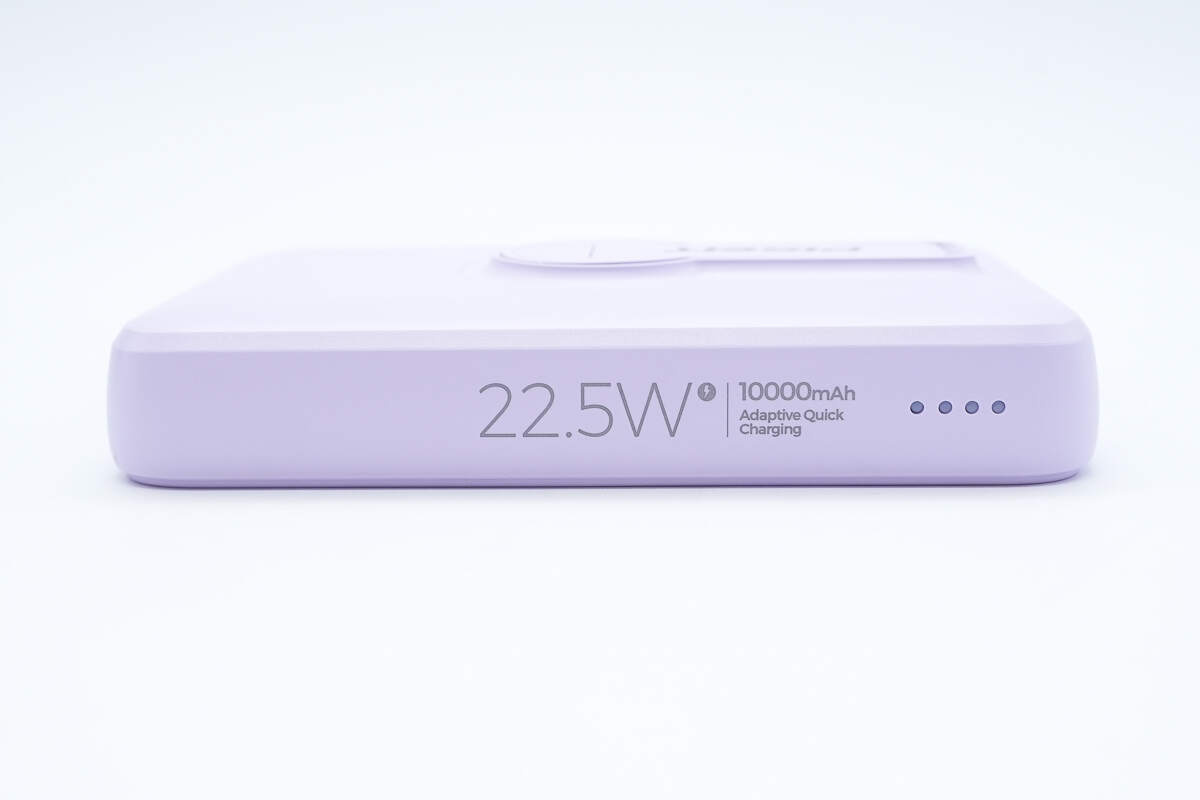

机身另一侧印有22.5W 10000mAh Adaptive Quick Charging，并配置电量指示灯。

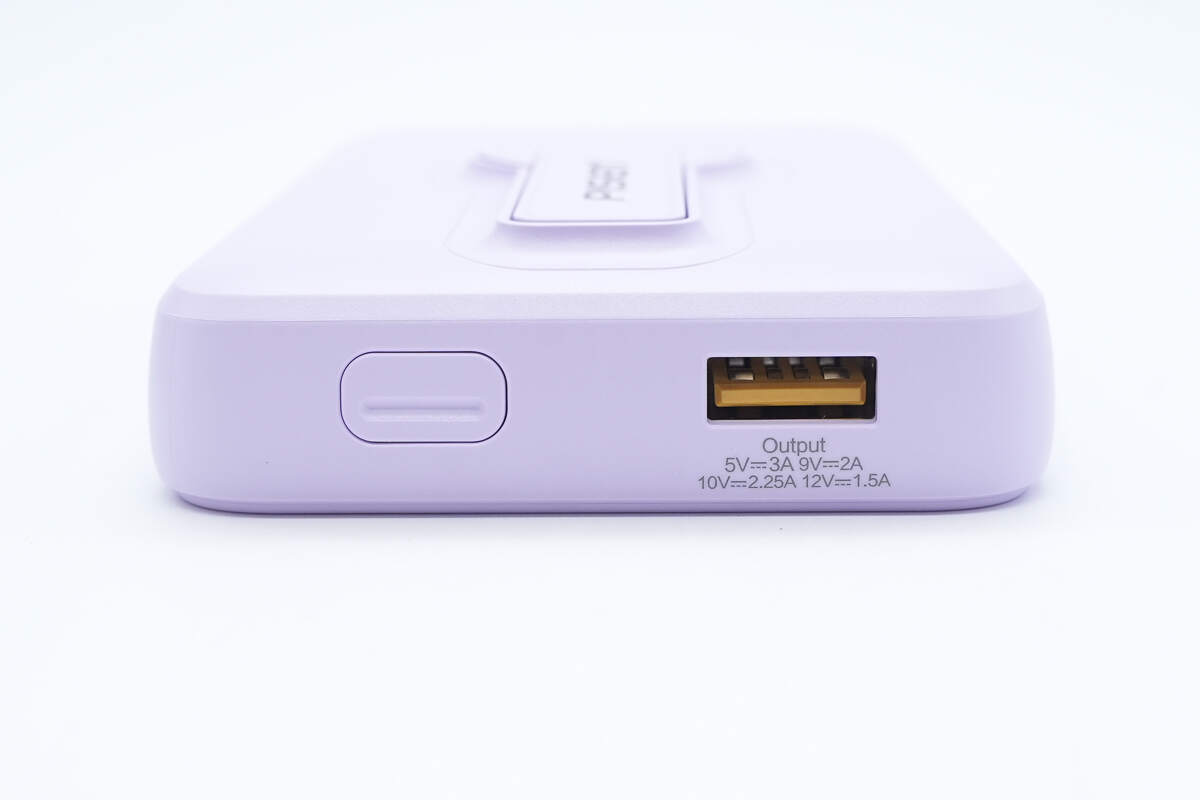

此外机身底部还配置有电源键以及USB-A接口，接口旁印有其输出参数。

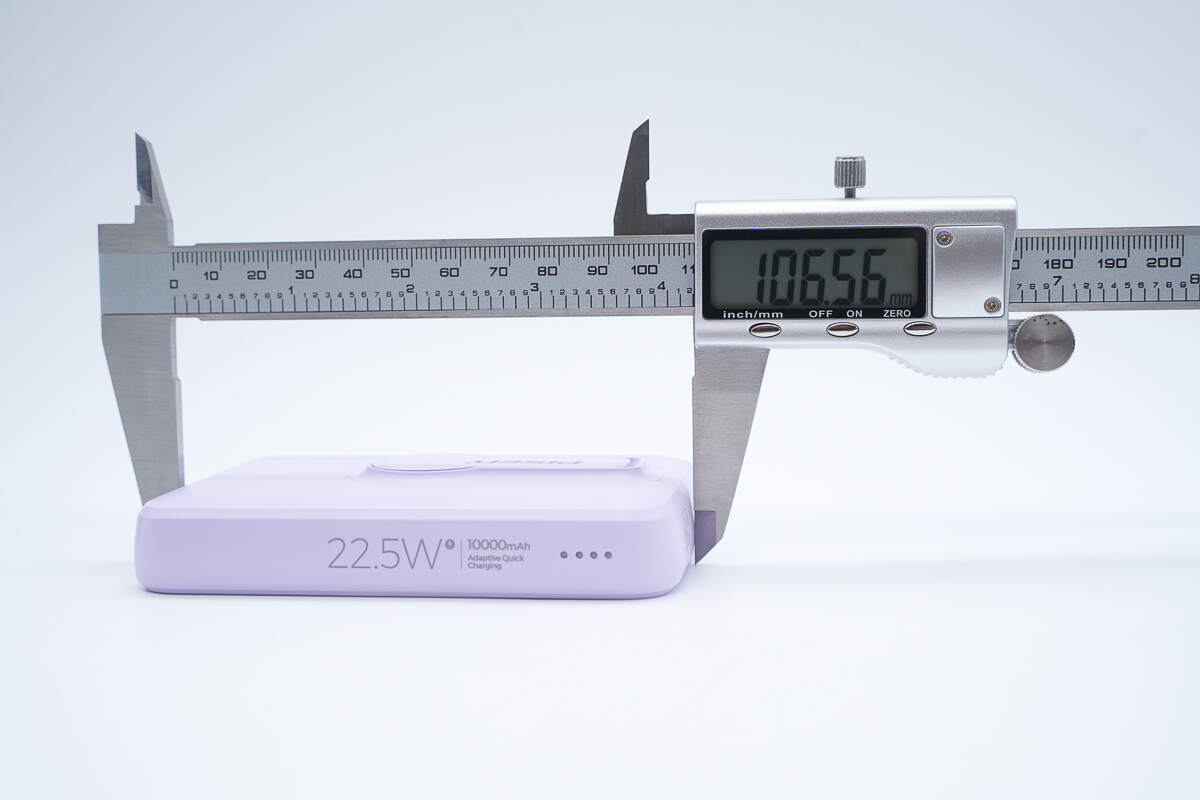

实测移动电源机身长度为106.56mm。

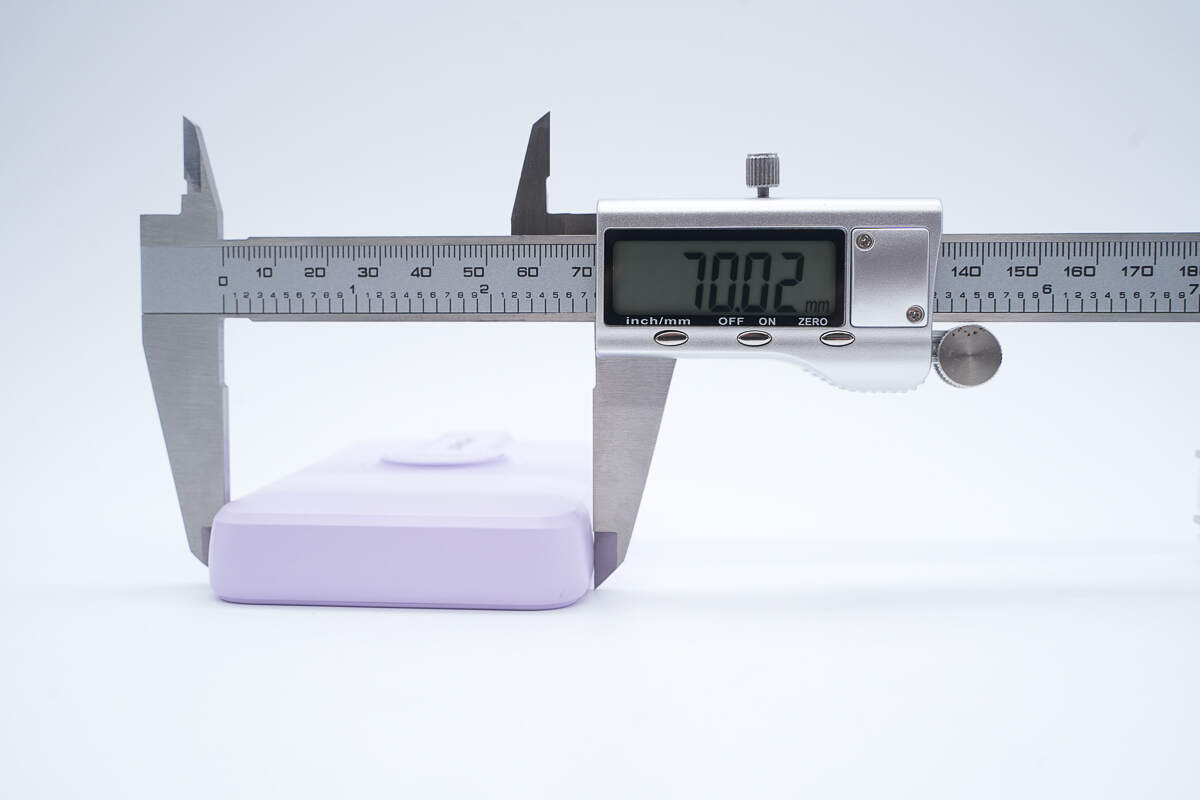

宽度为70.02mm。

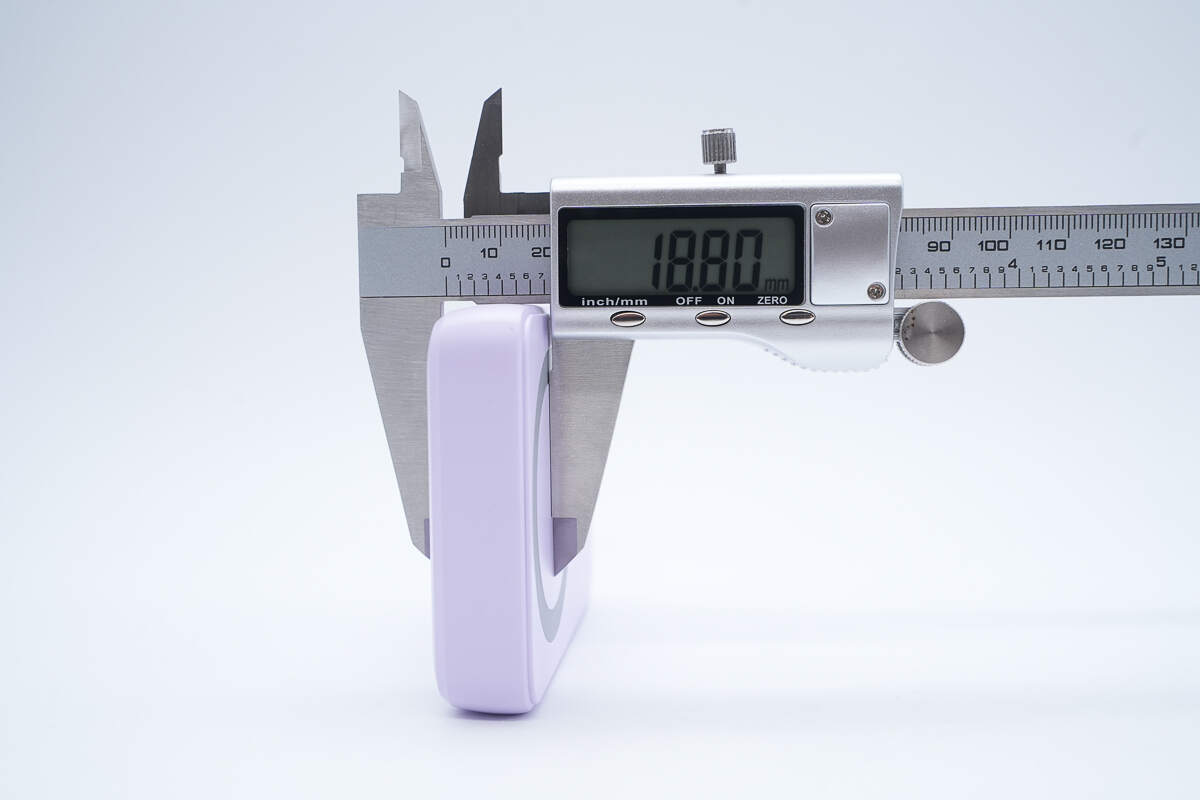

厚度为18.8mm。

产品拿在手上的大小直观感受。

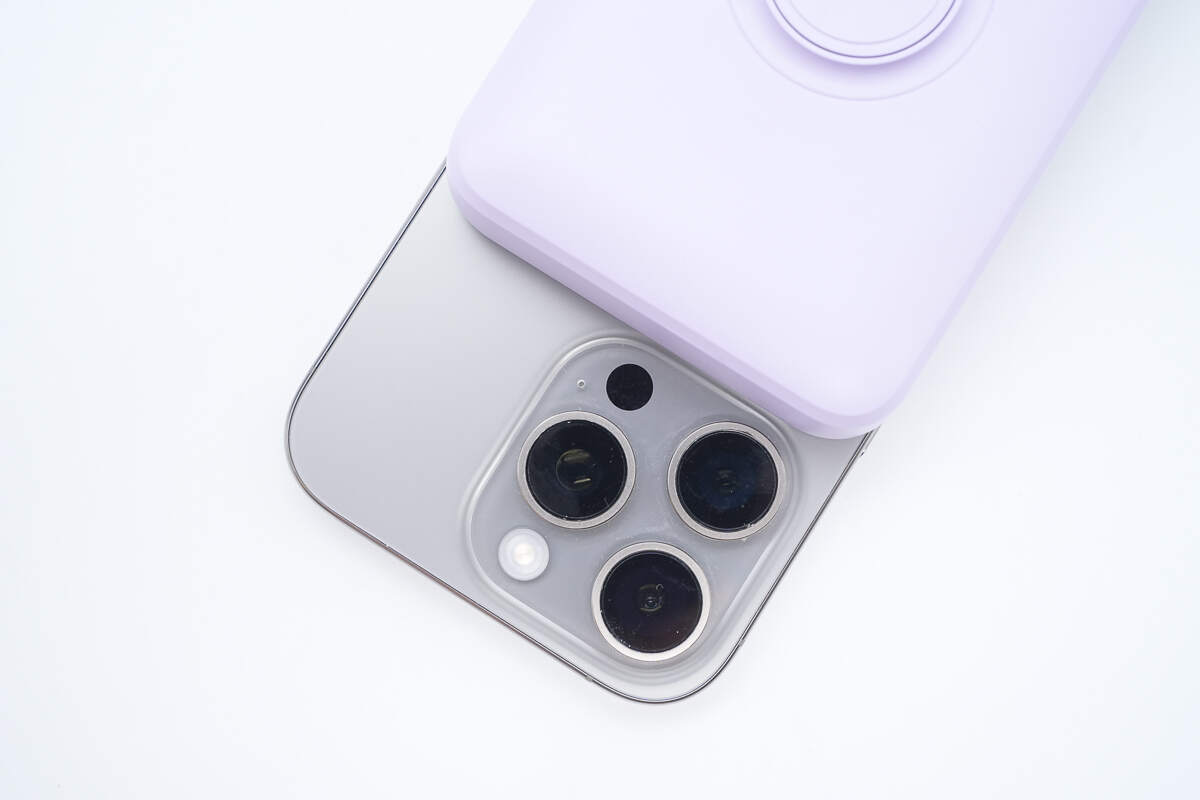

将充电宝吸附与iPhone手机，机身尺寸恰到好处，不会遮挡后摄模组，方便边充电边拍照。

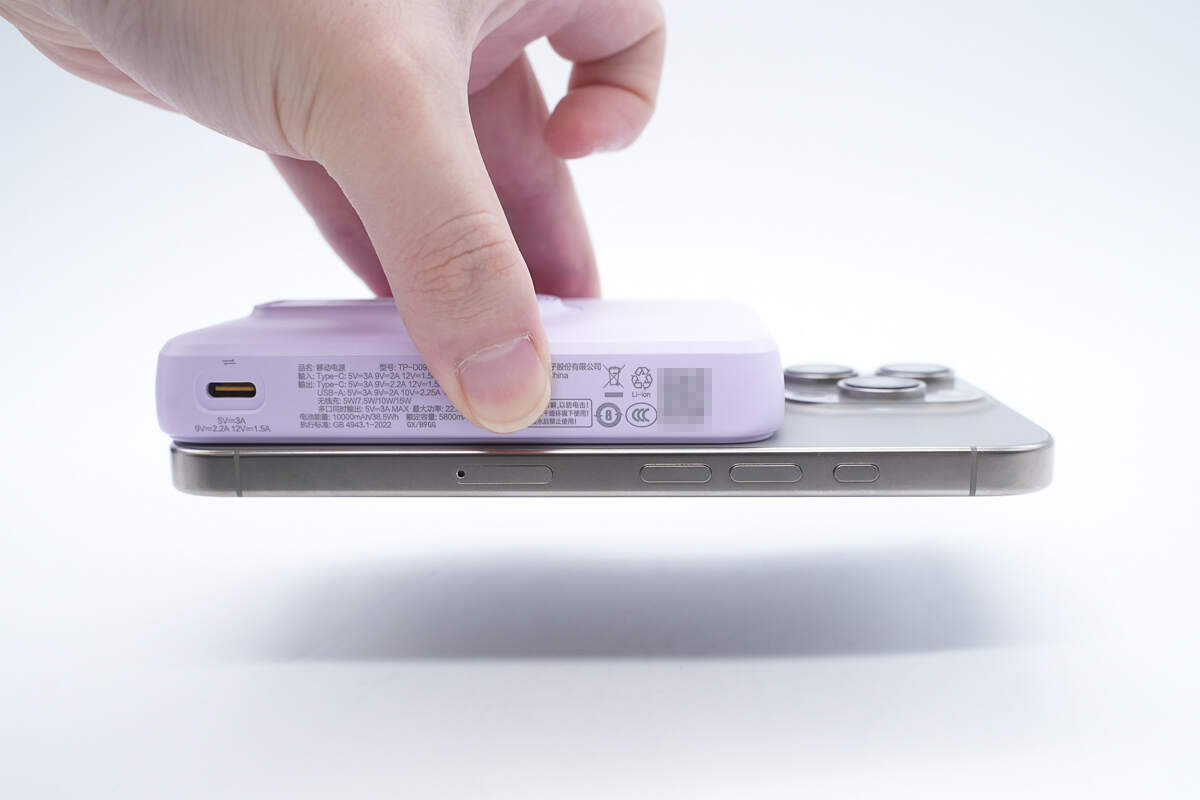

吸附力方面，可轻松吸附苹果大号机型不掉落。

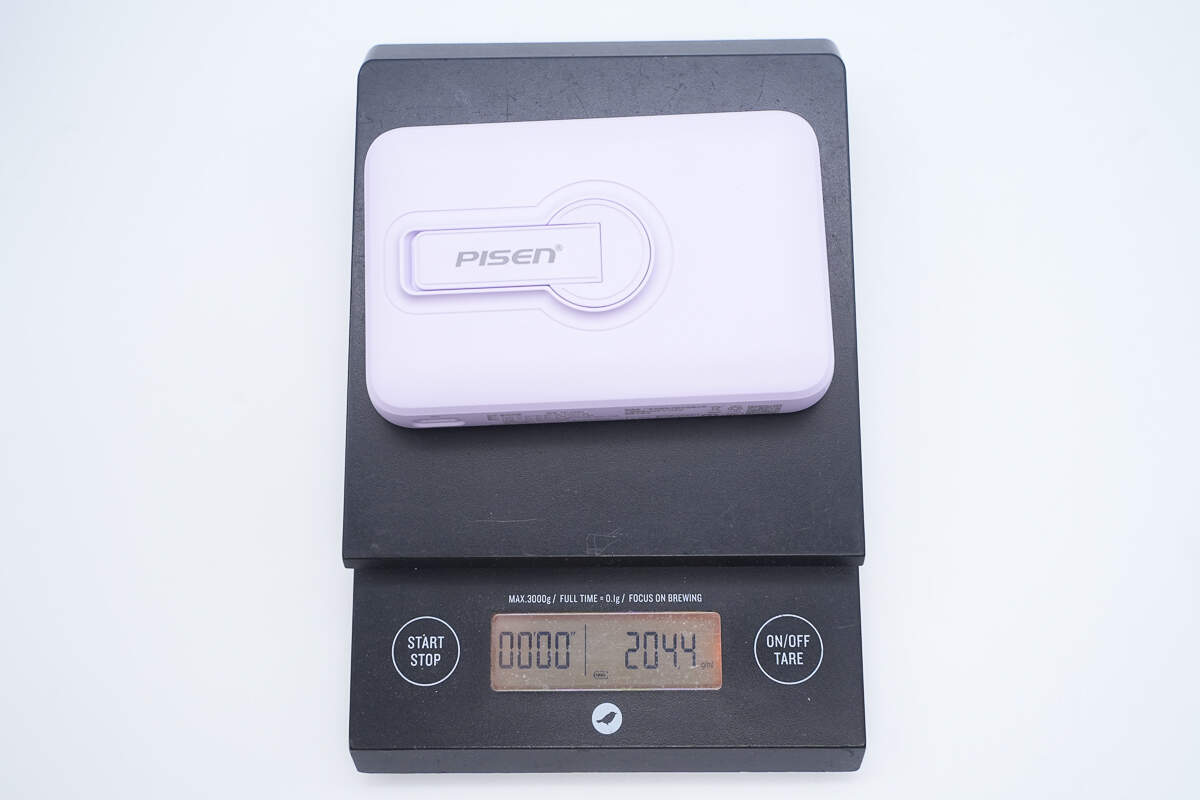

最后测得充电宝重量约为204g。

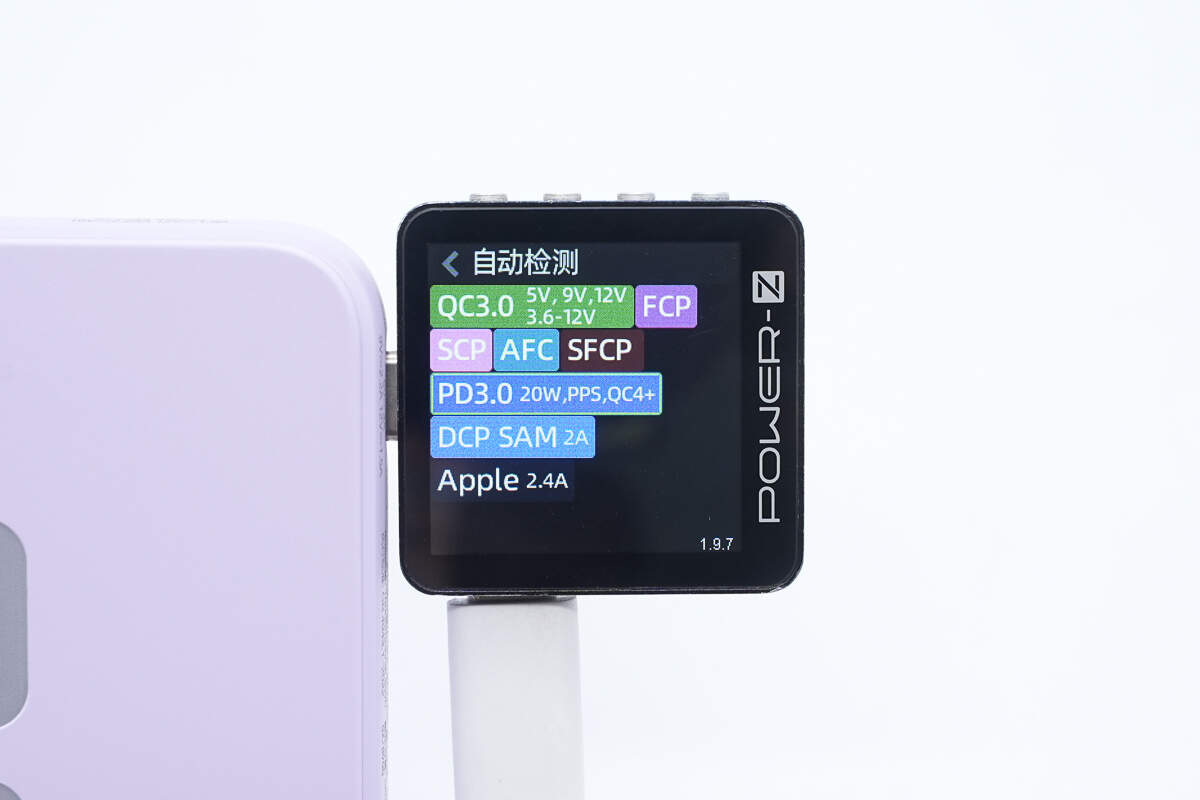

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及5-5.9V3A、5-11V2A两组PPS电压档位。

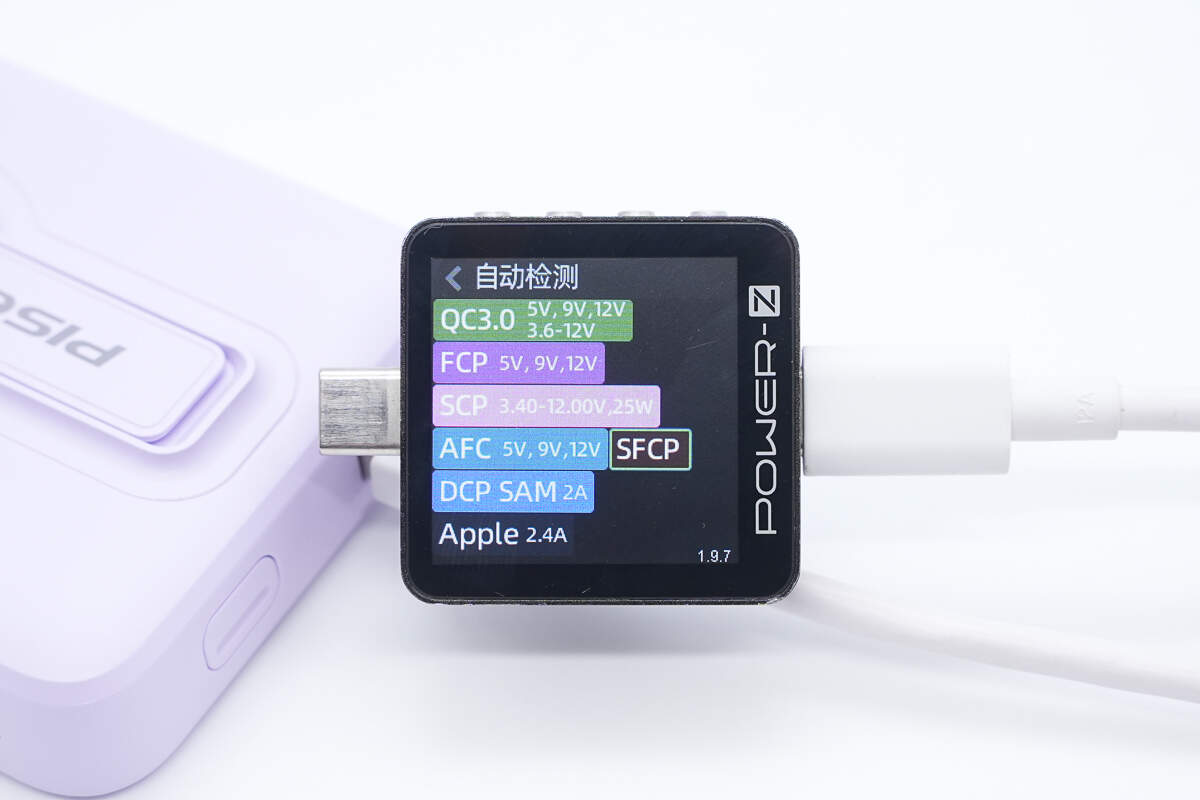

最后测得USB-A口支持QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

使用移动电源USB-C口给苹果iPhone 16 Pro充电，测得充电功率约为19.36W。

品胜15W磁吸无线充移动电源拆解

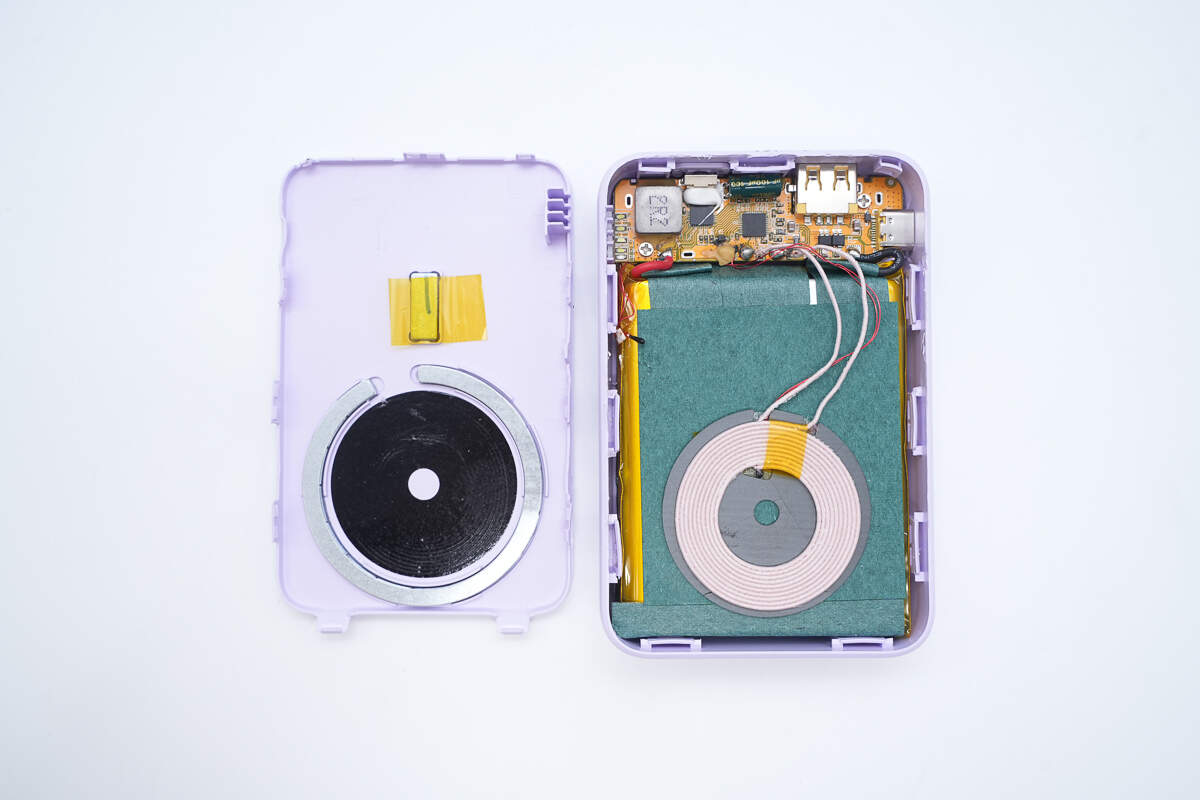

将移动电源外壳拆开，边缘采用卡扣固定封装。

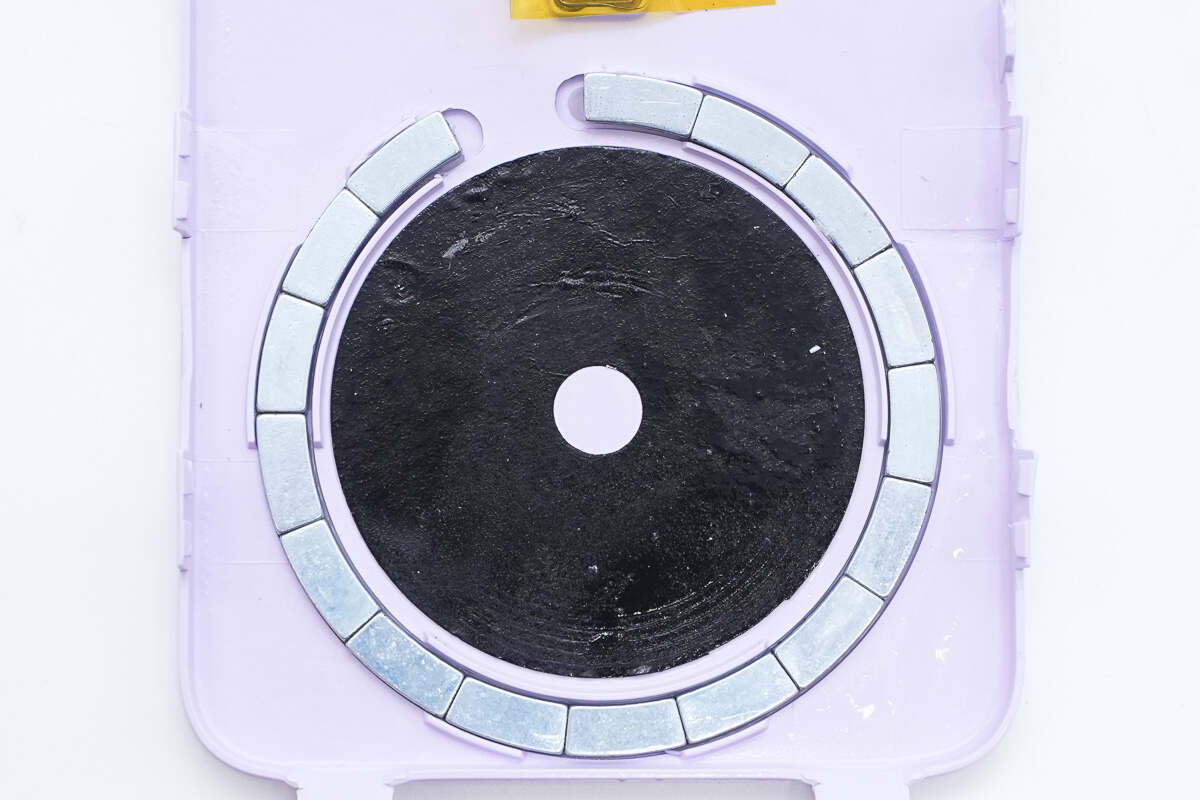

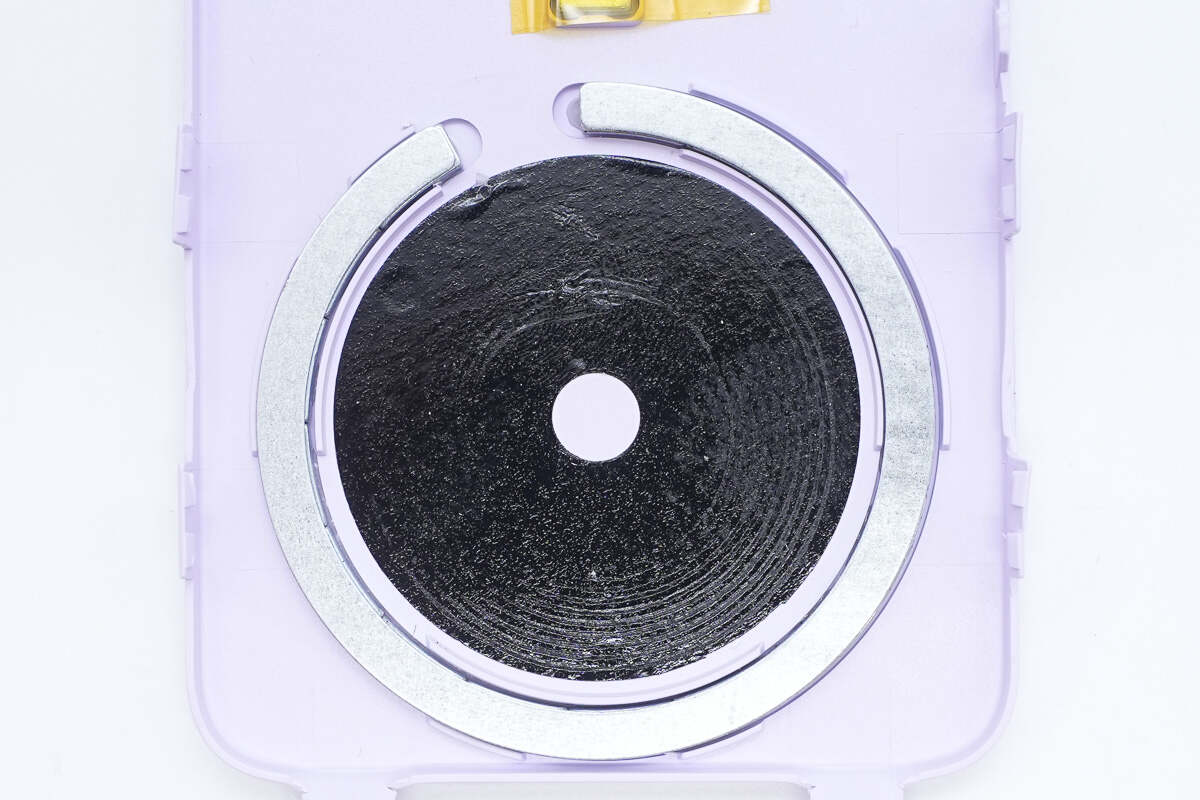

壳体内侧固定磁铁环，中心贴有绝缘保护贴纸。

去掉金属片，磁铁环由16颗小磁铁组成。

单独小磁铁上贴有耐高温绝缘胶带。

PCB板使用螺丝进行固定，电芯通过红、黑导线与PCB板锡焊连接。

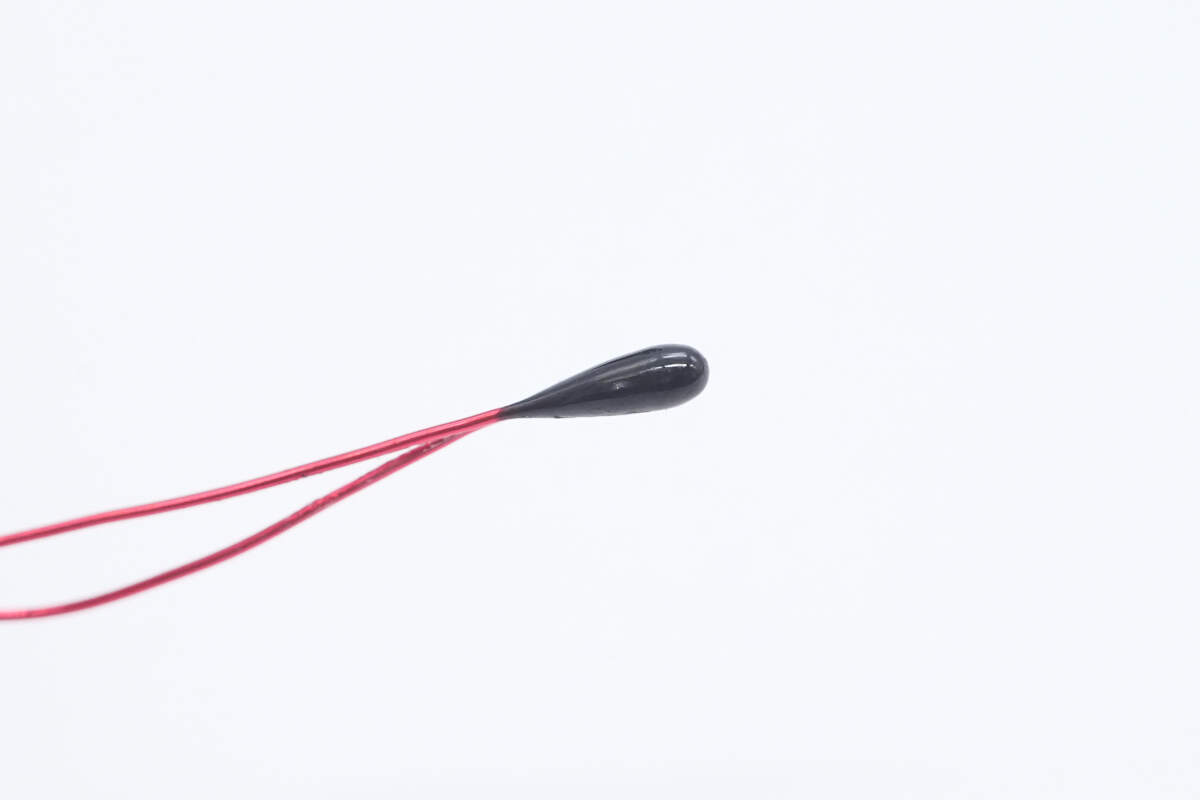

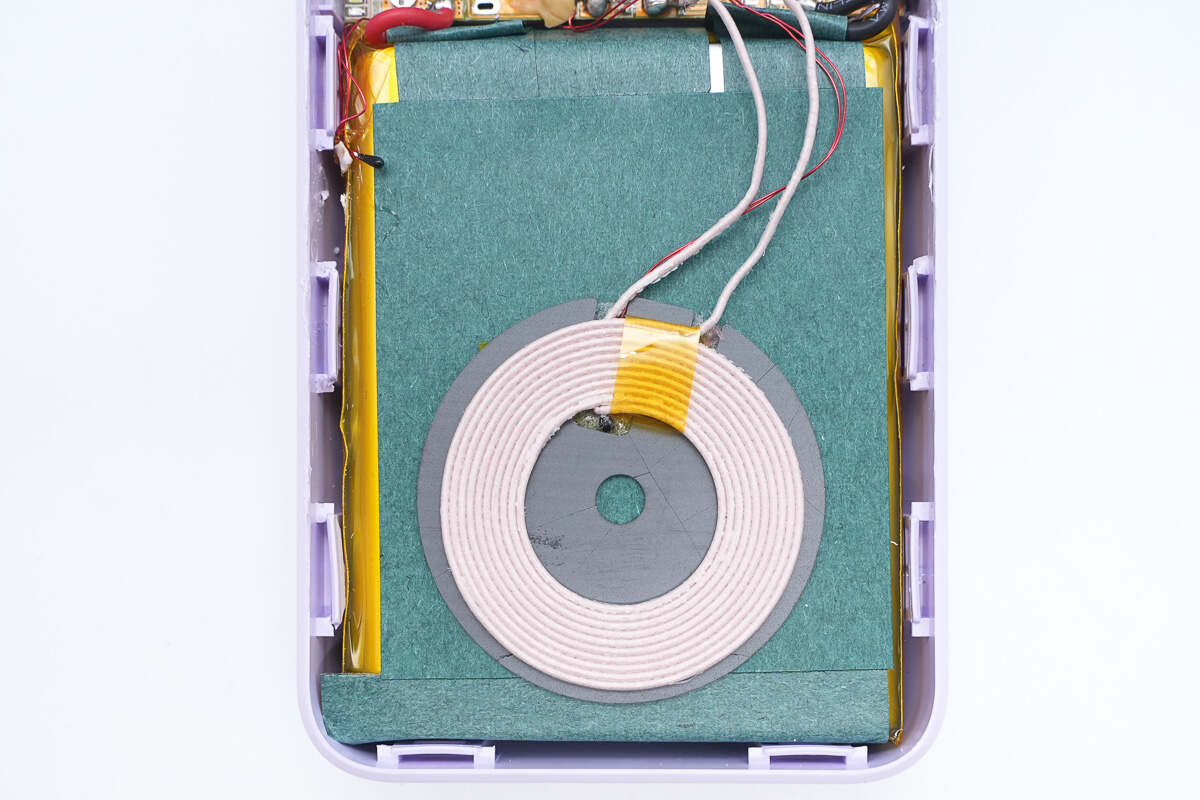

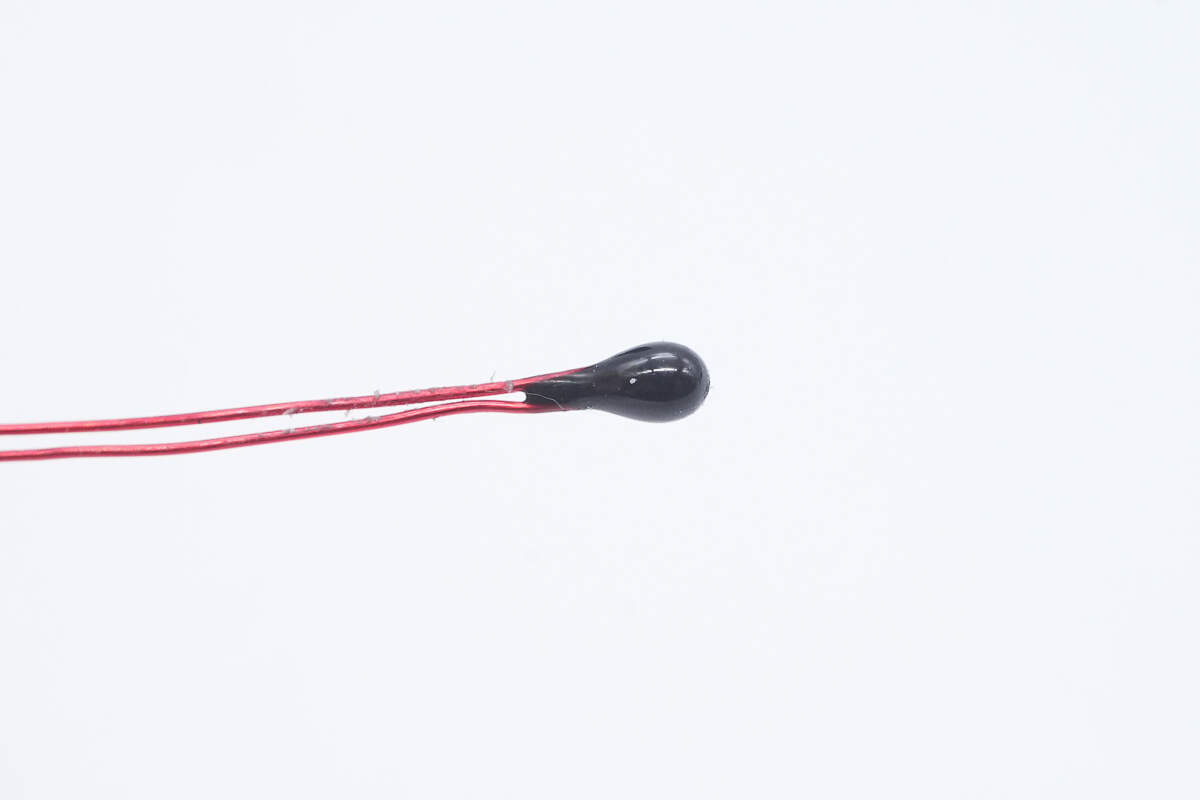

电芯包裹青稞绝缘纸，上方放置无线充电线圈，并配置热敏电阻进行温度监控。

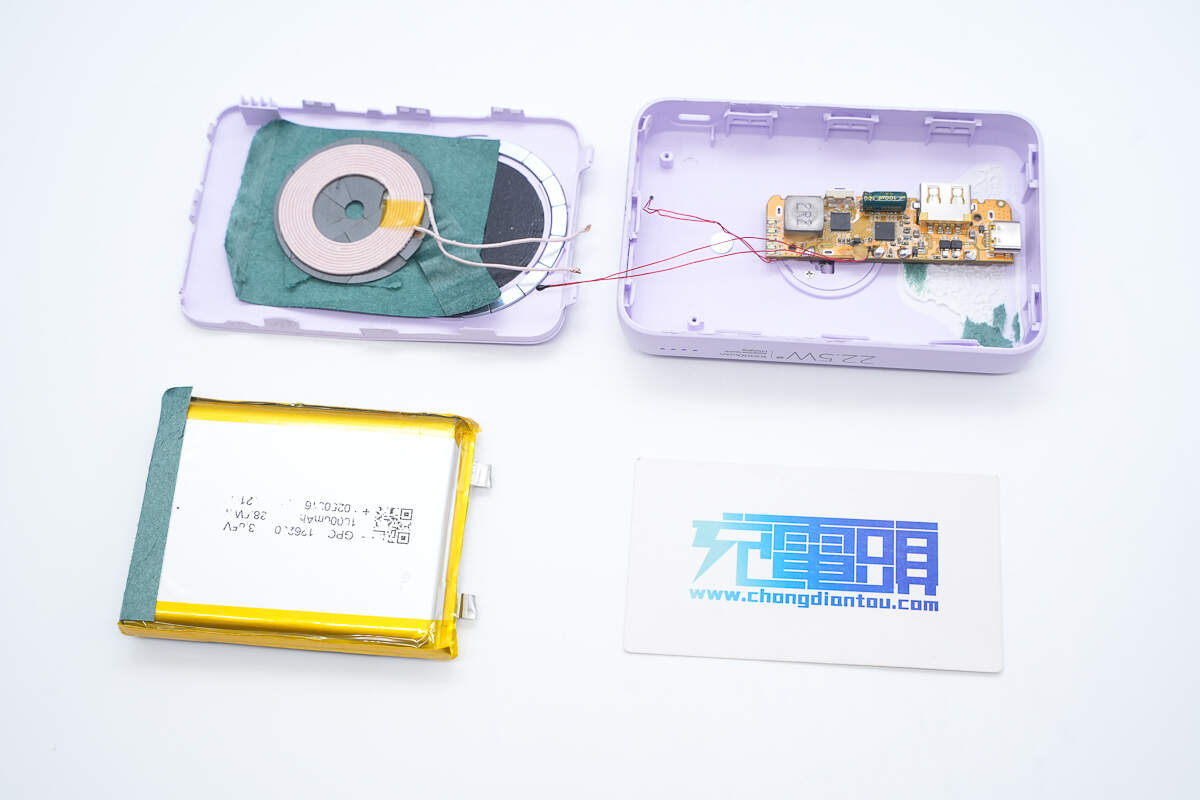

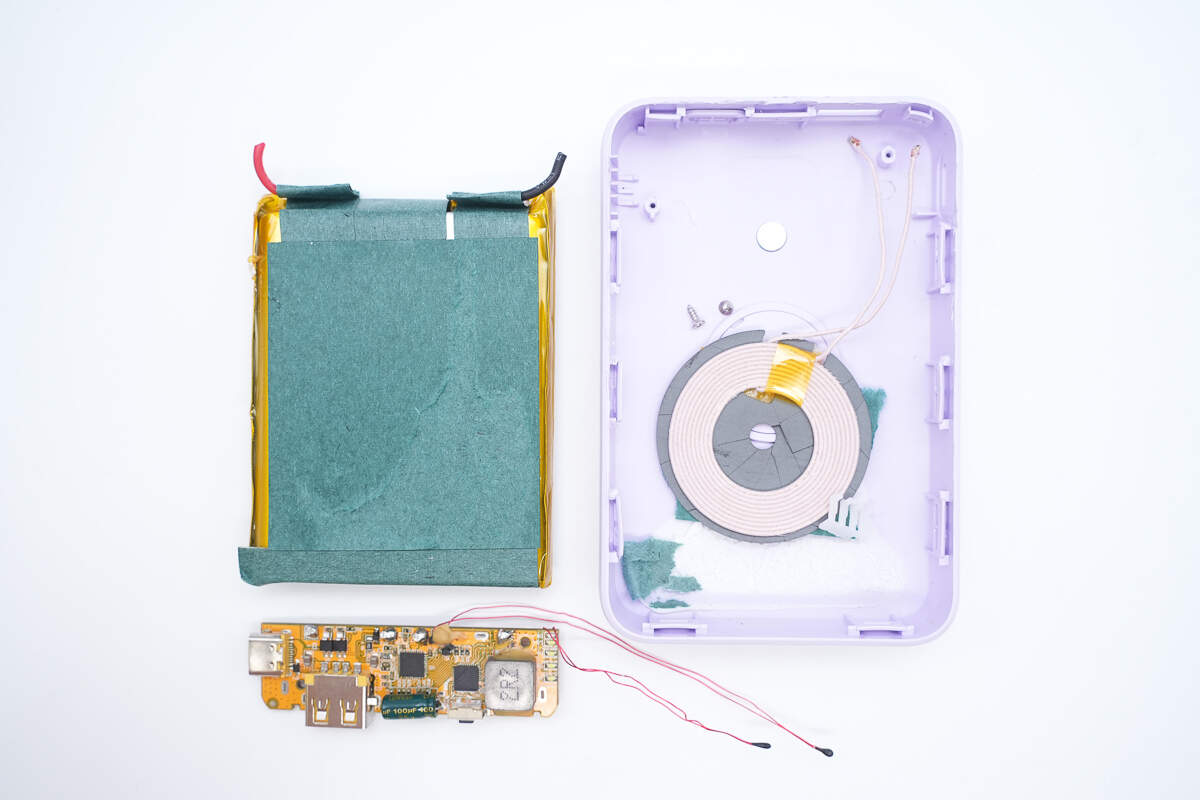

将PCB板、无线充电线圈以及电芯取出并分离。

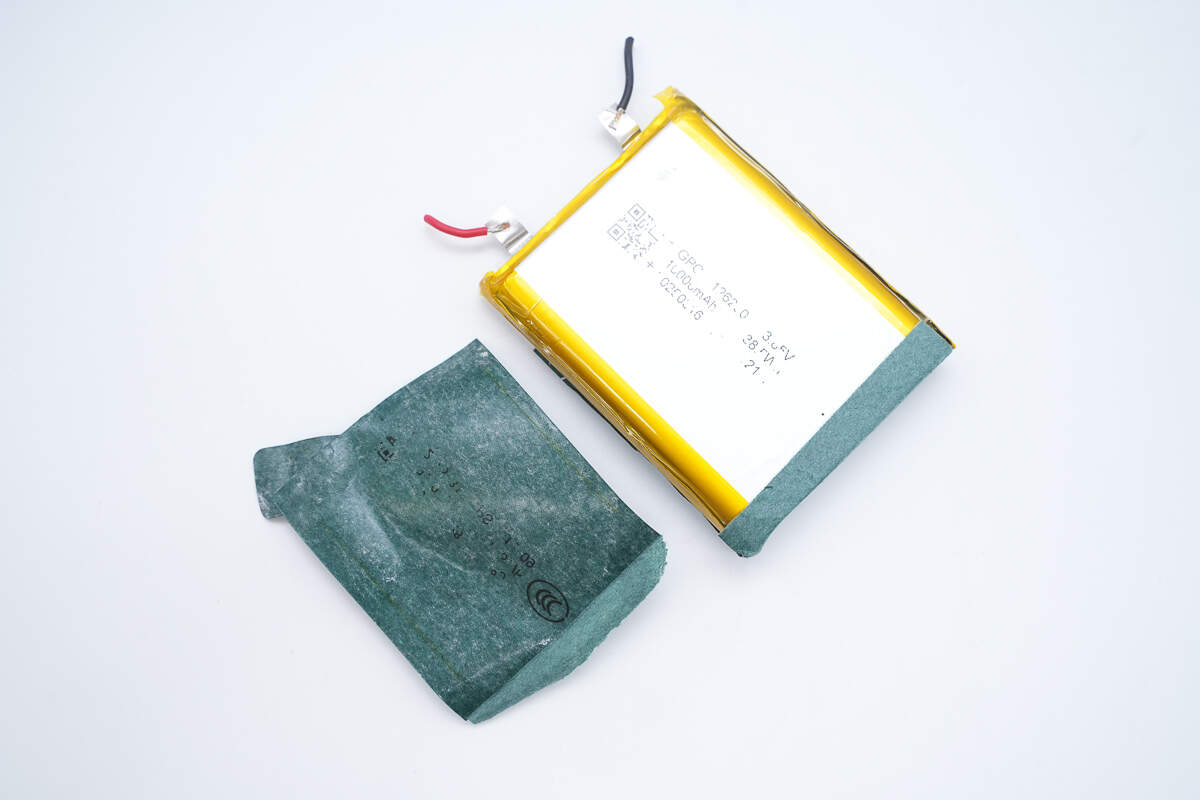

撕掉青稞绝缘纸，电芯边缘还贴有耐高温绝缘胶带。

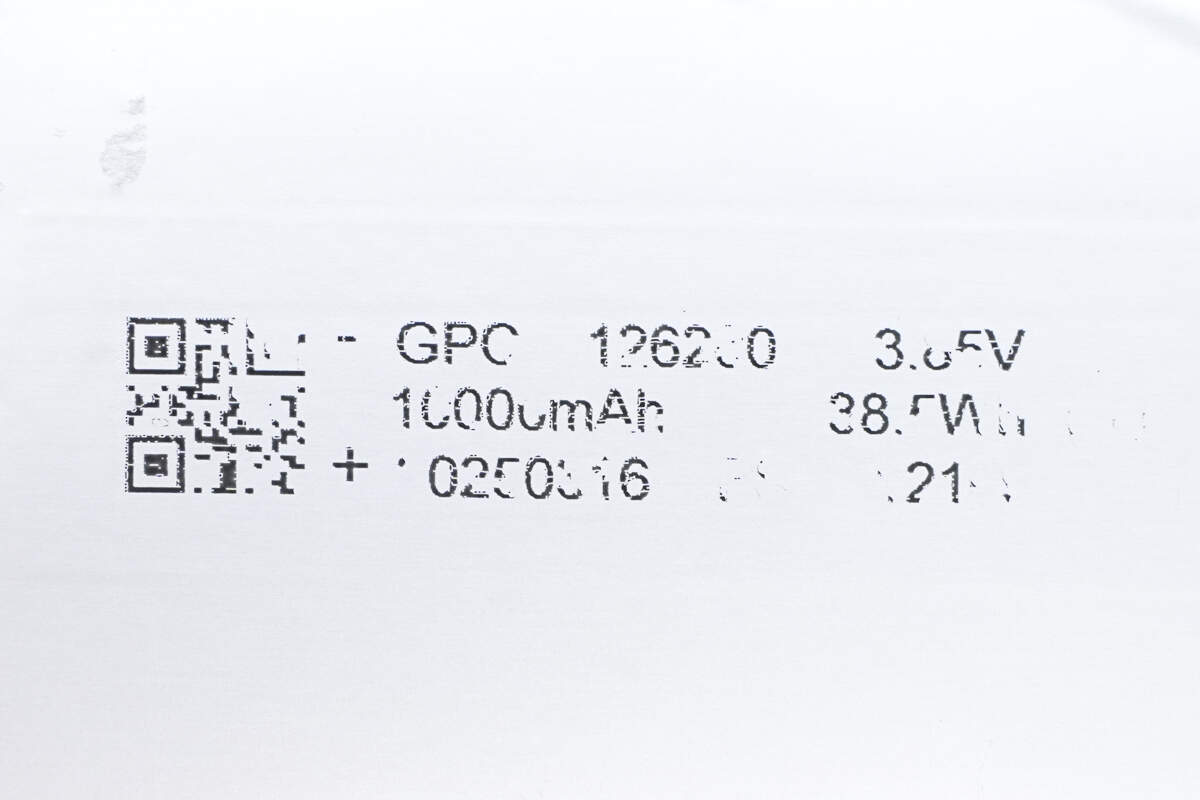

电芯来自GPC格林德，型号126280，标称电压3.85V，额定容量10Ah，能量38.5Wh，已通过CCC认证。

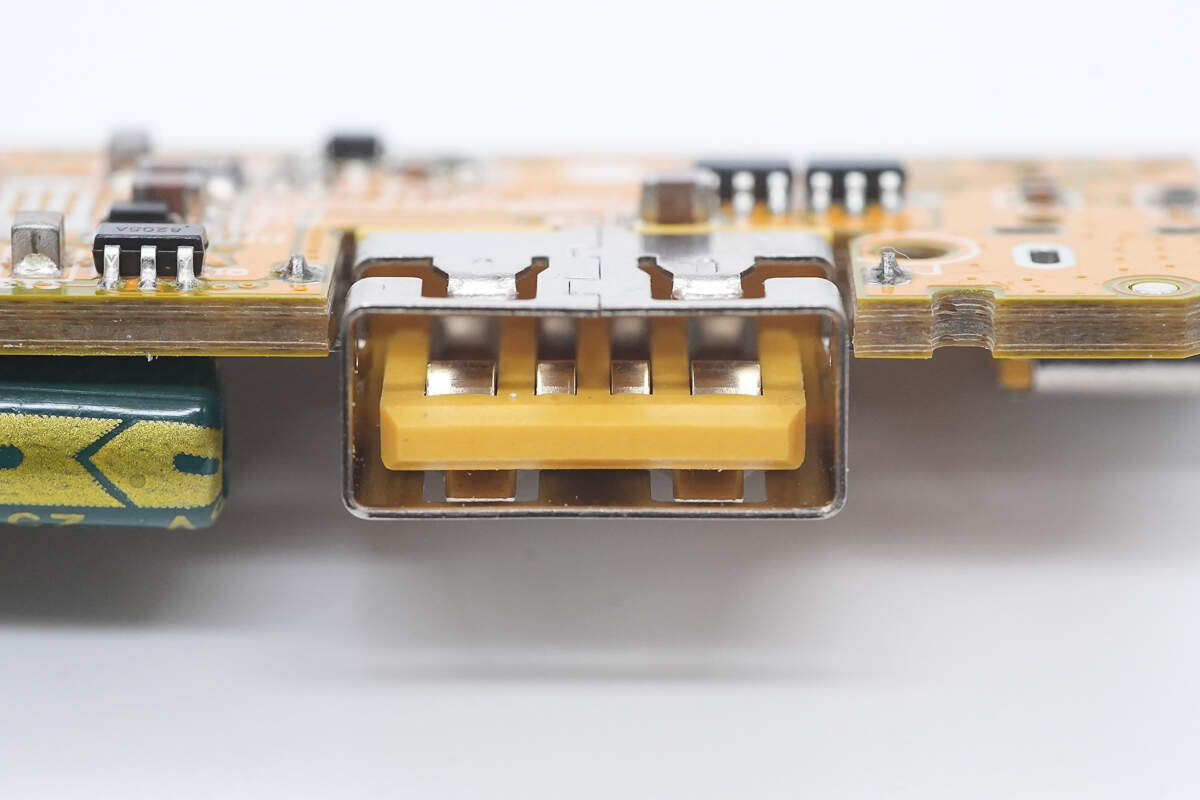

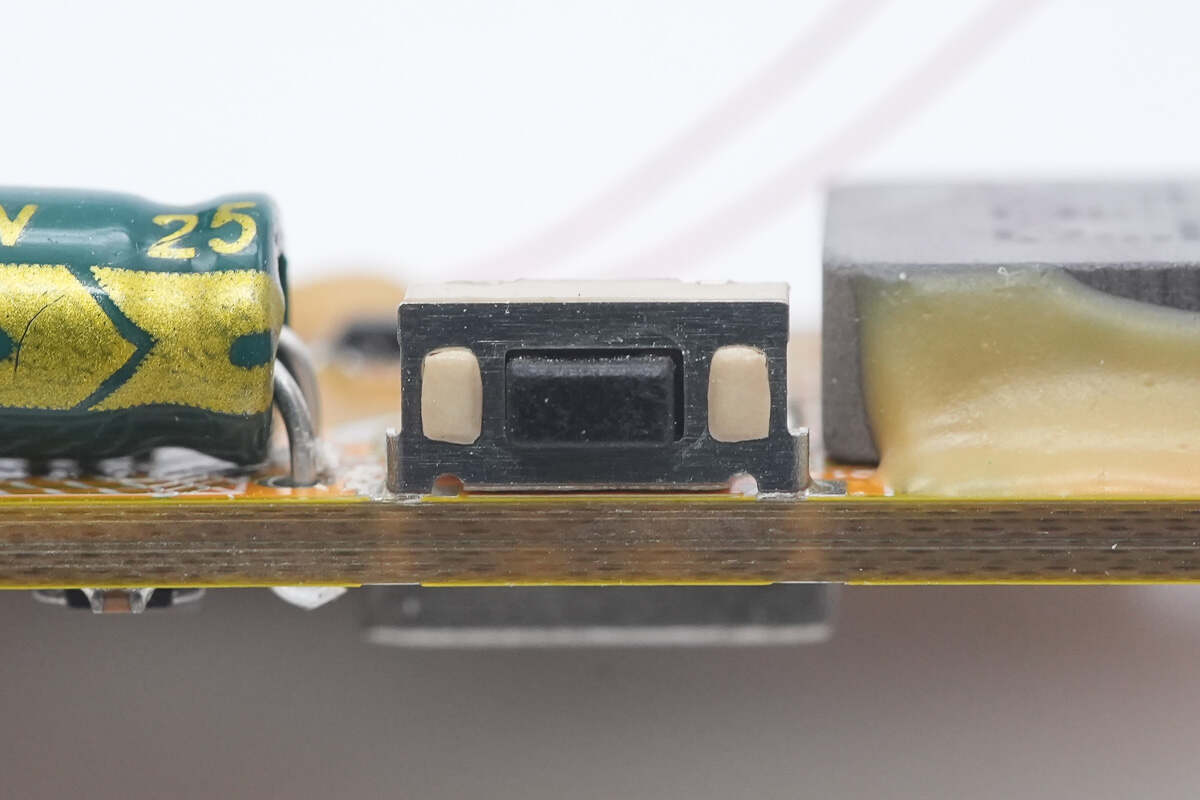

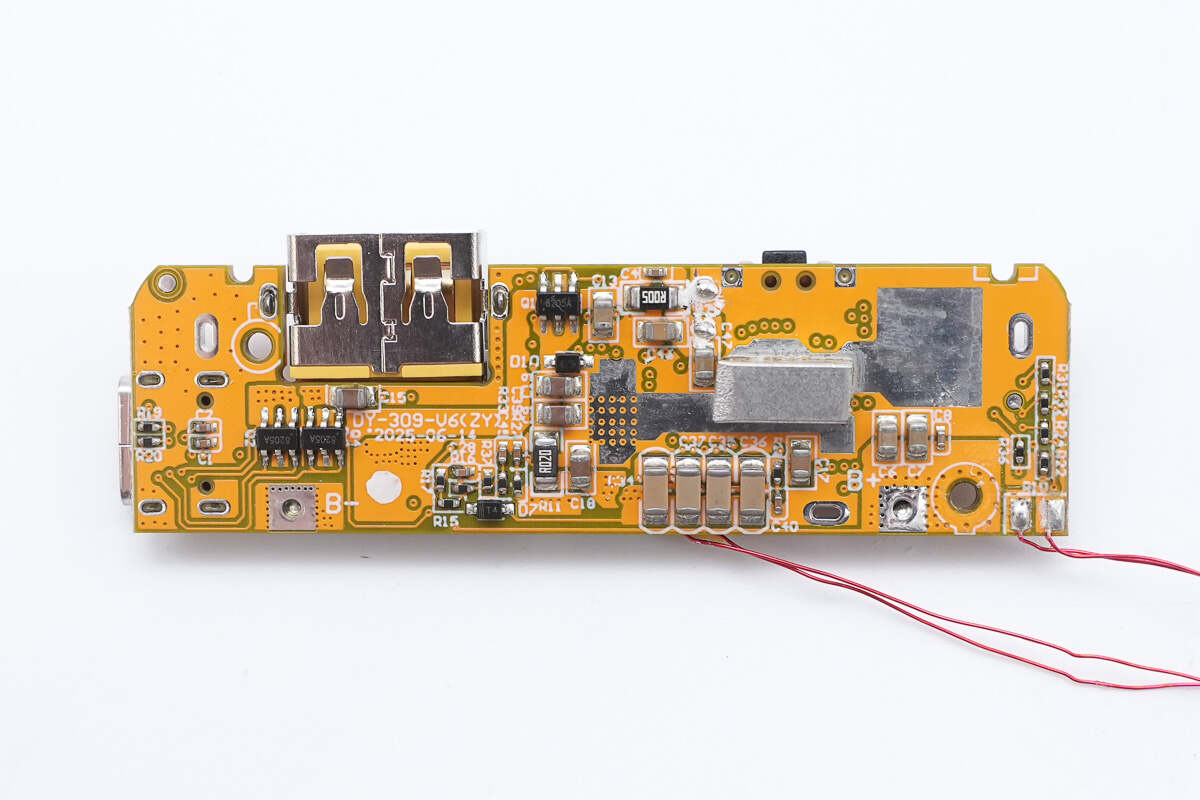

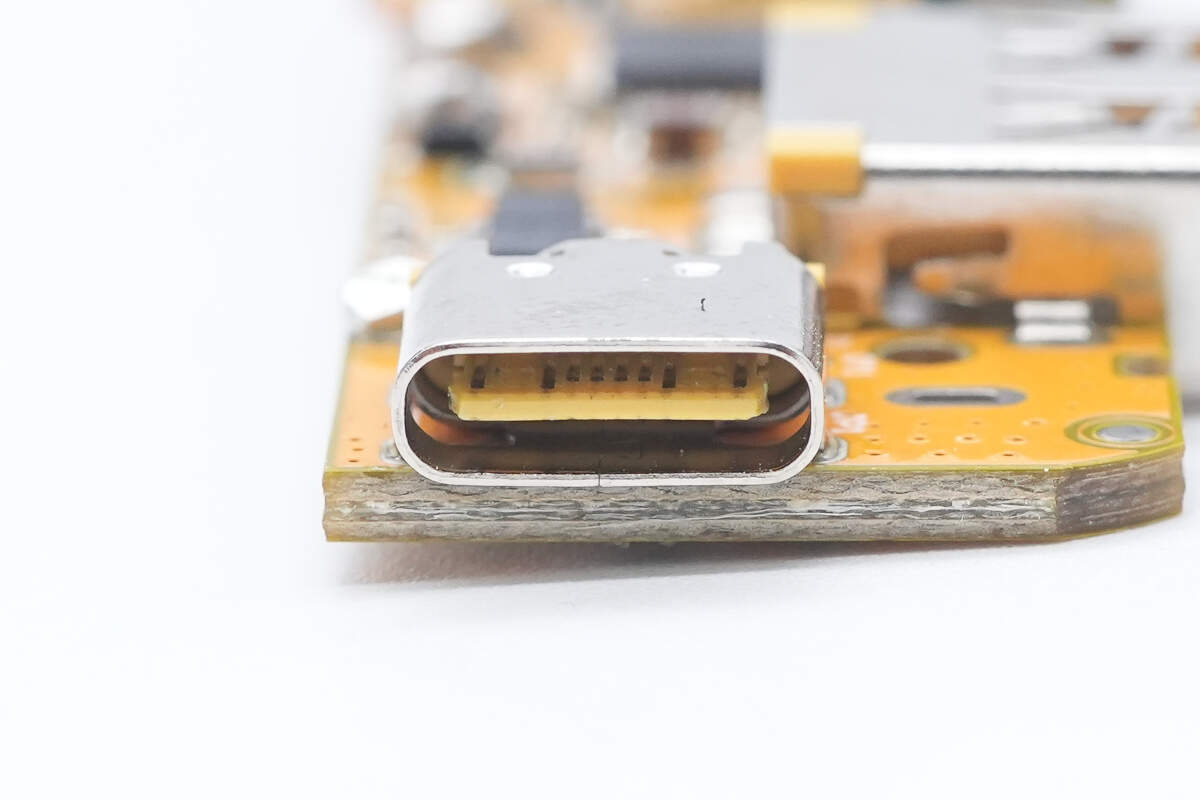

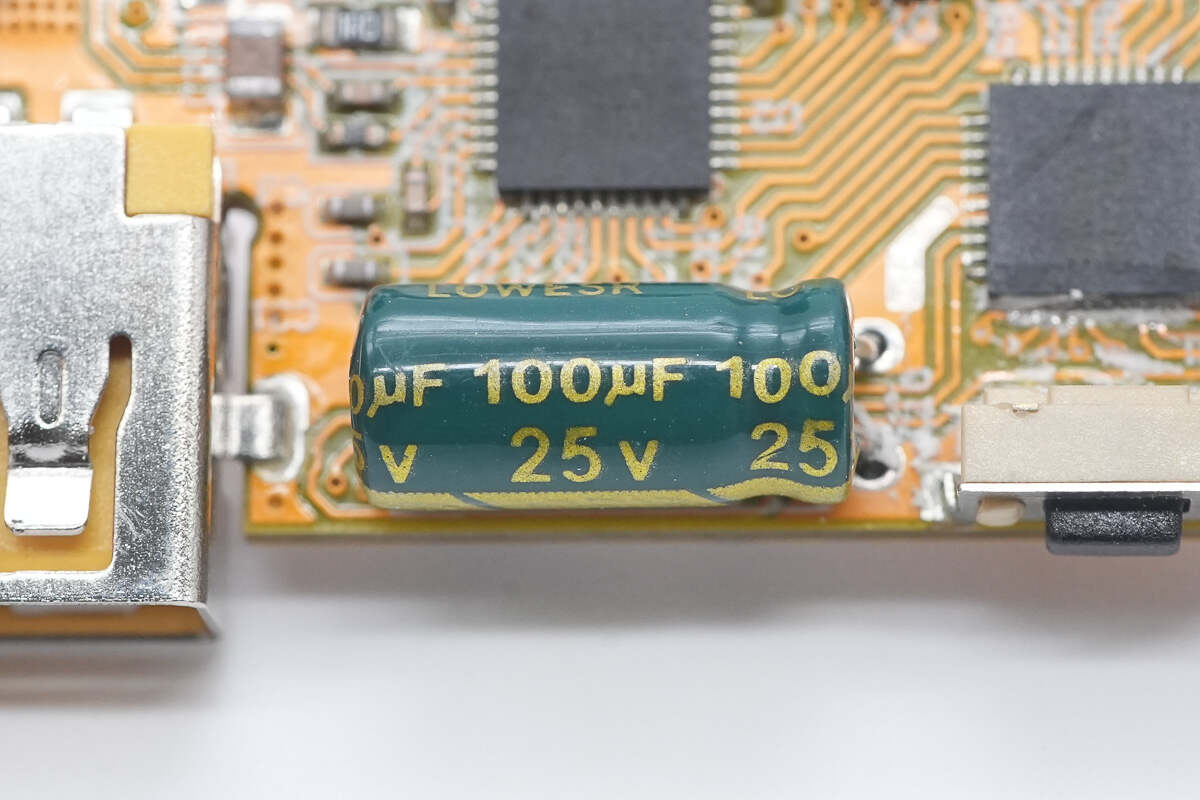

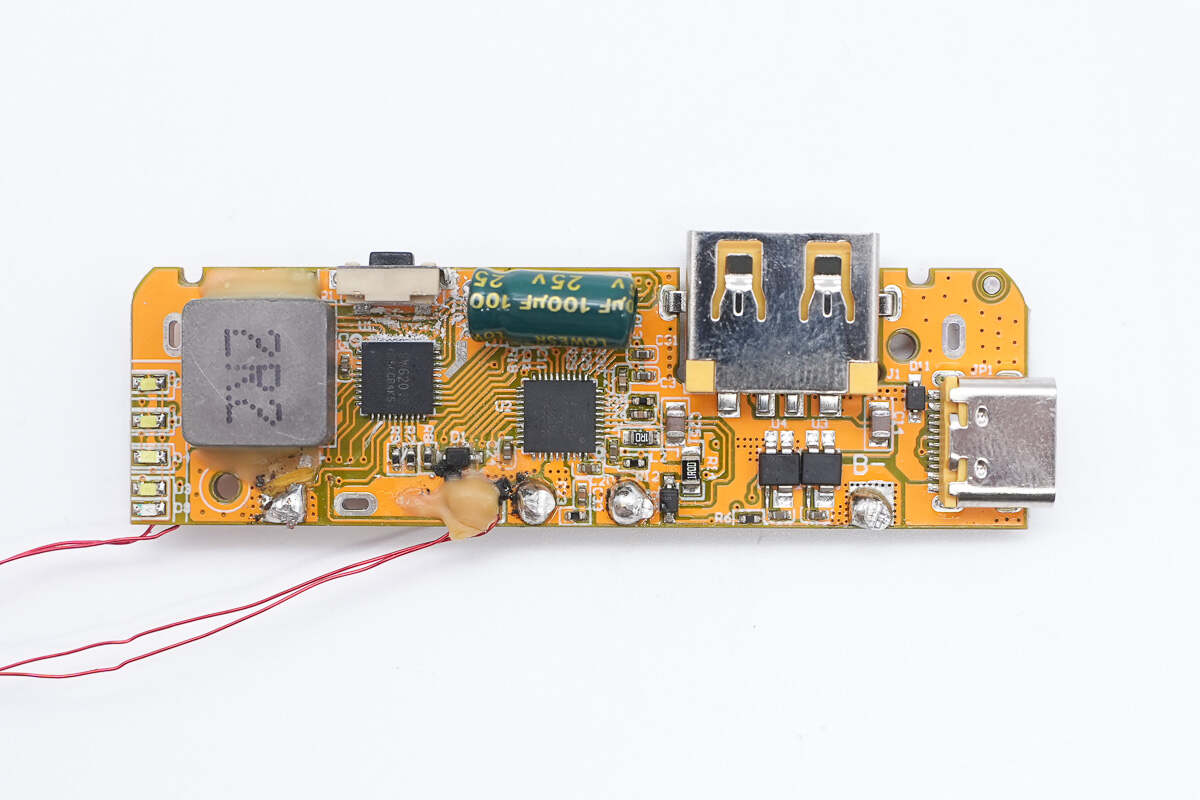

PCB板正面一览，设有锂电保护芯片、无线充电芯片、移动电源SOC、电感、滤波电容等器件，边缘焊接LED指示灯和USB接口母座。

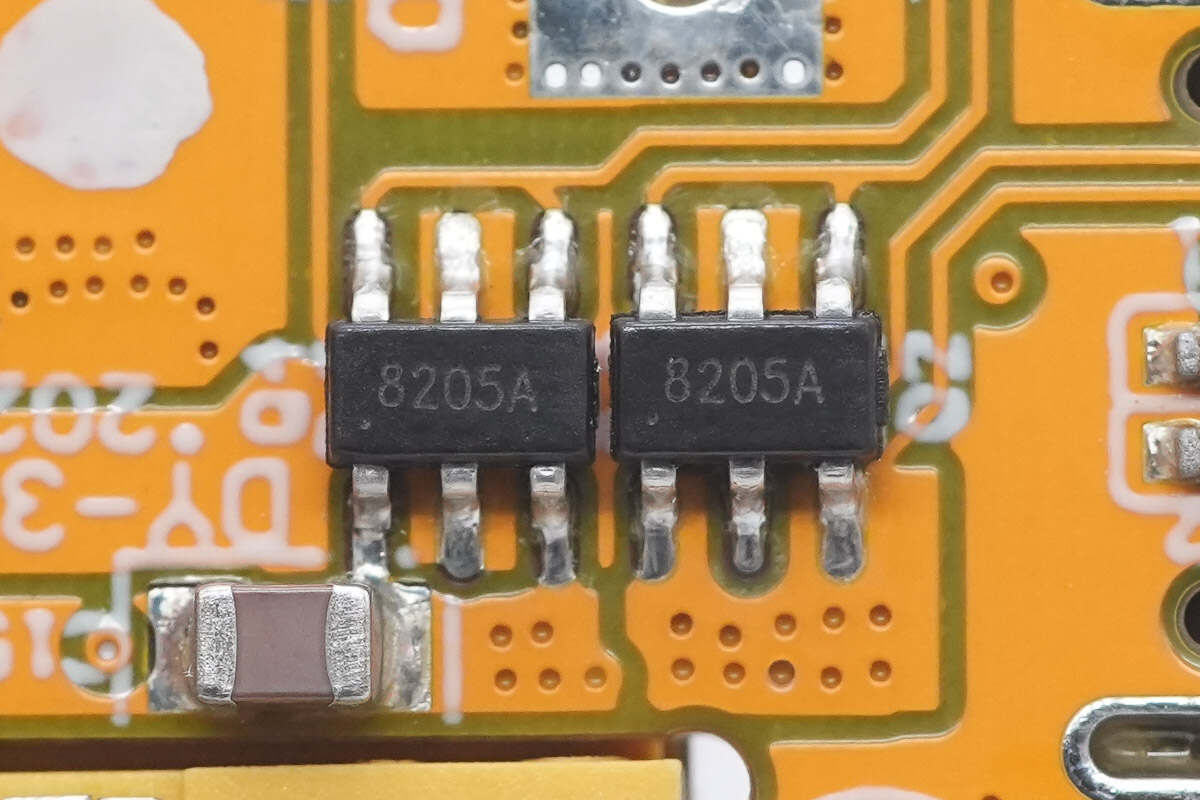

背面设有NPO谐振电容以及两个接口的VBUS开关管，对应移动电源SOC处露铜加锡以及配备铁块帮助散热。

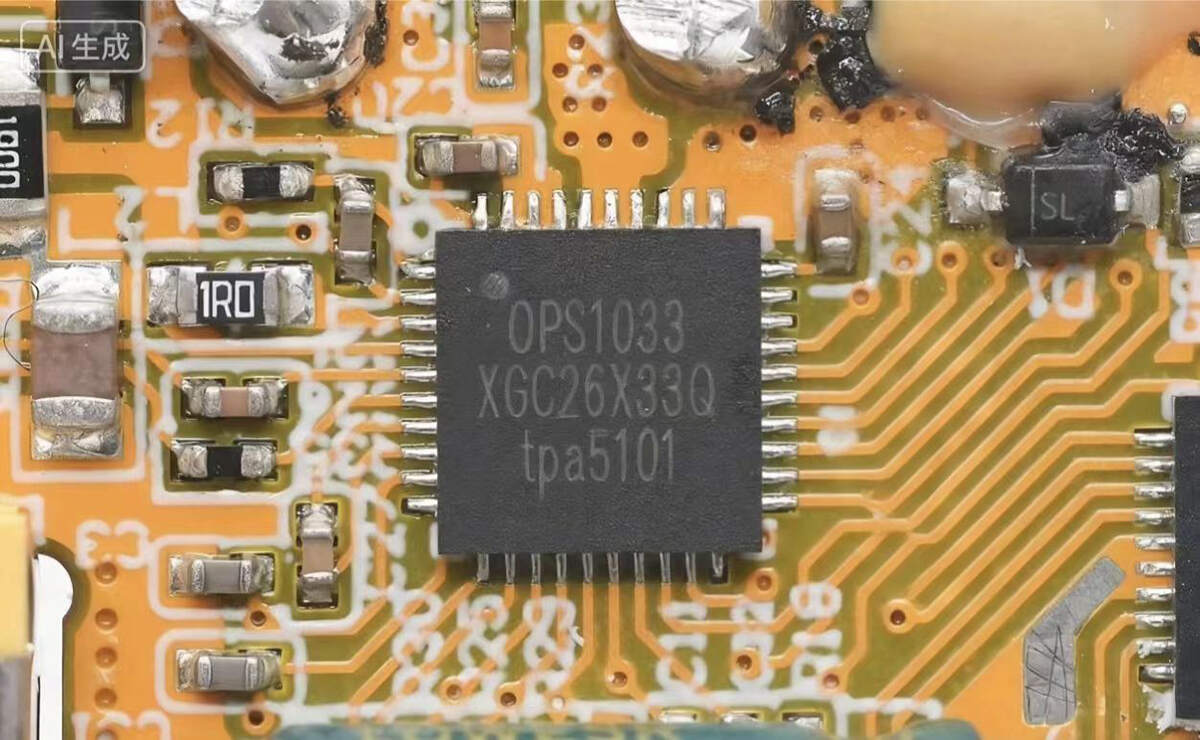

无线充电芯片来自OCS灿瑞科技，型号OPS1033，这是一款高度集成的磁感应无线功率发射芯片，全面支持WPC1.3规范。该芯片可在4.5-20V的宽输入电压范围内稳定工作，集成了降压开关稳压器、线性稳压器、32位MCU微控制器、Q因子检测器、电压电流ASK解码器、双半桥功率驱动器及4个功率MOSFET等核心组件。

OPS1033支持PD3.0协议适配器动态调压，并兼容QC2.0/QC3.0高通快充技术。其采用的32位MCU处理器在保持待机功耗低于10μA的同时，提供卓越的可编程能力，支持自动唤醒功能和电池电压下的Q因子计算。凭借高效驱动器与低导通电阻MOSFET的完美配合，芯片展现出优异的热性能表现。

用户可通过微控制器灵活定制LED显示模式、蜂鸣器提示和FOD阈值设置，通过SWD或I²C接口实时监测电压、电流、频率等运行参数及故障状态。芯片内置欠压锁定和智能热管理保护电路，与orientchip OPS1121A/B接收芯片组合可构建完整的无线充电解决方案。

OPS1033采用环保无铅的QFN34-5x5x0.75mm紧凑封装，工作温度范围覆盖-40℃至+85℃的工业级要求，适合各种严苛环境下的应用场景。

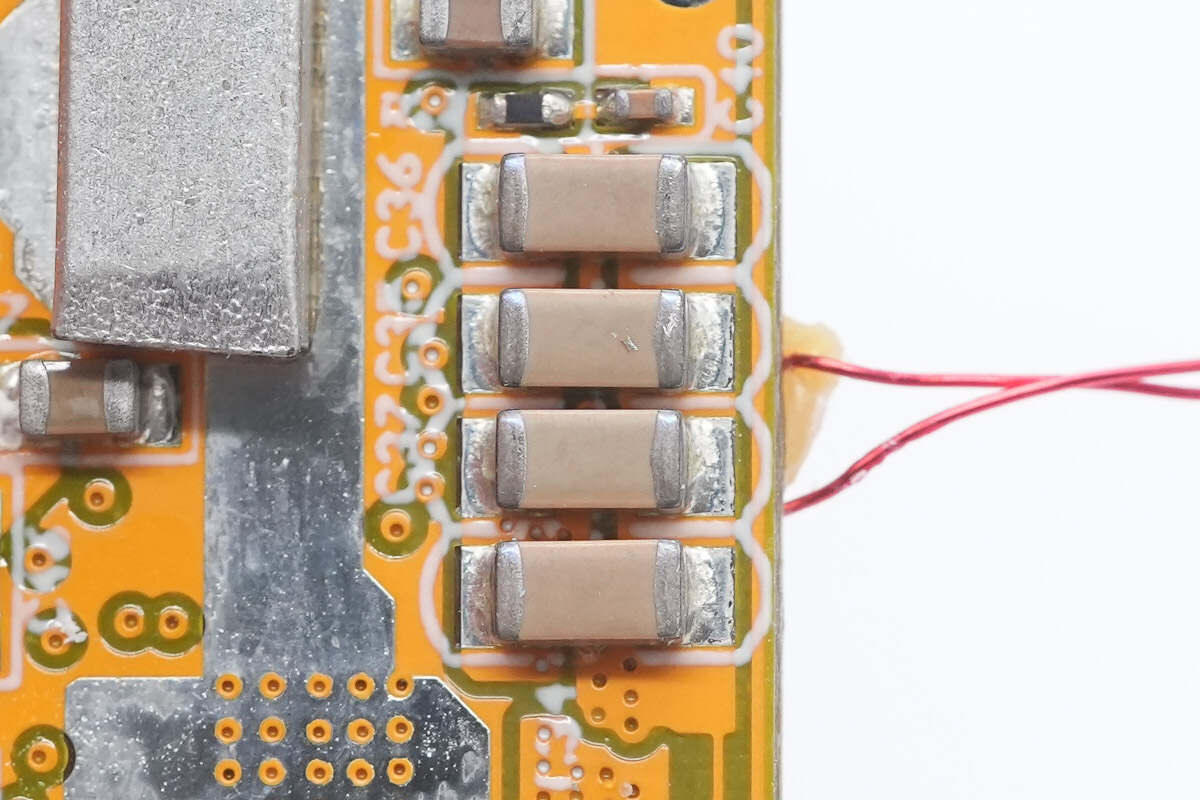

NPO谐振电容特写。

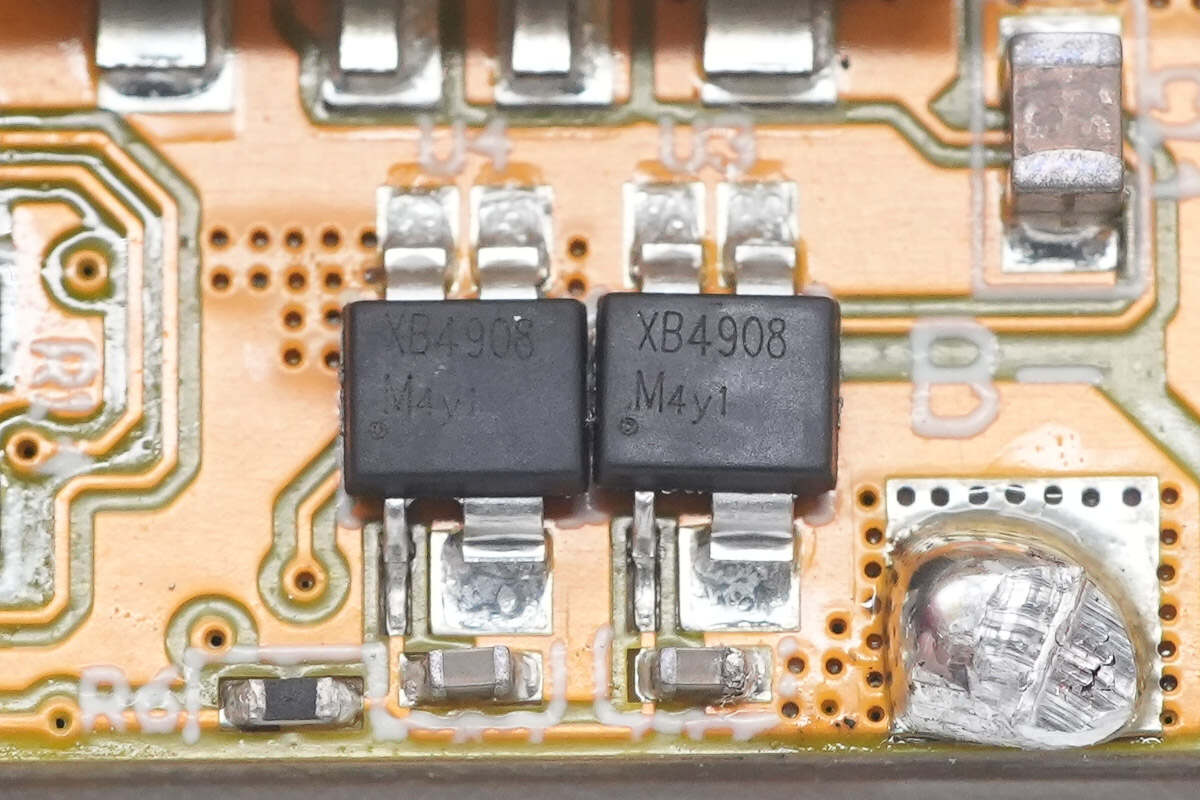

两颗高集成电池保护芯片采用XySemi赛芯微XB4908，用于电池的过充，过放和过流保护。

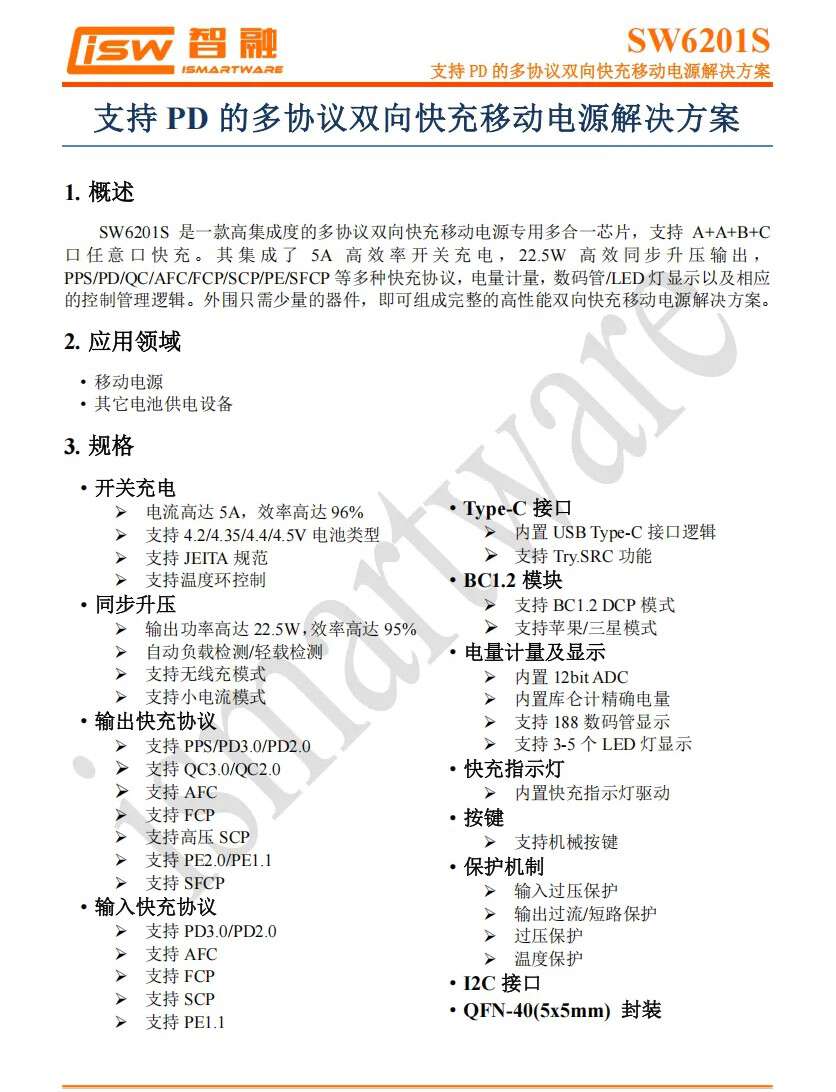

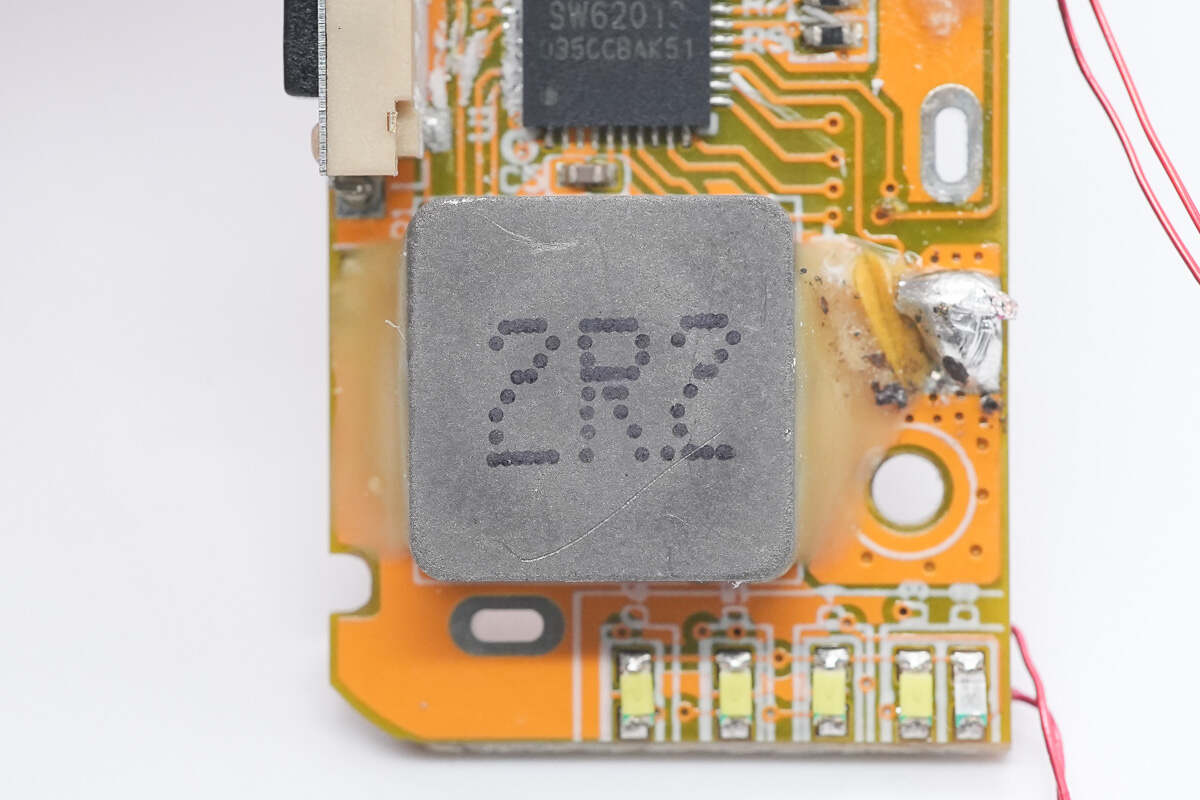

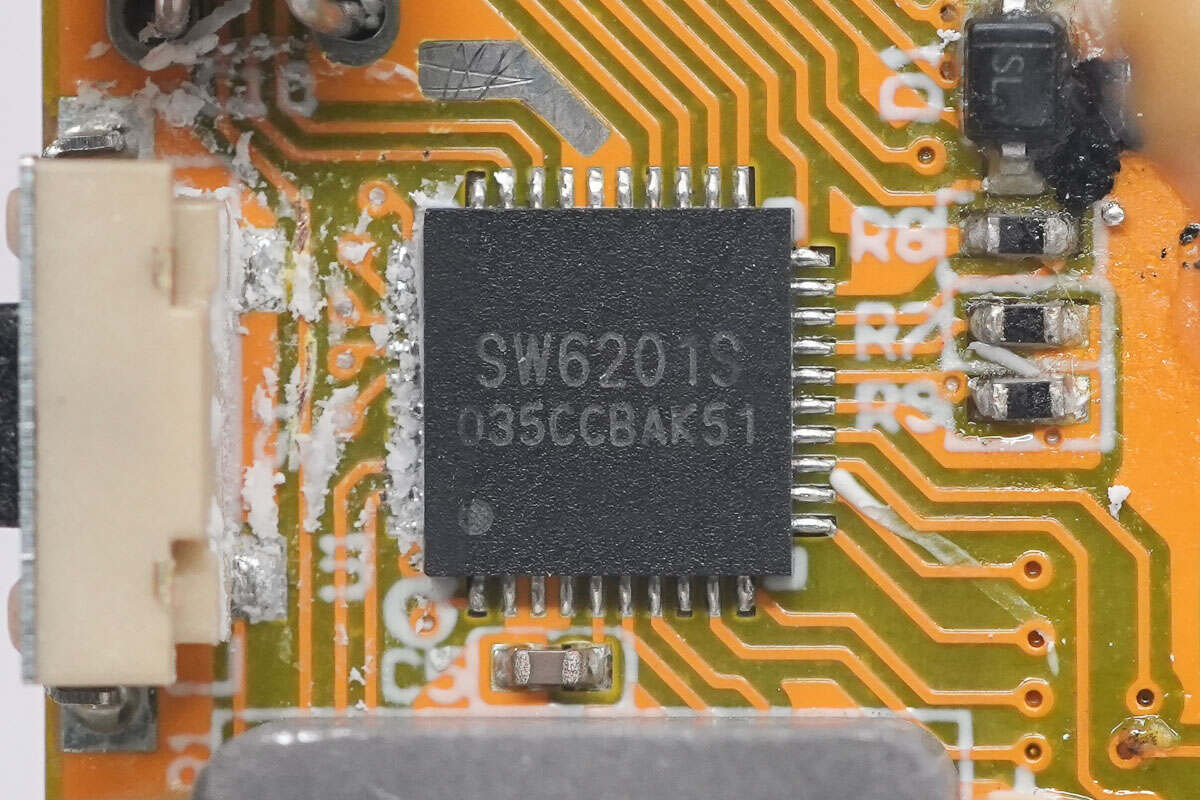

移动电源主控芯片来自智融科技，型号SW6201S，这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，PPS/PD/OC/AFCFCP/SCP/PE/SFCP 等多种快充协议，电量计量，数码管儿ED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。
