前言
近期充电头网拿到了vivo一款45W自带线充电宝，产品配置有USB-C线以及1A1C接口，其中USB-C口和线的输入输出性能完全一样，支持45W PD快充以及vivo 44W私有闪充，既能满足vivo旗下手机等设备快充，也能给第三方品牌设备使用。
USB-C自带线还能当提绳使用，携带使用都方便。此外充电宝容量达到20000mAh，并且通过了国家CCC安规认证，续航给力还能携带上飞机。下面我们就一起来看看这款产品的具体设计。
vivo 45W自带线充电宝开箱

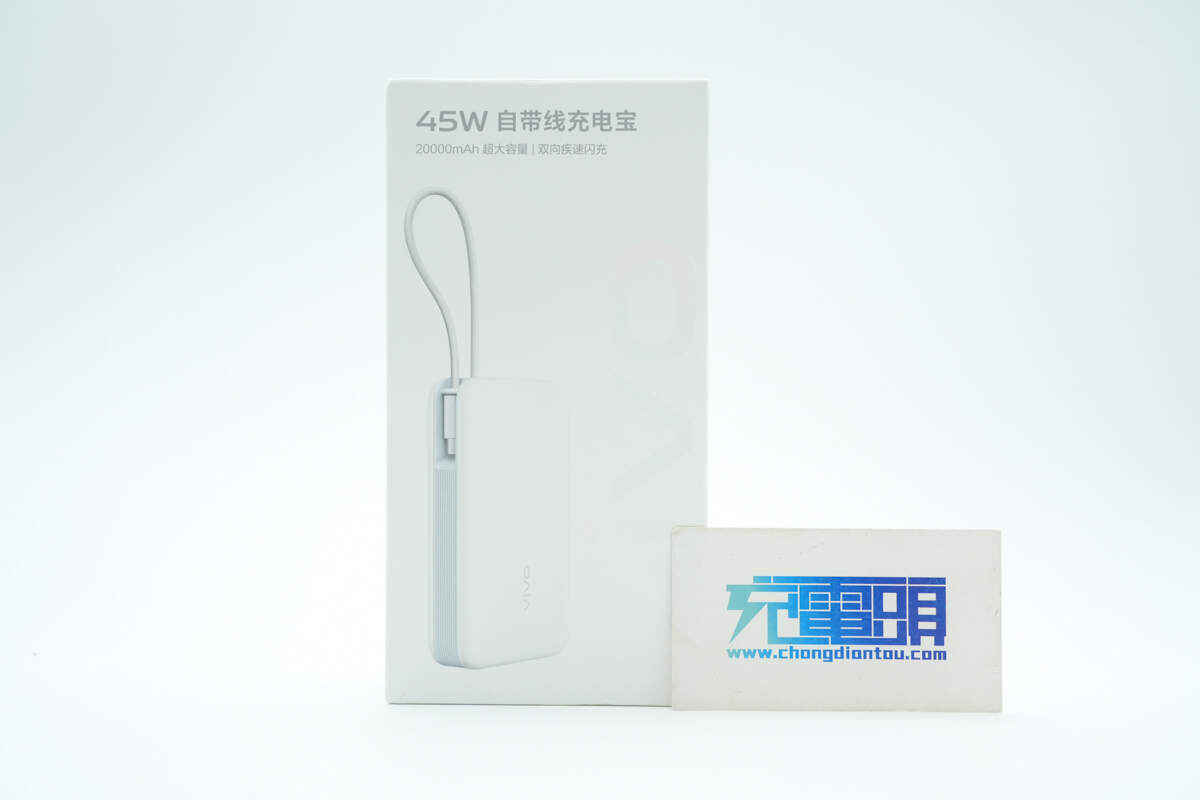

包装盒正面印有产品名称、外观以及卖点。

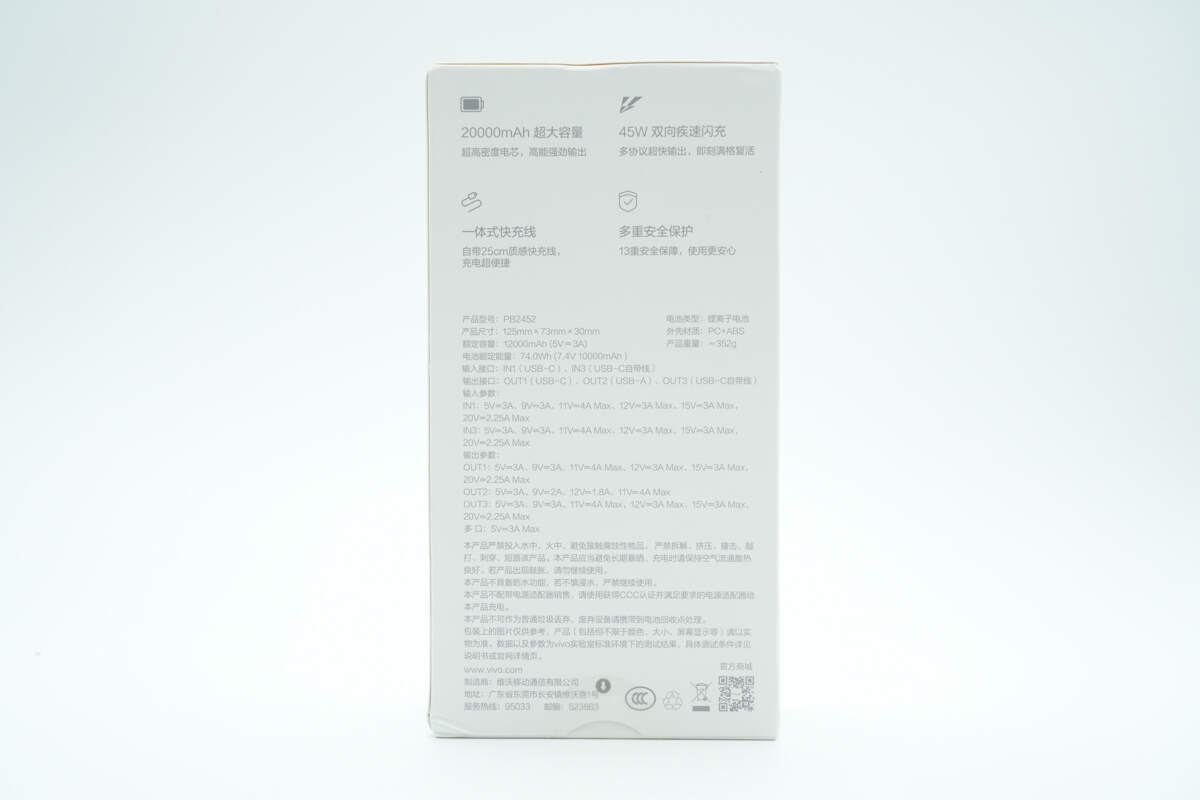

背面印有产品卖点描述和参数信息。

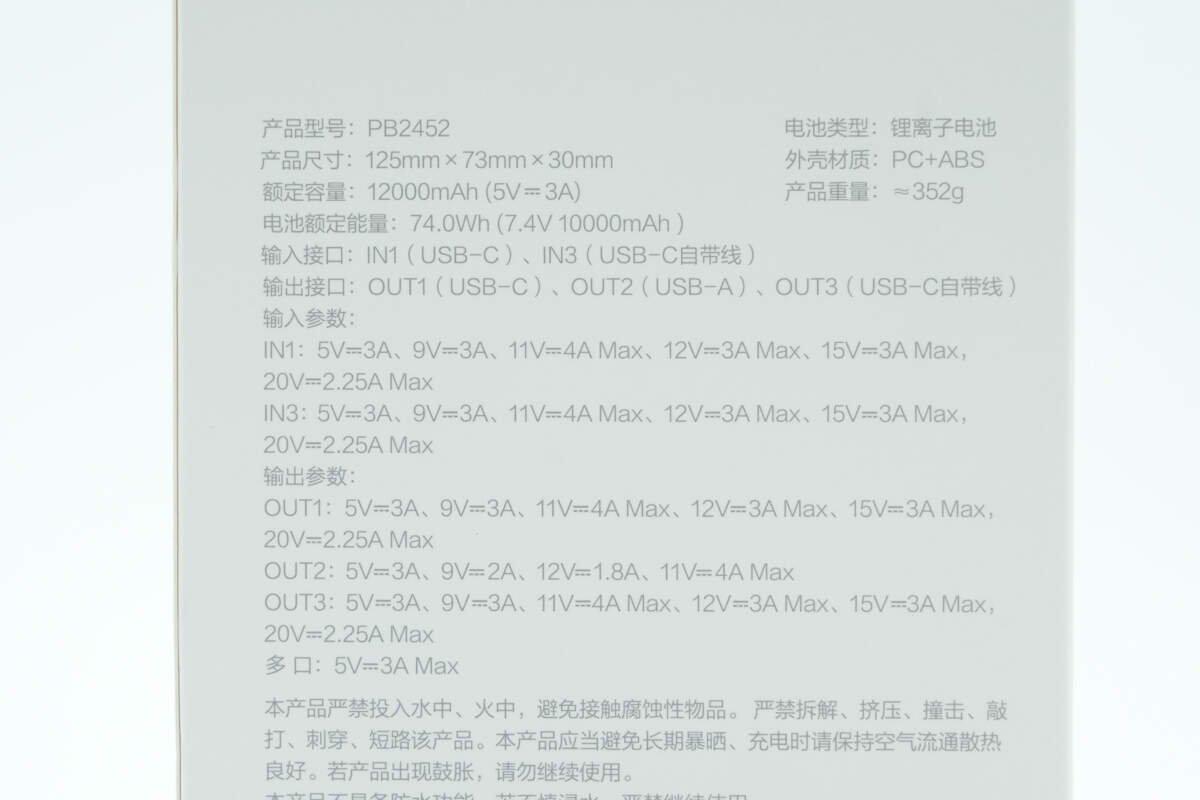

包装盒上参数特写，下面到产品实物展示环节再介绍。

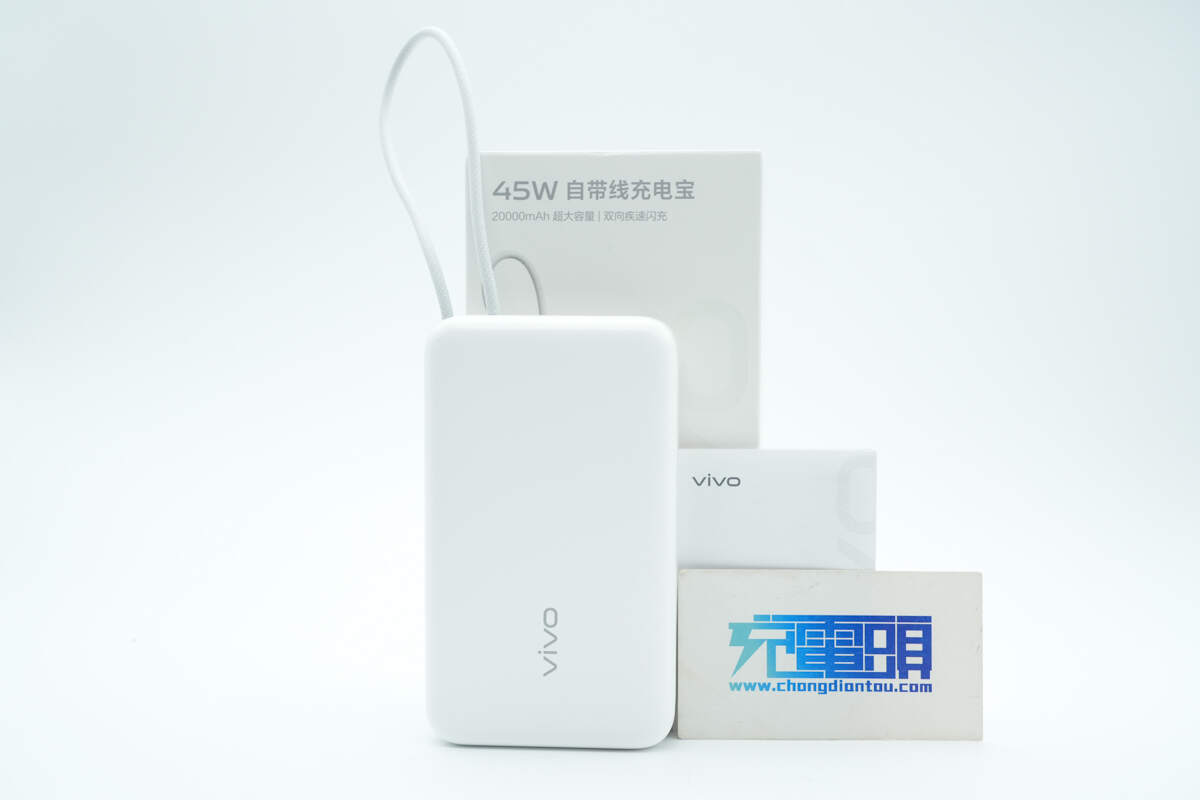

包装内含充电宝和使用说明书。

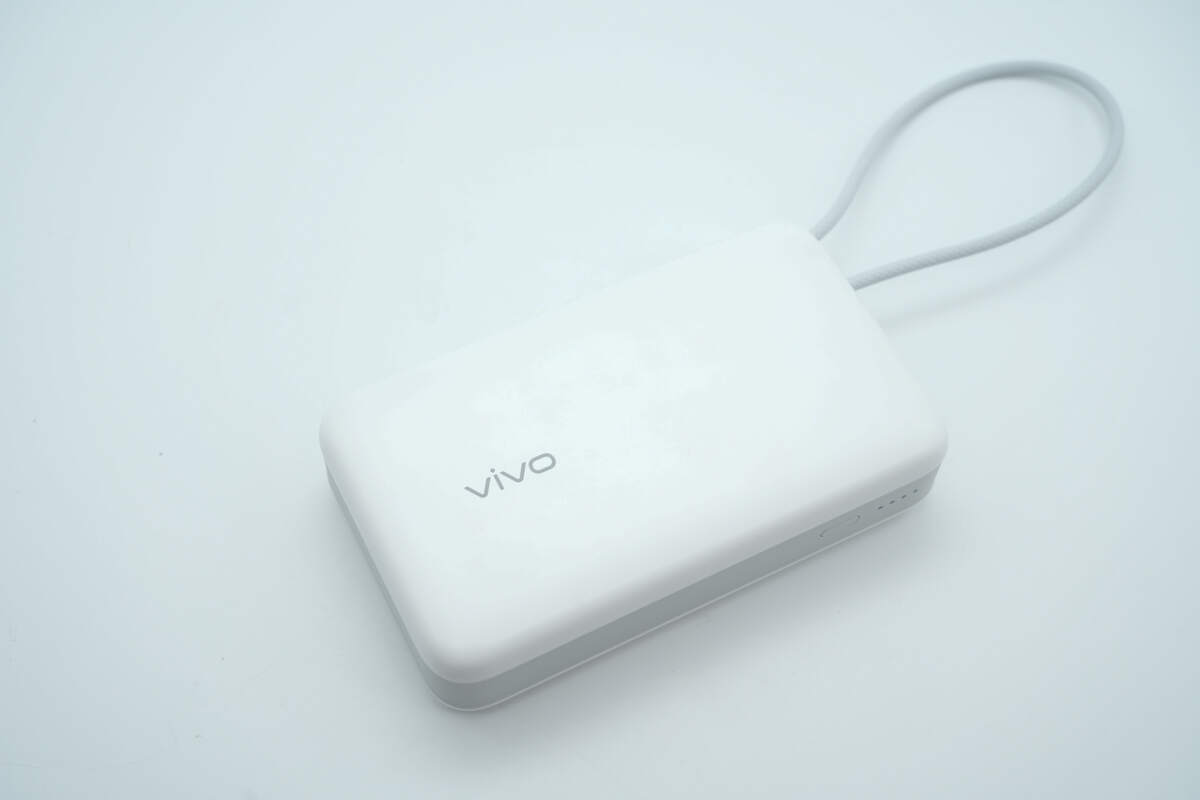

vivo 45W自带线充电宝采用PC阻燃材质塑料外壳，壳体灰白配色，表面磨砂抗指纹，边角过渡圆润，

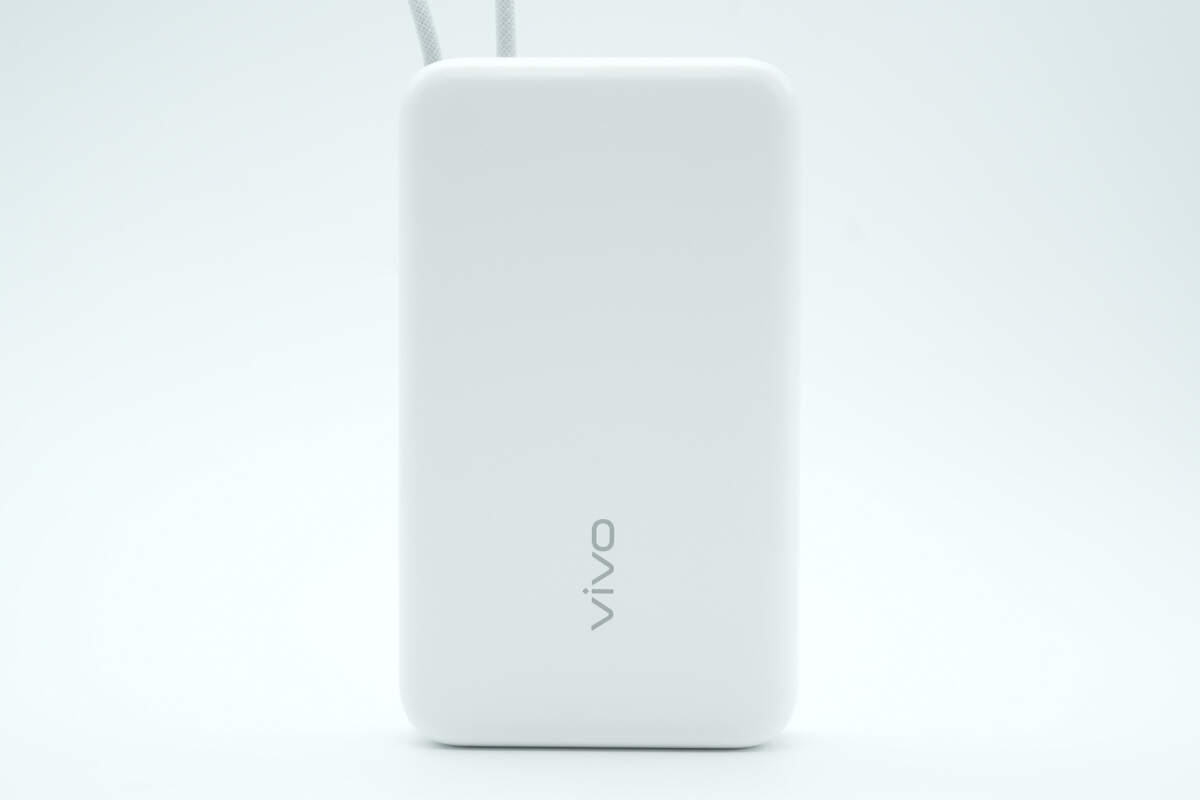

机身正面印有vivo品牌。
顶部配置1A1C接口以及USB-C自带线。

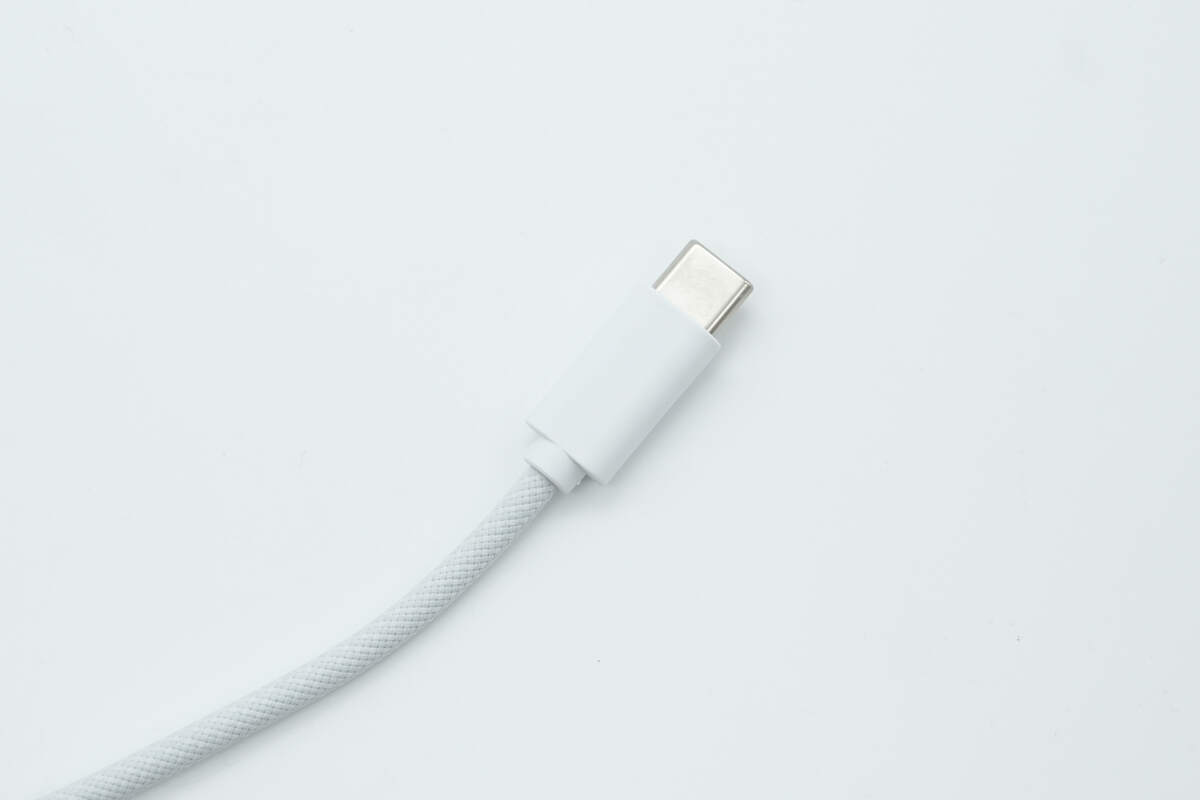

USB-C自带线为编织线设计，抗拉线更好，也更加耐用。

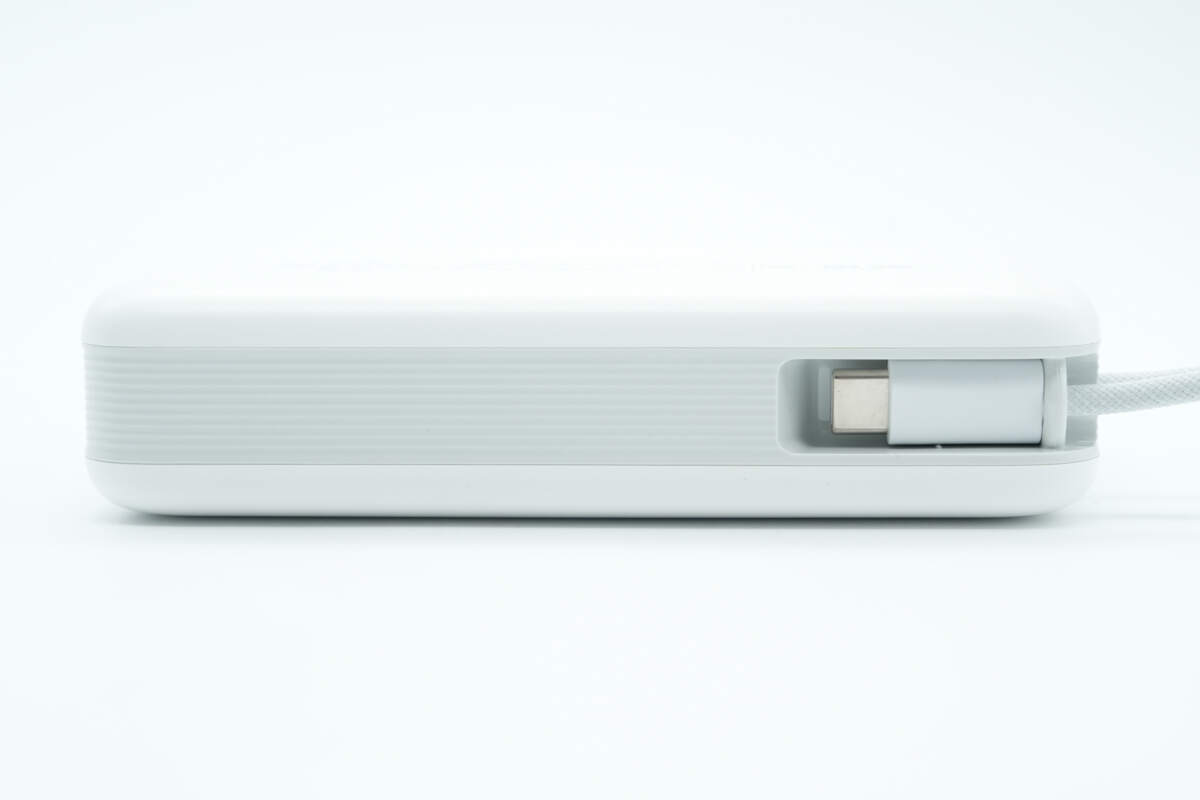

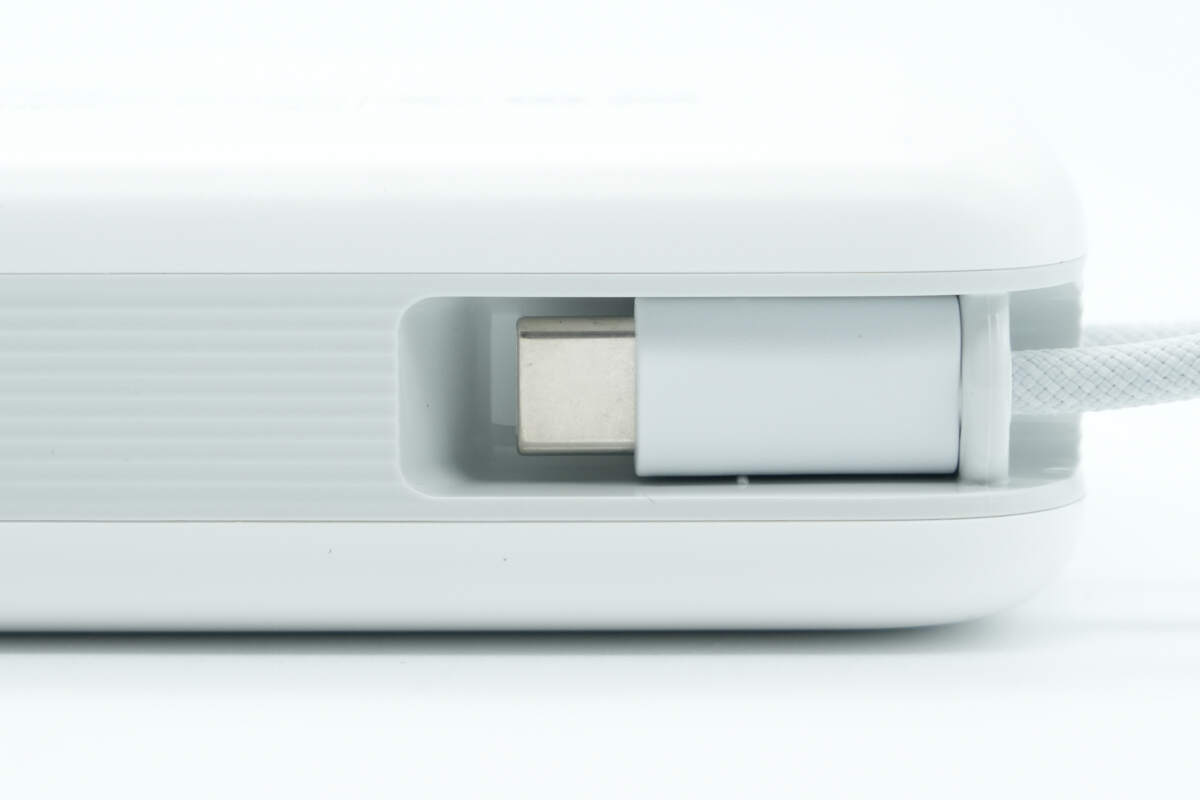

侧面设计USB-C自带线端子收纳槽。
收纳槽上还设计有固定环，可把端子卡住从而将自带线当提绳使用。

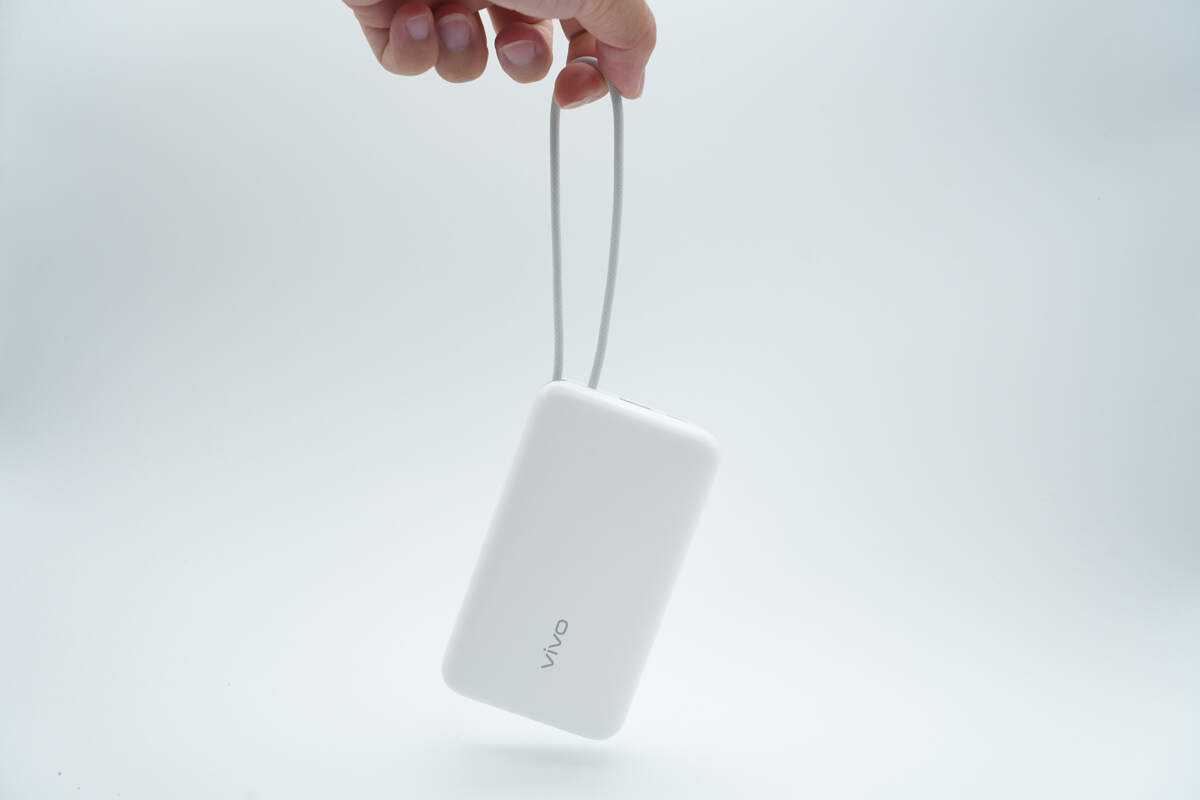

USB-C自带线当提绳使用场景一览，方便用户户外拎提。

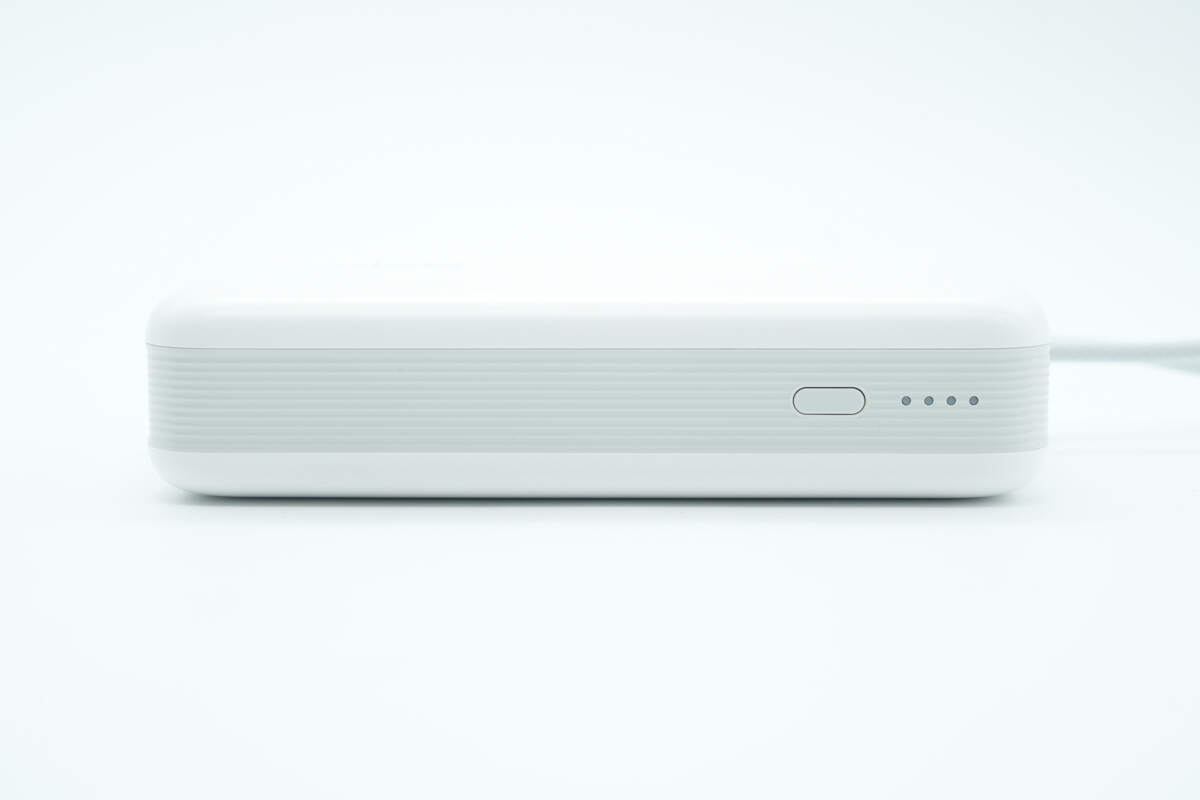

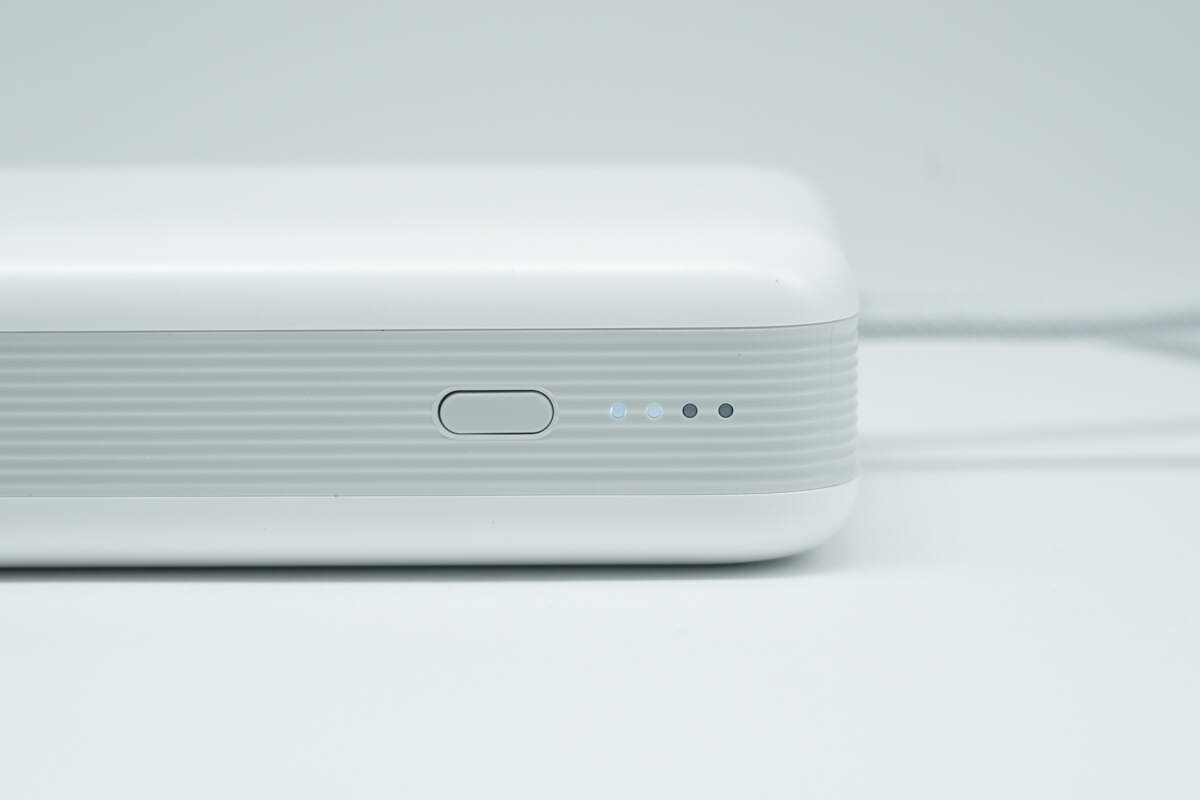

机身另一侧配置电源键以及电量指示灯。
单颗指示灯代表约25%电量，可方便用户大体判断充电宝剩余电量。

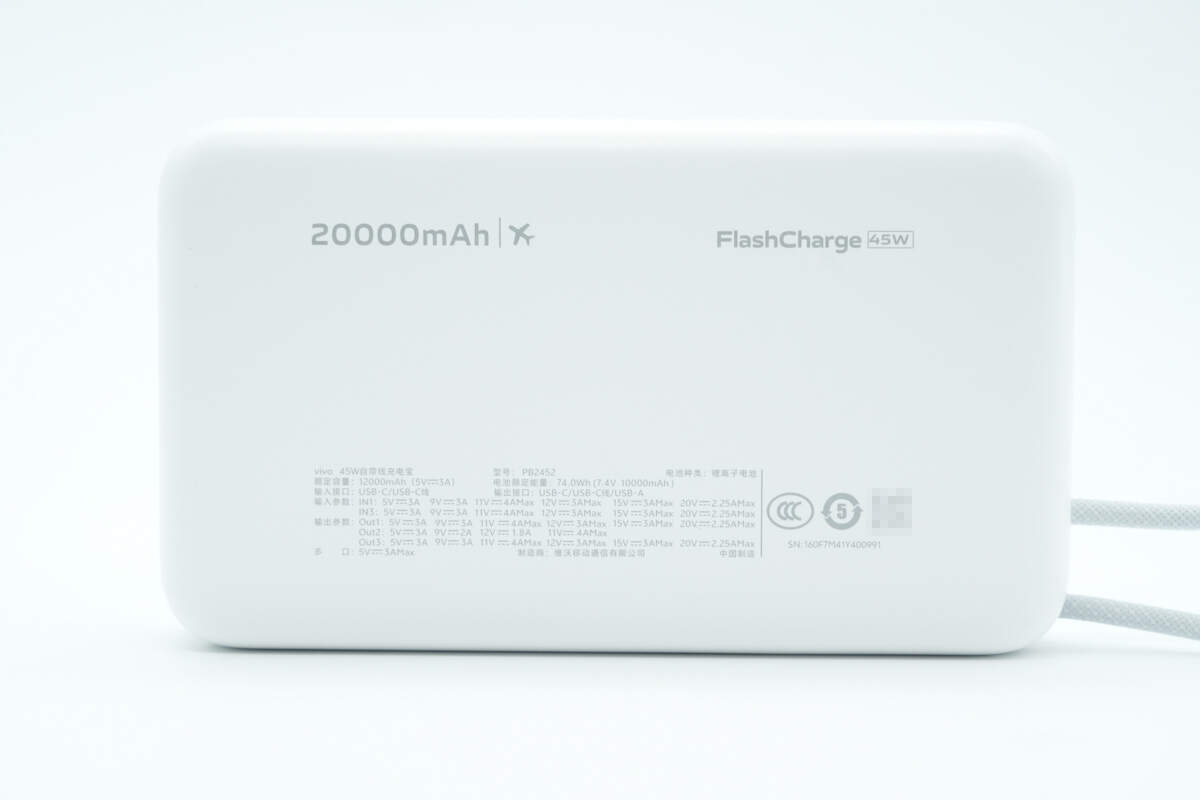

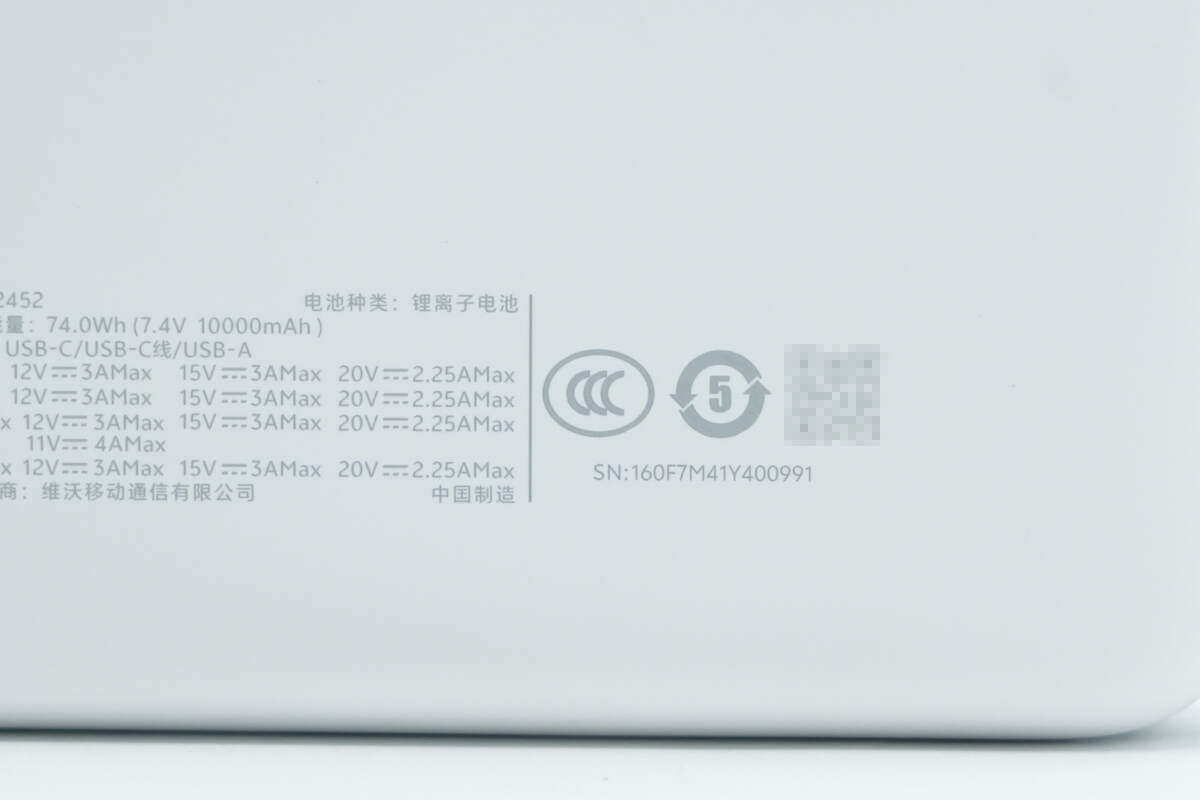

机身背面印有移动电源参数信息。

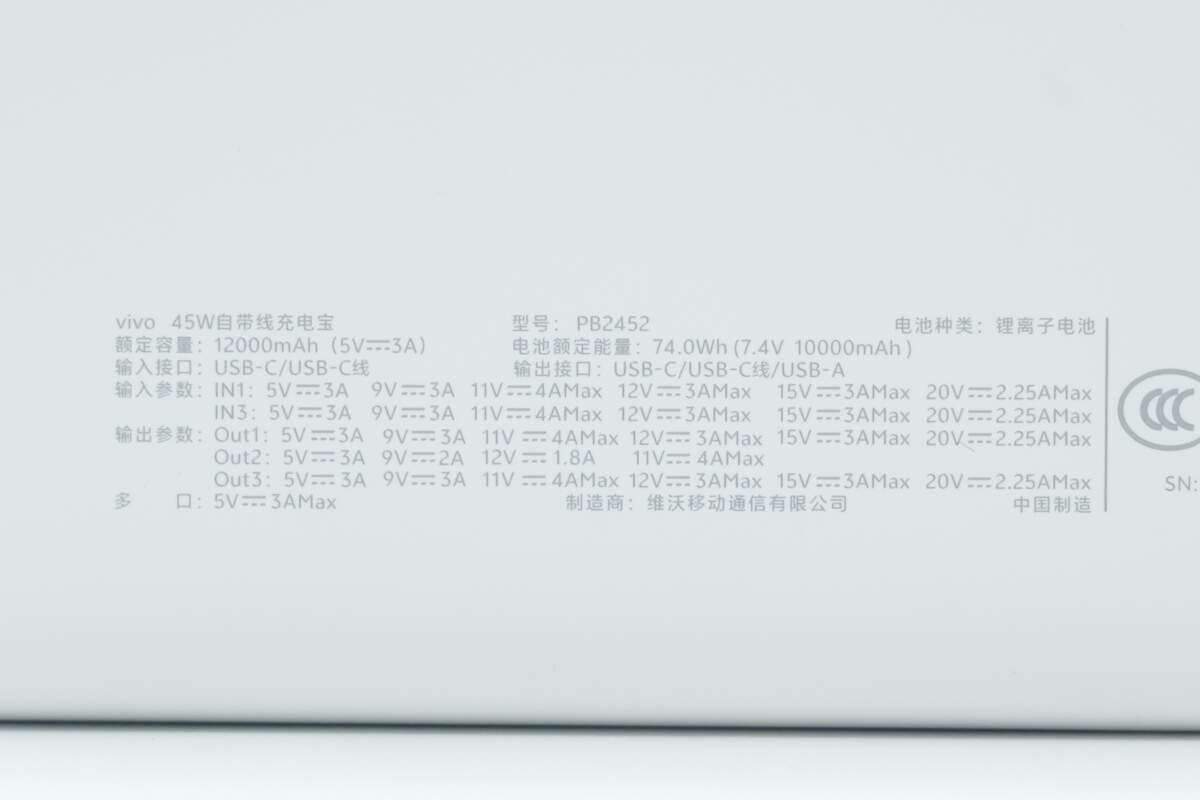

移动电源参数特写
型号：PB2452
电池种类：锂离子电池
额定容量：12000mAh（5V3A）
电池额定能量：74Wh（7.4V 10000mAh）
输入接口：USB-C/USB-C线
输出接口：USB-C/USB-C线/USB-A
输入参数：
USB-C/USB-C线：5V3A、9V3A、11V4A、12V3A、15V3A、20V2.25A Max
输出参数：
USB-C/USB-C线：5V3A、9V3A、11V4A、12V3A、15V3A、20V2.25A Max
USB-A：5V3A、9V2A、12V1.8A、11V4A Max
制造商：维沃移动通信有限公司
移动电源通过了CCC认证。

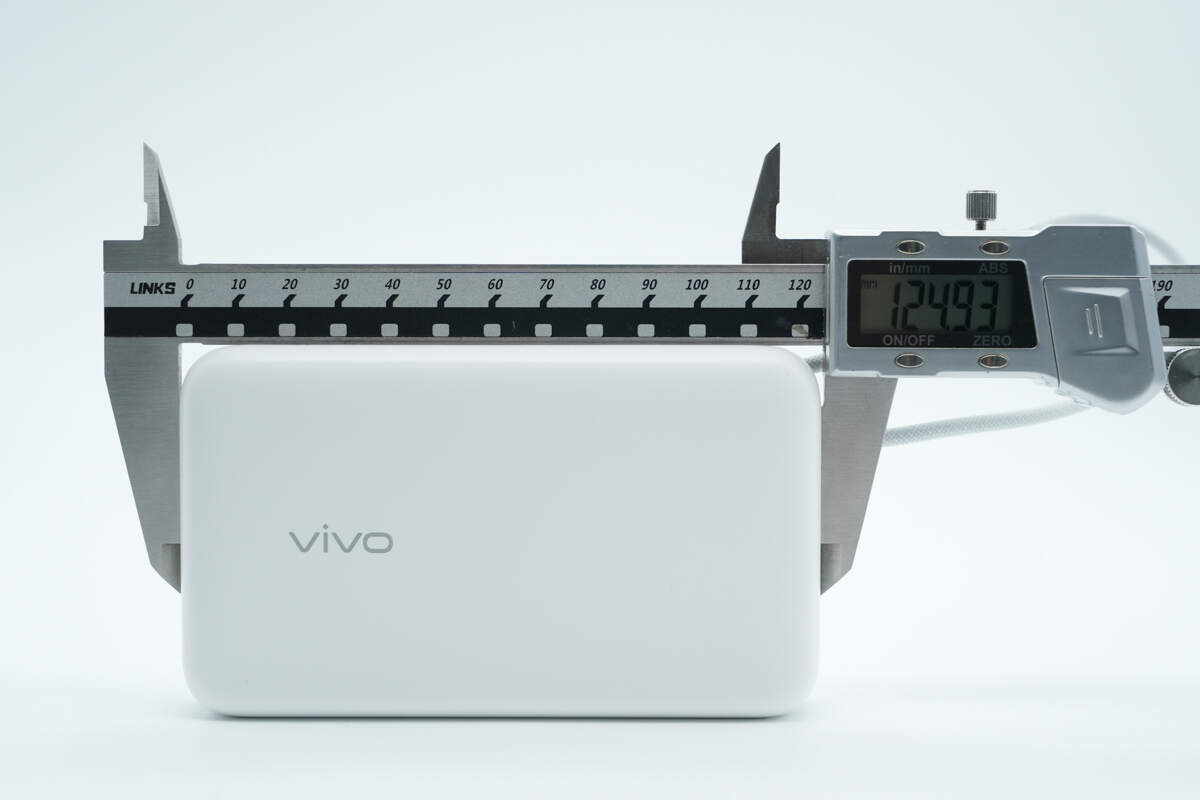

实测移动电源机身长度为124.93mm。

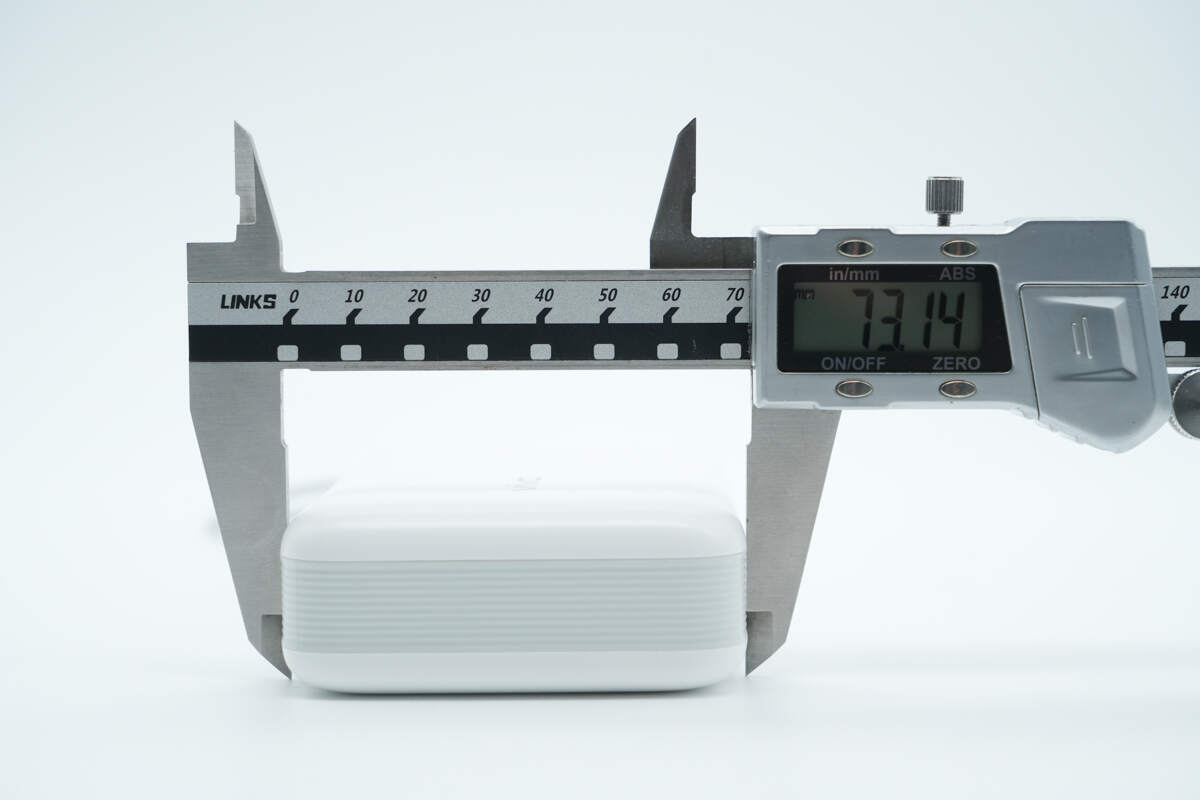

宽度为73.14mm。
厚度为30.31mm。

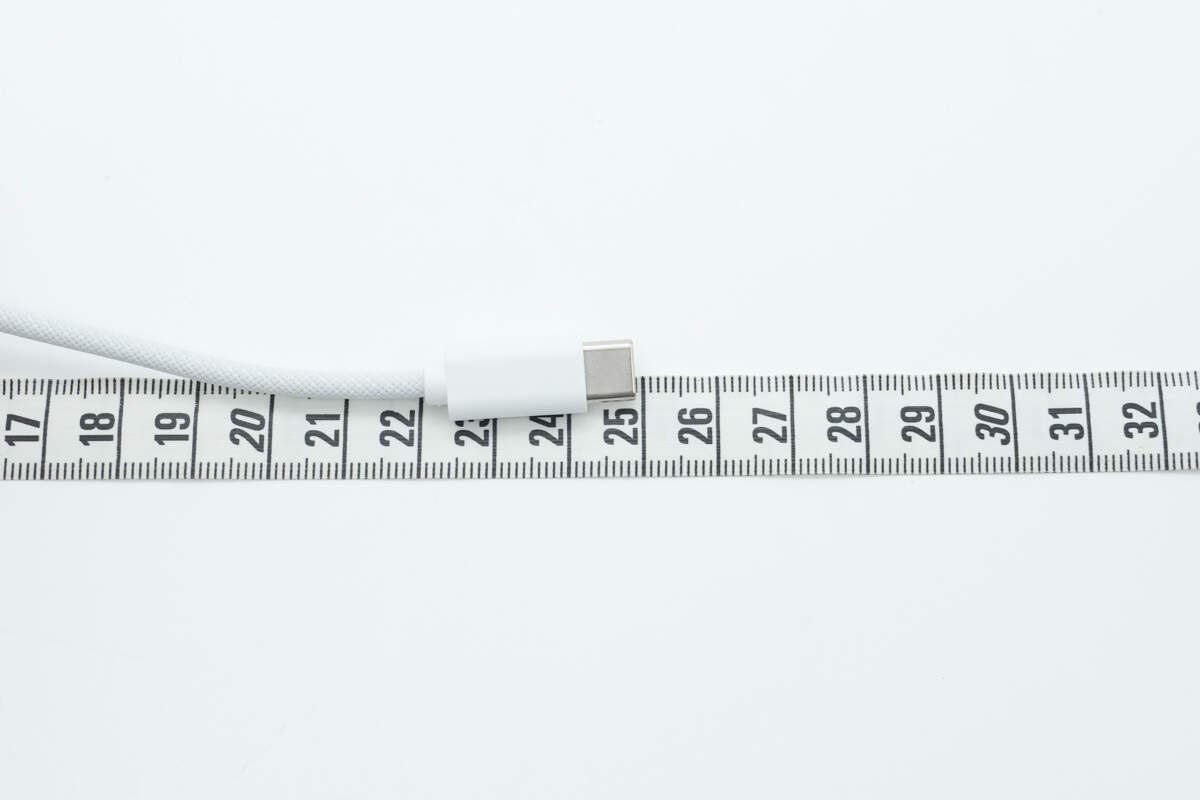

USB-C自带线长度约为25cm。

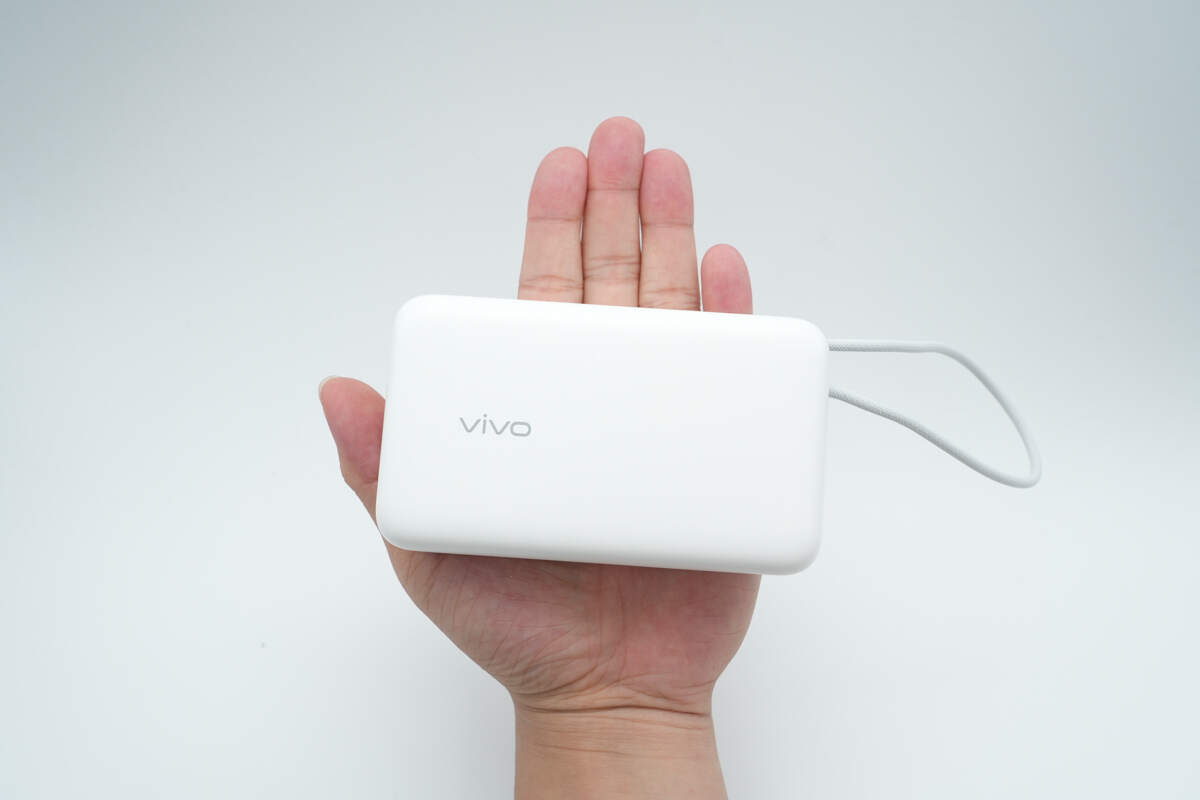

充电宝拿在手上的大小直观感受。

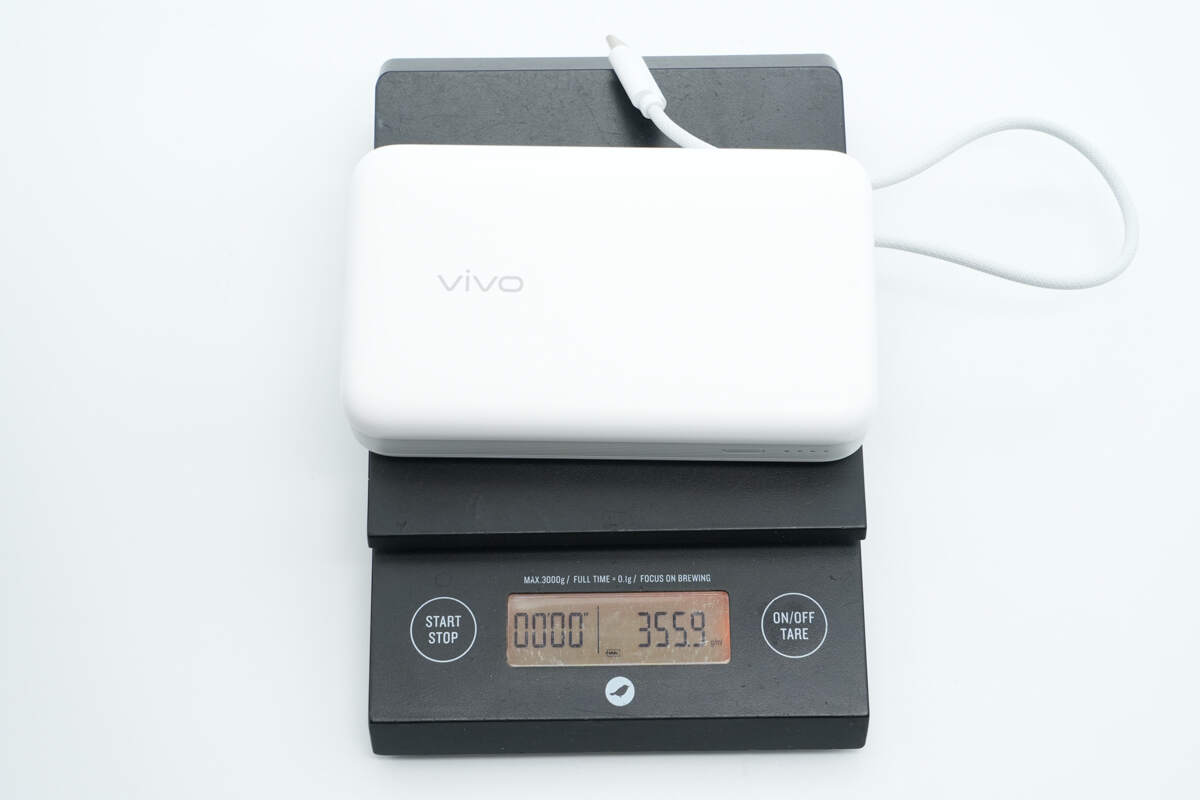

另外测得产品重量约为356g。

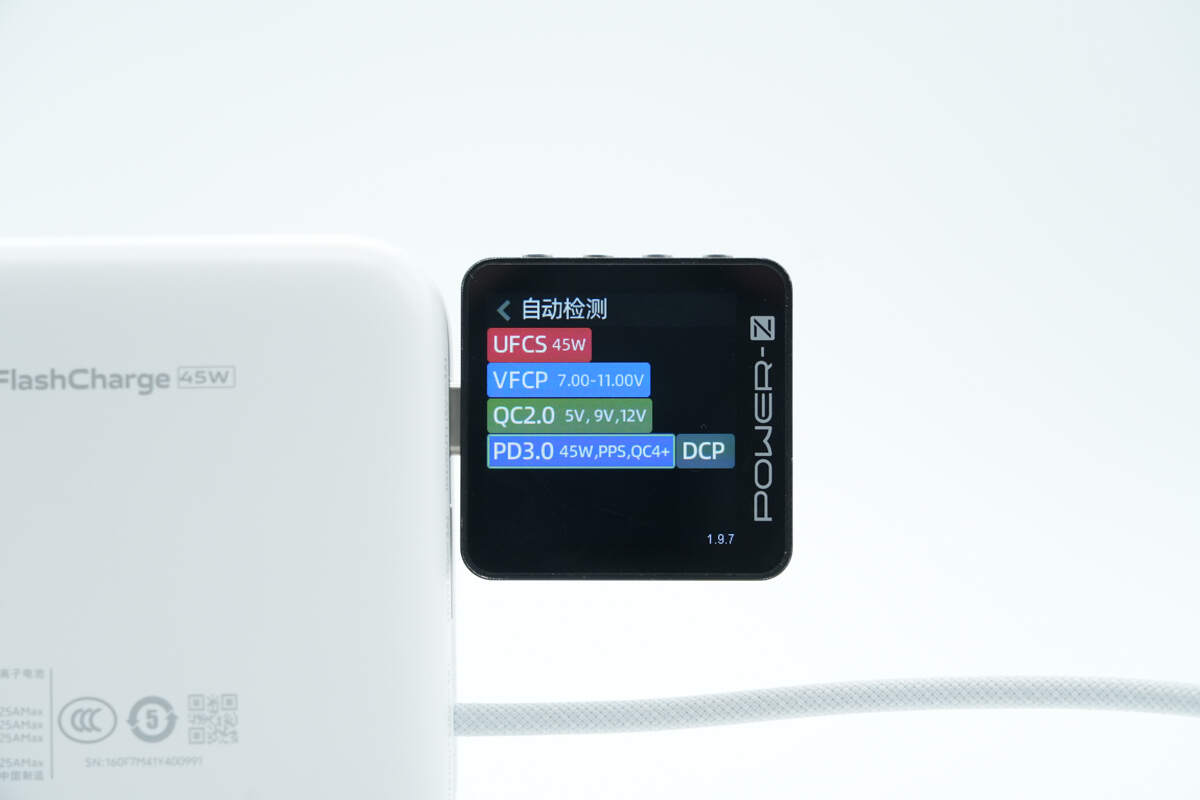

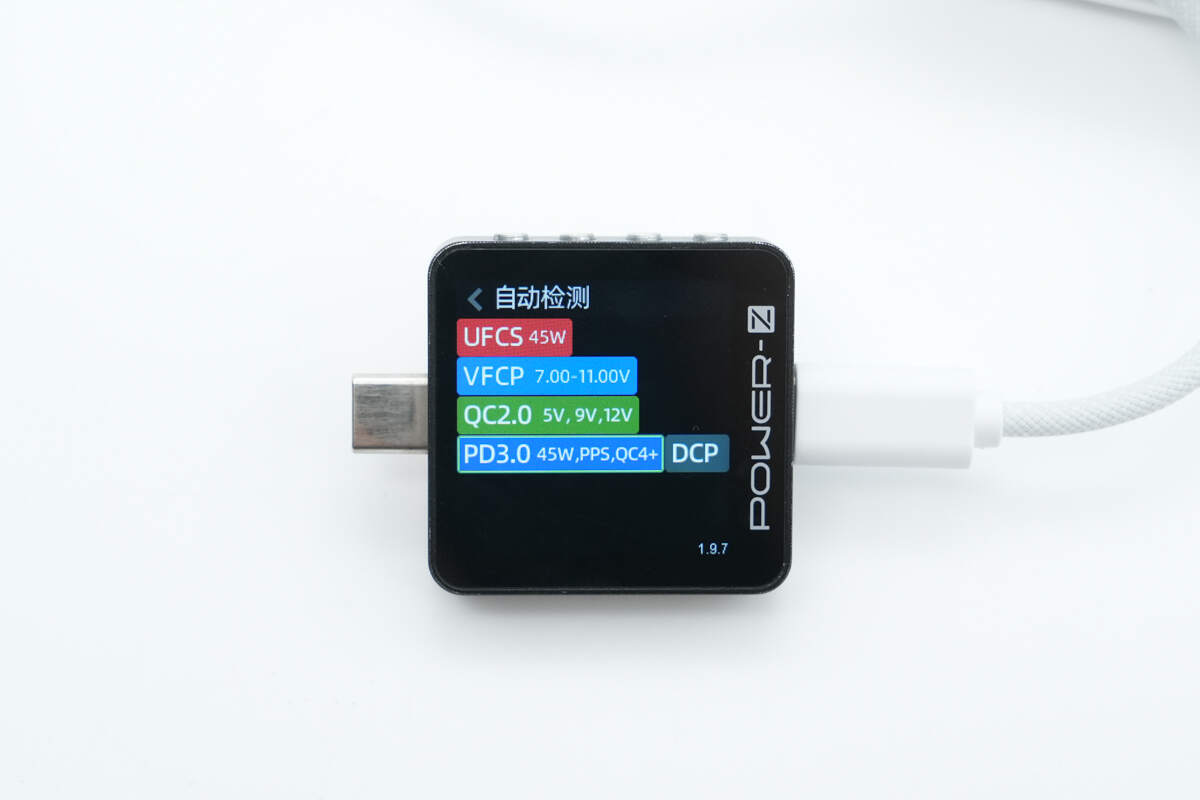

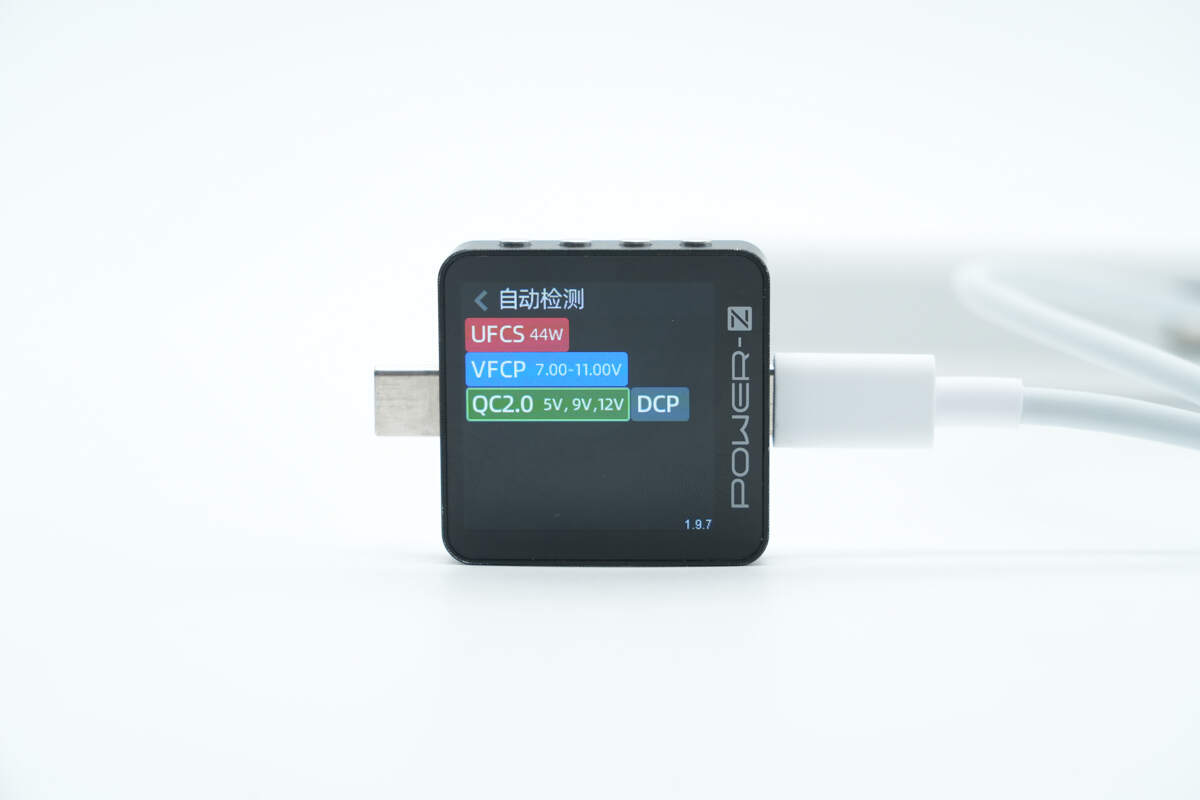

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、VFCP、QC2.0/4+、PD3.0、PPS、DCP充电协议。

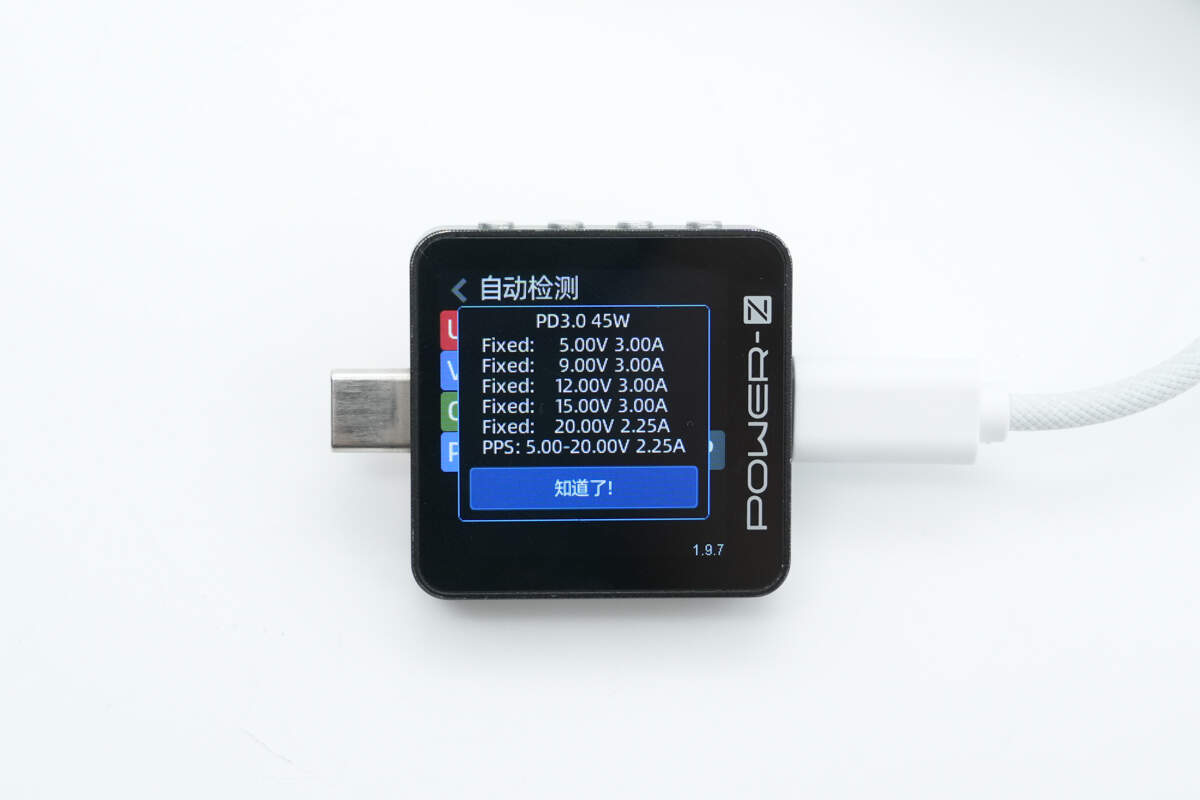

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-20V2.25A一组PPS电压档位。

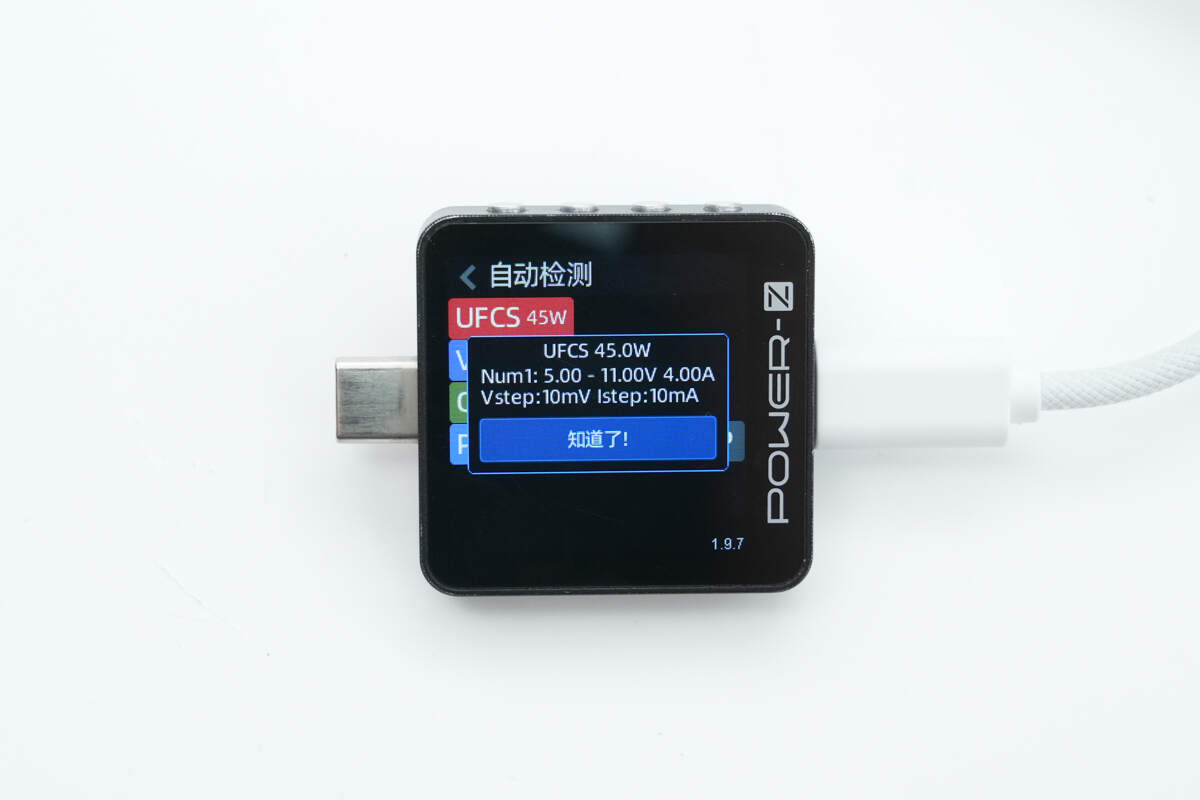

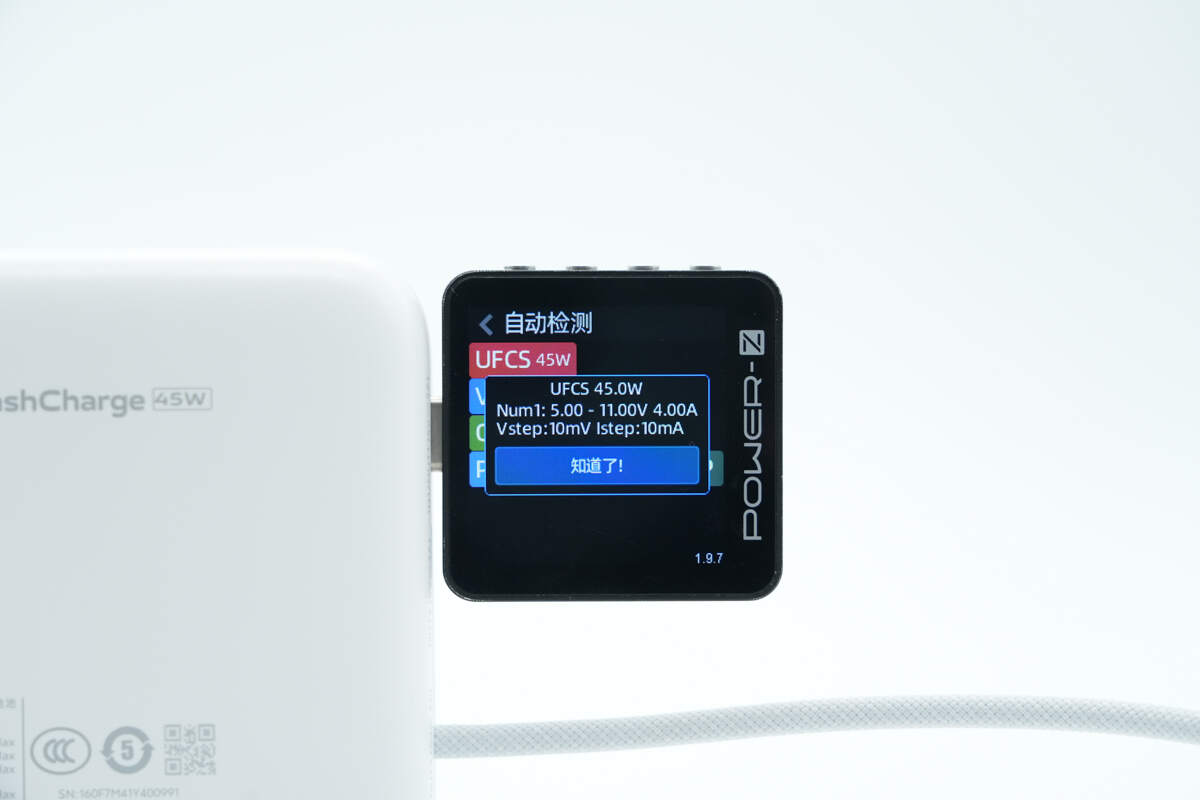

测得UFCS融合快充具备5-11V4A一组电压档位。
测得USB-C自带线兼容协议和USB-C口的相同。
此外PDO报文也相同。
最后测得UFCS融合快充报文也相同，即USB-C口和USB-C自带线输出性能完全一样，用户可根据需要灵活选用。
测得USB-A口支持UFCS、VFCP、QC2.0、DCP充电协议。

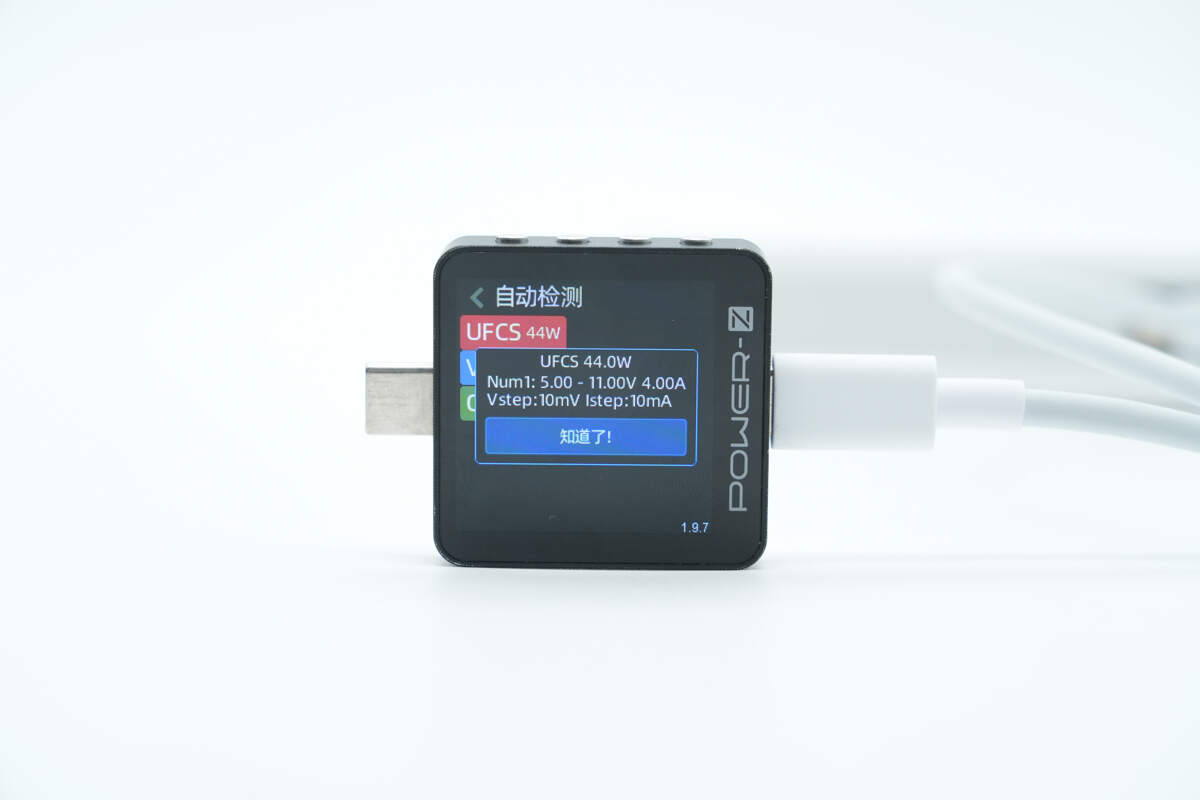

测得UFCS融合快充具备5-11V4A一组电压档位。

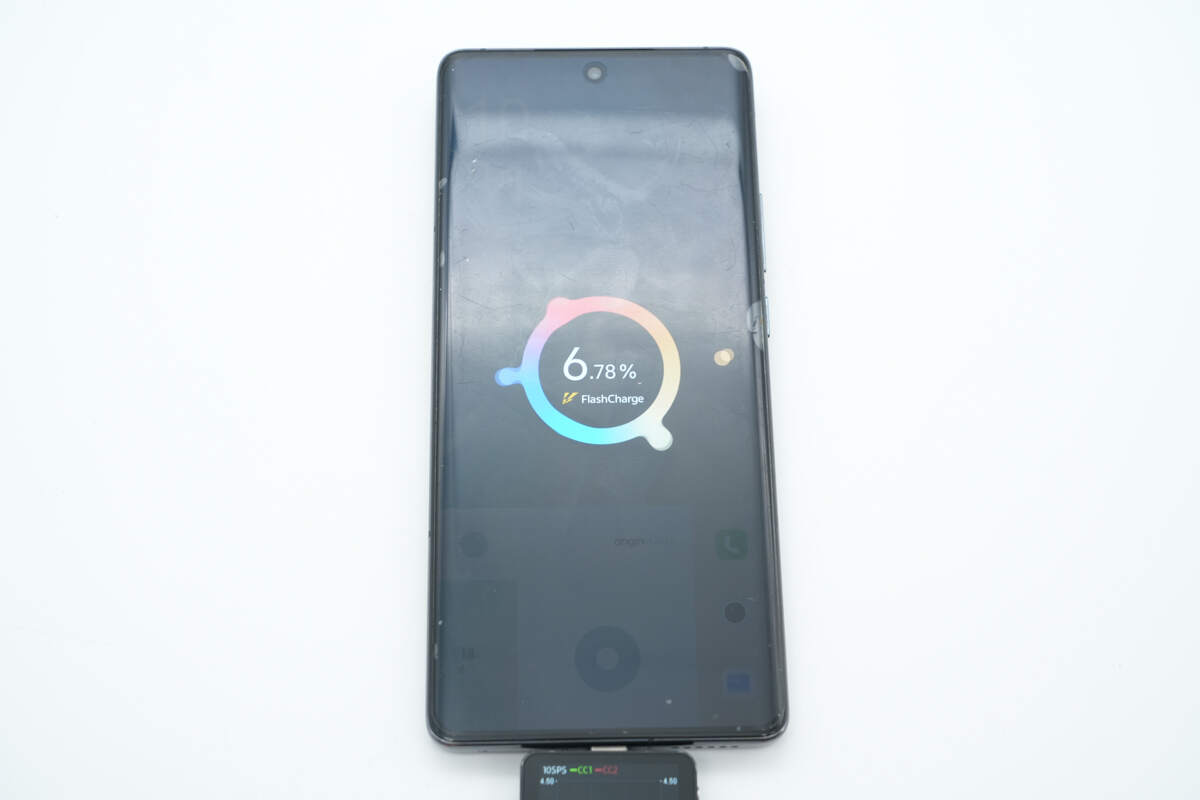

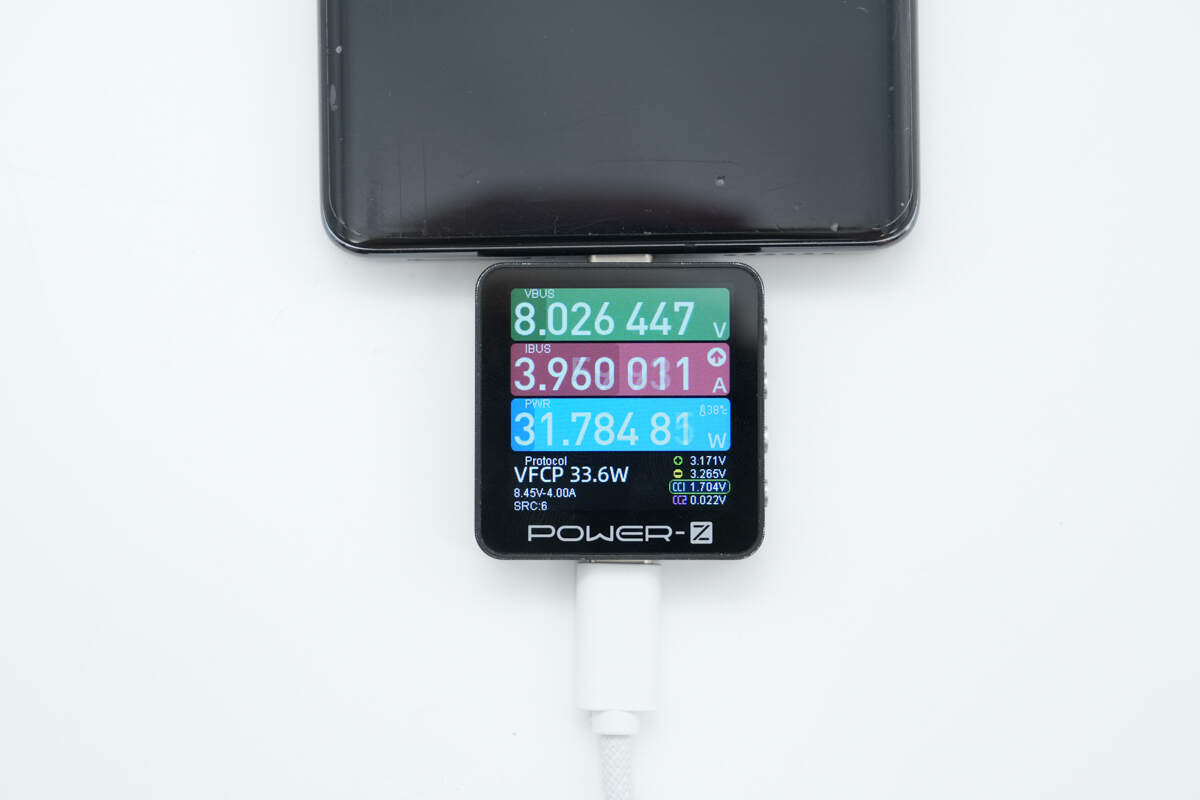

使用移动电源给vivo X100 Pro充电，成功开启FlashCharge闪充。
测得充电功率约为31.78W。
vivo 45W自带线充电宝拆解

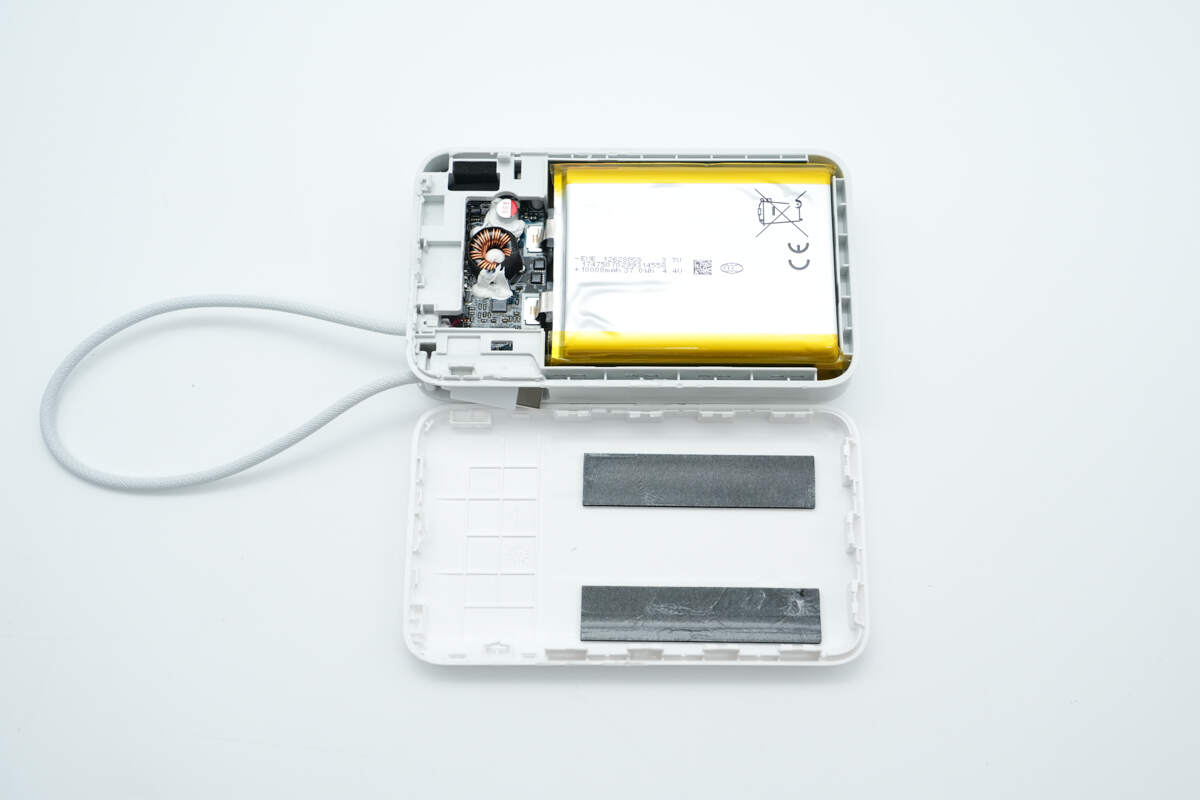

将移动电源机身外壳拆开，内侧贴有缓冲保护泡棉。
PCB板处采用三明治结构设计，上下均设有白色塑料板进行加固。

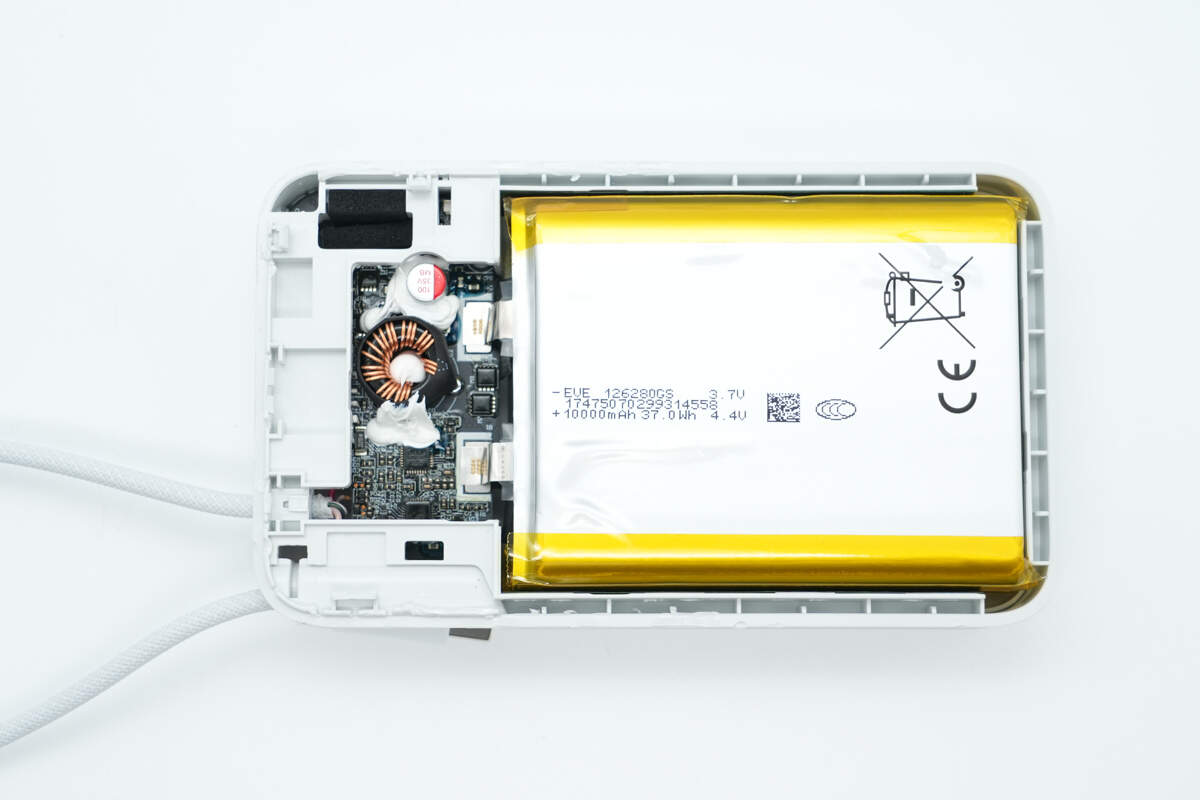

拆掉塑料板，PCB板还使用螺丝进行固定，电芯通过镍片与板子点焊连接。

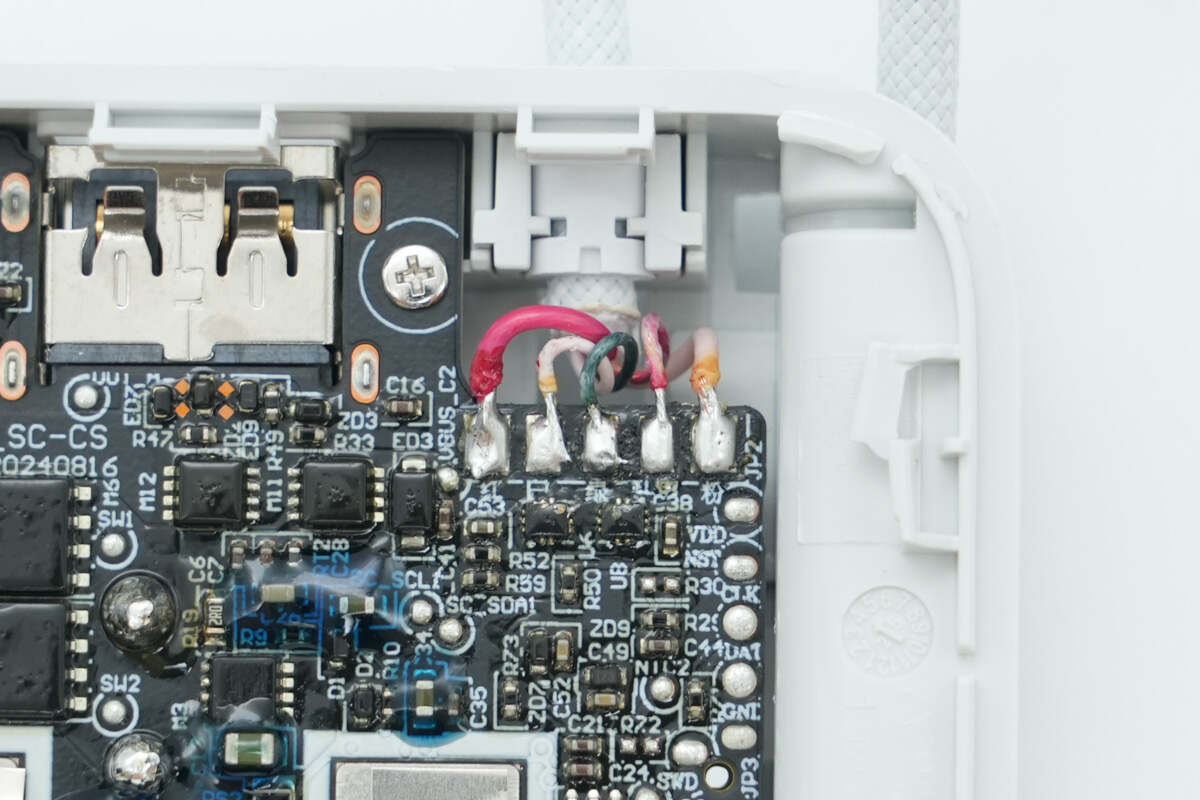

USB-C自带线线芯焊接在板子右侧。
将电池组与PCB板分离取出。

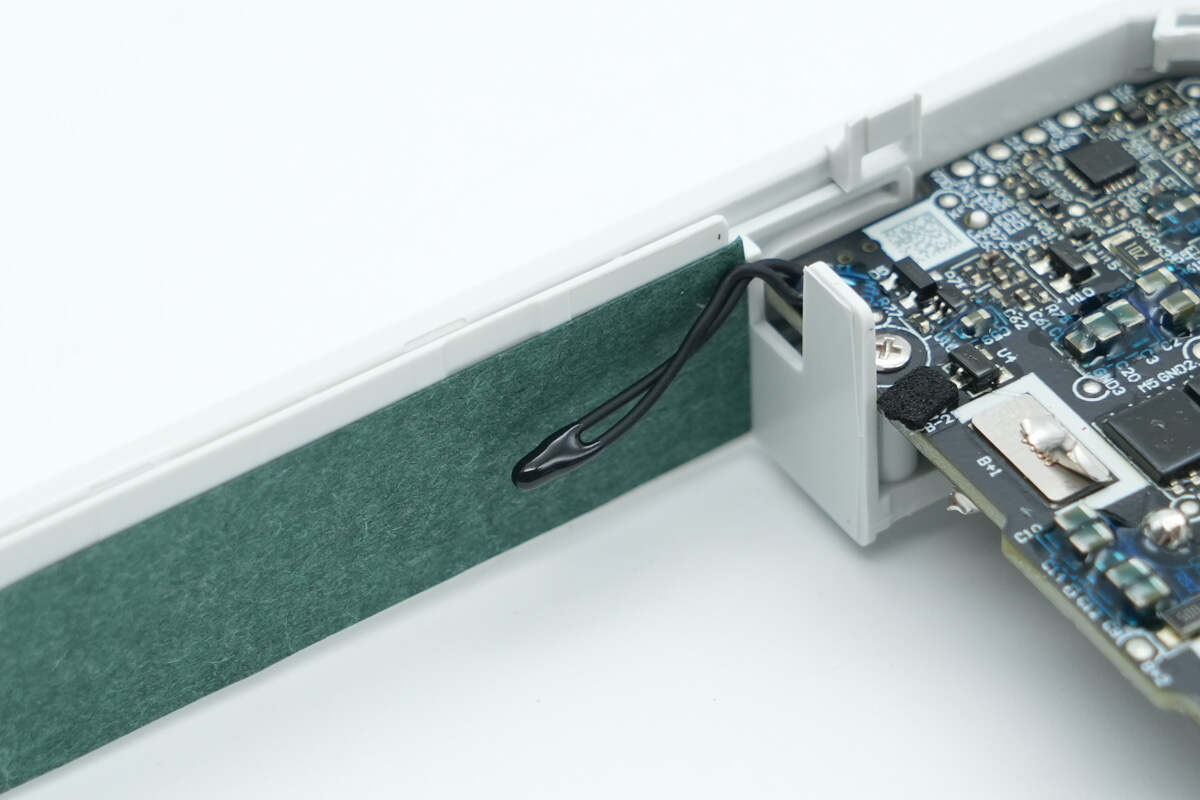

PCB板上还设有热敏电阻用于对电芯进行温度监控，壳体两侧贴有青稞绝缘纸。

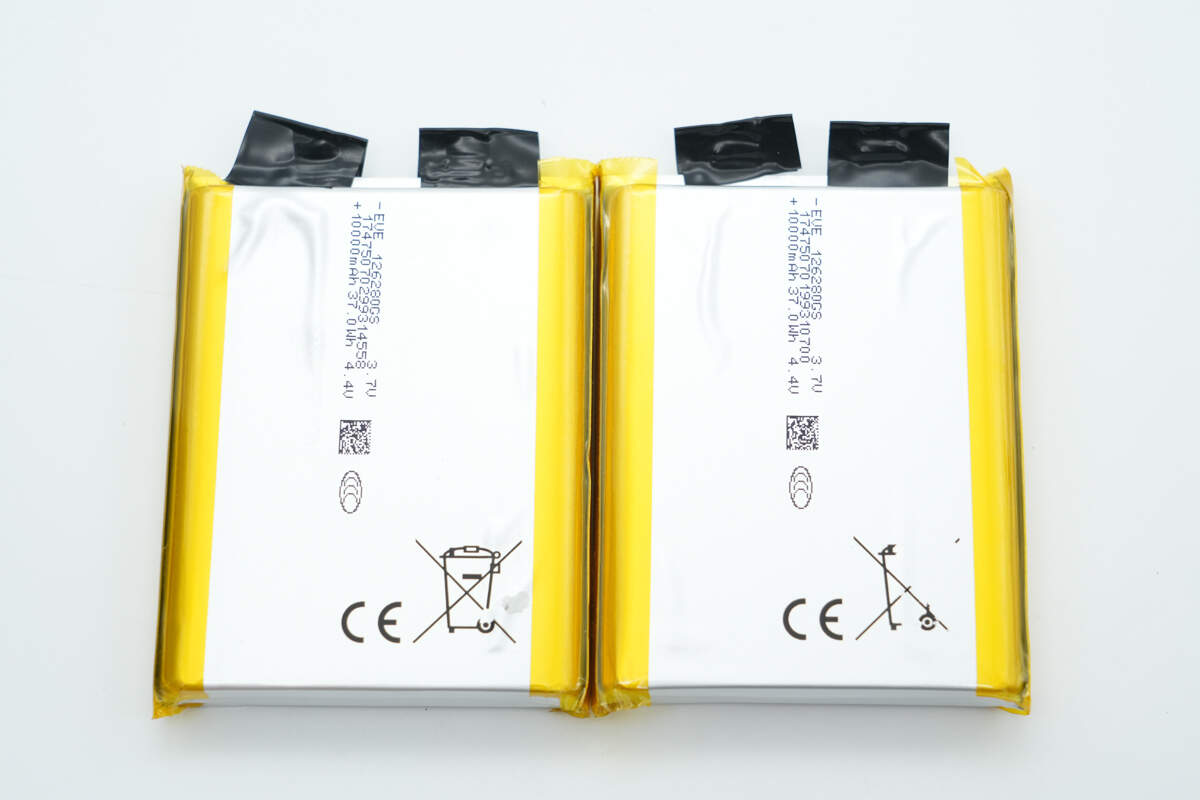

电池组由两块聚合物锂电池组成，通过喷码可以看出两块电芯料号完全相同。

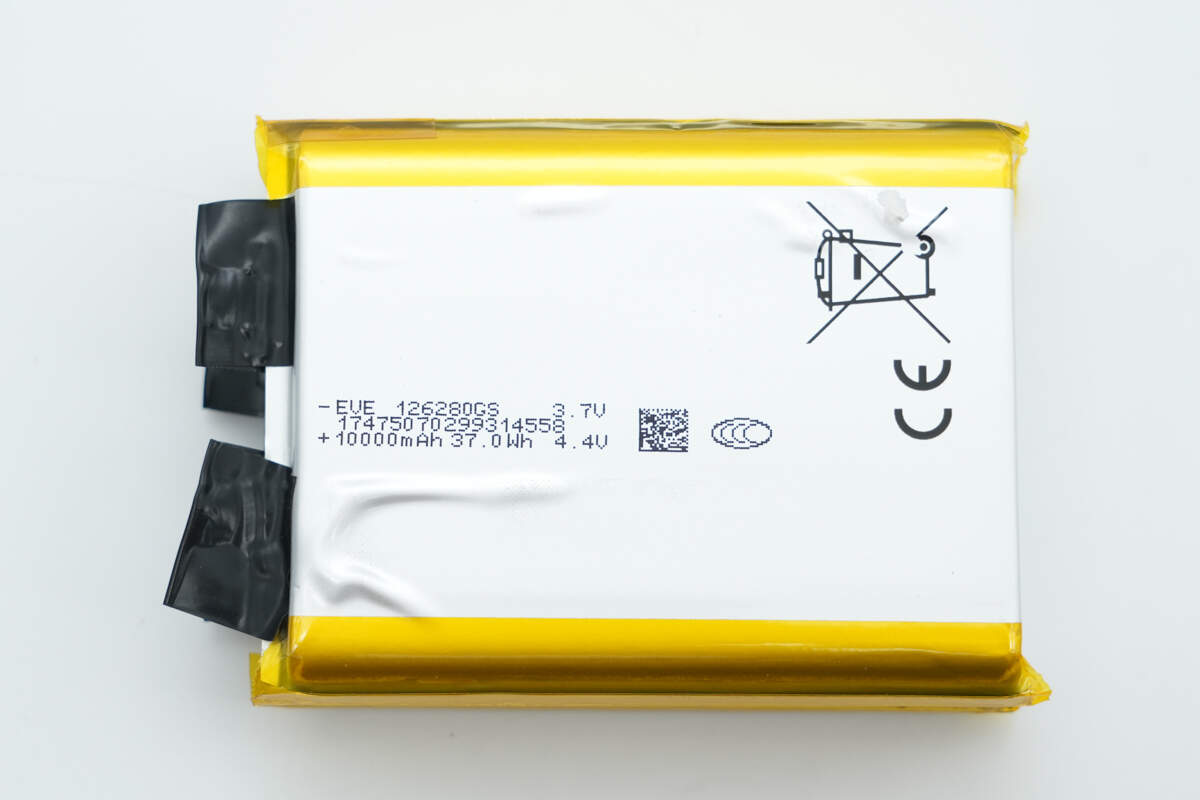

电芯来自EVE亿纬锂能，型号126280GS，额定电压3.7V，容量为10Ah，能量37Wh，充电限制电压4.4V，并且通过了国家3C强制认证以及CE认证。

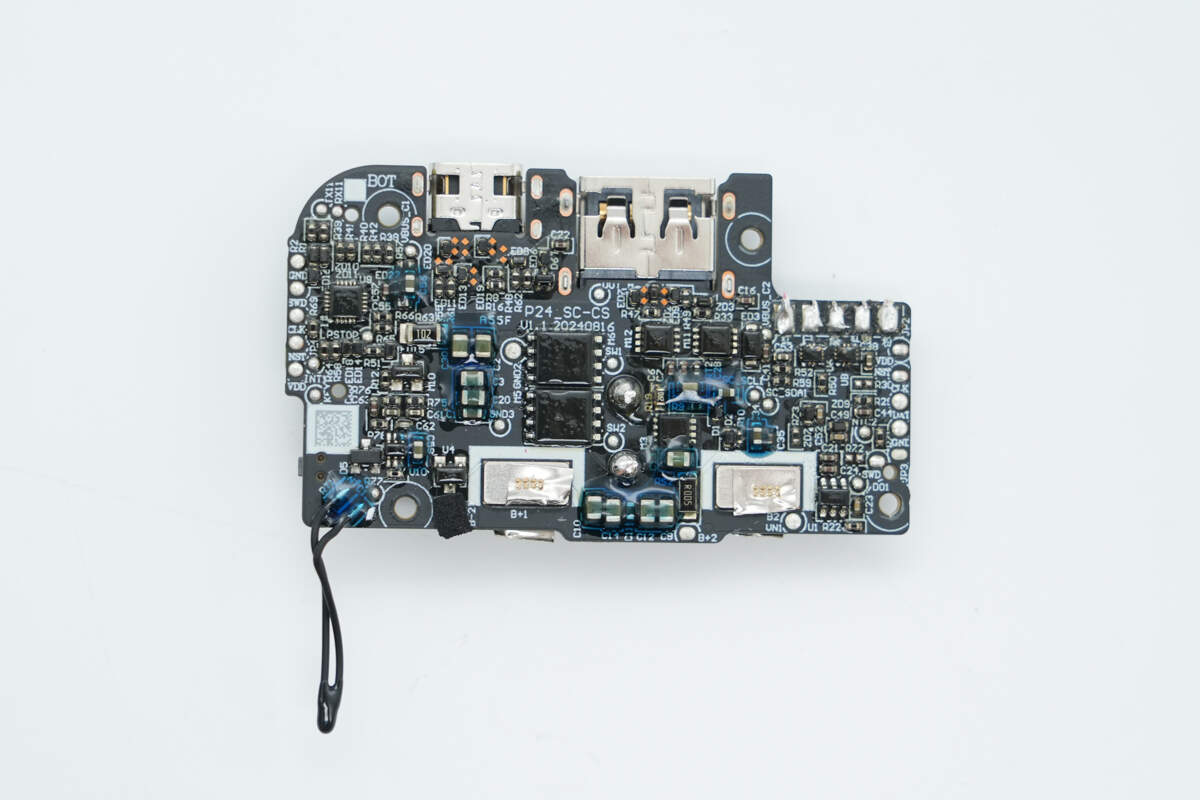

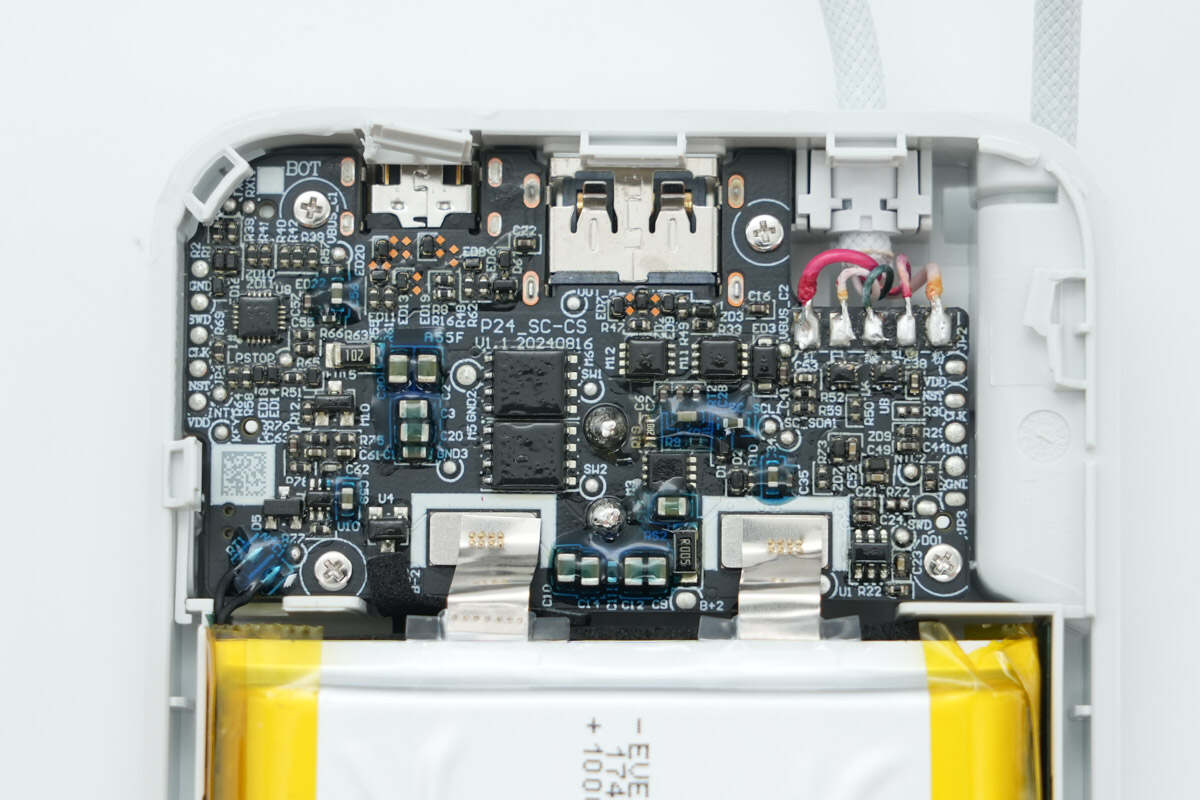

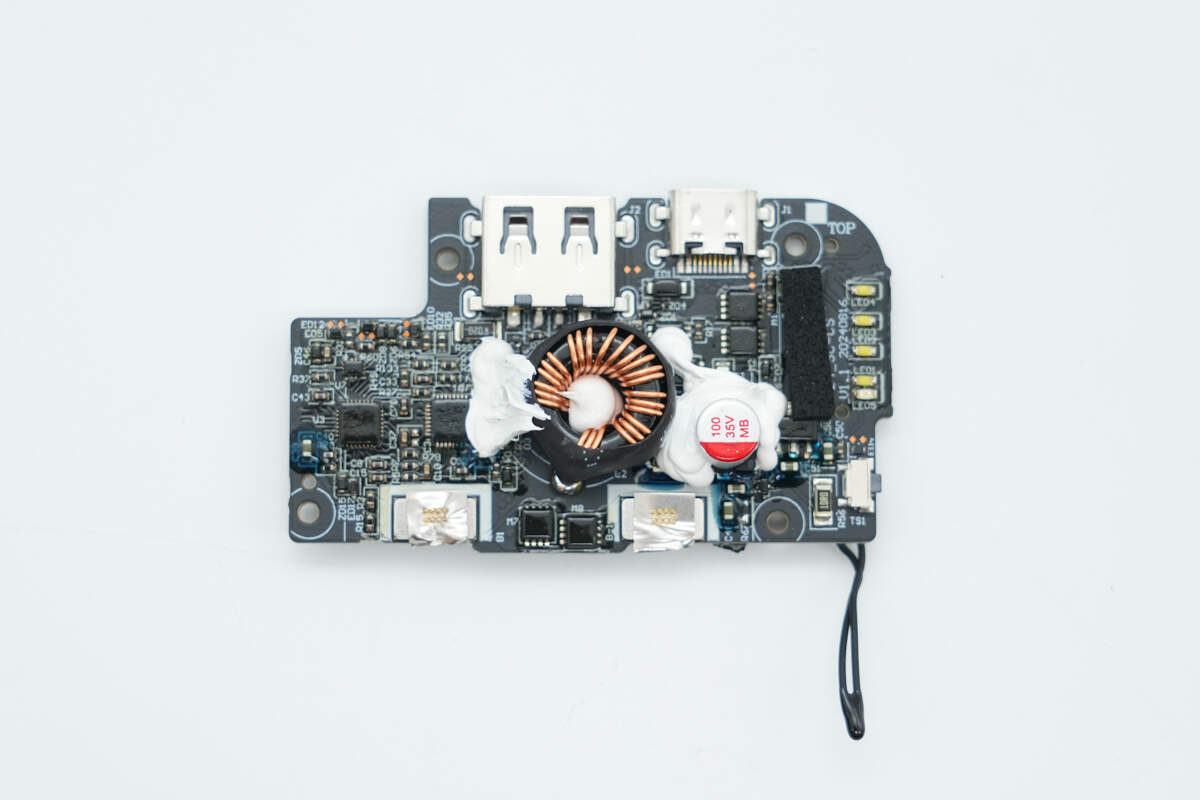

PCB板正面设有锂电保护管、同步升降压控制器、升降压开关管、协议芯片以及VBUS开关管等器件，芯片涂有三防漆保护，电感、电容打胶加固。
背面设有同步升降压开关管、VBUS开关管、MCU、切换开关以及热敏电阻等。

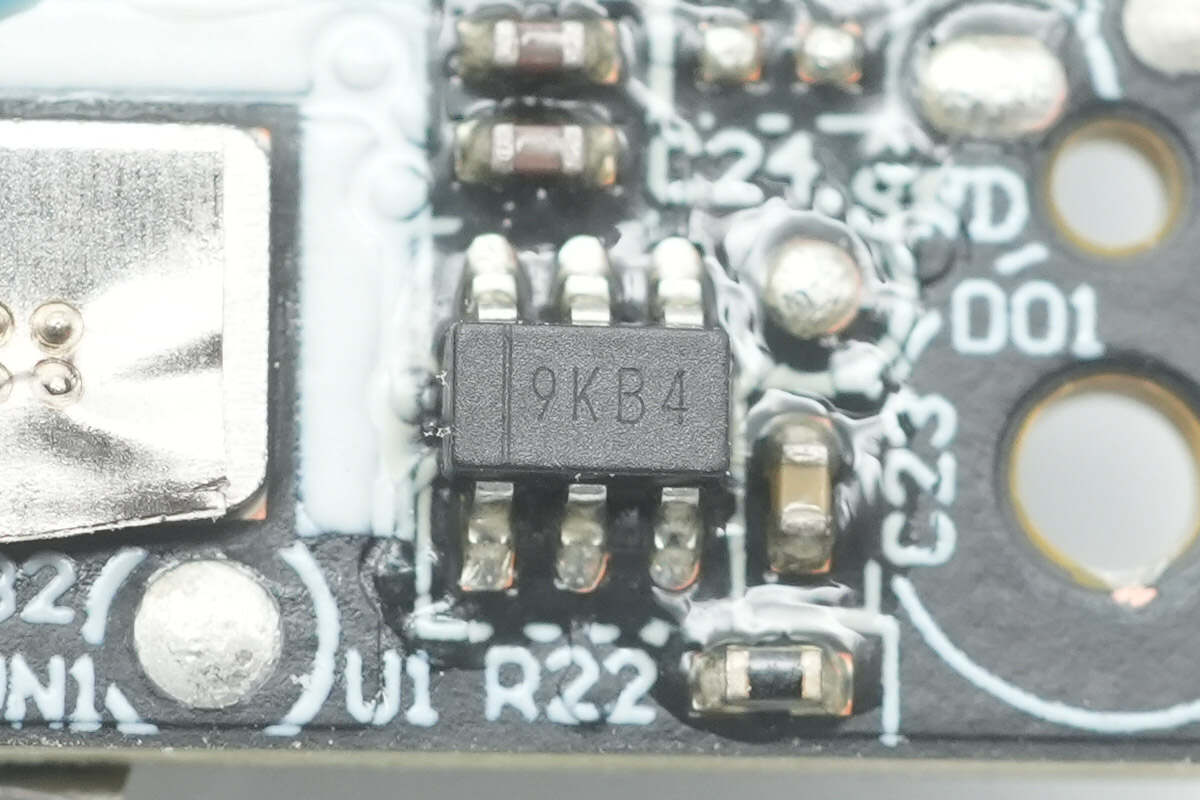

锂电保护芯片来自Nisshinbo日清纺，丝印9KB4，实际型号为R5460N235AA，这是一款双节锂离子/聚合物电池保护IC，具备过充、过放及充放电过流检测功能，并集成防止大电流外部短路的保护电路，采用SOT23-6封装。

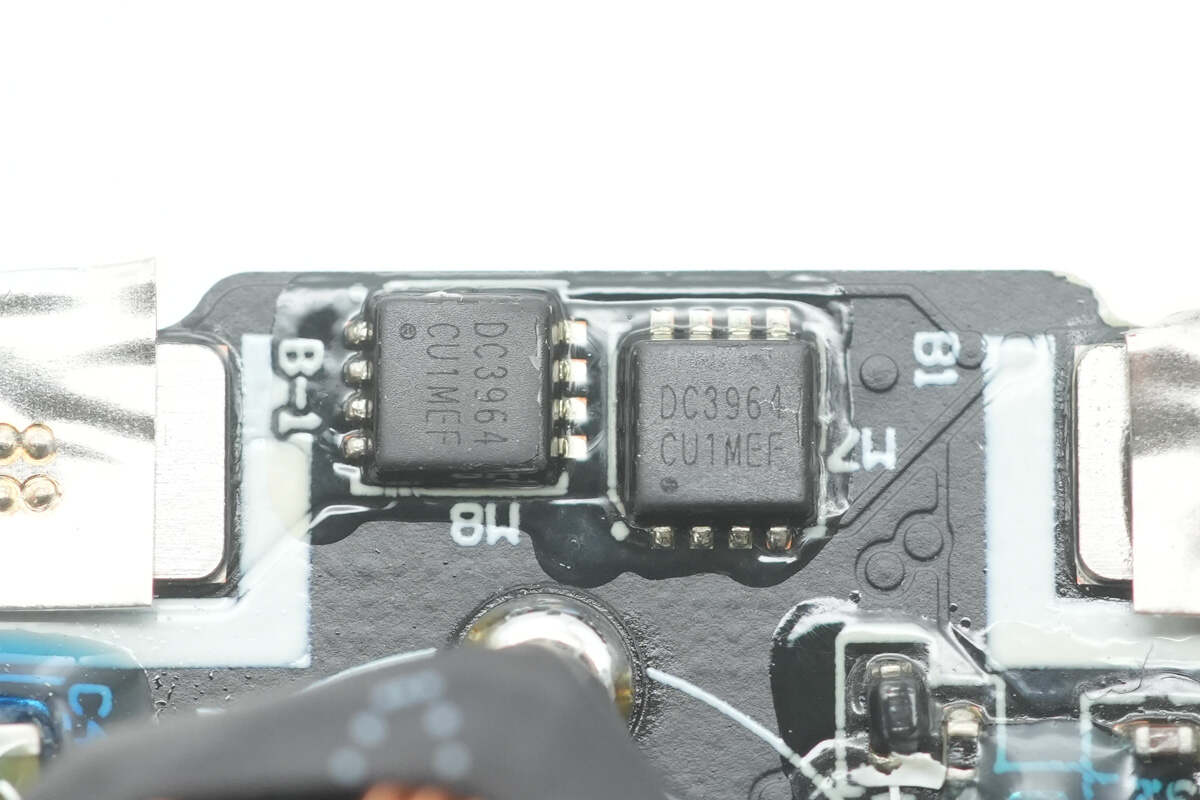

锂电保护管来自Potens博盛，型号PDC3964CZ，NMOS，耐压30V，导阻3.7mΩ，采用PPAK3*3封装。

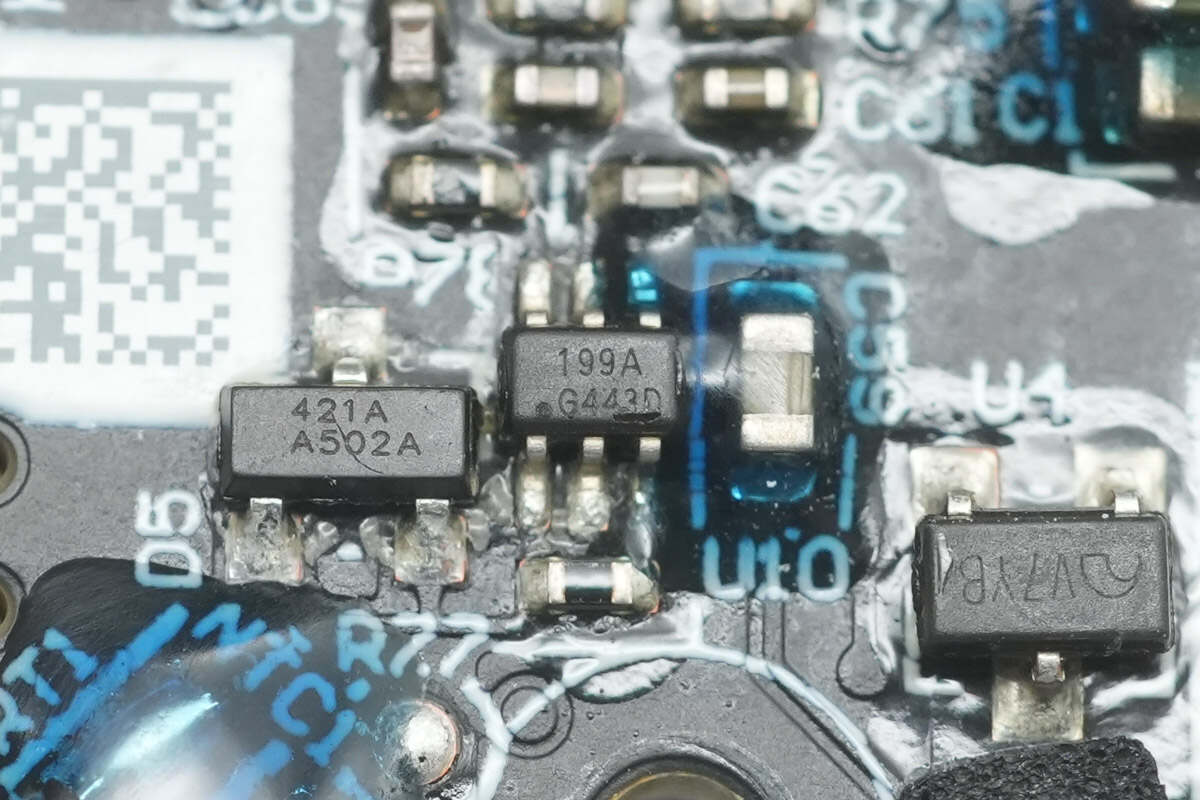

RS199系列运算放大器来自RUNIC润石，采用SOT363封装。

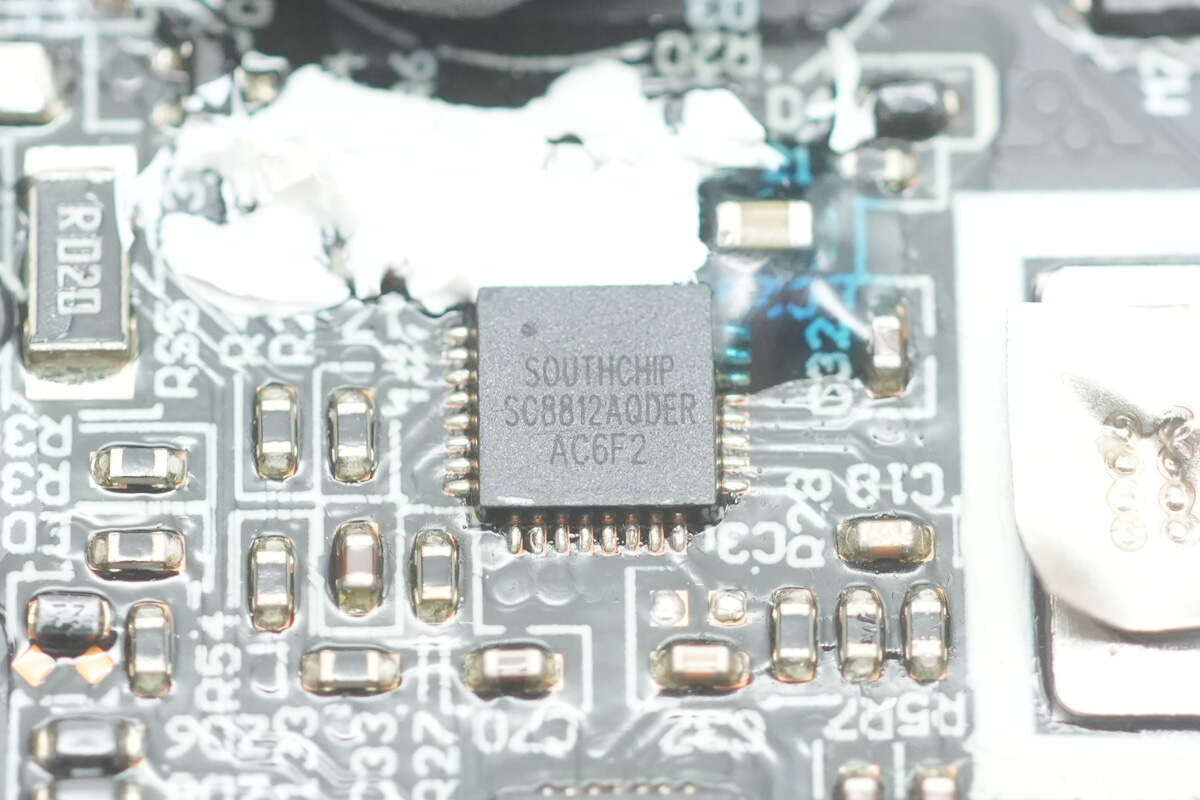

同步升降压控制器来自南芯科技，型号SC8812A，这是一款高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

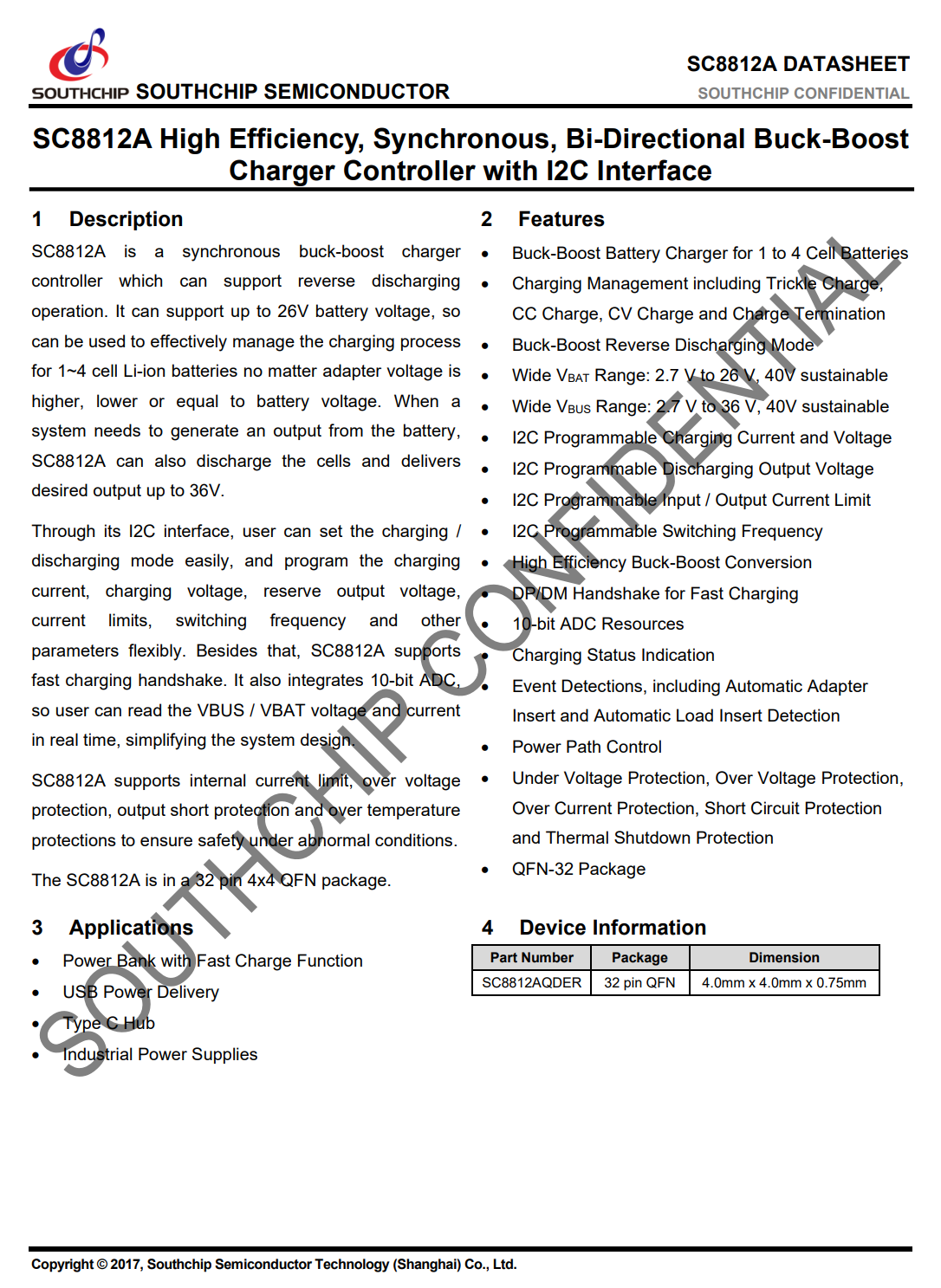

南芯SC8812A资料信息。
充电头网了解到，南芯SC8812A此前已被ANKER 65W双向快充移动电源、锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。

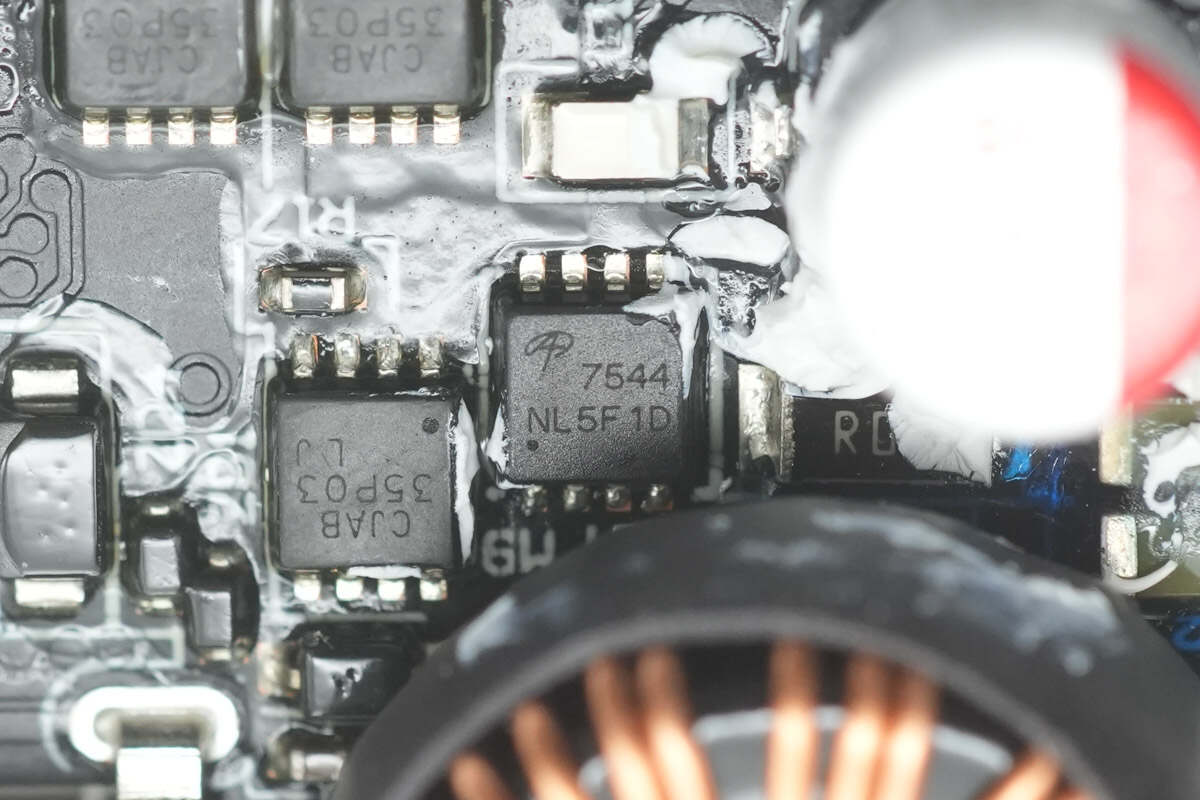

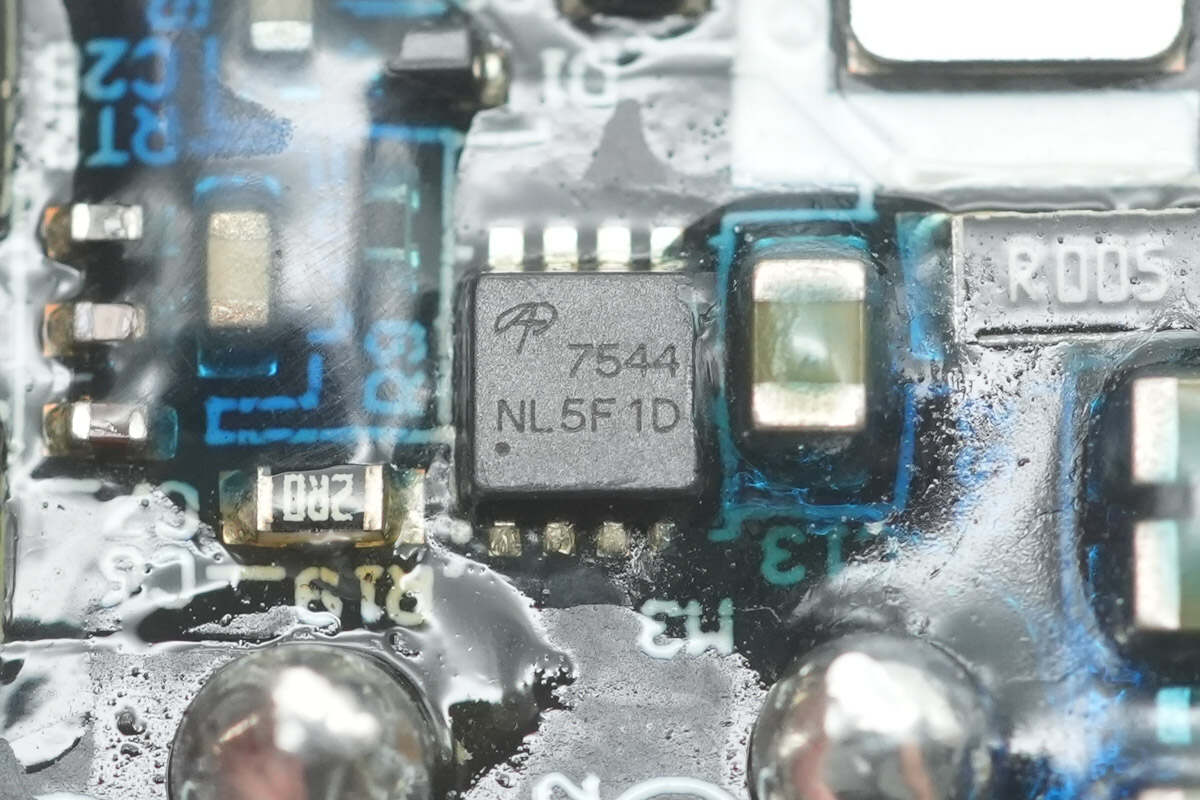

四颗同步升降压开关管中，两颗上管采用AOS万国半导体AON7544，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。
AOS万国半导体AON7544资料信息。
另一颗布局在板子背面，方便散热。
两颗下管采用万国半导体AON6354，NMOS，耐压30V，导阻2.75mΩ，采用DFN5*6封装。

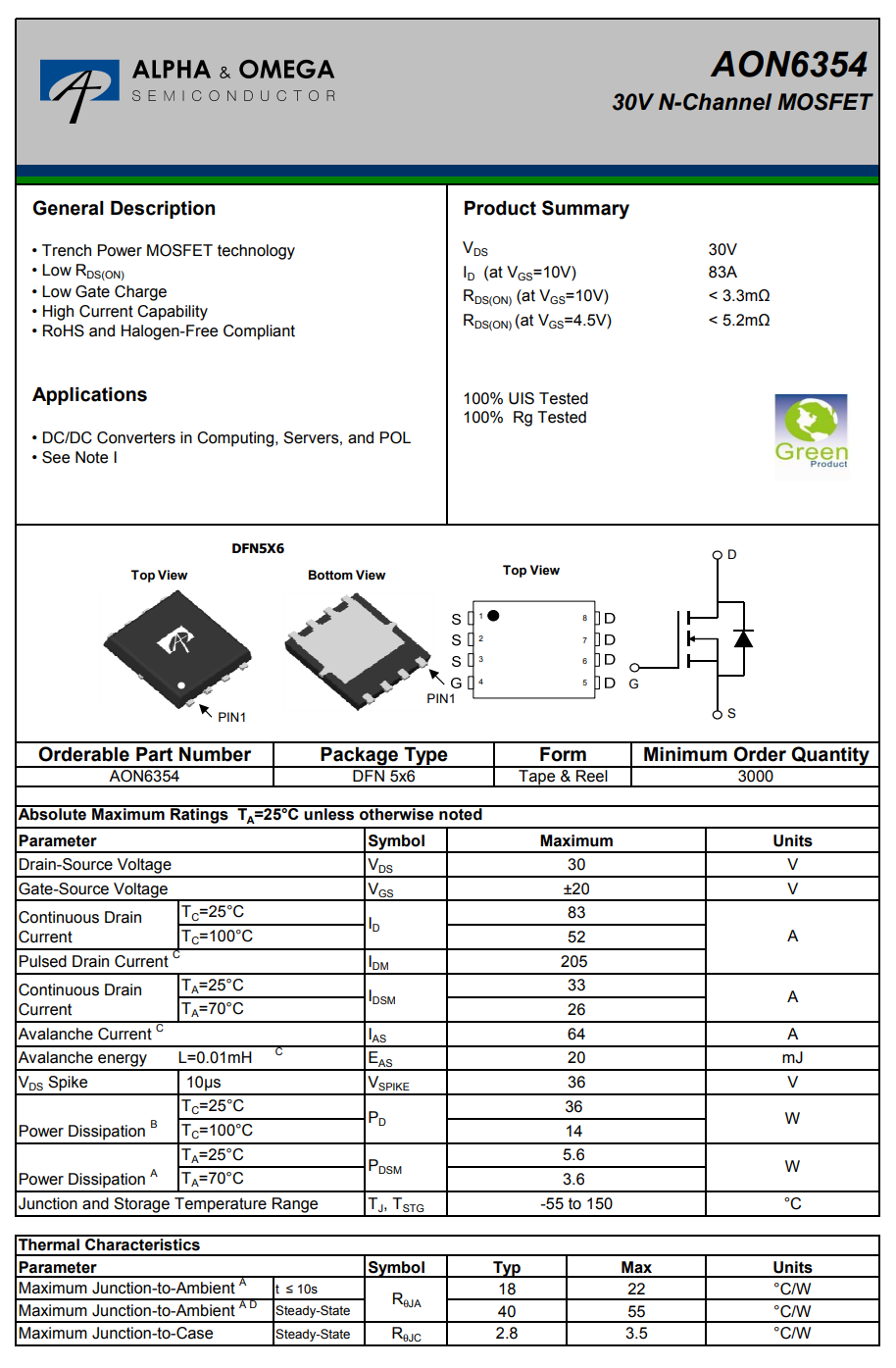

万国半导体 AON6354 资料信息。

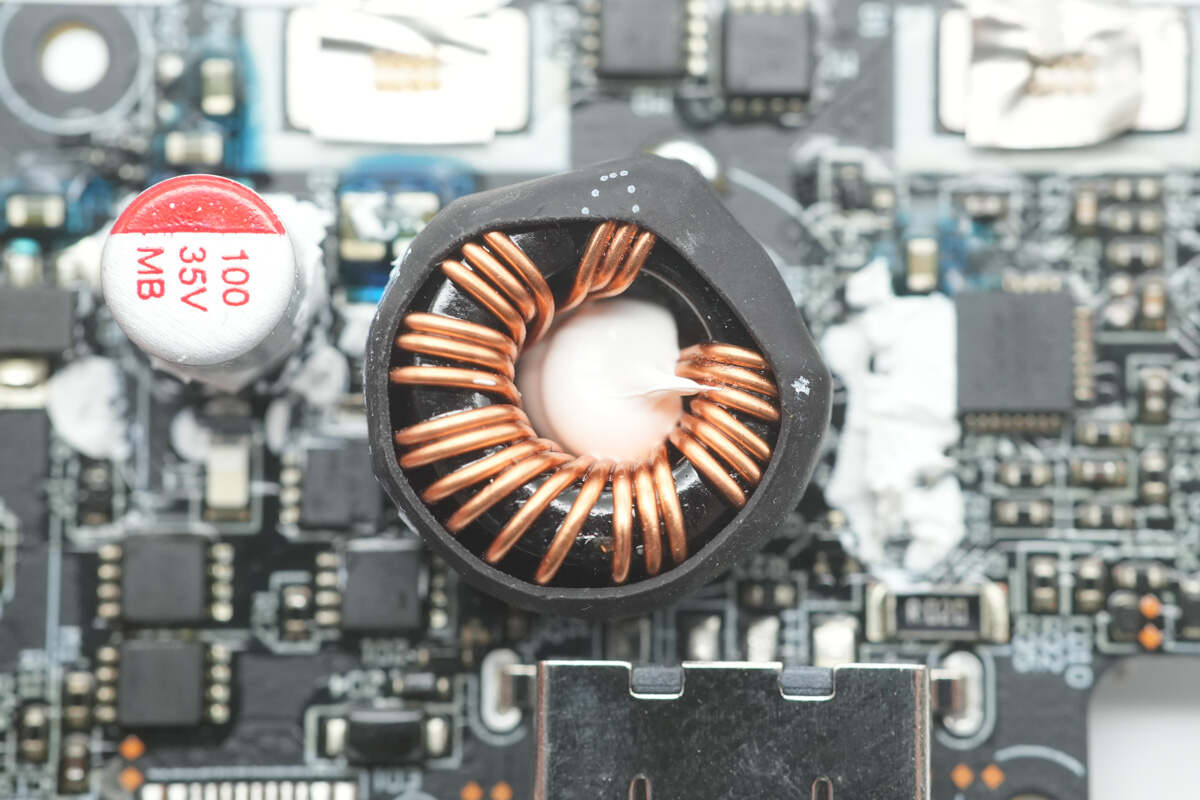

搭配的升降压电感外套热缩管绝缘保护，中心打胶加固。

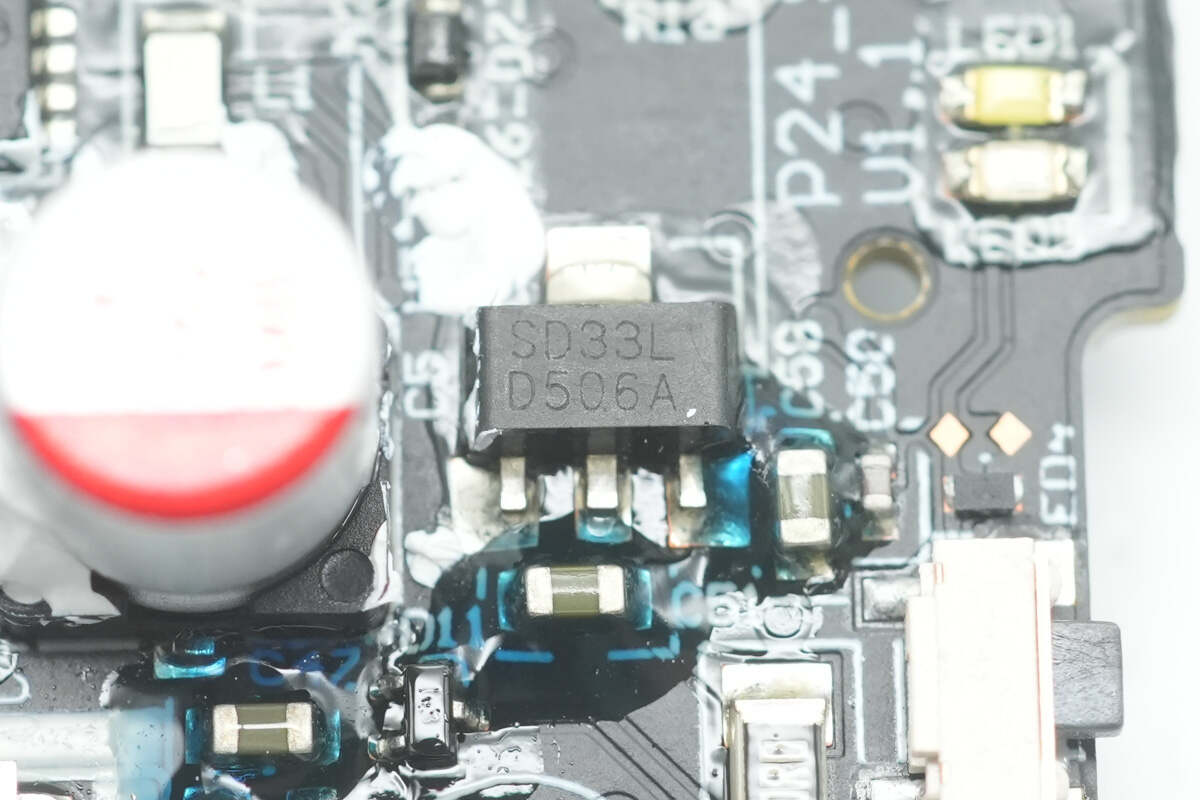

一颗丝印SD33L稳压芯片特写。

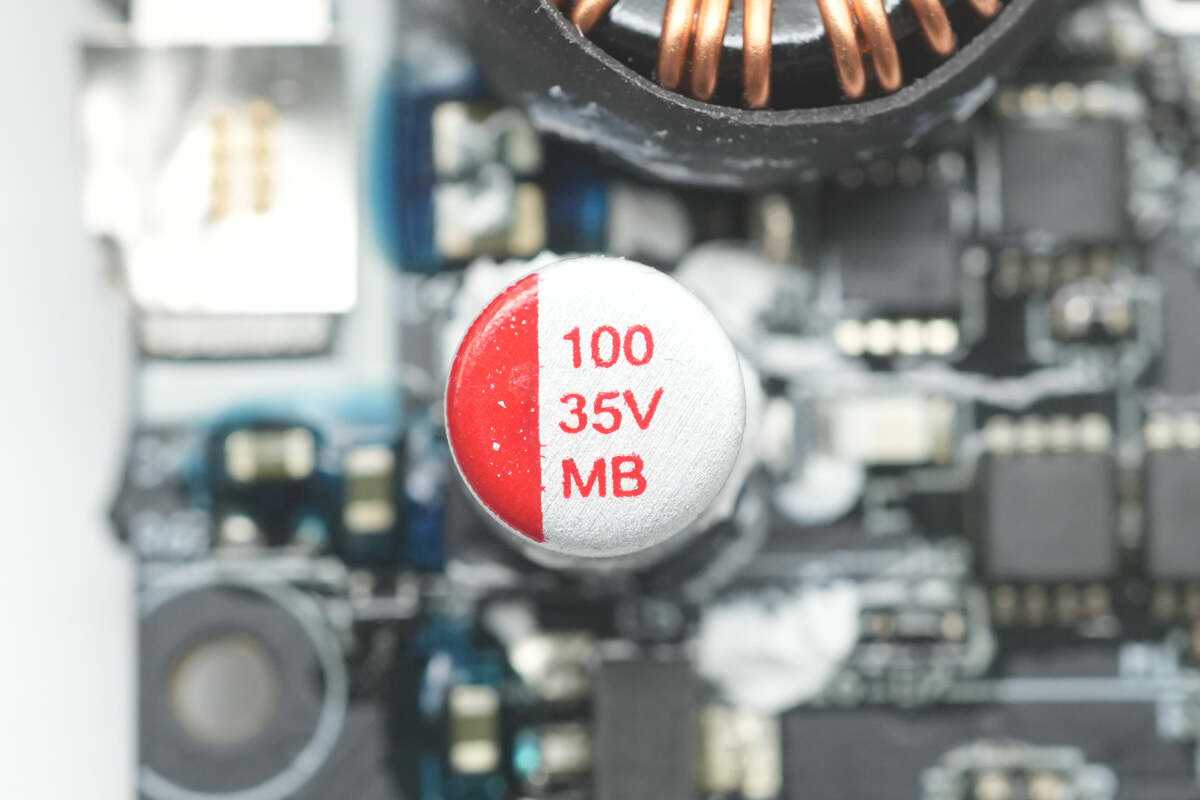

滤波固态电容规格为35V100μF。

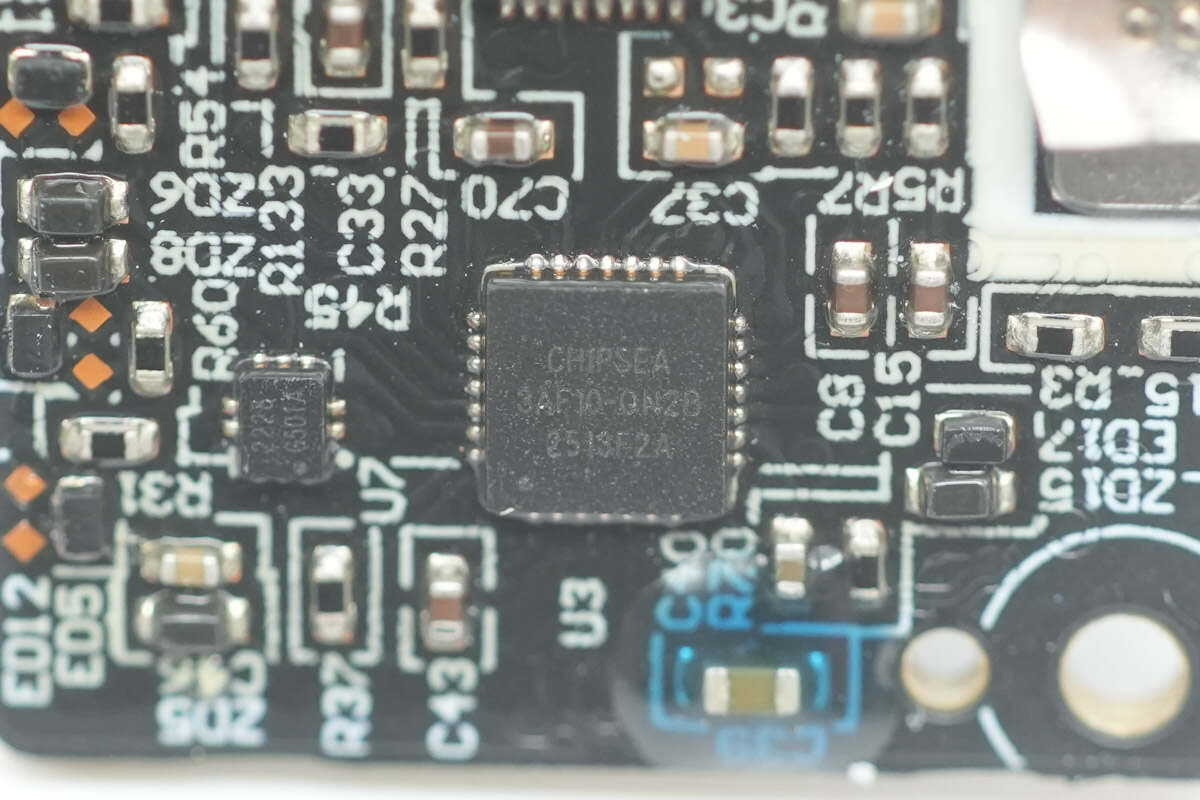

协议芯片来自芯海科技，丝印3AF10-QN28，实际型号为CSU3AF10，这是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，华为SCP、FCP，三星AFC等多种快充协议。
CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增对USB PD3.1、UFCS等快充协议支持。

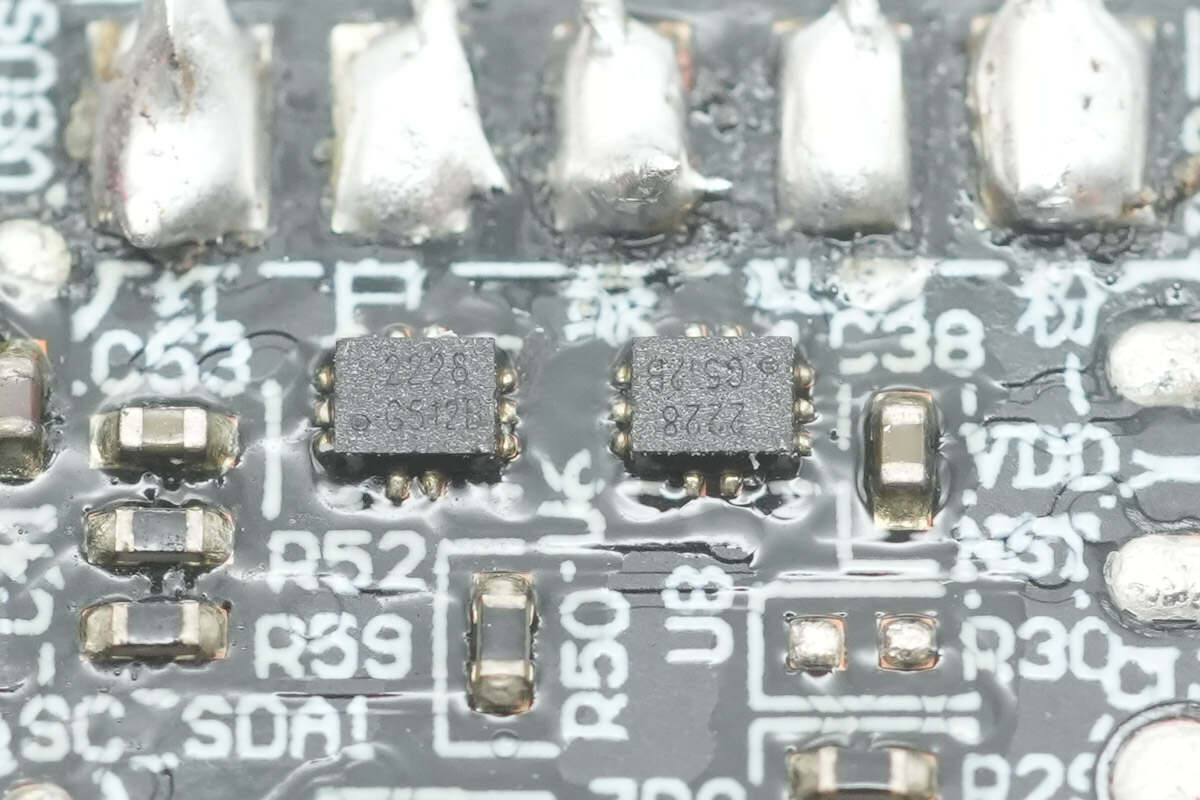

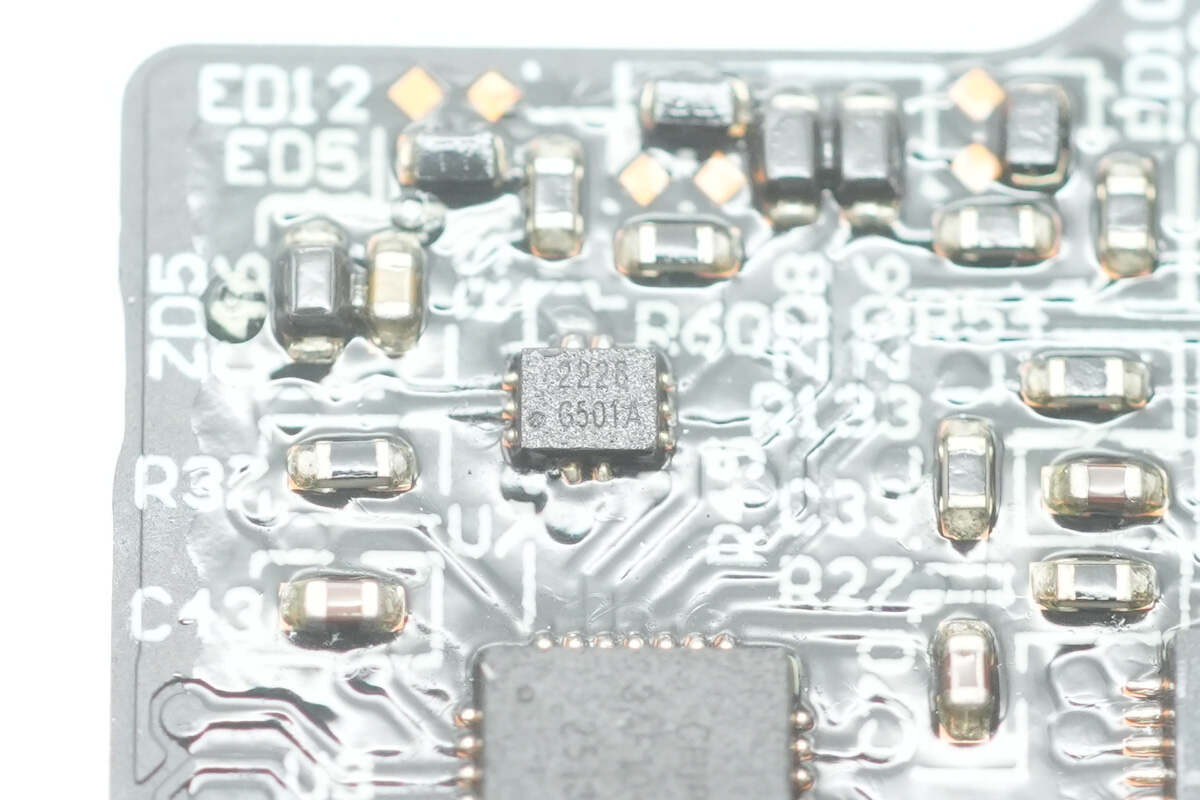

一颗丝印2228的切换开关特写。
另外两颗丝印2228切换开关布局在板子背面。

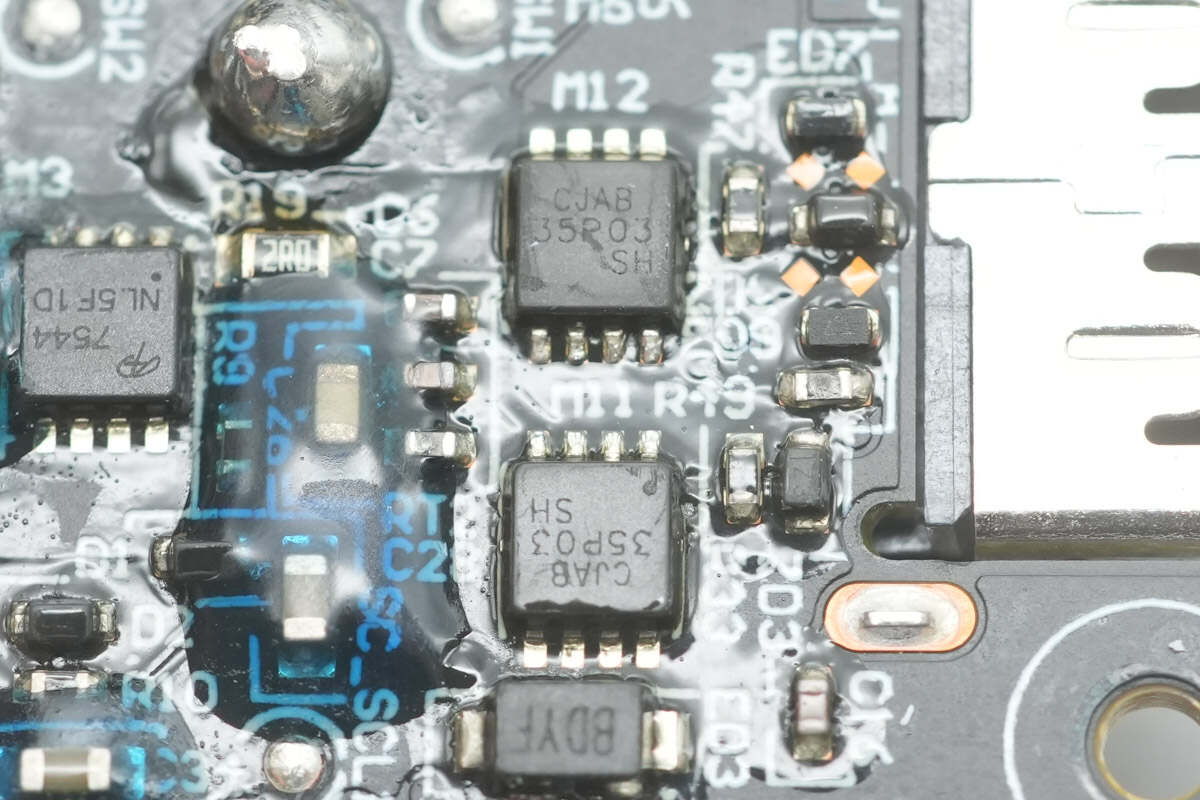

USB-C自带线VBUS开关管来自长晶科技，型号CJAB35P03，PMOS，耐压-30V，导阻15mΩ，采用PDFNWB3.3*3.3-8L封装。

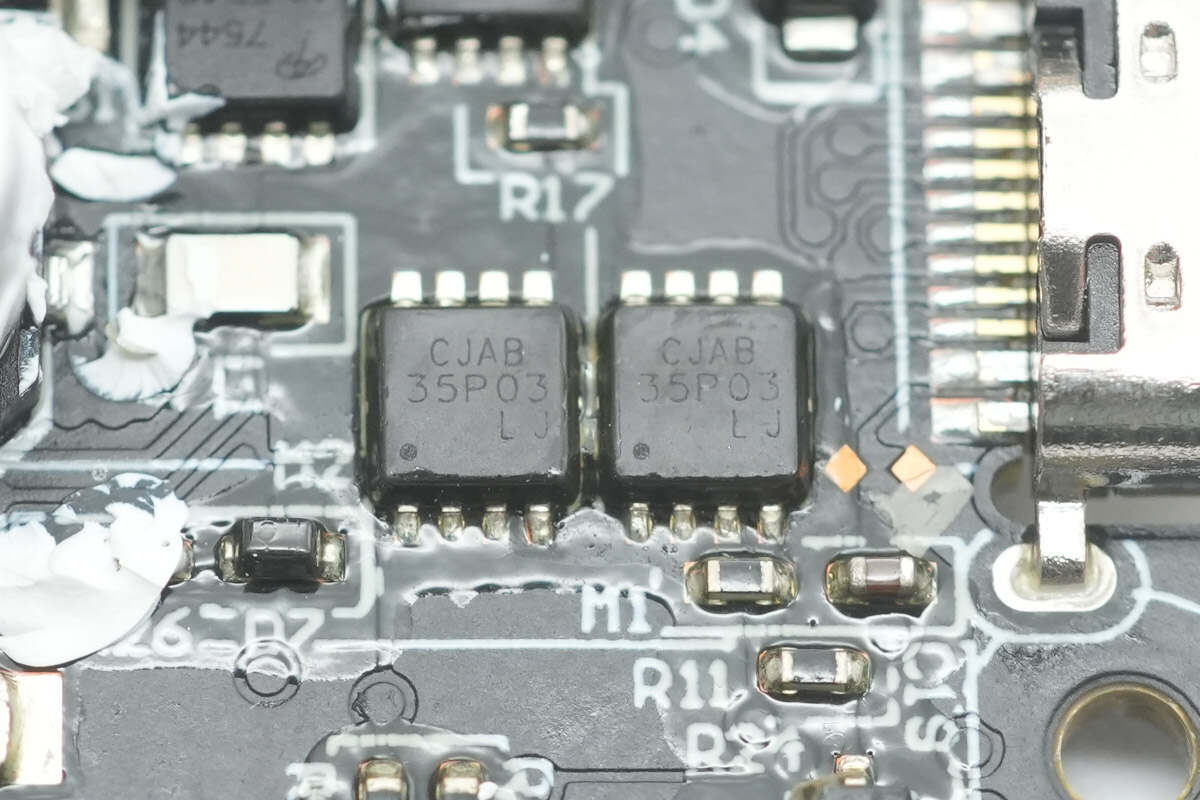

USB-C口VBUS开关管也是采用长晶科技CJAB35P03。
USB-A口VBUS开关管也是采用长晶科技CJAB35P03。

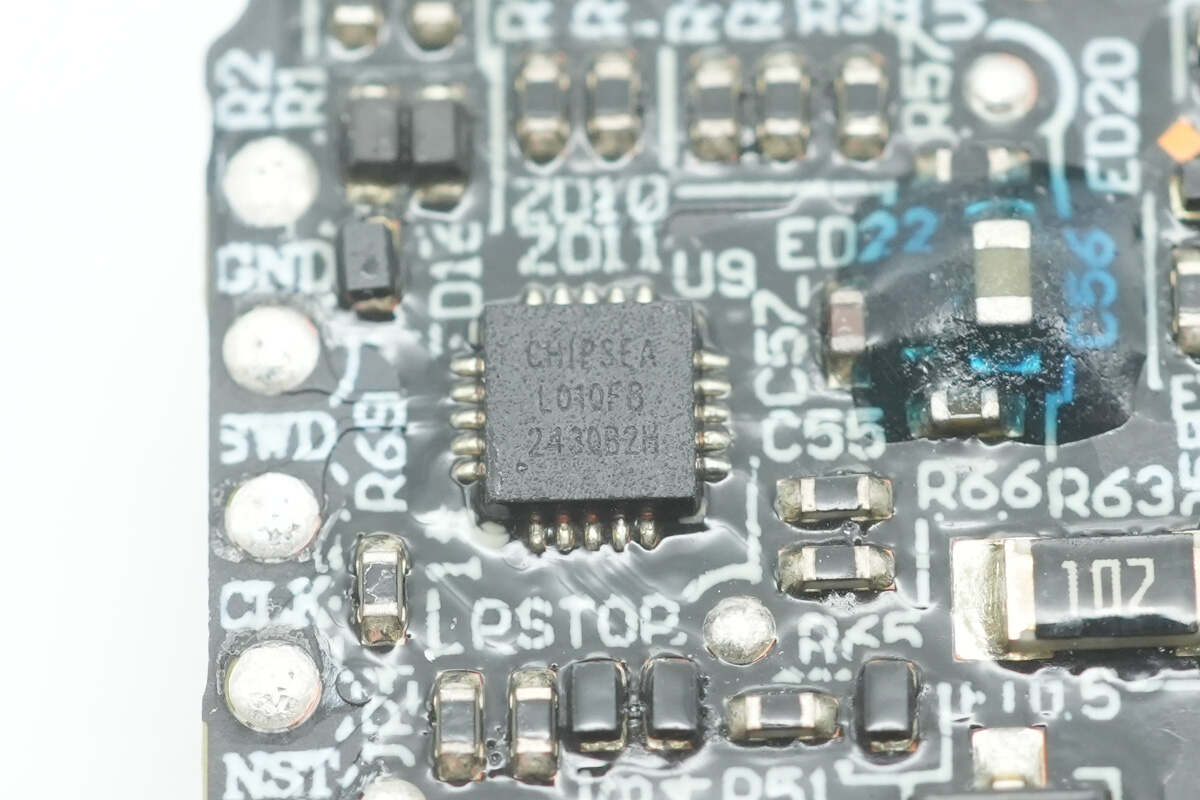

用于整机控制的MCU来自芯海科技，型号CS32L010F8，是一颗M0内核的32位低功耗MCU，最高工作频率为24MHz，内置64KB FLASH存储器和4KB SRAM，采用QFN20封装。

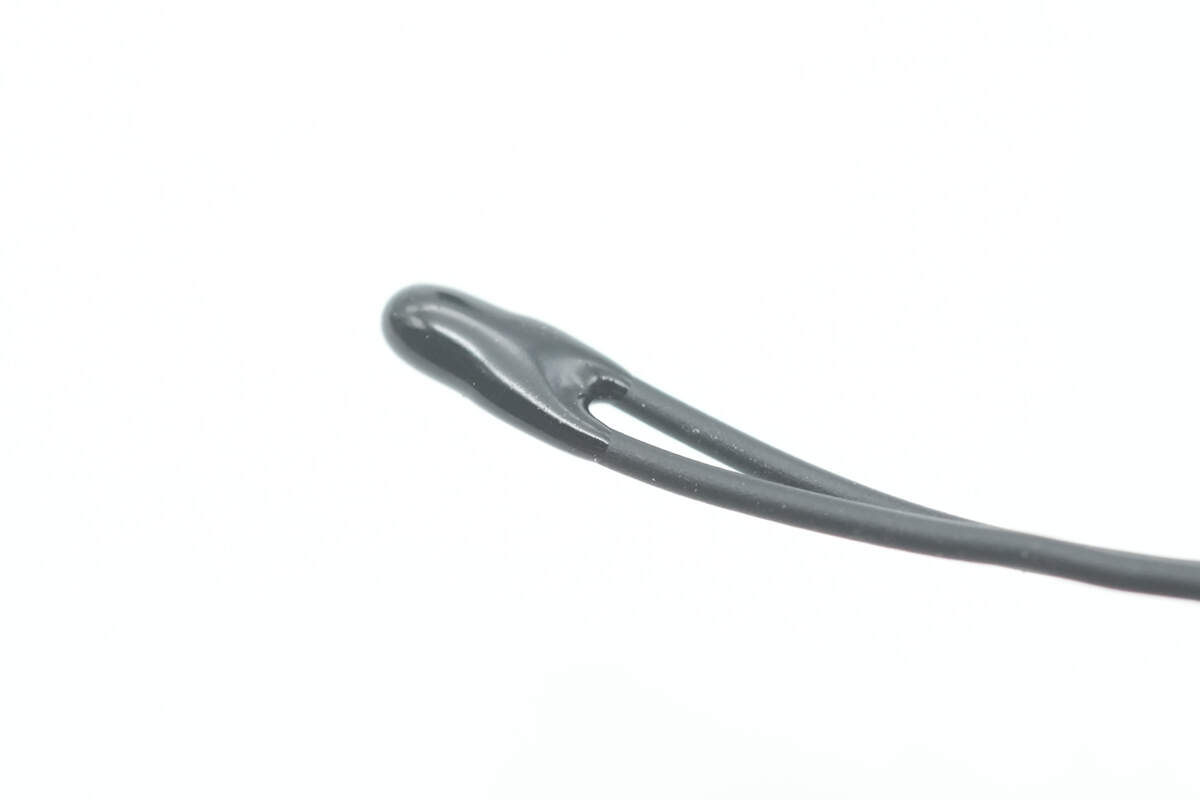

热敏电阻特写。

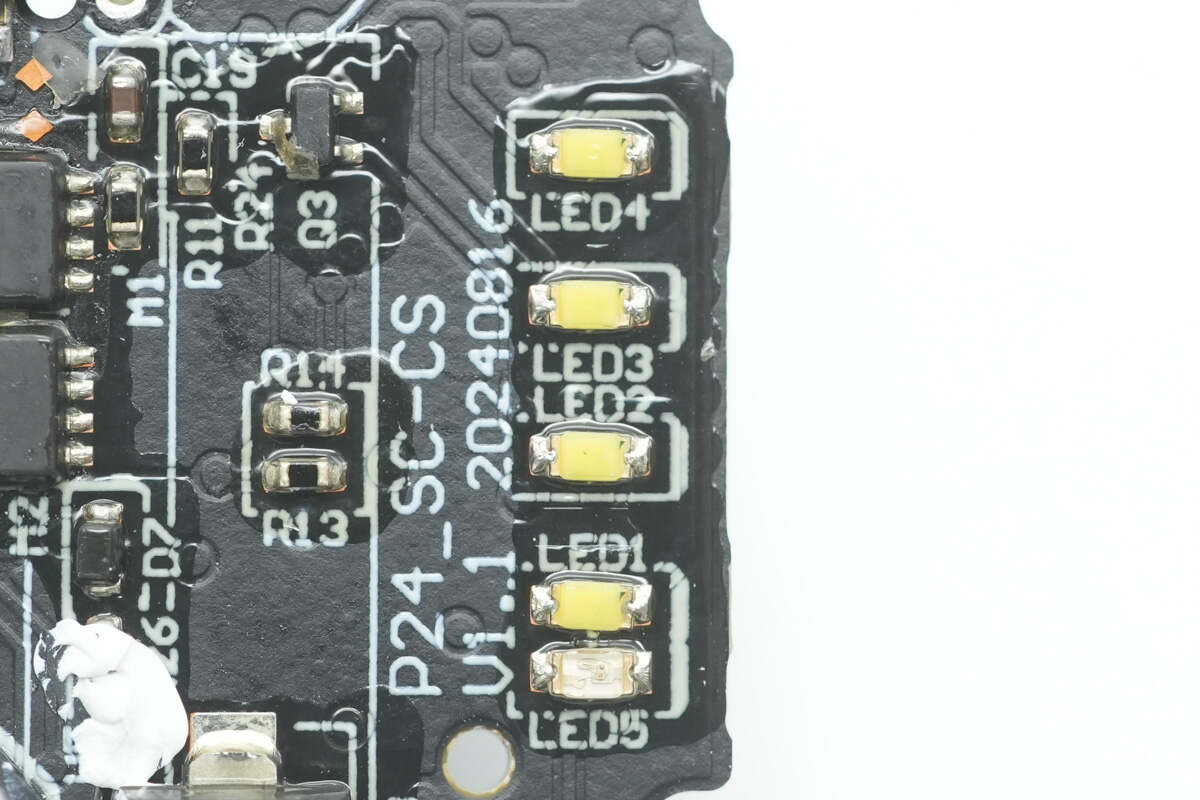

电量指示灯和快充指示灯特写。

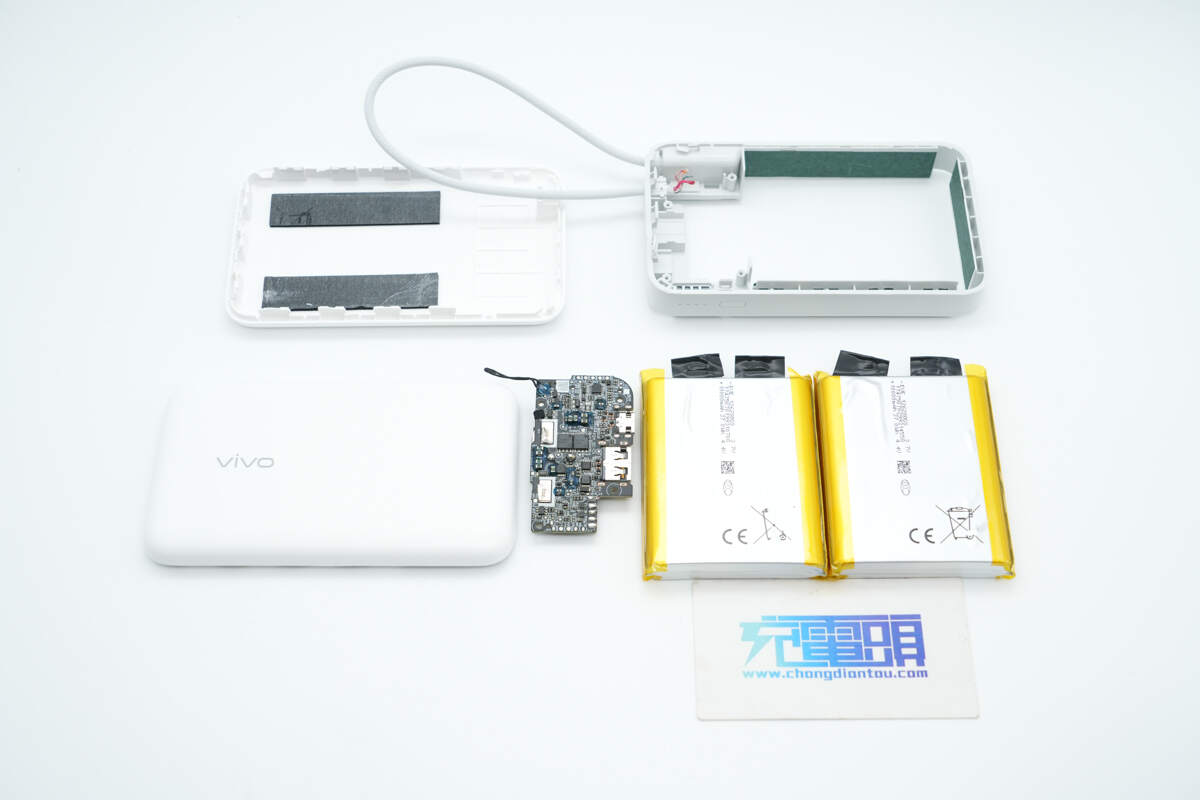

全部拆解一览，来张全家福。
充电头网拆解总结

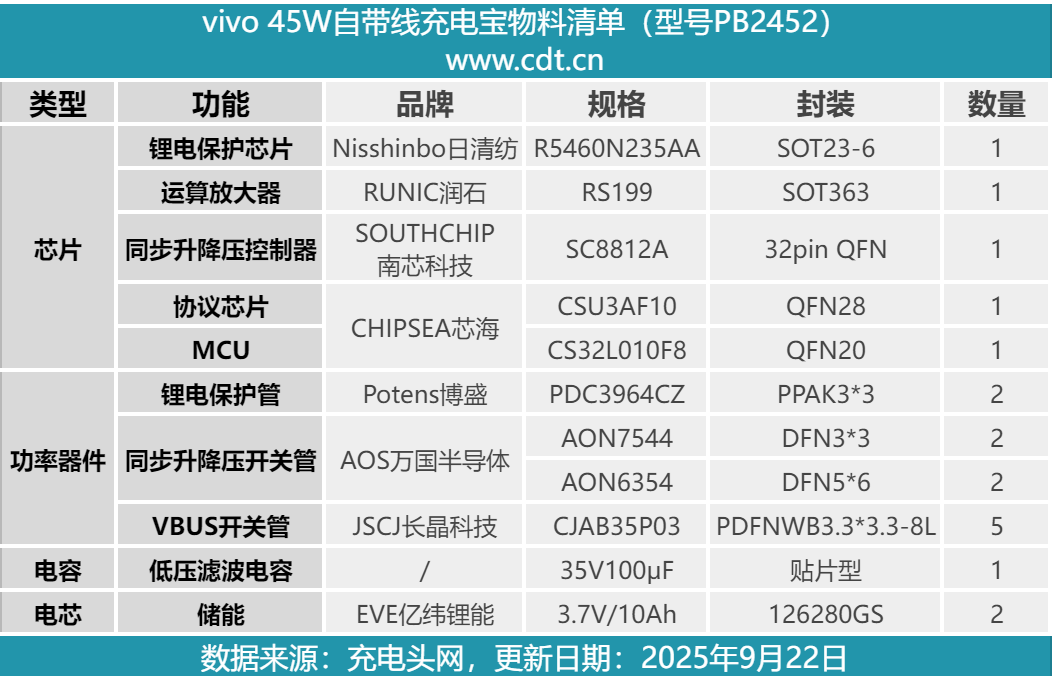

最后附上vivo 45W自带线充电宝的核心器件清单，方便大家查阅。
vivo 45W自带线充电宝延续了系列相同外观设计，自带一体式快充线使用编织材质，更能抗拉扯也更加耐用。此外额外配置有1A1C接口，最多满足三设备同时充电，提升充电效率。产品不仅支持45W PD快充以及vivo 44W私有闪充，还兼容UFCS、PPS、QC等快充协议，大大拓宽了其可适用范围。
充电头网通过拆解了解到，产品内部使用的是亿纬锂能聚合物锂电池，电芯通过了CCC、CE认证，并配有日清纺R5460N235AA锂电保护方案以及热敏电阻进行保护。采用南芯科技SC8812同步降压转换器搭配芯海科技CSU3AF10协议芯片实现充放电控制。电芯做了缓冲抗冲击保护设计。
