前言

本期继续为大家带来EcoFlow正浩170W自带双线移动电源的拆解，产品拥有电光银、星耀黑、苍岭绿三种配色，搭配黑曜石玻璃质感面板，外观同样设计得很时尚。此外充电宝也搭载16位色深TFT彩色屏显，支持趣味表情、电量、接口使用情况和功率实时反馈等丰富功能。

移动电源不仅配置有USB-C拉拉线，还额外配置挂绳线以及1A1C接口，最多可同时为四个设备供电，并提供最高170W的组合输出，并且USB-C1/C2/C3均支持100W双向快充，整体性能表现也很强悍。下面就带大家来详细了解这款产品的设计。

正浩170W自带双线移动电源开箱

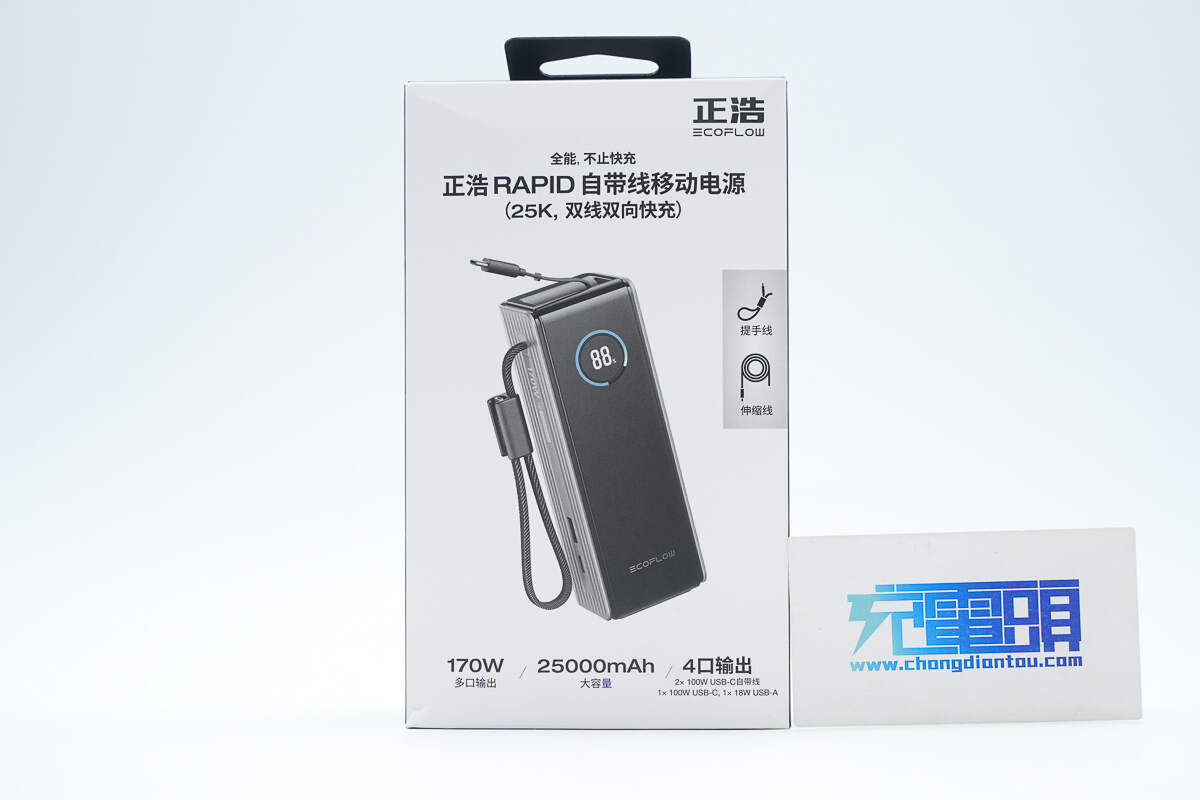

包装盒正面印有EcoFlow正浩品牌、产品名称、外观以及核心参数卖点。

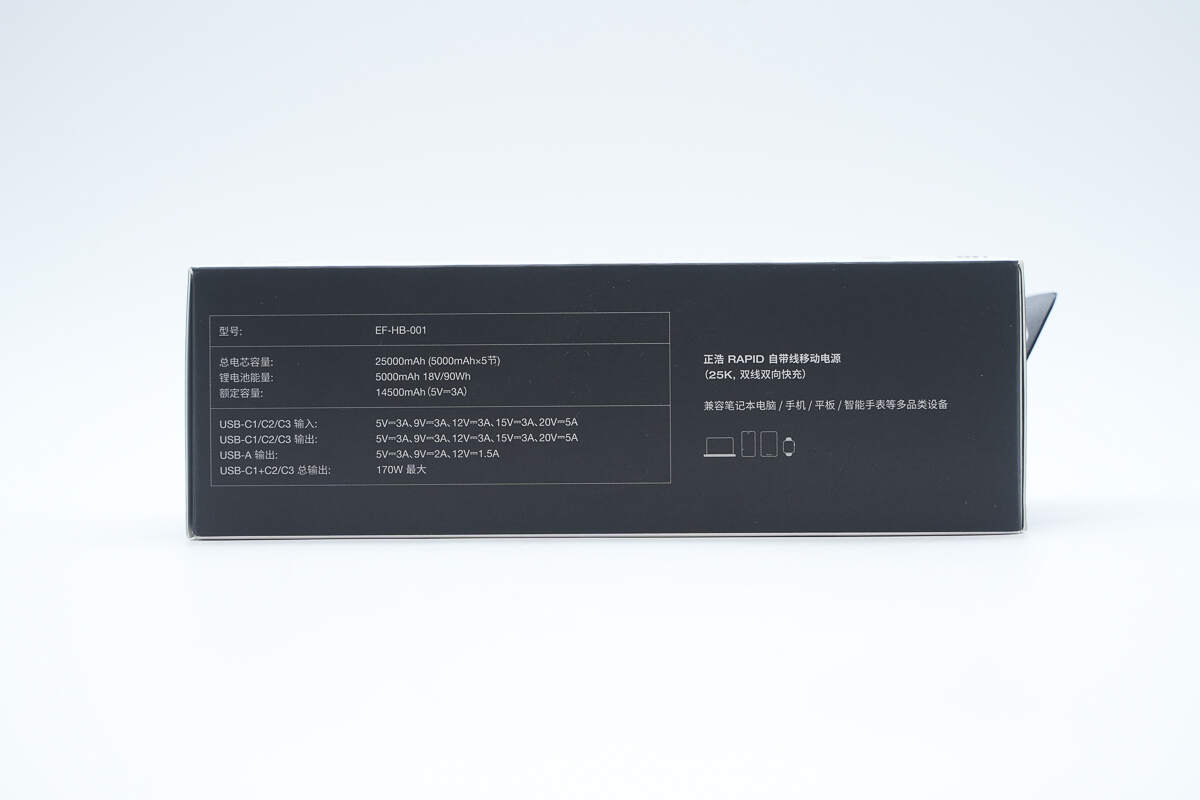

侧面印有产品参数以及可兼容笔记本电脑/手机/平板/智能手表等全品类设备信息。

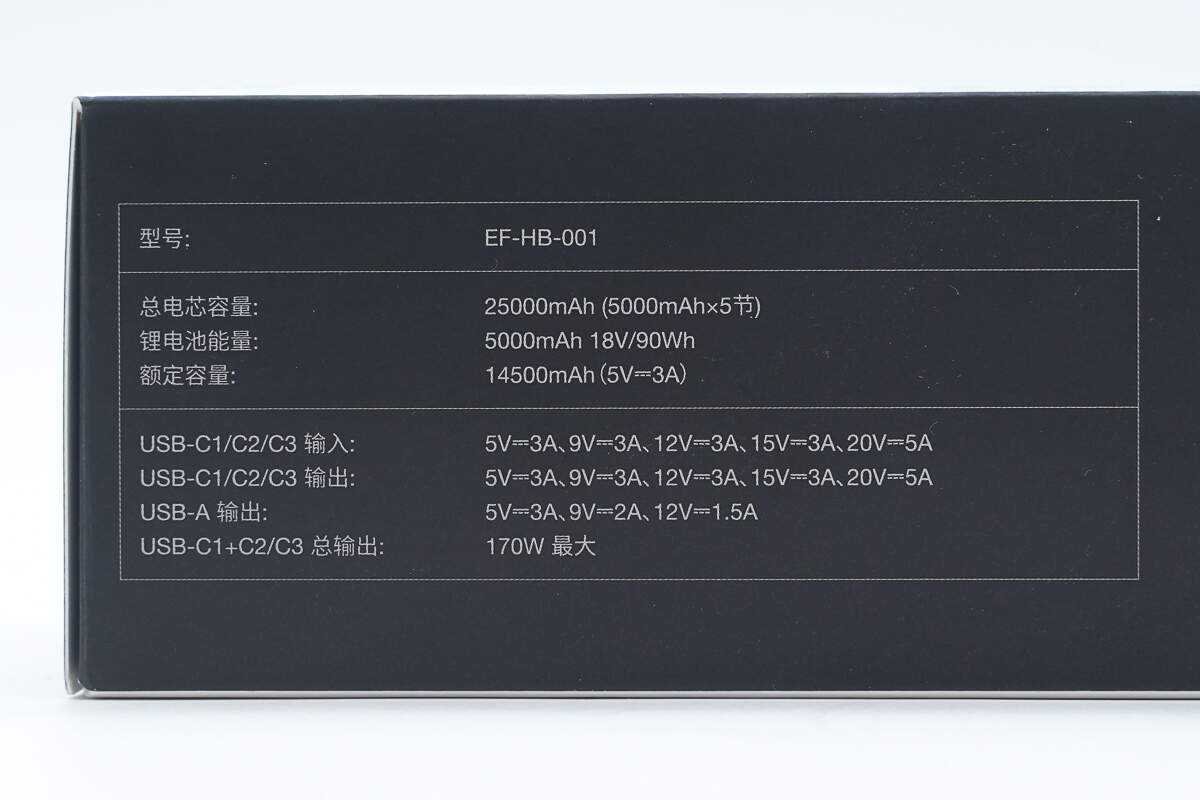

包装盒上参数特写，下面到产品实物展示环节再介绍。

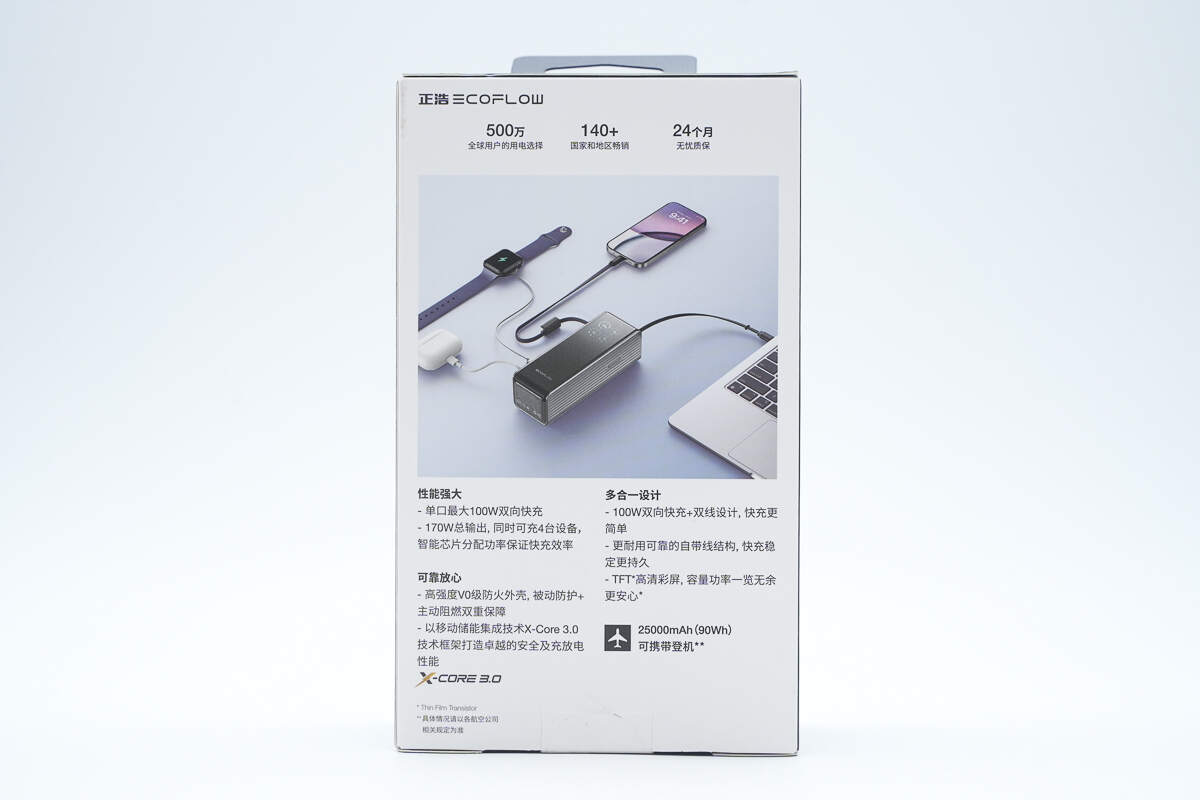

背面印有产品应用场景和卖点介绍。

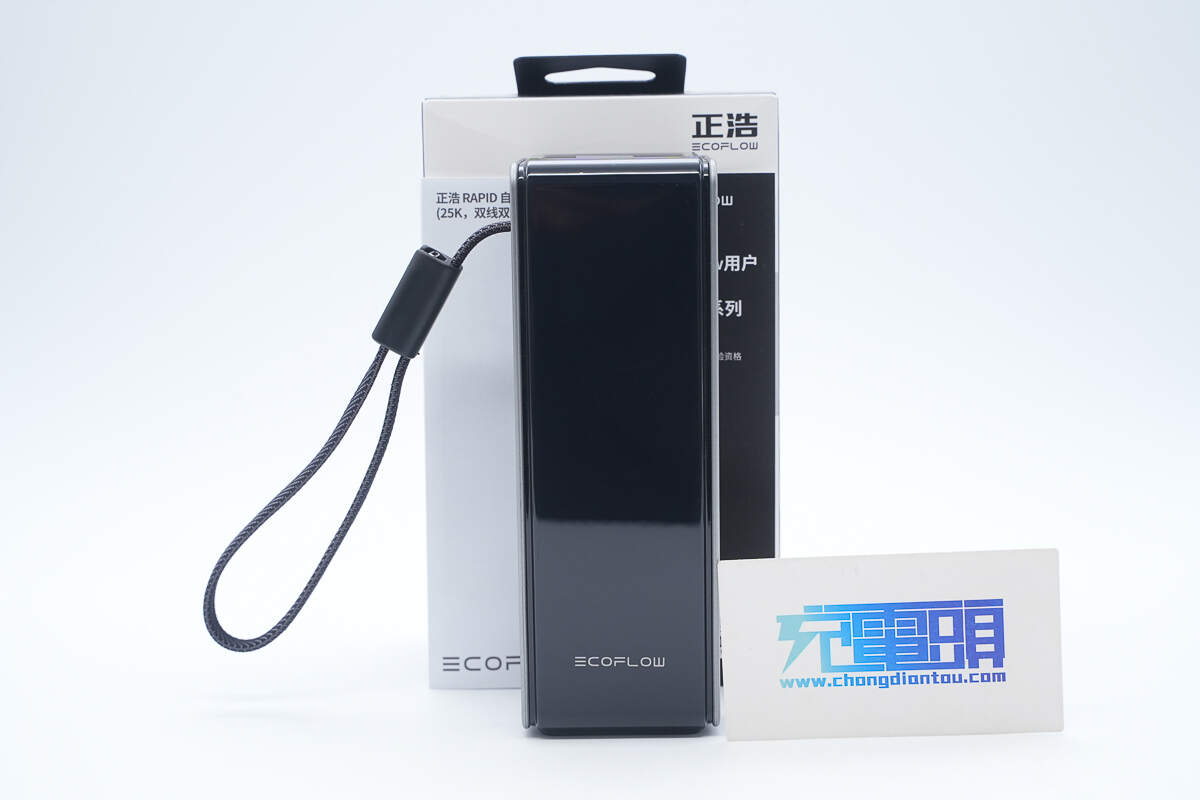

包装内含移动电源、使用说明书以及感谢卡。

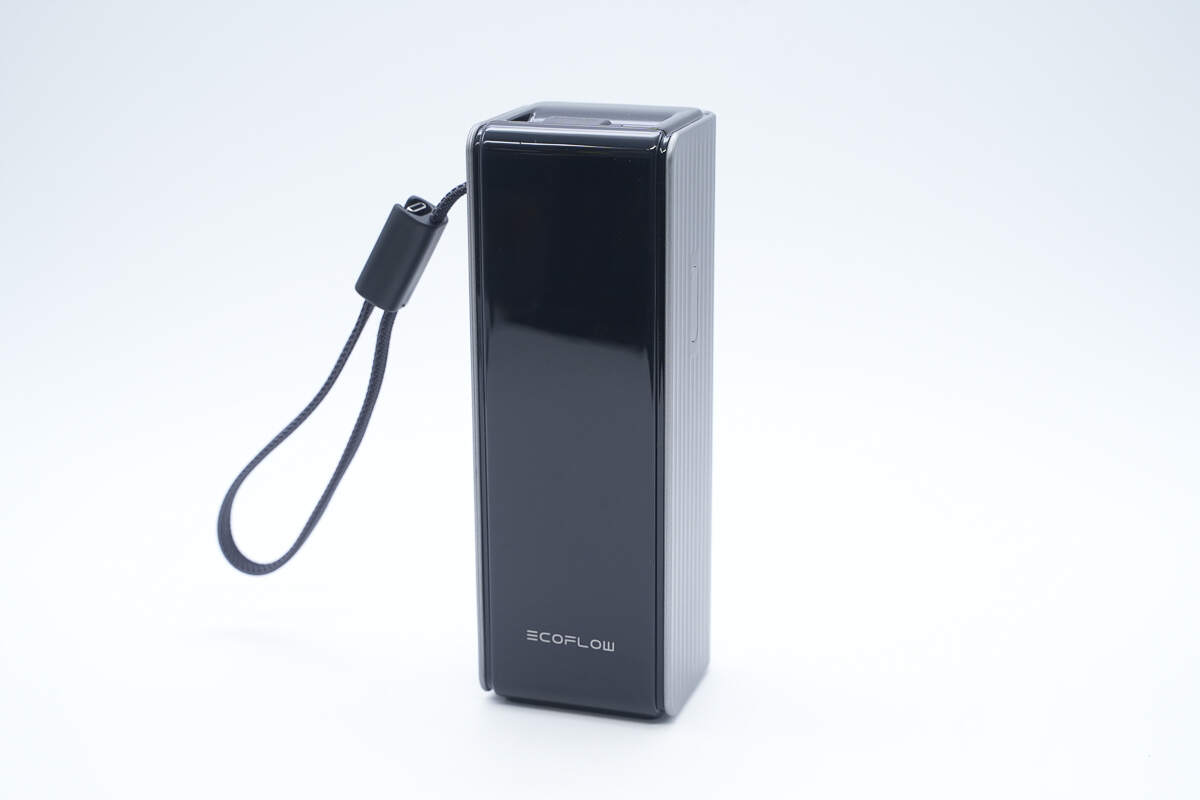

正浩170W自带双线移动电源除家族式电光银配色外，还拥有星耀黑、苍岭绿两种配色可选，搭配的黑曜石玻璃质感面板可随光线角度变化闪烁，整体外观同样时尚感很足。

机身正面上方设有隐藏式16位色深TFT彩色屏显，下方印有EcoFlow品牌。

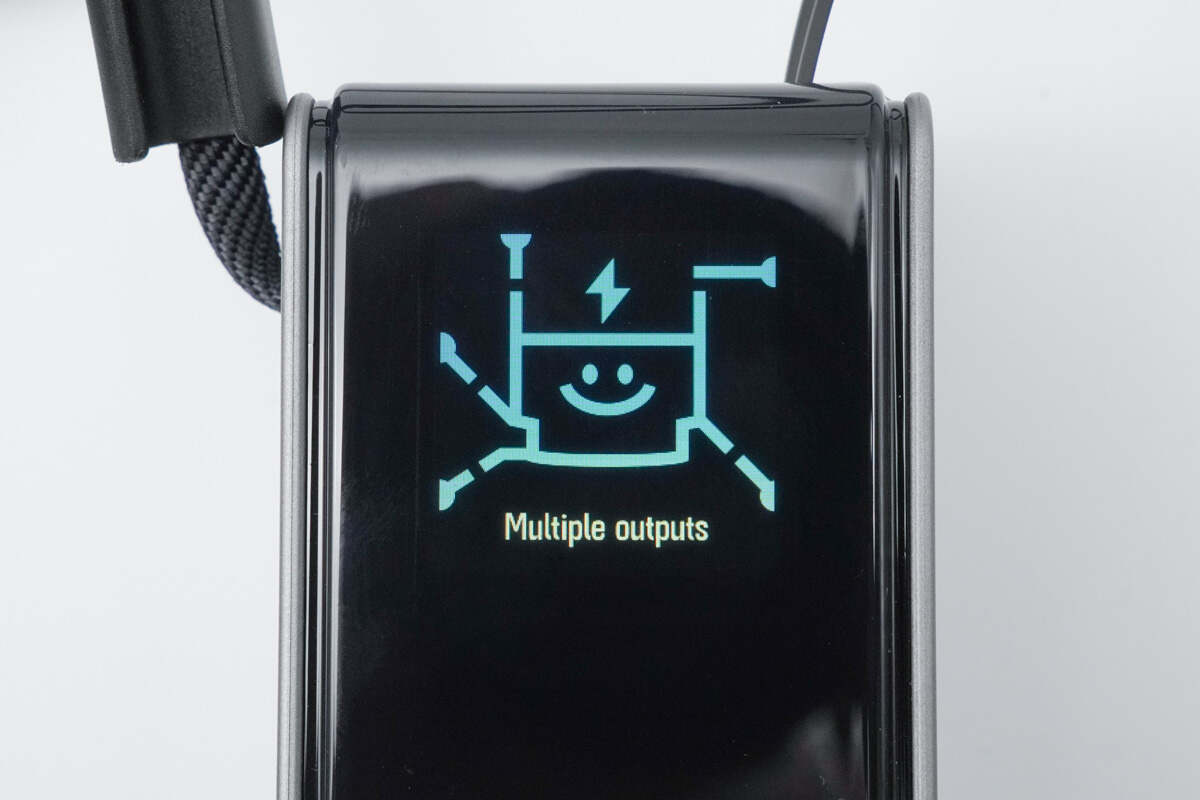

全彩智能显示屏拥有丰富的功能界面，如同样支持个性趣味表情显示。

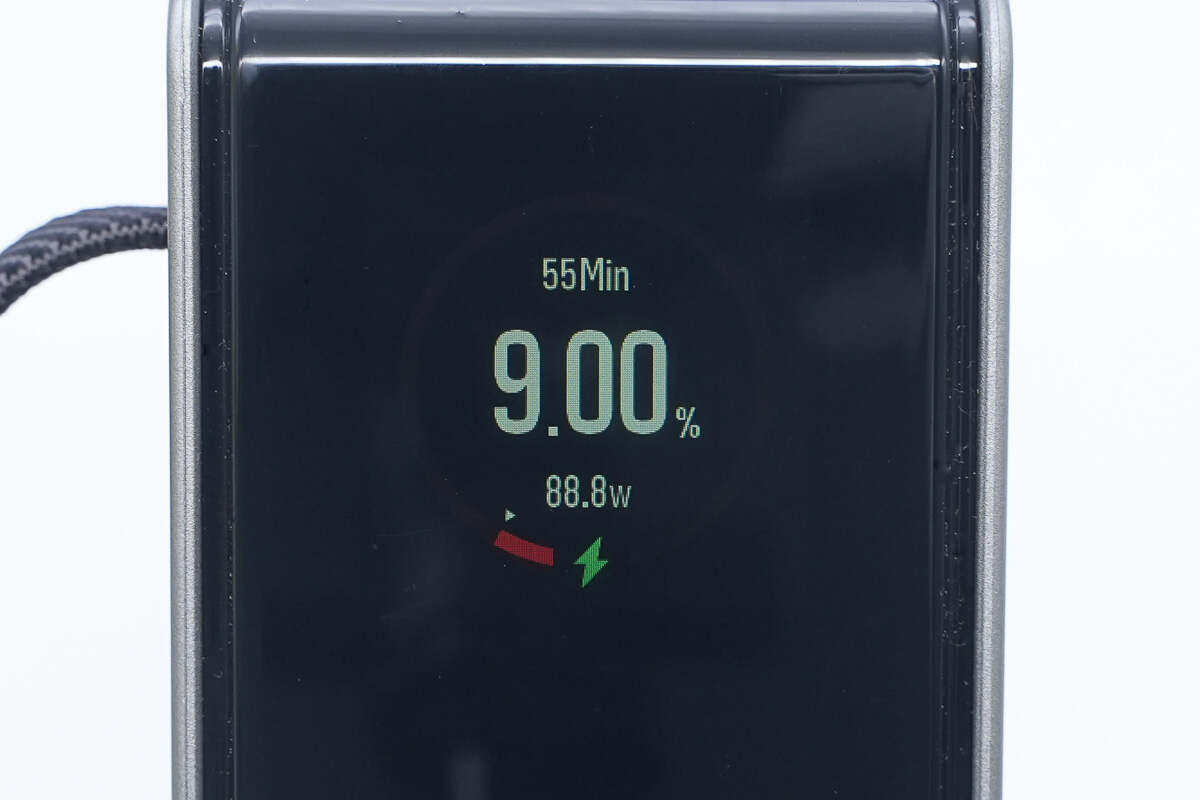

还能显示移动电源剩余电量、自充电功率以及预计充满所需时长，自充电设计绿色闪电标识进行提示。

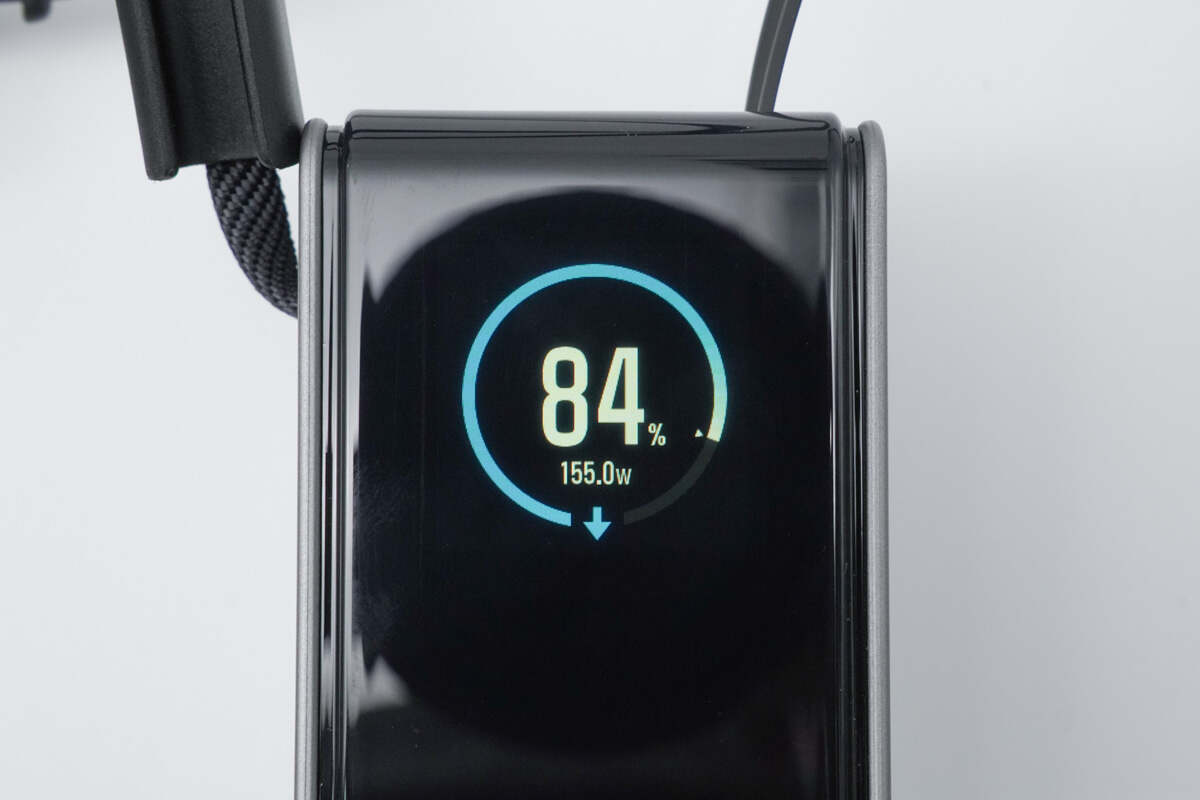

移动电源输出采用蓝色向下箭头提示，并能显示总输出功率。

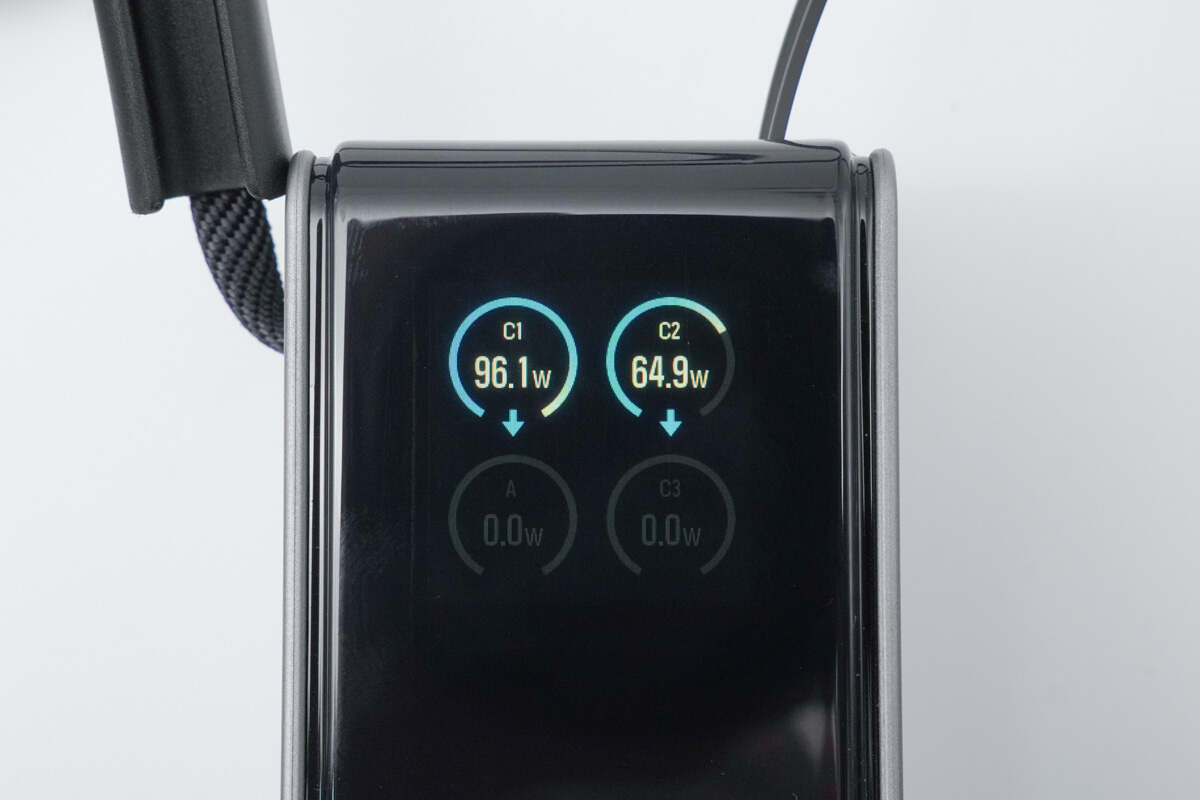

各接口的使用情况以及实时输入/输出功率同样一目了然。

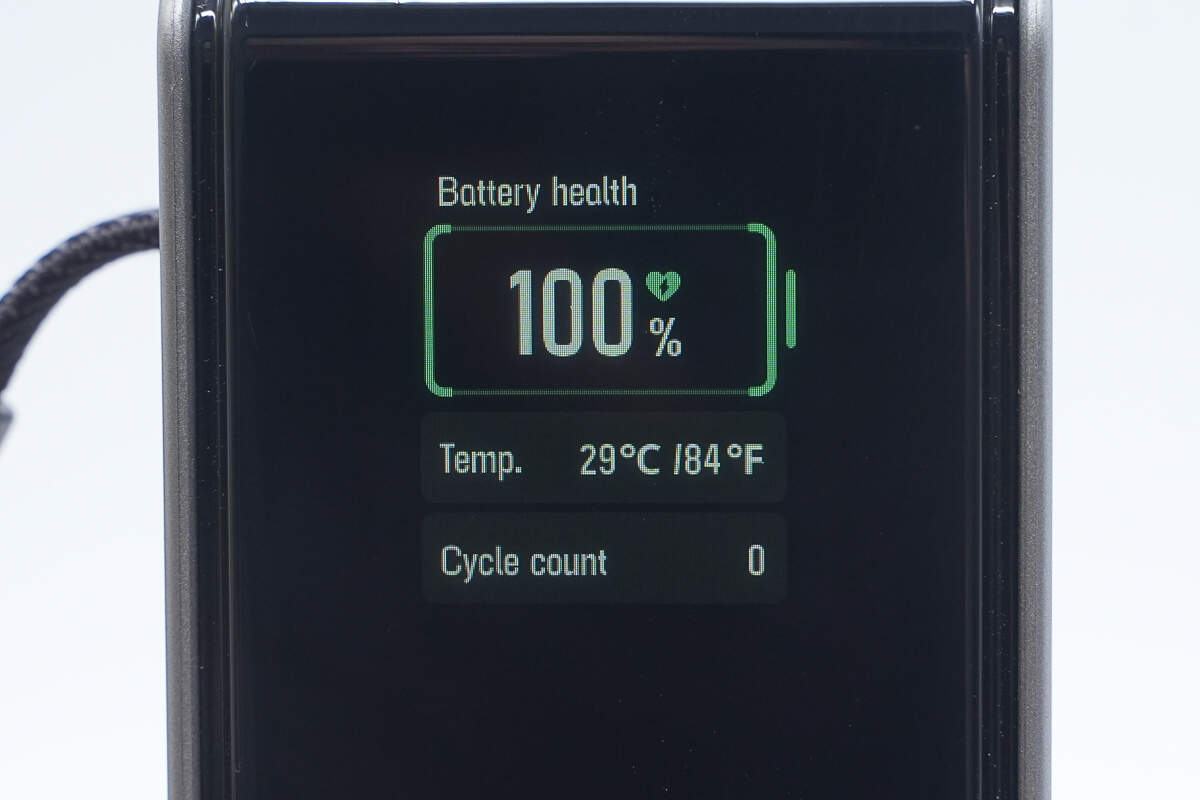

此外同样拥有电池健康度和温度实时反馈功能界面，产品安全性随时看得到。

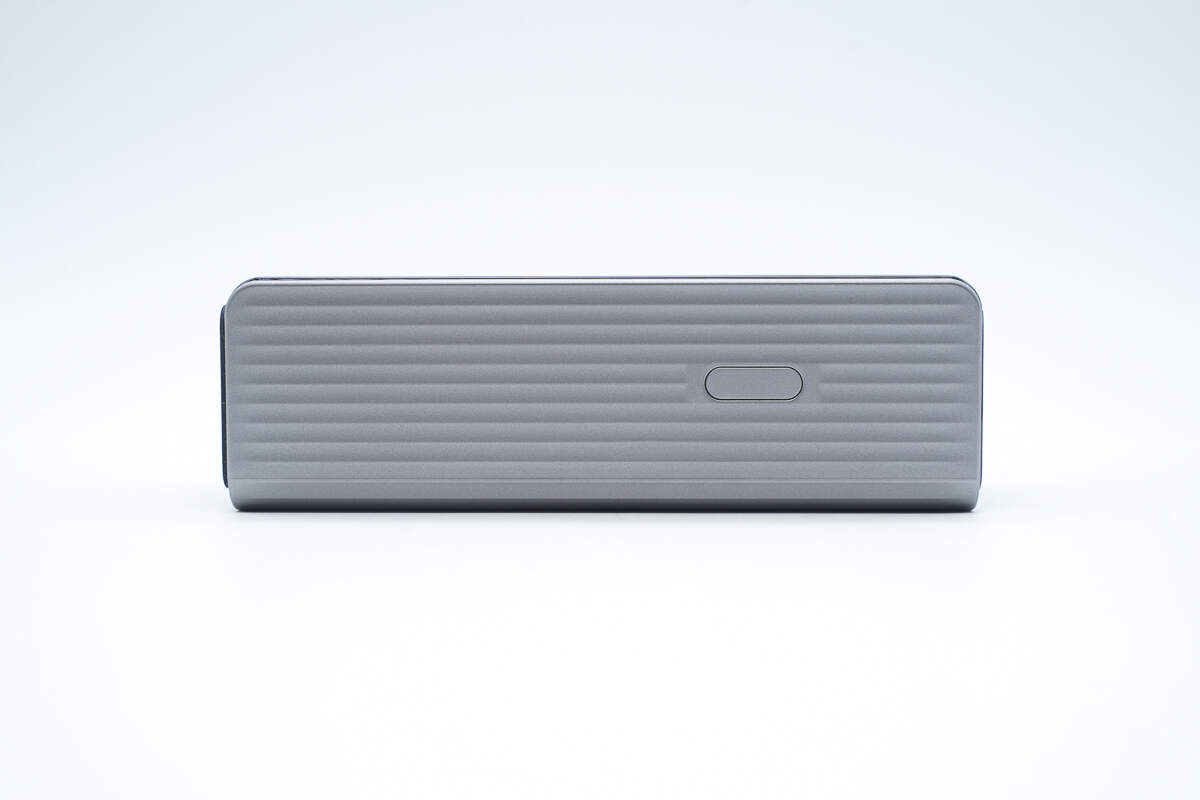

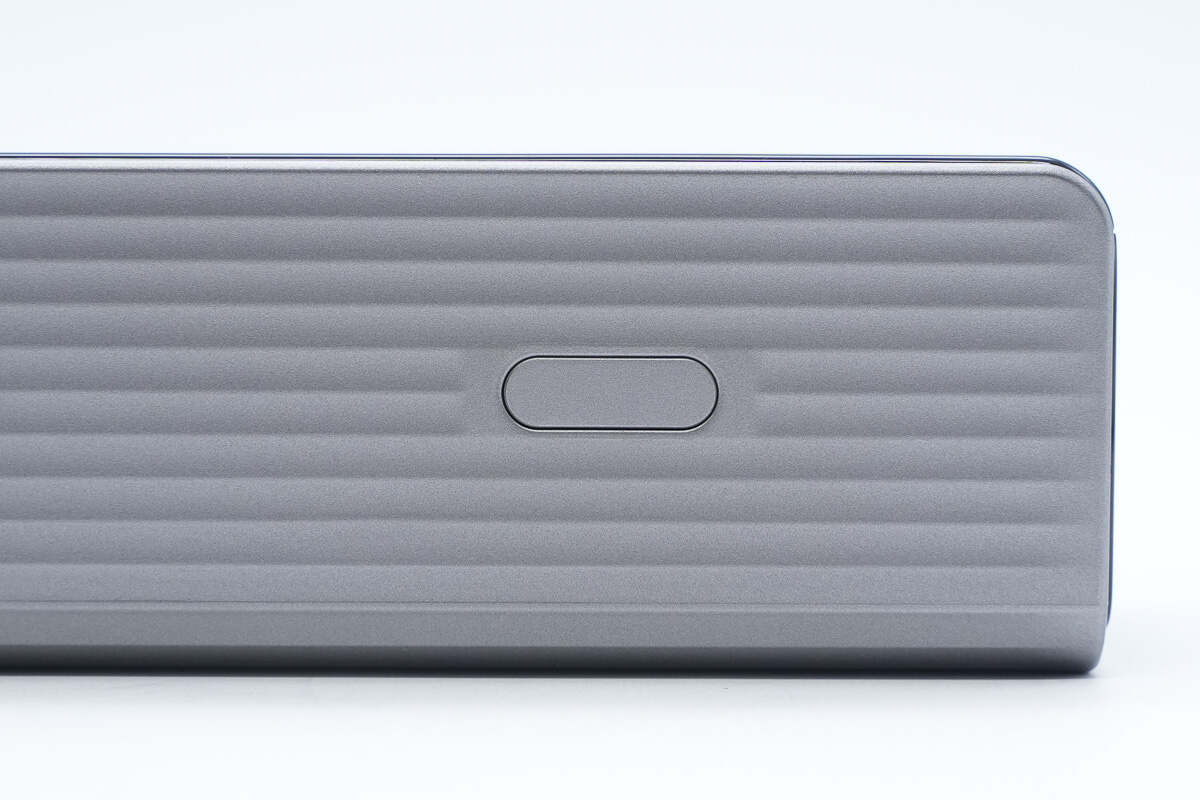

机身两侧防滑细纹设计，同时提升持握手感。

侧面配置有电源键。

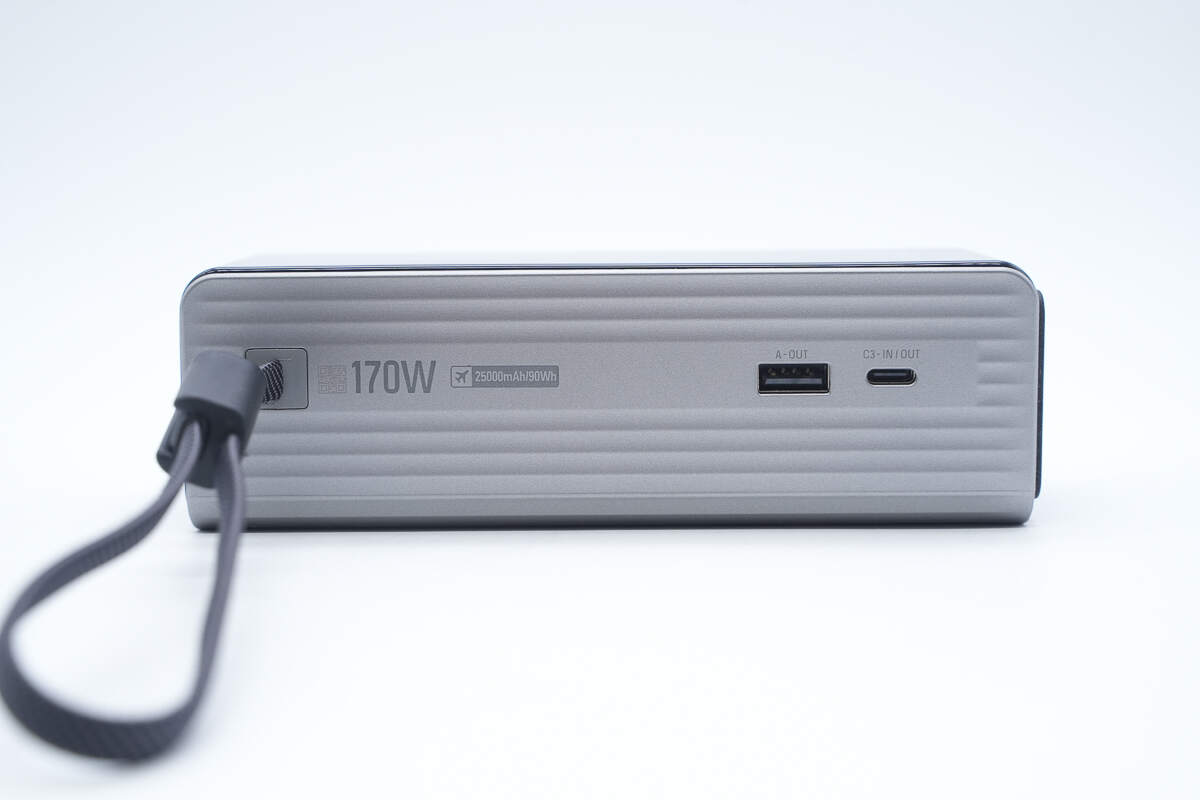

另一侧配置1A1C快充接口和USB-C2挂绳线，壳体上印有170W、25000mAh/90Wh以及可携带上飞机标识。

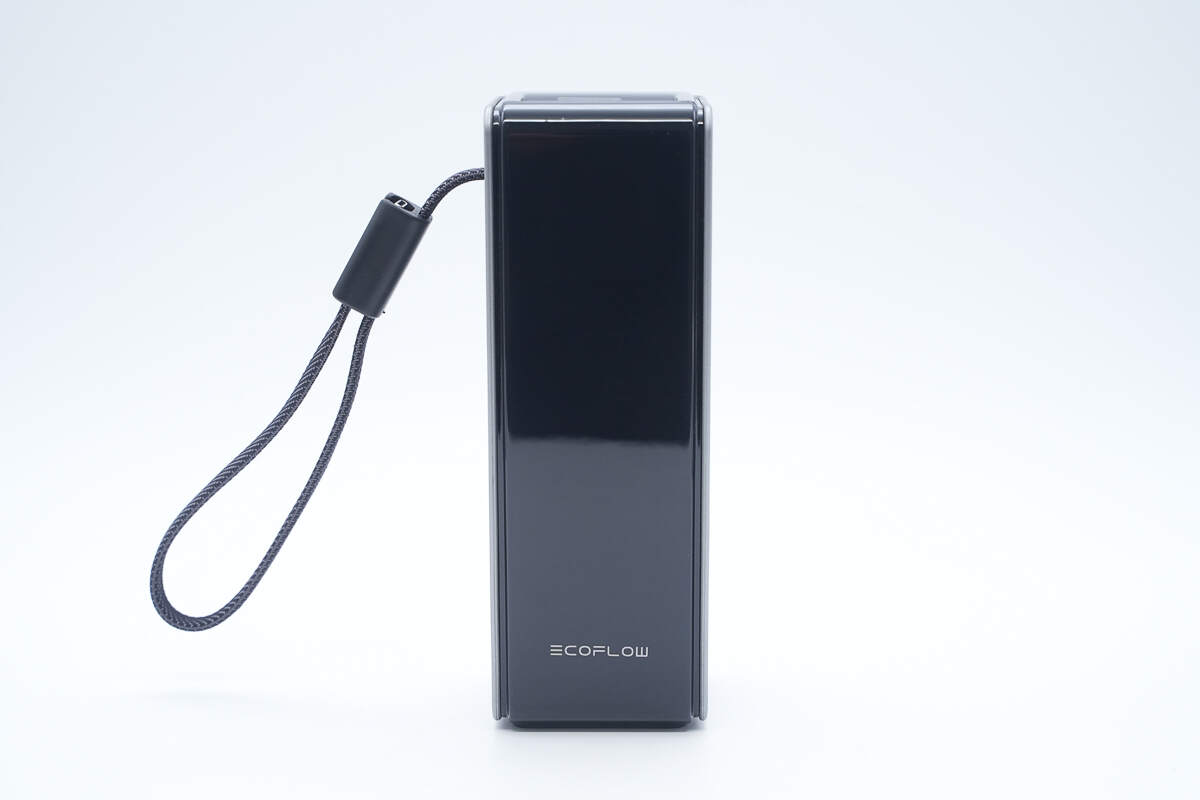

USB-C2挂绳线线身上做了端子收纳固定设计，可拎可挂可充电。

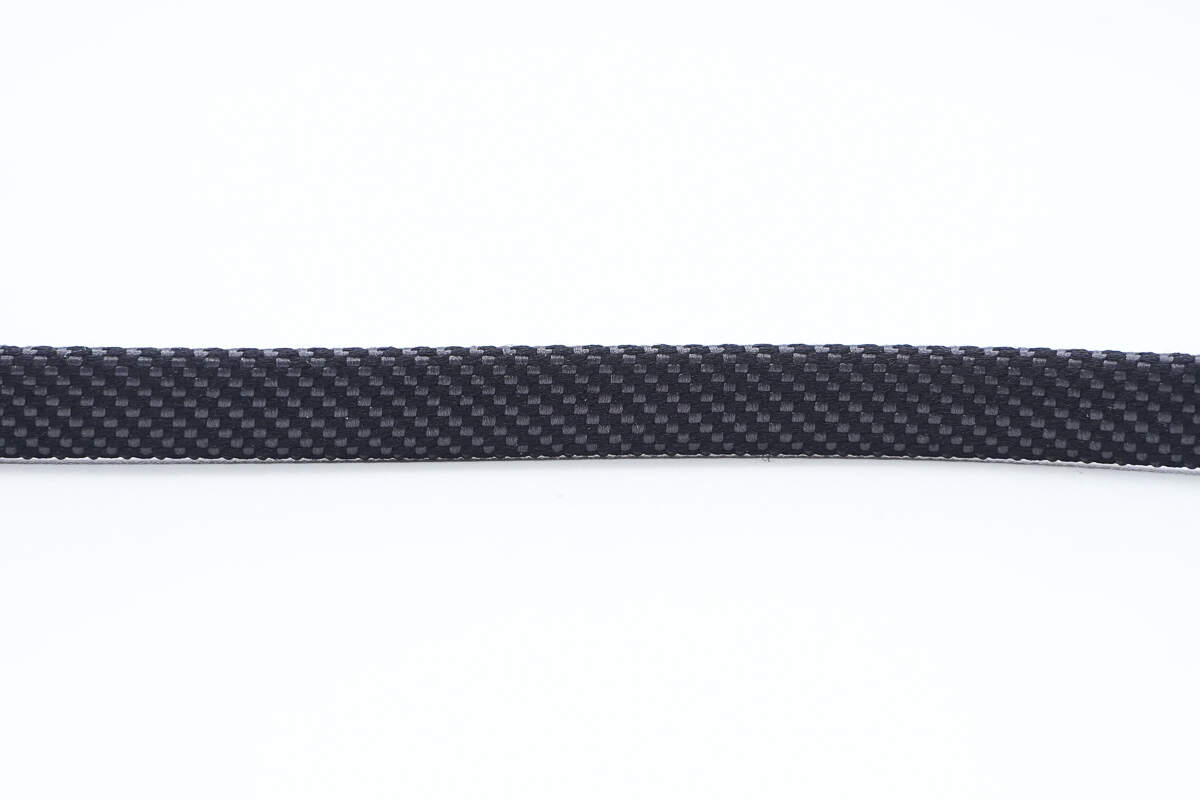

此外线身为编织线设计，抗拉强度更高。

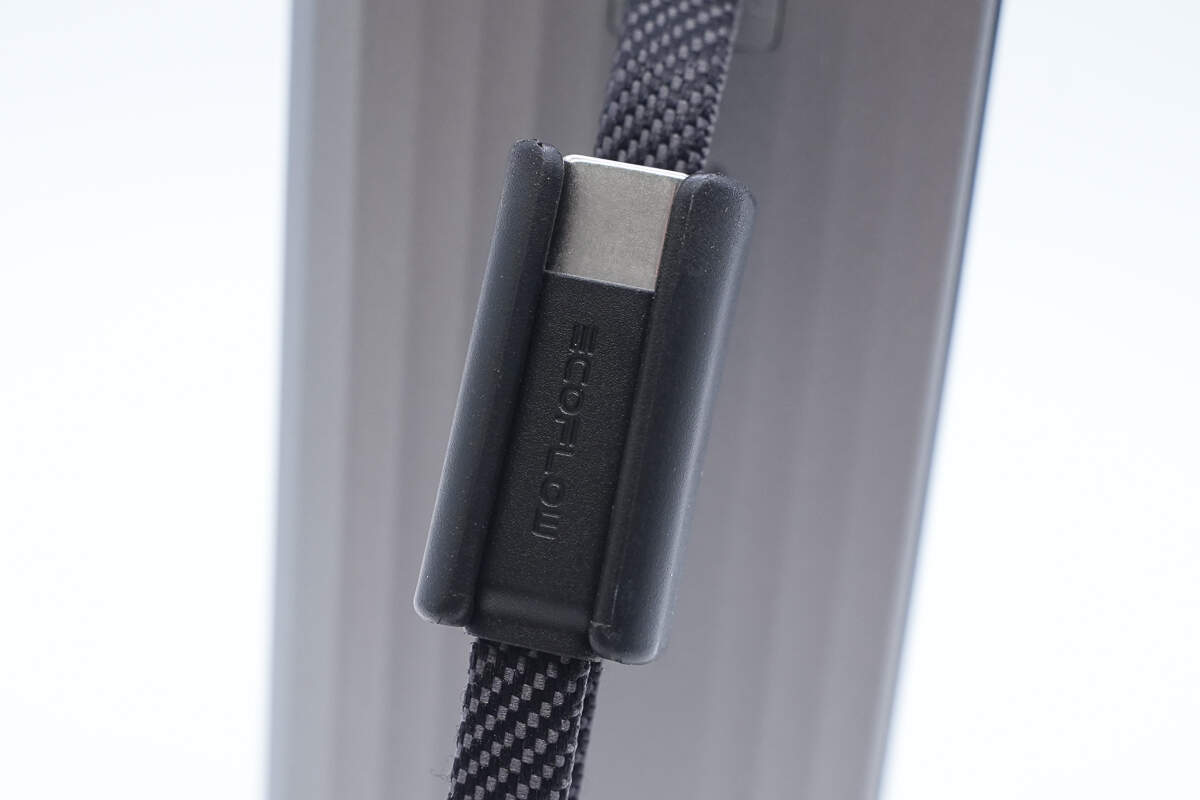

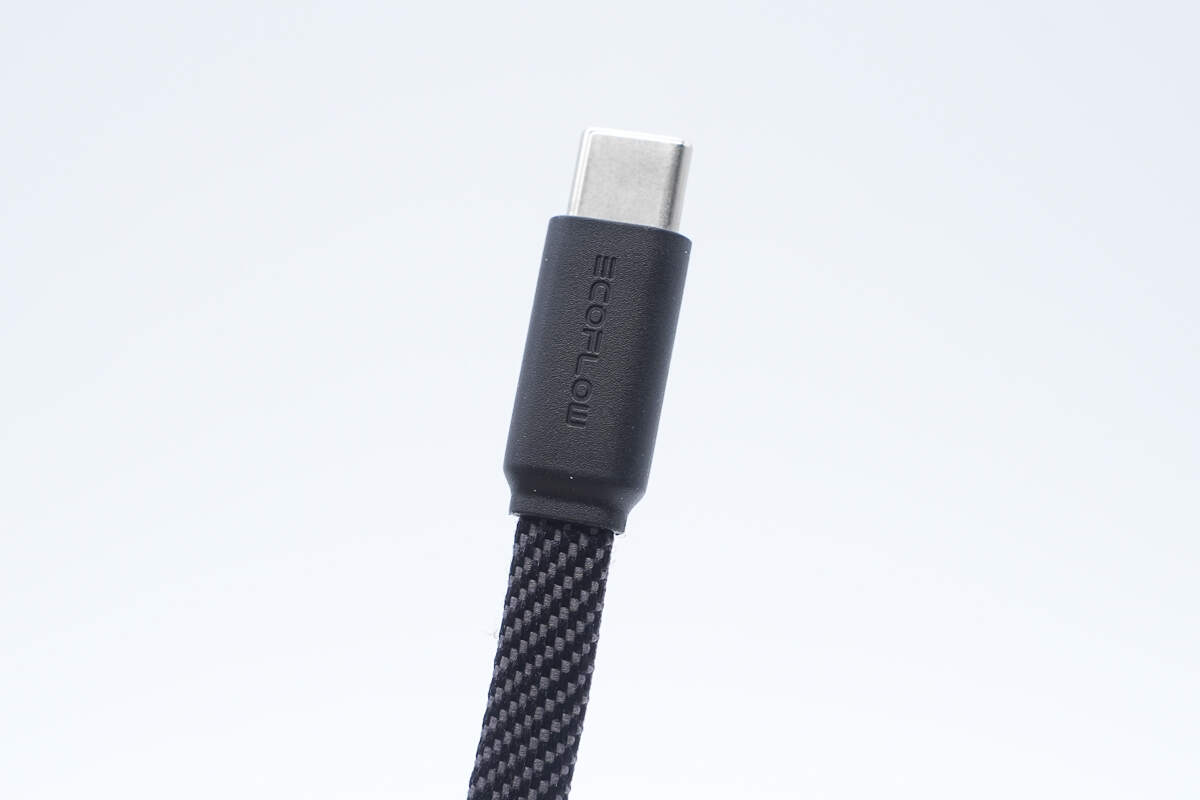

端子外壳表面磨砂方便插拔，正面设计有EcoFlow品牌。

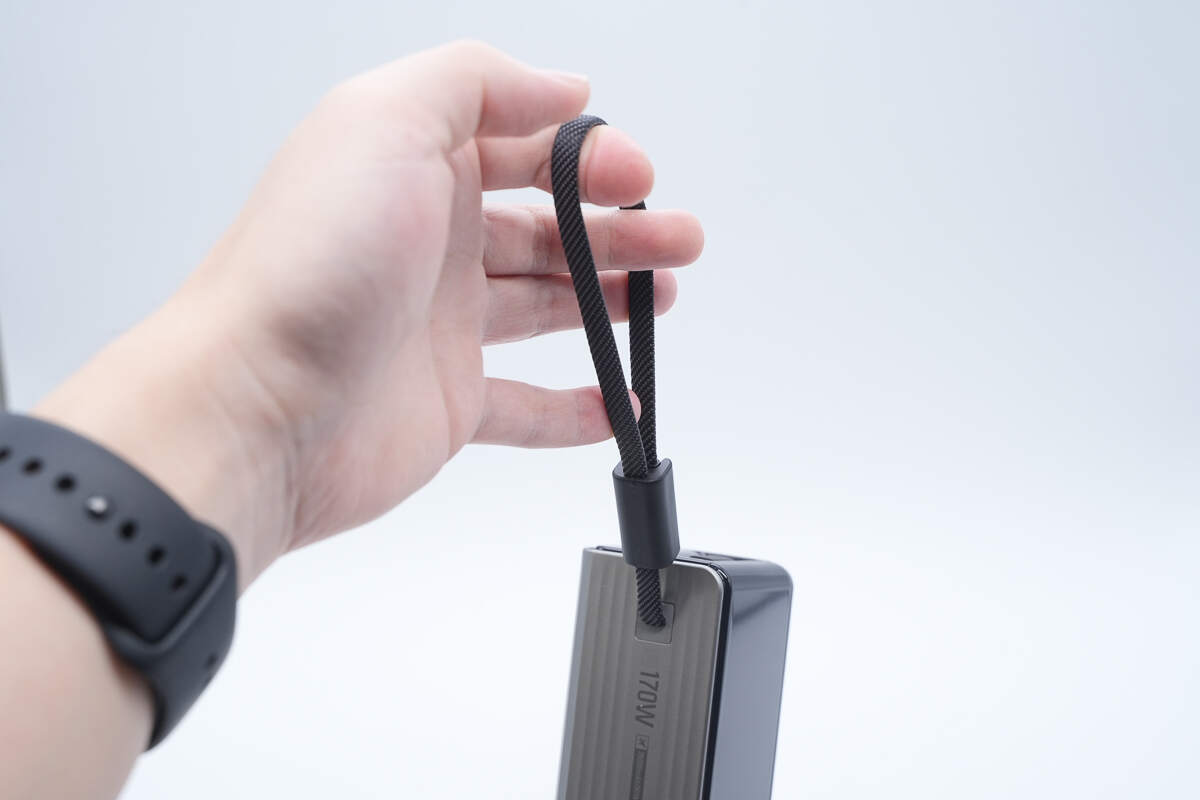

USB-C2挂绳线使用场景一览。

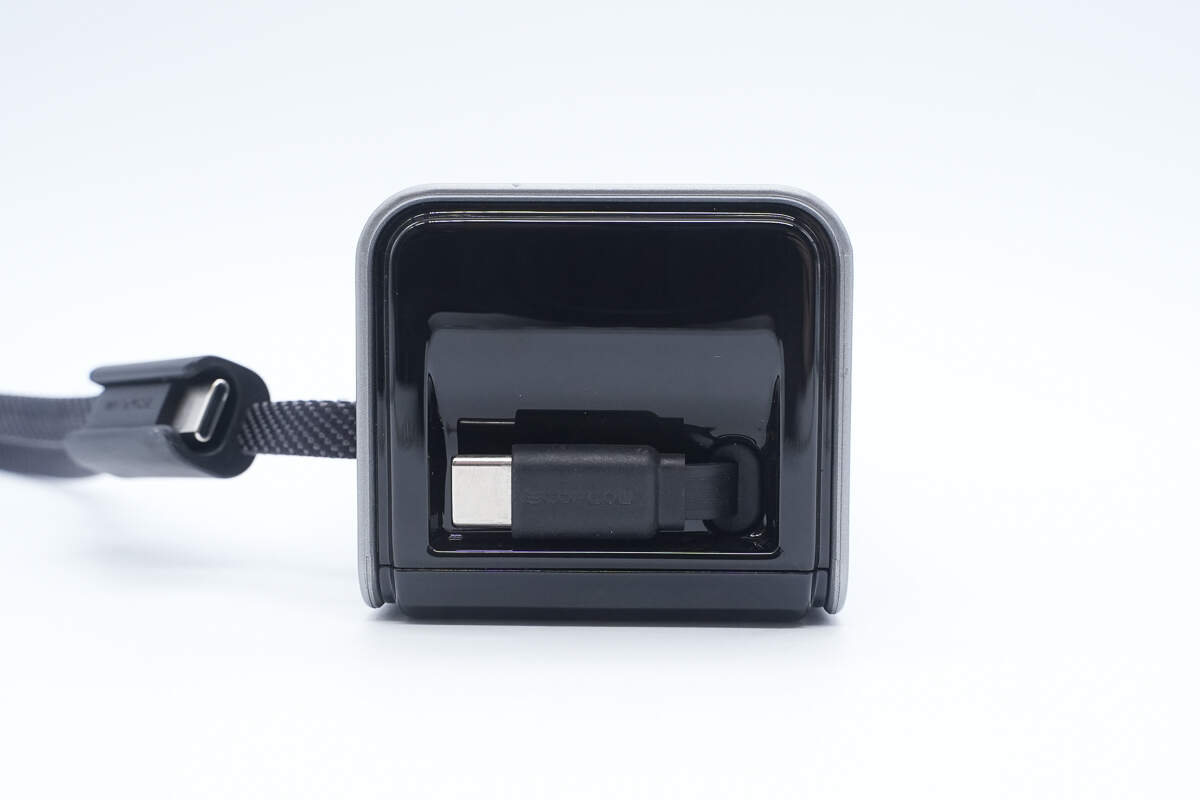

机身顶部还配置有USB-C1拉拉线，即拉即用，自收纳隐藏便携更美观。

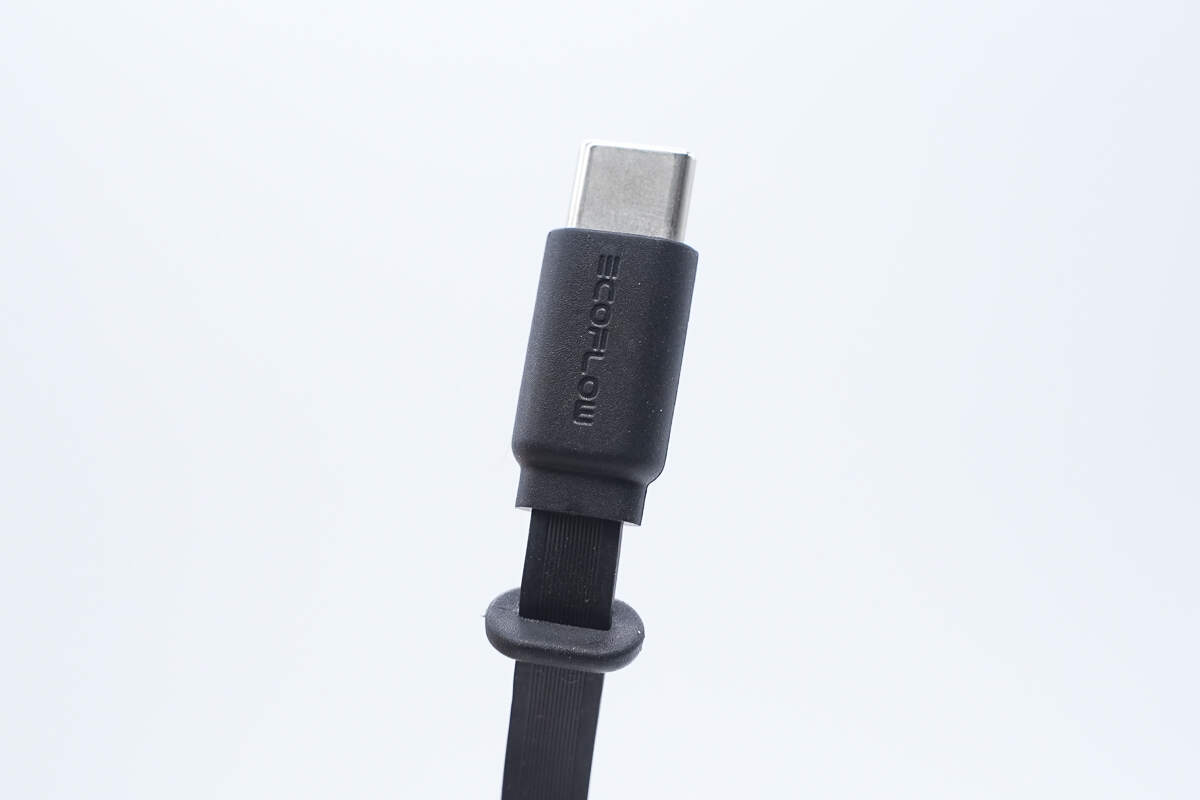

拉拉线端子外壳表面同样磨砂工艺处理以及设计EcoFlow品牌。

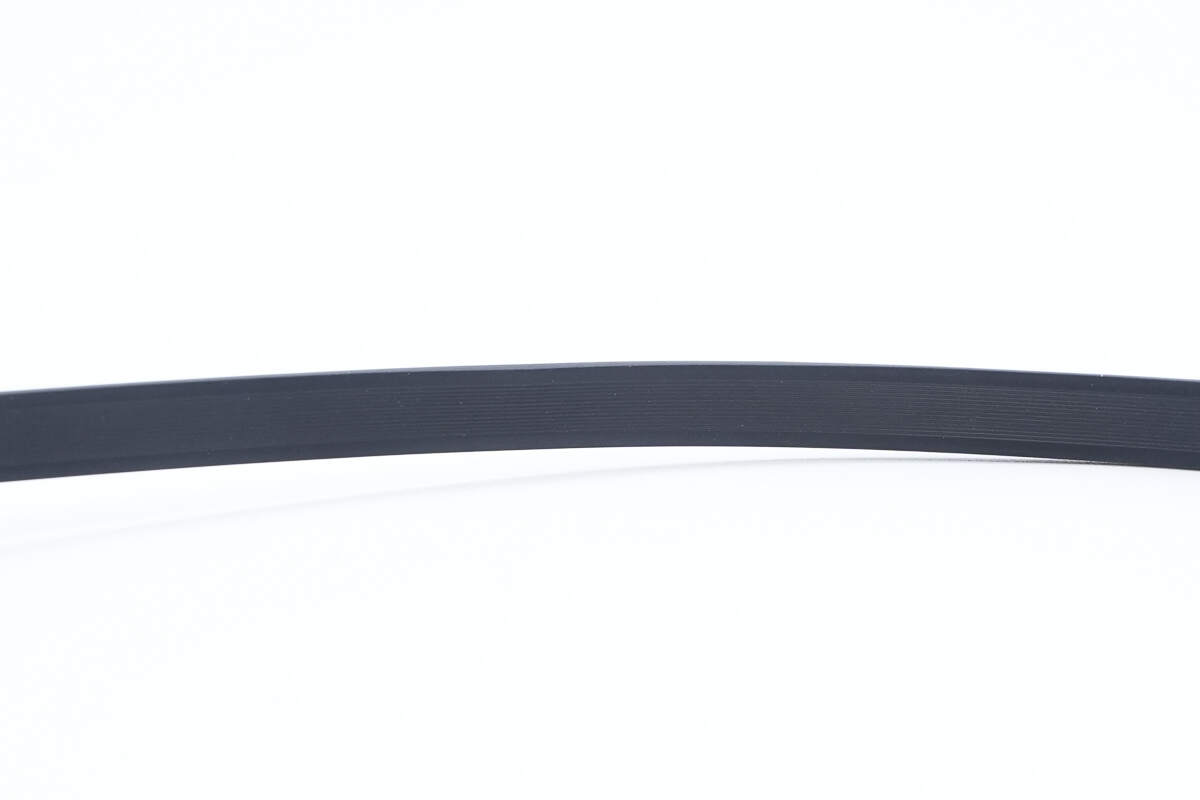

拉拉线线身同样为扁平设计，采用亲肤硅胶线材，柔软耐用不变形。

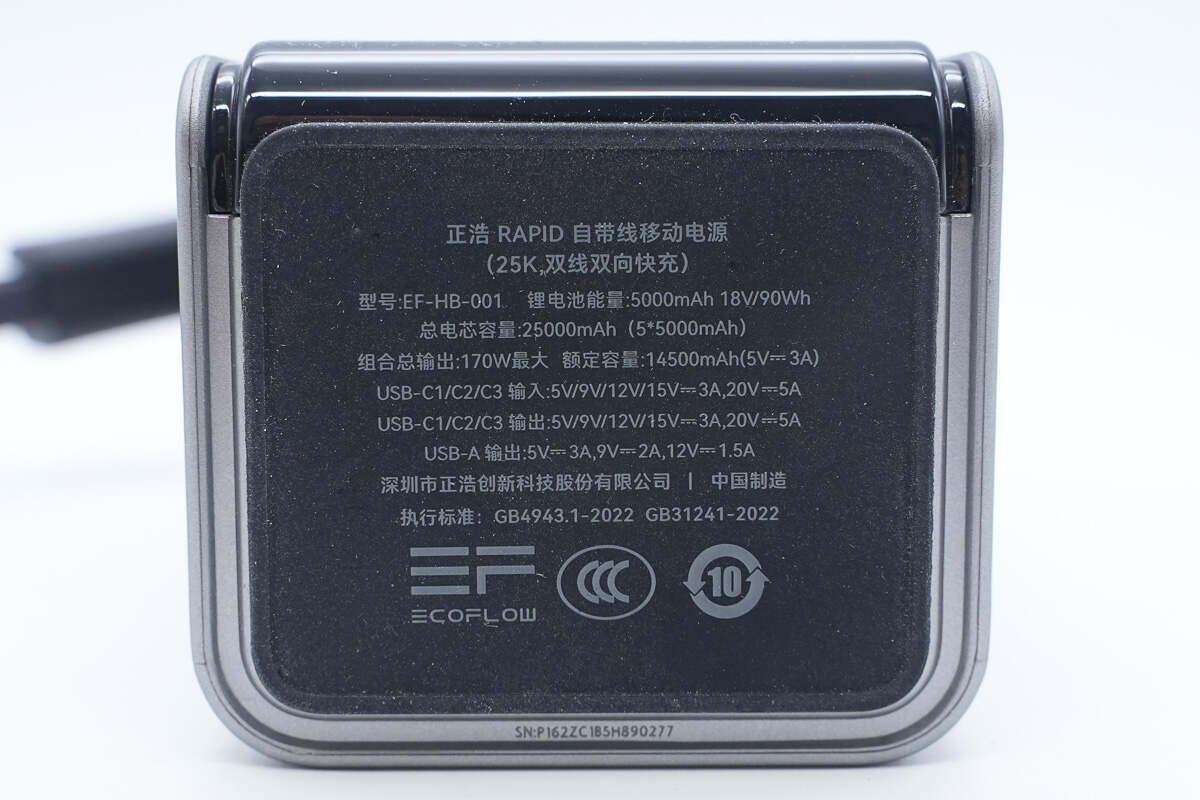

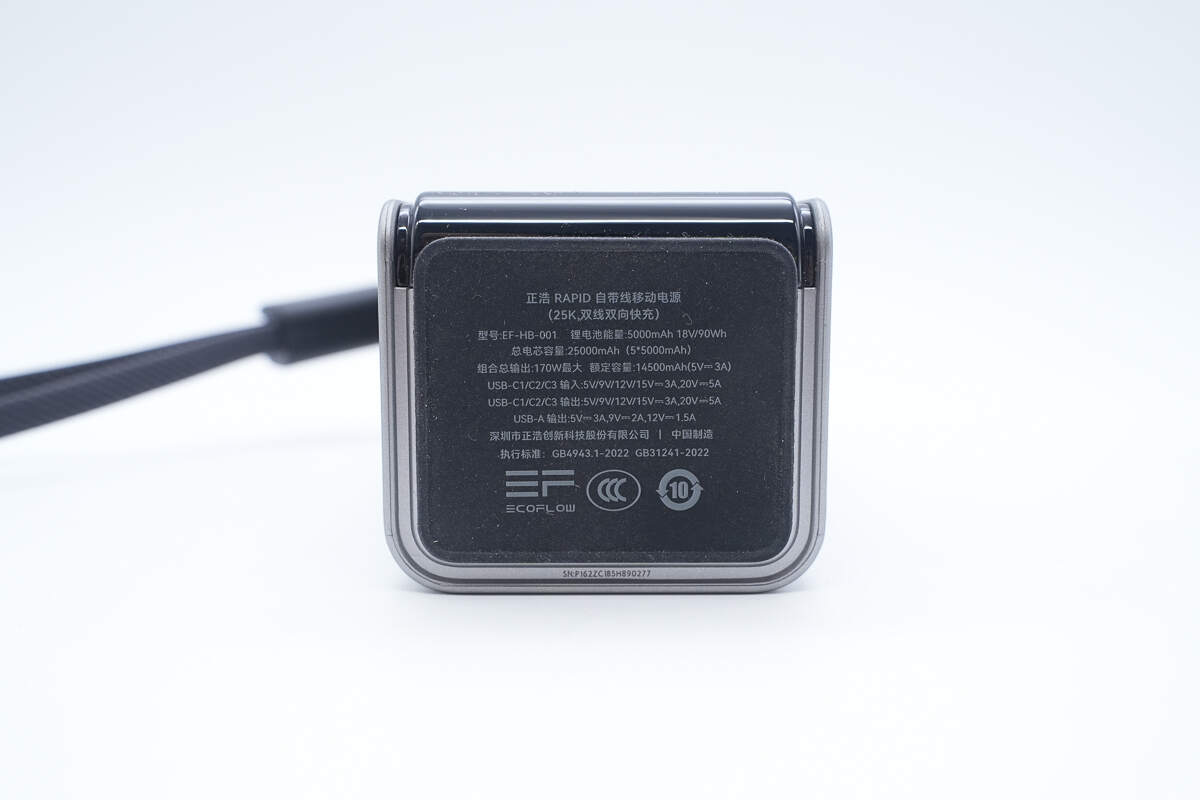

机身底部贴有防滑保护垫，并印有产品参数信息。

移动电源参数特写

型号：EF-HB-001

锂电池能量：5000mAh 18V/90Wh

总电芯容量：25000mAh（5*5000mAh）

组合总输出：170W Max

额定容量：14500mAh（5V3A）

USB-C1/C2/C3输入：5V/9V/12V/15V3A，20V5A

USB-C1/C2/C3输出：5V/9V/12V/15V3A，20V5A

USB-A输出：5V3A、9V2A、12V1.5A

制造商：深圳市正浩创新科技股份有限公司

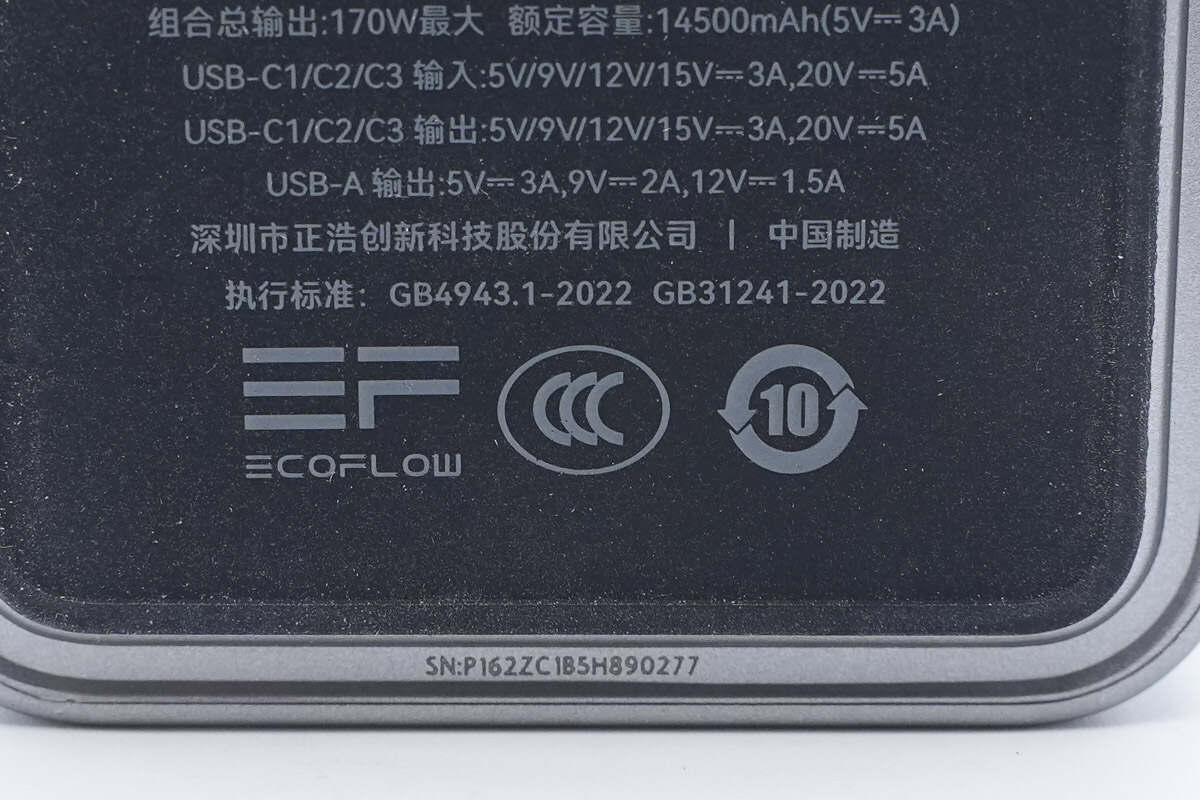

移动电源通过了国家CCC强制认证。

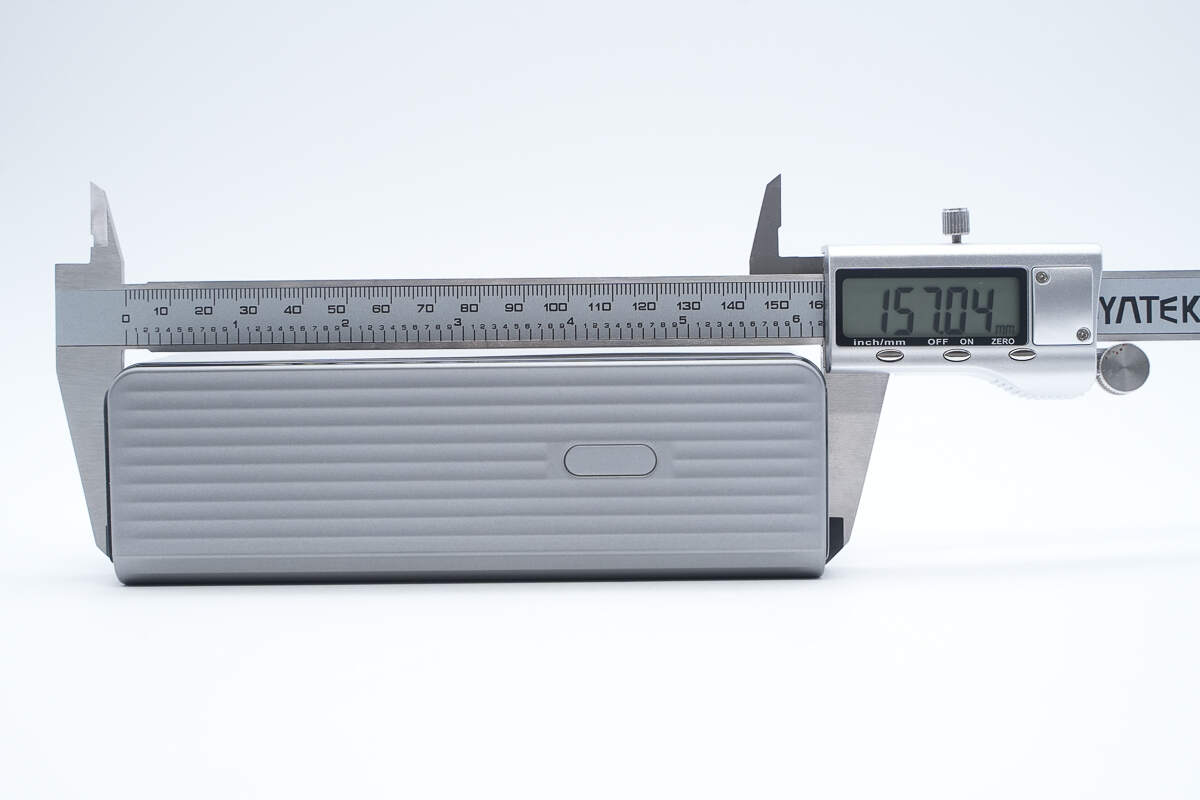

实测移动电源机身长度为157.04mm。

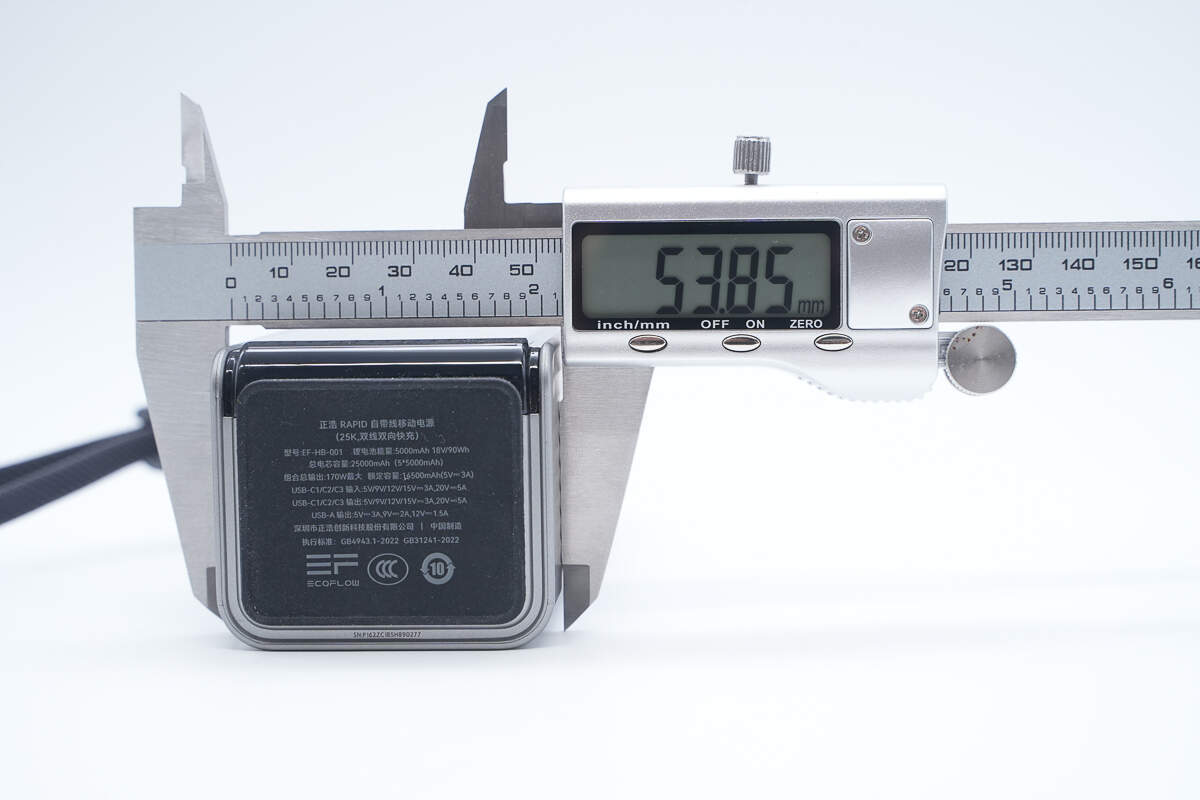

宽度为53.85mm。

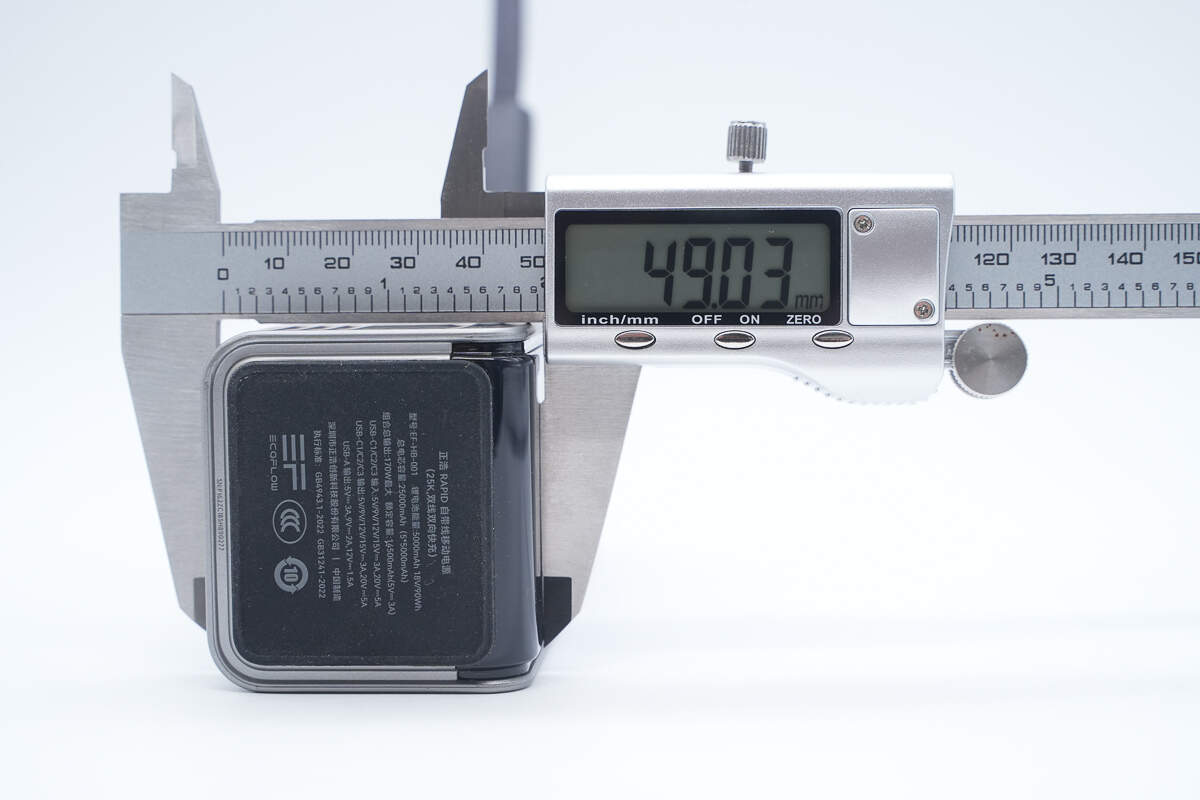

厚度为49.03mm。

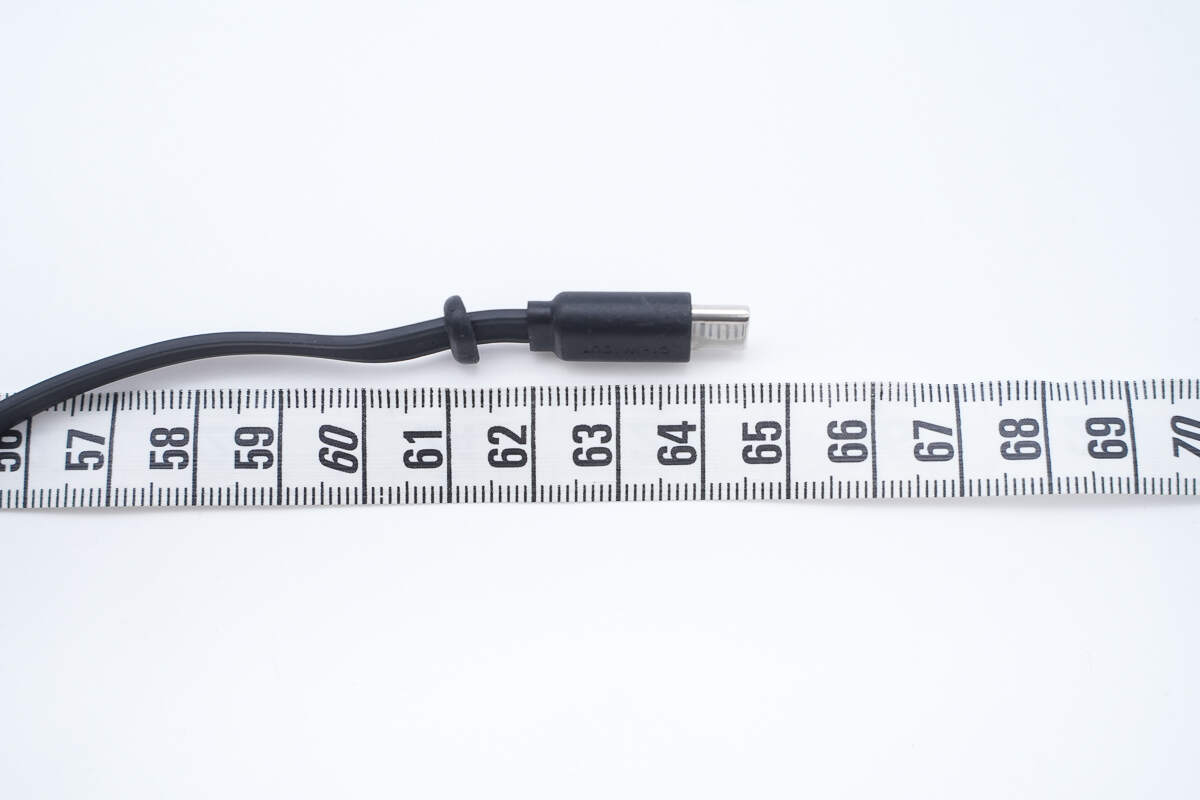

USB-C1拉拉线长度约为64.5cm。

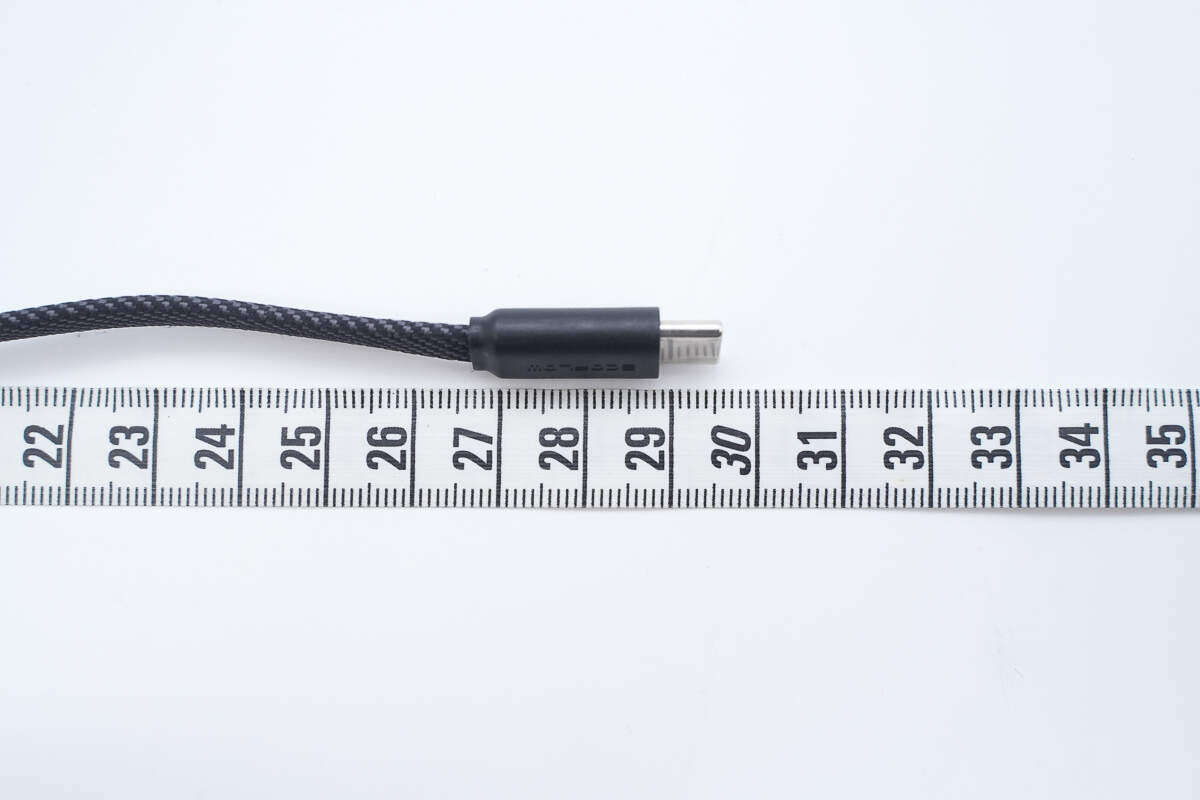

USB-C2挂绳线长度约为29.5cm。

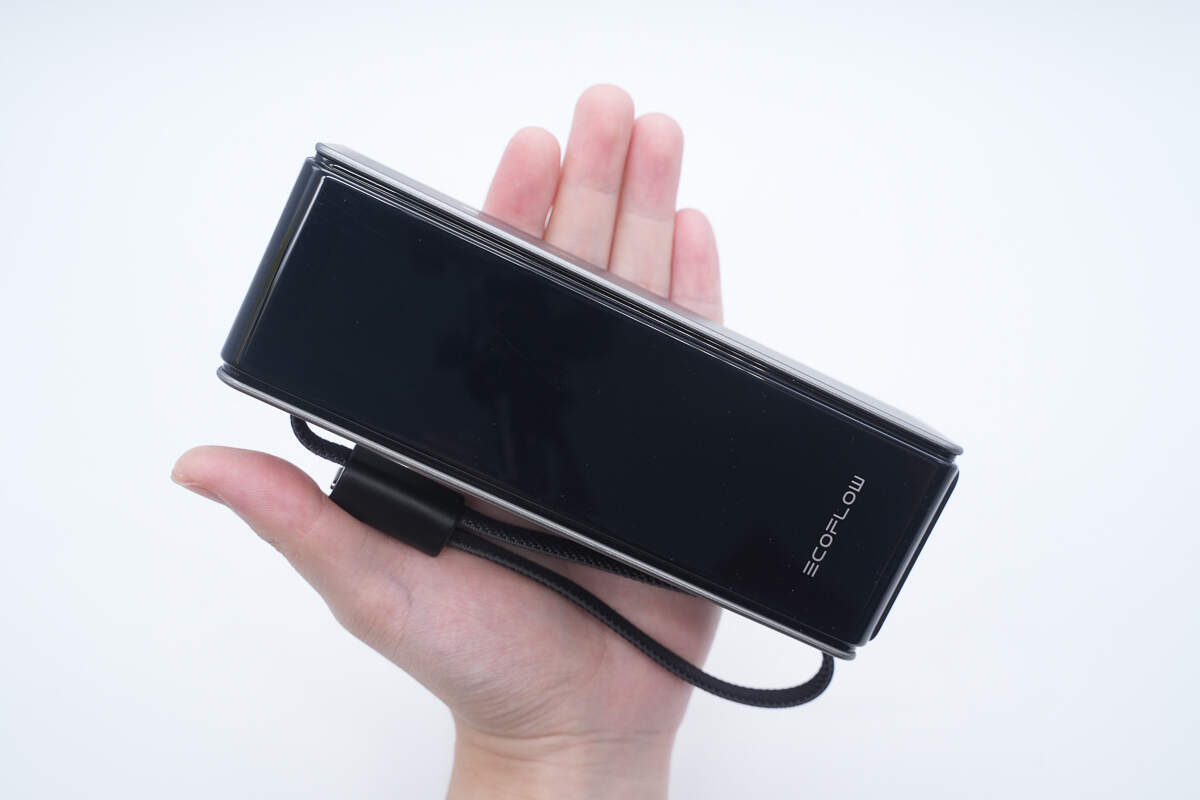

产品拿在手上的大小直观感受。

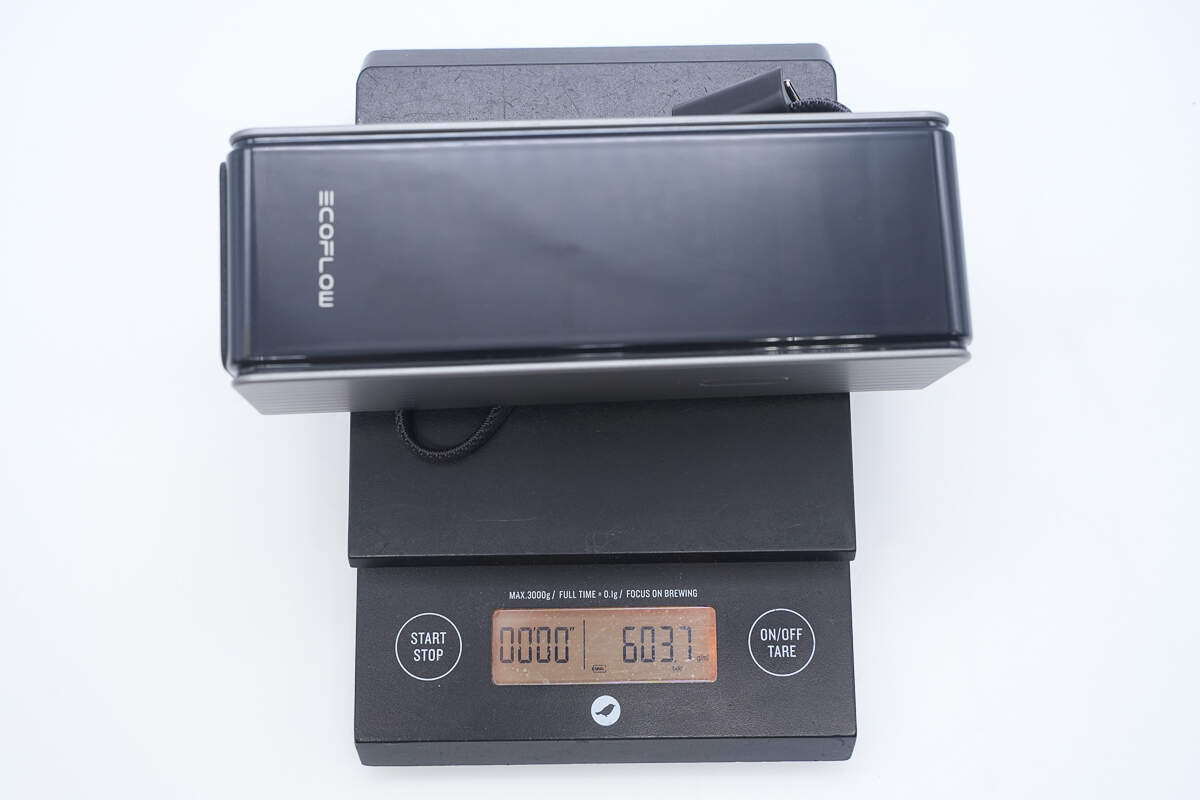

另外测得充电宝重量约为604g。

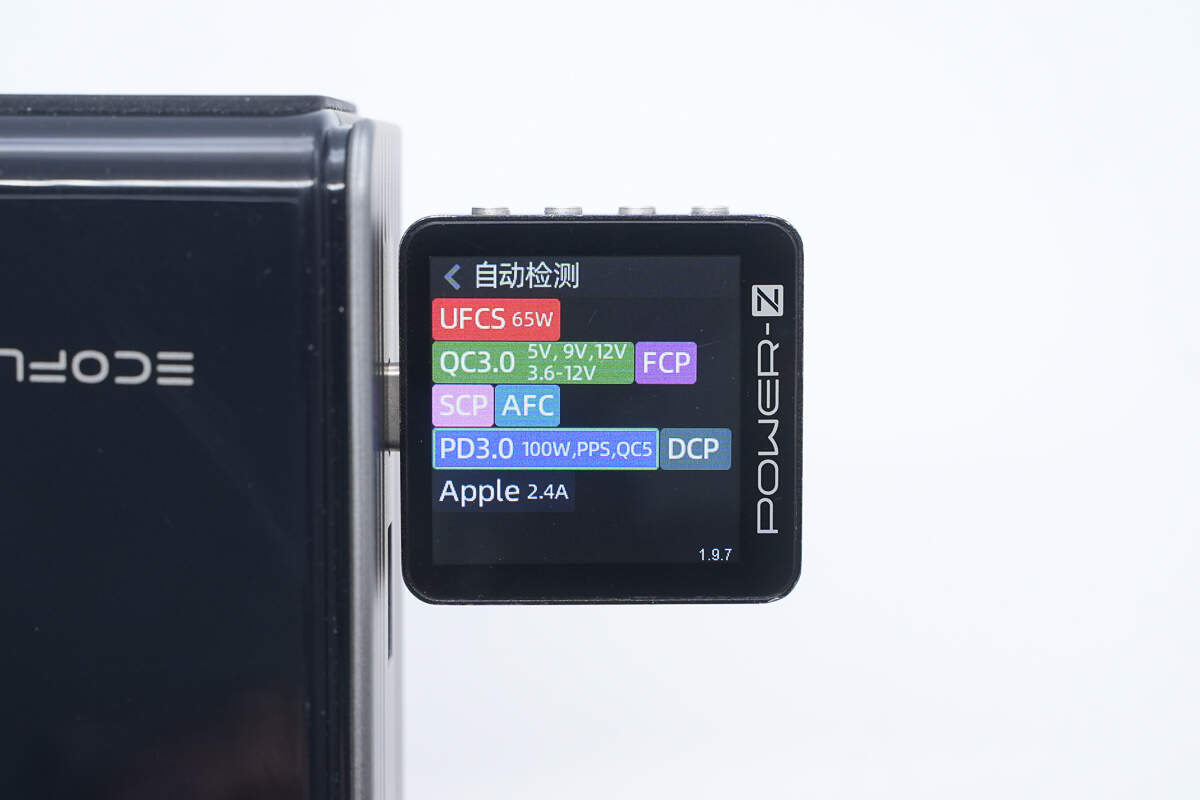

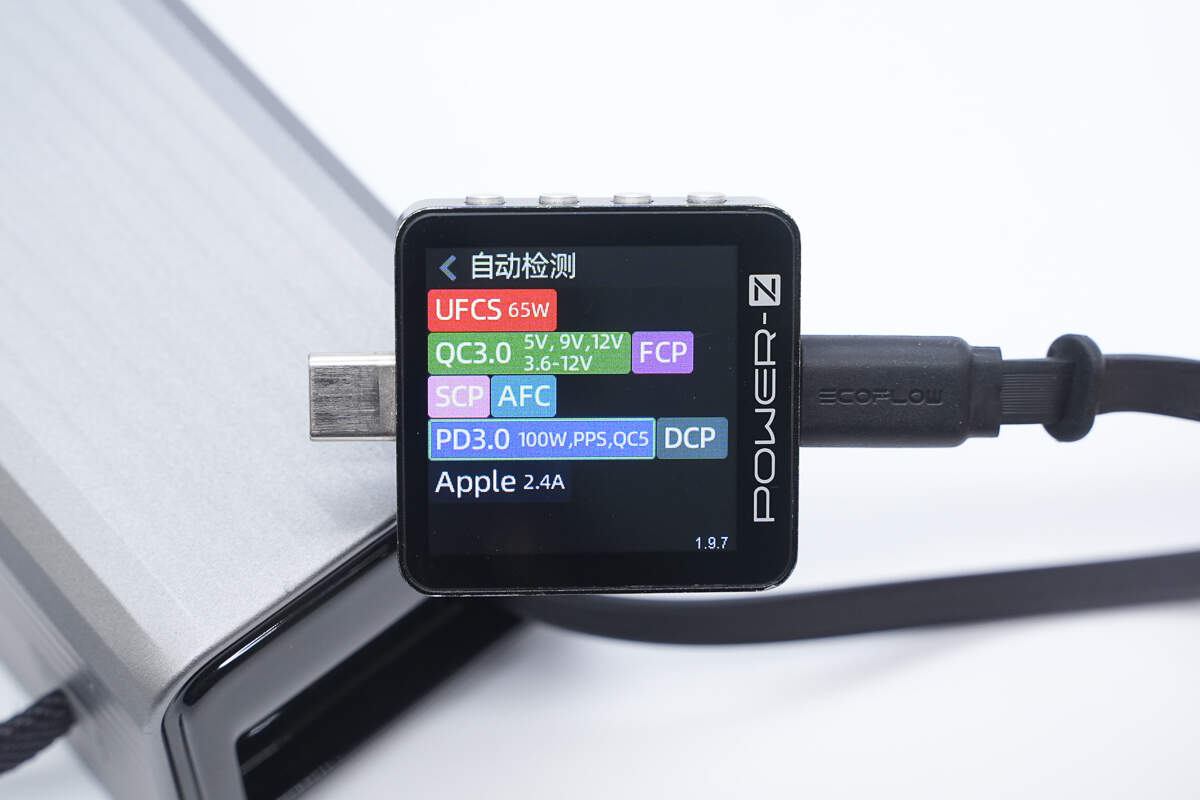

使用ChargerLAB POWER-Z KM003C测得USB-C1拉拉线支持UFCS、QC3.0/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

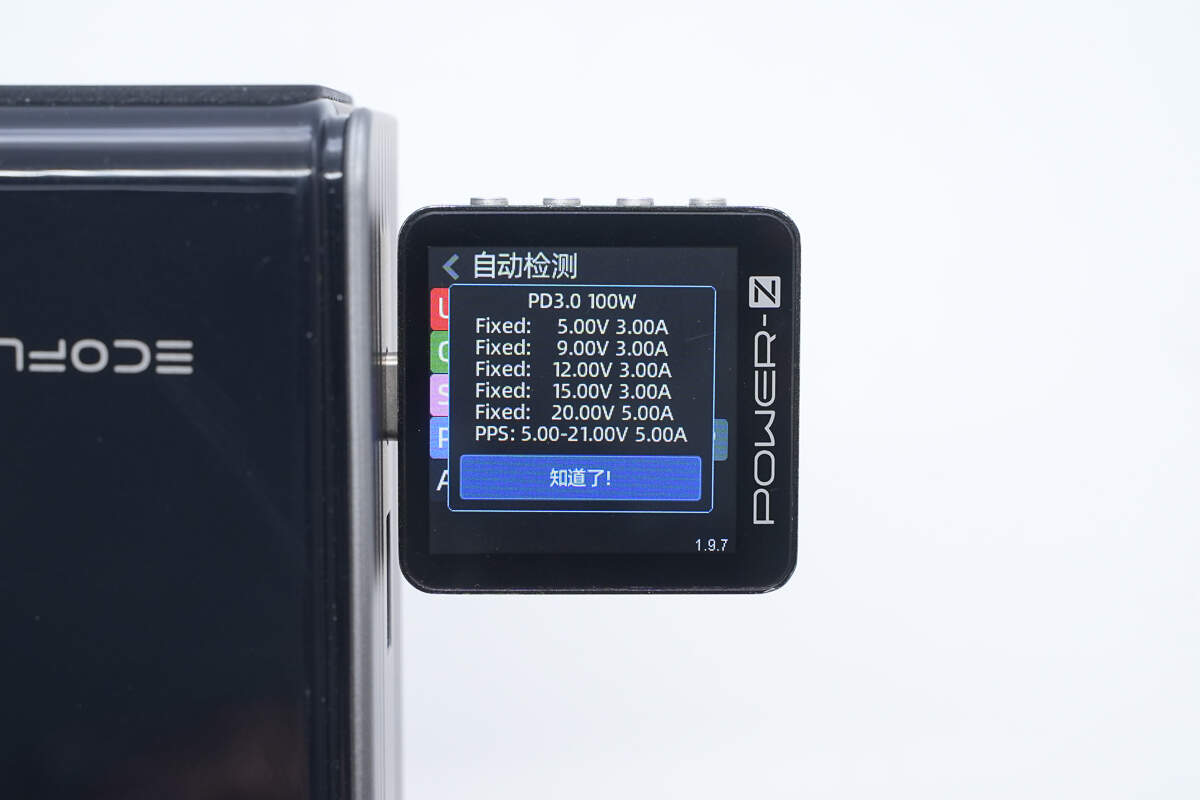

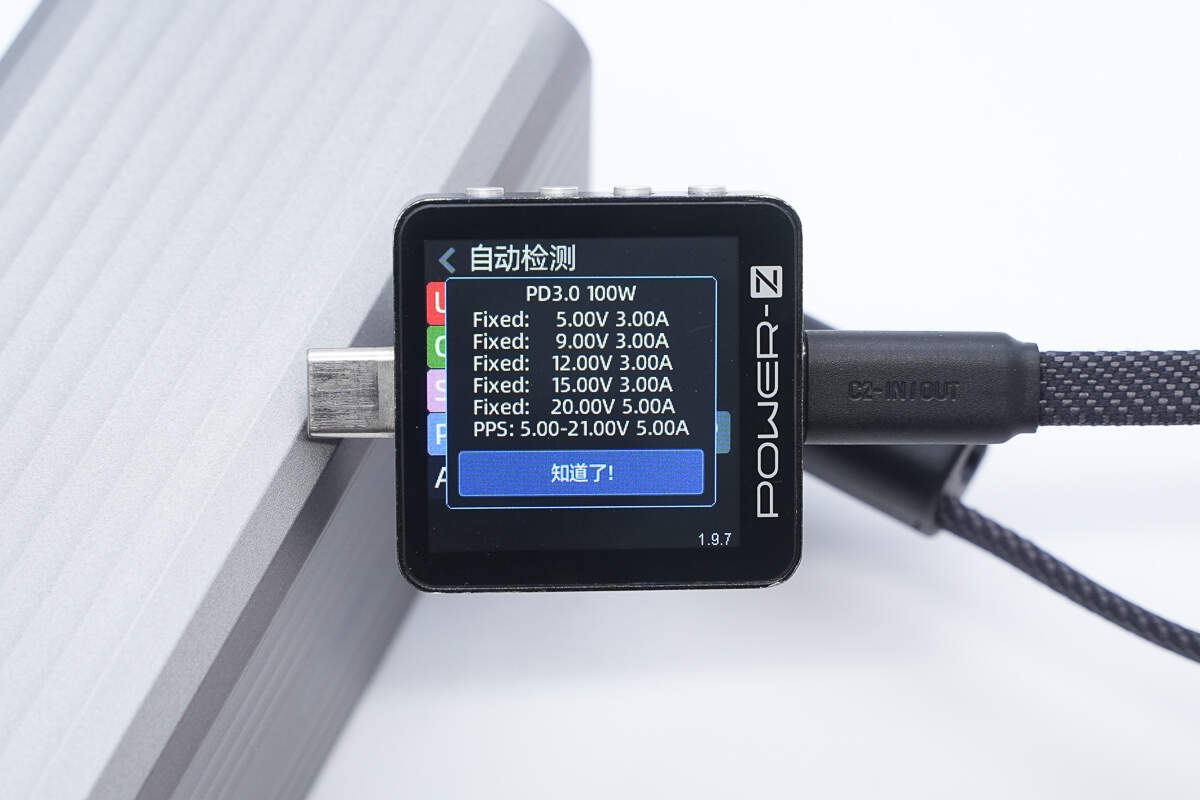

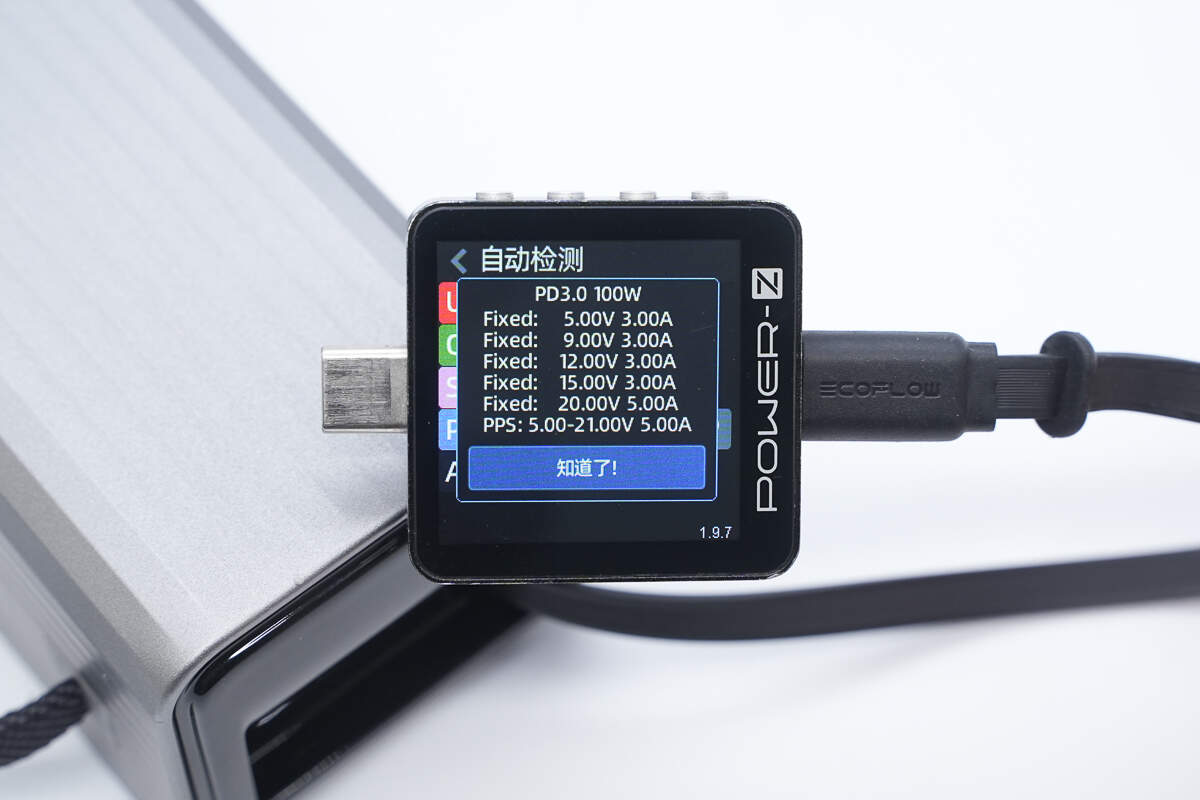

PDO报文显示USB-C1拉拉线还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

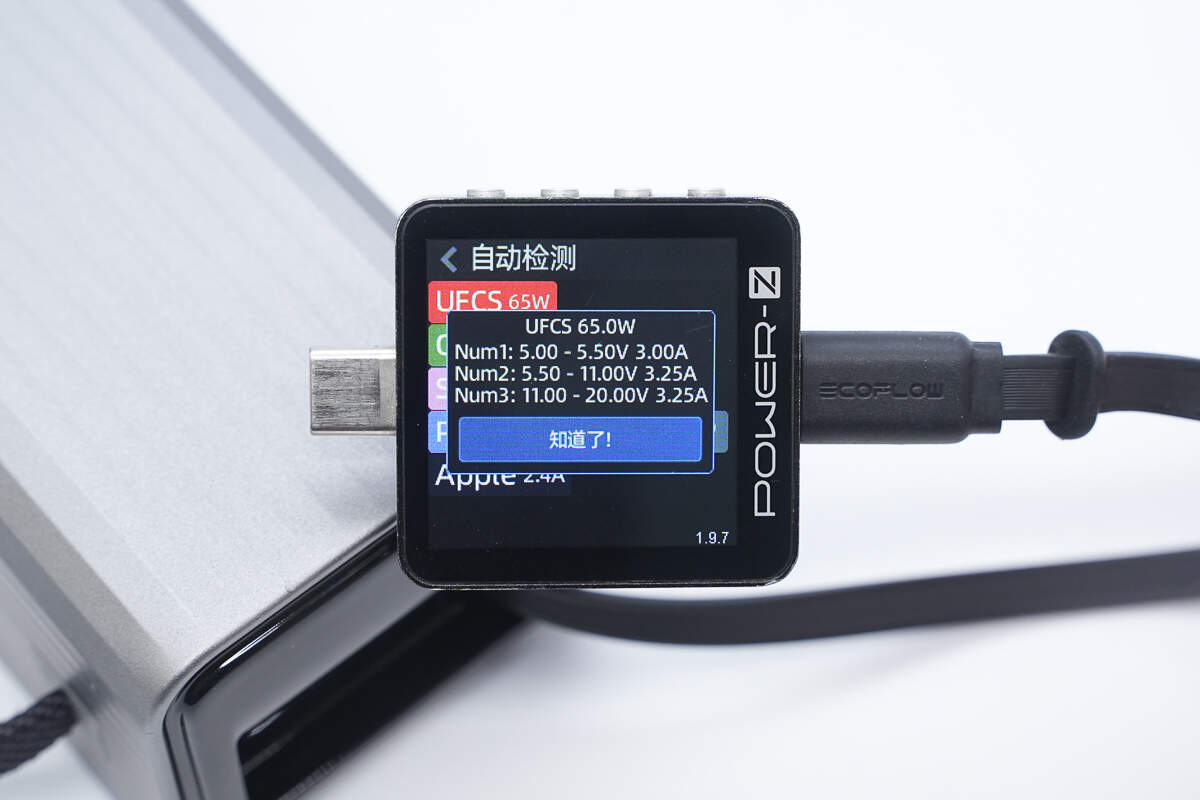

测得UFCS融合快充具备5-5.5V3A、5.5-11V3.25A、11-20V3.25A三组电压档位。

测得USB-C2挂绳线兼容协议与USB-C1拉拉线的相同。

此外PDO报文也相同。

测得USB-C3口兼容协议也与两条自带线的相同。

PDO报文也一样，即三个USB-C接口输出性能完全一样，用户可根据喜好灵活选用。

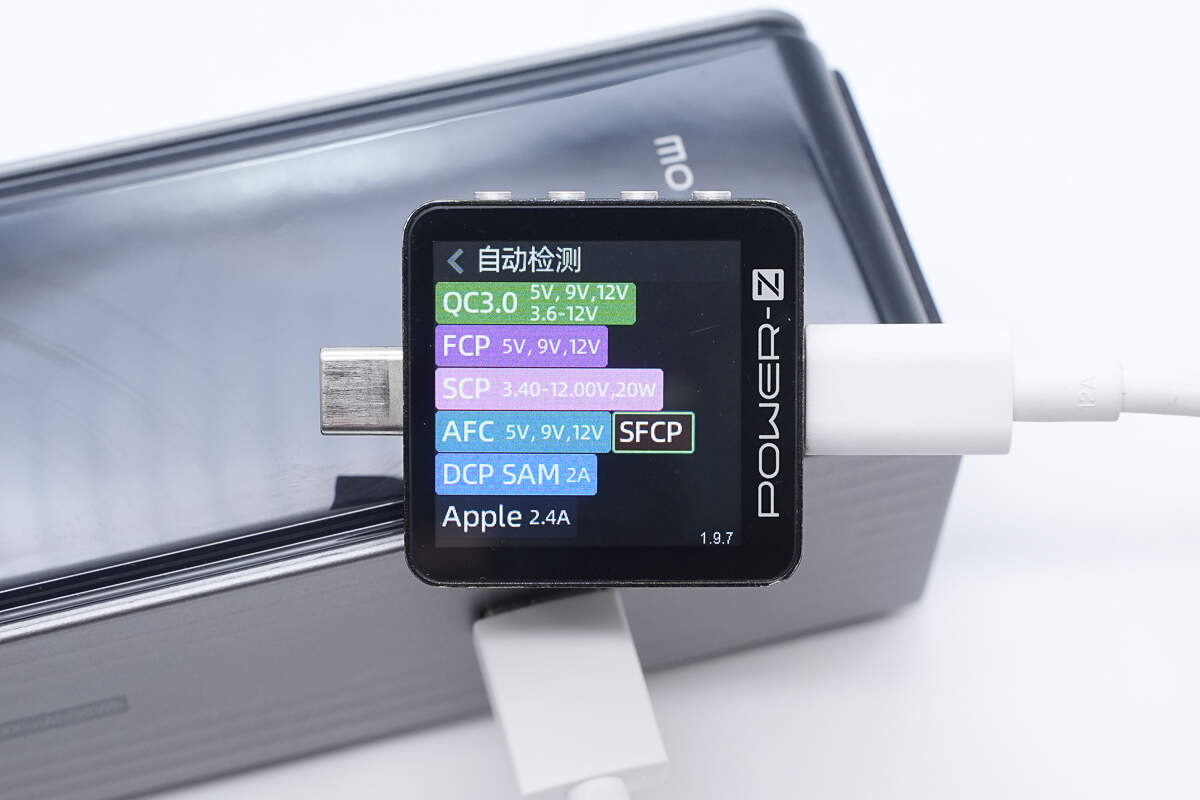

最后测得USB-A口支持QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

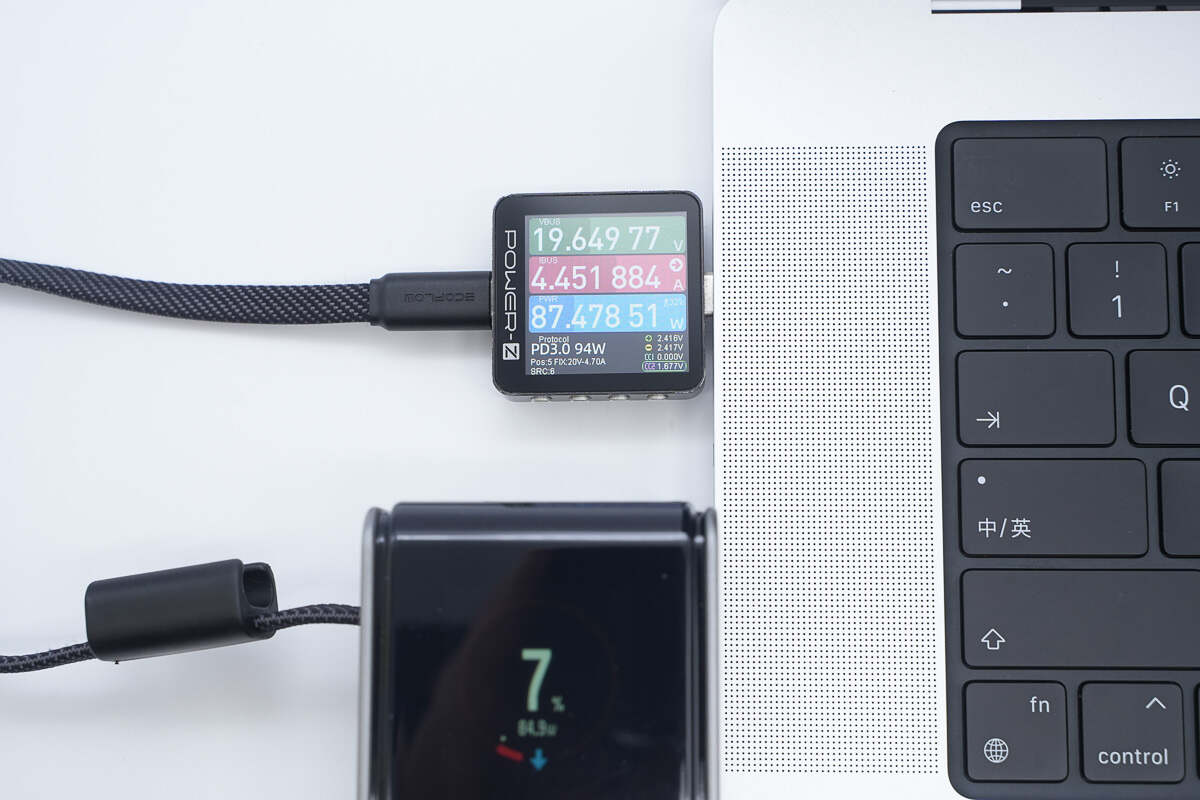

使用正浩这款移动电源USB-C2挂绳线给苹果MacBook Pro充电，测过充电功率约为87.48W，成功开启20V5A 100W PD快充。

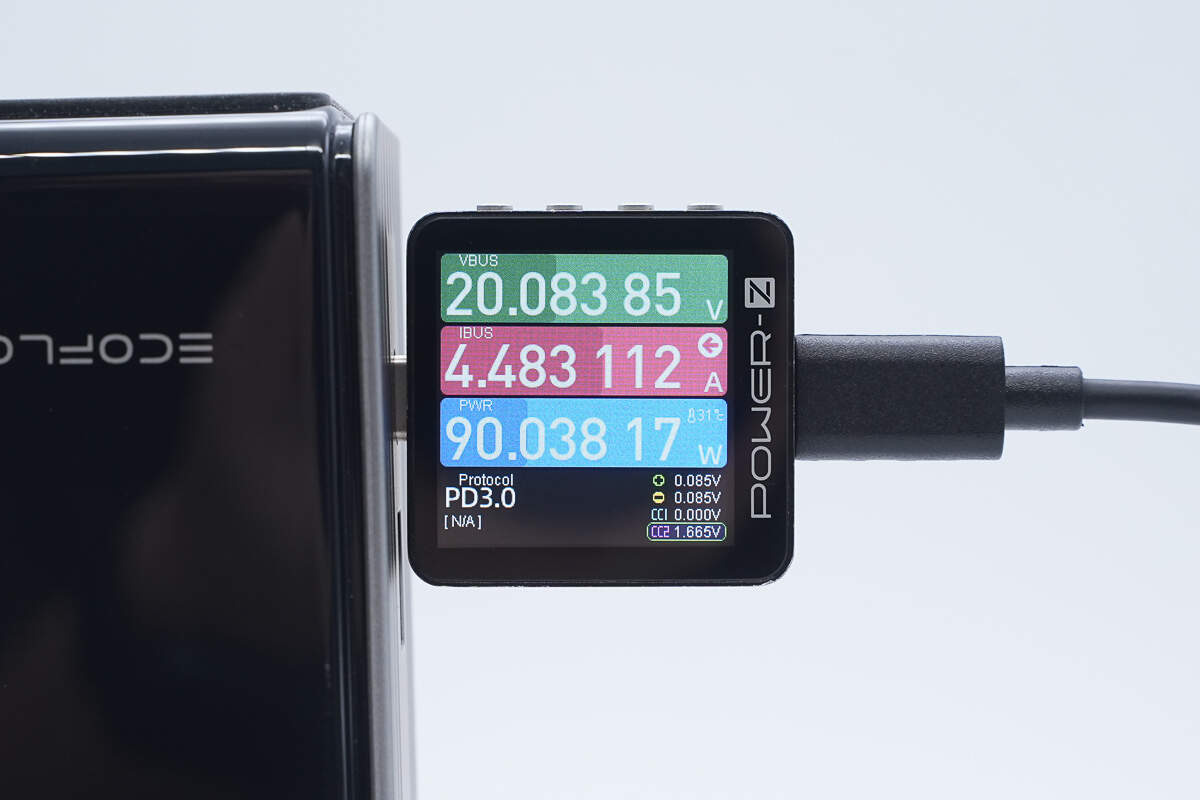

通过USB-C3口给充电宝充电，测得充电功率约为90.04W，同样成功开启100W PD快充。

正浩170W自带双线移动电源拆解

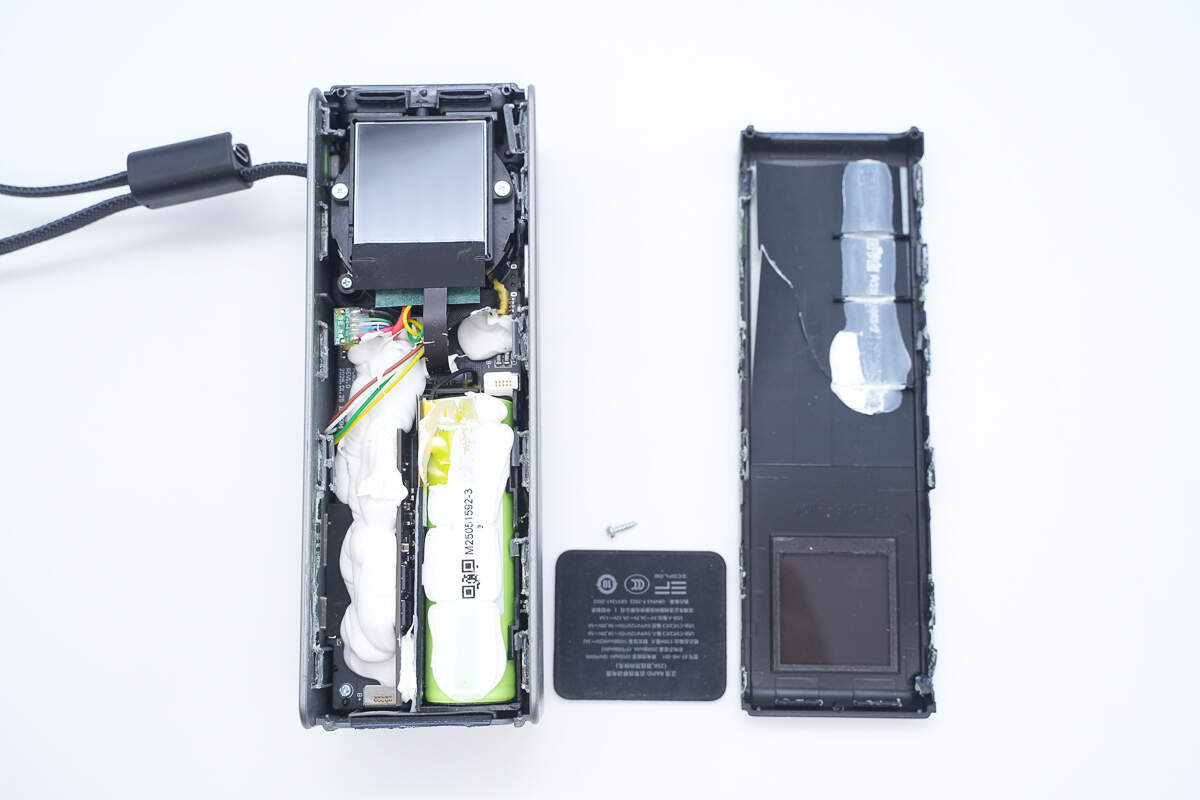

将移动电源机身正面面板拆掉，边缘为卡扣结构固定封装。

撕掉底部防滑保护垫，中心设有隐藏螺丝（已拆掉）。

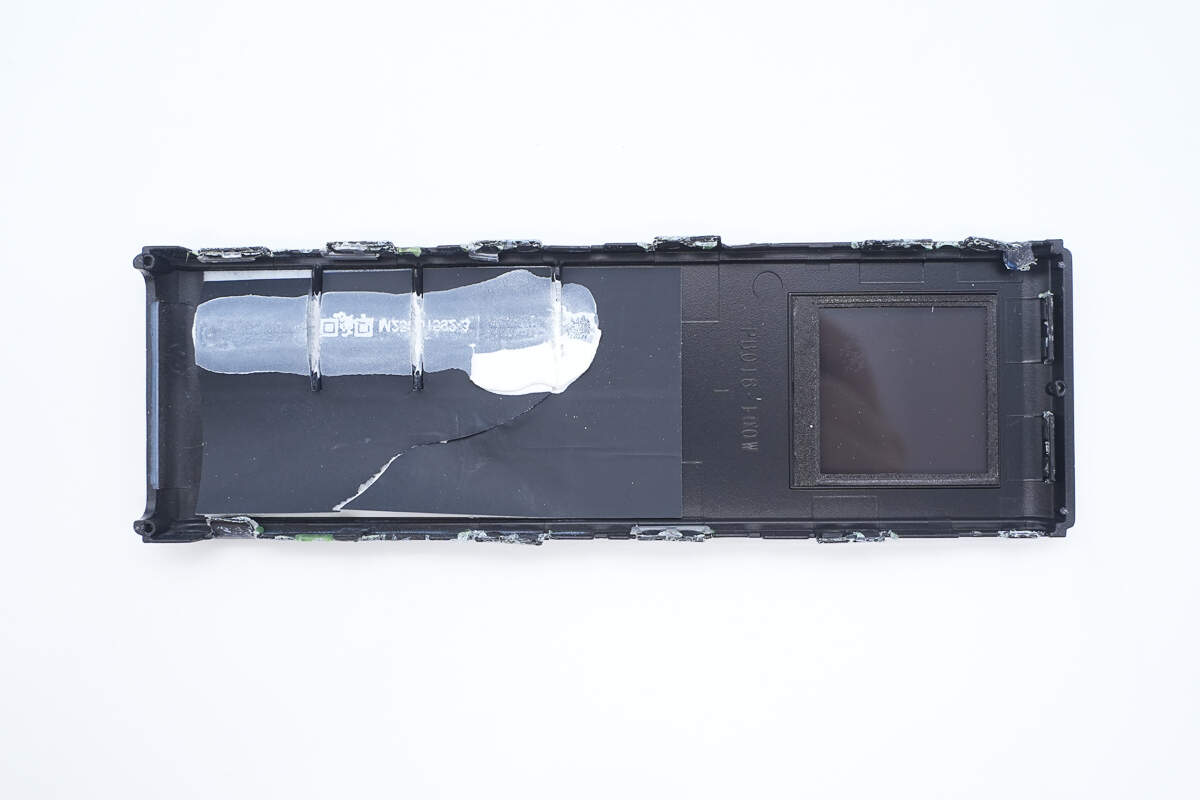

正面装饰板内侧贴有保护海绵并做了绝缘保护，全彩智能显示屏窗口边缘贴有泡棉进行保护。

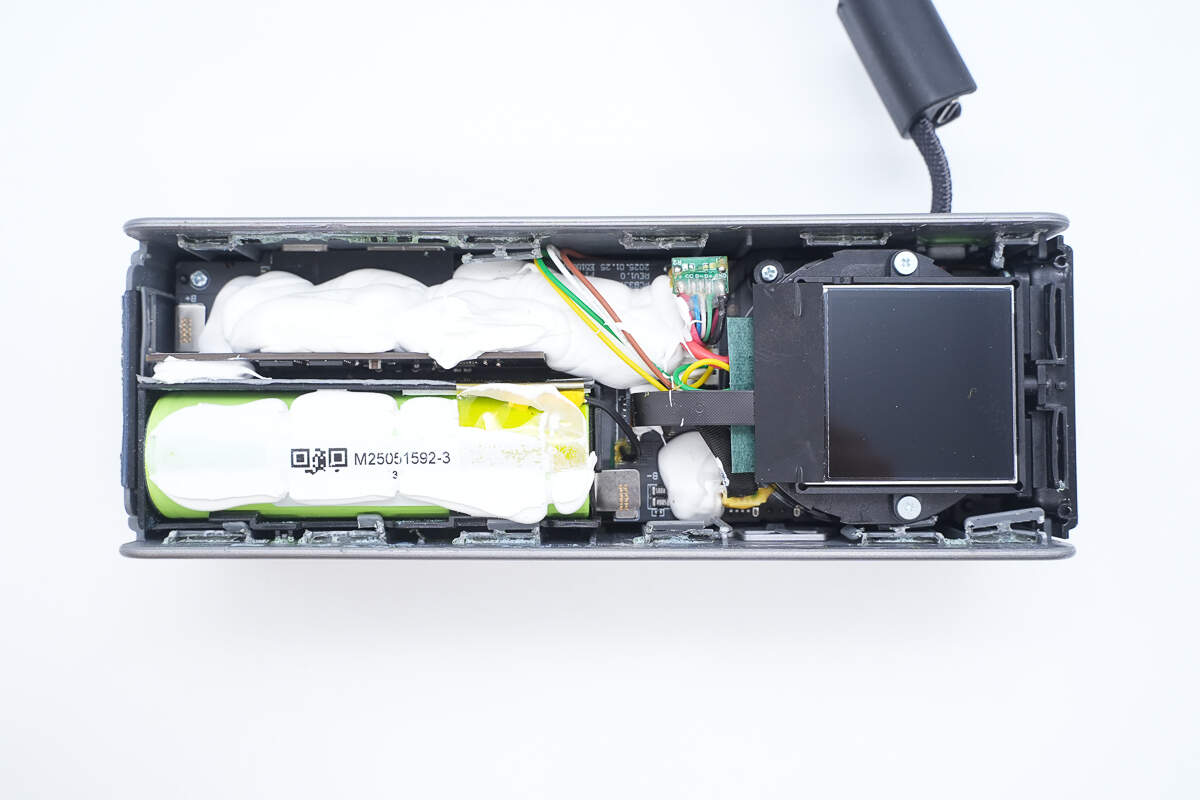

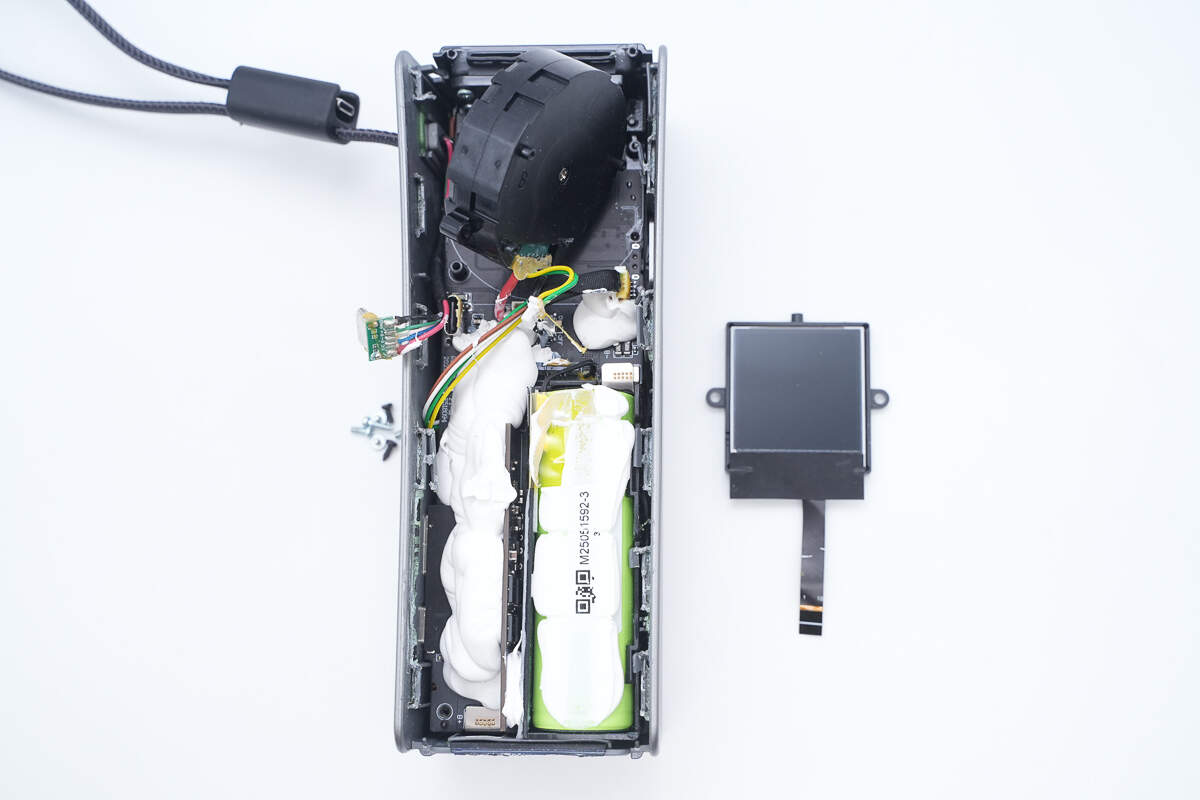

移动电源内部上层布局单电芯，旁边垂直焊接一块PCB小板，右侧区域固定显示屏。

电芯和PCB小板所在区域大量填充白胶加固保护，电芯右端固定有热敏电阻进行温度监控。

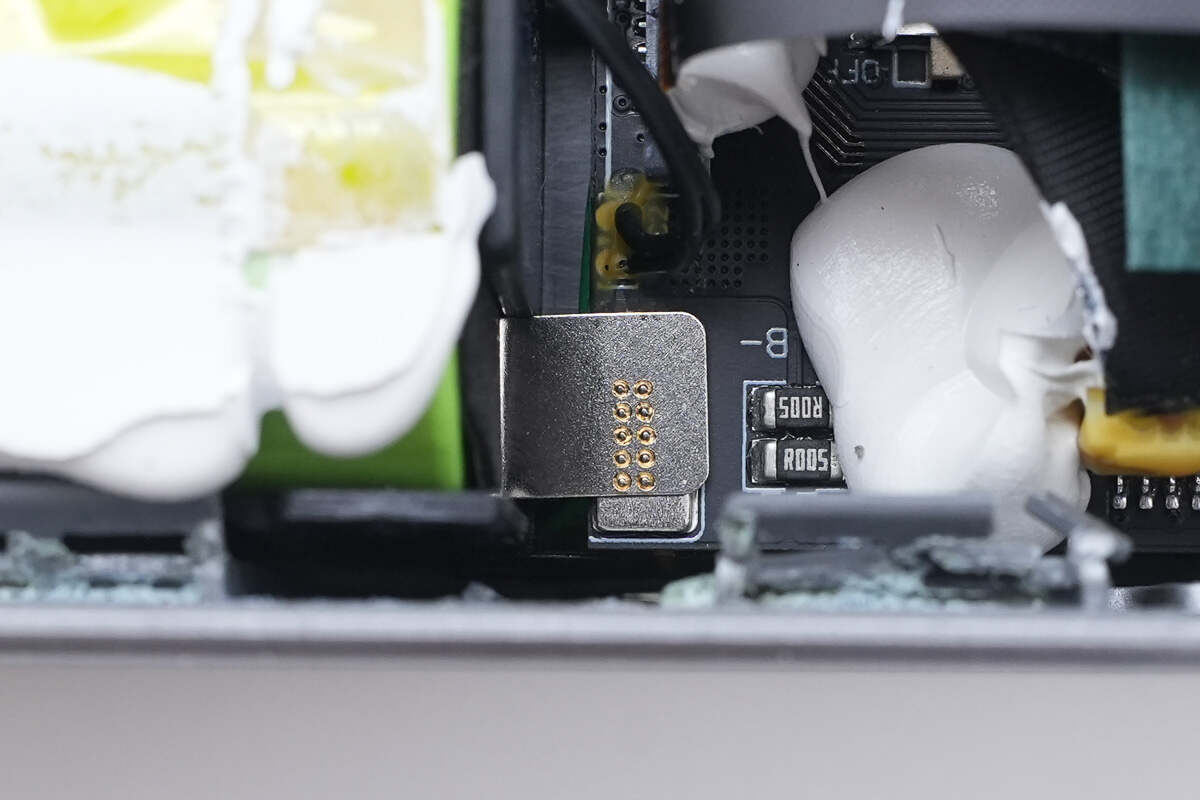

单电芯与主板镍片点焊连接。

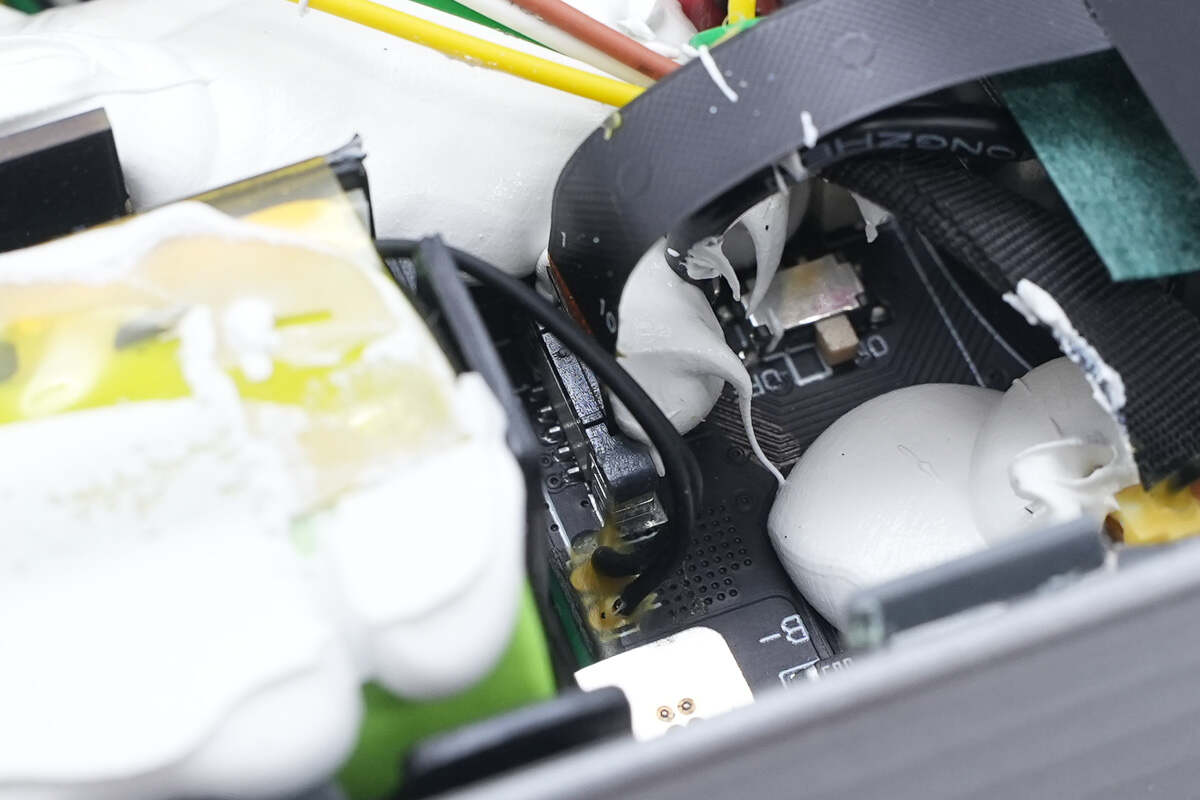

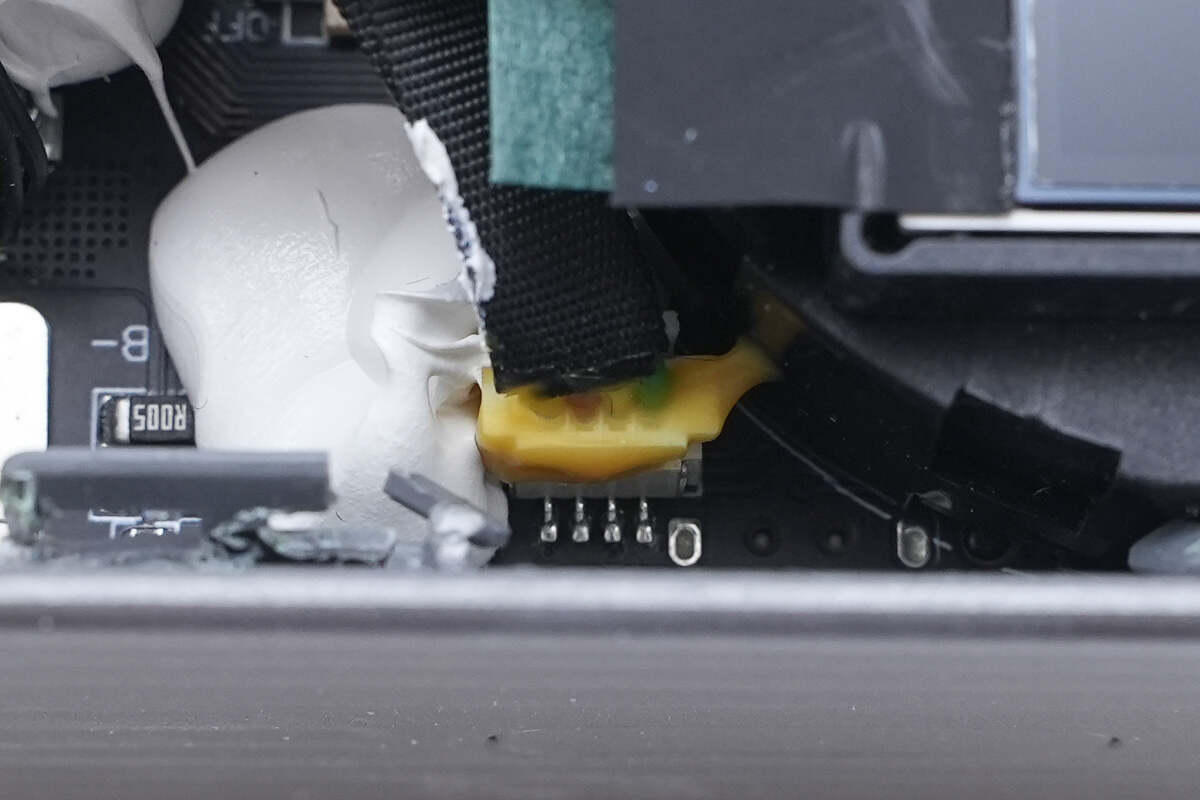

底部电芯通过导线插拔式与主板连接，连接插座打胶水加固。

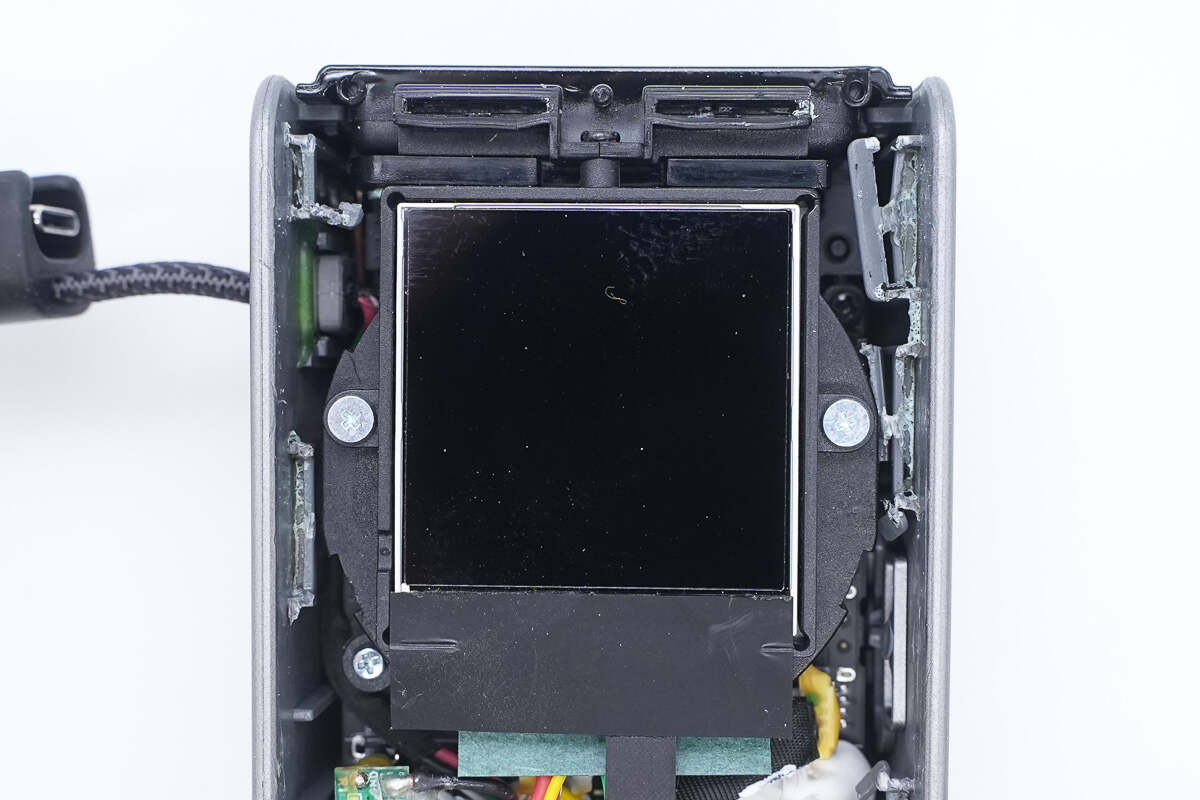

显示屏外套塑料壳支撑保护，通过两侧螺丝固定于拉拉线模块上方。

显示屏通过排线与主板插拔式连接，插座处同样打胶加固。

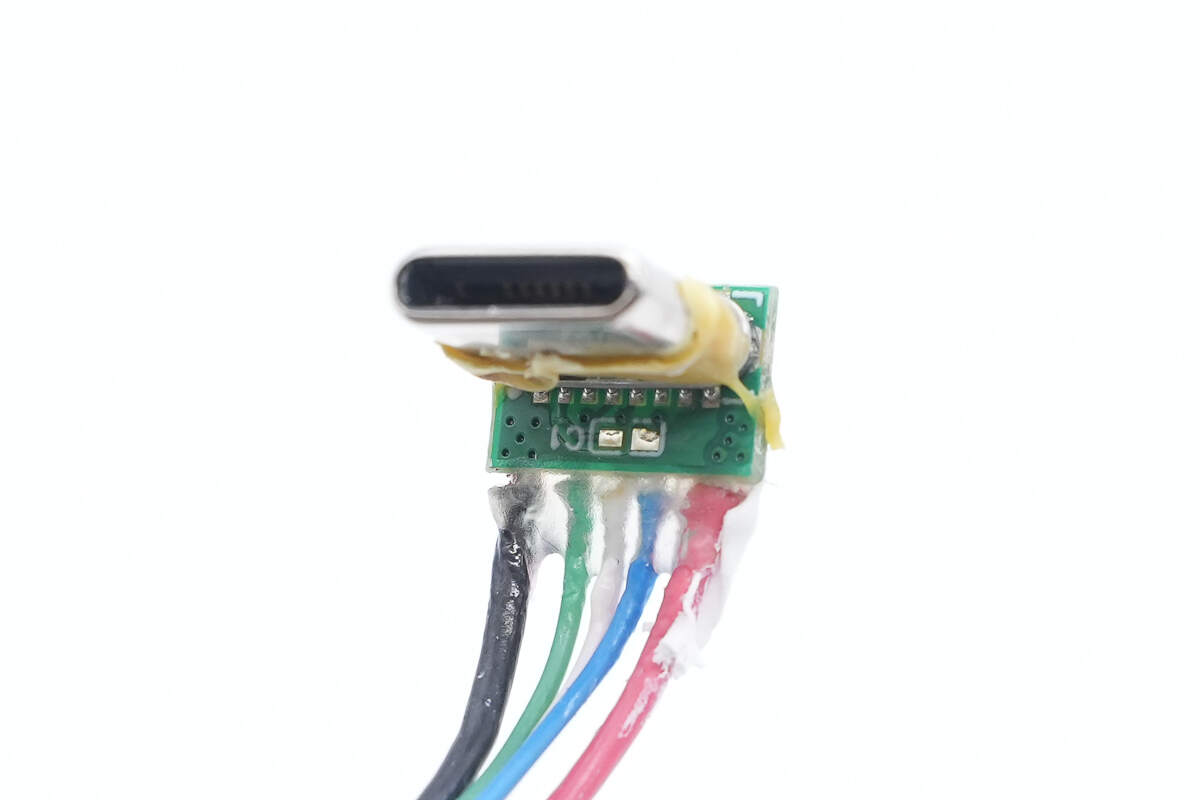

拉拉线模块同样使用螺丝进行固定，USB-C2挂绳线线芯焊接于绿色独立小板背面，线芯打胶水保护。

小板另一面焊接USB-C公头，USB-C2挂绳线通过该模块与主板上设置的USB-C接口母座插拔式连接实现通电，同样打胶水加固。

拆掉螺丝取出显示屏。

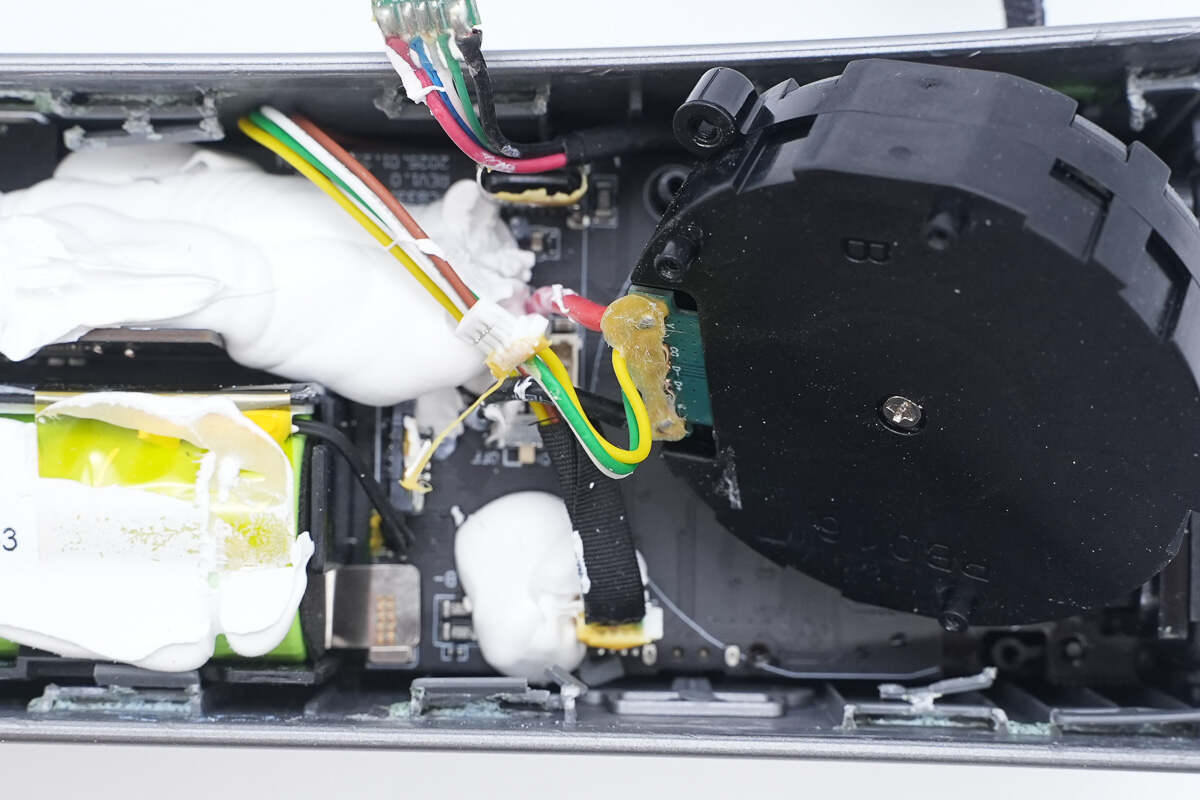

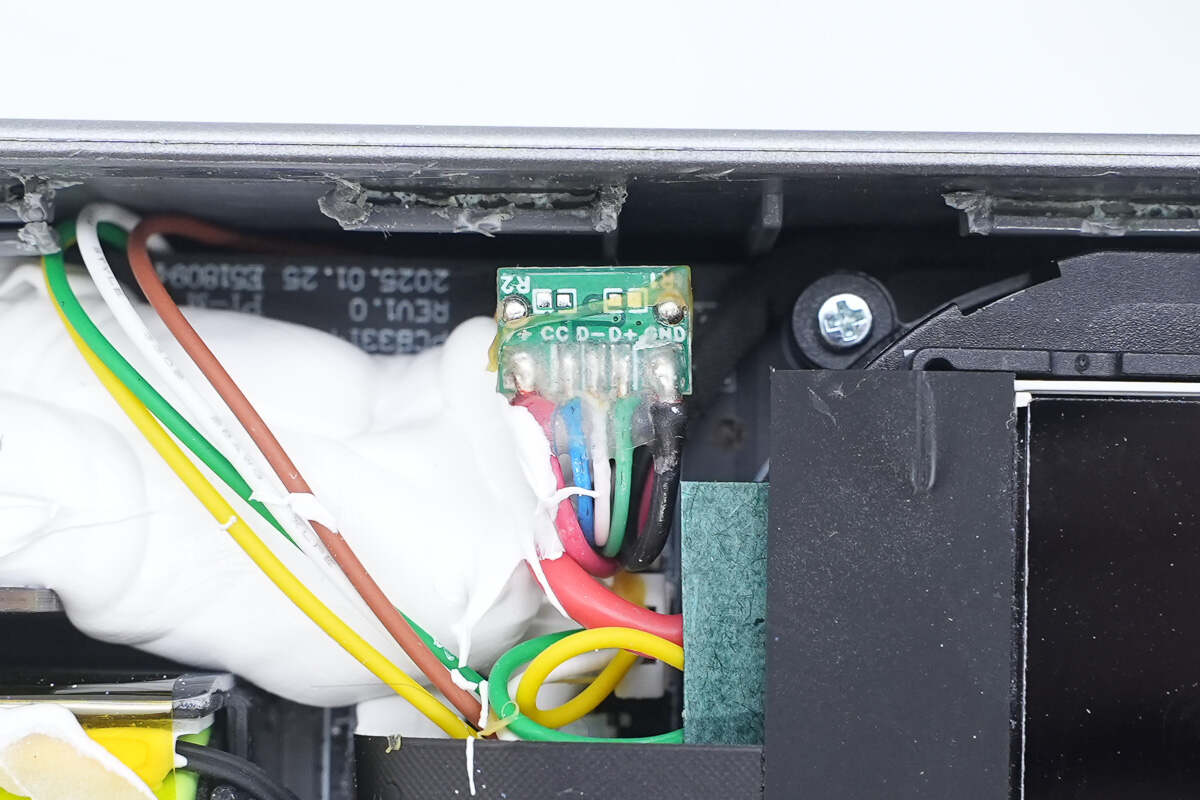

拉拉线模块通过黄、白、绿细线芯插拔式连接以及红、黑粗导线锡焊实现与主板连接。

将各组导线端子分离取出内部模块。

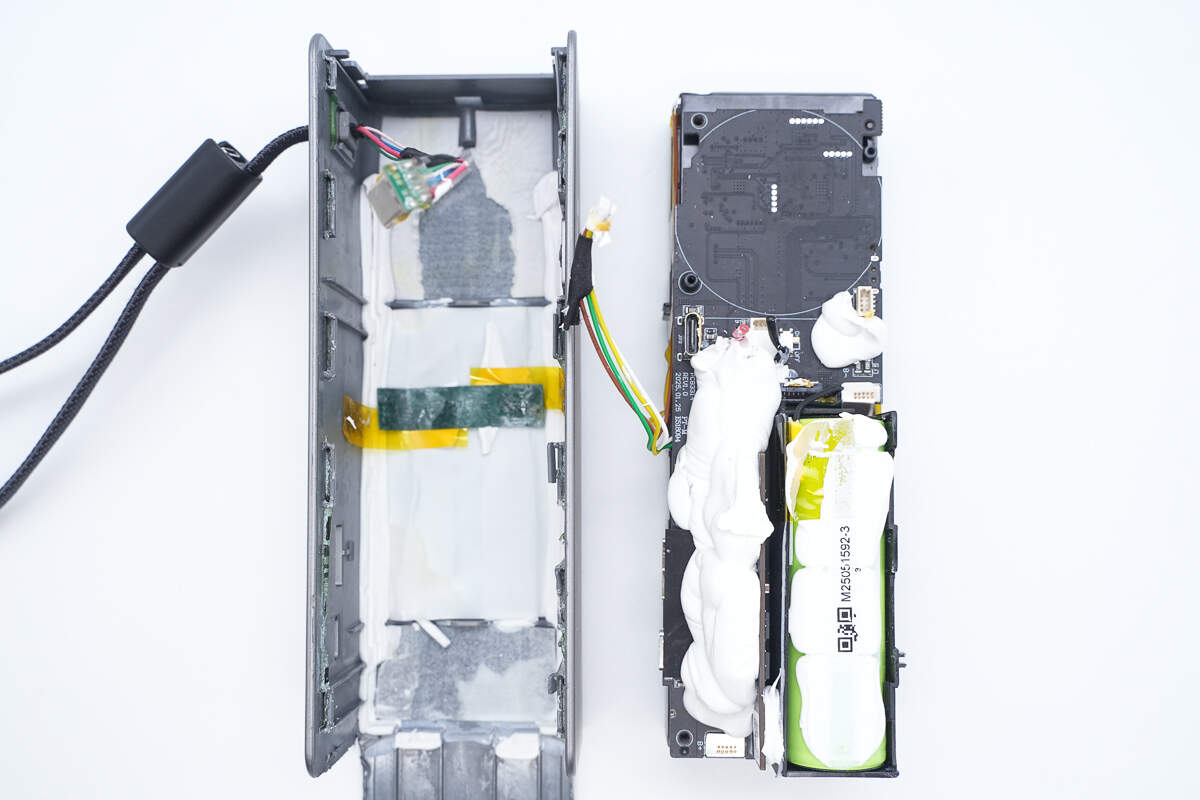

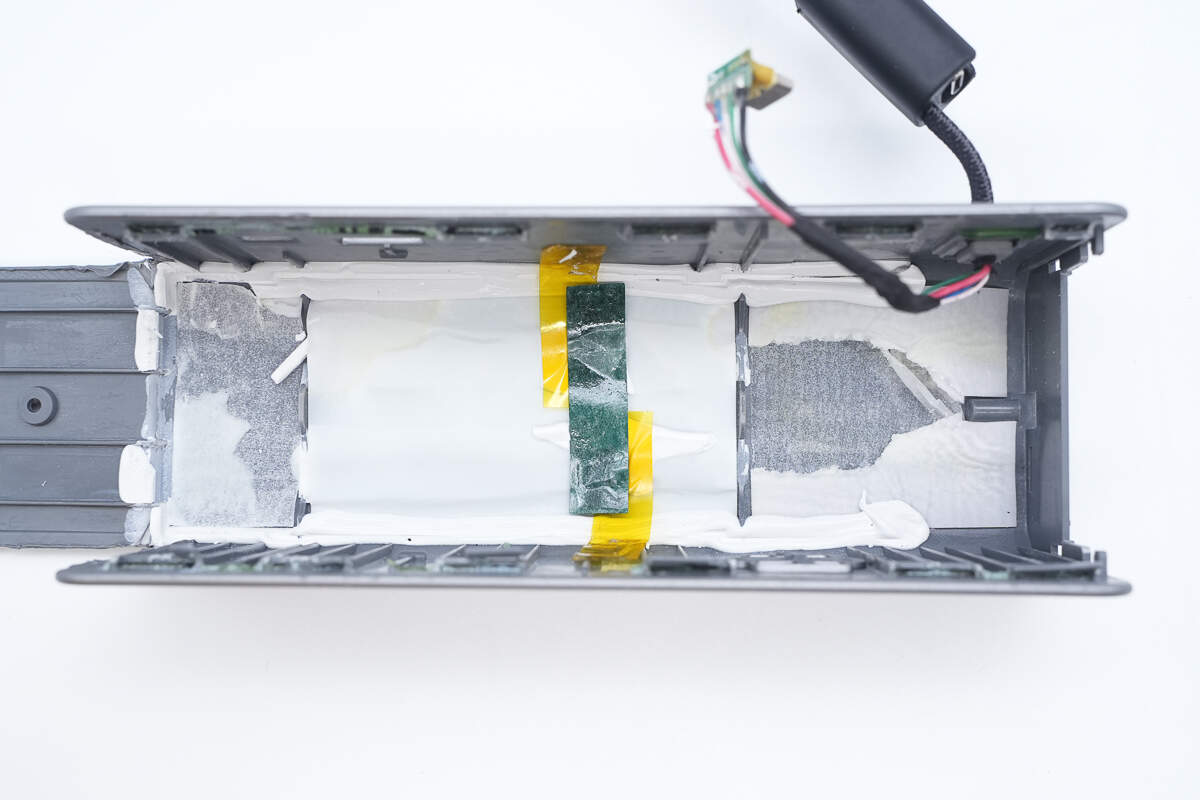

另一半壳体上同样贴有保护海绵，两侧填充白胶辅助固定。

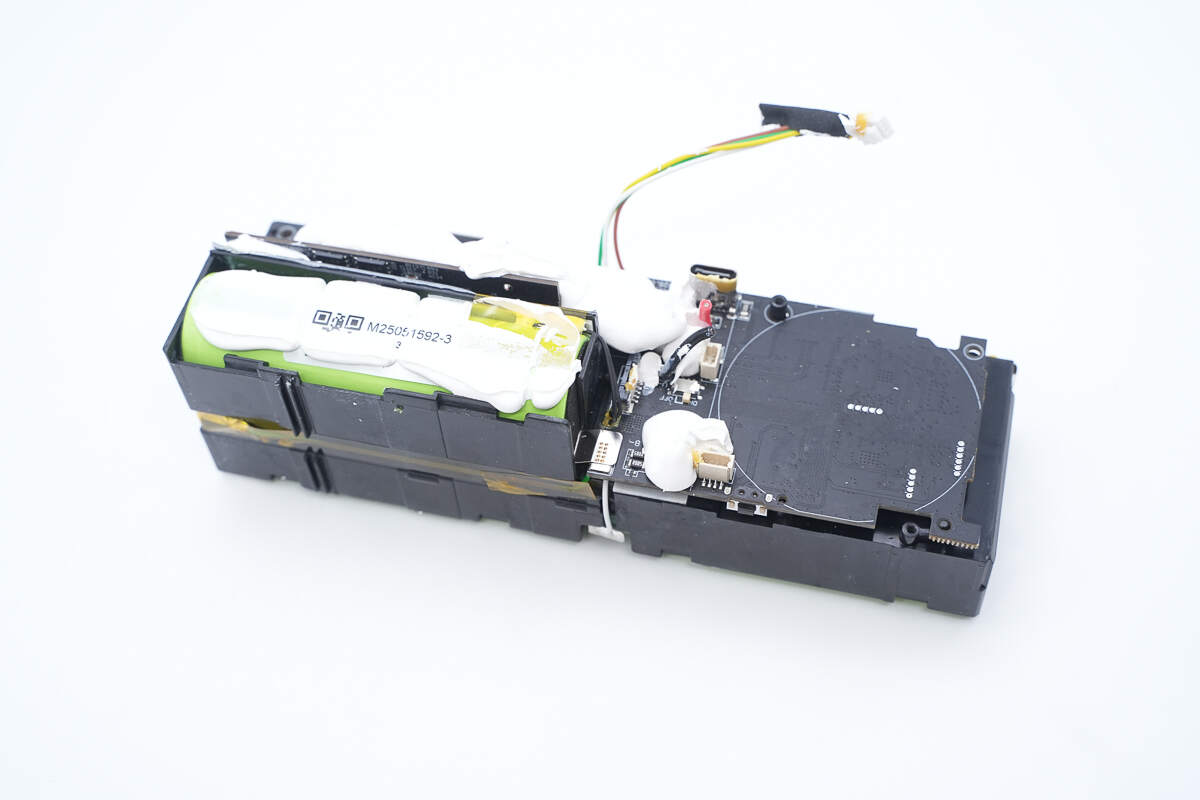

模块采用一体式塑料框架对PCB板和电芯进行隔离固定，PCB板通过顶部固定柱固定，单电芯置于专门的隔槽内。

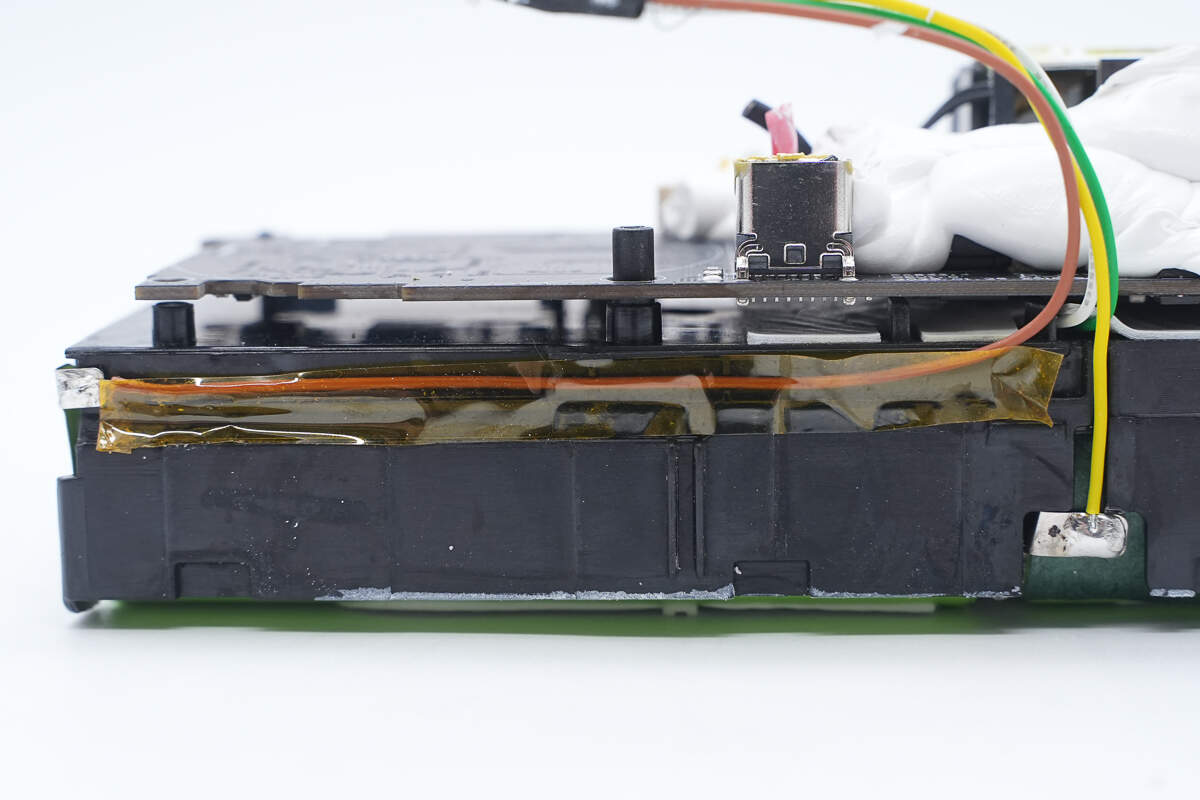

主控PCB板通过固定柱支撑形成缝隙，有效避免积热。

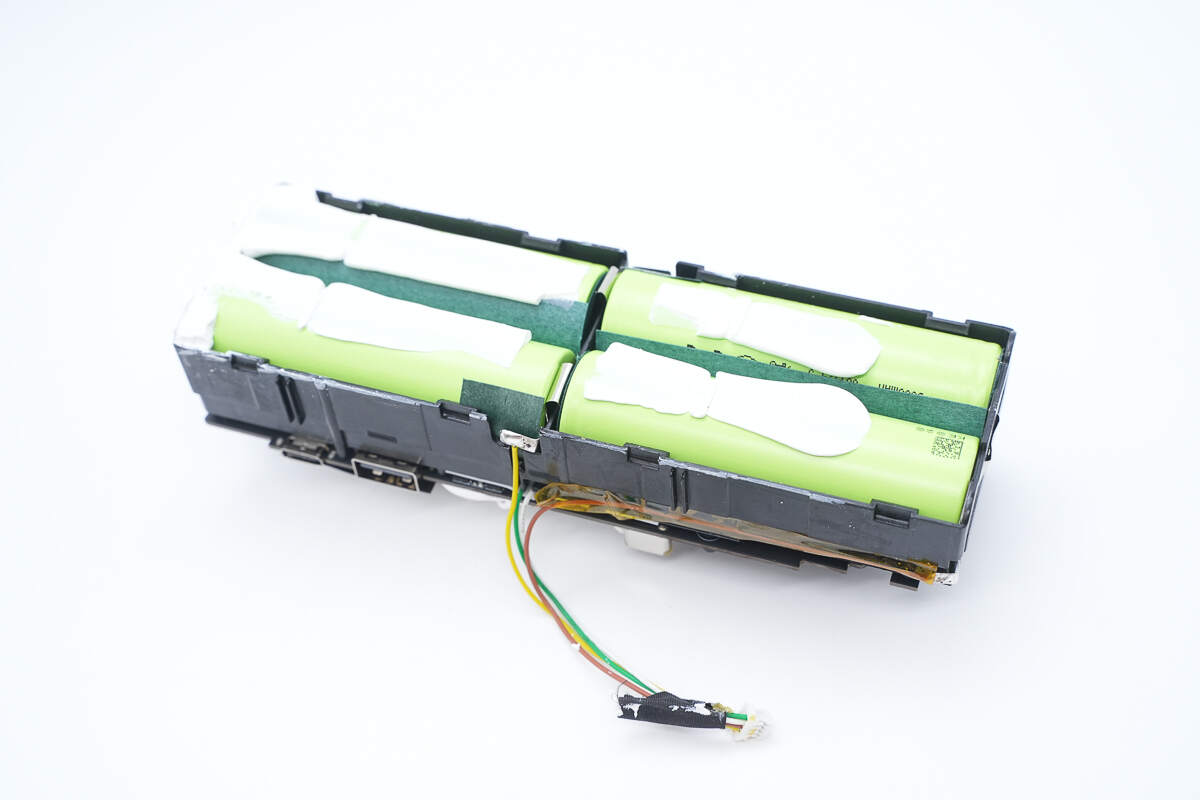

底部还设有四颗电芯，并粘贴青稞绝缘纸保护以及打胶加固。

电芯之间通过镍片点焊连接。

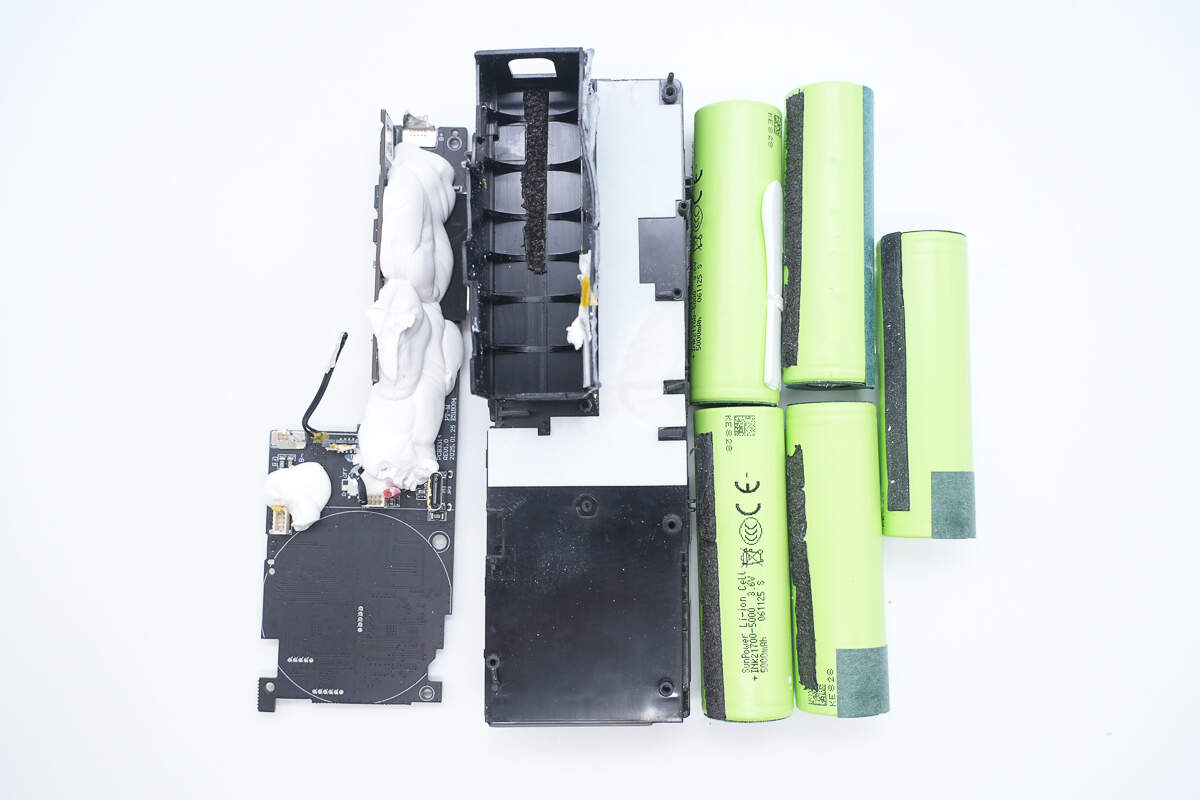

将PCBA模块和电池组分离，塑料框顶部L型区域贴有保护海绵。

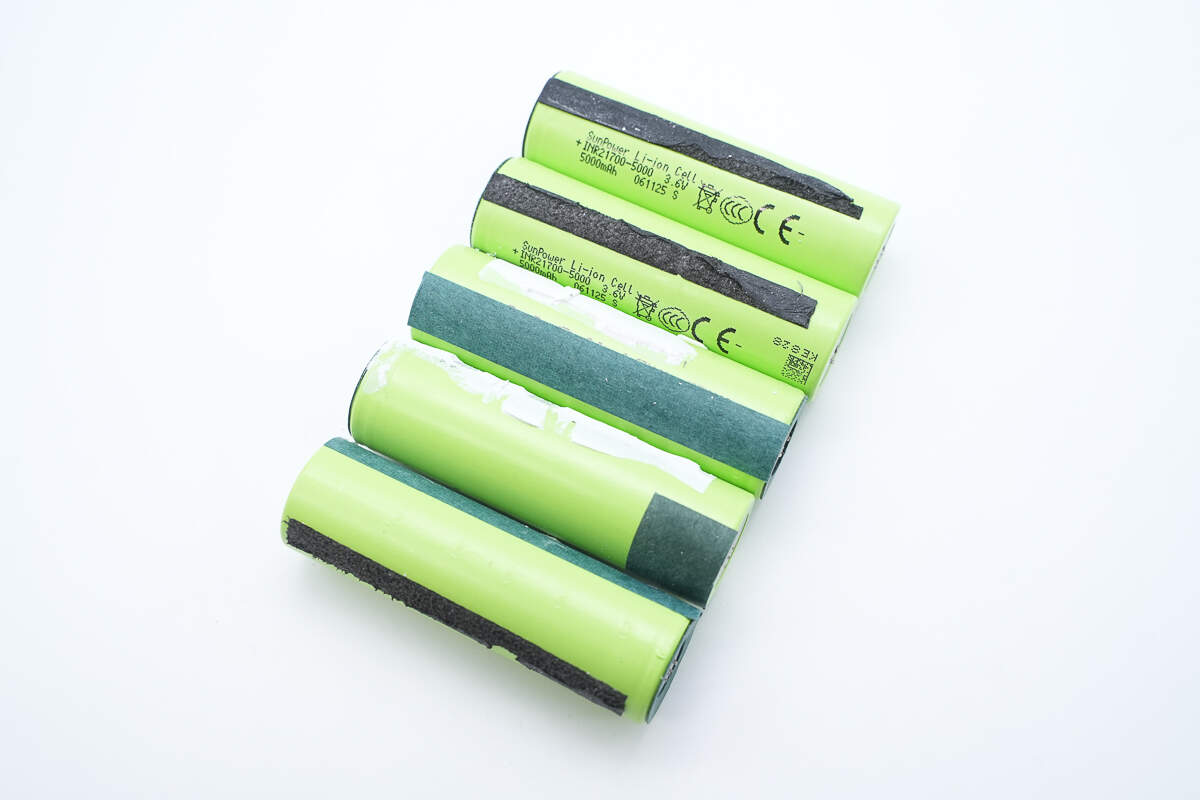

移动电源电池组由五颗料号相同的21700锂离子电芯组成。

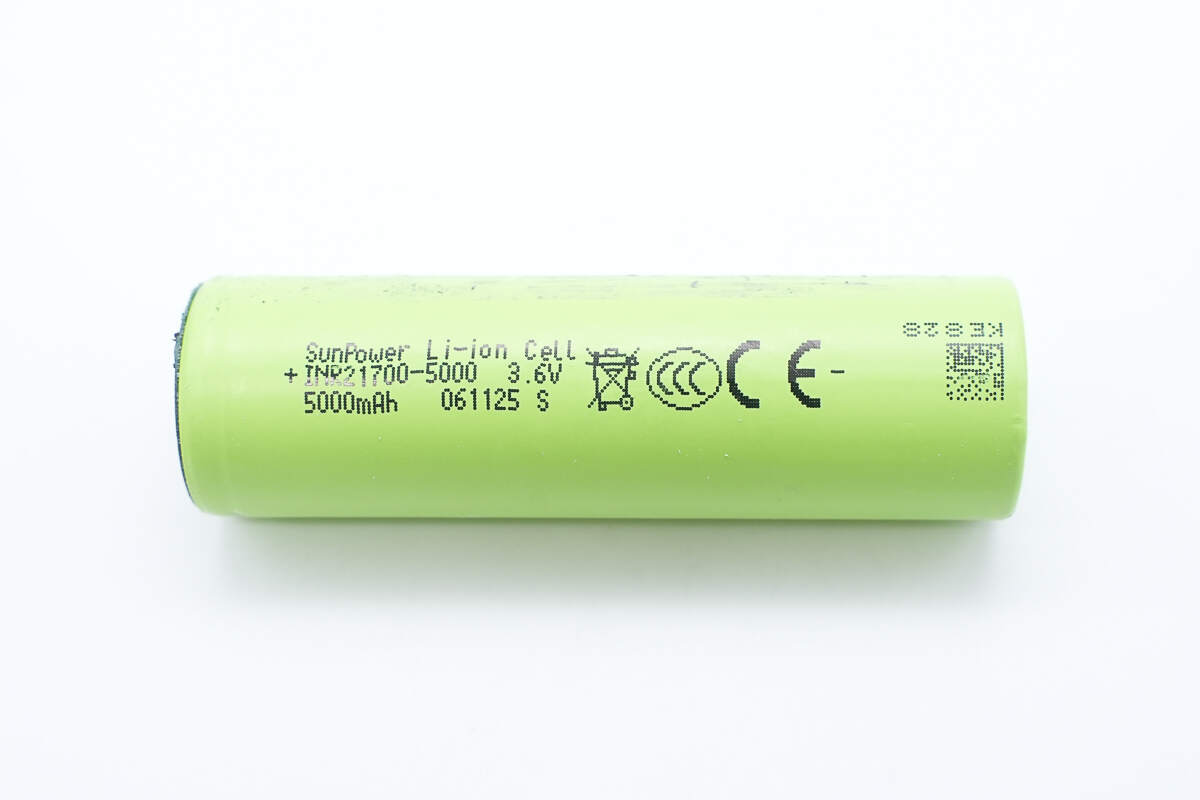

五颗电芯来自SunPower长虹三杰，型号为INR21700-5000，标称电压3.6V，标称容量5000mAh，充电限制电压4.2V，已通过CCC和CE认证。

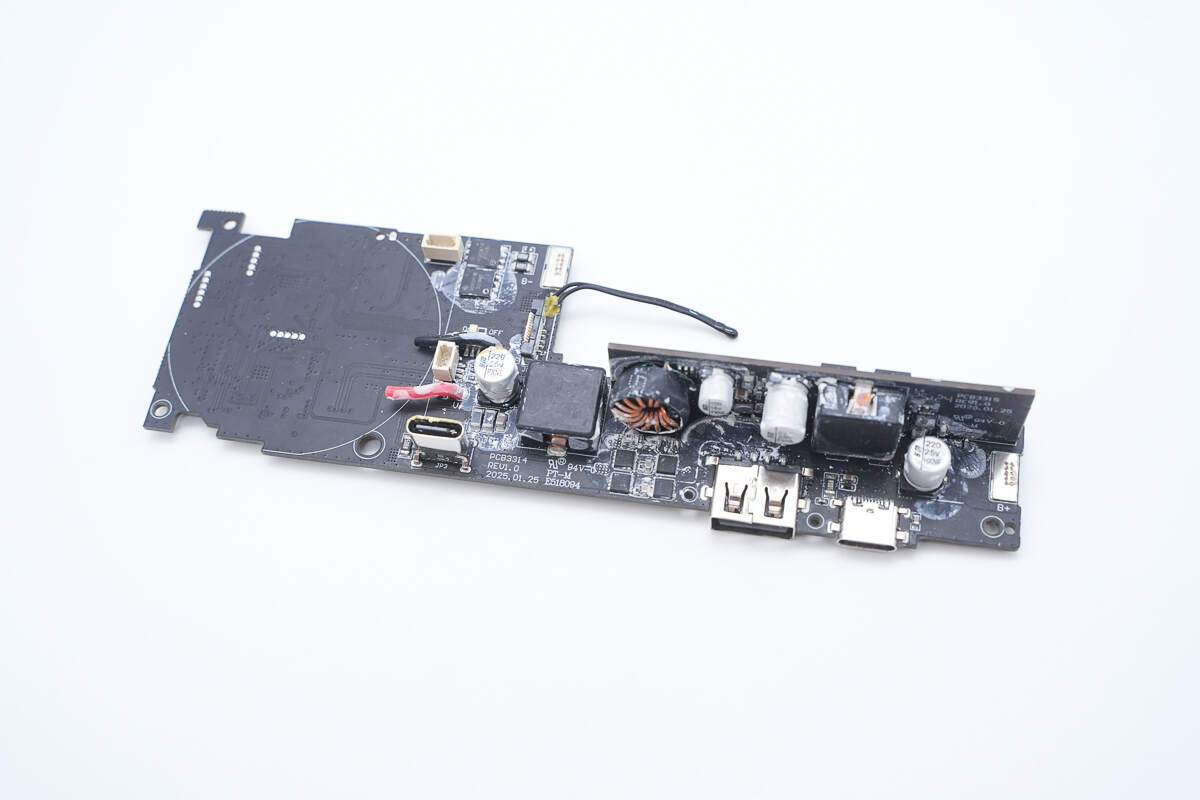

将PCBA模块上的白胶清理掉，主板正面垂直焊接一块小板。

将小板与主控PCB板分离。

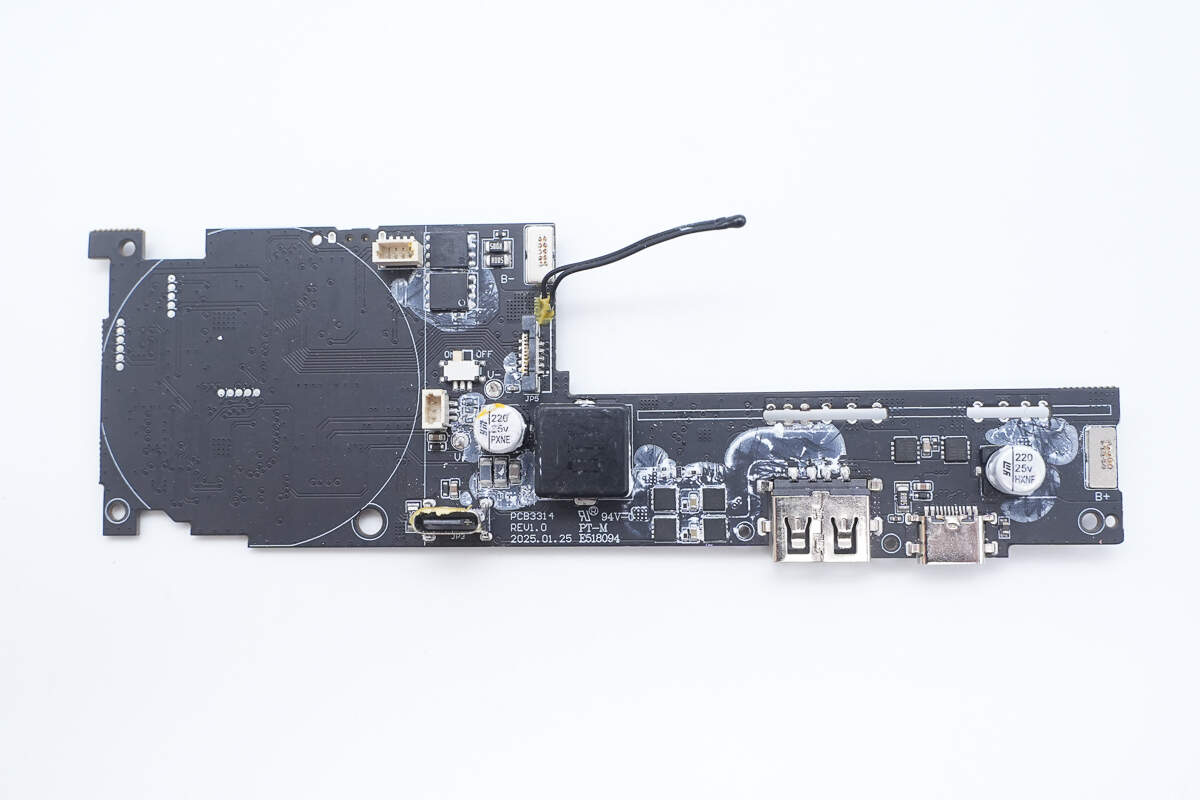

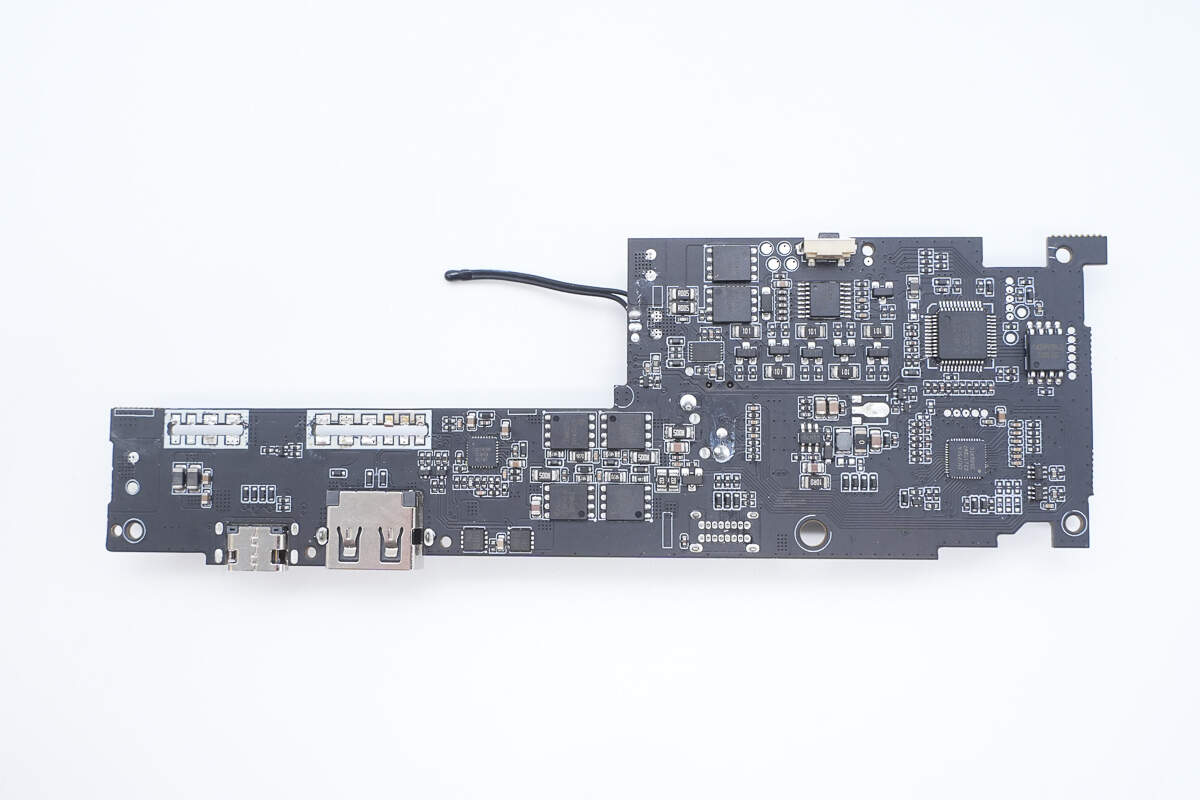

主控PCB板正面设有锂电保护芯片、锂电保护管、电池电量计量芯片、主控MCU、存储器、PD控制器、切换开关、同步升降压控制器、升降压开关管、VBUS开关管、同步降压转换器等器件。

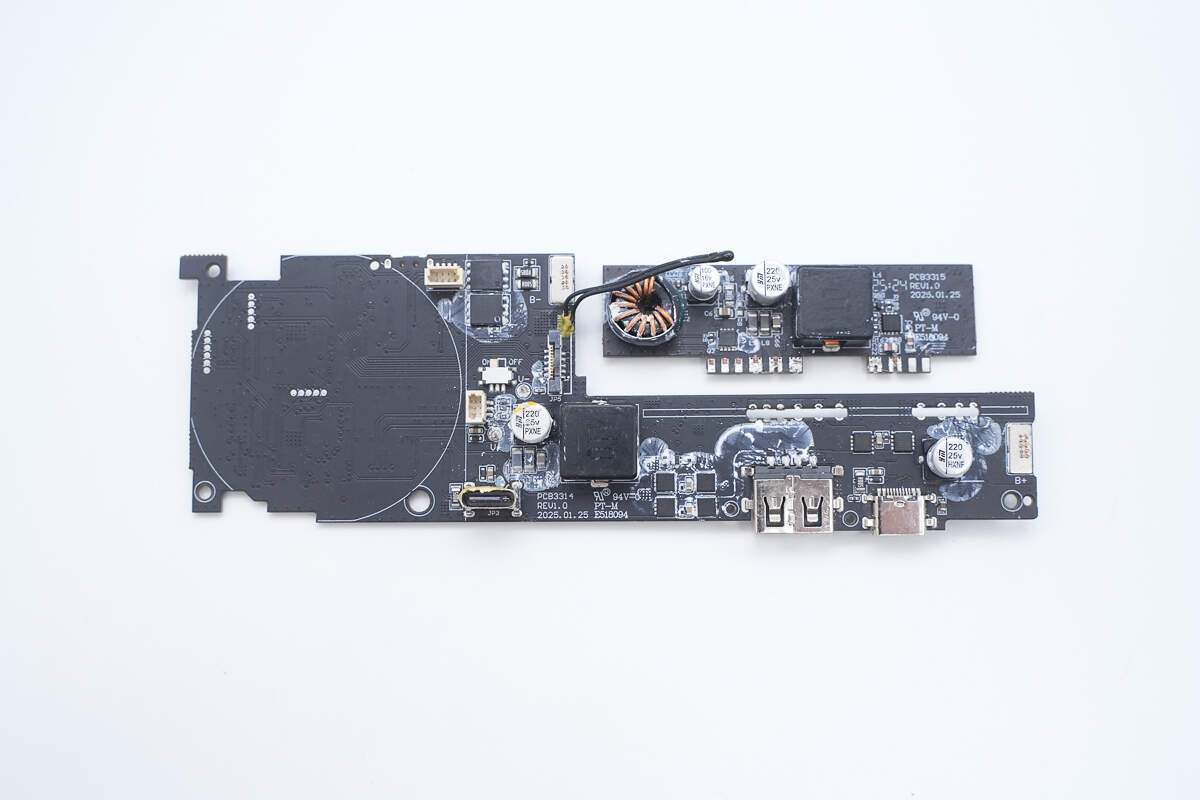

背面设有另外两颗锂电保护管、升降压电路的升降压电感、滤波固态电容以及VBUS开关管。

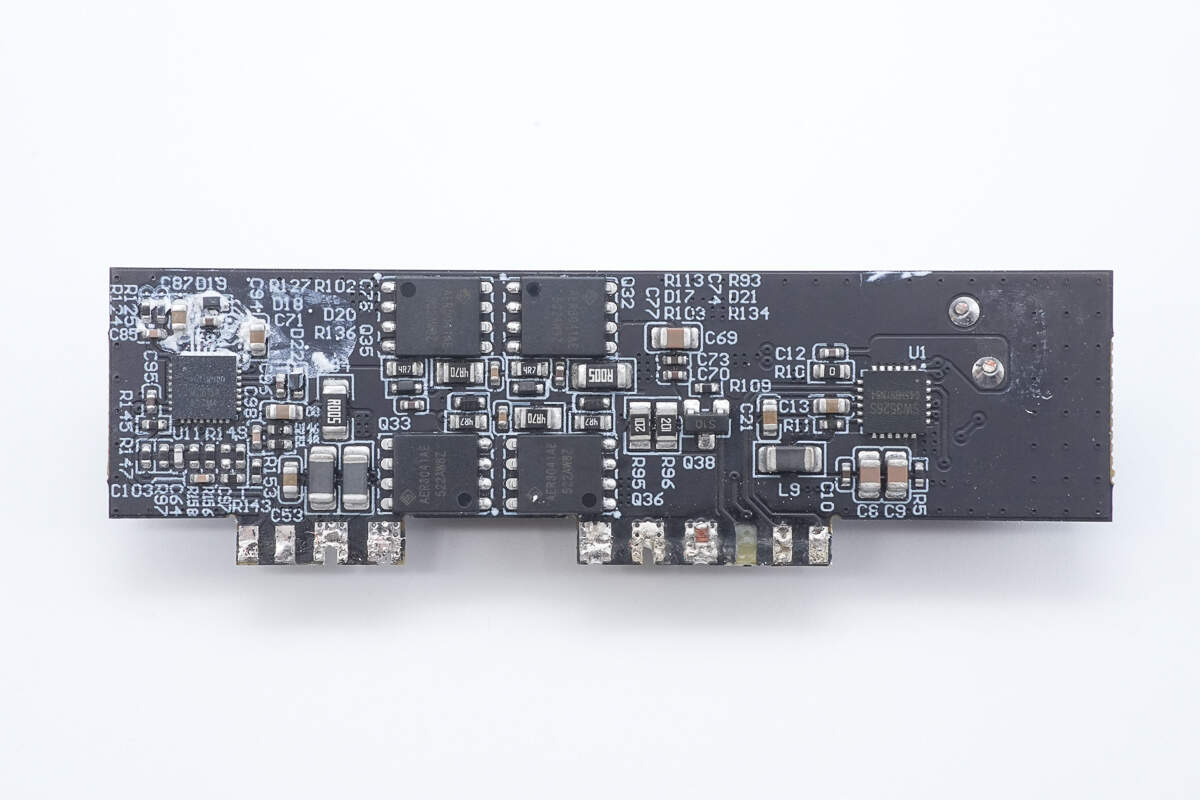

小板一面设有另外一路升降压电路的同步升降压控制器、升降压开关管以及用于USB-A口降压输出的降压协议芯片。

另一面设有两路调压电路搭配的电感、滤波固态电容以及VBUS开关管。

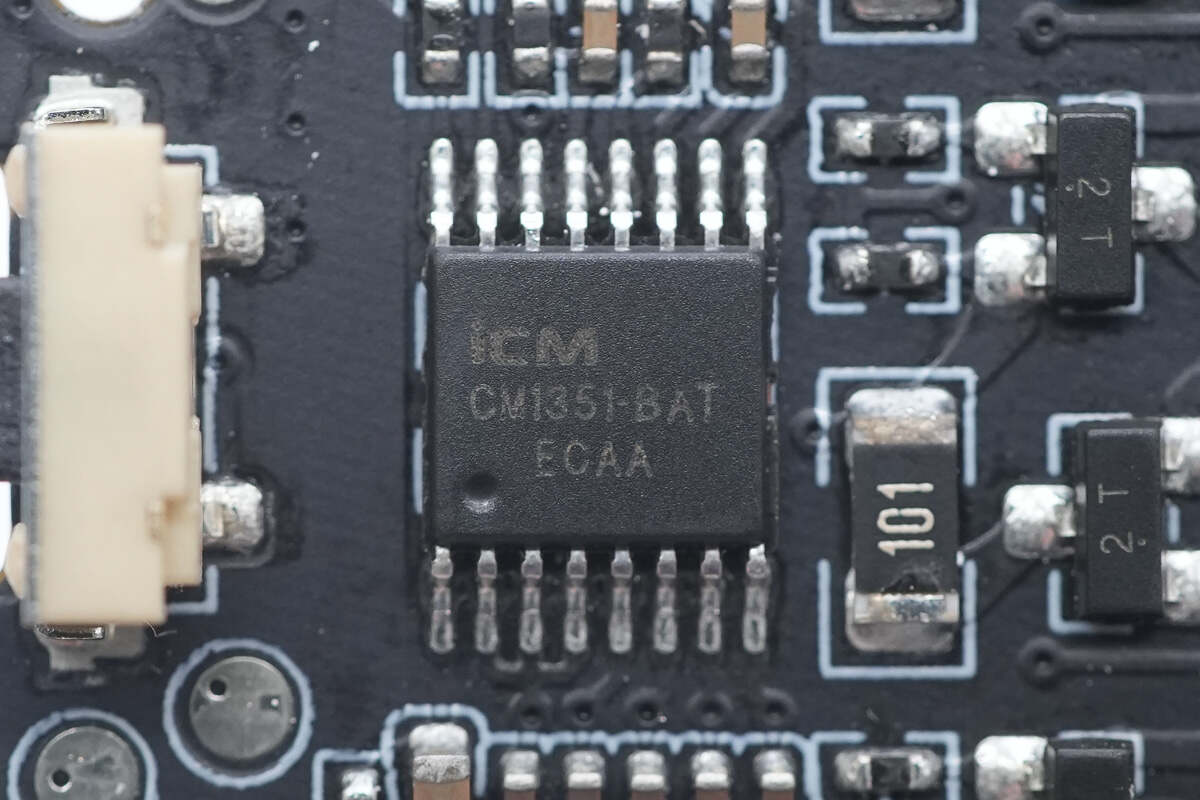

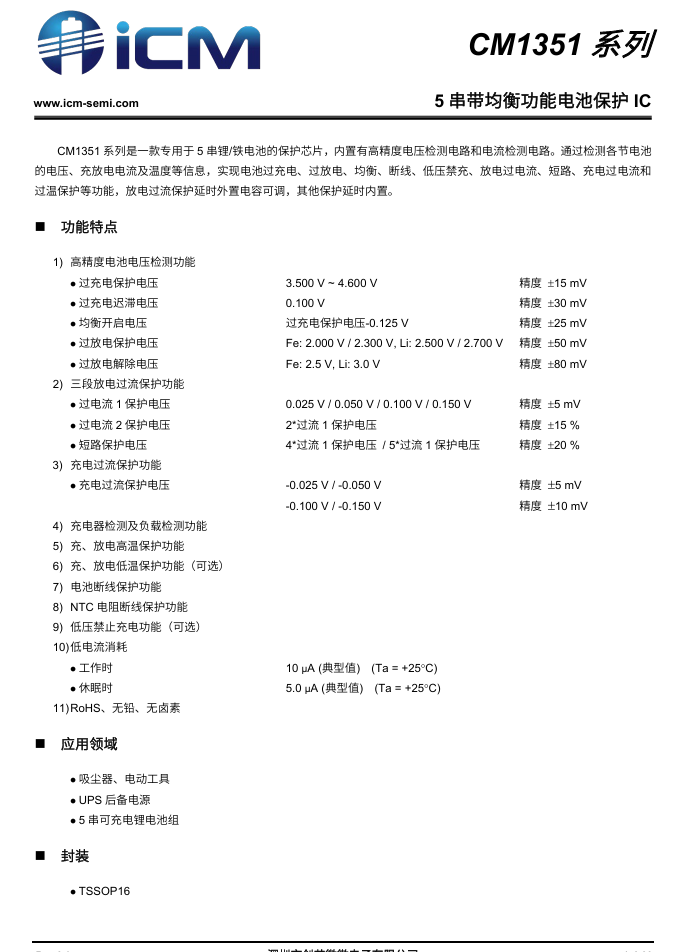

锂电保护芯片采用创芯微CM1351-BAT，这是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置，芯片内置电池均衡功能。

创芯微CM1351具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

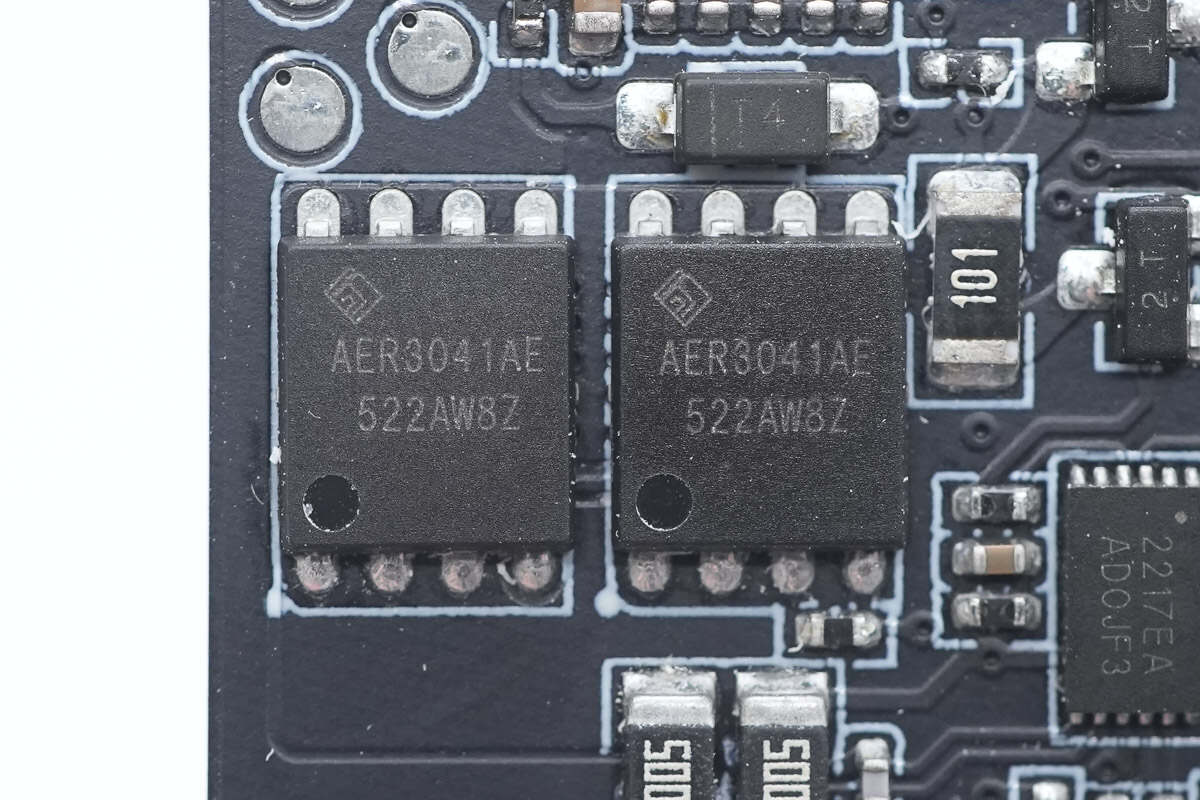

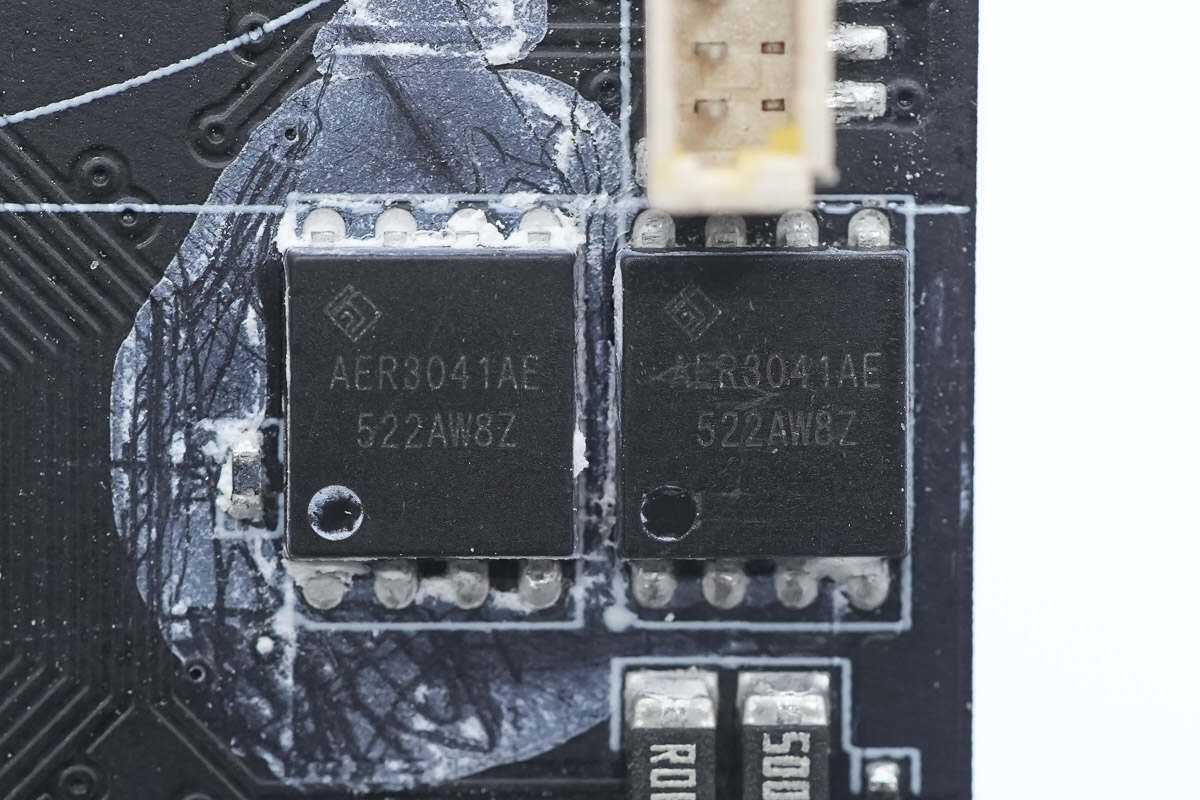

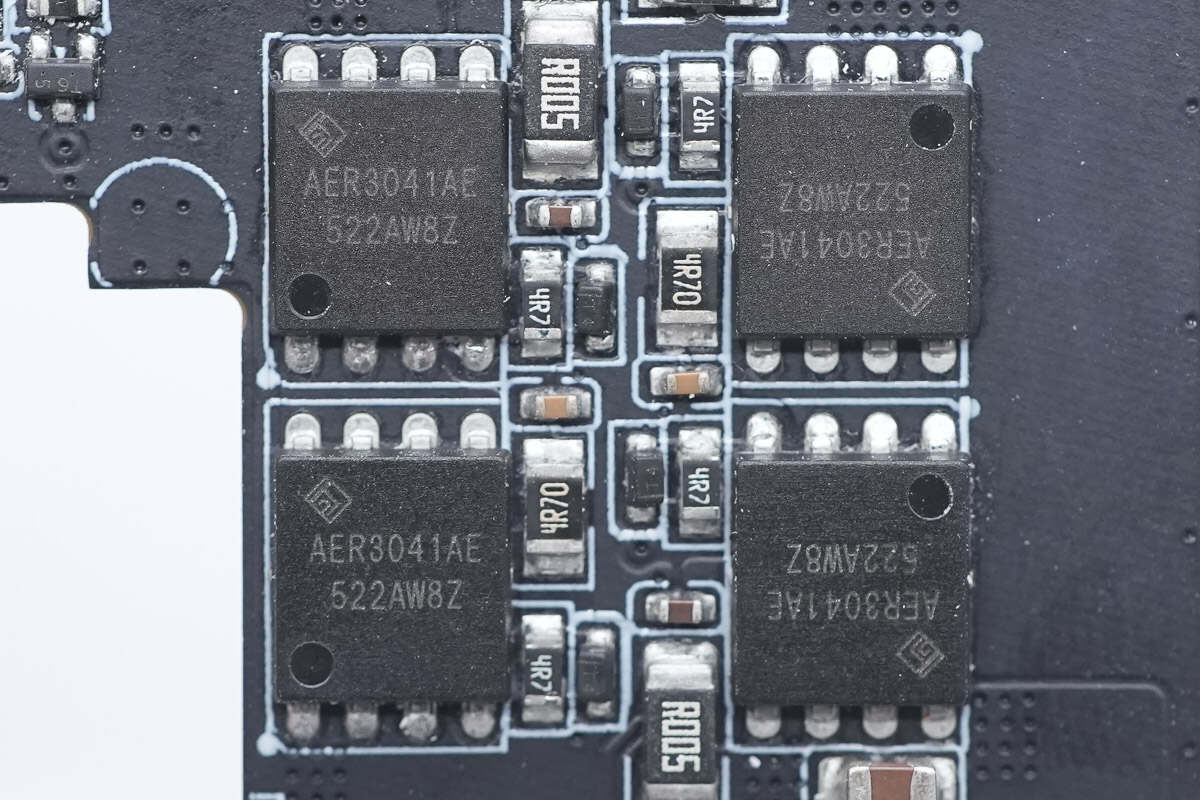

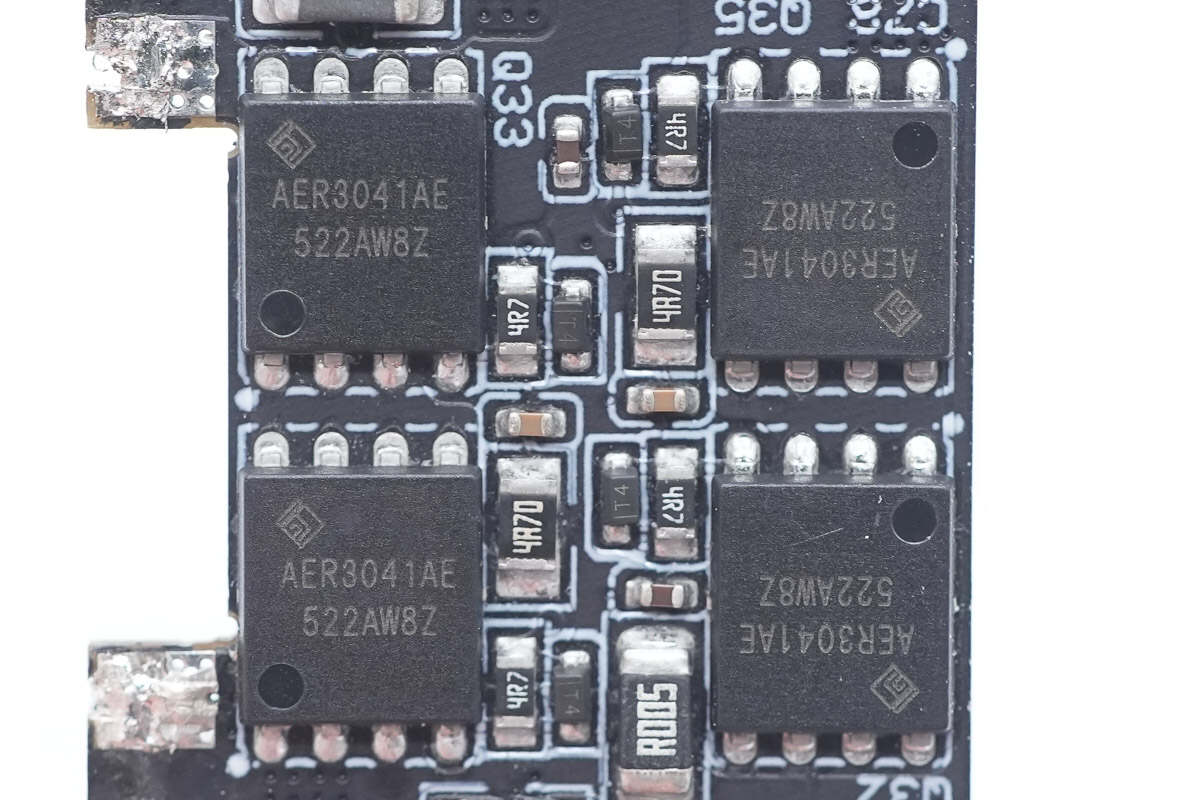

四颗锂电保护管来自禾纳半导体，型号AER3041AE，NMOS，耐压30V，导阻3.2mΩ，采用PDFN5060封装。

另外两颗布局在主板另一面。

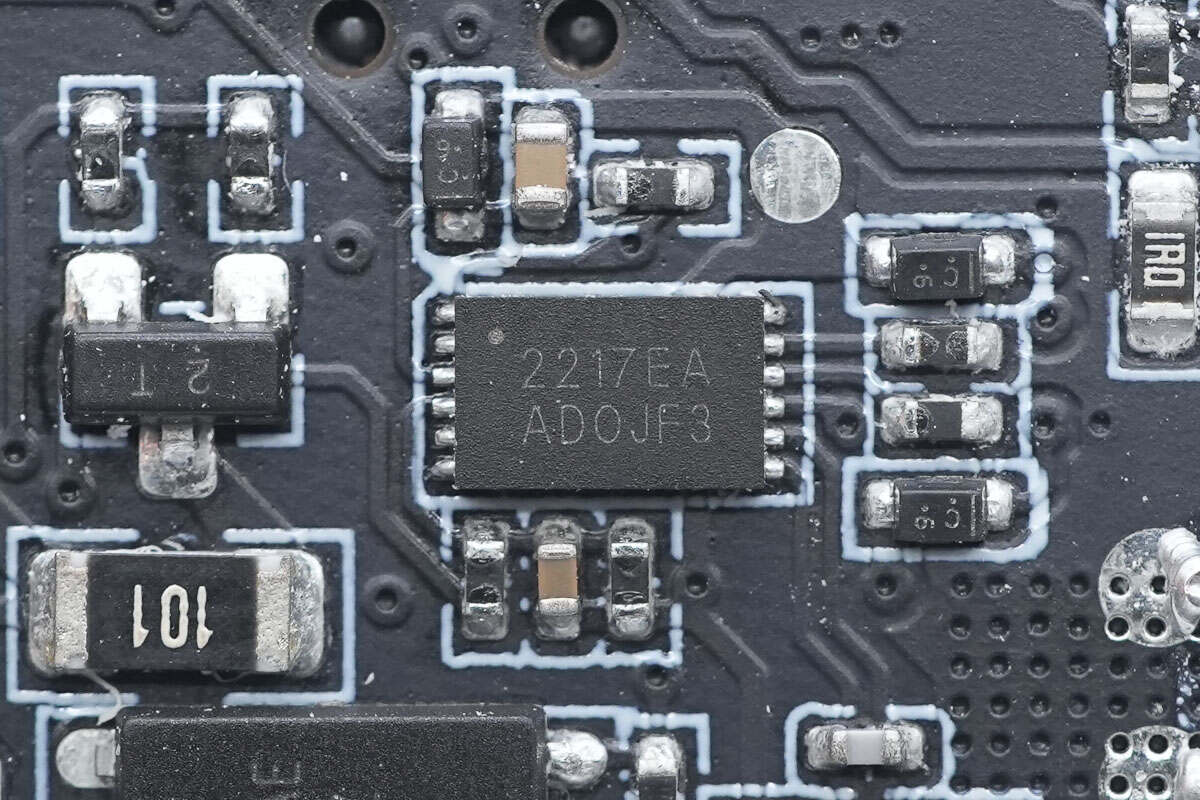

电池电量计量芯片来自赛微微电，型号CW2217EAAD，这是一款超紧凑型锂电池电量计量芯片，适用于可穿戴设备及便携设备中的锂离子电池，可集成于系统端或电池包端。该芯片能够追踪电池运行状态，并采用先进算法精准计算多种锂化学体系的荷电状态（SOC），包括钴酸锂（LiCoOx）、聚合物锂离子电池以及锰酸锂（LiMnOx）等，采用无铅DFN-12封装。

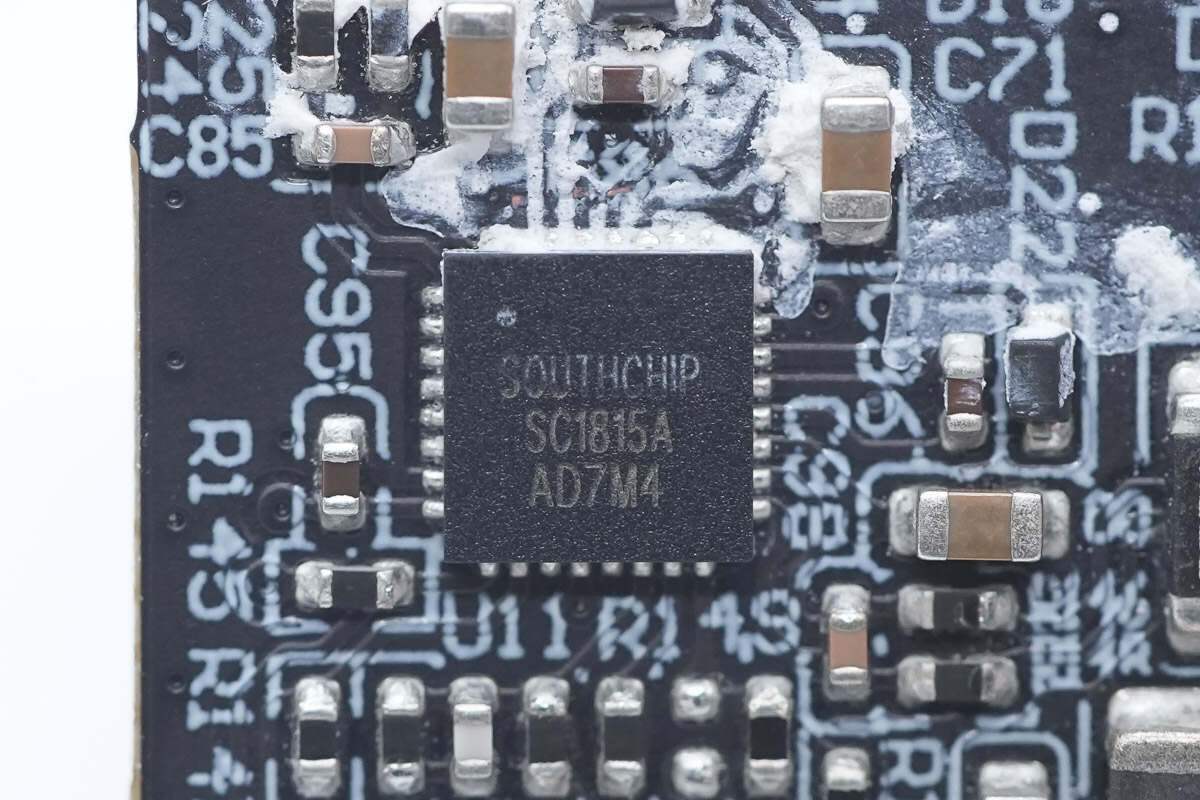

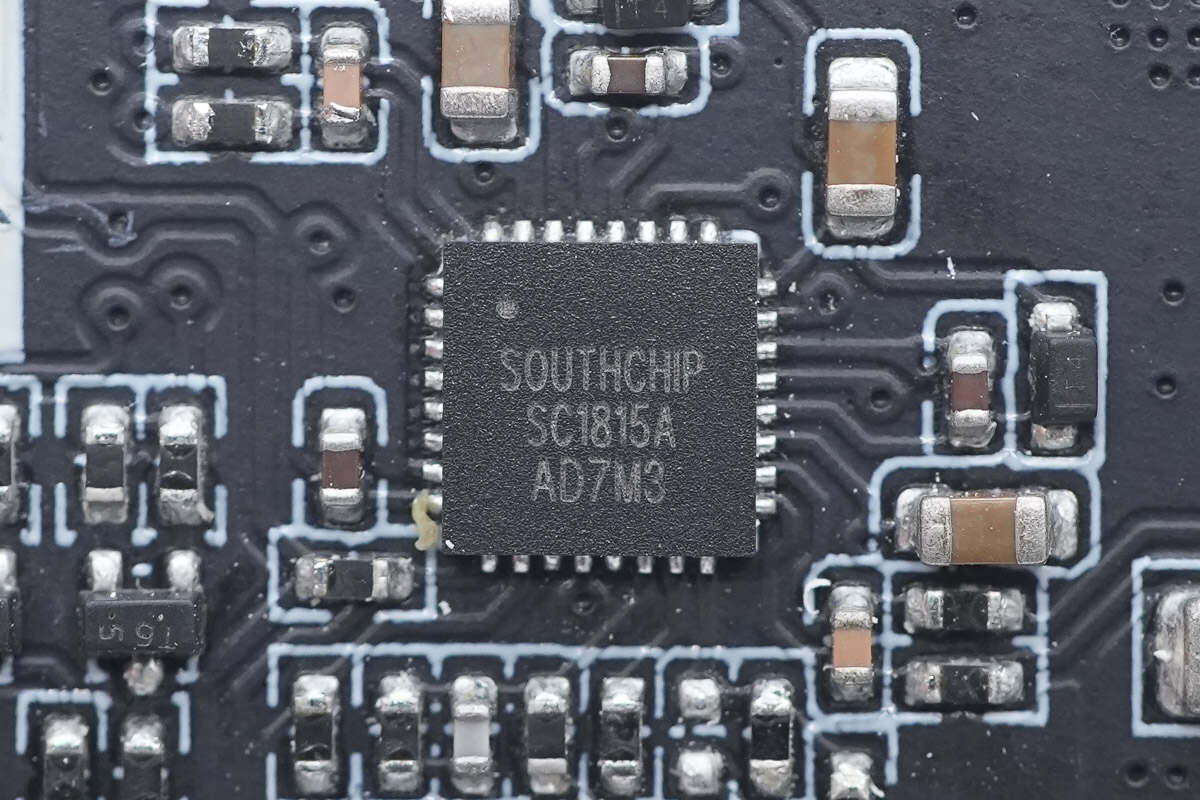

同步升降压控制器来自南芯科技，型号SC1815A，采用QFN32封装。

搭配的四颗同步升降压开关管也是采用禾纳半导体AER3041AE。

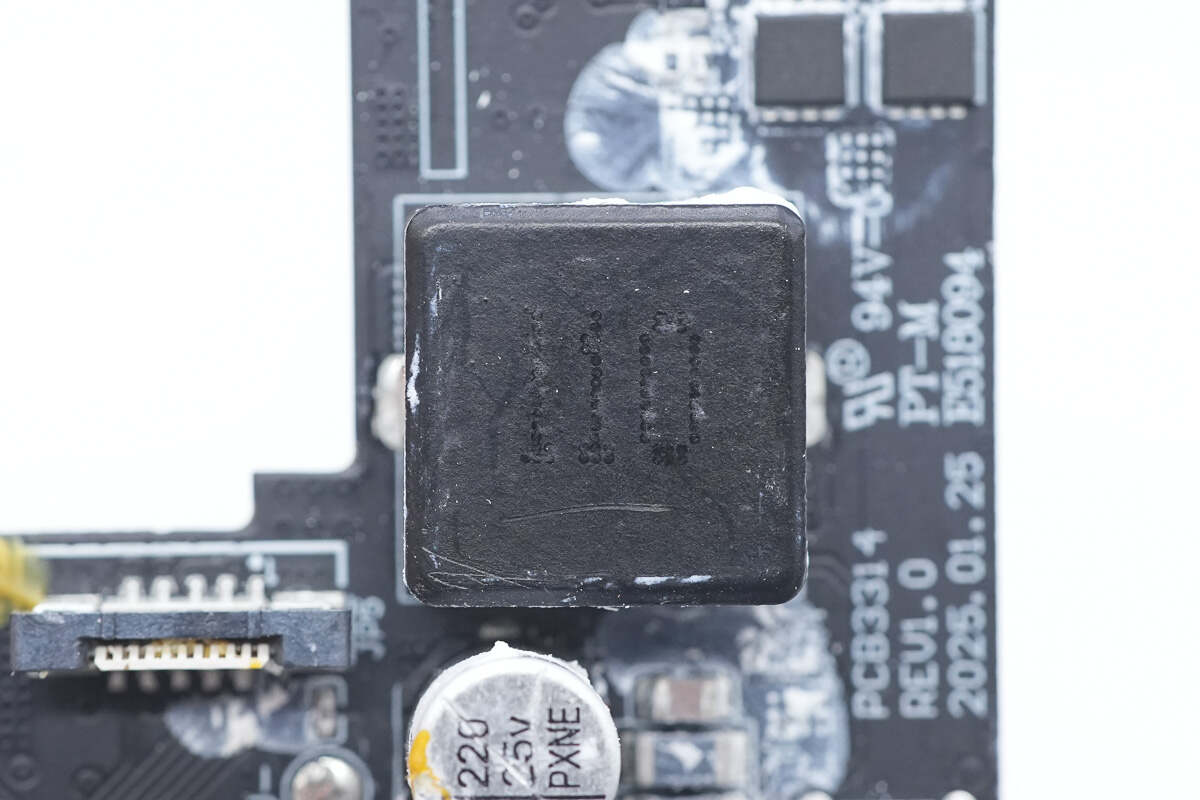

搭配的11μH升降压电感特写。

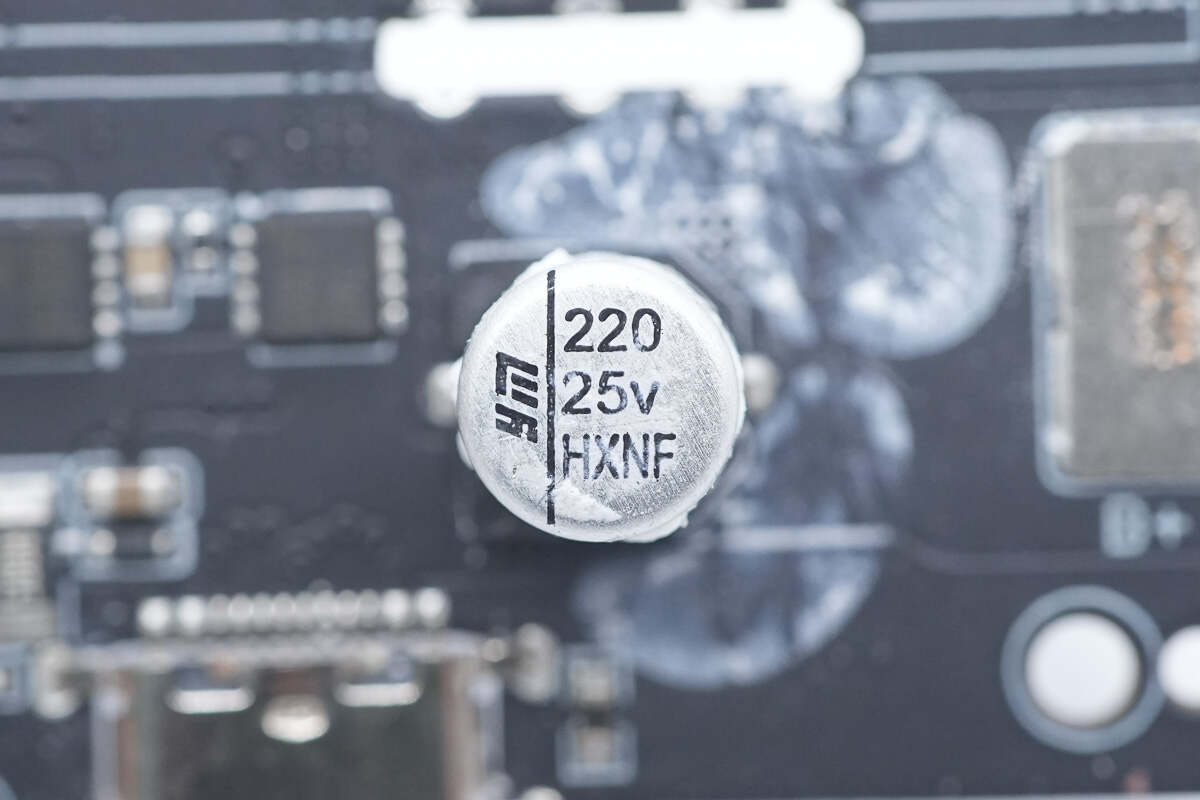

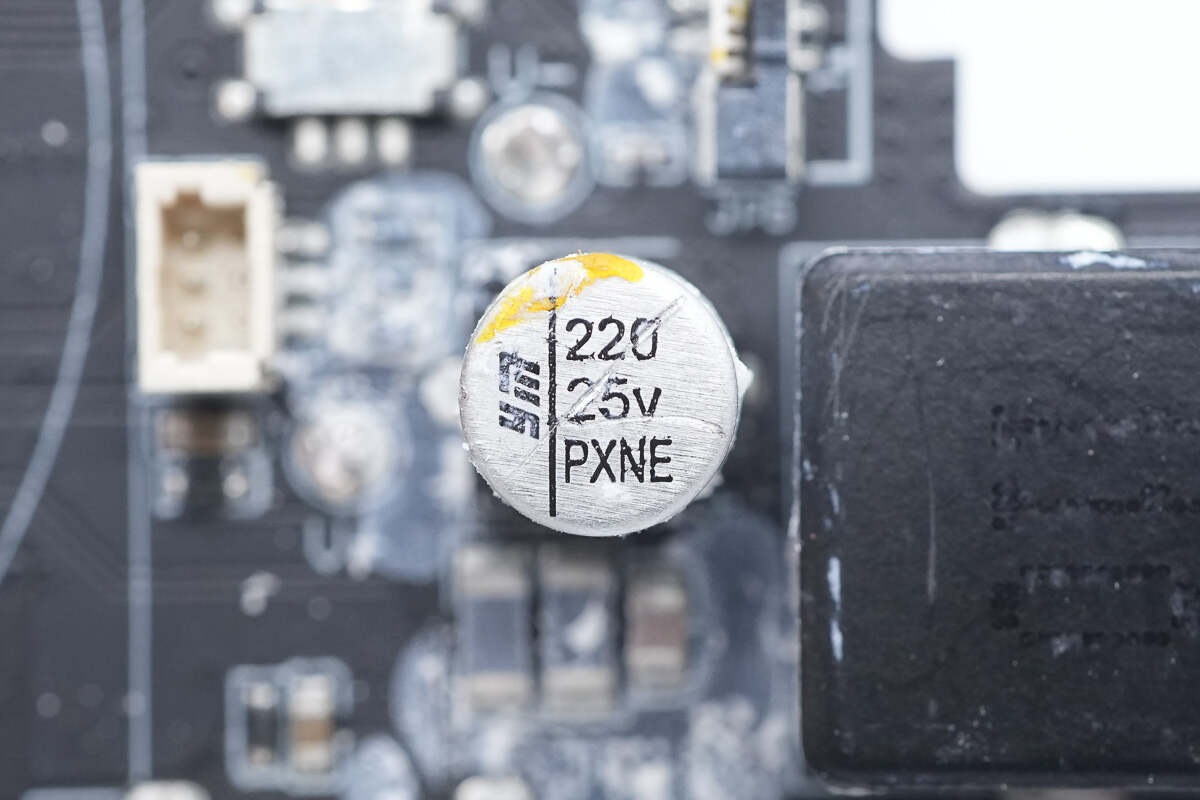

滤波固态电容来自永铭，规格为25V220μF。

小板上升降压电路的同步升降压控制器也是采用南芯科技SC1815A。

搭配的四颗同步升降压开关管也是采用禾纳半导体AER3041AE。

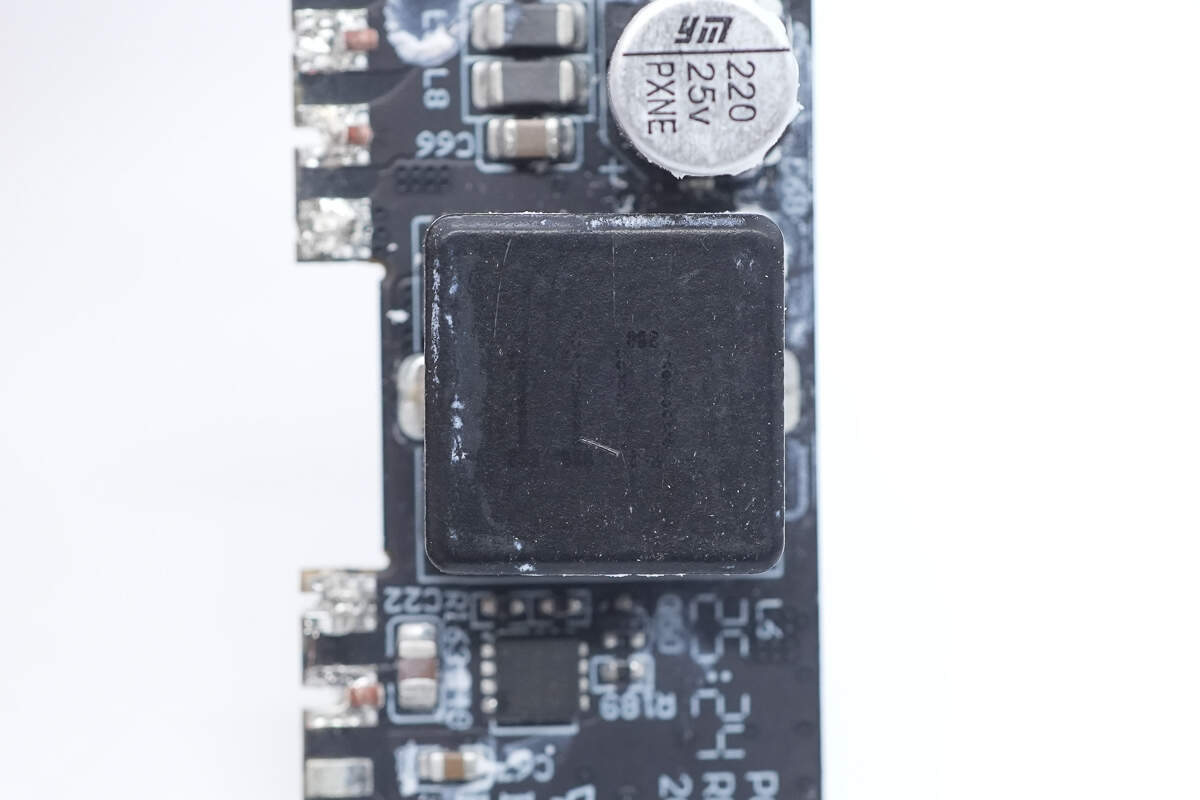

搭配的11μH升降压电感特写。

滤波固态电容来自永铭，规格也是25V220μF。

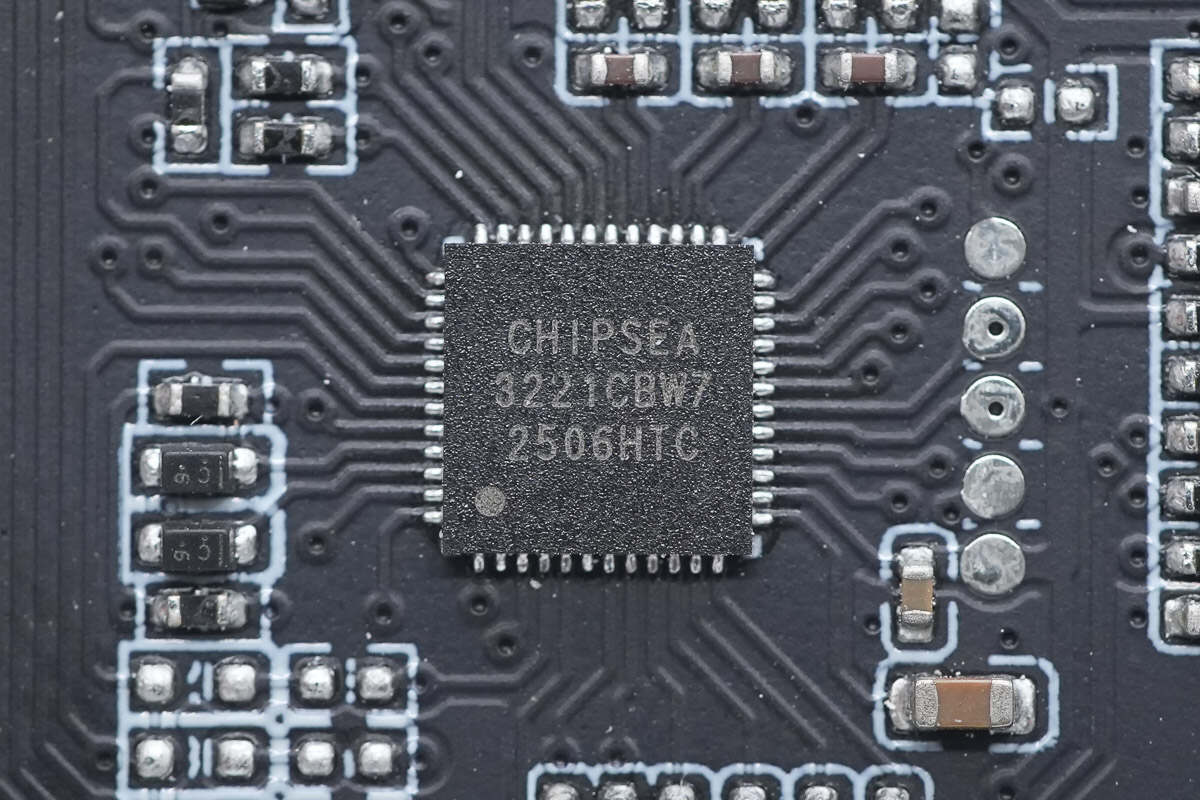

自带双线和USB-C3接口双向快充控制器采用芯海科技CPW3221，这是适用于充电宝、BMS、无线充、显示器应用的USB Type-C和USB PD控制器。集成了Type-C CC和USB PD所有功能，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性。

CPW3221系列内部集成32位的微处理器，工作频率48MHz，可以支持很广范围的工业控制和需要高性能CPU的场合。内嵌128K字节程序Flash，24K字节SRAM及多种外设，如：I/O 口、定时器、USART、I2C、ADC、定时器、看门狗，这使得CPW3221系列可以用于更广泛的应用。芯片提供QFN32和QFN48两种封装。

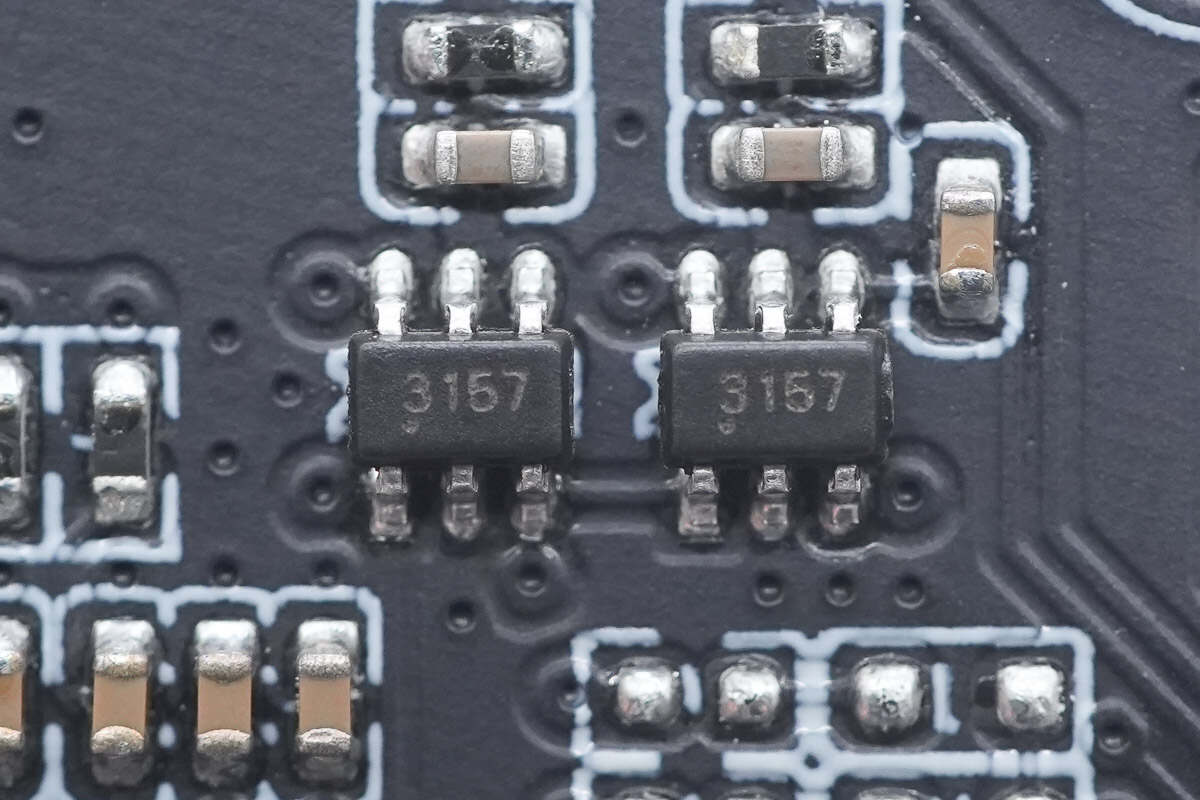

两颗切换开关丝印3157。

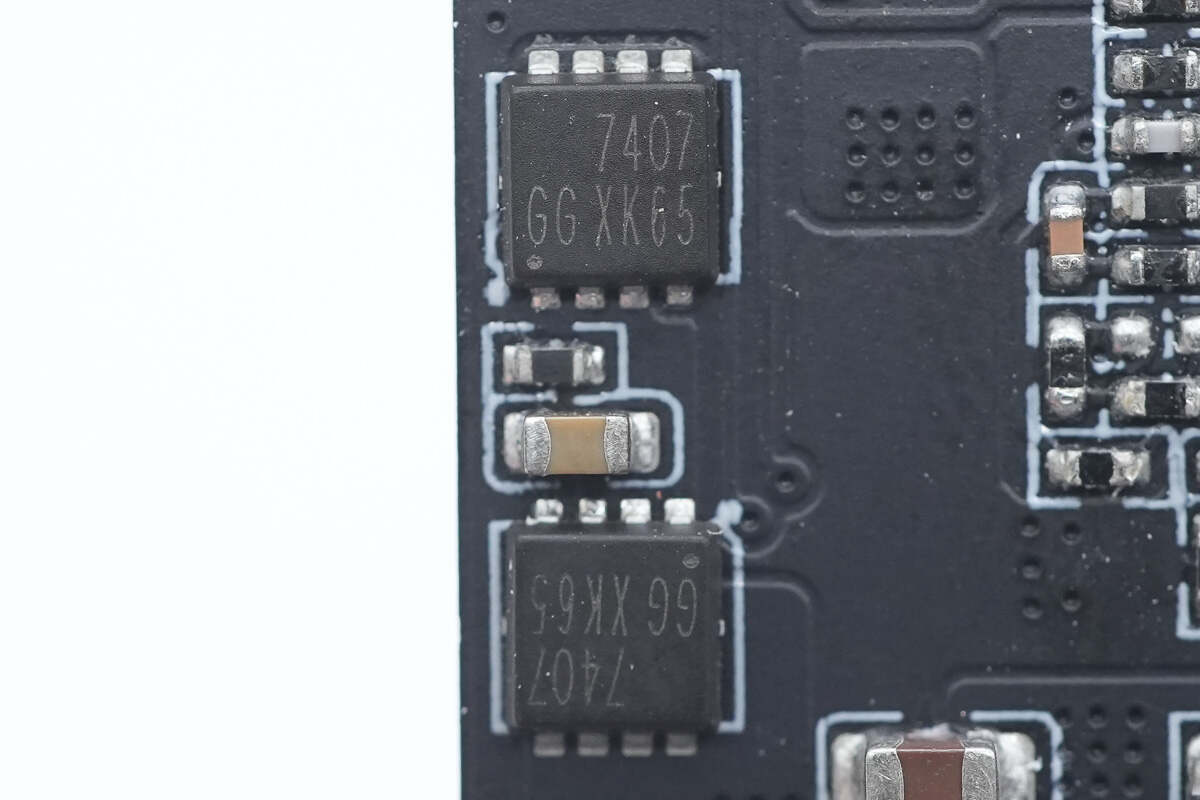

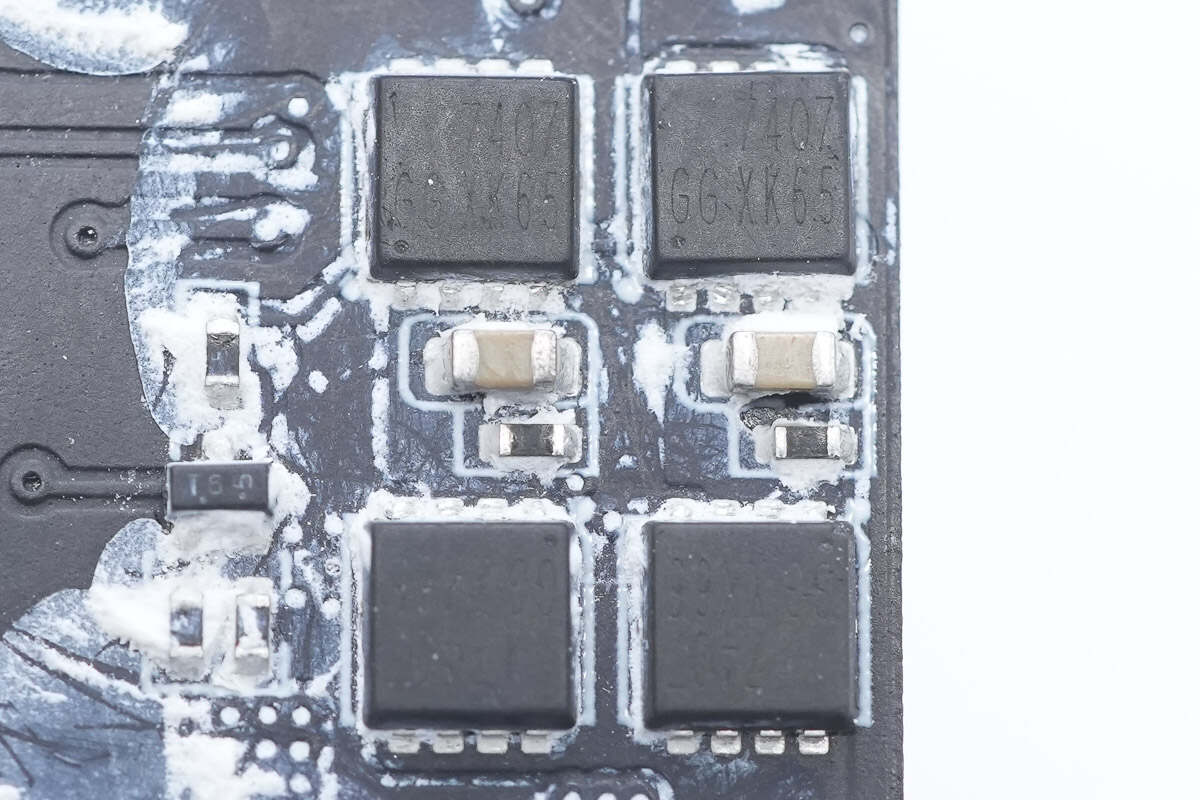

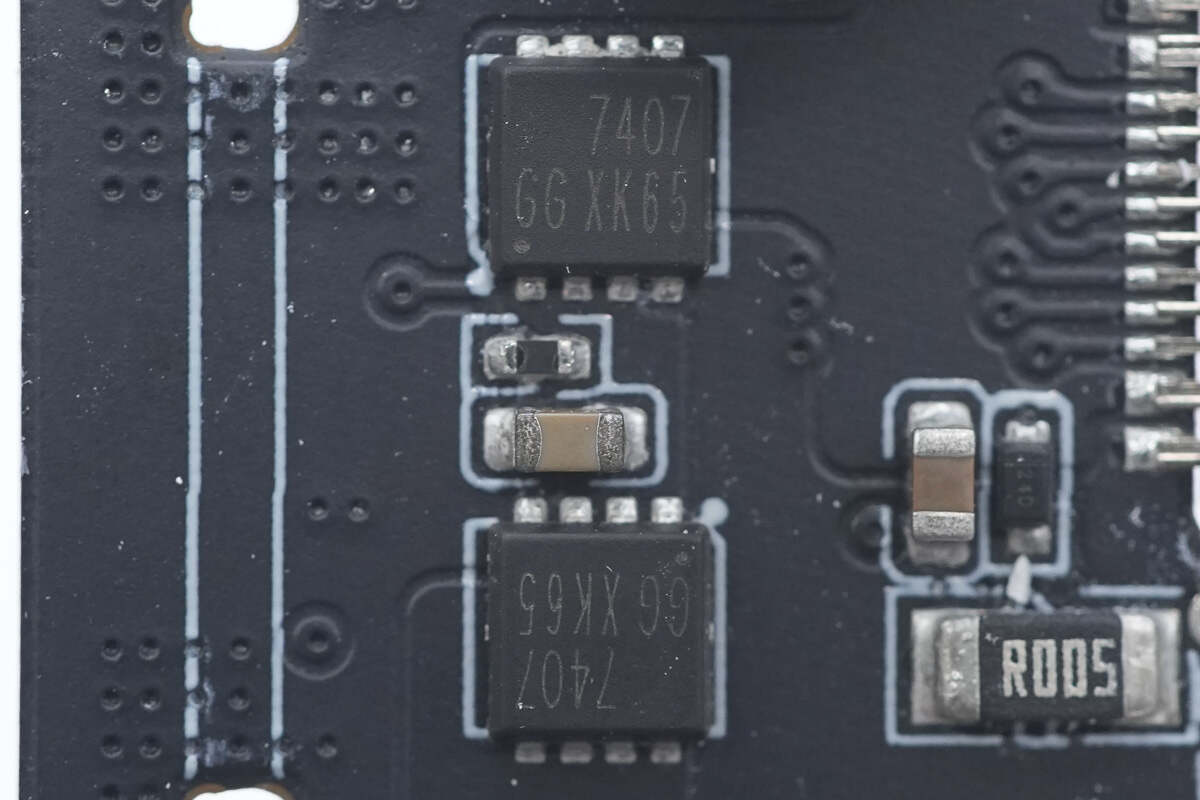

四颗VBUS开关管丝印7407。

用于USB-C3口的VBUS开关管也是采用丝印7407的MOS管。

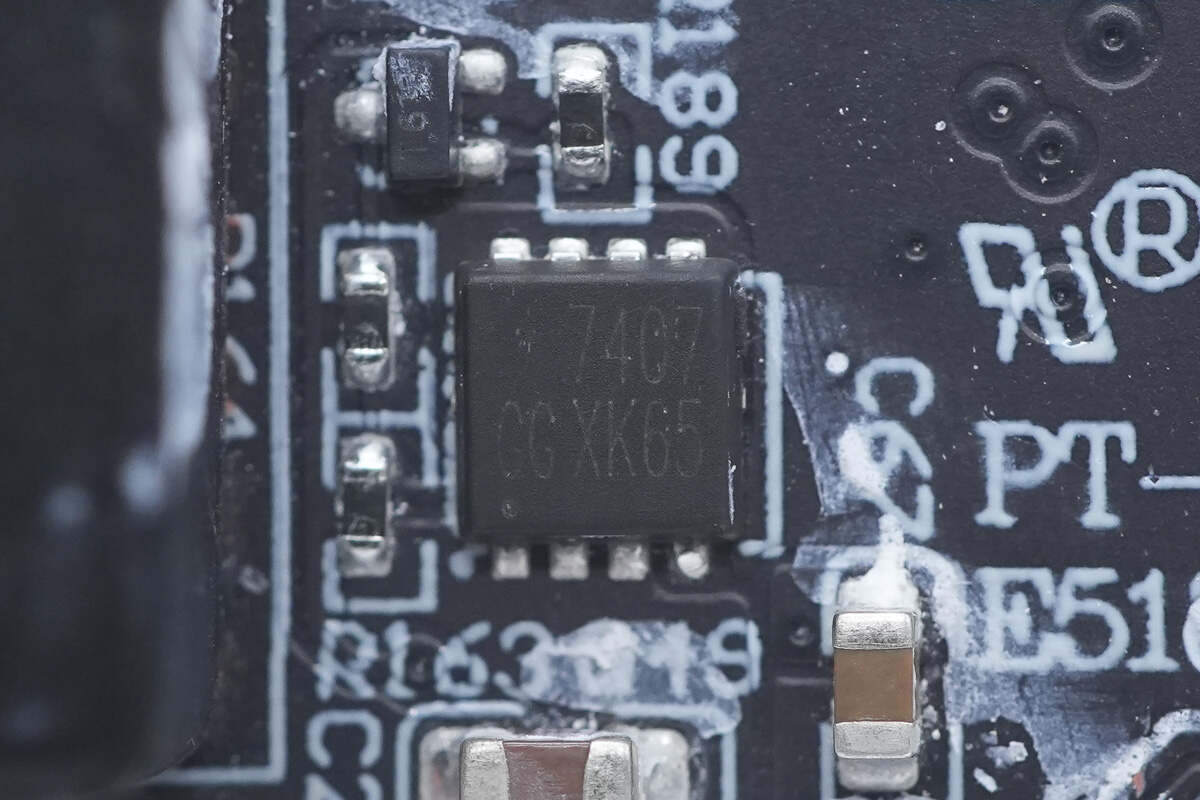

另外一组丝印7407 VBUS开关管布局在主板正面。

还有一颗丝印7407 VBUS开关管布局在小板上。

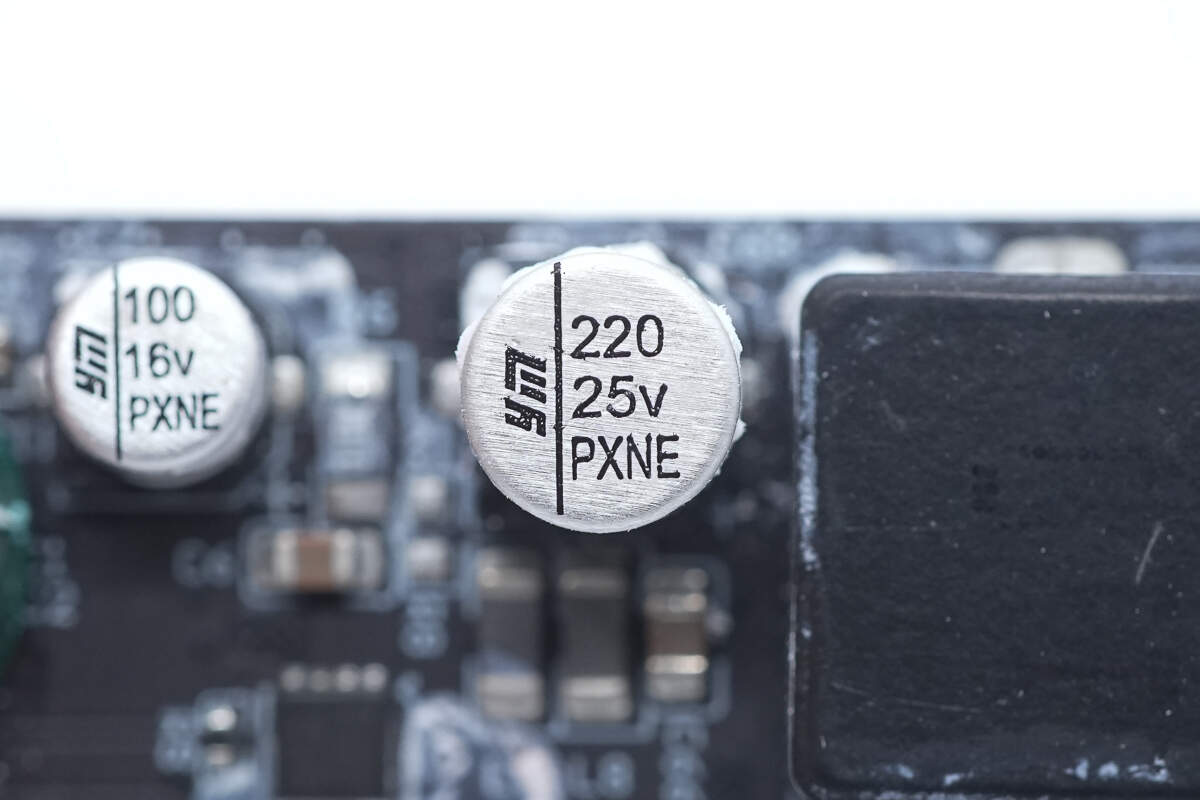

永铭固态滤波电容规格为25V220μF。

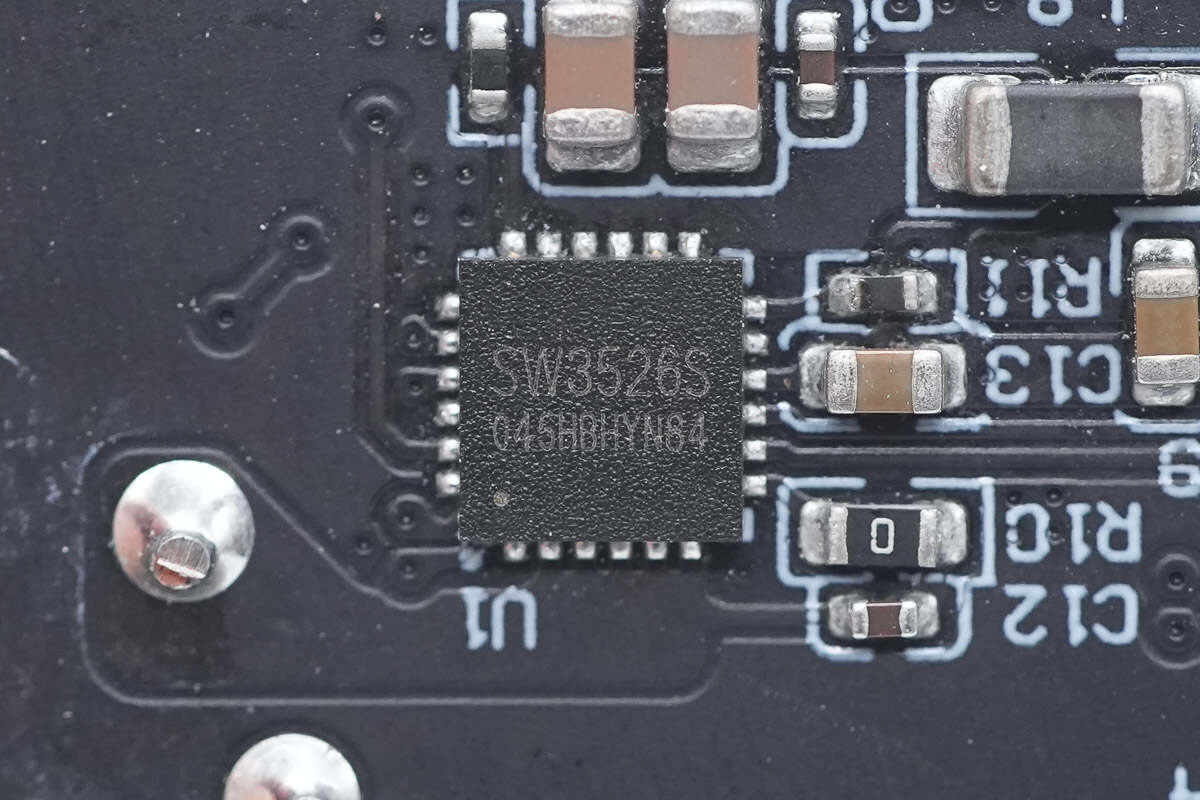

USB-A口的降压协议芯片来自智融科技，型号SW3526S，芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

得益于芯片的高集成度，SW3526S将传统快充降压方案中协议芯片，同步降压控制器和降压MOS管全部浓缩集成在一个封装内部，极大的简化了多口快充的电路设计。

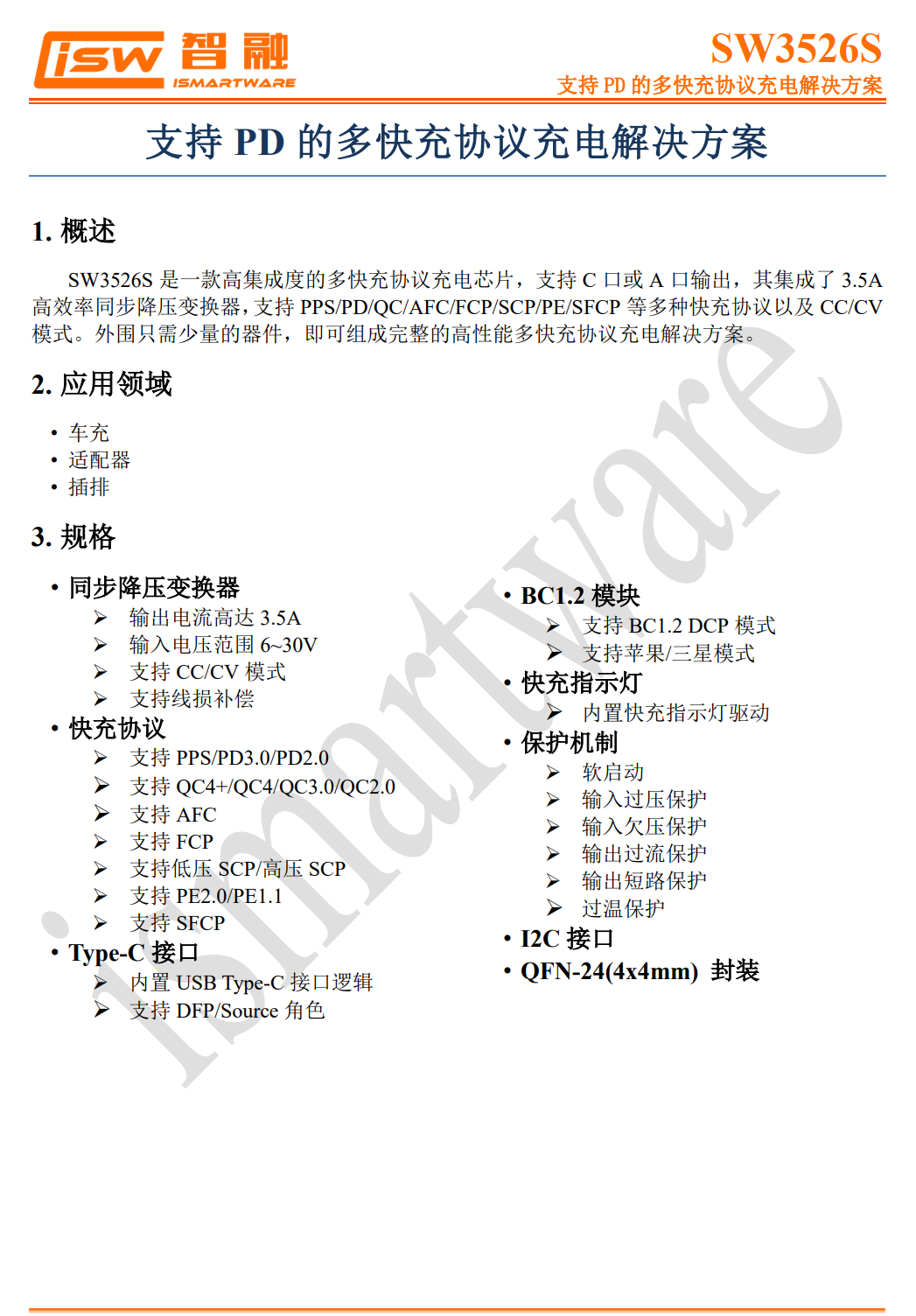

智融SW3526S详细规格资料。

充电头网拆解了解到，智融科技SW3526S此前还被安克130W 4C2A六口桌面充Mini、联想拯救者PB9 170W 24000mAh游戏本快充移动电源、3W特斯拉焕新版Model 3中控扩展坞H062S、电小二户外电源1000 Pro 2等产品采用，芯片性能质量获客户一致认可。

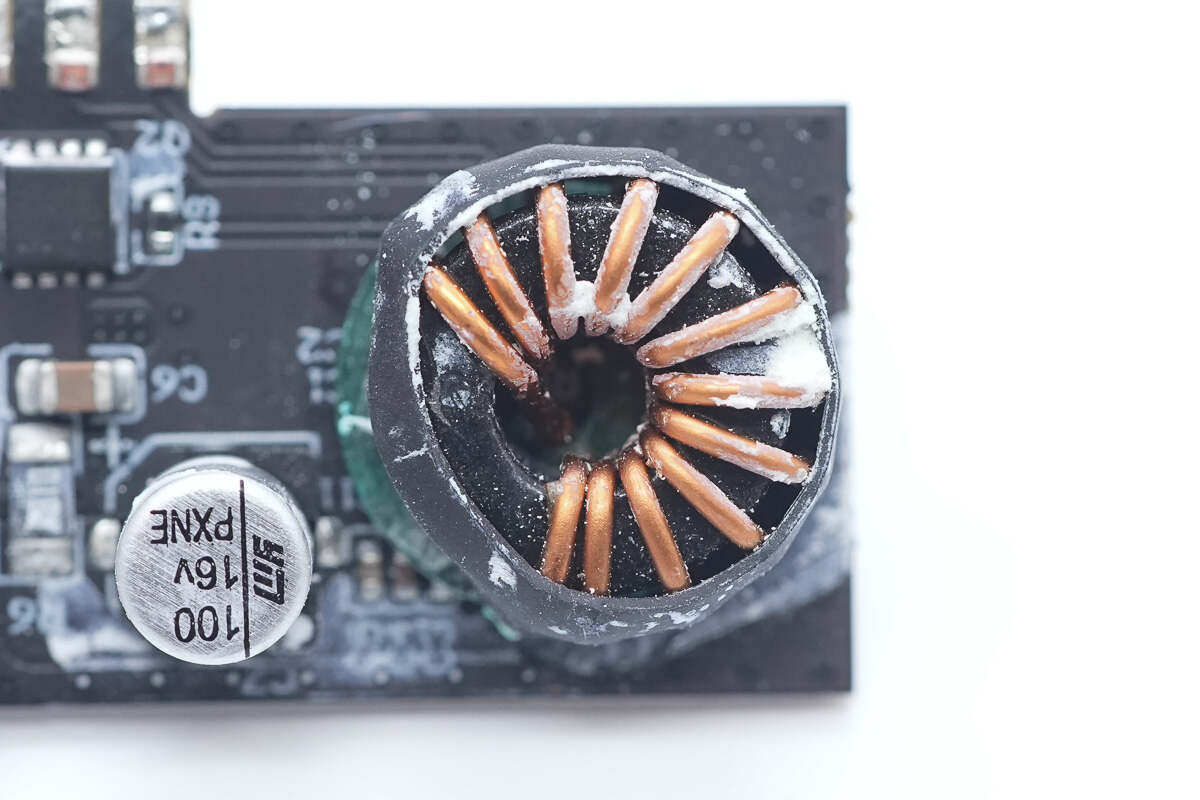

搭配的降压电感外套热缩管绝缘保护，底部设有青稞绝缘纸。

滤波固态电容来自永铭，规格为16V100μF。

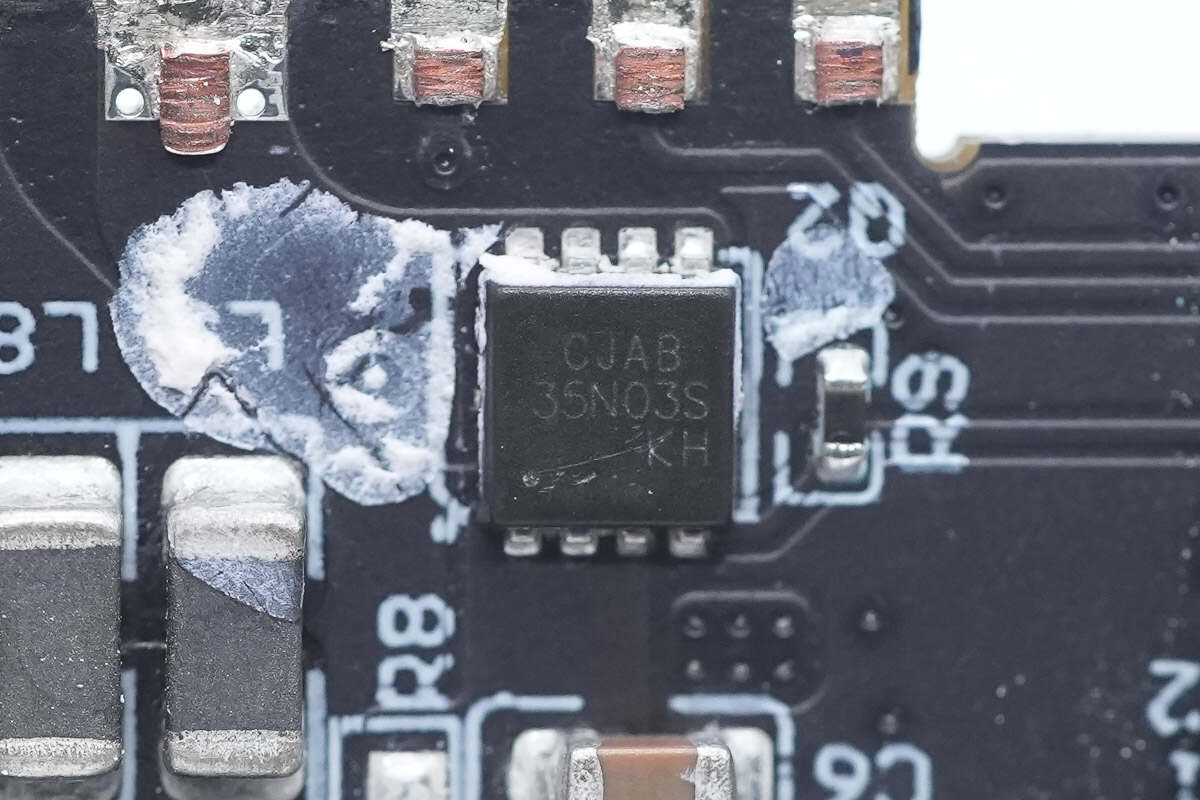

USB-A口VBUS开关管来自JSCJ长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

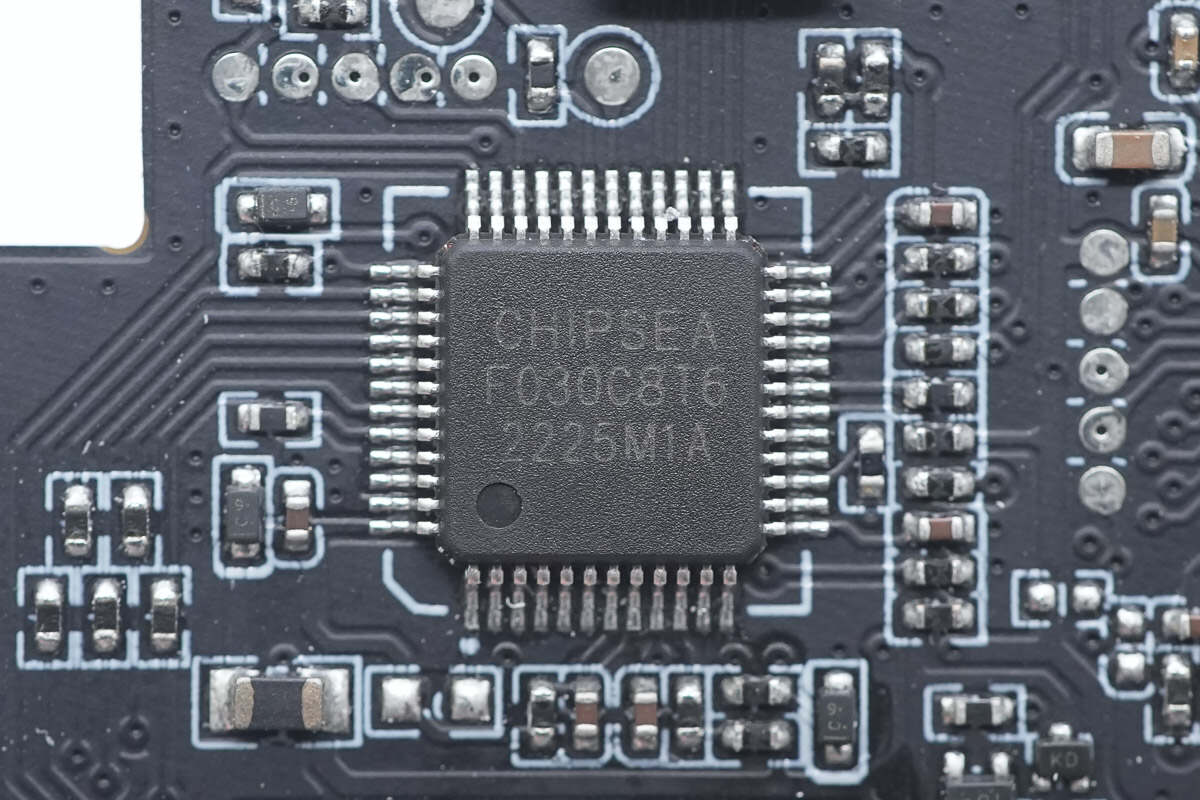

用于整机控制的MCU来自芯海科技，型号CS32F030C8T6，芯片内置48MHz主频 ARM Cortex-M0 CPU，集成64KB FLASH和8KB SRAM，具备两个UART接口，两个SPI接口和两个I2C接口，采用LQFP48封装。

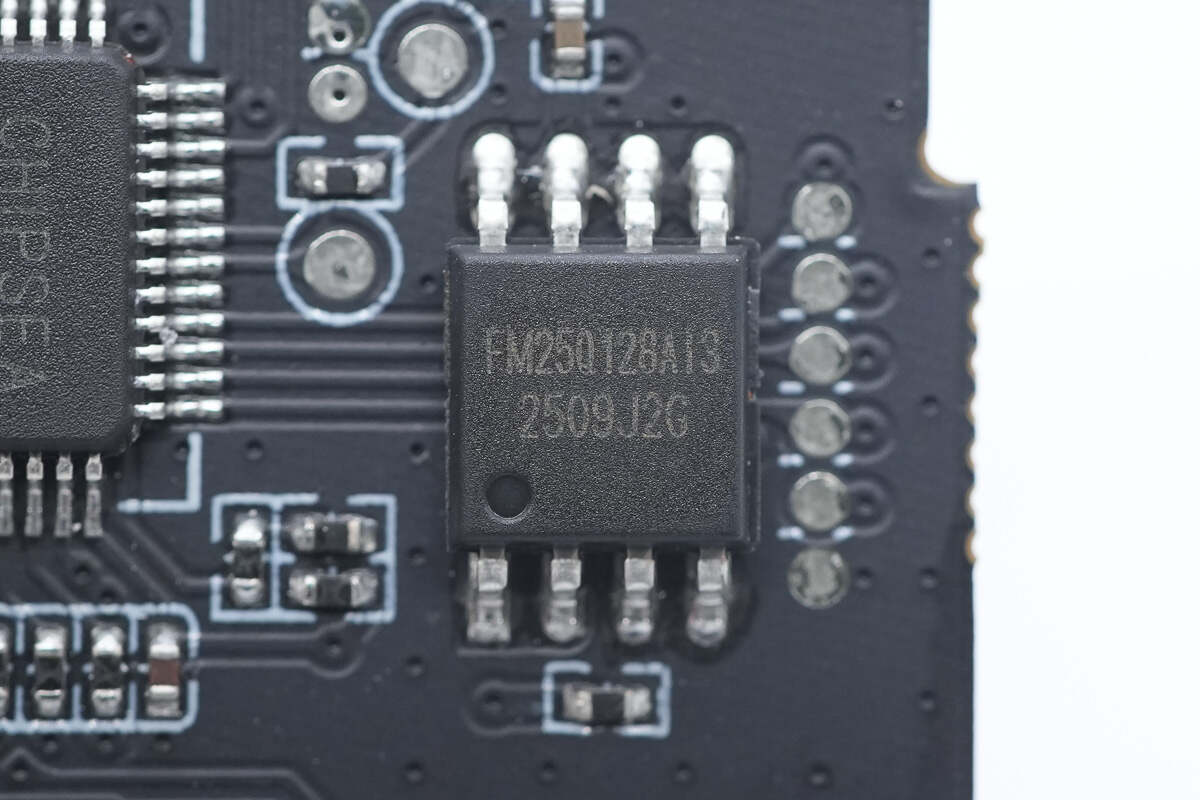

外置存储器来自复旦微，型号FM25Q128AI3，这是一款16MB串行闪存芯片，具有宽电压工作范围。芯片支持标准串行外设接口（SPI）、双线/四线I/O以及双时钟指令周期的四线外设接口（QPI），采用SOP8封装。

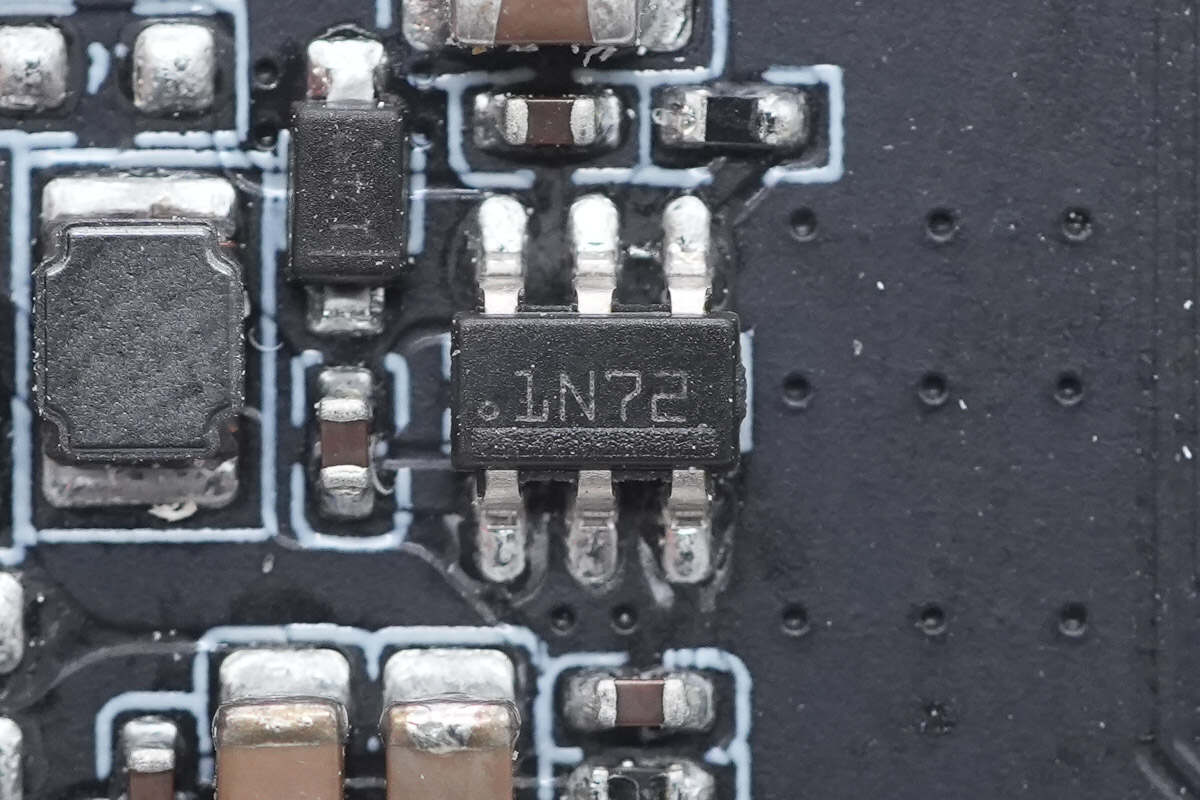

为MCU和屏幕供电的同步降压转换器来自TI德州仪器，丝印1N72，实际型号为LMR14010A，这是一款PWM直流/直流降压稳压器。器件具有4-40V的宽输入范围，1µA的超低关断电流可延长电池寿命，工作频率固定在0.7MHz，从而允许使用小型外部元 件，同时能够更大程度地降低输出纹波电压，采用薄型TSOT-6L封装，适用于各种工业和汽车应用。

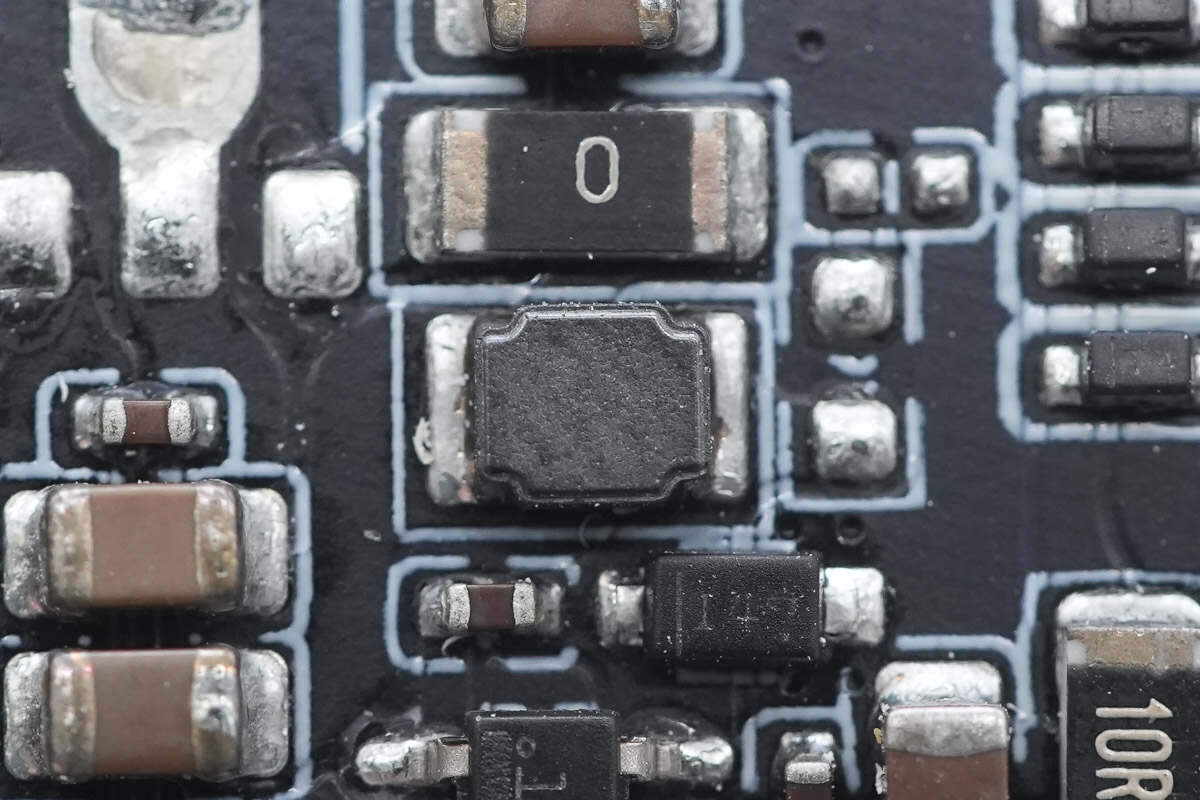

搭配的降压电感特写。

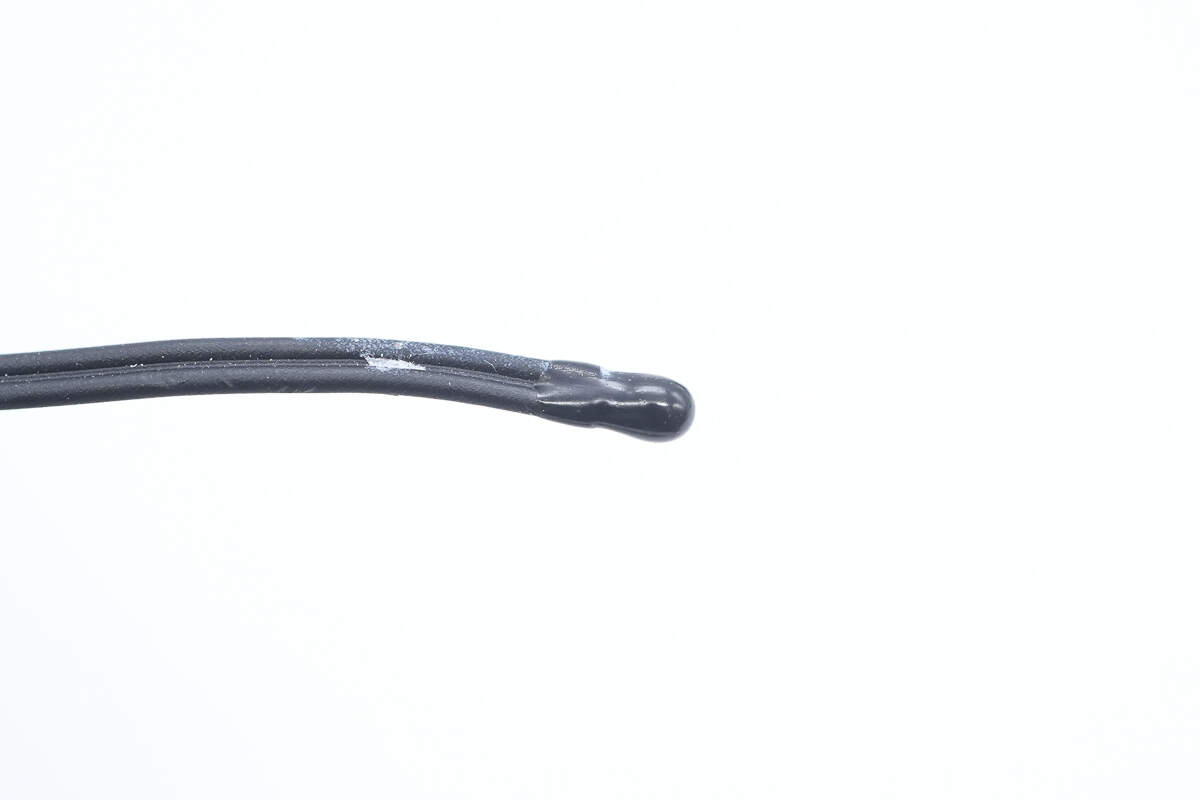

热门电阻特写。

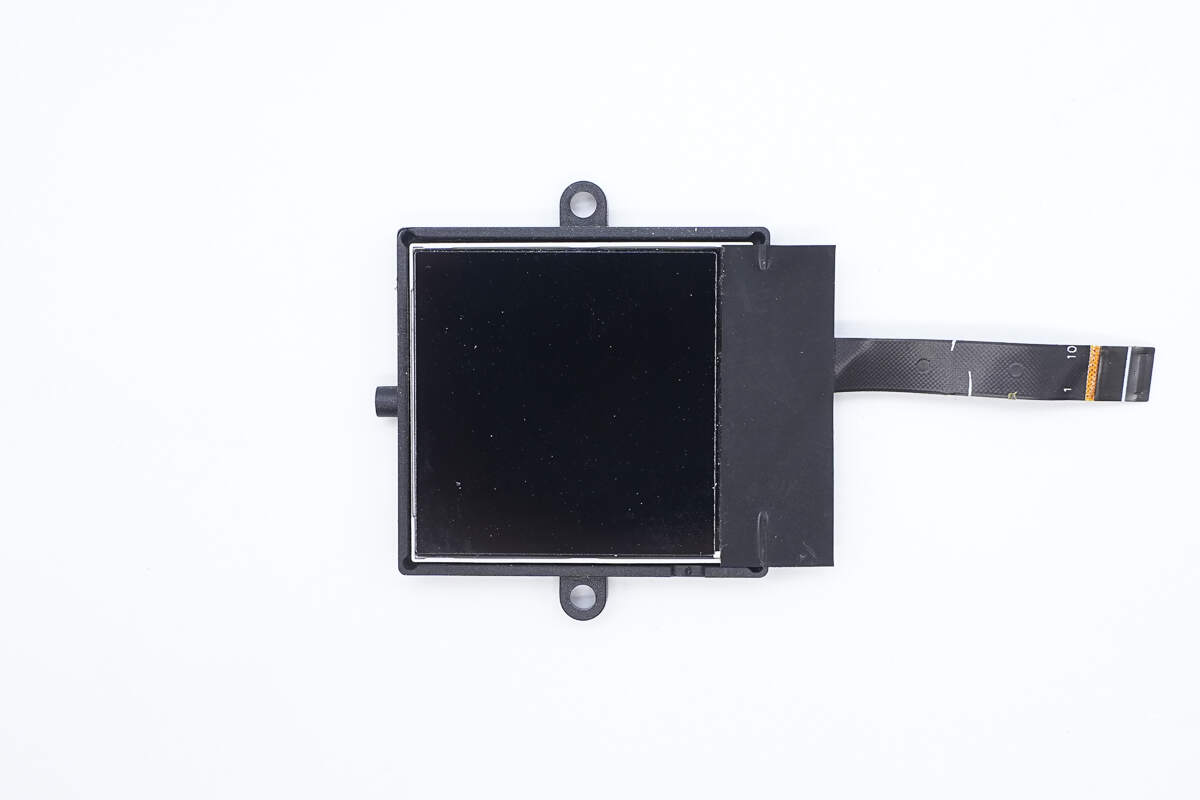

显示屏特写。

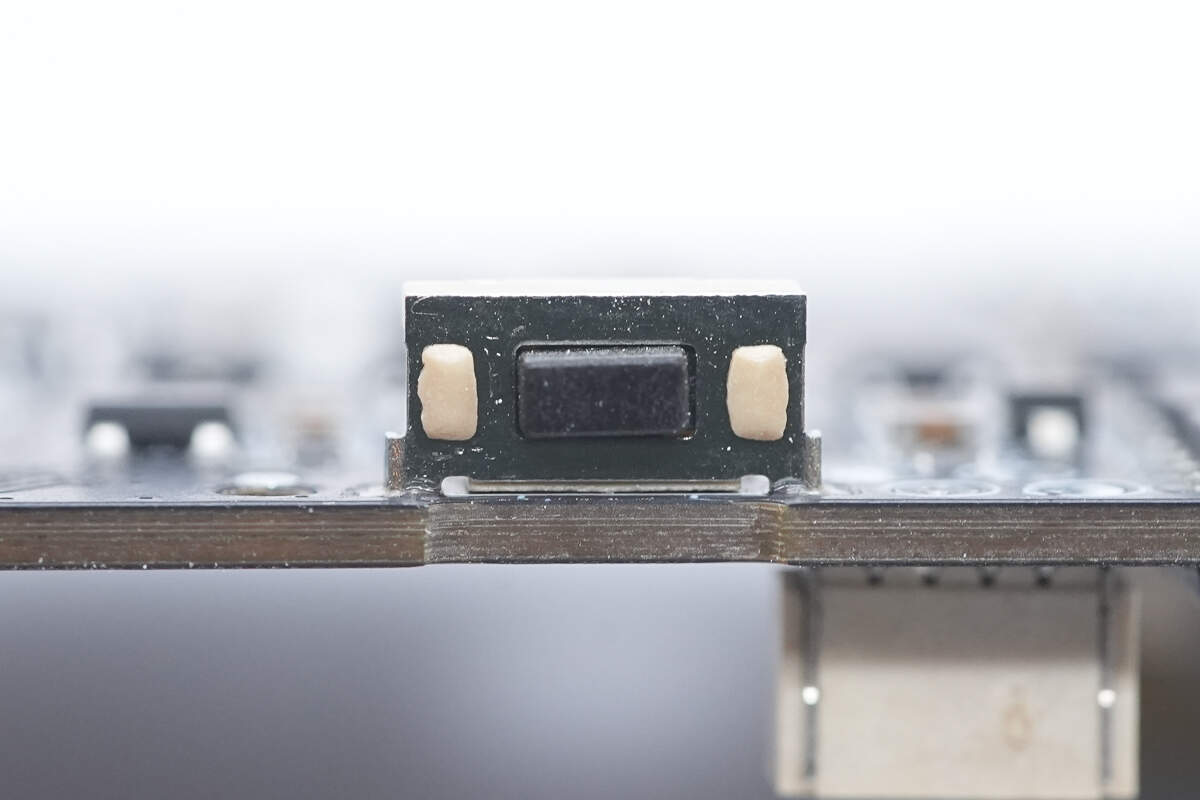

电源键贴片焊接。

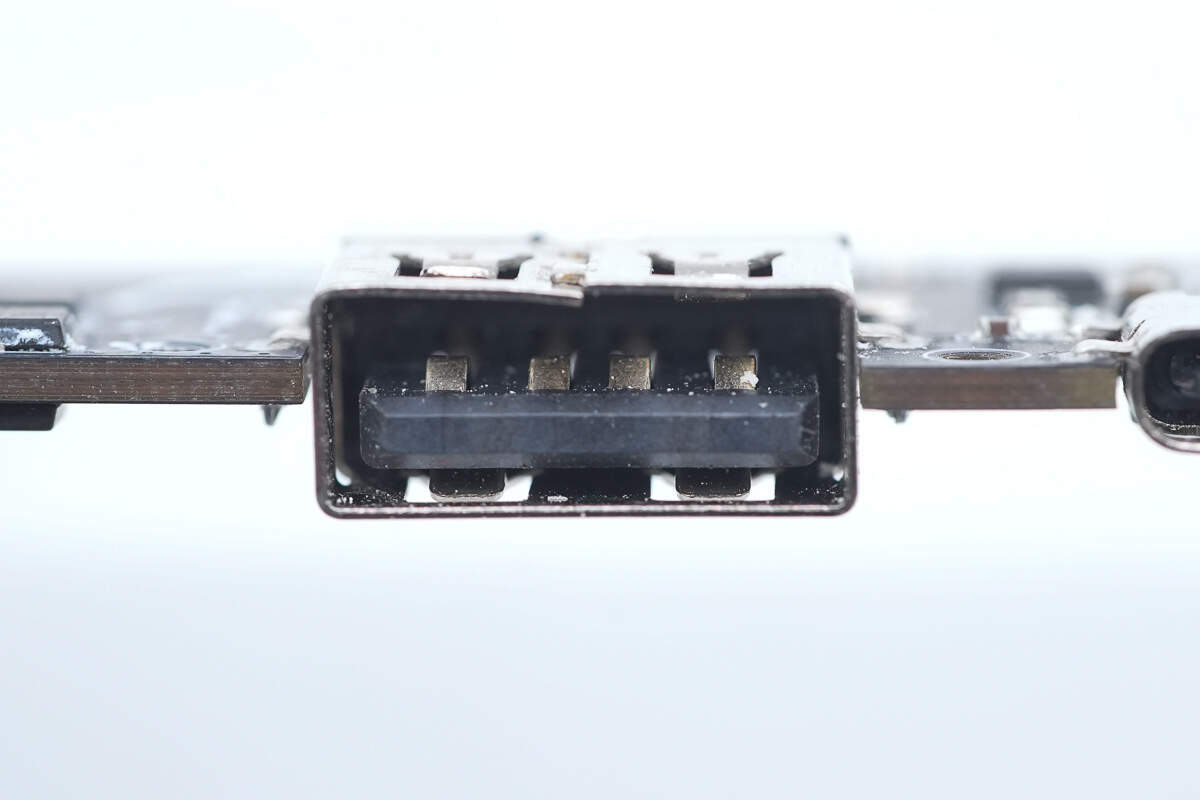

USB-A接口母座沉板过孔焊接。

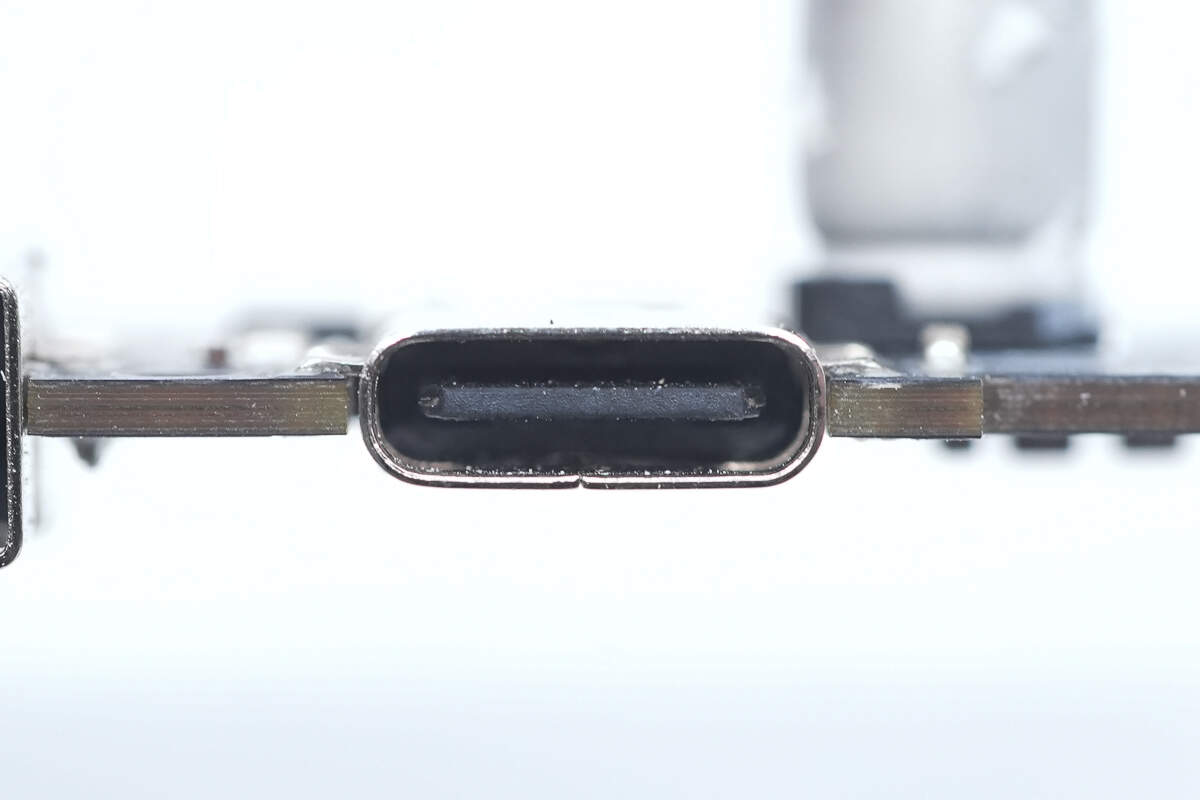

USB-C3接口母座同样沉板过孔焊接。

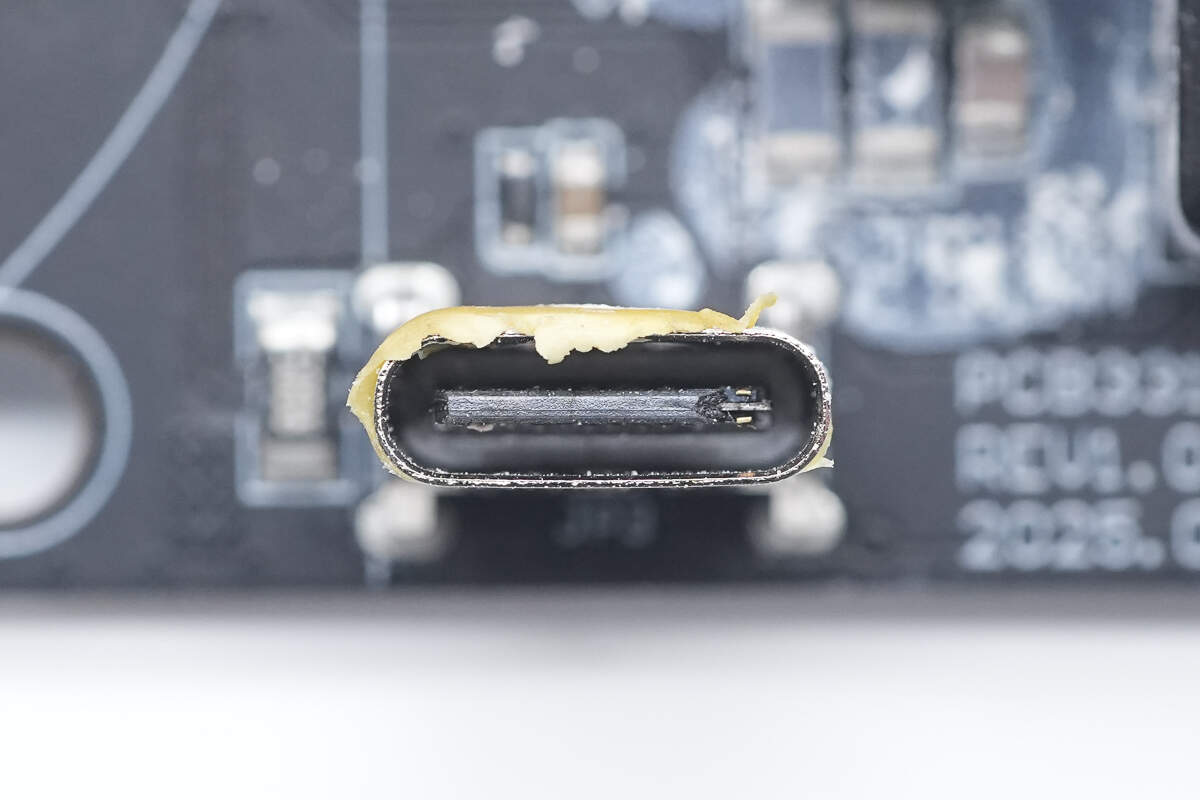

用于连接USB-C2挂绳线公头的接口母座特写。

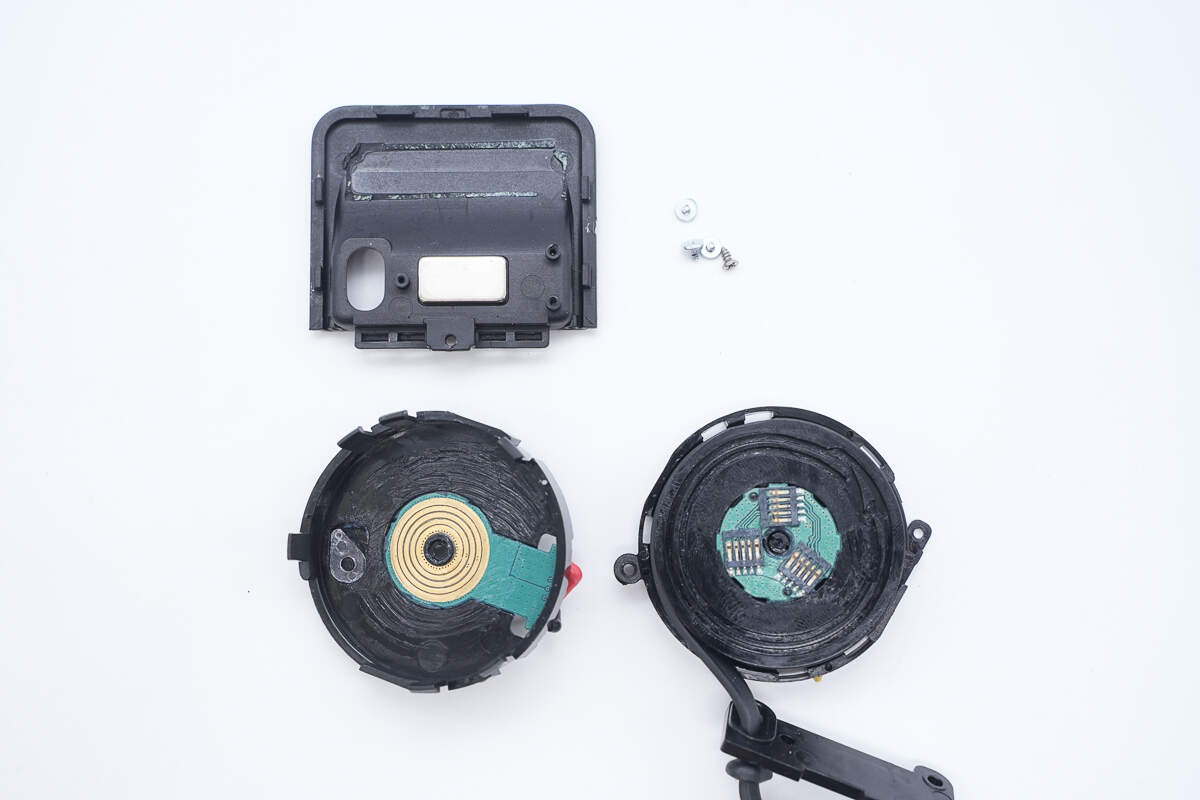

将USB-C1拉拉线模块拆开。

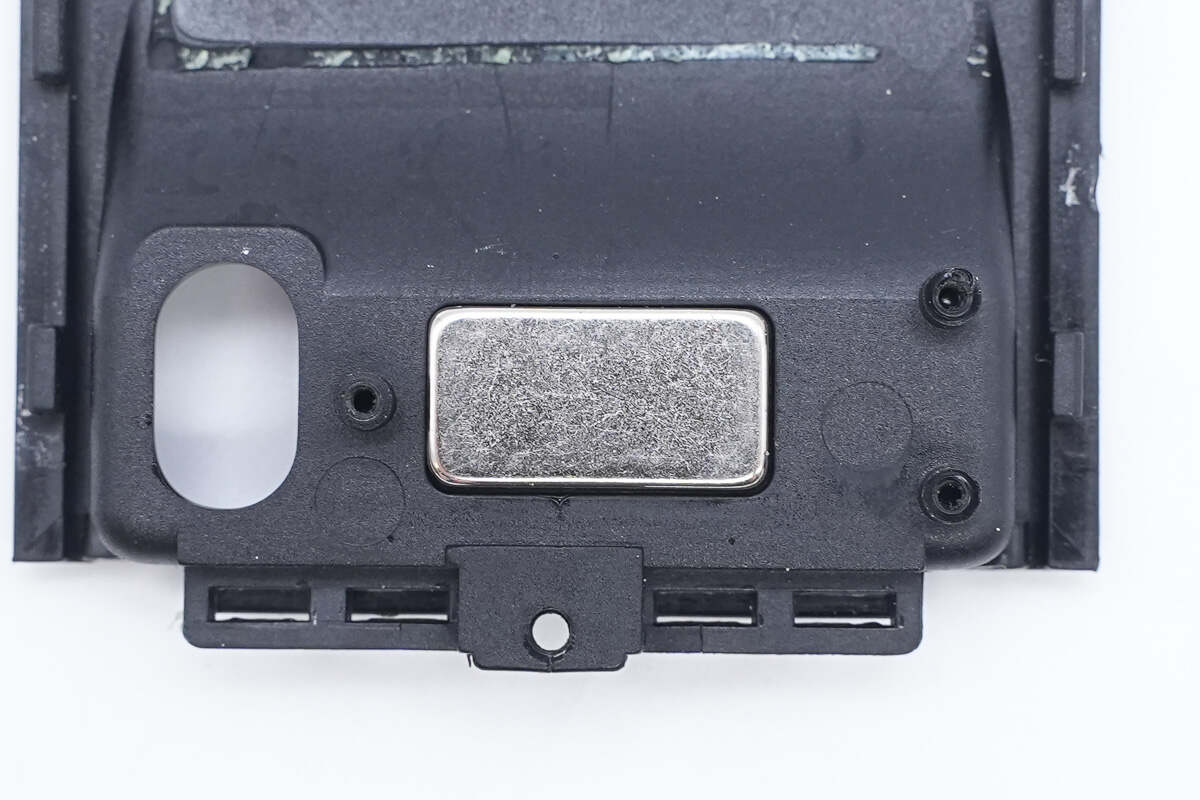

顶部外壳内侧设有一颗小磁铁用于吸附USB-C1拉拉线端子固定。

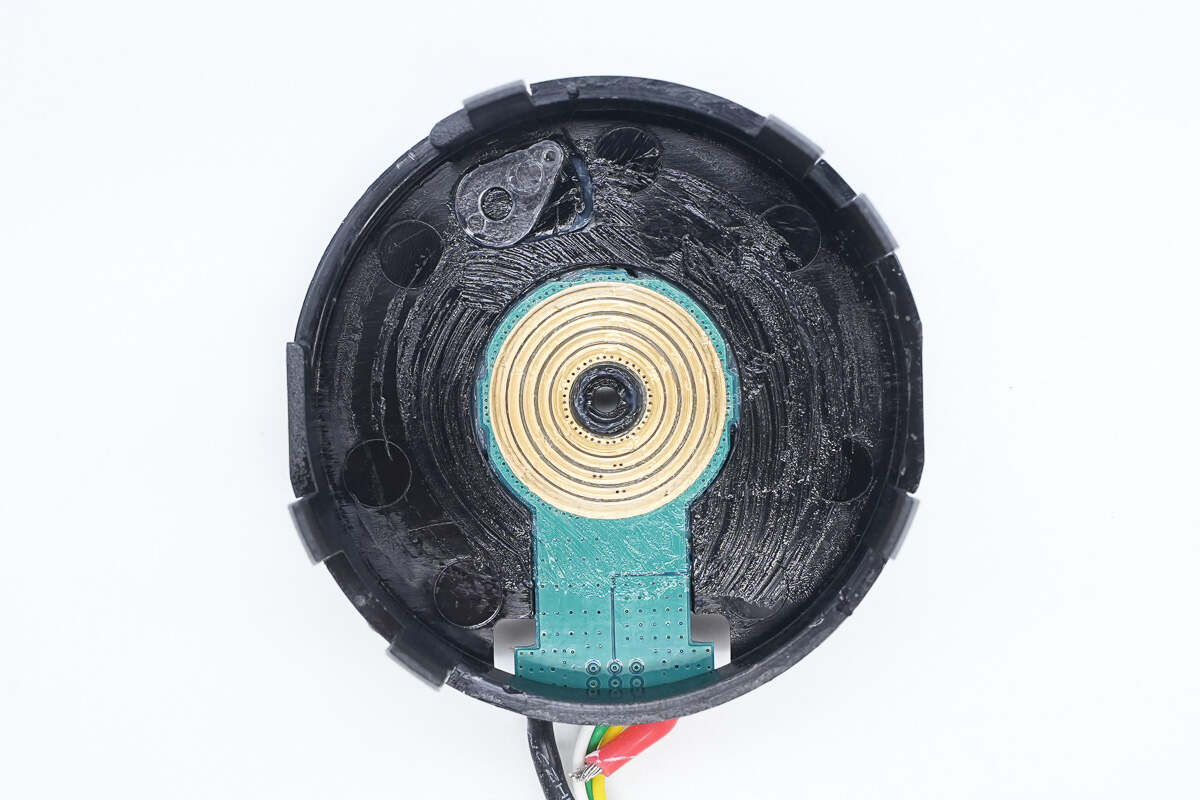

拉拉线模块内部PCB滑环特写。

拉拉线线轴设有三个电刷，增加载流能力。

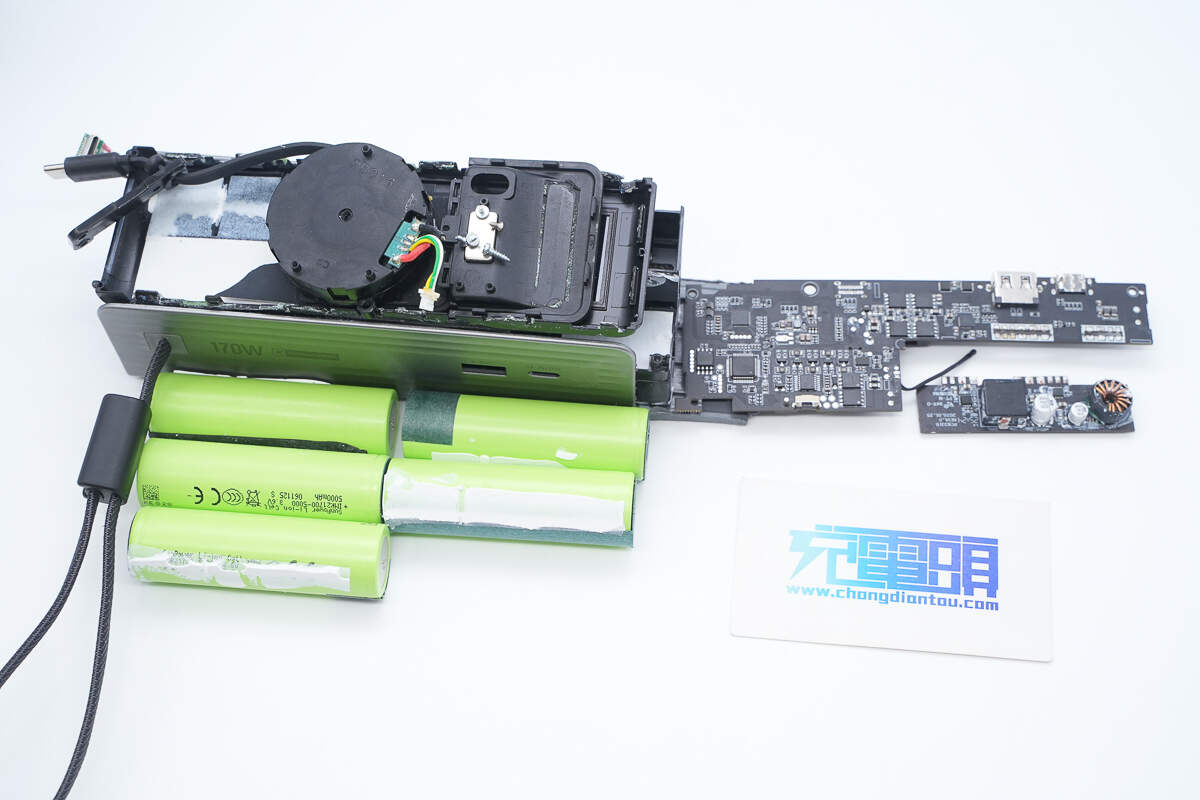

全部拆解一览，来张全家福。

充电头网拆解总结

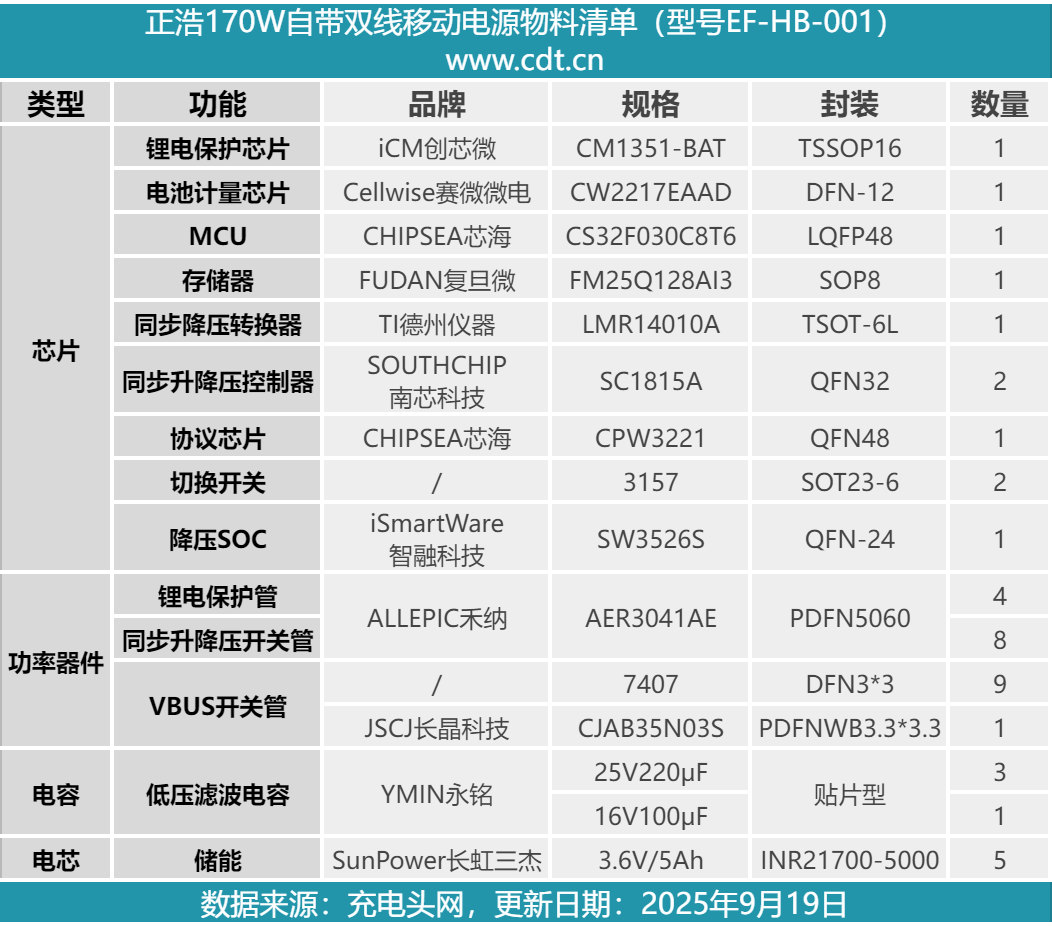

最后附上正浩230W自带线超充舱移动电源的核心器件清单，方便大家查阅。

正浩这款170W自带线移动电源配备了USB-C拉拉线和挂绳线，解决了用户出行需带线、不便携以及使用不方便等困扰，让用户的差旅变得更加省心简单。产品同样拥有丰富功能的TFT彩色屏显，可满足用户查看剩余电量、各接口输入/输出功率、电池健康度等交互需求。

自带双线长度分别为65cm和30cm，长度适中不冗余，方便携带和边充便用同时保证整体美观性。此外和USB-C3口一样都支持100W双向快充，并支持UFCS、PPS、SCP、QC等主流快充协议，最高170W总功率满足四设备同时快充需求。

充电头网通过拆解了解到，移动电源内置电池组采用的是五颗长虹三杰INR21700-5000锂电池，25000mAh容量为产品续航能力提供强力支持，此外通过了国家CCC强制认证，品质有保证。并且配备创芯微CM1351-BAT锂电保护方案以及热敏电阻进行温度监控，电池健康度以及温度可视化反馈，使用更安全放心。

三个USB-C口采用南芯科技SC1815A升降压控制器搭配芯海科技CPW3221协议芯片方案实现双向快充。采用智融科技SW3526S降压SOC实现USB-A口18W输出。此外还采用了芯海科技MCU，复旦微存储器以及德州仪器降压供电方案等。内部模块通过螺丝以及打胶加固，并配套有效隔离绝缘和加固、缓冲保护设计，做工可靠。
