前言

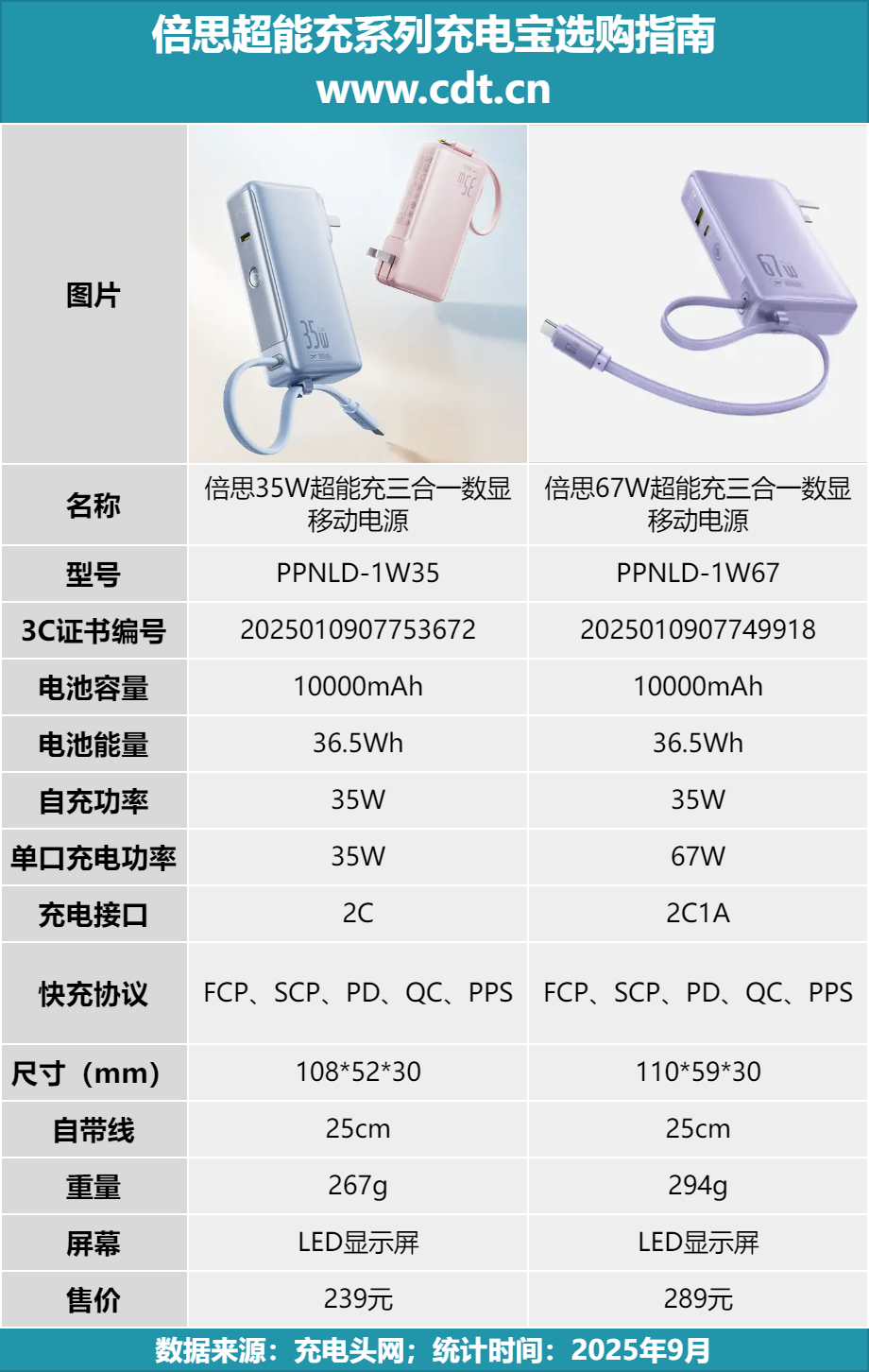

本期继续为大家带来倍思35W超能充数显移动电源的拆解，作为同一系列产品，其延续了67W款相同设计语言，整体小巧美观，自带时下热门USB-C线设计，搭配机身一体式锁扣，不仅出门使用方便还能充当提绳使用，让用户拥有良好的使用体验。
这款产品还配置有一个USB-C快充接口以及电量数显屏，进一步提升产品实用性。 USB-C线和USB-C口在移动电源模式下支持35W双向快充，在充电器模式下支持35W快充输出，日常出门一个便可解决充电问题。下面就随小编来看看这款移动电源的具体设计。
倍思35W超能充数显移动电源开箱

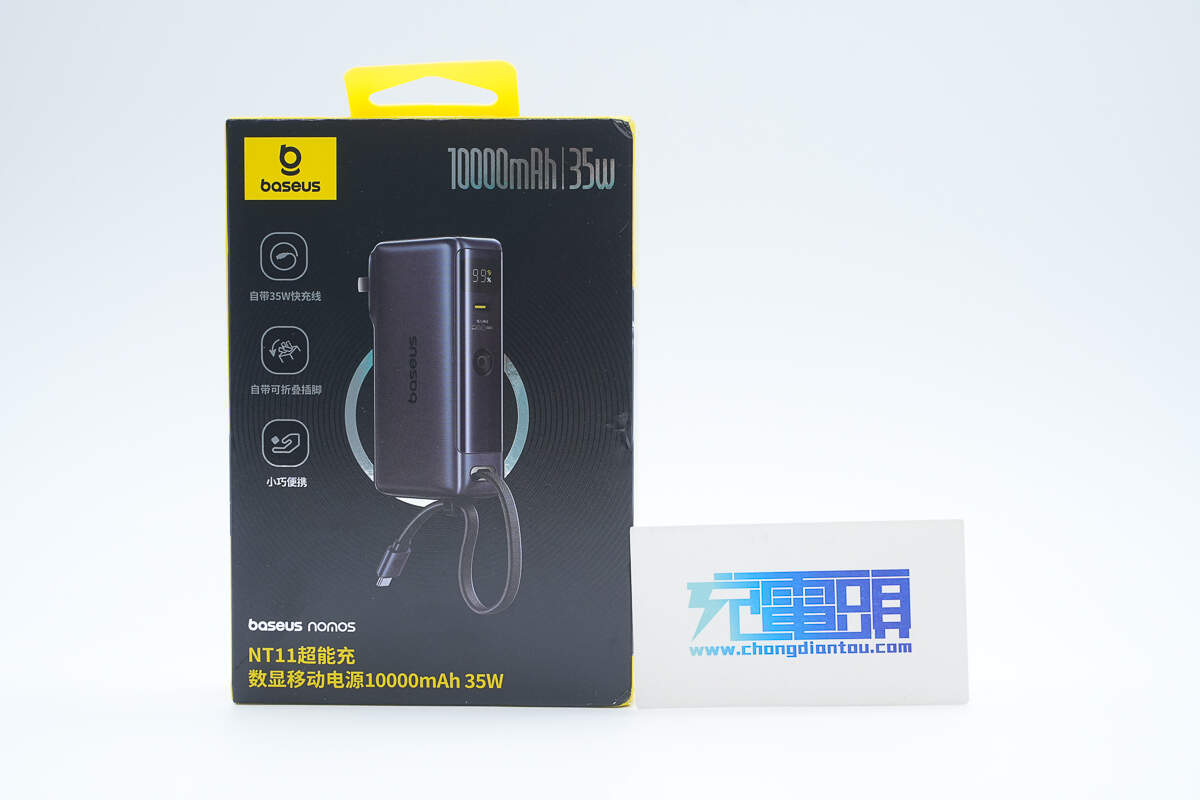

包装盒正面印有baseus品牌、产品名称、外观、卖点标识等。
背面印有产品使用场景，简图介绍以及商家信息。

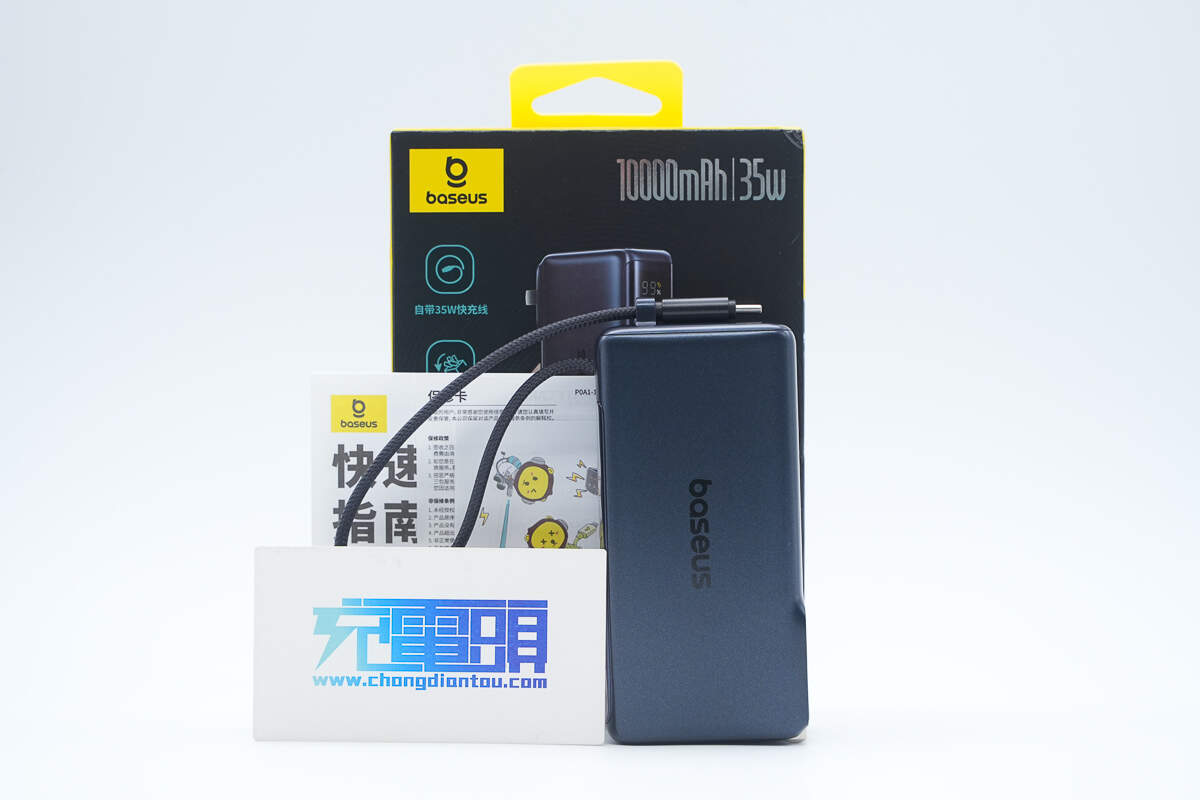

包装内含移动电源、使用说明书、保修卡以及卡通贴纸。
倍思35W超能充数显移动电源整体为星海蓝配色，机身边角过度圆润，主体表面喷涂金属漆，整体质感十足。
机身正面中心印有baseus品牌。

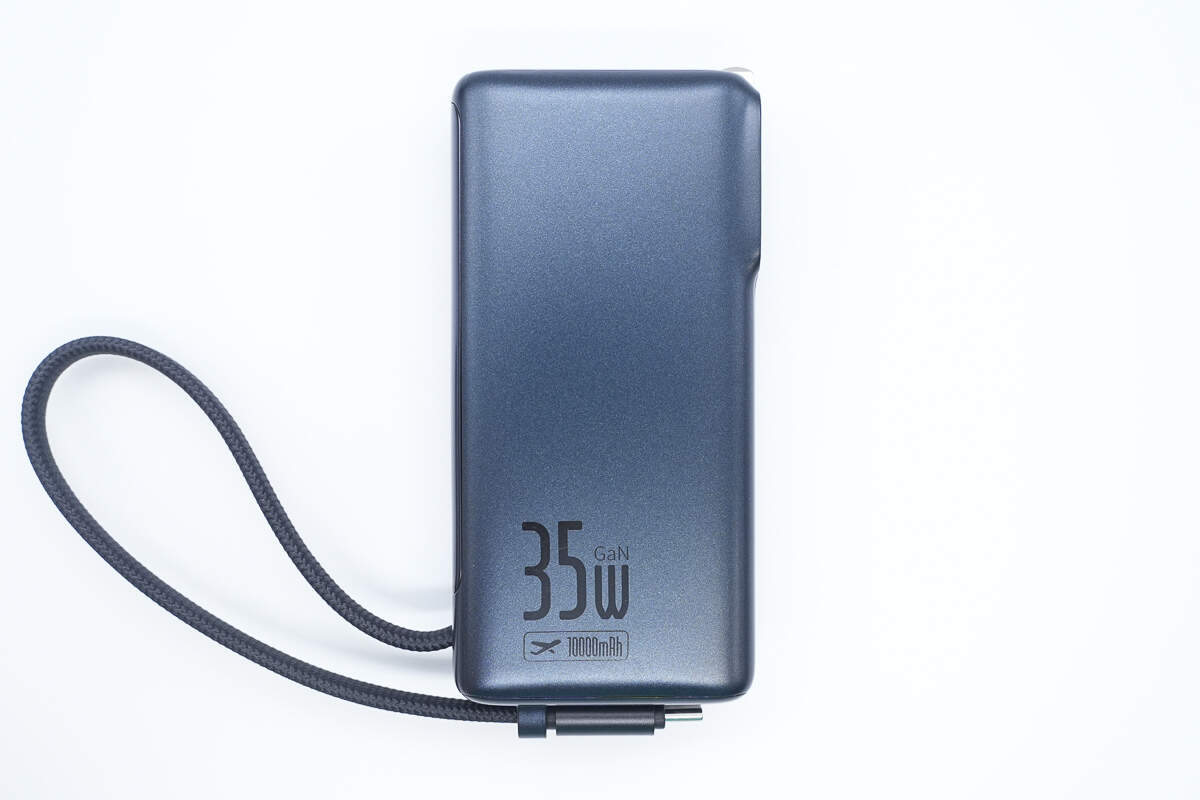

背面印有35W GaN、10000mAh以及飞机标识，表明这款移动电源同样可携带上飞机。

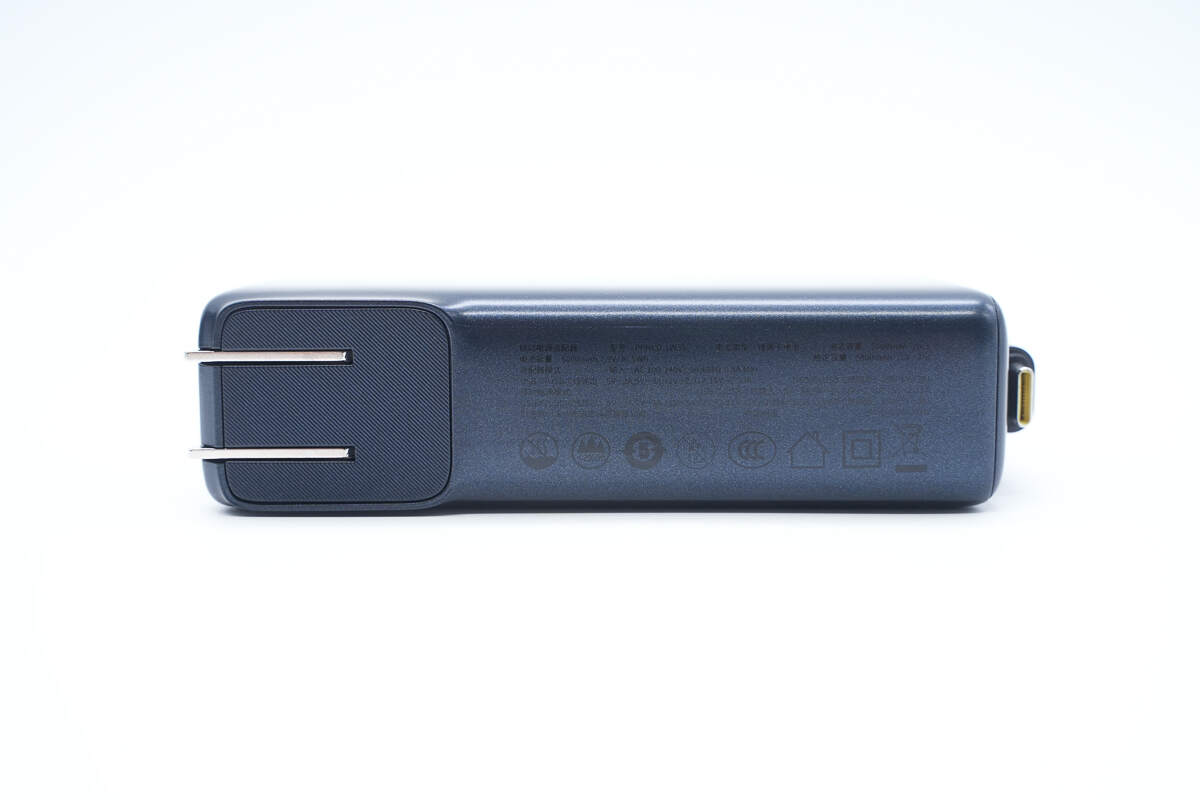

侧面印有移动电源详细参数信息。
移动电源参数特写
型号：PPNLD-1W35
电池类型：锂离子电池
电芯容量：5000mAh*2pcs
电池能量：5000mAh 7.3V/36.5Wh
额定容量：5800mAh（5V3A）
充电器模式
输入：AC 100-240V~50/60Hz 0.8A MaX
输出：
USB-C/USB-C线：5V3A、9V3A、12V2.91A、15V2.33A，5~11V3A(PPS)
USB-C+USB-C线：15W（5V3A）
移动电源模式
USB-C/USB-C线输入：5V3A、9V3A、12V2.91A、15V2.33A
输出：
USB-C/USB-C线：5V3A、9V3A、11V3A、12V2.91A、15V2.33A，5~11V3A(PPS)
USB-C+USB-C线：15W（5V3A）
制造商：深圳市倍思科技有限公司
产品通过了CCC认证。

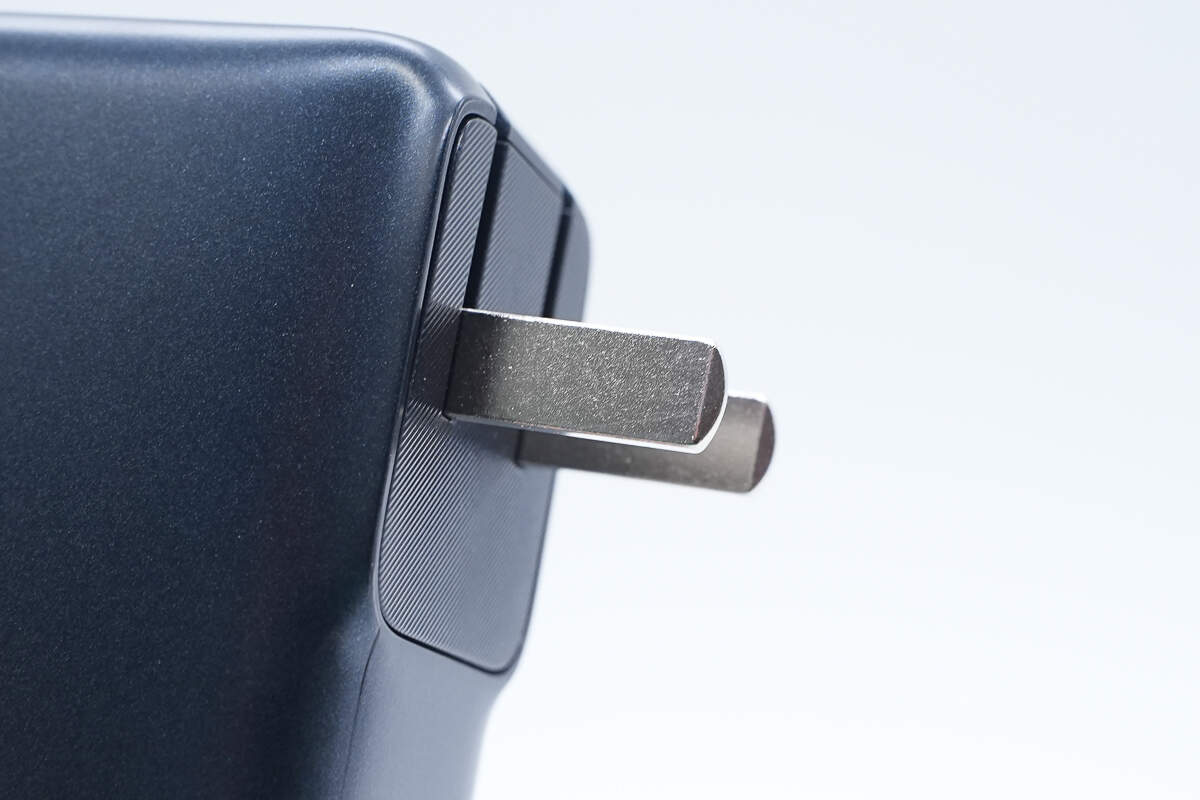

同侧设计有可折叠国标插脚。
机身另一侧采用装饰板设计，表面喷涂金属漆进一步提升整体质感。

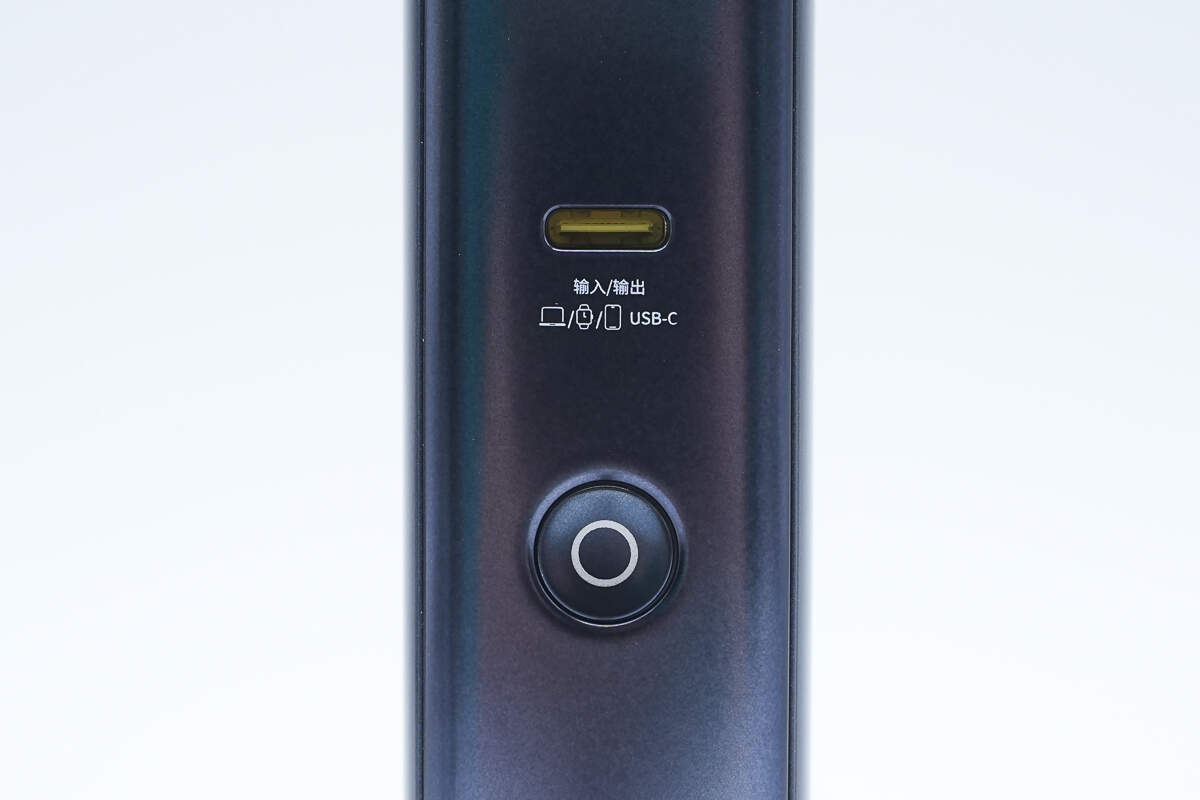

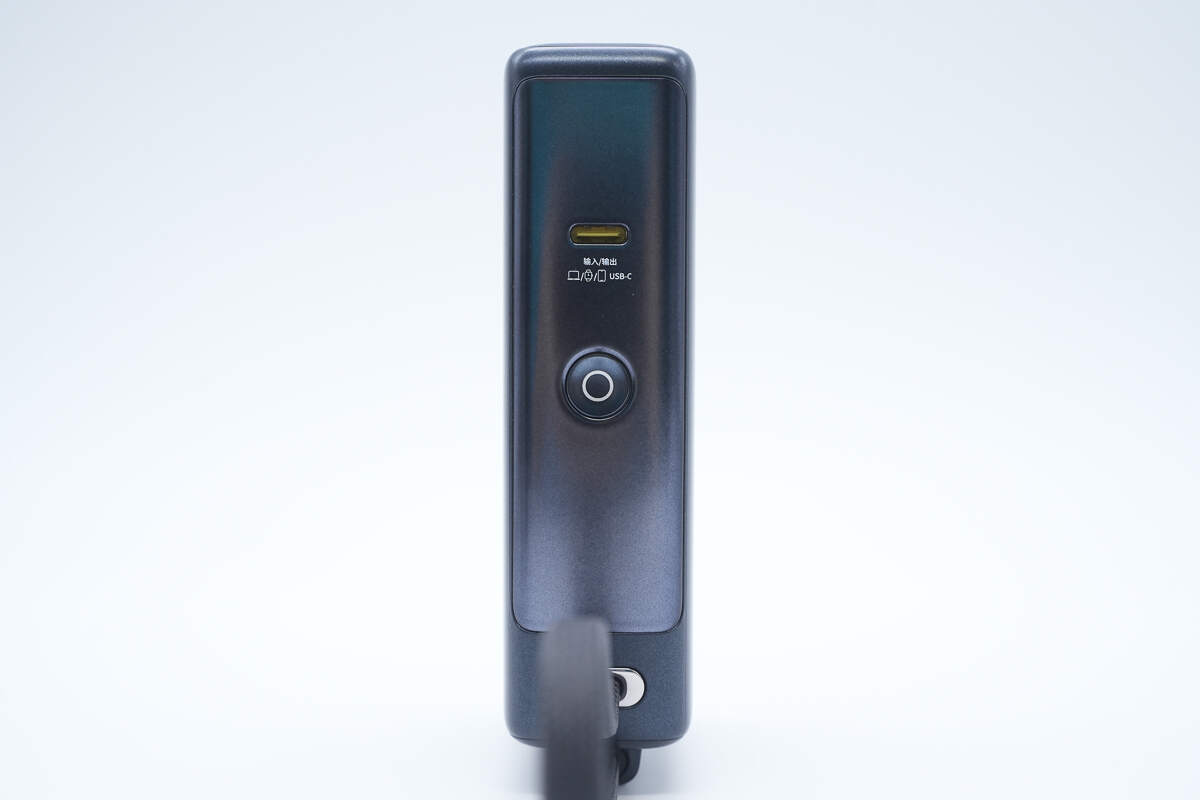

同时配置有电源键以及USB-C双向快充接口。

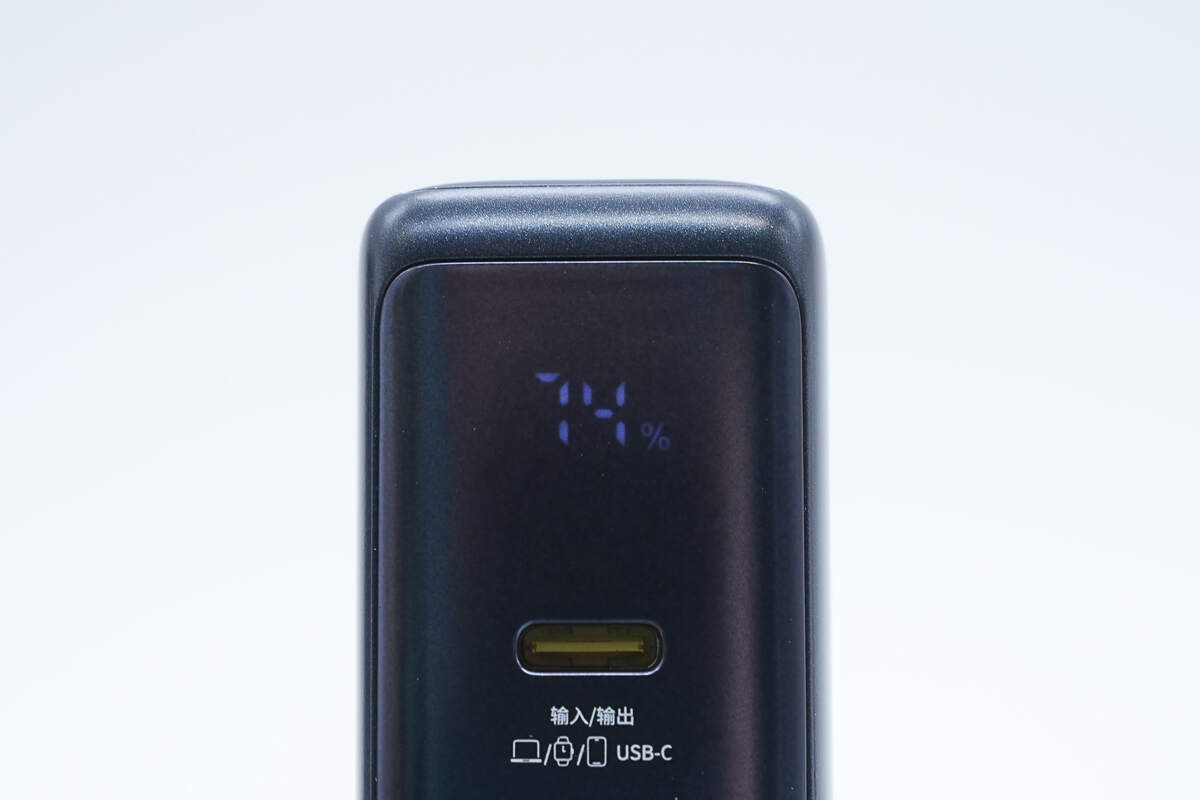

此外还设有隐藏式数显屏，可实时精确显示剩余电量。

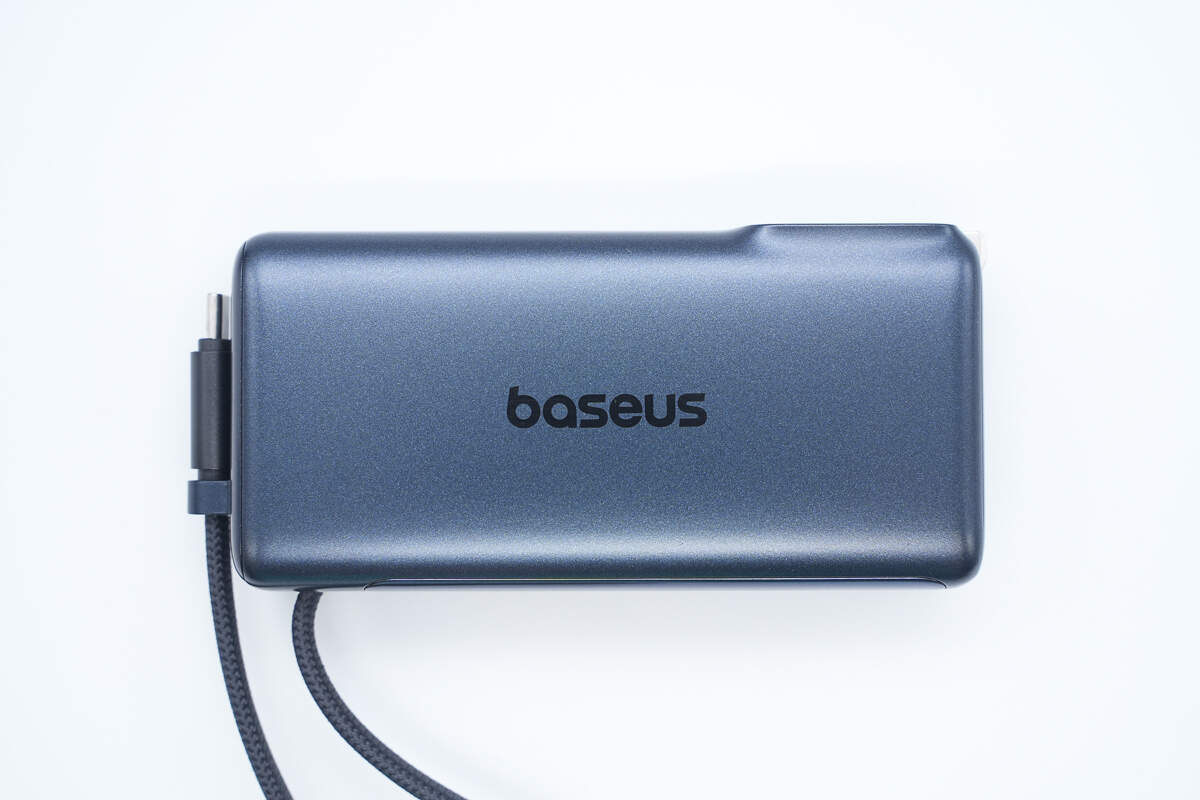

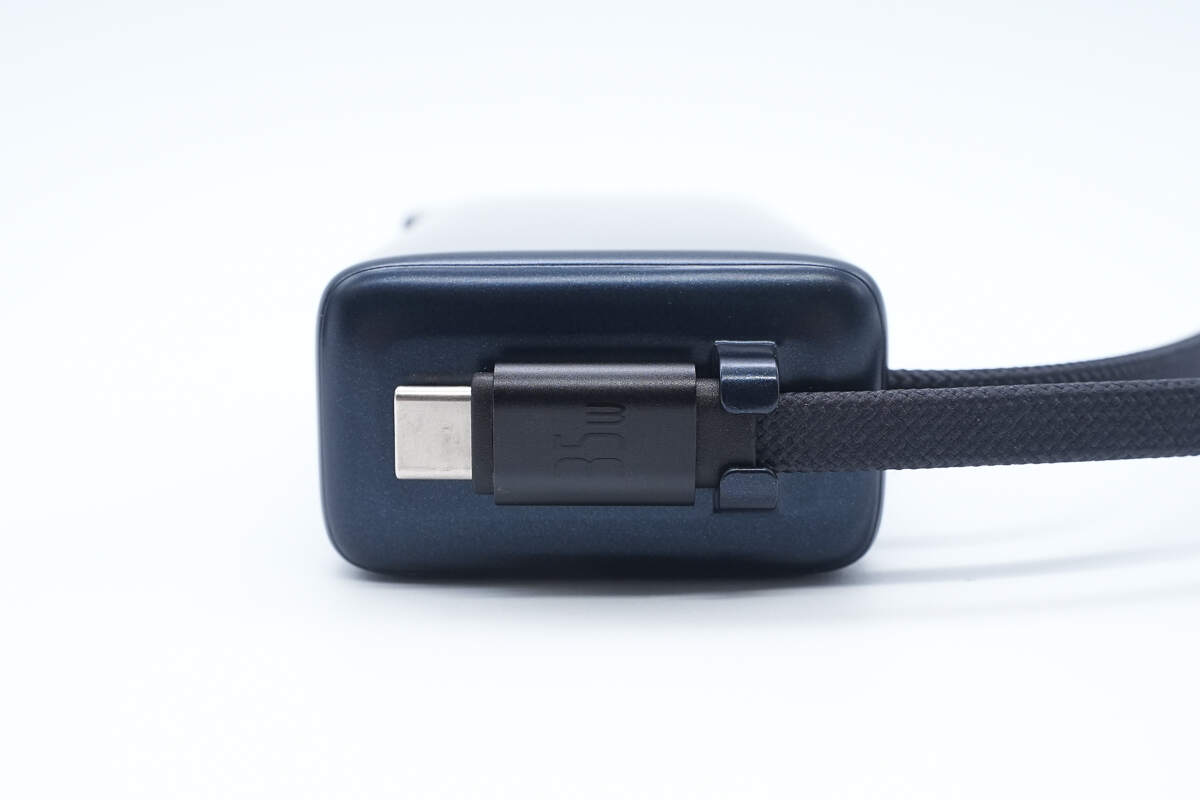

移动电源自带USB-C线为编织线设计，线身扁平，端子外壳为金属材质，并设有35W字样。机身顶部设计有一体式锁扣，方便线材收纳固定。

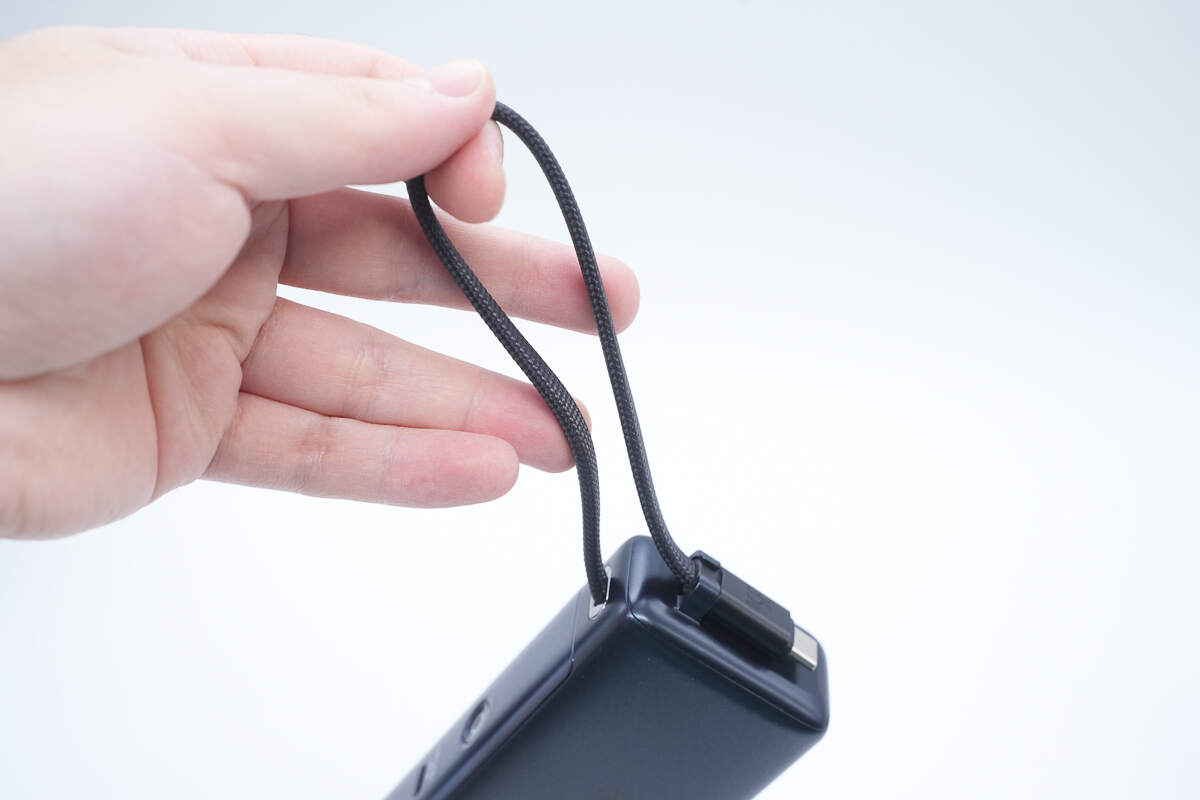

得益于锁扣设计，USB-C自带线还能当提绳使用，方便户外携带。

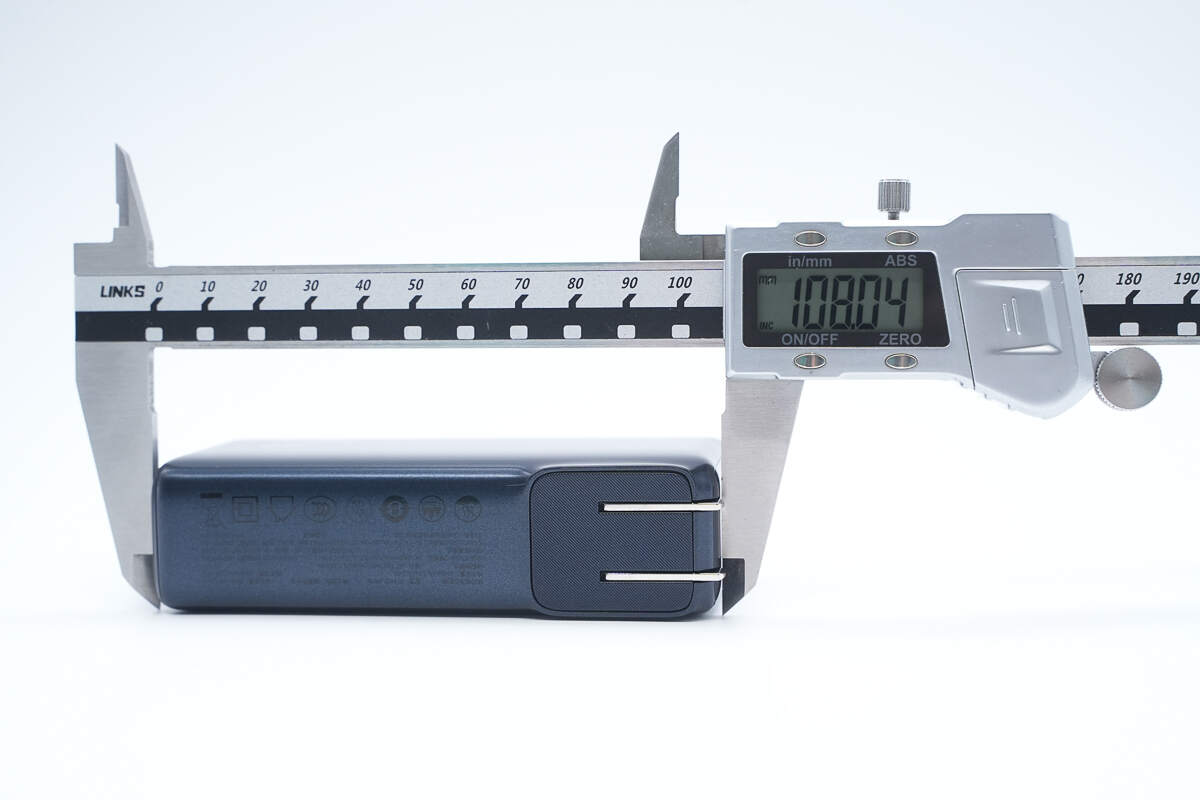

测得移动电源机身长度为108.04mm。

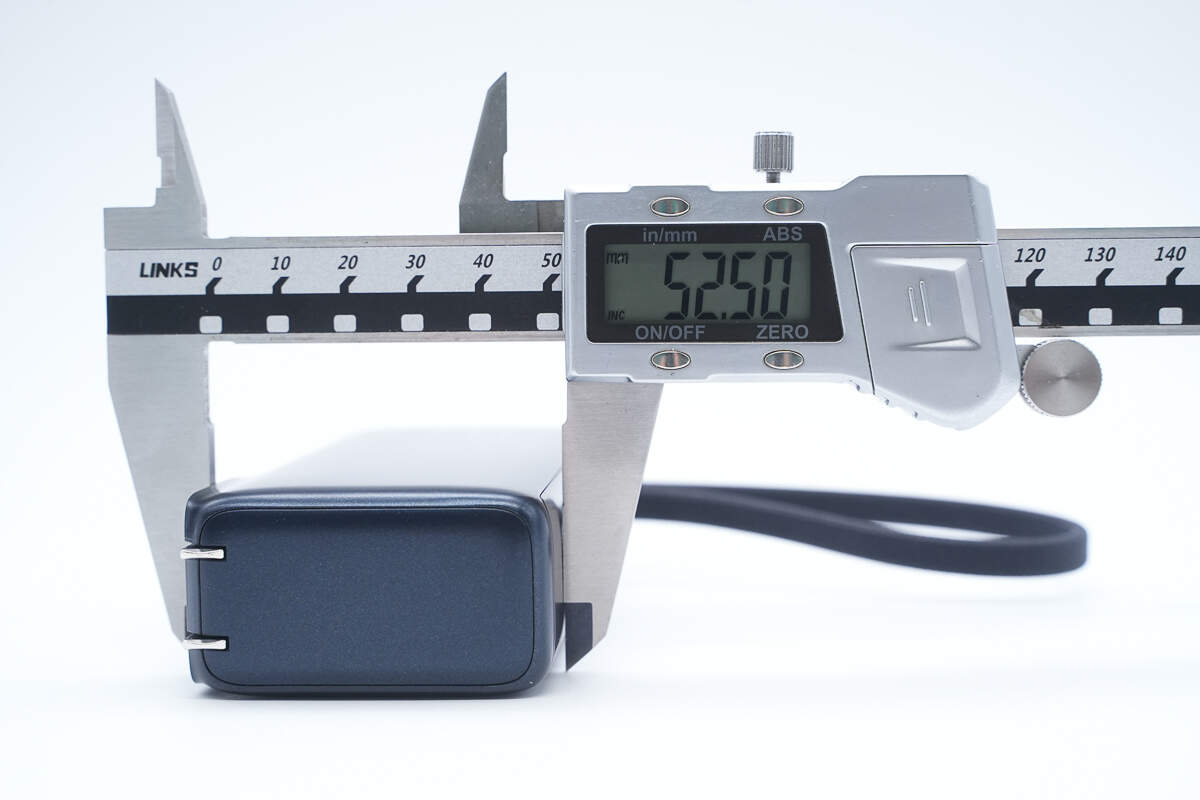

宽度为52.5mm。

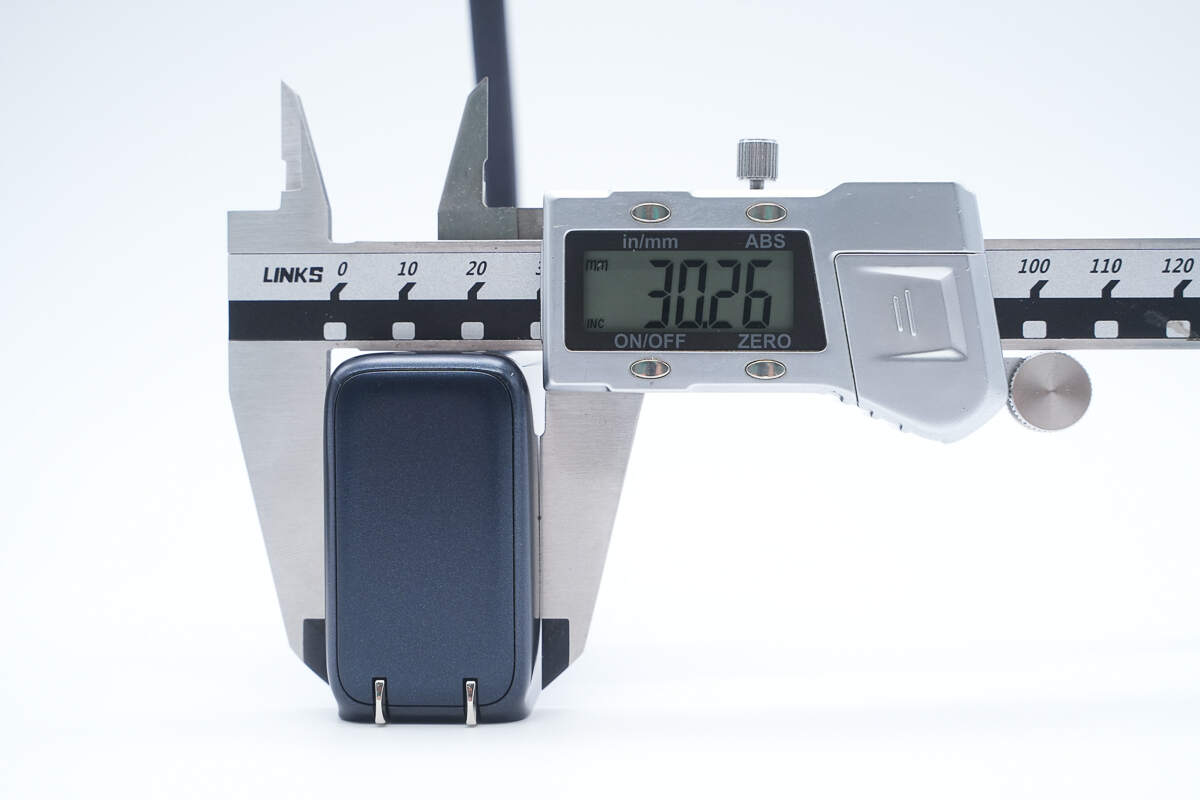

厚度为30.26mm。

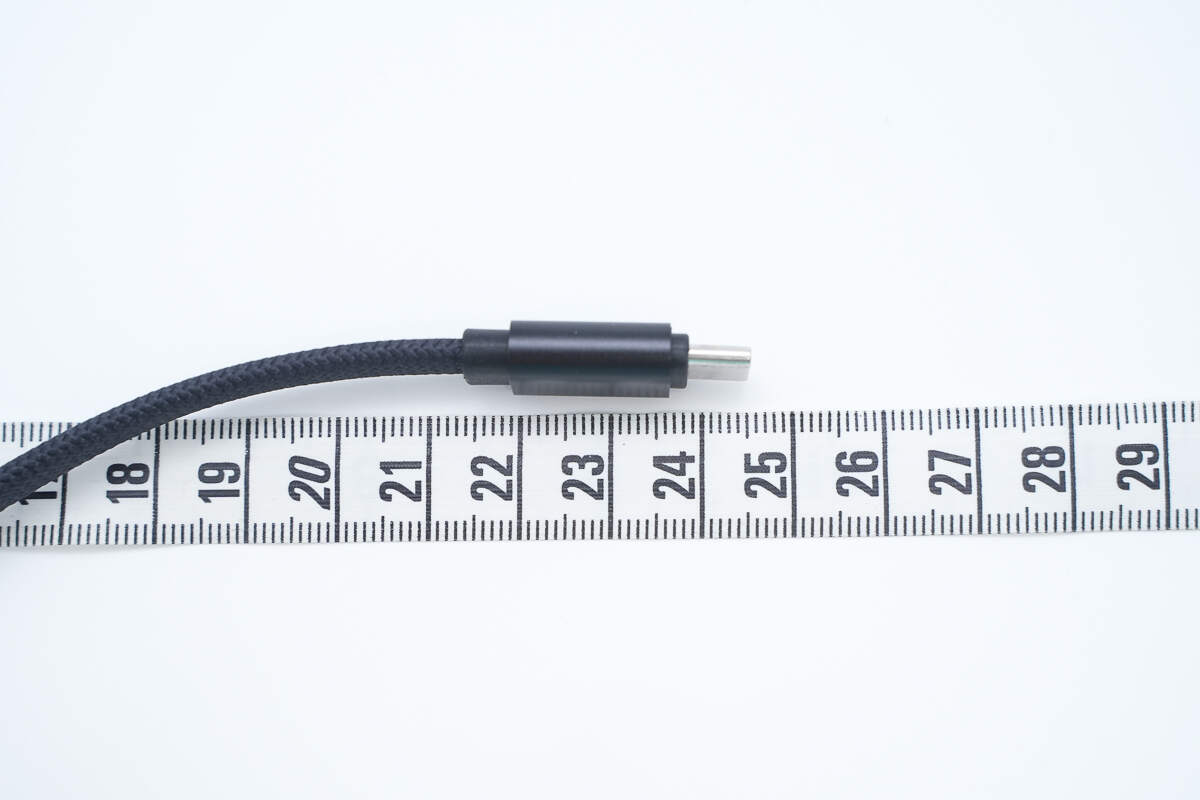

另外测得USB-C线长度约为24.5cm。

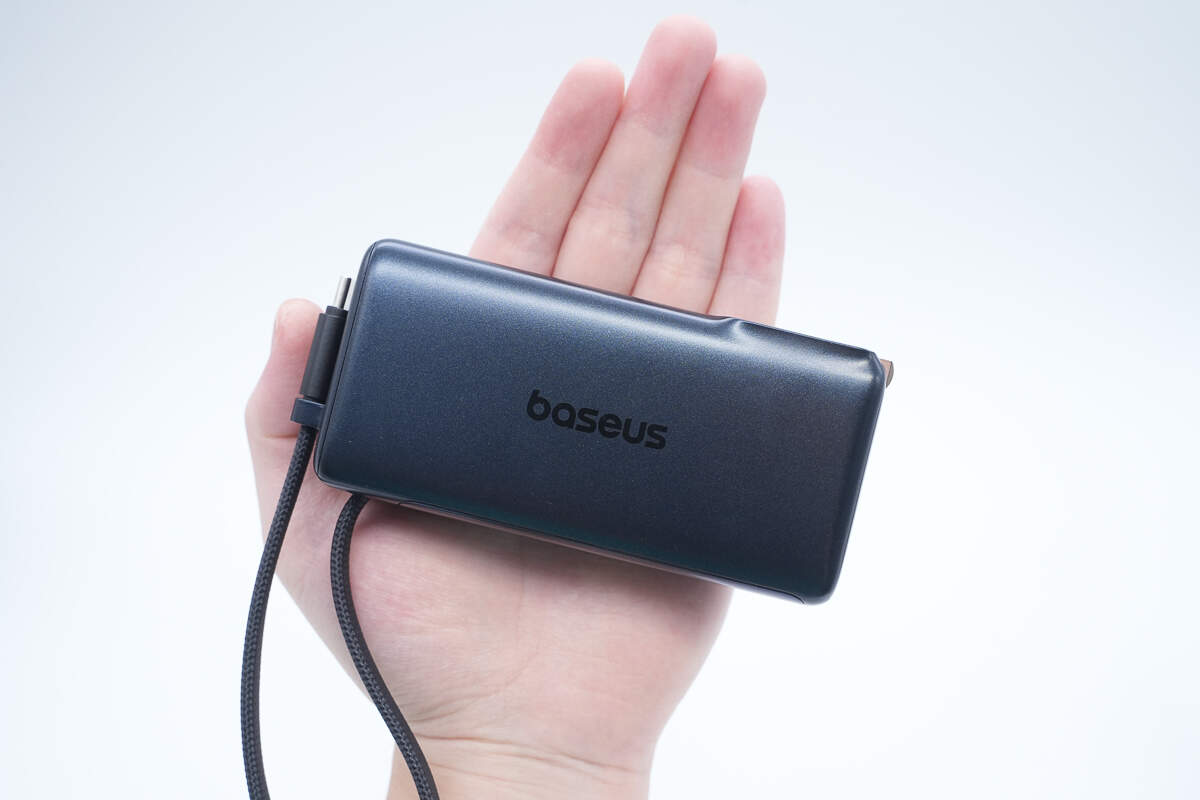

产品拿在手上的大小直观感受。

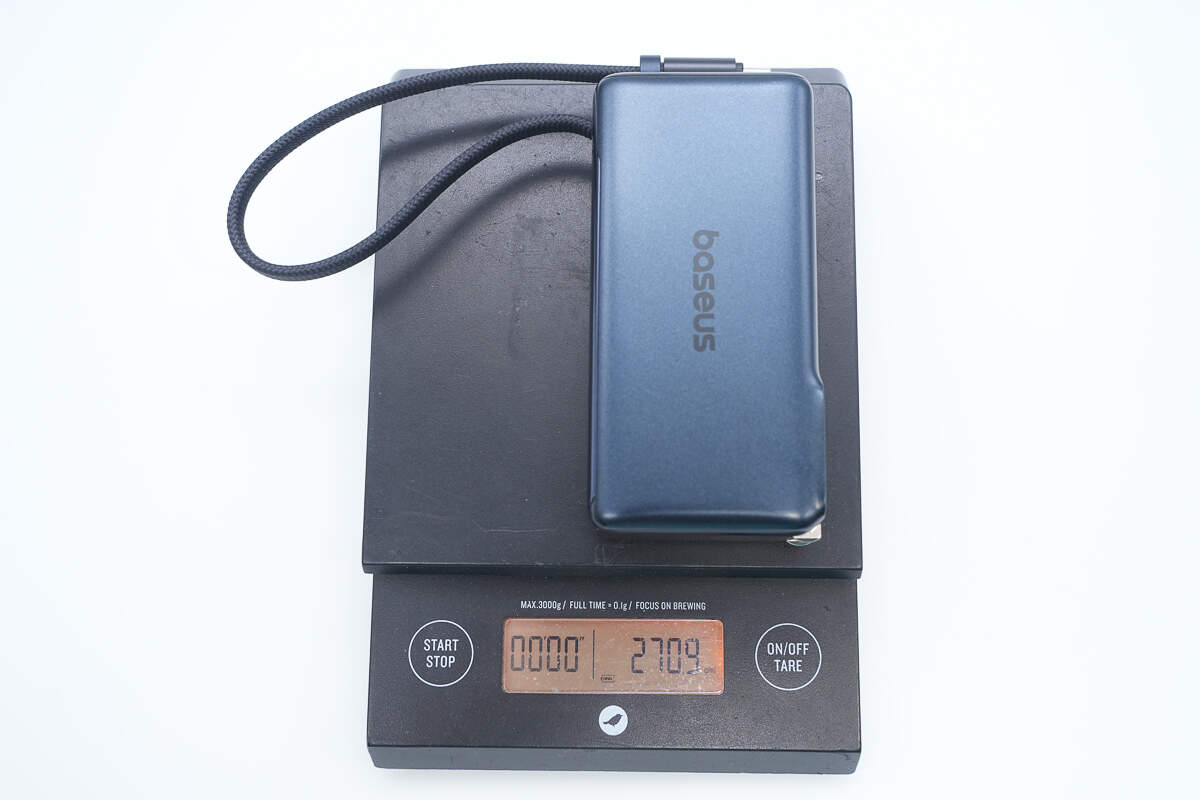

另外测得移动电源重量约为271g。

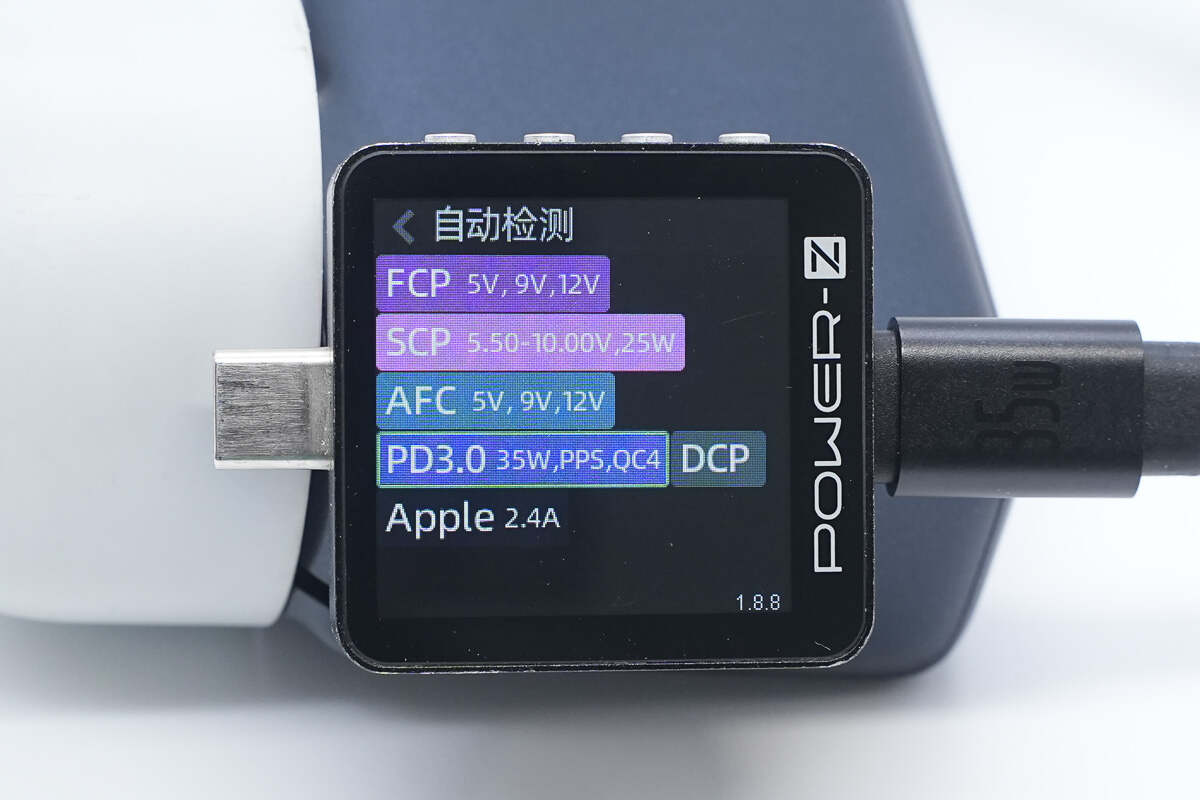

充电器模式下，测得USB-C线支持QC4、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

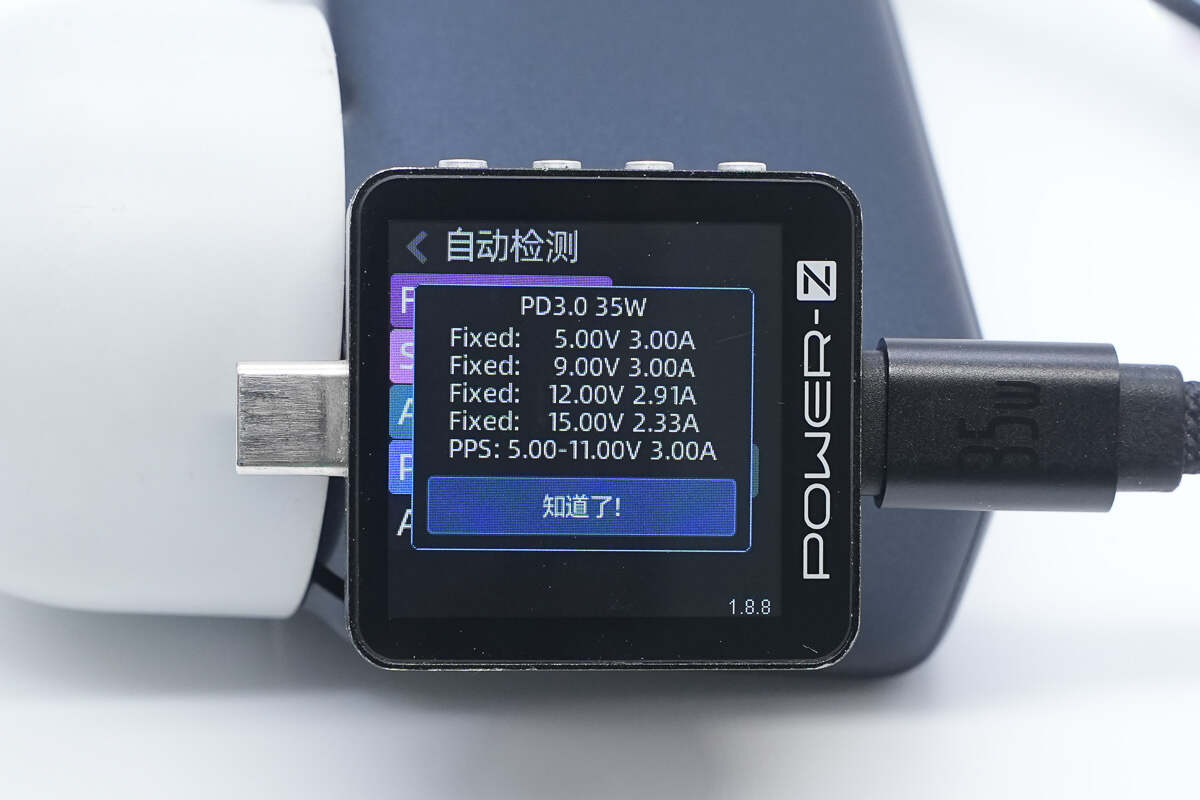

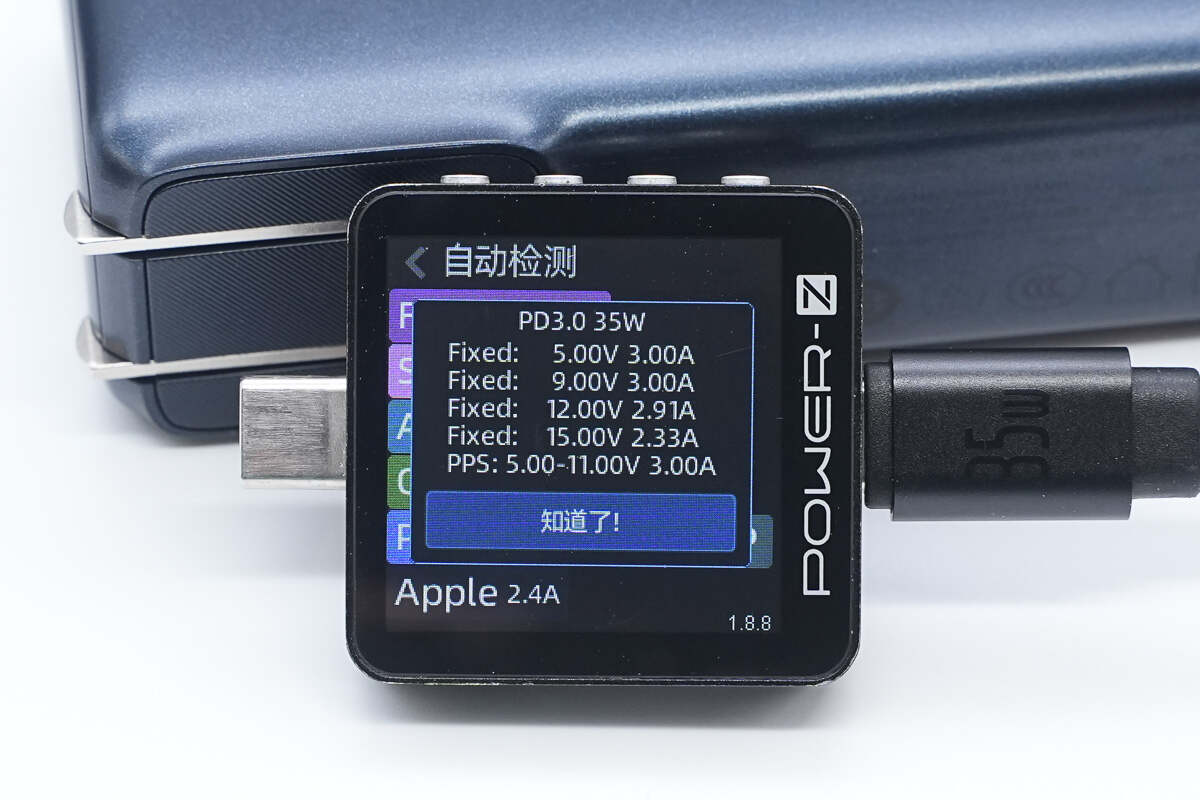

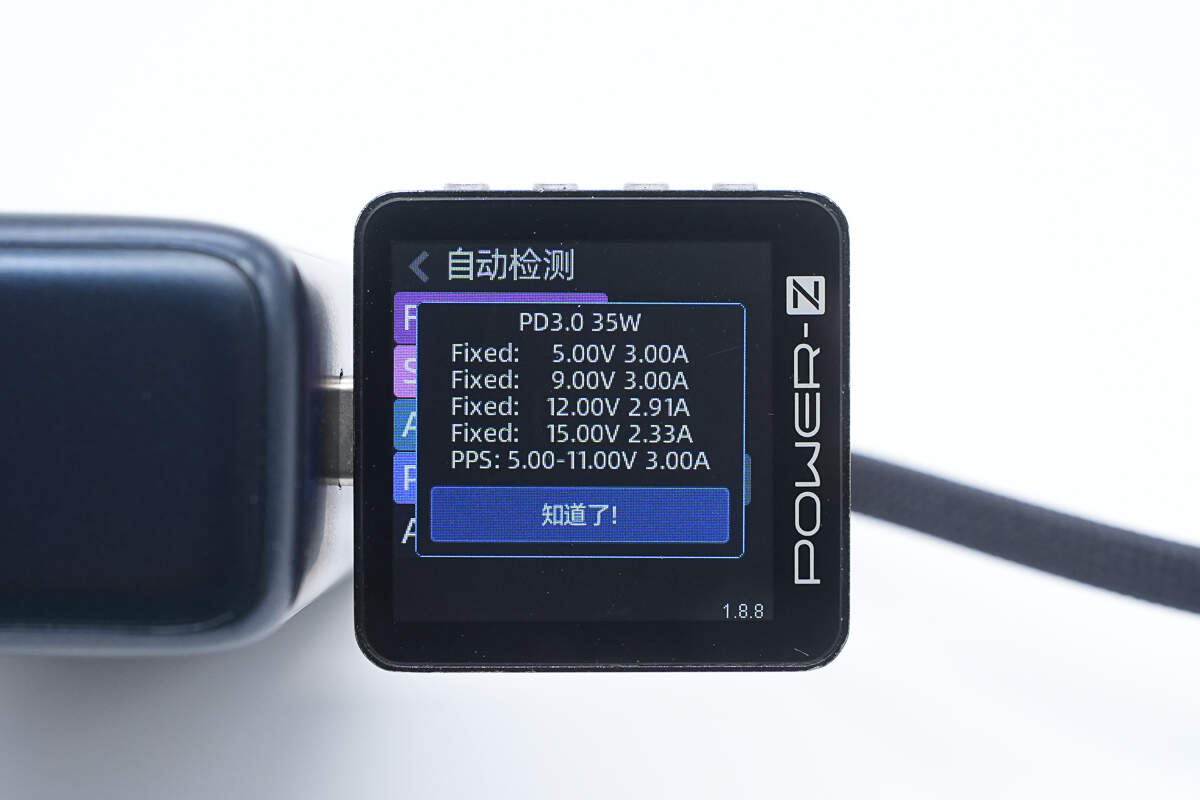

PDO报文显示USB-C线还具备5V3A、9V3A、12V2.91A、15V2.33A四组固定电压档位，以及5-11V3A一组PPS电压档位。
测得USB-C口兼容协议和USB-C线的相同。
此外PDO报文也一样，单口输出性能完全一样，用户可根据情况灵活选择，提升使用体验。

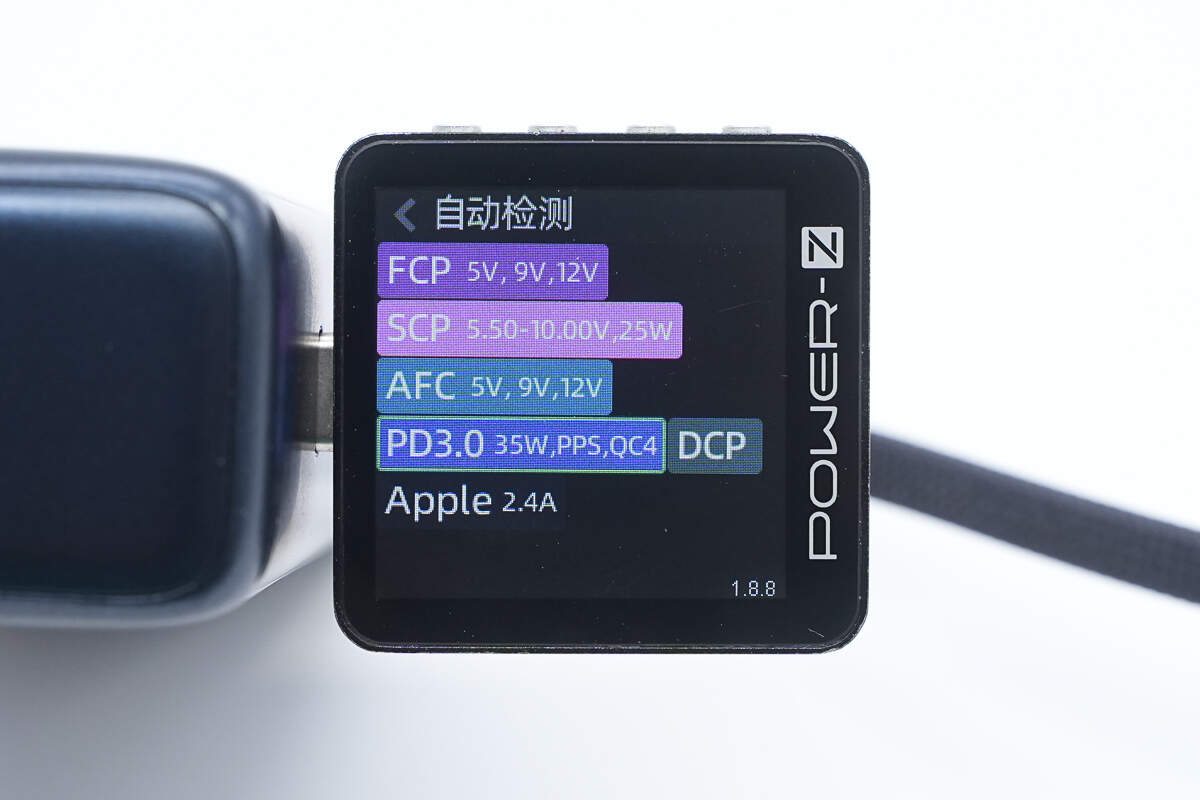

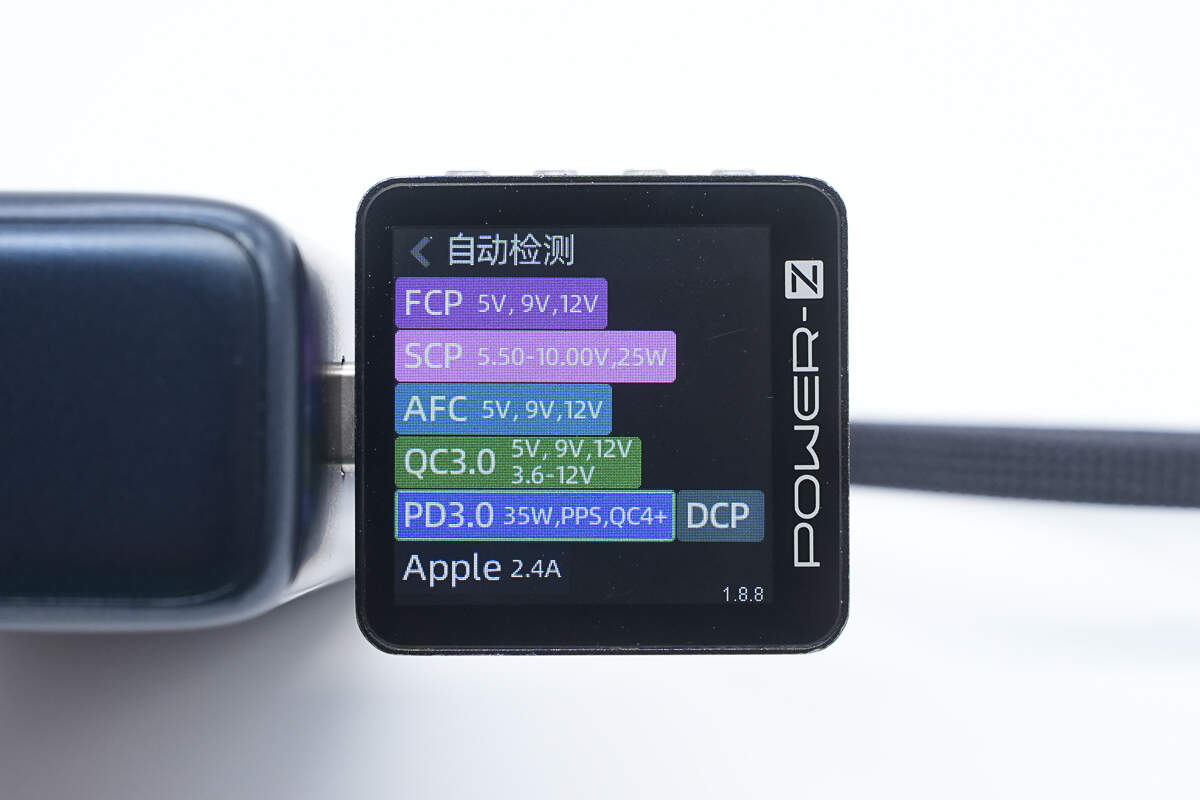

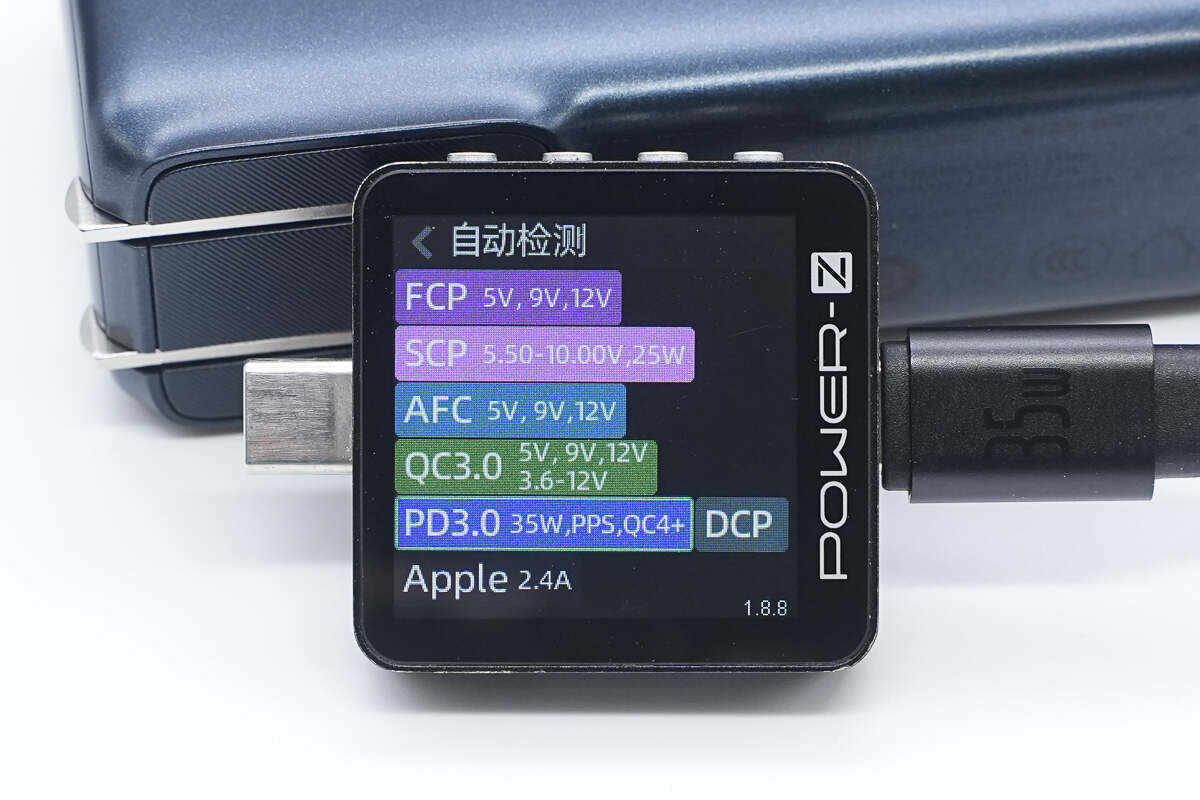

移动电源模式下，测得USB-C线支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

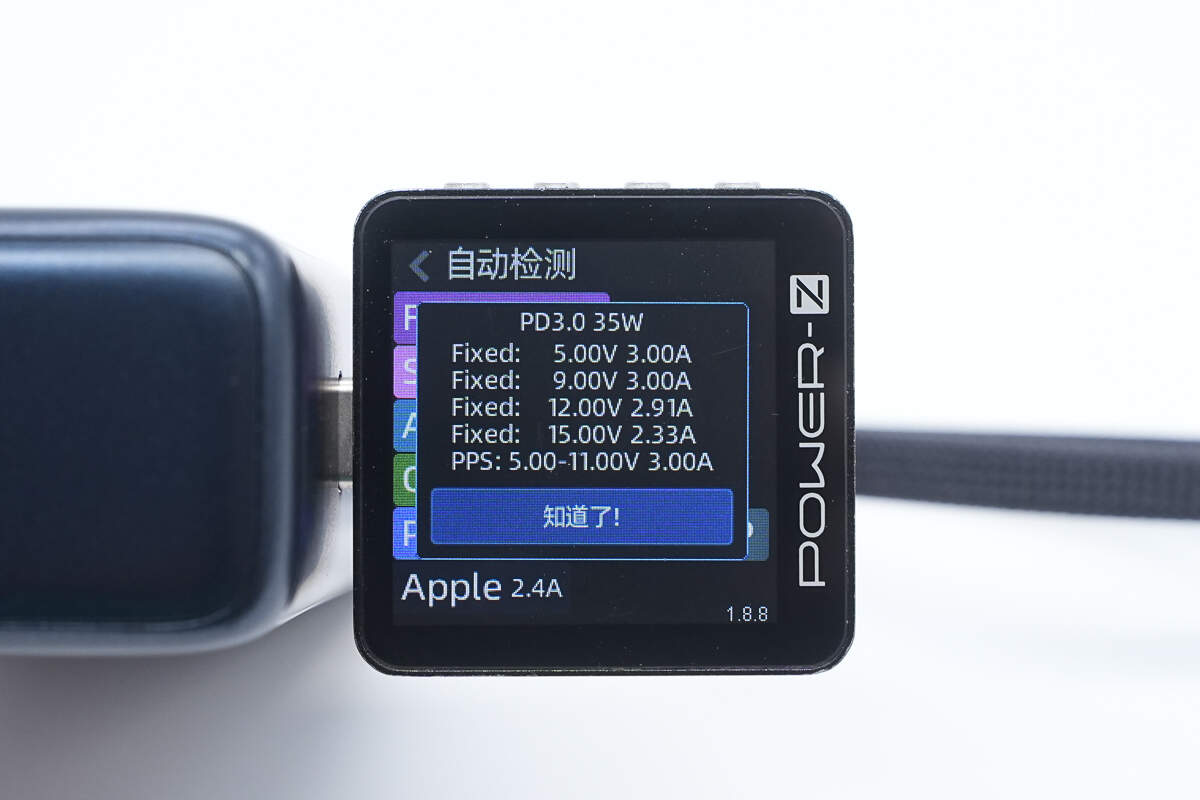

PDO报文显示USB-C线还具备5V3A、9V3A、12V2.91A、15V2.33A四组固定电压档位，以及5-11V3A一组PPS电压档位。
同样测得USB-C口兼容协议和USB-C线的相同。
此外PDO报文也一样。
倍思35W超能充数显移动电源拆解

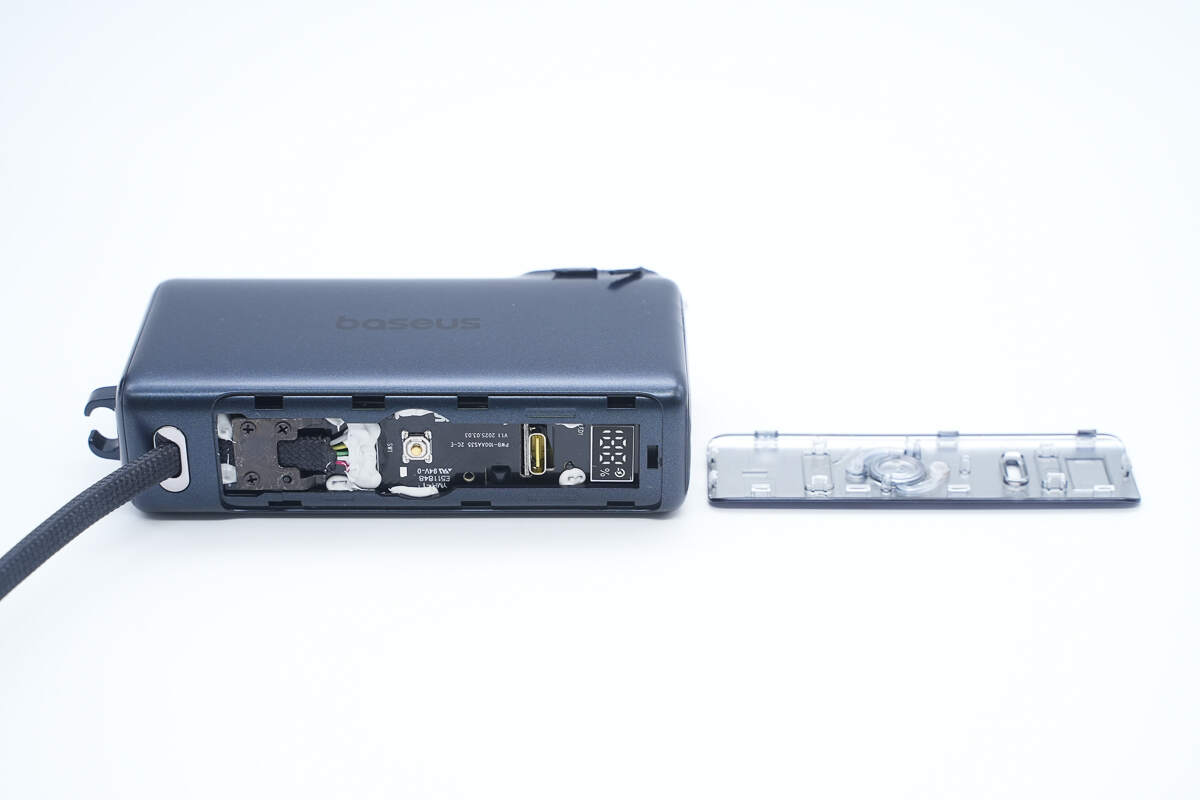

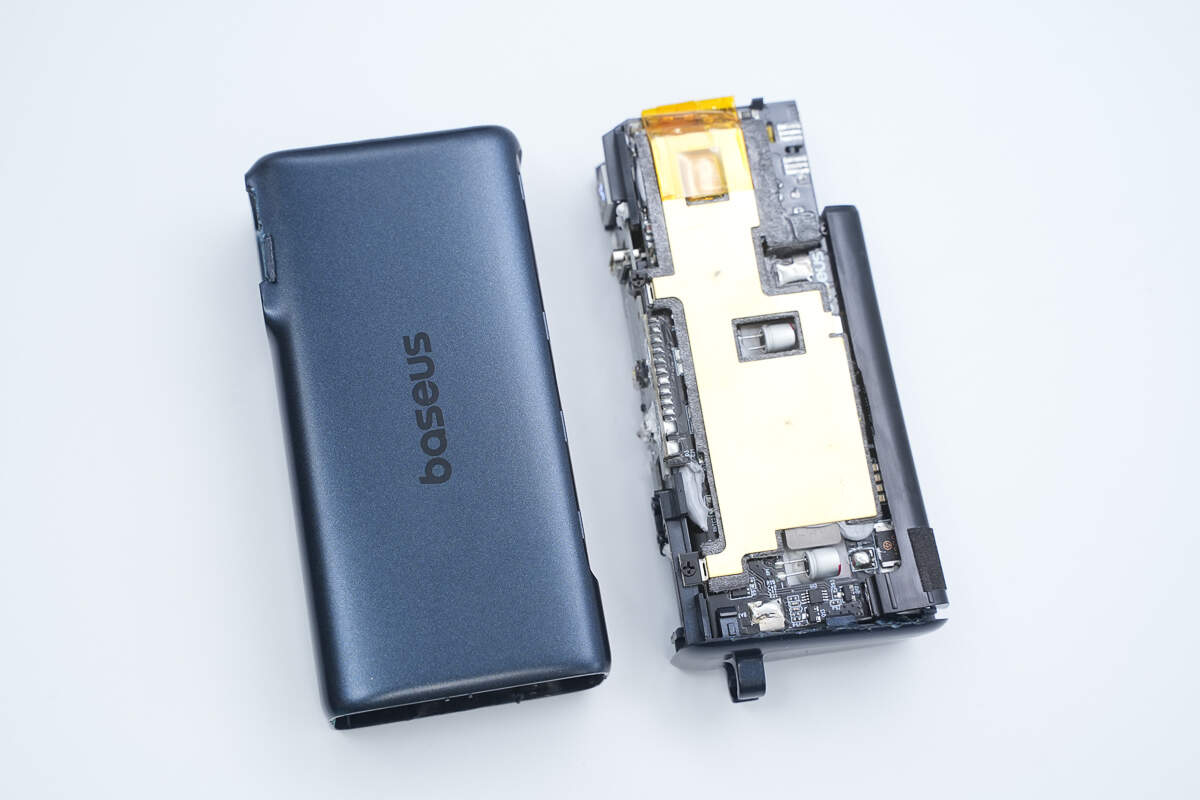

将机身一侧装饰板拆下，通过卡扣进行固定。

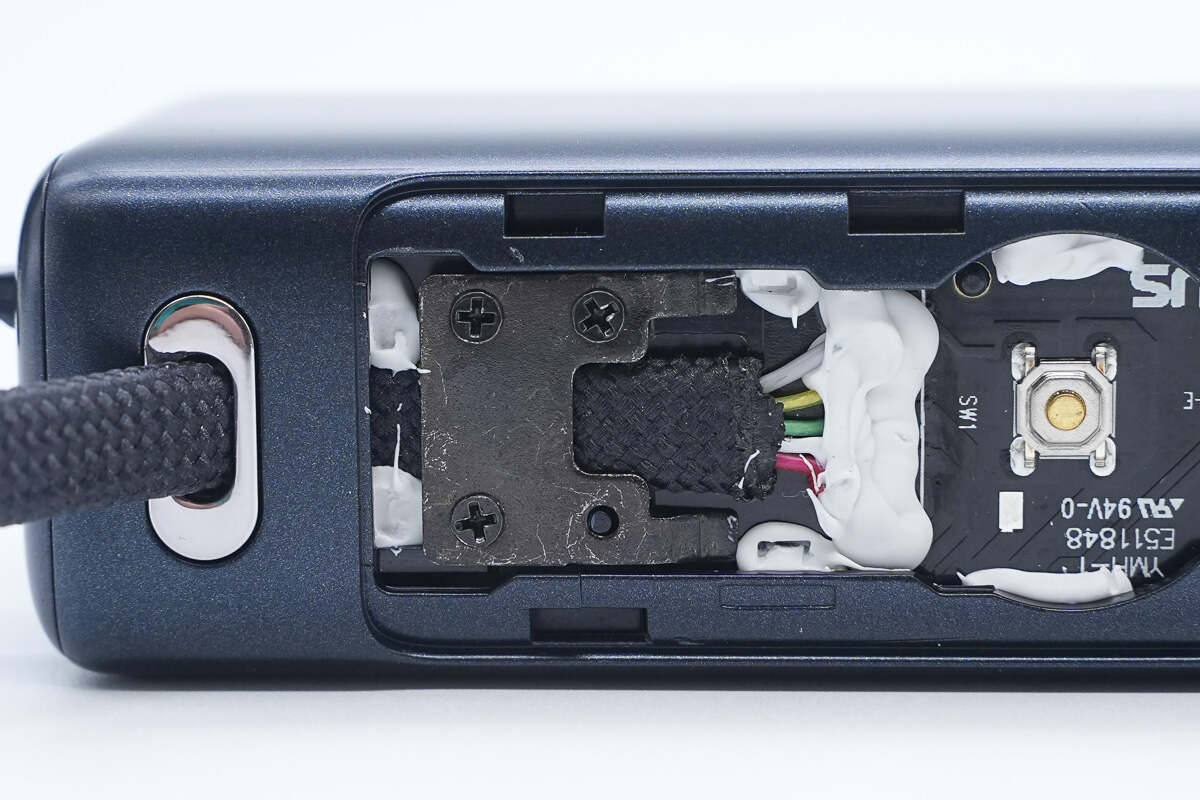

USB-C线通过内部线芯与PCB板锡焊连接，线芯锡焊处打胶加强保护，同时线缆通过螺丝与金属板轧紧。

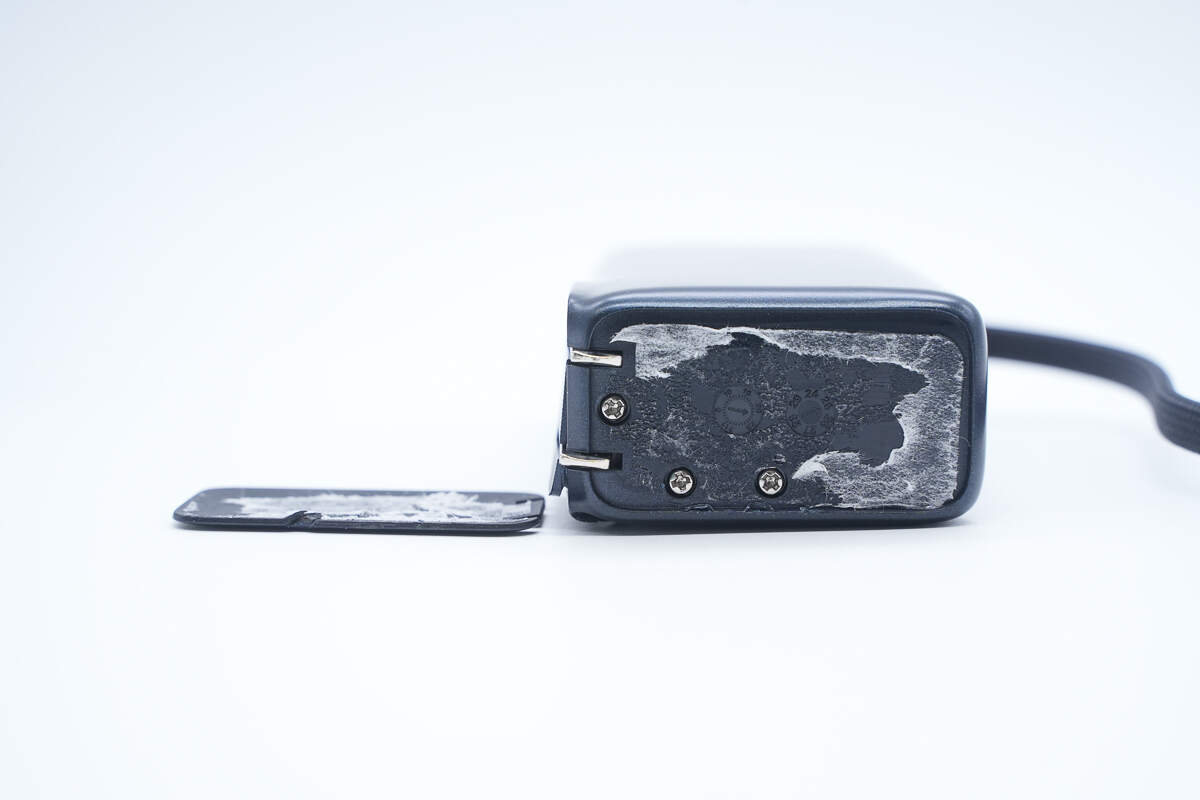

将底部盖板拆下，内部设有隐藏螺丝。

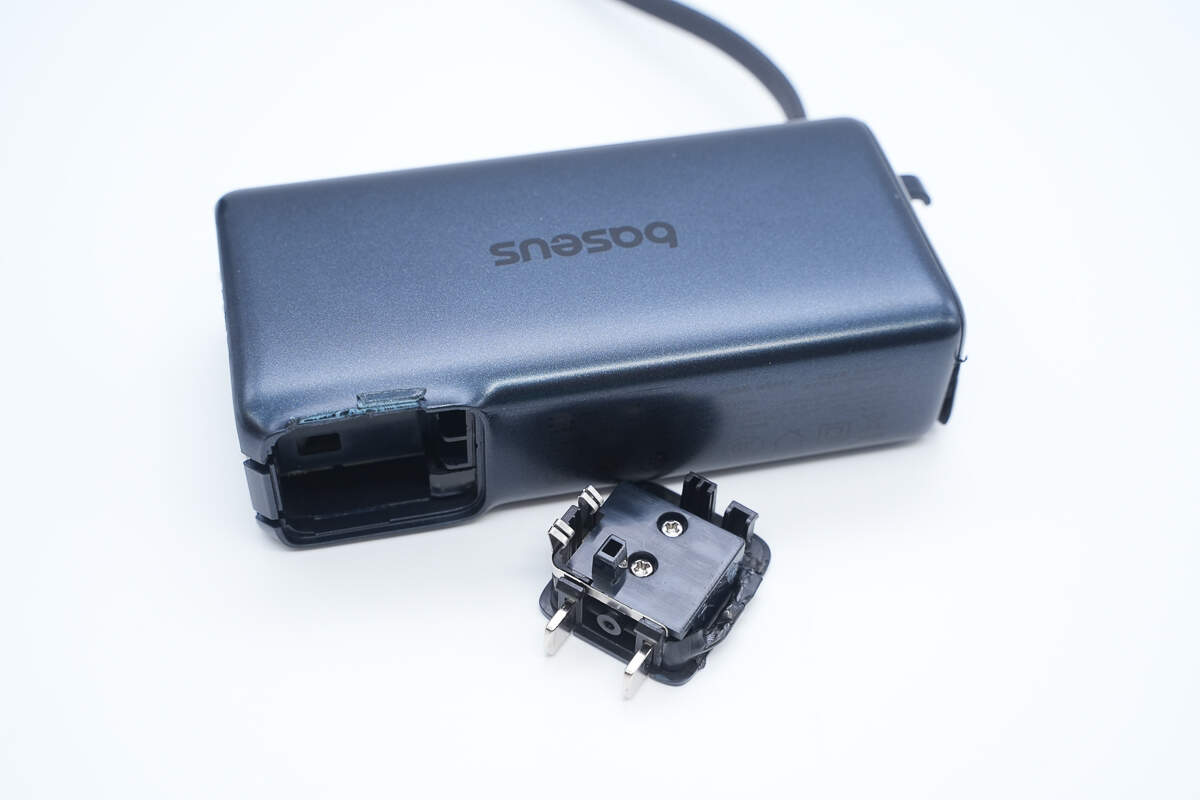

继续将插脚模块拆下，采用卡扣固定，插脚通过金属弹片接触式通电。
最后从另一端将移动电源内部模块取出。

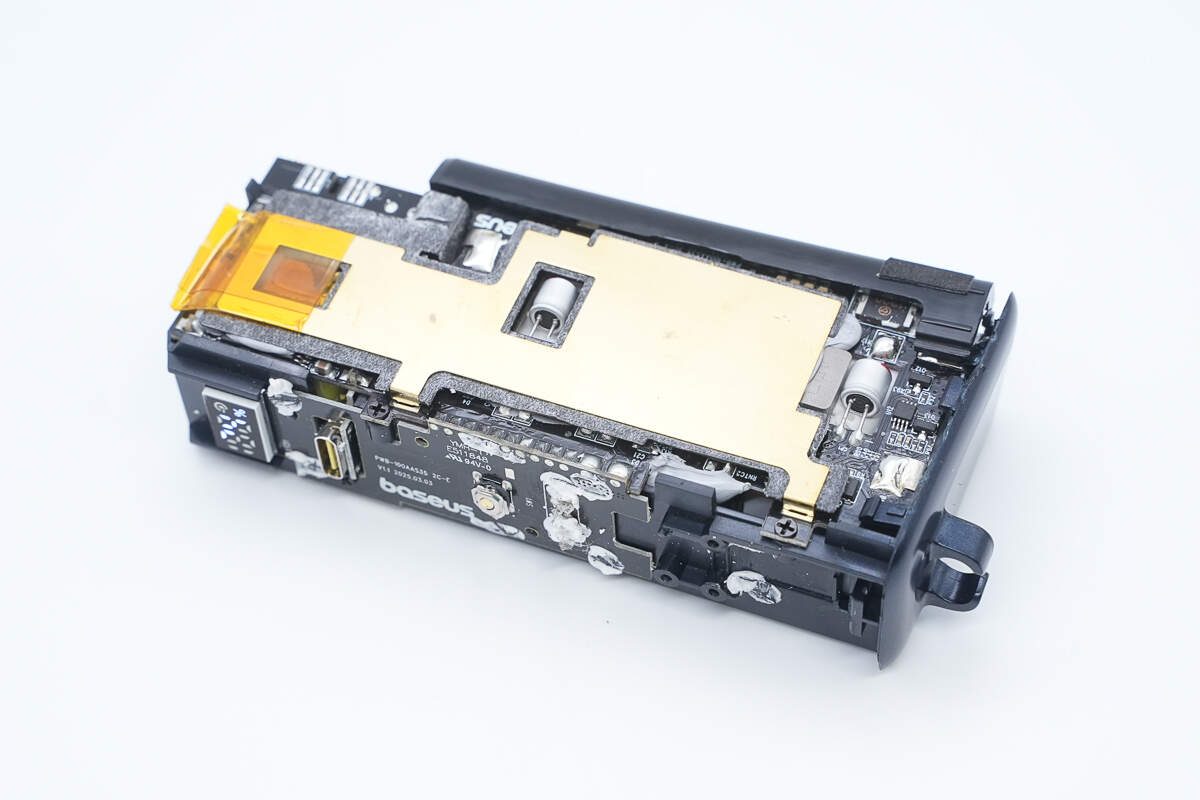

PCBA模块置于塑料框槽内，并采用螺丝进行固定，顶部覆盖黄铜散热板。
塑料壳底部对应电芯区域镂空帮助散热，避免积热。

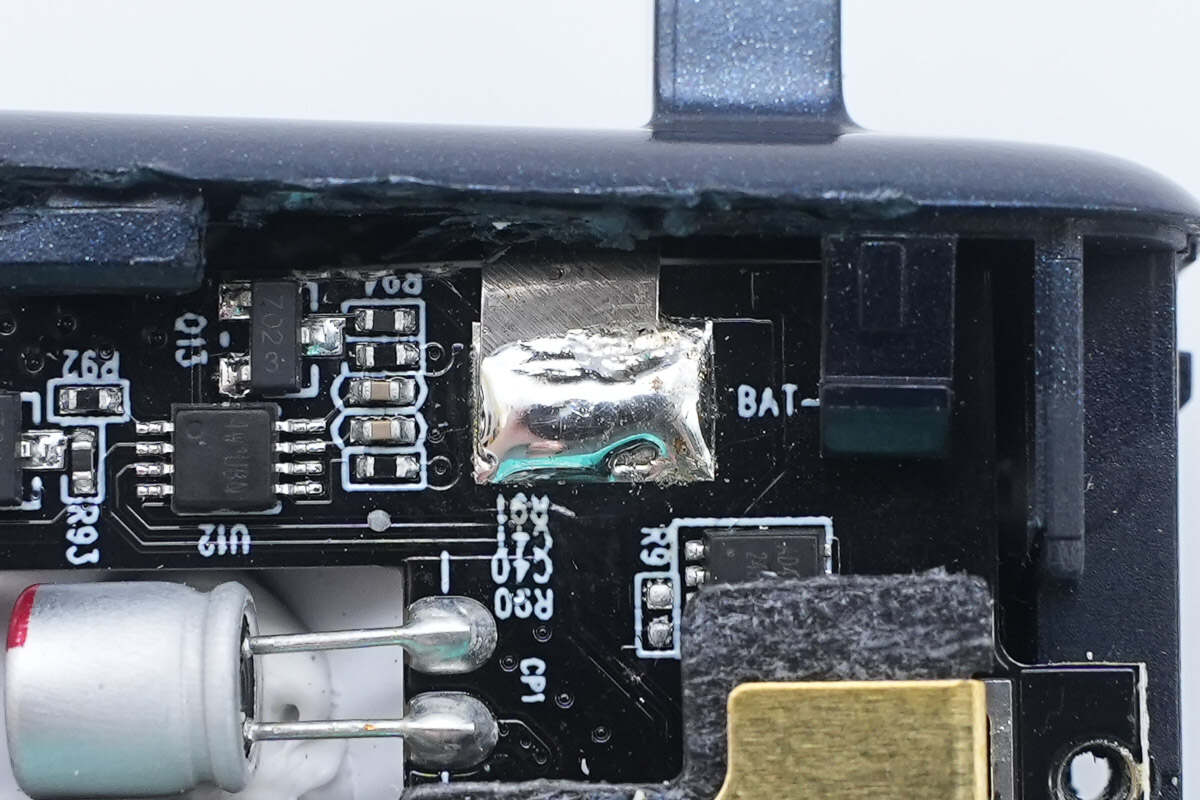

电池组通过镍片与PCB板锡焊连接。

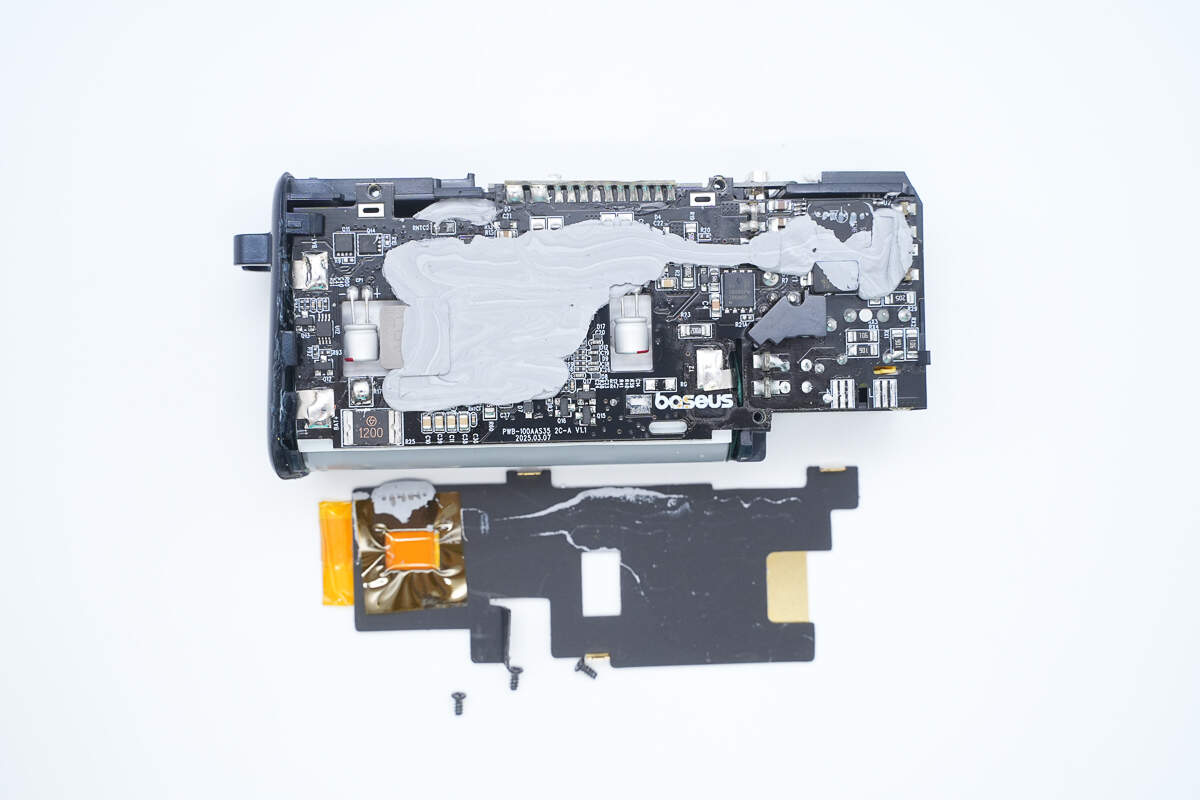

拆下黄铜散热片，下方设有麦拉片进行隔离绝缘，对应充电器电源板块区域填充导热胶。

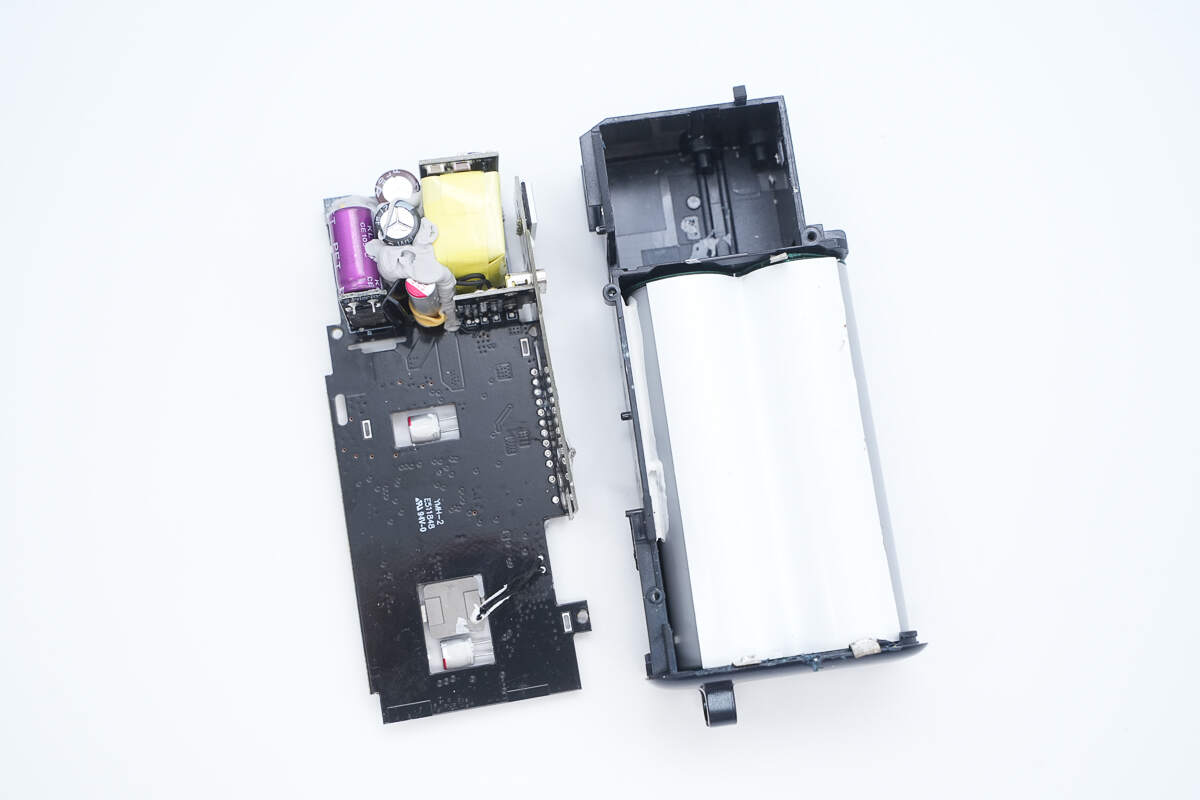

将PCBA模块与电池组分离。
电芯上贴有绝缘保护贴。

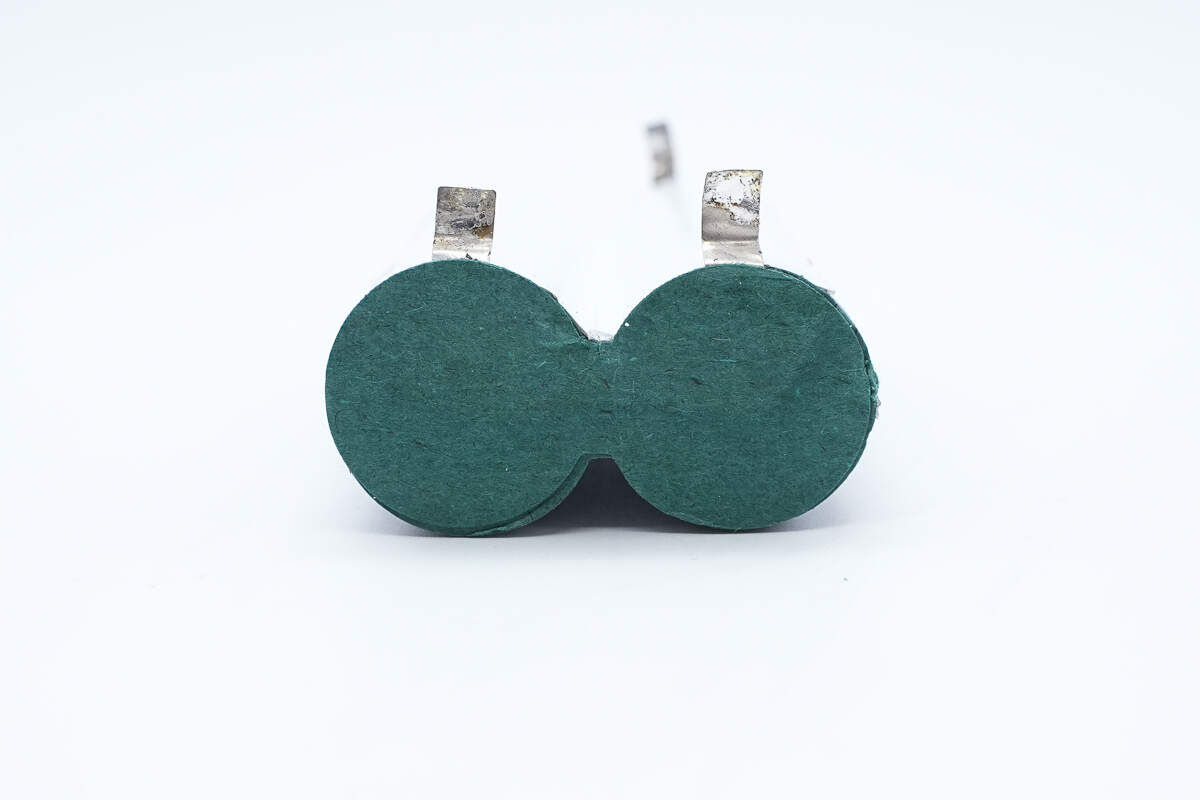

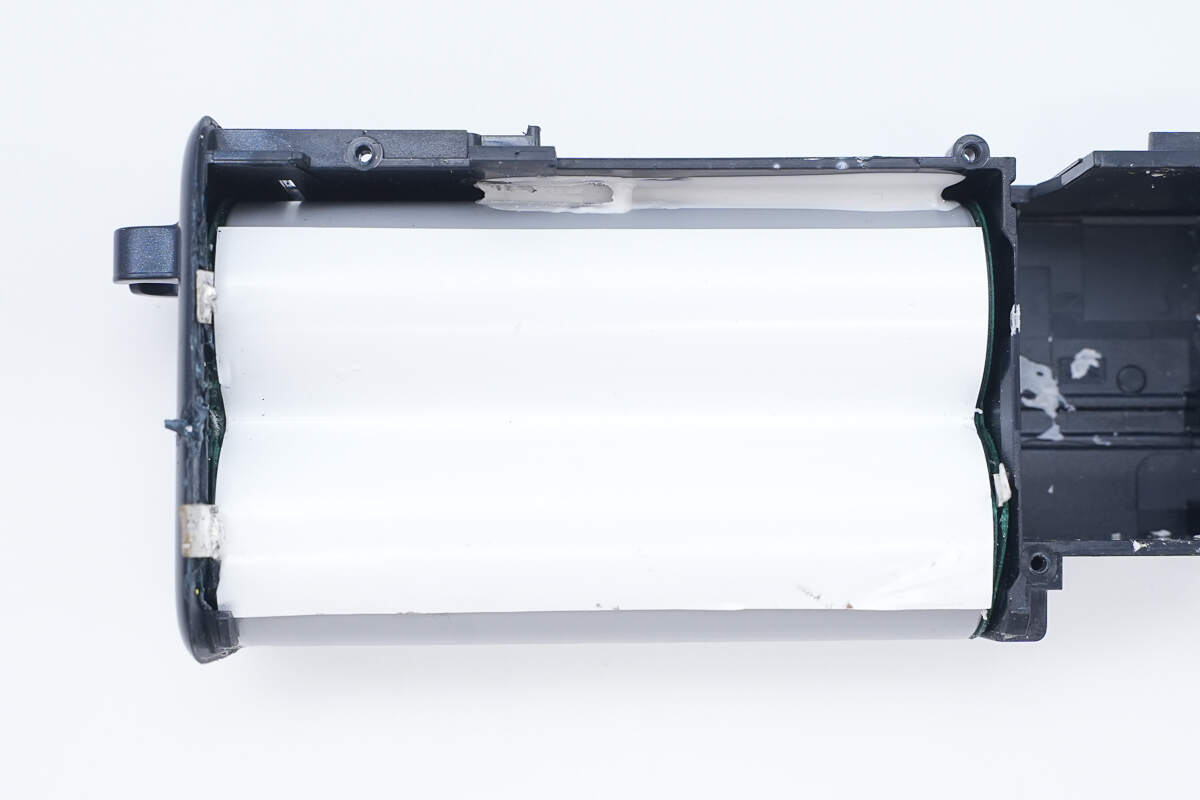

取出电芯，电芯两端贴有青稞绝缘纸。

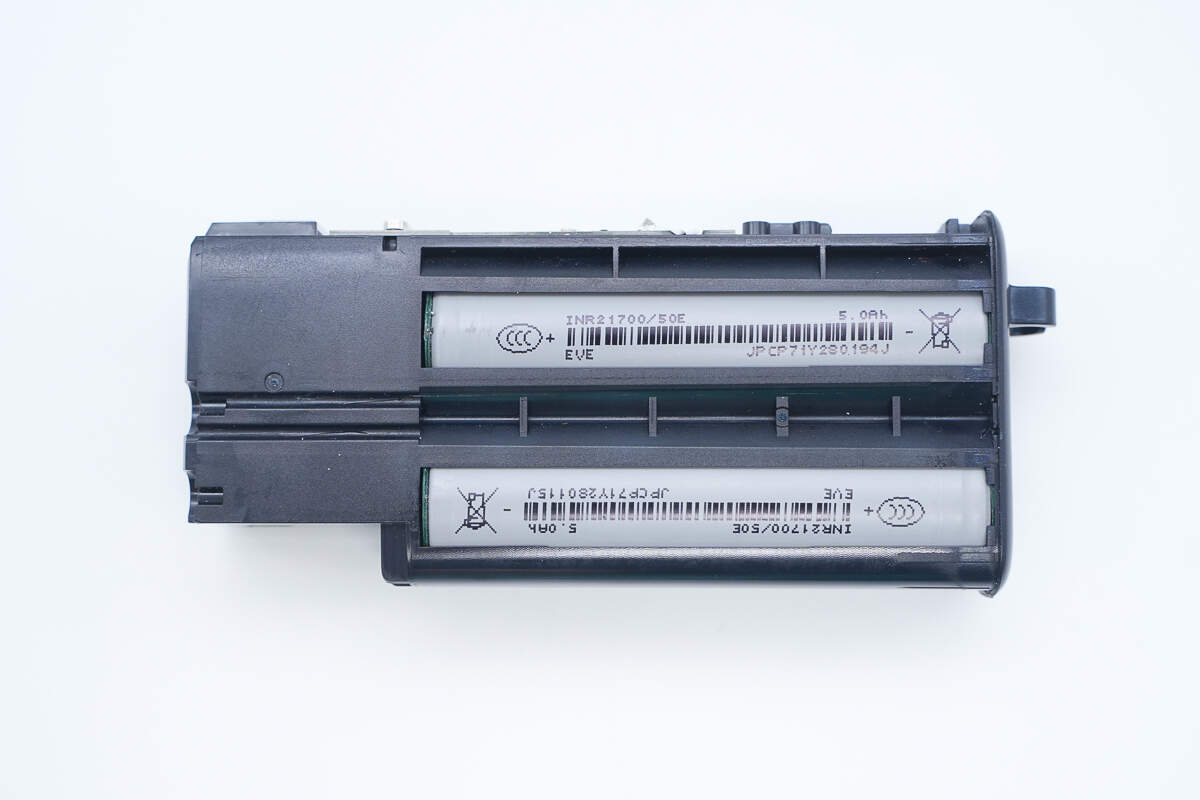

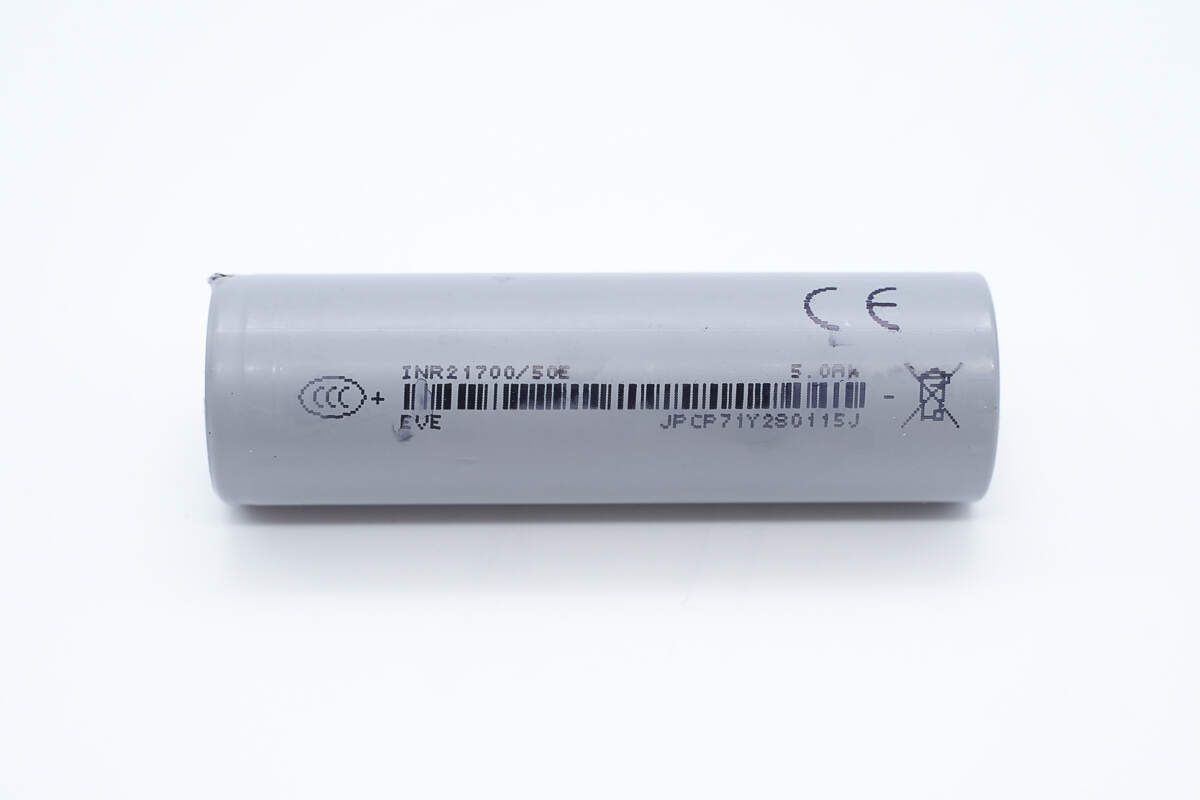

两颗21700电芯来自EVE亿纬锂能，型号INR21700/50E，容量为5Ah，为车规级电芯，通过了CCC认证。

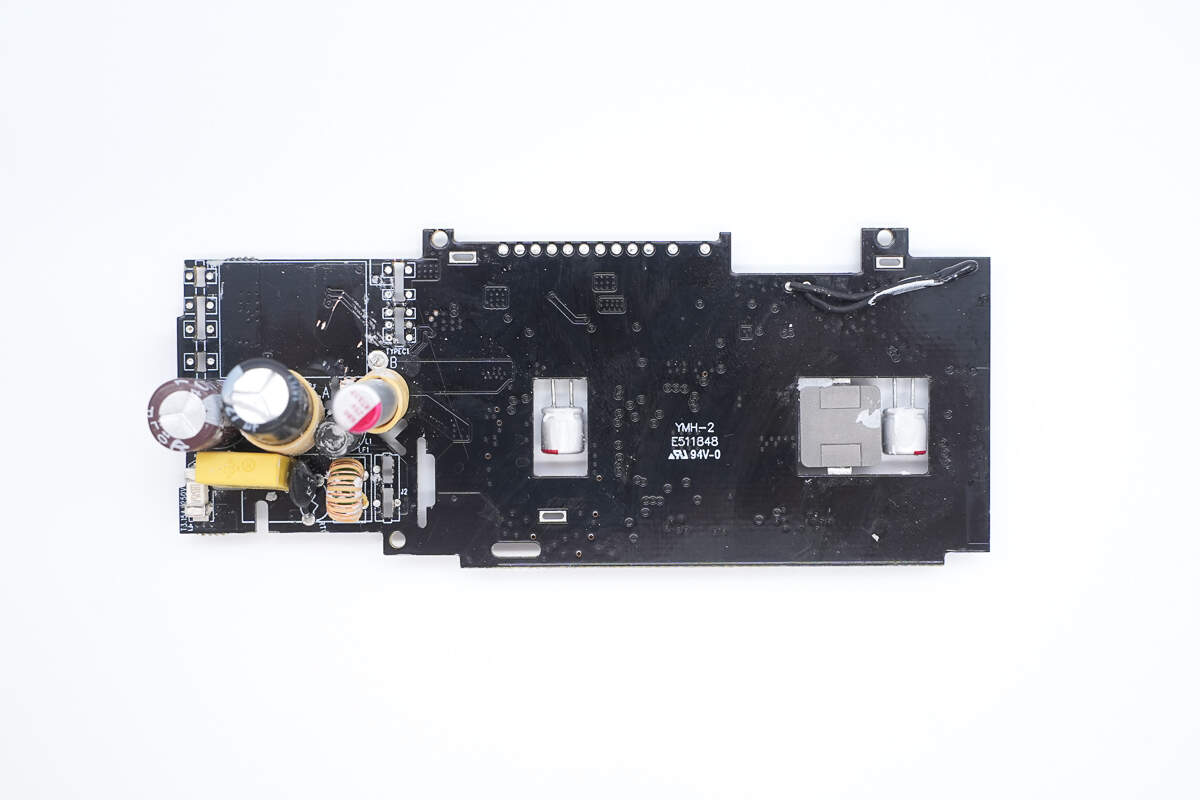

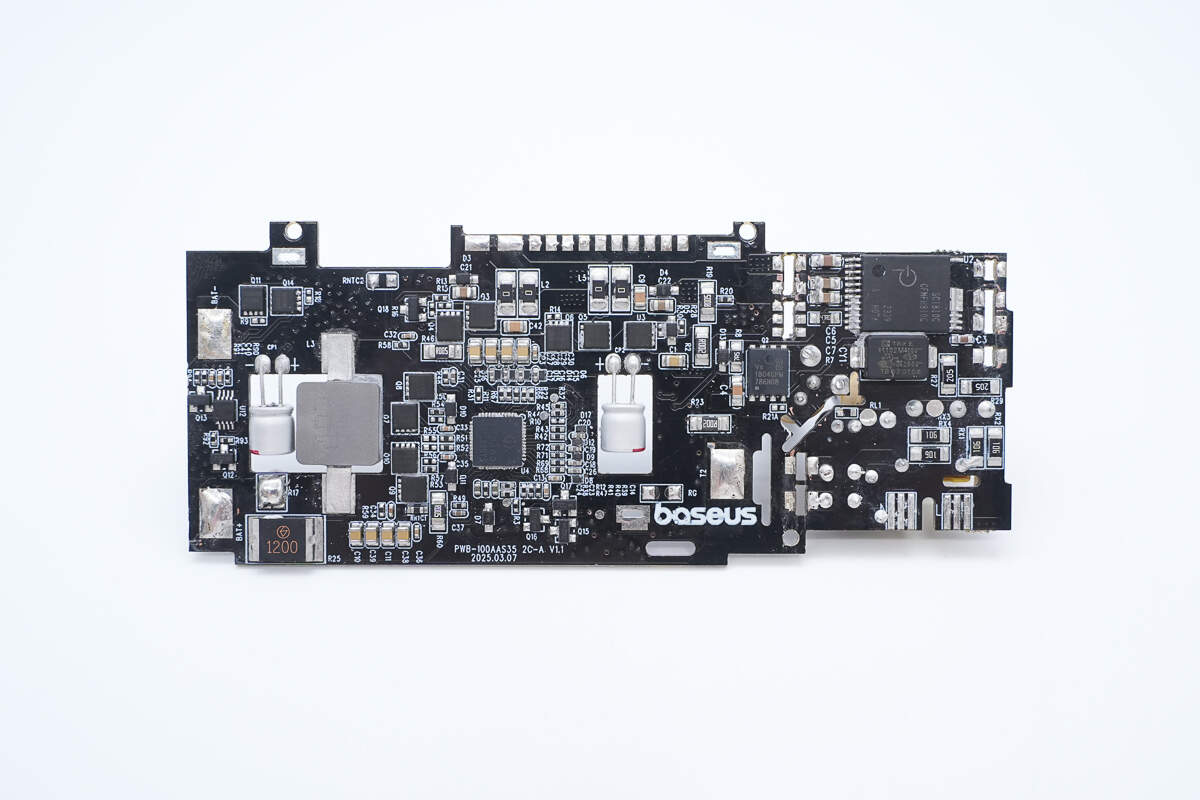

PCBA模块正面左侧区域设有充电器的滤波电容、变压器等电路相关器件，并且打胶处理。右侧区域焊接热敏电阻以及小板，对应背面电容、电感等区域镂空处理。

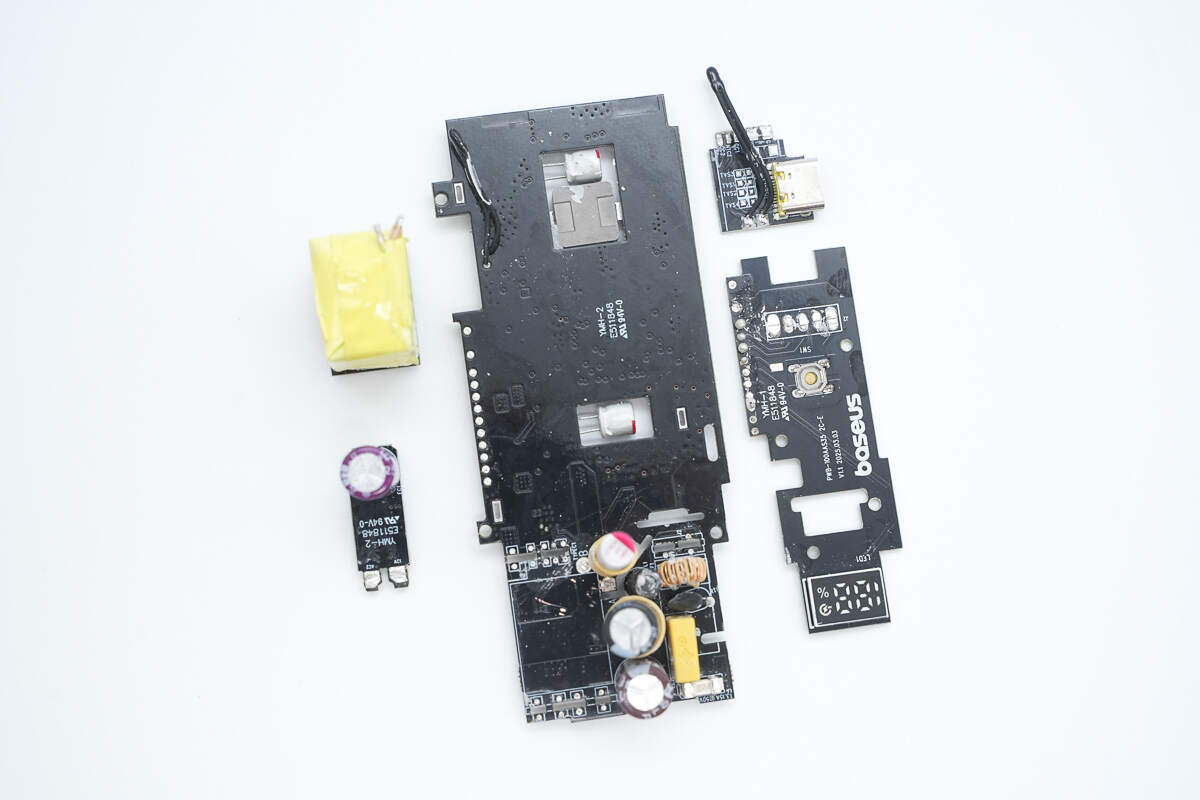

将模块拆分，电容、变压器、电源键、数显屏、USB-C接口母座均采用小板焊接。

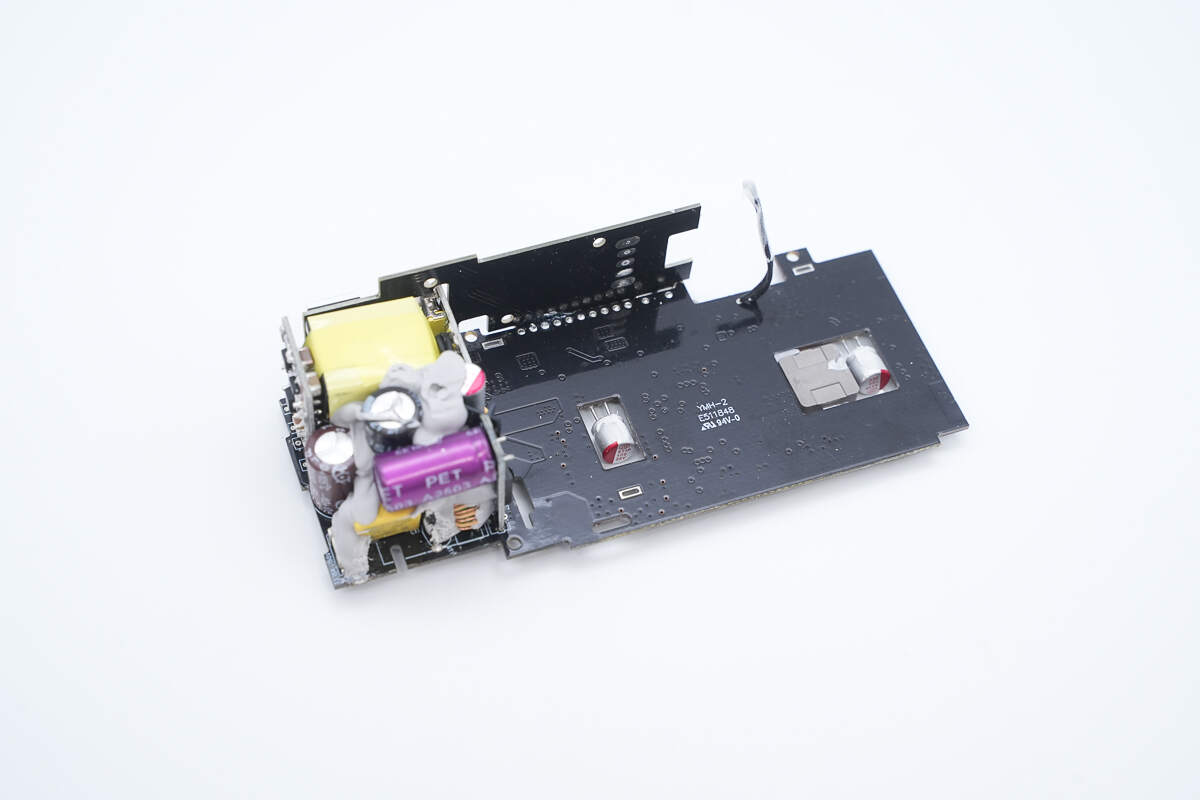

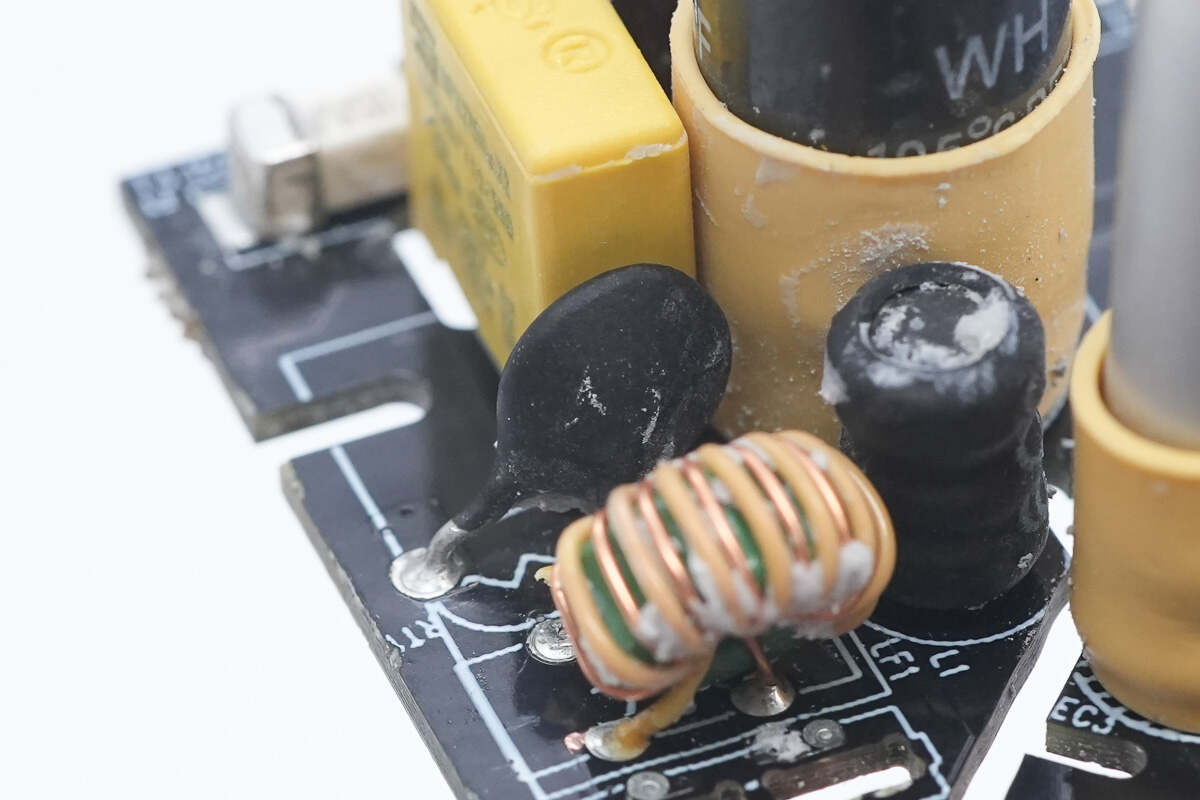

将小板拆掉后，主板左侧区域还有贴片保险丝、NTC热敏电阻、安规X2电容、共模电感、高压滤波电解电容、工字电感、输出滤波固态电容等器件，电容外套黄色胶套保护。
主板另一面设有电源主控芯片、同步整流管、移动电源SOC芯片、同步升降压开关管、电感、VBUS开关管、滤波固态电容、锂电保护芯片、锂电保护管等器件。

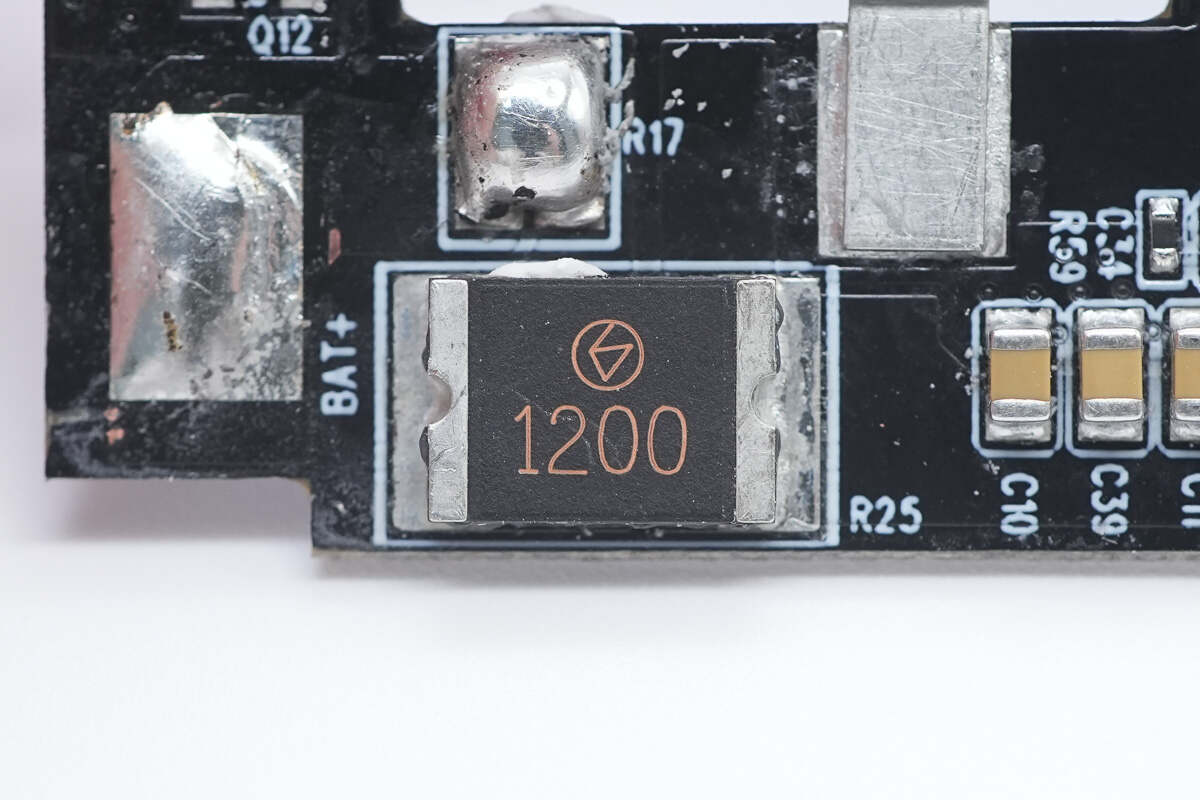

自恢复保险丝采用贝特电子BLL series 2920低阻系列。

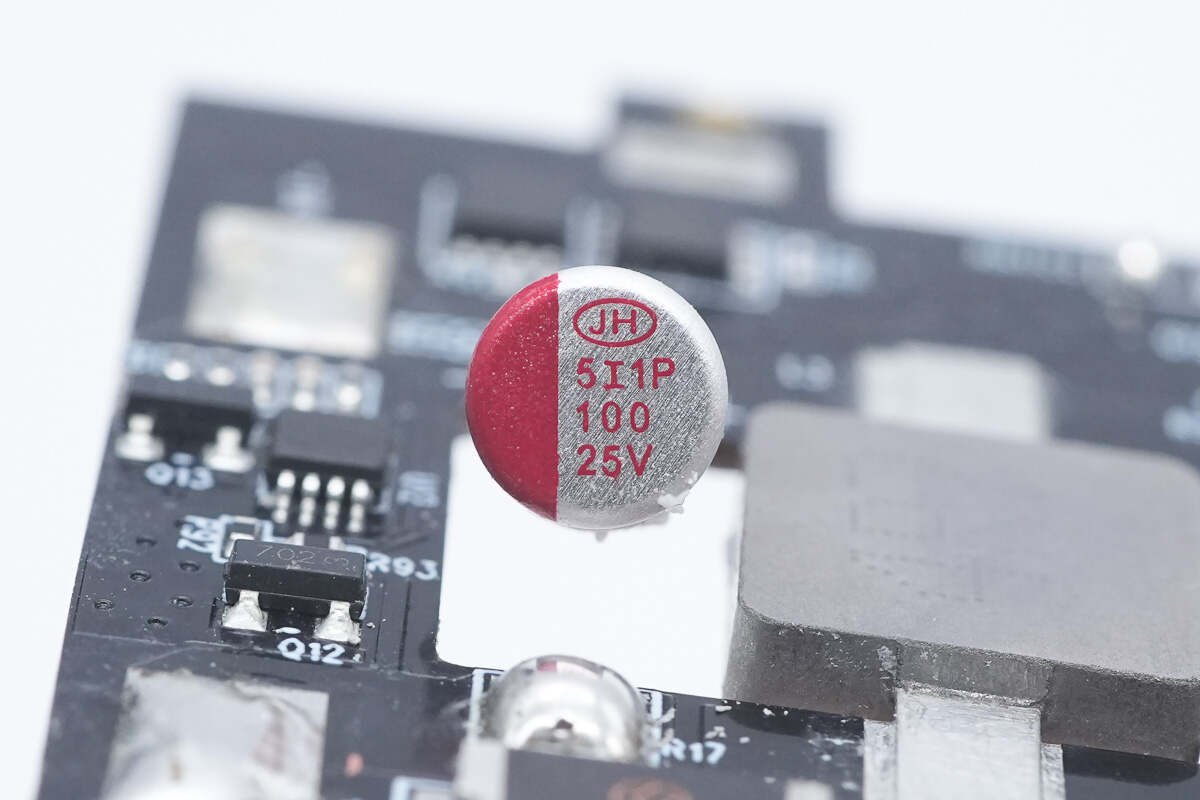

电池端滤波固态电容来自南通江海，规格为25V100μF。

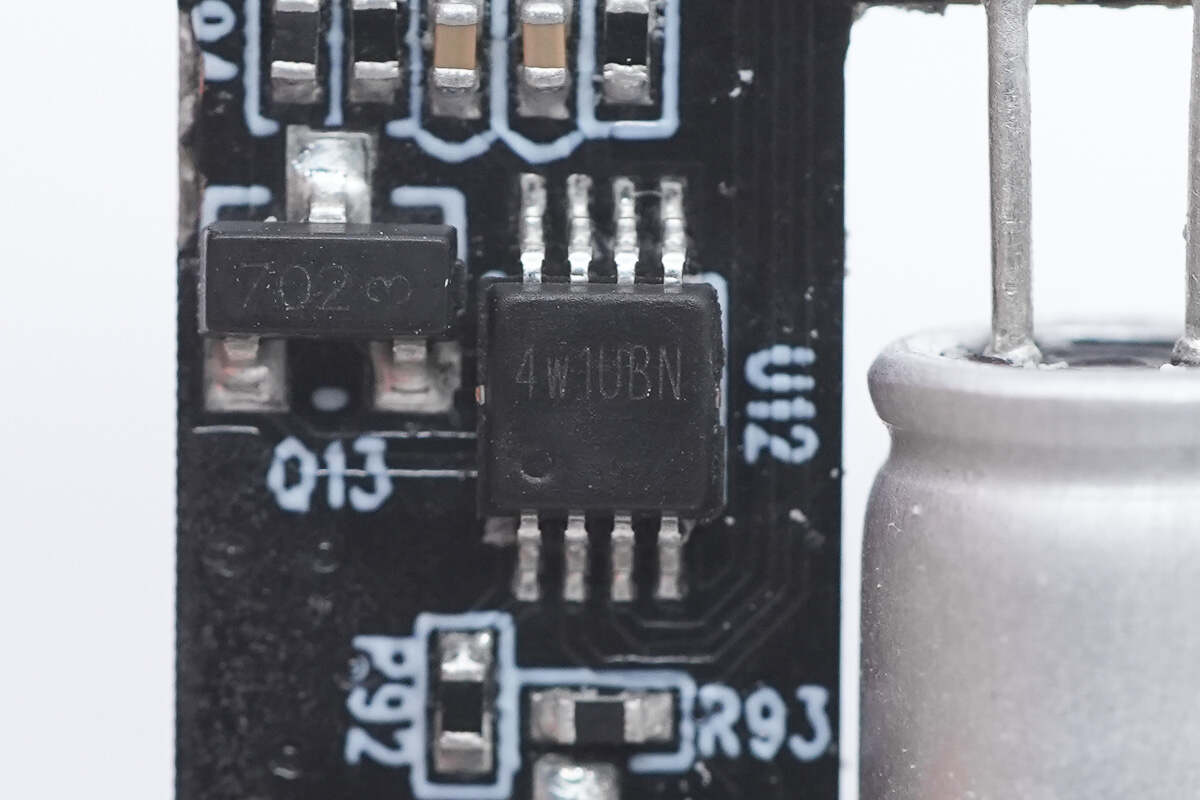

锂电保护芯片特写，丝印4w1UBN。

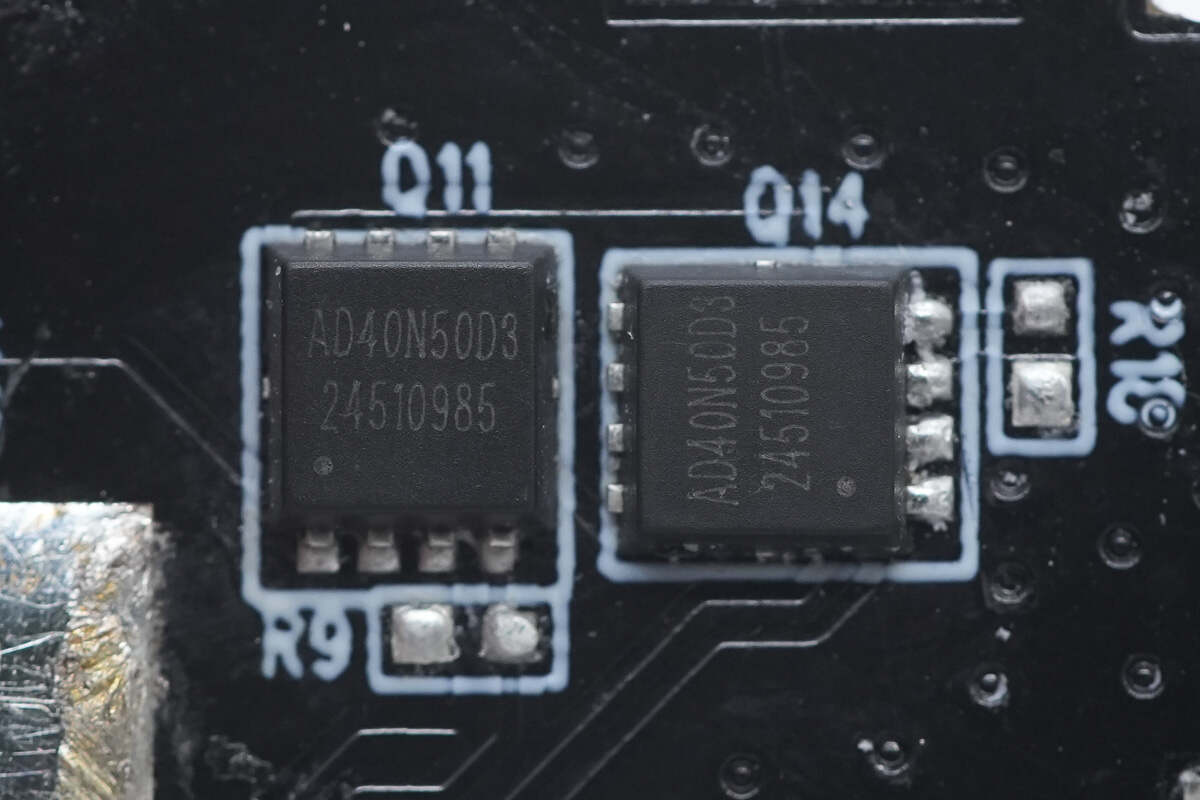

锂电保护管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，采用PPAK3*3封装。

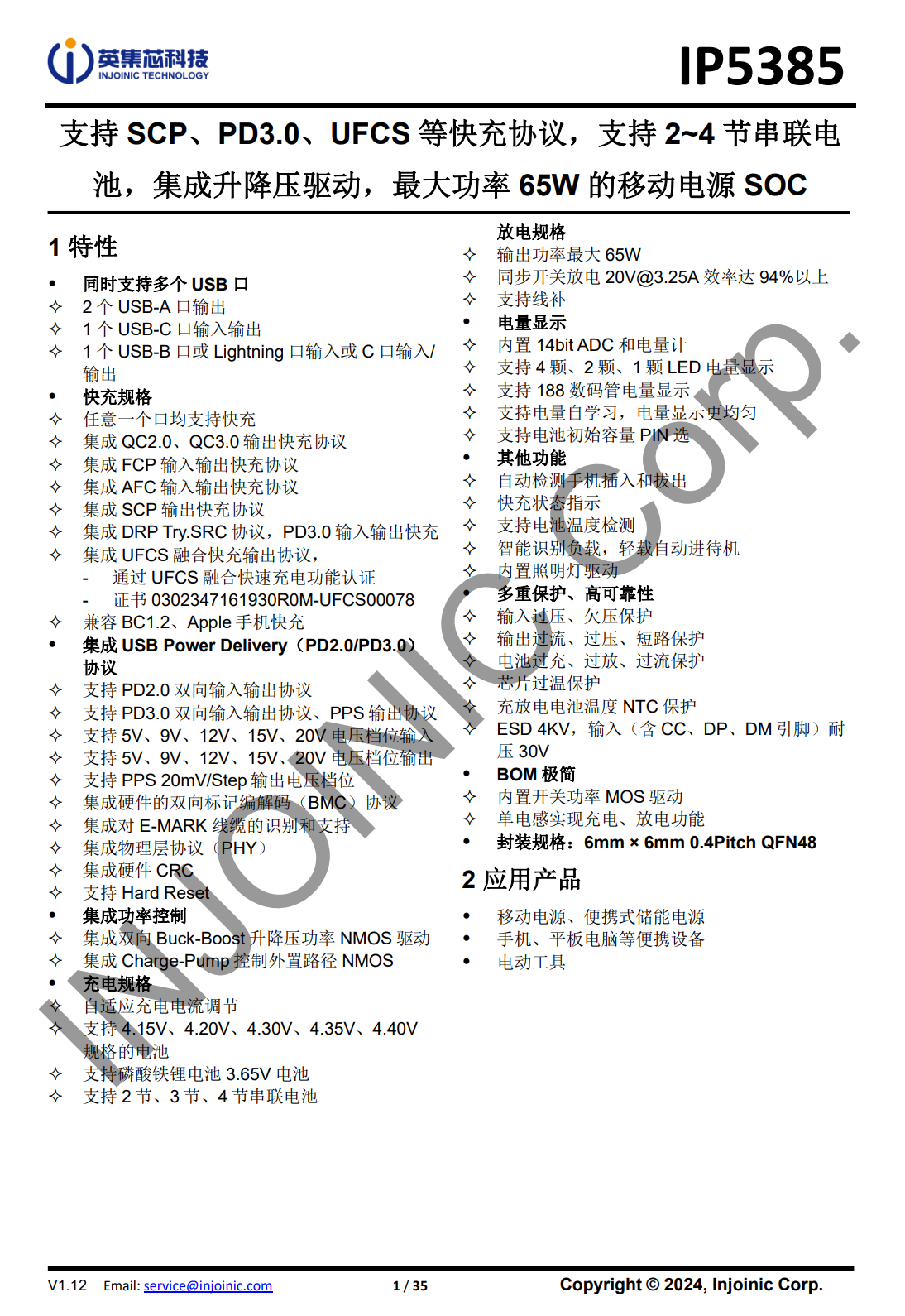

移动电源主控芯片来自英集芯科技，型号IP5385，是首款集成UFCS融合快充协议的快充移动电源SOC芯片，集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议，兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。
IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。
IP5385支持2~4节串联电池，同步开关升降压系统可提供最大65W的输入输出功率，轻载时自动进入休眠状态。

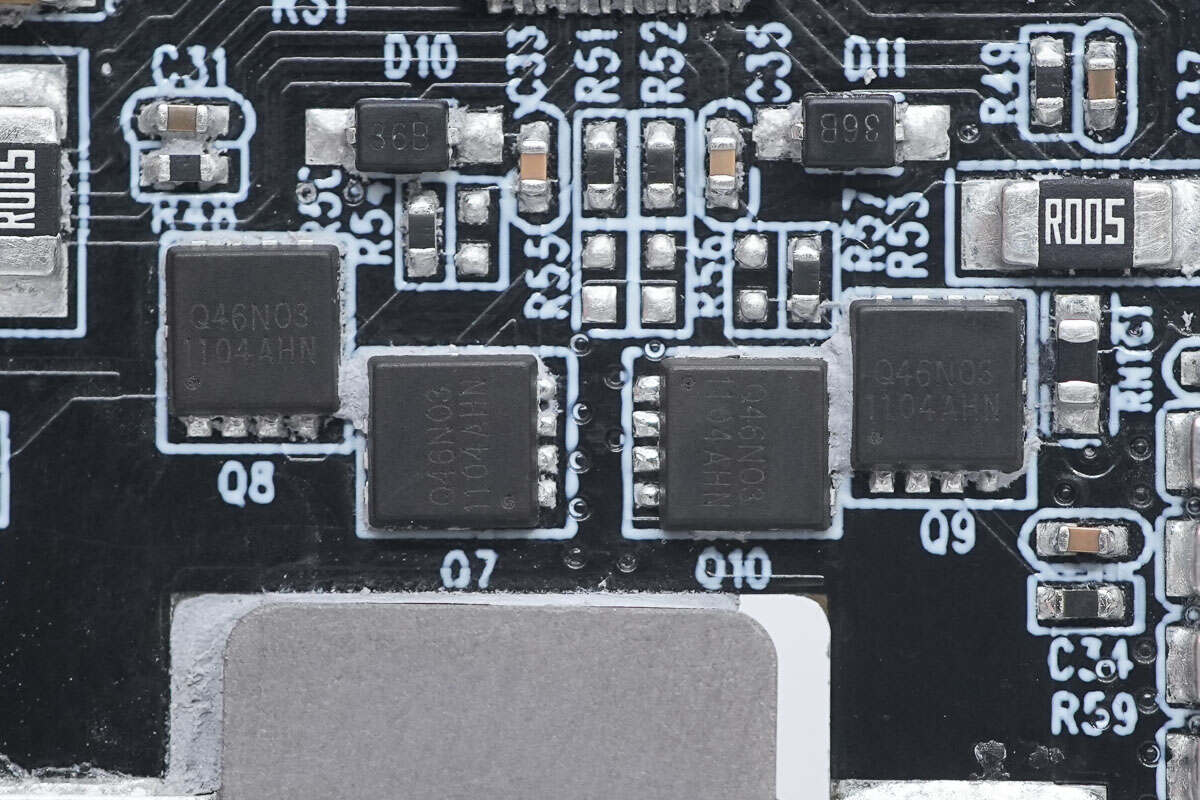

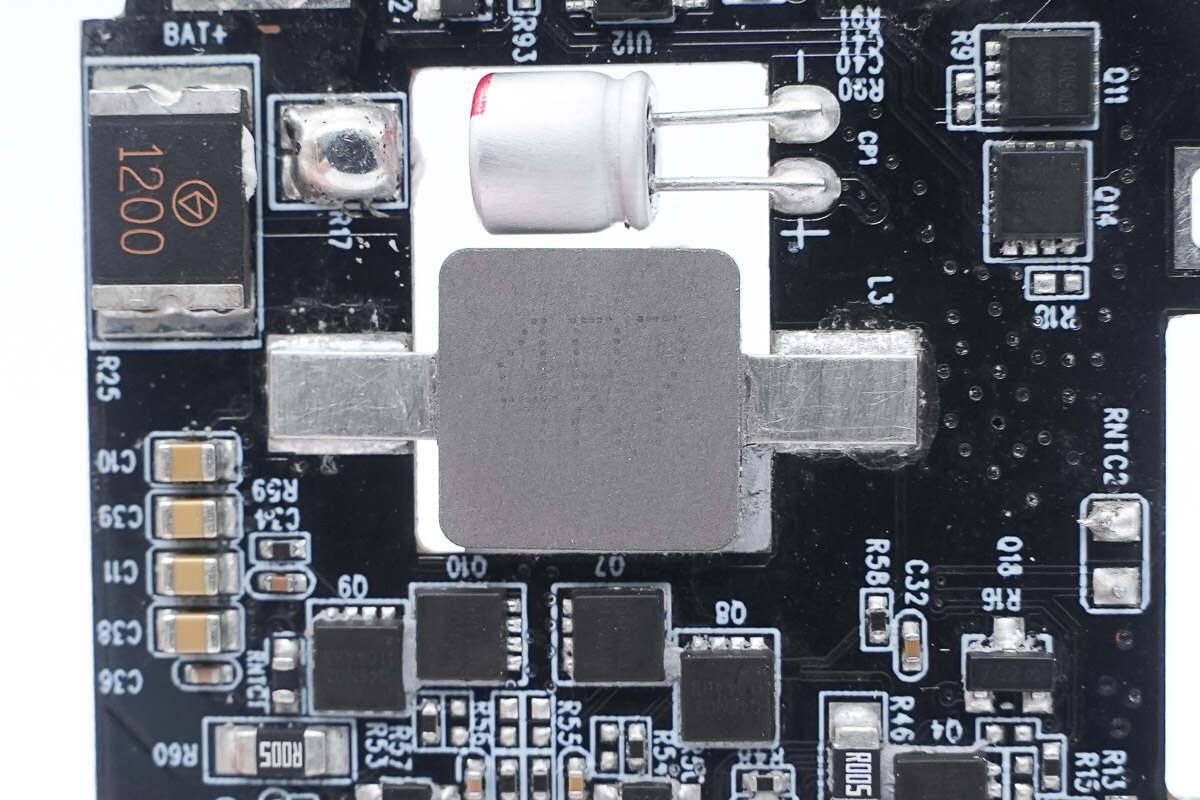

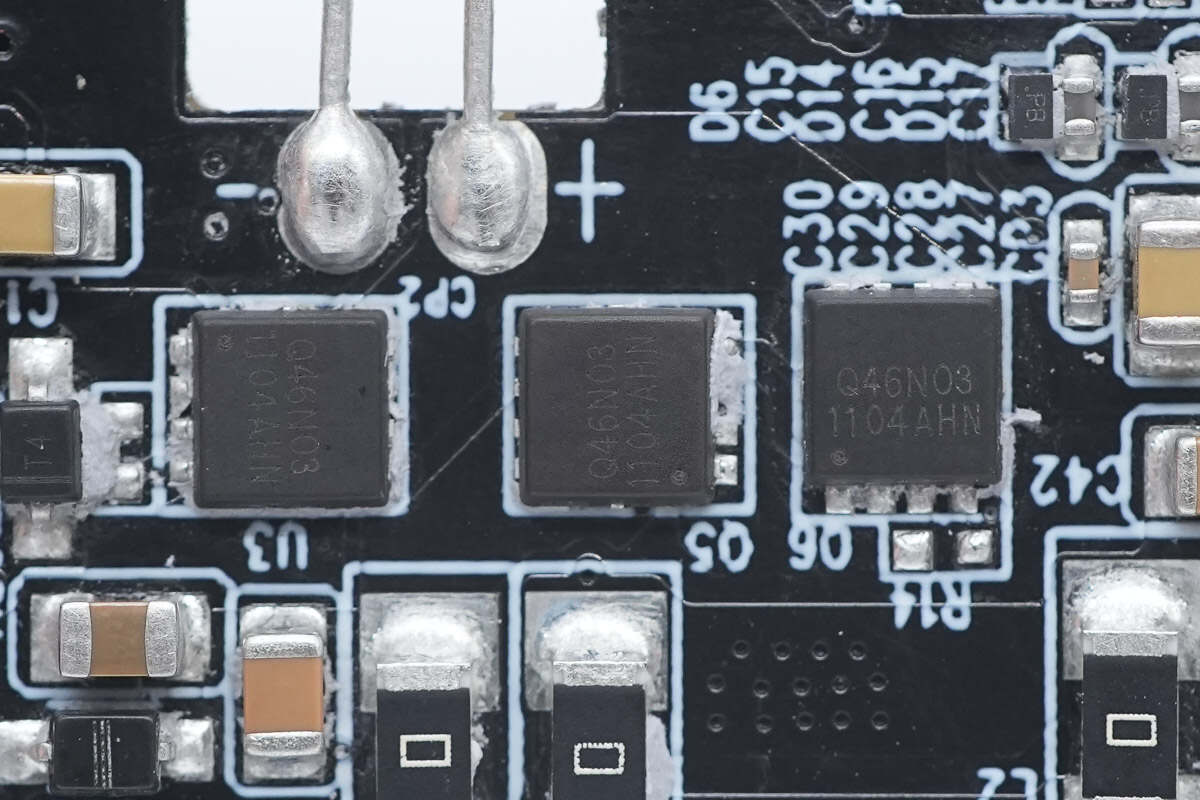

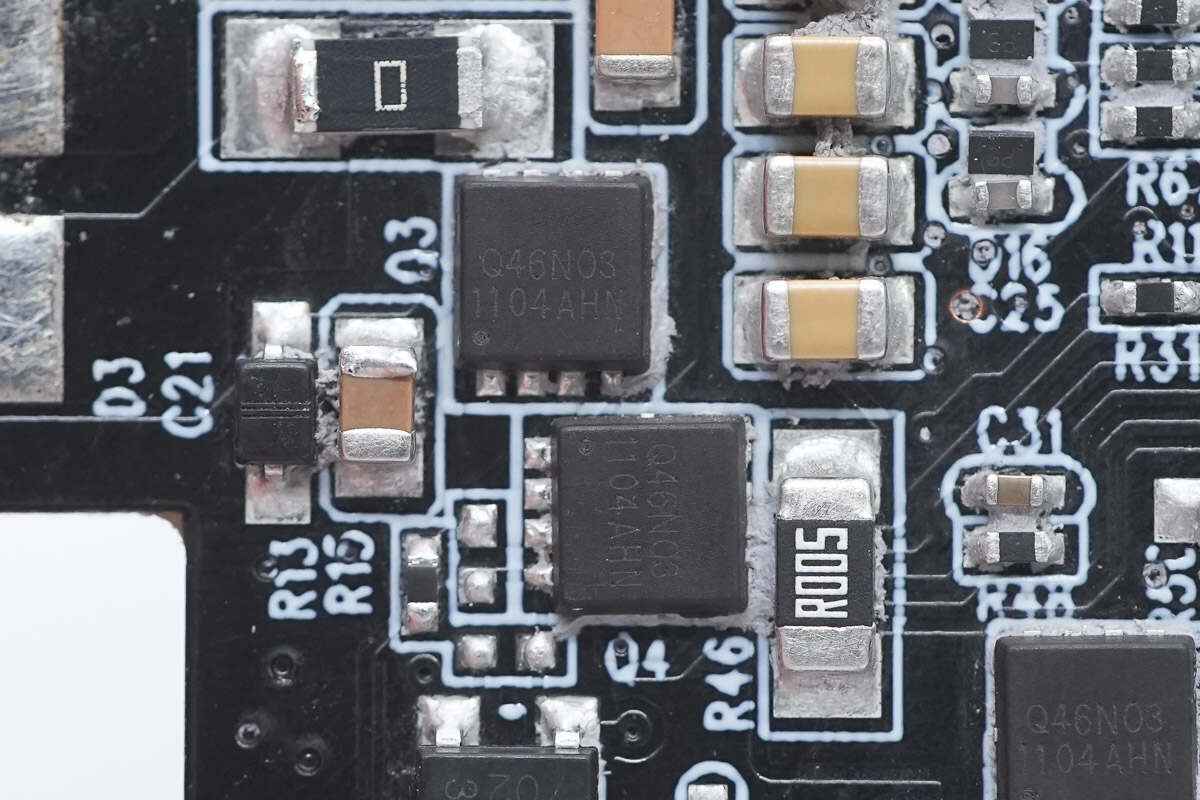

四颗同步升降压开关管来自维安，型号WMQ46N03T1，NMOS，耐压30V，导阻8.5mΩ，采用PDFN3030封装。
搭配的4R7升降压电感特写。

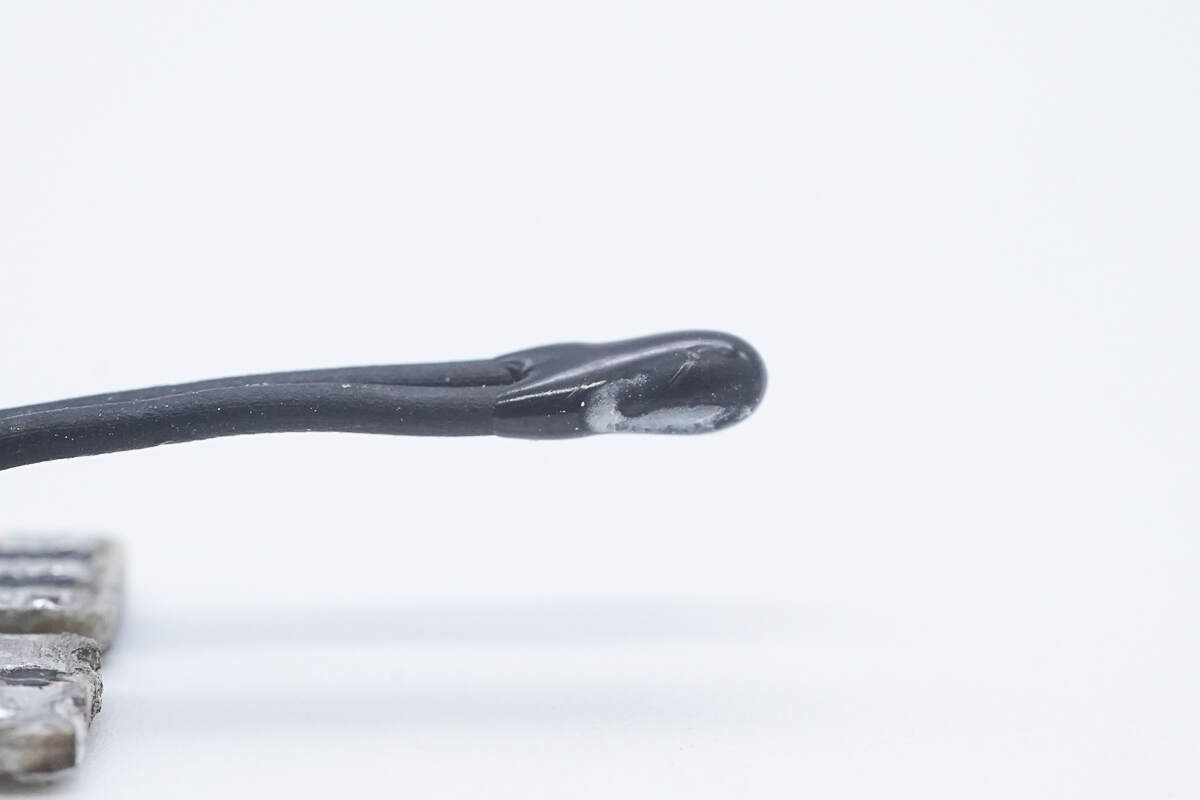

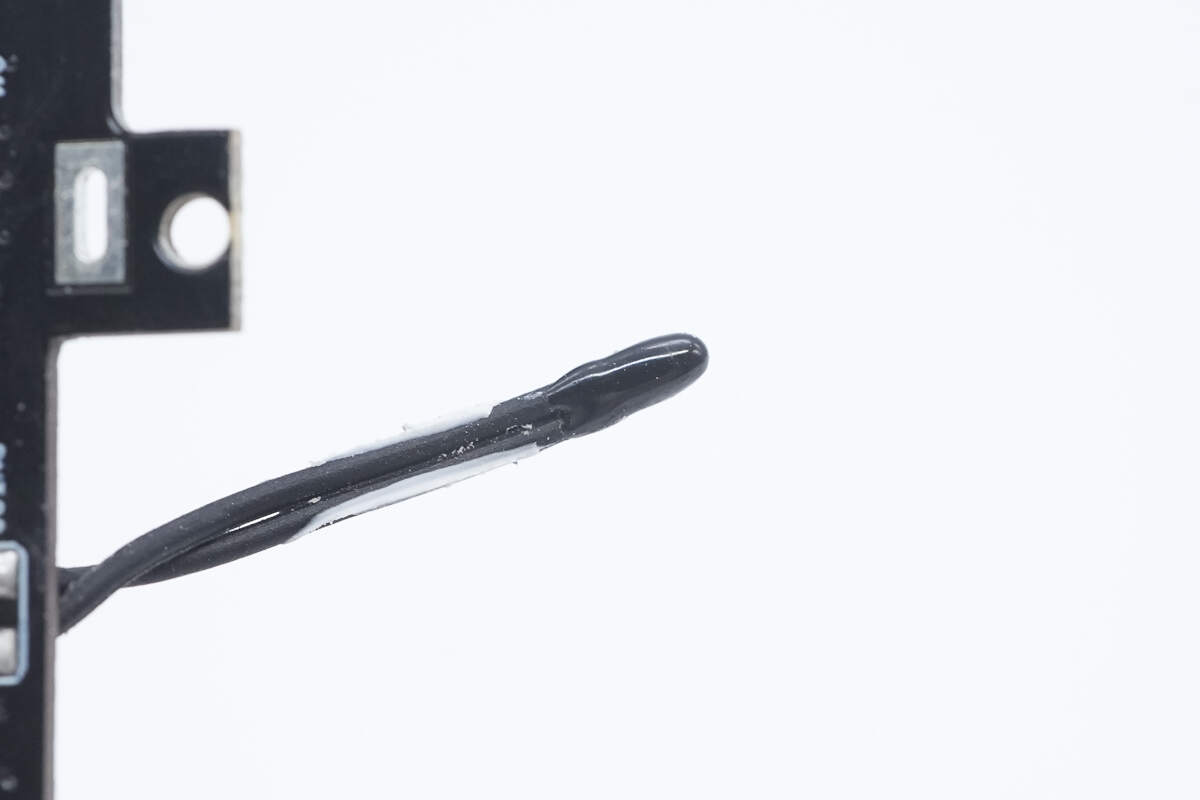

热敏电阻特写，用于电池组温度监控。

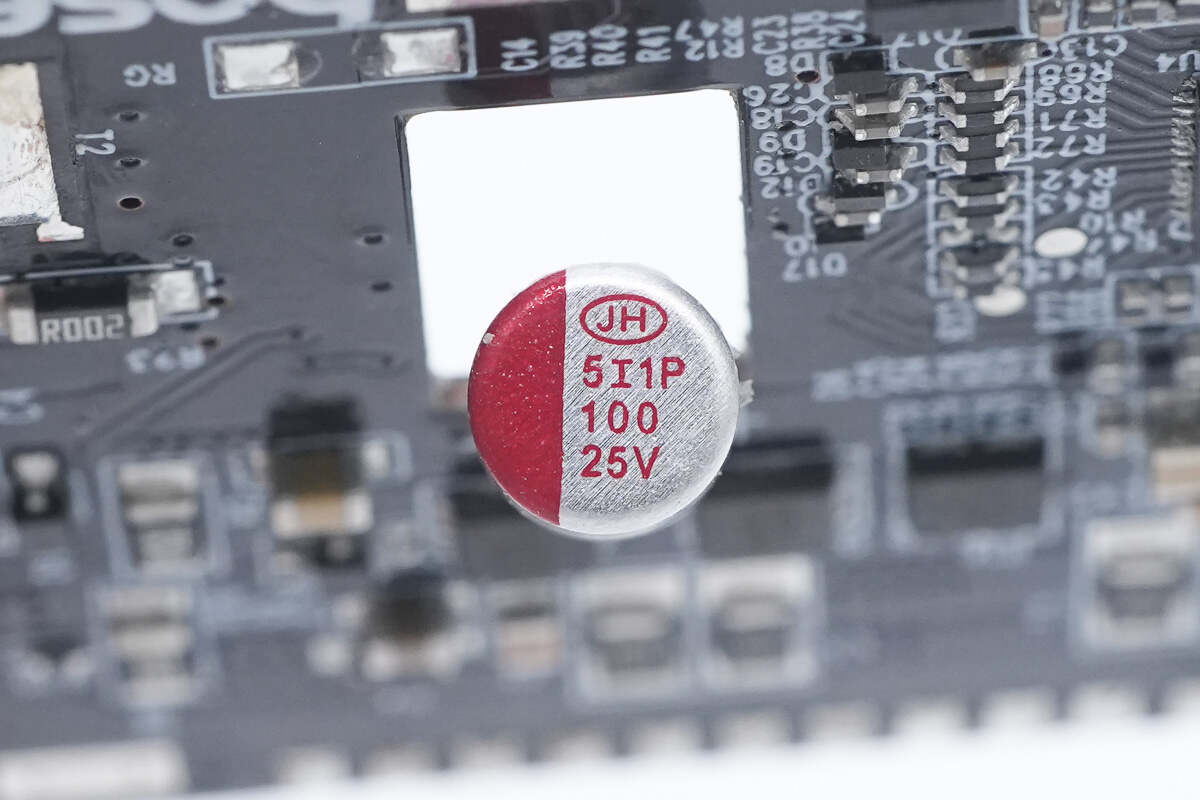

接口端滤波固态电容也是来自江海，规格也是25V100μF。
USB-C线VBUS开关管也是采用维安WMQ46N03T1。
USB-C口的VBUS开关管也是采用维安WMQ46N03T1。

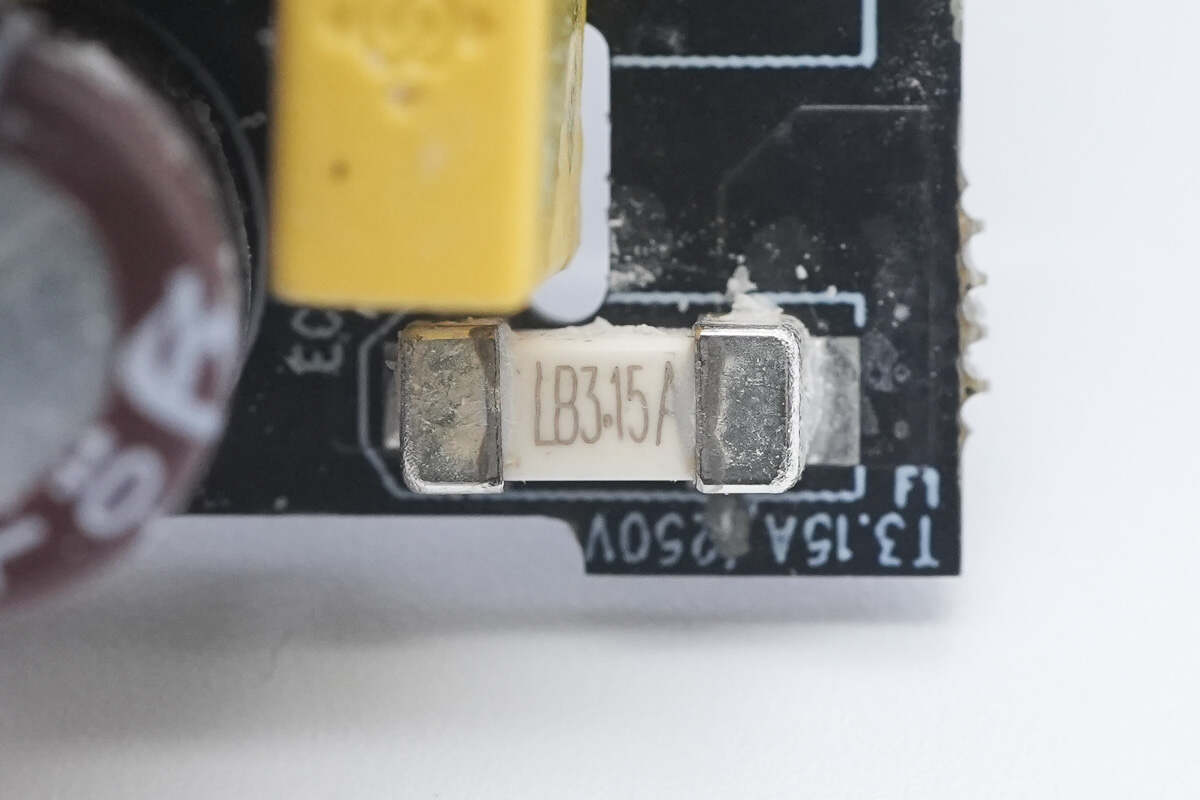

贴片保险丝来自蓝宝，额定电流3.15A。
NTC热敏电阻用于抑制上电浪涌电流。

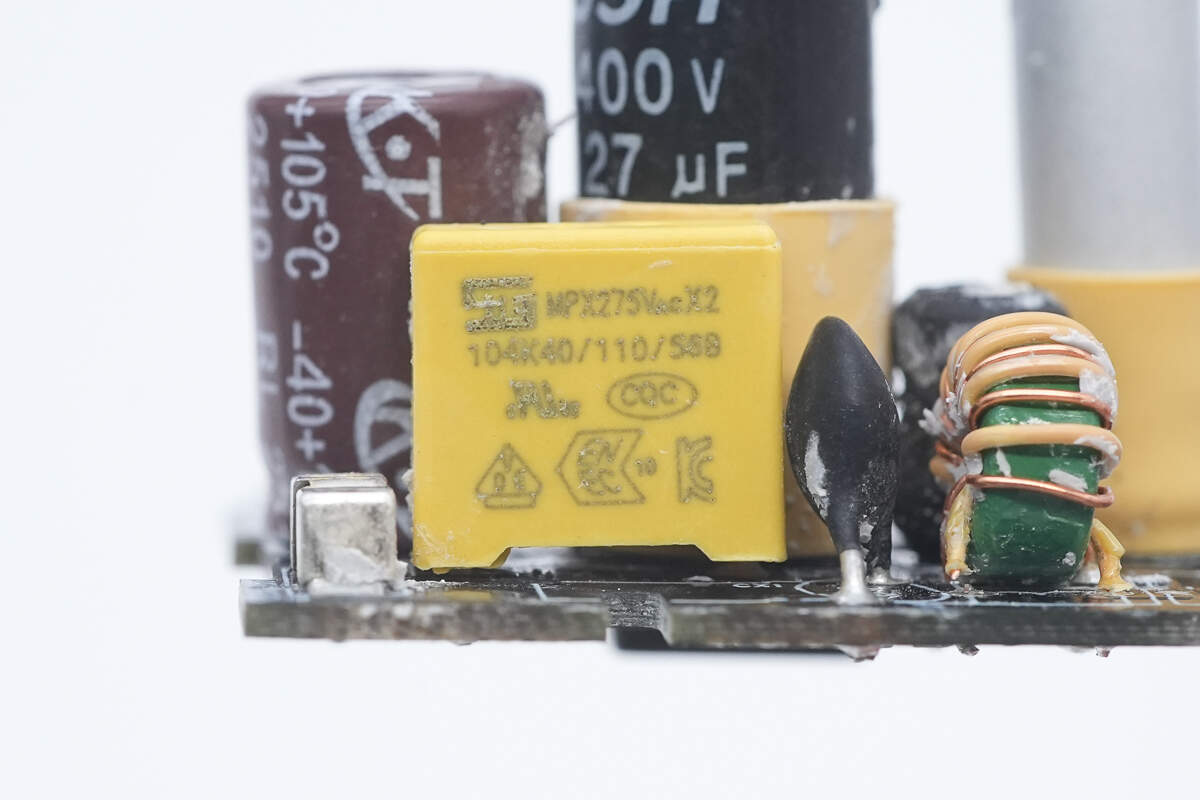

安规X2电容来自松田电子，容量0.1μF。
共模电感双线绕制，用于滤除EMI干扰。

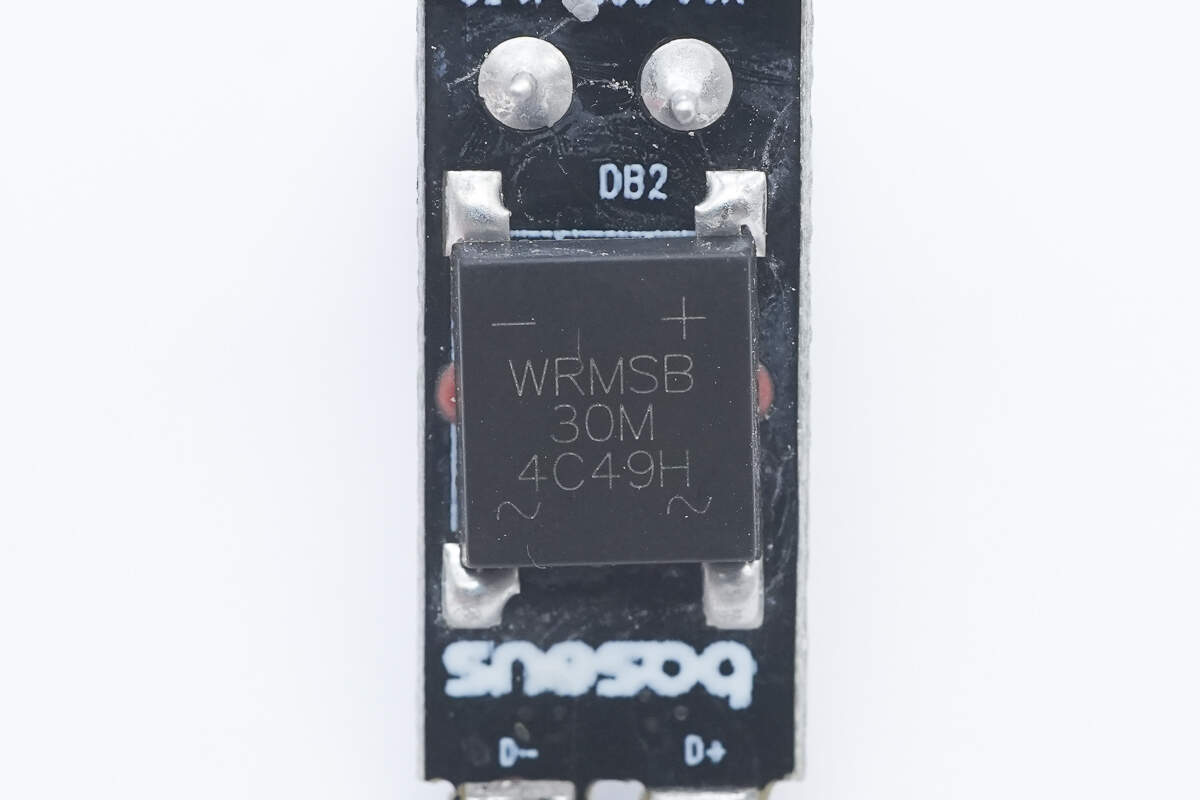

高压滤波电解电容所在小板另一面设有整流桥，整流桥来自深圳市沃尔德实业有限公司，型号为WRMSB30M，规格为3A 1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

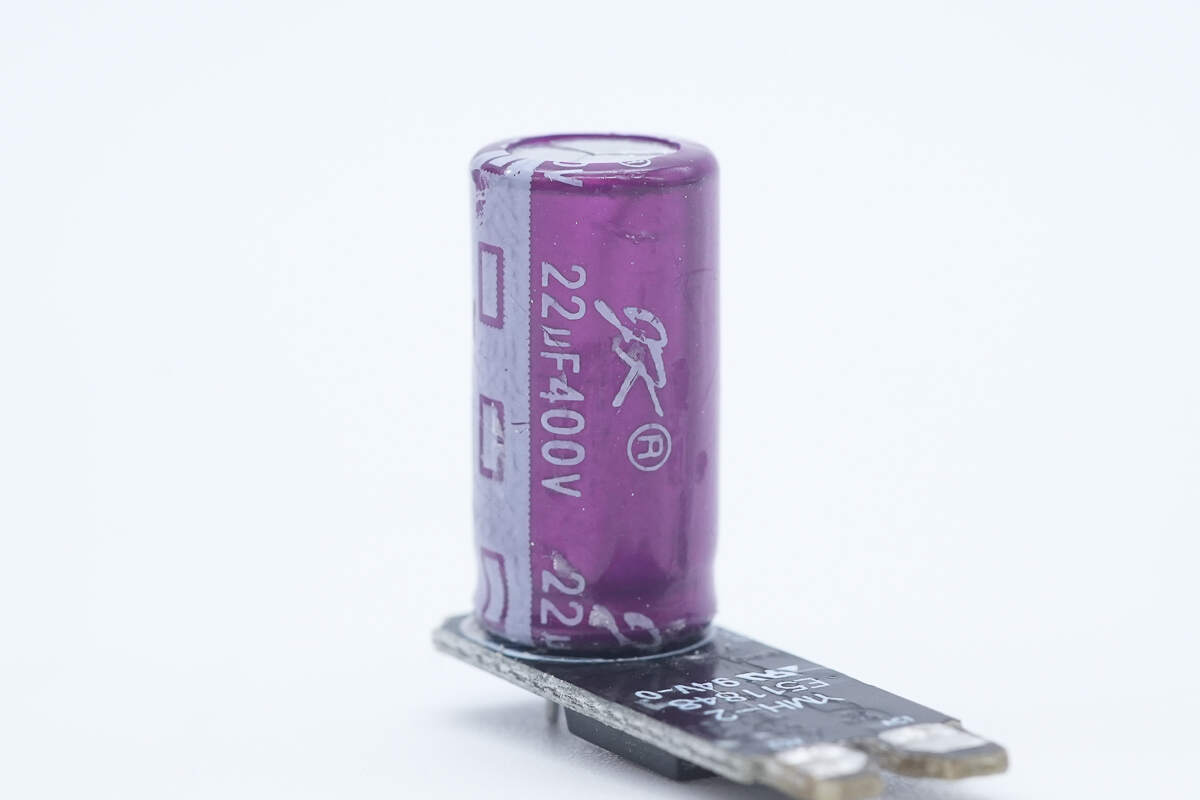

高压滤波电解电容来自军康，规格为400V22μF。

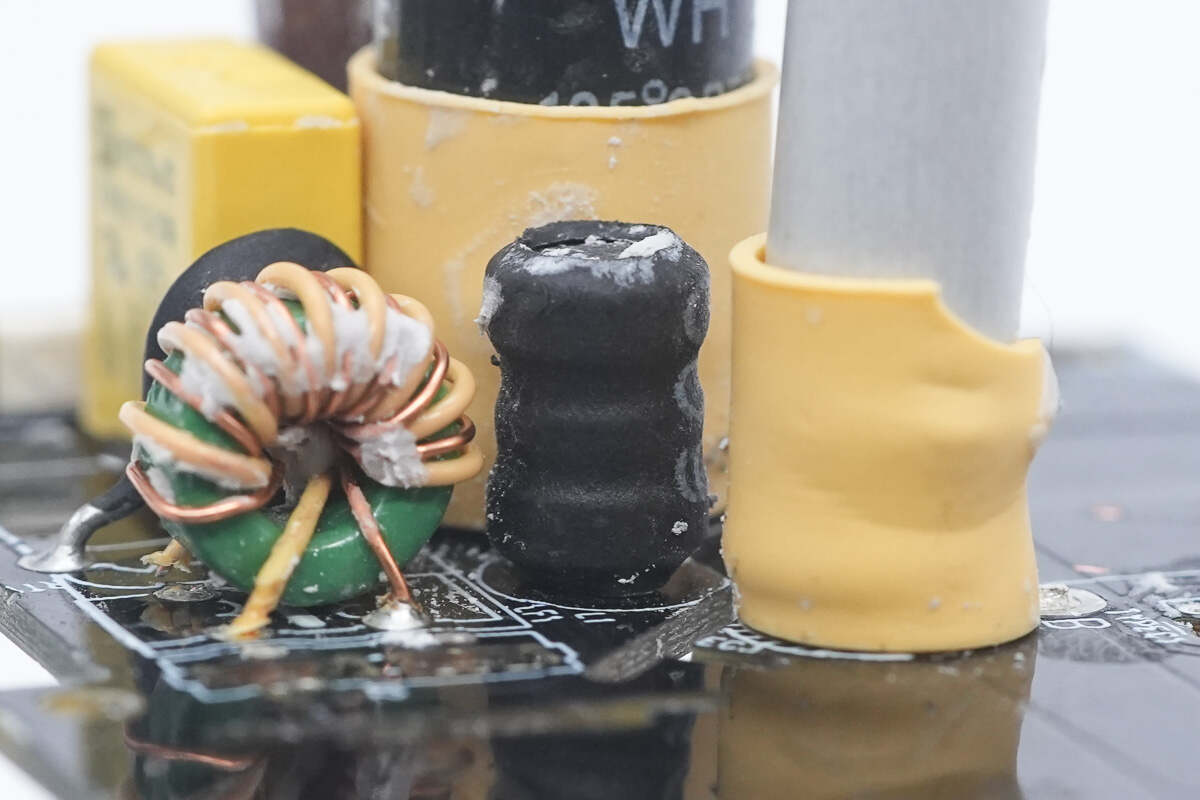

工字滤波电感外套热缩管绝缘保护。

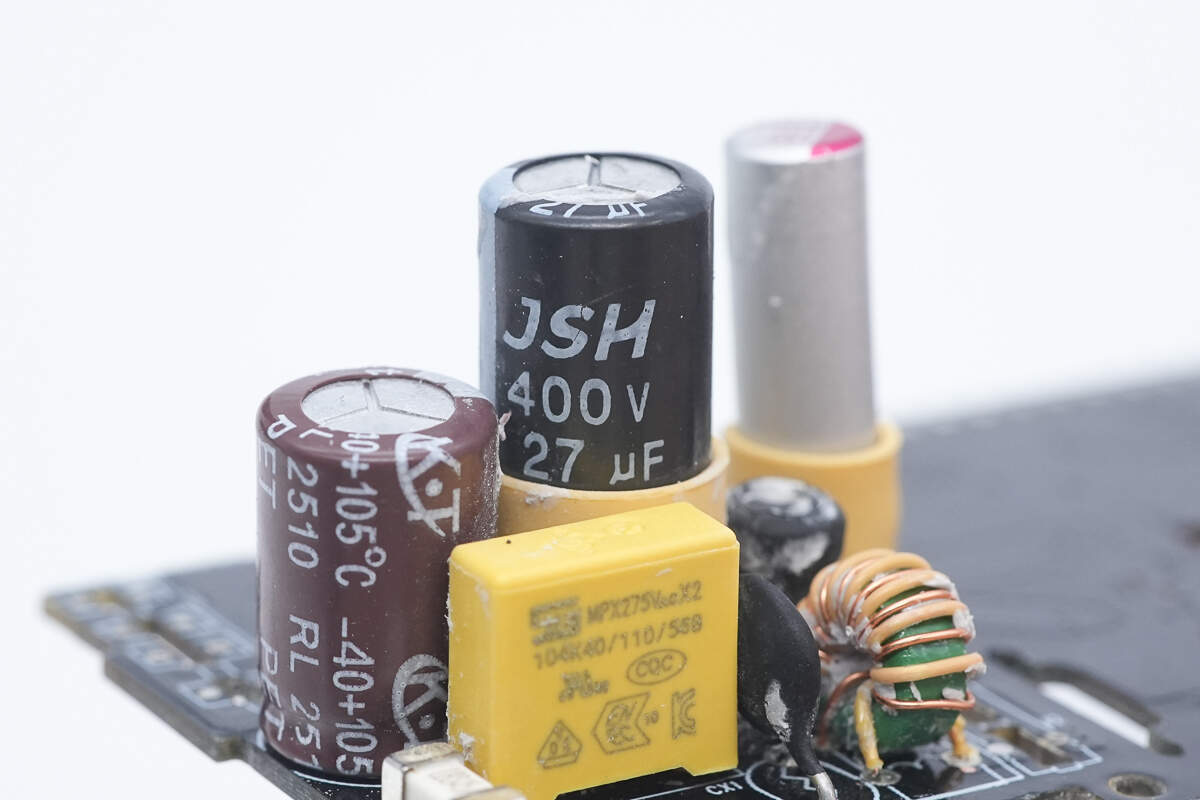

另外主板上两颗高压滤波电解电容分别来自万京源和KT凯特，万京源电容规格为400V27μF。

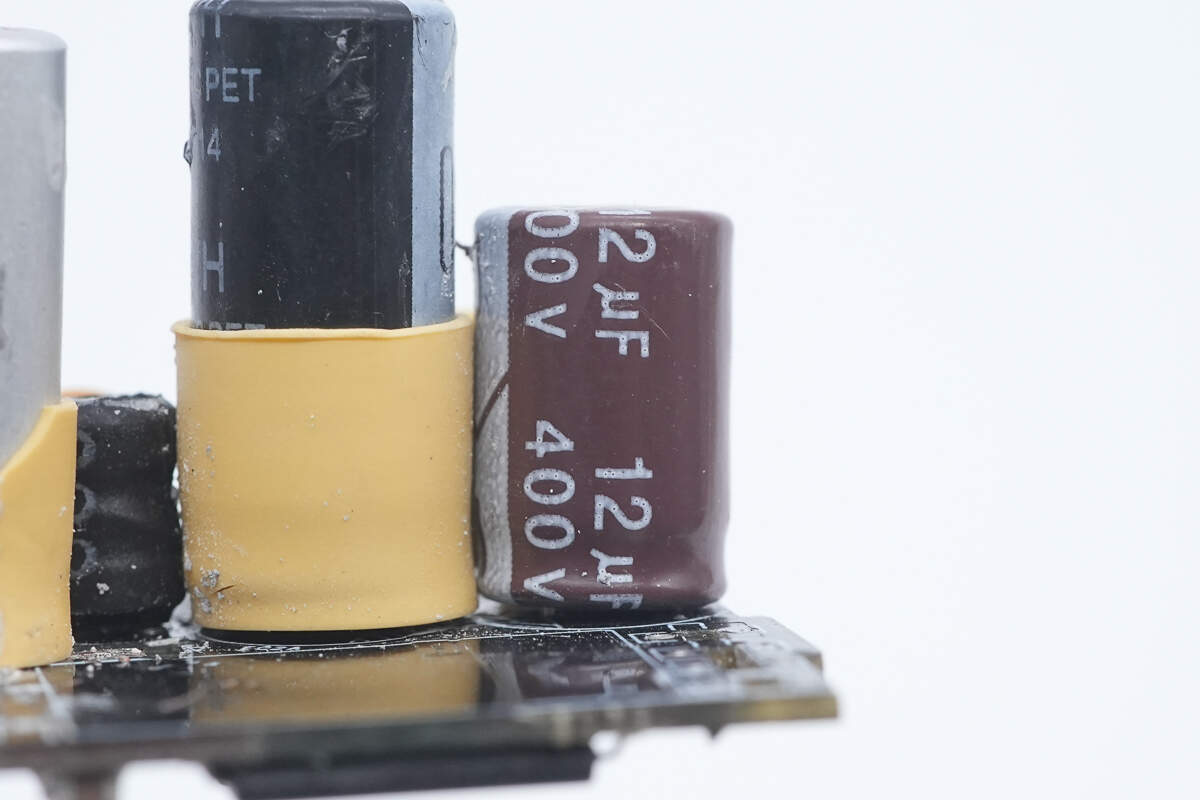

凯特电容规格为400V12μF。

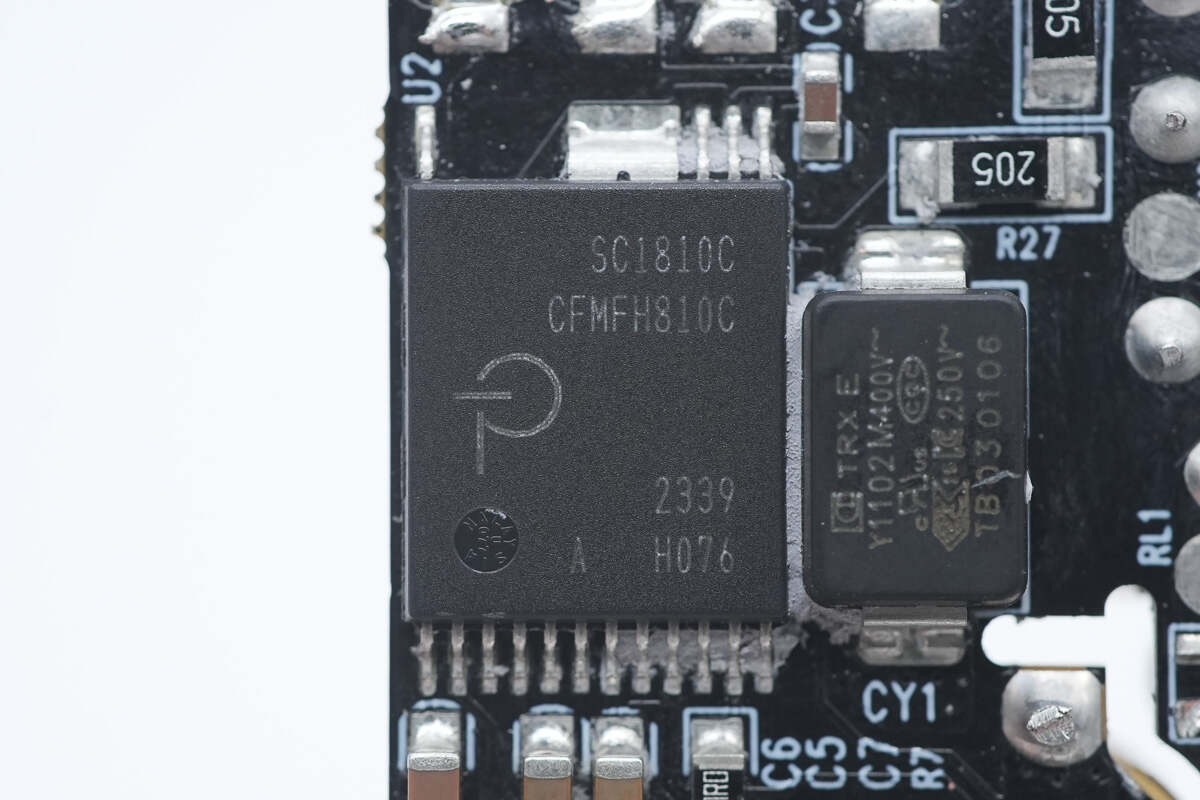

电源主控芯片采用PI SC1810C，芯片内部集成初级控制器、初级开关管以及同步整流控制器。该架构采用创新的电感耦合反馈技术，通过封装引线框架和焊线实现次级芯片对输出电压/电流的精确检测信号传输至初级芯片，兼具安全可靠、成本低廉的优势。

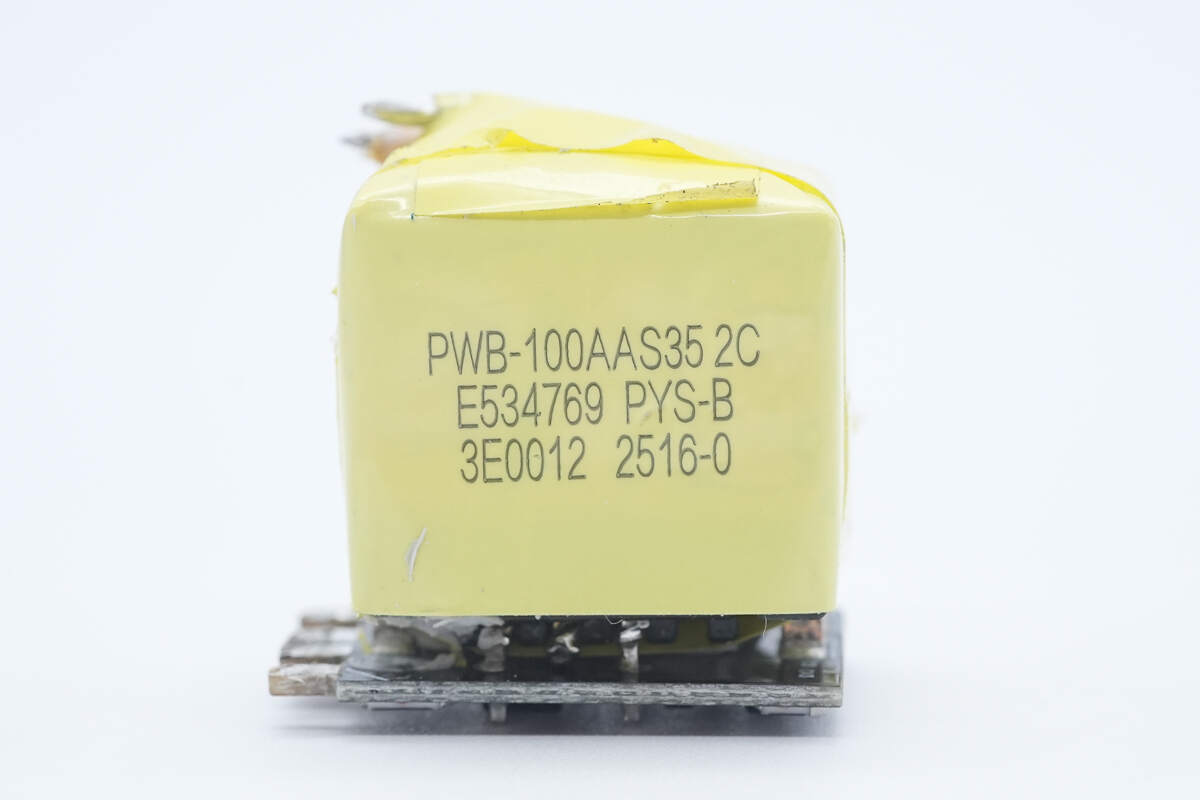

变压器特写。

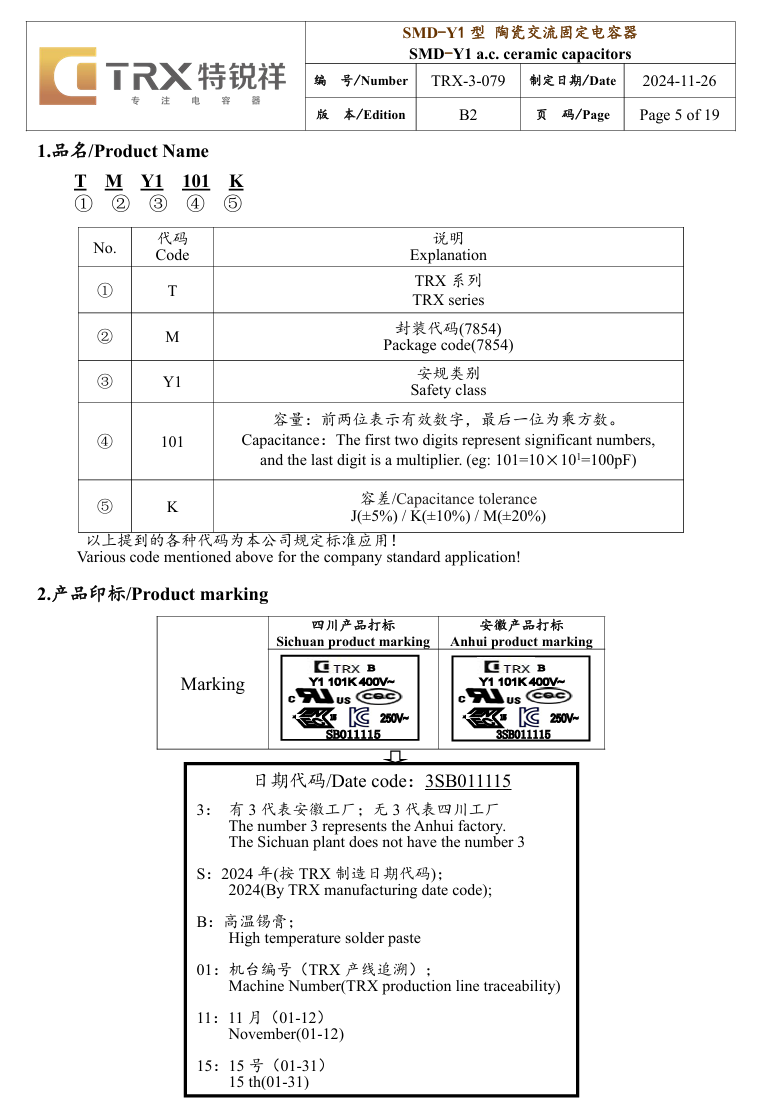

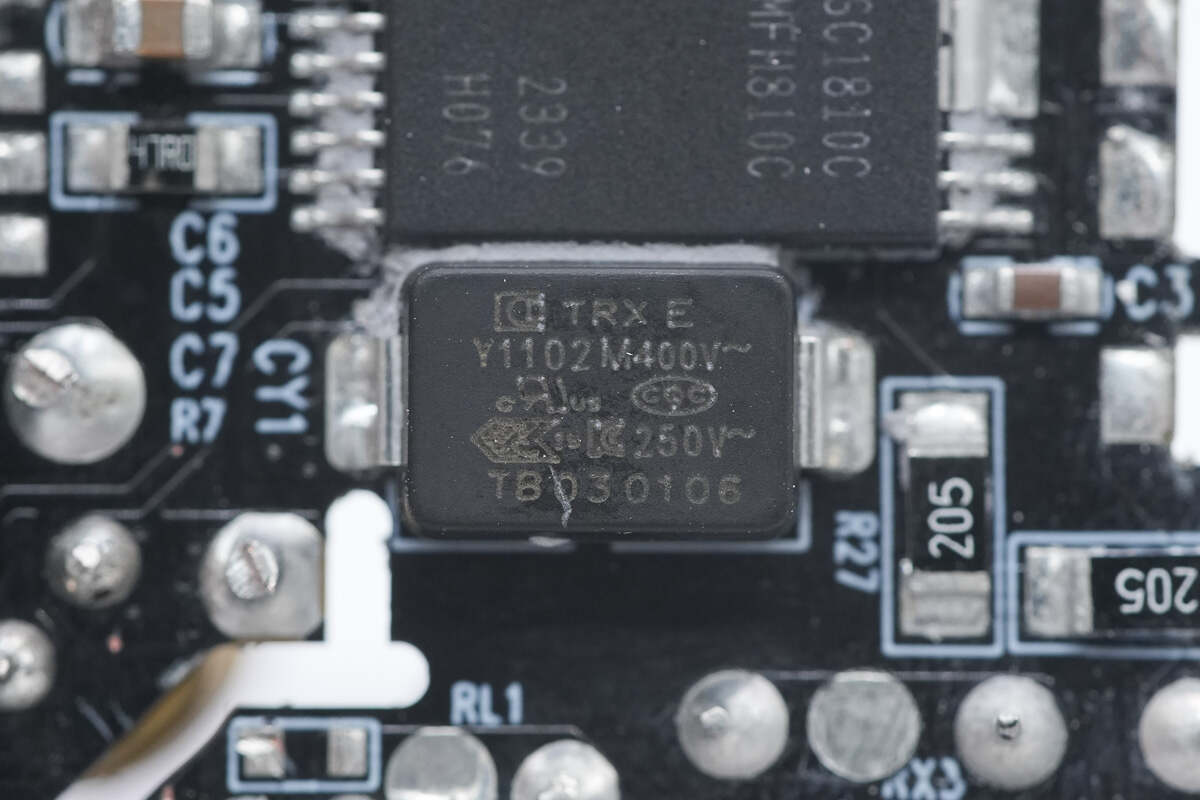

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

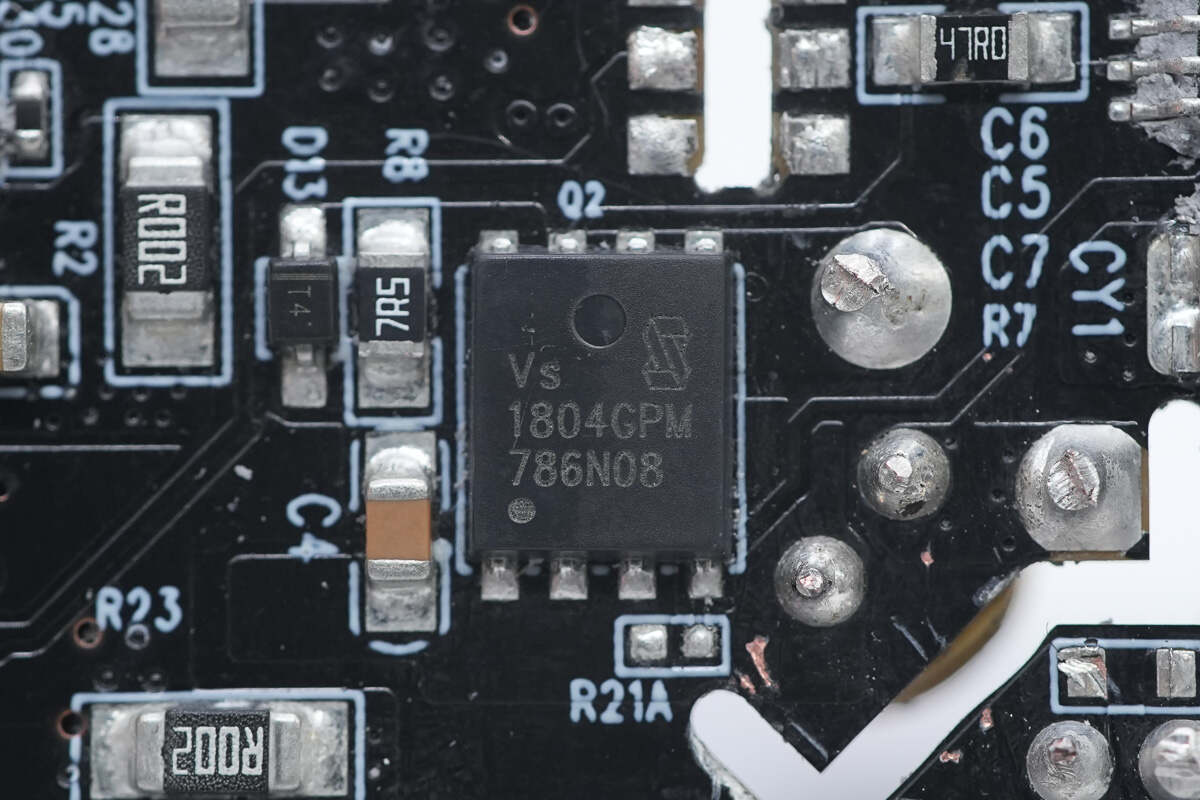

同步整流管来自威兆半导体，型号VS1804GPM，NMOS管，耐压100V，导阻5.4mΩ，采用PDFN5*6封装。

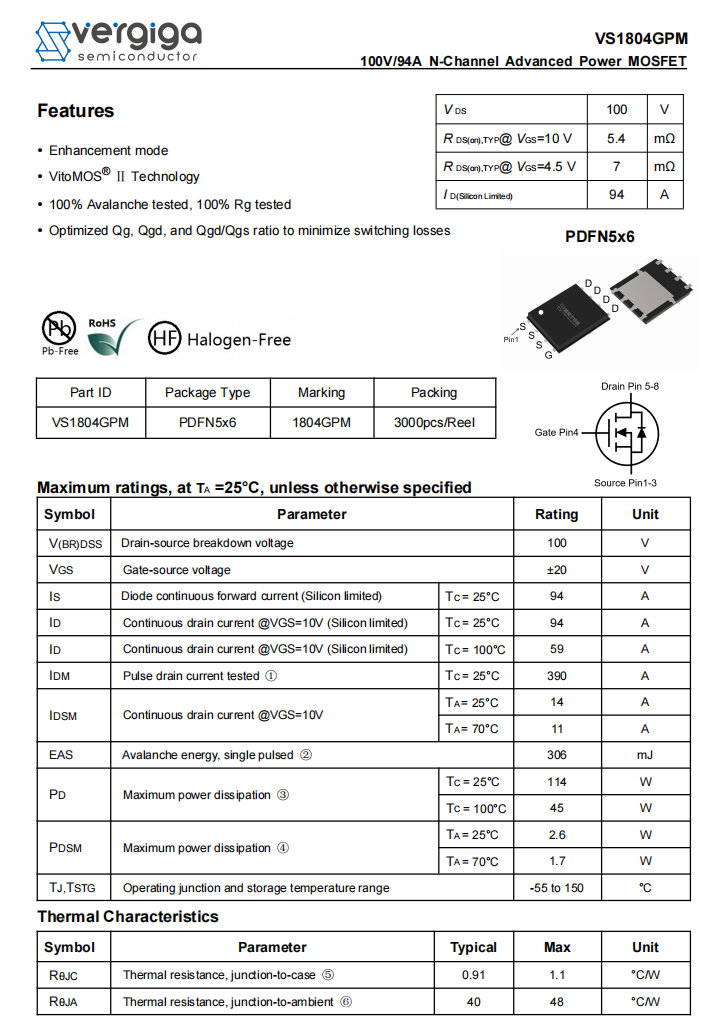

威兆半导体VS1804GPM资料信息。

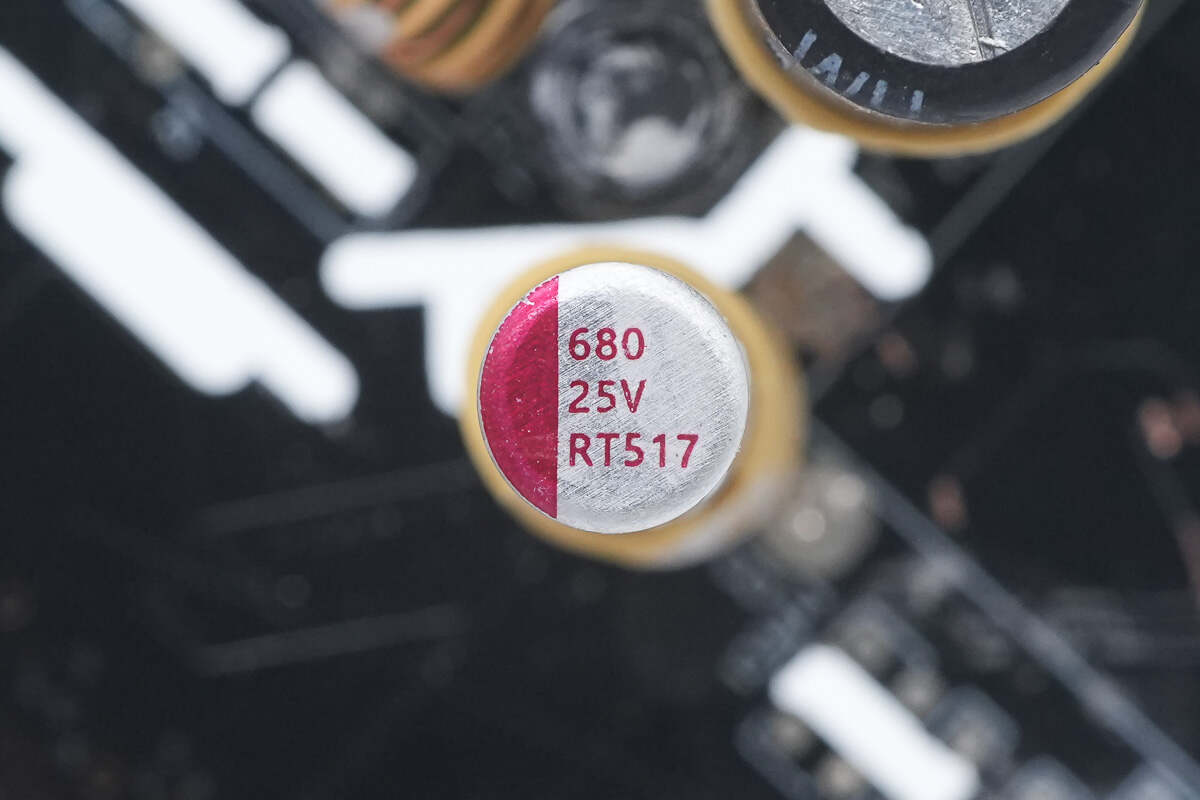

输出滤波固态电容规格为25V680μF。

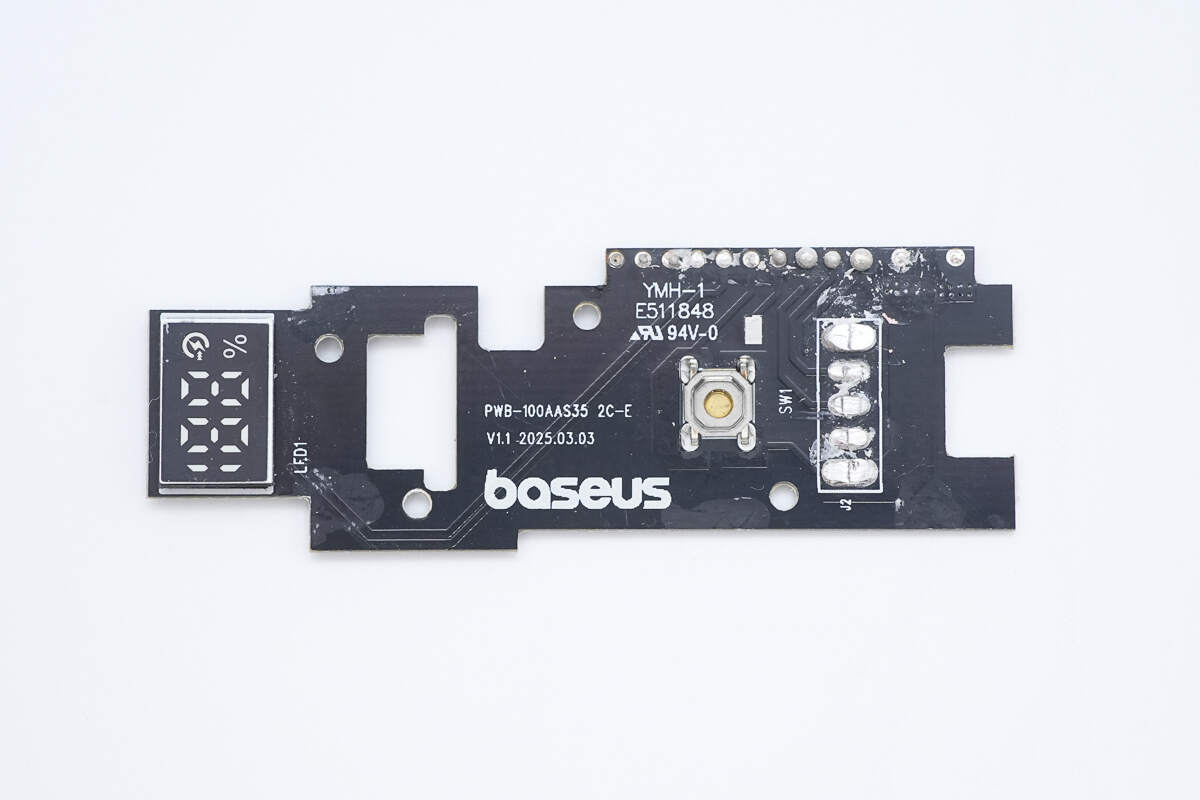

电源键所在小板正面一览，左侧还设有数显屏。

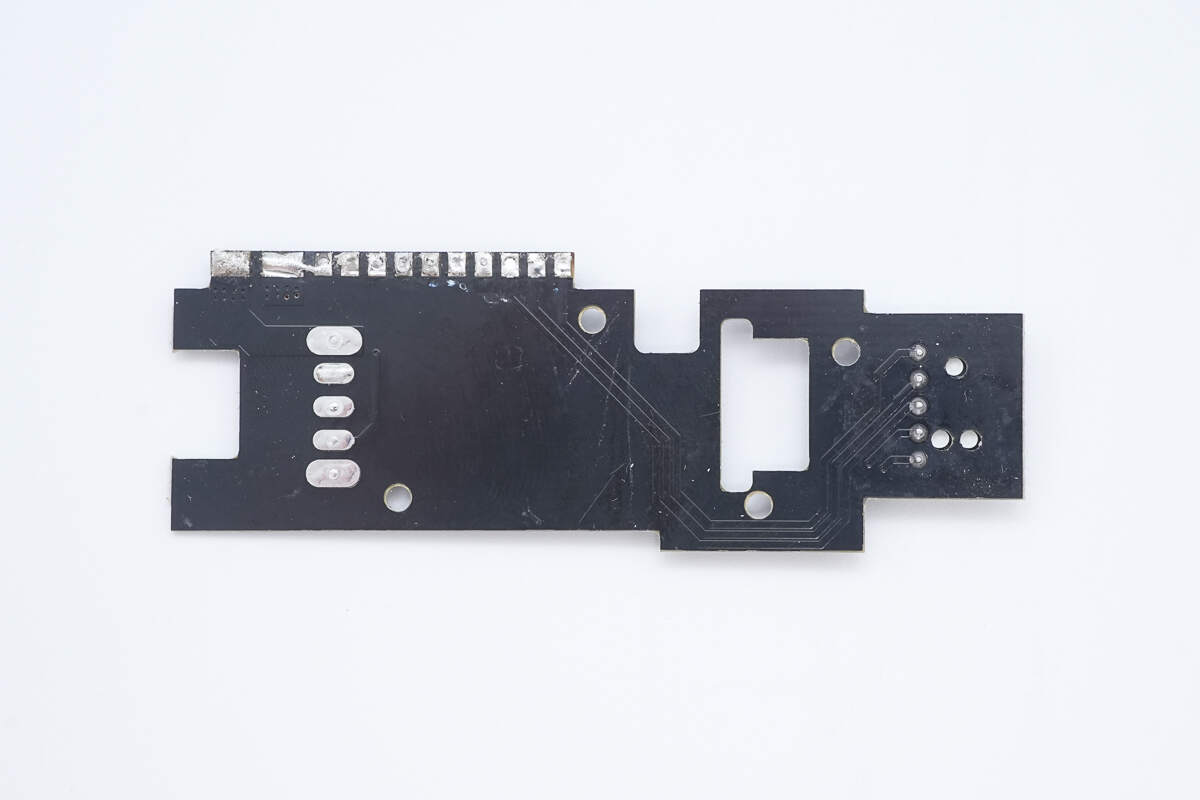

小板背面无器件。

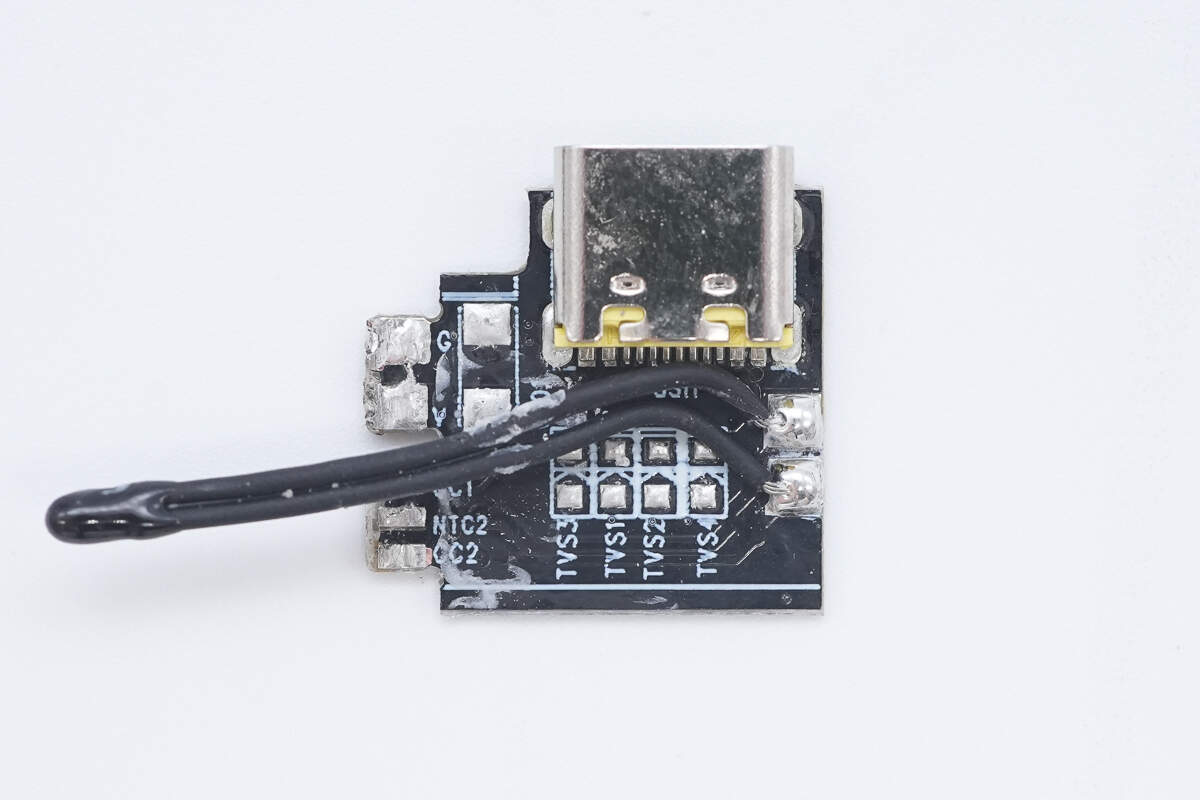

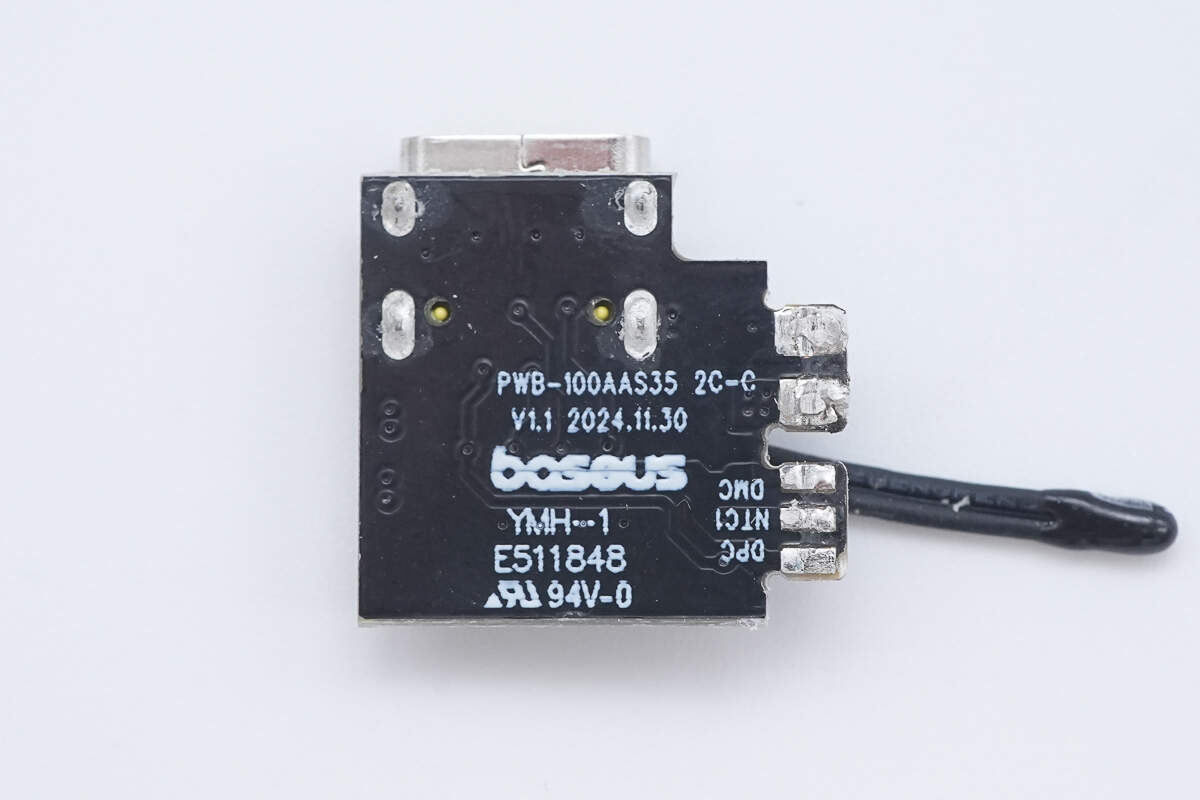

USB-C接口母座所在小板正面还焊接有热敏电阻。
小板另一面无器件。
热敏电阻特写。

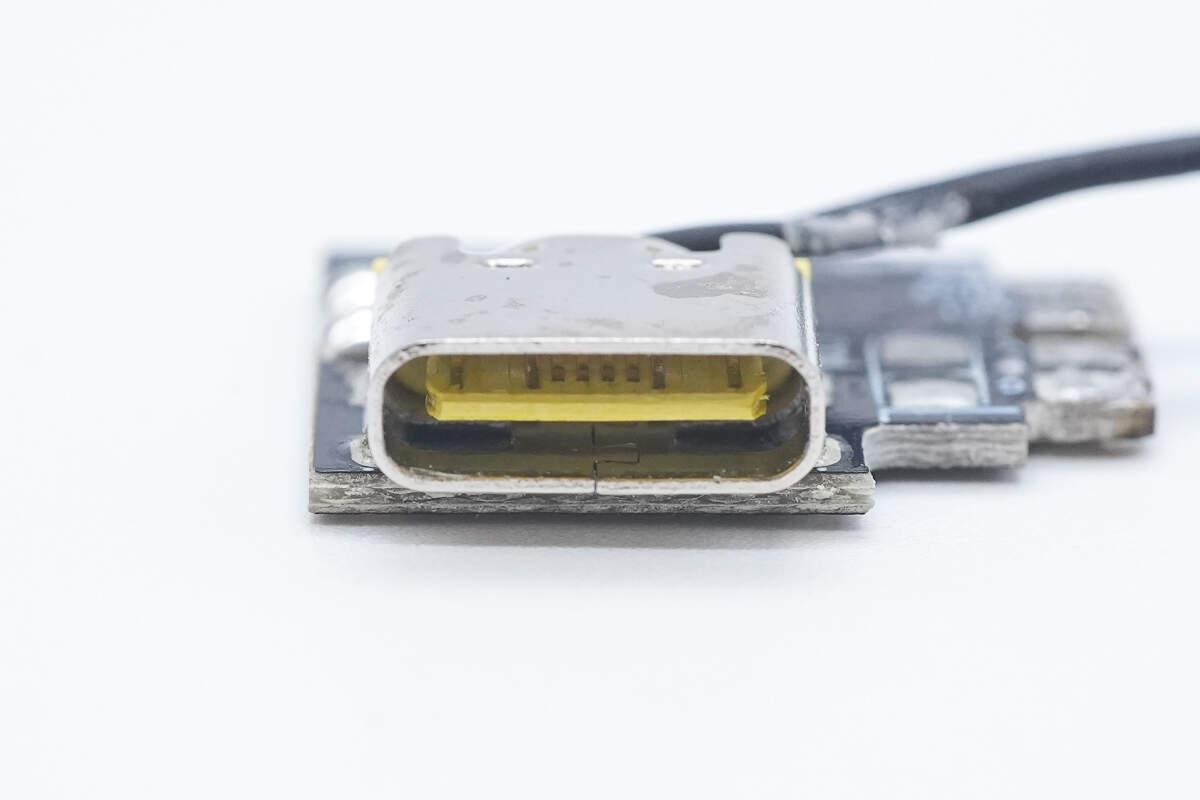

USB-C接口母座特写。

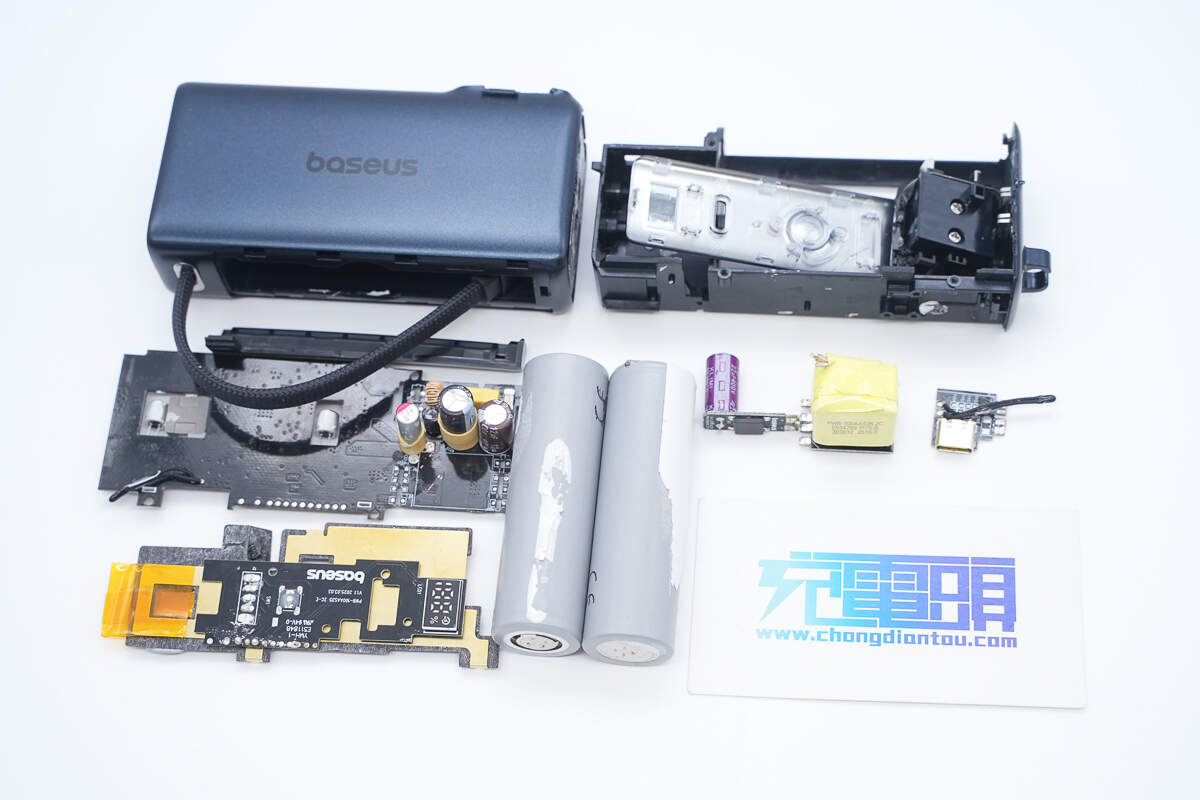

全部拆解完毕，来张全家福。
充电头网拆解总结

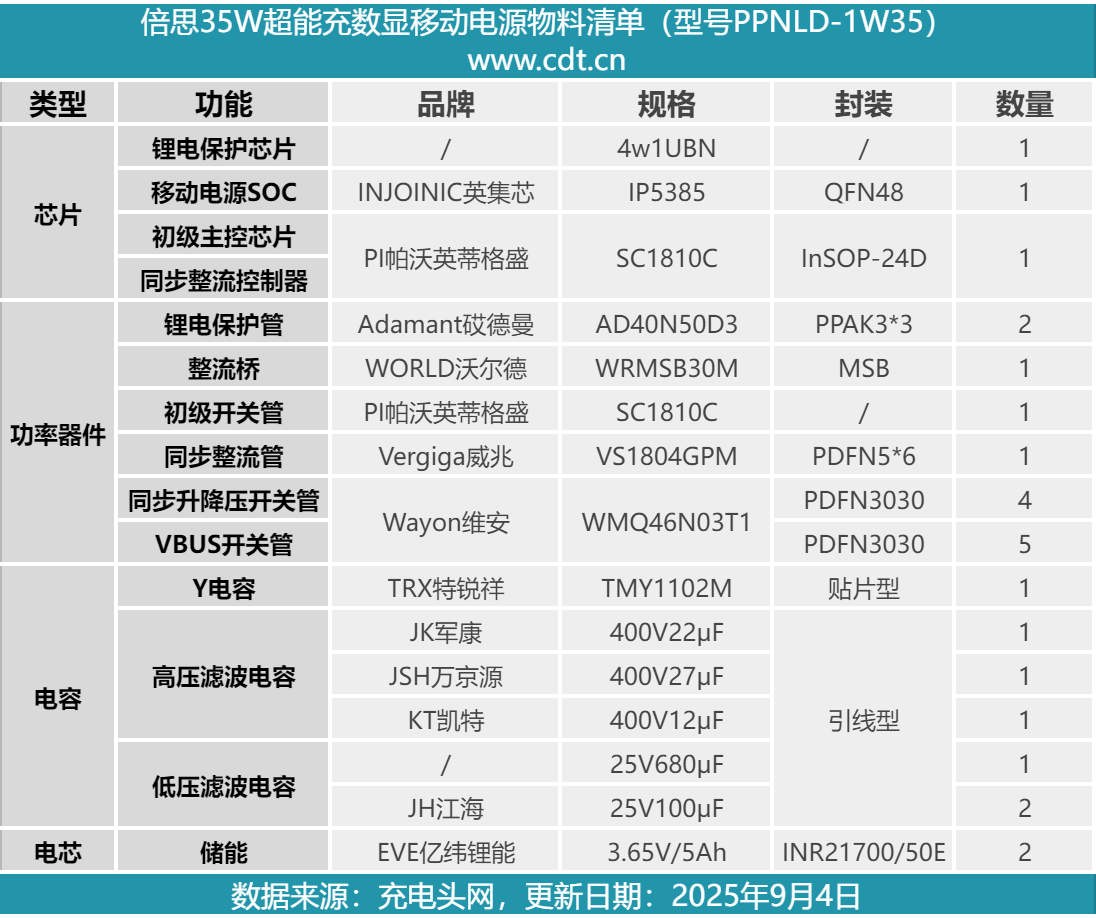

最后附上倍思35W超能充数显移动电源的核心器件清单，方便大家查阅。
倍思35W超能充数显移动电源同样拥有星云紫/粉、星际黑、星海蓝多种配色可供用户可选，10000mAh容量很好均衡了续航与携带需求，使产品能够设计得精美而小巧。
产品自带25cm长USB-C线，配置电量数显屏，实用且方便。此外支持QC3.0、FCP、SCP、AFC、PD3.0、PPS等快充协议，可以很好兼容苹果、小米、三星、华为等大品牌的设备。产品既是充电器也是充电宝，还自带USB-C线，一个解决用户出行充电需求。
充电头网通过拆解了解到，这款移动电源采用了英集芯IP5385 SOC方案，芯片功能十分丰富，为倍思这款移动电源在接口配置、性能、数显功能、温控方面的设计提供强力支持，高集成度也能简化电路降低设计难度并带来系统成本优势。
充电器电路采用了PI SC1810C主控搭配威兆半导体VS1804GPM同步整流管的电源方案，采用万京源、江海品牌电容进行滤波。内部电池组采用亿纬锂能INR21700/50E车规级电芯，通过了CCC认证，安全可靠，满足用户携带上飞机、高铁需求。
