前言：

户外运动手表是智能手表产品中的一个重要细分品类，主要针对各种恶劣的户外环境进行设计，通常具备更出色的耐用性，以及更专业的运动模式和精准轨迹跟踪，以满足户外运动爱好者的需求。COROS高驰作为户外运动手表的代表品牌，其销售与服务网络覆盖全球100多个国家和地区，深受全球户外探险家和运动爱好者的喜爱。

近期，高驰推出了全新系列产品——NOMAD户外探索手表，专为游牧于大自然的徒步者、垂钓者、探索者设计，采用了铝合金骨架、高强度聚合物表圈、莫氏硬度9级矿物玻璃，支持50米防水等级，支持GPS导航、离线地图、轨迹返航，支持睡眠质量分析、心率血氧健康监测，支持包括钓鱼在内的数十种运动模式，还支持安全守护以及全新的“探索笔记”等功能，可提供50小时GPS、34小时双频全星座模式及最长22天的持久佩戴使用续航。

全新探索笔记功能，支持一键标记关键位置，记录隐秘露营地、绝佳钓点、险峻垭口等信息；支持语音快录，文字转录，AI提取关键字，生成对应类型标记点加入轨迹；支持同步手机照片视频，一起生成3D轨迹回顾。安全守护支持组队模式，实时共享队友位置与运动数据，一键建立集合点；支持与紧急联系人共享位置，一键呼救。其他还支持遥控GoPro/Insta360运动相机，支持与Strava/悦跑圈/两步路/Keep/微信运动/苹果健康登20+平台数据同步。

智研所此前还拆解过COROS高驰PACE 3竞技运动手表、COROS高驰APEX 2户外运动手表，下面再来看看这款产品的详细拆解报告吧~

一、COROS高驰NOMAD户外探索手表开箱

COROS高驰NOMAD户外探索手表包装盒采用了可降解式材料设计，封套正面展示有产品外观，品牌LOGO和产品名称。

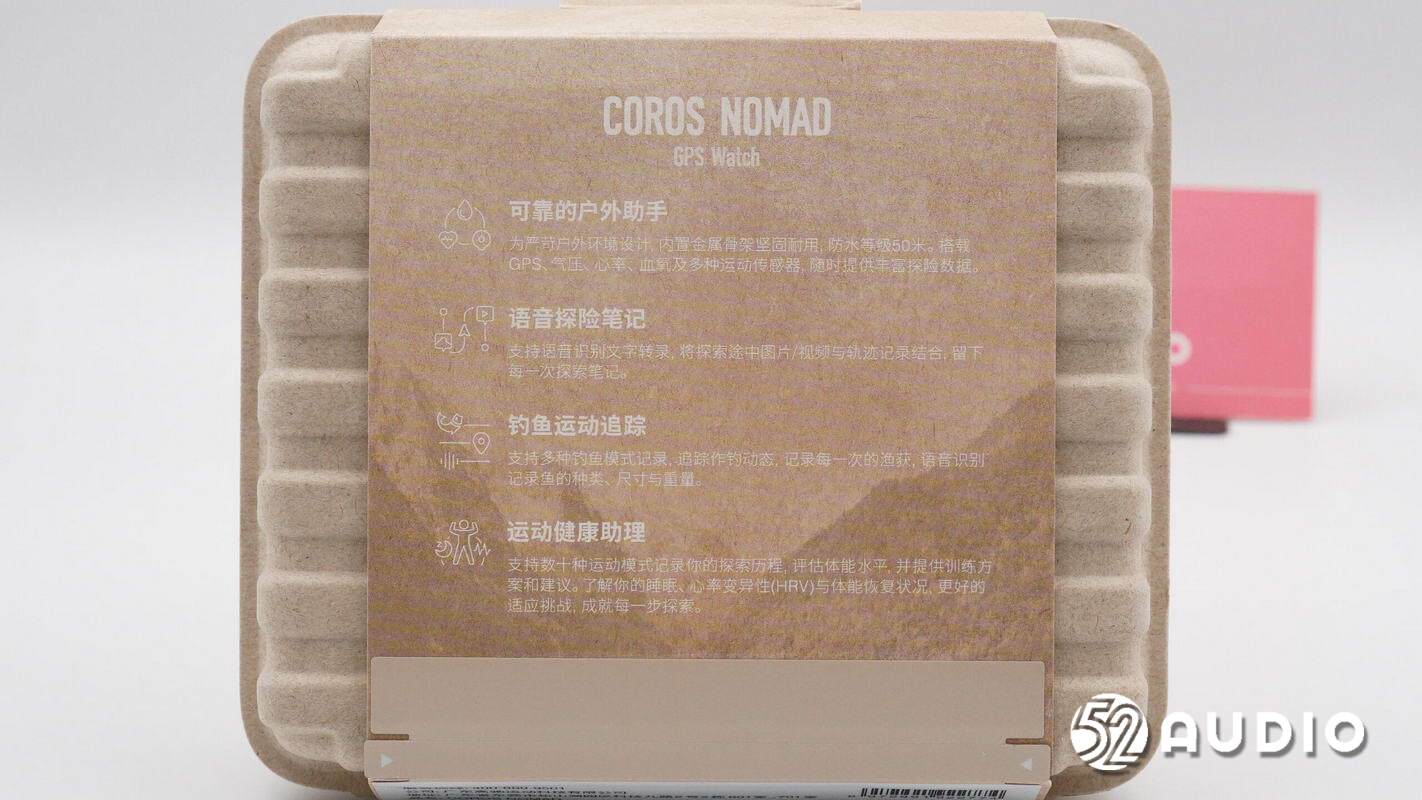

封套背面介绍了产品的功能特点：可靠的户外助手、语音探险笔记、钓鱼运动追踪、运动健康助理。

封套底部贴有产品标签，公司：广东高驰运动科技有限公司，品名：COROS NOMAD，型号：W942，颜色：绿色，表带：硅胶表带。

包装盒内部随机文档涵盖产品安全手册、快速上手指南、服务卡和品牌贴纸等。

随机标配的充电器，设计有挂环式收纳仓，便于随身携带。

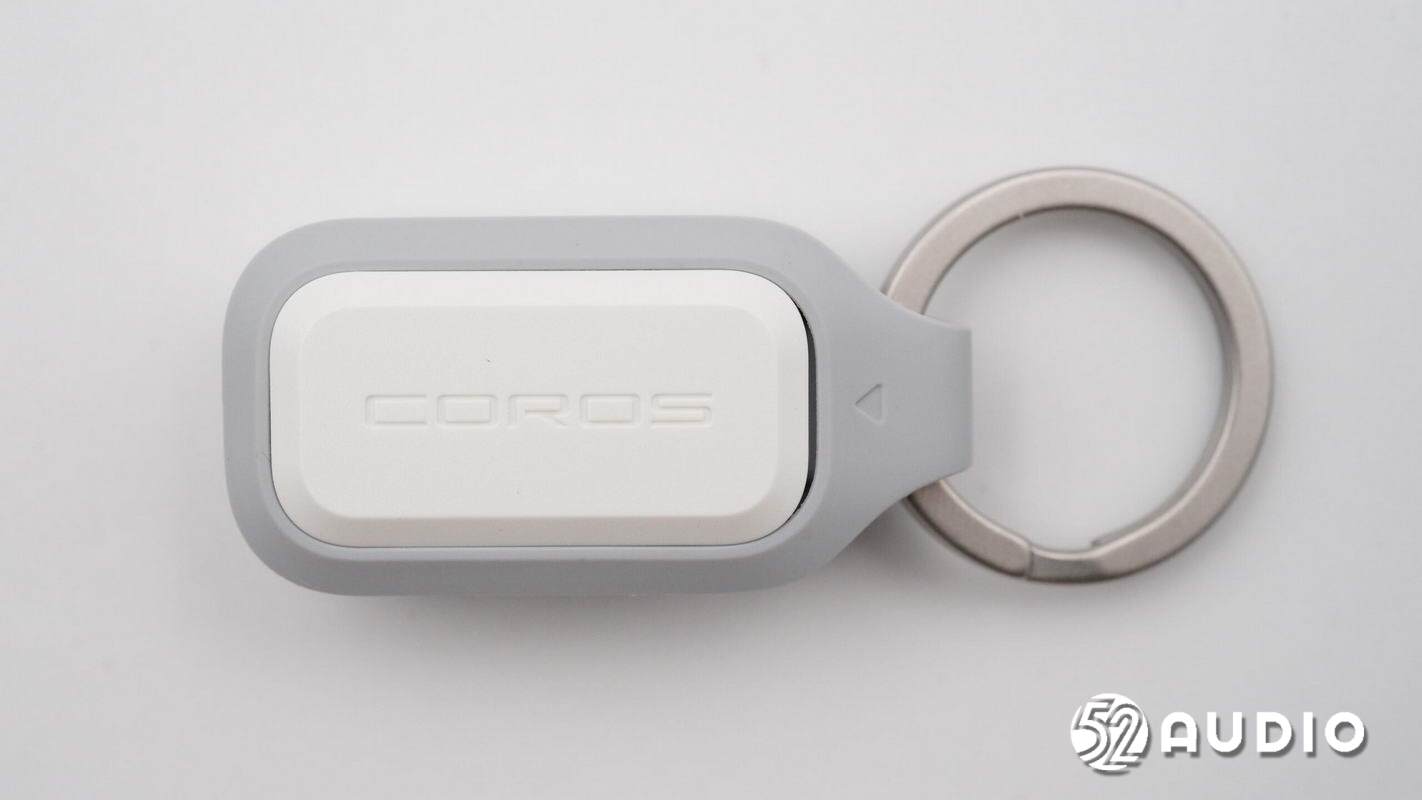

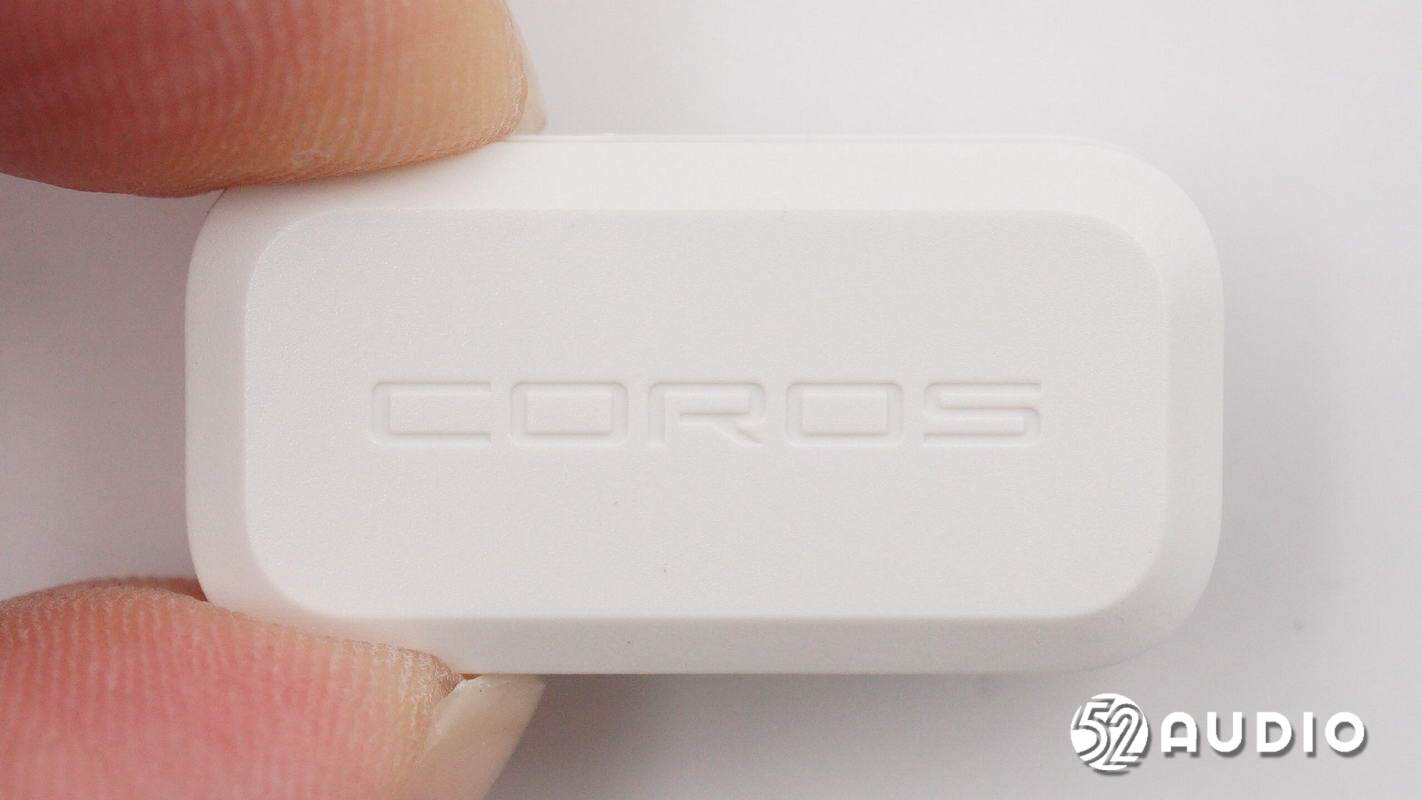

充电器背部设计有“COROS”品牌LOGO。

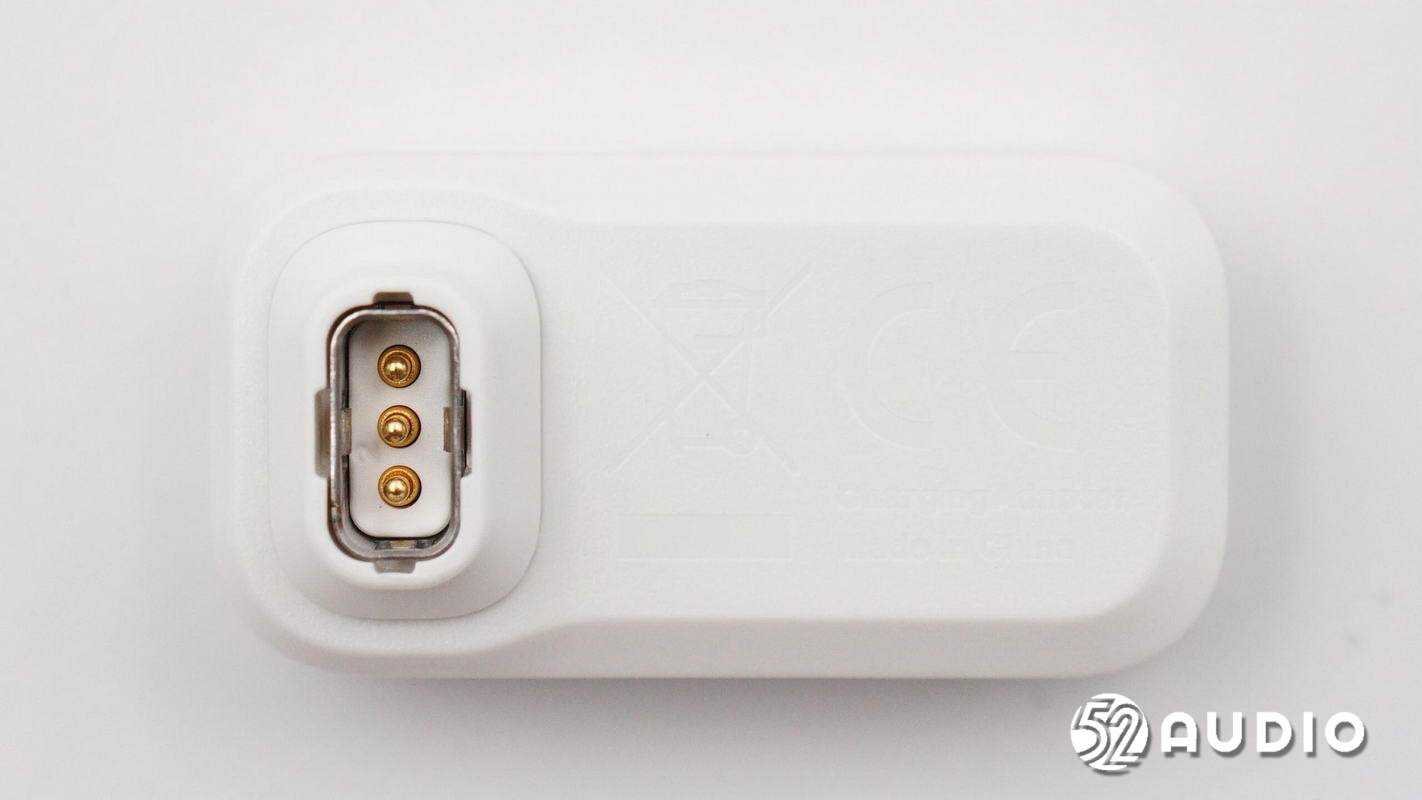

内侧设置磁吸充电接口，连接手表充电。

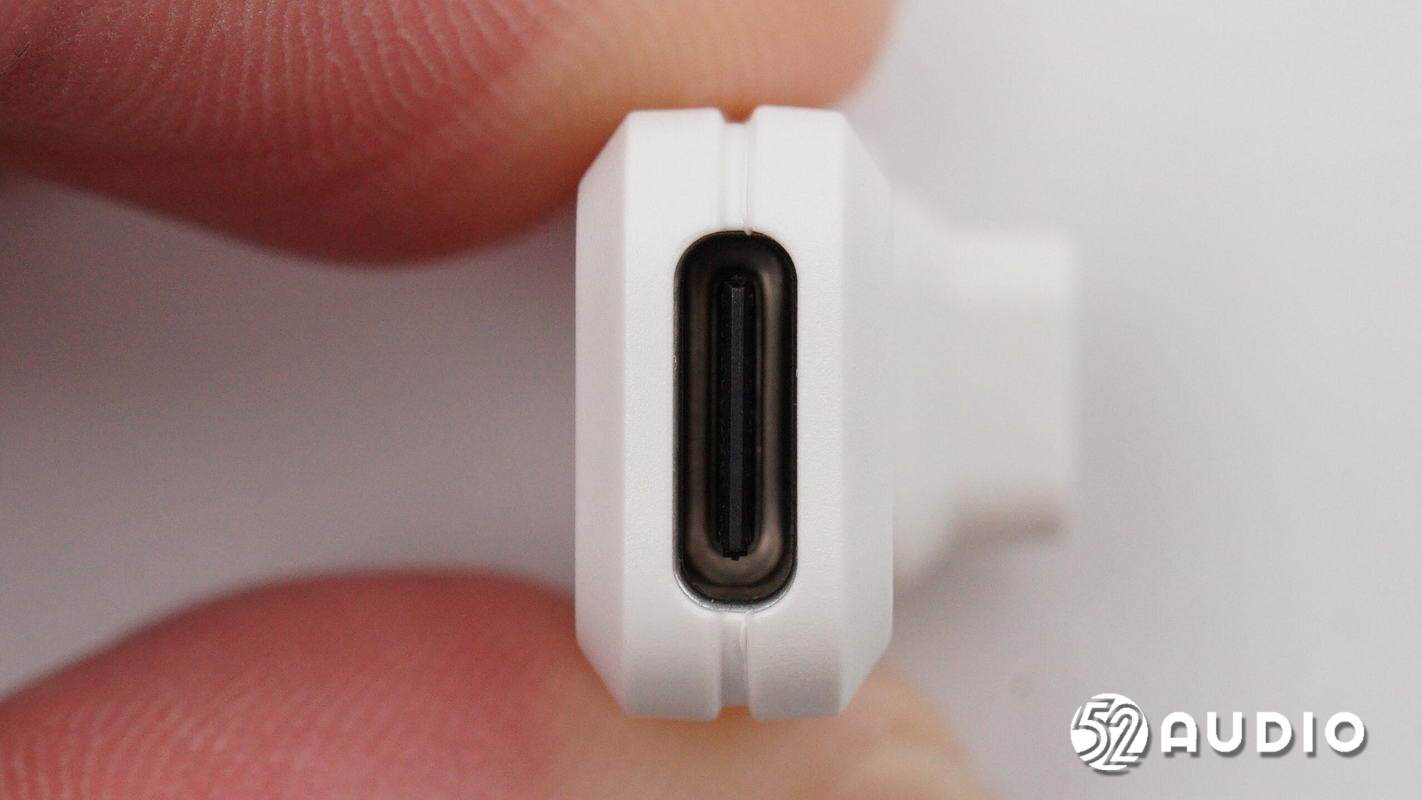

一端设置Type-C充电接口，连接电源线。

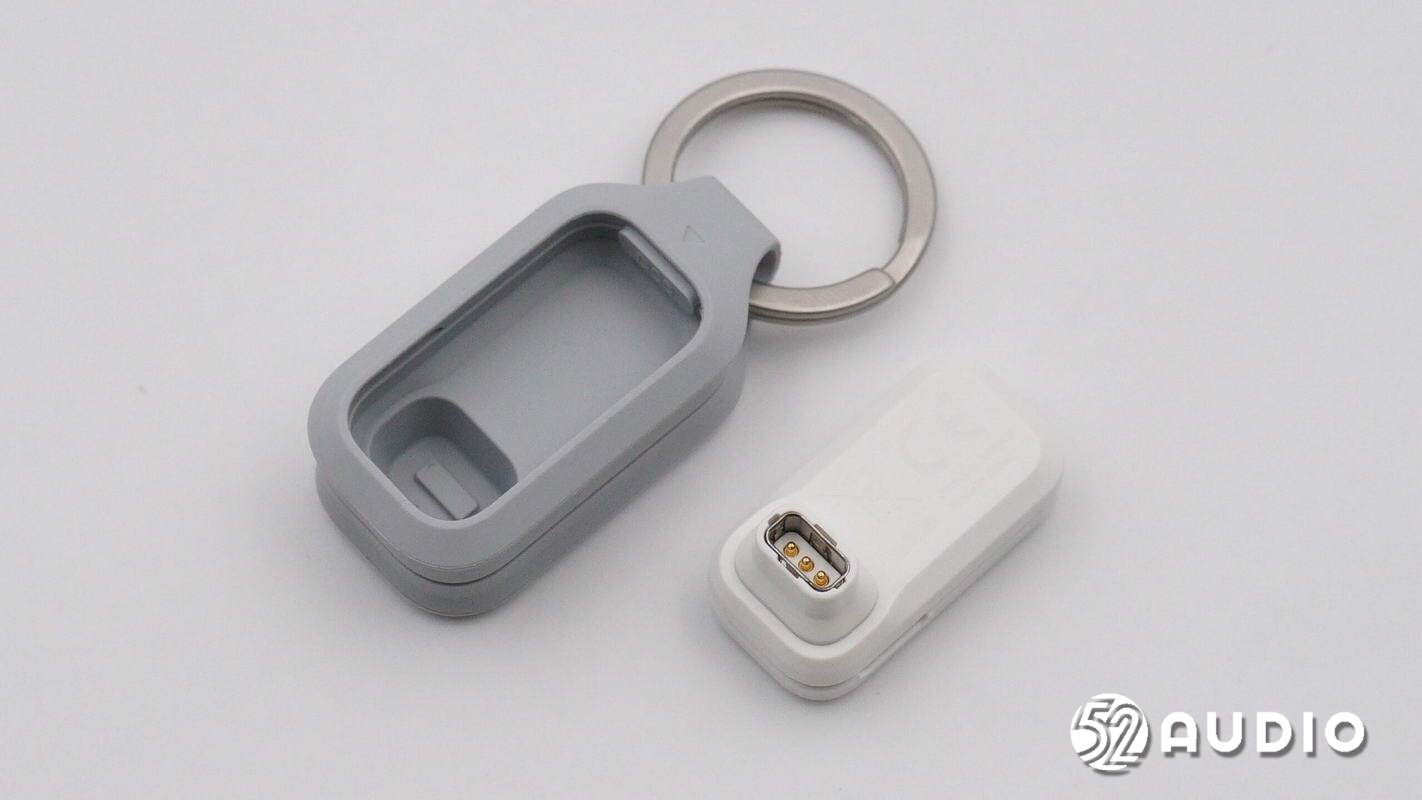

充电器放置到收纳仓状态一览。

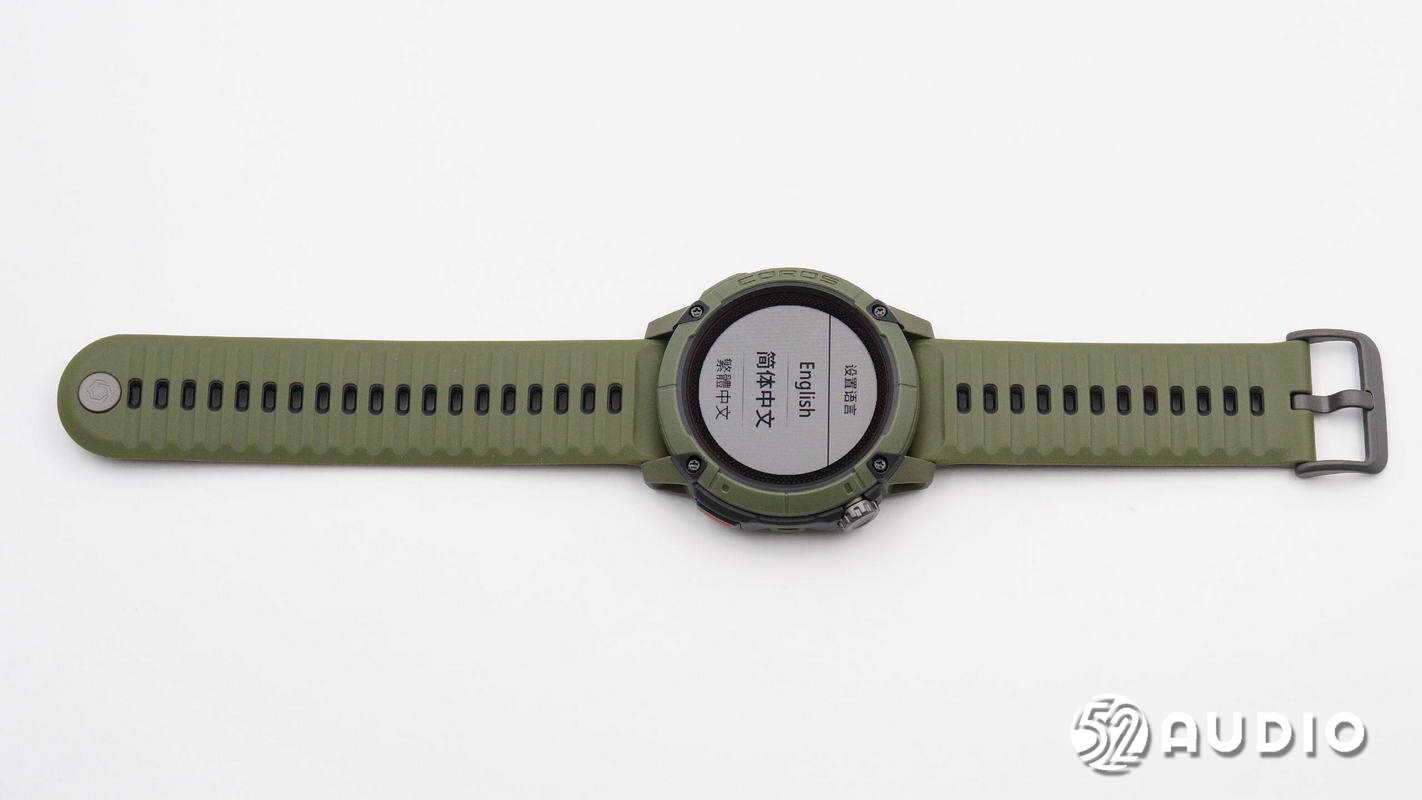

COROS高驰NOMAD户外探索手表整体外观一览，采用了圆形表盘搭配硅胶表带，立体感十足，呈现了一种坚固耐用的户外运动风格。表盘与表带采用了滑锁固定，能够自由拆卸清洁和更换。

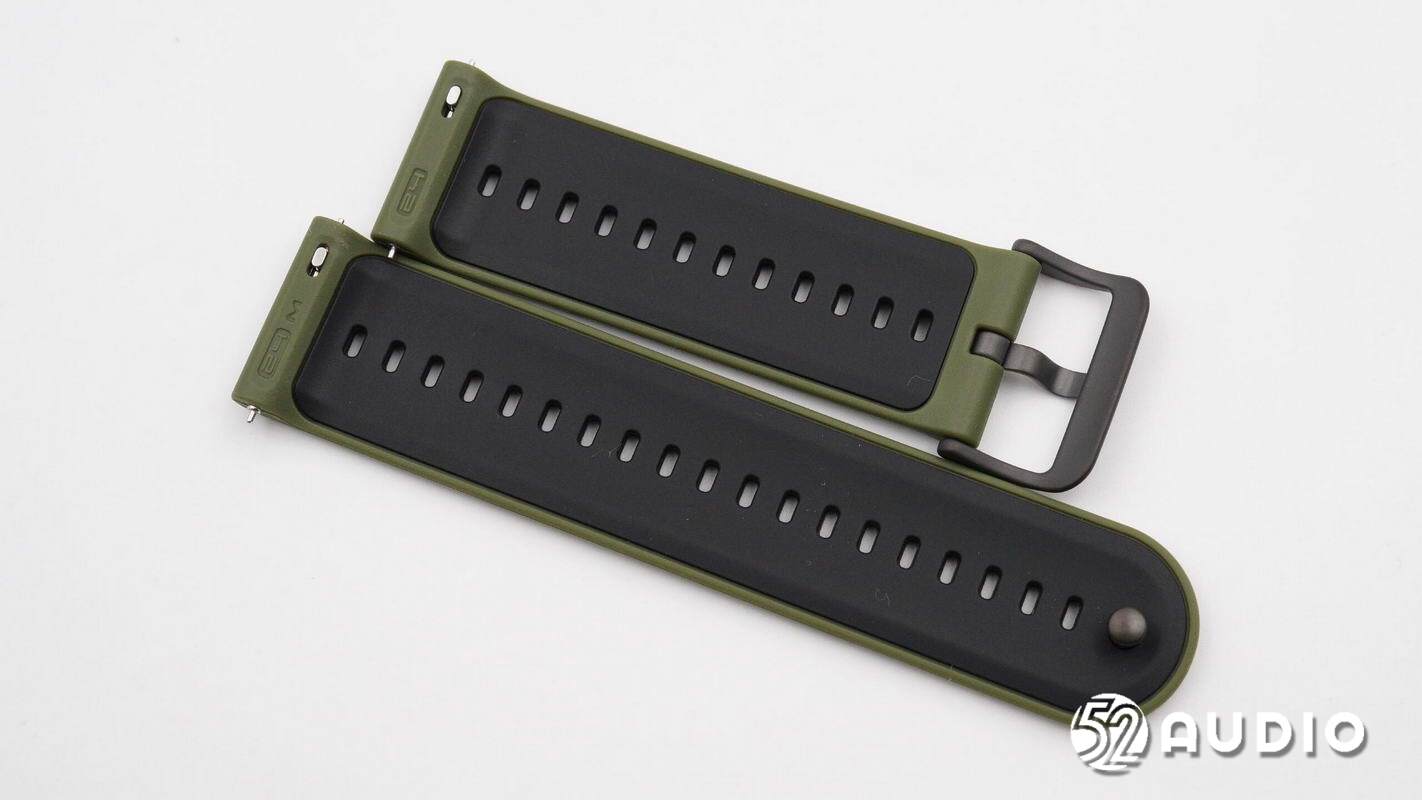

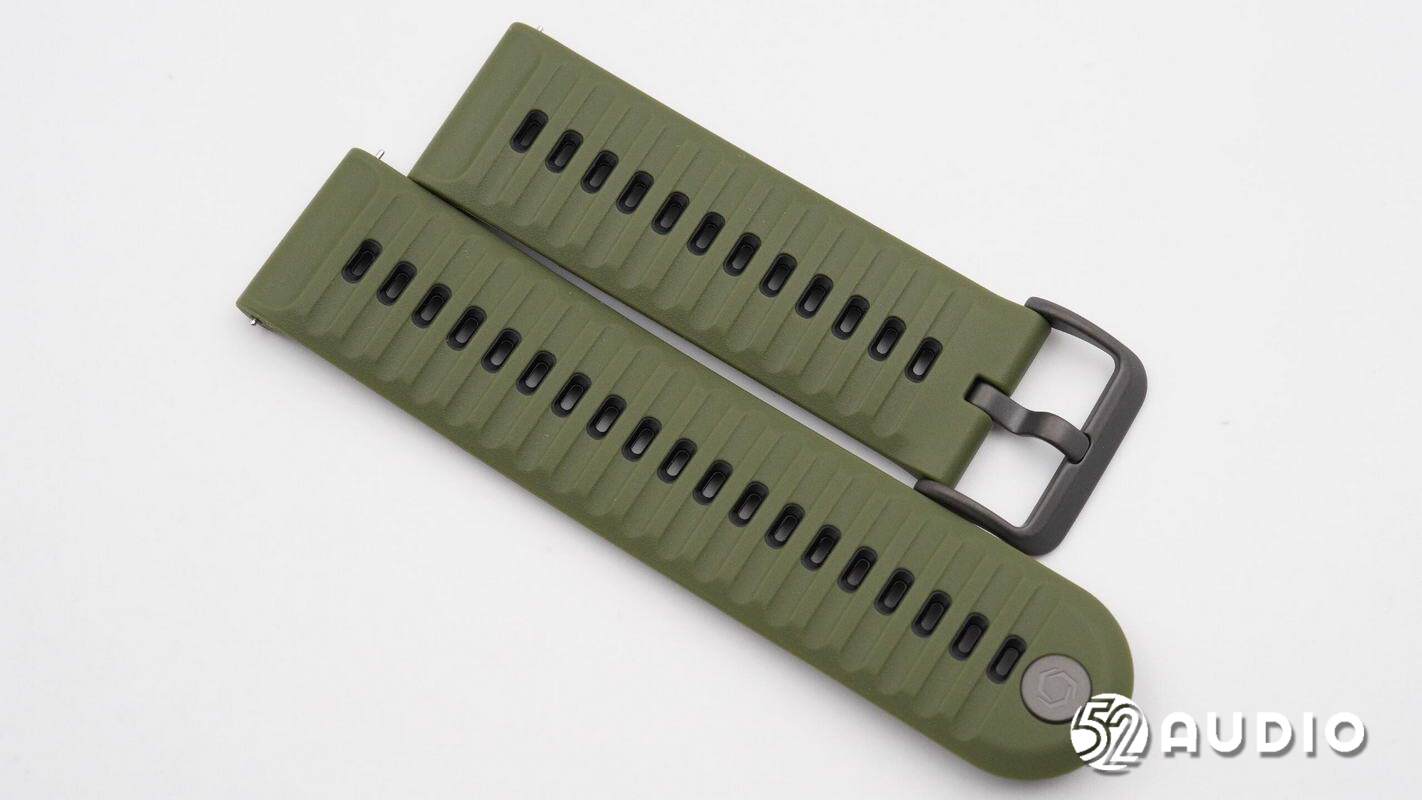

硅胶表带针孔密集，外侧设计凹凸纹理，确保佩戴的稳定性。

内侧采用亲肤材质，确保佩戴的舒适性。

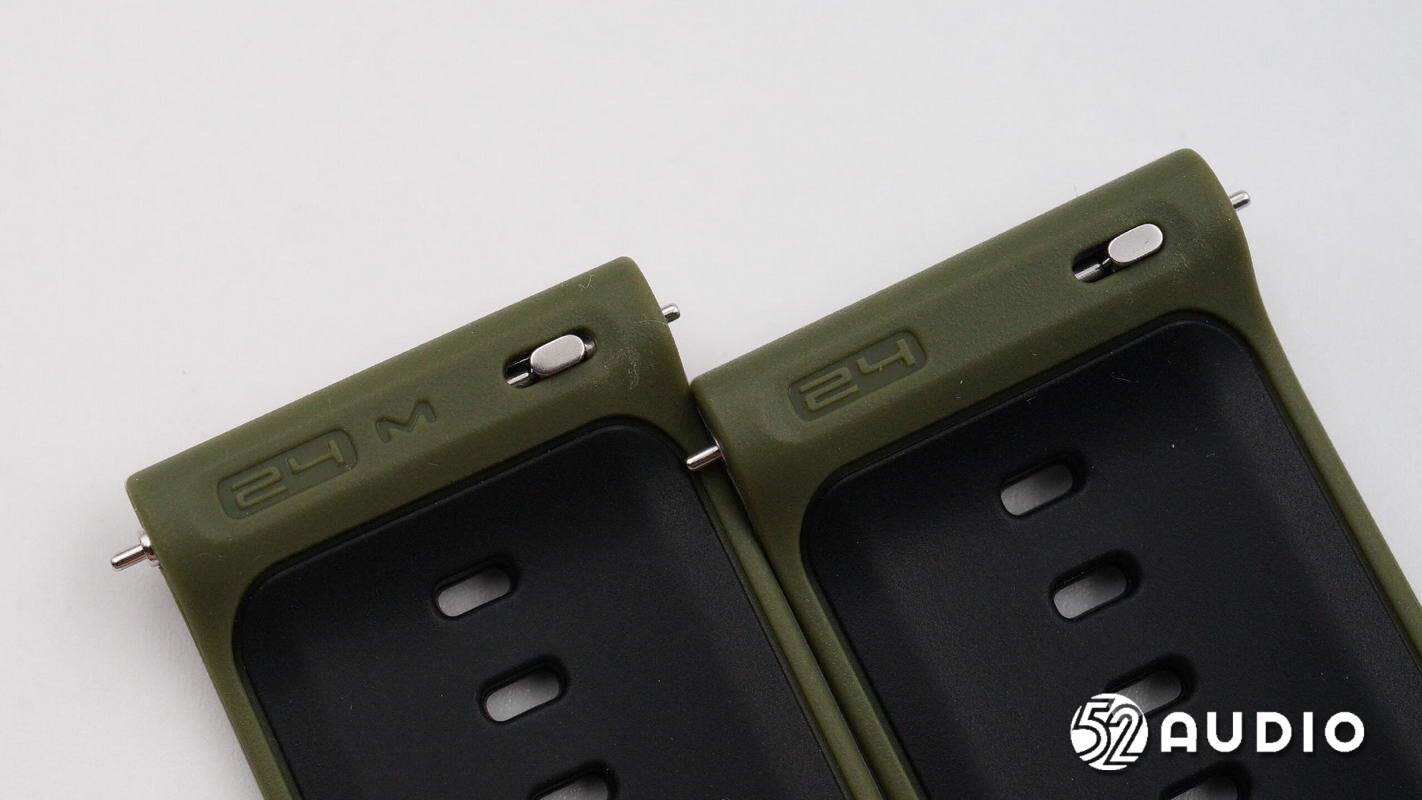

表带与表盘衔接的滑锁结构特写。表带上雕刻有“24”的宽度标识。

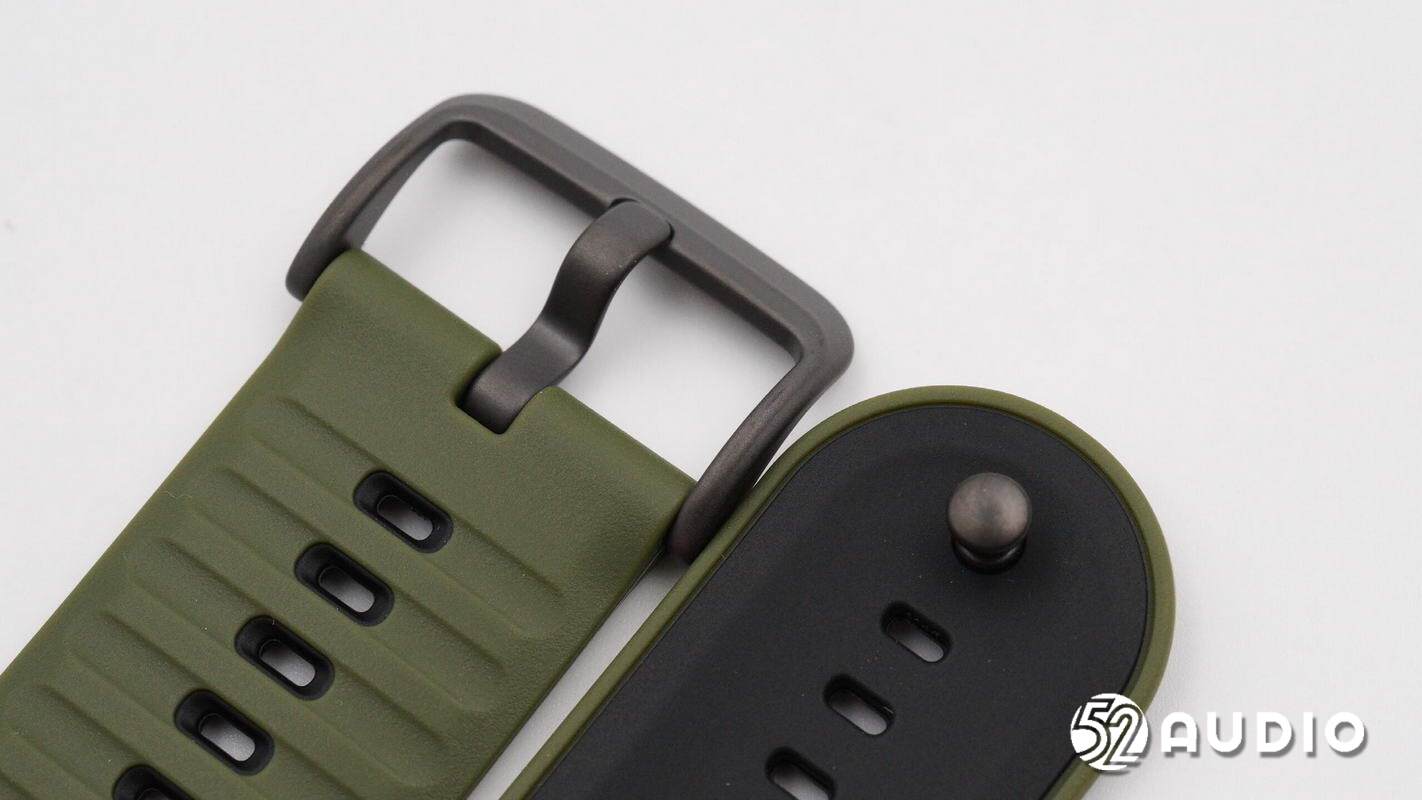

表针和表扣特写，采用了金属材质，喷砂质感，更显精致。

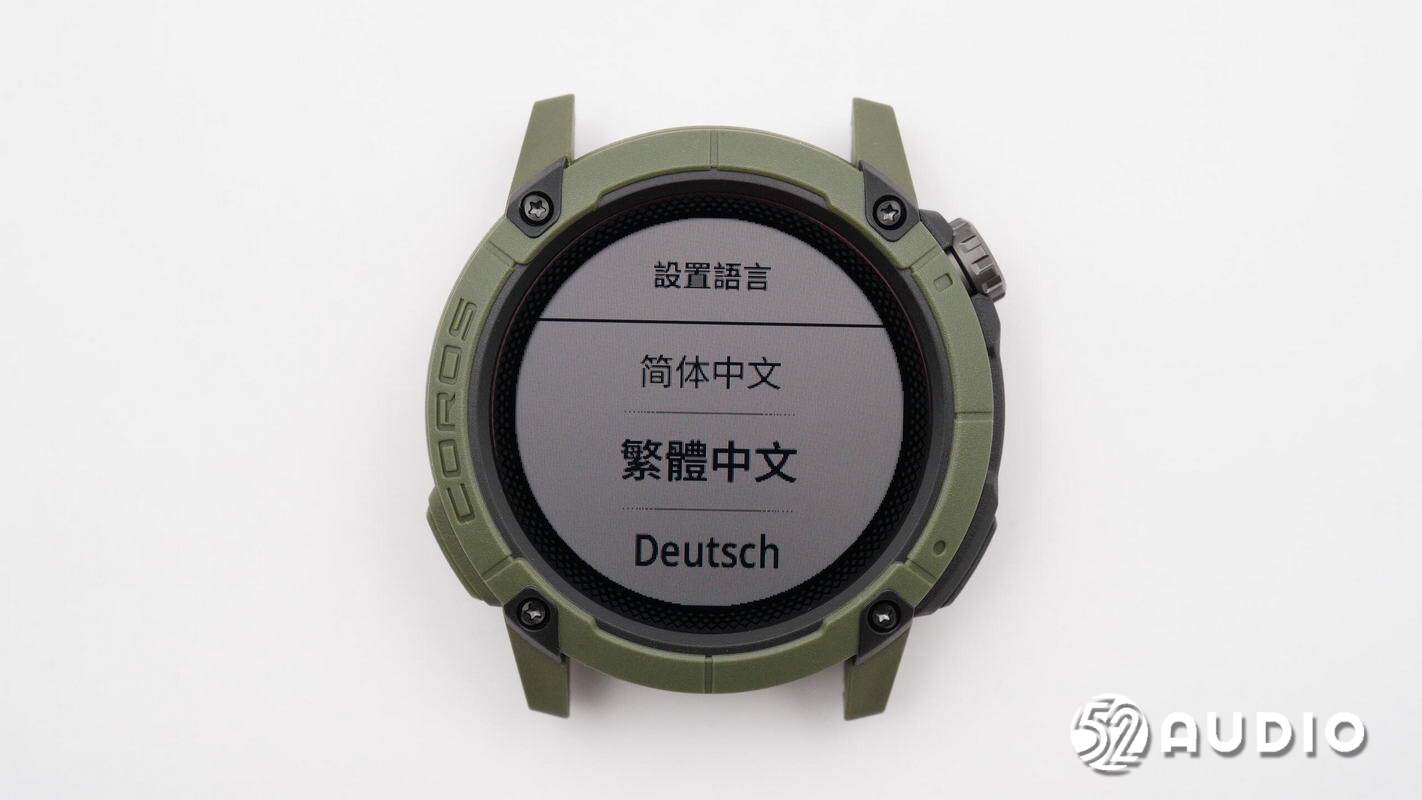

表盘正面特写，搭载了1.3英寸全时可视MIP触摸显示屏，分辨率260x260，强光和暗夜环境下提供清晰的内容显示。表盘采用了高强度聚合物+铝合金框架，搭配莫氏硬度9级矿物玻璃面板，坚固耐用。

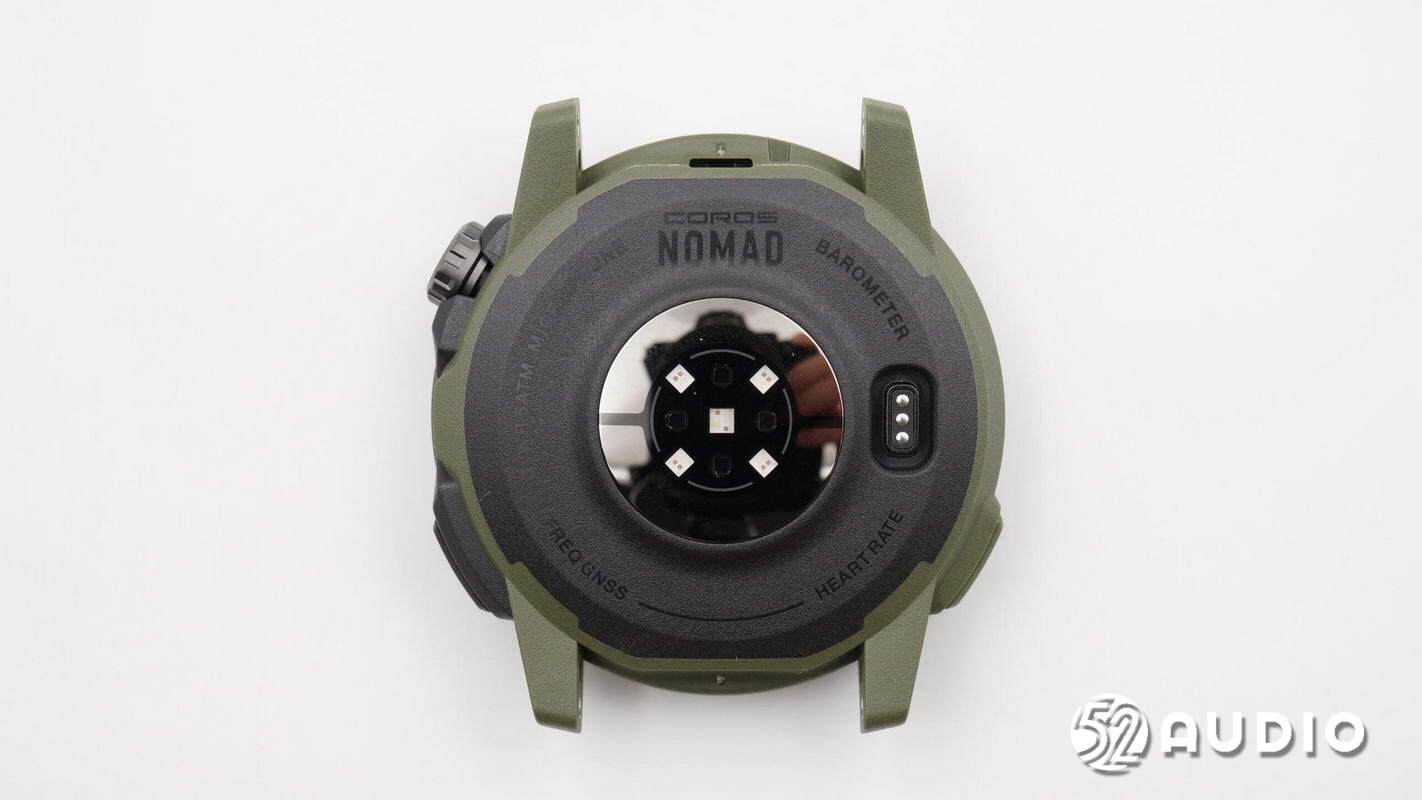

表盘背面特写，中间设置健康监测传感器模组和充电触点。

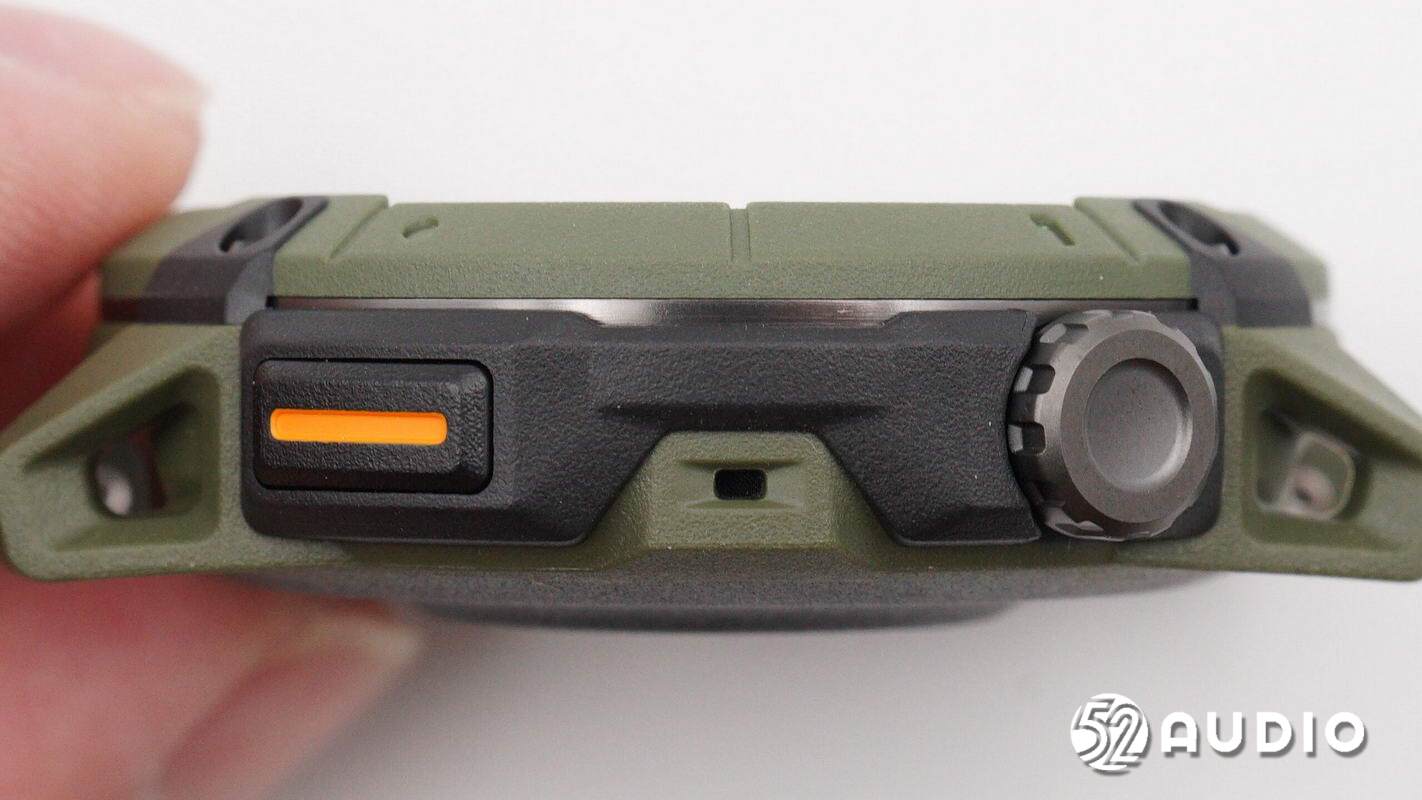

表盘右侧特写，设置有光电旋钮、返回键和麦克风拾音孔。

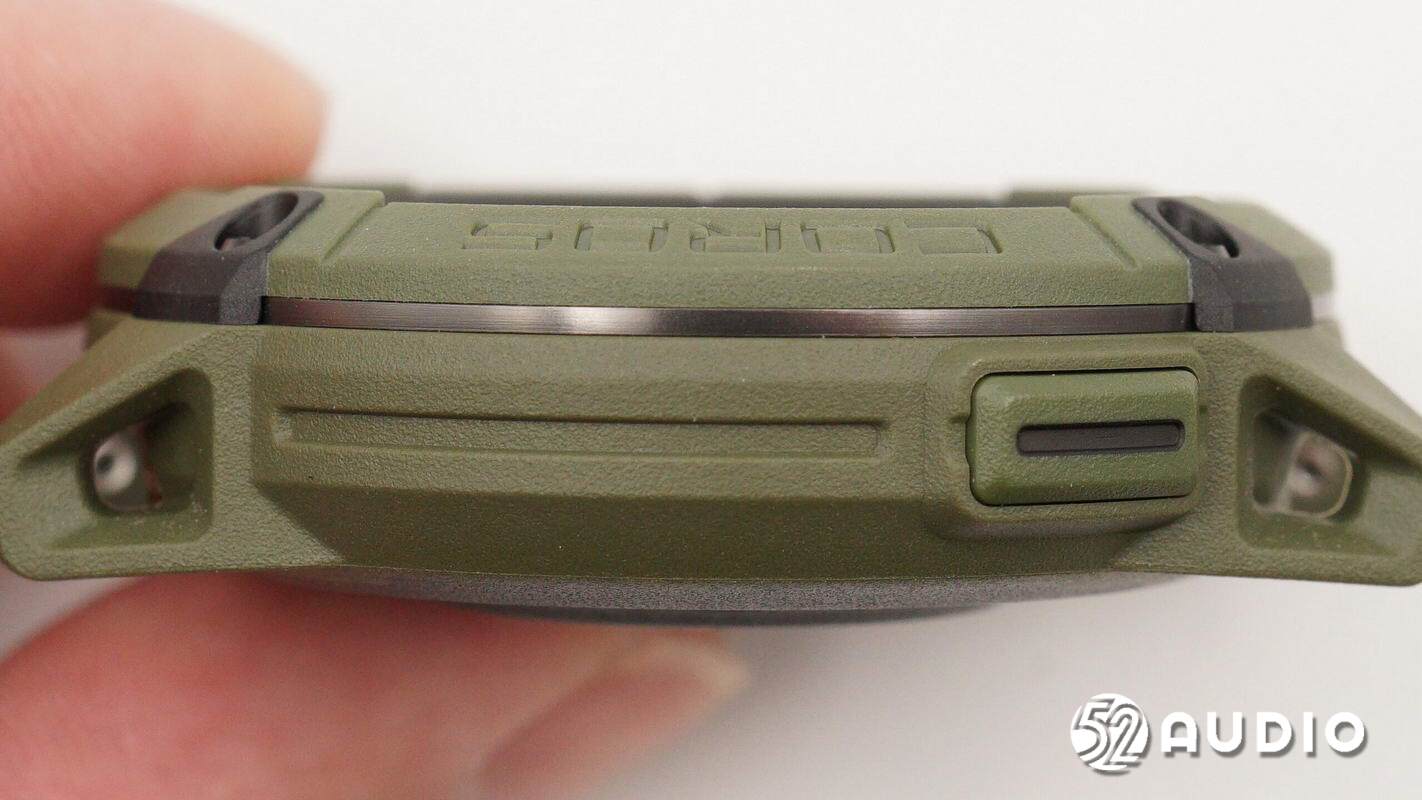

表盘左侧设置有一颗自定义功能键。

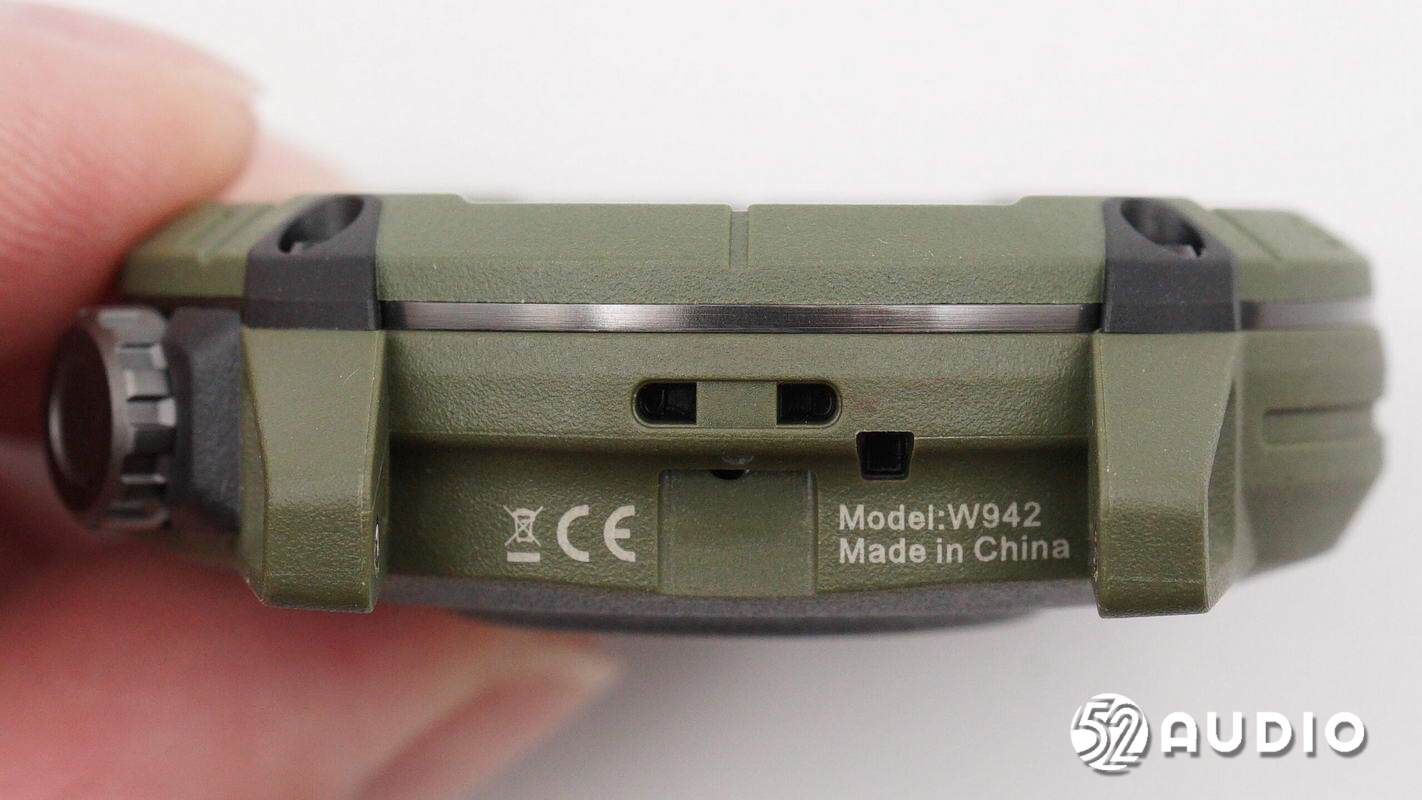

表盘一端设置有气压计和第二个麦克风拾音孔。

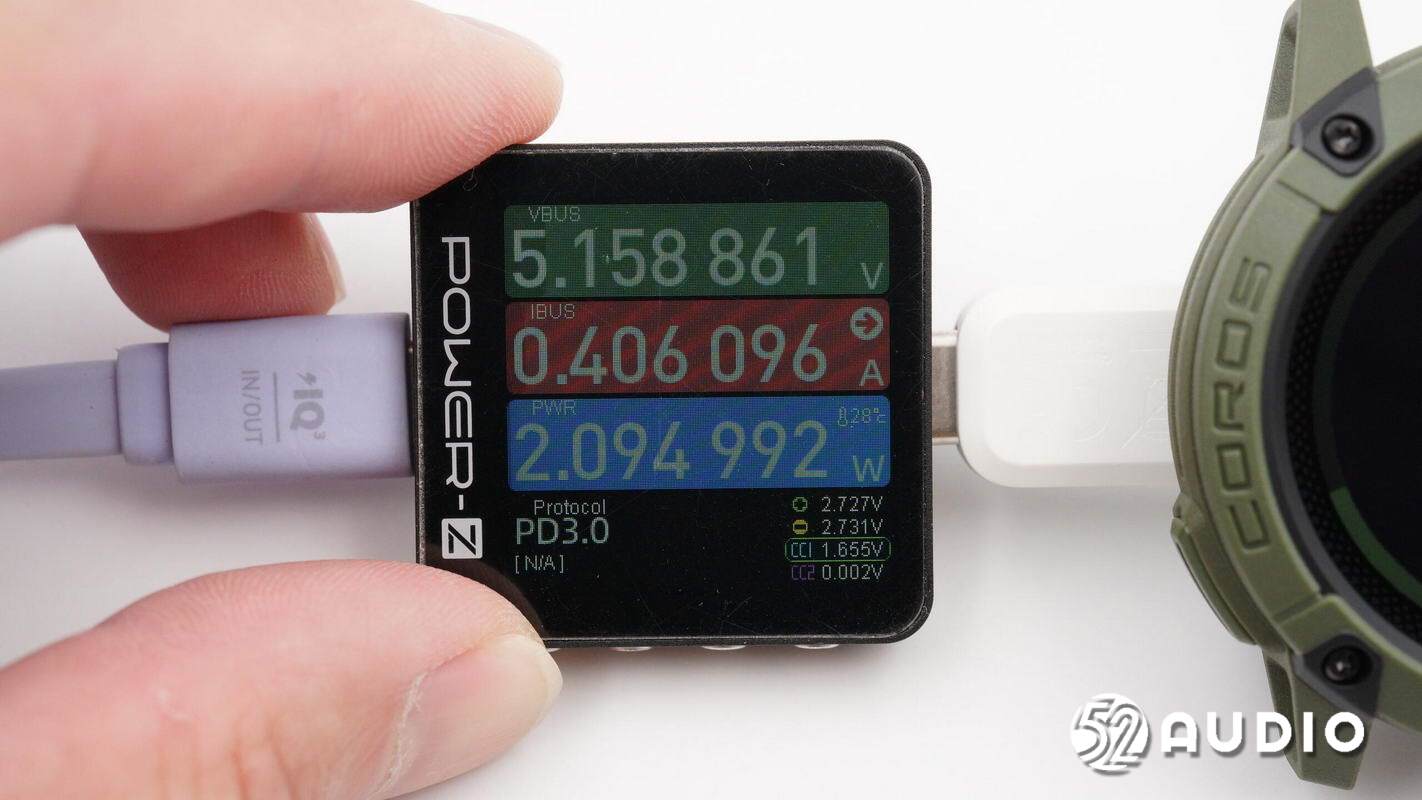

智研所采用CHARGERLAB POWER-Z KM003C对COROS高驰NOMAD户外探索手表进行充电测试，输入功率约为2.09W。

二、COROS高驰NOMAD户外探索手表拆解

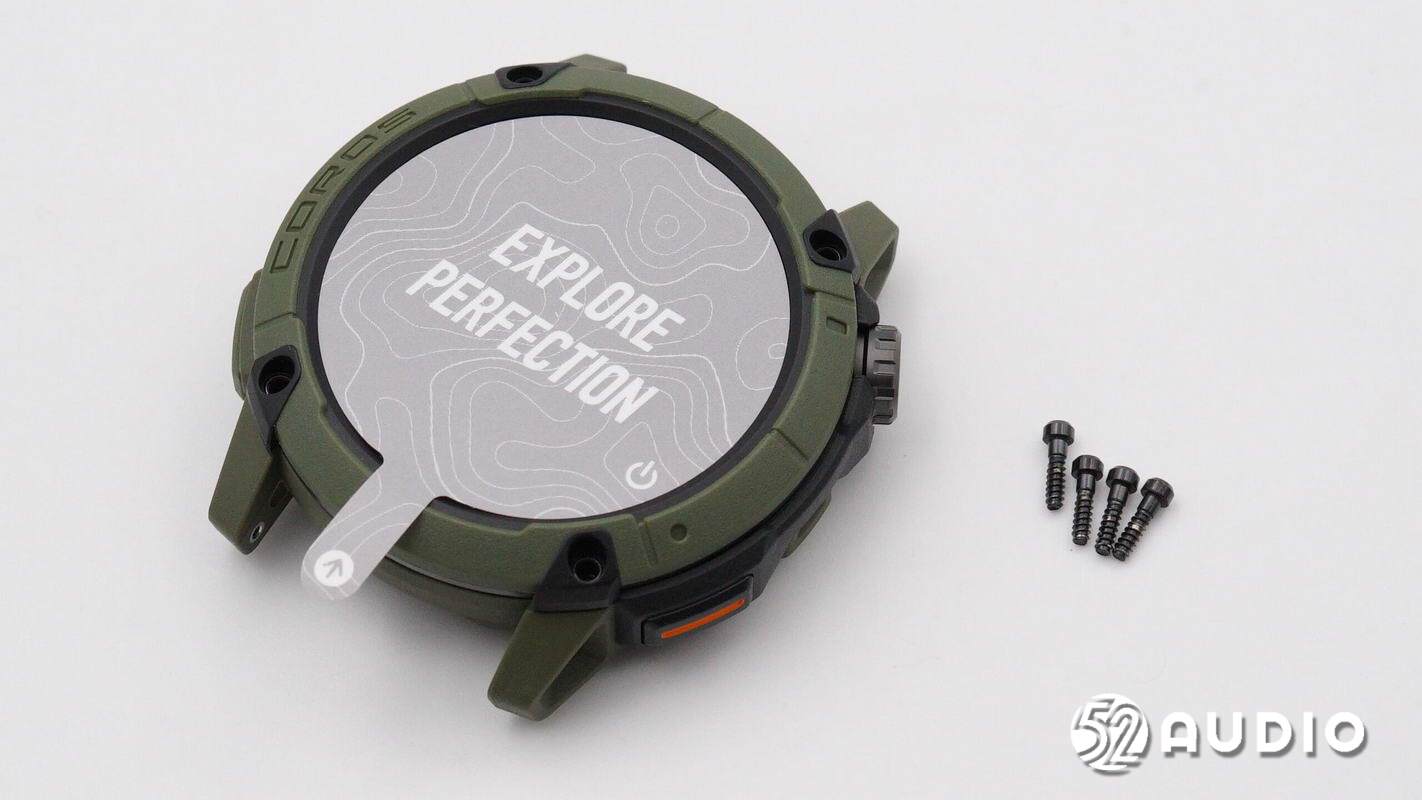

进入拆解部分，取掉表圈四角的固定螺丝。

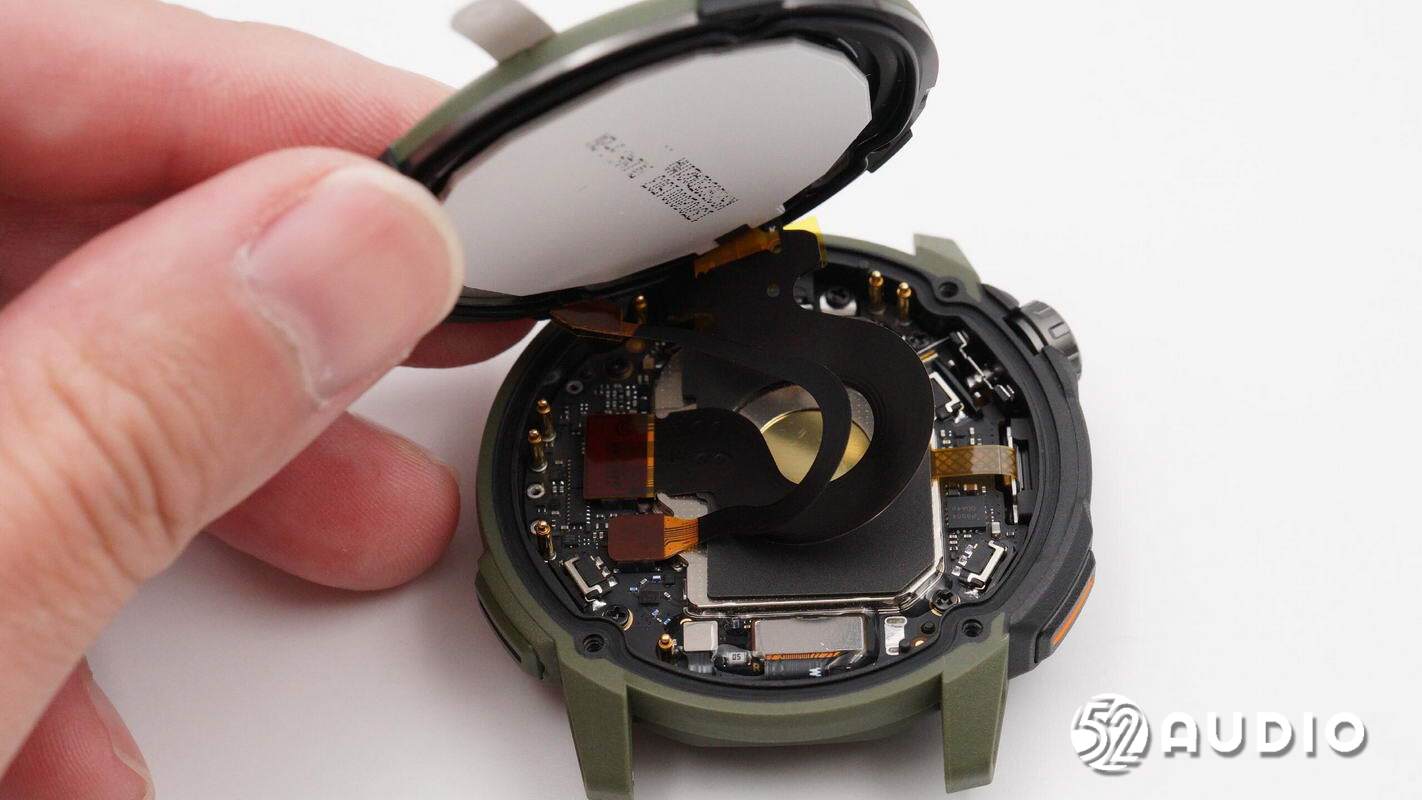

掀开屏幕盖板，内侧屏幕排线与主板通过BTB连接器连接。

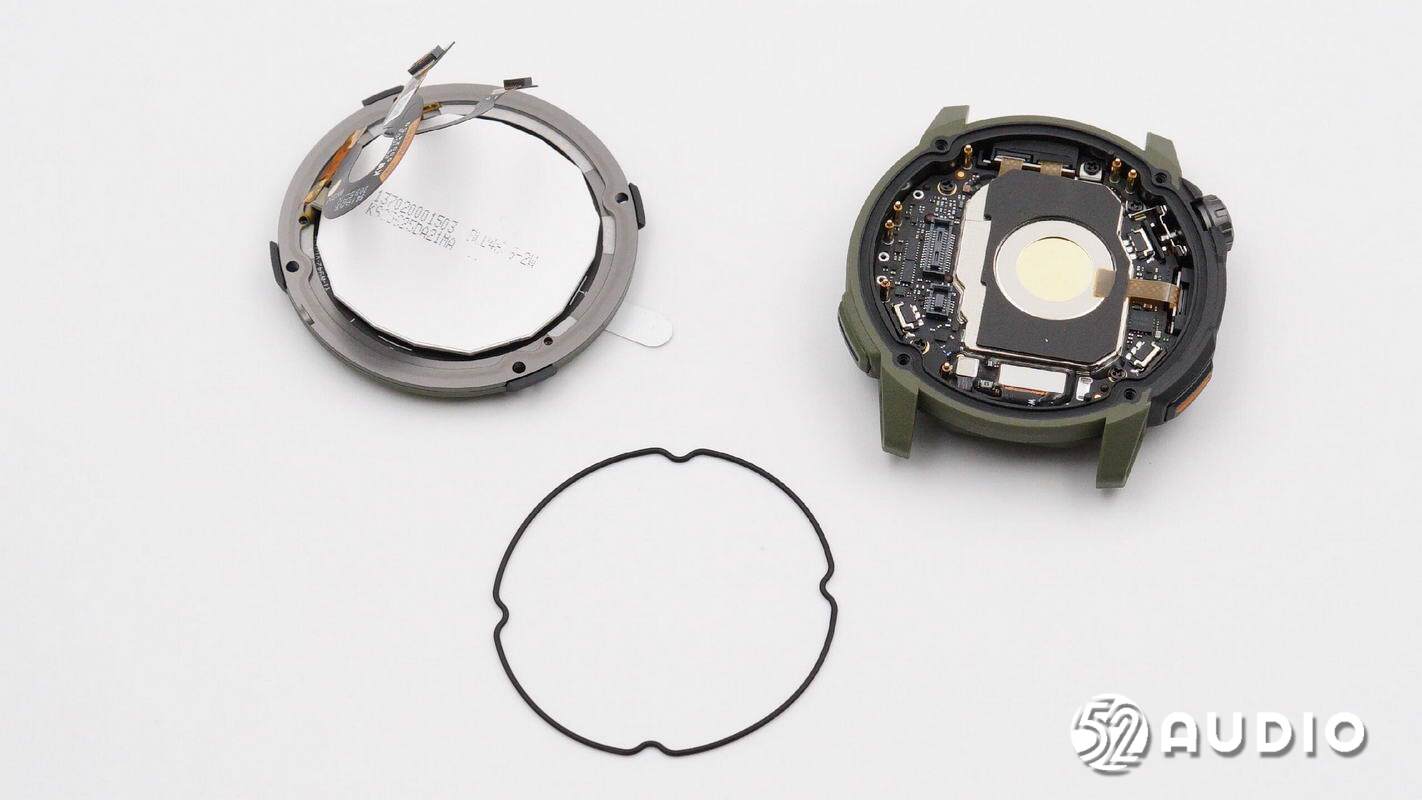

挑开连接器，分离屏幕。中框上设置有橡胶圈密封防水。

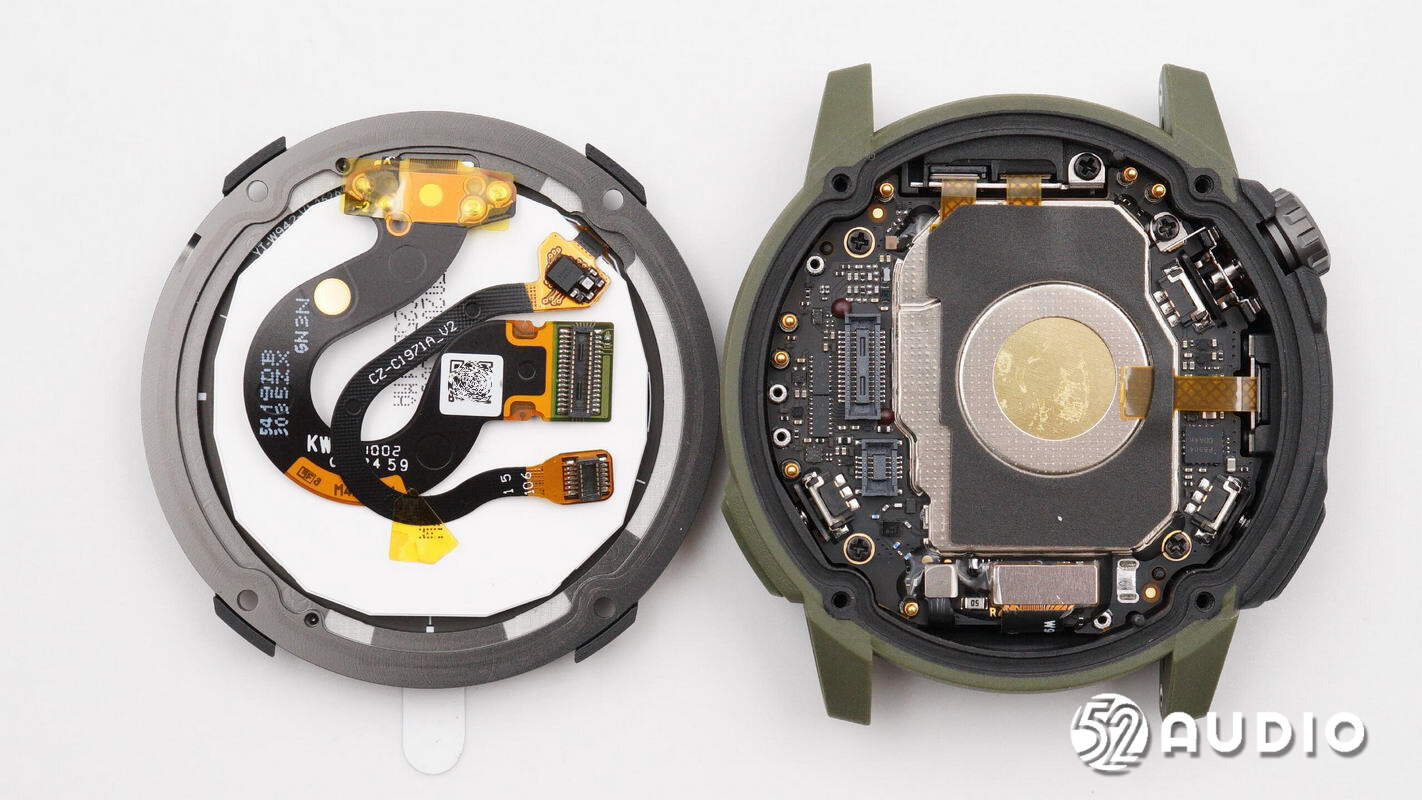

腔体内部整体结构一览。

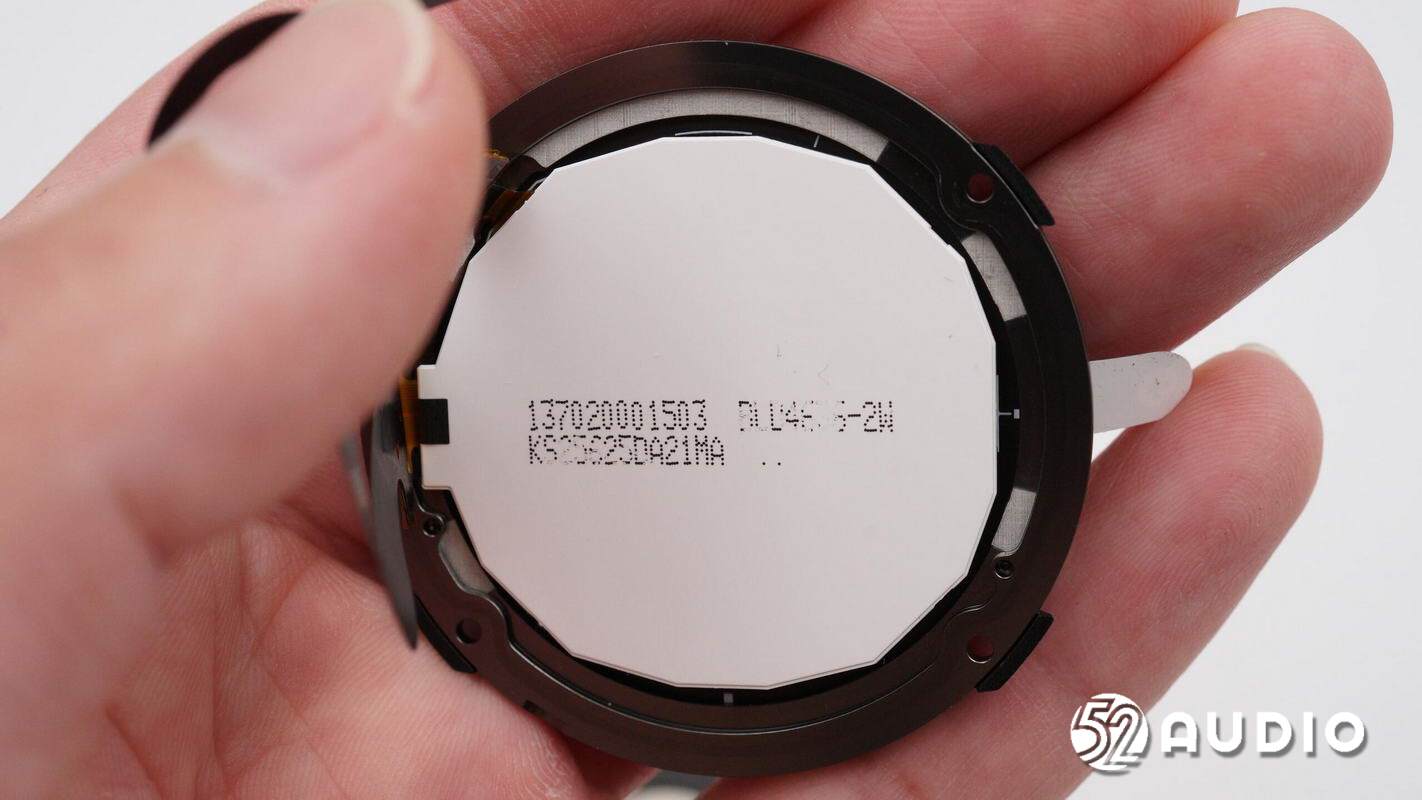

屏幕内侧丝印产品信息。四周表圈内侧印刷LDS镭射天线。

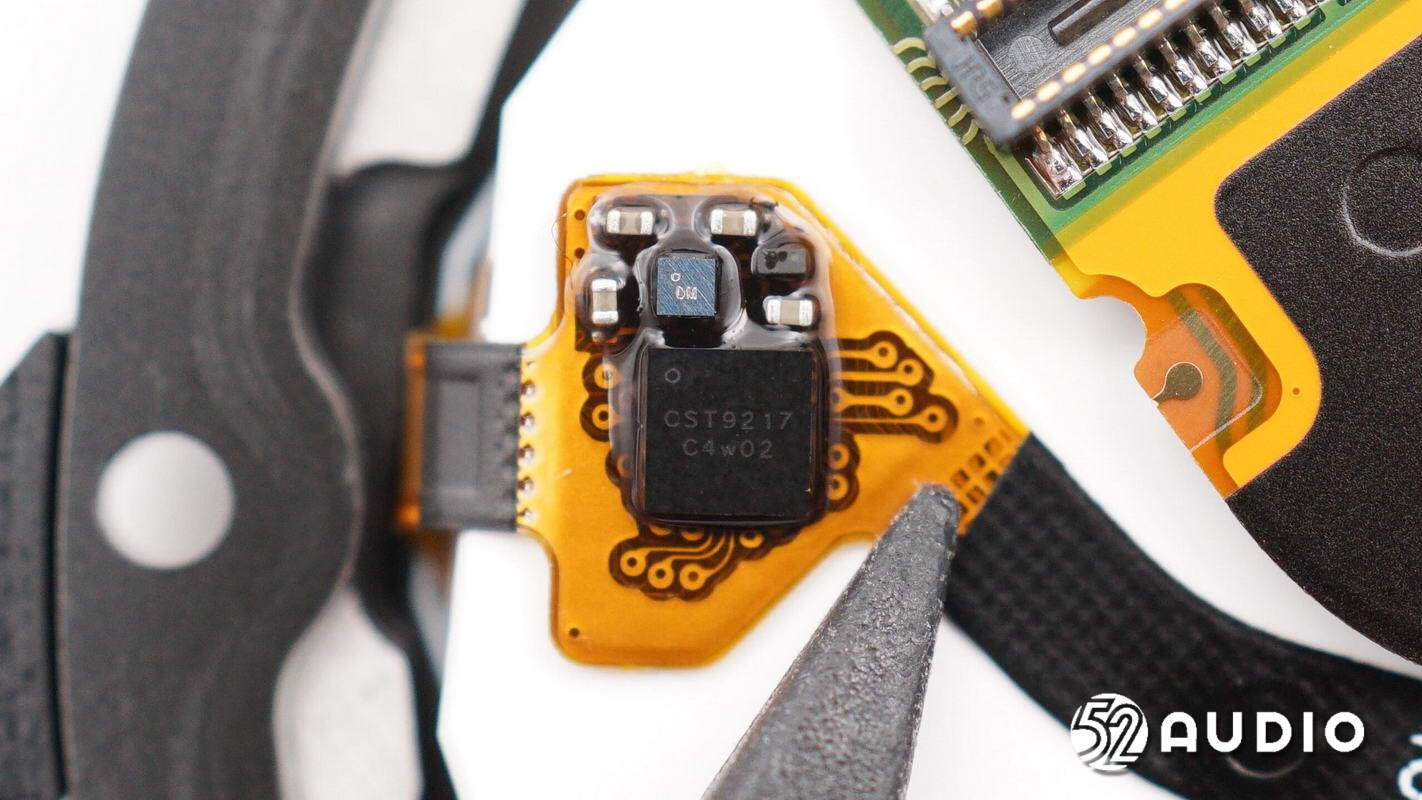

屏幕排线上的HYNITRON海栎创CST9217超低功耗自互一体多点触控芯片，用于屏幕触摸控制。

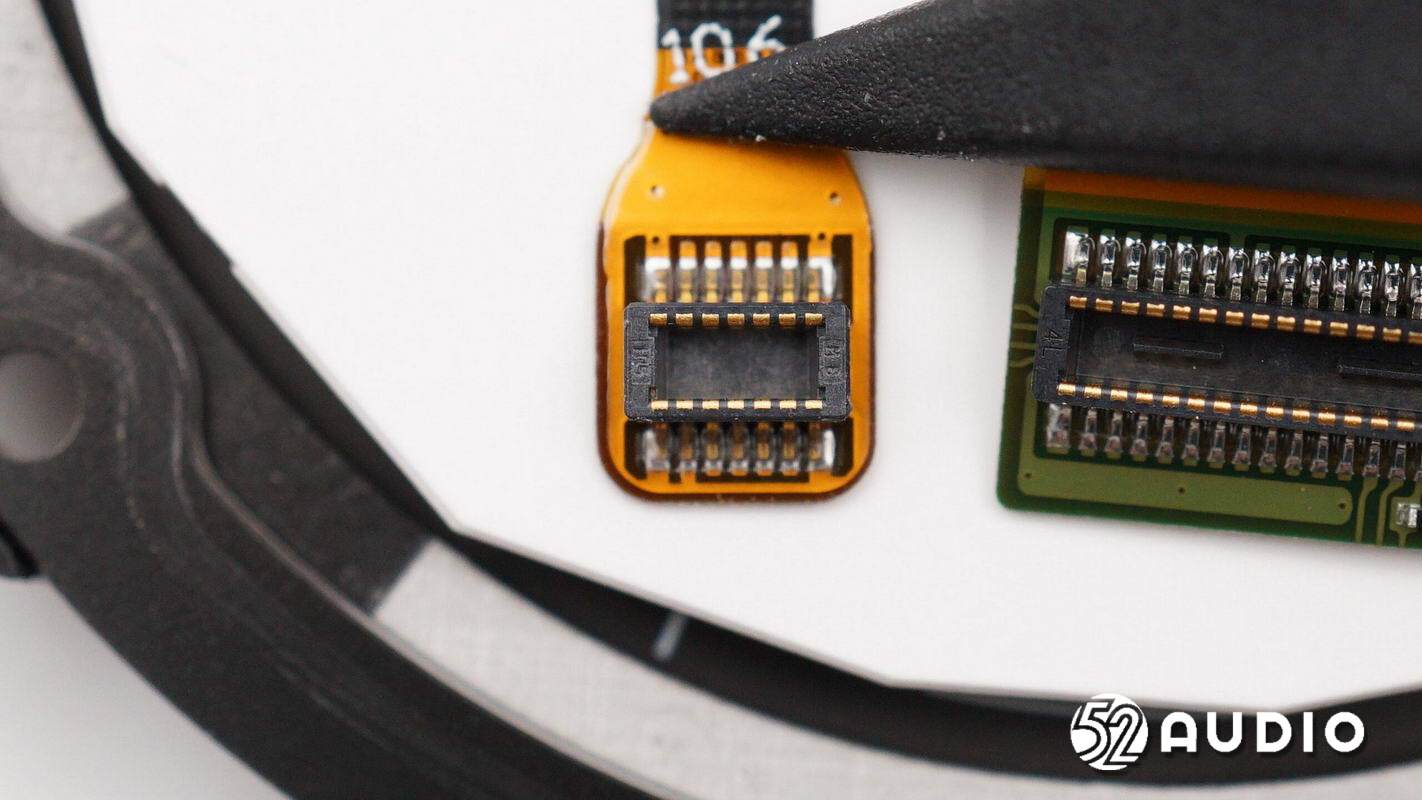

屏幕排线连接主板的BTB连接器公座特写。

触摸控制排线连接主板的BTB连接器公座。

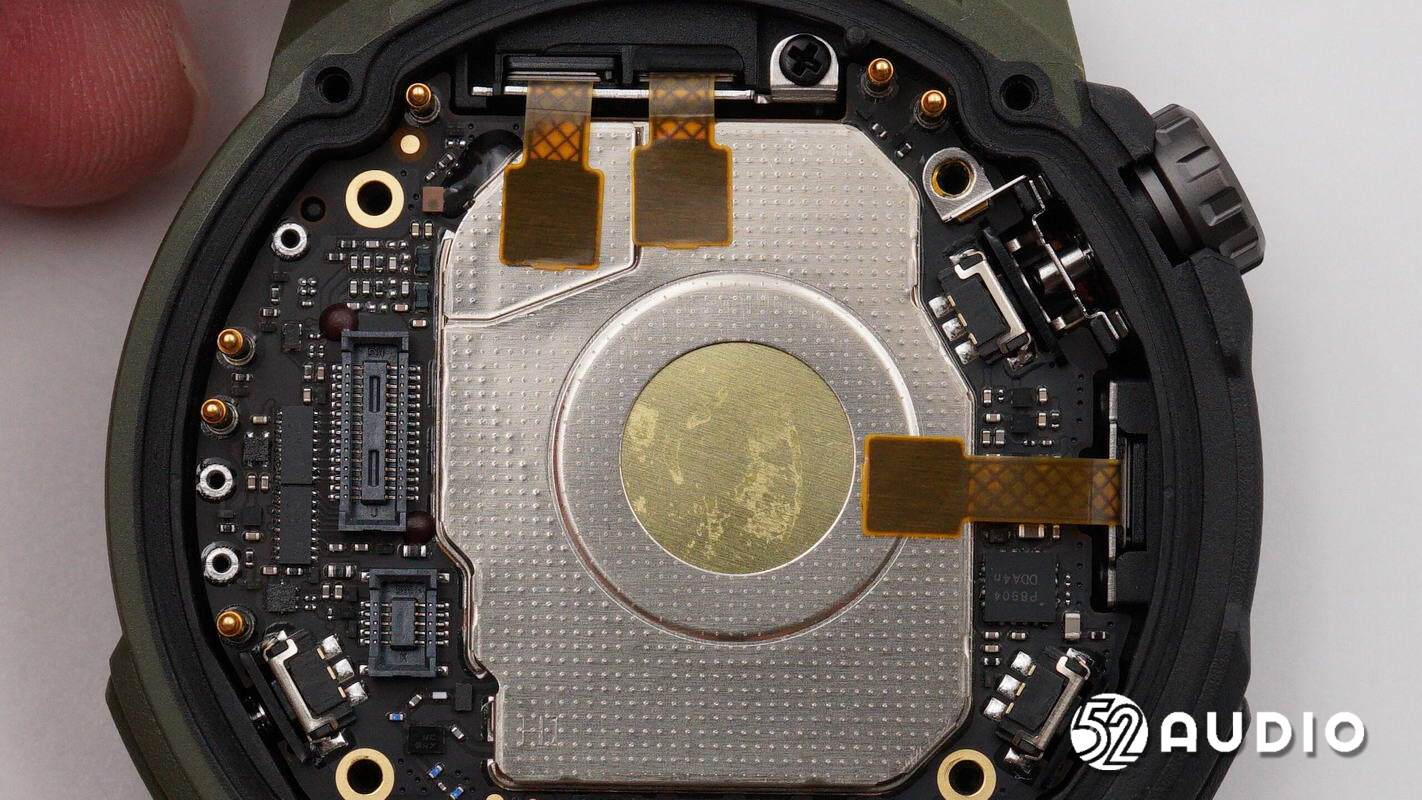

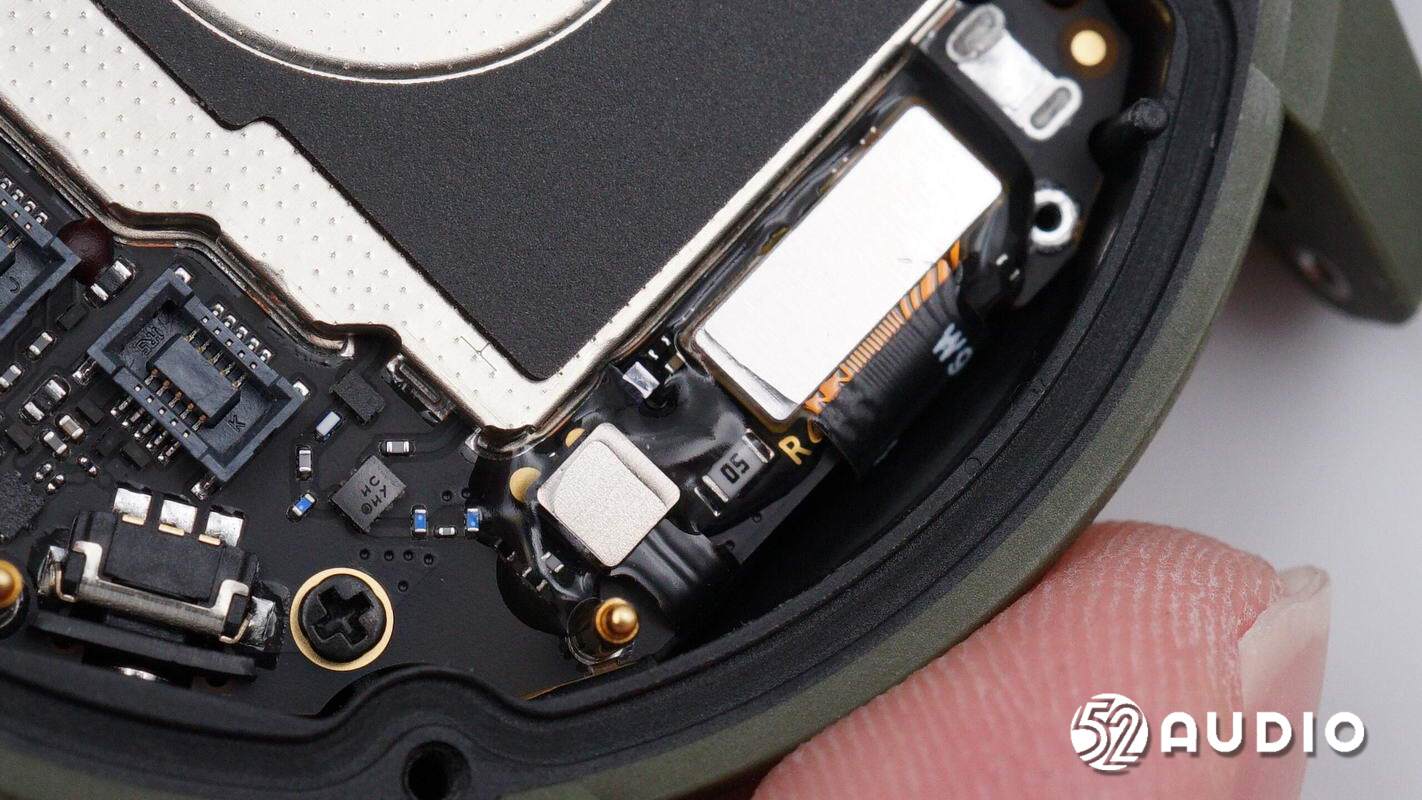

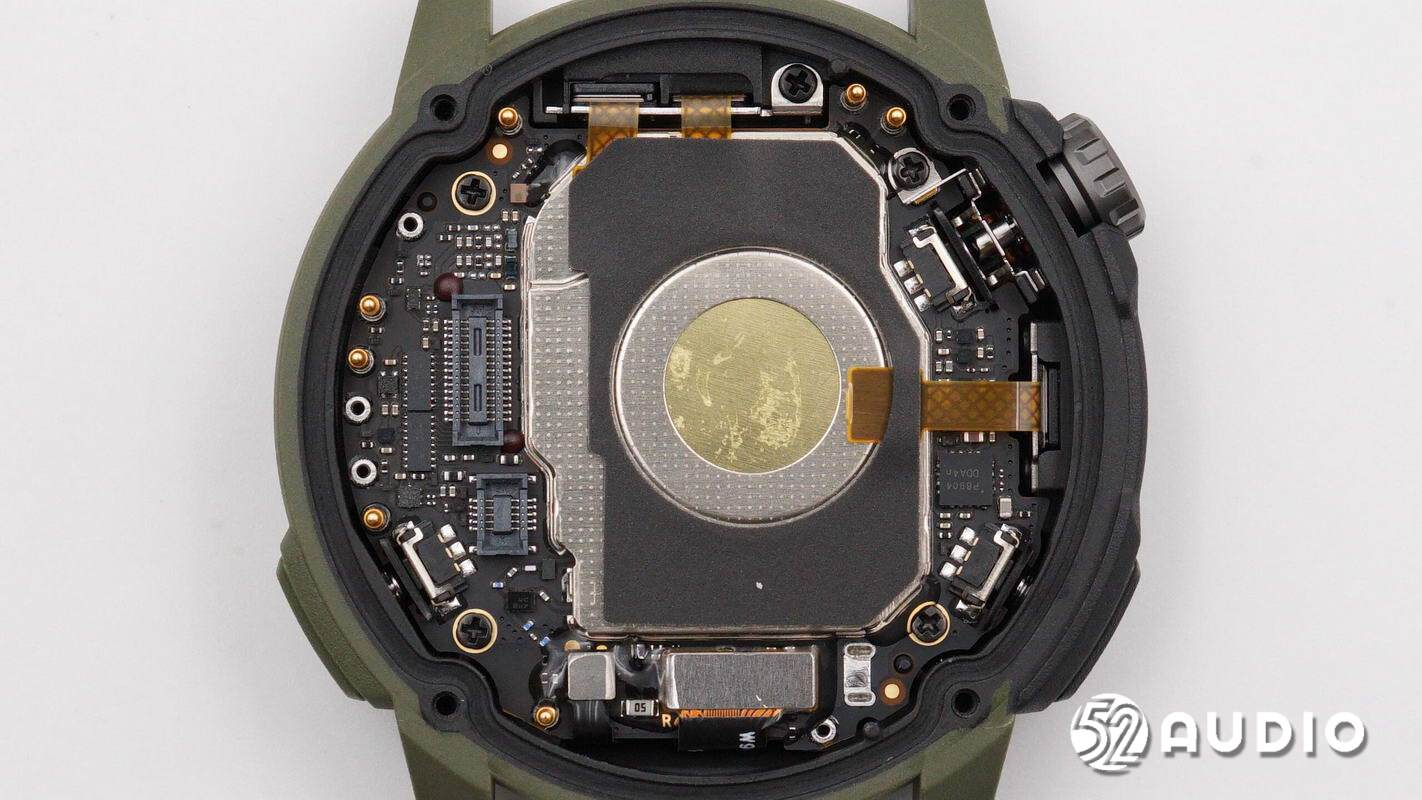

腔体内部主板通过螺丝固定，中间大面积屏蔽罩防护，上方设置有压电陶瓷片，用于提供声音反馈。

健康监测传感器模组和电池排线通过BTB连接器连接主板。

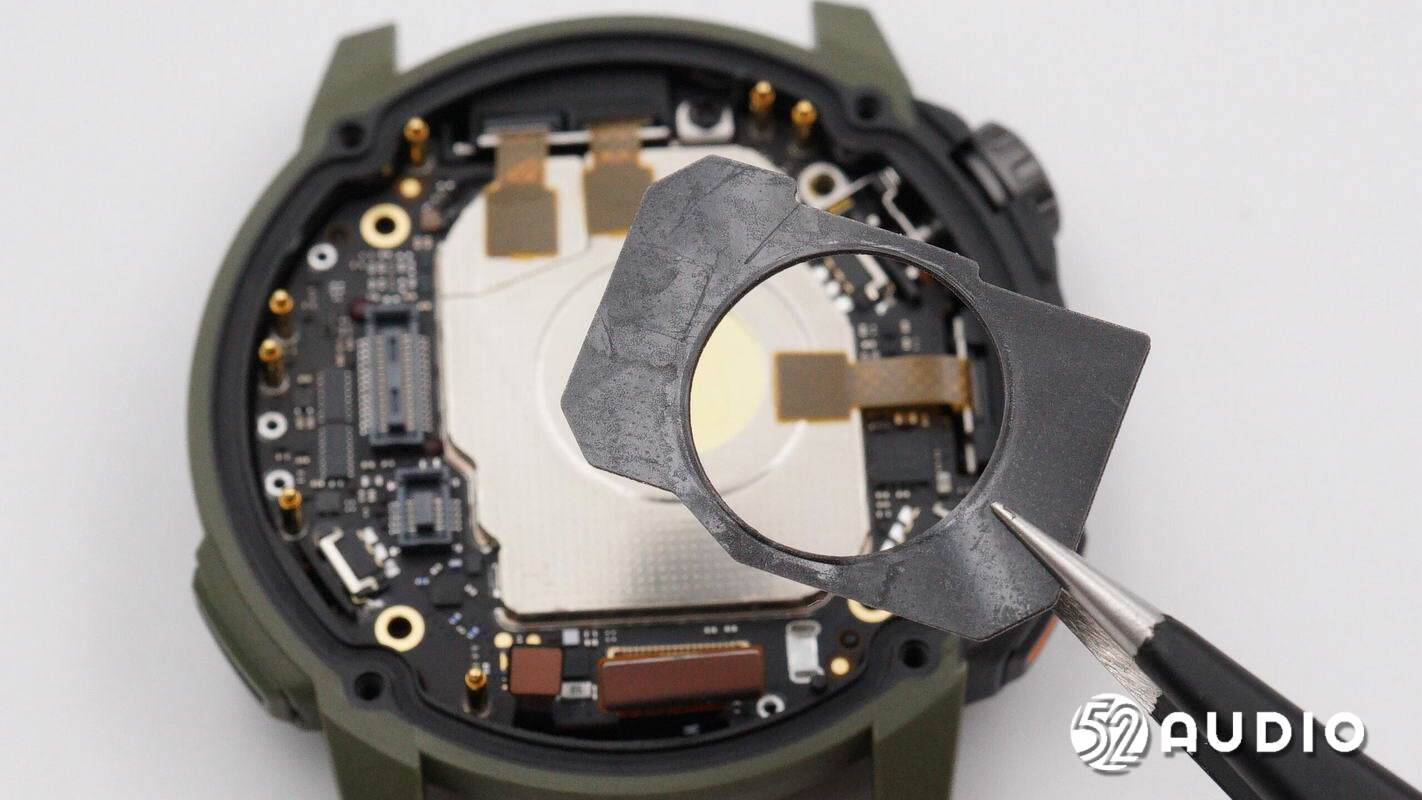

撕掉屏蔽罩上的海绵垫。

海绵垫下方通过双面导电胶布固定释放静电的地线。

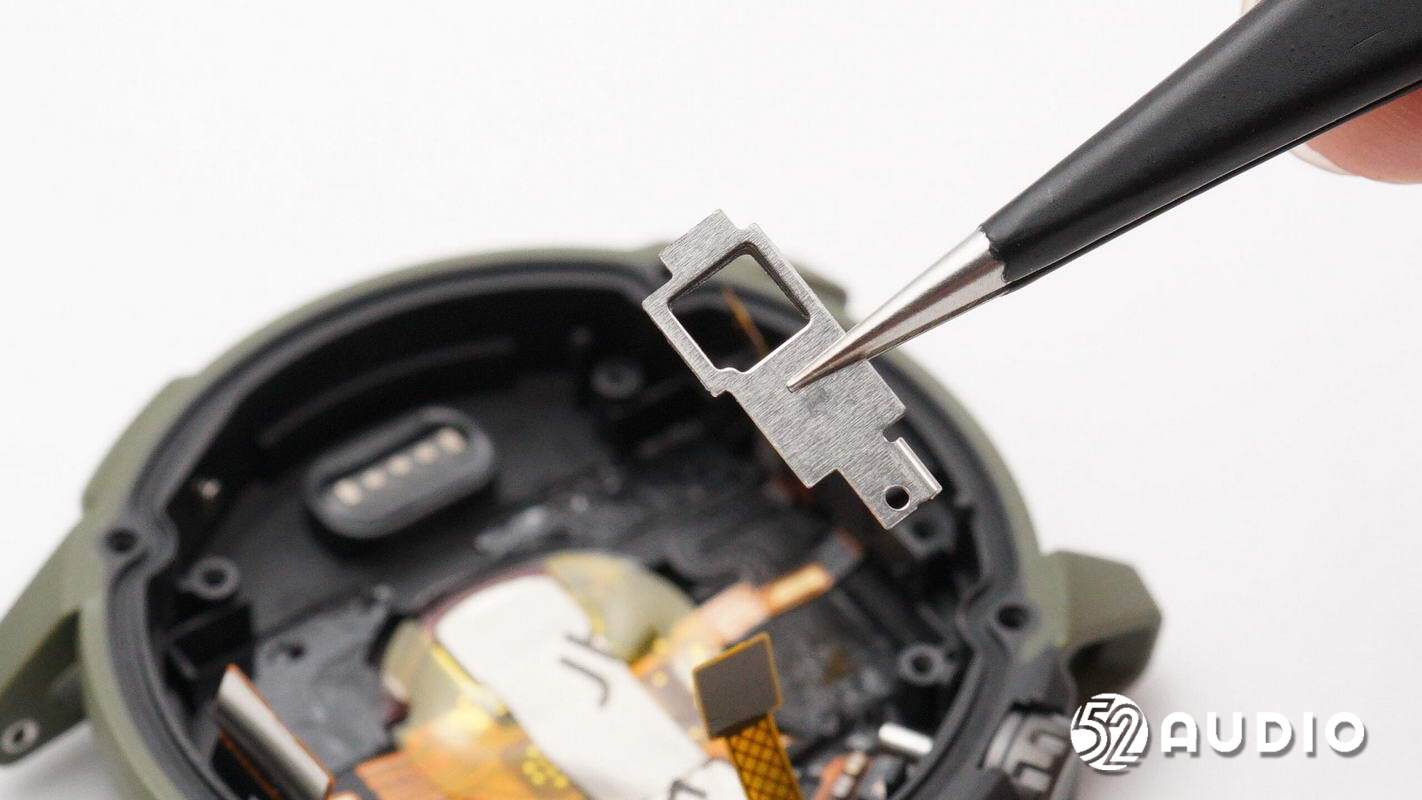

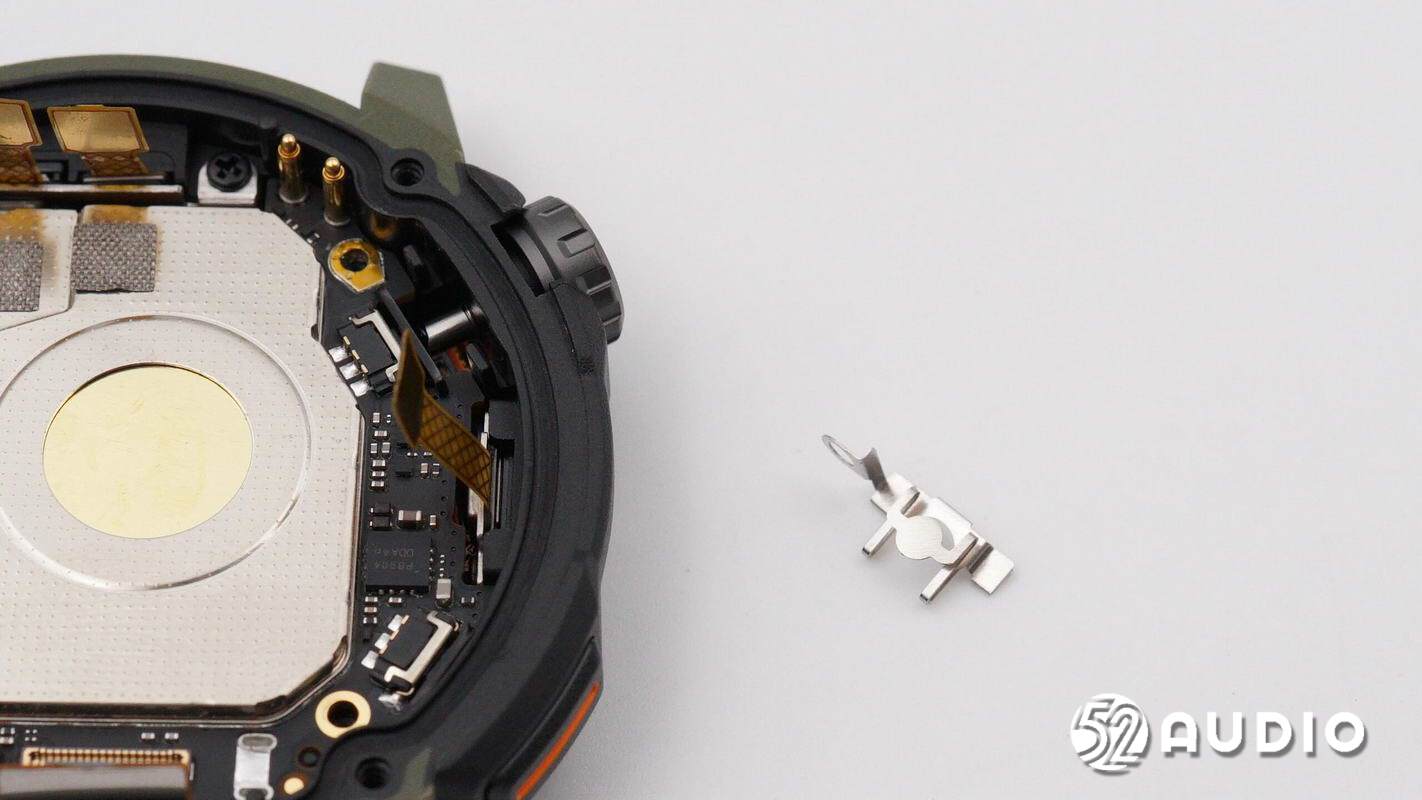

拆掉光电旋钮内侧固定支架。

卸掉螺丝，挑开排线，取出主板单元。

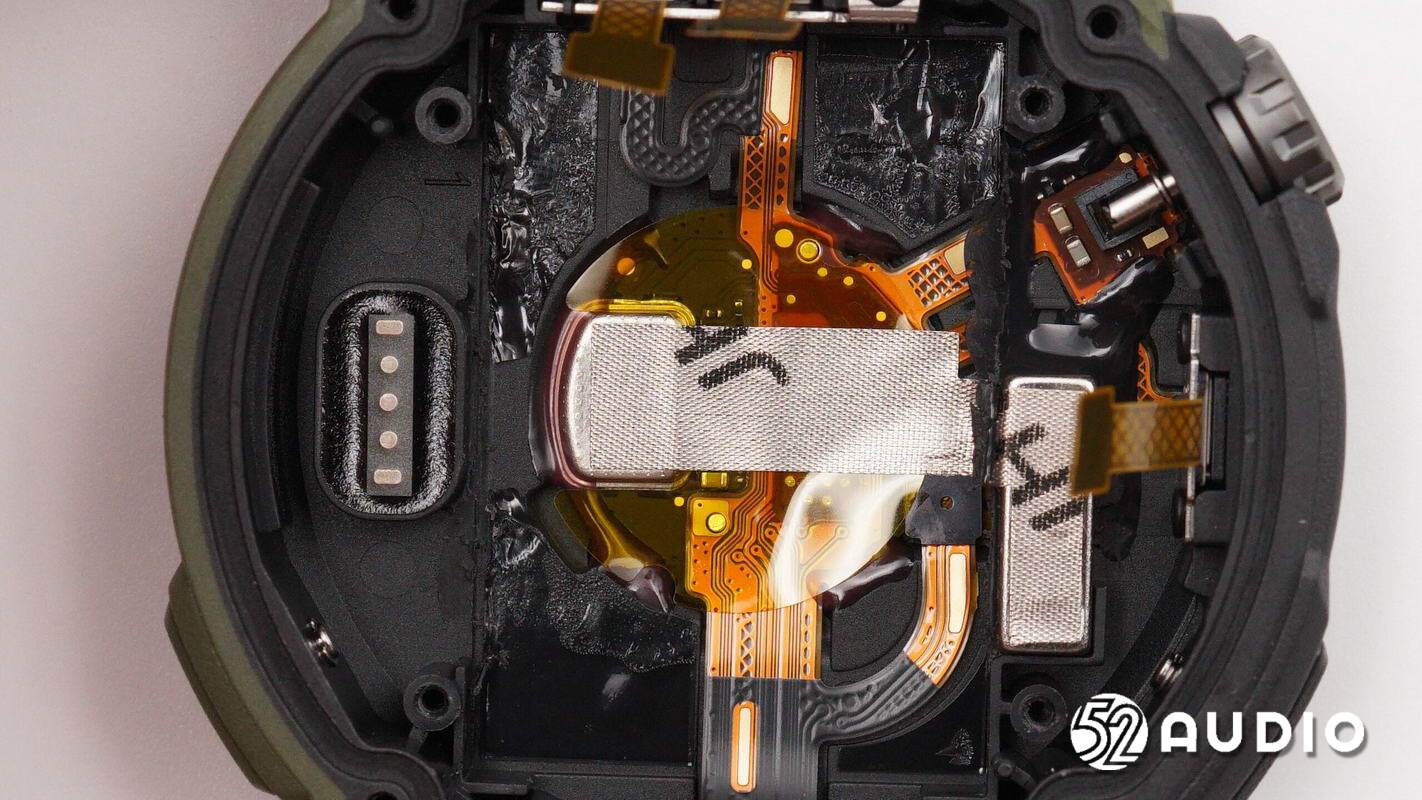

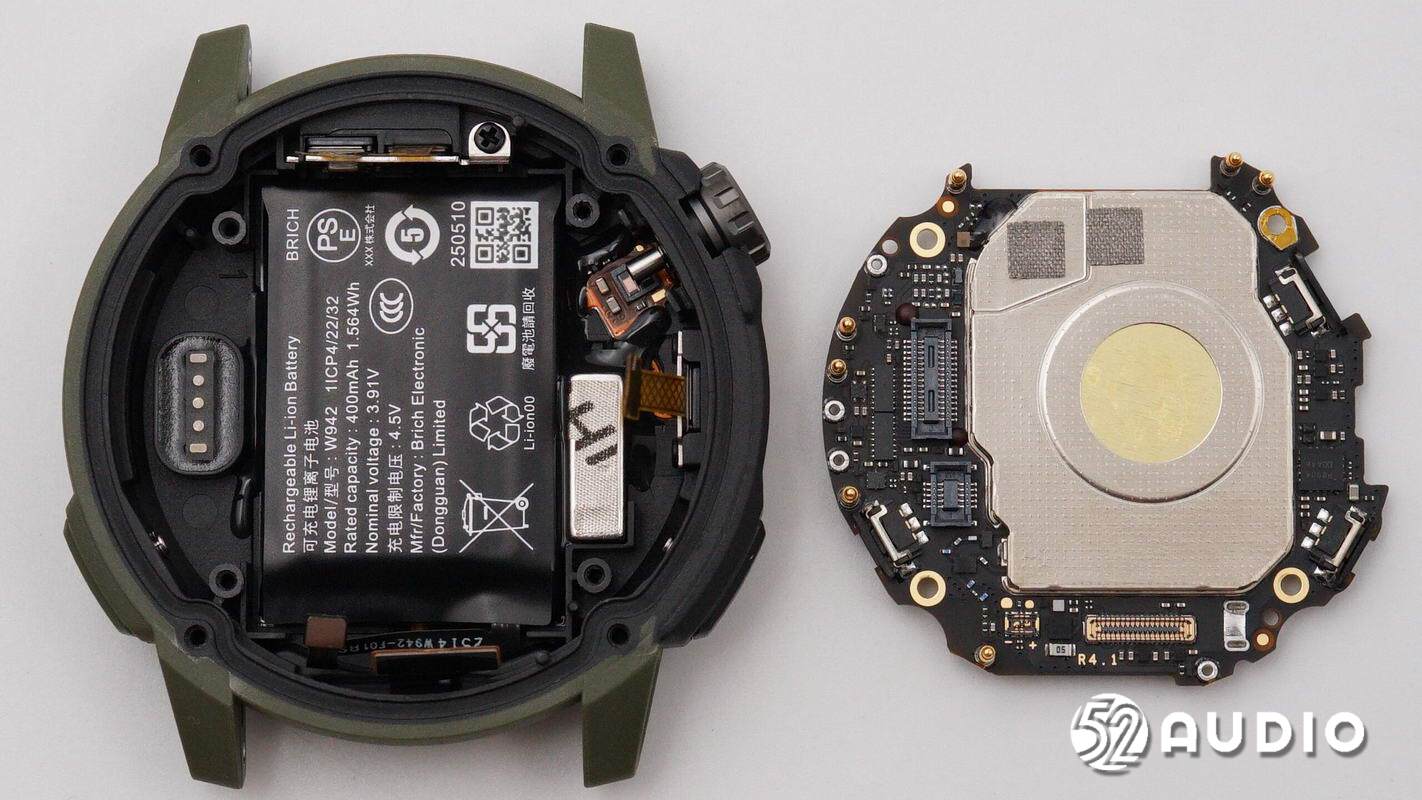

主板下方结构一览，中间大面积设置电池单元。

充电触点内侧结构特写，黑色硬质胶水密封。

释放静电的地线内侧触点特写。

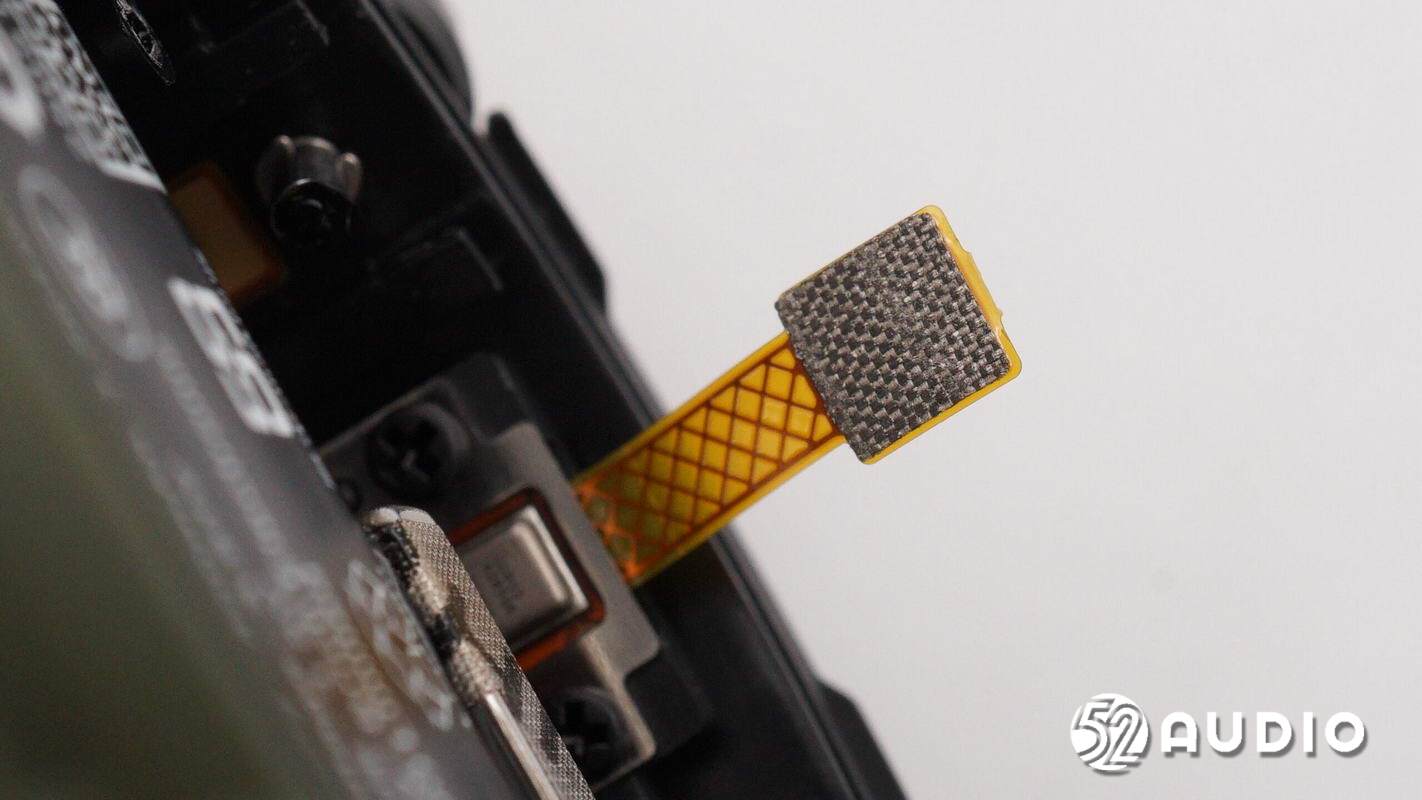

释放静电的地线内侧导电布特写。

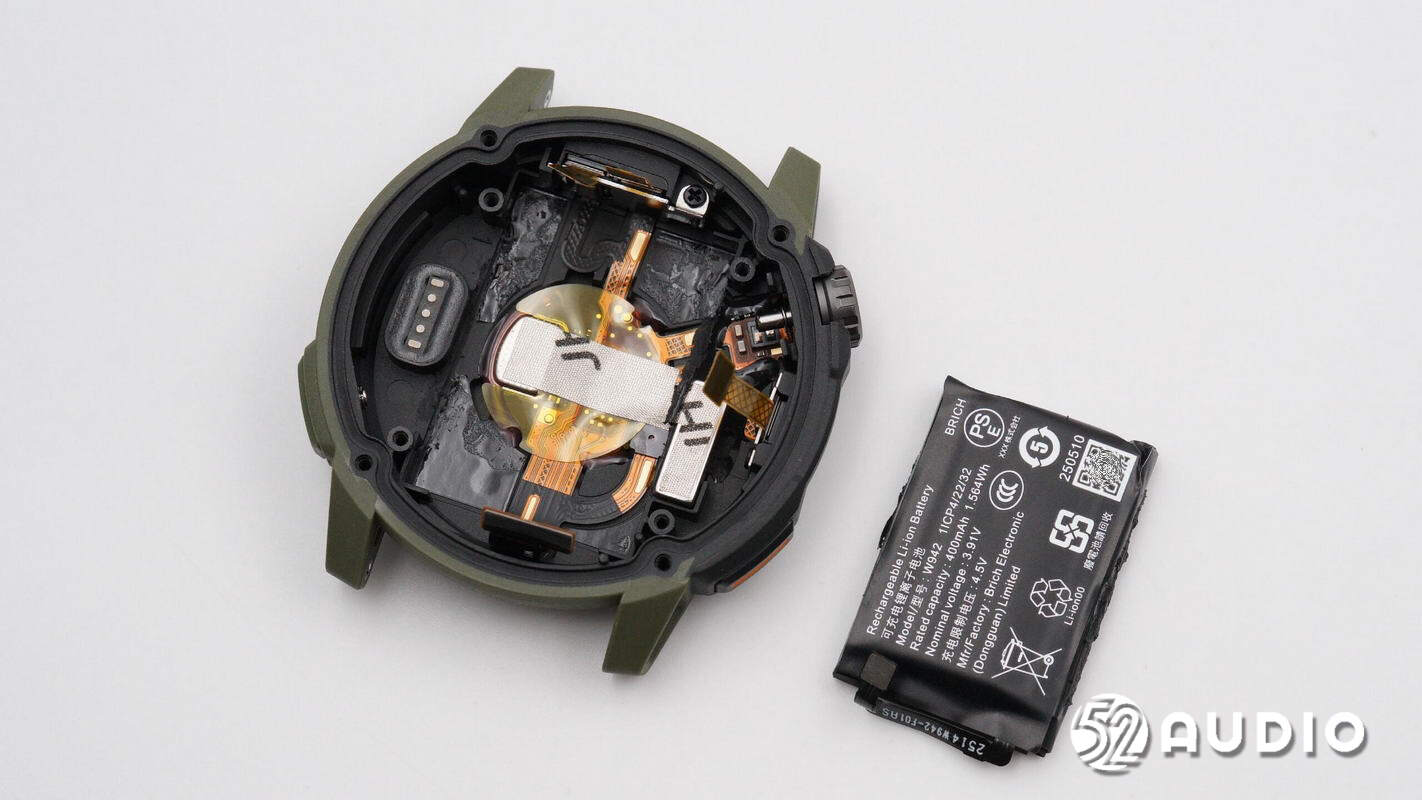

取出腔体内部的电池单元。

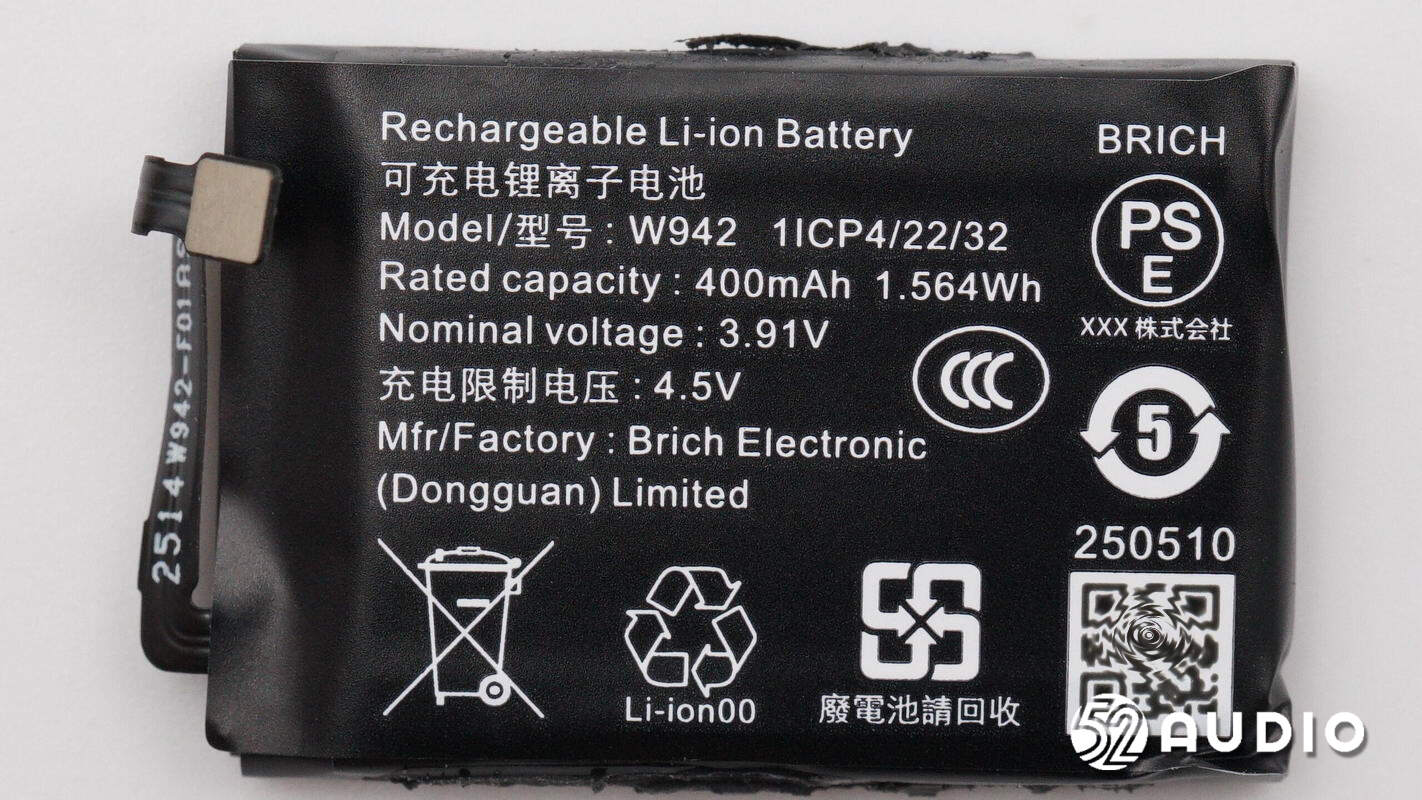

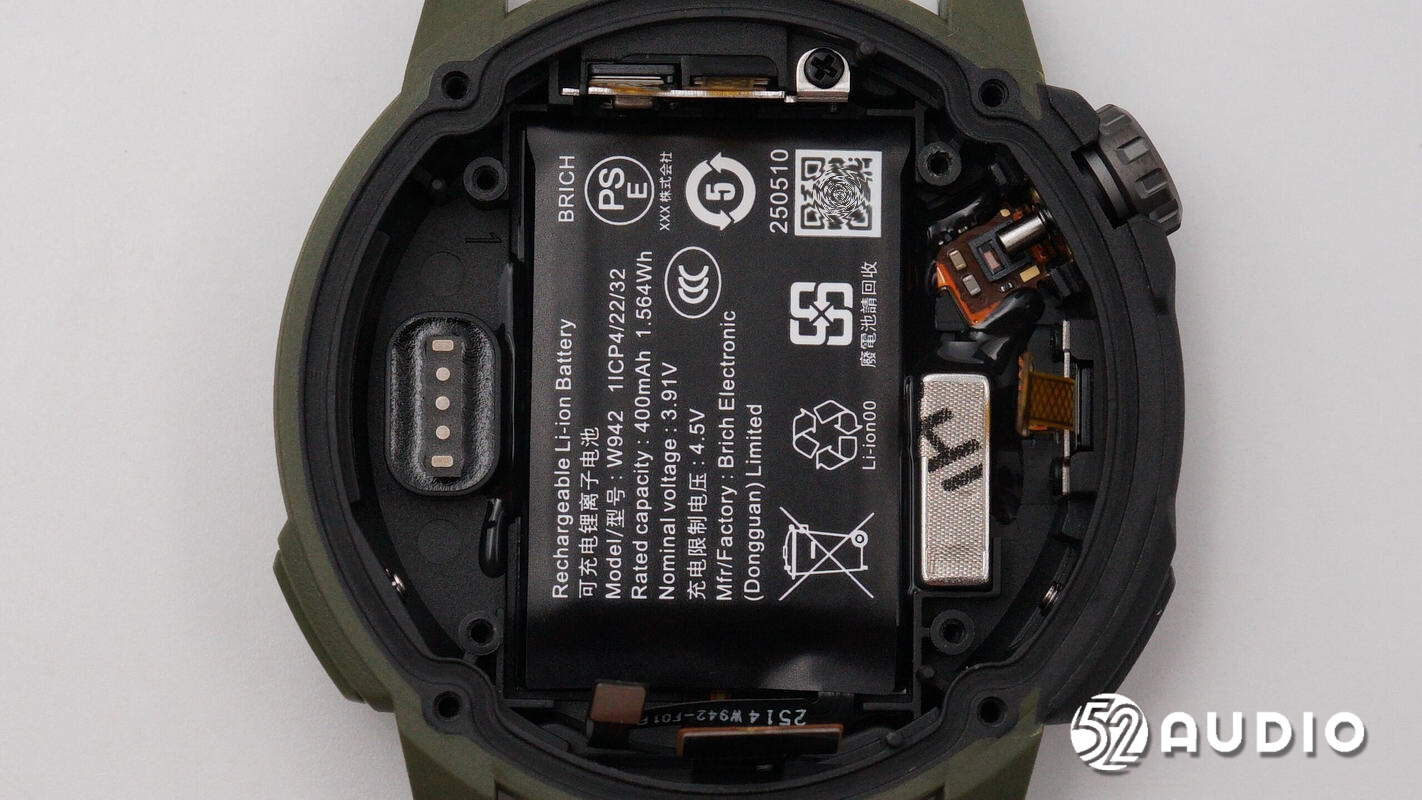

手表内置电池标签上信息，可充电锂离子电池，型号：W942，额定容量：400mAh 1.564Wh，标称电压：3.91V，充电限制电压：4.5V，来自Brich Electronic佰力电子。

腔体底部结构一览，通过一条排线连接健康监测传感器和四周的麦克风、振动马达、气压计、功能按键。

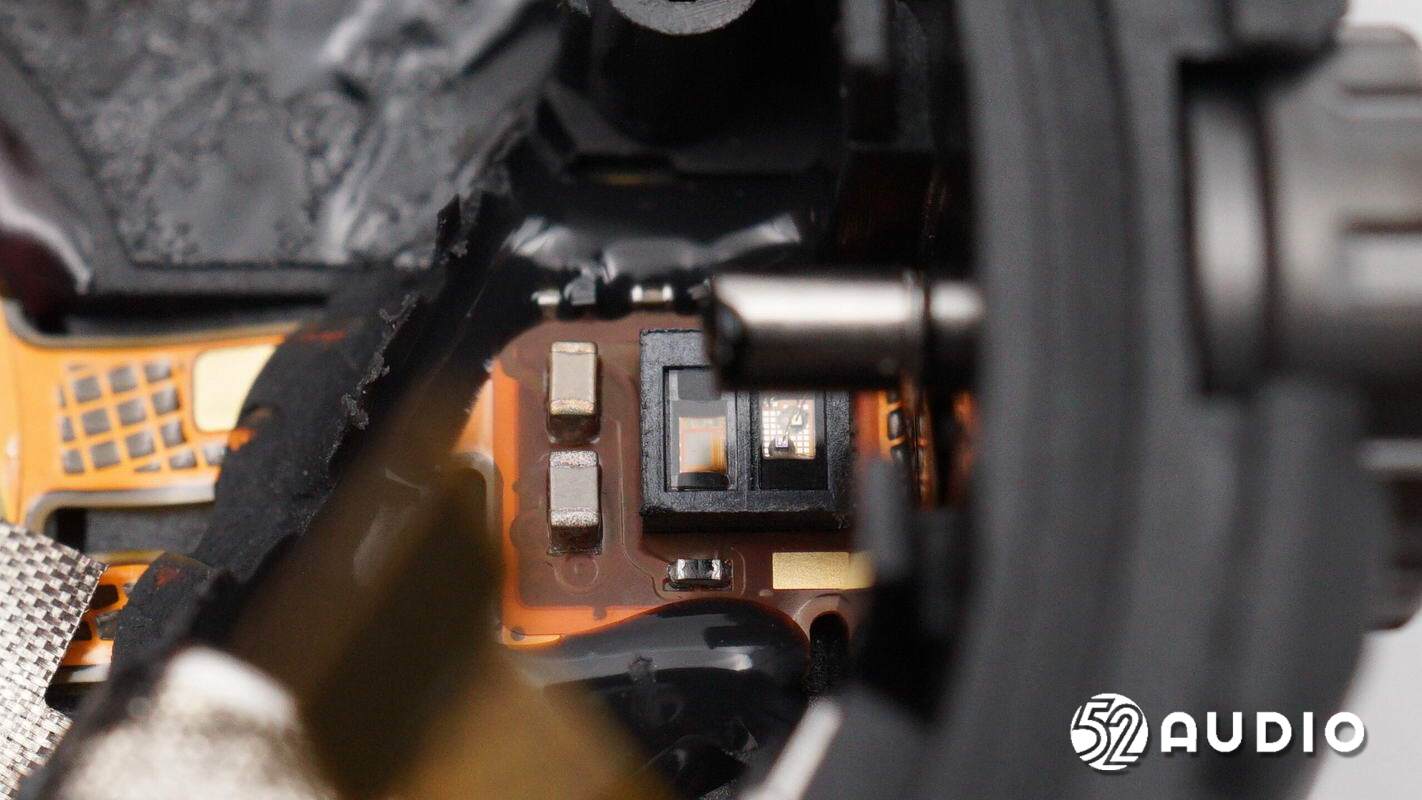

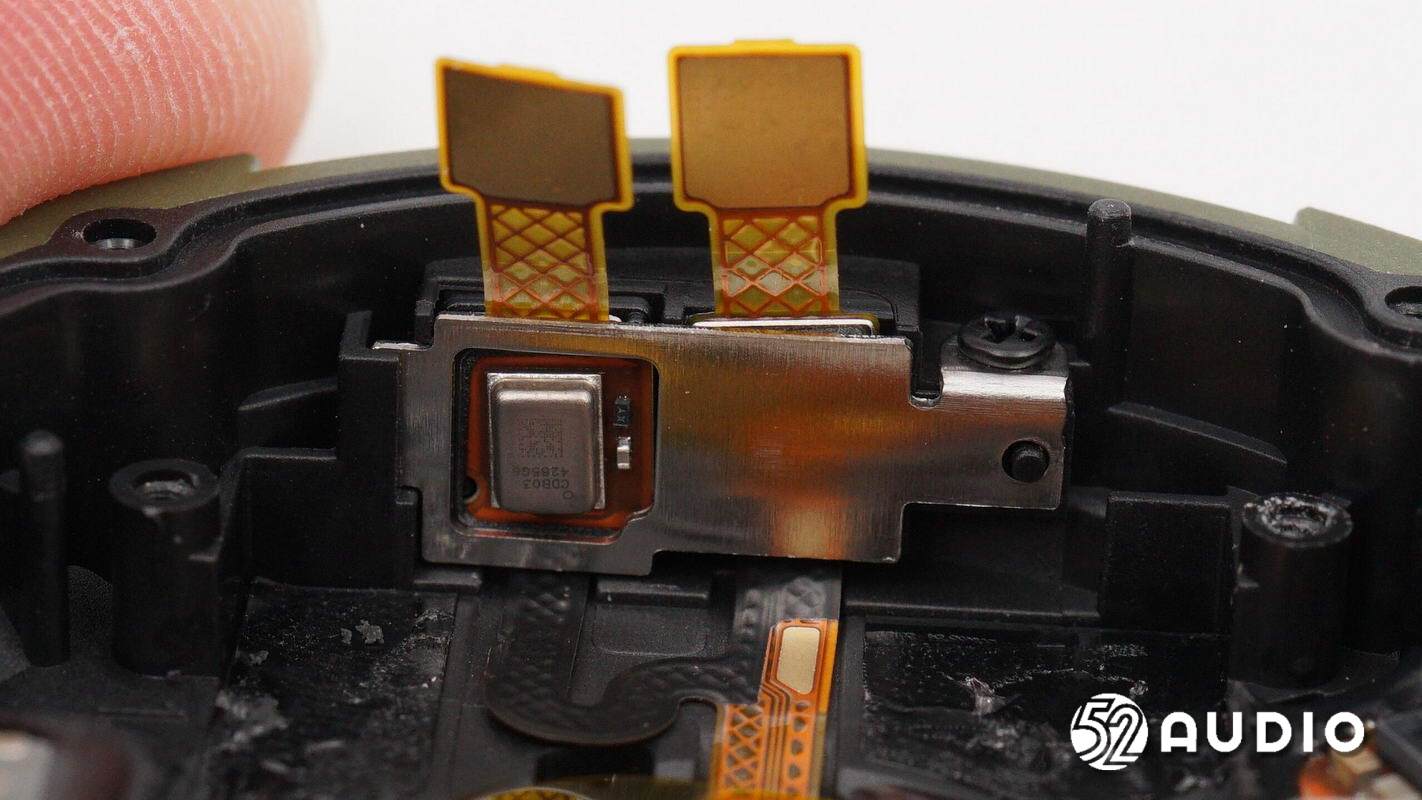

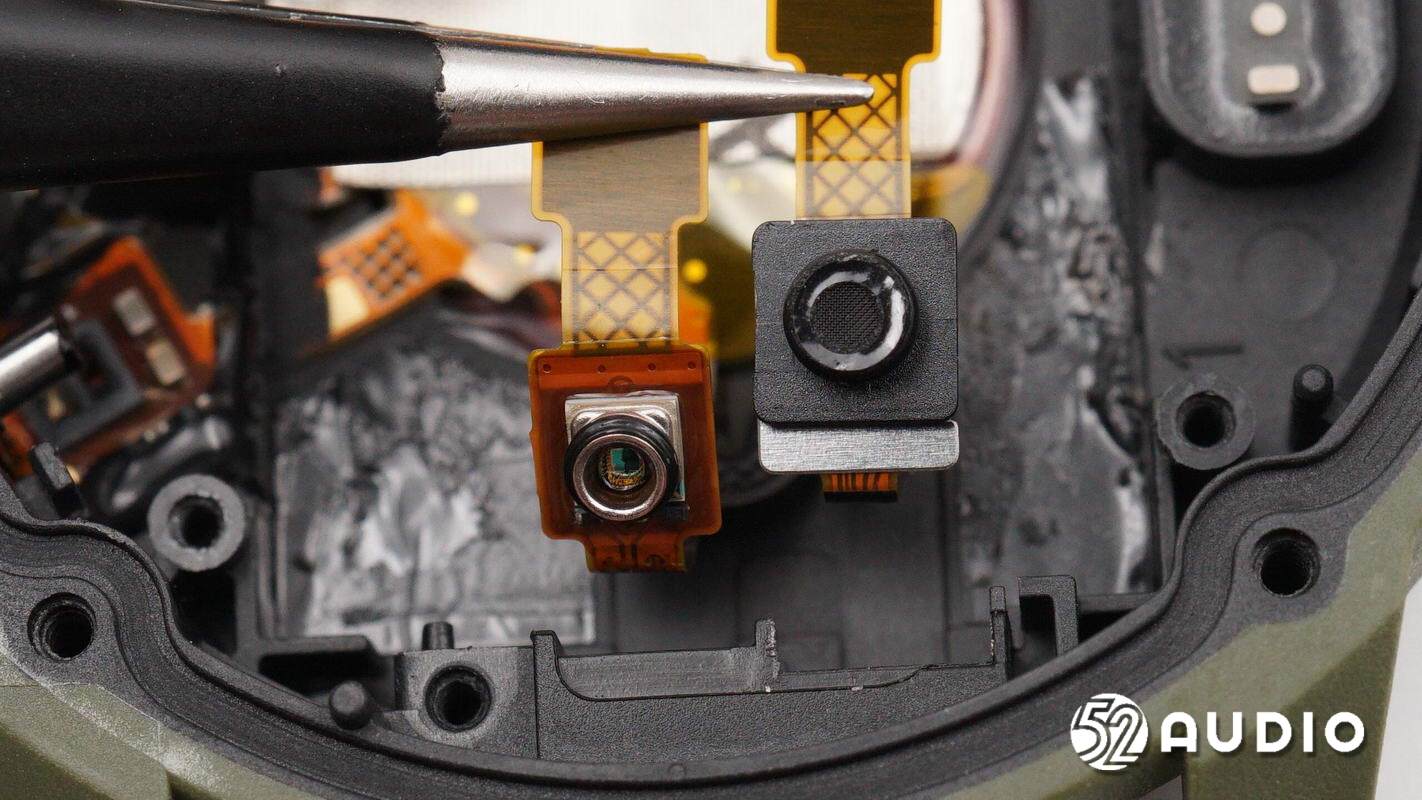

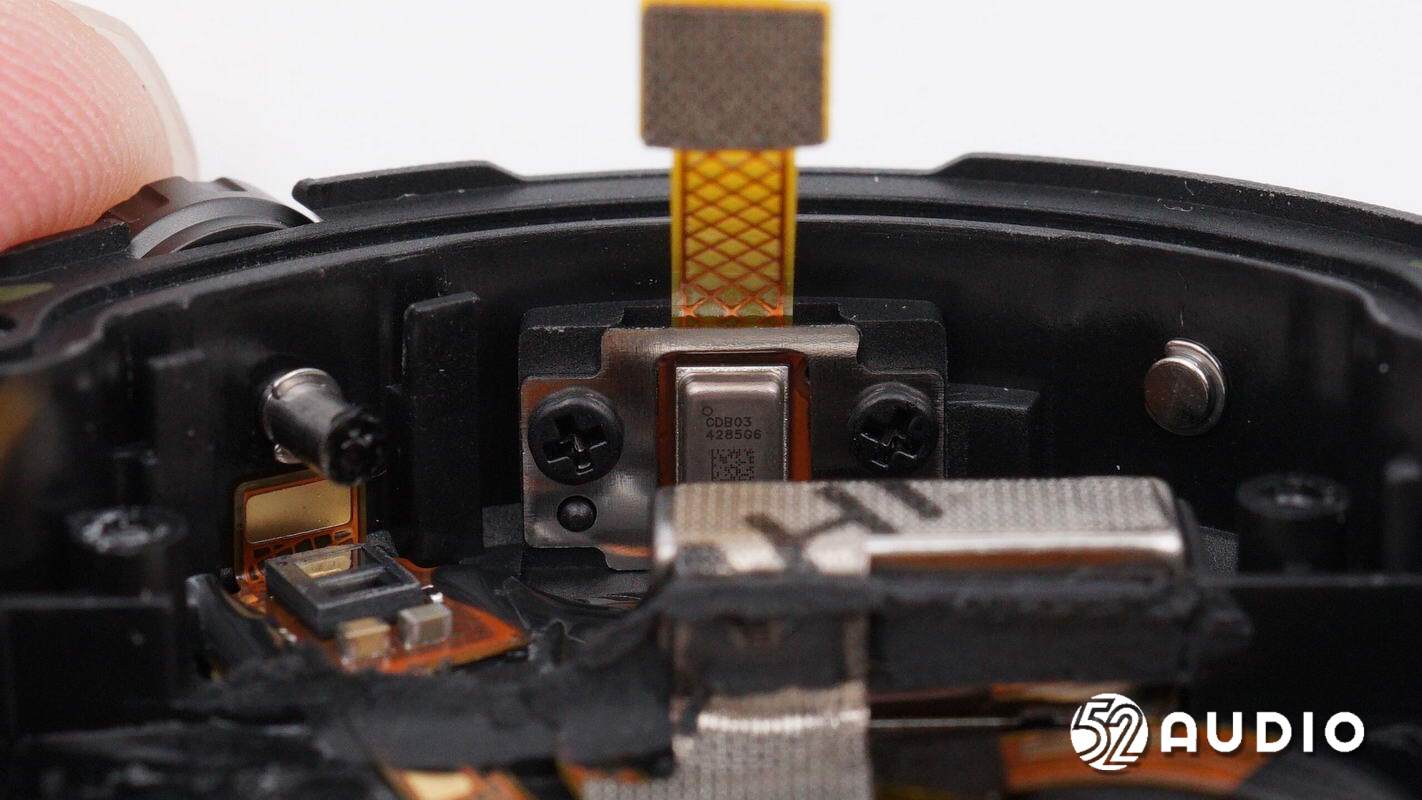

腔体侧边的麦克风和气压计结构特写，通过金属支架固定。

麦克风内侧结构一览，拾音孔通过海绵垫和橡胶圈密封。

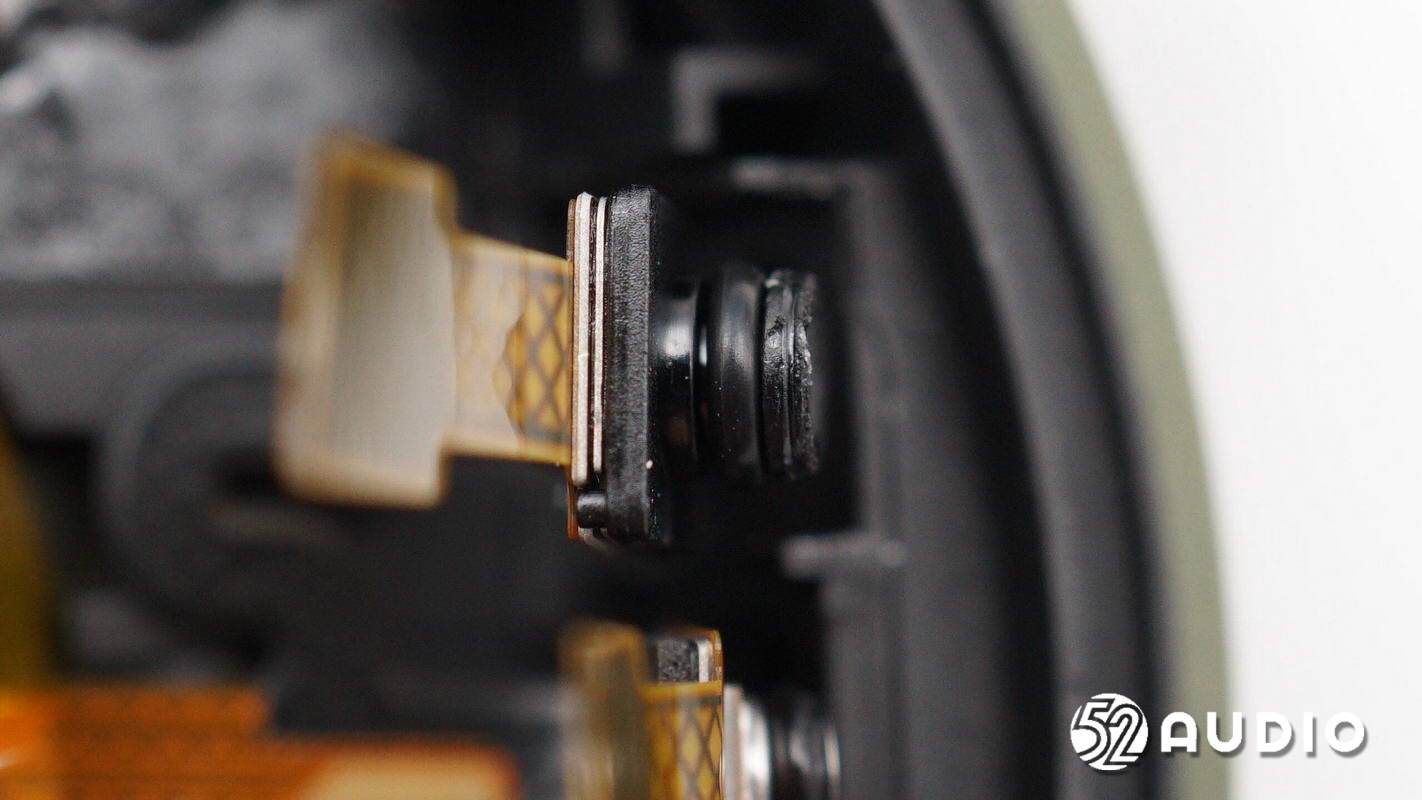

气压计内侧结构特写，同样设置有橡胶圈密封。

腔体另外一侧的麦克风结构特写。

卸掉螺丝，拆掉固定金属支架。

取出麦克风和气压计。

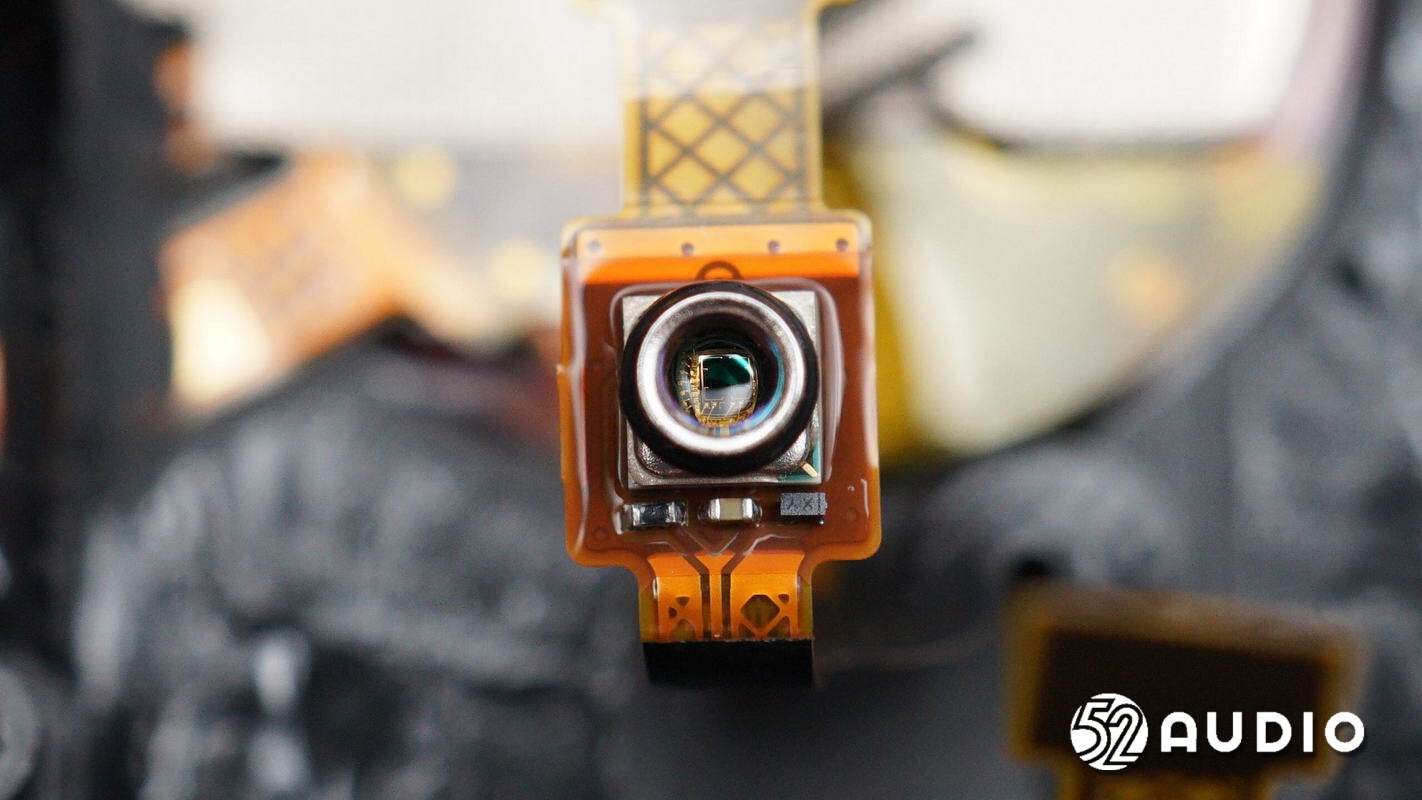

手表内置的气压传感器特写。据智研所了解到，采用了敏芯MSPC600-ADS3防水气压计，是一种由MEMS压阻式压力传感器和专用信号调节ASIC组成的绝对气压传感器。ASIC包括24位Sigma-Delta ADC、OTP存储器、数字核心和接口电路。

存储在OTP存储器中的校准系数数据可以用于校准MSPC600-ADS3。压力校准和温度补偿由设备本身实现。校准后的压力和温度可以通过I2C接口直接读取。传感器模块安装在一个紧凑的金属盖封装中，体积小、功耗低，非常适用于手机、手表等便携式设备。

敏芯MSPC600-ADS3供电电压范围是1.8~3.6V，器件尺寸2.7*2.7*1.77毫米，测压范围30~600kPa，采集时间仅需6ms。这些特性使得敏芯MSPC600-ADS3广泛应用于对精度要求极高的医疗设备和可穿戴电子设备。

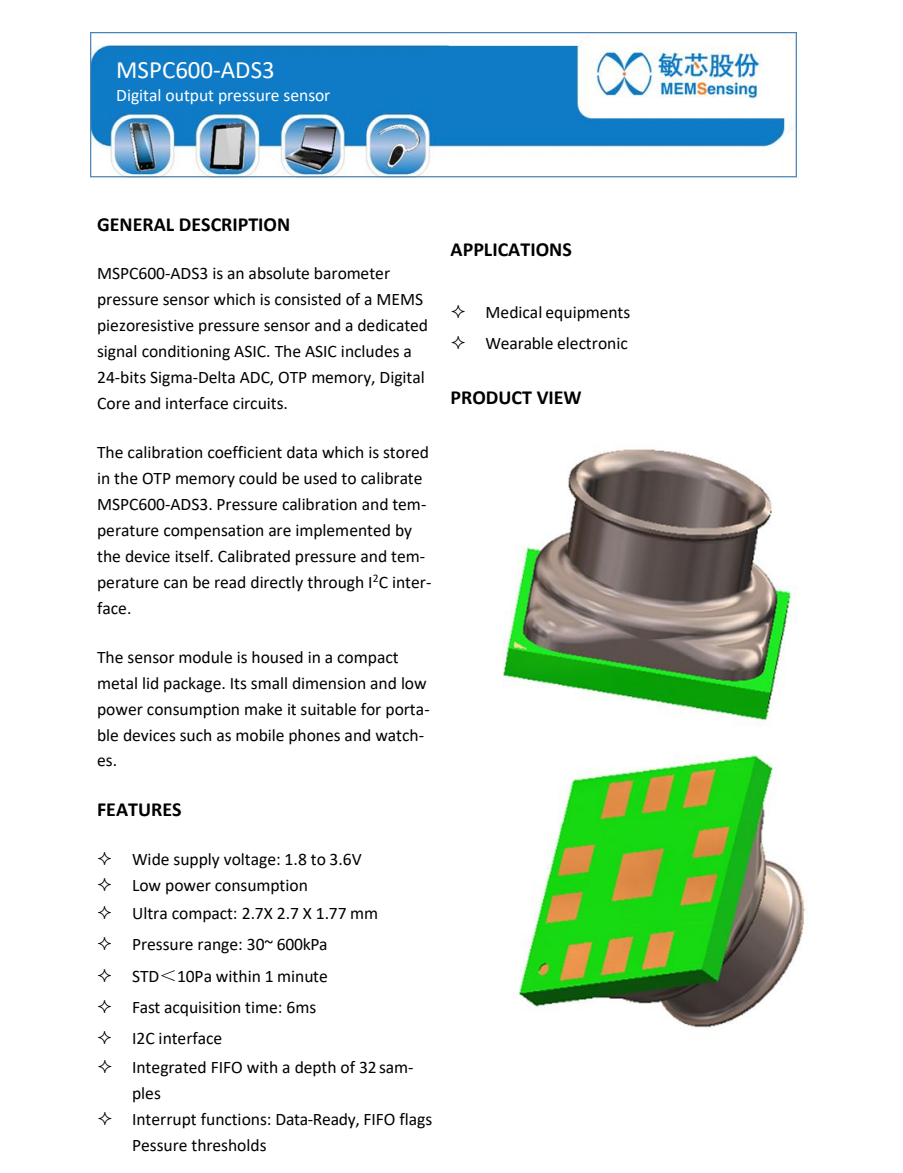

敏芯MSPC600-ADS3防水气压计详细资料图。据智研所了解到，小米、华为、OPPO、vivo、荣耀、传音、华米、SONY、森海塞尔、拜雅、水月雨、Cleer、一加、漫步者、moto、哈曼、Jabra、JBL、小天才、HAYLOU、Nothing、QCY等众多品牌旗下产品都采用了敏芯股份的气压计或者硅麦等传感器件。

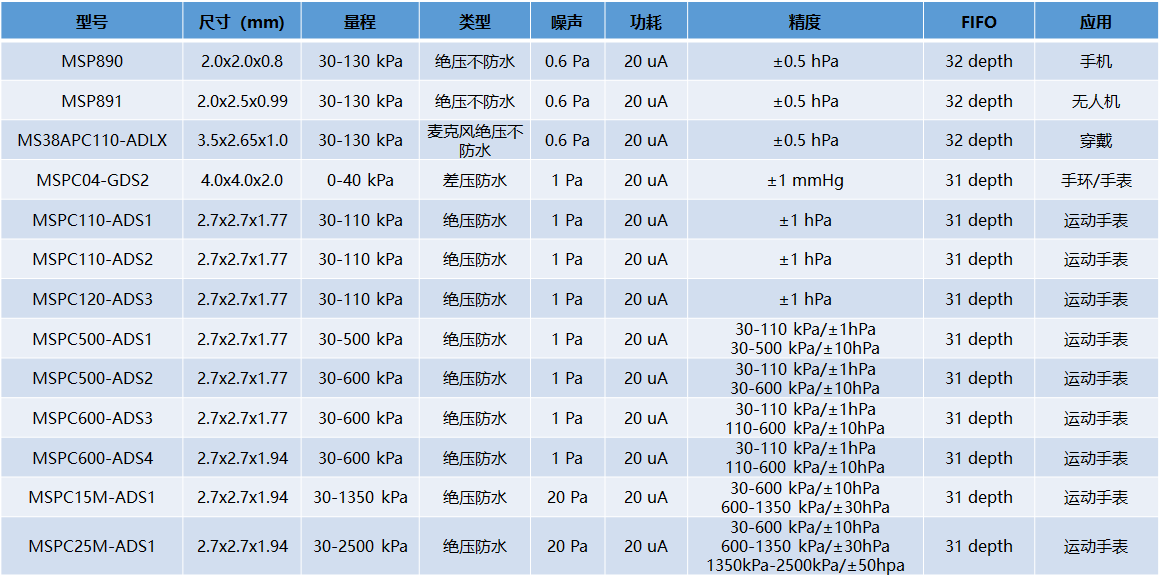

据智研所了解到，除了此次的MSPC600-ADS3气压计外，敏芯股份还拥有丰富的产品型号选择，包括绝压不防水、麦克风&绝压不防水、差压防水、绝压防水等类型，适用于手机、无人机、穿戴、手表/手环、运动手表等多种终端智能产品。

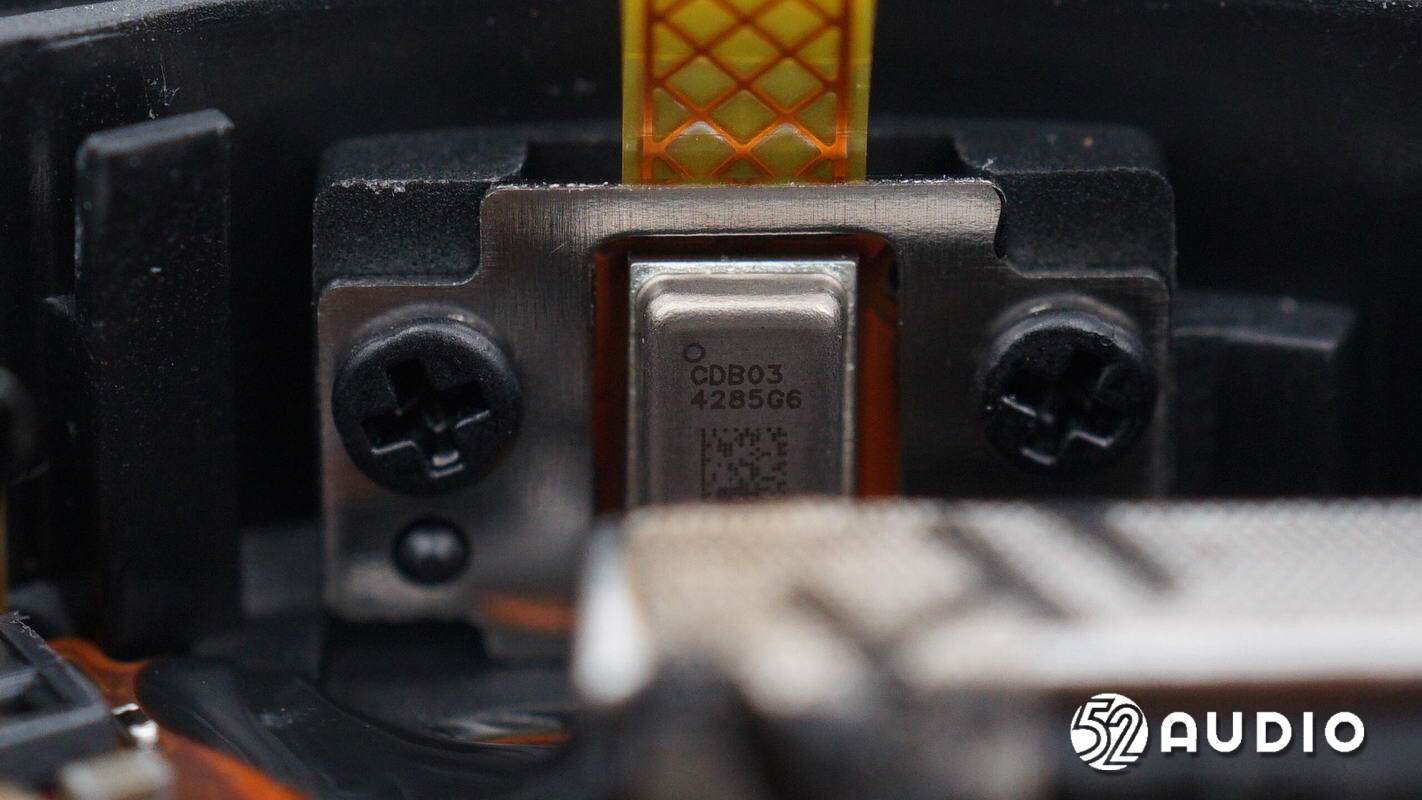

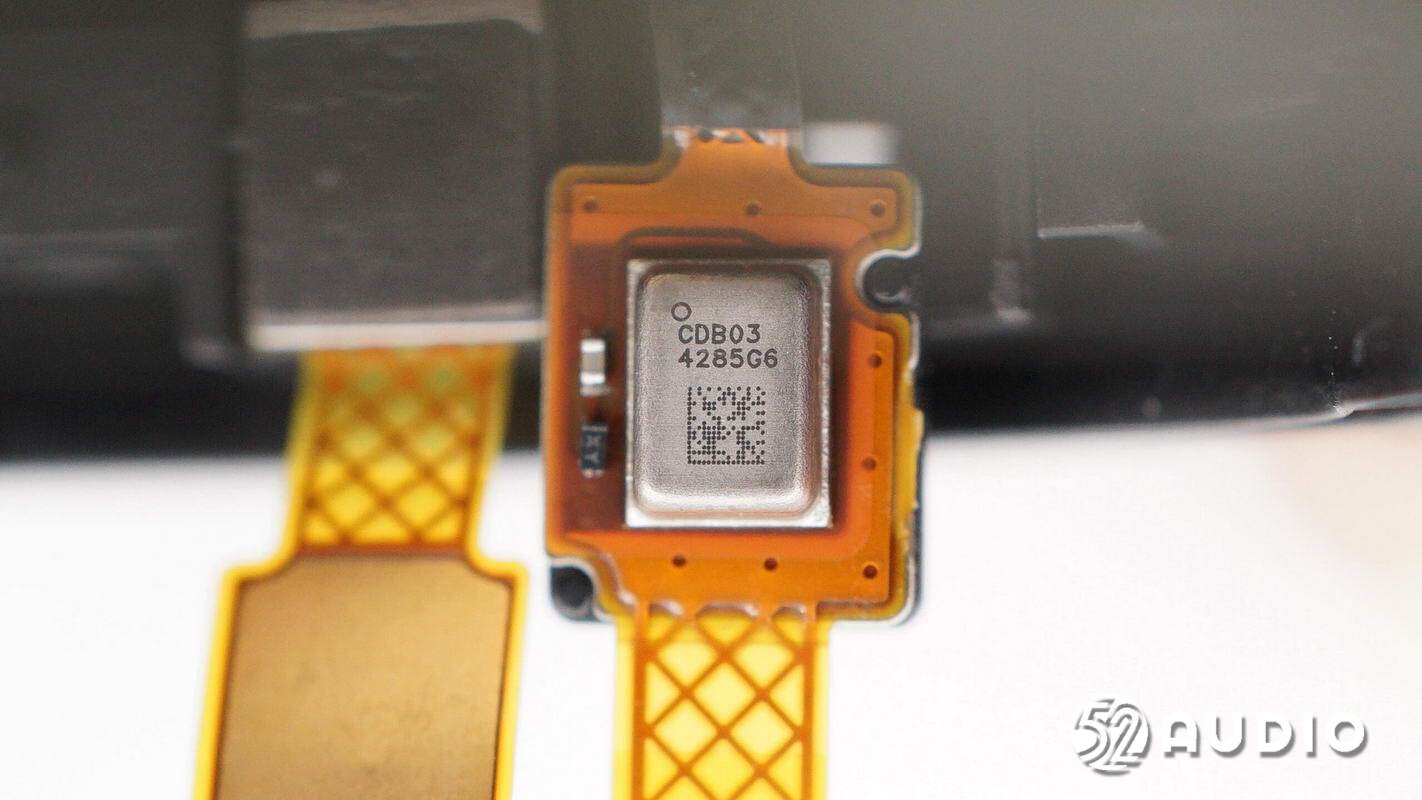

镭雕CDB03的MEMS麦克风特写，用于语音快录功能拾音。

另外一颗镭雕CDB03的MEMS麦克风，双麦克风降噪，提供更精准的收音效果。

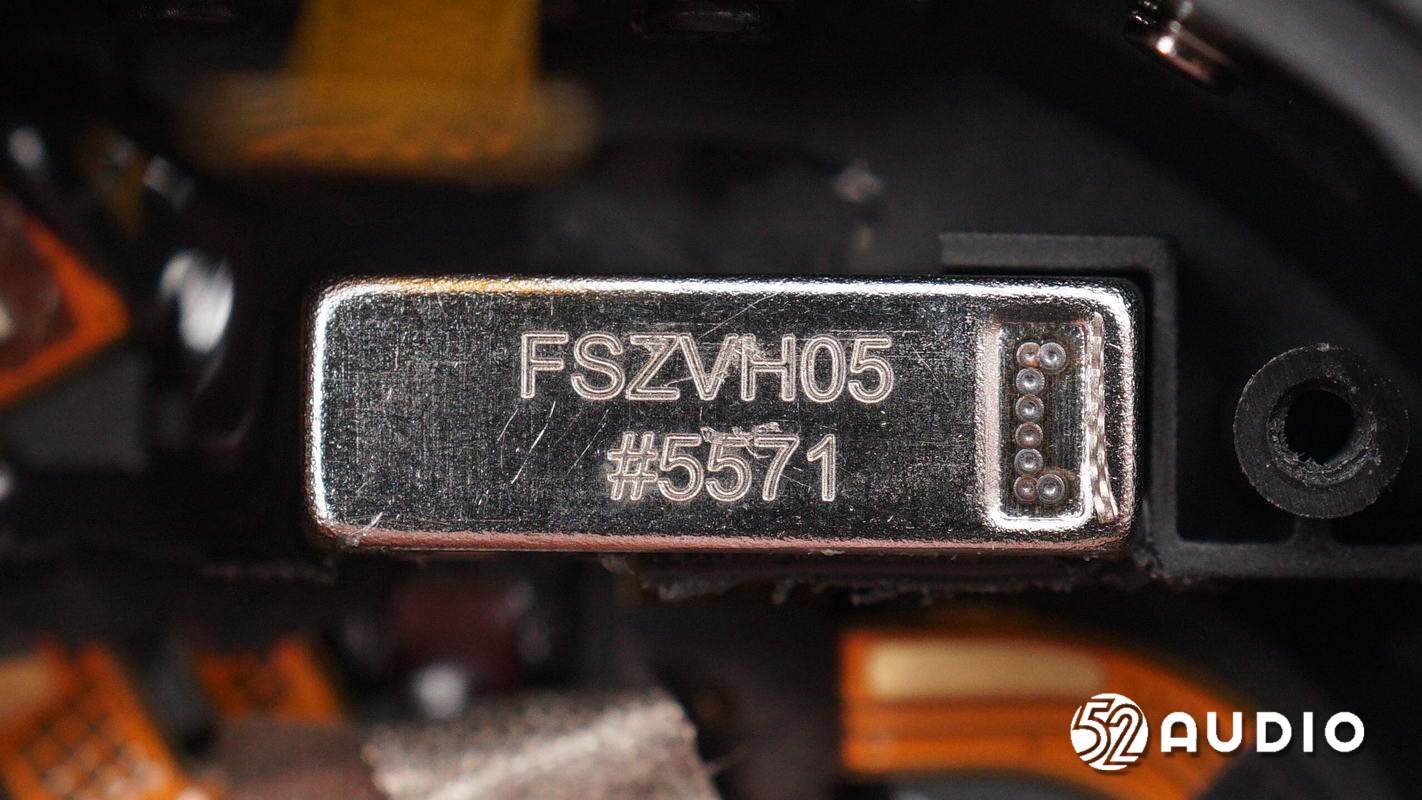

镭雕FSZVH05的线性振动马达特写，用于振动反馈。

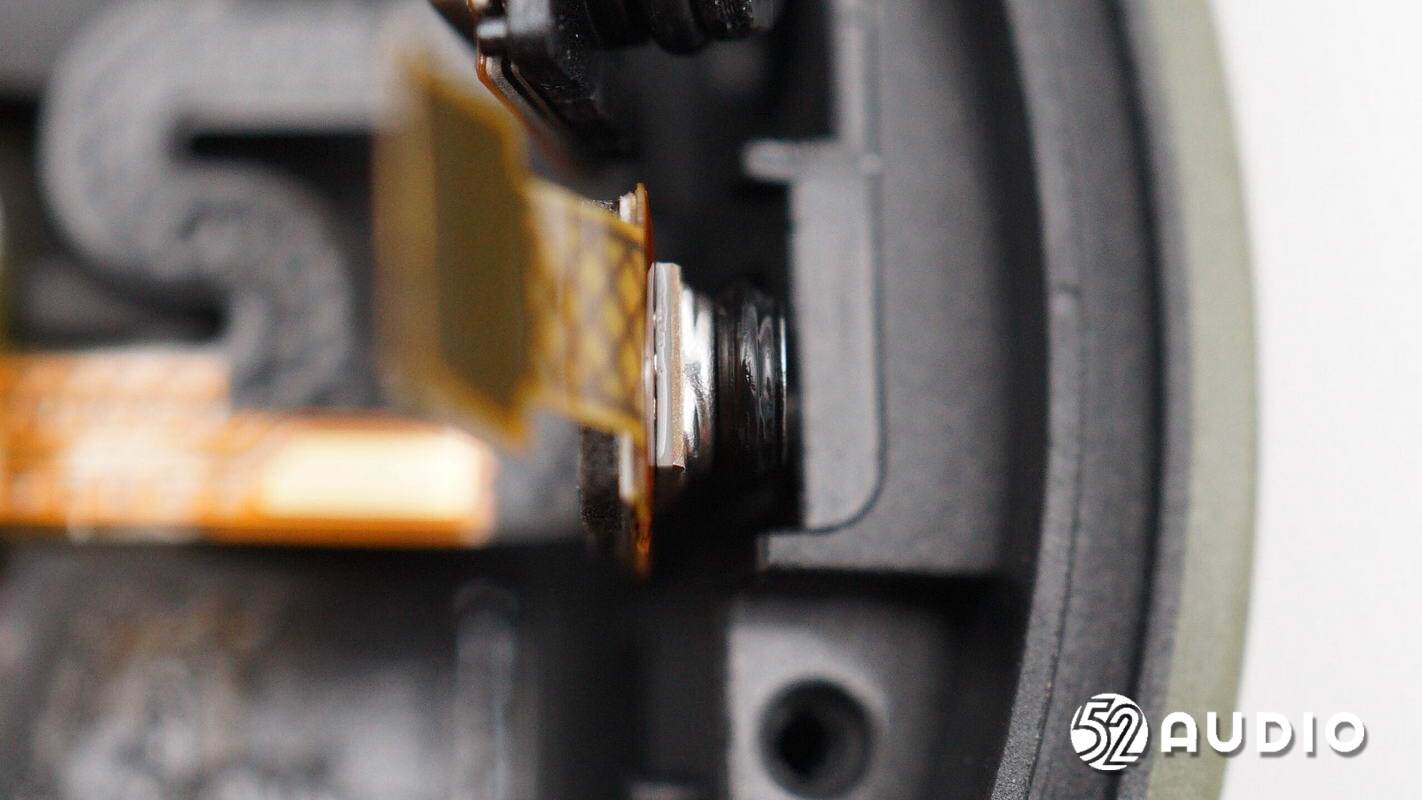

用于检测表冠转动的传感器特写。

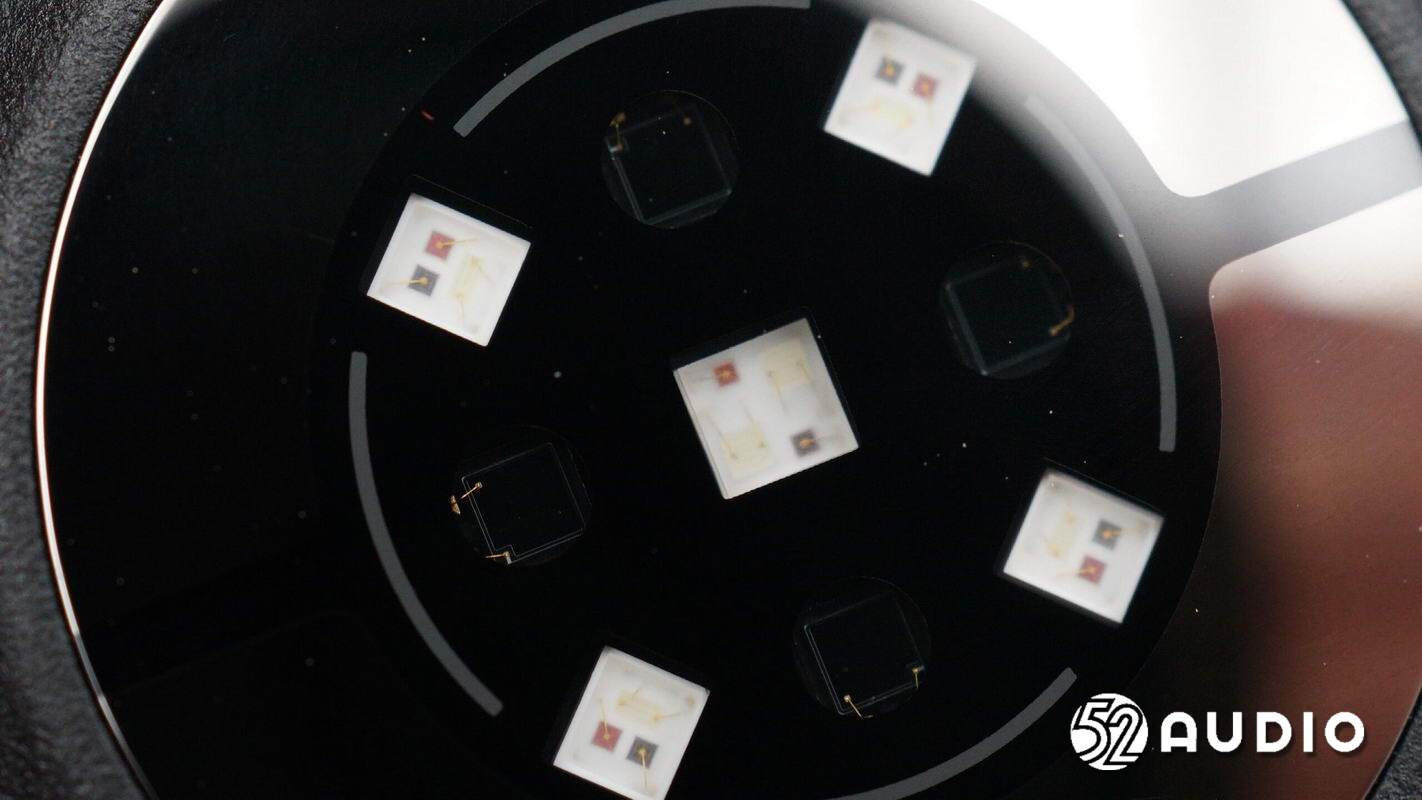

多通道心率传感器模组特写，包括五颗LED照射灯和四路光线接收传感器，用于心率、血氧监测等功能。

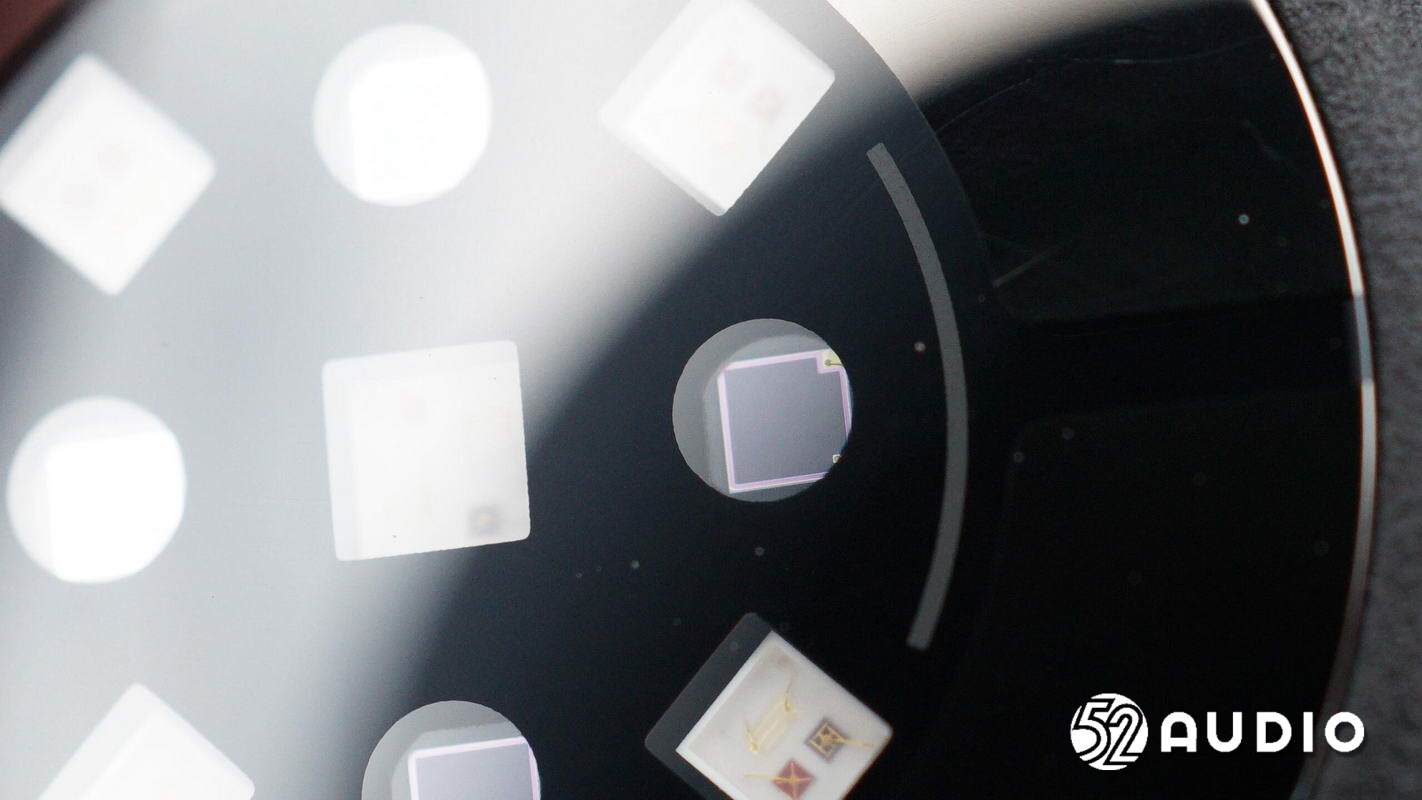

用于接收LED灯反射光线的感应器特写。

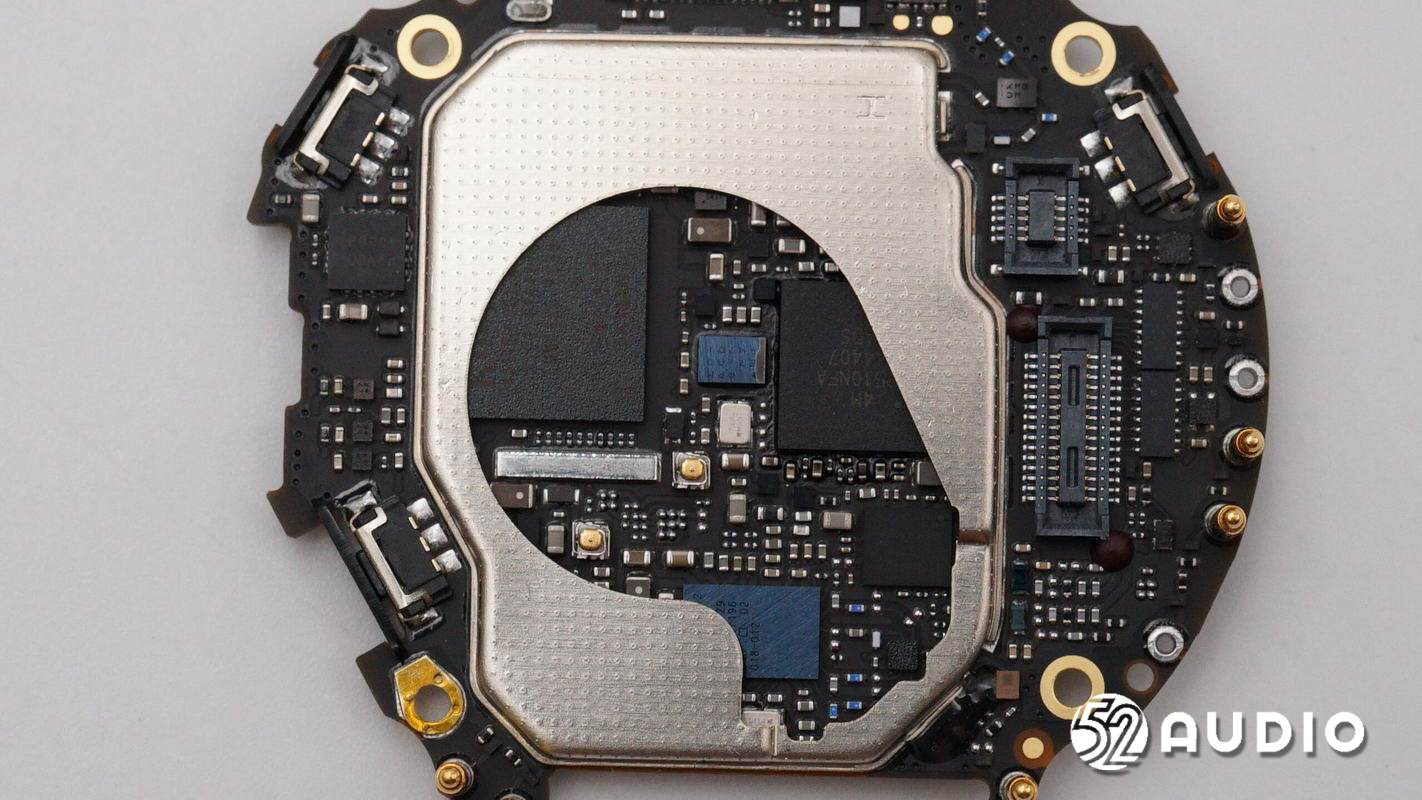

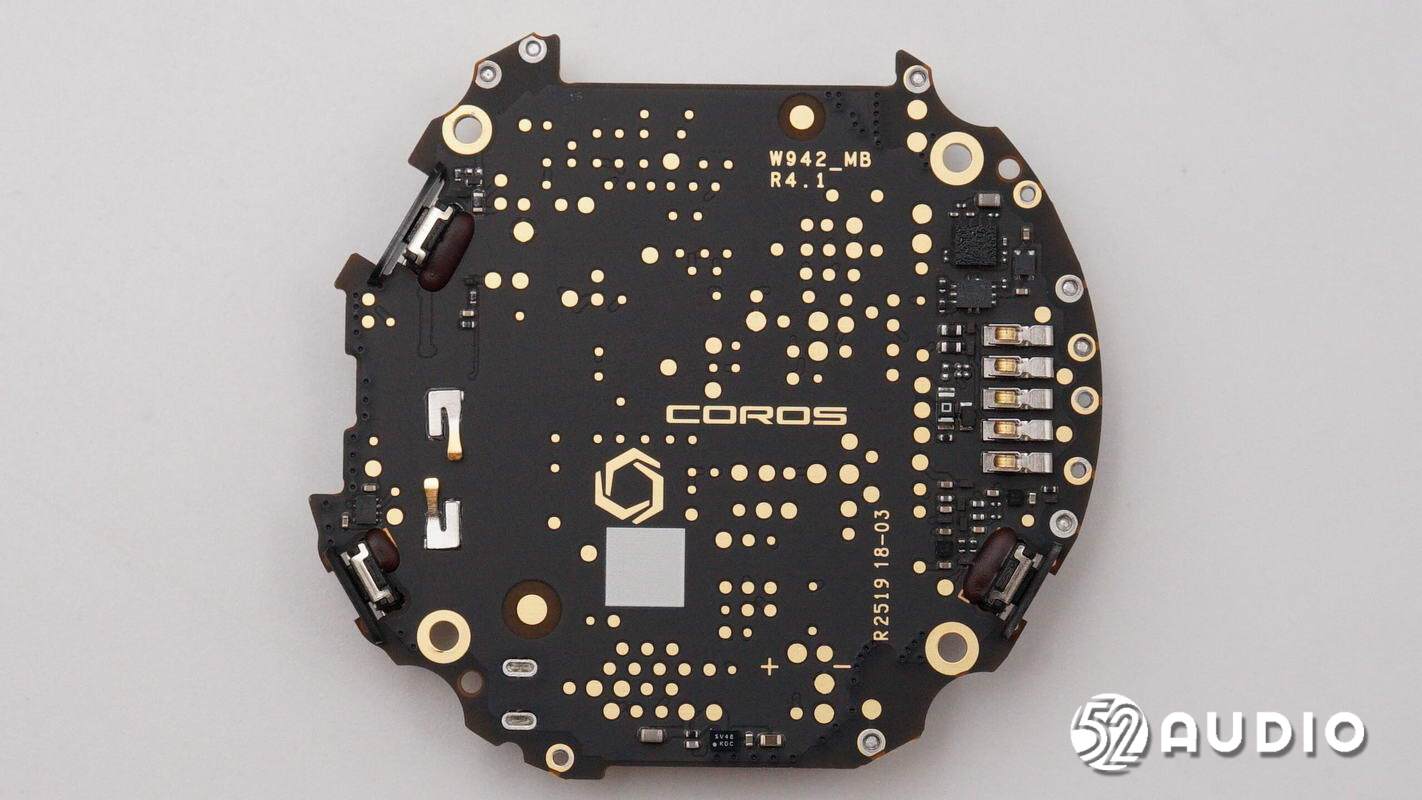

手表主板一侧电路一览。

手表主板另外一侧电路一览。

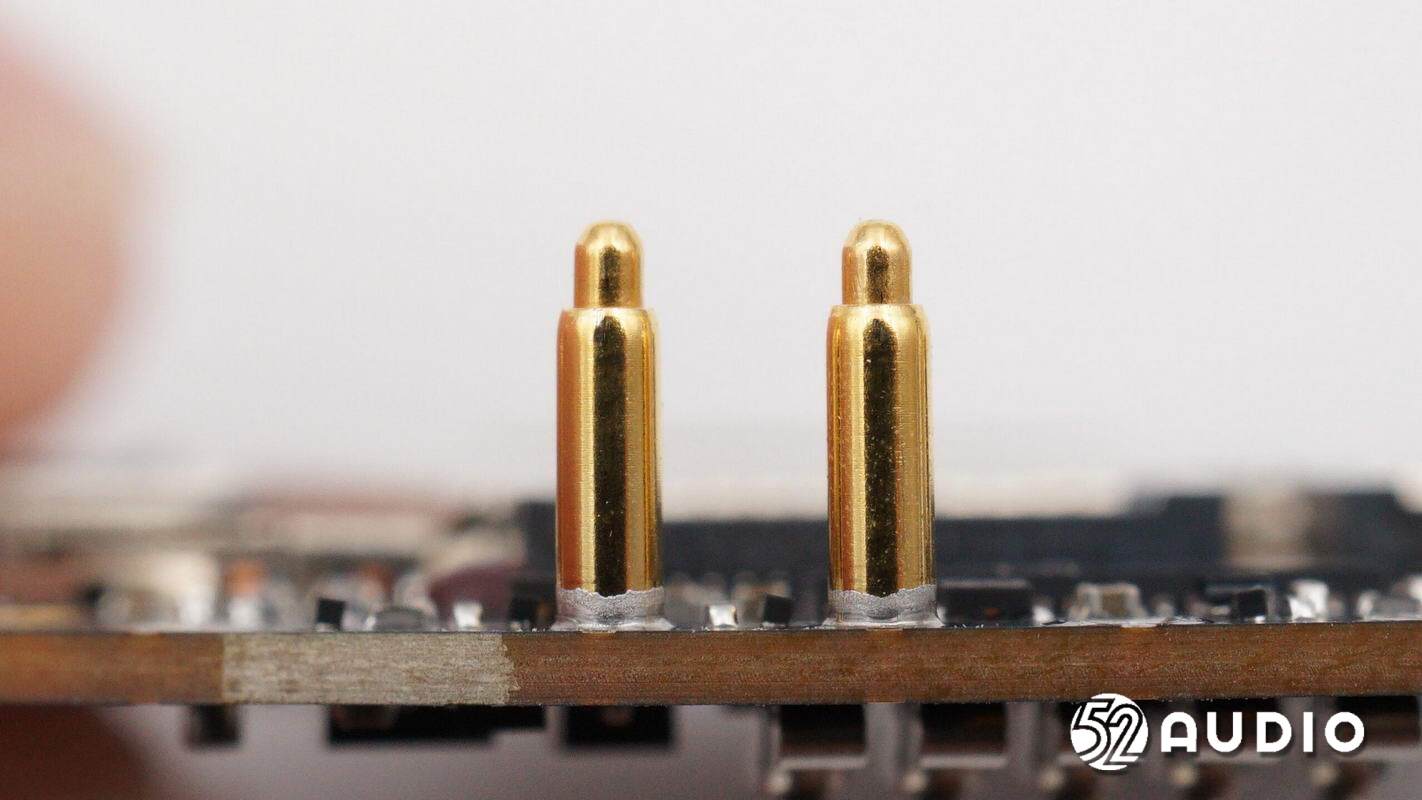

连接表圈内部天线的Pogo Pin连接器特写。

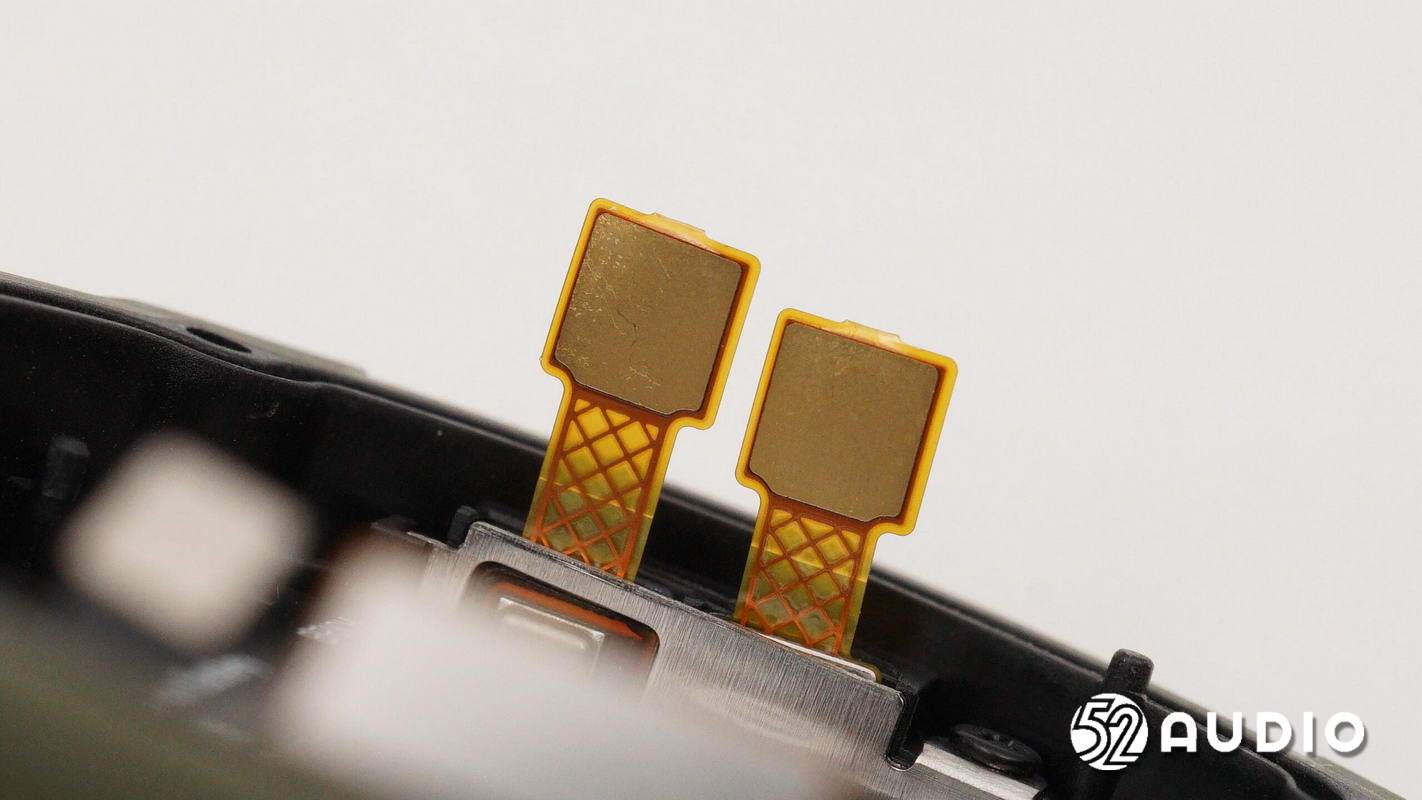

功能按键特写，三颗采用了相同规格。

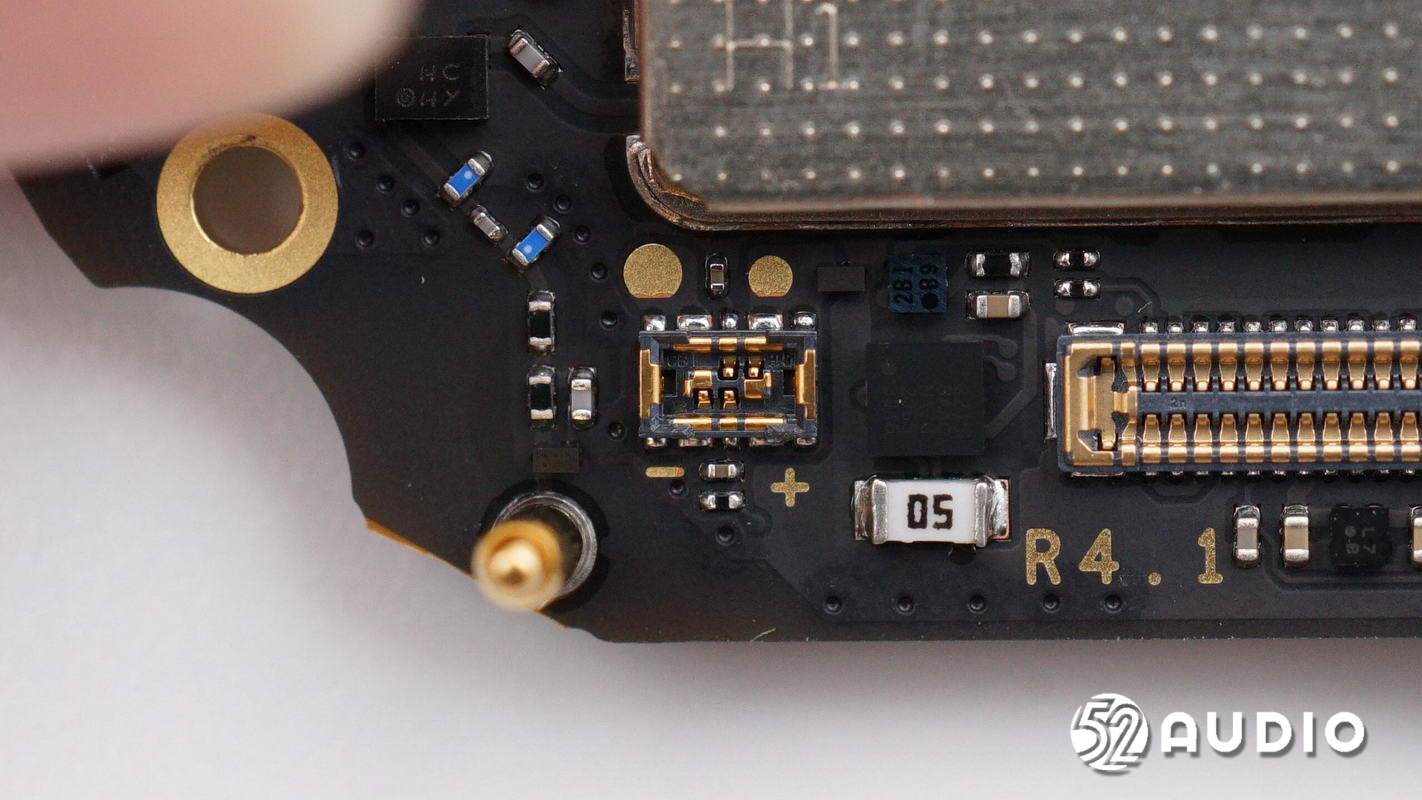

连接电池排线的BTB连接器母座特写。

连接健康监测传感器模组排线的BTB连接器母座。

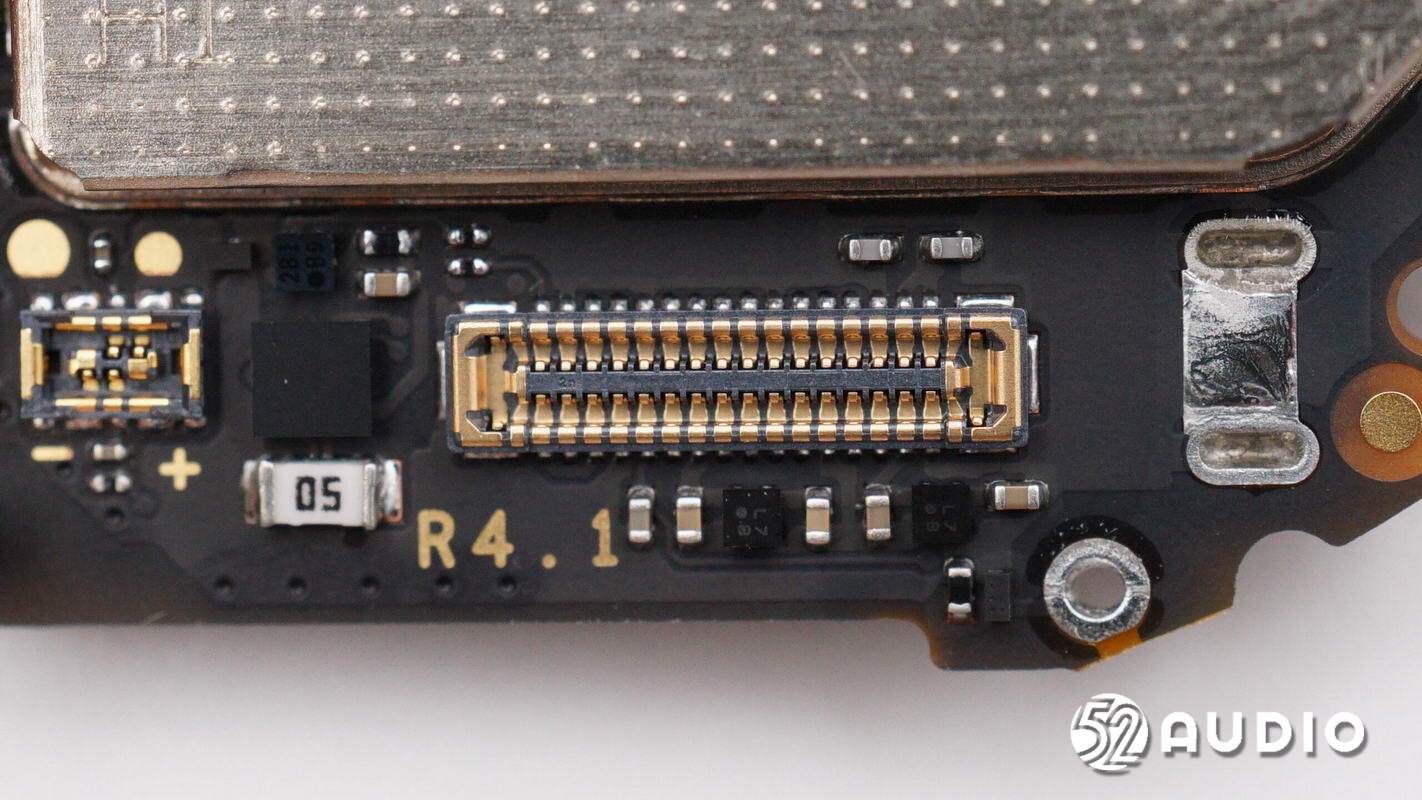

两个连接屏幕排线的BTB连接器母座。

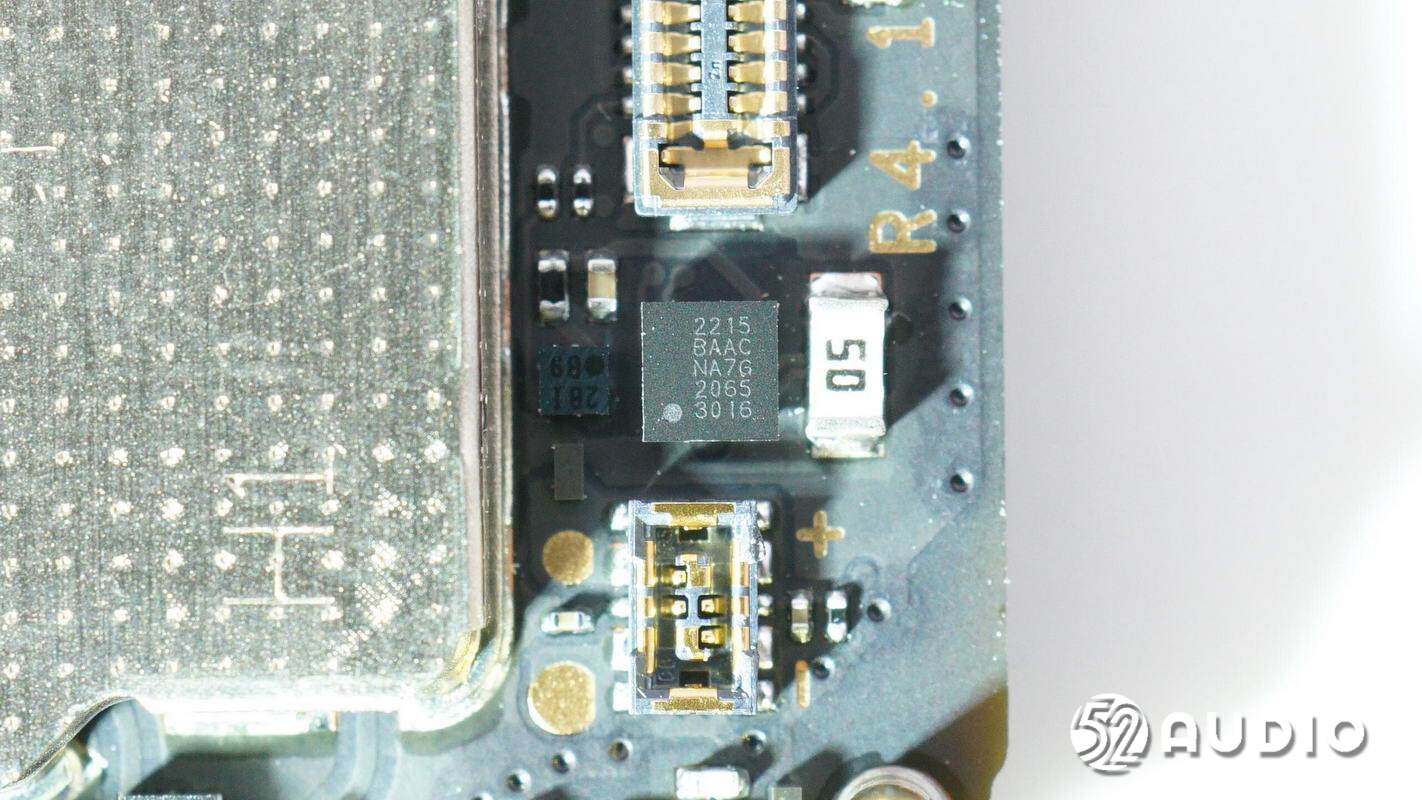

赛微微电CW2215B锂电池电量计芯片，具有5μA超低功耗，支持电流检测。

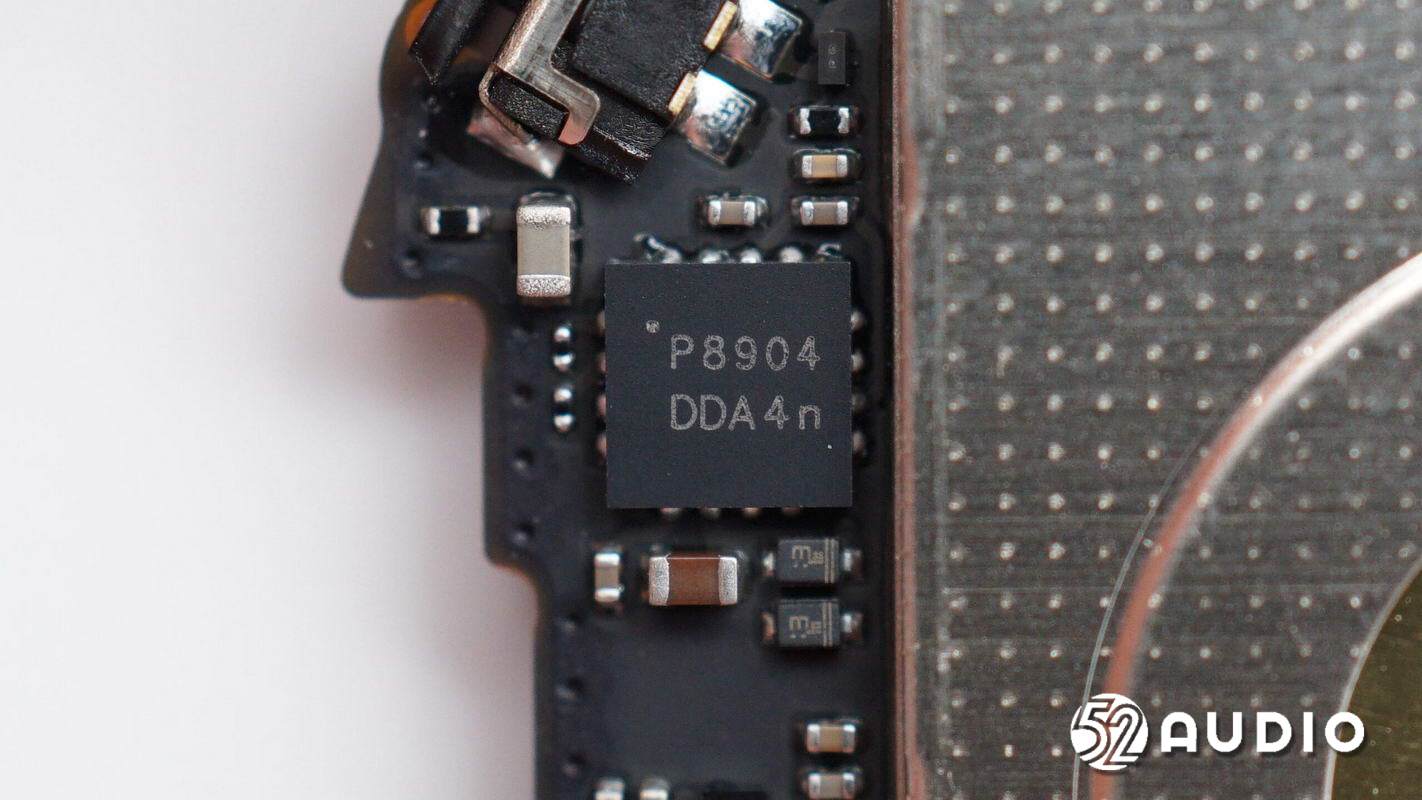

Diodes达尔PAM8904是一款集成电荷泵升压转换器的压电蜂鸣器驱动器。PAM8904能够从5.5V电源驱动24Vpp的陶瓷/压电蜂鸣器。电荷泵可以以1x、2x或3x模式运行。

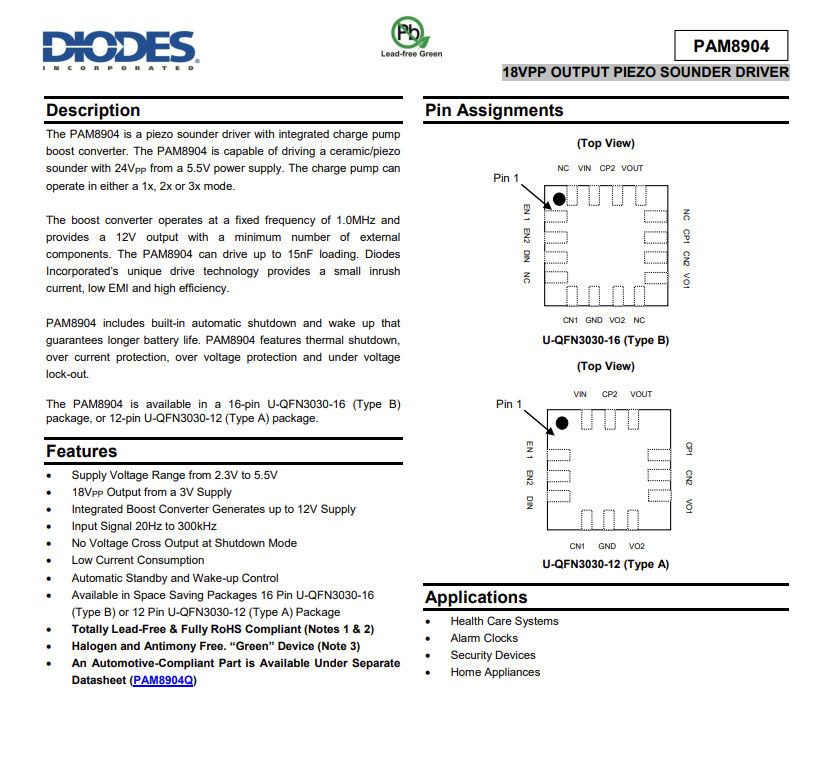

Diodes达尔PAM8904详细资料图。

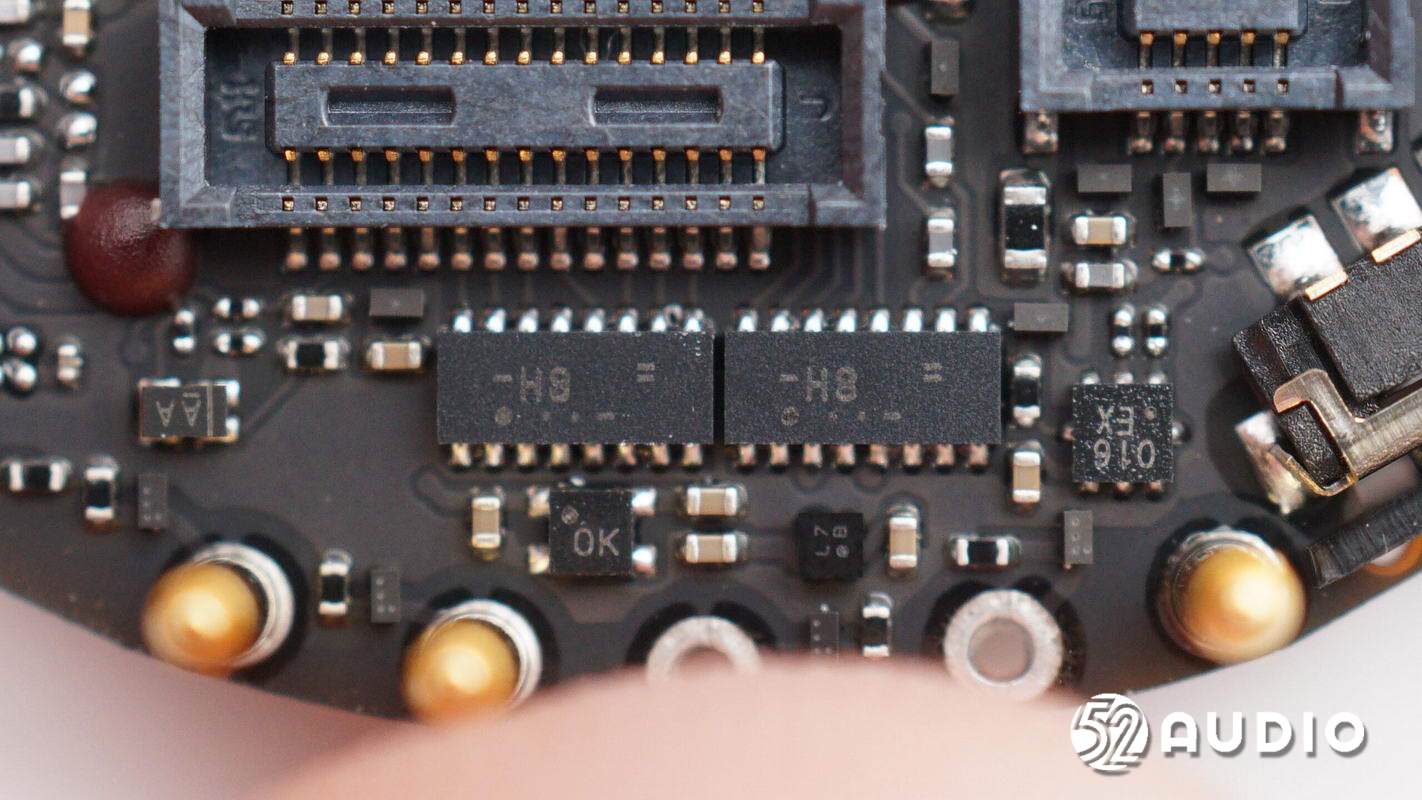

两颗丝印H8的TVS阵列，用于静电防护。

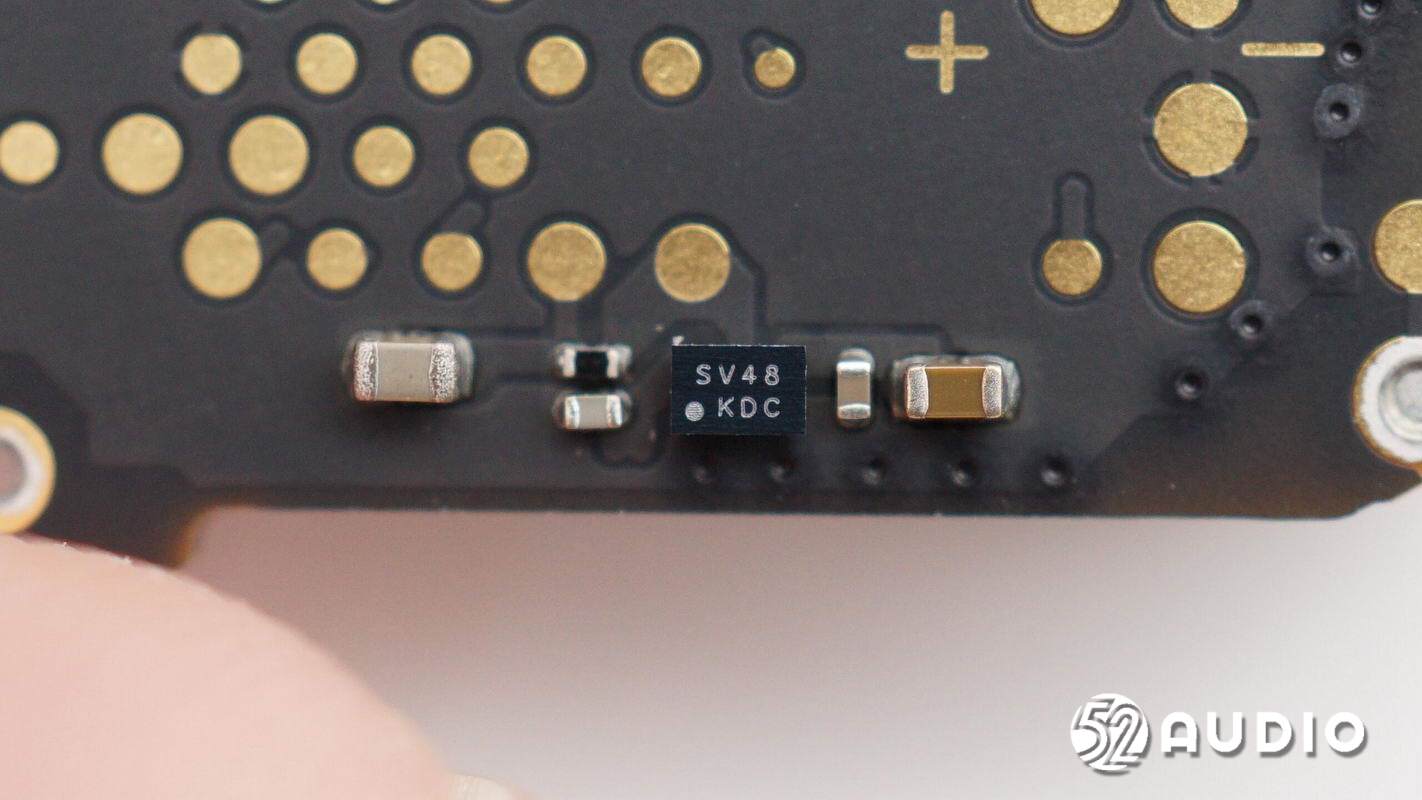

丝印SV48的IC。

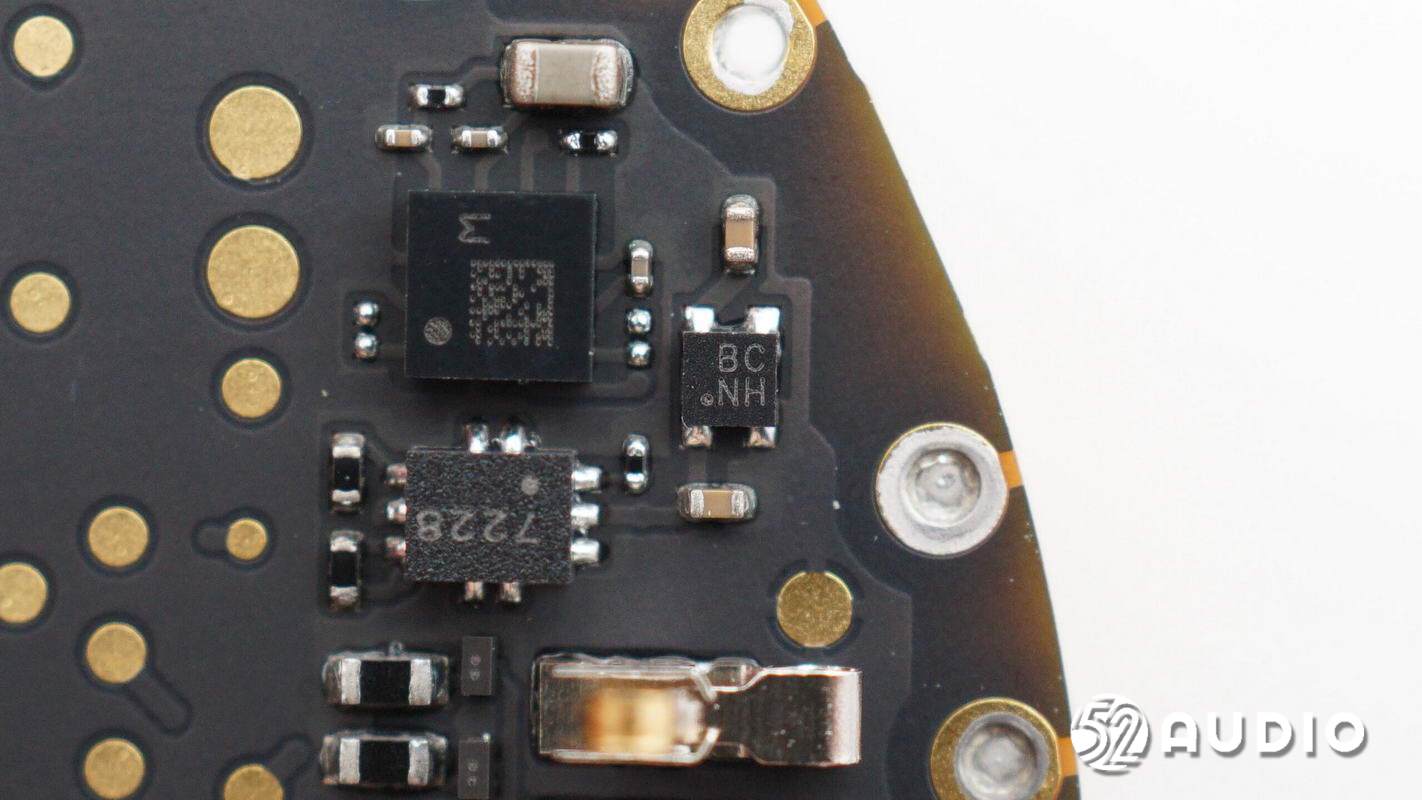

丝印BC NH的IC。

ST意法半导体LIS2MDLTR超低功耗、高性能的三轴数字磁传感器，磁场动态范围为±50高斯。

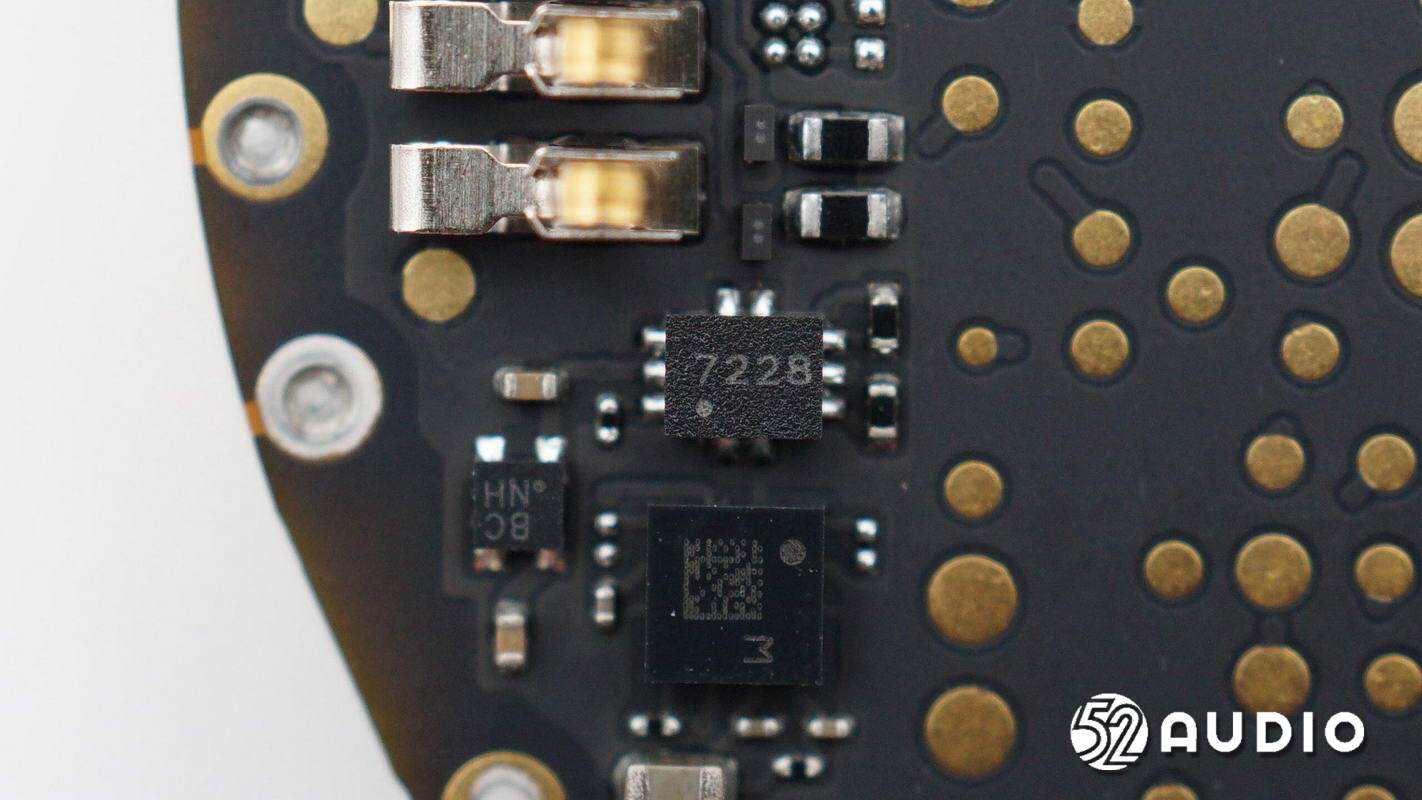

丝印7228的IC。

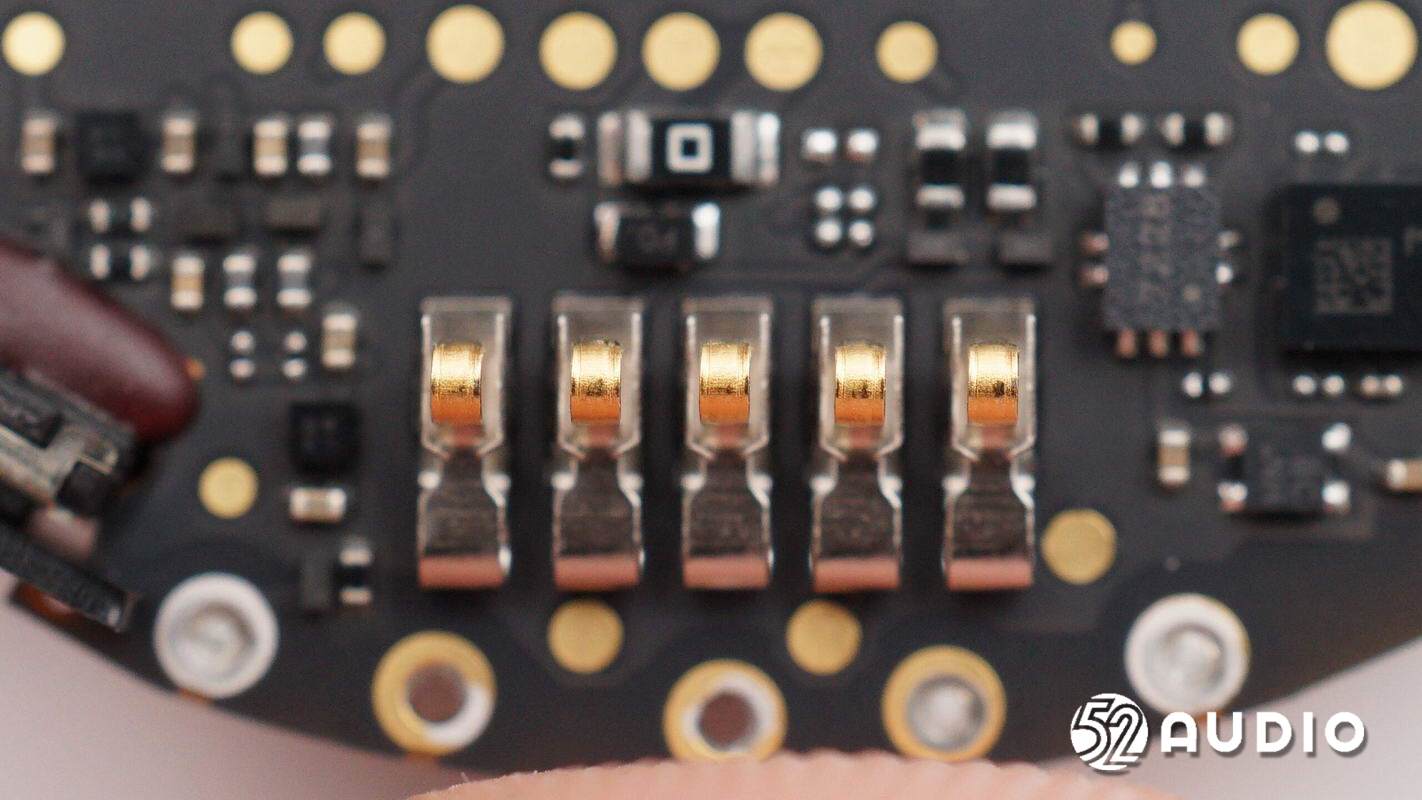

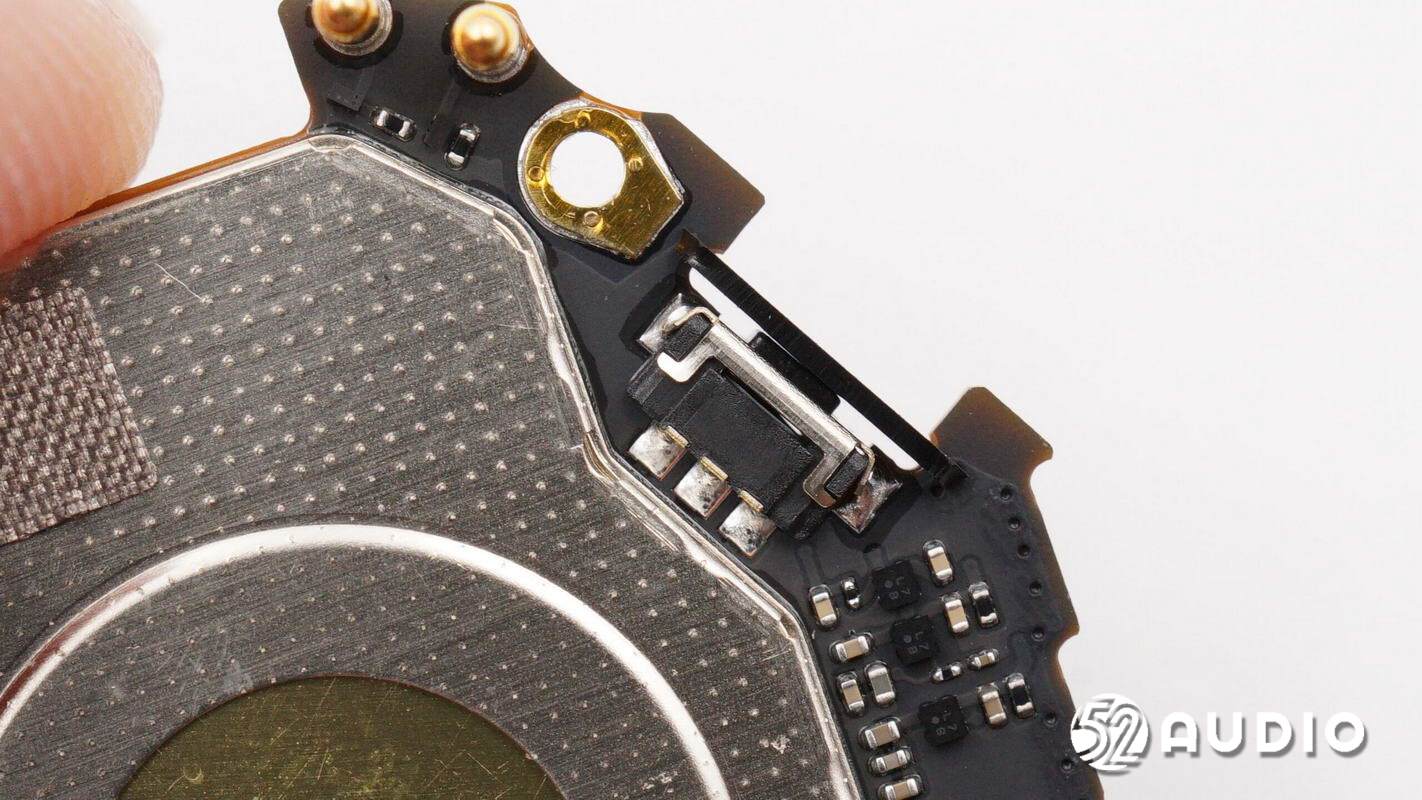

连接充电触点的金属弹片特写。

取掉主板上的屏蔽罩。

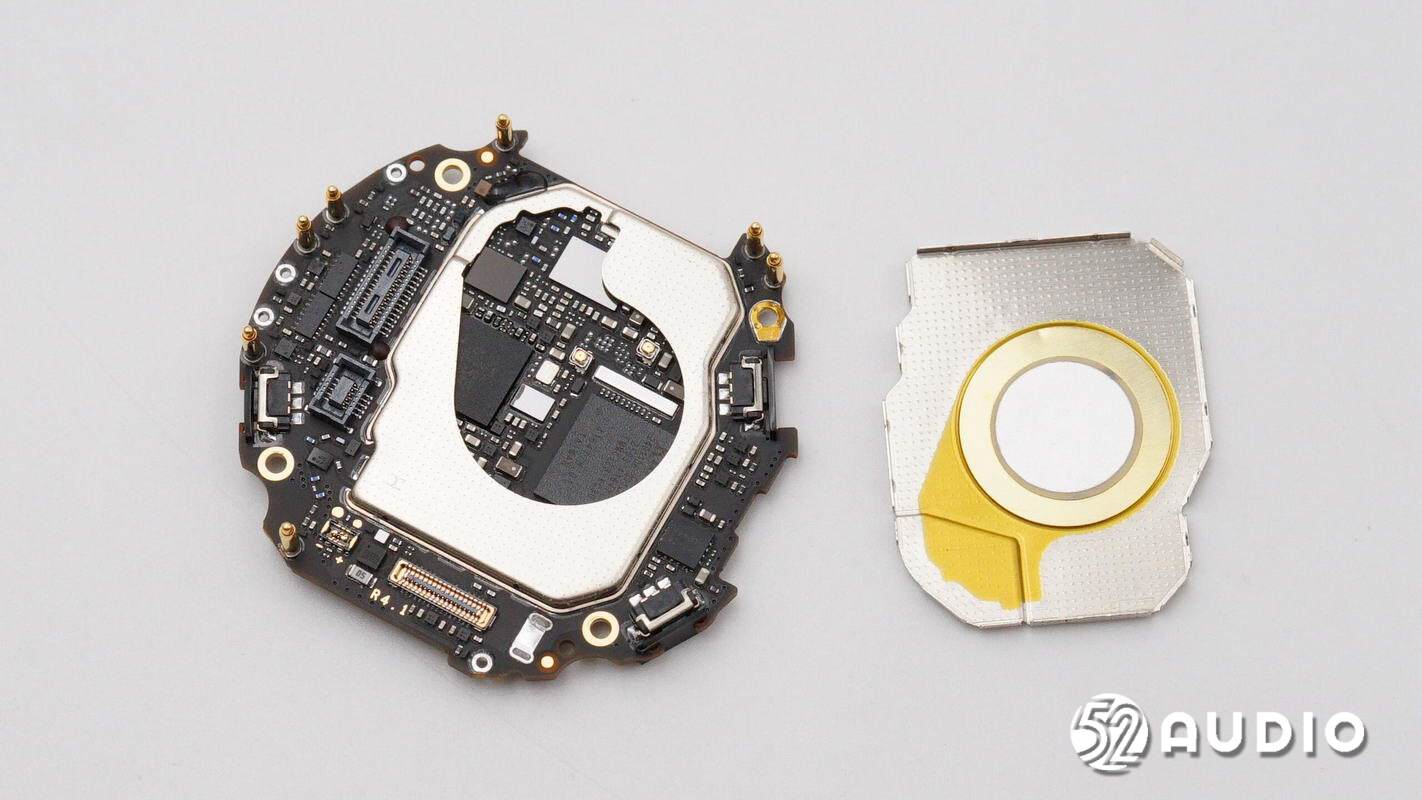

屏蔽罩内侧的压电陶瓷片特写。

屏蔽罩下方电路一览。

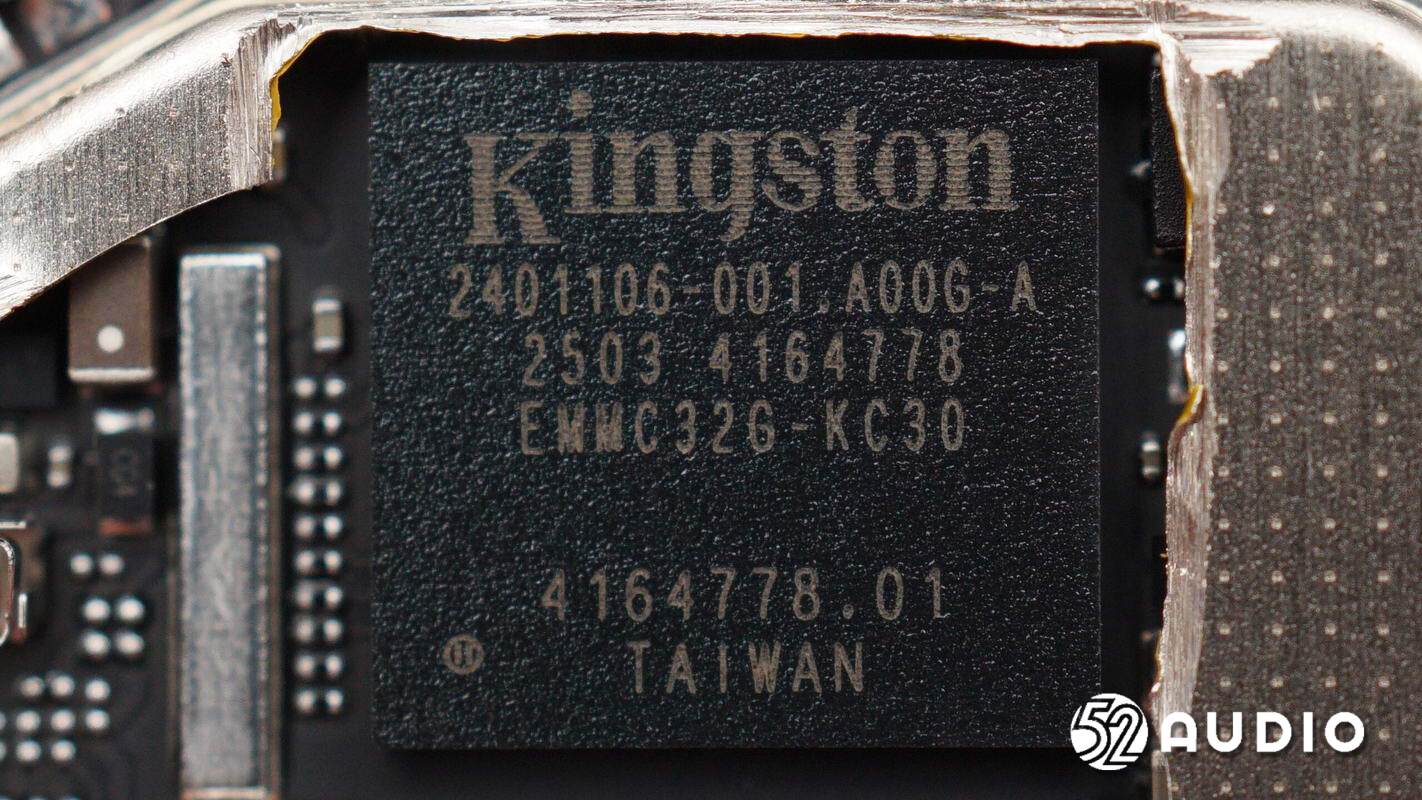

Kingston金士顿EMMC32G-KC30-01B01 eMMC 5.1嵌入式存储器，容量32GB，用于存储音乐、离线地图等数据信息。

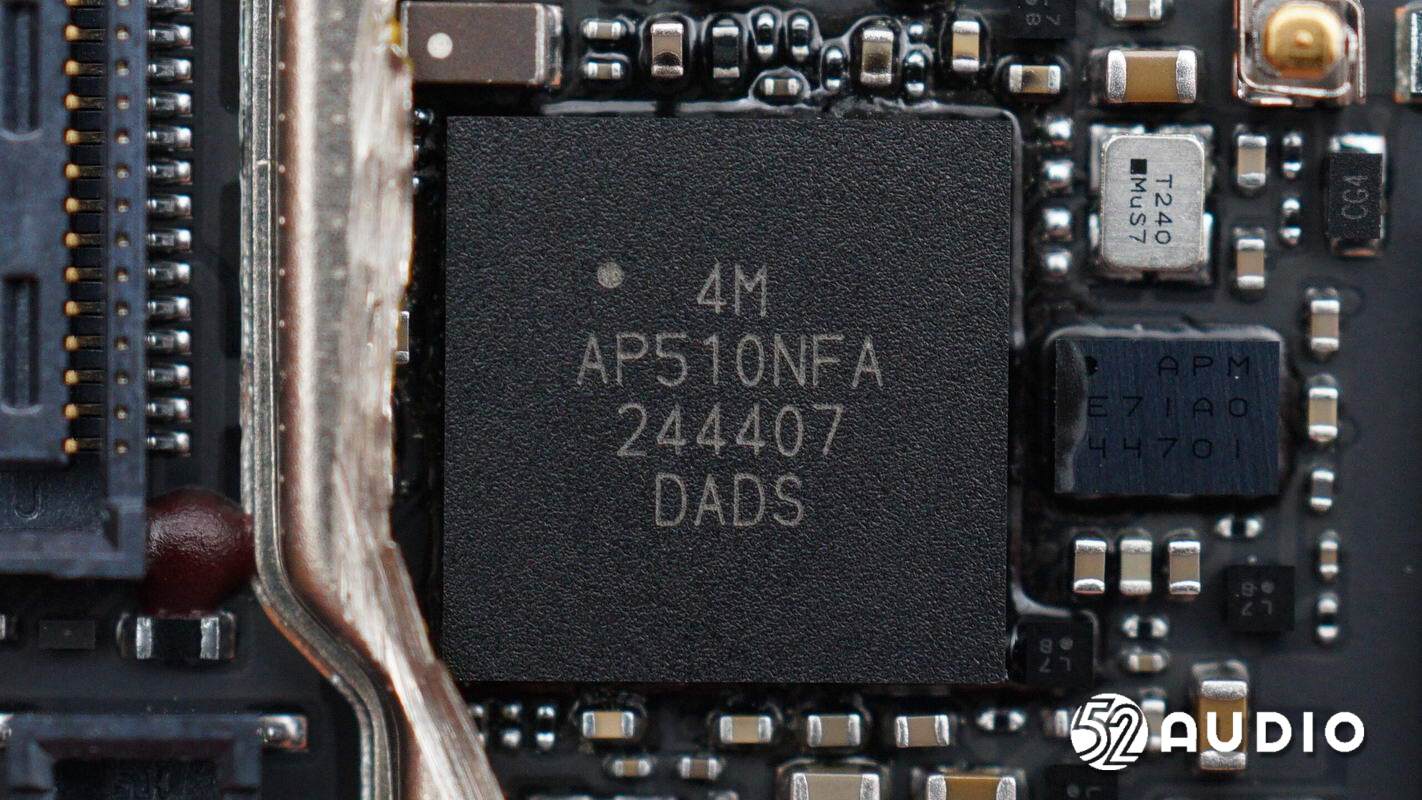

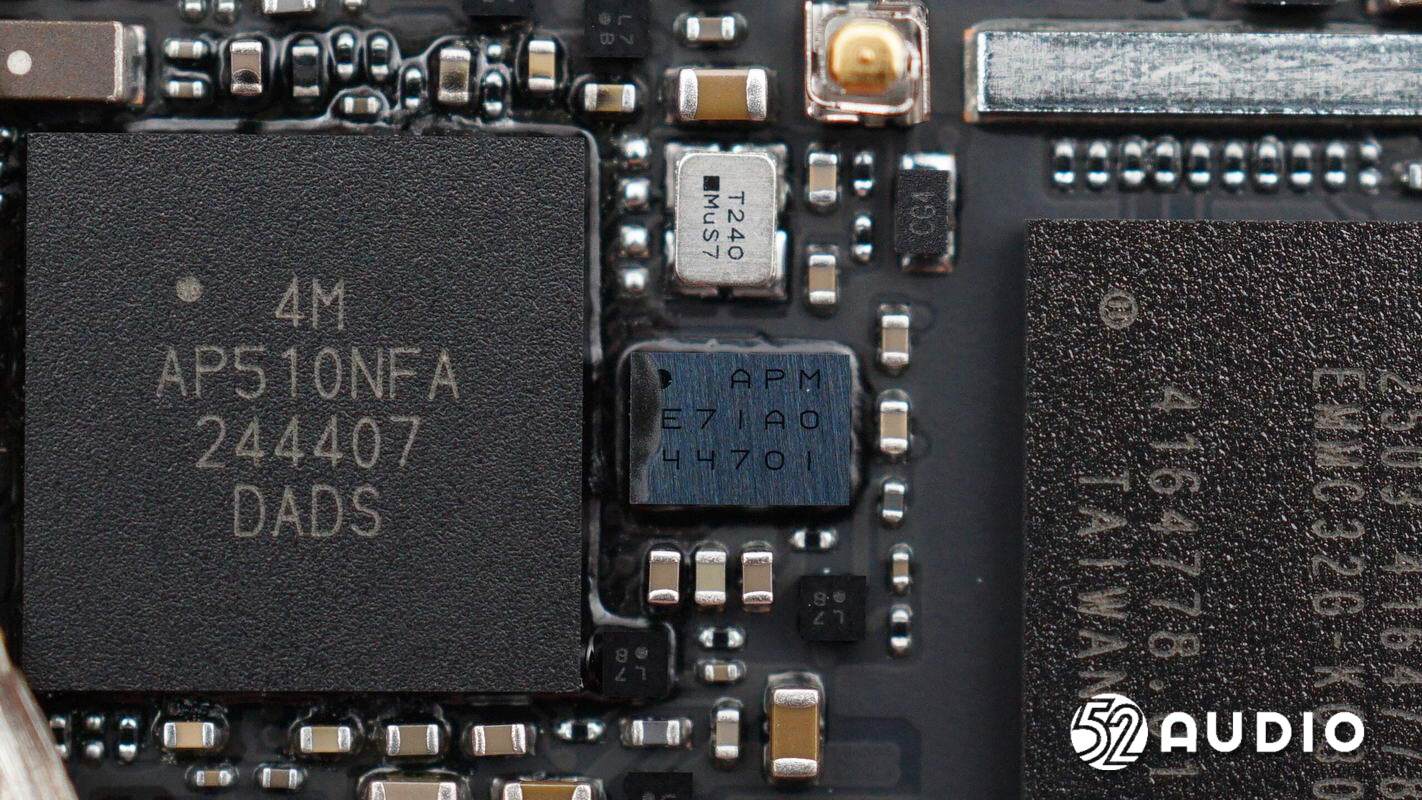

Ambiq Micro公司的Apollo510超低功耗系统级芯片（SoC），集成Arm® Cortex-M55处理器，支持M-Profile Vector Extension（MVE）处理和浮点运算（FPU），具备AI加速能力，提供高达250MHz的时钟频率和120CM/mJ的能效表现；集成2D/2.5D GPU，支持高达250MHz的操作模式，具备图形加速和抗锯齿功能。Apollo510支持多种低功耗模式，包括低功耗运行模式（96MHz）和高性能模式（250MHz），通过Ambiq的SPOT平台技术实现行业领先的能效。

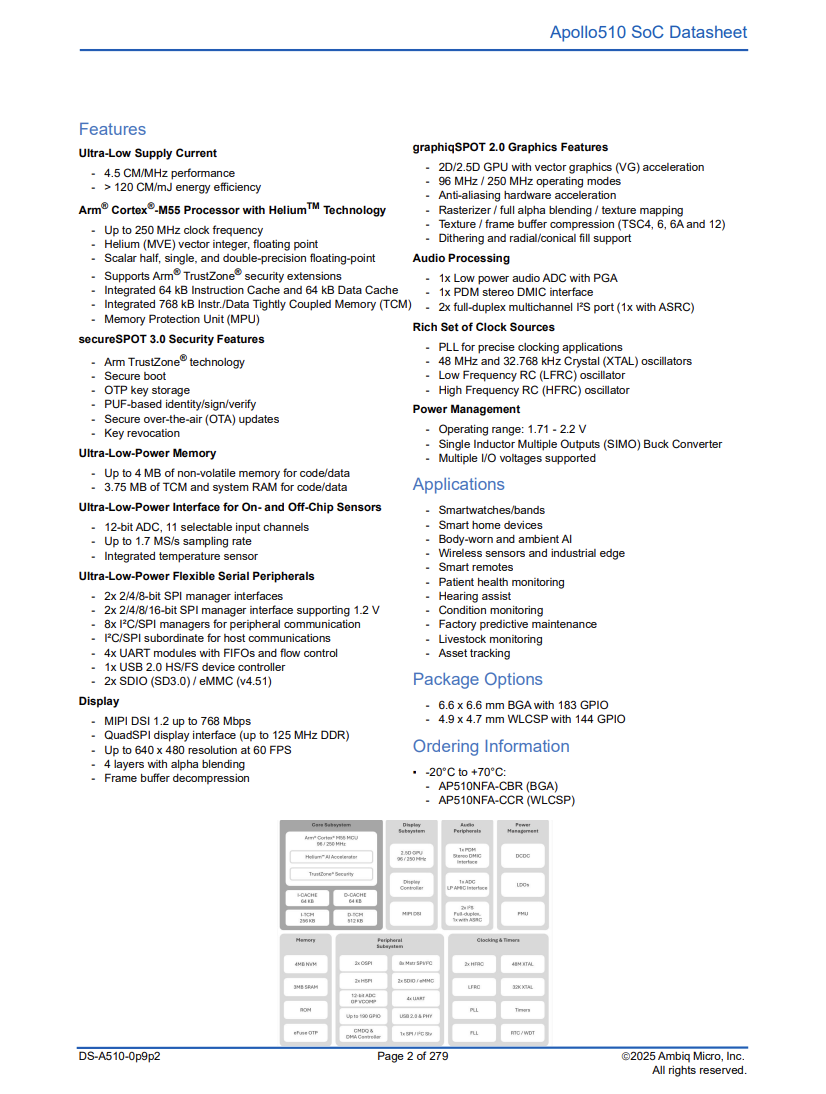

Ambiq Micro公司的Apollo510详细资料图。

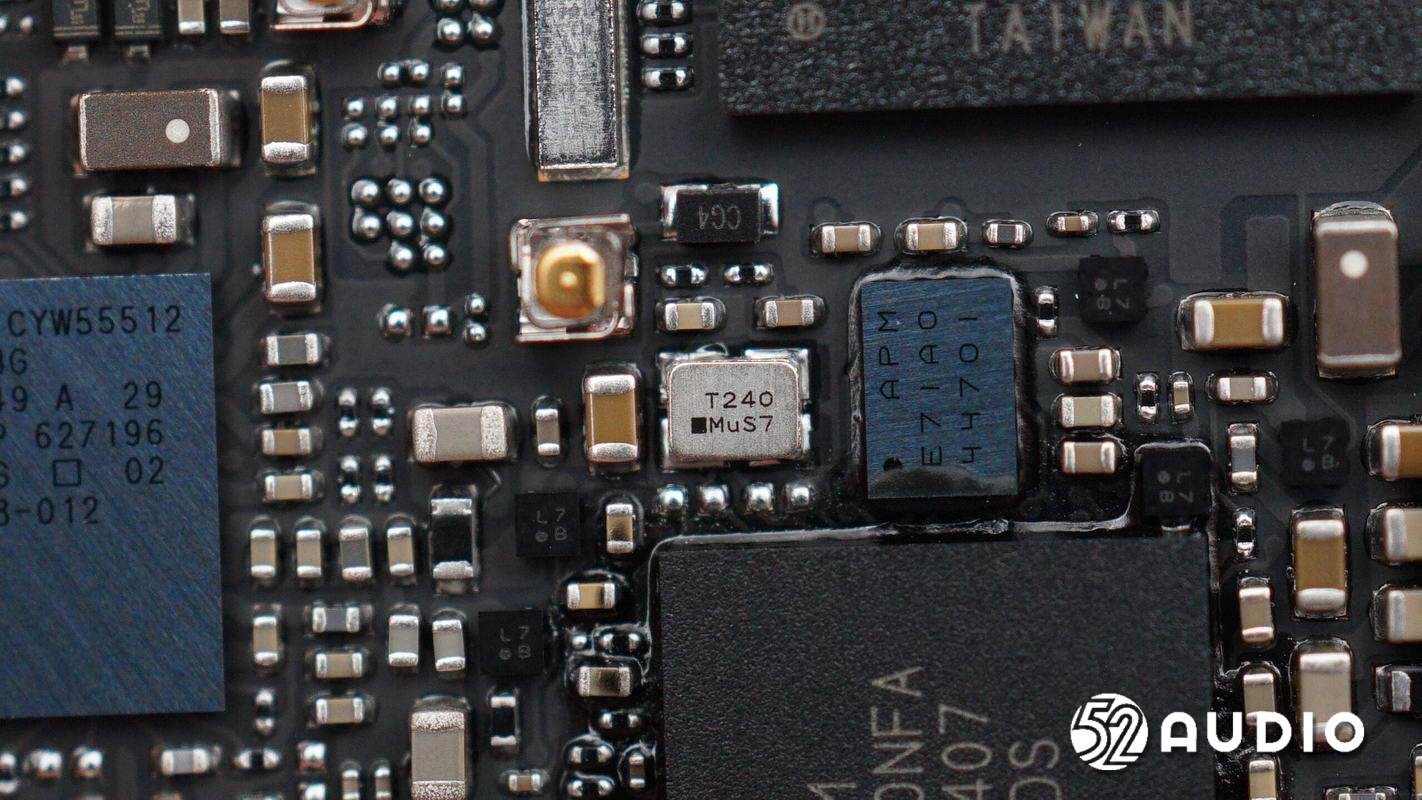

丝印APM E71A0的IC。

镭雕T240的晶振特写，用于为处理器提供时钟。

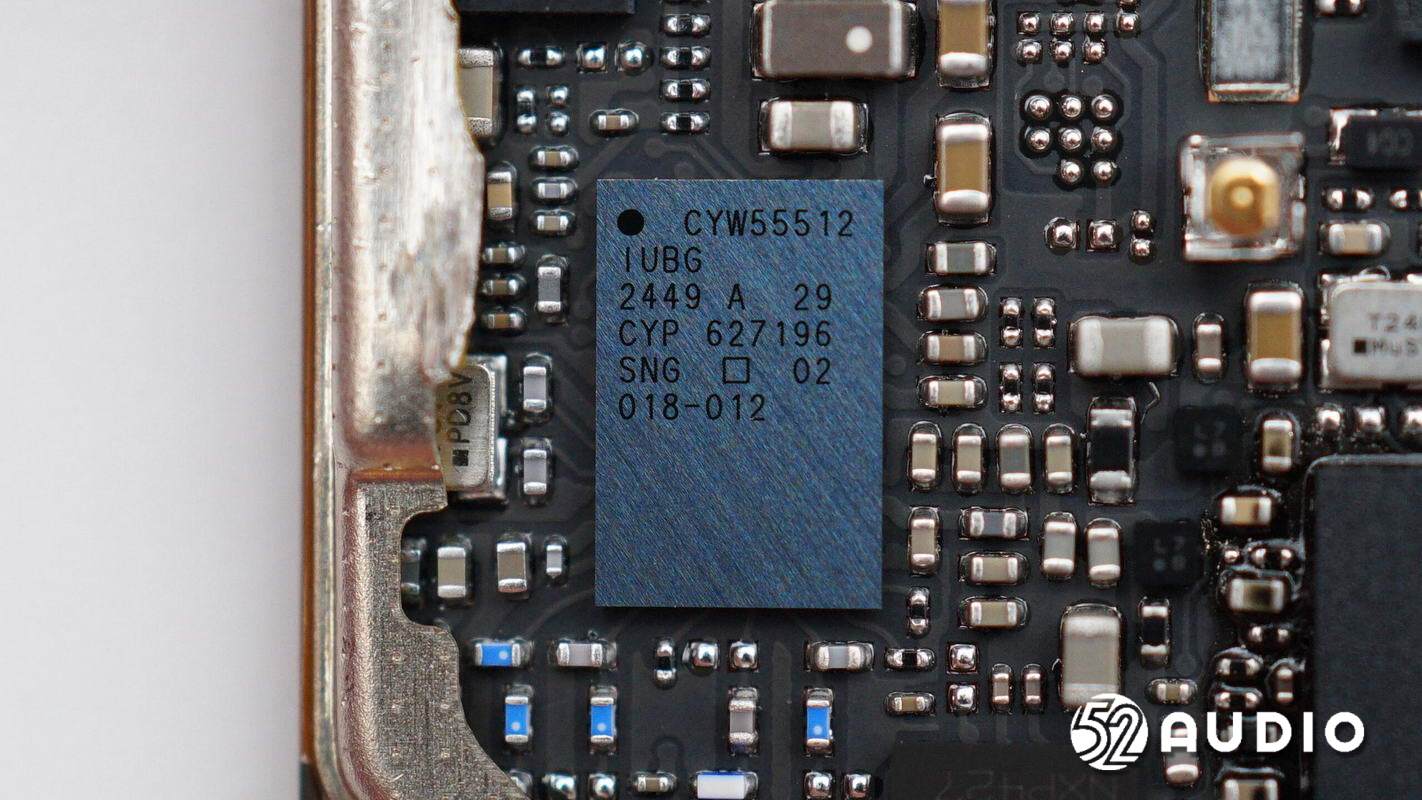

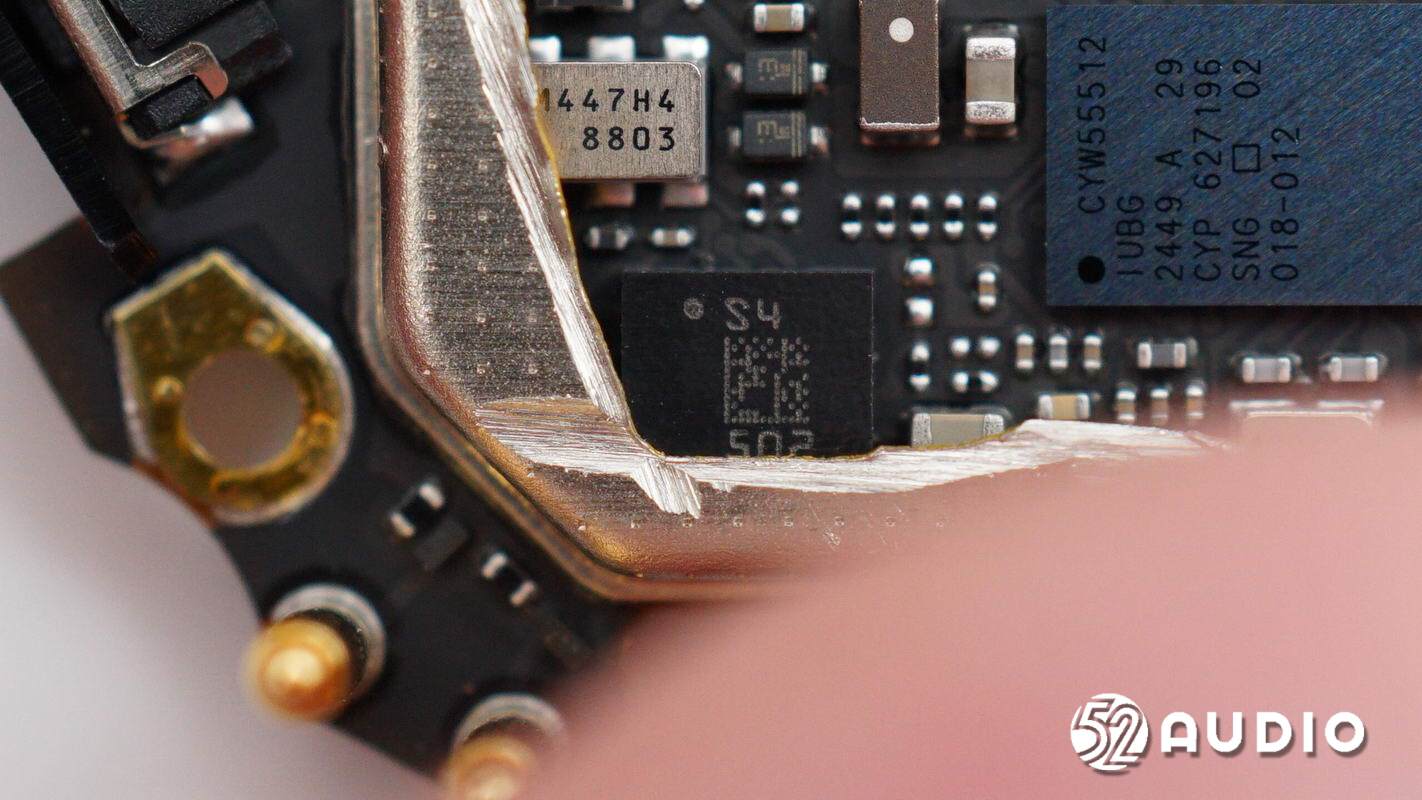

Infineon英飞凌CYW55512双频Wi-Fi 6和蓝牙5.4二合一解决方案，提供安全、可靠的无线连接。

ST意法半导体LSM6DSOWTR 6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪。

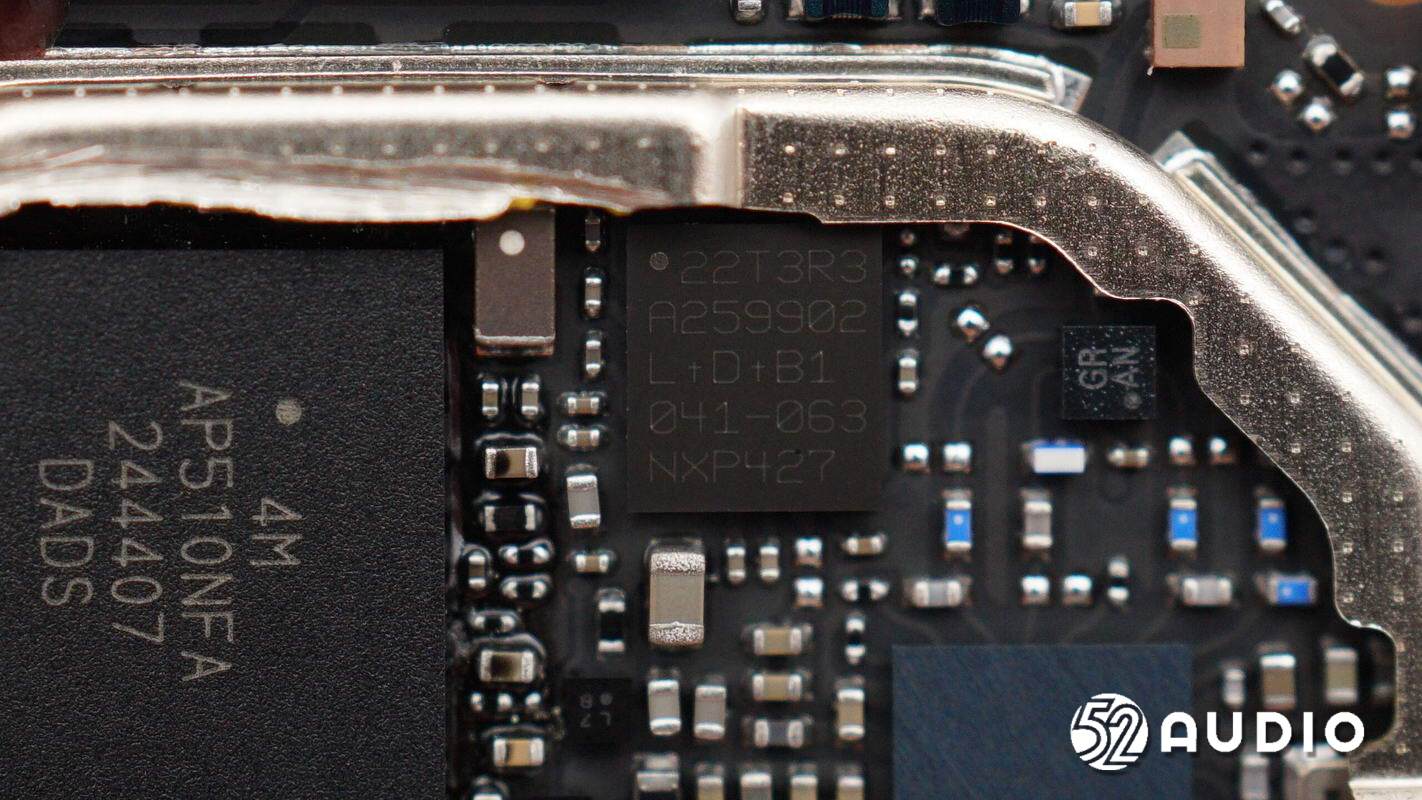

NXP恩智浦丝印“22T3R3”的NFC芯片。

丝印2AA NCA的IC。

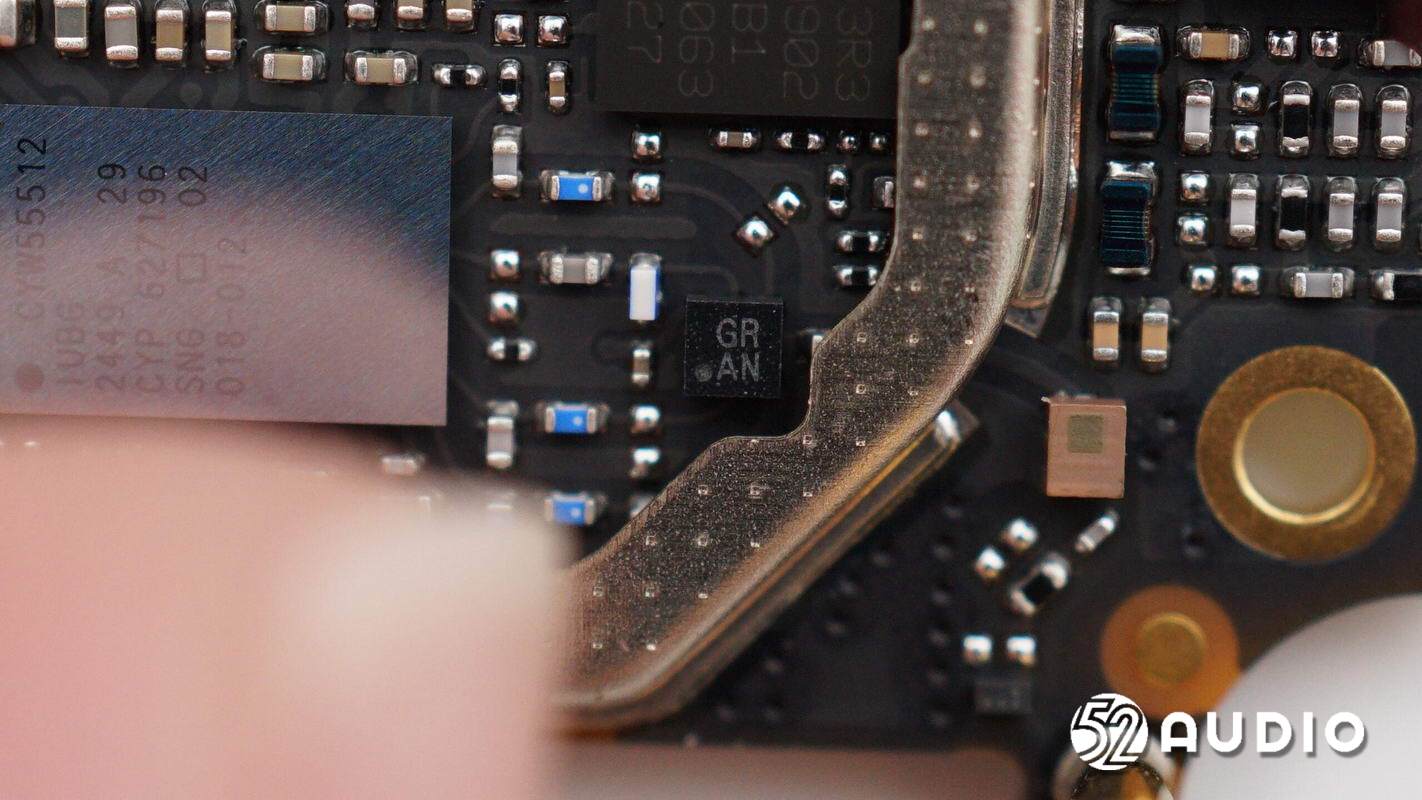

丝印GR AN的IC。

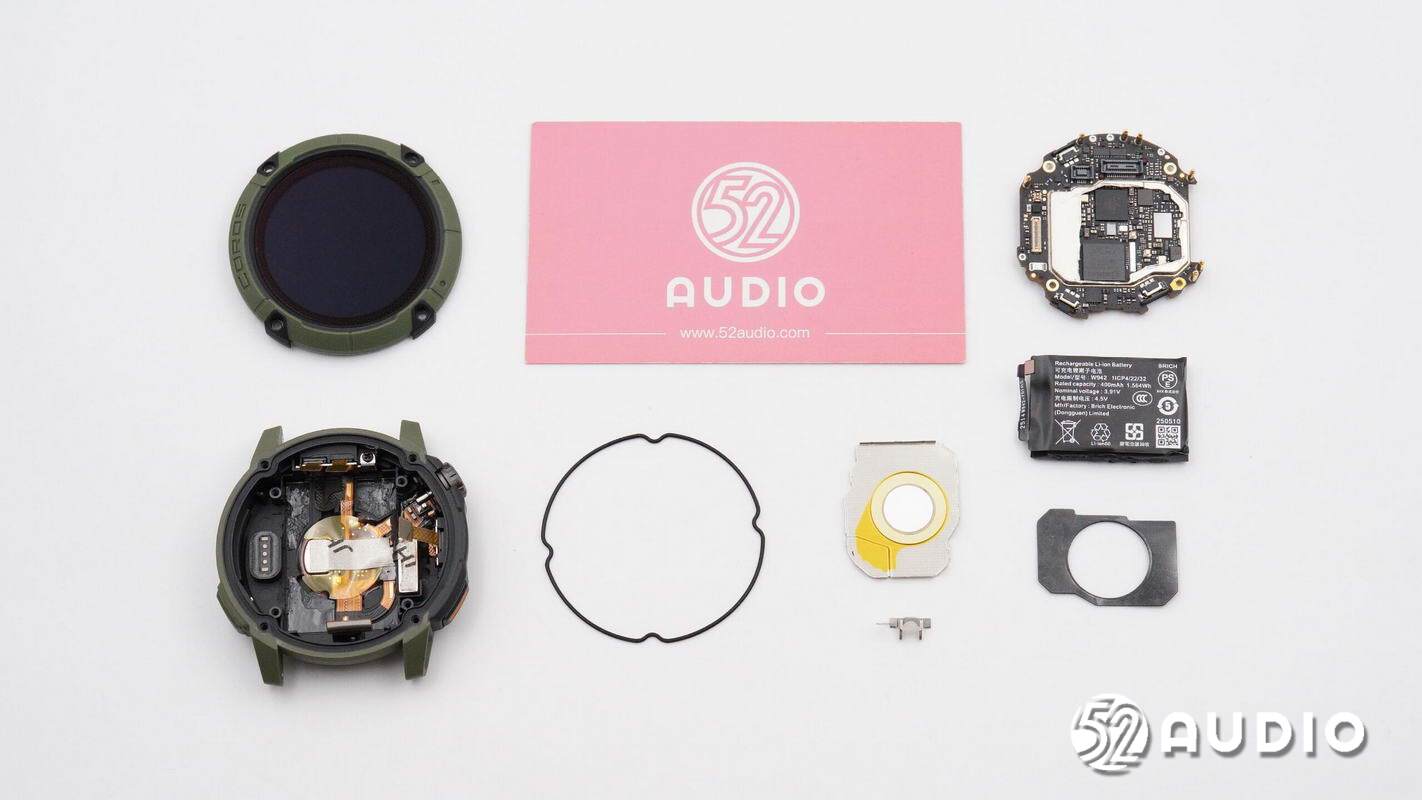

COROS高驰NOMAD户外探索手表拆解全家福。

三、智研所总结

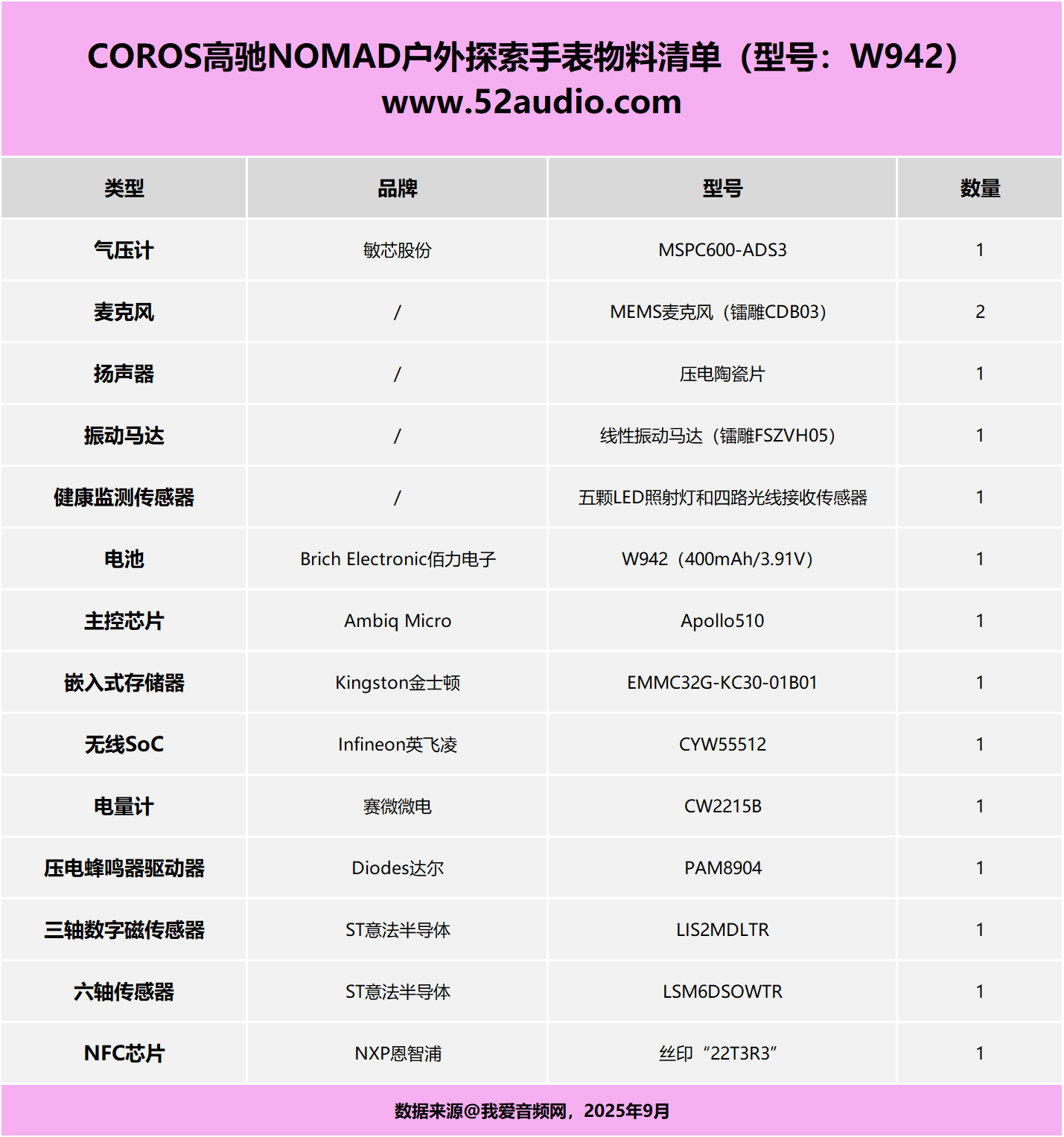

最后附上COROS高驰NOMAD户外探索手表核心器件清单，方便大家查阅。

COROS高驰NOMAD户外探索手表外观延续了家族式的设计风格，圆形表盘立体感十足，同时采用高强度聚合物+铝合金框架，更加持久耐用。表带采用了硅胶材质，佩戴舒适亲肤；密集打孔搭配凹凸纹理，保障户外使用的稳定佩戴。表带与表盘通过滑锁固定，便于用户拆卸清洁或更换。

内部主要配置方面，搭载了敏芯MSPC600-ADS3防水气压计，用于检测气压，实现水深、海拔等测量；内置两颗MEMS麦克风，用于语音快录精准拾音；采用了压电陶瓷片和线性振动马达，提供听觉和触觉反馈；搭载了五颗LED照射灯和四路光线接收传感器，用于心率、血氧监测等功能采集用户身体数据；内置Brich Electronic佰力电子400mAh/3.91V锂电池供电。

主板上，搭载了Ambiq Apollo510 SoC，Kingston金士顿EMMC32G-KC30-01B01存储器，Infineon英飞凌CYW55512双频Wi-Fi 6和蓝牙5.4二合一芯片，ST意法半导体LIS2MDLTR三轴数字磁传感器和LSM6DSOWTR 6轴传感器，赛微微电CW2215B锂电池电量计芯片，Diodes达尔PAM8904压电蜂鸣器驱动器，以及NXP恩智浦的NFC芯片等方案。
