内置电的电子锂电池，ROSESELSA弱水时砂OpenFeel开放式耳机拆解

ROSESELSA弱水时砂是一个专业数码音频产品品牌，致力于通过探索新技术、新材料与新工艺，为消费者打造音质出众、设计独特、品质卓越的声学产品。OpenFree是其旗下一款热销的开放式耳机产品，能够提供舒适佩戴的同时，带来出色的聆听体验和持久的续航时间。

ROSESELSA弱水时砂OpenFree开放式耳机在功能配置上，搭载Planck动态永磁单元，搭配Hi-Fi DSP模组，实现出色的声音还原；支持LDAC、LHDC高清音频解码，带来更丰富的音频细节；支持新一代LC3协议，提供20ms级的超低游戏延迟；还支持2种佩戴补偿，支持定向传音3.0技术，保障各种场景下的澎湃音频体验。

通话方面，弱水时砂OpenFree开放式耳机搭载AI算法，支持AI通话降噪和抗风噪，有效降低环境噪音，提升通话清晰度。续航方面，耳机支持单次约10小时的持久聆听，搭配充电盒综合续航可达52小时。其他方面还支持听力保护系统，控制响度防止损伤听力；支持双设备连接，切换更便捷。下面就来看看这款产品的详细拆解报告吧~

一、ROSESELSA弱水时砂OpenFree开放式耳机开箱

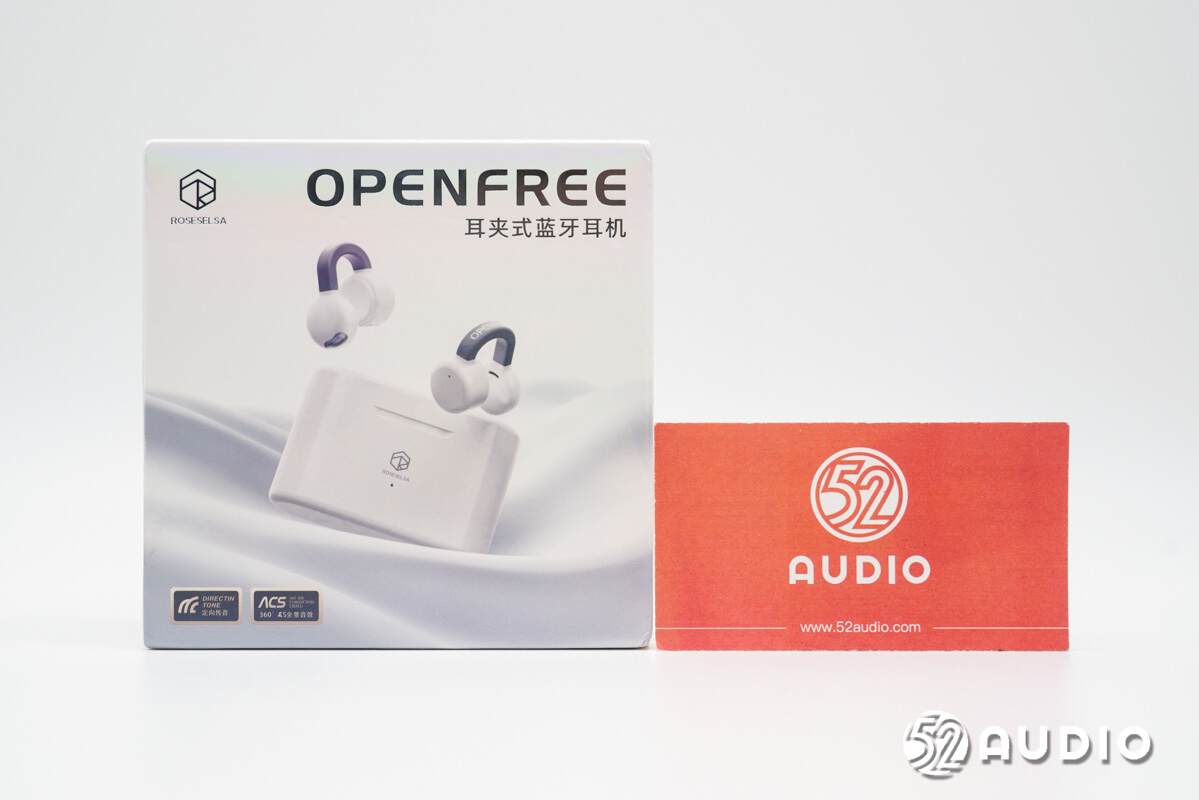

ROSESELSA弱水时砂OpenFree开放式耳机包装盒精致，彩色镀膜，正面烫银工艺设计品牌LOGO和产品名称，还展示有产品外观和定向传音、全景音效的产品特点。

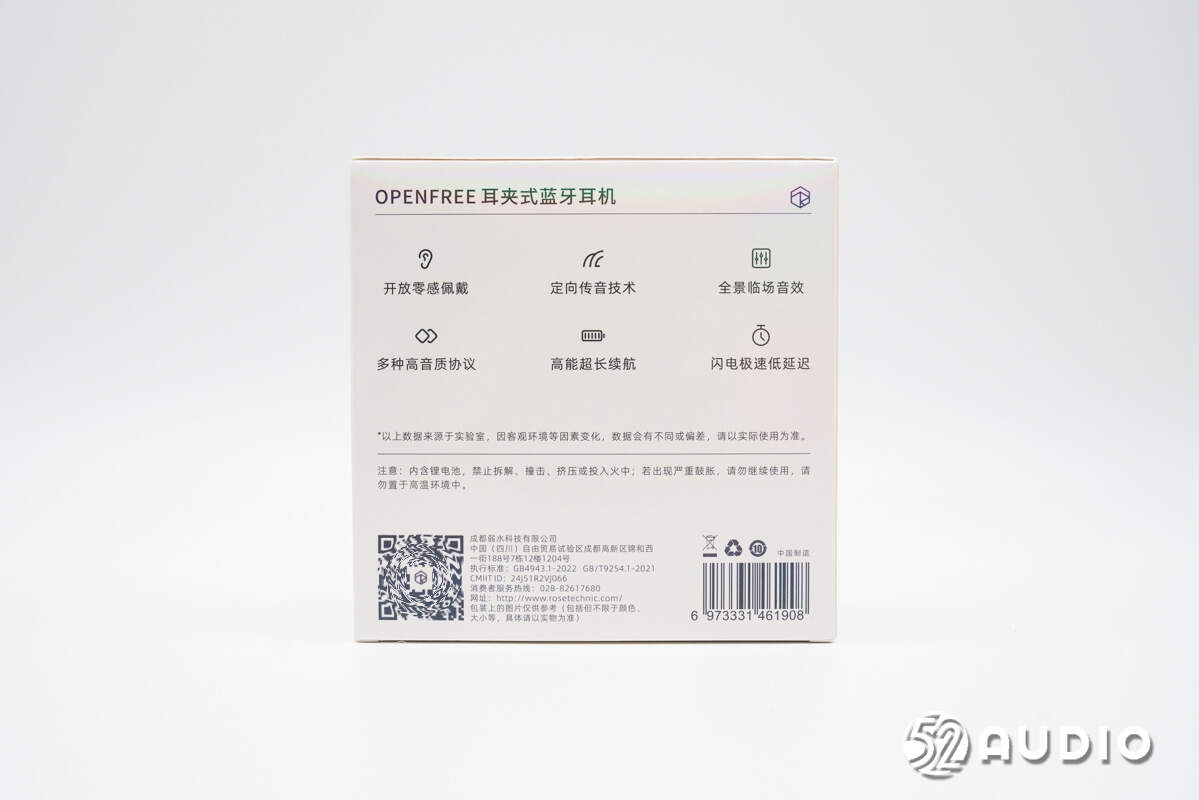

包装盒背面介绍了产品的详细功能特点：开放零感佩戴、定向传音技术、全景临场音效、多种高音质协议、高能超长续航、闪电极速低延迟。以及程度弱水科技有限公司的部分信息。

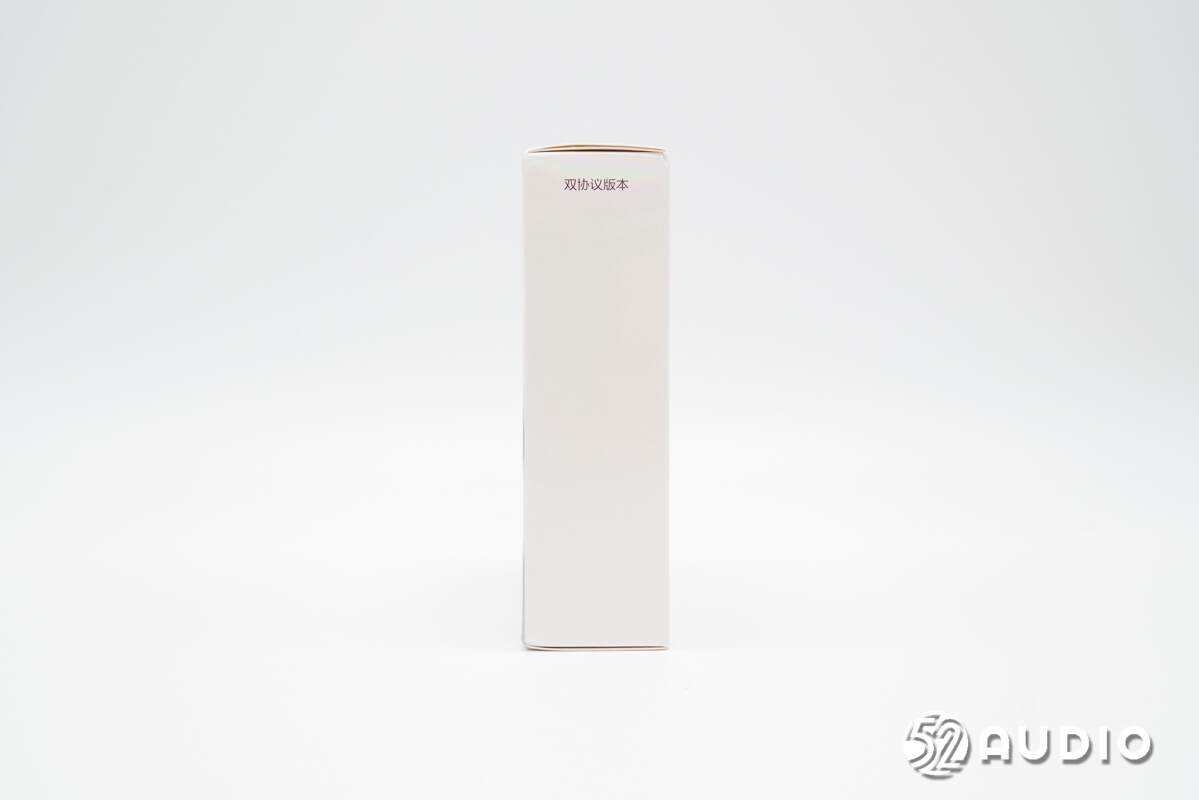

包装盒侧边标注有“双协议版本”，支持LDAC和LHDC双高清协议。

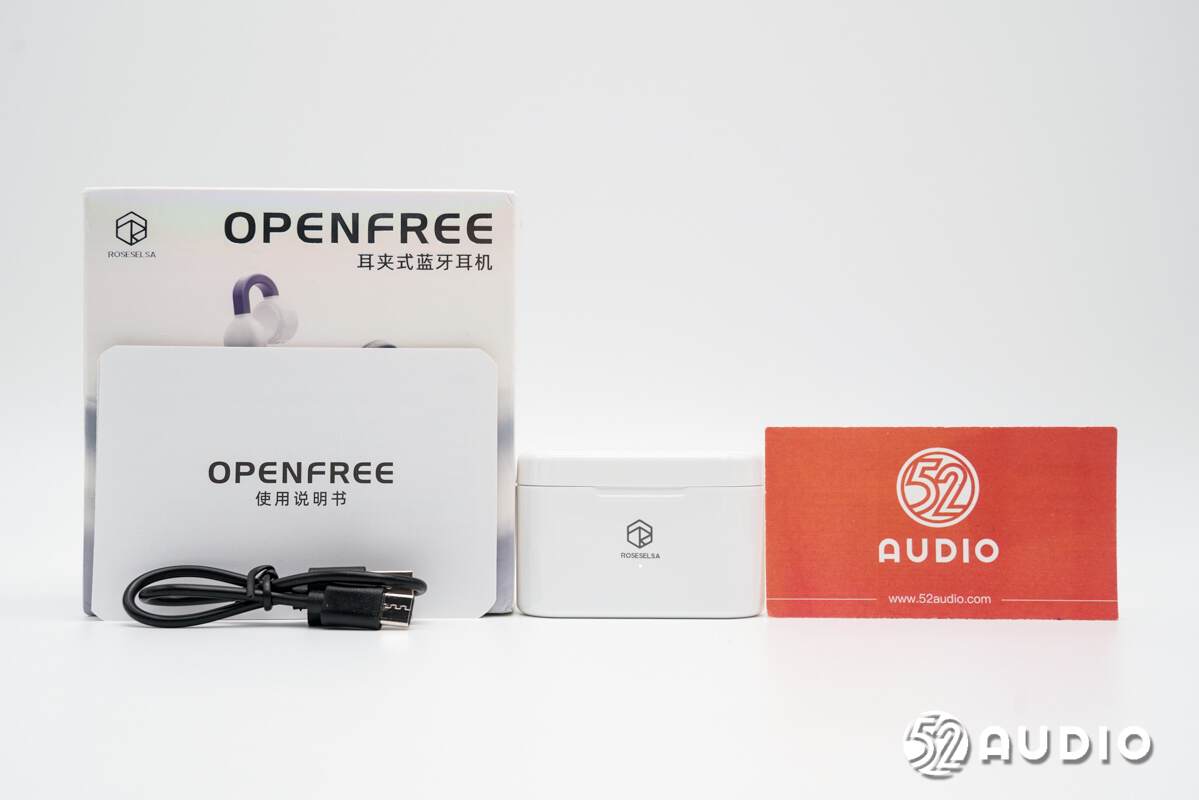

打开包装盒，取出内部所有物品，包括了主机、充电线和使用说明书。

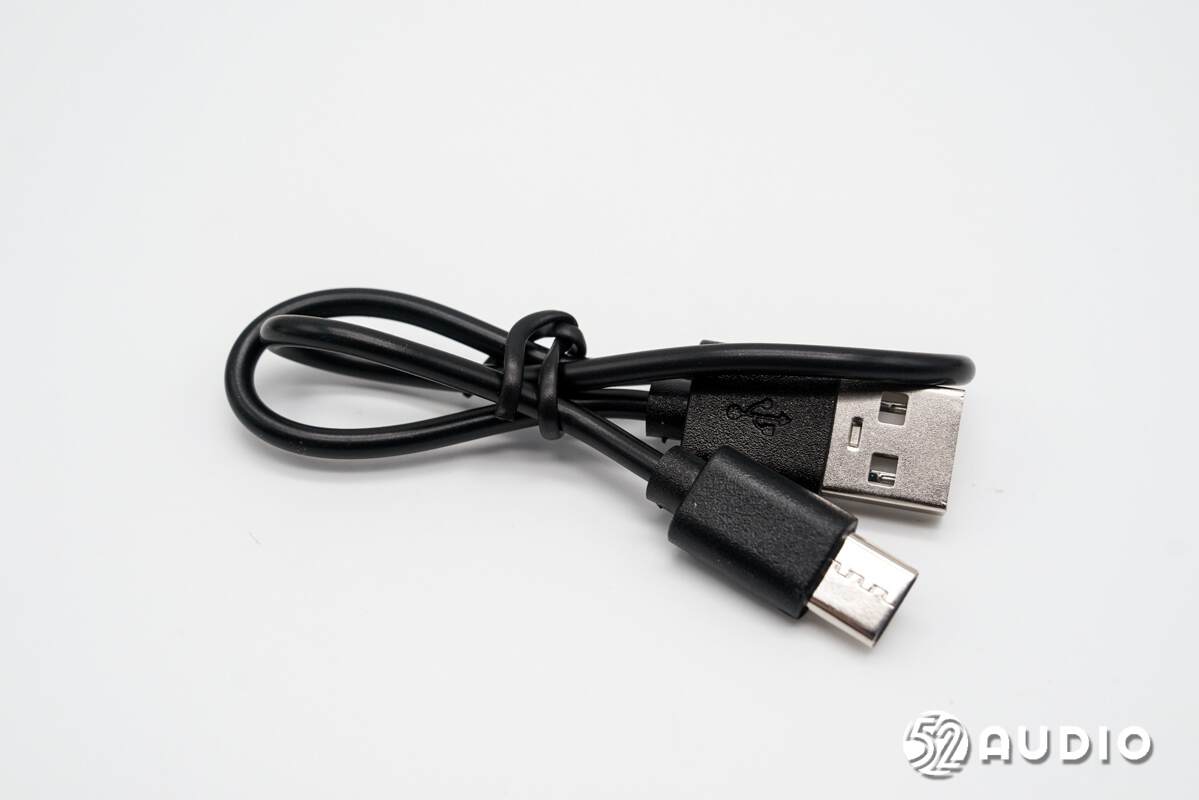

随机标配的充电线，采用了USB-A to Type-C插头。

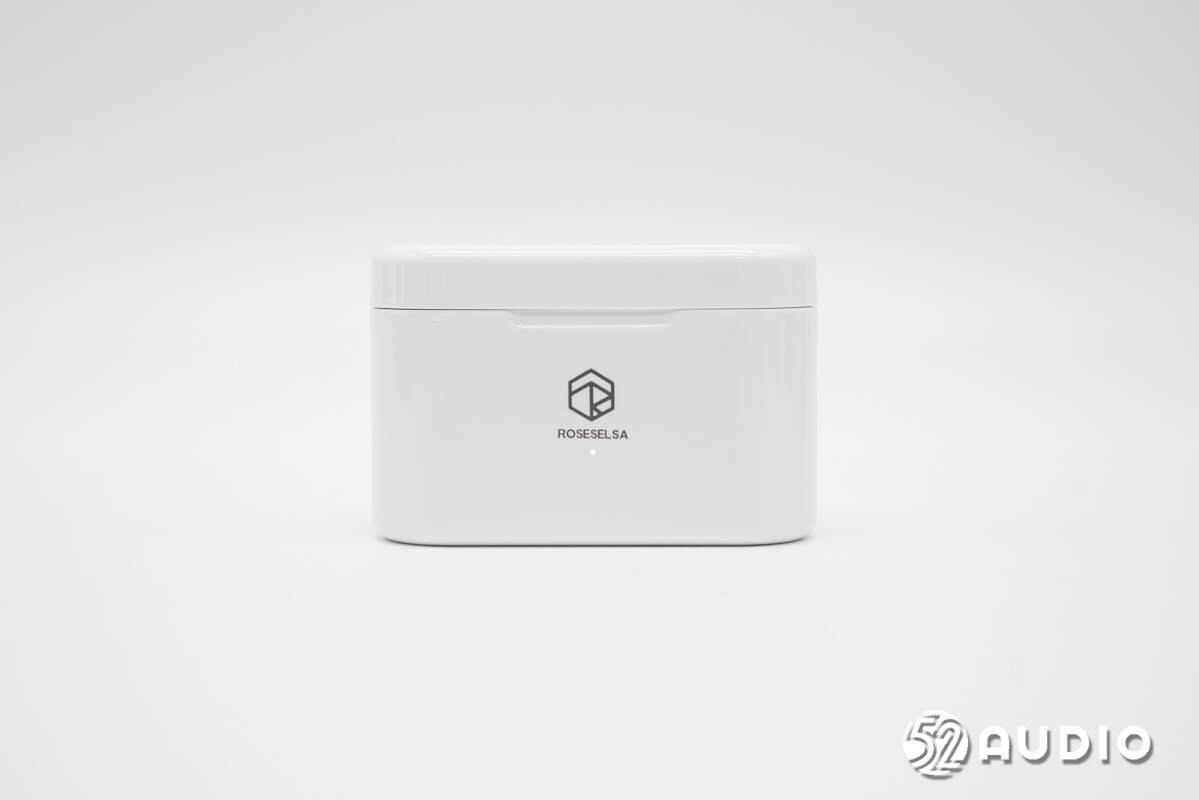

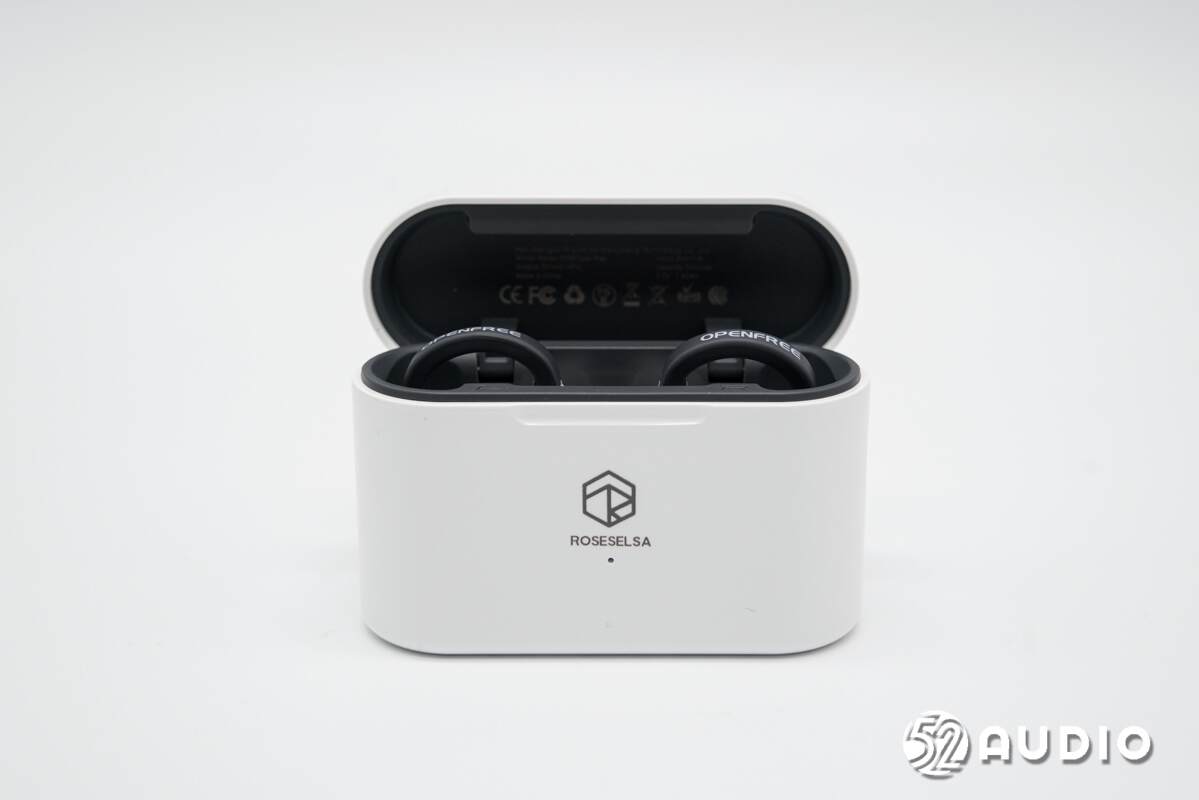

ROSESELSA弱水时砂OpenFree开放式耳机充电盒外观一览，采用了钢琴烤漆工艺处理，拥有着类陶瓷的温润质感。机身正面设计有品牌LOGO和指示灯。

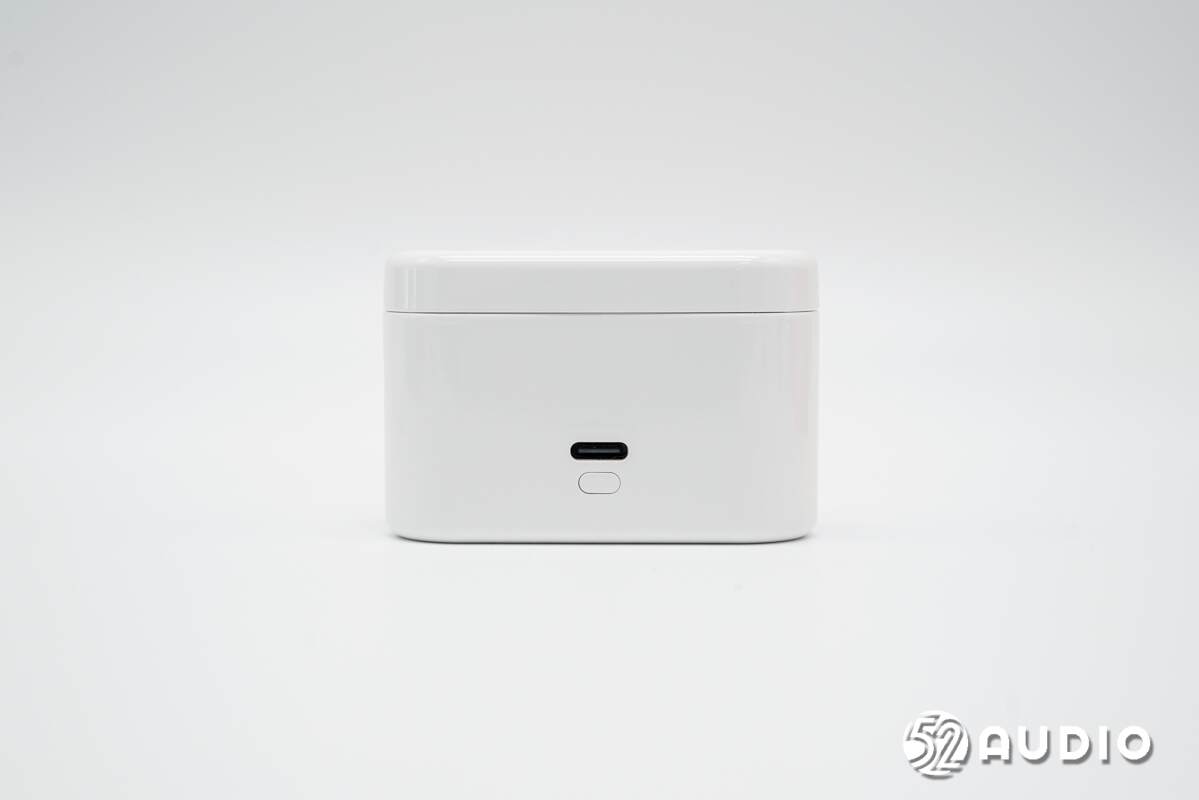

机身背面设置Type-C充电接口和蓝牙配对按键。

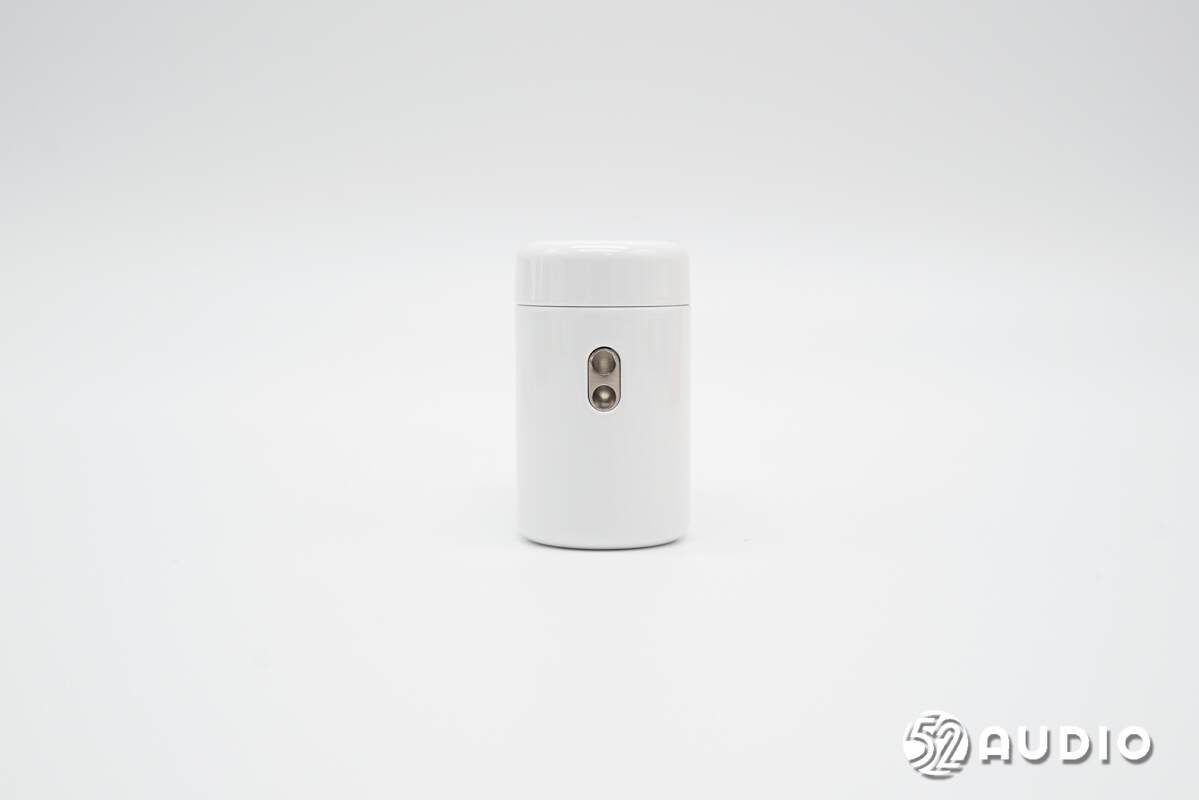

机身右侧设计有金属挂绳孔。

打开充电盒盖，内部座舱较深，耳机通过磁吸固定，耳挂露出便于取放。

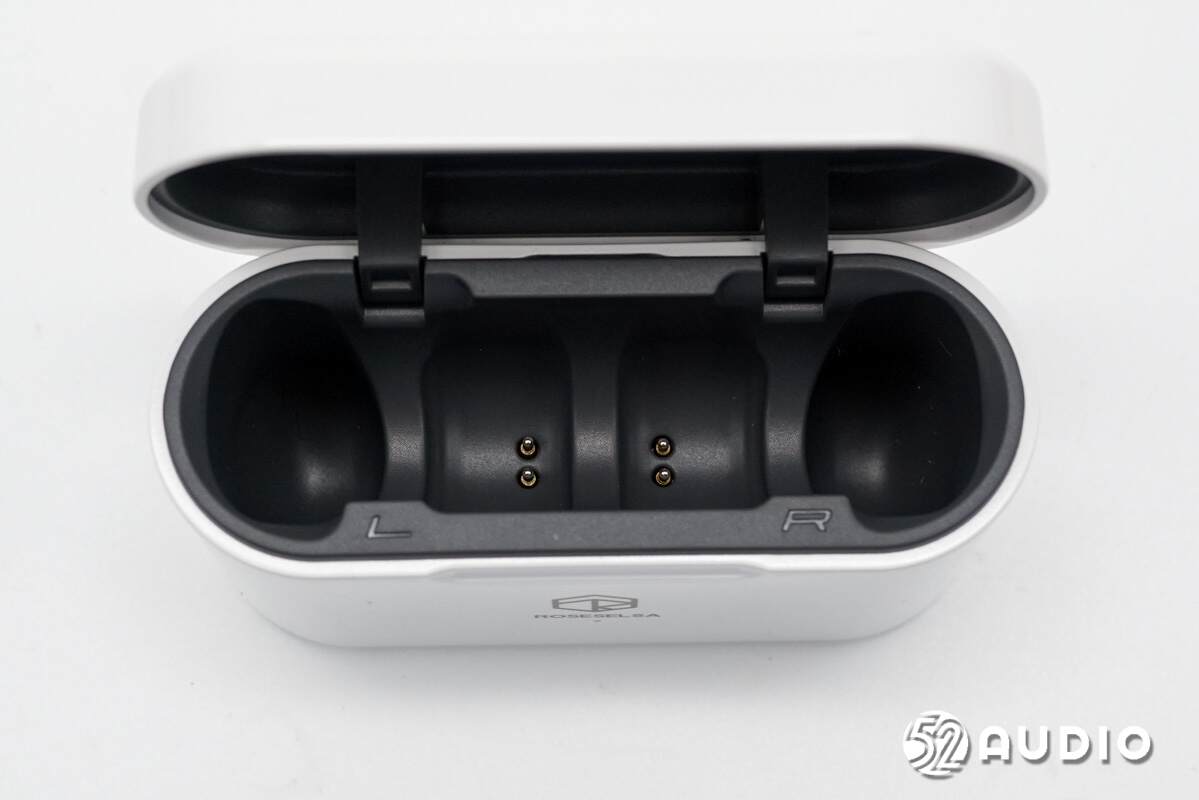

取出耳机，座舱底部设置充电顶针，座舱上设计有L/R左右标识。

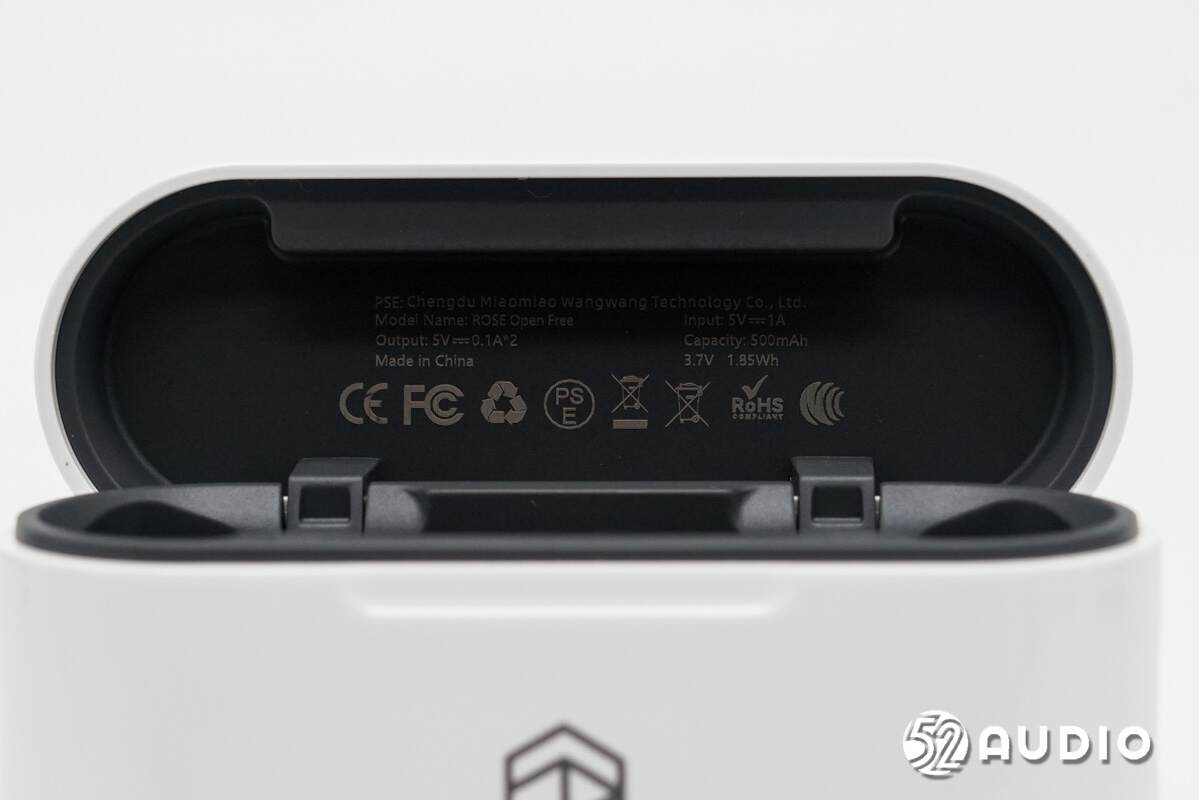

盒盖内侧标注有产品参数和认证标识。型号：ROSE Open Free，输入：5V-1A，输出：5V-0.1A*2，容量：500mAh 3.7V 1.85Wh，中国制造。

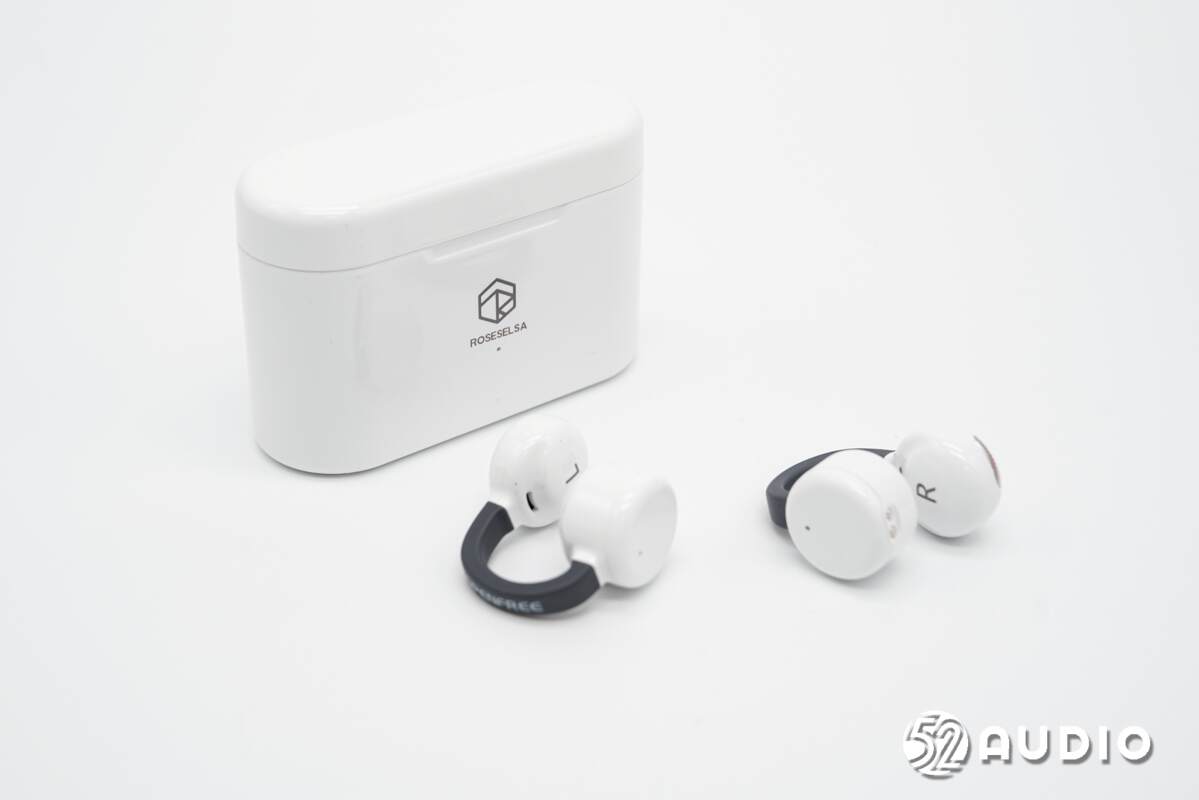

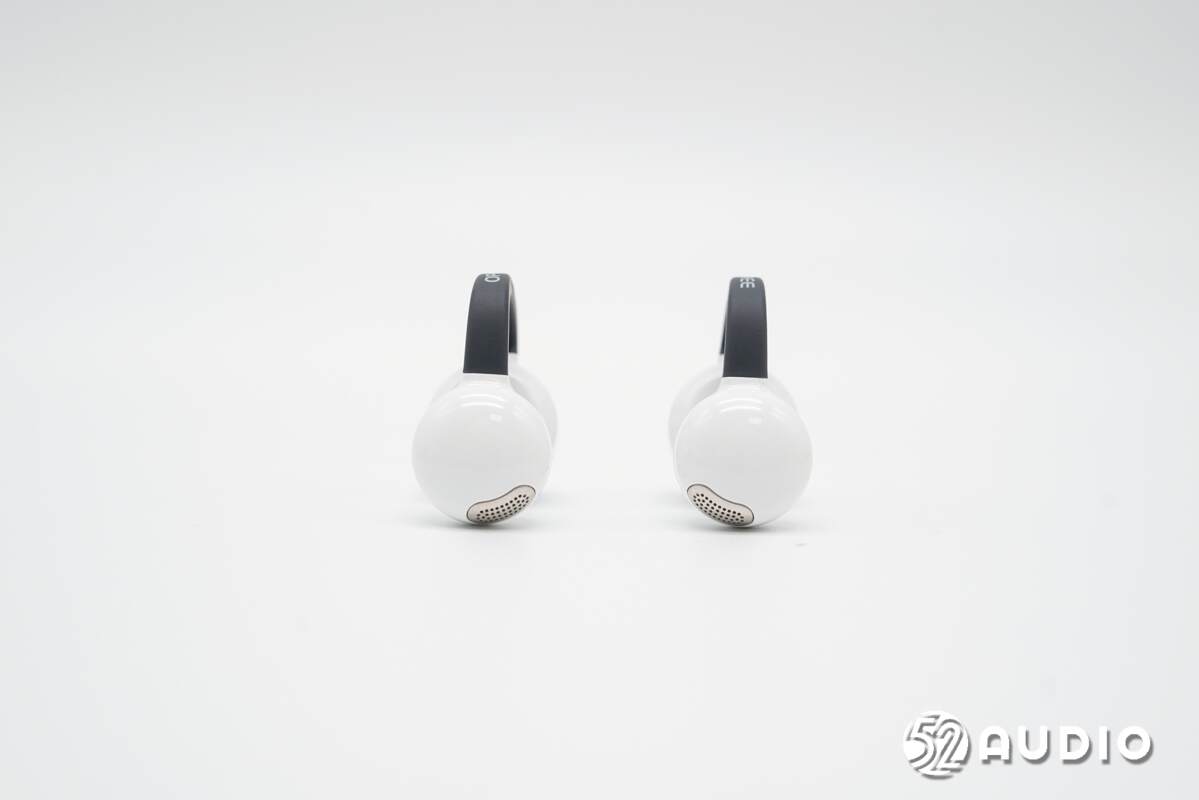

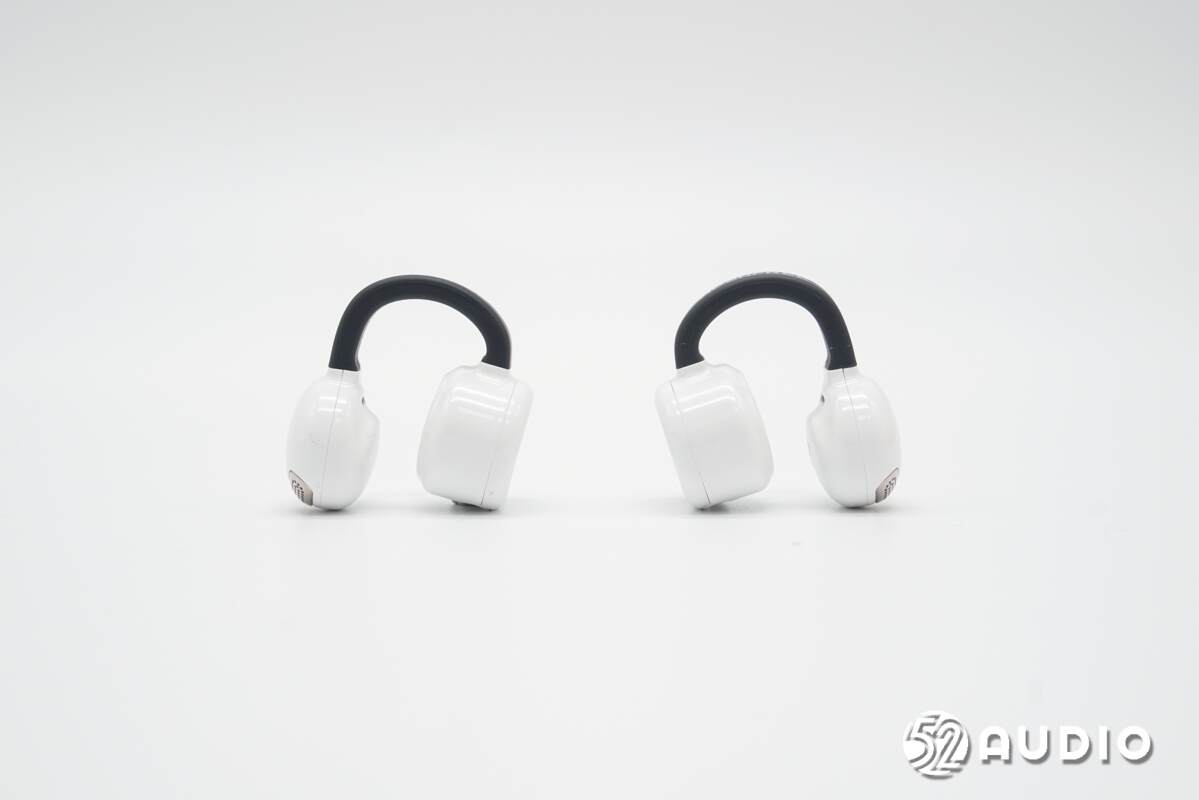

ROSESELSA弱水时砂OpenFree开放式耳机整体外观一览。耳机采用了耳夹式设计，佩戴舒适夹持耳廓，轻盈无感。

耳机C型弯臂夹角适中且柔韧不易变形；外部抗菌硅胶材质包裹，佩戴舒适亲肤。两端腔体采用与充电盒一致的钢琴烤漆工艺处理，光滑圆润，质感出众。

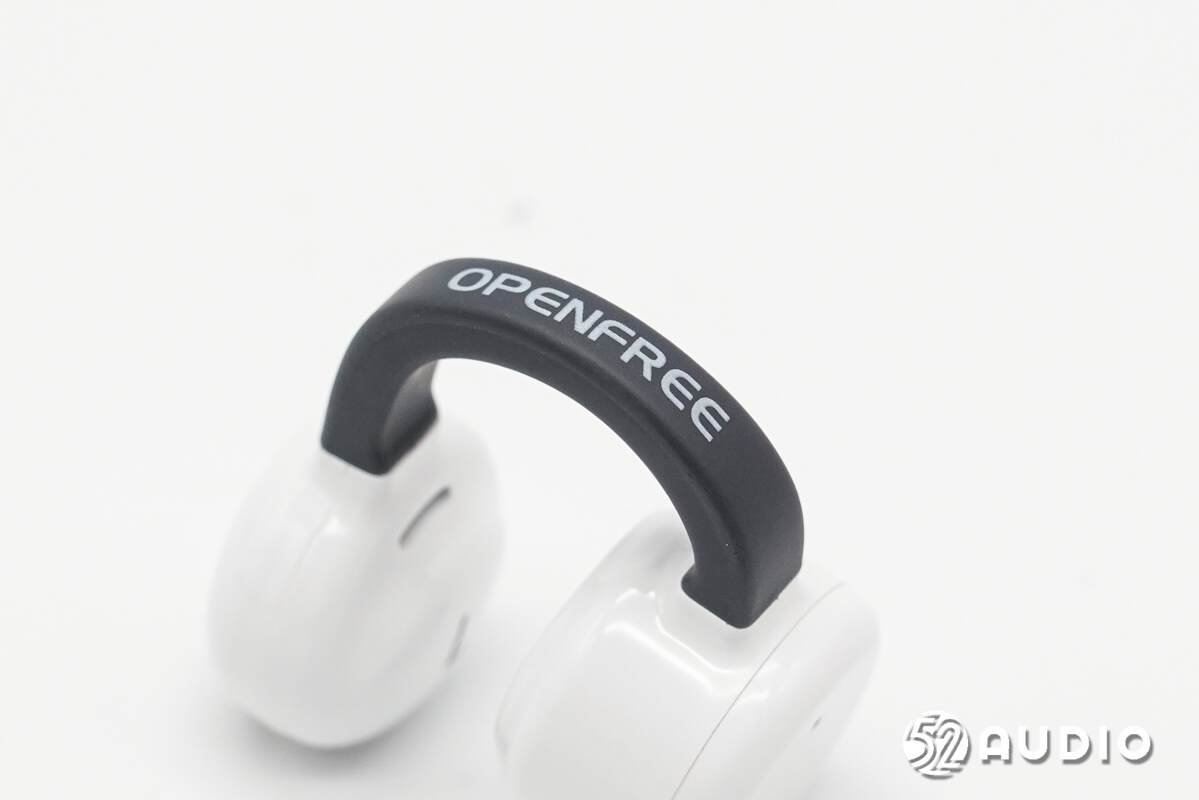

C型弯臂特写，设计有“OPENFREE”产品名。

前端音腔体积小巧，佩戴位于耳廓内侧，正对耳道而不堵塞耳道，实现开放式聆听。

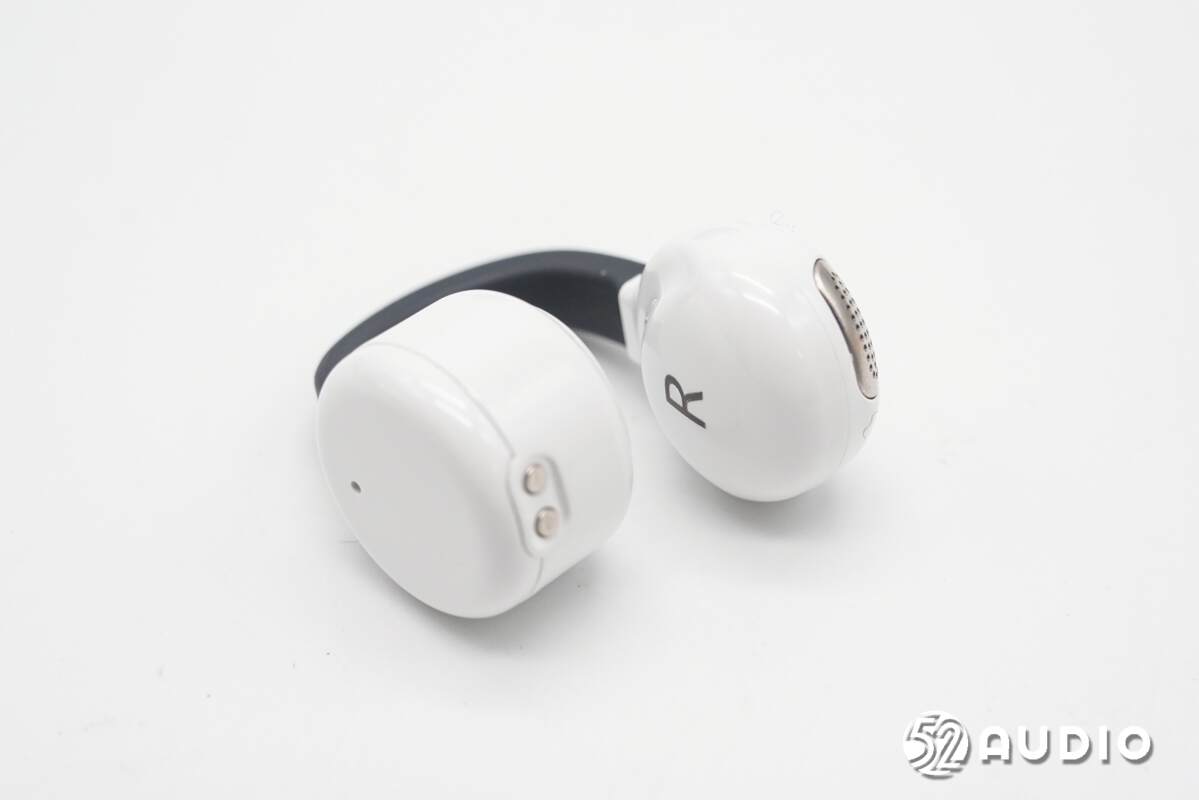

音腔内侧设计有R/右标识。

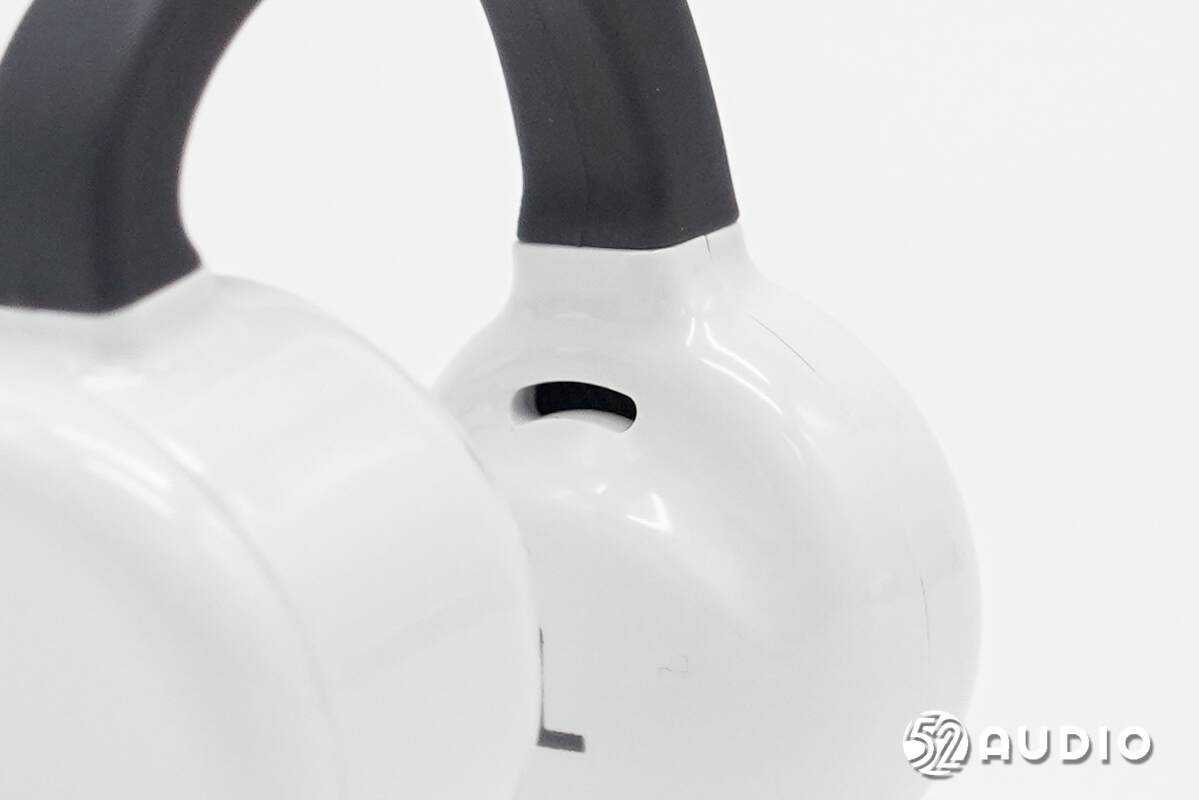

音腔内侧的调音孔特写。下方结构凸起，佩戴时能够卡住耳廓，使之更加稳固不易掉落。

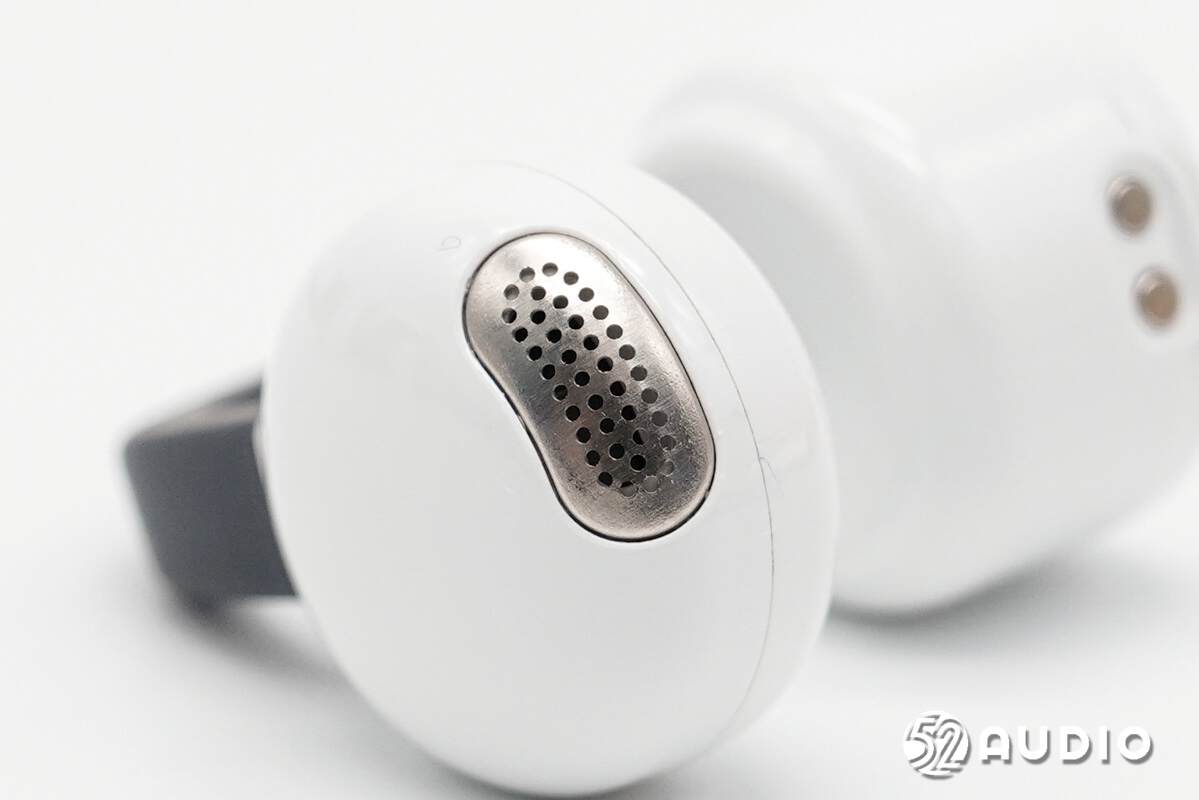

音腔底部的出音孔特写，与外壳曲率一致的金属盖板防护。

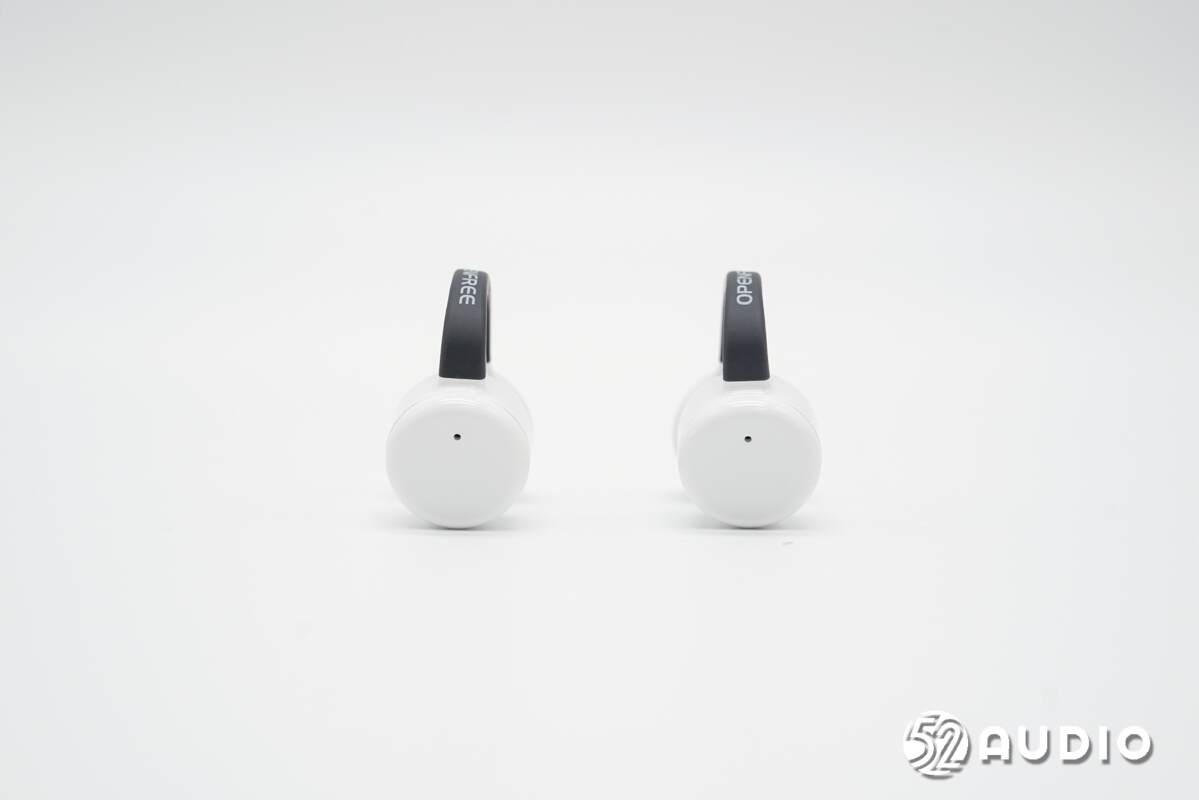

后端腔体采用了圆柱形设计。背部设置有麦克风拾音孔和触摸控制按键。

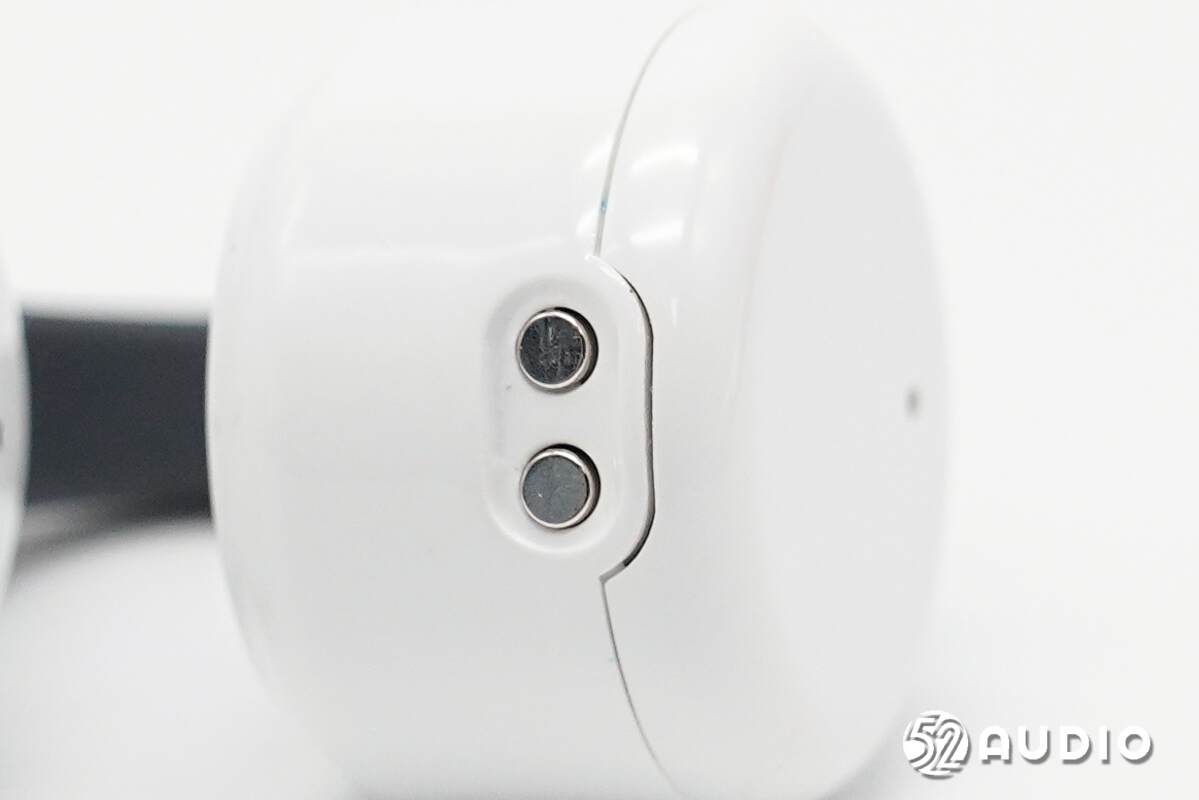

腔体底部的充电触点特写。

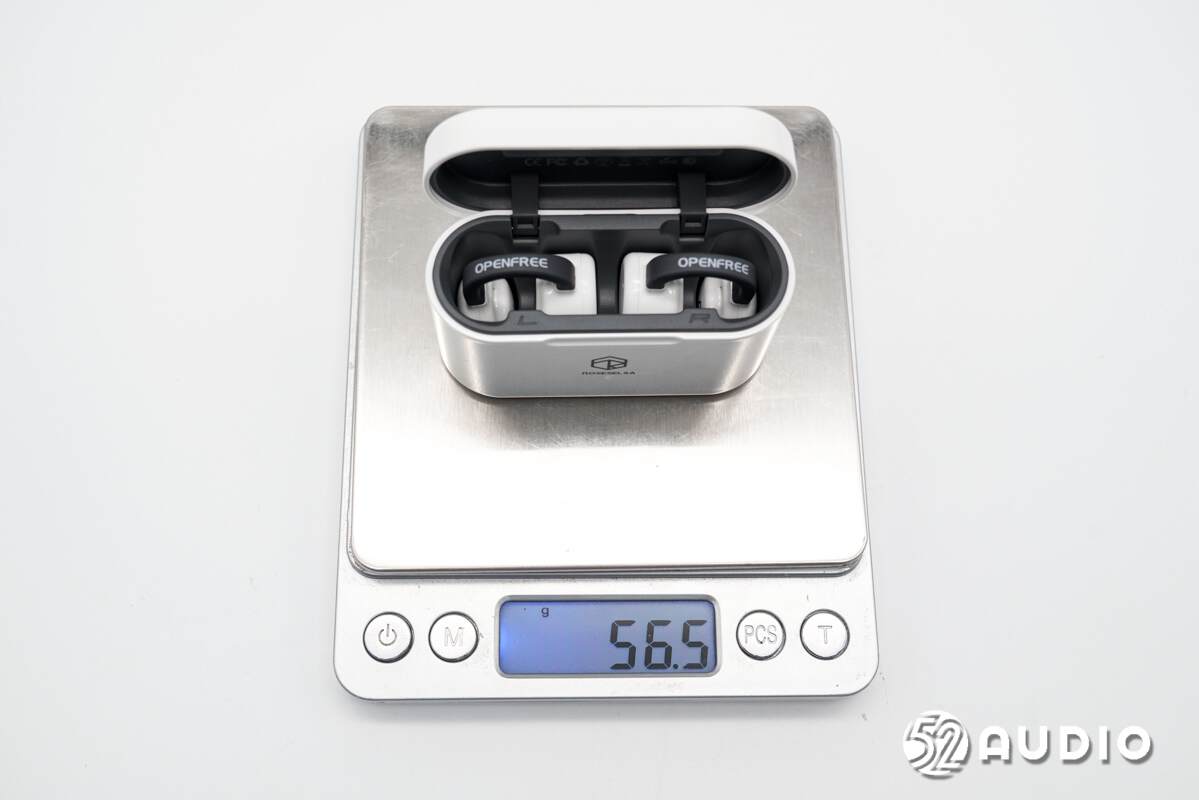

经我爱音频网实测，ROSESELSA弱水时砂OpenFeel开放式耳机整机重量约为56.5g。

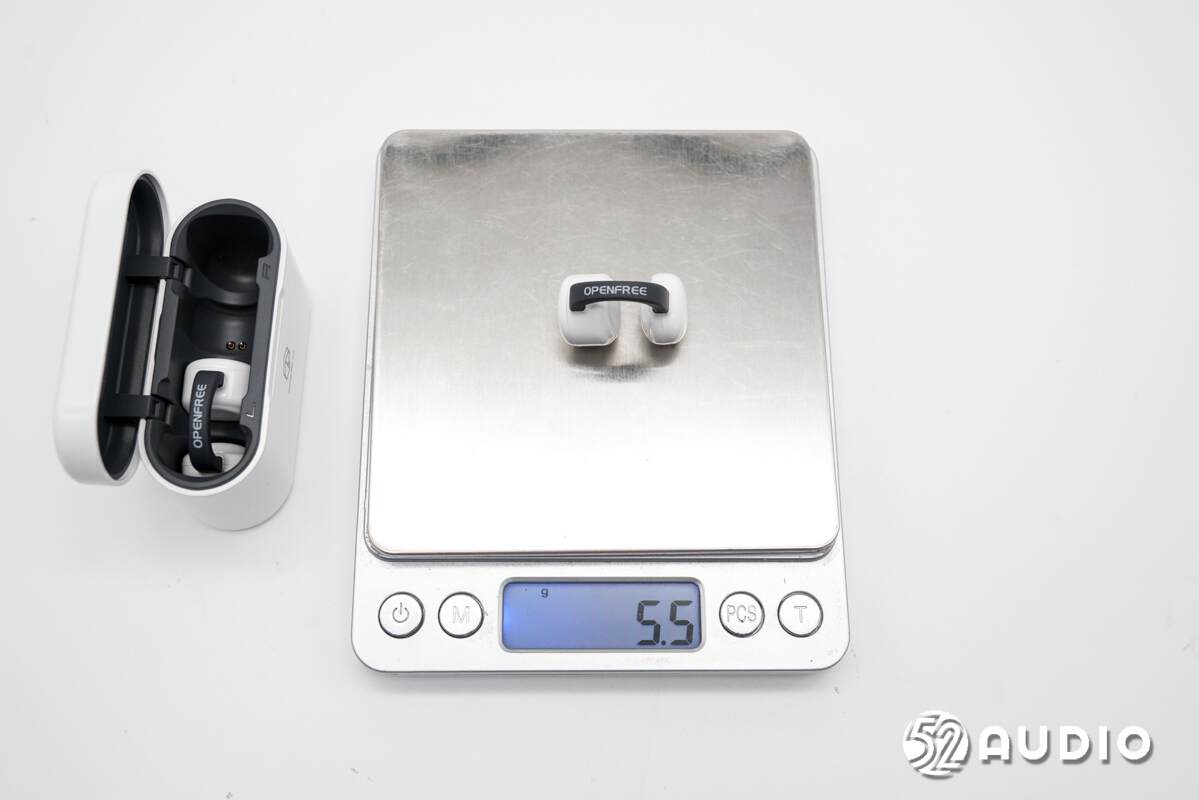

单只耳机重量约为5.5g。

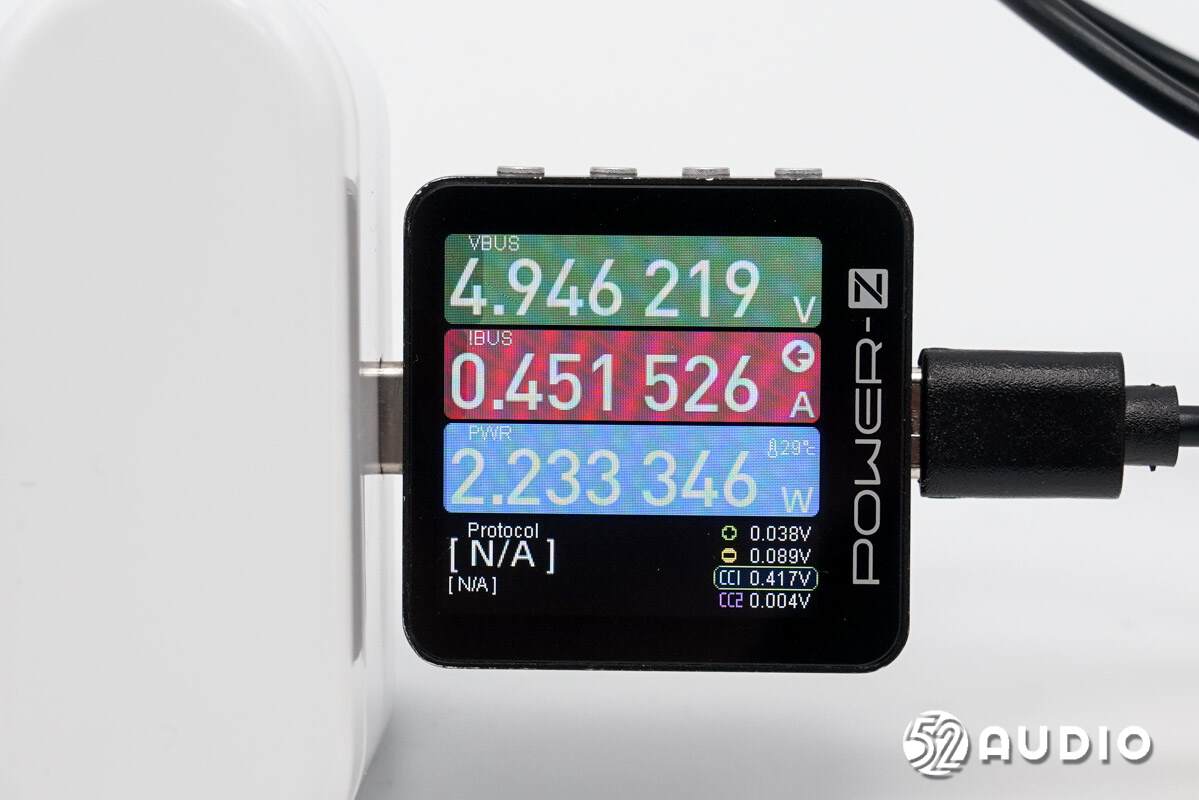

我爱音频网使用CHARGERLAB POWER-Z KM003C对ROSESELSA弱水时砂OpenFeel开放式耳机进行充电测试，输入功率约为2.23W。

二、ROSESELSA弱水时砂OpenFree开放式耳机拆解

通过开箱部分，我们详细了解了ROSESELSA弱水时砂OpenFeel开放式耳机的精致外观设计，下面进入拆解部分，看看内部结构配置~

充电盒拆解

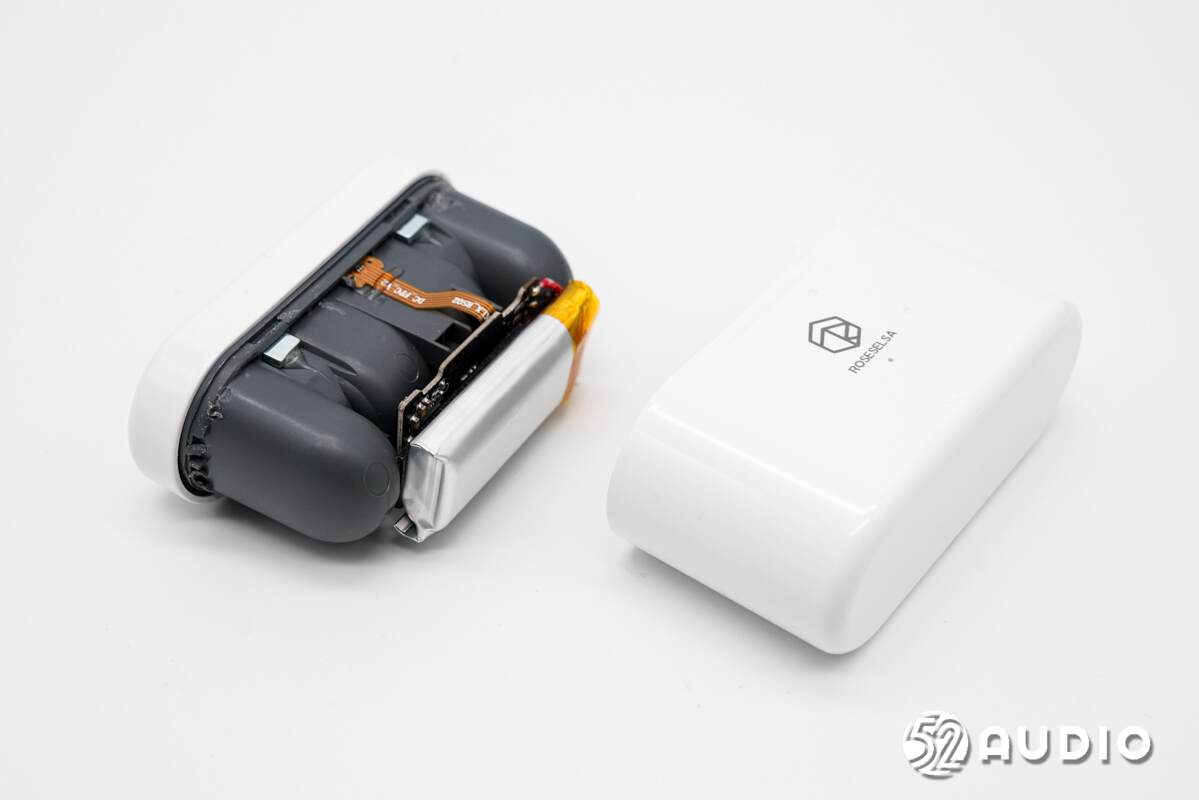

拆掉充电盒外壳。

腔体内部结构一览。底部设置有贴片提升手感。

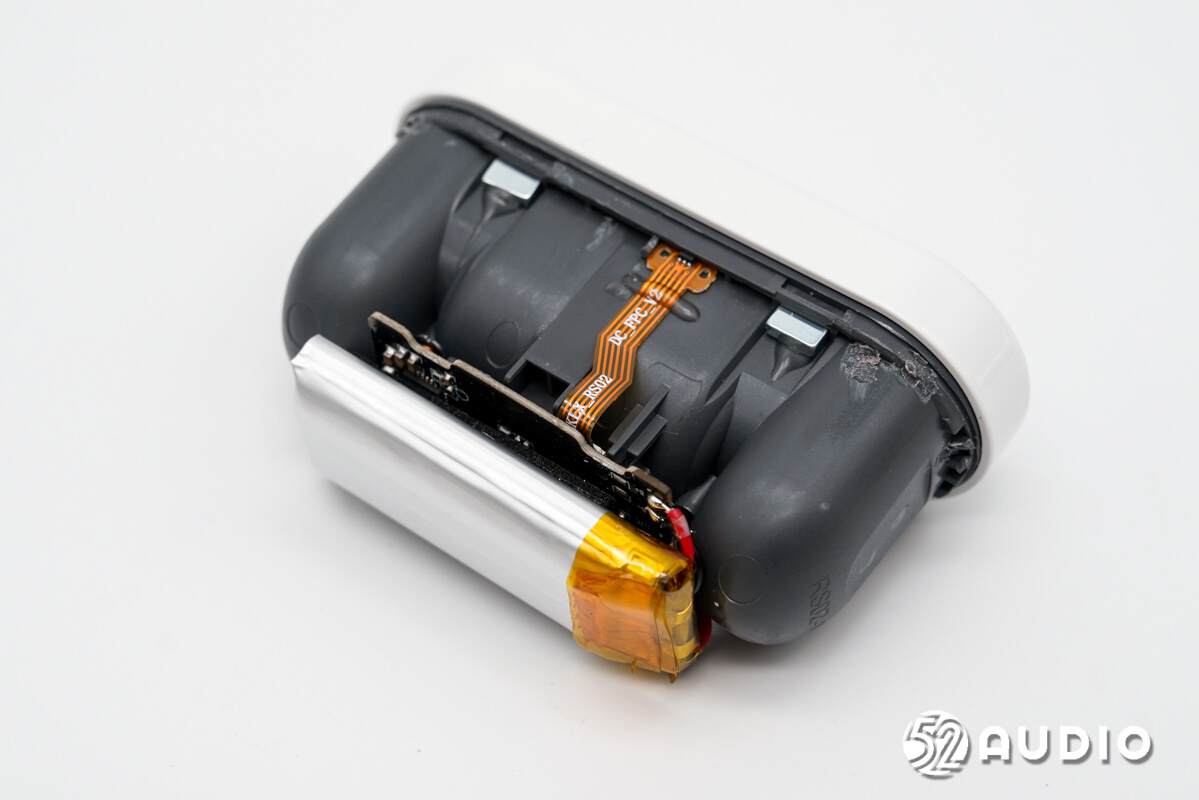

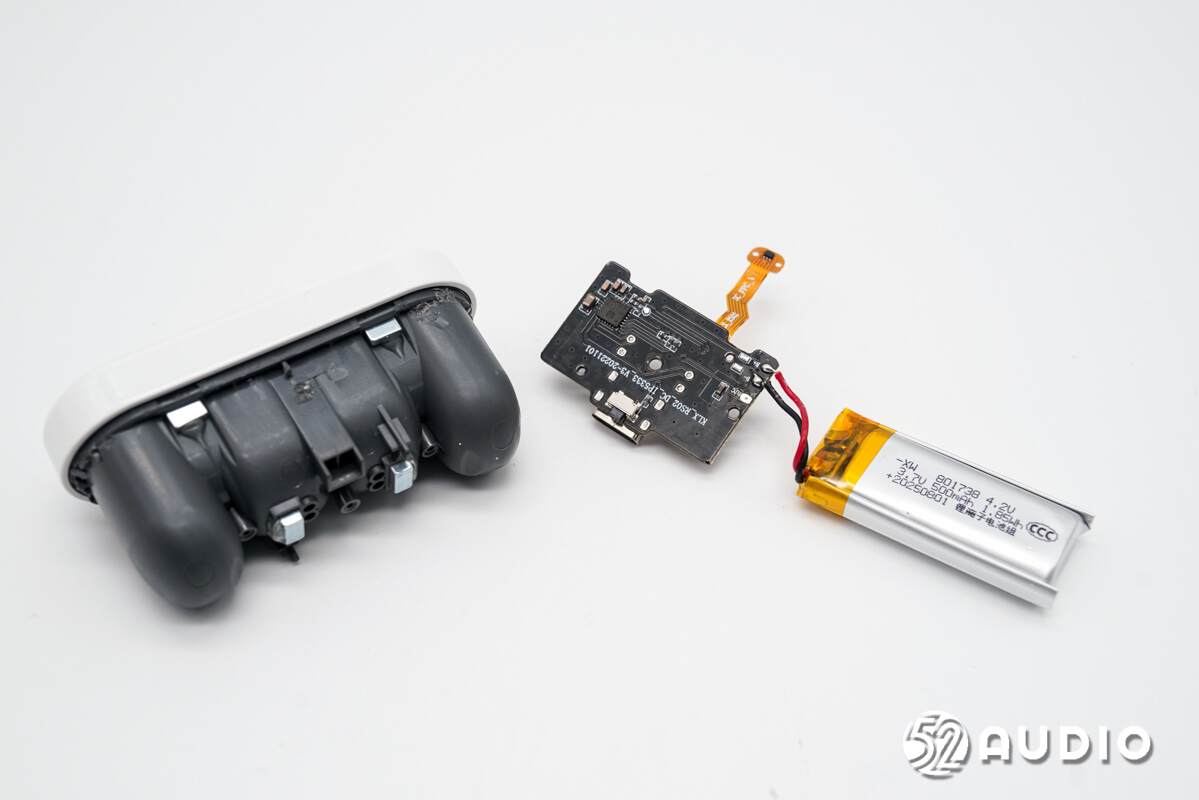

座舱底部结构一览，设置有电池、主板和一条排线。

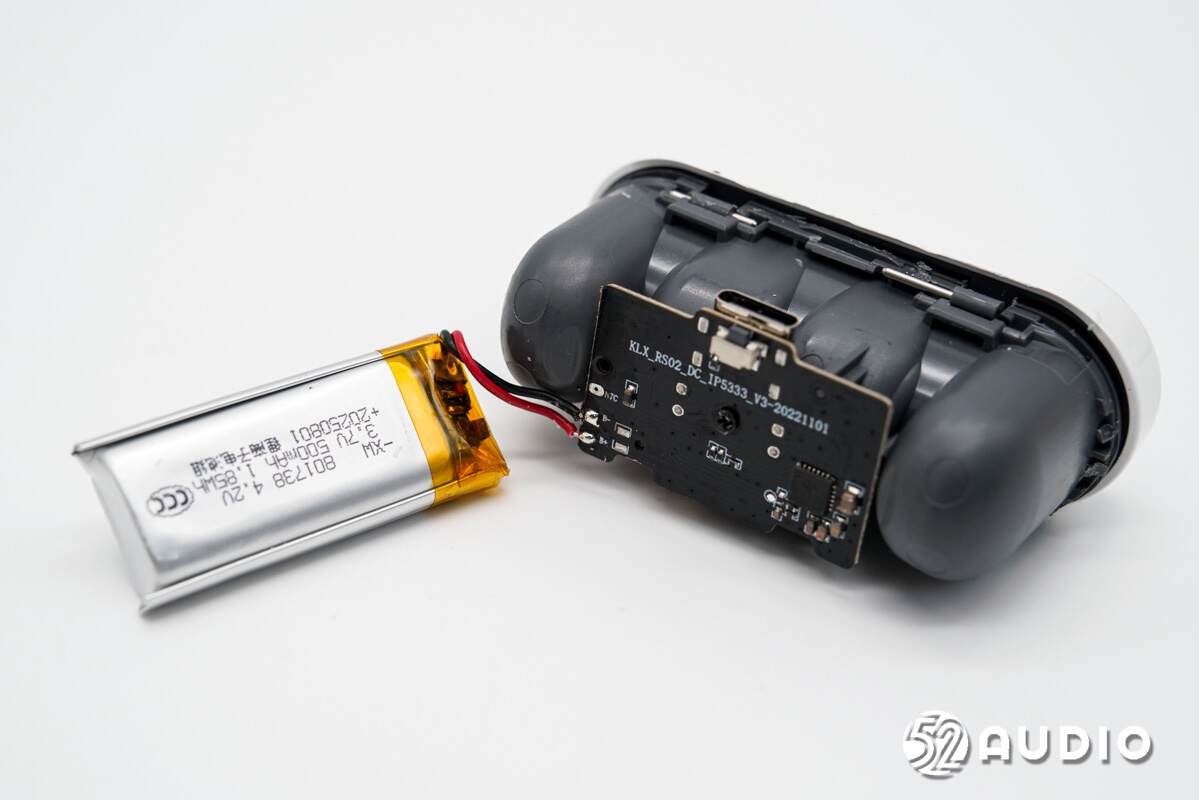

取掉电池，下方主板通过螺丝固定，与电池导线焊接。

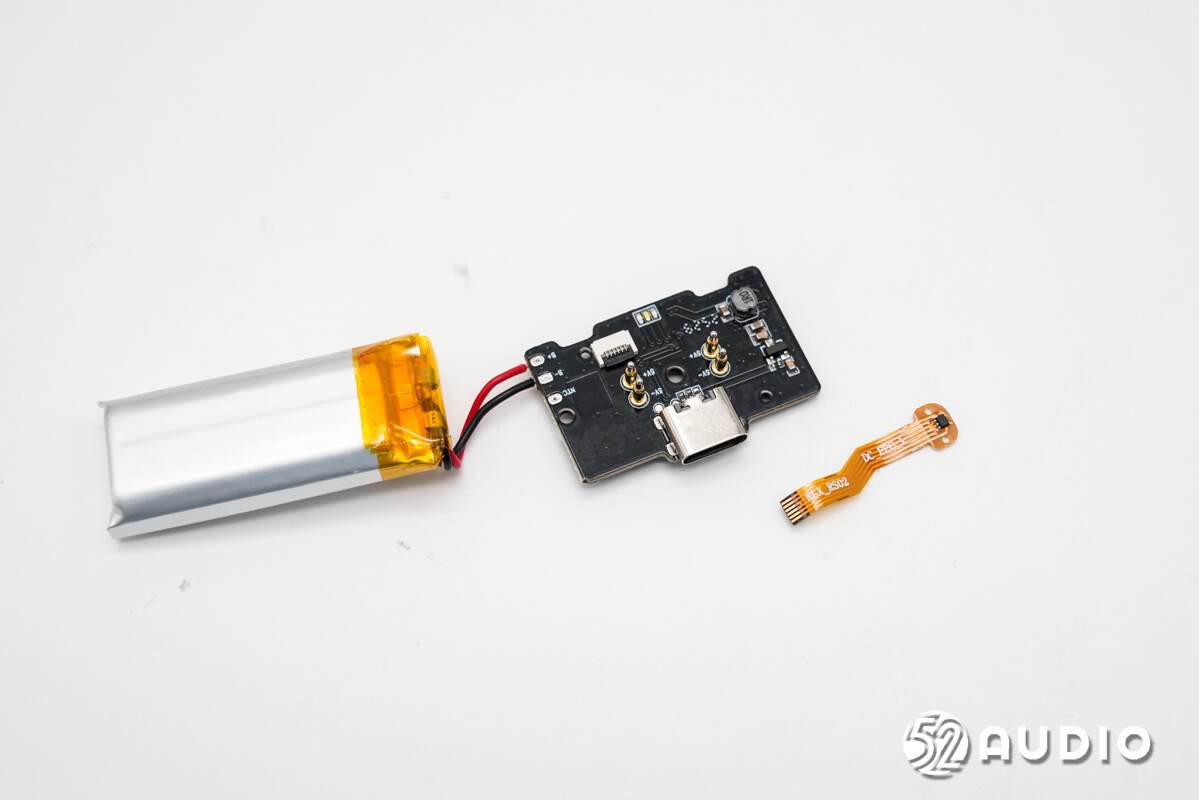

卸掉螺丝，取掉主板及排线。

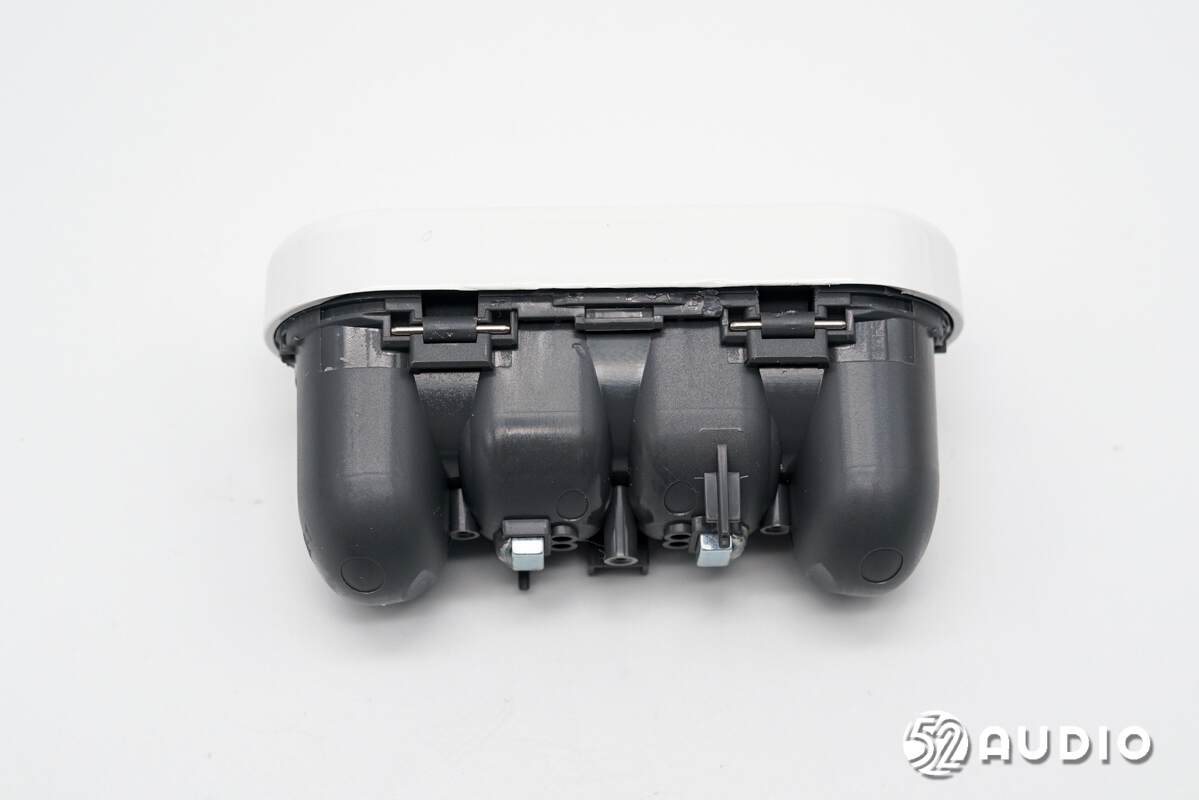

座舱底部结构一览，设置有两颗磁铁固定耳机。

挑开连接器，取掉排线。

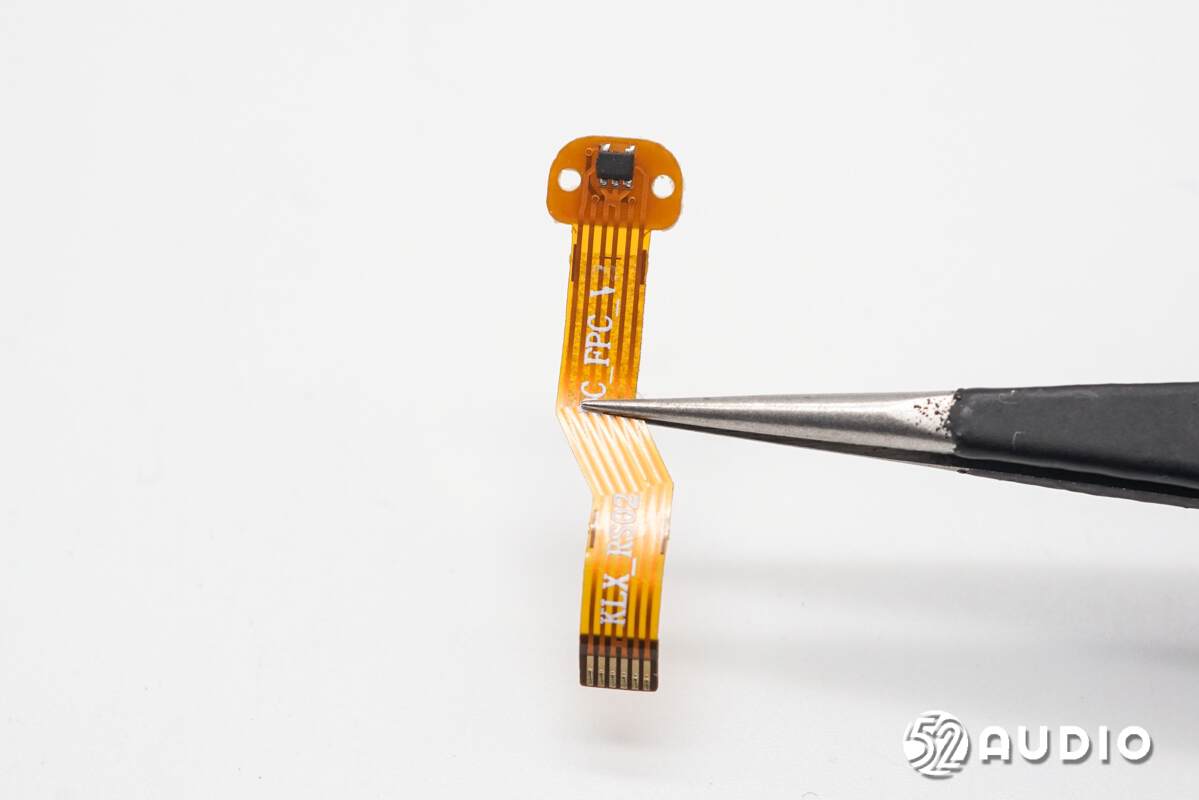

充电盒内部排线电路一览。

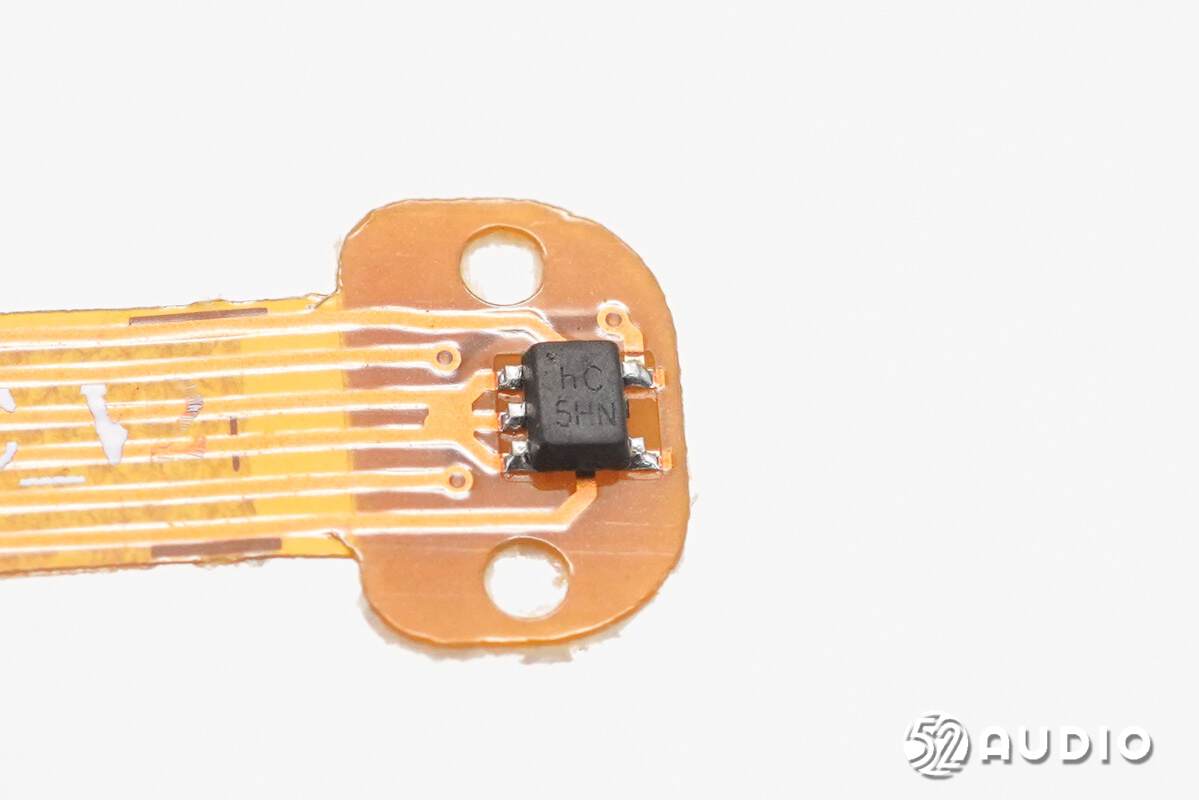

丝印hC 5HN的霍尔元件，用于感知耳机出入仓时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

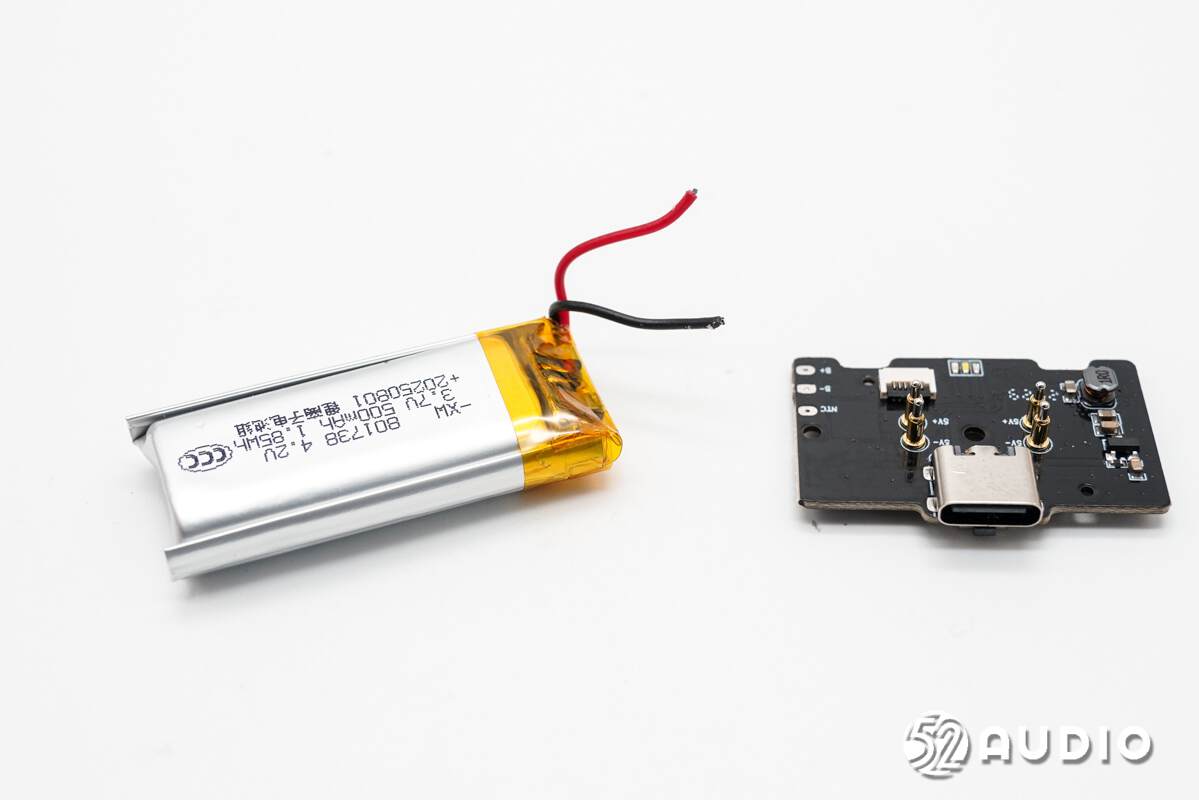

断开电池导线。

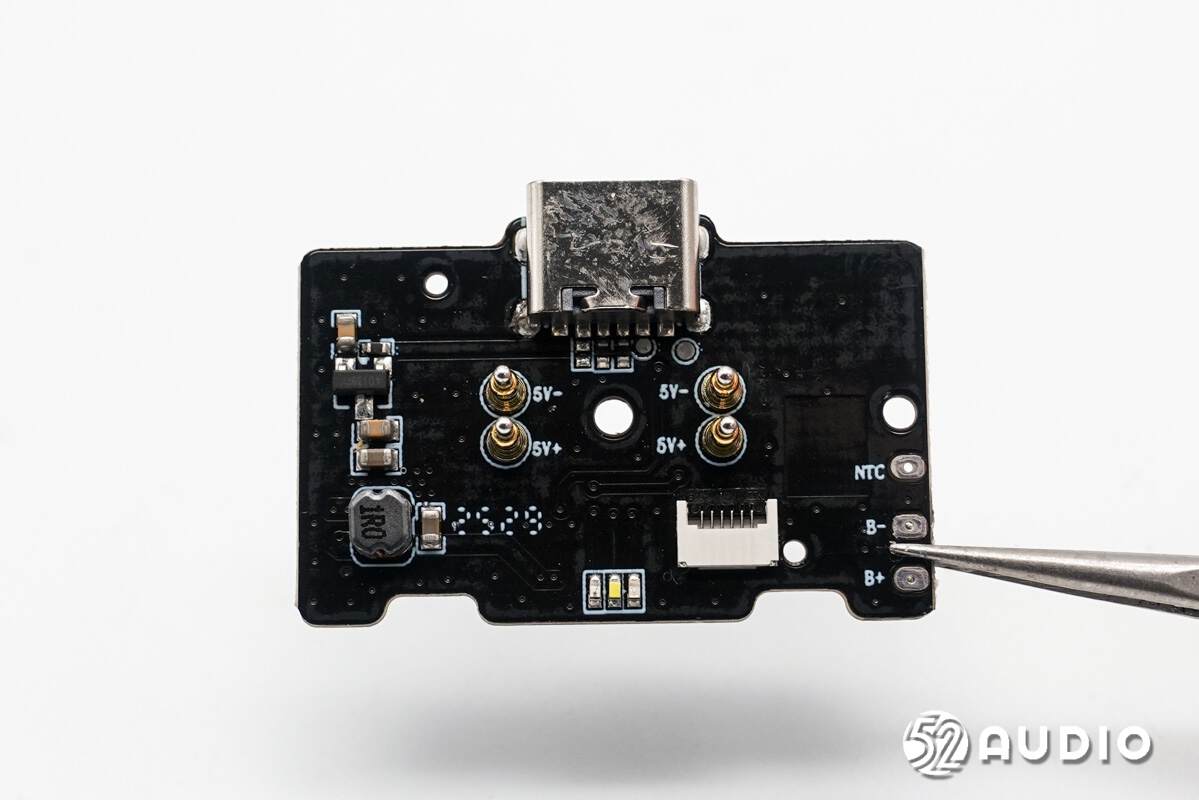

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

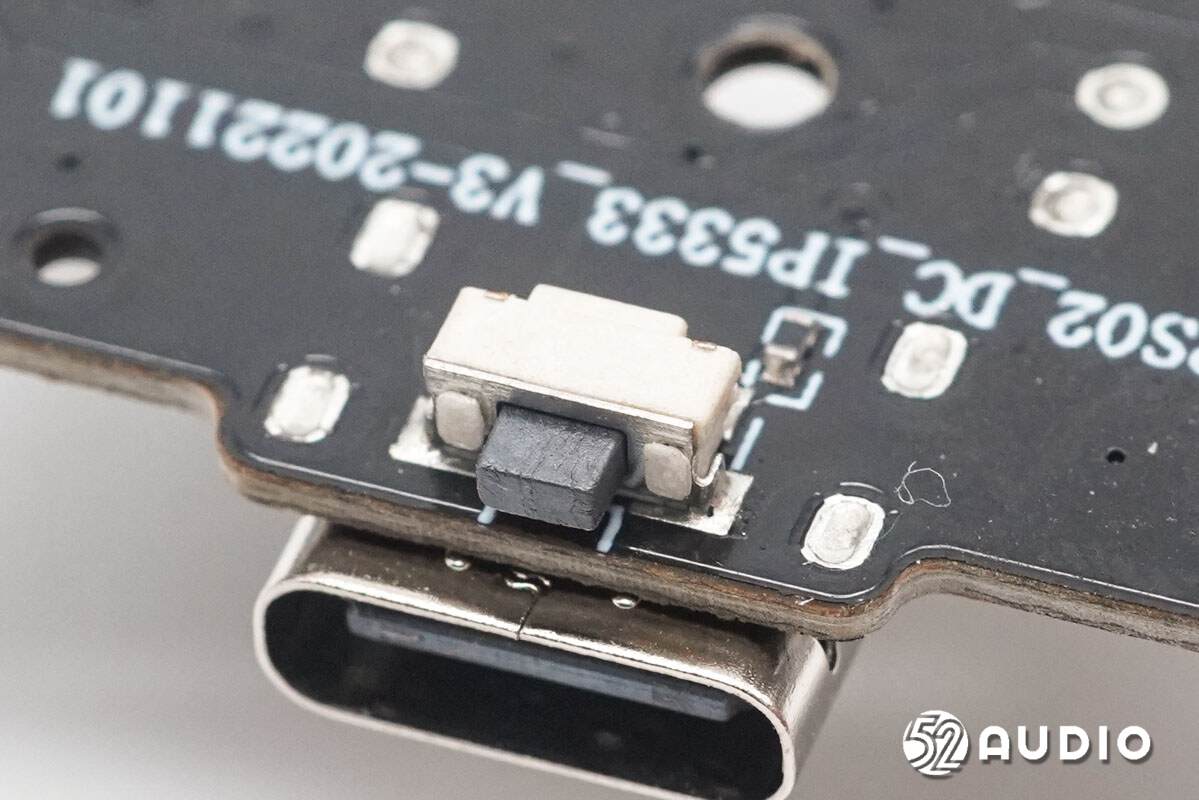

用于蓝牙配对的功能按键特写。

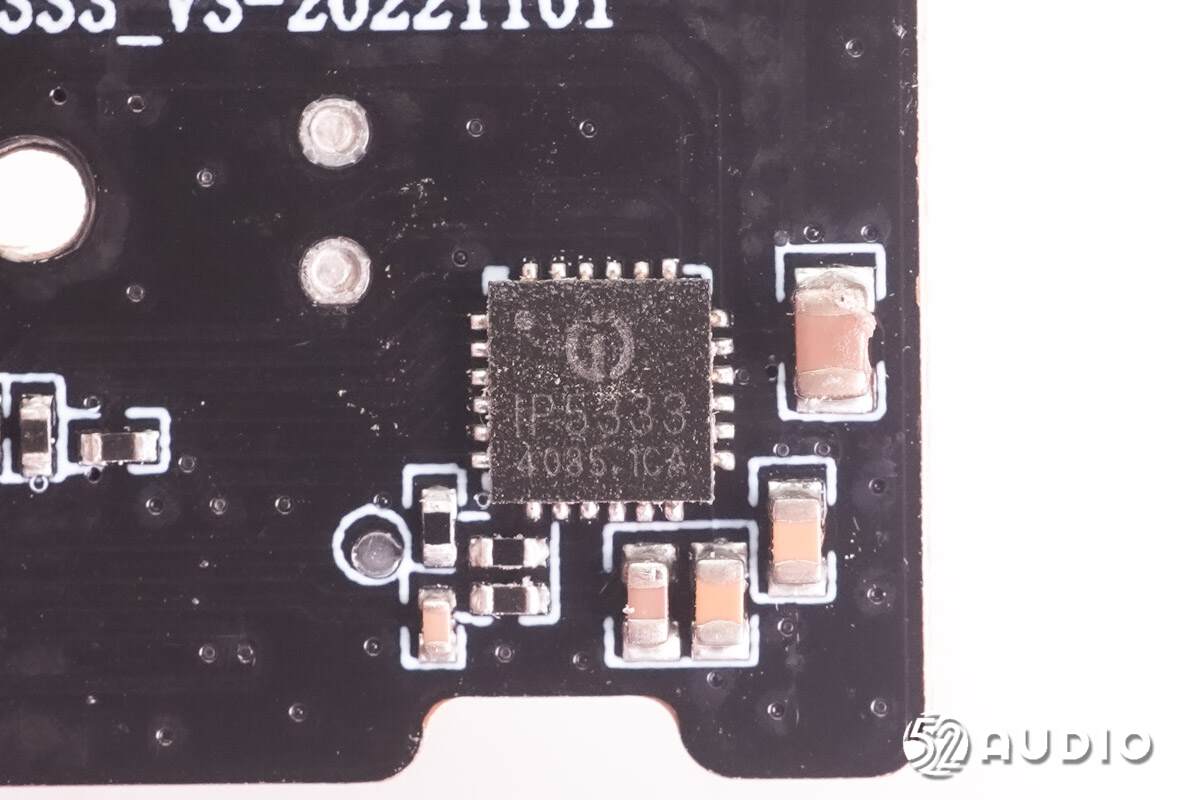

INJOINIC英集芯IP5333多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333非常适合目前需求逐渐提升的智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。

英集芯IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容。IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；英集芯IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。

英集芯IP5333内置IC温度保护和输入电压智能调节充电电流；英集芯IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。英集芯IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

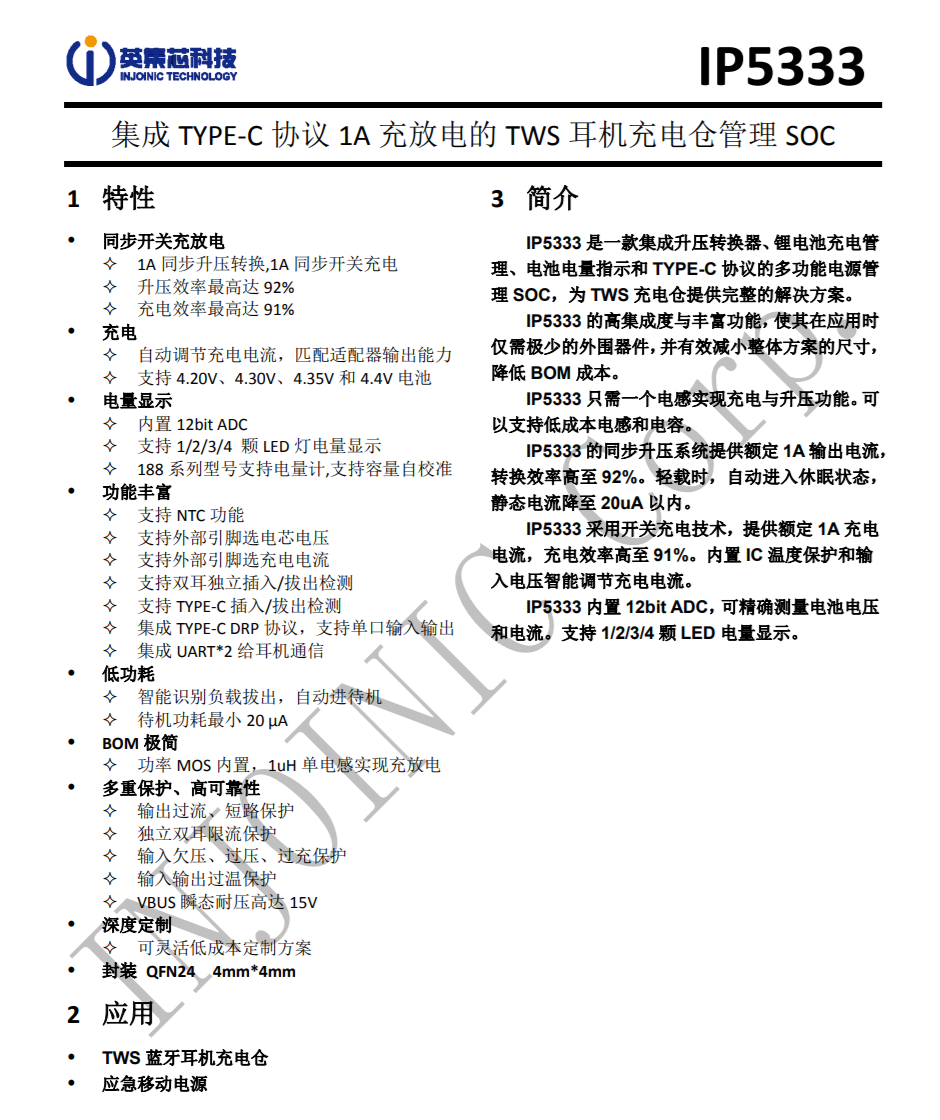

INJOINIC英集芯IP5333详细资料图。据我爱音频网拆解了解到，目前已有摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

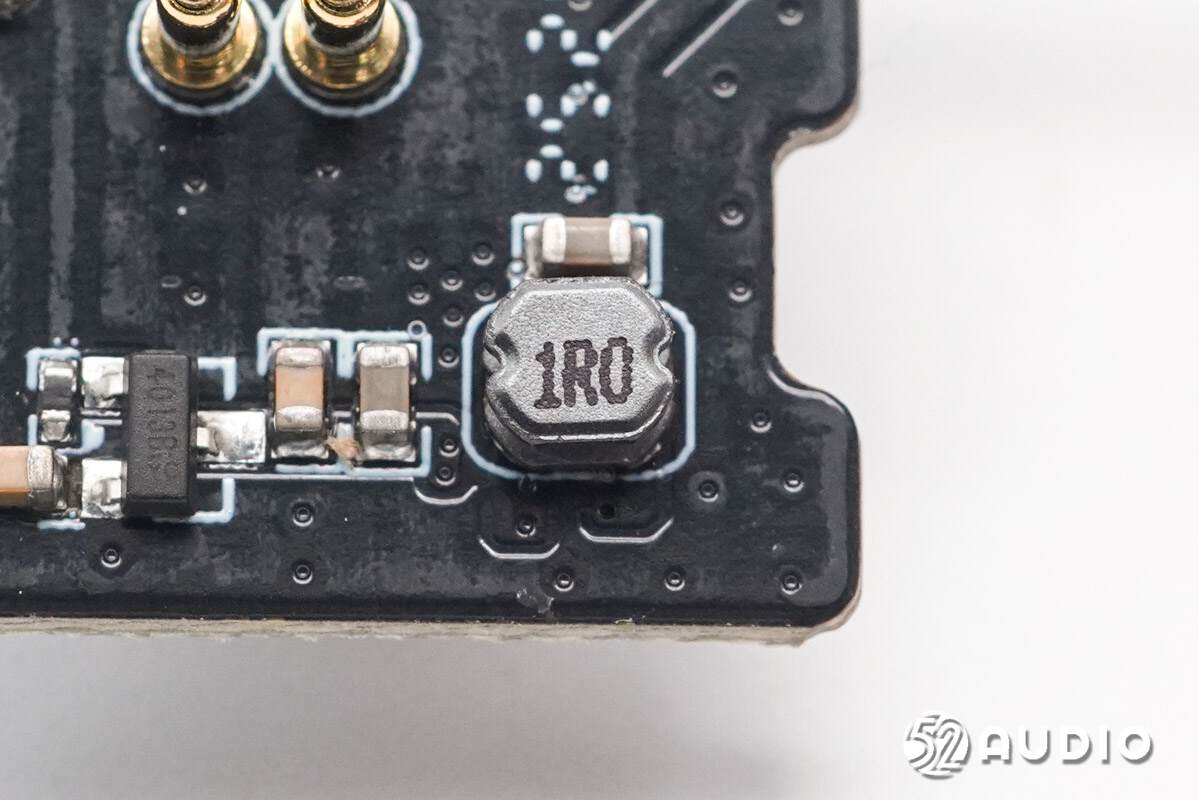

电源管理芯片外围1R0功率电感。

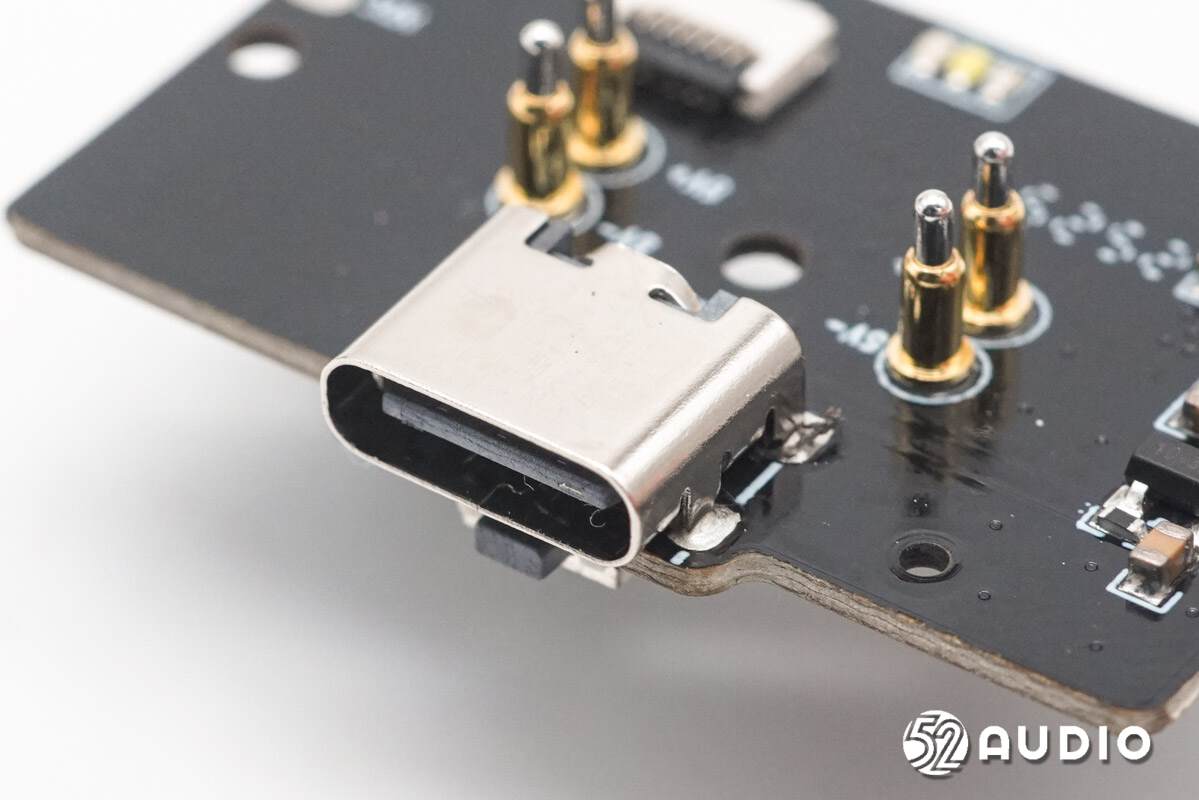

Type-C充电母座特写。

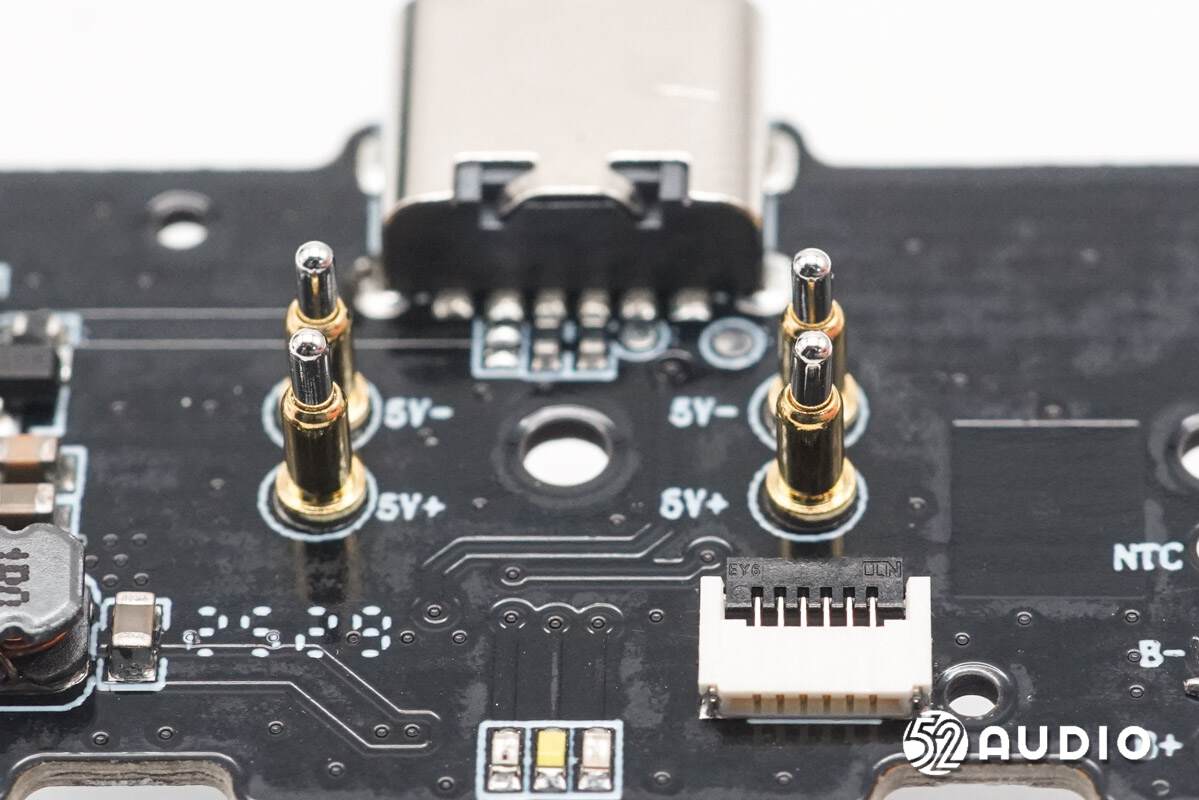

为耳机充电的Pogo Pin连接器特写。

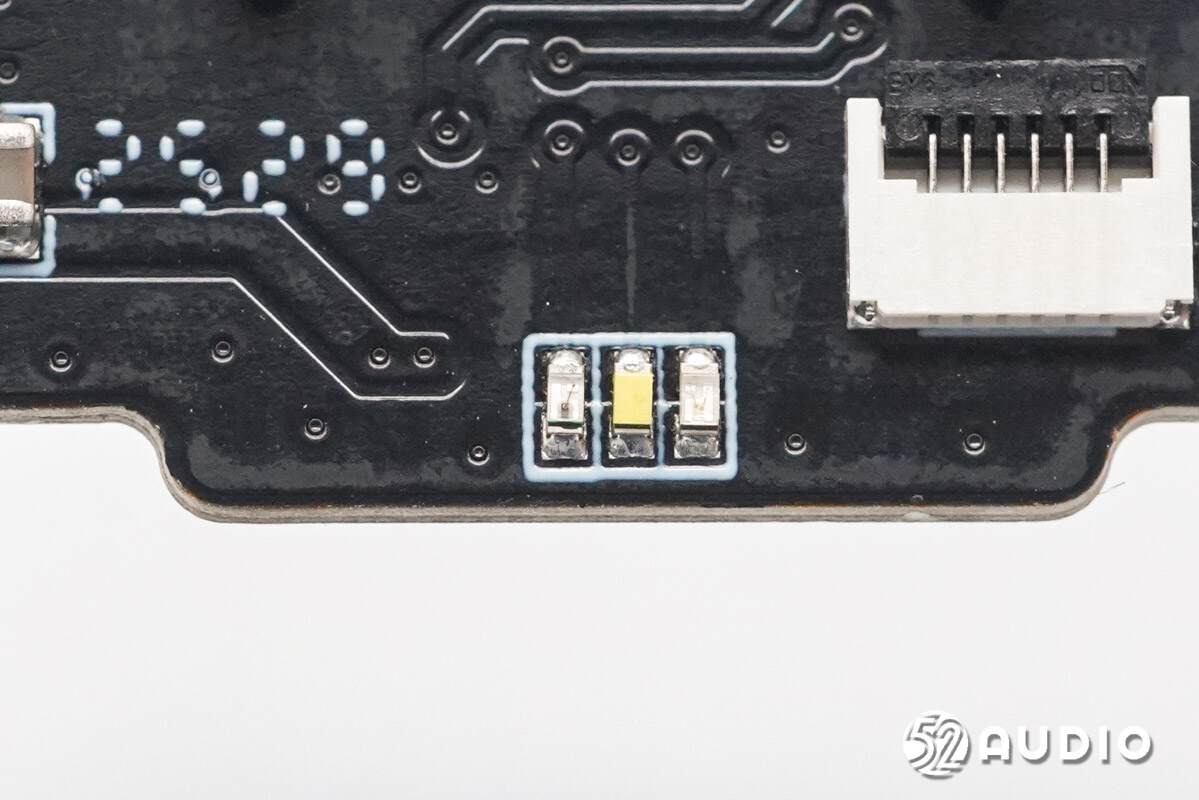

三颗不同颜色的LED指示灯特写，用于反馈蓝牙配对及充电状态。

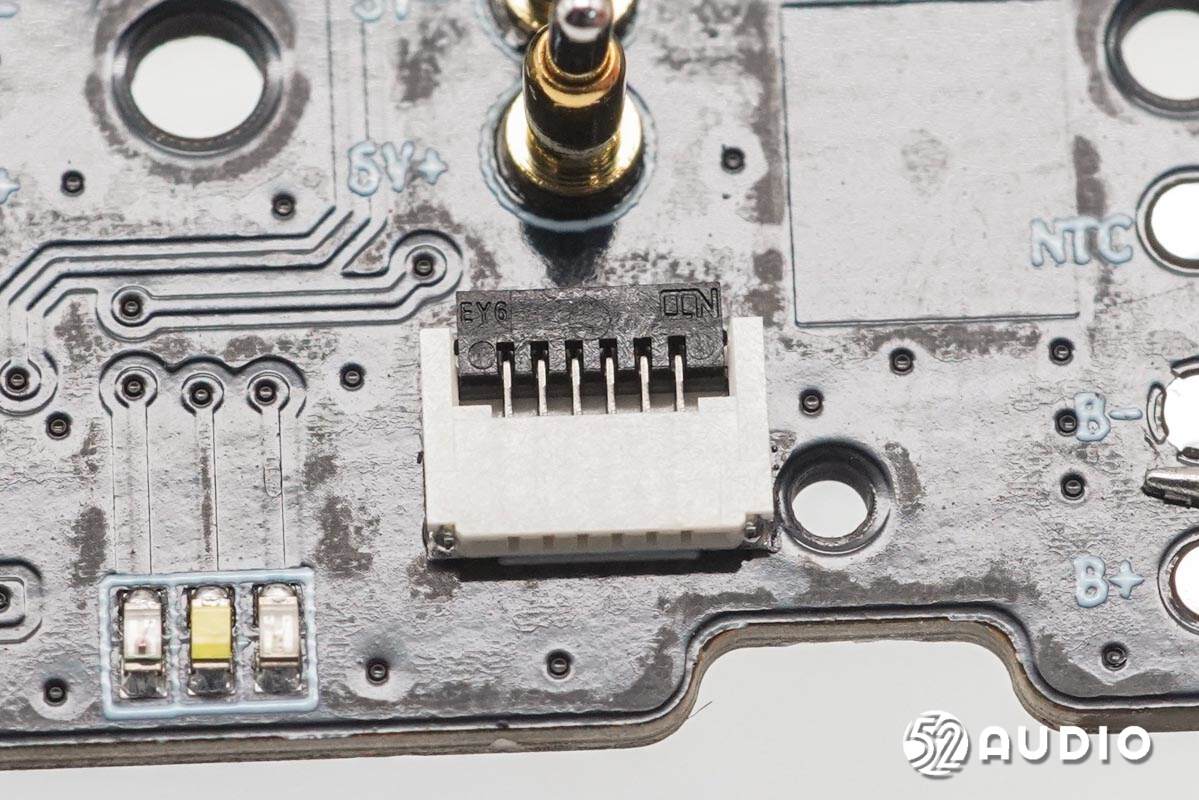

连接排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F501-06325W。

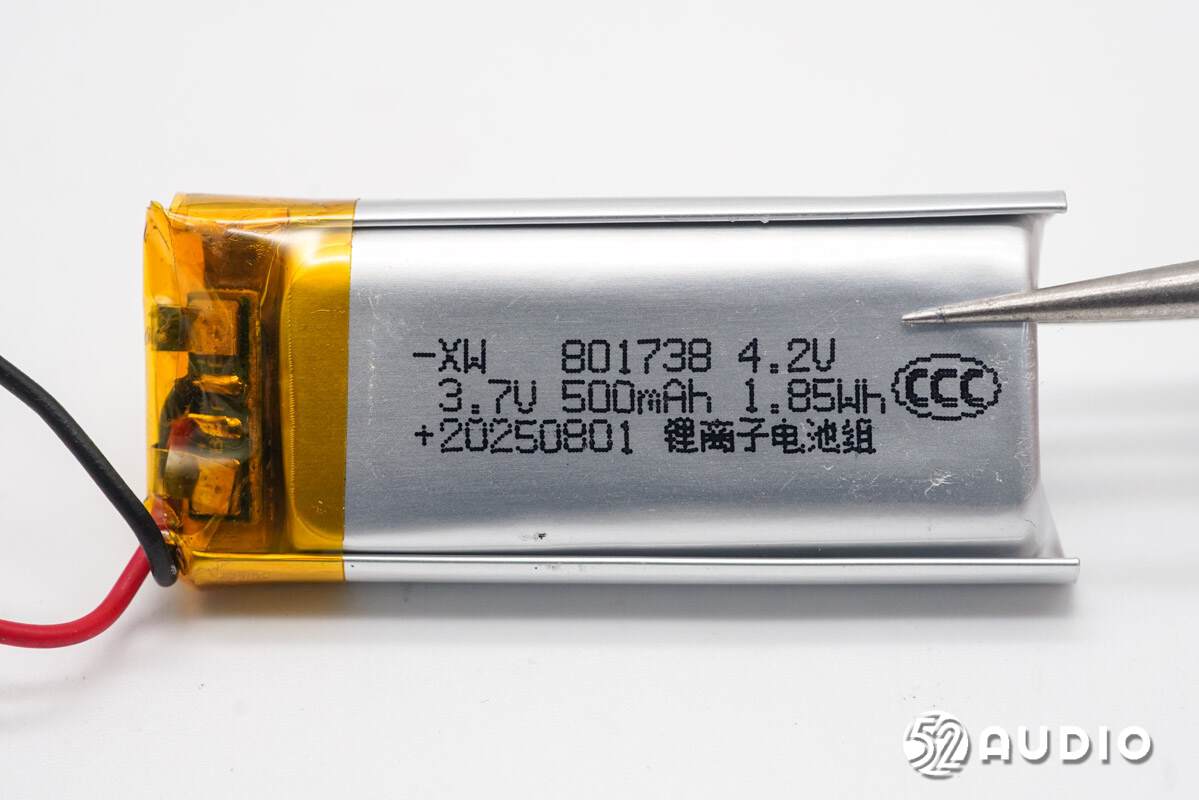

充电盒内置锂电池，型号：XW 801738，充电限制电压：4.2V，标称电压：3.7V，额定容量：500mAh 1.85Wh。

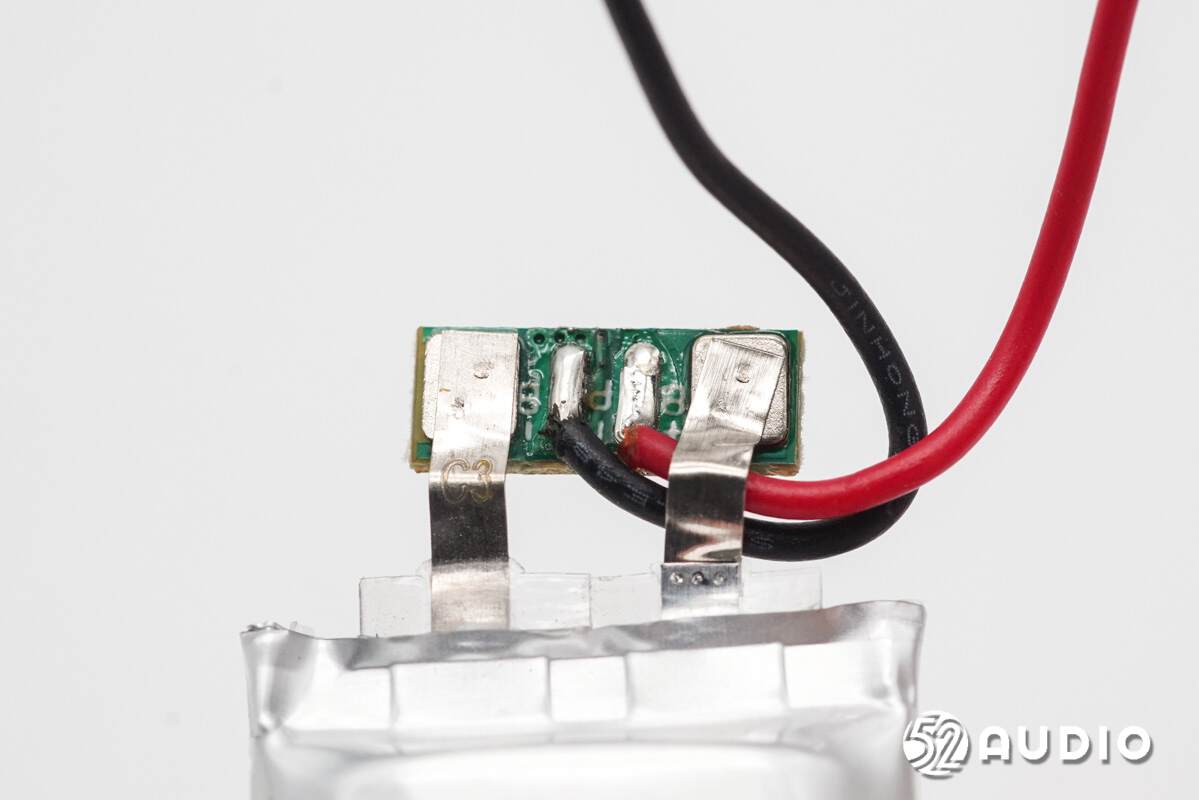

撕开外部绝缘保护，电池保护板电路一览。

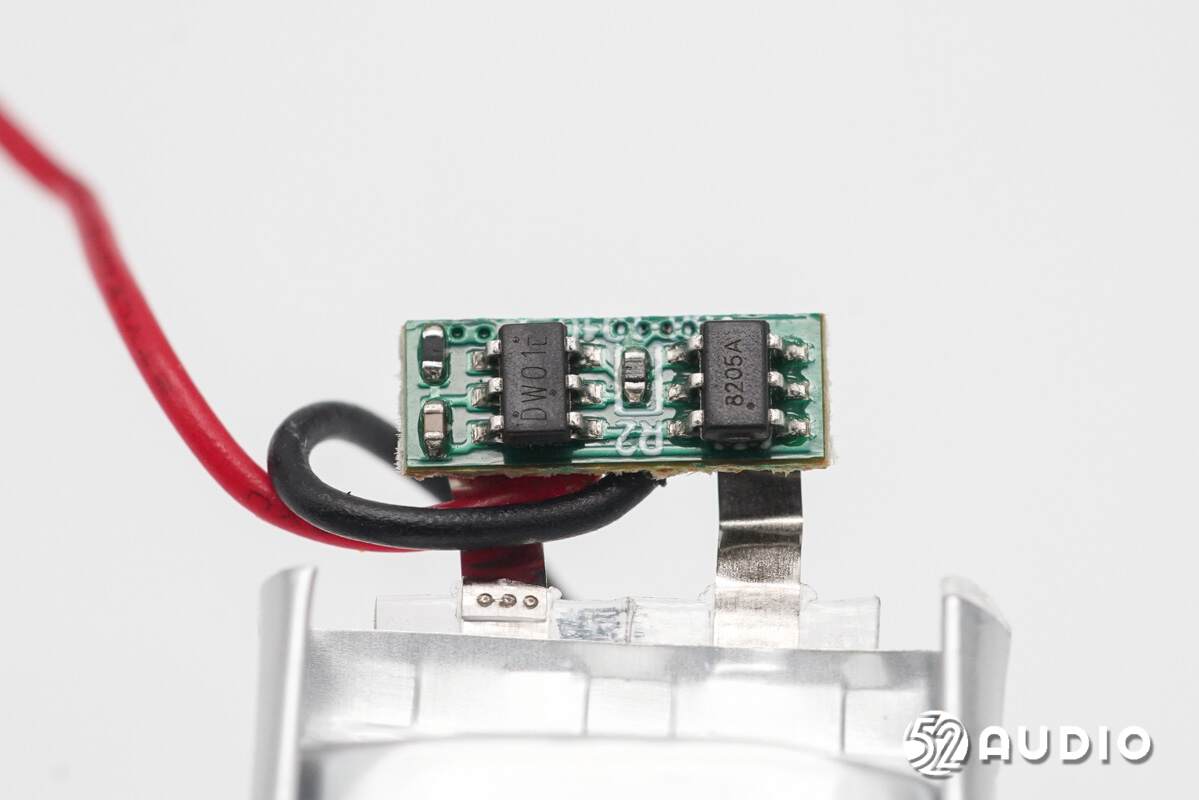

电池保护板背面电路一览。

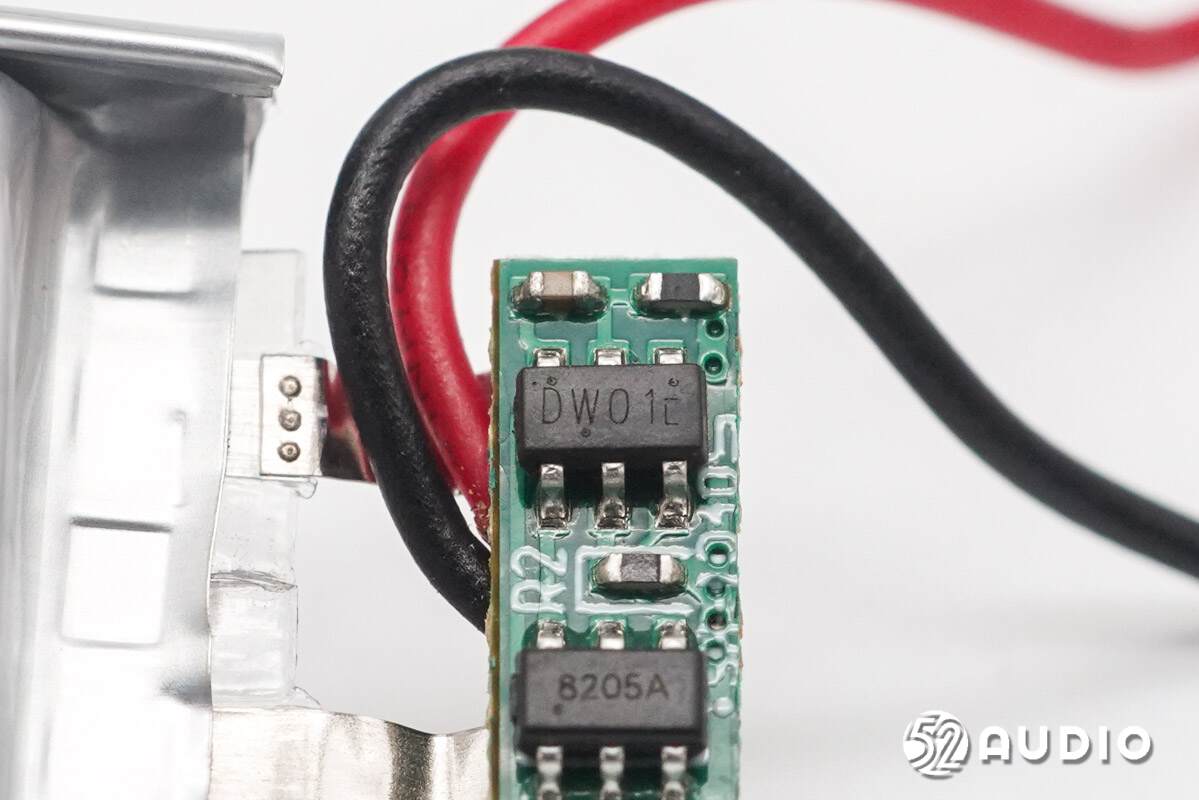

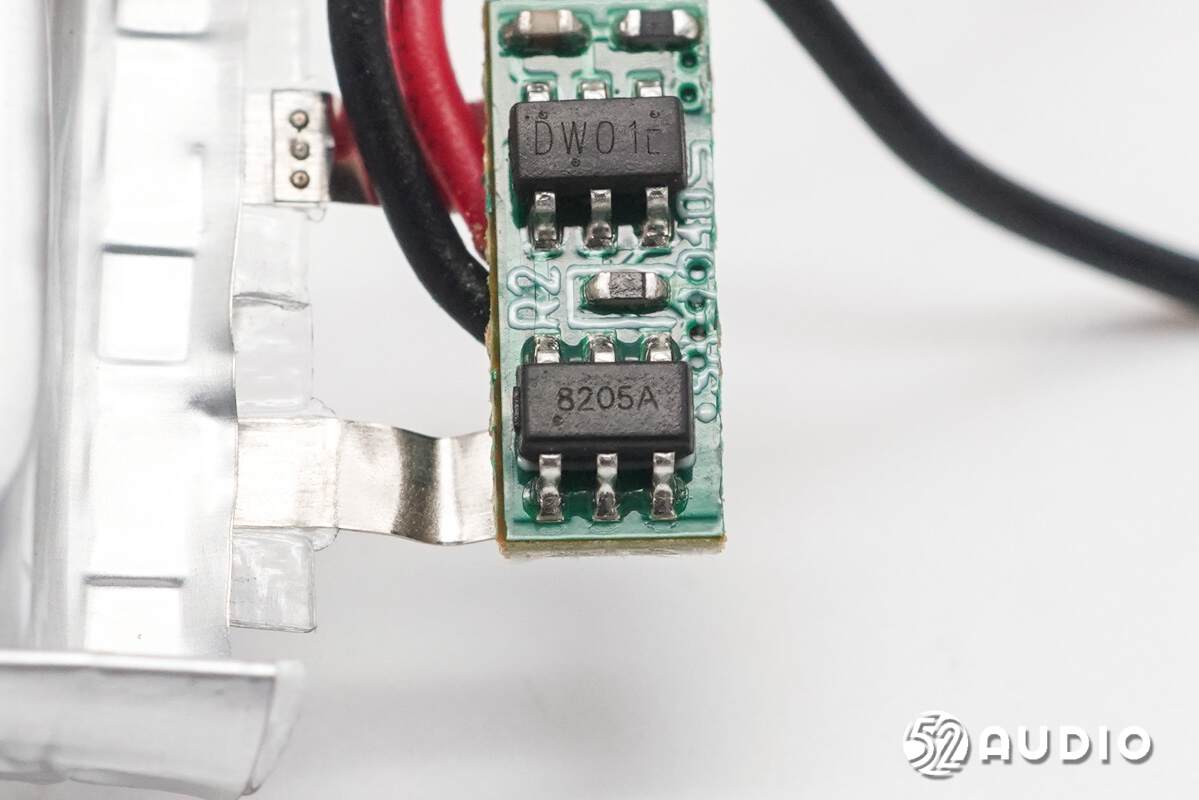

丝印DW01c的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

丝印8205A的MOS管。

耳机拆解

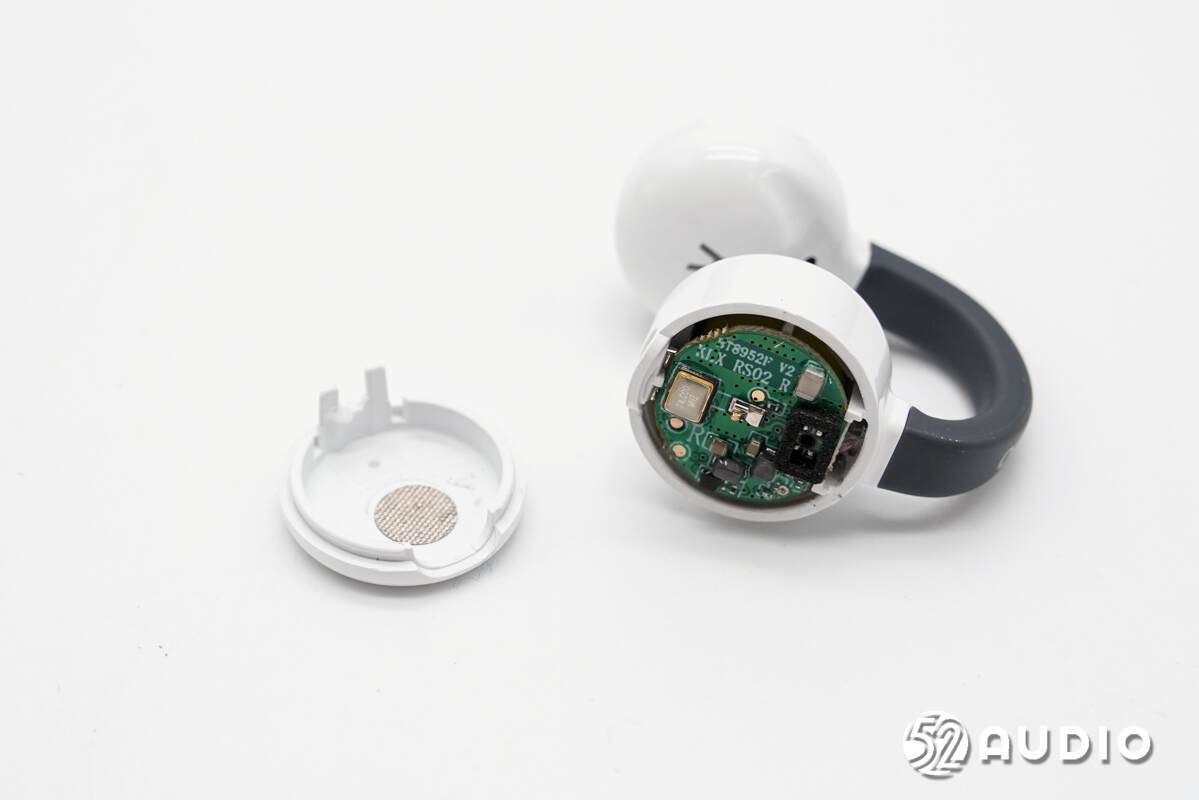

拆解耳机部分，取掉后端腔体背部盖板。盖板内侧贴有导电布，用于触摸控制。

后端腔体内部设置有主板和电池单元，导线焊接。

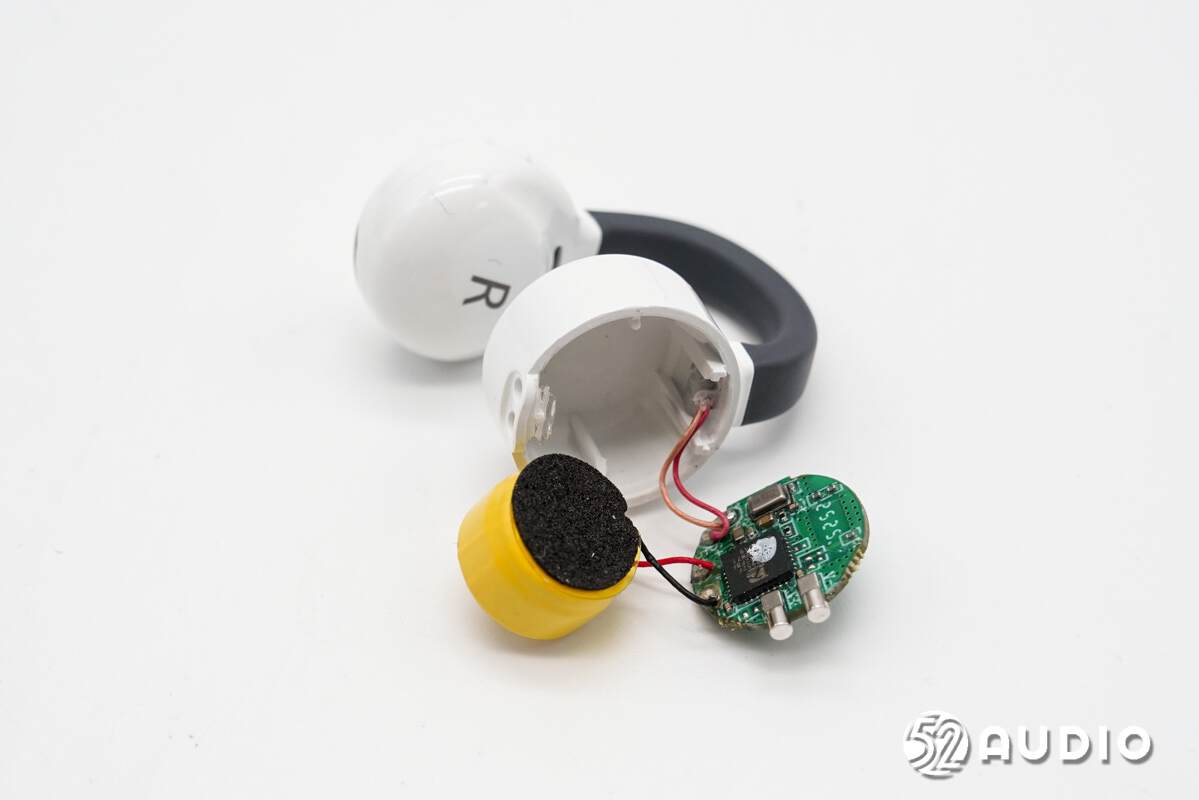

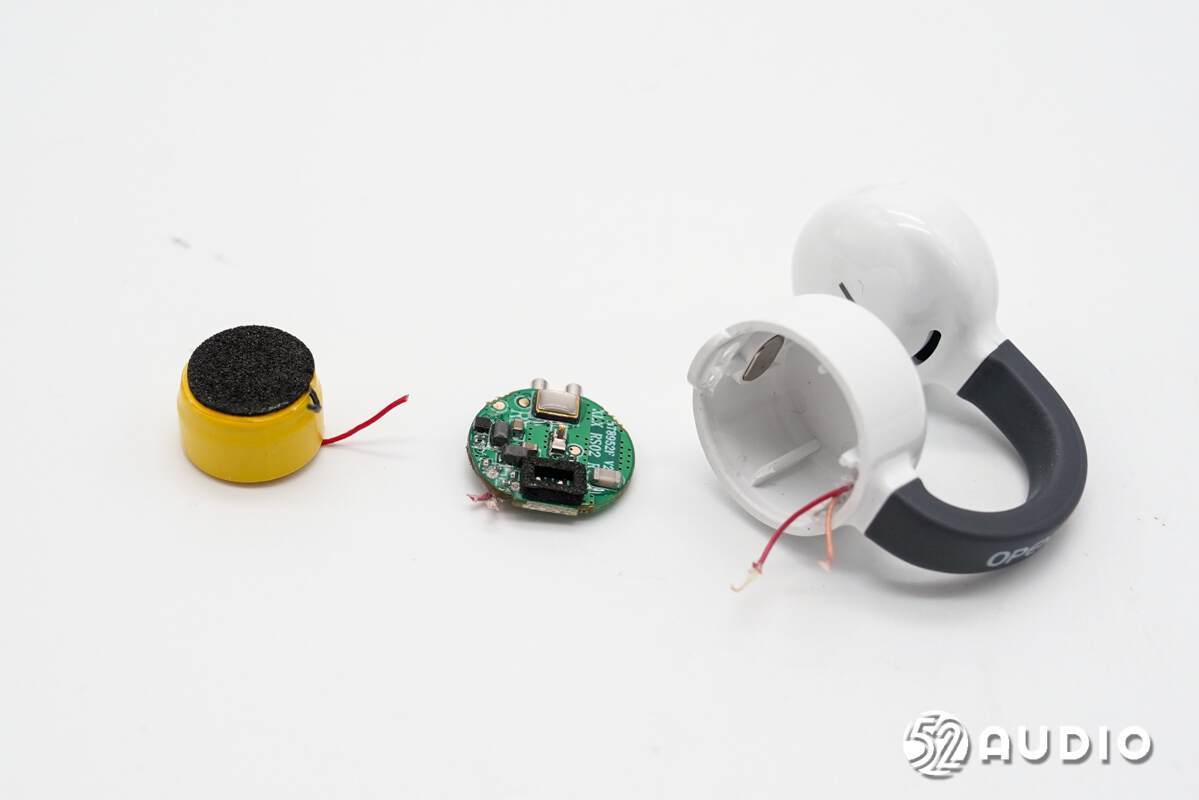

断开导线，分离电池和主板单元。

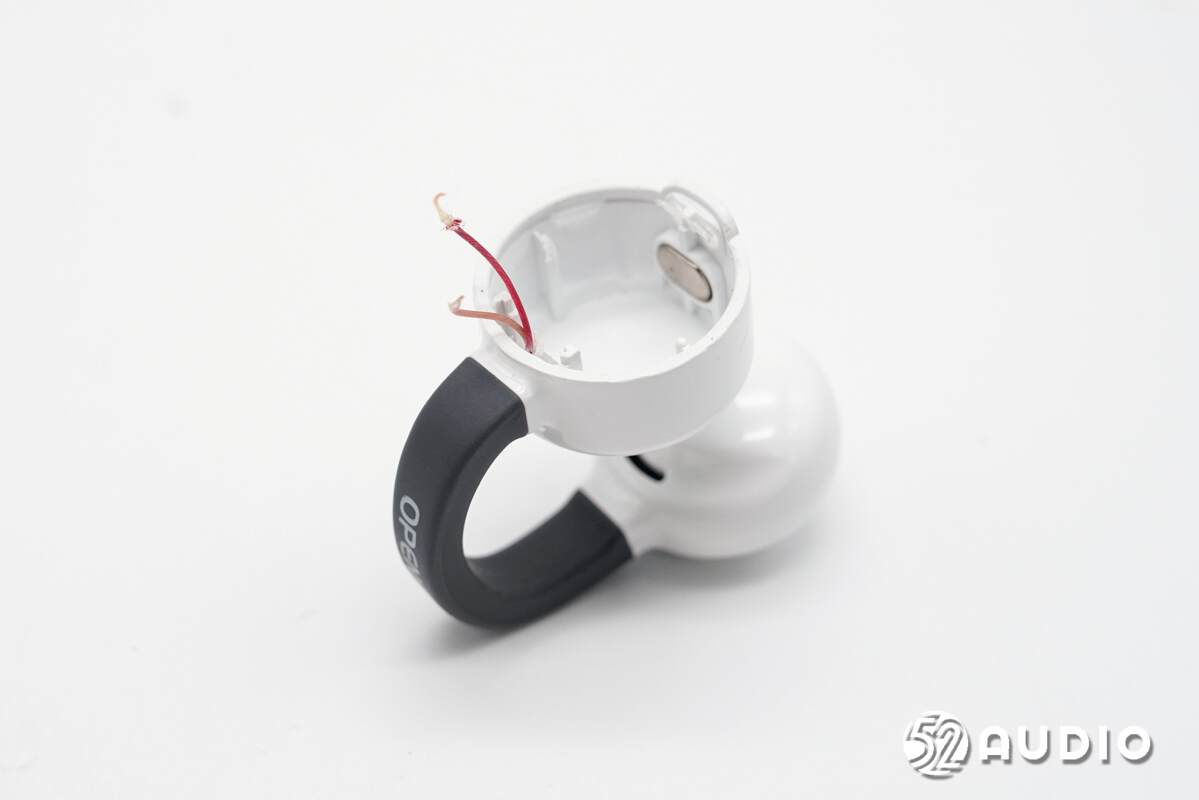

腔体底部结构一览，还设置有磁铁与充电盒固定。

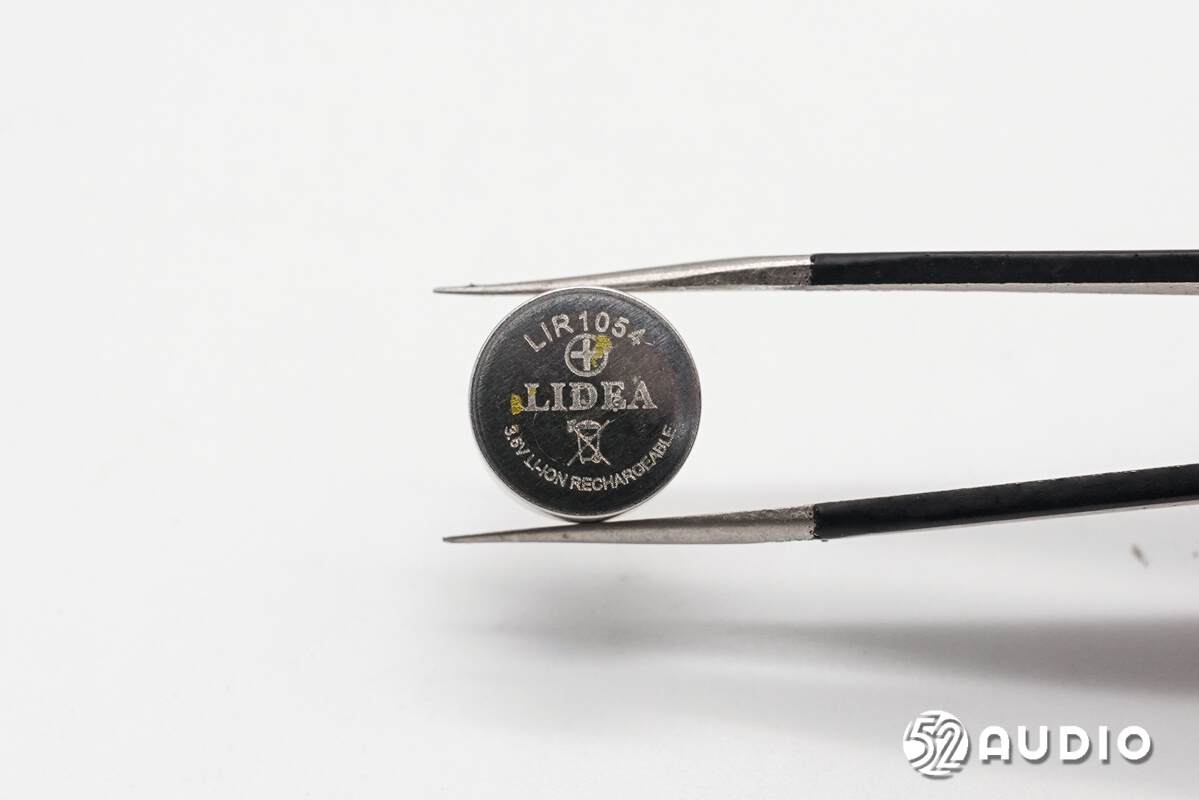

耳机内置钢壳扣式电池，型号：LIR1054，标称电压：3.6V，来自LIDEA电的电子。

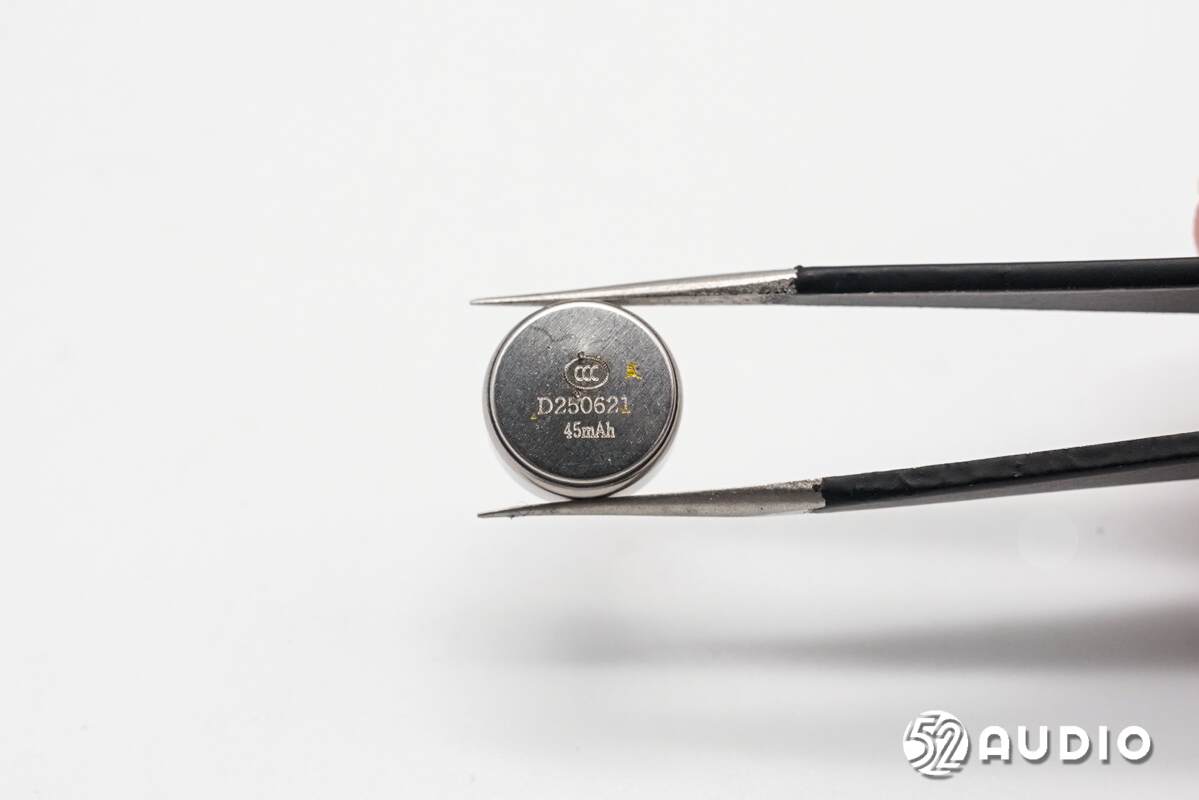

电池另外一侧雕刻有CCC认证标志，以及45mAh容量信息。

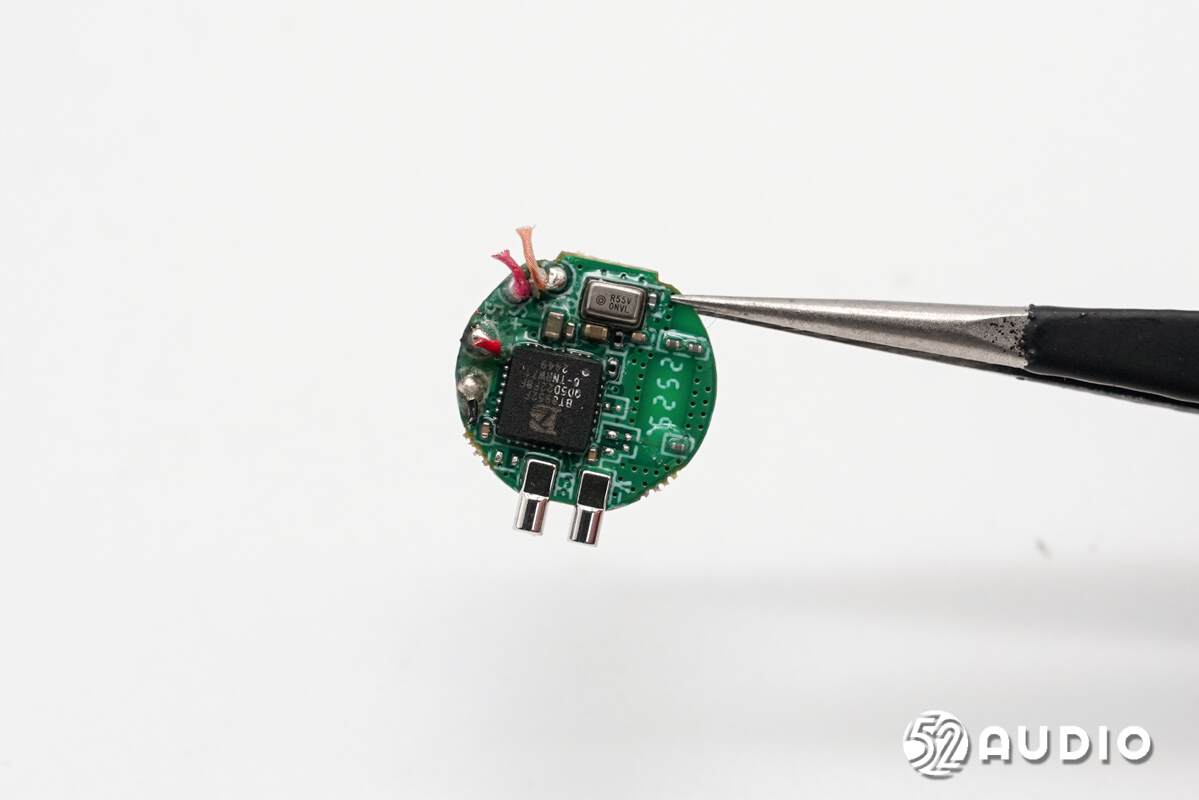

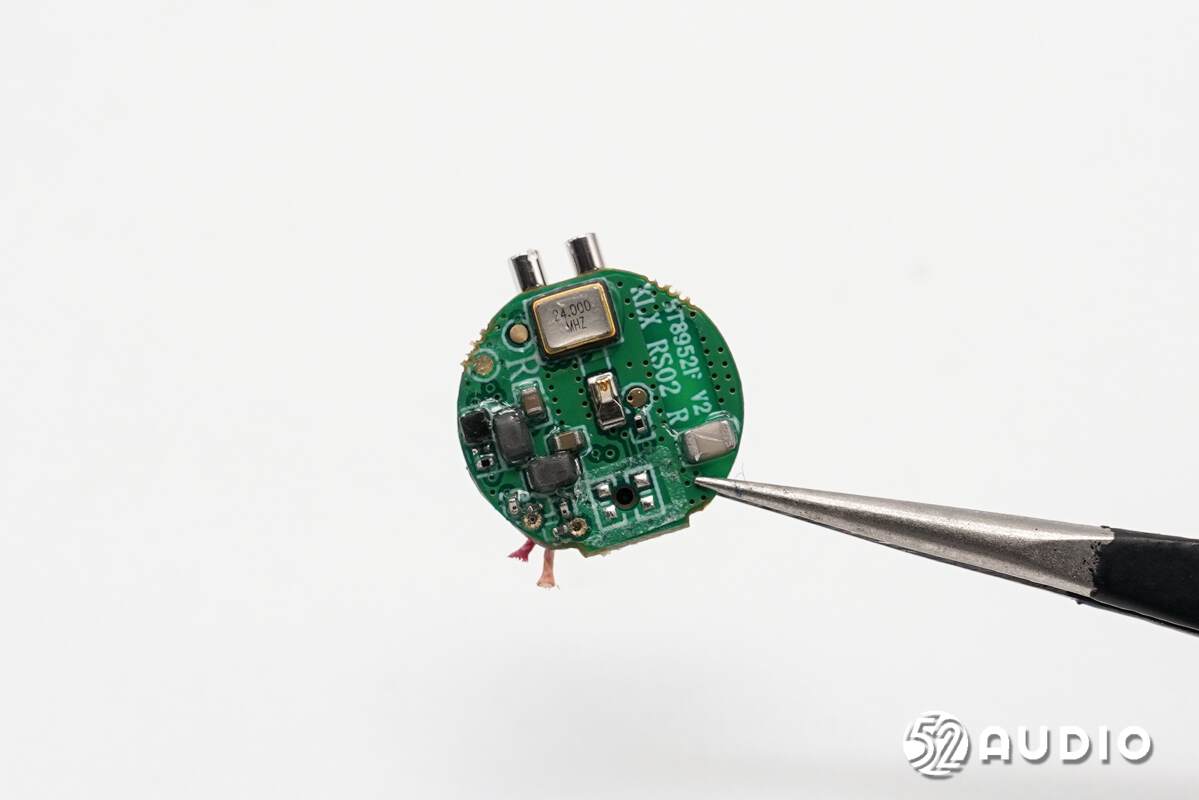

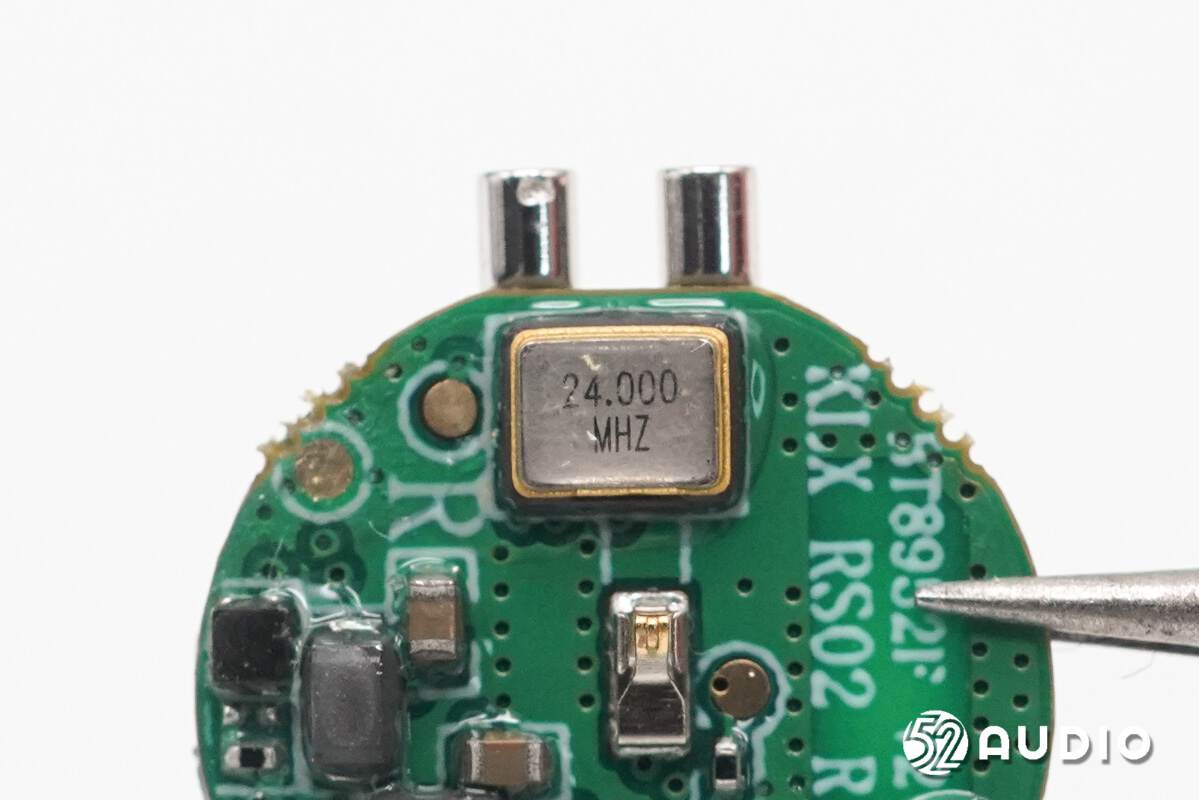

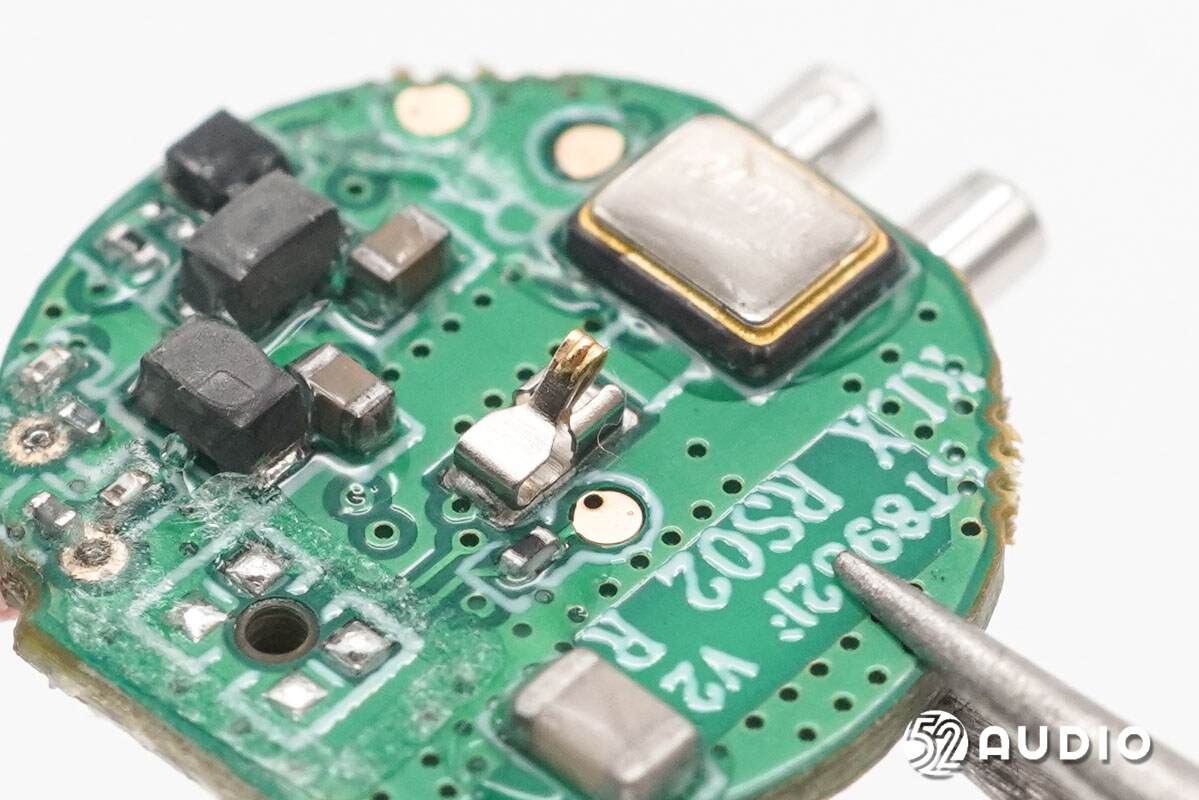

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

连接充电盒充电的金属连接器。

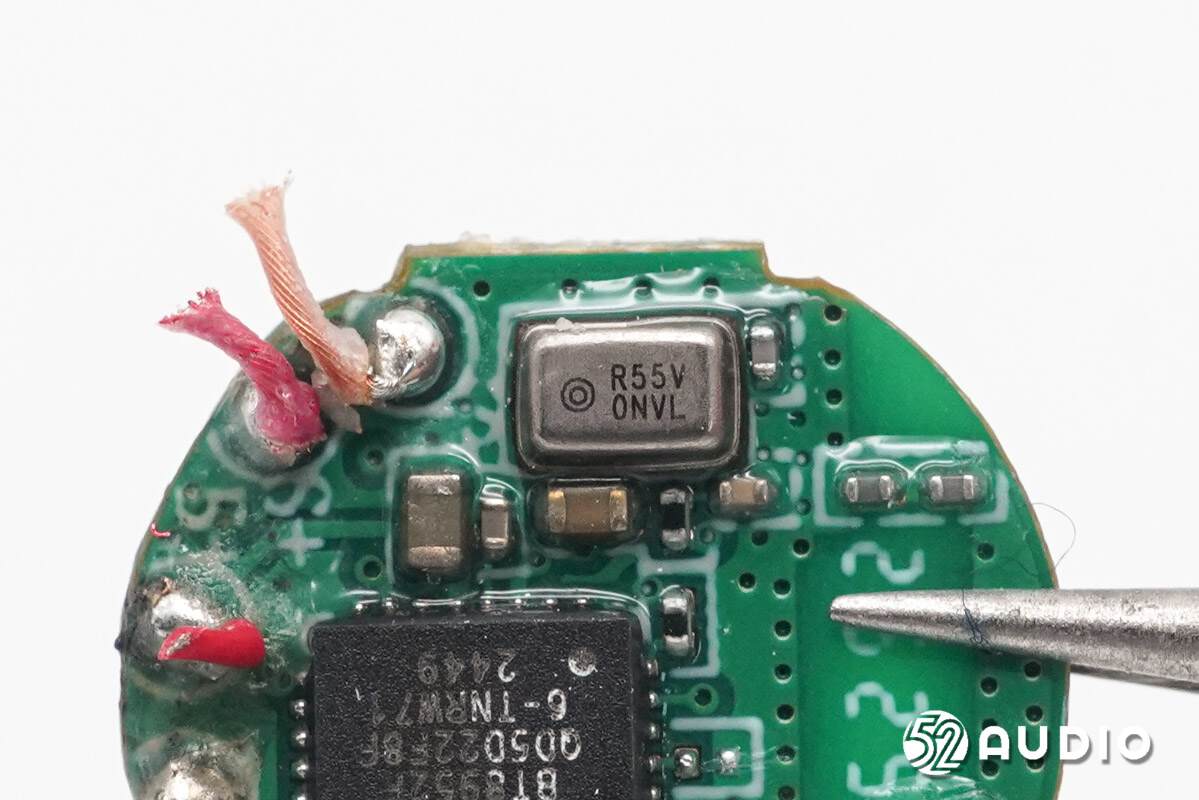

镭雕R55V的MEMS麦克风，用于语音通话功能拾音，来自瑞勤电子。

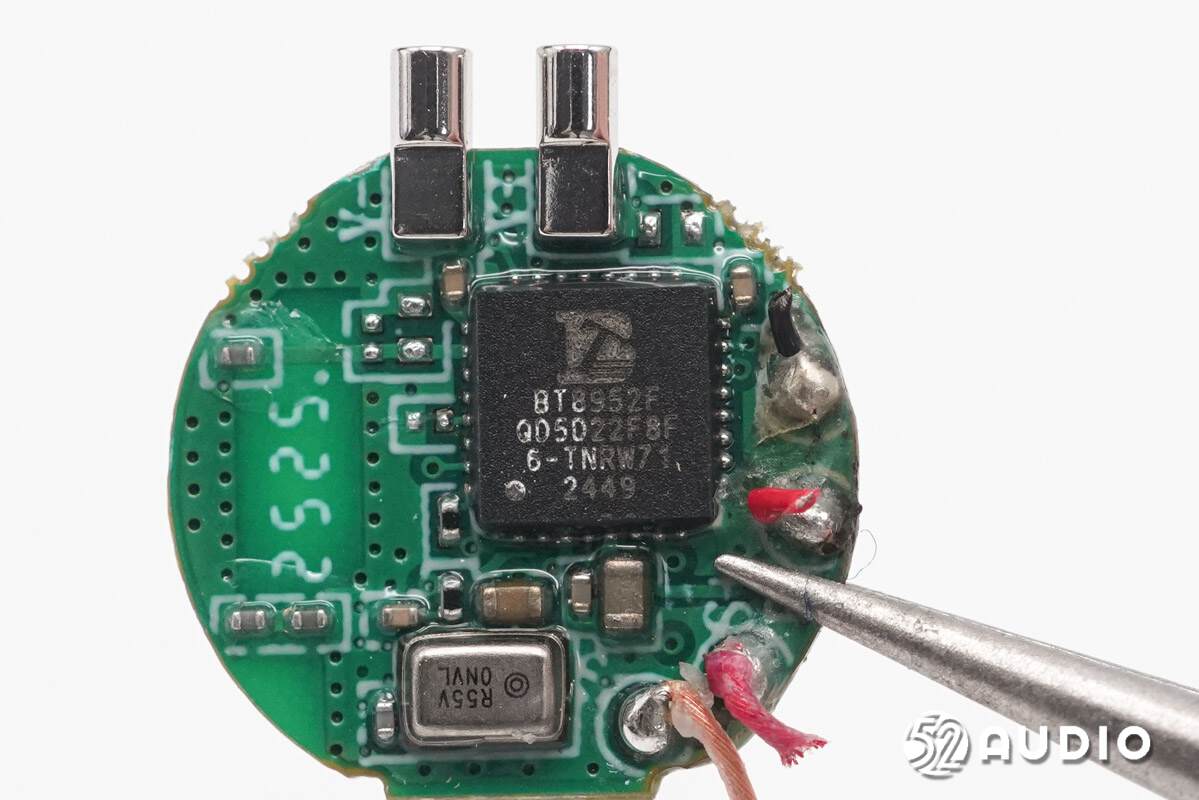

Bluetrum中科蓝讯BT8952F蓝牙音频SoC，属于“蓝讯讯龙”三代BT895x系列，基于22nm先进低功耗工艺，支持蓝牙6.0 LE Audio协议（已全系通过最新蓝牙®低功耗音频标准LE（Low Energy）Audio规格认证）及LC3（低复杂度通信编解码器）的编解码功能。

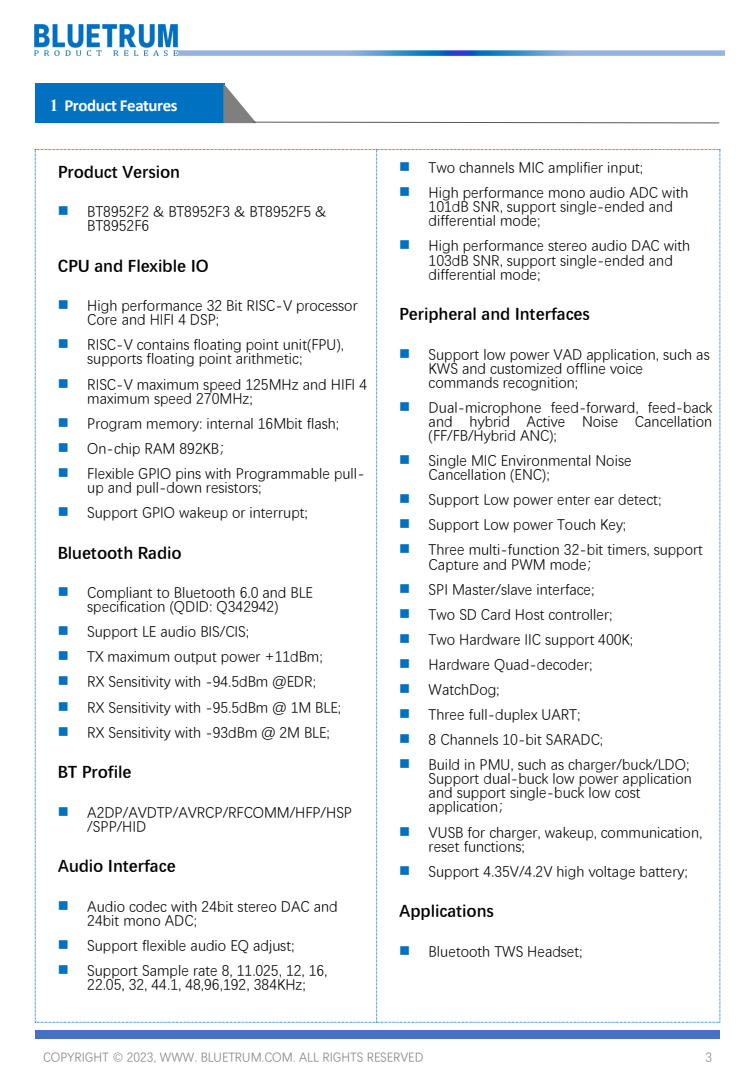

中科蓝讯BT8952F内置32位高性能RISC-V处理器核心和HIFI 4 DSP，内置16Mbits闪存，892KB RAM，具有可编程上拉和下拉电阻的灵活GPIO引脚；内置24bit双声道DAC和24bit单声道ADC，支持灵活的音频均衡器调整，支持2路MIC放大器输入；支持AI通话降噪算法，支持前馈、及混合主动降噪功能；集成触控，PMU等模块。
