前言
本期为大家带来的是OPPO 45W自带线超级闪充移动电源的拆解，这款产品延续了OPPO能量果冻快充移动电源系列风格设计，半透明果冻机顶拼接亲肤质感机身，能量感十足。
产品搭载20000mAh大容量电芯，并且通过了国家CCC强制认证，不仅拥有超强续航能力，同时安全可靠，可携带上飞机/火车。
移动电源不仅自带USB-C线，还额外配置1A1C快充接口，支持SUPERVOOC 45W协议适配OPPO全系手机，还支持30W PD，可兼容平板、Switch等设备，碎片时间快速补能，效率拉满。下面我们就来看看这款产品的具体设计。
OPPO 45W超级闪充移动电源开箱

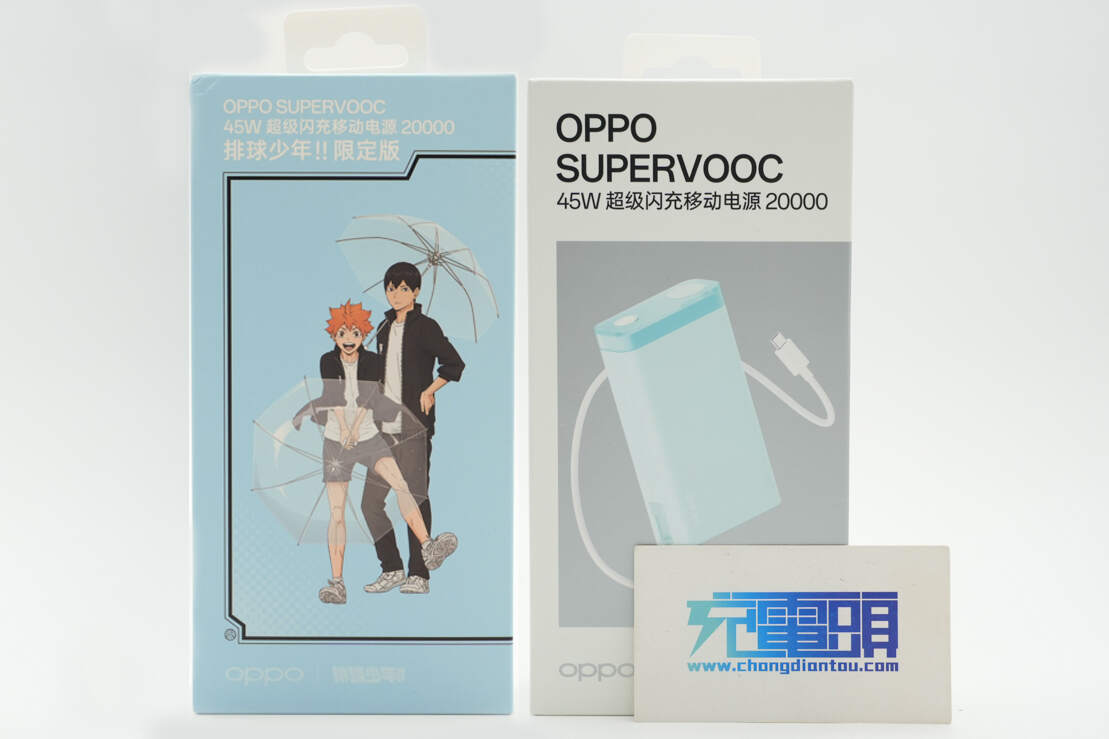

包装盒正面印有OPPO品牌、产品名称以及外观图。值得一提的是，这款产品还有《排球少年》联名限定版可选。
背面印有产品卖点，并贴有相应参数贴纸。

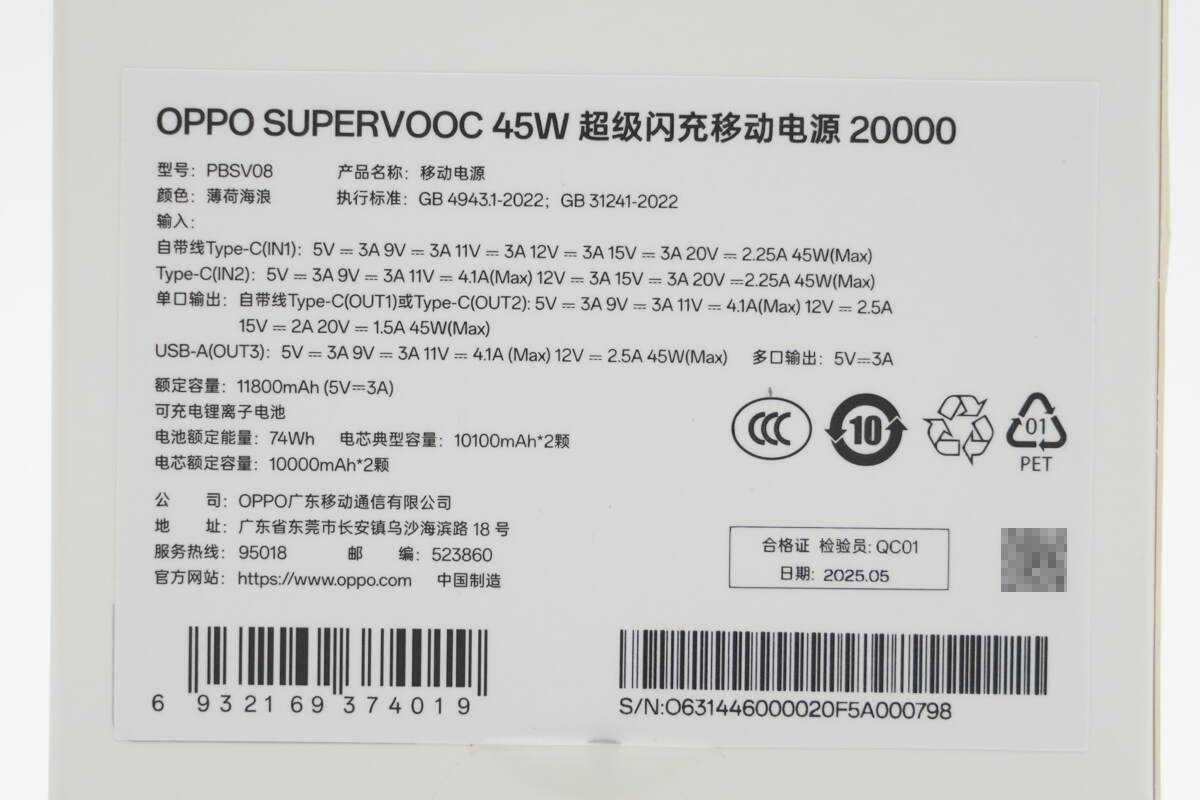

贴纸上产品参数特写，下面到实物展示环节再介绍。
包装内含移动电源以及使用说明书。

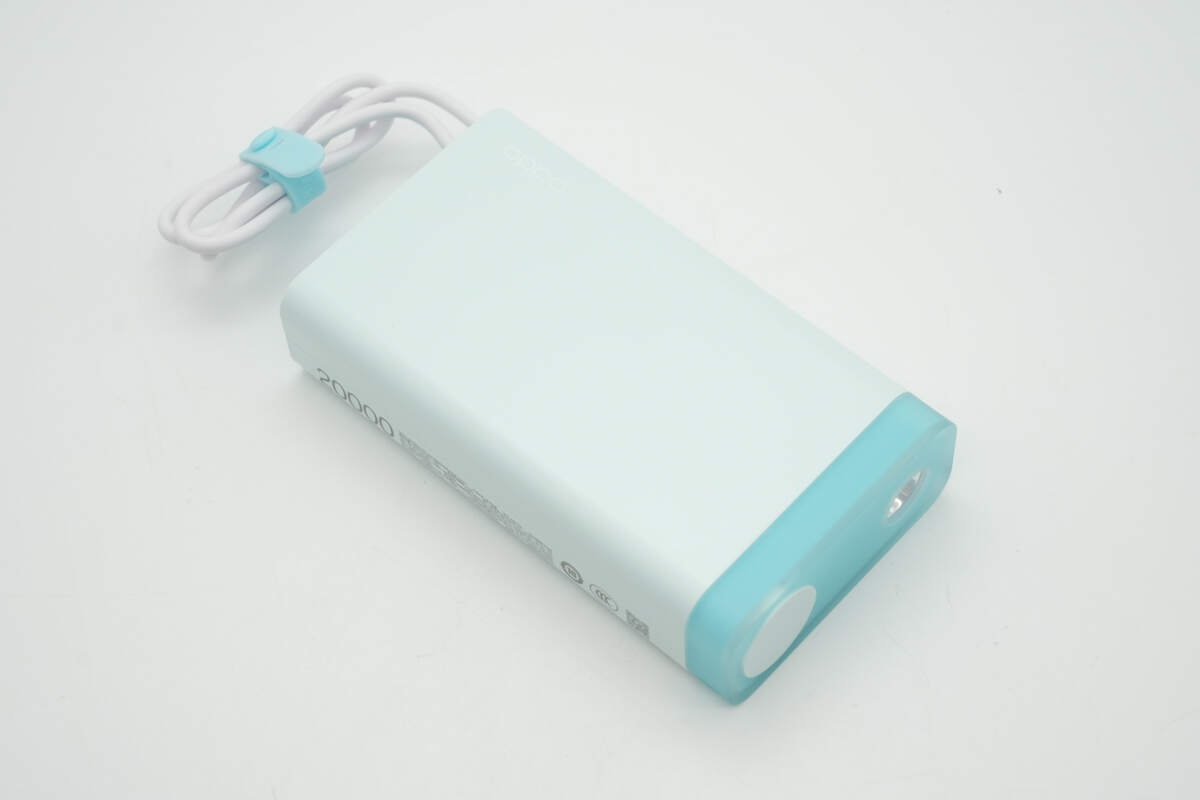

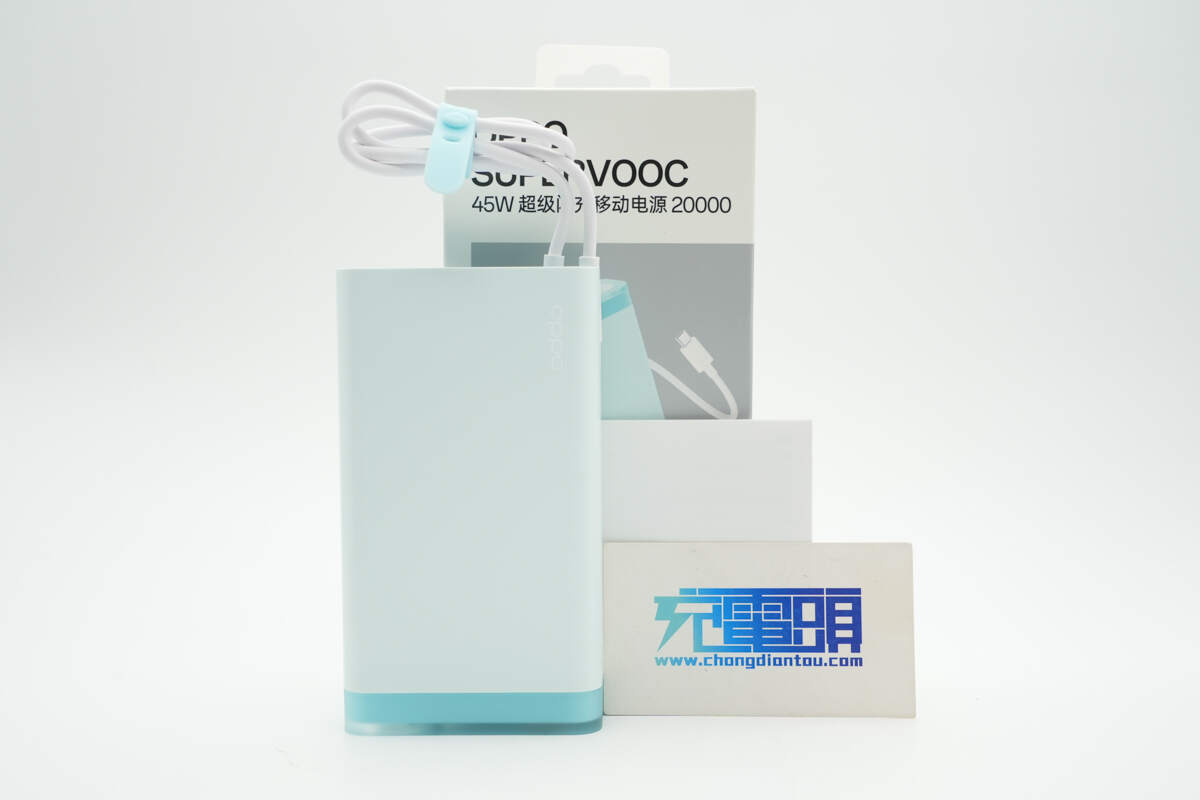

OPPO 45W自带线超级闪充移动电源采用半透明果冻机顶拼接亲肤质感机身，整体为蓝色系配色，整体设计精简而充满活力气息。

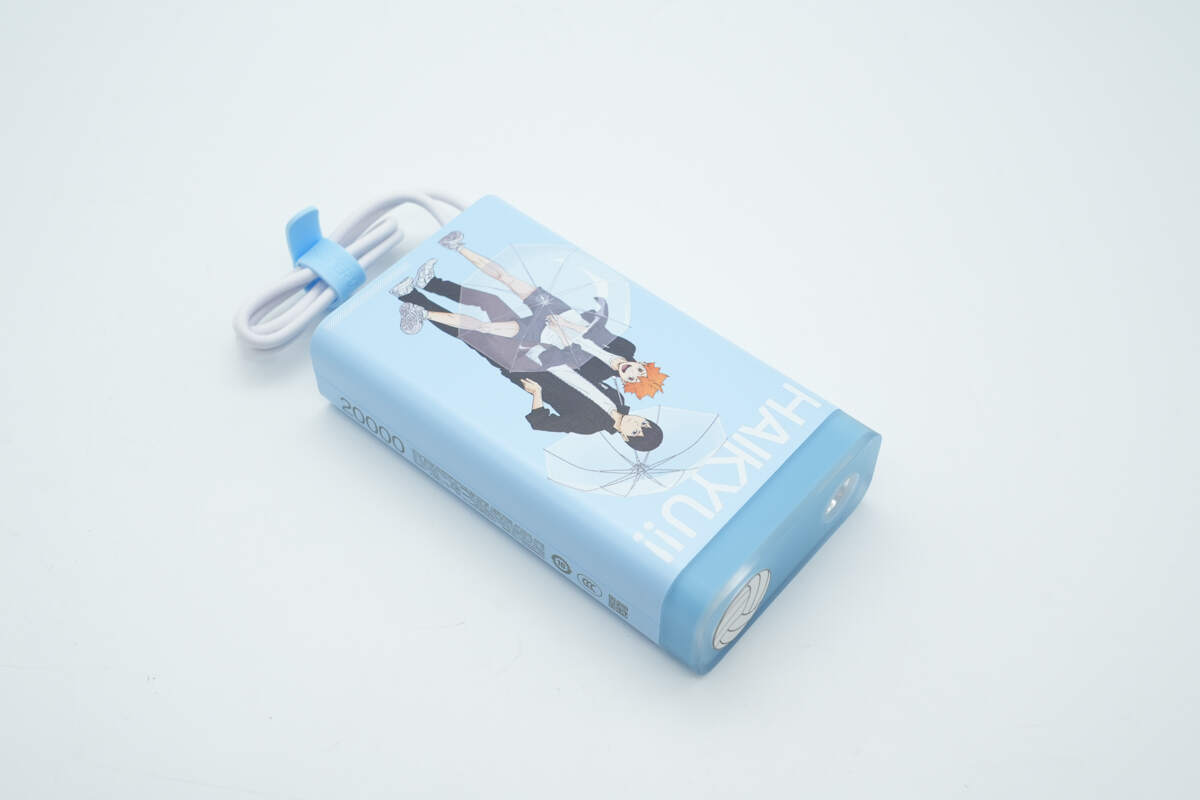

OPPO 45W自带线超级闪充移动电源《排球少年》联名限定版机身上印有主角日向翔阳拿伞的场景图，充满青春活力气息。

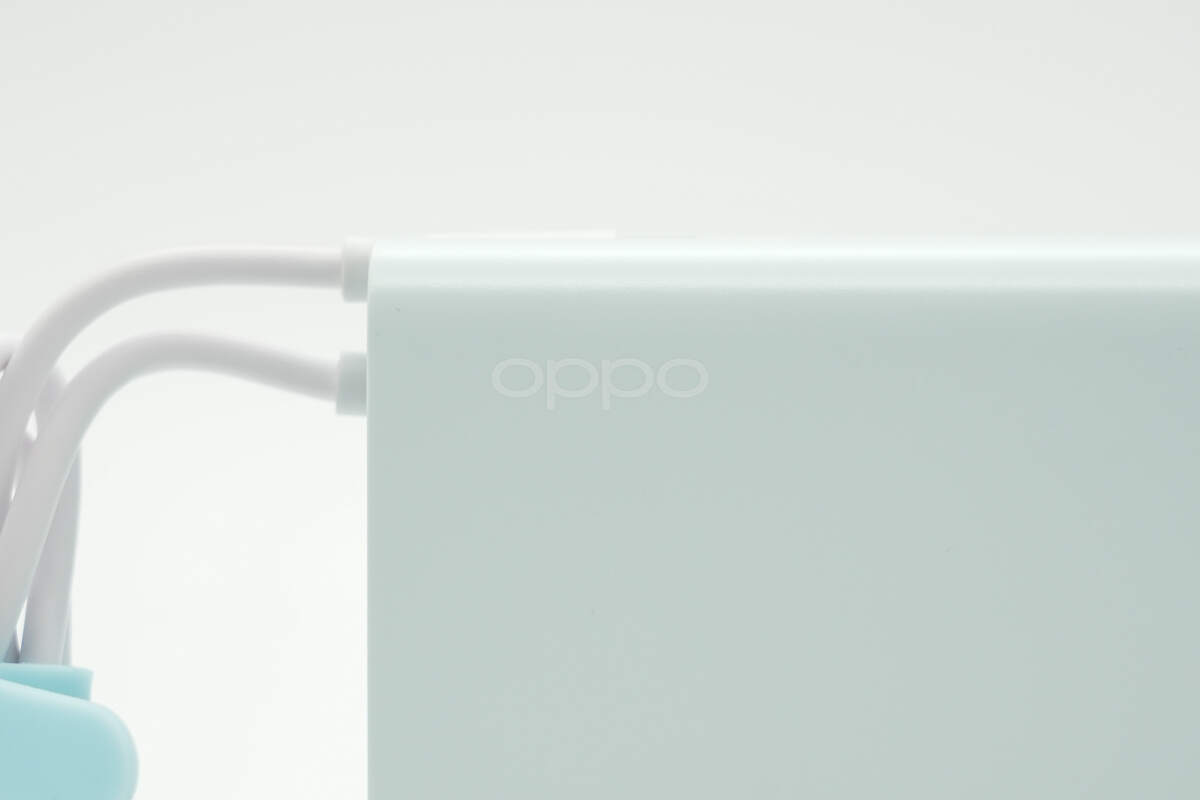

机身正面一角设计有OPPO品牌。

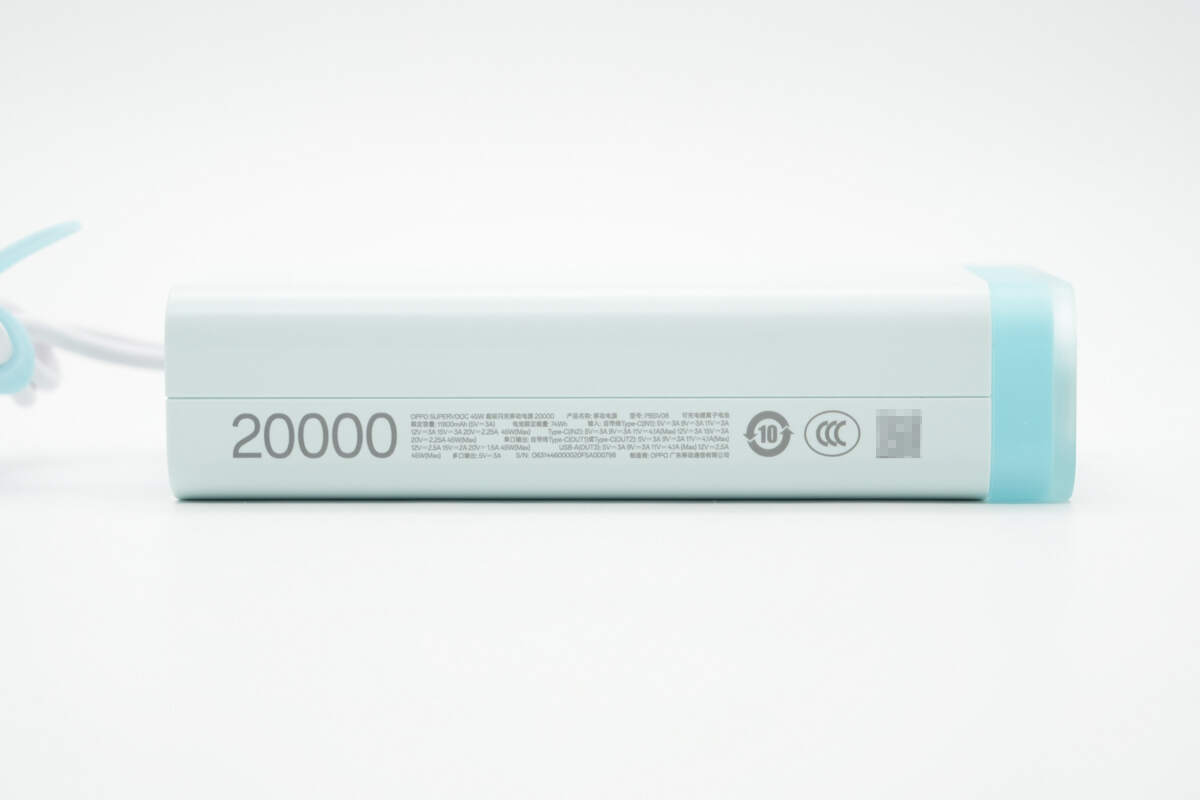

侧面印有移动电源参数信息，产品通过了CCC强制认证。

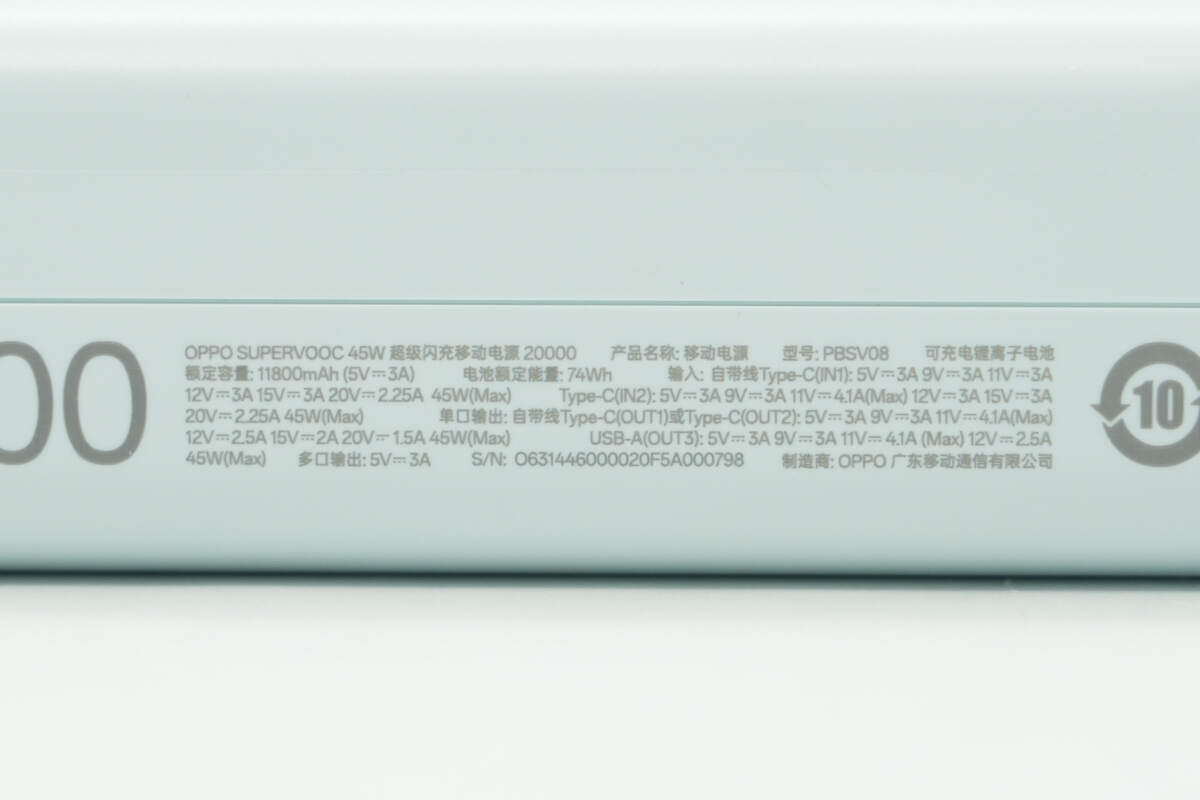

移动电源参数特写
产品名称：移动电源
型号：PBSV08
电池类型：可充电锂离子电池
额定容量：11800mAh（5V3A）
电池额定能量：74Wh
输入：
Type-C自带线：5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A 45W MAX
Type-C（IN2）：5V3A、9V3A、11V4.1A、12V3A、15V3A、20V2.25A 45W MAX
单口输出：
Type-C自带线：5V3A、9V3A、11V4.1A、12V2.5A、15V2A、20V1.5A 45W MAX
Type-C线（OUT2）：5V3A、9V3A、11V4.1A、12V2.5A、15V2A、20V1.5A 45W MAX
USB-A（OUT3）：5V3A、9V3A、11V4.1A、12V2.5A 45W MAX
多口输出：5V3A
制造商：OPPO广东移动通信有限公司

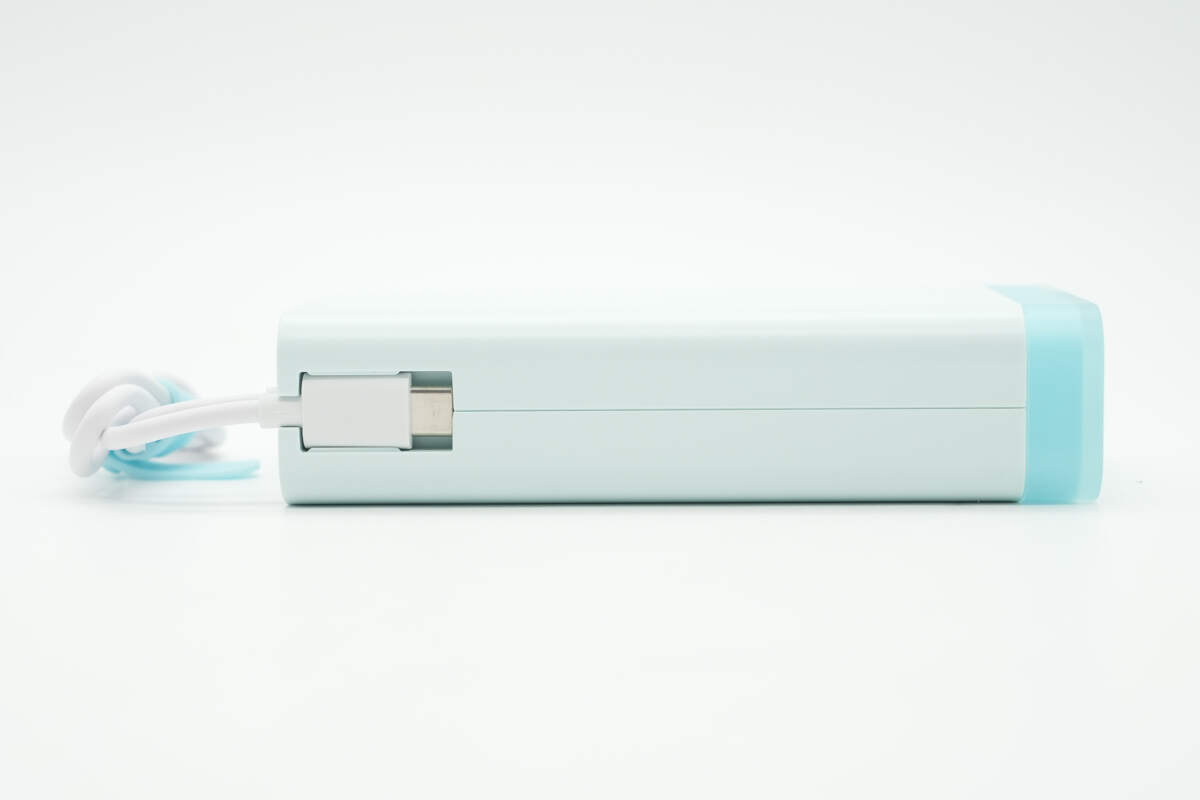

另一侧设有USB-C自带线端子收纳槽。

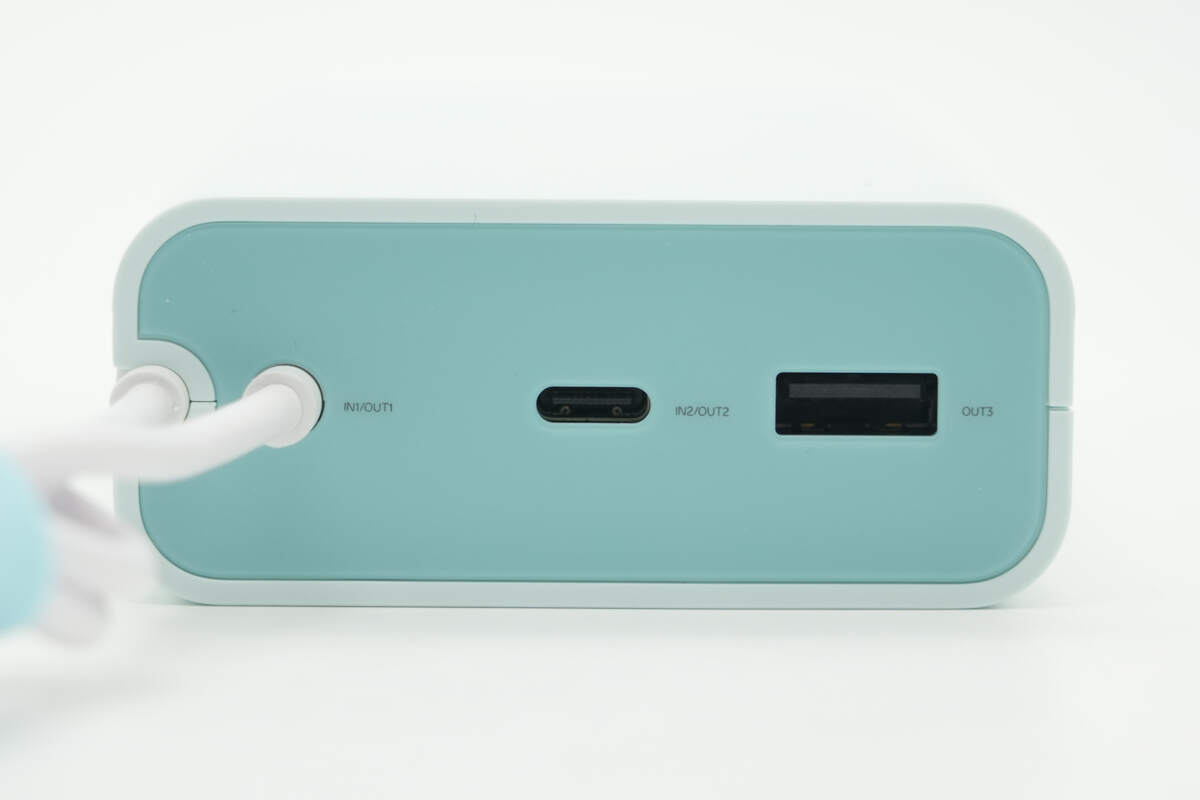

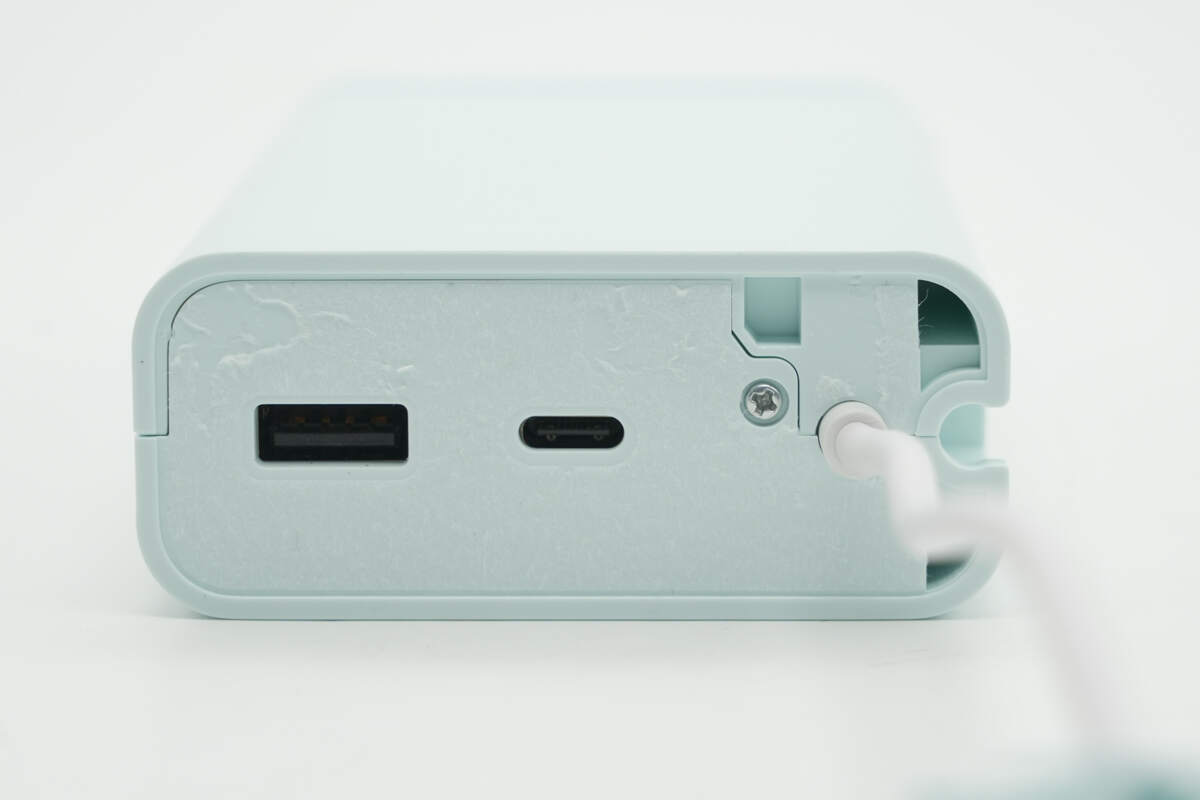

机身顶部设有USB-C自带线以及1A1C两个USB接口。

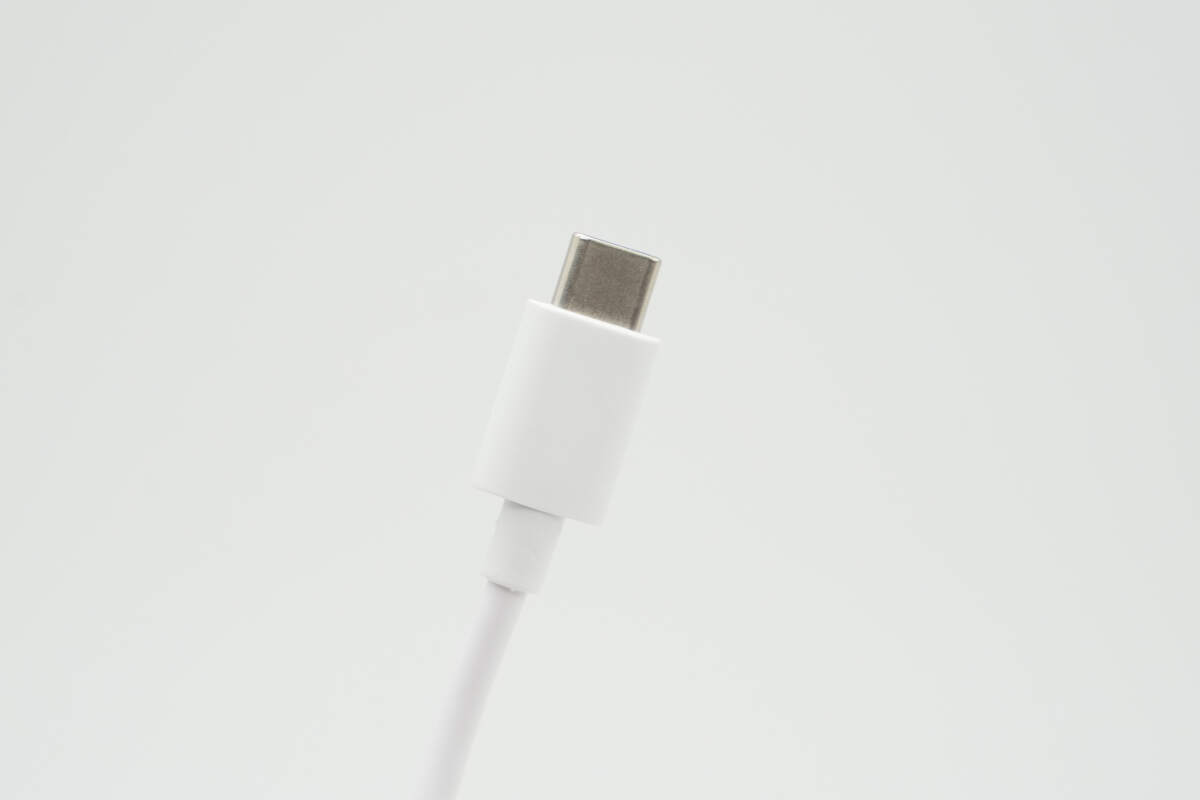

USB-C自带线为经典白色线设计，端子外壳磨砂方便插拔，配合侧面收纳槽，还能当提绳使用。

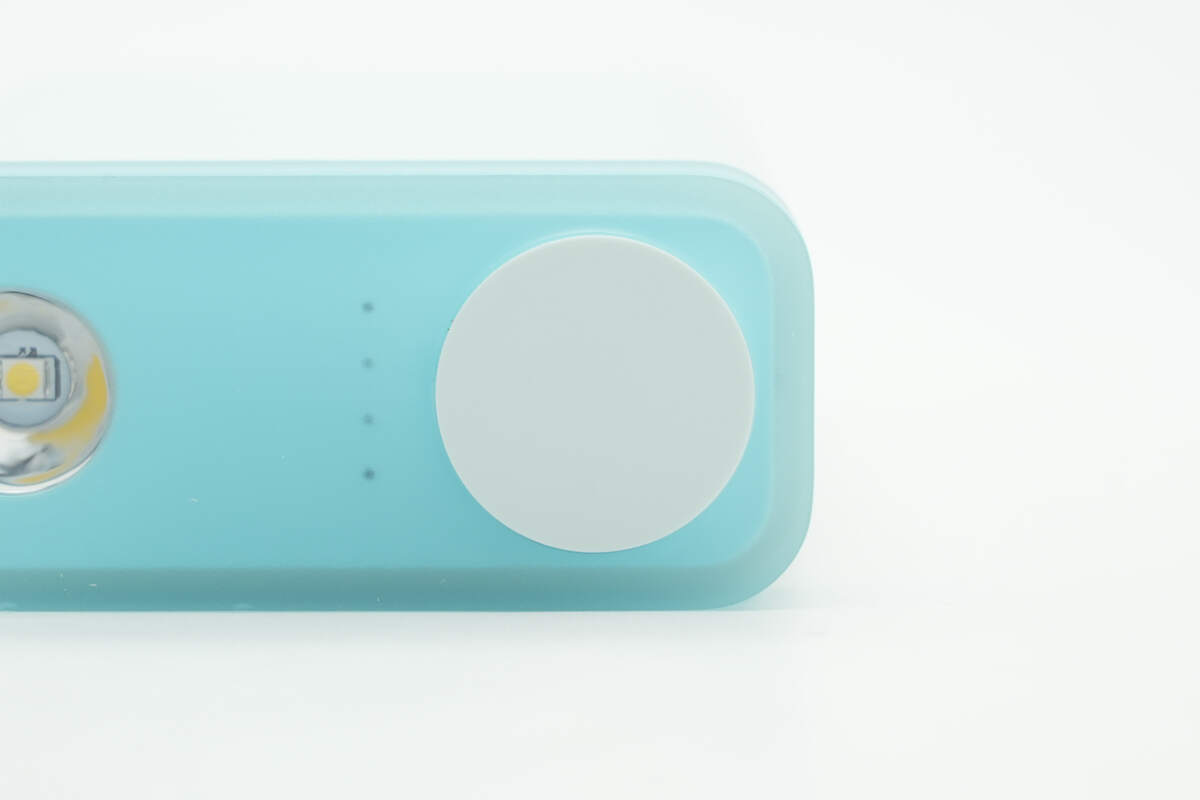

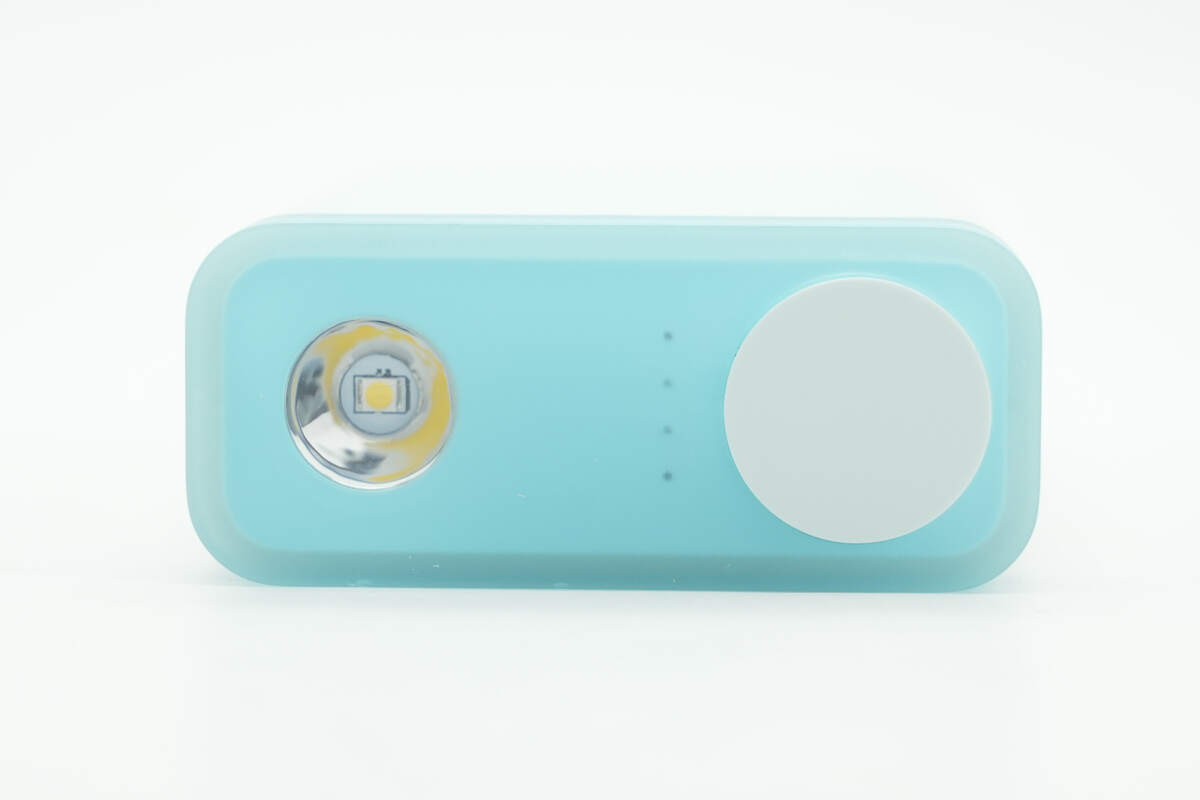

另一端设有LED照明灯、电量指示灯以及多功能按键。
按键单击查看当前电量，双击进入小电流模式，指示灯显示跑马灯特效，再次单击退出该模式或六小时后自动退出。长按 1.5 秒开启照明灯，单击一次关闭手电筒；长按 10 秒重置移动电源。

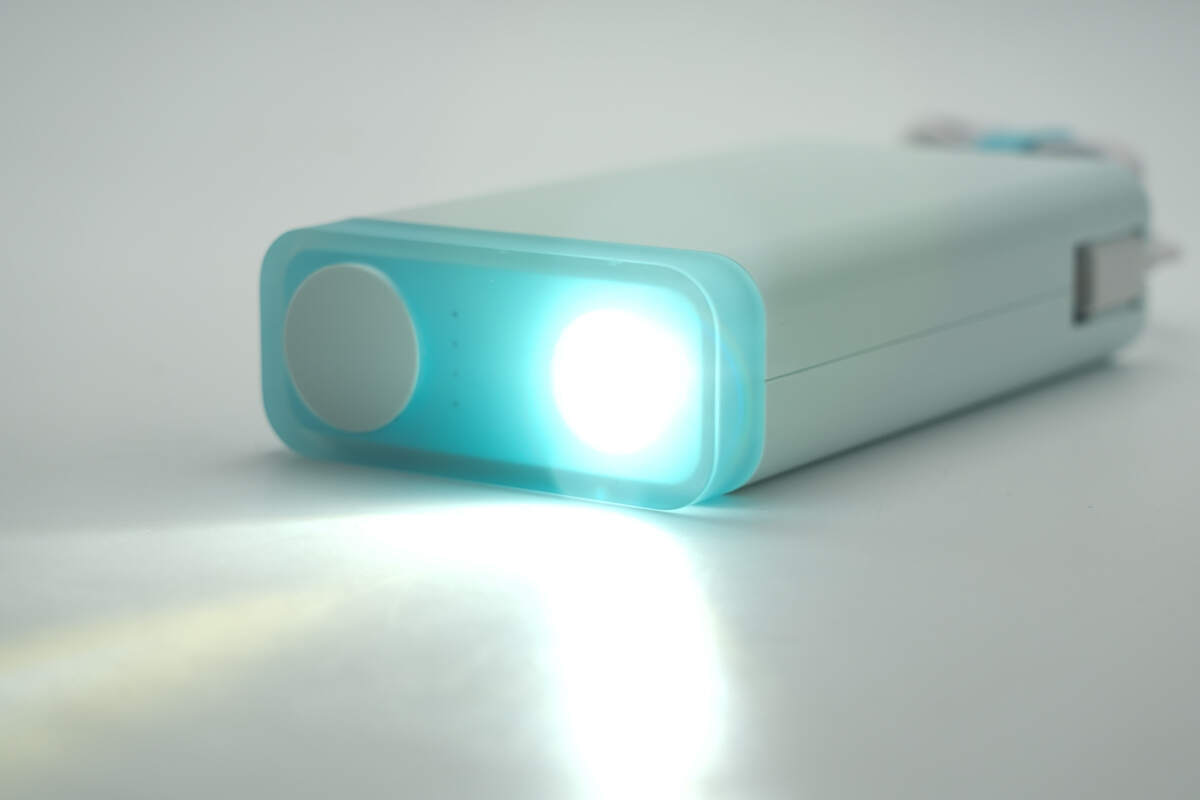

首创内置环形多功能LED灯，支持近景拍摄补光以及露营应急照明等场景使用，实用性更好。

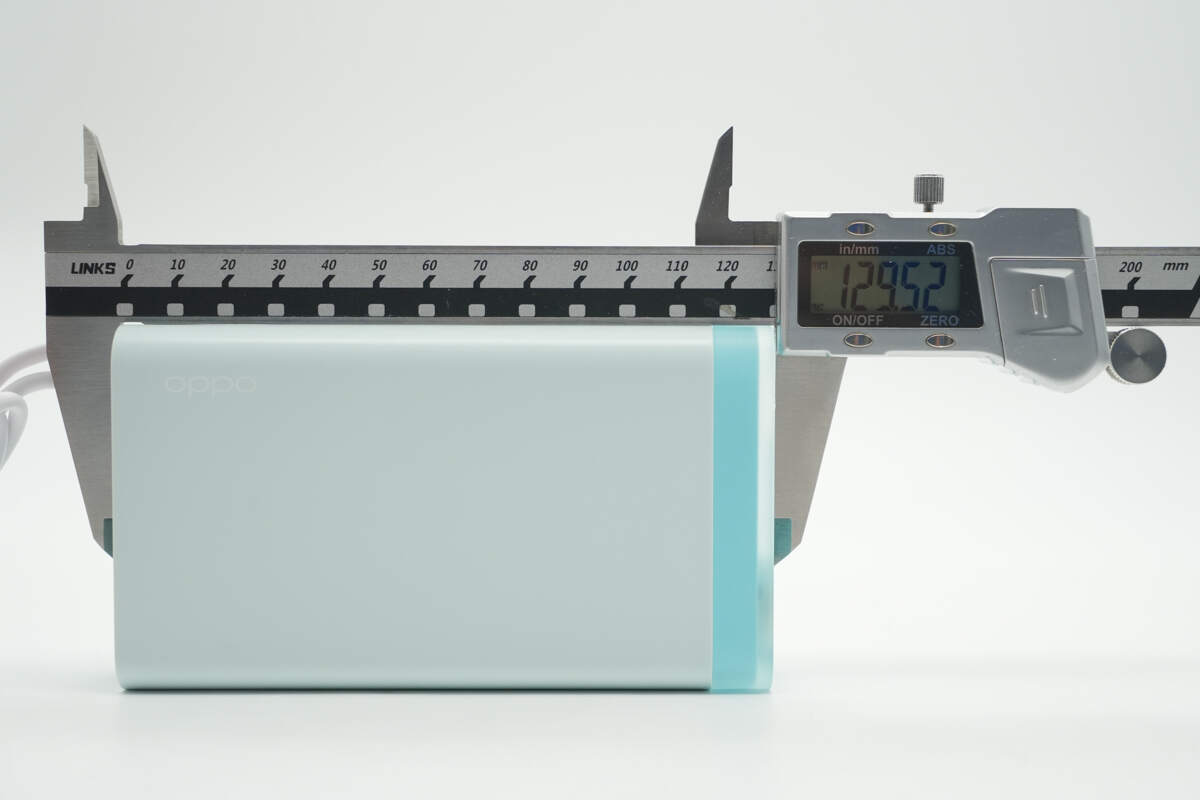

实测移动电源机身长度为129.52mm。

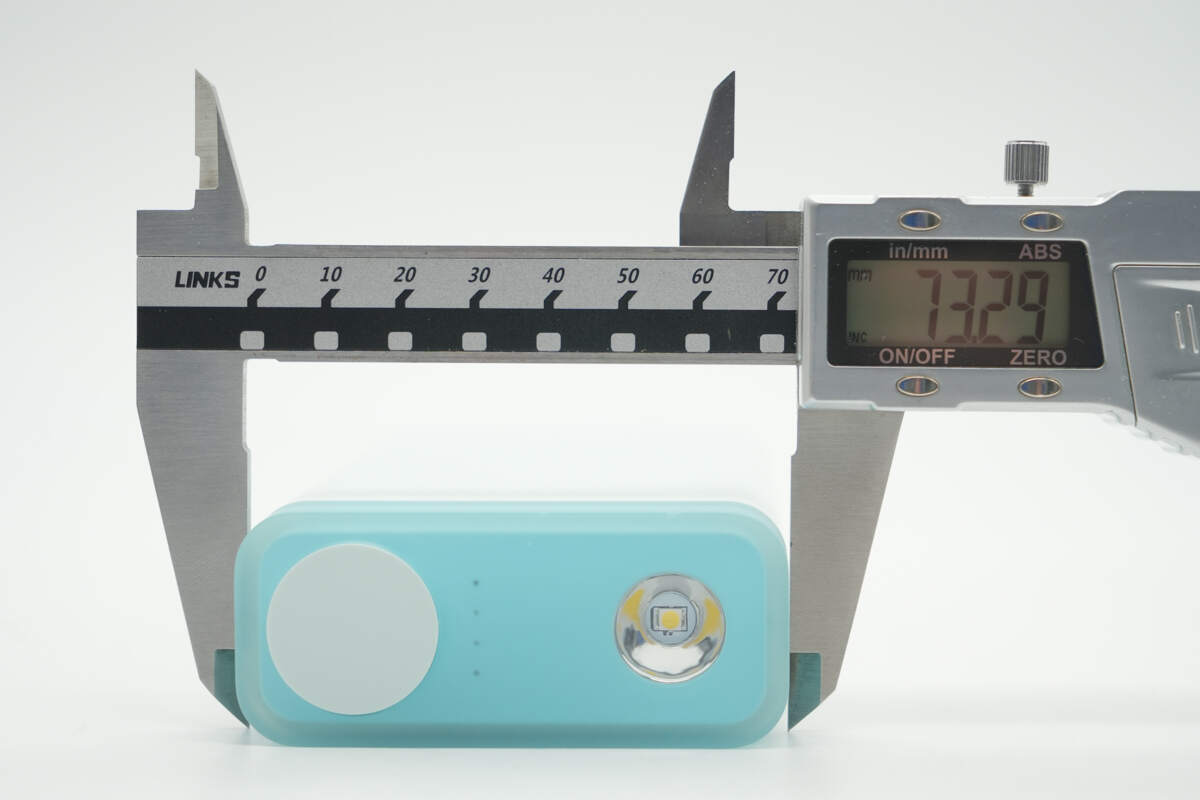

宽度为73.29mm。

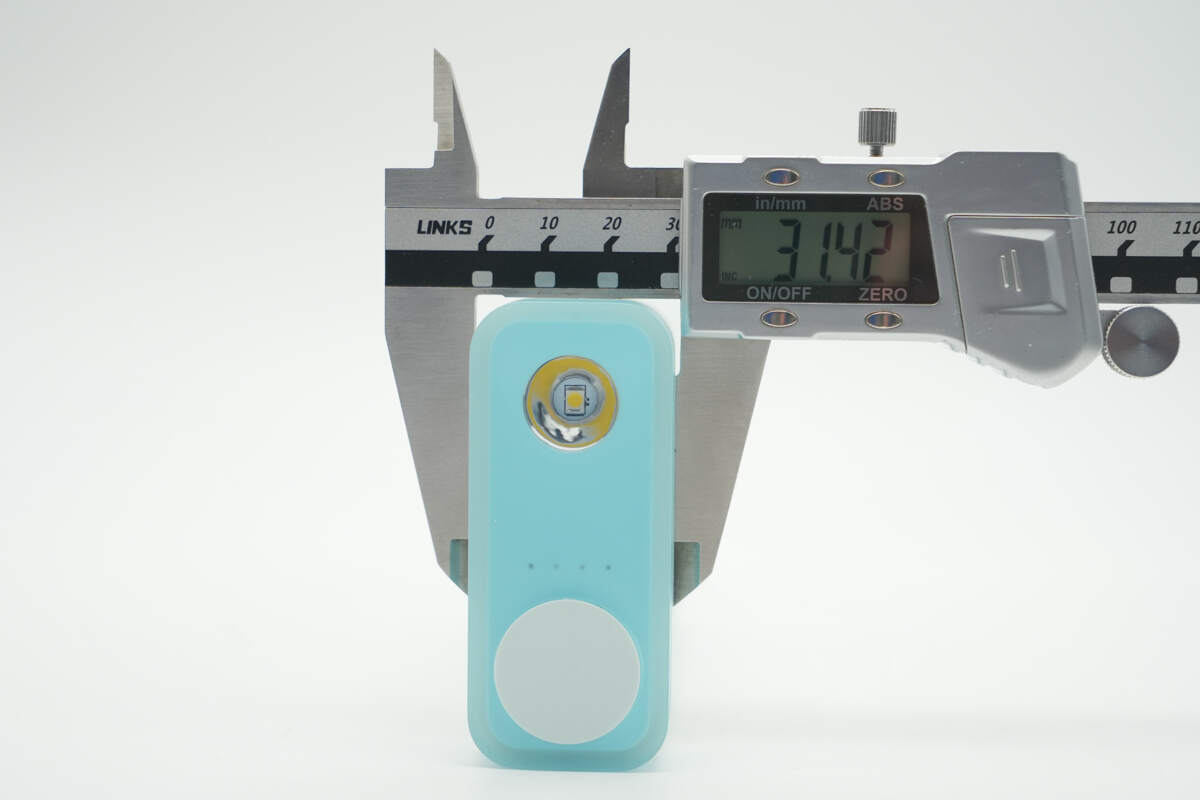

厚度为31.42mm。

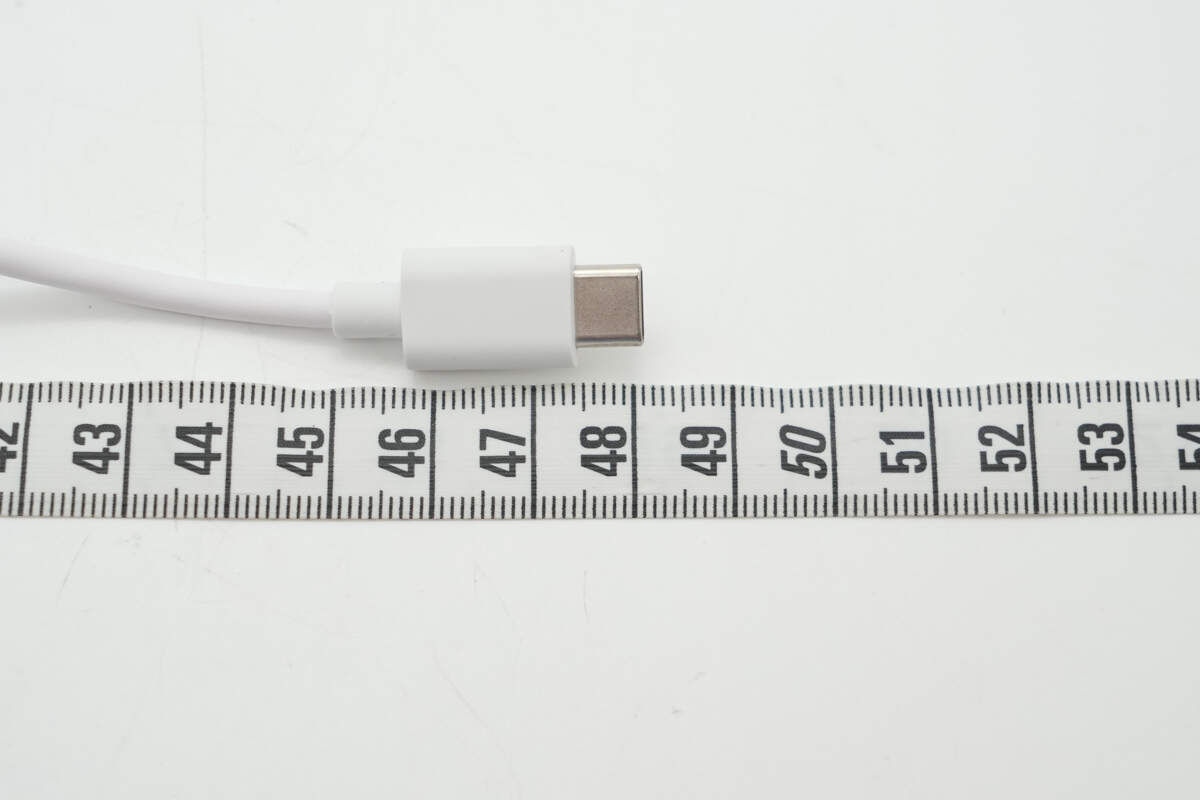

另外测得USB-C自带线长度为48cm。

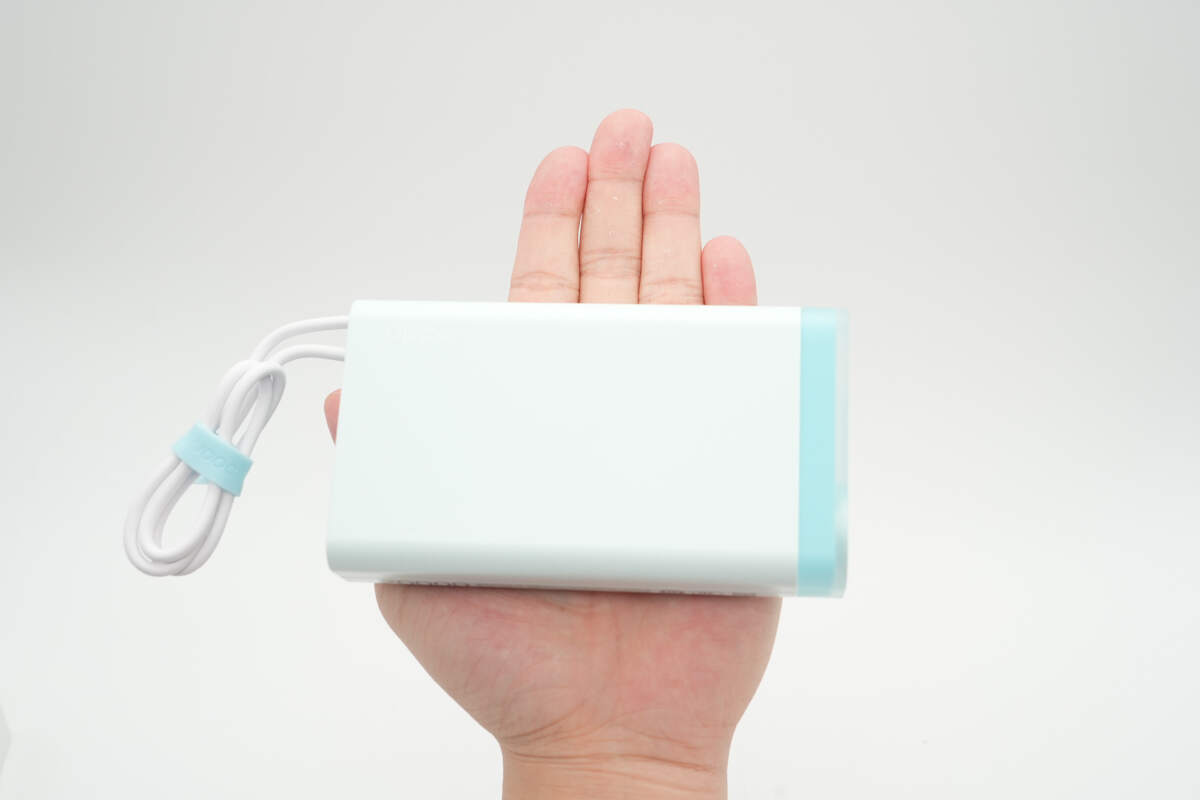

产品拿在手上的大小直观感受。

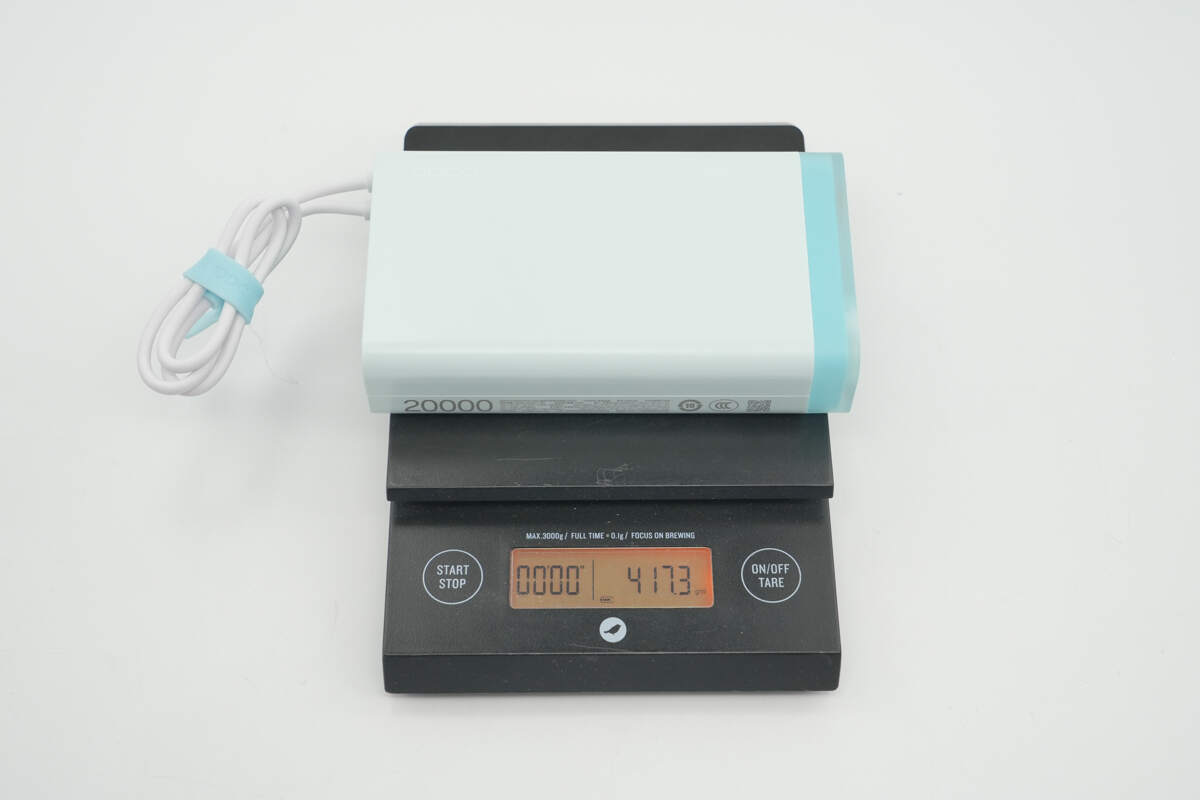

另外测得移动电源重量约为417g。

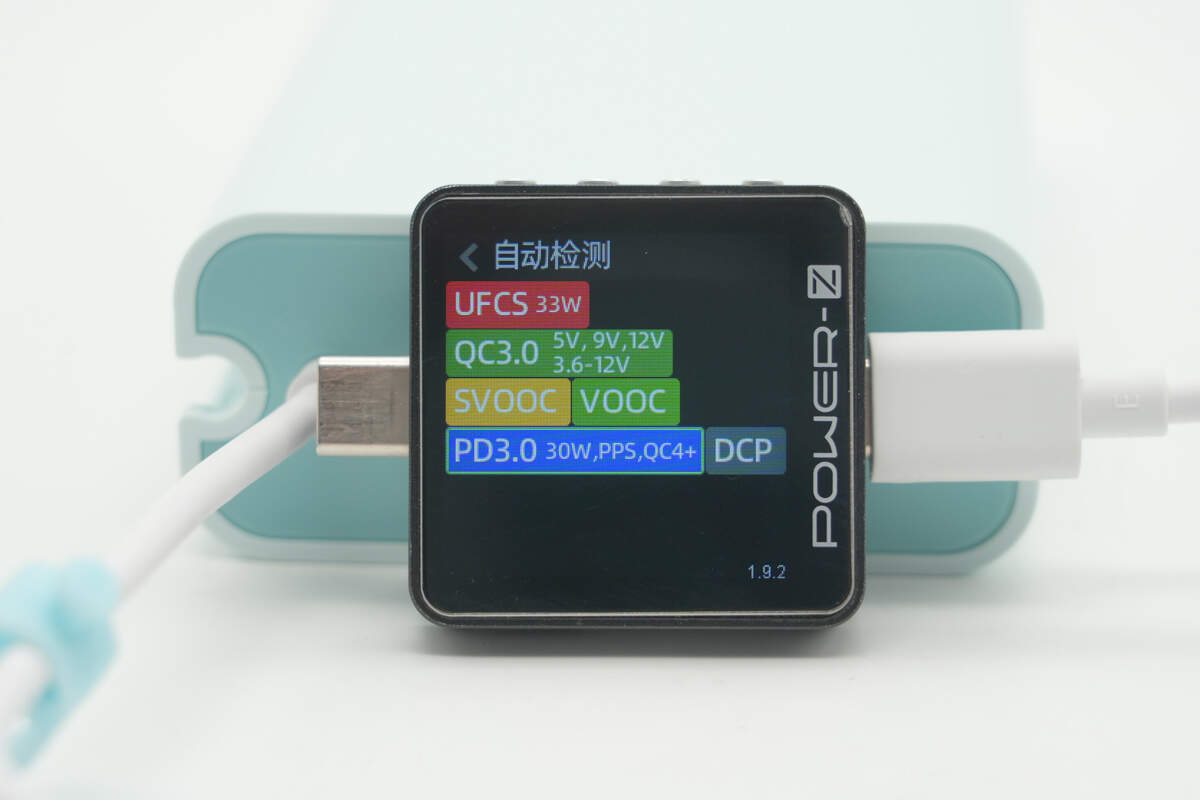

使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持UFCS、QC3.0/4+、SVOOC、VOOC、PD3.0、PPS、DCP充电协议。

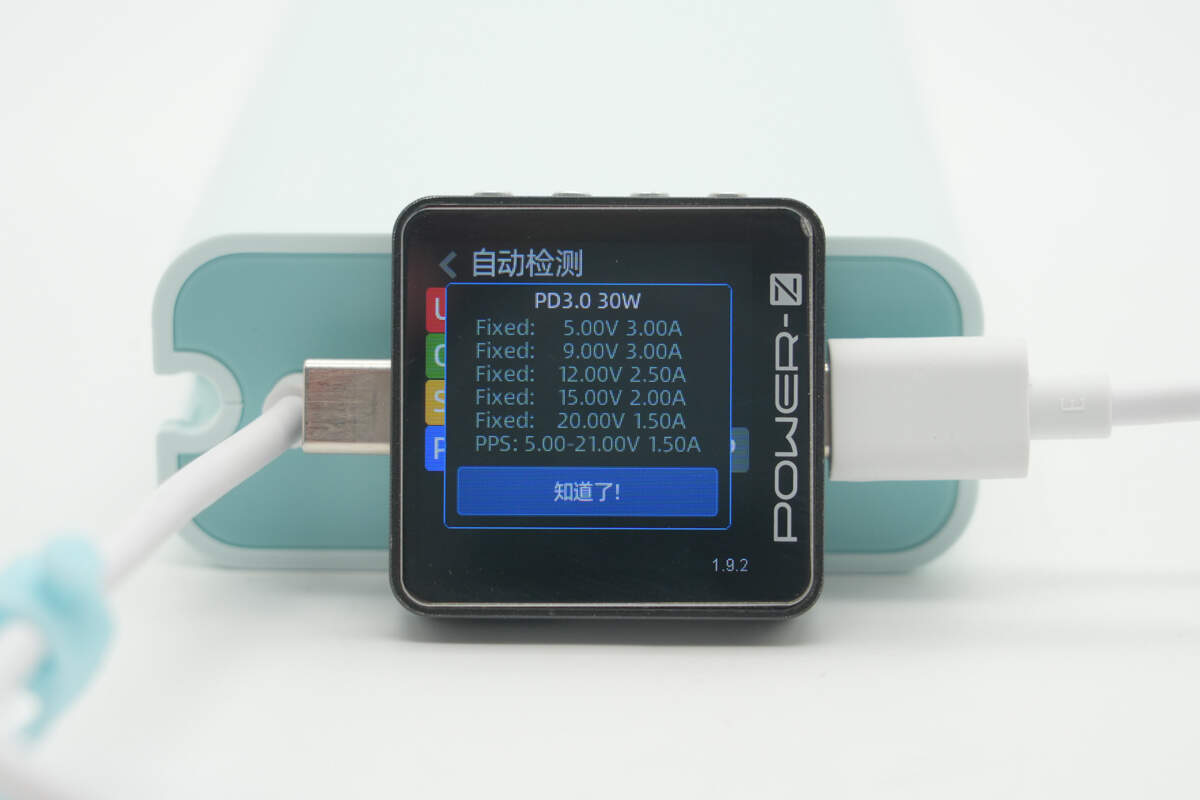

PDO报文显示USB-C自带线还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-21V1.5A一组PPS电压档位。

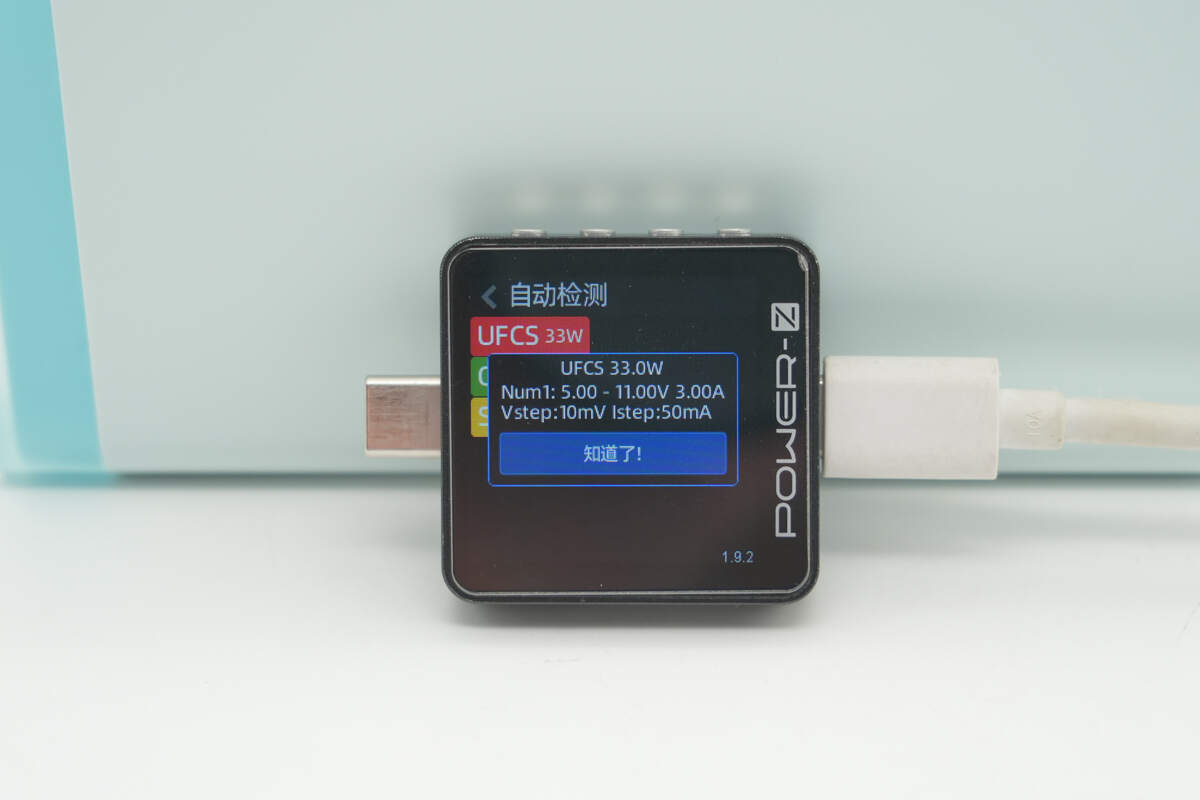

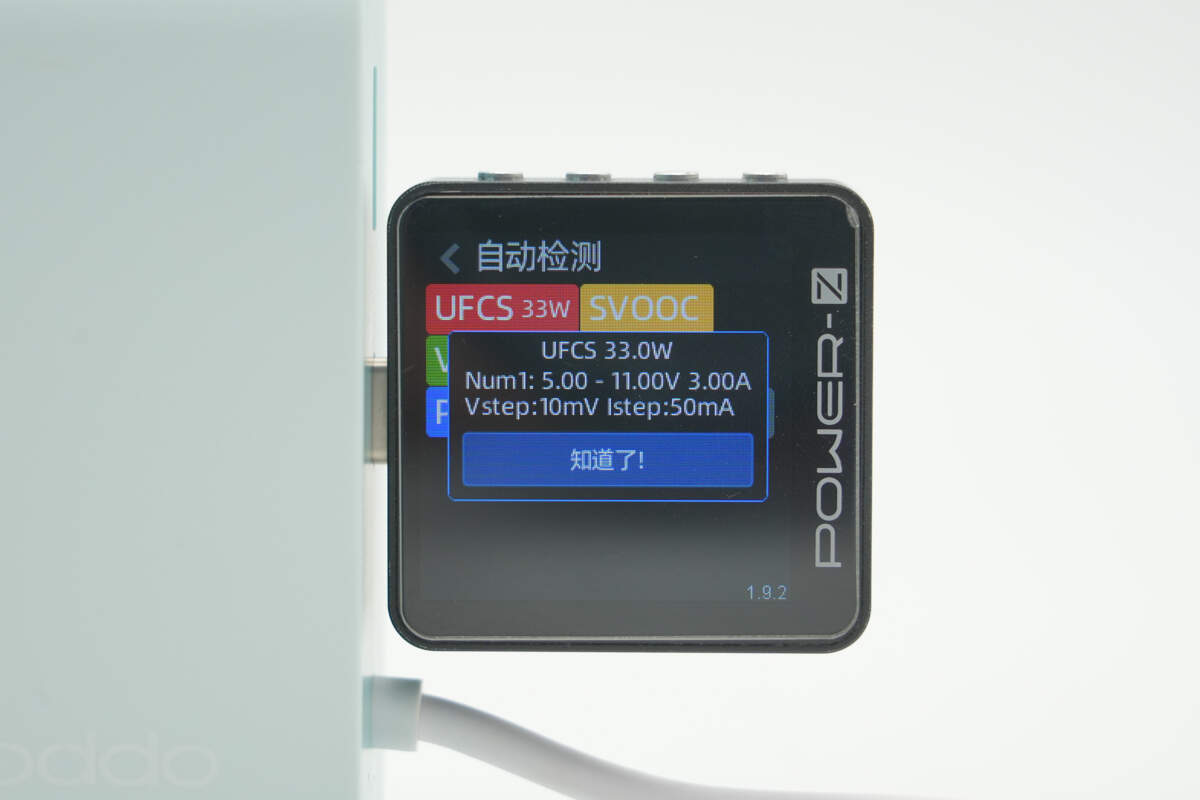

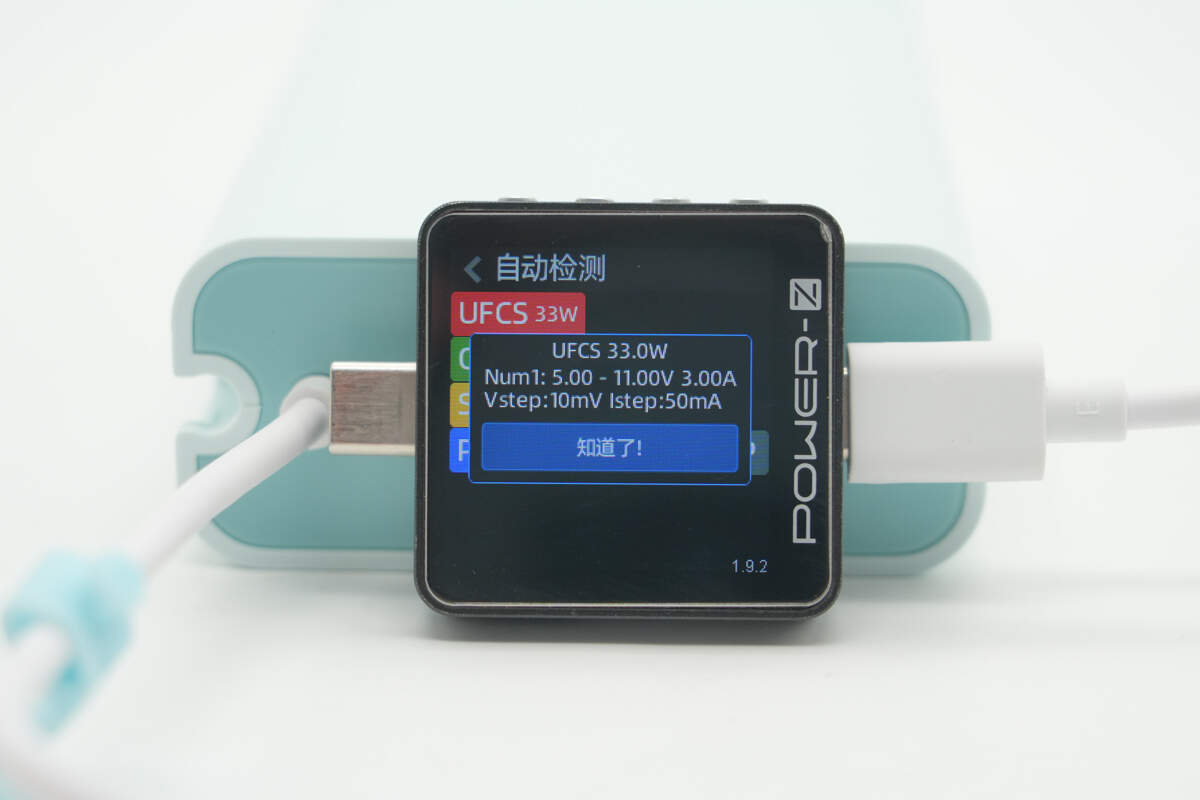

测得UFCS融合快充具备5-11V3A一组电压档位。

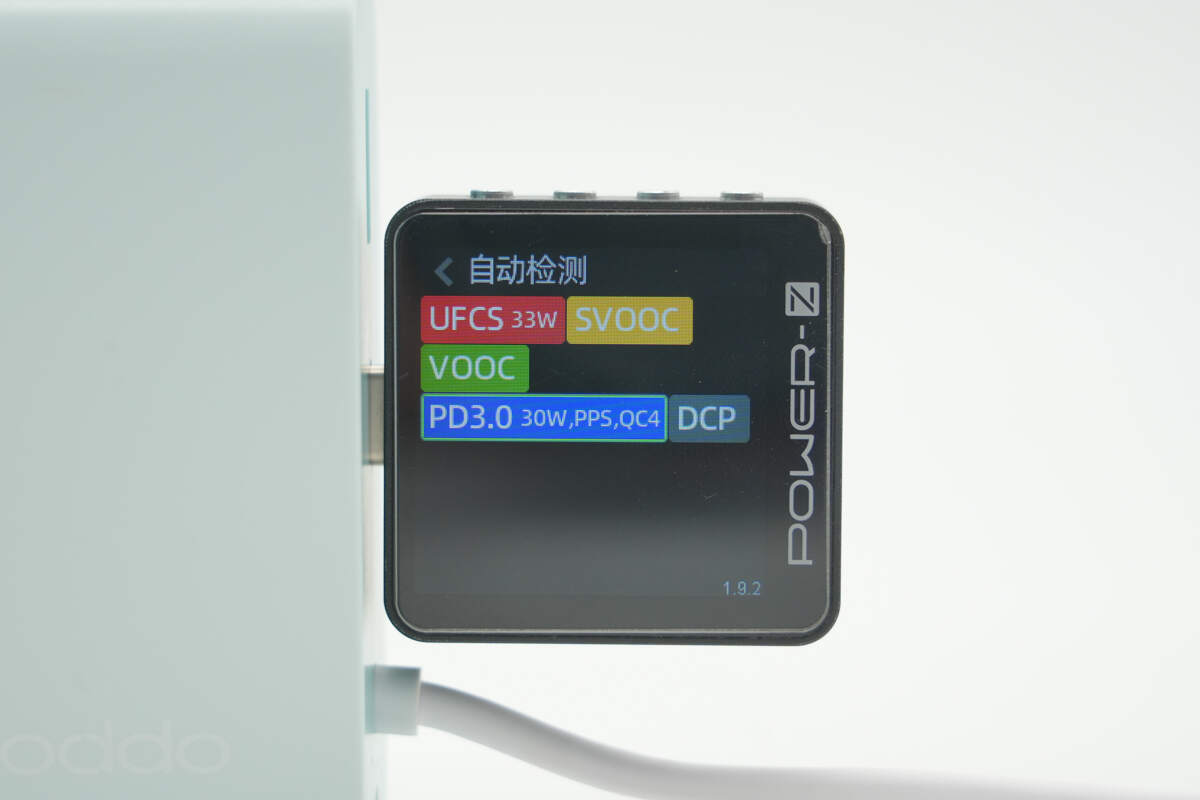

测得USB-C口支持UFCS、SVOOC、VOOC、PD3.0、PPS、QC4、DCP充电协议。

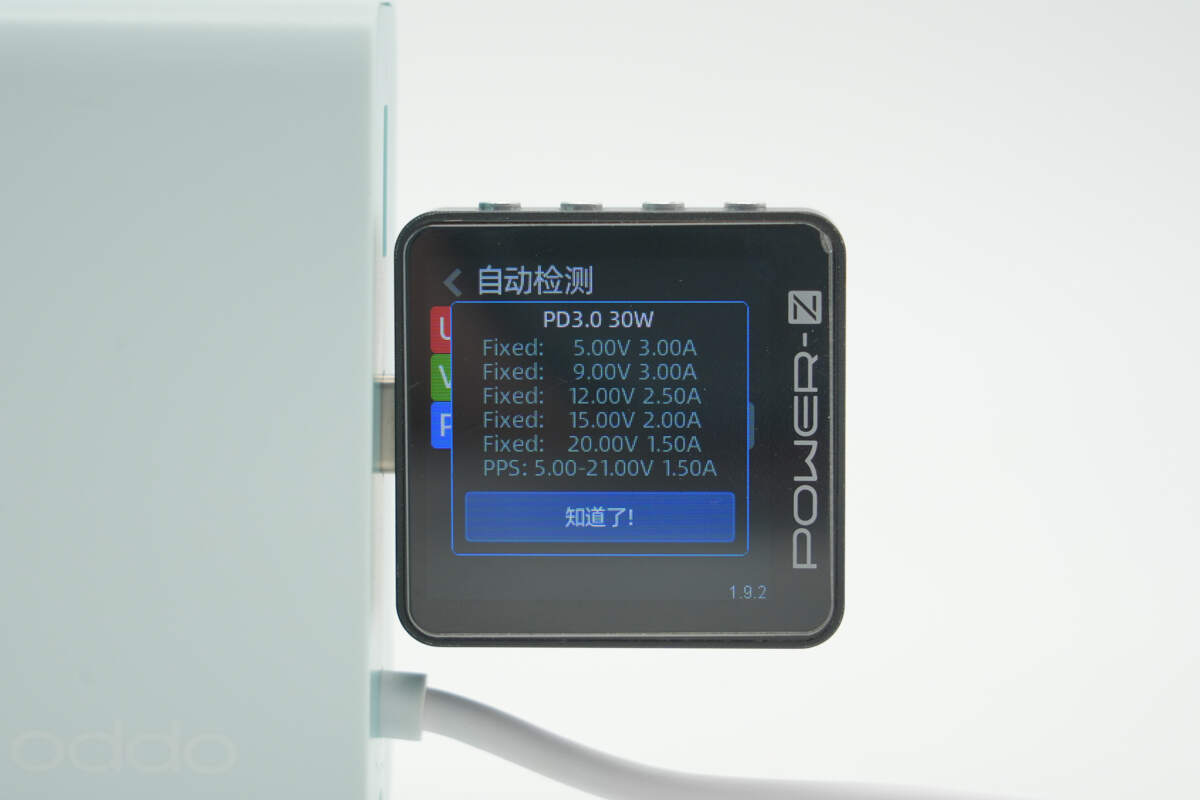

PDO报文显示USB-C口同样具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-21V1.5A一组PPS电压档位。
测得UFCS融合快充同样具备5-11V3A一组电压档位。

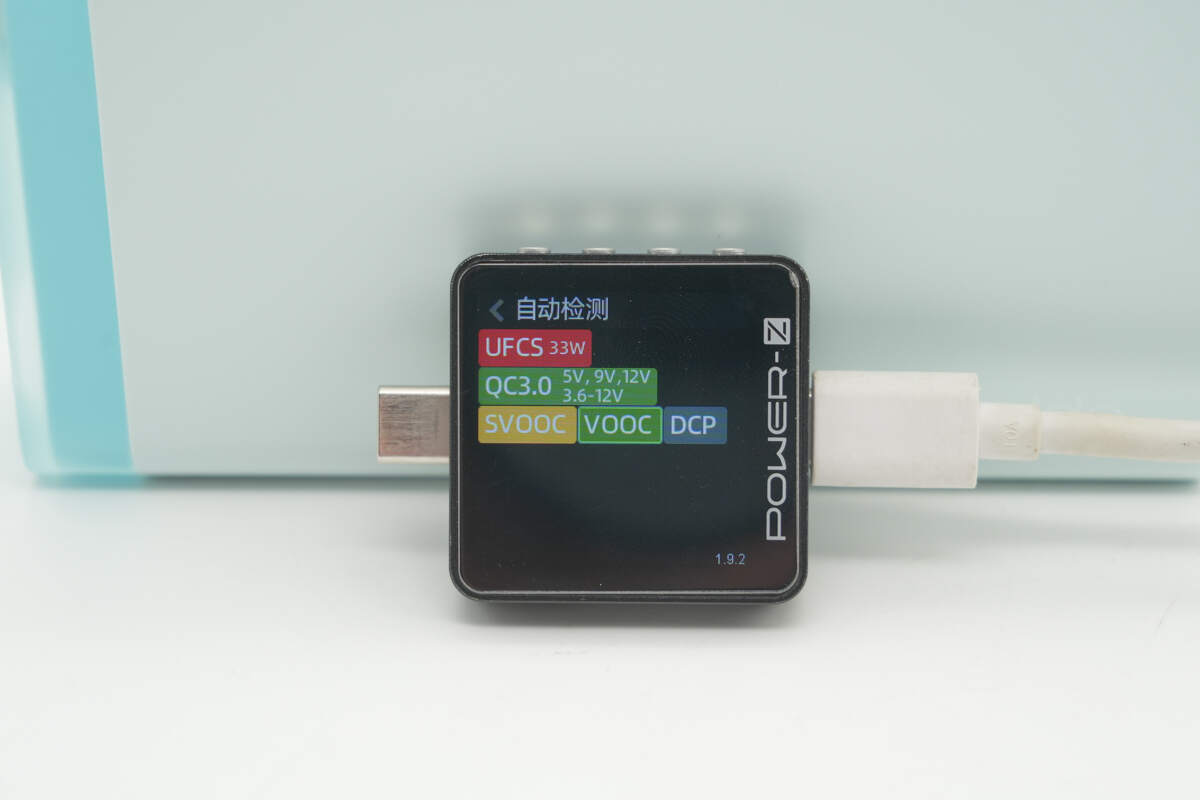

测得USB-A口支持UFCS、QC3.0、SVOOC、VOOC、DCP充电协议。
测得UFCS融合快充同样具备5-11V3A一组电压档位。

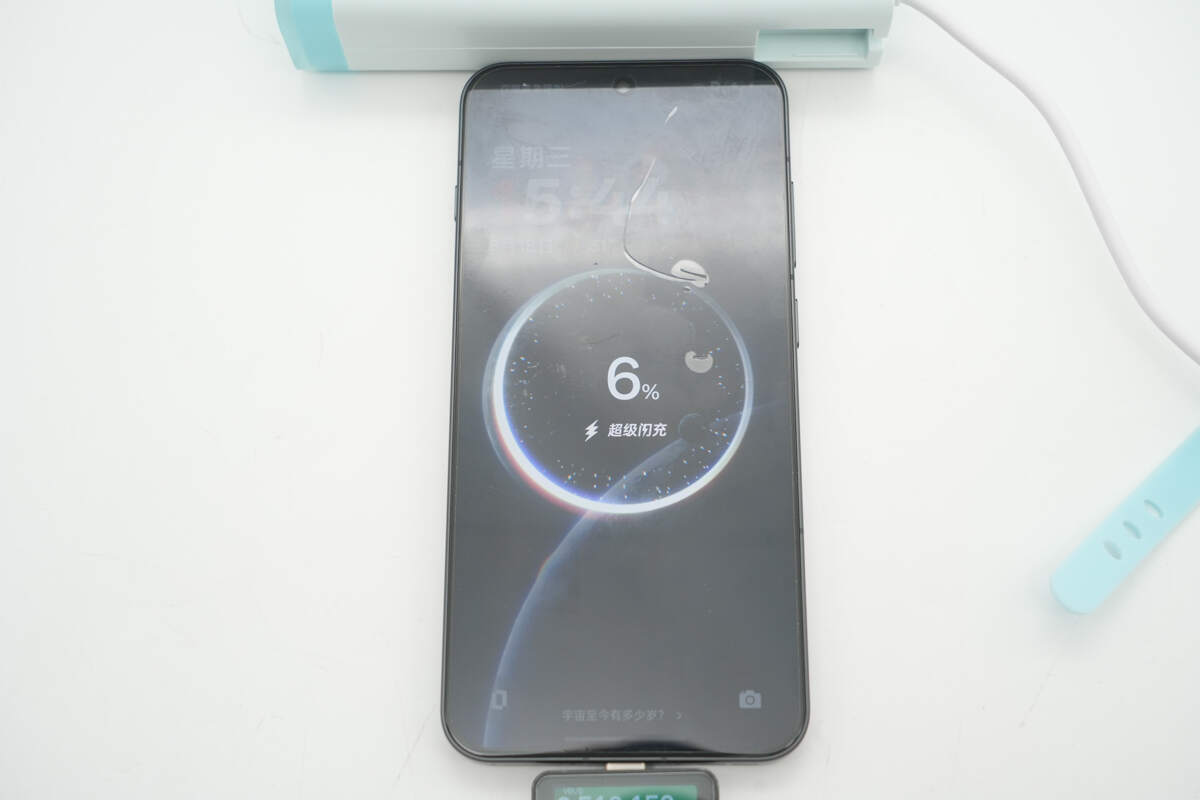

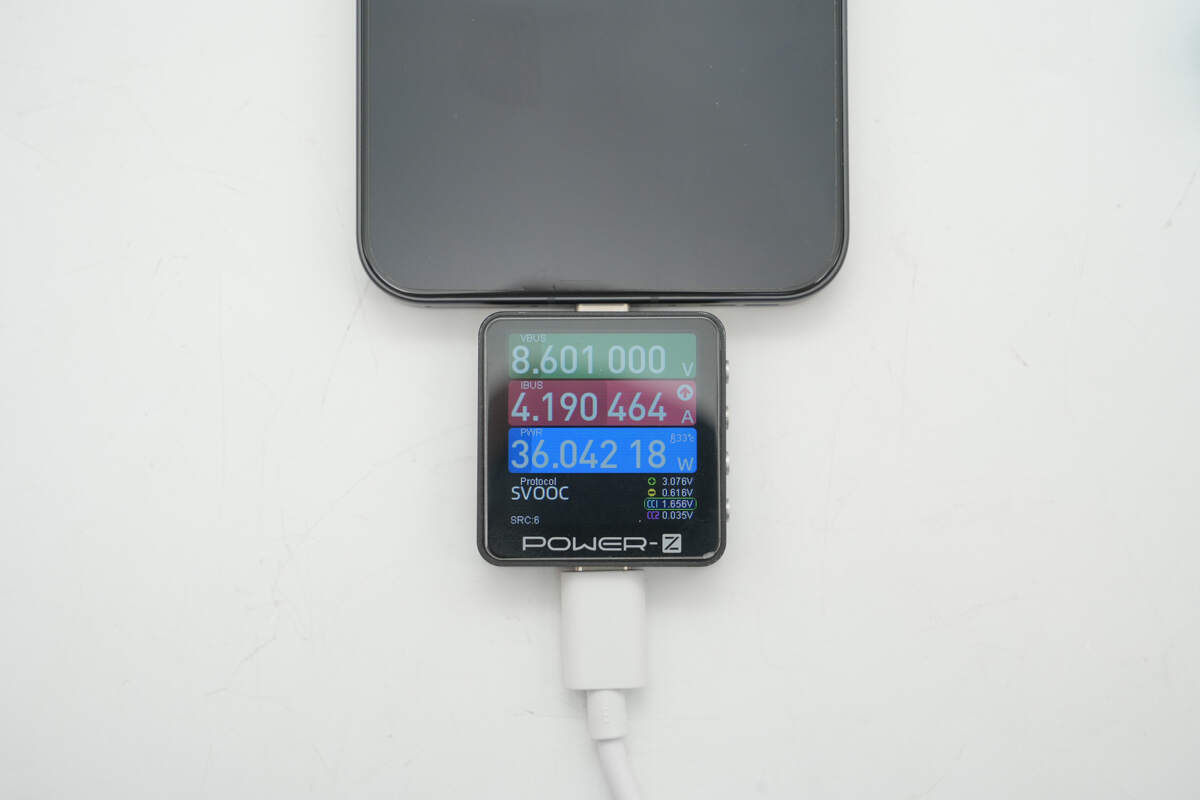

使用充电宝USB-C自带线给一加13T充电，成功开启OPPO超级闪存。
当充电功率爬升到稳定状态，测得此时的充电功率约为36.04W。
OPPO 45W超级闪充移动电源拆解
将机身定部蓝色盖板拆下，采用双面胶粘贴固定，内部使用螺丝对壳体进行固定。

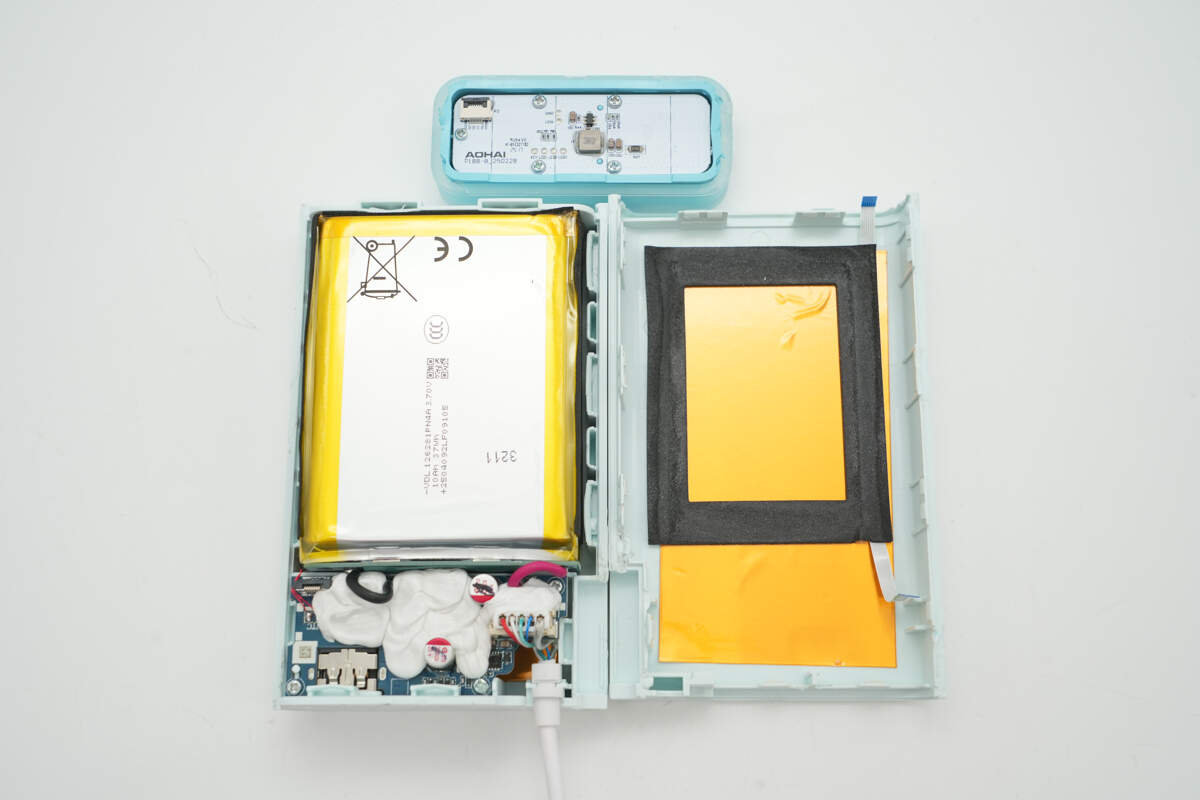

将移动电源机身壳拆开，壳体周边为卡扣结构设计用于封装固定。

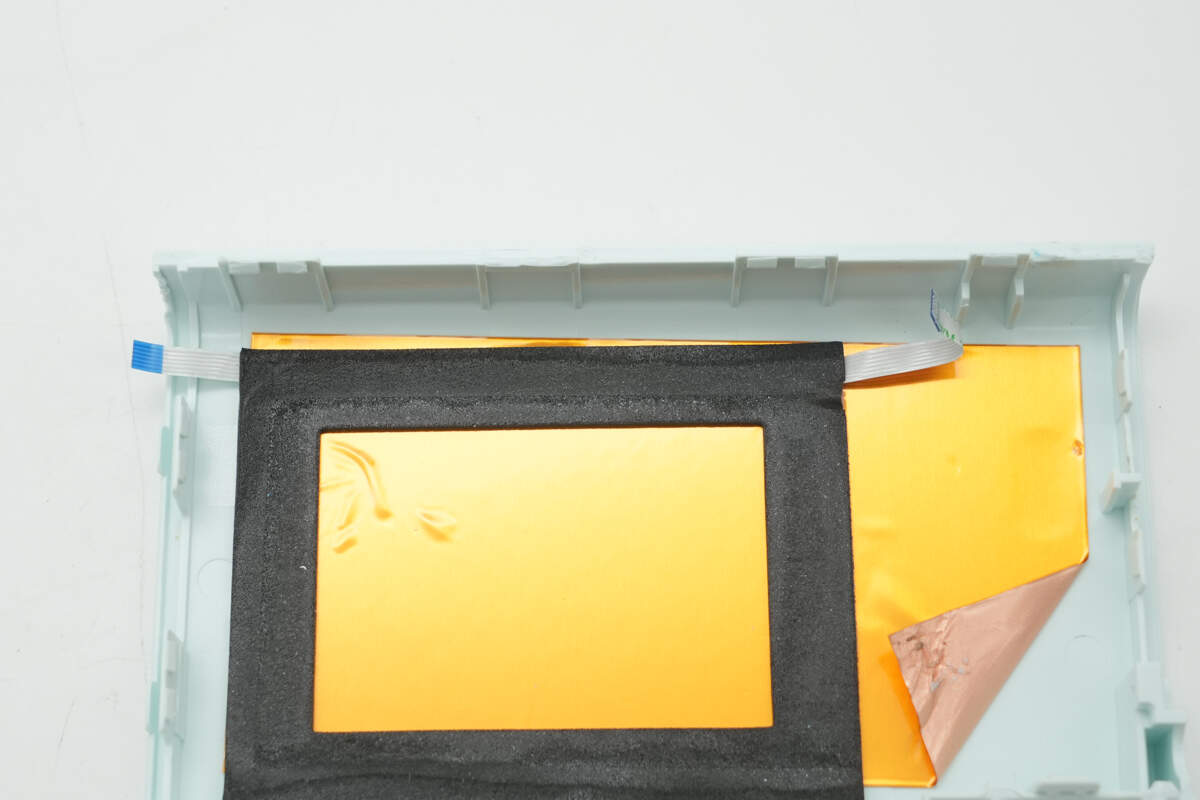

壳体内侧贴有缓冲保护泡棉以及散热铜箔，铜箔做了绝缘保护处理。此外泡棉还顺便粘贴固定连接两端模块的排线。
底部LED照明灯模块采用螺丝与外壳固定，通过排线插拔式连接主控PCB板。

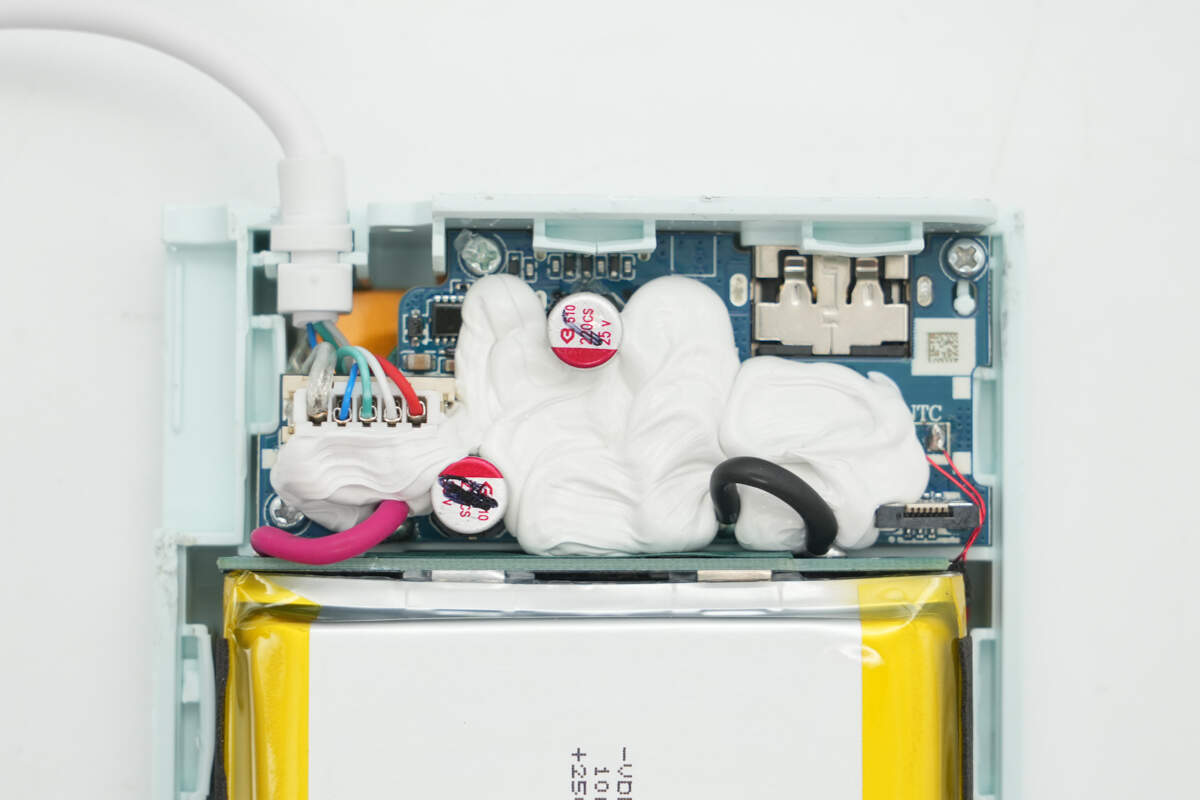

主控PCB板也是使用螺丝固定，板子正面大量填充白胶，USB-C自带线也是插拔式连接设计。

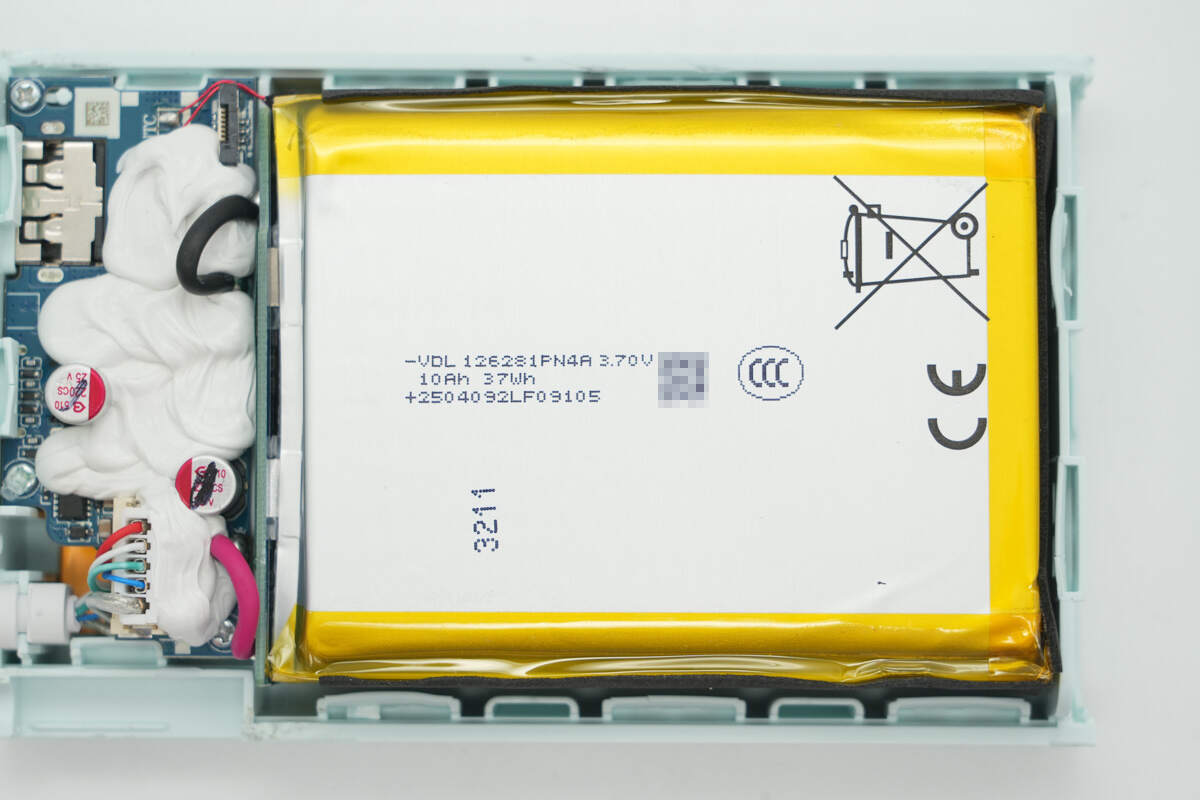

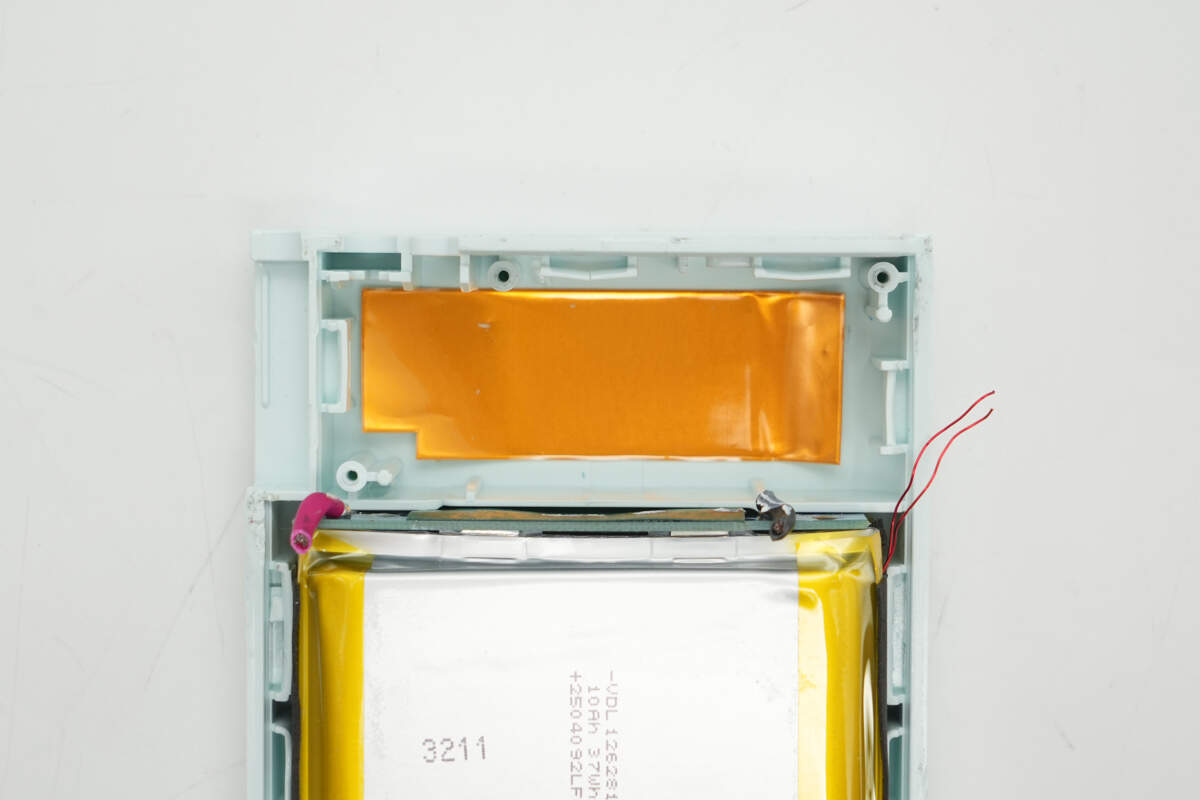

电芯与壳体间填充泡棉抗冲击保护，前端设有锂电保护小板，并通过红、黑导线锡焊连接主控PCB板。
拆下PCB板，下方同样贴有散热铜箔。

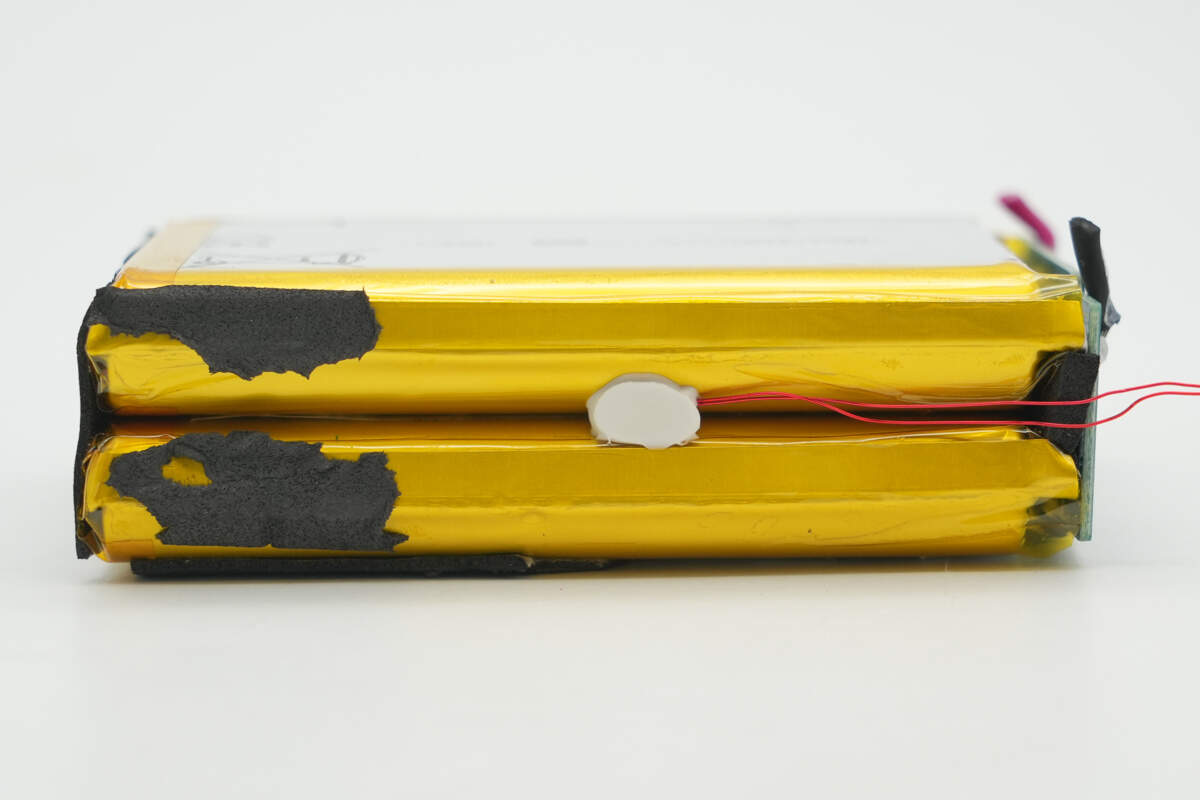

取出电芯，侧面还设有热敏电阻用于监控电芯温度，并且打胶固定。

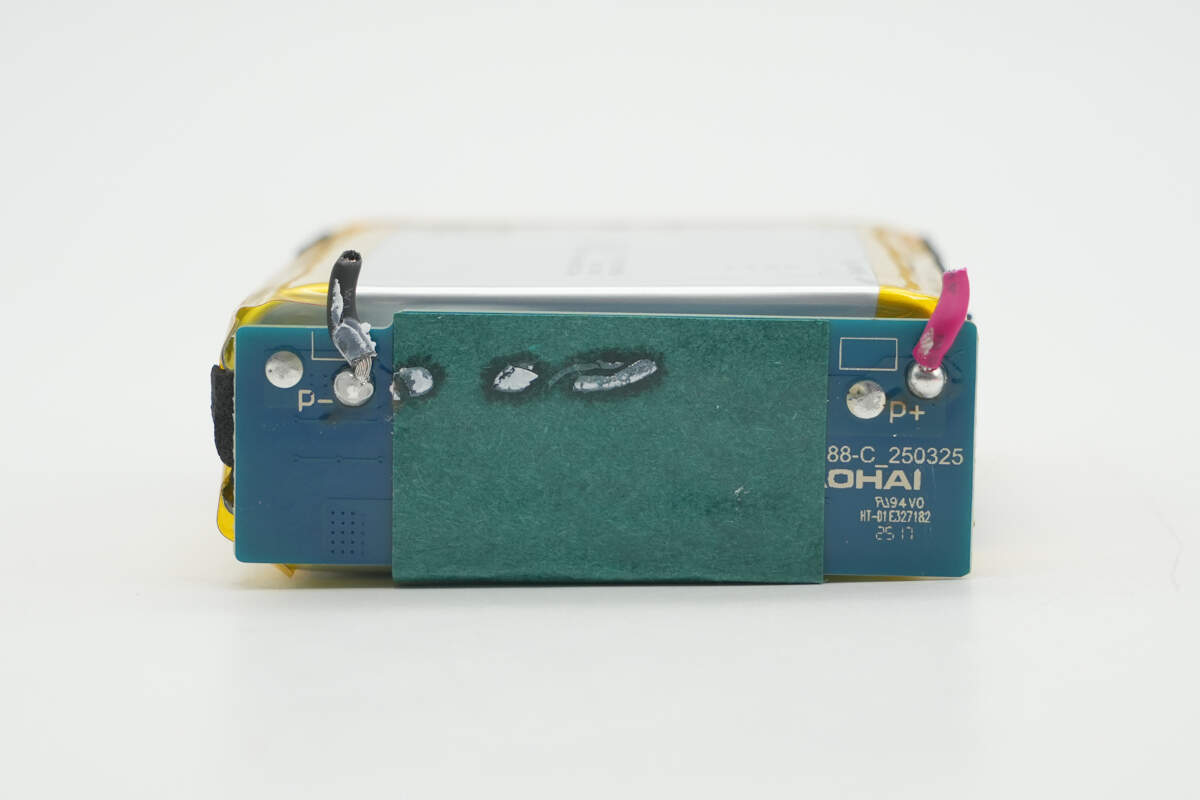

电芯前端锂电保护小板贴有青稞绝缘纸。

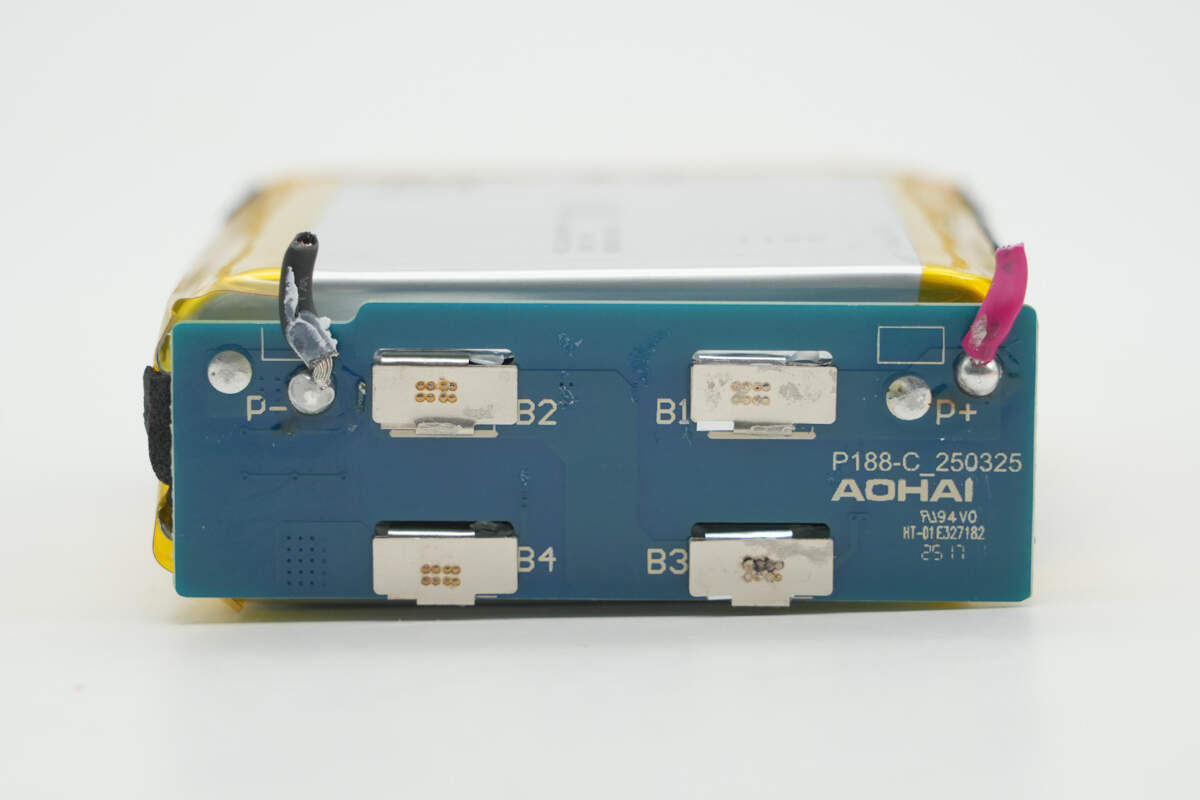

撕掉青稞绝缘纸，两块电芯与锂电保护小板通过镍片点焊连接。

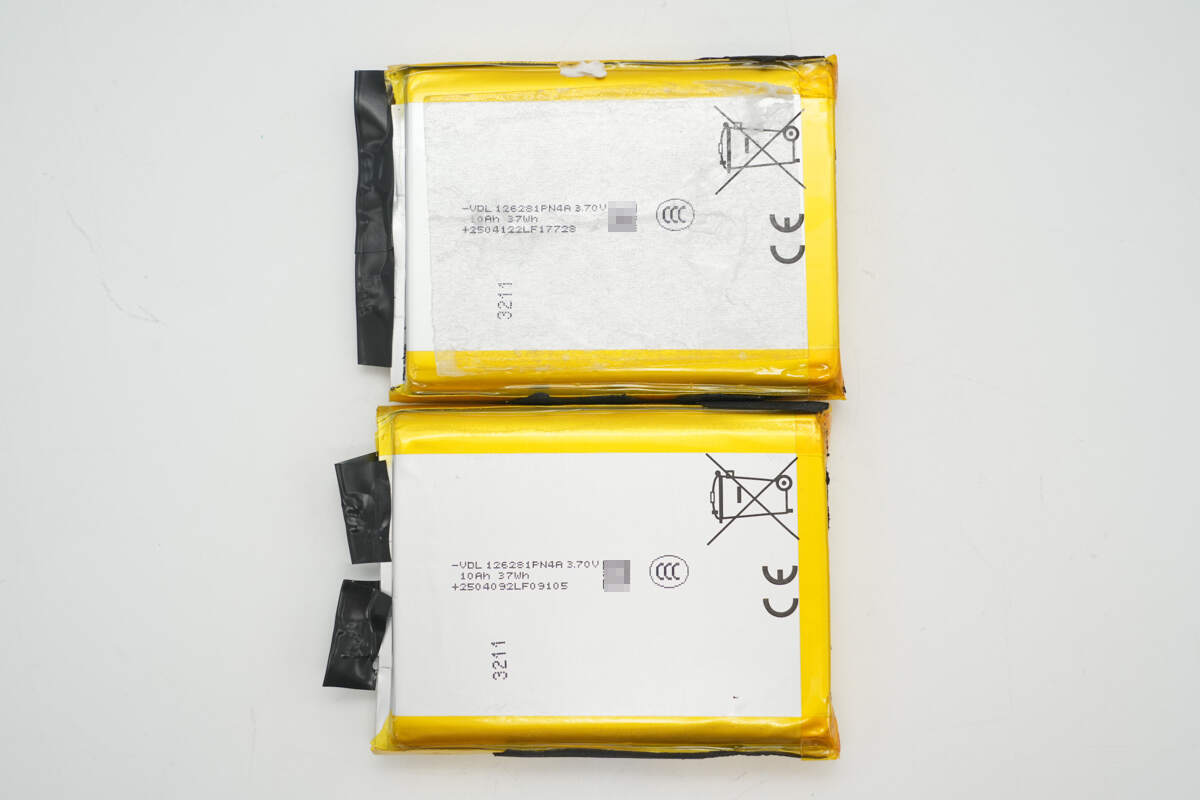

将电芯分离，从喷码信息可以发现两块电芯料号相同。

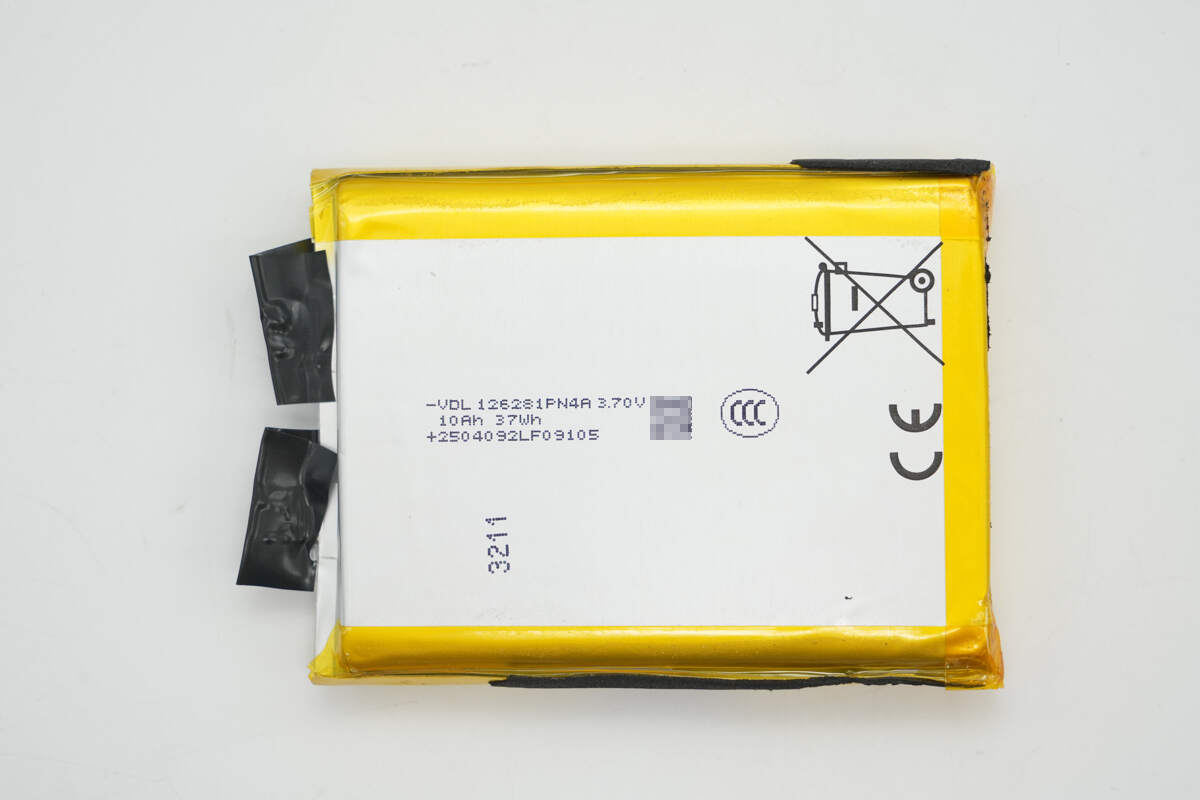

两块电芯来自VDL紫建，型号126281PN4A，标称电压3.7V，额定容量10Ah，能量37Wh，已通过CCC、CE认证。

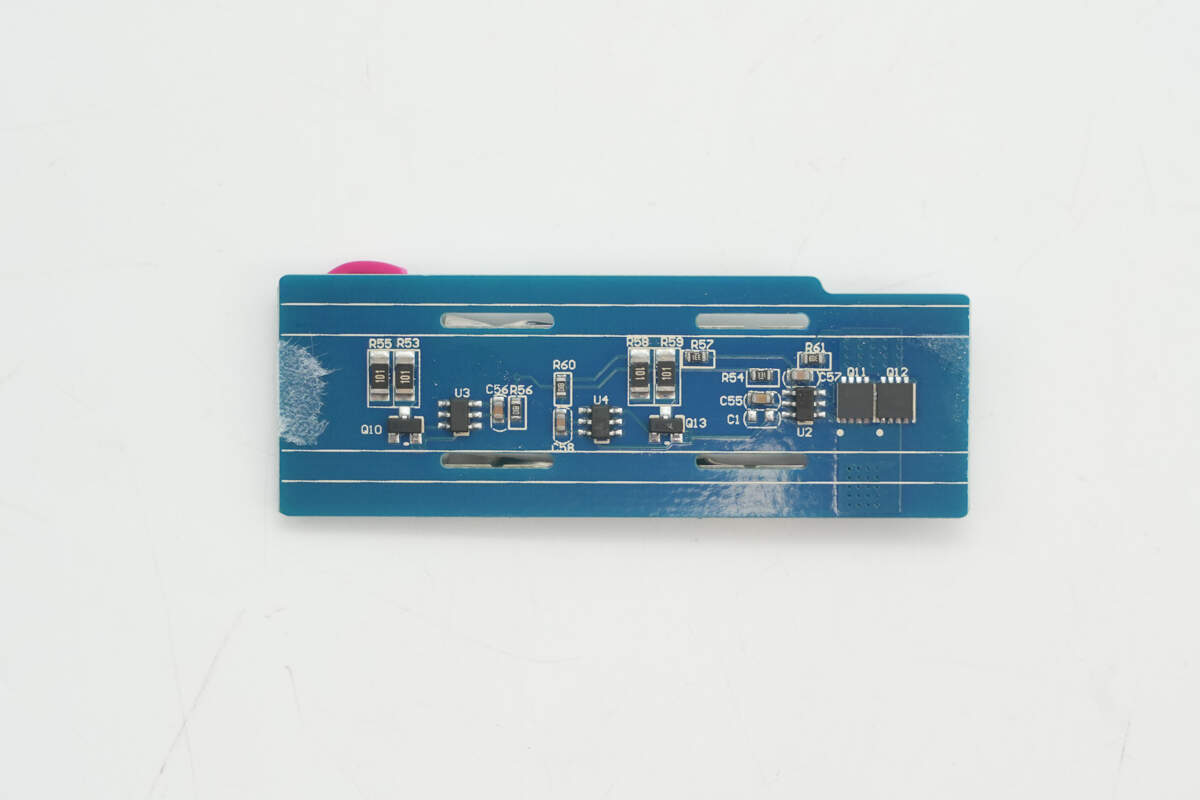

锂电保护小板背面设有锂电保护芯片、锂电保护管以及两颗均衡控制芯片。

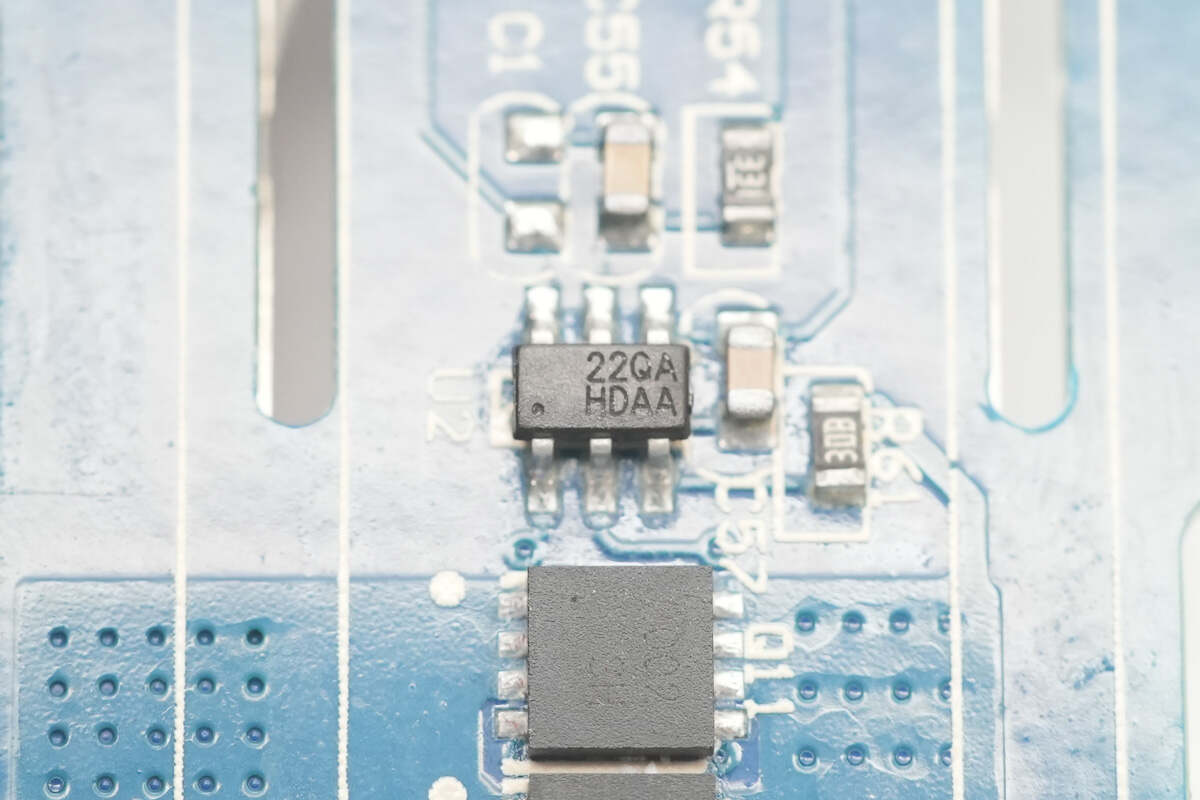

锂电保护芯片来自创芯微，丝印22QA，实际型号为CM1025-QA，这是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。

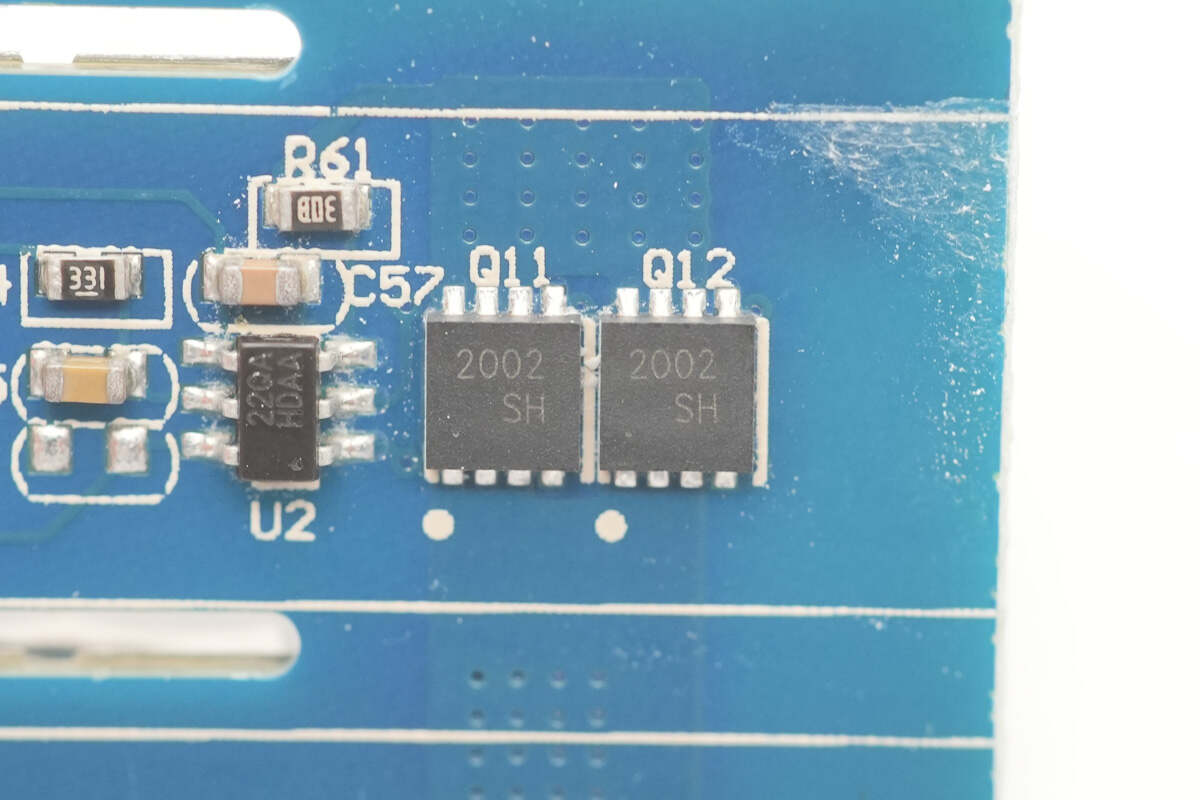

丝印2002的电池保护管，两者组成电池保护电路，用于内置锂电池的过充、过放以及过流保护。

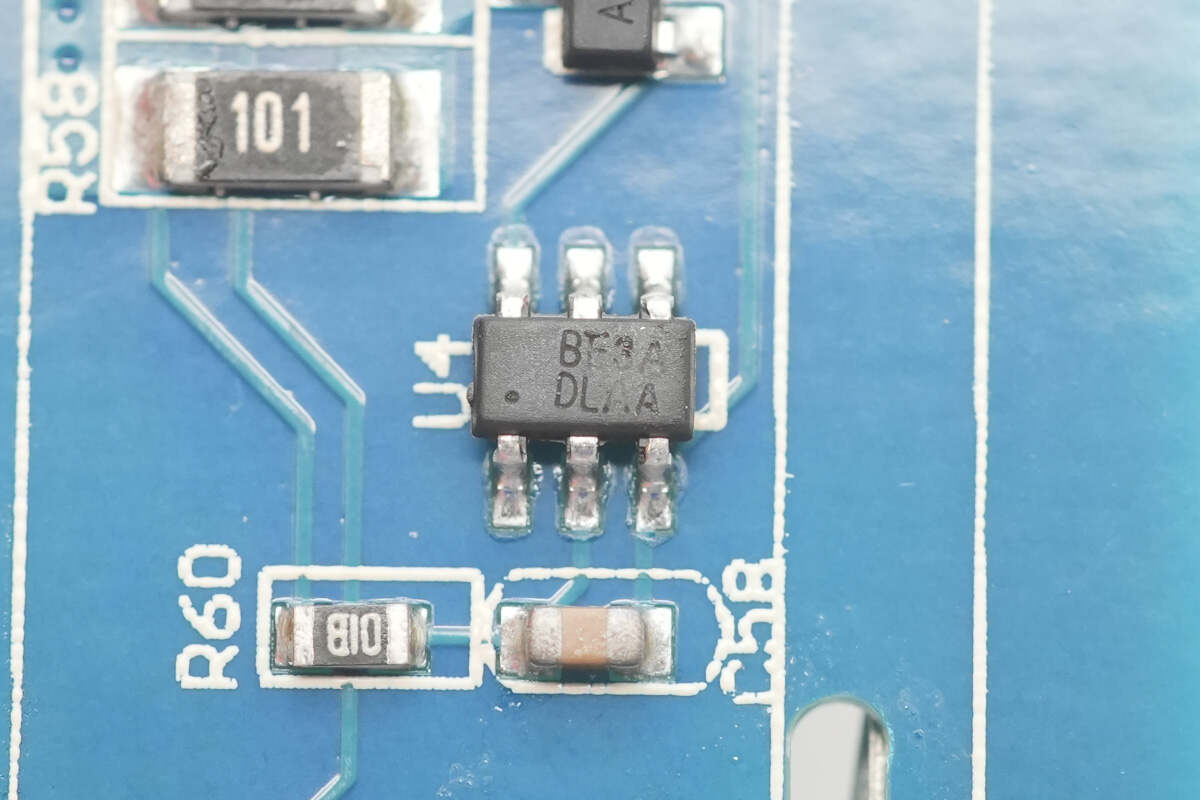

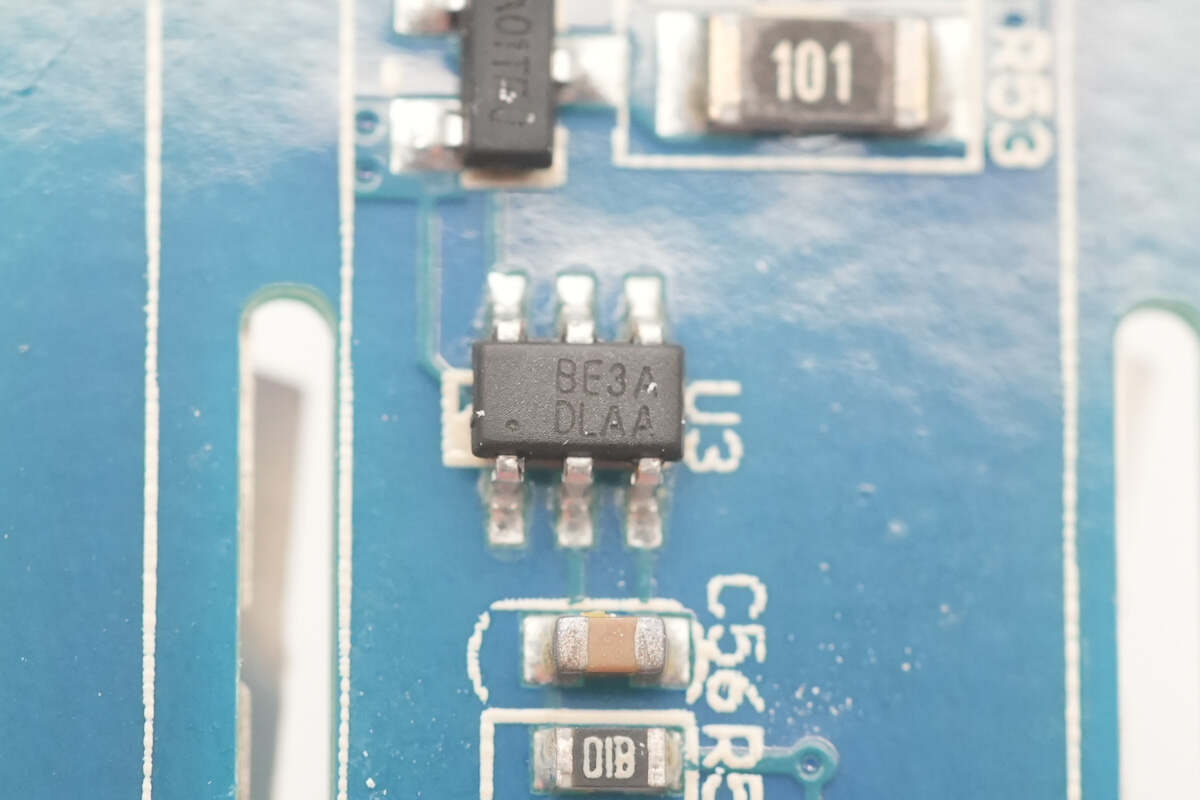

均衡控制芯片来自创芯微，丝印BE3A，实际型号为CM1010-E，芯片内置有高精度电压检测电路和延迟电路，通过检测电池的电压实现对电池组的均衡，适用于多节锂离子/锂聚合物电池包的均衡。

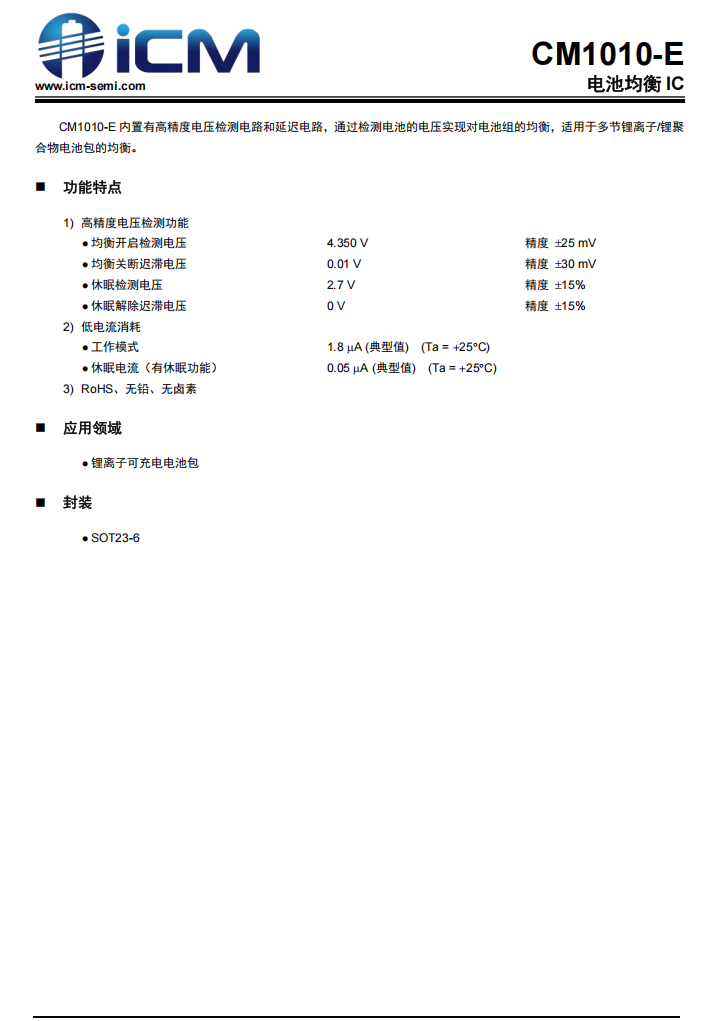

创芯微CM1010-E资料信息。
另一颗创芯微CM1010-E均衡芯片特写。

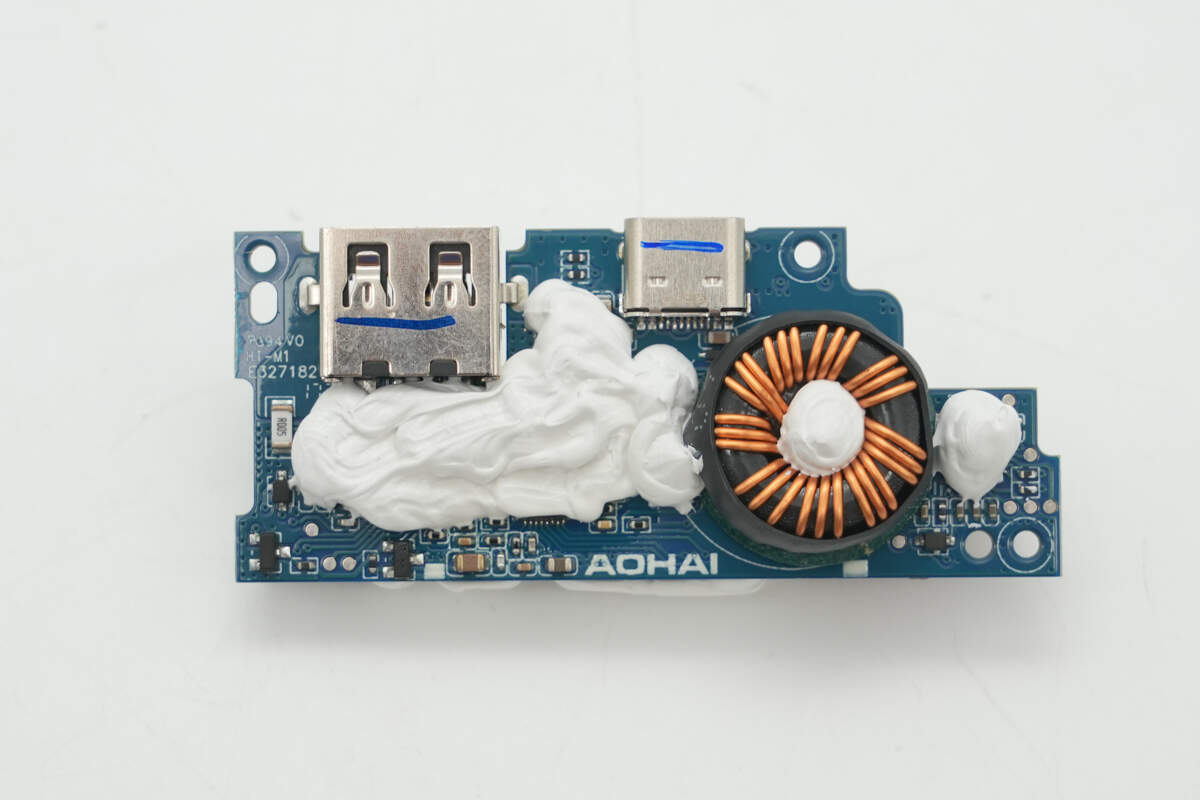

主控PCB板另一面也填充白胶对电感等器件进行加固保护。

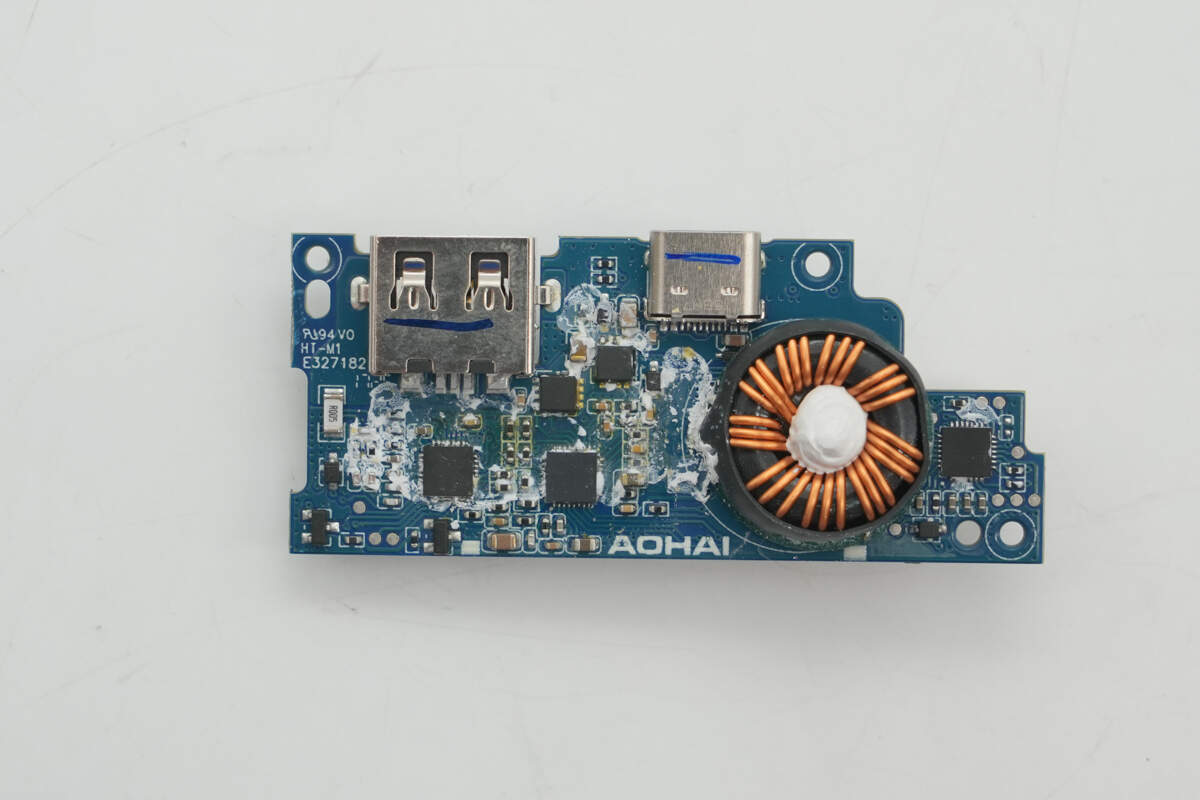

将白胶清理掉，板子正面设有同步升降压控制器、同步升降压开关管、协议芯片以及VBUS开关管等器件。

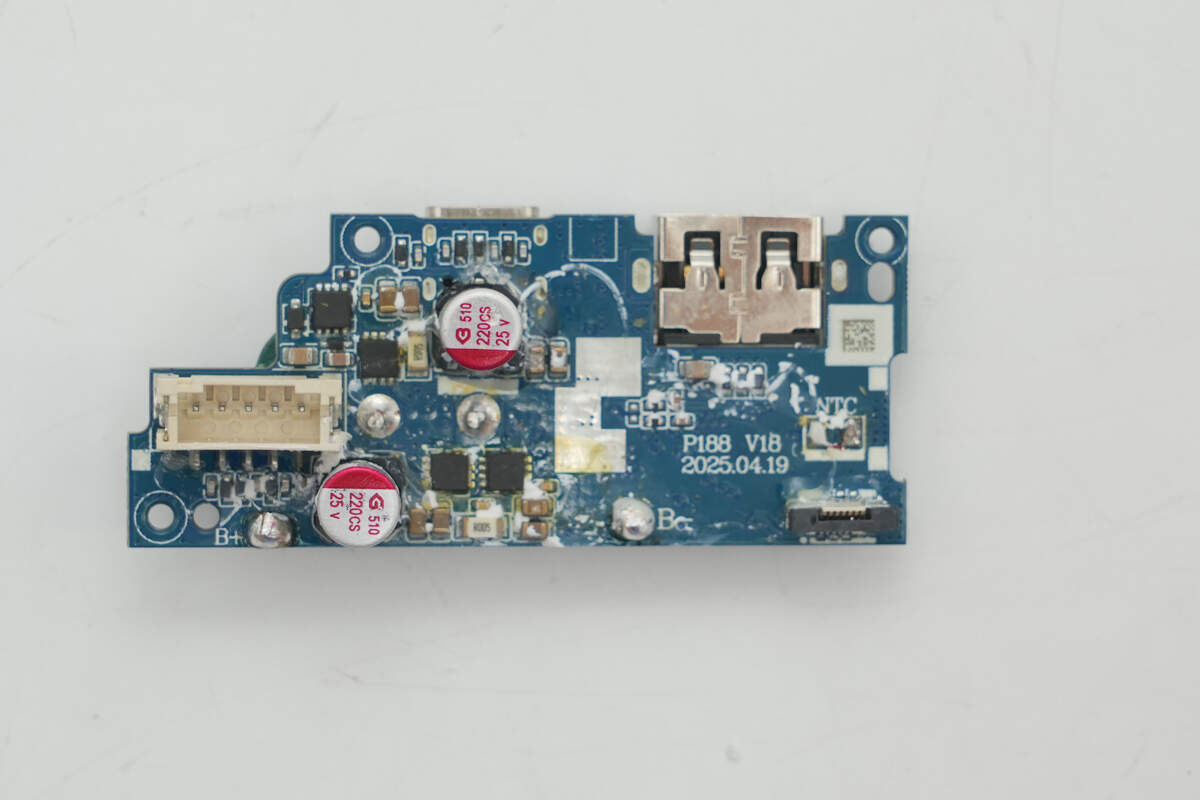

背面设有同步升降压开关管、VBUS开关管以及滤波固态电容。

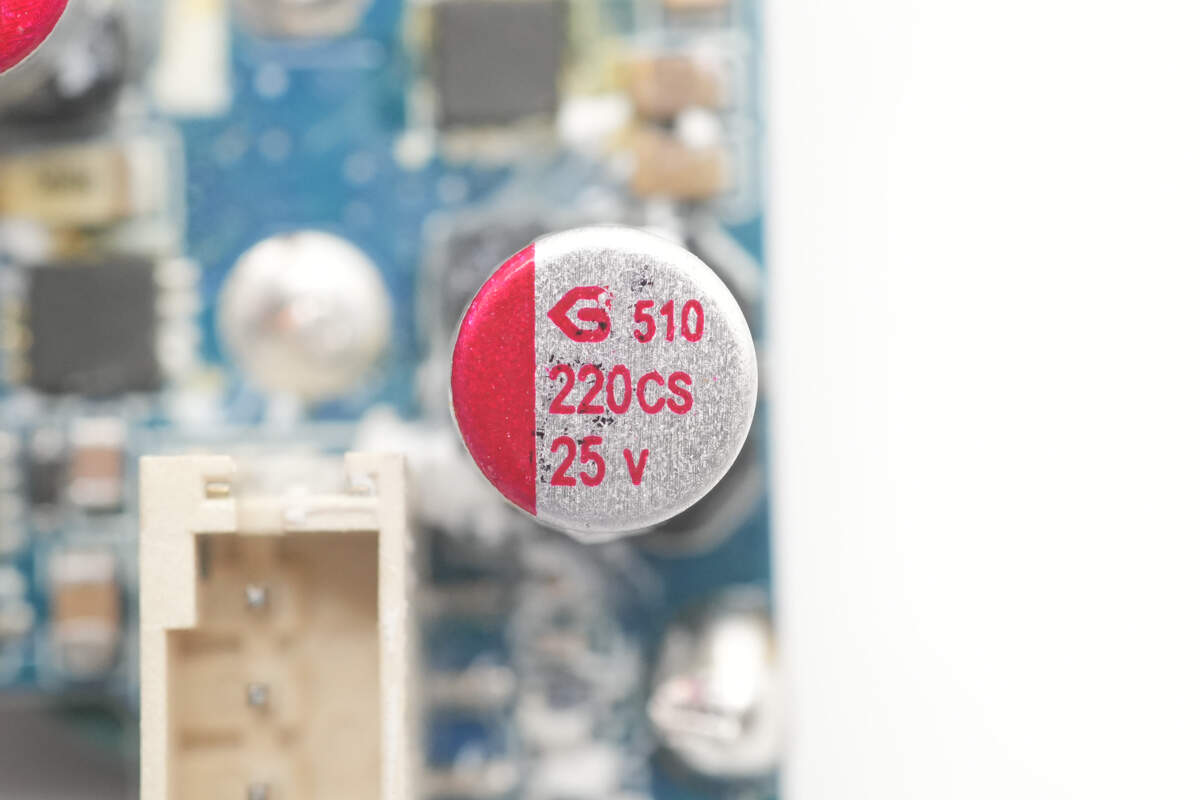

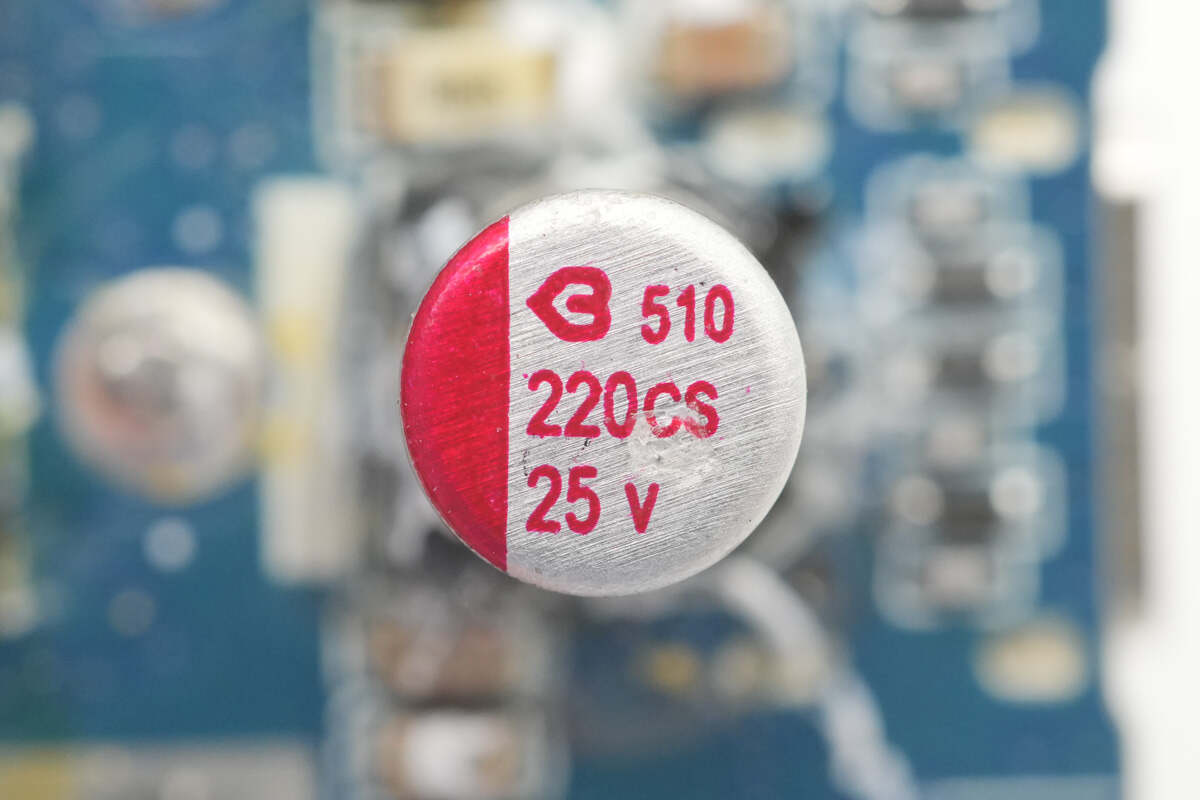

电池端滤波固态电容来自绿宝石，规格为25V220μF。

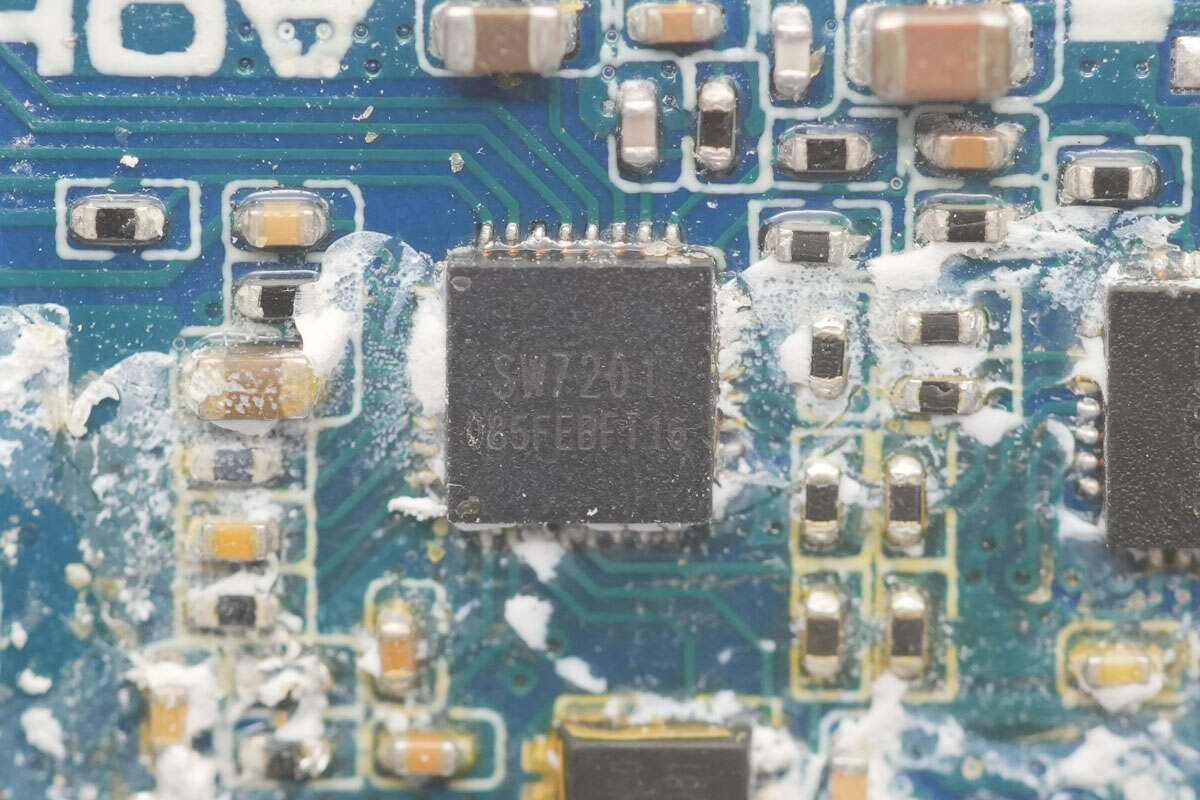

用于电池充放电管理的同步升降压控制器来自智融科技，型号SW7201，这是一个高效率的同步 4 管双向升降压充放电控制器，支持1-4节电池的充放电管理，支持I2C控制，可以提供最大100W的功率输出，支持多路输入输出检测及通路驱动， 配合MCU和协议芯片可组成一个简洁完整的双向快充方案。

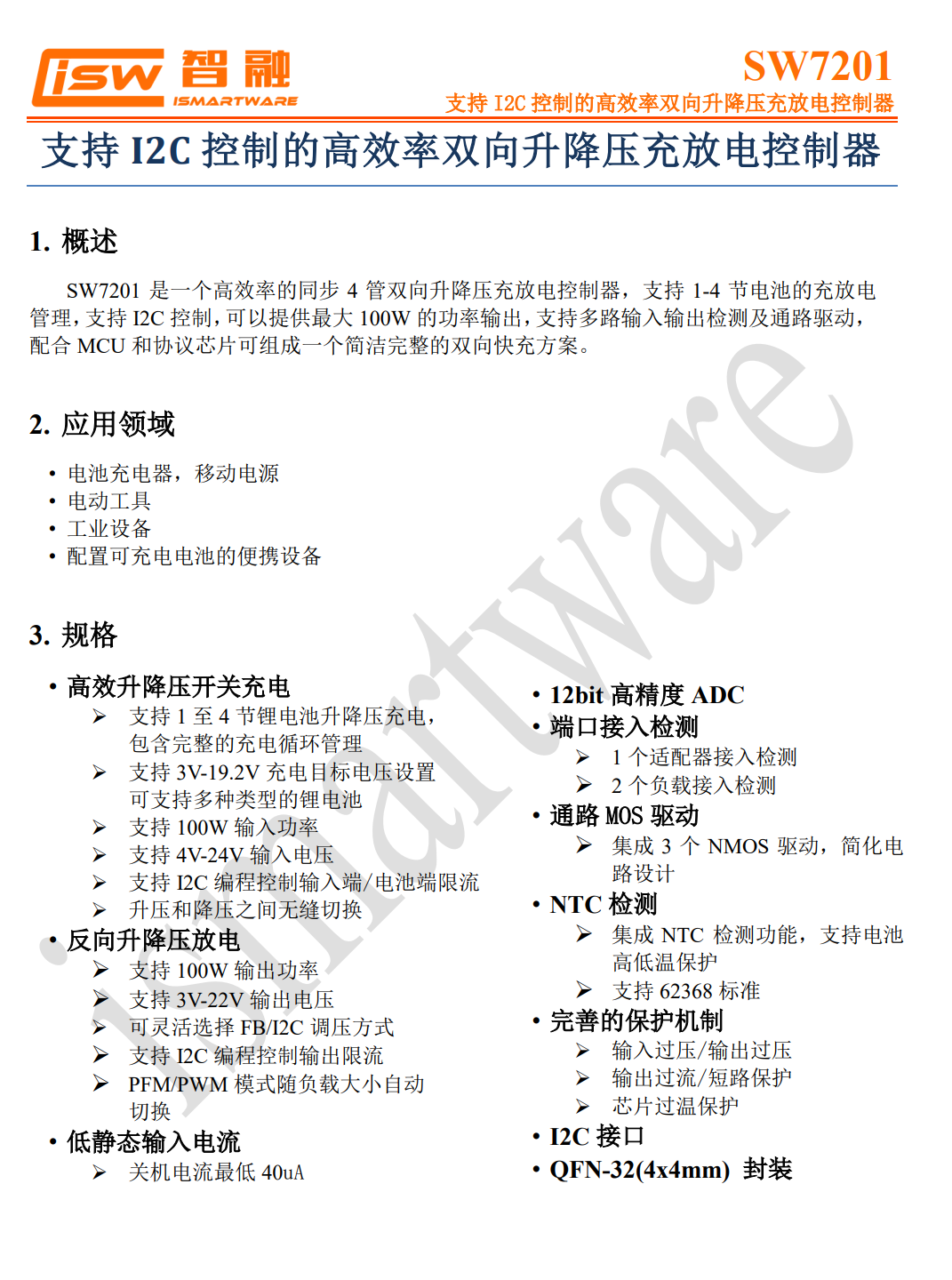

智融科技 SW7201 资料信息。
充电头网拆解了解到，智融科技SW7201此前还被一加SUPERVOOC 150W超级闪充移动电源、正浩RAPID Mag小闪电充电宝10000mAh、绿联100W 20000mAh双向快充移动电源、OPPO SUPERVOOC 80W超级闪充移动电源、Mcdodo麦多多超小67W充电宝、一加SUPERVOOC 100W超级闪充移动电源等产品采用，芯片性能质量获客户一致认可。

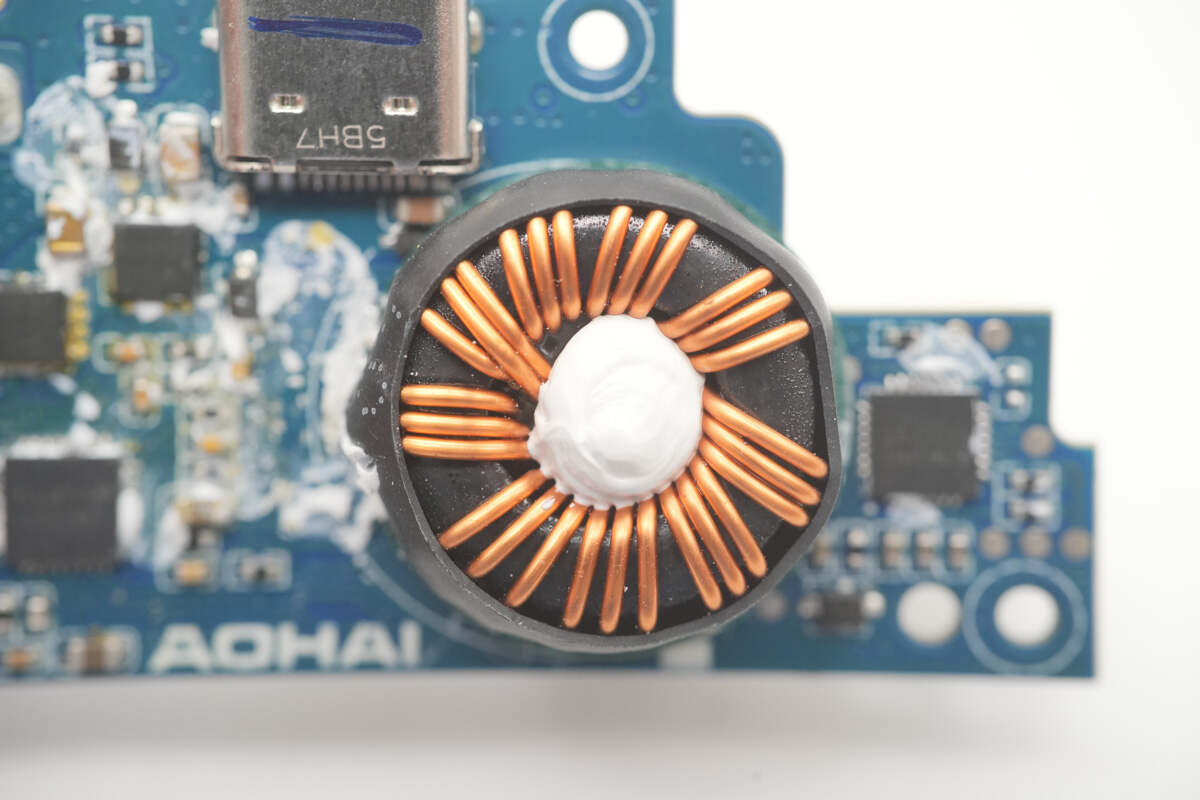

搭配的升降压电感外套热缩管绝缘保护，中心打胶加固，底部设有青稞绝缘纸。

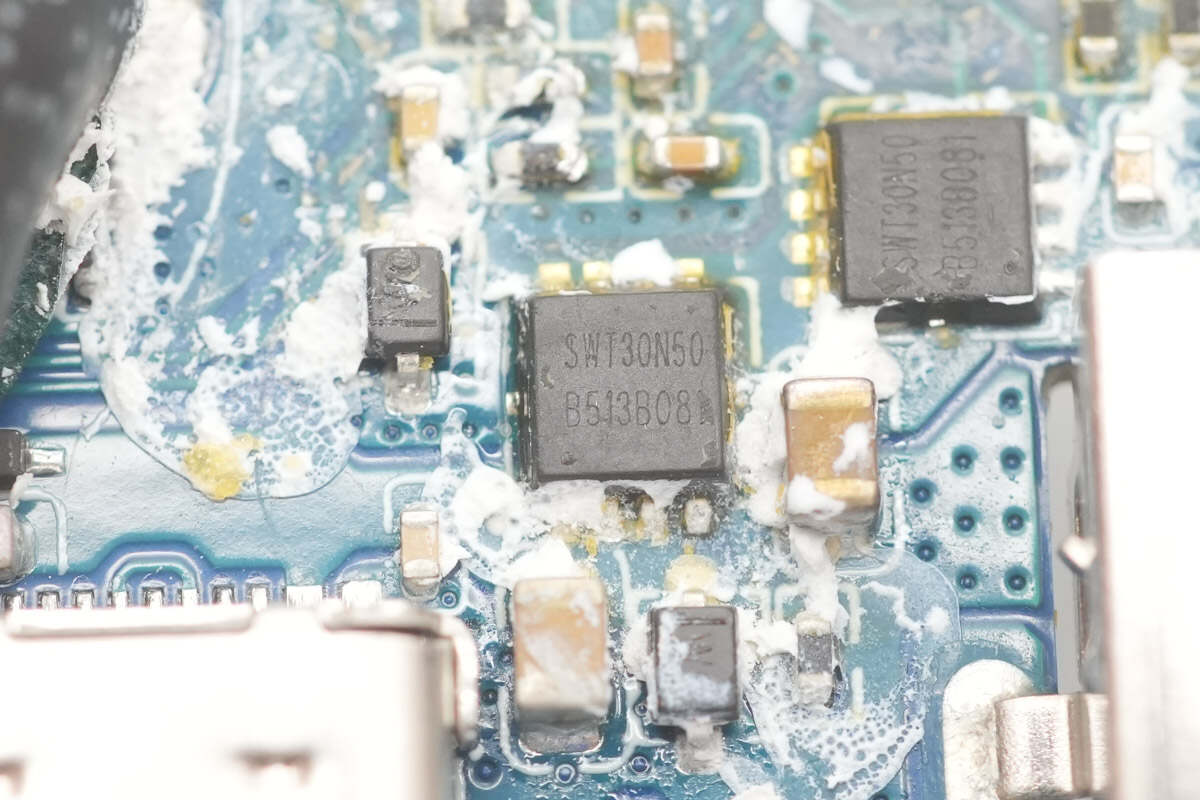

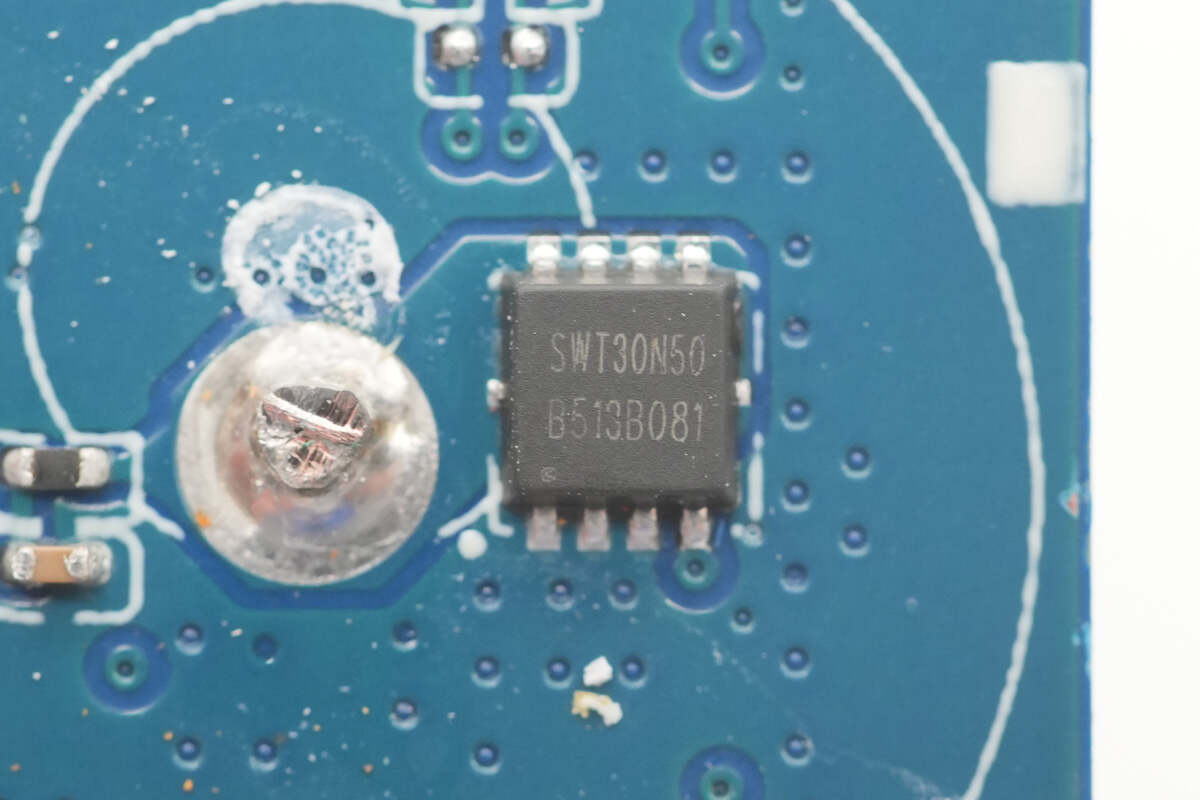

拆掉电感，下面的同步升降压开关管来自智融科技，型号SWT30N50，采用PDFN3030封装。
另一颗智融科技SWT30N50同步升降压开关管布局在板子背面。此外USB-C自带线输出VBUS开关管也是采用智融科技SWT30N50。

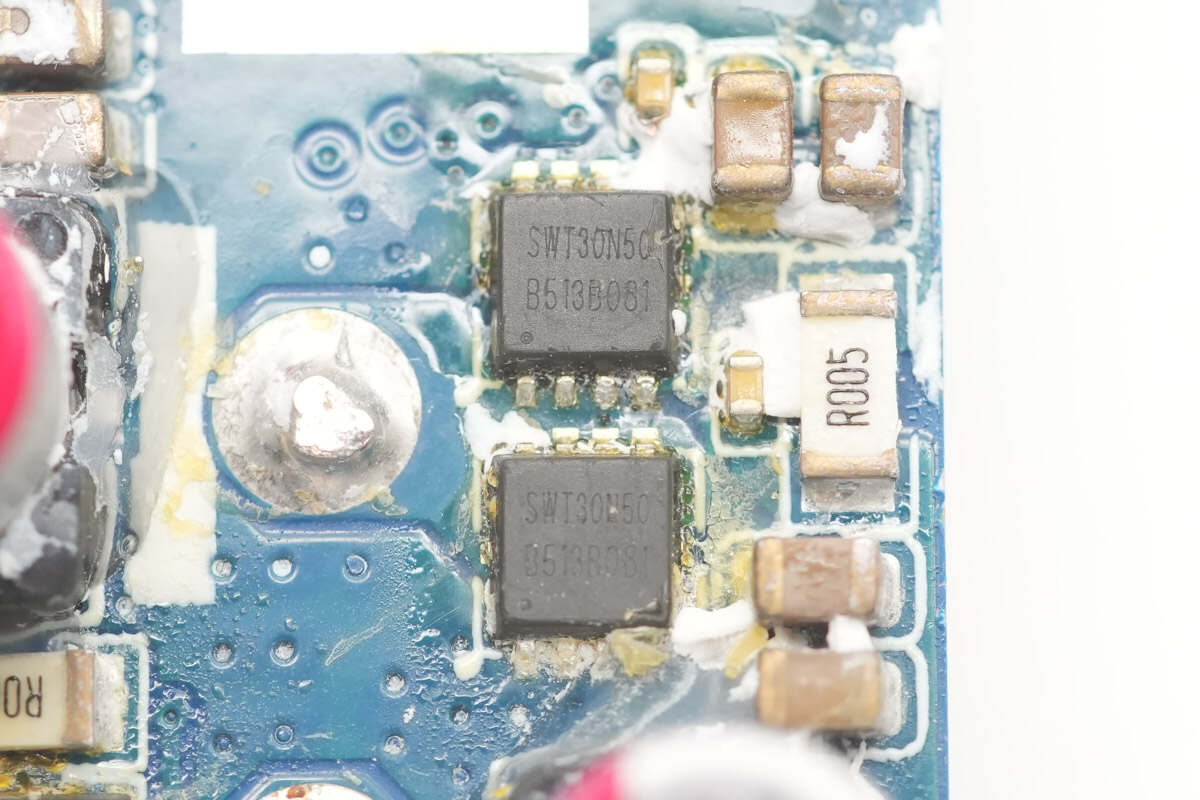

另外两颗智融科技SWT30N50同步升降压开关管特写。
接口端滤波固态电容也是来自绿宝石，规格为25V220μF。

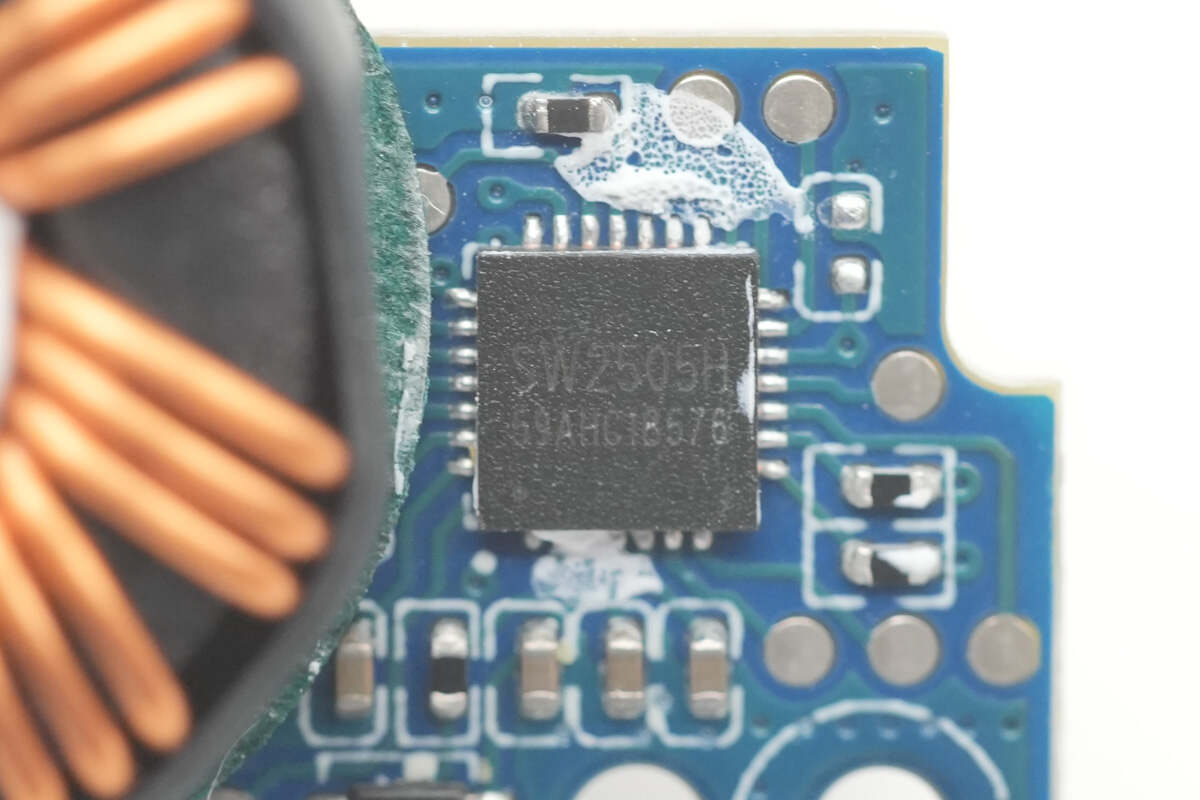

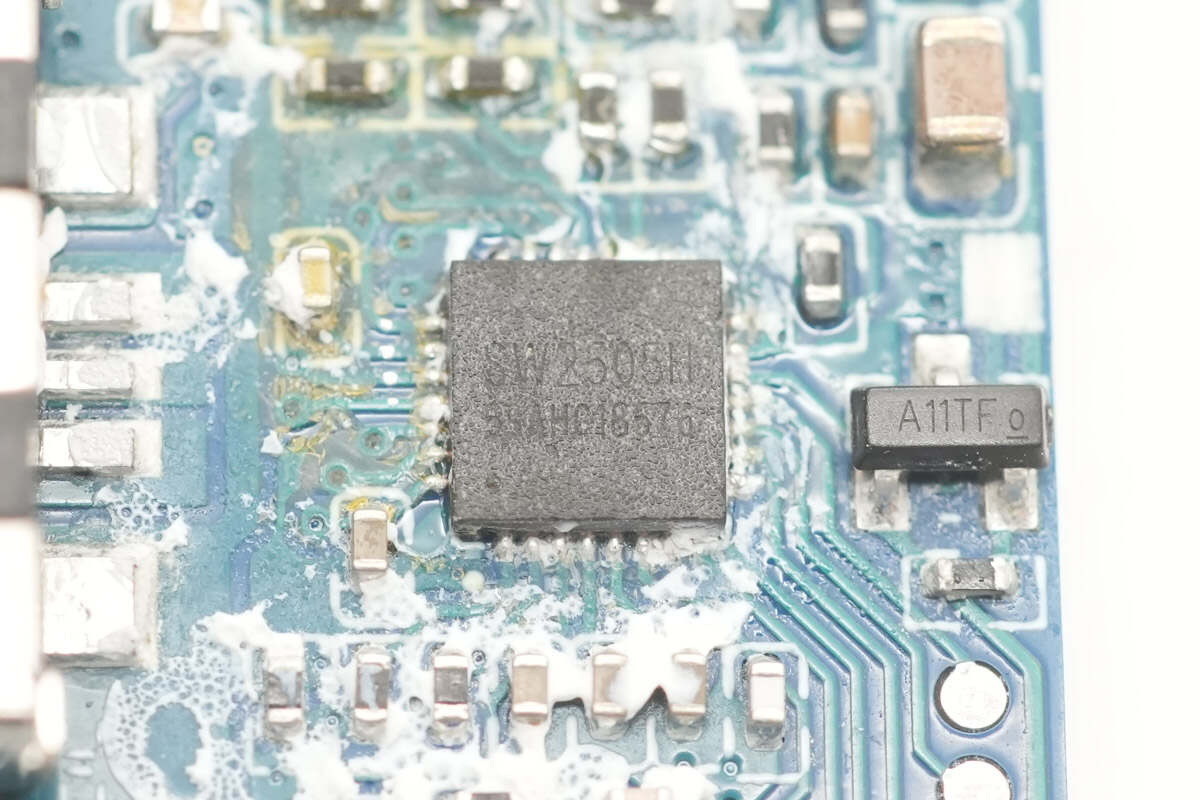

用于USB-C自带线的协议芯片采用智融科技SW2505H，这是一款集成PD3.1、QC、UFCS等全协议支持的低功耗控制器芯片，通过了USB PD3.1 EPR认证与UFCS双认证，支持DRP模式，内嵌MCU，拥有16路GPIO，C口支持在线升级，支持在线仿真调试，支持光耦/FB控制/I2C支持主从模式。

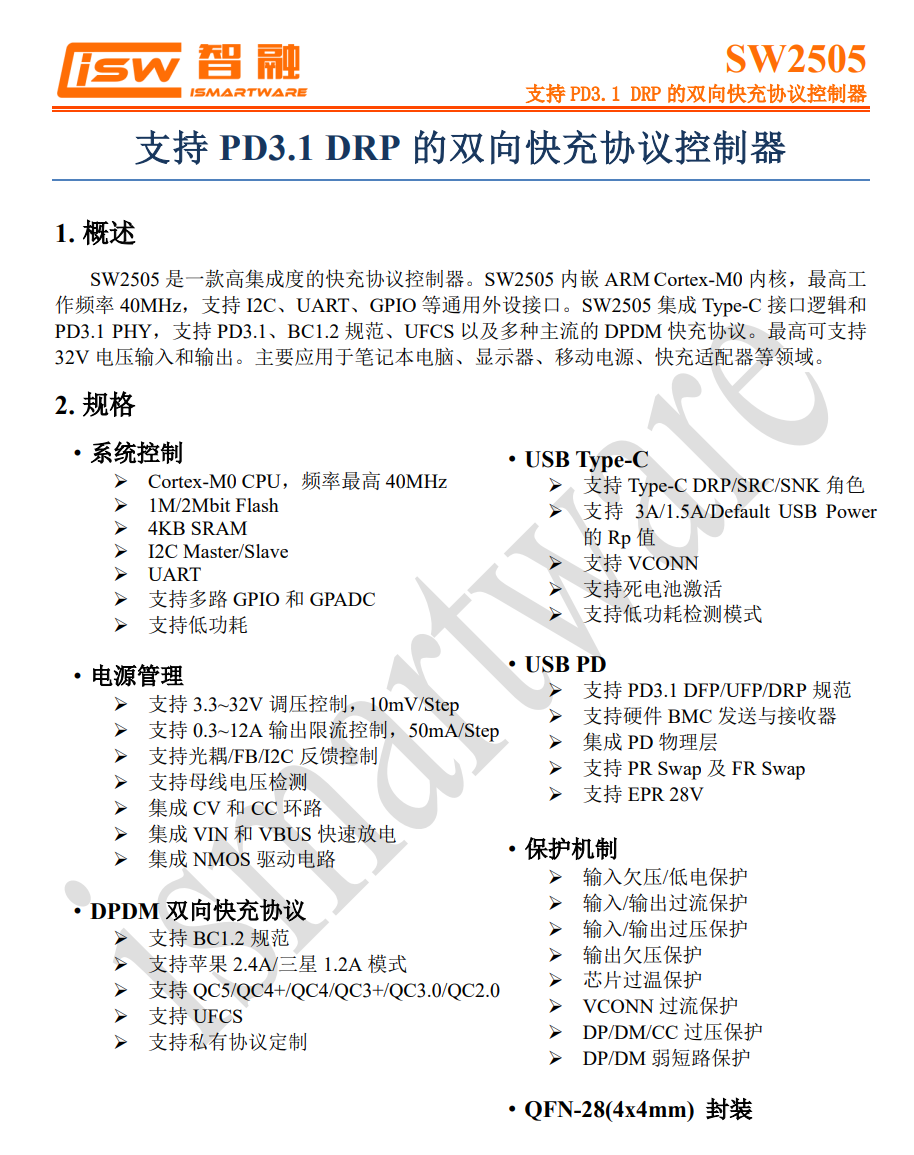

SW2505H内部集成了高效的40MHz Cortex-M0处理器、大容量Flash和SRAM存储、多种通信接口（I2C、UART）以及GPIO和GPADC支持，具备低功耗设计，支持3.3~32V调压控制以及0.3~12A输出限流控制，具有多种反馈控制方式以及母线电压检测，内部集成CV、CC环路和VIN、VBUS快速放电以及NMOS驱动电路，为系统提供高度稳定和可靠的电源管理。
SW2505H具备全面的保护机制，包括输入/输出电压保护、过流保护、过压保护、欠压保护、过温保护等，有效保障设备的安全与稳定。采用QFN-28（4x4mm）的方式进行封装，整体结构十分紧凑小巧，可广泛应用在笔记本电脑、平板电脑、移动电源、快充适配器等领域。
充电头网拆解了解到，智融科技SW2505H此前还被正浩230W 20000mAh自带线超充舱移动电源、一加SUPERVOOC 150W超级闪充移动电源、一加SUPERVOOC 100W超级闪充移动电源、OPPO SUPERVOOC 80W超级闪充移动电源、thinkplus 30W 5000mAh氮化镓二合一随身充Pro等产品采用，芯片性能质量获客户一致认可。
另外1A1C接口的协议芯片也是采用智融科技SW2505H。

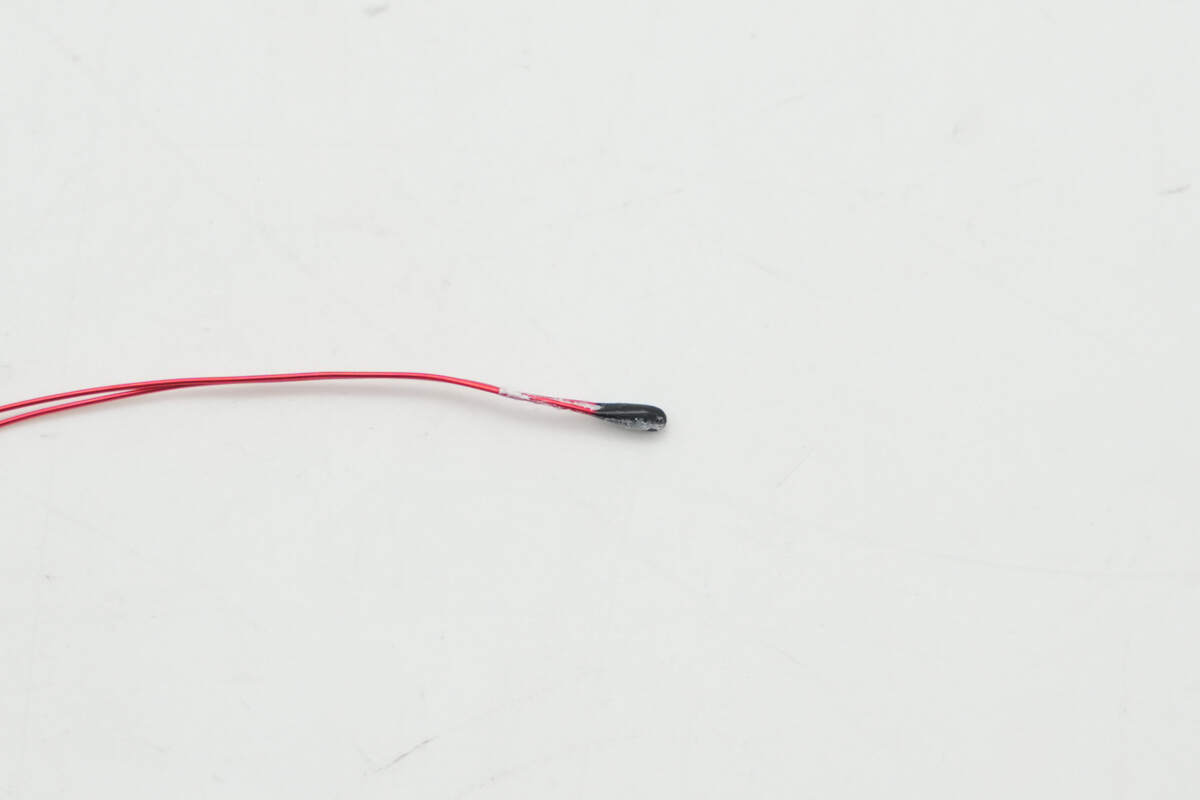

热敏电阻特写。

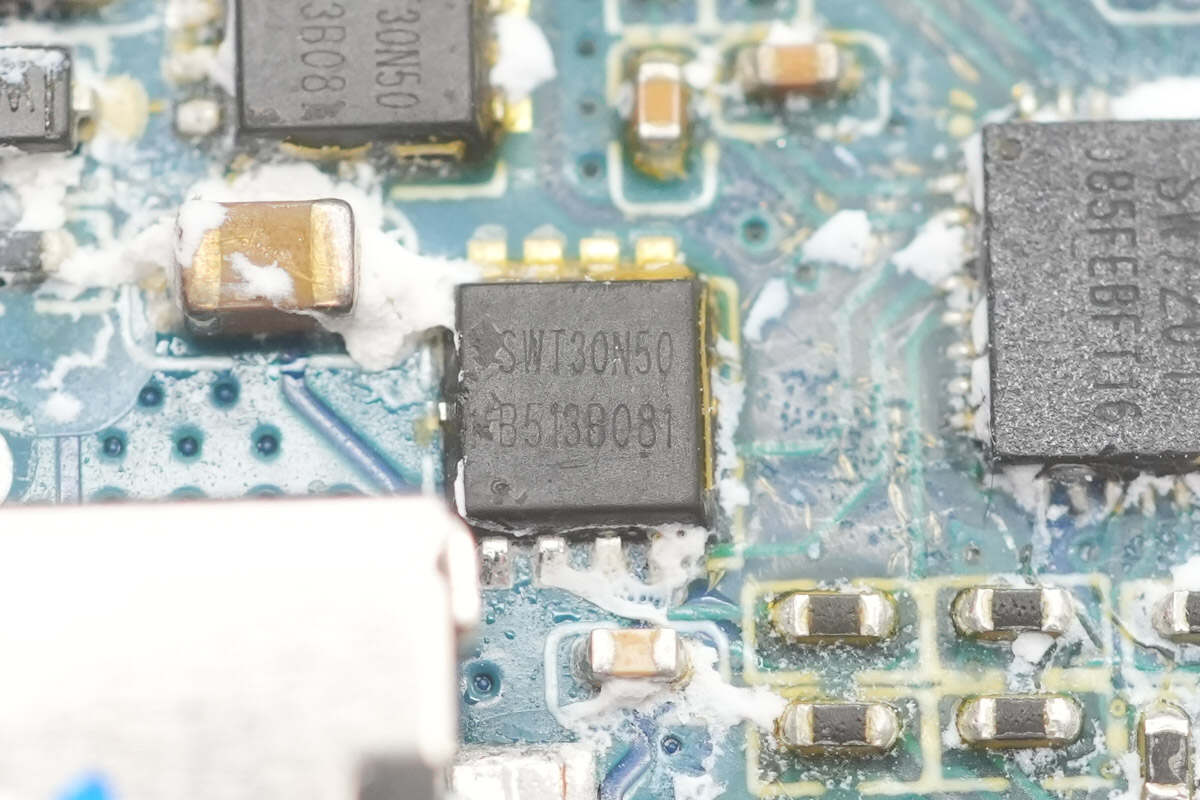

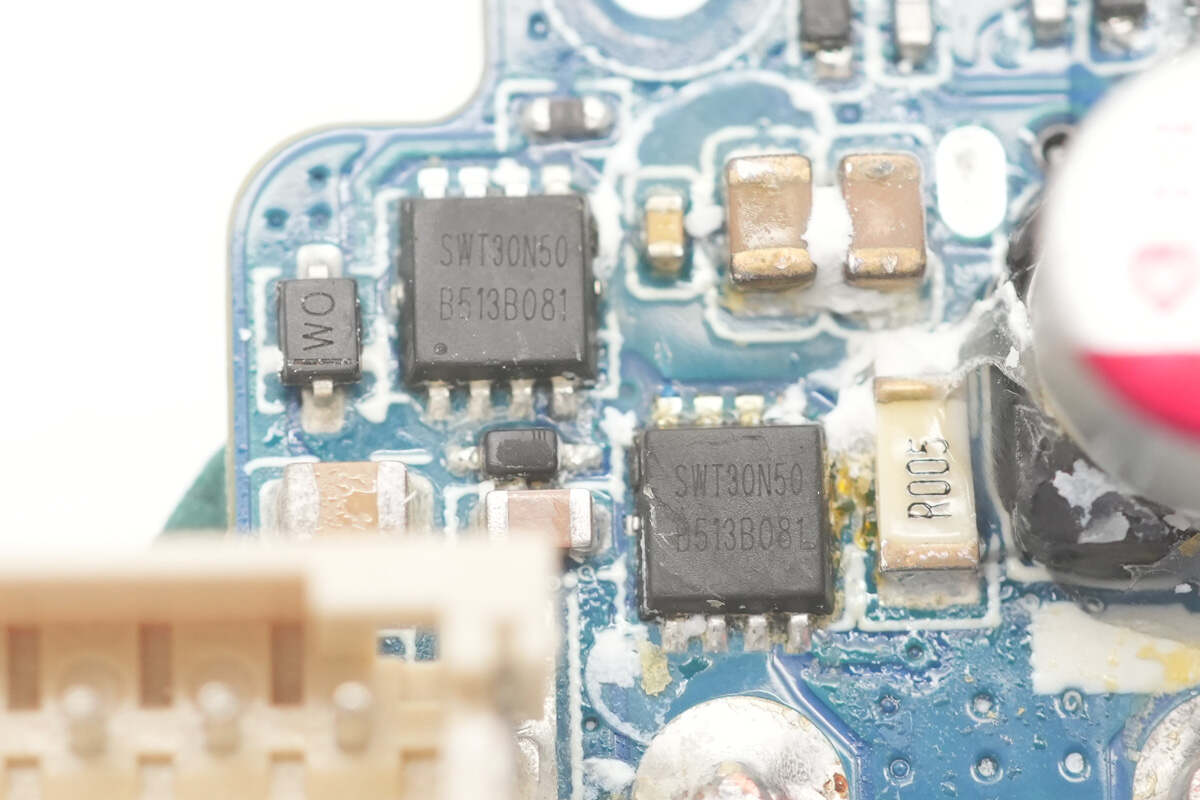

USB-C口VBUS开关管也是采用智融科技SWT30N50。
USB-A口VBUS开关管也是采用智融科技SWT30N50。

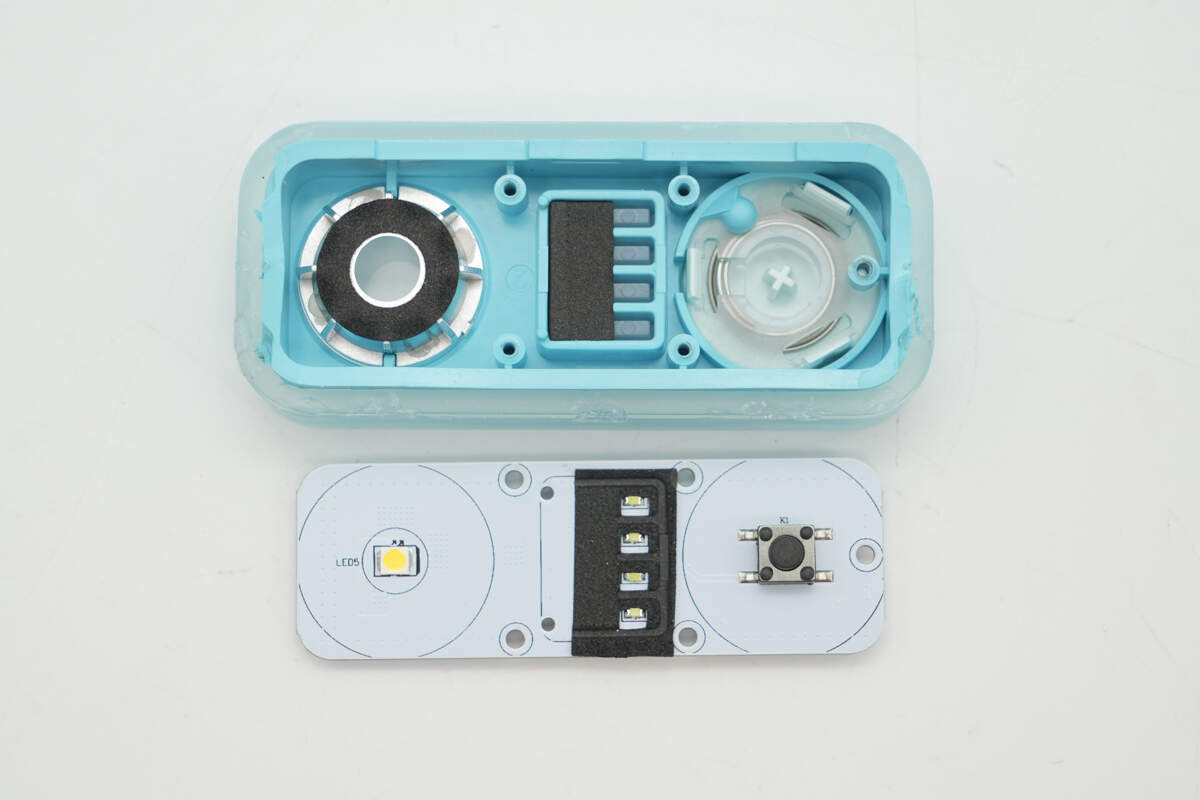

最后将底部的PCB小板拆下。

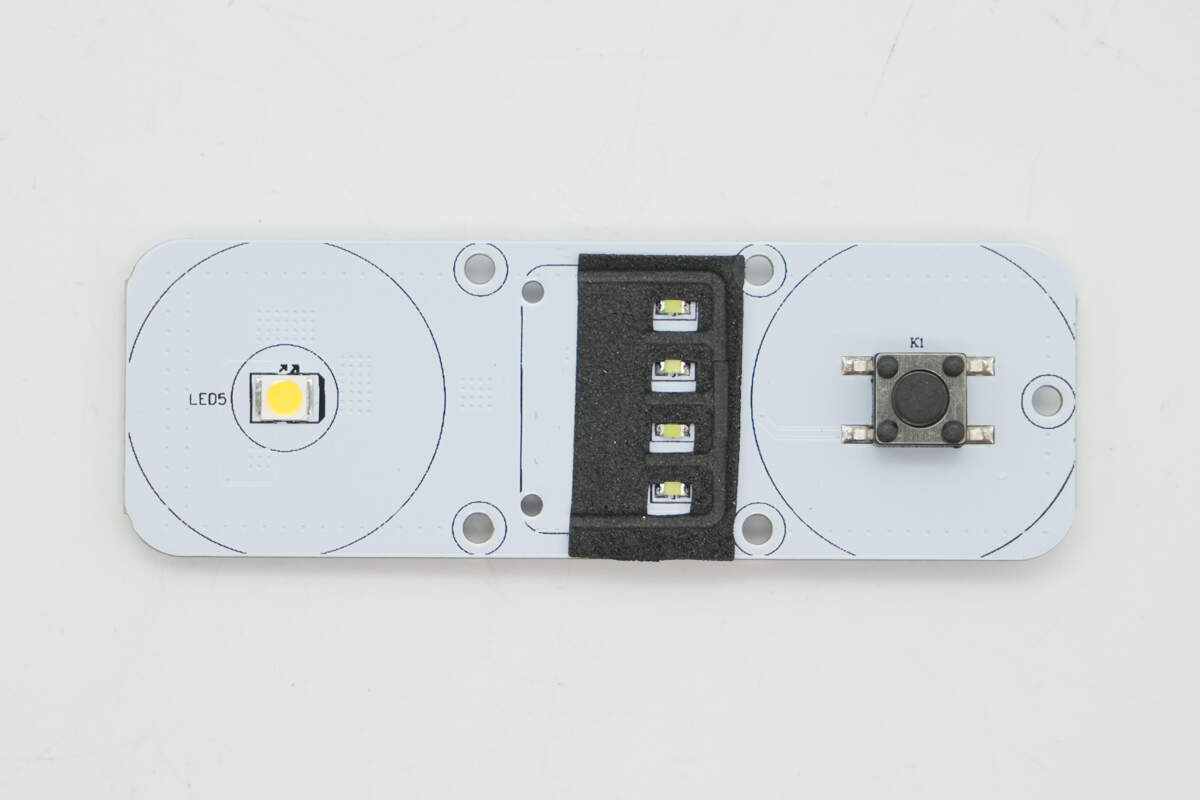

小板正面设有功能按键、LED电量指示灯以及LED照明灯。

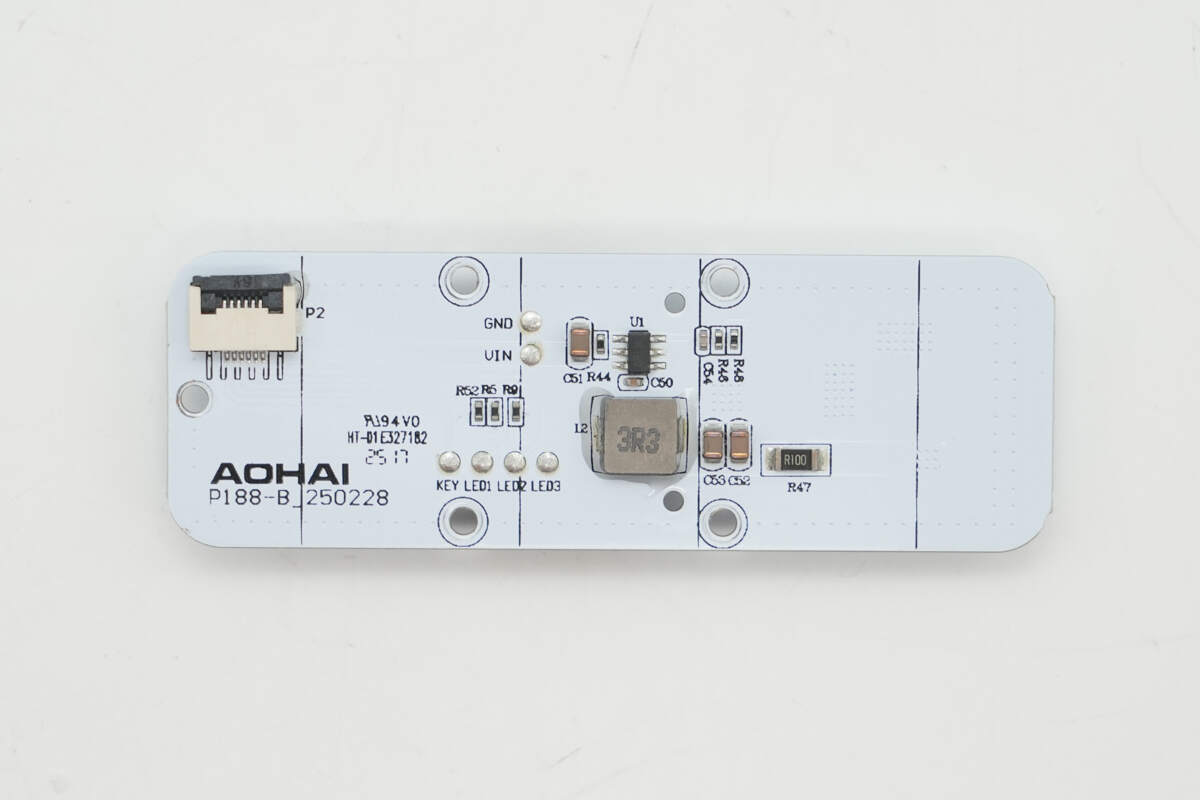

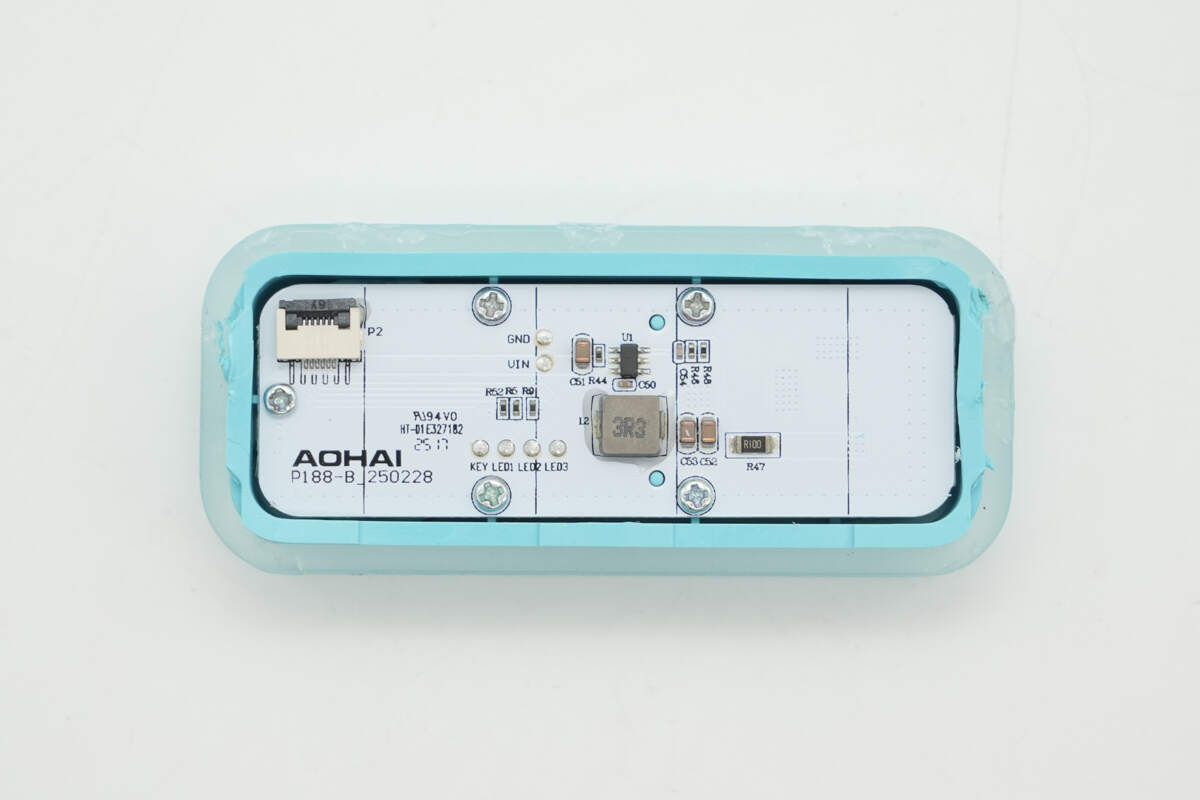

背面设有同步降压转换器和降压电感。

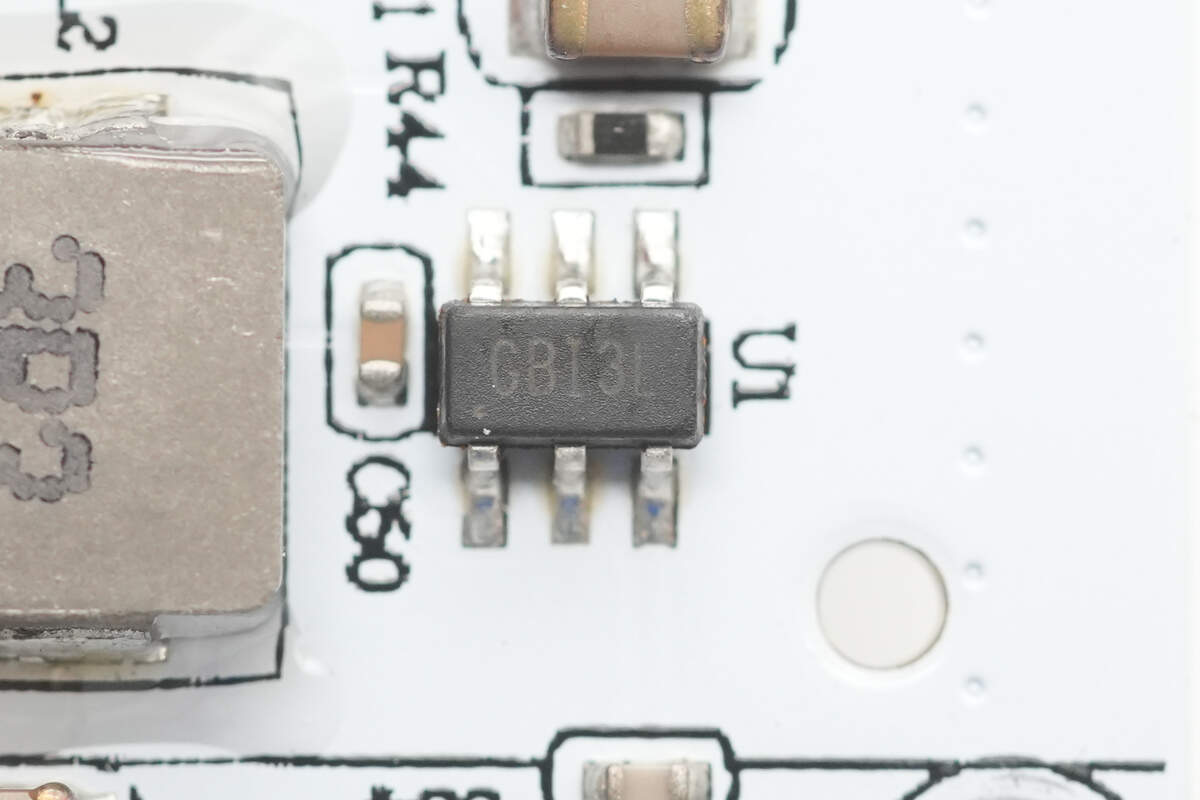

用于降压供电的同步降压转换器来写RYCHIP蕊源，丝印GB，实际型号为RY8310，可在宽输入电源范围内提供1A的连续电流，具有出色的负载和线性调节能力。所需的外部元件数量极少且易于获取，采用节省空间的SOT23-6封装。

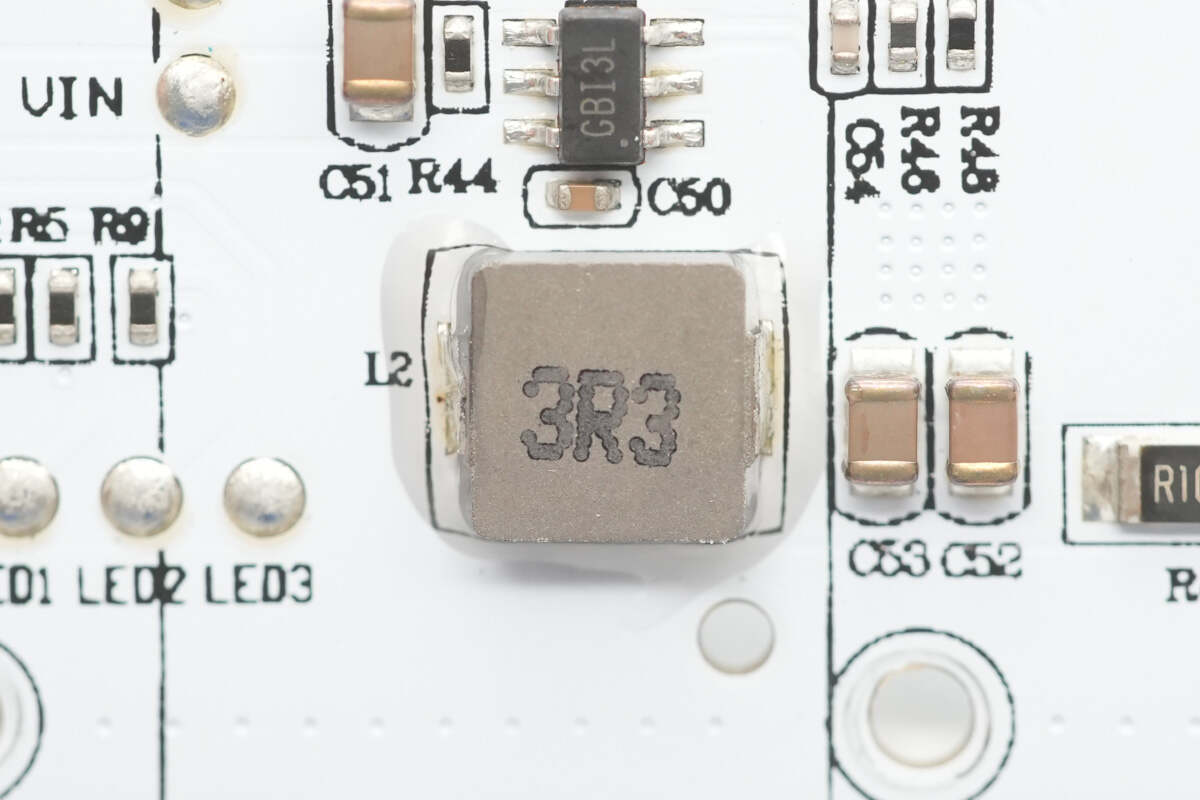

3.3μH降压电感特写。

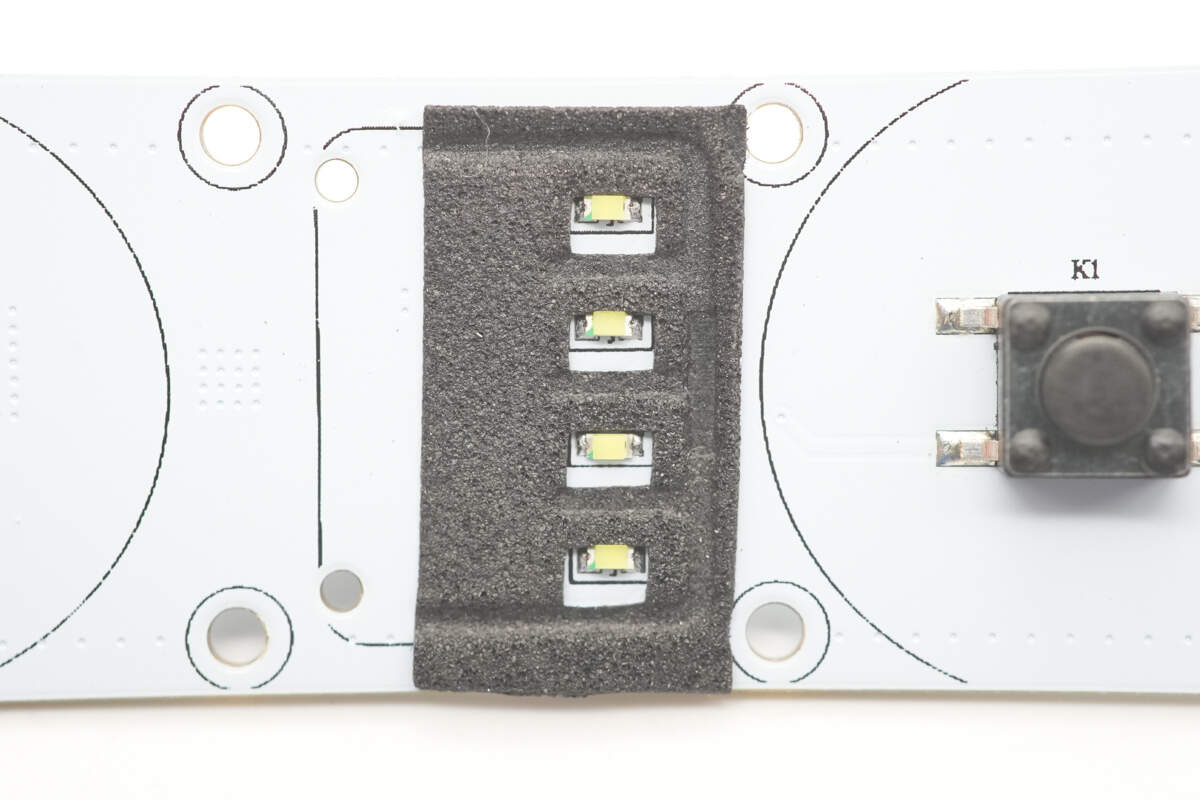

电量指示灯贴有泡棉防串光。

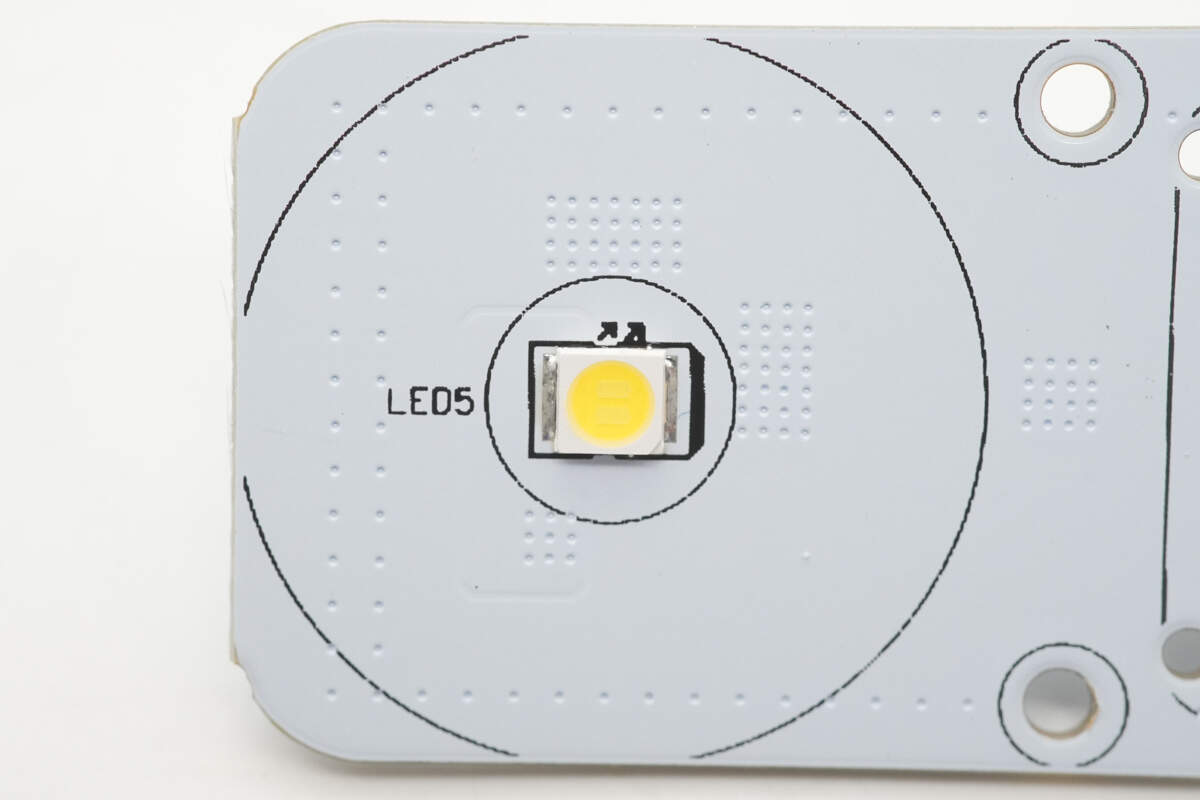

LED照明灯特写。

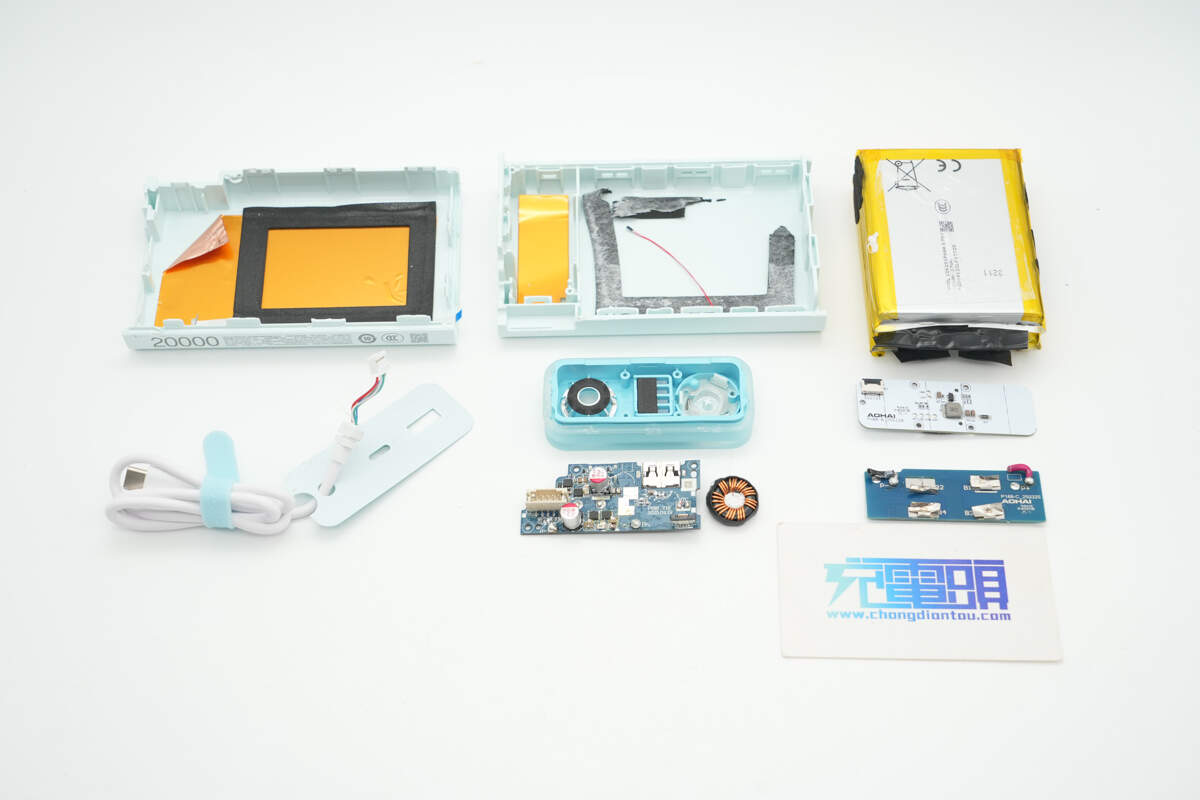

全部拆解一览，来张全家福。
充电头网拆解总结

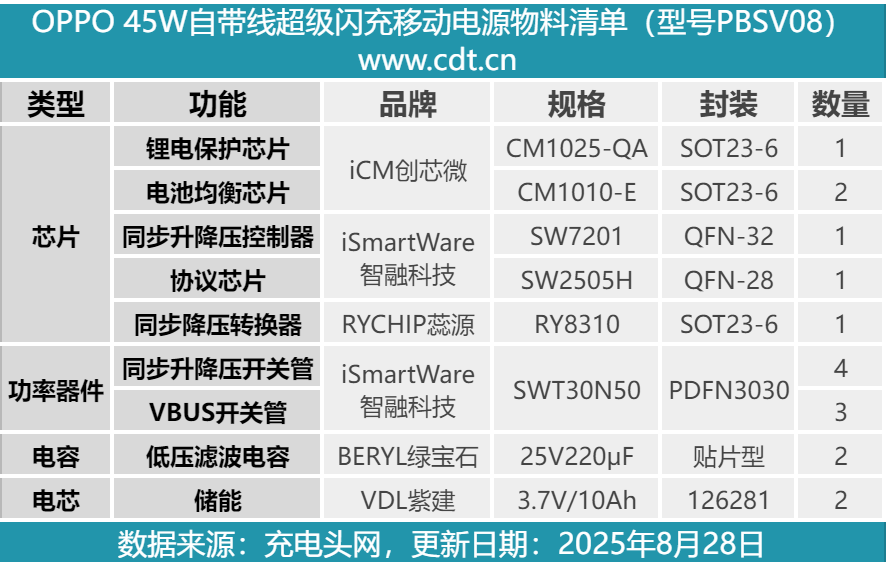

最后附上OPPO 45W自带线超级闪充移动电源的核心器件清单，方便大家查阅。
OPPO 45W自带线超级闪充移动电源采用能量果冻快充移动电源系列相同设计风格，自带USB-C线降低出行负担，同时使用方便还能当提绳。搭载20000mAh大容量电芯，可为手机多次充电，保证续航。此外配置有LED照明灯，适用拍摄补光、应急照明等场景，实用性更好。
性能方面支持OPPO 45W双向超级闪充以及45W PD输入和30W PD输出，此外还兼容UFCS、PPS、QC3.0快充协议，整体兼容性相当好，不仅满足OPPO系机型快充，苹果、三星、小米等品牌设备也能很好适配。
产品通过了国家3C强制认证，并设有电芯温度、过充过放等十二重保护，安全有保障，完全符合国际航空运输标准，满足用户携带上高铁、飞机需求。
充电头网拆解发现，充电宝内置紫建两块聚合物锂电池，电芯通过了3C强制认证，并配备创芯微CM1025-QA锂电保护方案以及热敏电阻进行保护。壳体内侧贴有散热铜箔为PCB板和电芯散热，并填充缓冲泡棉实现抗冲击，螺丝加固小板。
移动电源基于智融科技SW2505H两颗协议芯片搭配SW7201同步升降压控制器实现电芯充放电管理以及接口、自带线控制，此外同步升降压开关管以及VBUS开关管等多颗功率器件也由智融科技提供，全套核心方案为产品优秀性能以及可靠性保驾护航。
