JBL是哈曼卡顿旗下的知名音频品牌，产品以卓越的音质著称。在个人音频市场，JBL推出了蓝牙音箱、音乐耳机、运动耳机、电竞游戏系列等众多产品类型。近期，JBL发布了旗下首款开放式运动耳机——JBL ZONE悦动圈。该耳机外观上采用耳挂式设计，提供持久舒适佩戴；支持IP68防护，满足各类运动场景需求。

功能配置上，JBL ZONE悦动圈开放式运动耳机搭载11mmx18mm定制赛道驱动单元，提供高保真音质；支持自适应低频增强算法，呈现动感低频听感；支持增强运动音效，让运动音乐根据节奏感；还支持JBL开放式定向音场，基于特殊音腔结构设计，精准传声，高效抑制漏音。

JBL ZONE悦动圈支持四麦AI通话降噪，保障户外场景的清晰通话；支持独特的PulseDry功能，通过驱动单元的微幅振动加速干燥，快速排除内部浸润液体，防止汗液对音频的干扰。续航方面，耳机单次续航时间约8小时，搭配充电盒综合续航约32小时。下面就来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过JBL Tour Pro 3、JBL TUNE Beam、JBL TUNE 130NC、JBL WAVE FLEX、JBL FLASH真无线耳机，JBL Quantum 360P、JBL LIVE660NC头戴式耳机，JBL CHARGE6、JBL FLIP7、JBL GO ESSENTIAL、JBL PULSE 5、JBL FLIP ESSENTIAL 2蓝牙音箱，JBL KMC300 K歌麦克风，JBL Soundgear Frames智能音频眼镜，JBL Quantum Stream Wireless无线领夹麦克风等。

一、JBL ZONE悦动圈开放式运动耳机开箱

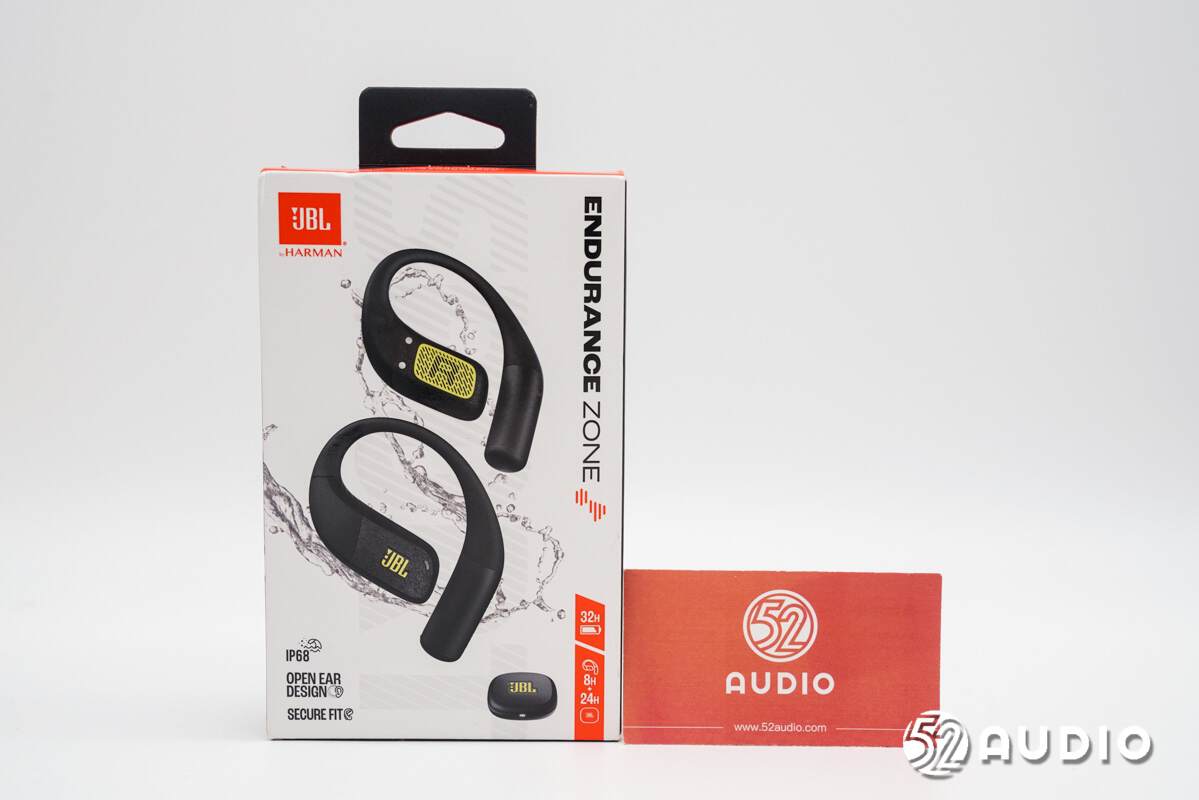

JBL ZONE悦动圈开放式运动耳机包装盒采用了家族式的设计，正面展示有耳机外观，产品名称和品牌LOGO，以及IP58防护，开放式设计，32小时续航的产品特点。

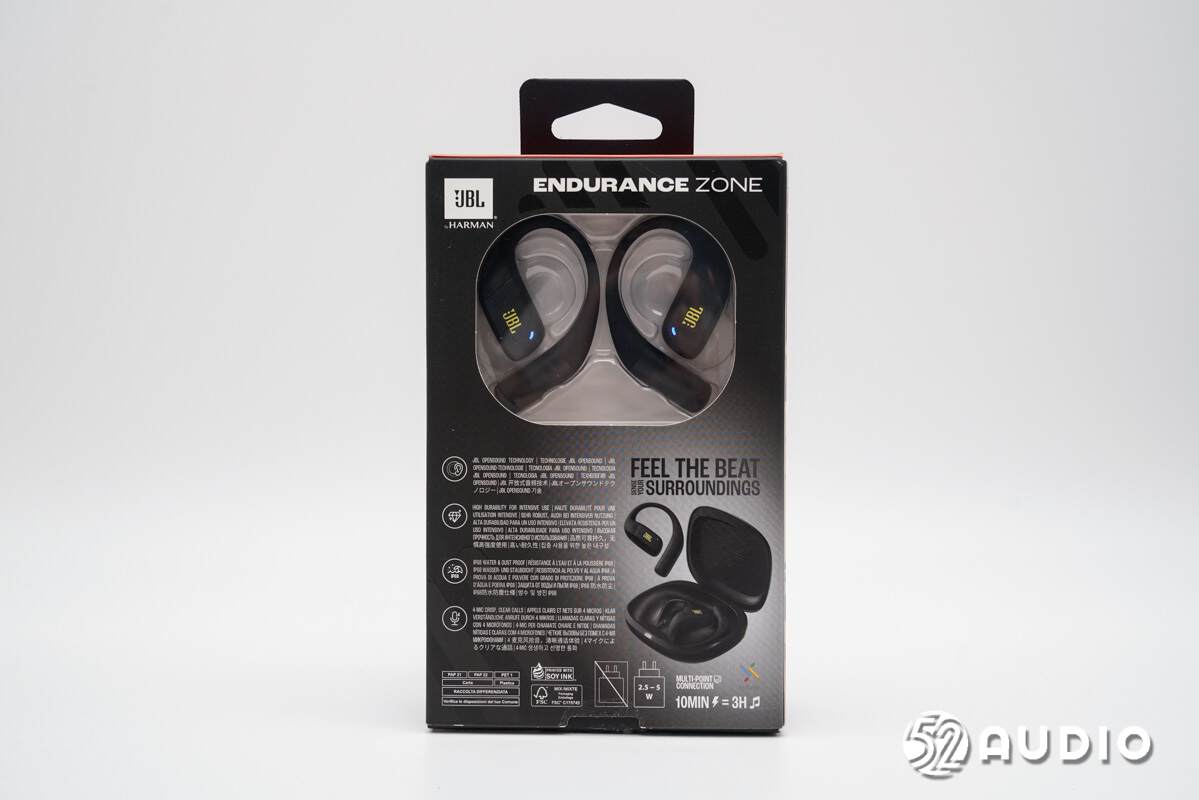

包装盒背面展示有产品的整体外观，以及主要功能特点。

包装盒侧边设计有模特佩戴场景图，标注“DARE TO LISTEN”产品Slogan。

包装盒另外一侧设计佩戴示意图，介绍了内部物品清单，以及商标说明。

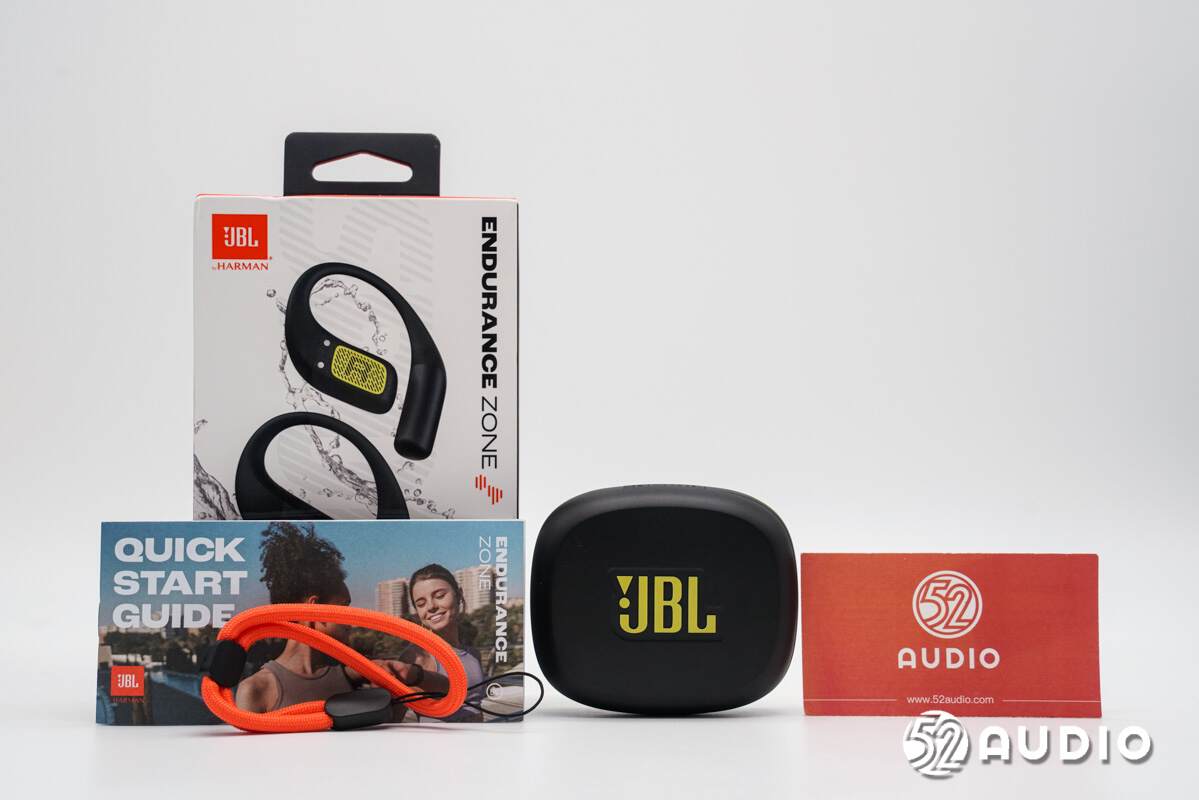

包装盒内部物品有主机、挂绳和产品说明书等文档。

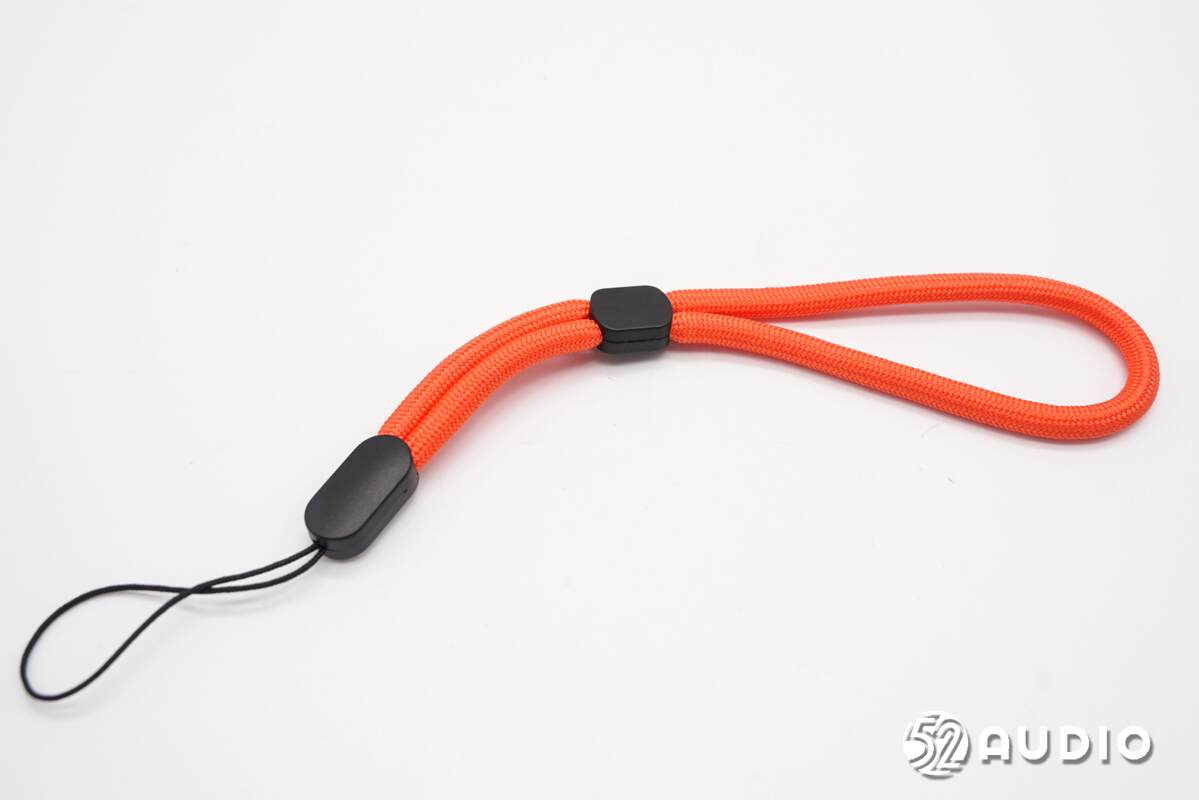

充电盒挂绳，采用了编织材质，设计有束线器固定。

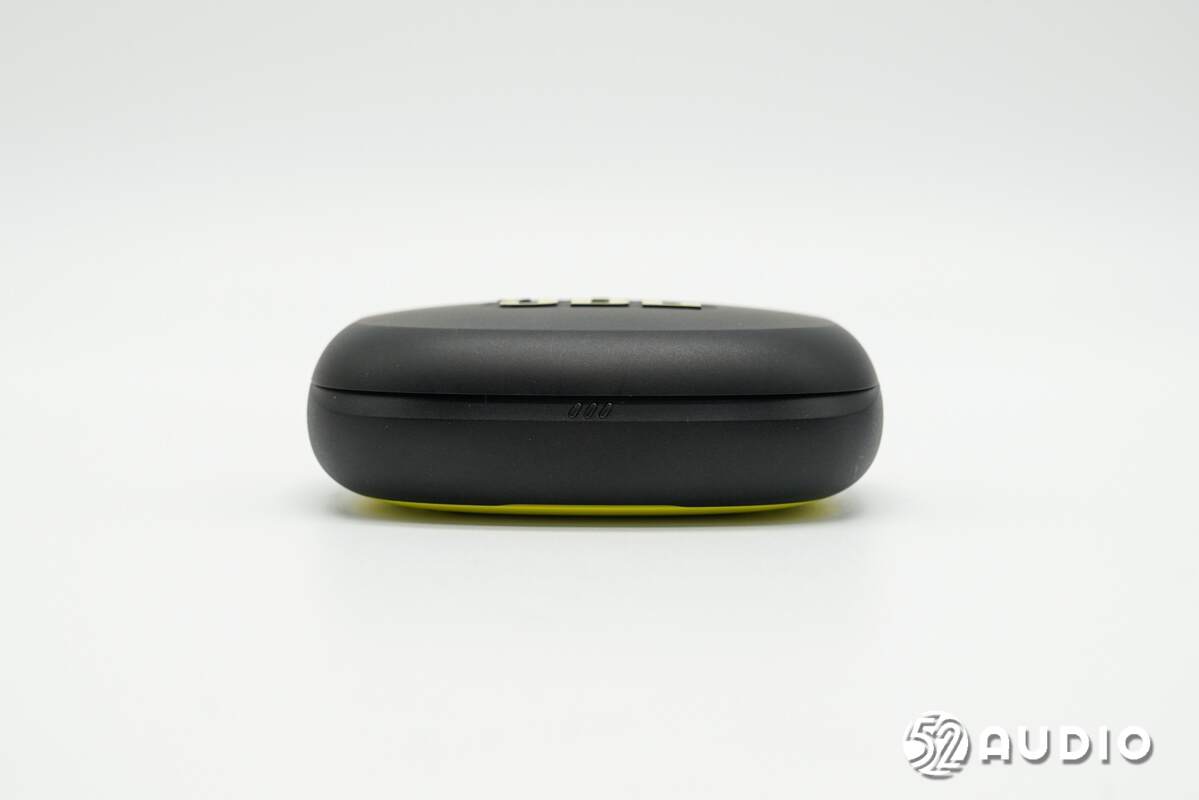

JBL ZONE悦动圈开放式运动耳机充电盒采用了扁平设计，磨砂质感，正面三颗指示灯，用于反馈蓝牙配对及充电状态。

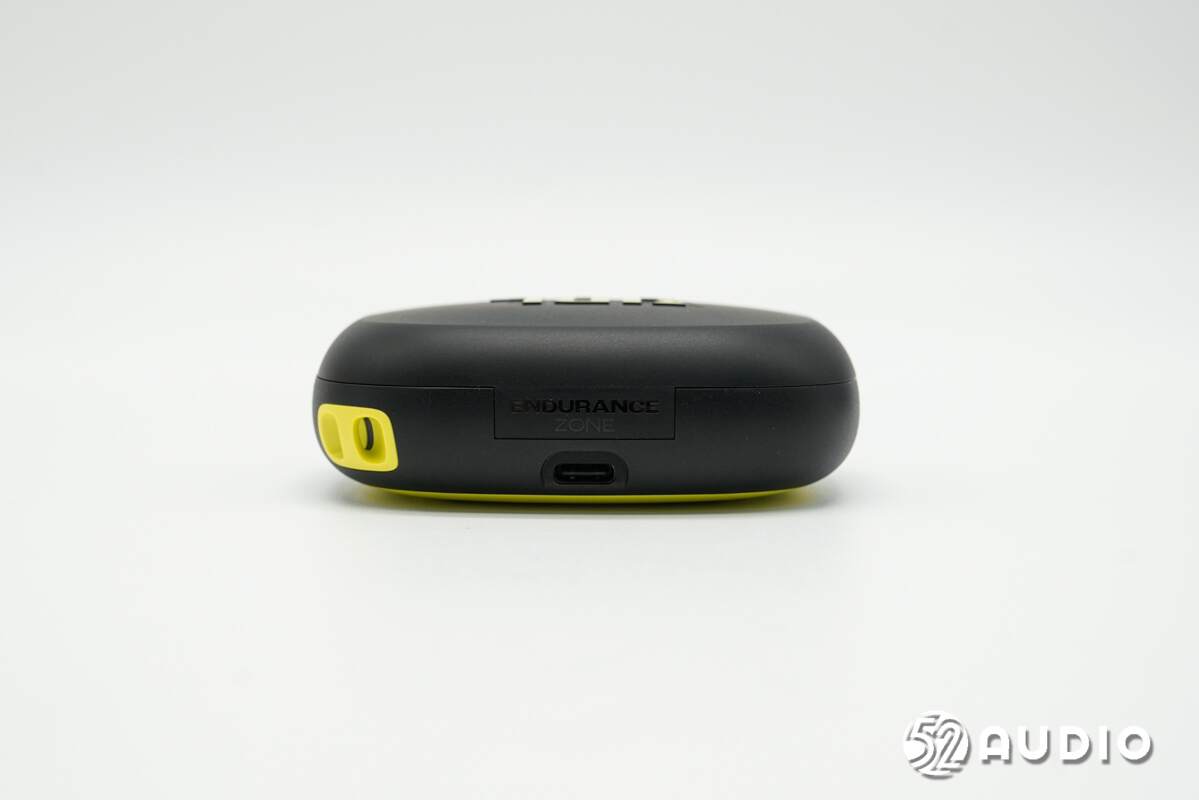

充电盒背面设置有Type-C充电接口。

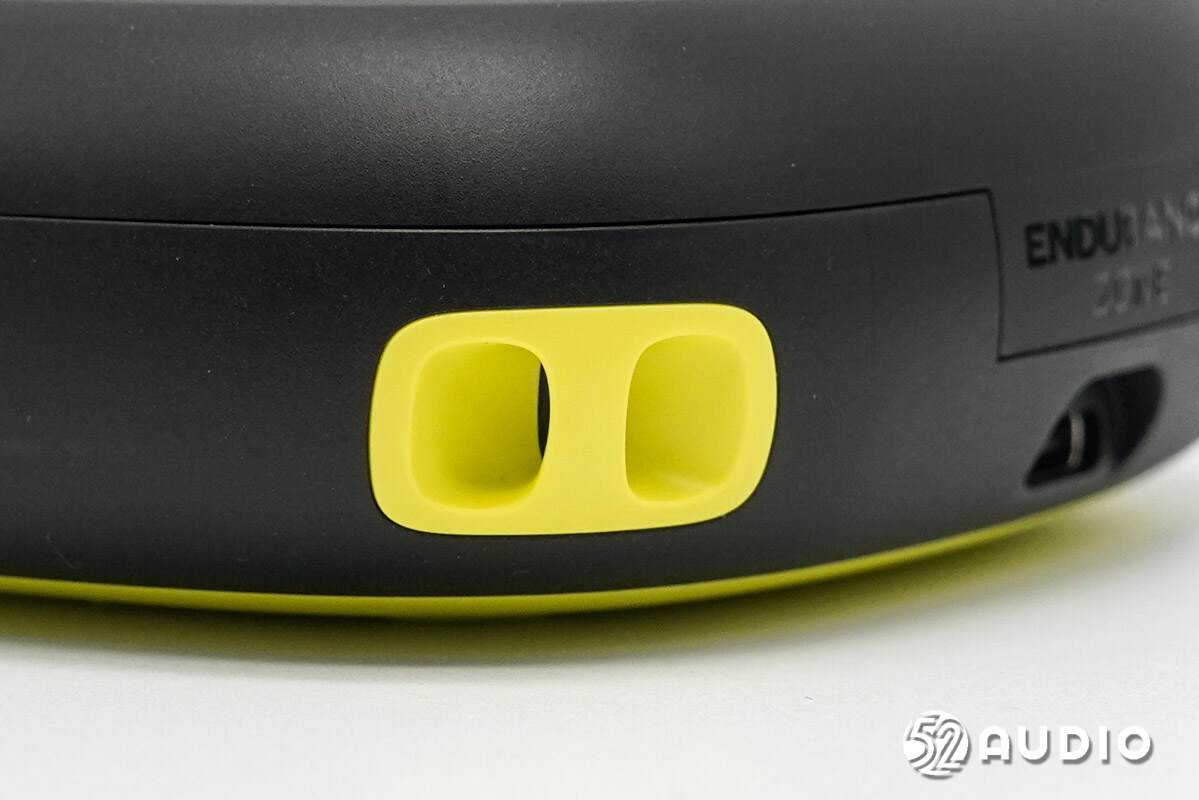

充电盒侧边的挂绳孔特写。

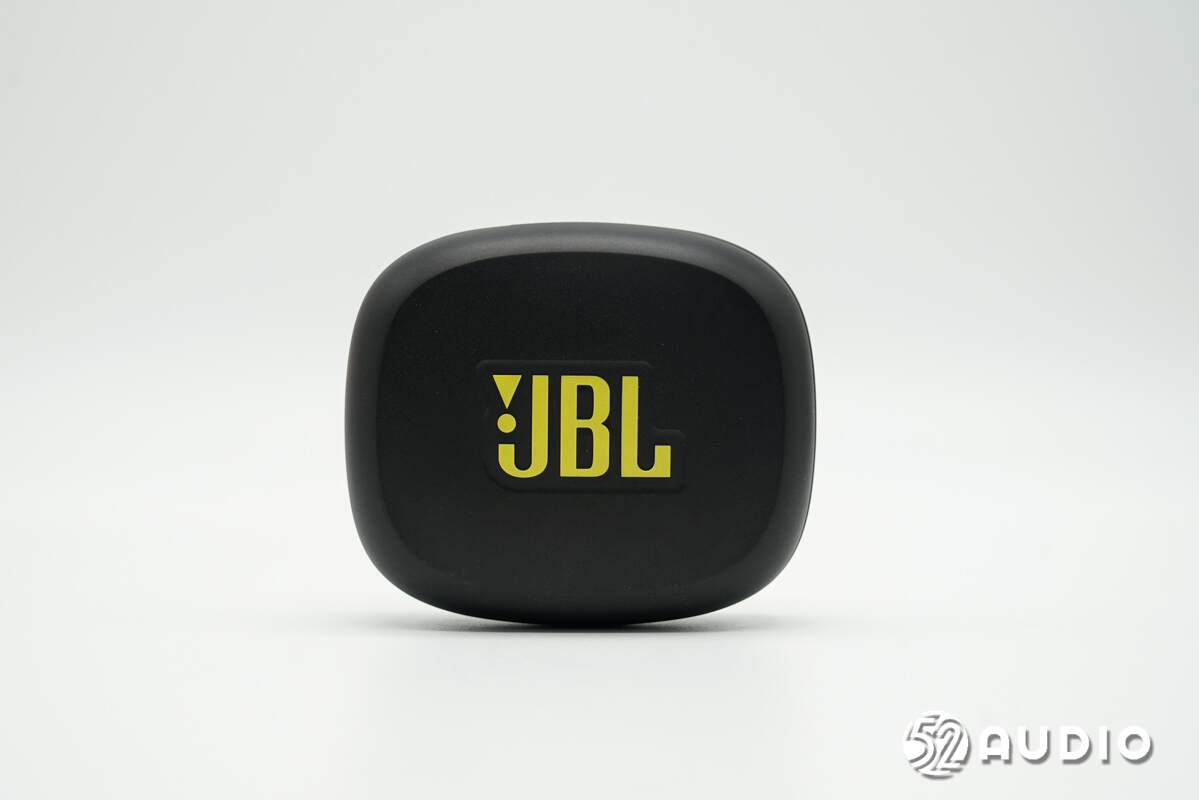

充电盒顶部设计JBL品牌LOGO。

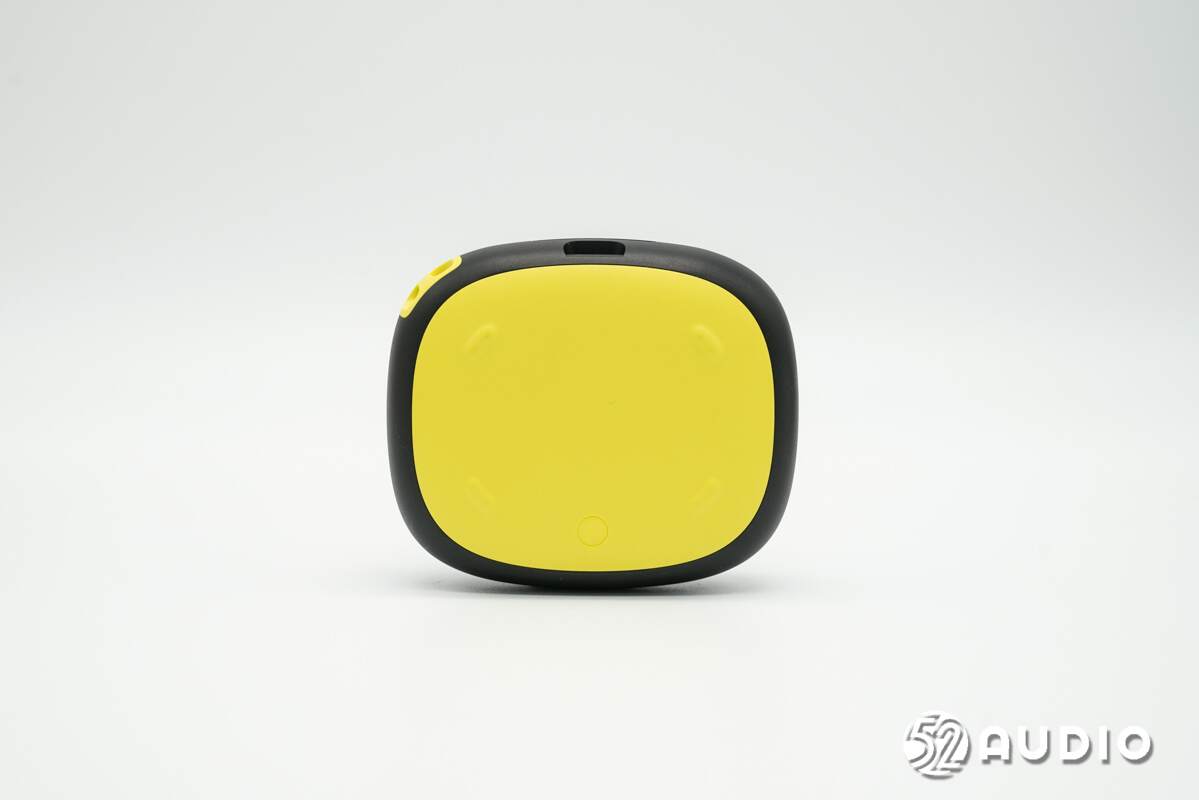

充电盒底部采用了防滑材质，设置有蓝牙配对的功能按键。

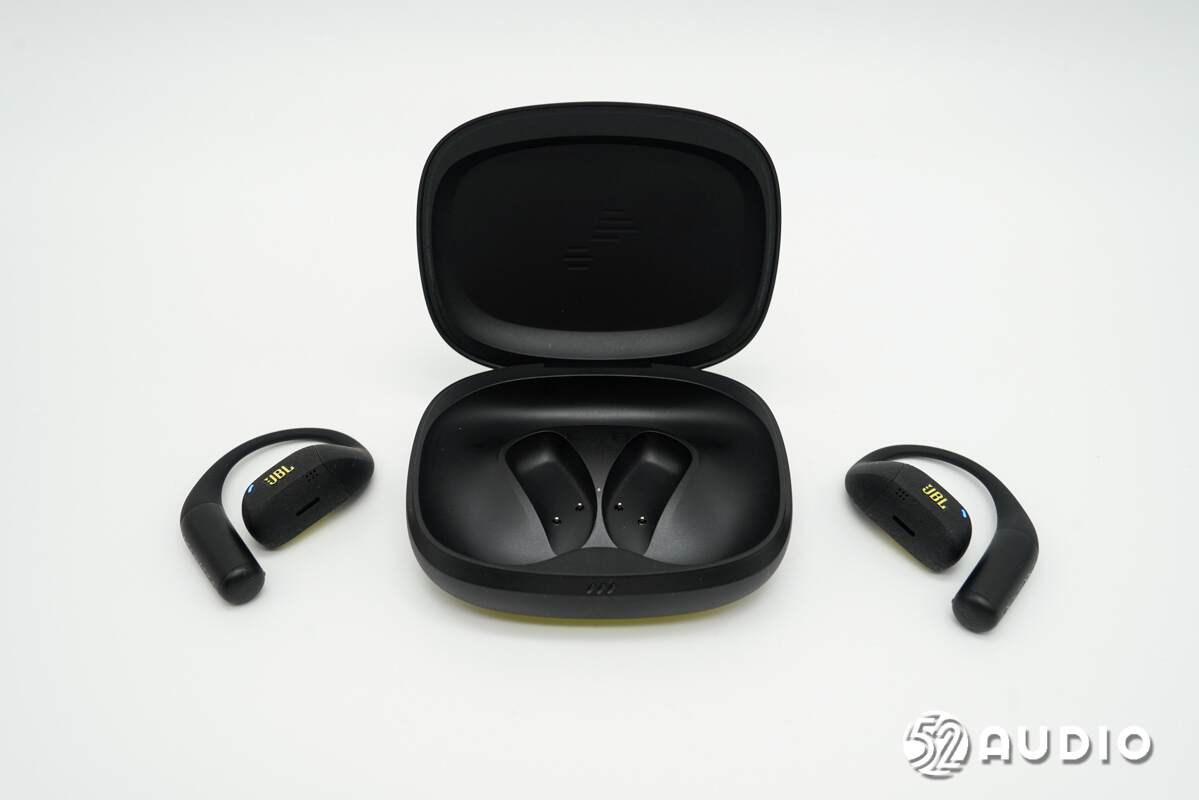

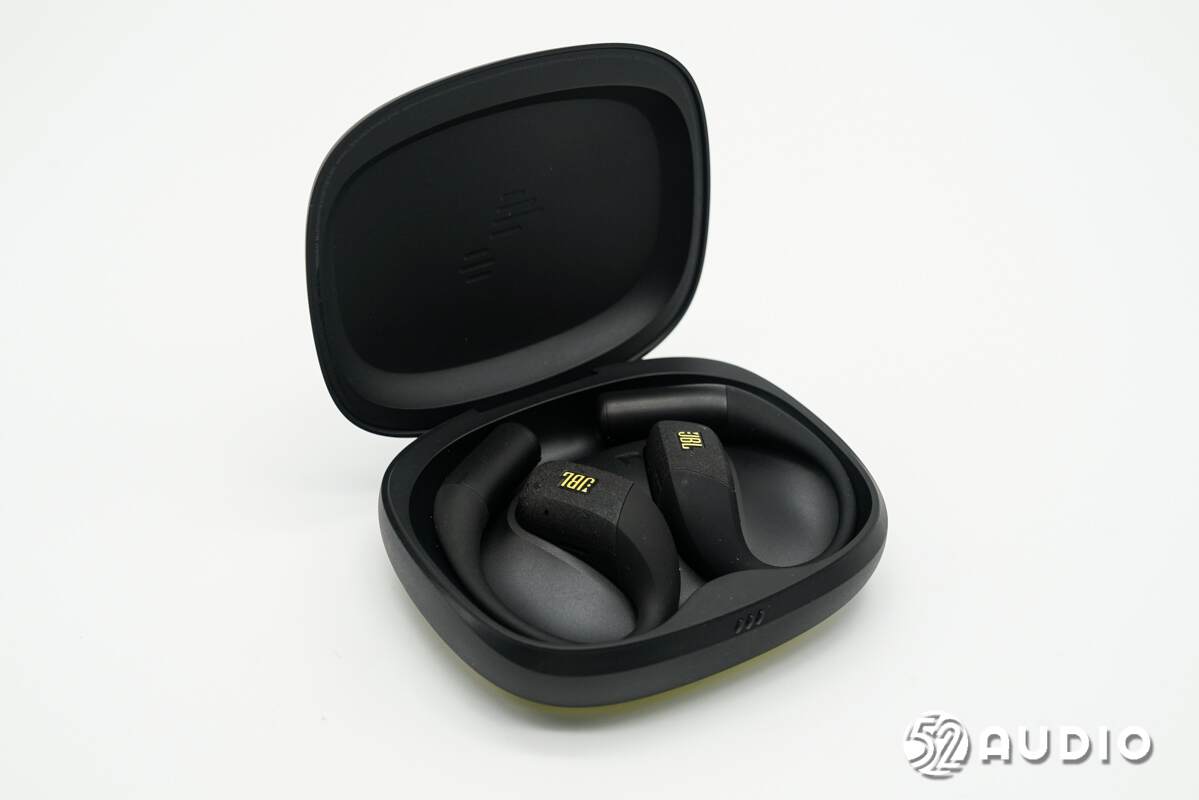

打开充电盒盖，内部耳机放置状态一览，磁吸固定，能够便捷取放。

取出耳机，座舱内部结构一览。

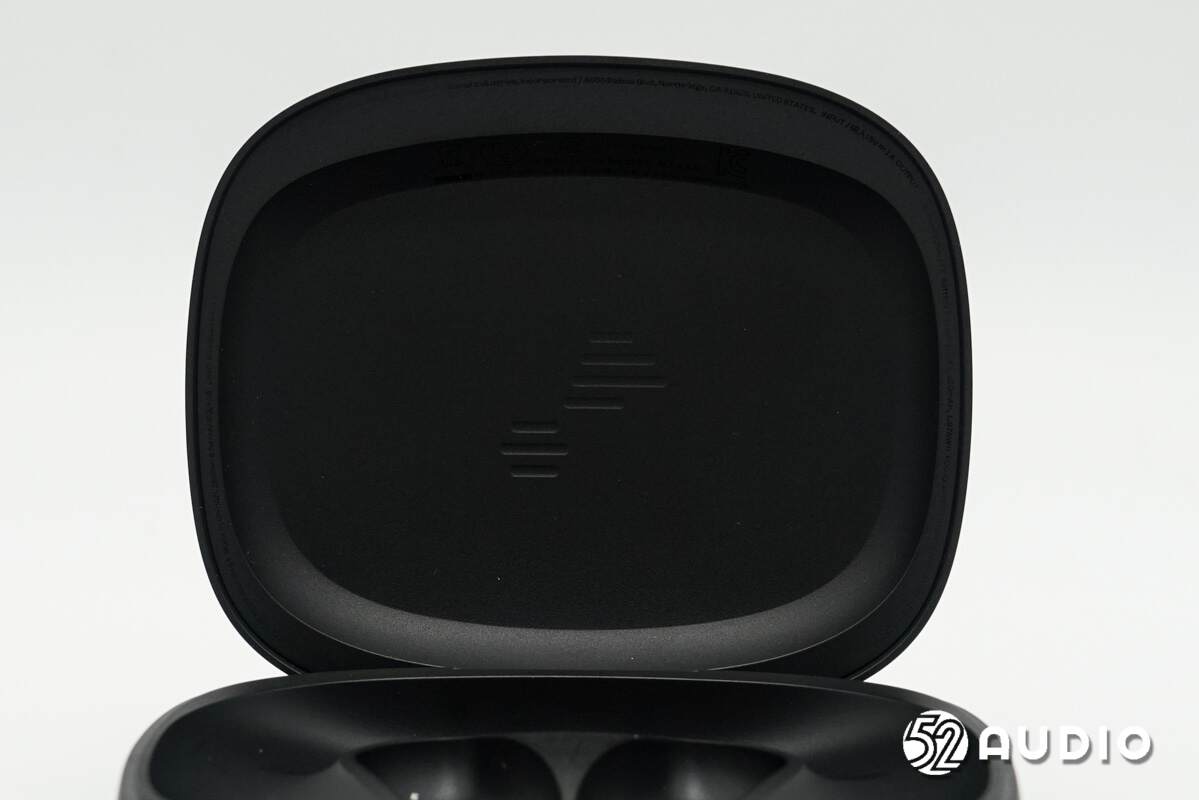

盒盖内侧雕刻有品牌LOGO。

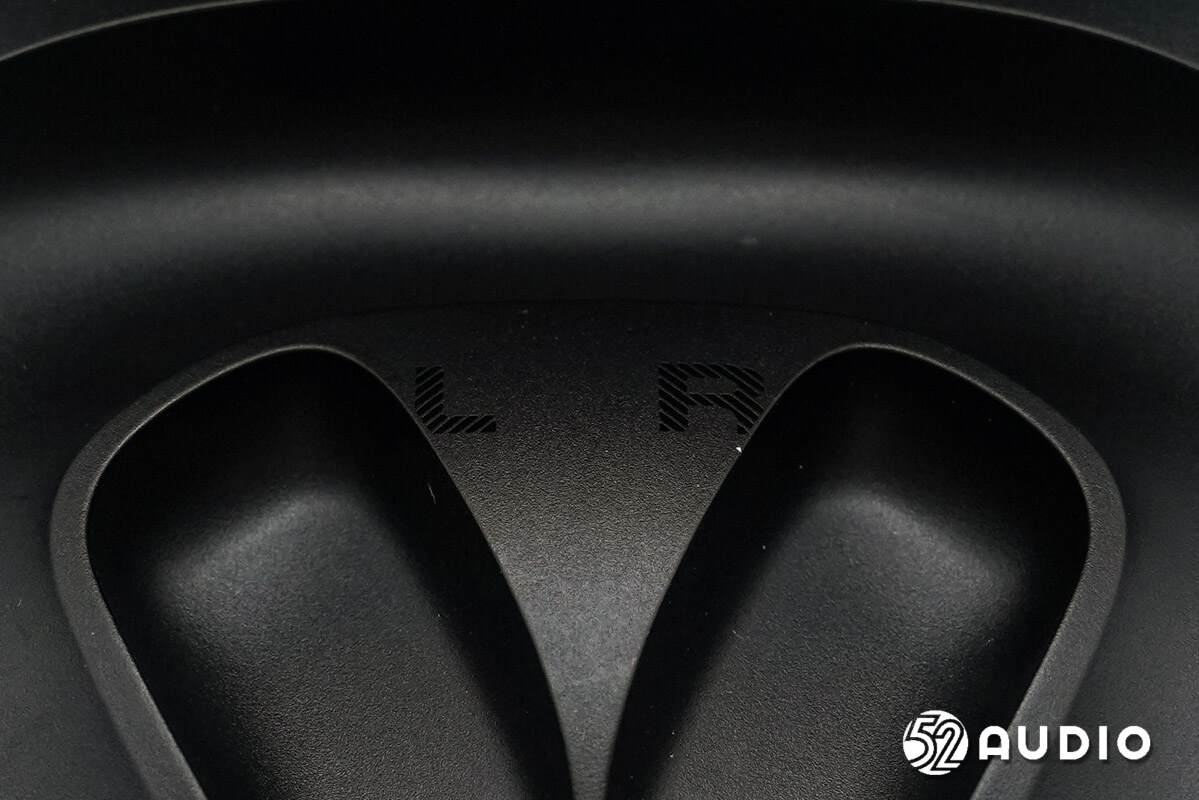

座舱内部镂空的L/R左右标识特写。

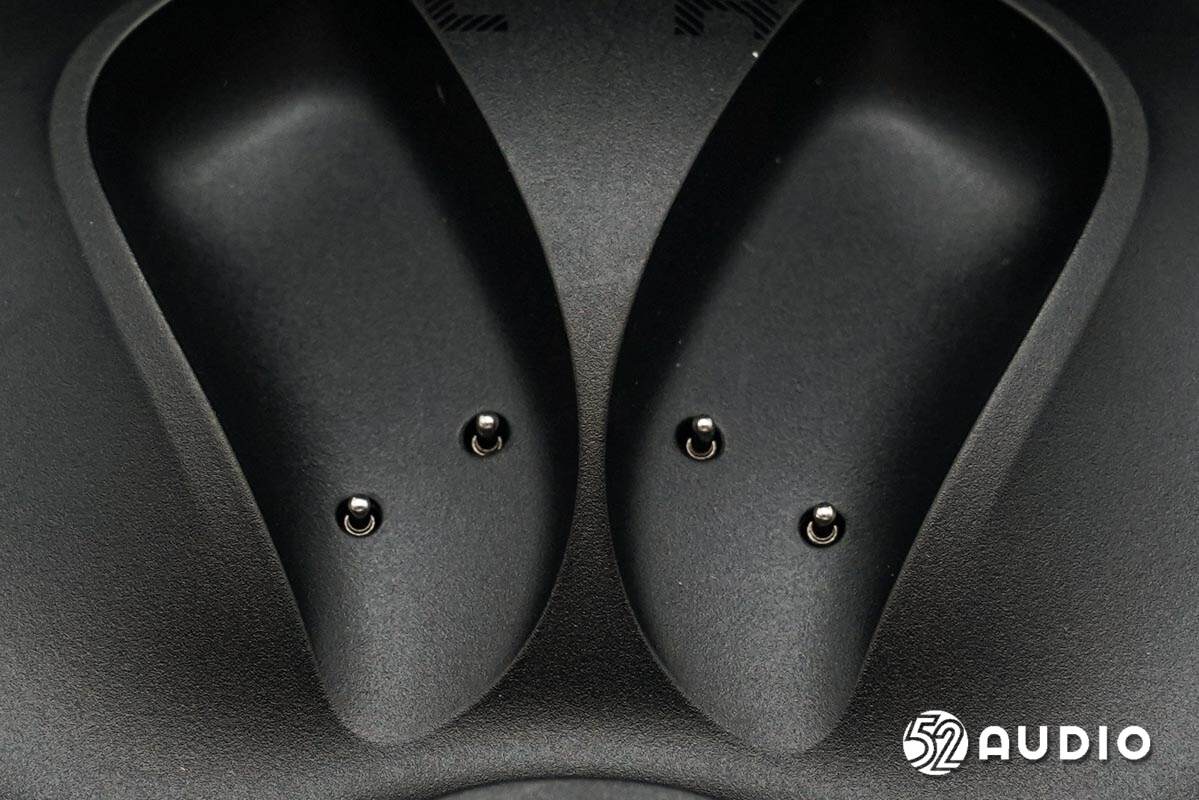

座舱内部为耳机充电的金属顶针特写。

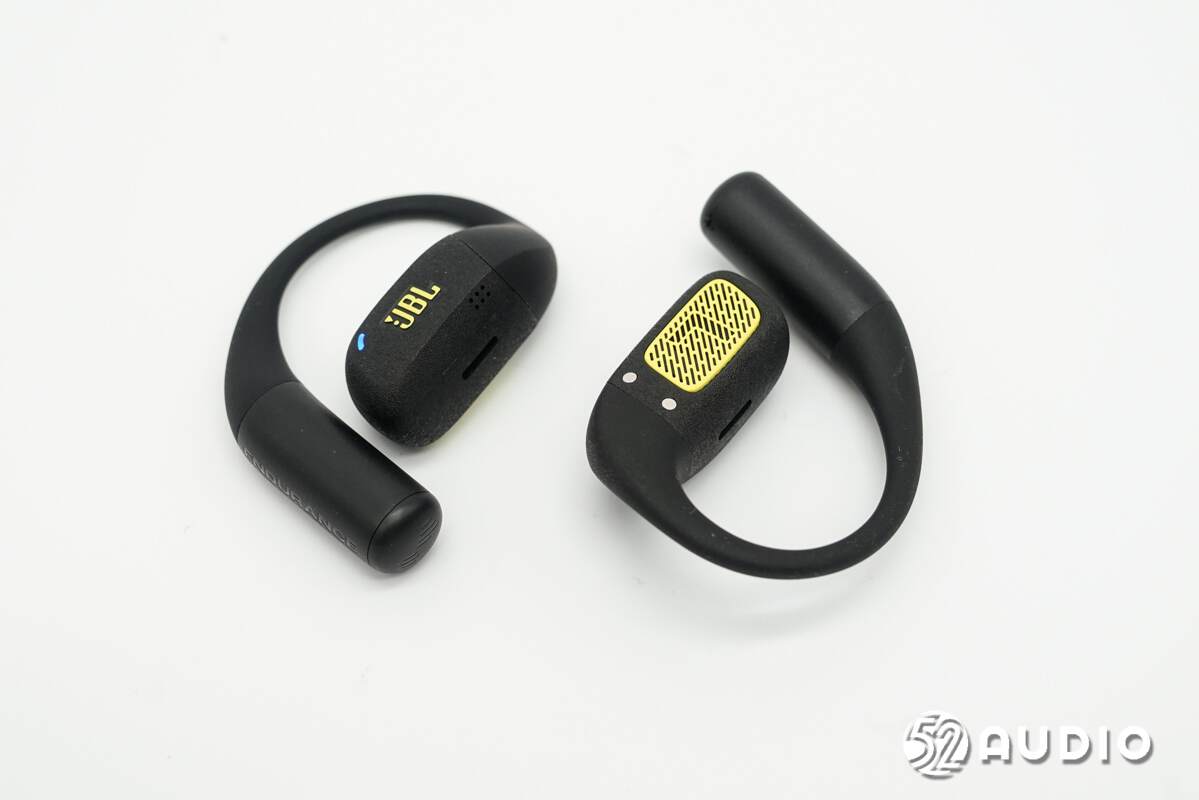

JBL ZONE悦动圈耳机外观一览，采用了耳挂式设计，高强度硅胶外壳材质，经久耐用。“天鹅颈”耳挂结构，采用黄金角度拐点设计，液态亲肤硅胶材质，佩戴稳定舒适；内嵌高强度钛合金丝，柔韧不易变形。

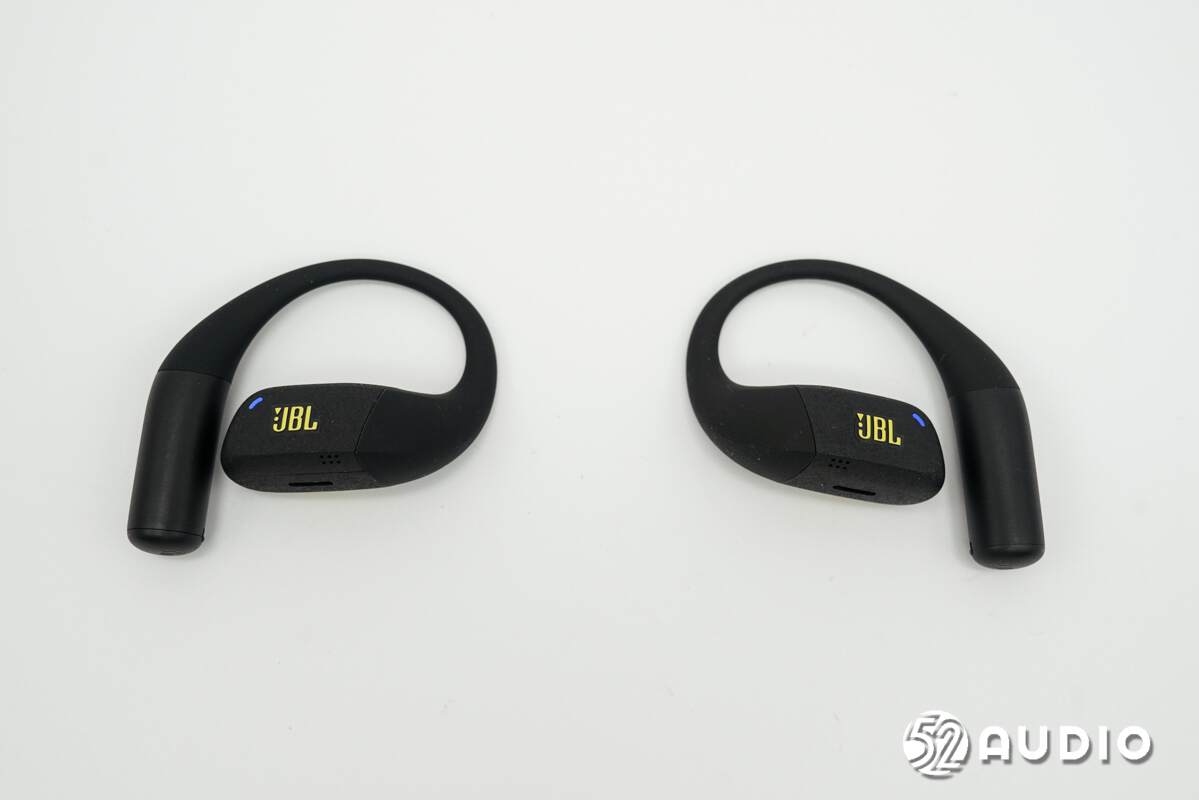

耳机外侧外观一览，音腔背部设计有品牌LOGO和指示灯。

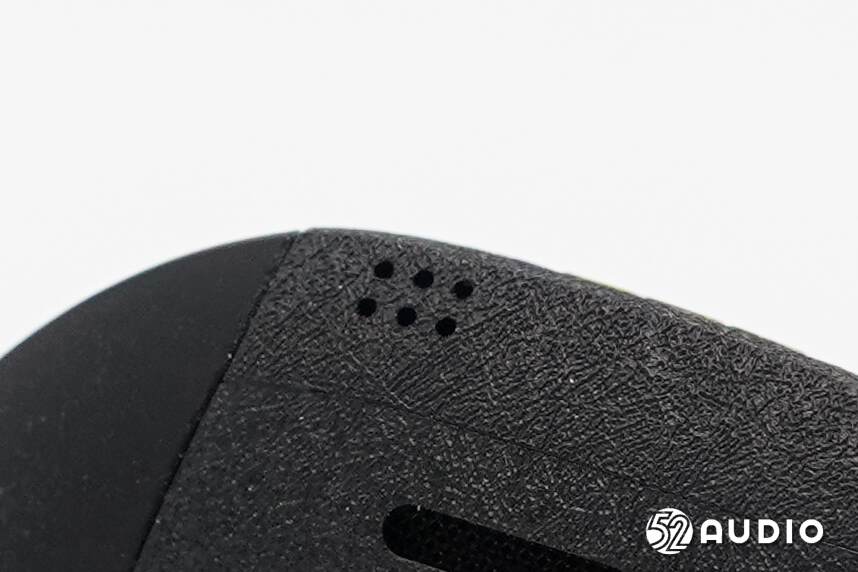

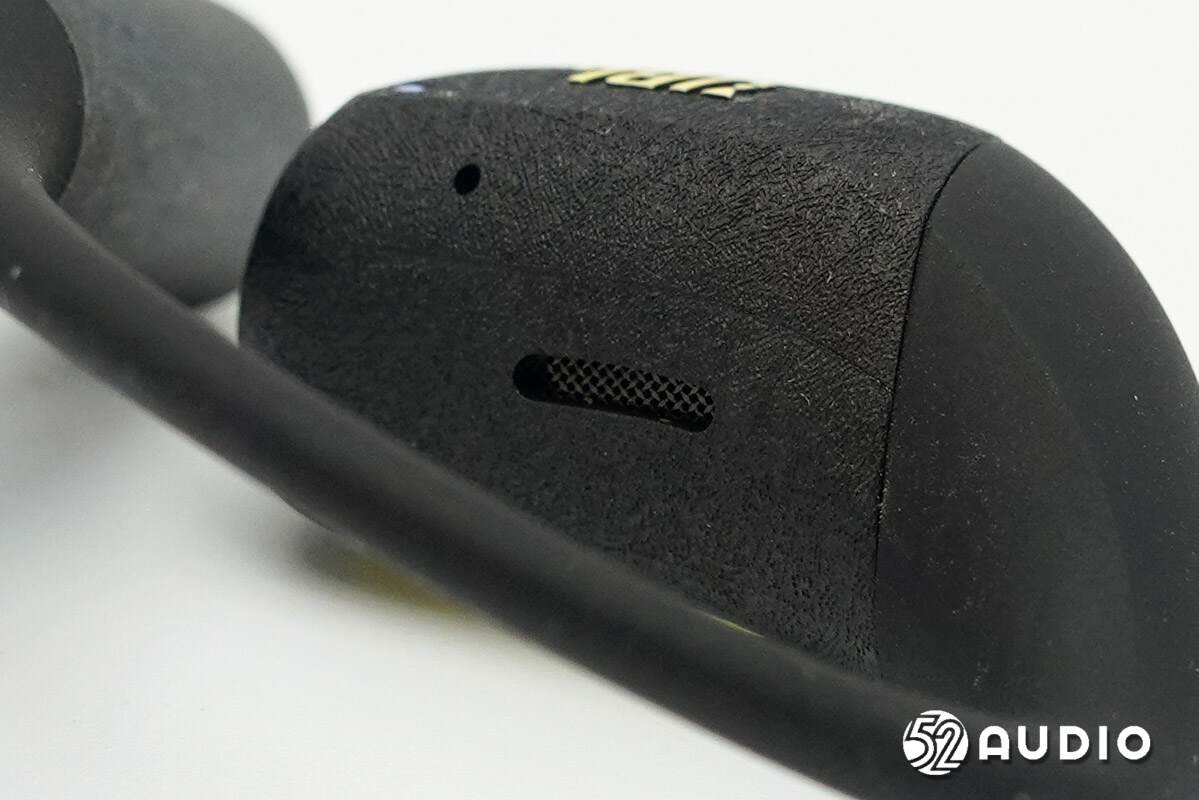

音腔底部的麦克风拾音孔特写。

音腔底部的调音孔特写。

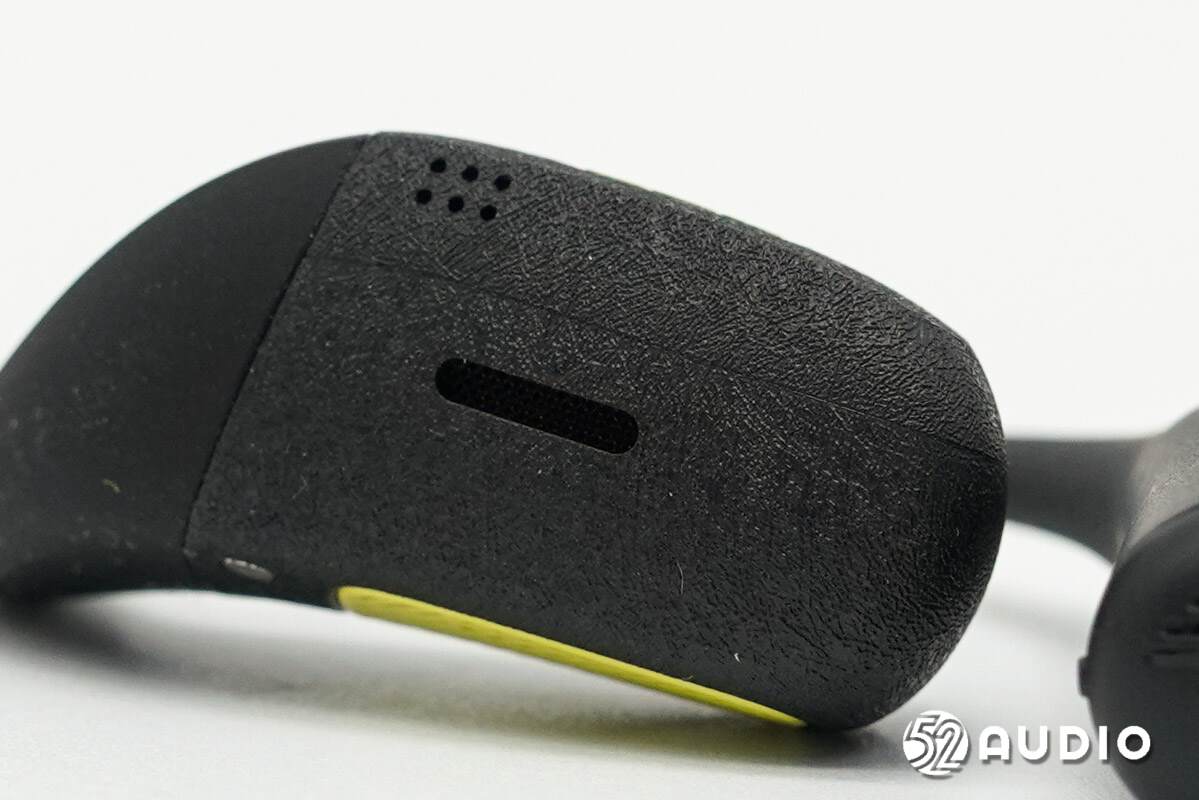

音腔顶部的麦克风拾音孔特写。

音腔顶部的调音孔特写。

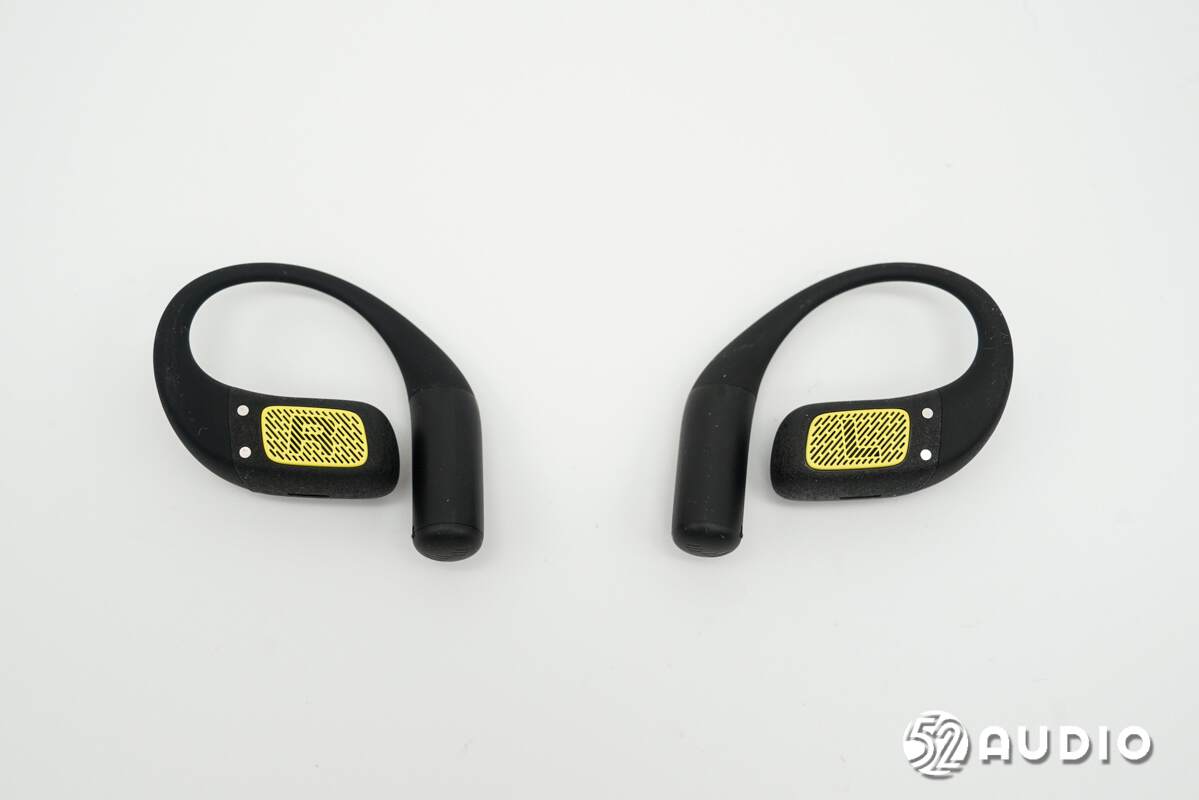

耳机内侧外观一览。独特的L/R出音孔设计，金属材质，可增强声音的输送能力。

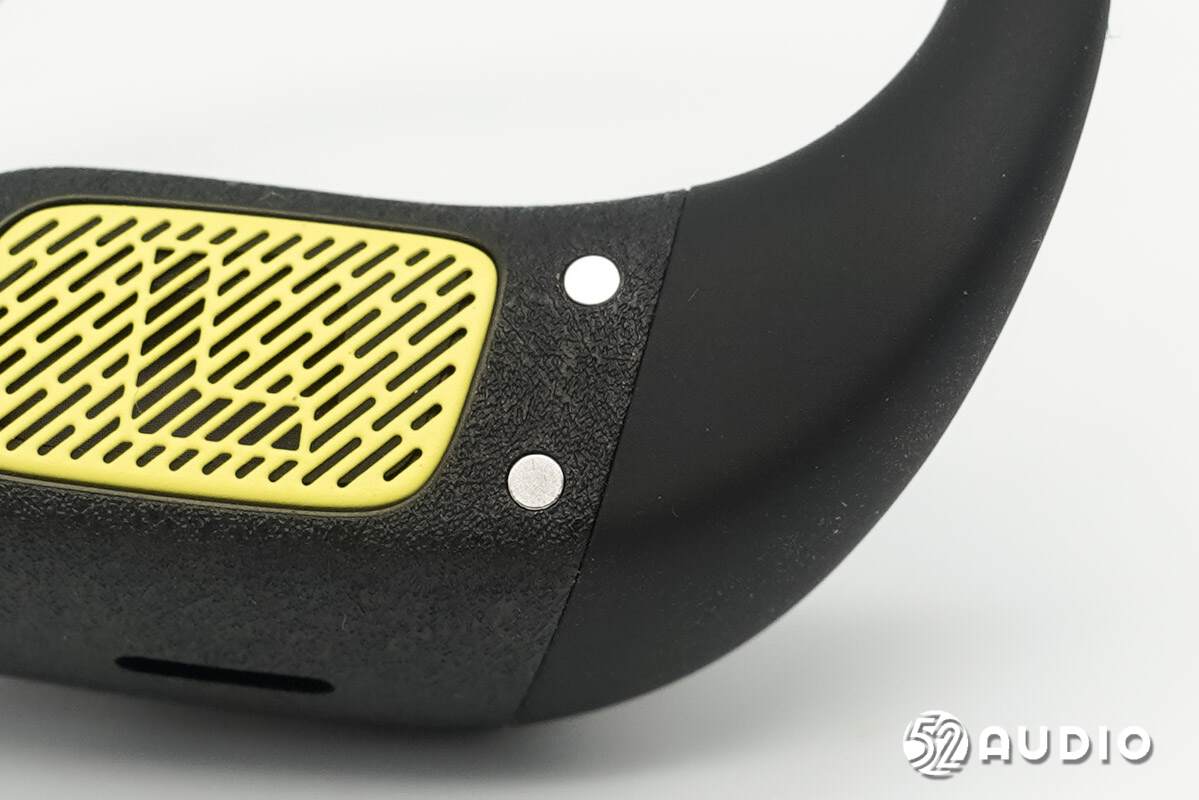

连接充电盒充电的金属触点特写。

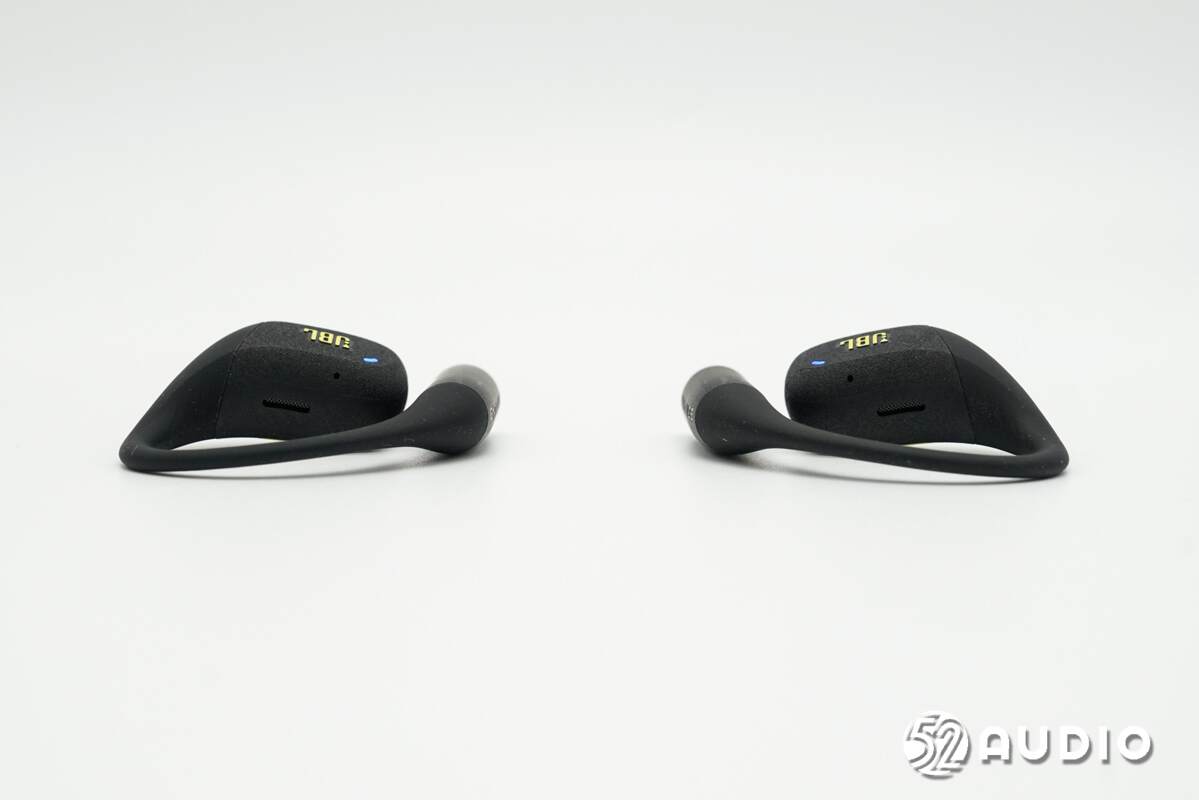

机身侧边耳挂曲线结构一览，佩戴与耳廓舒适贴合。

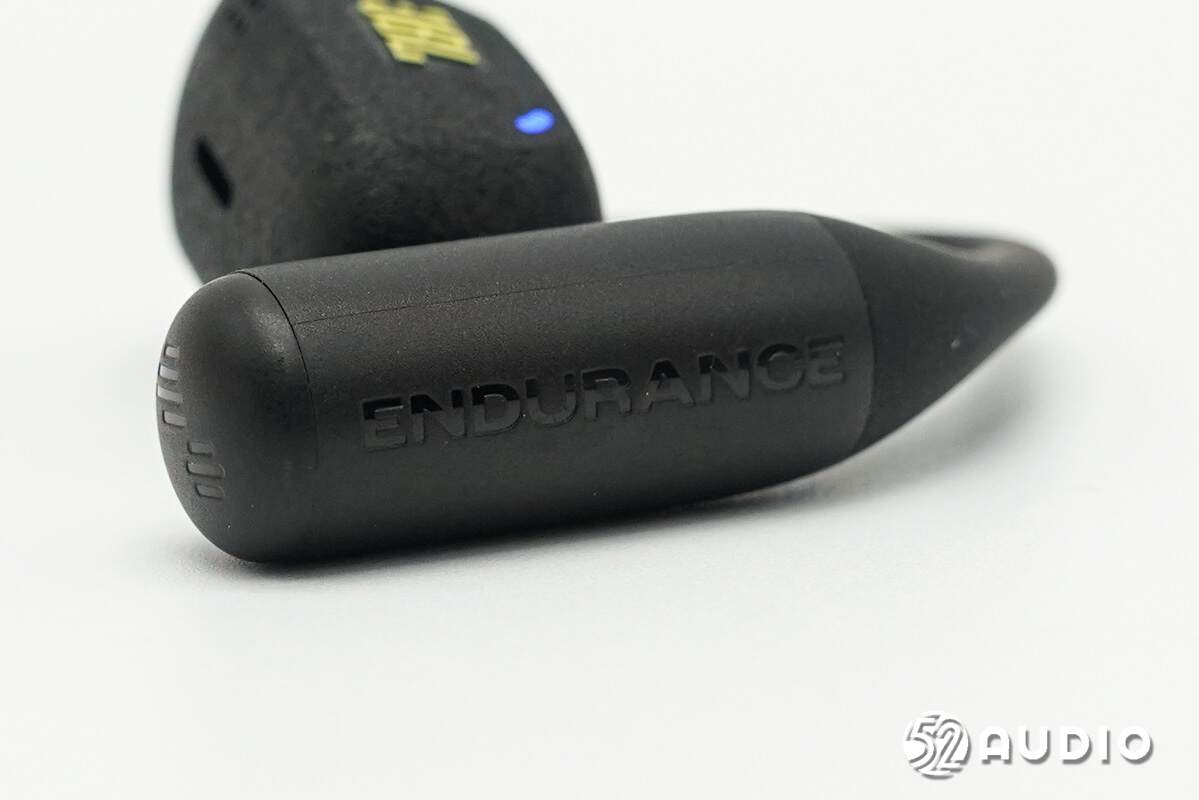

耳挂末端雕刻有“ENDURANCE”系列名称。

经我爱音频网实测，JBL ZONE悦动圈开放式运动耳机整机重量约为88.7g。

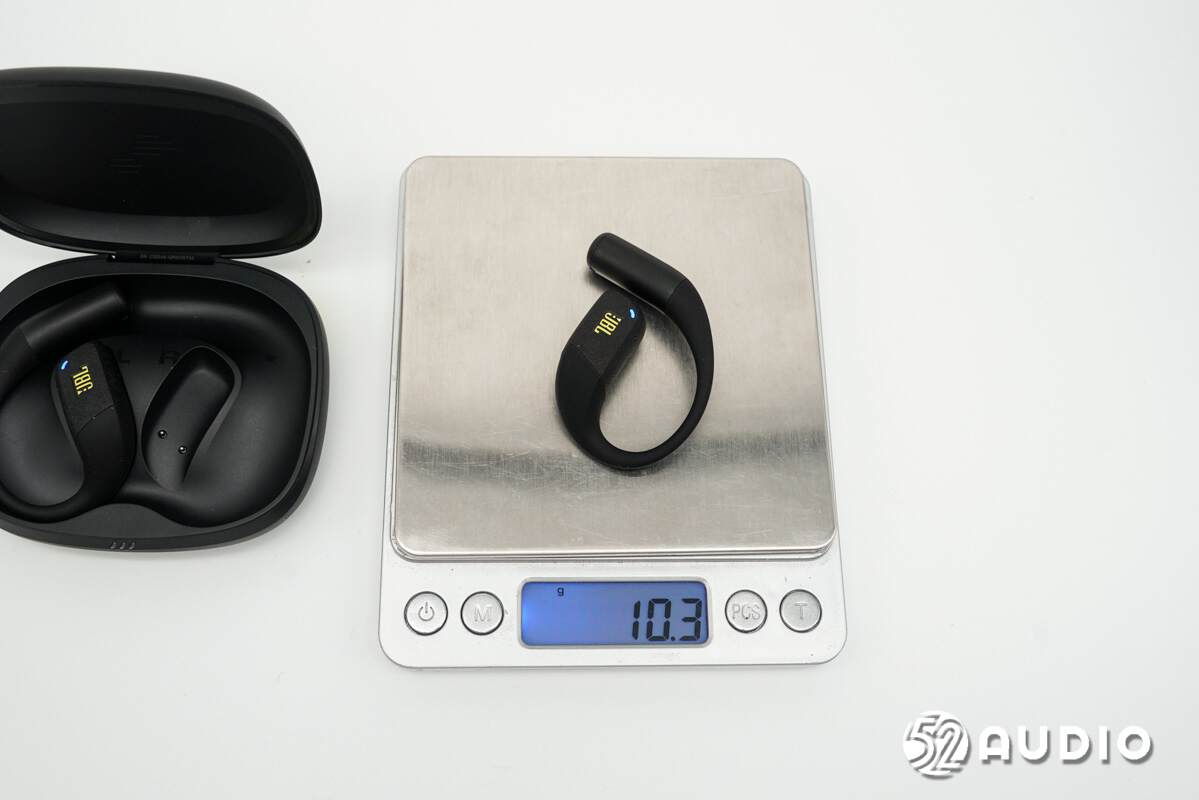

单只耳机重量约为10.3g。

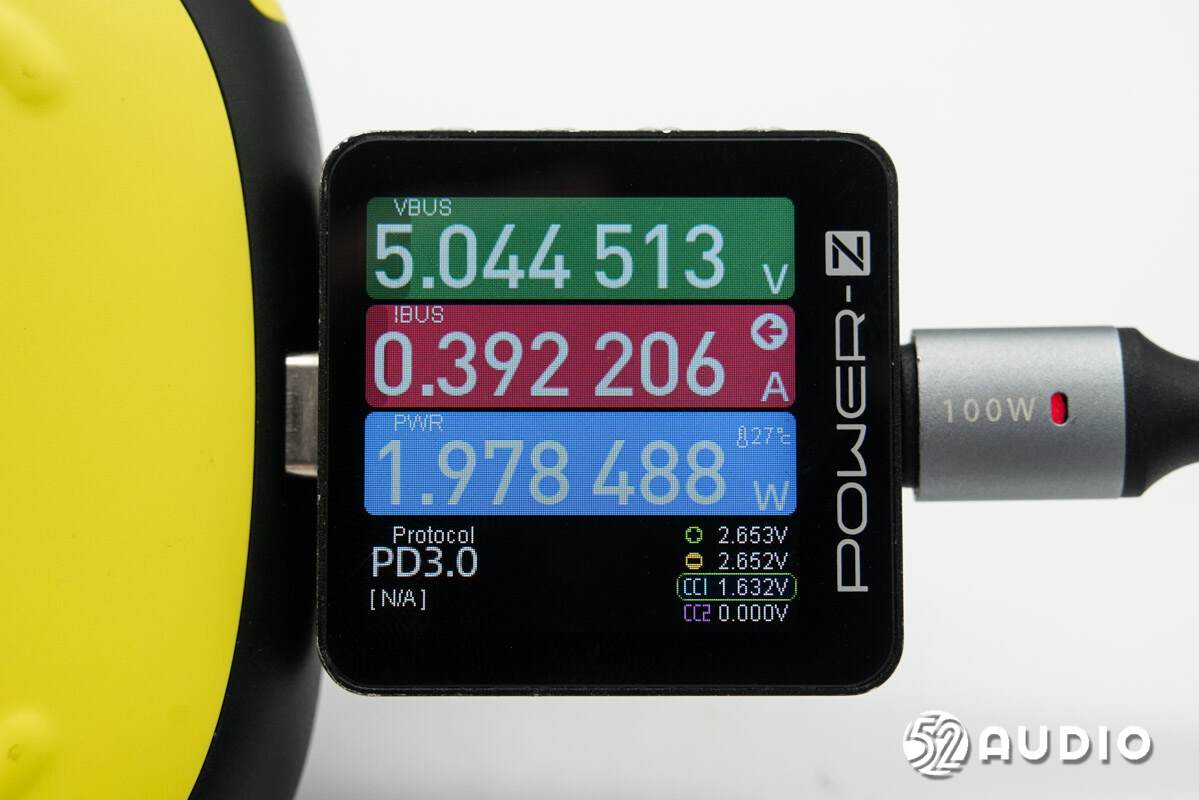

我爱音频网采用CHARGERLAB POWER-Z KM003C对JBL ZONE悦动圈开放式运动耳机进行充电测试，输入功率约为1.98W。

二、JBL ZONE悦动圈开放式运动耳机拆解

通过开箱部分，我们详细了解了JBL ZONE悦动圈开放式运动耳机的时尚耐用外观设计，下面进入拆解部分，看看内部硬件配置信息~

充电盒拆解

撬开充电盒外壳，取出座舱结构。

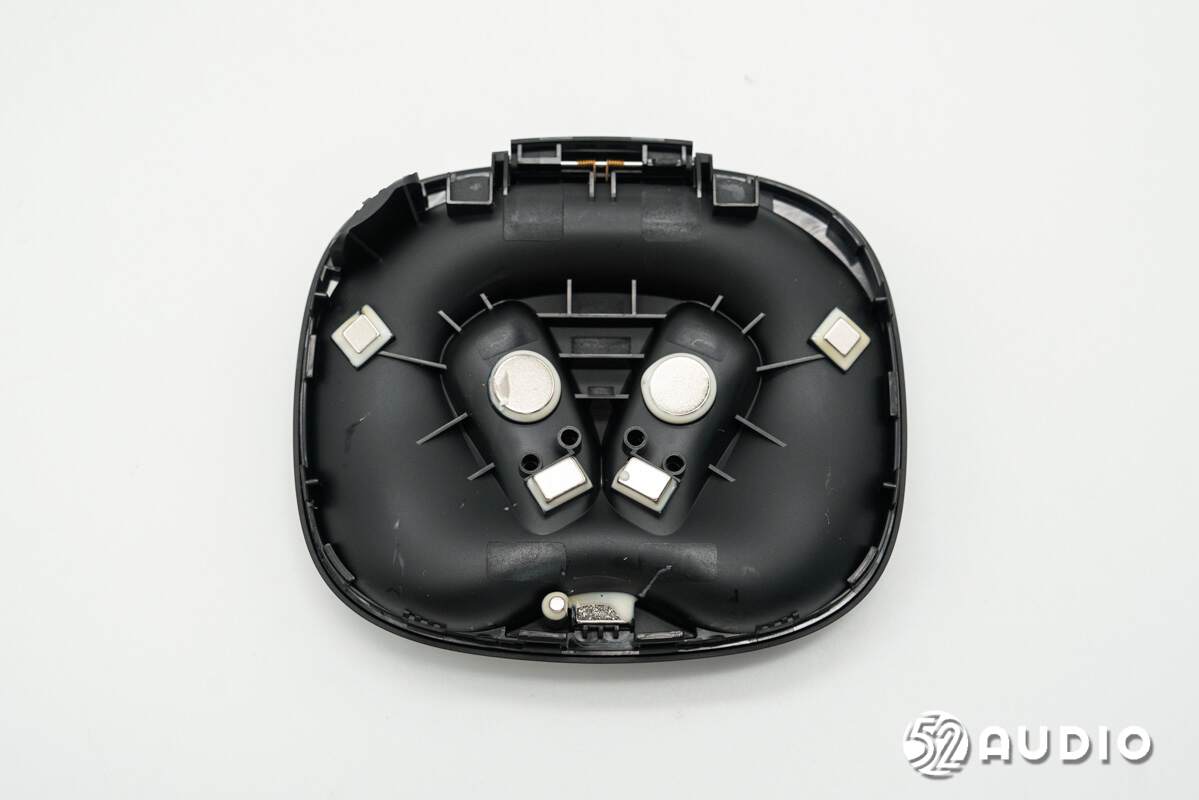

座舱底部结构一览，设置有多颗磁铁吸附固定耳机和充电盒盖。

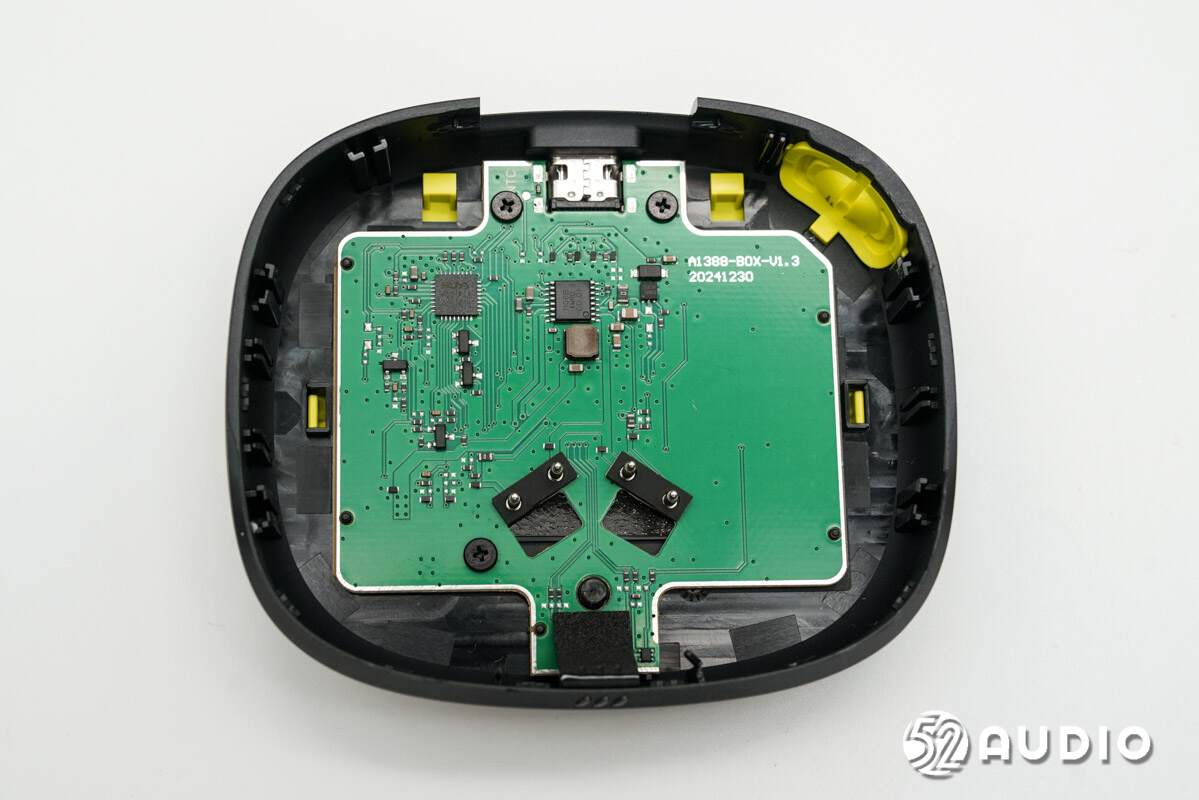

腔体内部结构一览，主板通过螺丝固定。

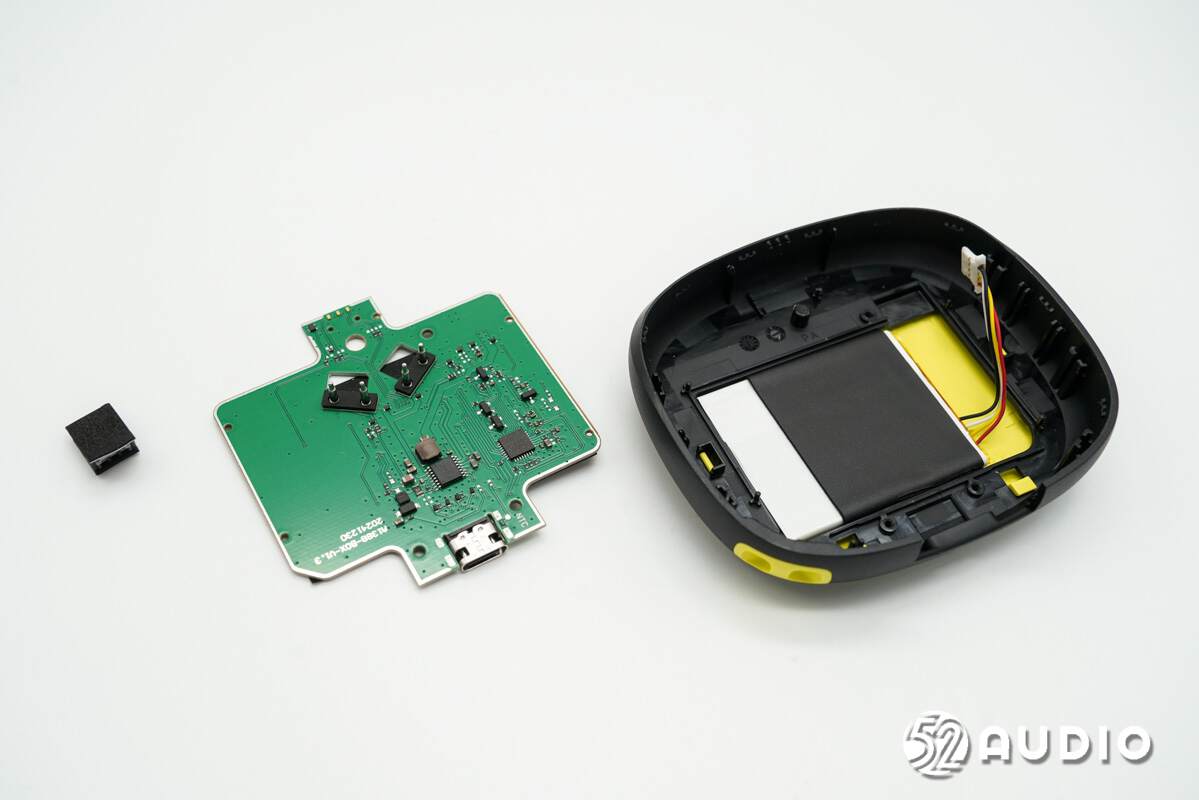

卸掉螺丝，取掉主板。

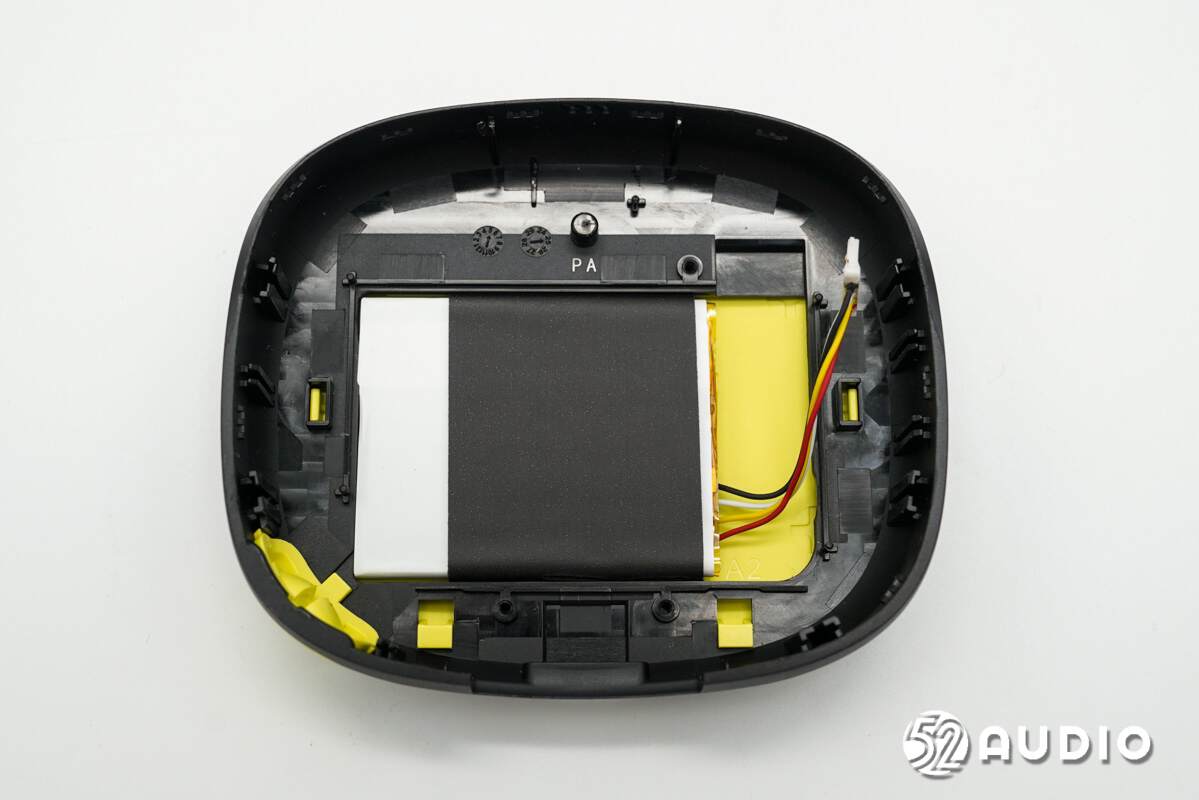

座舱底部电池单元结构一览，导线与主板通过插座连接。

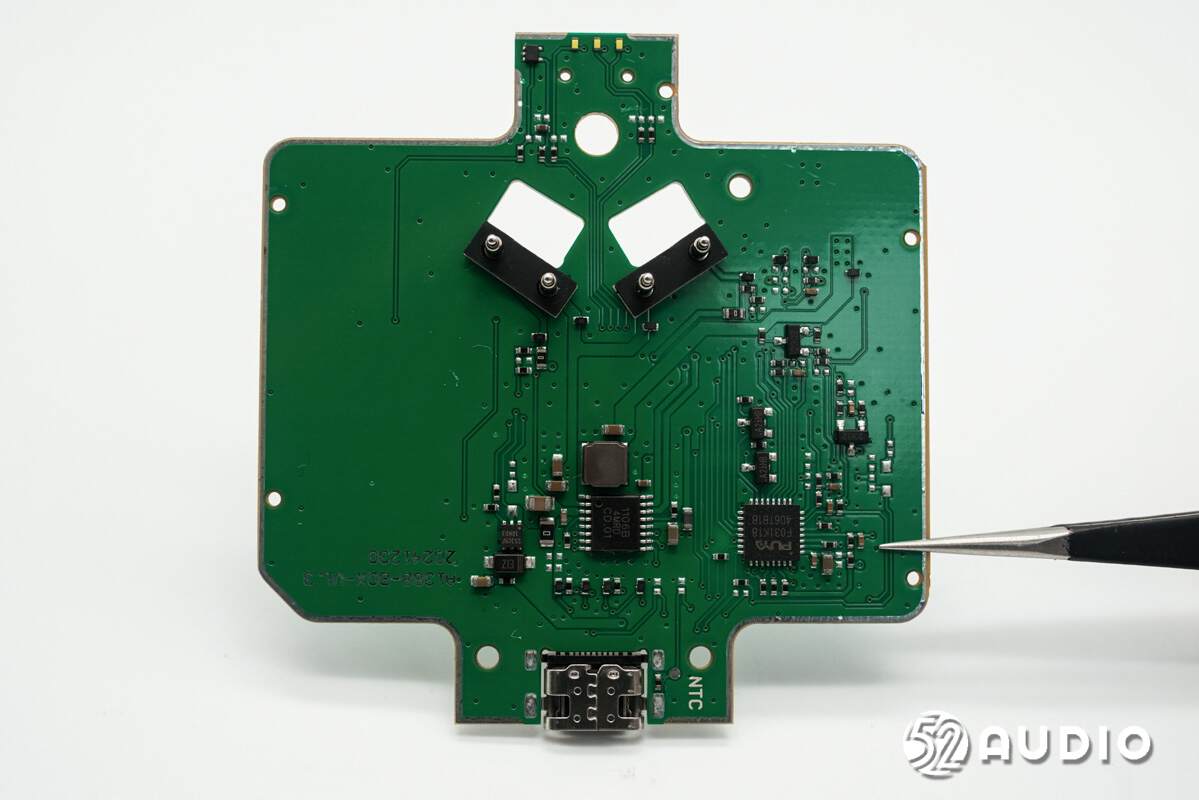

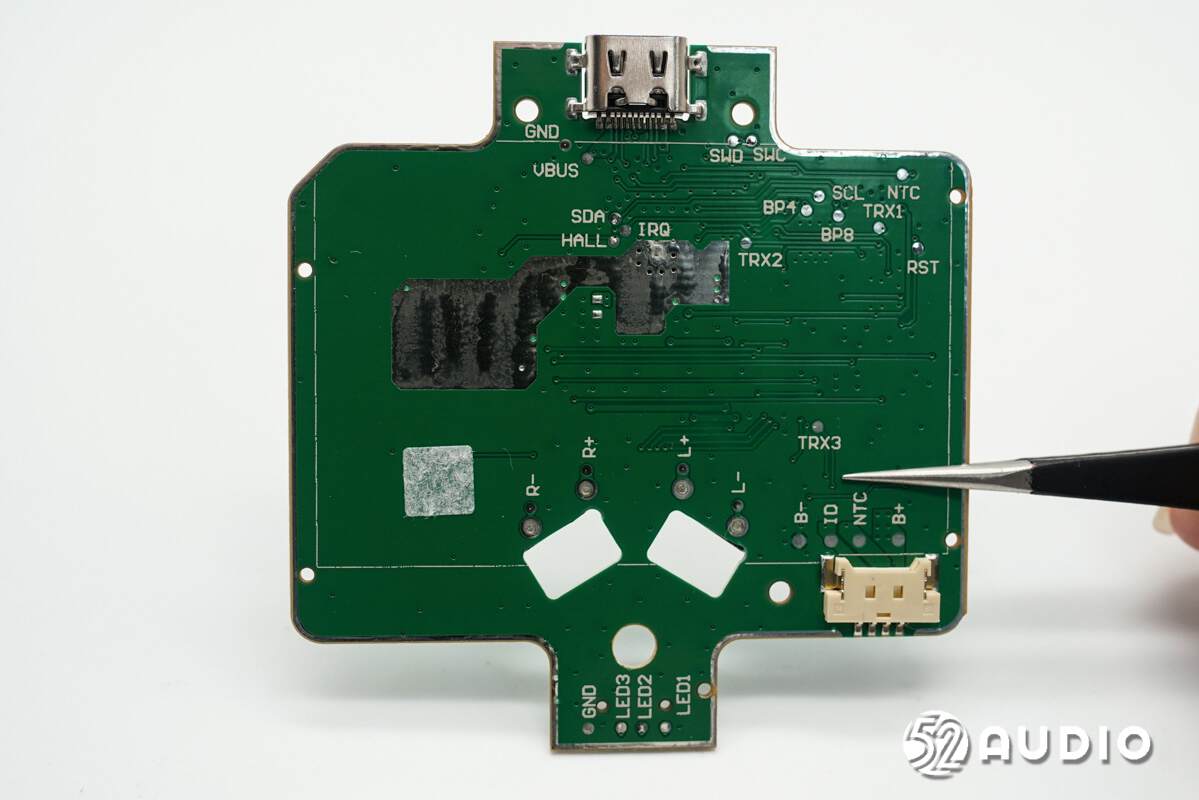

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

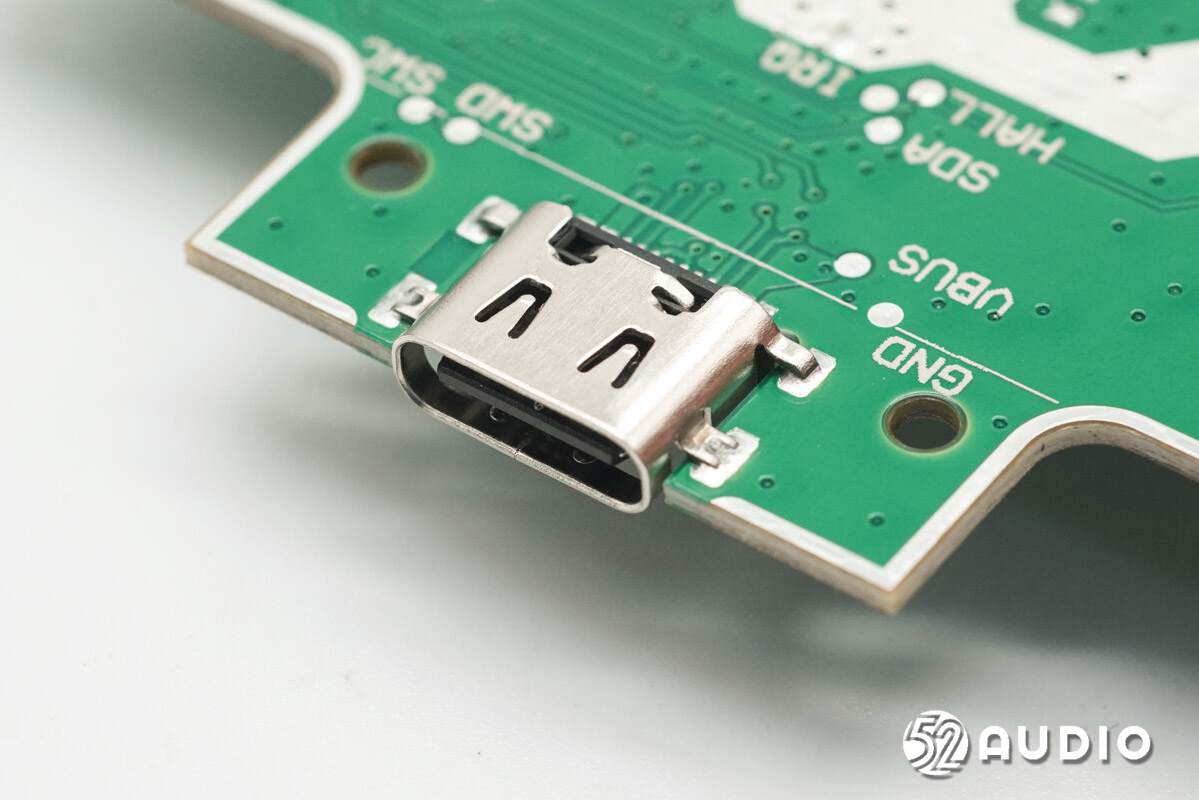

Type-C充电木作特写。

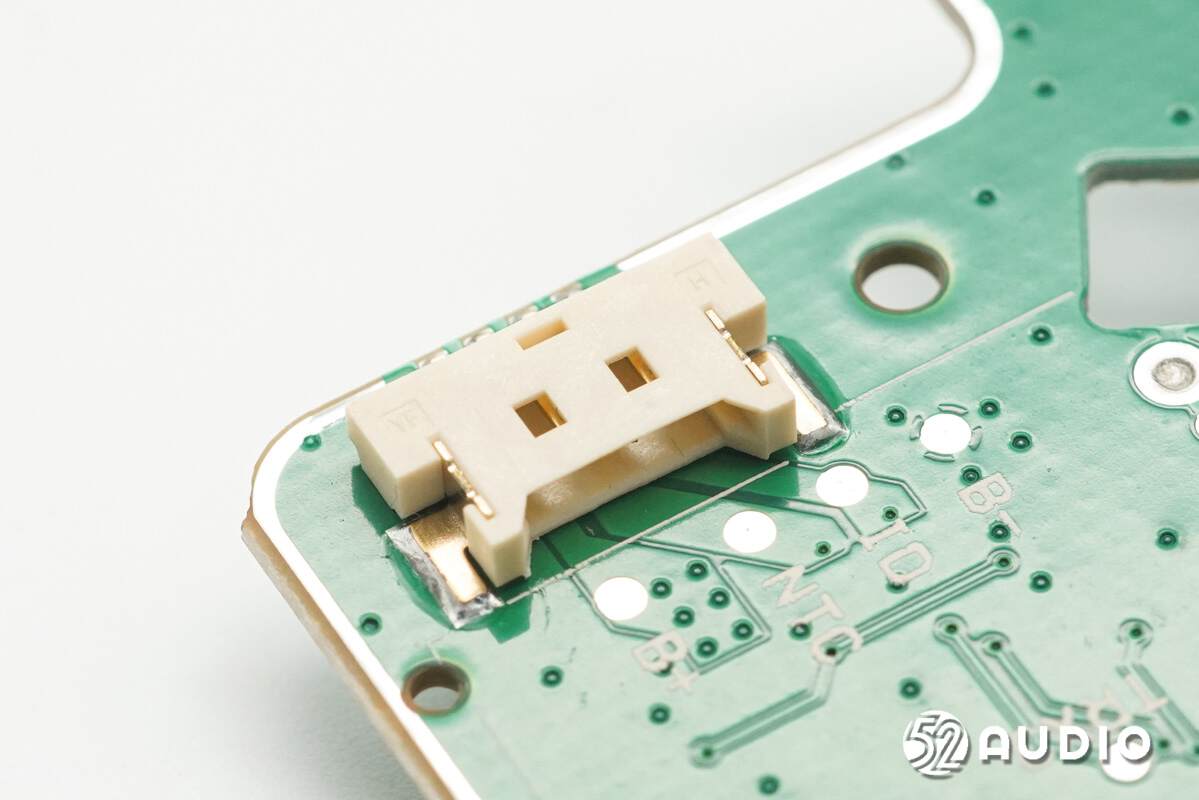

连接电池导线的插座特写。

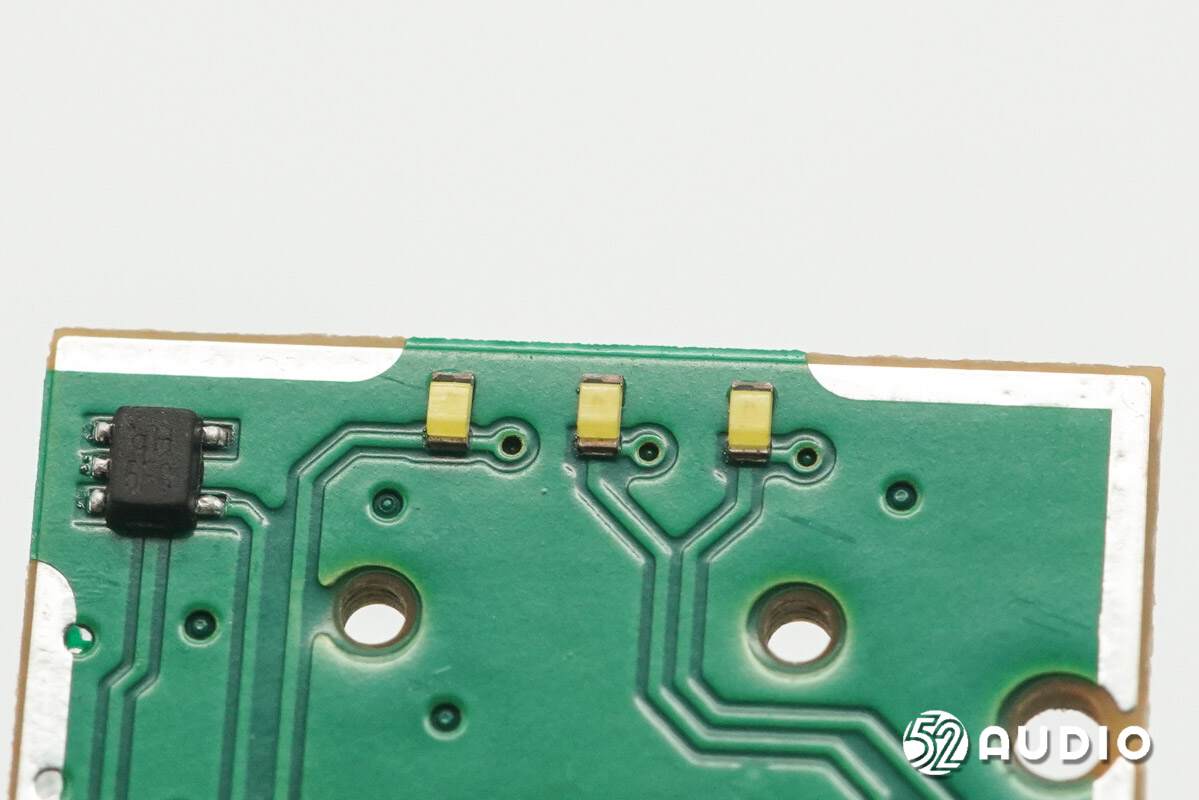

三颗LED指示灯特写。

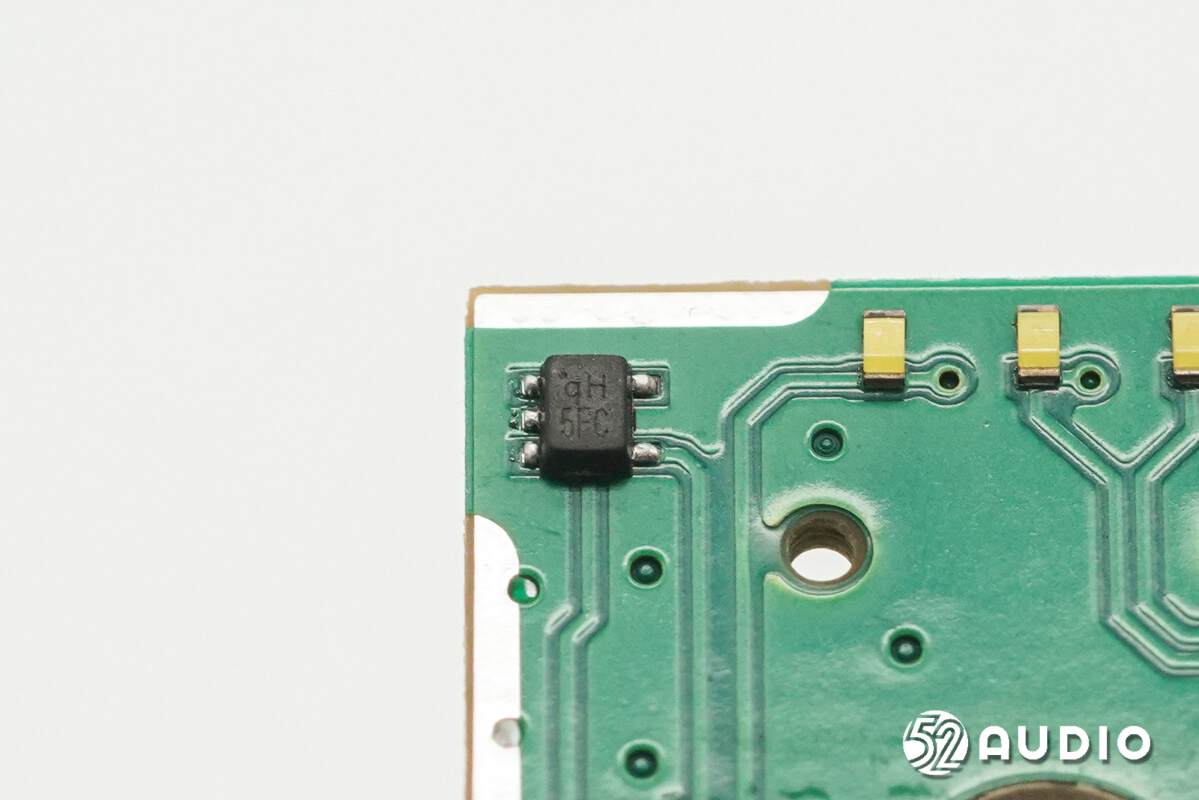

丝印qH 5EC的霍尔元件，用于感知充电盒的开关状态，实现开盖即连功能。

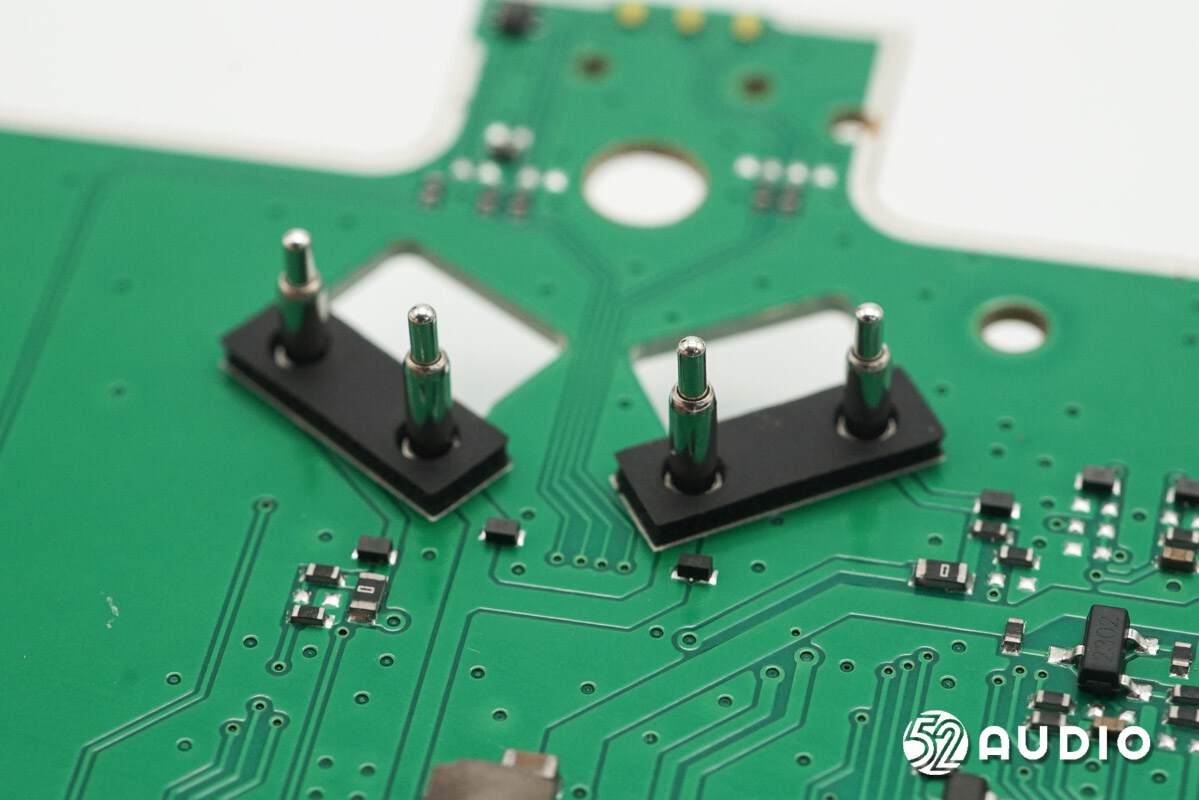

充电盒为耳机充电的Pogo Pin连接器特写。

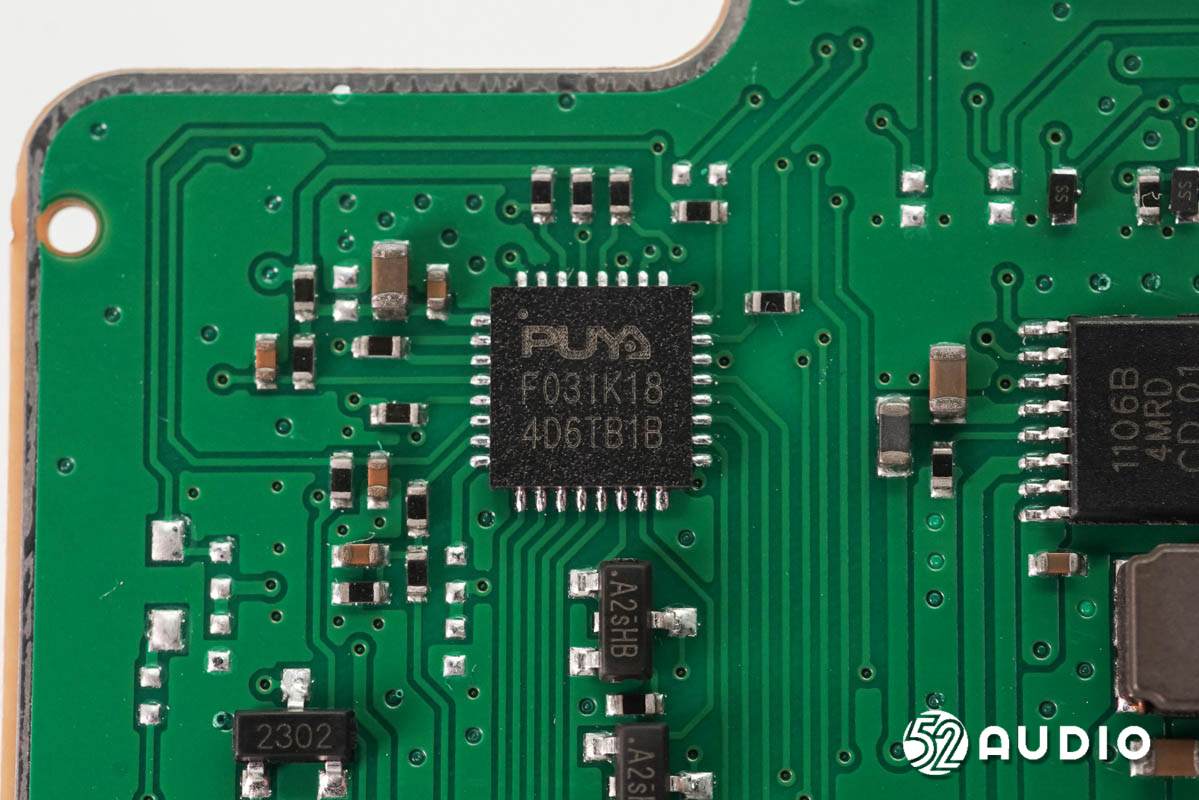

Puya普冉PY32F031系列MCU微控制器，采用高性能的32位ARM®Cortex®-M0+内核，嵌入高达64 KB Flash 和8KB SRAM存储器，最高工作频率72MHz。芯片集成多路I 2C、SPI、USART等通讯外设，1路12位ADC，4个 16位定时器，1个32位定时器，以及2路比较器，2路运算放大器，1路LCD驱动器。

Puya普冉PY32F031系列详细资料图。

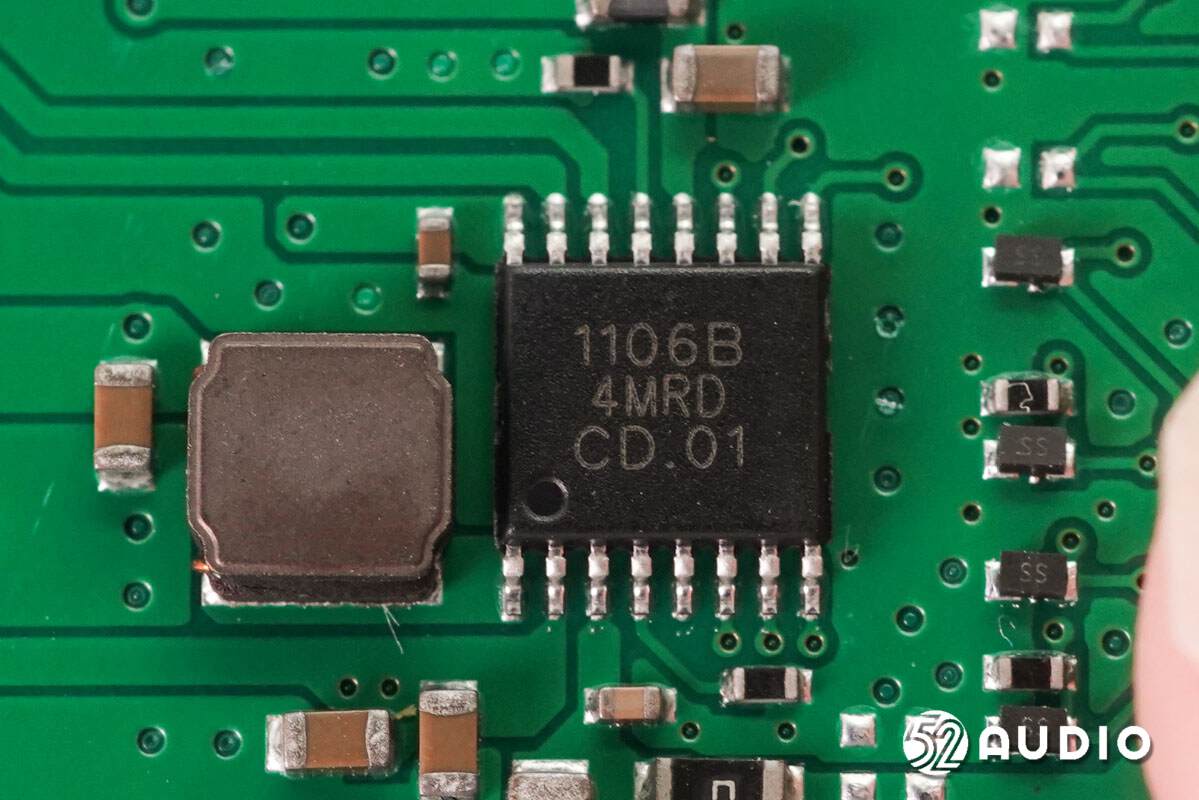

丝印1106B的电源管理芯片，用于内置电池的充放电管理。

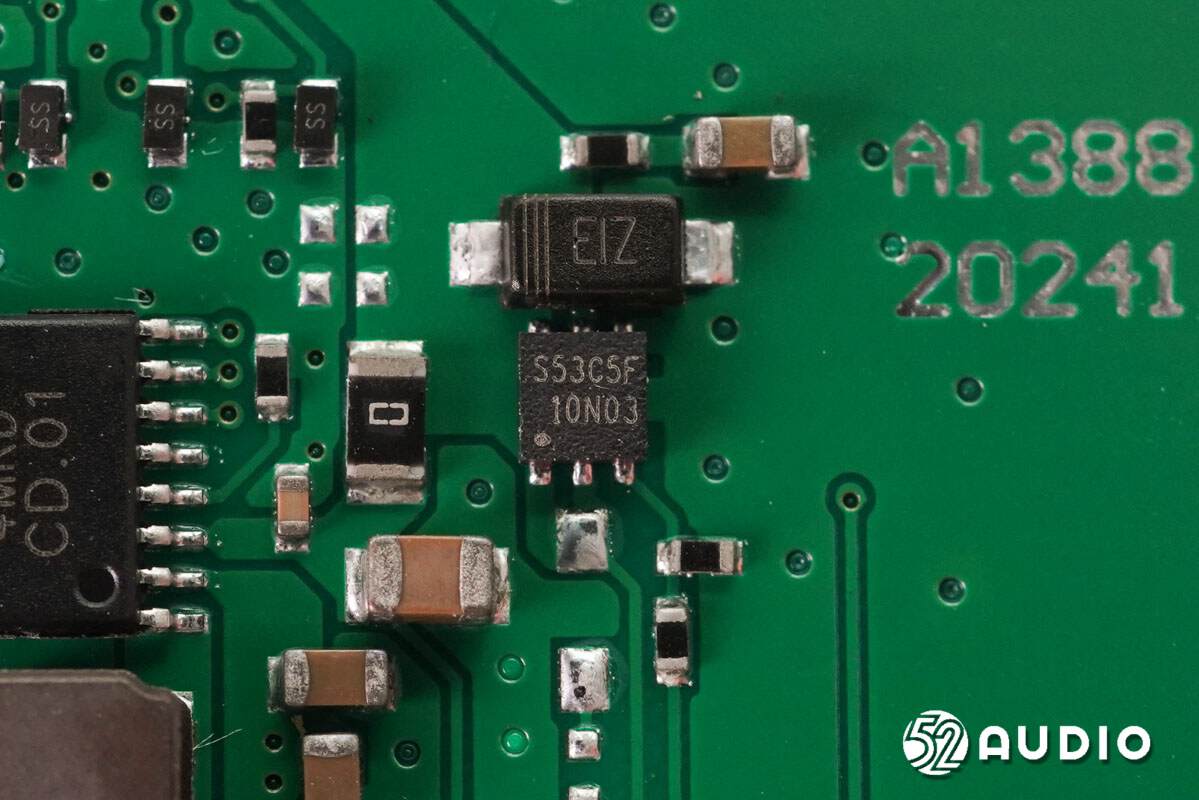

丝印S53C5F的IC。

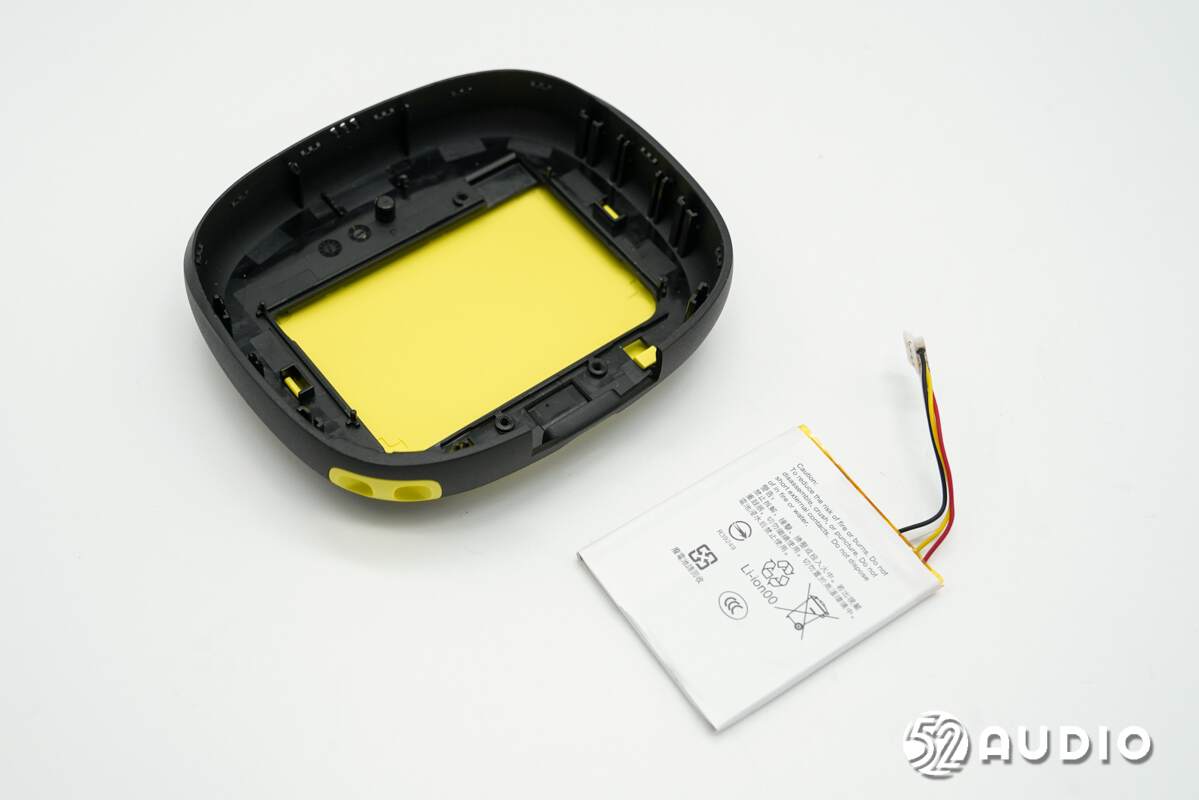

取出腔体内部的电池单元。

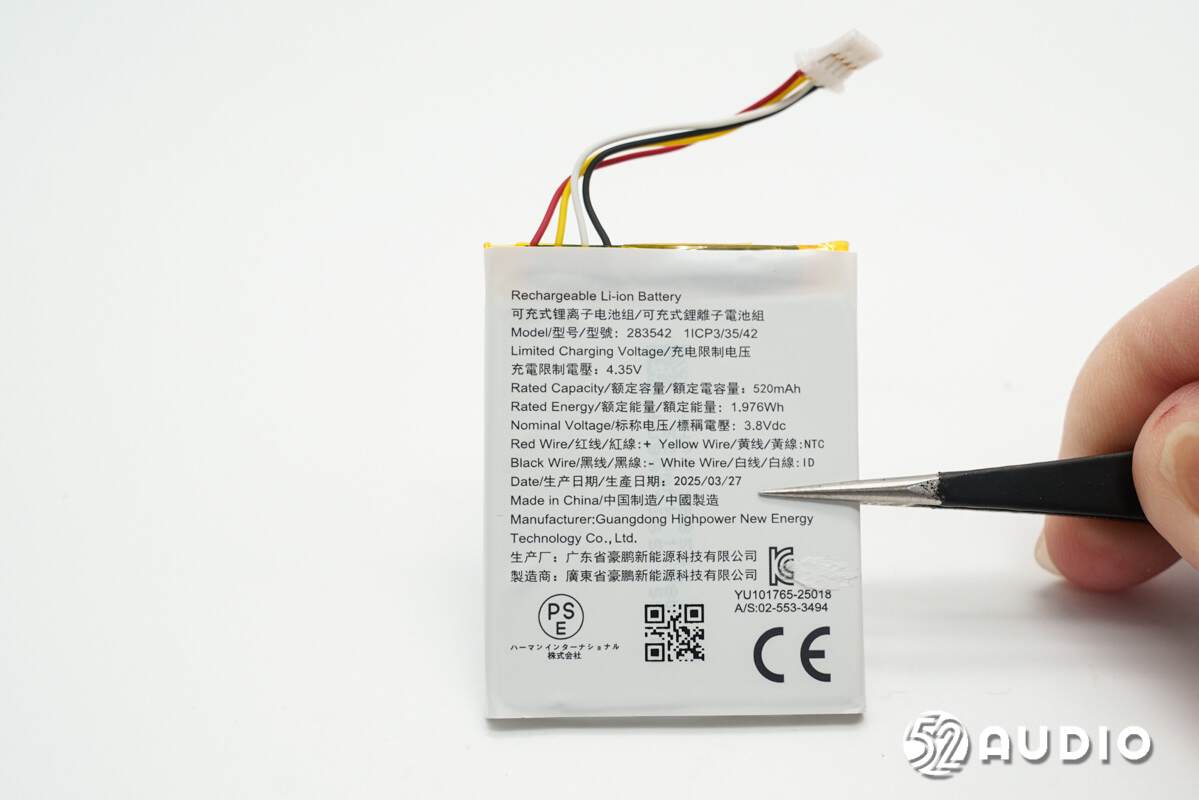

充电盒内置可充电锂离子电池组，型号：283542，充电限制电压：4.35V，额定容量：520mAh，额定能量：1.976Wh，标称电压：3.8V，生产厂：广东省豪鹏新能源科技有限公司。

据我爱音频网拆解了解到，目前已有大疆、索尼、JBL、佳明、小米、Logitech罗技、Sennheiser森海塞尔、飞利浦、Whoop、LG、欧乐B、Waterpik洁碧等知名品牌的众多款产品采用豪鹏科技旗下的电池产品。

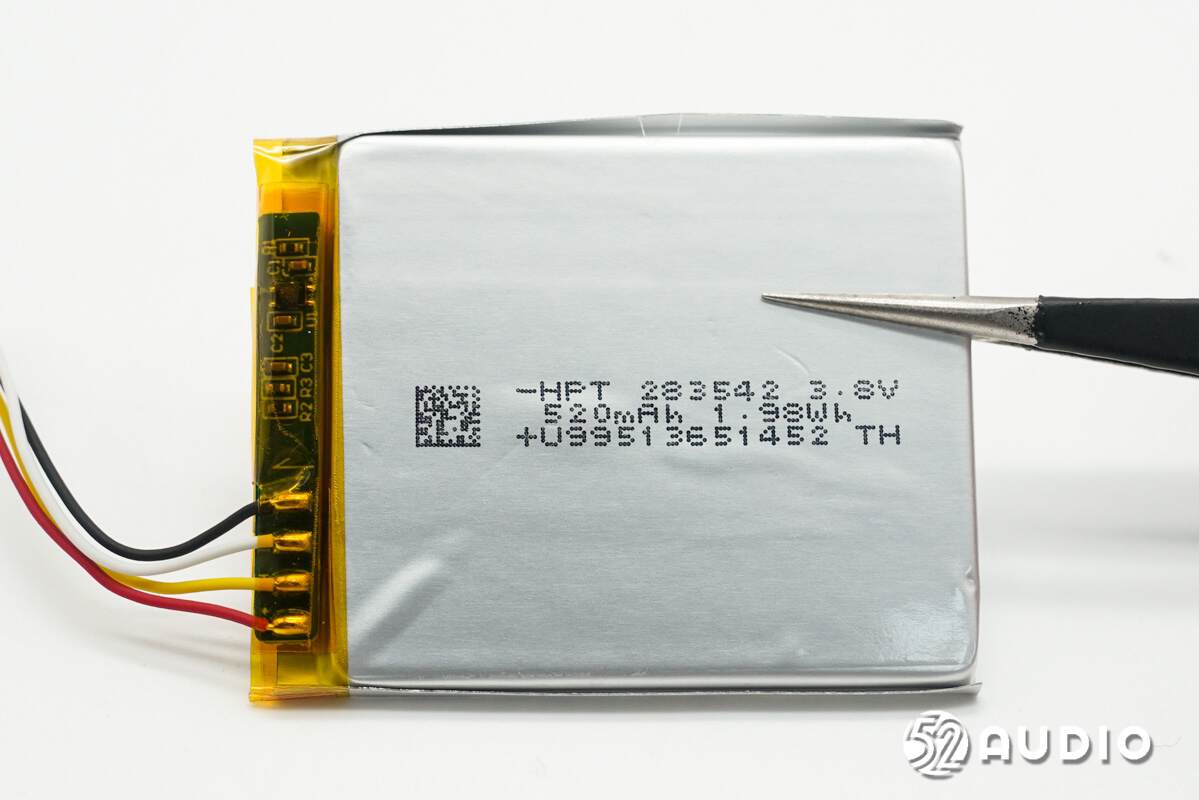

撕掉外部标签，电芯上丝印信息一览。型号：HPT 283542。

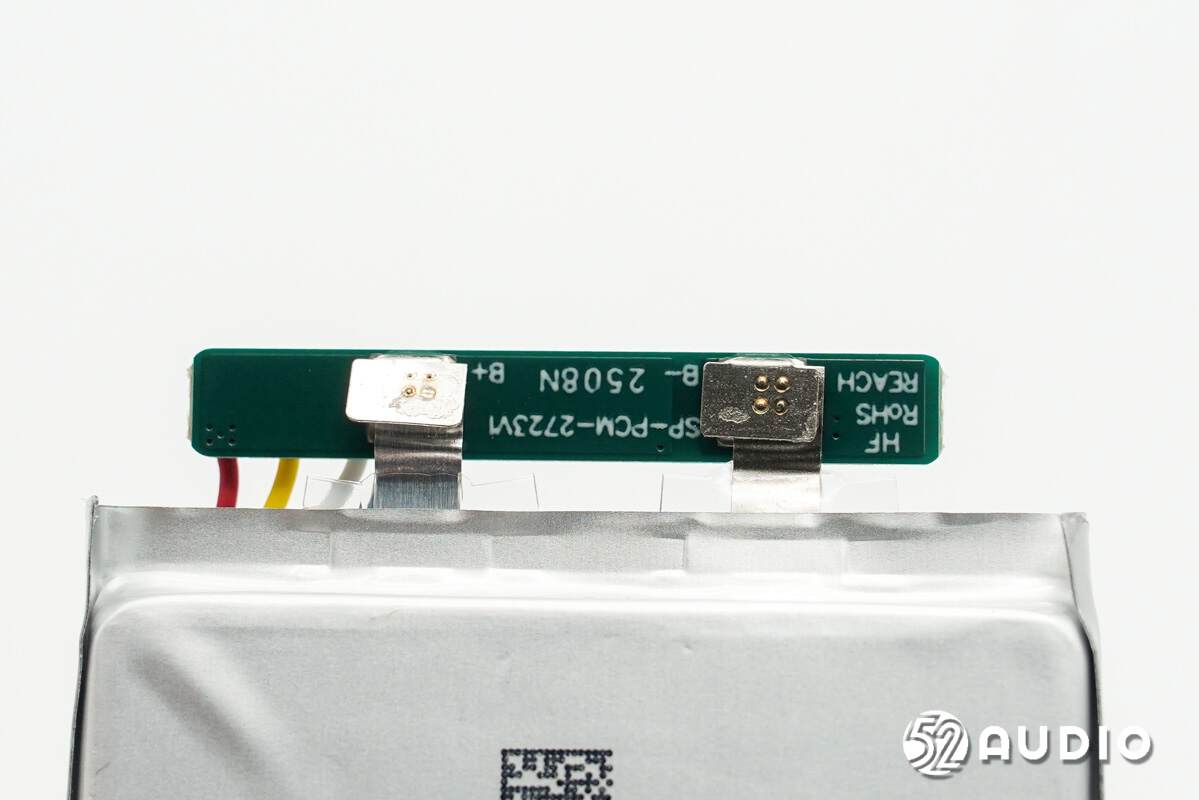

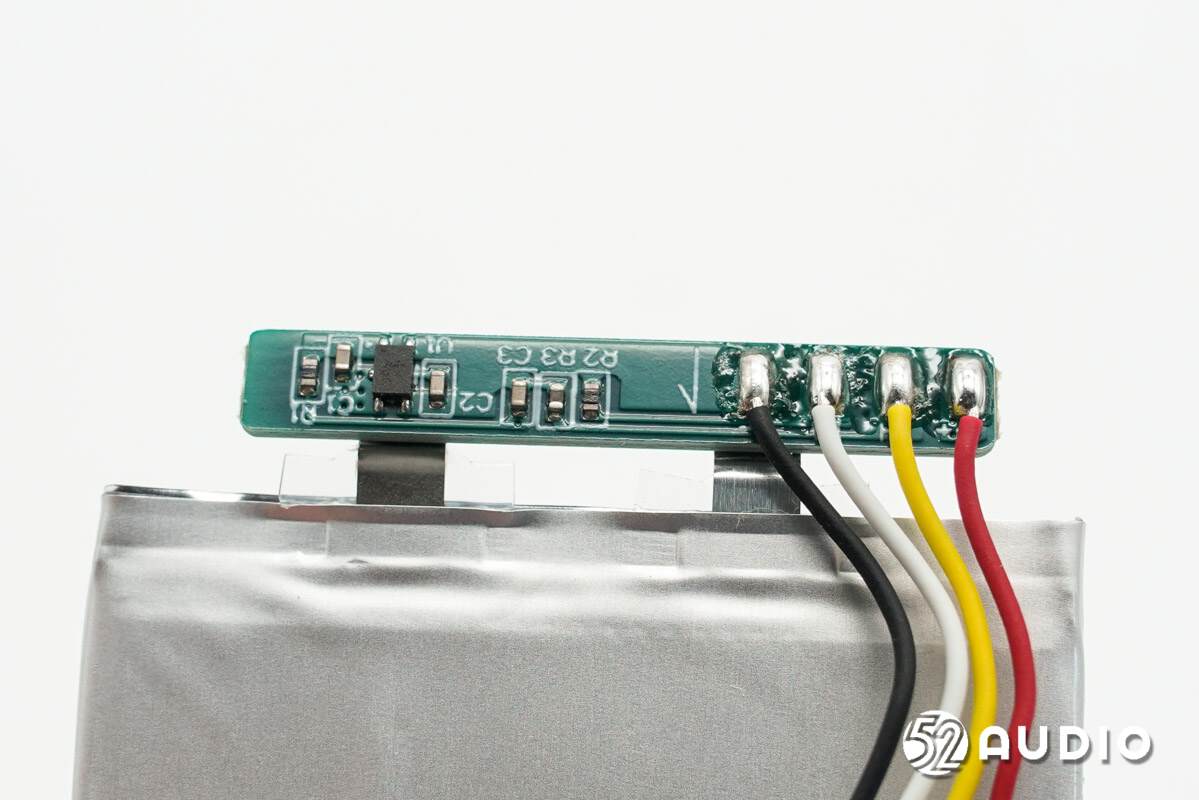

电池保护板正面电路一览。

电池保护板背面电路一览。

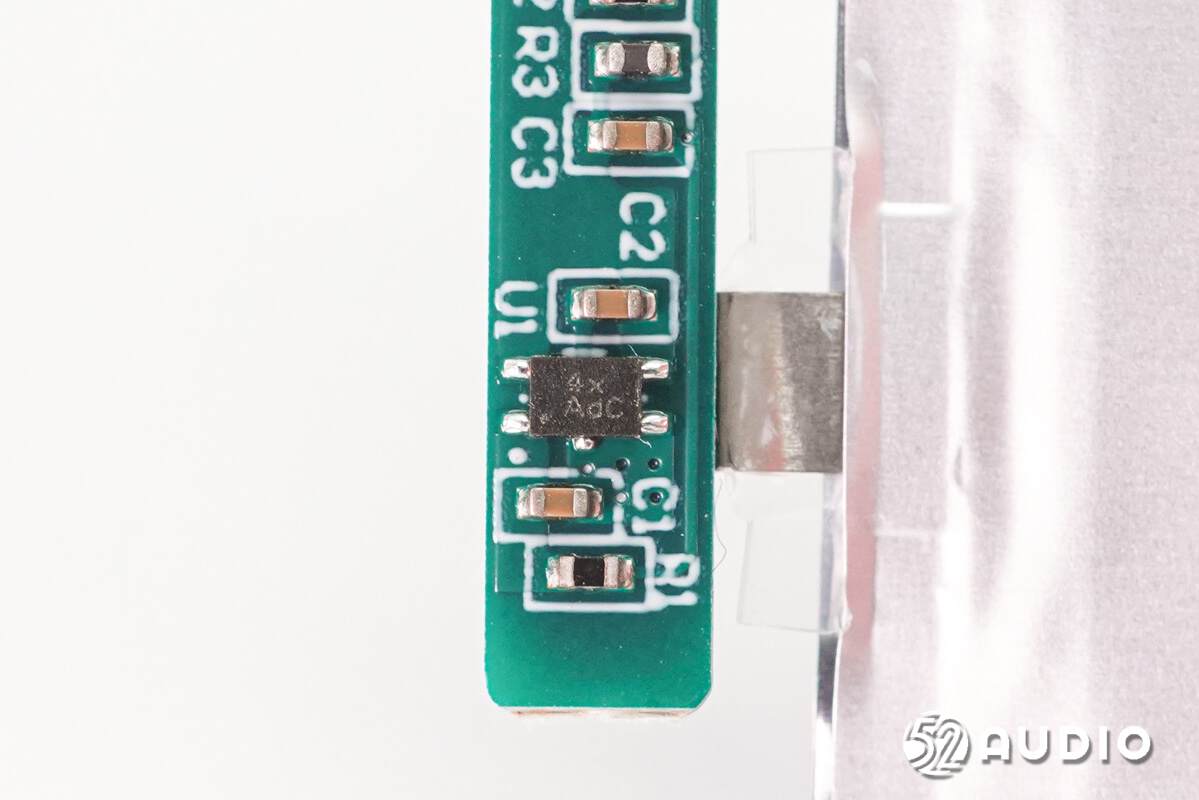

丝印4x Adc的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

耳机拆解

拆解耳机部分，取掉耳挂末端的耳塞，取出电池单元。

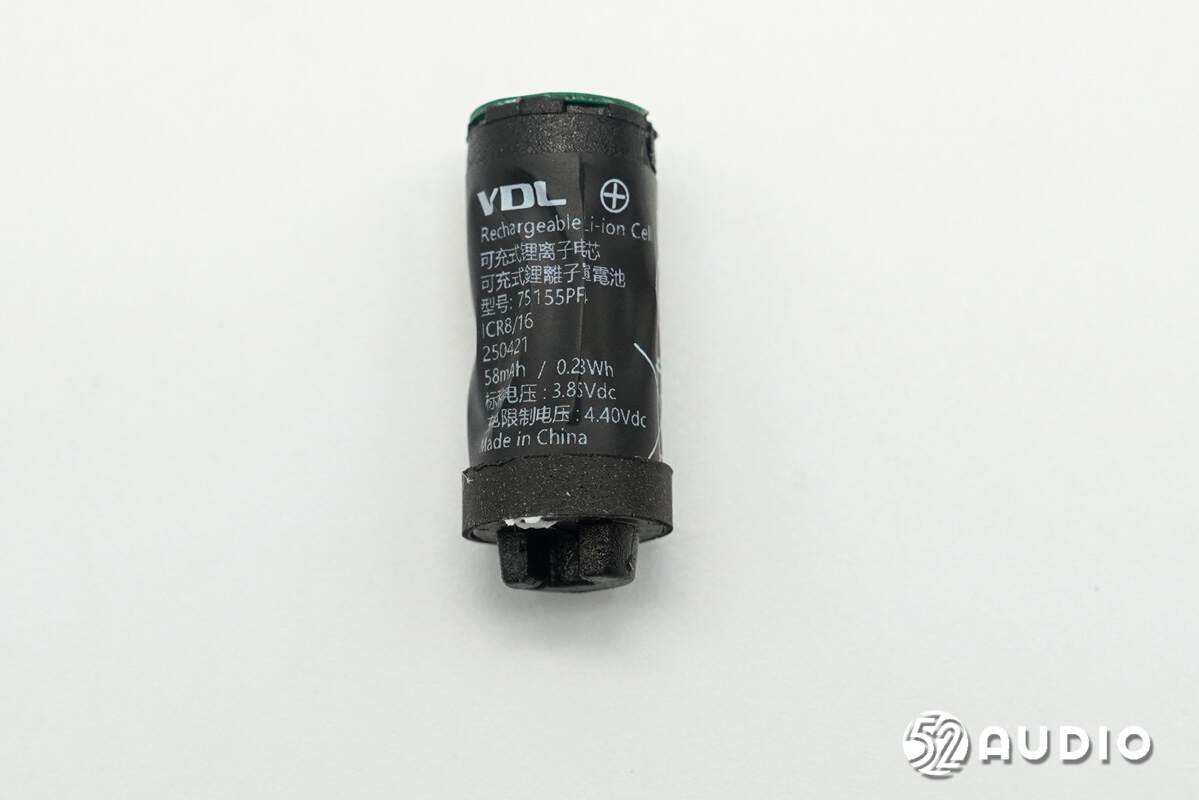

耳机内置可充式锂离子电池，型号：75155PF，容量：58mAh 0.23Wh，标称电压：3.85V，充电限制电压：4.40V，来自VDL紫建电子。

取掉耳挂末端的腔体结构。

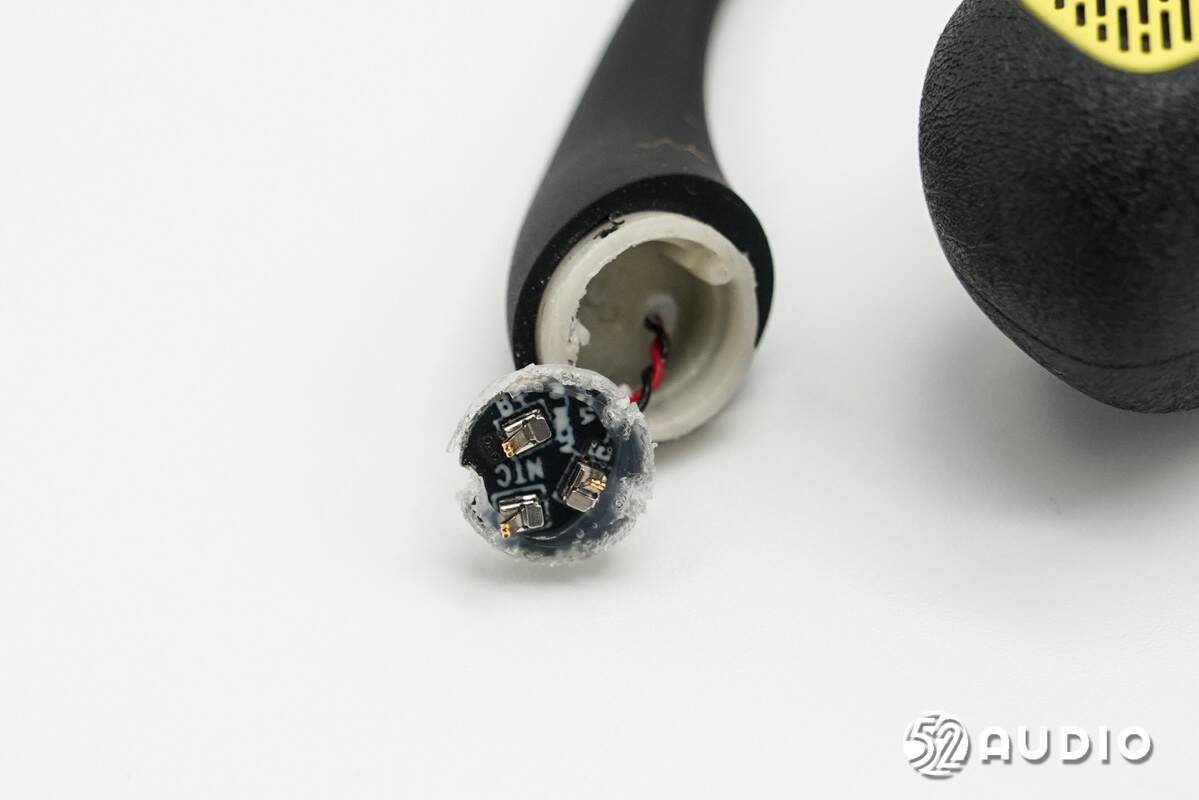

连接电池的小板电路一览，设置有三颗金属弹片。

拆掉音腔背部盖板，下方设置有主板单元，与扬声器通过盖板隔离。

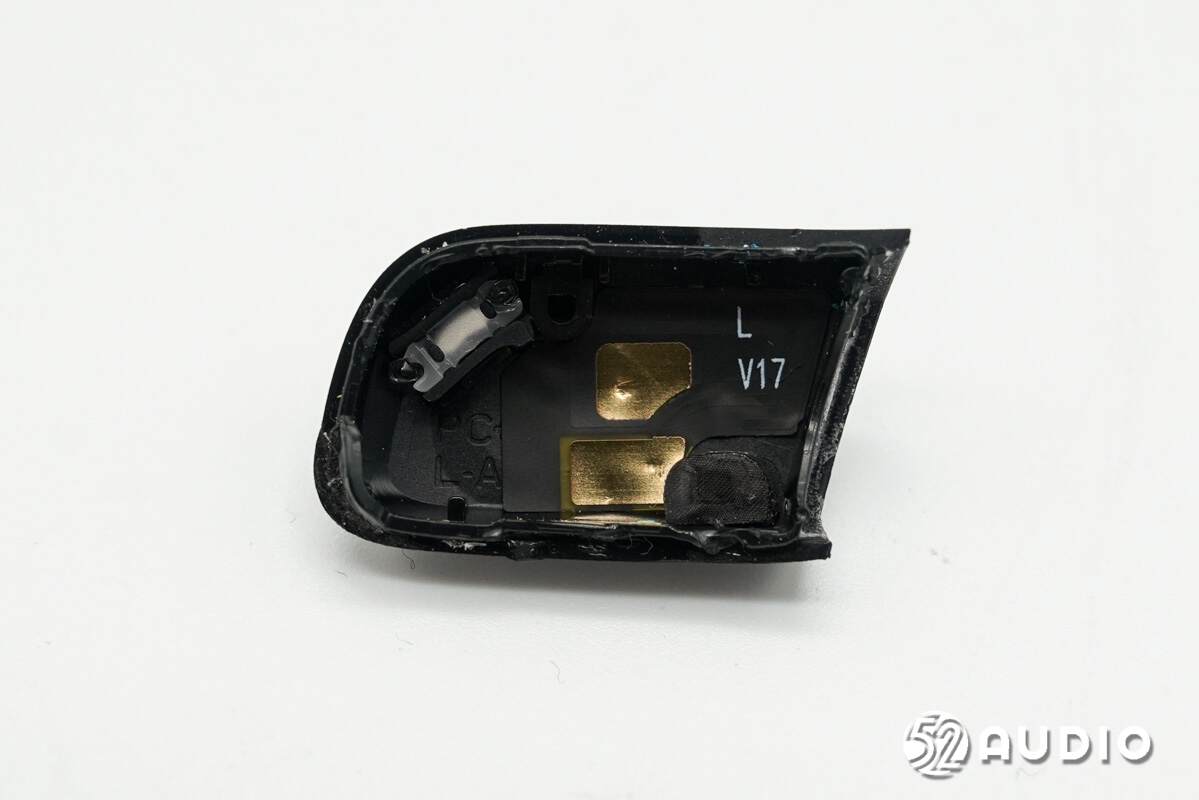

盖板内侧固定蓝牙天线和触摸检测贴片。

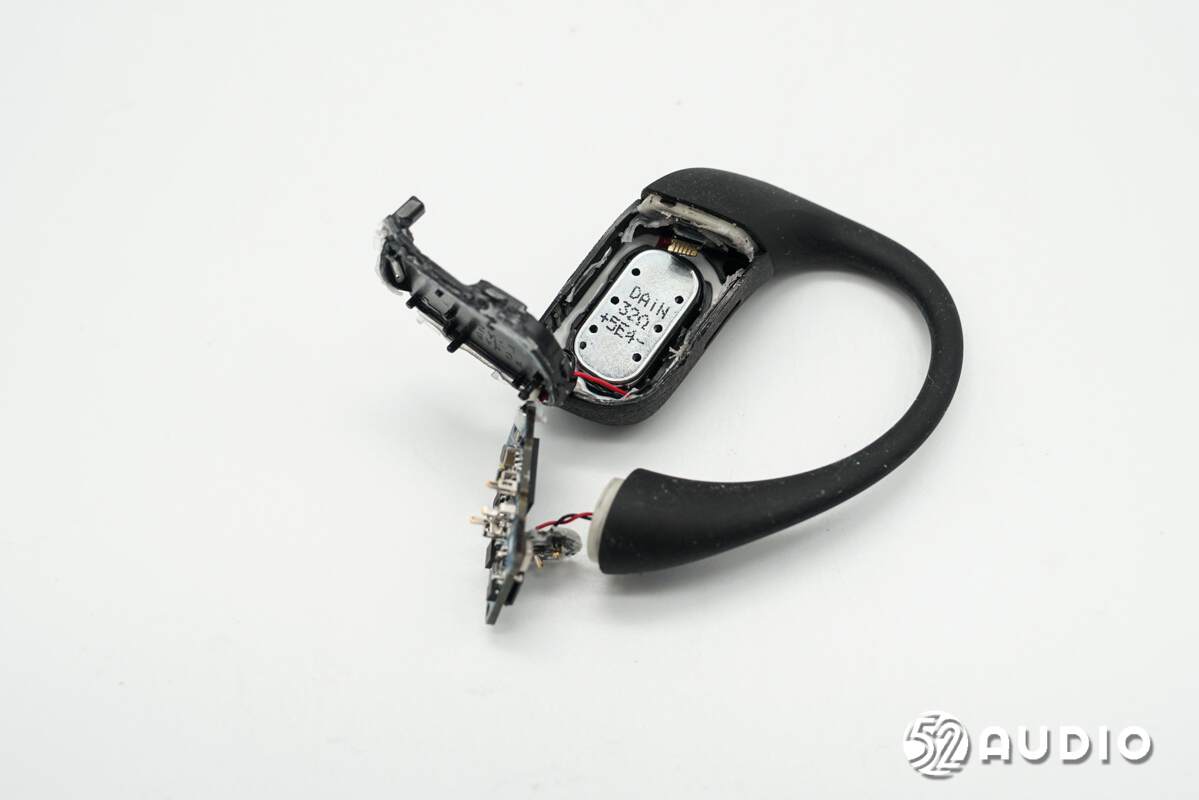

掀开盖板，下方扬声器单元结构一拉。

取出腔体内部的扬声器。

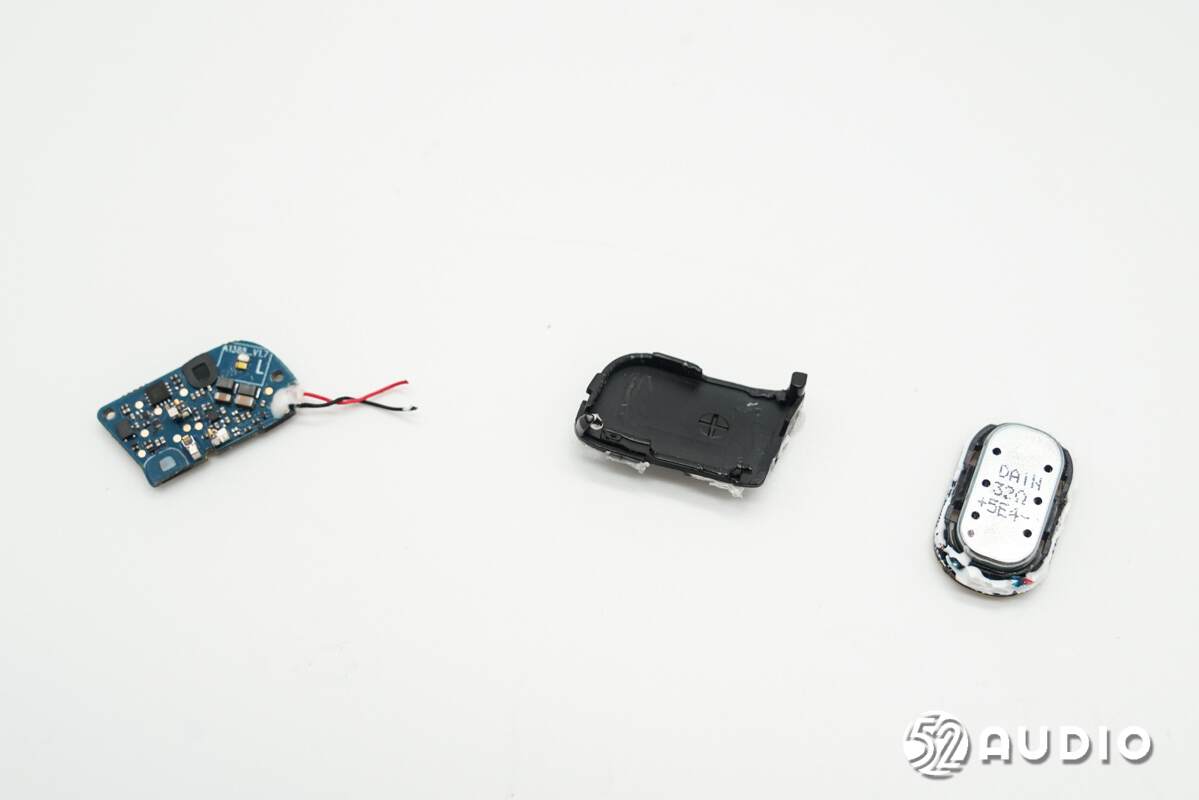

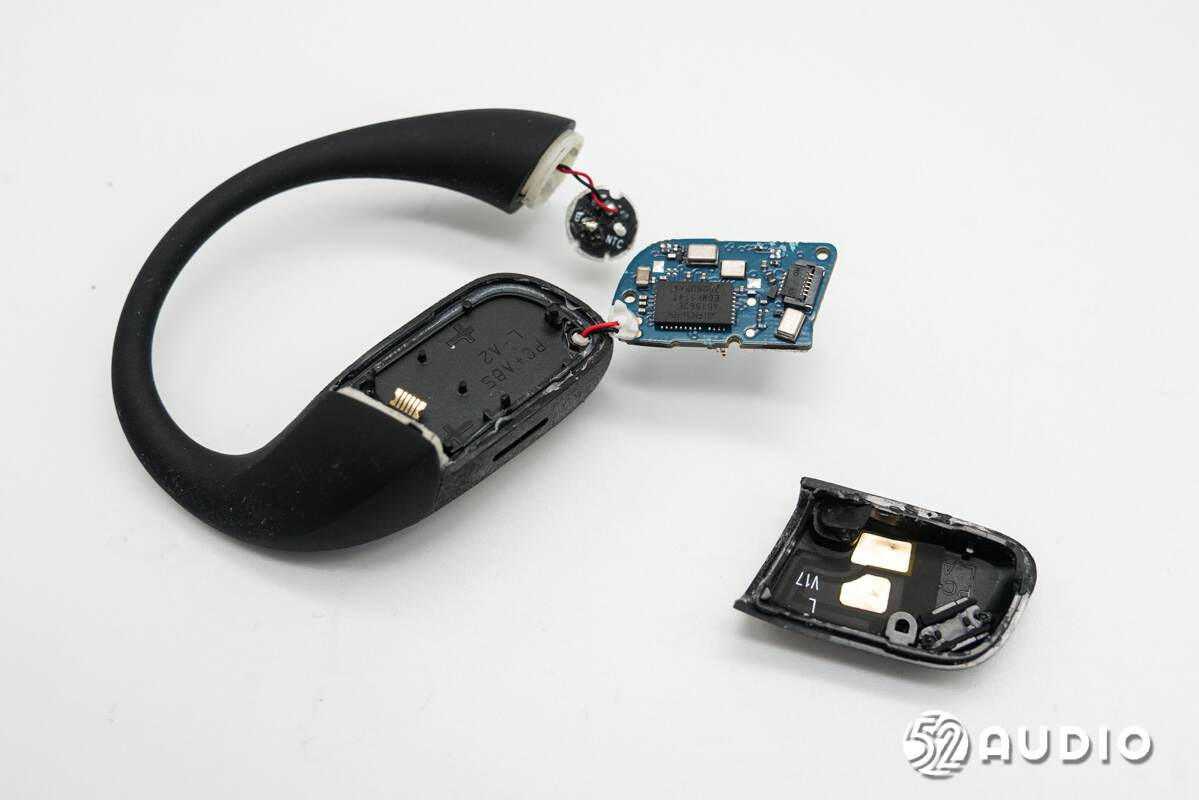

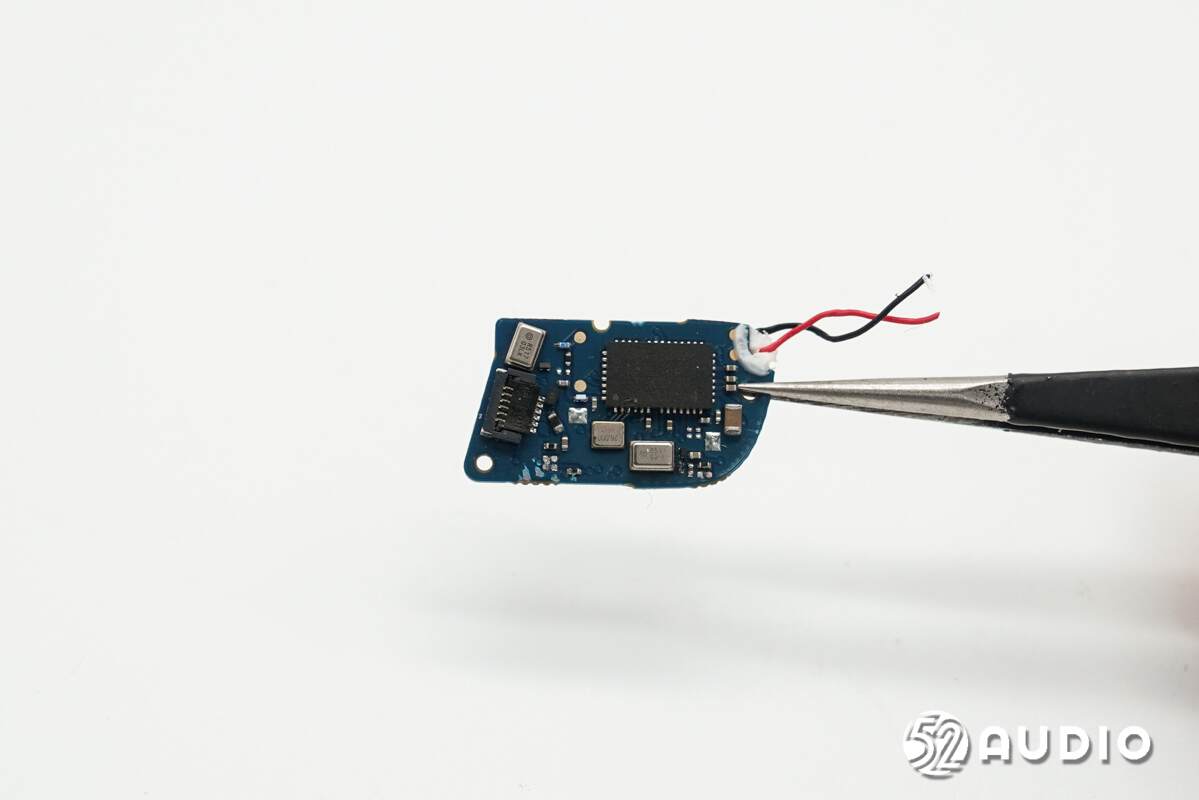

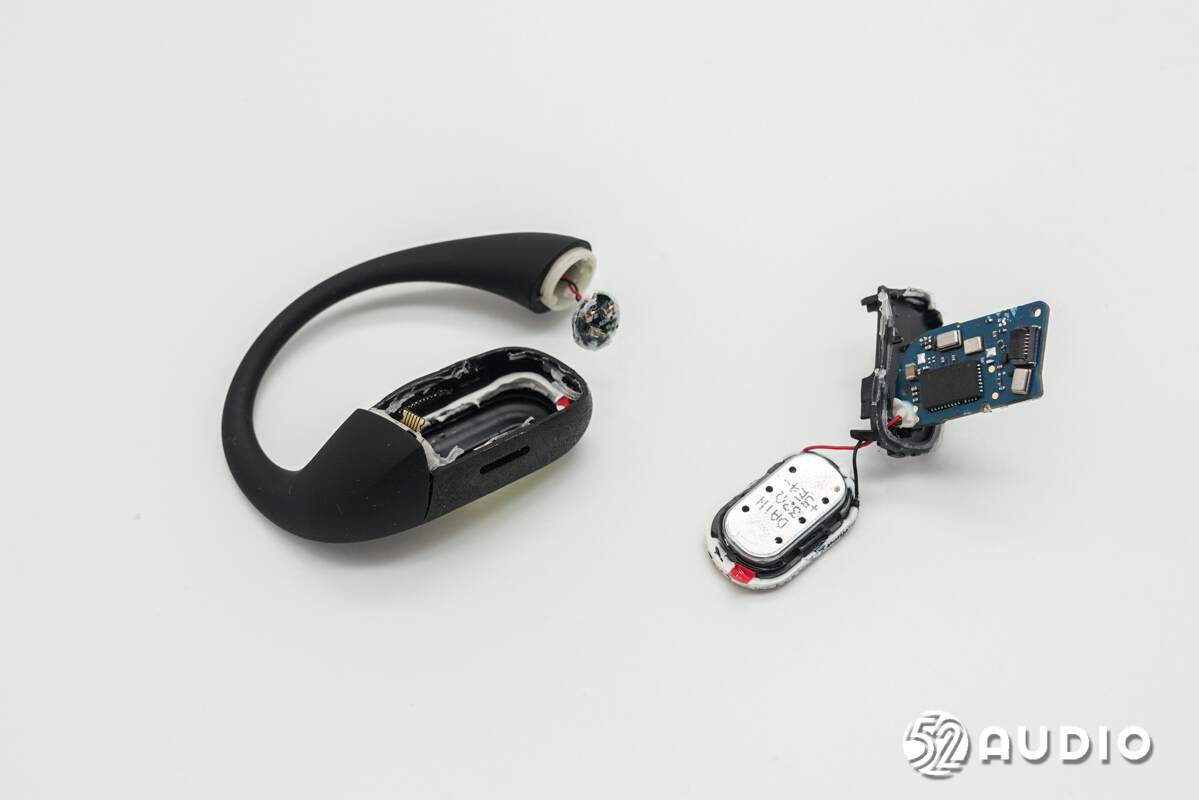

断开导线，分离扬声器和主板。

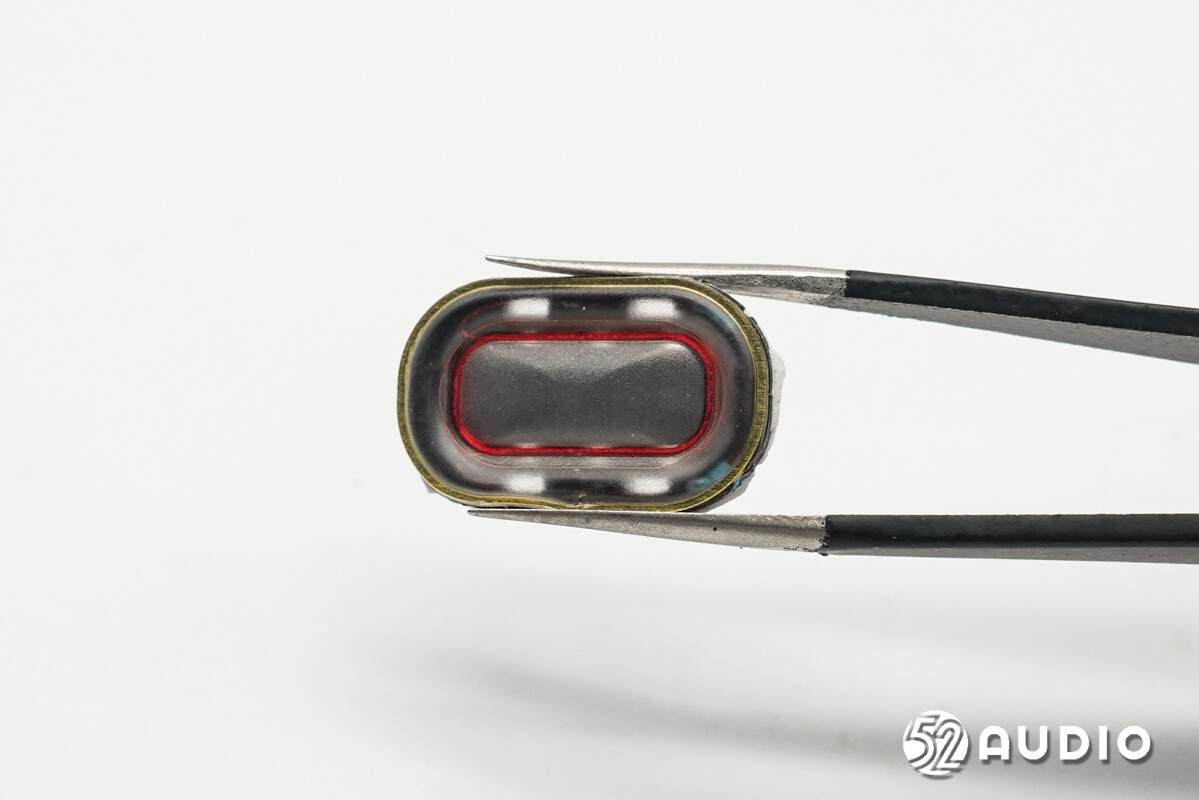

耳机内置扬声器正面特写。据官方介绍，采用了高品质11mm*18mm驱动单元，高韧性复合振膜，高动态范围，太振幅依然能够保持高保真。同时具备极佳的高频延展特性，中频柔和，低频强悍有力。

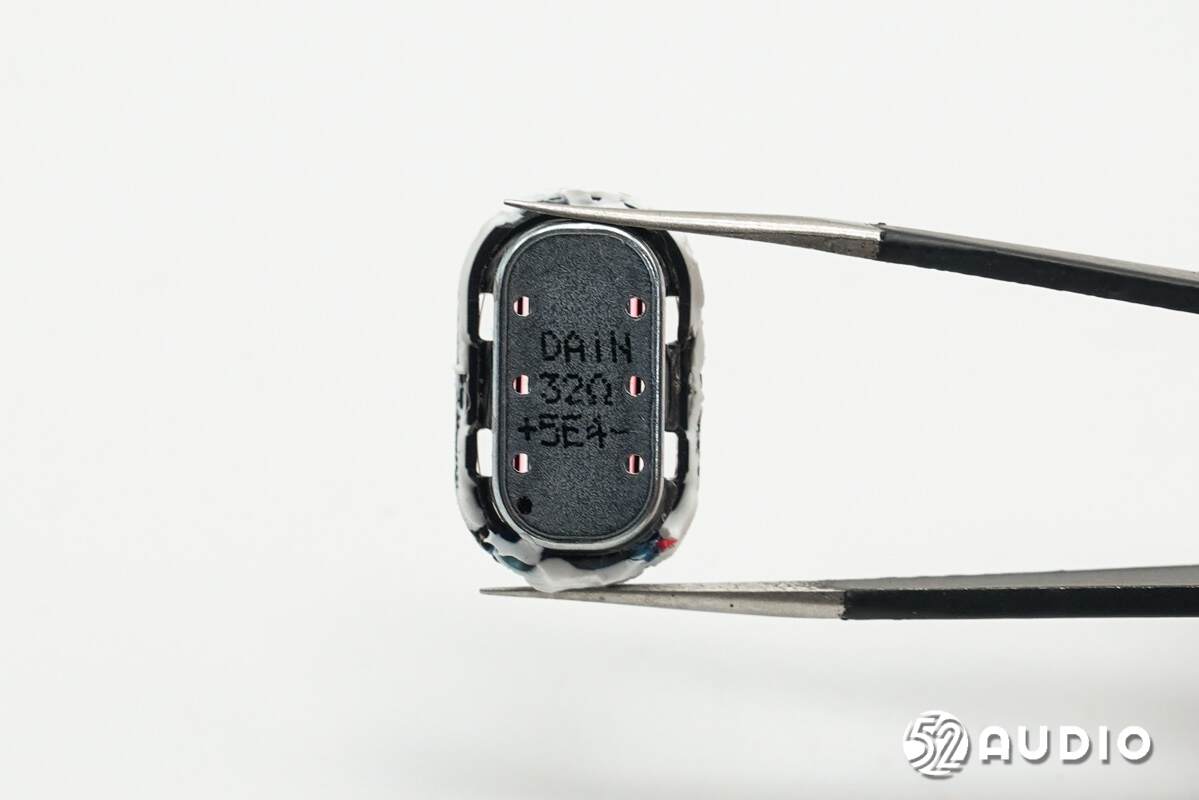

扬声器背面丝印有产品信息，阻抗：32Ω。

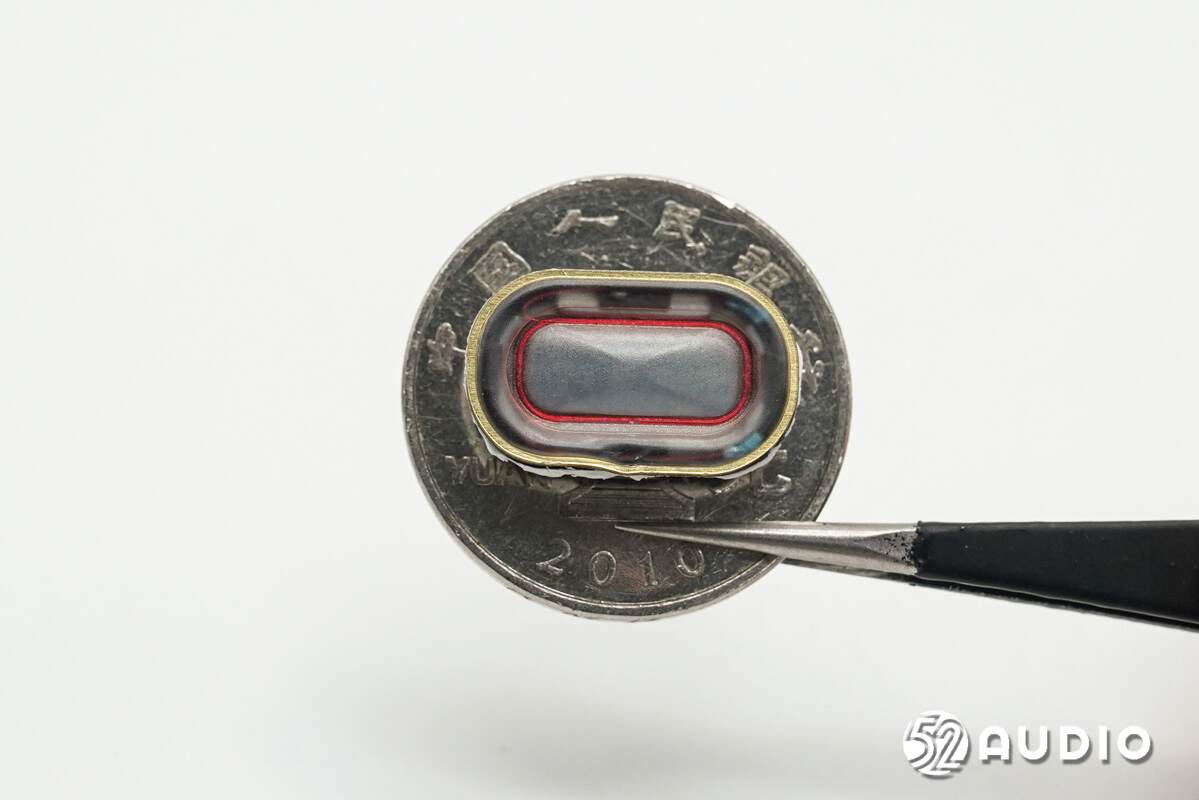

扬声器与一元硬币大小对比。

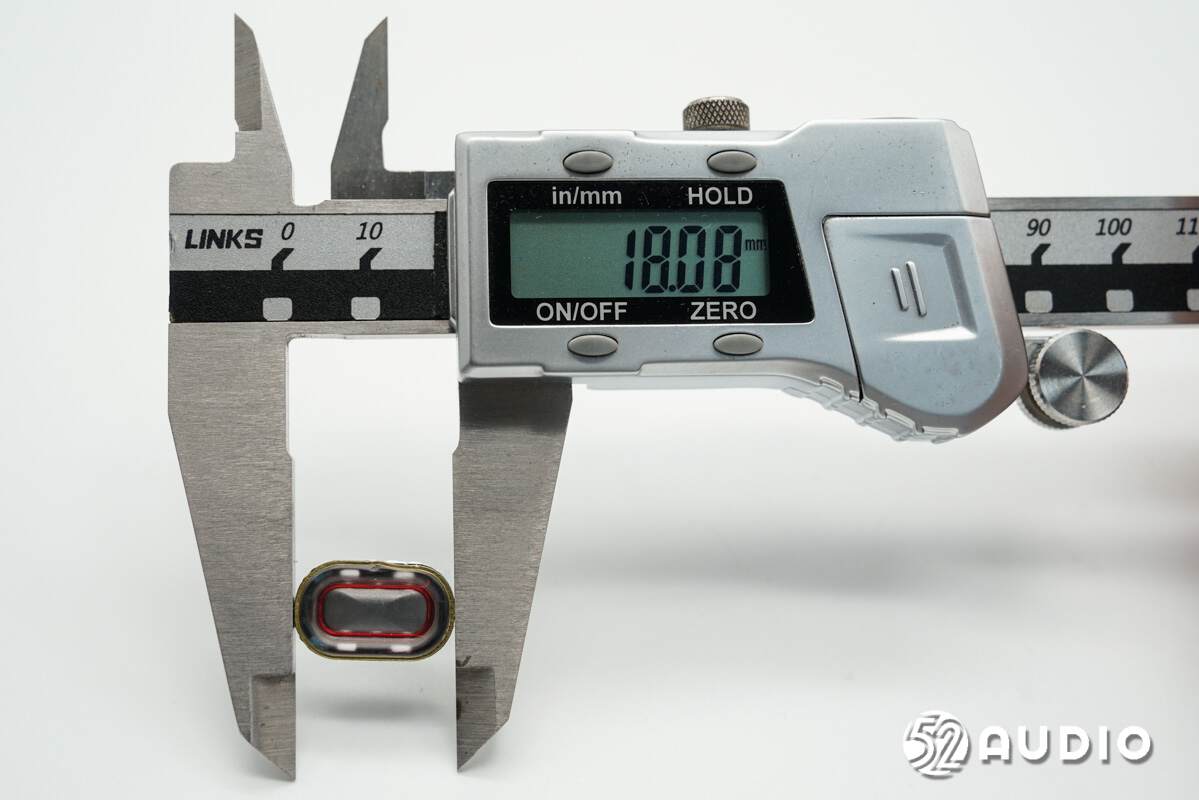

经我爱音频网实测，扬声器长直径约为18mm。

短直径约为18mm。

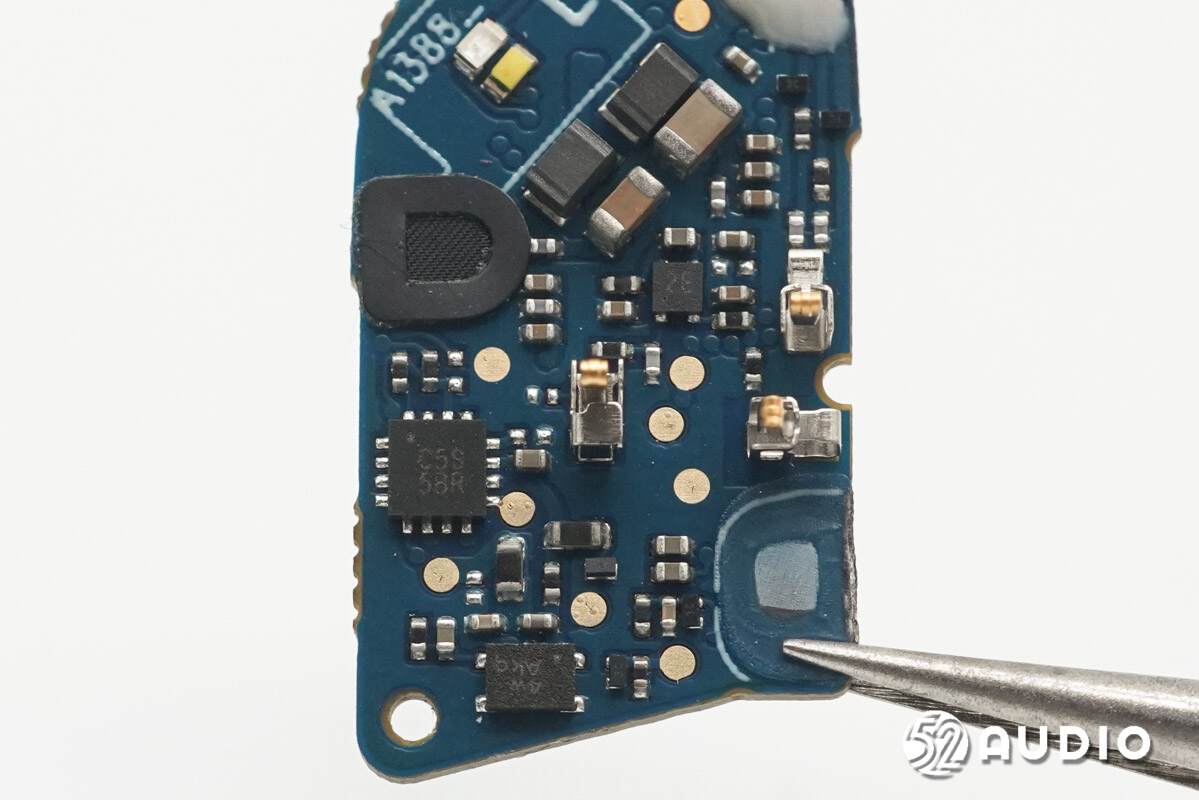

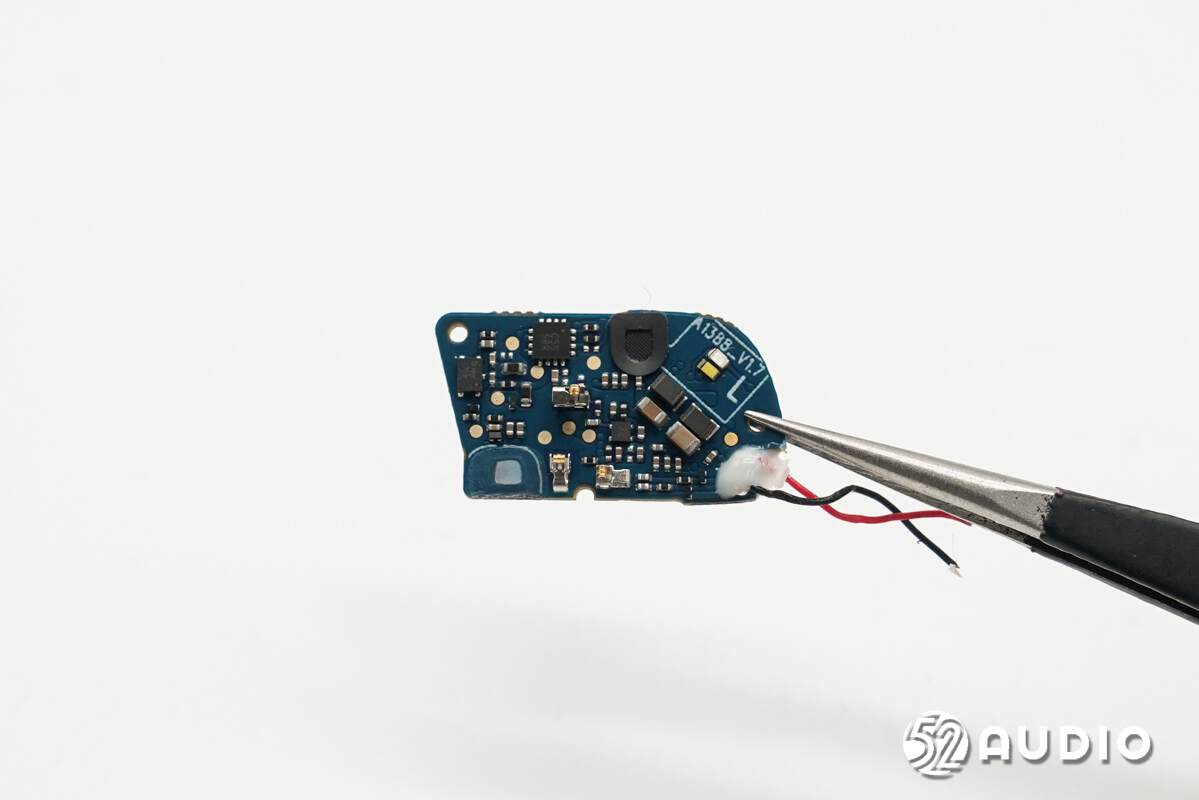

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

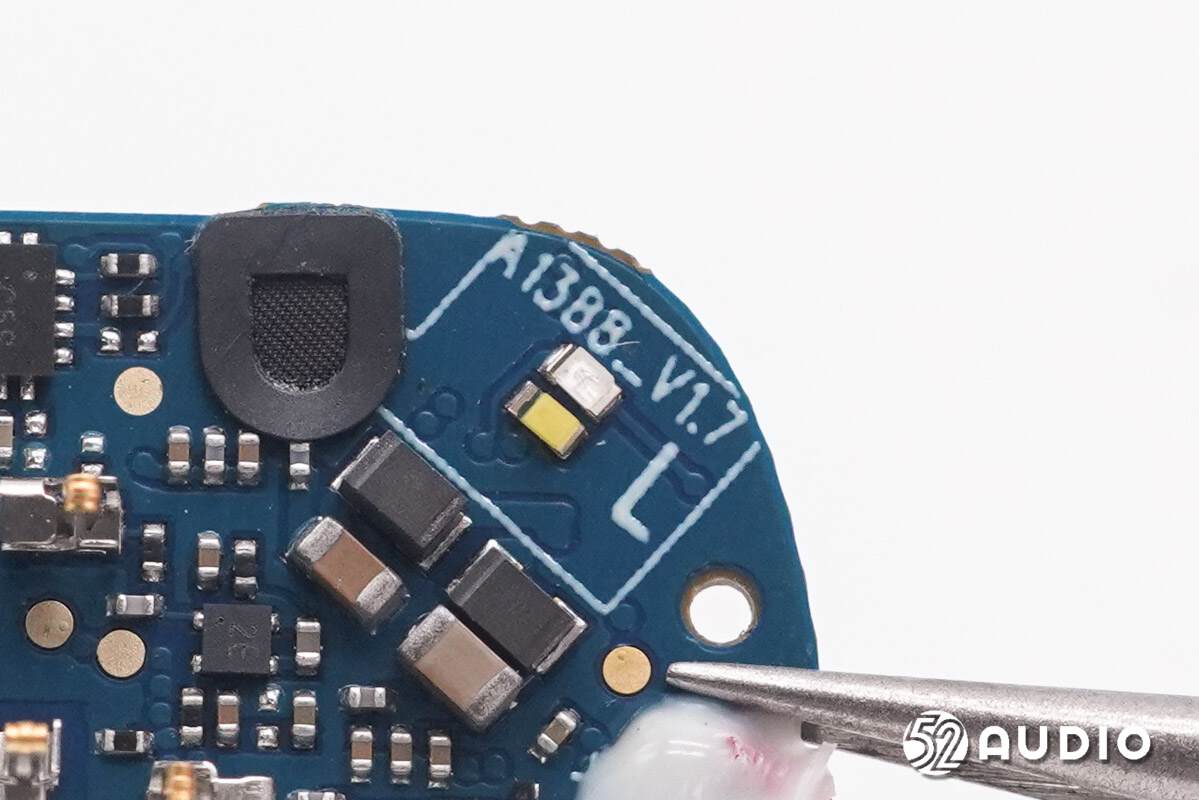

两颗不同颜色的LED指示灯特写。

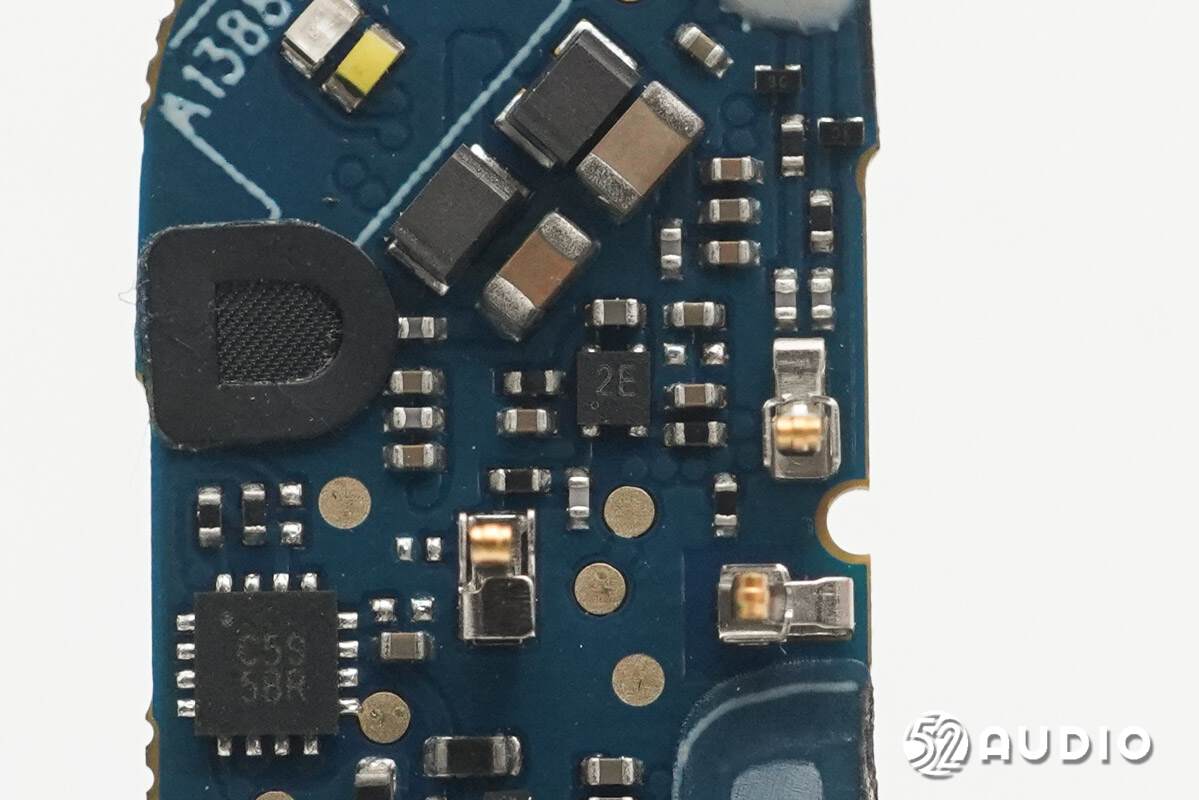

丝印2E的IC。

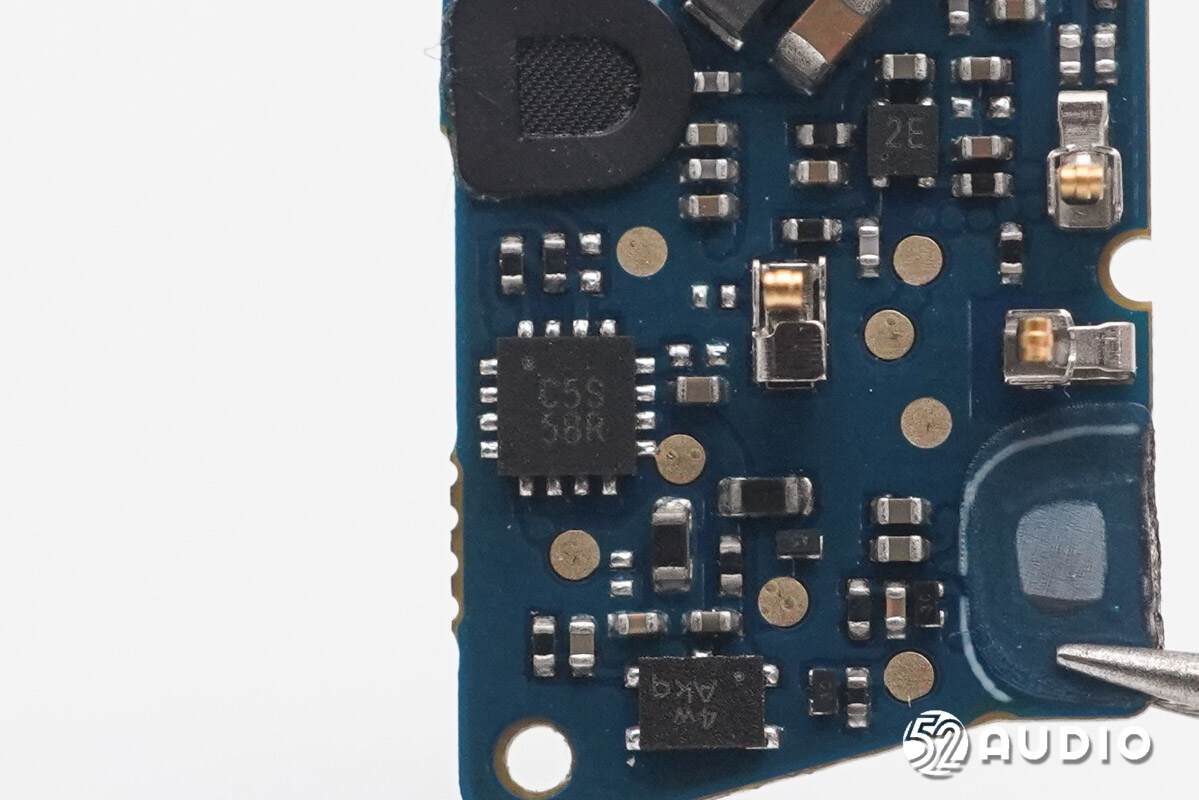

丝印C5S 58R的IC。

连接蓝牙天线和触摸检测贴片的金属弹片特写。

丝印4w Akq的IC。

AIROHA达发（络达）AB1563E蓝牙音频SoC，用于无线连接和音频数据处理。

26.000MHZ的晶振特写，为蓝牙芯片提供时钟。

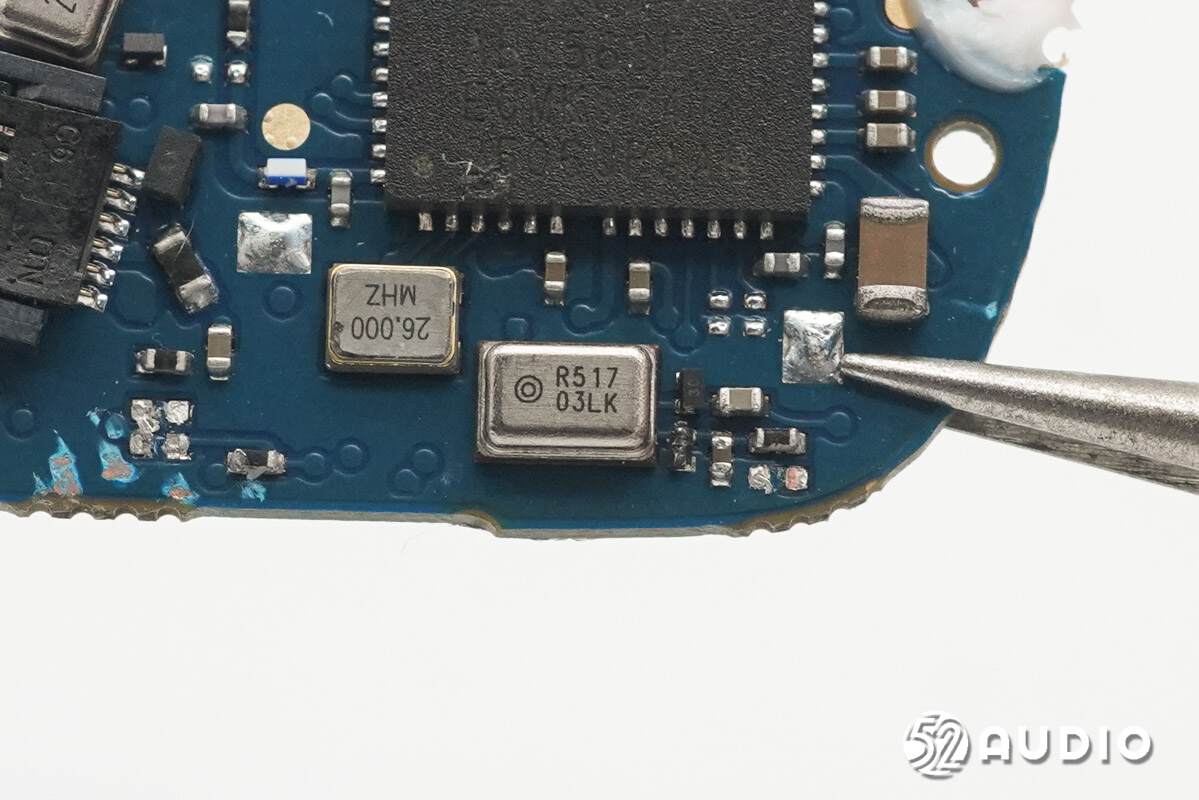

镭雕R517的MEMS麦克风特写，用语音通话功能拾音，来自瑞勤电子。

连接电池排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F401-06125。

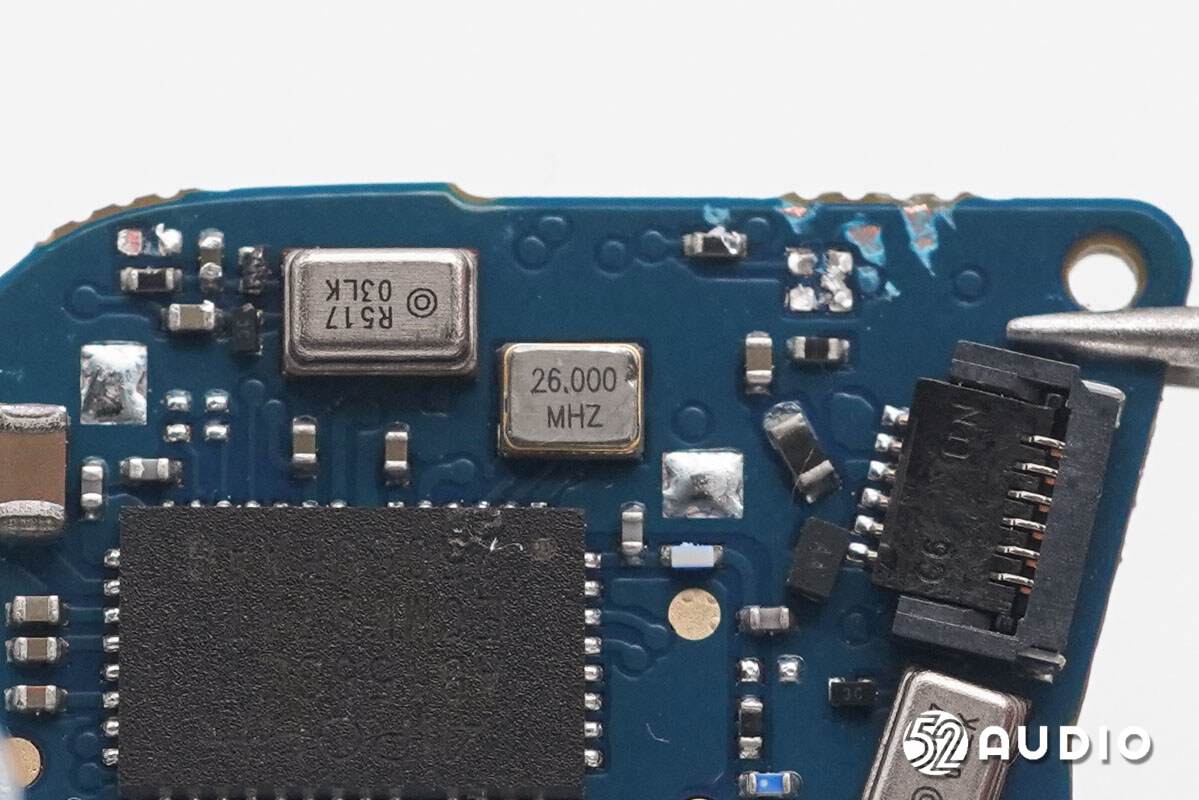

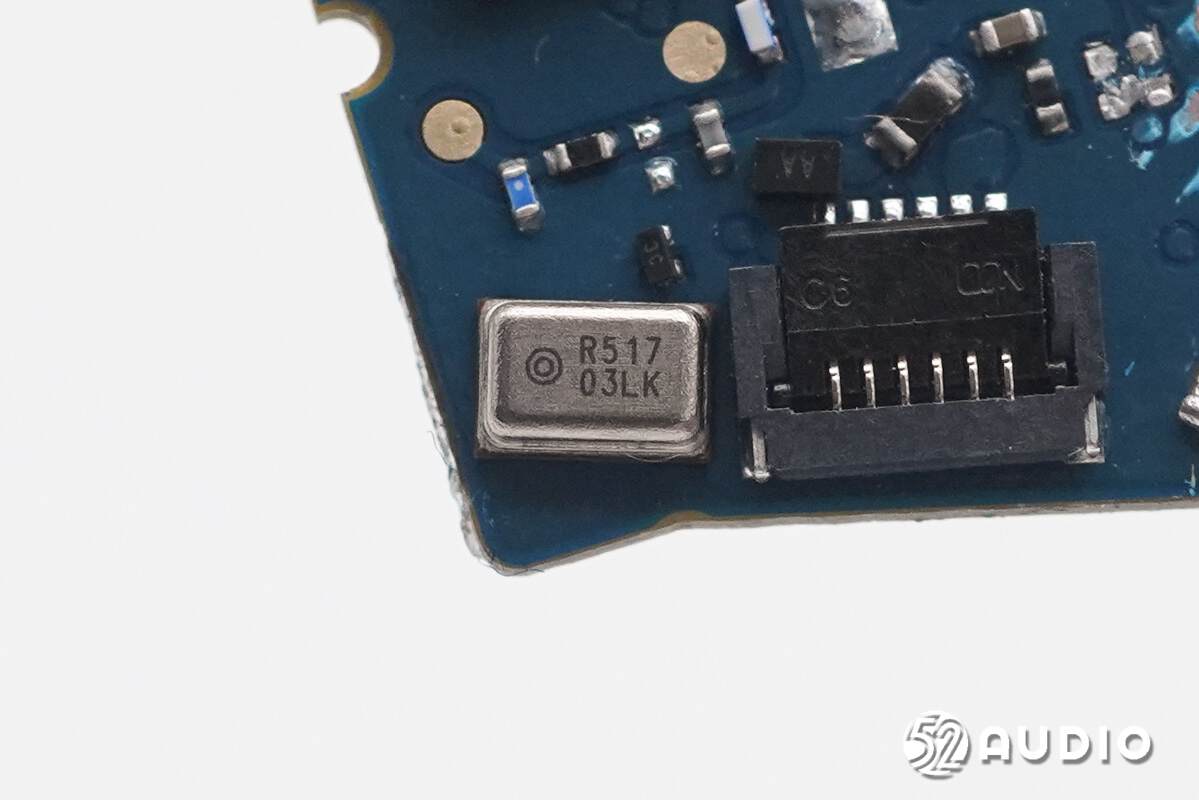

第二颗镭雕R517的MEMS麦克风特写，两颗麦克风协同拾音，提供精准的拾音。

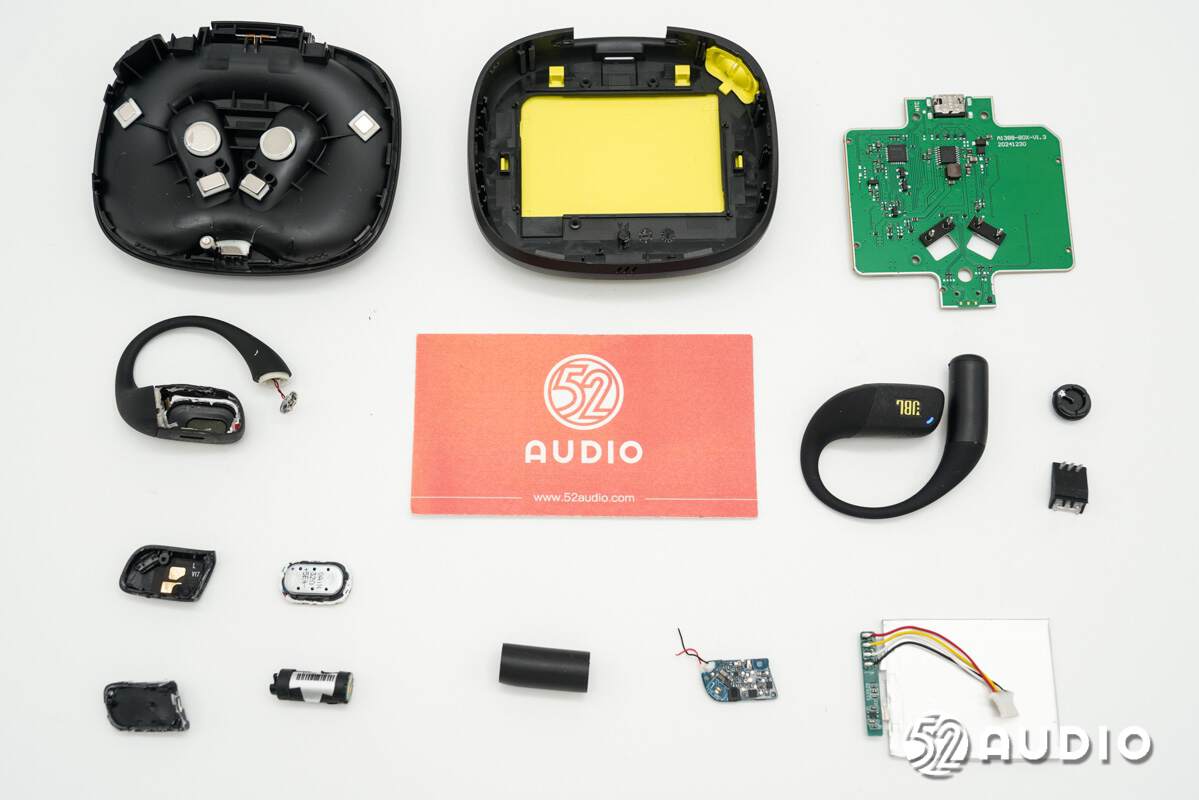

JBL ZONE悦动圈开放式运动耳机拆解全家福。

三、我爱音频网总结

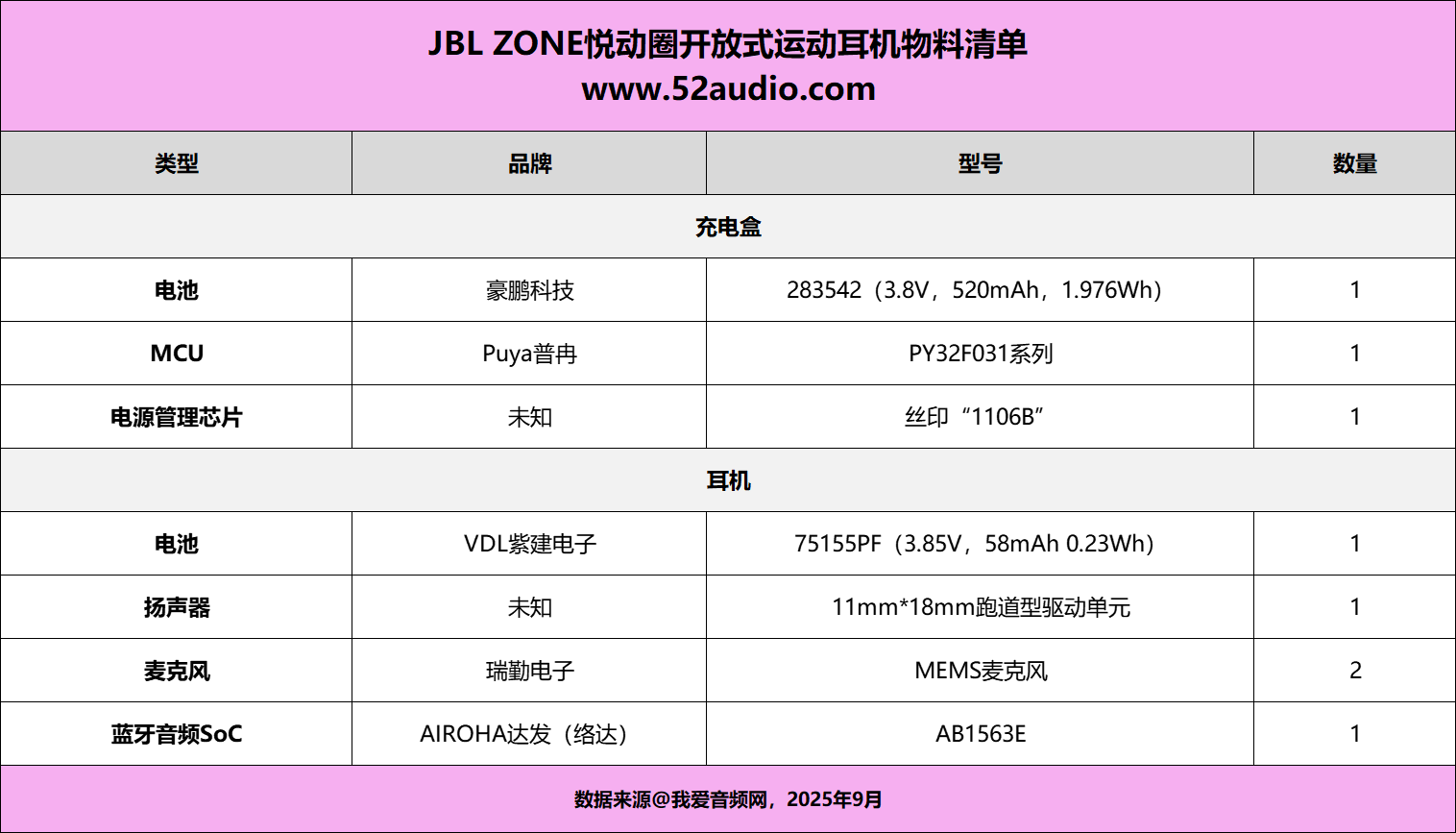

最后附上JBL ZONE悦动圈开放式运动耳机已知的物料清单，方便大家查阅。

JBL ZONE悦动圈开放式运动耳机在外观方面，采用了时尚的撞色设计，更富运动激情。充电盒采用扁平的圆角方形设计，搭配挂绳，拥有着极佳的便携性；充电盒底部还设计了防滑垫，便于户外使用放置。耳机采用了挂耳式设计，佩戴舒适贴合耳廓；腔体采用高强度硅胶外壳，经久耐用；耳挂采用高强度钛合金丝，外部液态硅胶材质包裹，佩戴亲肤，柔韧不易变形。

内部主要配置方面，充电盒搭载了豪鹏520mAh/3.8V锂电池，配备有电路保护板负责过充电、过放电、过电流等保护；采用了Puya普冉PY32F031系列MCU微控制器，用于充电盒整机控制。

耳机内置VDL紫建电子58mAh/3.85V锂电池，通过触点连接，便于后期维修；耳机采用11mm*18mm跑道型驱动单元，主板上搭载了两颗瑞勤电子的MEMS麦克风拾音，主控芯片为AIROHA达发（络达）AB1563E蓝牙音频SoC。
