前言

苹果在2025年秋季发布会上推出了全新轻薄设计的iPhone Air机型，这款手机屏幕尺寸为6.5英寸，通过创新的内部设计，机身厚度仅为5.6mm，颠覆了消费者对手机厚度的认知。而轻薄的代价是，iPhone Air机型的电池容量仅为3149mAh。

针对轻薄设计的iPhone Air机型，苹果同步推出了一款量身定制的MagSafe电池，搭配iPhone Air机型可将27小时的视频播放时间提升至40小时。这款MagSafe电池型号为A3466，设有USB-C接口，支持9V3A输入和5V1.5A输出。

iPhone Air专用的MagSafe电池内置3149mAh锂电池，与手机电池容量相同，可为iPhone Air提供65%的额外电量。目前这款MagSafe电池已经上架苹果商店，售价为799元。下面充电头网就带来这款MagSafe电池的拆解，一起看看内部的设计和用料。

苹果iPhone Air专用MagSafe电池开箱

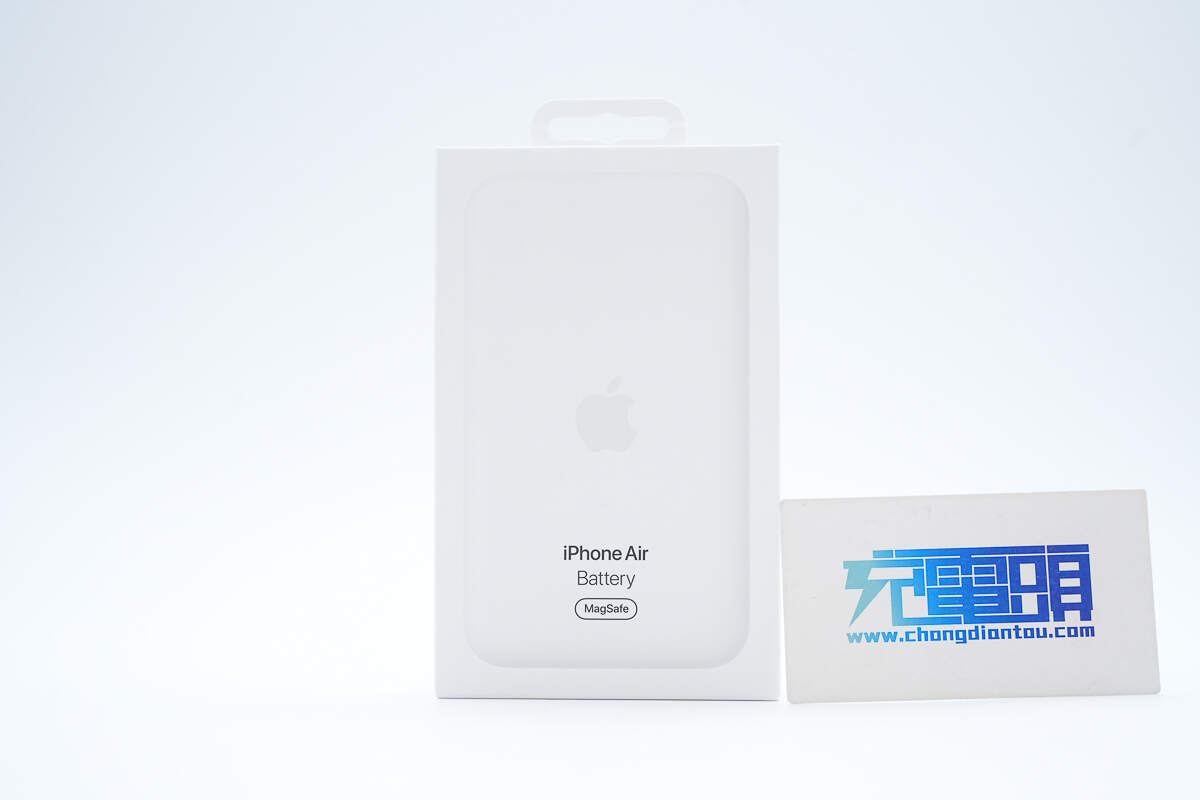

包装盒正面印有产品外观图和产品名称。

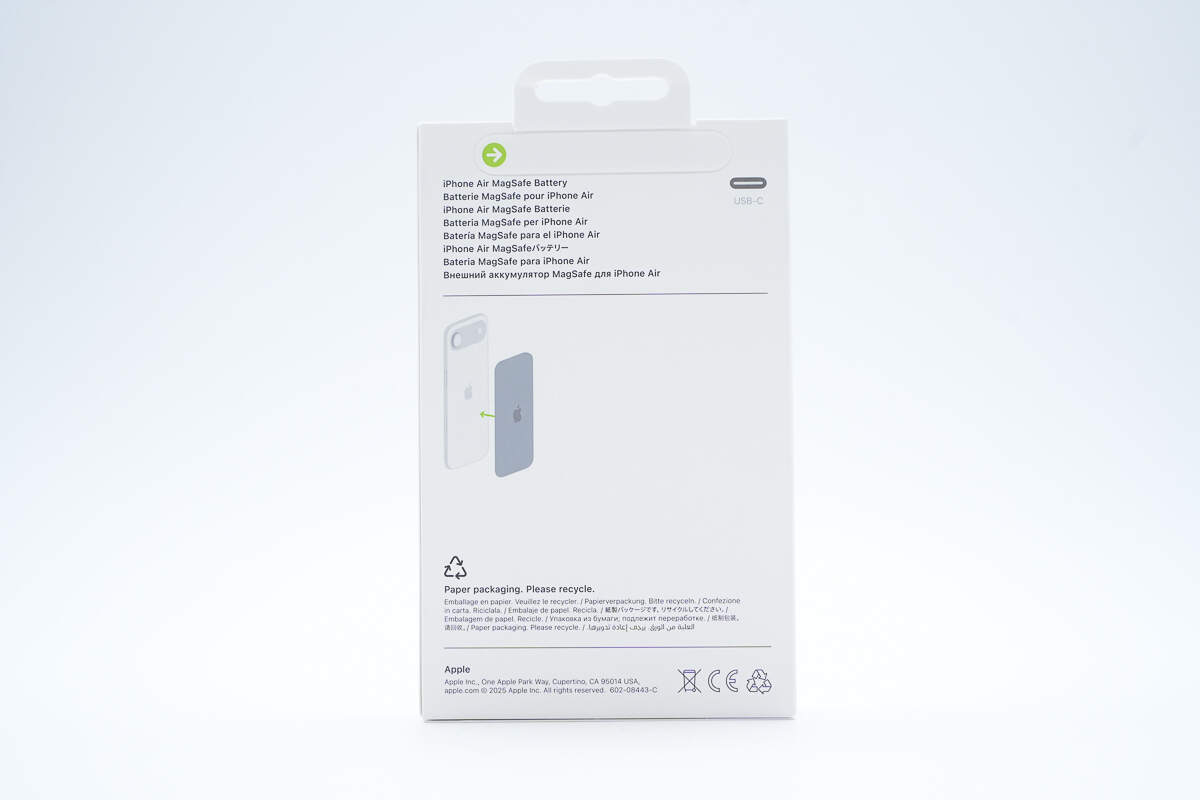

背面印有产品多国语言名称，使用示意图，CE认证信息等。

包装盒侧面贴有移动电源参数贴纸。

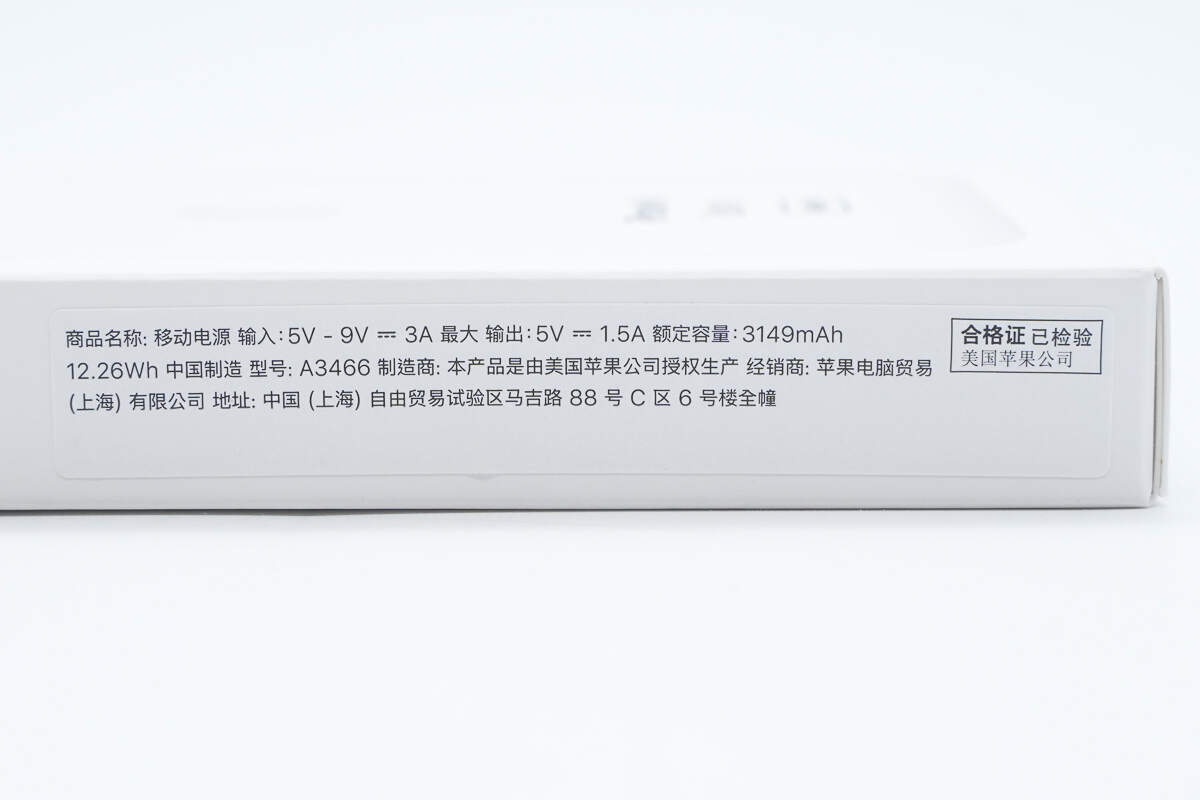

贴纸上参数特写，下面到产品实物展示环节再介绍。

另一侧贴有产品生产日期和序列号贴纸，中国制造。

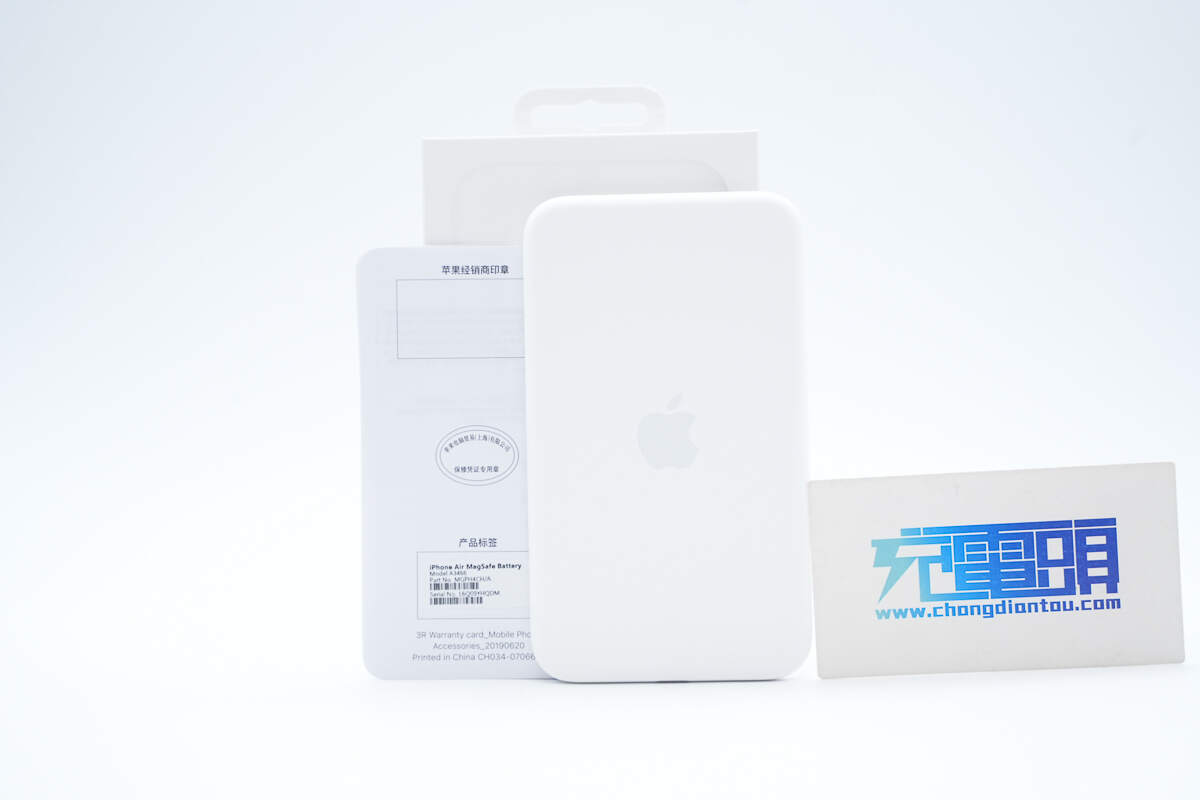

包装内包括MagSafe电池、使用说明书和保修卡。

MagSafe电池包裹保护贴纸防止磨损。

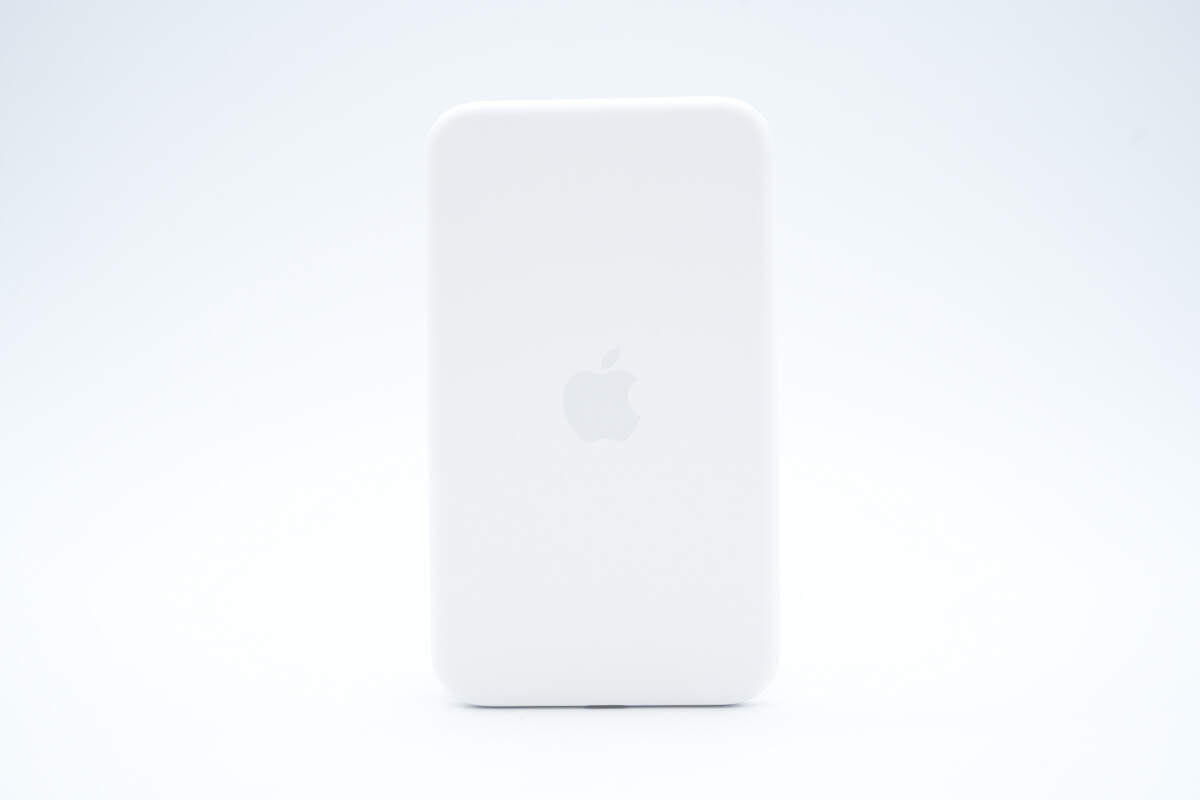

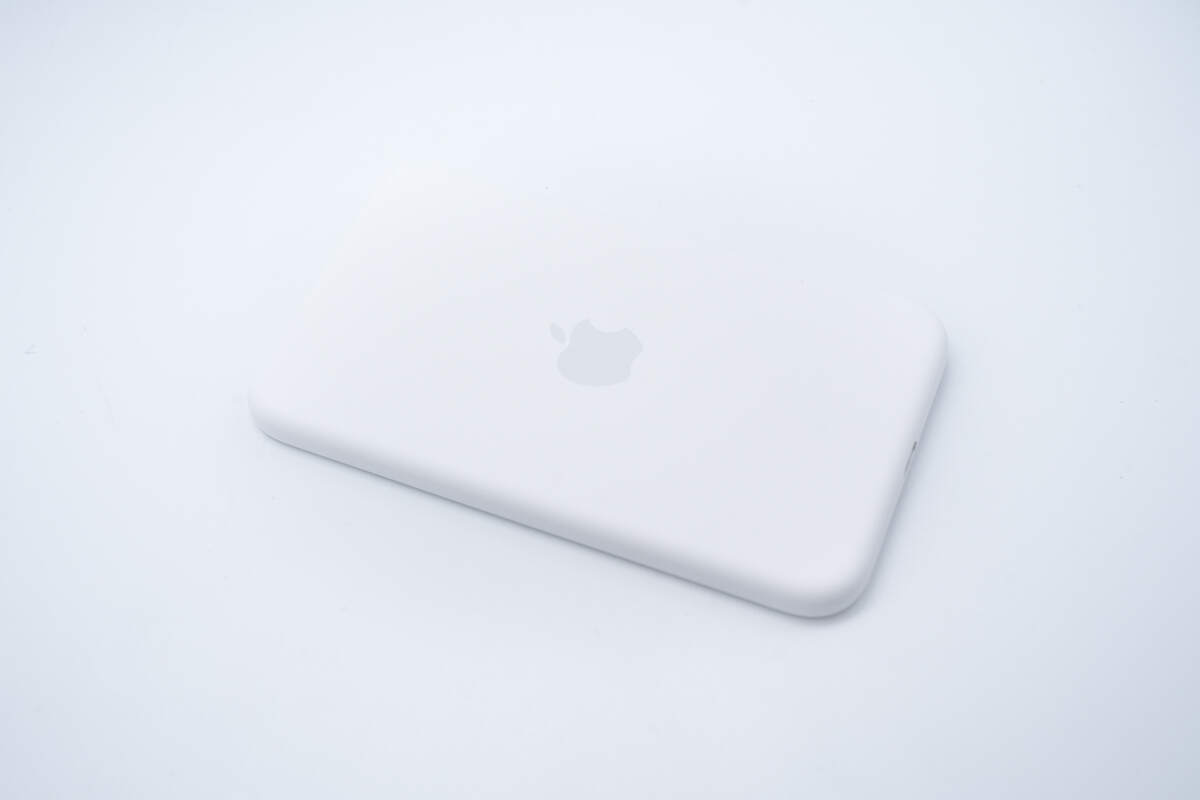

MagSafe电池背面设有苹果logo。

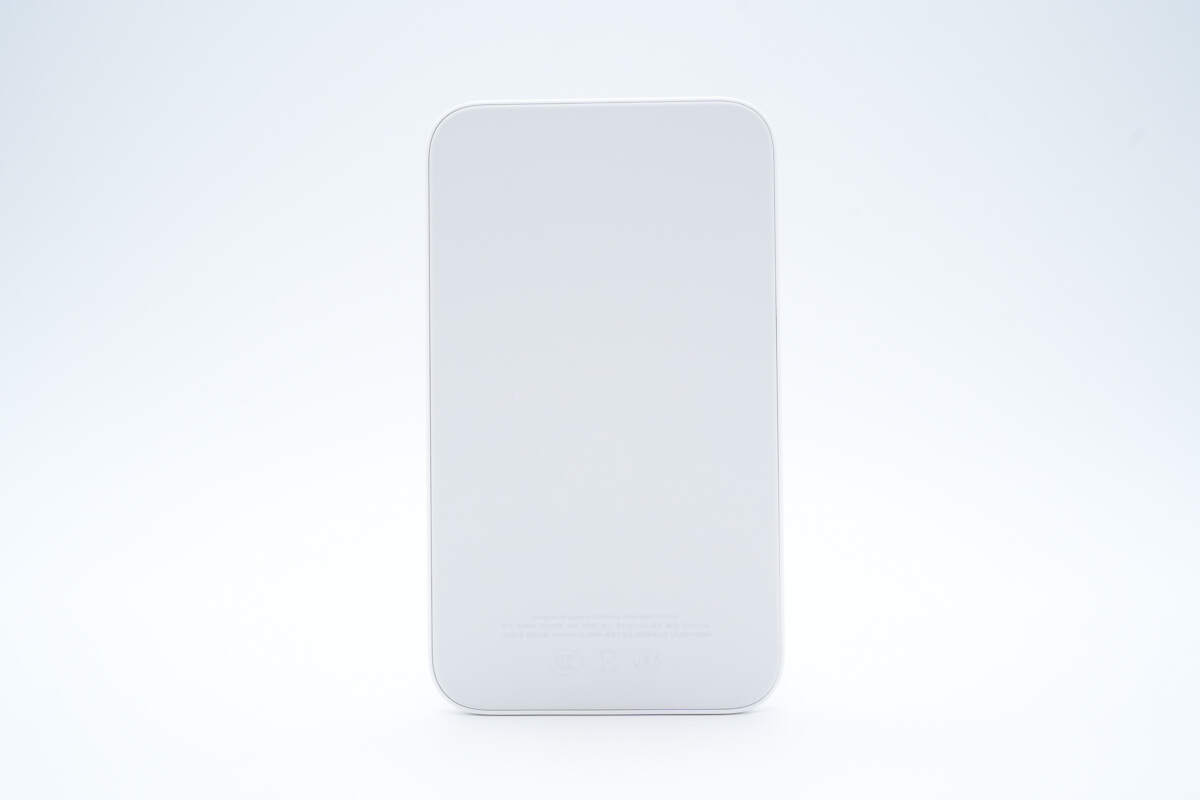

机身正面采用类肤材质，与手机贴合。

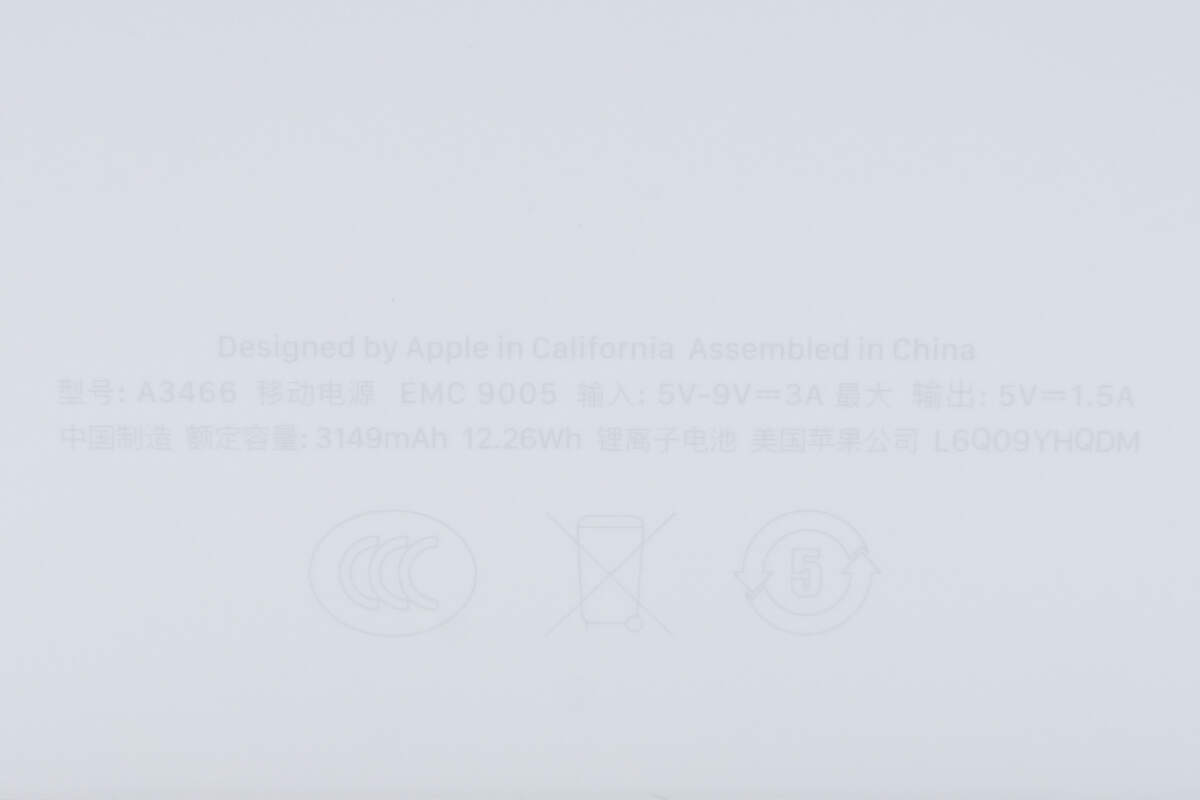

正面下方区域印有产品参数

型号：A3466

输入：5-9V 3A

输出：5V1.5A

额定容量：3149mAh 12.26Wh

电池类型：锂离子电池

美国苹果公司

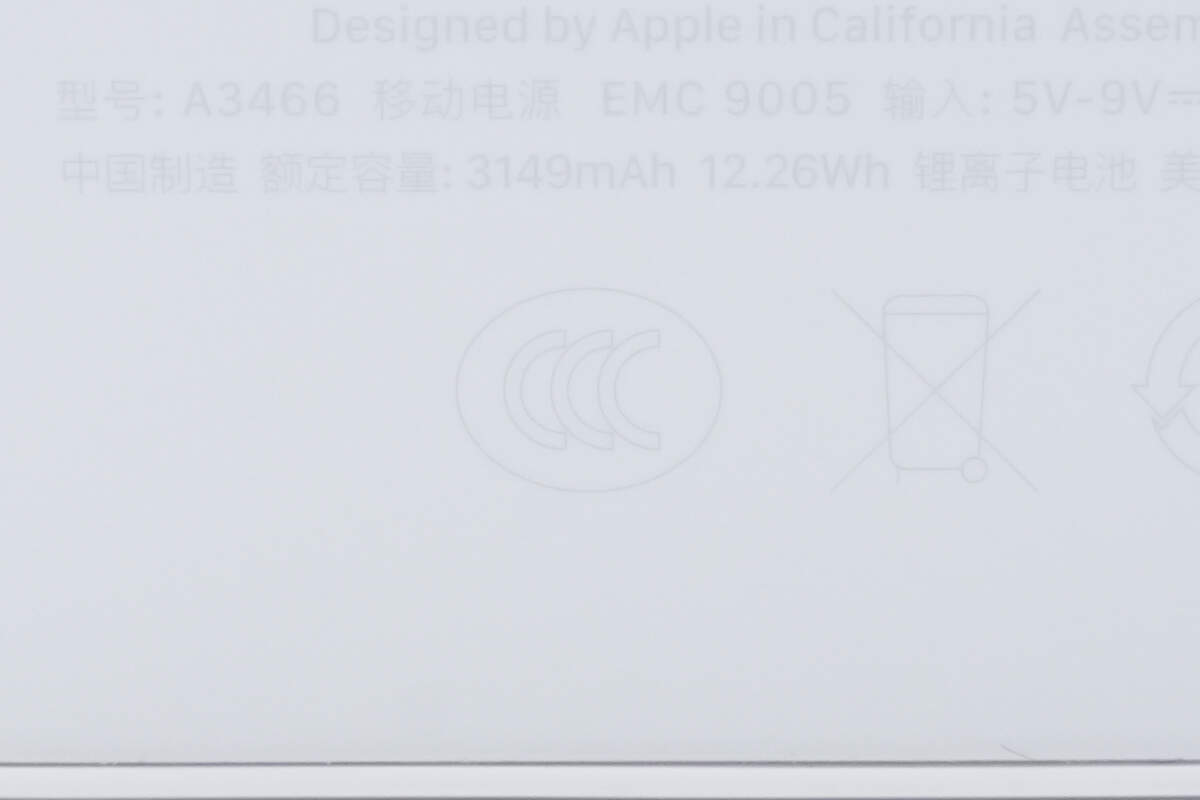

移动电源通过了CCC认证。

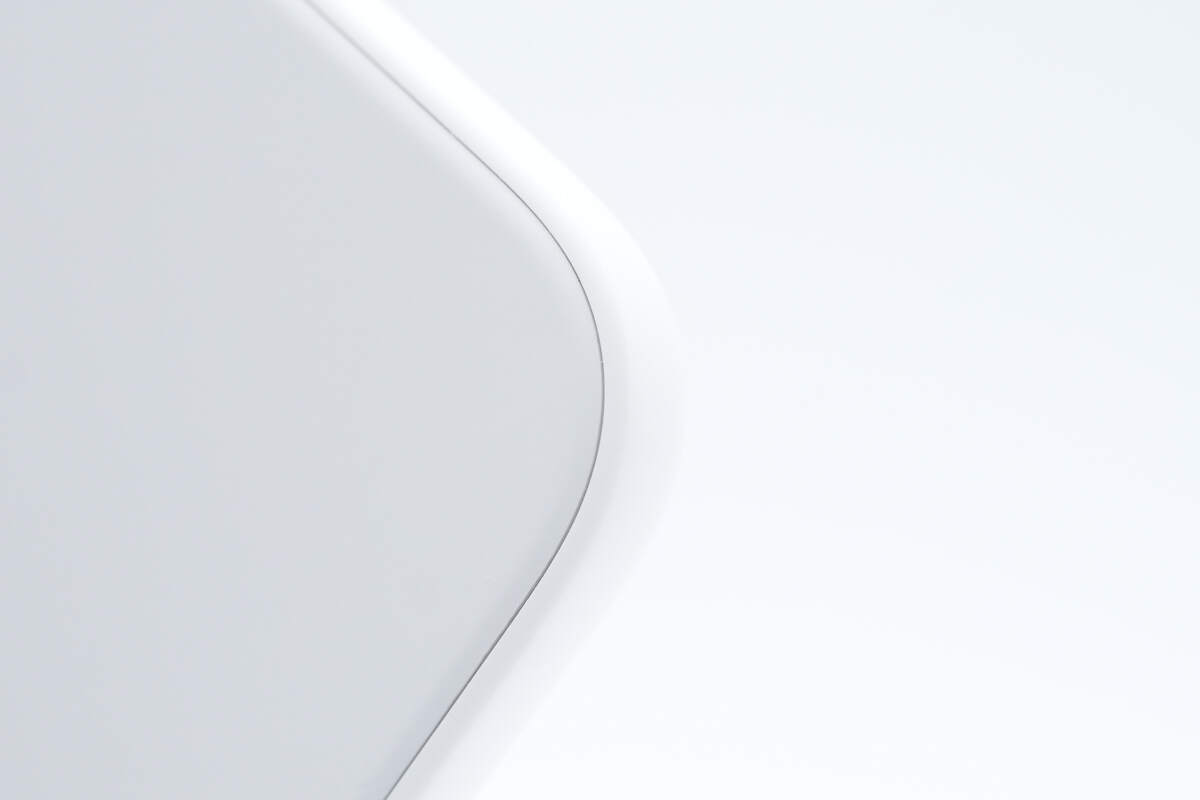

机身面板与壳体接缝特写。

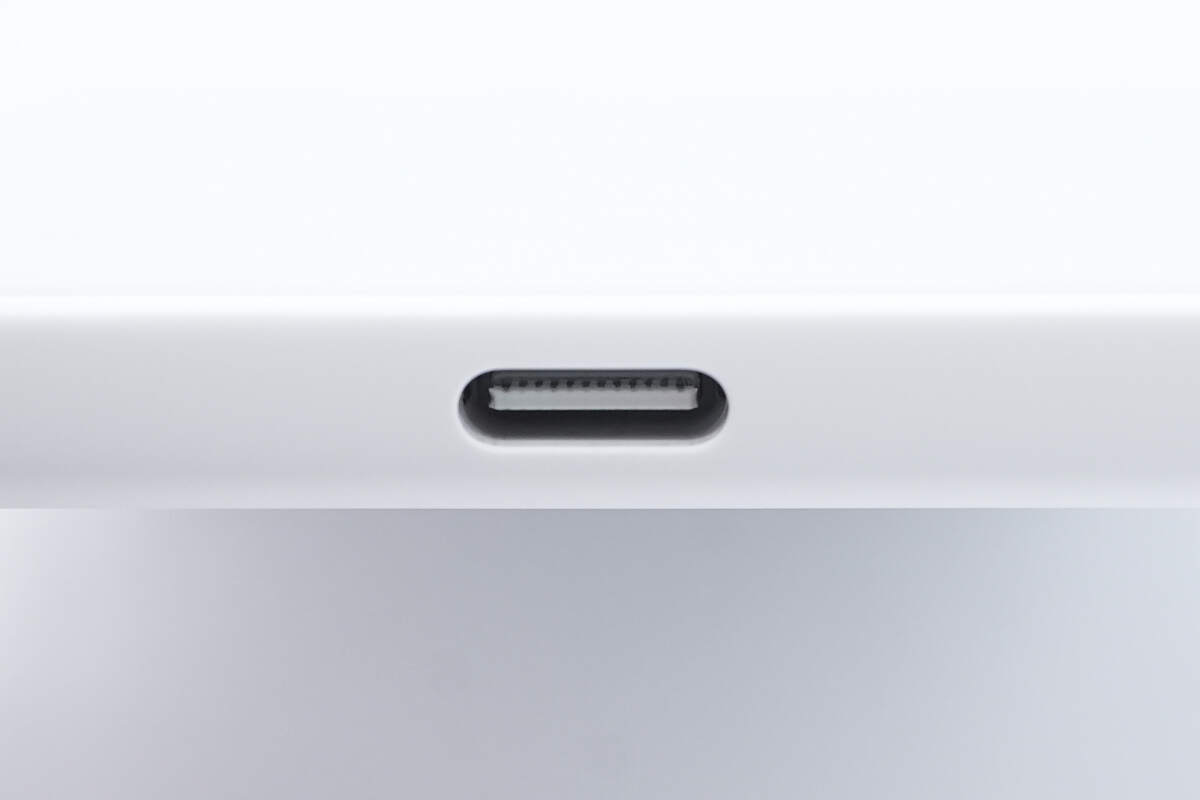

机身底部设有USB-C接口，可直接使用手机充电器，统一生态。

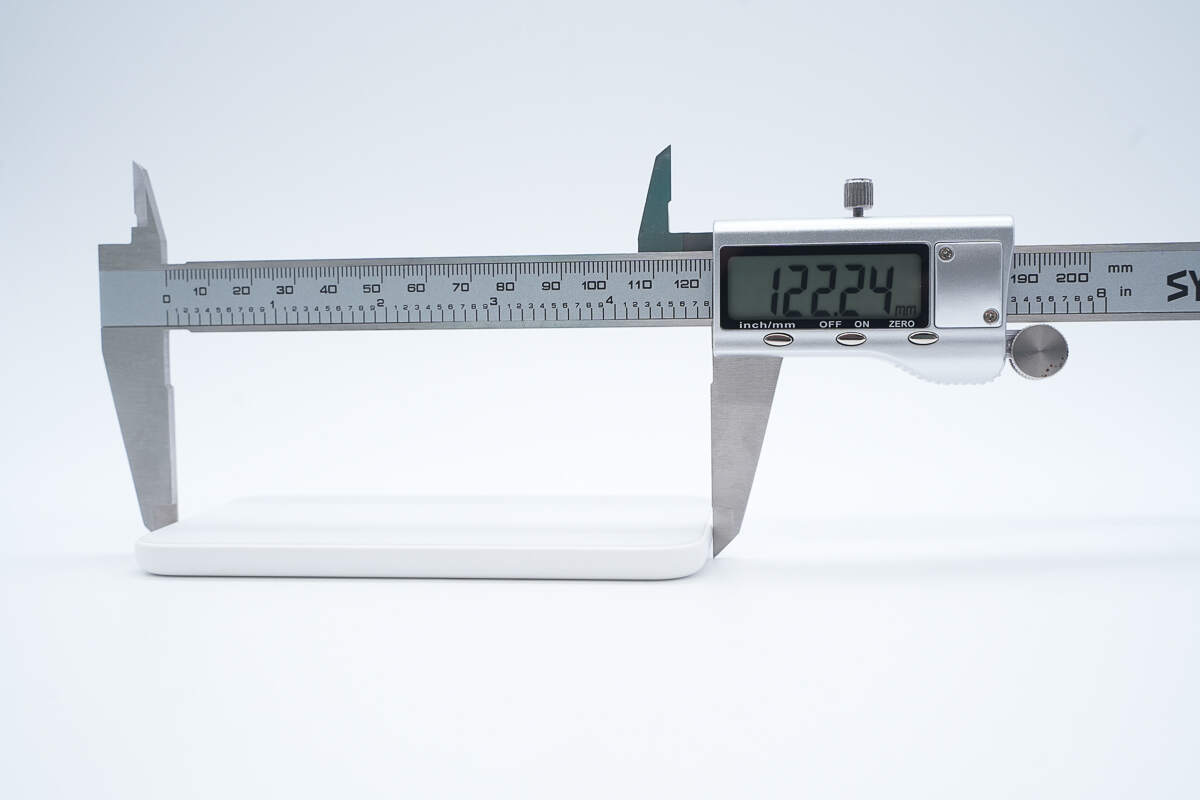

使用游标卡尺测得机身长度约为122.2mm。

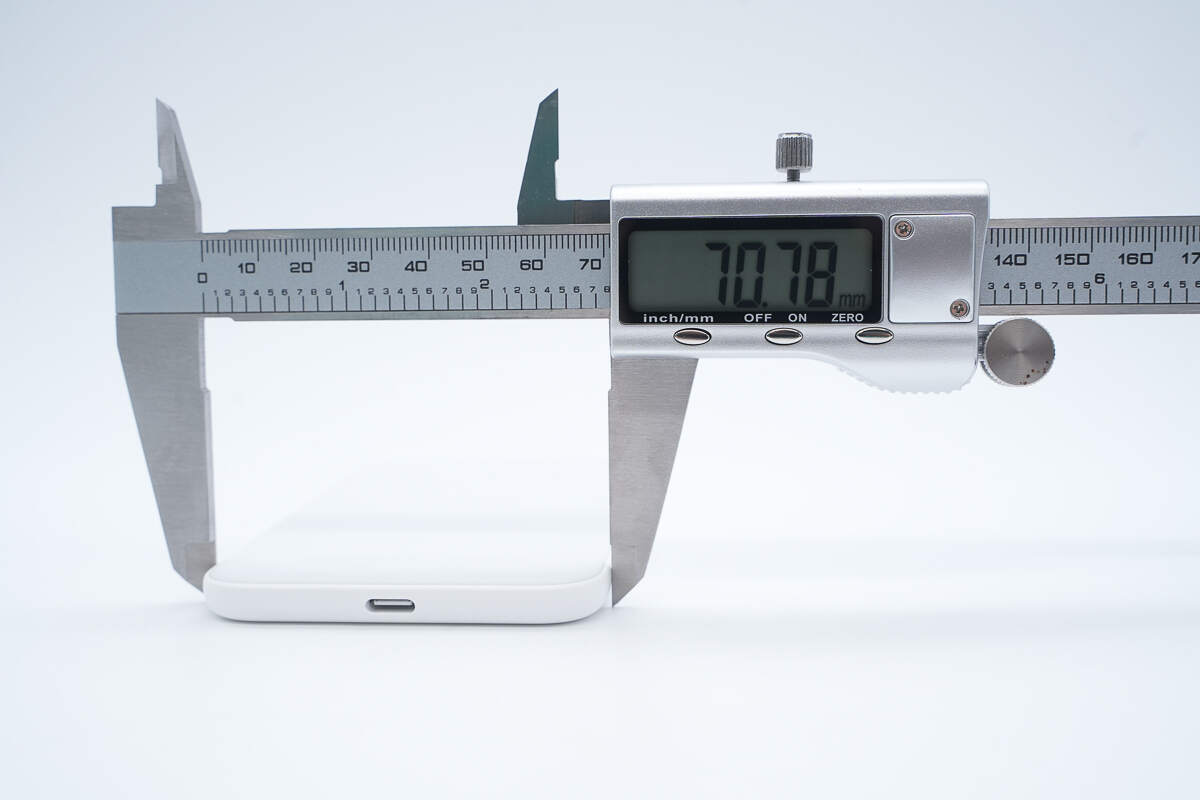

测得机身宽度约为70.8mm。

测得机身厚度约为7.7mm。

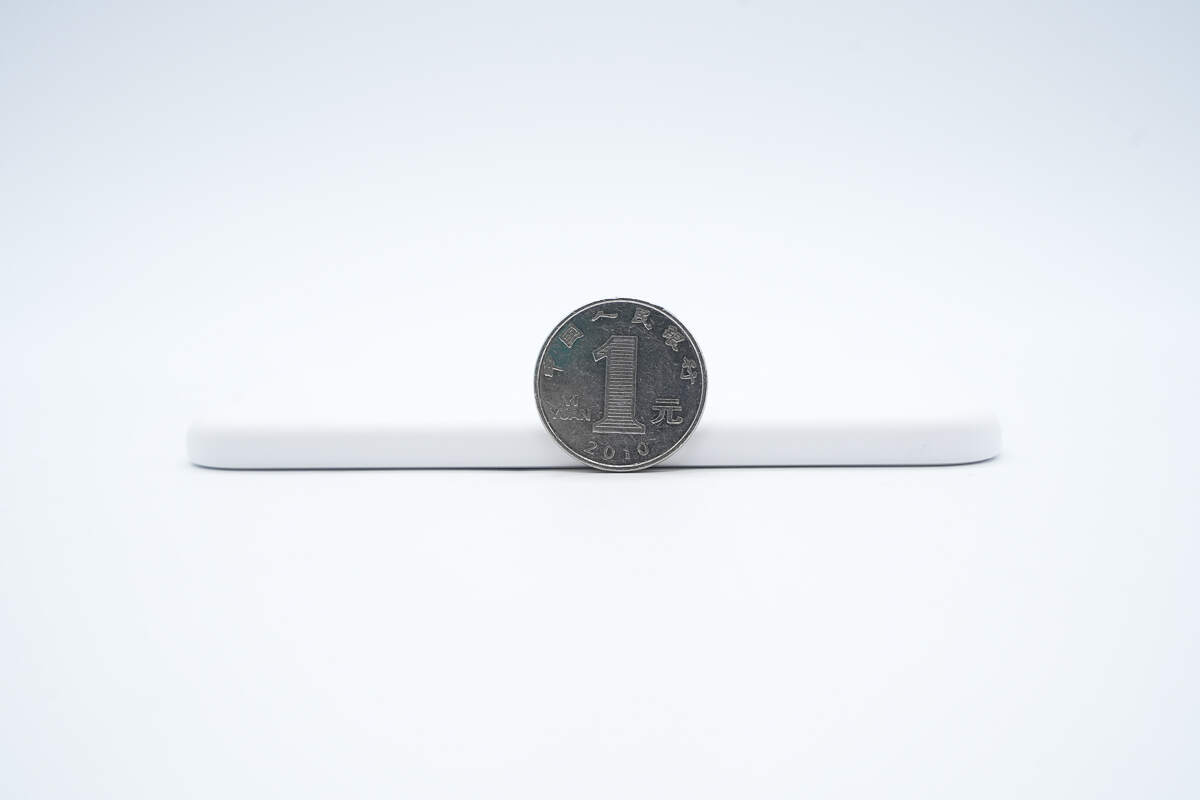

MagSafe电池与1元硬币对比厚度。

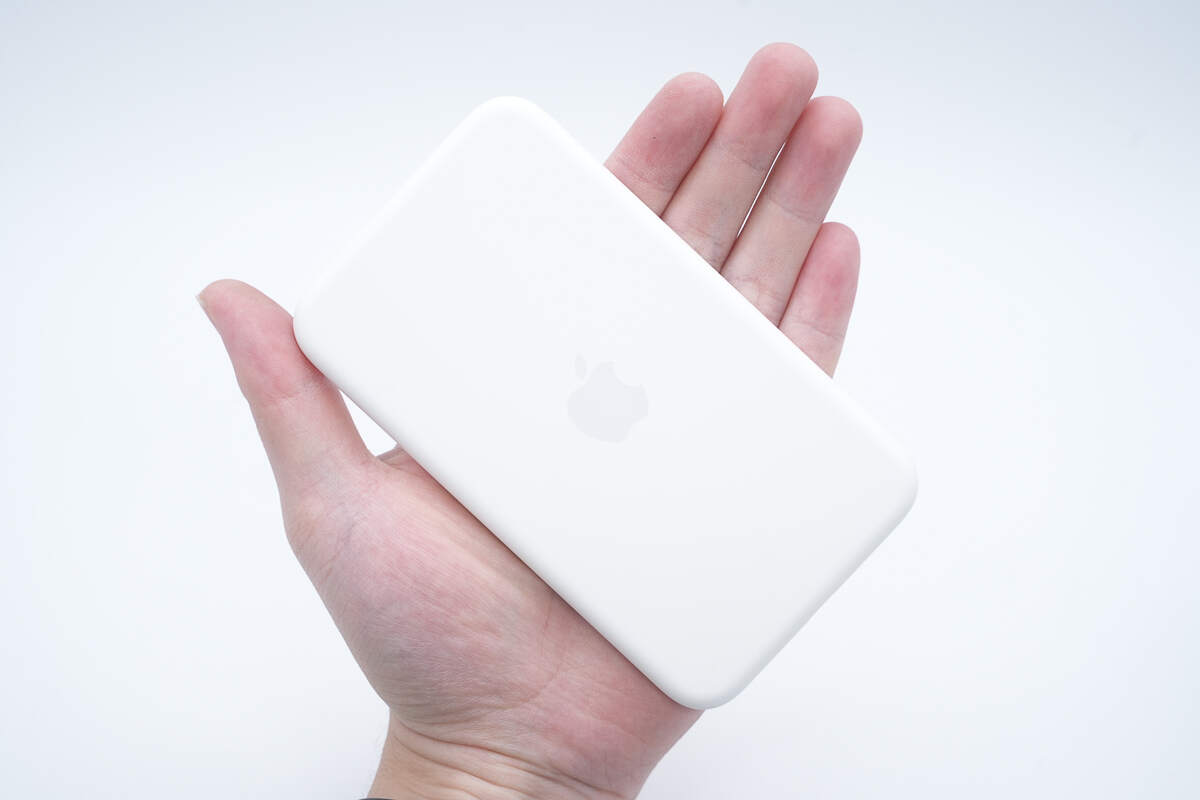

MagSafe电池拿在手上的直观感受。

测得MagSafe电池重量约为126.5g。

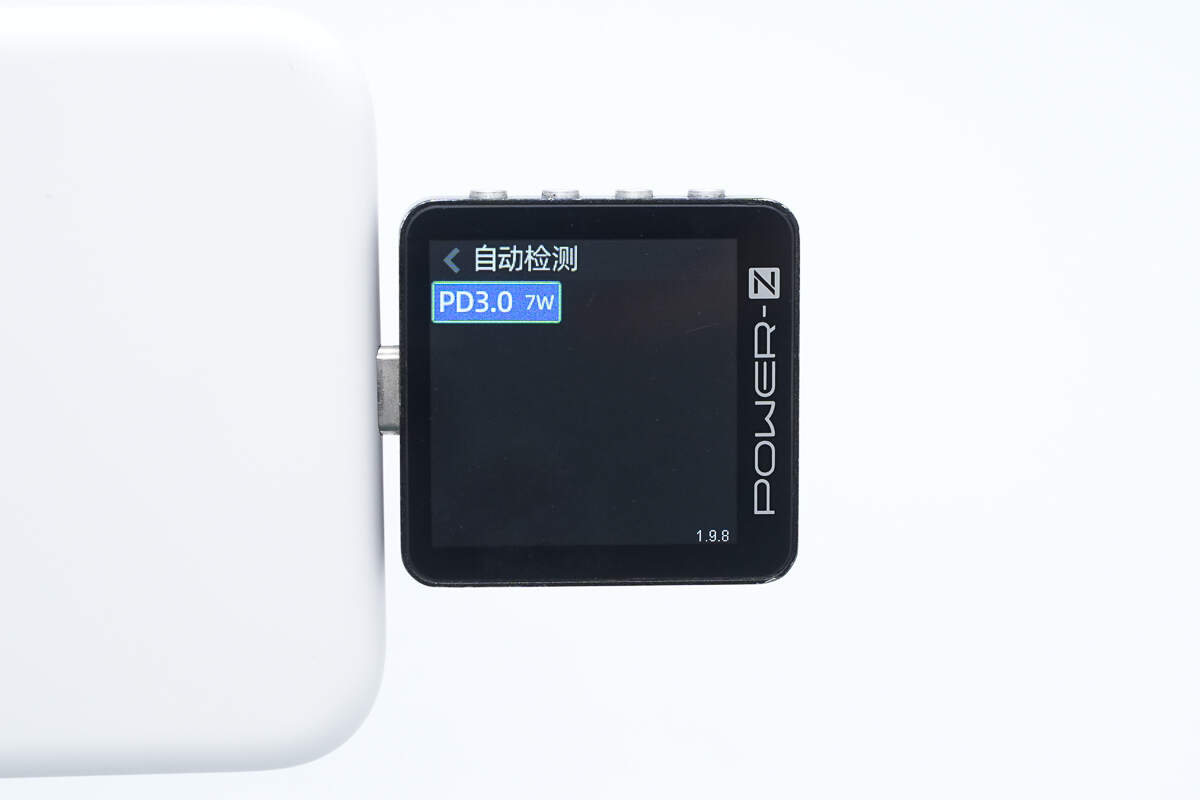

测得MagSafe电池支持PD3.0充电协议。

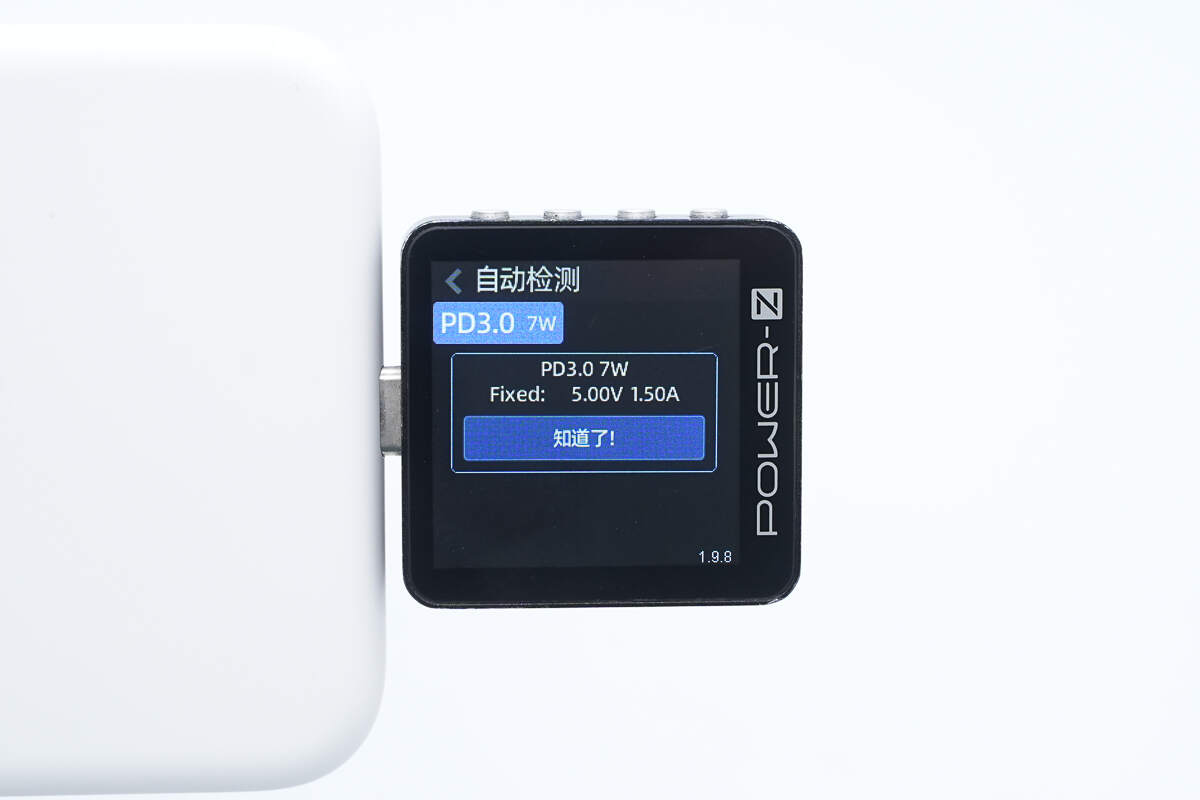

PDO报文显示MagSafe电池具备5V1.5A一组固定电压档位。

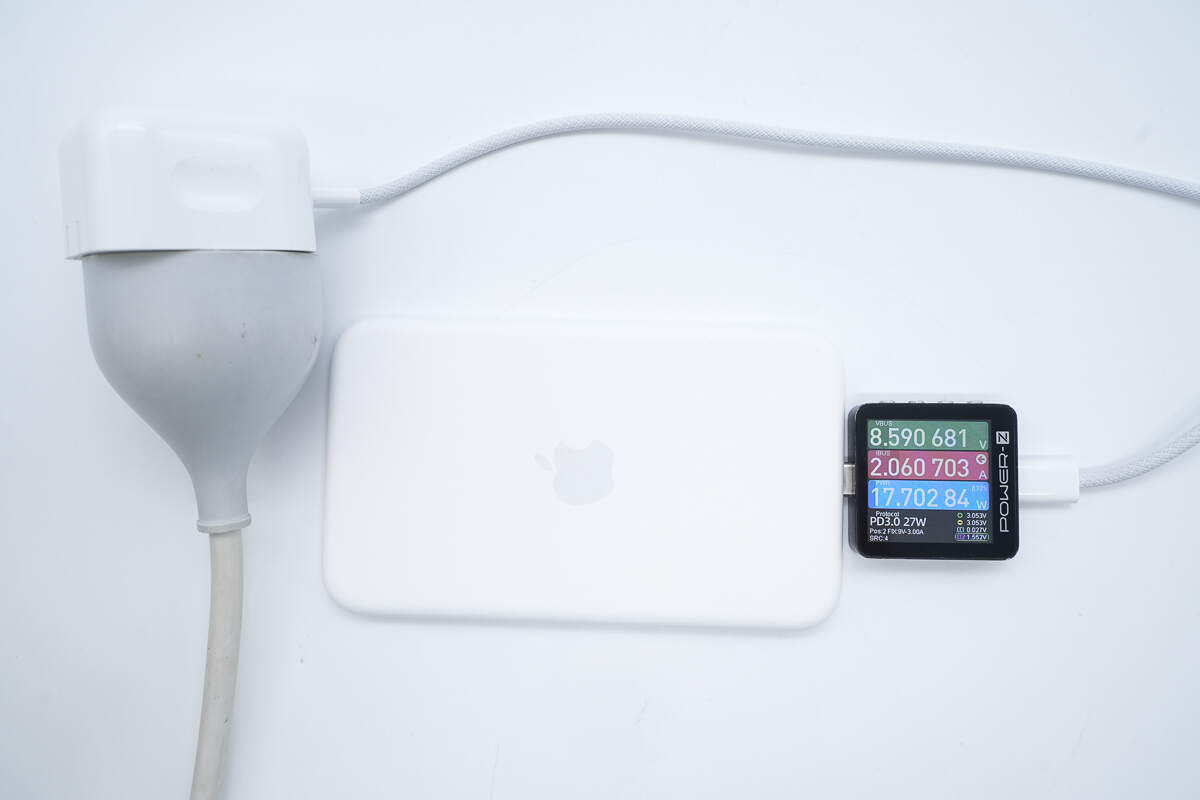

使用苹果原装40W充电器为MagSafe电池充电，通过ChargerLAB POWER-Z KM003C测得充电电压为8.6V，充电电流2.06A，充电功率17.7W。

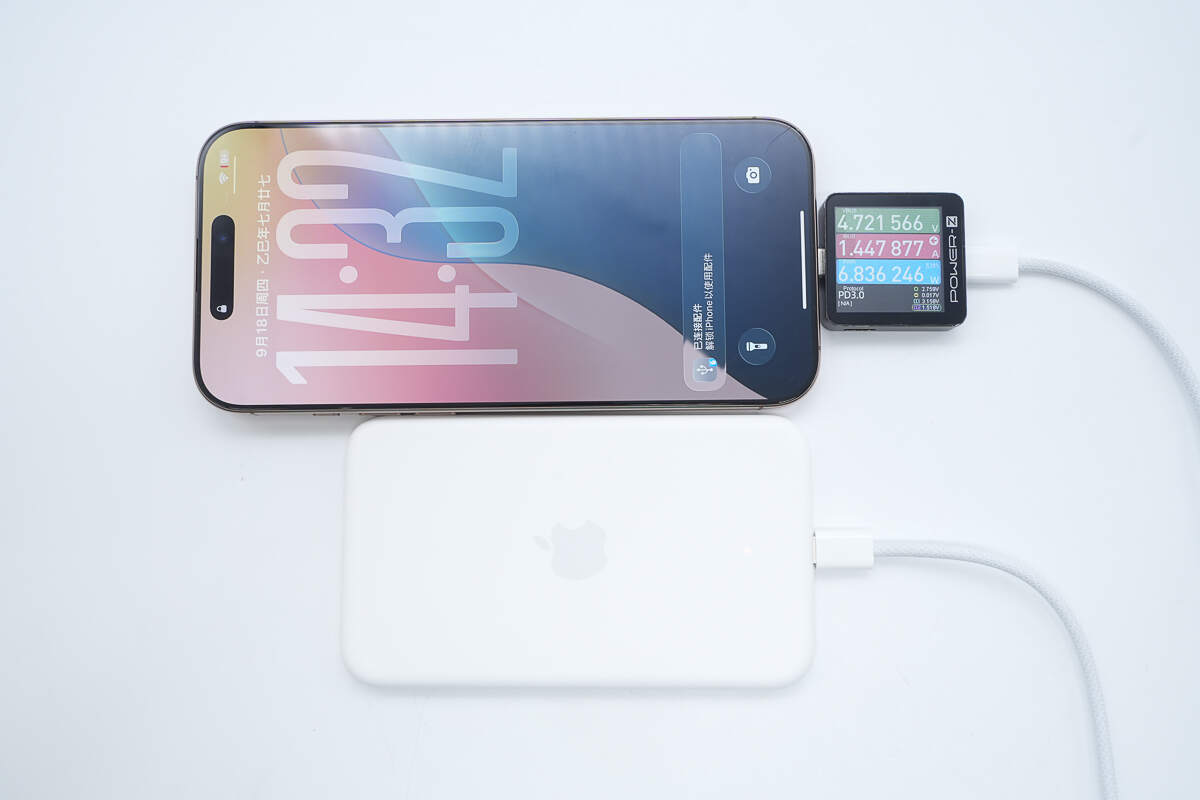

将MagSafe电池连接至iPhone 16 Pro Max充电，显示充电电压约为4.72V，充电电流约为1.45A，充电功率约为6.84W。

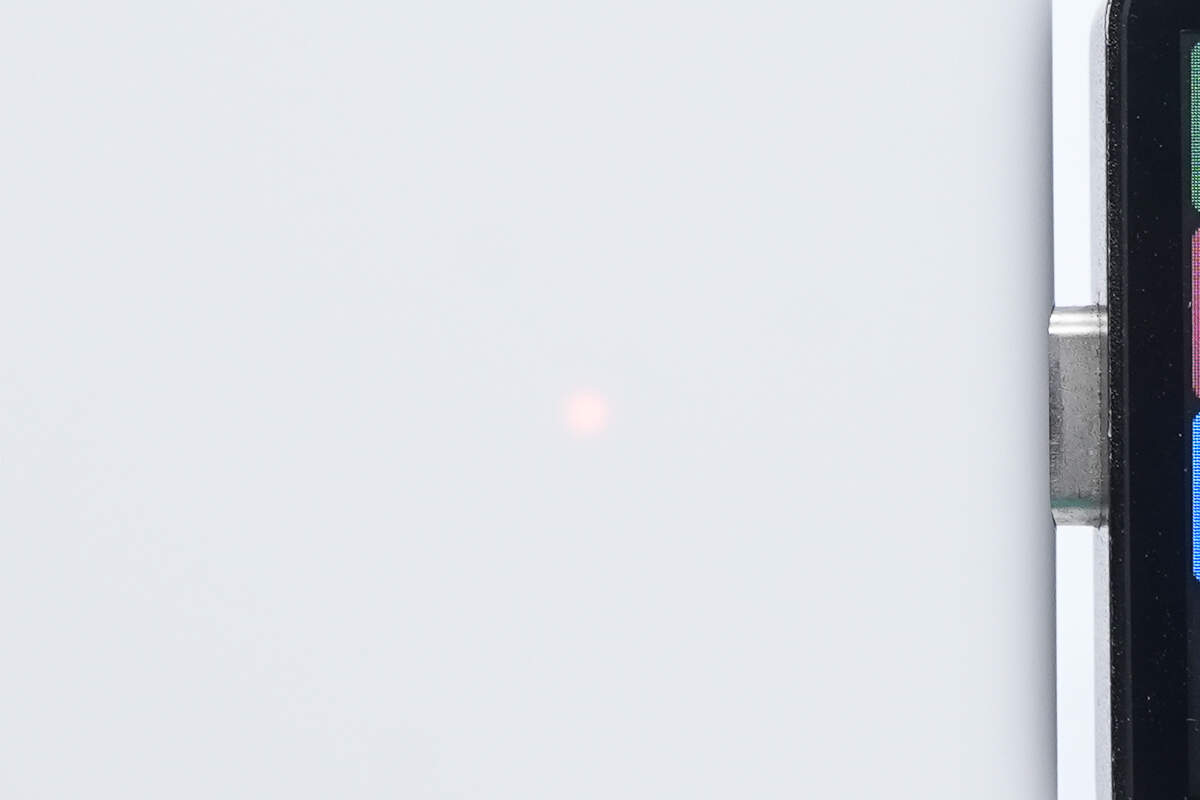

机身背面设有LED指示灯。

苹果iPhone Air专用MagSafe电池拆解

看完了这款MagSafe电池的外观展示和功能测试，下面就进行拆解，一起看看内部的设计和用料。

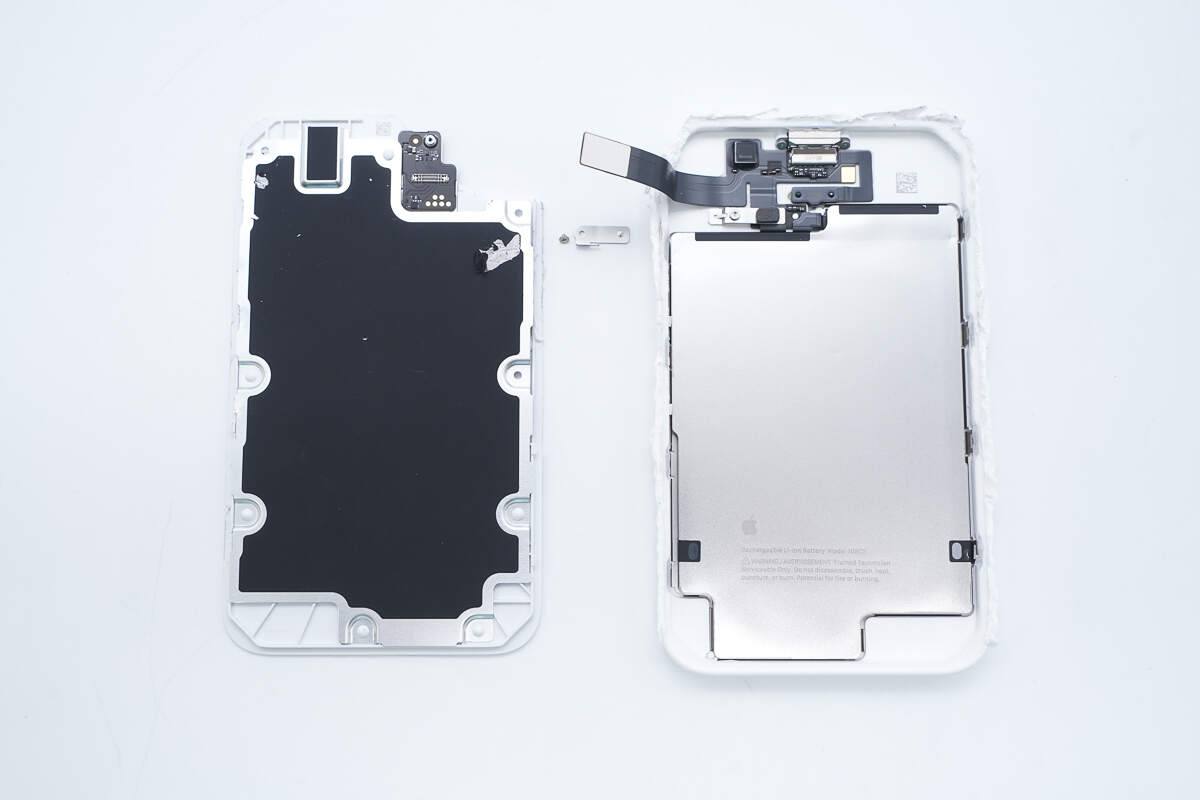

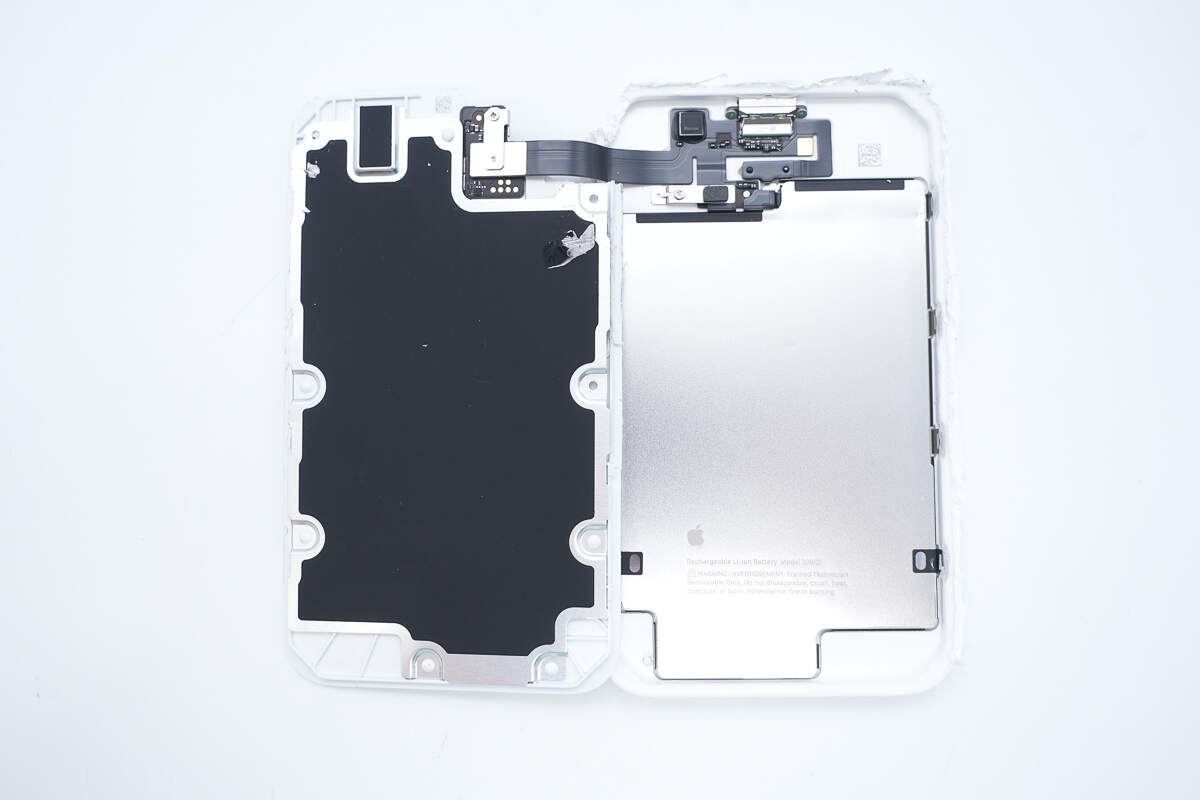

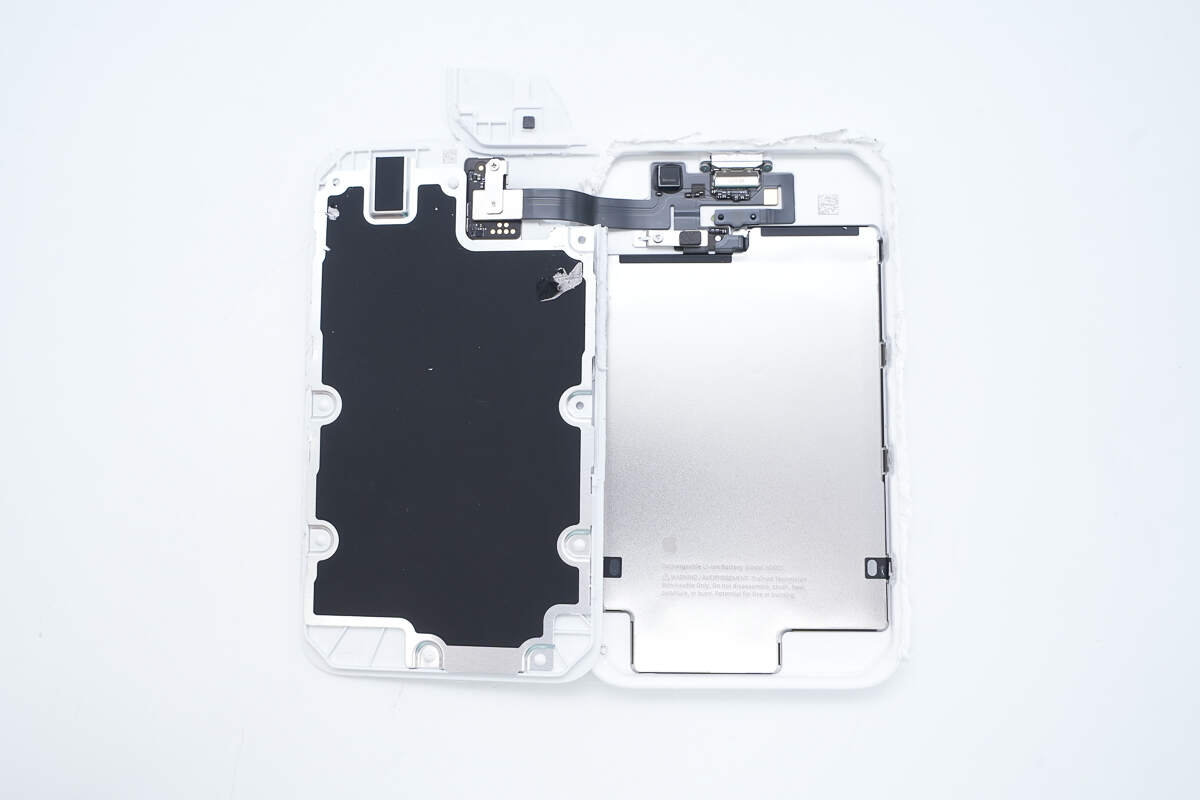

首先沿壳体接缝拆开MagSafe电池，内部为双层设计。

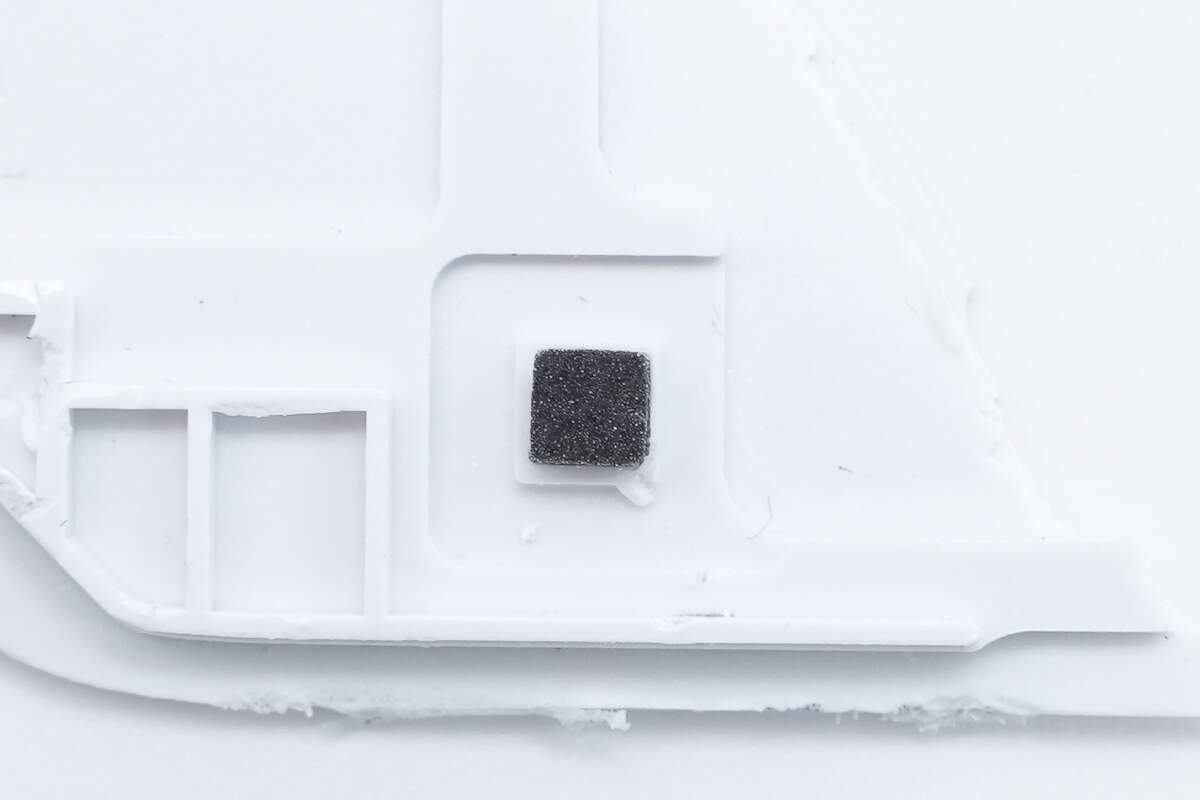

面板对应滤波电感粘贴缓冲泡棉。

面板内部无线充电模块与电池壳体通过排线连接。

排线插座通过螺丝压板固定。

断开排线连接，分离面板内部无线充电组件和壳体内的电池组件。

无线充电组件背面设有铝合金盖板。

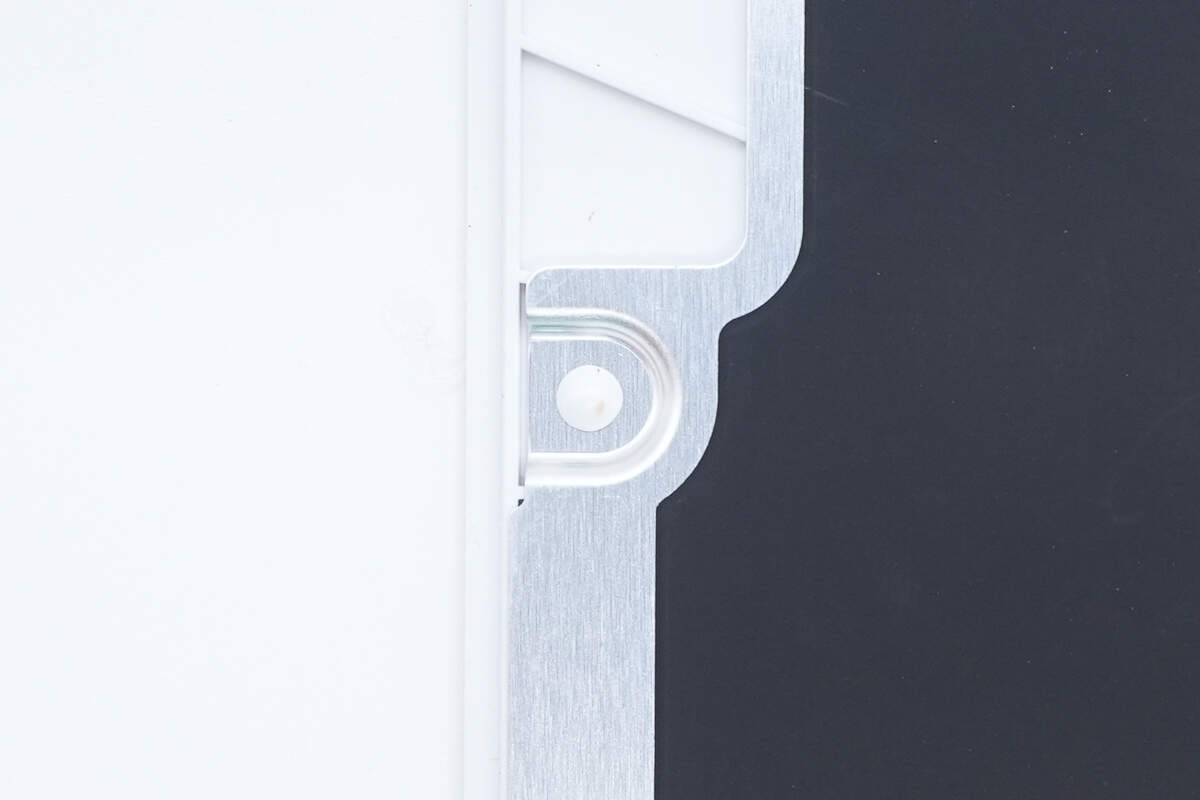

铝合金盖板通过塑料热熔固定。

铝合金盖板粘贴石墨散热膜。

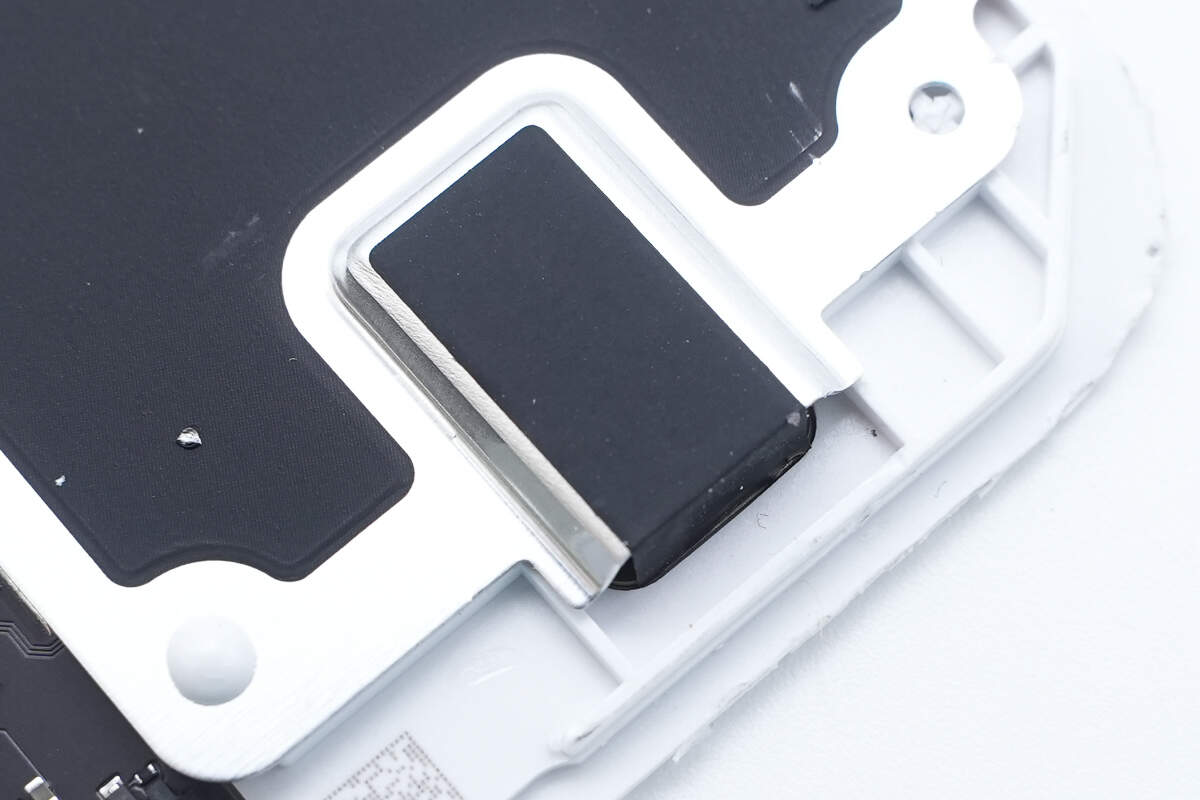

铝合金盖板对应元件形状冲压凸起。

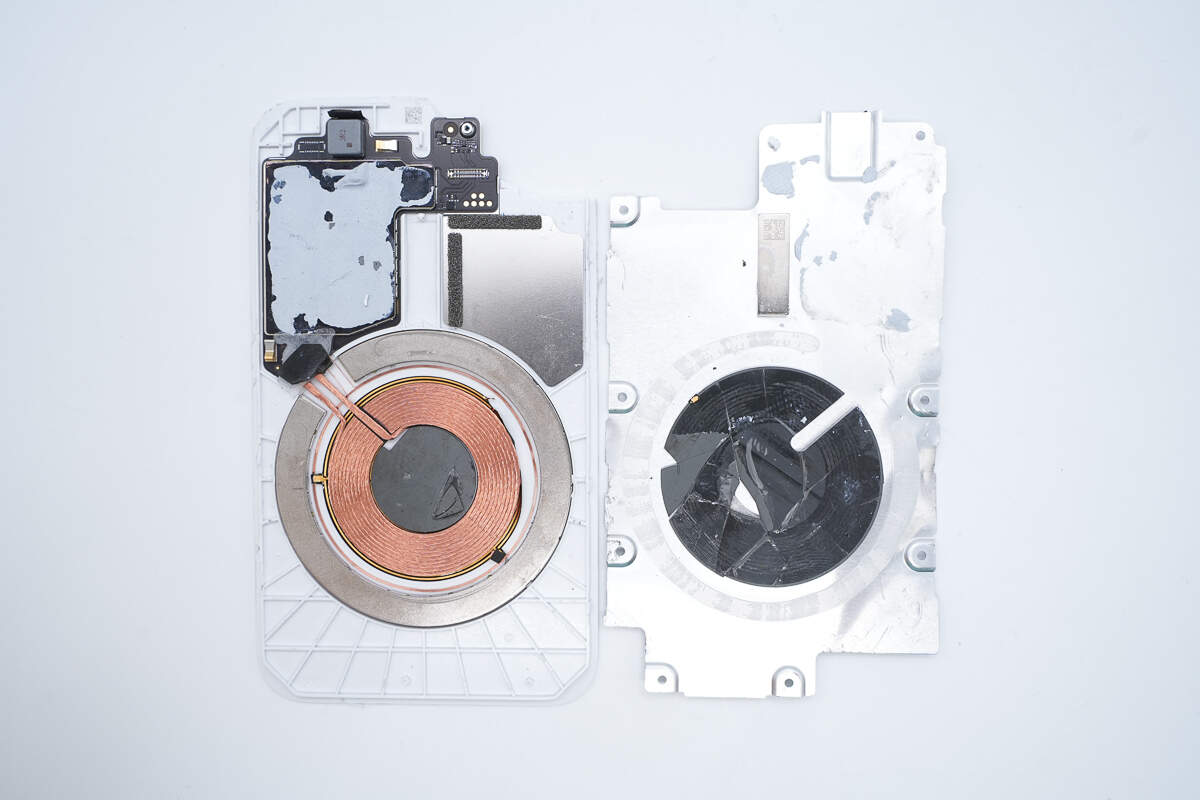

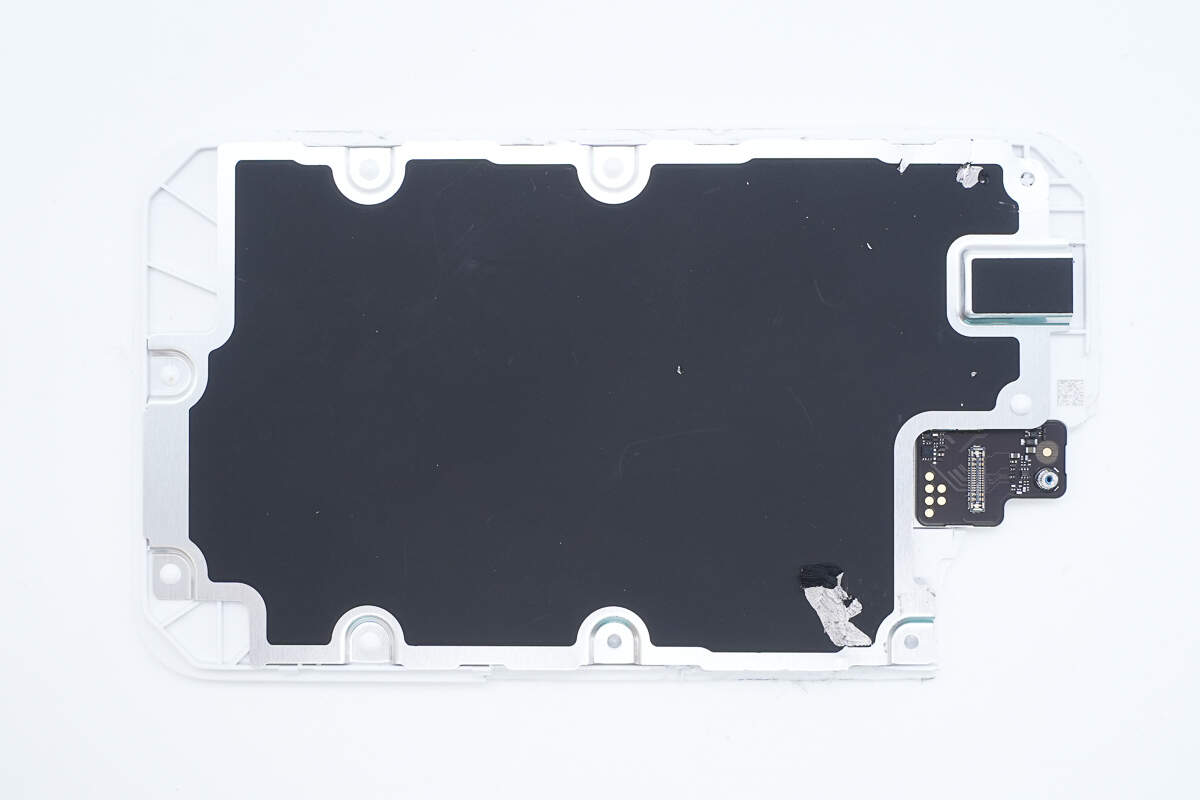

拆下铝合金盖板，盖板内部粘贴隔磁片和定位磁铁。

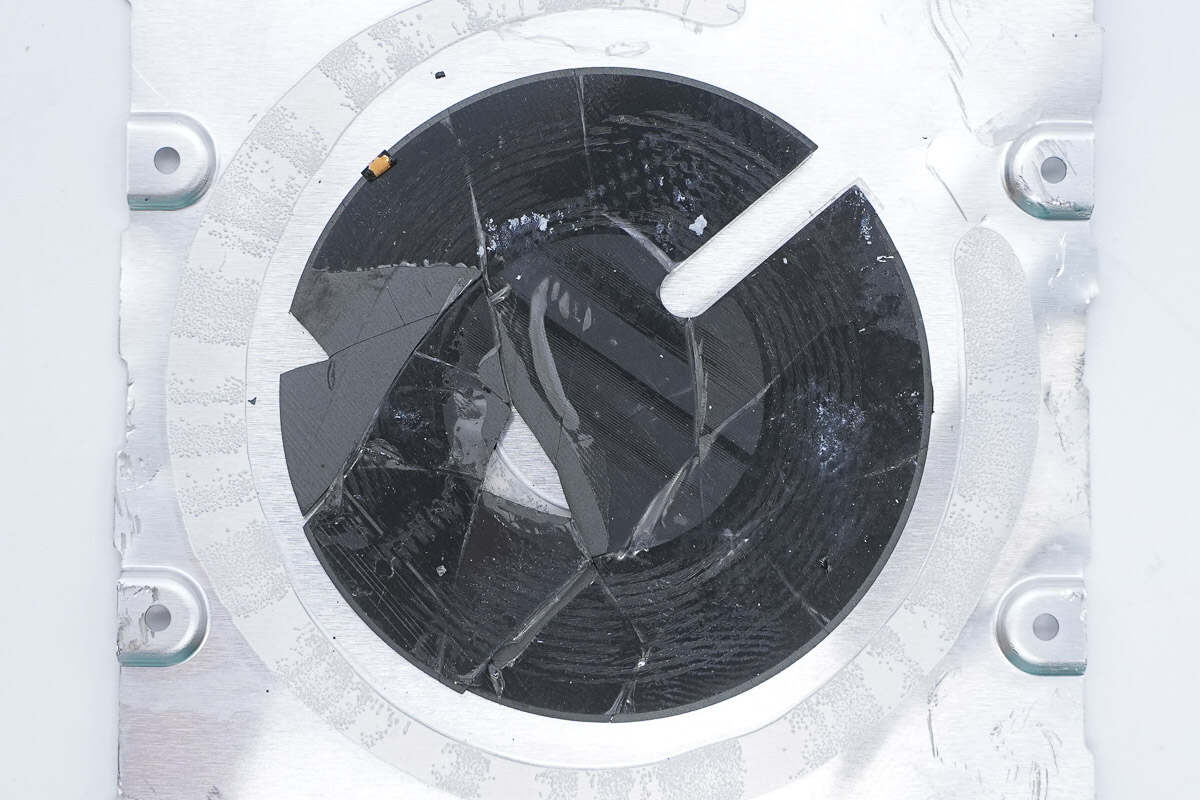

盖板内部隔磁片开槽，穿过线圈走线降低厚度。

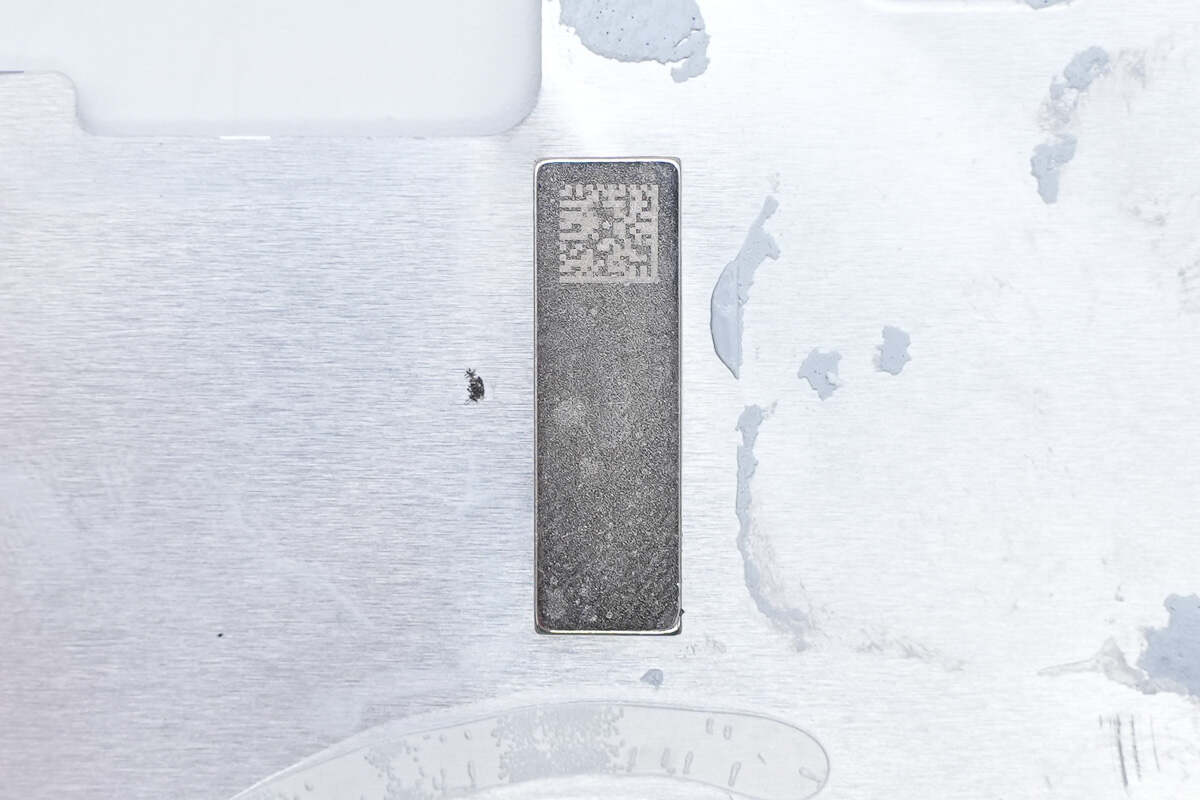

定位磁铁印有二维码。

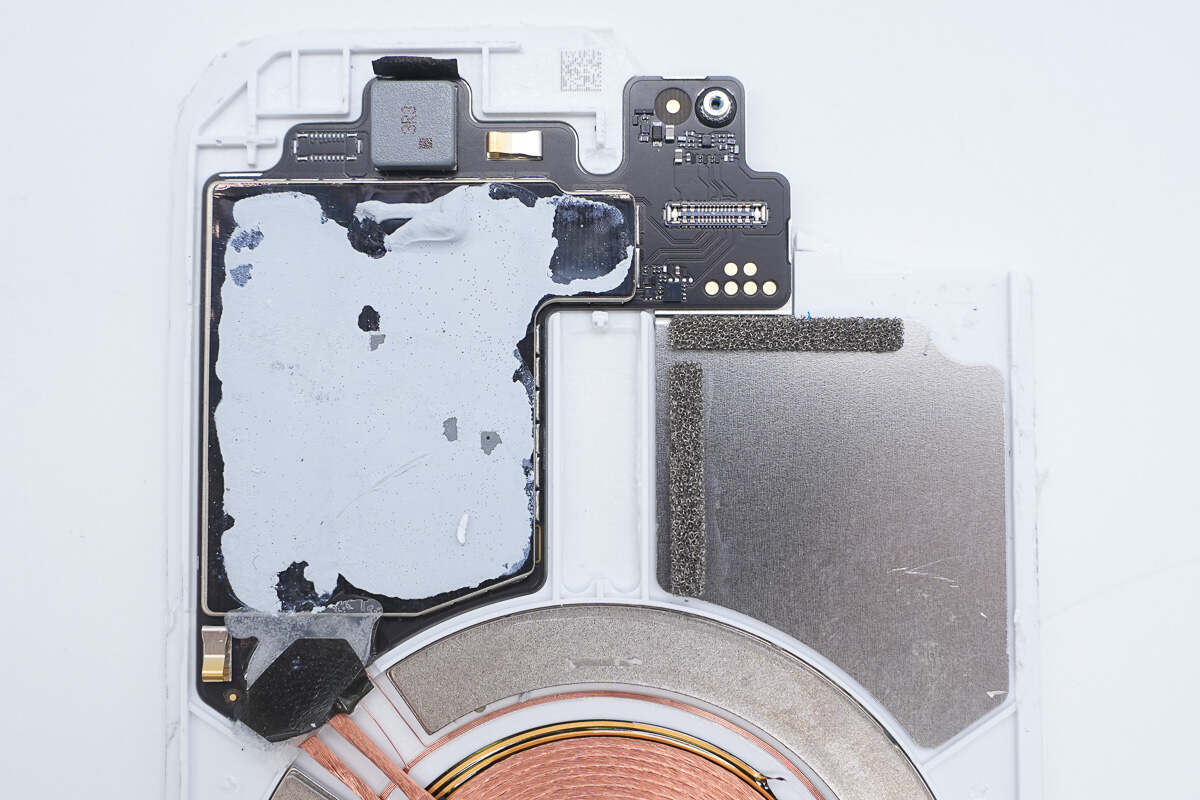

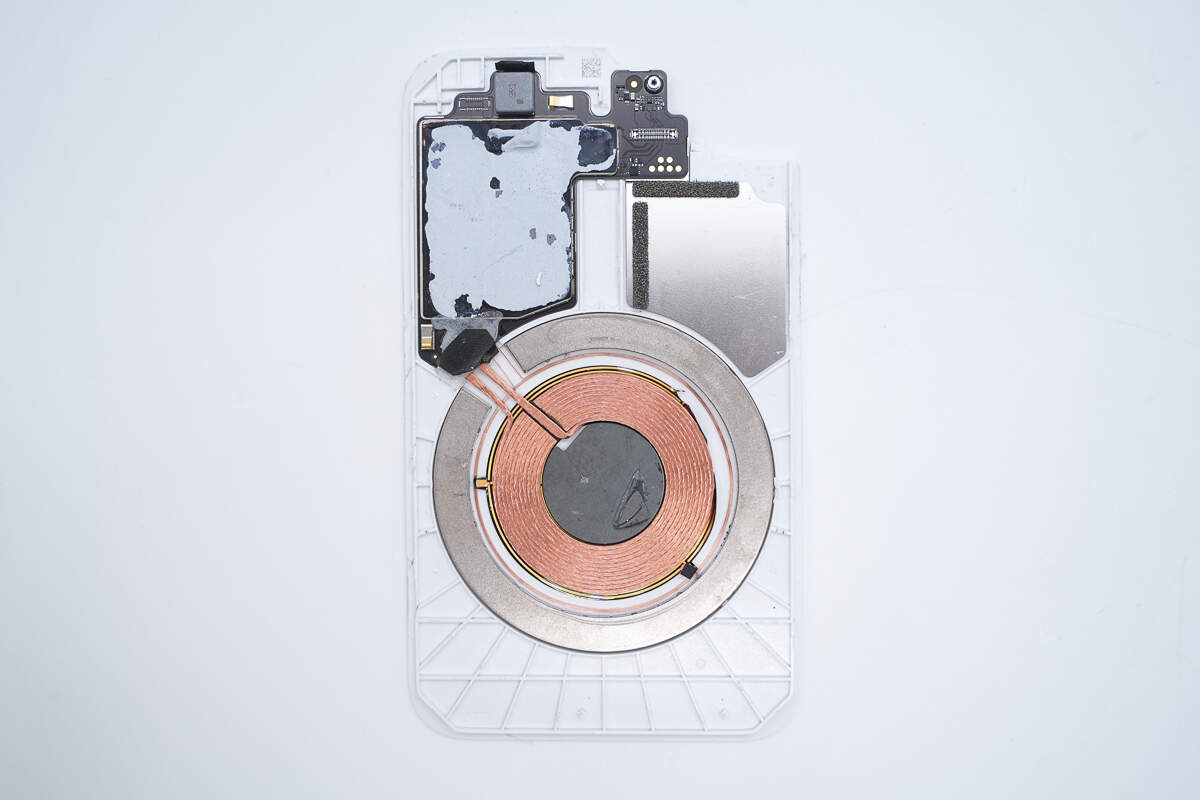

面板内部设有PCBA模块和无线充电线圈。

PCBA模块设有金属屏蔽罩，并涂有导热胶，接触铝合金盖板散热，背面粘贴铝板增加强度并辅助散热。

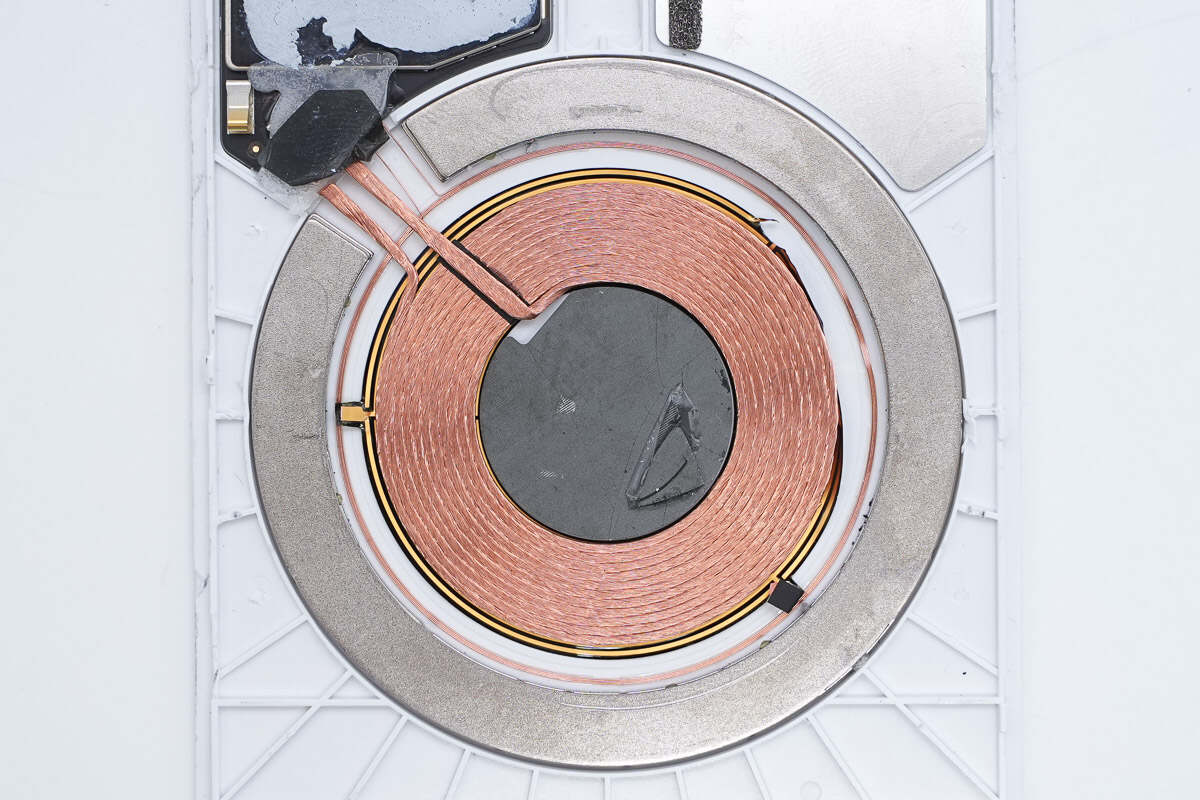

无线充电线圈边缘设有吸附手机的磁铁。

无线充电线圈与磁铁之间还设有通信线圈。

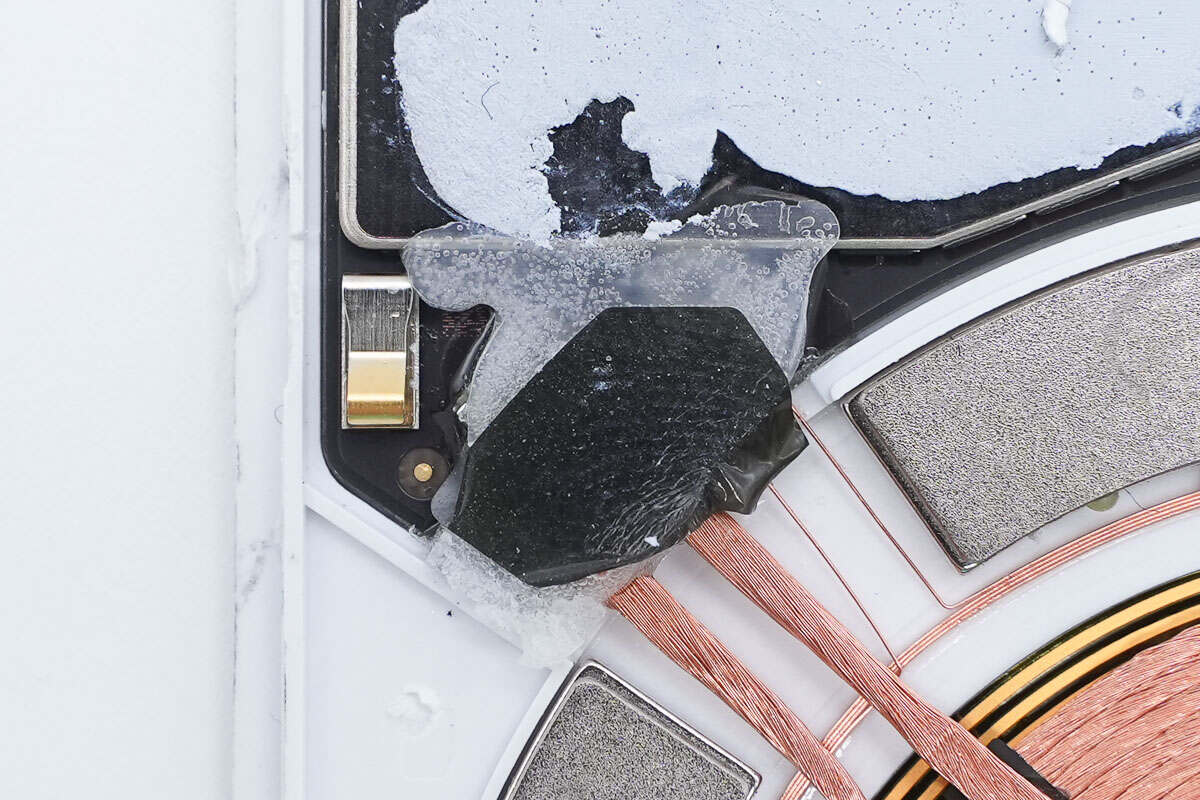

无线充电线圈焊点打胶加固，并粘贴胶带绝缘。

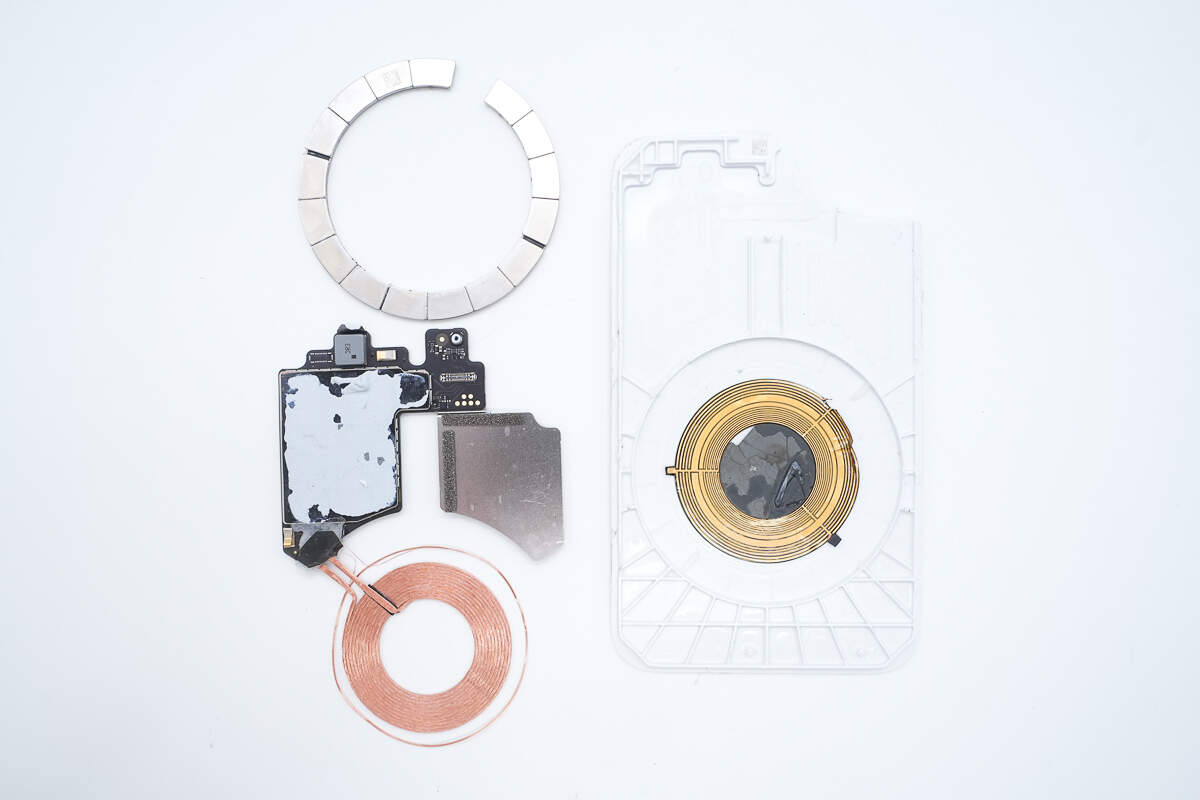

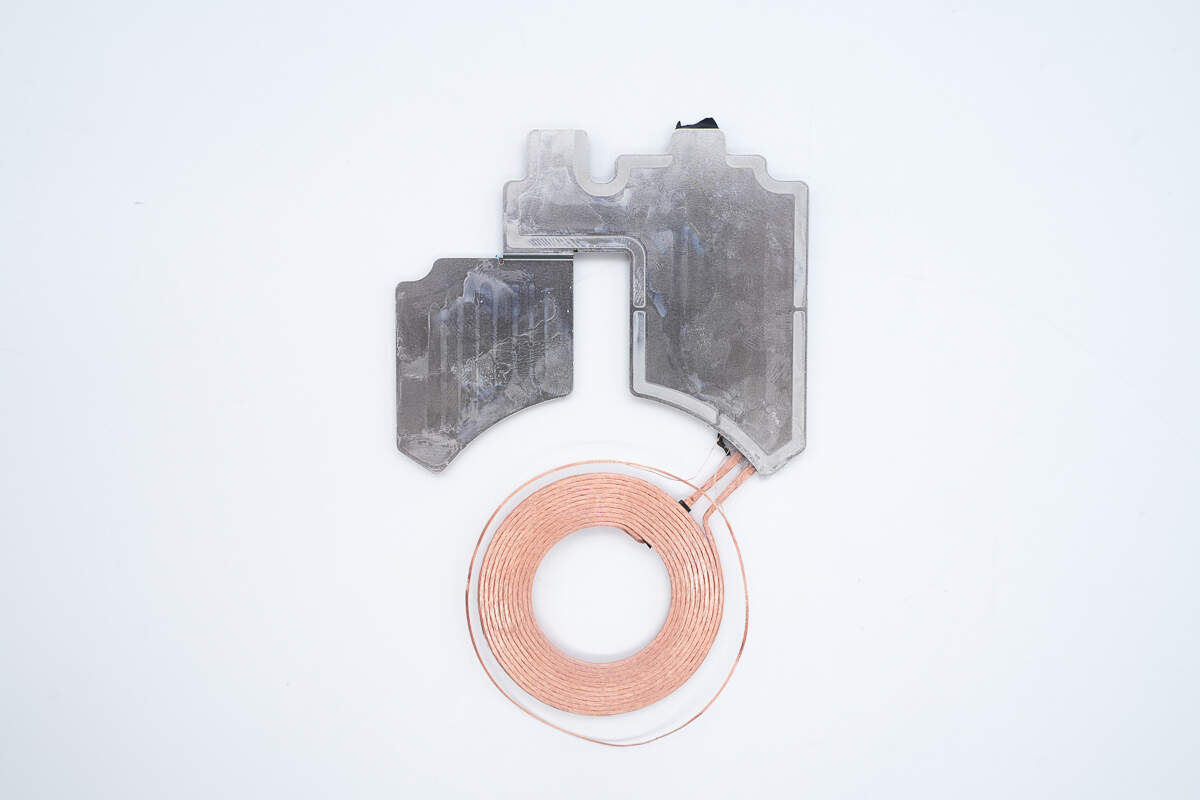

从盖板内部取出PCBA模块，磁铁和无线充电线圈。

盖板内部屏蔽层特写。

环状磁铁共由16块磁铁组成。

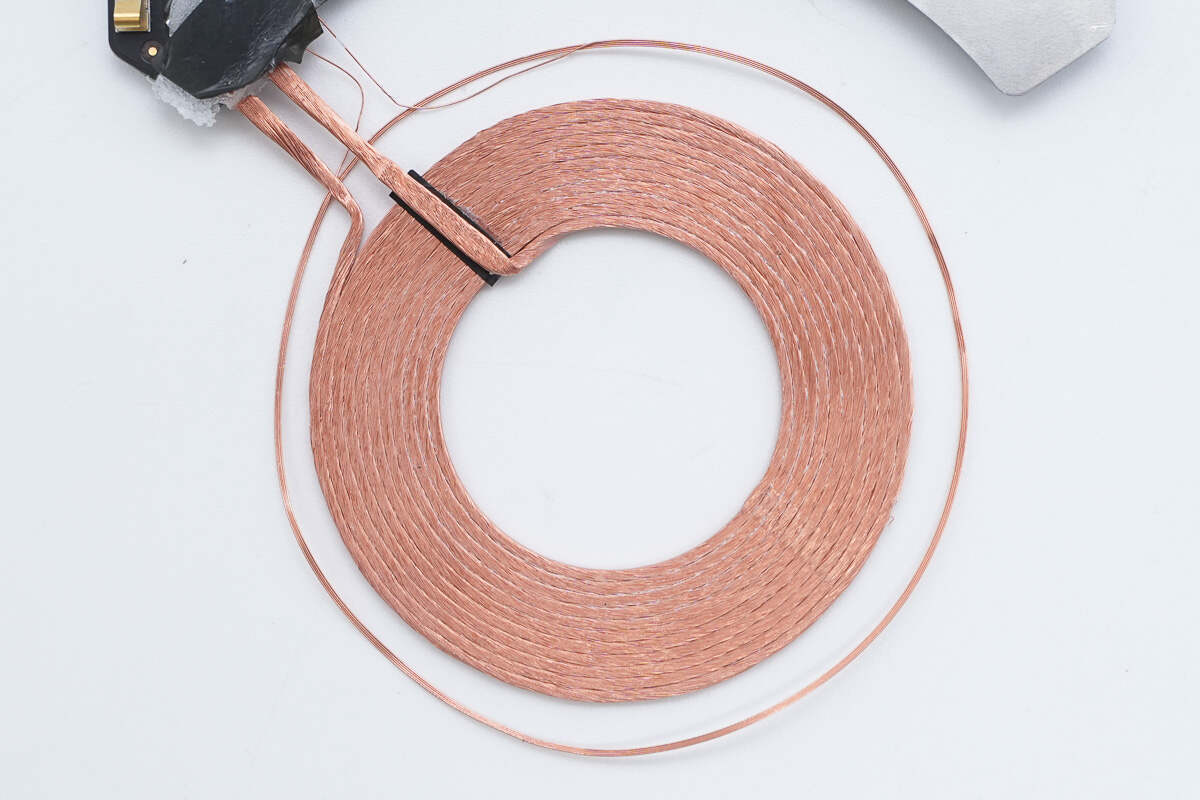

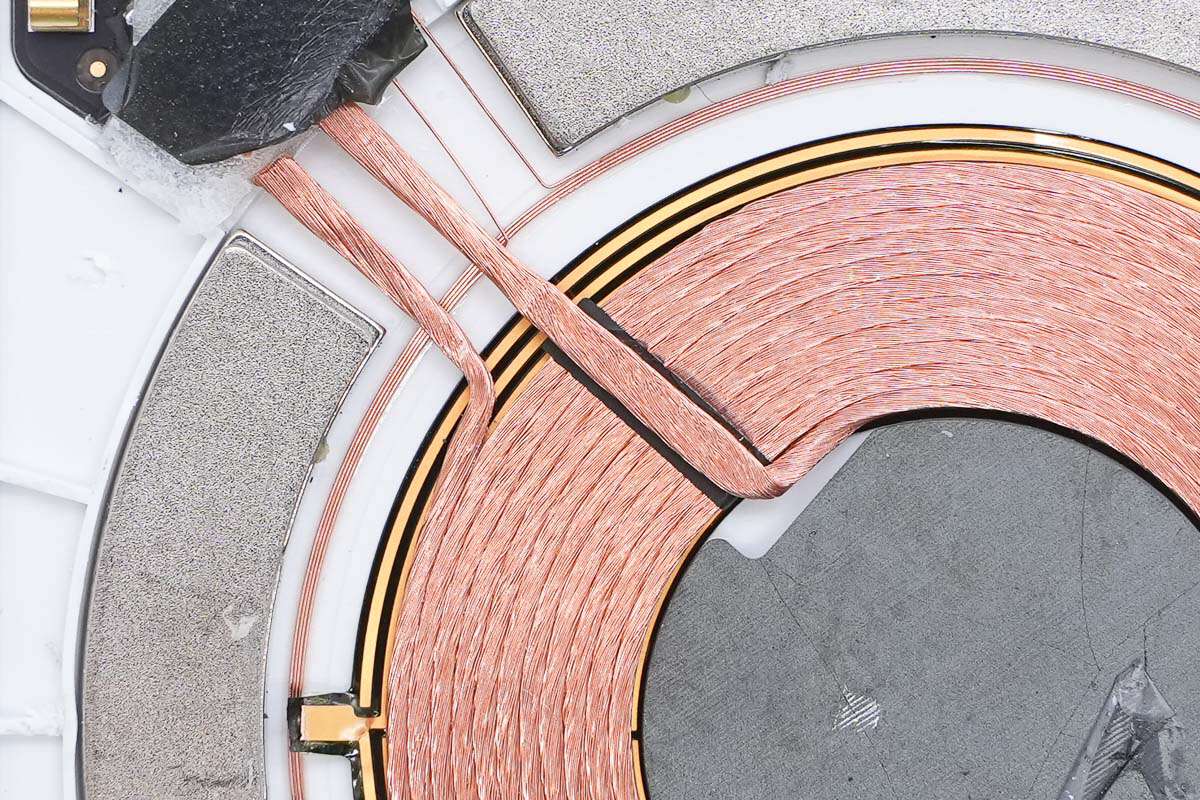

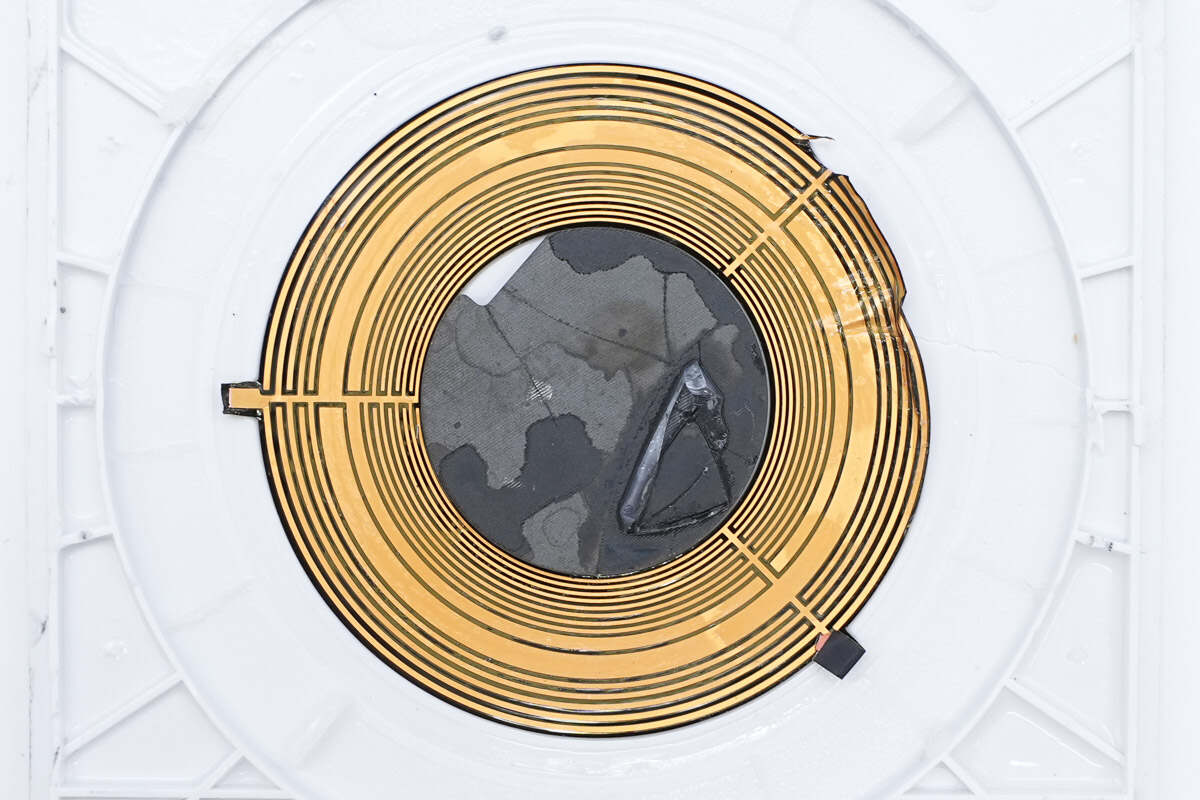

无线充电线圈和边缘通信线圈特写。

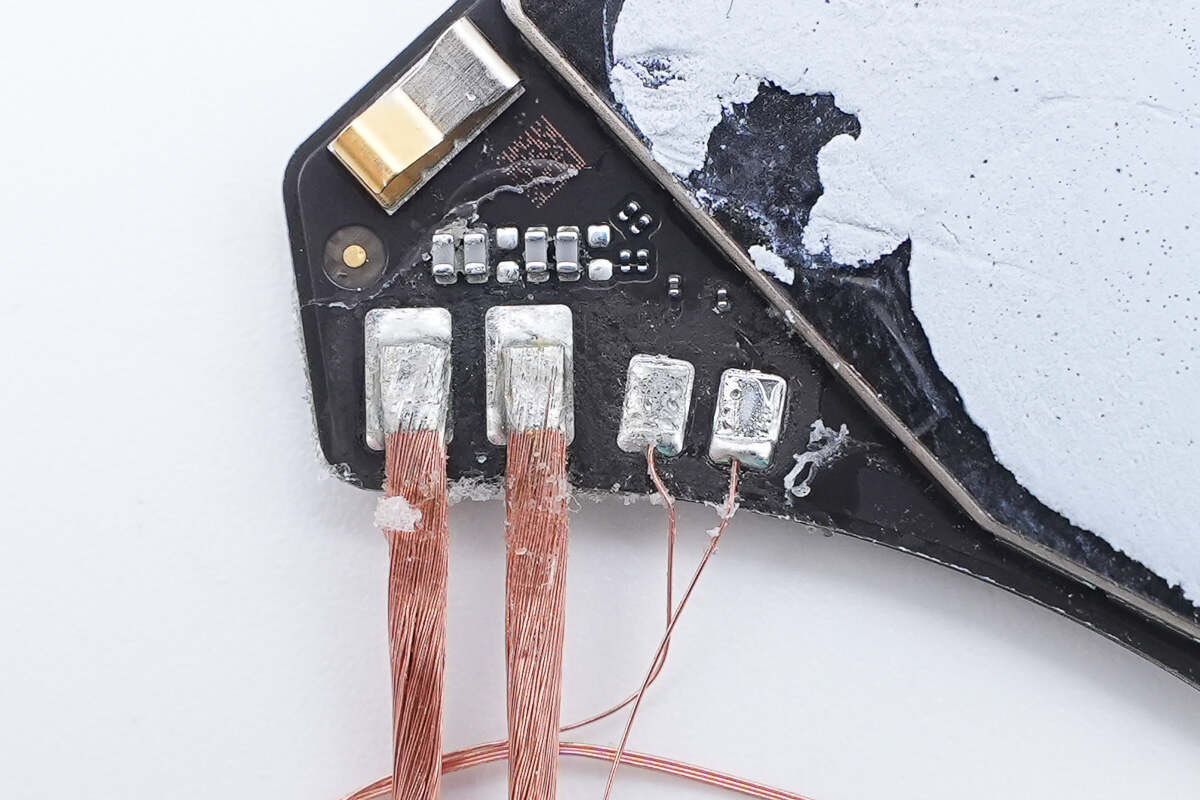

线圈通过焊接连接。

PCBA模块背面设有铝板辅助散热。

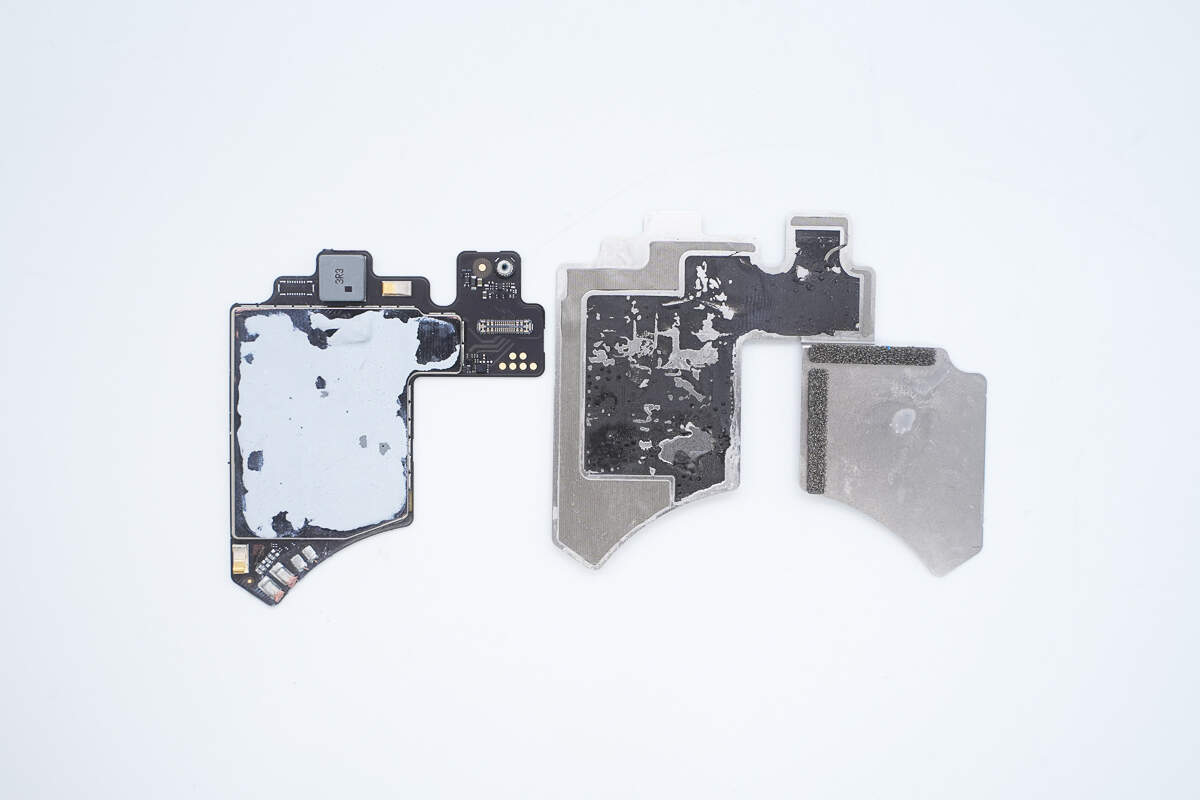

分离PCBA模块和铝板。

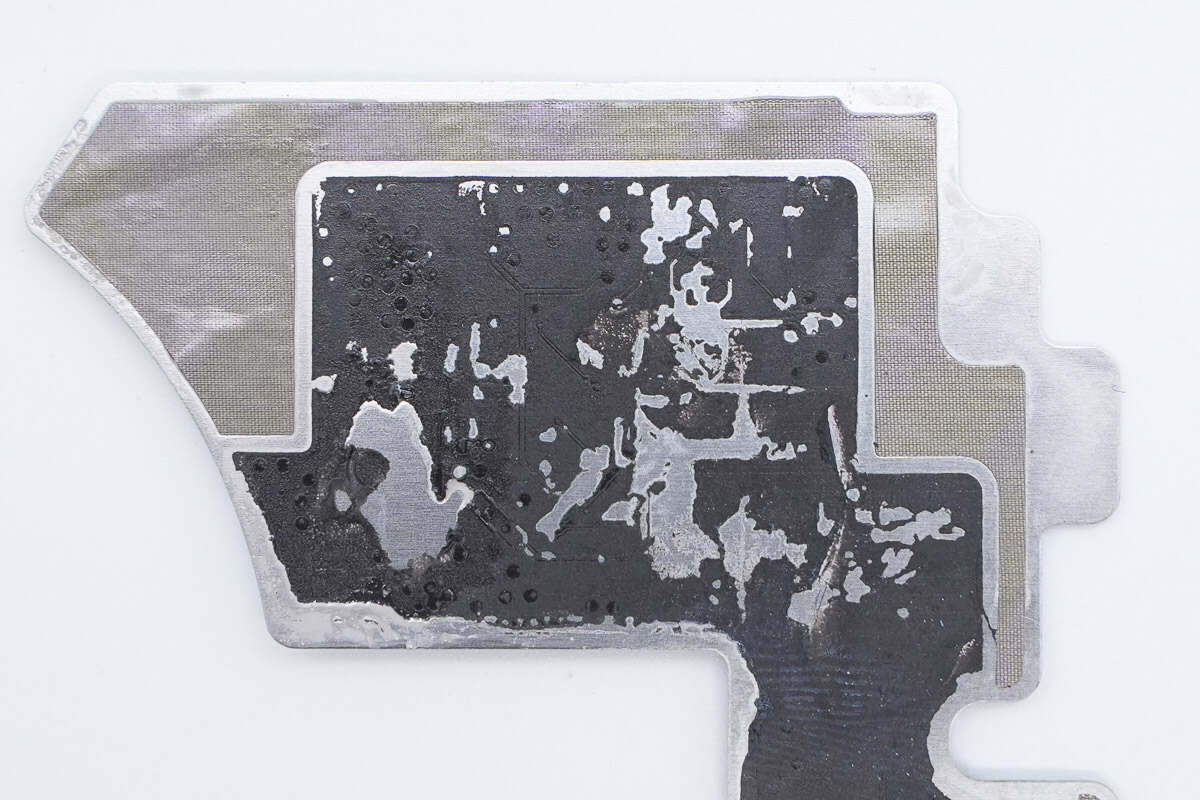

铝板粘贴导电布和双面胶固定PCBA模块。

PCBA模块正面设有金属屏蔽罩。

屏蔽罩由金属骨架粘贴贴纸组成。

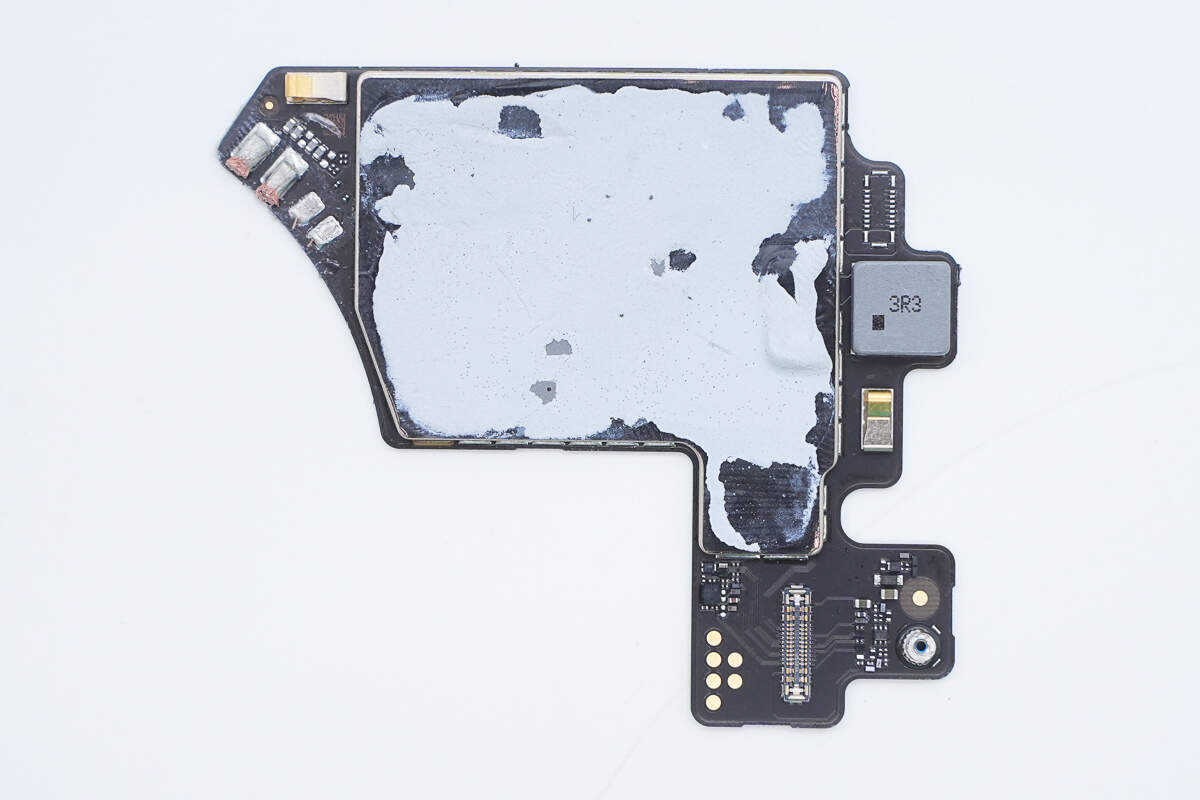

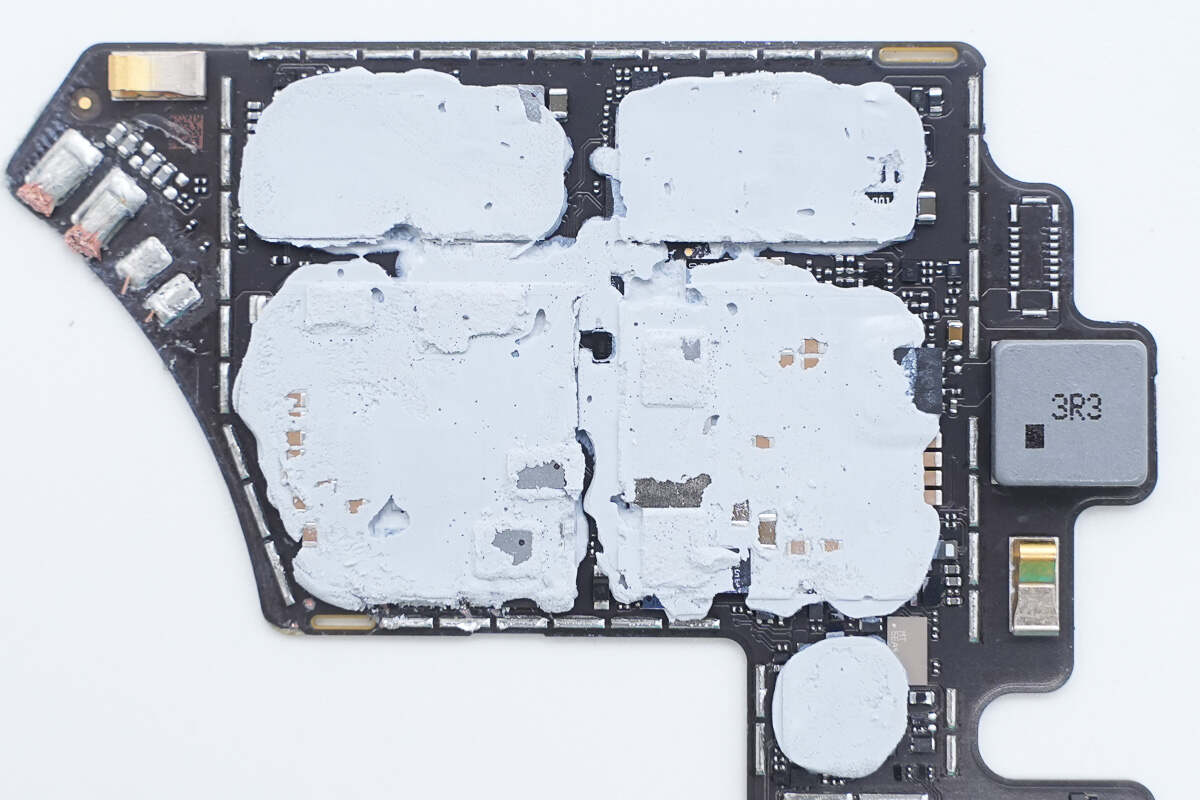

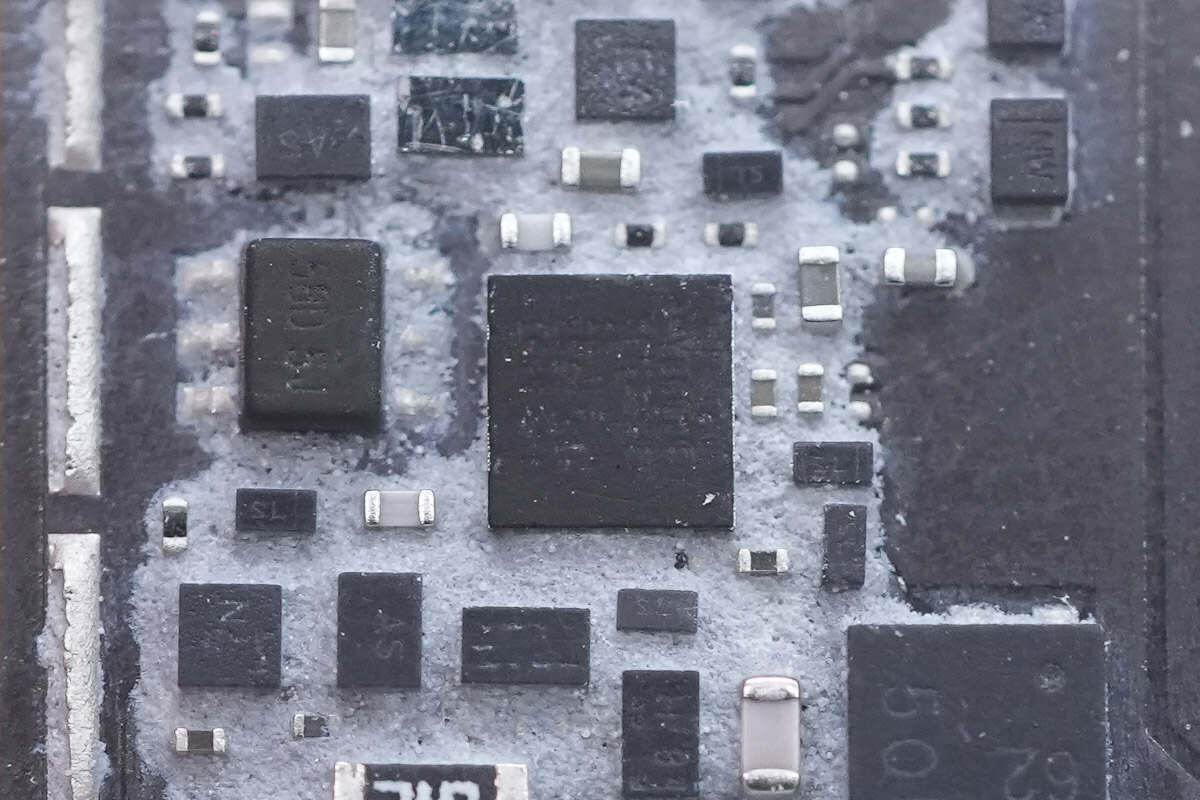

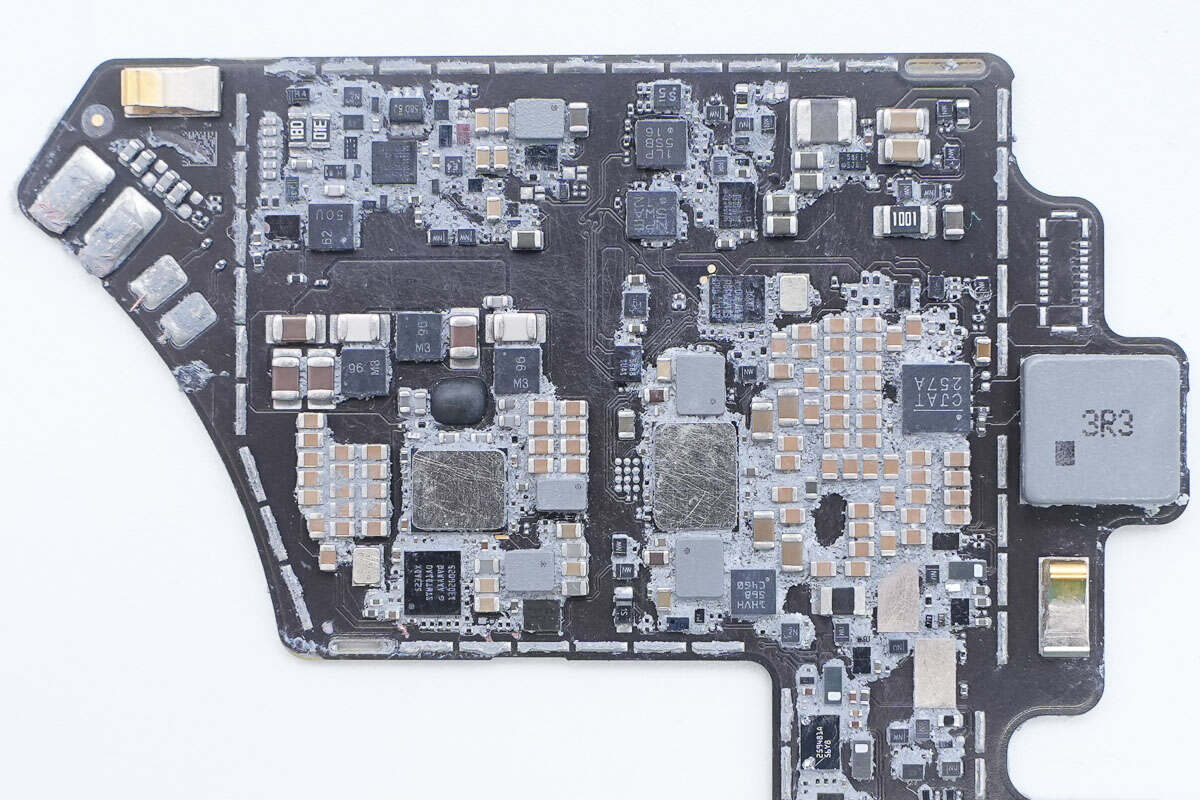

PCBA模块元件涂有导热胶加强散热。

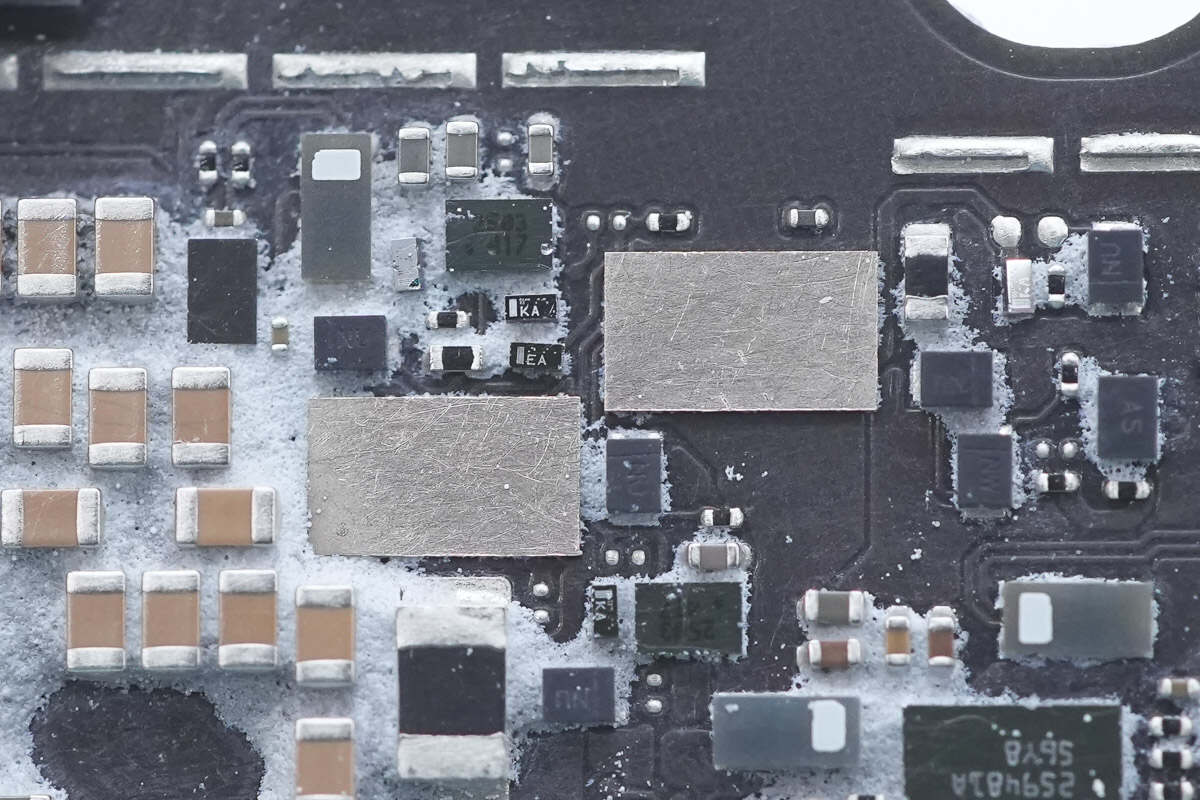

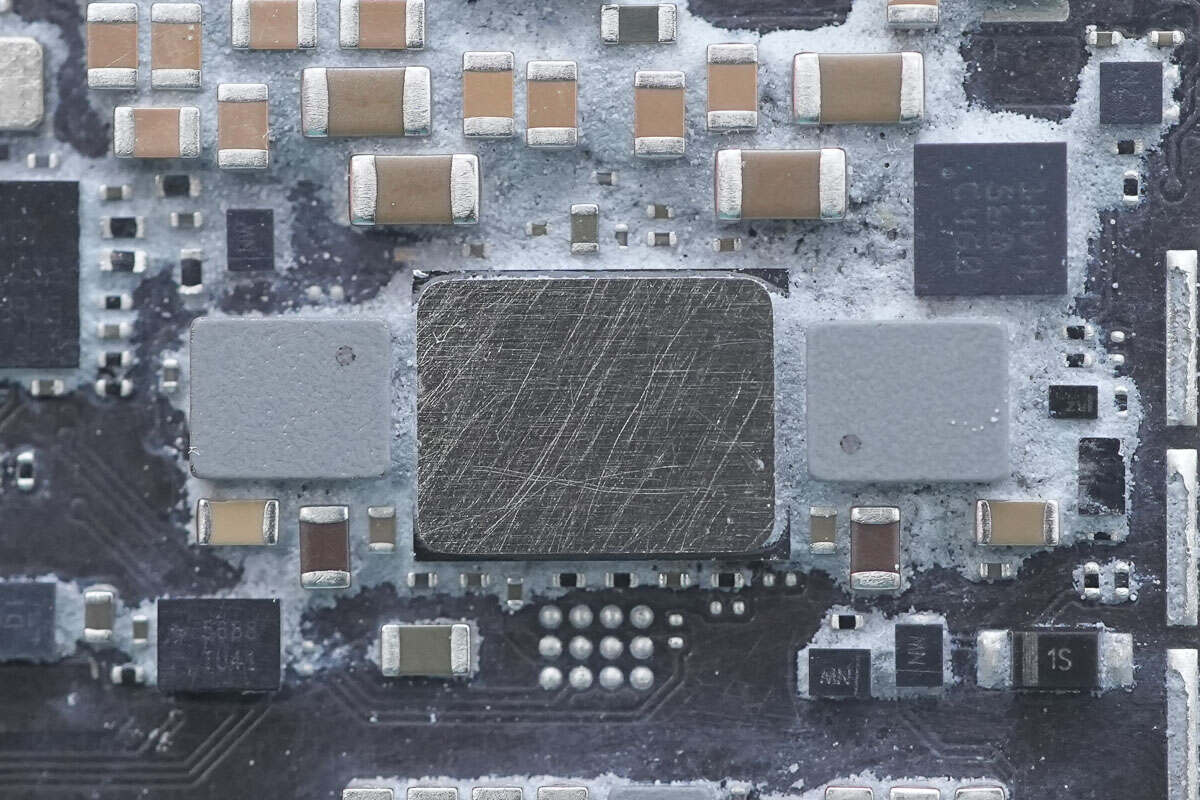

清理掉导热胶，无线充电芯片和电源转换芯片粘贴铝片加强散热。

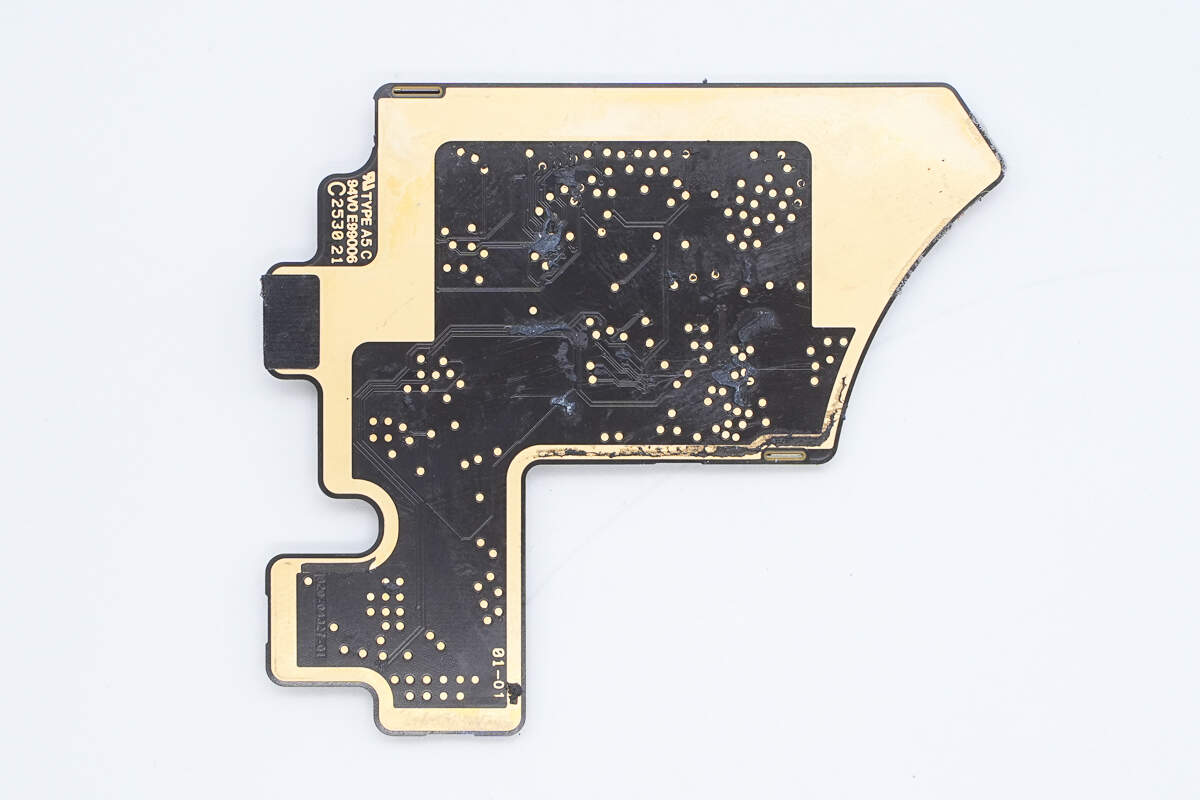

PCBA模块背面没有元件。

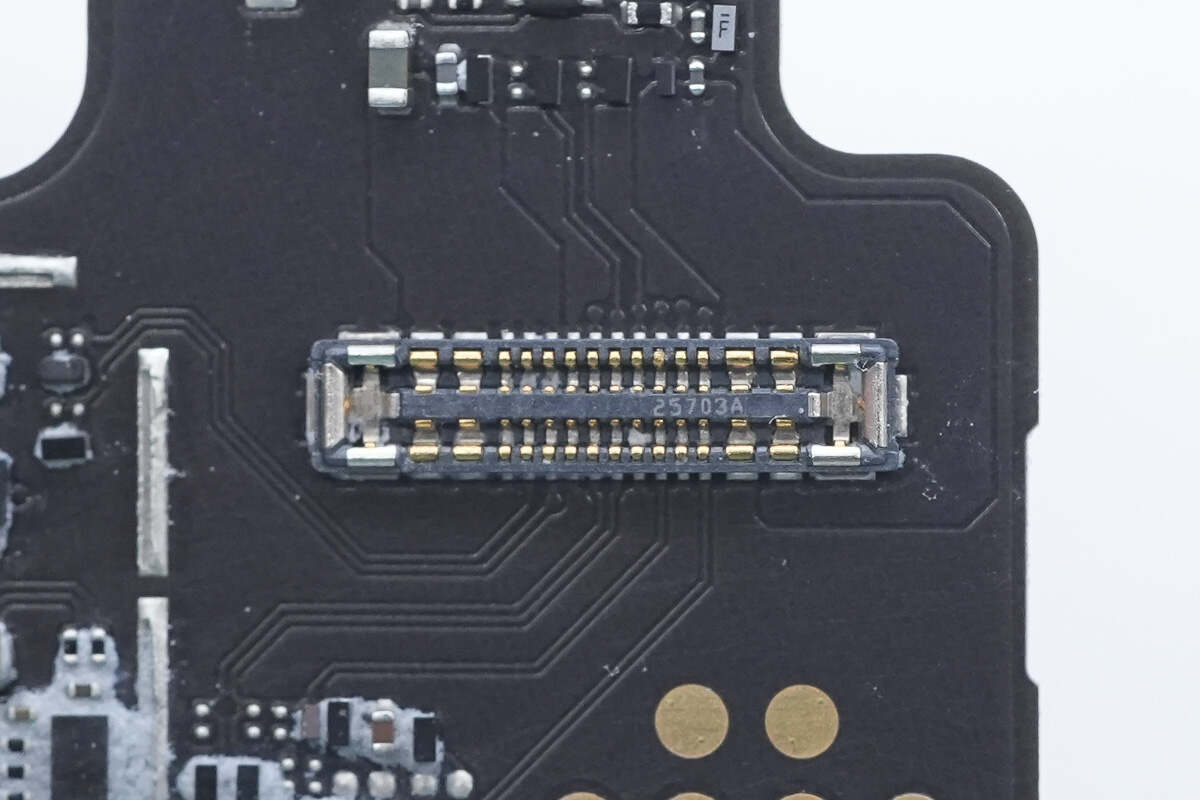

连接到USB-C接口和电池的排线插座特写。

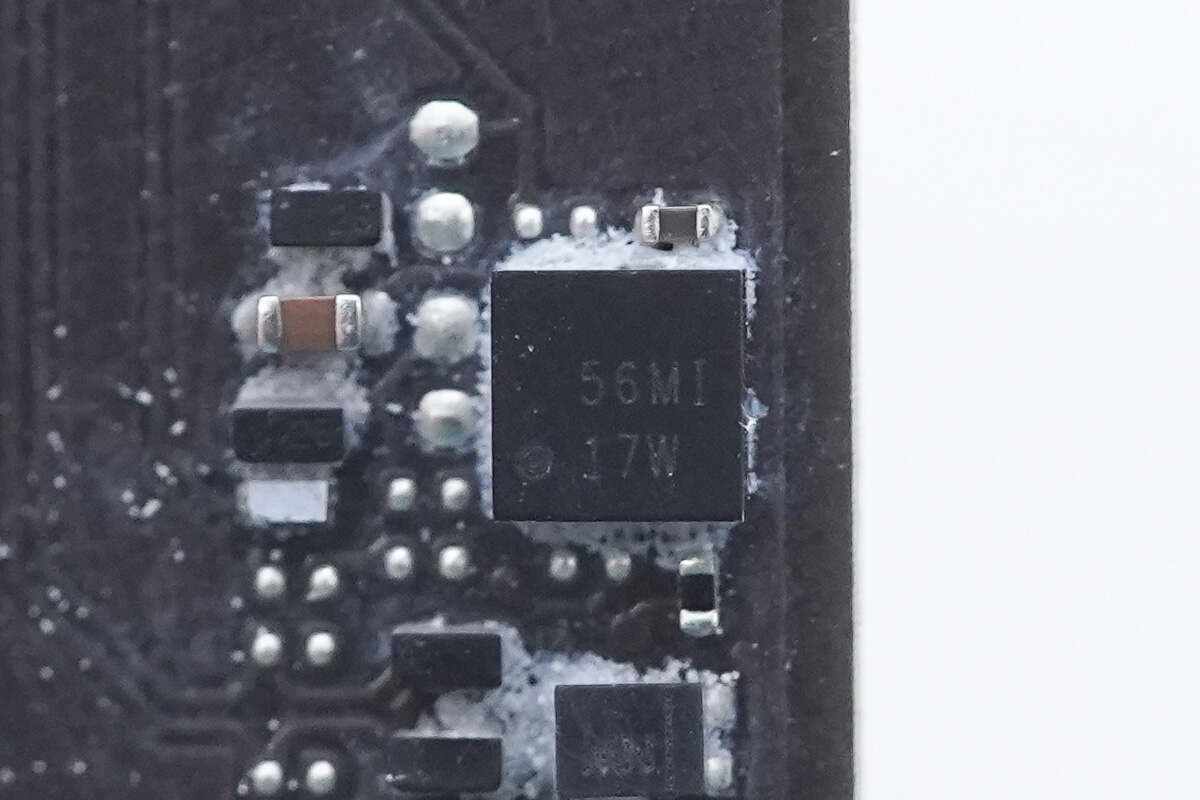

用于USB-C接口的保护芯片来自德州仪器，丝印17W，型号TPS2S300，用于CC引脚的短路到VBUS的过压保护和静电保护，支持24V耐压，并支持VCONN供电，采用WCSP封装。

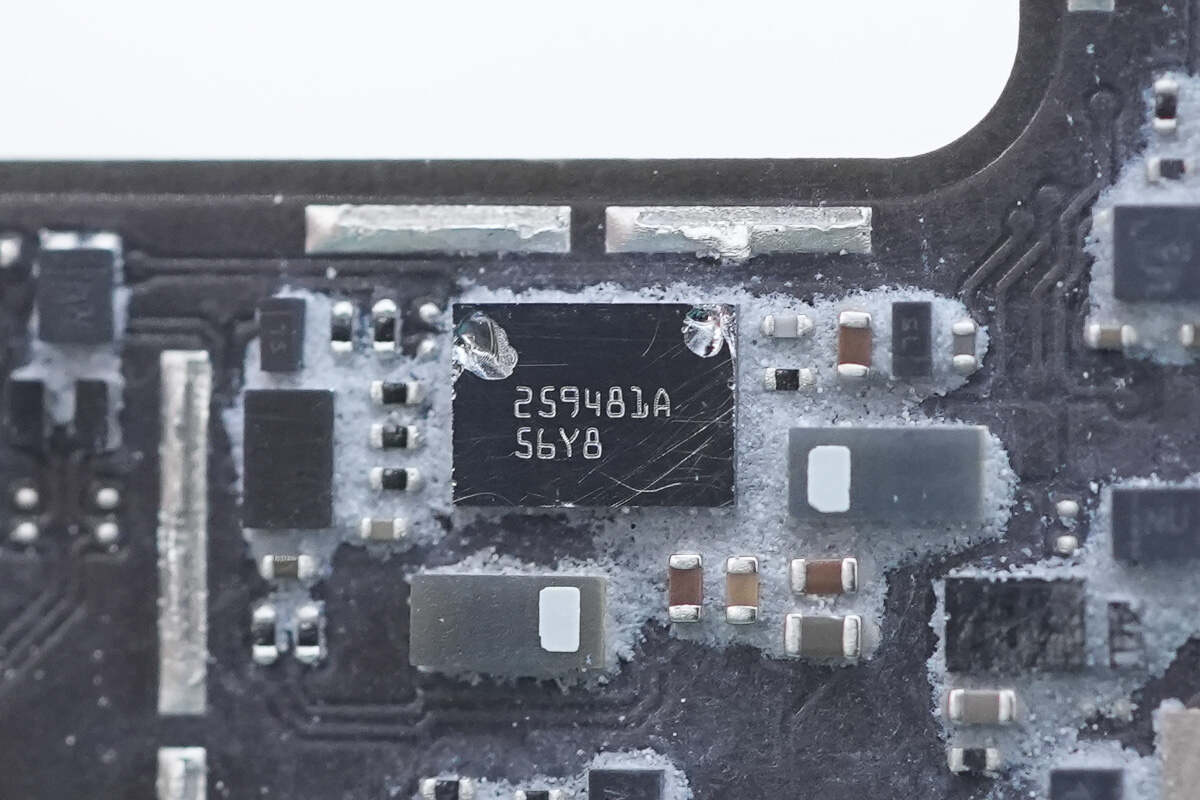

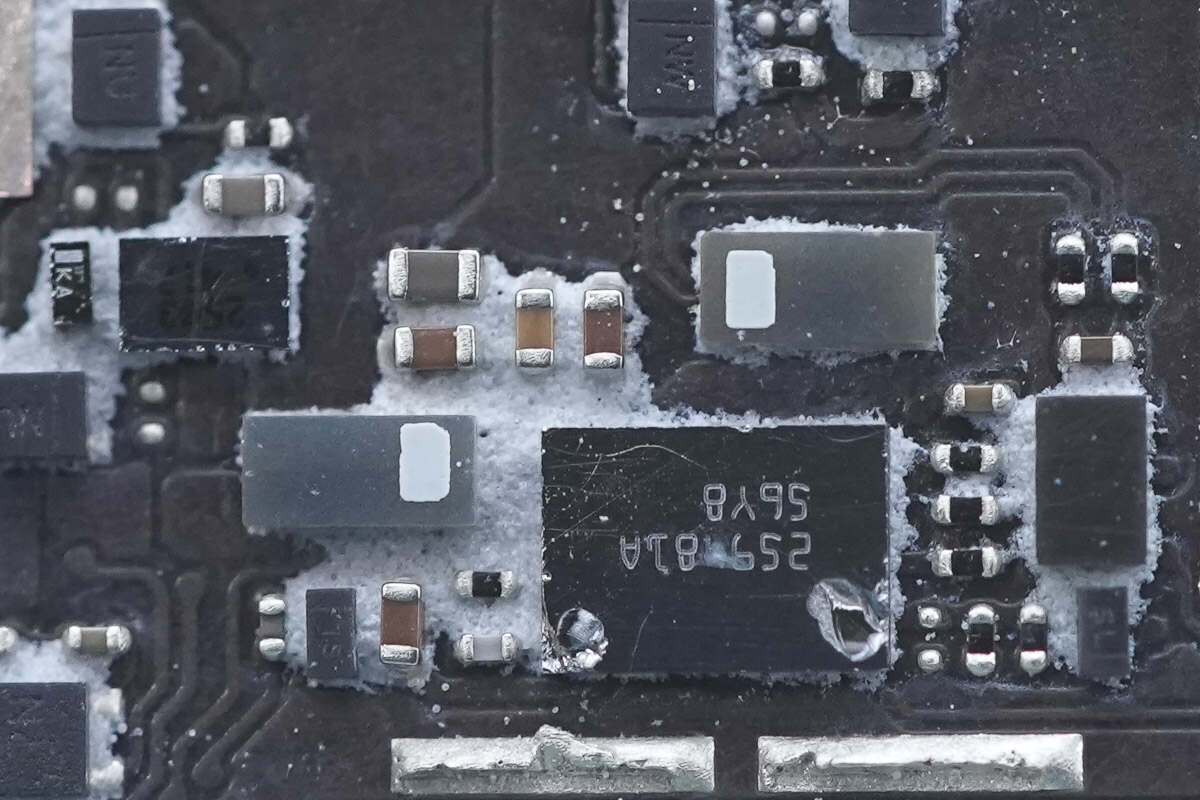

电子保险丝来自德州仪器，型号TPS259481A，是一颗具备双向电力输送能力的电子保险丝，支持3.5-23V工作电压，导阻为12.2mΩ，支持8A工作电流，采用PWCSP封装。

两颗电流检测电阻特写。

两颗MOS管用于电路通断控制。

用于检测电流的取样电阻特写。

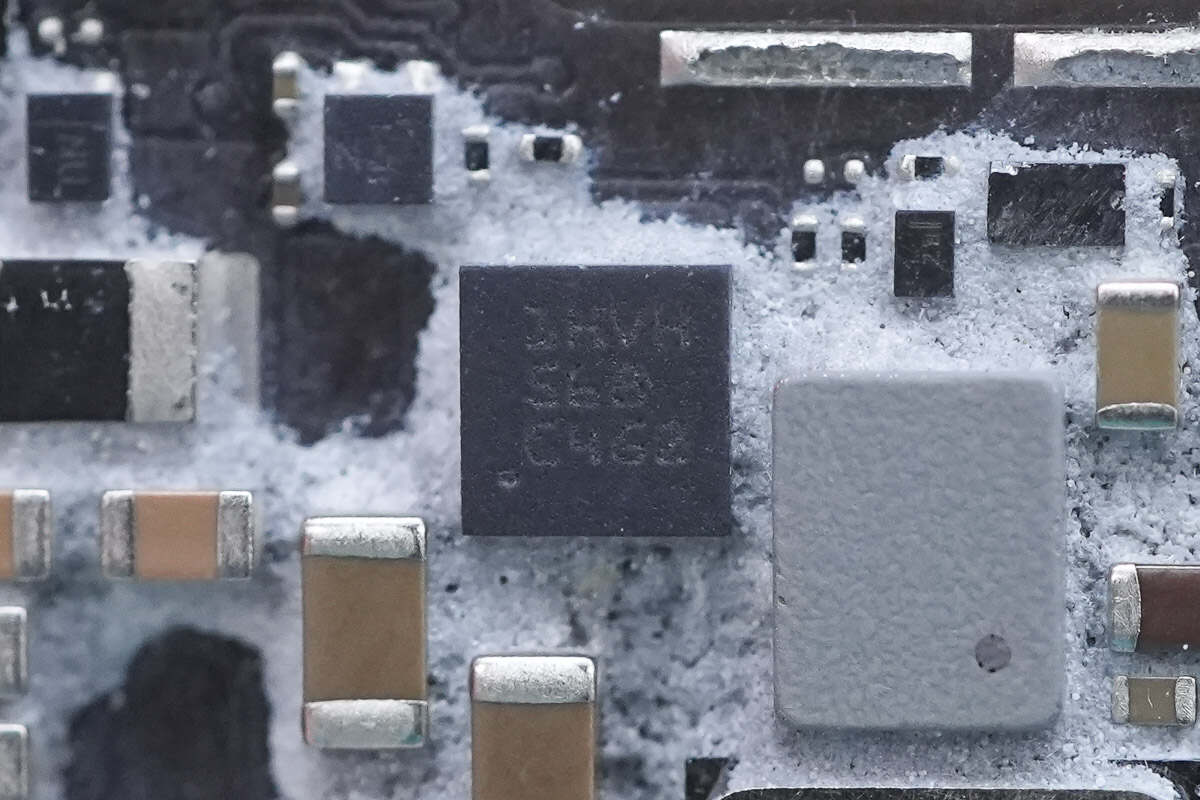

浪涌保护芯片来自德州仪器，丝印1HVH，型号TVS2200，工作电压为22V，用于过压保护，采用SON封装。

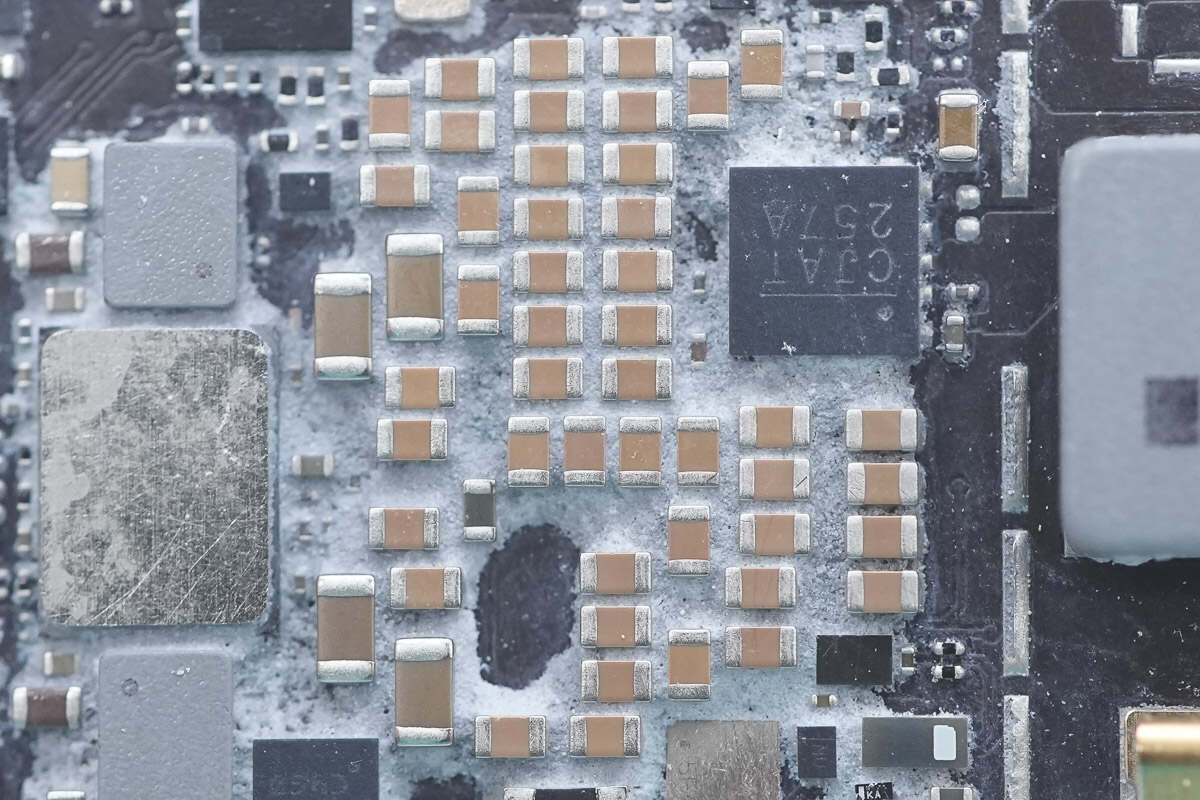

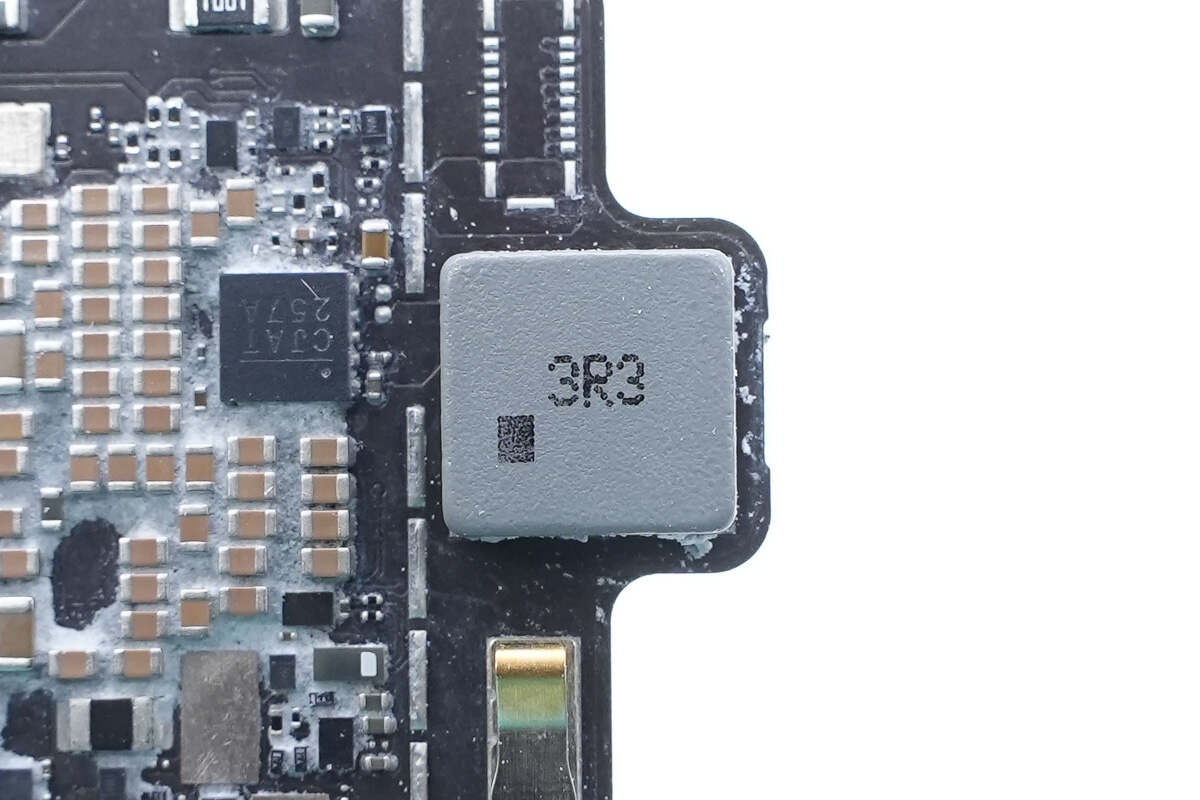

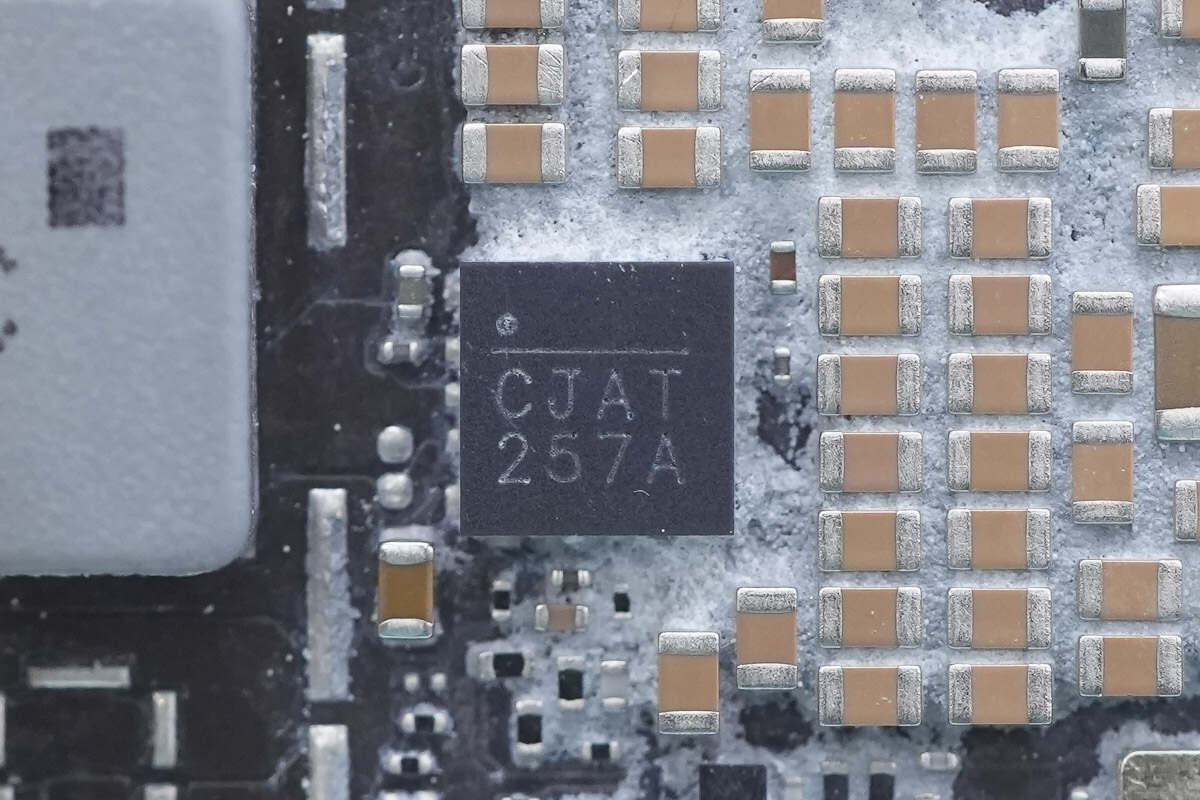

电源芯片丝印CJAT 257A。

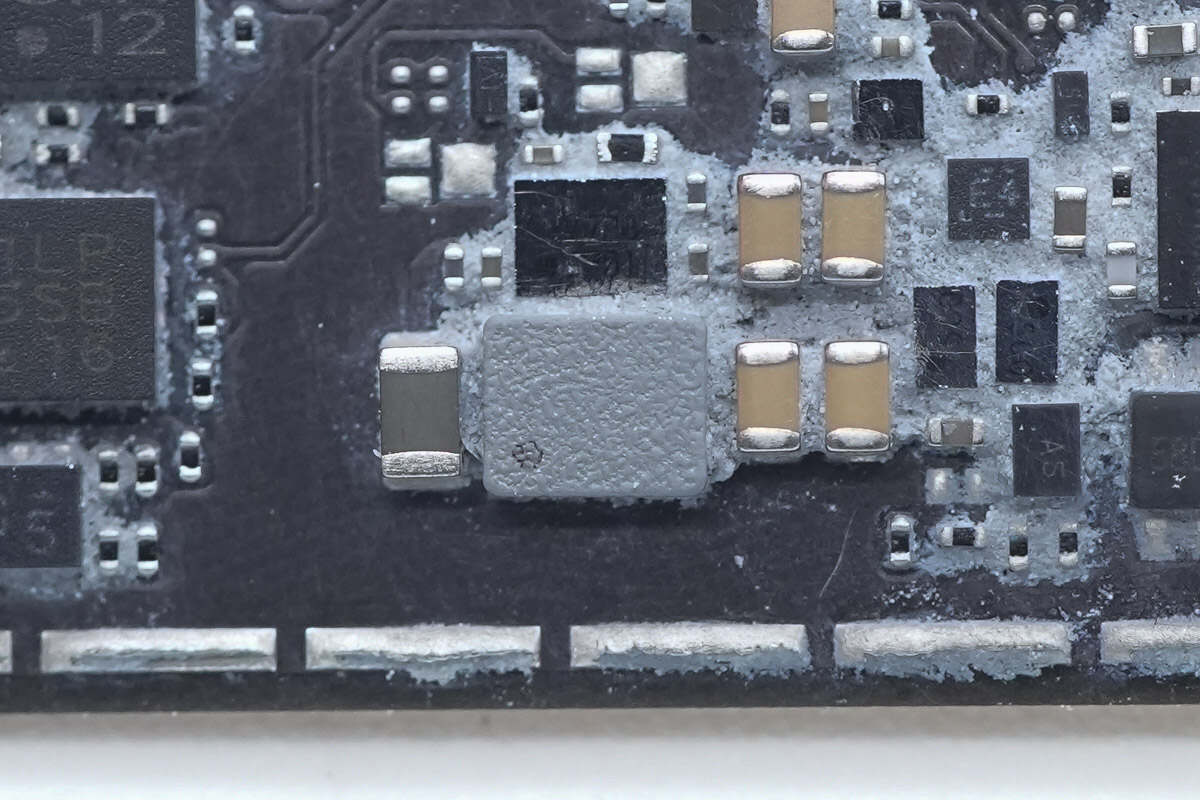

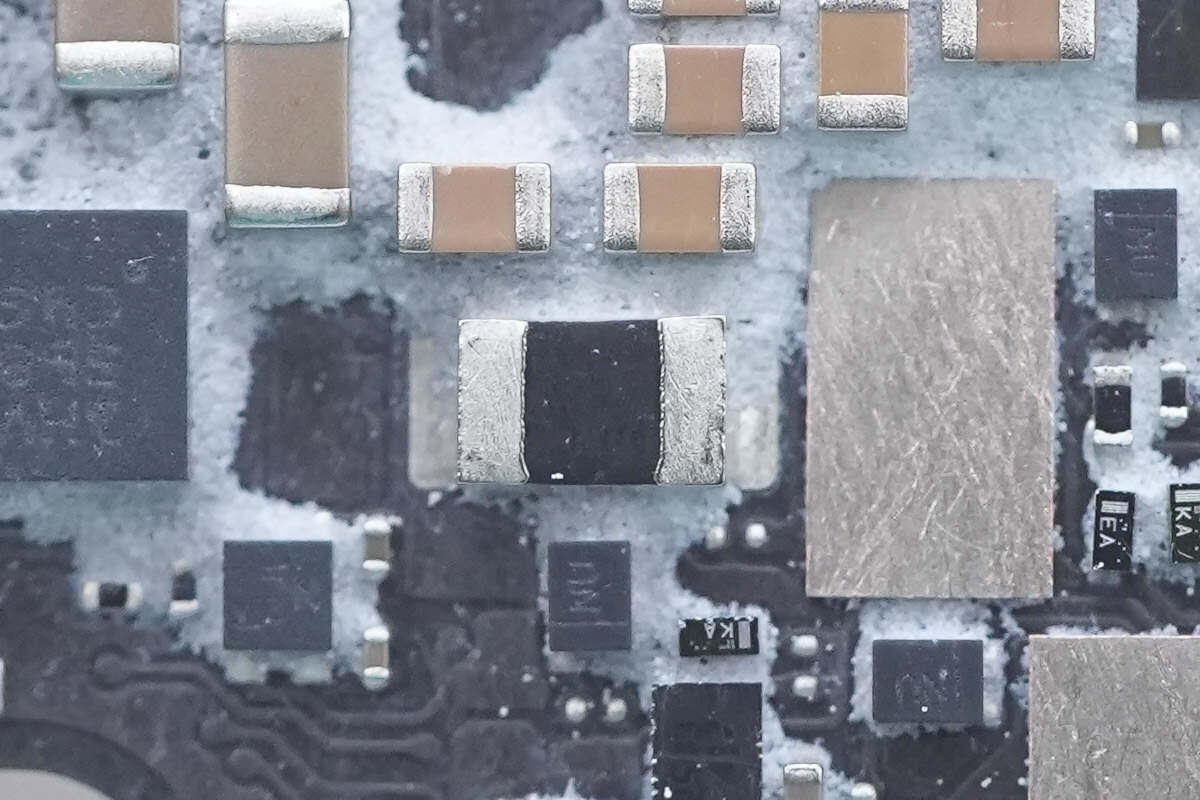

3.3μH合金电感特写。

MLCC电容用于供电滤波。

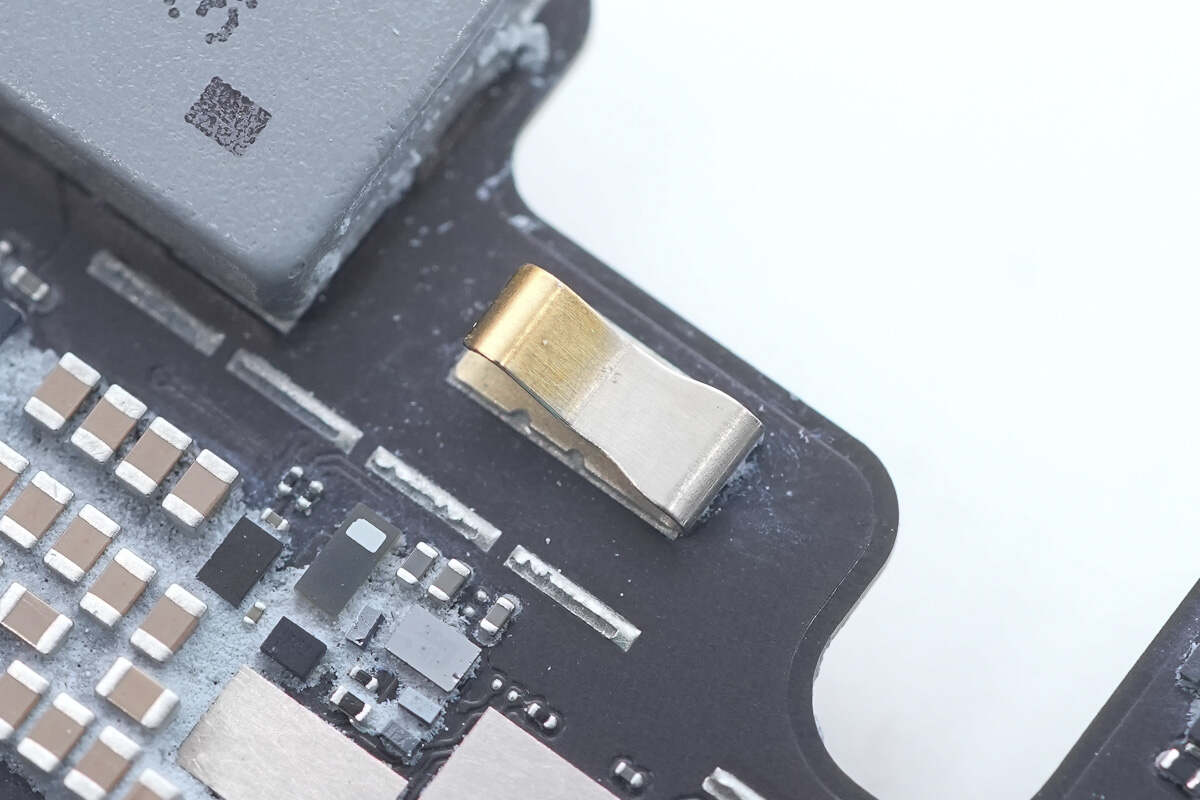

电感一侧焊接弹片连接铝合金盖板接地。

电源芯片使用导热胶粘贴铝片加强散热。

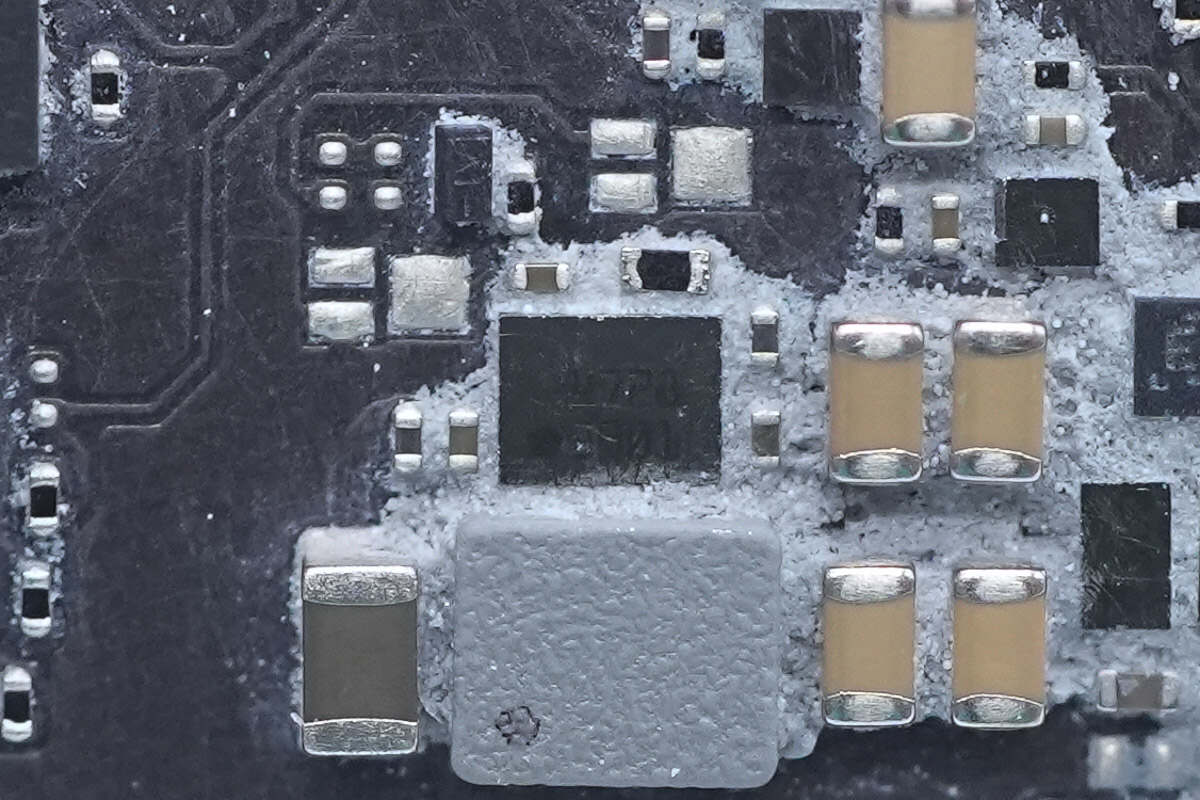

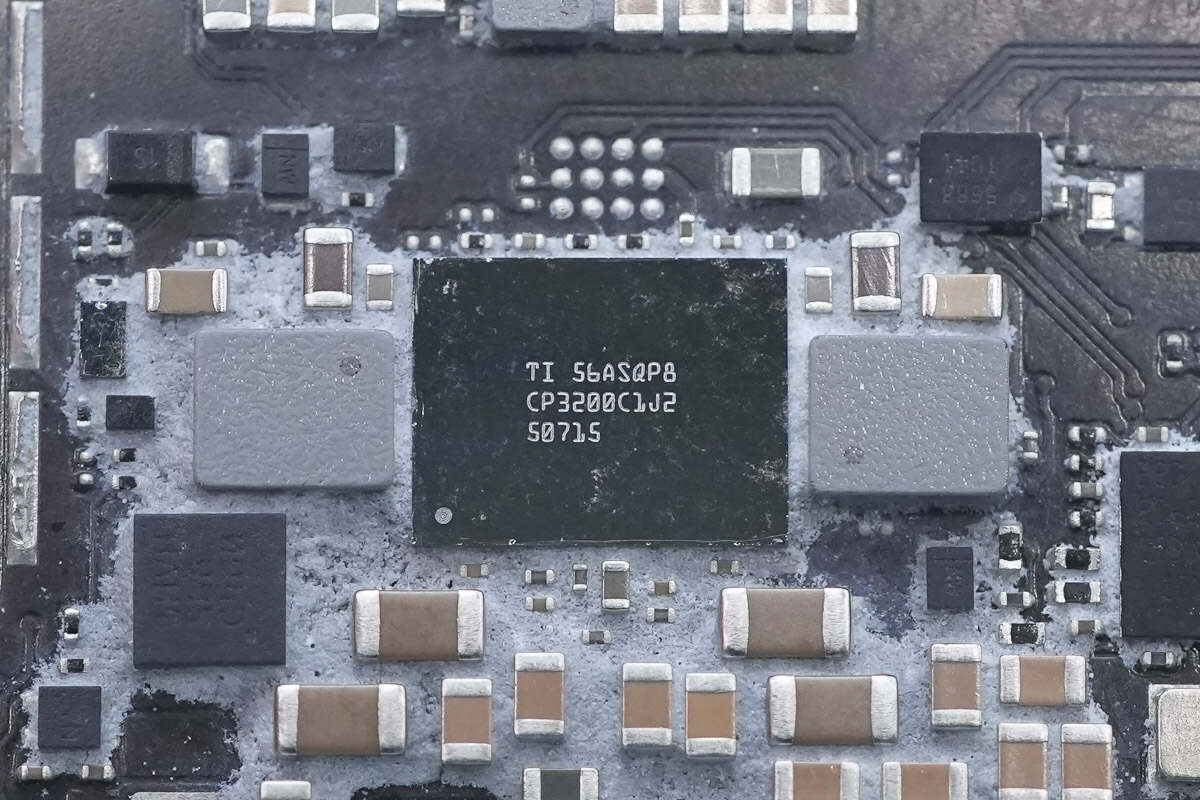

电源芯片来自德州仪器，丝印CP3200C1J2，两侧设有贴片电感。

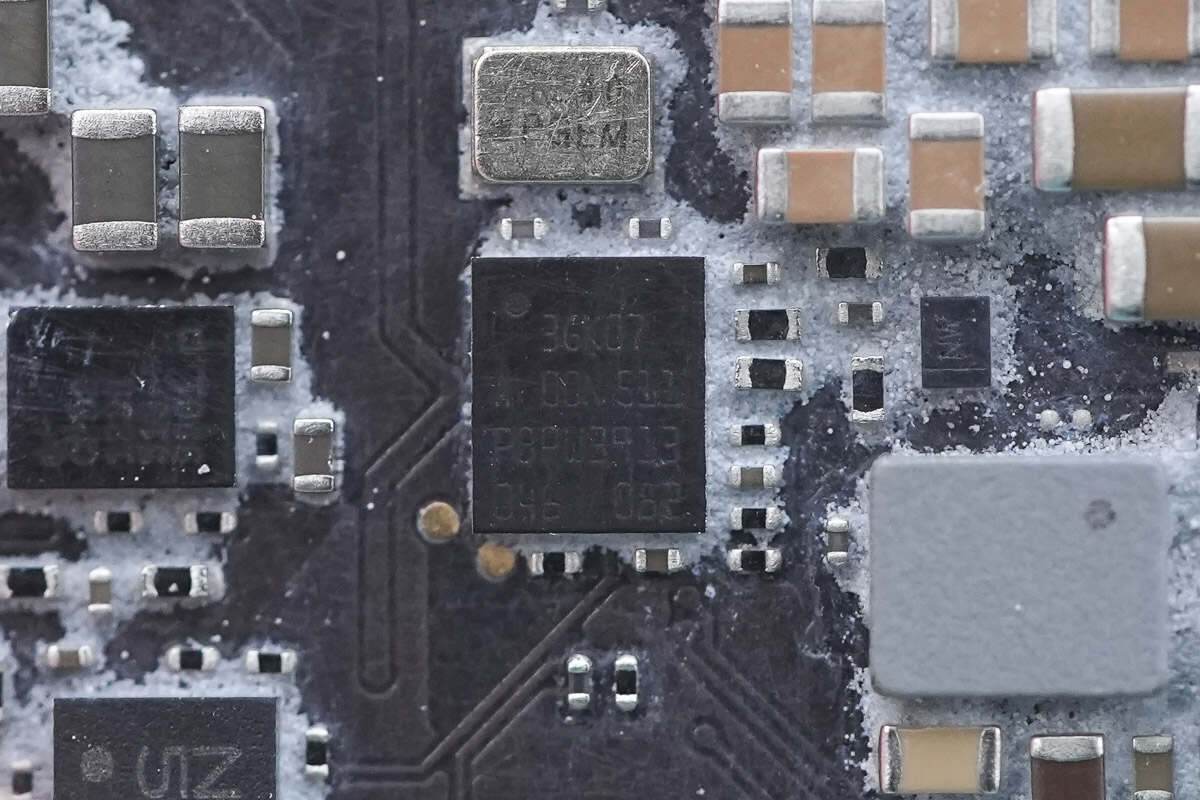

PD控制器丝印3GK07。

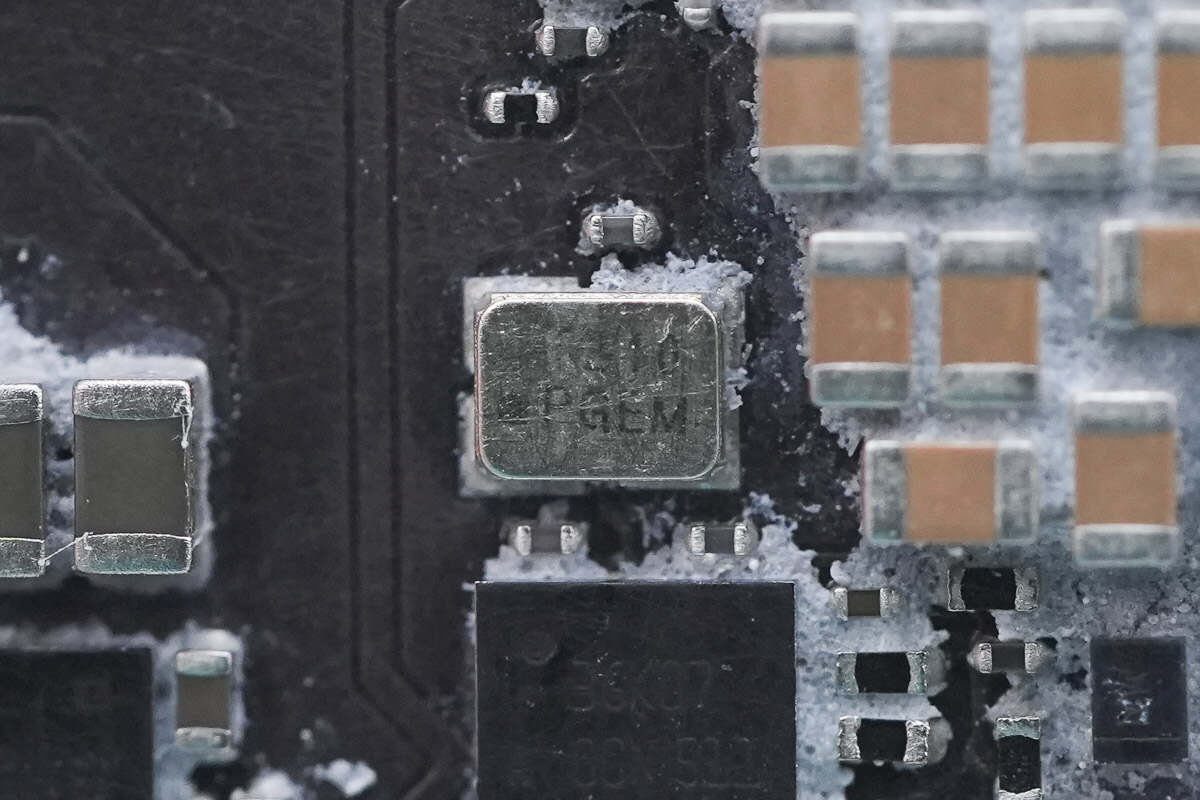

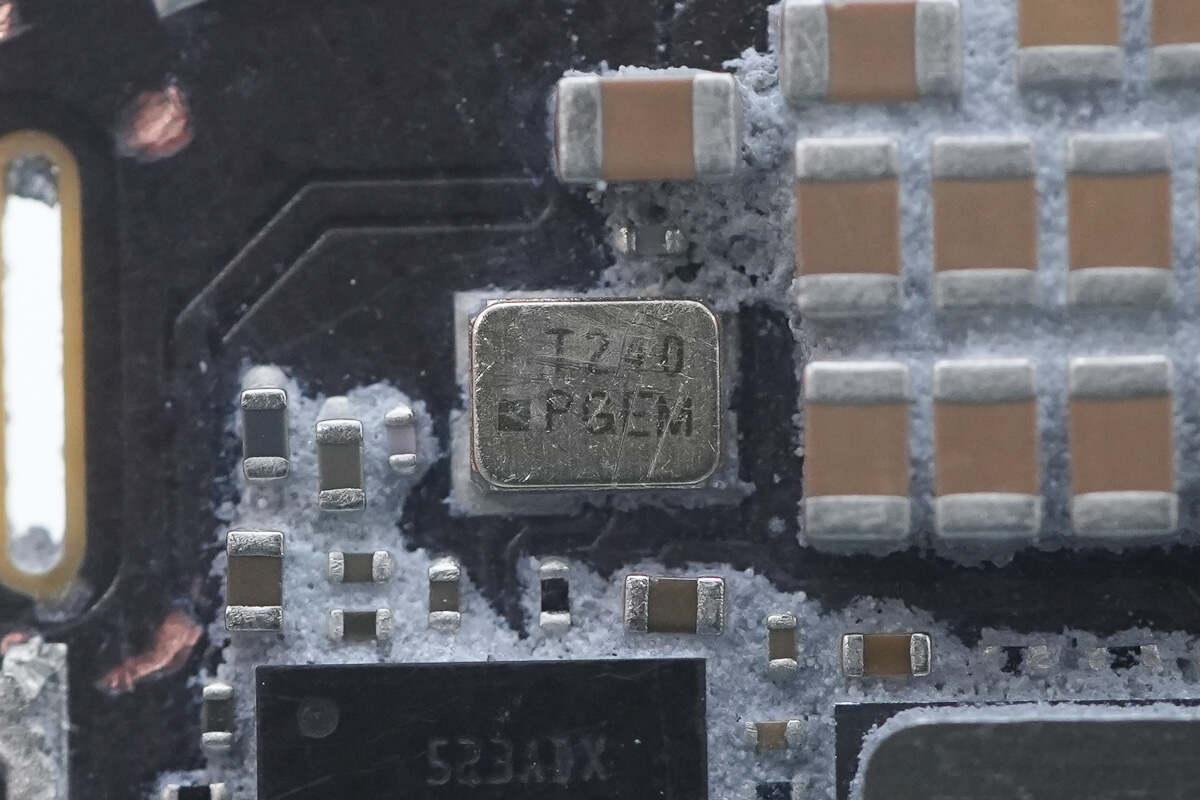

芯片外置时钟晶振特写。

升压芯片来自德州仪器，丝印SJS，型号TPS61046，是一颗内部集成开关管的同步升压转换器，支持1.8-5.5V输入电压，输出电压可达28V，具备输出短路保护，输出过压保护和过热关断保护，采用WCSP封装。

贴片升压电感特写。

USB-C接口控制器来自英飞凌，型号CYPD2122B，芯片内置Cortex-M0处理器，主频为48MHz，并集成32KB FLASH，集成Type-C收发器，采用WLCSP封装。

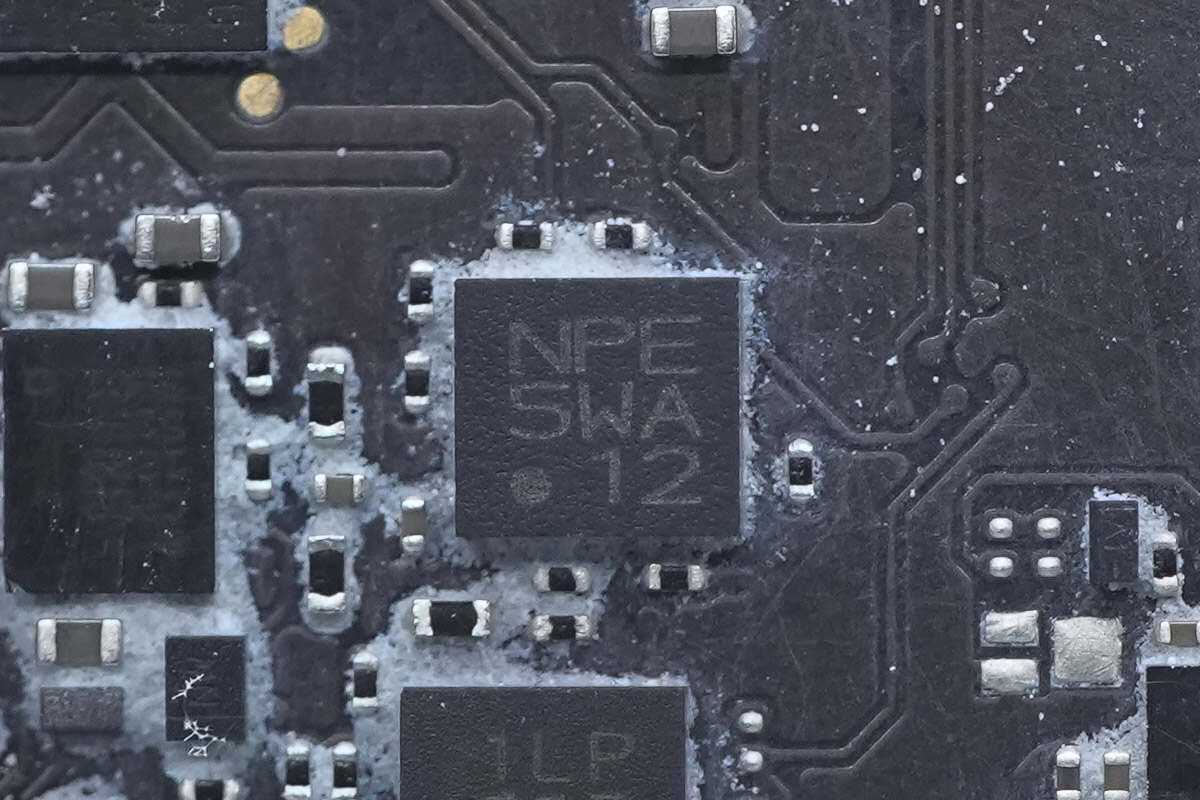

丝印NPE 5WA 12的芯片特写。

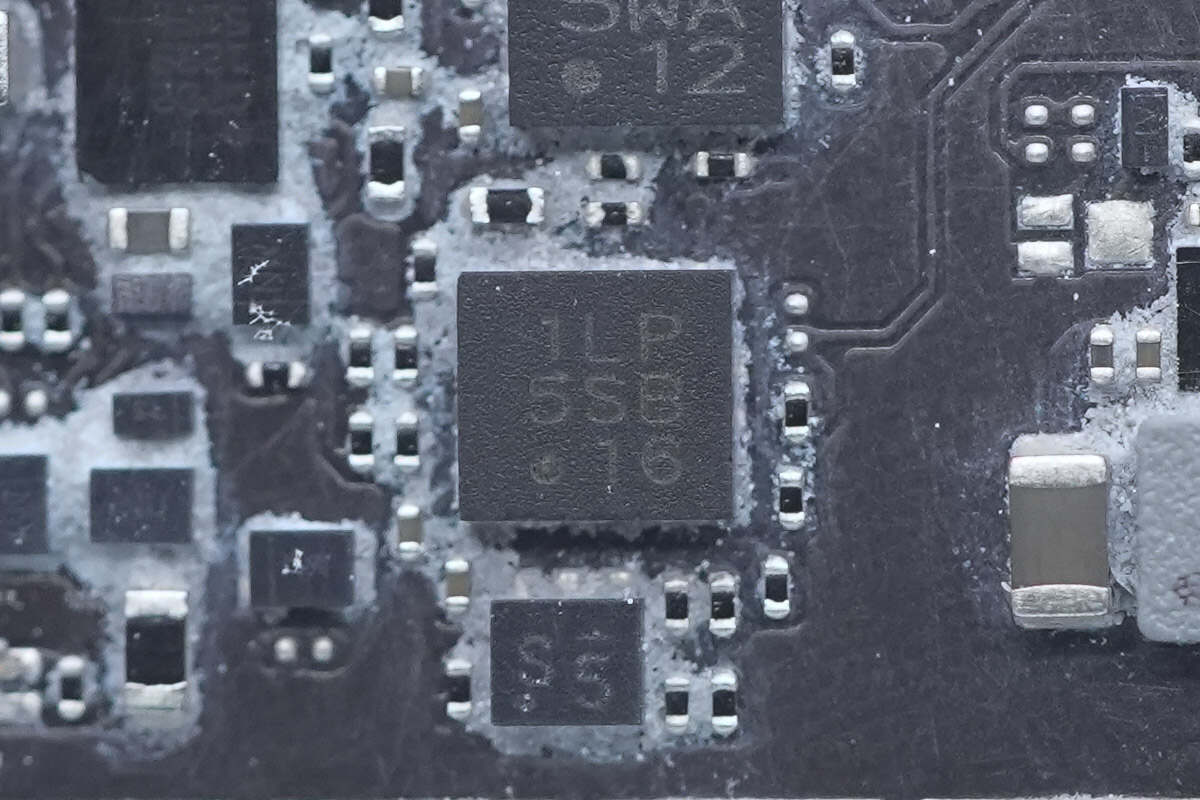

丝印1LP 5SB 16的芯片特写。

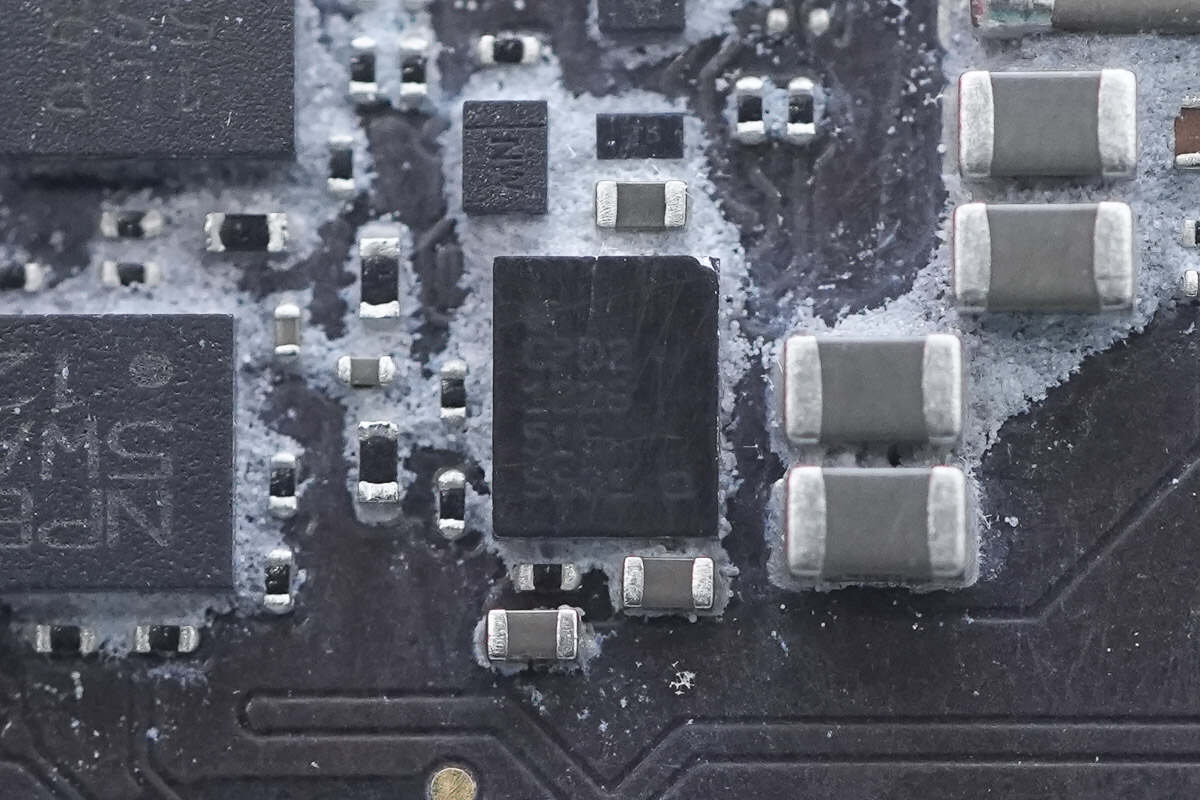

一颗电源芯片丝印4728。

搭配使用的贴片电感特写。

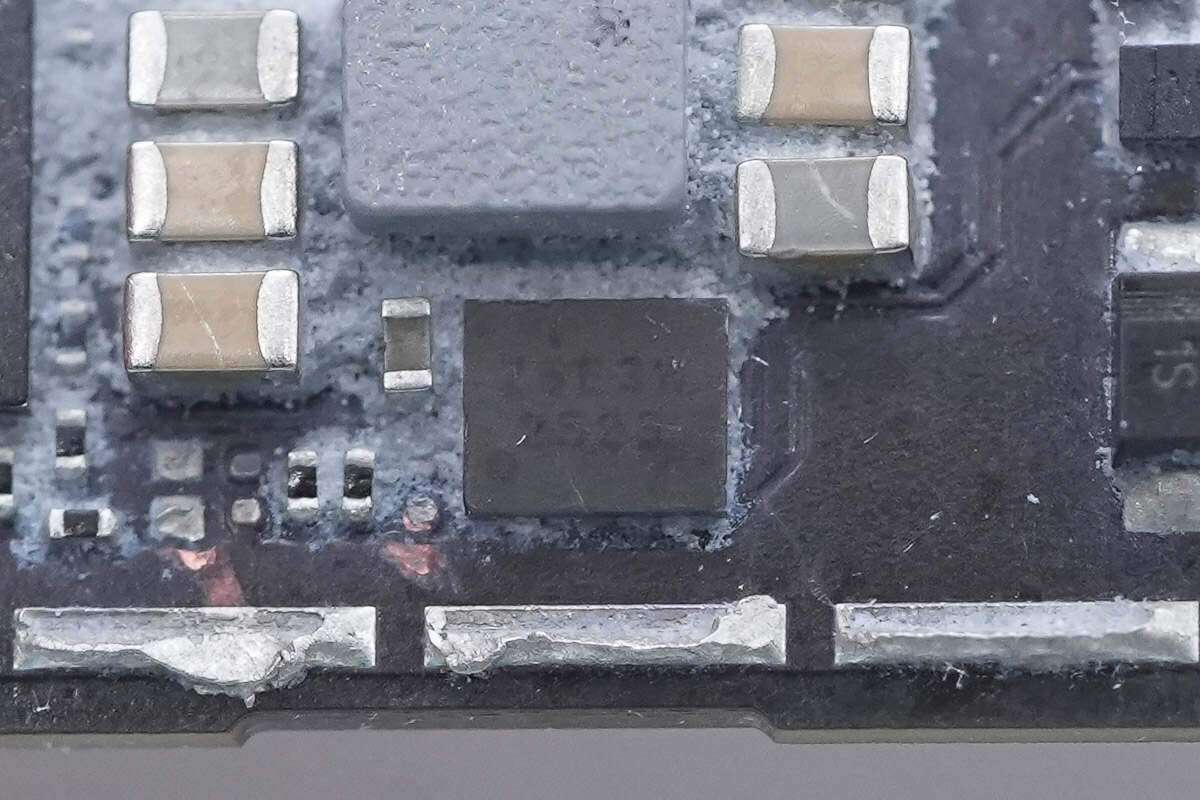

芯片丝印无法辨识。

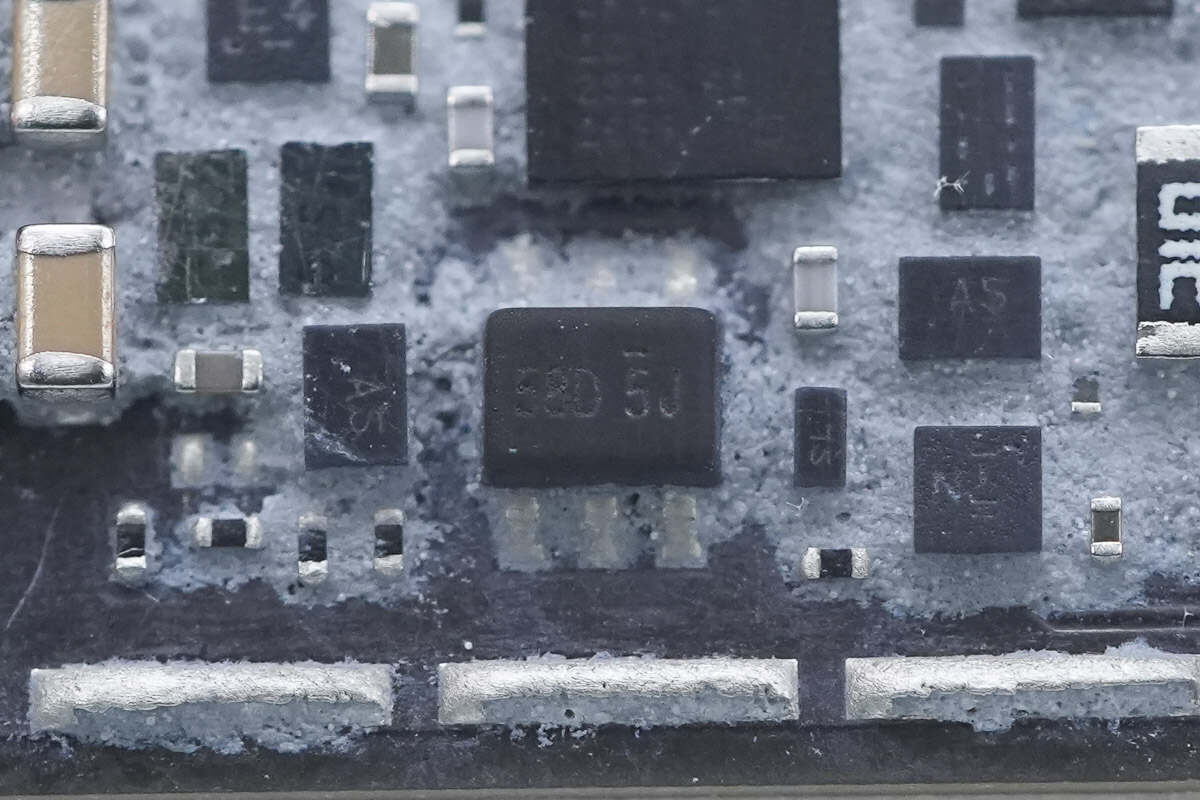

丝印58D 5J的芯片特写。

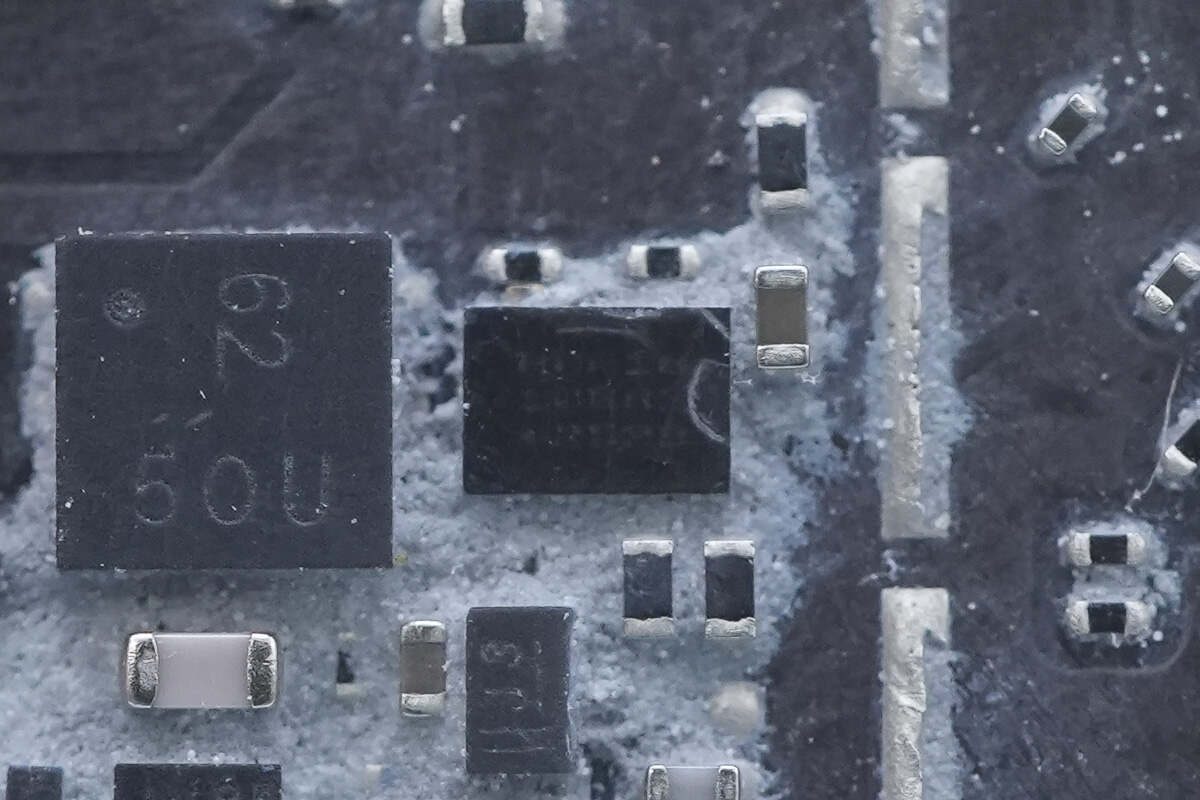

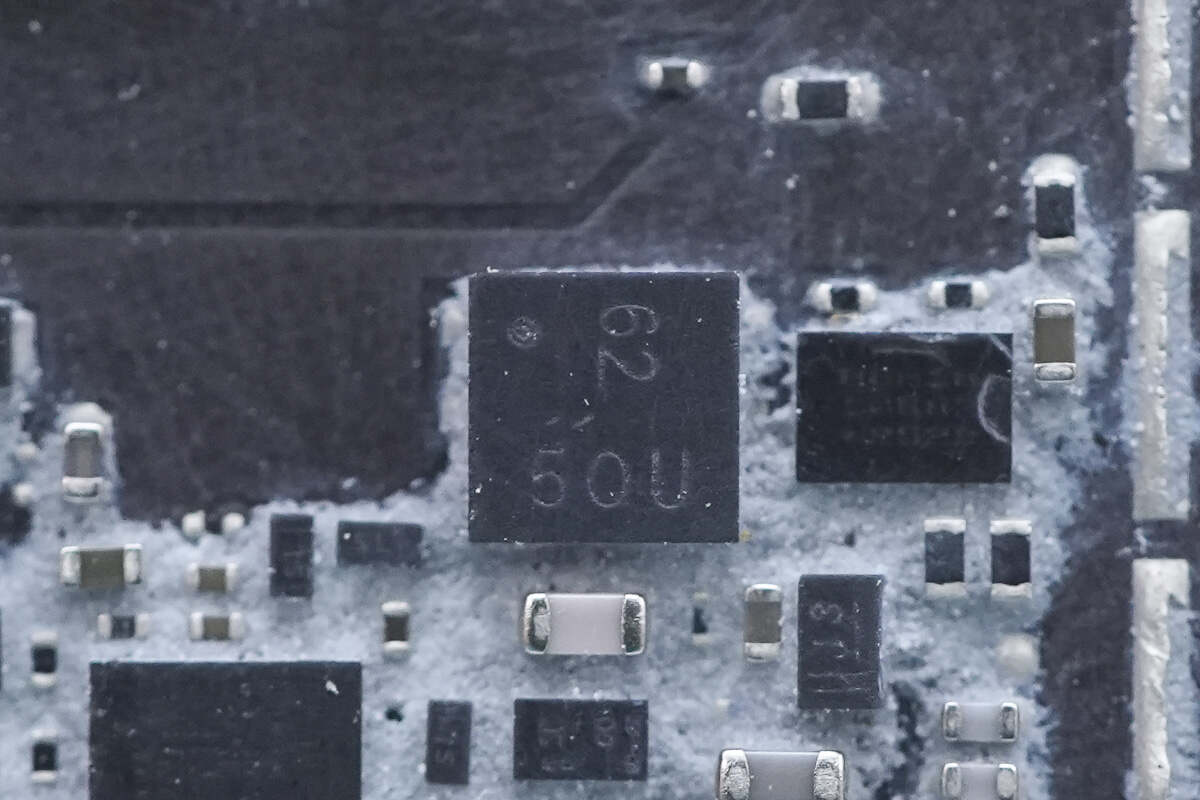

丝印62的MOS管特写。

芯片丝印无法辨识。

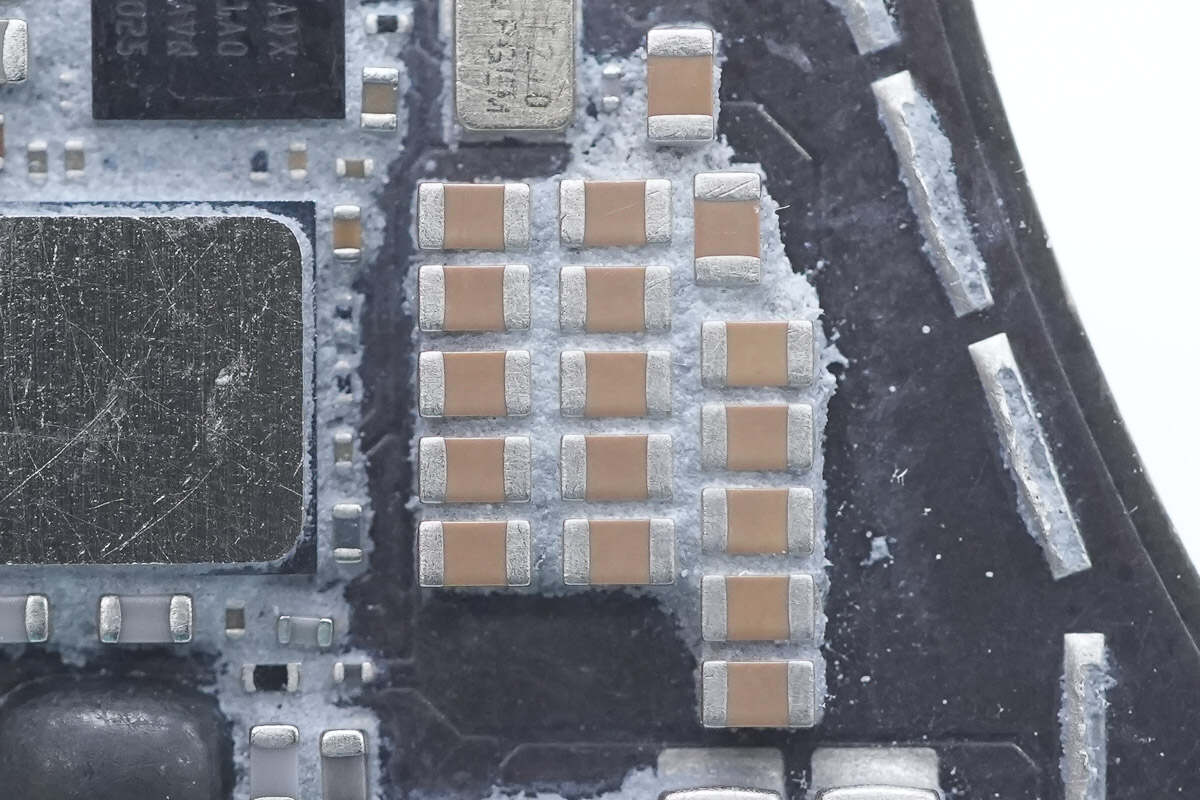

用于无线充电滤波的MLCC电容特写。

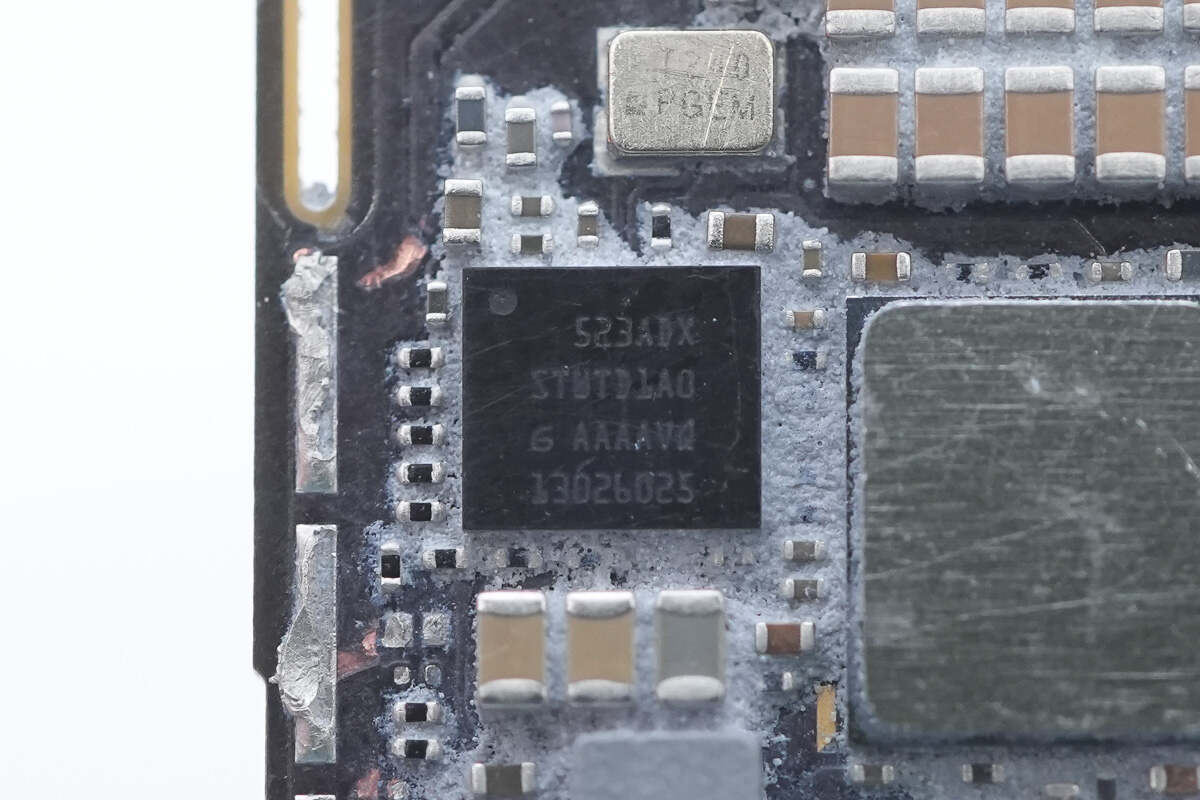

无线充电主控来自意法半导体，丝印STWTD1A0。

无线充电主控外置时钟晶振特写。

无线充电主控外置的存储器芯片特写。

无线充电芯片使用导热胶粘贴铝片加强散热。

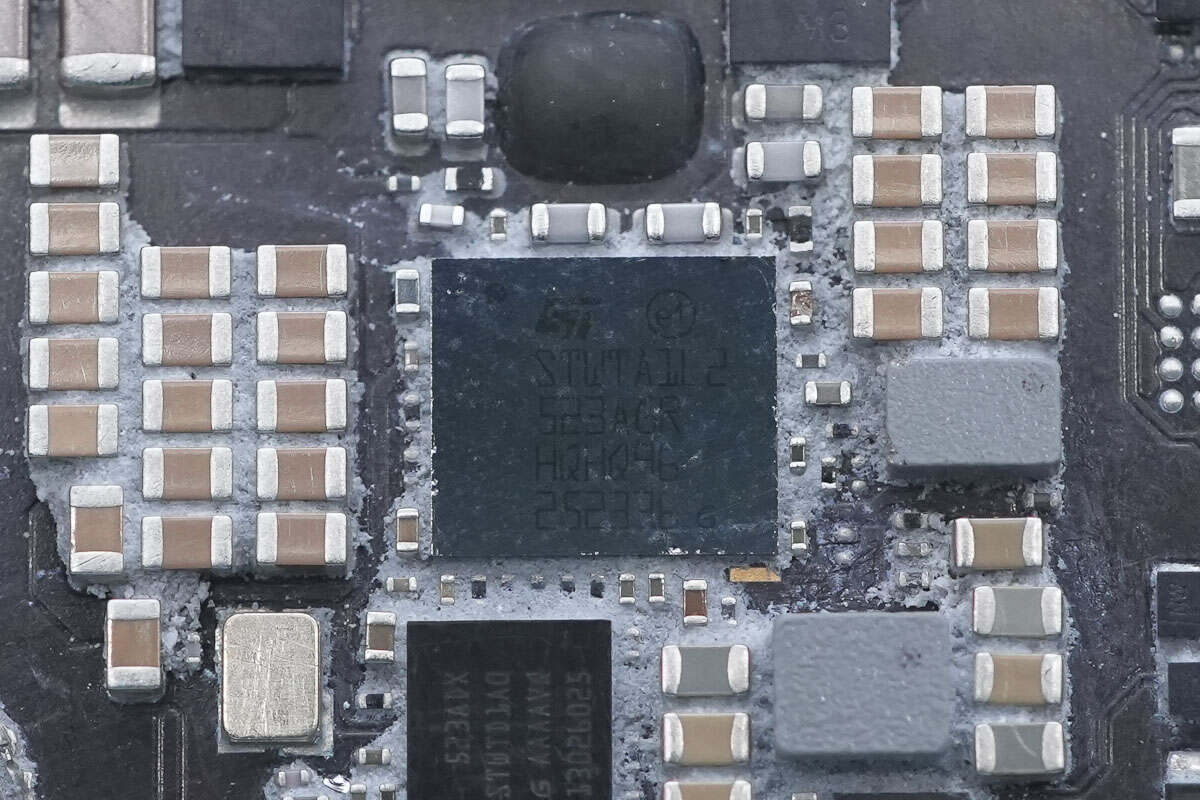

无线充电芯片来自意法半导体，丝印STWTA1L2。

芯片外置的贴片电感特写。

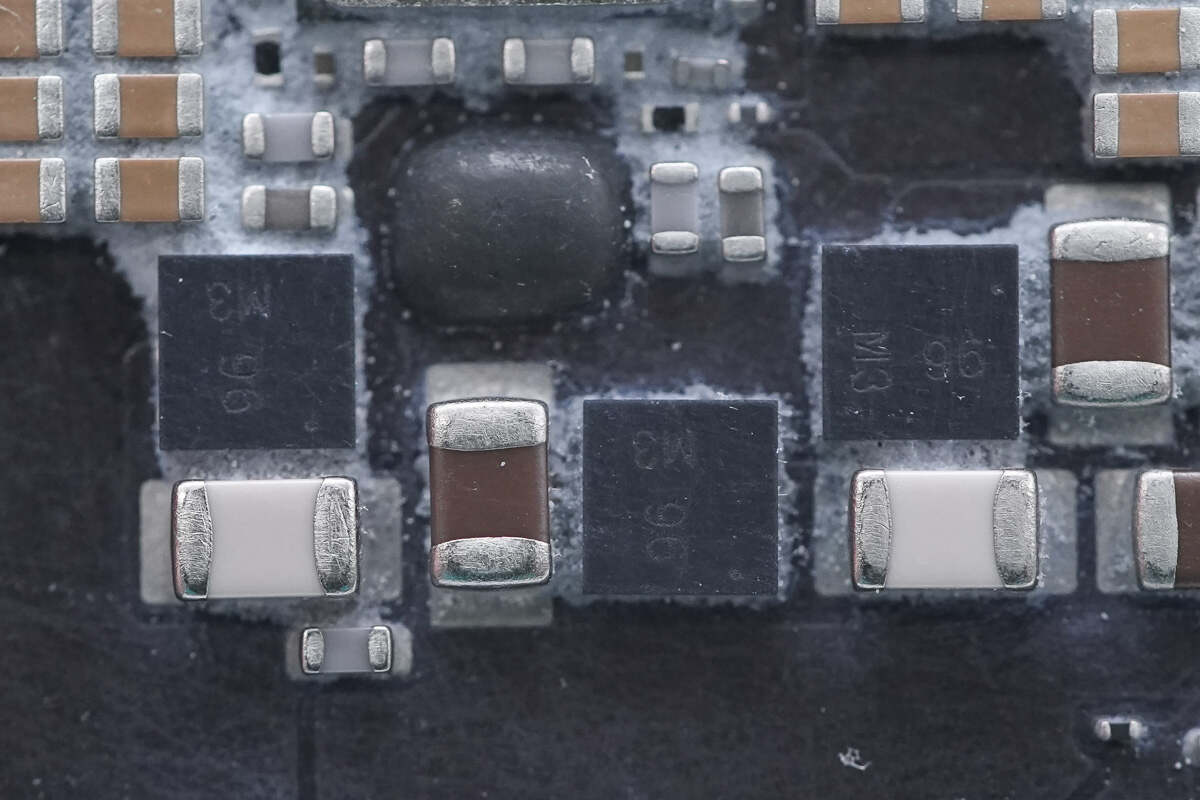

三颗丝印96的开关管特写。

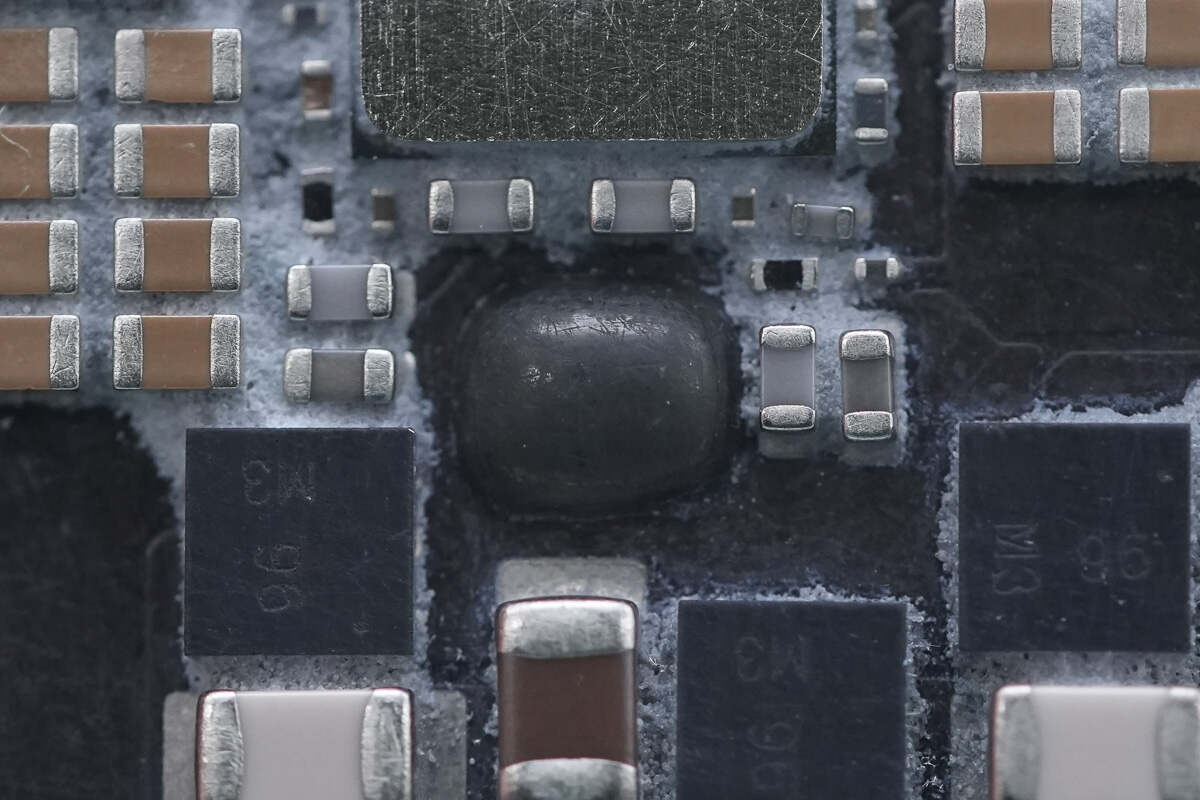

主板有一处胶水覆盖的区域。

在胶水下方设有两颗电阻。

模拟开关来自德州仪器，丝印TU41，型号为TS5USBC41，是一颗具有过压保护功能的双路2：1开关，采用DSBGA封装。

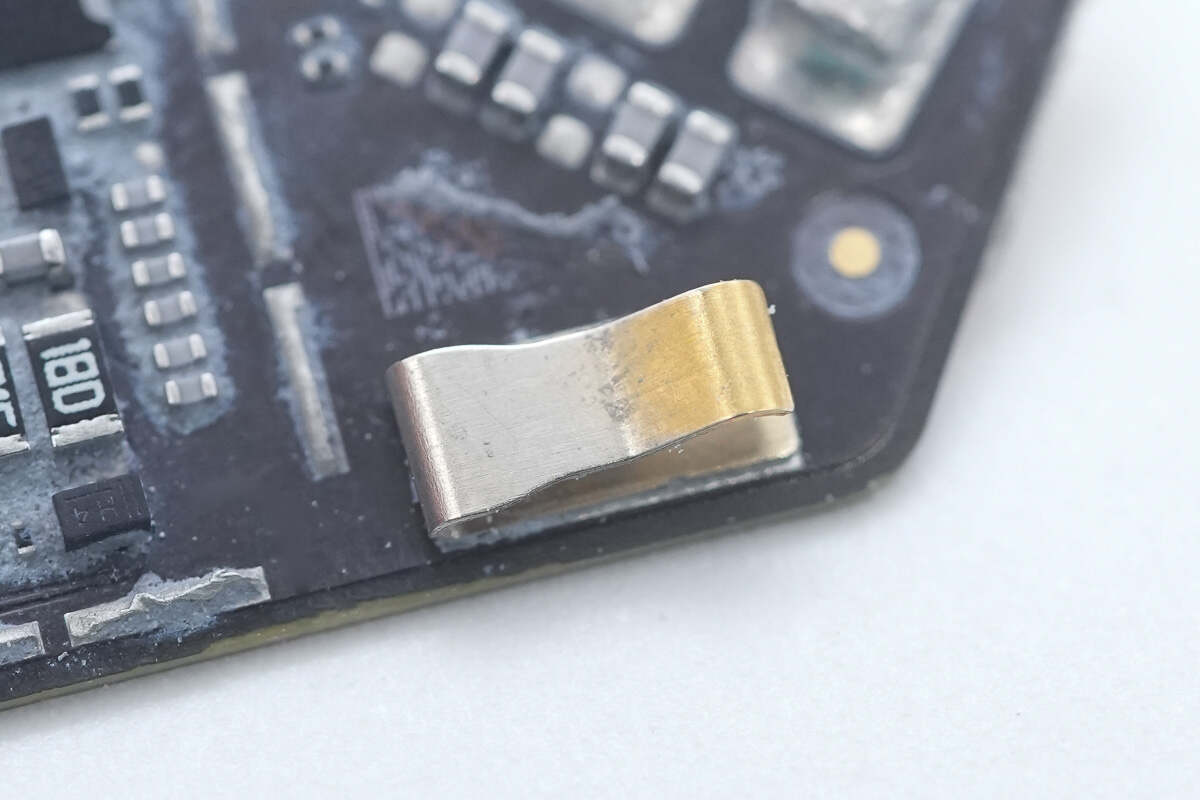

弹片连接铝合金盖板接地。

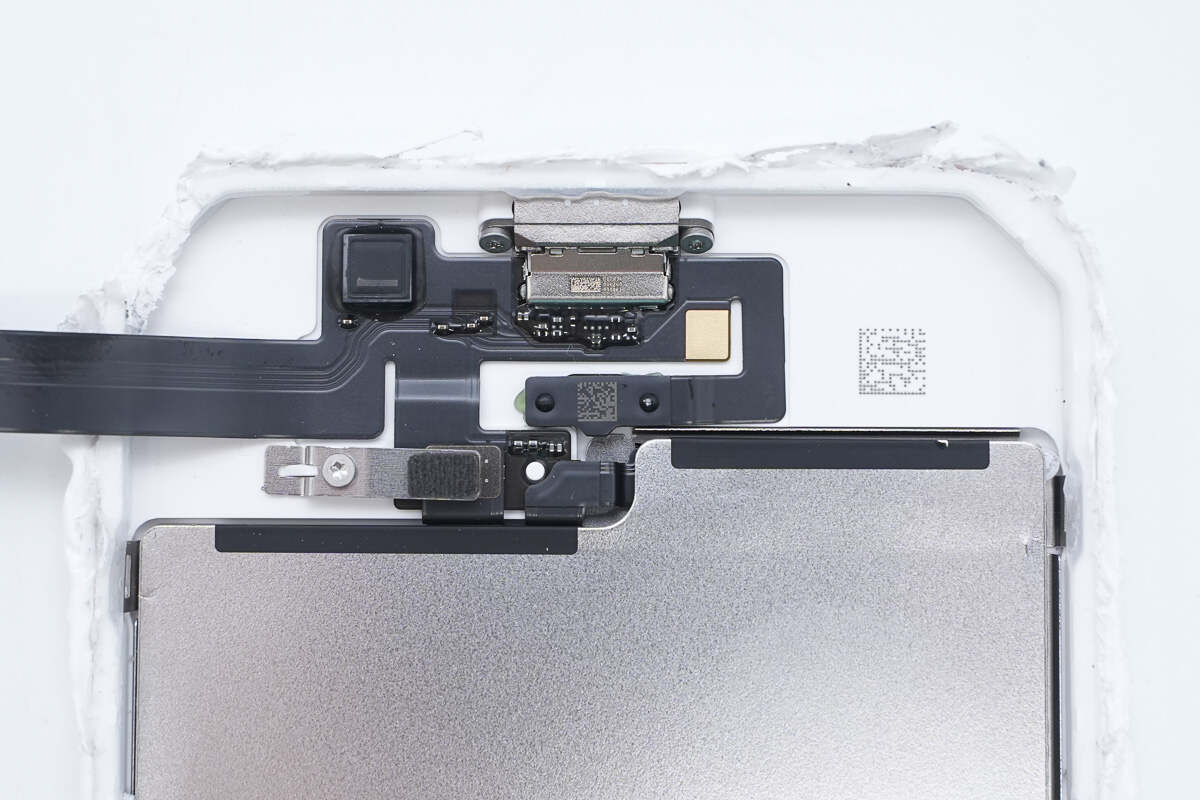

钢壳电池粘贴在壳体内部，壳体上方设有连接排线。

排线粘贴在壳体内部。

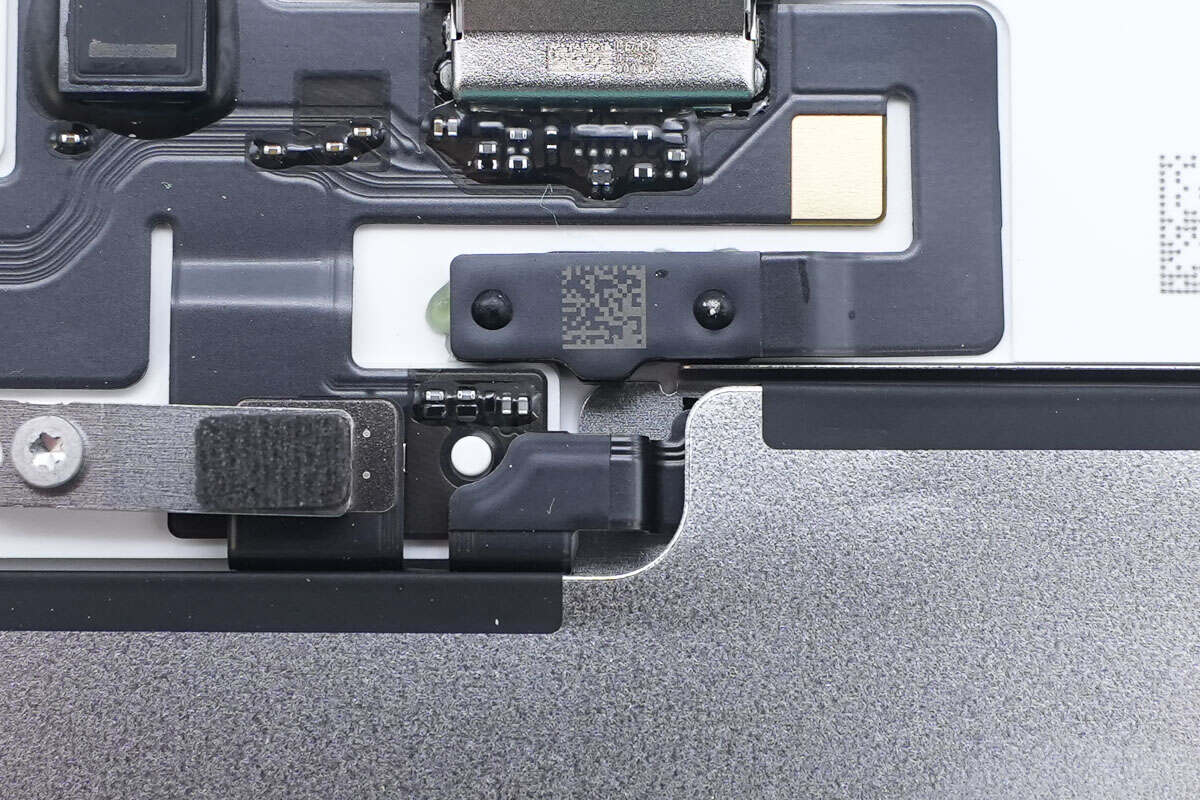

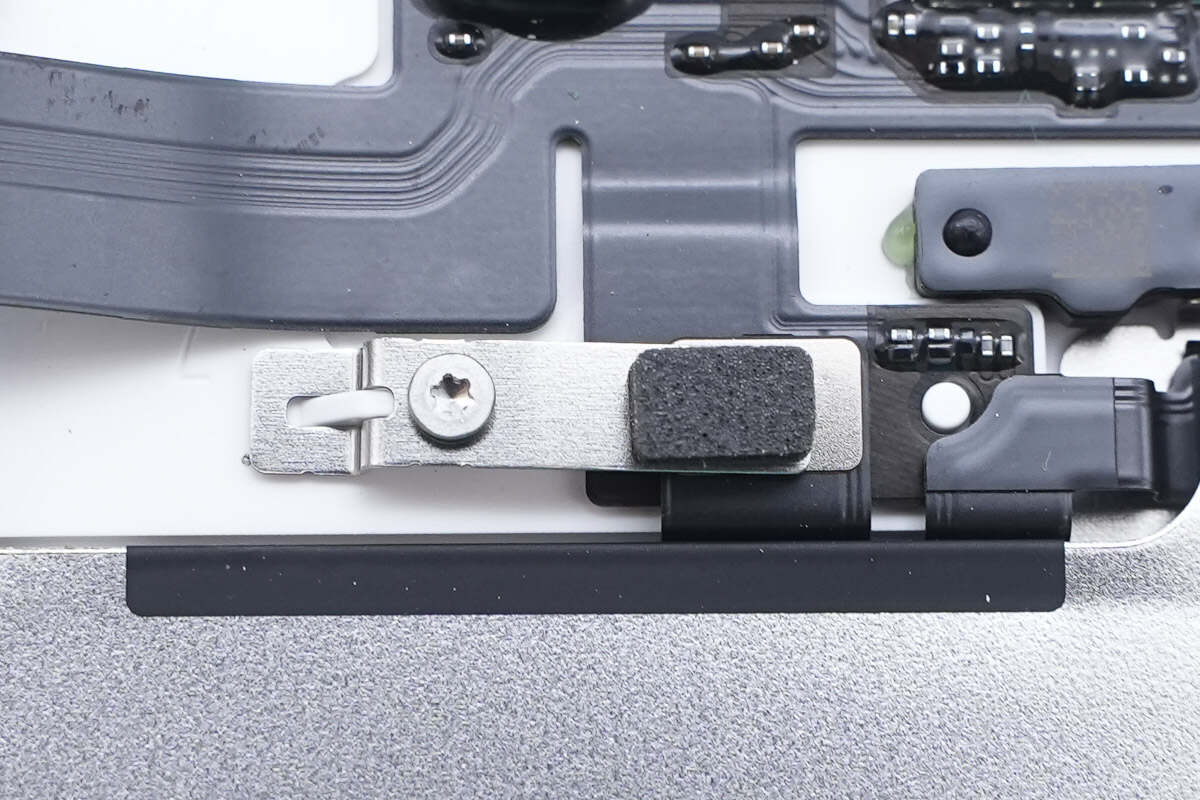

电池排线设有螺丝压板固定。

排线设有滤波电感。

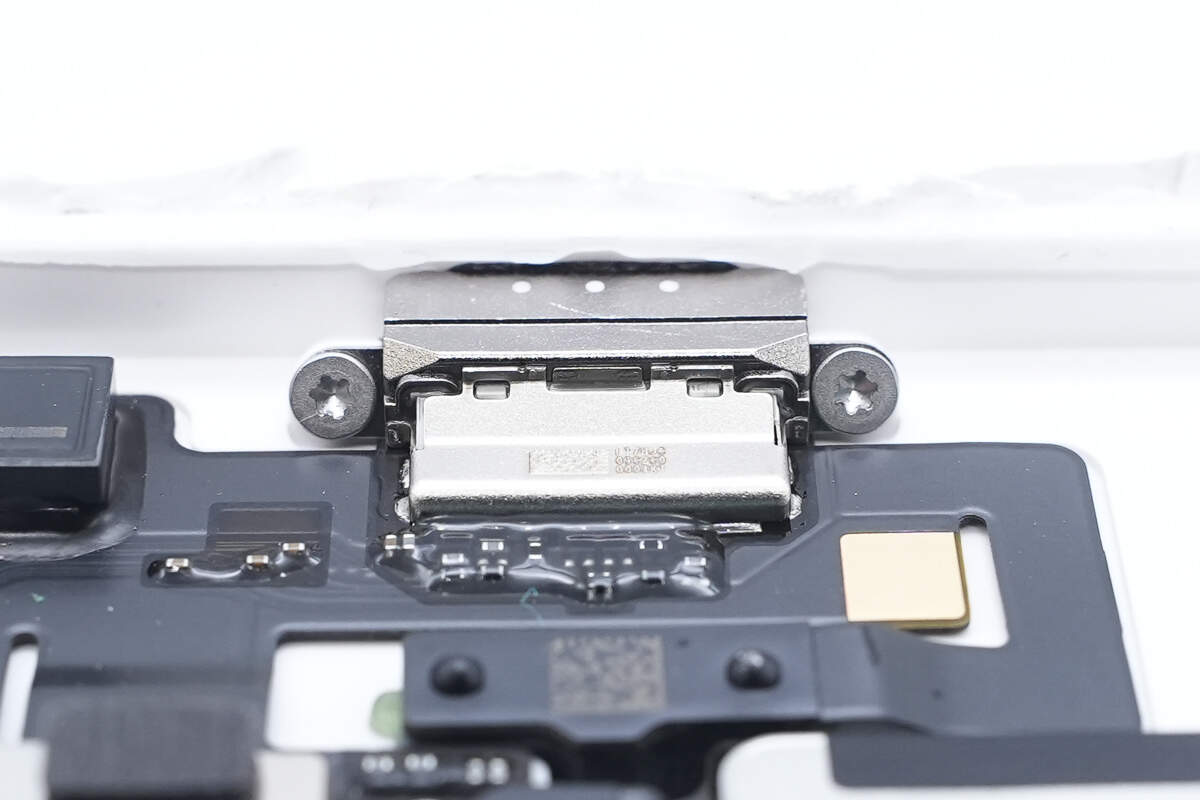

USB-C母座采用螺丝固定。

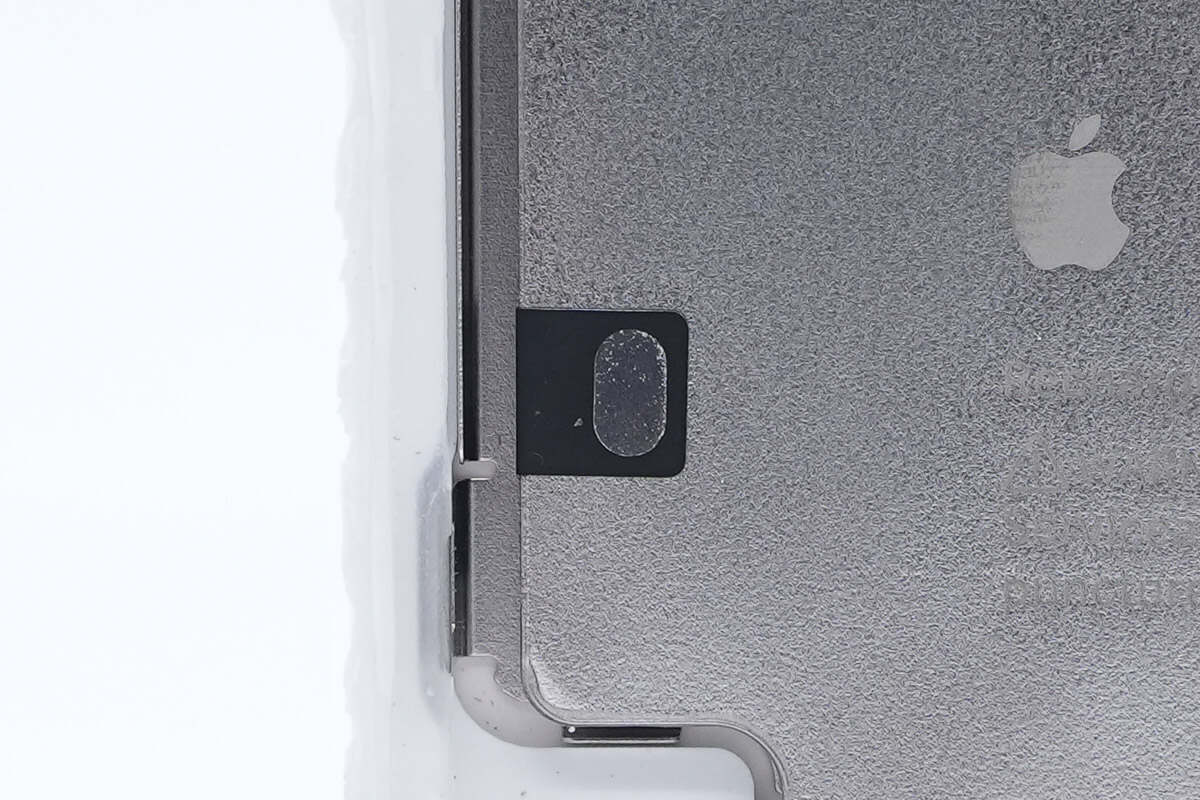

指示灯通过粘贴固定。

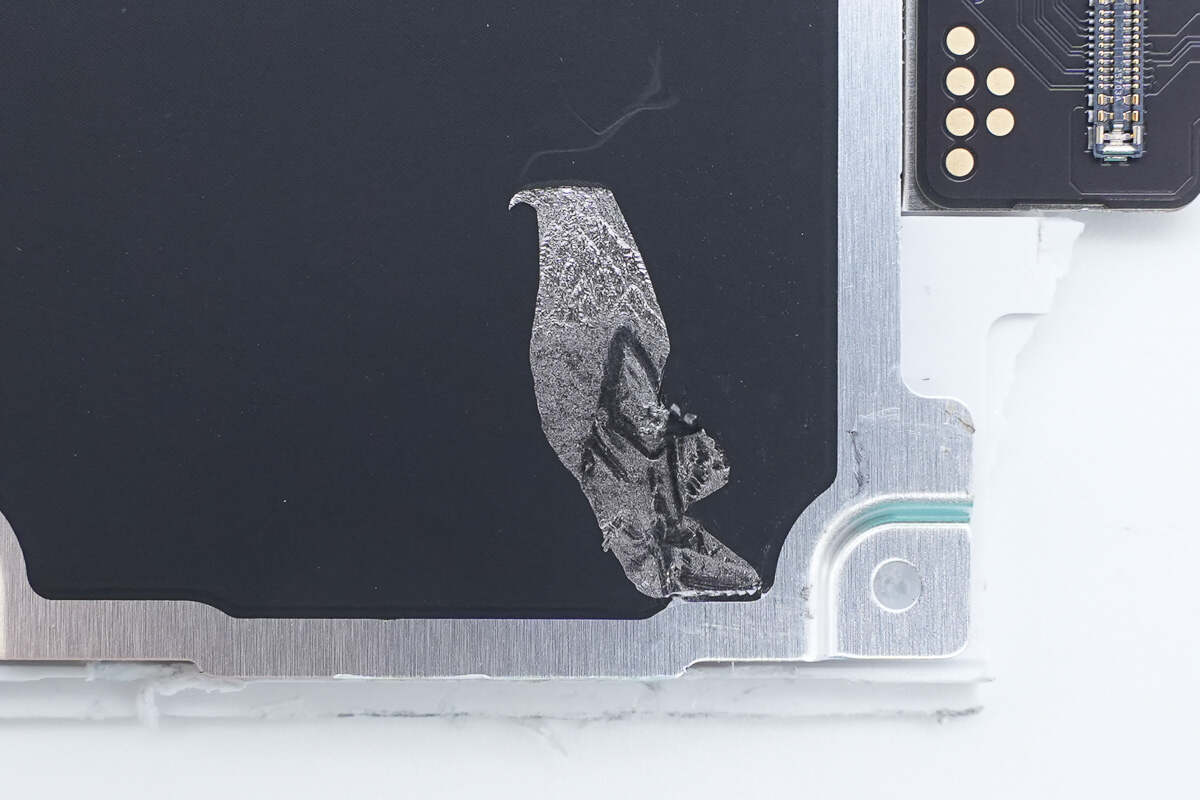

电池通过电诱导粘合剂粘贴，两侧设有银色触点。

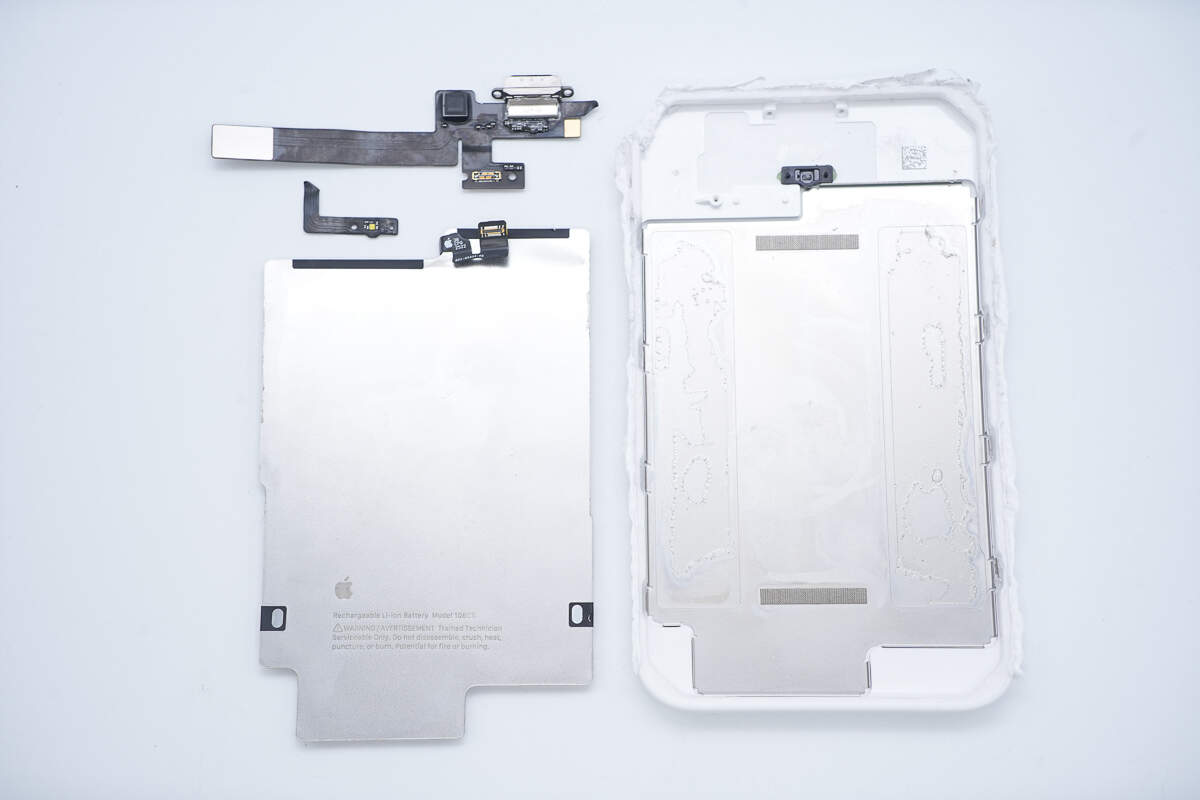

拆下电池和连接排线，壳体内部设有金属壳增加强度。

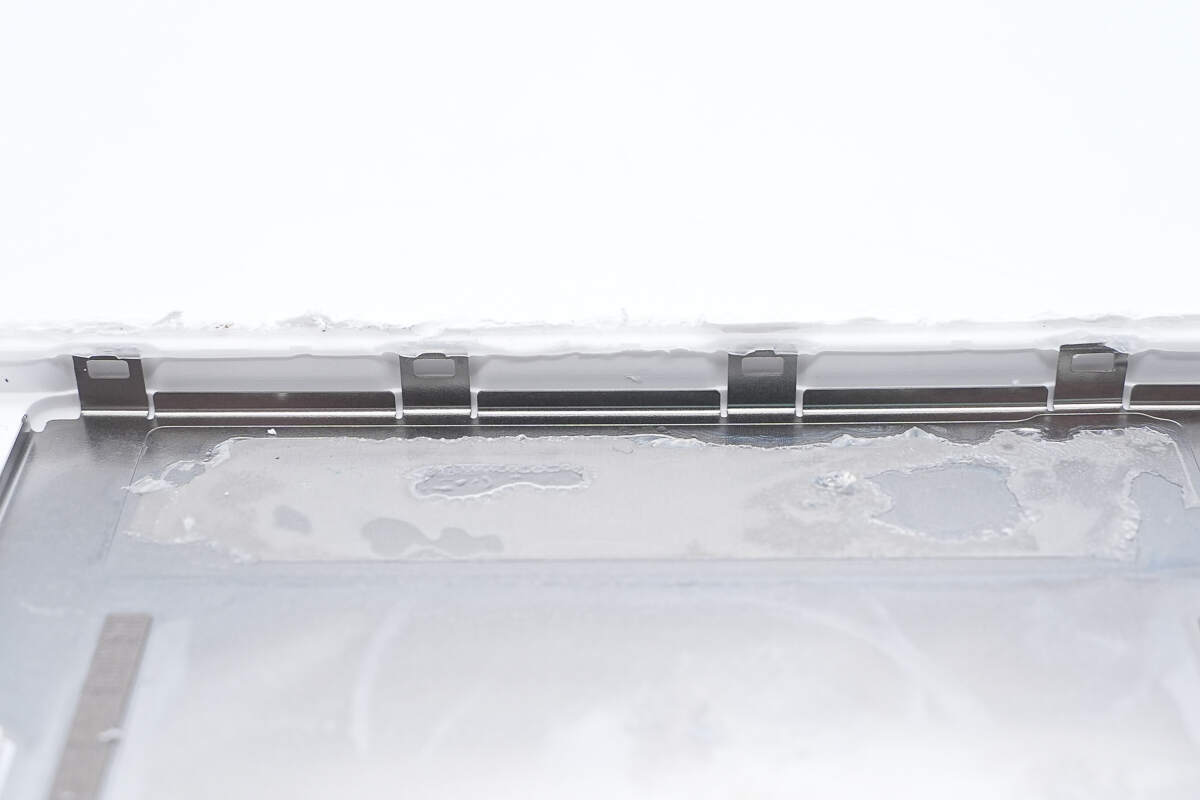

金属壳边缘设有固定卡扣。

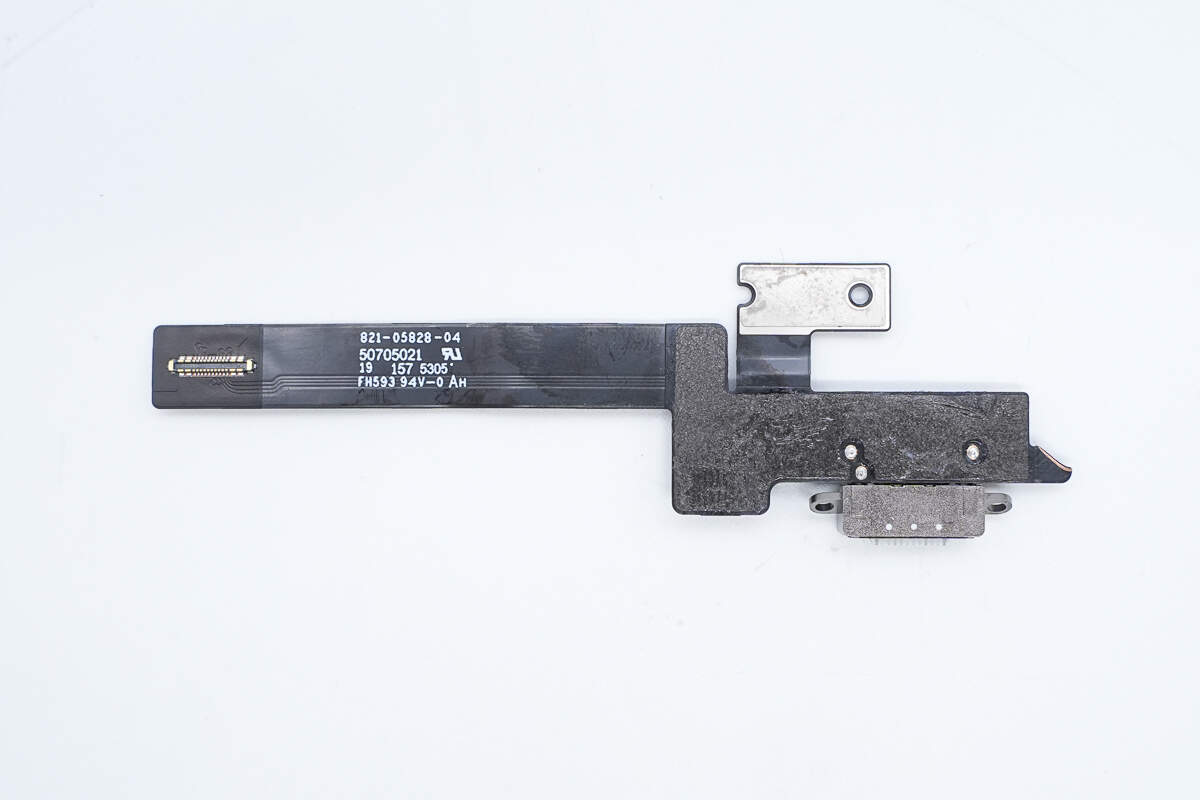

排线一面设有滤波电感，USB-C母座和电池连接器。

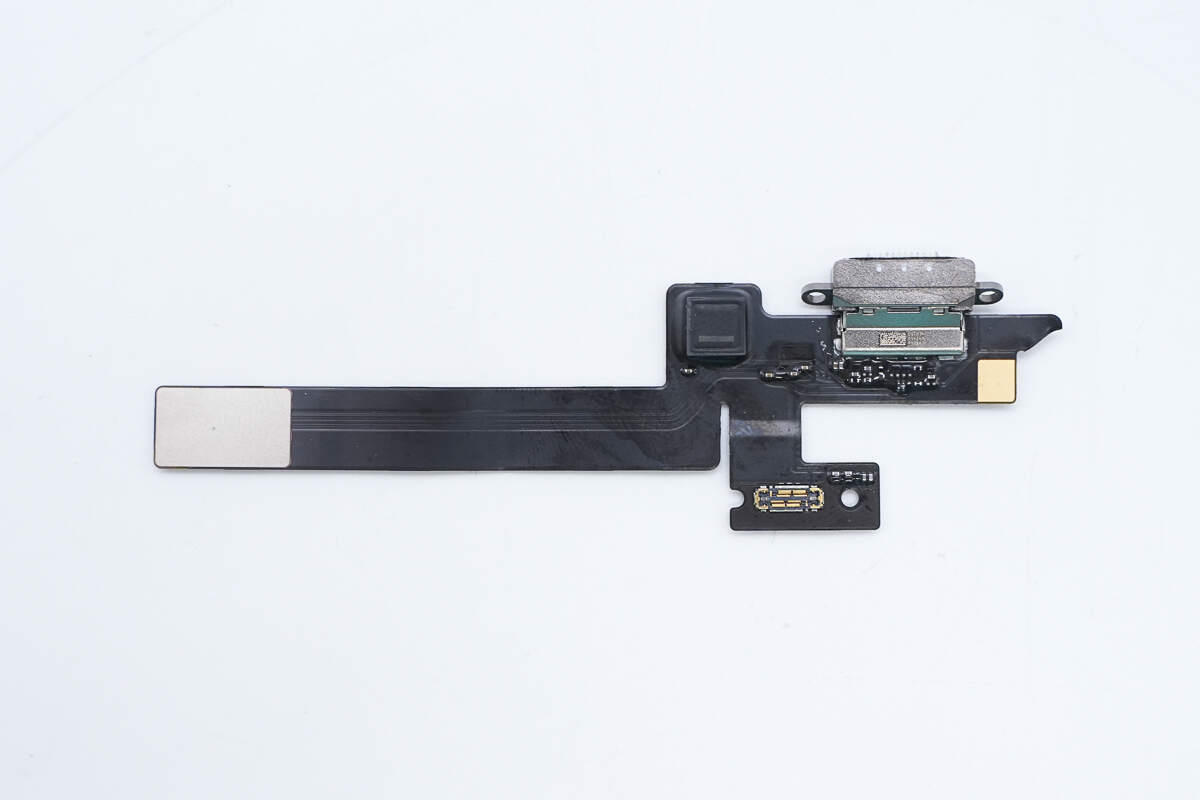

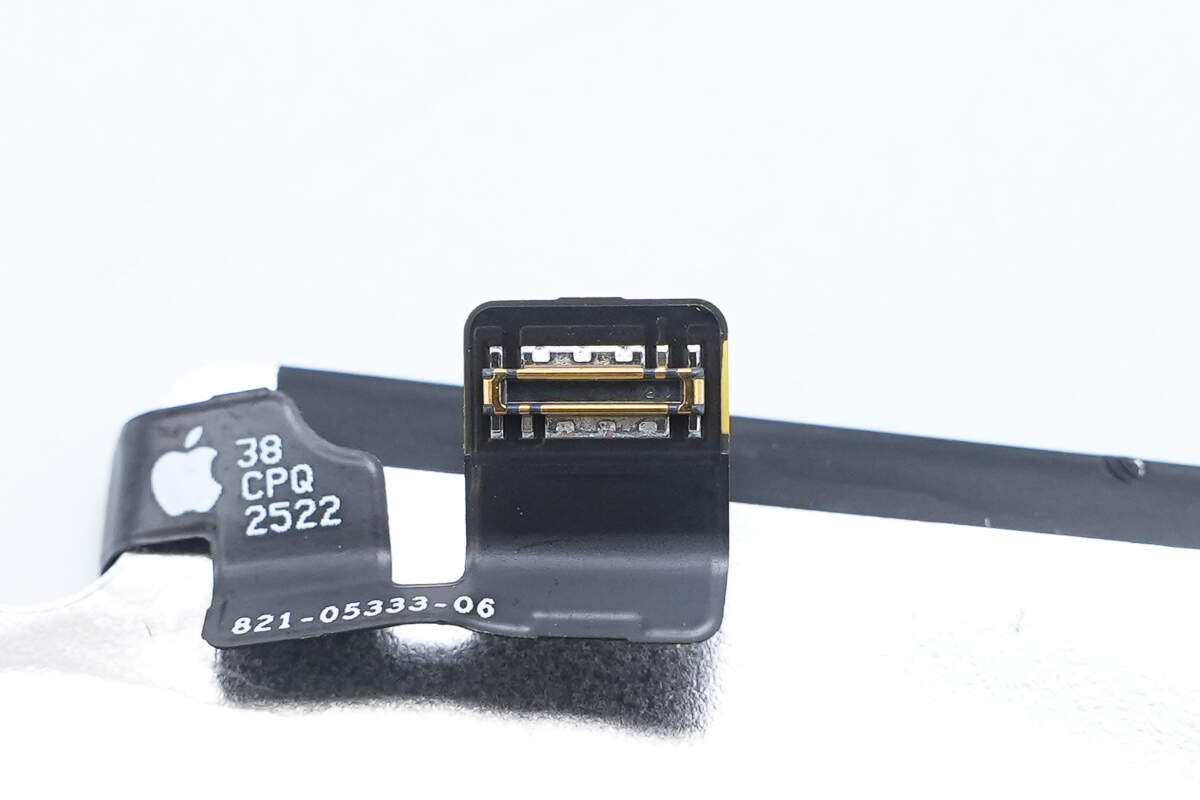

另一面设有连接到无线充电模块的连接器。

USB-C母座为白色舌片，边缘设有黑色胶圈。

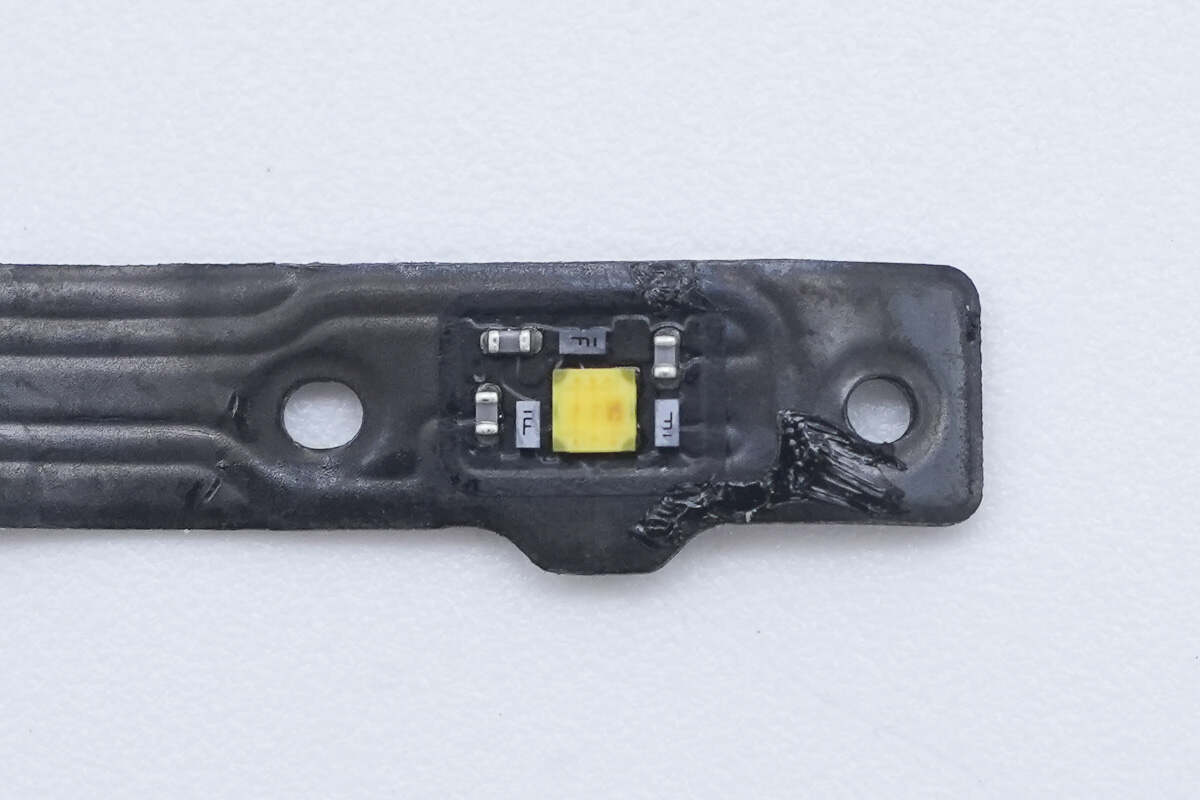

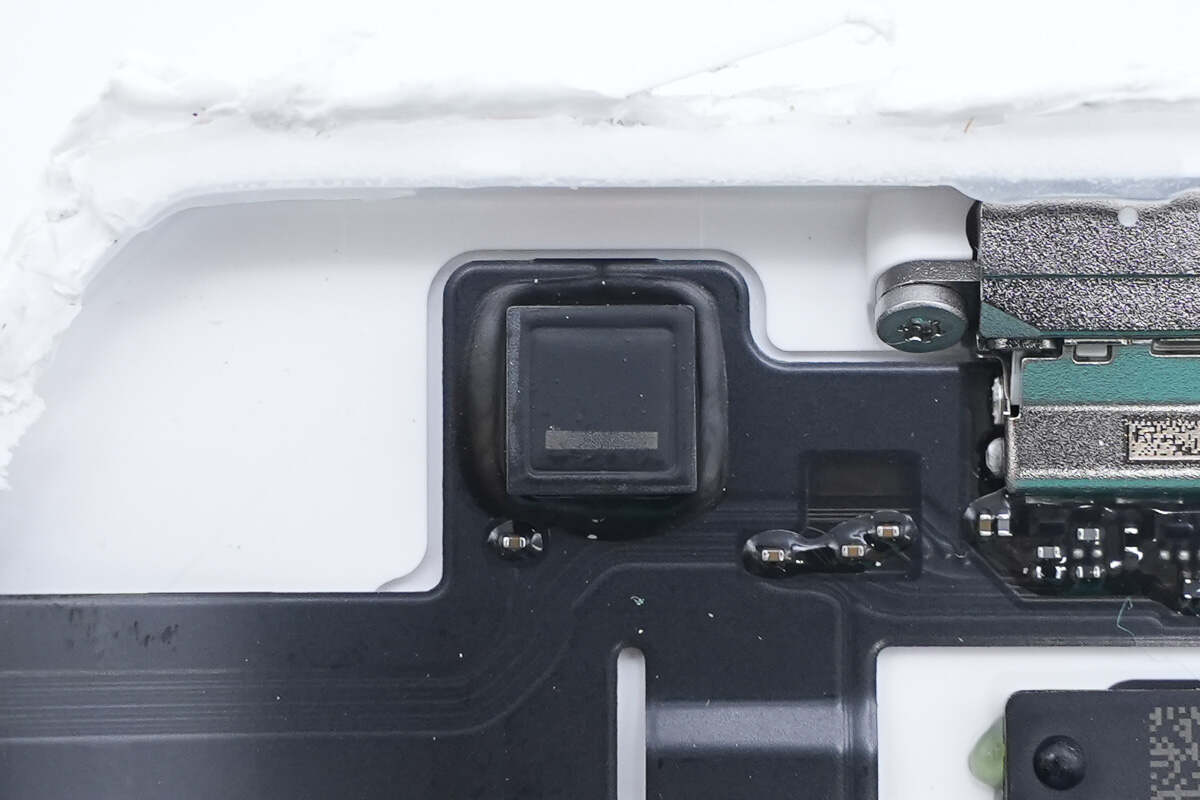

LED指示灯特写。

电池连接器为加宽设计。

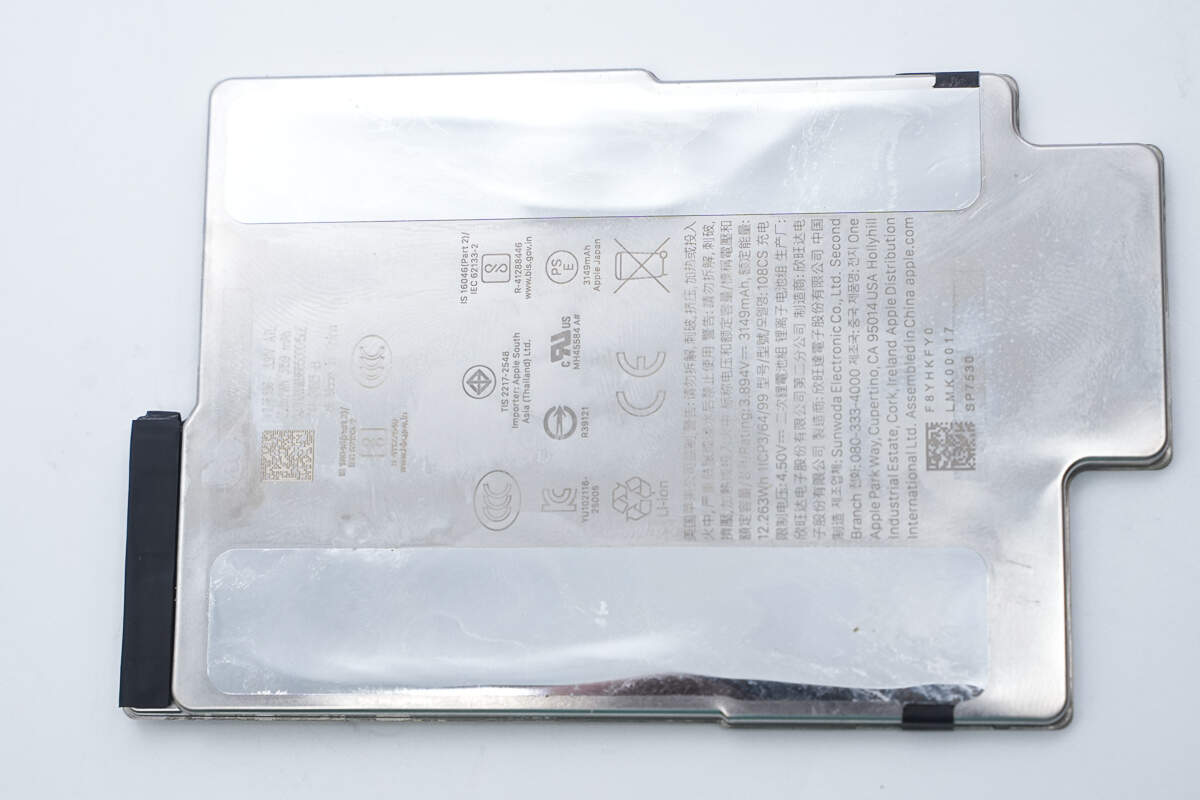

电池采用金属外壳封装。

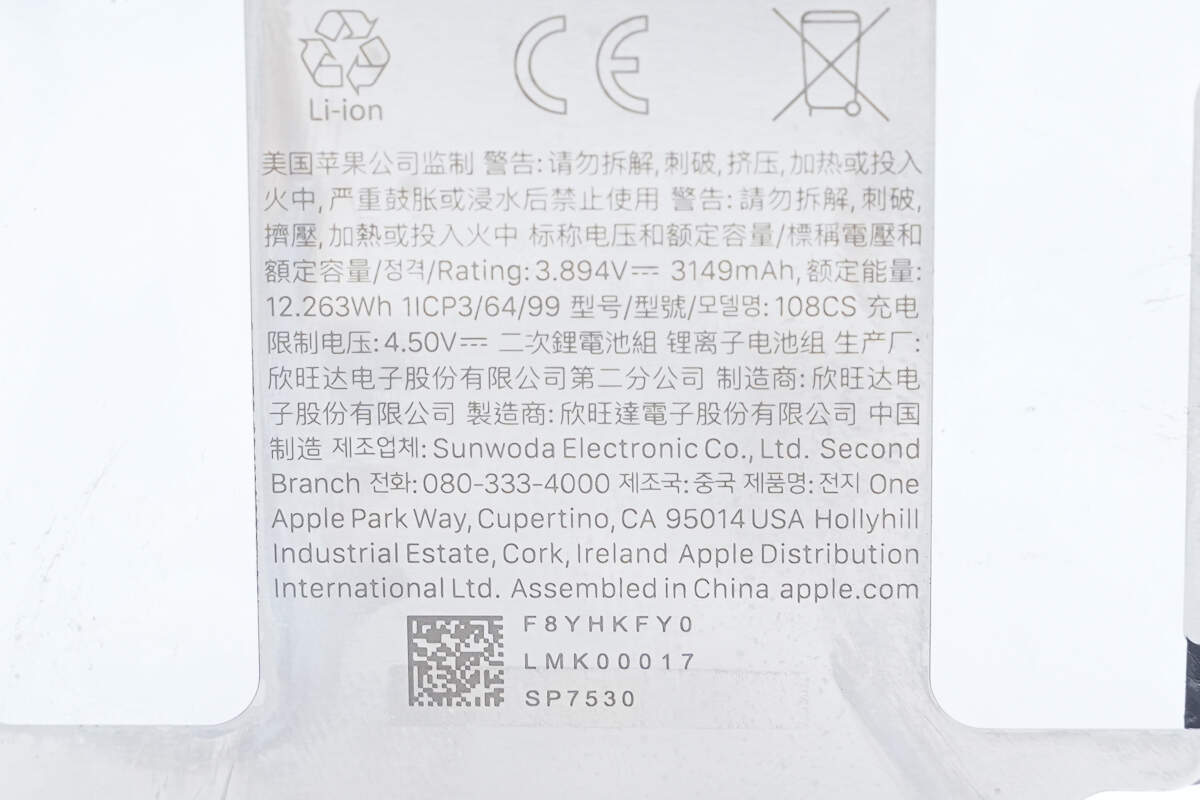

电池信息特写

标称电压和额定容量：3.894V 3149mAh

额定能量：12.263Wh

充电限制电压：4.5V

欣旺达电子股份有限公司

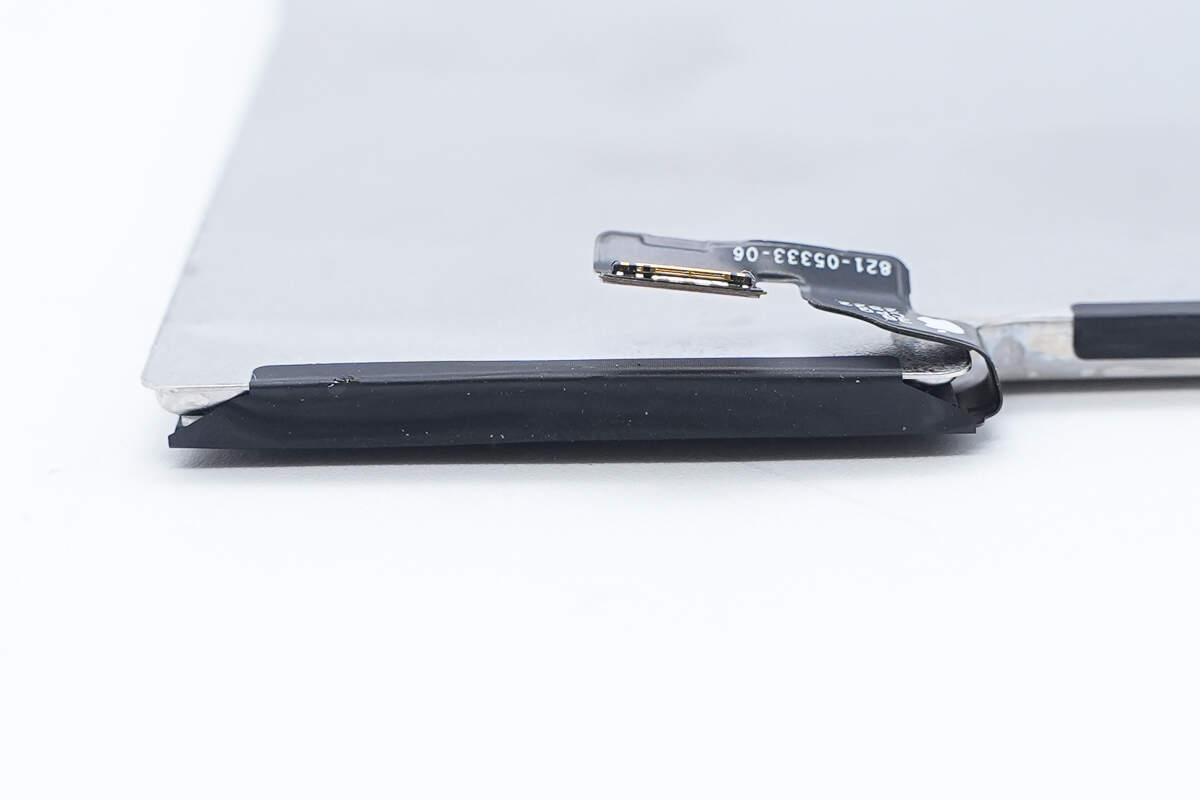

电池端部设有保护板和连接排线。

连接器为加宽设计。

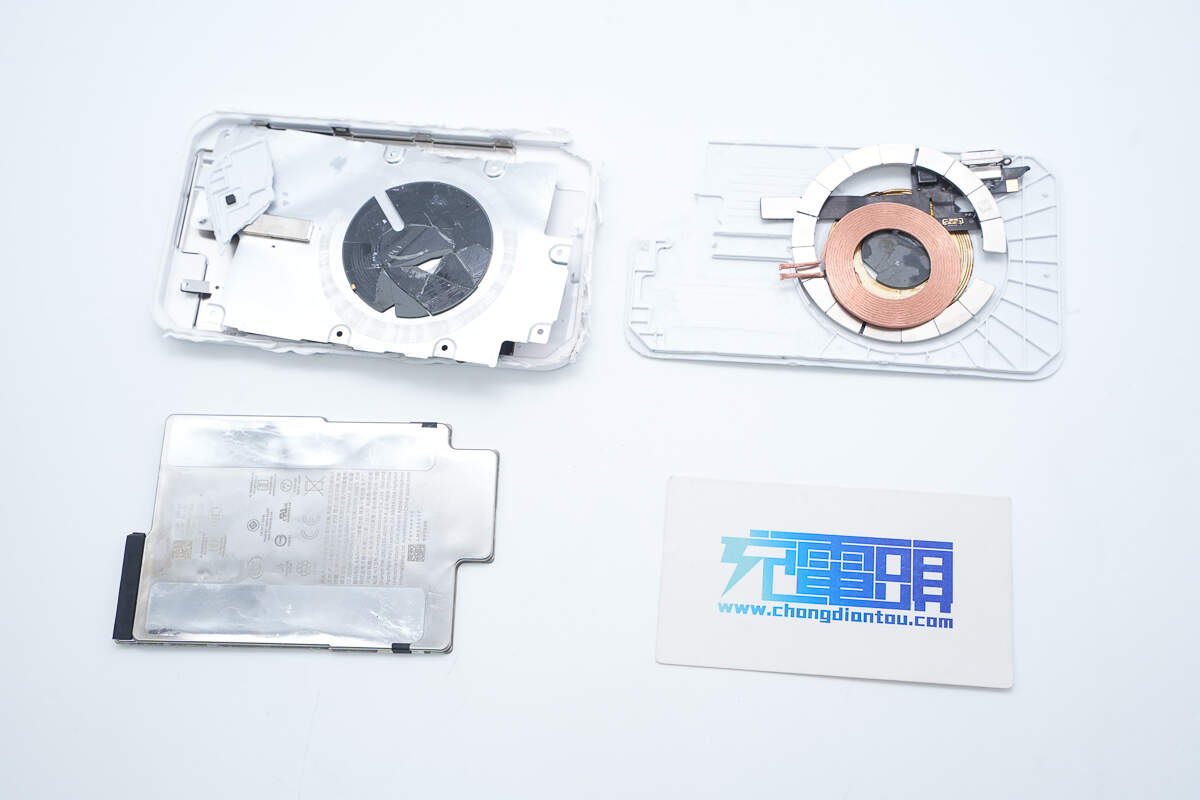

全部拆解一览，来张全家福。

充电头网拆解总结

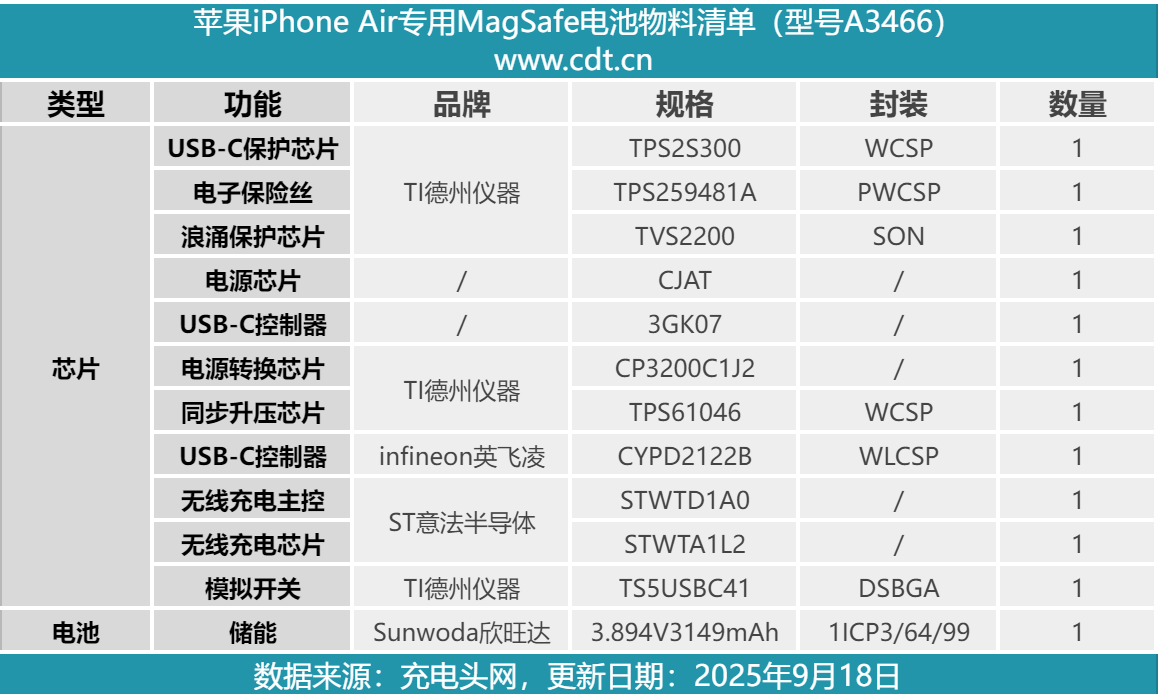

最后附上苹果iPhone Air专用MagSafe电池的核心器件清单，方便大家查阅。

苹果这款MagSafe电池专为iPhone Air机型量身定制，内置3149mAh锂电池，与手机电池容量相同，可为iPhone Air提供65%的额外电量，将27小时的视频播放时间提升至40小时。MagSafe电池设有USB-C接口，支持9V3A输入和5V1.5A输出。

充电头网通过拆解了解到，这款MagSafe电池为无线充电模块和电池分离式设计，通过排线连接。无线充电模块正反面均覆盖铝合金板，并填充导热材料加强散热。无线充电模块在输入端使用德州仪器保护芯片和电源芯片，无线充电主控和功率级芯片来自意法半导体。

PCBA模块设有屏蔽罩，内部使用导热材料填充，两颗发热芯片粘贴铝片，缩短传热路径，降低温升。电池来自欣旺达，为不锈钢外壳，使用电诱导粘合剂粘贴，壳体内部设有金属板加固。MagSafe电池内部结构紧凑，做工扎实，延续了苹果原装配件的高品质，保证稳定可靠使用。
