前言

近期充电头网拿到了倍思旗下EnerGeek极客充系列产品中一款140W自带拉拉线移动电源，这款充电宝配置有60cm长USB-C线以及2C1A快充接口，其中USB-C线还是时下热门的拉拉线设计，即拉即用，同时兼顾便携和美观性。

产品另一大卖点是在智融科技两颗SW6306升降压SOC的加持下，两个USB-C接口均支持100W PD双向快充，USB-A口支持30W输出，并提供145W总输出功率，可以满足苹果包括iPhone 17在内全家桶设备同时充电需求。自带USB-C拉拉线的E-Marker芯片采用智融科技SW2123，支持100W PD双向快充。

此外移动电源还配置有1.2英寸全彩数显屏，可实时查看各接口快充状态以及剩余电量等，进一步提升产品实用性。下面充电头网就对倍思这款移动电源进行拆解，一起来看看产品的具体设计。

倍思145W自带拉拉线移动电源开箱

包装盒正面印有baseus品牌、产品名称、外观、卖点标识以及20000mAh|145W参数。

侧面印有自带100W拉拉线使用场景，即拉即用十分方便。

底部印有移动电源同时为笔电和手机充电的使用场景，以及产品详细参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

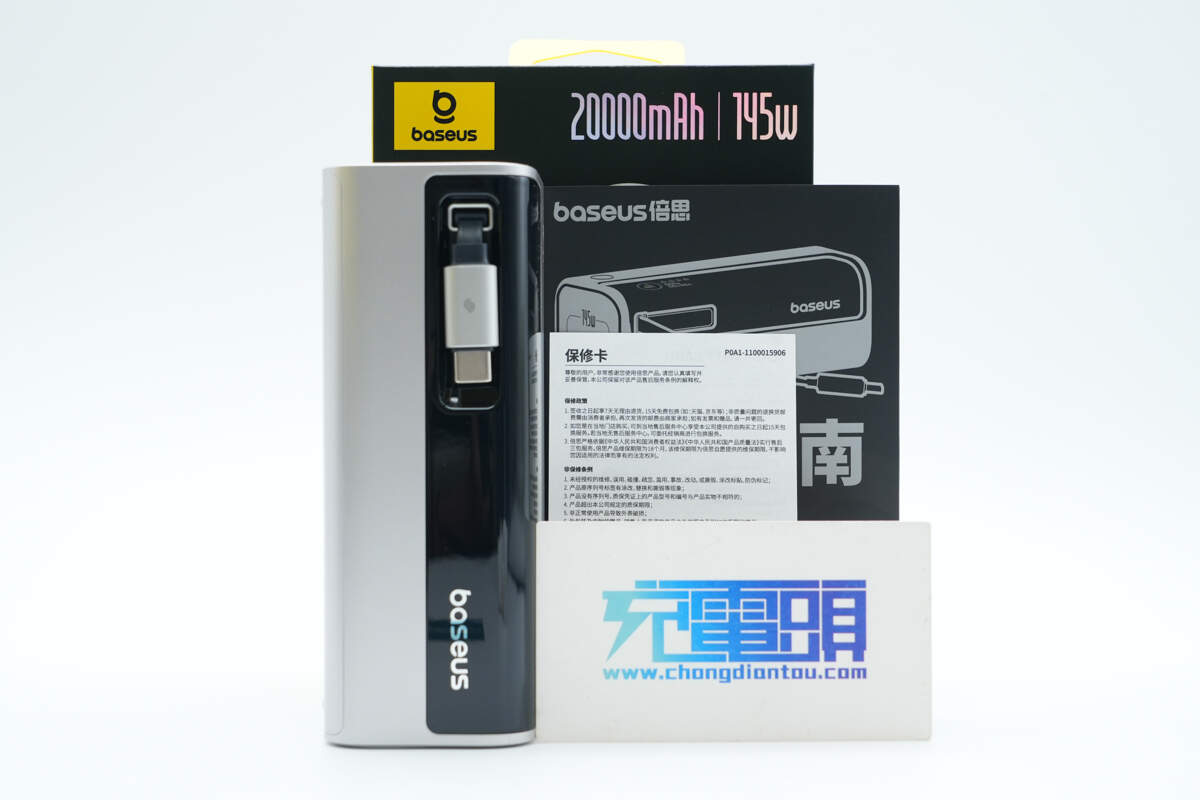

包装内含移动电源、用户指南和保修卡。

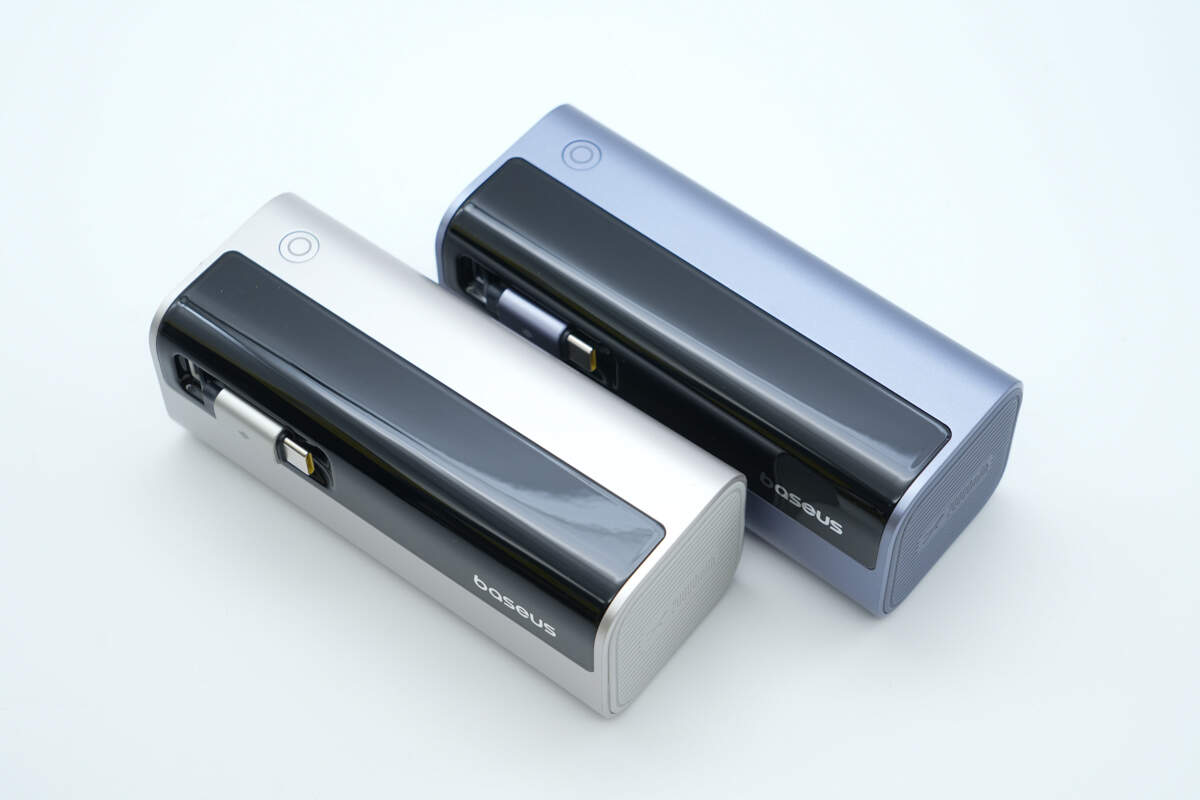

值得一提的是，倍思145W 20000mAh自带拉拉线移动电源拥有星原钛和深空灰两种配色可选，两种配色实物展示如上图。

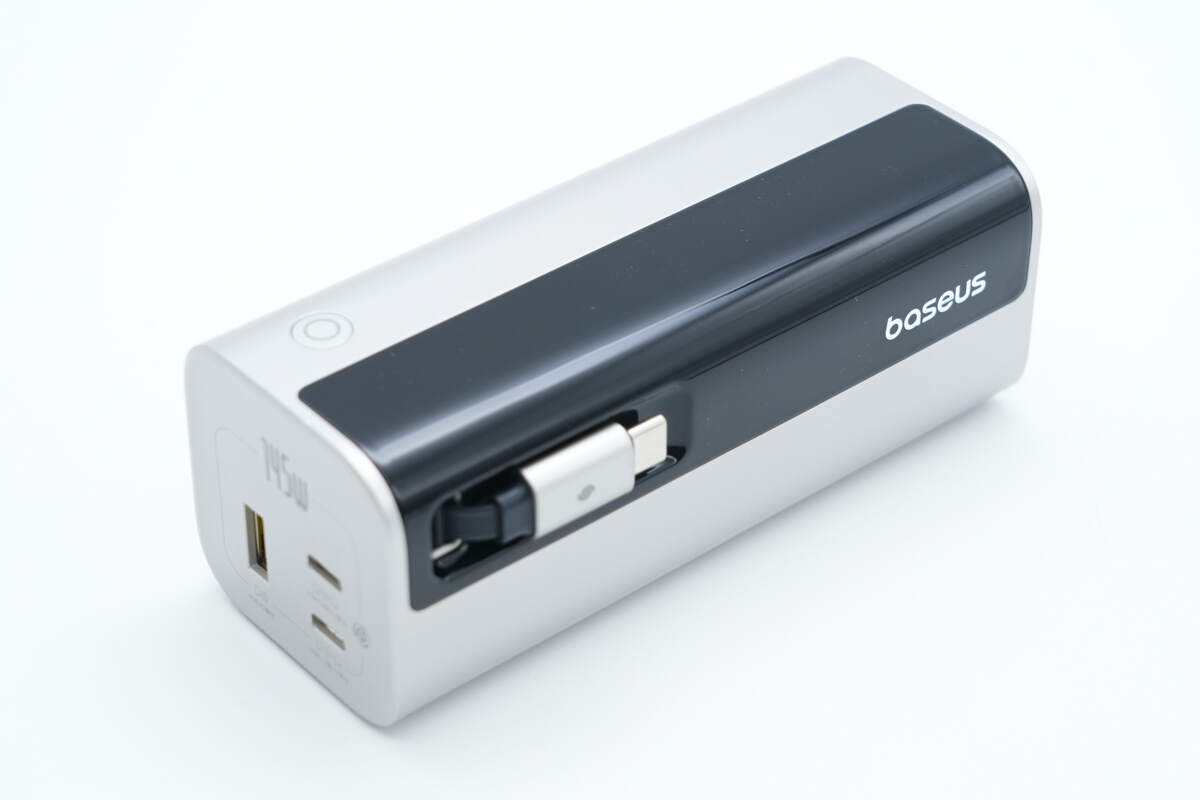

倍思145W自带拉拉线移动电源采用PC+ABS防火材质塑料外壳，弯折处镶嵌流光镜面，融合科技金属喷漆与细腻磨砂工艺，带来非凡的握持触感。

机身正面设有电源键，流光镜面区域则设计有隐藏数显屏。

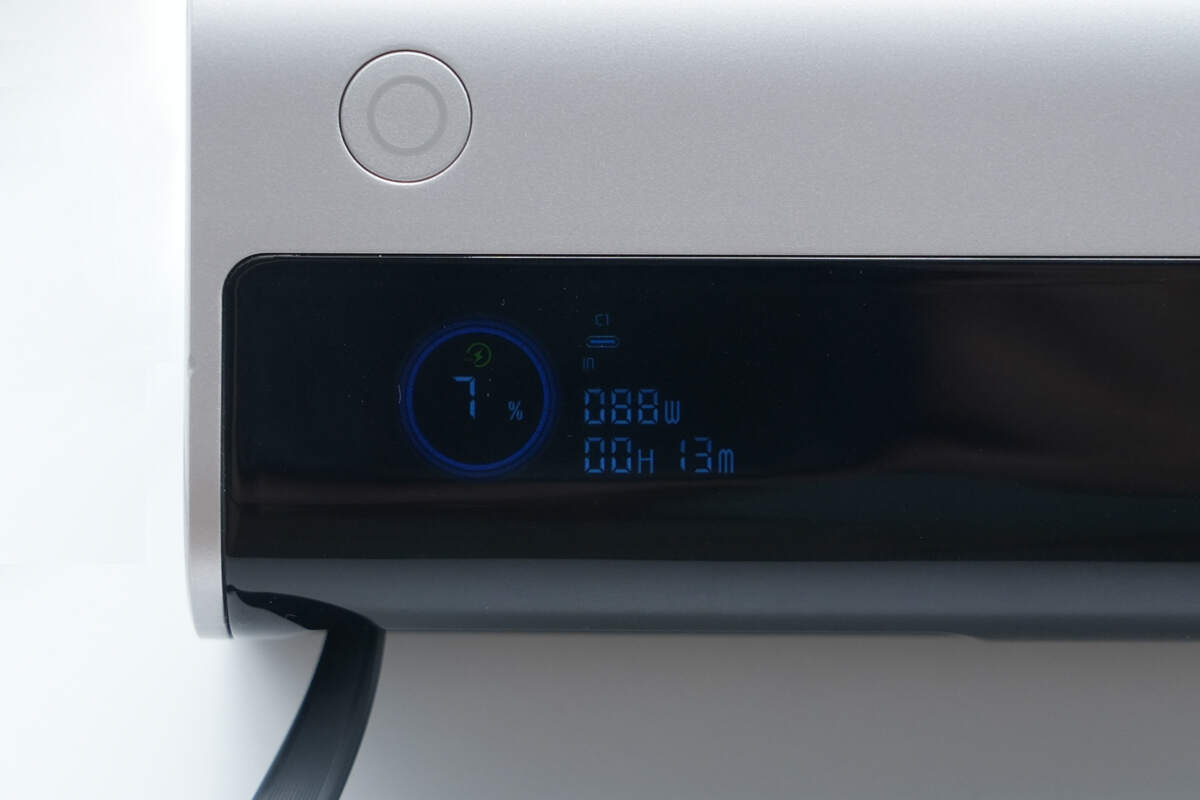

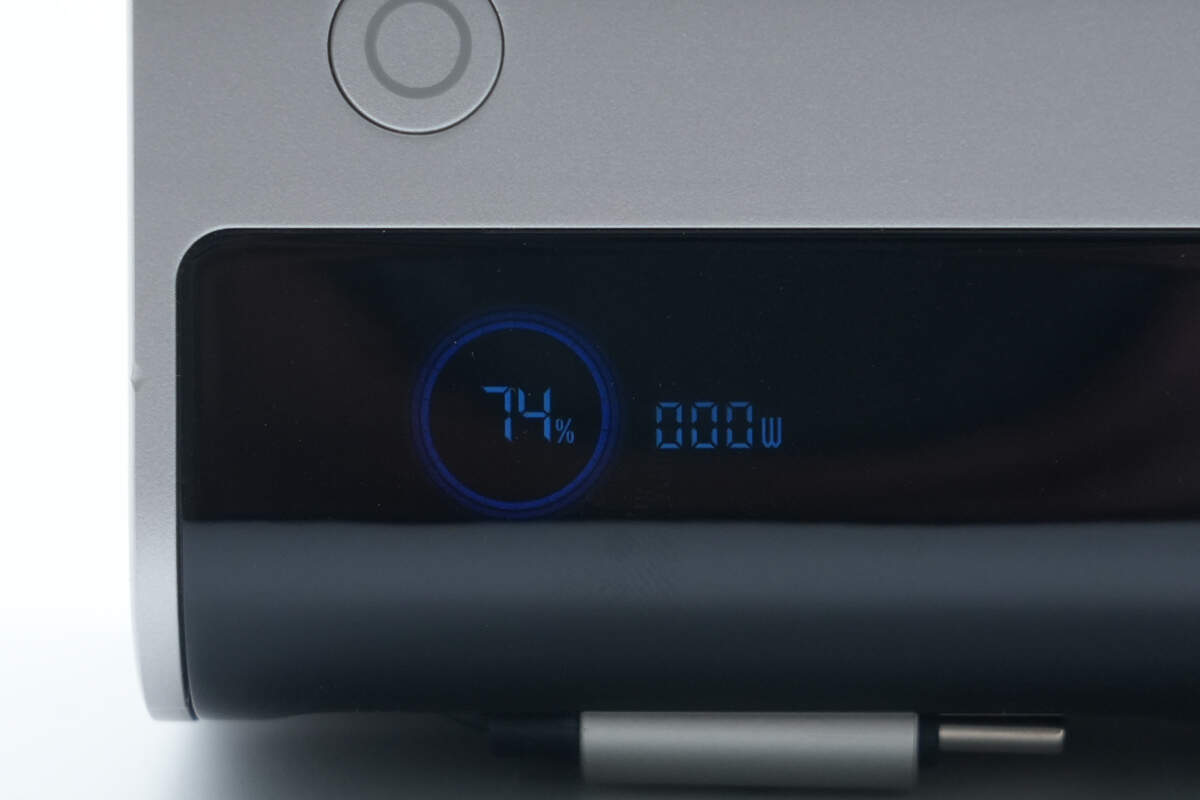

按下电源键可随时查看充电宝剩余电量以及实时快充功率。

此外还能显示各接口使用状态以及预计可放电或充满时间。

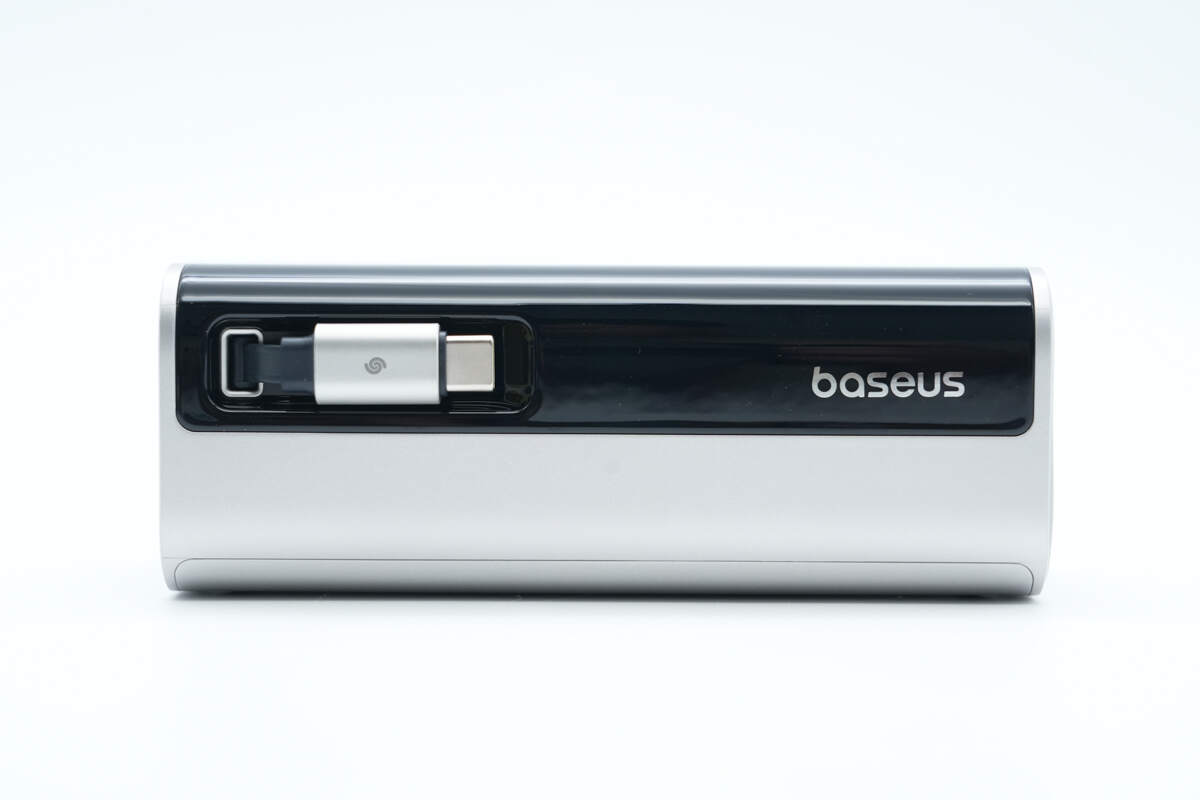

侧面面板上印有baseus品牌，并配置USB-C拉拉线。

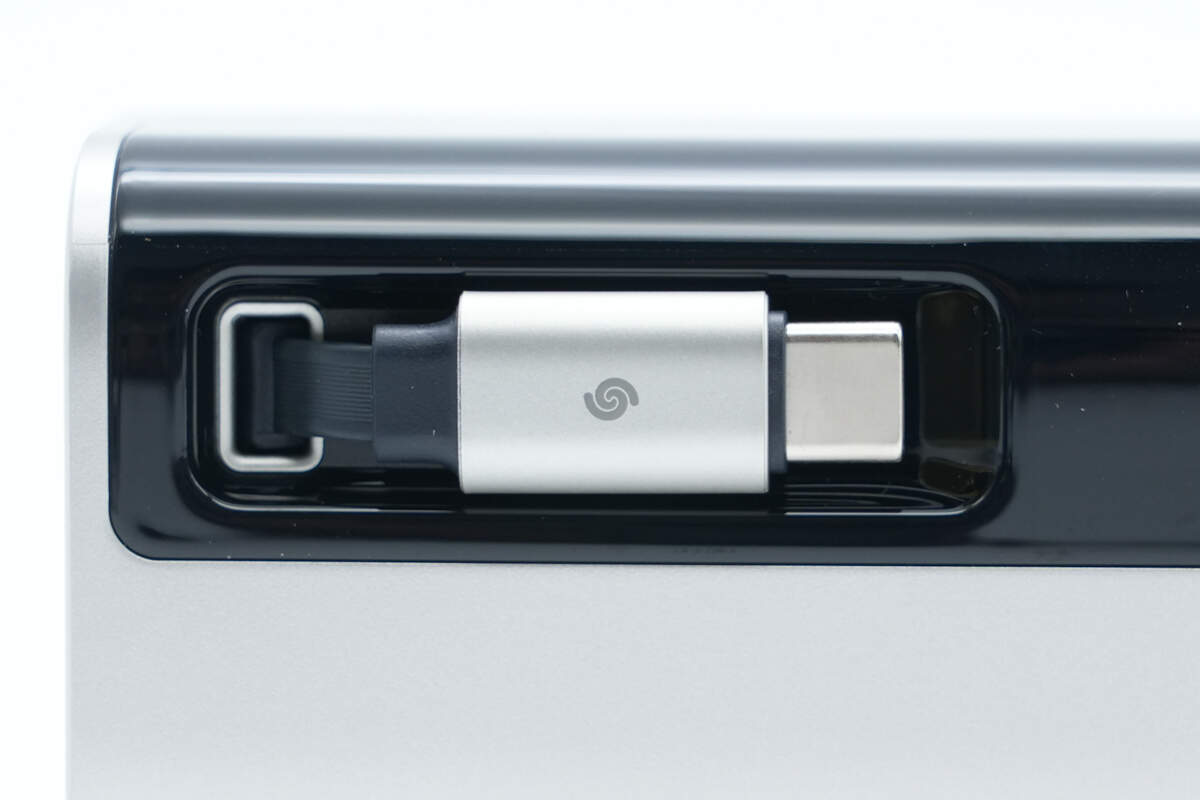

线缆端子对应处设有磁吸收纳槽，保证闲置时的整体美观性。

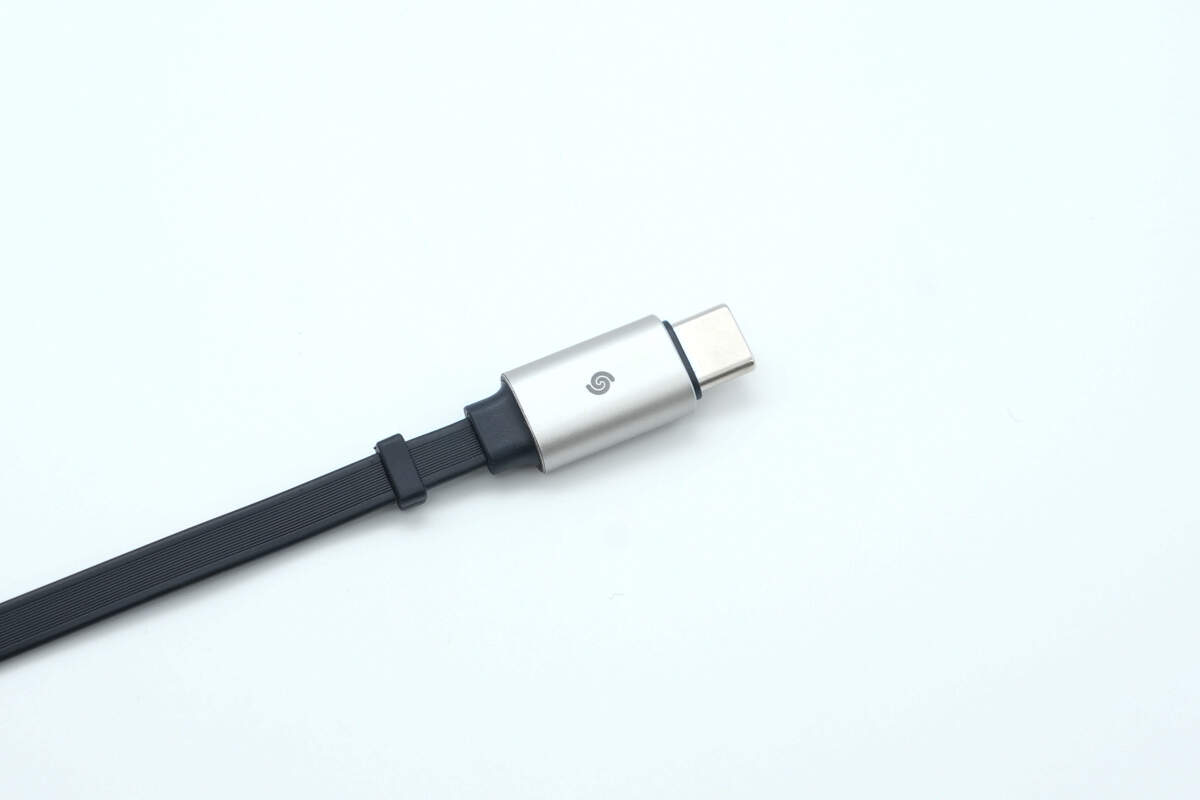

USB-C1拉拉线线身扁平式设计，不易缠绕。

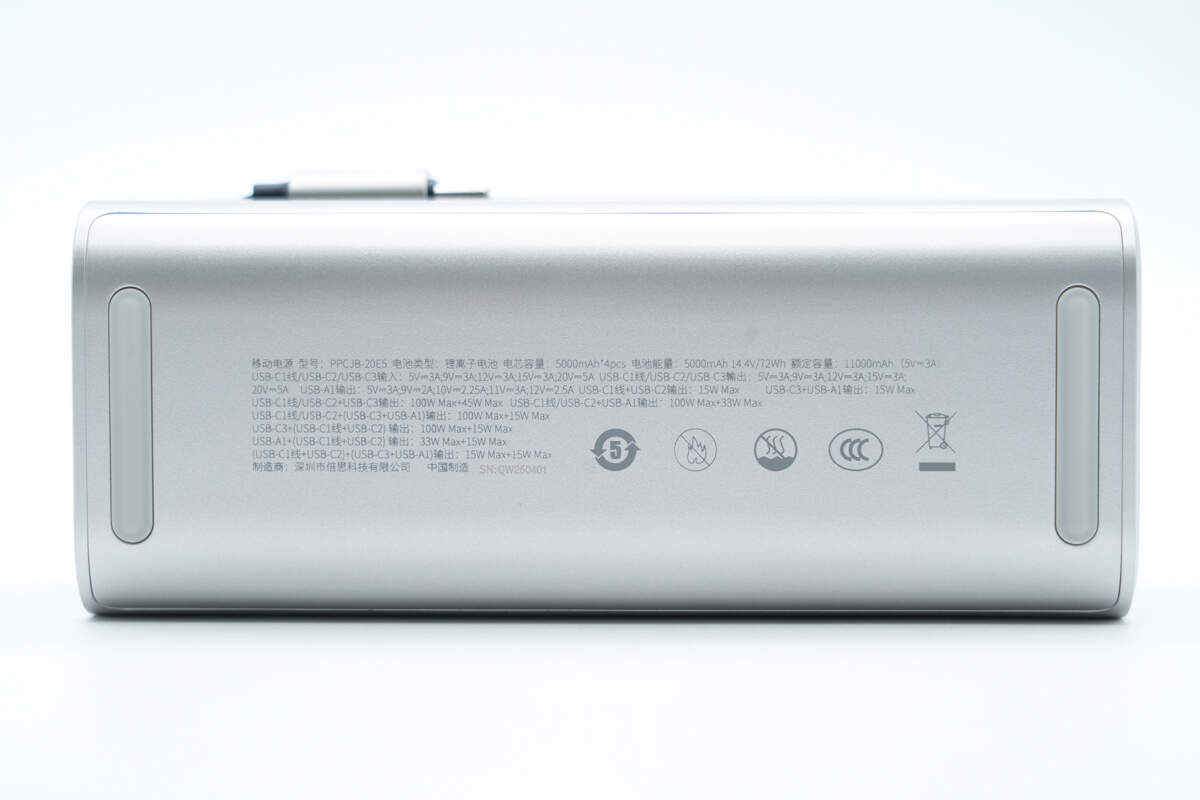

机身背面印有移动电源铭牌，同时两端设计防滑垫。

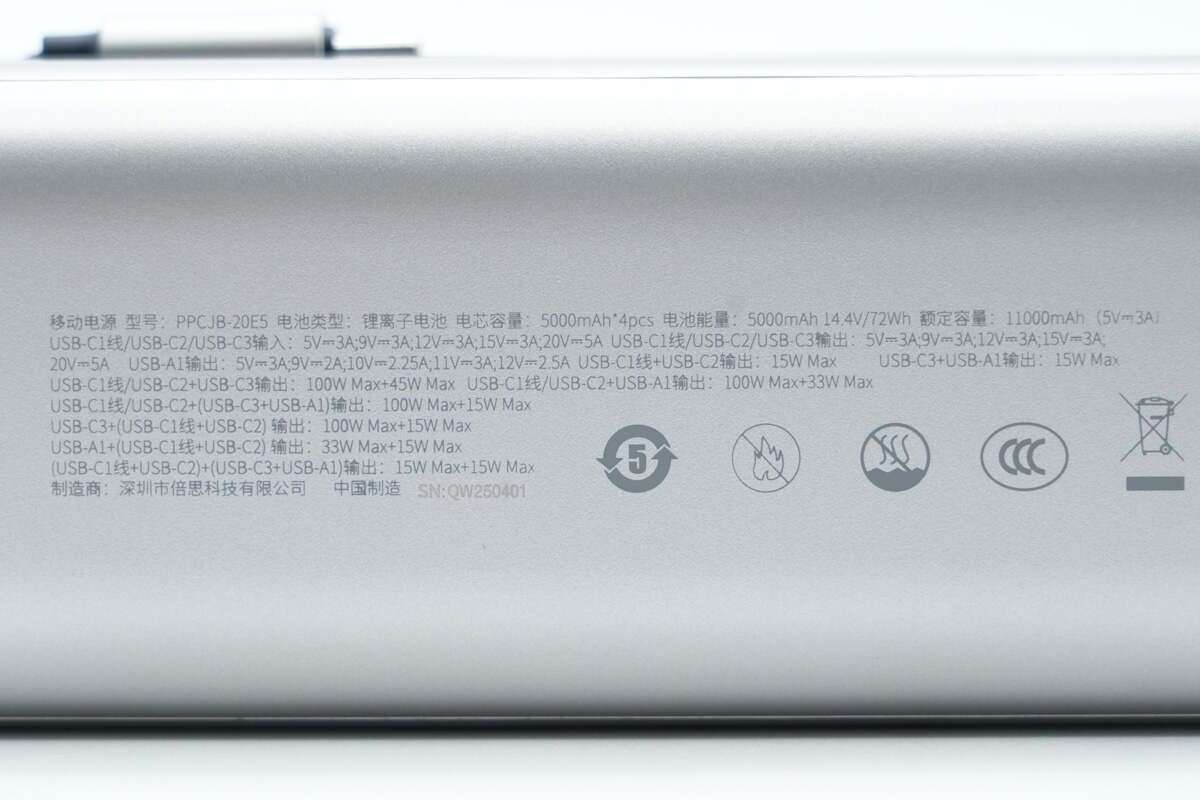

移动电源参数特写

型号：PPCJB-20E5

电池类型：锂离子电池

电芯容量：5000mAh*4pcs

电池能量：5000mAh 14.4V/72Wh

额定容量：11000mAh（5V3A）

输入：

USB-C1线/USB-C2/USB-C3：5V3A、9V3A、12V3A、15V3A、20V5A

输出：

USB-C1线/USB-C2/USB-C3：5V3A、9V3A、12V3A、15V3A、20V5A

USB-A1：5V3A、9V2A、10V2.25A、11V3A、12V2.5A

USB-C1线+USB-C2：15W Max

USB-C3+USB-A1：15W Max

USB-C1线/USB-C2+USB-C3：100W Max+45W Max

USB-C1线/USB-C2+USB-A1：100W Max+33W Max

USB-C1线/USB-C2+（USB-C3+USB-A1）：100W Max+15W Max

USB-C3+（USB-C1线+USB-C2）：100W Max+15W Max

USB-A1+（USB-C1线+USB-C2）：33W Max+15W Max

（USB-C1线+USB-C2）+（USB-C3+USB-A1）：15W Max+15W Max

制造商：深圳市倍思科技有限公司

移动电源通过了CCC认证。

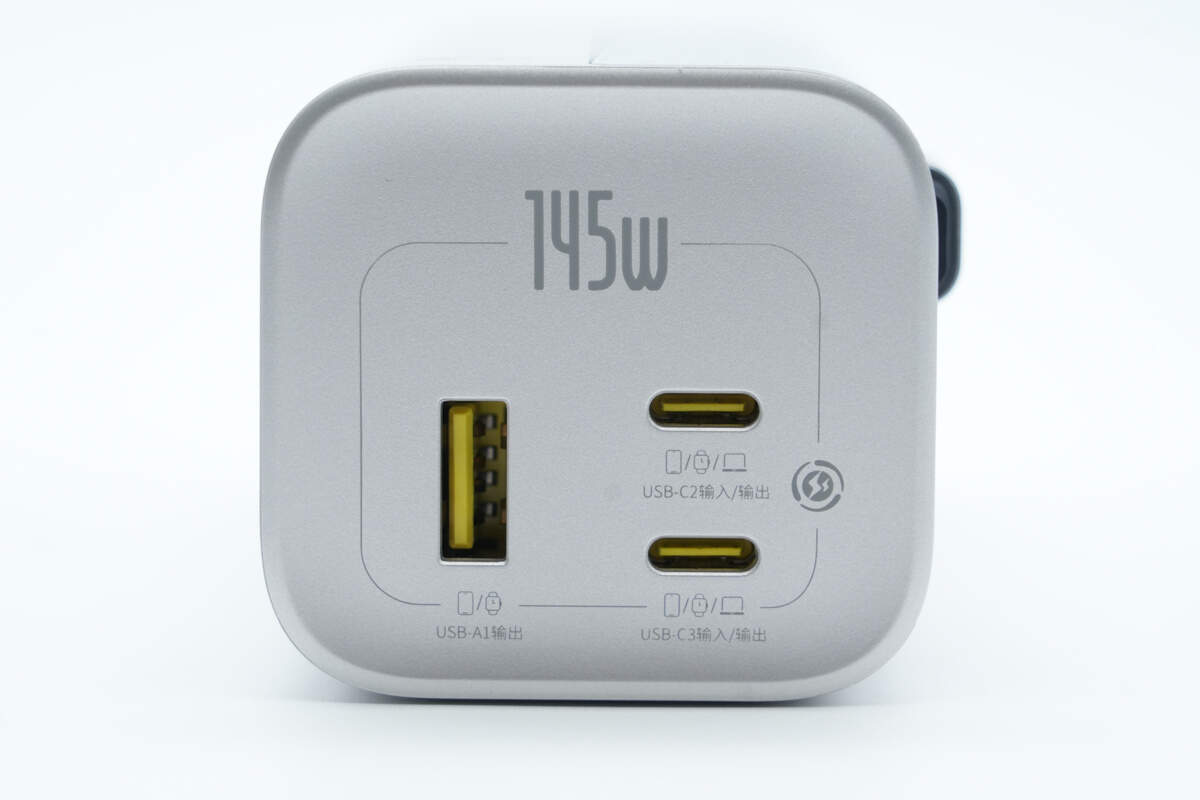

机身顶部还配置有2C1A三个USB接口，接口旁印有输入/输出以及适配设备标识。

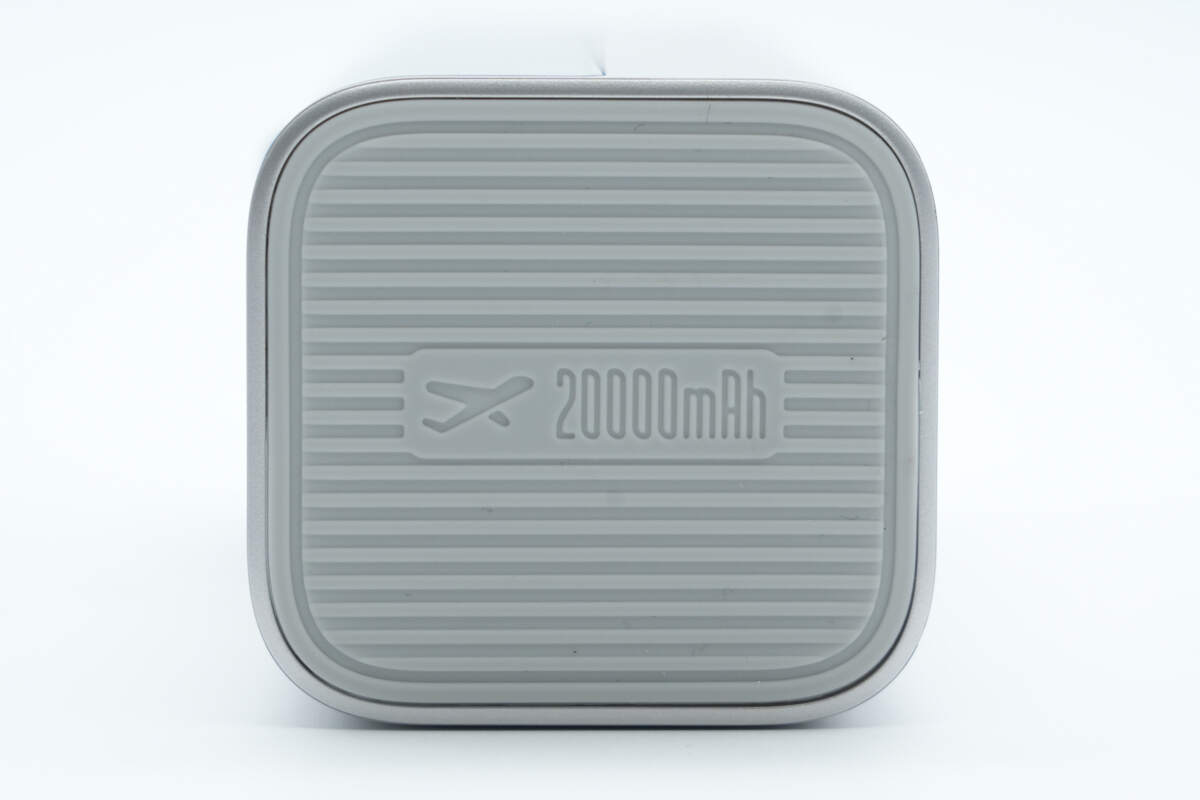

底部设有硅胶防滑底座，中心设计20000mAh和飞机logo，表明产品可携带上飞机。

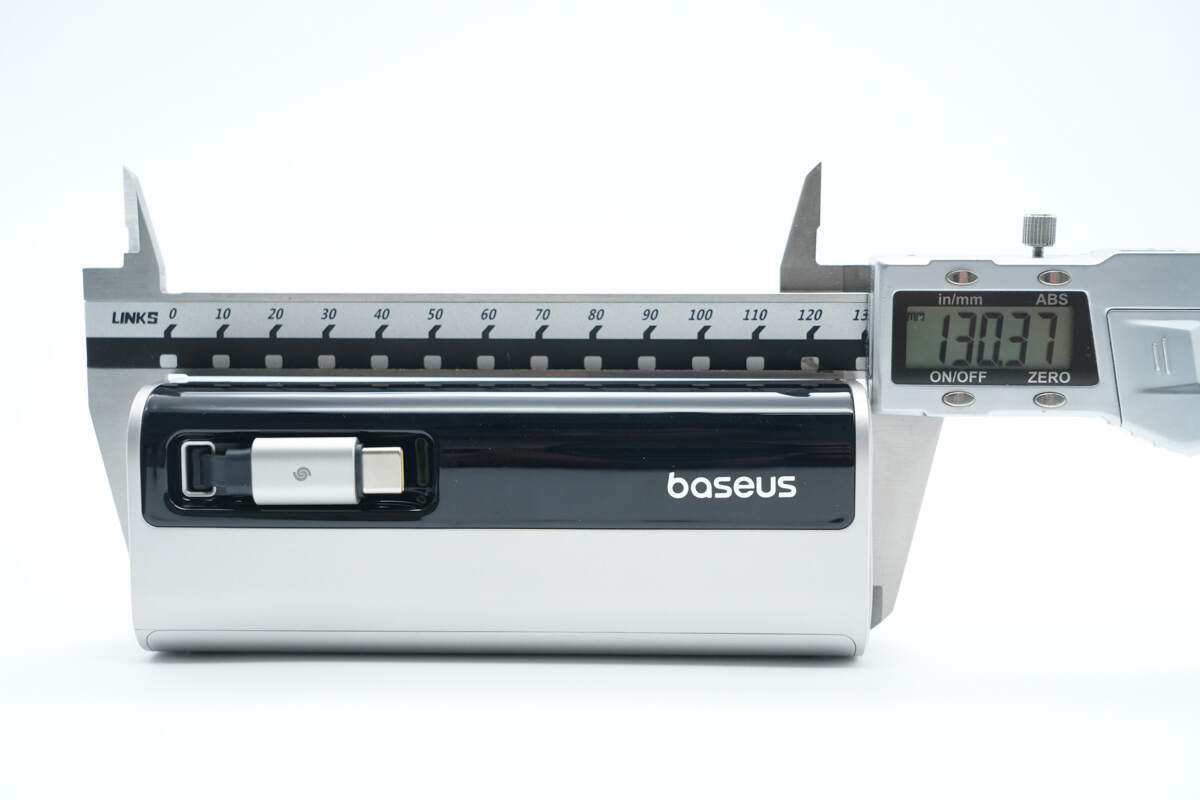

实测移动电源机身长度为130.37mm。

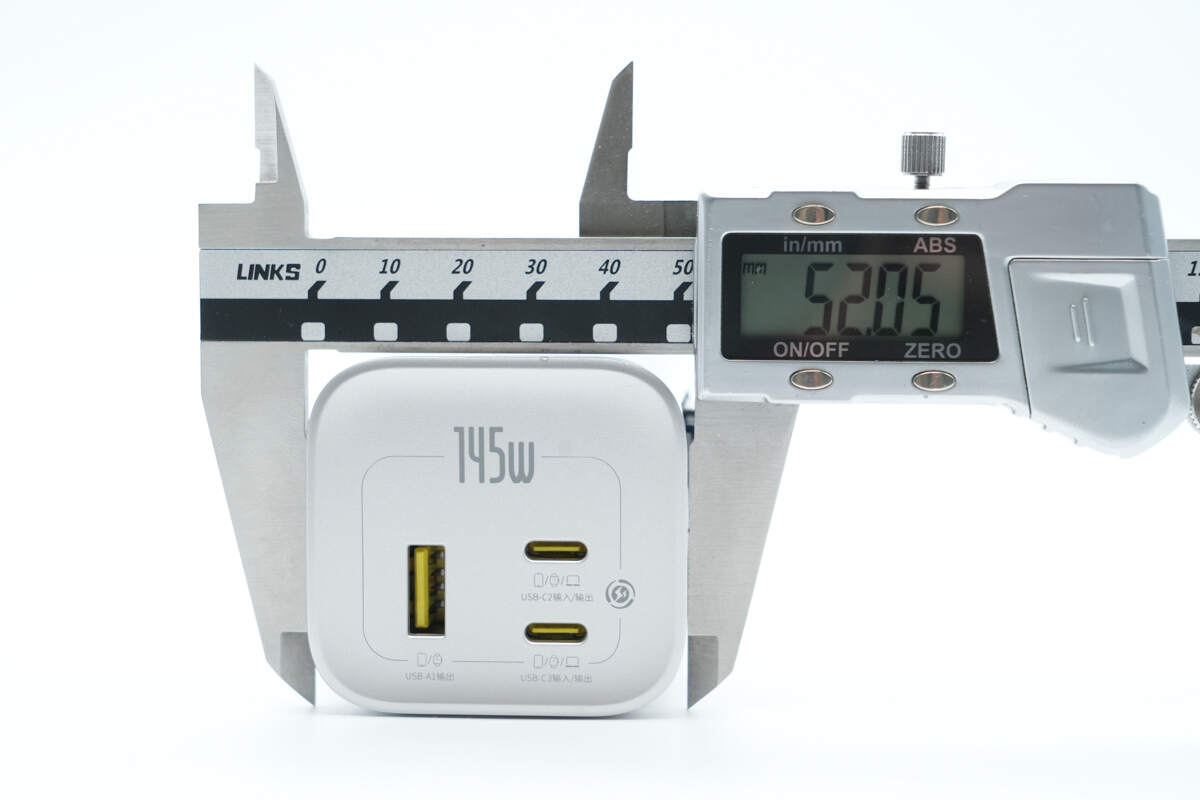

宽度为52.05mm。

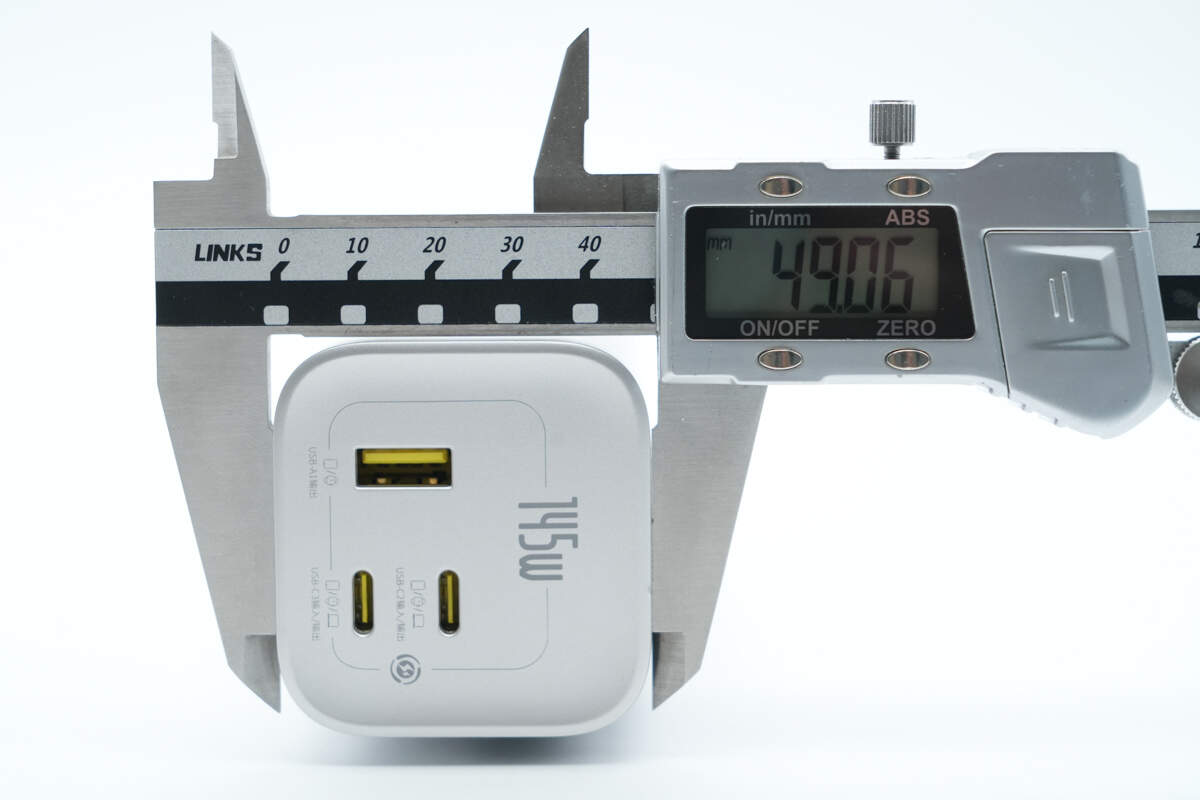

厚度为49.06mm。

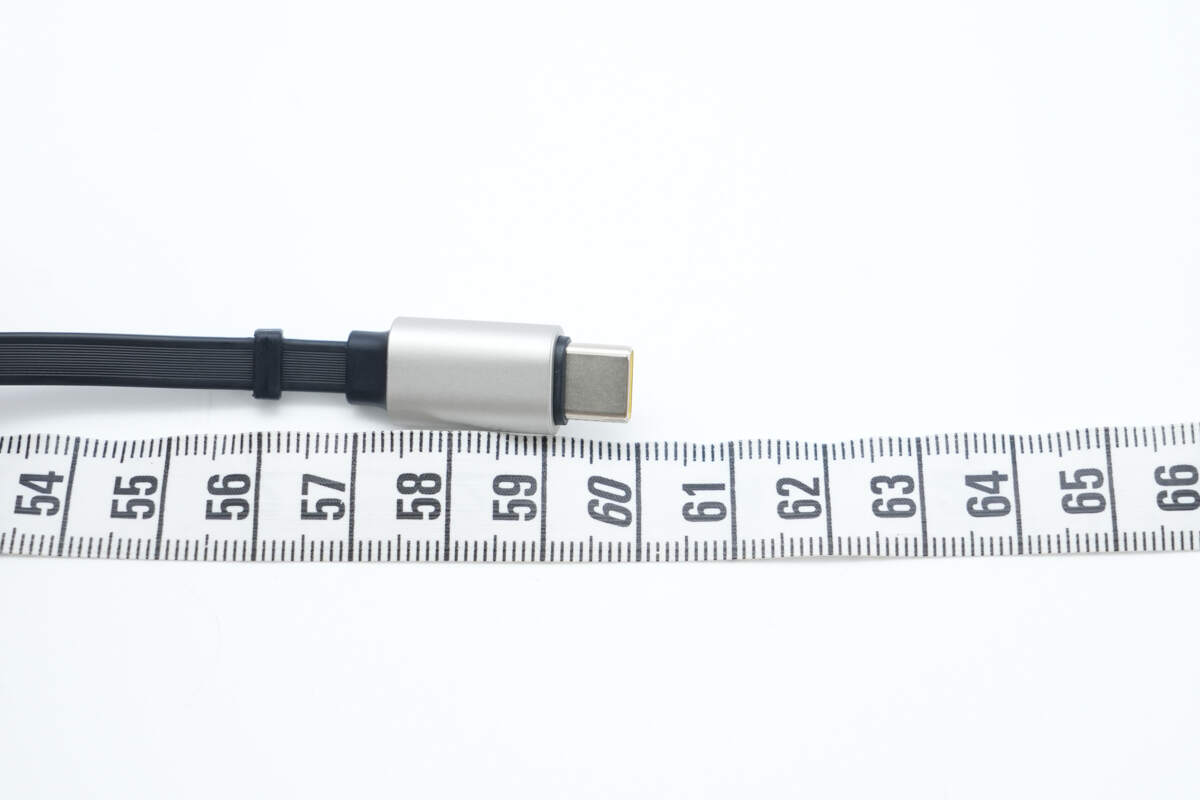

另外测得USB-C拉拉线长度约为60cm。

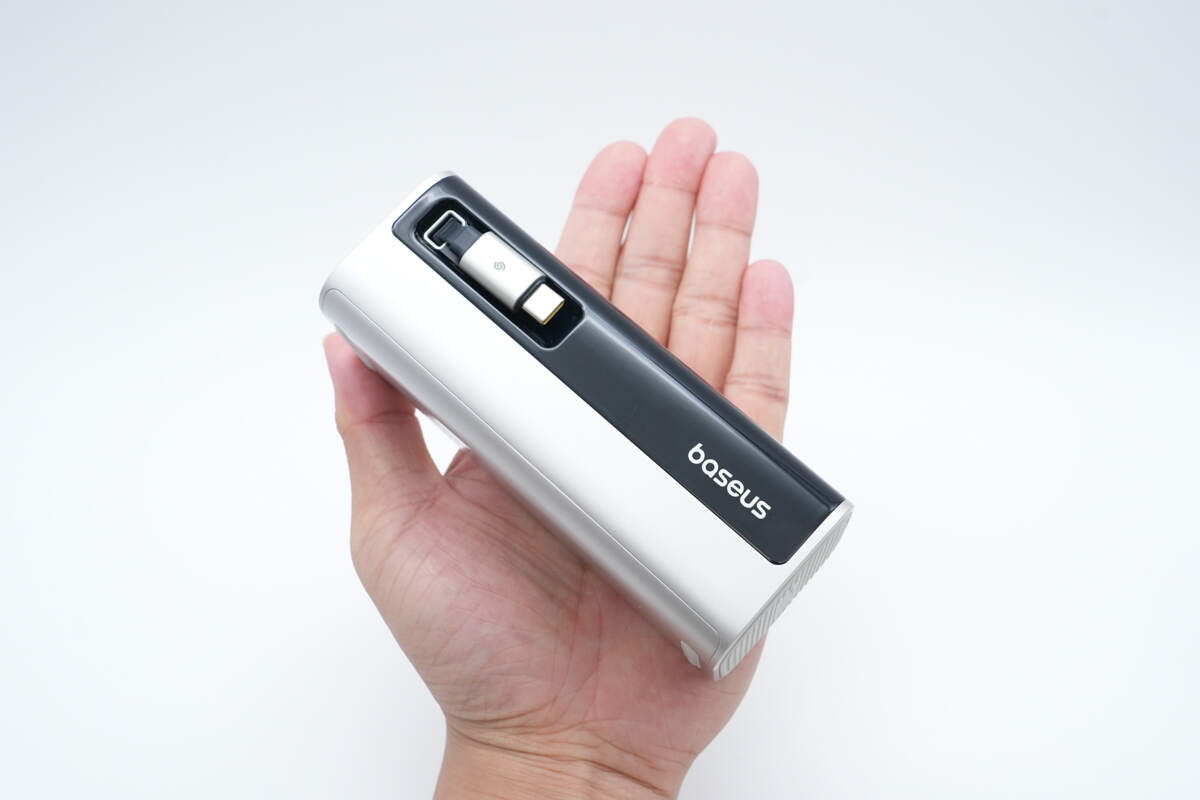

移动电源拿在手上的大小直观感受。

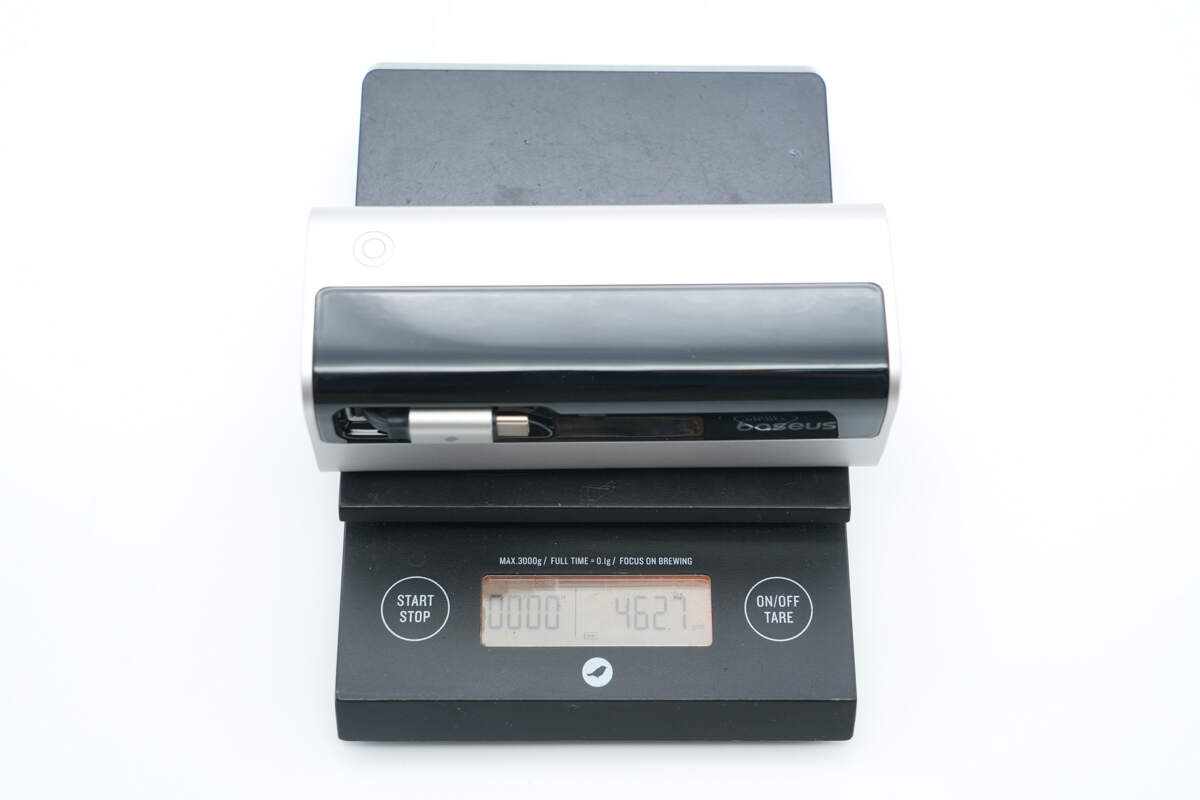

另外测得充电宝重量约为463g。

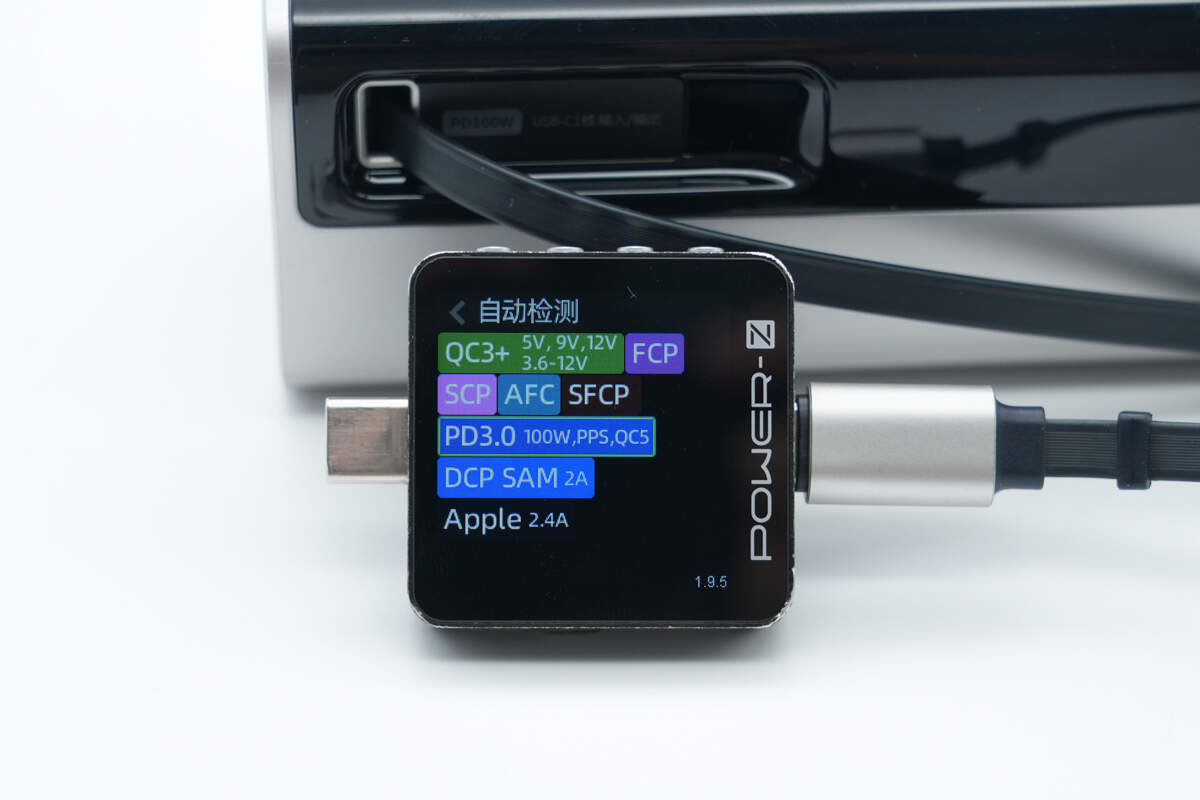

使用ChargerLAB POWER-Z KM003C测得USB-C1线支持QC3+/5、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

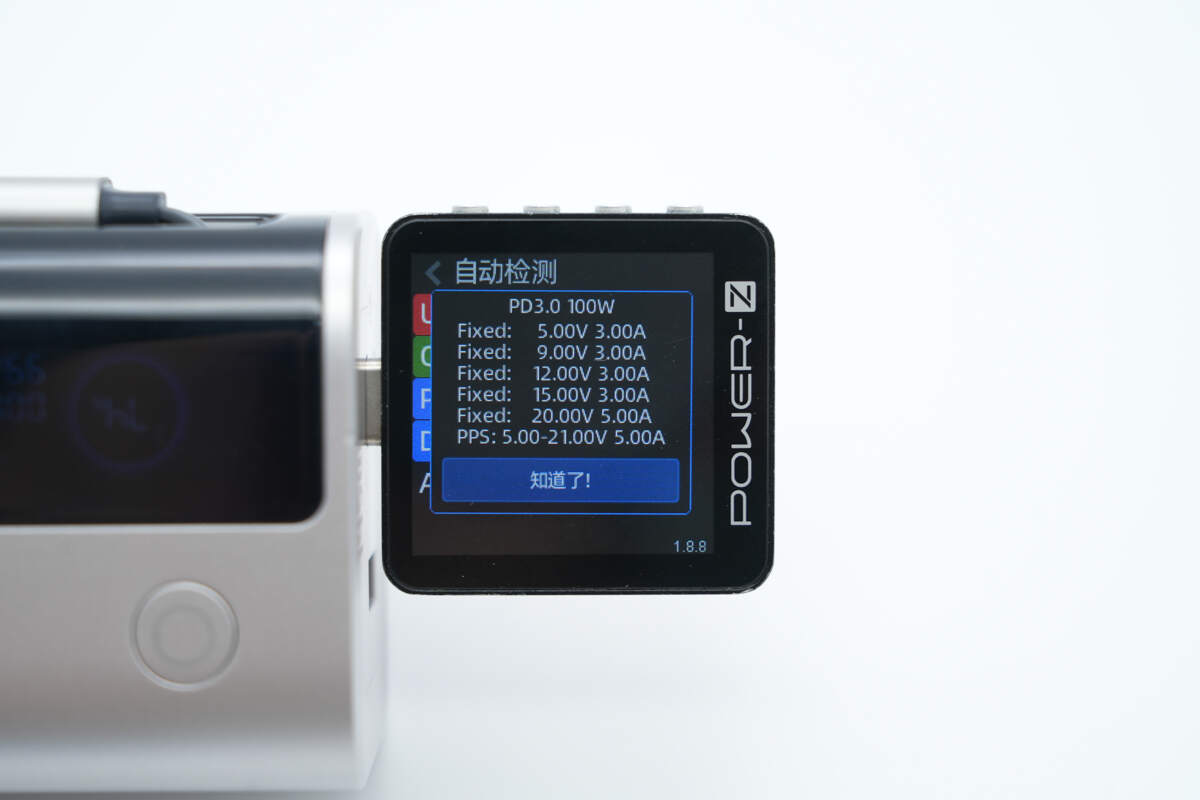

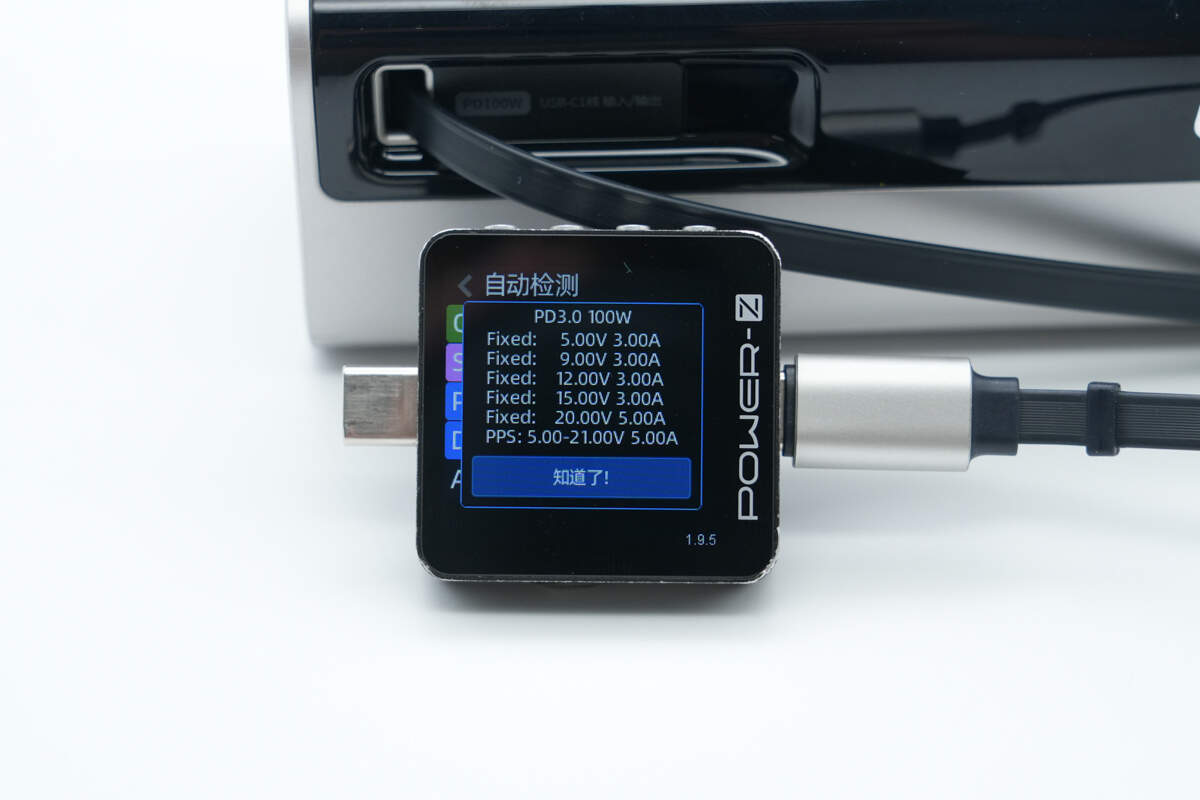

PDO报文显示USB-C1线还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

测得USB-C2口支持UFCS、QC3.0/5、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

PDO报文显示USB-C2口同样具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

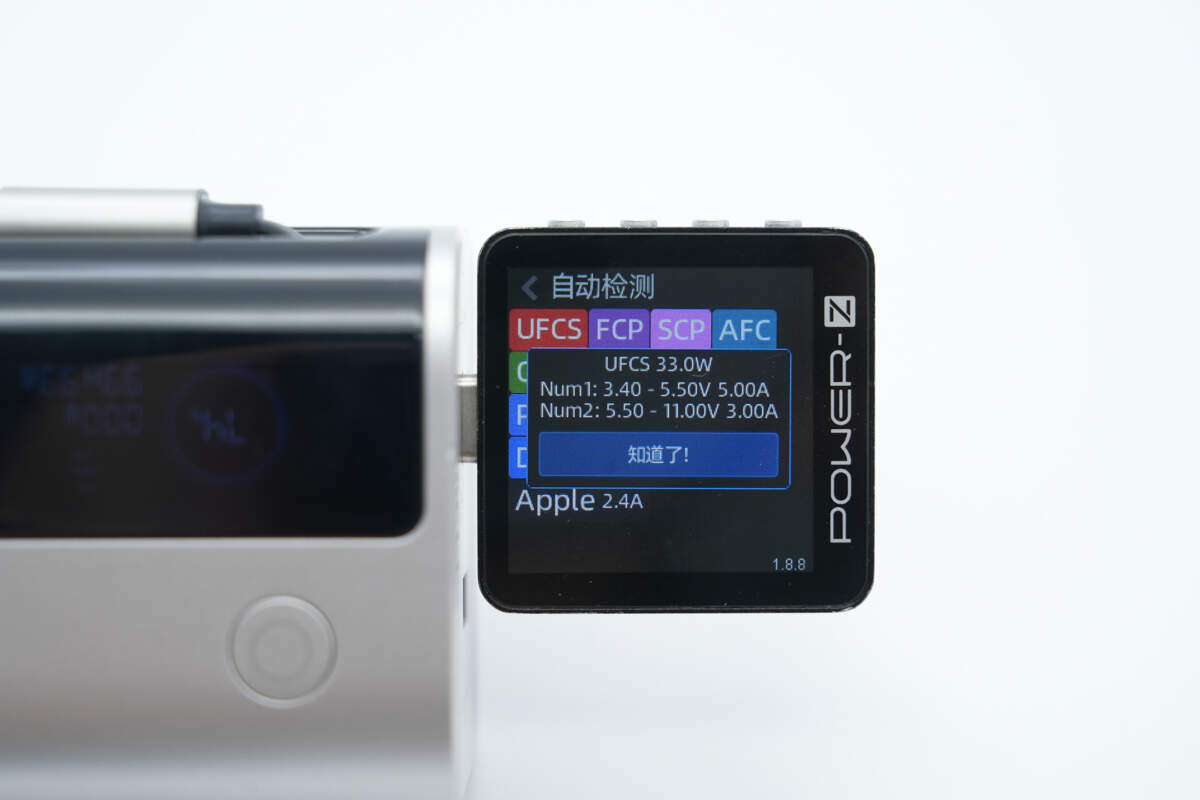

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V3A两组电压档位。

测得USB-C3口兼容协议与USB-C2口的相同。

此外PDO报文也一样。

UFCS融合快充同样具备3.4-5.5V5A、5.5-11V3A两组电压档位。

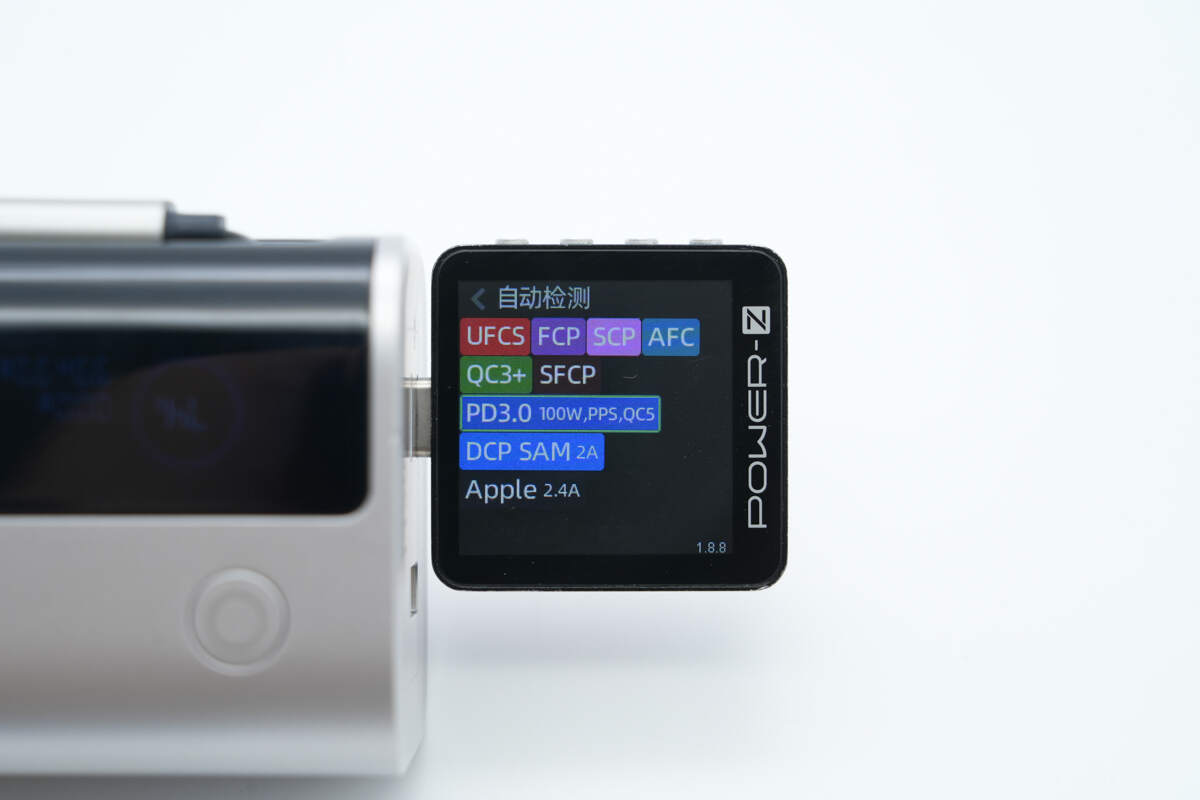

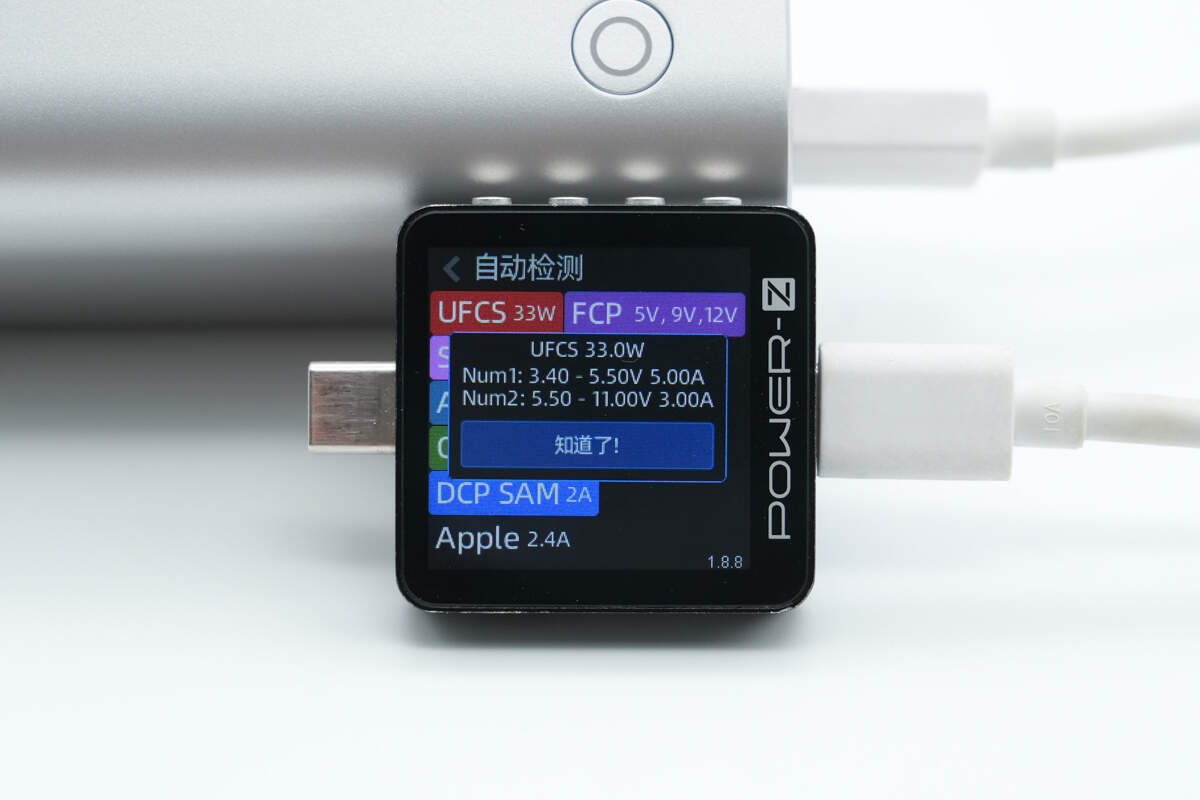

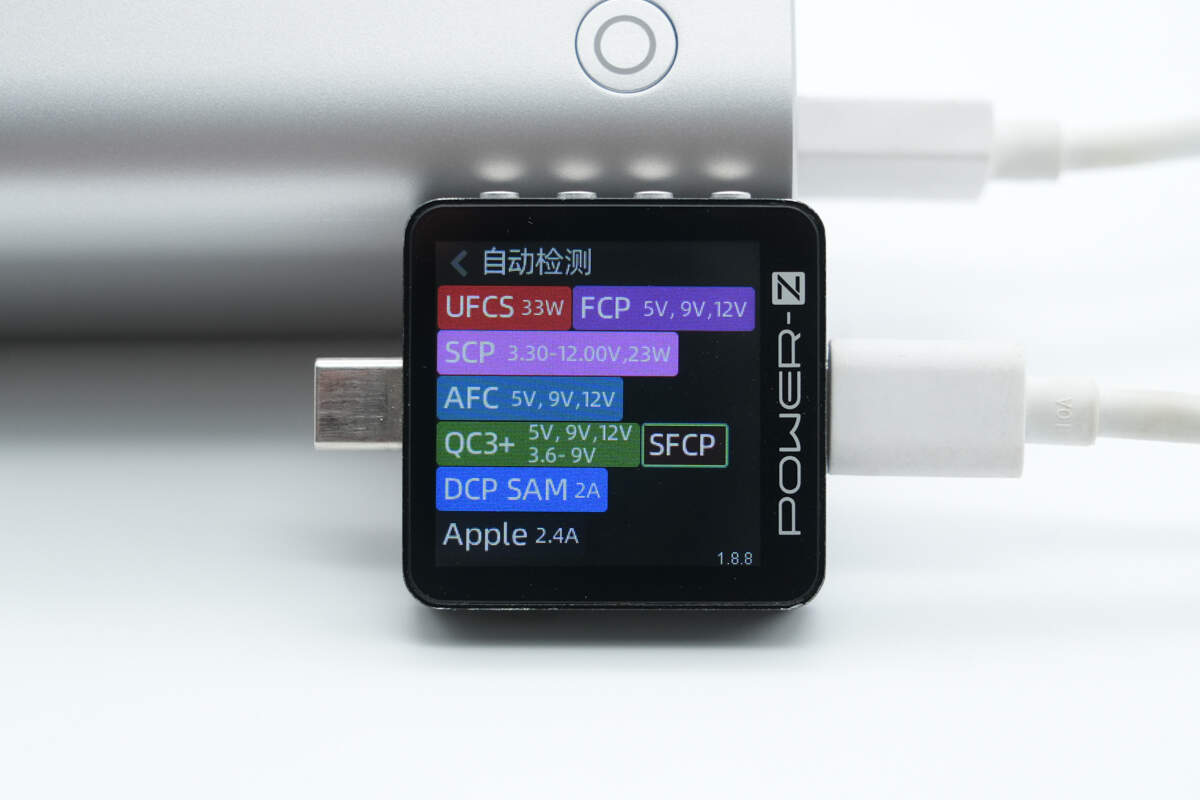

最后测得USB-A1口支持UFCS、FCP、SCP、AFC、QC3+、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

UFCS融合快充同样具备3.4-5.5V5A、5.5-11V3A两组电压档位。

倍思145W自带拉拉线移动电源拆解

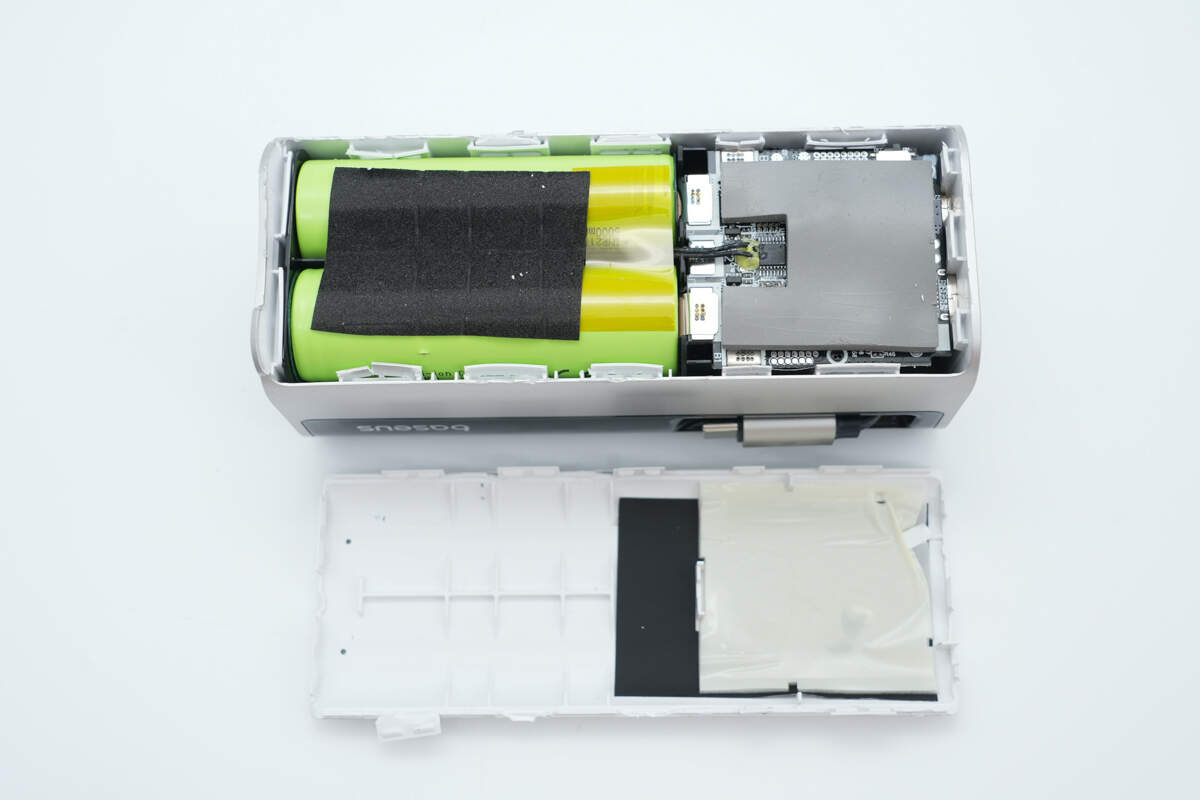

将移动电源机身背面外壳拆开，采用卡扣固定封装，电池组上贴有保护泡棉。

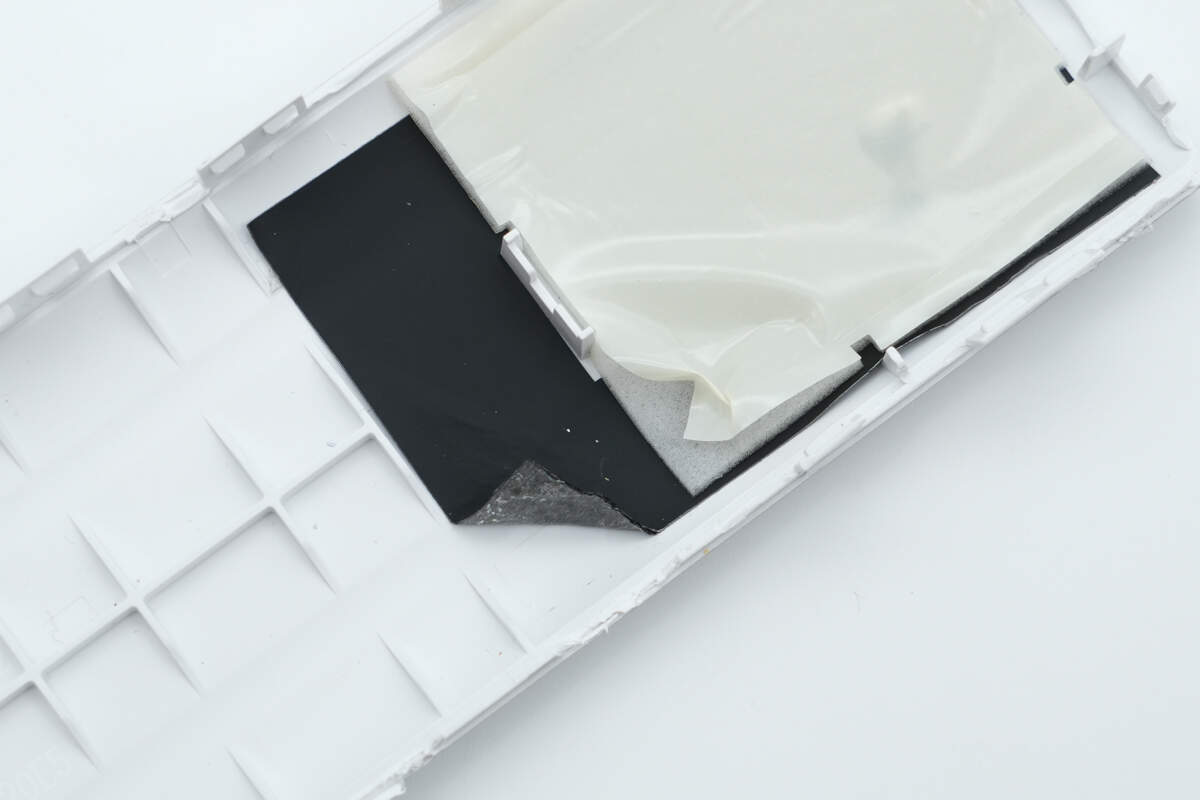

壳体内侧对应PCB板区域贴有散热贴纸和保护海绵。

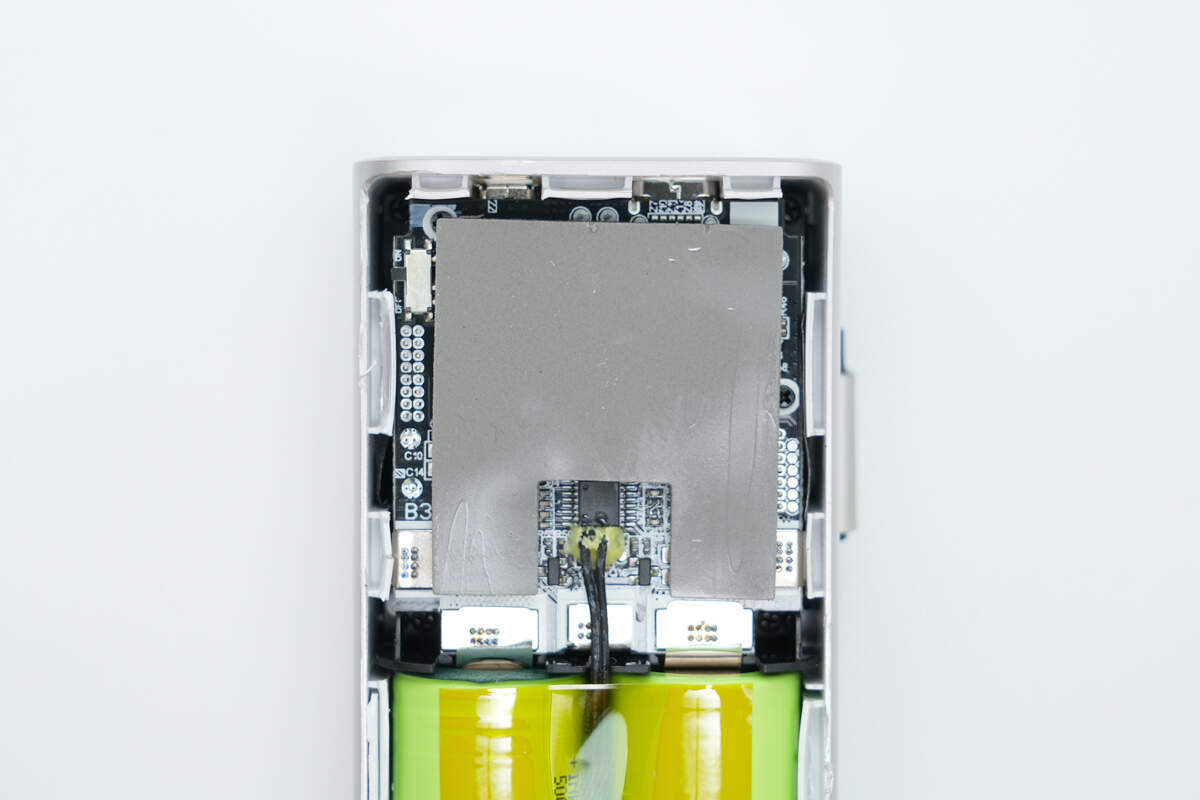

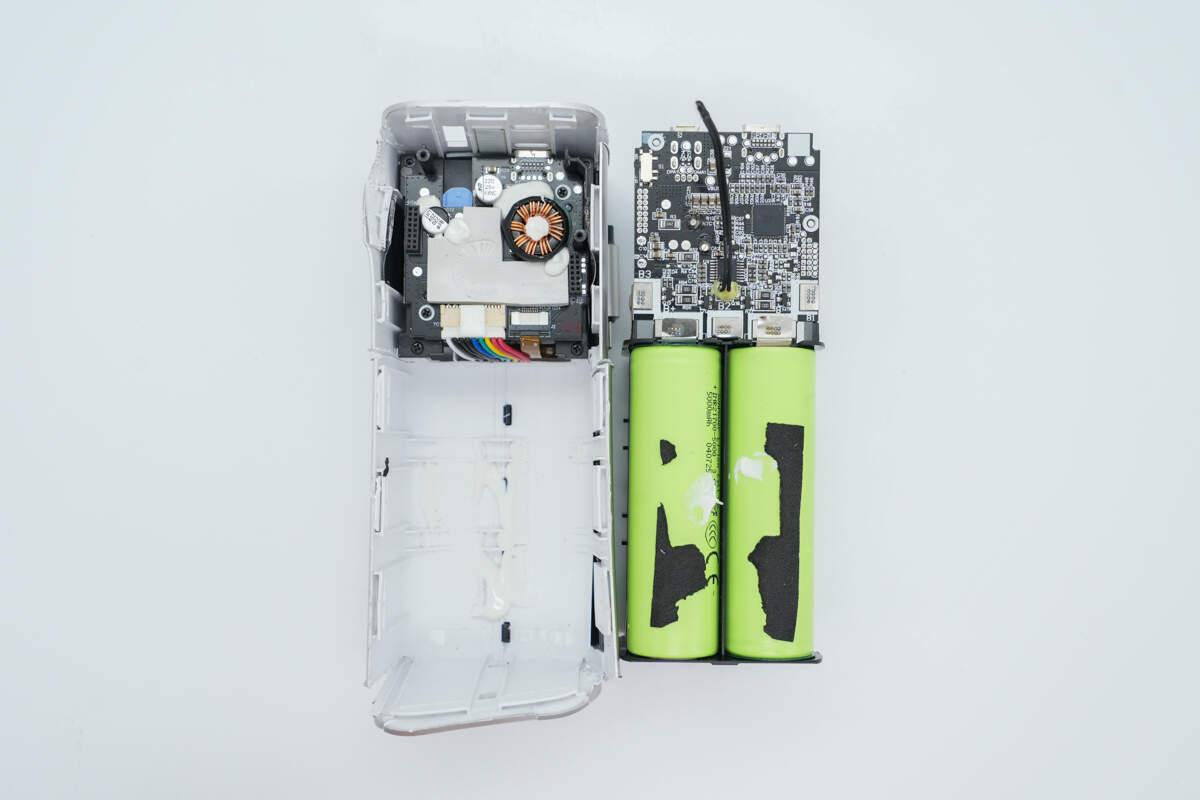

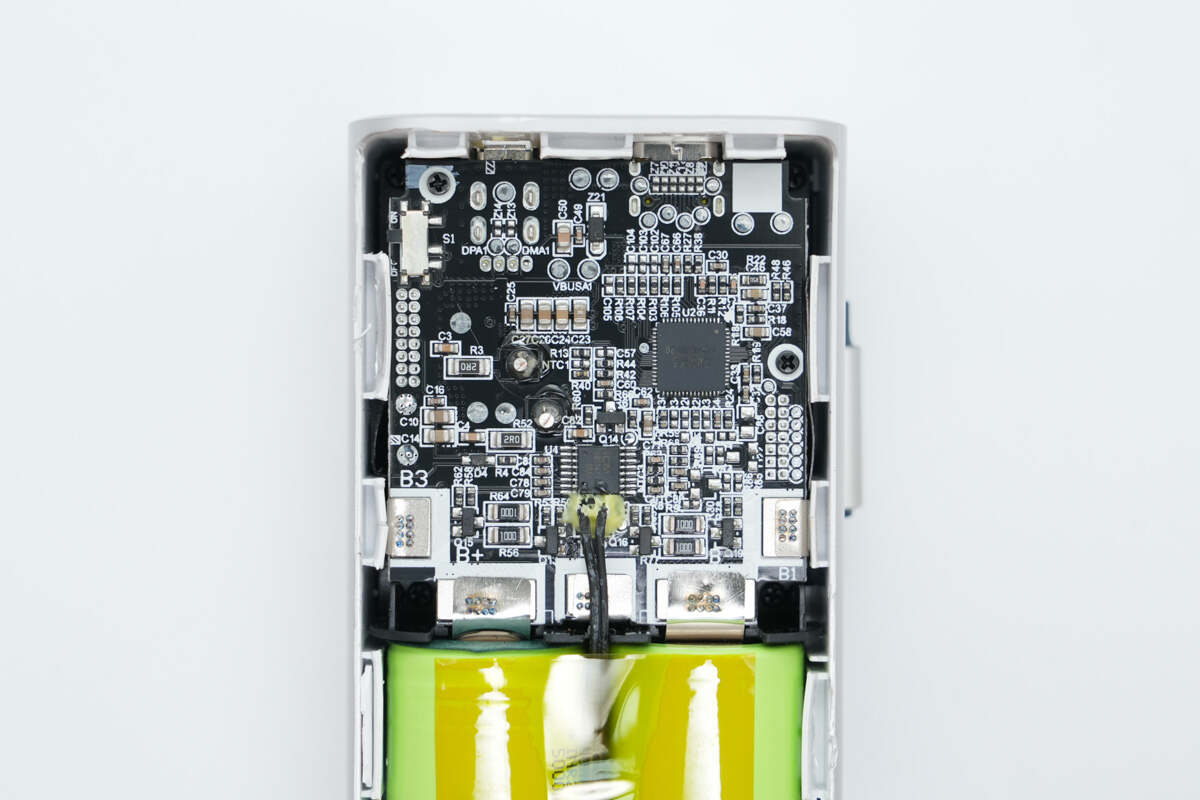

电池组通过镍片点焊与PCB板连接，板子上贴有导热垫帮助散热。

去掉导热垫，PCB板使用螺丝进行固定。

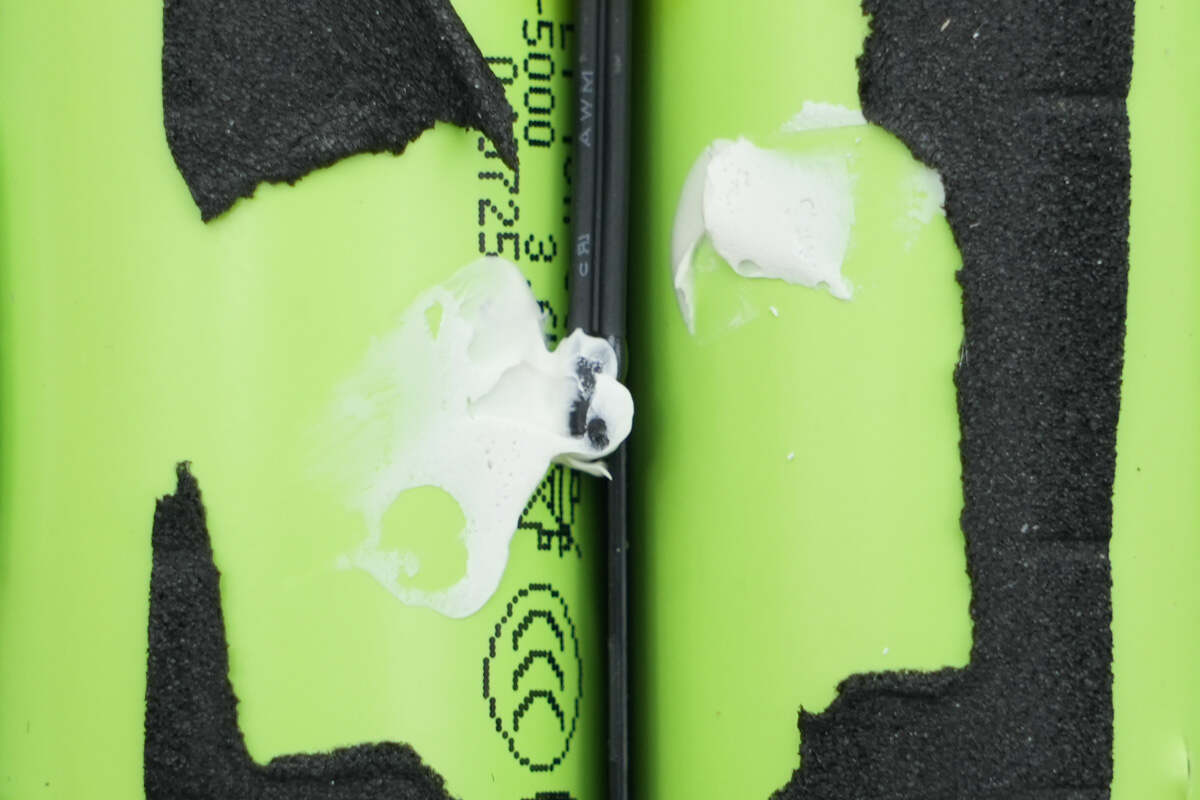

撕掉保护泡棉，电芯上打胶固定热敏电阻进行温度监控。

将电池组以及PCB板取出。

内部PCBA模块采用双板设计，下层PCB板同样使用螺丝进行固定，并且覆盖导热垫帮助散热。

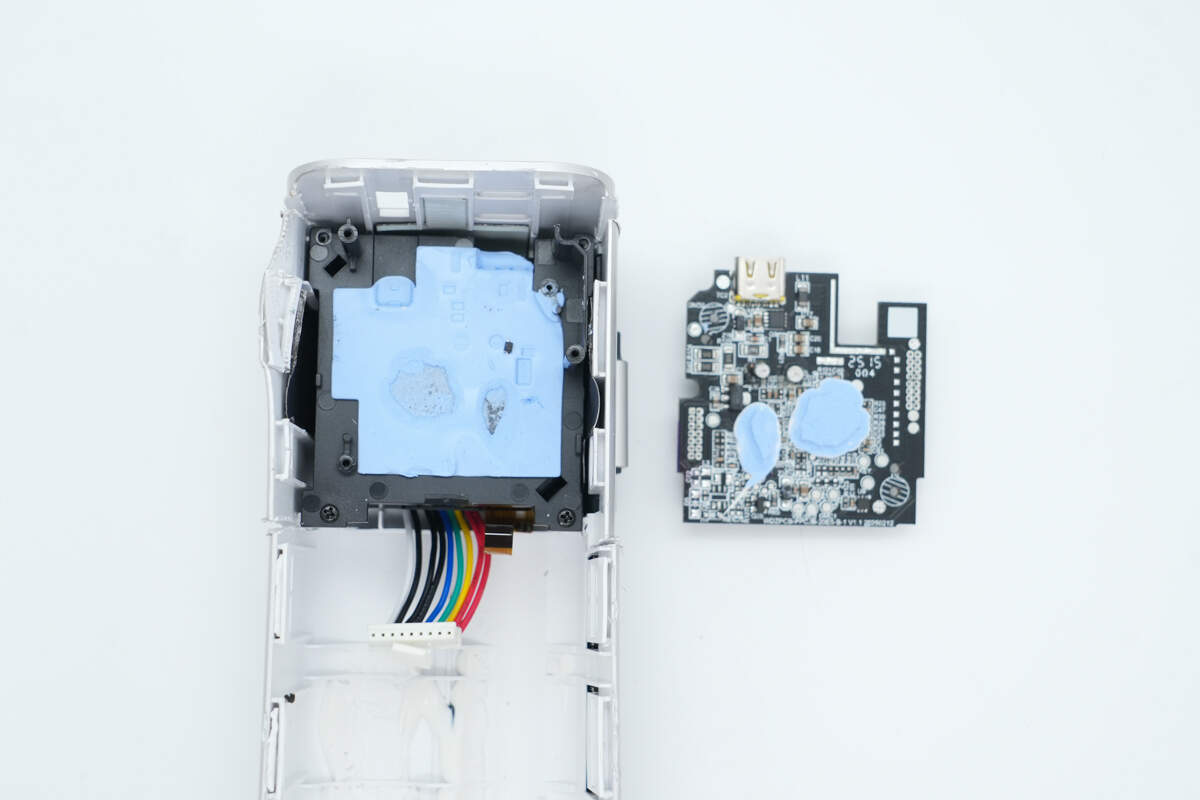

继续拆掉螺丝取出下层PCB板，板子下方设有塑料隔离板和拉拉线模块，并贴有蓝色导热垫，拉拉线模块通过导线插拔式与下层PCB板连接。

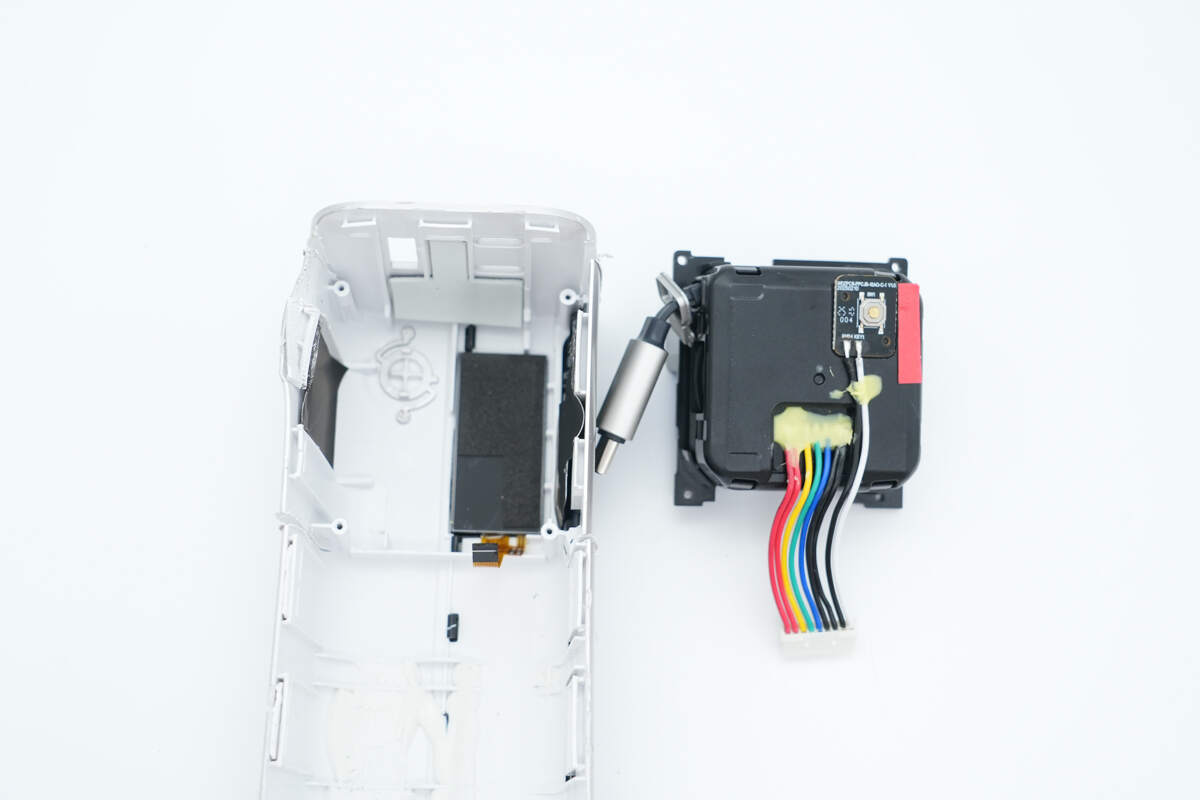

将拉拉线模块也取出，最下方设有数显屏。

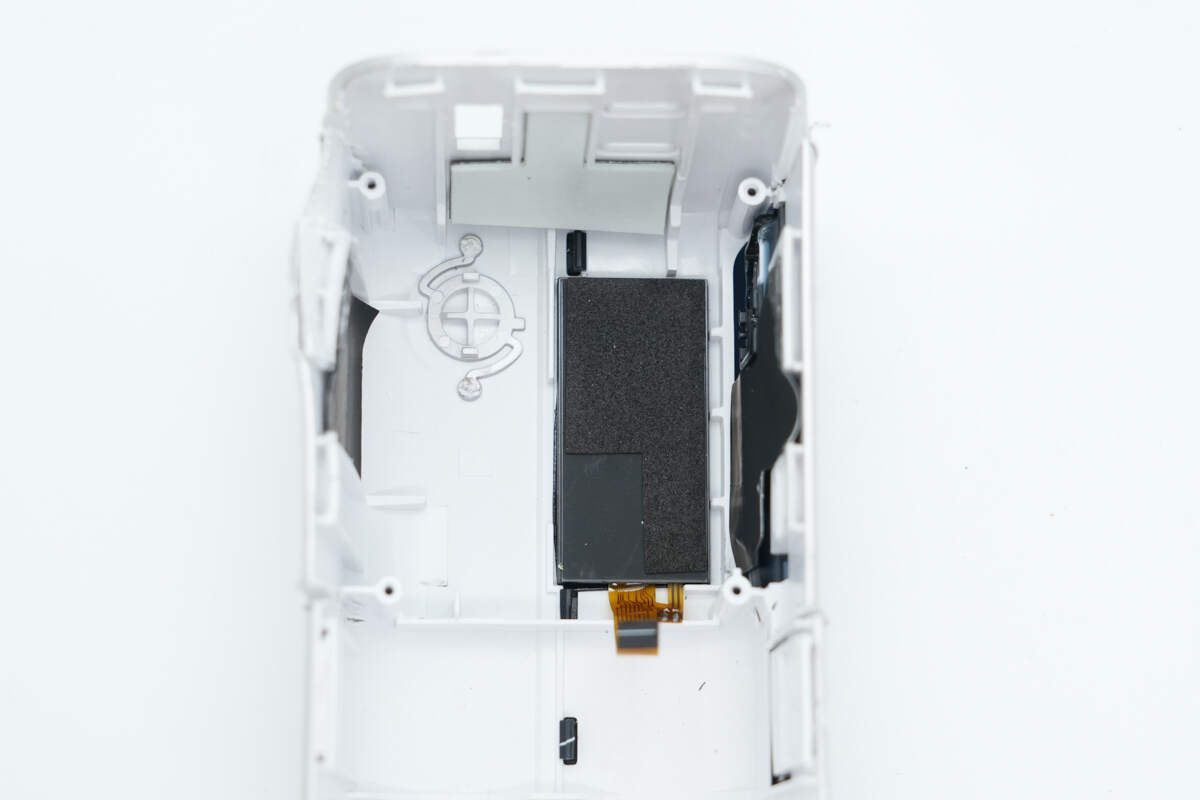

数显屏通过排线与下层PCB板连接，背面贴有缓冲保护泡棉。

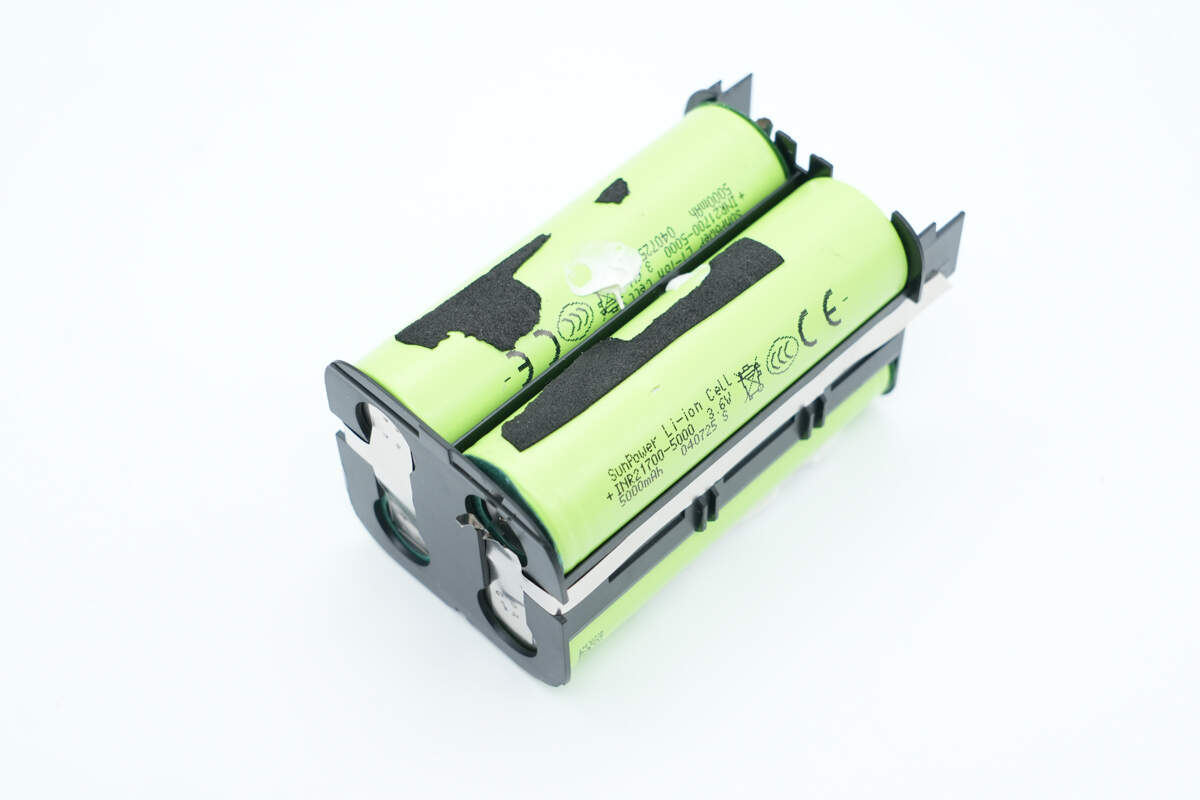

电池组由四颗21700圆柱电芯组成，并通过塑料框架进行支撑固定。

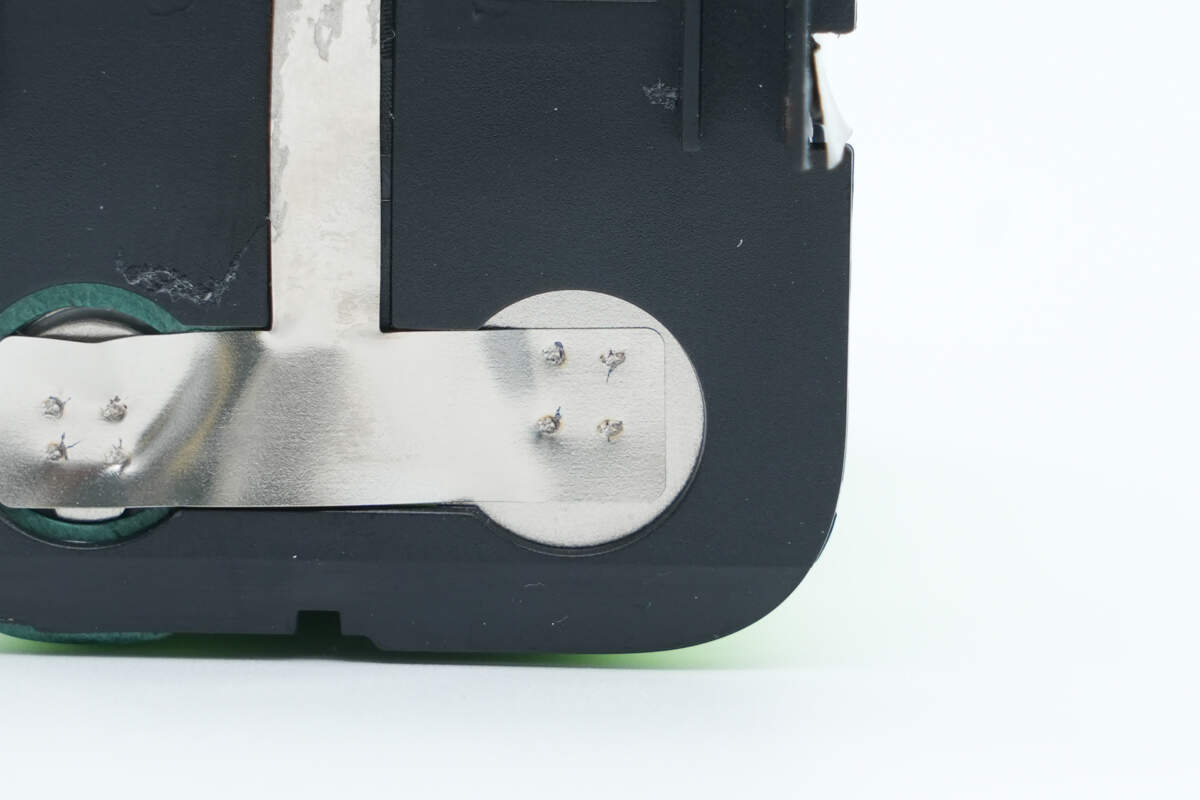

电芯之间通过镍片点焊连接。

将四颗电芯取出，通过观察发现料号完全一样。

四颗电芯来自SunPower长虹三杰，型号为INR21700-5000，标称电压3.6V，标称容量5000mAh，已通过CCC和CE认证。

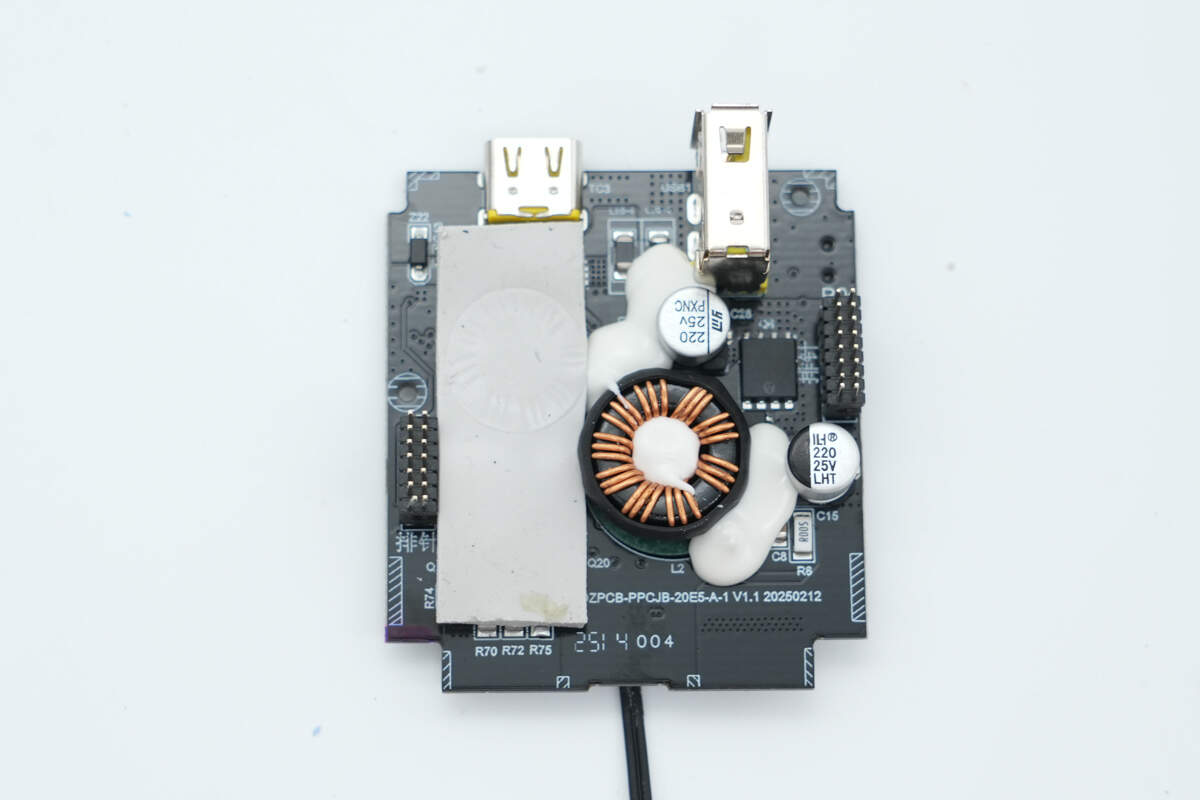

上层PCB板另一面也贴有导热垫，此外电感、电容打胶加固。

将导热垫以及白胶清理掉，板子上设有锂电保护管、升降压开关管、升降压电感、滤波固态电容以及接口VBUS开关管。

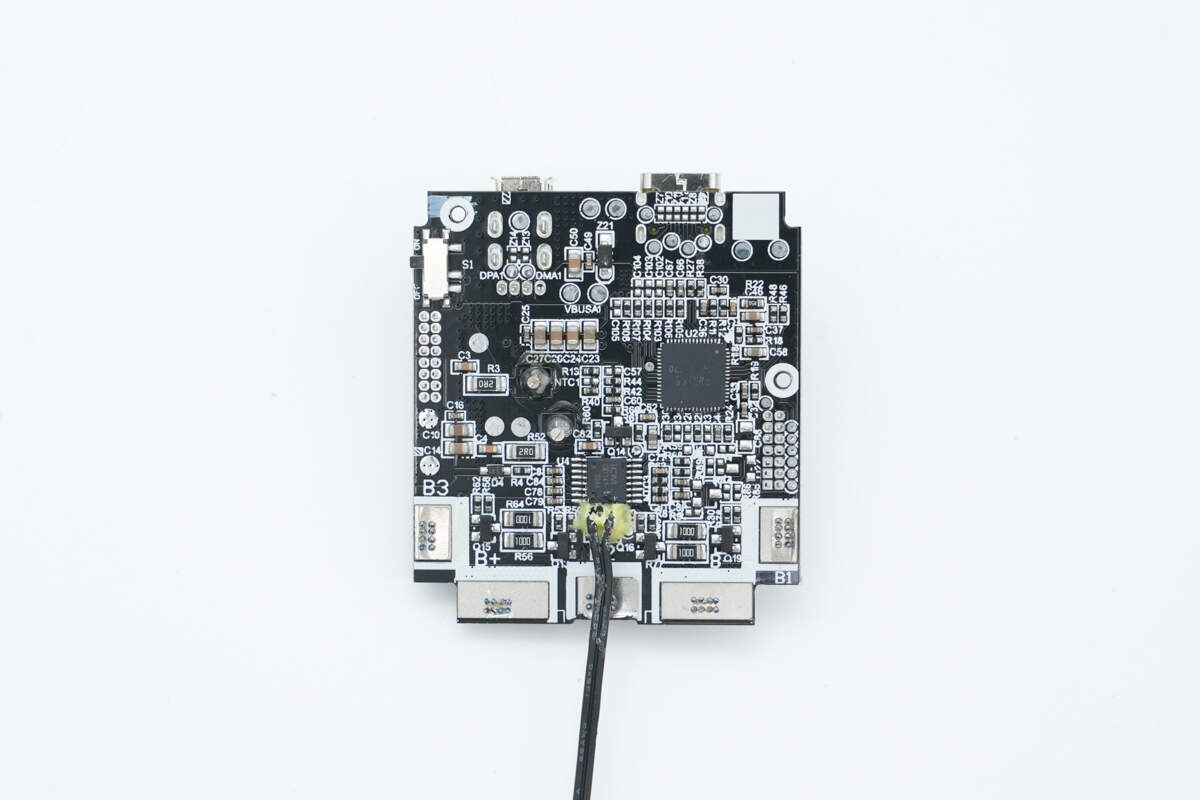

另一面设有锂电保护芯片和升降压SOC，热敏电阻锡焊处打胶保护。

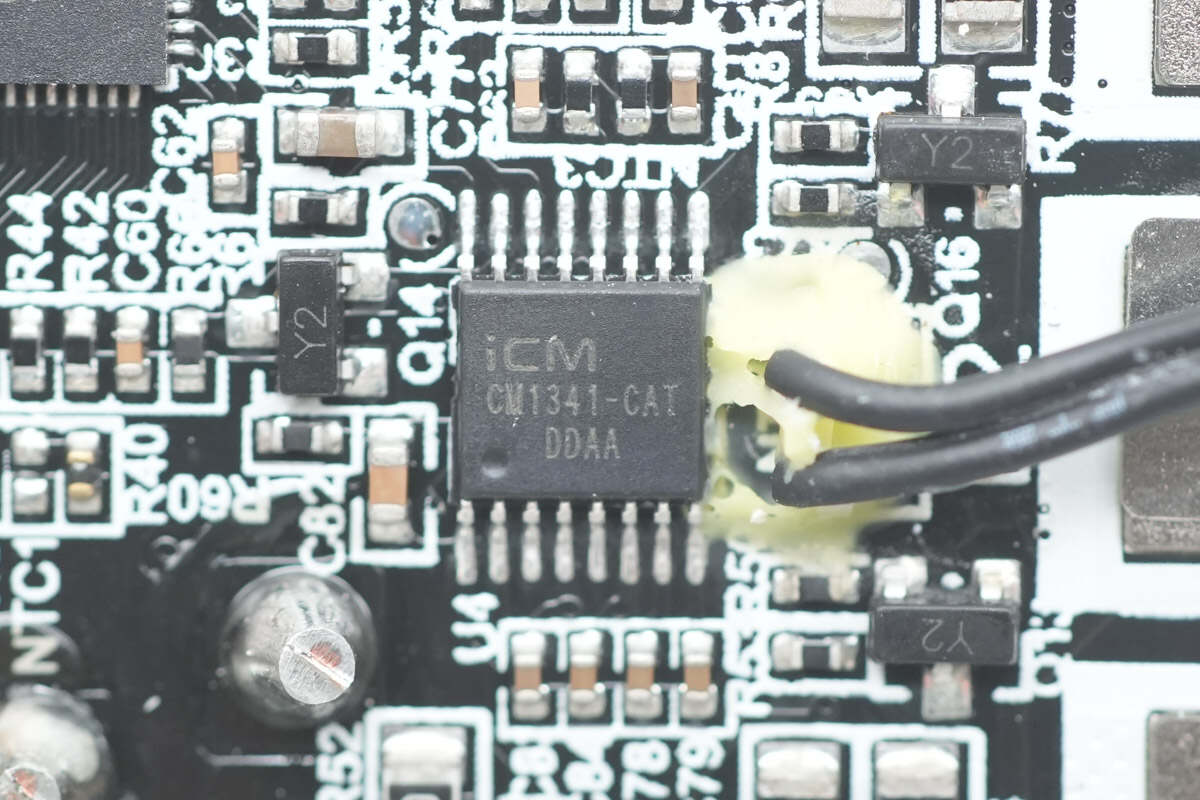

锂电保护芯片来自创芯微，型号CM1341-CAT，该系列是一款专用于4串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。

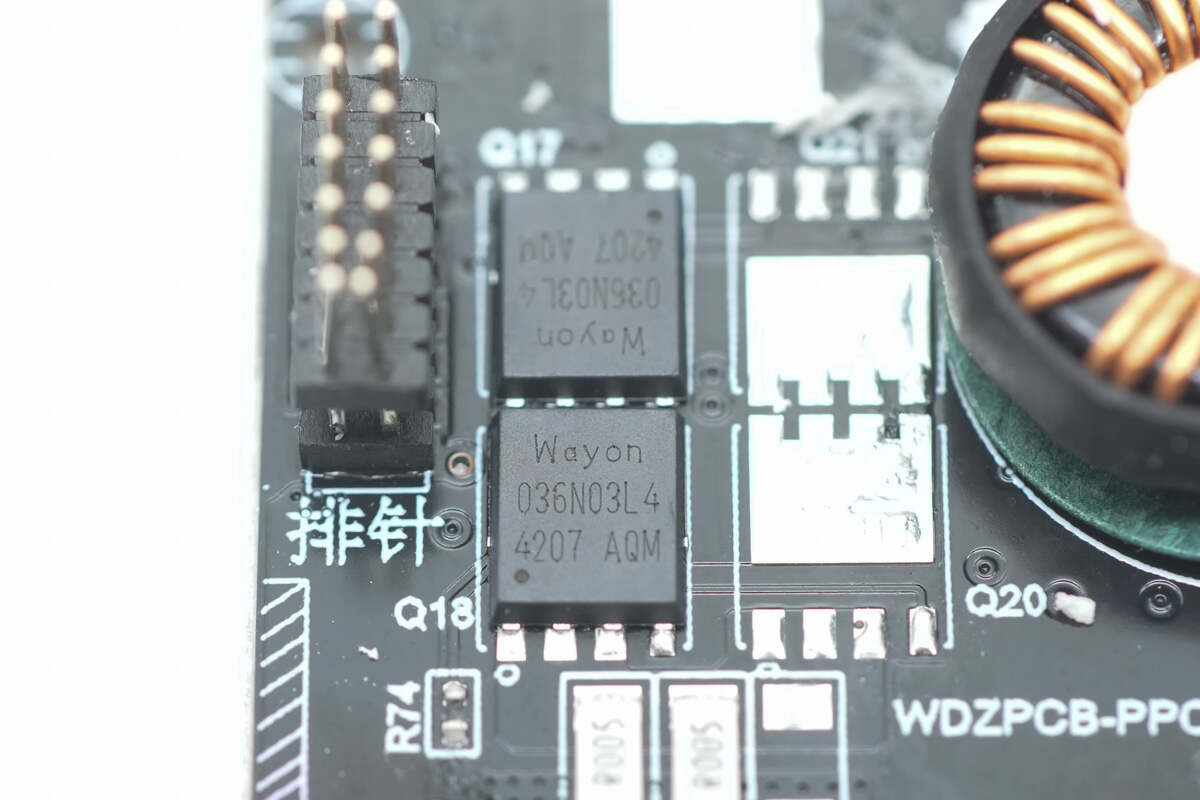

两颗锂电保护管来自维安，型号WMB036N03LG4，NMOS管，耐压30V，导阻3.6mΩ，采用PDFN5060-8L封装。

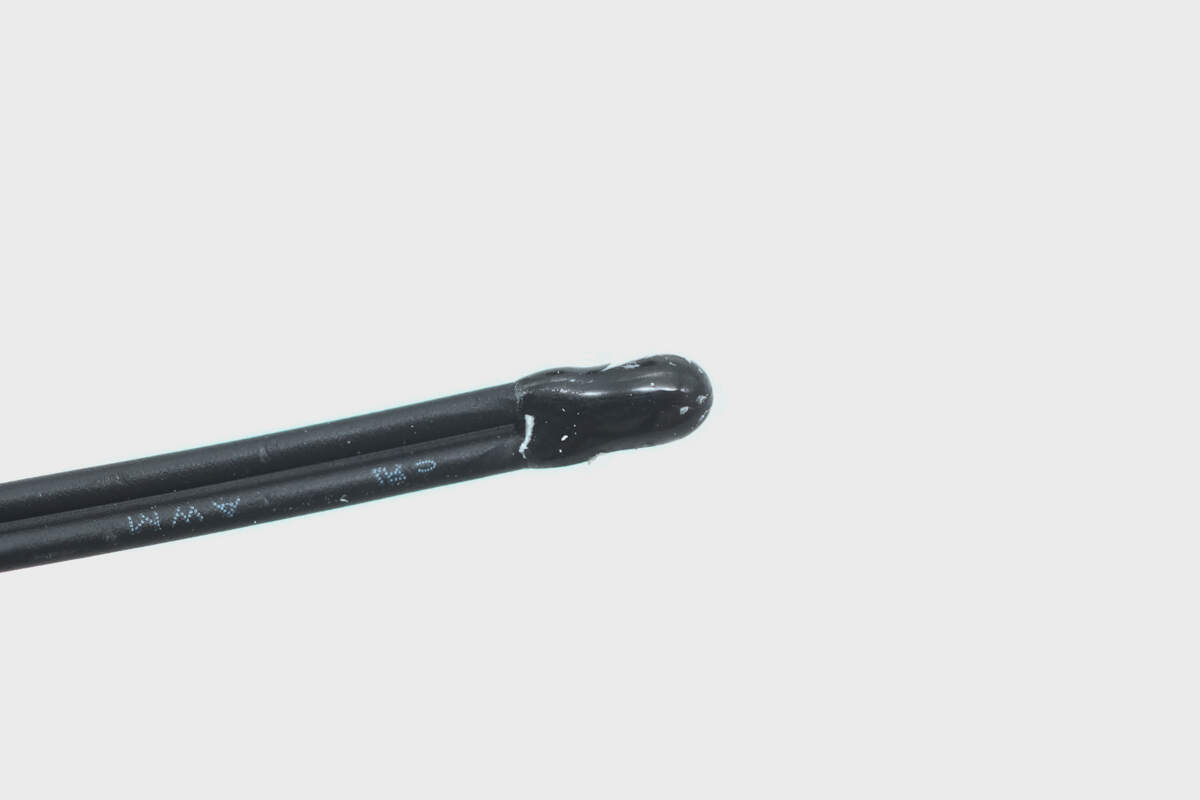

热敏电阻特写。

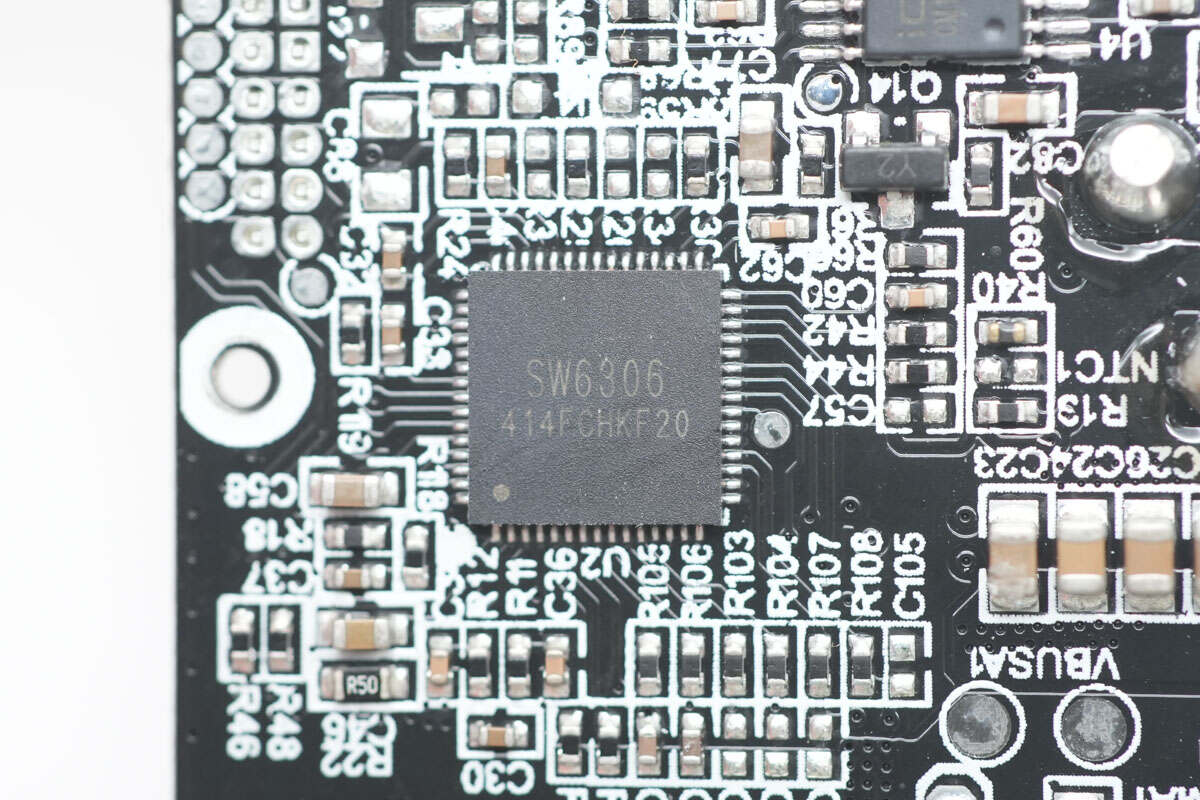

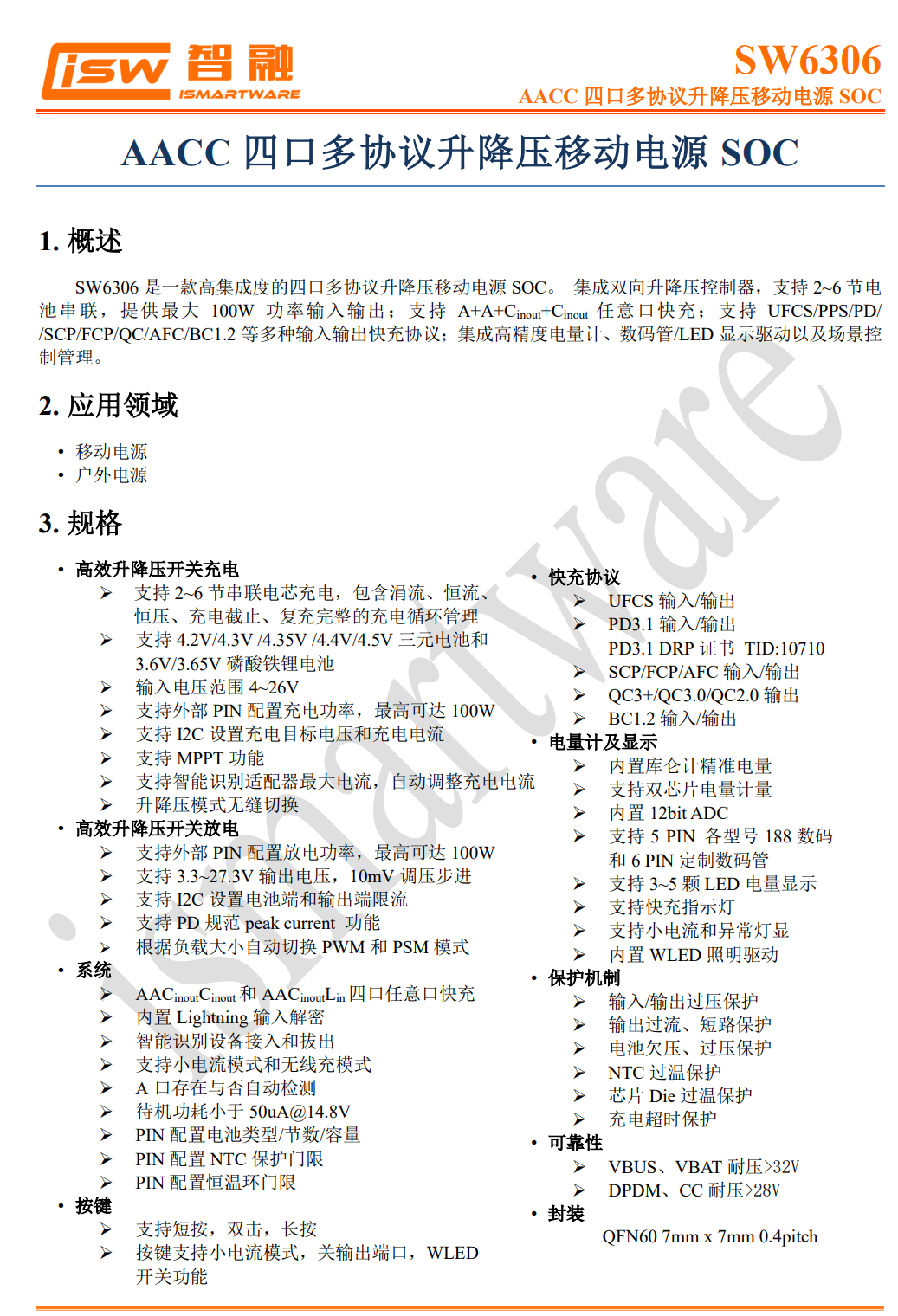

用于USB-C3和USB-A口的升降压SOC采用智融科技SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。

智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。

智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库仑计与12bit ADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。

此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。

充电头网拆解了解到，智融科技SW6306此前还被倍思30W 10000mAh磁吸旋转支架快充移动电源、MangoTek 30W自带线移动电源、唯读立qi2磁吸无线充移动电源、航嘉伴旅 Q10磁吸移动电源等产品采用，芯片性能质量获客户一致认可。

搭配的升降压电感外套热缩管绝缘，中心打胶加固，底部垫有青稞绝缘纸与升降压开关管进行隔离。

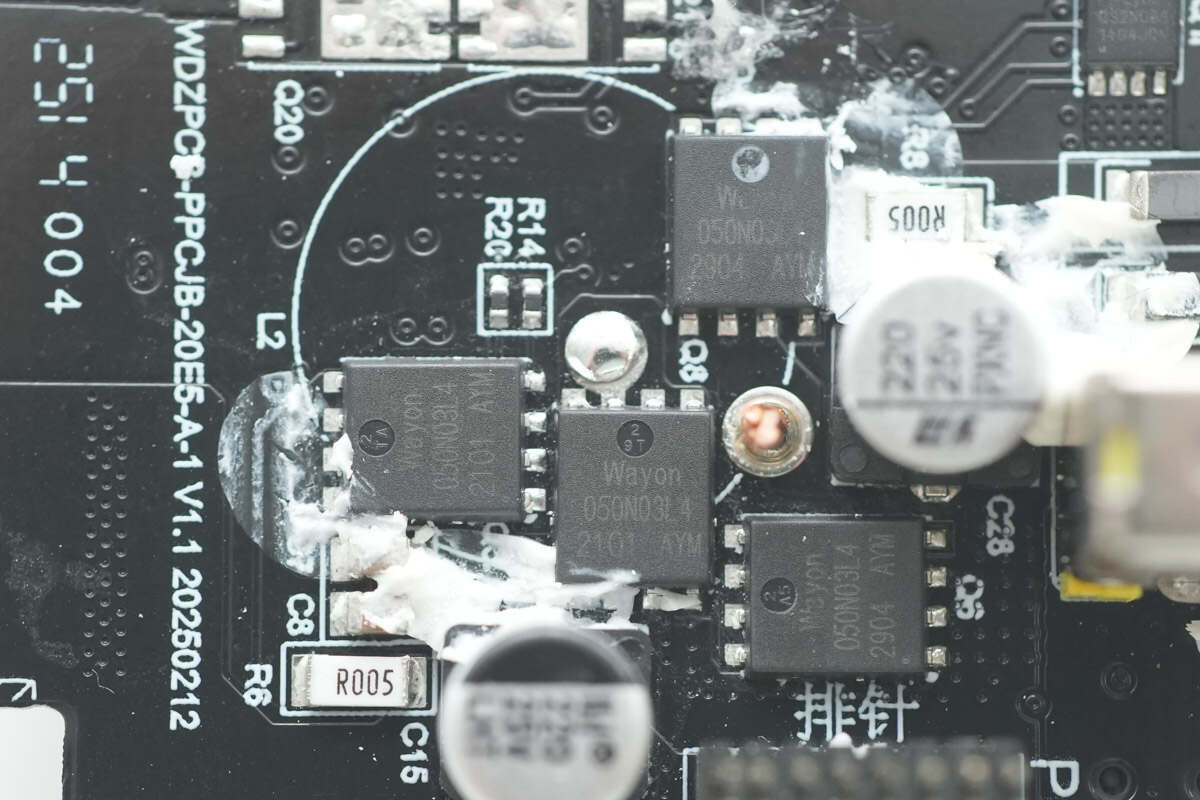

将电感拆掉，下方四颗同步升降压开关管采用维安WMB050N03LG4，NMOS管，耐压30V，导阻5.4mΩ，采用PDFN5060-8L封装。

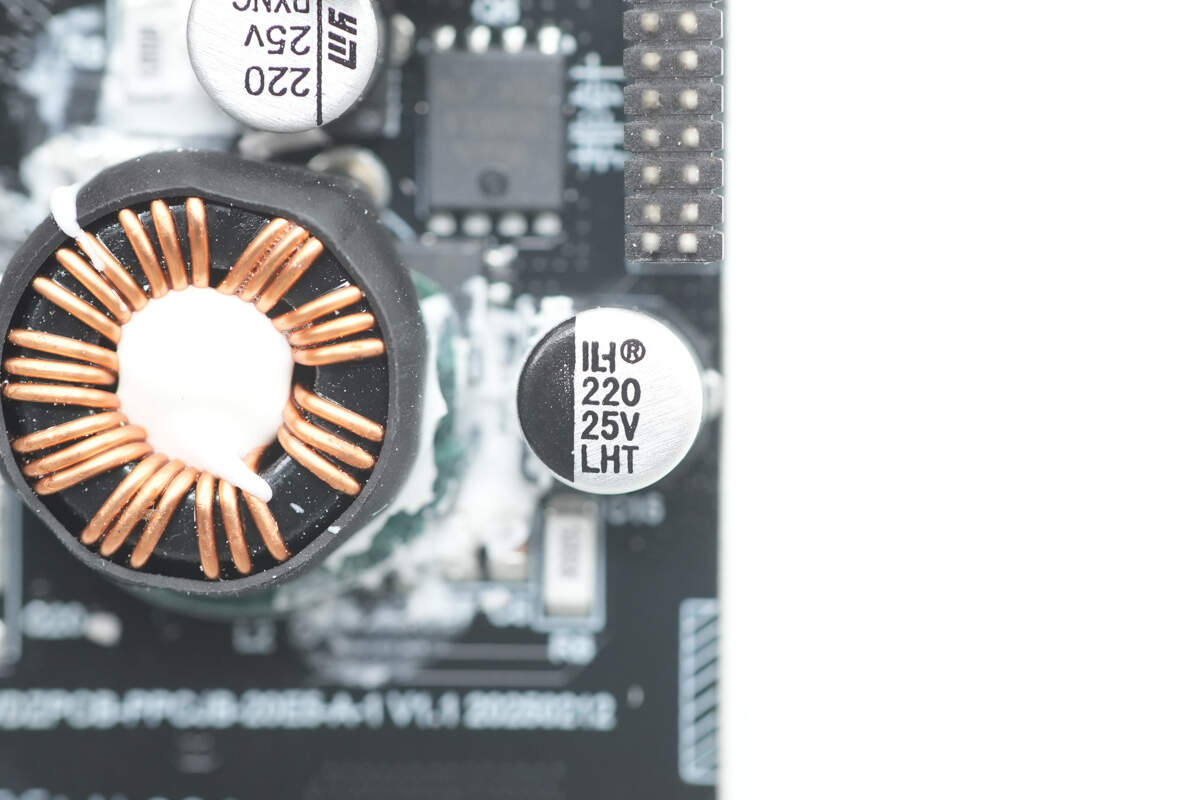

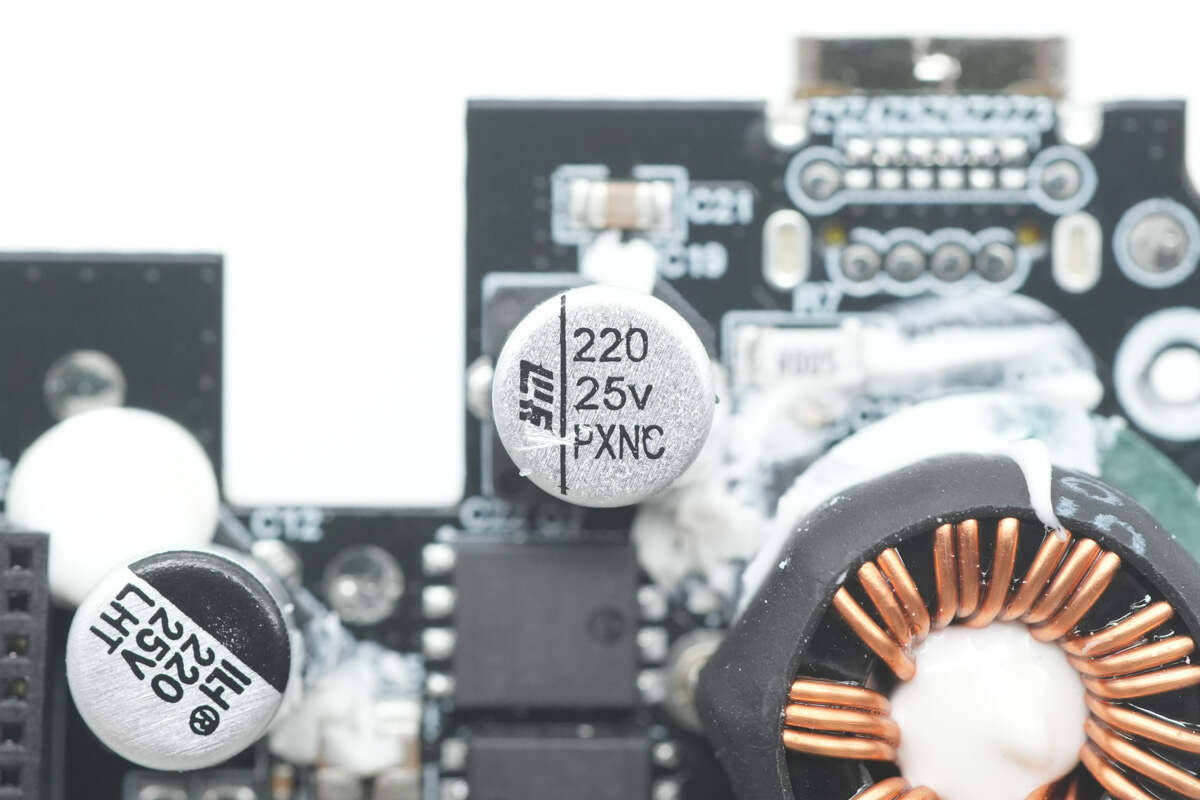

滤波固态电容来自CHAOH超慧电子，规格为25V220μF。

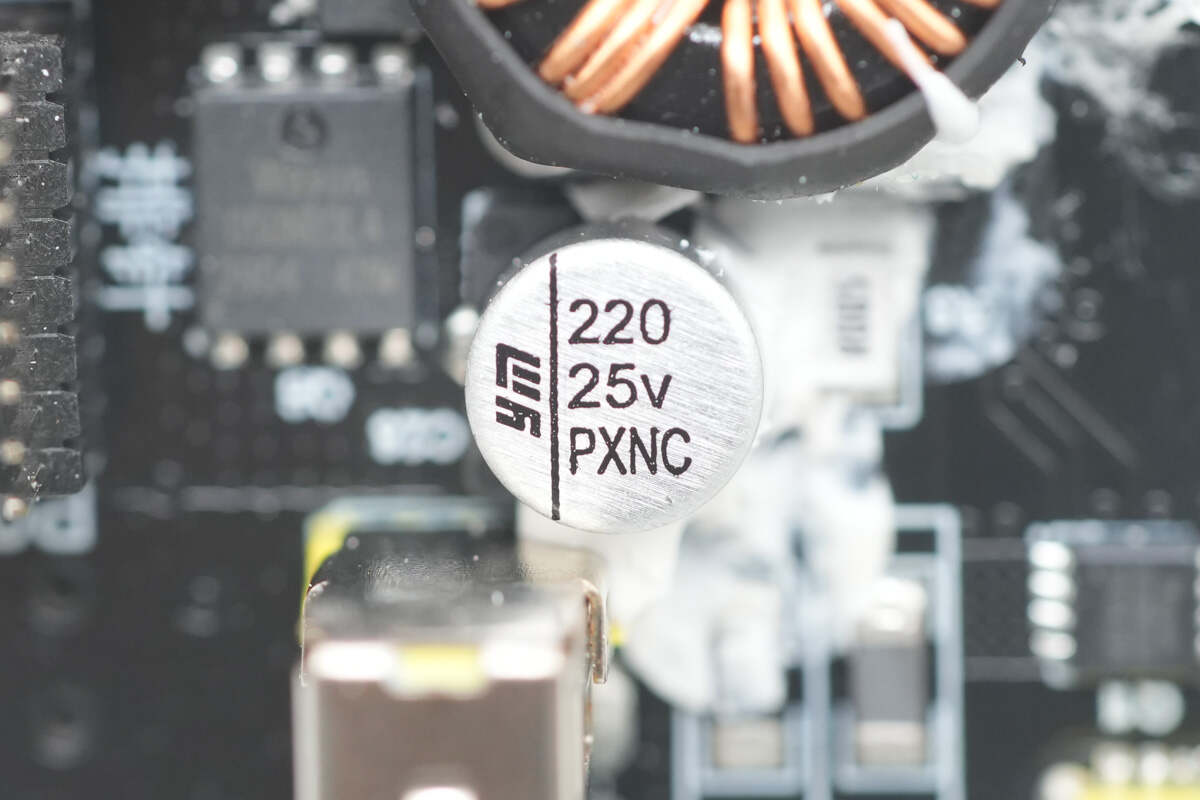

另一颗滤波固态电容来自永铭，规格为25V220μF。

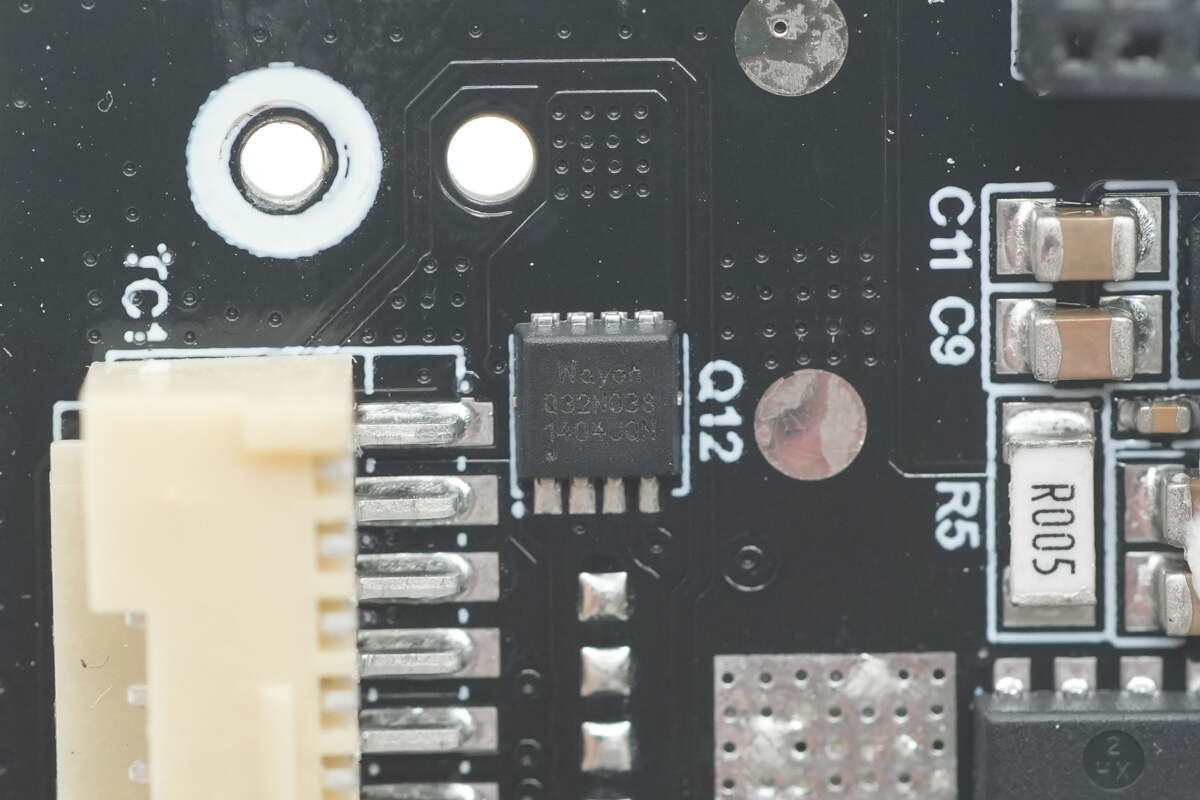

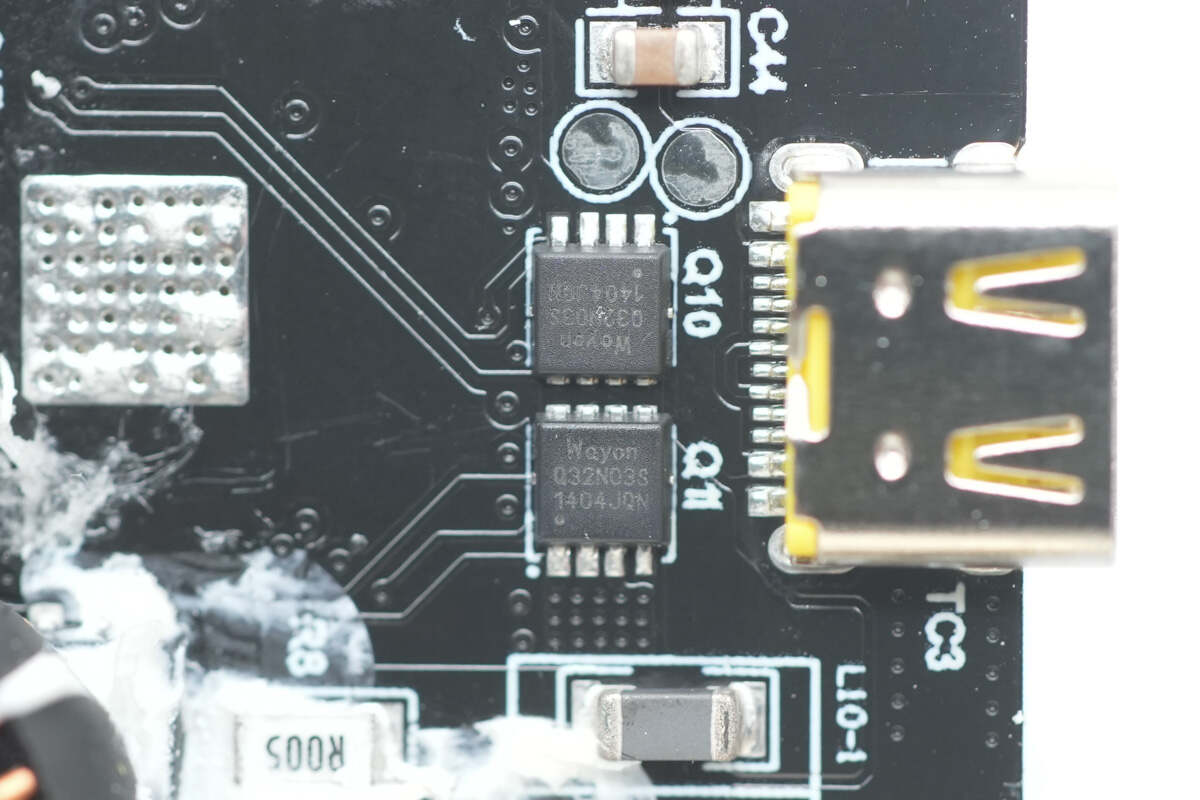

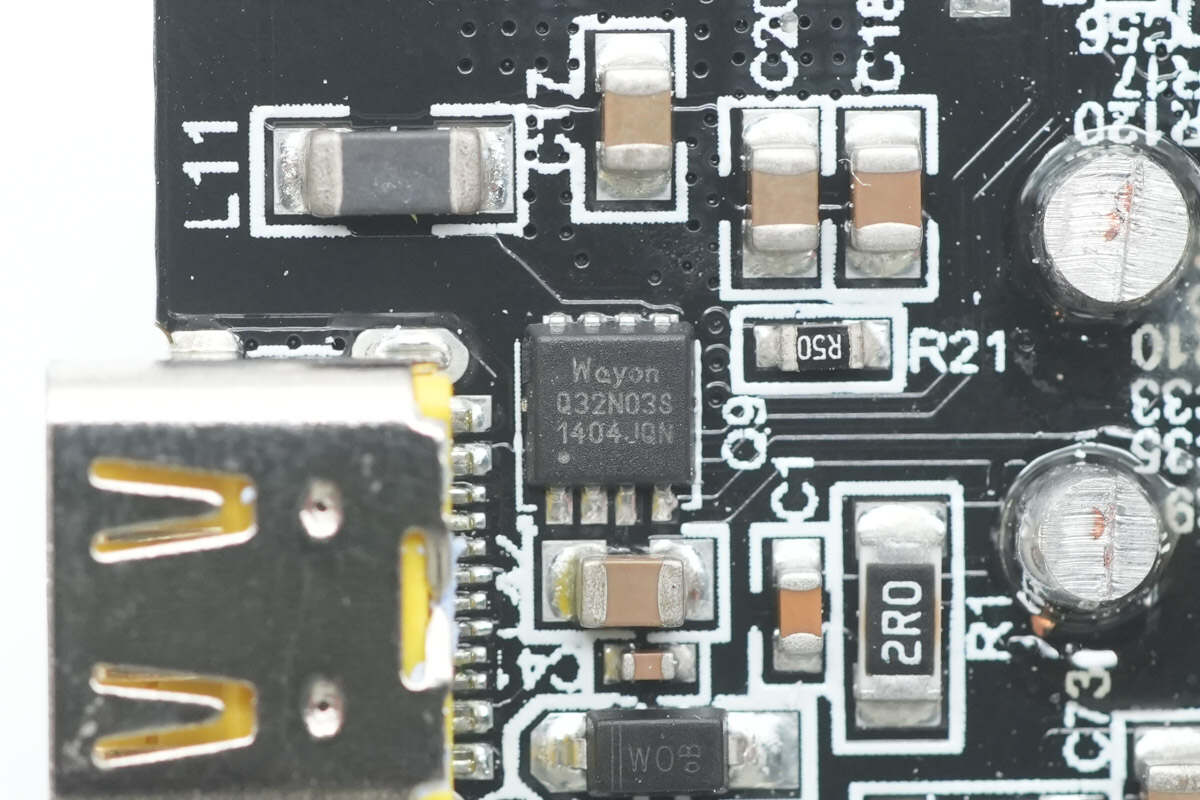

USB-C3口VBUS开关管采用维安WMQ32N03TS，NMOS管，耐压30V，导阻9mΩ，采用PDFN3030-8L封装。

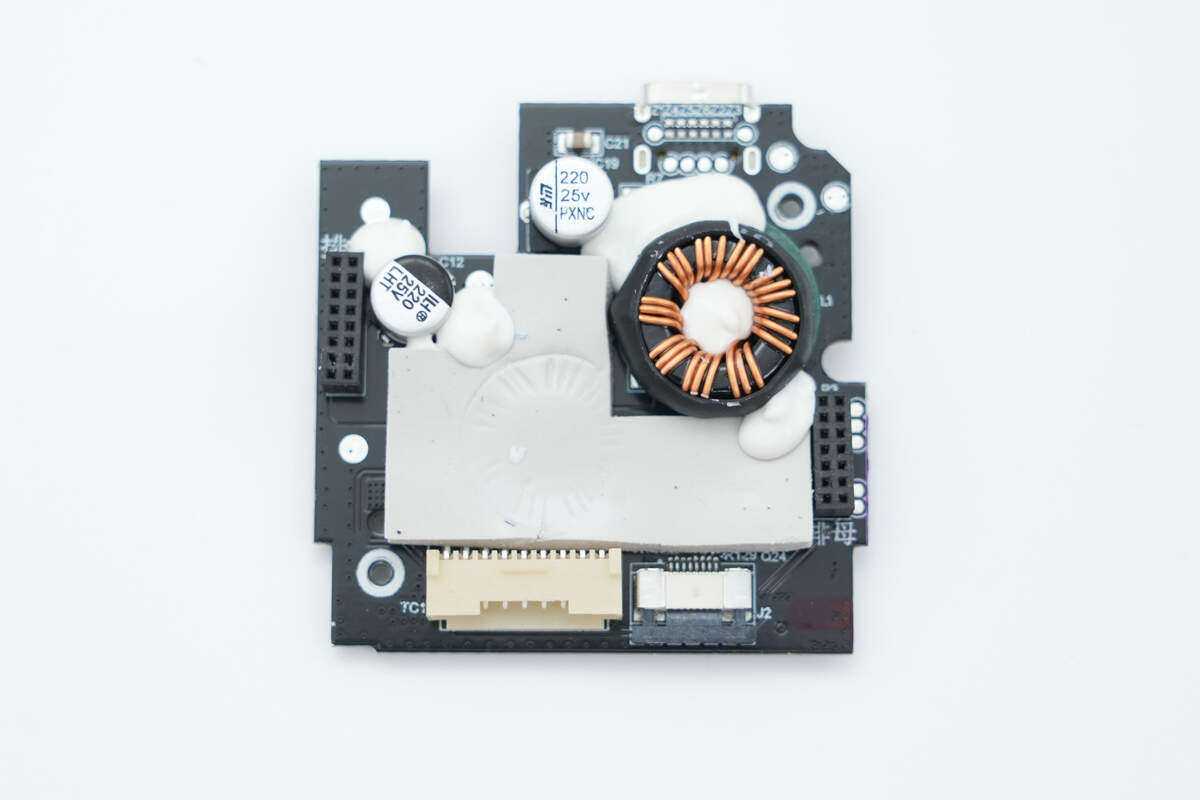

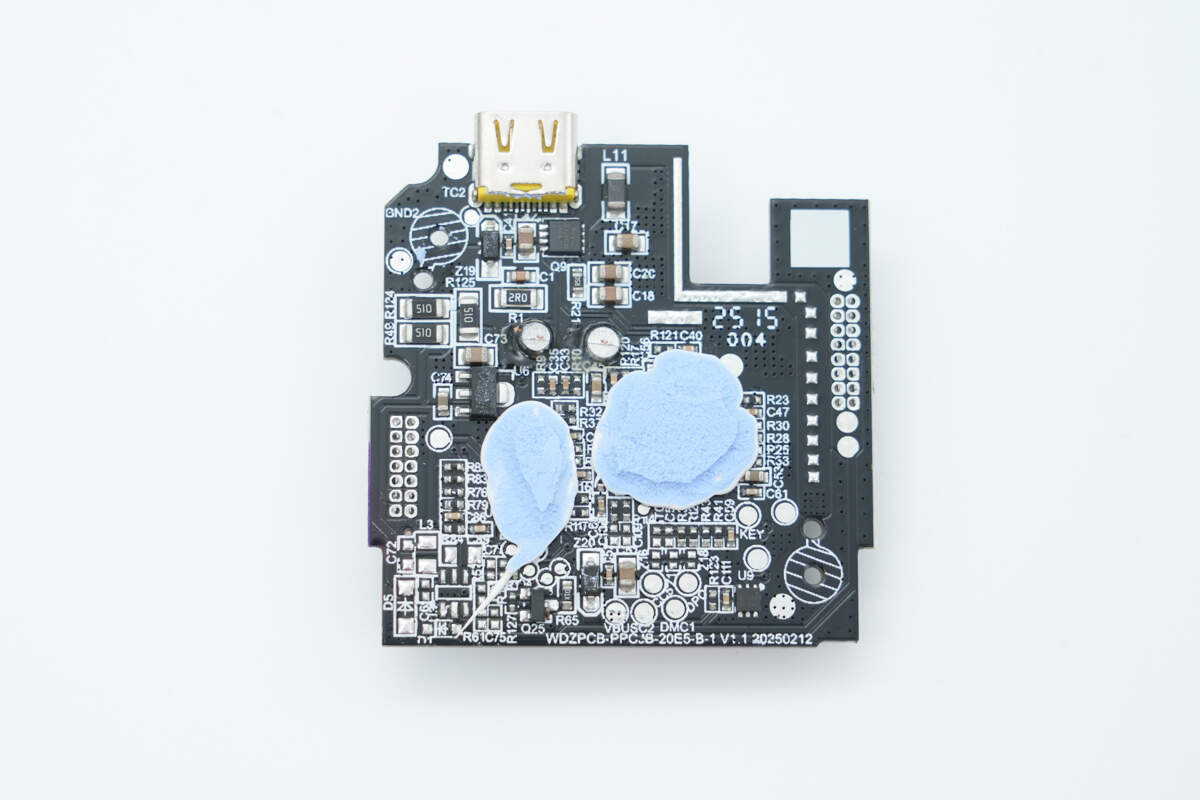

另一块PCB板正面对应升降压SOC和MCU处打胶处理。

另一面覆盖导热垫，电容、电感等器件打胶加固。

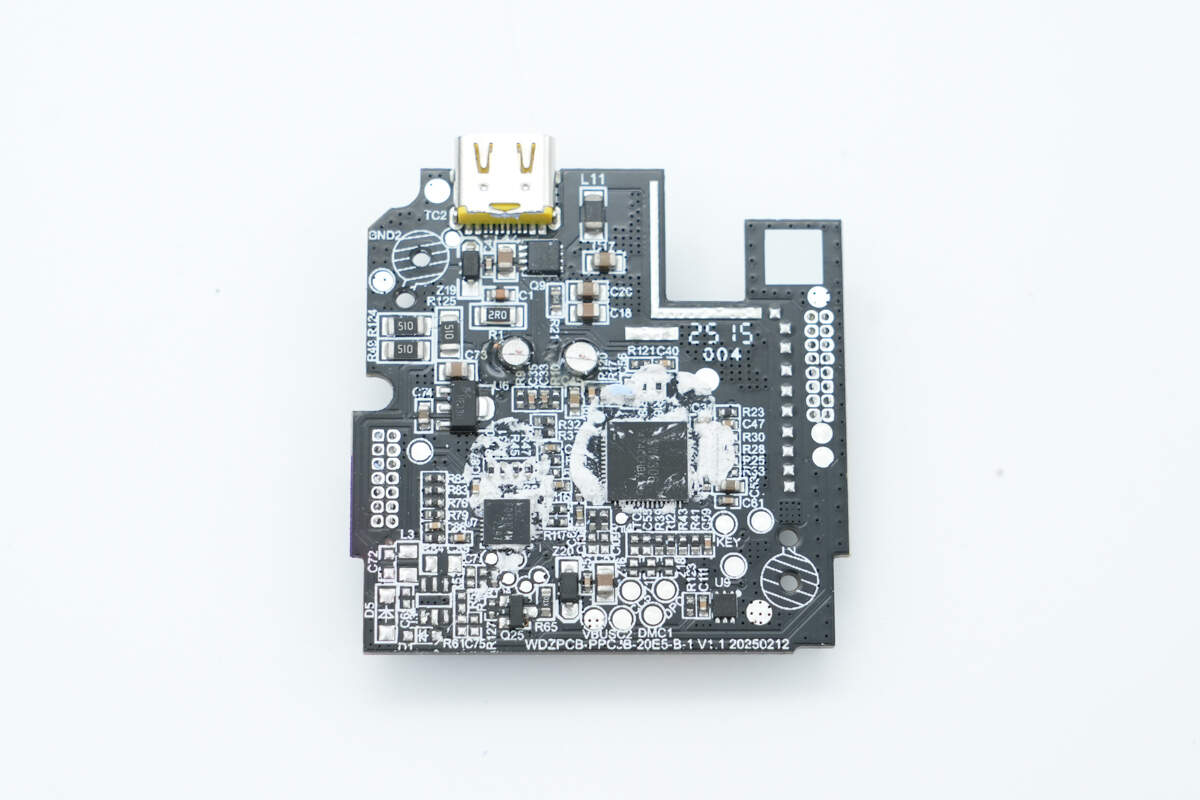

将蓝、白胶以及导热垫清理掉，板子正面设有升降压SOC、MCU、E-Marker芯片以及USB-C2口VBUS开关管。

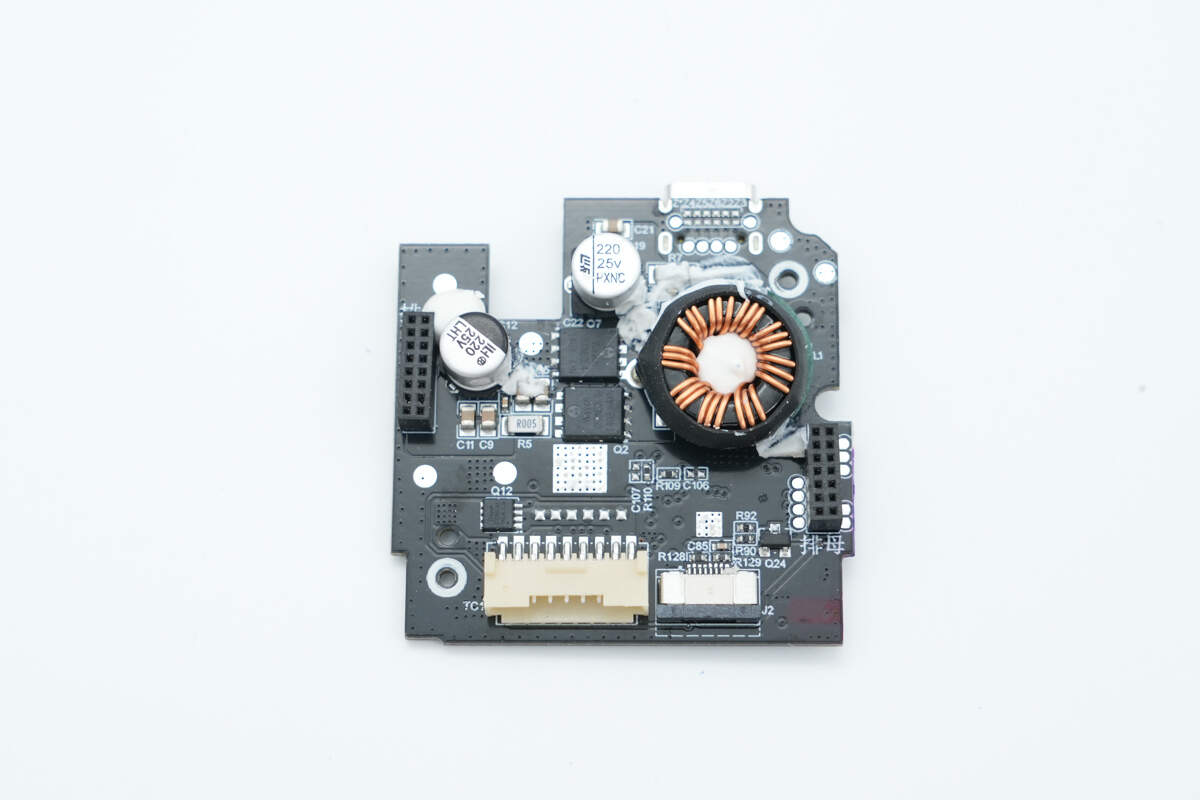

另一面设有同步升降压开关管、升降压电感、滤波固态电容以及USB-C1线VBUS开关管。

用于USB-C1线和USB-C2口的升降压SOC也是智融科技SW6306。

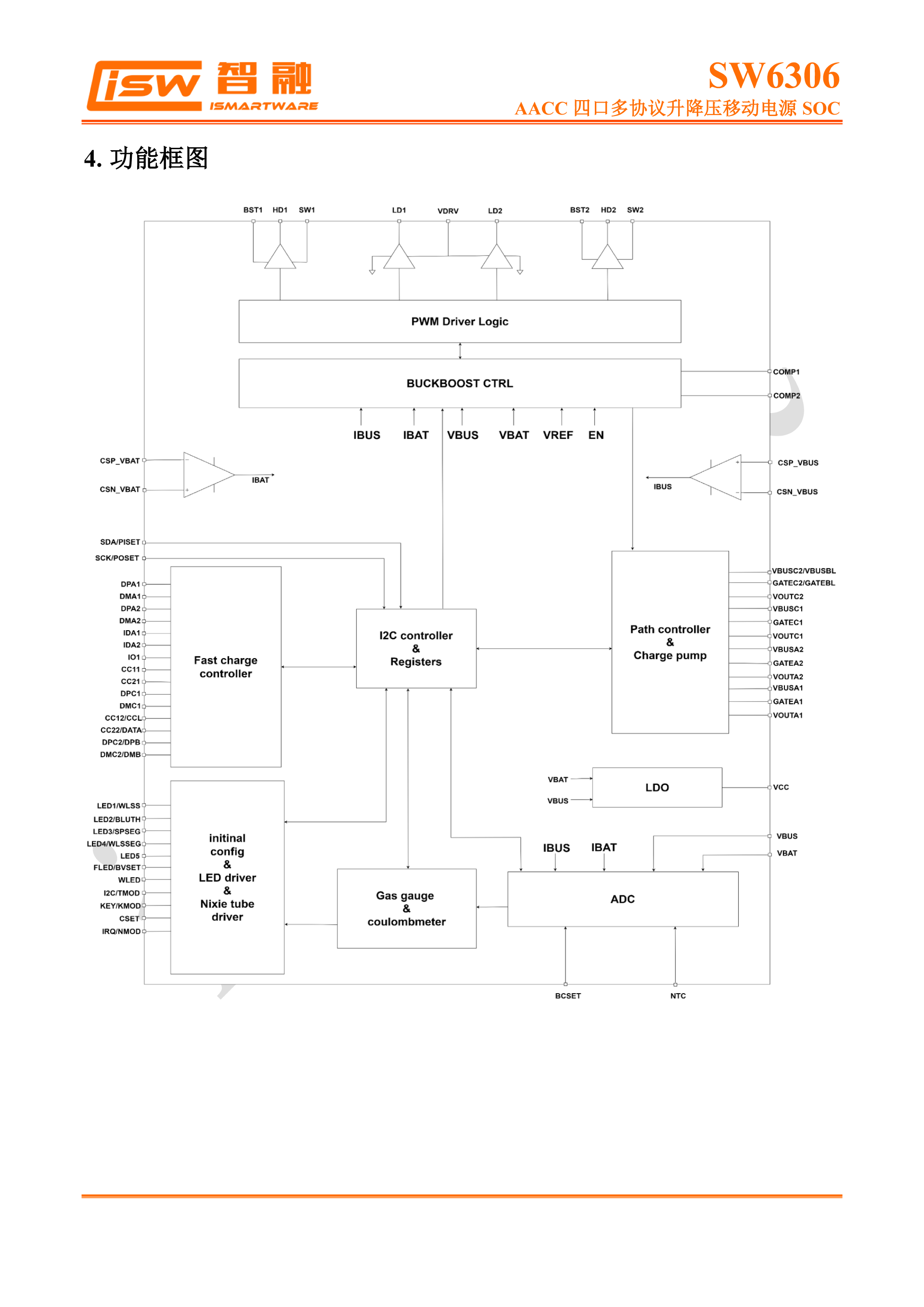

智融科技SW6306内部集成同步升降压控制器和驱动逻辑，集成快充控制，电量计，ADC，路径管理和电荷泵。

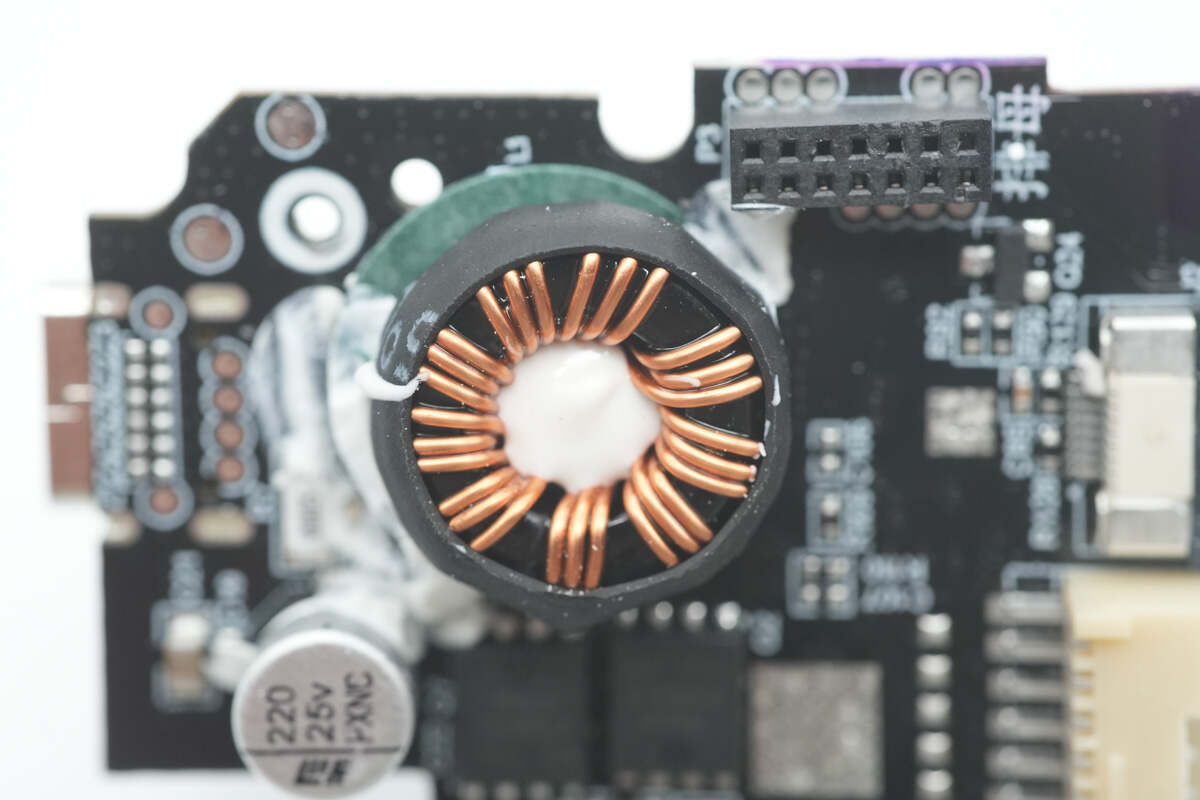

搭配的升降压电感做了同样绝缘加固处理。

将电感拆掉，下方四颗同步升降压开关管也是采用维安WMB050N03LG4。

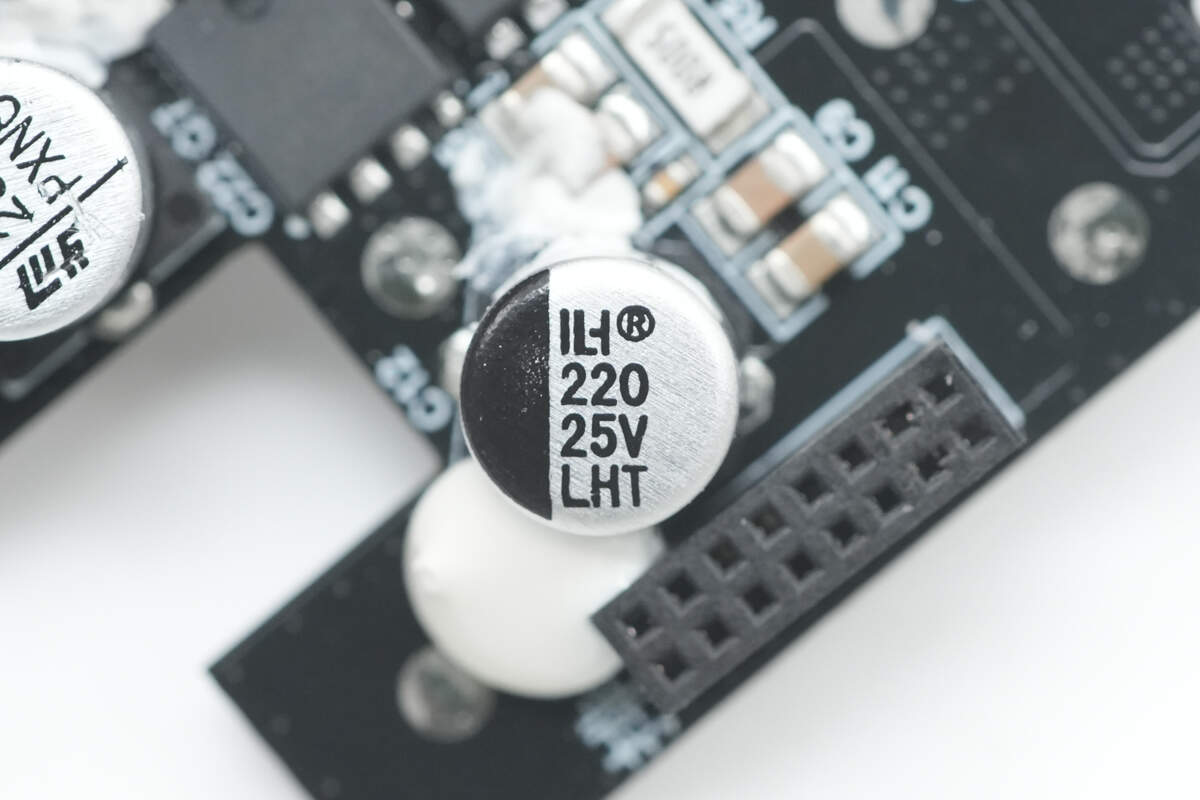

滤波固态电容规格为25V220μF。

另一颗滤波固态电容来自永铭，规格为25V220μF。

USB-C2口VBUS开关管也是采用维安WMQ32N03TS。

USB-C1线VBUS开关管也是采用维安WMQ32N03TS。

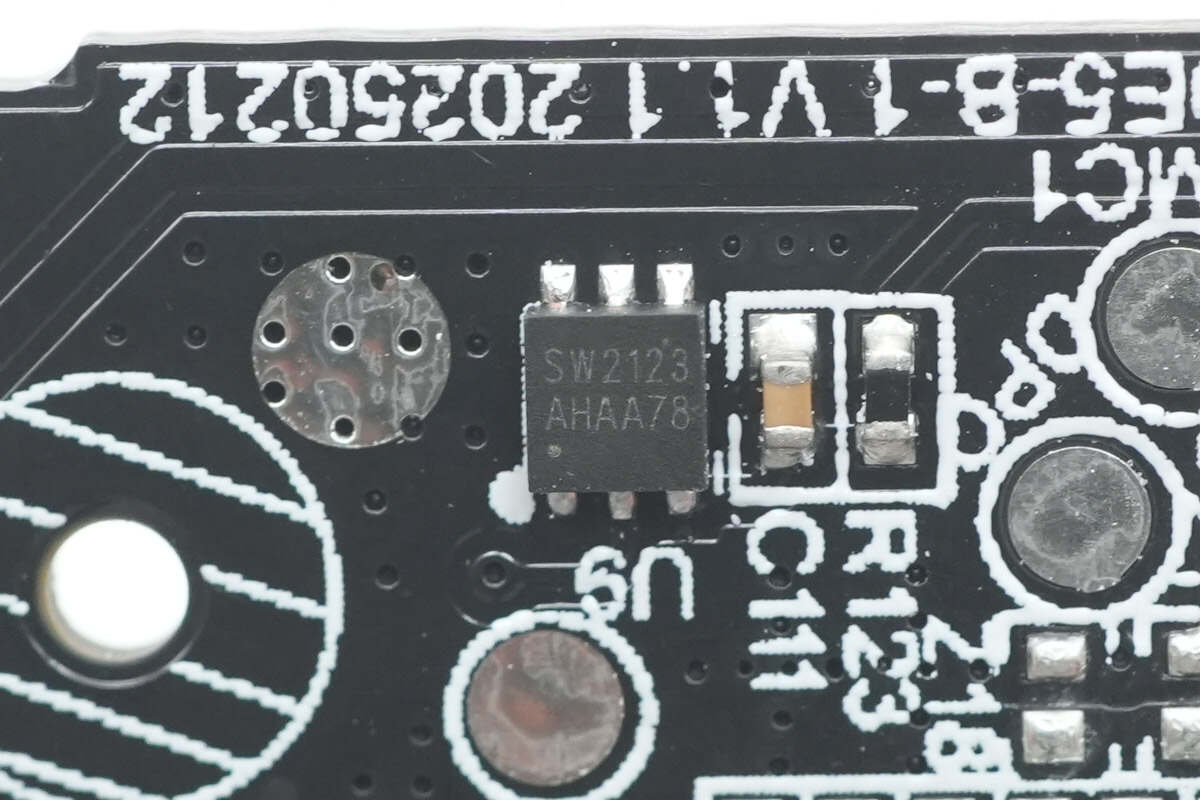

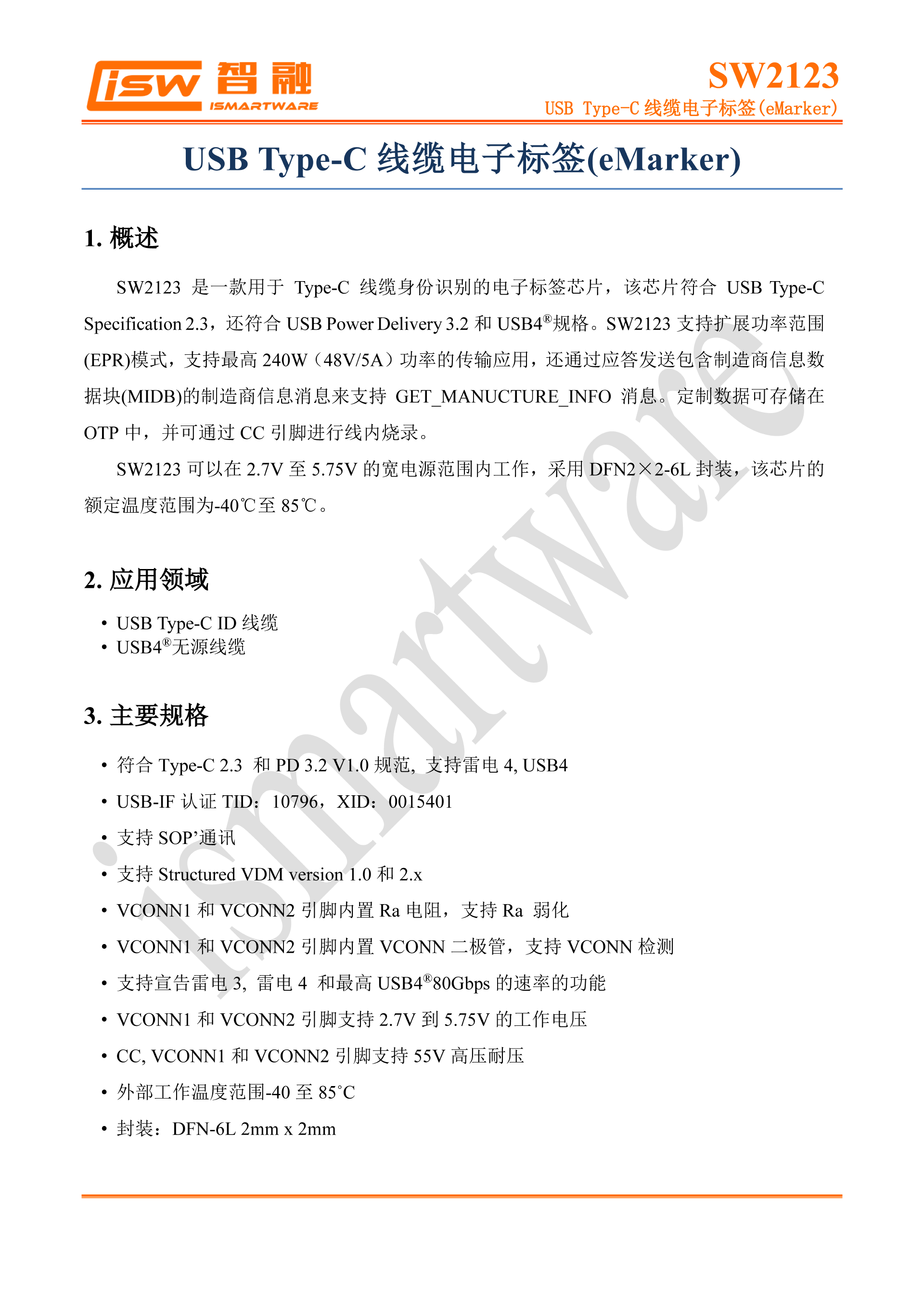

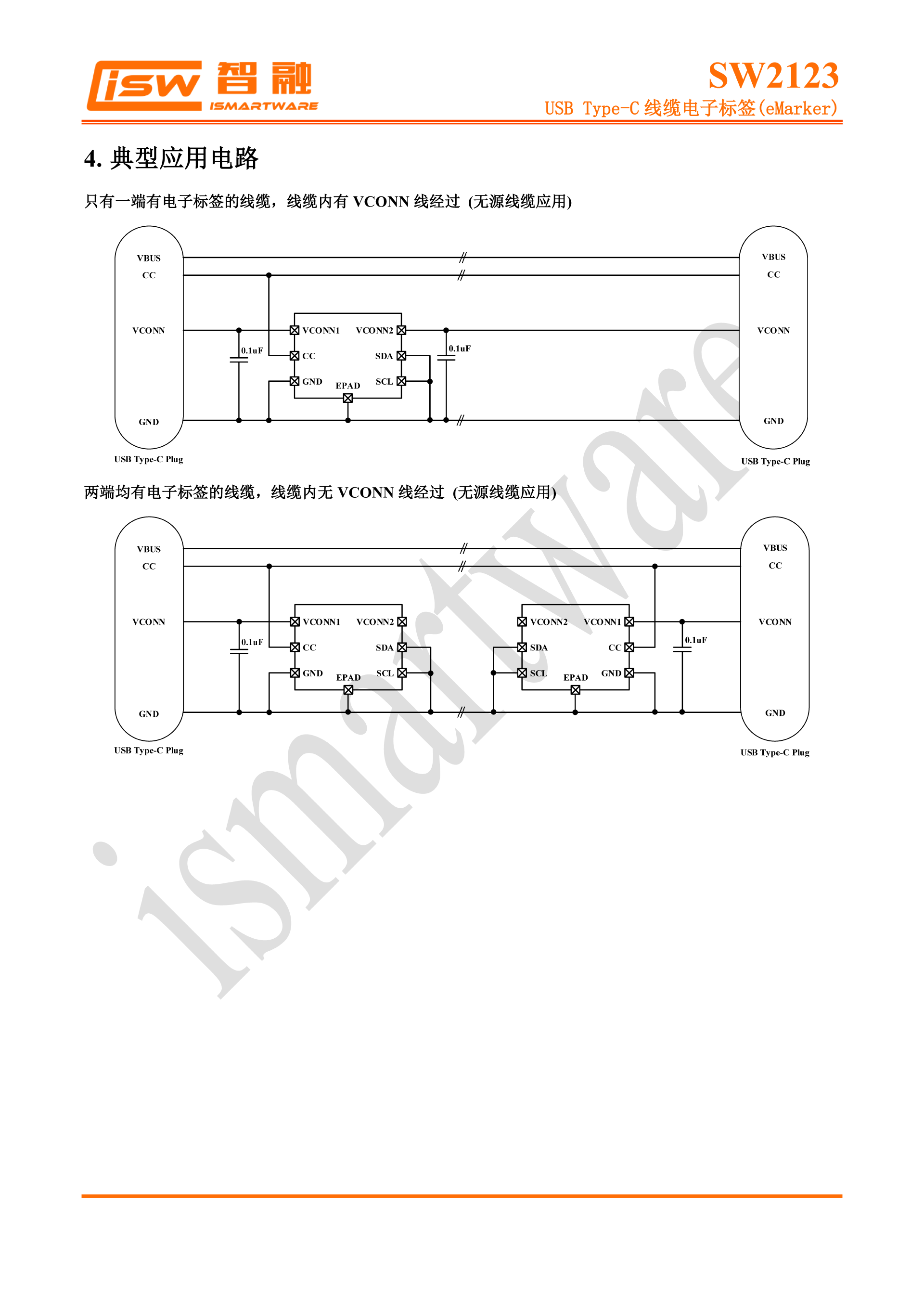

E-Marker芯片采用智融科技SW2123，该芯片符合USB Type C 2.3规范、USB PD 3.2标准和USB4®规范，并且通过了USB-IF认证，认证TID：10796。芯片采用无电容设计，可以有效减少芯片尺寸、简化电路设计。

SW2123可在2.7-5.75V的供电范围内运行，CC、VCONN1和VCONN2引脚可耐压55V，ESD静电防护在±8000V以上，采用DFN2×2-6L封装，带有过温保护机制，工作温度范围为-40℃至85℃，适用于USB-C数据线标识、USB4被动式数据线等领域。

SW2123支持Thunderbolt 3、Thunderbolt 4和USB4® 2.0 80Gbps数据通信，支持扩展功率范围（EPR）模式，可达48V/5A功率传输应用。它还支持通过返回包含制造商信息数据块（MIDB）的制造商信息消息来支持Get_Manufacture_Info消息。定制数据可以存储在内置OTP中，并通过CC引脚在电缆中进行编程。

SW2123支持SOP'通信，支持结构化VDM1.0和2.x，自带烧写存储单元（MTP），支持多次烧写，可以更加方便的更新设备的信息配置，适应不断变化的需求和新的技术标准。

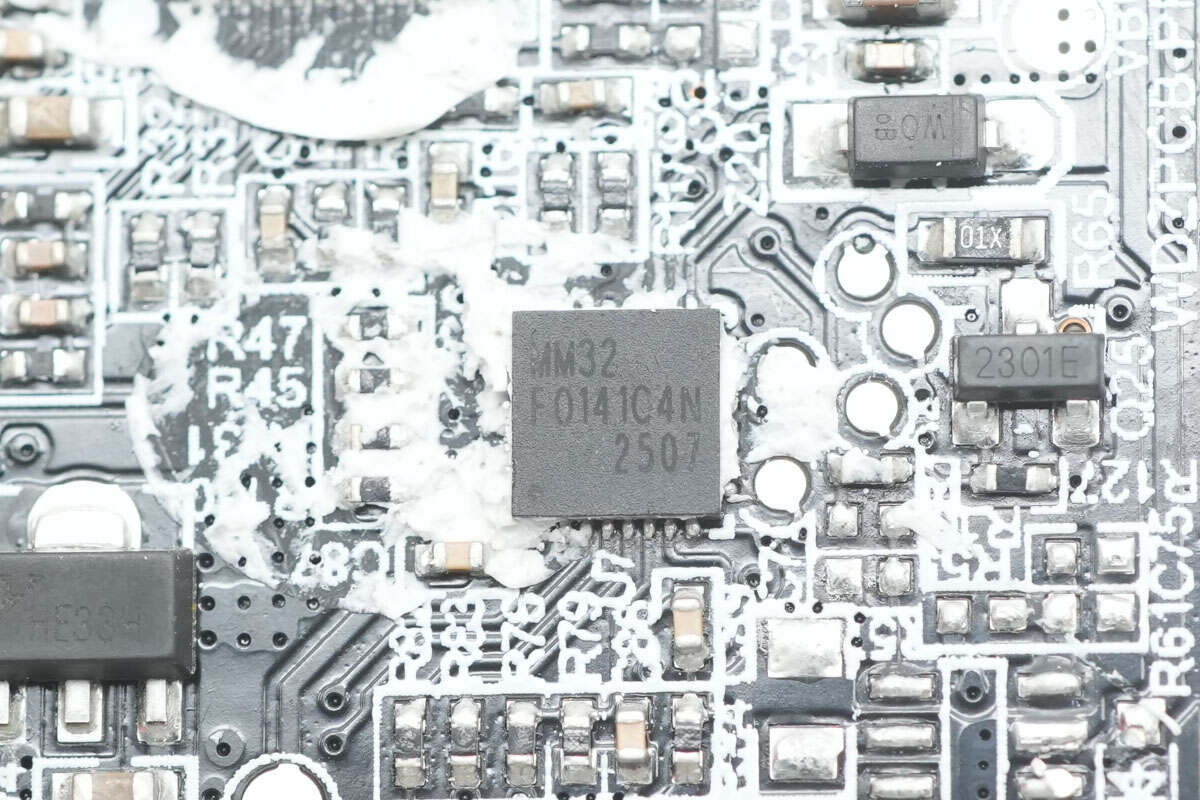

用于数显屏驱动控制的MCU来自MindMotion灵动微，型号MM32F0141C4N，该系列微控制器搭载Arm® Cortex®-M0内核，最高工作频率可达72MHz。内置64KB高速存储器，并集成了丰富的 I/O 端口和外设模块，采用QFN32封装。

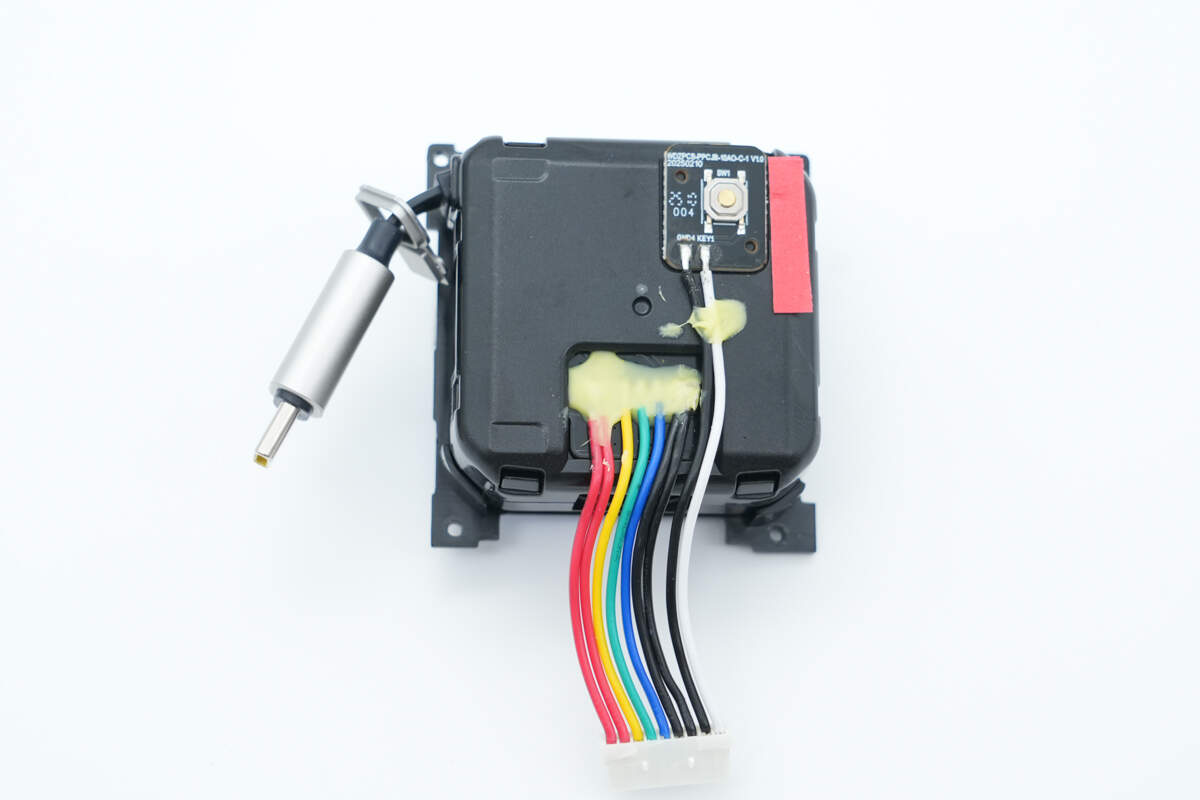

拉拉线模块另一面焊接导线并打胶保护，此外固定有电源键小板。

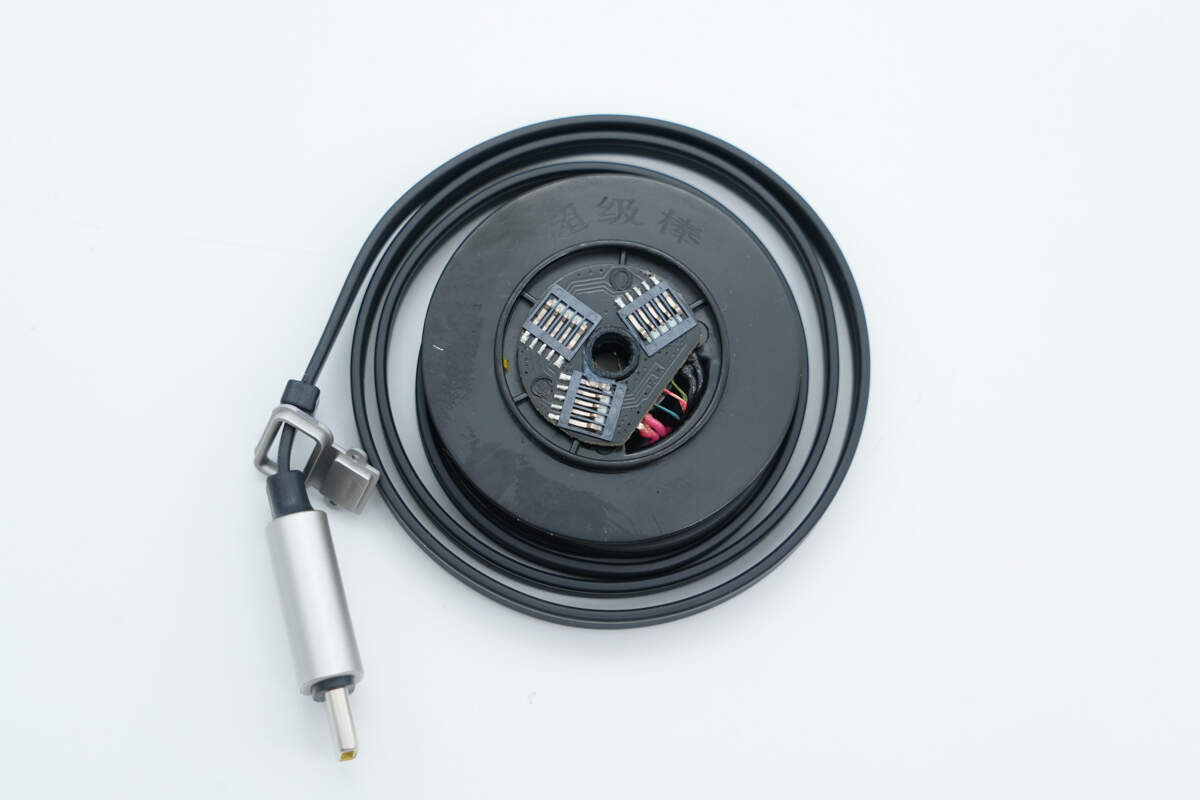

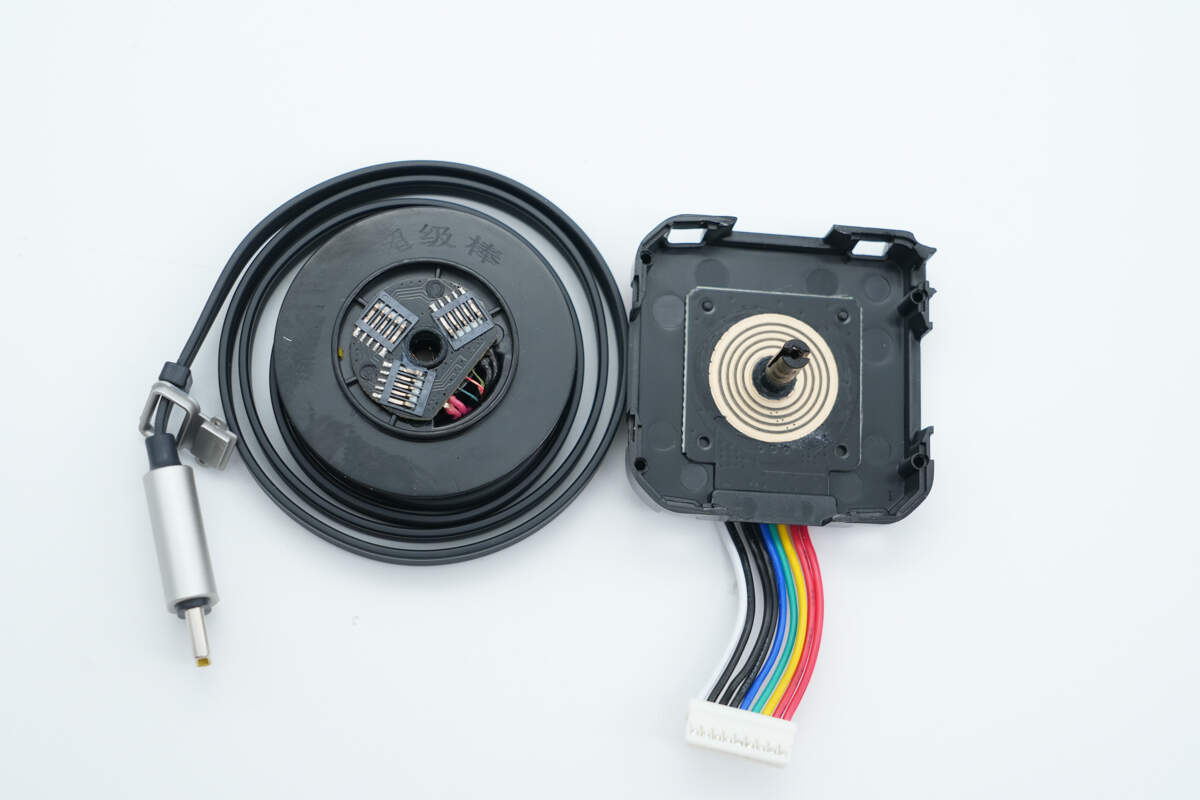

将拉拉线模块拆开一览。

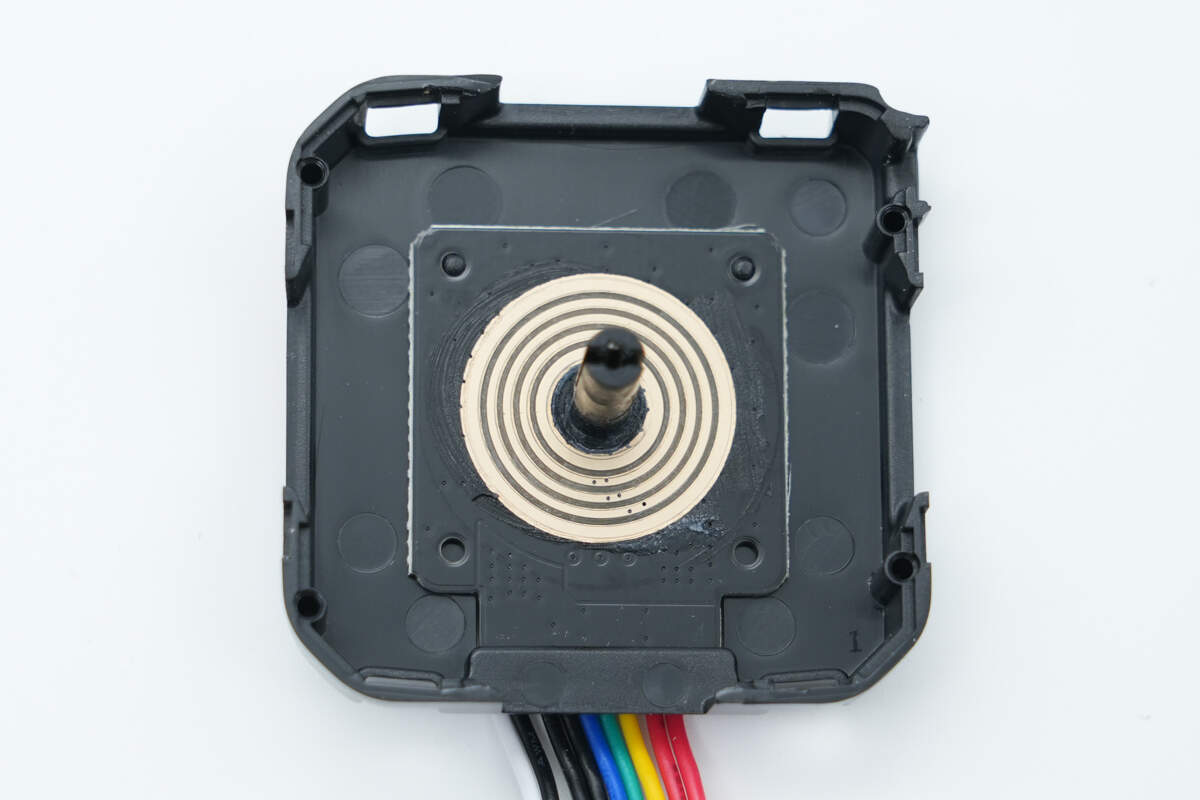

PCB滑环特写。

线轴设有三个电刷，增加载流能力。

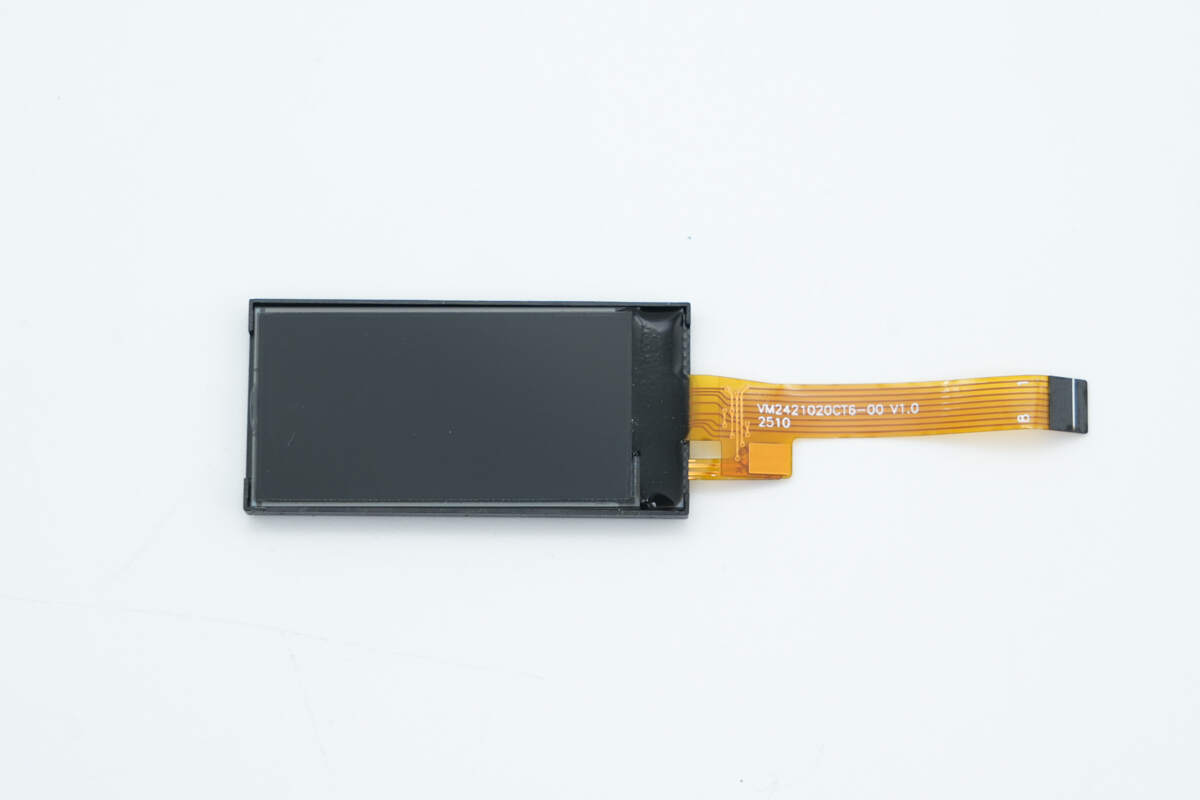

数显屏特写。

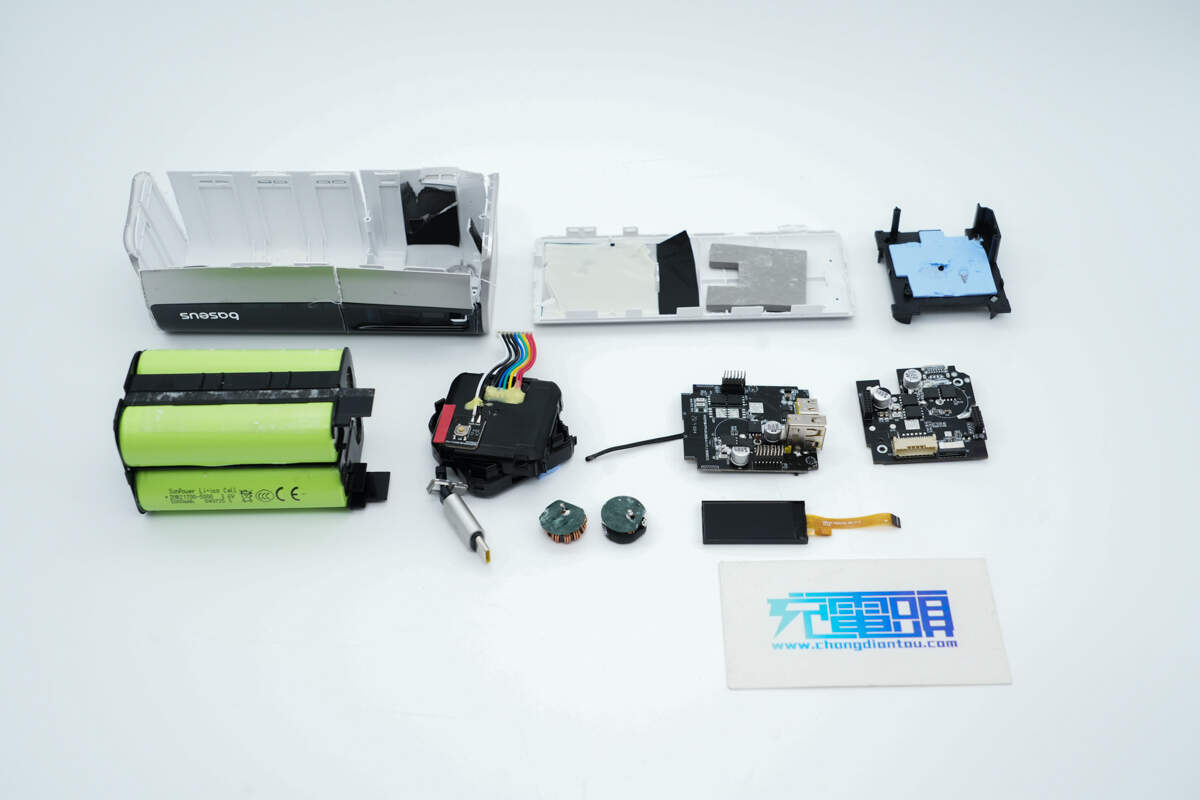

全部拆解一览，来张全家福。

充电头网拆解总结

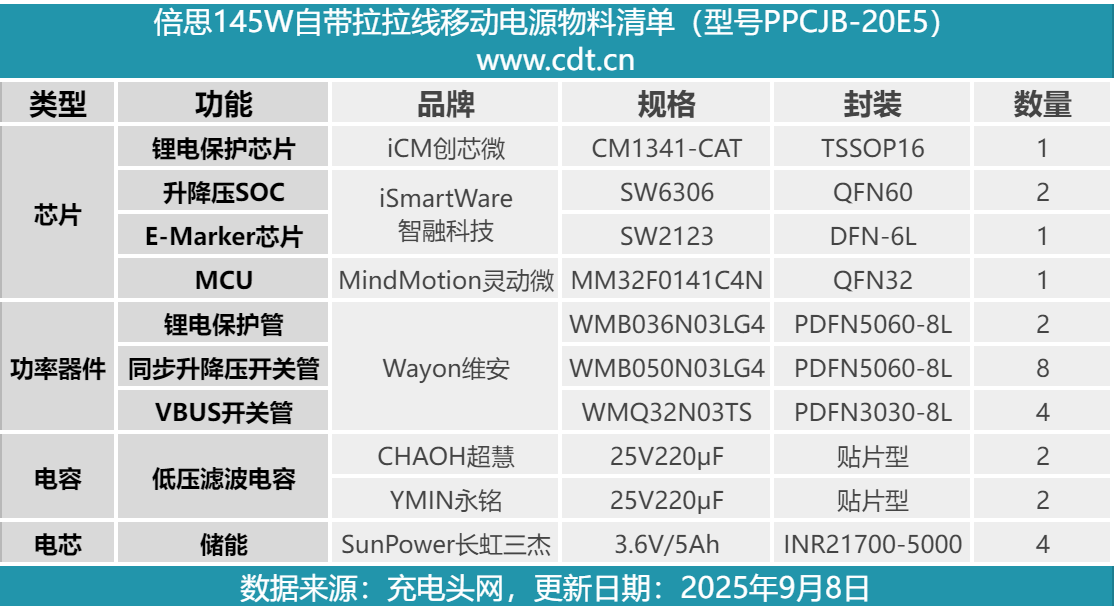

最后附上倍思145W自带拉拉线移动电源的核心器件清单，方便大家查阅。

倍思145W自带拉拉线移动电源拥有星原钛和深空灰两种配色，同时弯折处镶嵌流光镜面融合科技金属喷漆与细腻磨砂工艺，金属未来感十足，同时持握手感也不错。配备数显屏可实时显示电量、各接口快充状态、充电所需时长以及可用时长，提升了产品实用性。

充电头网通过拆解了解到，产品基于智融科技两颗SW6306升降压SOC实现3C+1A配置设计，并赋予各接口100W双向快充和30W输出的强悍性能，此外兼容UFCS、SCP、QC、PPS等快充协议，为产品适配更多品牌设备提供支持。E-Marker芯片采用智融科技SW2123，支持100W输出/输入，该芯片符合USB Type C 2.3规范、USB PD 3.2标准和USB4®规范，并且通过了USB-IF认证，认证TID：10796。

电池组采用的是四颗长虹三杰INR21700-5000锂电池，20000mAh容量为产品续航能力提供强力支持，此外通过了国家CCC强制认证，品质有保证。
