江苏睿恩新能源科技有限公司成立于2021年11月，是一家从事锂电芯研发、生产、销售、服务于一体的科技型企业，专注于为客户提供国际最领先的全极耳圆柱型电芯及解决方案，产品同时具有高比能、高功率、超快充、宽温域等多项领先性能。

电池交易网拿到了睿恩新能源推出的一款21700全极耳电芯，电芯型号为RS50，标称容量为5000mAh，支持3C充电以及14C持续放电能力，交流内阻≤4mΩ，同时具备最高1500次循环寿命，下面就带来这款全极耳电芯的拆解，一起看看内部的工艺和设计。

睿恩新能源INR21700-RS50全极耳电芯外观

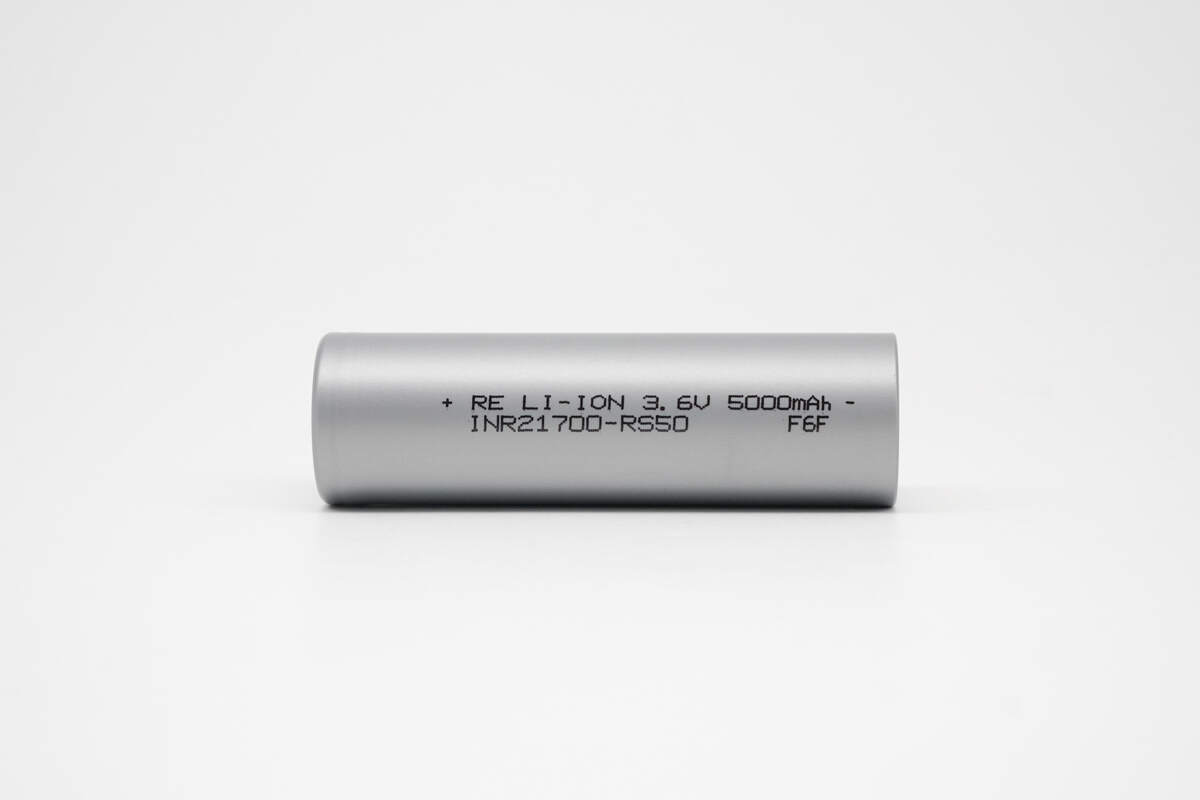

睿恩新能源INR21700-RS50电芯采用银灰色热缩膜，标注电芯正负极和电芯信息。

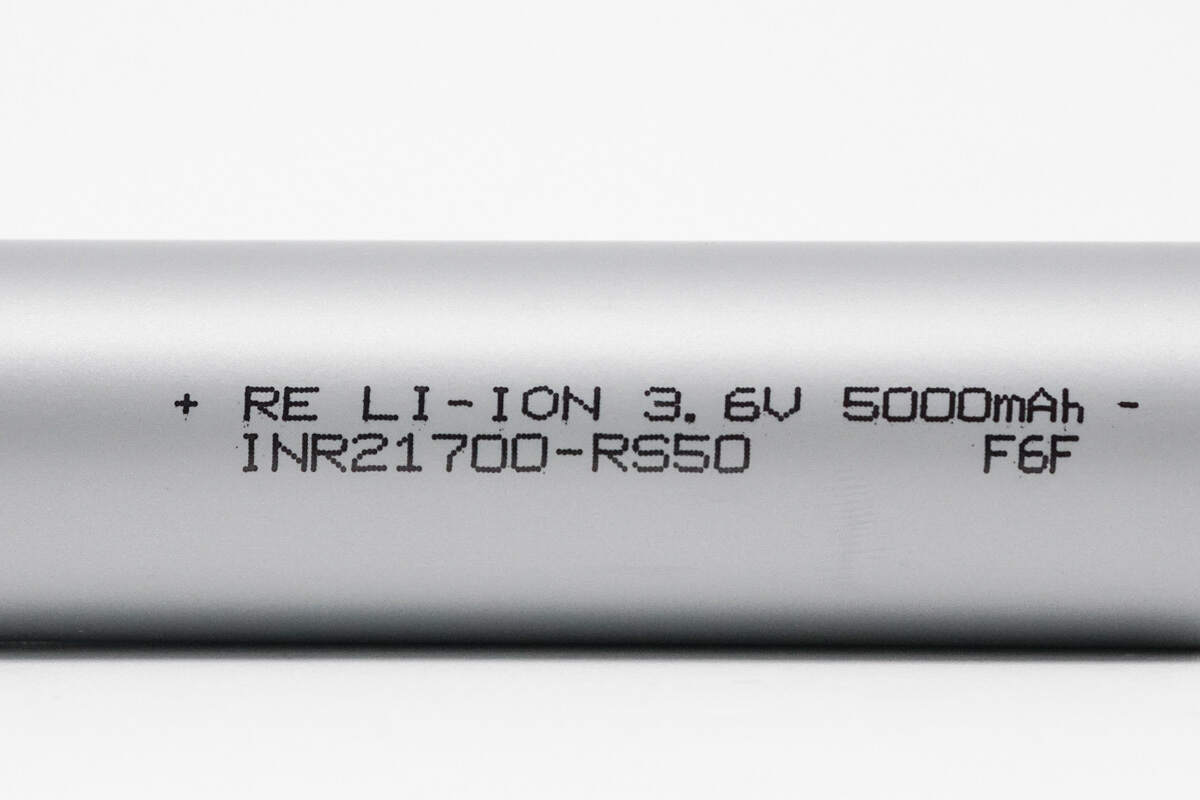

电芯型号INR21700-RS50，标称电压：3.6V；标称容量：5000mAh。

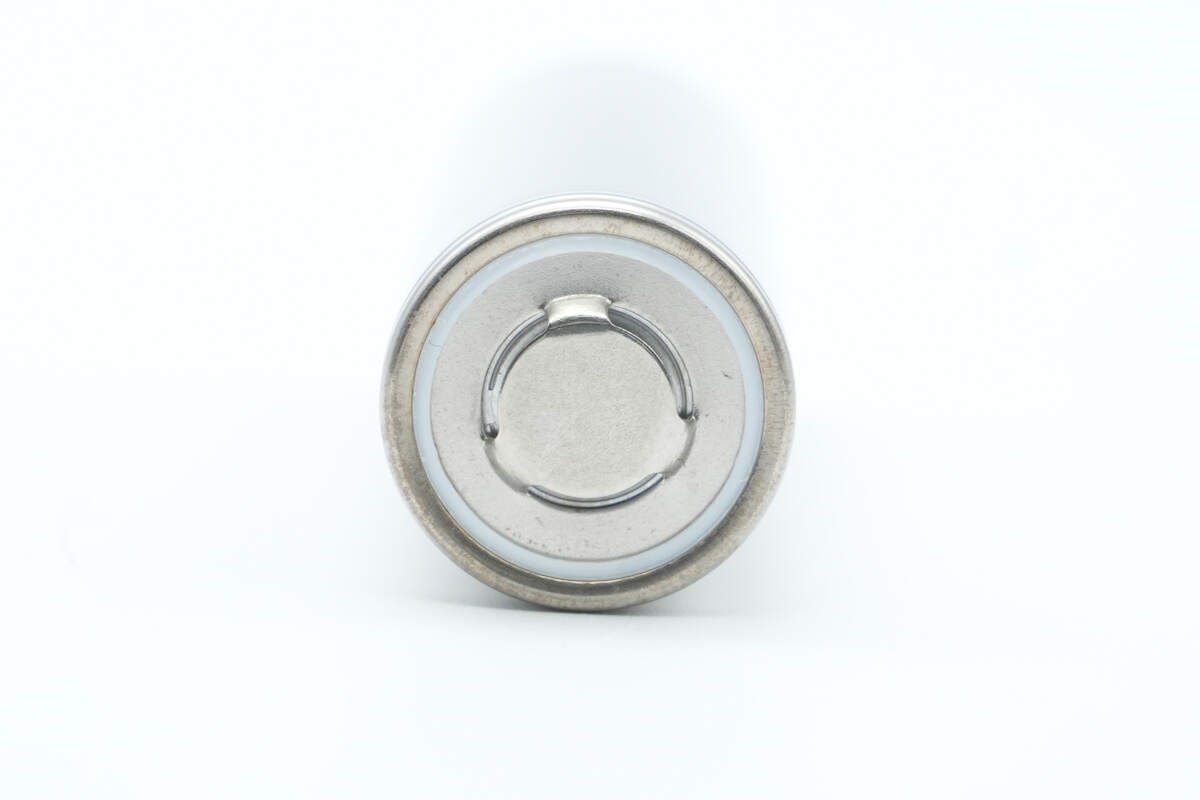

睿恩新能源INR21700-RS50全极耳电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

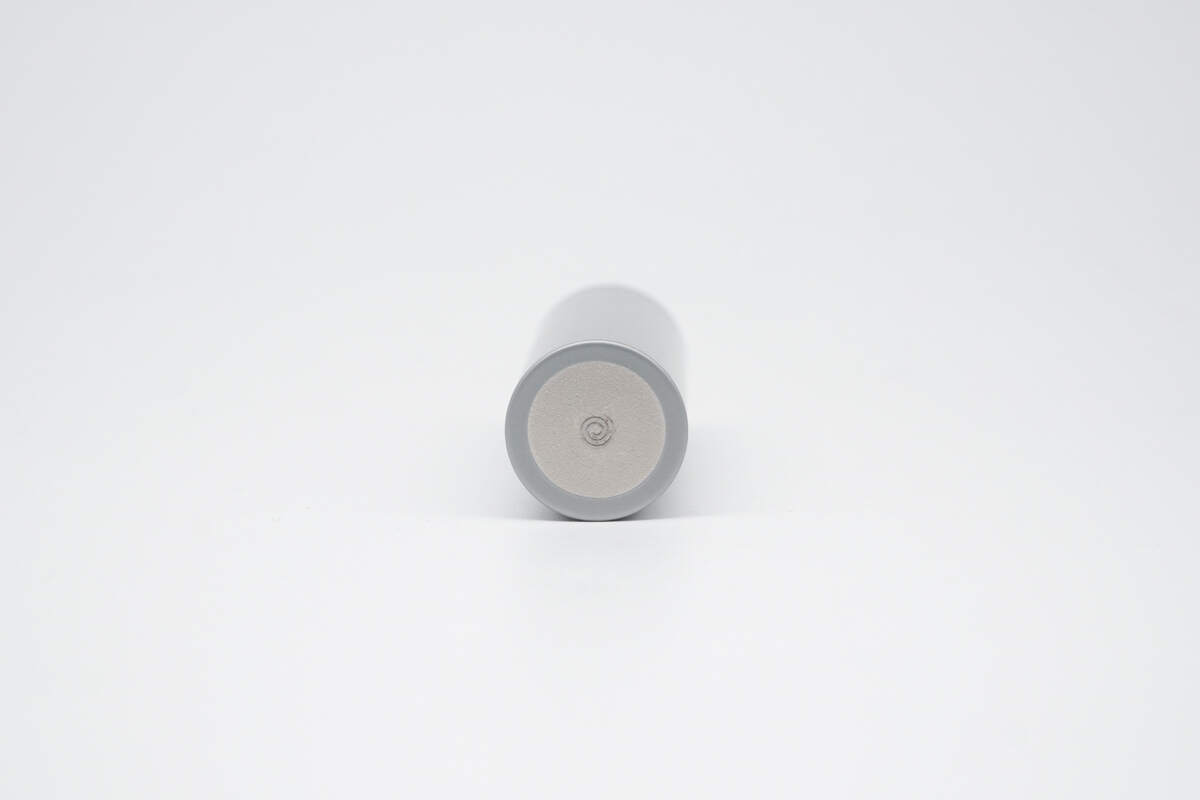

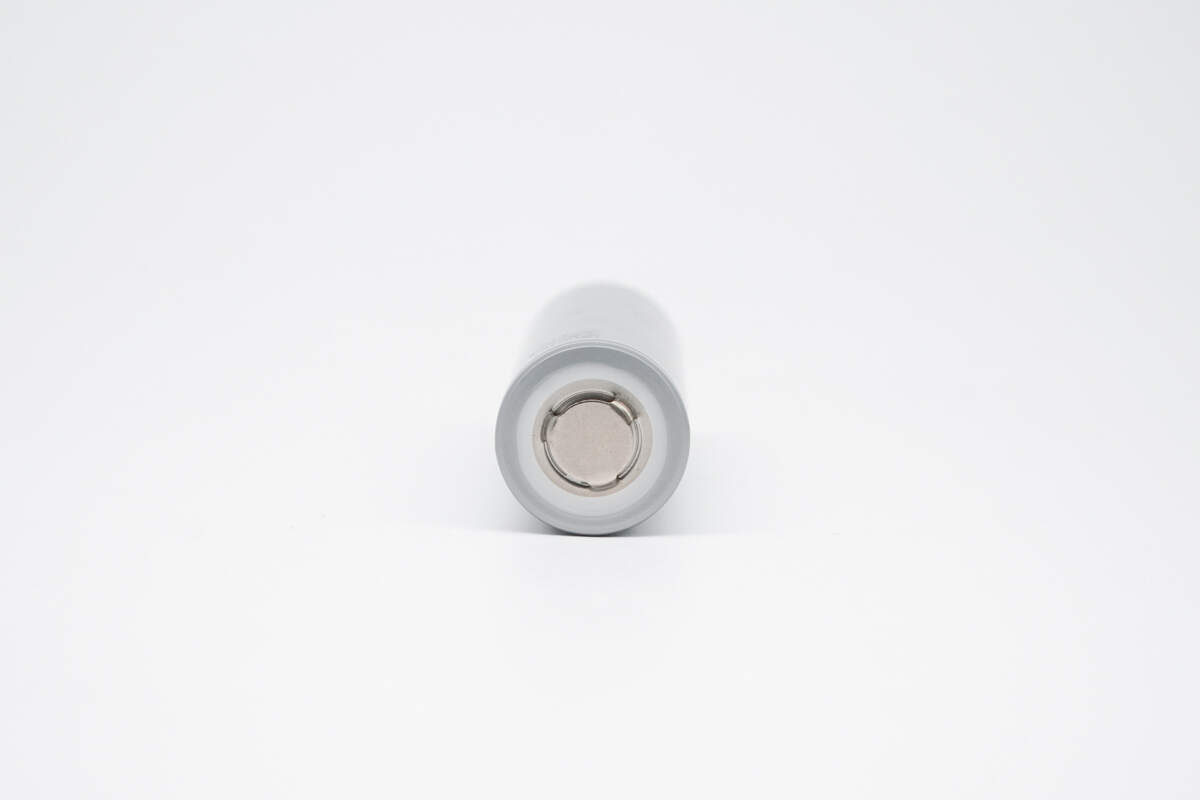

电芯负极通过激光焊接连接内部集流盘。

实测电芯长度约为70.2mm。

电芯直径约为21.1mm。

实测电芯重量约为66.3g。

睿恩新能源INR21700-RS50全极耳电芯拆解

看完了睿恩新能源这款全极耳电芯的外观，下面就进行拆解，一起看看内部的工艺和设计。

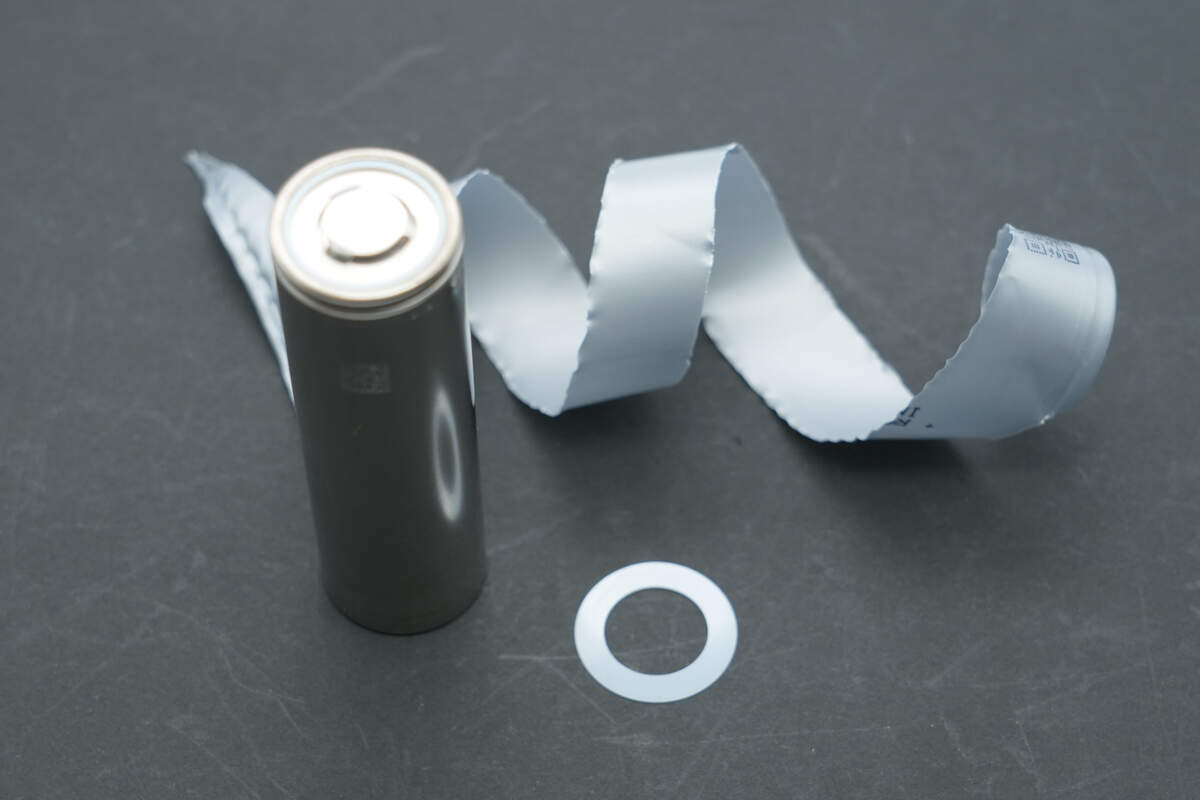

首先撕下电芯表面的热缩膜，在正负极之间设有绝缘垫片。

电芯正极与外壳之间设有绝缘垫。

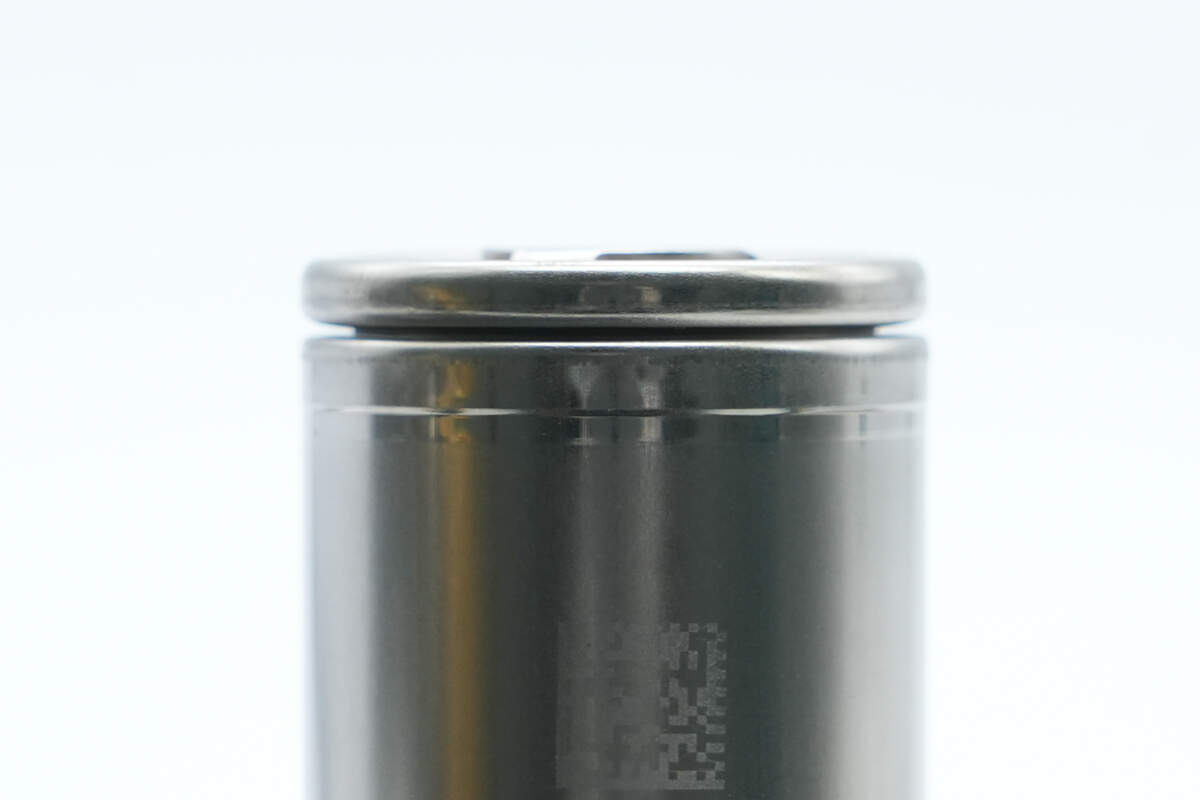

电芯外壳通过滚槽固定盖帽。

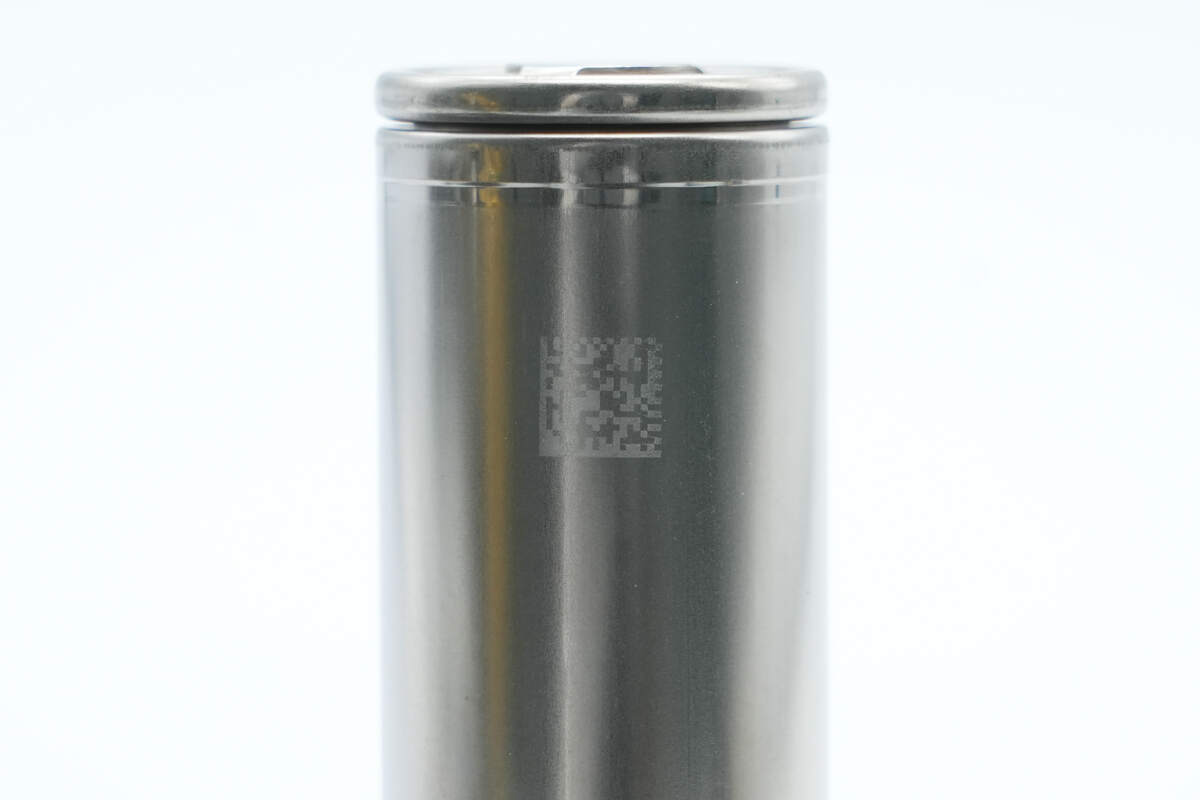

电芯壳体印有二维码用于产品追溯。

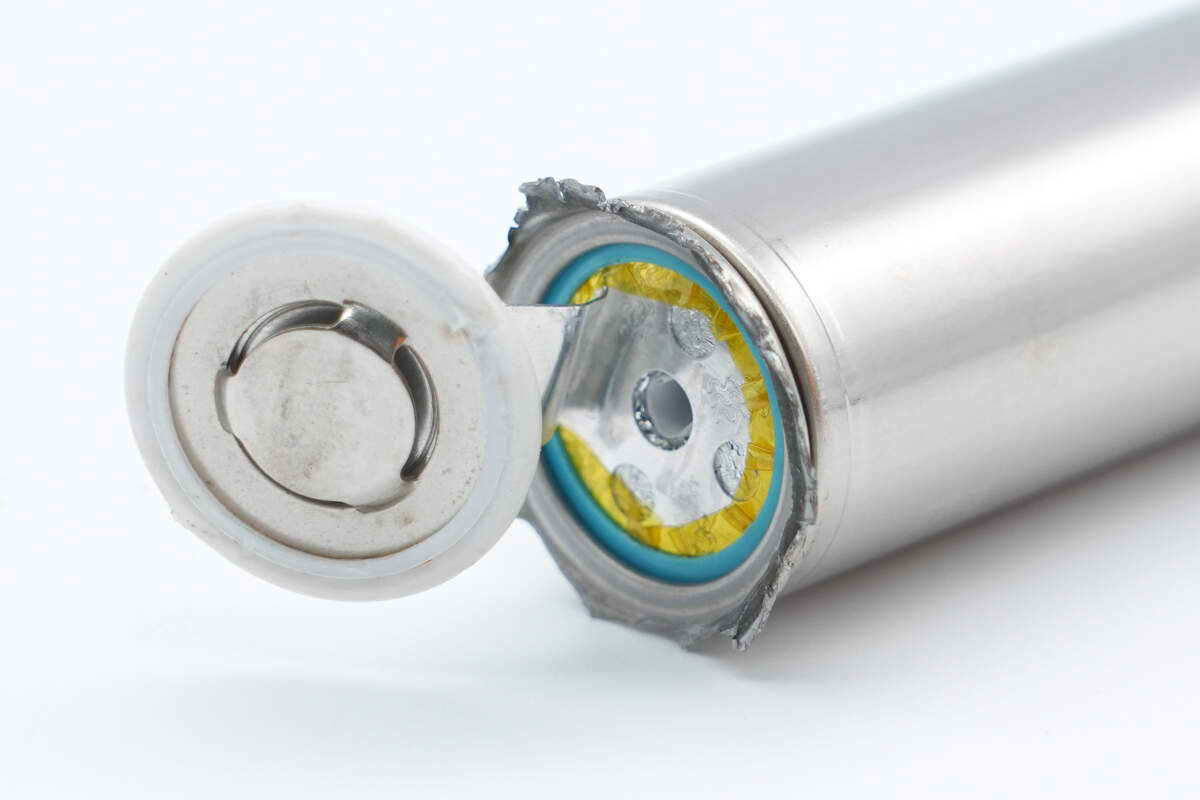

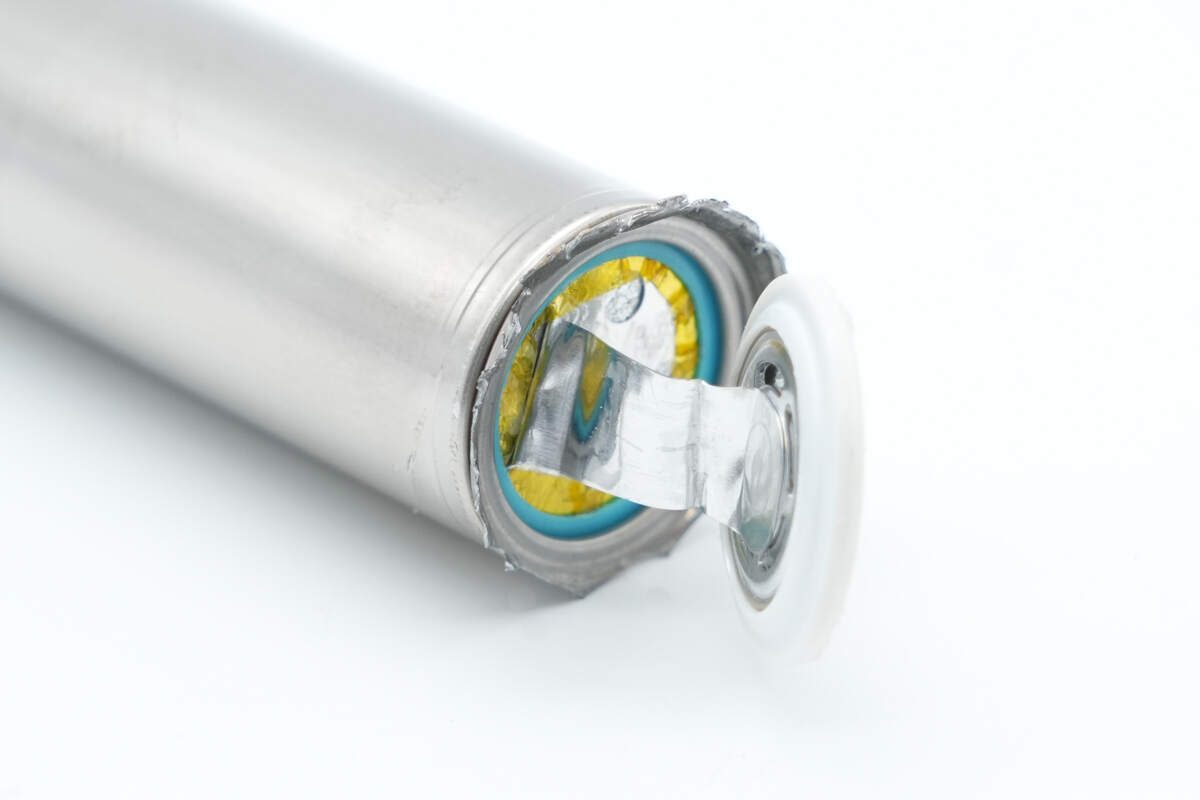

拆开电芯封口，取出正极盖帽，集流盘直接焊接到安全阀。

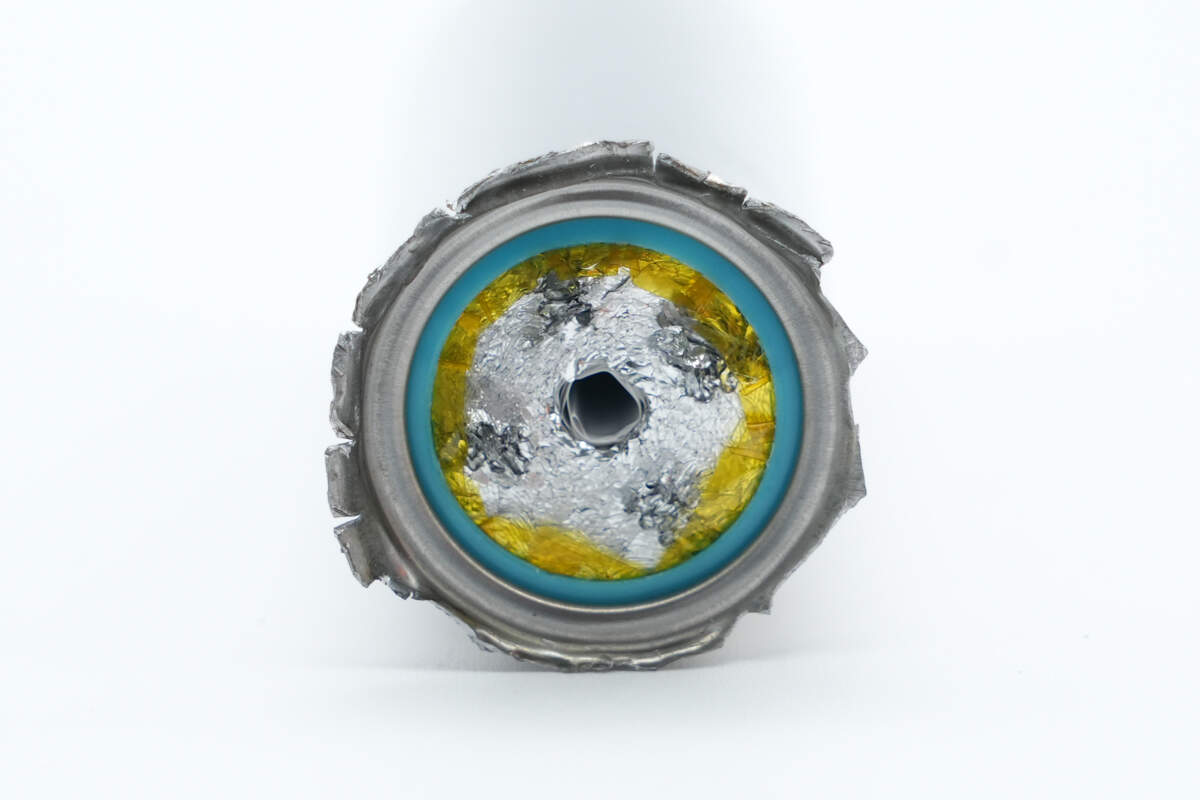

极芯正极粘贴高温胶带，并设有蓝色塑料垫片绝缘。

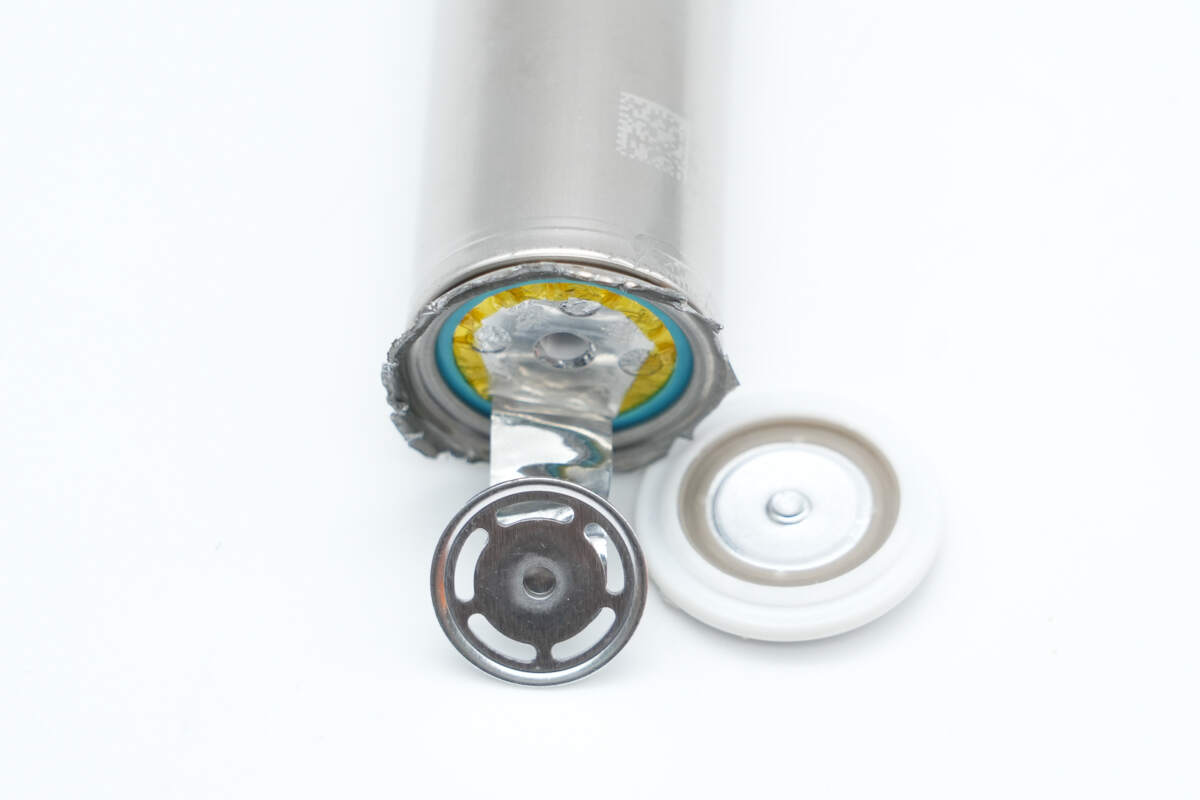

断开电流切断装置与正极盖帽的连接。

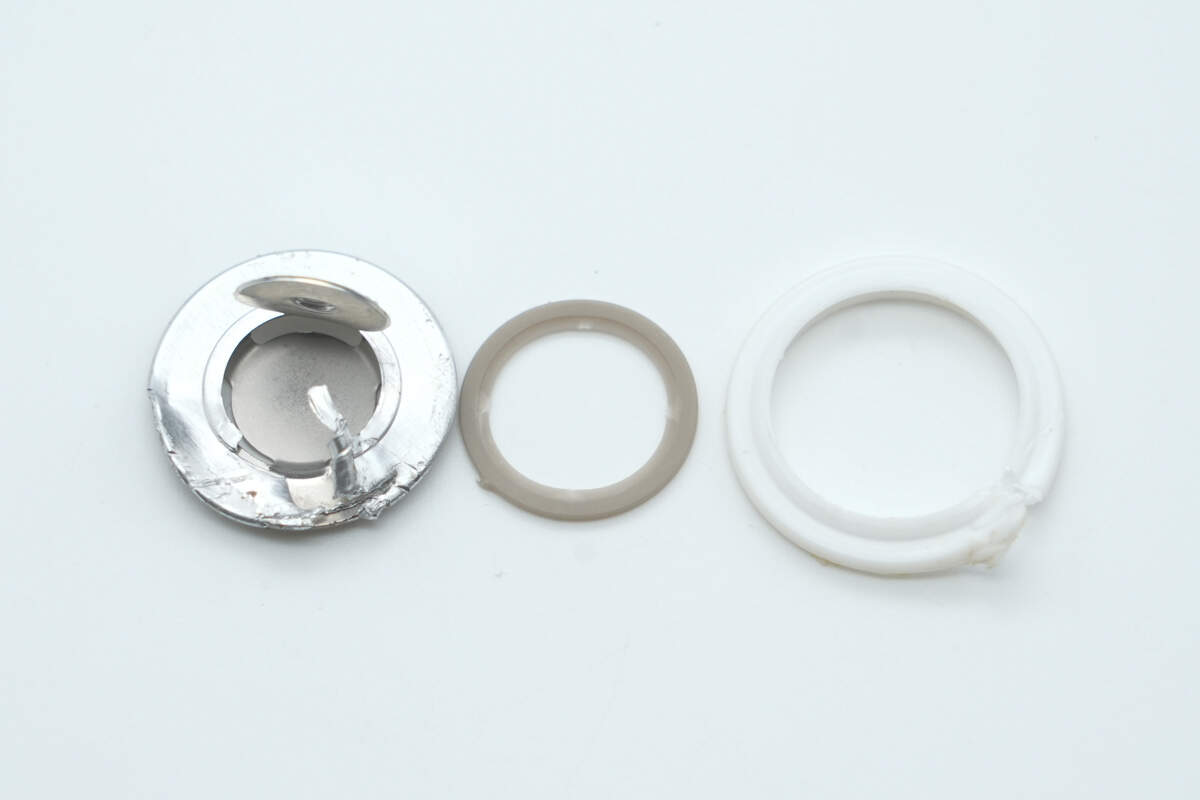

电芯正极盖帽内部安全阀结构特写，当电芯内部压力过大时，内部阀片变形切断正极内部电气连接，断开电路。压力继续增加时，阀片破裂放气泄压。

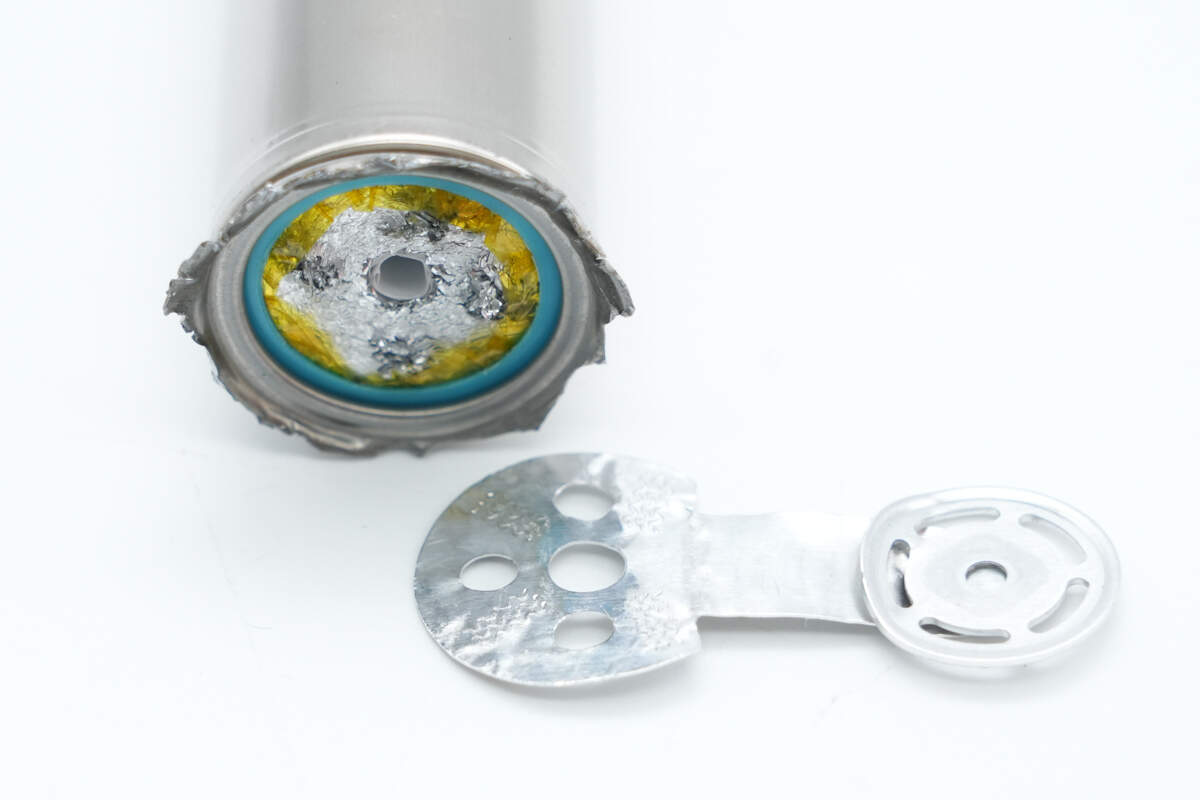

正极集流盘与极芯采用激光焊接工艺。

极芯中间开孔用于点焊固定负极集流盘。

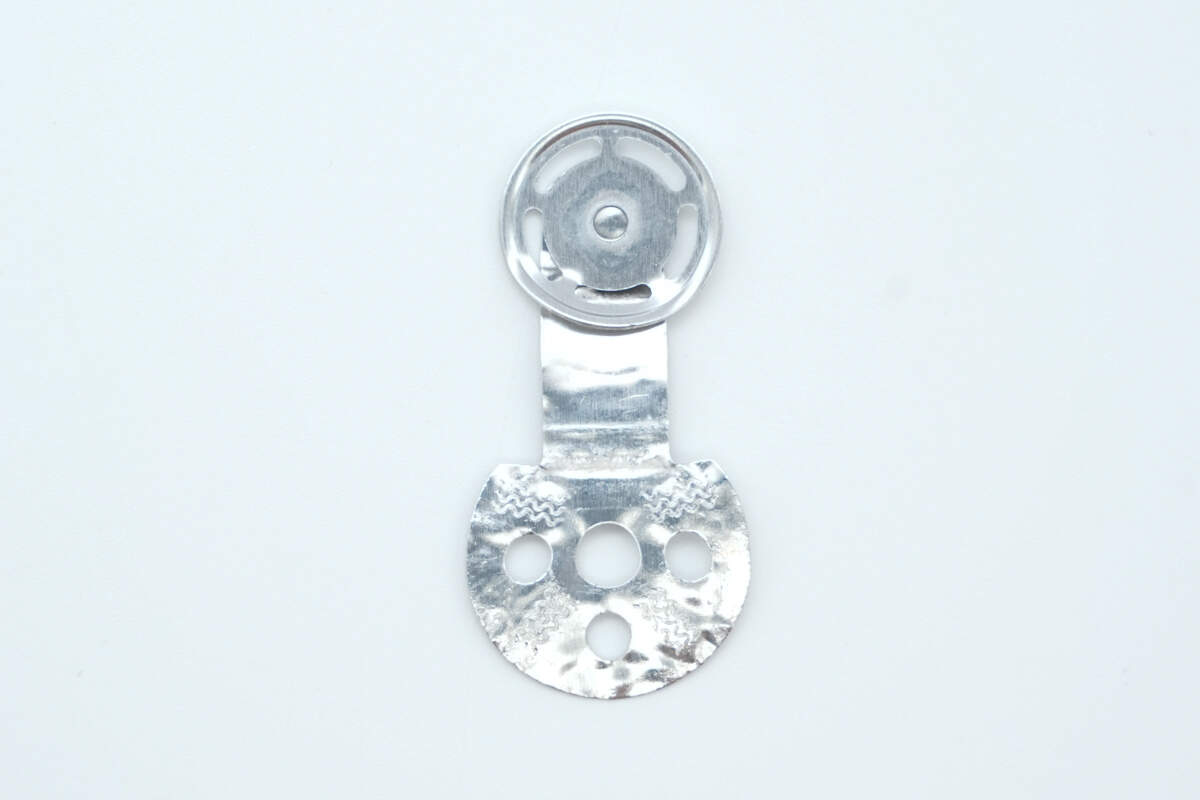

正极集流盘为铝制，通过激光焊接连接到极芯。

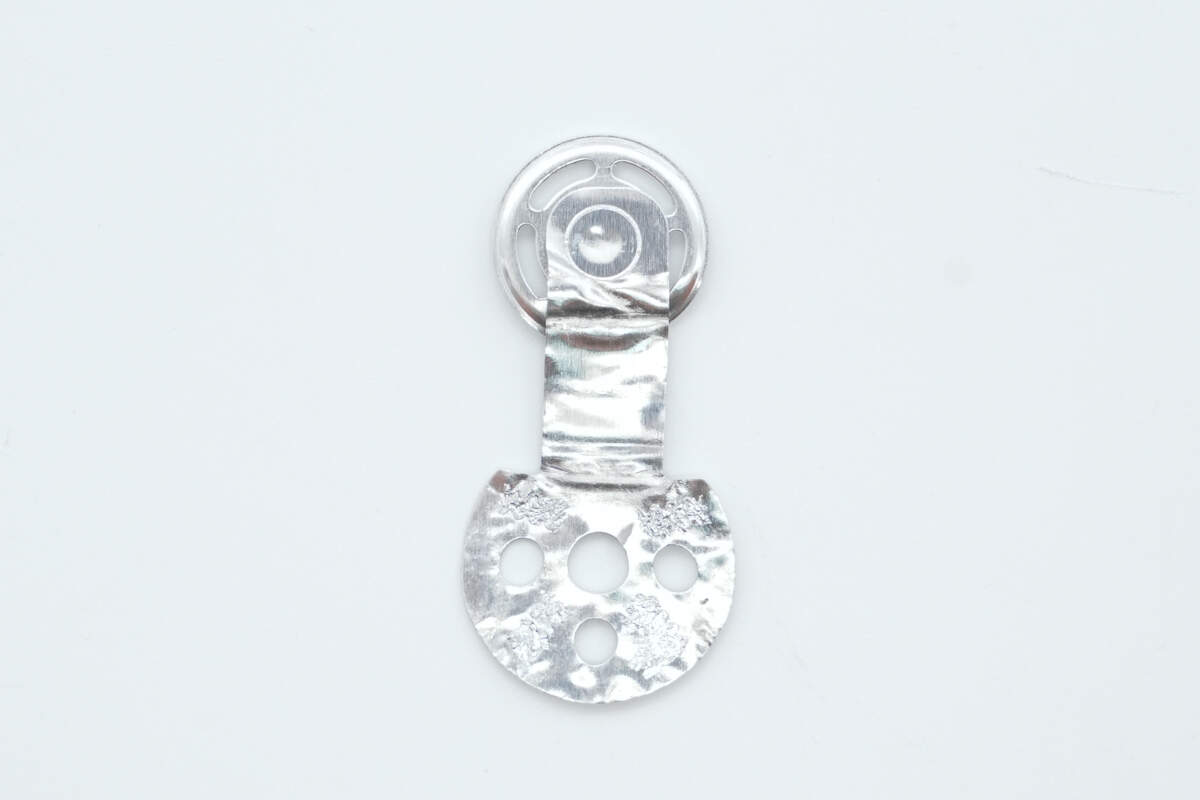

集流盘另一面通过激光焊接连接到电流切断装置。

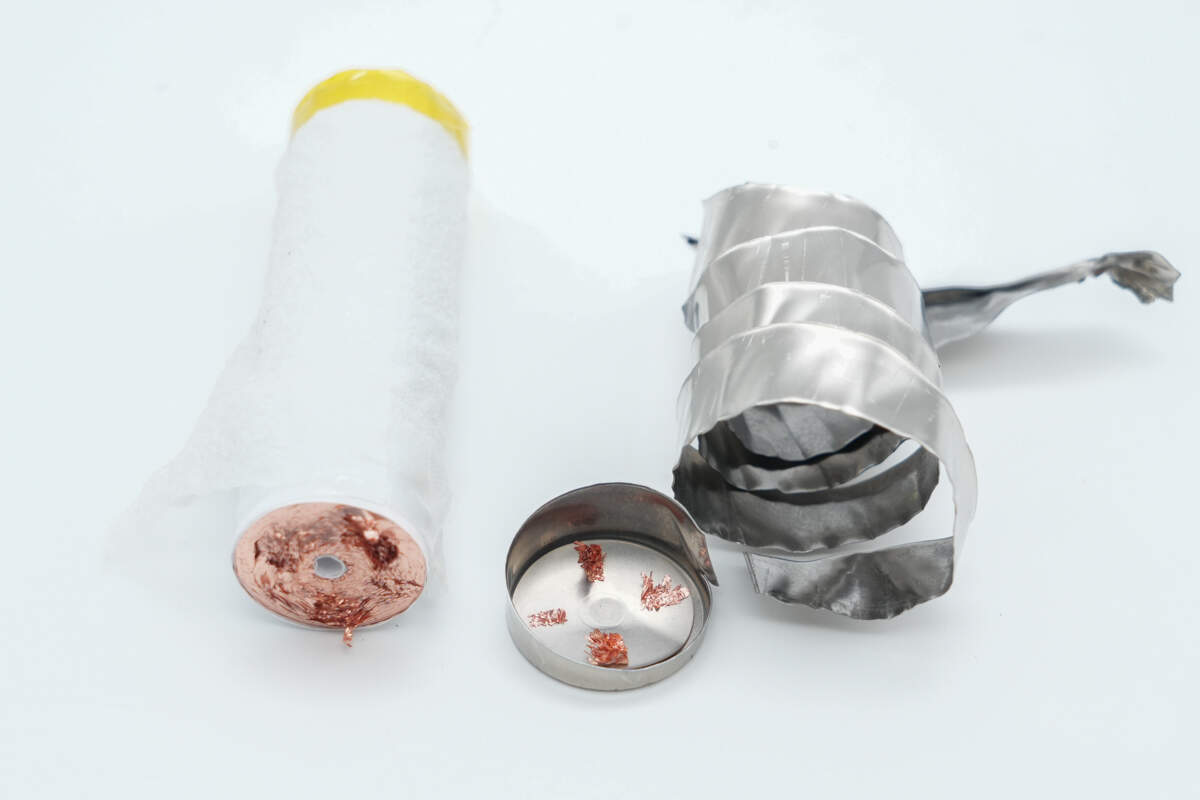

撕开电芯不锈钢外壳，取出极芯，极芯负极与集流盘也通过激光焊接。

负极铜箔通过焊接连接到集流盘。

从壳体中取出集流盘。

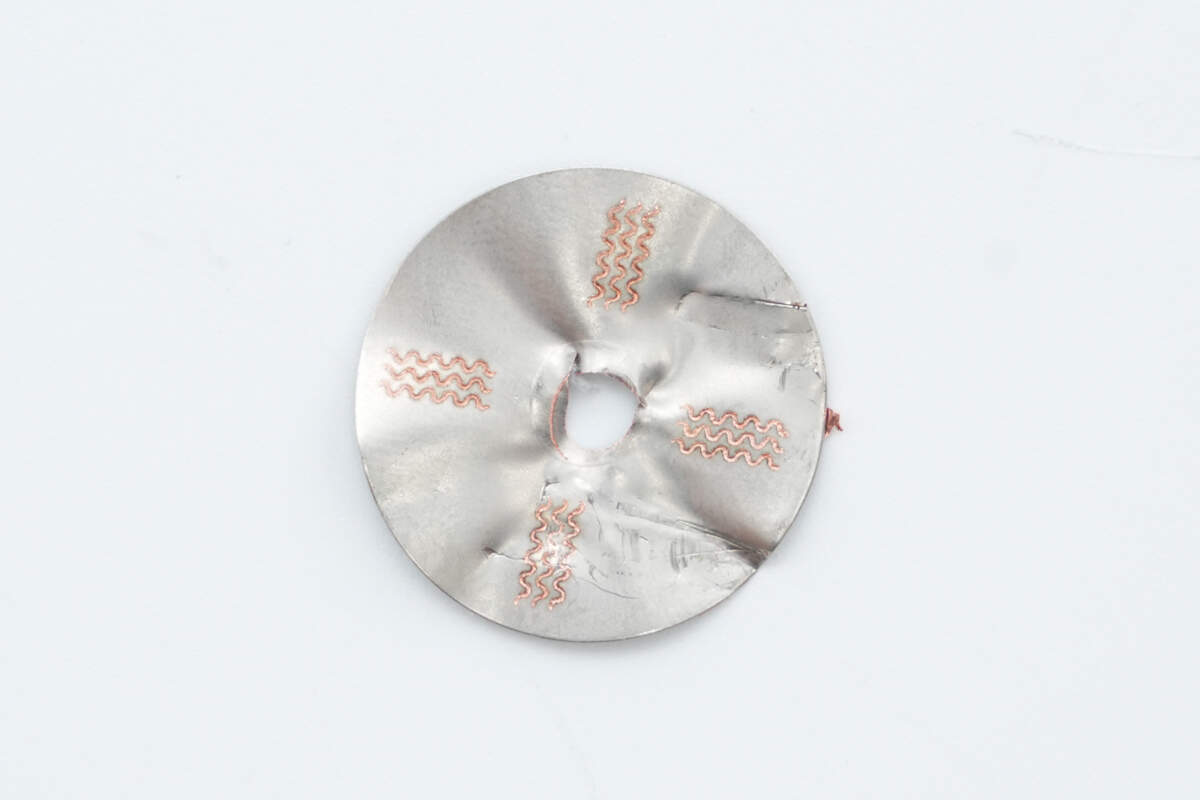

集流盘激光焊接纹路特写。

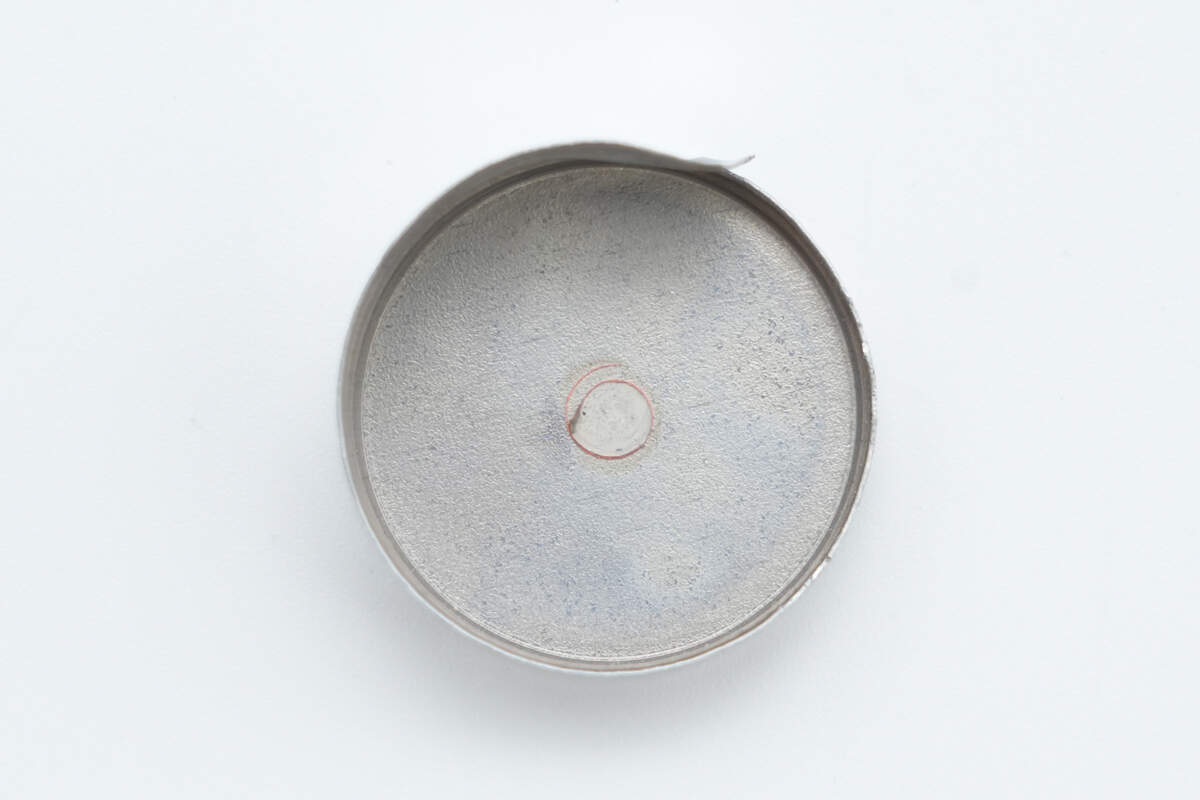

壳体内部激光焊接纹路特写。

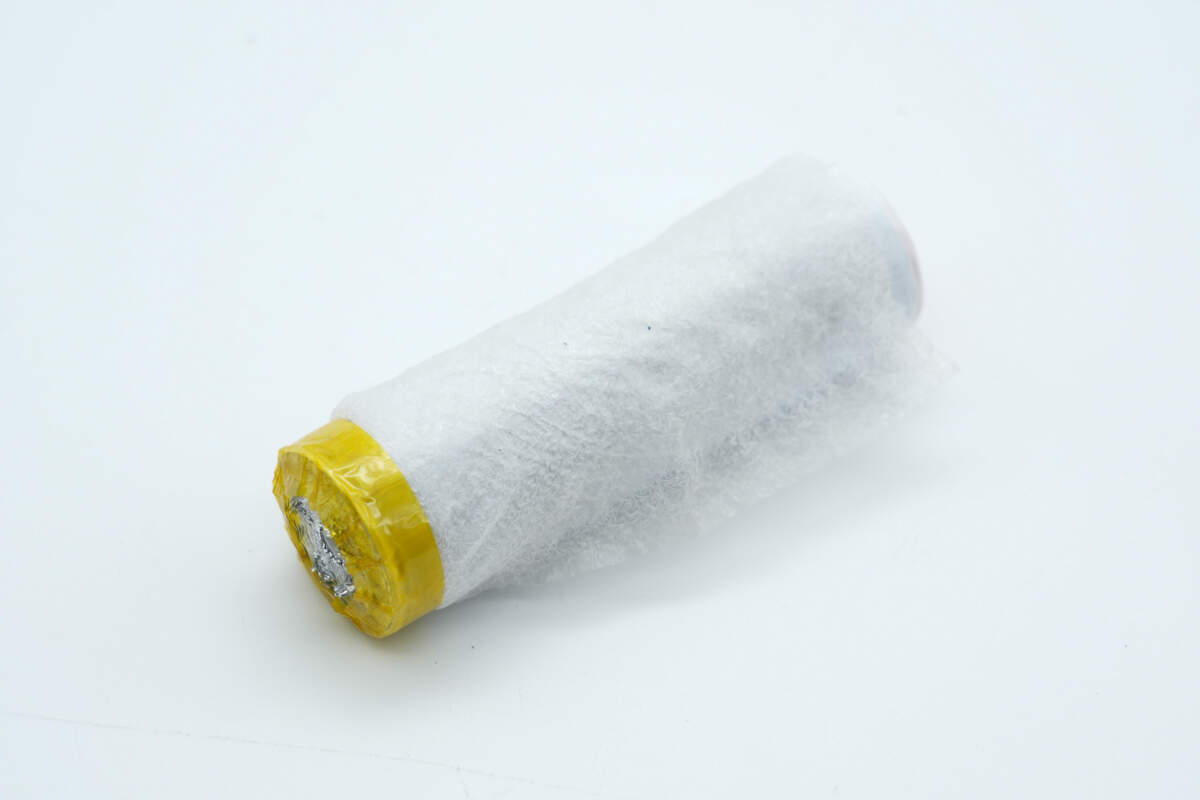

极芯与外壳之间设有无纺布绝缘。

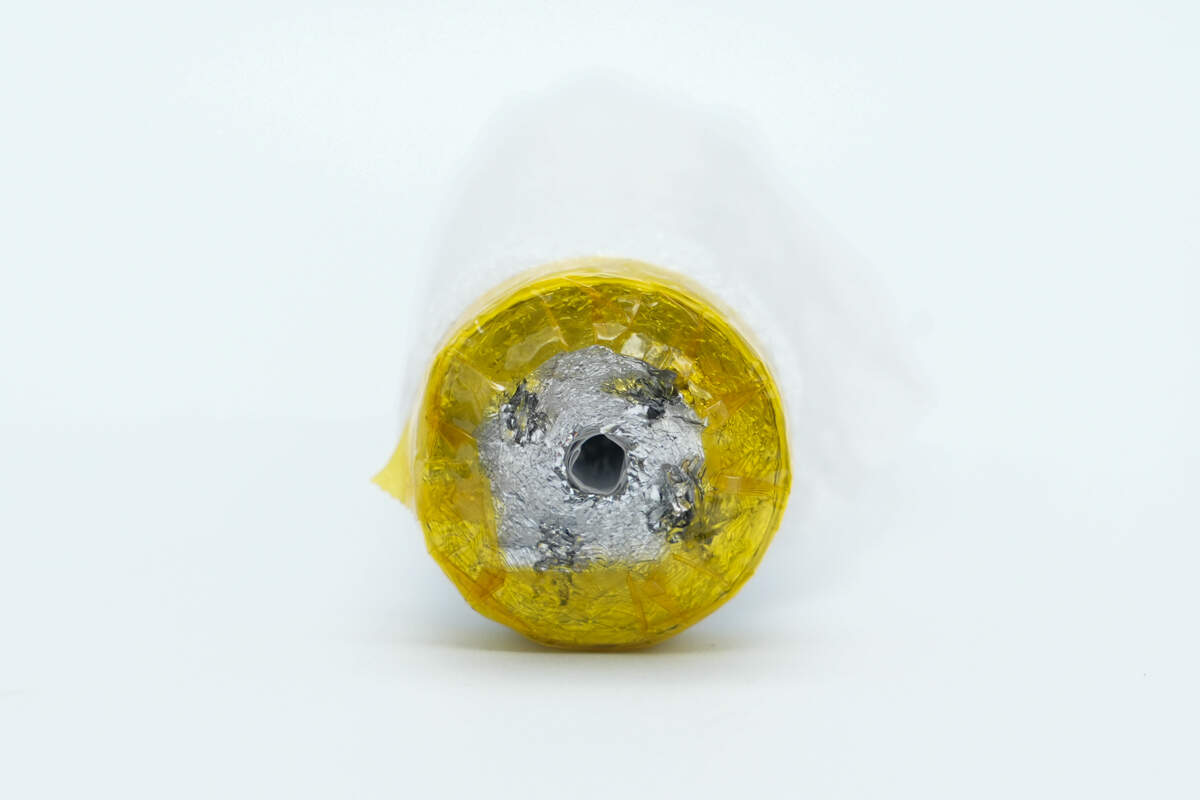

极芯正极为铝箔，缠绕高温胶带绝缘。

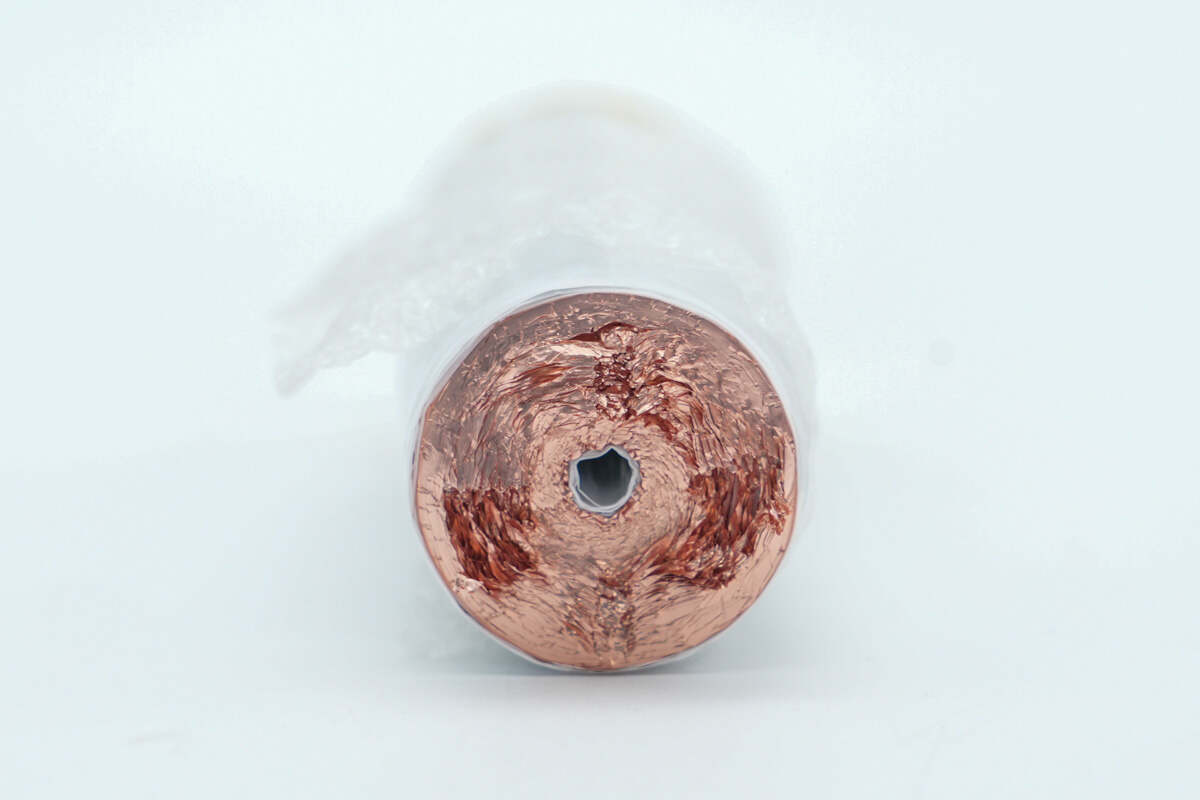

极芯负极为铜箔。

拆开极芯，内部极板为交错布置，通过隔膜绝缘。

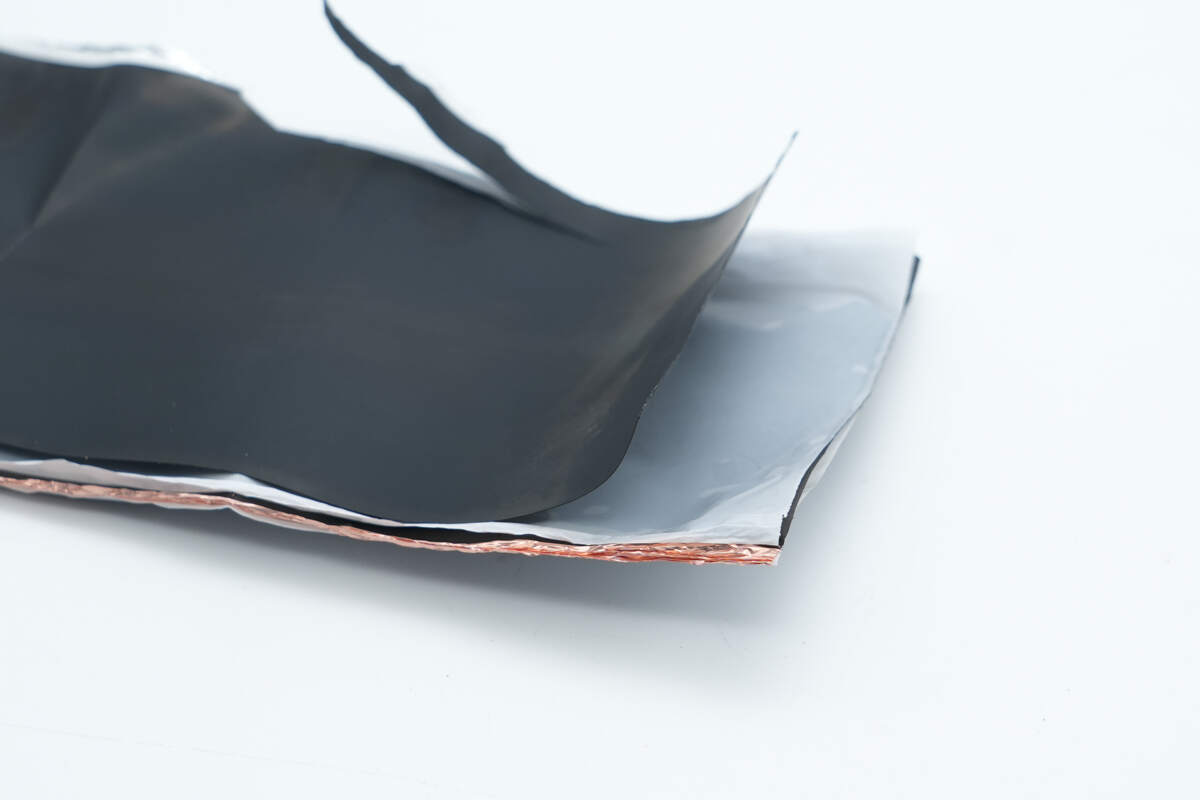

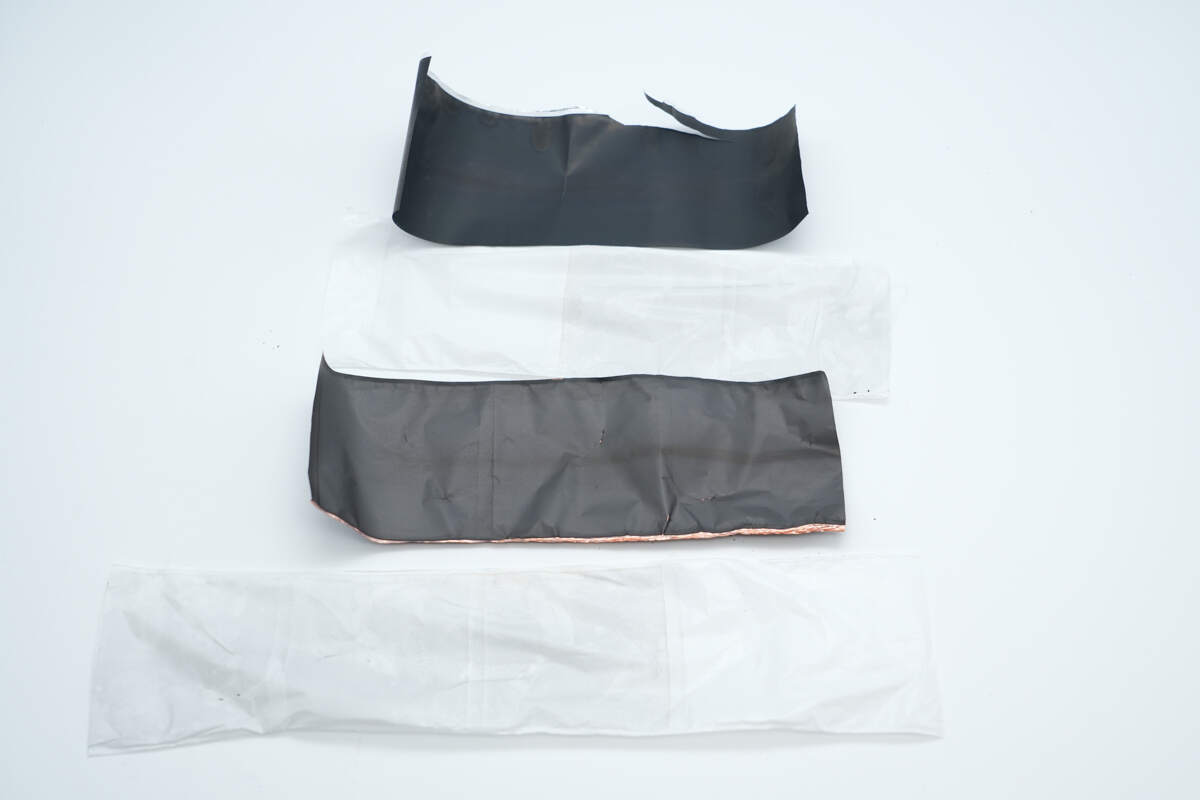

极芯正负极极片和隔膜特写。

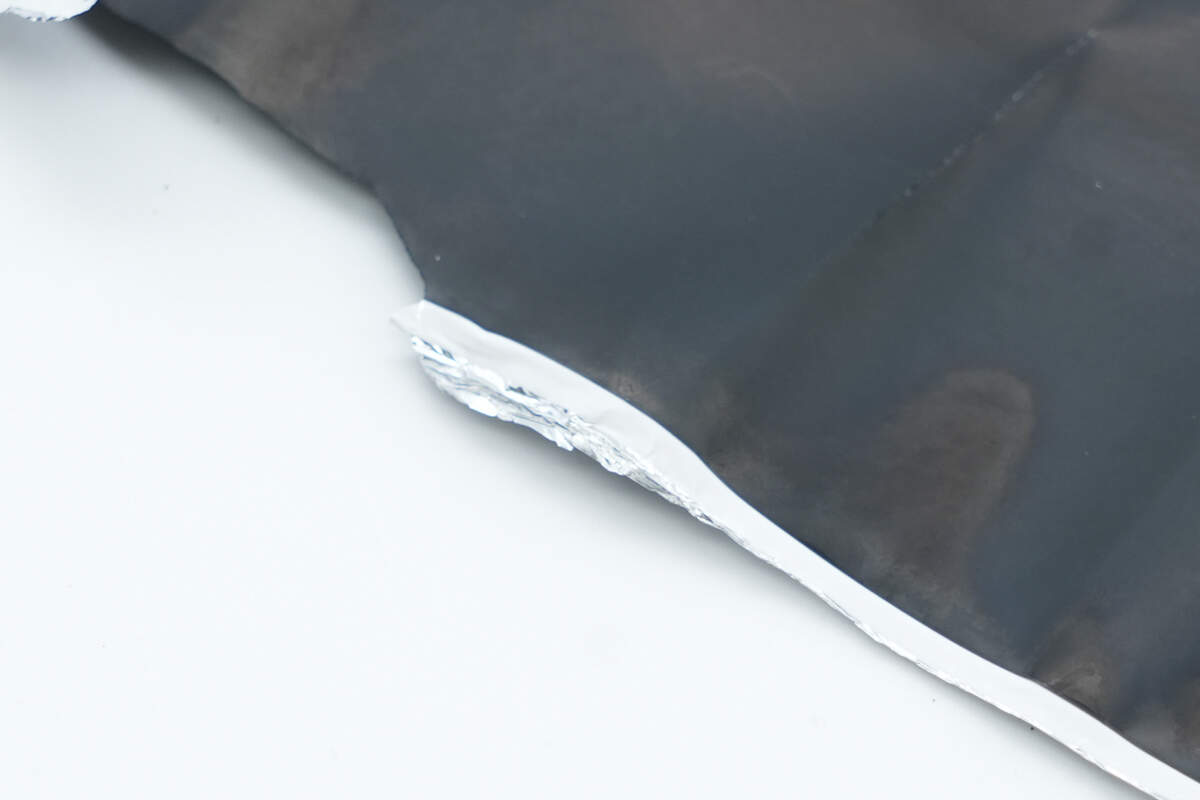

正极极片边缘没有涂布电极材料，用于焊接连接集流盘。

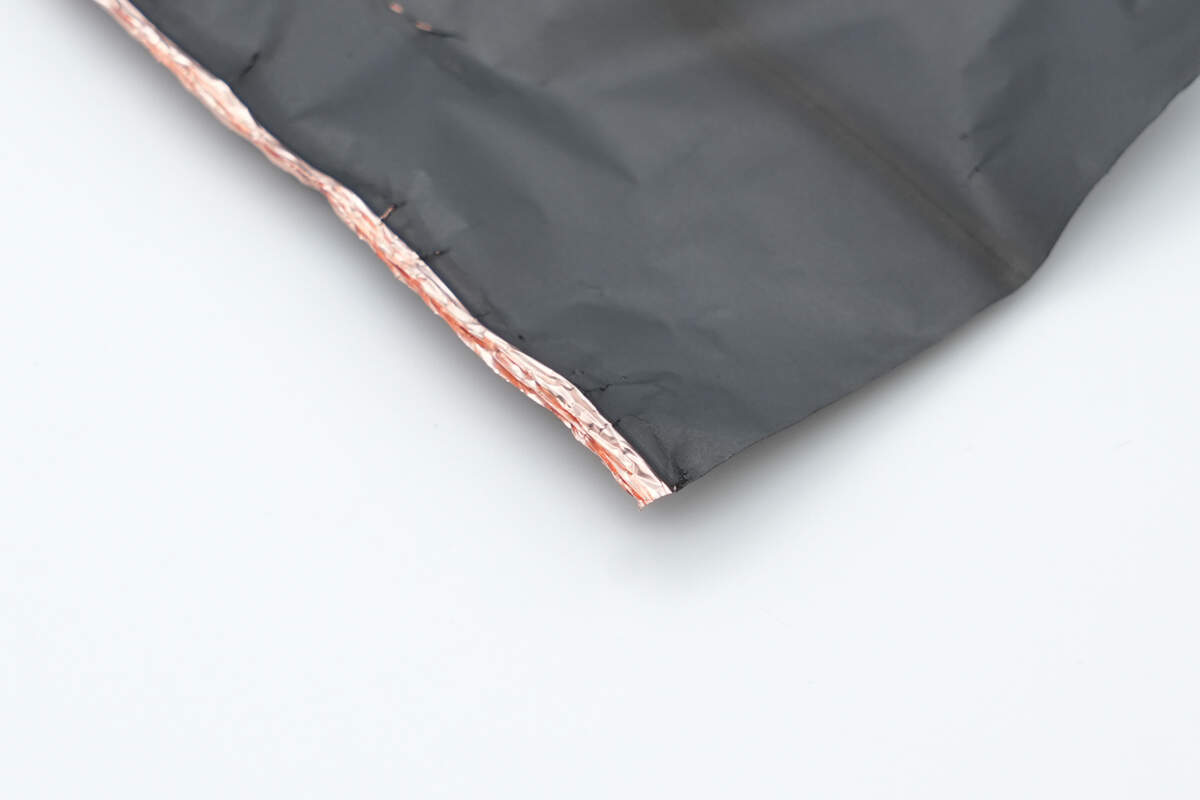

负极极片也是同样的设计。

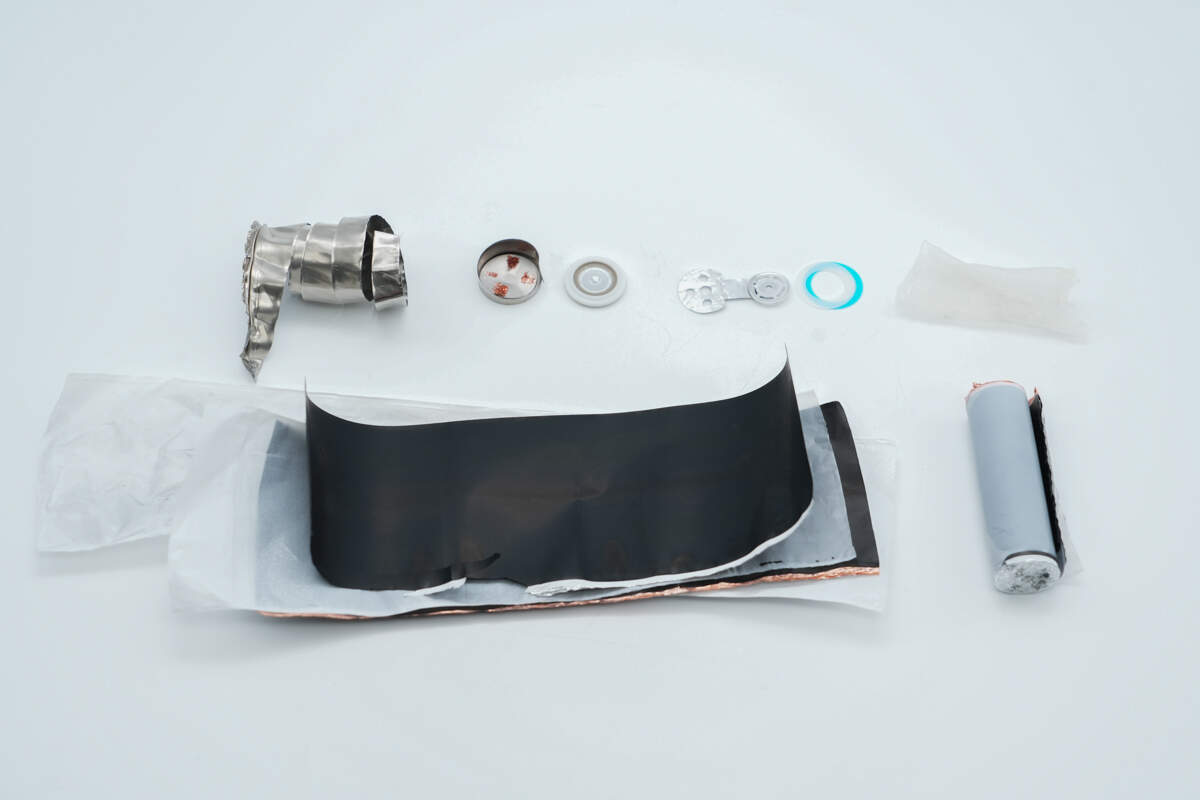

全部拆解一览，来张全家福。

电池交易网拆解总结

睿恩新能源21700全极耳电芯采用不锈钢外壳制成，内部设有极芯，极芯两侧正负极均设有集流盘，通过激光焊接连接。全极耳电芯通过极片边缘焊接连接到集流盘，缩短了电流路径，降低了电芯内阻，大幅提升充放电性能。

电芯正极集流盘激光焊接连接到电流切断装置，配合正极盖帽实现电芯内部过压保护功能，确保在出现过充电等异常情况时切断电路，释放内部压力。负极集流盘也通过激光焊接，连接到壳体作为负极。极芯对应壳体设有垫片和高温胶带，起到固定绝缘作用，确保安全使用。
