前言

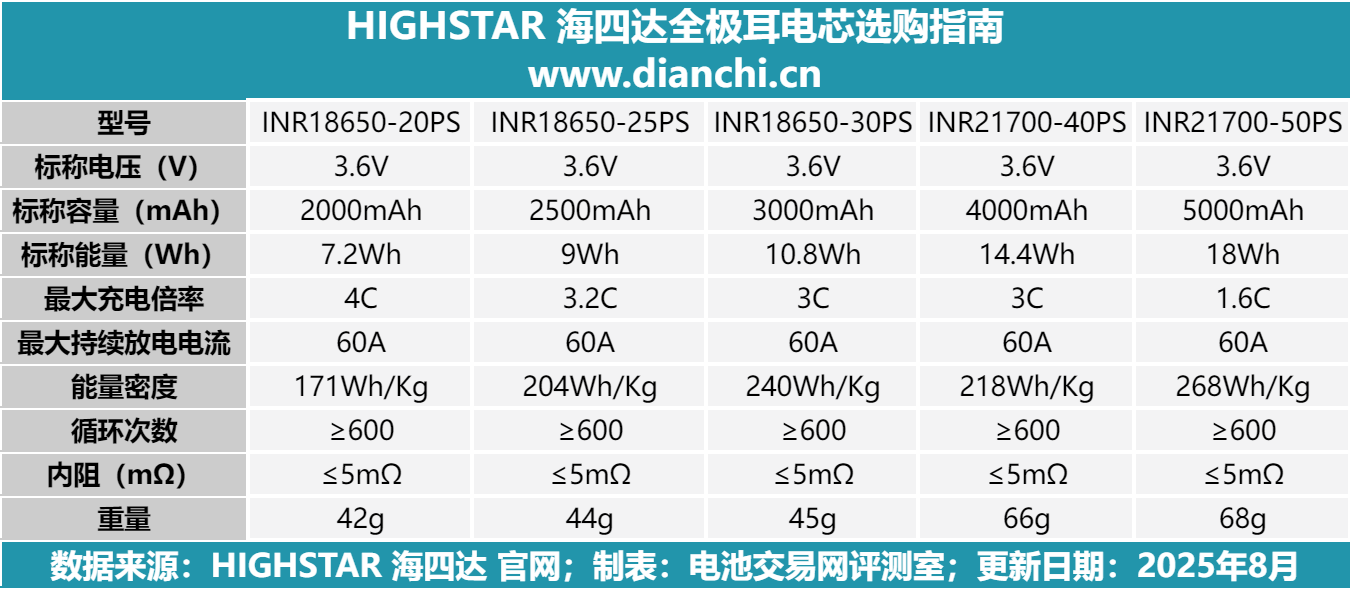

在锂电技术迭代加速的今天，“全极耳” 已从创新概念升级为高端电芯的核心标配。海四达深耕锂电领域二十余年，凭借对市场需求的敏锐洞察与技术研发的持续投入，打造了覆盖21700、18650等多规格的全极耳电芯系列，构建起 “高倍率、长寿命、高安全” 的产品矩阵。

近期，电池交易网就获取到了一款INR21700-40PS电芯，这款电芯不仅支持最大60A持续放电，同时支持3C（12A）倍率快充，作为海四达全极耳电芯系列的旗舰型号之一，INR21700-40PS在保留系列低内阻、长循环、高安全的优势，下面就一起来看下这款电芯的实际表现如何。

开箱介绍

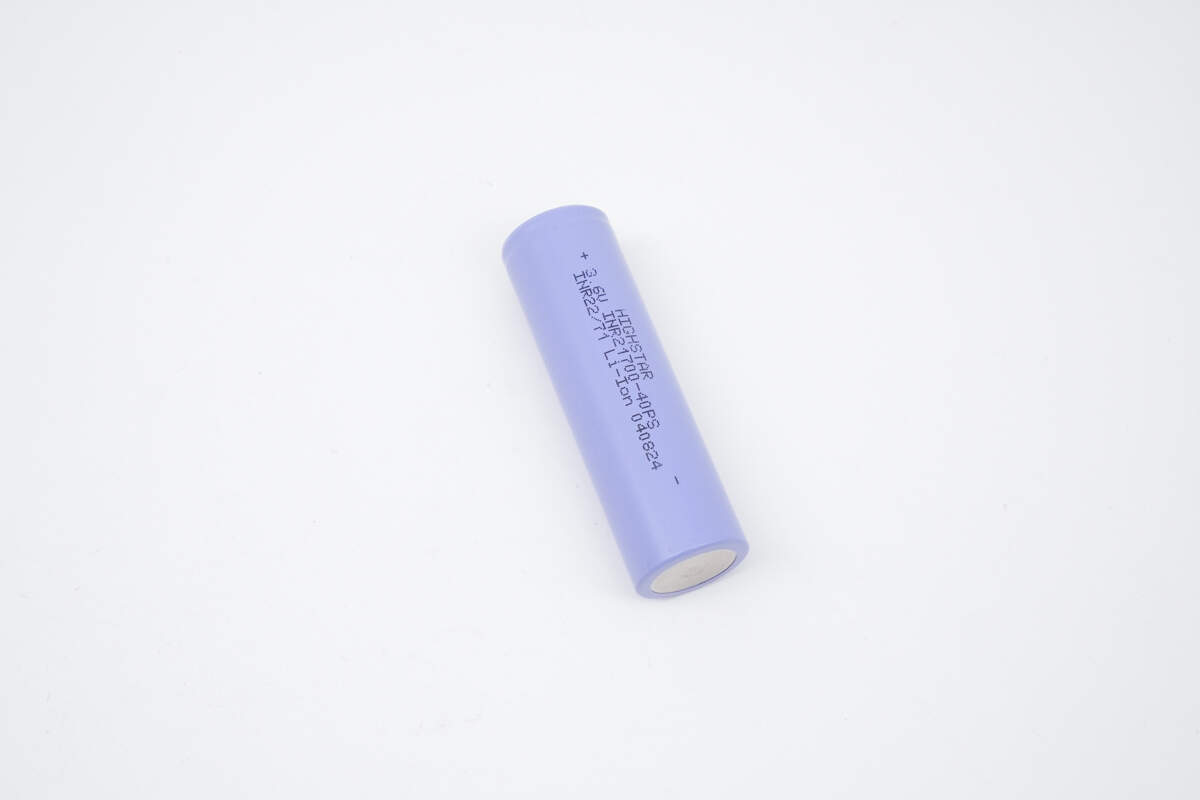

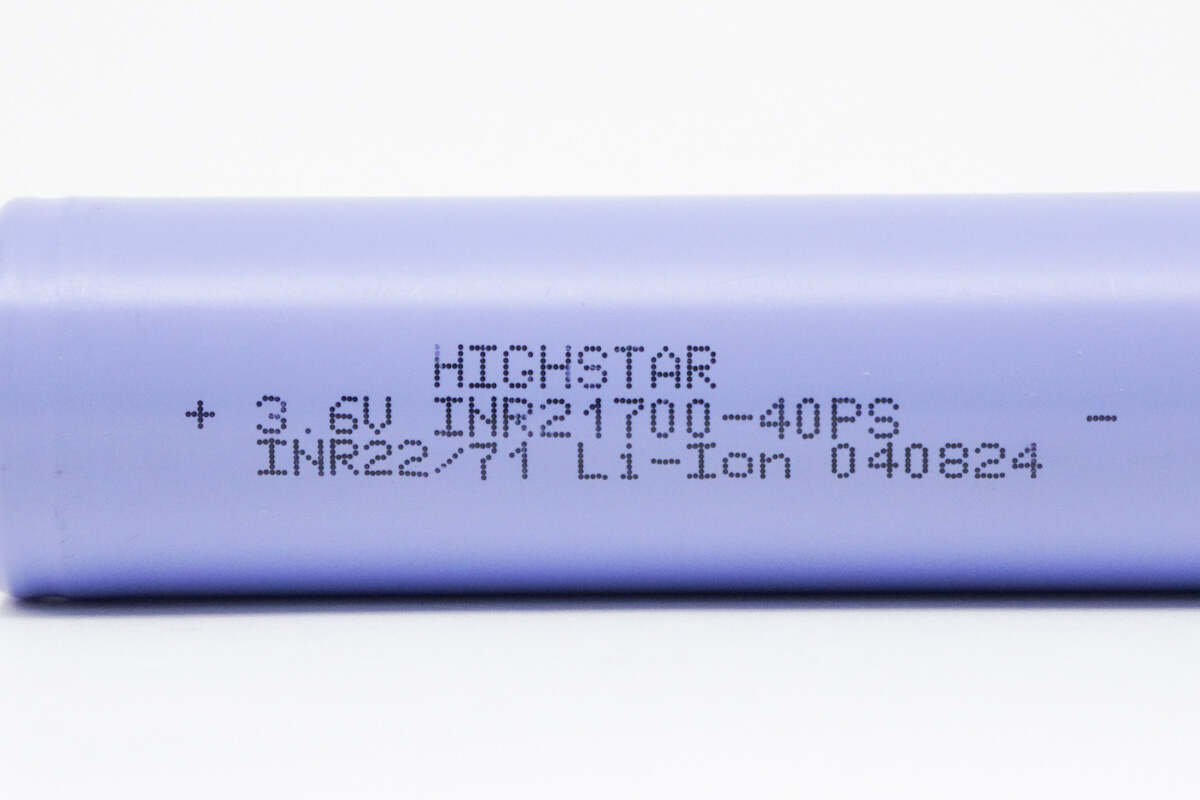

电芯采用紫色热缩膜，外表光滑整洁无破损，表面拥有基础信息丝印。

品牌：HIGHSTAR 海四达；型号：INR21700-40PS；标称电压：3.6V。

电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

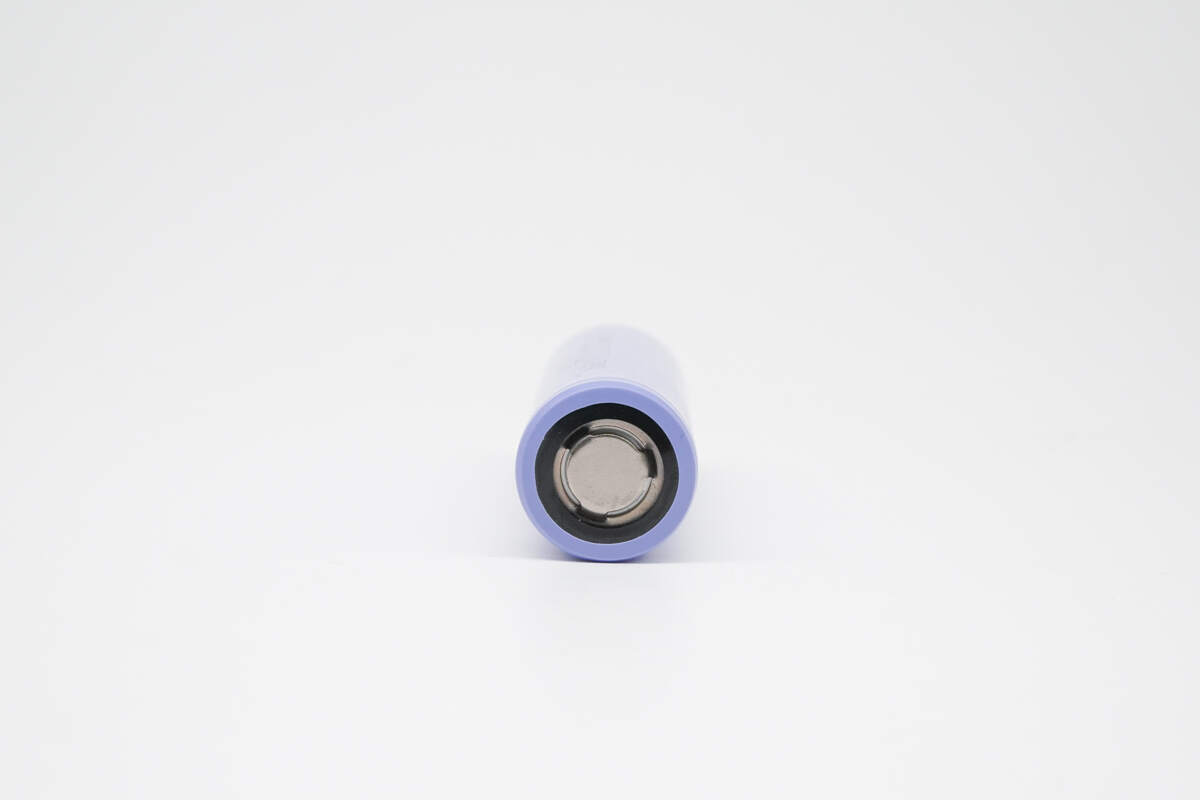

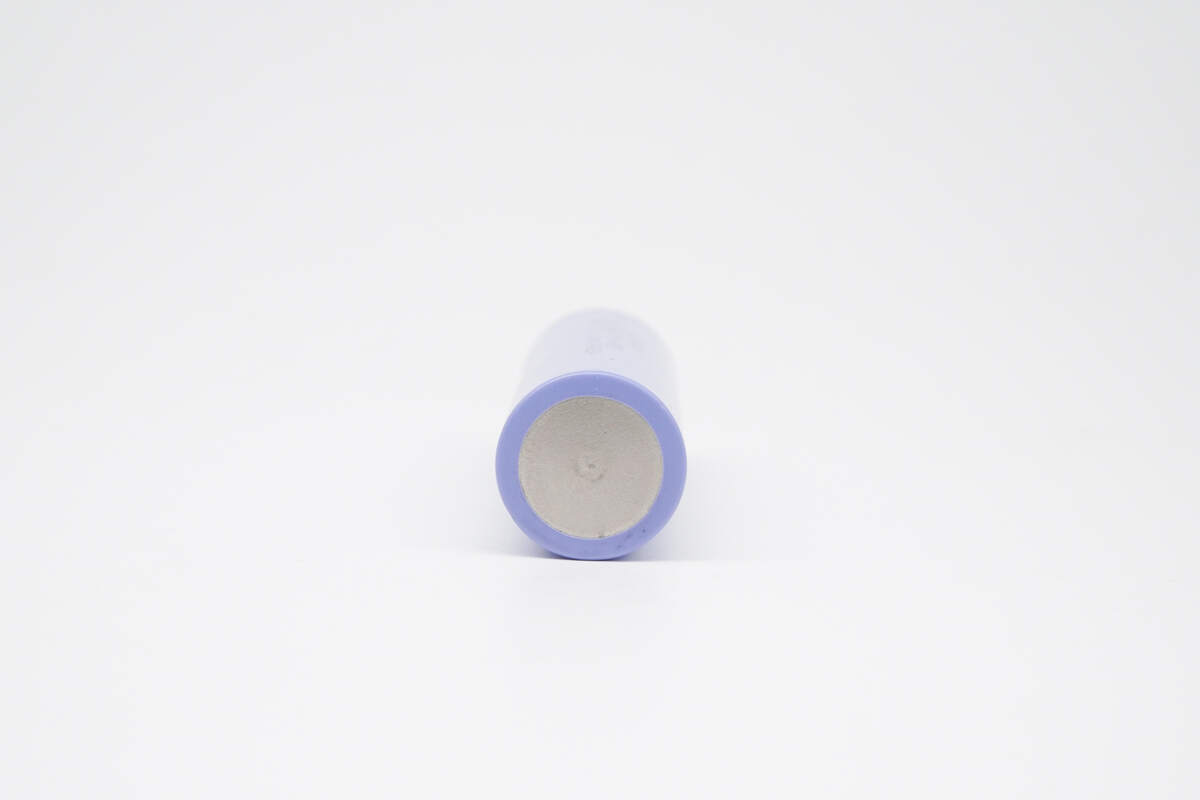

电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

重量&尺寸

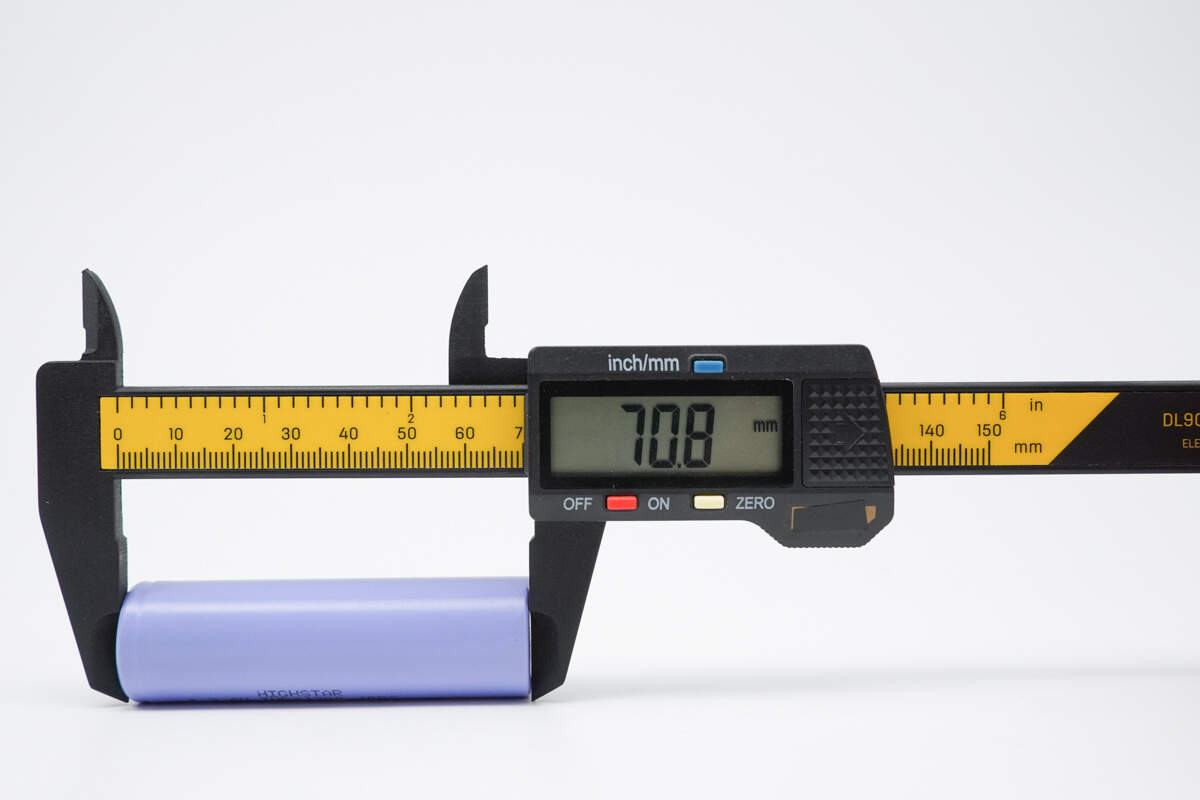

使用塑料卡尺测得，电芯高度约为 70.8mm。

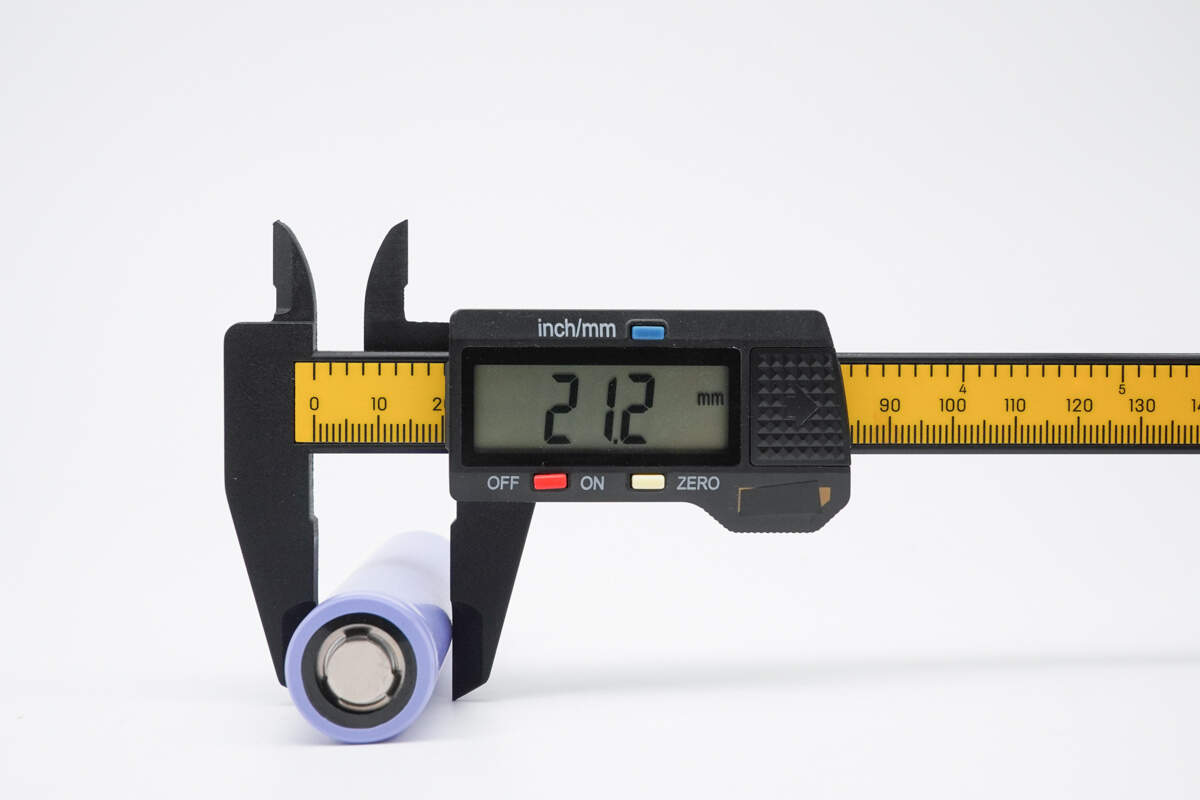

使用塑料卡尺测得，电芯直径约为 21.2mm。

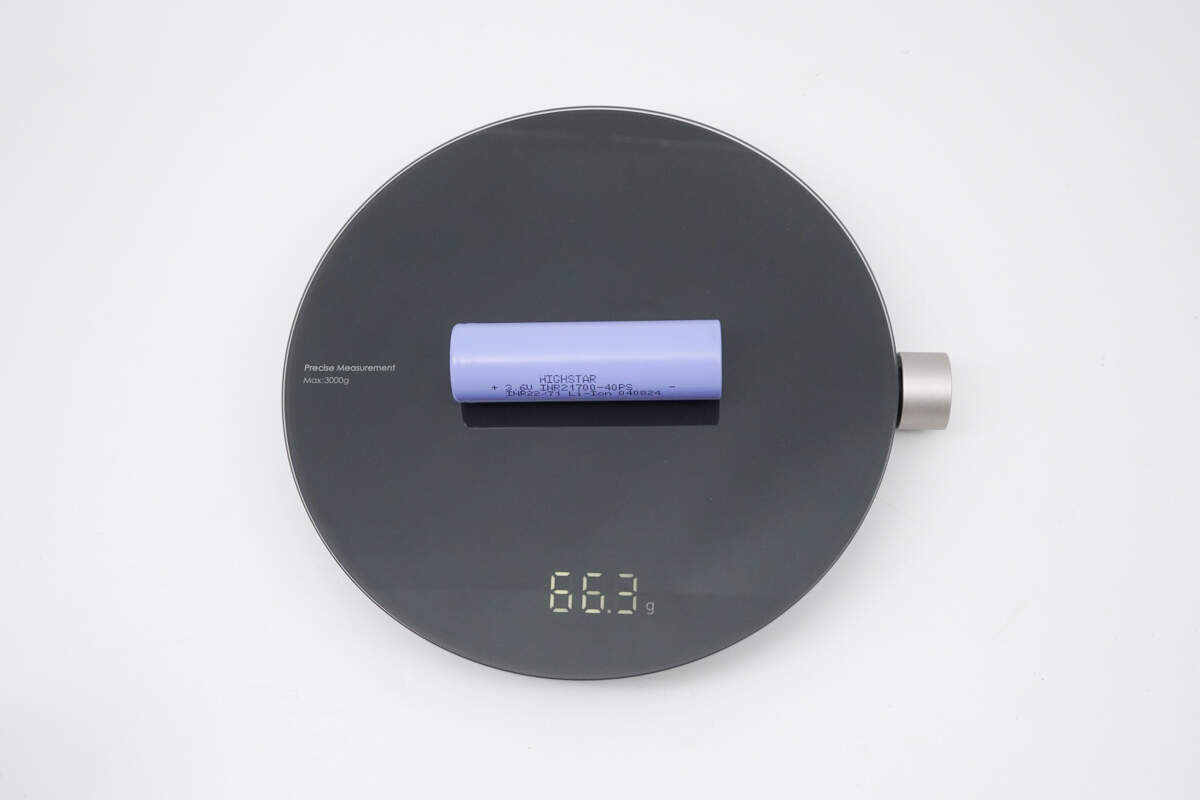

电芯重量约为 66.3g。

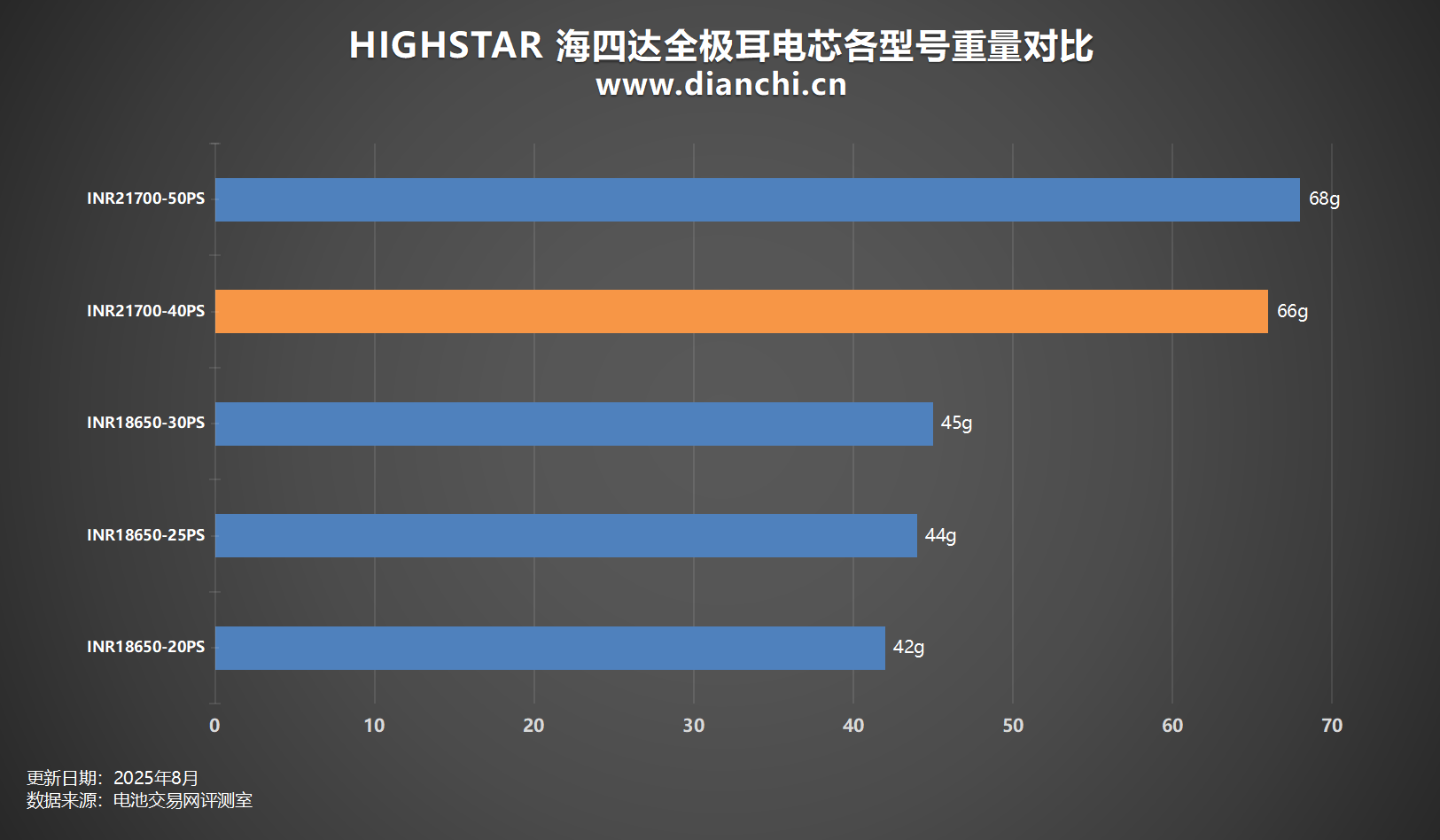

将重量数据汇总至柱状图，可以看到18650类型电芯重量在40g区间，而21700类型电芯重量在60g区间，这款电芯重量在66g左右，在同类型电芯中重量算较轻。

充放电测试

看完外观，进入正题；以下将进行多倍率充放电测试。

充电测试

充电测试将在25±2℃环境中进行恒流恒压充电，统计其总耗时。

0.2C充电

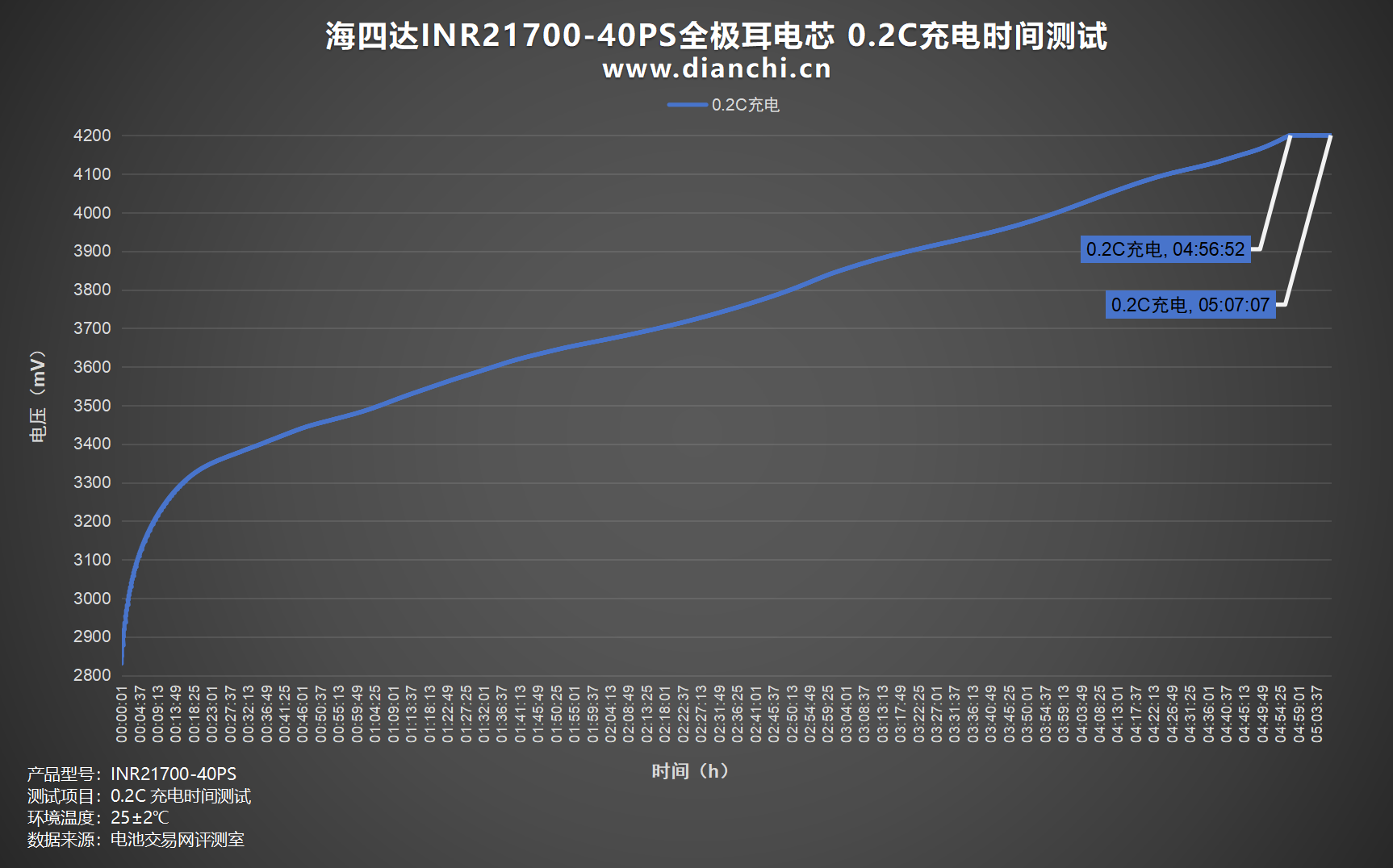

绘制出折线图，设置电流为 800mA，0.2C为海四达INR21700-40PS全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时56分钟，涓流完全充满时间约为5小时7分钟。

0.5C充电

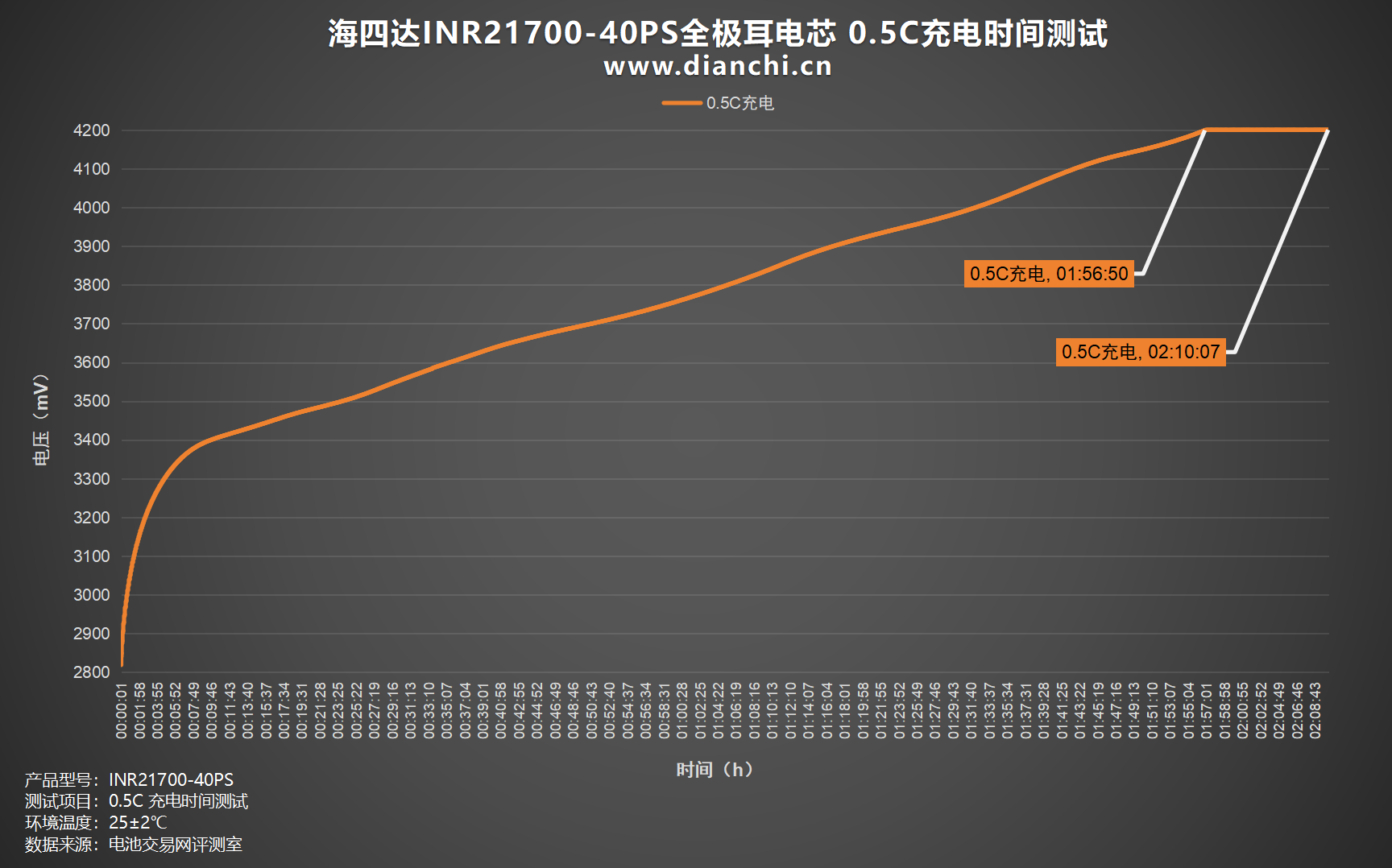

绘制出折线图，设置电流为 2000mA，0.5C为海四达INR21700-40PS全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时56分钟，涓流完全充满时间约为2小时10分钟。

1C充电

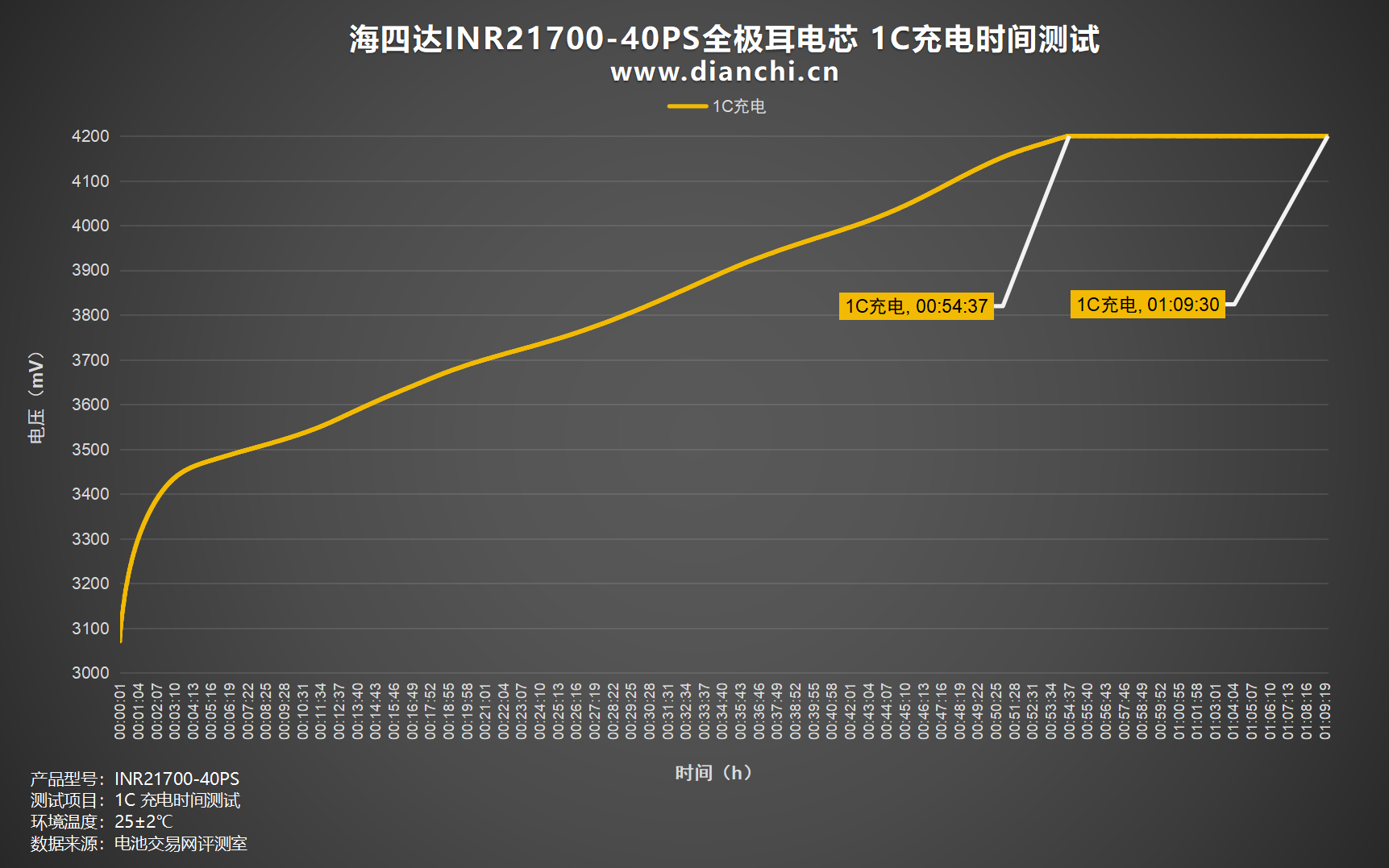

绘制出折线图，设置电流为 4000mA，1C为海四达INR21700-40PS全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为54分钟，涓流完全充满时间约为1小时9分钟。

2C充电

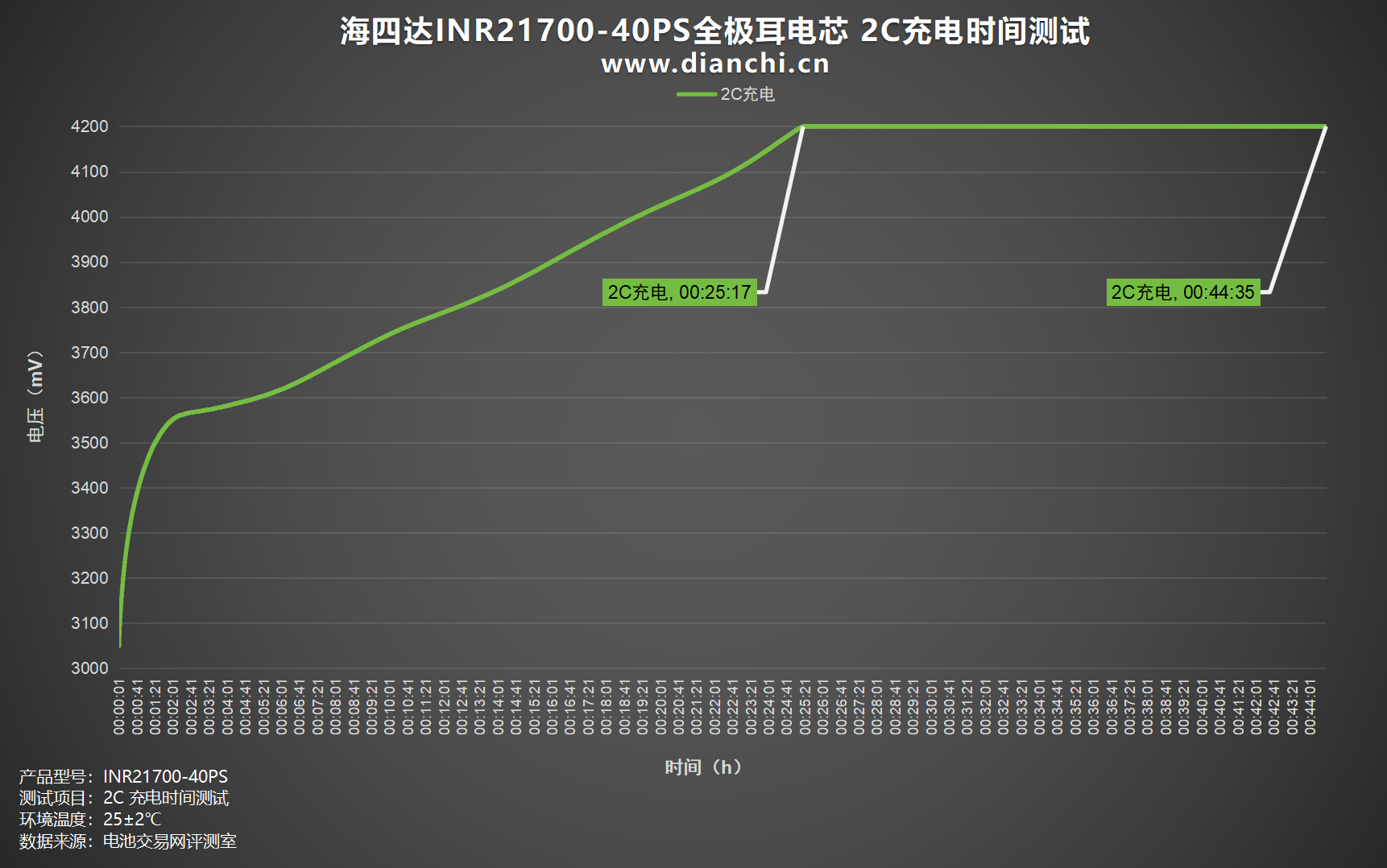

绘制出折线图，设置电流为 8000mA，2C为海四达INR21700-40PS全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为25分钟，涓流完全充满时间约为44分钟。

3C充电

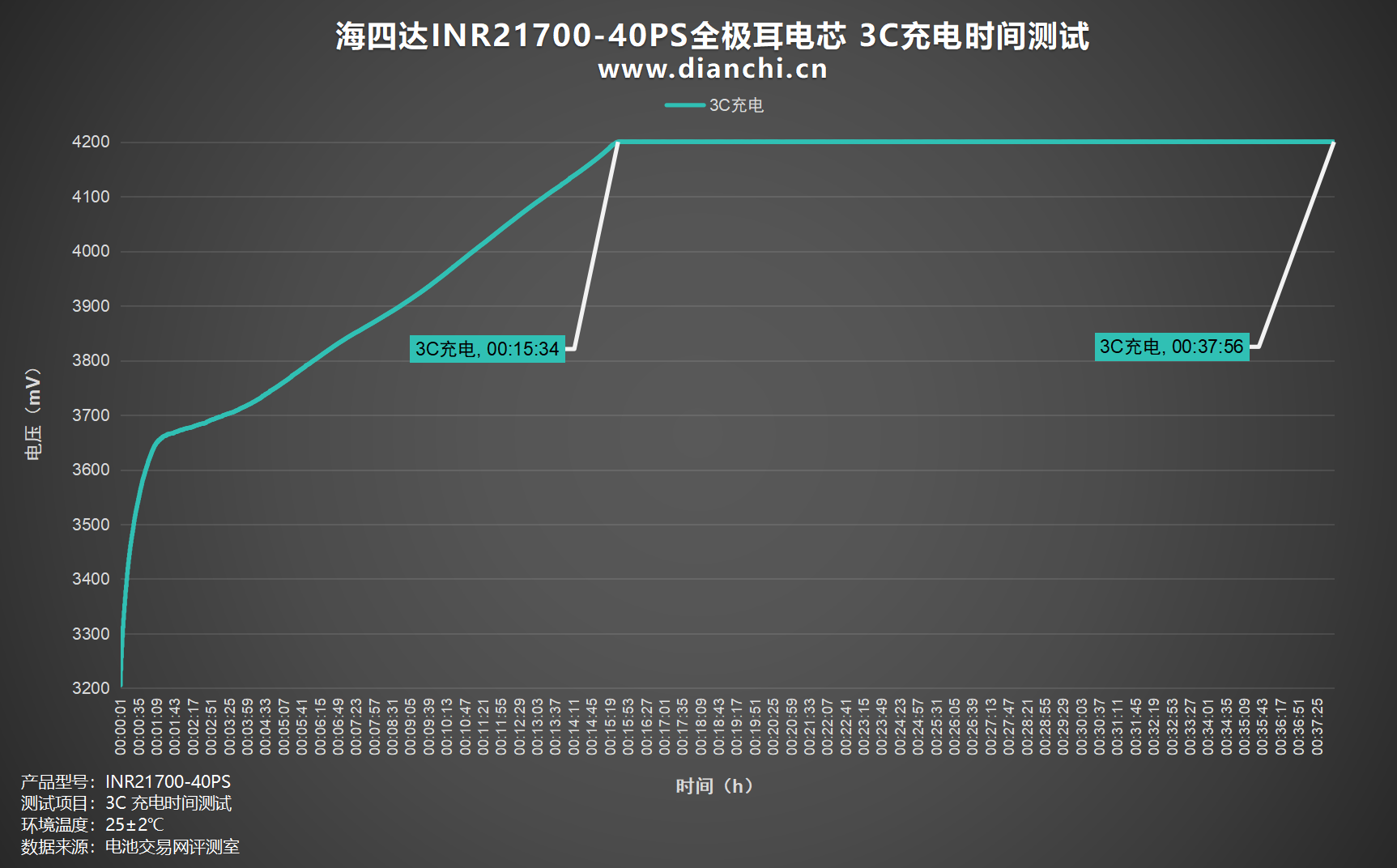

绘制出折线图，设置电流为 12000mA，3C为海四达INR21700-40PS全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为15分钟，涓流完全充满时间约为37分钟。

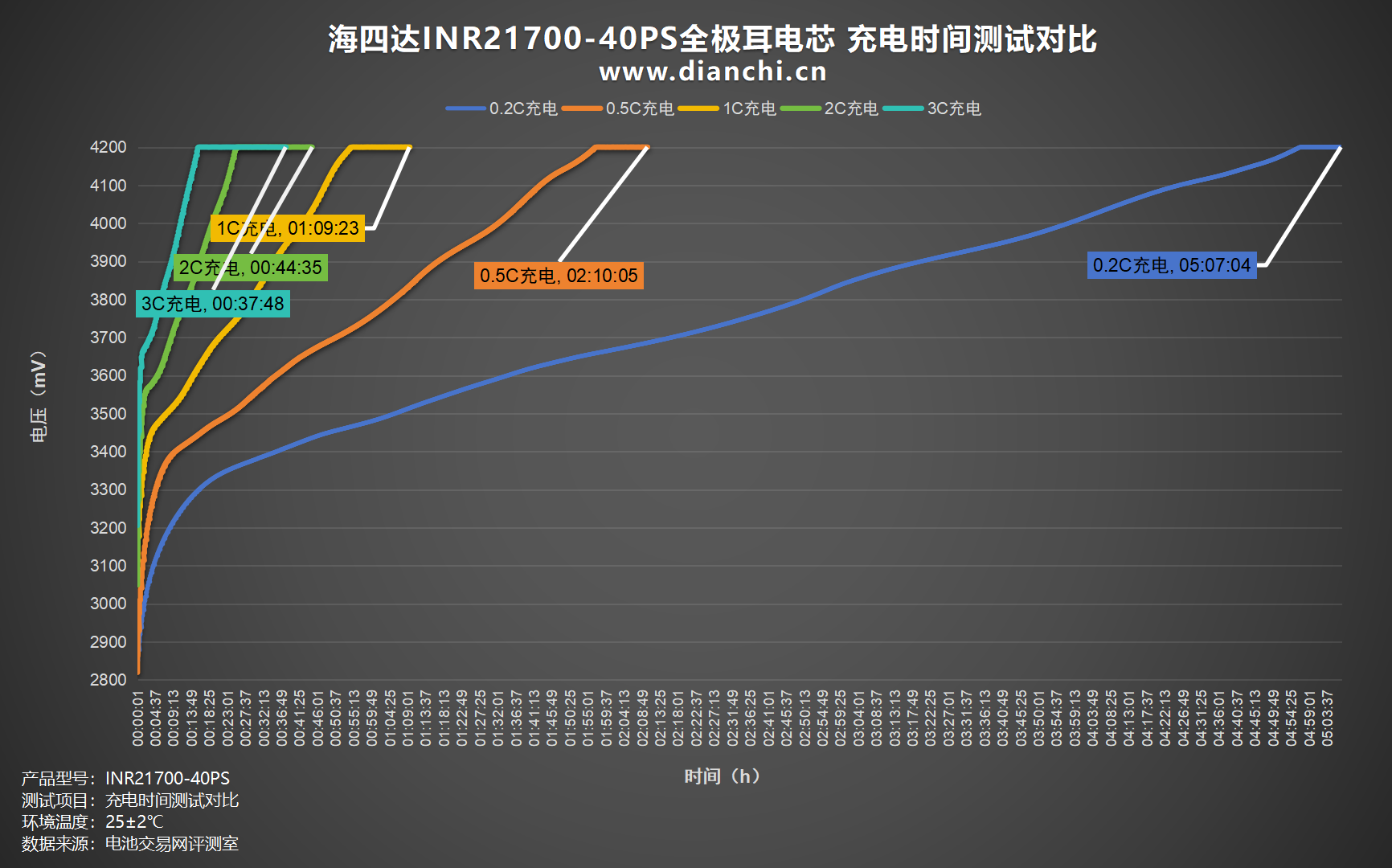

将数据汇总，可以看到充电速度最快的是3C充电，用时仅为 37分钟，其次是2C充电，用时44分钟充满，整体来看这款INR21700-40PS全极耳电芯有着非常不错的快充性能。

放电测试

放电测试将在25±2℃环境中使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

绘制出折线图，设置电流为 800mA，0.2C为海四达INR21700-40PS全极耳电芯放电，均压 3.61V，放到截止电压为2.5V，耗时约5小时，放出容量4011mAh，放出能量14.48Wh。

0.5C放电

绘制出折线图，设置电流为 2000mA，0.5C为海四达INR21700-40PS全极耳电芯放电，均压 3.6V，放到截止电压为2.5V，耗时约1小时58分钟，放出容量3960mAh，放出能量14.27Wh。

1C放电

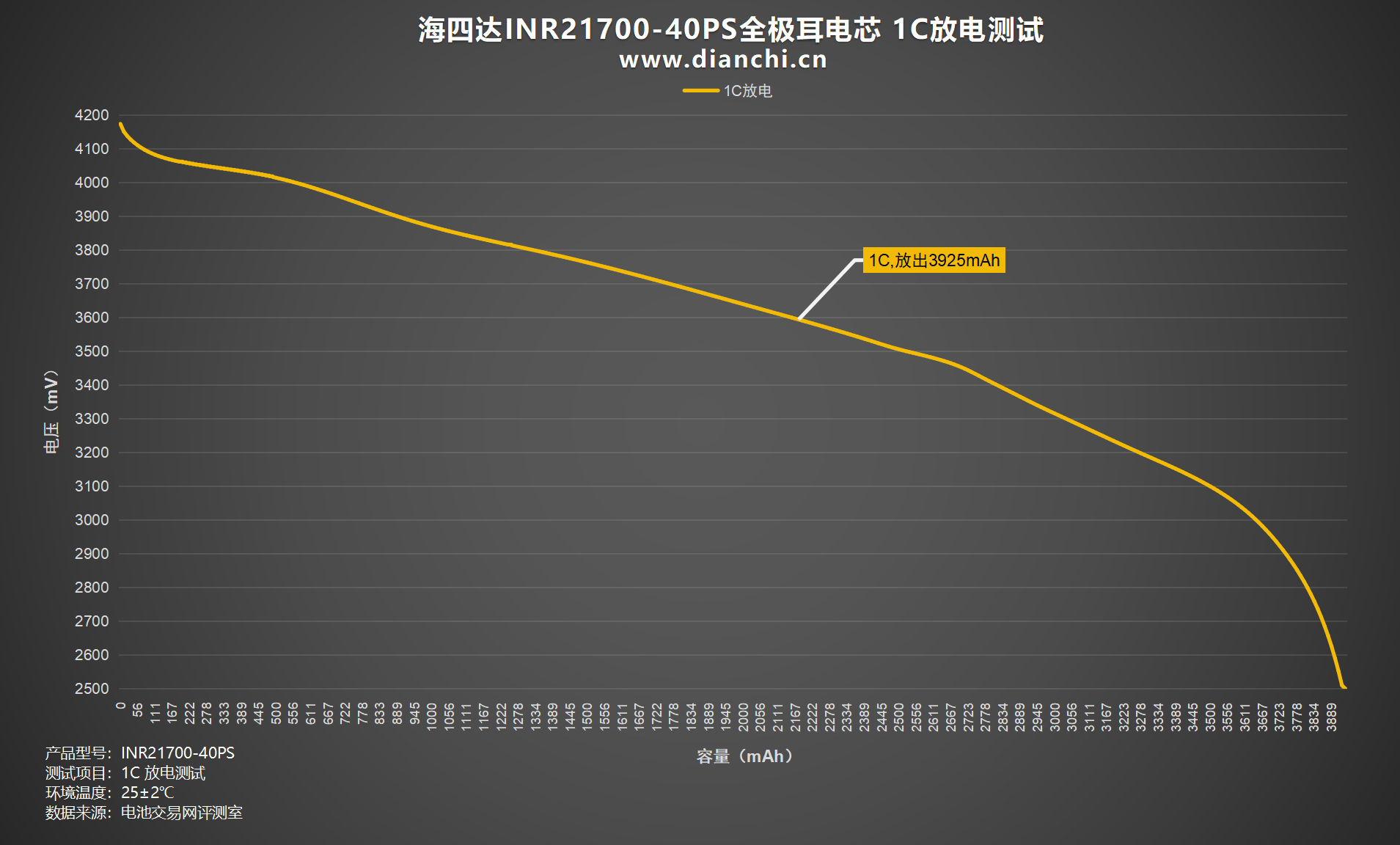

绘制出折线图，设置电流为 4000mA，1C为海四达INR21700-40PS全极耳电芯放电，均压 3.59V，放到截止电压为2.5V，耗时约58分钟，放出容量3925mAh，放出能量14.10Wh。

3C放电

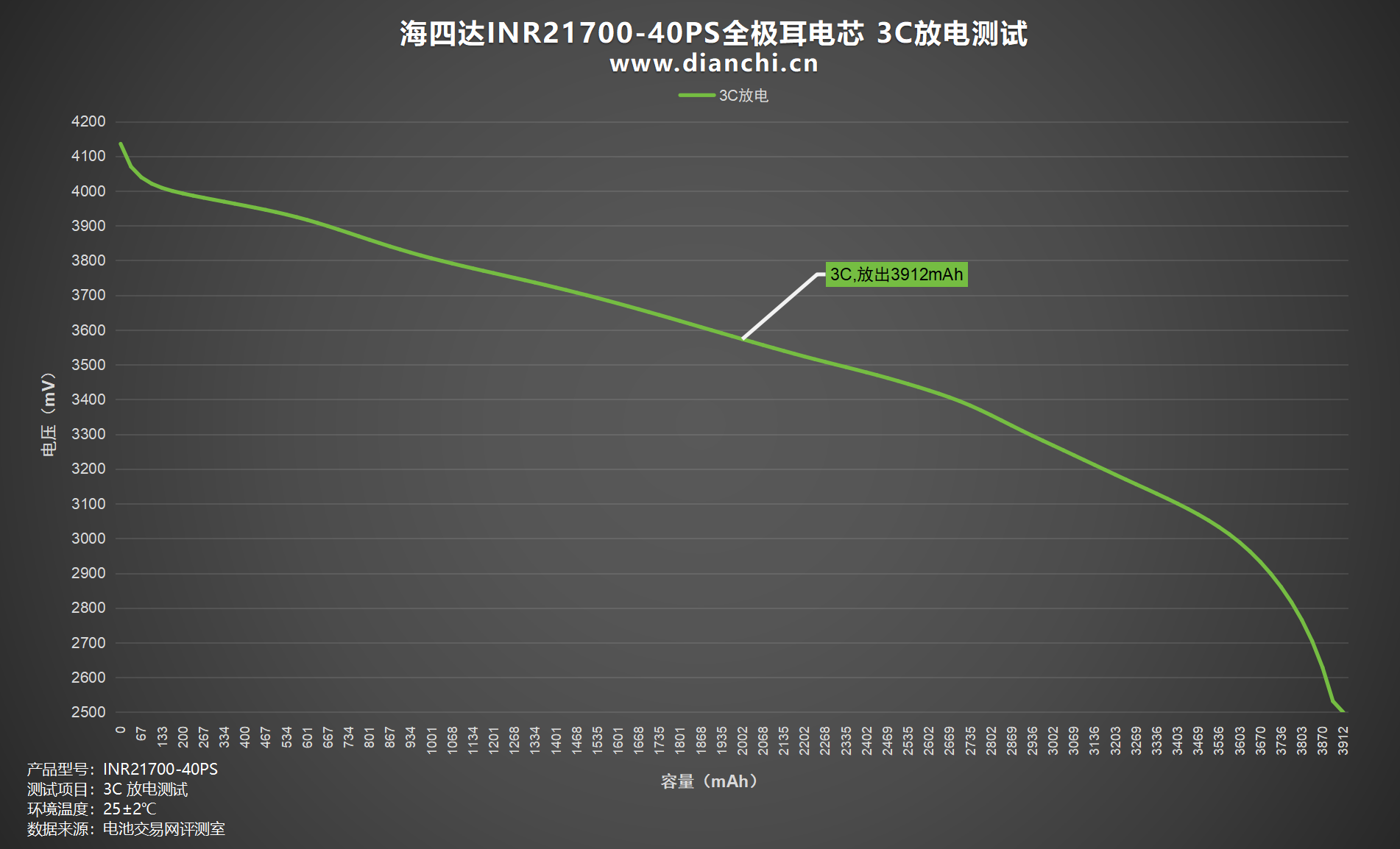

绘制出折线图，设置电流为 12000mA，3C为海四达INR21700-40PS全极耳电芯放电，均压 3.54V，放到截止电压为2.5V，耗时约19分钟，放出容量3912mAh，放出能量13.83Wh。

5C放电

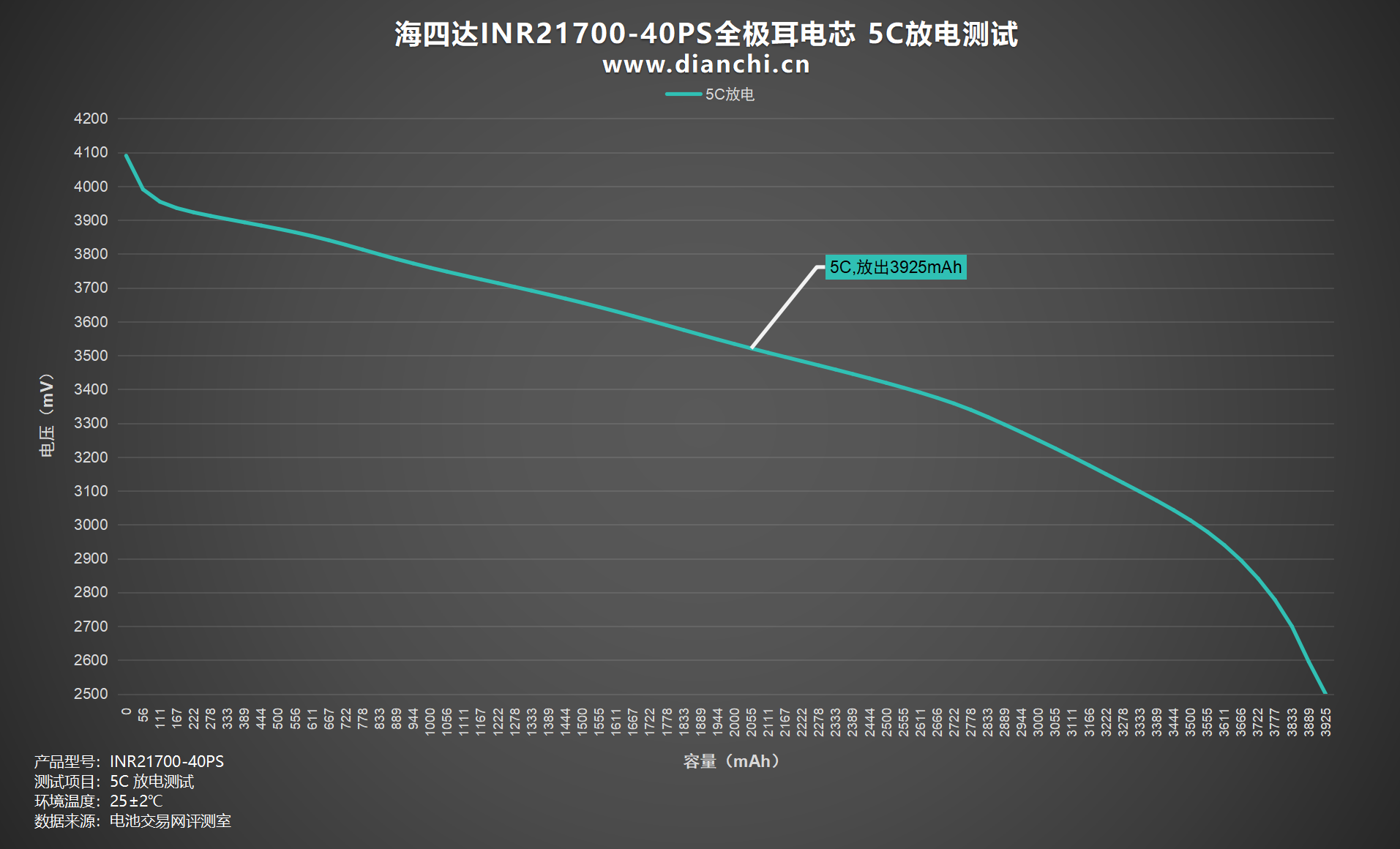

绘制出折线图，设置电流为 20000mA，5C为海四达INR21700-40PS全极耳电芯放电，均压 3.54V，放到截止电压为2.5V，耗时约11分钟，放出容量3925mAh，放出能量13.83Wh。

10C放电

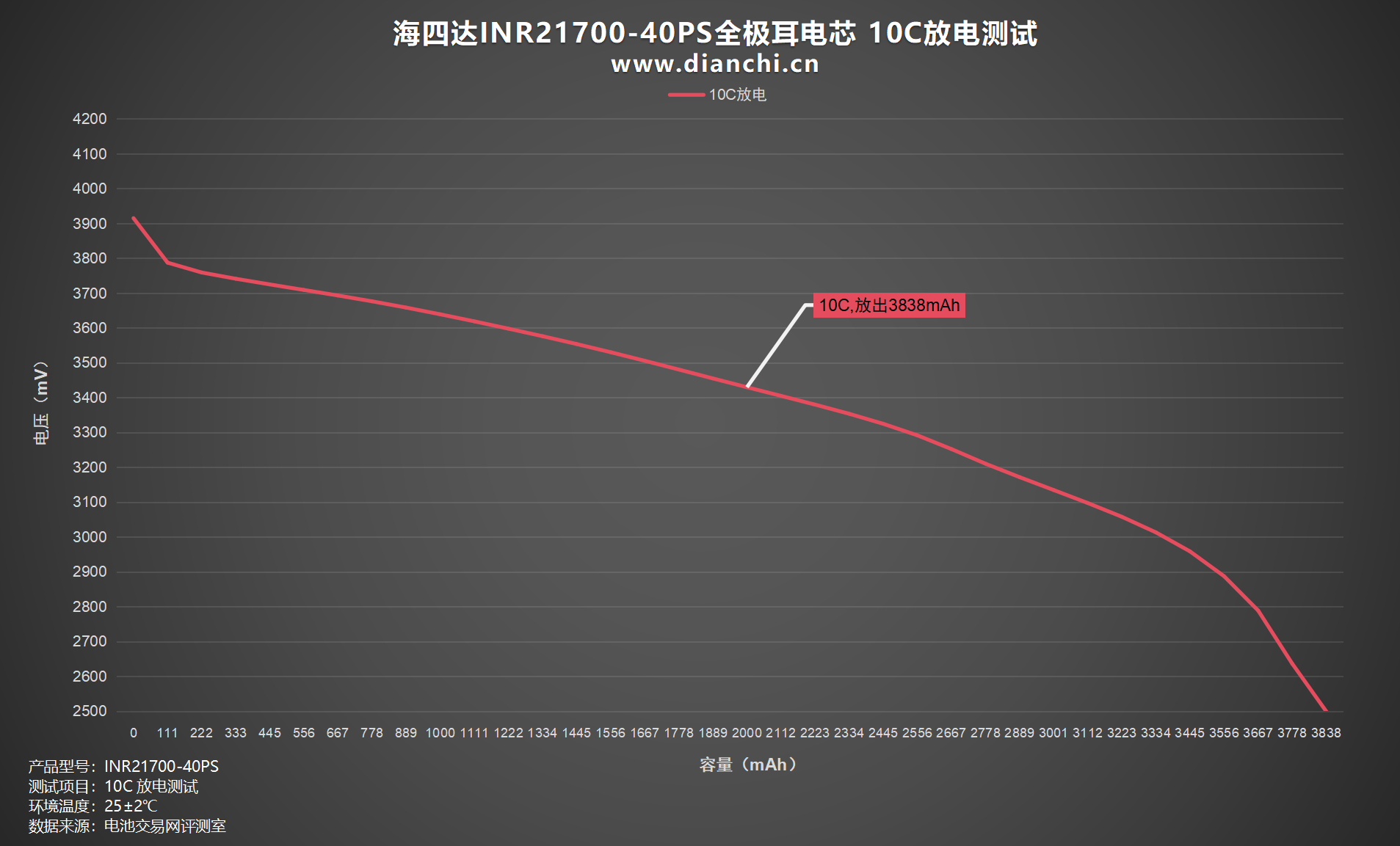

绘制出折线图，设置电流为 40000mA，10C为海四达INR21700-40PS全极耳电芯放电，均压 3.39V，放到截止电压为2.5V，耗时约5分钟，放出容量3838mAh，放出能量13.01Wh。

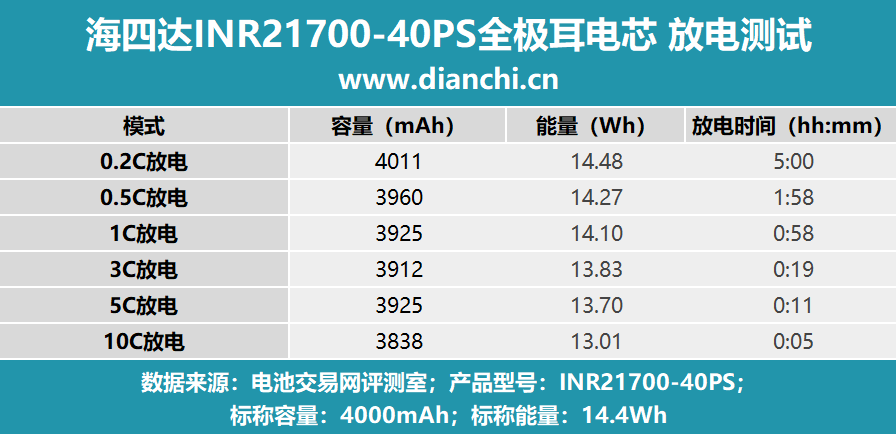

将数据汇总至表格，可以看到所测倍率放出容量、能量随着倍率的增高而下降，放电速度也随着倍率增高而加快。

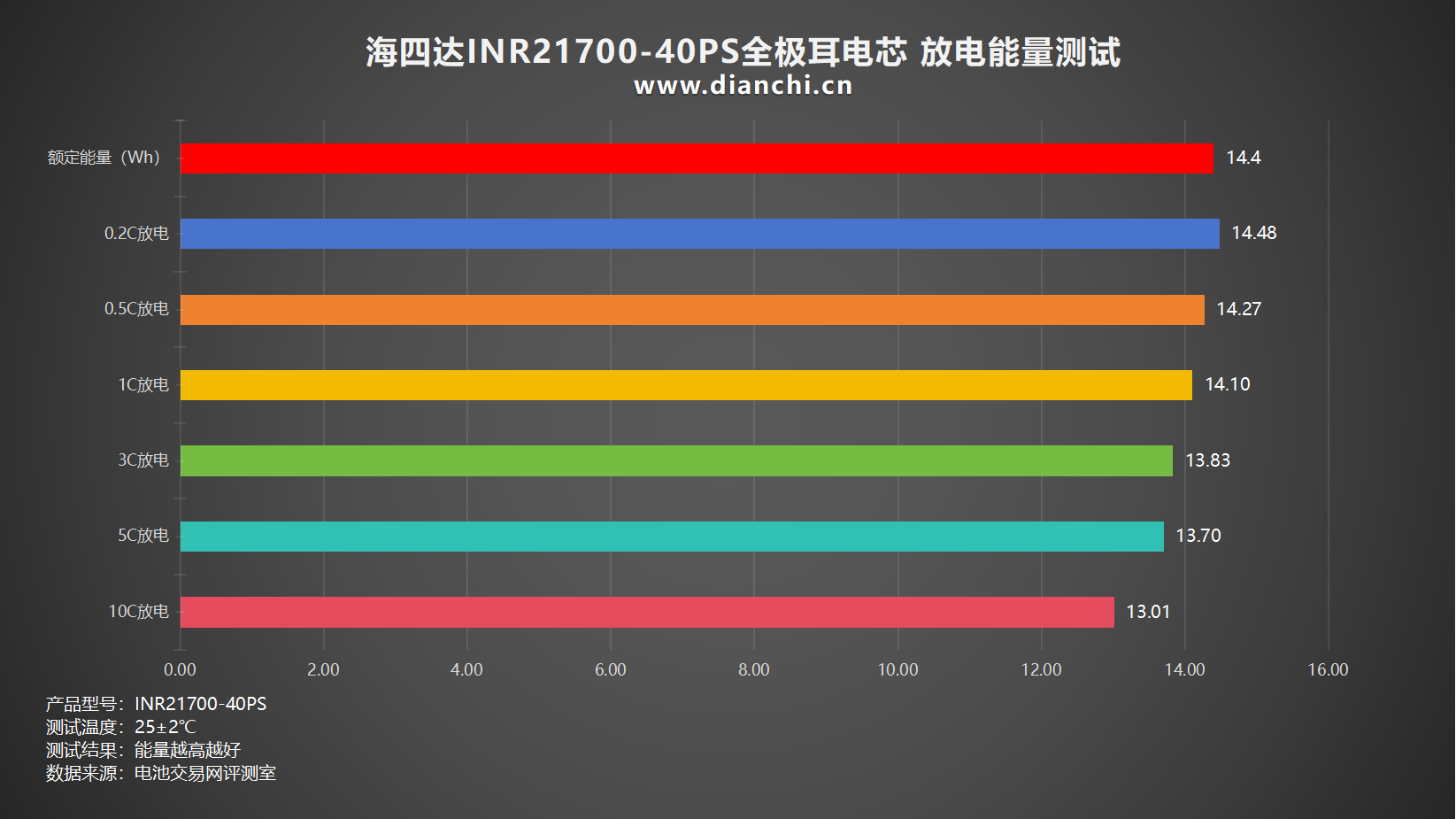

绘制出柱状图，可以清晰的看出每个倍率放出的能量高低，可以看到在1C倍率以内放出能量均在14Wh以上，最高是0.2C倍率（放出能量14.48Wh），从3C倍率开始，放电能量开始下降至13Wh，最低的是10C放电倍率（放出能量13.01Wh），整体来看在高倍率放电时，放电能量较低，表现中规中矩。

将曲线汇总，可以看到放电容量最高的是0.2C倍率（放出4011mAh），在5C以内放出容量均在3900mAh以上，10C放电倍率则为3838mAh，整体表现良好。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

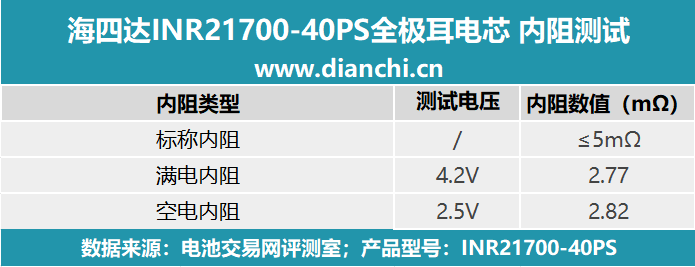

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，海四达INR21700-40PS全极耳电芯标称内阻为≤5mΩ。

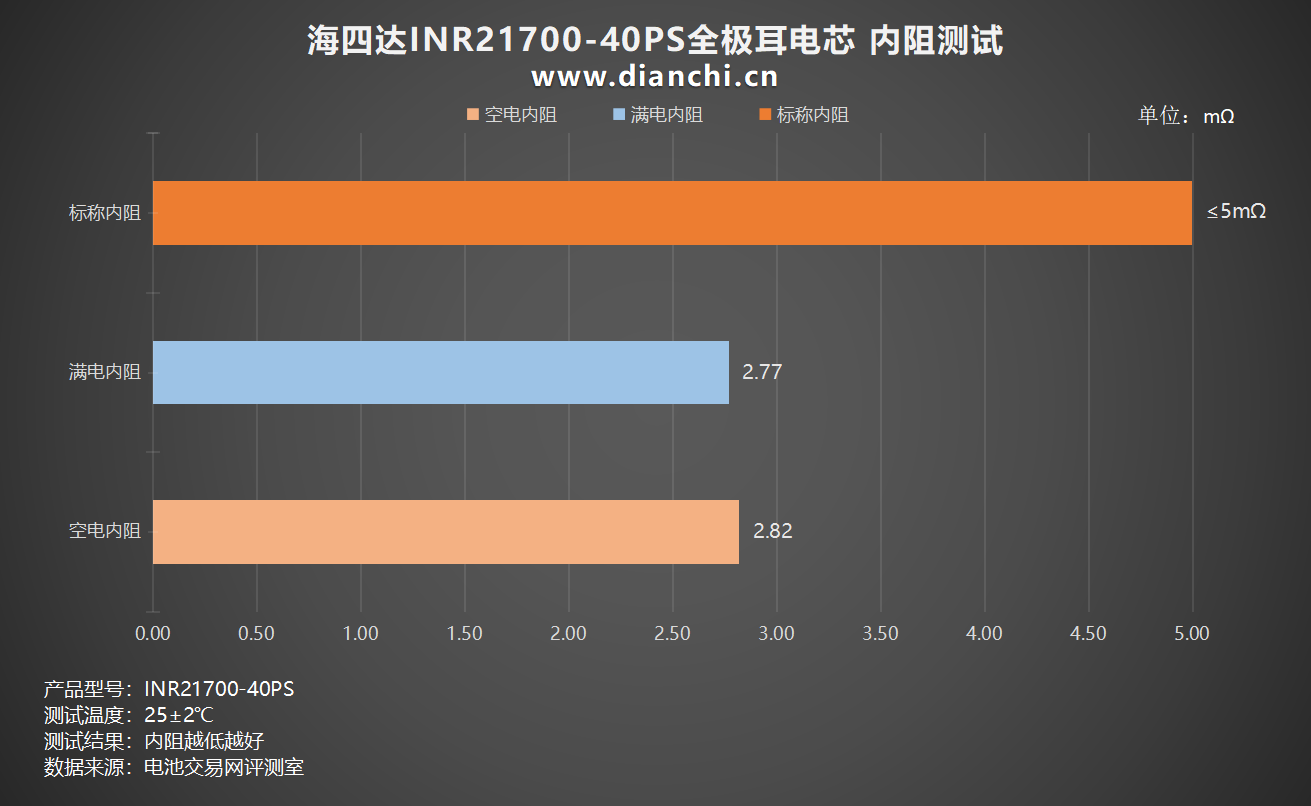

绘制出柱状图，可以看到 4.2V满电内阻为 2.77mΩ，2.5V空电内阻为 2.82mΩ，在两种电压下内阻相差不大，同时没有超过标称内阻，表现优秀。

温度测试

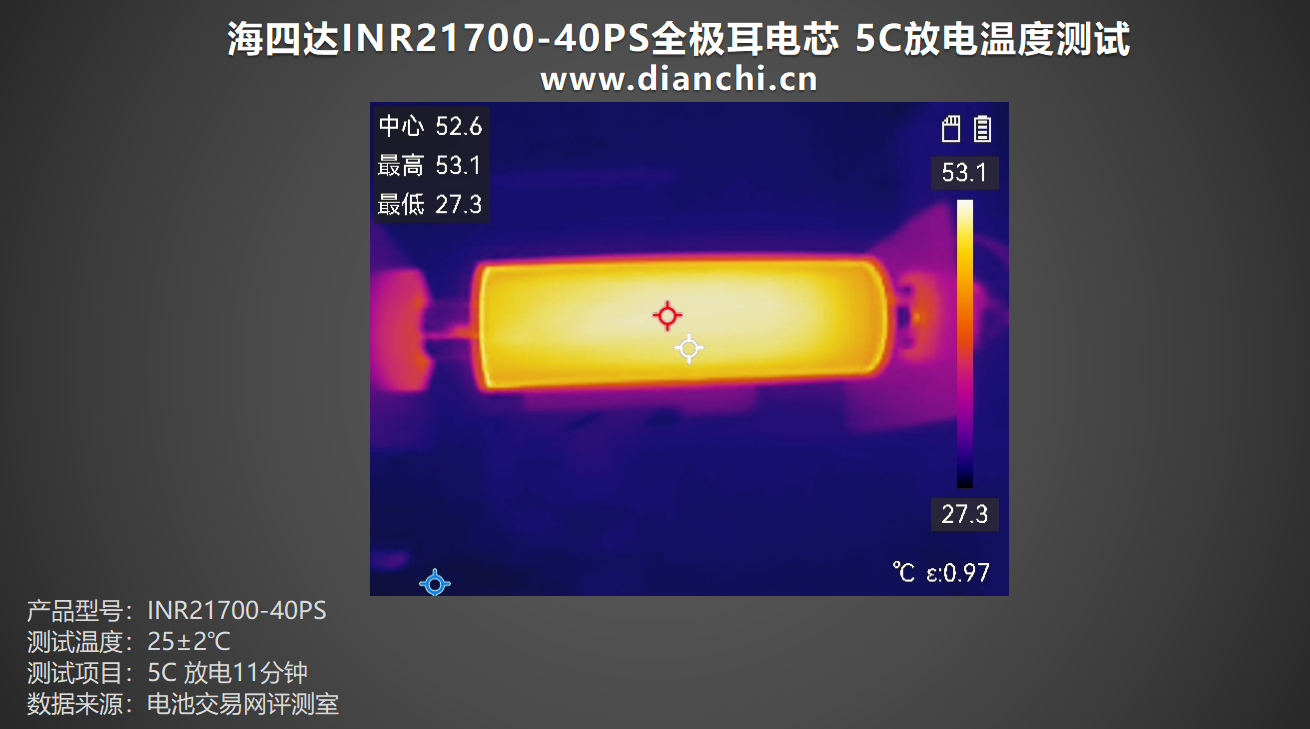

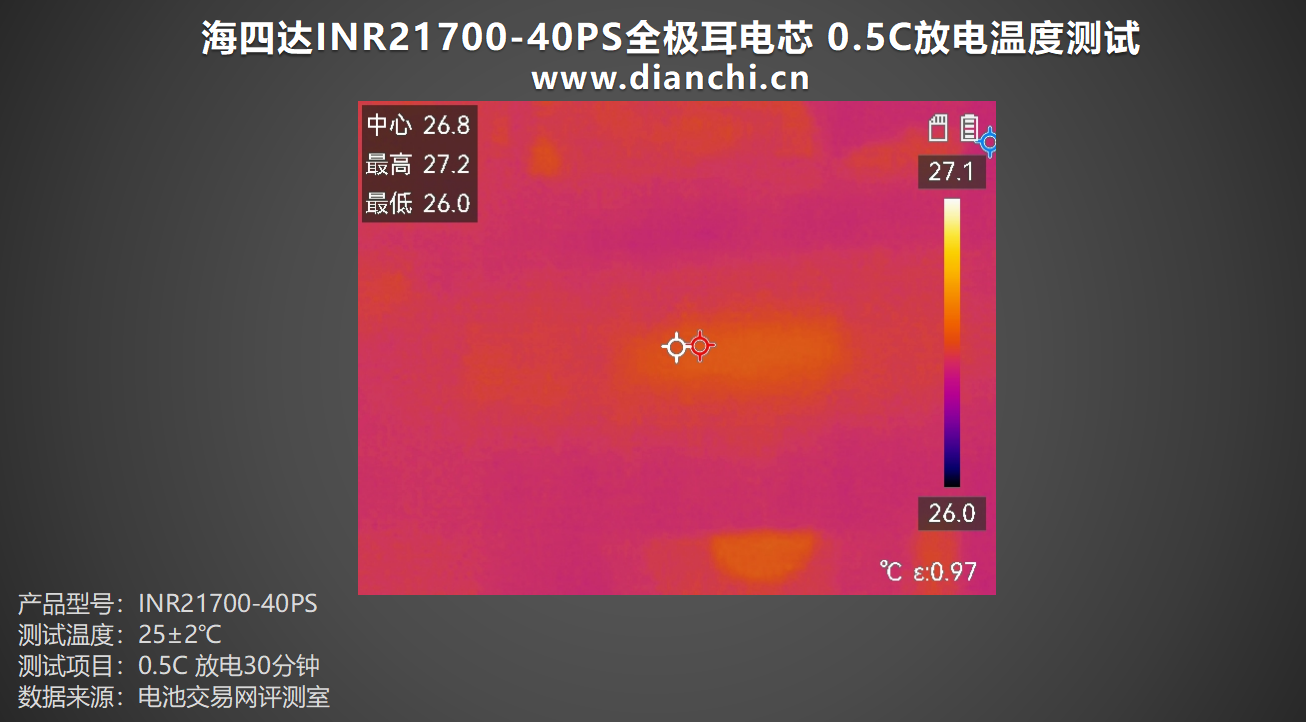

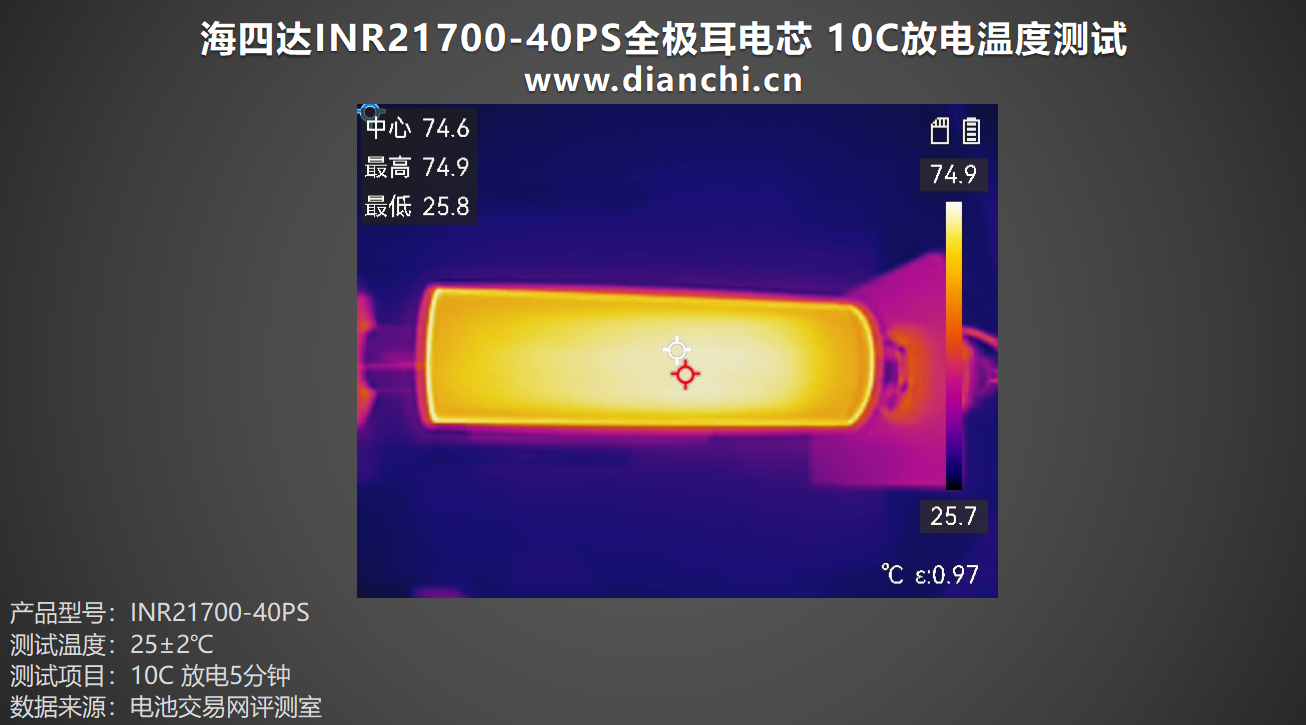

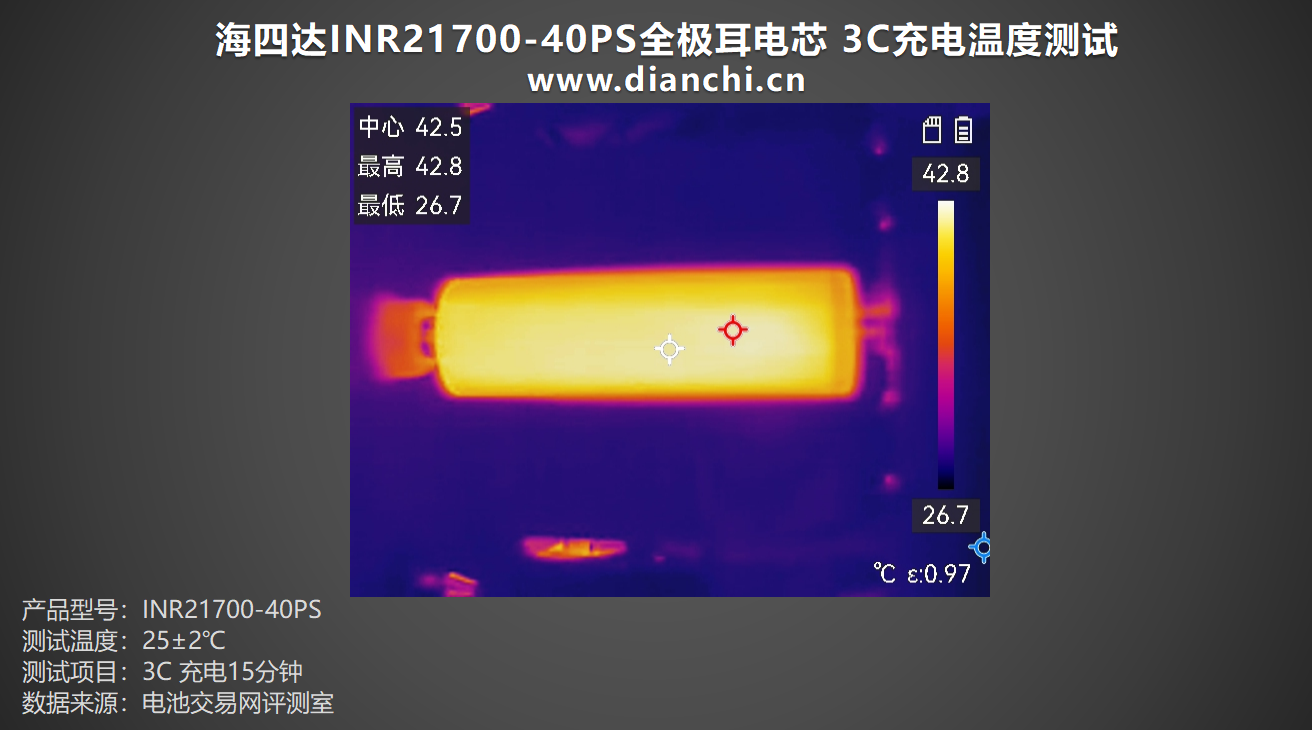

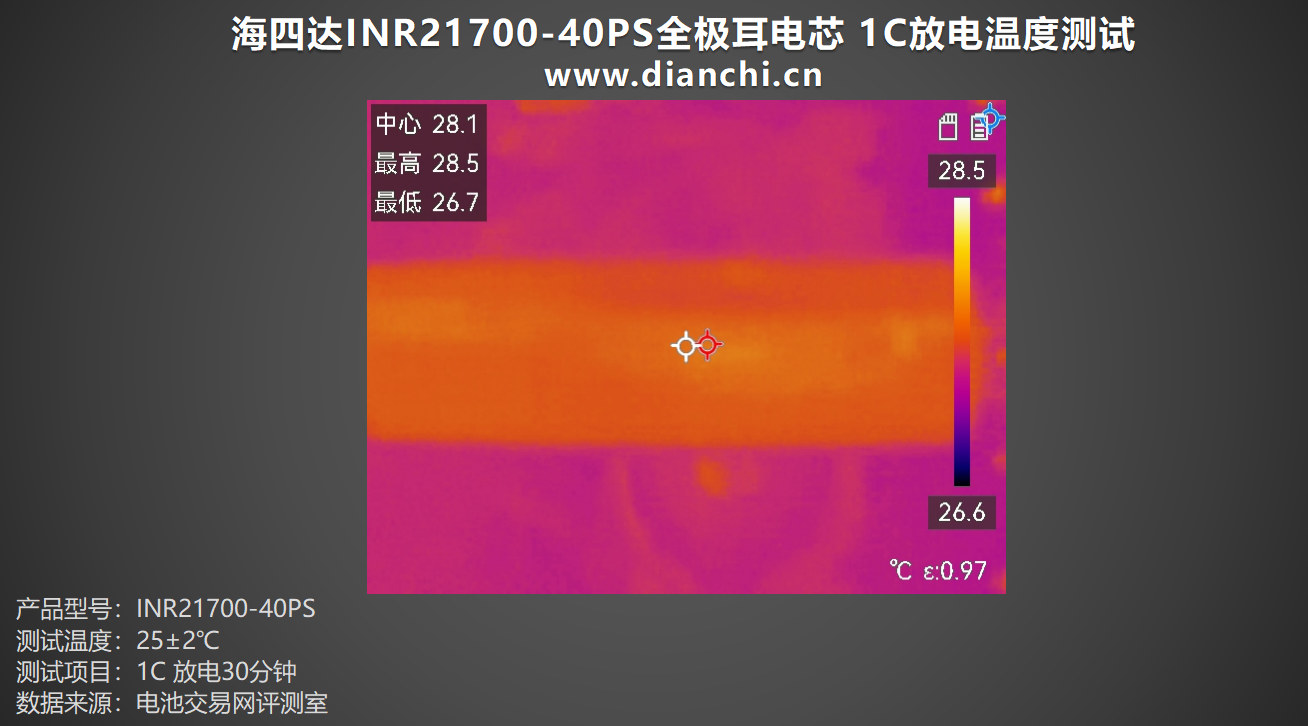

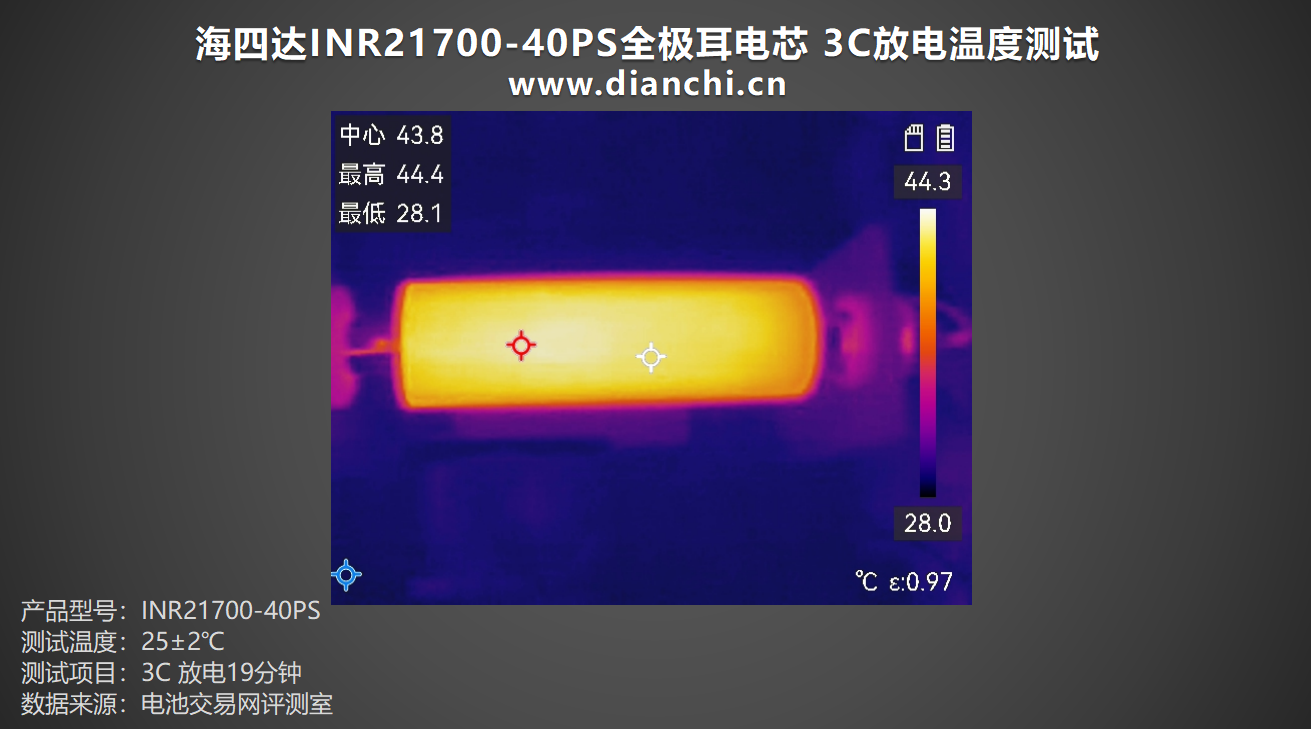

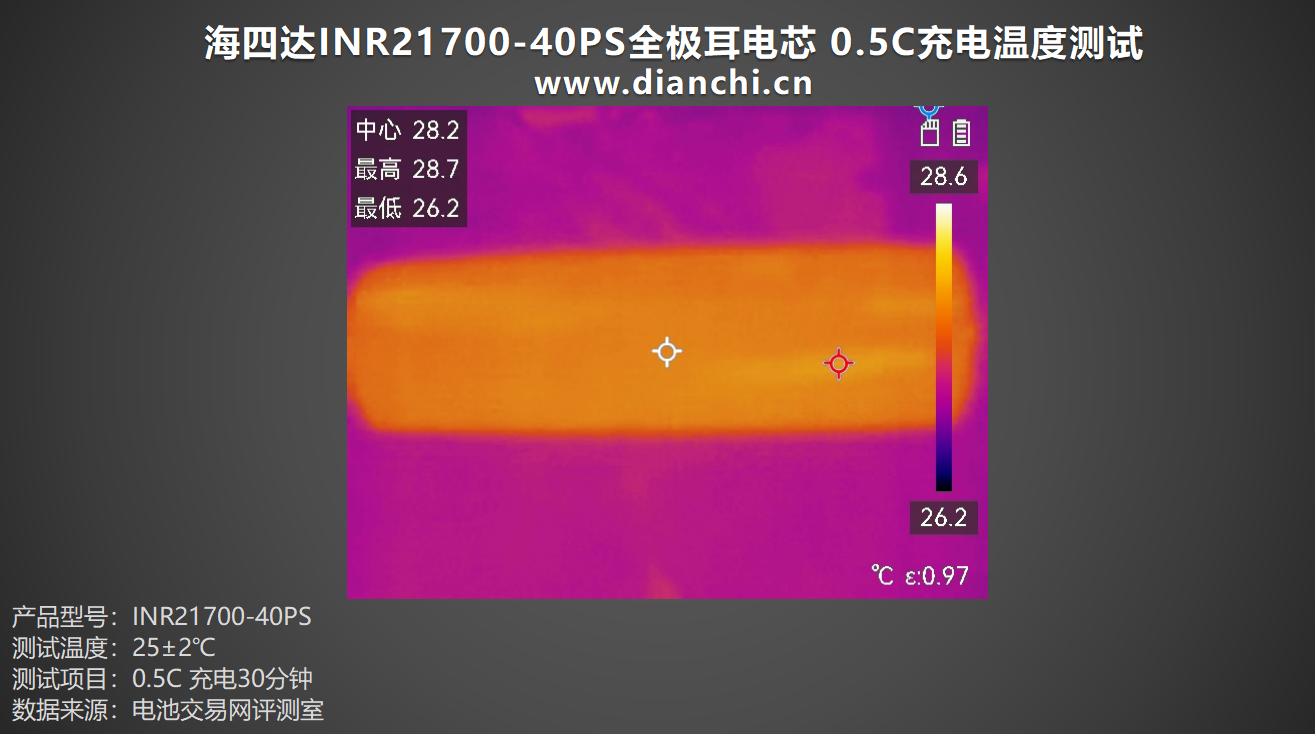

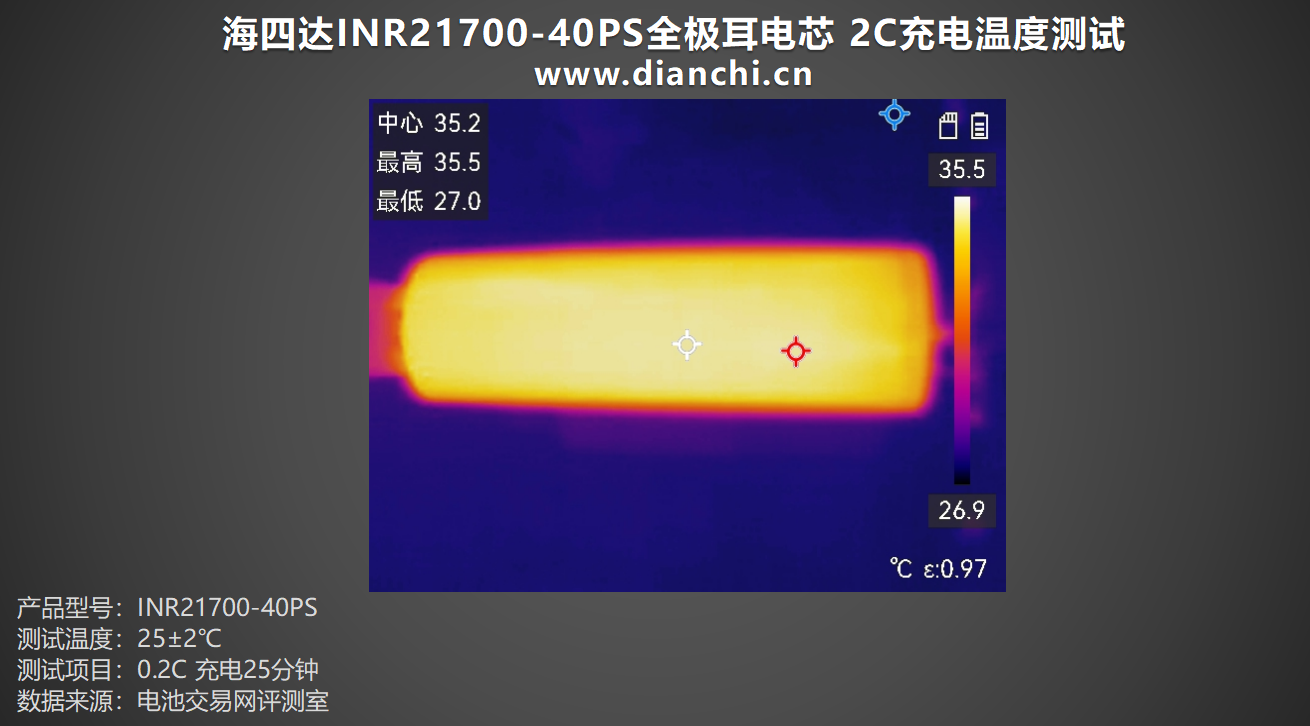

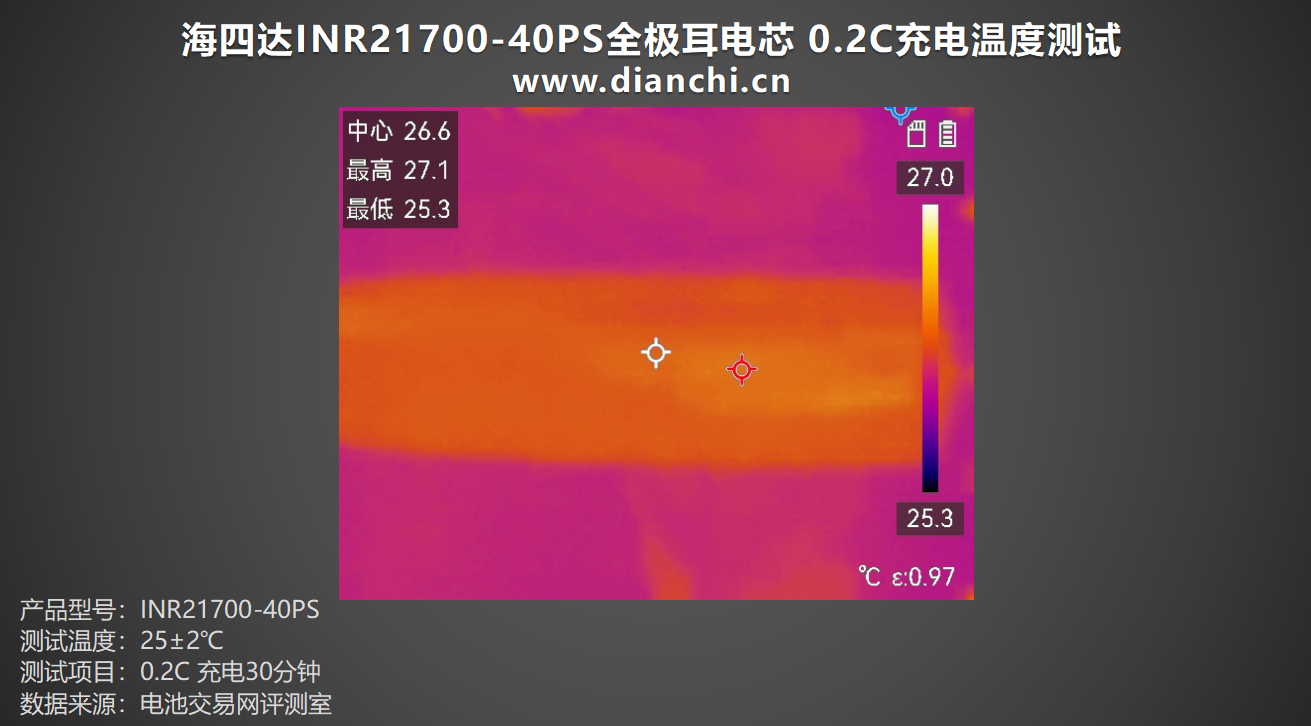

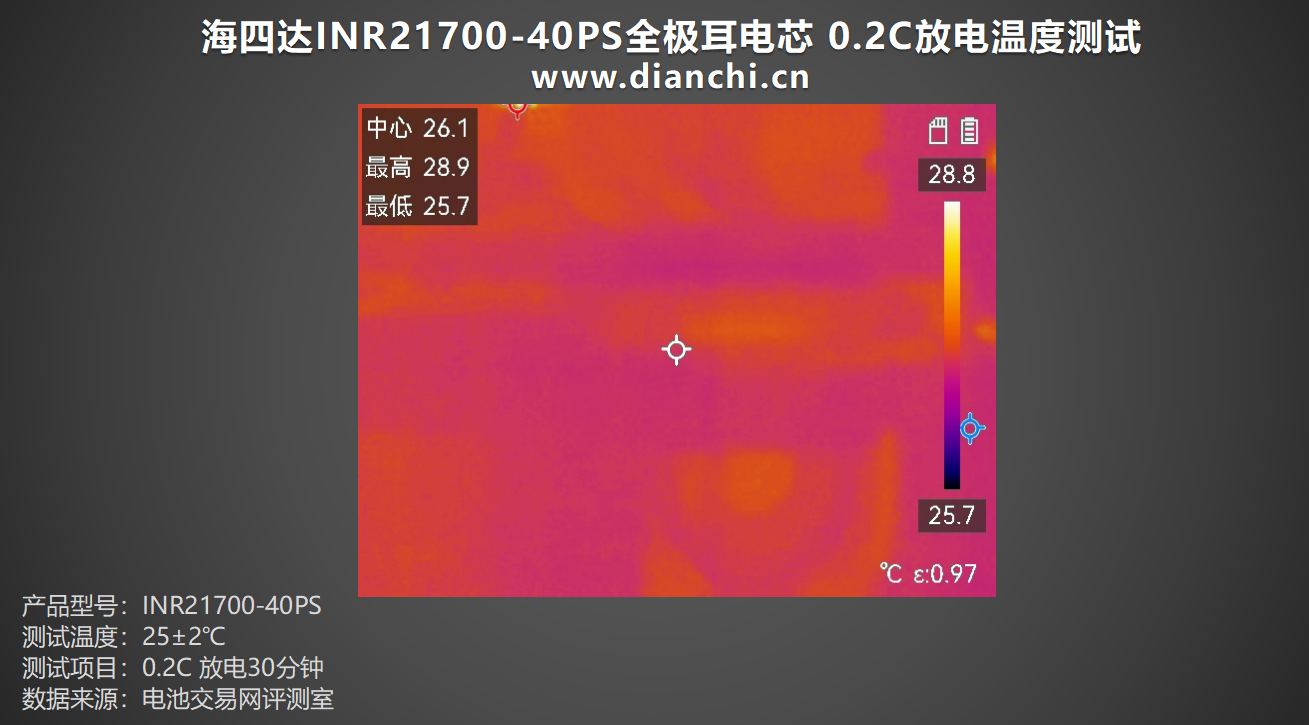

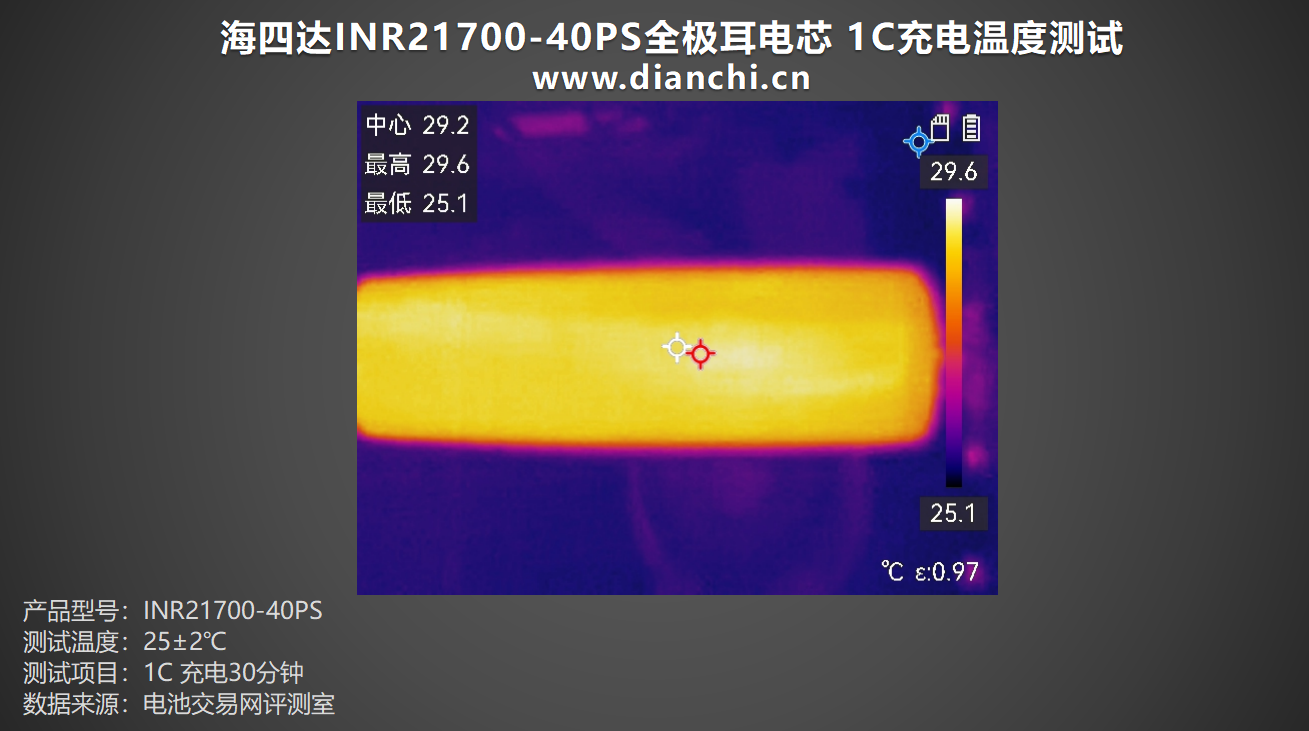

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
