前言

采用童趣化设计和品牌联名合作是当前消费电子产品实现差异化的重要策略之一。如我爱音频网此前分享过的麦当劳麦乐鸡薯条对酱机，肯德基与宝可梦联名的六一儿童节玩具等，以其独特的创意设计和趣味性，除了收获许多小朋友的喜爱，还获得了大量年轻人的追捧。

此次将要拆解的MARTUBE马克图布Pingu大哥大造型蓝牙音箱，顾名思义，是一款采用了老式大哥大手机造型，融合企鹅家族里Pingu形象设计的音频产品。其基于可爱的外观设计，潮流穿搭属性，音频播放和录音等功能，能够为用户带来许多的乐趣。续航上，可提供约4~6小时的音乐播放。下面就来看看这款产品的详细拆解报告吧~

一、MARTUBE马克图布Pingu大哥大造型蓝牙音箱开箱

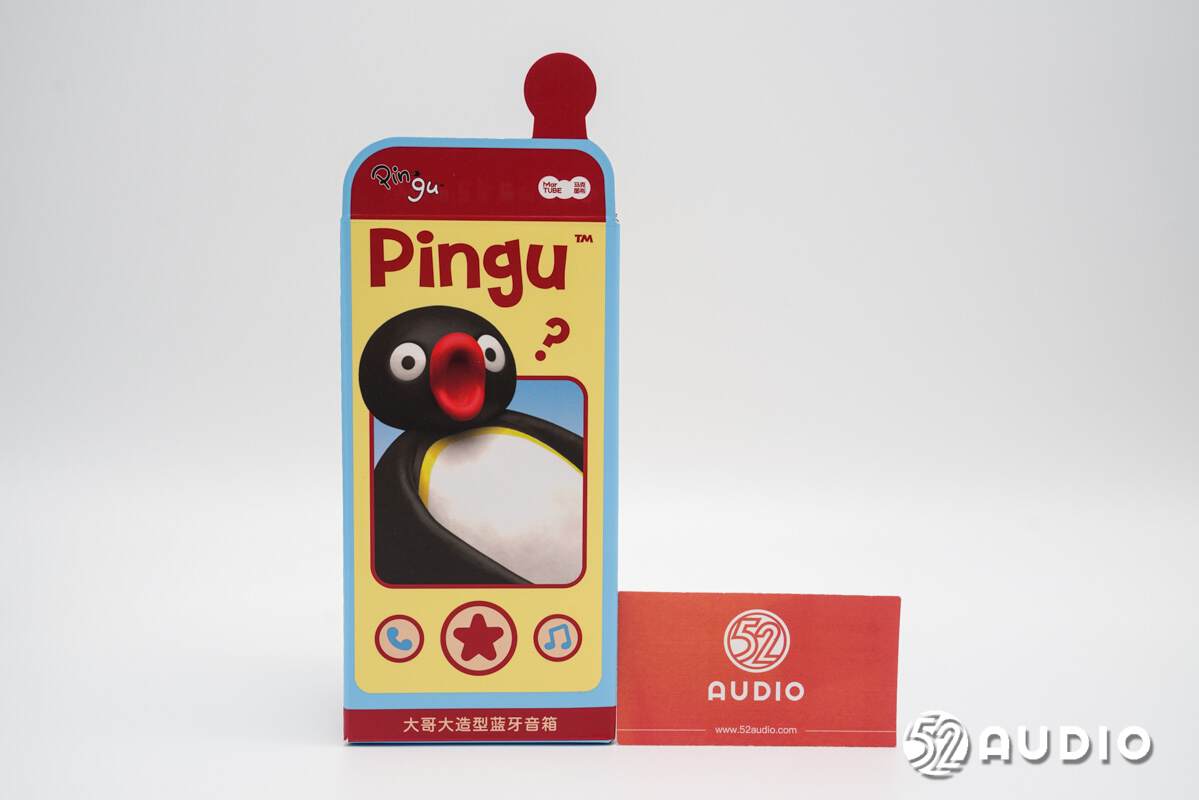

MARTUBE马克图布Pingu大哥大造型蓝牙音箱包装盒设计极富童趣，正面展示有MARTUBE和Pingu品牌LOGO，产品名称，以及可爱Pingu形象。

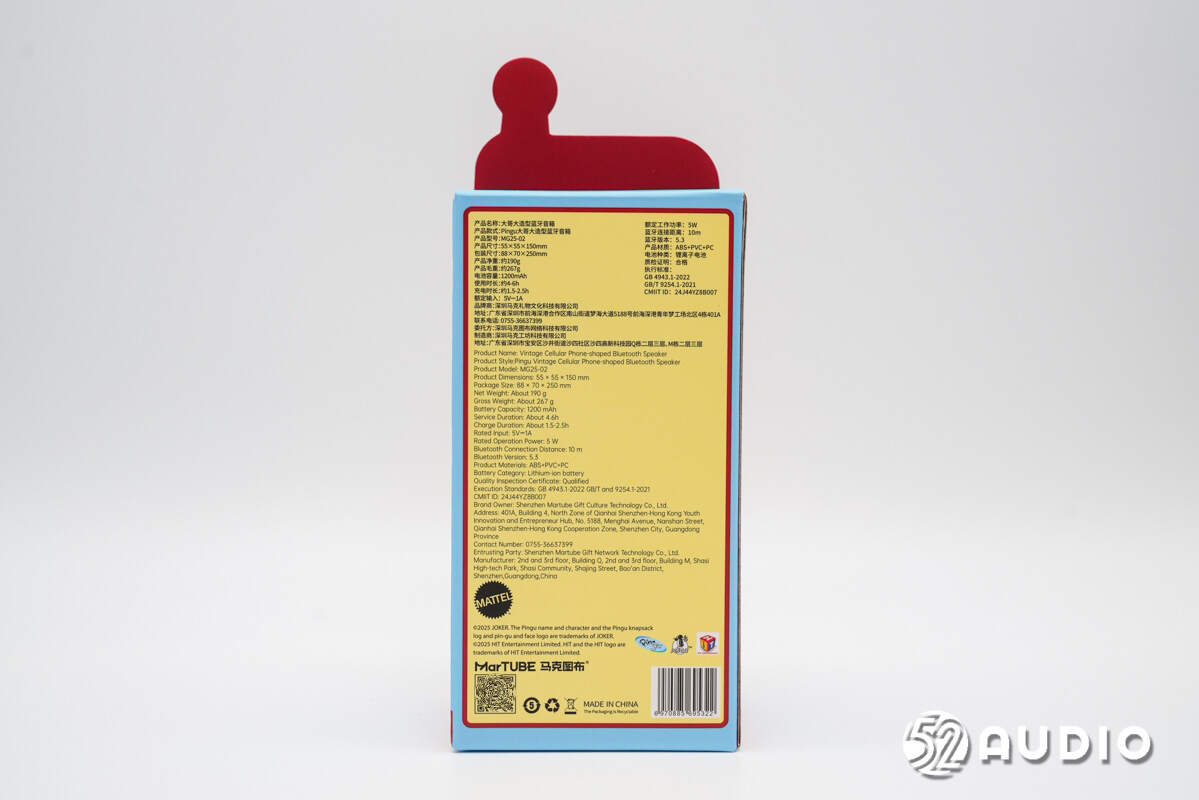

包装盒背面介绍的产品信息，产品名称：大哥大造型蓝牙音箱，产品款式：Pingu大哥大造型蓝牙音箱，产品型号：MG25-02，电池容量：1200MAh，使用时长：约4-6小时，充电时长：约1.5-2.5小时，额定输入：5V-1A，品牌商：深圳马克礼物文化科技有限公司，制造商：深圳马克工坊科技有限公司。

包装盒侧边设计有Pingu打电话时的疑惑表情。

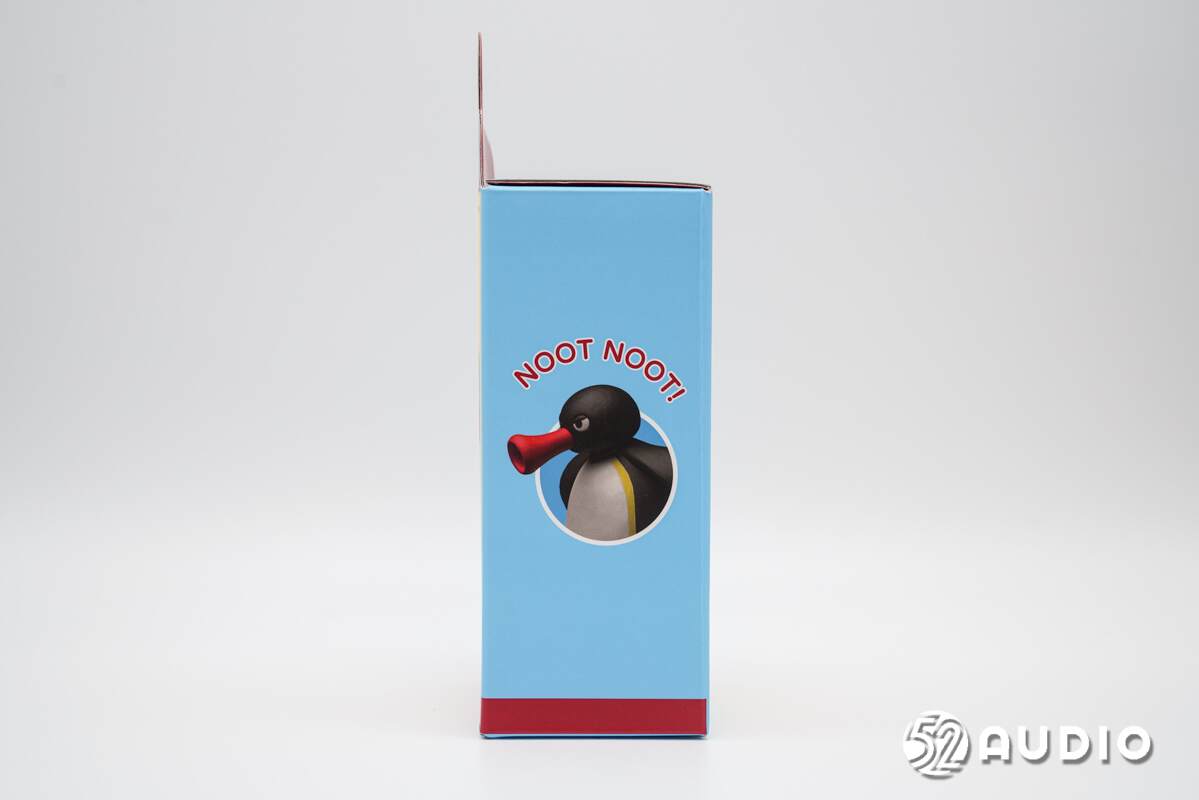

另外一侧设计有pingu生气时noot noot表情。

包装盒顶部设计有Pingu授权的标识。

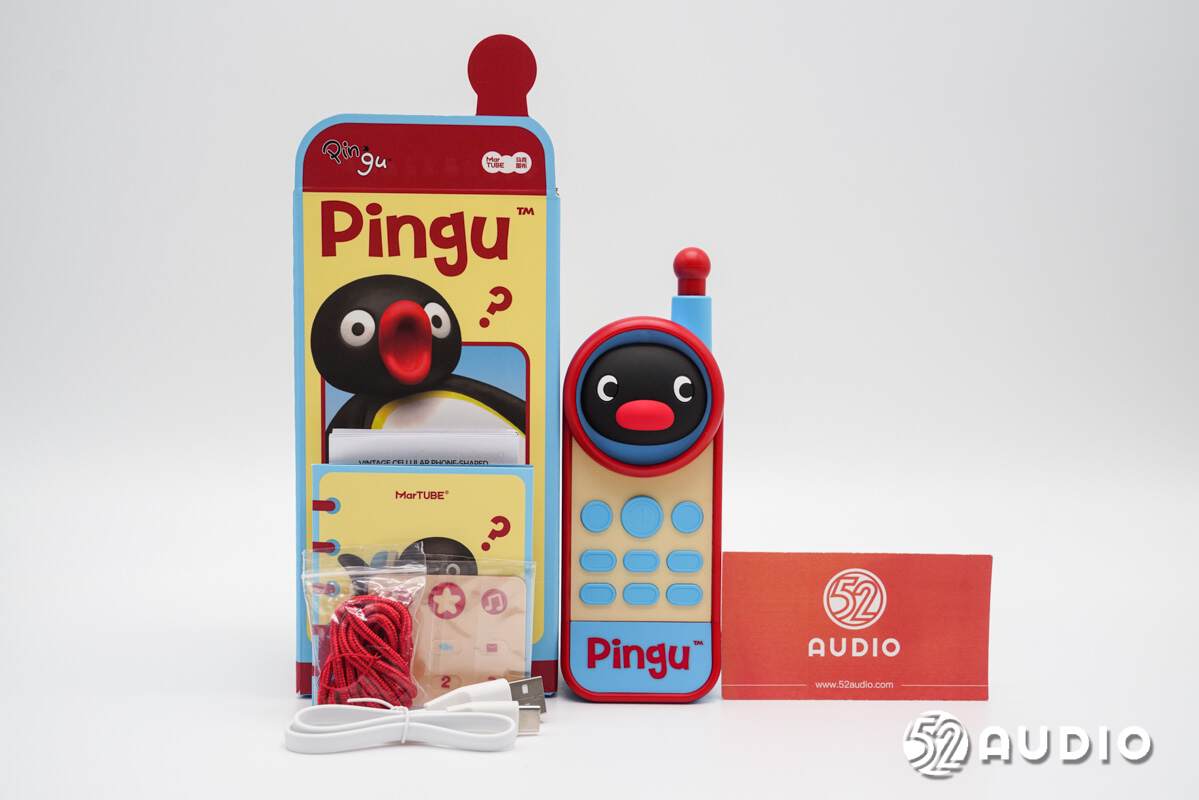

打开包装盒，取出内部所有物品。包括了主机、充电线、挂绳、产品说明书和DIY贴纸。

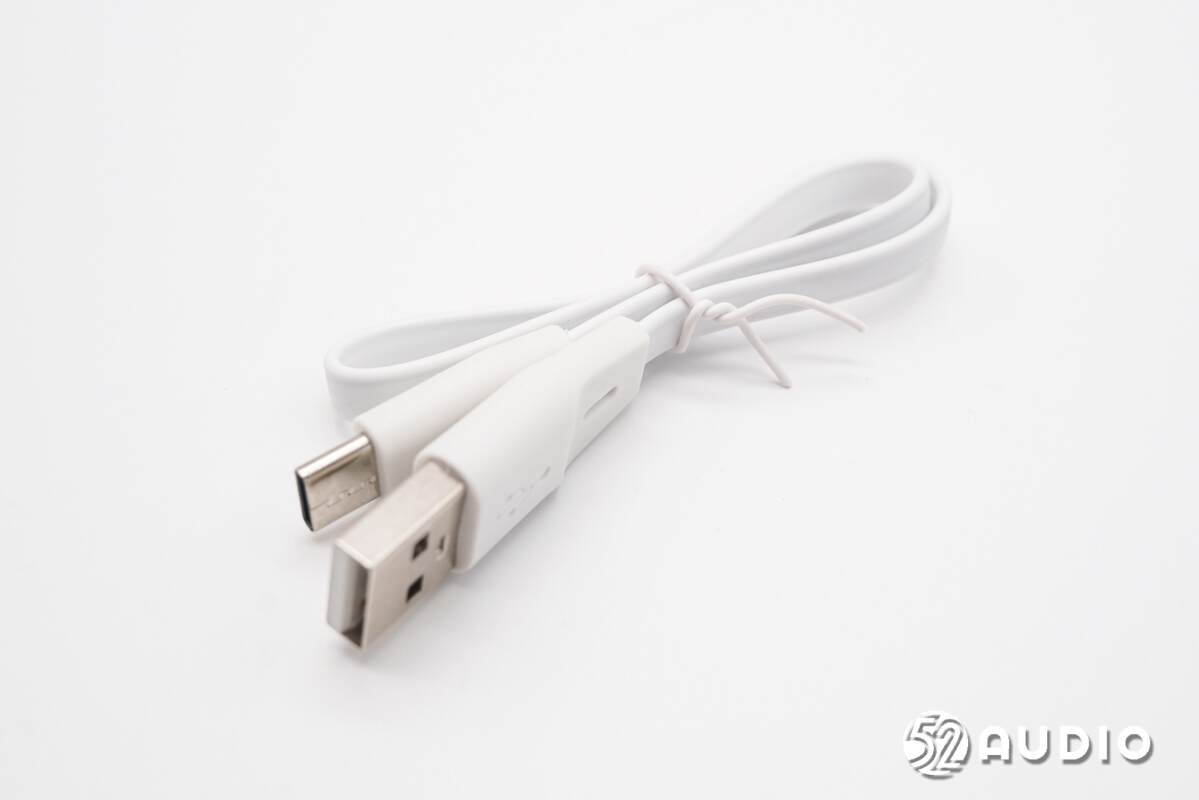

充电线采用了USB-A to Type-C接口。

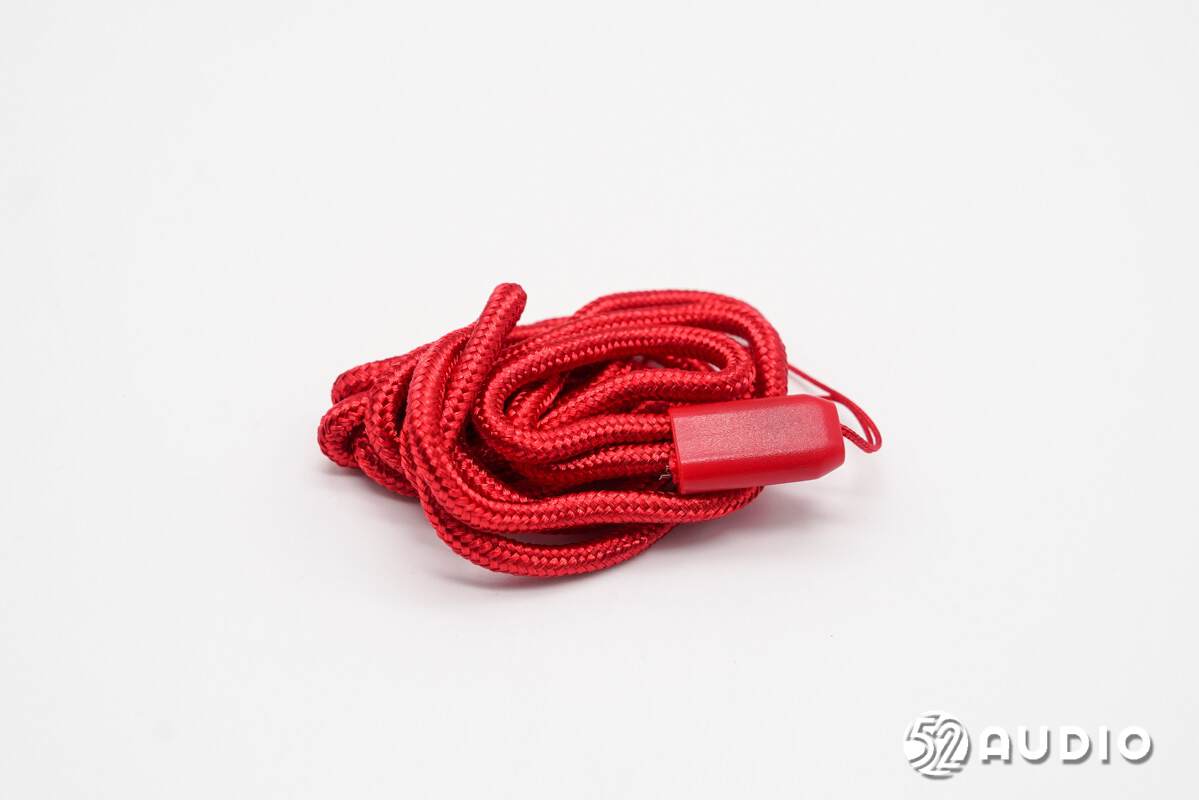

音箱挂绳，采用了亲肤的编织材质。

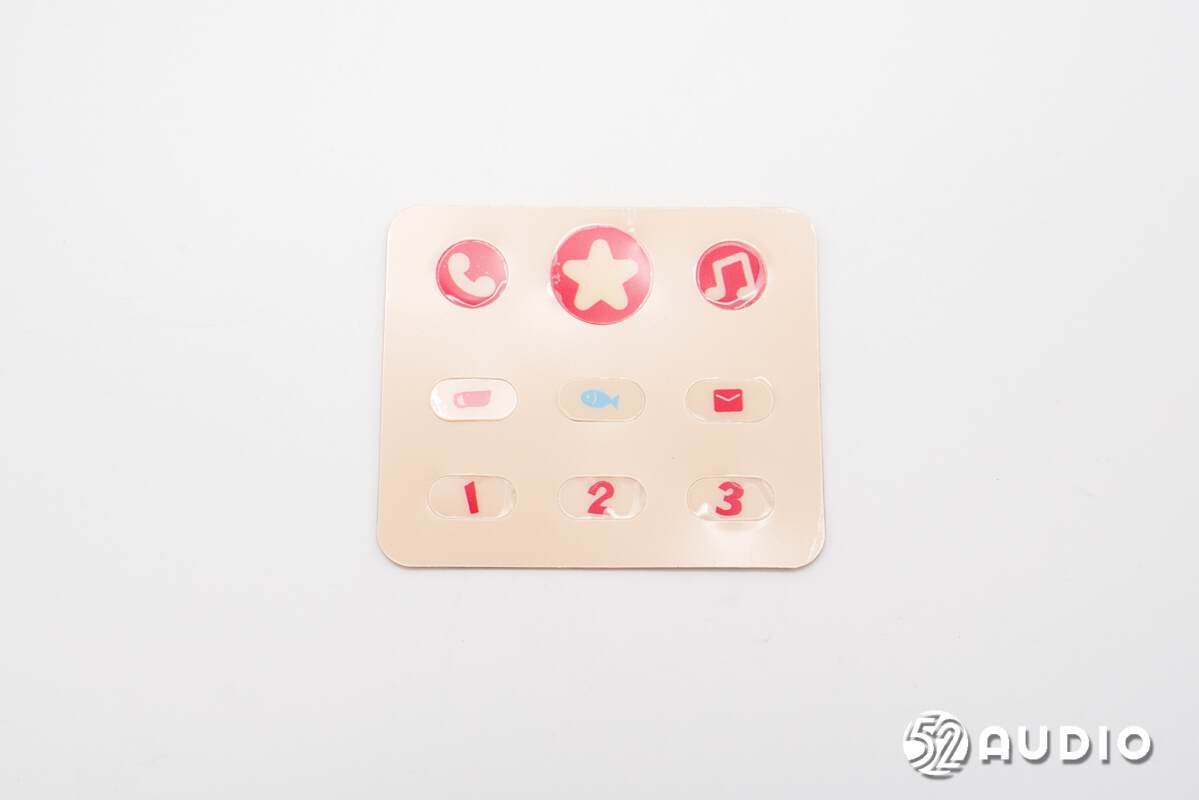

主机按钮贴纸，自行DIY。

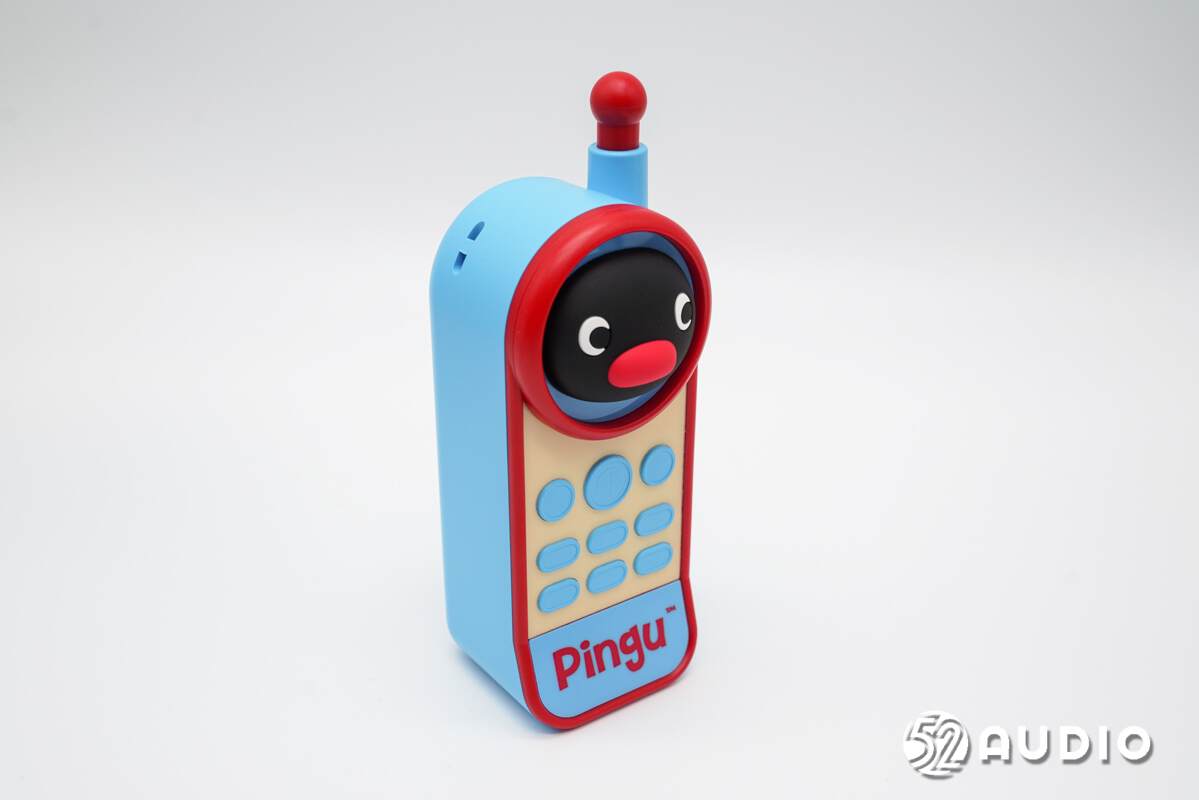

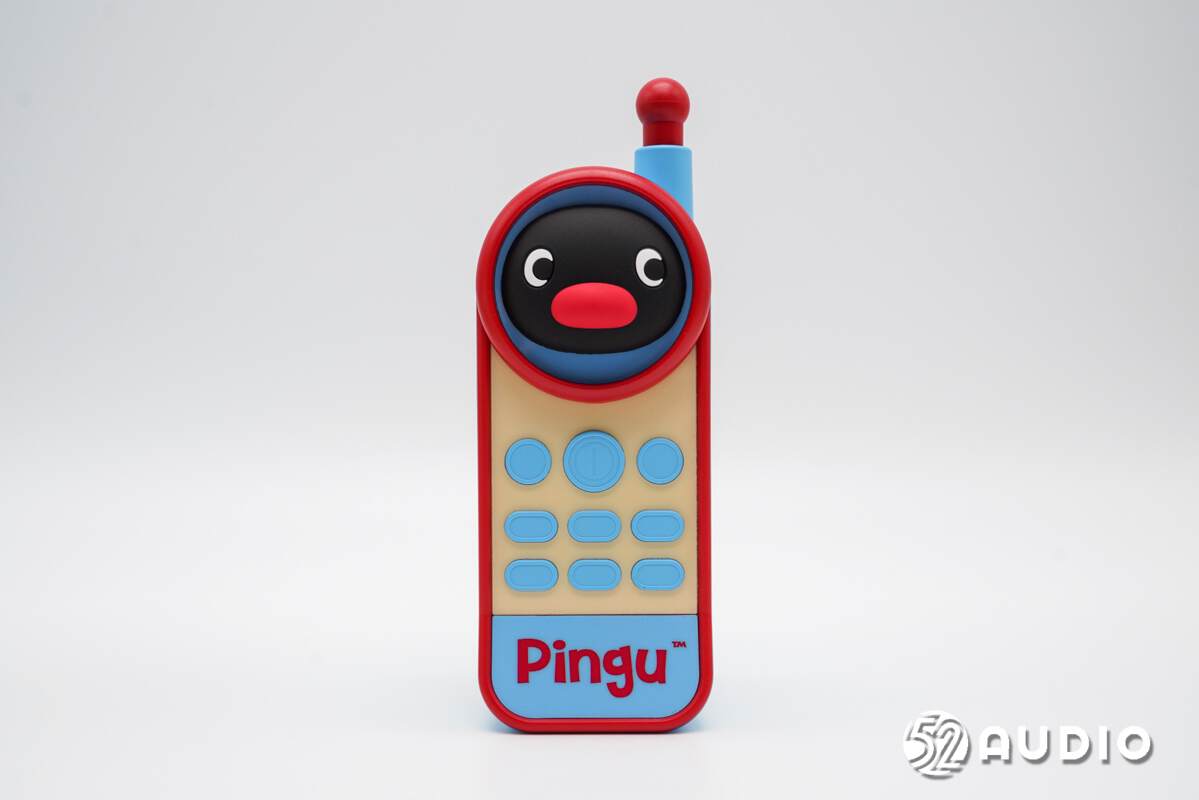

MARTUBE马克图布Pingu大哥大造型蓝牙音箱外观一览，采用了鲜艳的配色，立体公仔设计，可爱有趣。

机身正面设计Pingu表情，设置有三颗圆形功能按键，用于接听挂断、暂停播放、录音/录音回放等多功能控制。

机身背面外观一览，设置有扬声器出音孔。

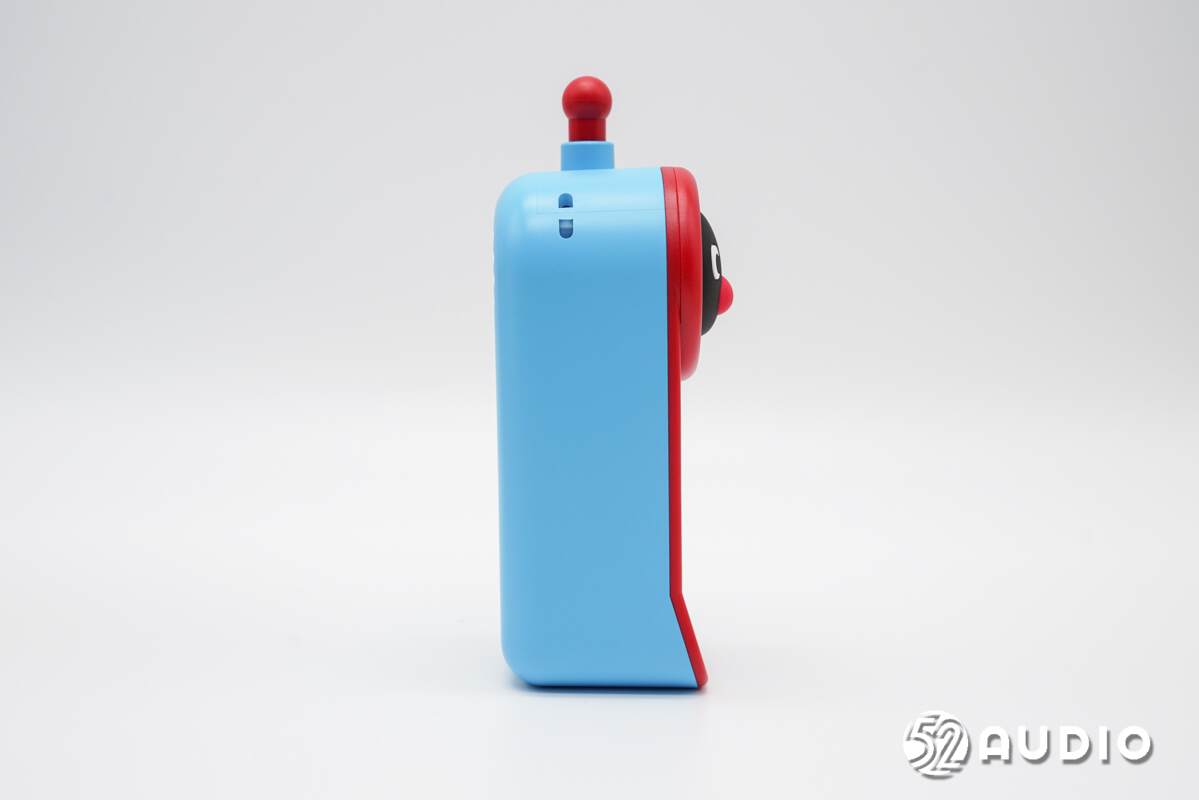

机身左侧设置有挂绳孔。

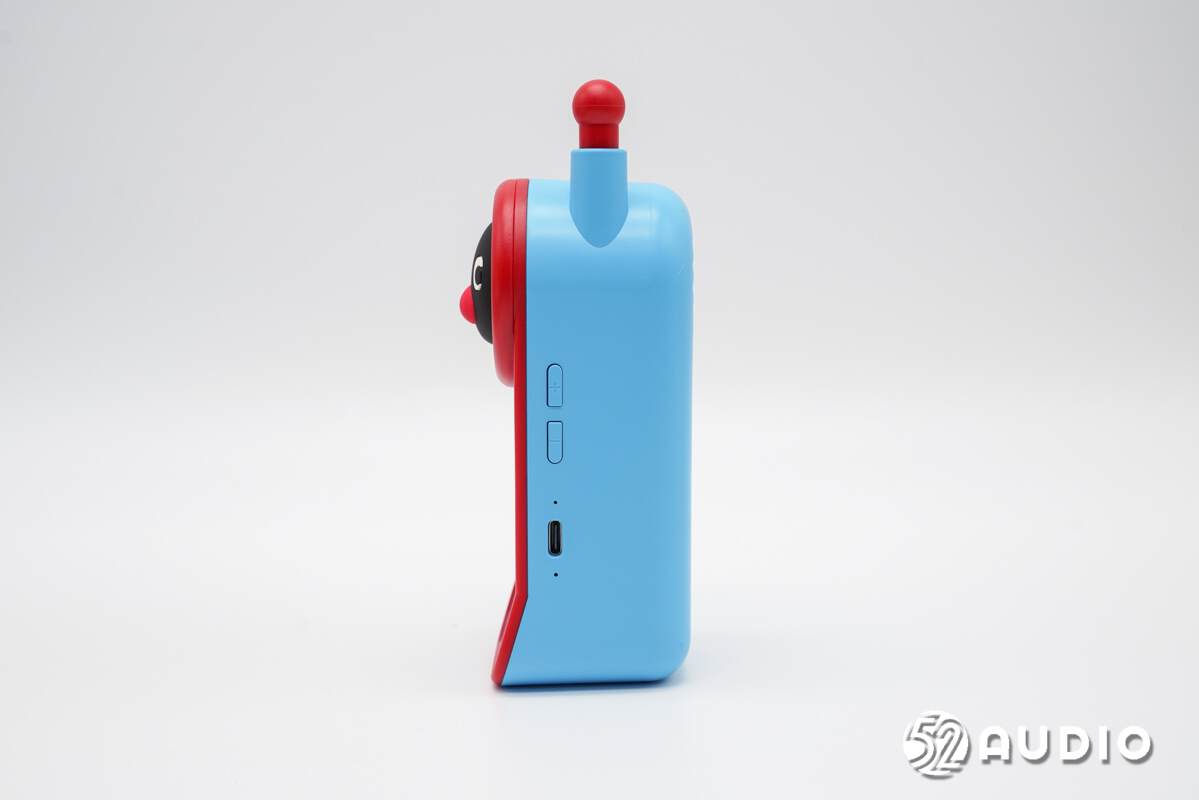

机身右侧从上到下依次为音量加减按键、指示灯、Type-C充电接口和麦克风拾音孔。

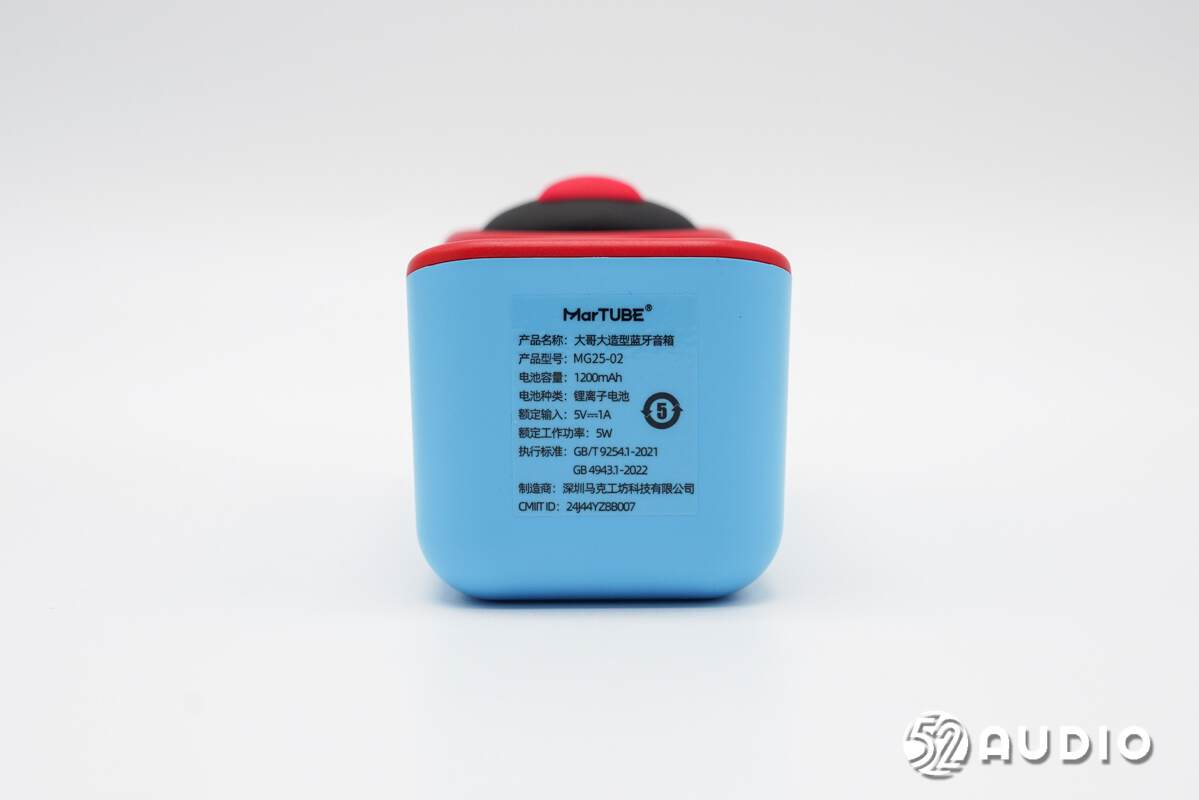

机身底部贴有产品标签，与外部包装盒上一致。

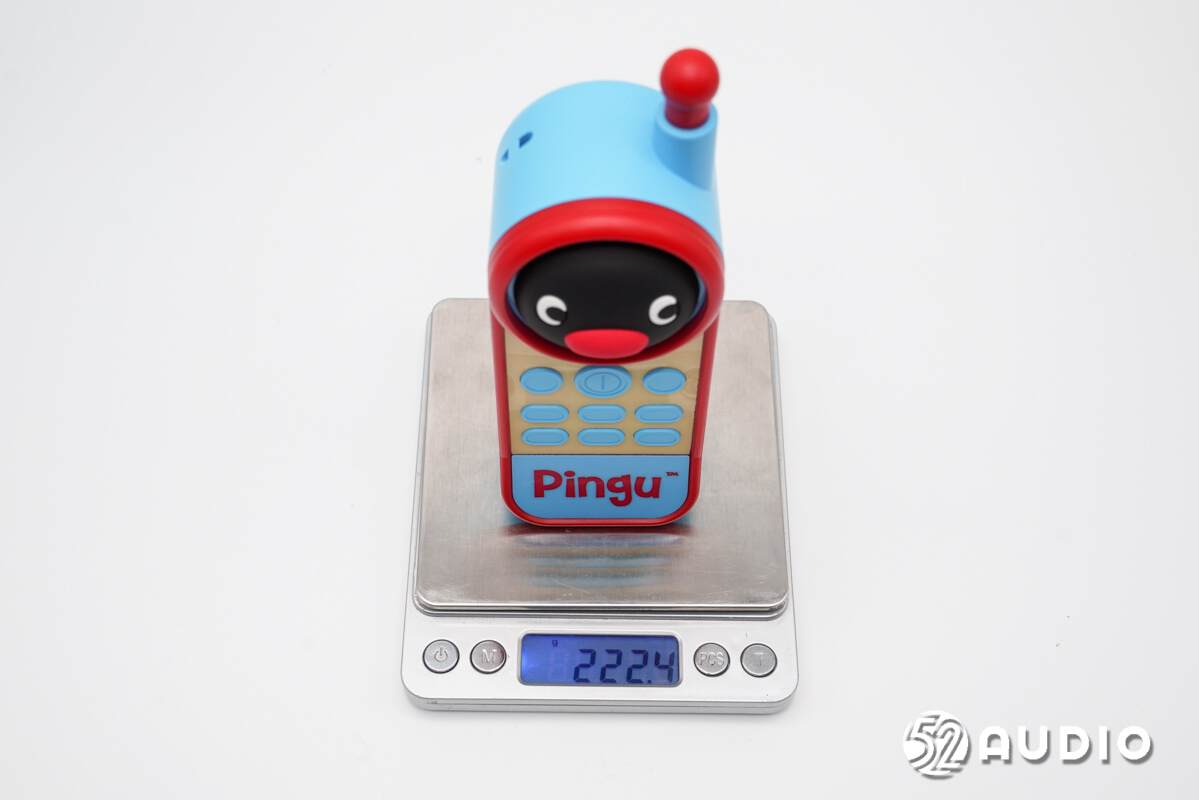

经我爱音频网实测，MARTUBE马克图布Pingu大哥大造型蓝牙音箱重量约为222.4g，轻巧便携。

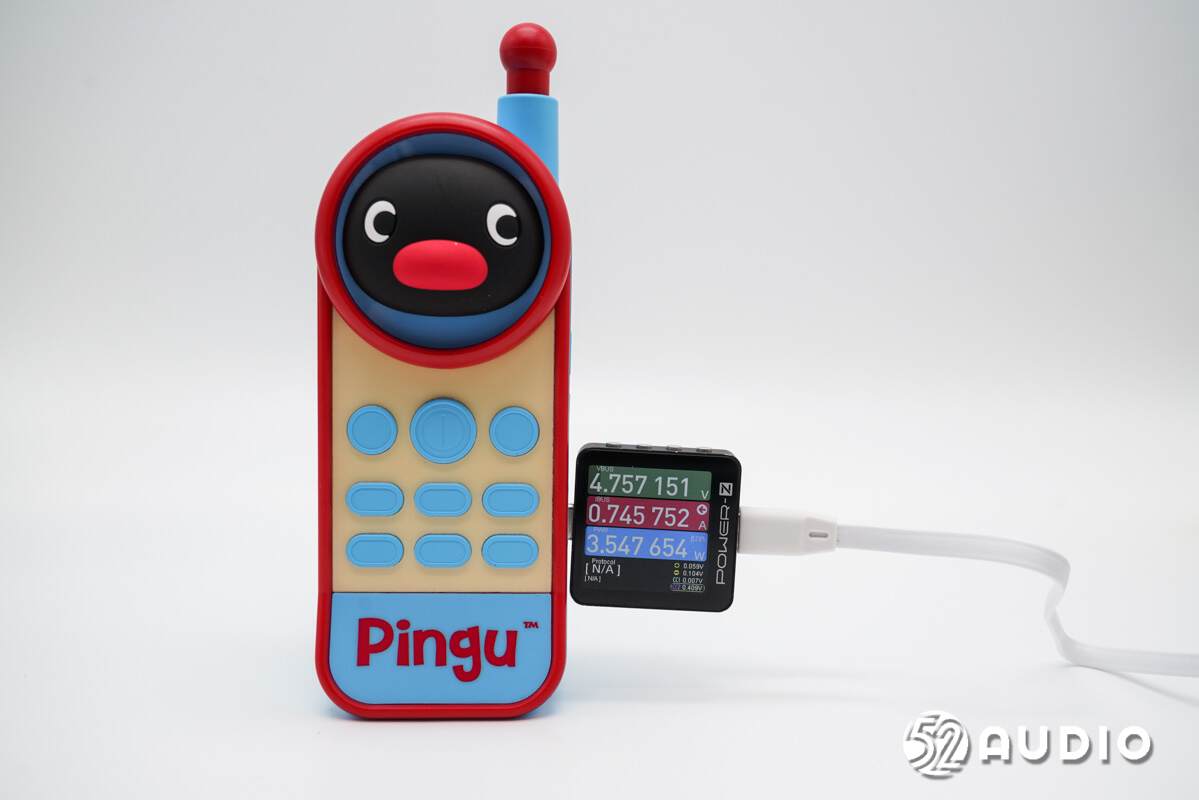

我爱音频网使用CHARGERLAB POWER-Z KM003C对MARTUBE马克图布Pingu大哥大造型蓝牙音箱进行充电测试，输入功率约为3.55W。

二、MARTUBE马克图布Pingu大哥大造型蓝牙音箱拆解

通过开箱，我们了解了MARTUBE马克图布Pingu大哥大造型蓝牙音箱的可爱外观设计，下面进入拆解部分，看看内部结构配置信息~

拆掉软胶的Pingu表情，下方隐藏有固定螺丝。

卸掉螺丝，取掉盖板。

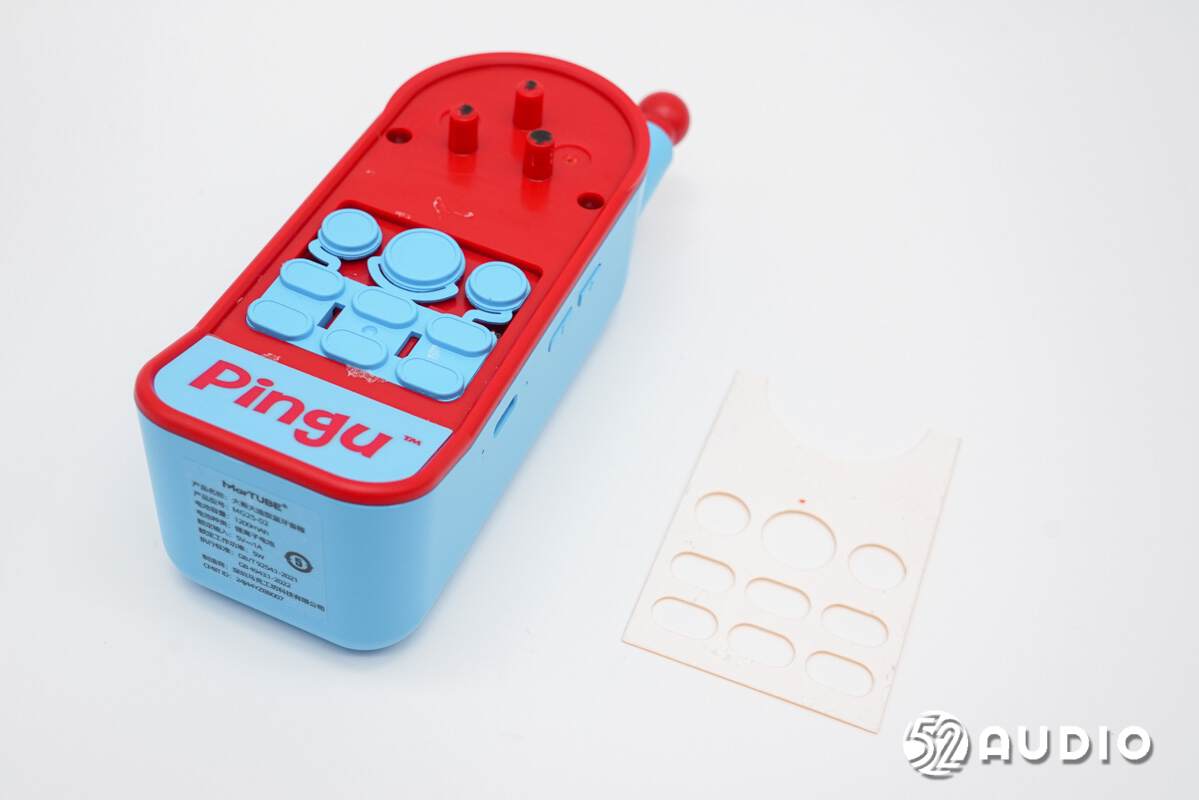

撕掉功能按键区域的贴纸。

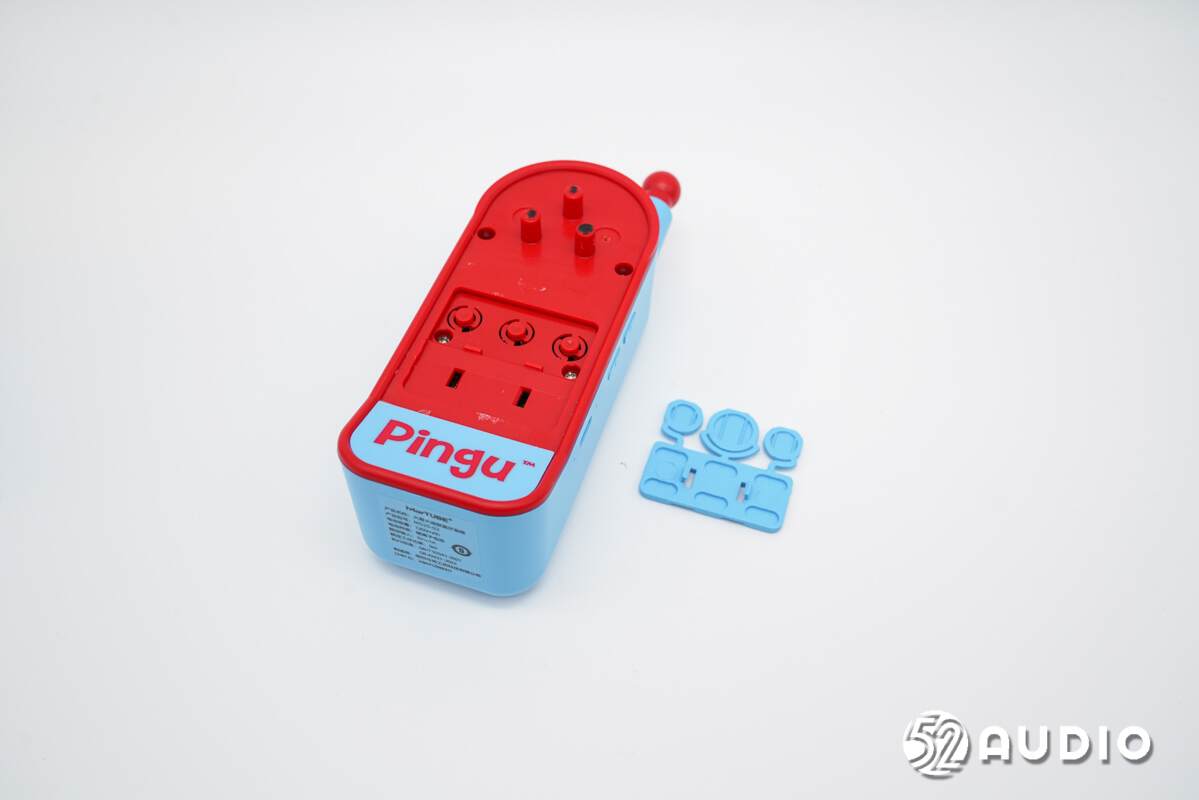

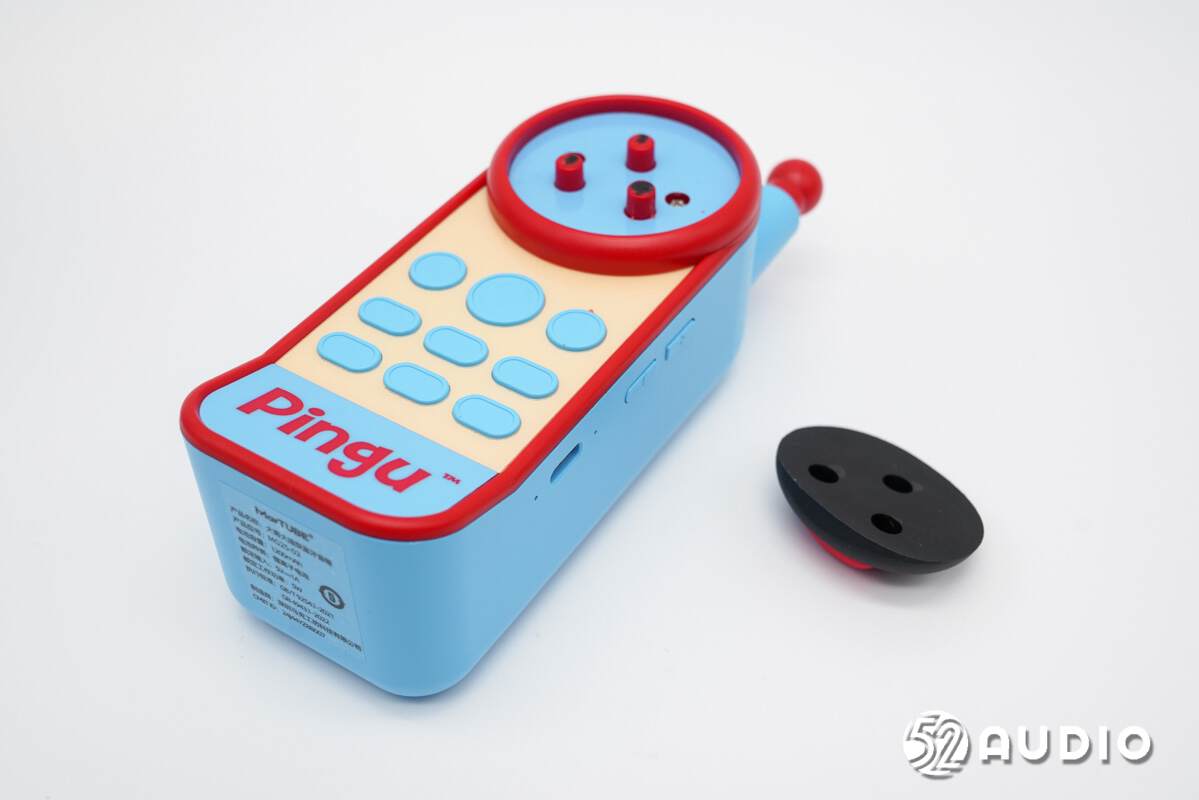

拆掉功能按键键帽，下方同样隐藏有固定螺丝。

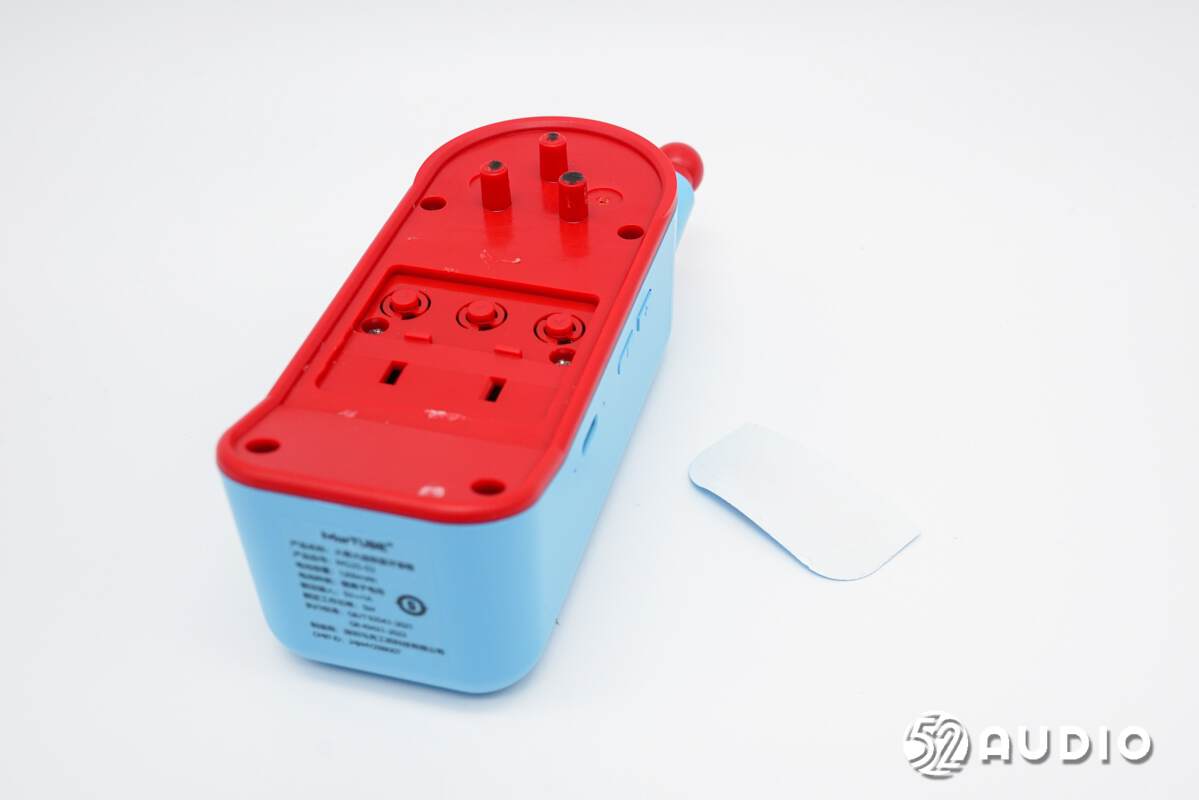

撕掉Pingu LOGO贴纸，下方还有固定螺丝。

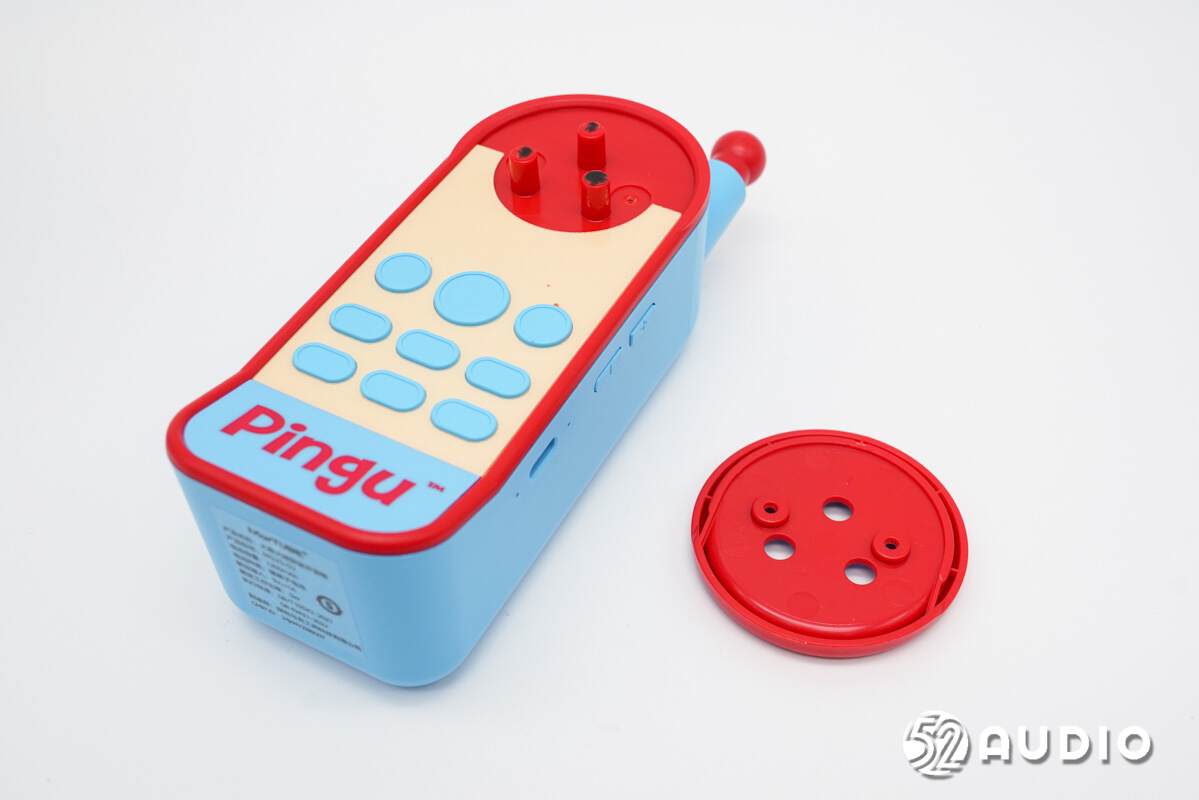

卸掉所有螺丝，取掉盖板。

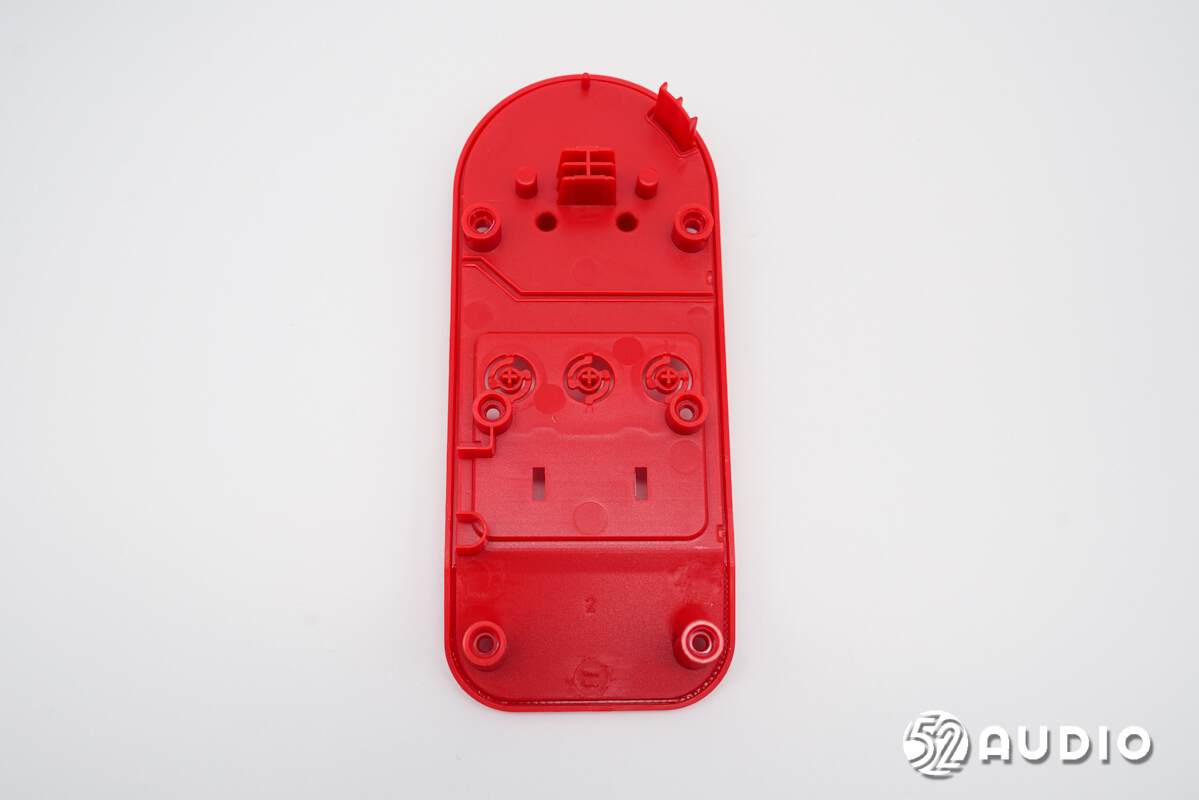

盖板内侧结构一览。

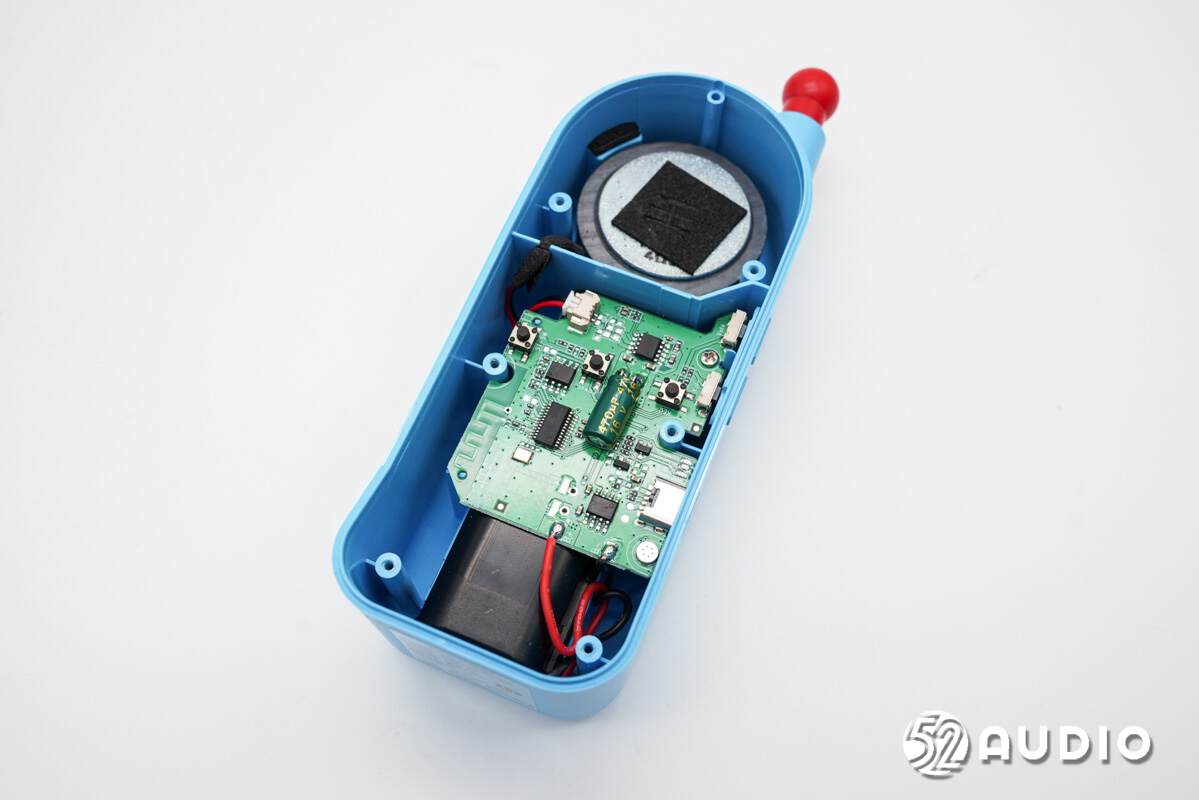

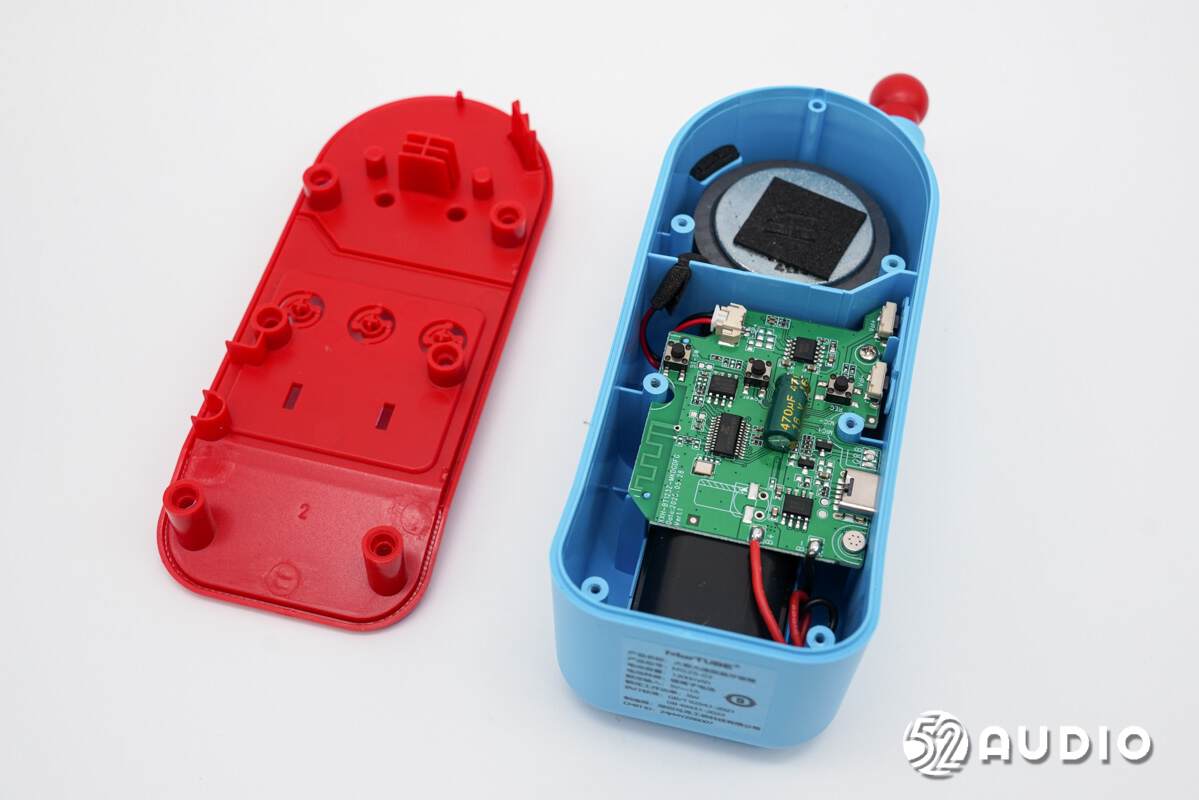

腔体内部结构一览。上层主板通过螺丝固定，扬声器位于独立音腔内。

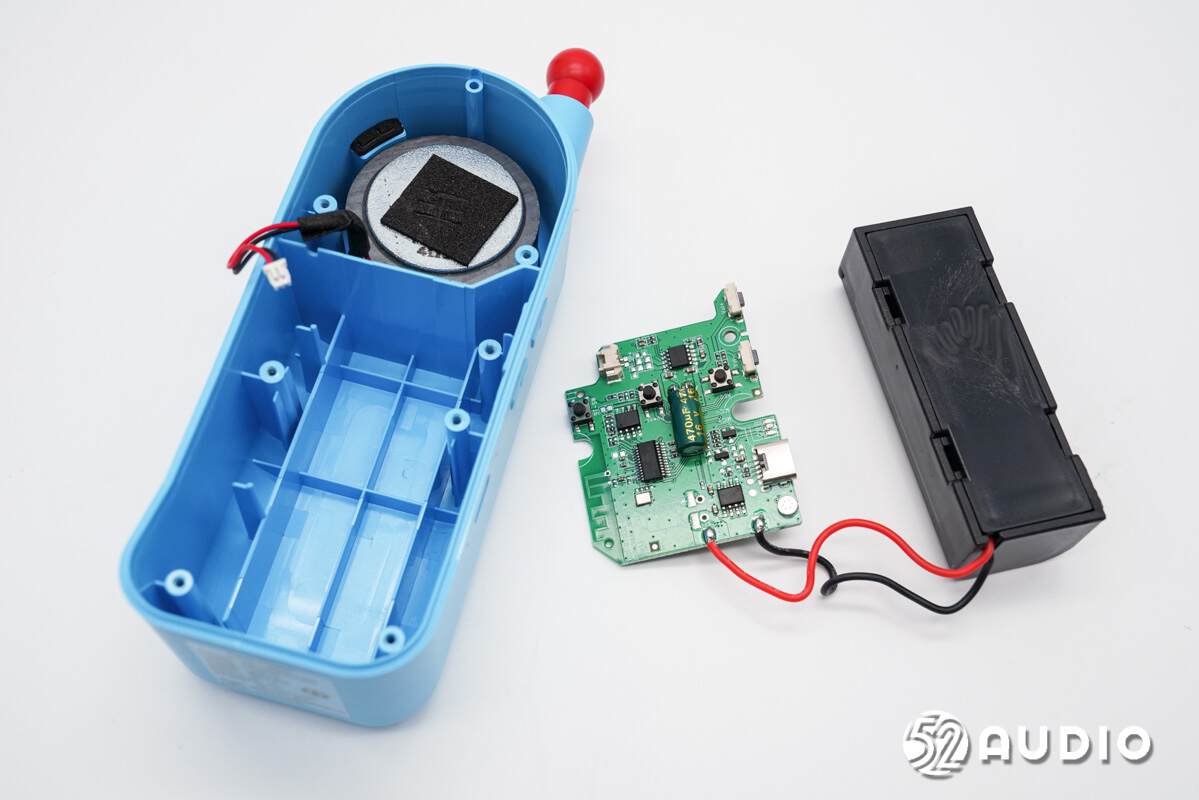

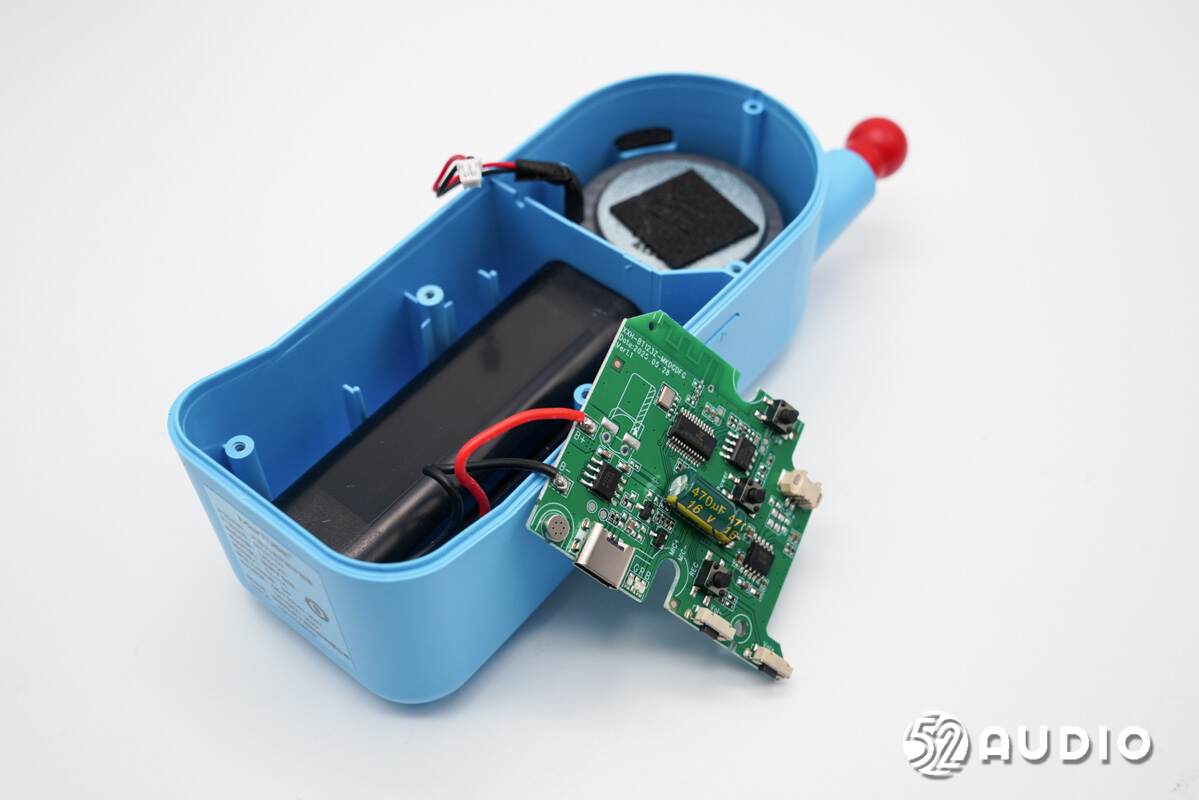

卸掉螺丝，取出主板，下方设置独立的电池仓。电池导线与主板焊接。

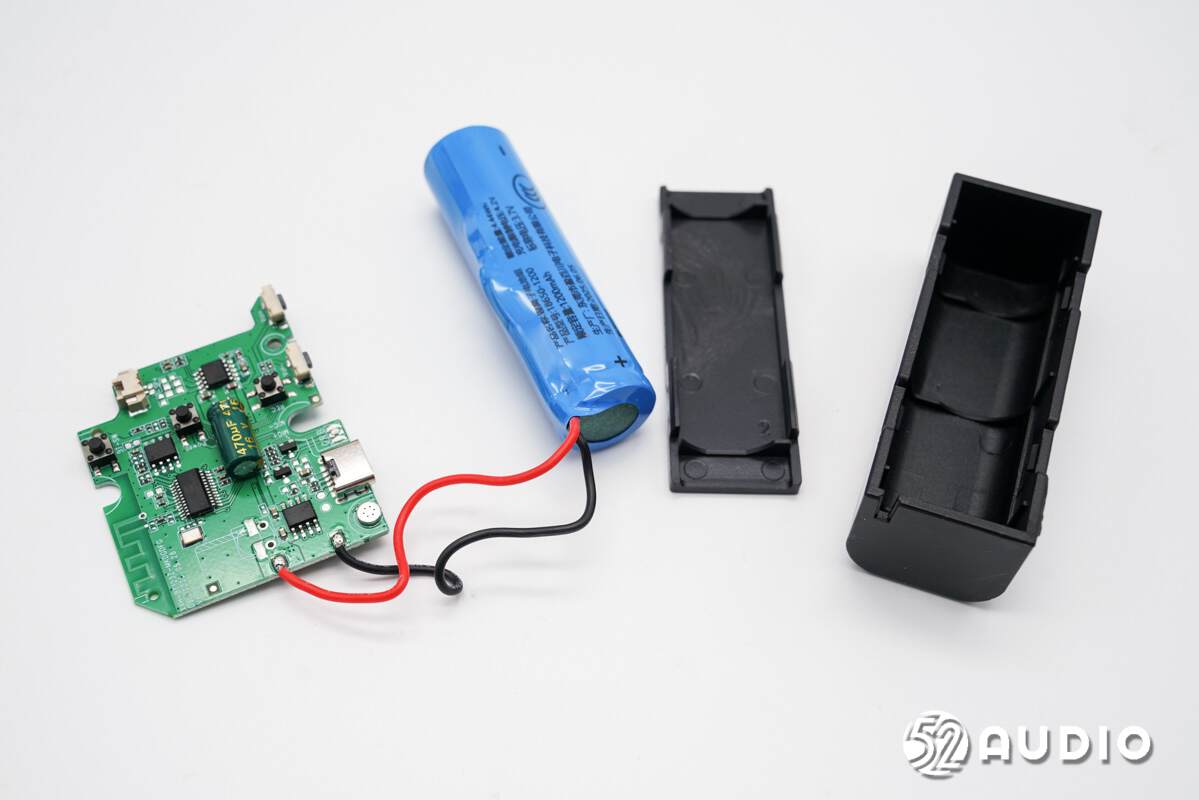

取出电池仓结构。

打开电池仓，内部设置有18650圆柱形锂电池。

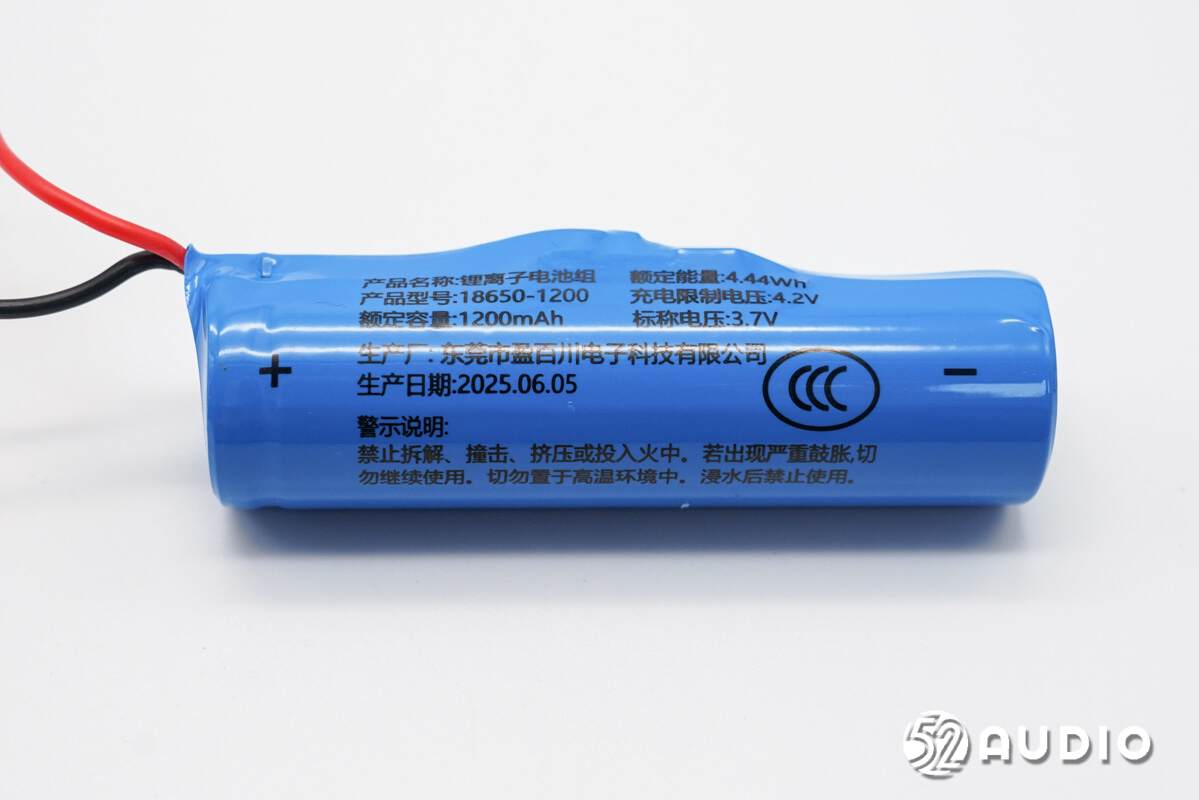

音箱内置锂离子电池组，型号：18650-1200，额定容量：1200mAh，额定能量：4.44Wh，充电限制电压：4.2V，标称电压：3.7V，生产厂：东莞市盈百川电子科技有限公司。

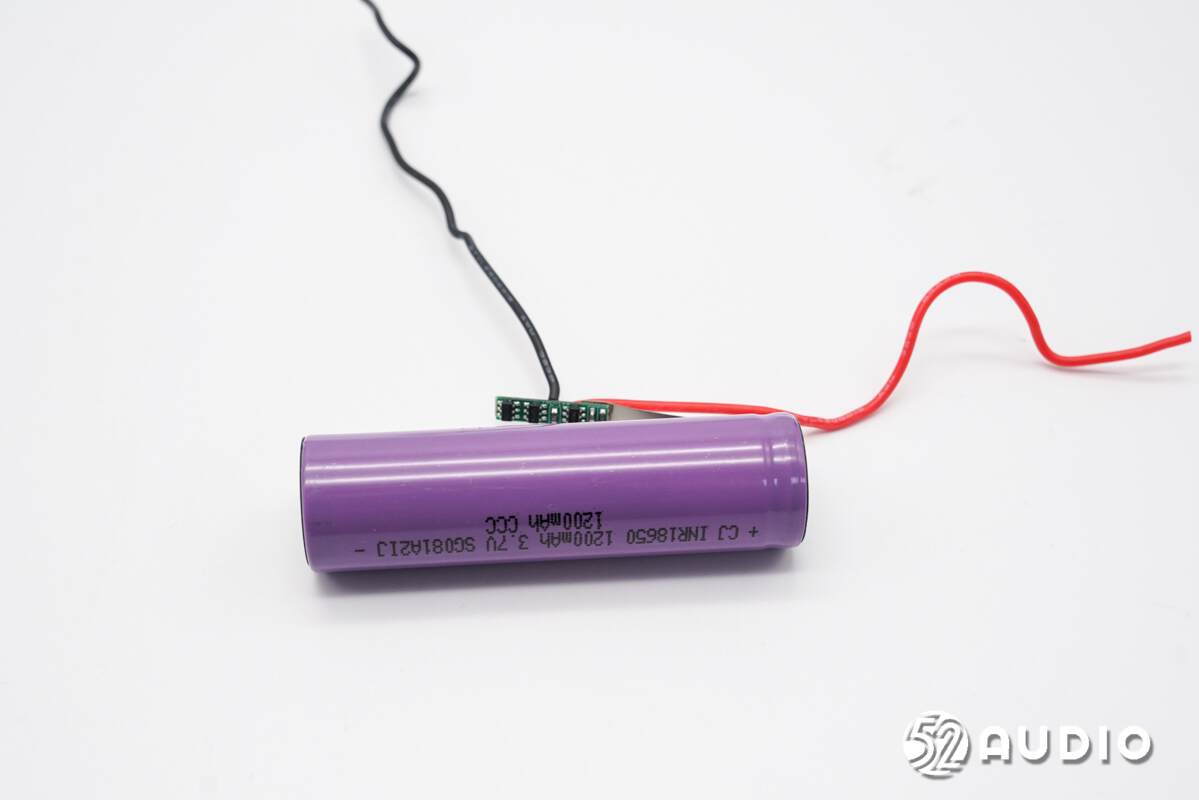

撕开外部蓝色塑胶保护，内部设置有电池保护板。

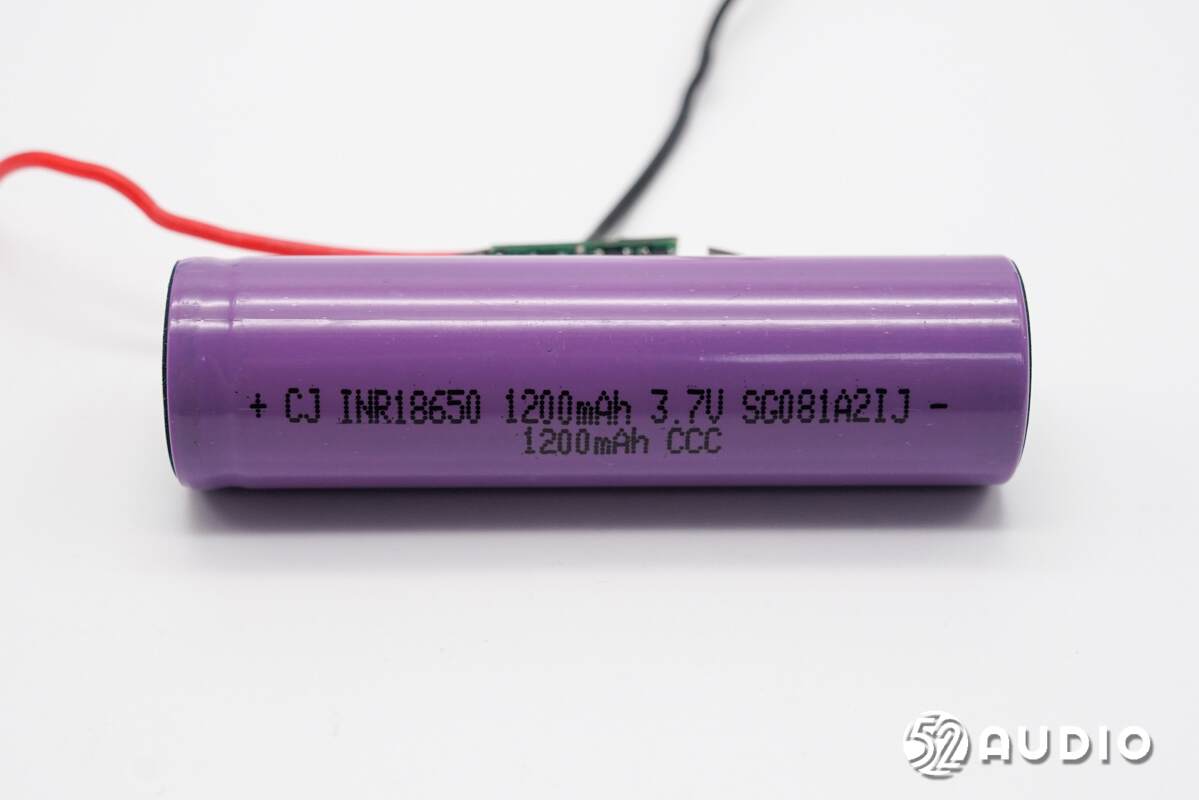

电芯上丝印信息一览。

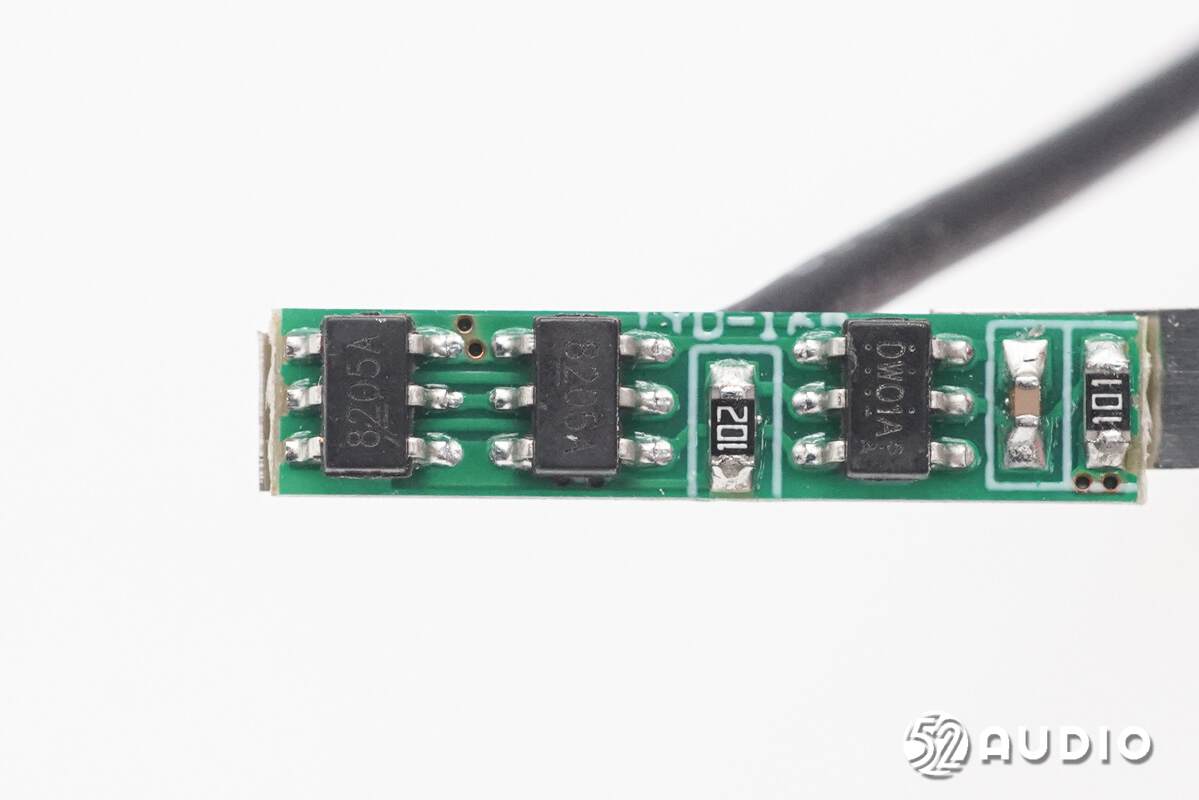

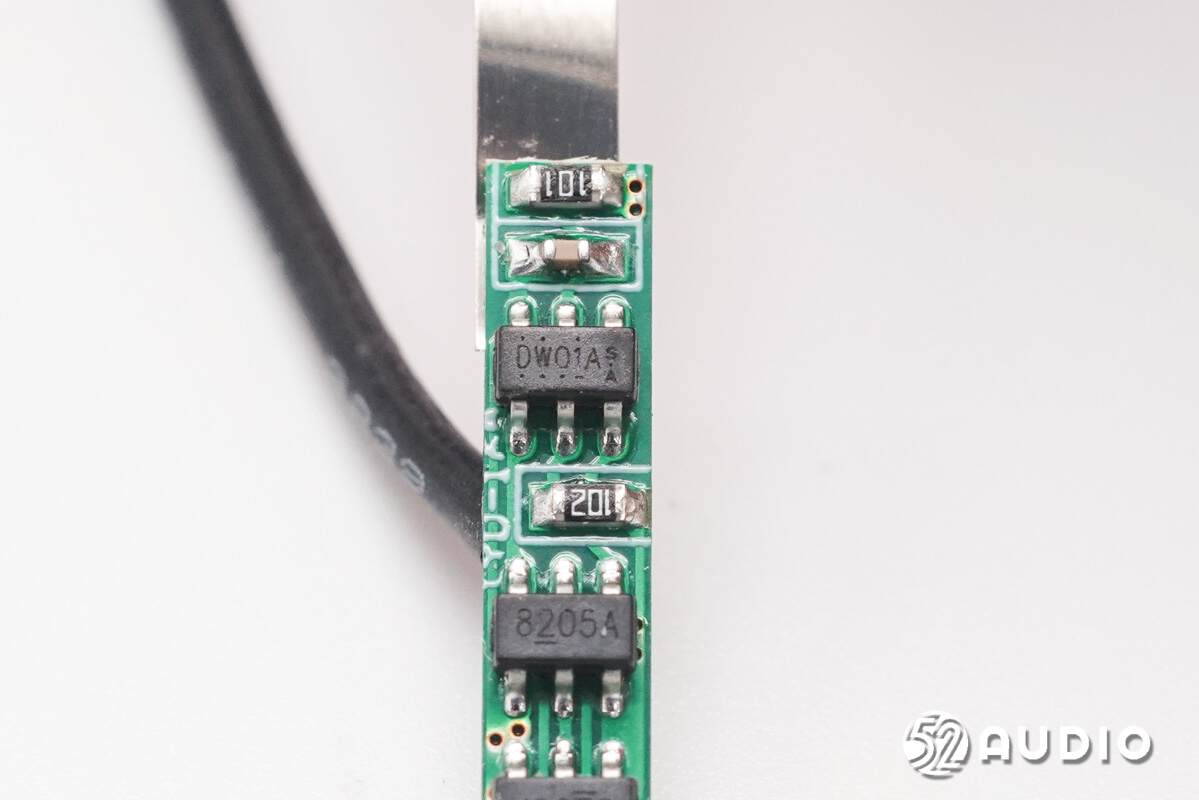

电池保护板电路一览。

两颗丝印8205A的MOS管。

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

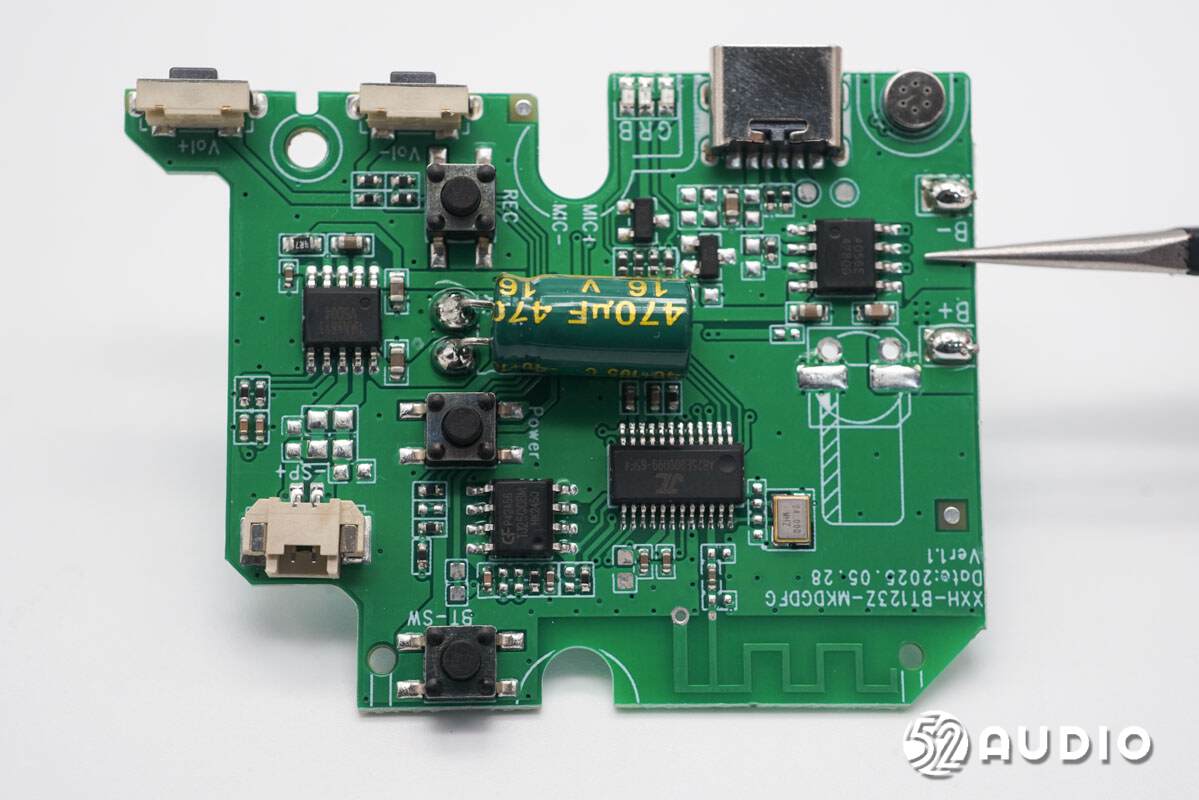

音箱主板一侧电路一览。

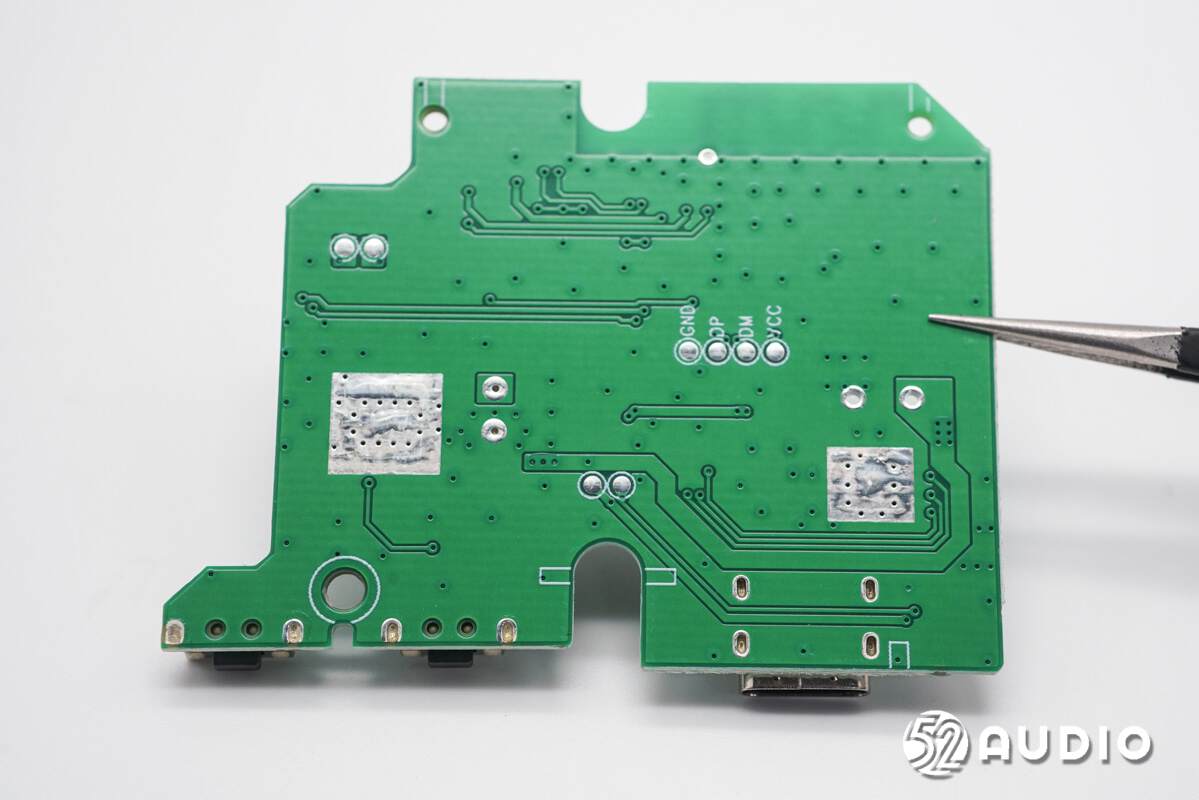

音箱主板另外一侧电路一览。

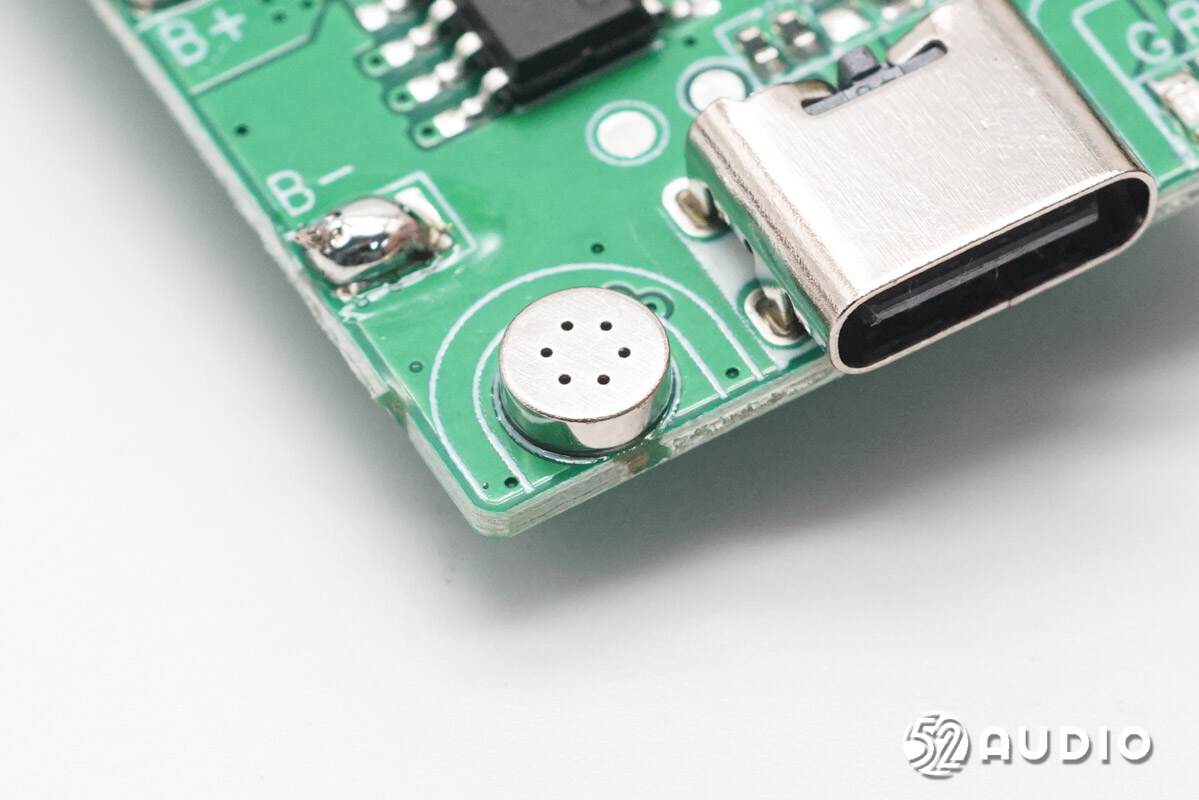

驻极体麦克风特写，用于蓝牙语音通话功能拾音。

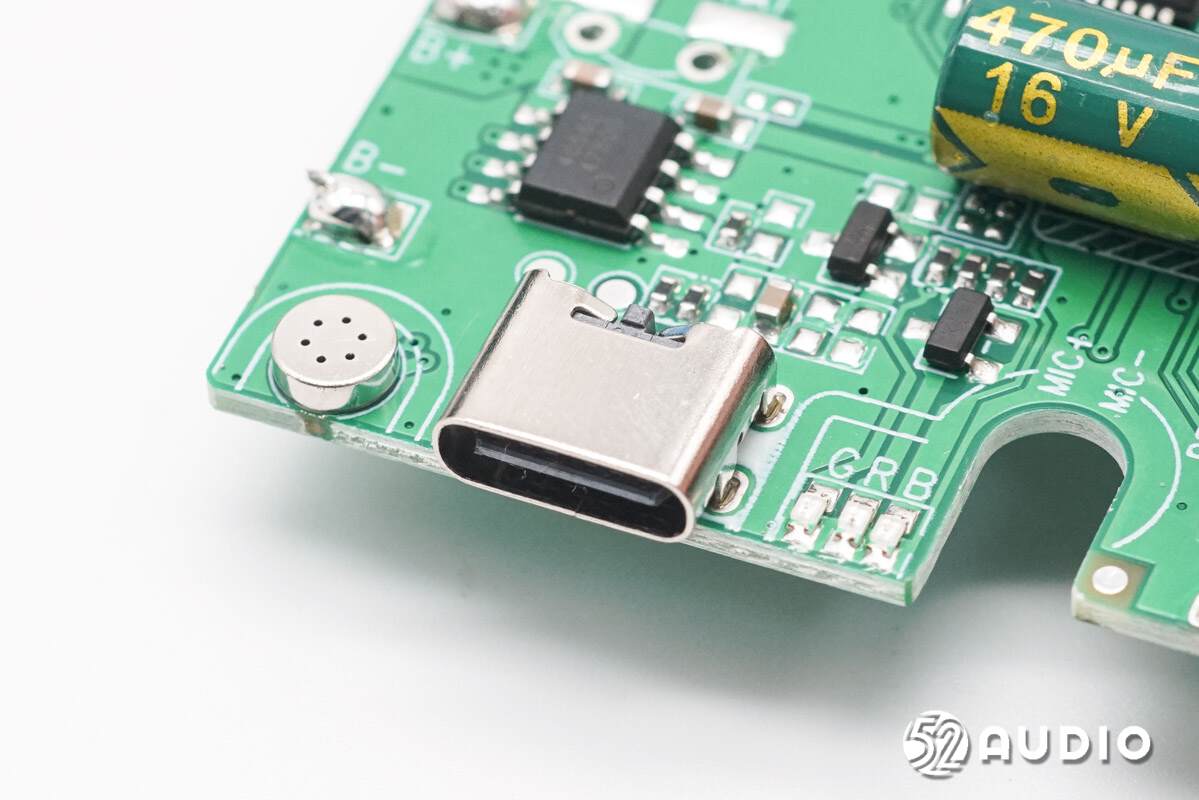

Type-C充电母座特写。右侧设置有三颗不同颜色的LED指示灯。

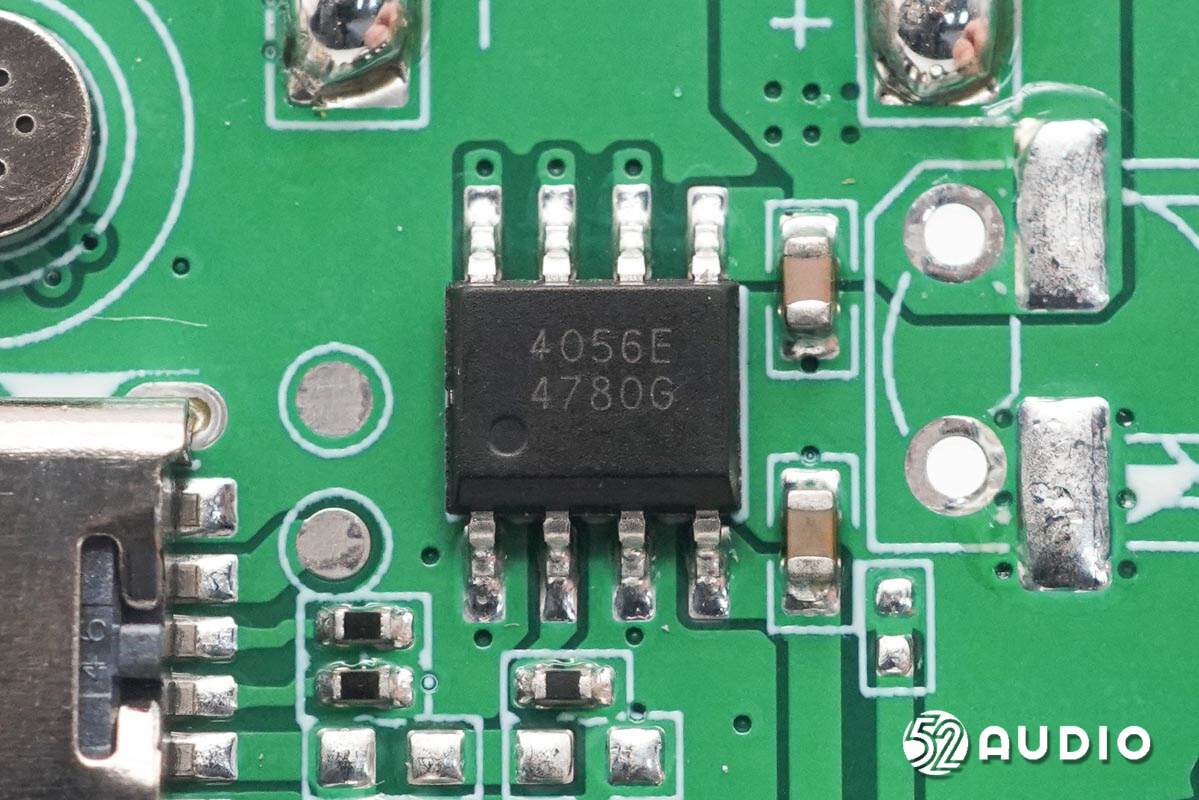

丝印4056E的锂电池充电芯片。

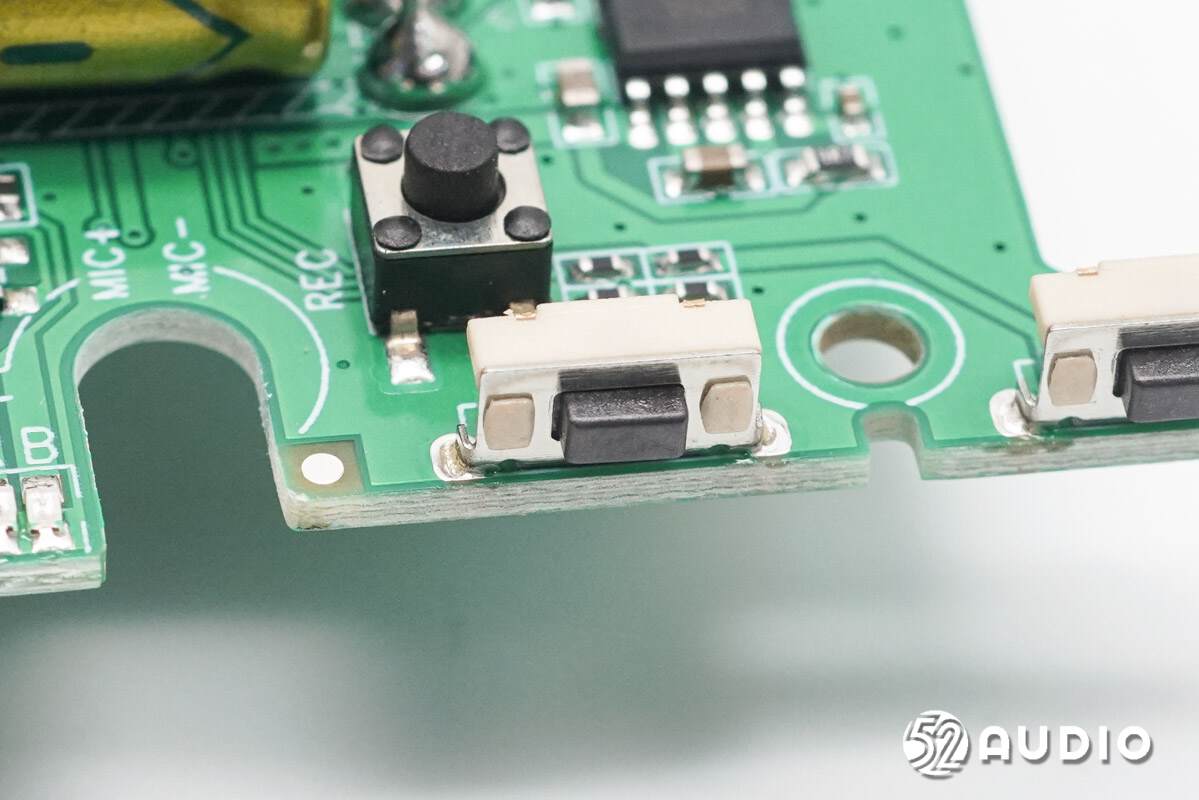

音量控制的功能按键特写，两颗采用了相同规格。

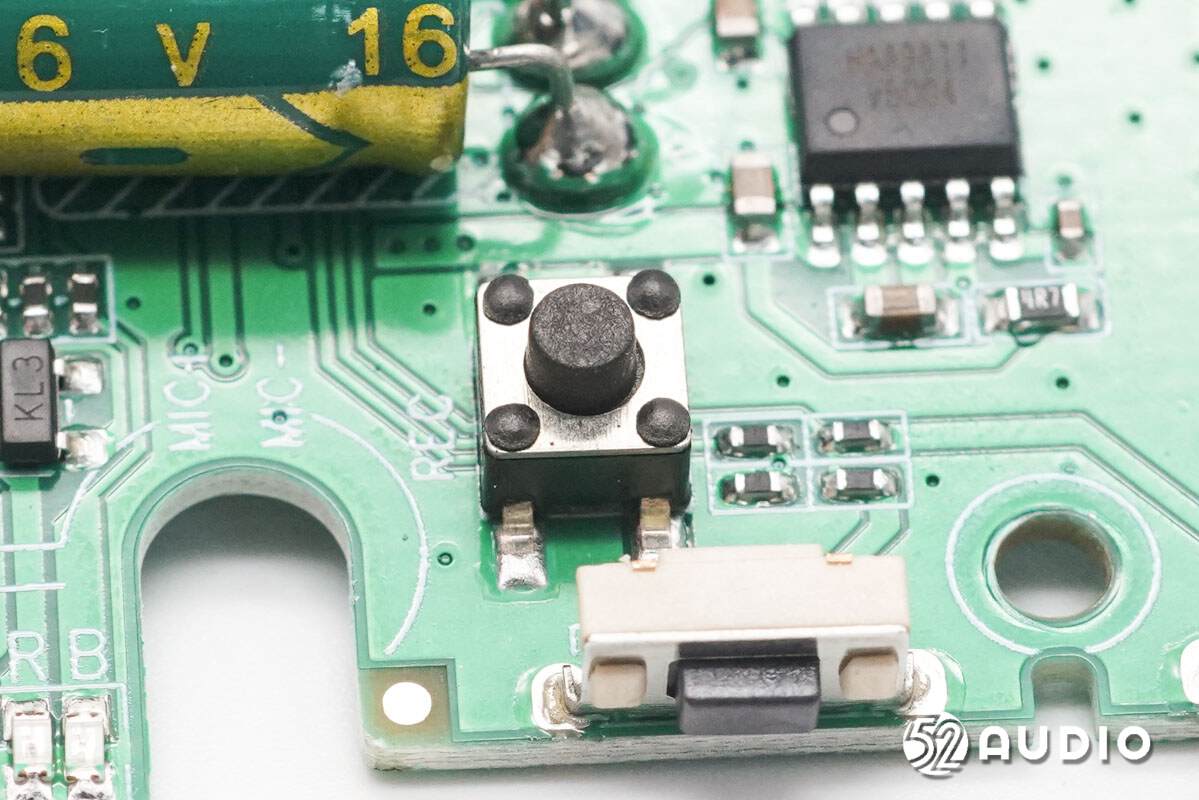

录音按键特写，正面三颗采用了相同规格。

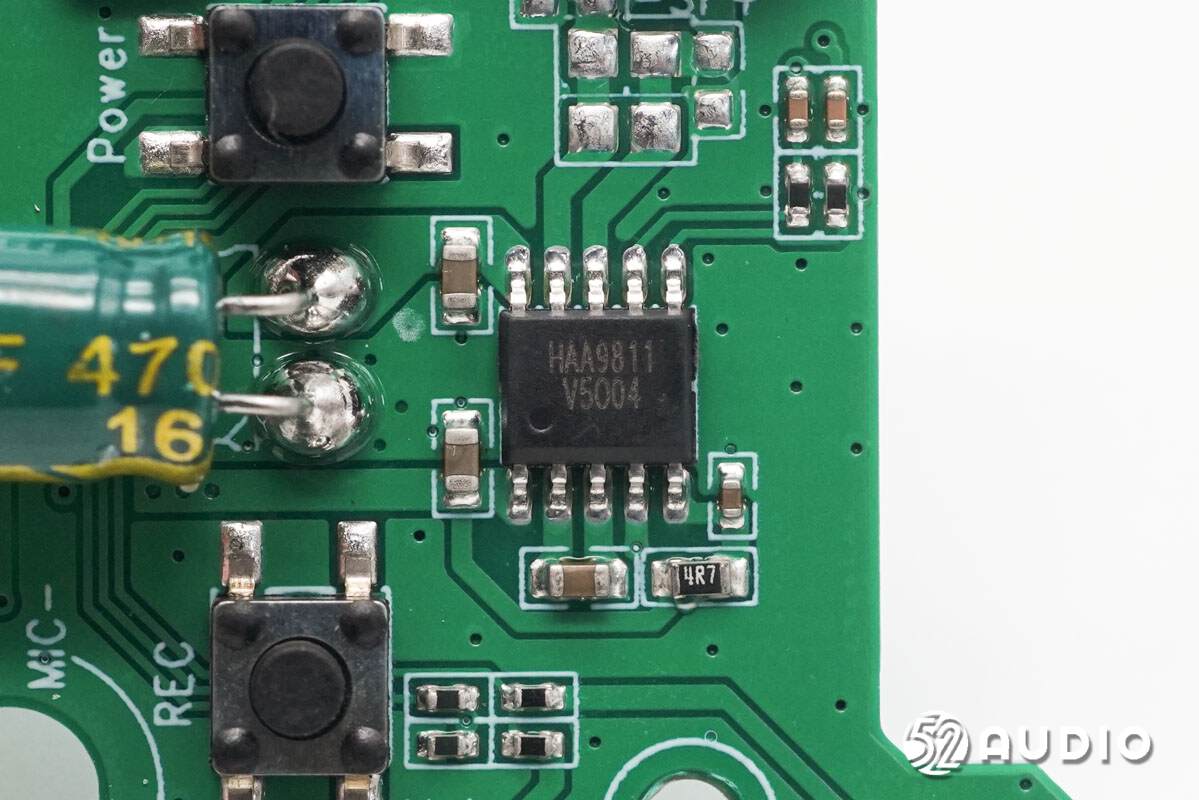

HYNITRON海栎创HAA9811单声道音频功率放大器，用于扬声器驱动。

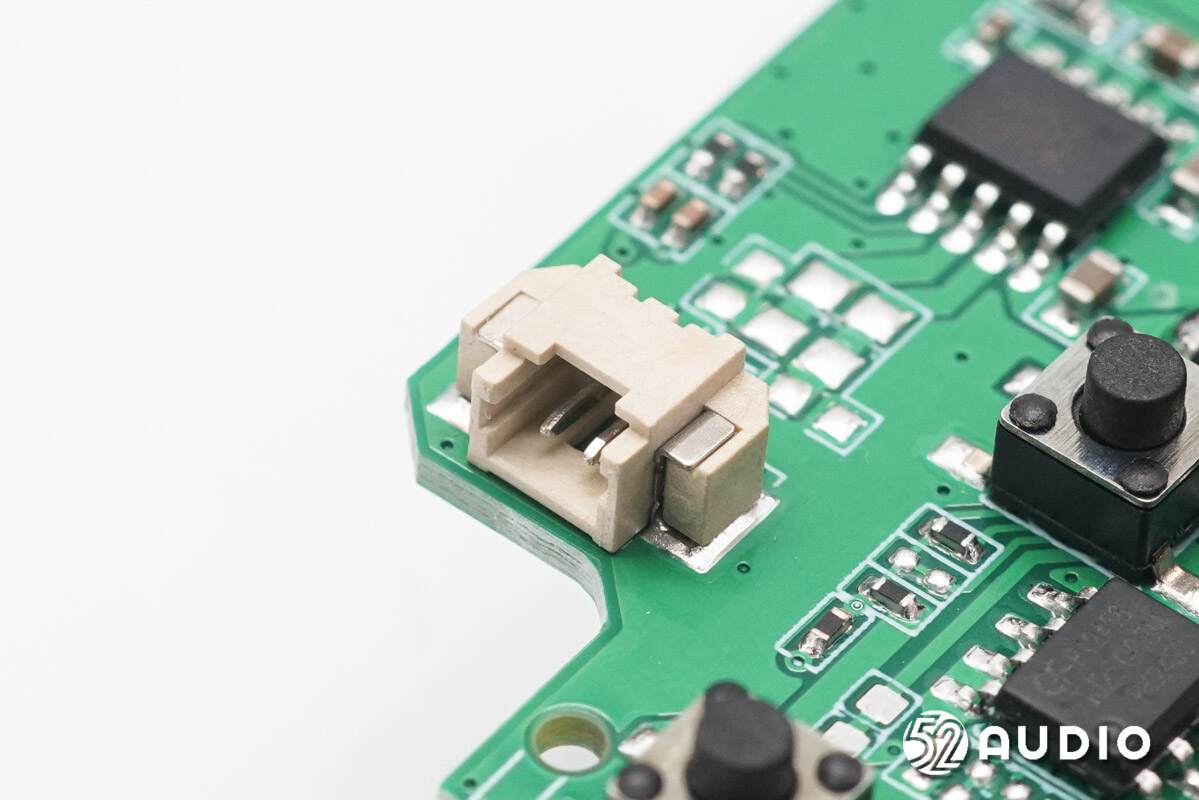

连接扬声器的导线插座特写。

ChinaFlash中天弘宇TJ25Q08M闪存，用于存储数据信息。

JL杰理AC6965E蓝牙音频SoC，用于无线连接和音频数据处理。

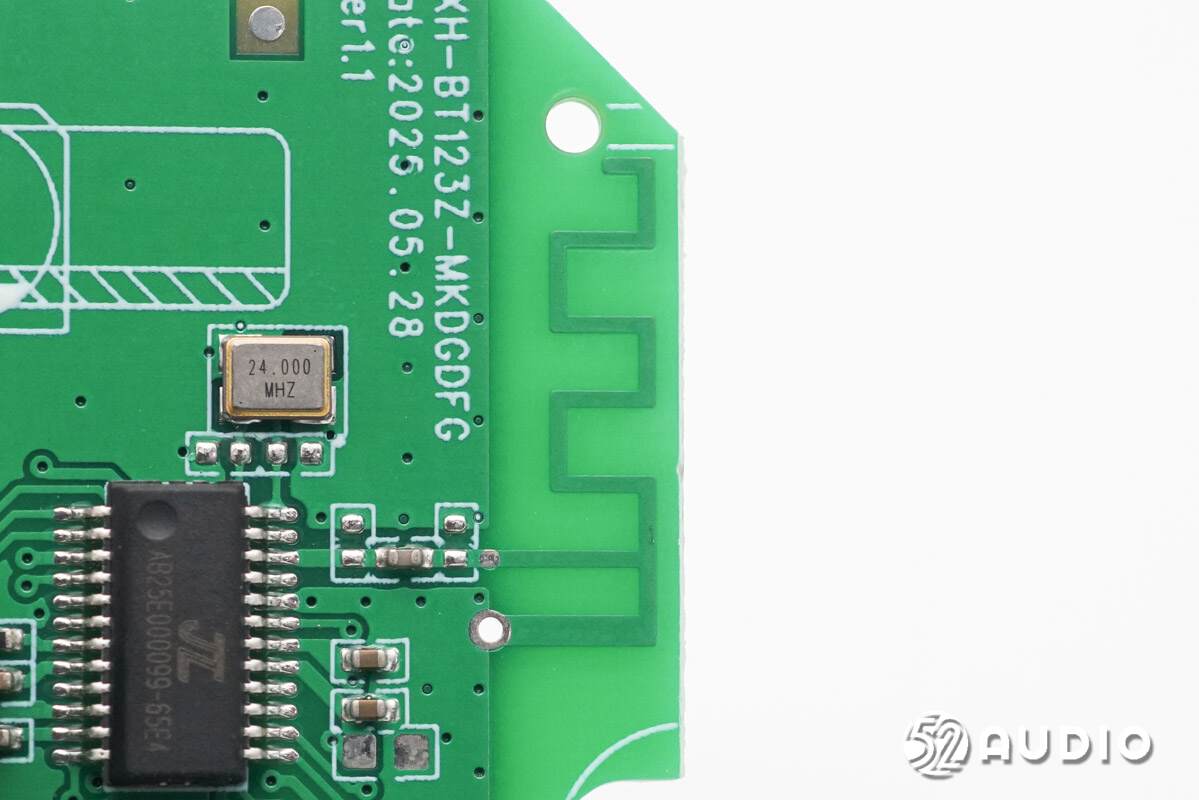

24.000MHZ的晶振特写，为蓝牙芯片提供时钟。

板载蓝牙天线特写。

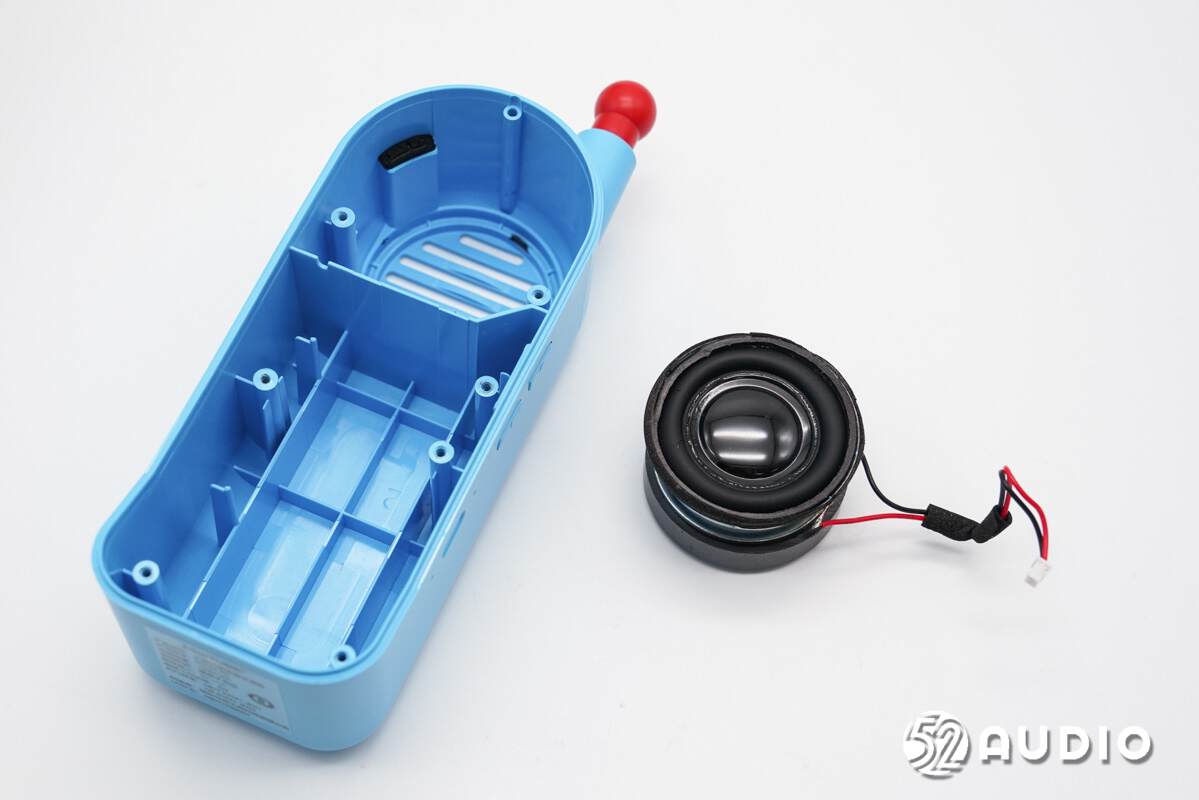

取出腔体内部的扬声器。

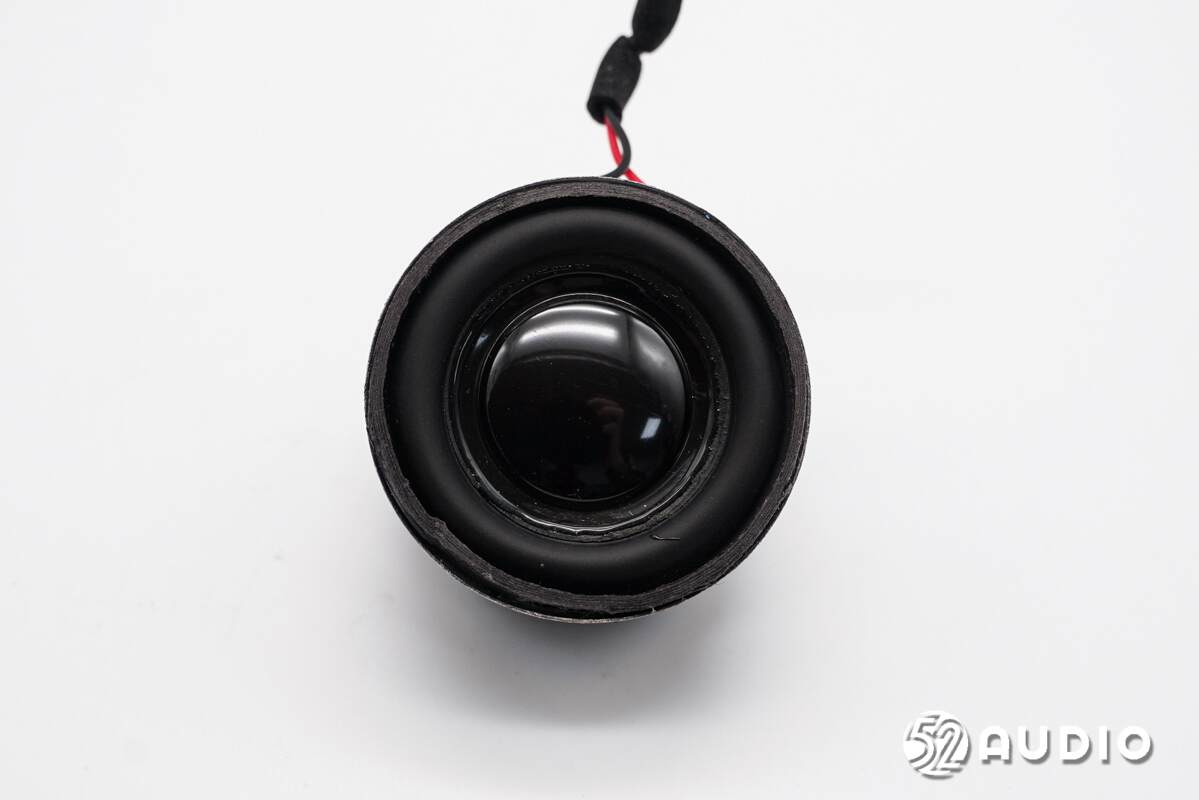

音箱内置动圈喇叭正面振膜特写。

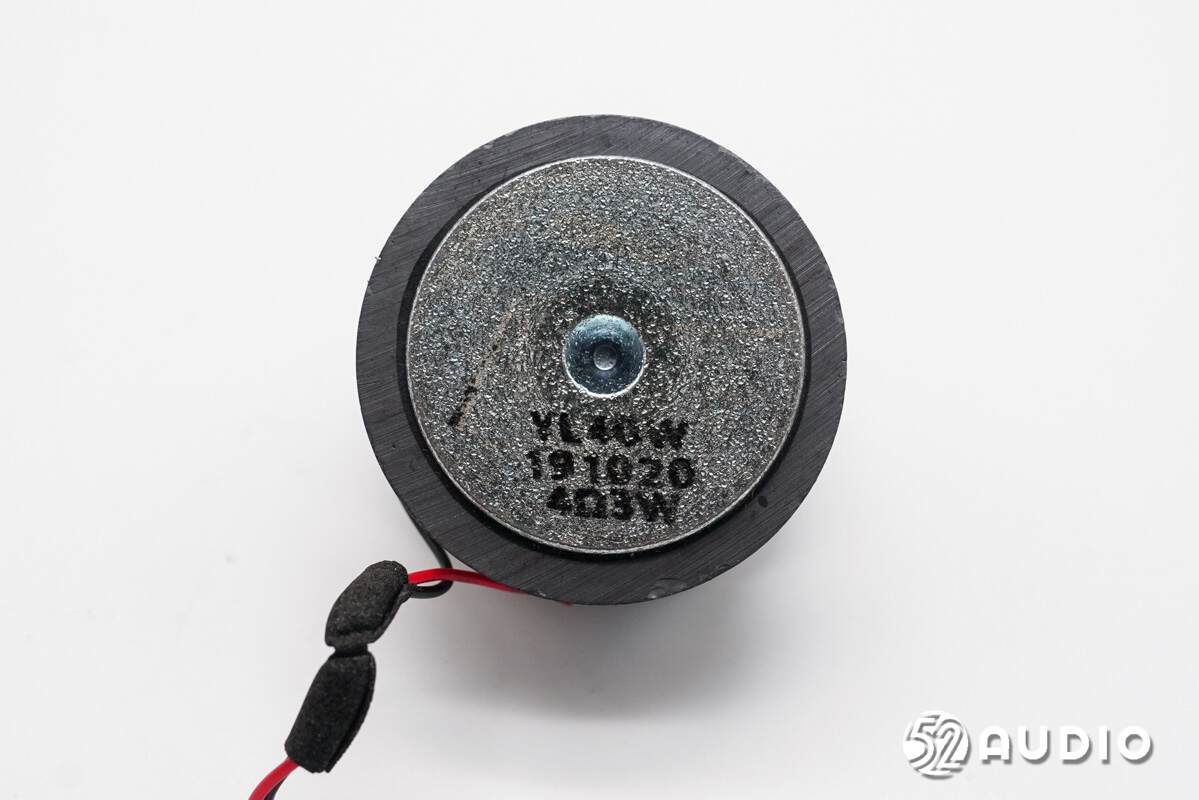

音箱内置动圈喇叭背面T铁特写，丝印参数信息，阻抗：4Ω，功率：3W。

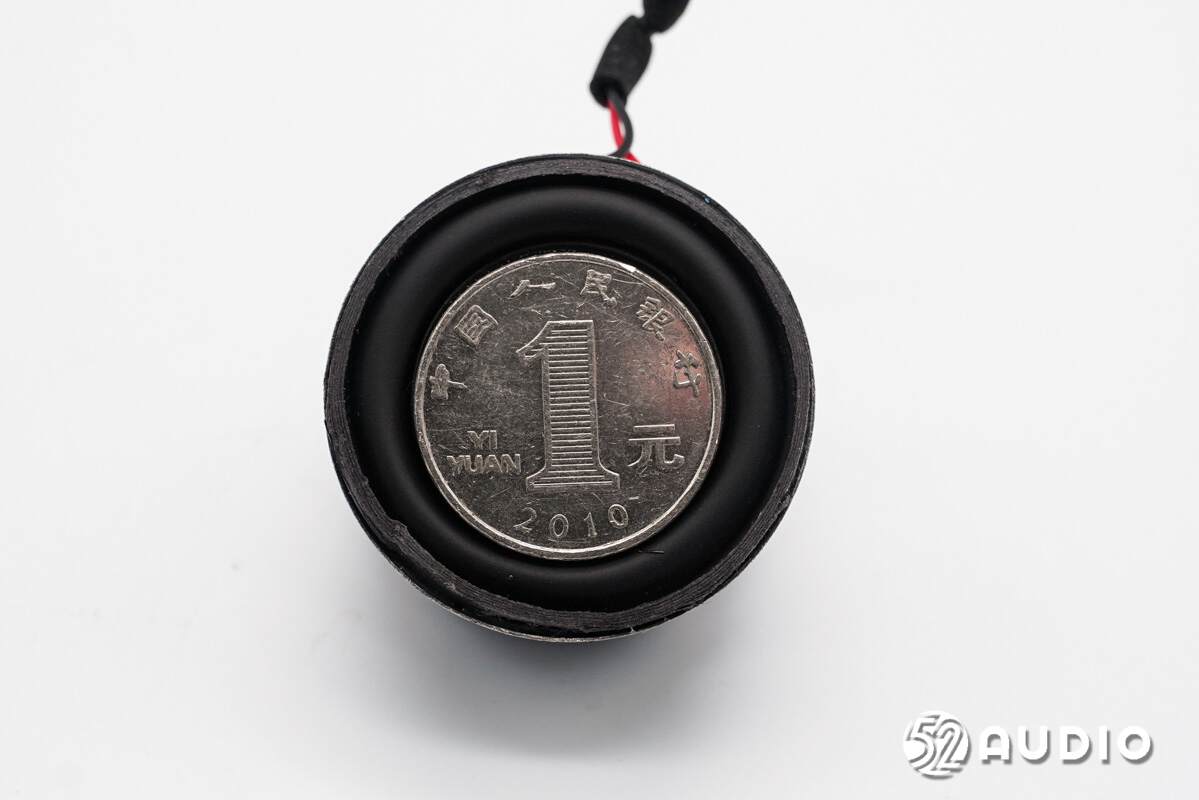

动圈喇叭与一元硬币大小对比。

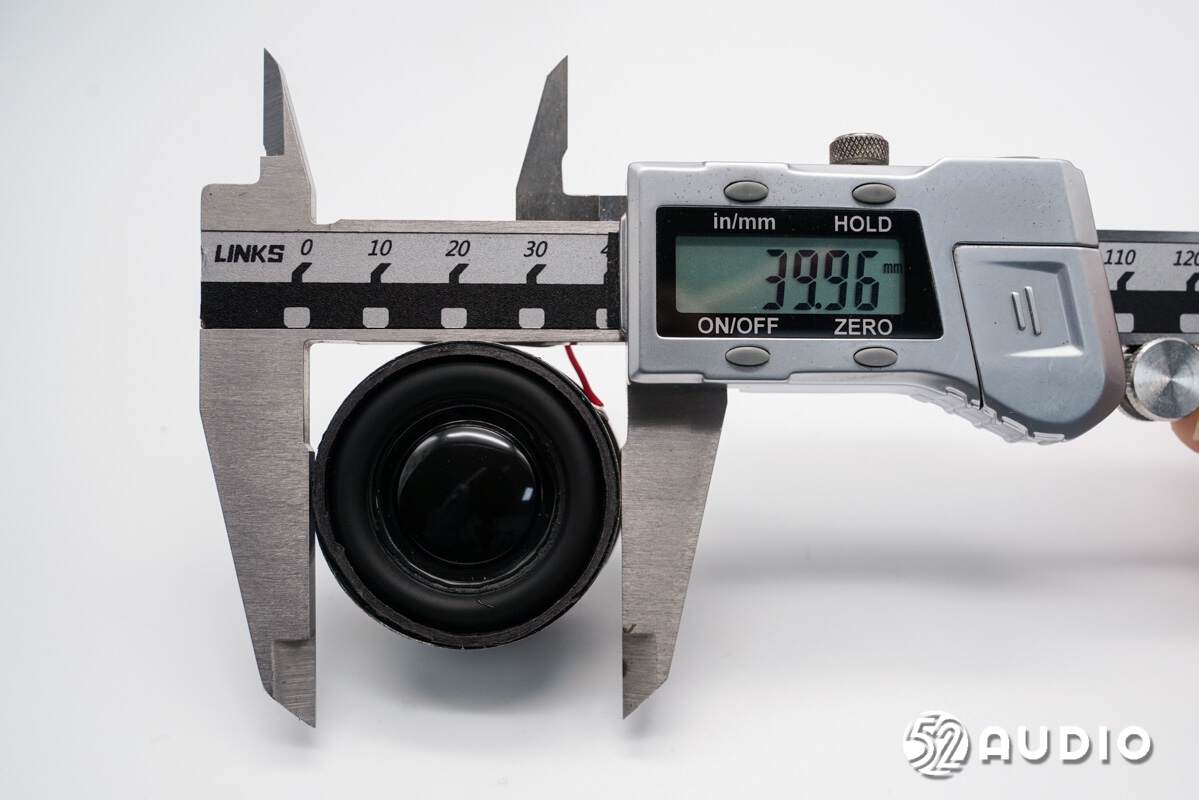

经我爱音频网实测，动圈喇叭直径约为40mm。

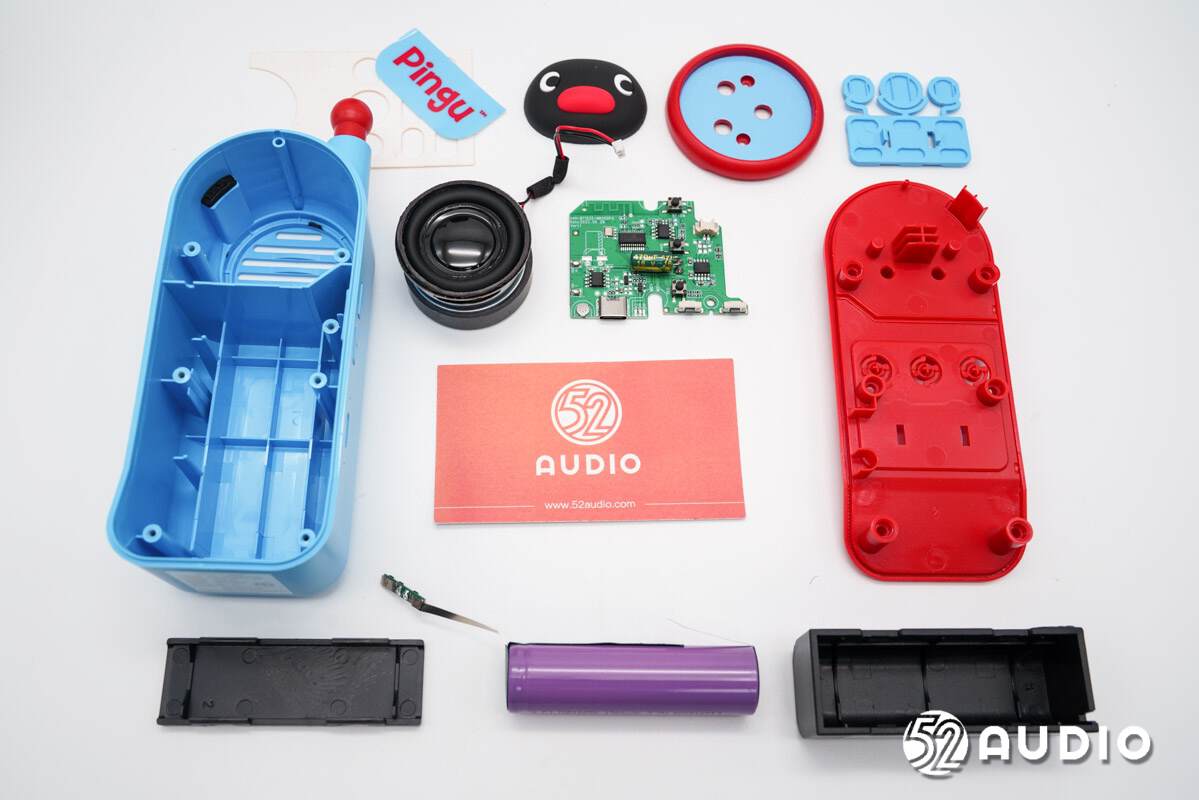

MARTUBE马克图布Pingu大哥大造型蓝牙音箱拆解全家福。

三、我爱音频网总结

MARTUBE马克图布Pingu大哥大造型蓝牙音箱在外观方面，采用了大哥大手机造型，立体公仔设计，体积轻巧便携，观感可爱有趣。音箱还设计有挂绳，使其能够更易于与潮流服饰搭配，成为独特的时尚配饰。

内部主要配置方面，搭载了盈百川1200mAh/3.7V圆柱形锂电池，内置40mm动圈喇叭和驻极体麦克风，采用了HYNITRON海栎创HAA9811单声道音频功率放大器，JL杰理AC6965E蓝牙音频SoC等方案。
