在锂电技术迭代加速的今天，“全极耳” 已从创新概念升级为高端电芯的核心标配。海四达深耕锂电领域二十余年，凭借对市场需求的敏锐洞察与技术研发的持续投入，打造了覆盖21700、18650等多规格的全极耳电芯系列，构建起 “高倍率、长寿命、高安全” 的产品矩阵。

电池交易网拿到了海四达INR21700-40PS全极耳电芯，这款电芯容量为4000mAh，标称电压3.6V，支持3C倍率快充和60A持续放电。下面就带来海四达INR21700-40PS全极耳电芯的拆解，一起看看内部的工艺和设计。

海四达INR21700-40PS全极耳电芯外观

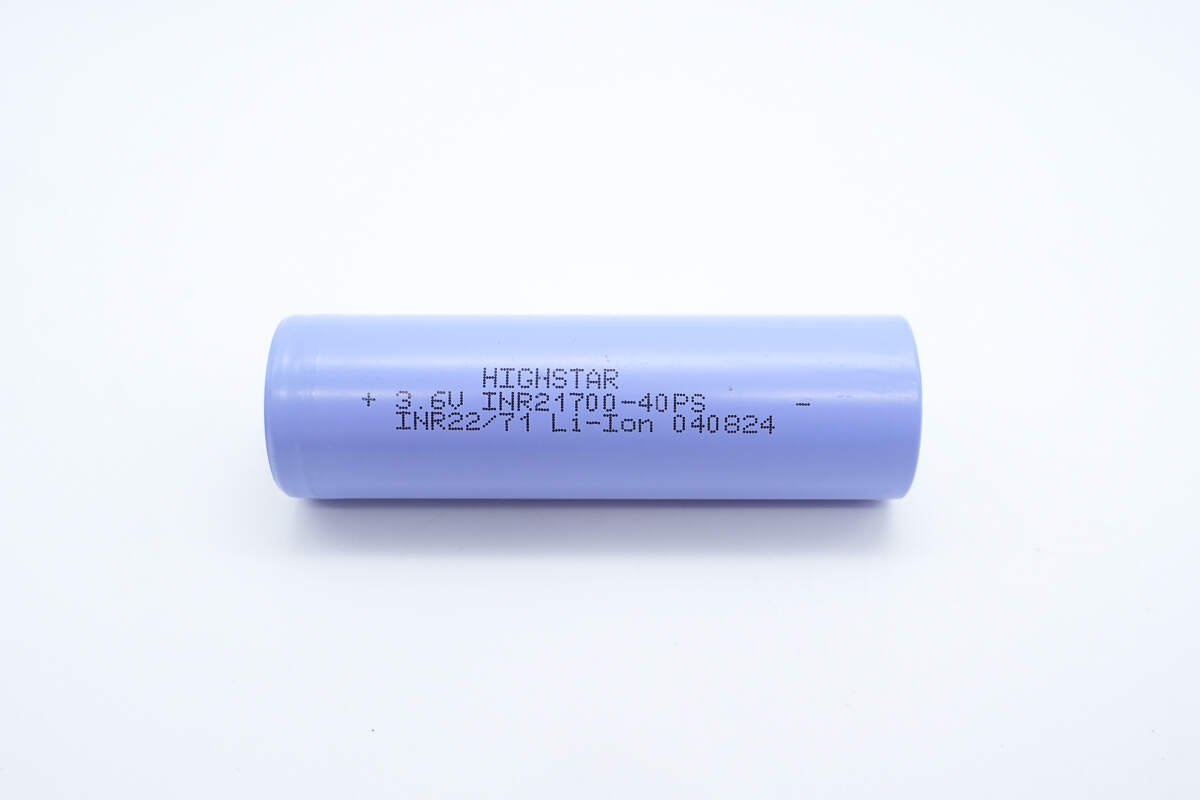

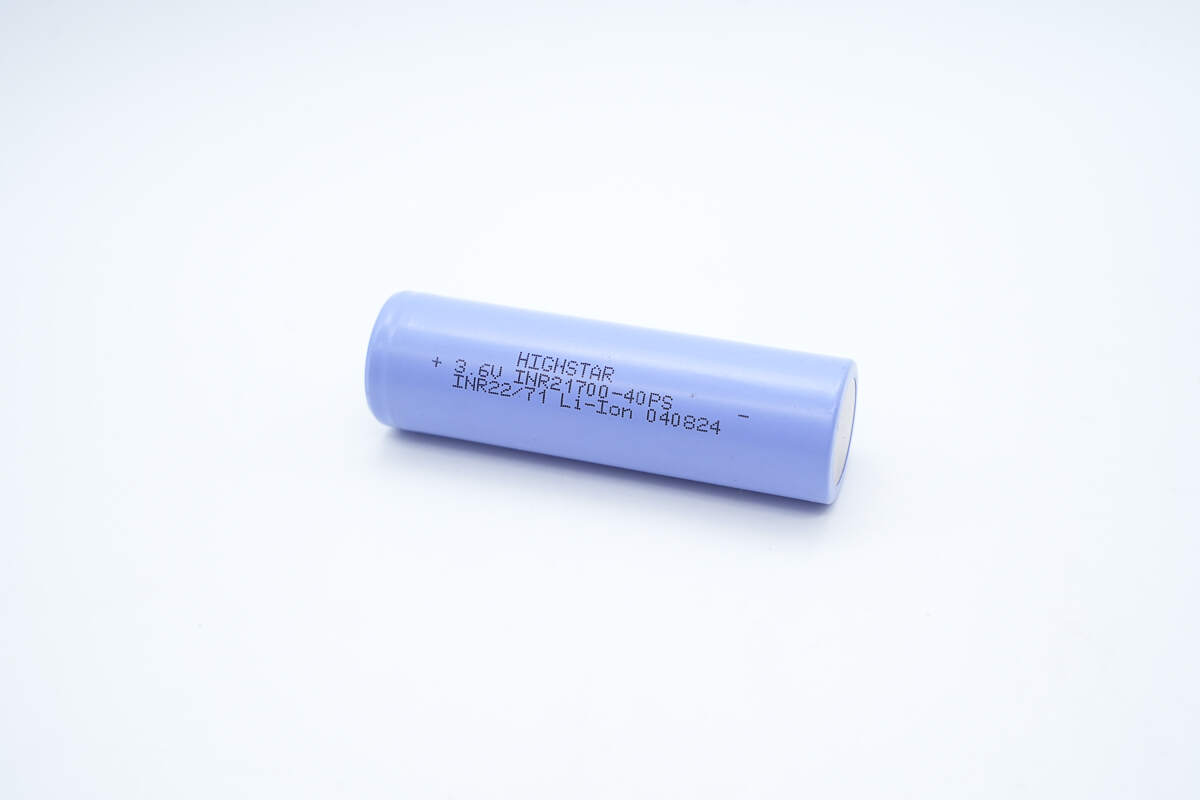

海四达INR21700-PS电芯采用紫色热缩膜，标注正负极和电芯信息。

电芯型号：INR21700-40PS，标称电压：3.6V。

电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

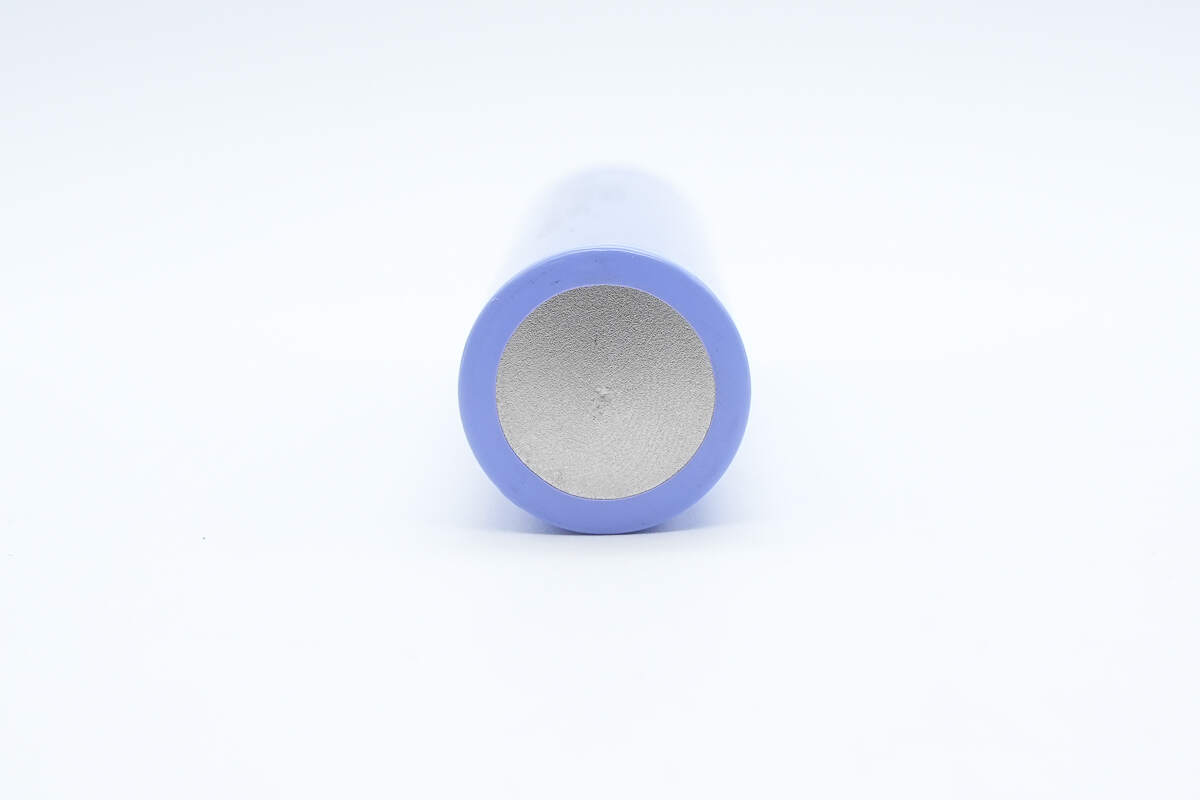

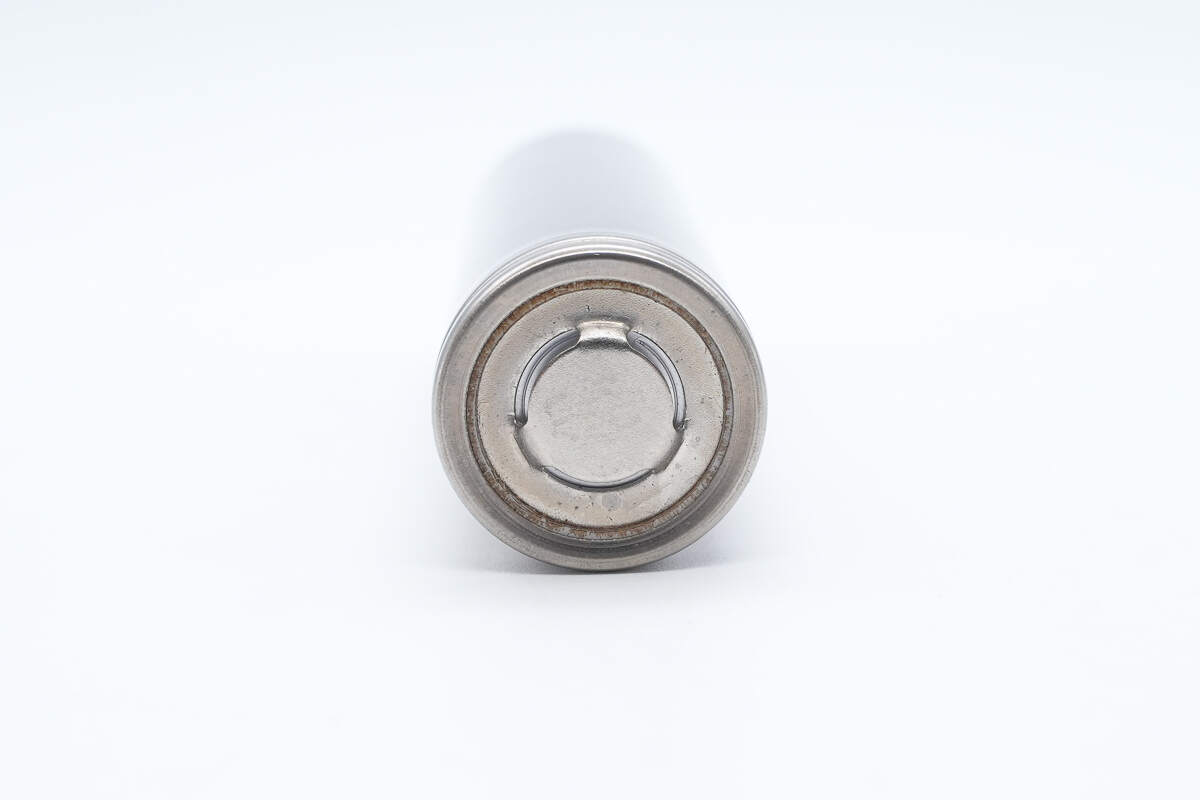

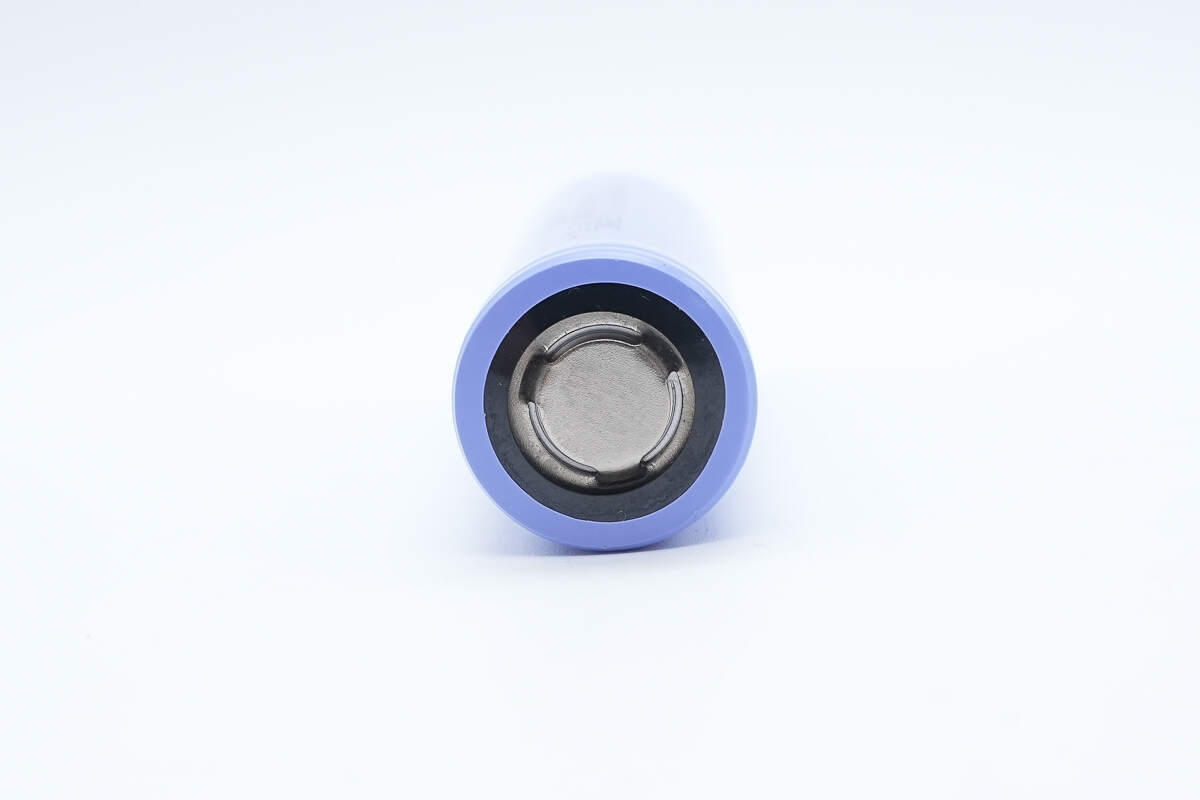

电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

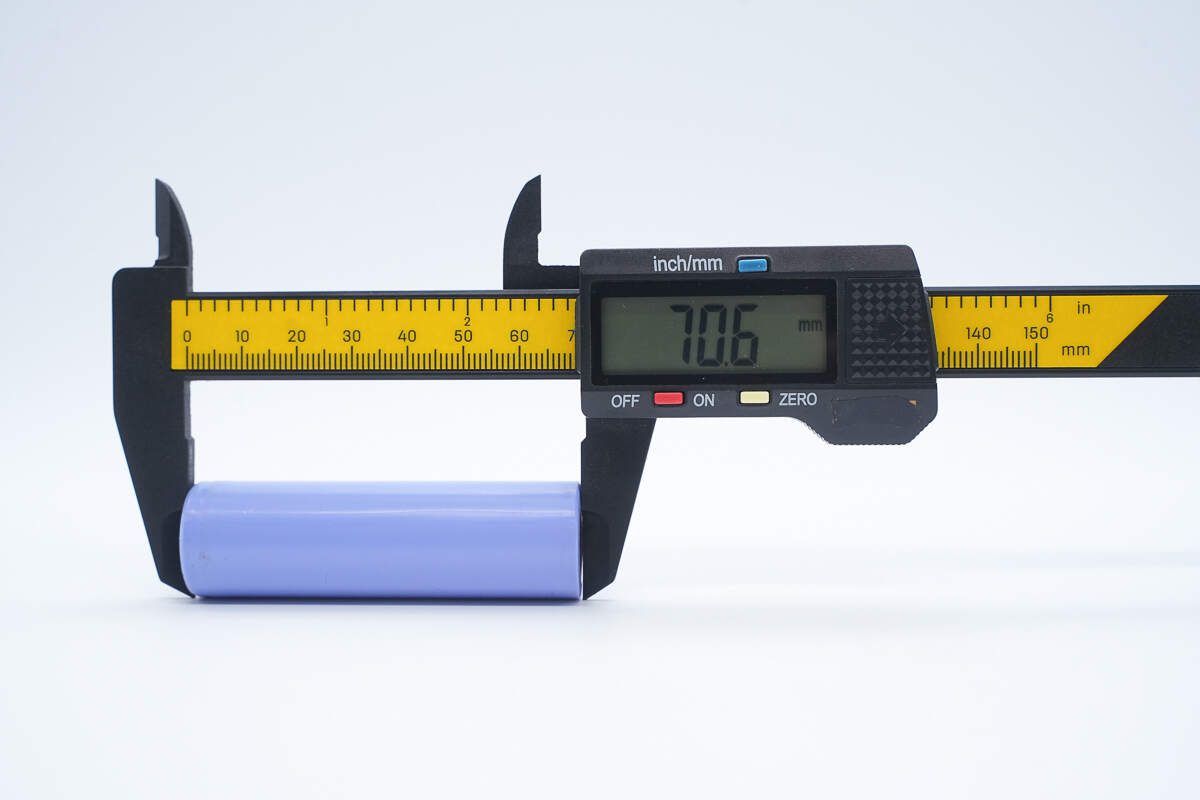

使用塑料卡尺测得电芯长度约为70.6mm。

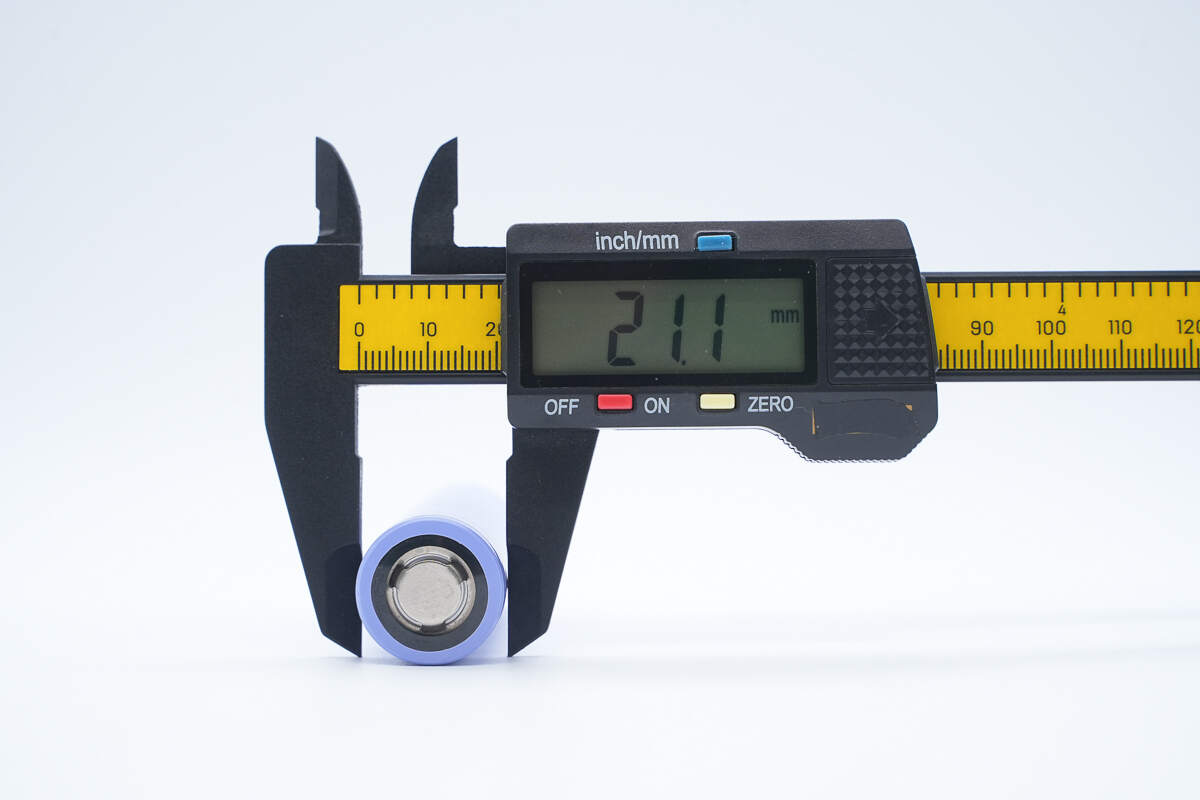

电芯直径约为21.1mm。

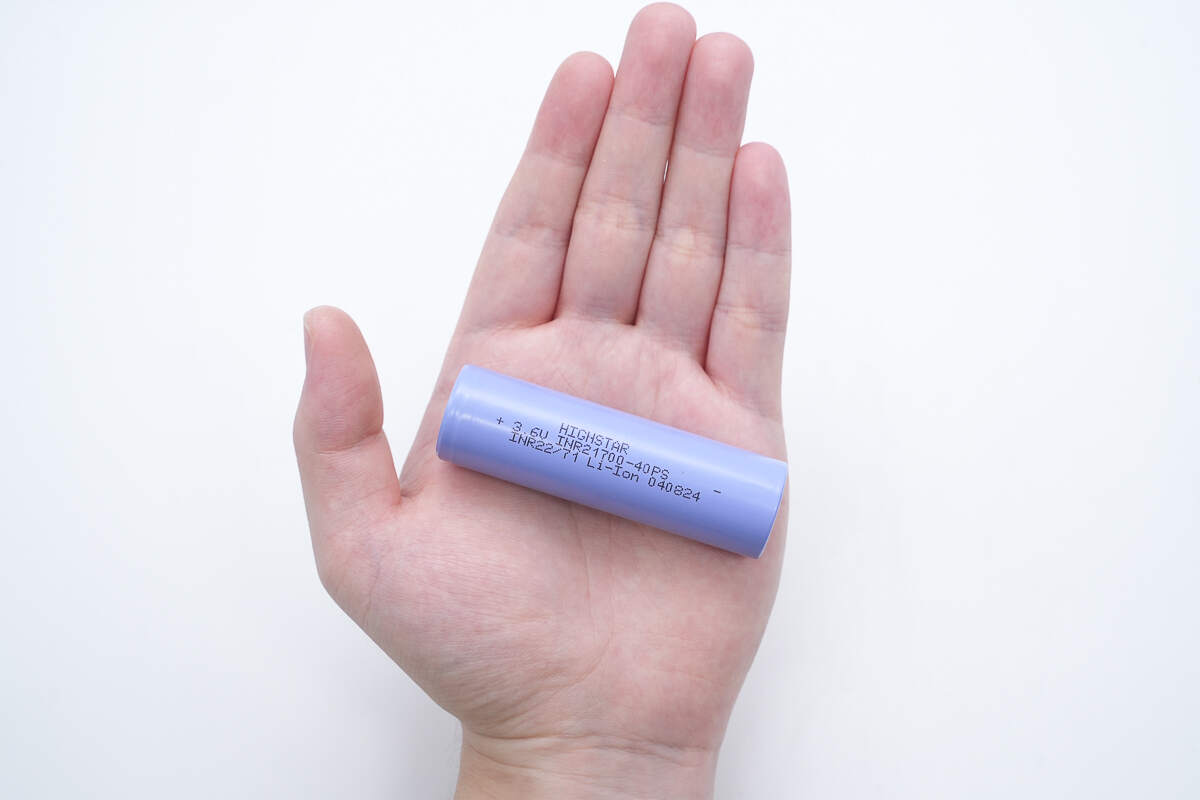

电芯拿在手上的大小直观感受。

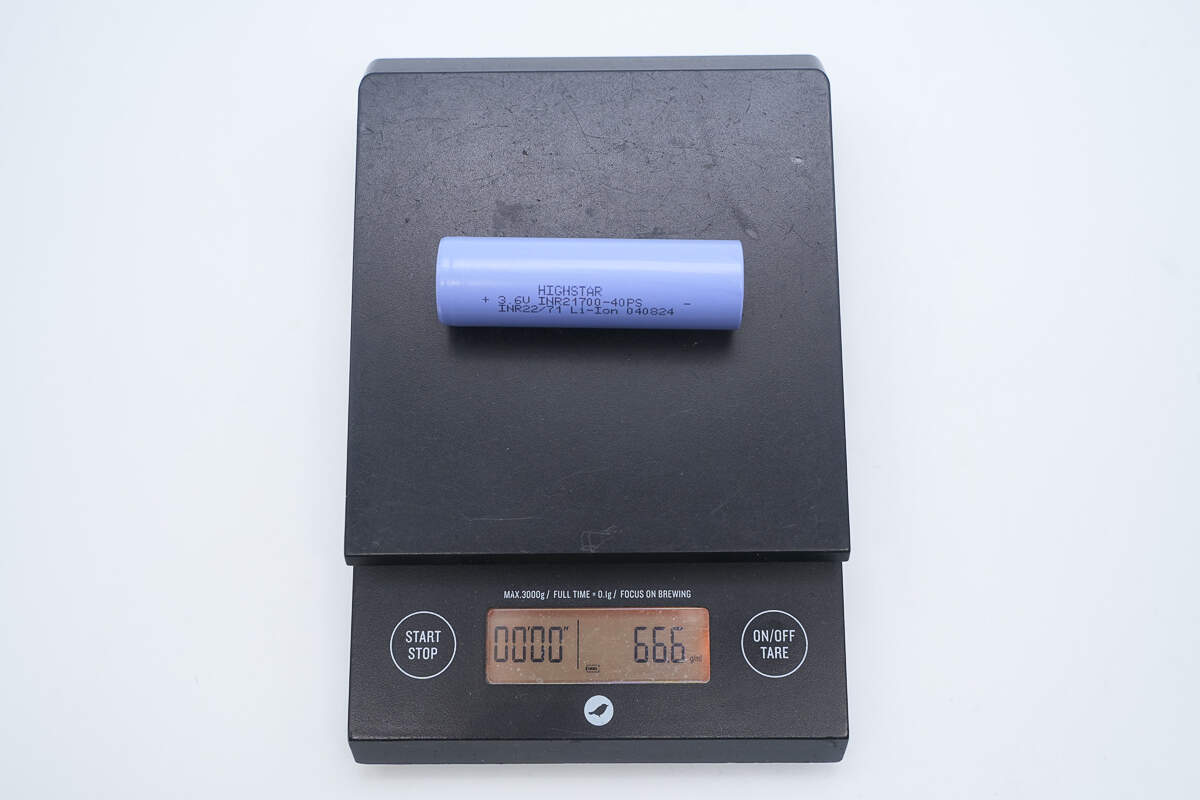

实测电芯重量约为66.6g。

海四达INR21700-40PS全极耳电芯拆解

看完了海四达这款21700全极耳电芯的外观展示，下面就进行拆解，一起看看内部的工艺和设计。

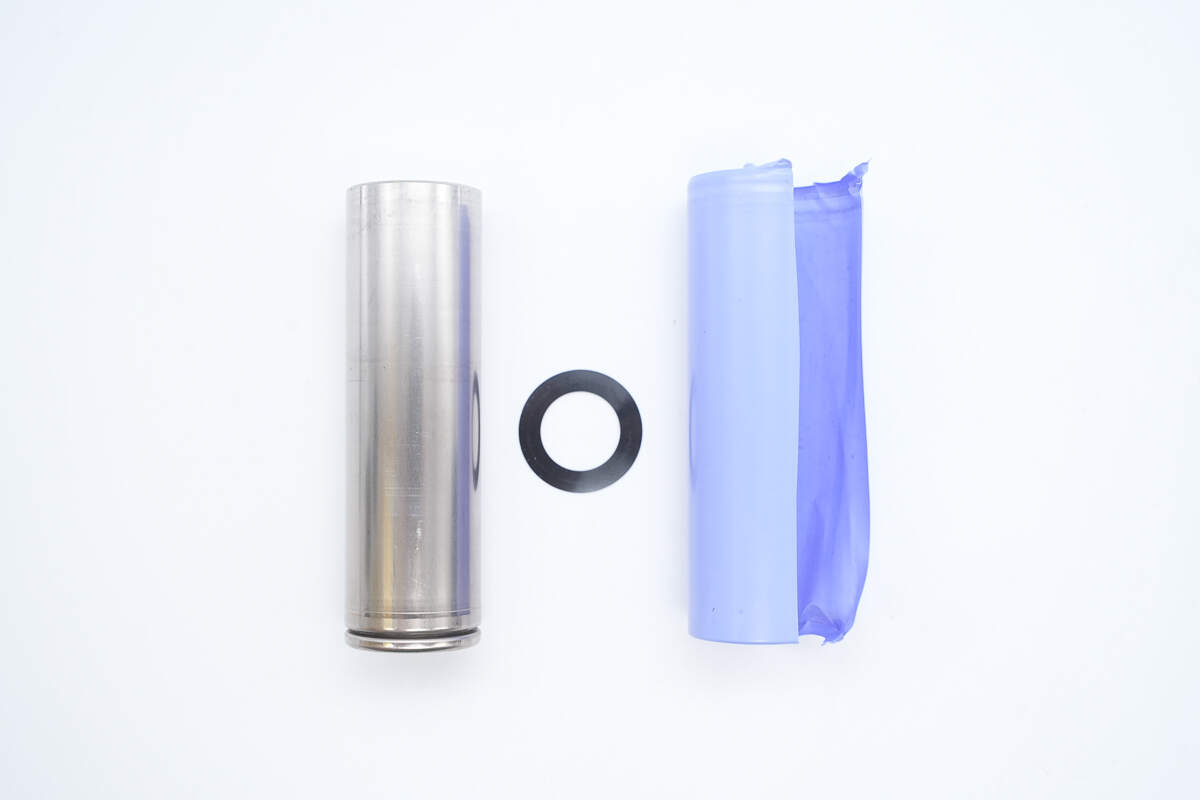

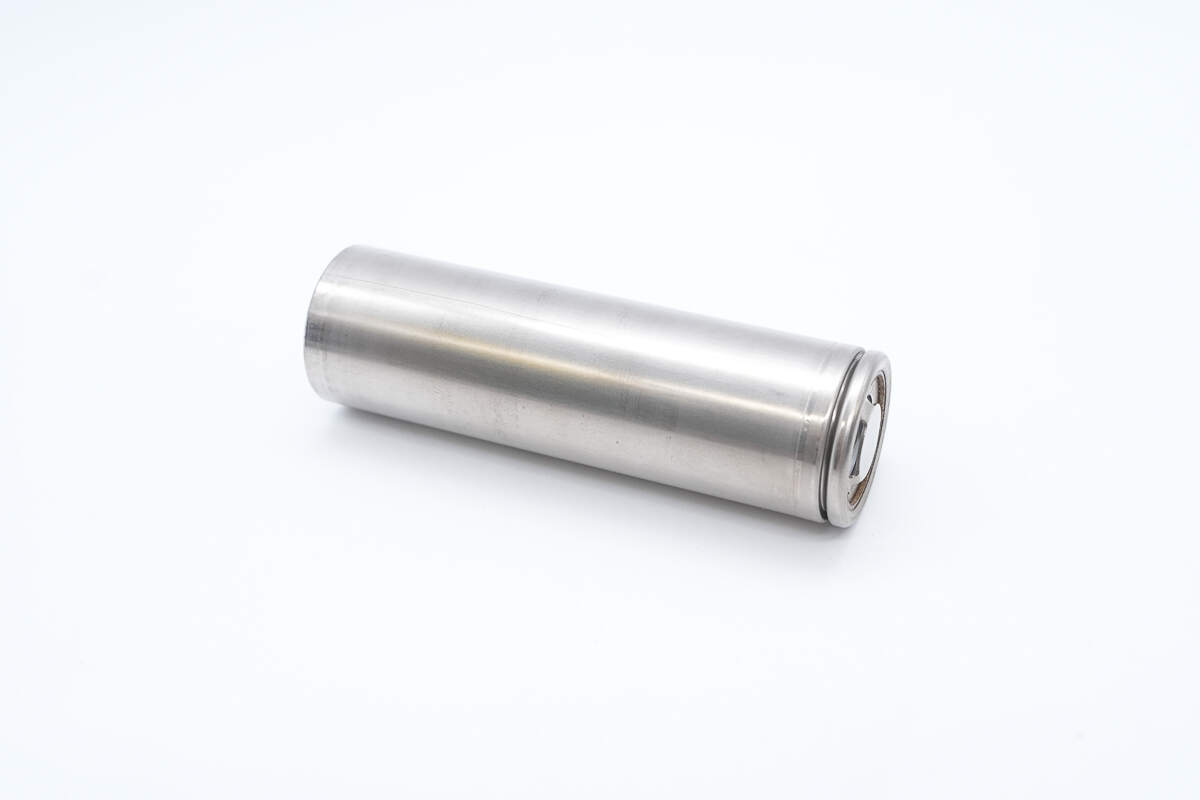

首先取下电芯表面的热缩膜，在正负极之间设有绝缘垫片。

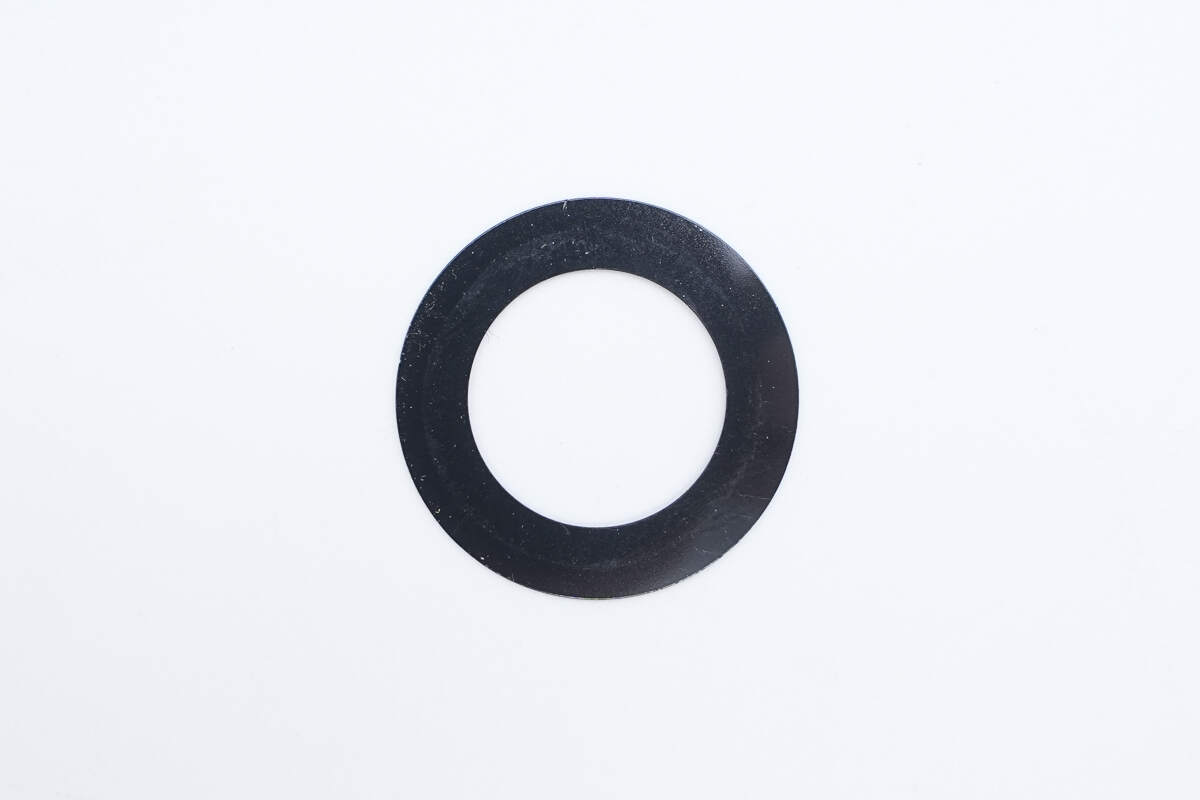

黑色绝缘垫片特写。

电芯外壳通过滚槽固定盖帽。

电芯正极与外壳之间设有绝缘垫。

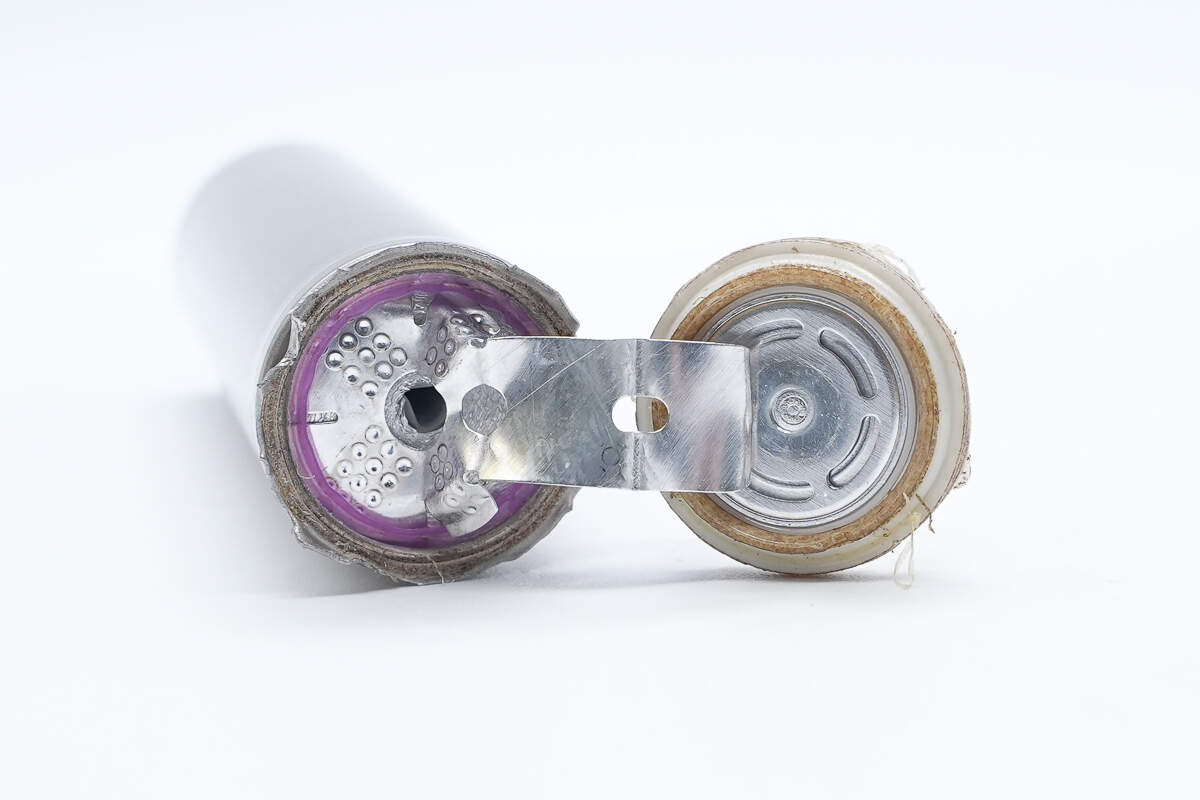

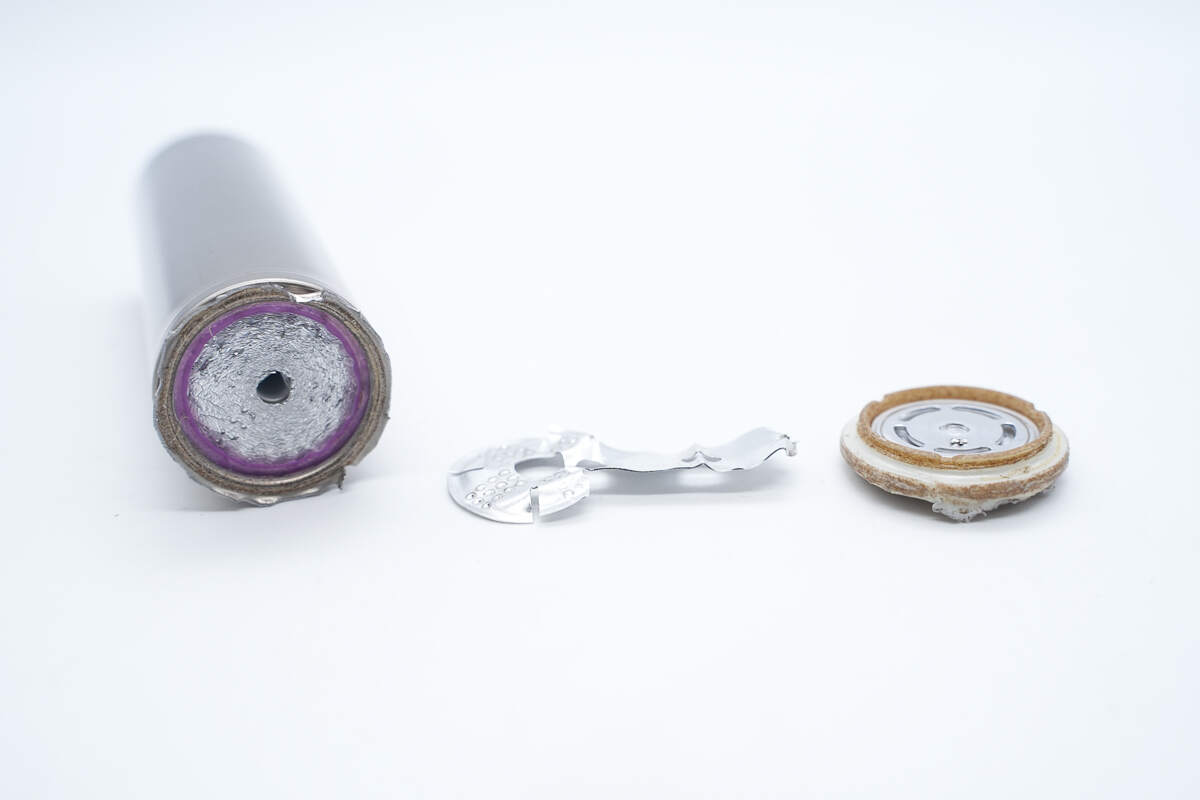

使用斜口钳剪开电芯封口，拆下正极盖帽，正极集流盘点焊连接到电流切断装置。

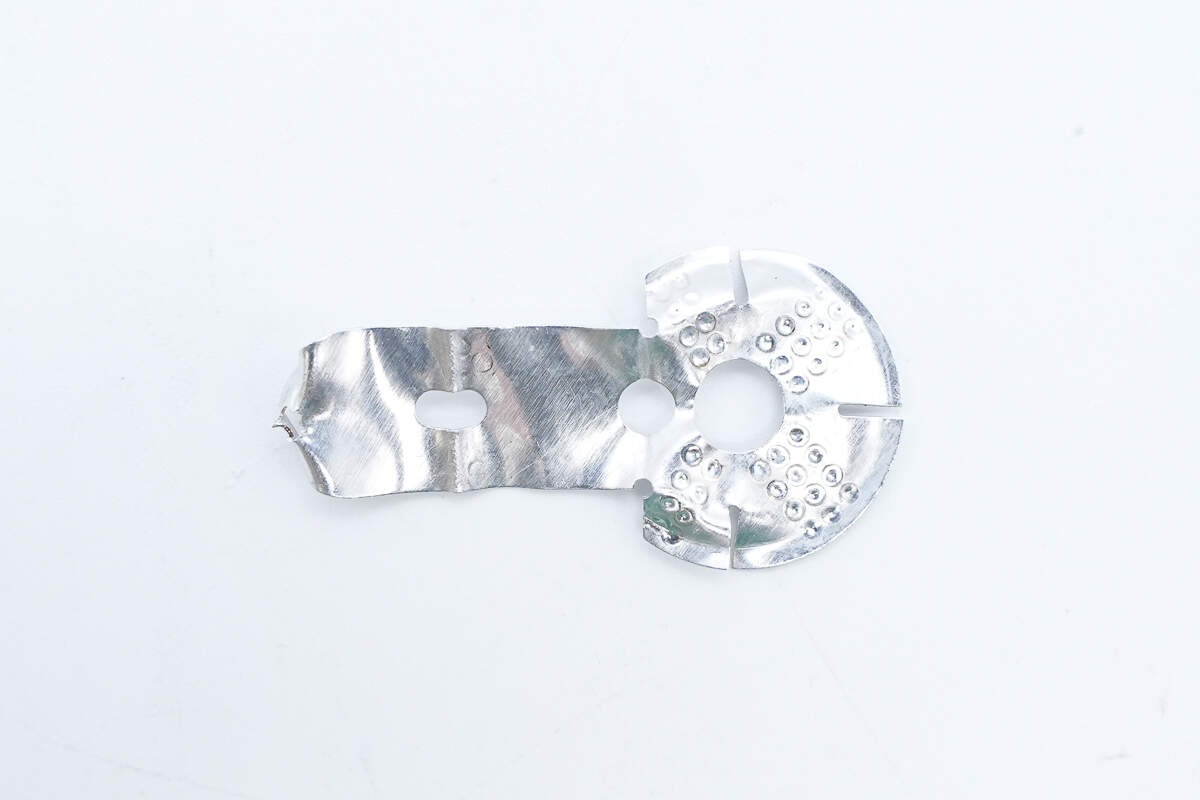

拆下正极集流盘。

集流盘通过激光焊接连接到极芯正极。

正极盖帽设有泄压孔。

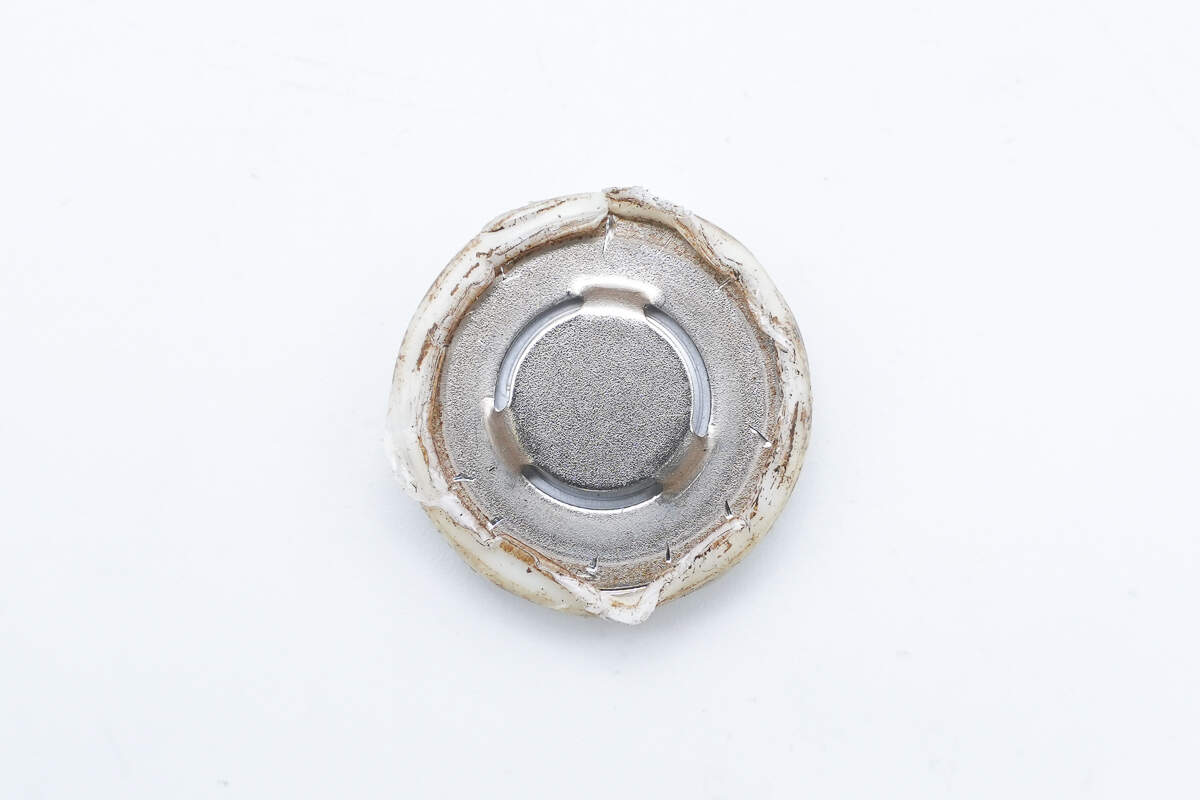

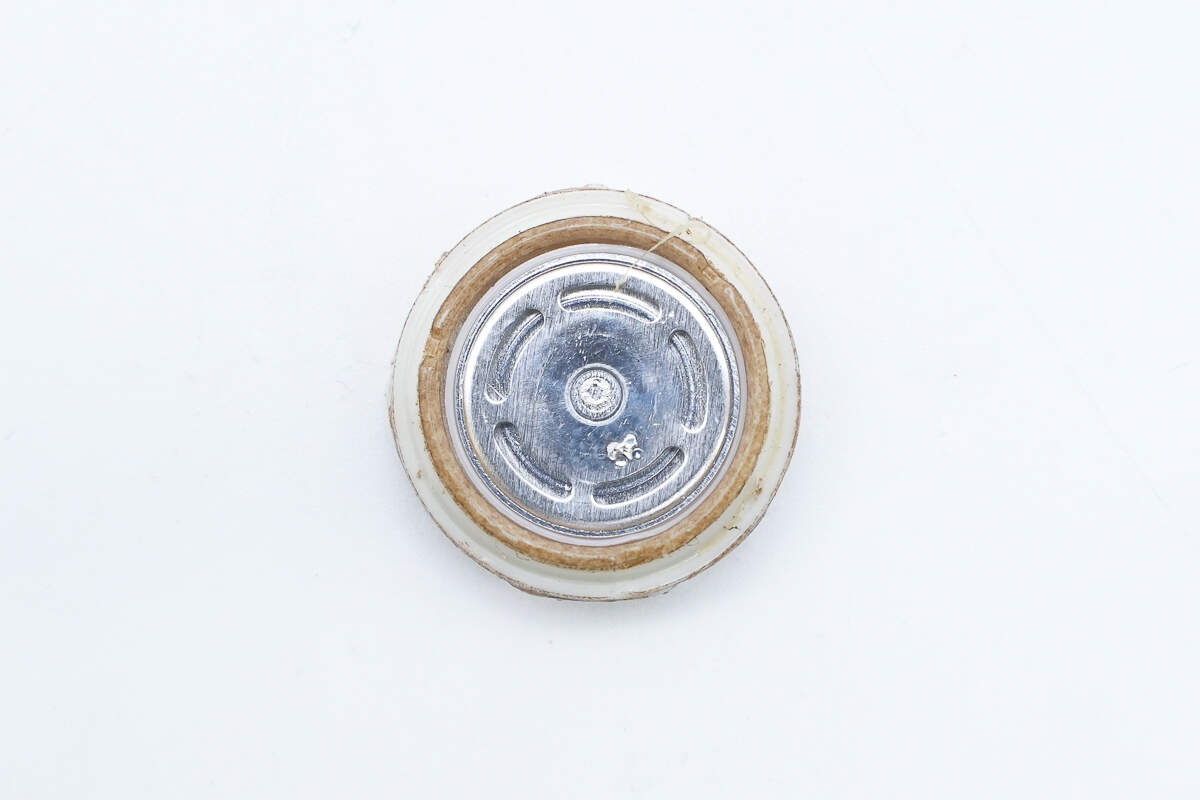

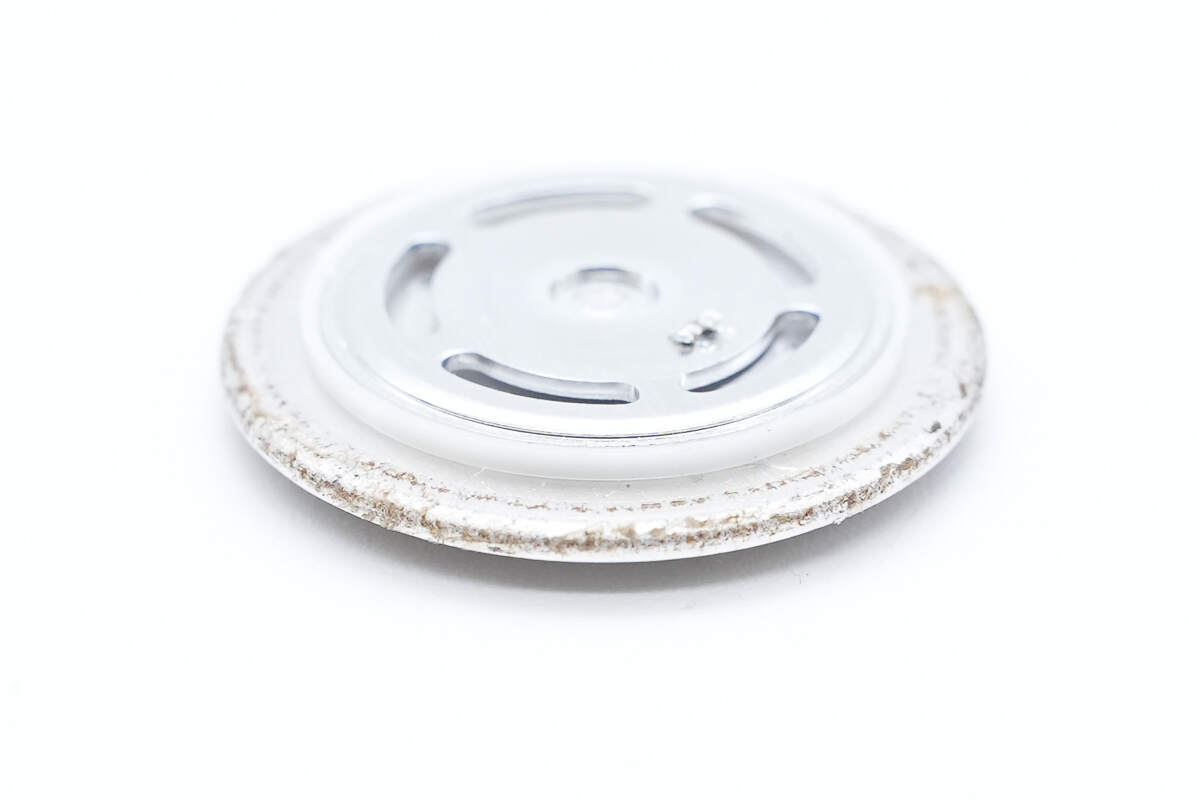

盖帽背面设有绝缘垫圈和电流切断装置。

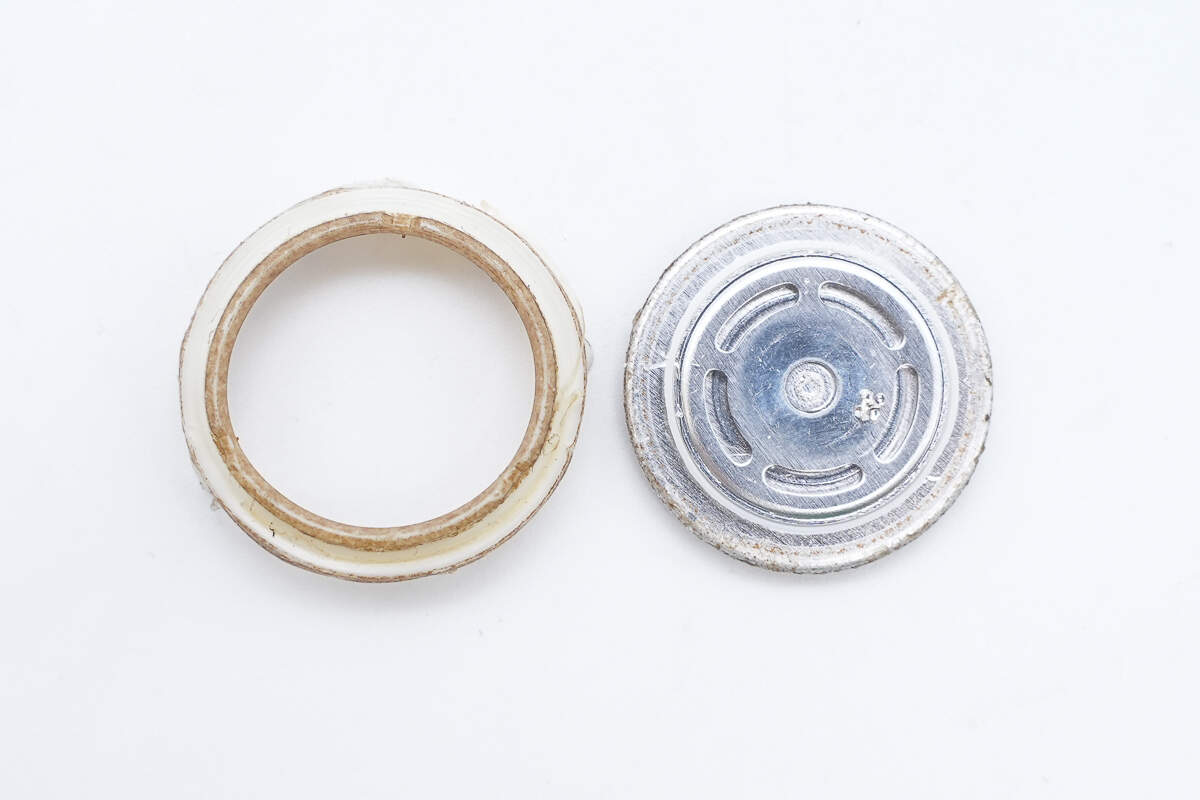

拆下绝缘密封垫圈。

电流切断装置与正极盖帽之间设有绝缘垫圈。

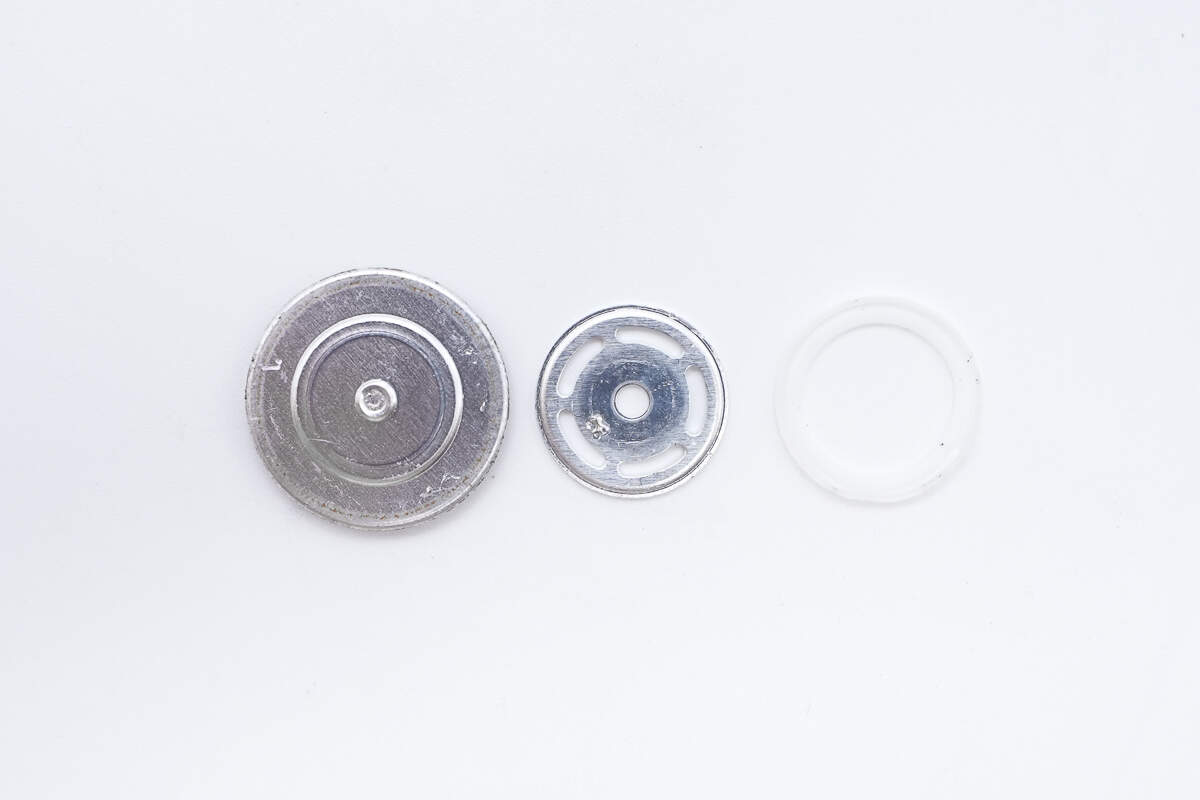

从正极盖帽上拆下电流切断装置和绝缘垫圈。

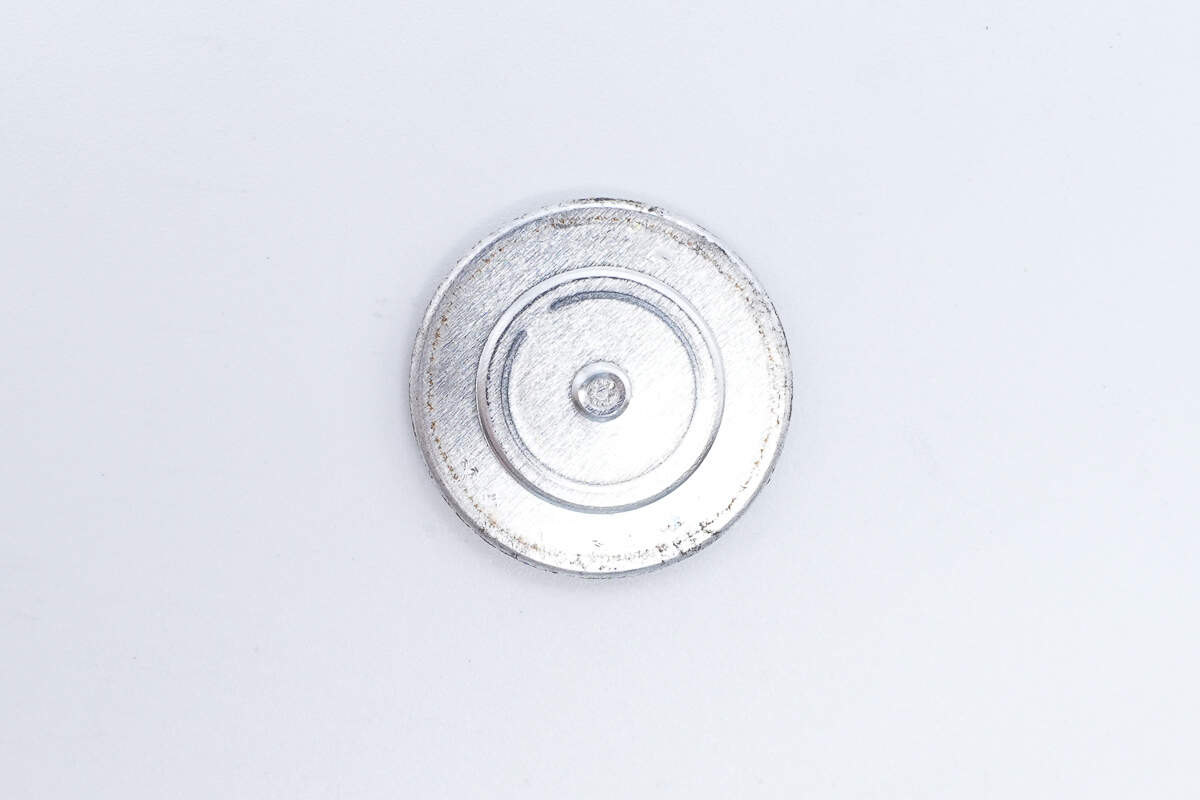

正极盖帽背面设有安全阀，用于泄放内部压力。当电芯内部压力过大时，内部阀片变形切断正极内部电气连接，断开电池与电路的连接。压力继续增加时，阀片破裂放气泄压。

电芯极芯正极与外壳之间设有绝缘垫圈。

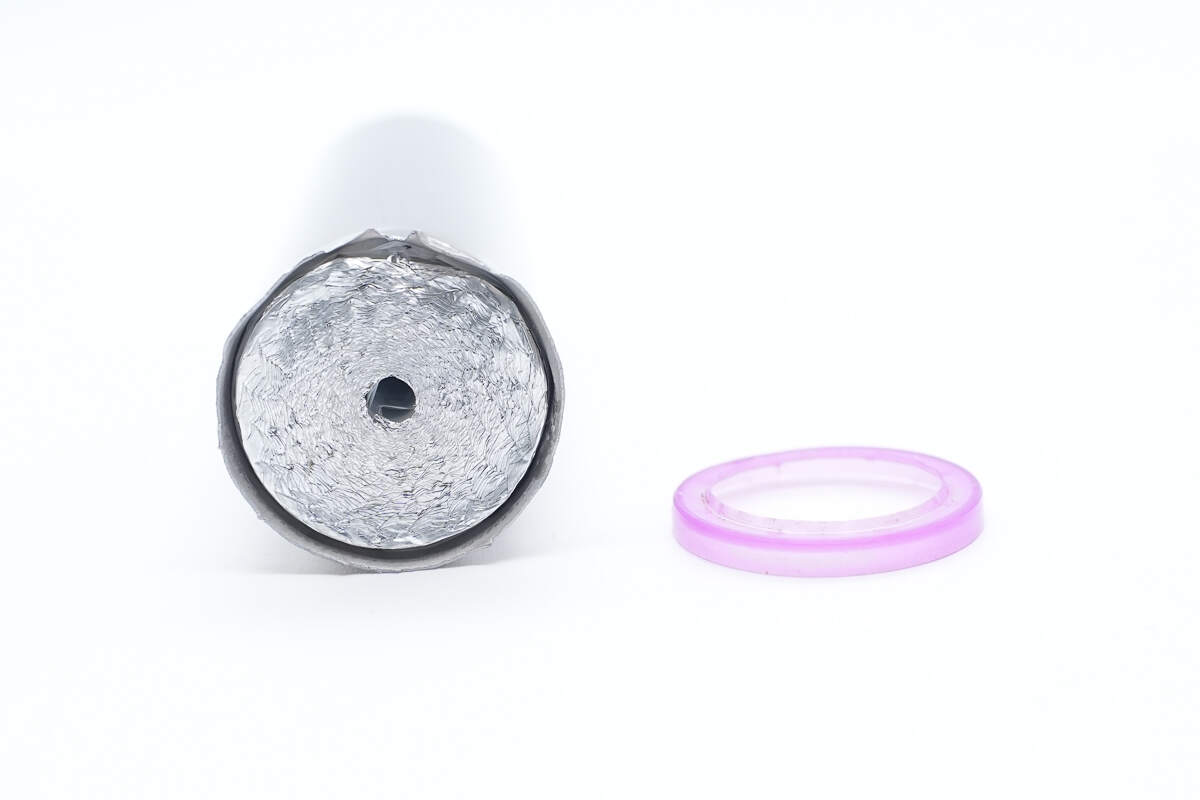

继续拆解电芯外壳，取出绝缘垫圈。

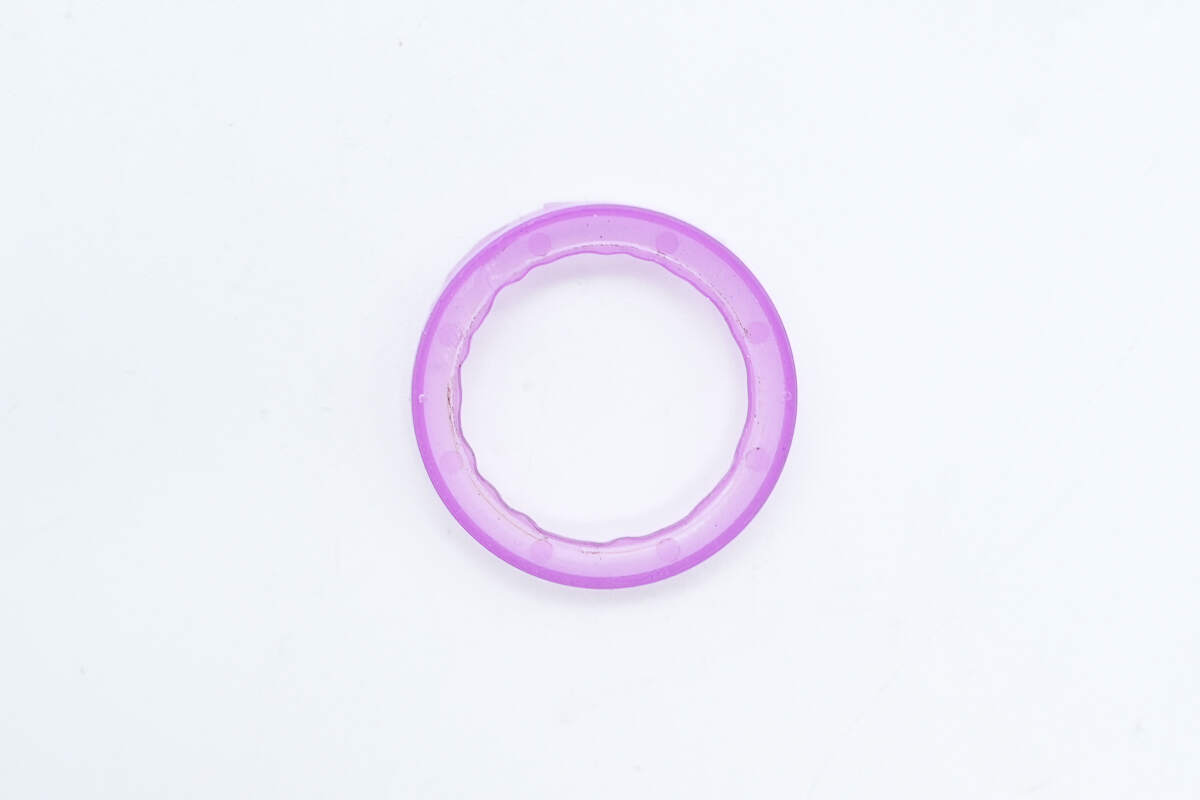

粉色半透明垫圈特写。

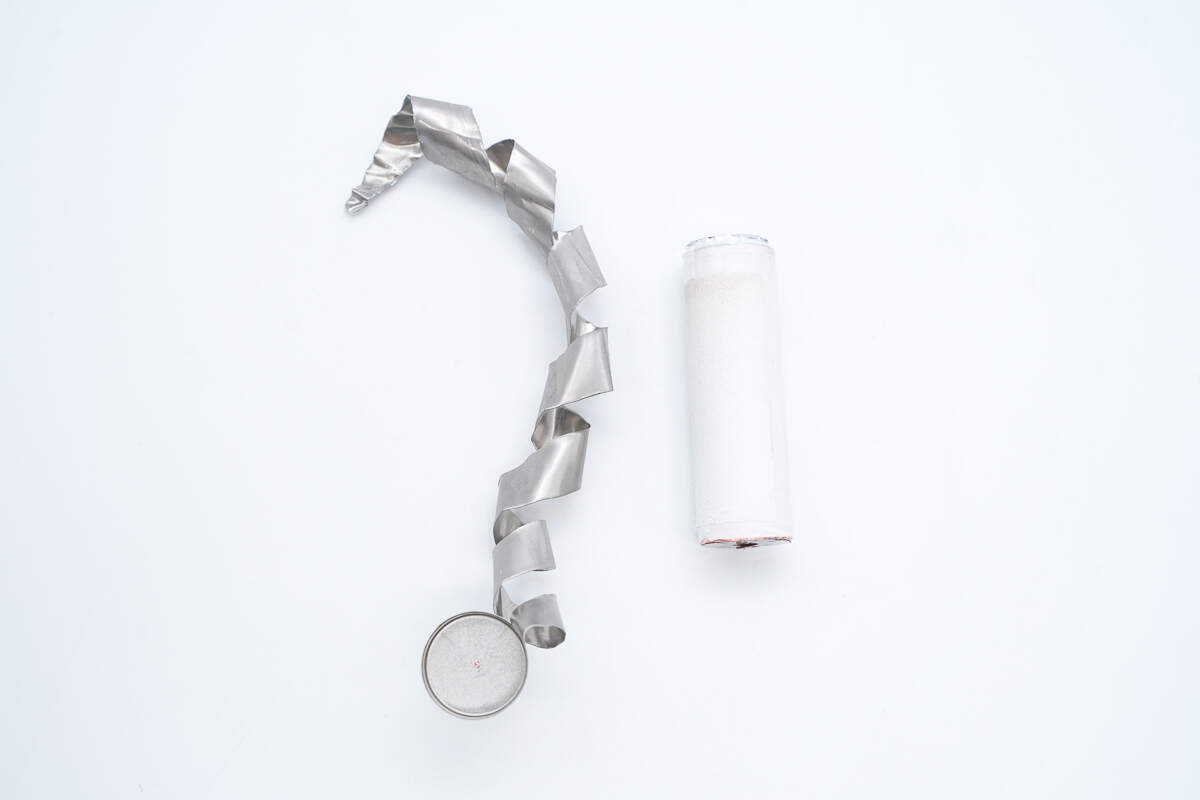

撕开电芯不锈钢外壳，取出内部极芯。

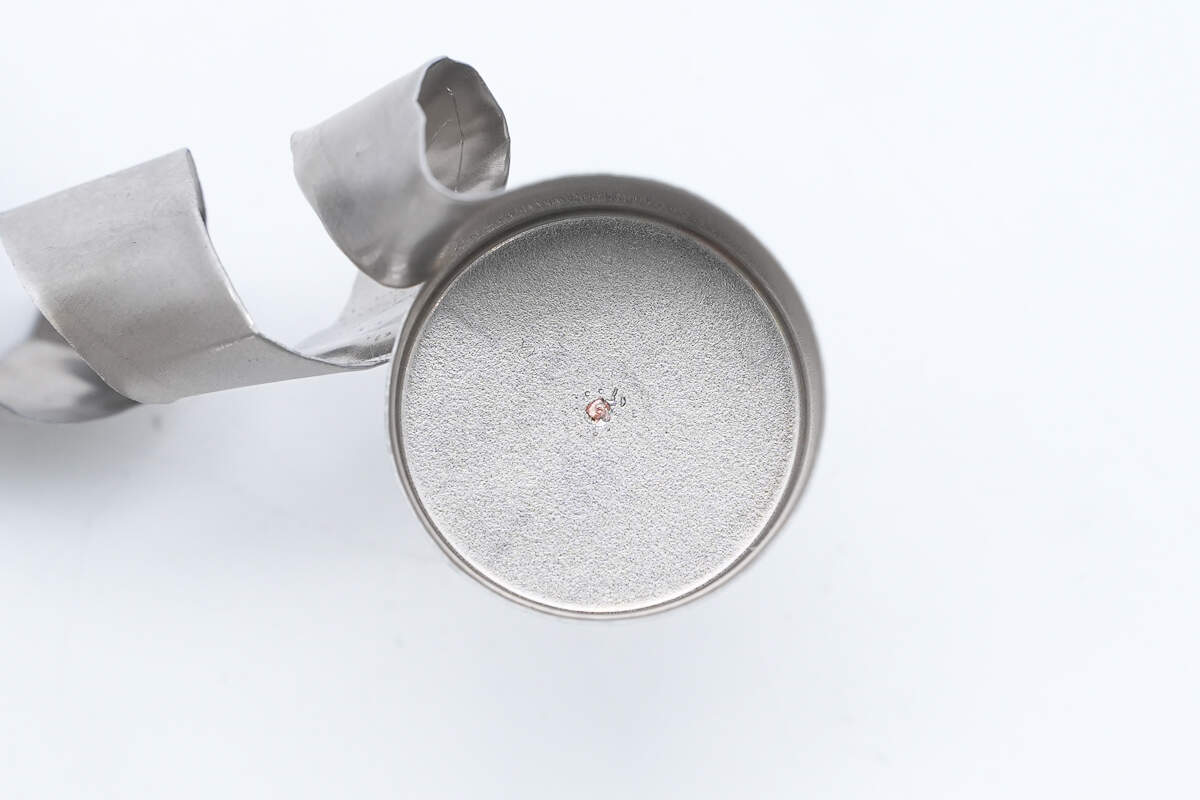

外壳内部焊点连接负极集流盘。

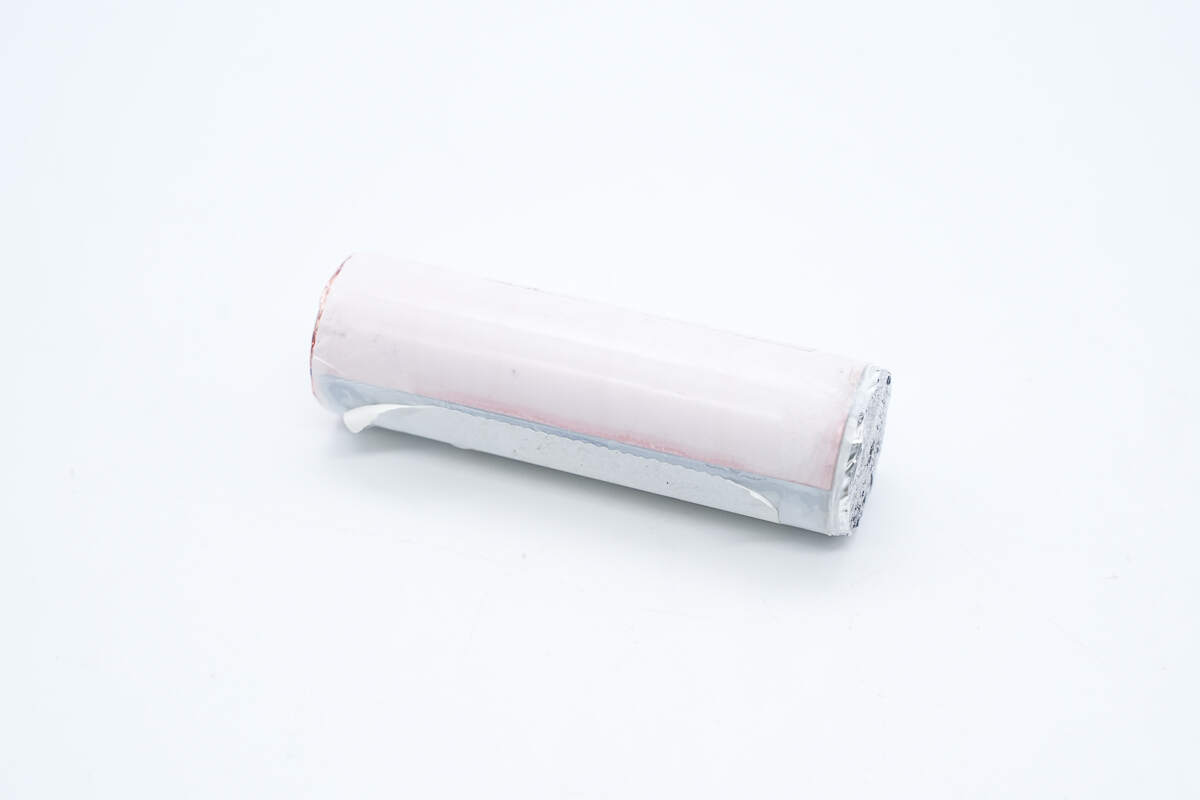

电芯极芯粘贴胶带固定。

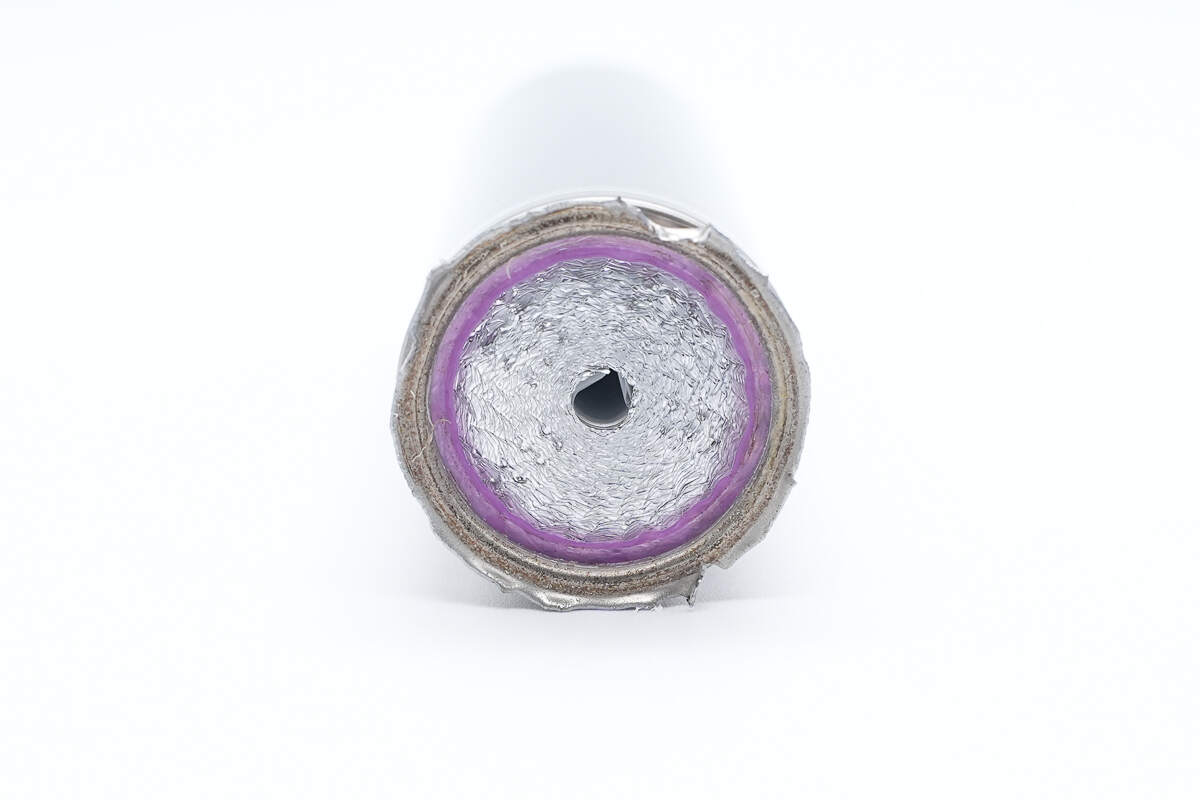

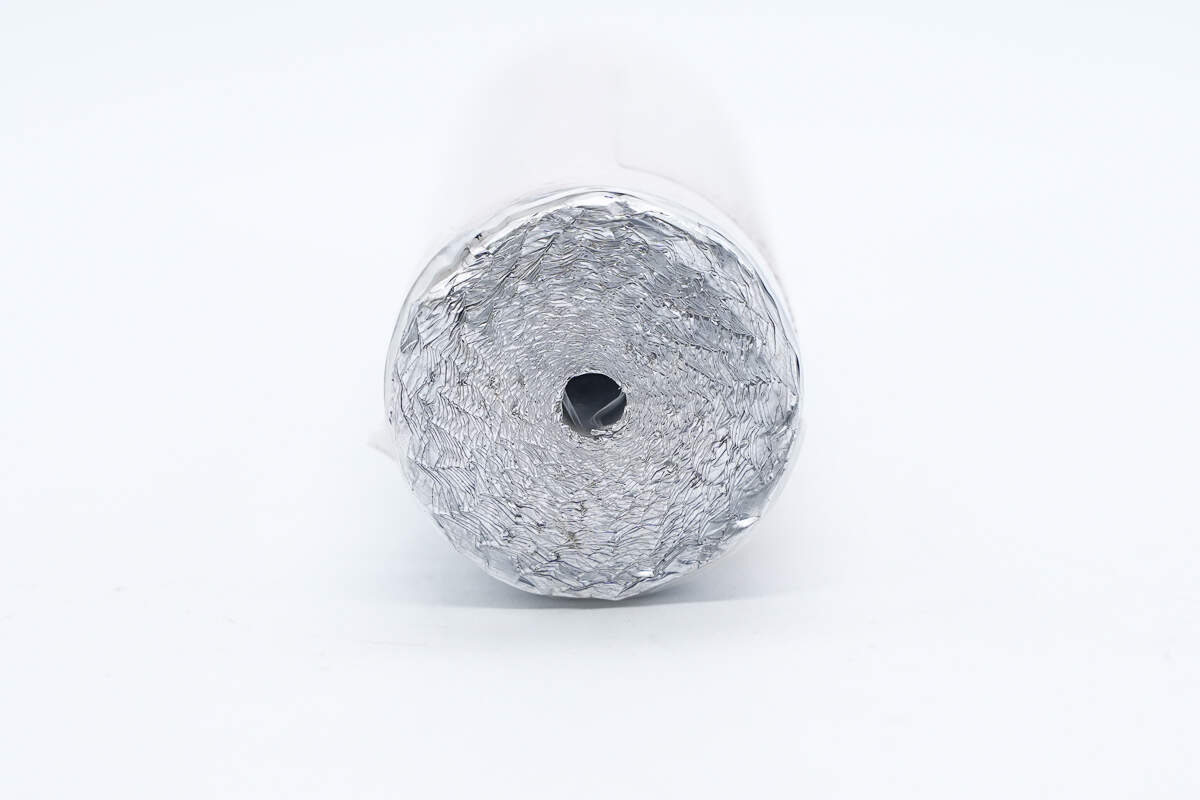

极芯正极为铝箔材质。

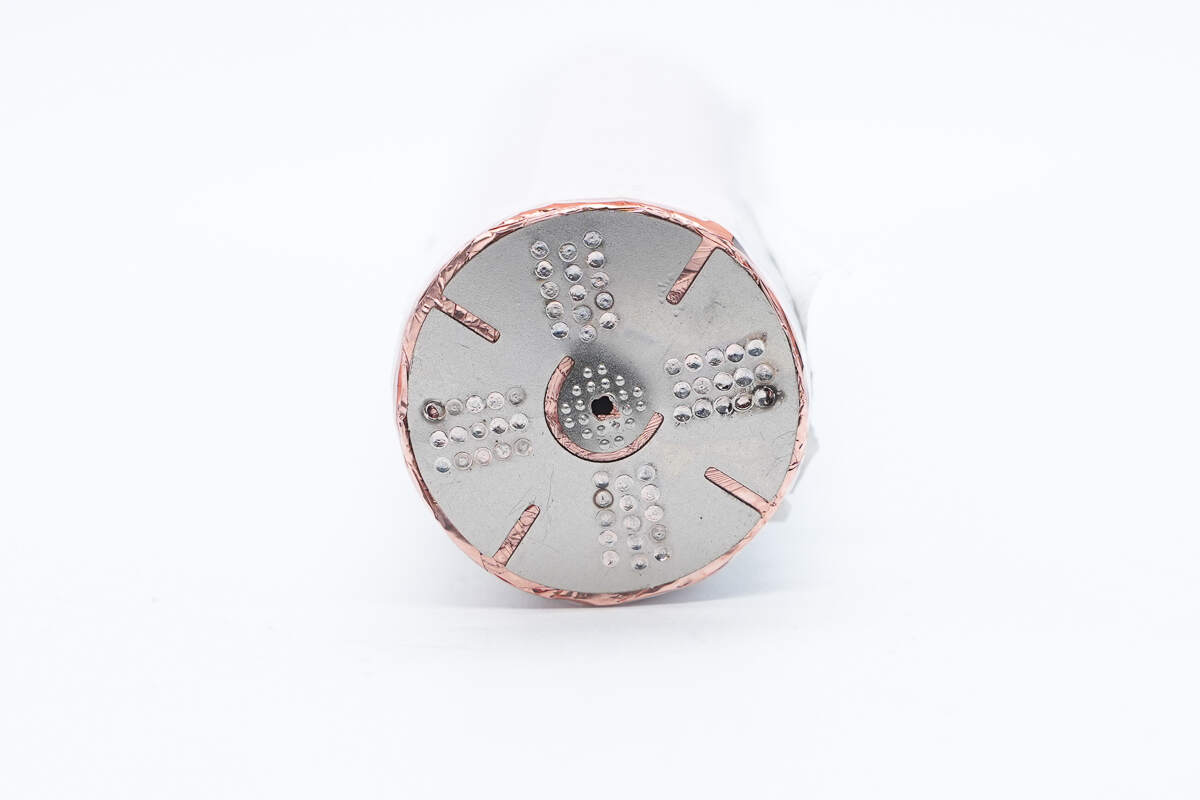

极芯负极焊接负极集流盘。

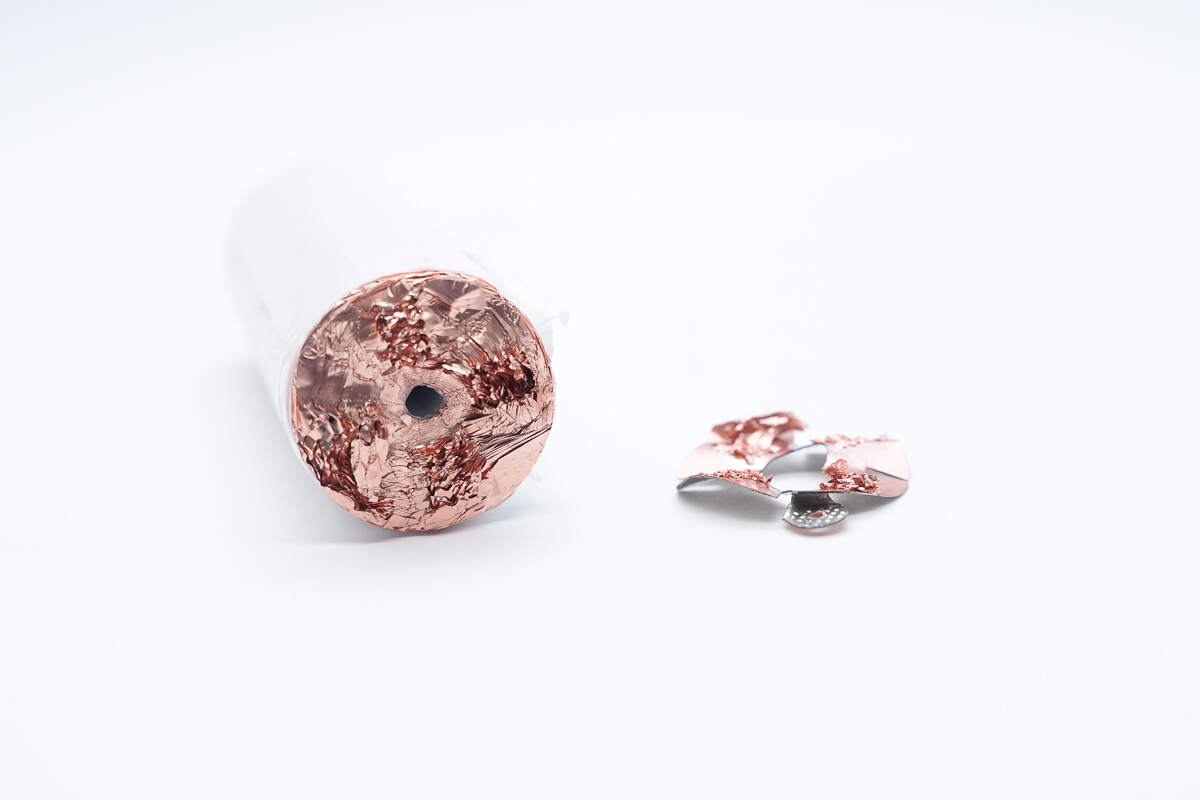

拆下负极集流盘。

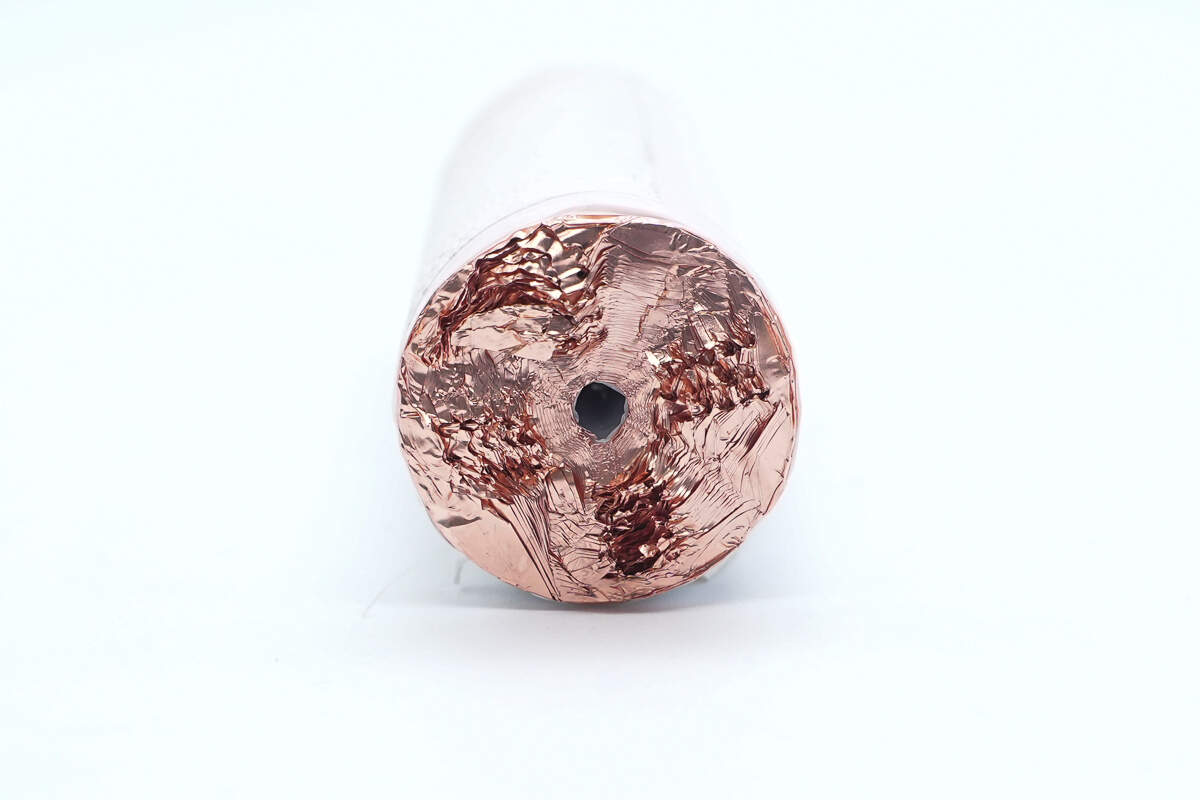

极芯负极为铜箔材质。

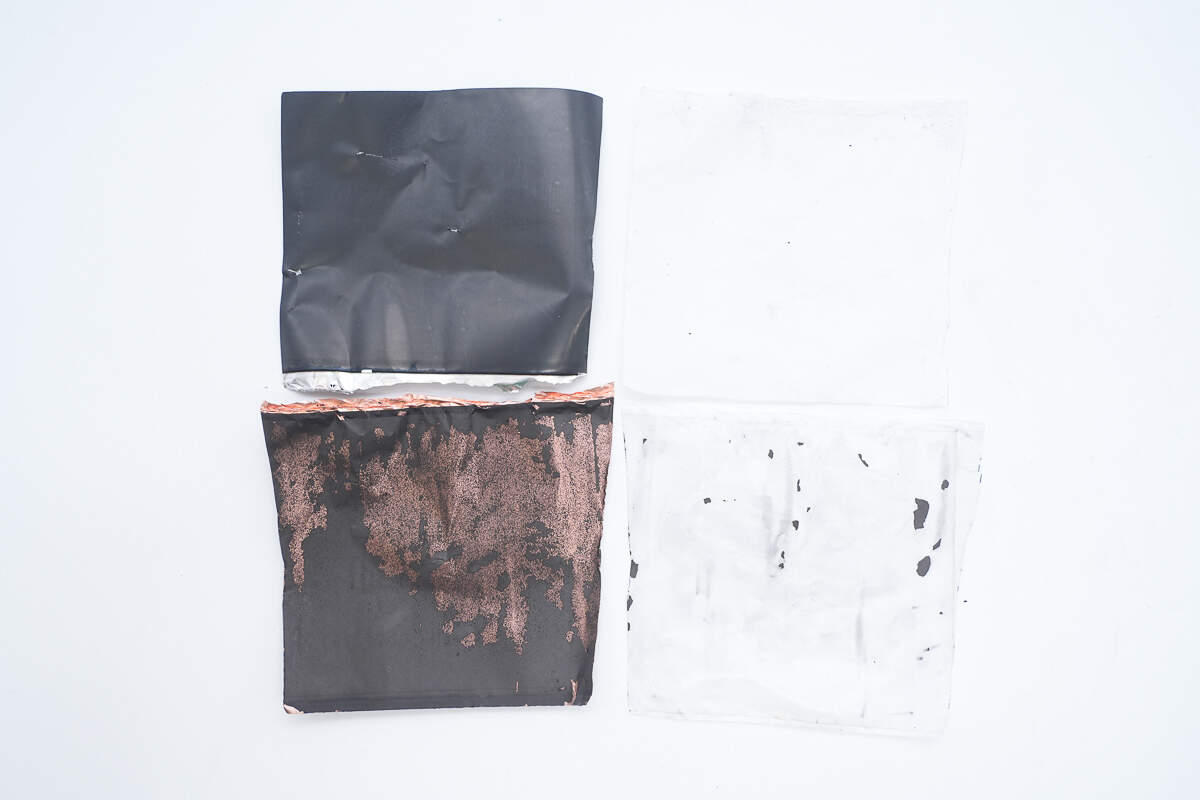

极芯内部极片和隔膜一览。

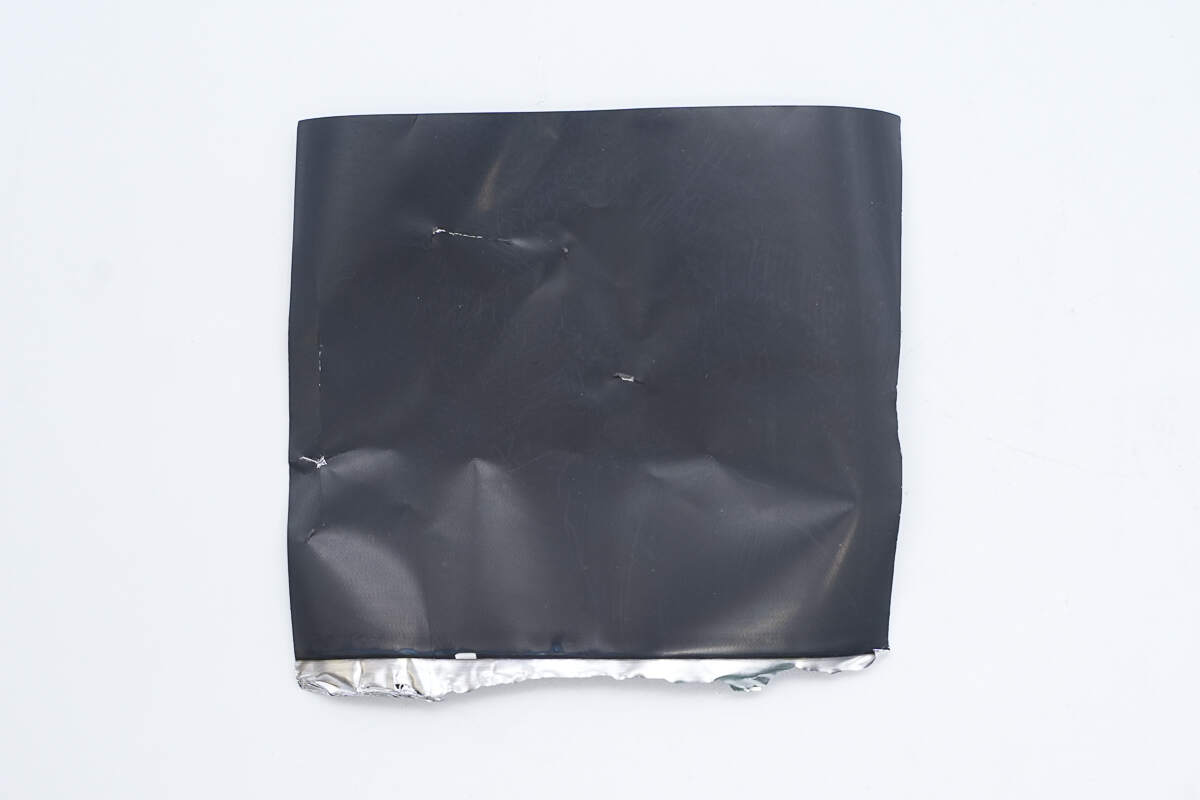

正极极片涂布电极材料。

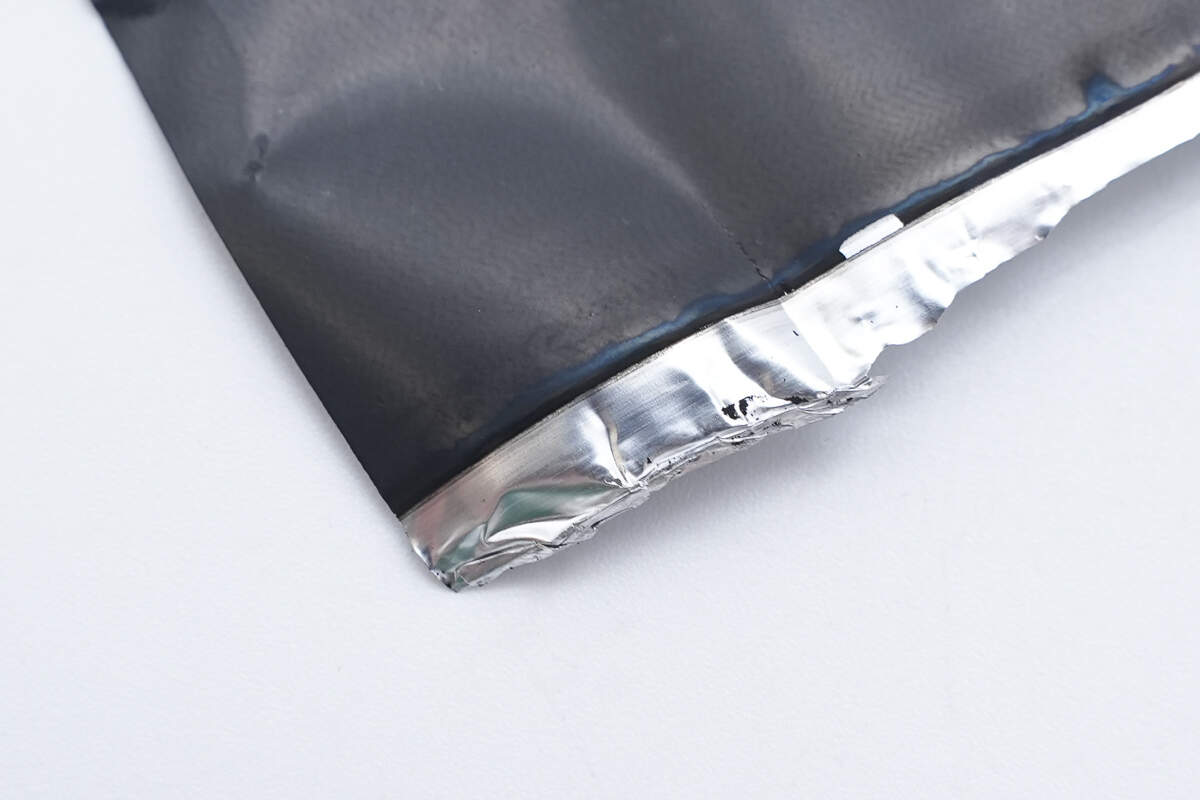

正极极片边缘没有涂布电极材料，铝箔用于焊接连接正极集流盘。

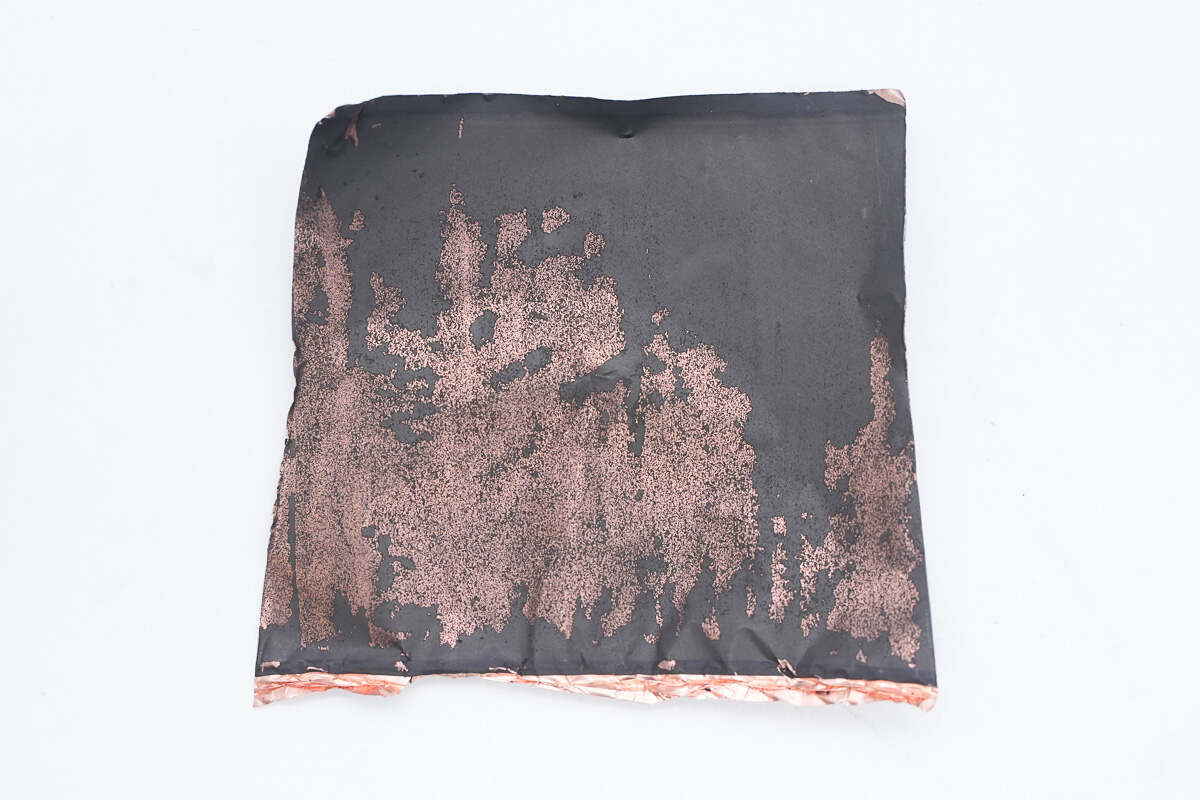

负极极片涂布电极材料。

负极极片边缘没有涂布电极材料，铜箔用于焊接连接负极集流盘。

极芯内部隔膜材料一览。

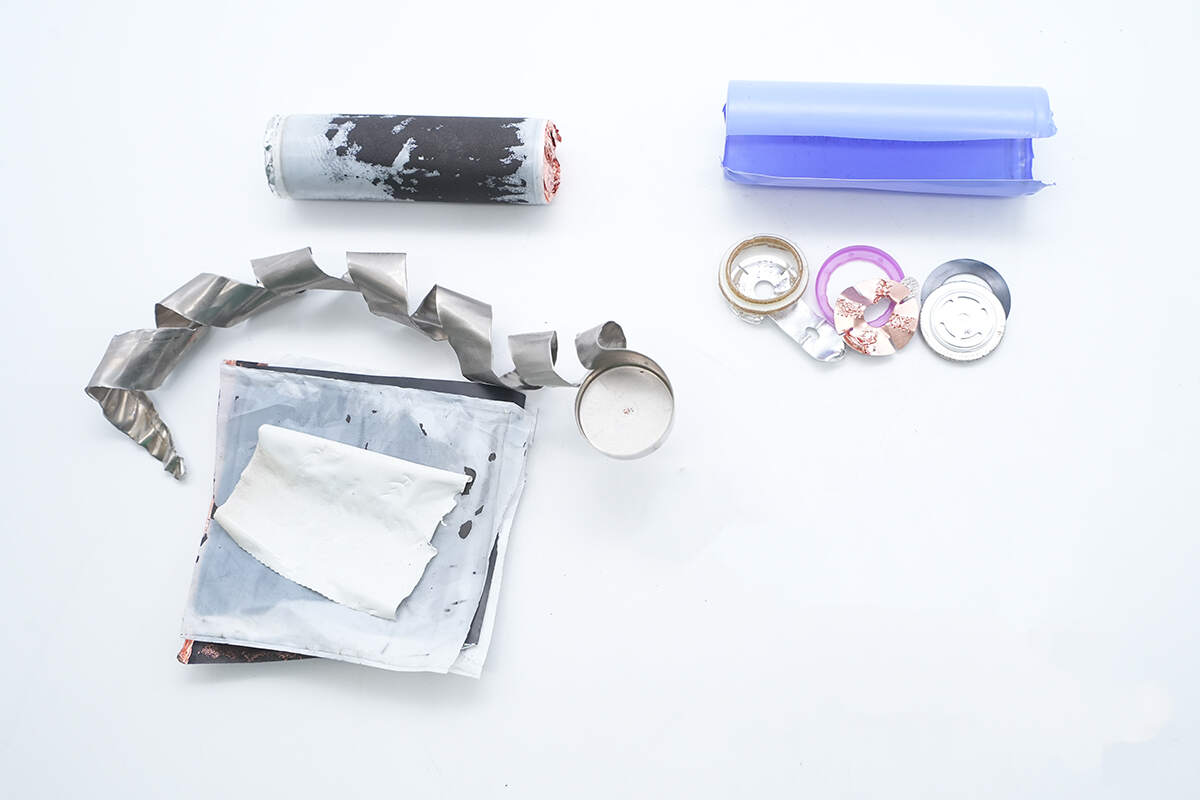

全部拆解一览，来张全家福。

电池交易网拆解总结

海四达INR21700-40PS全极耳电芯容量为4000mAh，电池标称电压为3.6V，支持3C倍率快充和60A持续放电，并具备600次以上的循环次数。海四达INR21700-40PS全极耳电芯采用不锈钢壳体，内部设有极芯。极芯两侧正负极均通过激光焊接连接集流盘。

电芯正极集流盘激光焊接连接到电流切断装置，配合正极盖帽实现电芯内部过压保护，盖帽内部设有绝缘垫片。负极集流盘通过激光焊接到极芯，再焊接连接到壳体。极芯缠绕胶带固定，与壳体滚槽处设有垫圈绝缘。
