前言

充电头网拿到了EcoFlow正浩一款230W自带线超充舱移动电源，产品不仅外观设计时尚，在860nit高清全彩智能显示屏的丰富功能以及APP连接操作加持下，可让用户的智能交互体验更上一个台阶。

移动电源配置60cm长USB-C伸缩线以及三个USB-C接口，伸缩线即拉即用，同时还兼顾便携和美观性。此外100W双向快充+65W输出的组合，加上兼容新一代UFCS融合快充，可适配设备更广泛，最高230W总功率满足四设备同时快充需求。

这款产品还创新性的设计了一个Pogopin充电触点，将其随手放在EcoFlow RAPID Pro 320W五口桌面充电站上即可解锁120W自充，充电更快更高效，并且十分方便。下面就带大家来详细了解这款产品的设计。

正浩RAPID Pro自带线移动电源开箱

包装盒正面印有EcoFlow正浩品牌、产品名称、外观以及核心参数卖点。

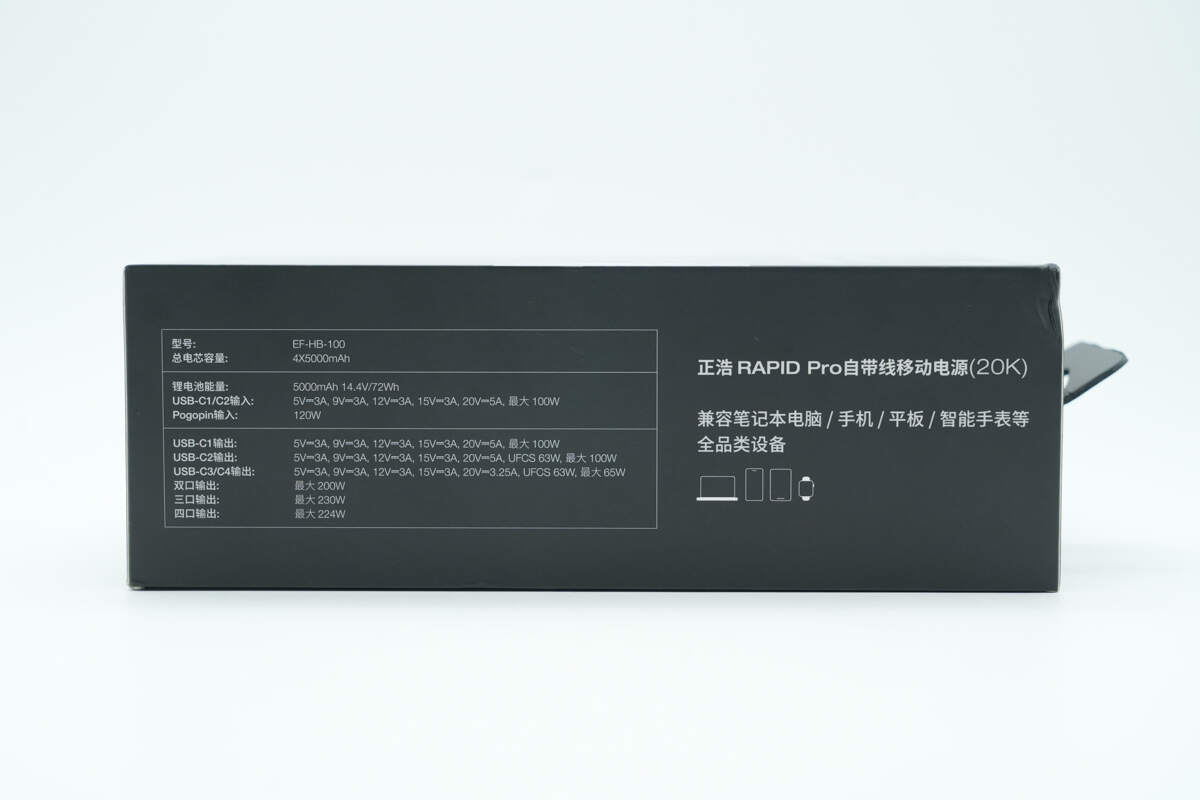

侧面印有产品参数以及可兼容笔记本电脑/手机/平板/智能手表等全品类设备信息。

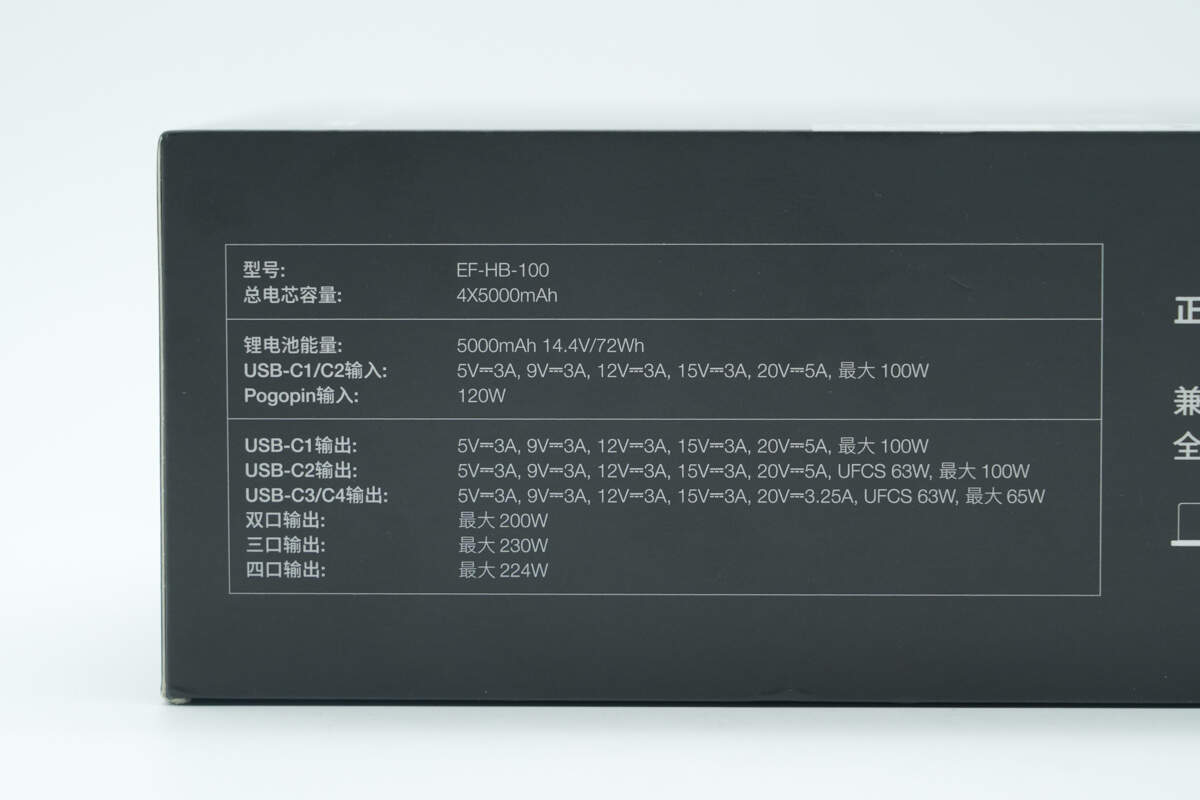

包装盒上参数特写，下面到产品实物展示环节再介绍。

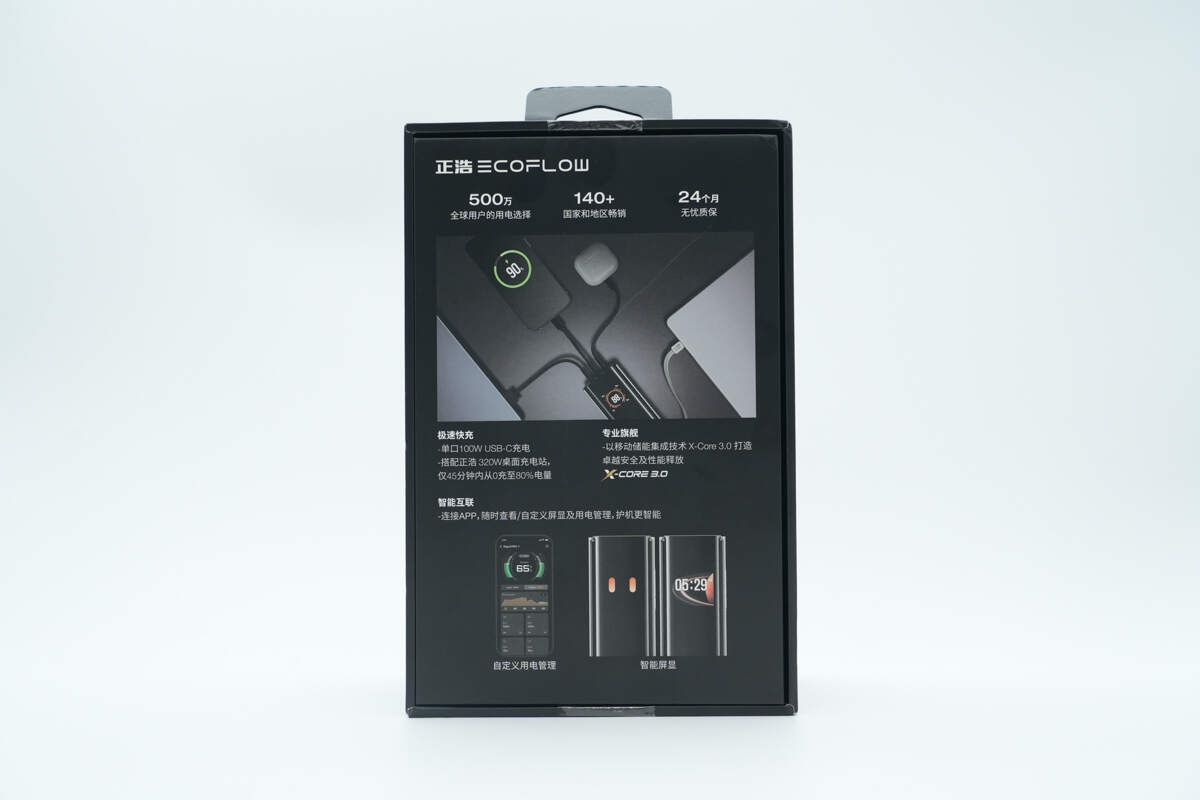

底部印有产品应用场景和卖点介绍。

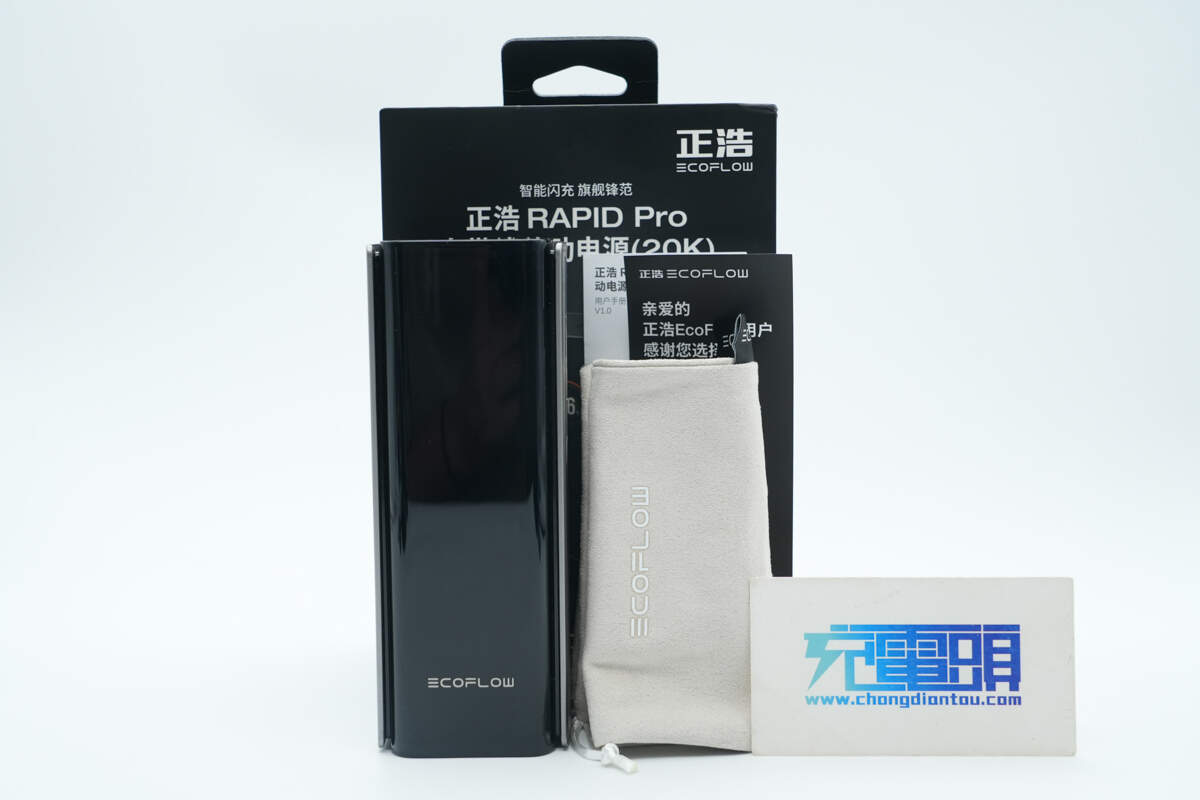

包装内含移动电源、收纳袋、使用说明书以及感谢卡。

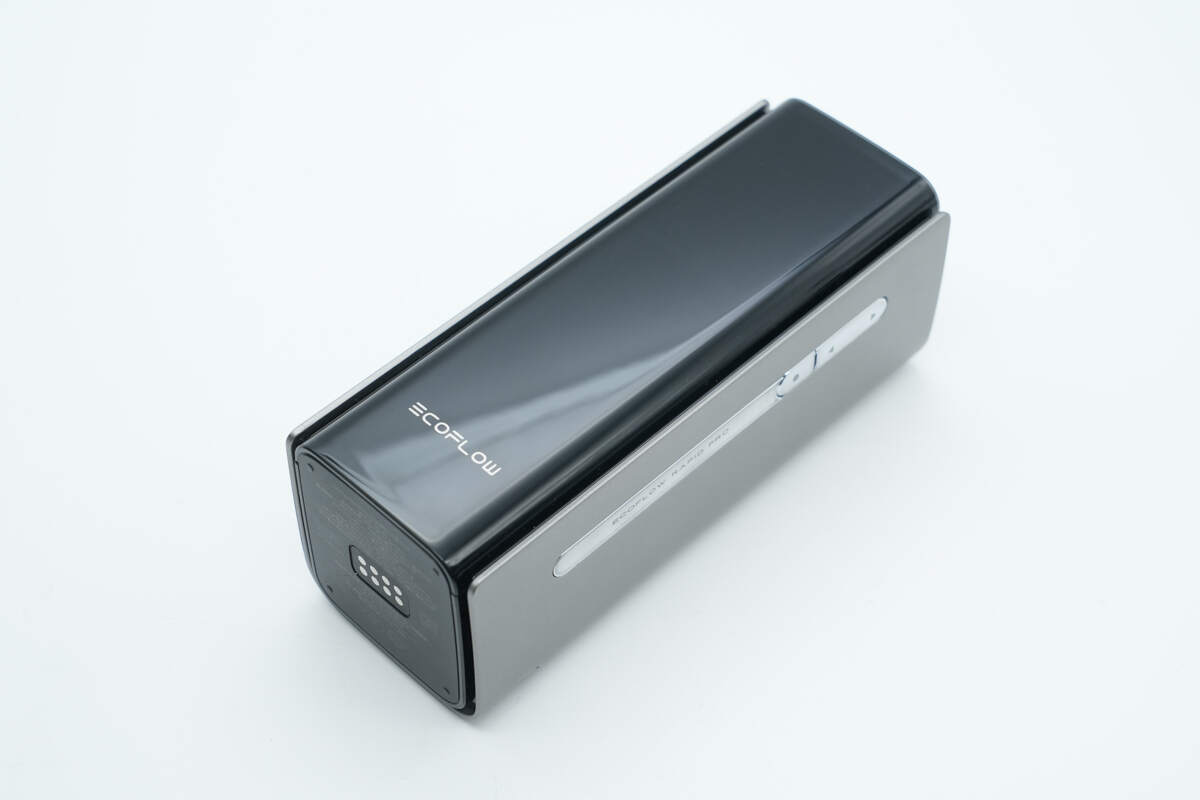

正浩RAPID Pro自带线移动电源采用家族式电光银主壳体搭配黑曜石玻璃质感面板设计，全新的“嵌套”式舱体设计语言在极具辨识度的机身线条加持下，显得未来科技感十足。

黑曜石玻璃质感面板可随光线角度变化闪烁，质感十足。

正面上方设有隐藏式全彩智能显示屏，860nit高清屏显让智能交互体验更上一个台阶。

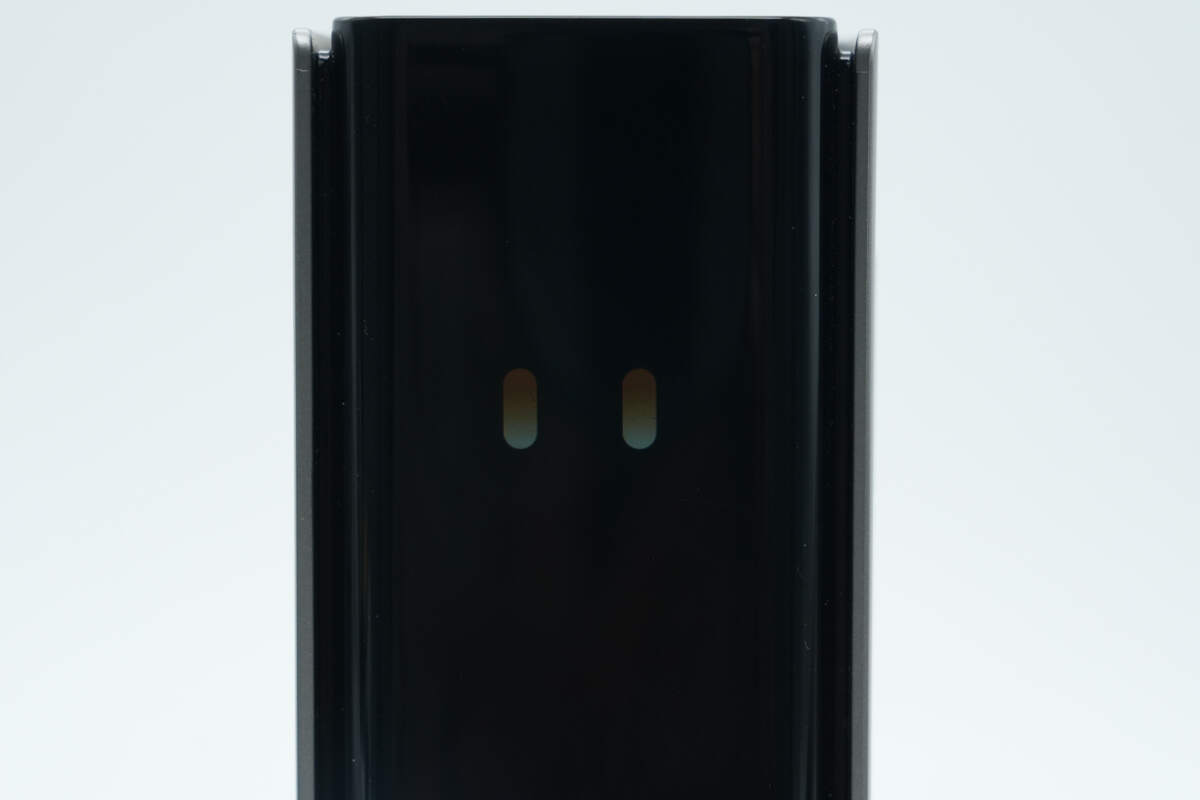

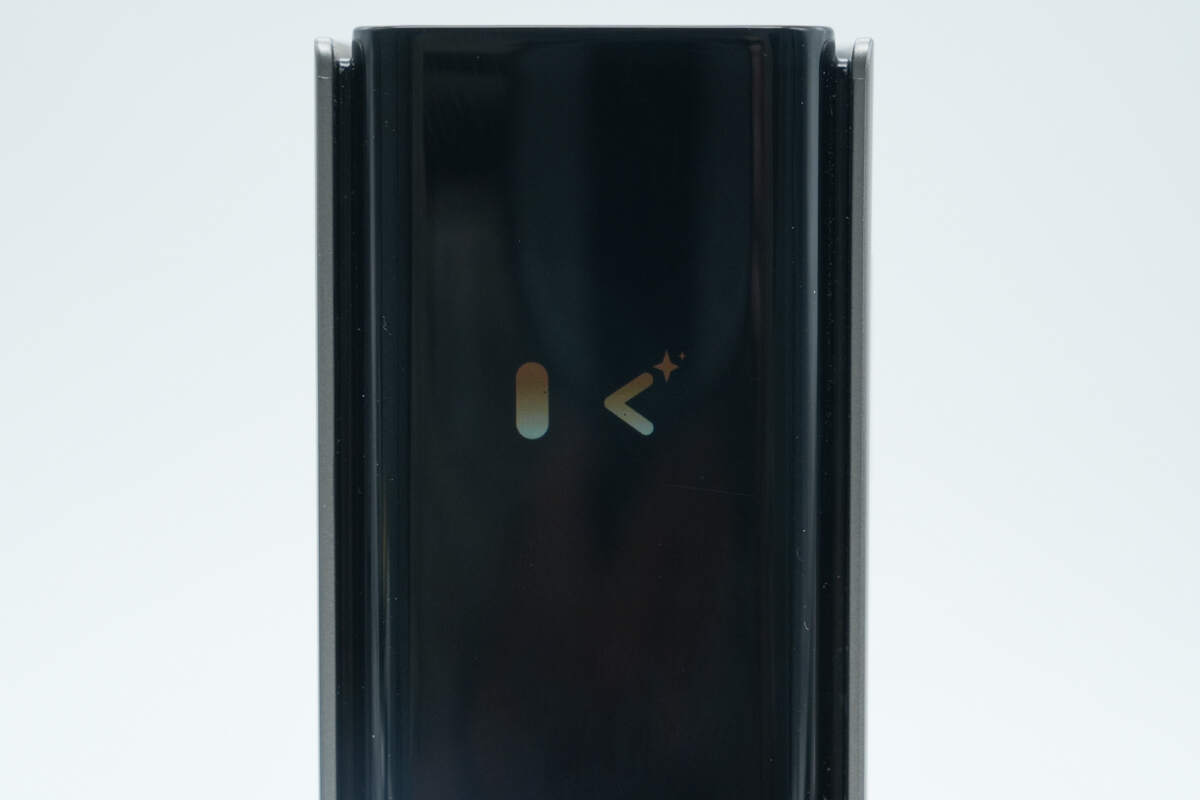

显示屏拥有丰富的功能界面，如可显示个性有趣的解压表情。

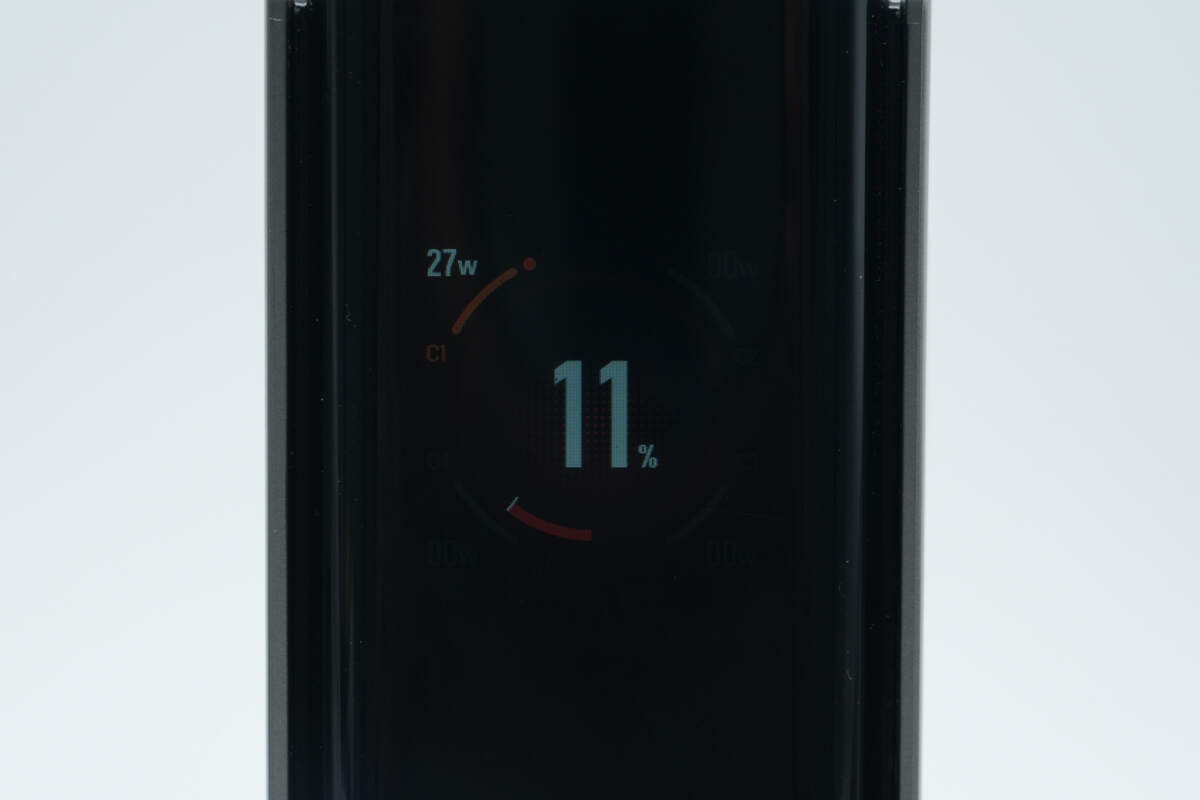

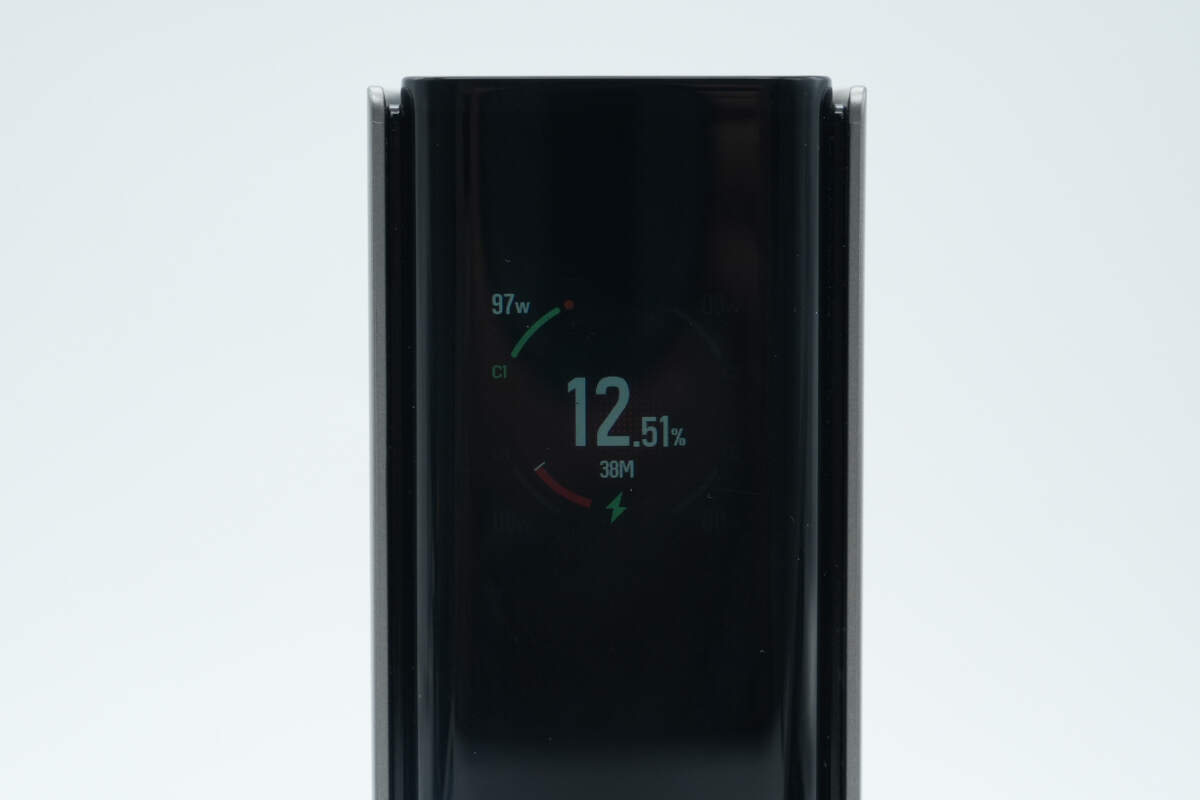

还能显示移动电源剩余电量，四个USB-C接口的使用状态以及实时输入输出功率，快充状态看得见。

充放电状态通过不同颜色进行区别，方便用户使用。

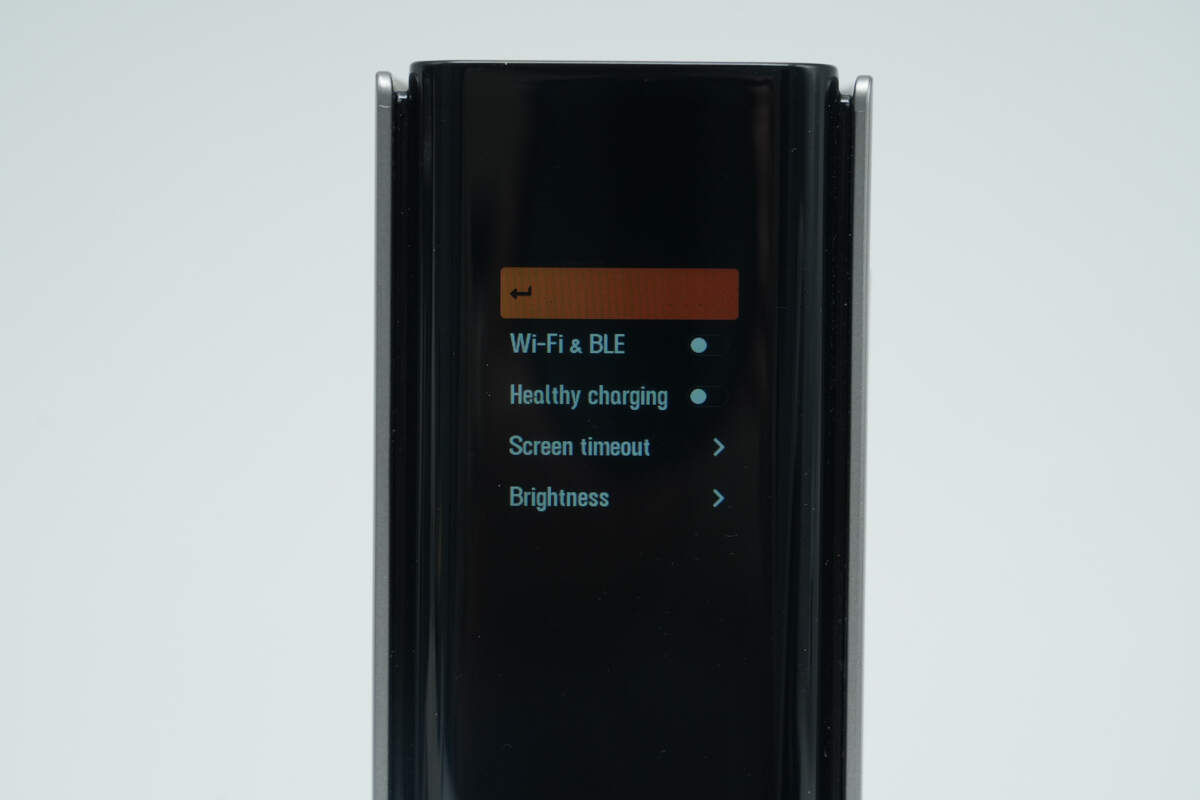

屏幕还拥有APP连接、屏显设置等功能菜单，让用户能够自定义专属于自己的使用习惯。

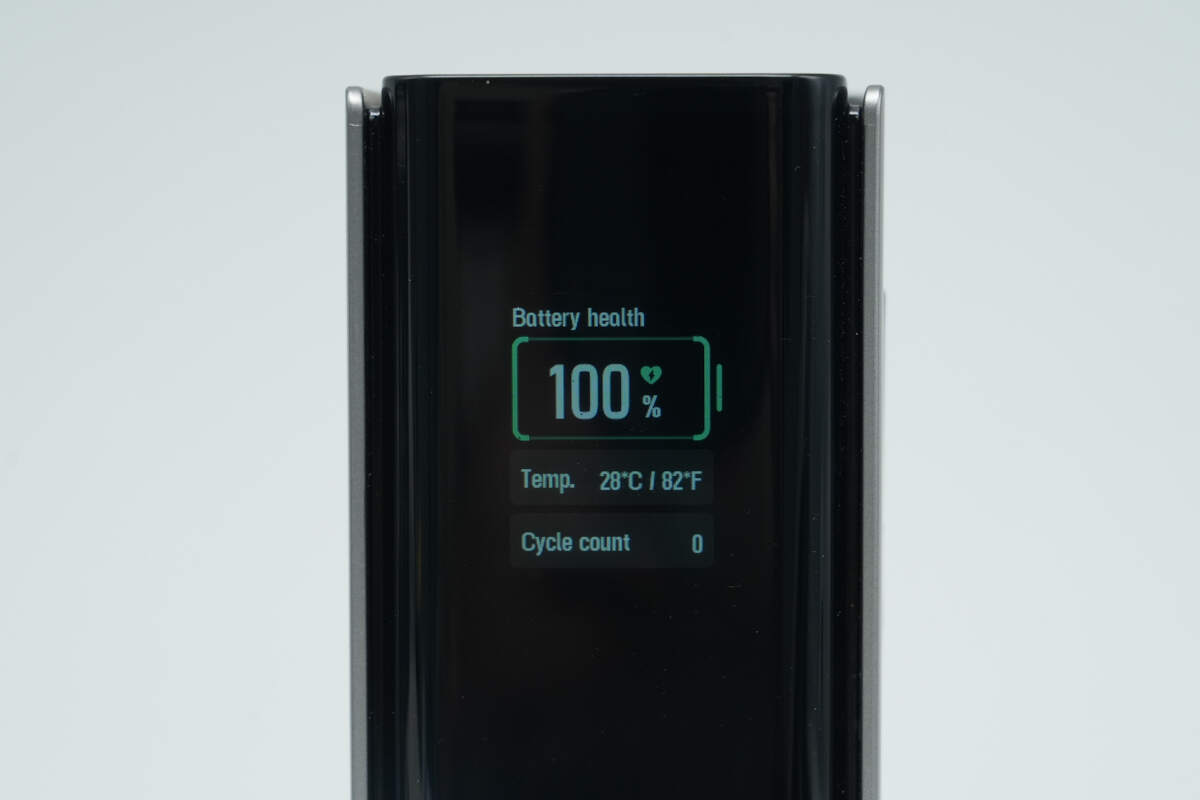

此外还有电池健康度和温度实时反馈功能界面，产品安全性随时看得到。

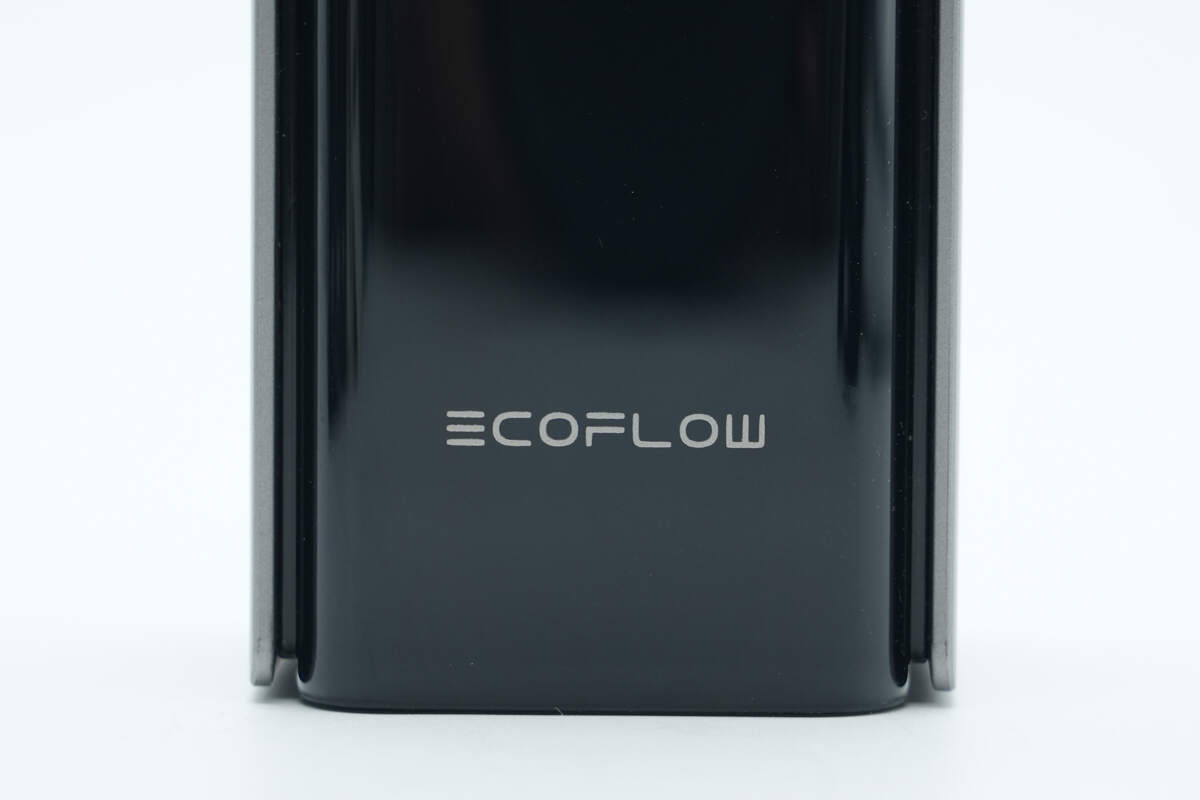

下方设计EcoFlow品牌。

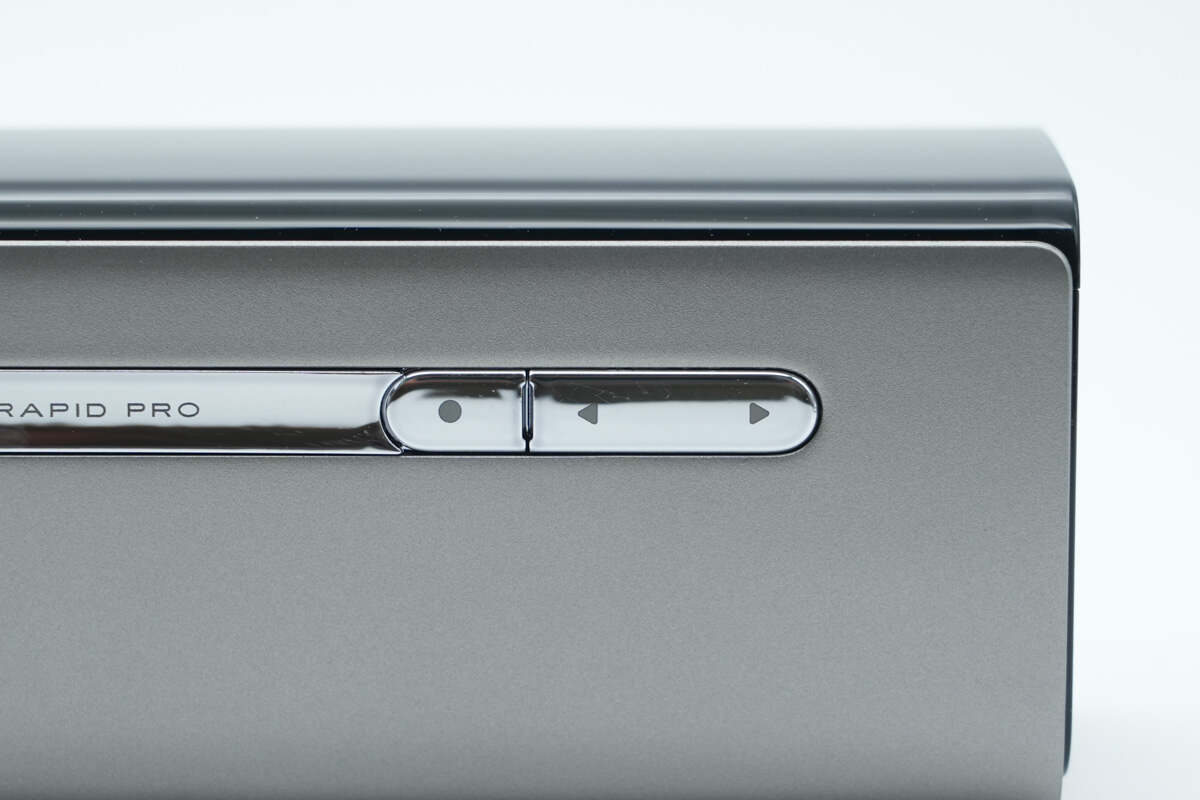

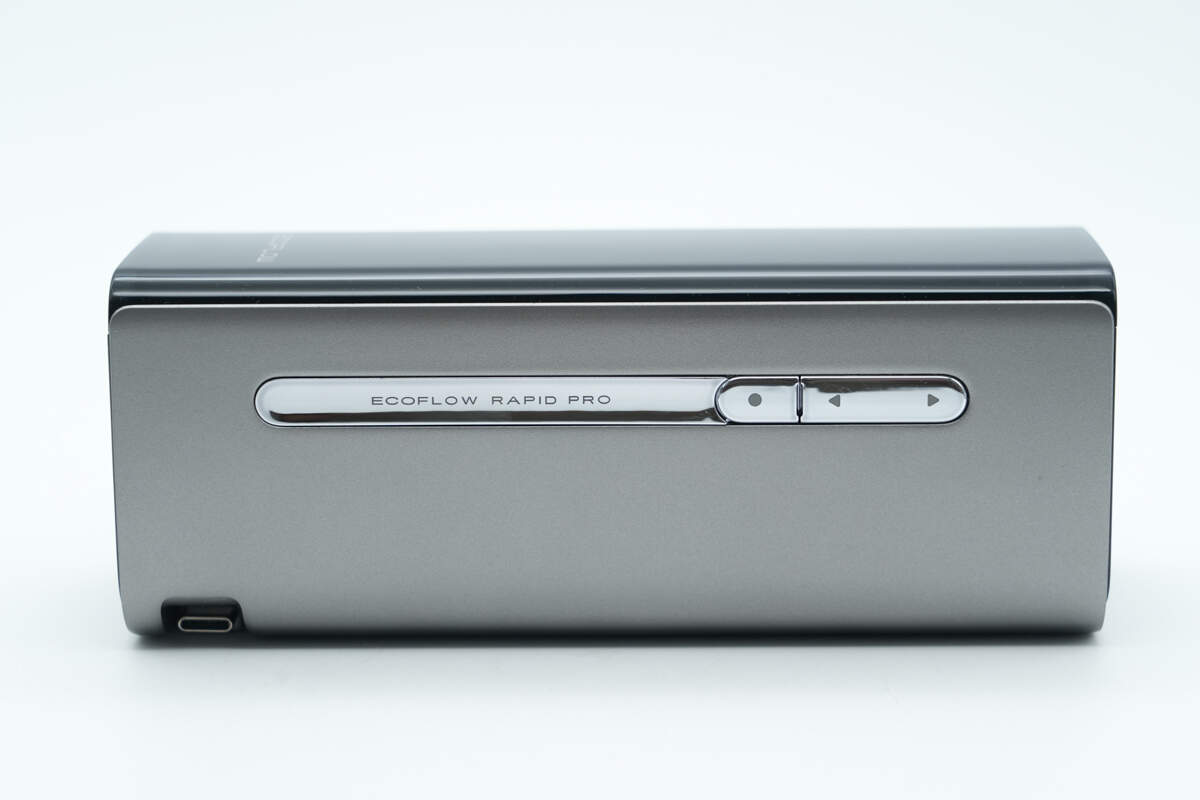

机身一侧设计三段式亮银物理按钮，档次感十足，同时上手也很简单。

三个按键分别为电源键，界面切换以及操作设置键。

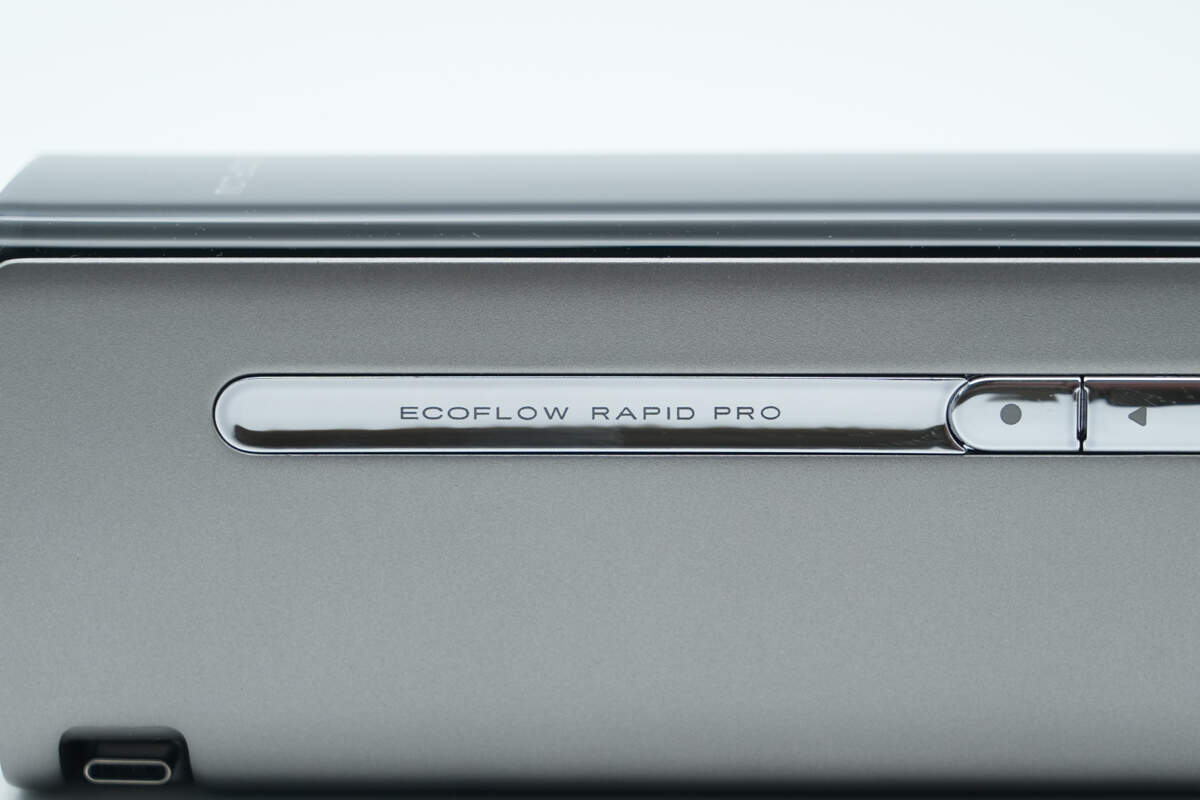

左侧凹槽内设计ECOFLOW RAPID PRO字样。

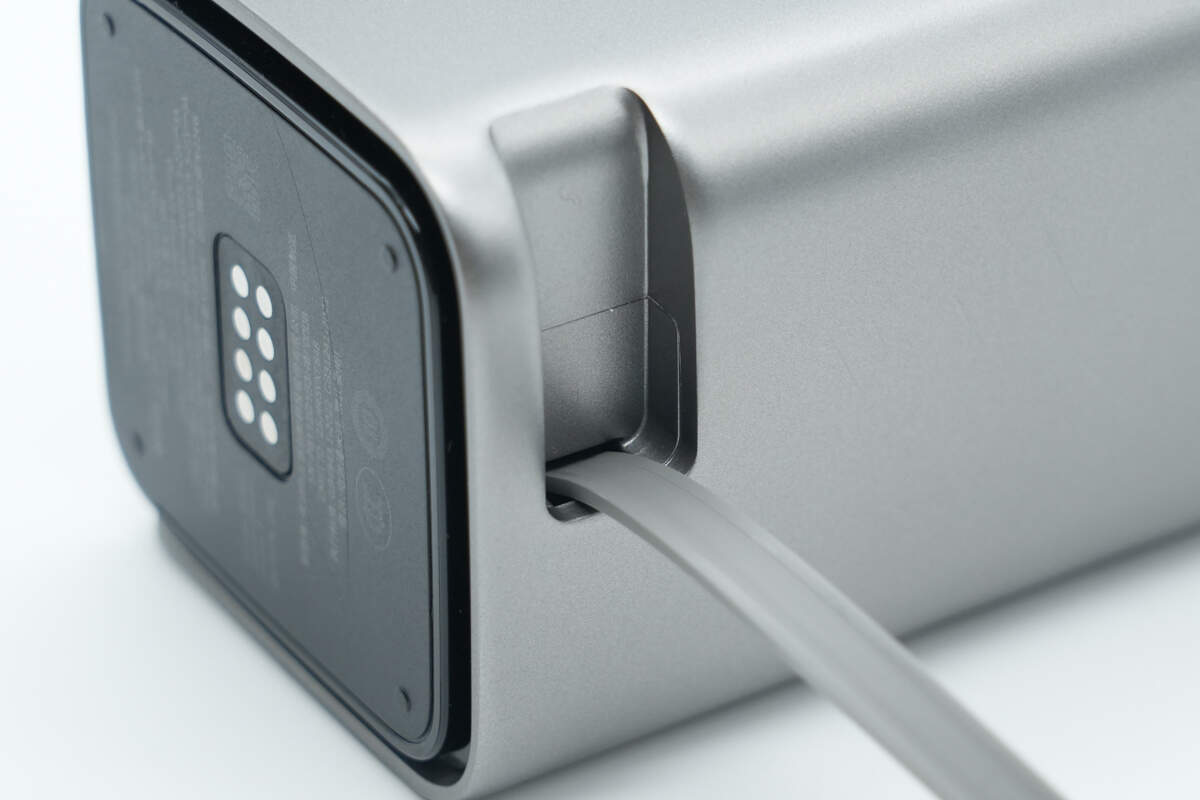

USB-C自动线布局在机身背面下方，并且为伸缩线设计，即拉即用，不缠绕更美观。

收纳槽采用磁吸式设计，吸附固定线缆端子，保证携带不凌乱。

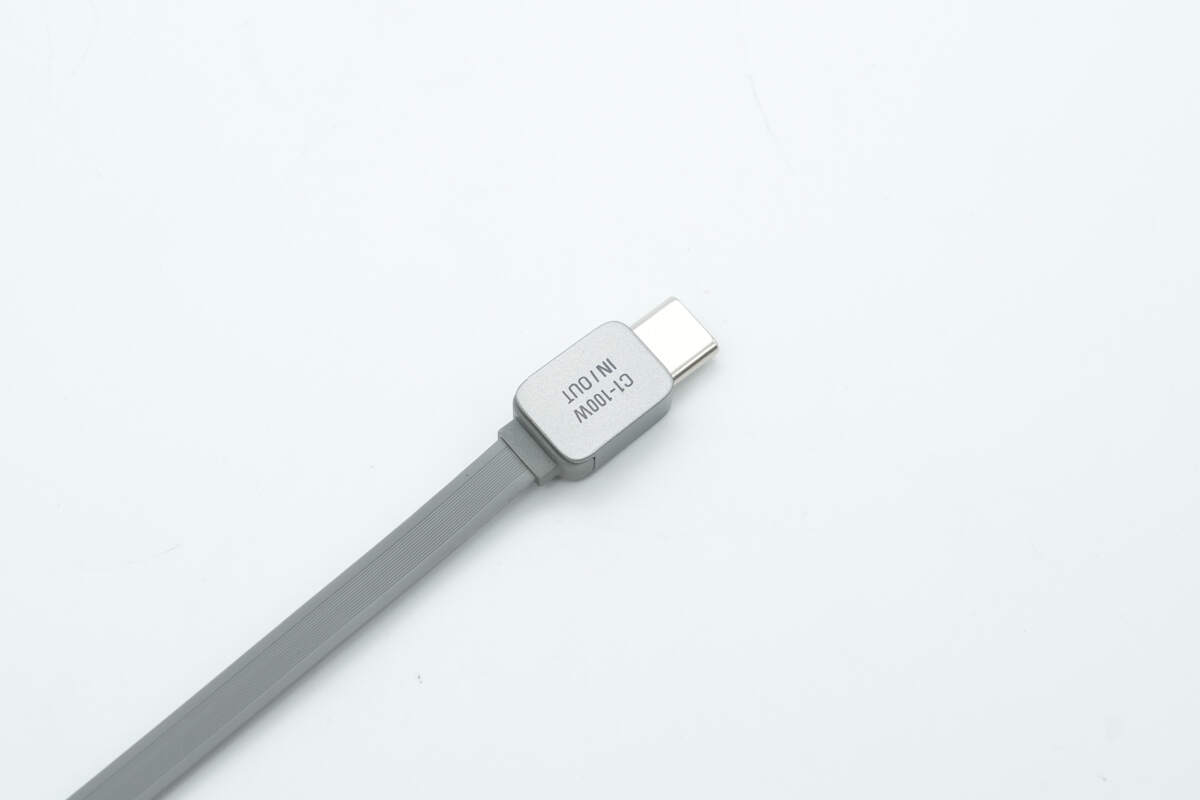

USB-C1自带线线身扁平式设计，不易缠绕。

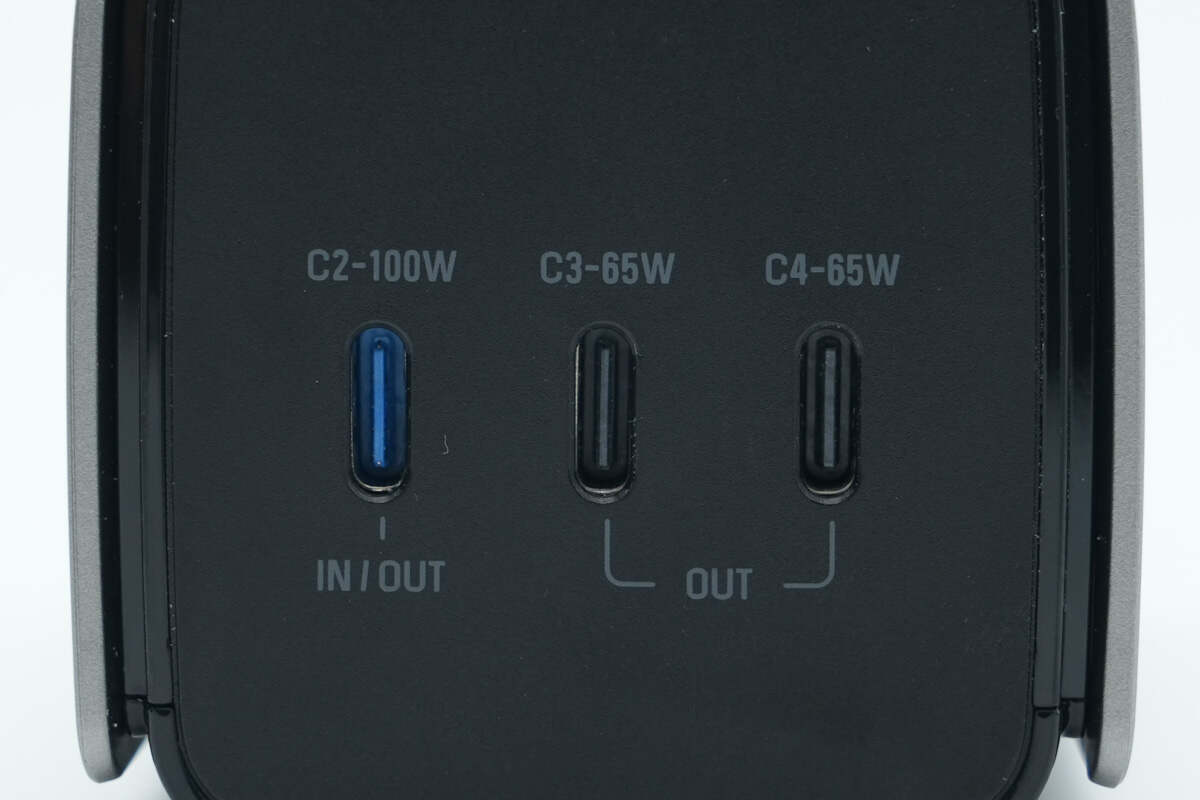

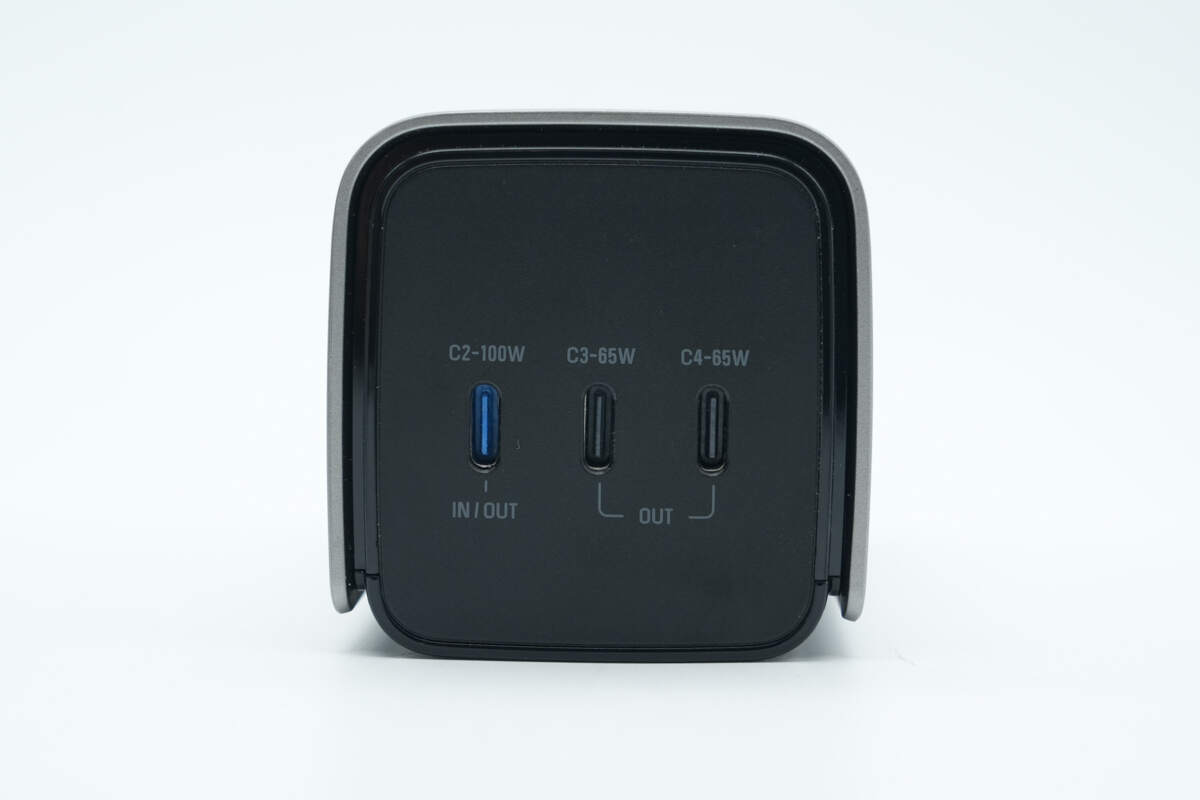

机身顶部面板磨砂工艺处理，配置有3个USB-C快充接口。

接口两侧印有IN、OUT、接口标序以及参数提示，其中支持双向快充的USB-C2接口采用蓝色胶芯设计进行区别，细节讲究。

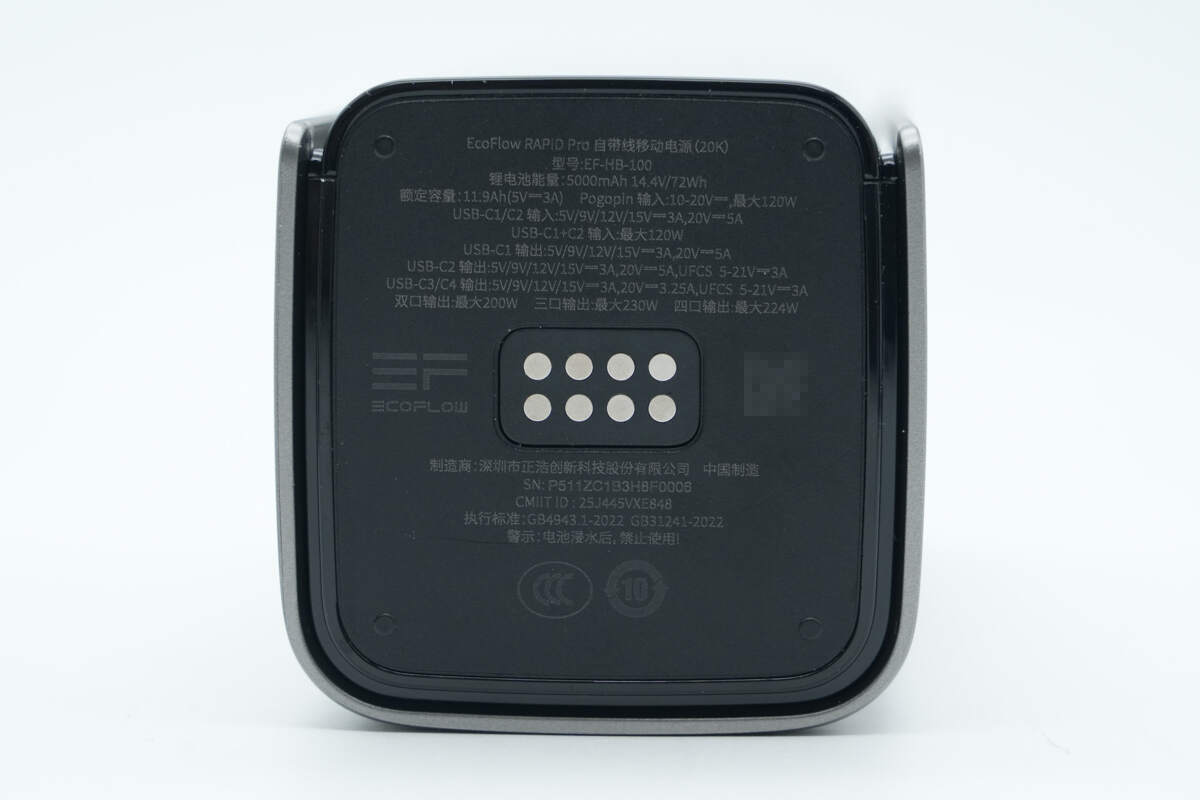

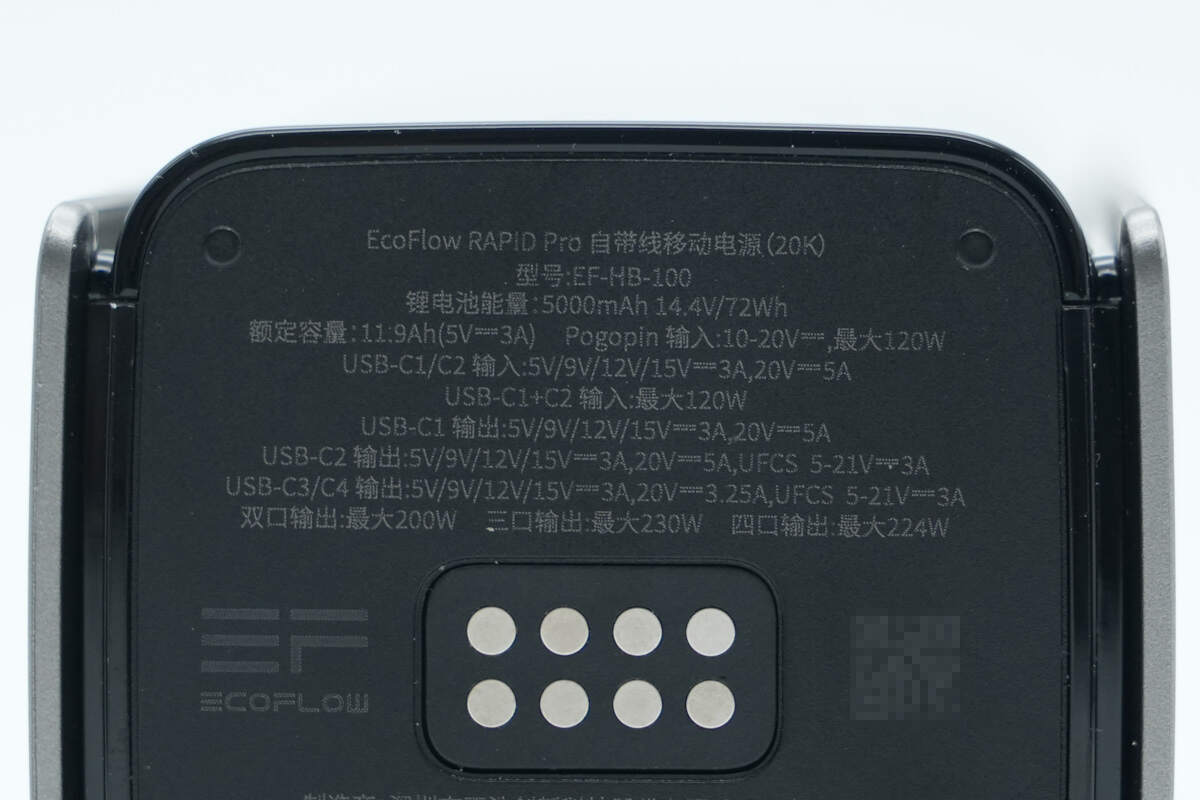

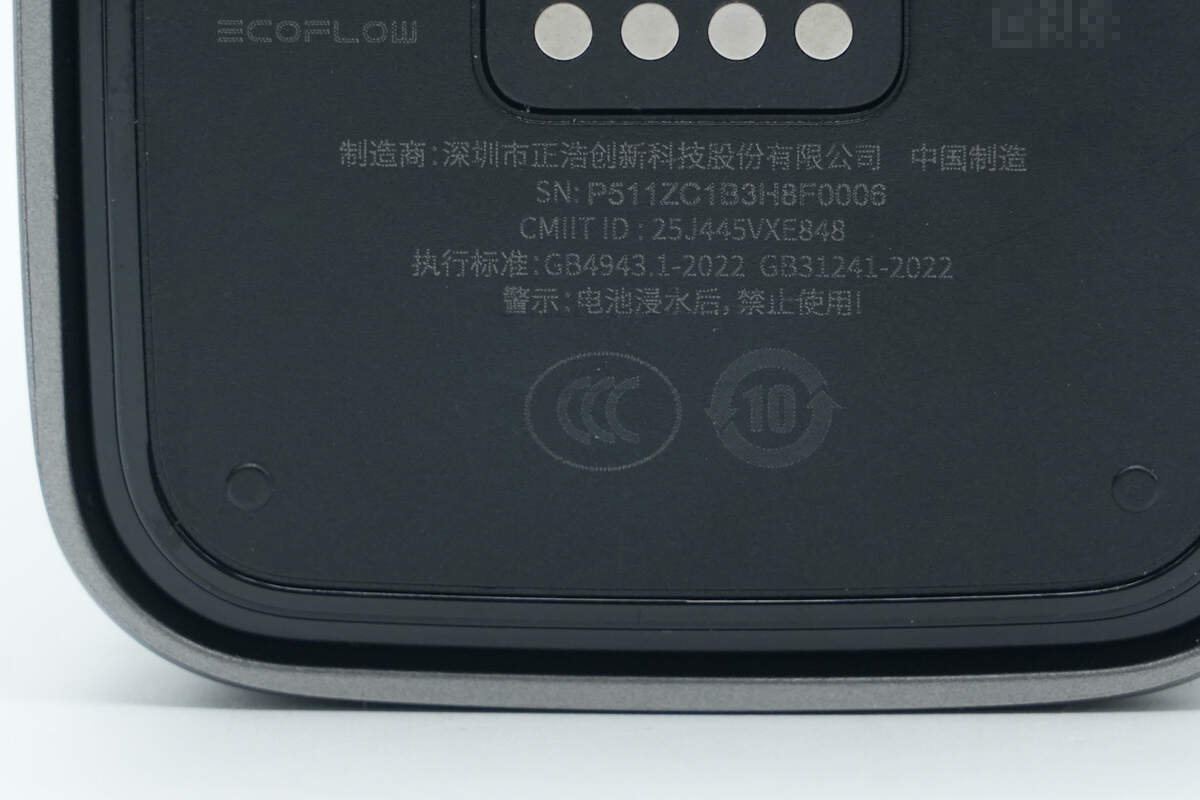

底部外壳印有产品参数信息，中心设计有用于与EcoFlow RAPID Pro 320W五口桌面充电站连接的触点。

产品参数特写

型号：EF-HB-100

锂电池能量：5000mAh 14.4V/72Wh

额定容量：11.9Ah(5V3A)

输入：

Pogopin：10-20V，120W Max

USB-C1/C2：5/9/12/15V3A、20V5A

USB-C1+C2：120W Max

输出：

USB-C1：5/9/12/15V3A、20V5A

USB-C2：5/9/12/15V3A、20V5A，UFCS 5-21V3A

USB-C3/C4：5/9/12/15V3A 20V3.25A，UFCS 5-21V3A

双口输出：200W Max

三口输出：230W Max

四口输出：224W Max

制造商：深圳市正浩创新科技股份有限公司

移动电源通过了国家CCC强制认证。

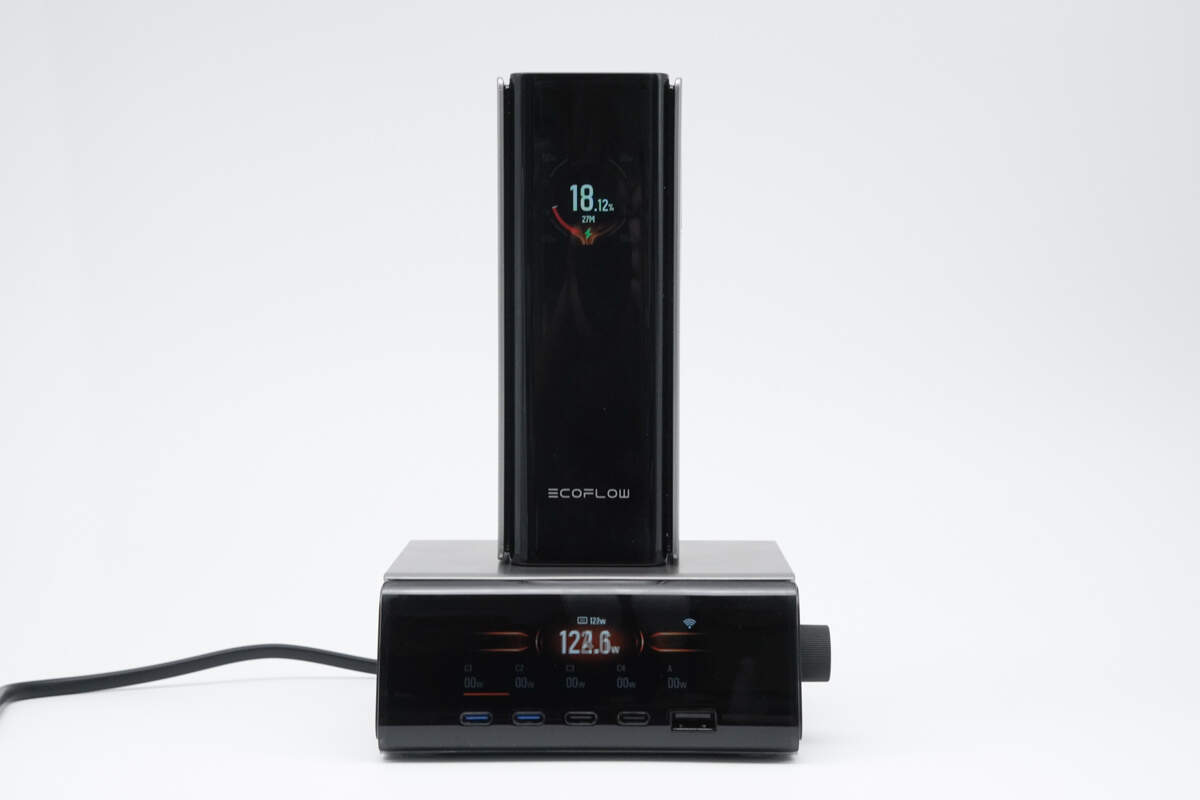

将充电宝随时放置在EcoFlow RAPID Pro 320W五口桌面充电站上即可开启120W充电，随放随充十分方便。

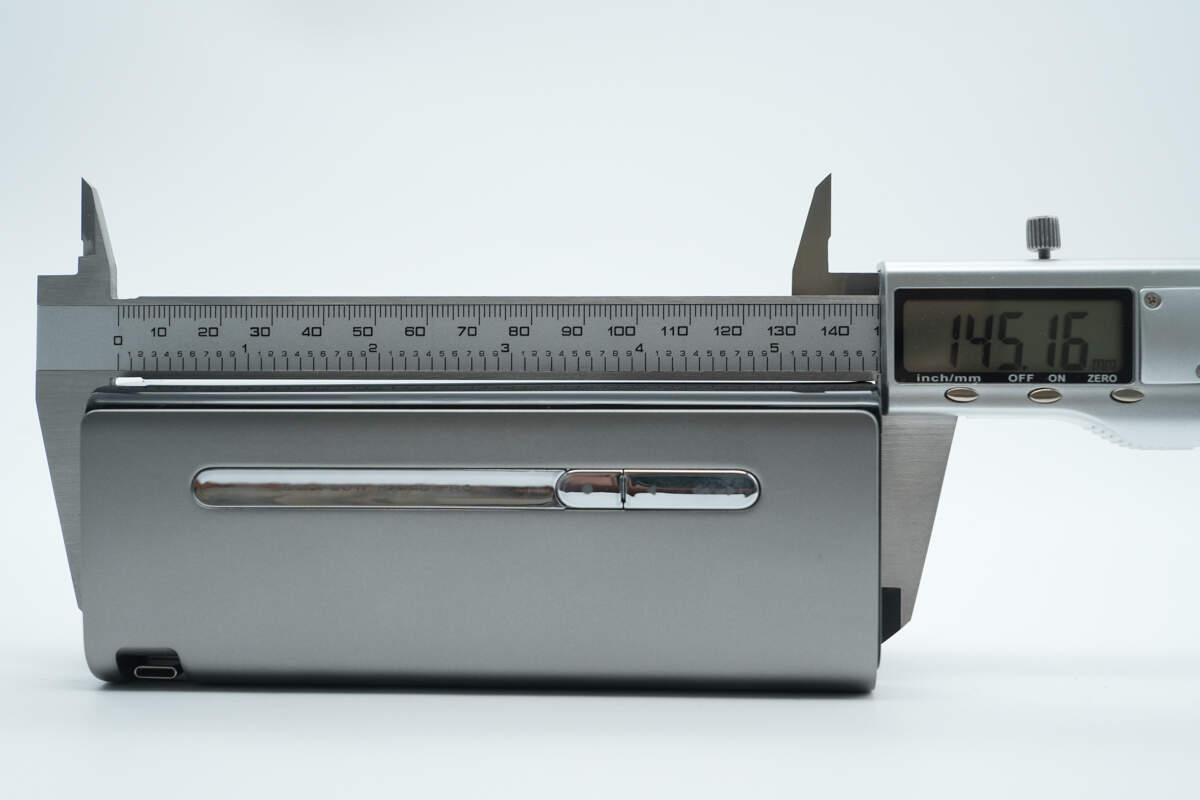

实测移动电源机身长度为145.16mm。

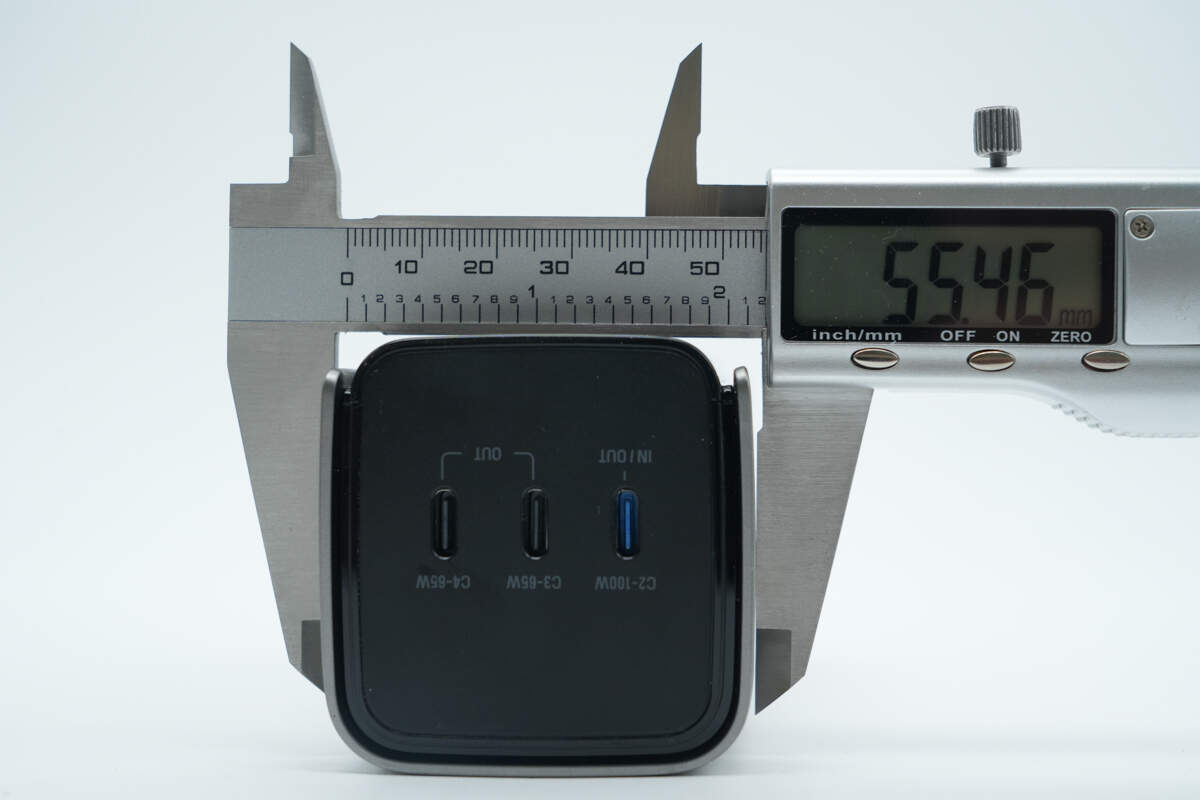

宽度为55.46mm。

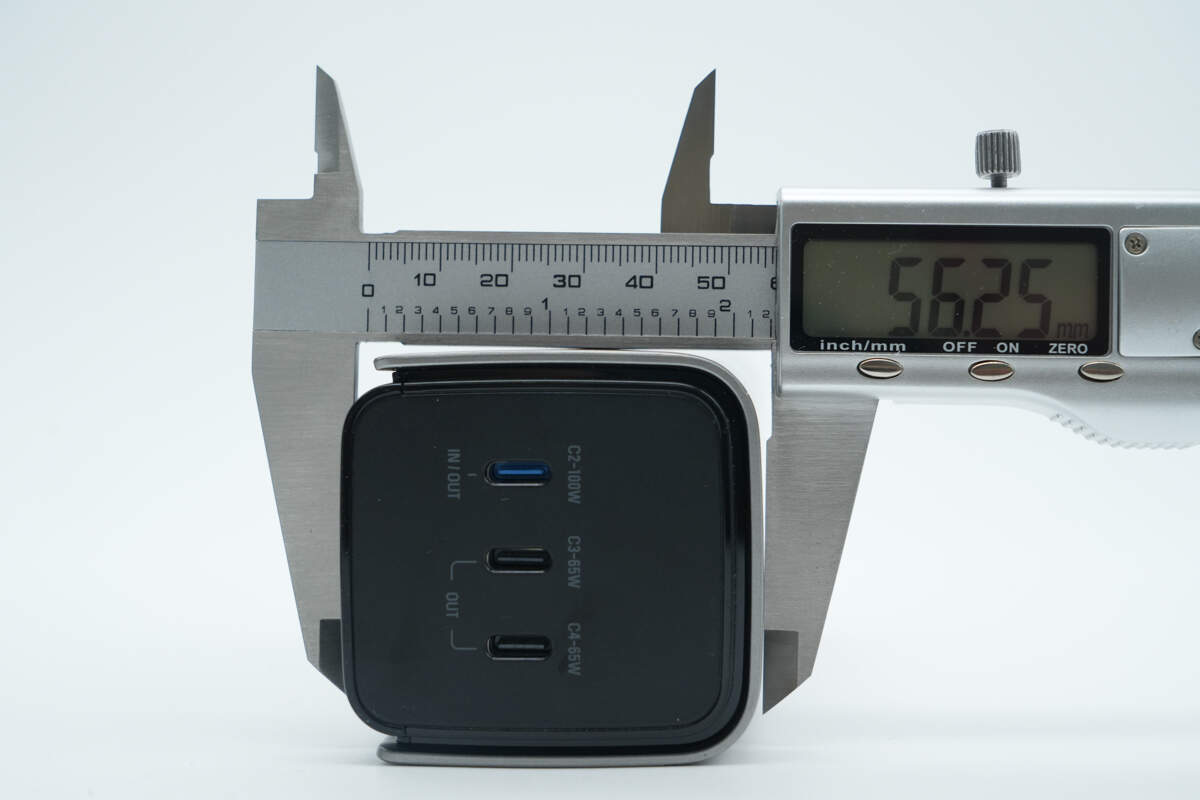

厚度为56.25mm。

另外测得USB-C伸缩线长度约为60cm。

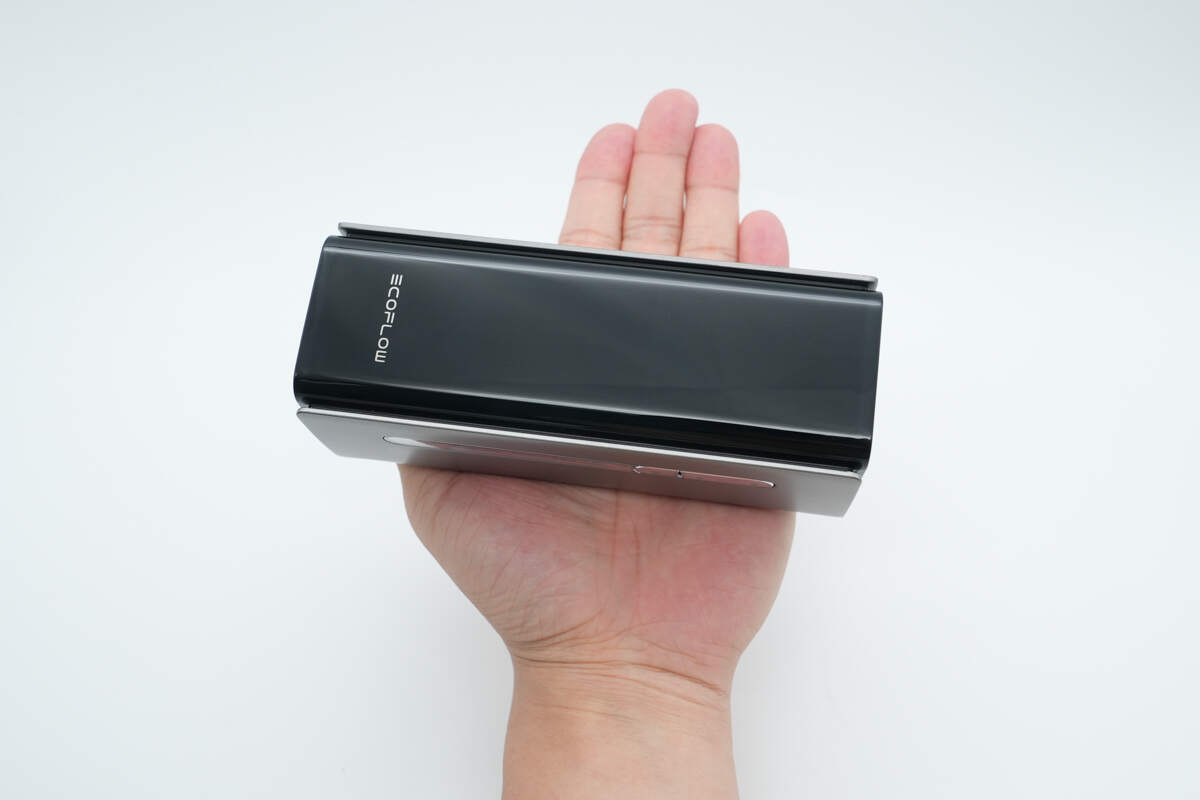

移动电源拿在手上的大小直观感受。

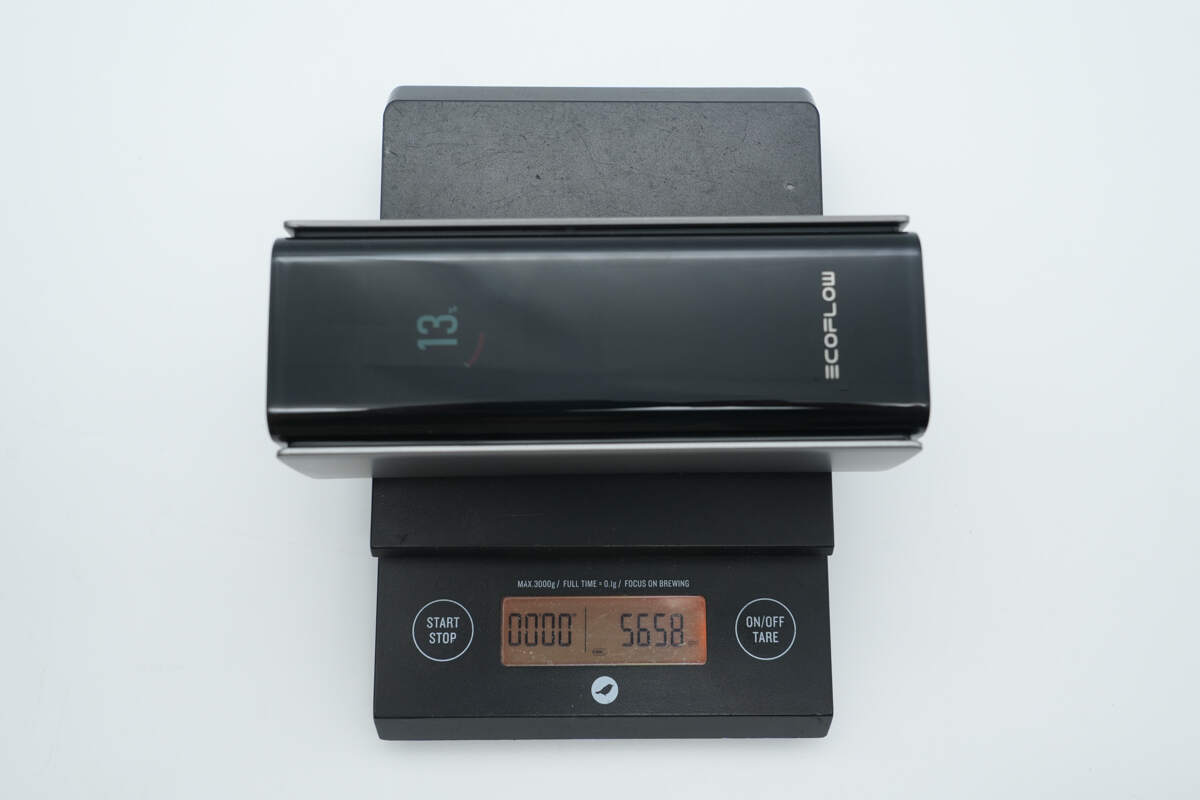

另外测得产品重量约为566g。

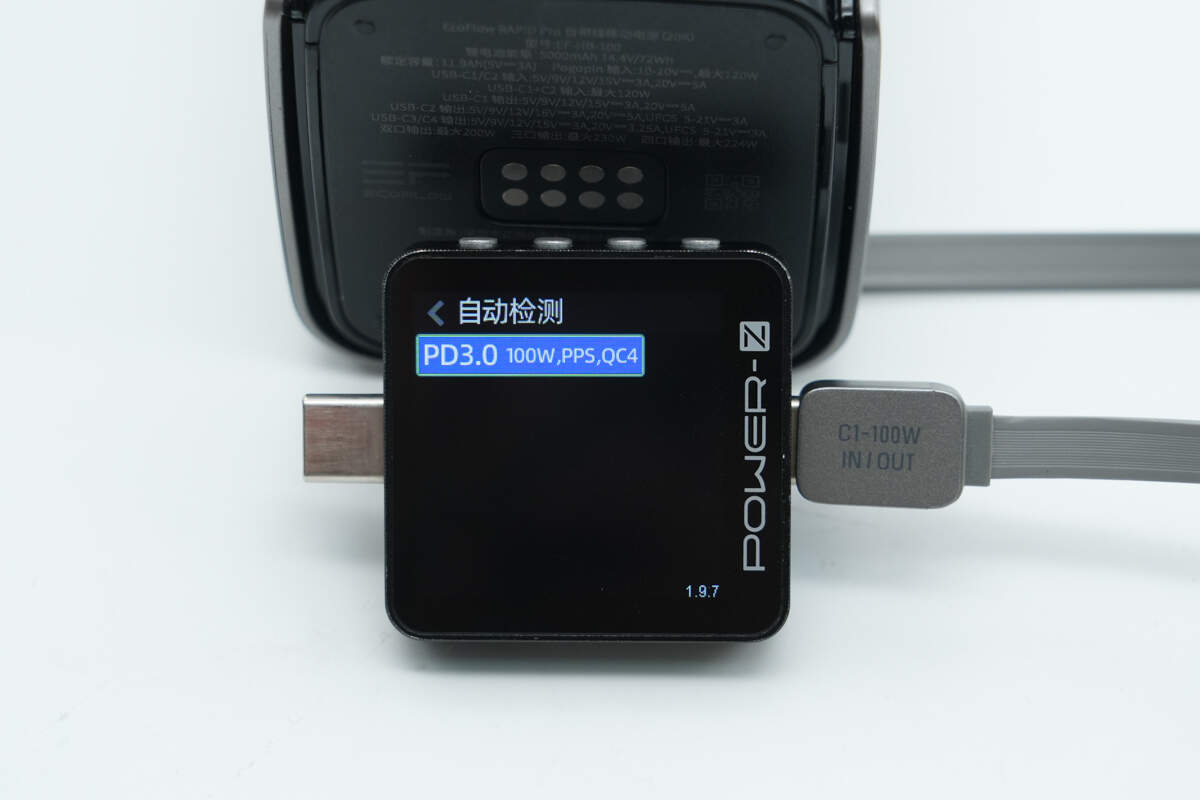

使用ChargerLAB POWER-Z KM003C测得USB-C1自带线支持PD3.0、PPS、QC4充电协议。

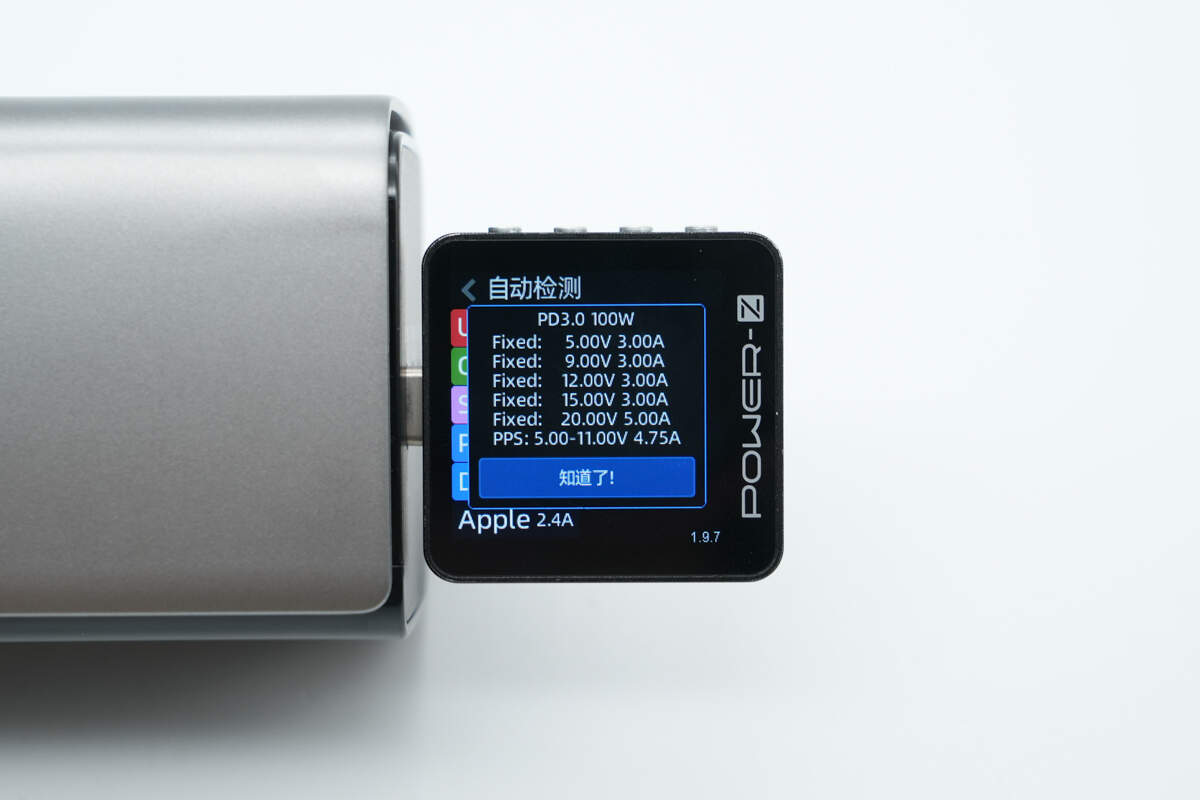

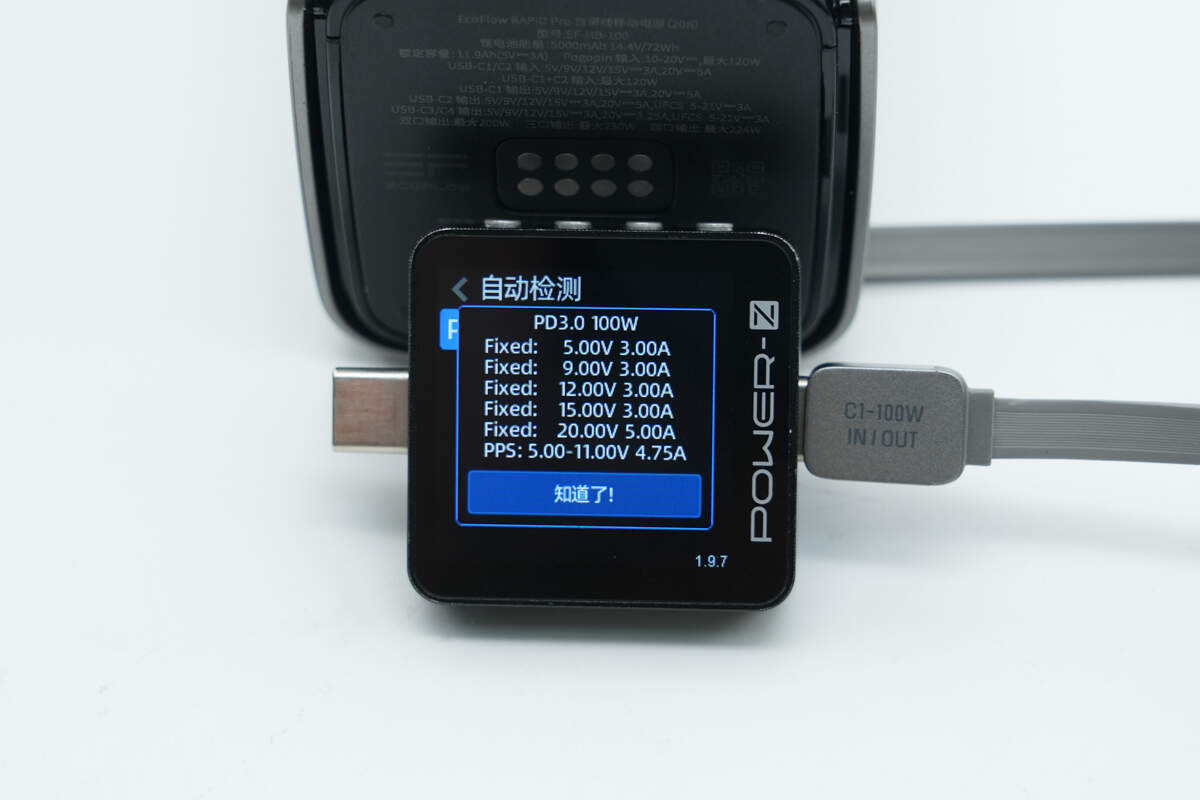

PDO报文显示USB-C1自带线还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V4.75A一组PPS电压档位。

测得USB-C2口支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V4.75A一组PPS电压档位。

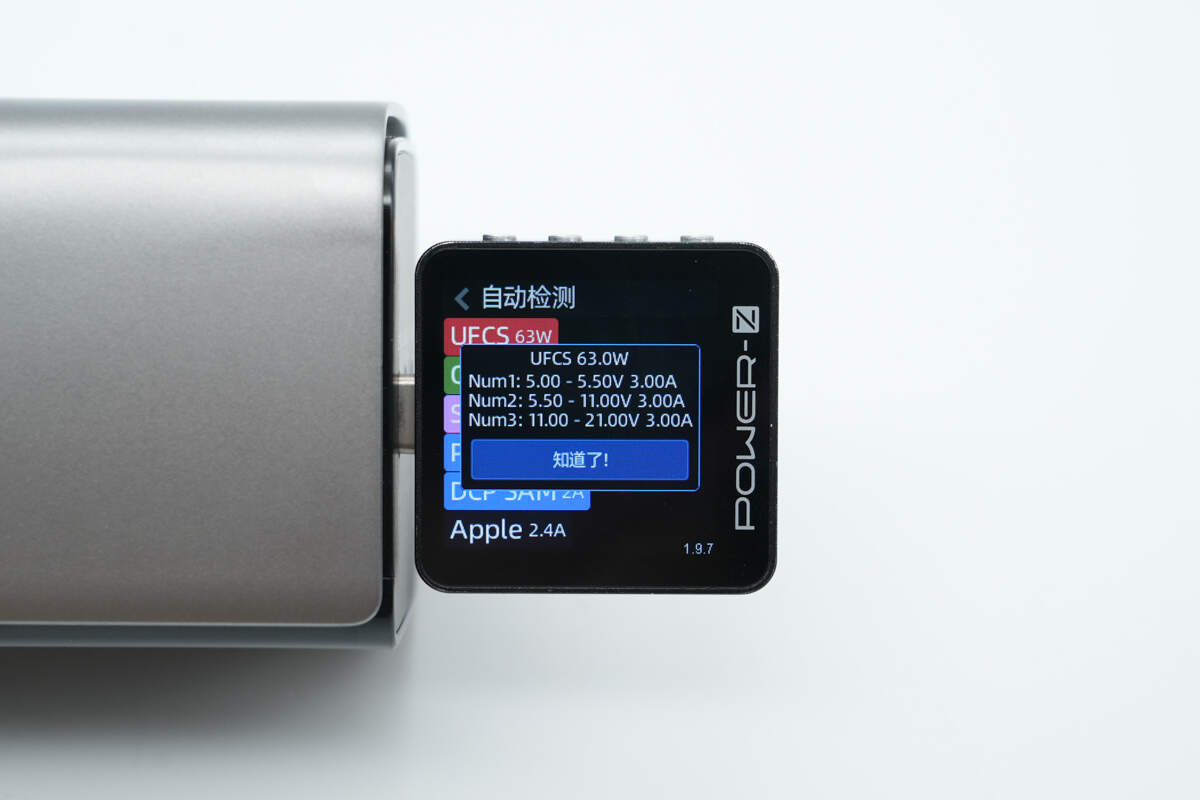

测得UFCS融合快充具备5-5.5V3A、5.5-11V3A、11-21V3A三组电压档位。

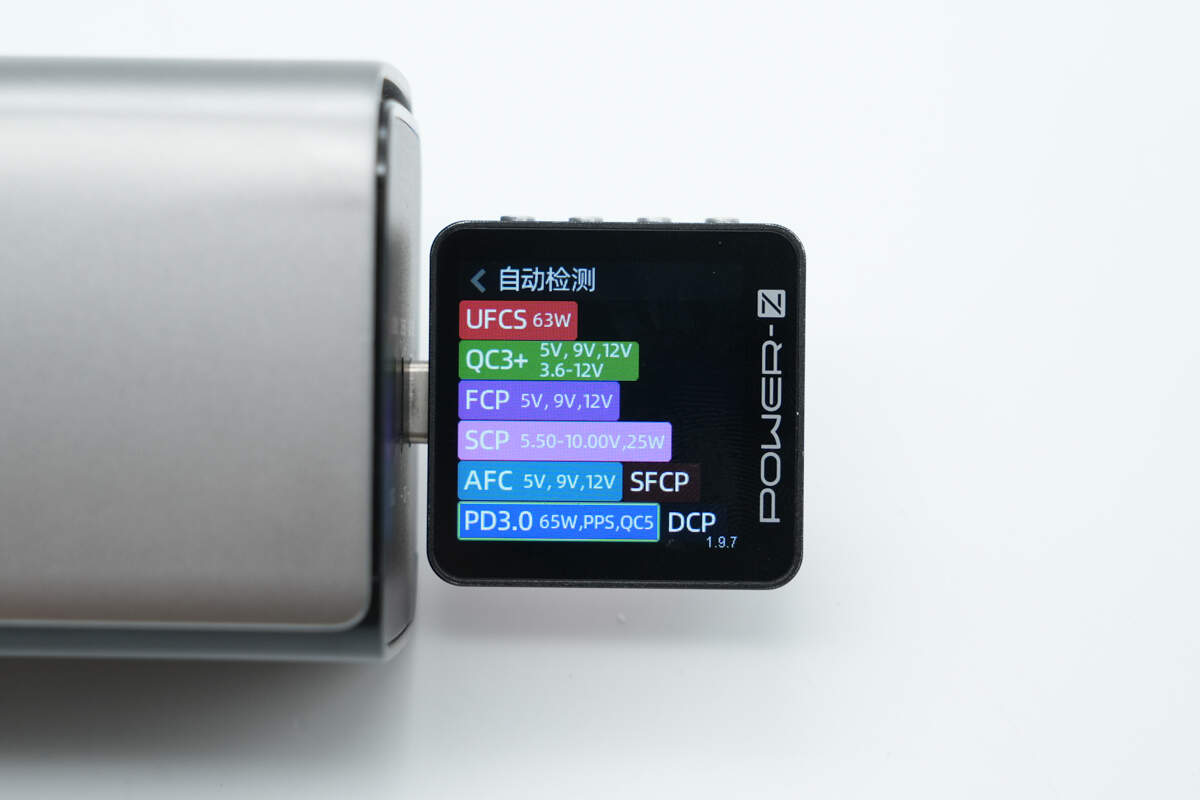

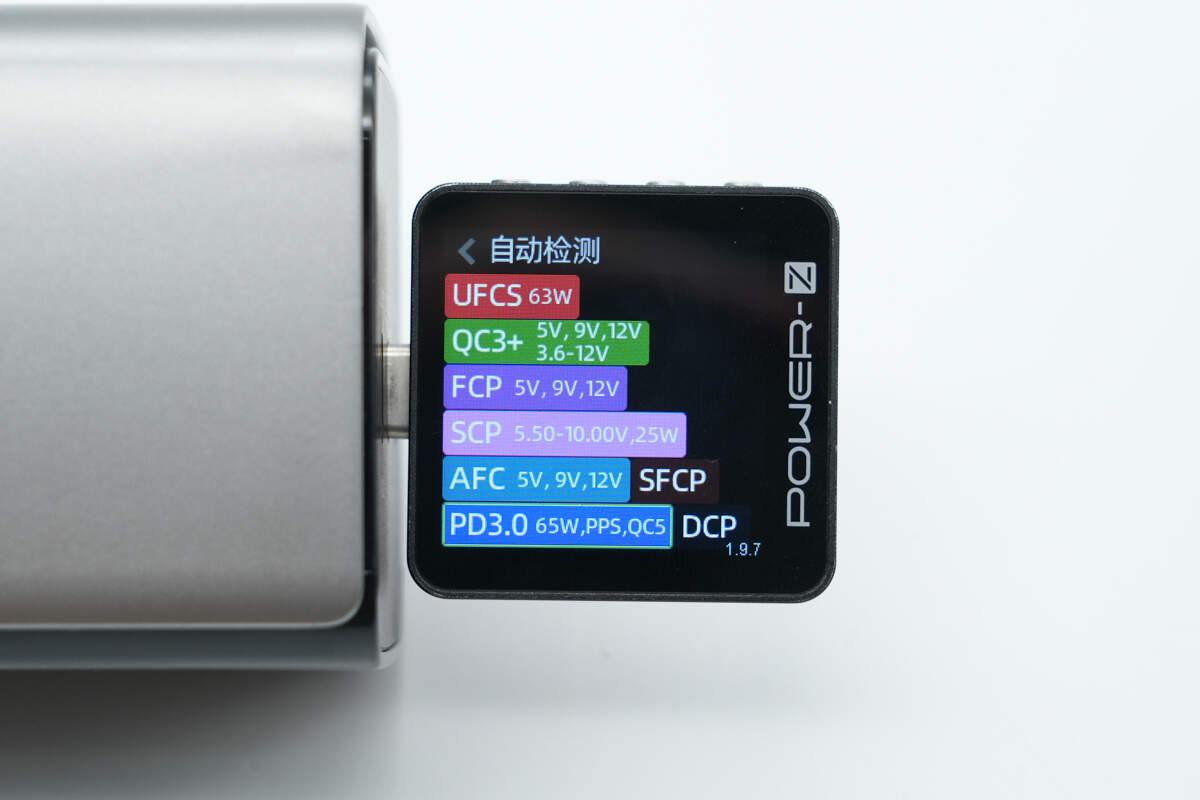

测得USB-C3口支持UFCS、QC3+/5、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP等充电协议。

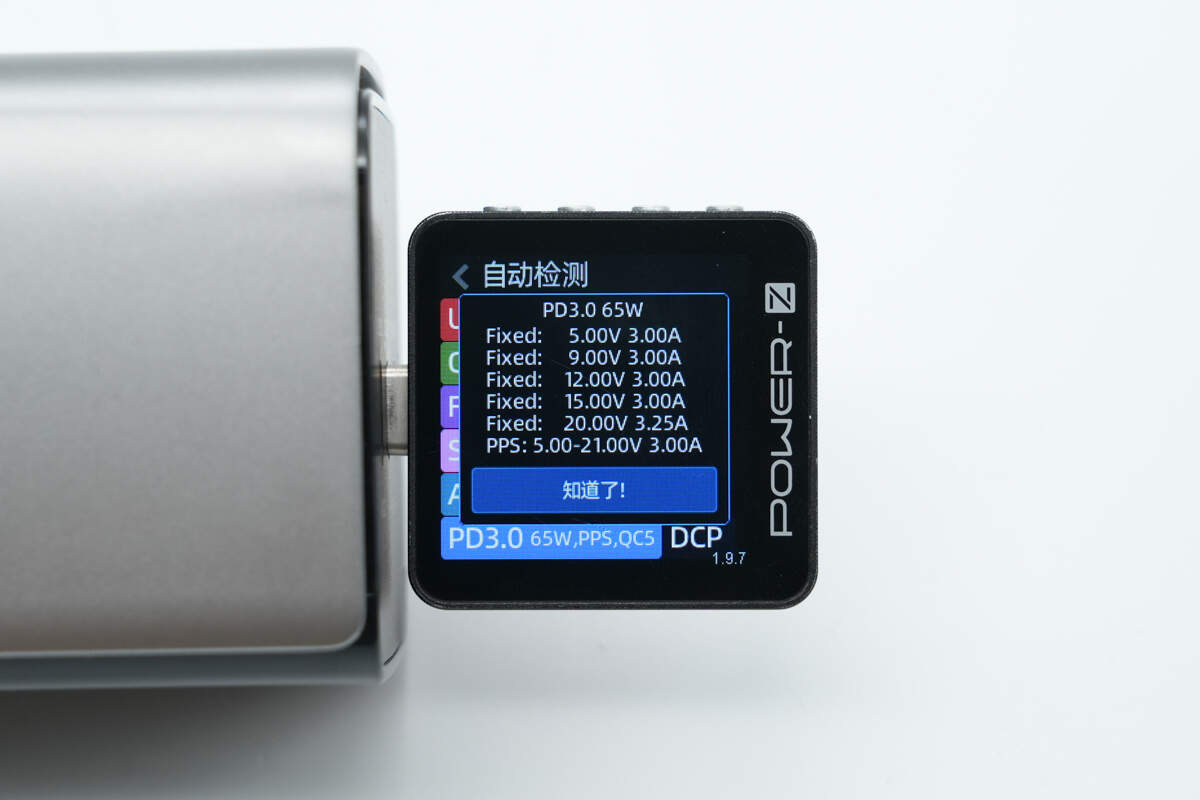

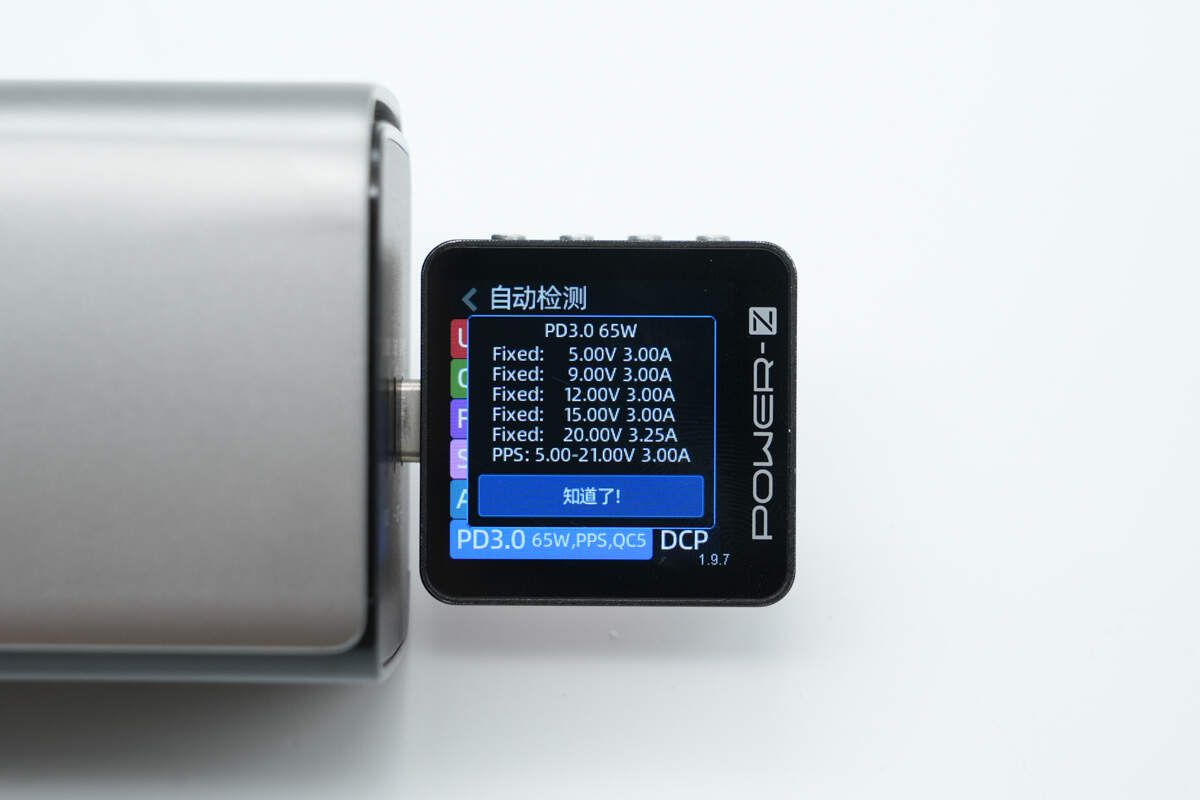

PDO报文显示USB-C3口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。

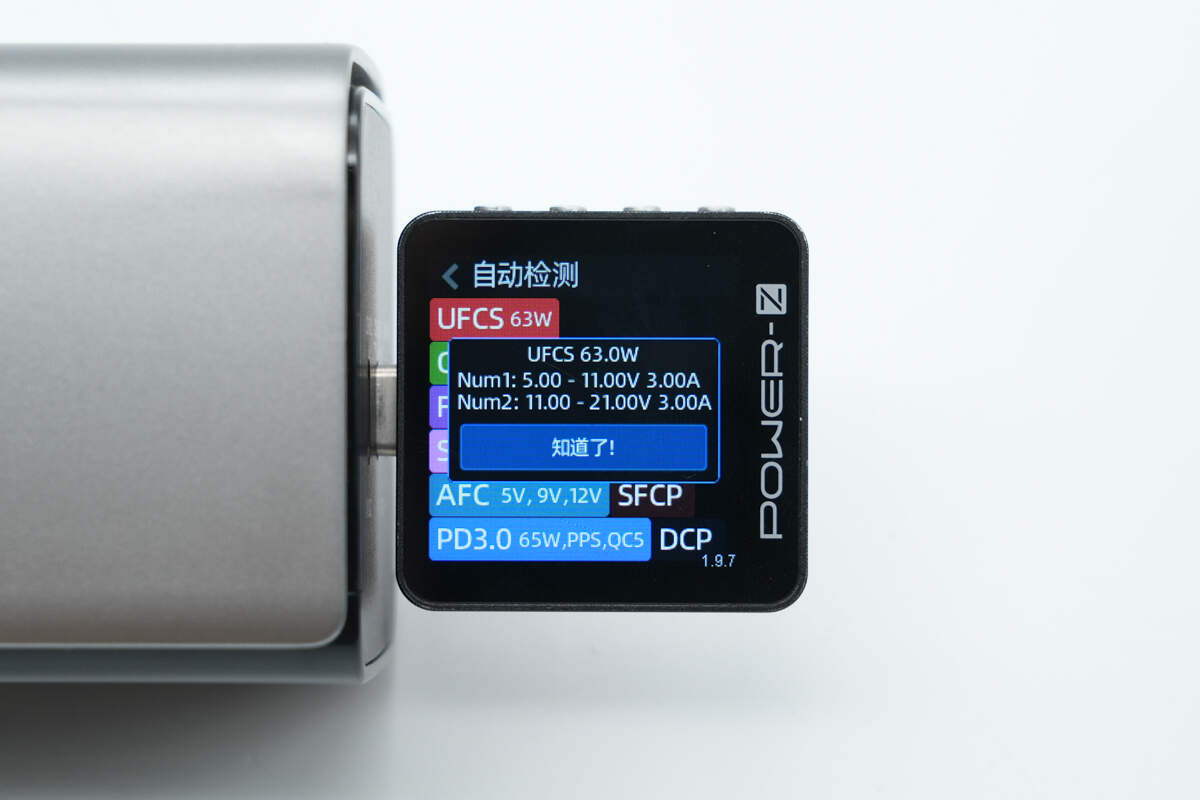

测得UFCS融合快充具备5-11V3A、11-21V3A两组电压档位。

测得USB-C4口兼容协议与USB-C3口的相同。

此外PDO报文也完全一样，两个接口同样支持功率盲插使用。

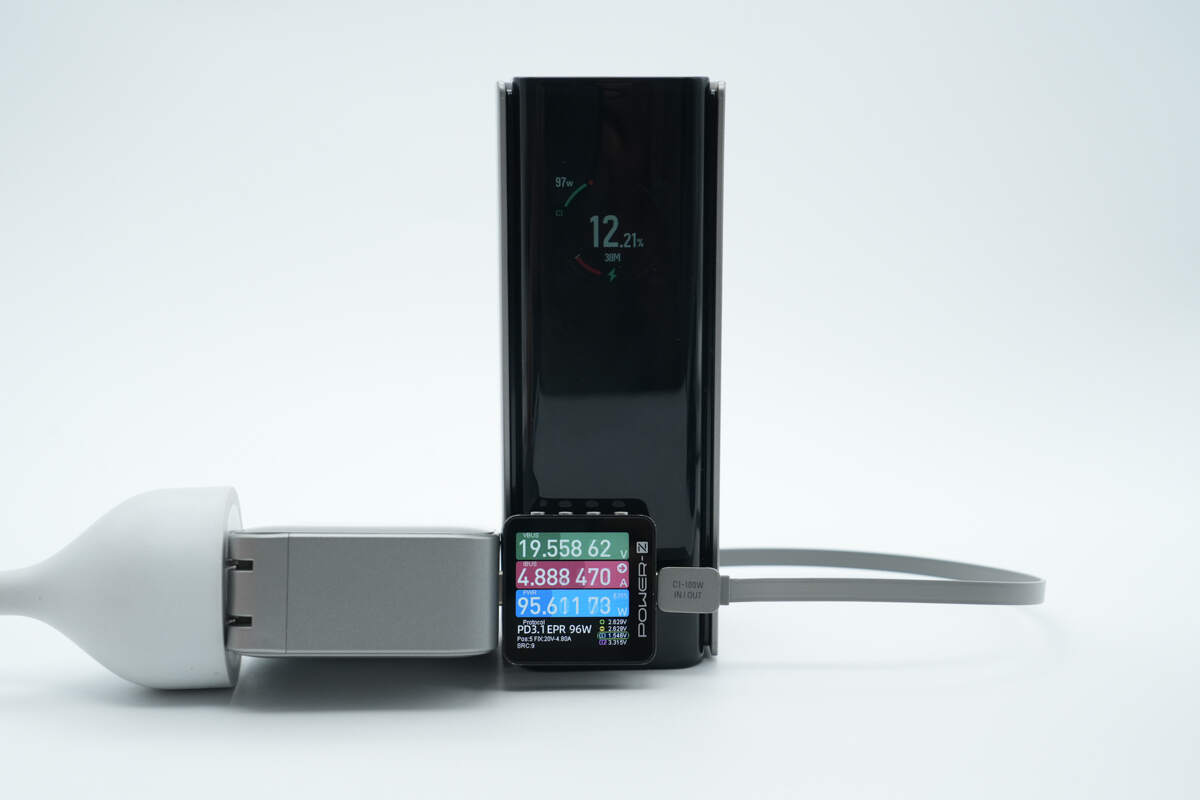

最后使用EcoFlow RAPID Pro 140W四口氮化镓充电器通过USB-C1自带线给移动电源充电，测得充电功率约为95.61W，成功开启20V5A 100W PD快充。

正浩RAPID Pro自带线移动电源拆解

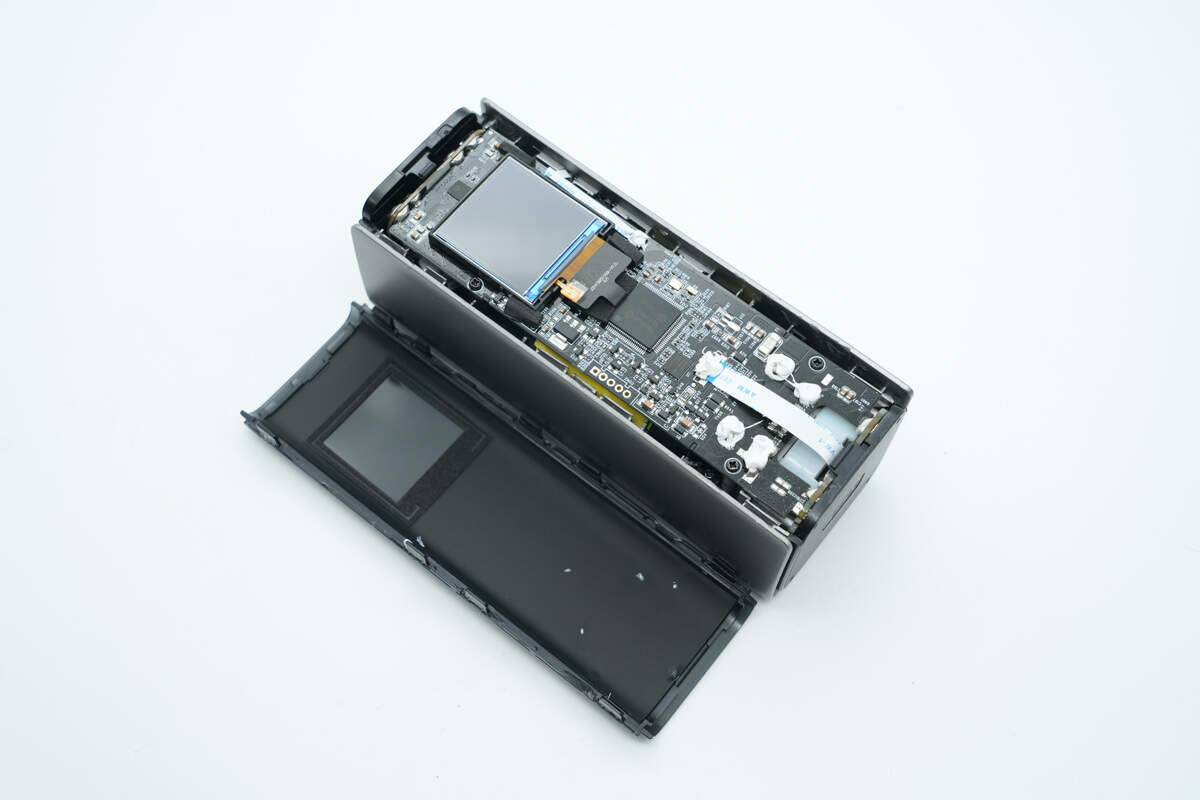

将移动电源正面面板拆下，采用卡扣结构固定封装。

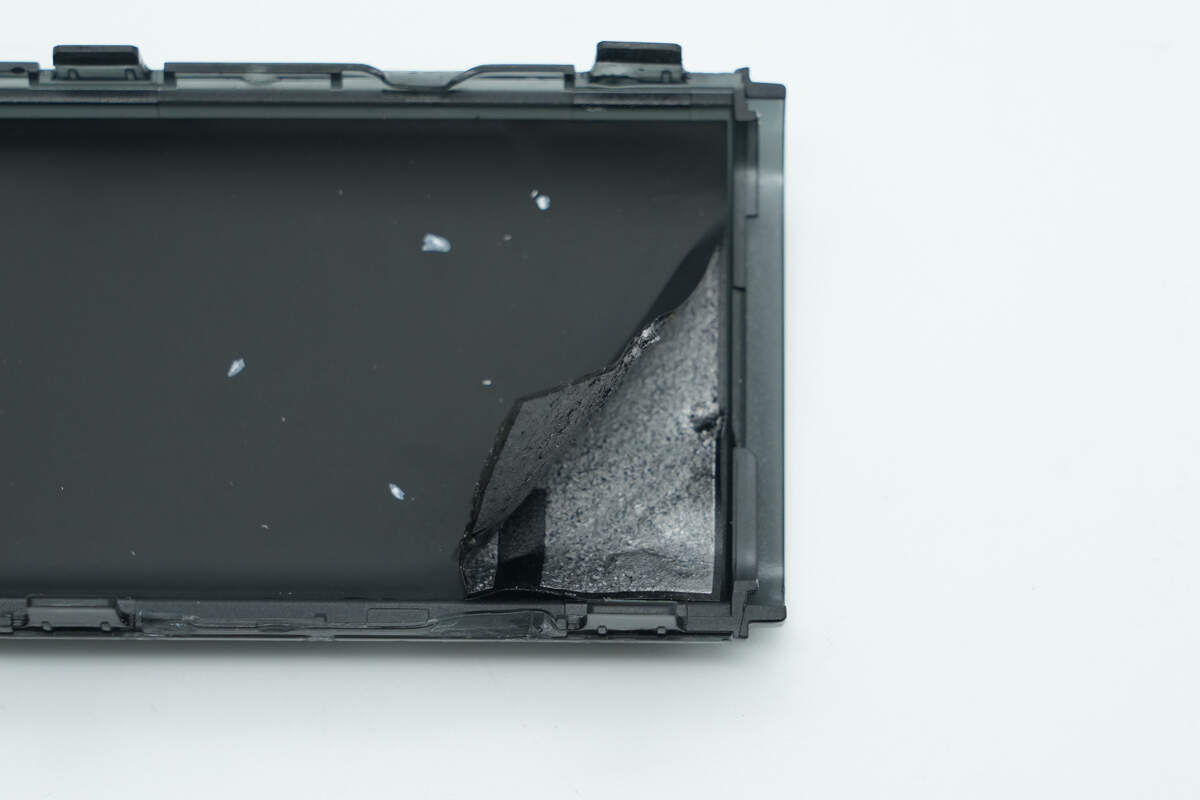

装饰板内侧贴有石墨散热贴纸，并做了绝缘处理。

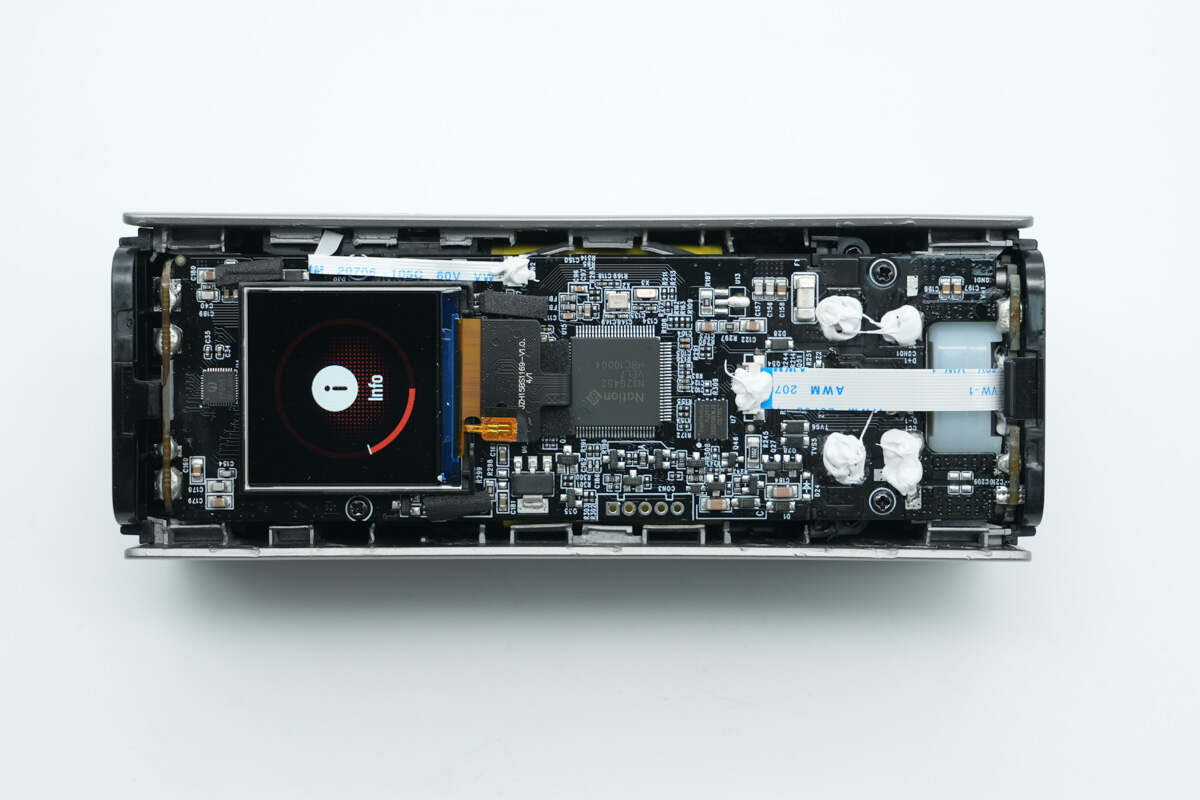

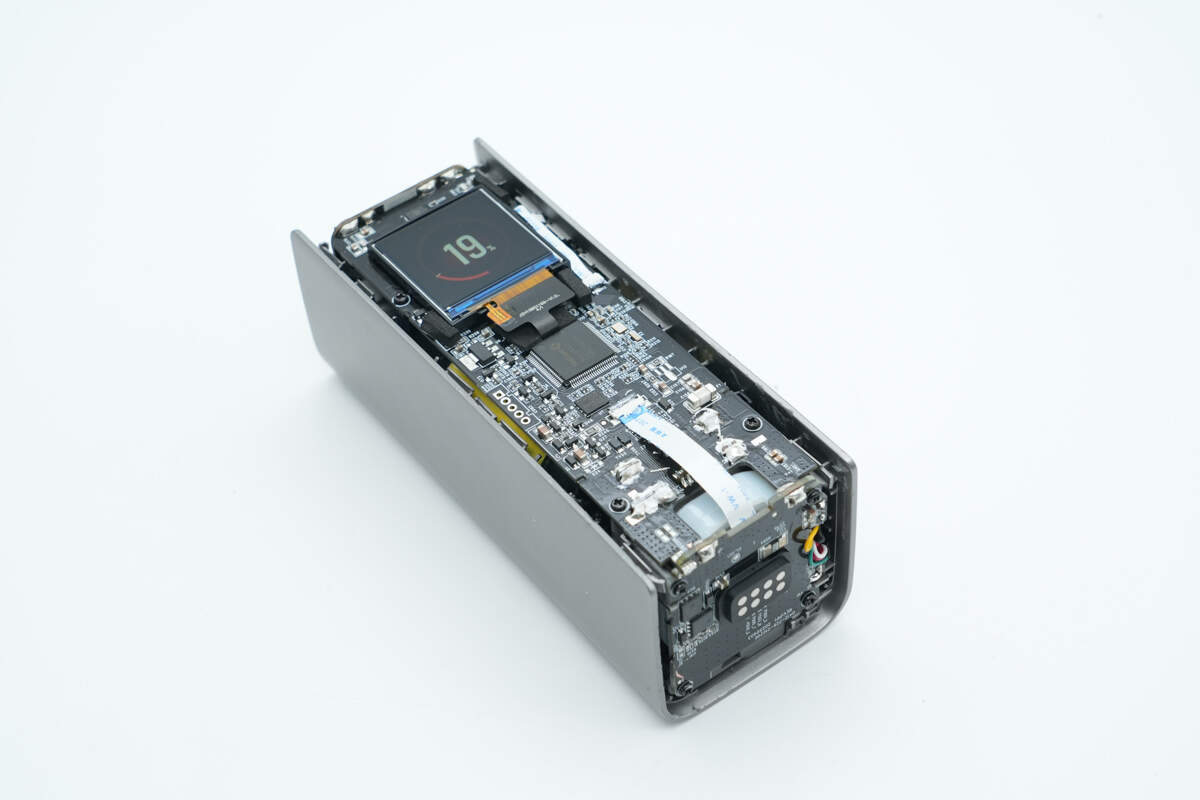

移动电源内部顶部以及两端均设有PCB板，之间通过拼接锡焊连接固定，顶部PCB板还使用螺丝进行加固。

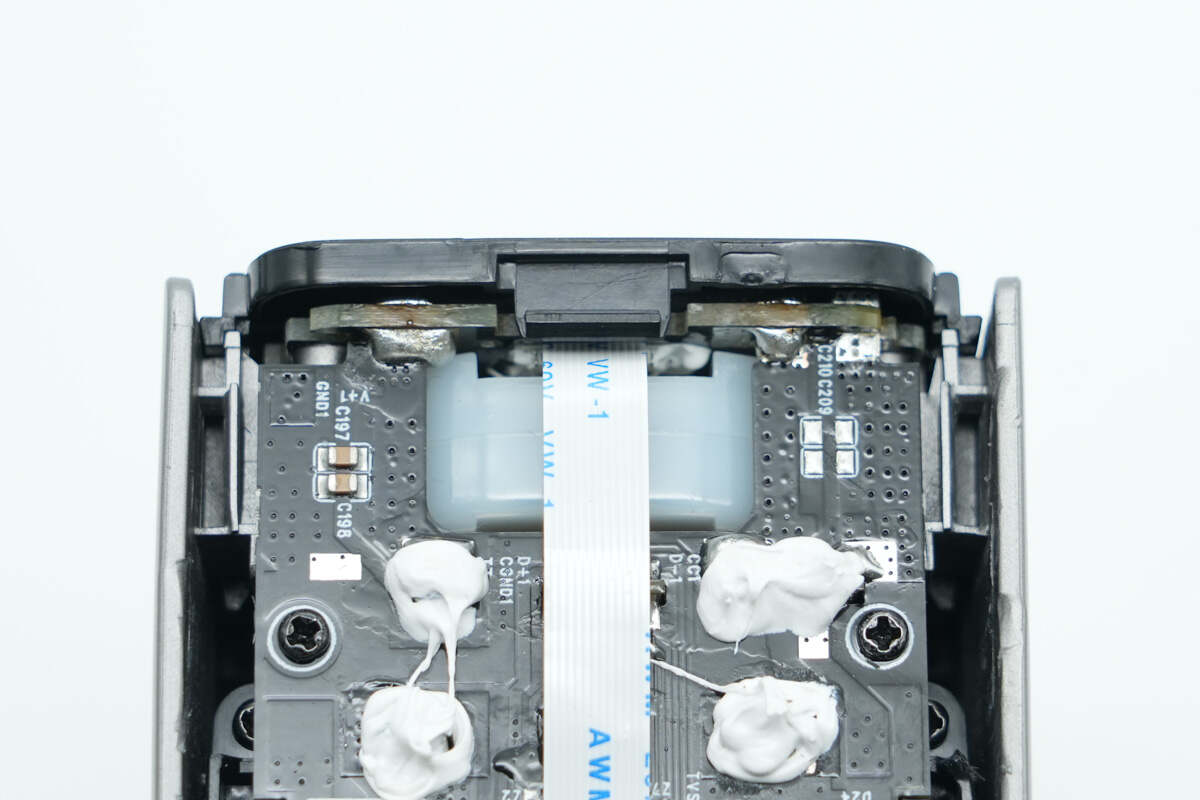

顶部PCB板对应伸缩线模块处镂空，可见伸缩线模块塑料外壳。

继续将两端面板拆掉。

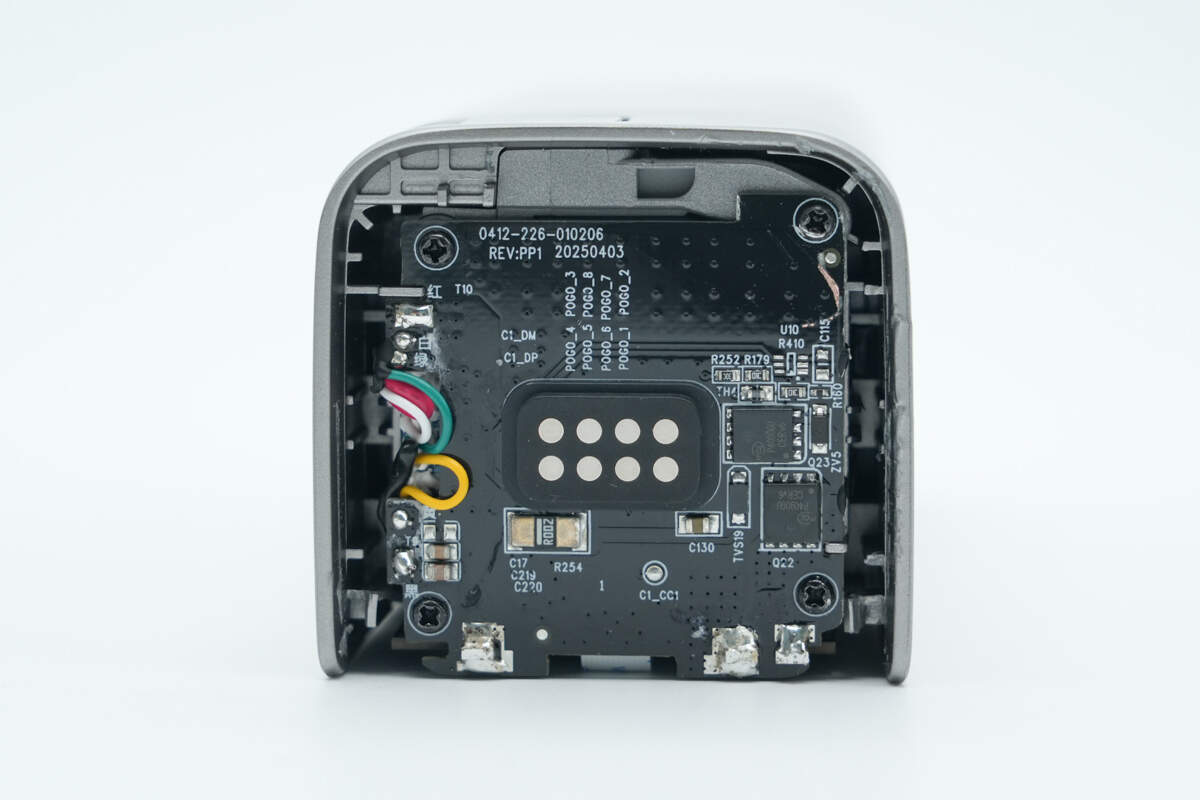

Pogopin输入触点所在小板使用螺丝加固，USB-C1自带线线芯与该小板锡焊连接。

另一端三个USB-C接口母座所在小板也是使用螺丝加固。

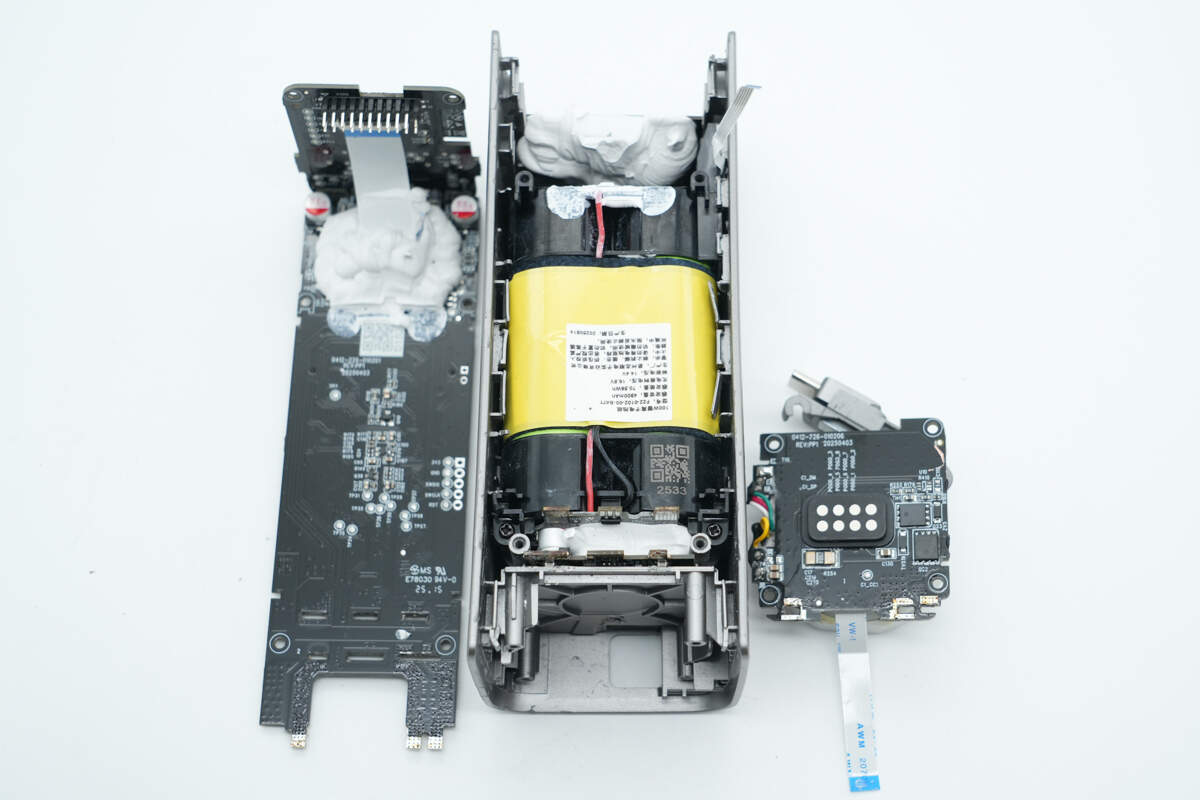

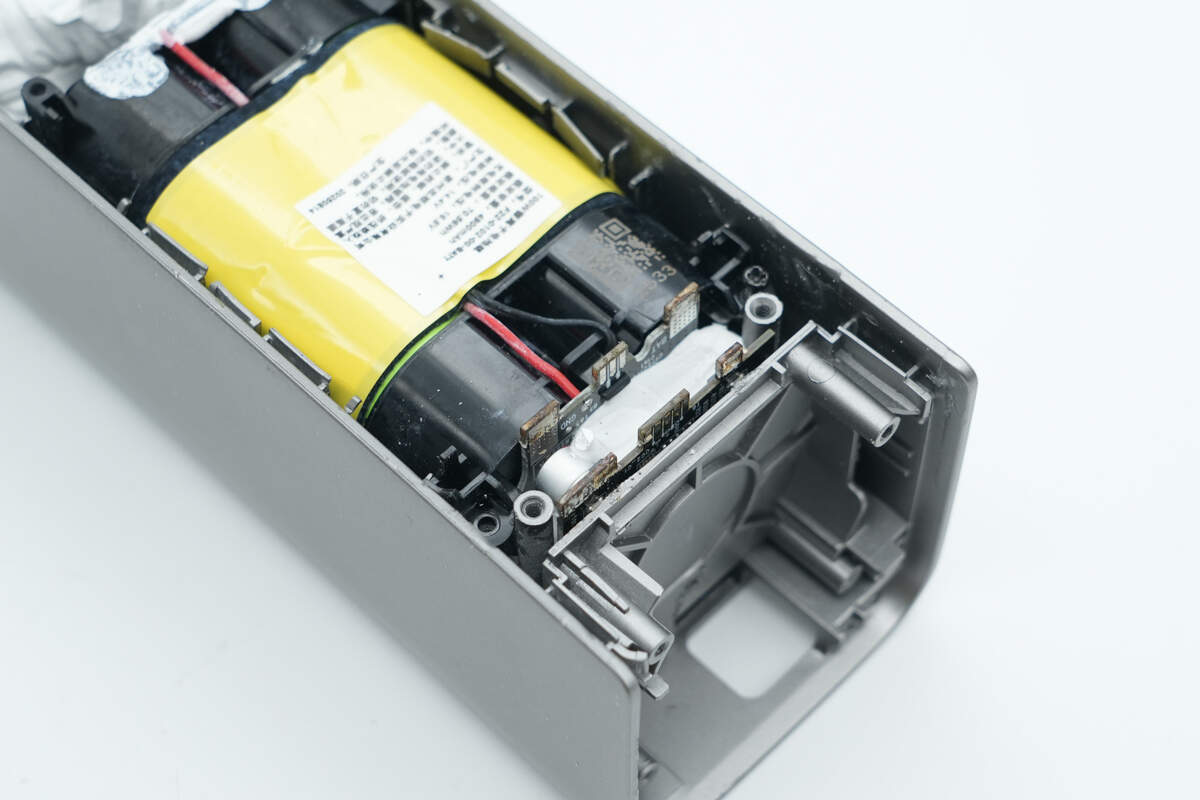

拆掉两端螺丝将PCBA模块分离取出，下方中心区域布局电池组。

触点端设有塑料隔离板，同时用于对伸缩线模块进行加固保护。

接口端设有第二块PCB板，与USB-C接口所在小板通过排针连接。

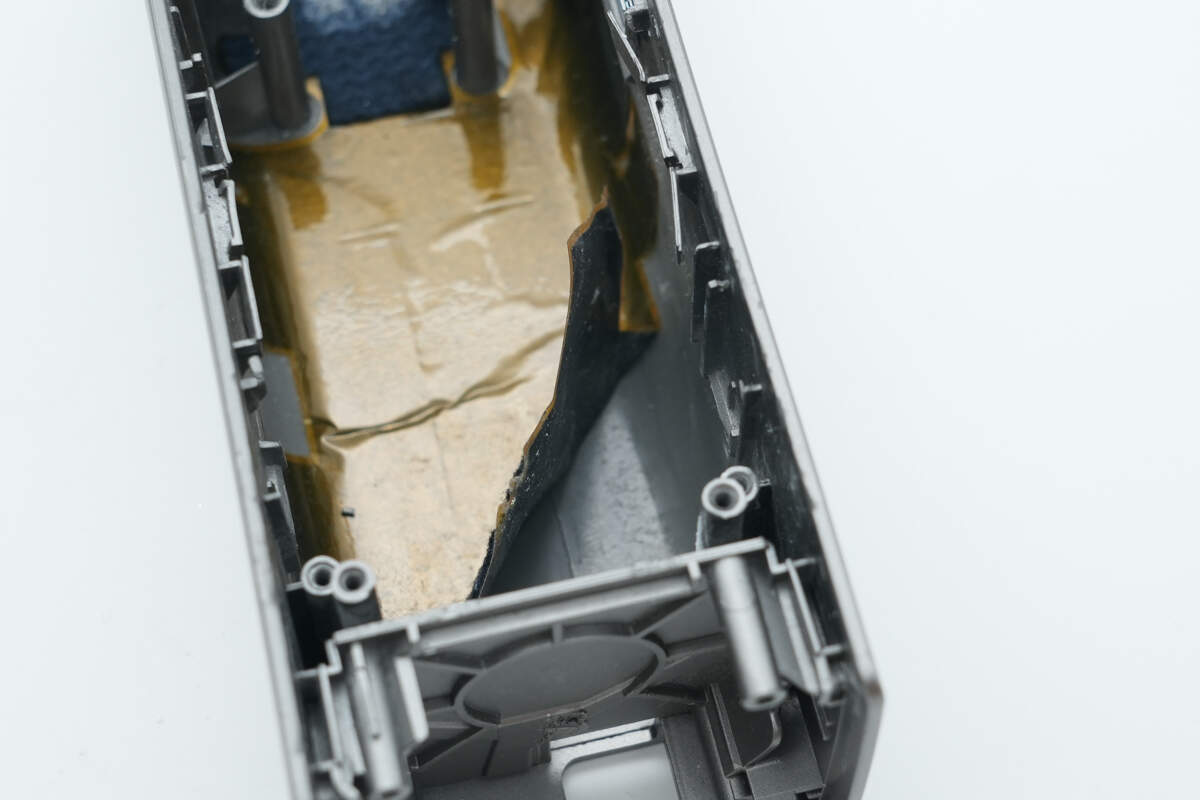

将电池组取出，槽内同样贴有石墨散热贴纸，并且也做了绝缘处理。

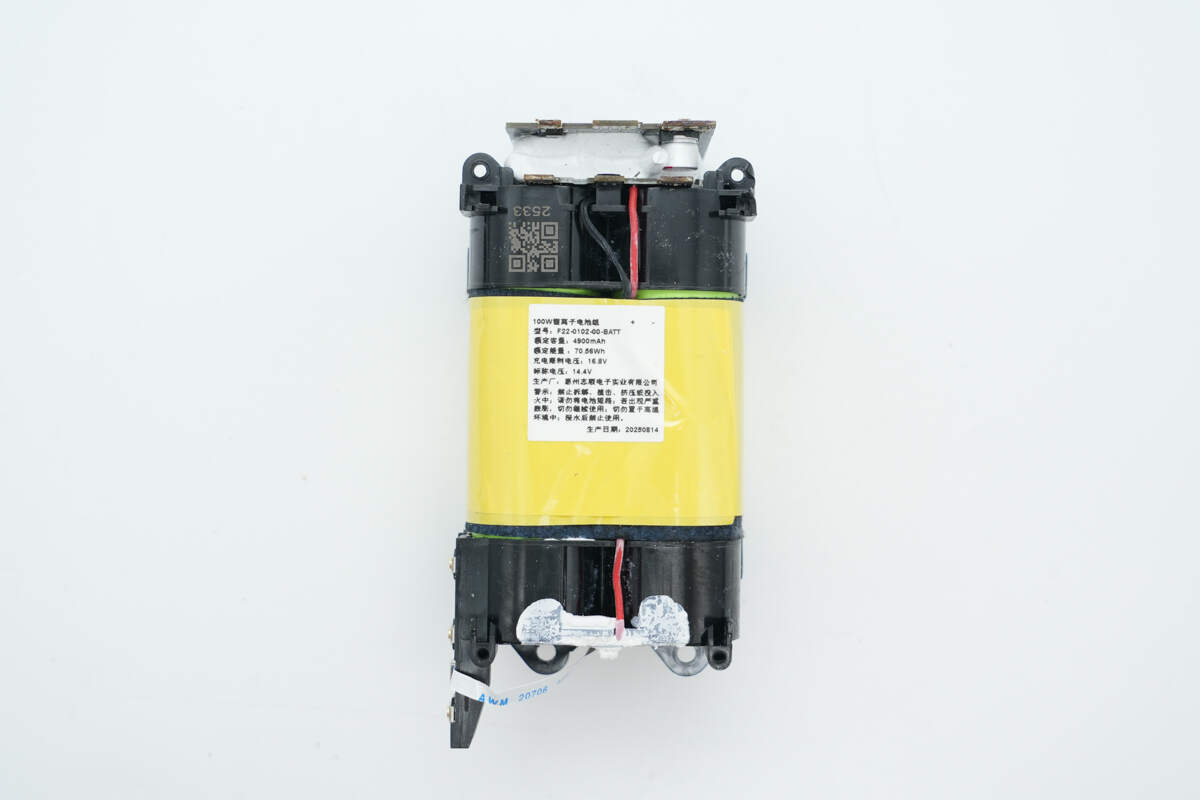

电池组两端外套塑料壳，中心包裹绝缘胶带并贴有铭牌。

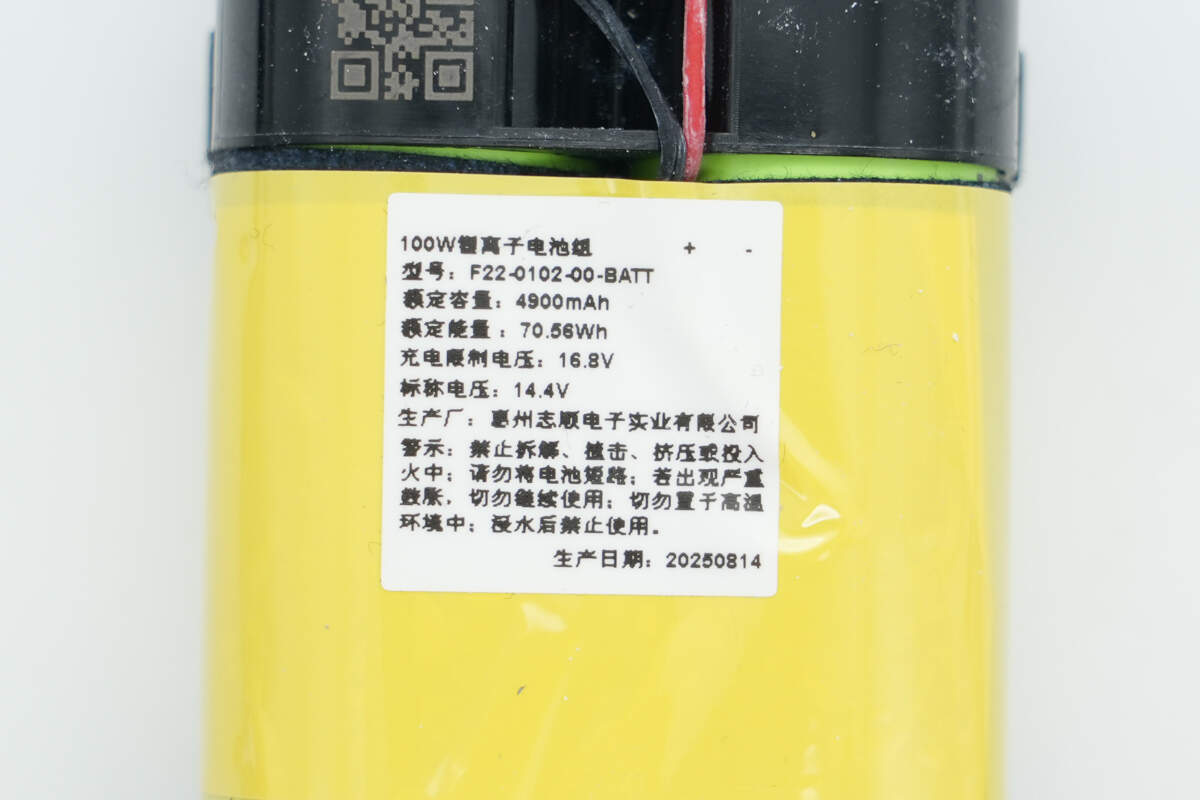

电池组铭牌特写

型号：F22-0102-00-BATT

额定容量：4900mAh

额定能量：70.56Wh

充电限制电压：16.8V

标称电压：14.4V

生产厂：惠州志顺电子实业有限公司

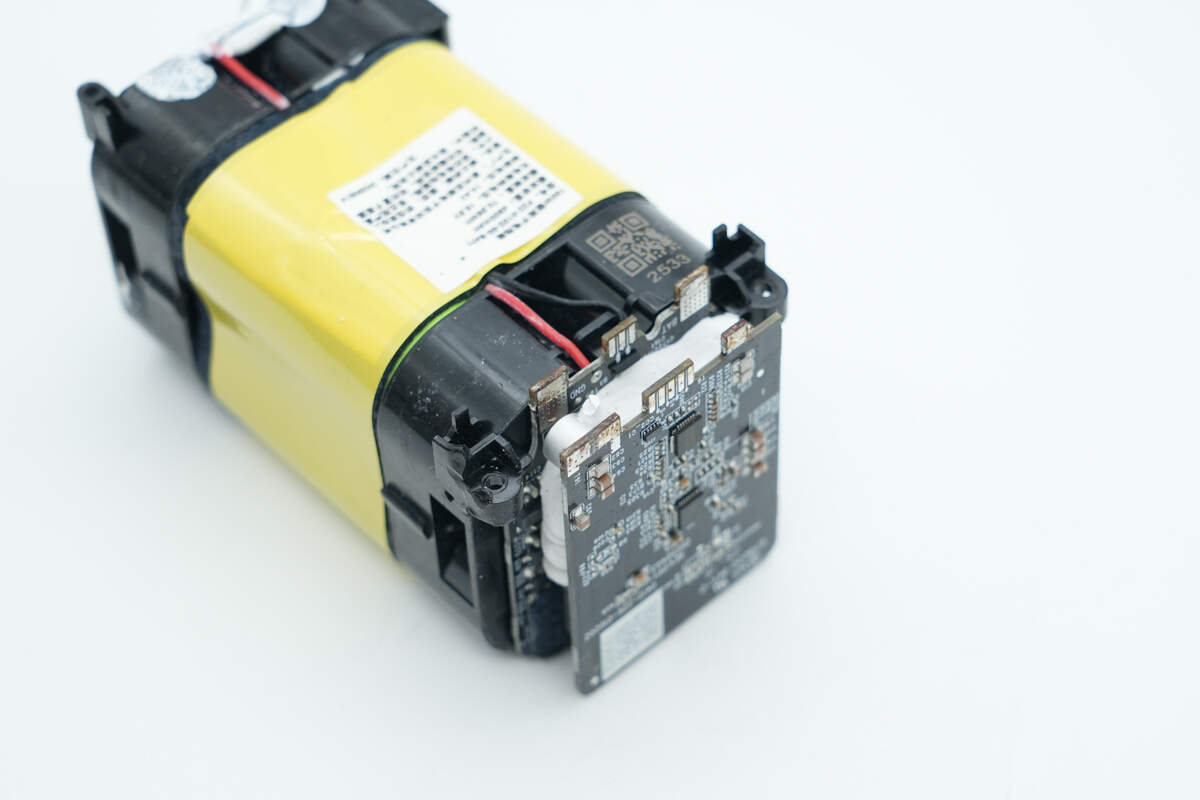

其中一端塑料壳上固定有按键小板，通过排线插拔式连接。

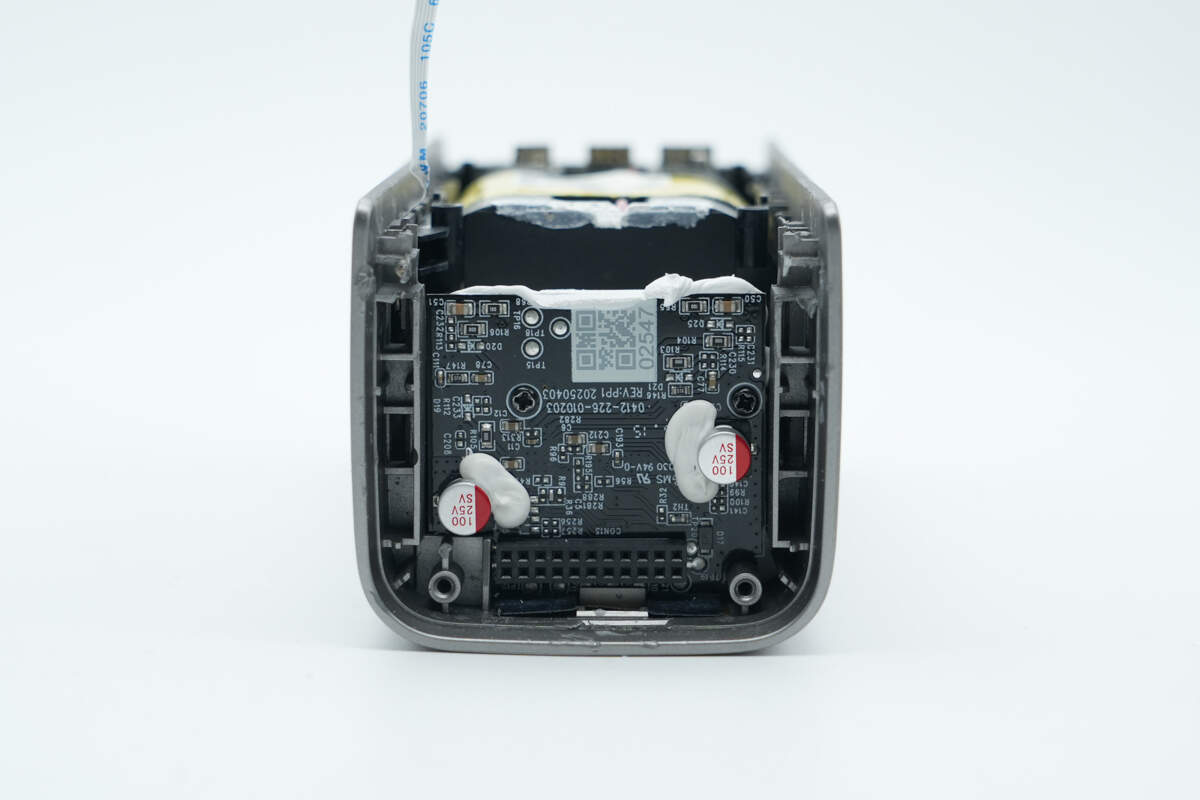

另一端连接两块PCB板，之间填充白胶处理。

去掉前端PCB板，内层PCB板与电池组锡焊。

继续将内层PCB板也拆下。

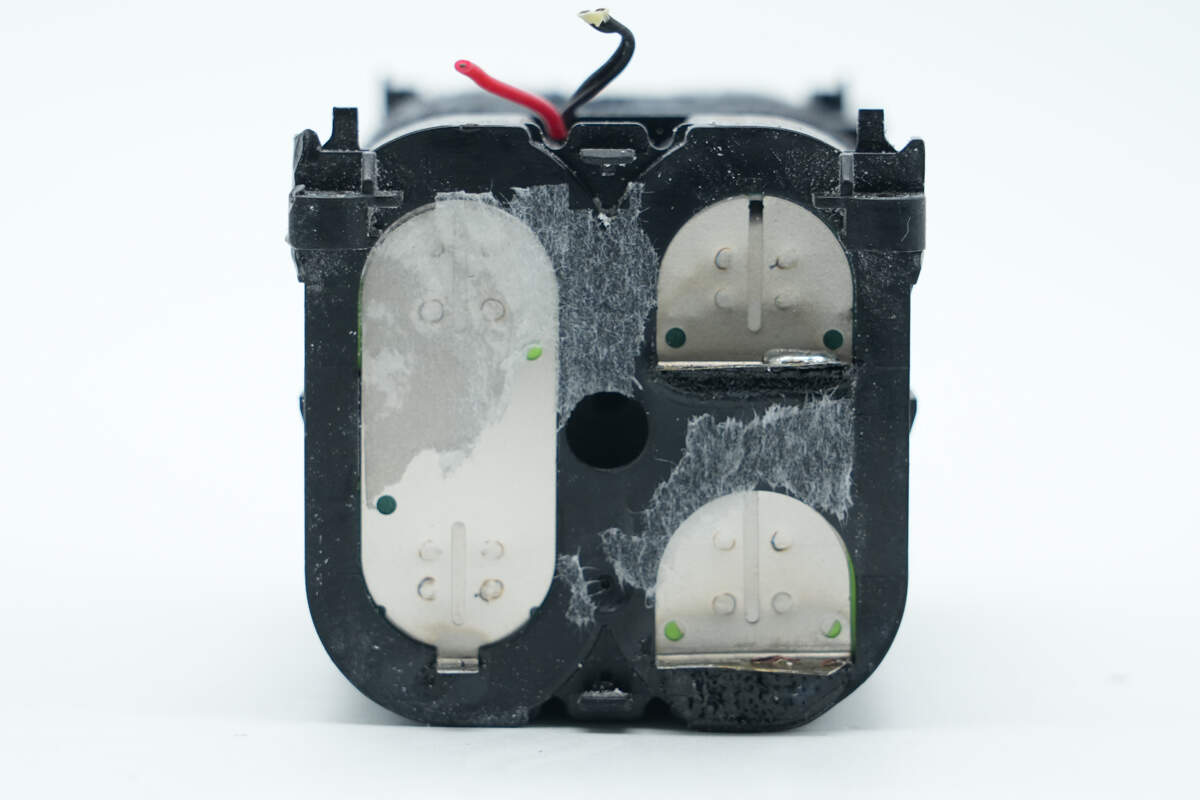

电池组电芯之间通过镍片点焊连接。

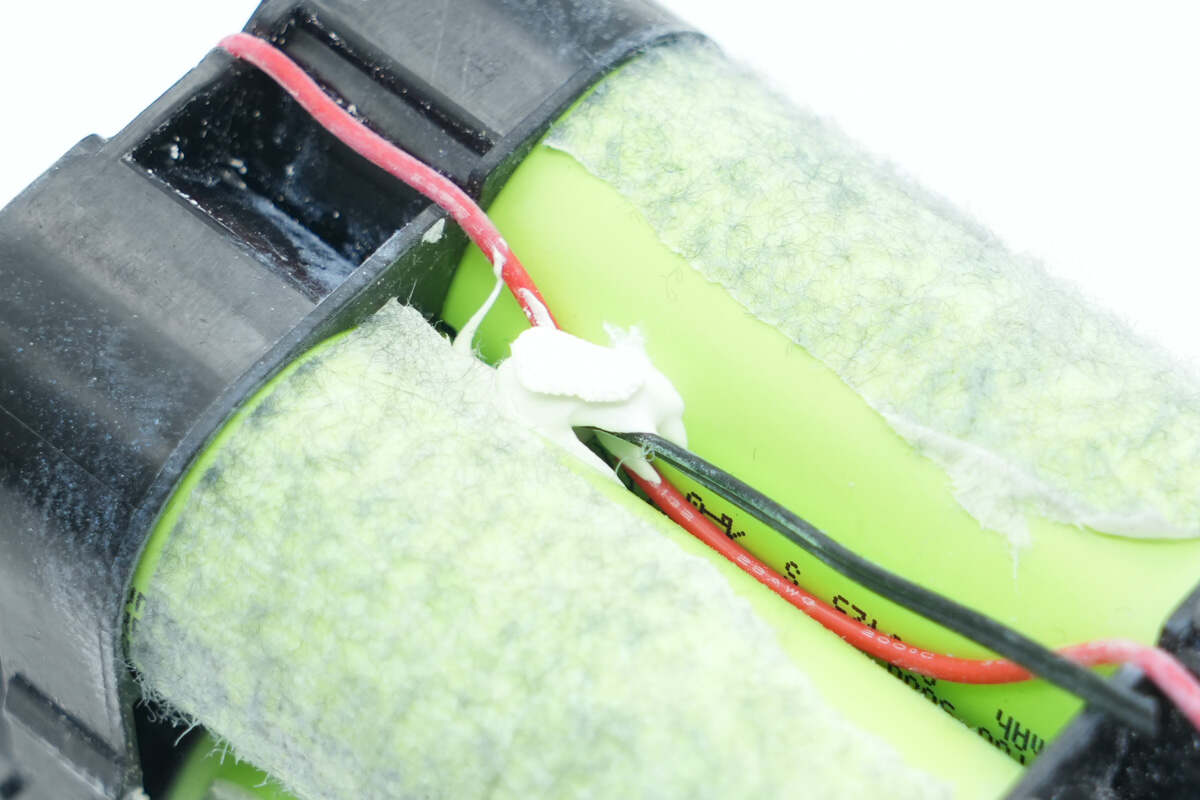

将绝缘胶带撕掉，电芯上打胶固定热敏电阻进行温度监控。

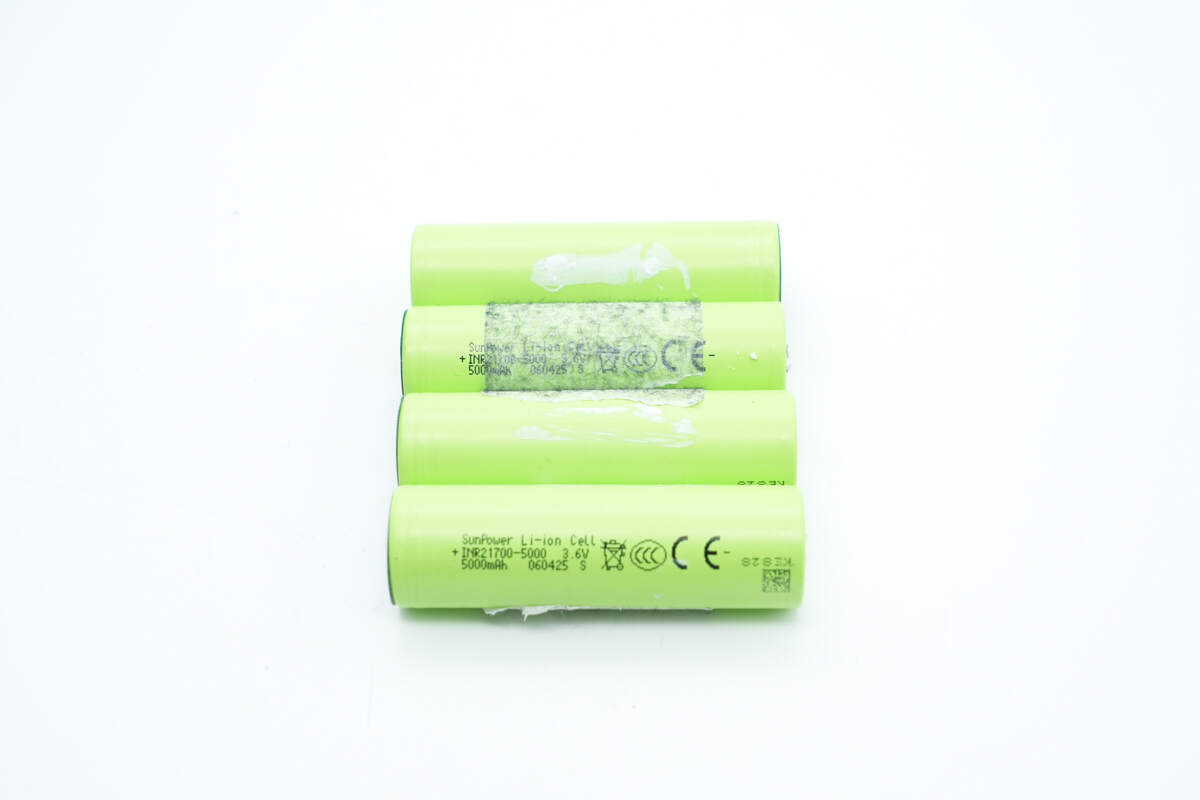

将电池组拆分，由四颗料号相同的21700锂离子电芯组成。

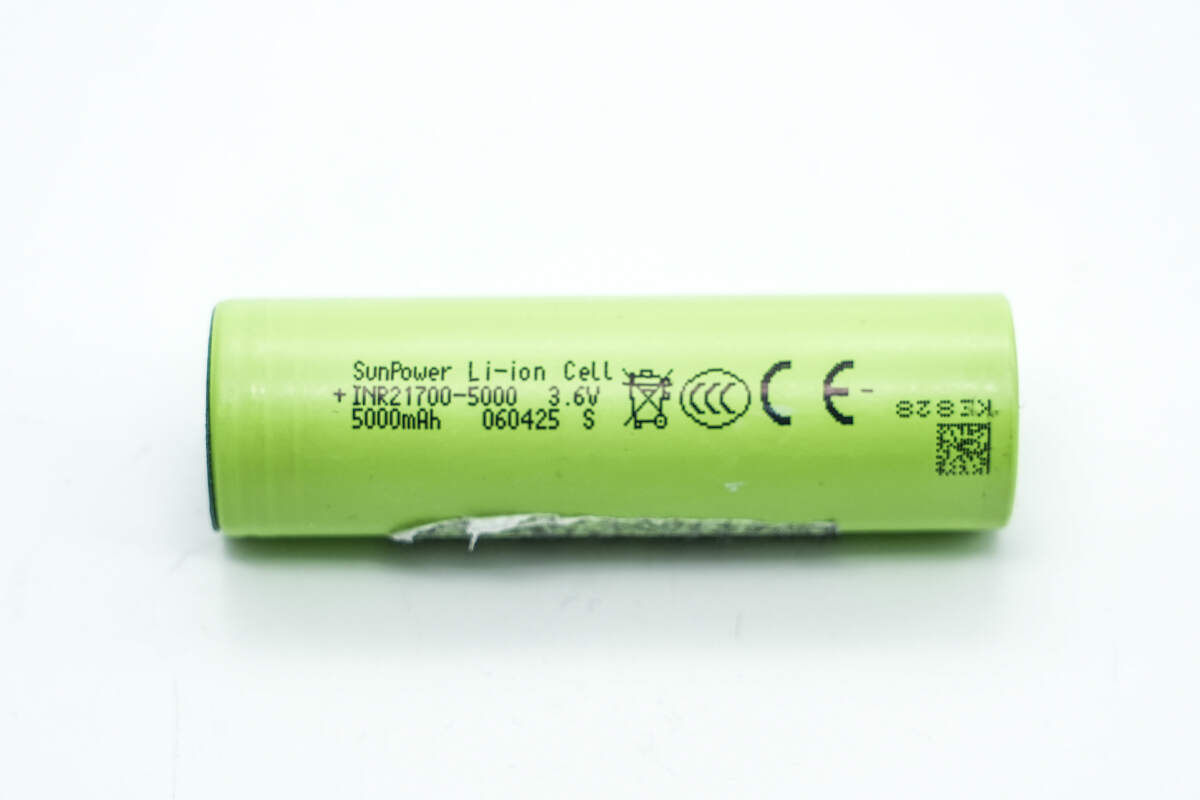

四颗电芯来自SunPower长虹三杰，型号为INR21700-5000，标称电压3.6V，标称容量5000mAh，充电限制电压4.2V，已通过CCC和CE认证。

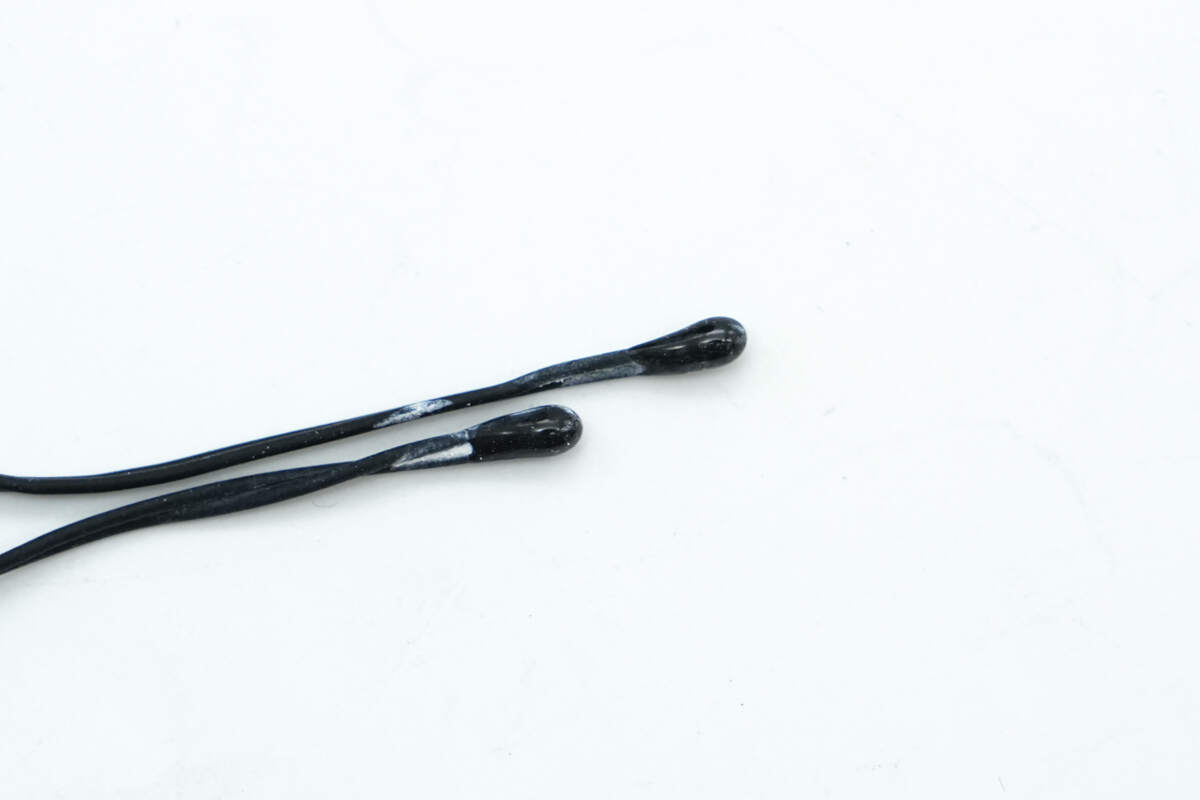

两颗热敏电阻特写。

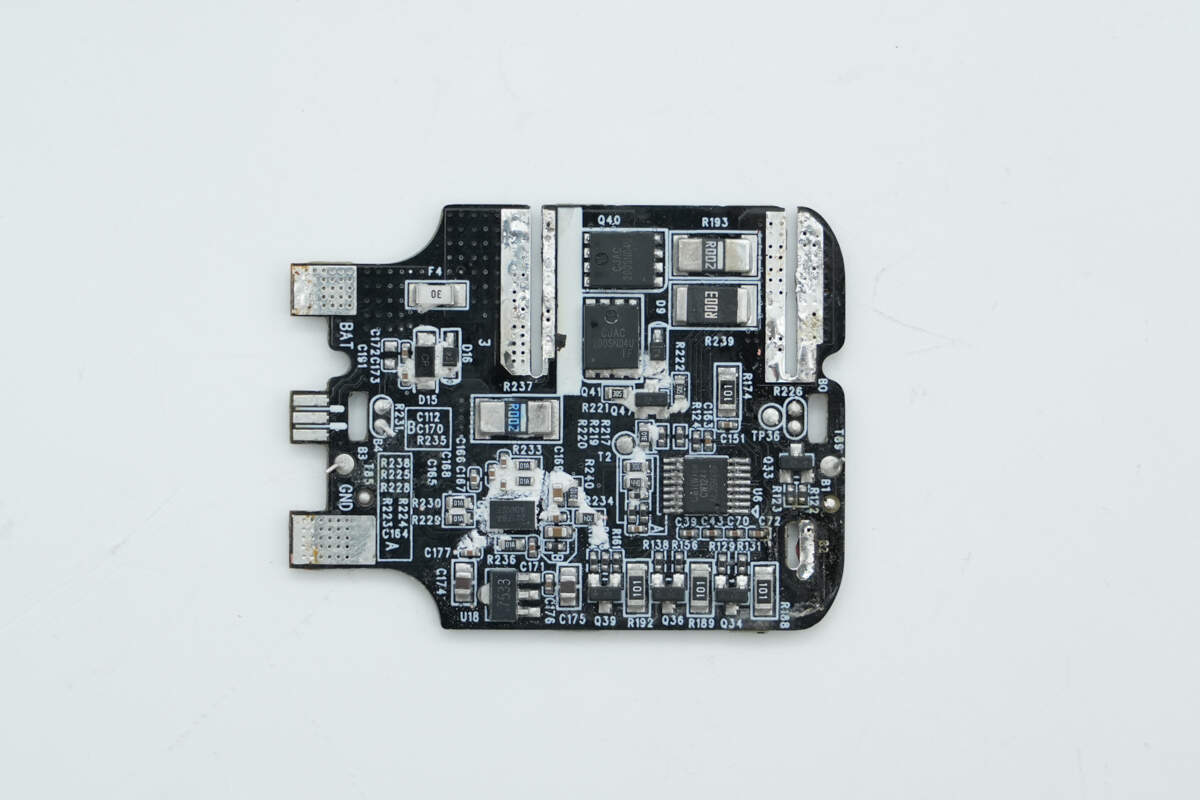

与电池组直连的锂电保护小板正面设有贴片保险丝、锂电保护芯片、锂电保护管、电池电量计以及均衡电路等。

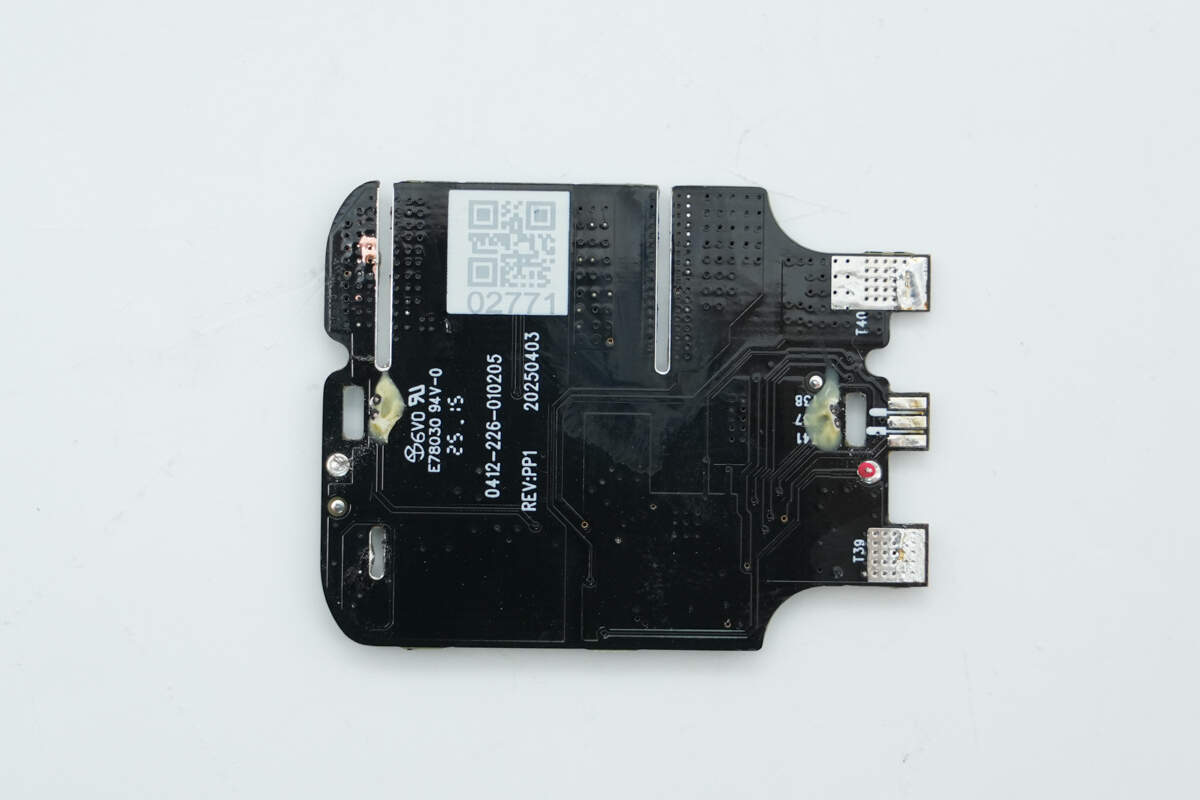

小板另一面无器件。

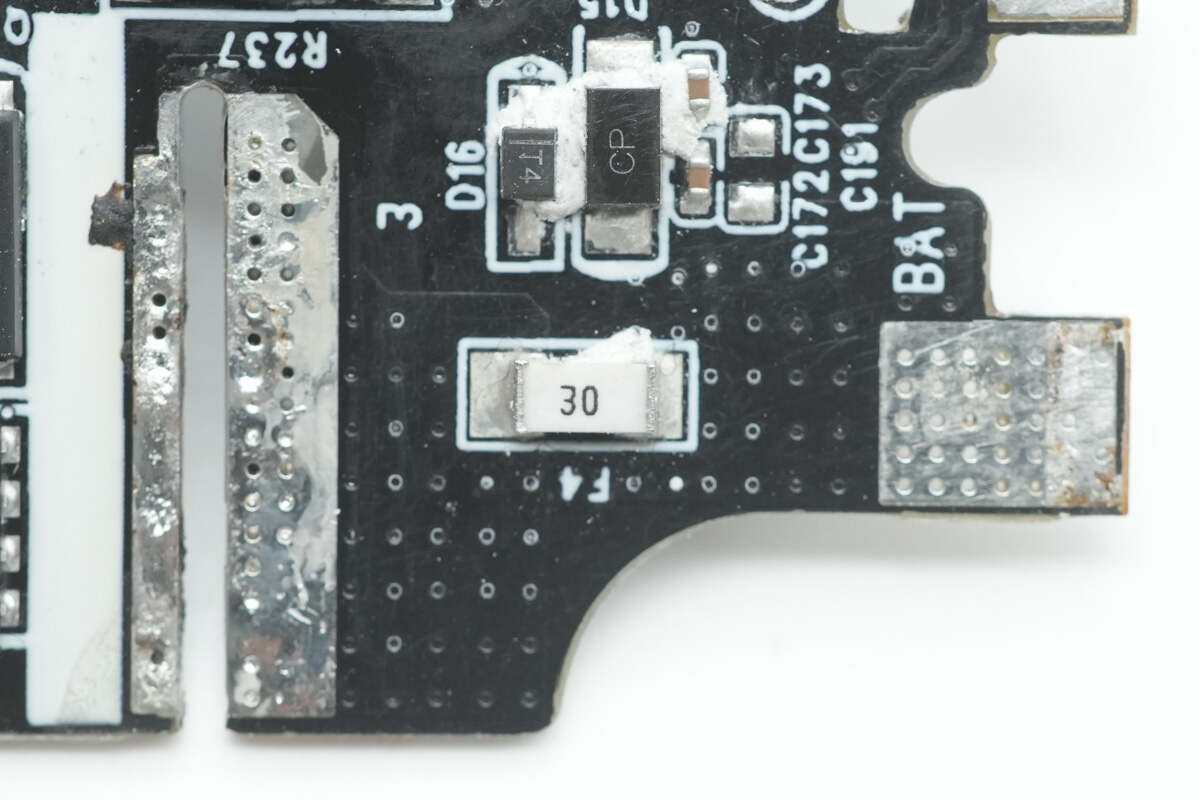

贴片保险丝特写。

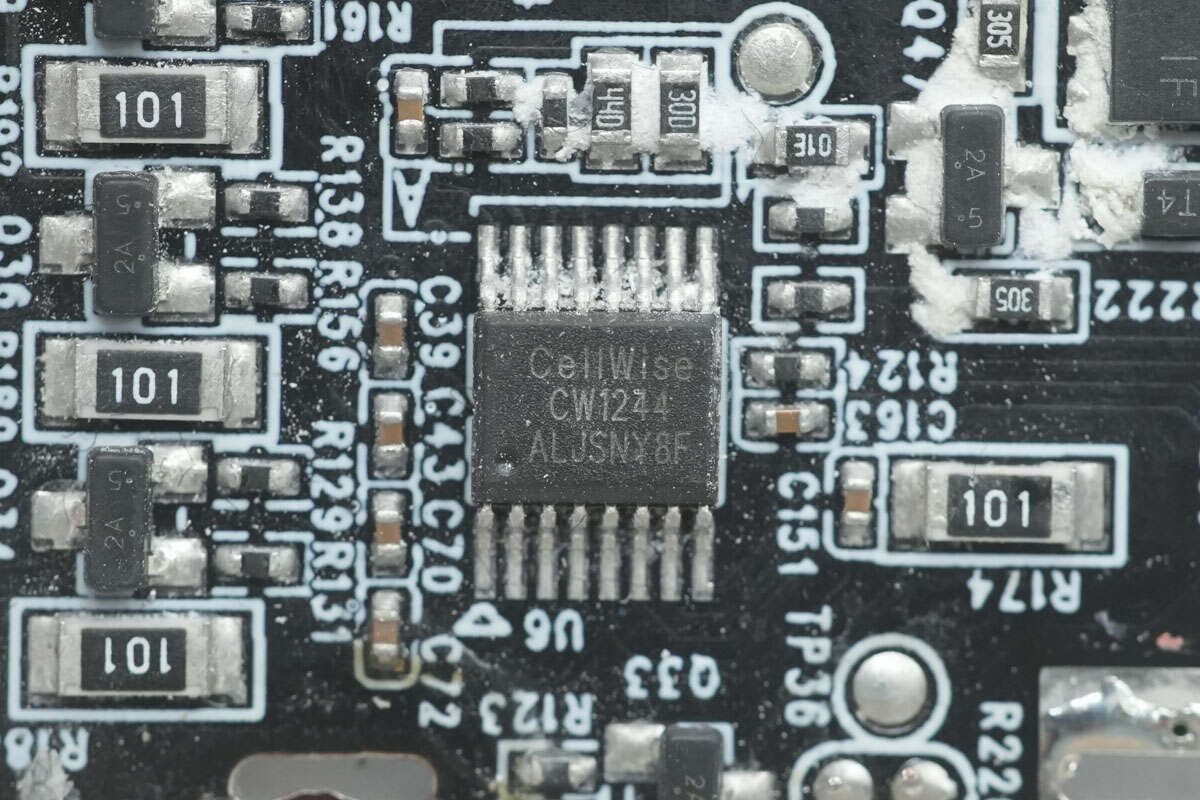

锂电保护芯片来自赛微微电，型号CW1244，是一款3~4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能。

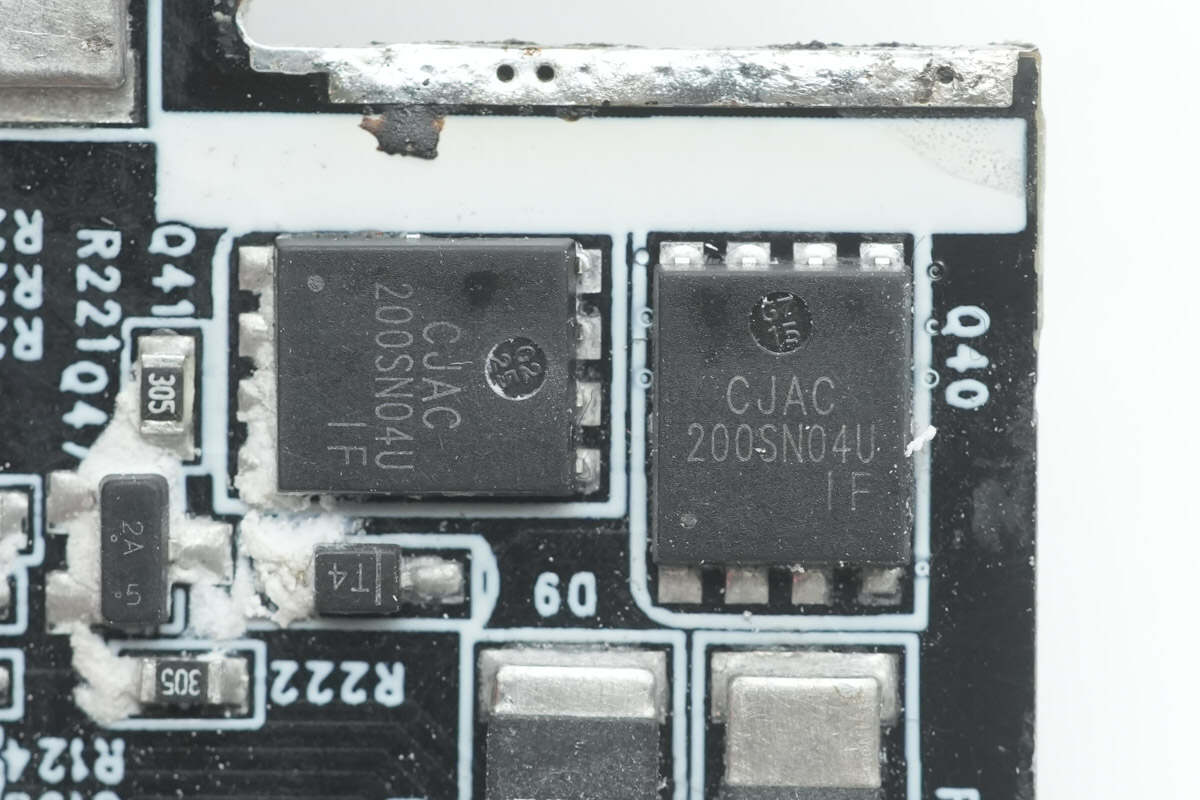

锂电保护管来自JSCJ长晶科技，型号CJCA200SN04U，NMOS管，耐压40V，导阻0.67mΩ，采用PDFNWB5*6-8L封装。

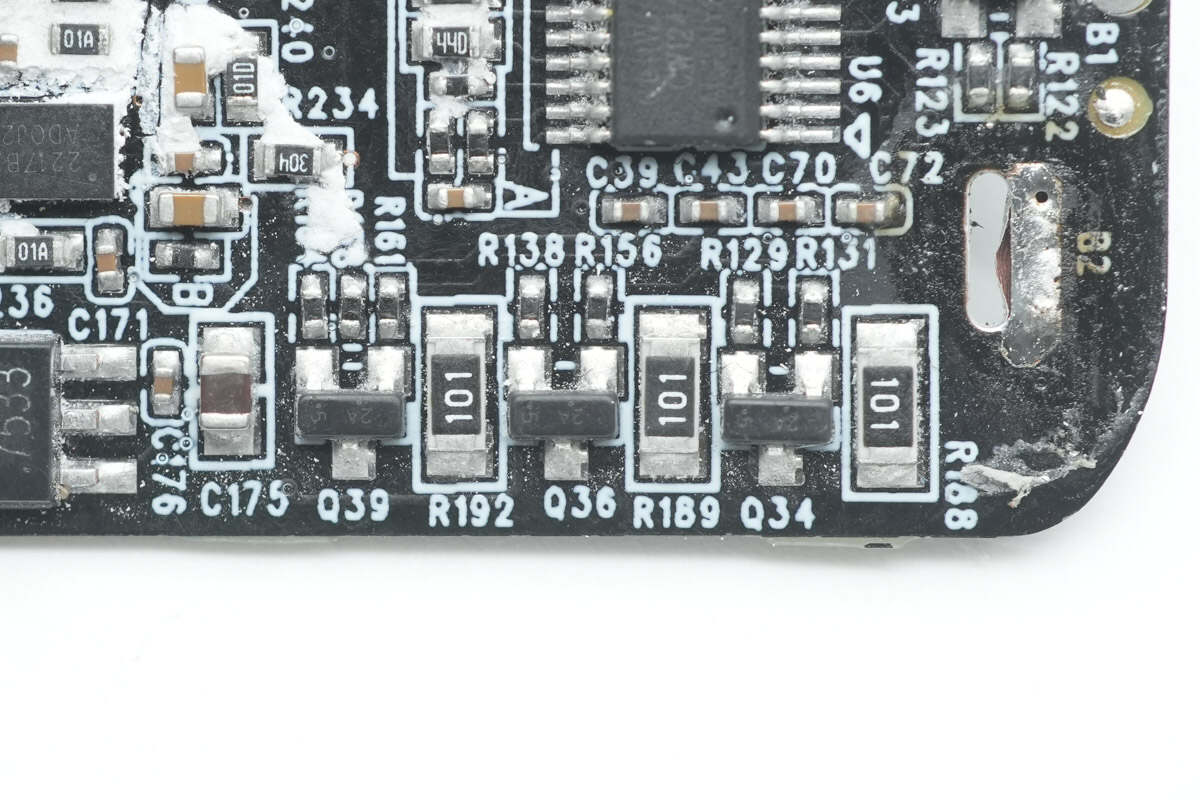

均衡电路特写。

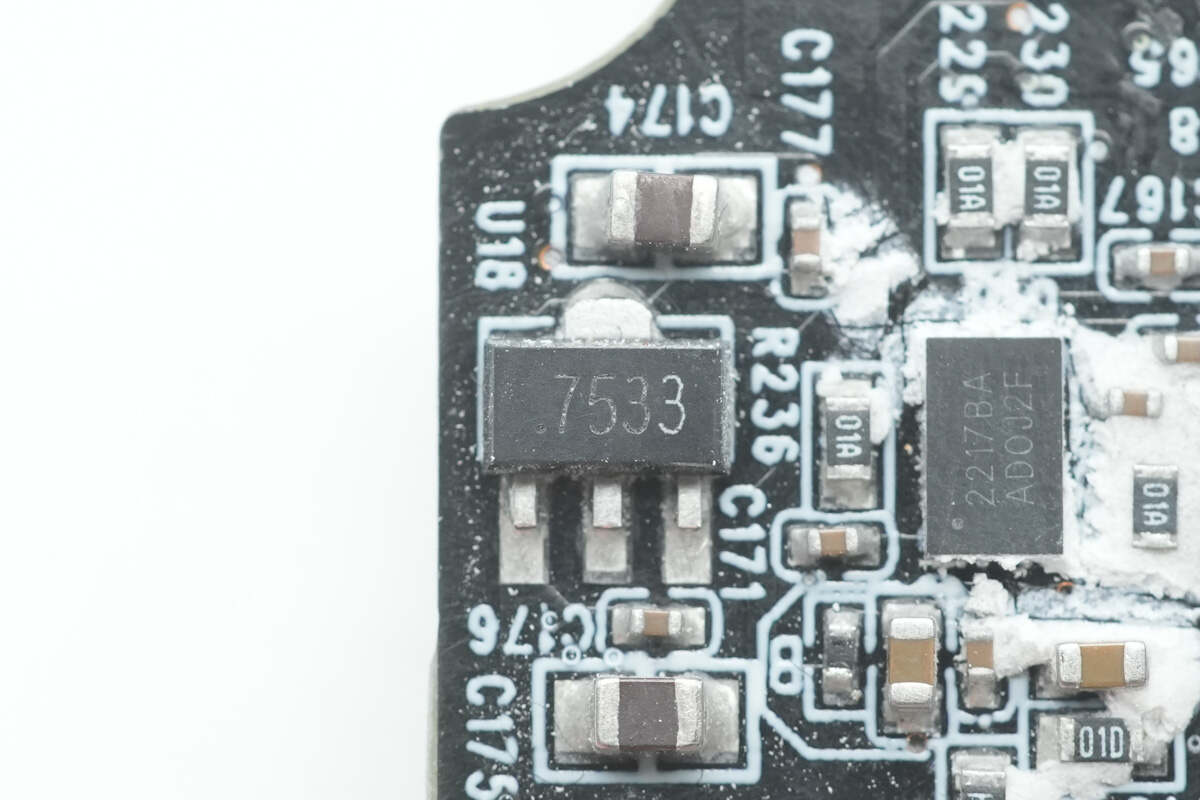

一颗丝印7533稳压芯片特写。

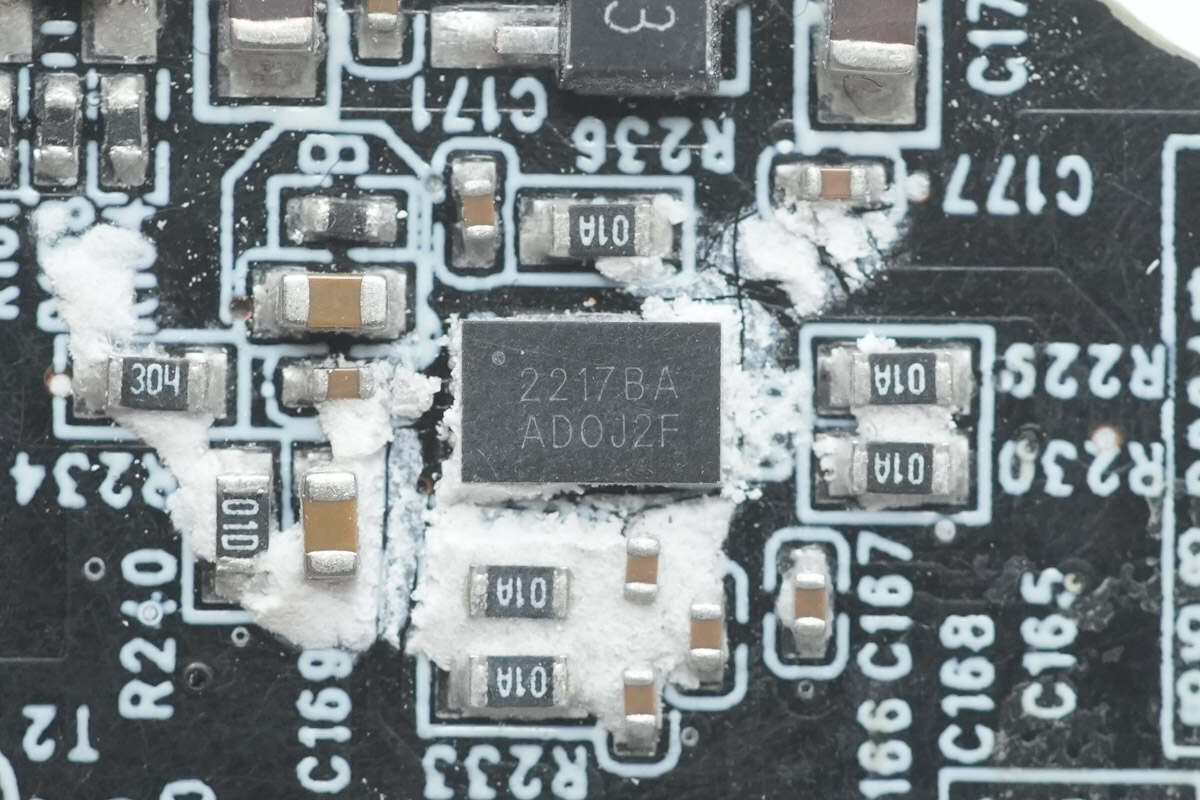

电池电量计来自赛微微电，型号CW2217BAAD，芯片内置14位ADC用于温度和电压检测，16位ADC用于电流检测，芯片支持1mΩ取样电阻，支持锂锰电池，锂钴电池和锂聚合物电池应用，采用DFN-12封装。

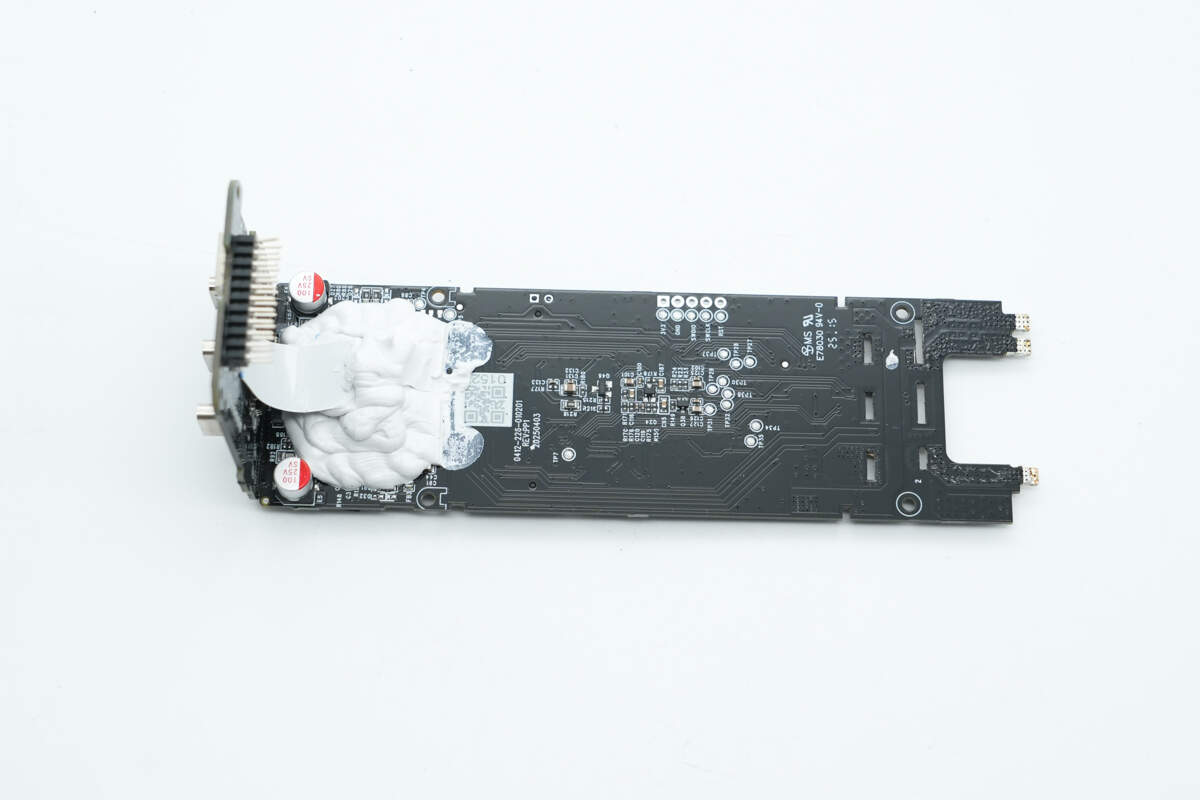

USB-C接口小板与顶部PCB板锡焊连接，同时两块板子背面还设有连接排线，插座区域大量填充白胶加固防脱落。

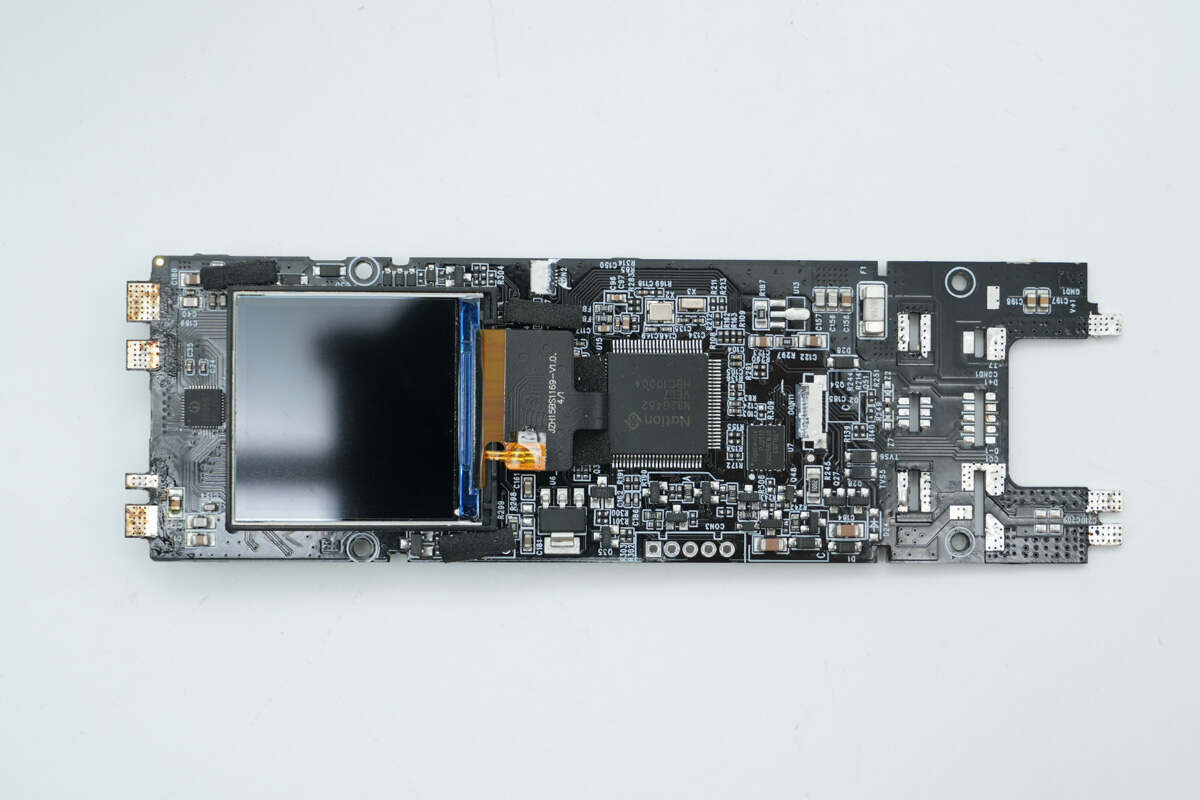

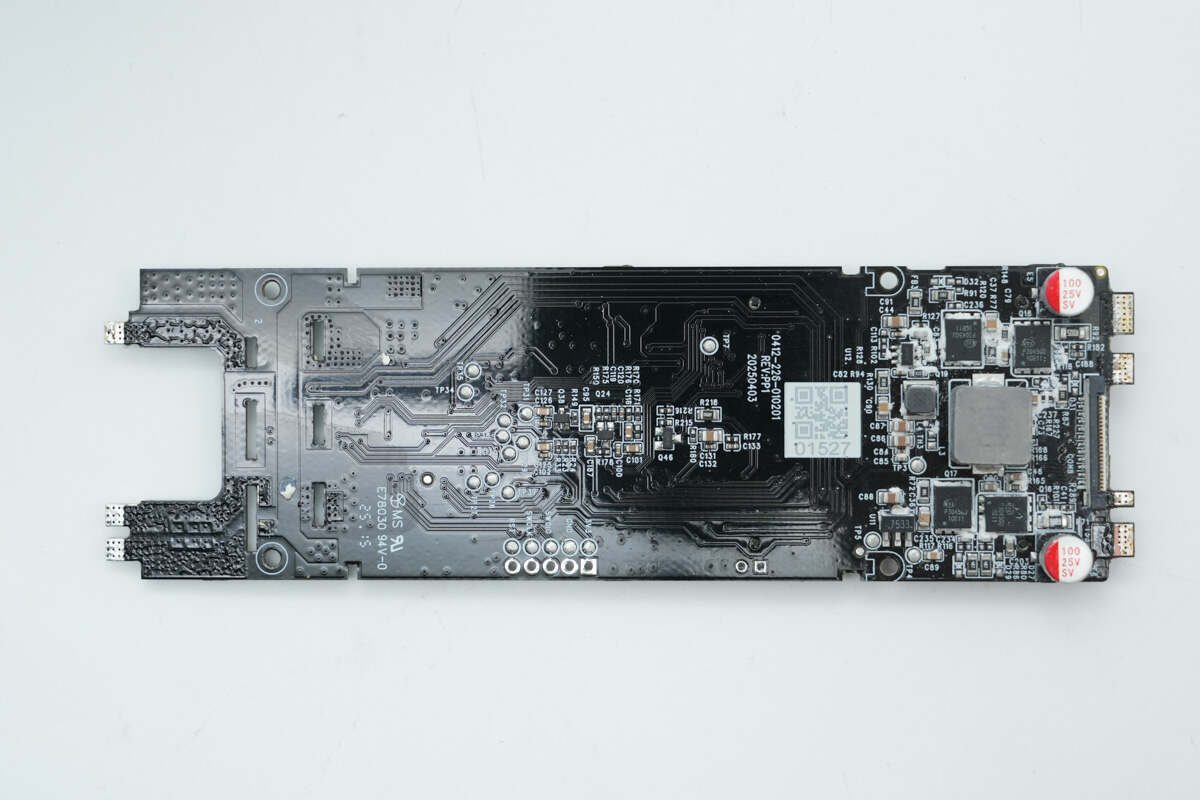

将两块板子分离，顶板正面设有主控MCU、存储器、LDO稳压器以及USB-C3和USB-C4接口的升降压SOC，全彩智能显示屏通过排线与板子连接。

将背面排线连接区域白胶清理掉，该区域设有USB-C3和USB-C4两个接口升降压电路的升降压开关管、升降压电感以及输出滤波固态电容。此外还设有为MCU和显示屏供电的降压电路同步降压转换器和降压电感。

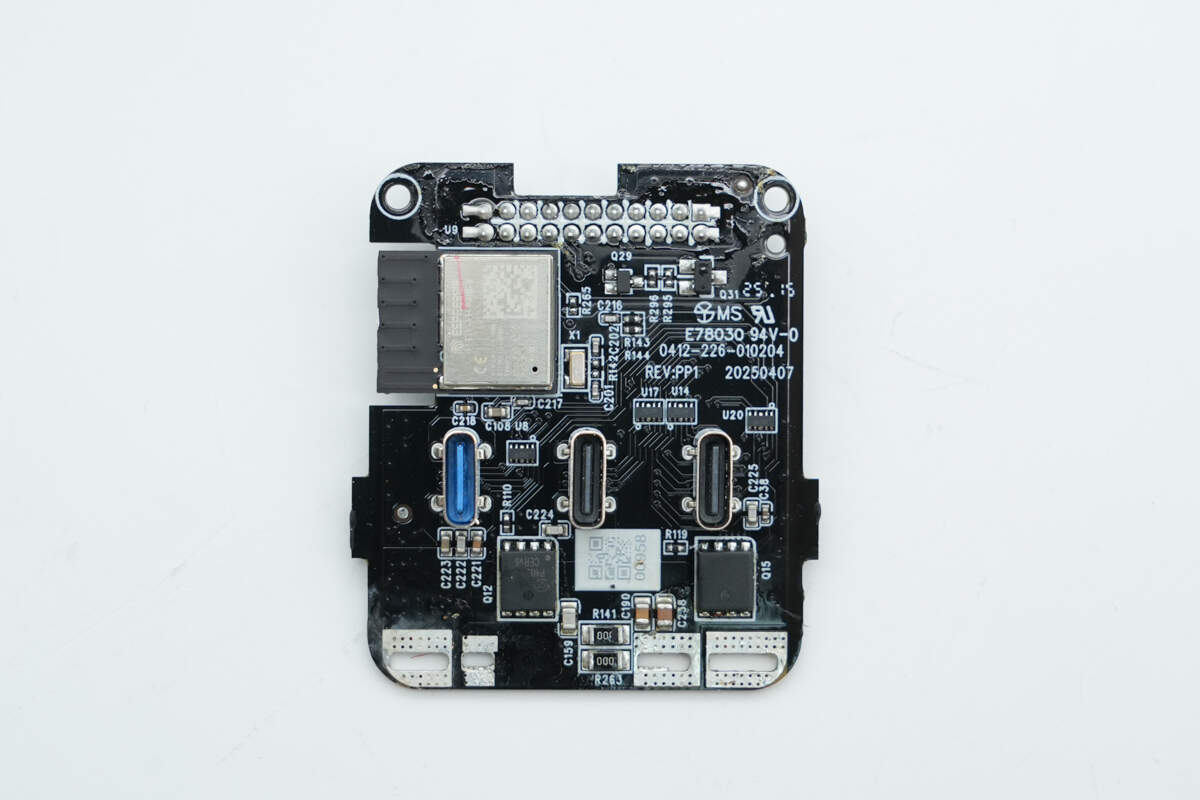

USB-C接口小板正面设有VBUS开关管、TVS列阵，此外焊接有无线连接模块。

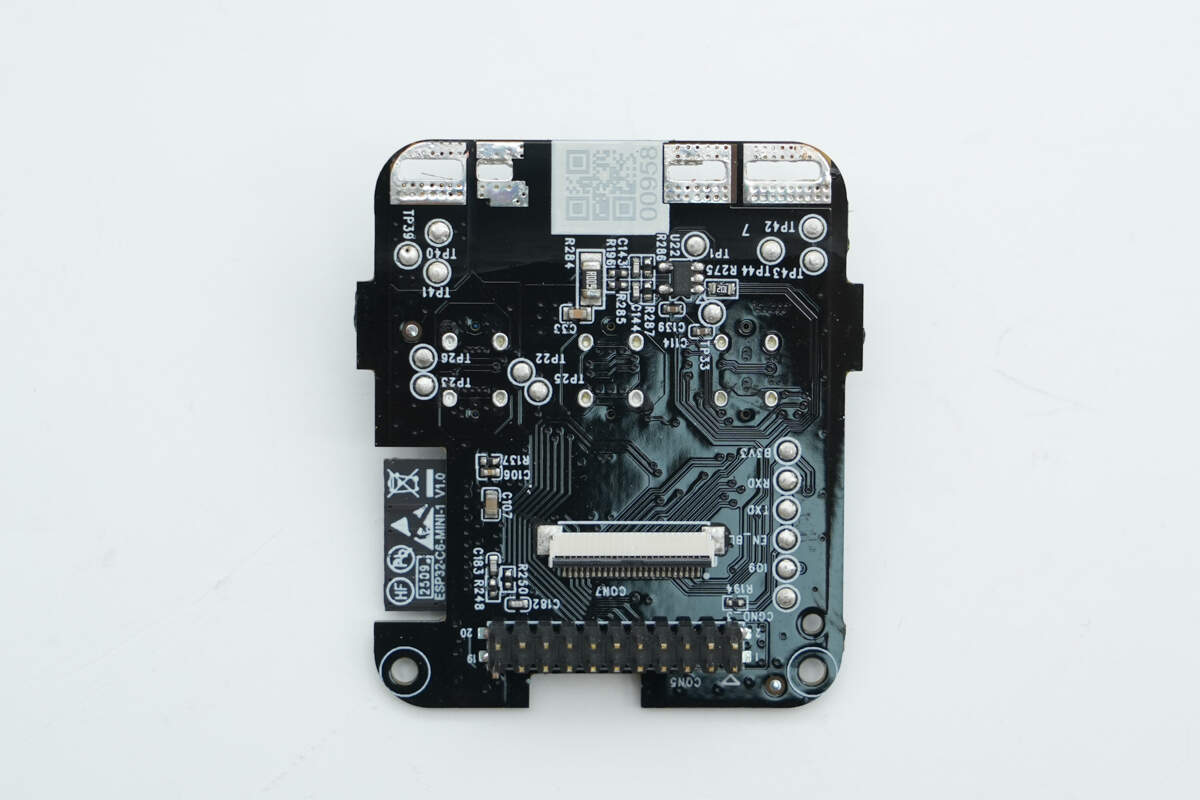

背面设有运算放大器，排线连接插座以及连接排针。

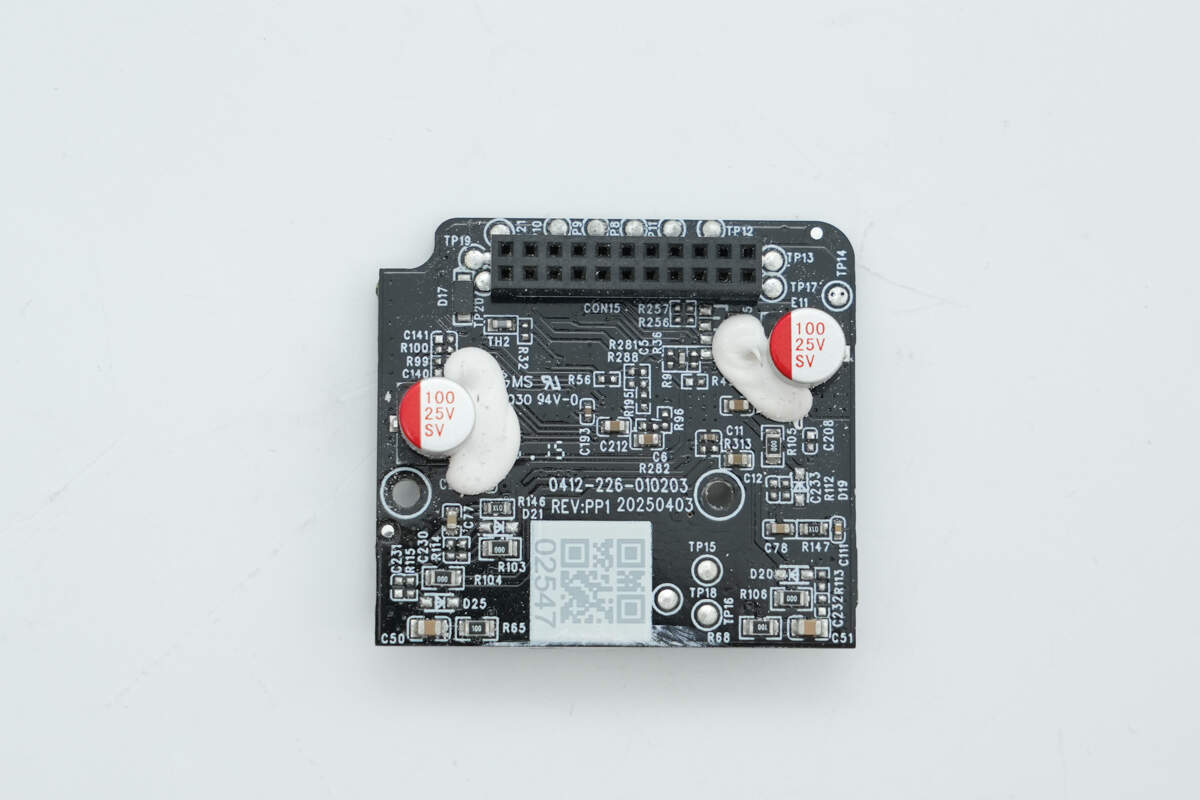

USB-C2口双向升降压充放电控制电路采用独立小板设计，正面两颗滤波固态电打胶加固，边缘设有USB-C接口小板排针连接插槽。

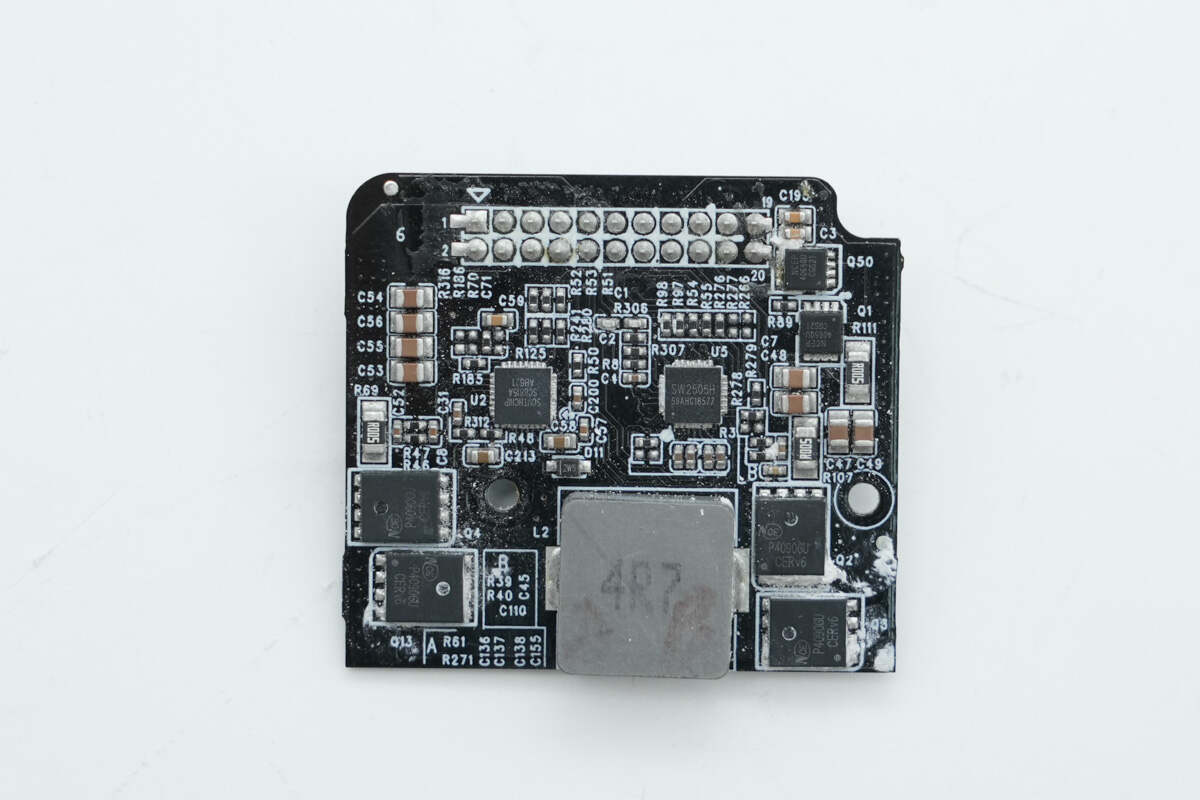

背面设有双向升降压电路的升降压控制器、同步升降压开关管、升降压电感、协议芯片以及VBUS开关管。

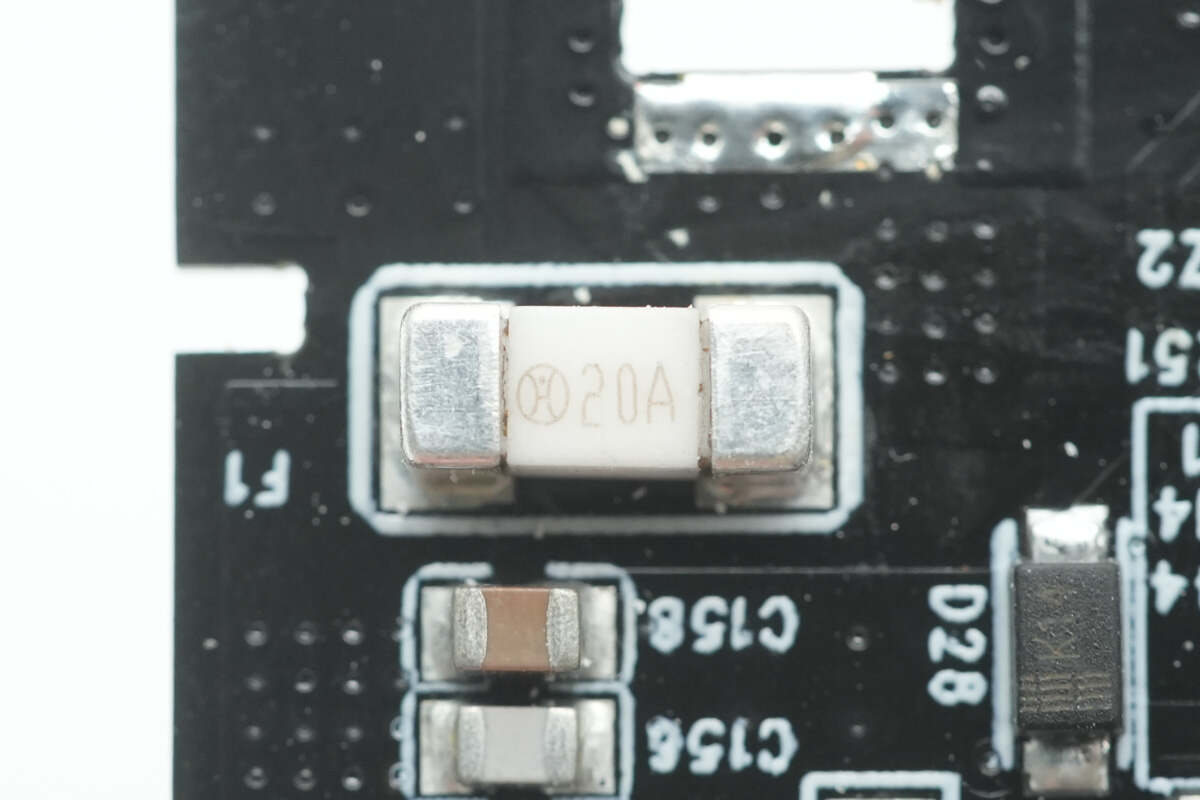

贴片保险丝特写，额定电流20A。

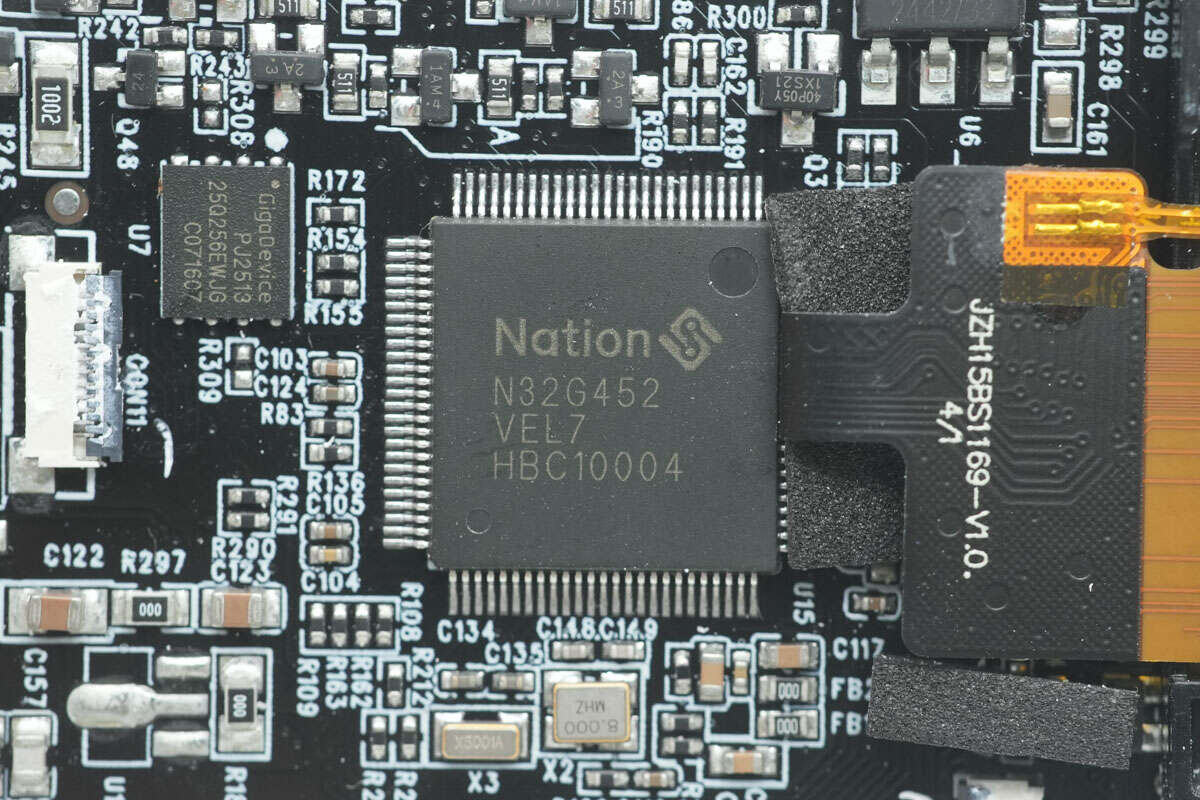

用于整机控制的MCU来自Nations国民技术，型号N32G452VEL7，该系列采用32 bit ARM Cortex-M4F内核，最高工作主频144MHz，支持浮点运算和DSP指令，采用LQFP100封装。

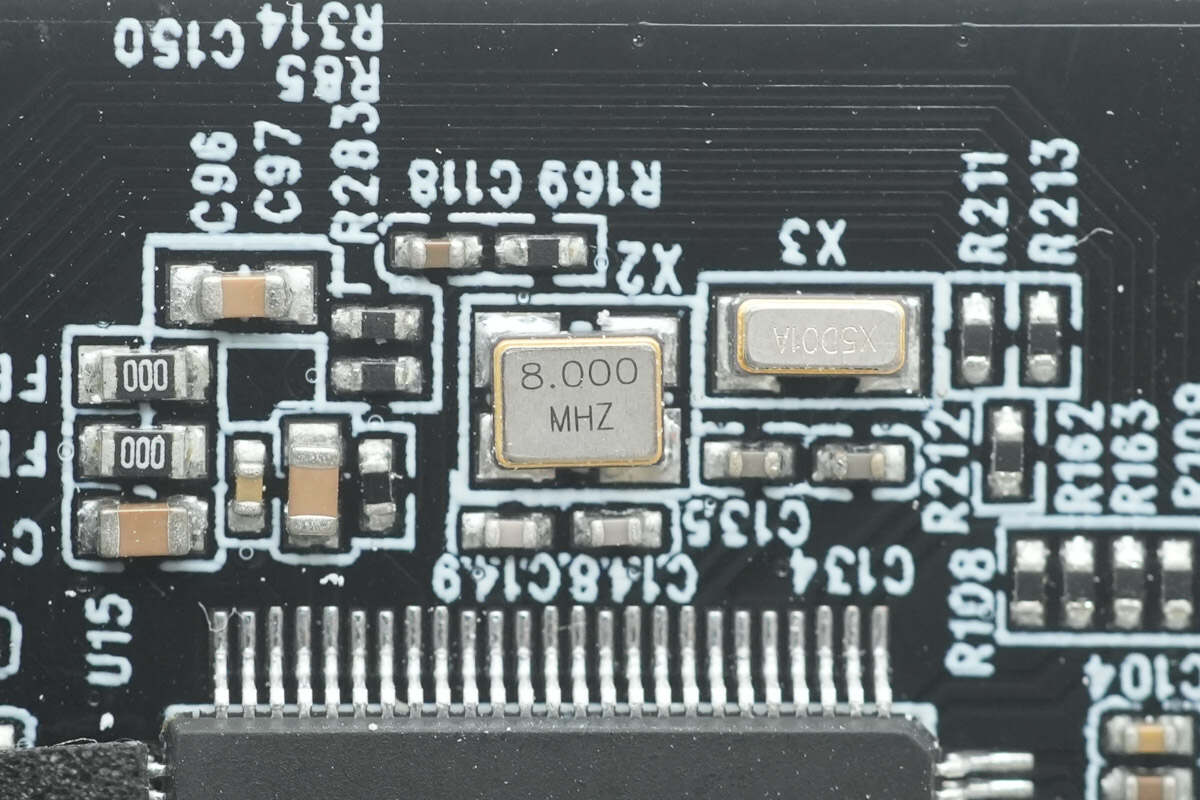

MCU外置8.000MHz时钟晶振特写。

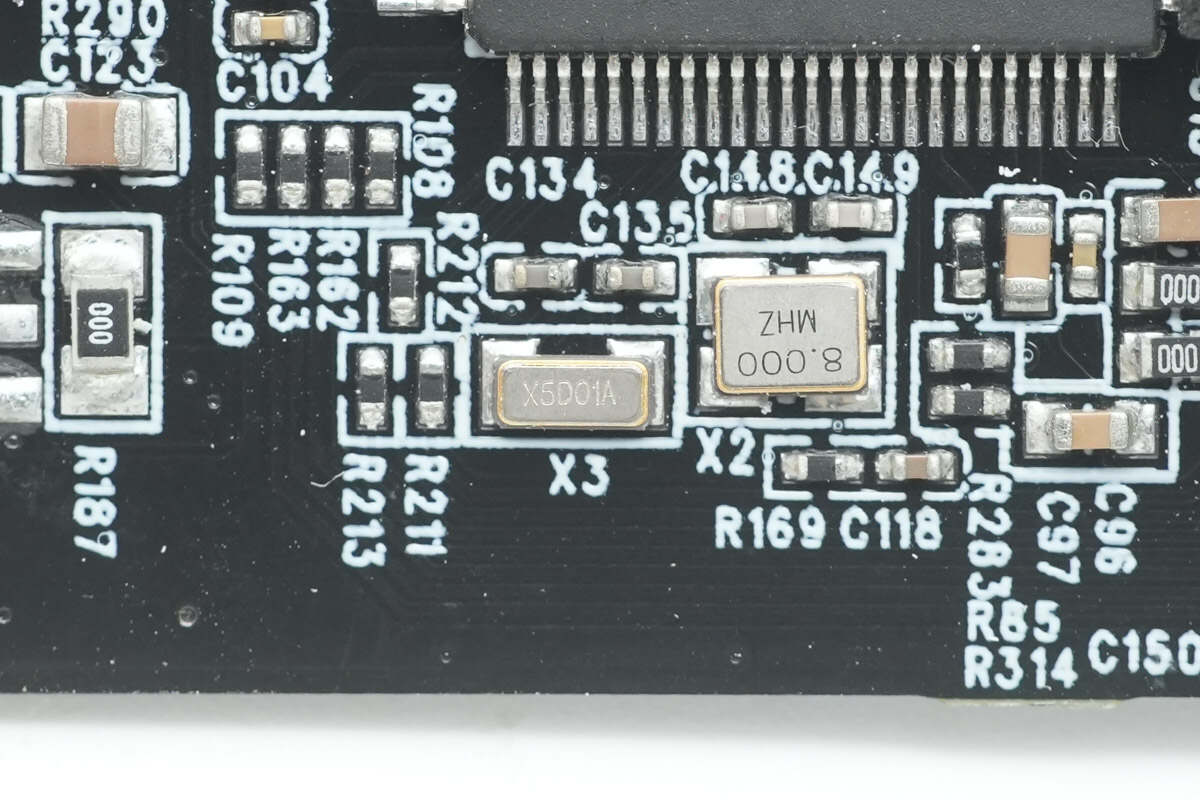

另一颗32.768KHz时钟晶振特写。

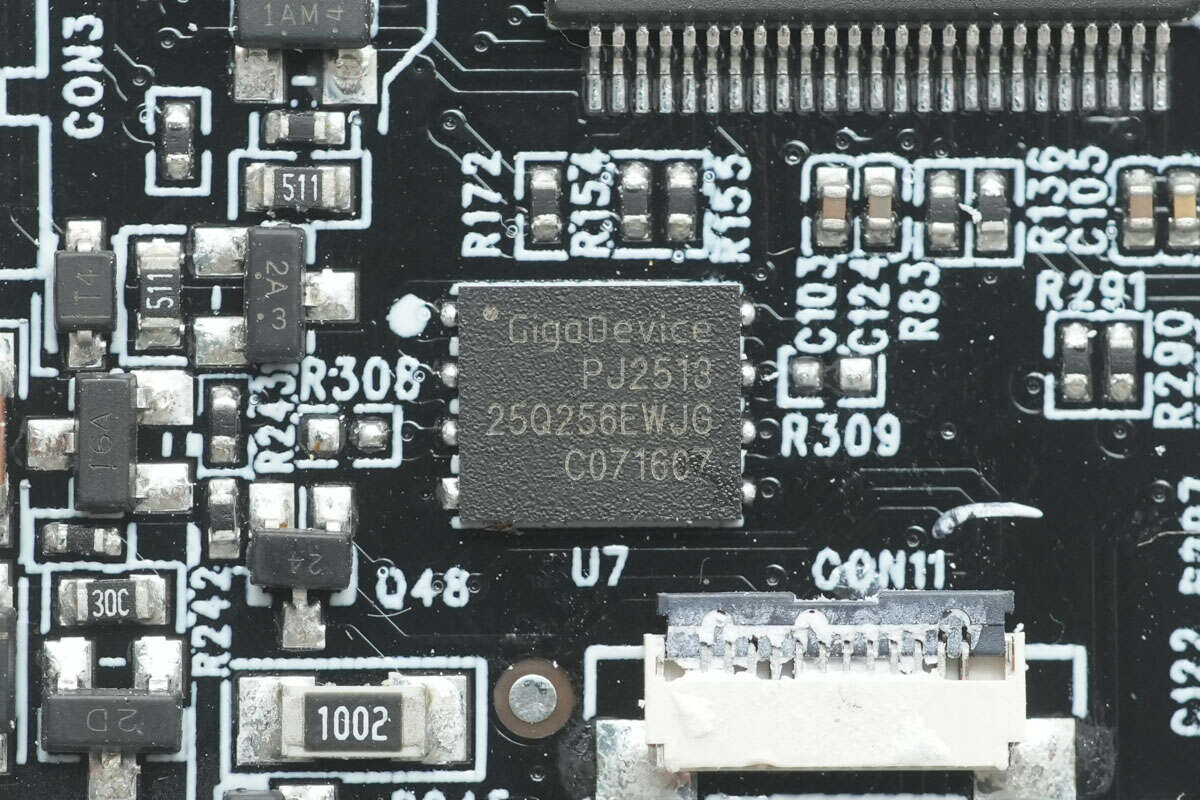

存储器来自GigaDevice兆易创新，型号GD25Q256E，容量为32MB，支持标准串行外设接口（SPI）及双路/四路SPI模式，在双路输入输出模式下数据传输速率可达266Mb/s，在四路输入输出模式下传输速率可达532Mb/s，采用WSON8封装。

全彩智能显示屏特写。

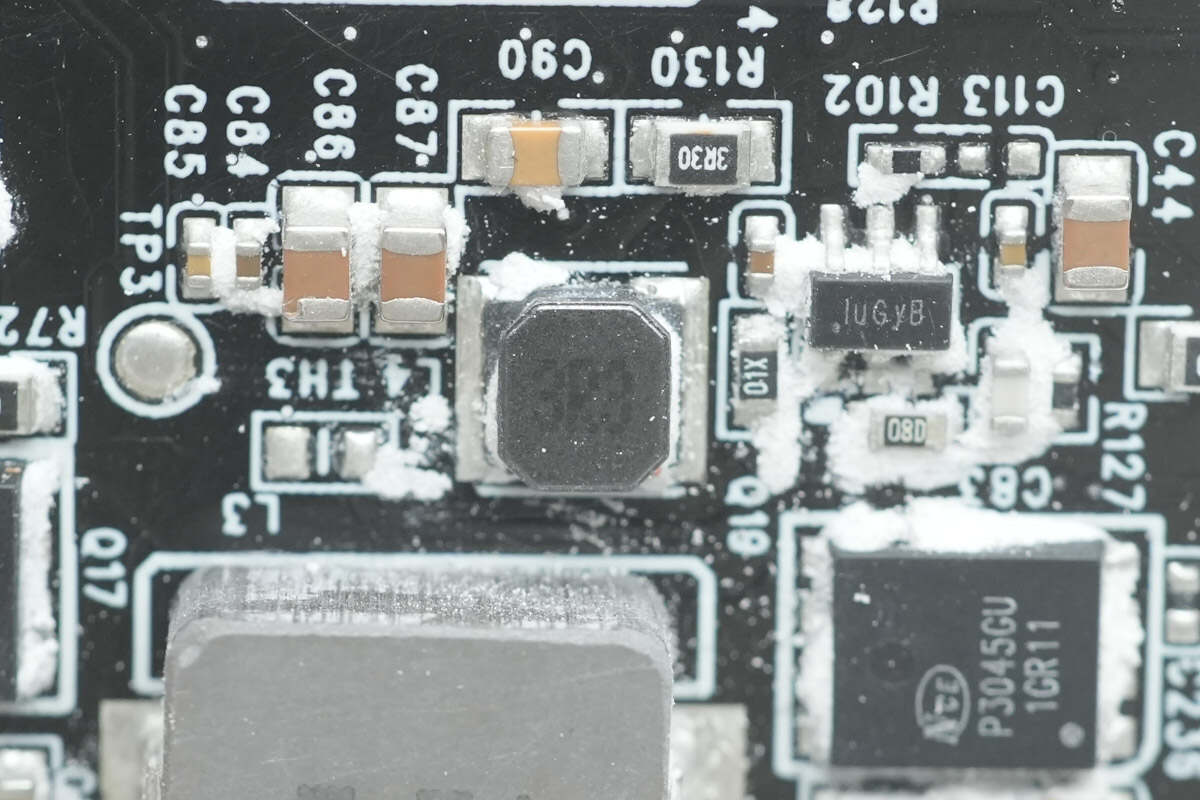

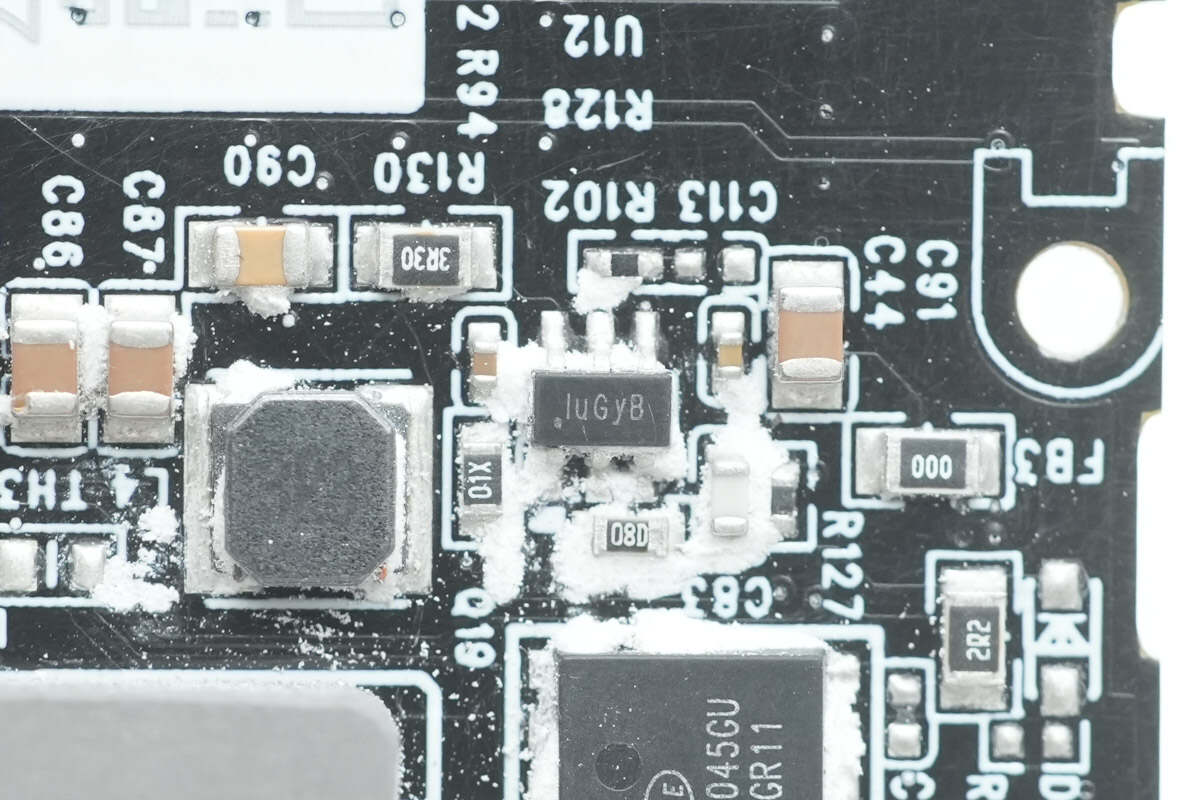

降压为单片机和显示屏供电的同步降压转换器来自矽力杰，丝印Iu，实际型号为SY8301，内部集成开关管，支持最高40V输入电压，输出电流1A。

搭配的3.3μH降压电感特写。

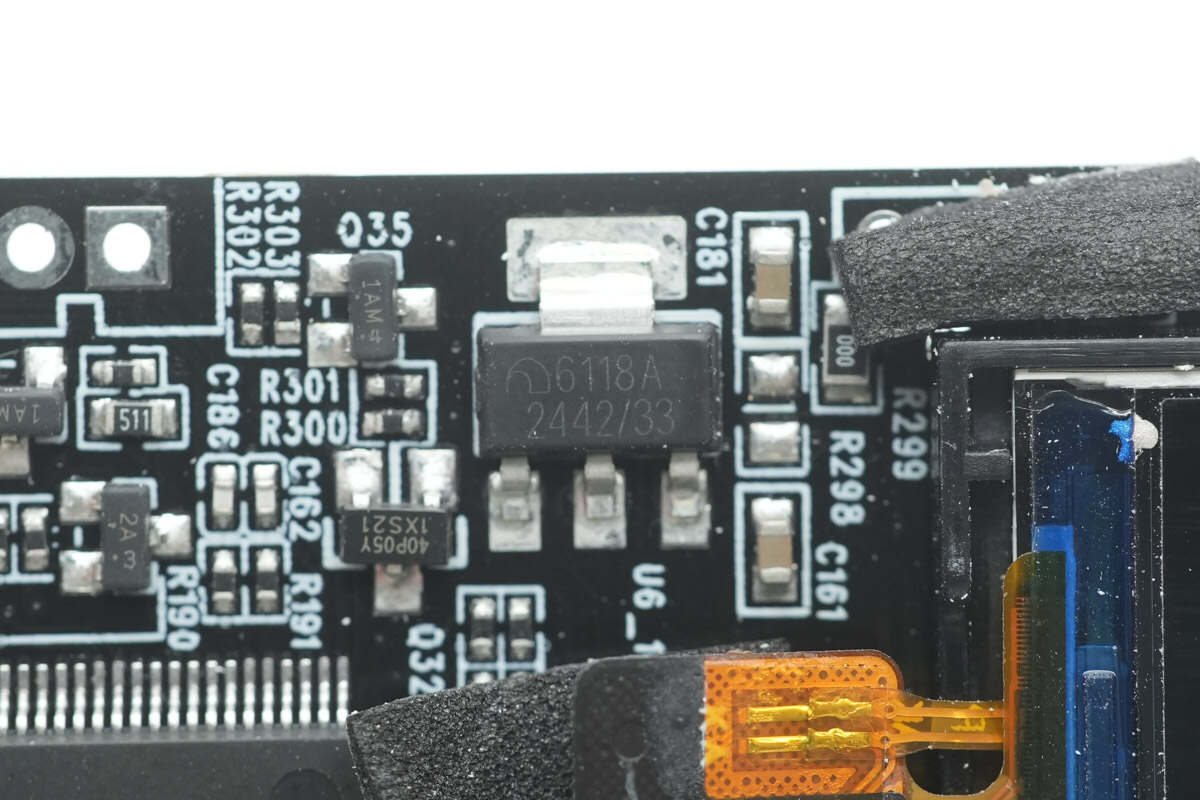

MicrOne微盟ME6118系列是高精度、低噪声的LDO稳压器，能够提供超过1A的输出电流，在1A电流时（ME6118 A33）最大压差为1.3V，SOT223封装。

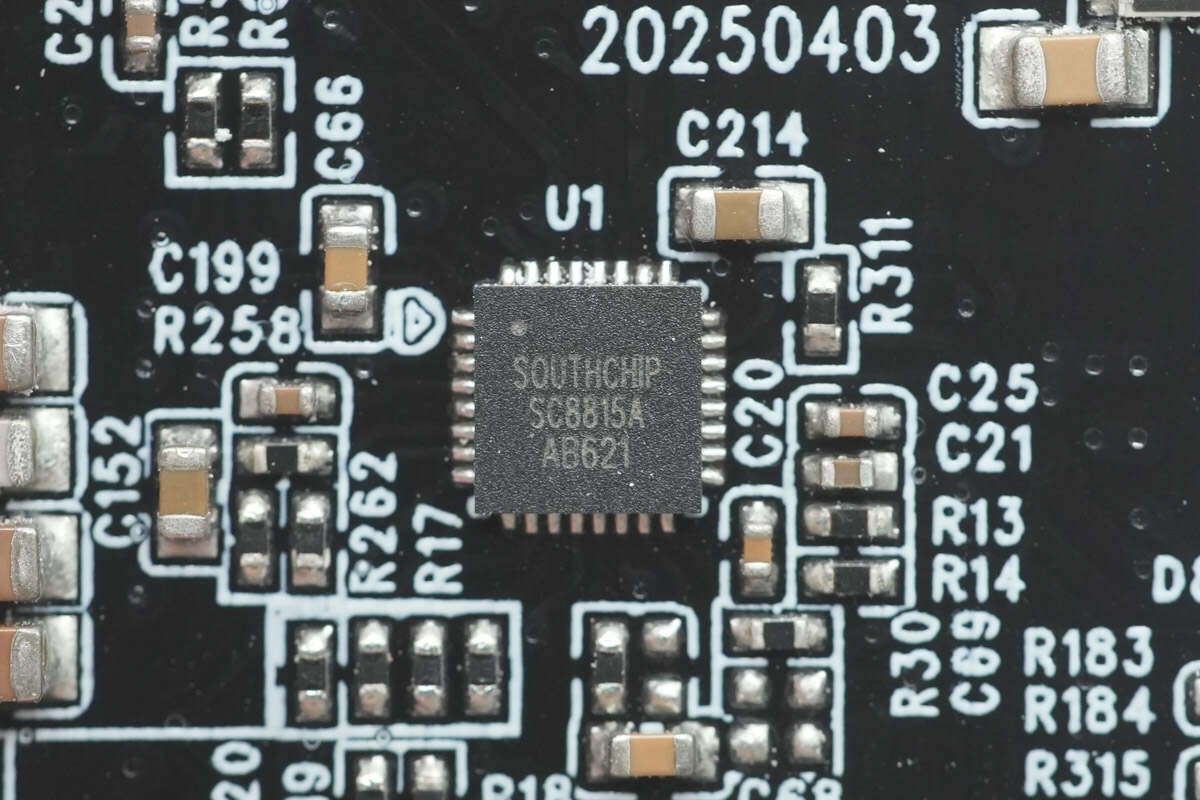

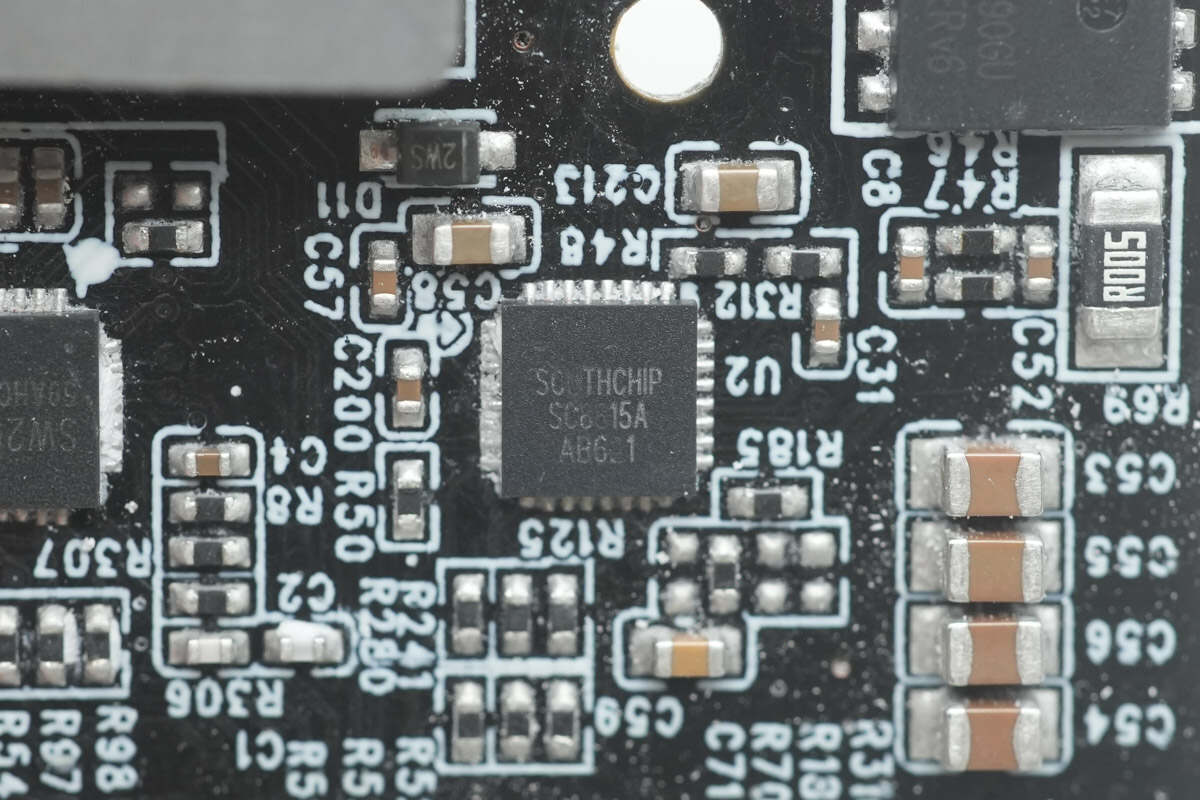

USB-C2口的同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口，芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

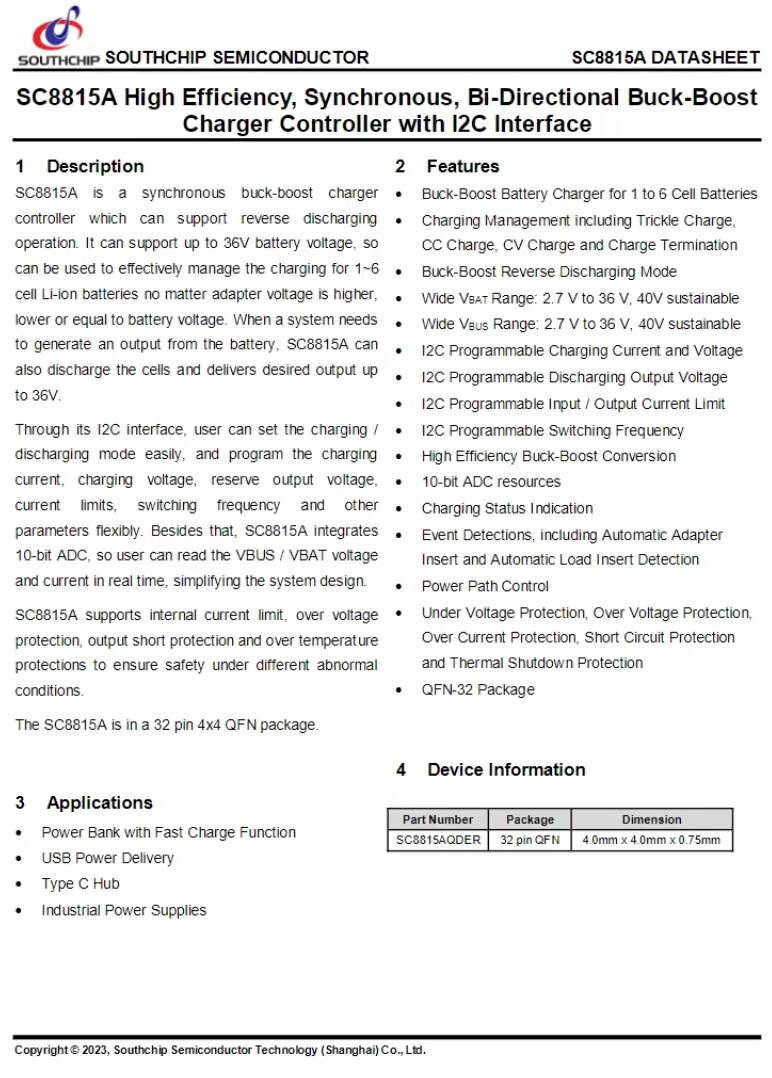

南芯科技 SC8815A 资料信息。

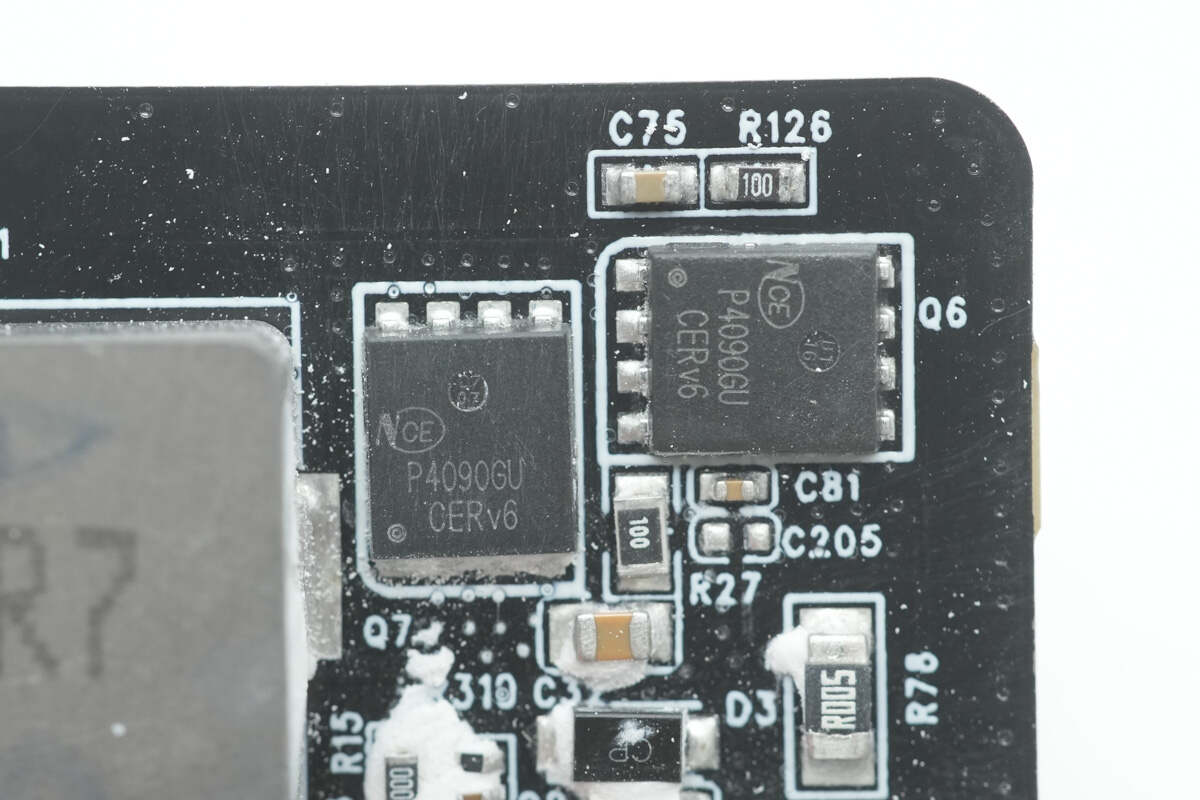

搭配的四颗同步升降压开关管来自NCEPower新洁能，型号NCEP4090GU，NMOS，耐压40V，导阻2.2mΩ，采用DFN5*6封装。

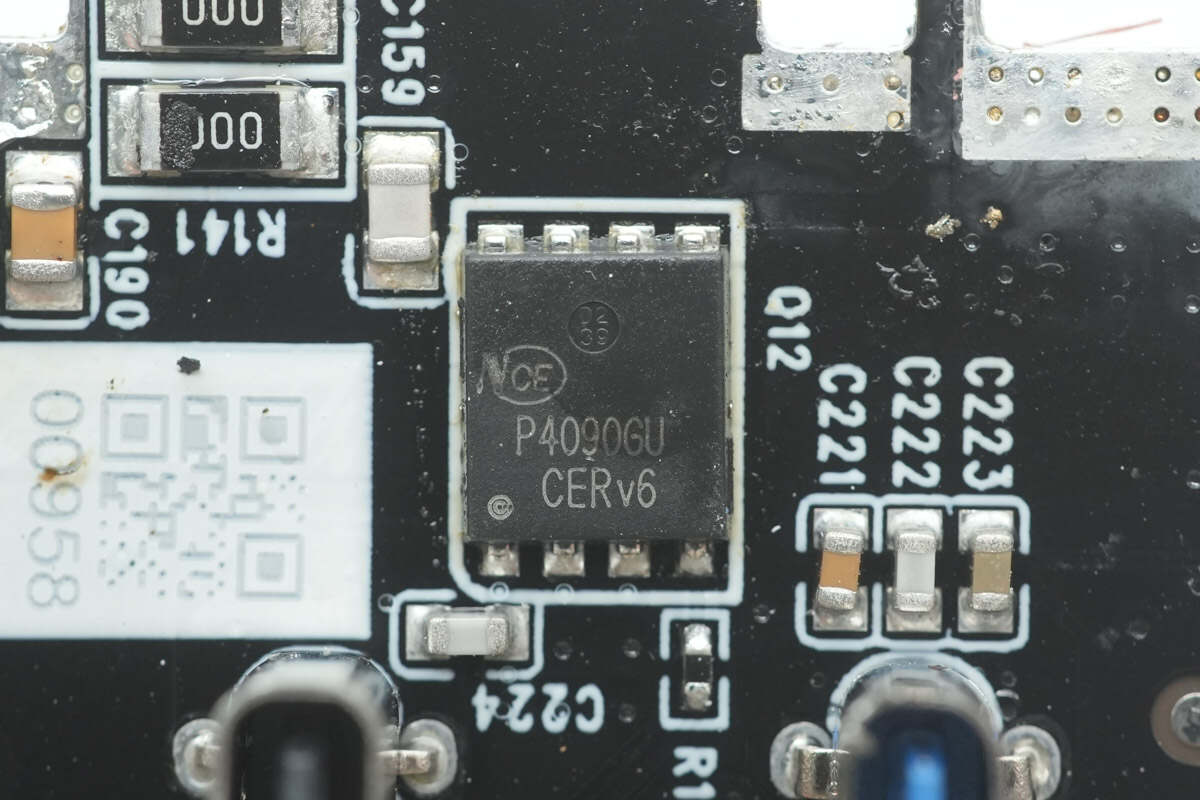

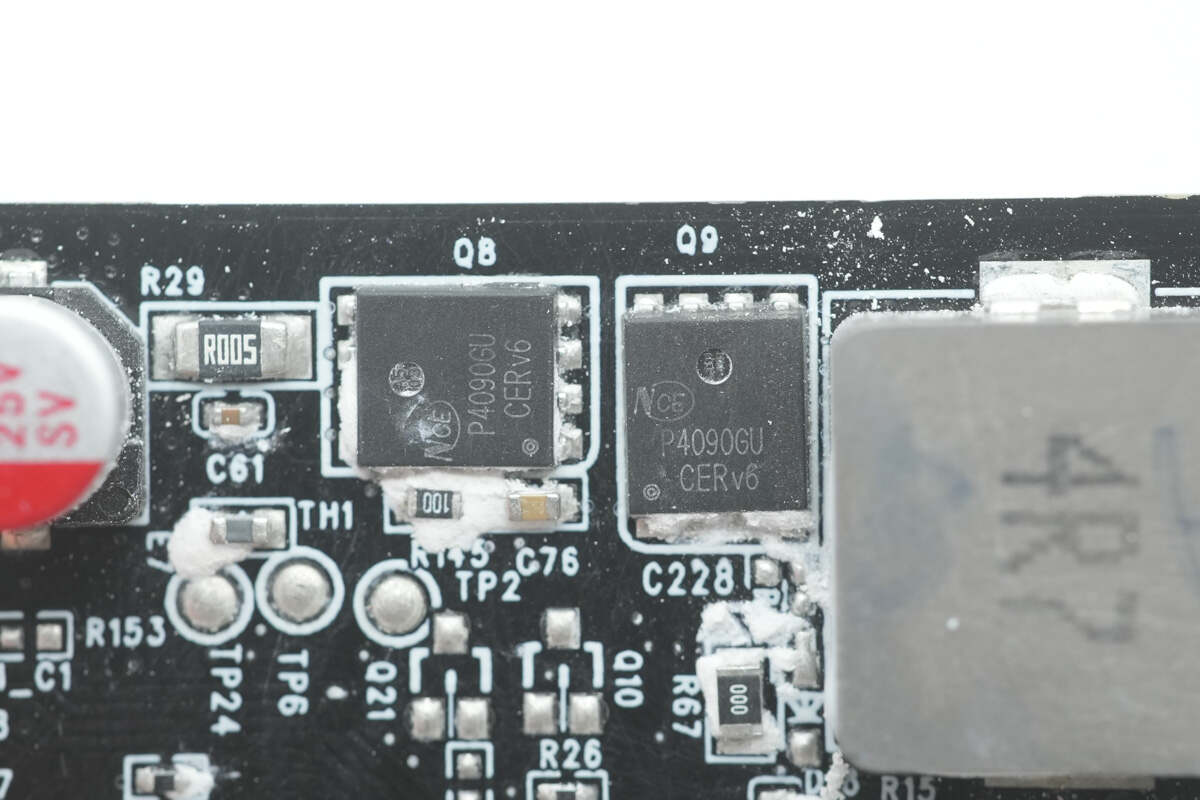

另外两颗新洁能NCEP4090GU同步升降压开关管特写。

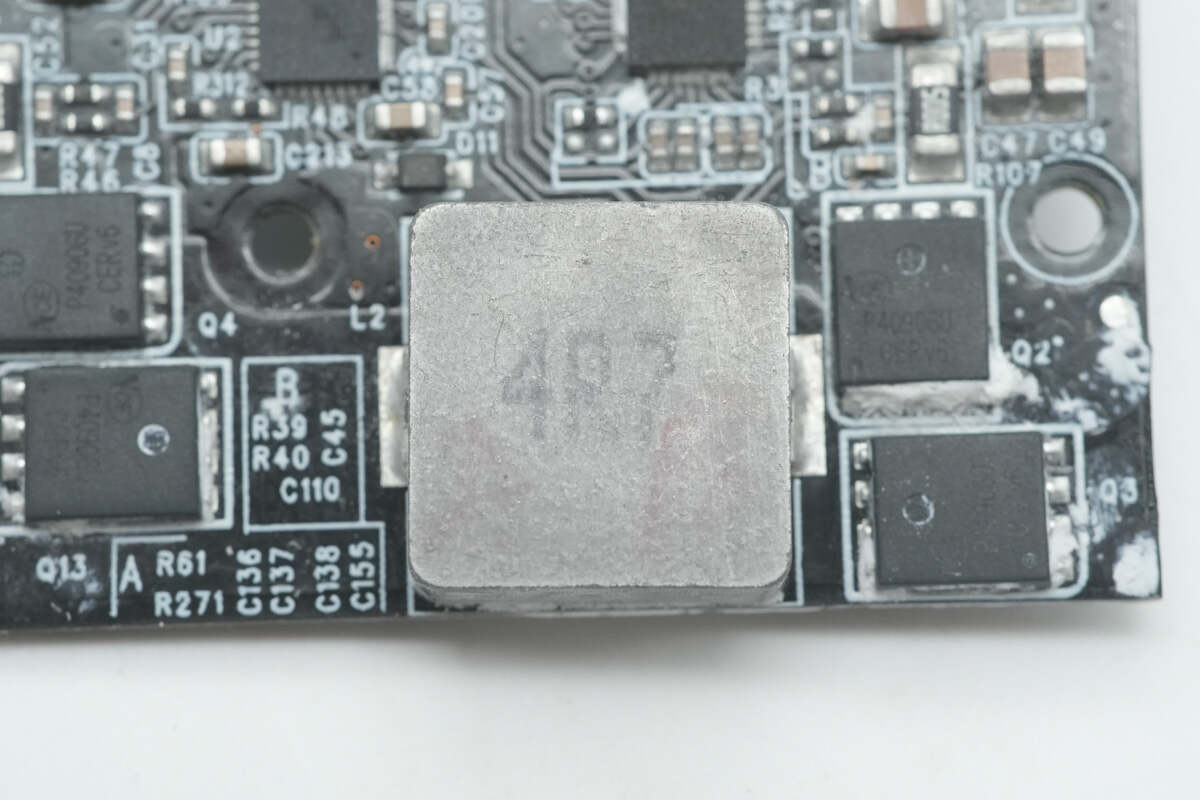

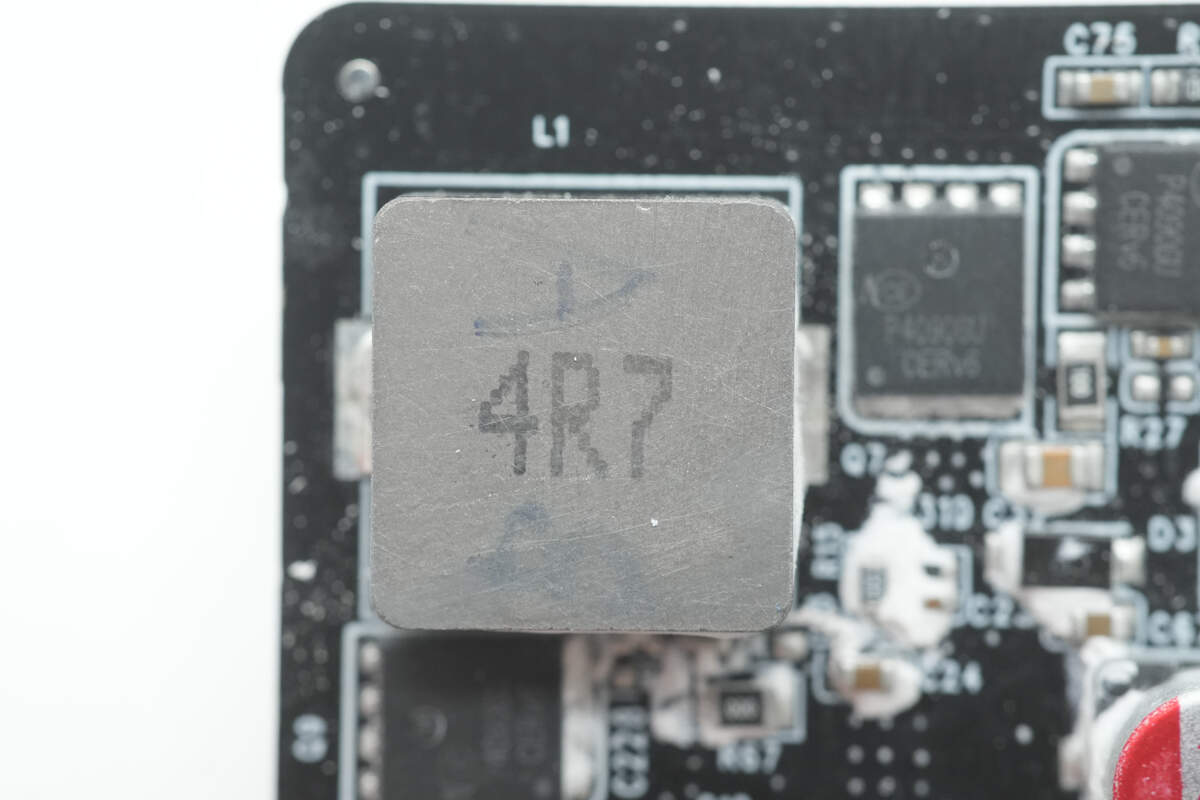

搭配的4.7μH升降压电感特写。

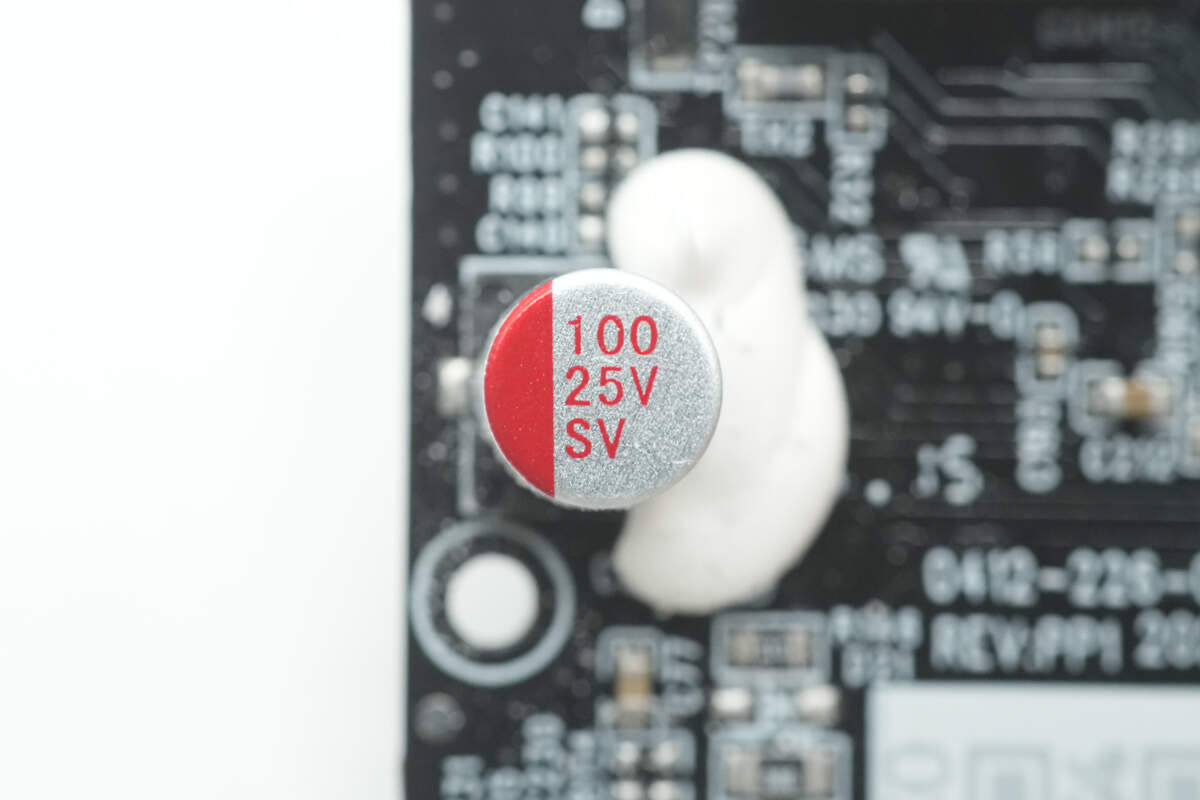

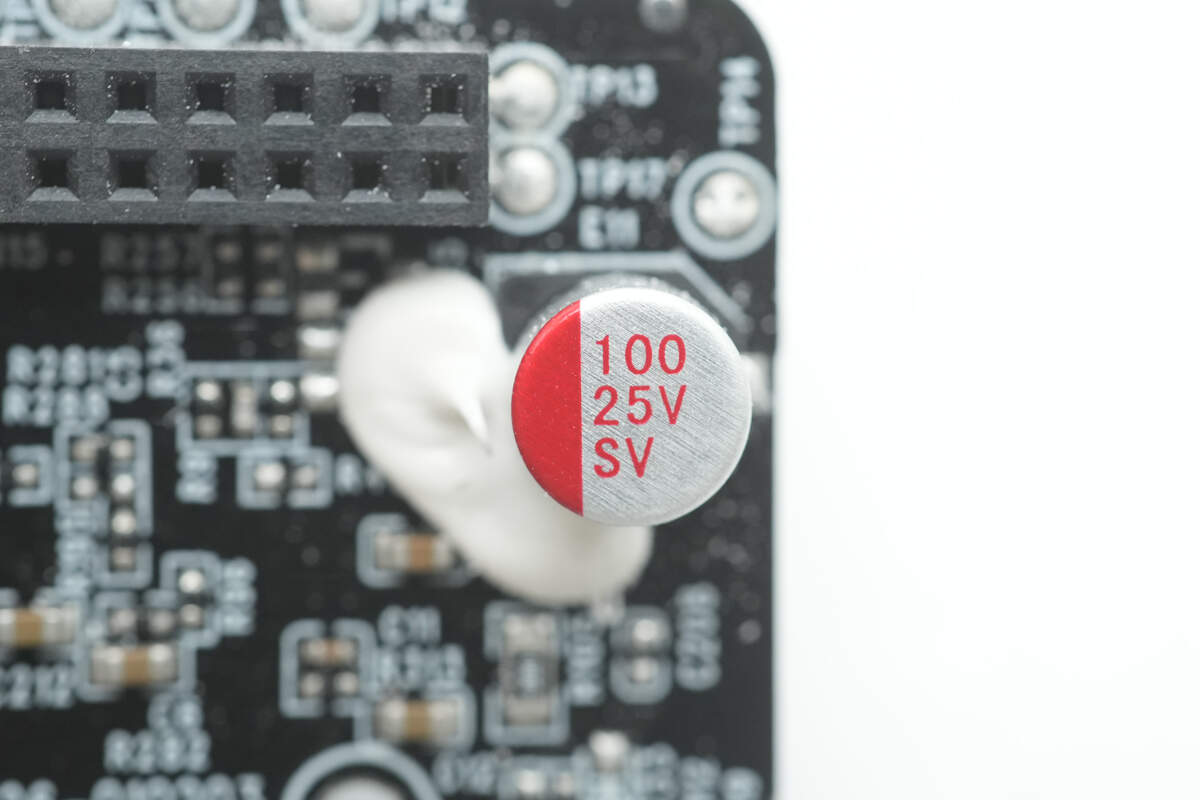

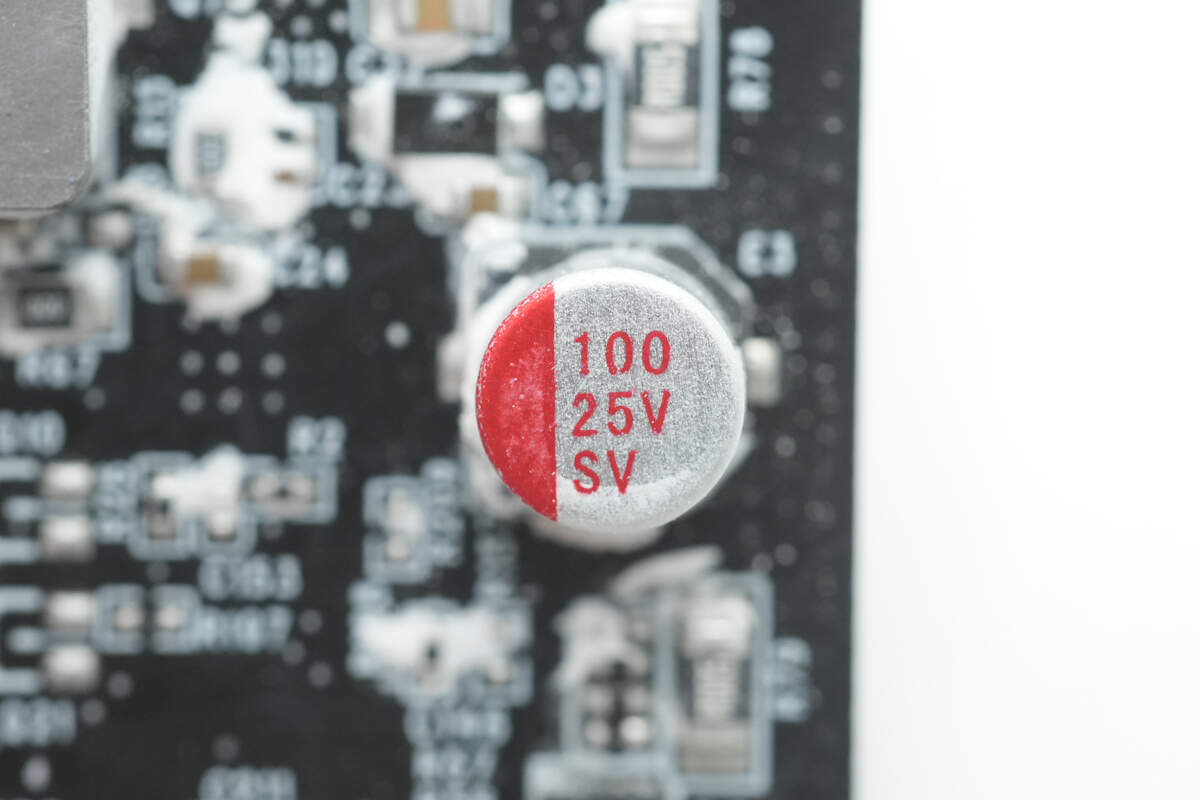

滤波固态电容规格为25V100μF。

另一颗滤波固态电容规格也是25V100μF。

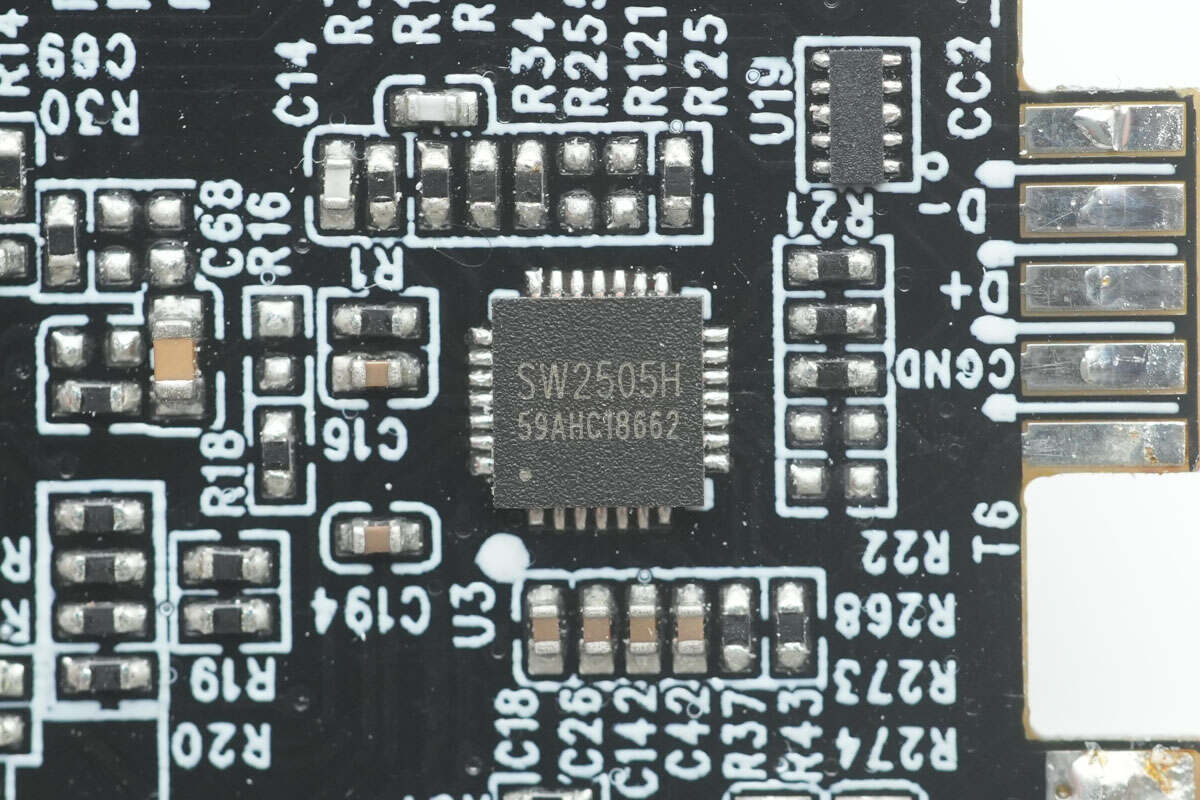

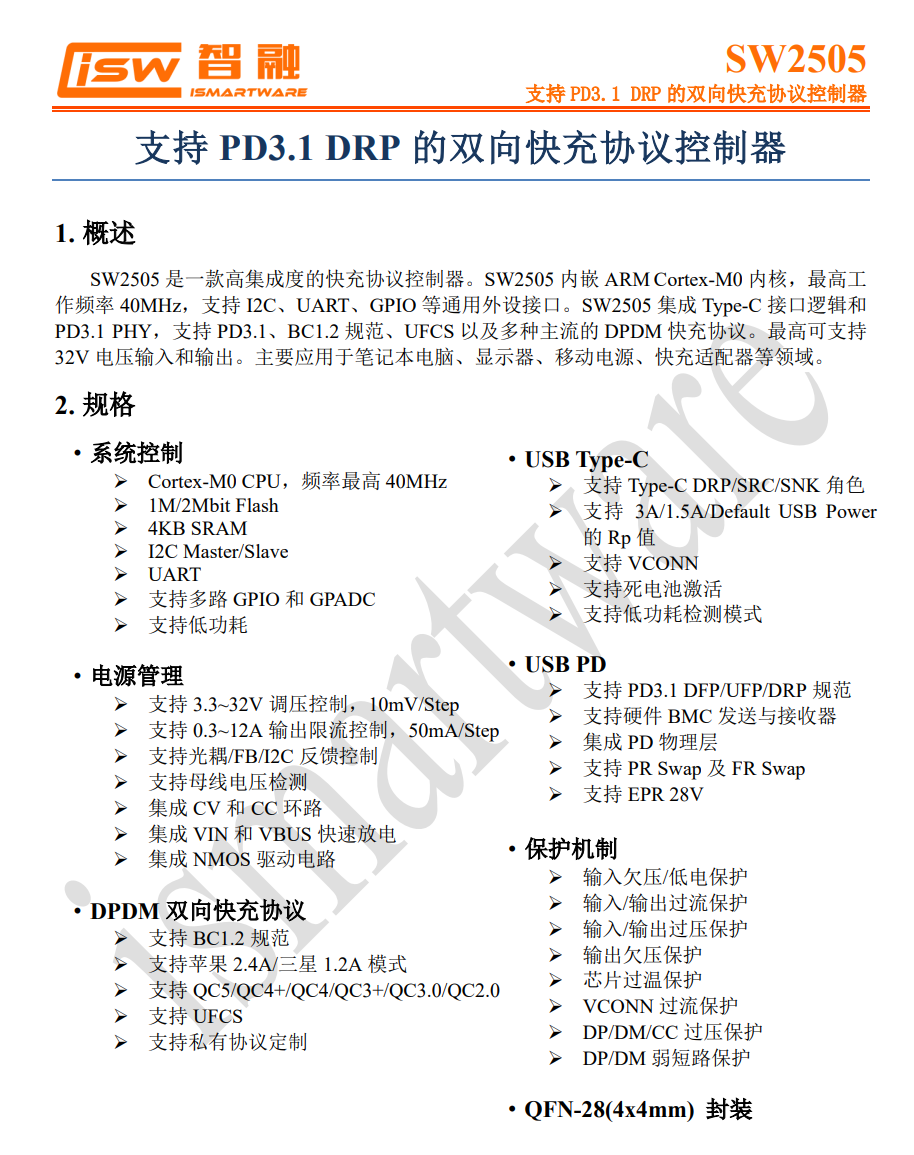

协议芯片采用智融科技SW2505H，这是一款集成PD3.1、QC、UFCS等全协议支持的低功耗控制器芯片，通过了USB PD3.1 EPR认证与UFCS双认证，支持DRP模式，内嵌MCU，拥有16路GPIO，C口支持在线升级，支持在线仿真调试，支持光耦/FB控制/I2C支持主从模式。

SW2505H内部集成了高效的40MHz Cortex-M0处理器、大容量Flash和SRAM存储、多种通信接口（I2C、UART）以及GPIO和GPADC支持，具备低功耗设计，支持3.3~32V调压控制以及0.3~12A输出限流控制，具有多种反馈控制方式以及母线电压检测，内部集成CV、CC环路和VIN、VBUS快速放电以及NMOS驱动电路，为系统提供高度稳定和可靠的电源管理。

SW2505H具备全面的保护机制，包括输入/输出电压保护、过流保护、过压保护、欠压保护、过温保护等，有效保障设备的安全与稳定。采用QFN-28（4x4mm）的方式进行封装，整体结构十分紧凑小巧，可广泛应用在笔记本电脑、平板电脑、移动电源、快充适配器等领域。

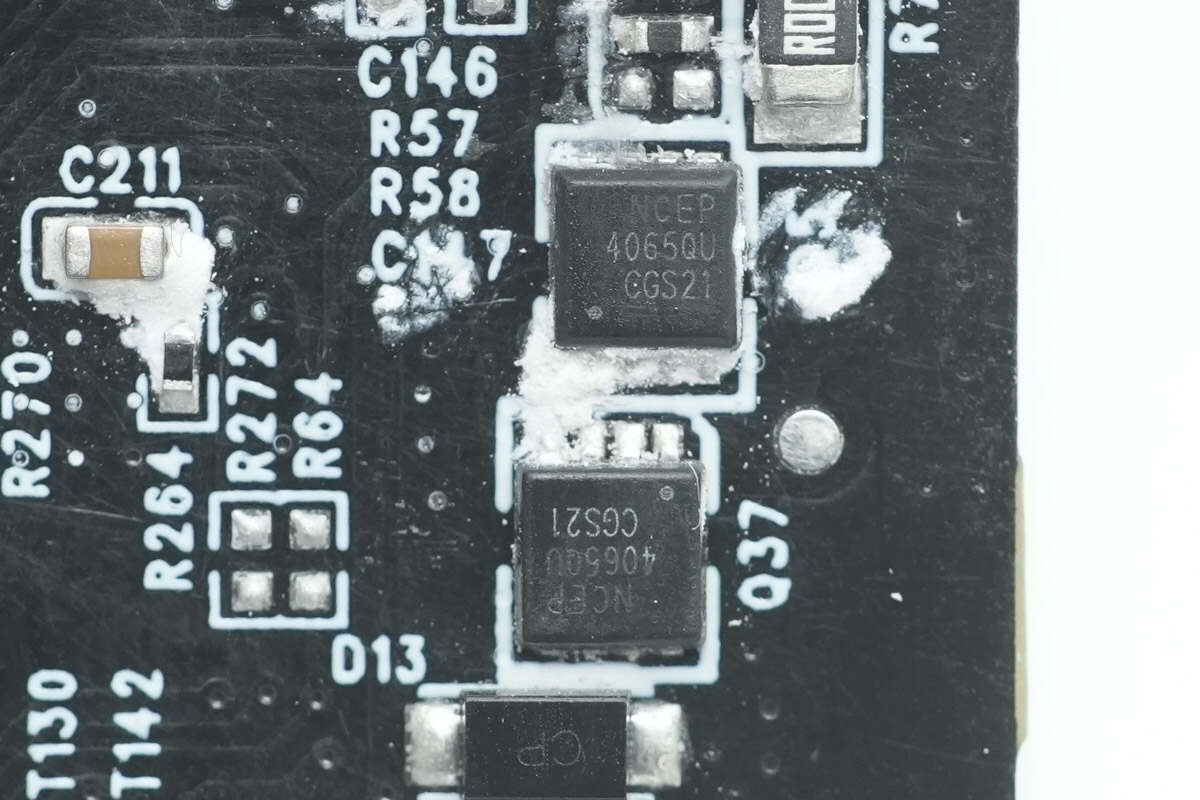

USB-C2口输出VBUS开关管也是来自新洁能，型号NCEP4065QU，NMOS管，耐压40V，导阻2.2mΩ，采用DFN3.3*3.3封装。

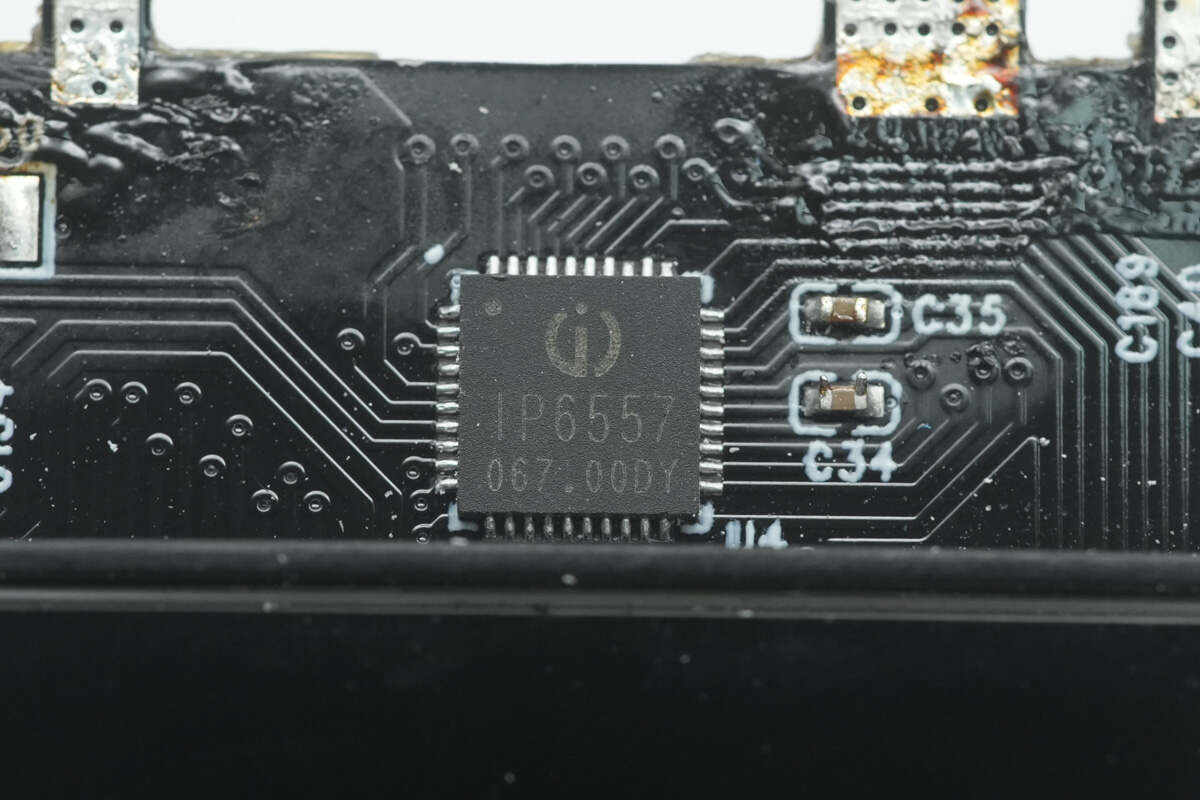

用于USB-C3和USB-C4口的升降压SOC芯片来自英集芯，型号IP6557，这是一款内部集成升降压控制器和路径NMOS的控制功能，支持QC2.0/3.0/3+/4+/5、FCP、HSCP、AFC、MTK、UFCS，以及USB-C接口PD3.1/PPS/ERP28V输出快充协议的SOC。只需一个电感以及功率MOSFET就可以实现具有升降压功能的快充方案，可有效减小整体方案的尺寸，降低BOM成本为车载充电器提供完整的电源解决方案。

IP6557集成的升降压控制器可提供最大140W（28V5A）功率输出，支持NTC的板级温度检测，可以根据温度智能调节输出功率。内置14-bit ADC，精确测量输入输出的电压电流，以及IO的电压。

IP6557的快充输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。此外集成多种保护功能，具有输入过压，欠压保护，输出过压，欠压，过流，短路保护，过温保护等功能。 采用QFN40（5mm*5mm）封装。

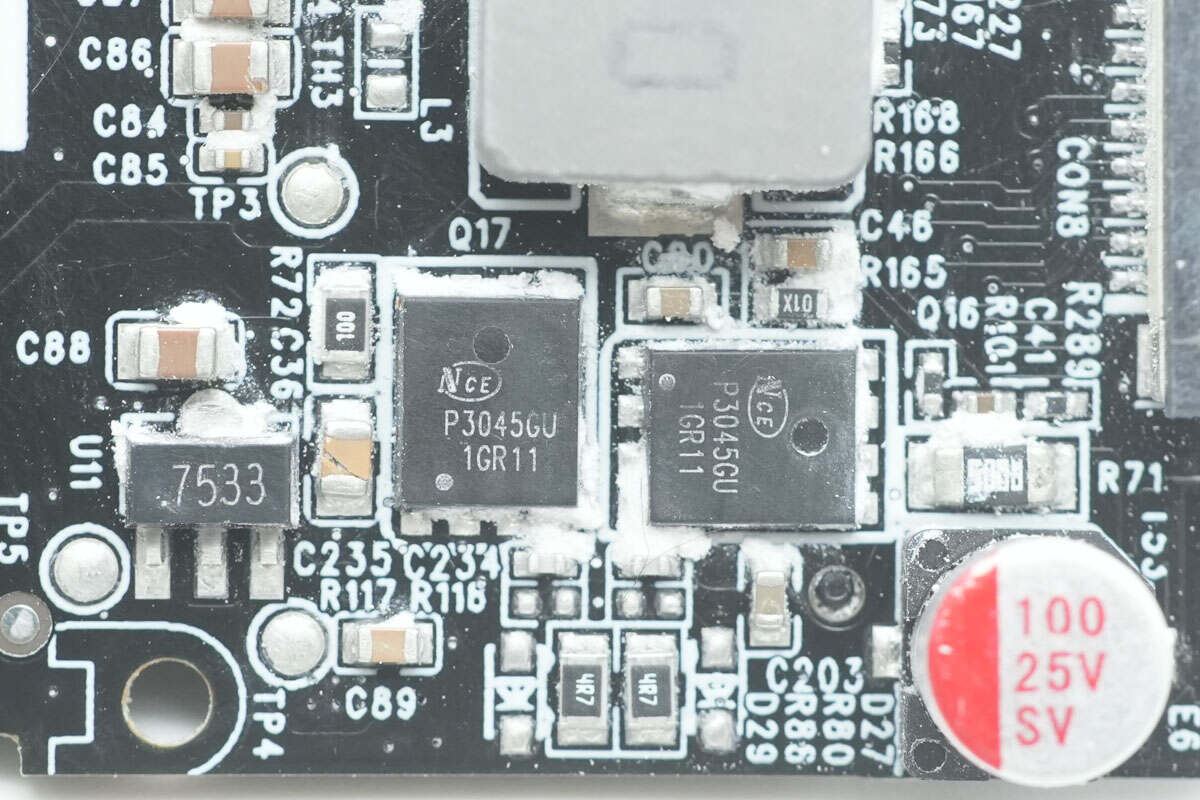

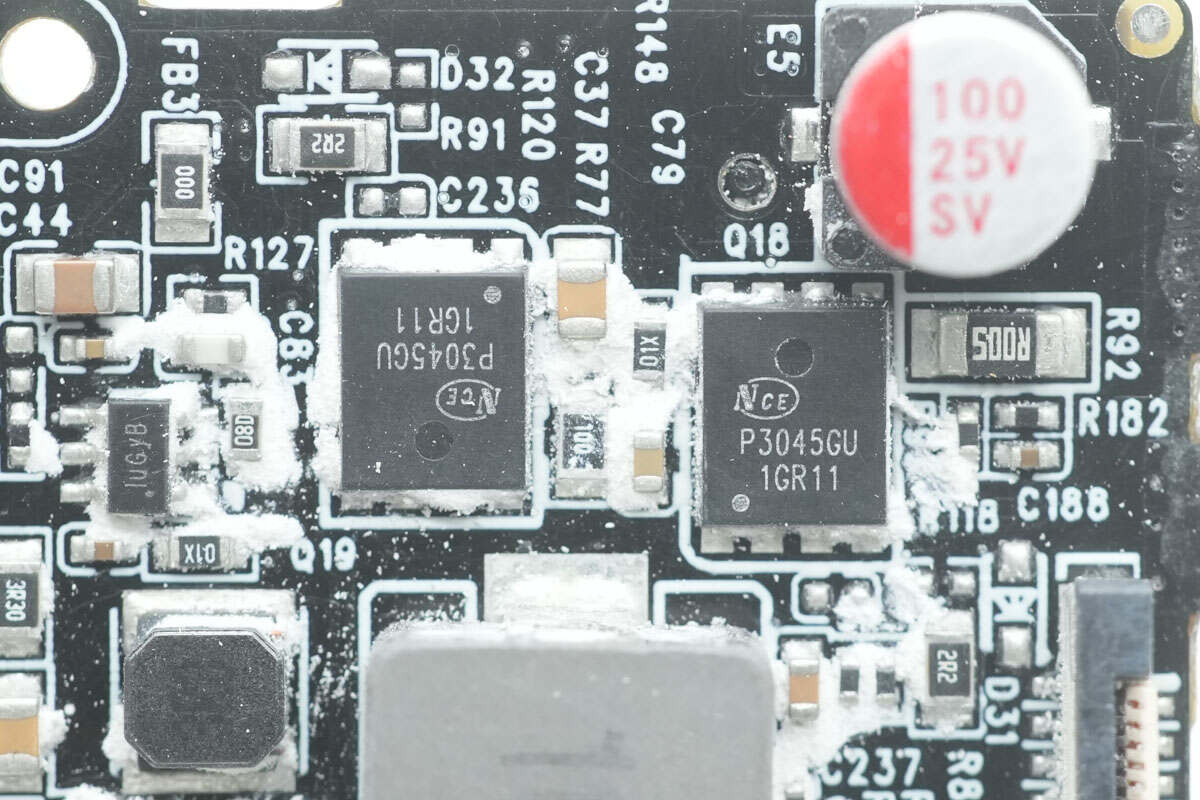

搭配的四颗同步升降压开关管采用NCE新洁能NCEP3045GU，NMOS管，耐压30V，导阻5.8mΩ，采用DFN5*6-8L封装。

另外两颗新洁能NCEP3045GU同步升降压开关管特写。

搭配的10μH升降压电感特写。

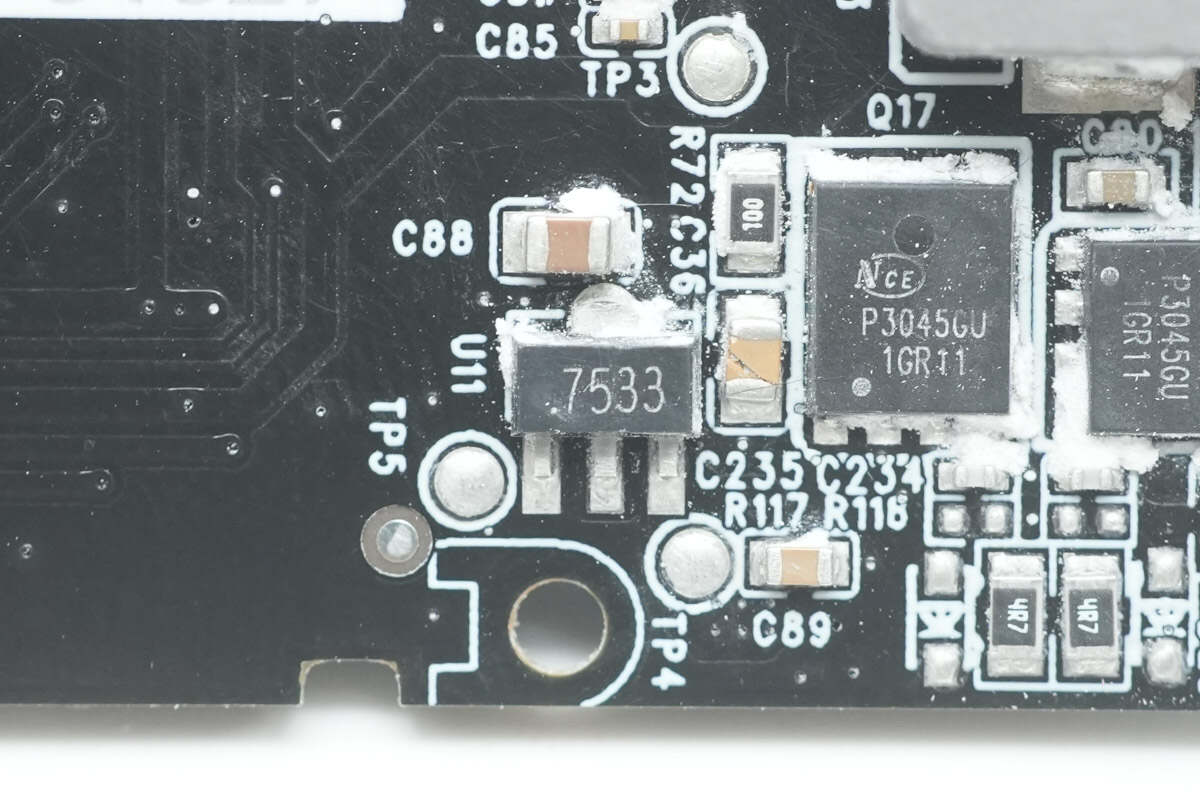

一颗丝印7533稳压芯片特写。

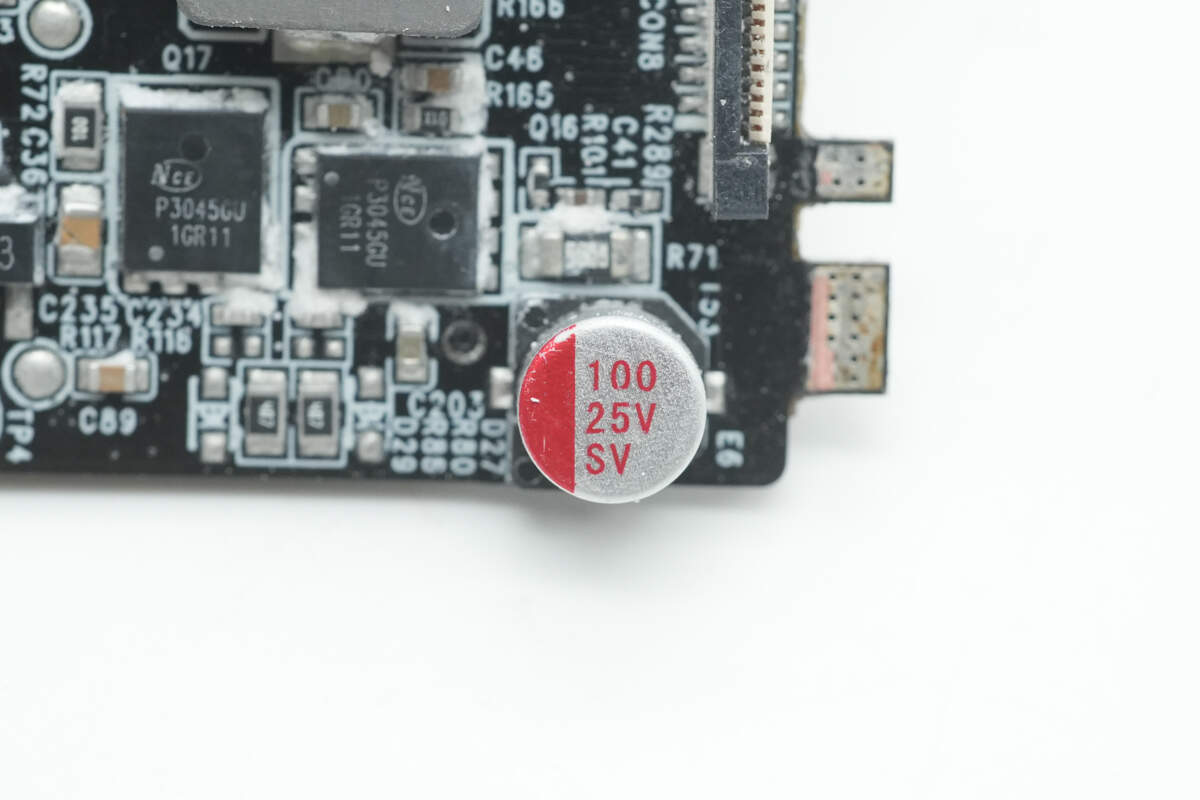

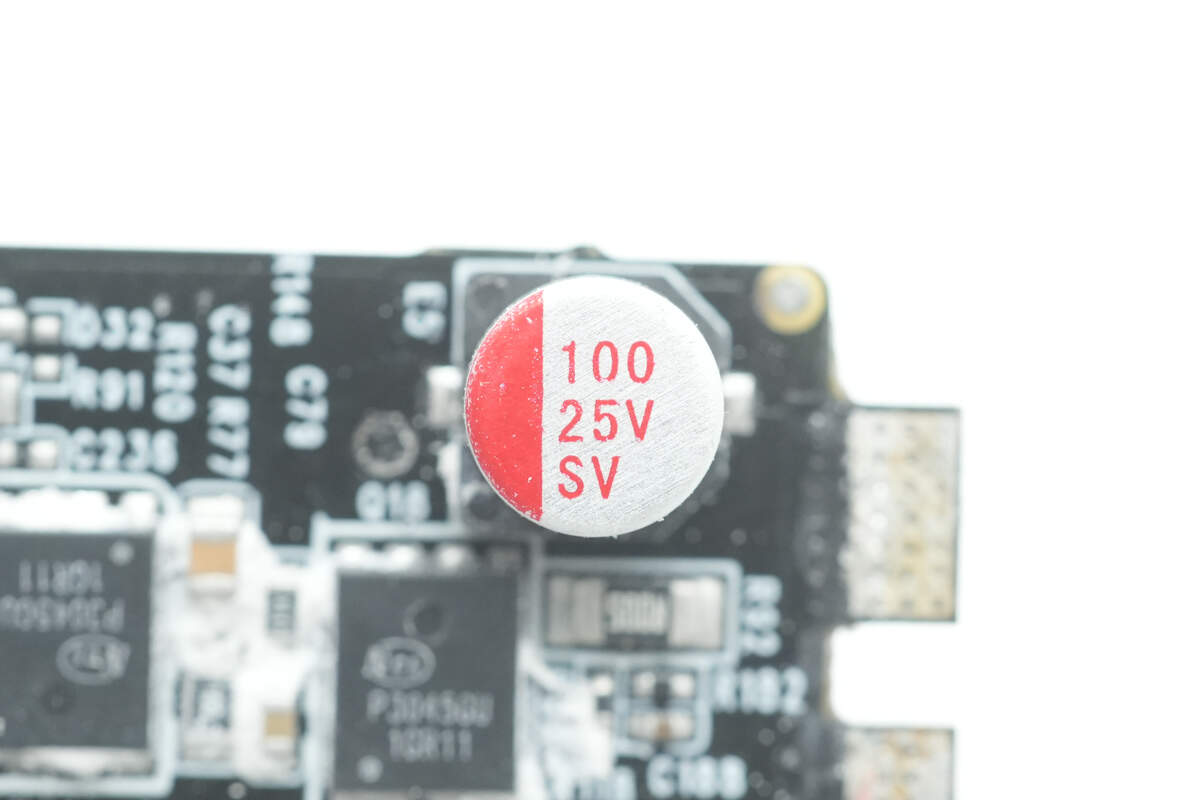

滤波固态电容规格为25V100μF。

另一颗滤波固态电容规格也是25V100μF。

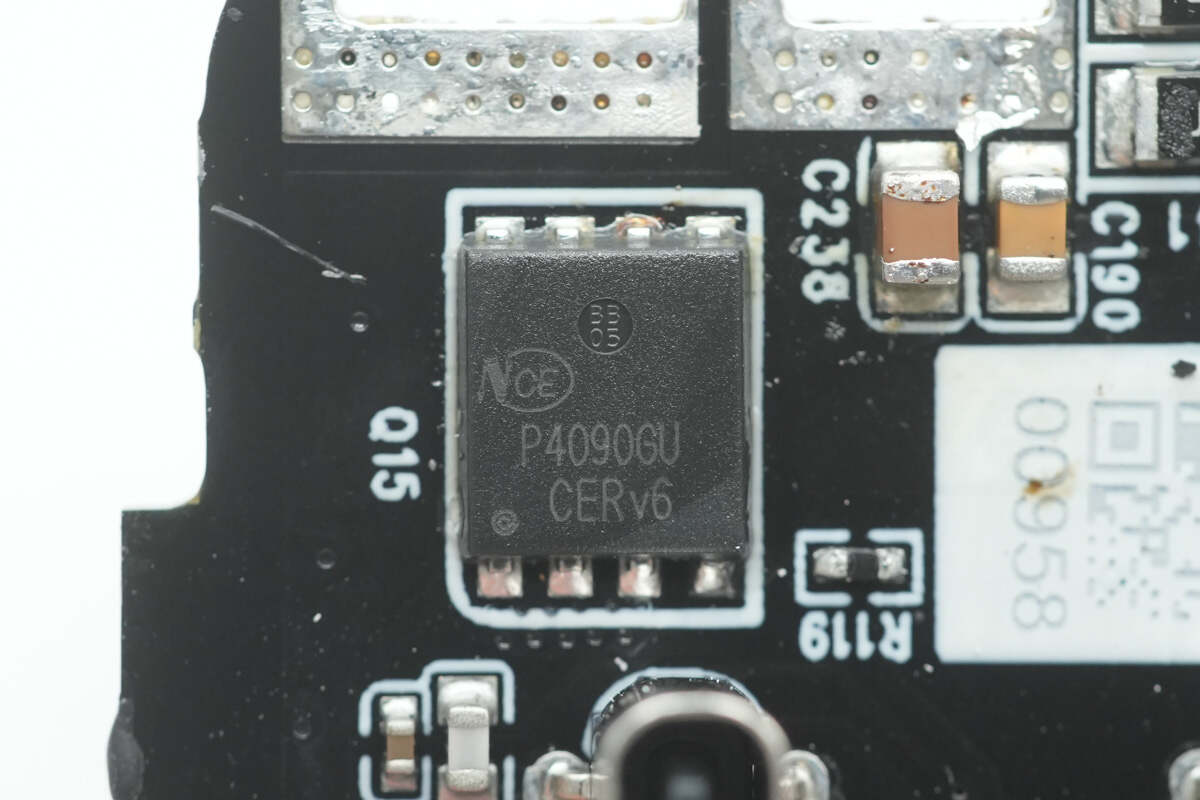

USB-C3口输出VBUS开关管采用新洁能NCEP4090GU。

USB-C4口输出VBUS开关管也是采用新洁能NCEP4090GU。

一颗Belling贝岭BL3701低噪声运算放大器。

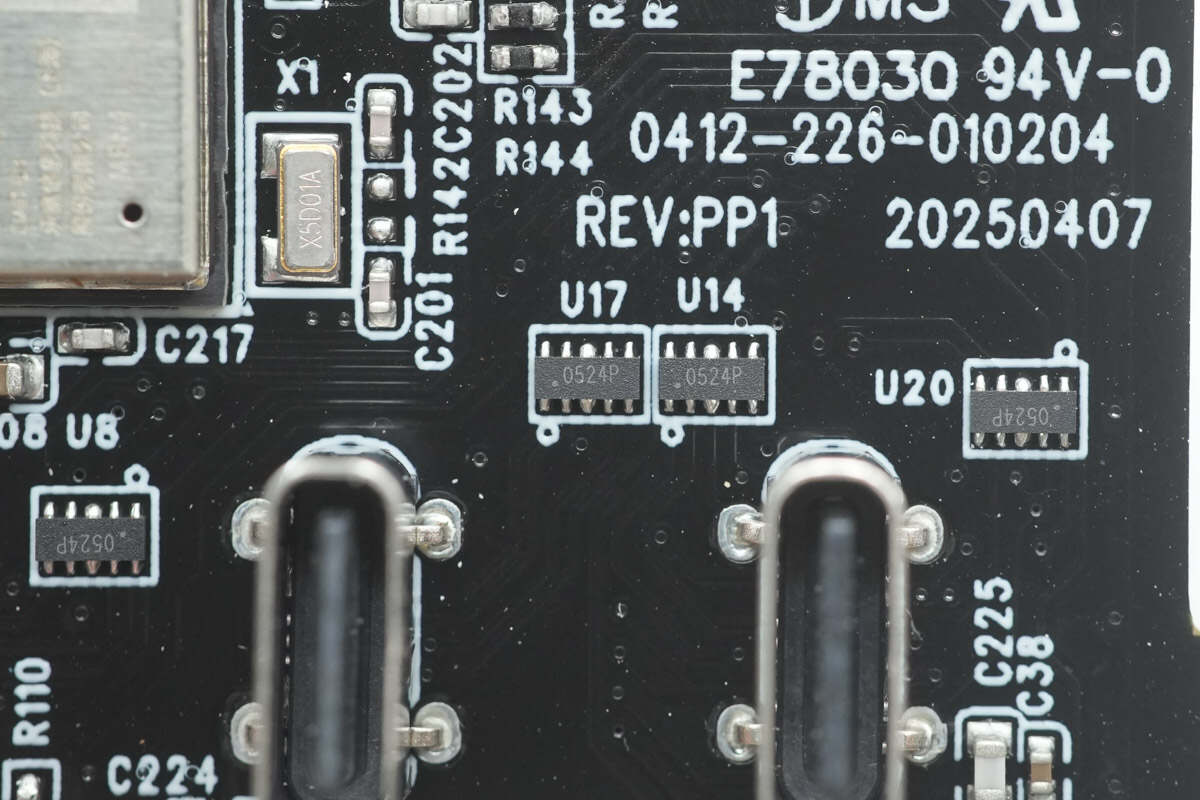

USB-C接口旁均设有丝印0524P的TVS阵列进行静电保护。

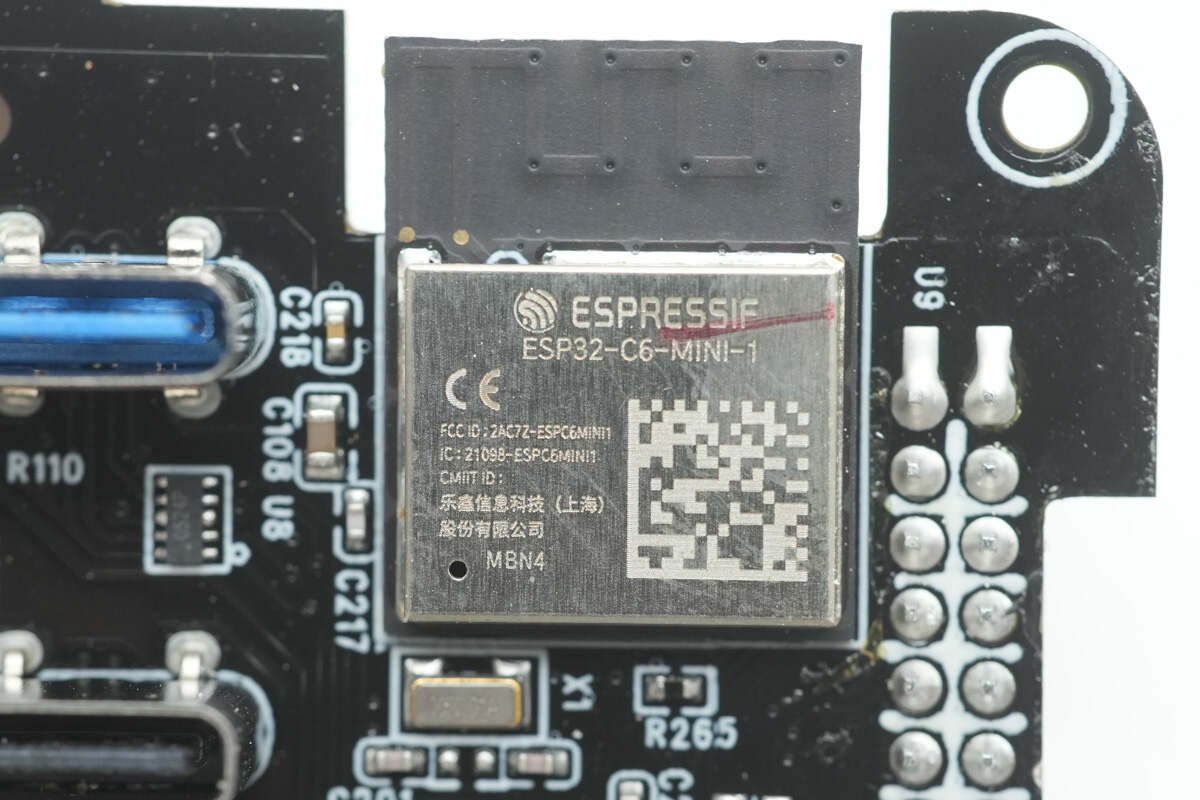

无线连接模块来自乐鑫，为ESP32-C6-MINI-1模组，支持2.4G Wi-Fi 6和蓝牙5的小尺寸模组，内置ESP32-C6系列芯片，RISC-V 32位单核处理器，合封FLASH最大可选8MB，具有22个GPIO，采用板载PCB天线。

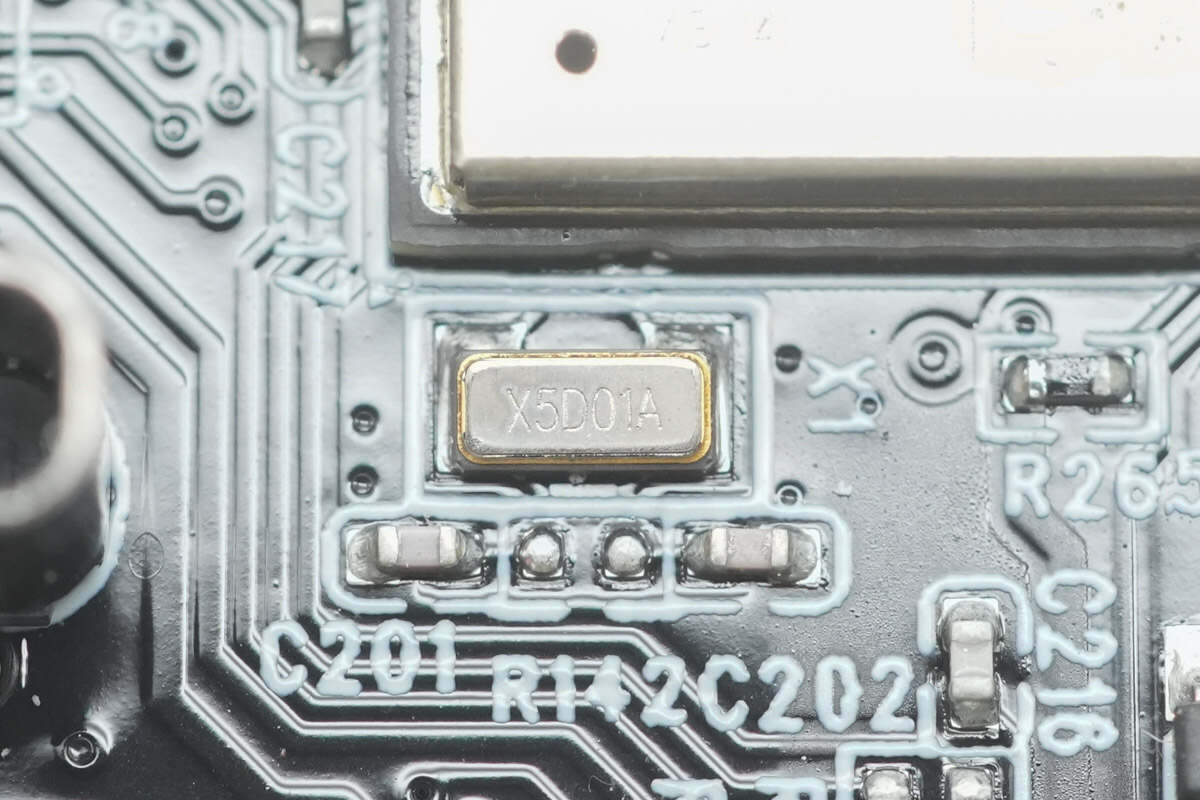

外置32.768KHz时钟晶振特写。

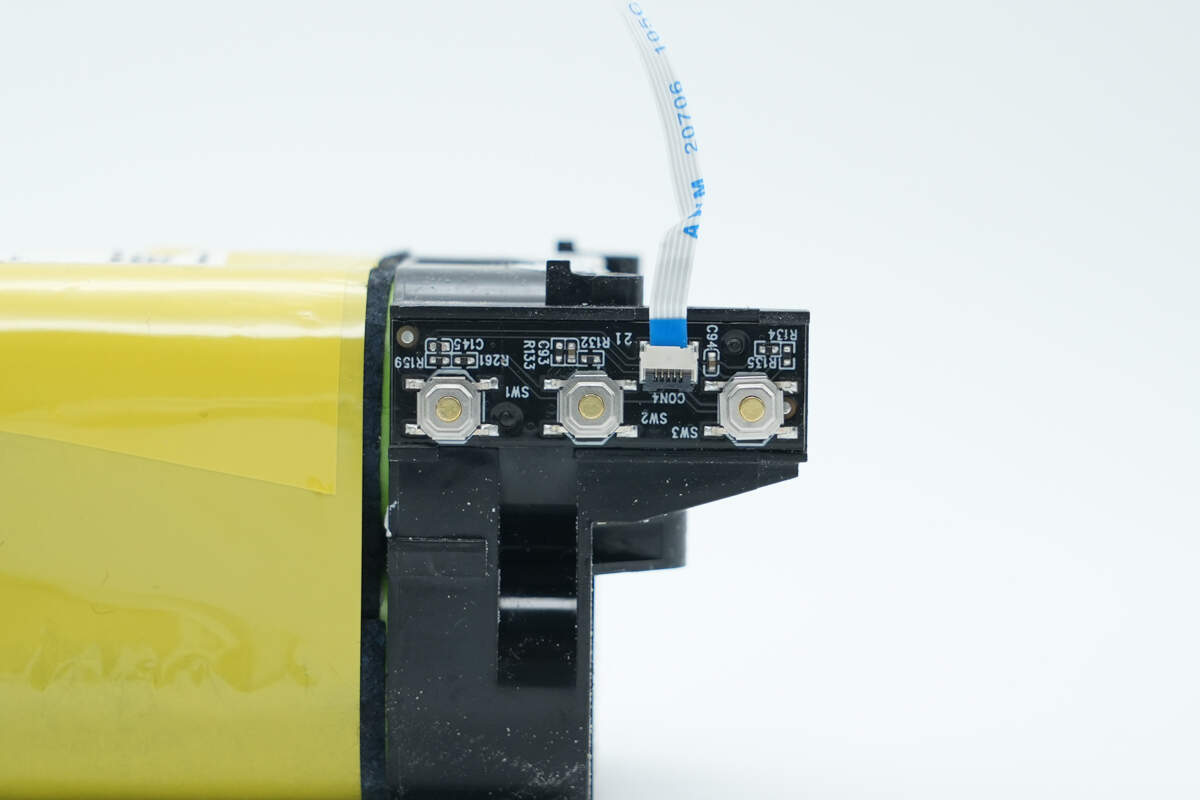

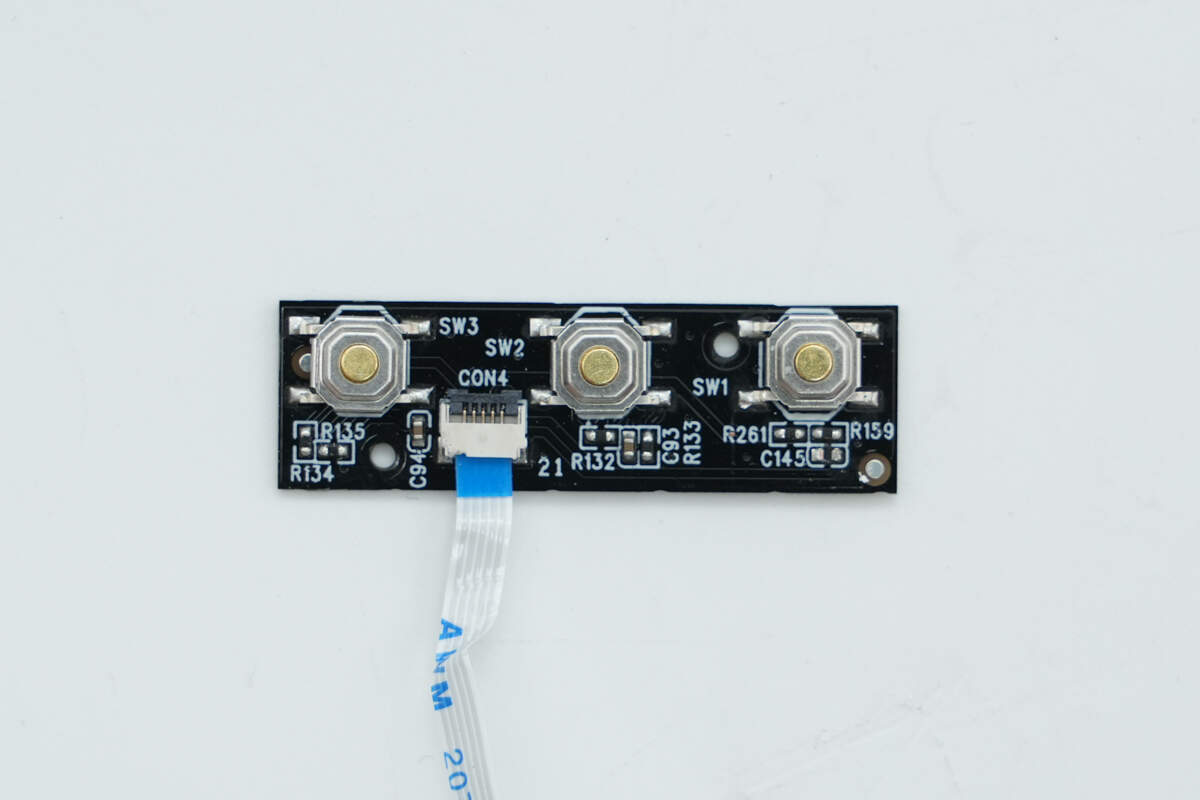

三个功能按键所在小板正面一览，通过排线连接顶部PCB板。

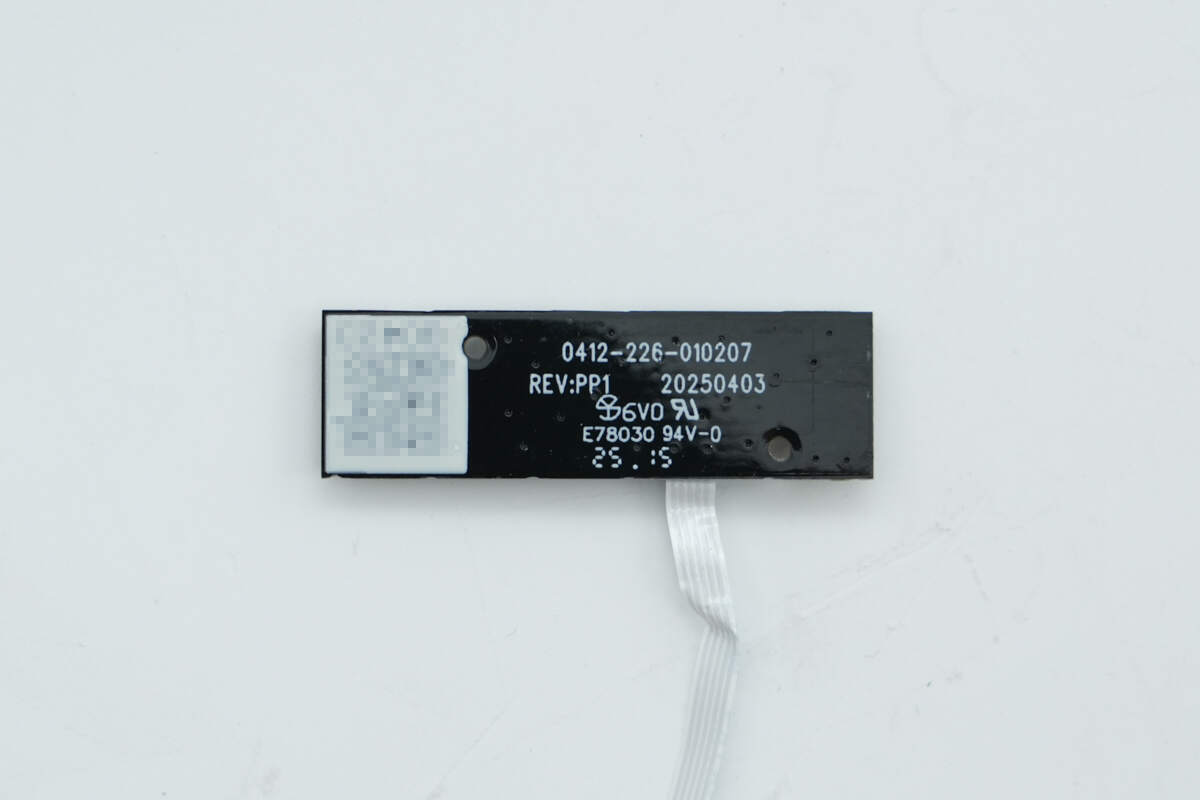

小板背面无器件。

USB-C1自带线双向升降压充放电控制电路也是采用独立小板设计，正面设有升降压电路的同步升降压开关管、升降压电感，以及滤波固态电容和VBUS开关管。

板子背面设有同步升降压控制器以及协议芯片。

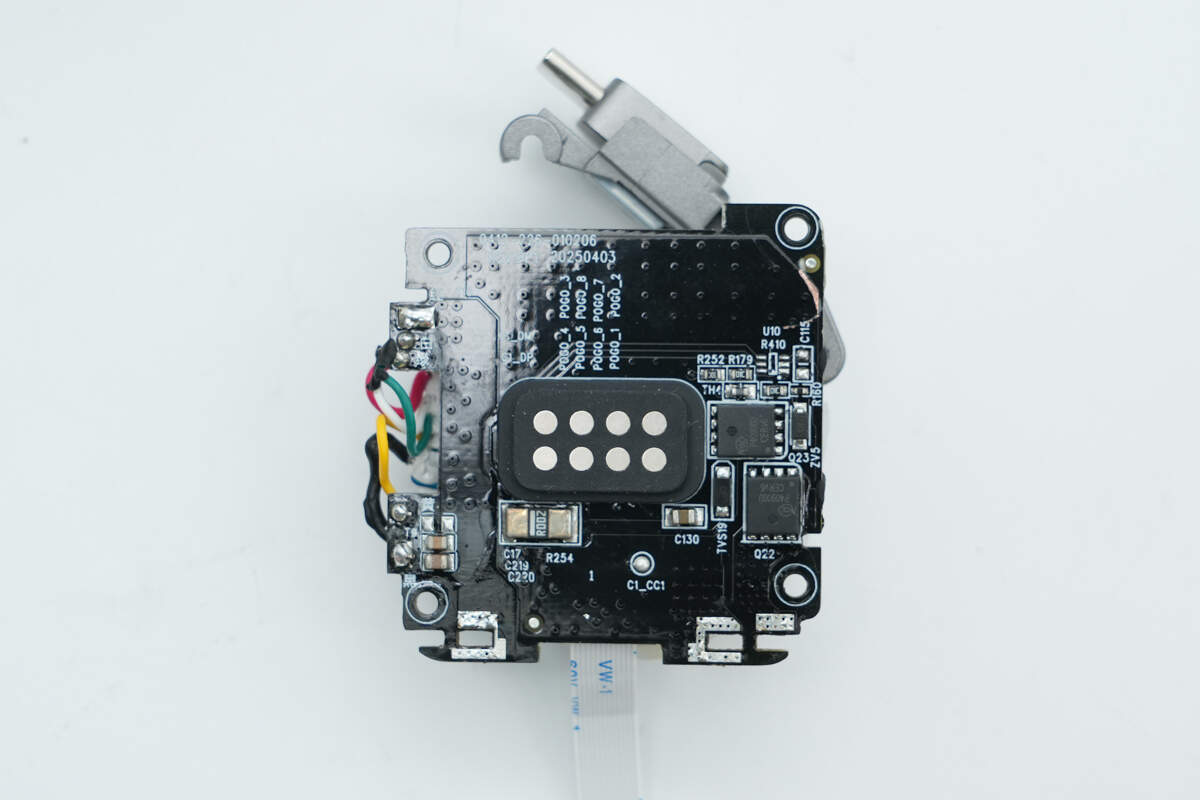

Pogopin输入触点采用独立小板设计，正面还设有两颗VBUS开关管。

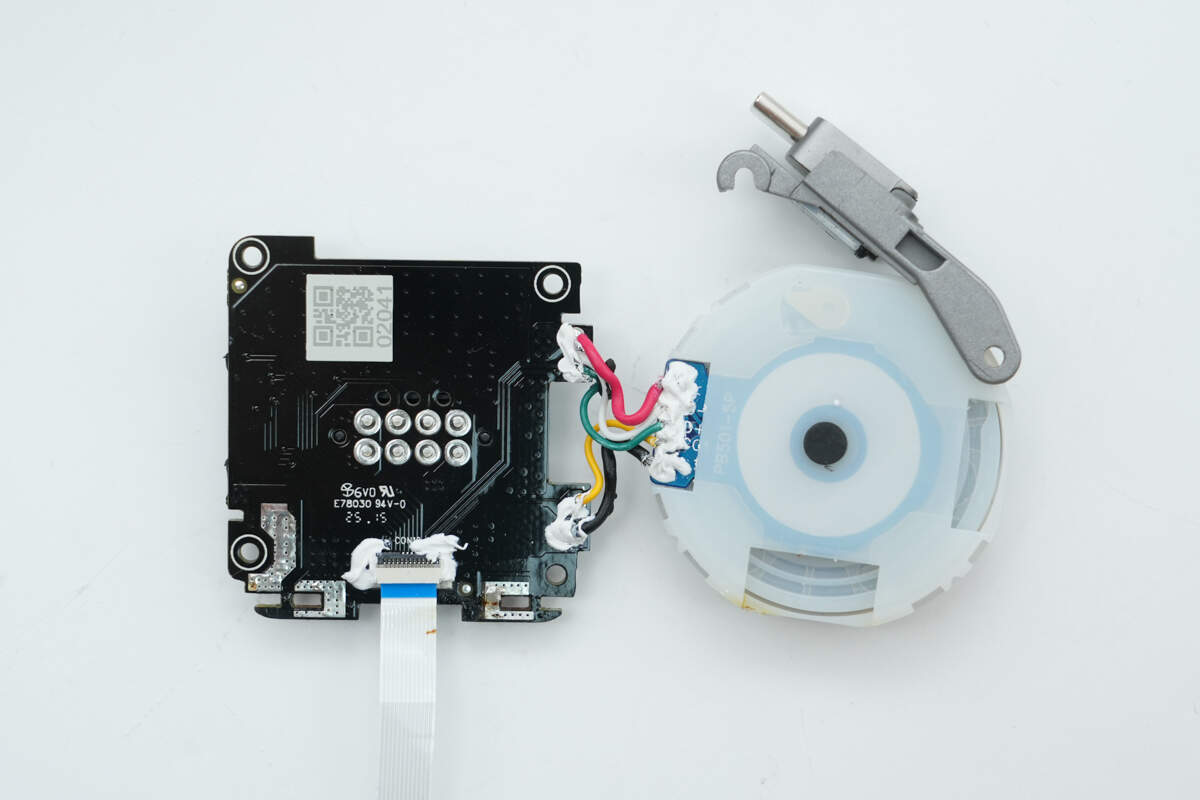

小板背面连接排线以及USB-C1自带线，USB-C1自带线为伸缩线模块设计。

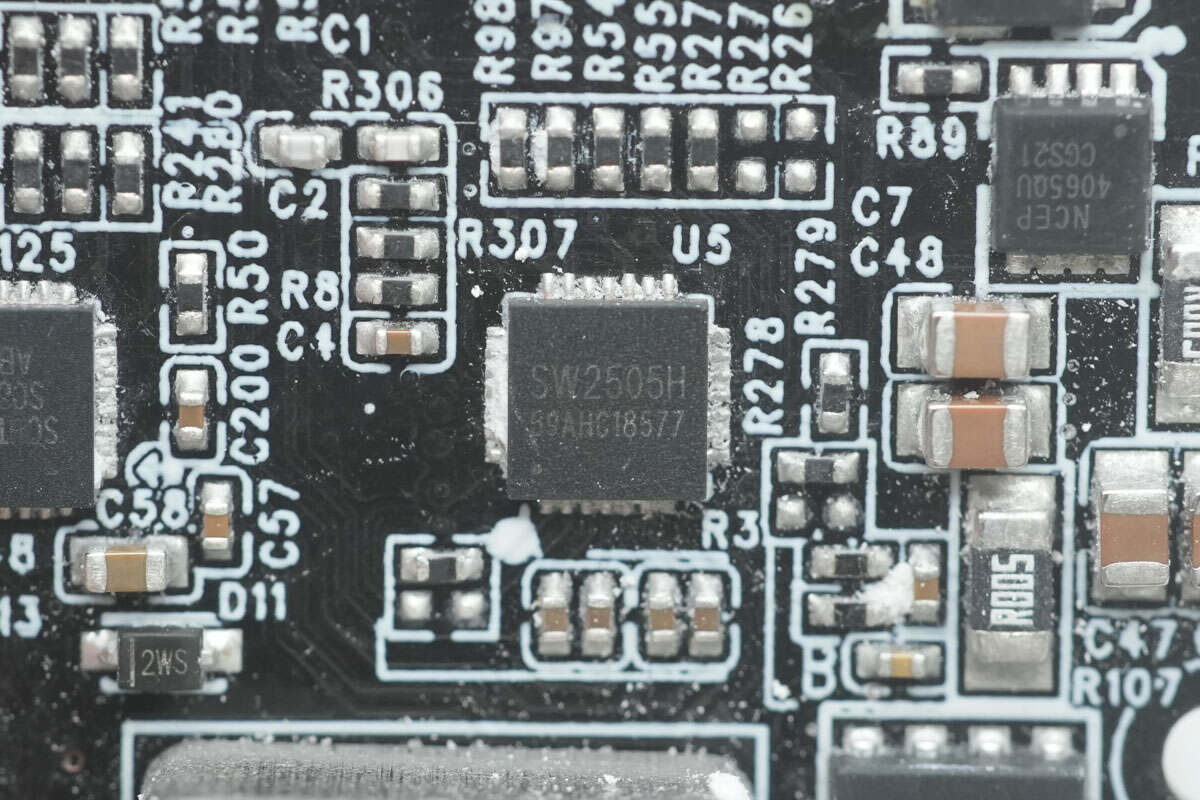

USB-C1自带线的协议芯片也是采用智融科技SW2505H。

同步升降压控制器采用南芯科技SC8815A。

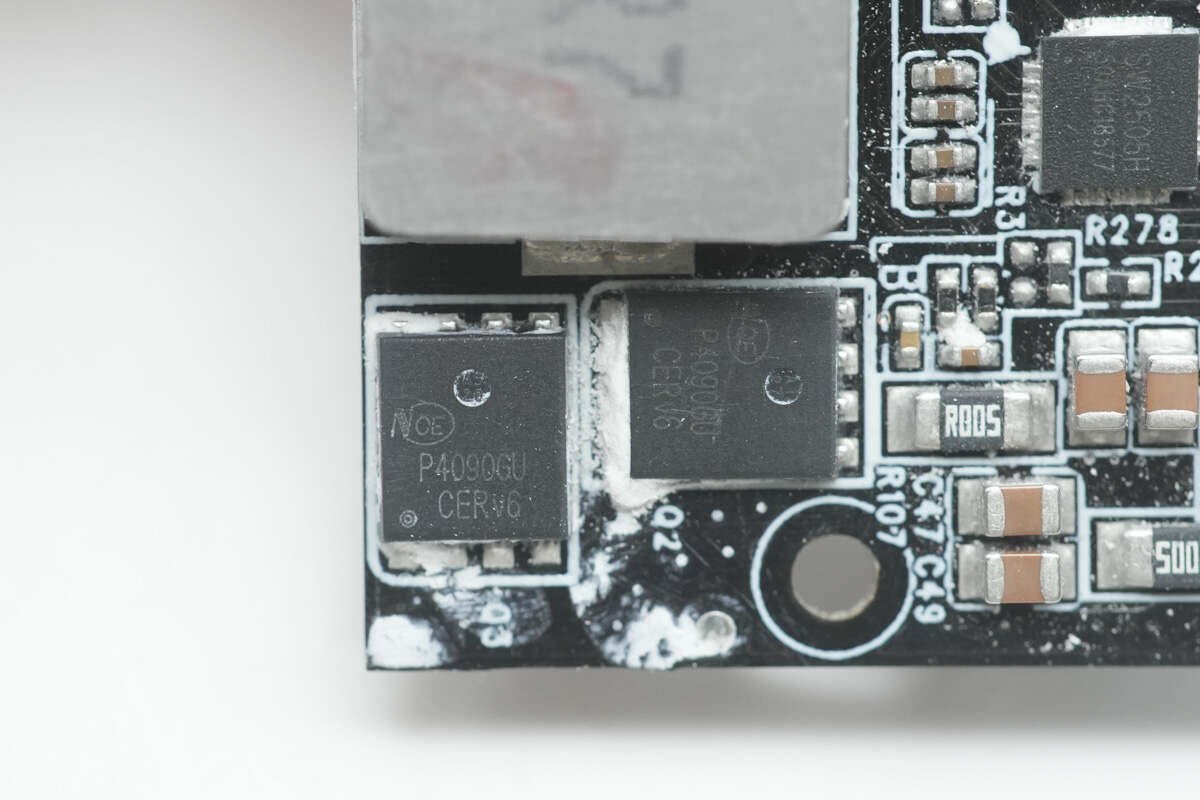

搭配的同步升降压开关管采用新洁能NCEP4090GU。

另外两颗新洁能NCEP4090GU同步升降压开关管特写。

搭配的4.7μH升降压电感特写。

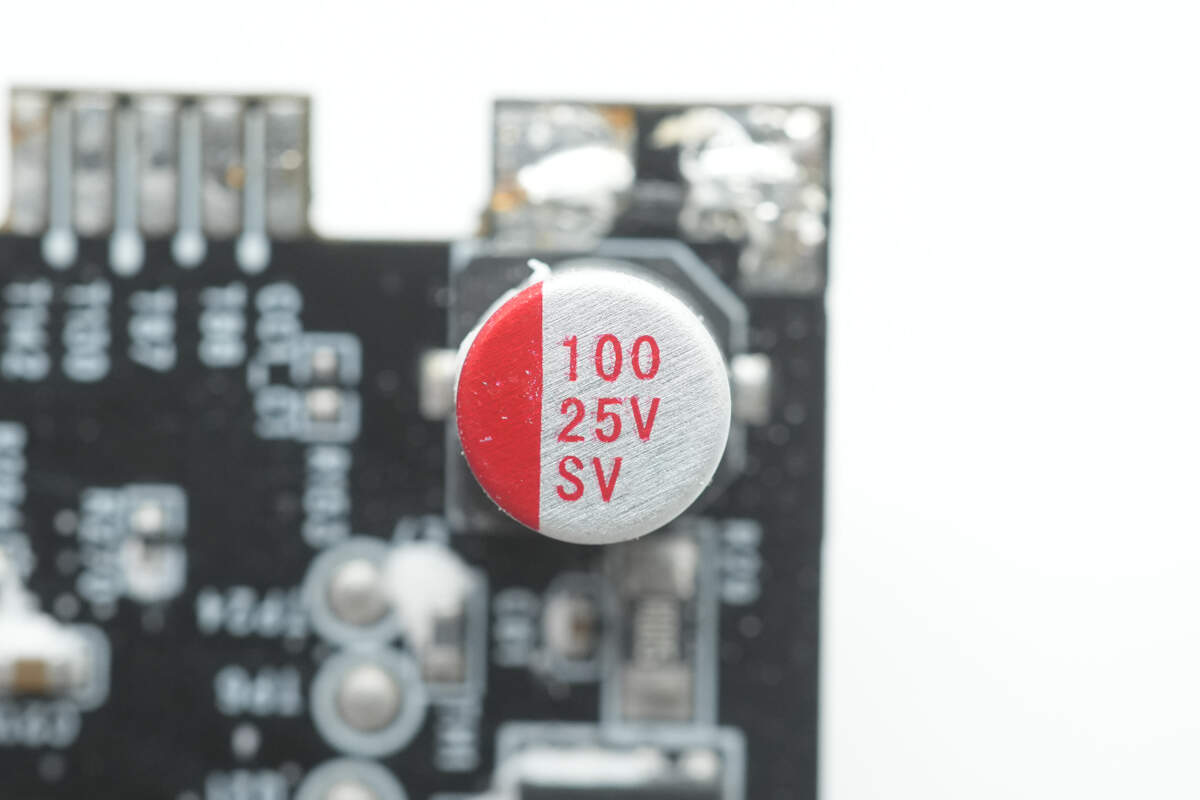

滤波固态电容规格为25V100μF。

另一颗固态滤波电容规格也是25V100μF。

VBUS开关管也是采用新洁能NCEP4065QU。

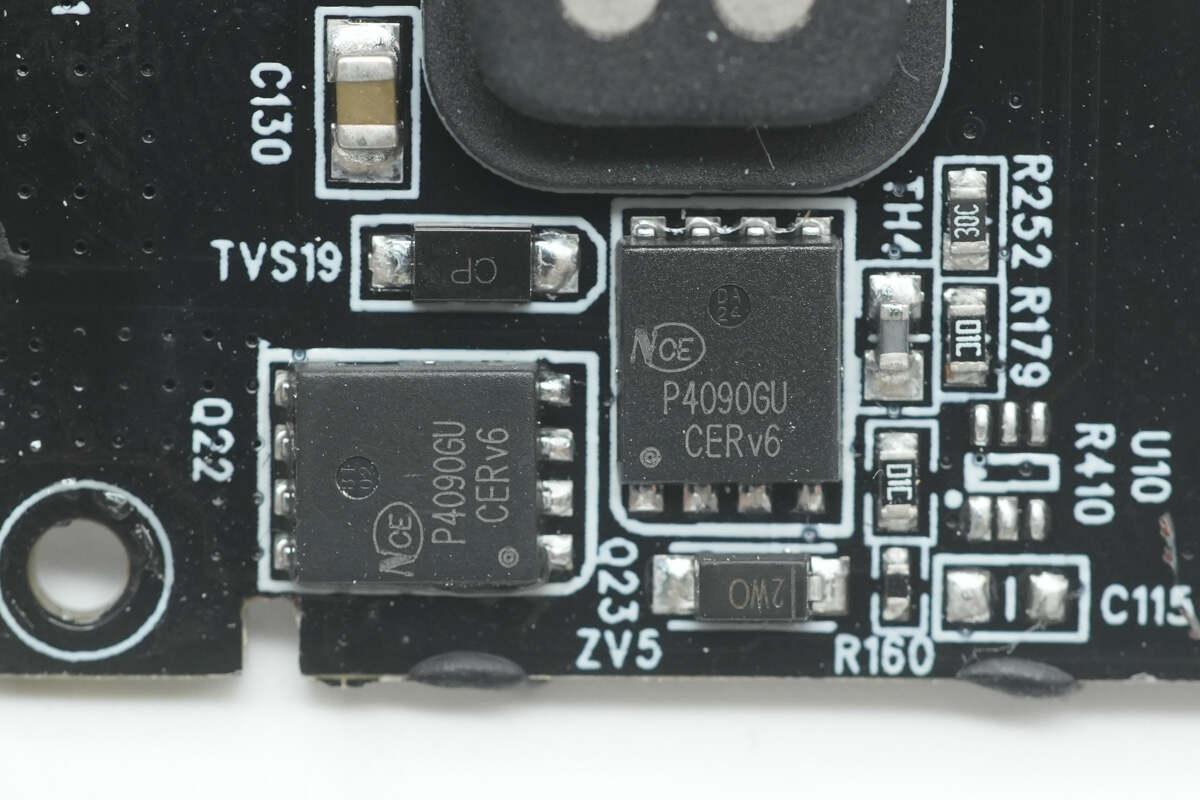

另一块小板上的两颗VBUS开关管也是采用新洁能NCEP4090GU。

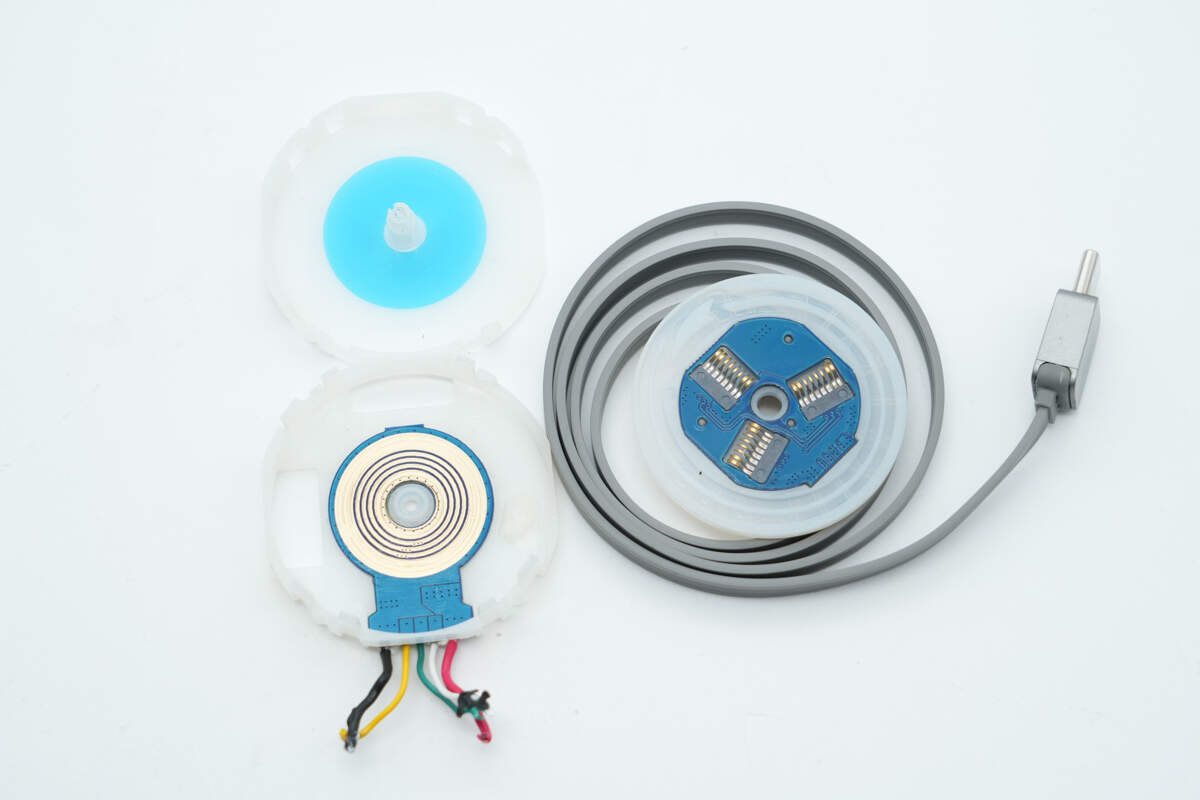

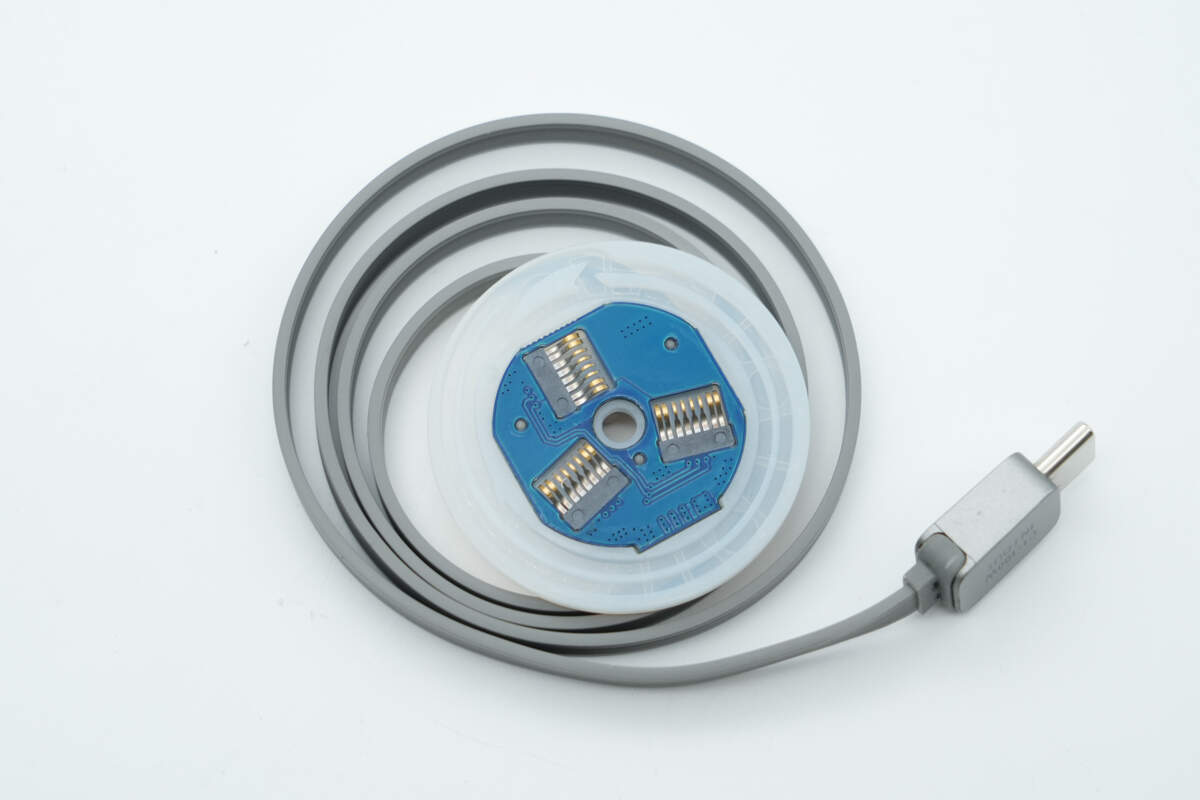

USB-C1自带线模块拆开一览。

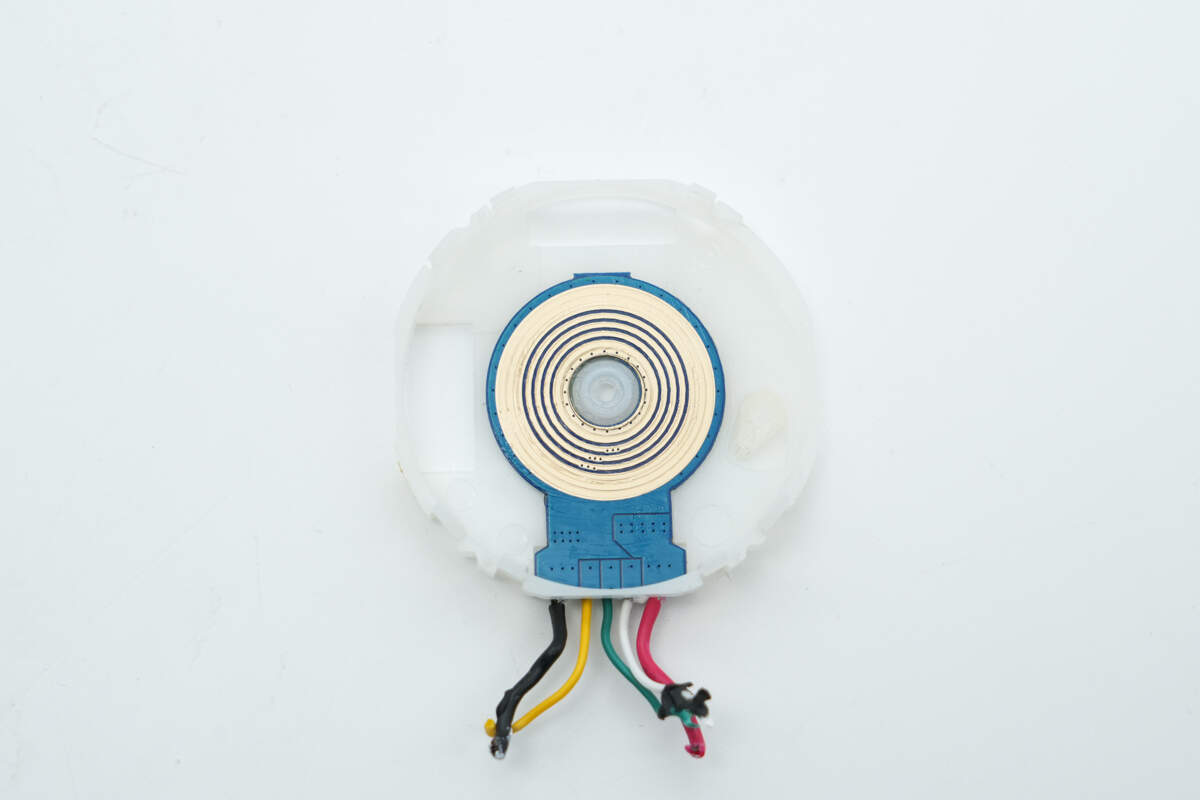

PCB滑环特写。

伸缩线轴设有三个电刷，增加载流能力。

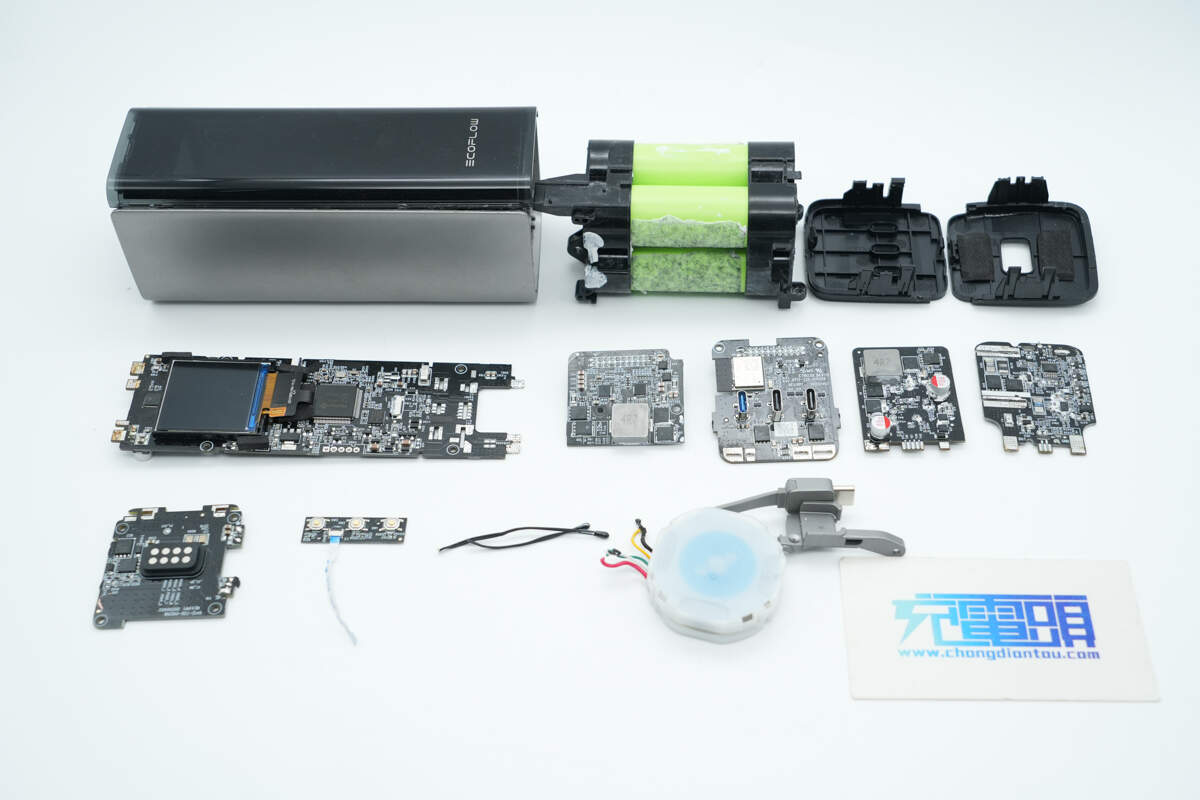

全部拆解一览，来张全家福。

充电头网拆解总结

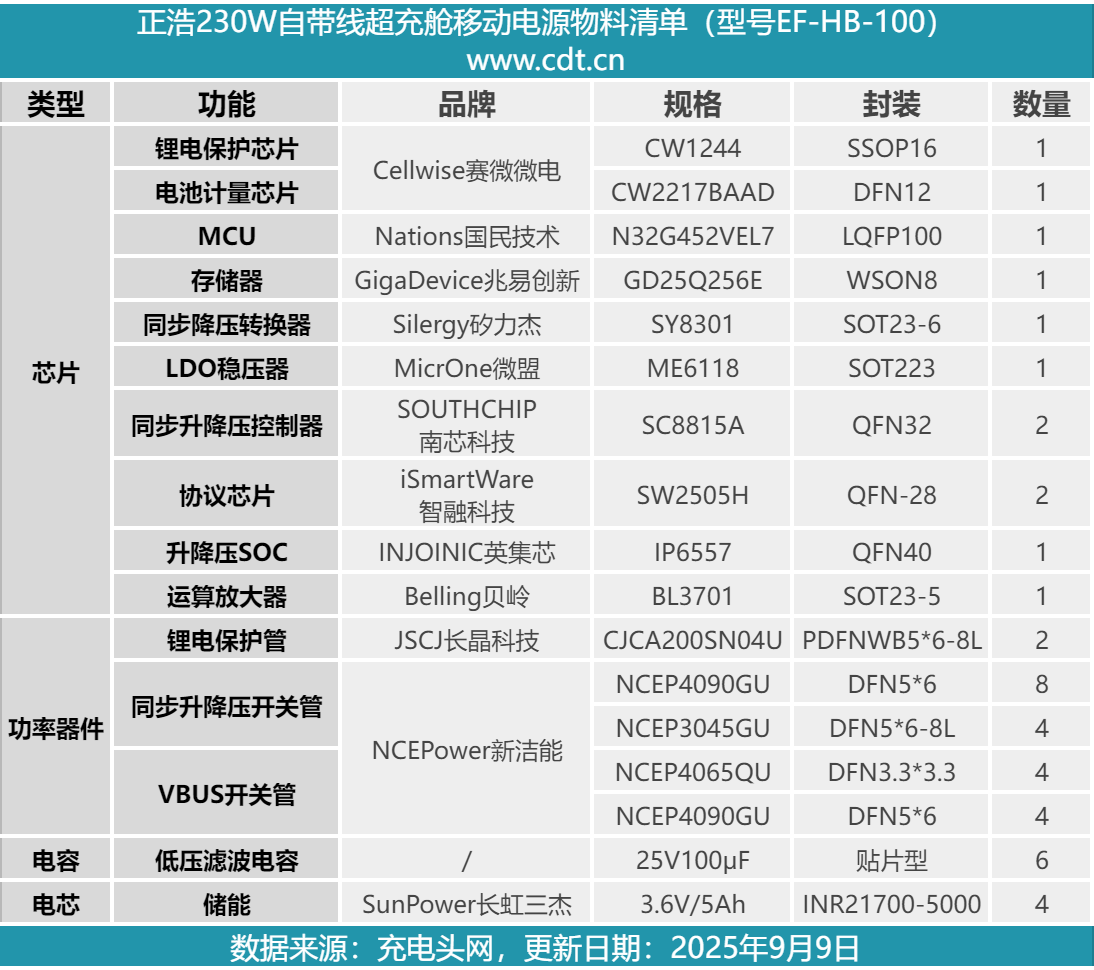

最后附上正浩230W自带线超充舱移动电源的核心器件清单，方便大家查阅。

正浩这款RAPID Pro 230W自带线移动电源采用全新的“嵌套”式舱体设计语言，外观时尚科技感十足。产品拥有丰富功能的高清全彩智能显示屏，支持个性有趣解压表情、屏显时长设置、剩余电量以及各接口快充状态反馈等丰富功能，此外还能连接APP实现在手机上操作，智能交互设计拉满。

充电宝还配置60cm长USB-C伸缩线以及三个USB-C接口，伸缩线即拉即用。100W双向快充，120W Pogopin充电以及双C口组合充电，可以说自充和输出策略都相当丰富，并且还兼容UFCS、SCP、PPS等主流快充协议，最高230W总功率满足四设备同时快充需求。

充电头网通过拆解了解到，移动电源内置电池组采用的是四颗长虹三杰INR21700-5000锂电池，20000mAh容量为产品续航能力提供强力支持，此外通过了国家CCC强制认证，品质有保证。并且配备赛微微电CW1244锂电保护方案以及热敏电阻进行温度监控，电池健康度以及温度可视化反馈，使用更安全放心。

充电宝USB-C1伸缩线和USB-C2口采用南芯科技SC8815A升降压控制器搭配智融科技SW2505H协议芯片方案实现双向快充。采用英集芯IP6557升降压SOC实现另外两个USB-C口65W输出。此外还采用了国民技术MCU，兆易创新存储器以及矽力杰降压供电方案等。内部模块通过螺丝以及打胶加固，并配套有效隔离绝缘和散热设计，做工可靠。
