内置长虹三杰锂离子电池，正浩170W 25000mAh快充移动电源拆解

前言

本期为大家带来的是EcoFlow正浩170W快充移动电源的拆解，与自带双线版本相比，这款产品配置有2C1A三个USB接口，其中两个USB-C接口支持PD3.1 140W双向快充接口，更适合追求极致性能的消费群体。

此外充电宝也搭载16位色深TFT彩色屏显以及25000mAh电池组，在产品的实用可玩性以及续航方面都没有缩水，满足笔电、平板、手机等设备快充需求。下面我们就一起来看看这款移动电源的具体设计。

正浩170W快充移动电源开箱

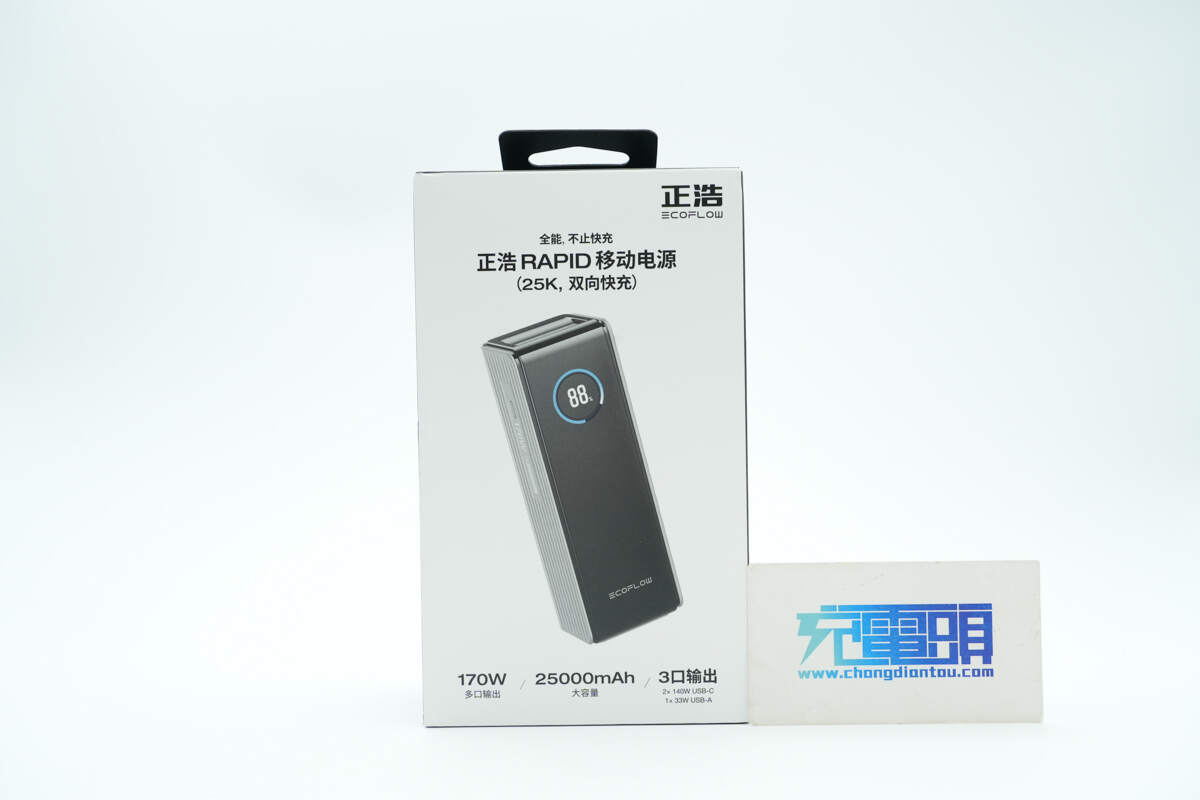

包装盒正面印有EcoFlow正浩品牌、产品名称、外观以及核心参数卖点。

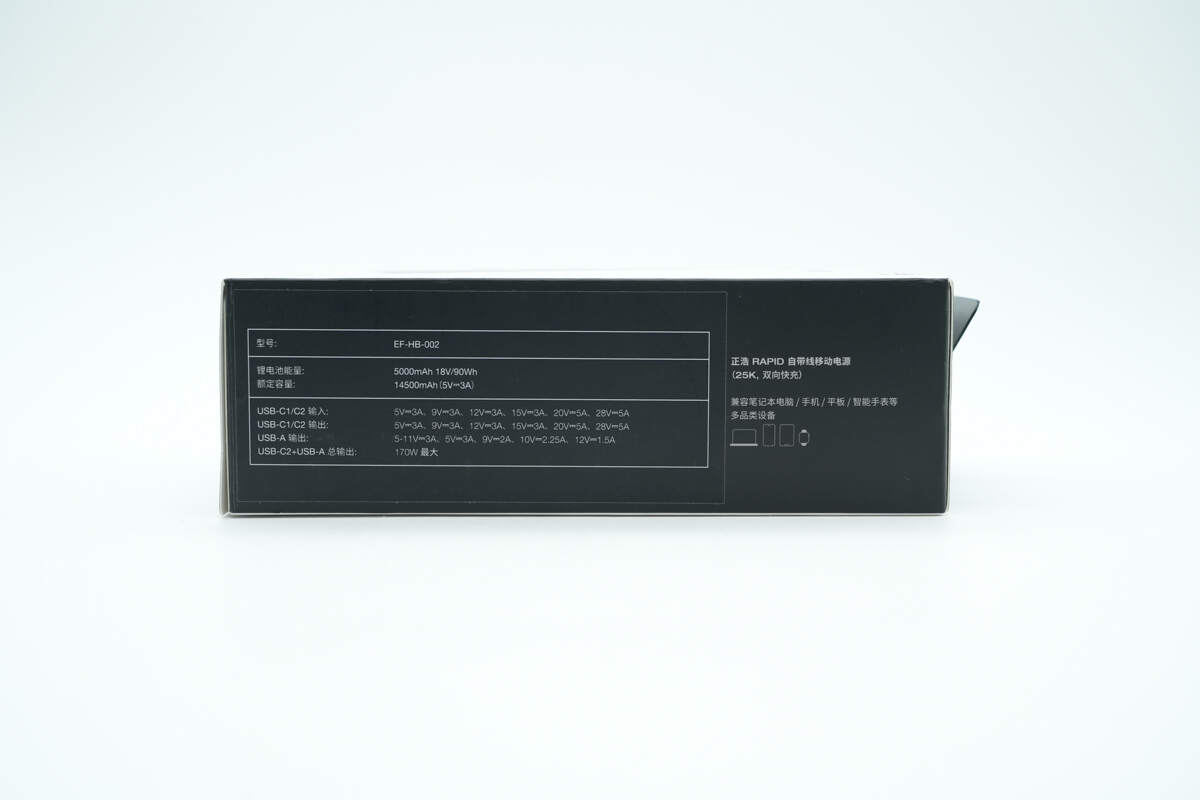

侧面印有产品参数以及可兼容笔记本电脑/手机/平板/智能手表等全品类设备信息。

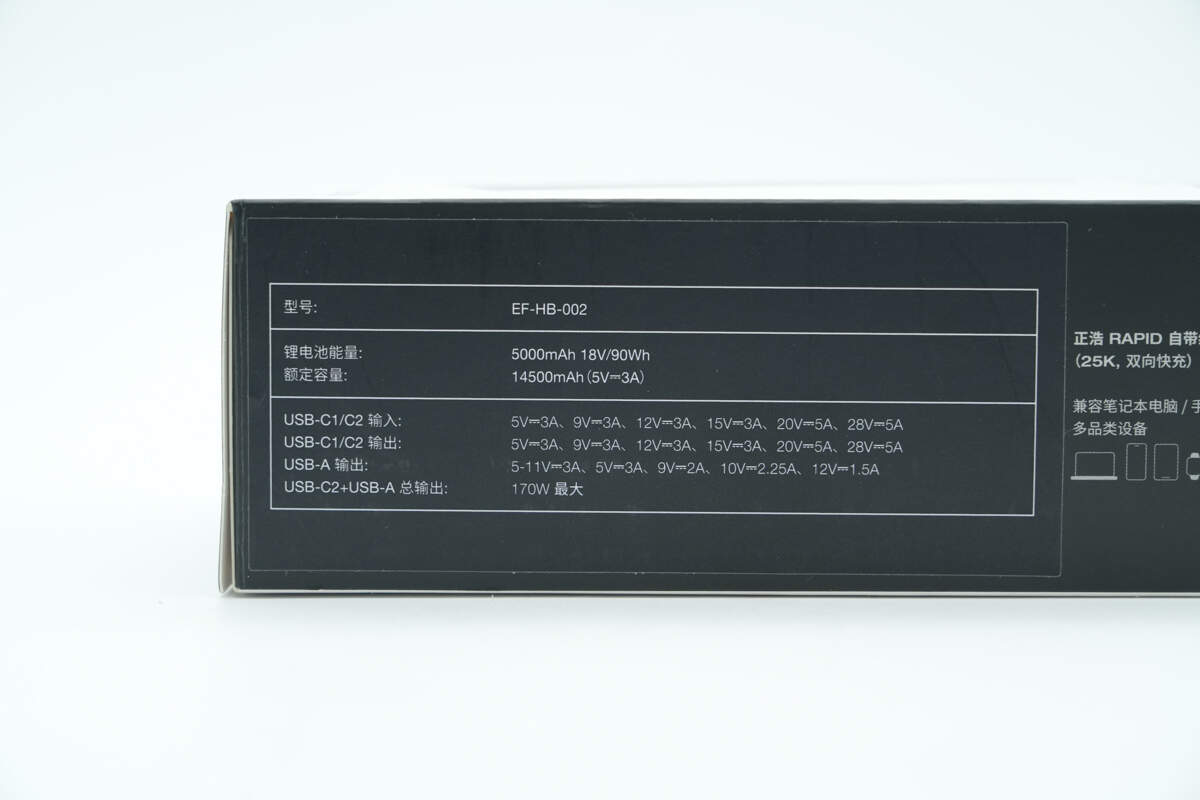

包装盒上参数特写，下面到产品实物展示环节再介绍。

背面印有产品应用场景和卖点介绍。

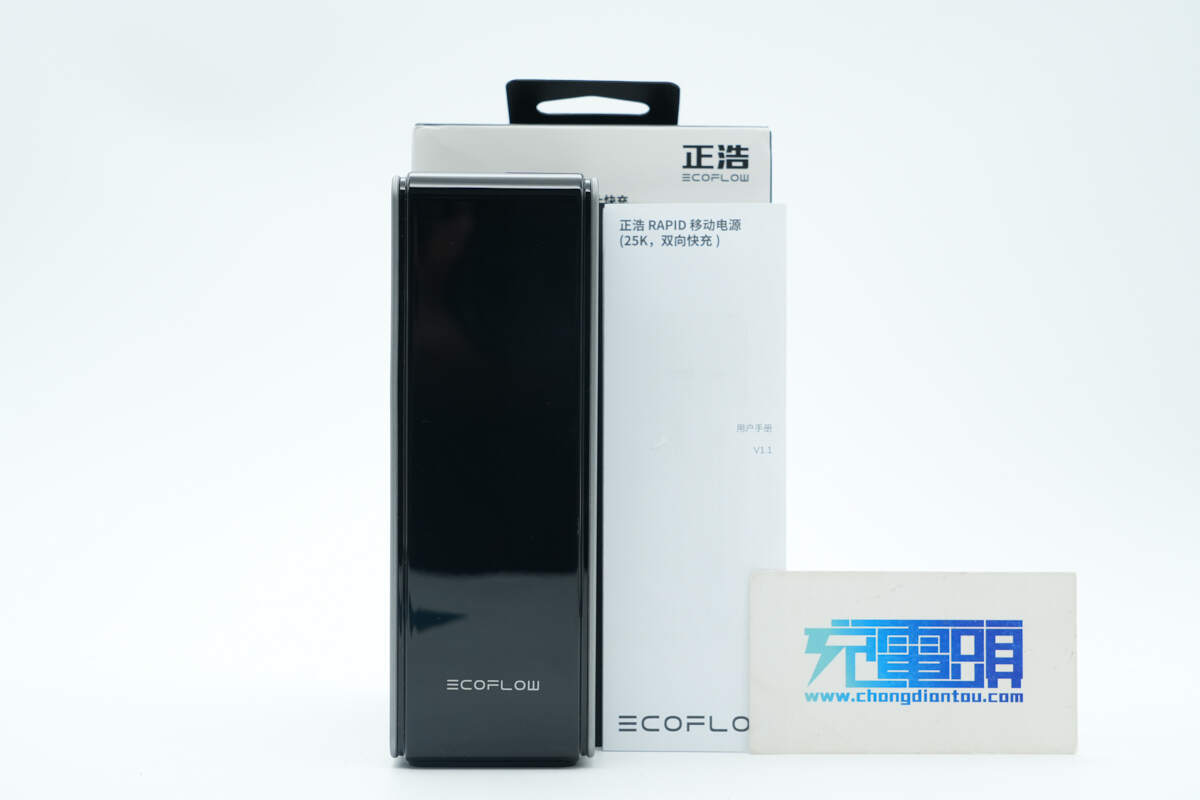

包装内含移动电源和用户手册等。

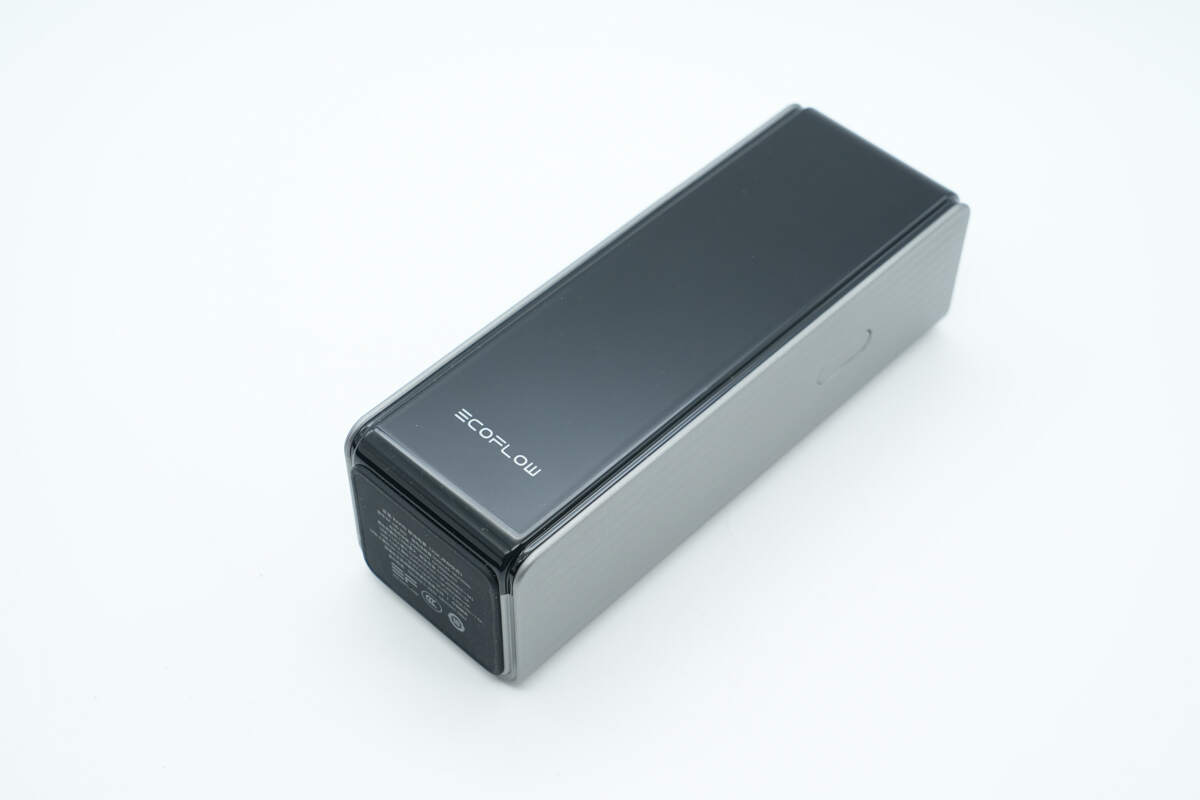

正浩170W快充移动电源采用了和自带双线版本相同设计语言，并且同样拥有星耀黑、苍岭绿、电光银三种配色可选。

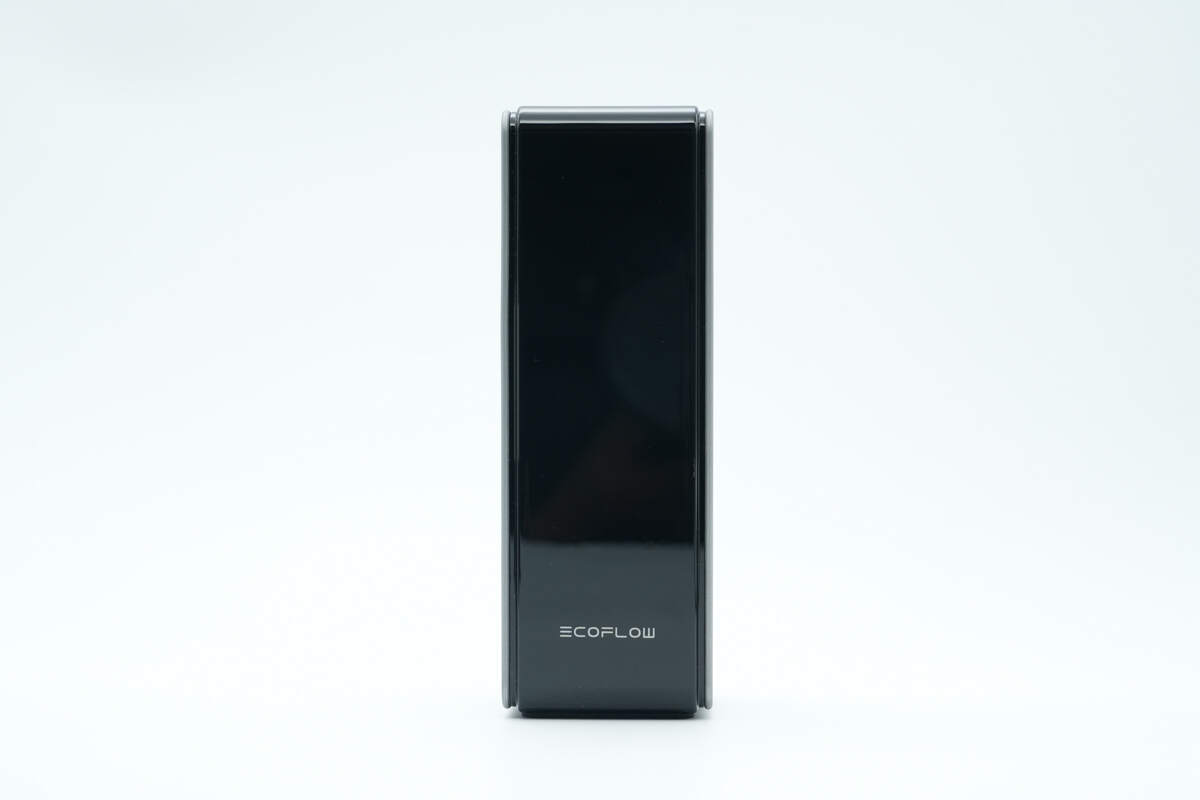

机身正面采用黑曜石玻璃质感面板装饰，可随光线角度变化闪烁的特点大大提升产品质感。

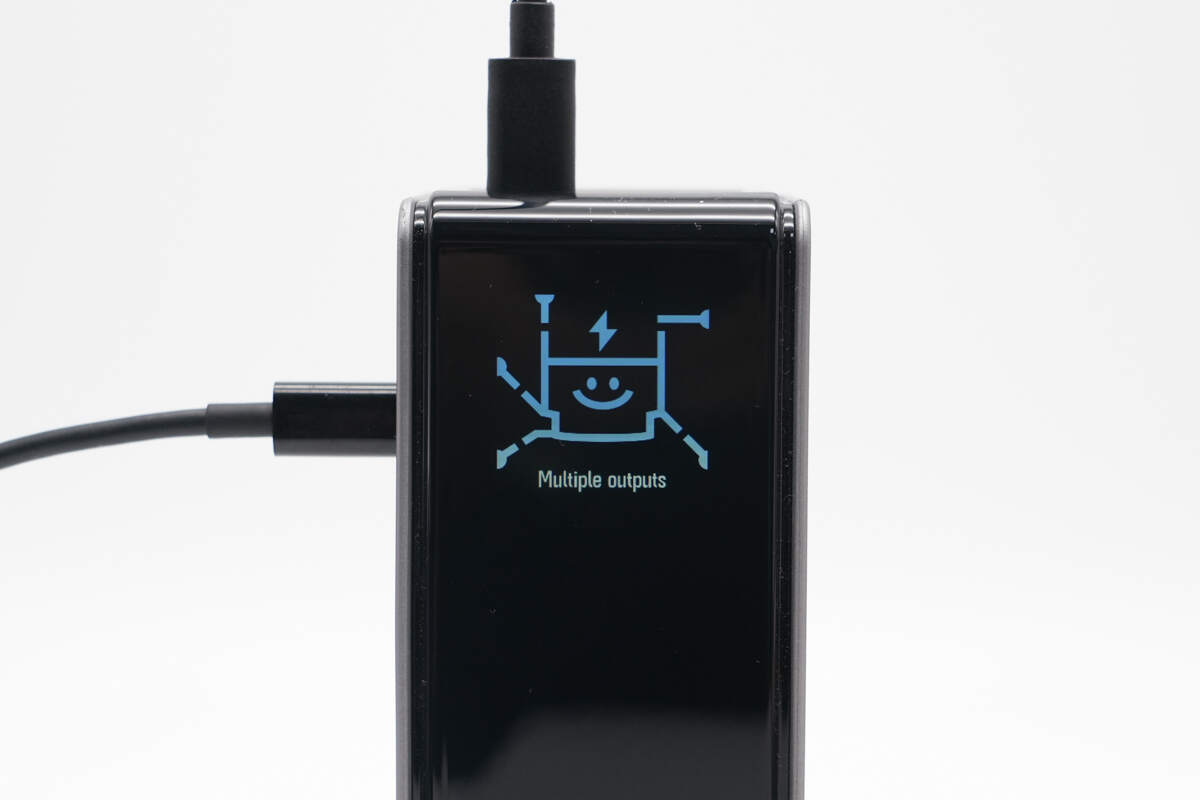

机身正面上方配置自带线版同款全彩智能显示屏，支持个性趣味表情显示。

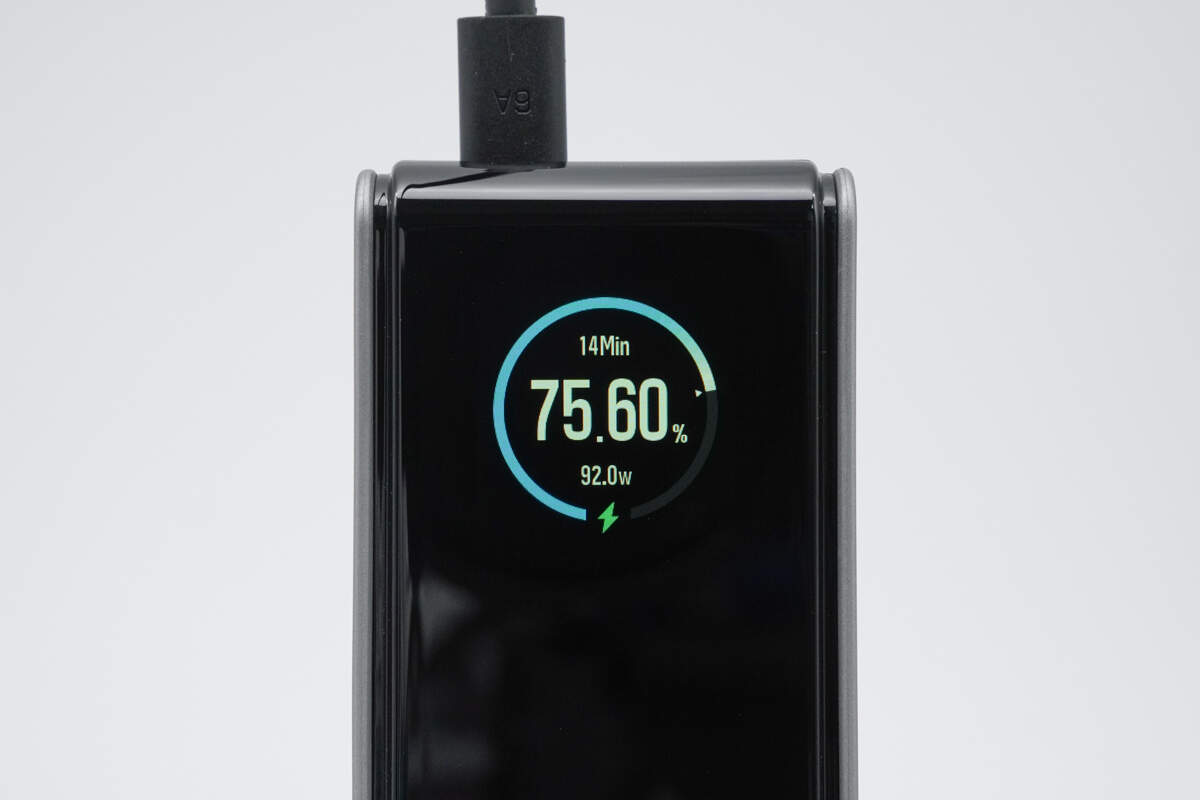

也能显示移动电源剩余电量、自充电功率以及预计充满所需时长，自充电设计绿色闪电标识进行提示。

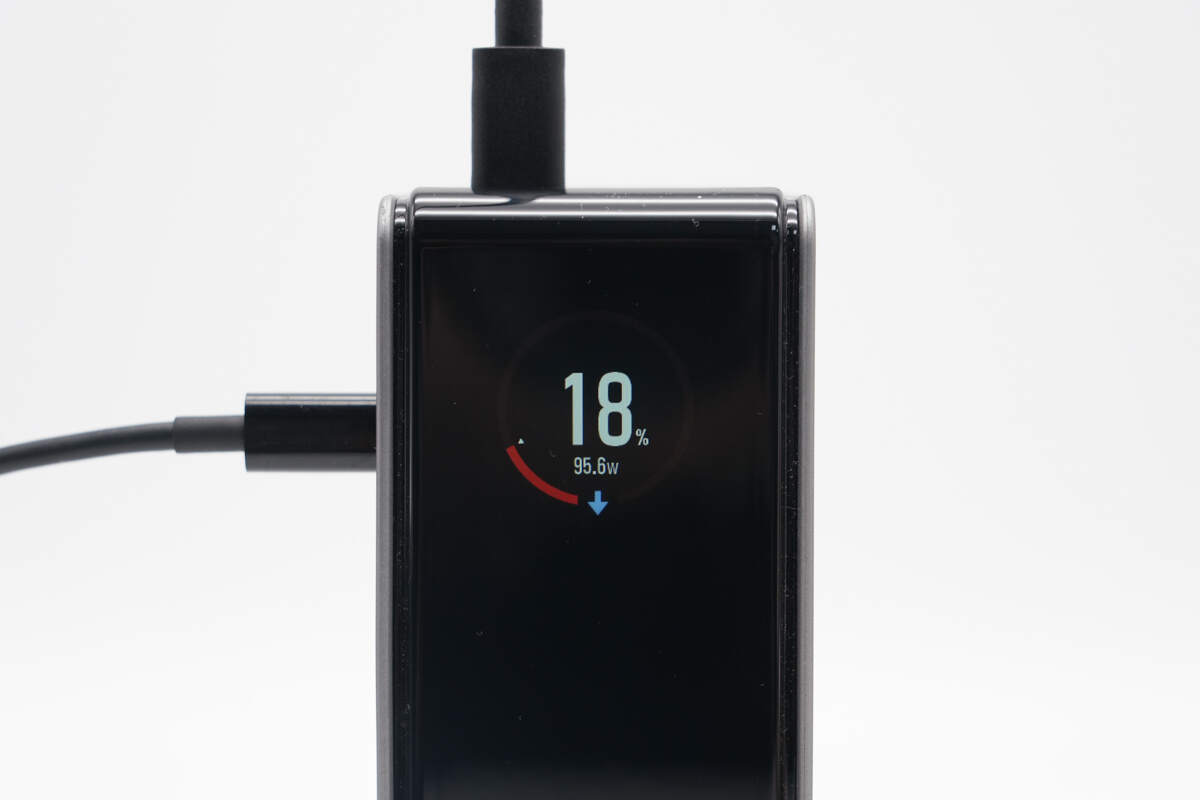

移动电源输出采用蓝色向下箭头提示，并能显示总输出功率。

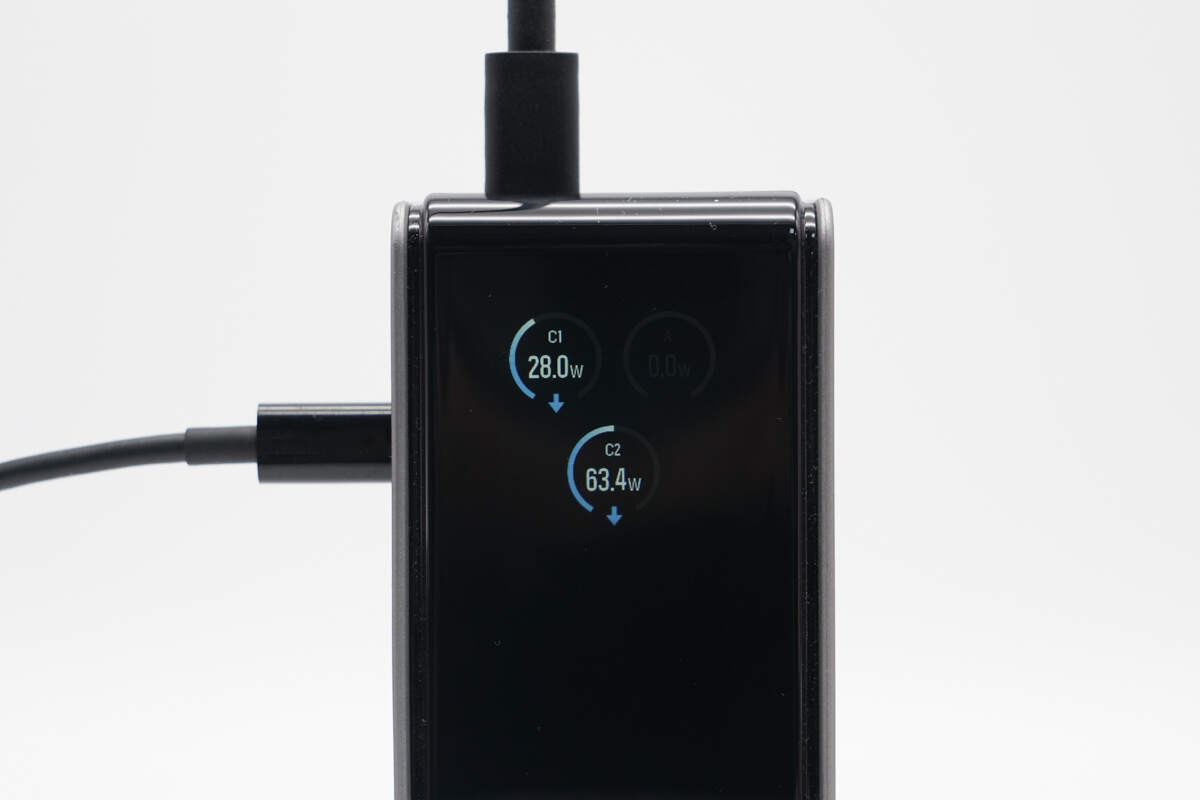

各接口的使用情况以及实时输入/输出功率同样一目了然。

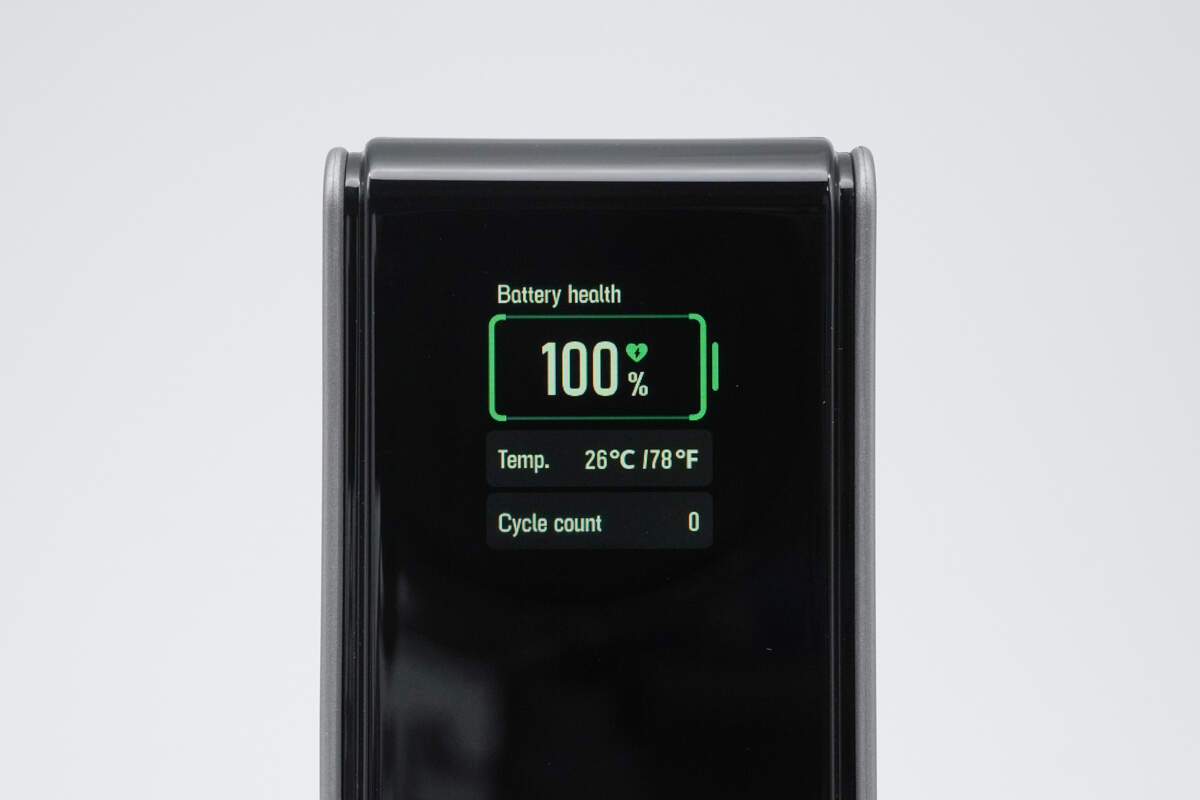

此外同样拥有电池健康度和温度实时反馈功能界面，产品安全性随时看得到。

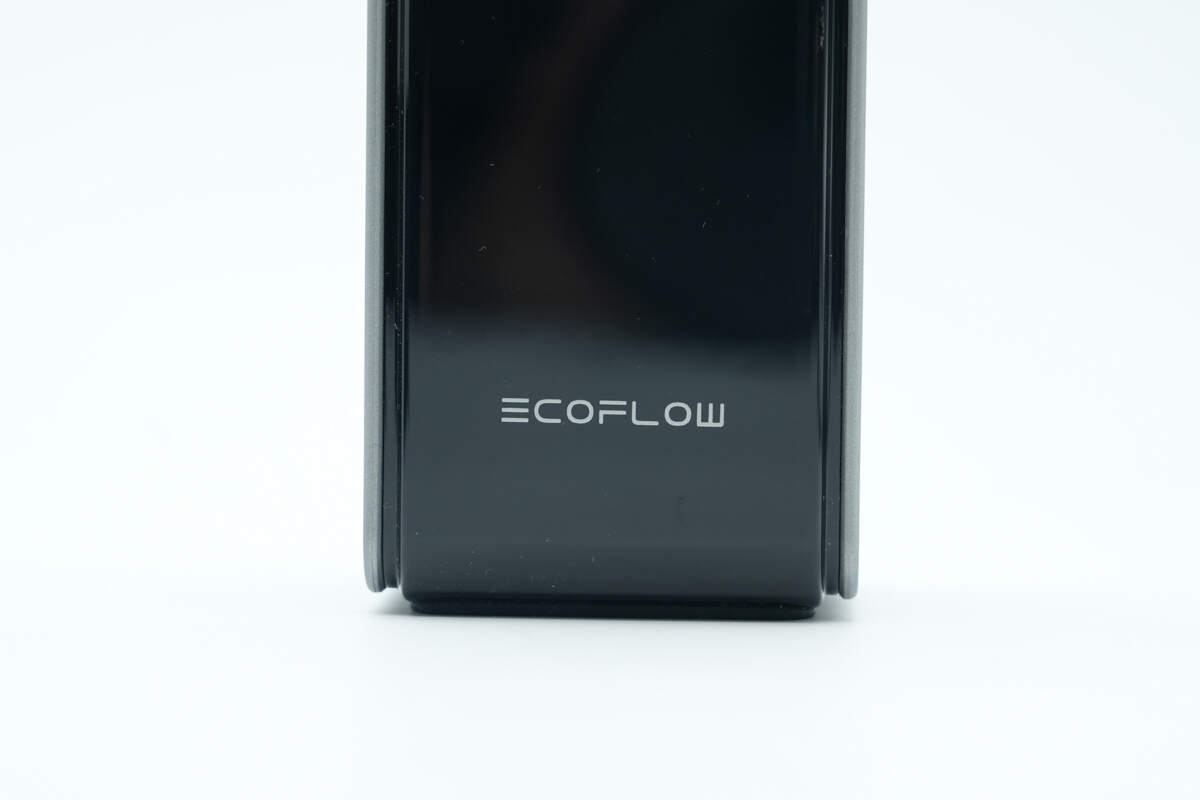

正面下方印有EcoFlow品牌。

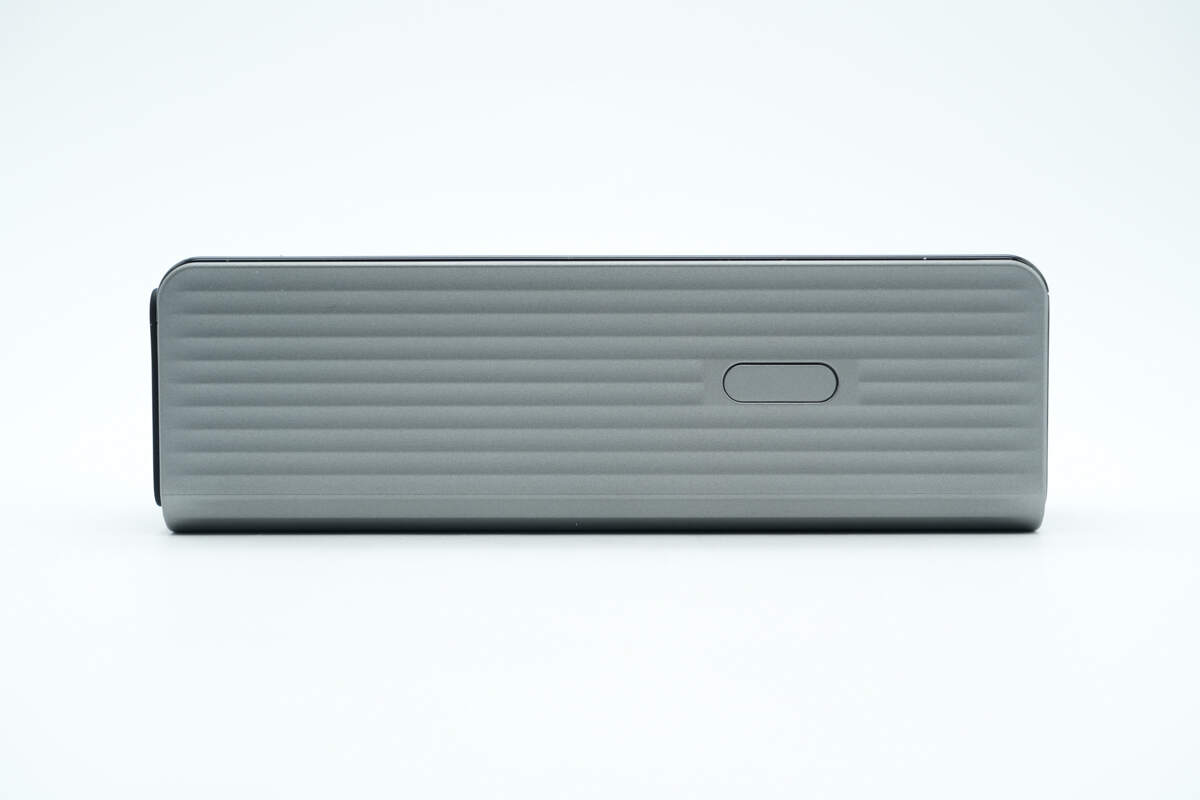

机身两侧防滑细纹设计，同时提升持握手感，同侧配置有电源键。

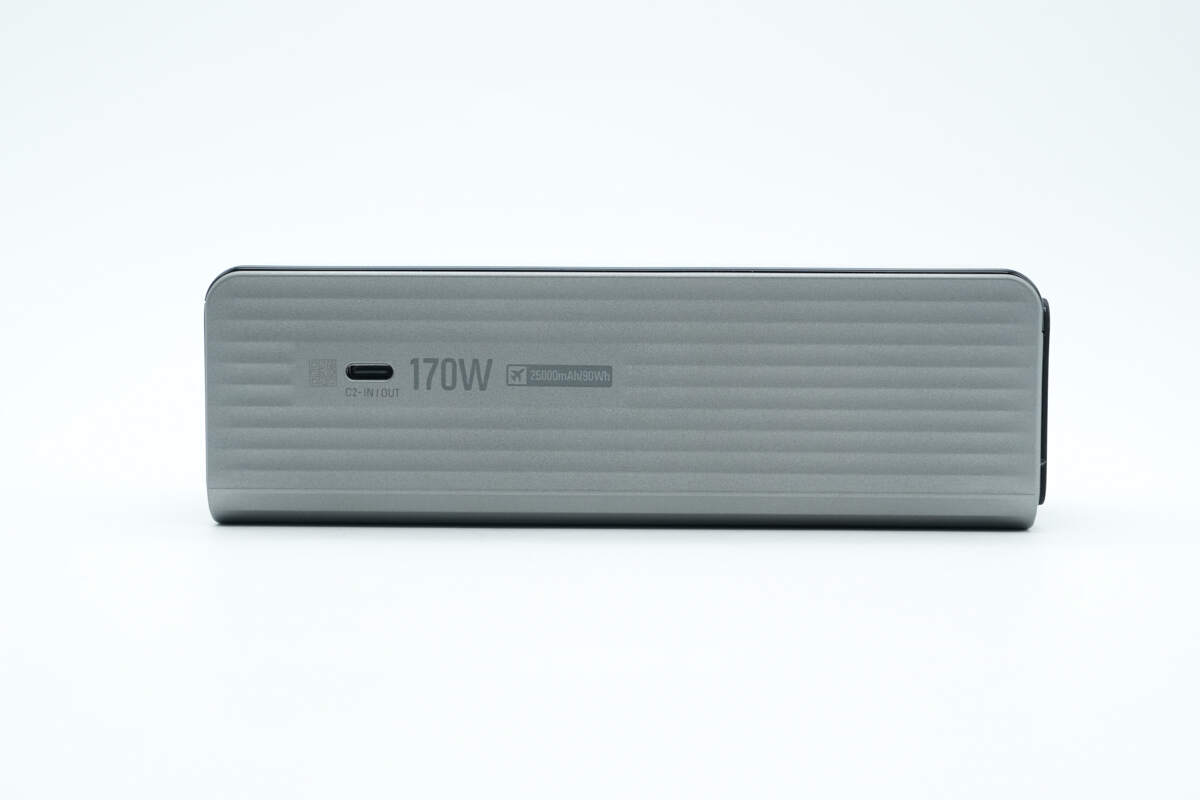

另一侧配置USB-C2双向快充接口，接口右侧壳体上印有170W、25000mAh/90Wh以及可携带上飞机标识。

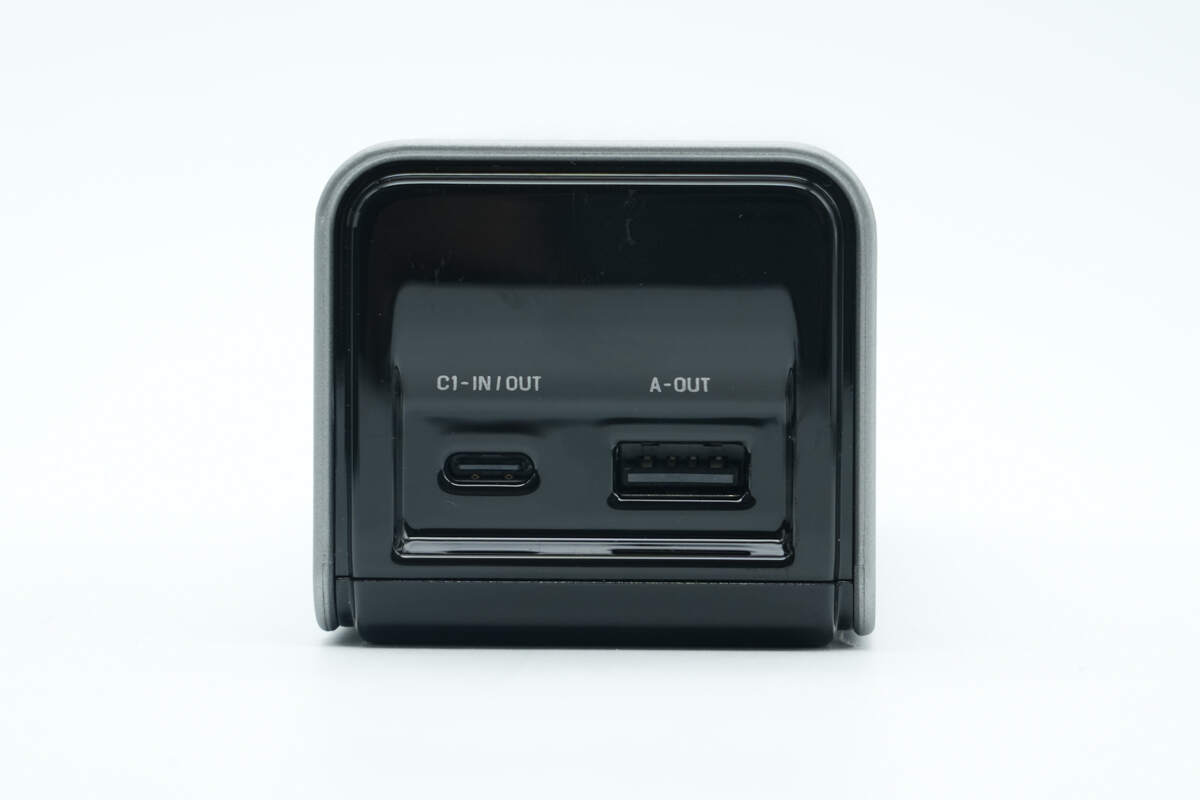

机身顶部配置USB-C1双向快充接口以及USB-A输出接口，接口旁也印有相应标识。

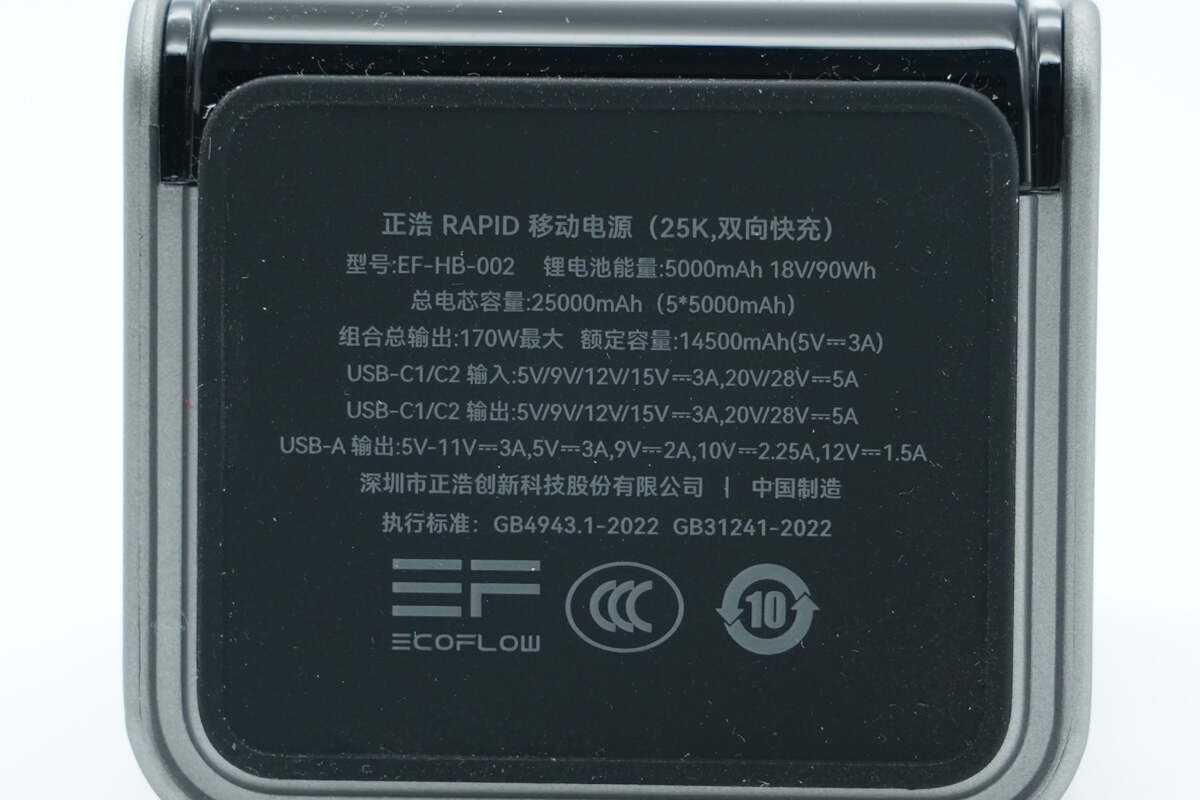

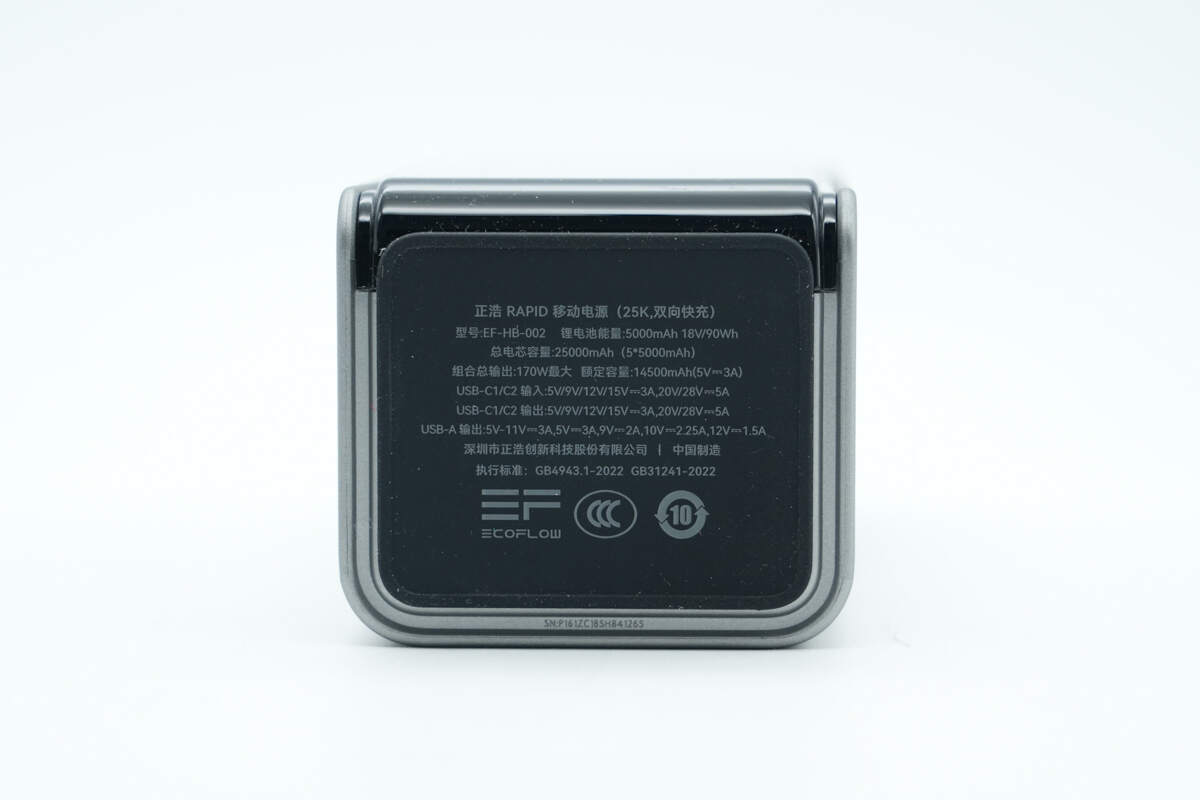

机身底部贴有防滑保护垫，并印有产品参数信息。

移动电源参数特写

型号：EF-HB-002

锂电池能量：5000mAh 18V/90Wh

总电芯容量：25000mAh（5*5000mAh）

组合总输出：170W Max

额定容量：14500mAh（5V3A）

USB-C1/C2输入：5V/9V/12V/15V3A，20V/28V5A

USB-C1/C2输出：5V/9V/12V/15V3A，20V/28V5A

USB-A输出：5-11V3A、5V3A、9V2A、10V2.25A、12V1.5A

制造商：深圳市正浩创新科技股份有限公司

移动电源通过了国家CCC强制认证。

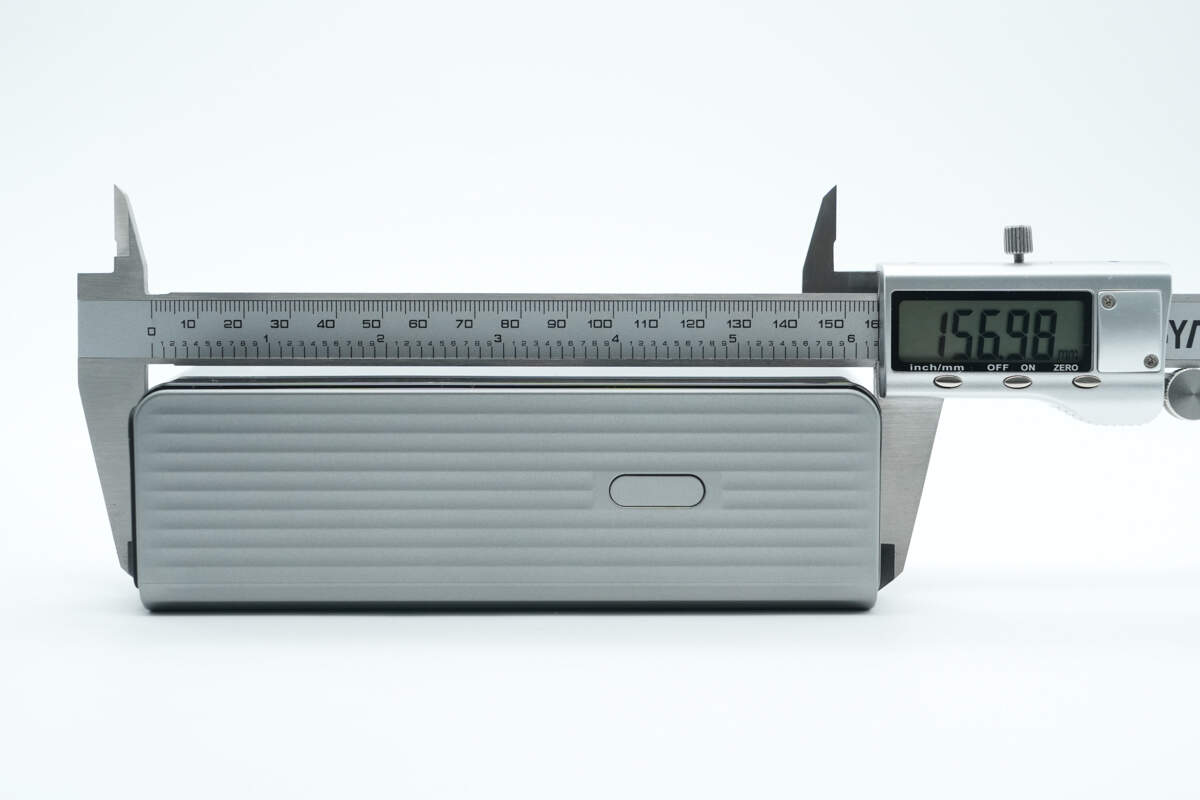

实测移动电源机身长度为156.98mm。

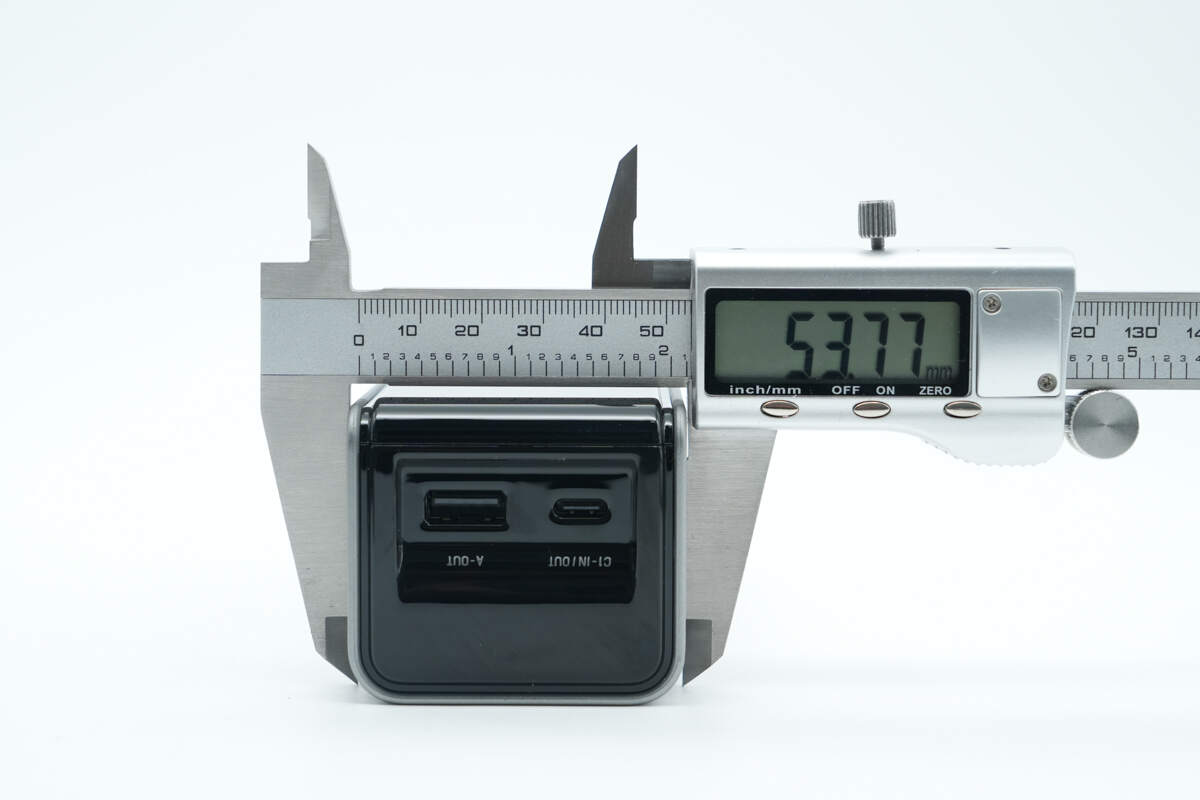

宽度为53.77mm。

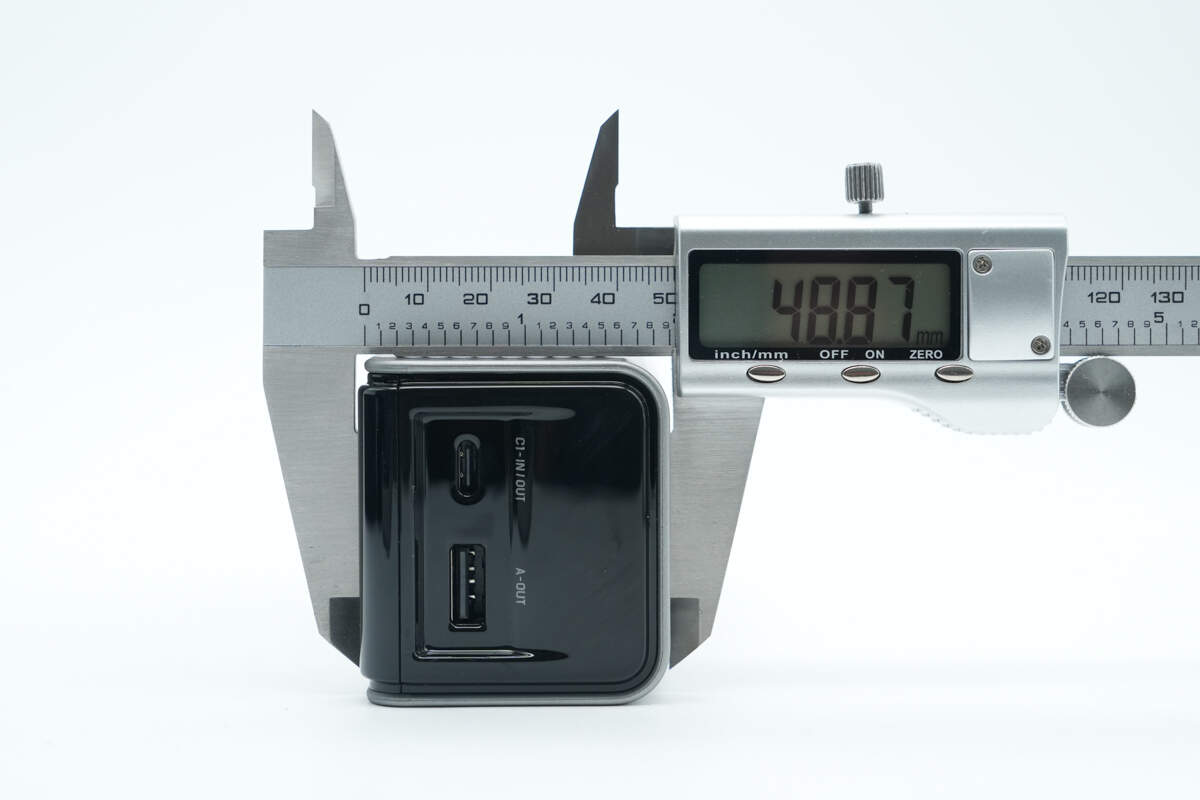

厚度为48.87mm。

产品拿在手上的大小直观感受。

另外测得充电宝重量约为578g。

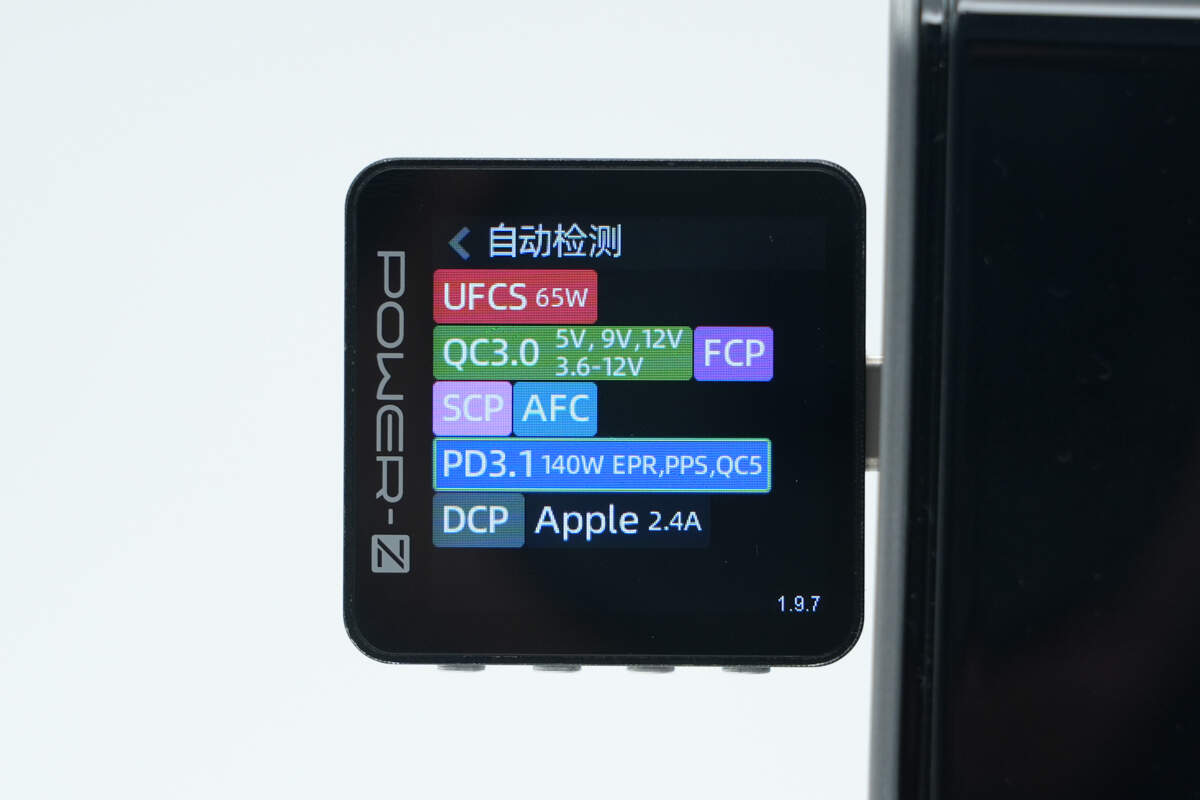

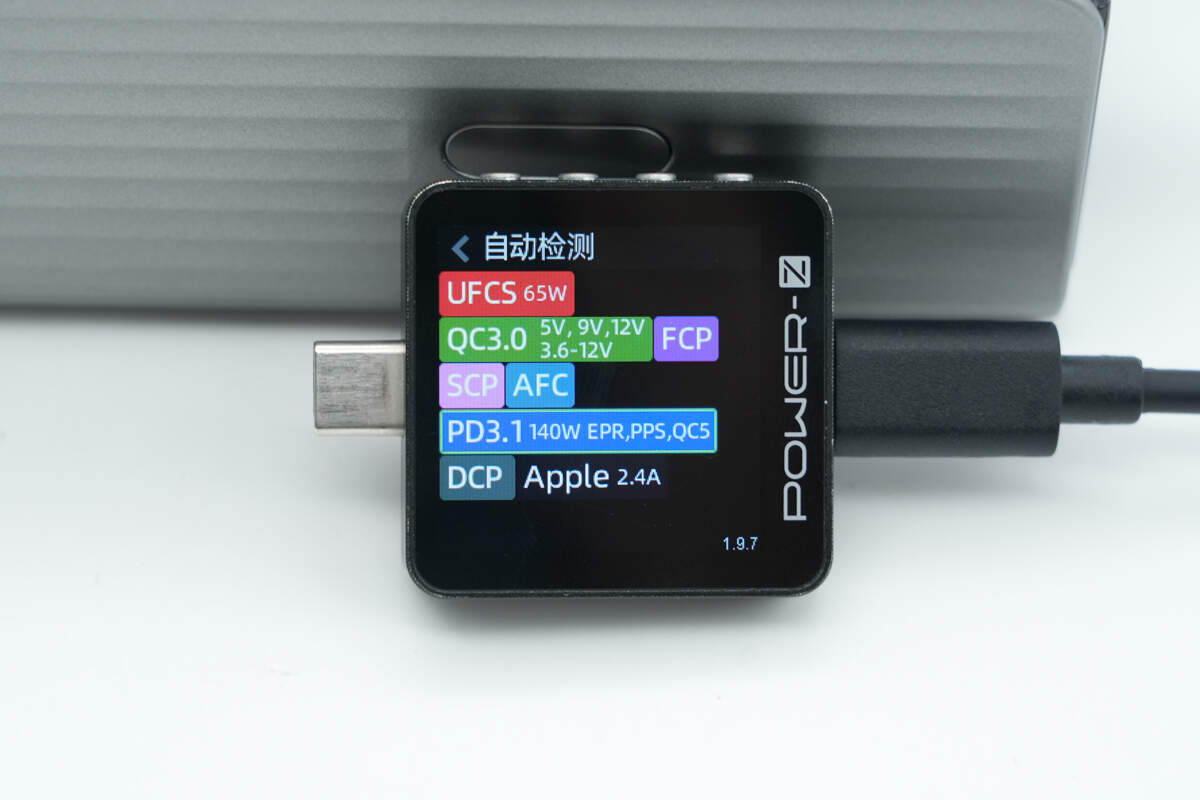

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3.0/5、FCP、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充电协议。

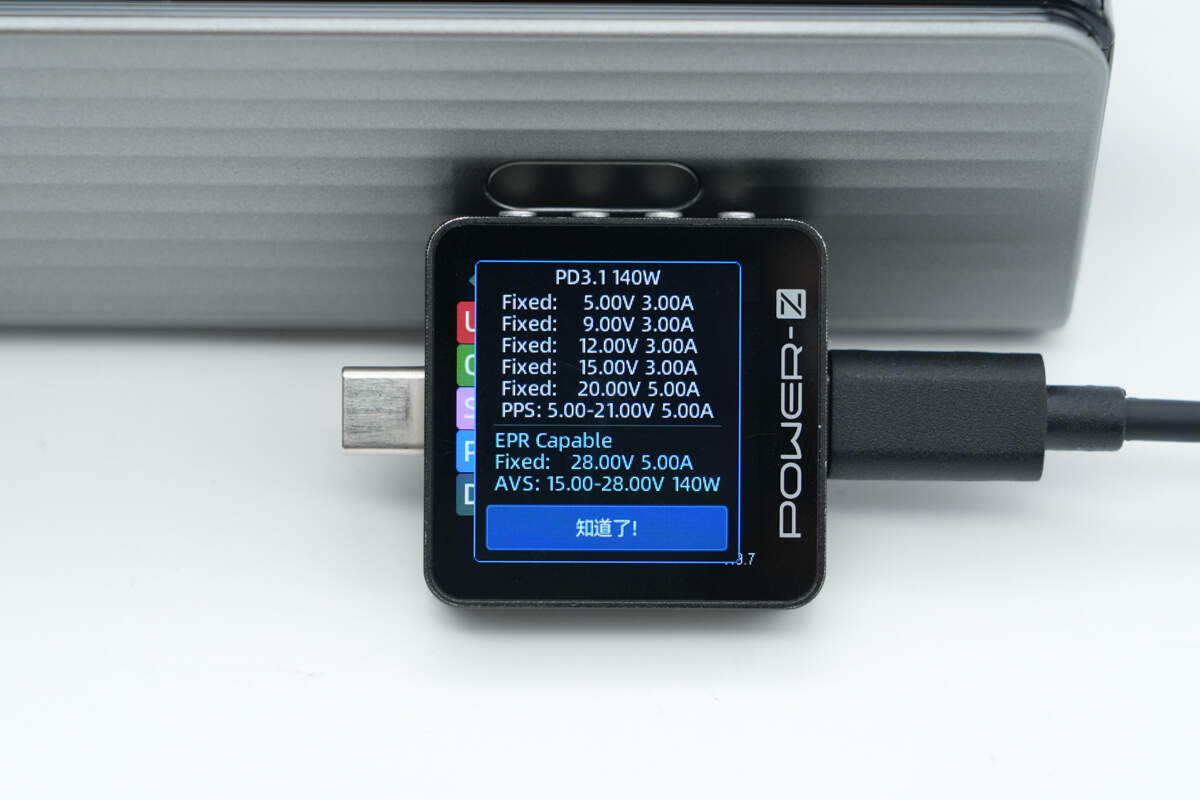

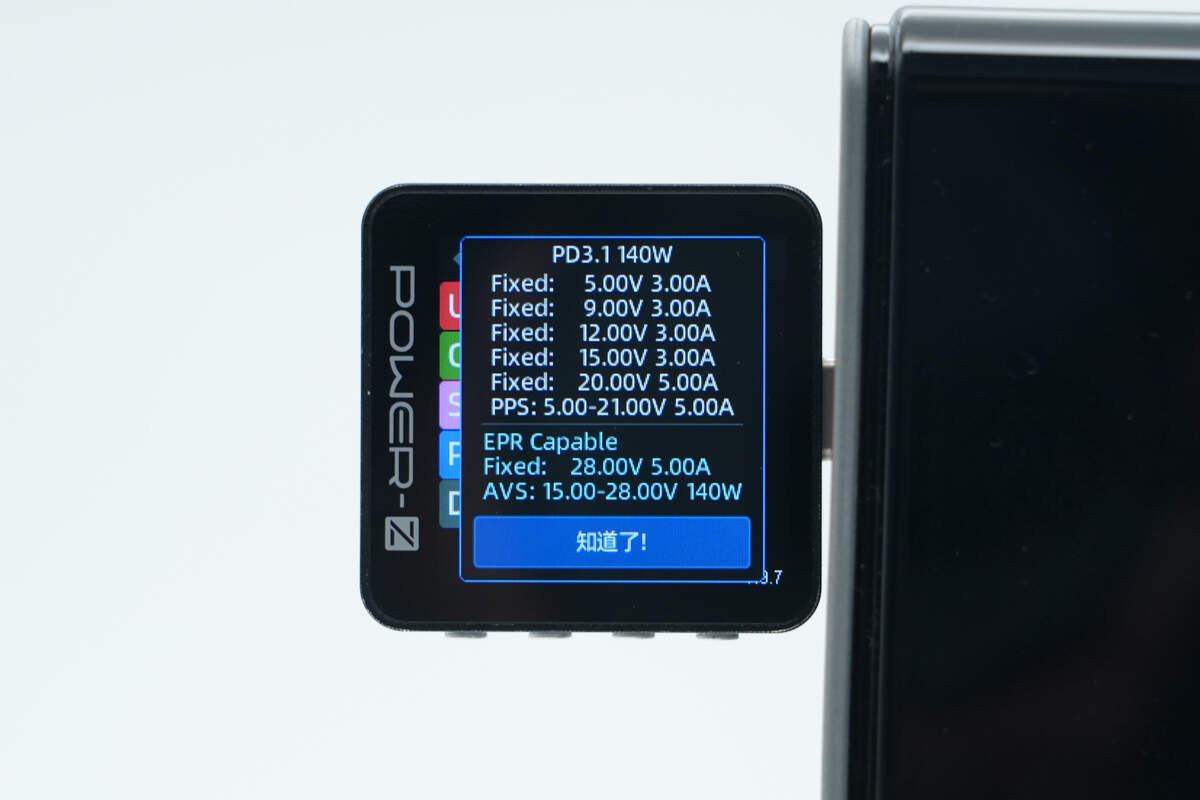

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-21V5A一组PPS电压档位和15-28V 140W AVS电压档位。

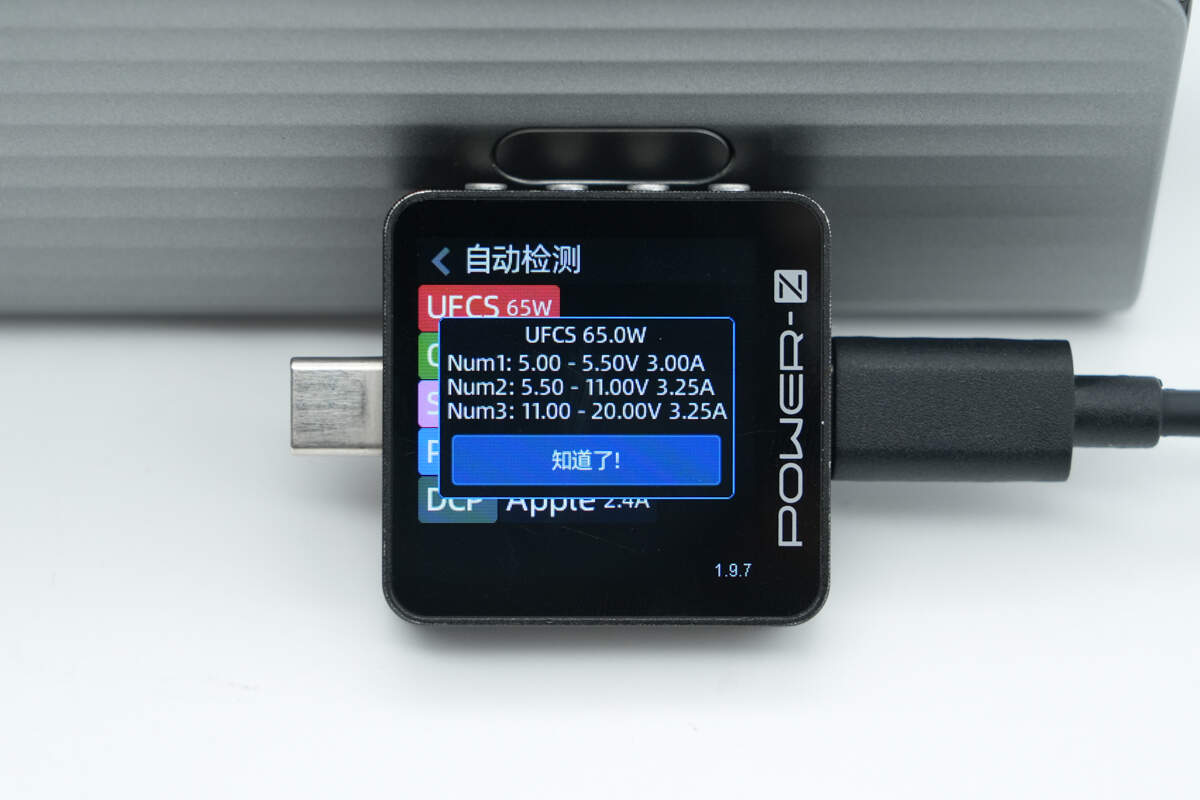

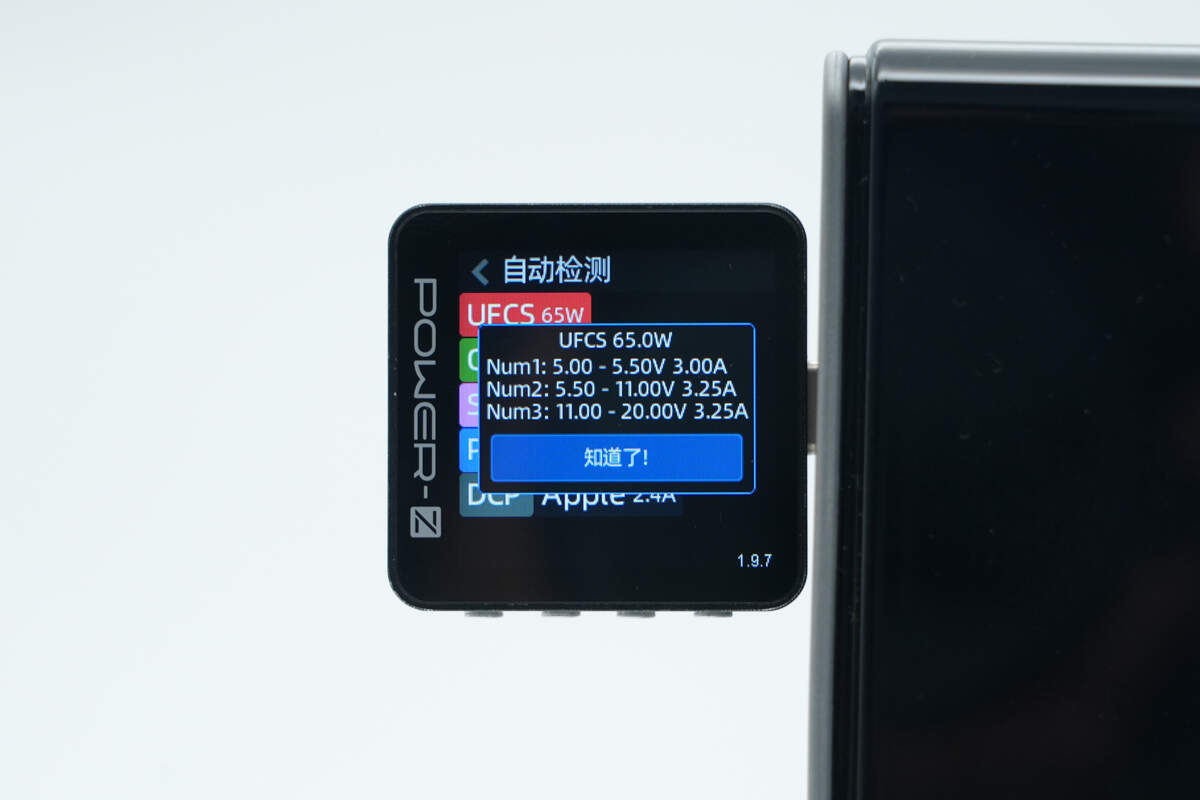

测得UFCS融合快充具备5-5.5V3A、5.5-11V3.25A、11-20V3.25A三组电压档位。

测得USB-C2口兼容协议和USB-C1口的相同。

此外PDO报文也一样。

最后测得UFCS融合快充报文也相同，两个USB-C口单口输出性能一样，支持功率盲插。

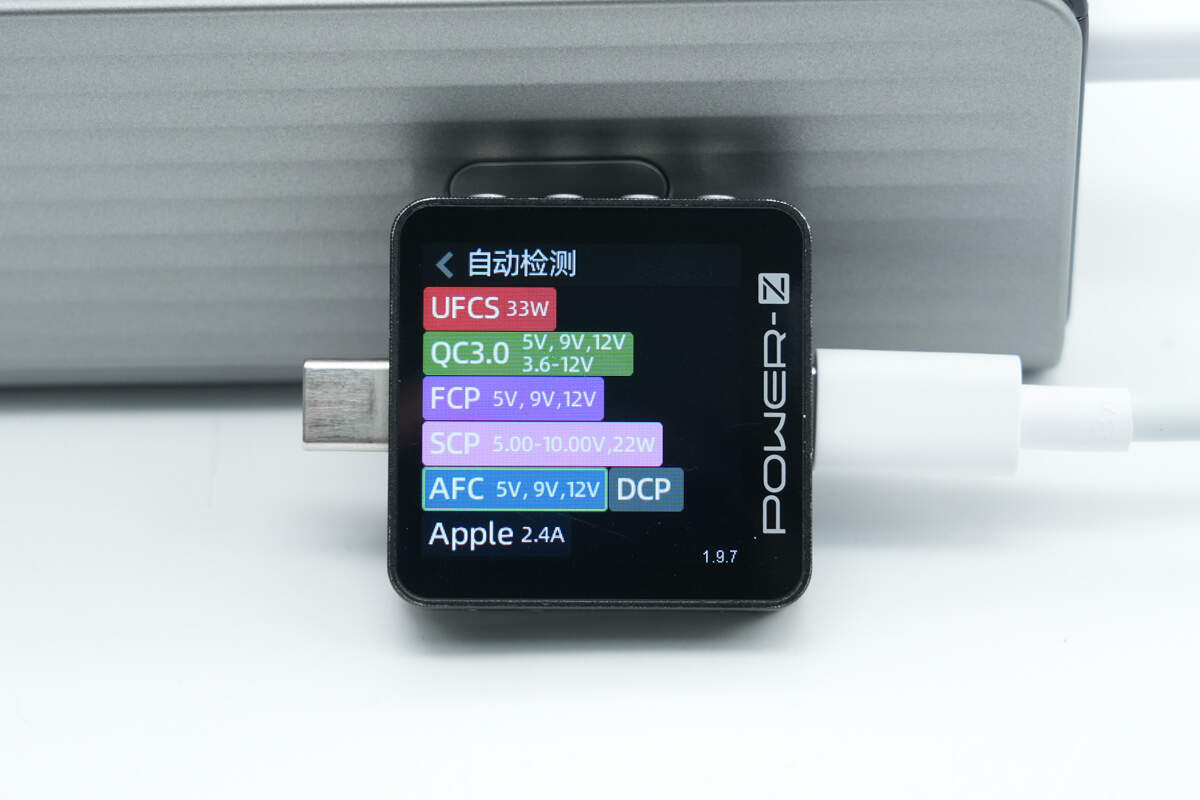

测得USB-A口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

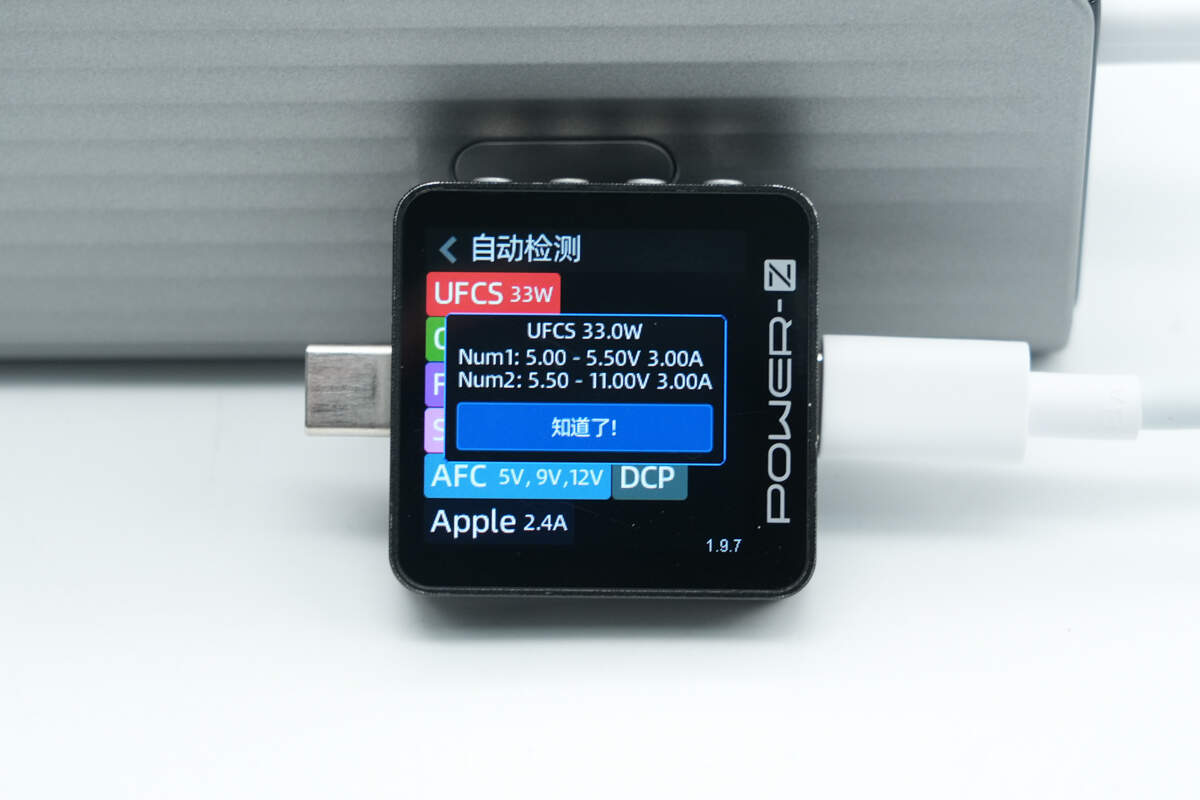

测得UFCS融合快充具备5-5.5V3A、5.5-11V3A两组电压档位。

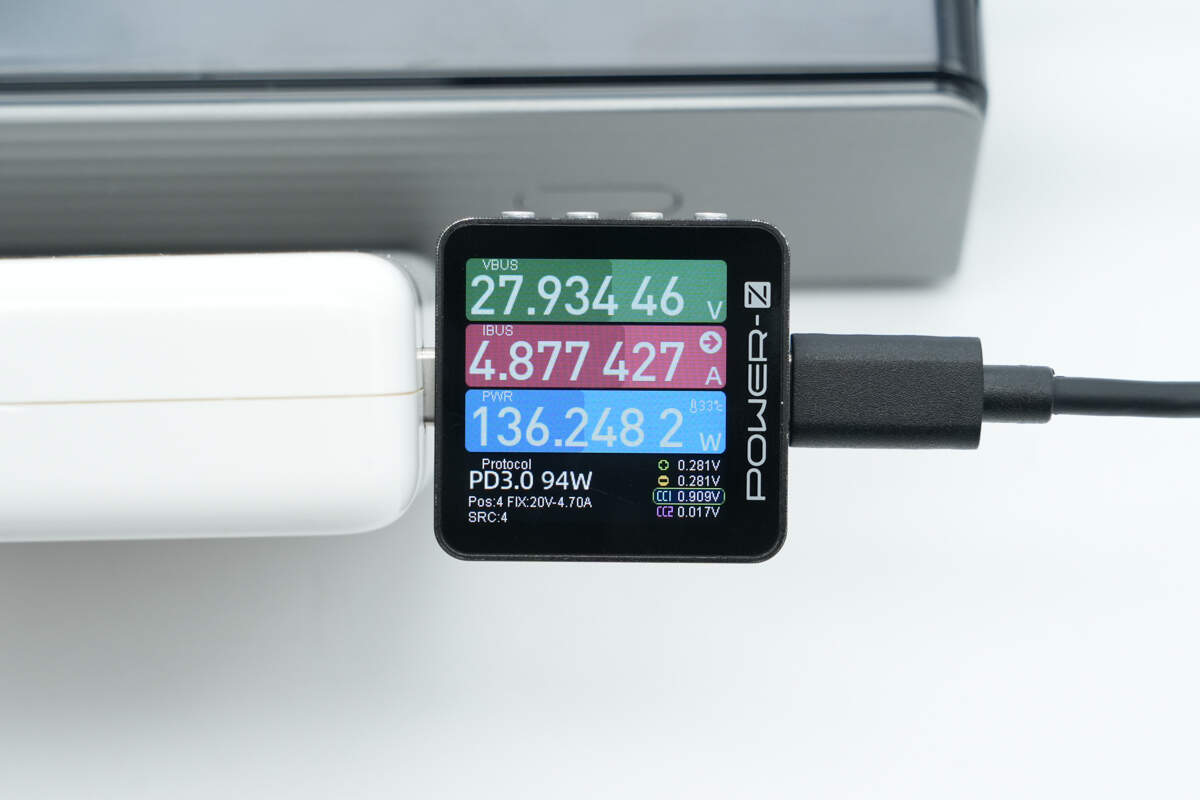

使用苹果140W充电器给移动电源充电，测得充电功率约为136.25W，成功开启28V5A 140W PD快充。

正浩170W快充移动电源拆解

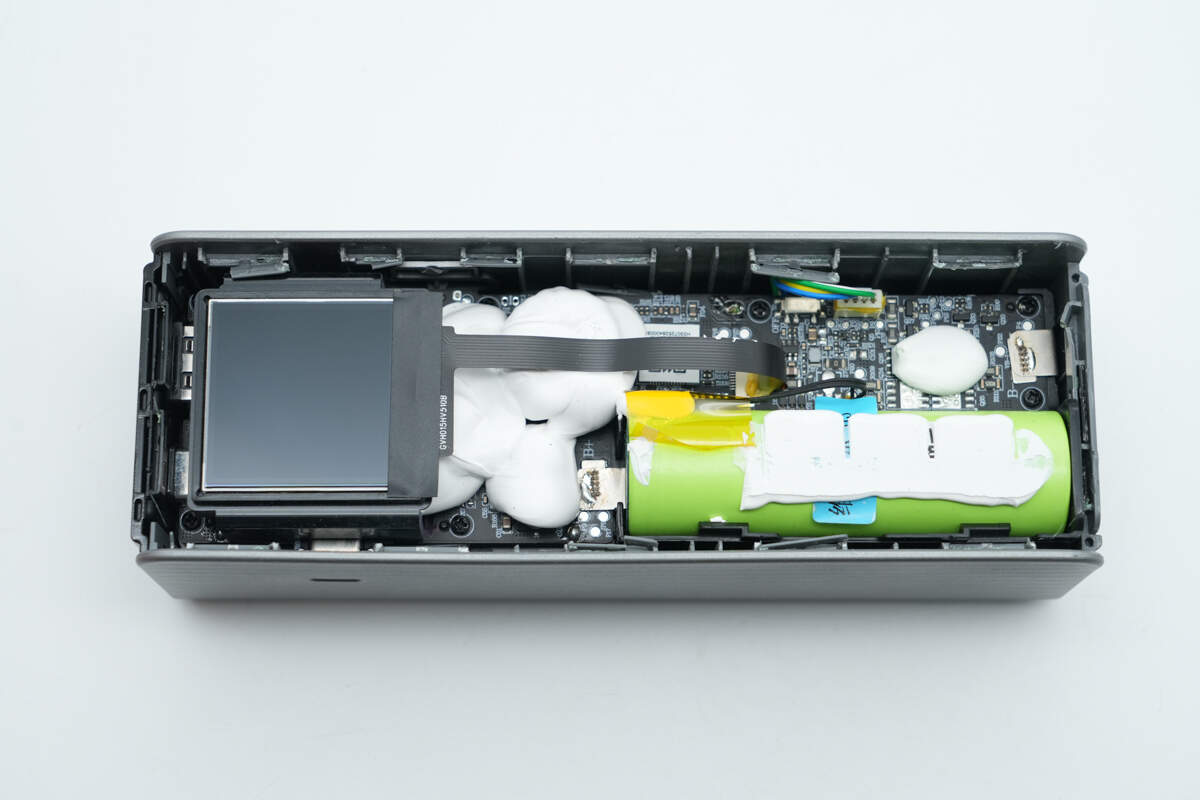

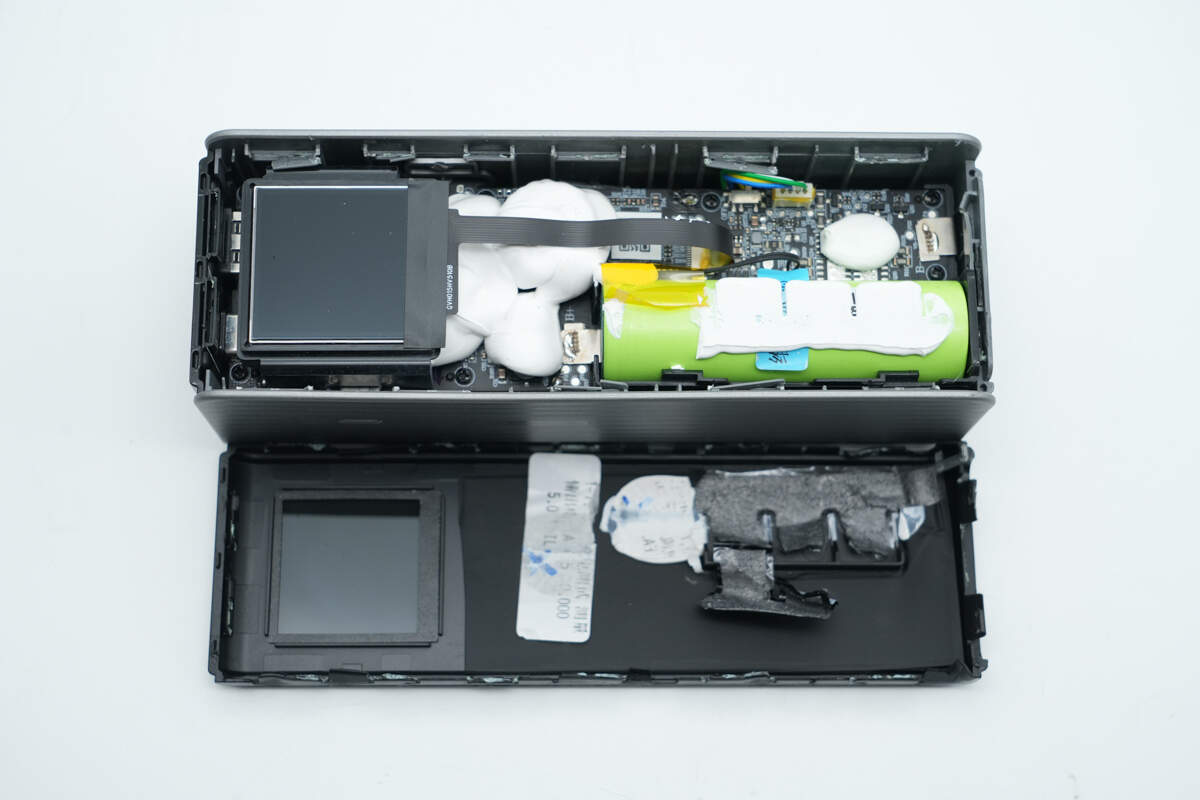

将移动电源正面装饰板拆下，内侧贴有石墨散热贴纸，并做了绝缘处理。

内部PCB板以及电芯上大量填充白胶进行加固保护。

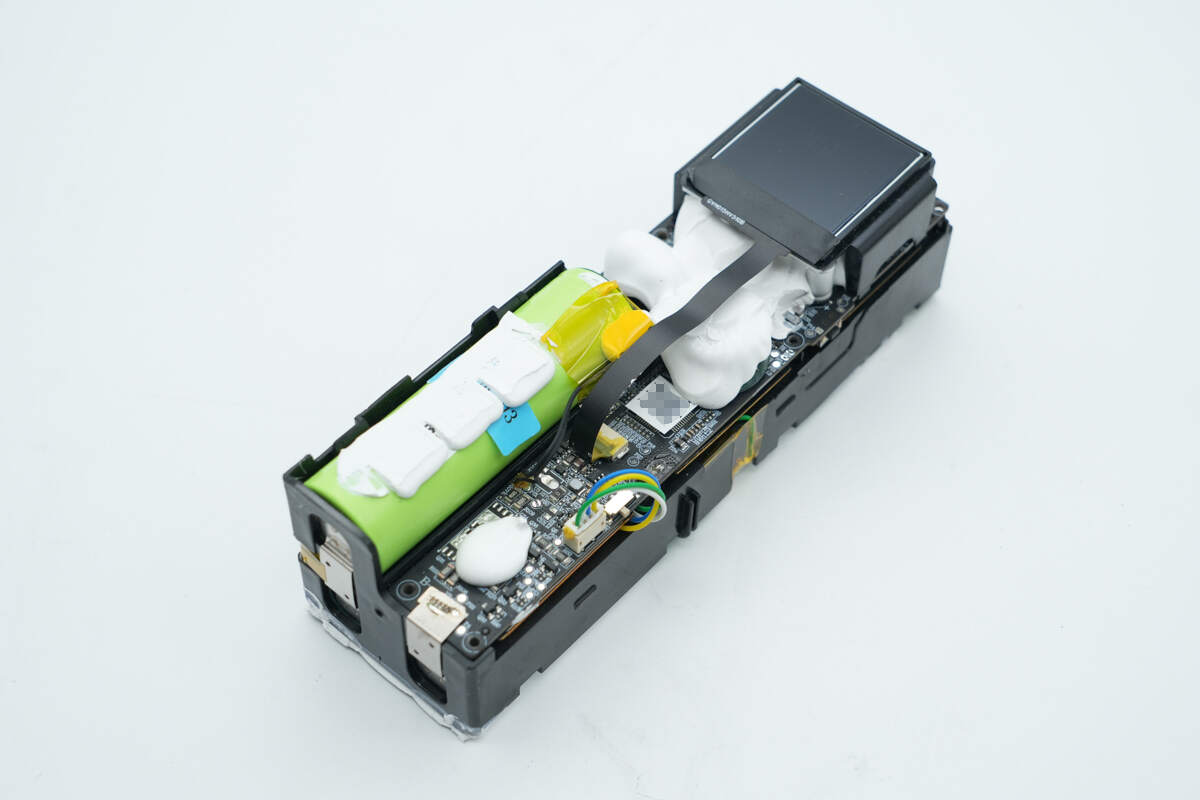

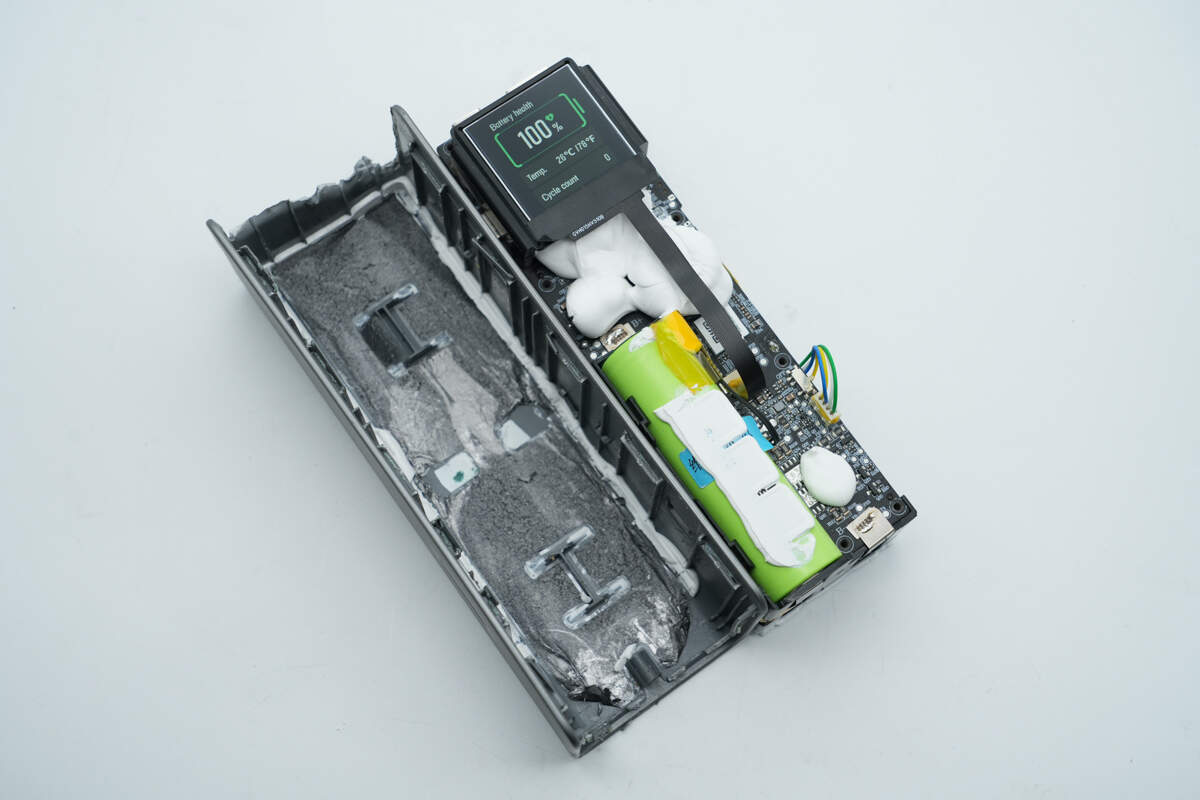

继续切割两端壳体将内部模块取出。

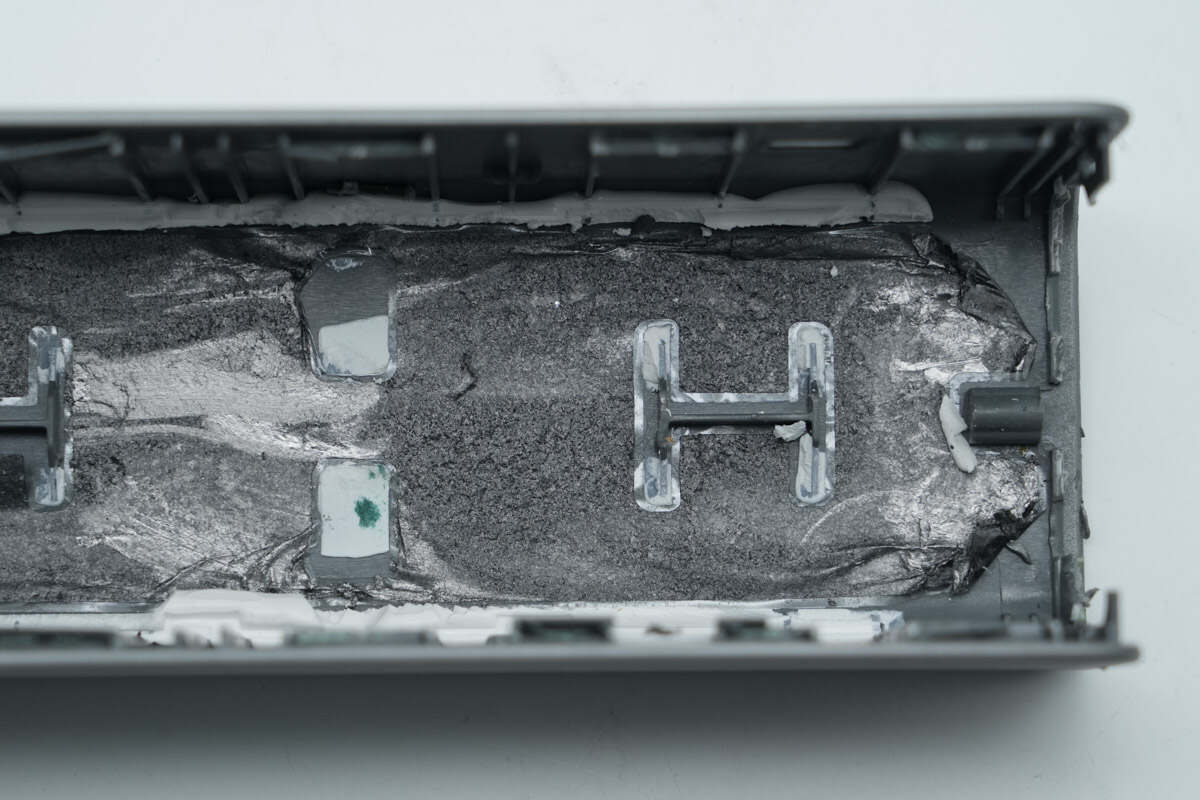

另一部分外壳底部也贴有石墨散热贴纸。

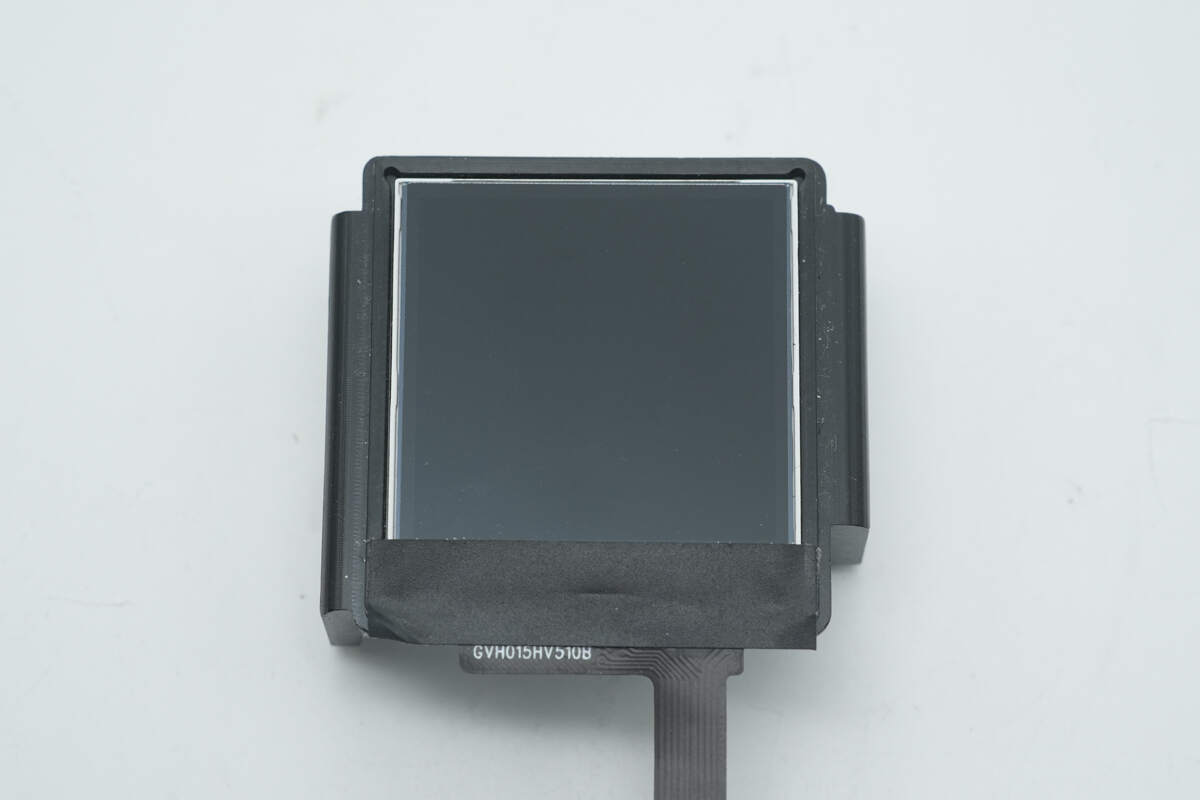

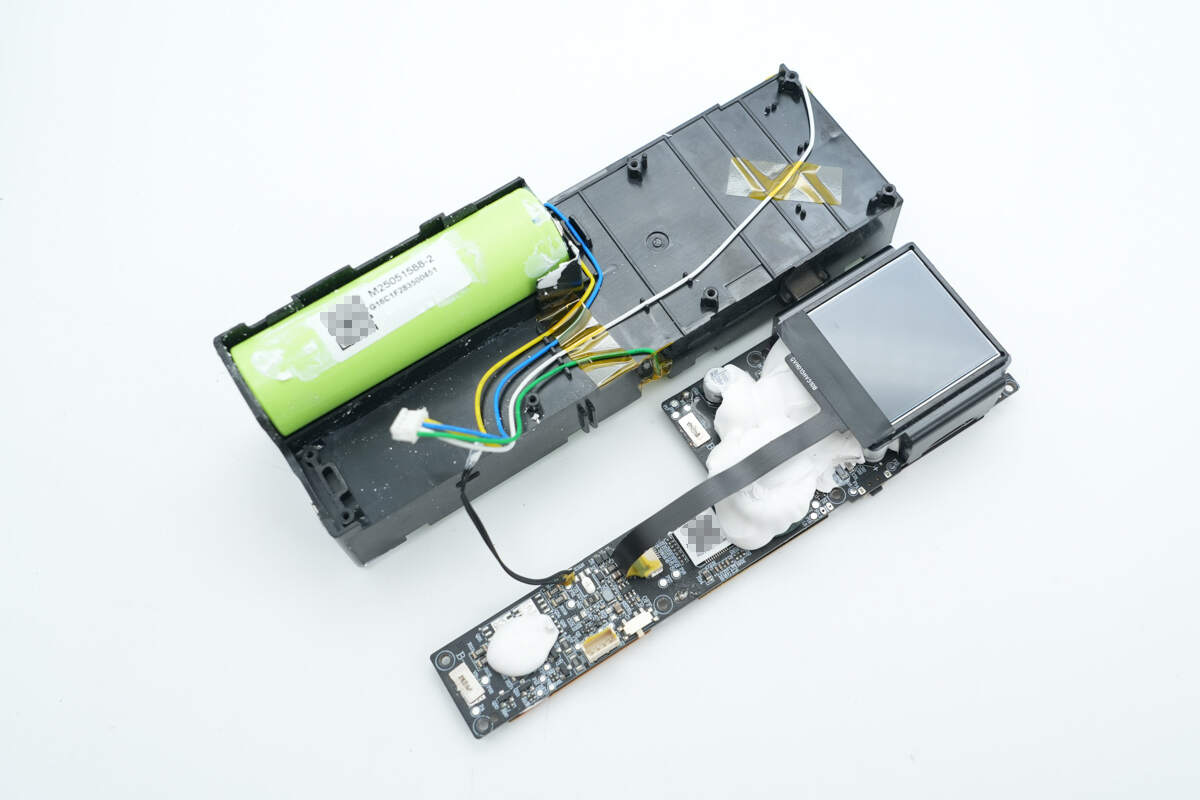

PCB板和电池组之间设有塑料框隔离支撑，电池组设有一组导线与PCB板插拔式连接，显示屏通过排线与板子插拔式连接，插座均打胶加固。

PCB板通过固定柱支撑形成缝隙，有效避免积热。

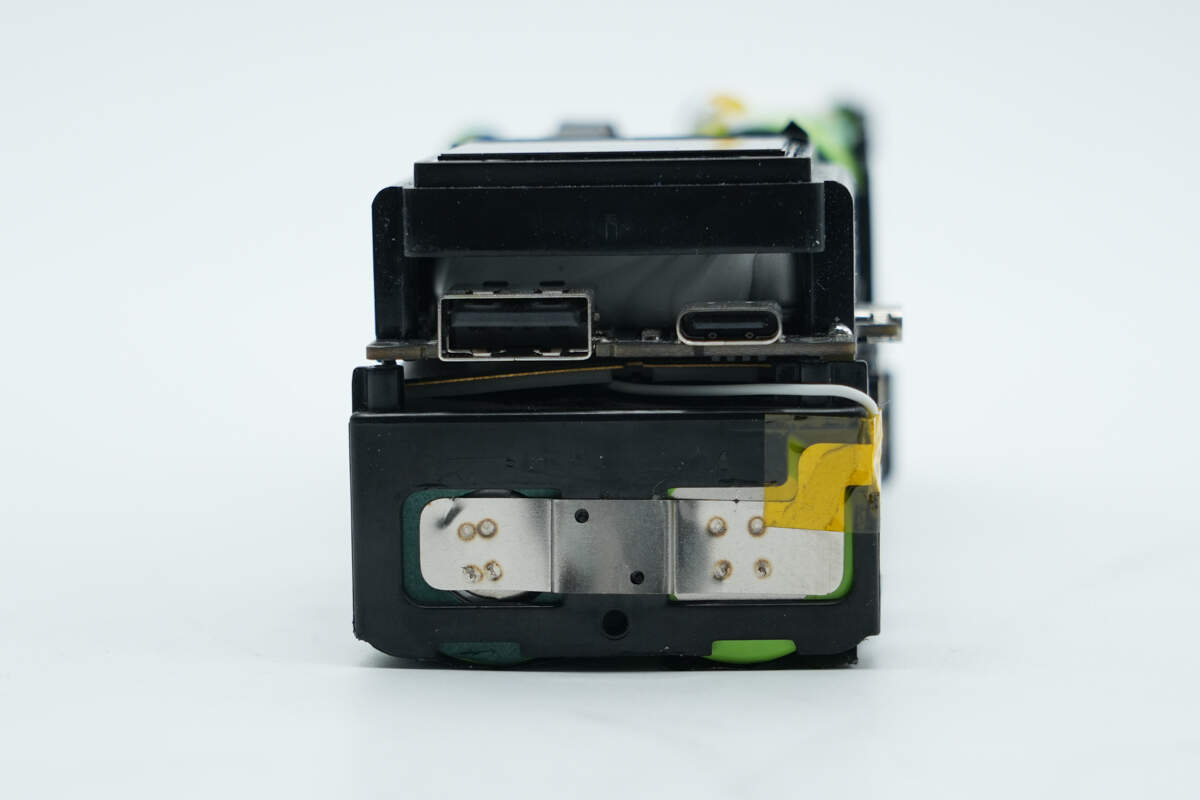

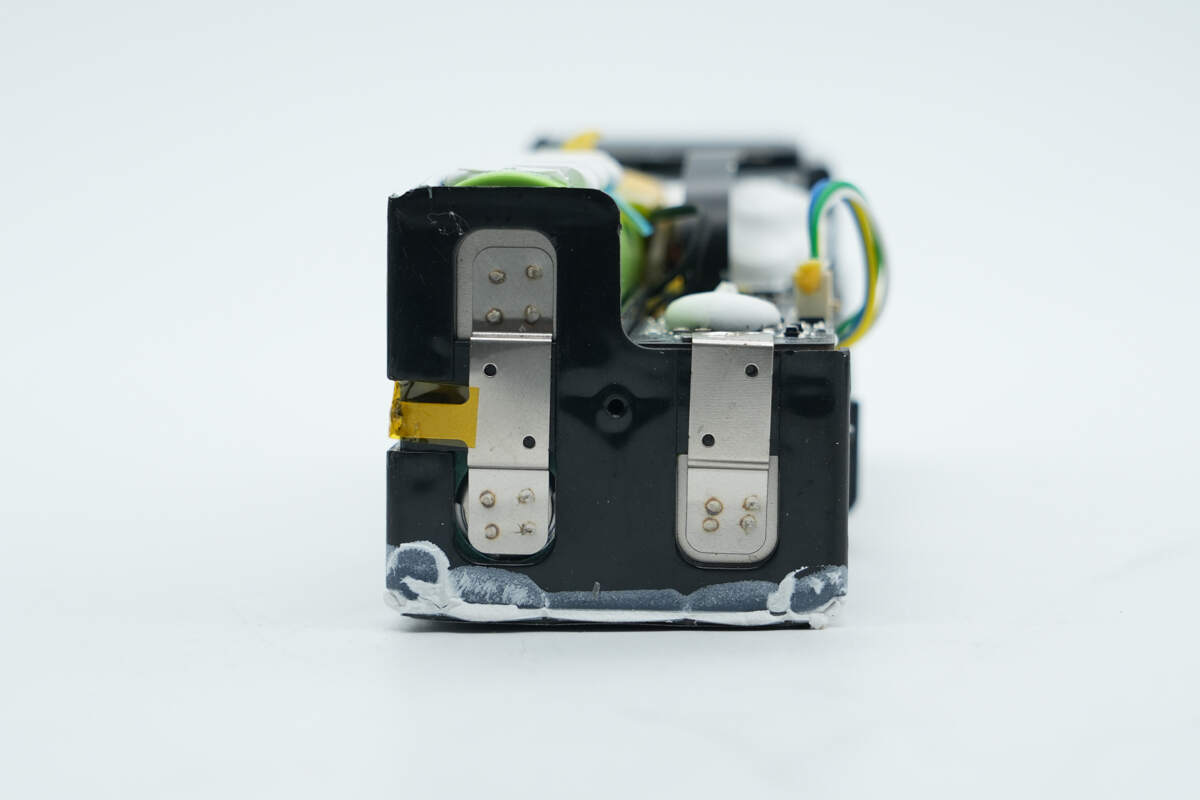

两端电芯之间还通过镍片点焊连接。

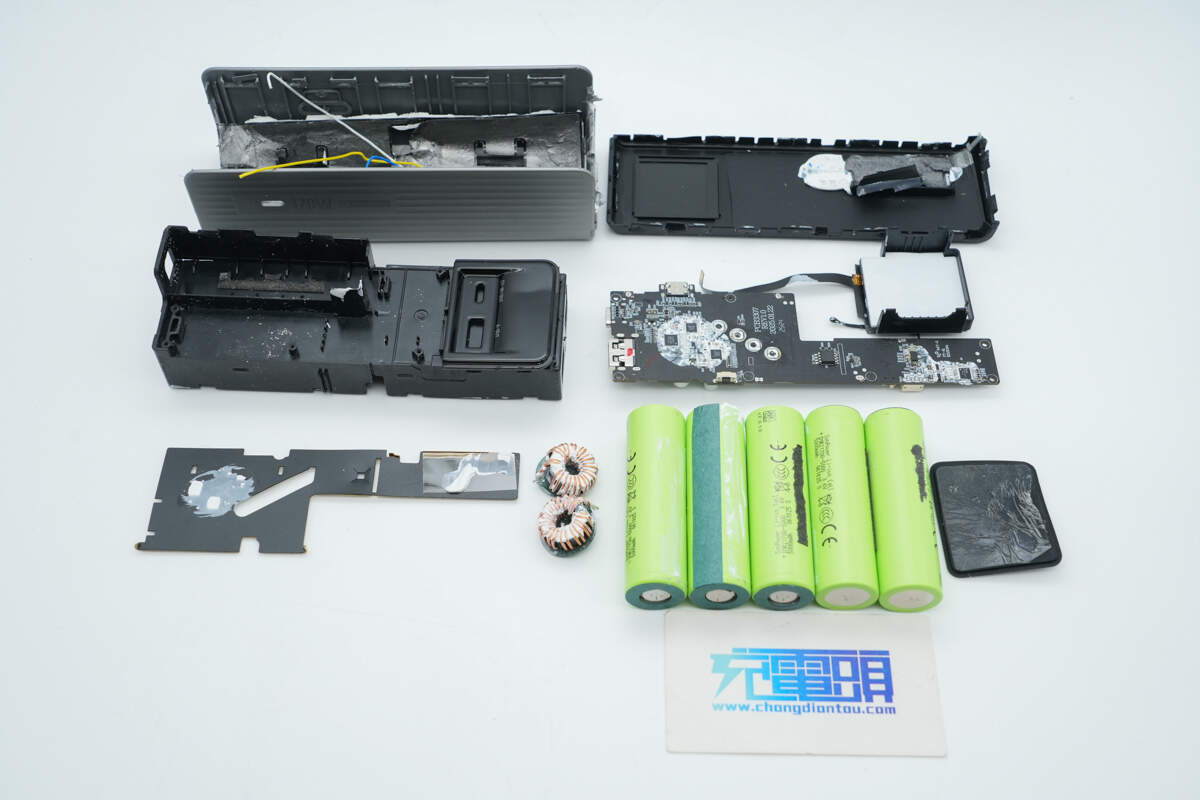

将PCB板与电池组分离。

PCB板背面覆盖金属散热板，散热板底部贴有保护海绵。

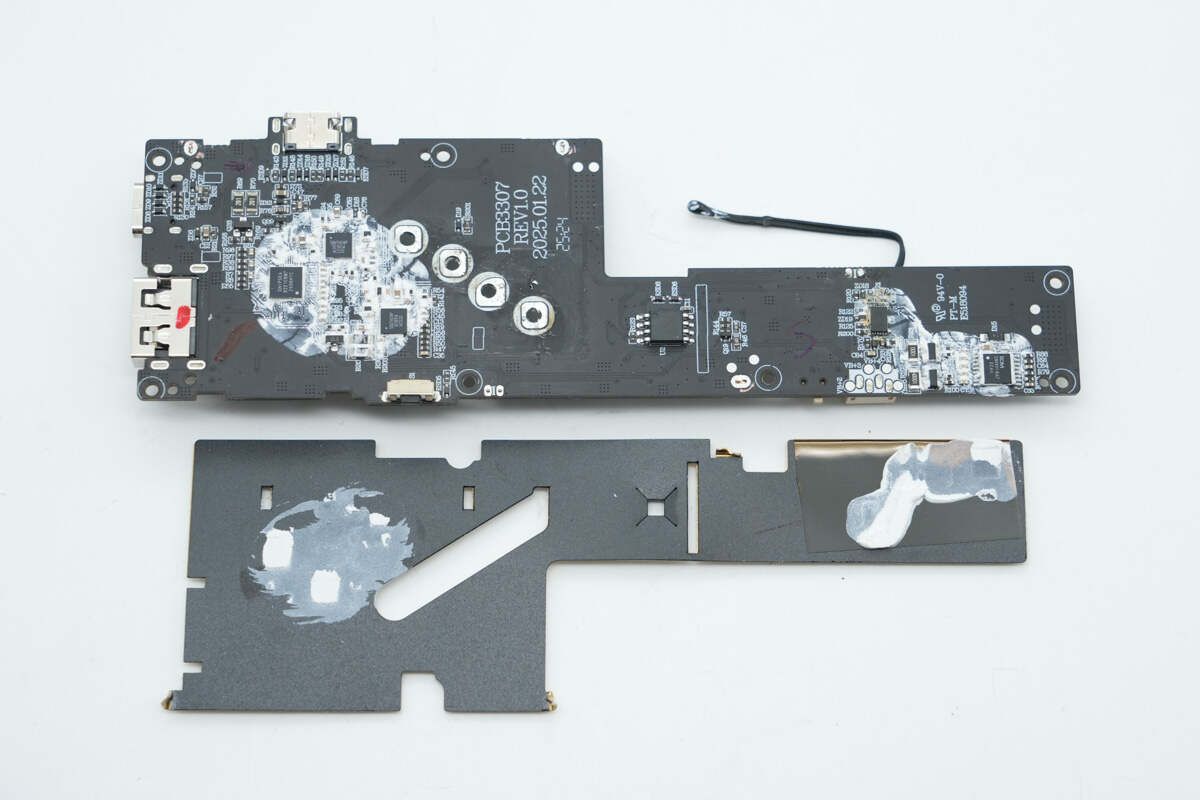

将散热板拆下，另一面贴有麦拉片进行隔离绝缘。

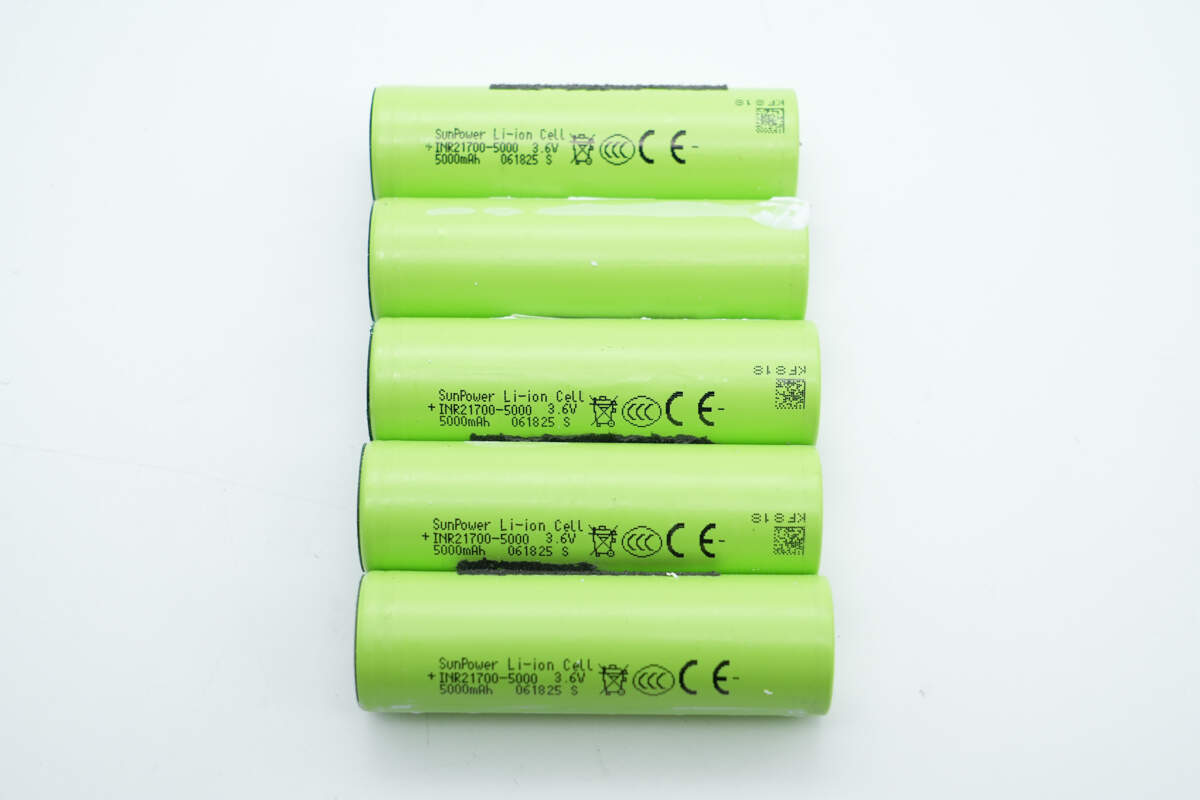

移动电源电池组由五颗料号相同的21700锂离子电芯组成。

五颗电芯来自SunPower长虹三杰，型号为INR21700-5000，标称电压3.6V，标称容量5000mAh，充电限制电压4.2V，已通过CCC和CE认证。

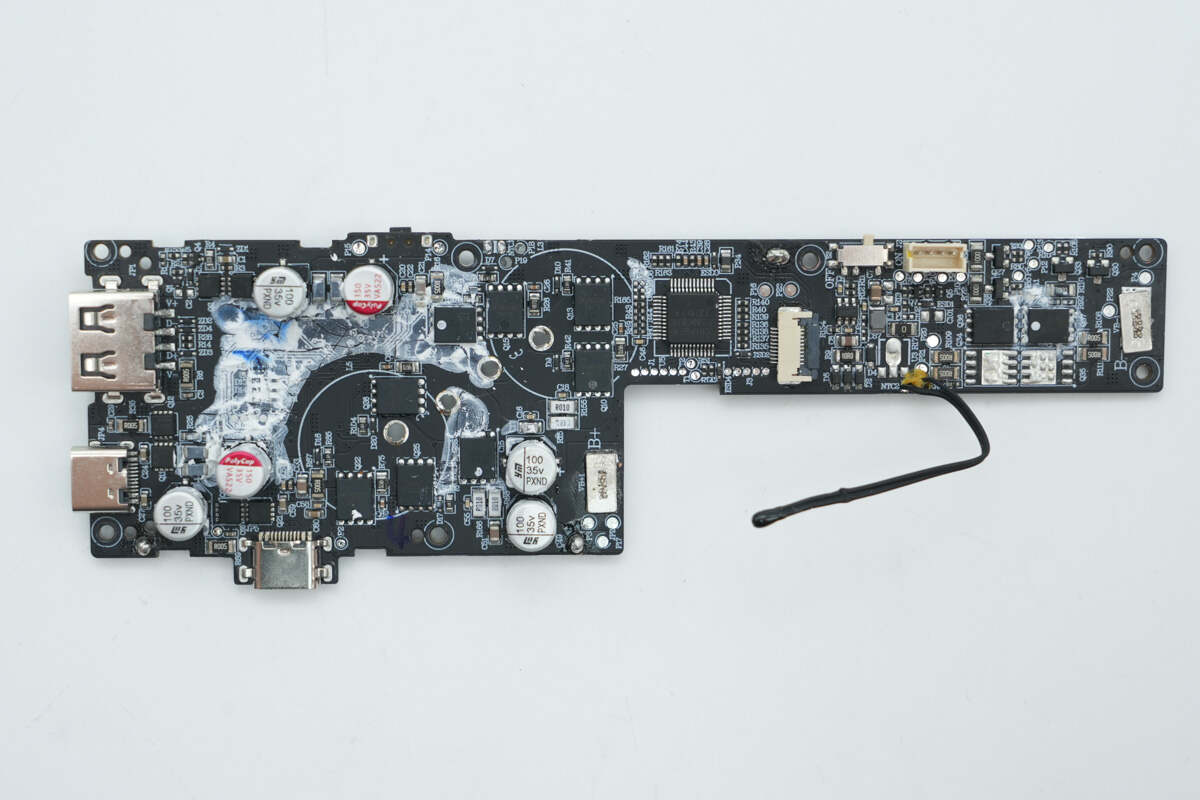

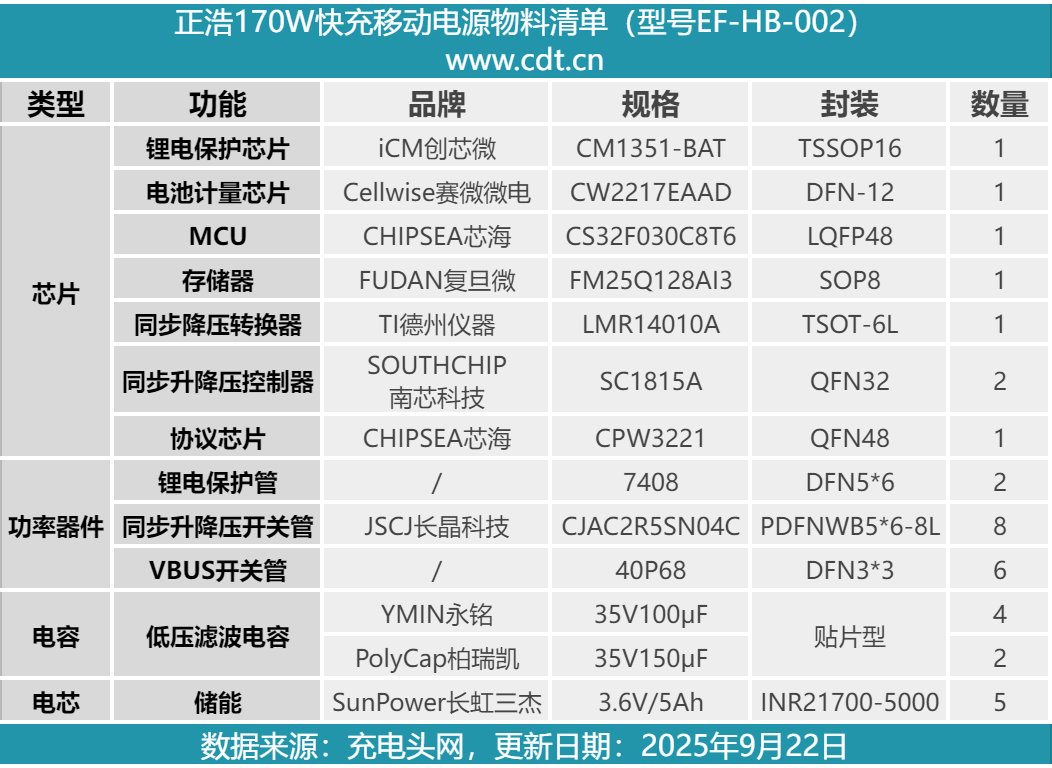

将PCB板上白胶清理掉，板子正面设有锂电保护管、MCU、同步降压转换器、同步升降压开关管、滤波固态电容以及VBUS开关管。

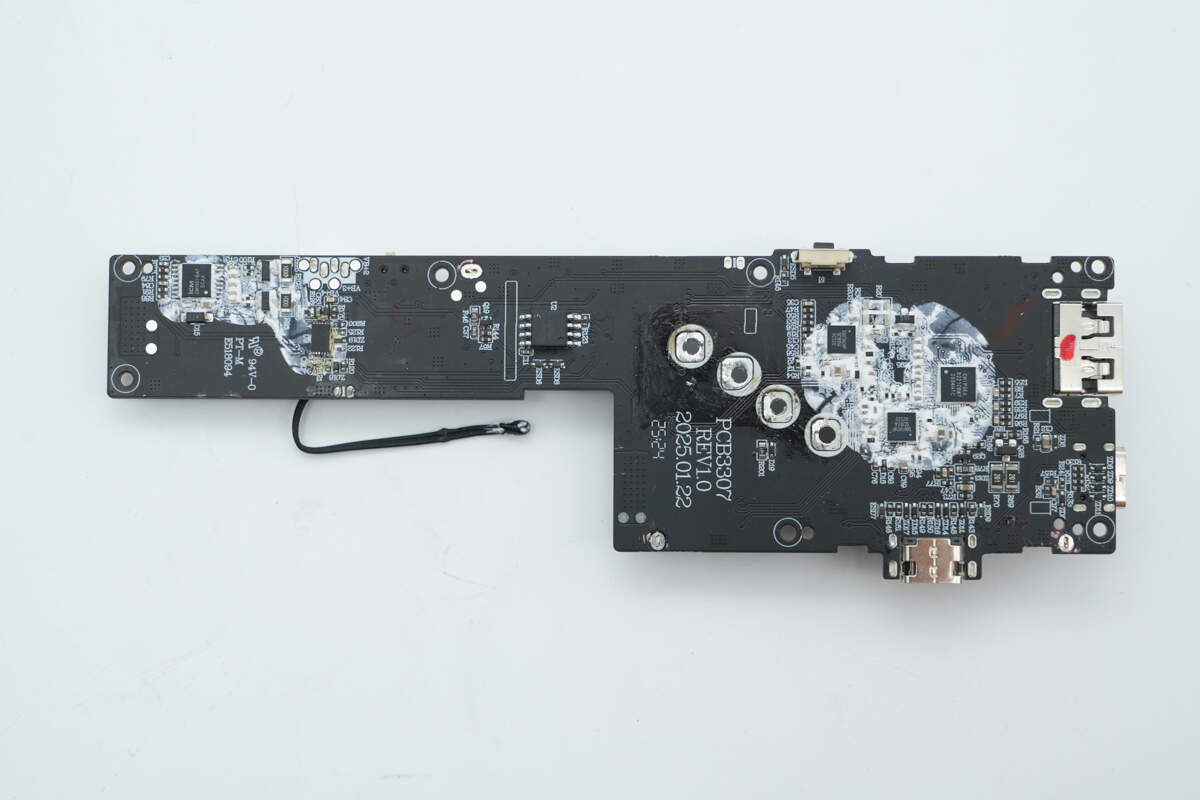

背面设有锂电保护芯片、电池电量计量芯片、存储器、同步升降压控制器、PD控制器等器件。

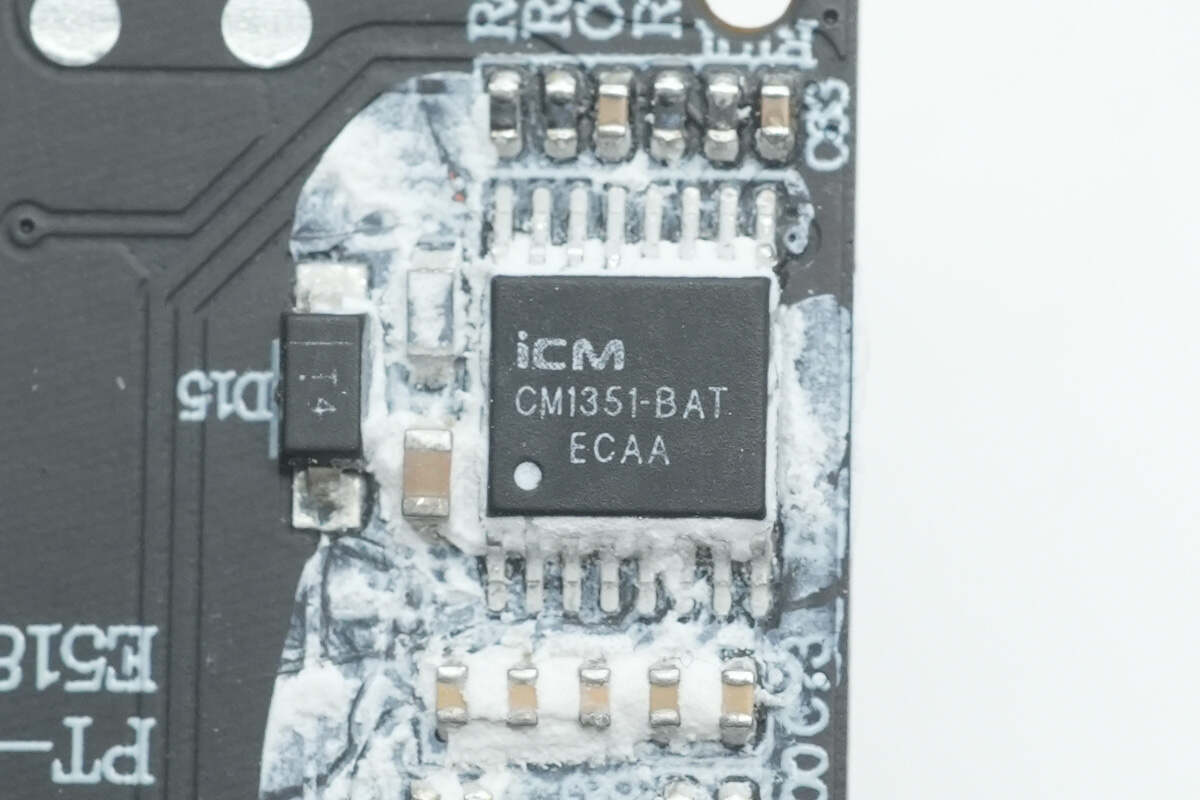

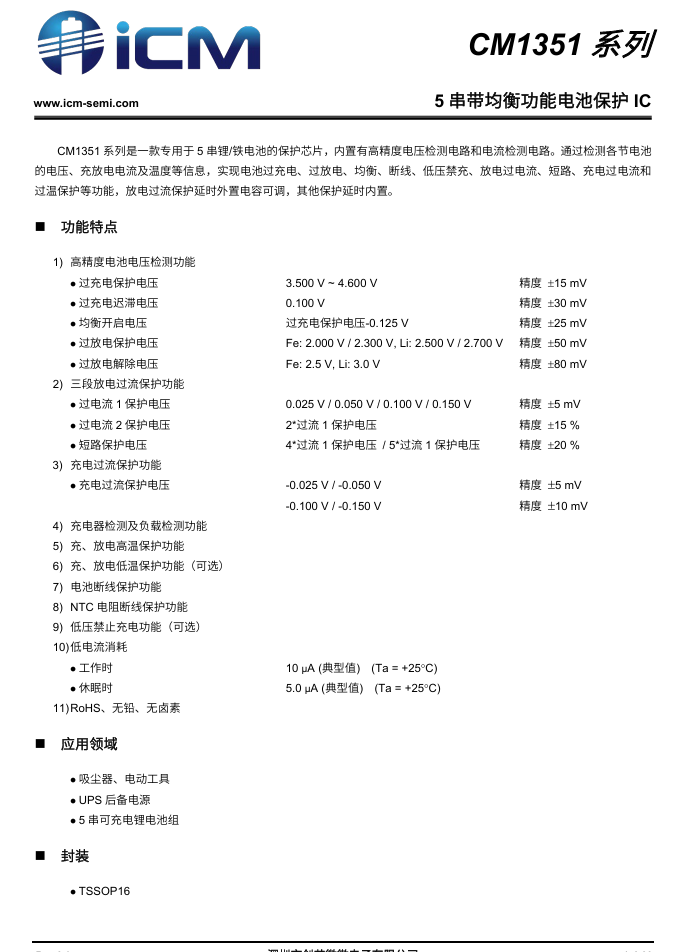

锂电保护芯片采用创芯微CM1351-BAT，这是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置，芯片内置电池均衡功能。

创芯微CM1351具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

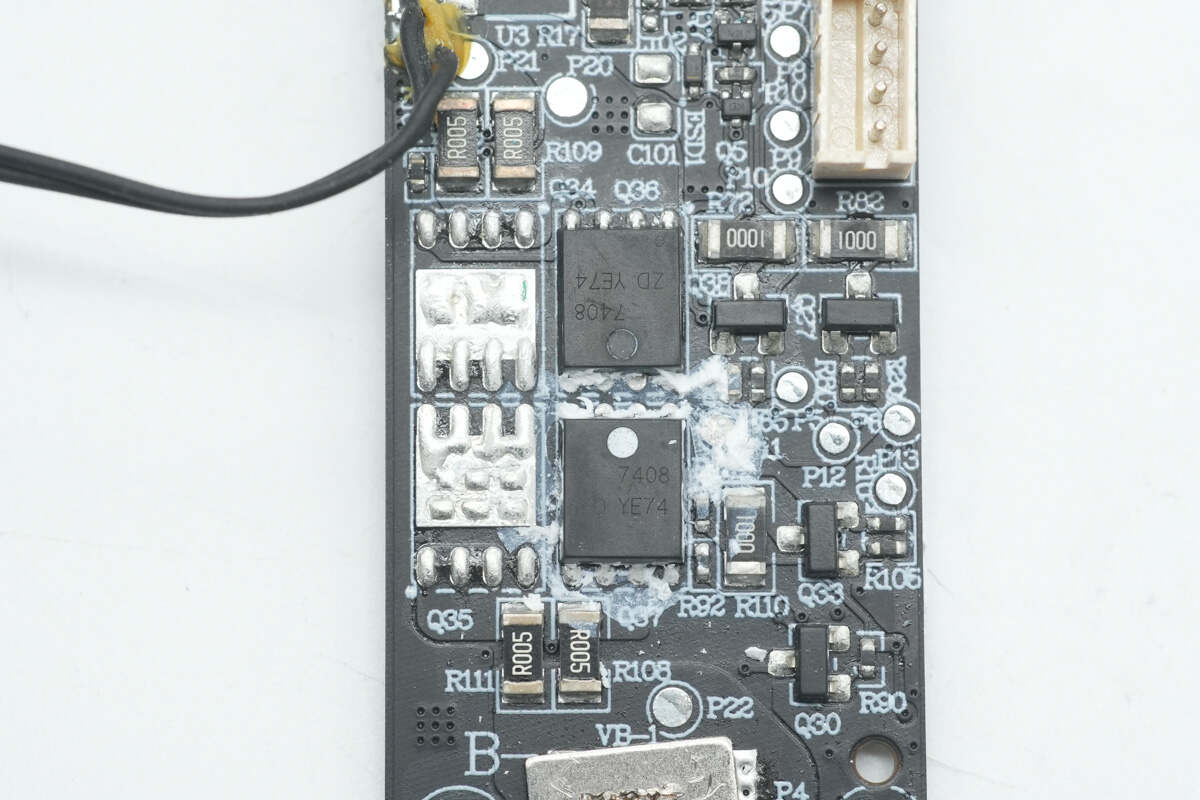

锂电保护管丝印7408，采用DFN5*6封装。

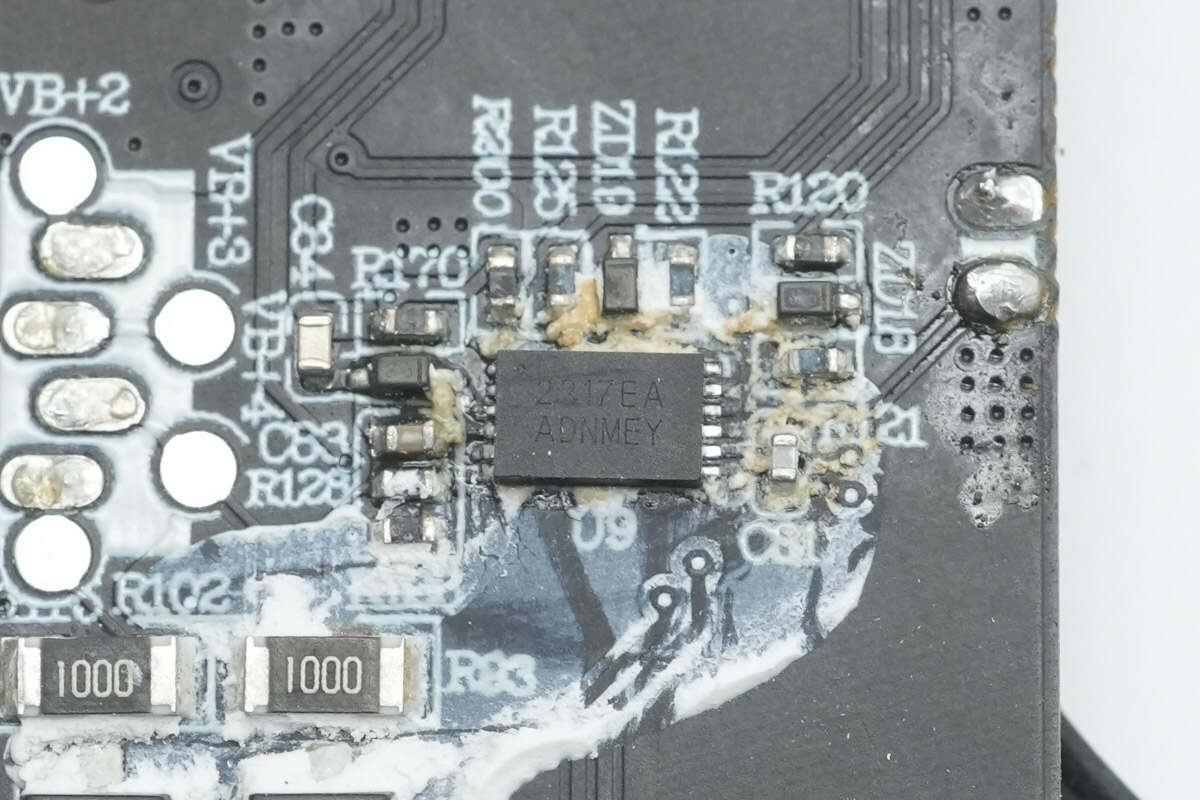

电池电量计量芯片来自赛微微电，型号CW2217EAAD，这是一款超紧凑型锂电池电量计量芯片，适用于可穿戴设备及便携设备中的锂离子电池，可集成于系统端或电池包端。该芯片能够追踪电池运行状态，并采用先进算法精准计算多种锂化学体系的荷电状态（SOC），包括钴酸锂（LiCoOx）、聚合物锂离子电池以及锰酸锂（LiMnOx）等，采用无铅DFN-12封装。

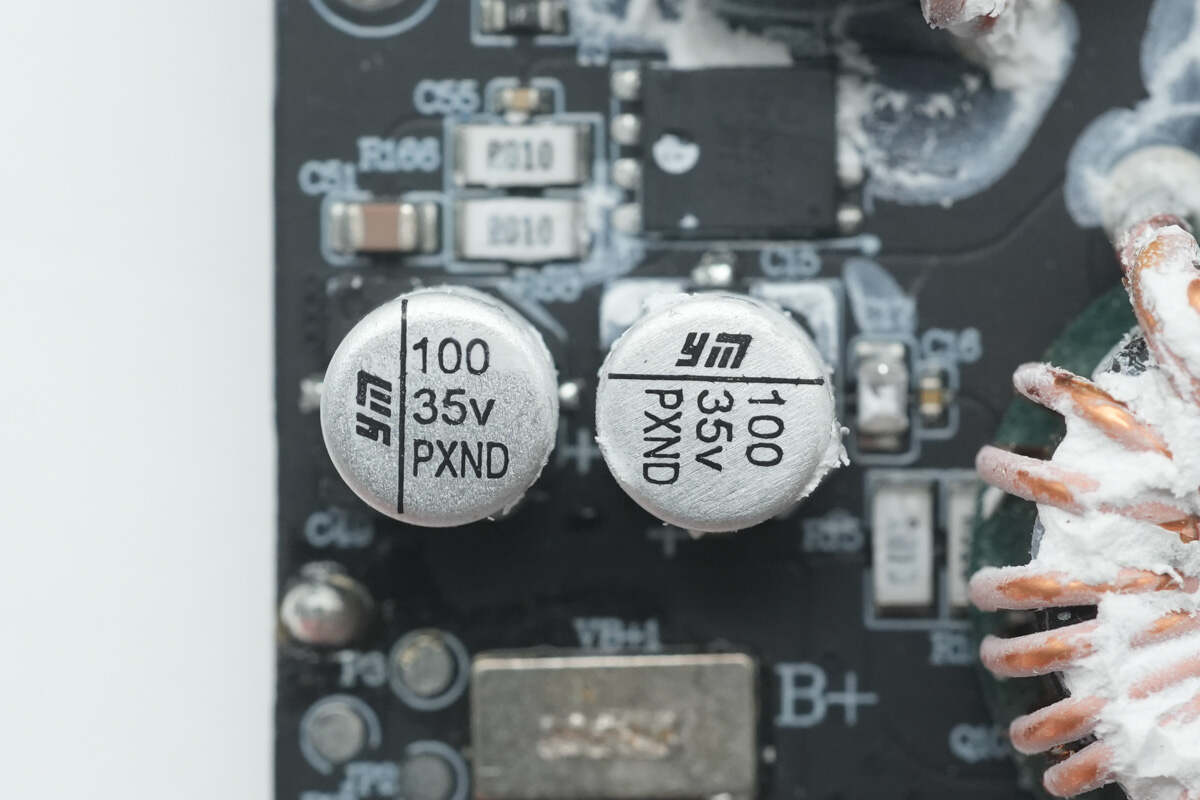

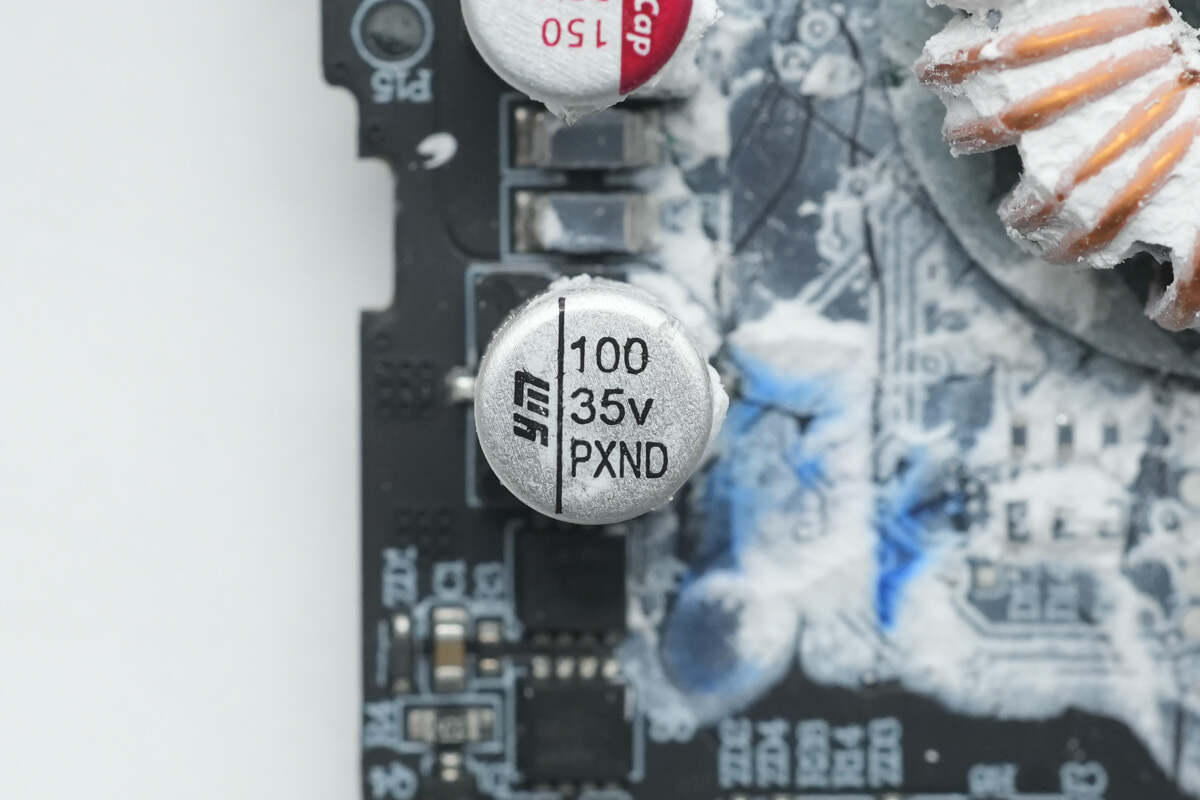

电池端滤波固态电容来自永铭，规格均为35V100μF。

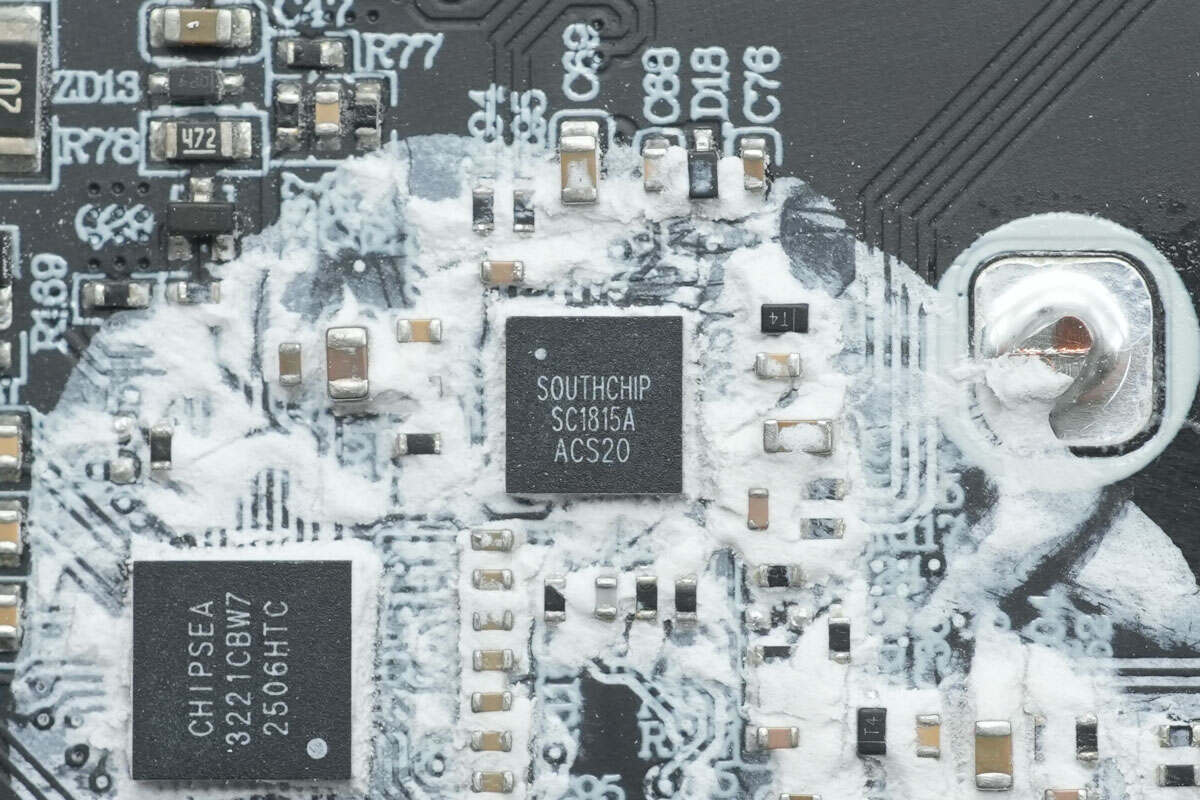

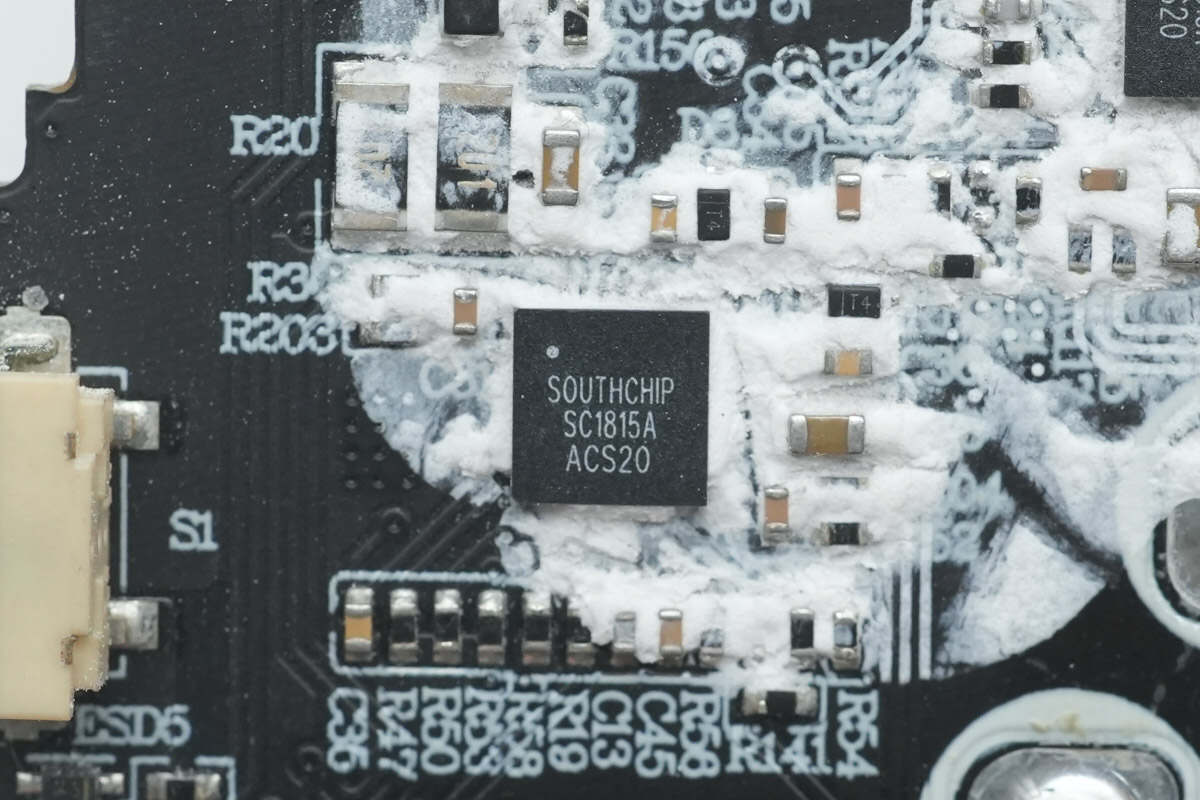

同步升降压控制器来自南芯科技，型号SC1815A，采用QFN32封装。

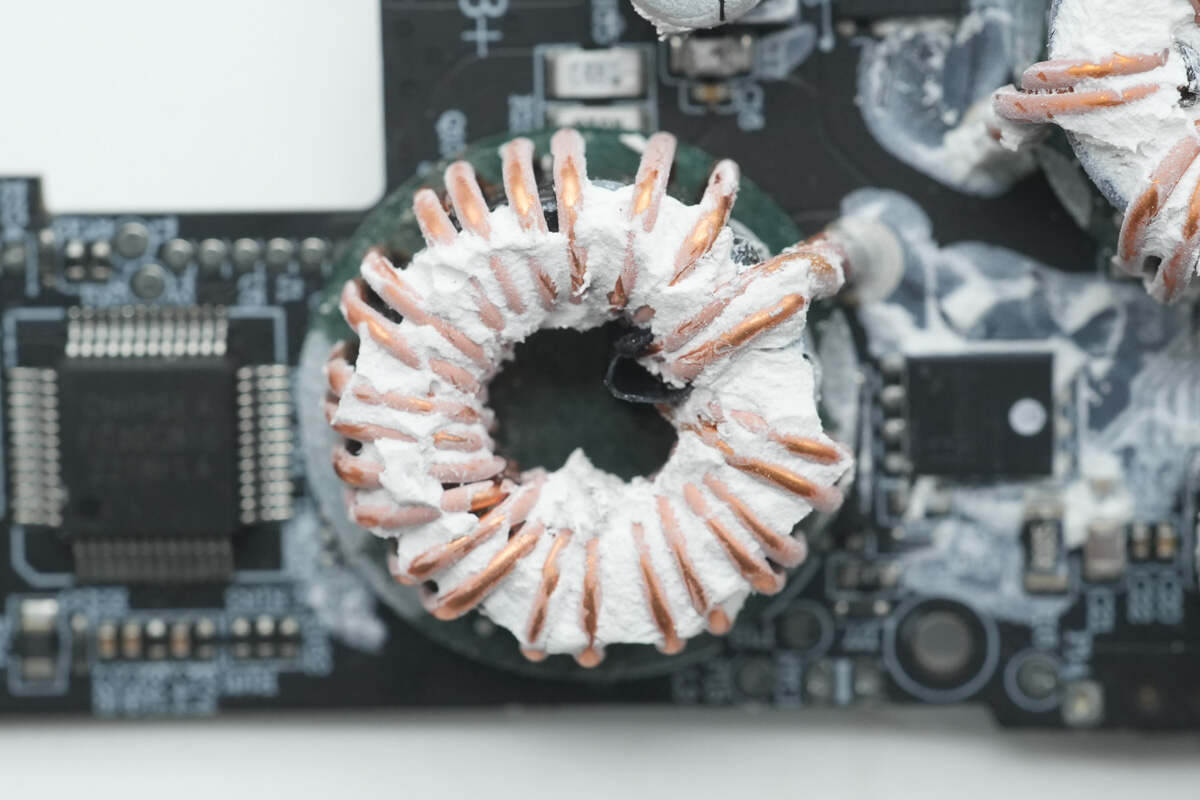

搭配的升降压电感特写，底部垫有青稞绝缘纸。

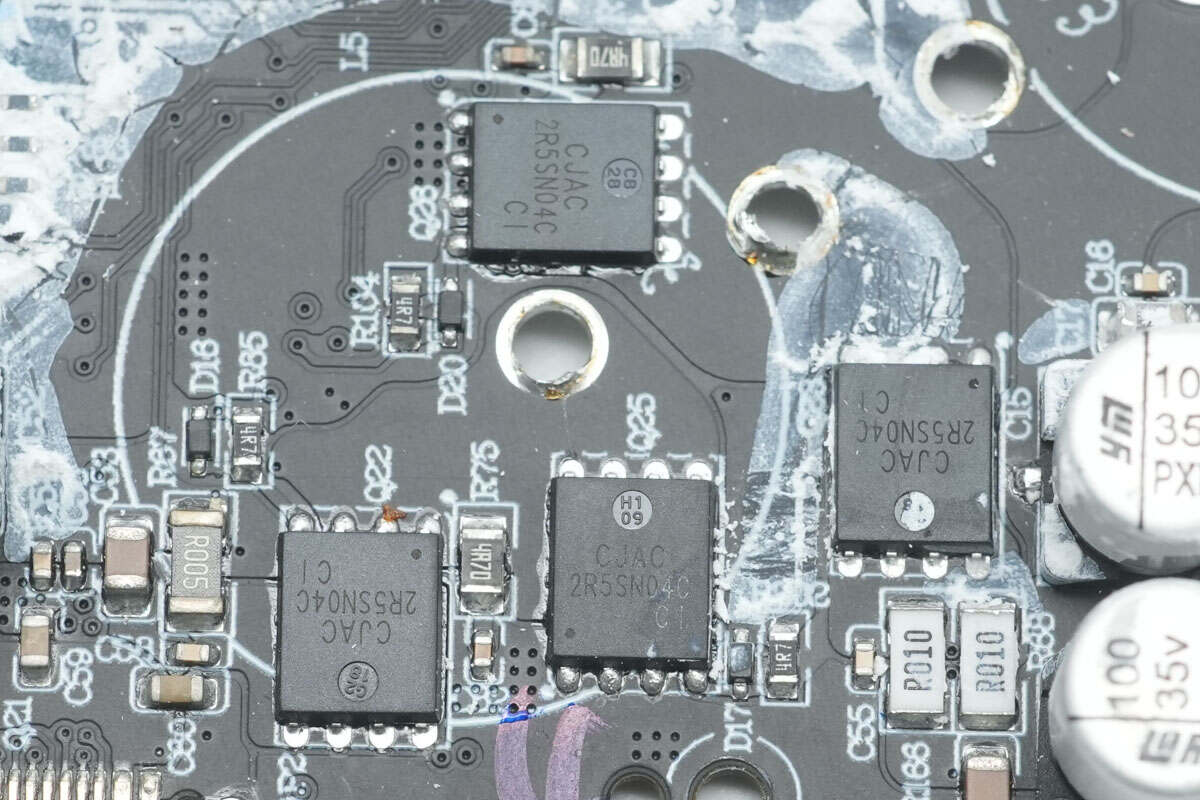

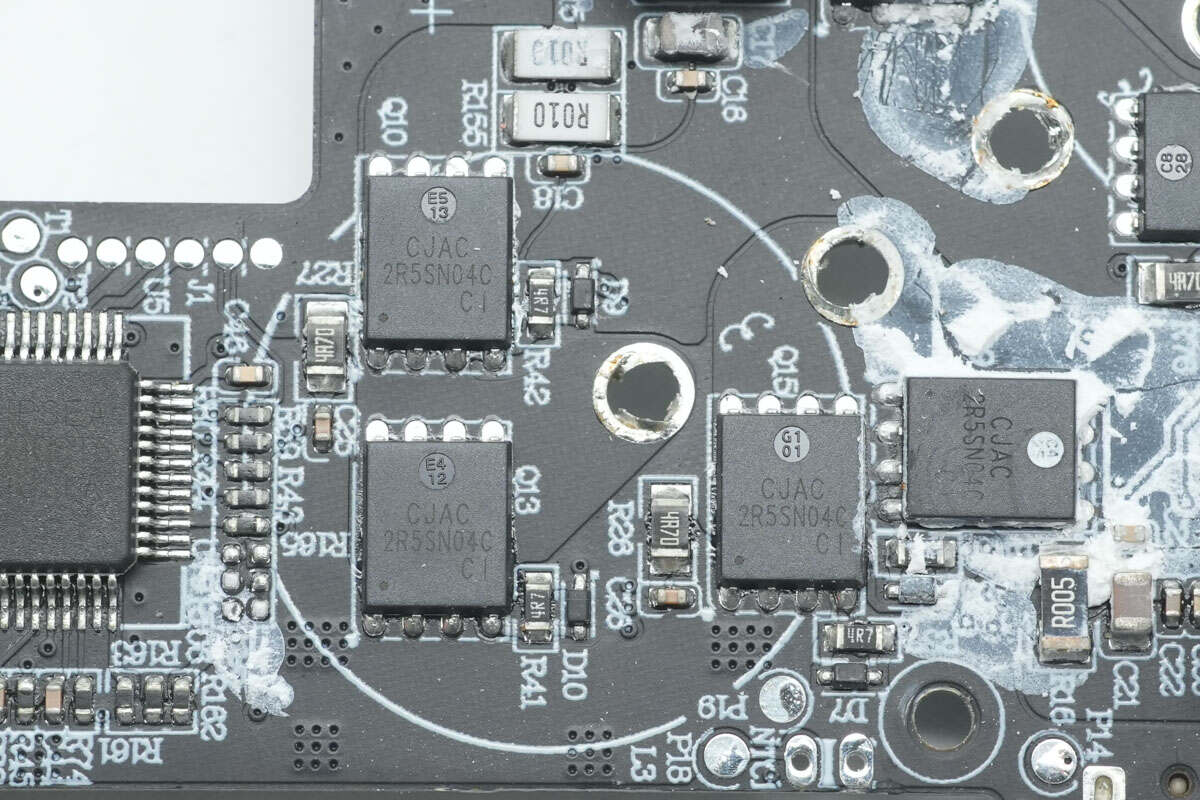

拆掉电感，底部四颗同步升降压开关管来自长晶科技，型号CJAC2R5SN04C，NMOS管，耐压40V，导阻2mΩ，采用PDFNWB5*6-8L封装。

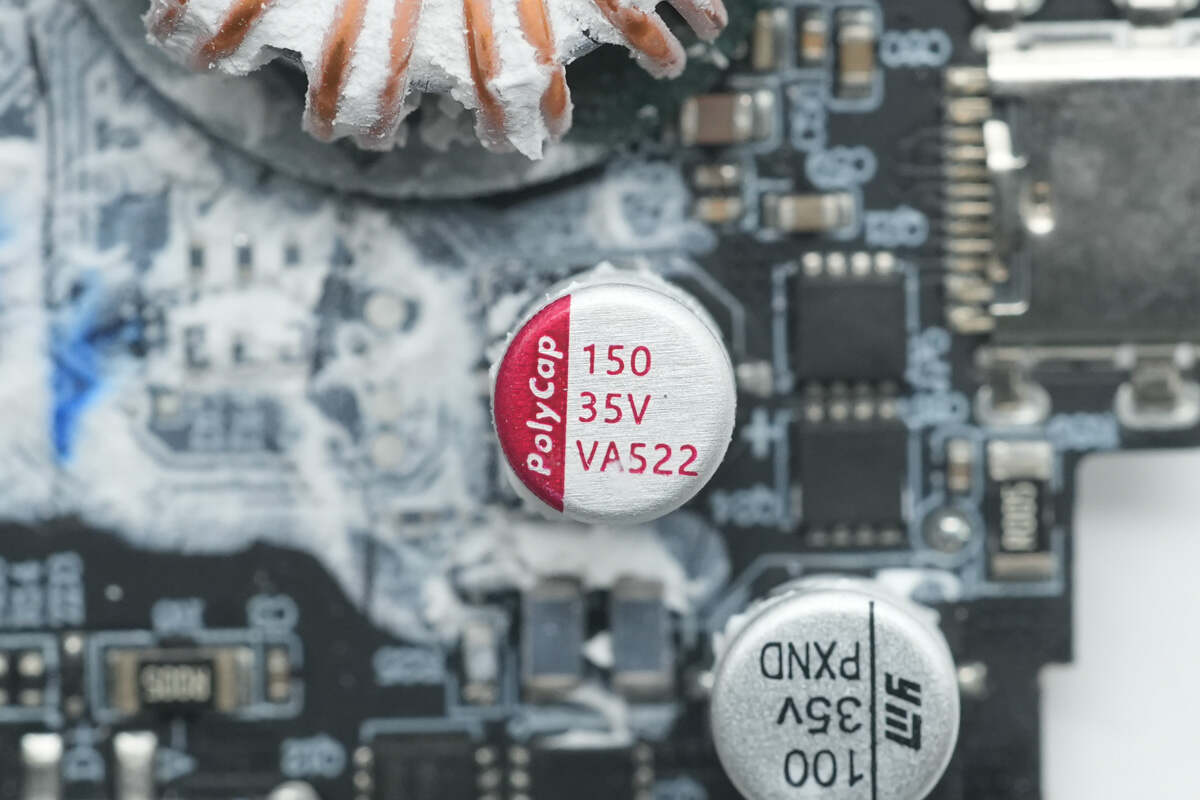

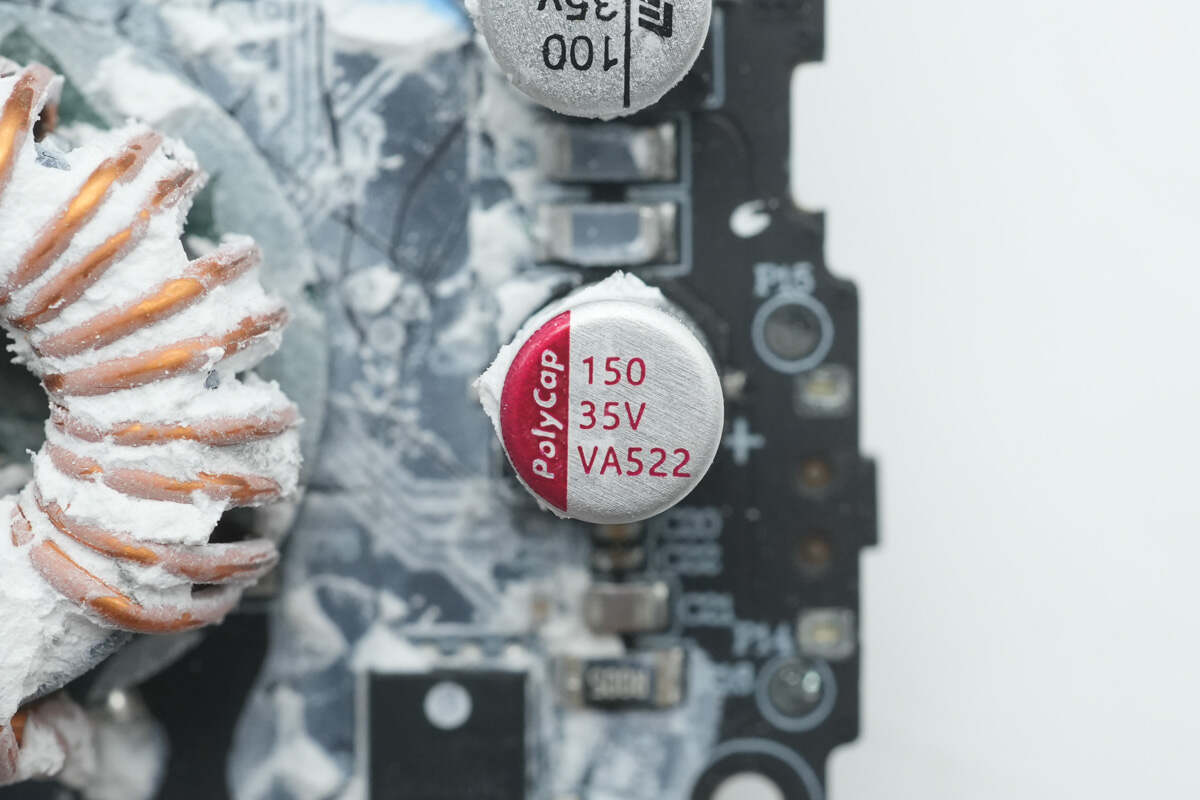

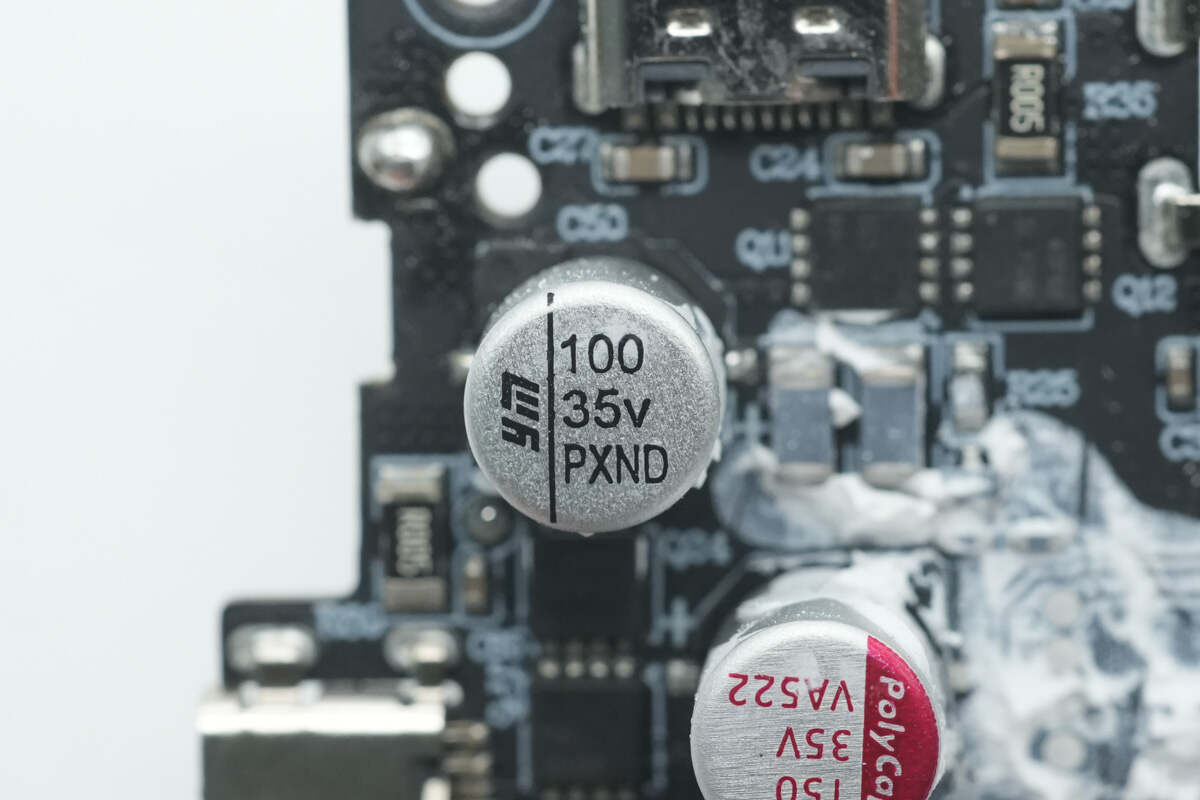

滤波固态电容来自柏瑞凯，规格为35V150μF。

另一颗来自永铭，规格为35V100μF。

另一路升降压电路的同步升降压控制器也是采用南芯科技SC1815A。

搭配的升降压电感下方也设有青稞绝缘纸。

四颗同步升降压开关管也是采用长晶科技CJAC2R5SN04C。

滤波固态电容来自柏瑞凯，规格为35V150μF。

另一颗也是来自永铭，规格为35V100μF。

协议芯片采用芯海科技CPW3221，这是适用于充电宝、BMS、无线充、显示器应用的USB Type-C和USB PD控制器。集成了Type-C CC和USB PD所有功能，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性。

CPW3221系列内部集成32位的微处理器，工作频率48MHz，可以支持很广范围的工业控制和需要高性能CPU的场合。内嵌128K字节程序Flash，24K字节SRAM及多种外设，如：I/O 口、定时器、USART、I2C、ADC、定时器、看门狗，这使得CPW3221系列可以用于更广泛的应用。芯片提供QFN32和QFN48两种封装。

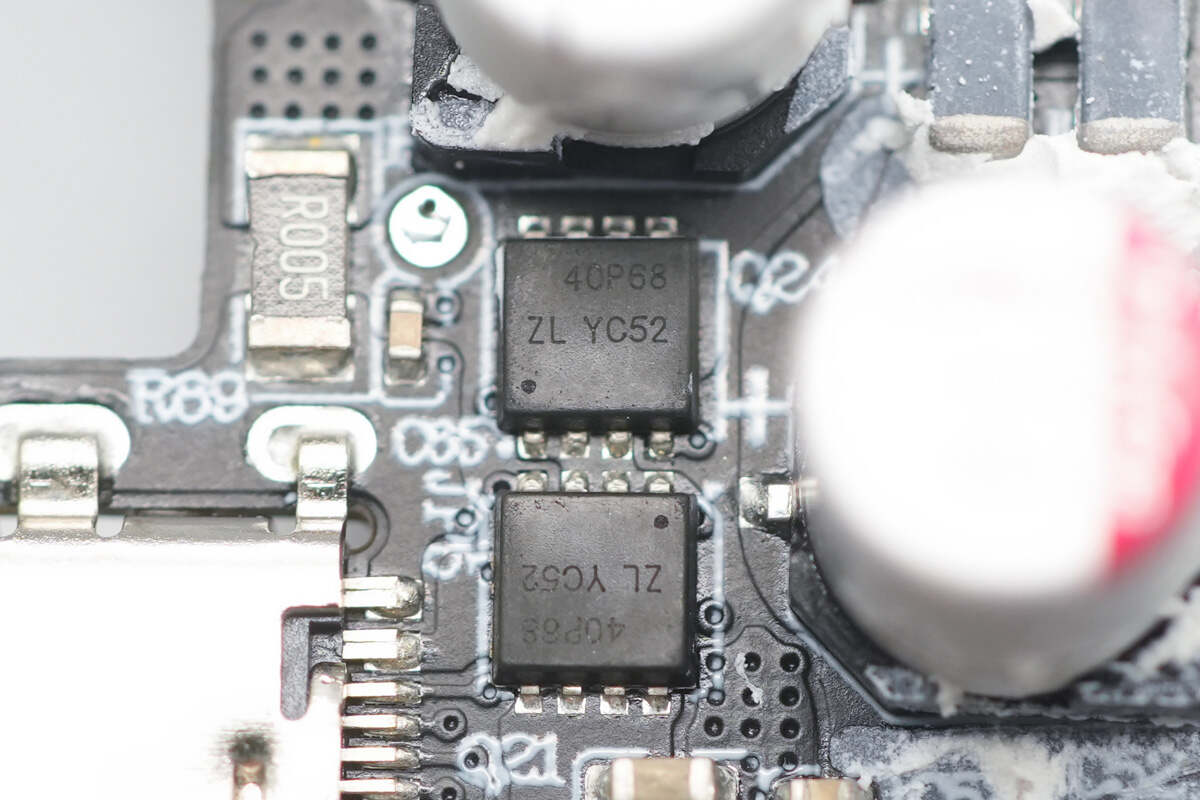

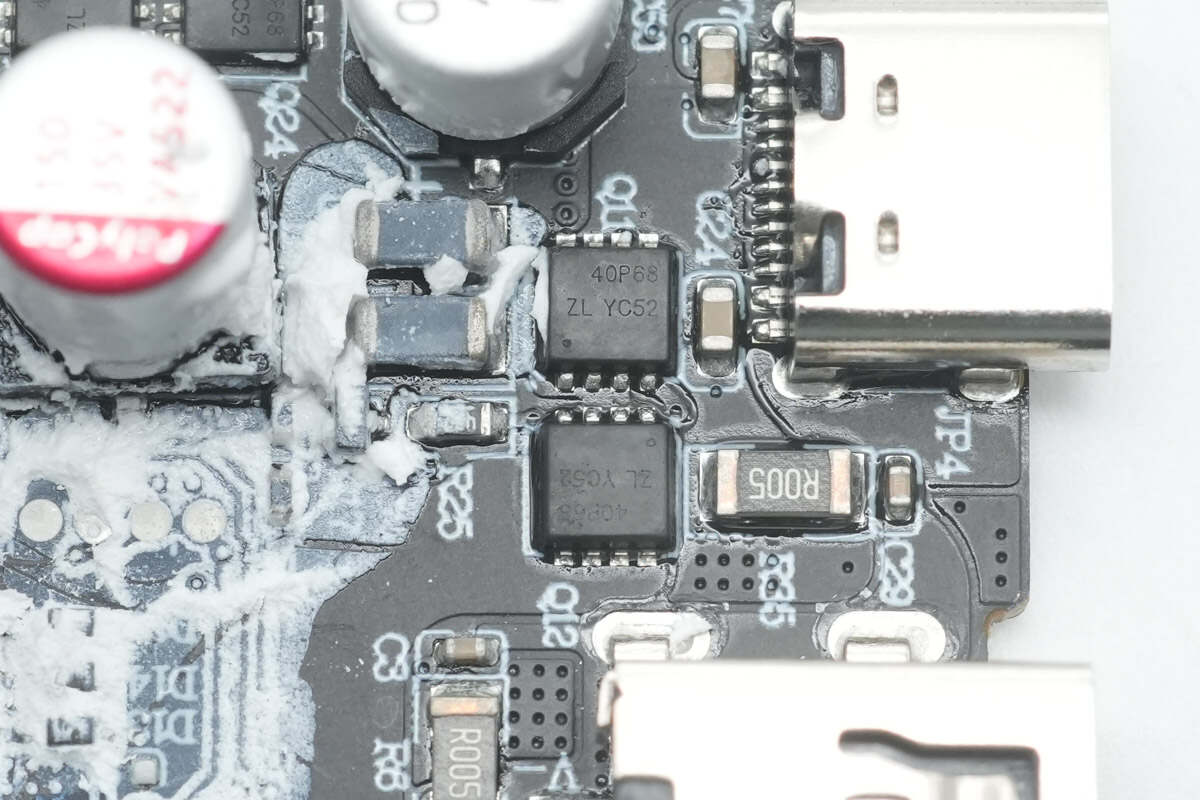

USB-C1口VBUS开关管丝印40P68。

USB-C2口VBUS开关管料号相同。

USB-A口VBUS开关管也是采用丝印40P68的MOS管。

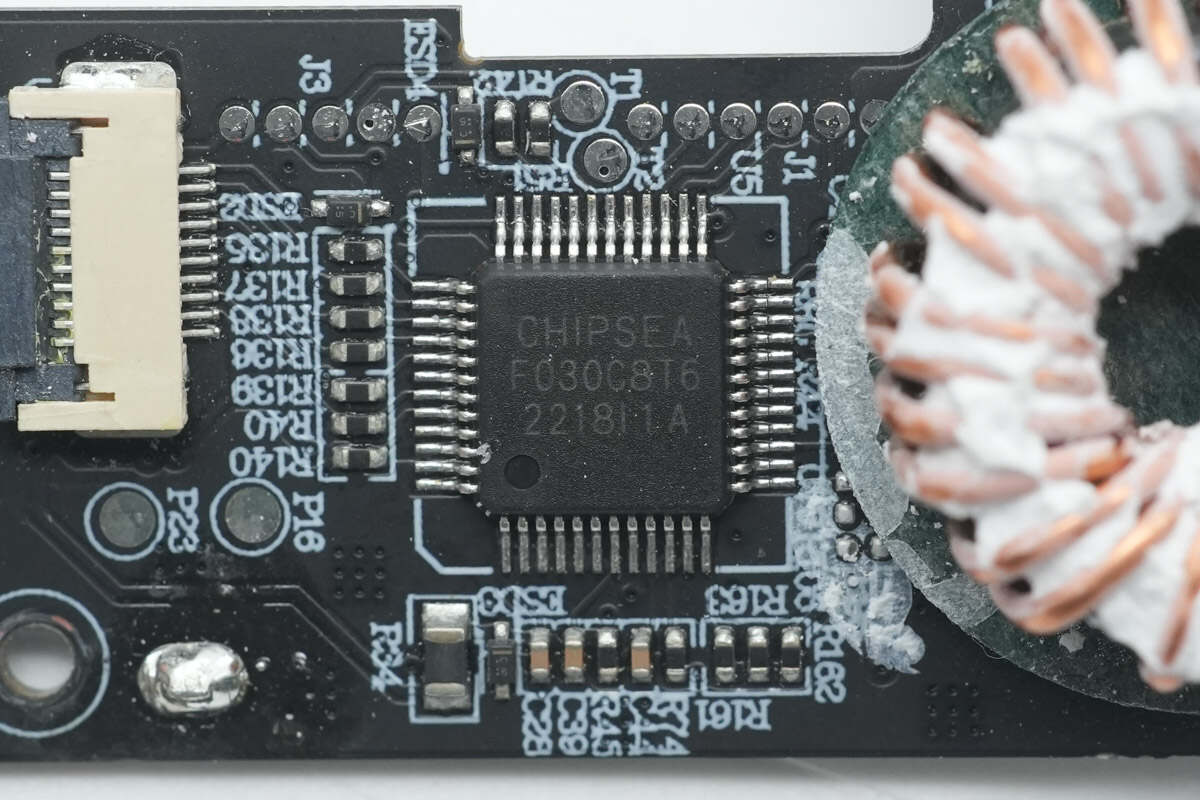

用于整机控制的MCU来自芯海科技，型号CS32F030C8T6，芯片内置48MHz主频 ARM Cortex-M0 CPU，集成64KB FLASH和8KB SRAM，具备两个UART接口，两个SPI接口和两个I2C接口，采用LQFP48封装。

外置存储器来自复旦微，型号FM25Q128AI3，这是一款16MB串行闪存芯片，具有宽电压工作范围。芯片支持标准串行外设接口（SPI）、双线/四线I/O以及双时钟指令周期的四线外设接口（QPI），采用SOP8封装。

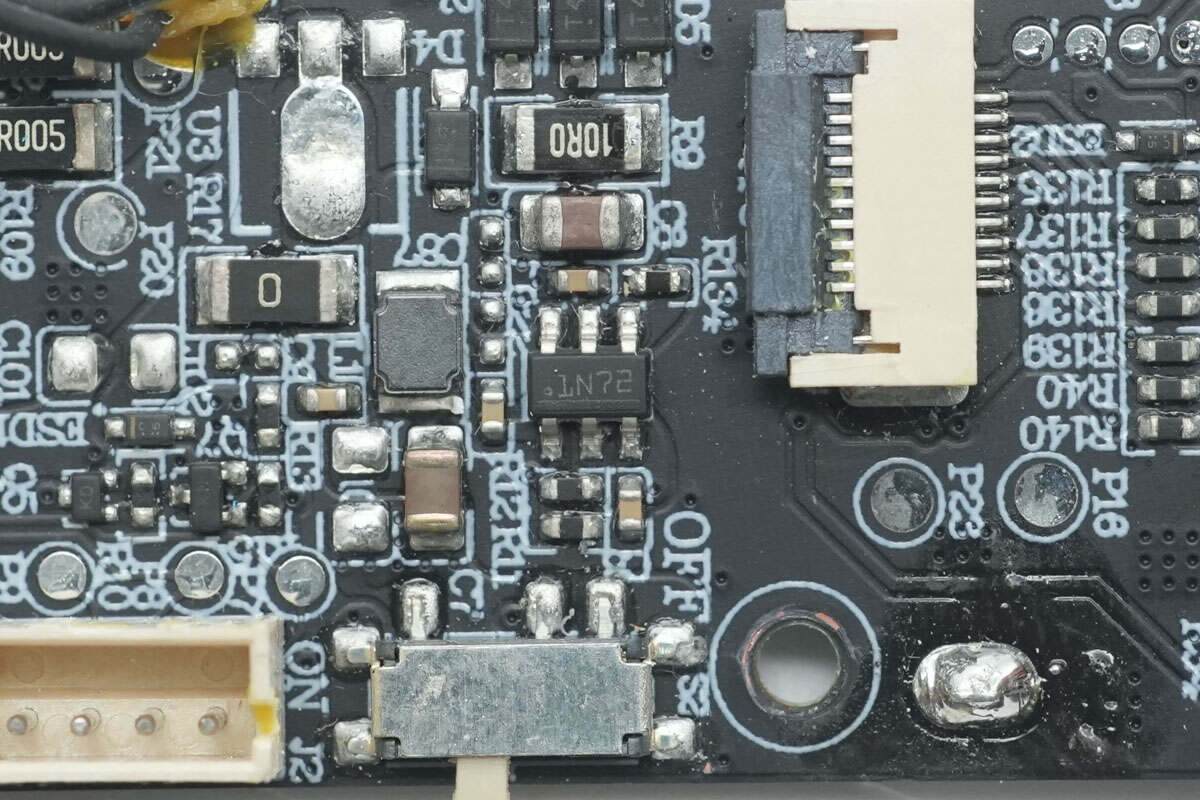

为MCU和屏幕供电的同步降压转换器来自TI德州仪器，丝印1N72，实际型号为LMR14010A，这是一款PWM直流/直流降压稳压器。器件具有4-40V的宽输入范围，1µA的超低关断电流可延长电池寿命，工作频率固定在0.7MHz，从而允许使用小型外部元件，同时能够更大程度地降低输出纹波电压，采用薄型TSOT-6L封装，适用于各种工业和汽车应用。
