前言：
随着消费者对大健康的关注度不断提升，运动健康监测成为了消费电子产品的热门功能。在TWS耳机市场，苹果在近期发布的苹果AirPods Pro 3上首次搭载心率传感器，用于测量心率和卡路里消耗等数据。漫步者则在更早推出的LolliClip云感智能耳夹上，搭载了光学传感器，实现了心率、血氧和运动监测功能。
在使用上，漫步者LolliClip云感智能耳夹左右耳机均内置了检测窗，通过手机EDIFIER Connect APP可随时开启心率、血氧检测，并基于心跳间期标准差（SDNN）等多重数据，提供压力、能量、效率、抑郁指数等身体状态评估。APP还内置了专属运动板块，支持跑步、健走两种模式，可实时记录过程数据并一键分享。
在音频体验方面，漫步者LolliClip云感智能耳夹搭载13mm巨能钛动圈单元，支持LHDC5.0音频解码，获得了Hi-Res高清音频认证；支持头部跟随空间音频，提供身临其境的360°环绕声场；采用耳夹式结构和类似半入耳的音腔设计，可以通过调节与耳廓的贴合紧密度，实现开放式聆听或主动降噪两种体验。
其他方面，漫步者LolliClip云感智能耳夹支持3+3Mic AI通话降噪，带来清晰地语音通话效果；支持低延迟游戏模式，提供音画同步的流畅体验；还支持智能声道检测、智能佩戴检测，使用方便快捷。续航上，支持单次8小时，综合32小时的播放，快充15分钟可使用2小时。下面就来看看这款产品的详细拆解报告吧~
我爱音频网此前还拆解过漫步者LolliClip、Comfo Clip、FitFree、Comfo Fit II、花再Zero Clip开放式耳机，漫步者X1 Evo、Lolli3 ANC、TWS5 PRO、NeoBuds S、NeoBuds Pro、LolliPods Pro真无线耳机，HECATE GX07、HECATE GX05真无线游戏耳机，W830NB、W820NB、HECATE G4S雷霆版头戴式耳机，漫步者辅听1号，花再NEW-X光冷能量音箱、HECATE G100磁吸蓝牙音响、M125、M0便携式蓝牙音箱等产品。
一、EDIFIER漫步者LolliClip云感智能耳夹开箱

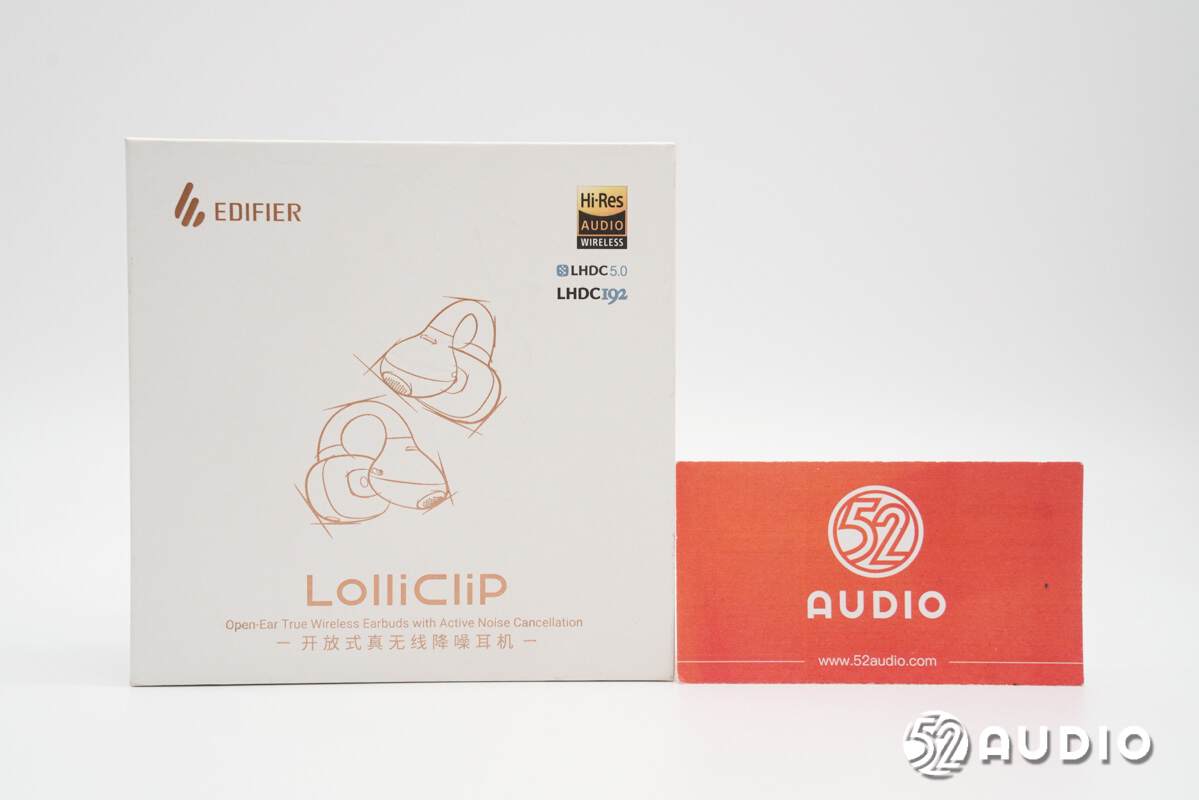

EDIFIER漫步者LolliClip云感智能耳夹包装盒采用了家族式设计，正面展示有耳机的设计线稿图，品牌LOGO和产品名称，以及Hi-Res Audio Wireless认证标志和LHDC 5.0、LHDC192标识。

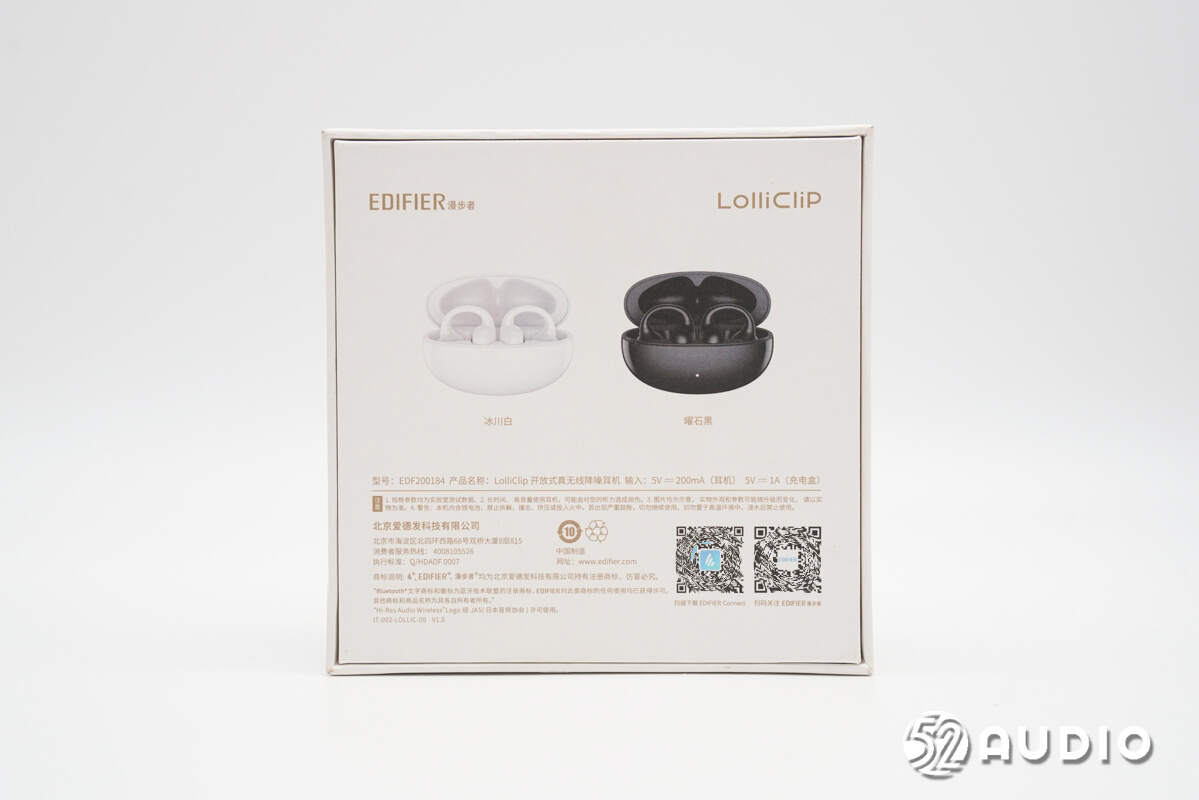

包装盒背面介绍的产品信息，型号：EDF200184，产品名称：LolliClip开放式真无线降噪耳机，输入：5V-200mA（耳机）/5V-1A（充电盒），北京爱德发科技有限公司。
包装盒侧边展示的产品特点：自适应开放式主动降噪、开放式耳夹佩戴、多曲率软梁、空间音频、智能声道检测。
包装盒另外一侧图文展示的产品特点：双设备连接、佩戴检测、APP功能拓展、IP56级防尘防水、心率与血氧检测。

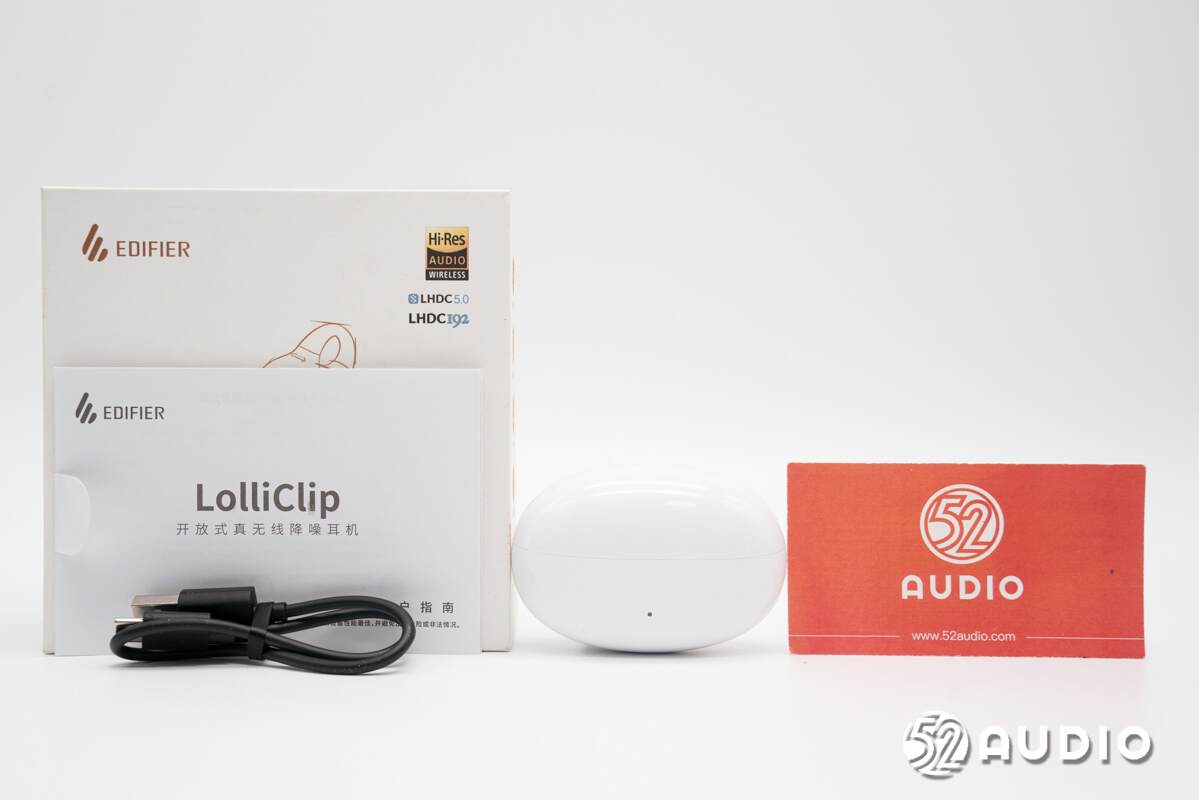

打开包装盒，取出内部所有物品，包括了主机、充电线和用户指南，此款为冰川白配色。

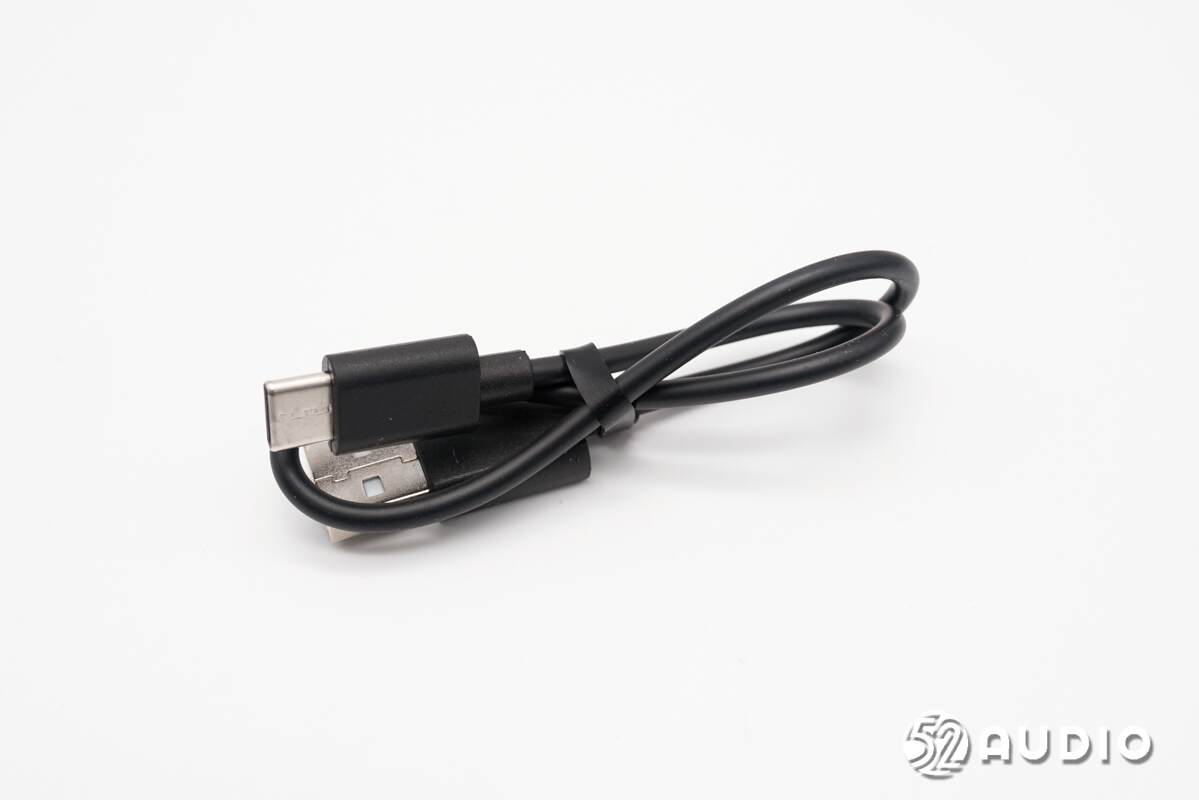

随机标配的充电线，采用了USB-A to Type-C插头。

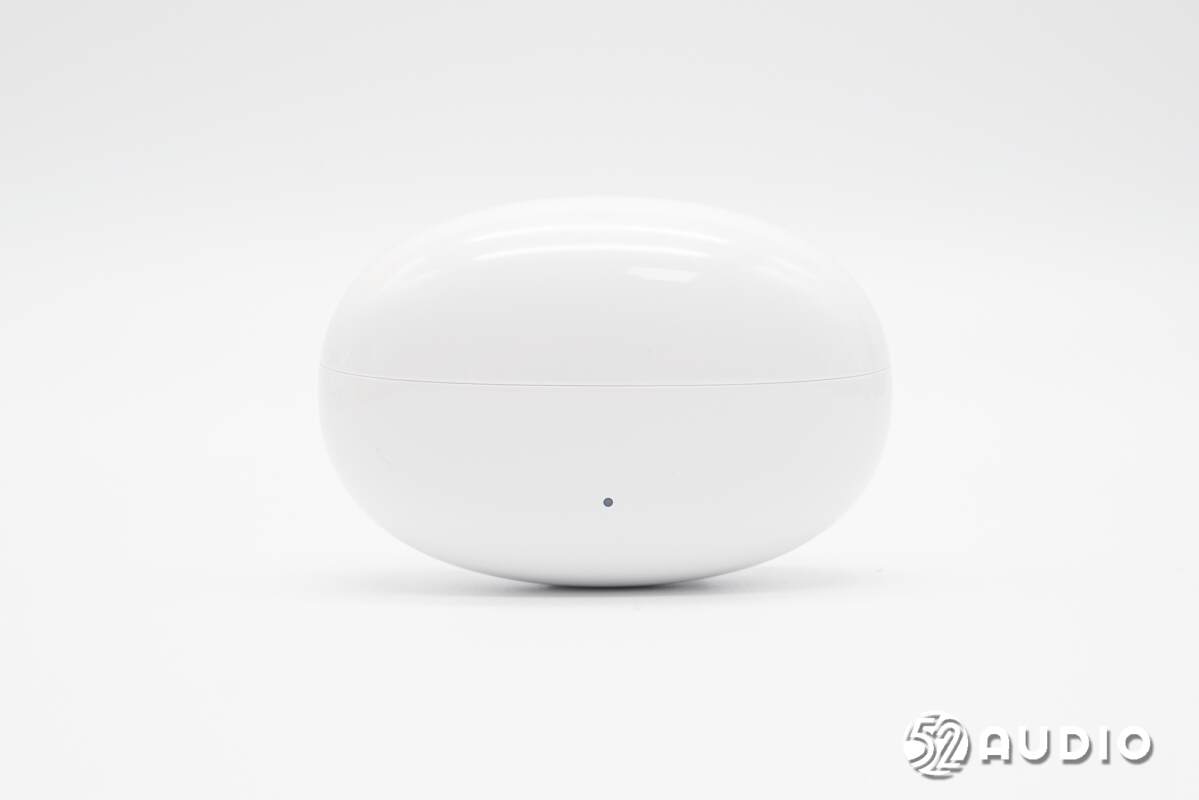

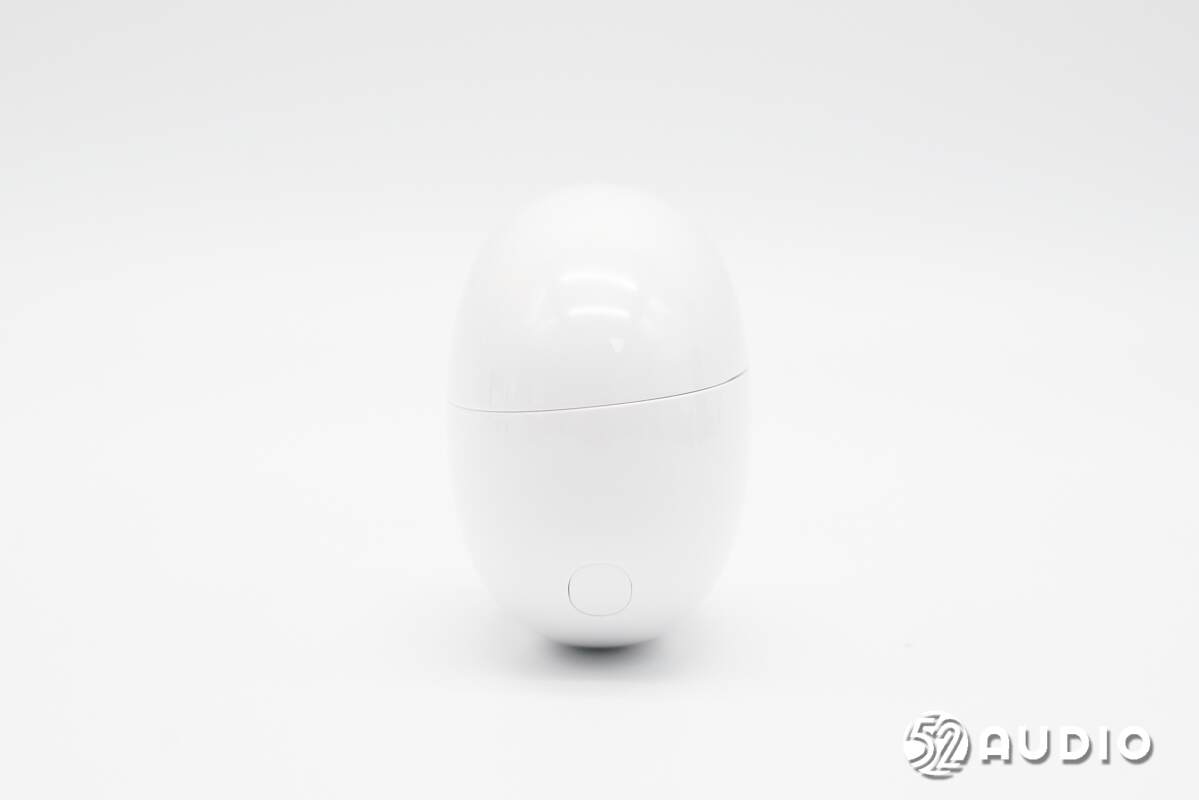

EDIFIER漫步者LolliClip云感智能耳夹充电盒外观一览，采用了圆润的鹅卵石状设计，烤漆质感。正面设置有指示灯，用于反馈蓝牙配对及充电状态。

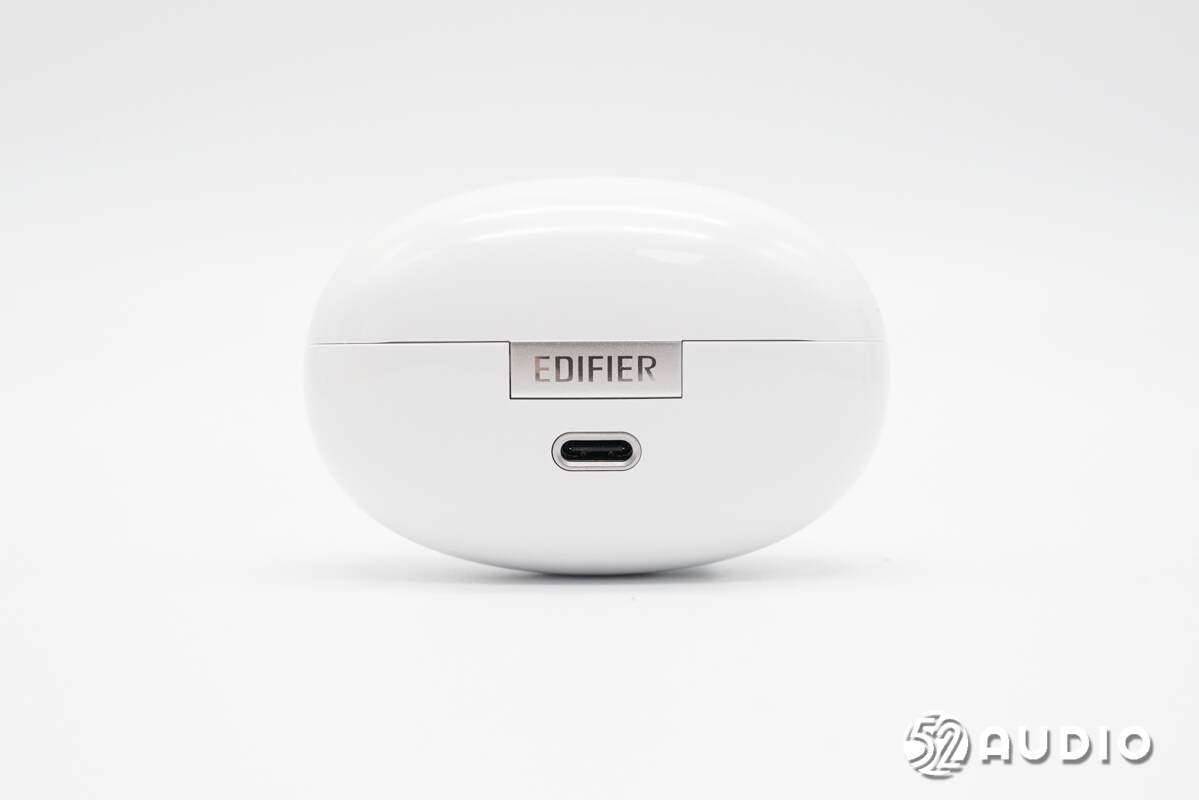

充电盒背面采用银色转轴设计，设置有Type-C充电接口，通过金属环防护。
机身侧边外观一览，右侧设置有蓝牙配对功能按键。

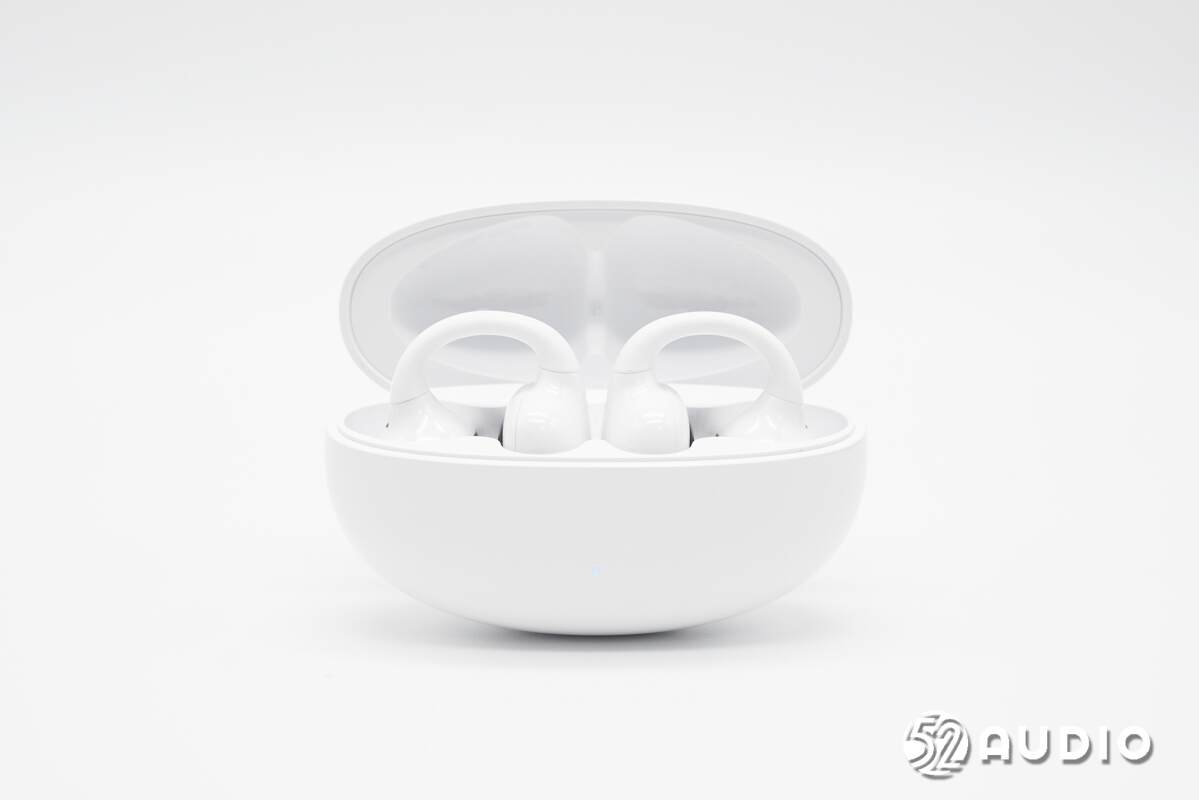

打开充电盒盖，内部耳机放置状态一览，通过磁吸固定。

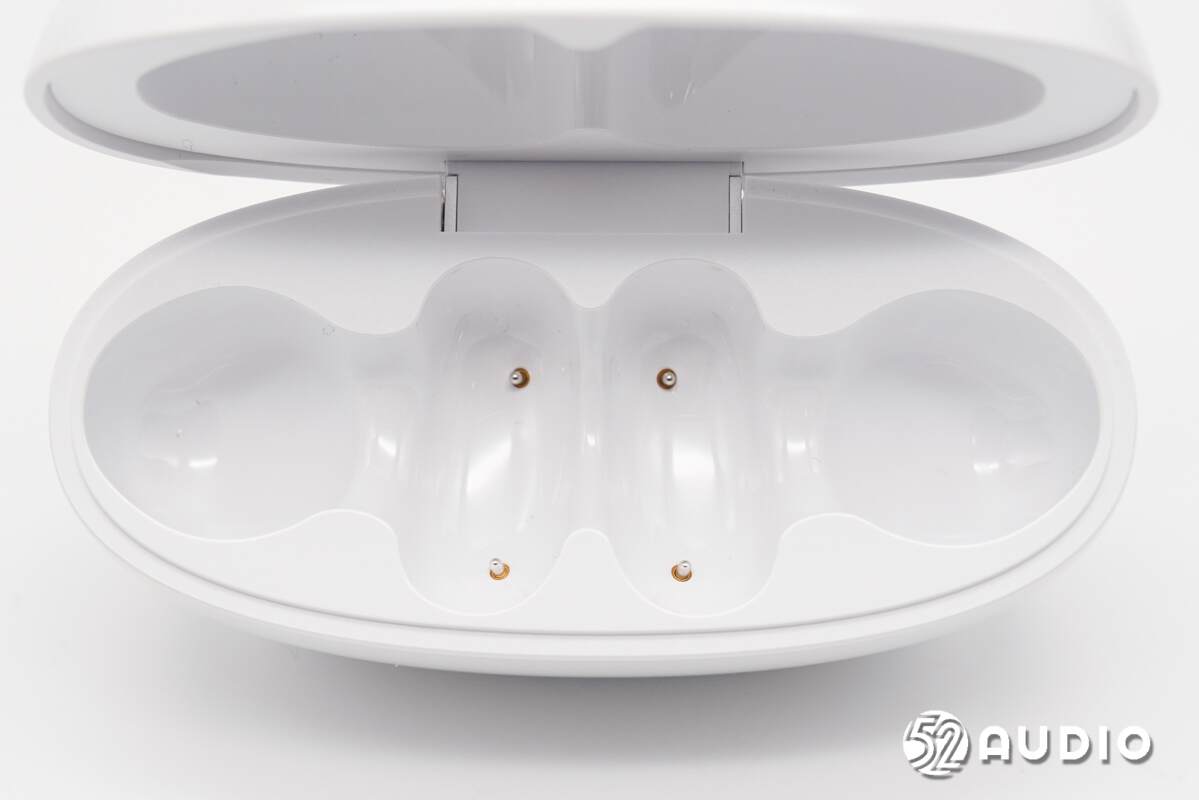

取出耳机，座舱内部结构一览。中间设置有为耳机充电的金属顶针。

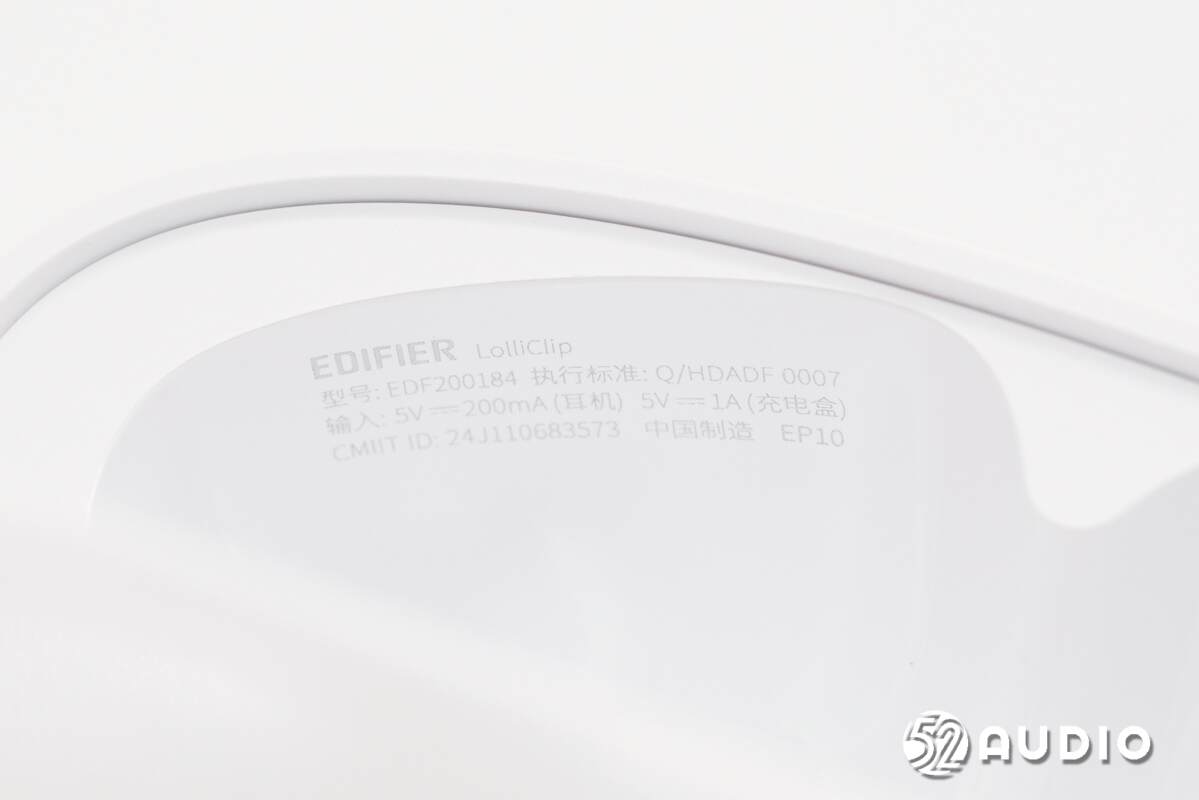

盒盖内侧标注有产品参数信息，与包装盒上相同。

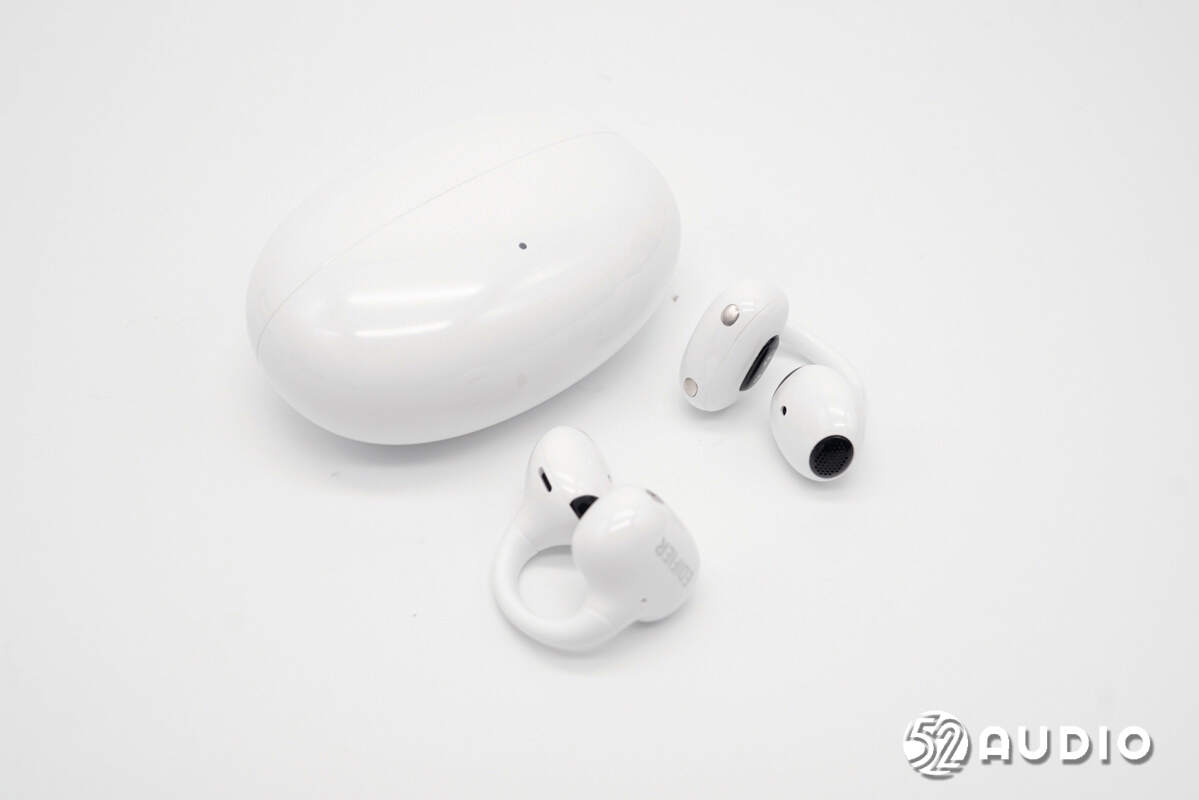

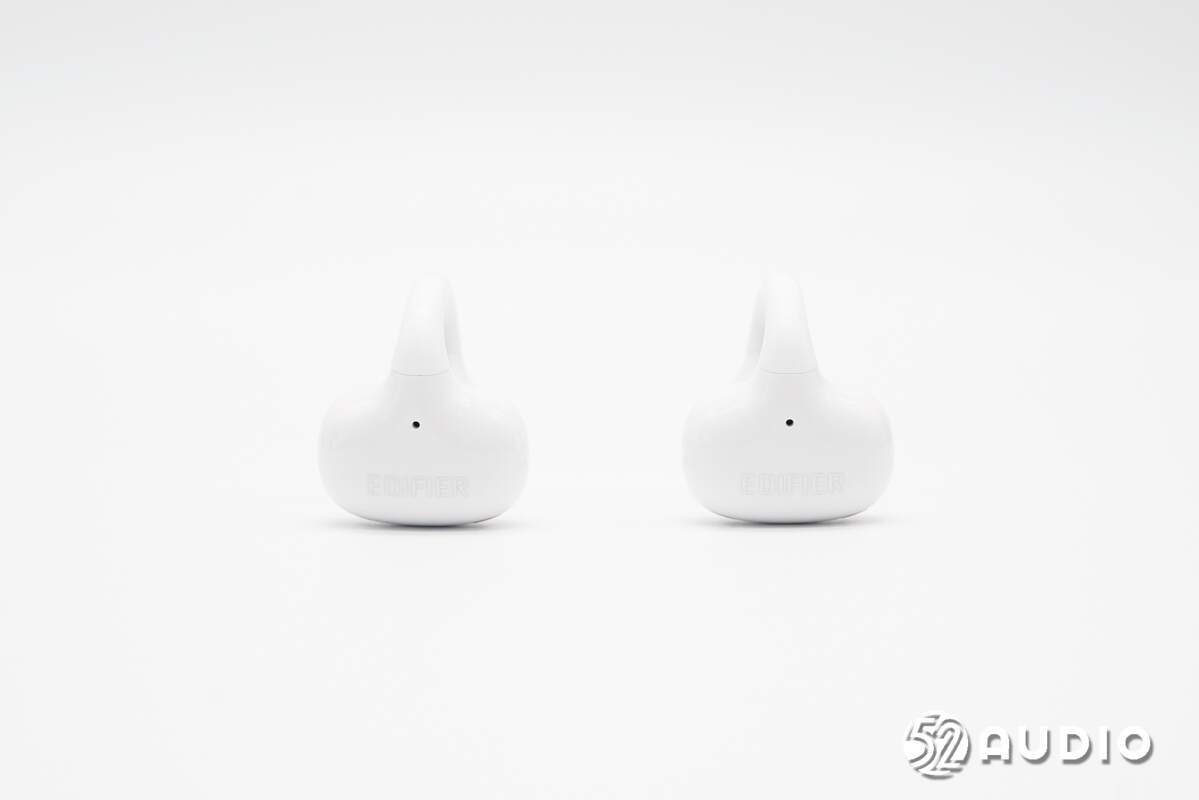

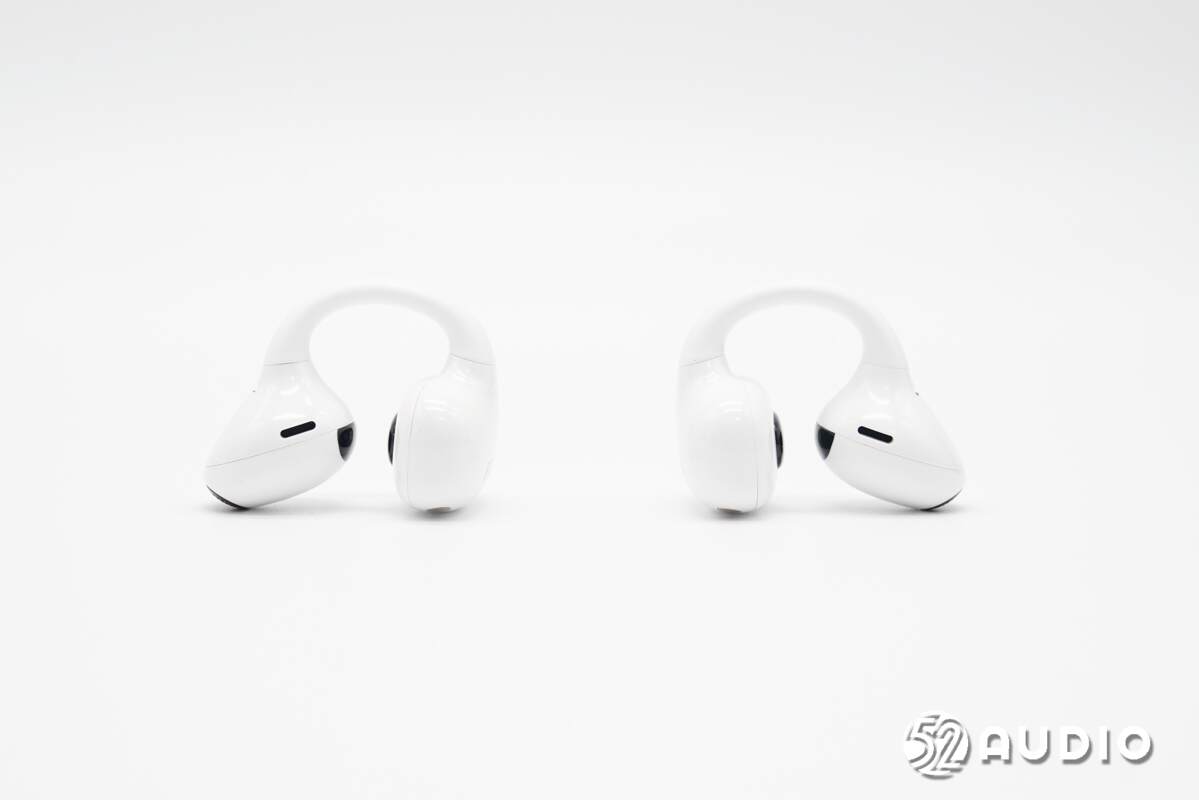

EDIFIER漫步者LolliClip云感智能耳夹整体外观一览，耳机同样采用了光滑圆润的烤漆质感，佩戴舒适。
漫步者LolliClip耳机采用「专利多曲率空气弧佩戴」设计，C型桥内嵌高韧性镍钛合金丝，外部软胶包裹，佩戴夹持舒适，不易变形。音腔采用类似半入耳式耳机的设计，通过调节与外耳道的贴合度，可实现开放式聆听和主动降噪两种体验。

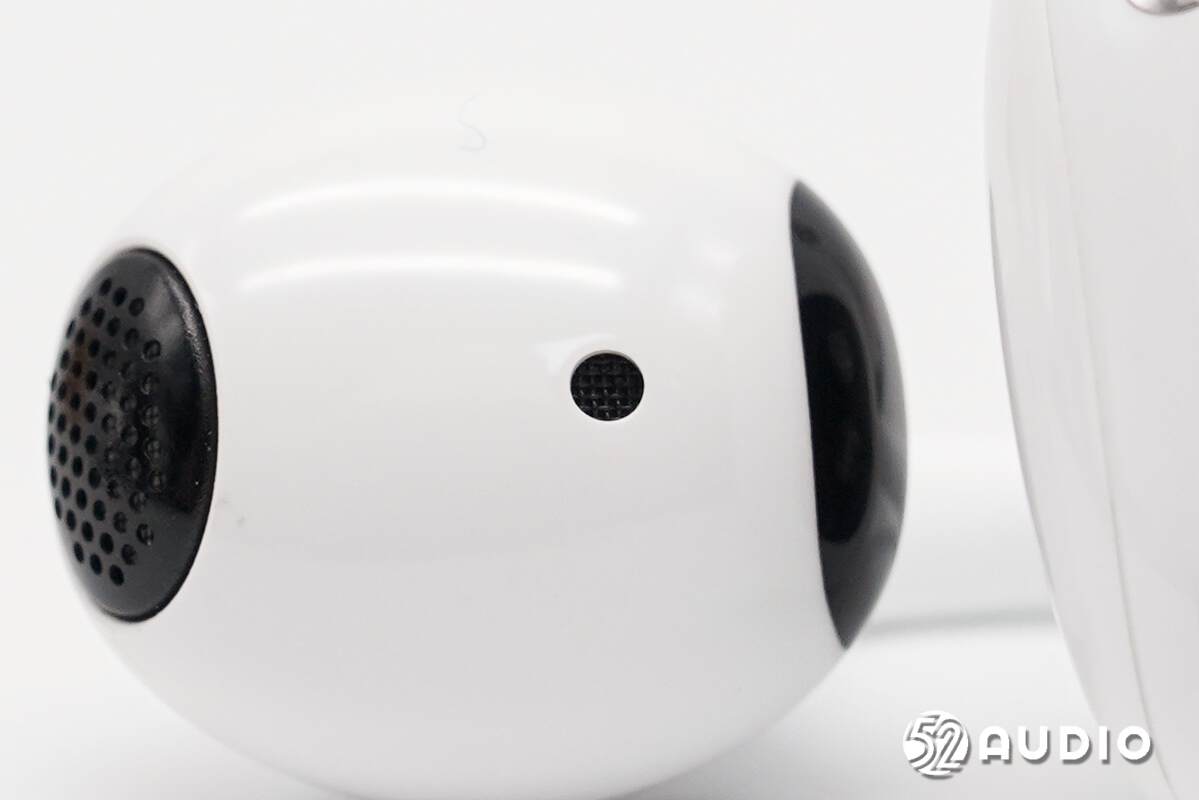

音腔外侧外观一览，设置有通话麦克风拾音孔。
音腔两侧均设计有调音孔。

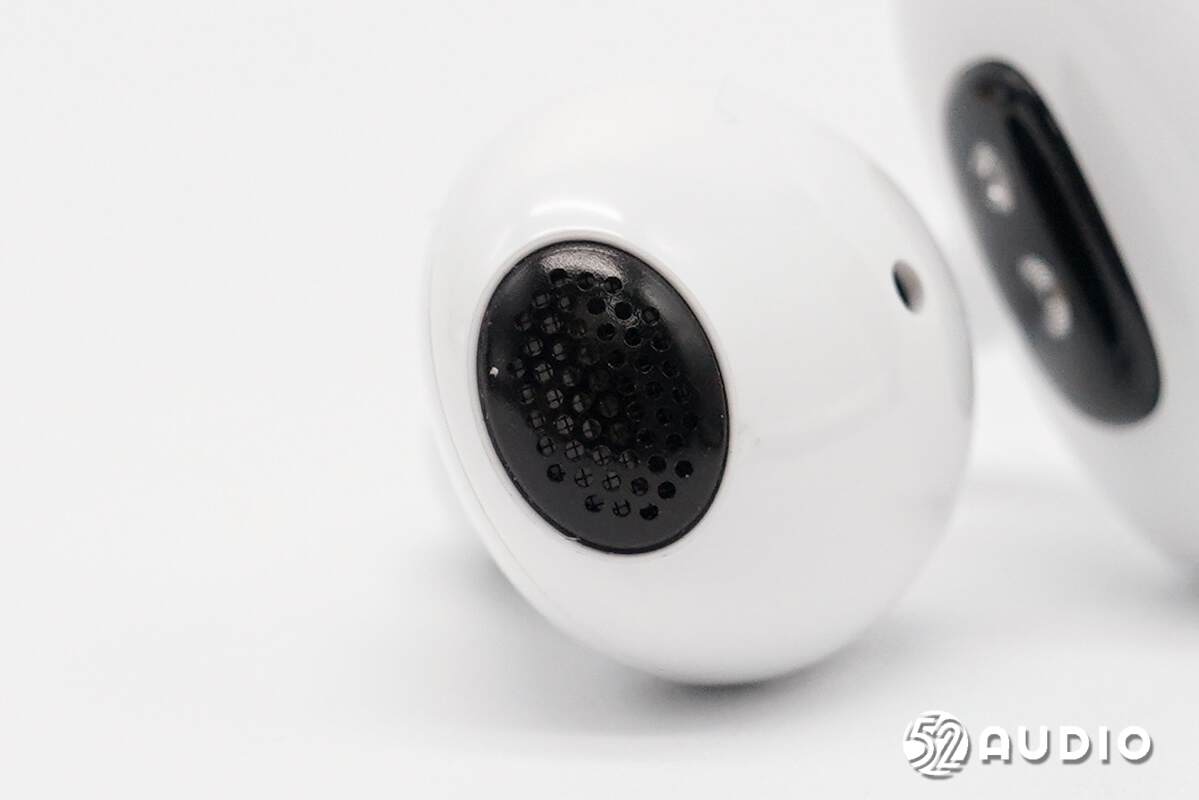

音腔出音孔特写，金属盖板防护。内部设置有反馈降噪麦克风。

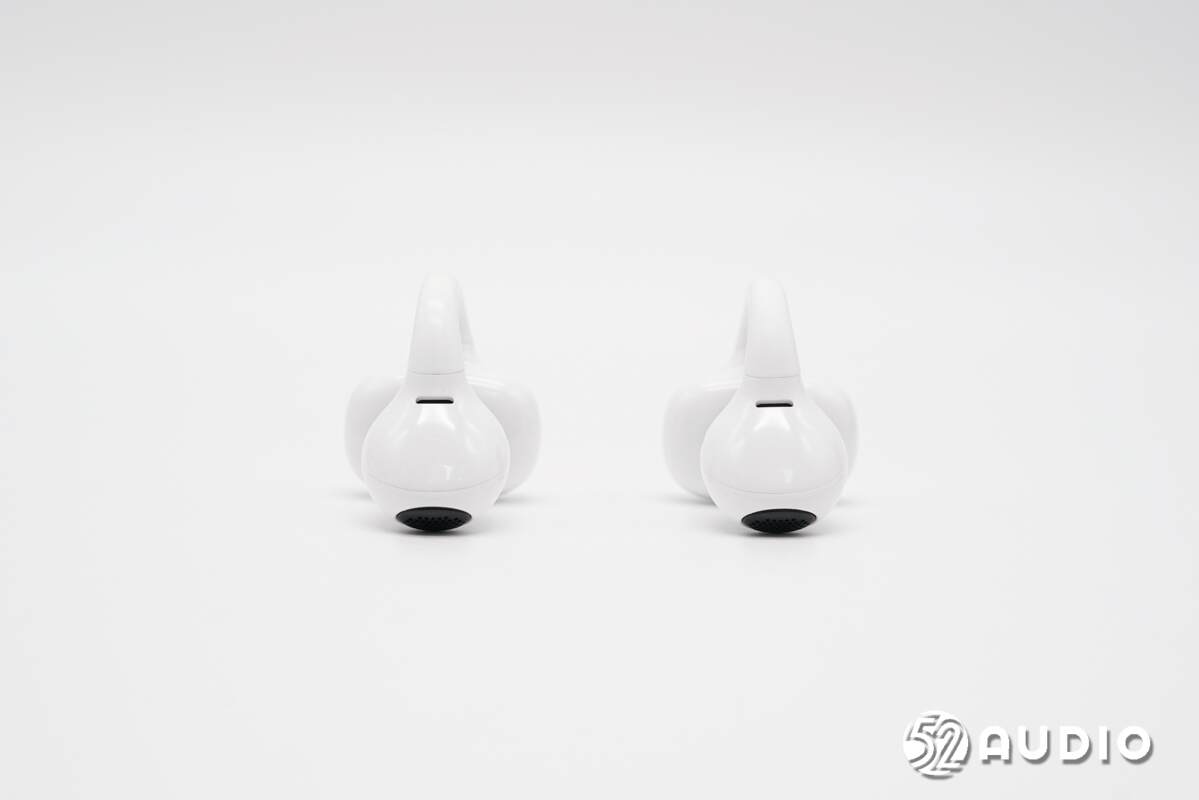

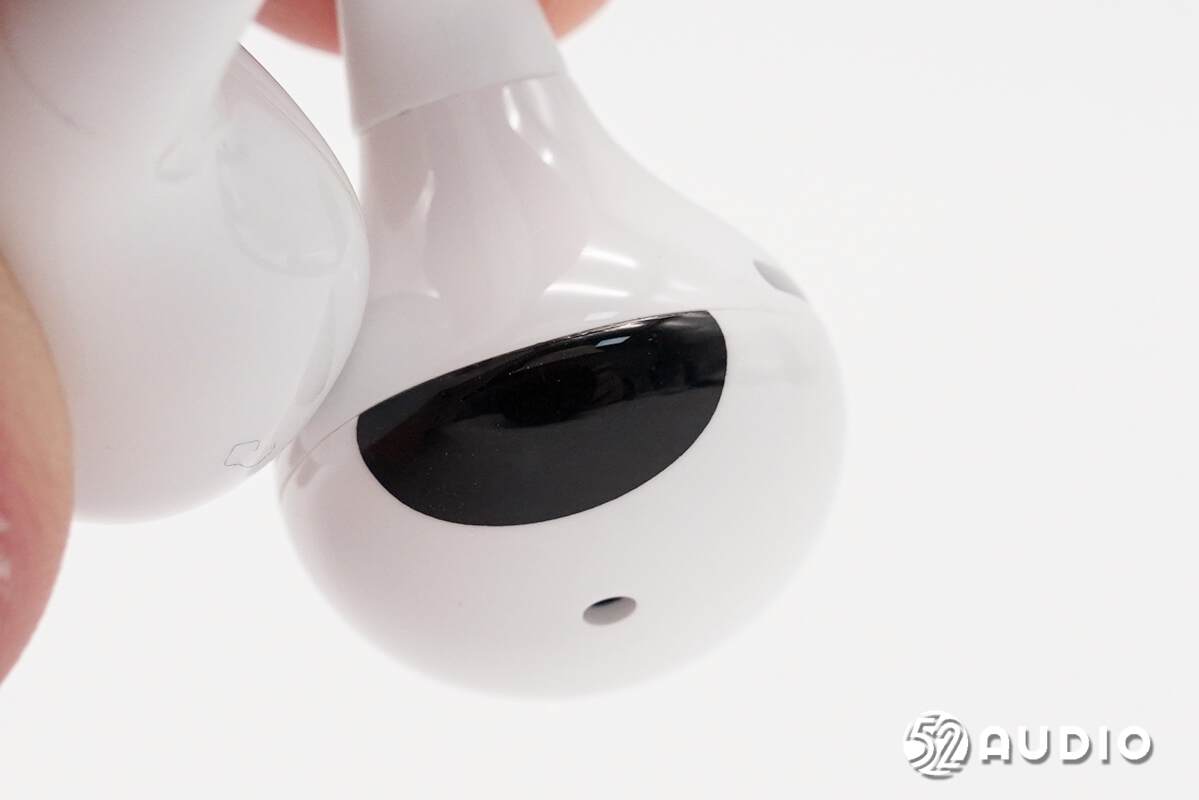

音腔背部对应光学传感器区域，涂有黑色色块遮光。
音腔内侧的调音孔特写。
后端腔体外侧外观一览，设计有“EDIFIER”品牌LOGO，设置有降噪麦克风拾音孔。

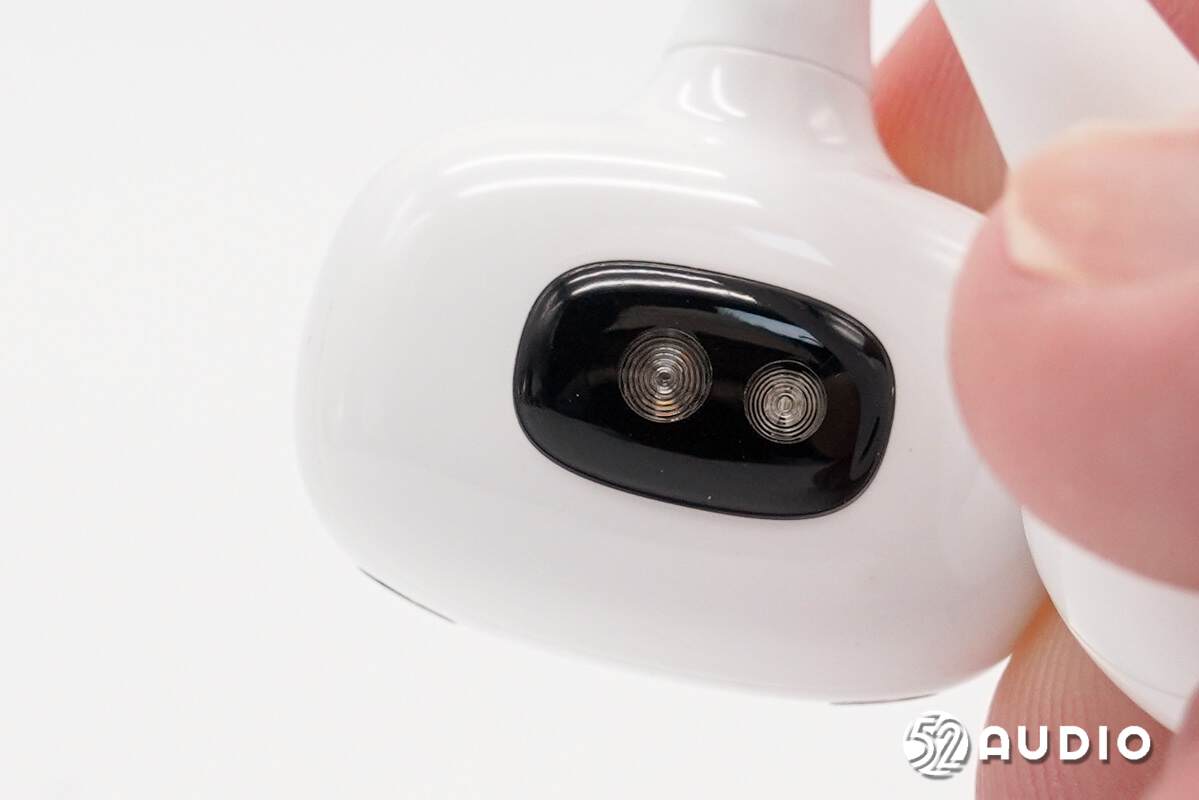

腔体内侧设置有心率/血氧检测窗，佩戴时贴合耳廓采集数据。

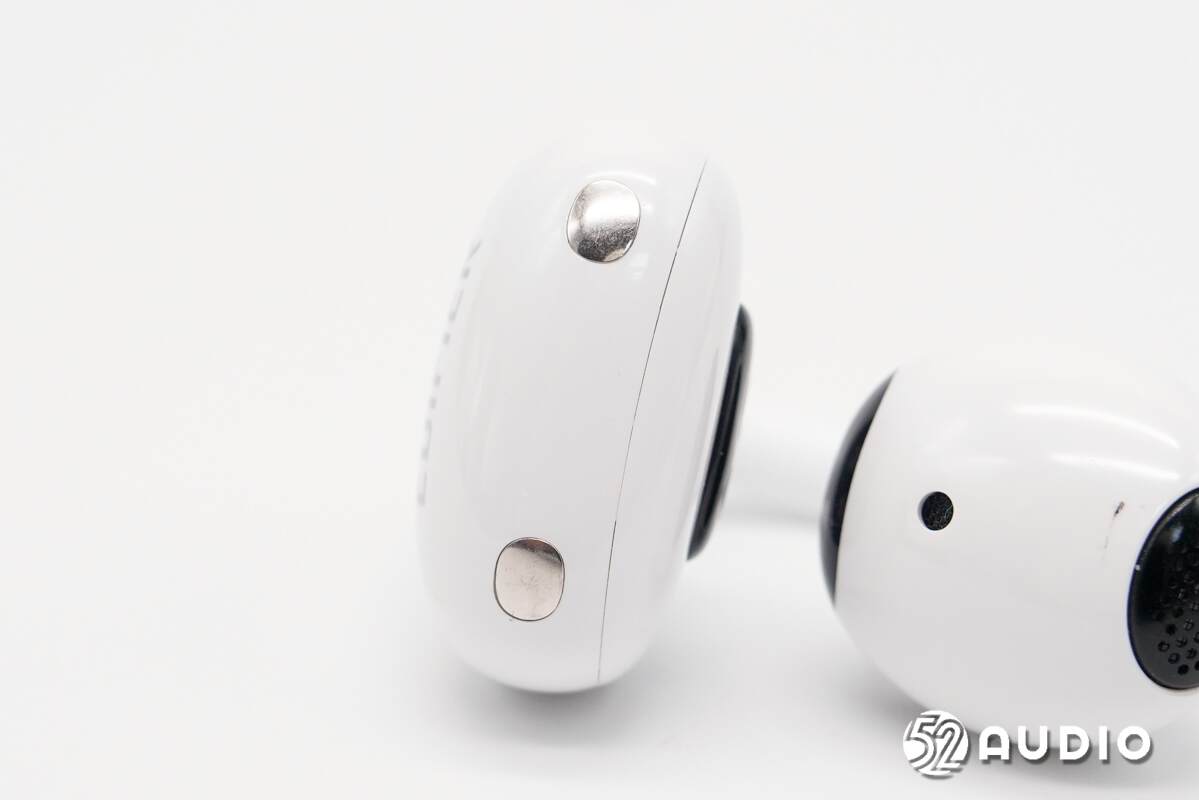

腔体底部设置有充电触点。

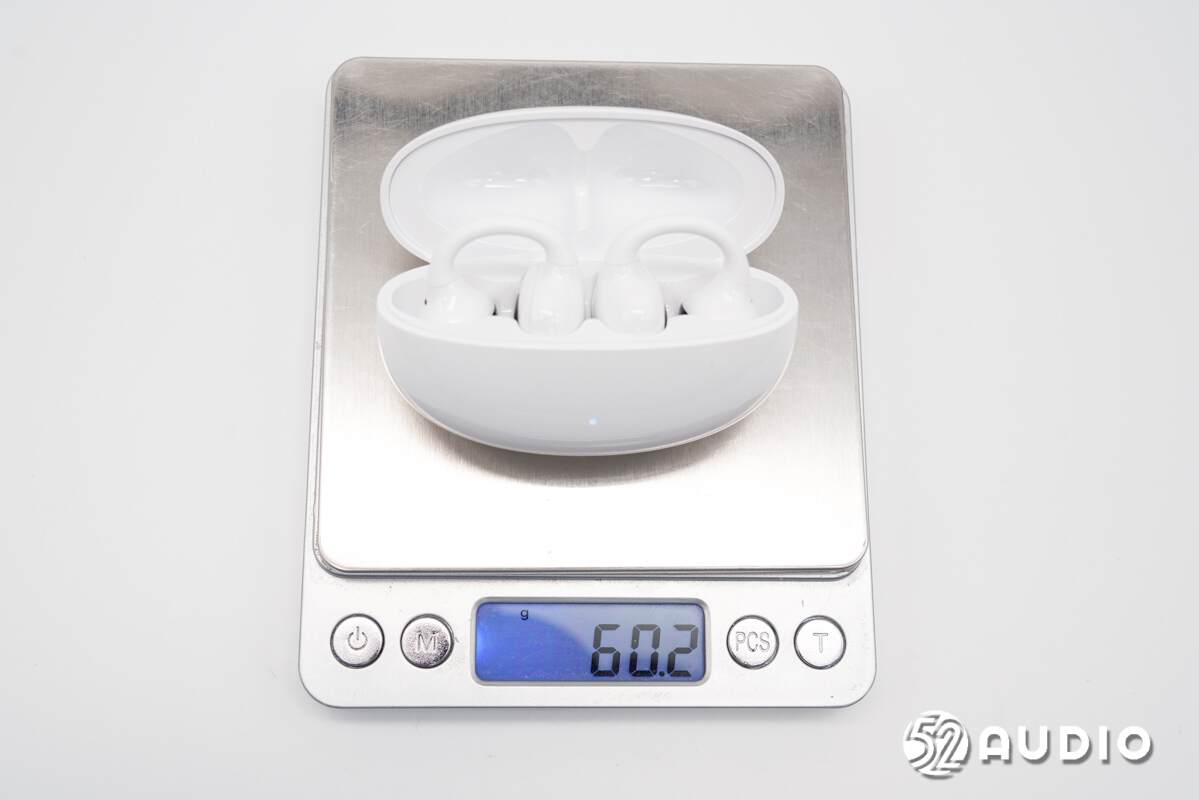

经我爱音频网实测，EDIFIER漫步者LolliClip云感智能耳夹整机重量约为60.2g。

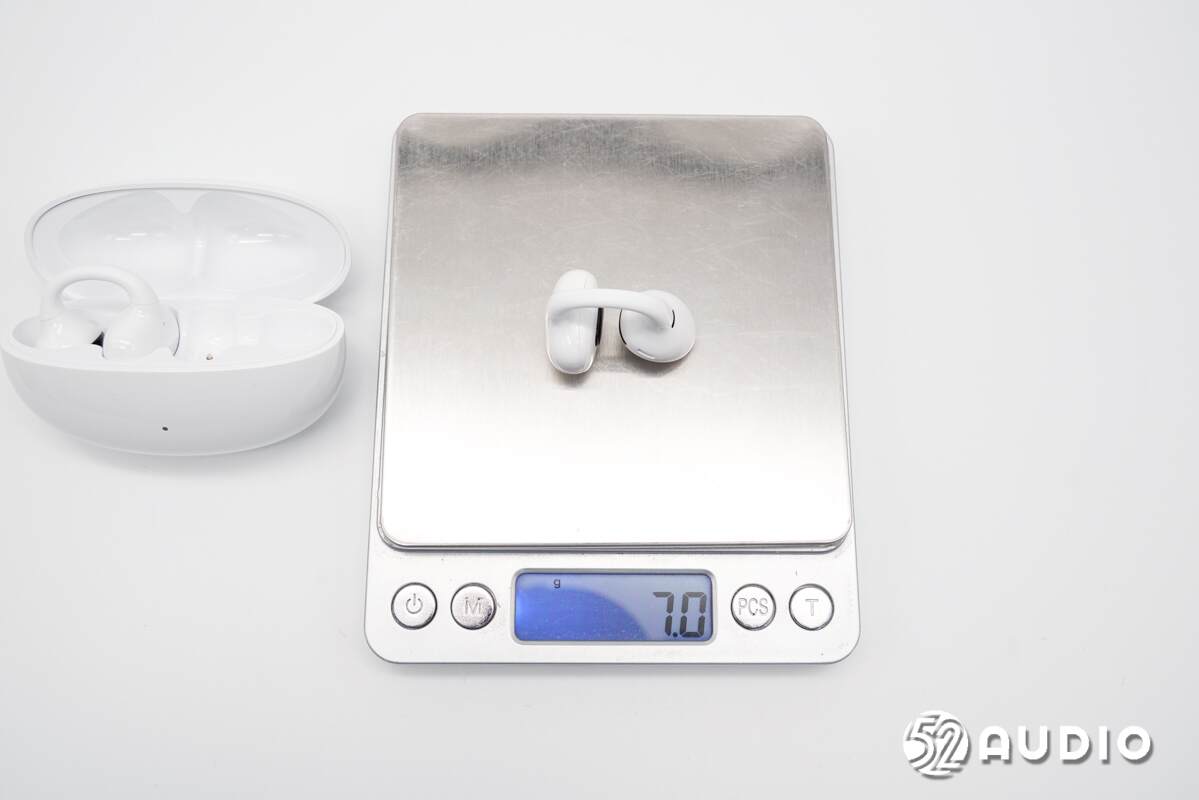

单只耳机重量约为7.0g。

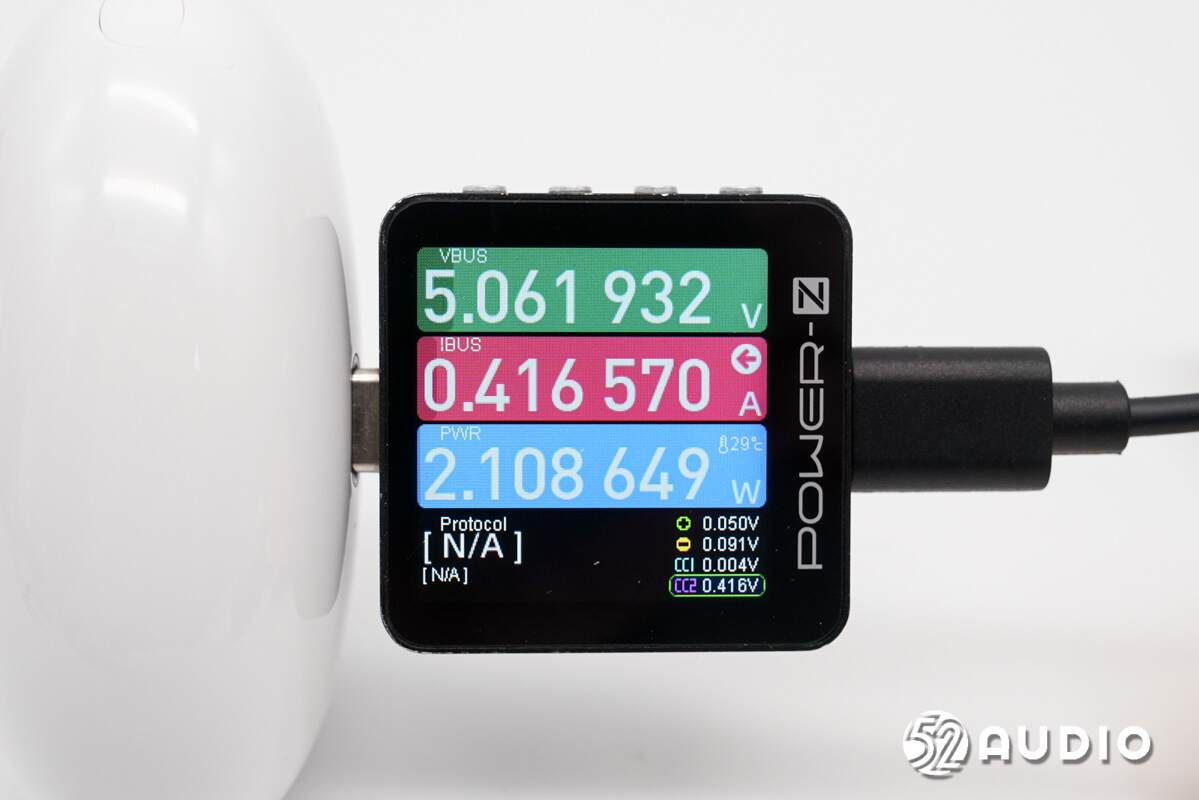

我爱音频网使用CHARGERLAB POWER-Z KM003C对EDIFIER漫步者LolliClip云感智能耳夹进行充电测试，输入功率约为2.11W。
二、EDIFIER漫步者LolliClip云感智能耳夹拆解
通过开箱部分，我们详细了解了EDIFIER漫步者LolliClip云感智能耳夹的独特外观设计，下面进入拆解部分，看看内部结构配置~
耳机拆解

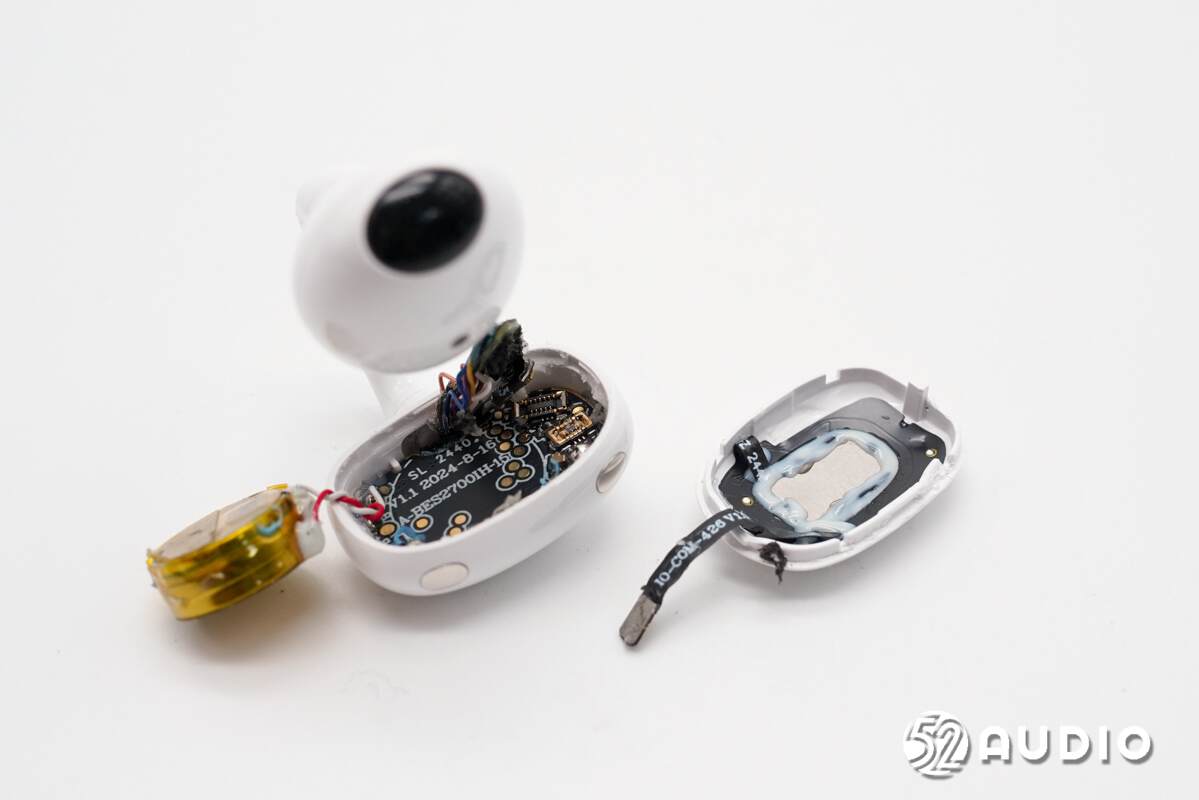

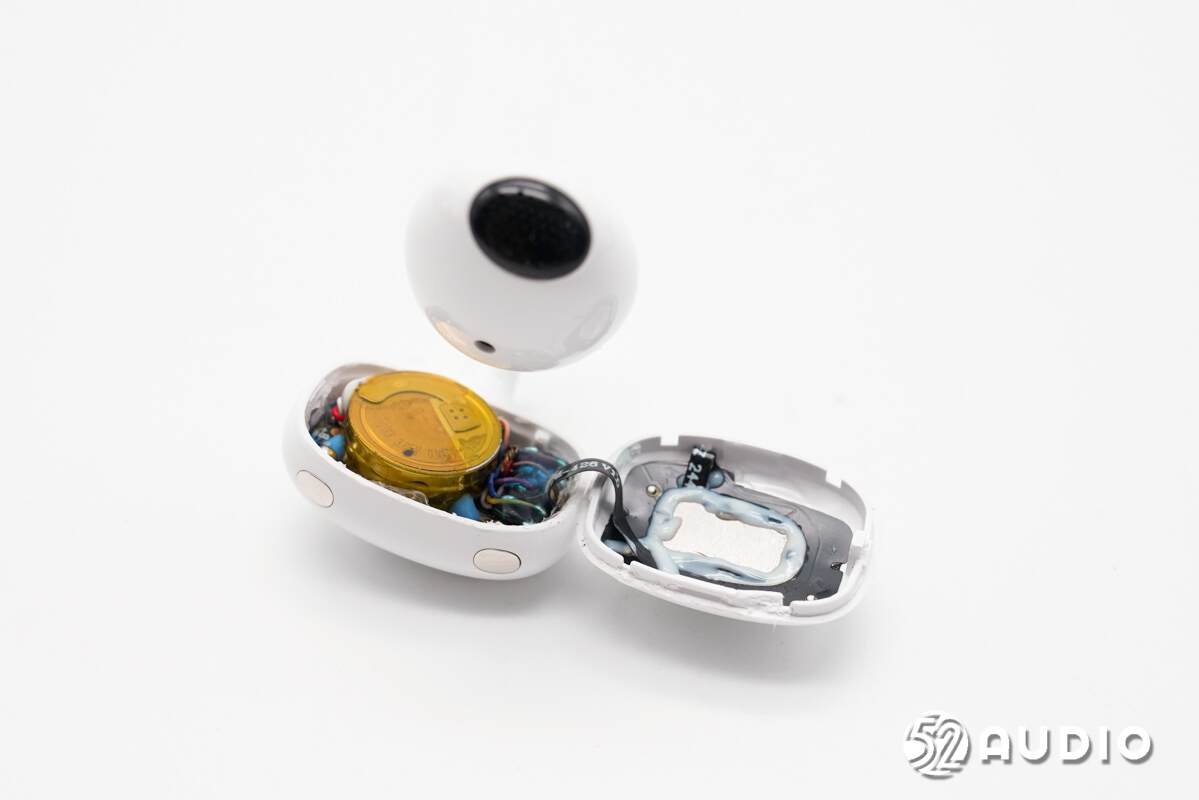

拆开耳机后端腔体，内部设置有电池、主板和健康监测模块。
挑开连接器，分离腔体盖板。

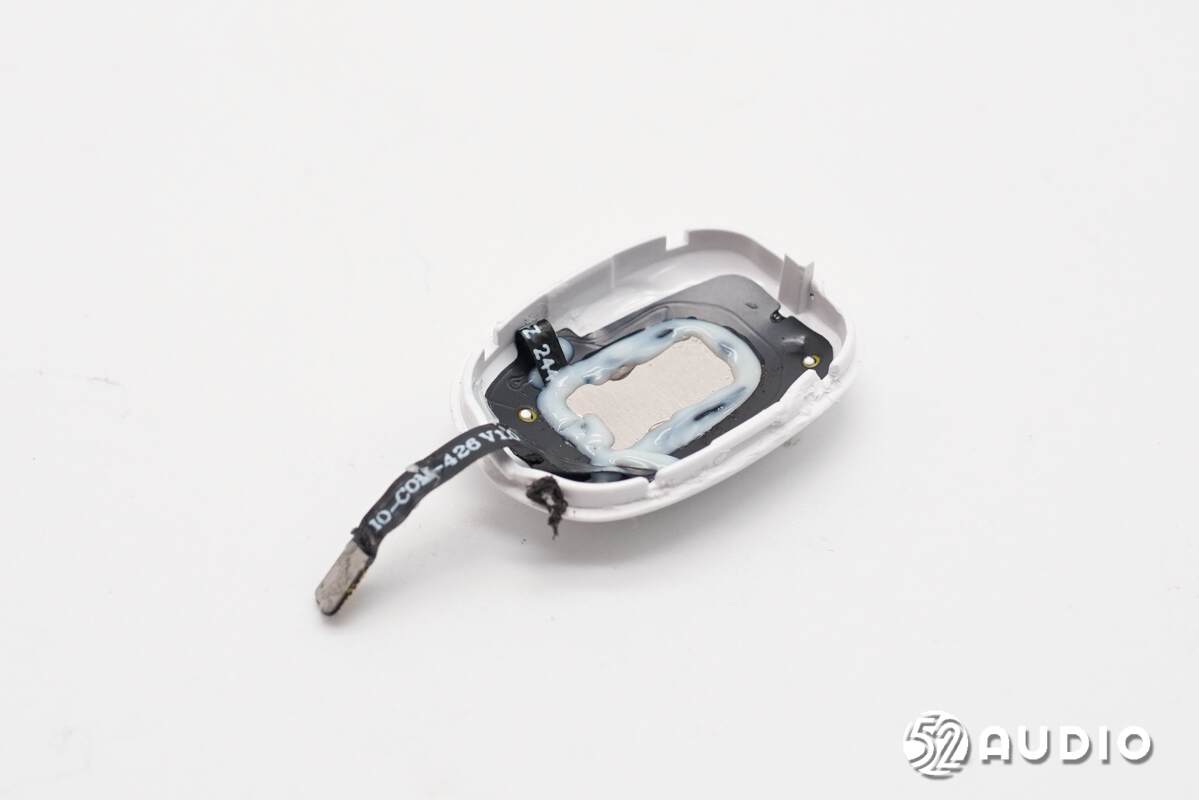

盖板内侧结构一览，贴有健康检测传感器。

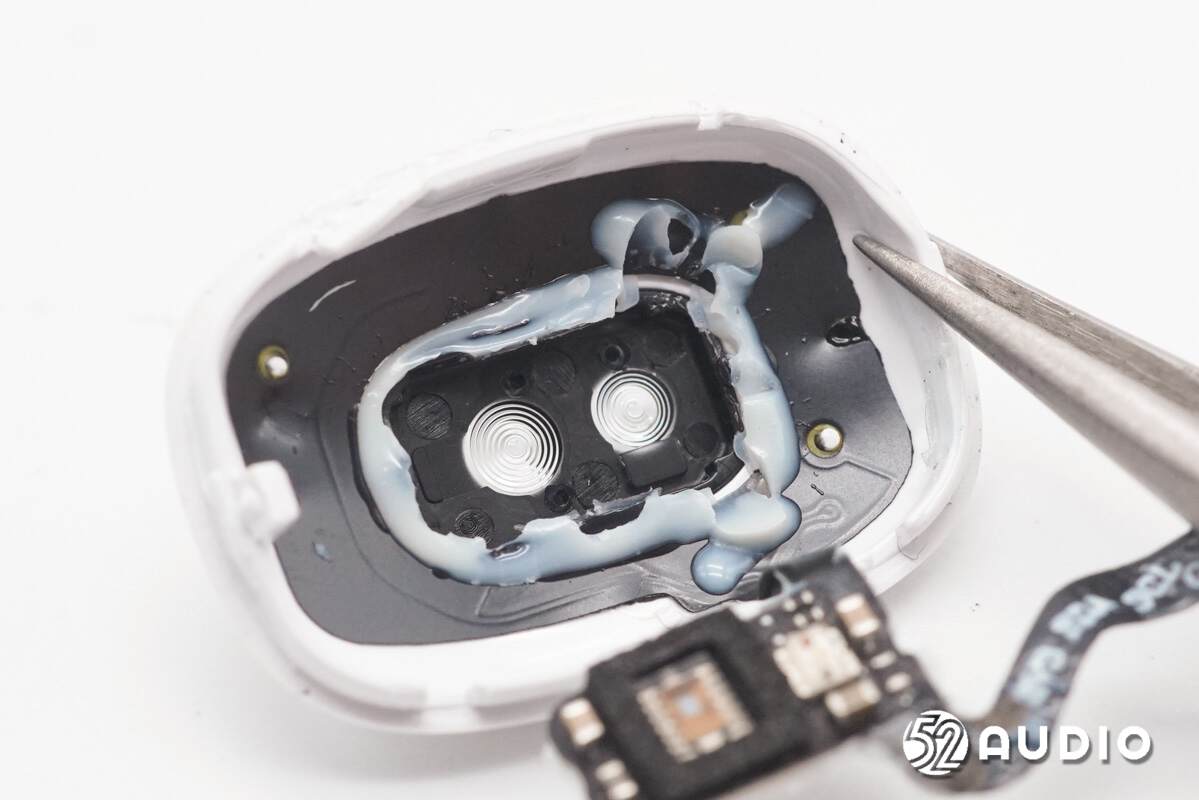

掀开健康检测传感器，下方采用了菲涅尔透镜。

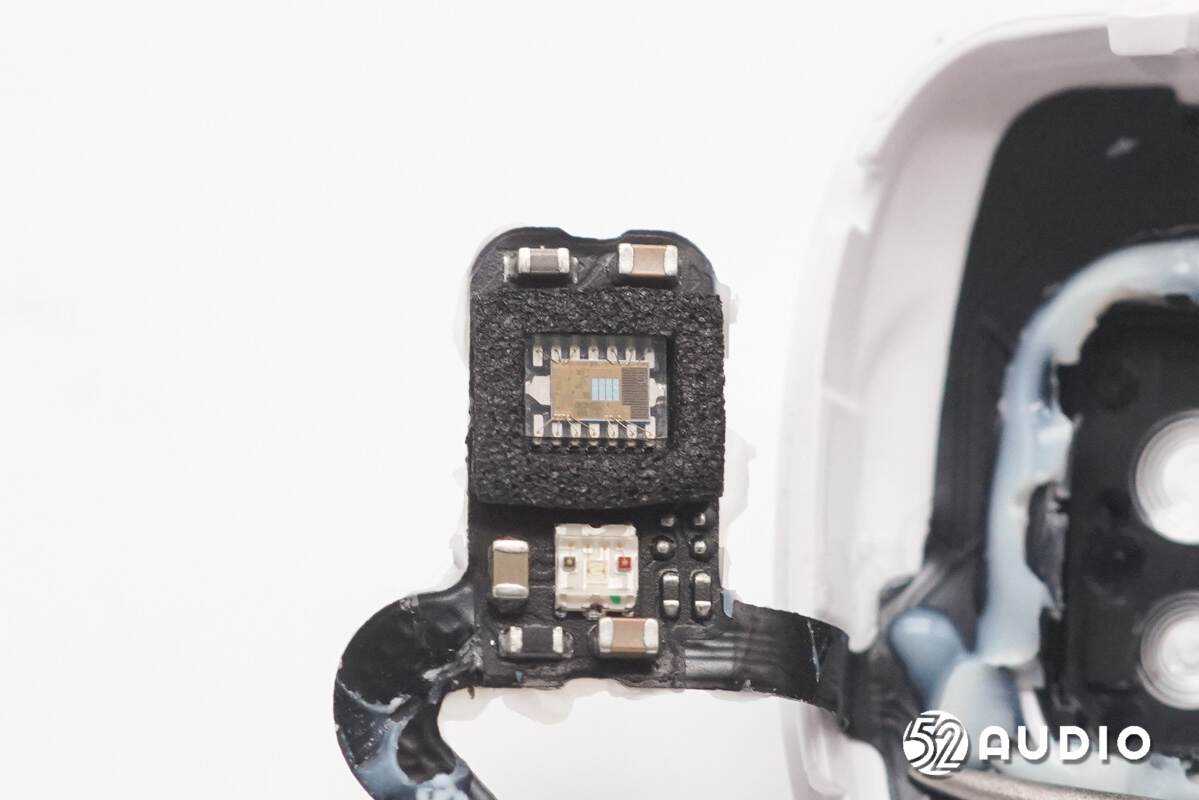

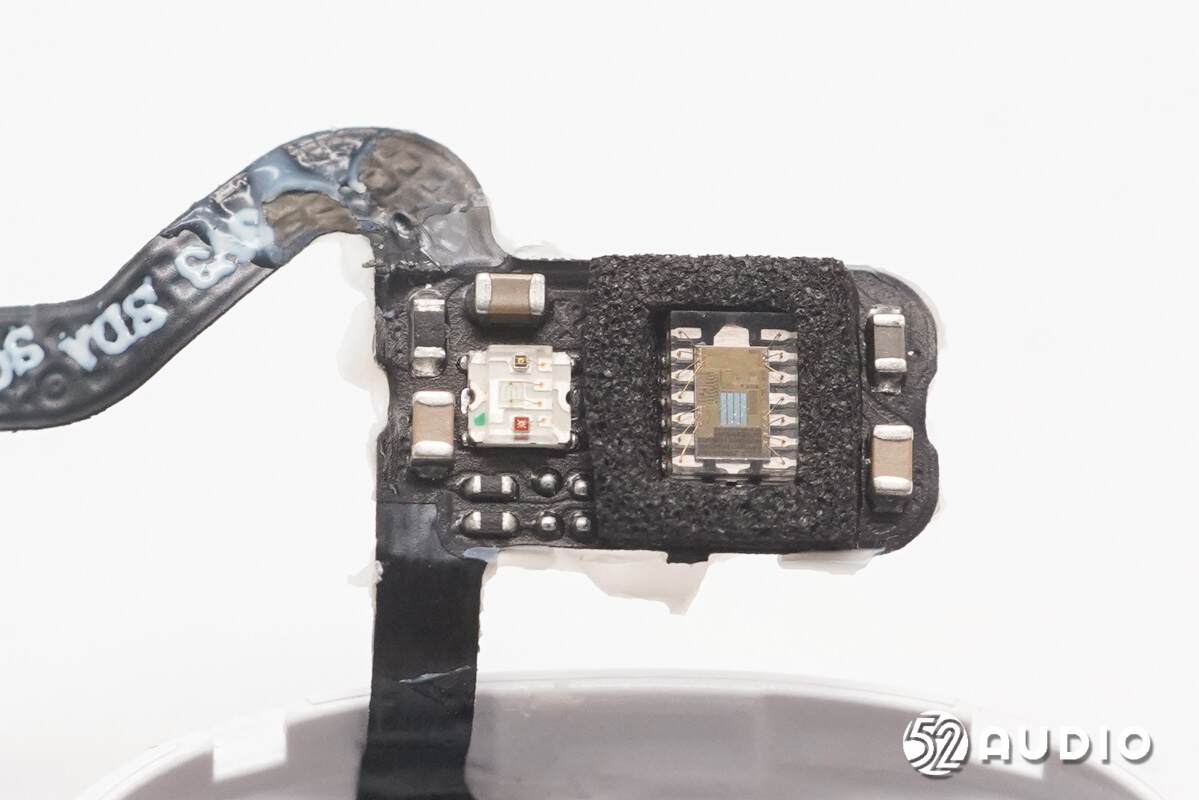

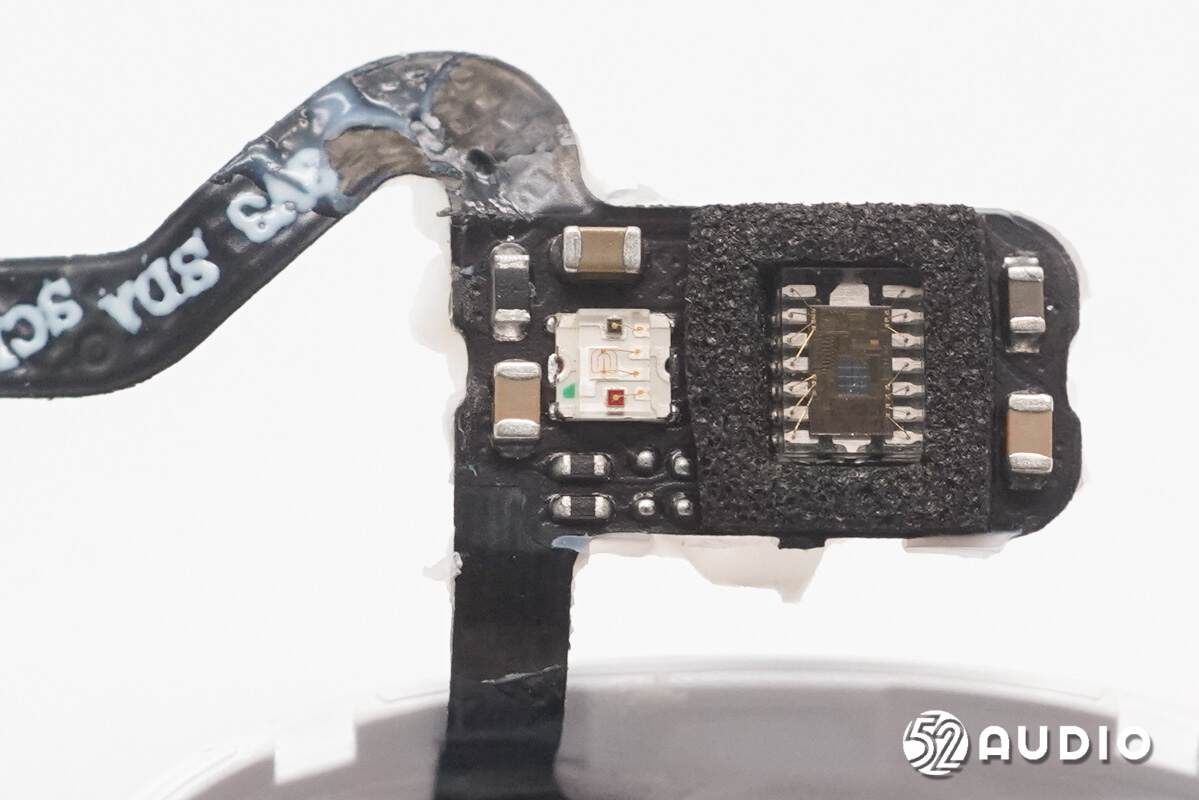

健康监测传感器模组特写，用于心率、血氧检测，以及佩戴检测等功能。
用于心率、血氧检测的LED照射灯特写。
用于接收LED照射灯反射光线的的感应器。据我爱音频网了解到，该方案来自HX天易合芯，型号HX3011，是一款超低功耗、高性能的光学传感器，集成了PPG（光电容积脉搏波）和CAP（电容感应）两大模块，具有I2C接口，适用于可穿戴设备、心率监测和生物传感器。
天易合芯HX3011光学传感器PPG包含发射器和接收器。接收器具有片上光电二极管、偏置IDAC和高分辨率ADC，发射器具有三个共享8位电流驱动器的LED驱动器端口，发射和接收路径都具有非常高的动态范围，能够更好的处理小PPG信号。CAP模块支持人体靠近检测，电容分辨率高达1aF，可精准检测佩戴状态。

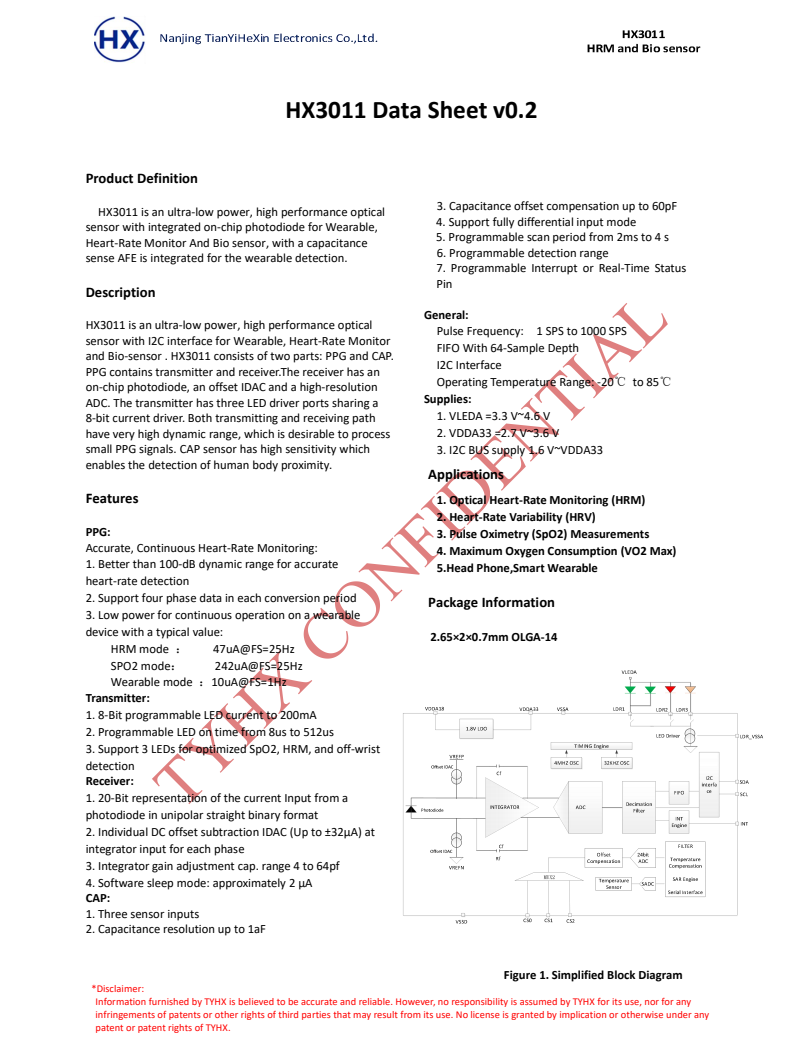

HX天易合芯HX3011详细资料图。

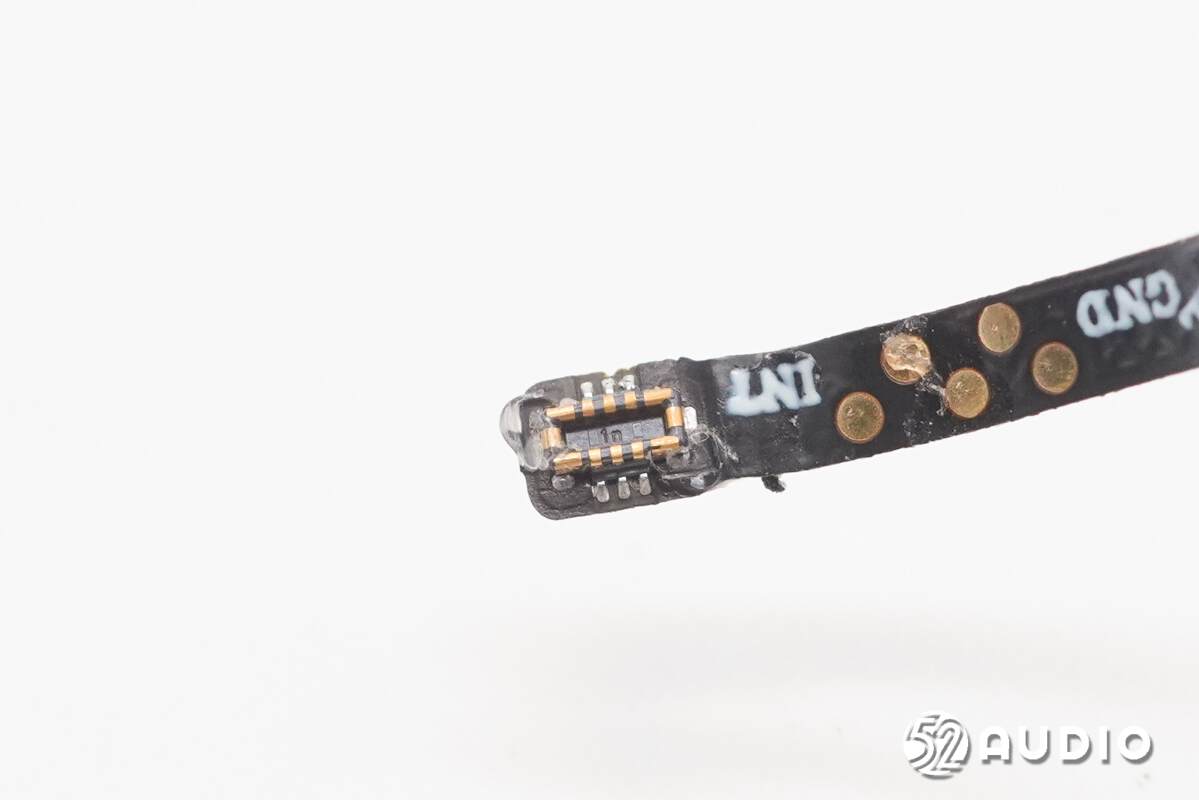

健康监测传感器排线连接主板的BTB连接器公座特写。

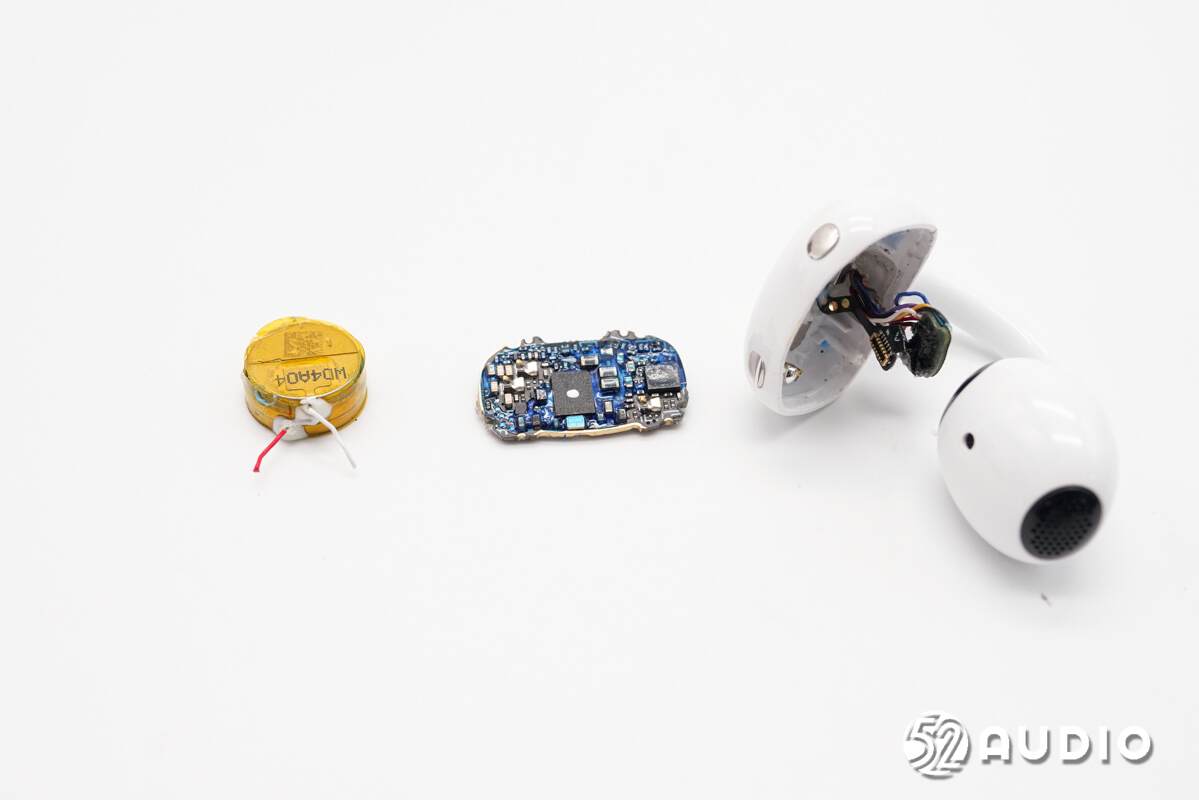

断开导线，取出腔体内部主板和电池单元。

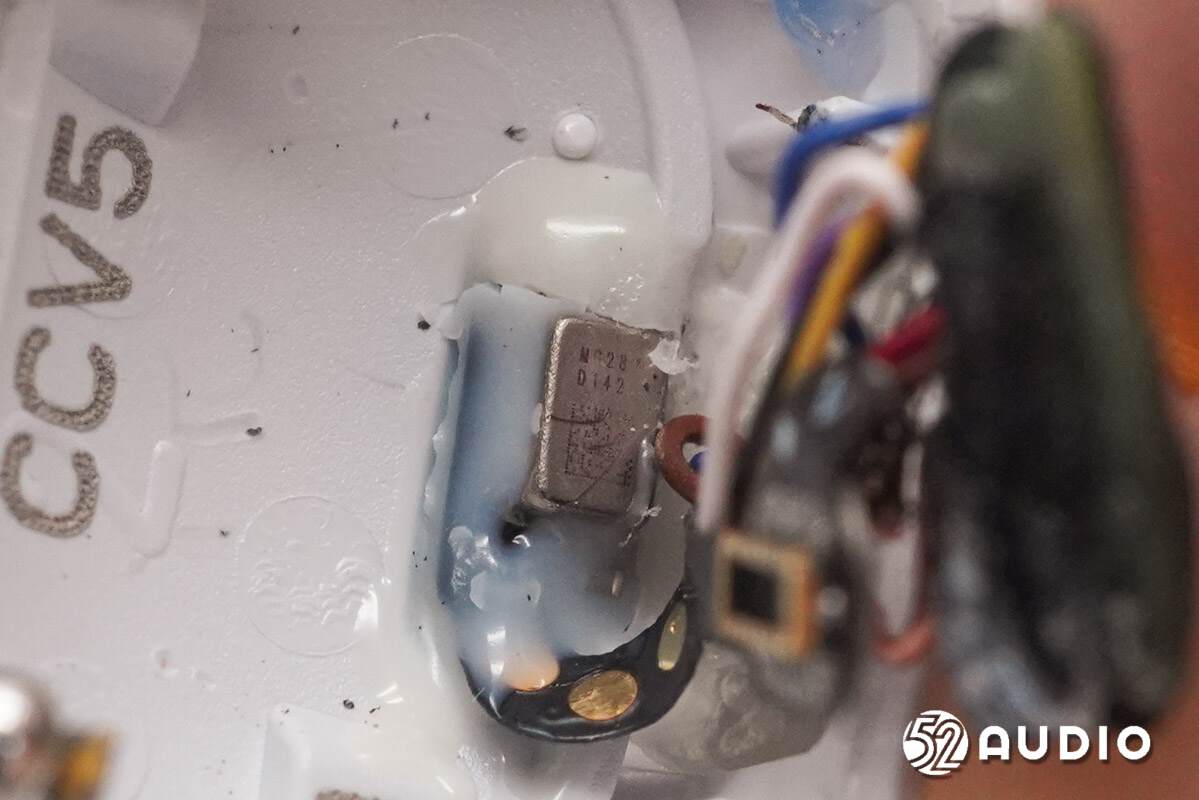

腔体底部结构一览，印刷有LDS镭射天线，打胶固定有前馈降噪麦克风。
镭雕MG28 D142的MEMS麦克风，为前馈降噪麦克风，用于降噪功能拾取外界环境噪音，来自敏芯微电子。

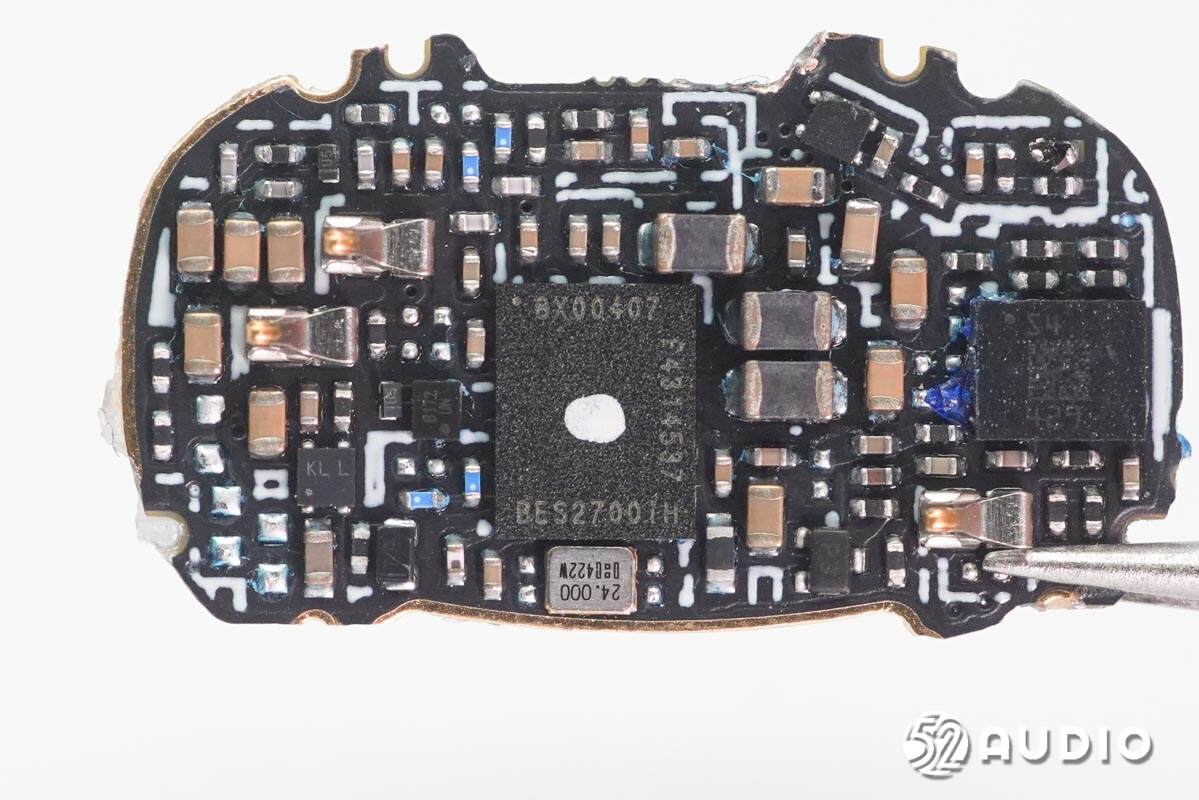

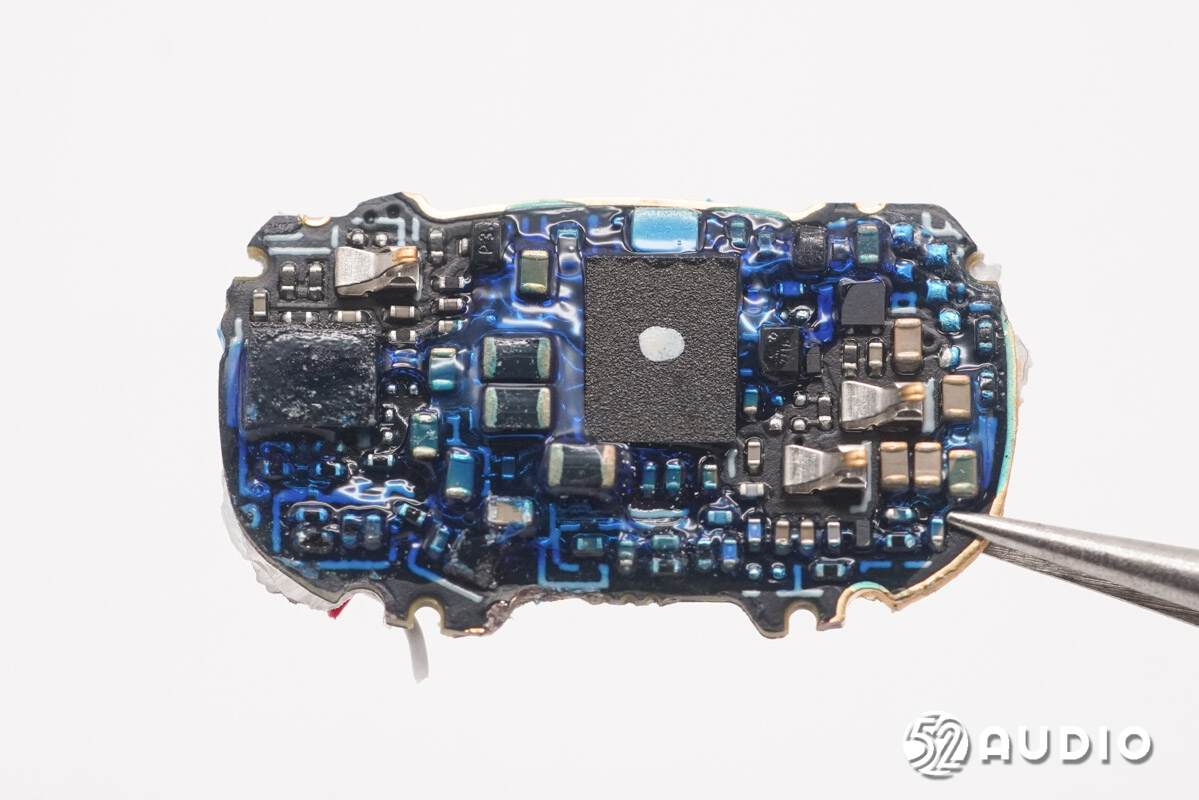

耳机主板一侧电路一览。

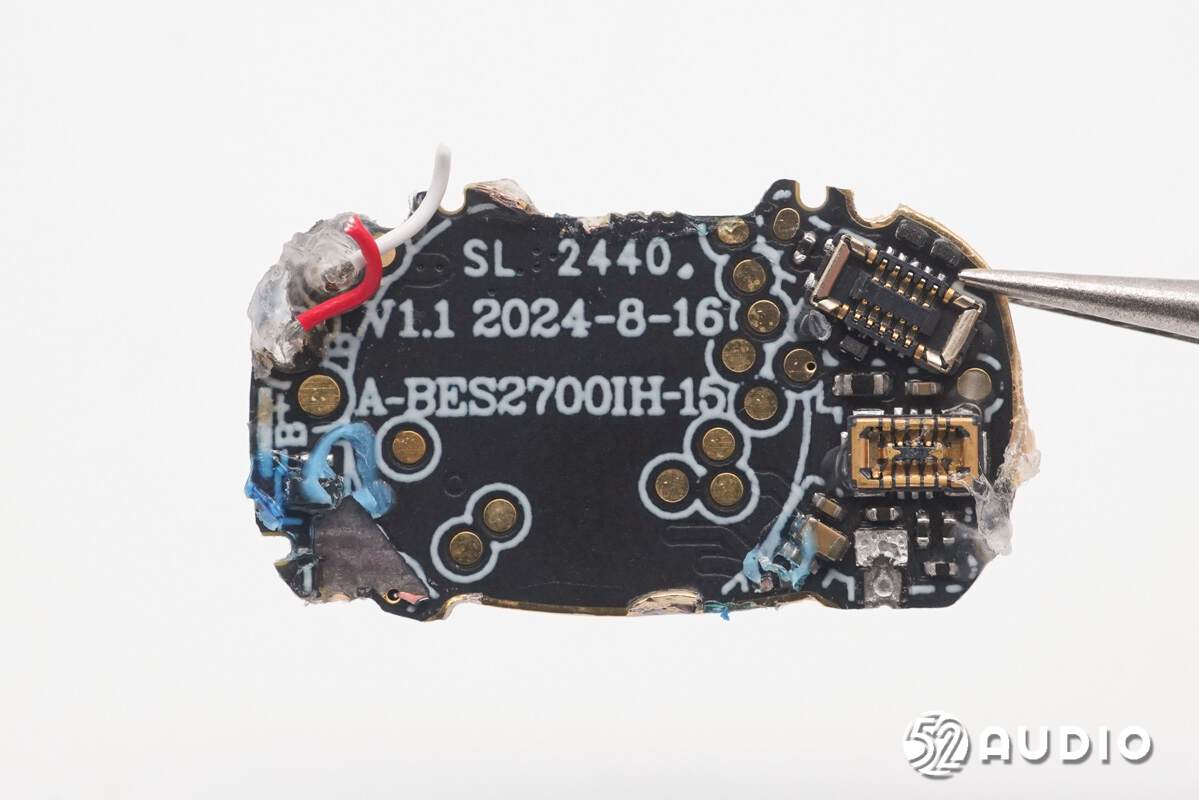

耳机主板另外一侧电路一览。

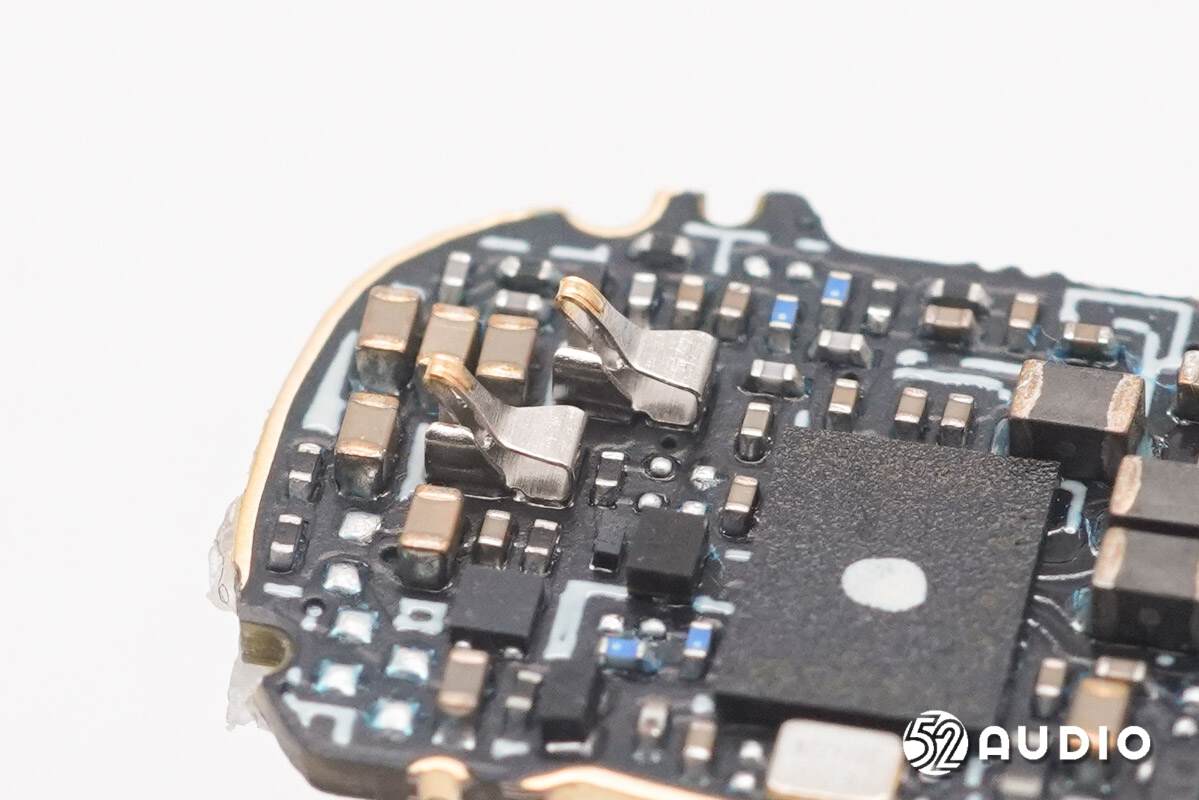

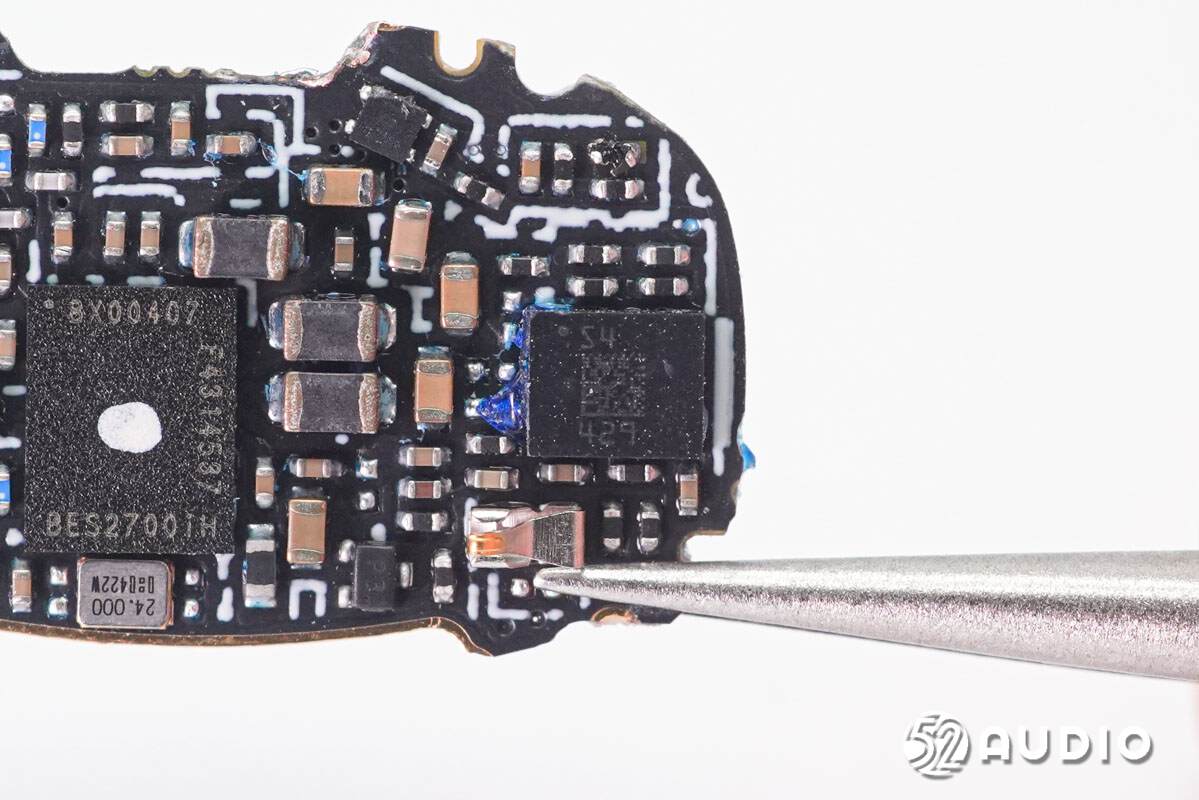

连接蓝牙天线的金属弹片特写。

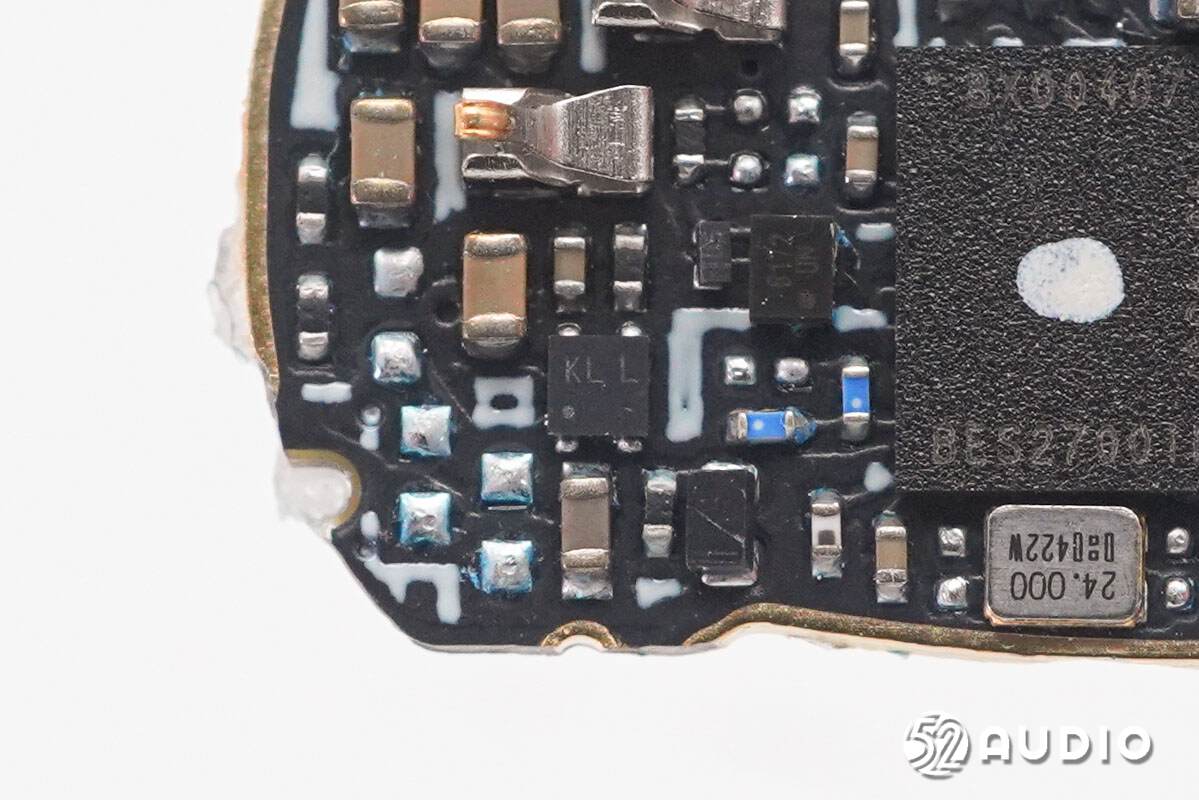

丝印KLL的IC。

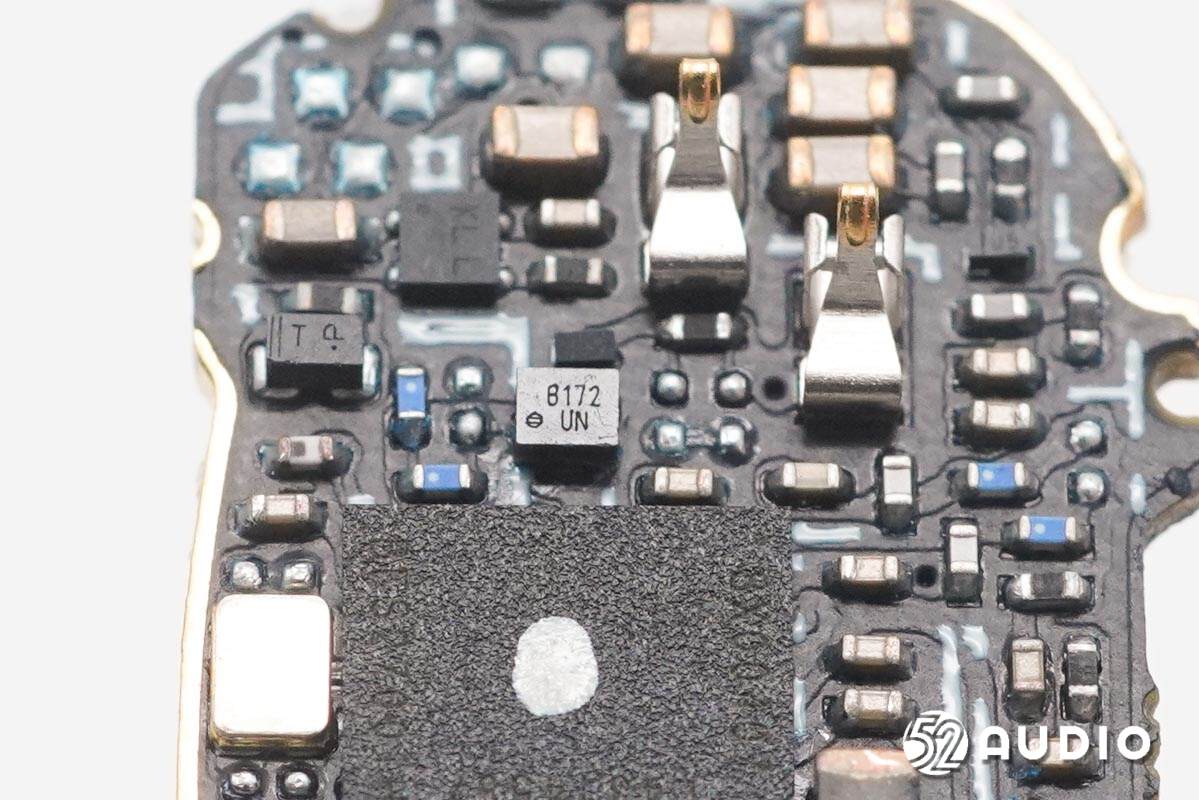

丝印B172的IC。
BES恒玄科技BES2700iH蓝牙音频SoC，支持蓝牙双模V5.4，用于无线连接和音频数据处理。

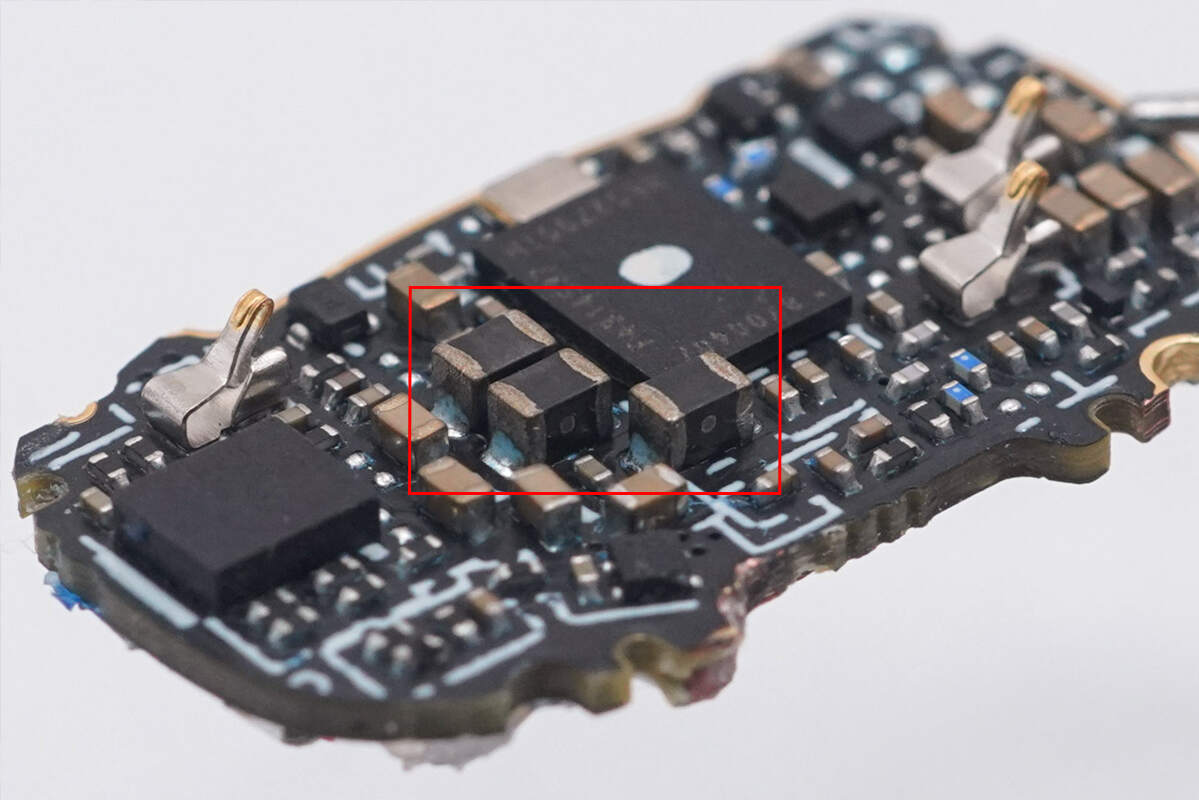

蓝牙芯片外围三颗Sunlord顺络电子MPHM系列功率电感特写，侧边印刷有一颗“白色圆点”标识。顺络电子MPHM系列具有优异的抗干扰/防耦合、漏磁的性能，大额定电流、高可靠性、DCR等优异的电性能；同时外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；采用叠层工艺，满足主流的功率要求，为客户提供高性价比的产品。

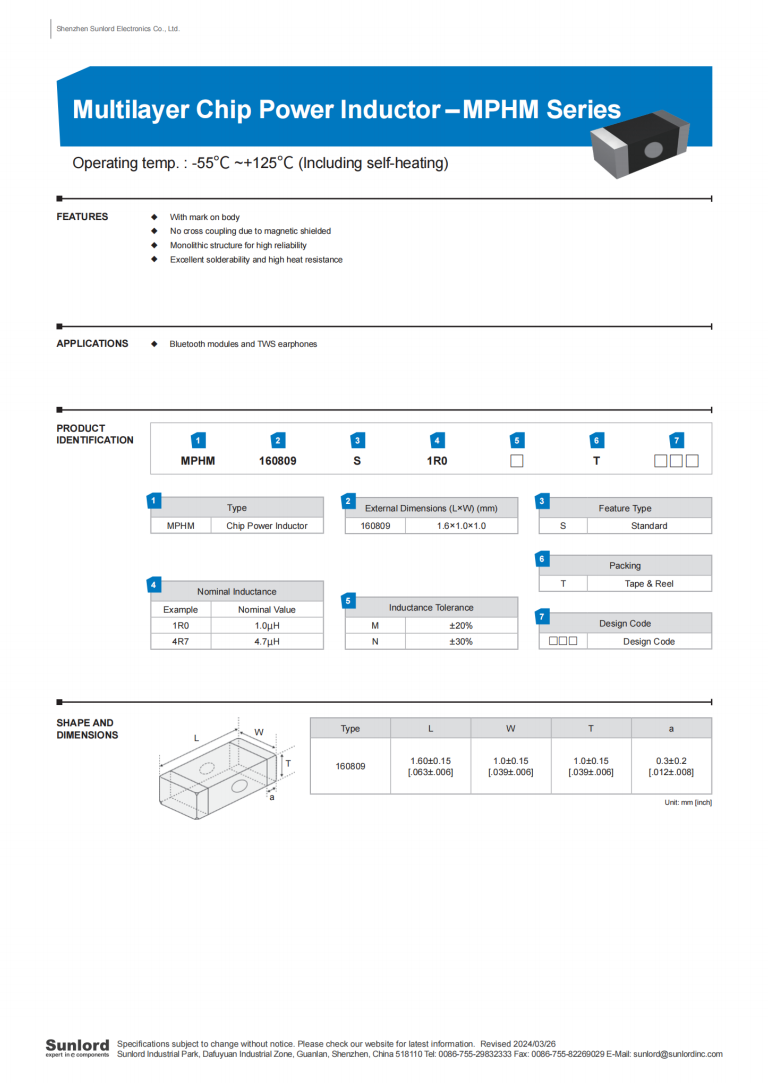

Sunlord顺络电子MPHM系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

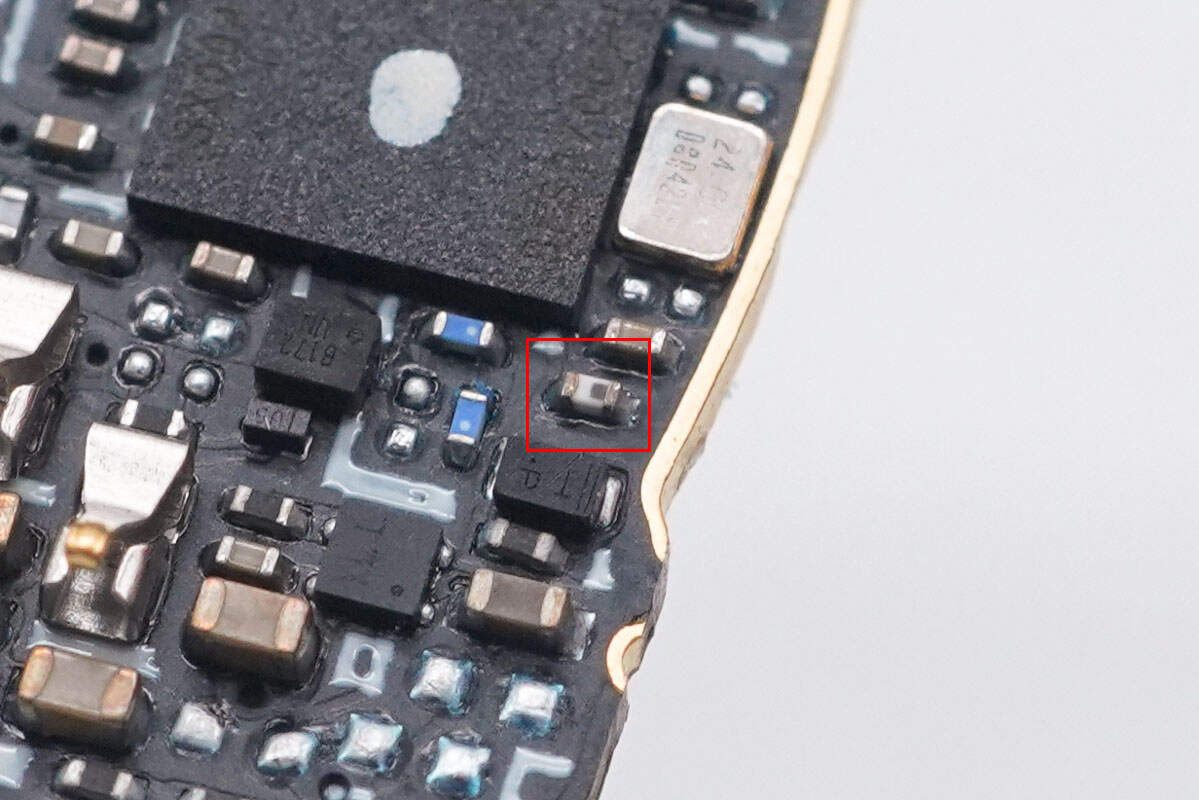

蓝牙芯片外围Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

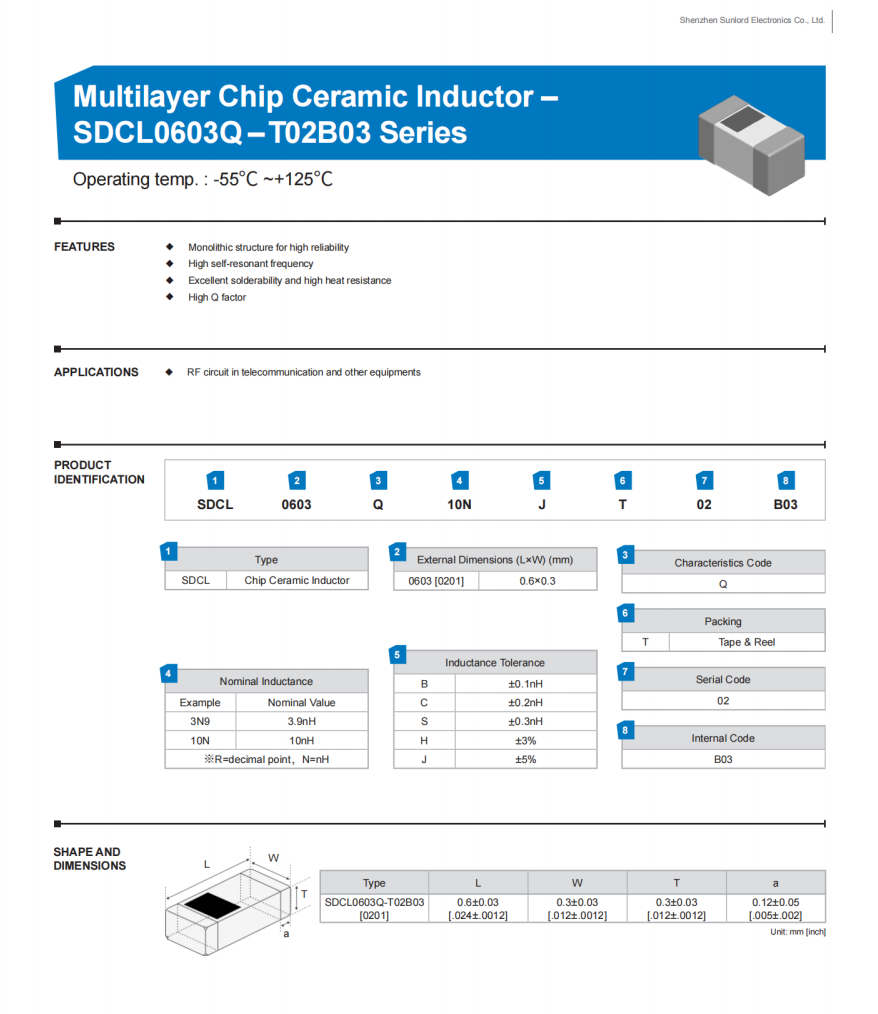

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。

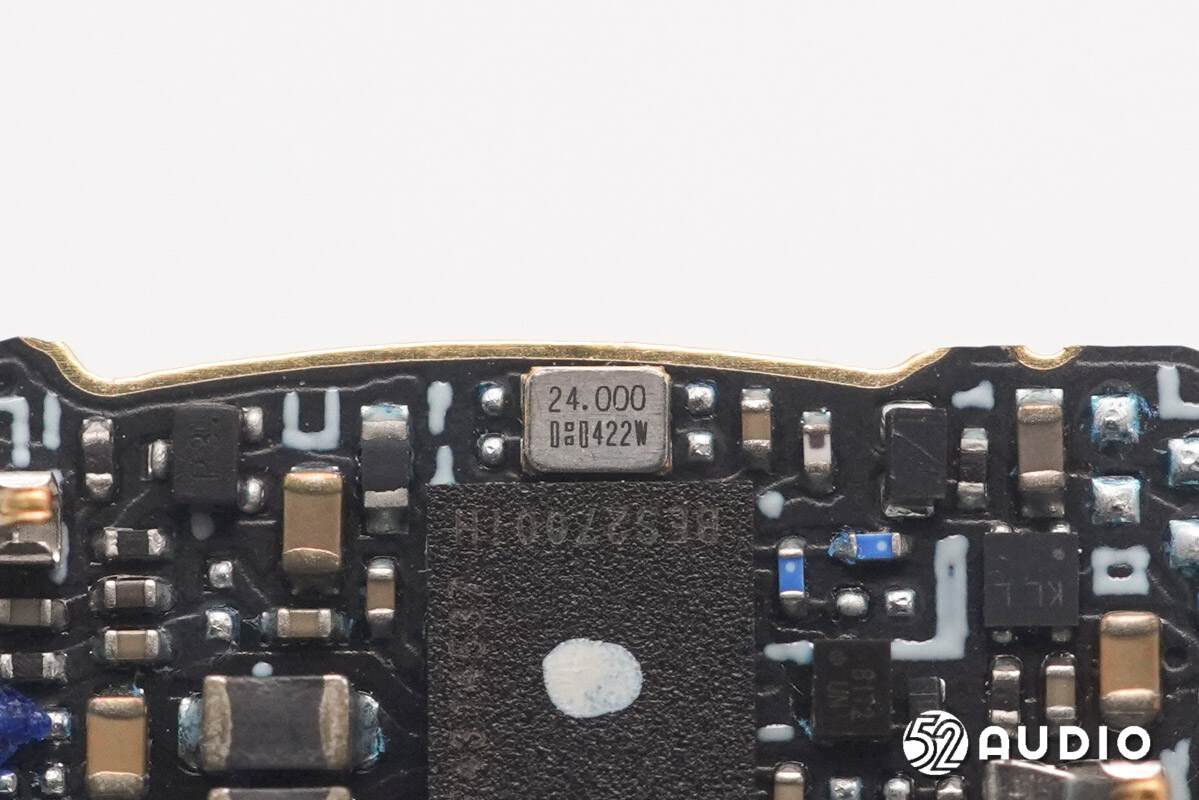

24.000MHz的晶振特写，为蓝牙芯片提供时钟。
ST意法半导体LSM6DSOWTR是一款支持状态机的6轴传感器，用于运动监测等功能采集数据。

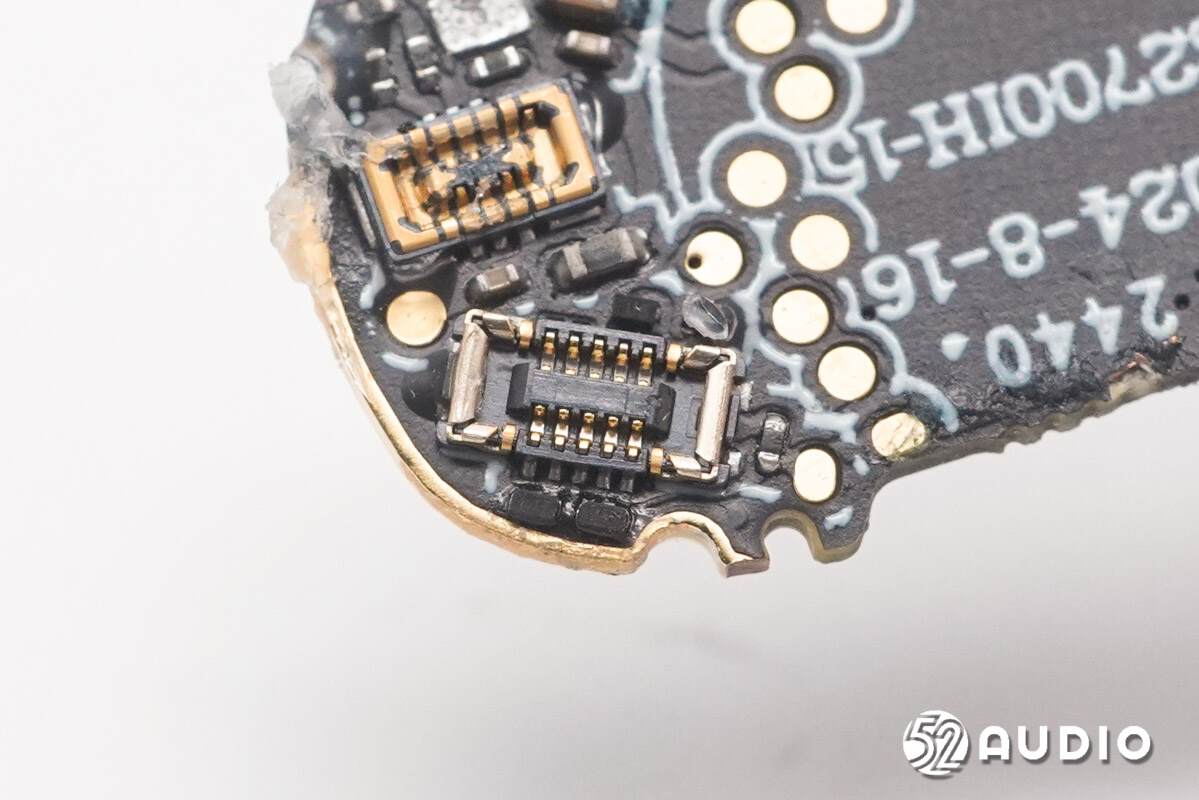

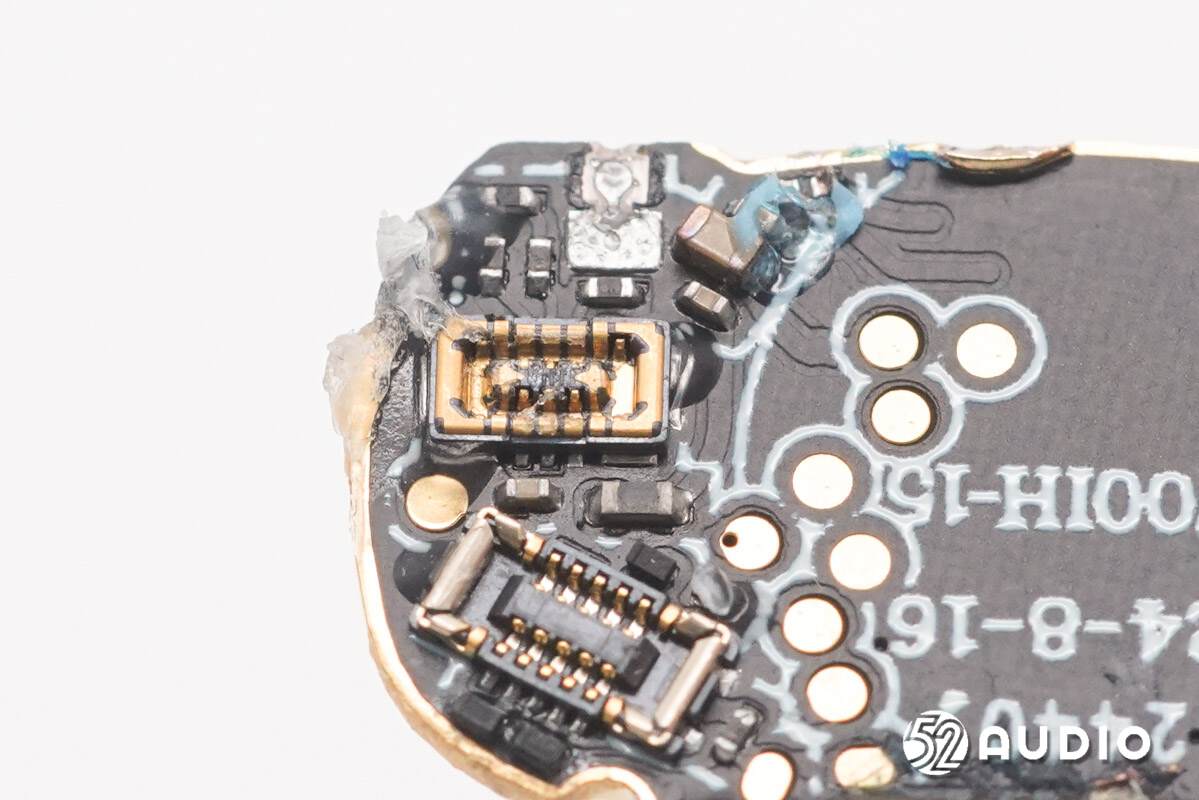

连接健康监测传感器模组排线的BTB连接器母座。
连接前馈降噪麦克风排线的BTB连接器母座特写。

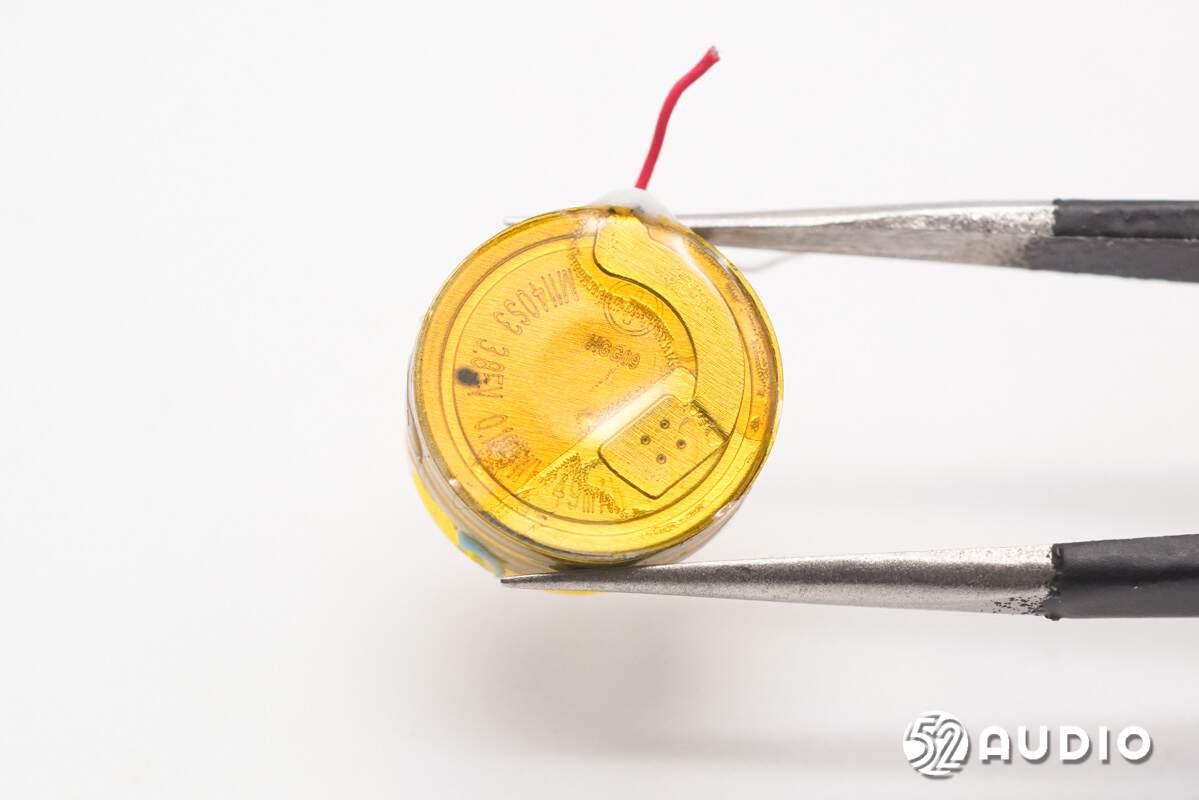

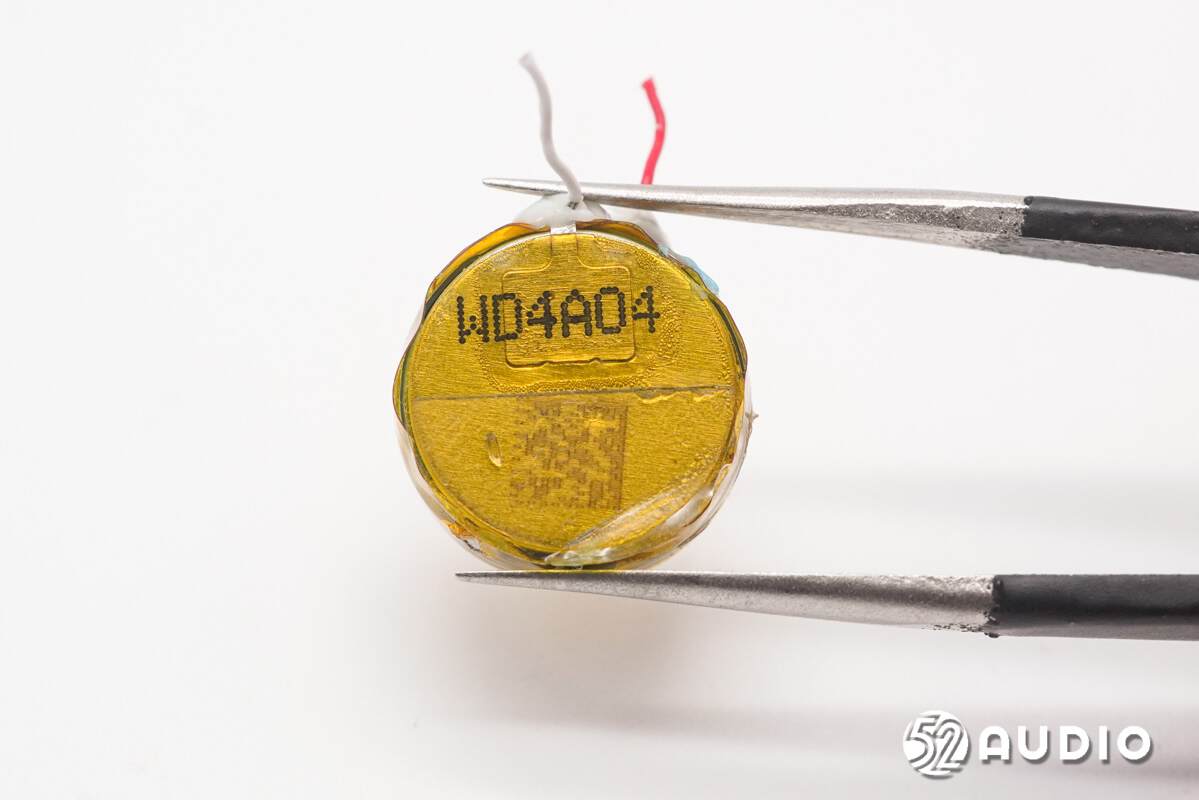

耳机内置钢壳扣式电池，型号：M1140S3，标称电压：3.85V，容量：49mAh 0.189Wh，来自MIC-POWER微电新能源。
电池负极雕刻二维码，用于产品追溯。

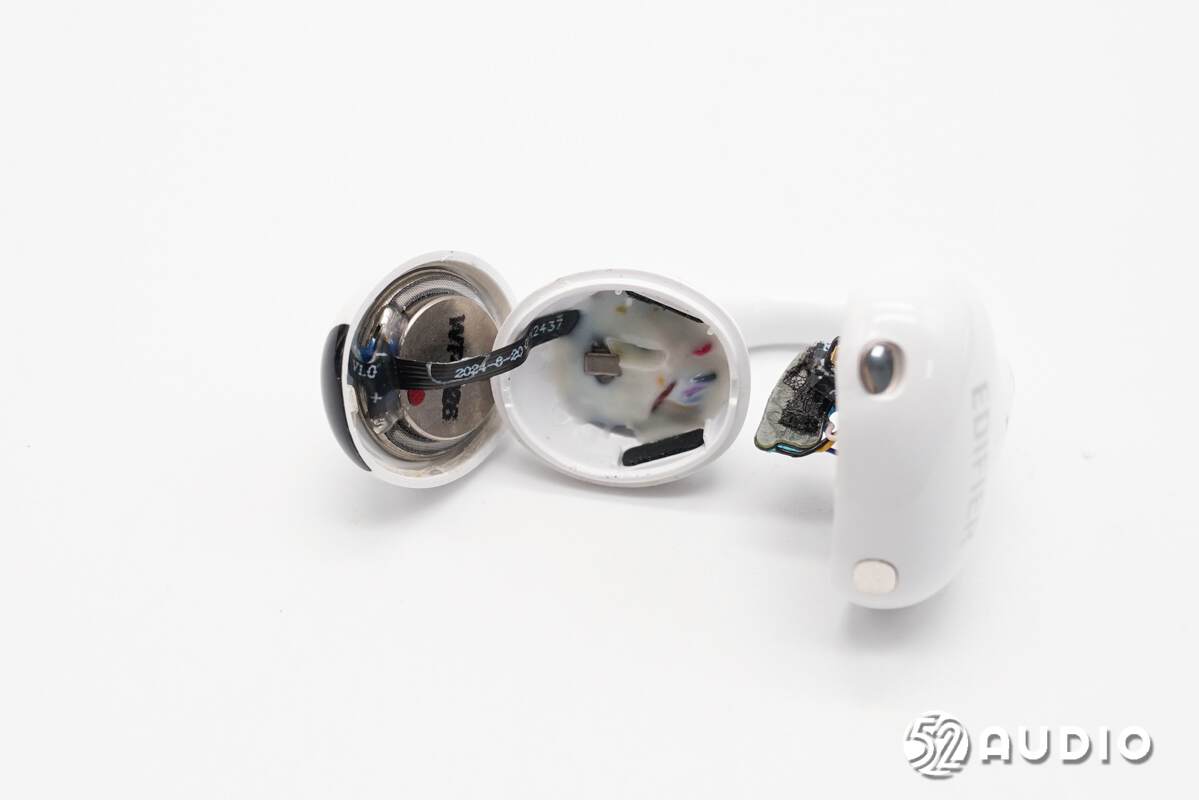

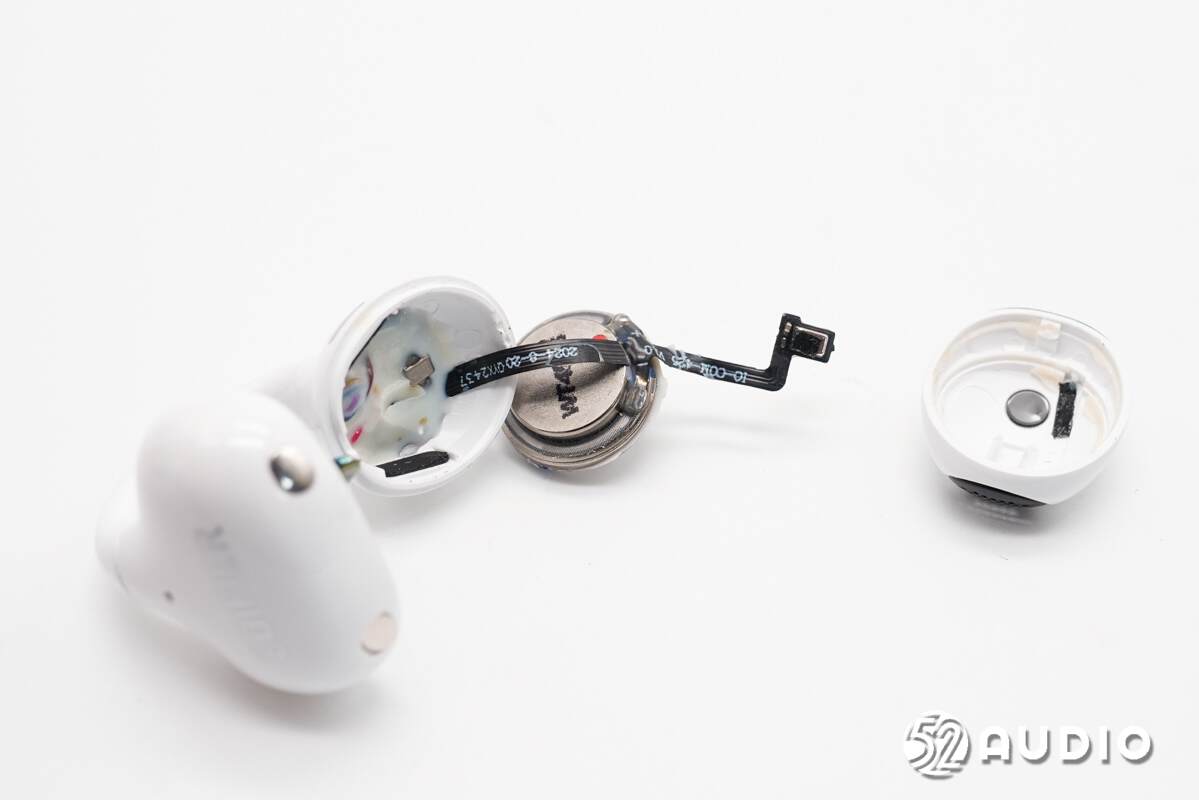

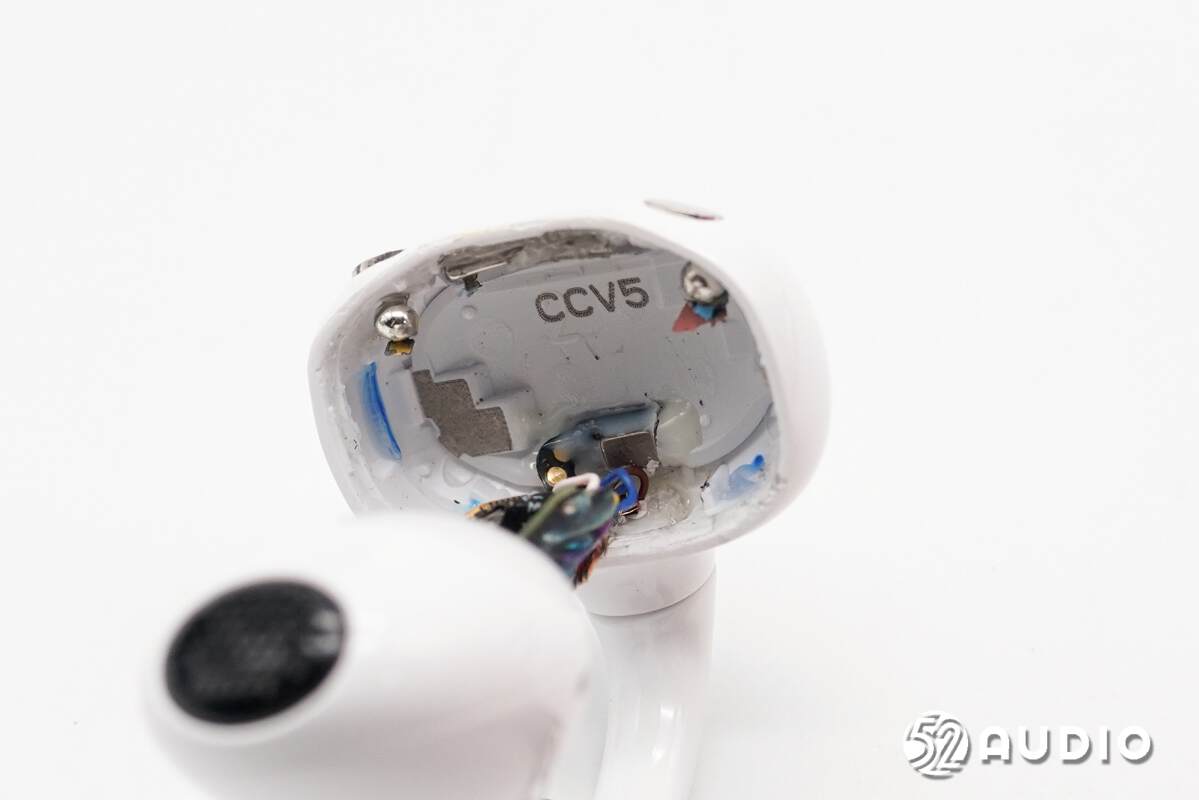

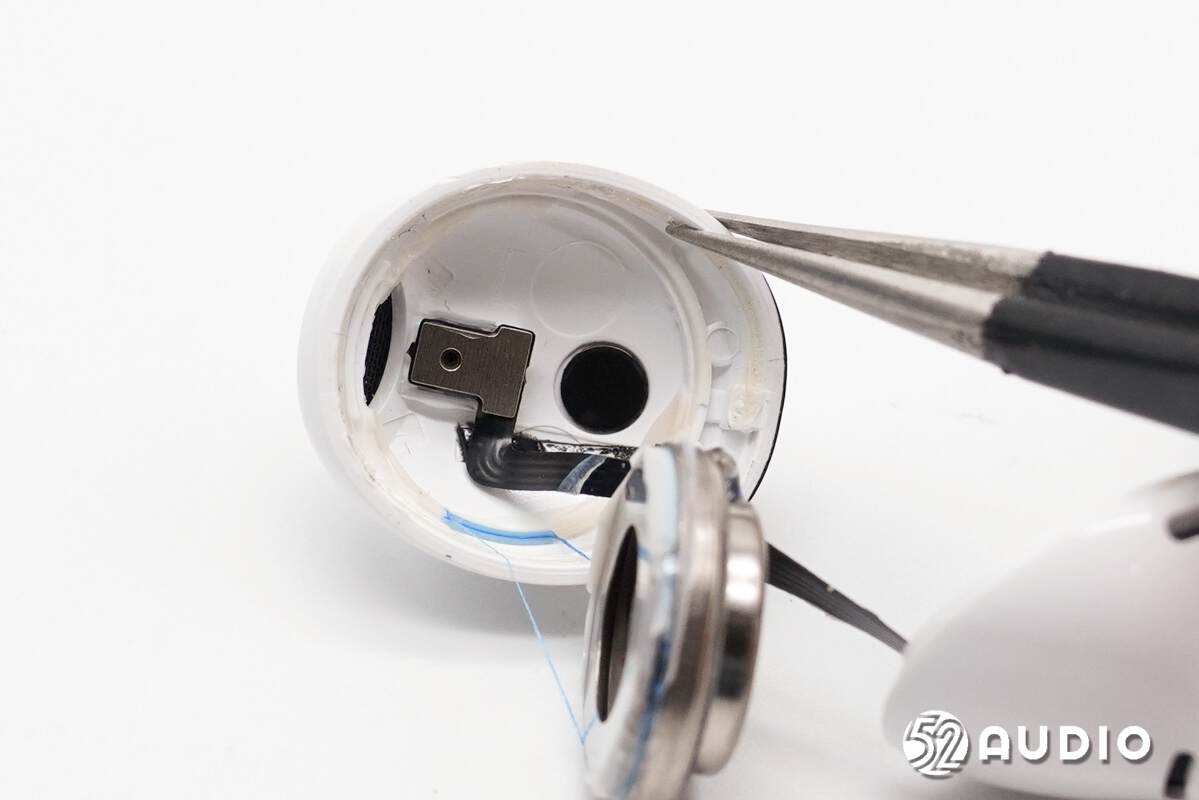

打开音腔部分。
前腔内部扬声器单元结构一览。

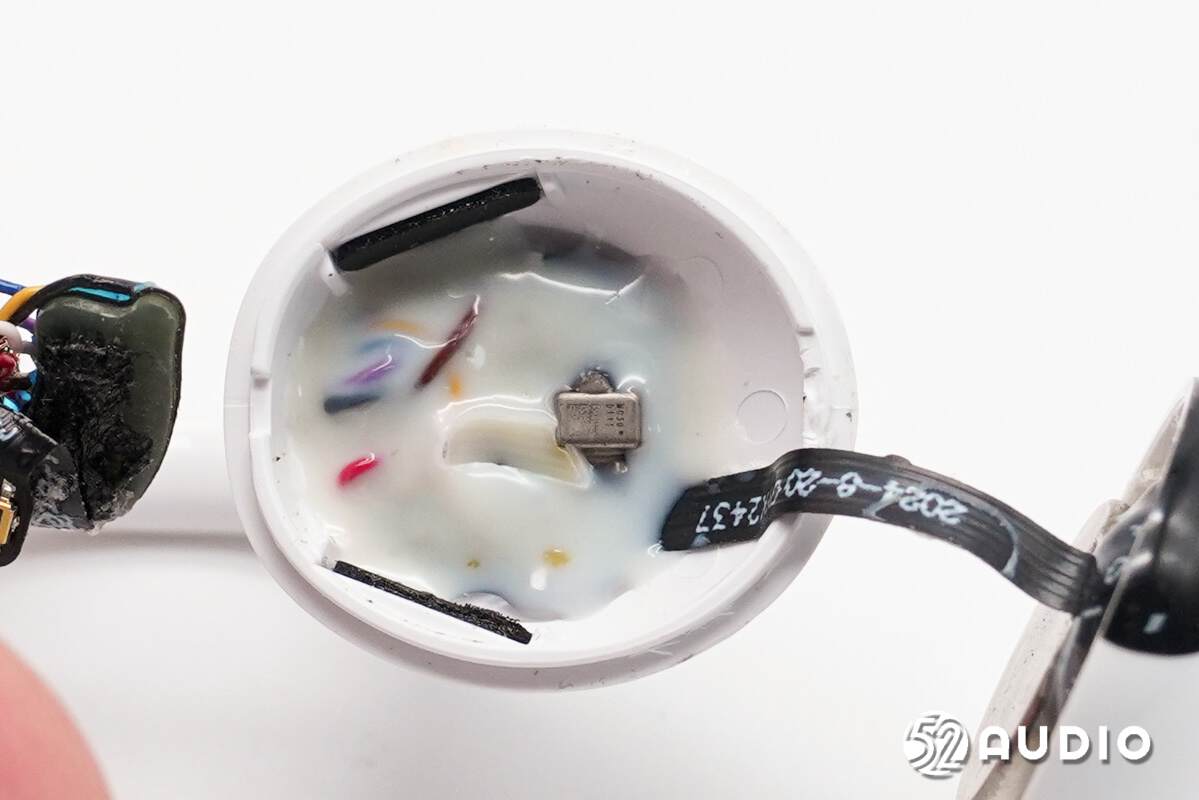

后腔内部设置有通话麦克风，通过大面积胶水密封。

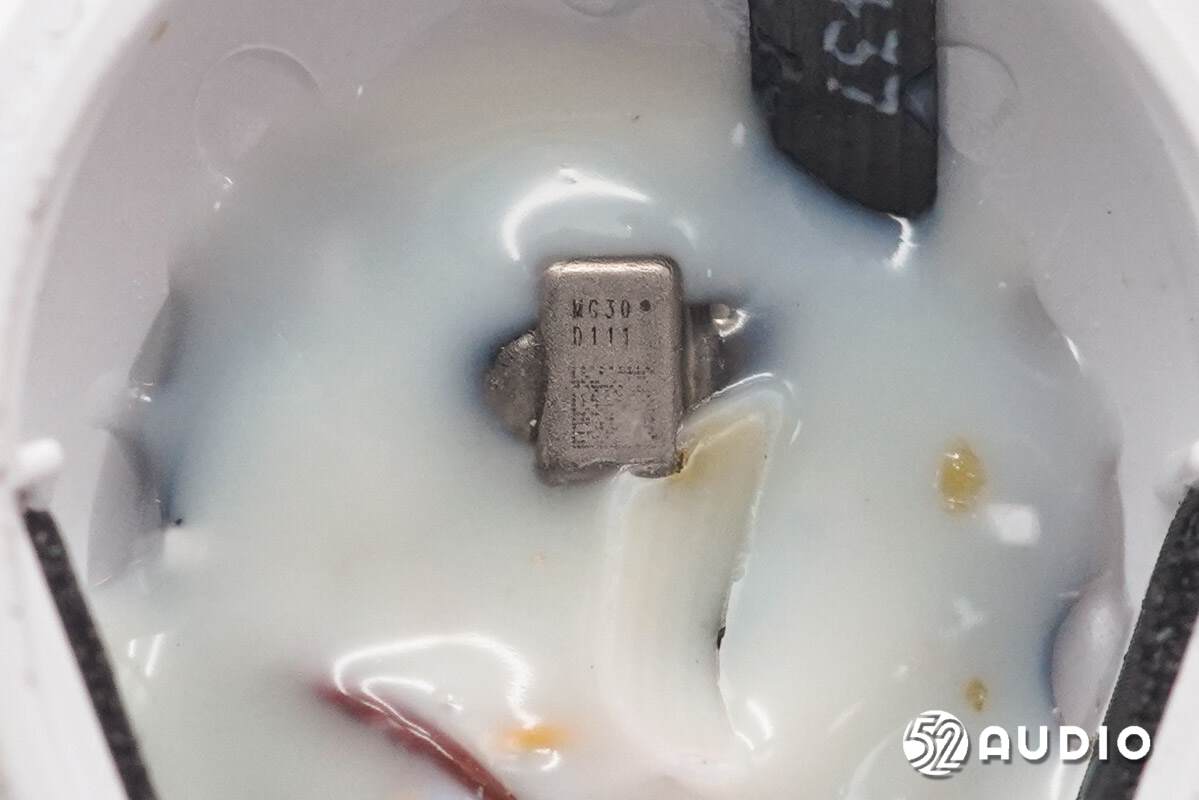

镭雕MG30 D111的MEMS麦克风，为通话麦克风，用于语音通话功能拾音，来自敏芯微电子。
掀开扬声器，前腔底部固定有后馈降噪麦克风。
取出前腔内部的元器件。

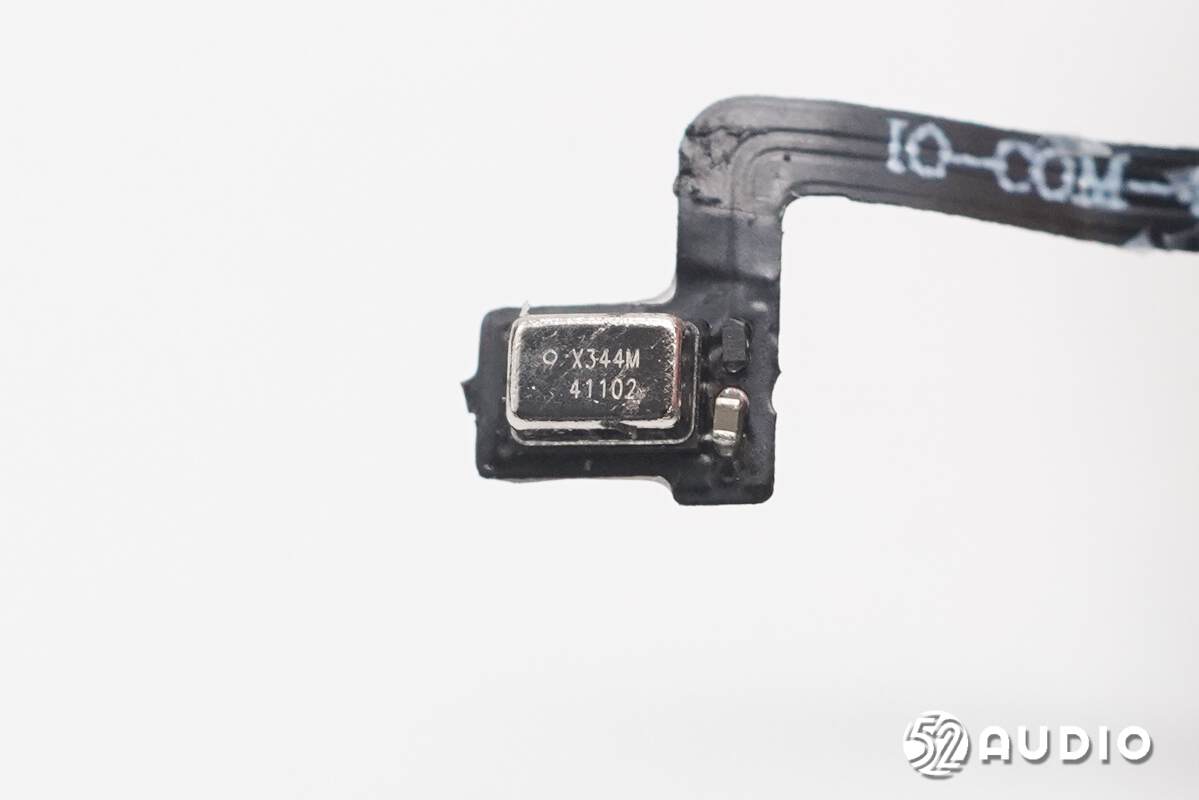

镭雕X344M 41102的MEMS麦克风特写，为后馈降噪麦克风，用于从腔体内部拾音，进一步提升降噪效果。
耳机搭载的扬声器正面振膜特写，镀钛球顶，通过金属盖板防护。

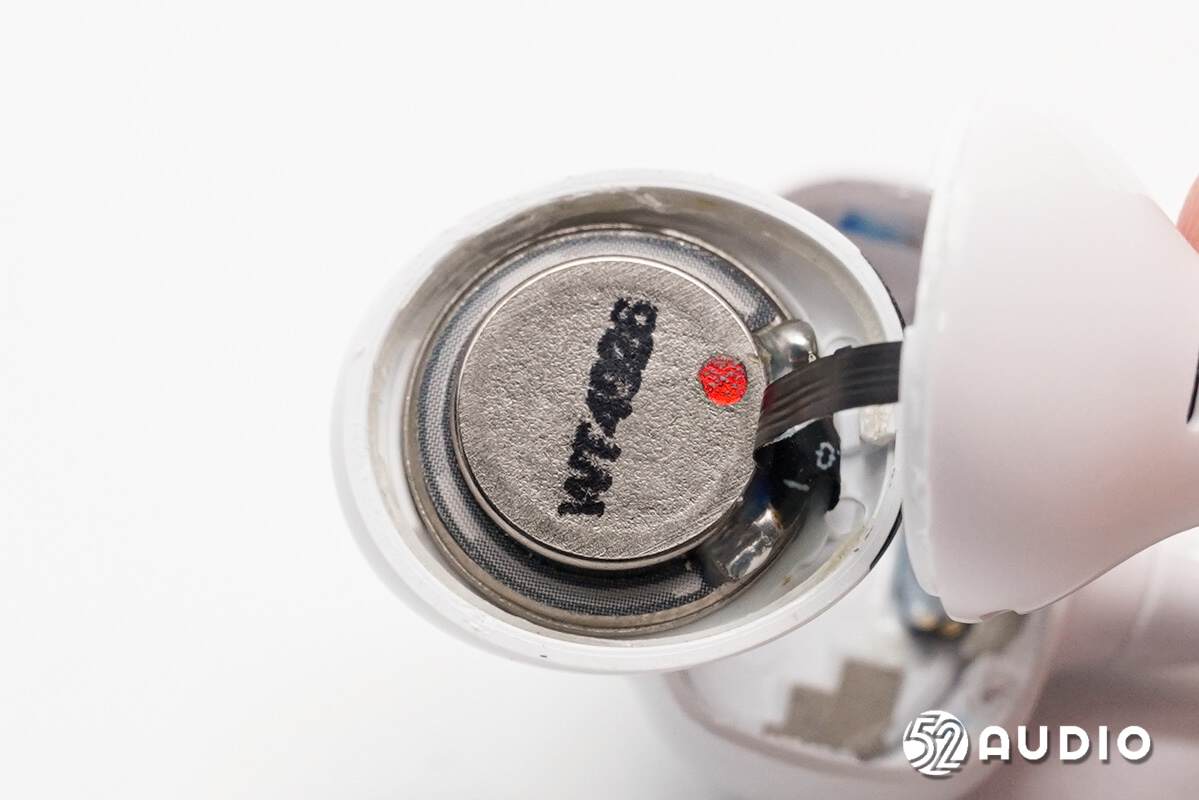

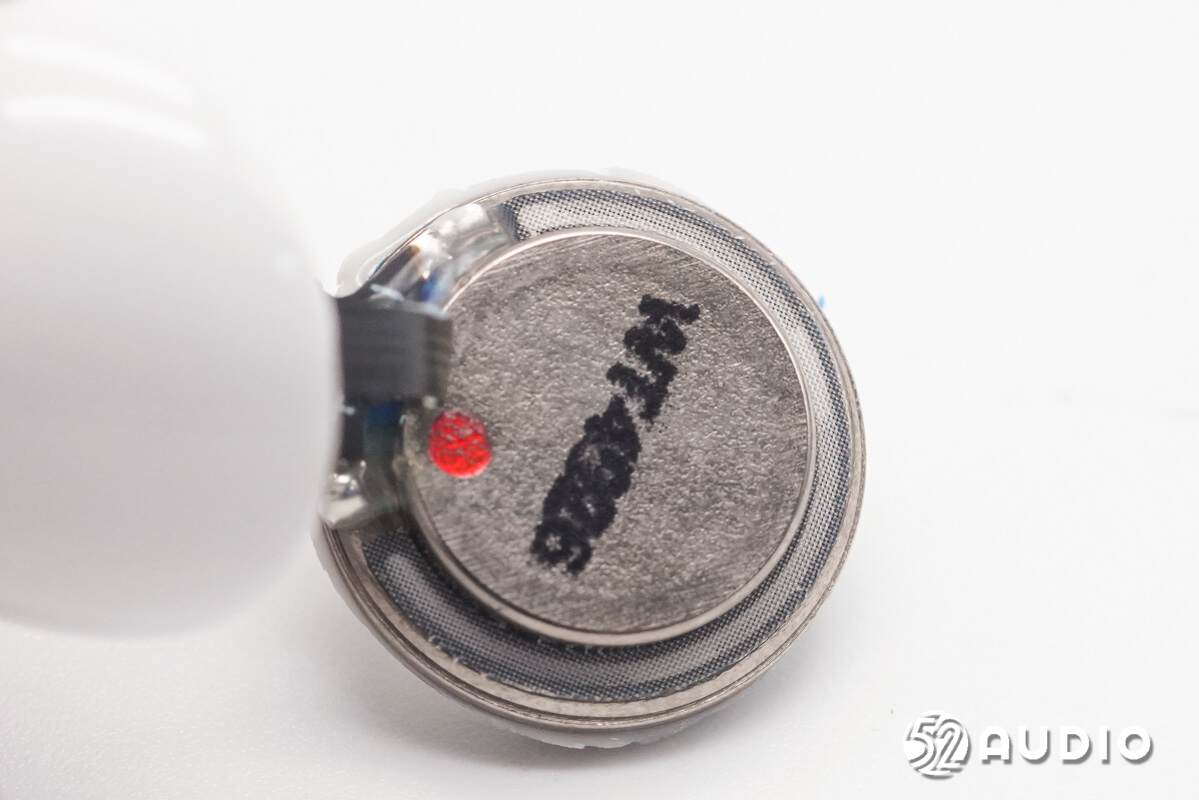

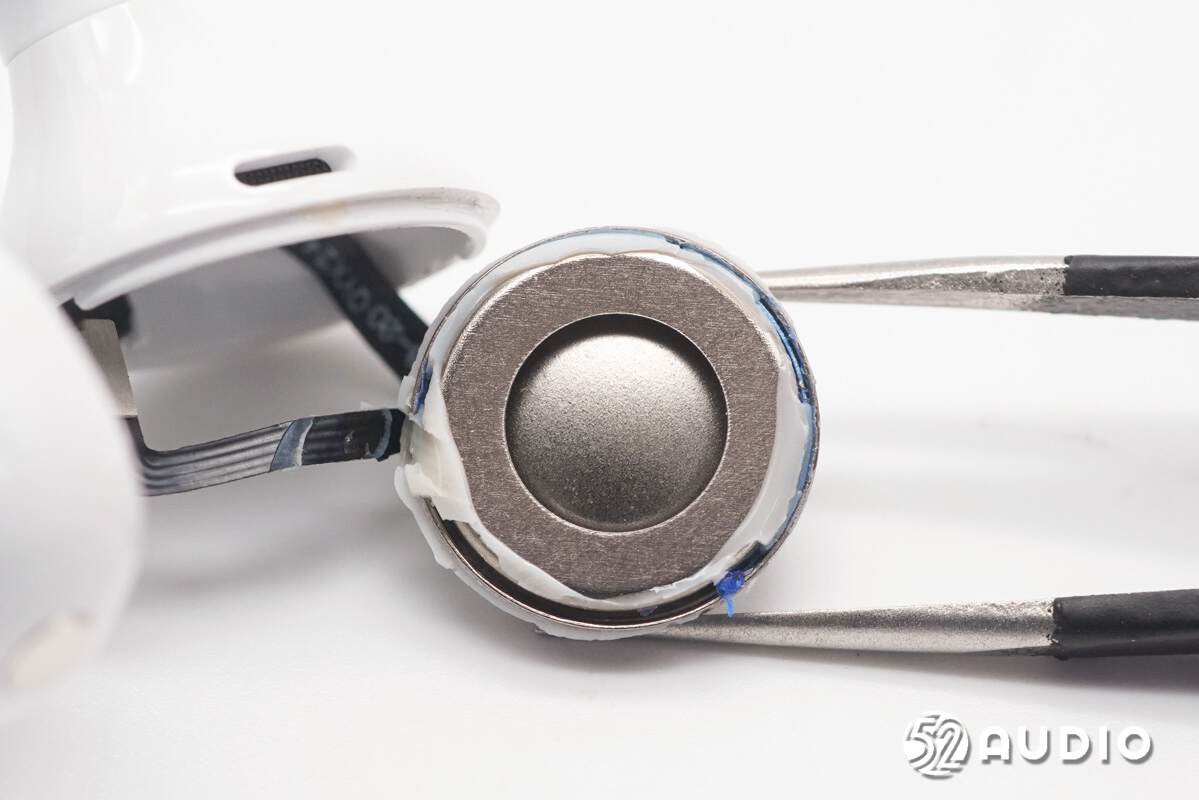

扬声器背面特写，四周设置调音孔，通过丝网防护。

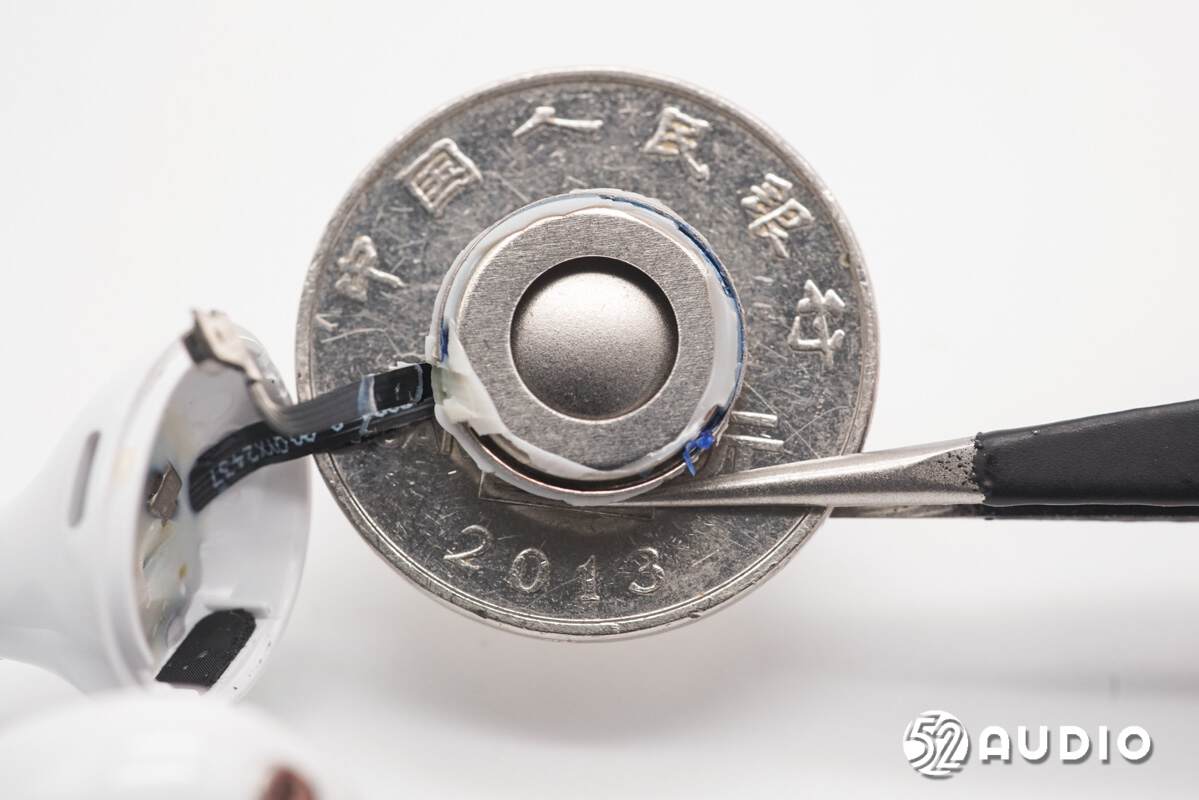

扬声器与一元硬币大小对比。

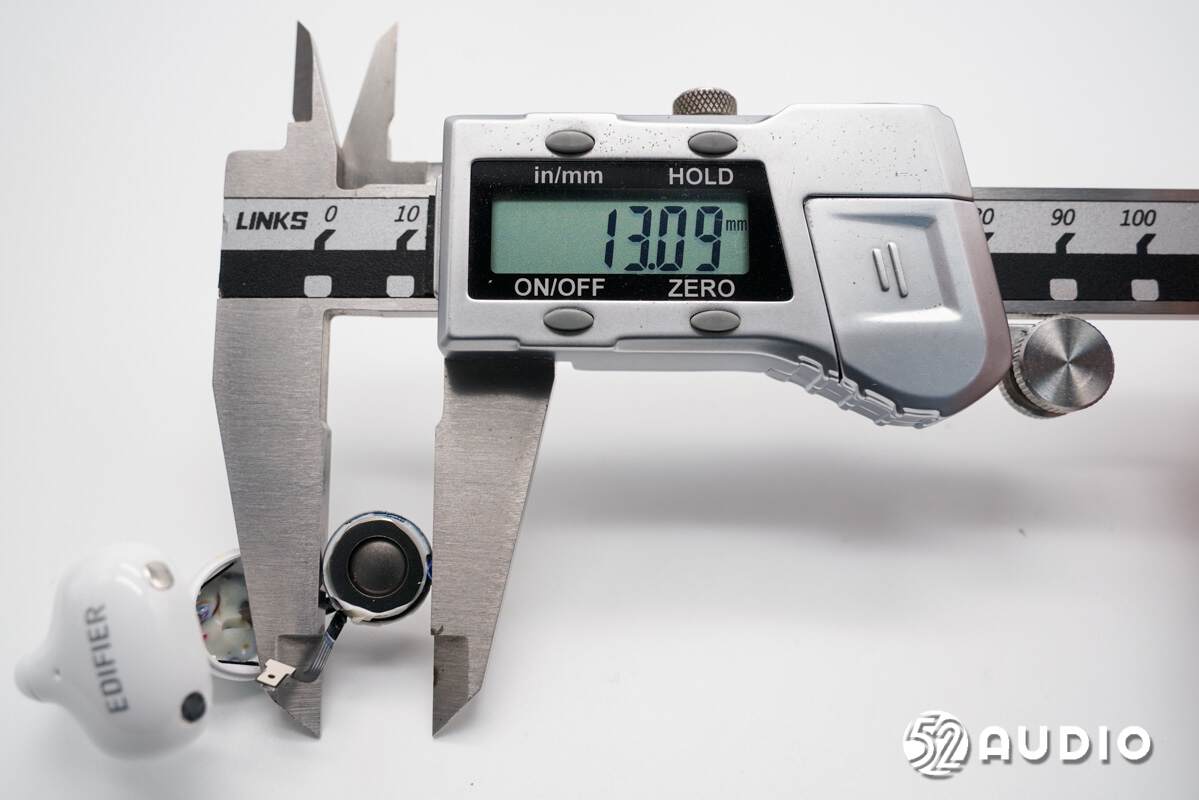

经我爱音频网实测，扬声器直径约为13mm。
充电盒拆解
拆解充电盒部分，撬开外壳，取出座舱结构。

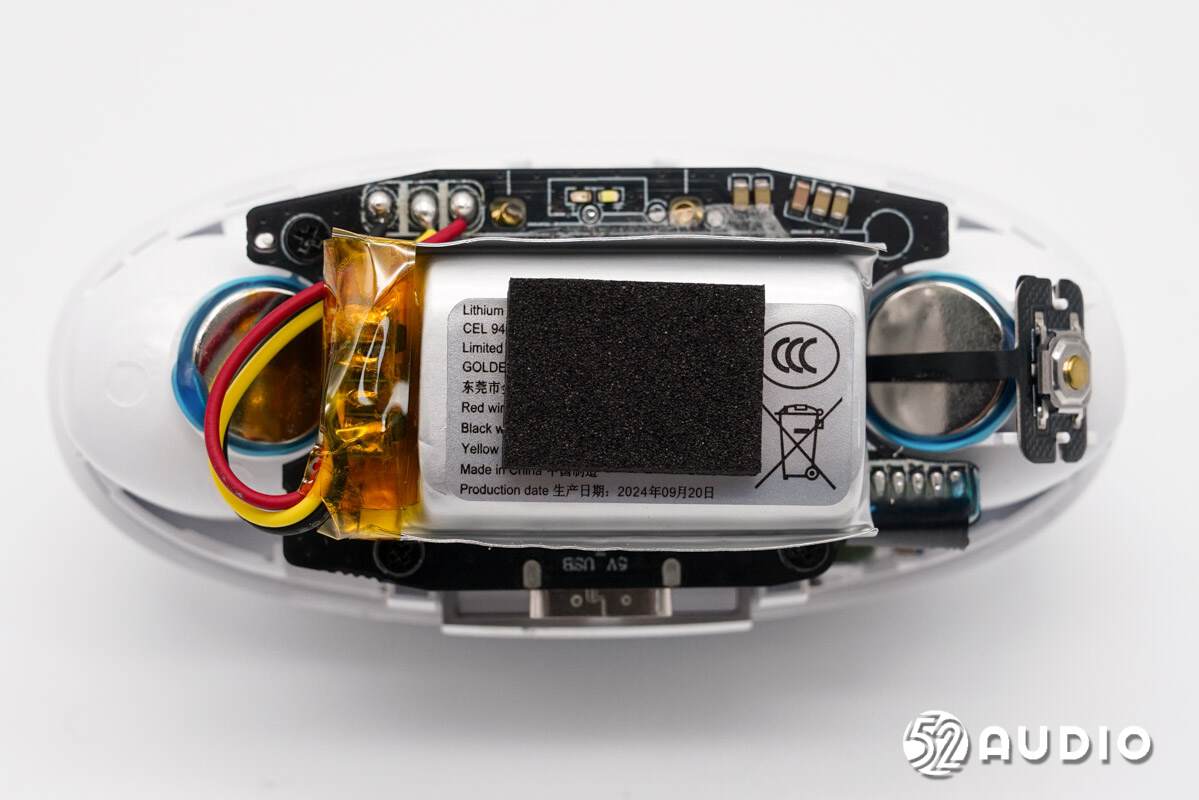

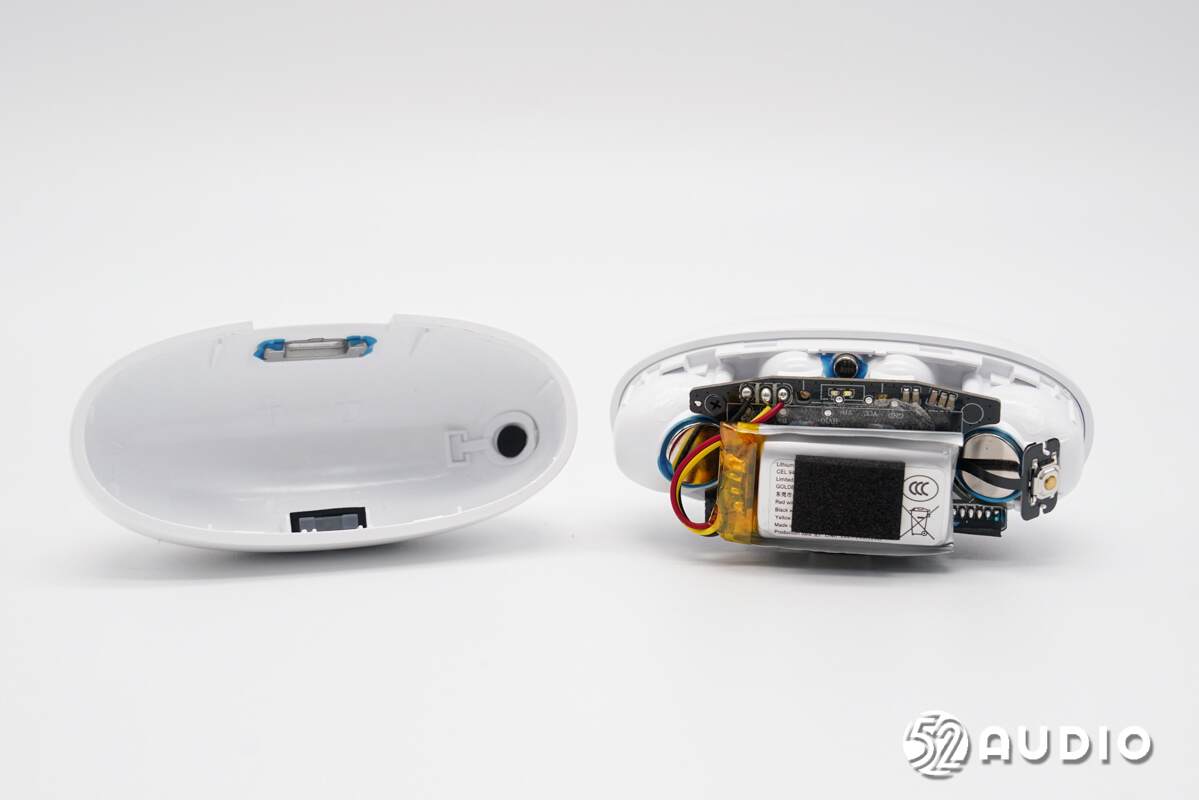

座舱底部结构一览，通过螺丝固定主板，电池贴在主板上，设置有海绵垫防护。

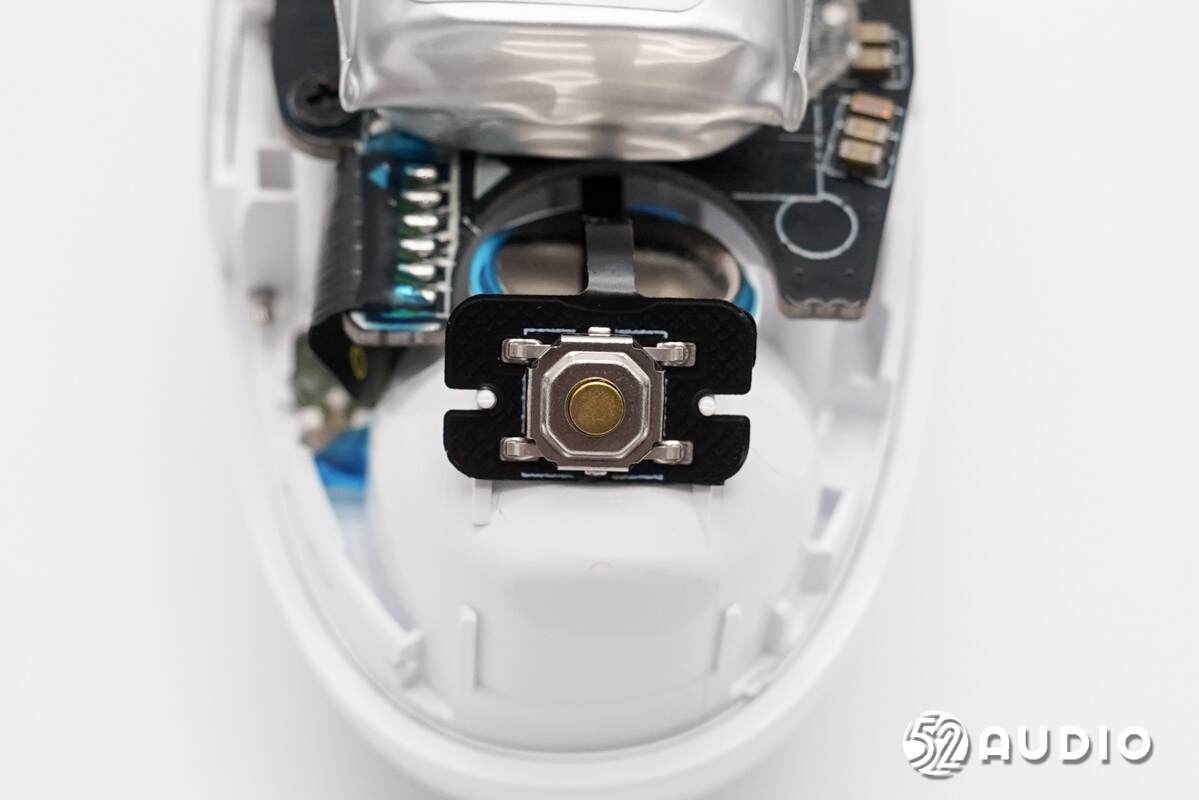

座舱侧边的功能按键结构一览。

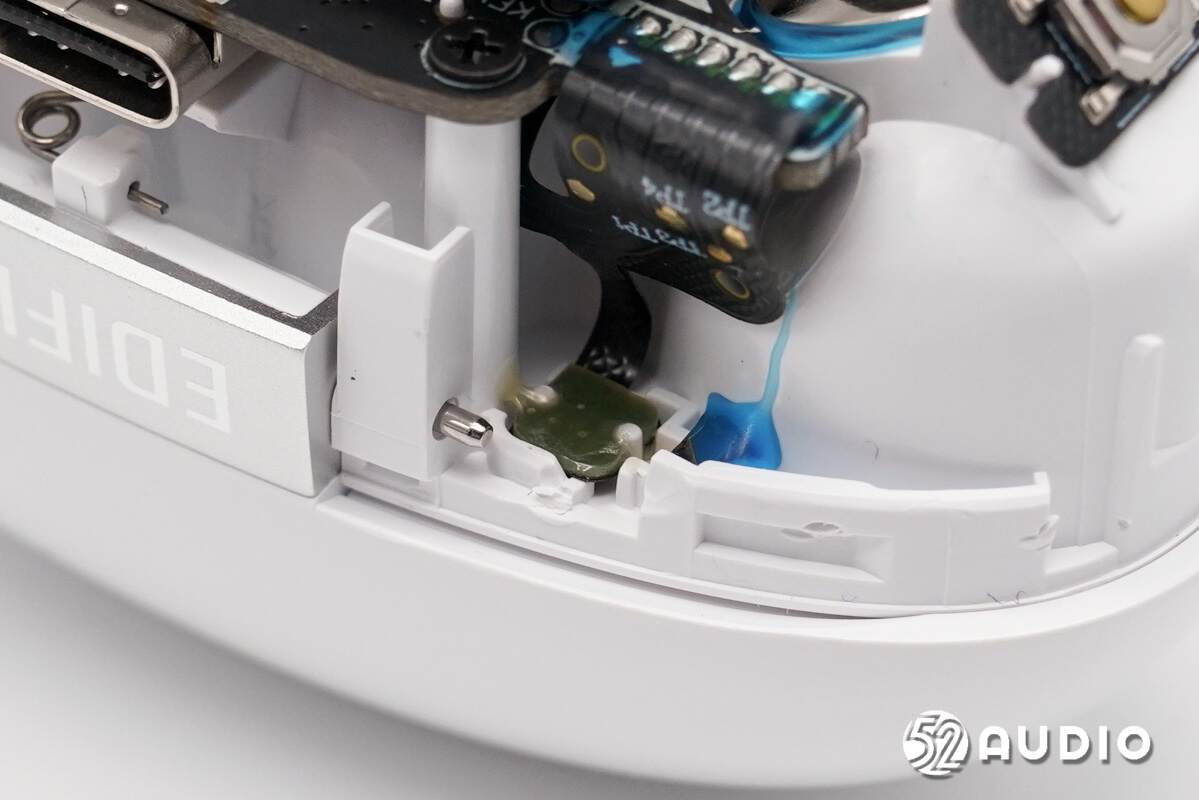

座舱底部的霍尔元件结构一览，热熔柱固定。
卸掉螺丝，取掉座舱上固定的所有元器件。

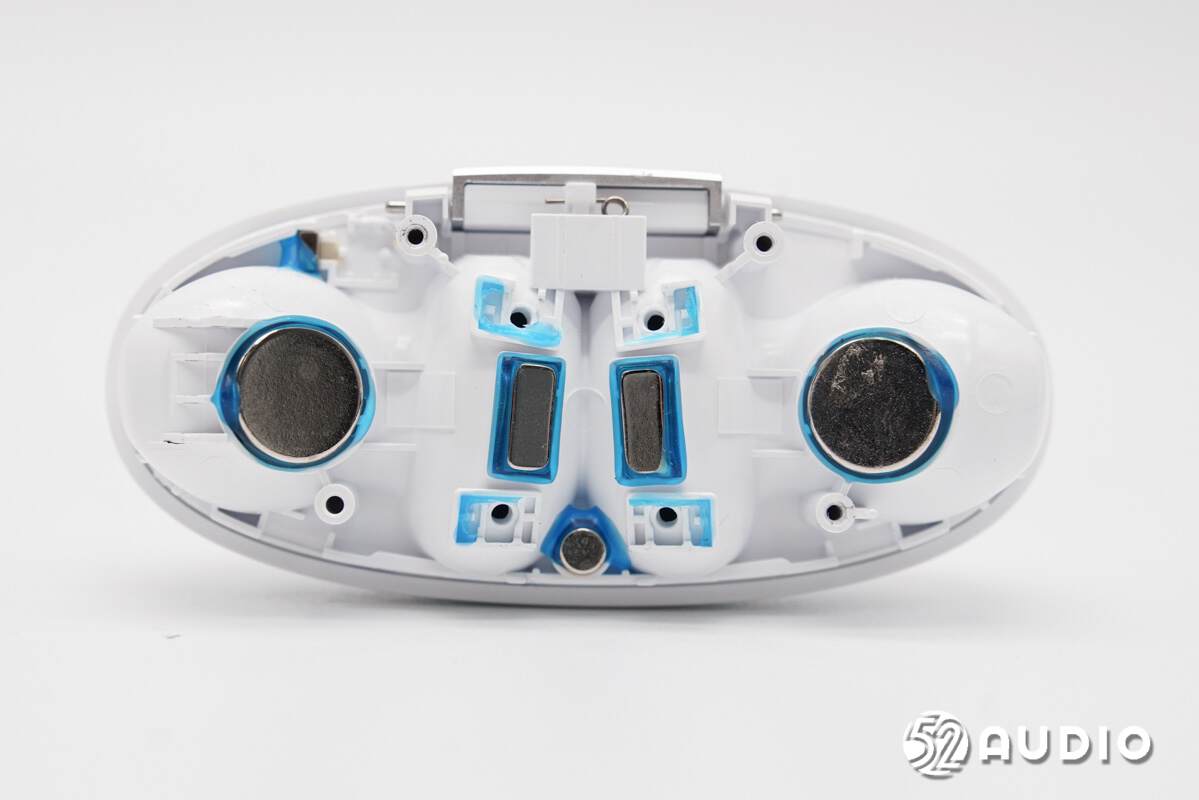

座舱底部结构一览，设置有5颗磁铁稳定吸附耳机和充电盒盖。

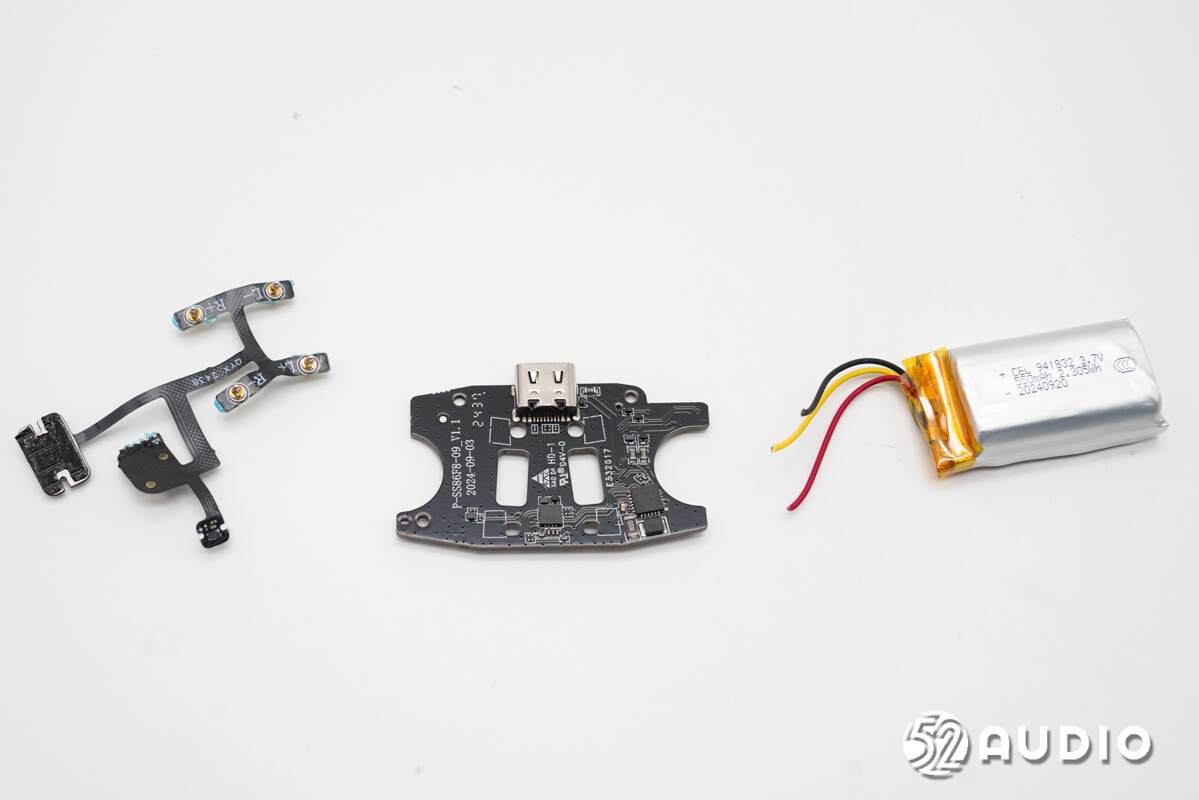

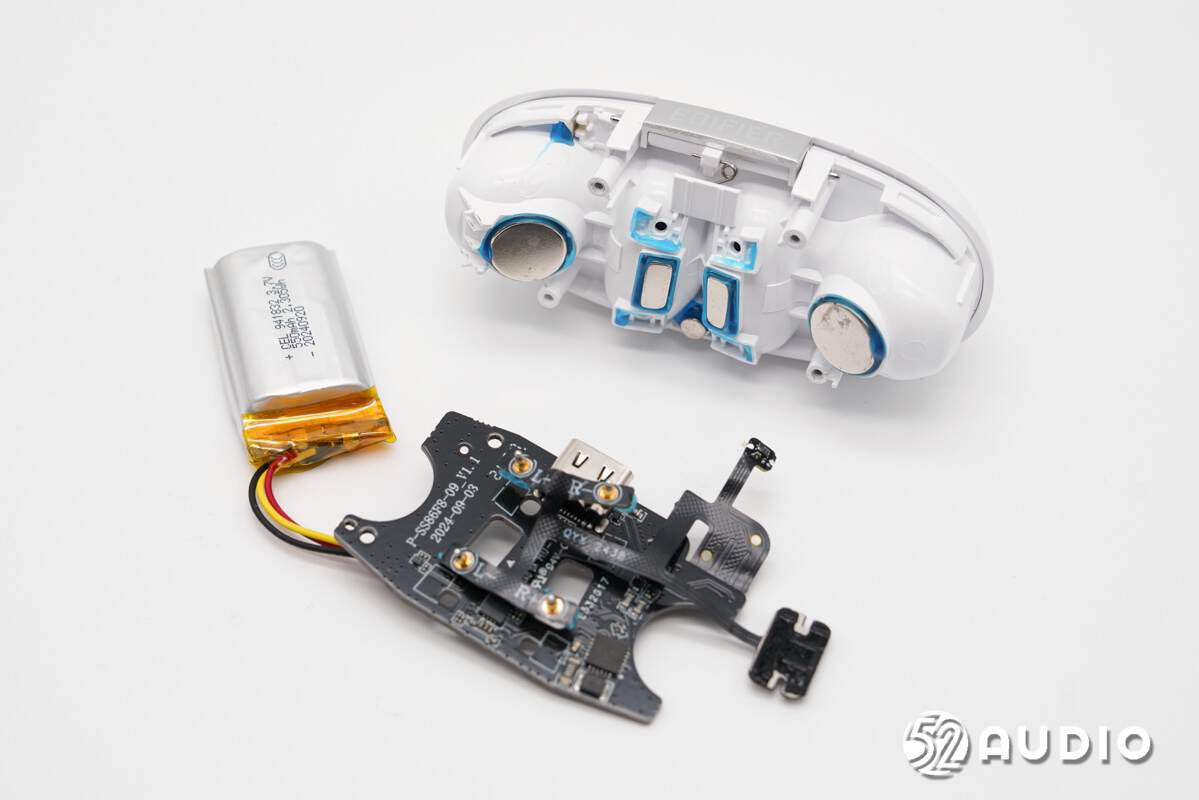

断开导线，分离主板、电池和排线。

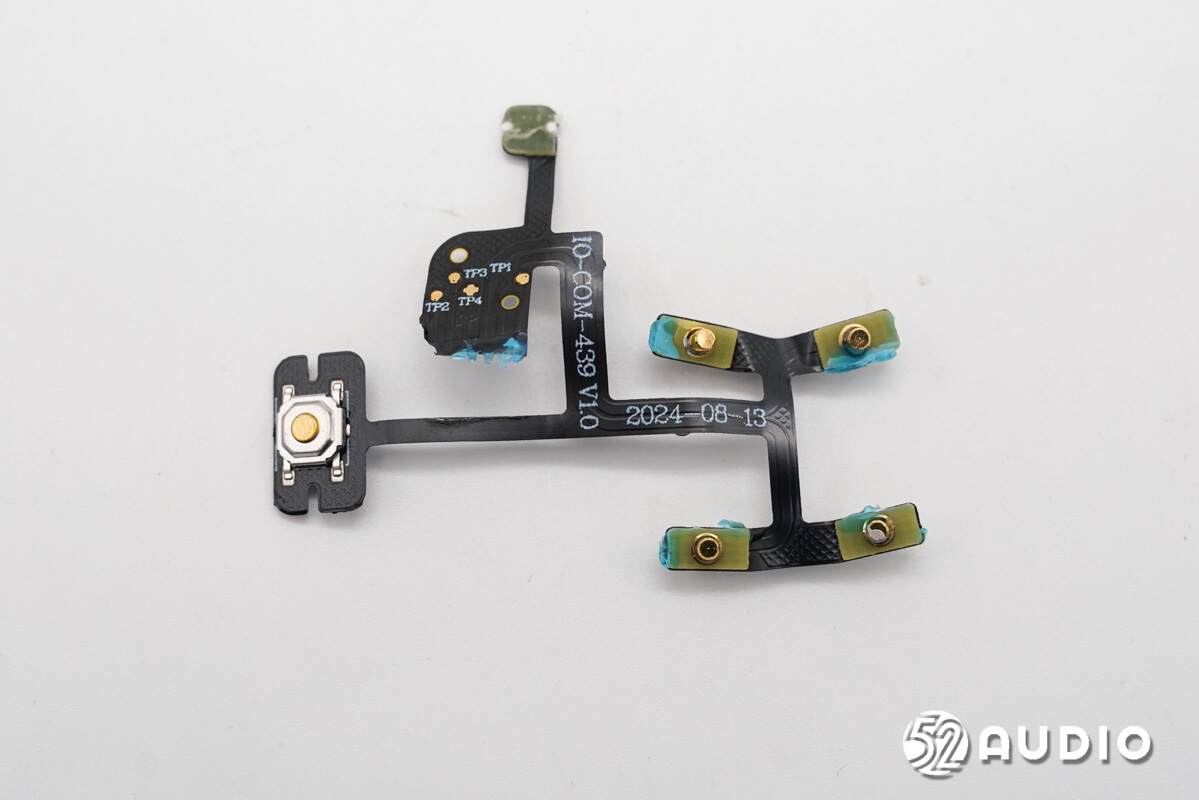

充电盒内部排线电路一览。

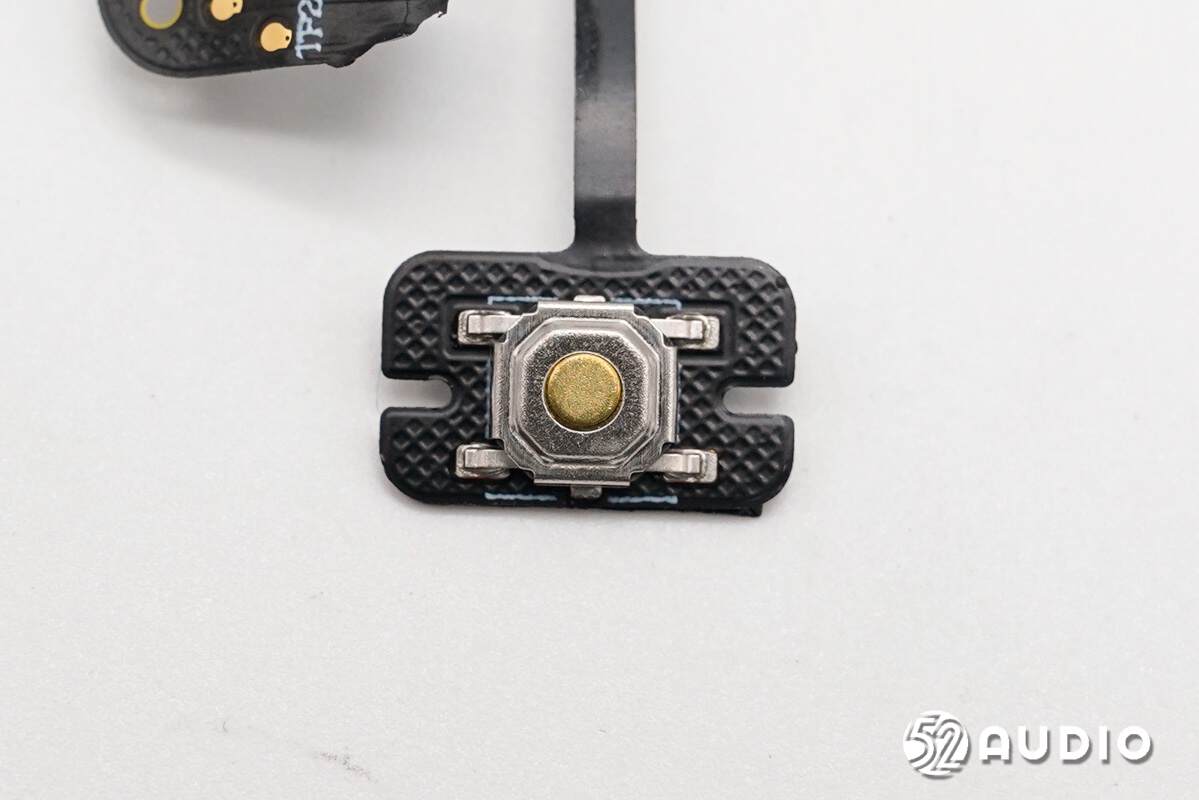

用于蓝牙配对的功能按键特写。

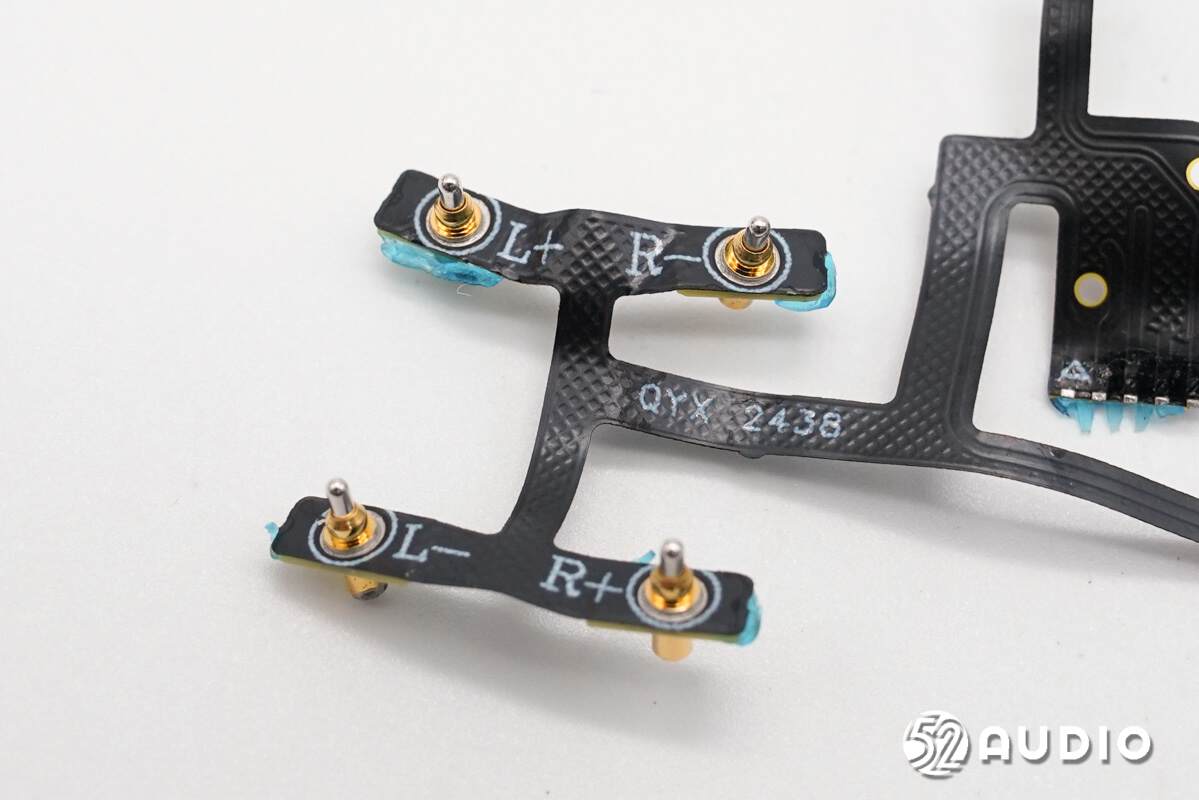

为耳机充电的Pogo Pin连接器特写。

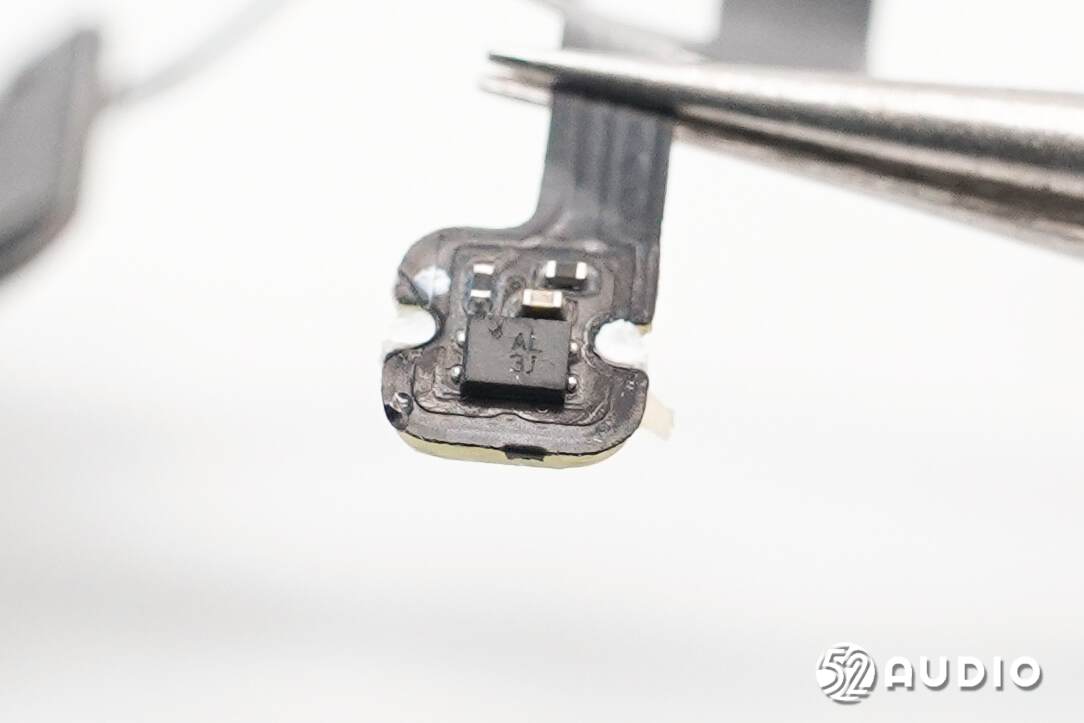

丝印AL 3J的的霍尔元件，用于感知耳机出入仓时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

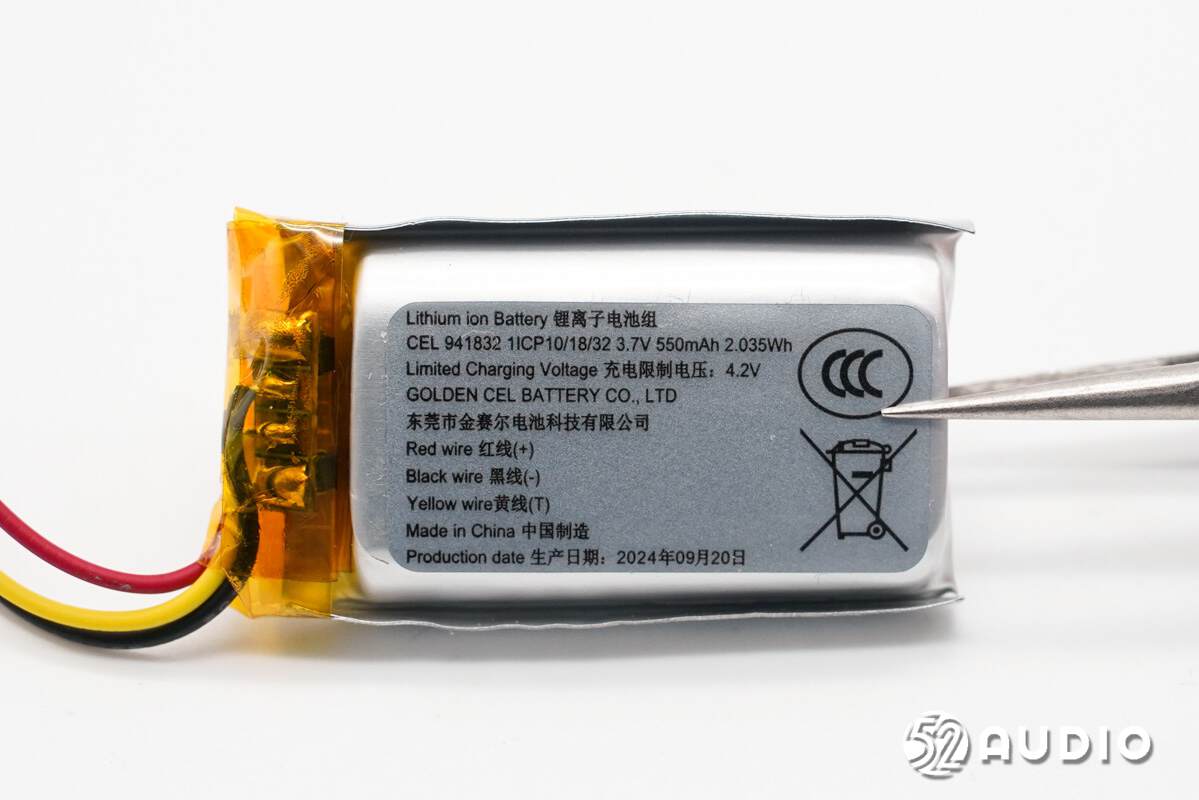

充电盒内置电池标签上信息，锂离子电池组，型号：CEL 941832，标称电压：3.7V，额定容量：550mAh 2.035Wh，充电限制电压：4.2V，来自东莞市金赛尔电池科技有限公司。

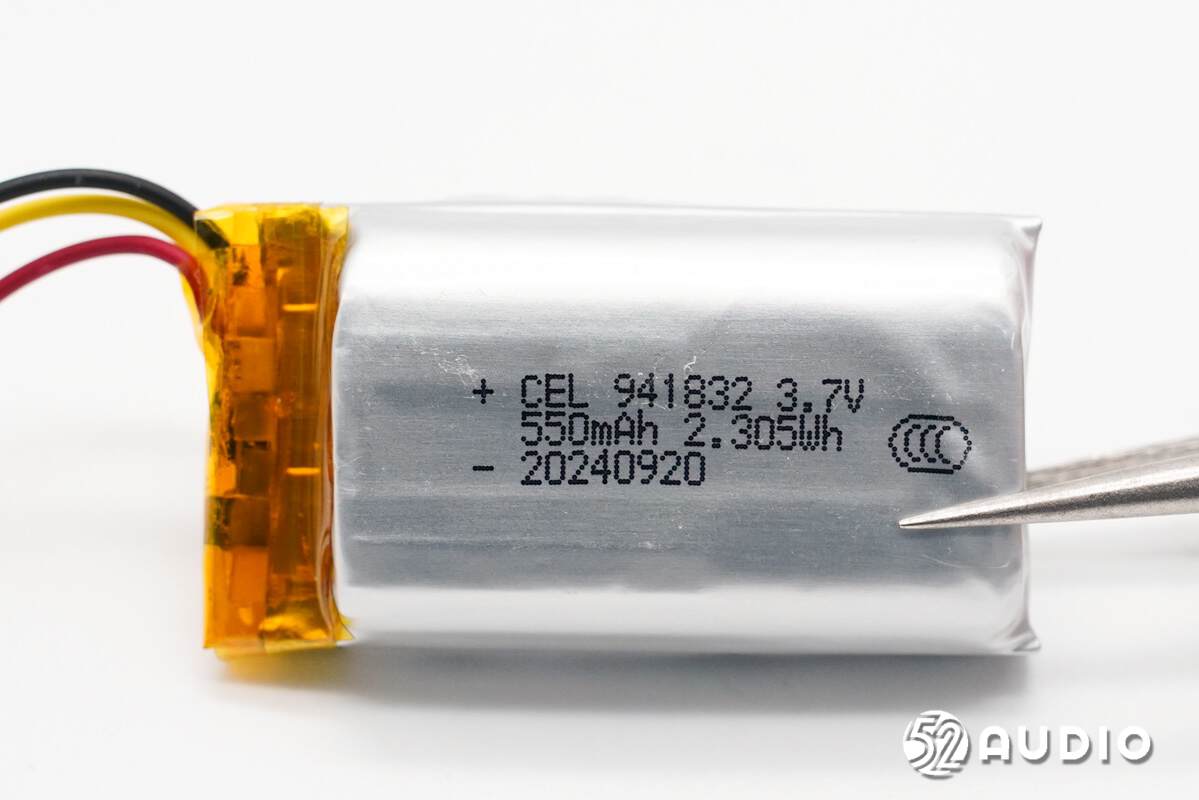

电芯上丝印信息一览，与标签上一致。

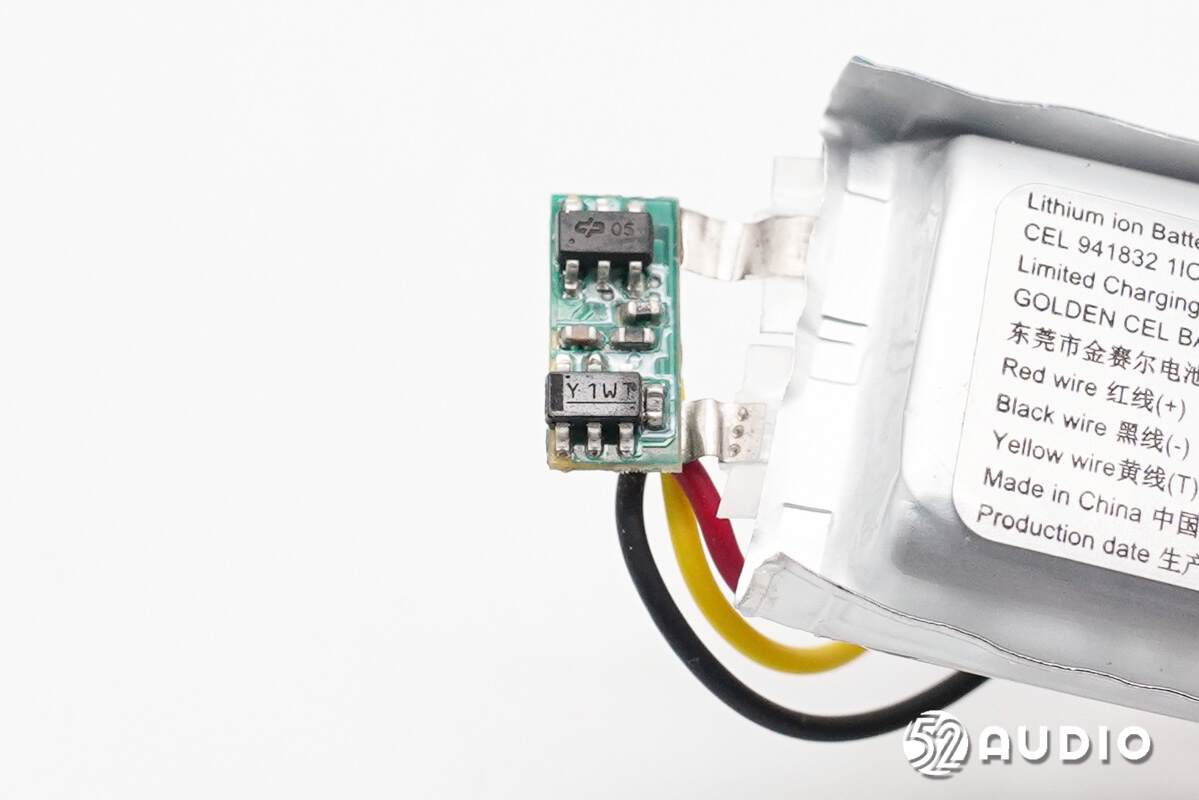

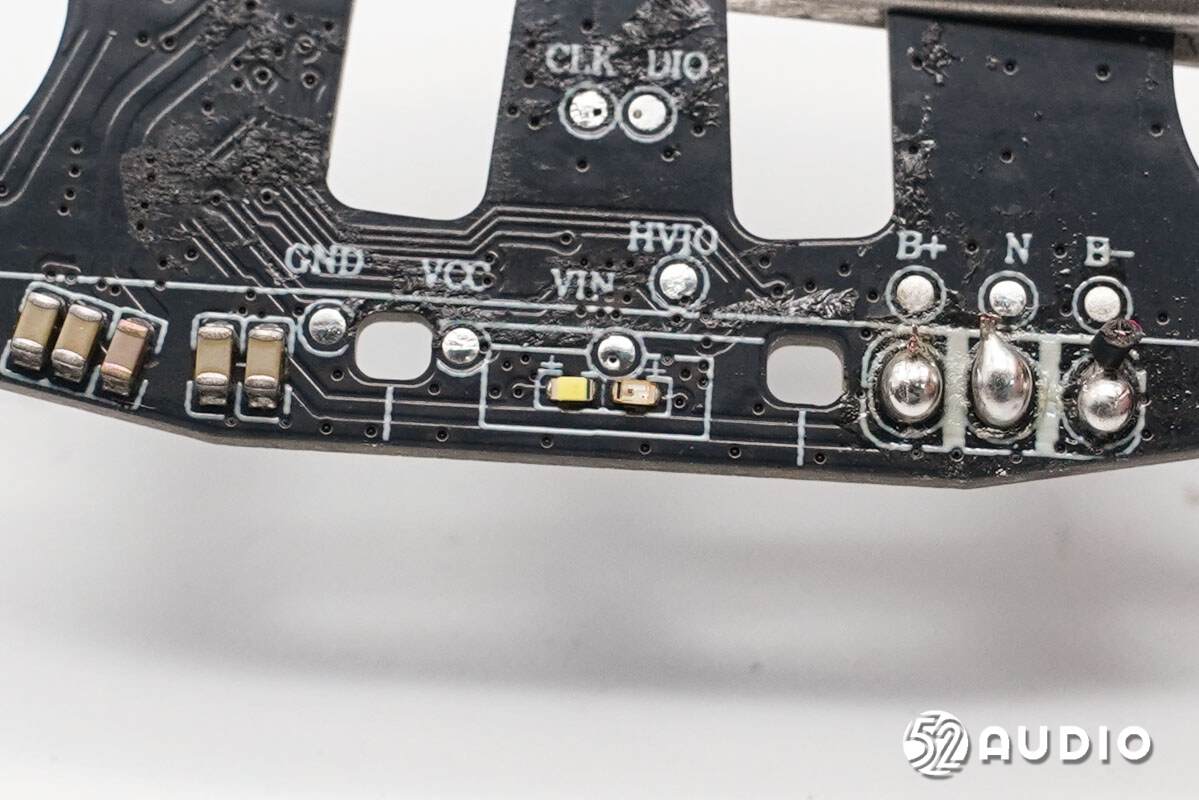

撕开外部绝缘保护，电池保护板电路一览，设置有丝印“Y1WT”的锂电保护IC和“05”MOS管，负责电池的过充电、过放电、过电流等保护。

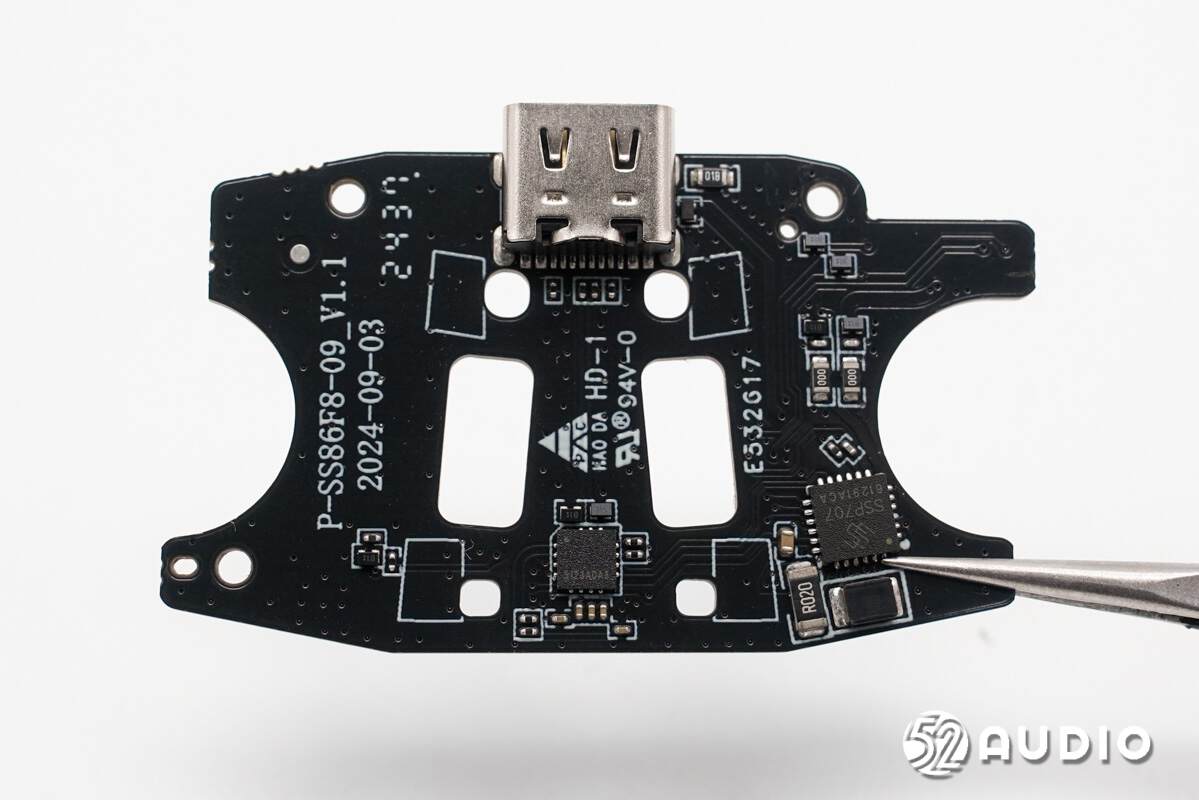

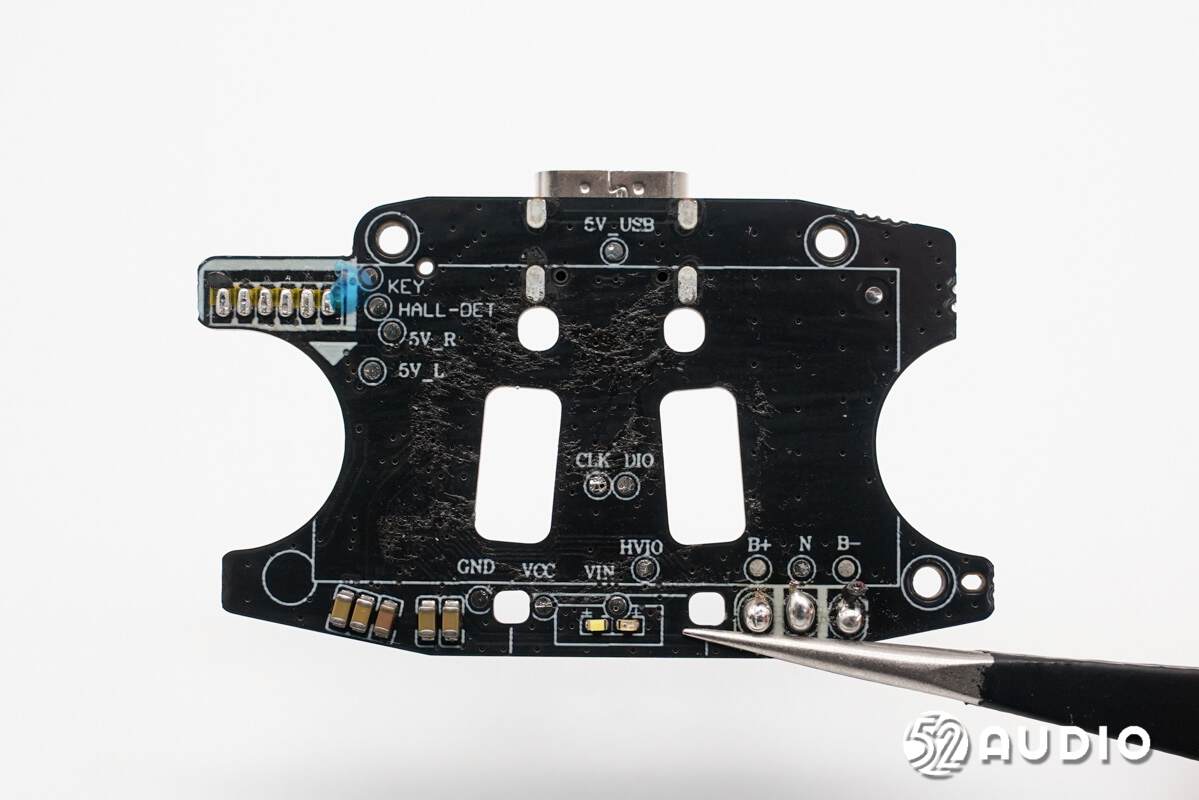

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。
用于反馈蓝牙配对及充电状态的LED指示灯特写。

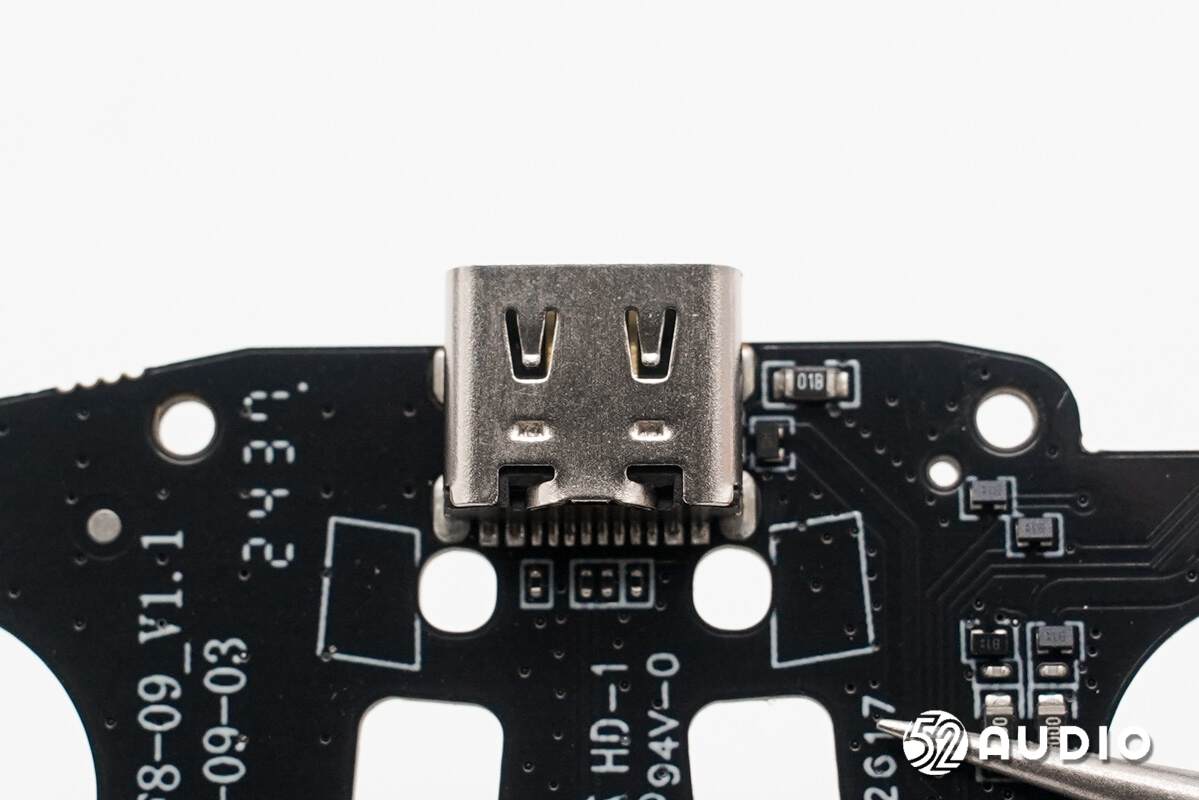

Type-C充电母座特写。

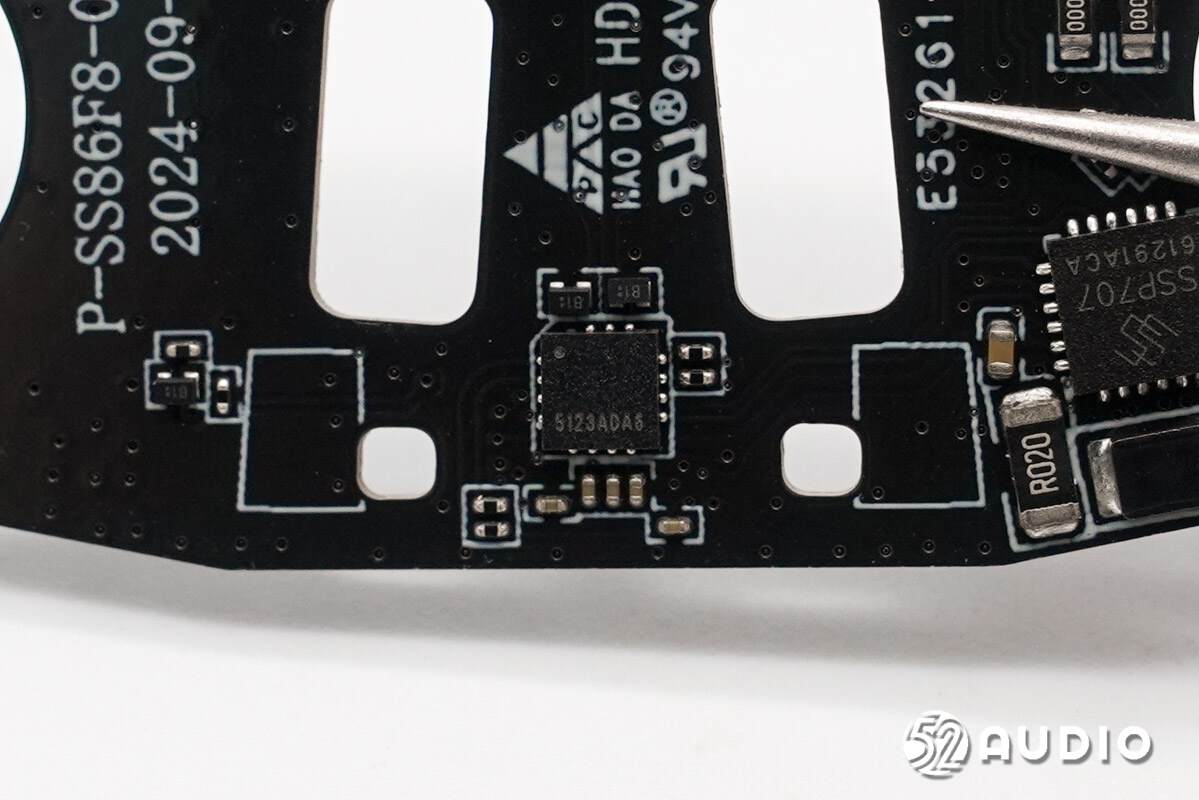

丝印5123ADA6的MCU单片机，用于充电盒整机控制。

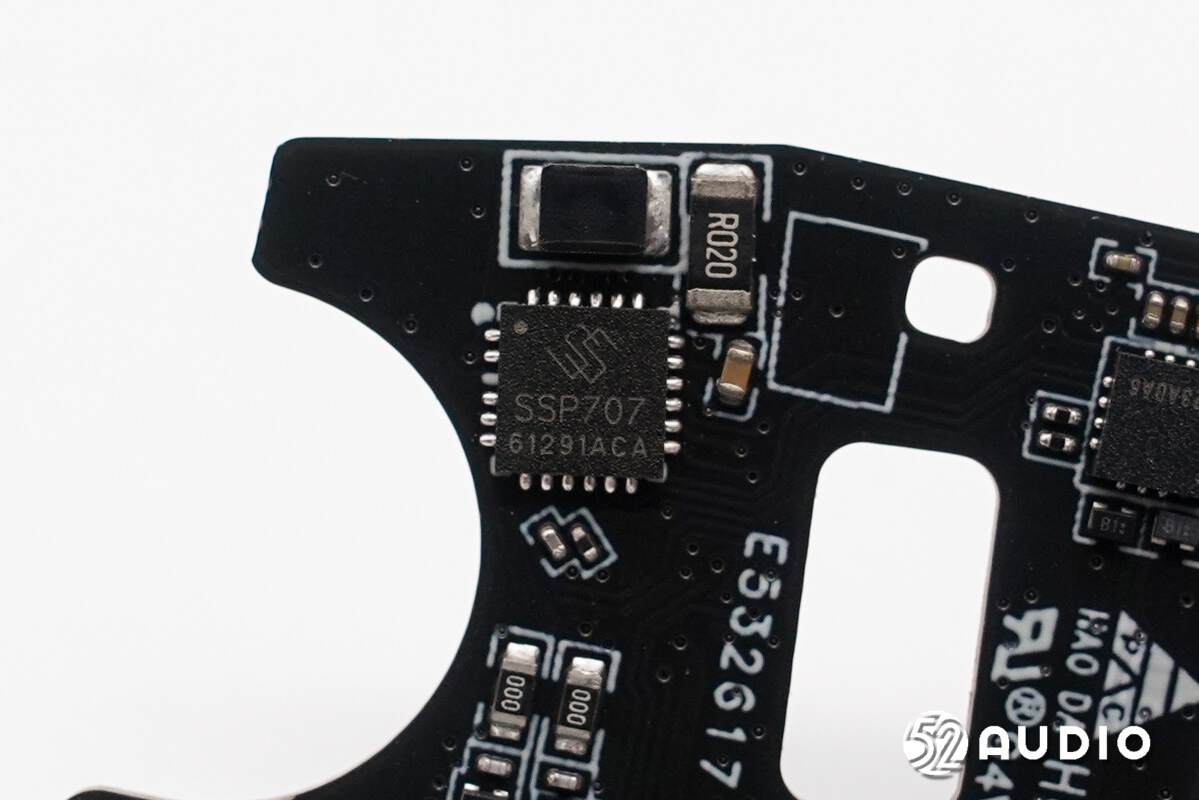

SinhMicro昇生微电子SSP707电源管理芯片，集成了38V耐压OVP、开关Charger、Boost等功能。

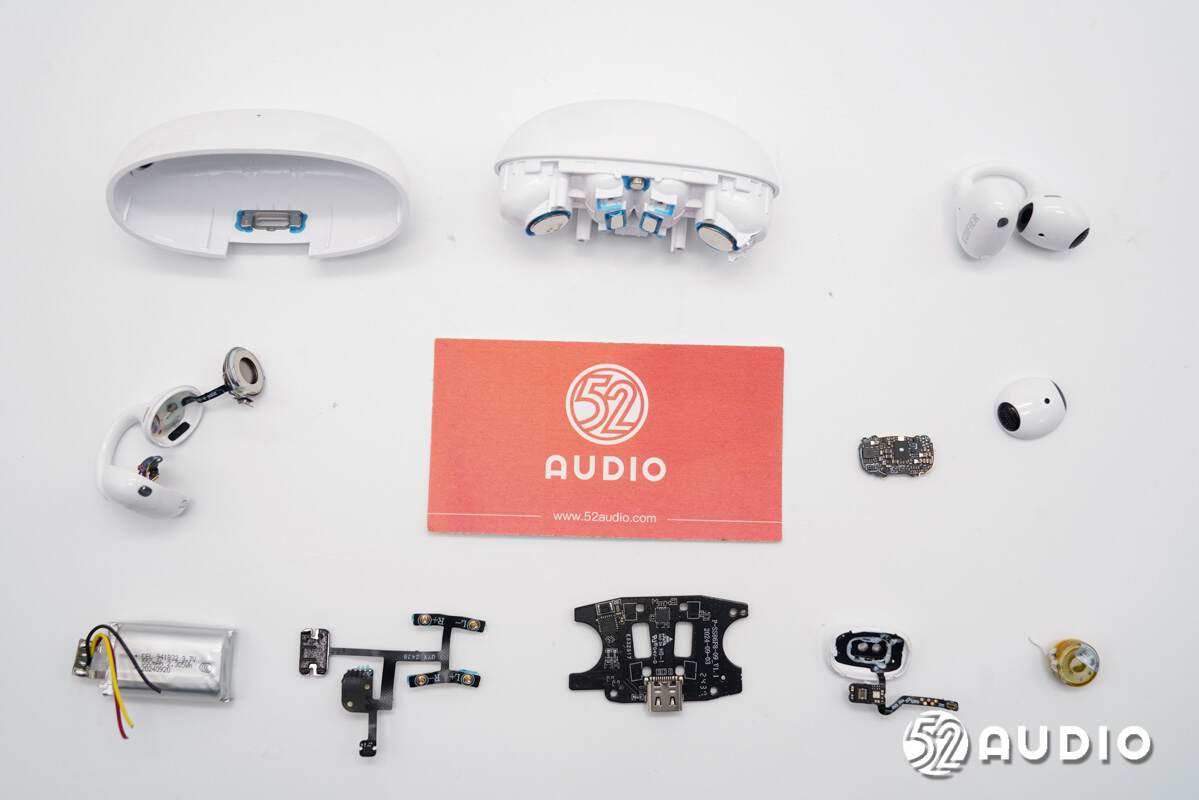

EDIFIER漫步者LolliClip云感智能耳夹拆解全家福。
三、我爱音频网总结

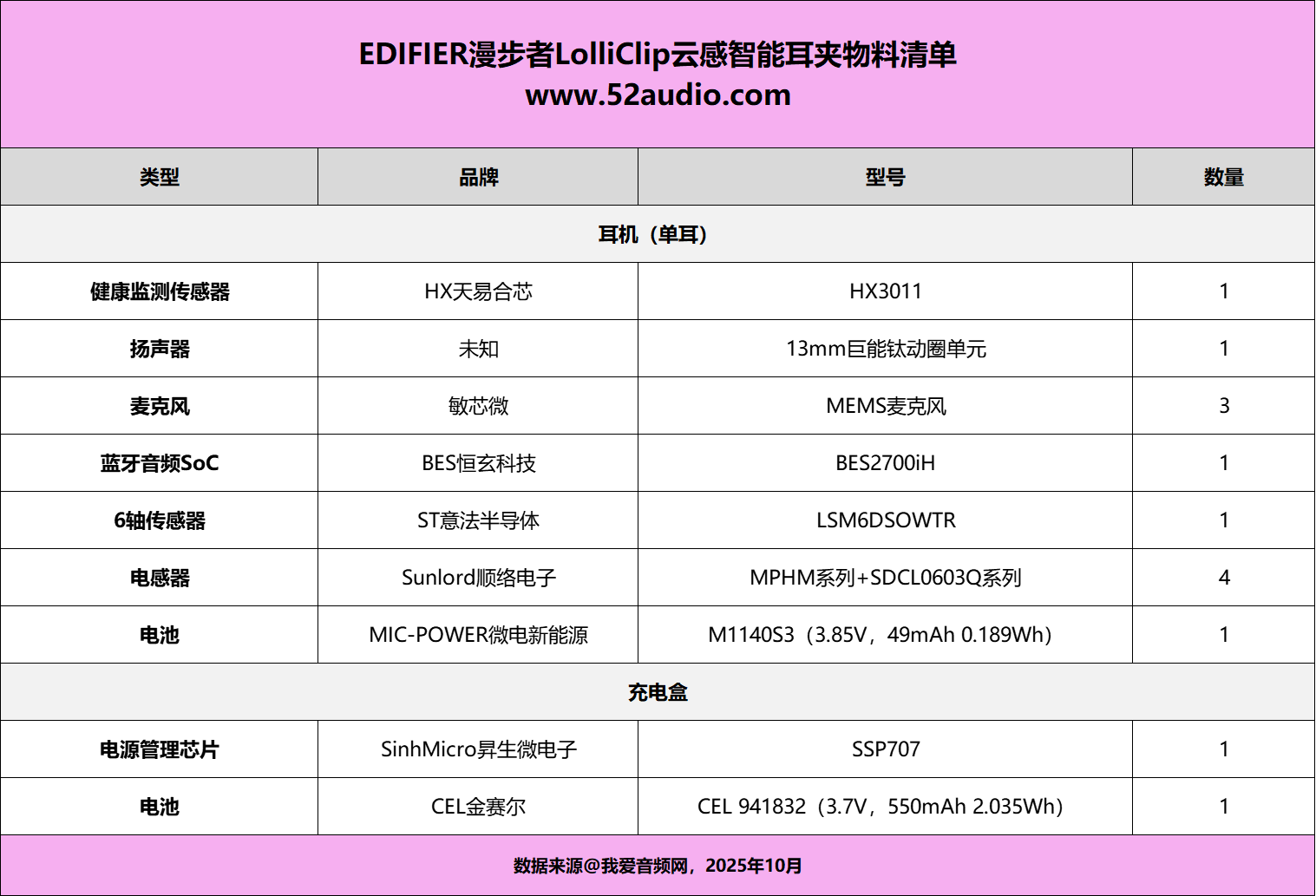

最后附上EDIFIER漫步者LolliClip云感智能耳夹的已知核心物料清单，方便大家查阅。
EDIFIER漫步者LolliClip云感智能耳夹在外观方面，充电盒采用了鹅卵石状设计，烤漆工艺处理，体积圆润，质感出色。耳机C型桥内嵌高韧性镍钛合金丝，外部软胶包裹，佩戴轻盈舒适；独特的音腔结构，可通过调节与外耳道的贴合度，实现开放式聆听和主动降噪两种体验，能够更好地适配不同场景使用需求。
内部主要配置方面，耳机采用了HX天易合芯HX3011超低功耗、高性能光学传感器，集成了PPG和CAP两大模块，具有I2C接口，为心率/血氧检测，佩戴检测提供支持；采用了ST意法半导体LSM6DSOWTR 6轴传感器，用于运动监测等功能。
耳机搭载了13mm镀钛振膜动圈单元，提供出色音质；内置三颗MEMS麦克风精准拾音，其中前馈降噪麦克风和通话麦克风来自敏芯微电子；主控芯片为BES恒玄科技BES2700iH蓝牙音频SoC，外围配备Sunlord顺络电子MPHM系列功率电感和SDCL0603Q系列叠层陶瓷电感。
耳机内部搭载MIC-POWER微电新能源3.85V/49mAh钢壳扣式电池，充电盒内置CEL金赛尔550mAh锂电池组。充电盒主板上，采用了SinhMicro昇生微电子SSP707电源管理芯片，负责内置电池的充放电管理。
