前言

本期继续为大家带来绿联100W大功率快充移动电源PB725的拆解，这款产品属能量湃系列的一员，延续了系列外观设计语言，并配置2C1A接口，支持最高100W快充，同时容量达到20000mAh，是一款集性能、续航以及数显功能于一身的产品。

此外这款移动电源同样是采用一线大厂长虹三杰的车规级电芯，电芯在800次完全充放电循环仍剩余80%以上容量，循环寿命更长更加耐用。使用一线快充芯片原厂智融科技SW6301+SW6308两颗高集成移动电源SOC控制2C1A三个接口的快充输入输出。移动电源还通过国家3C强制认证，安全可靠。下面我们就来看看这款产品的具体设计。

绿联100W大功率快充移动电源开箱

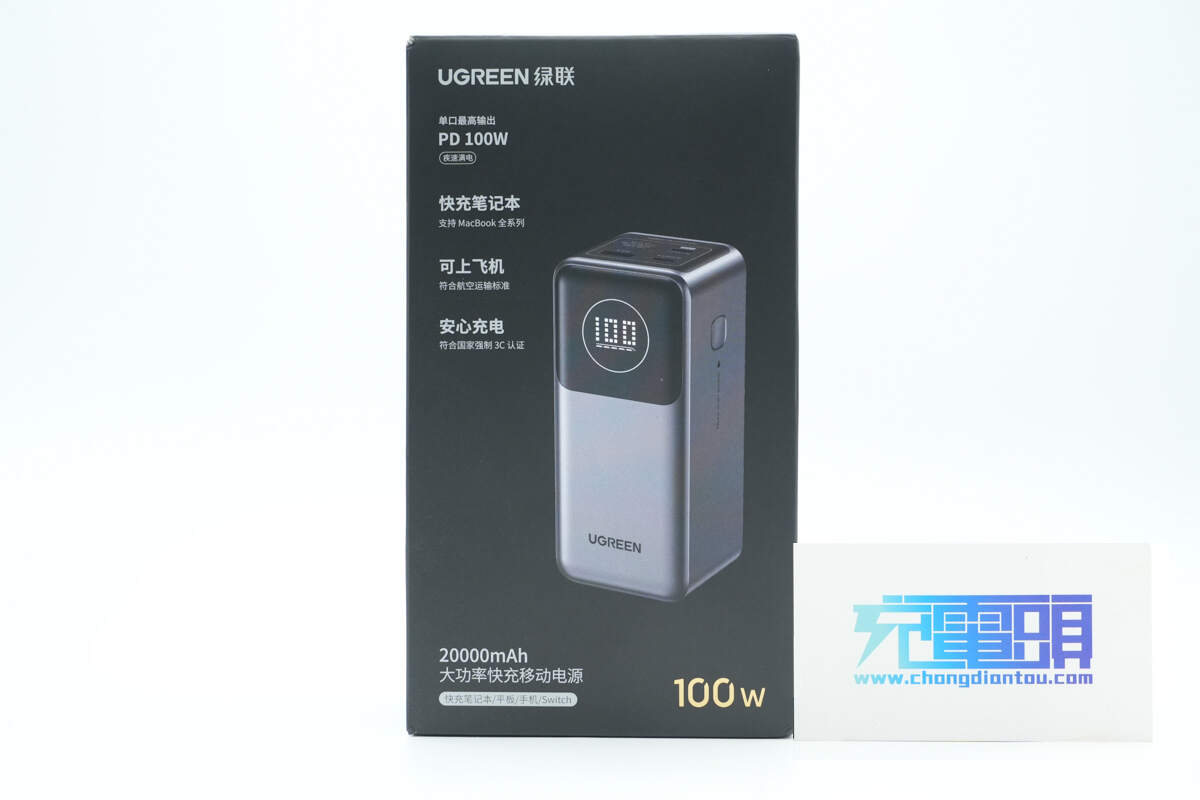

包装盒正面印有UGREEN绿联品牌、移动电源名称、外观以及卖点。

侧面印有产品可兼容设备，包括兼容设备笔记本、平板、手机、相机、无人机、Switch、耳机、手表和露营灯。

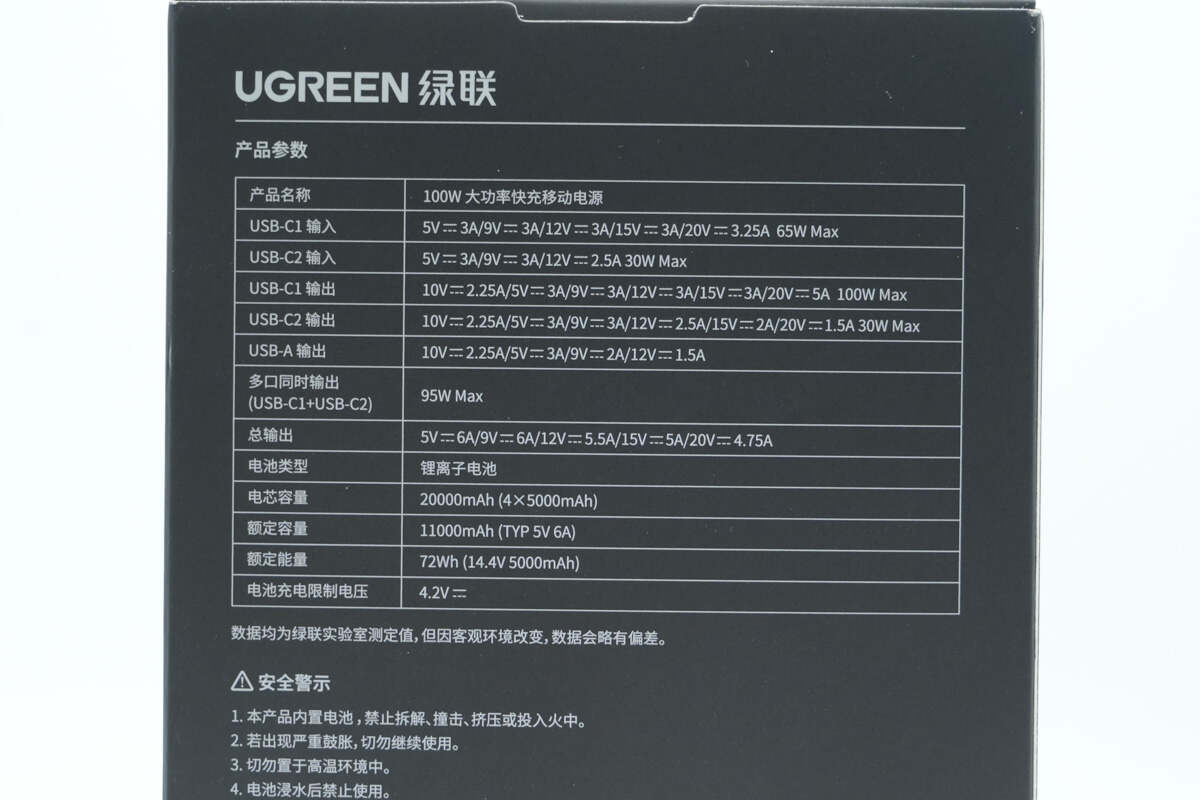

背面印有移动电源参数、注意事项以及制造商信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含移动电源、数据线、使用说明书、保修卡以及注意事项指南。

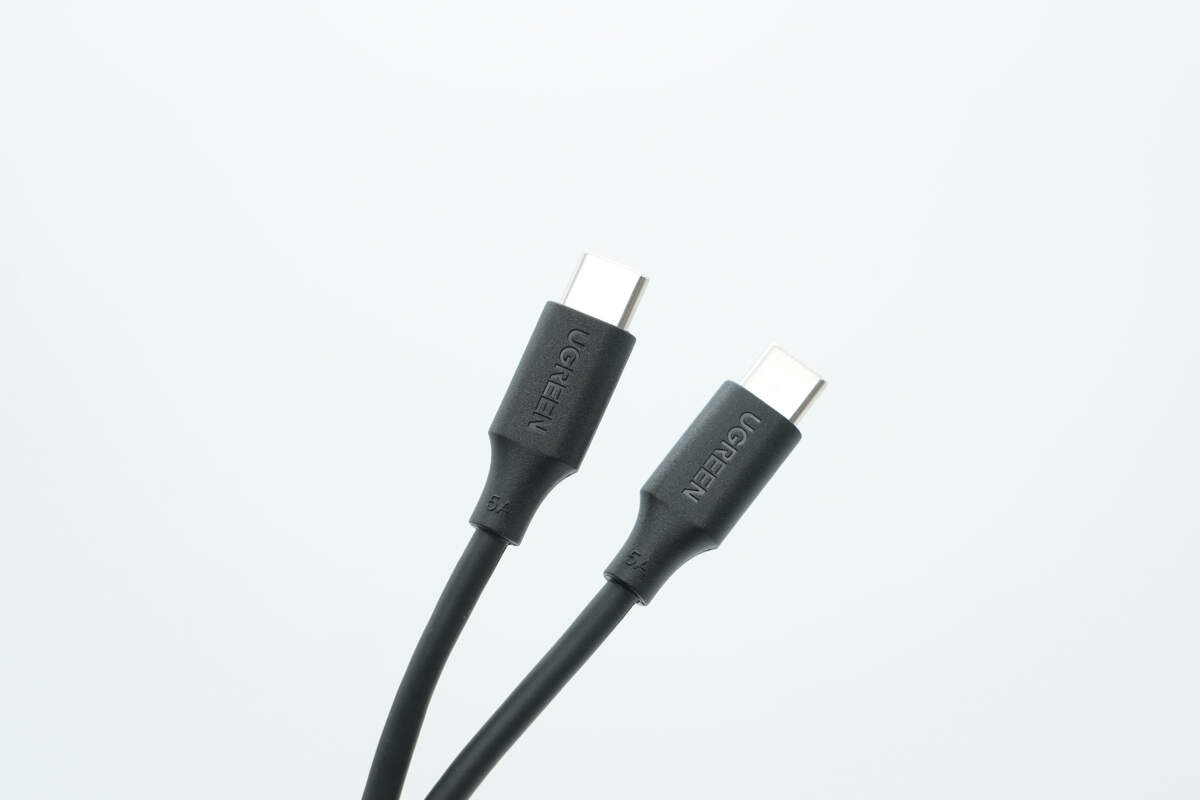

附带数据线为USB-C to USB-C类型，端子外壳和网尾一体成型设计，表面磨砂方便插拔，同时正面设计有UGREEN品牌。

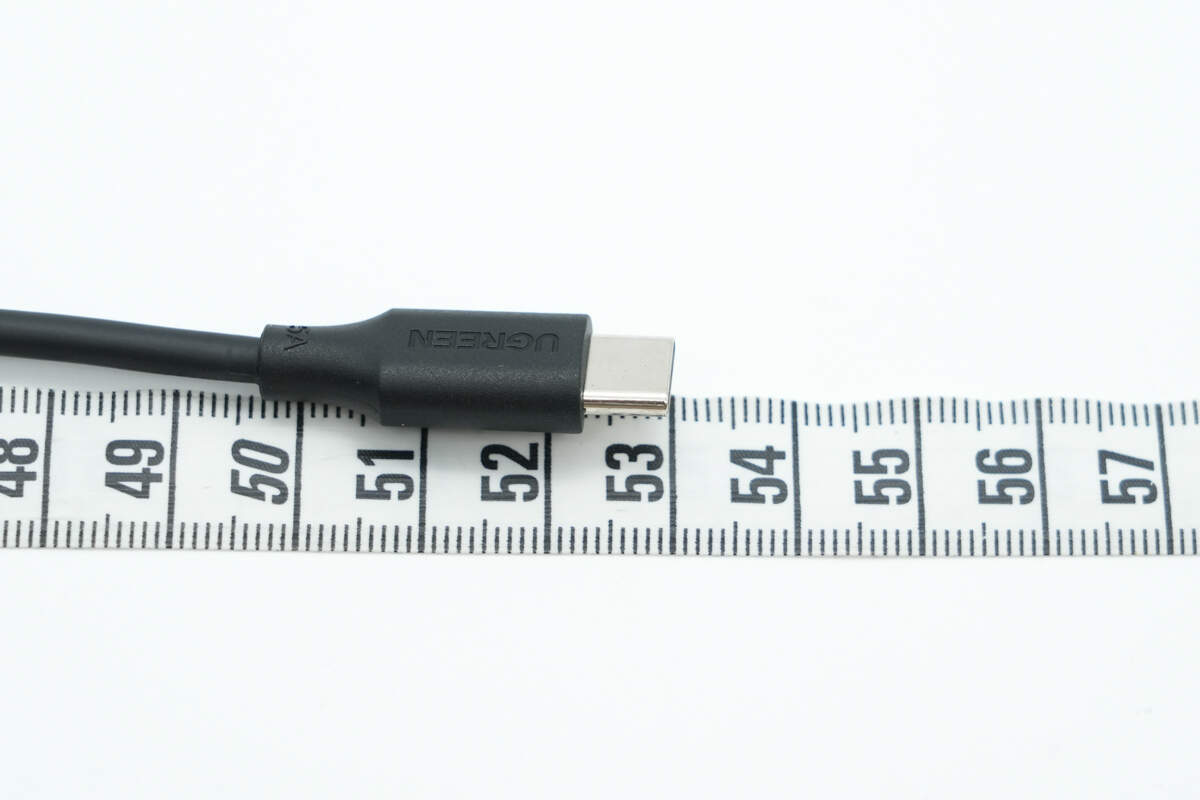

测得数据线长度约为53cm。

使用ChargerLAB POWER-Z KM003C测得USB-C充电线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

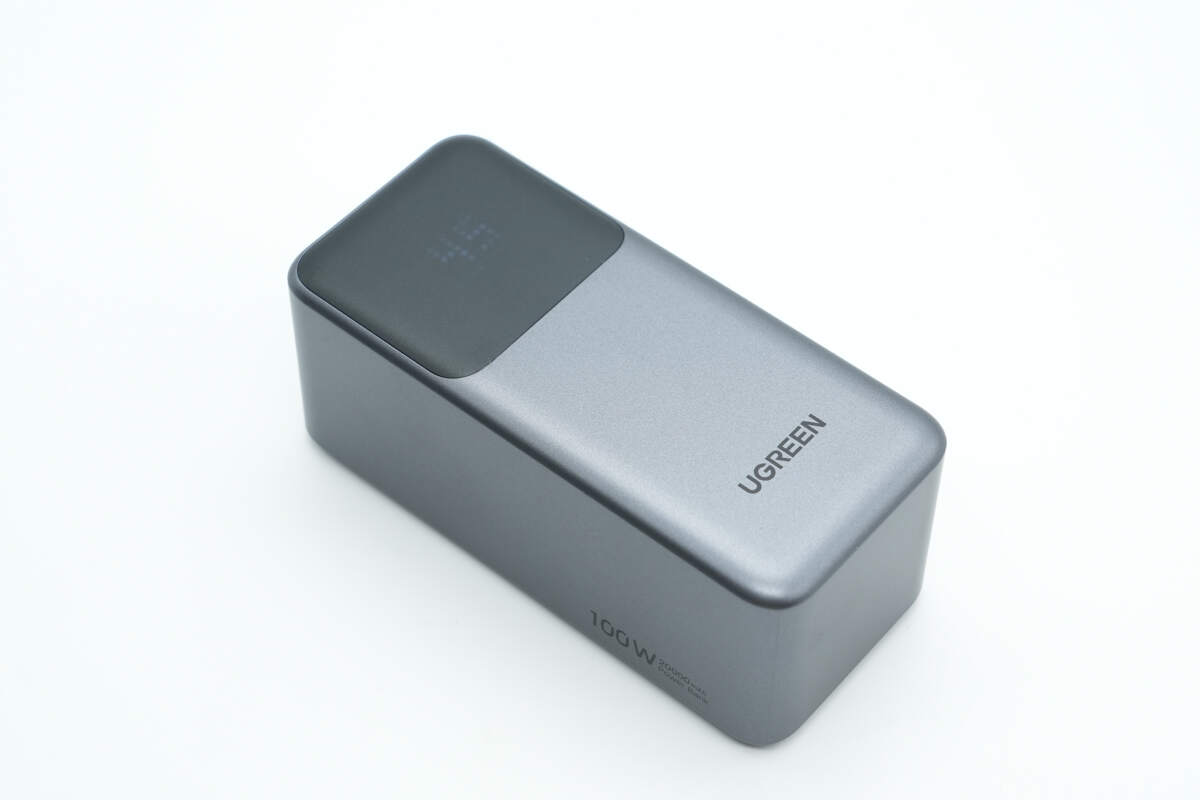

移动电源采用PC+ABS阻燃材质塑料外壳，机身表面金属喷漆处理，整体延续能量湃系列设计语言，质感十足。

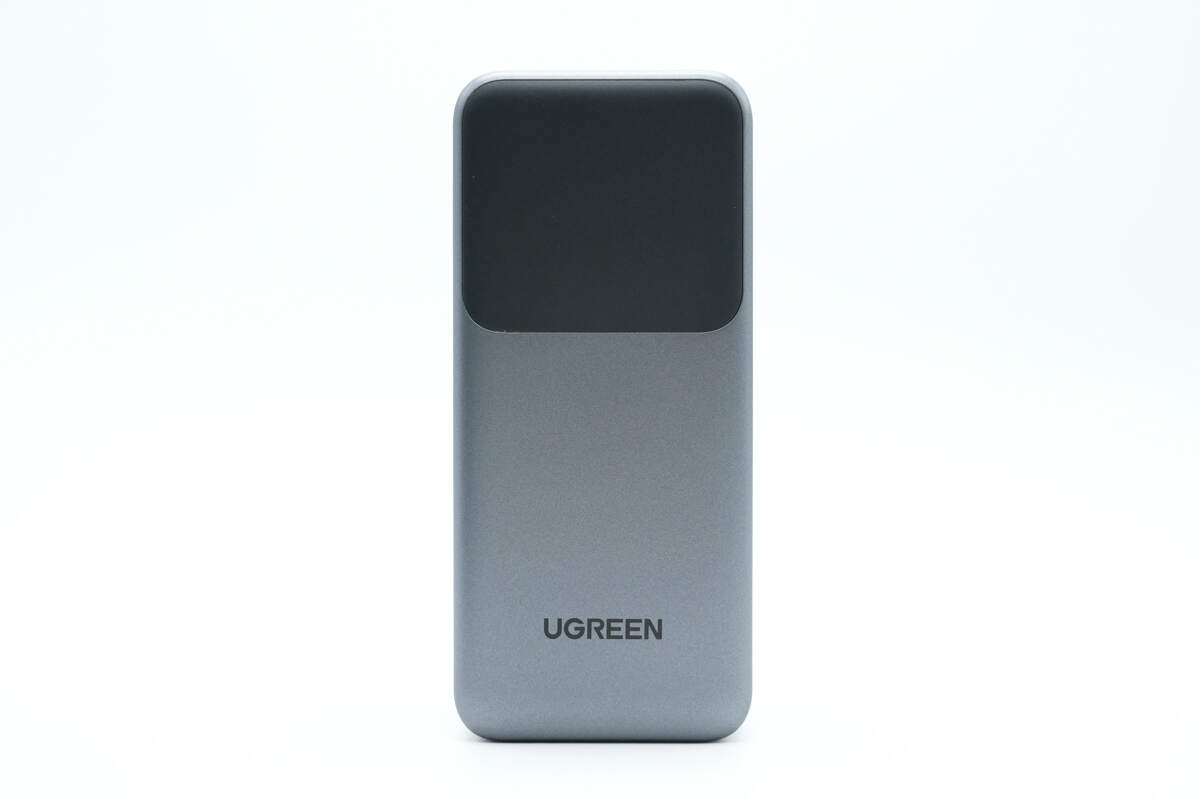

机身正面上方配置智能数显大屏，下方设计UGREEN品牌。

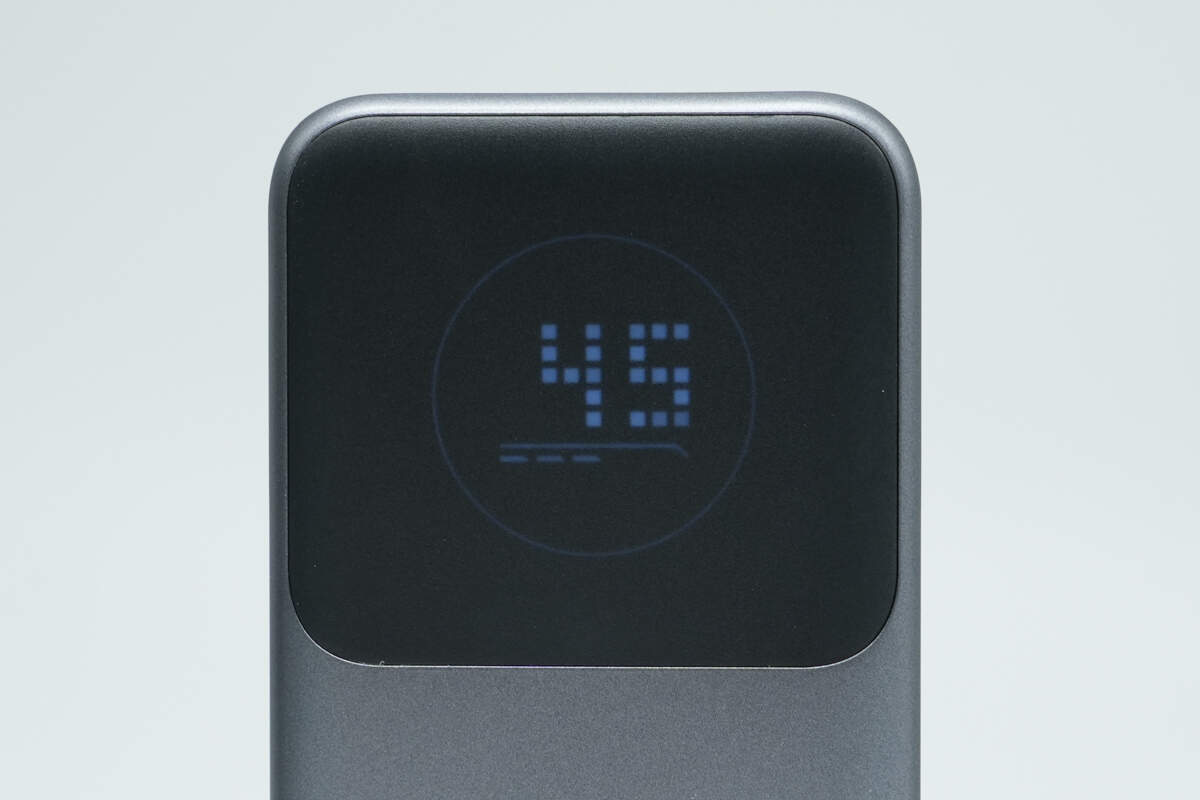

通过数显大屏可随时准确掌握移动电源剩余电量。

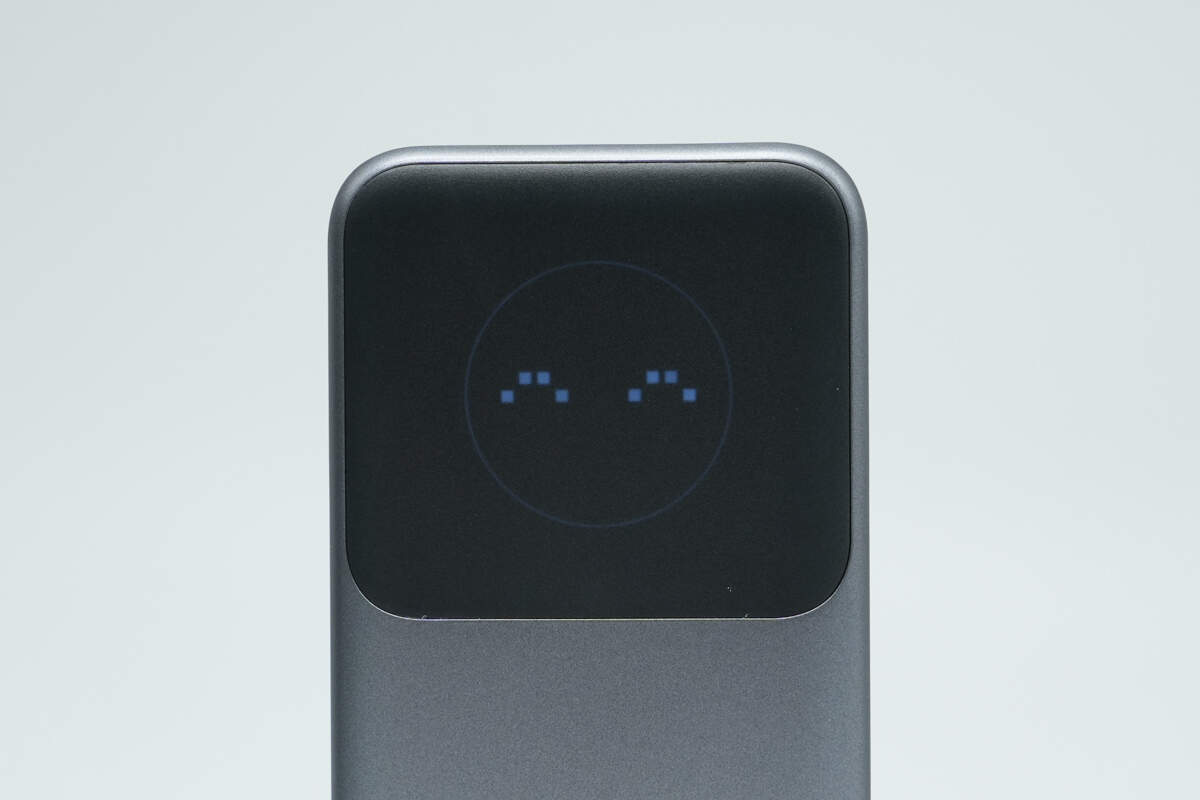

除电量外，数显屏还设计了动画彩蛋，进一步提升使用趣味性。

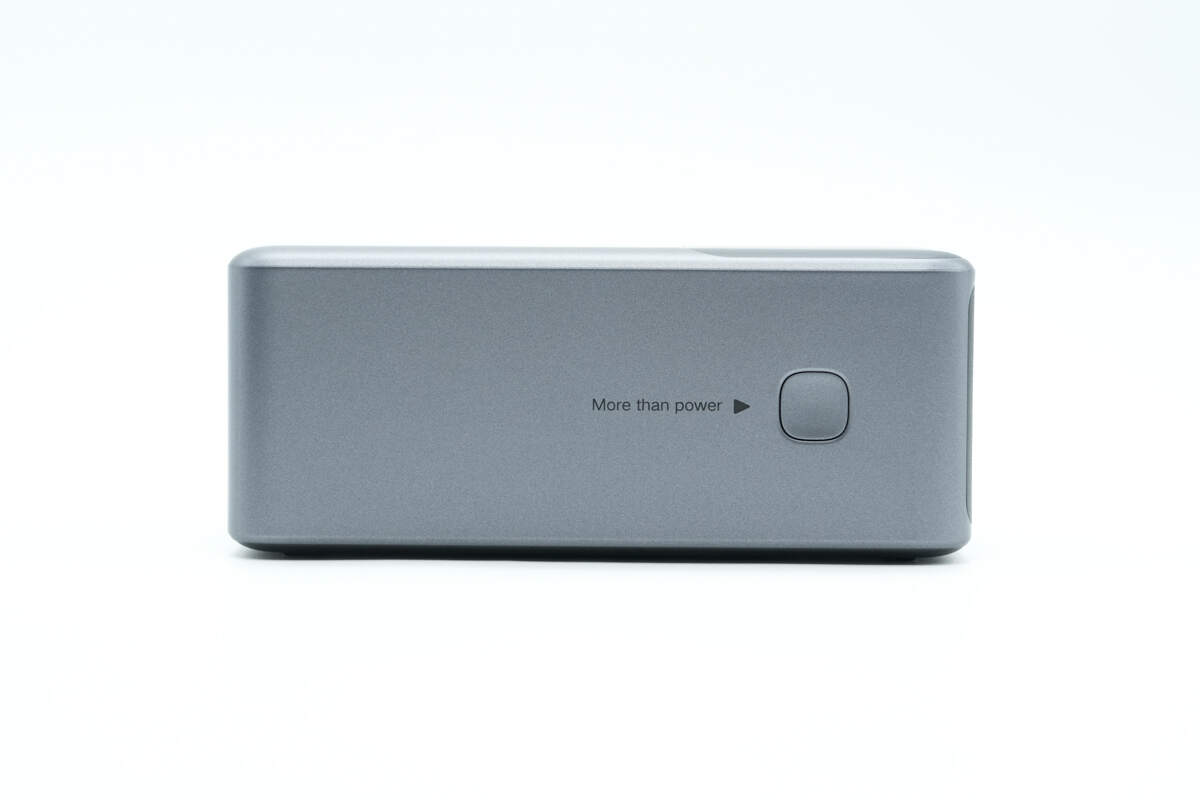

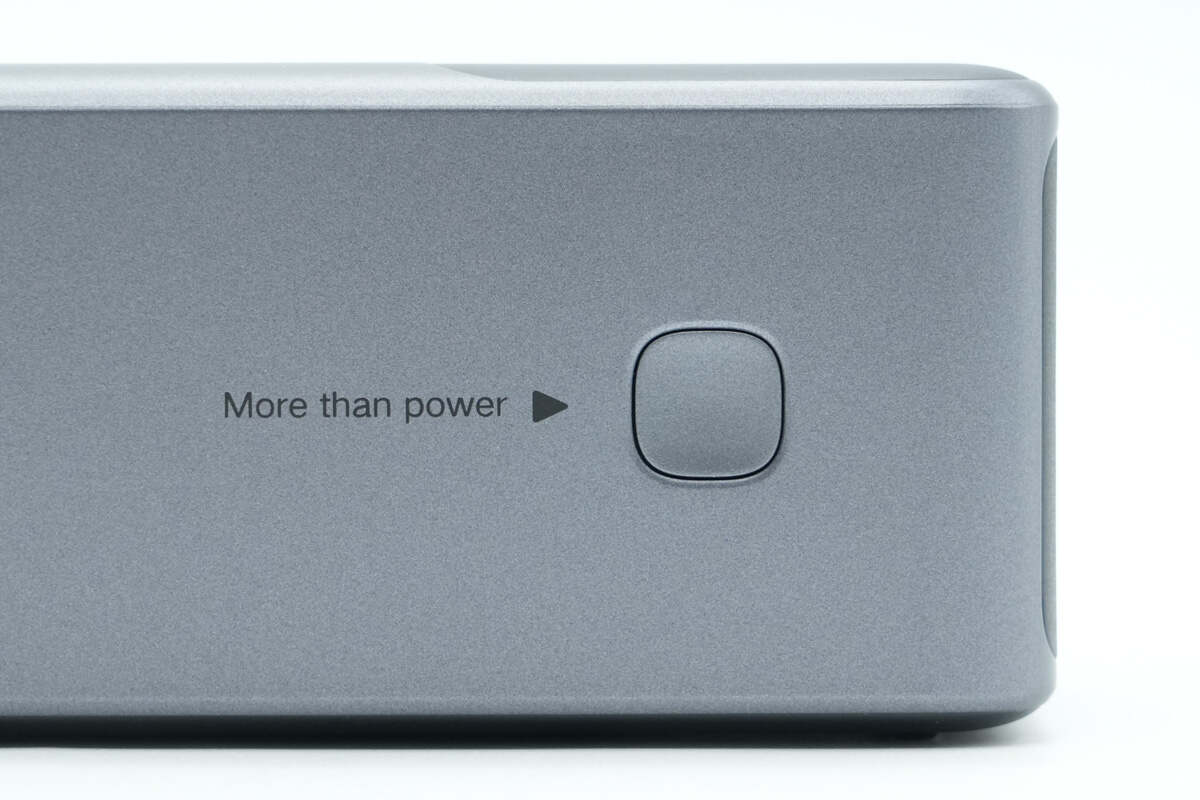

机身侧面设有电源键。

按键旁印有More than power。

另一侧印有100W 20000mAh Power Bank字样。

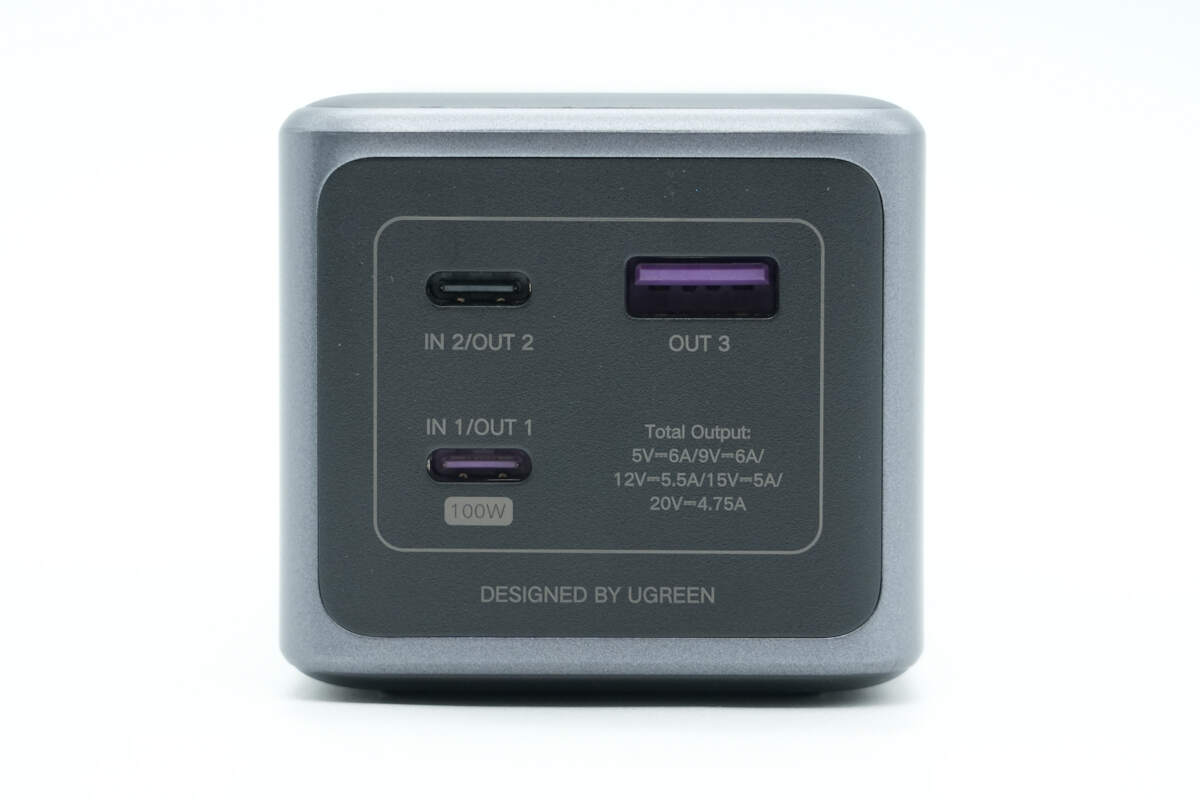

机身顶部配置2C1A快充接口，并在壳体上印有各接口标识和总输出参数，方便用户使用。

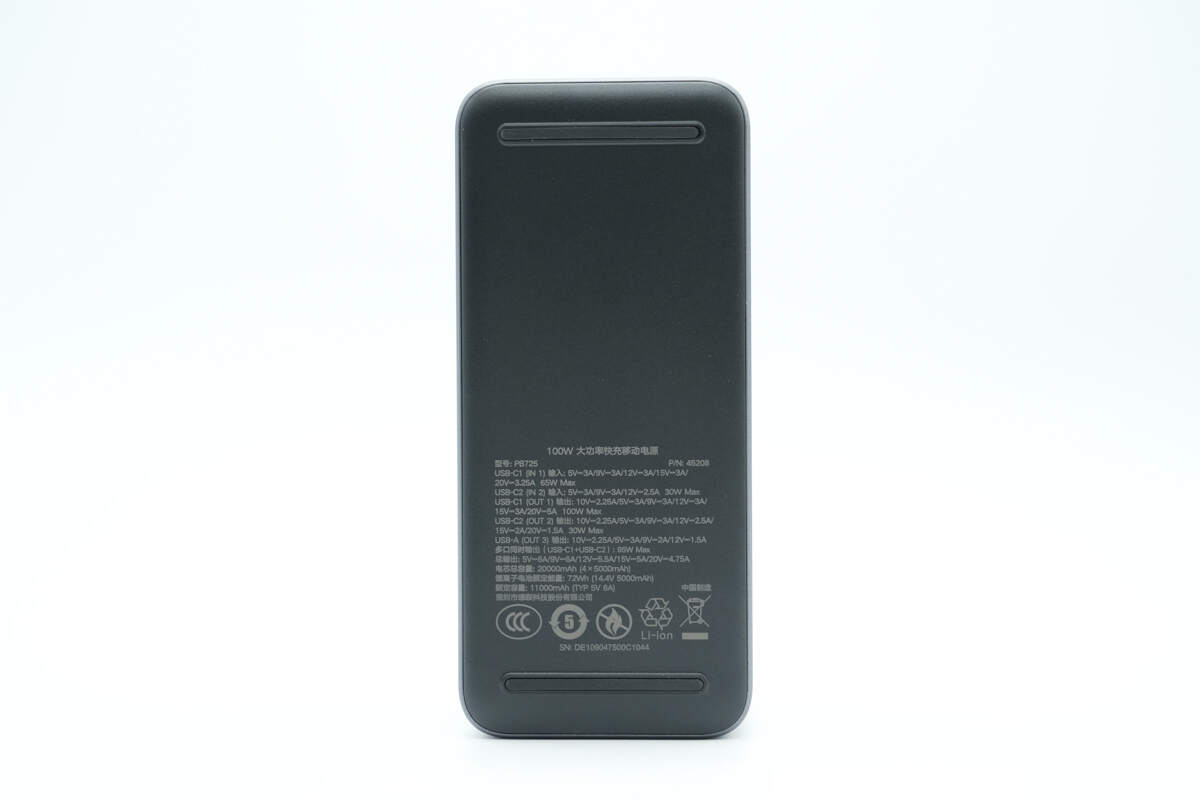

机身背面两端设有防滑硅胶垫，外壳上印有产品参数信息。

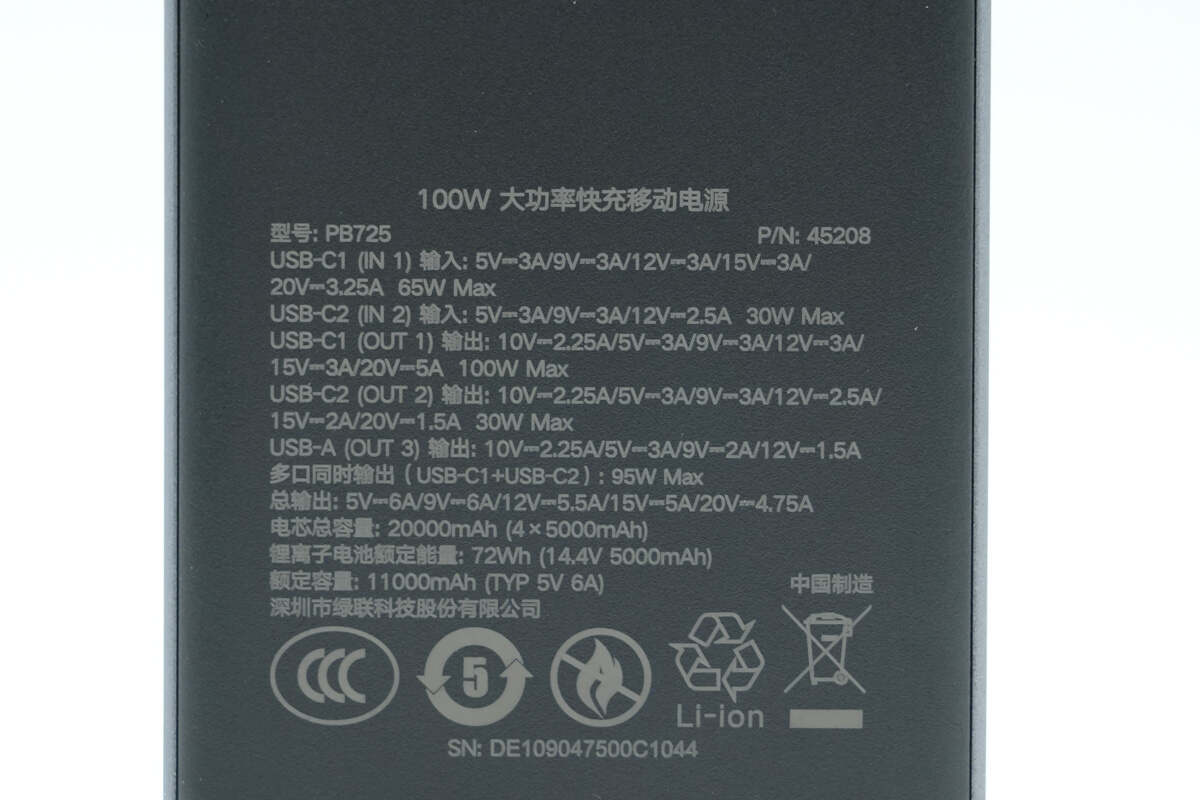

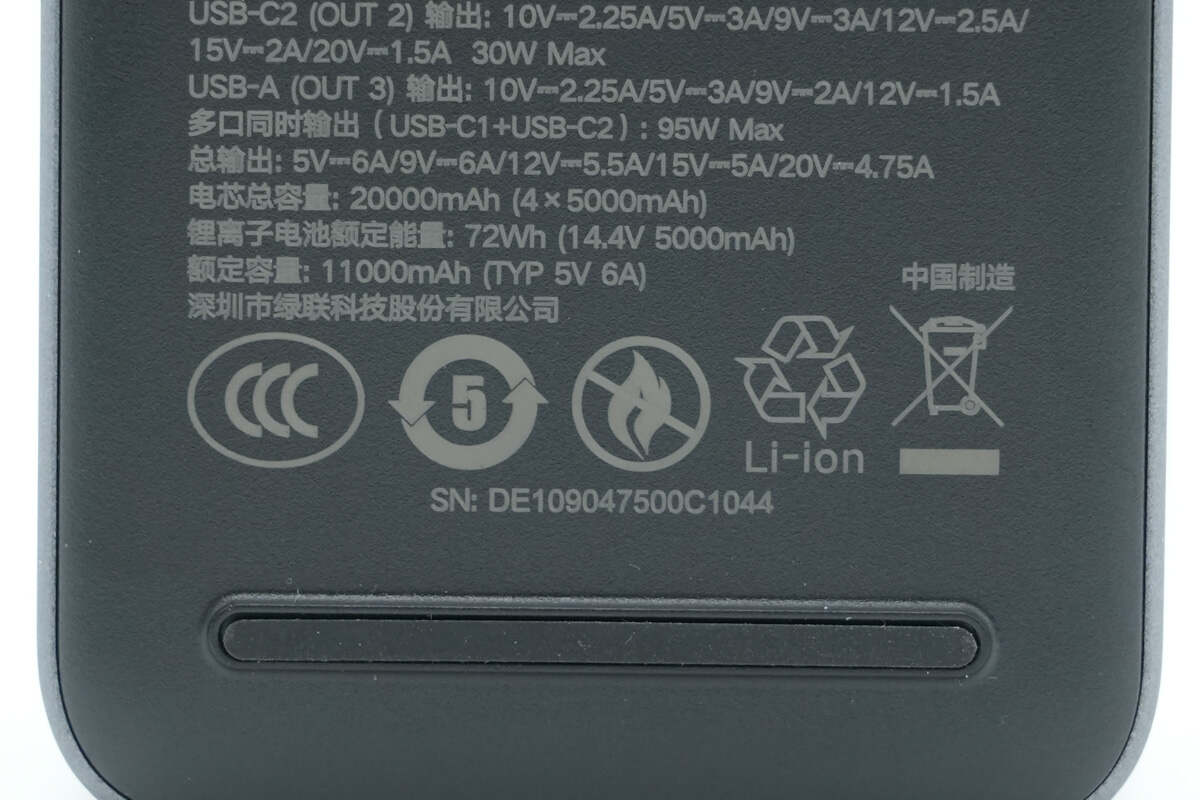

产品参数特写

型号：PB725

USB-C1（IN1）输入：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max

USB-C2（IN2）输入：5V3A、9V3A、12V2.5A 30W Max

USB-C1（OUT1）输出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V5A 100W Max

USB-C2（OUT2）输出：10V2.25A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W Max

USB-A（OUT3）输出：10V2.25A、5V3A、9V2A、12V1.5A

多口同时输出（USB-C1+USB-C2）：95W

总输出：5V6A、9V6A、12V5.5A、15V5A、20V4.75A

电芯总容量：20000mAh（4x5000mAh）

锂离子电池额定能量：72Wh（14.4V 5000mAh）

额定容量：11000mAh（TYP 5V 7A）

制造商：深圳市绿联科技股份有限公司

这款移动电源通过了国家CCC强制认证。

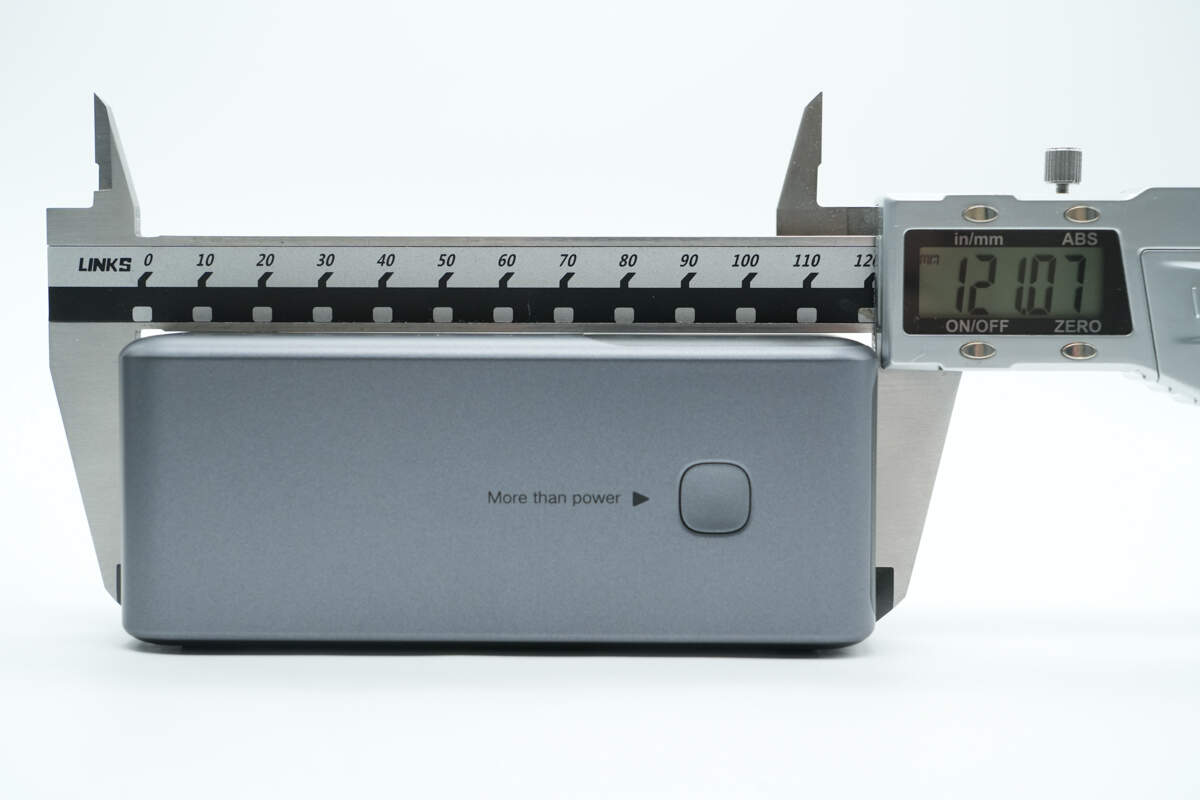

测得移动电源机身长度约为121.07mm。

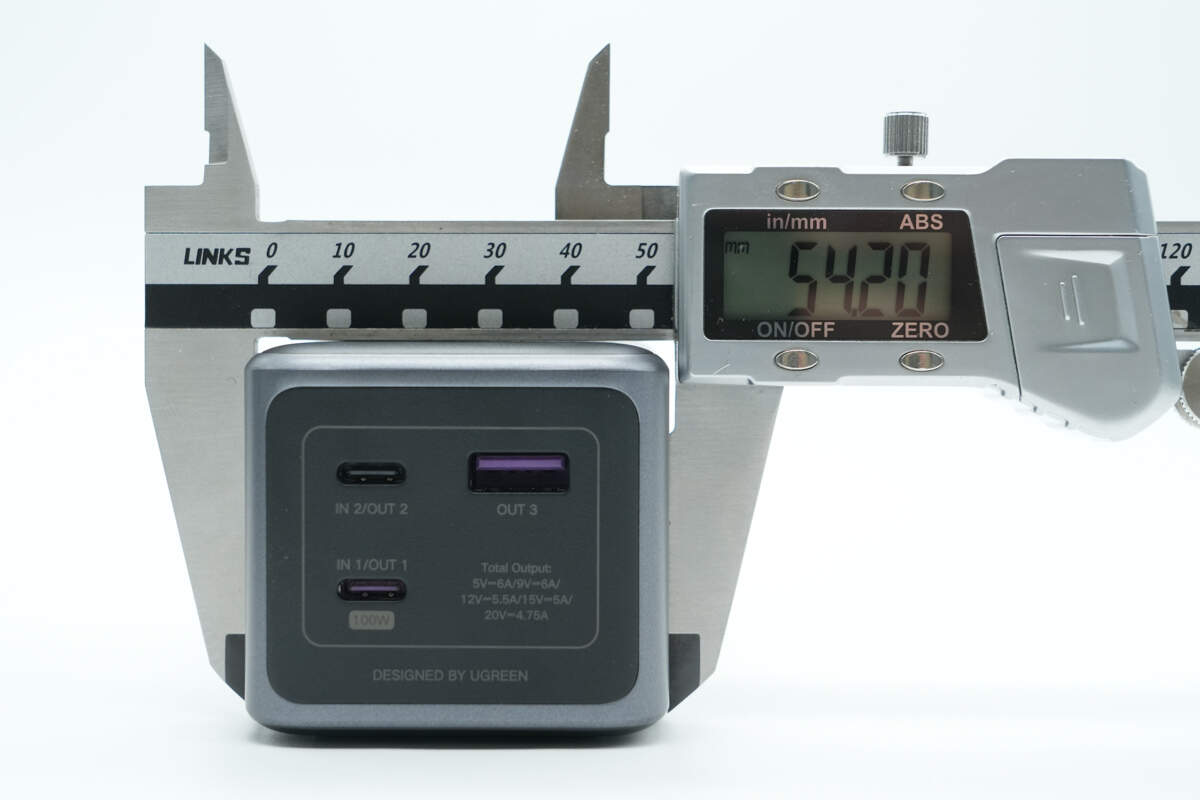

宽度约为54.2mm。

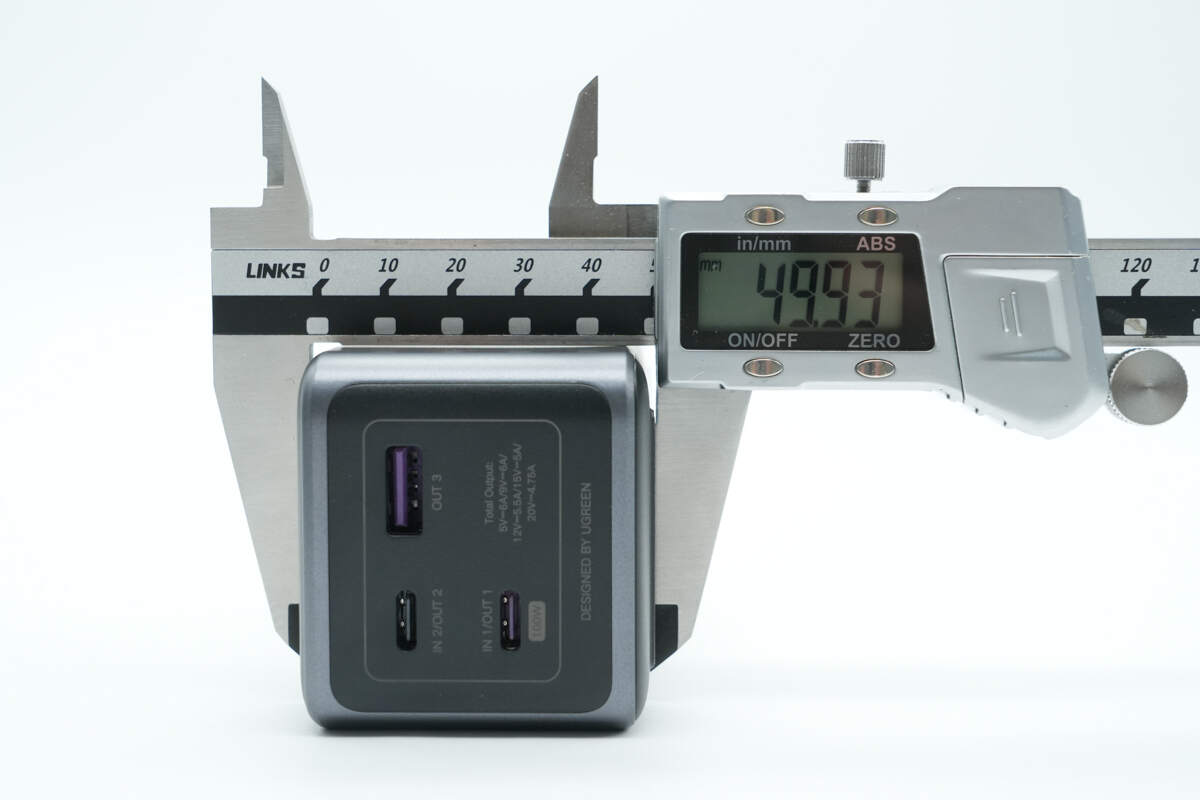

厚度约为49.93mm。

移动电源拿在手上的大小直观感受。

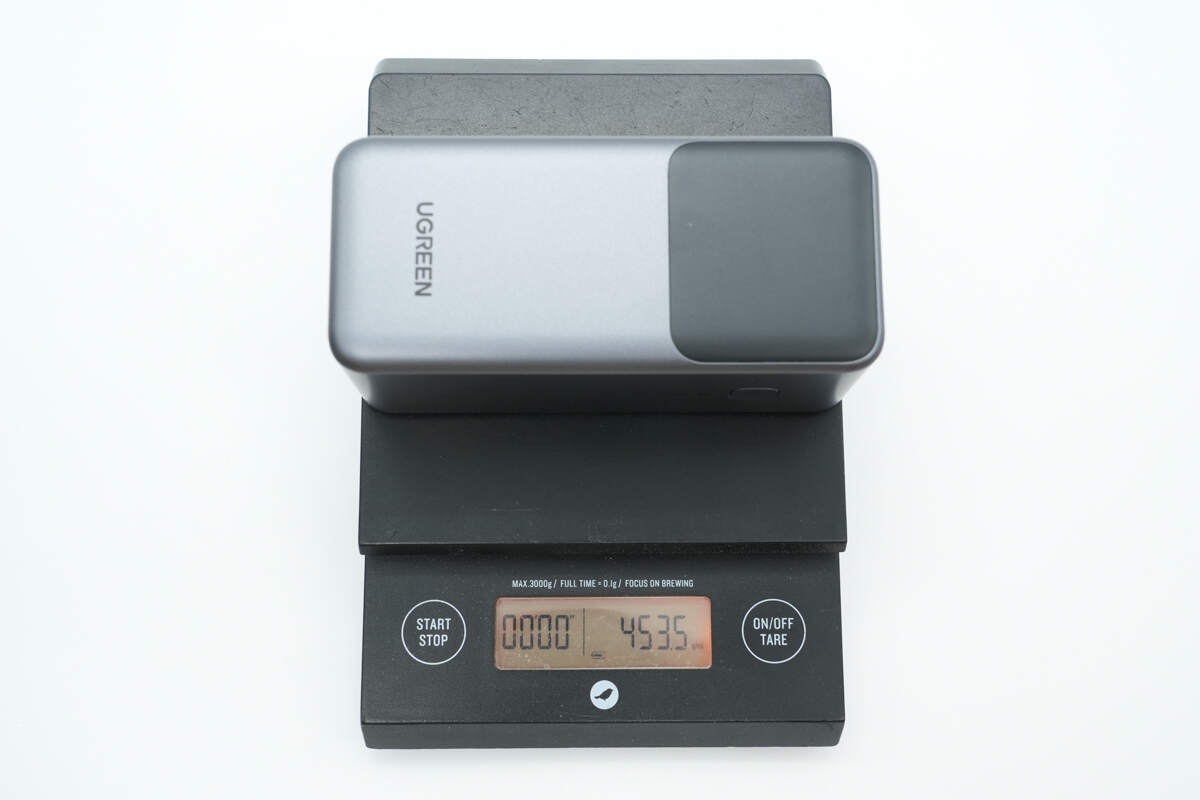

另外测得移动电源重量约为454g。

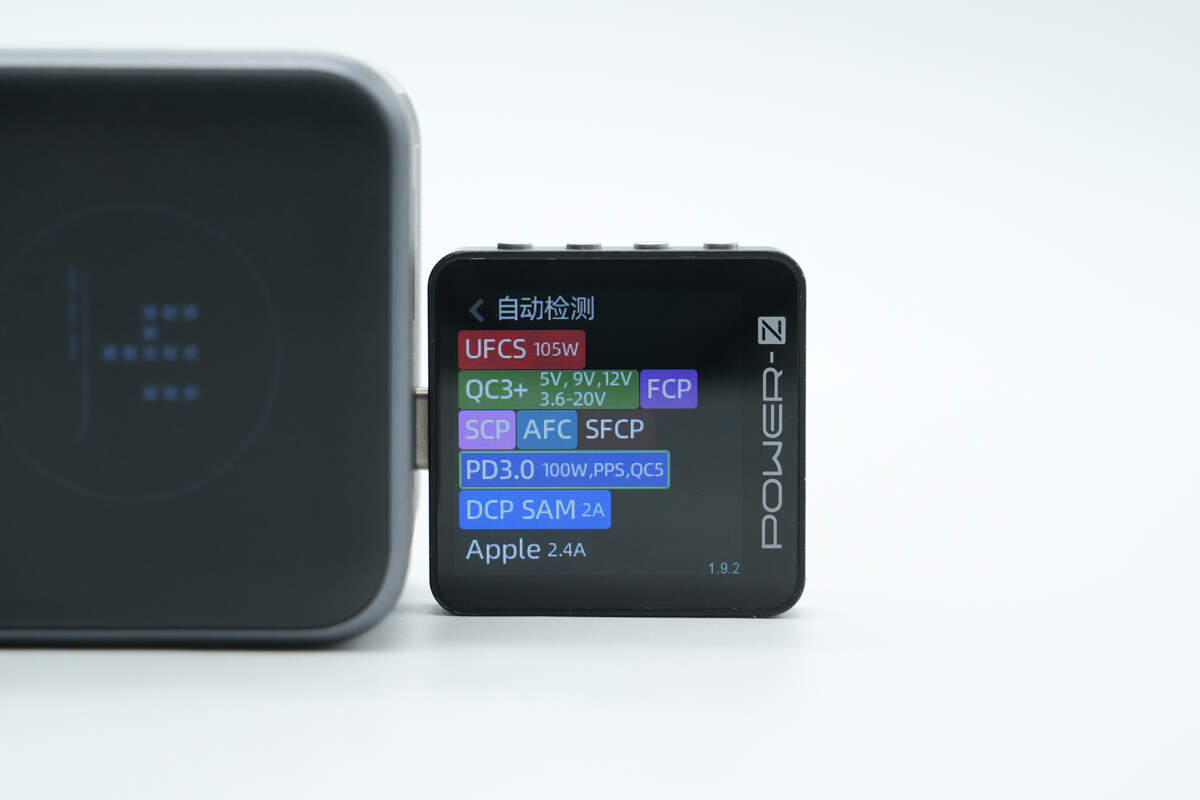

测得USB-C1口支持UFCS、FCP、SCP、AFC、QC3+/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

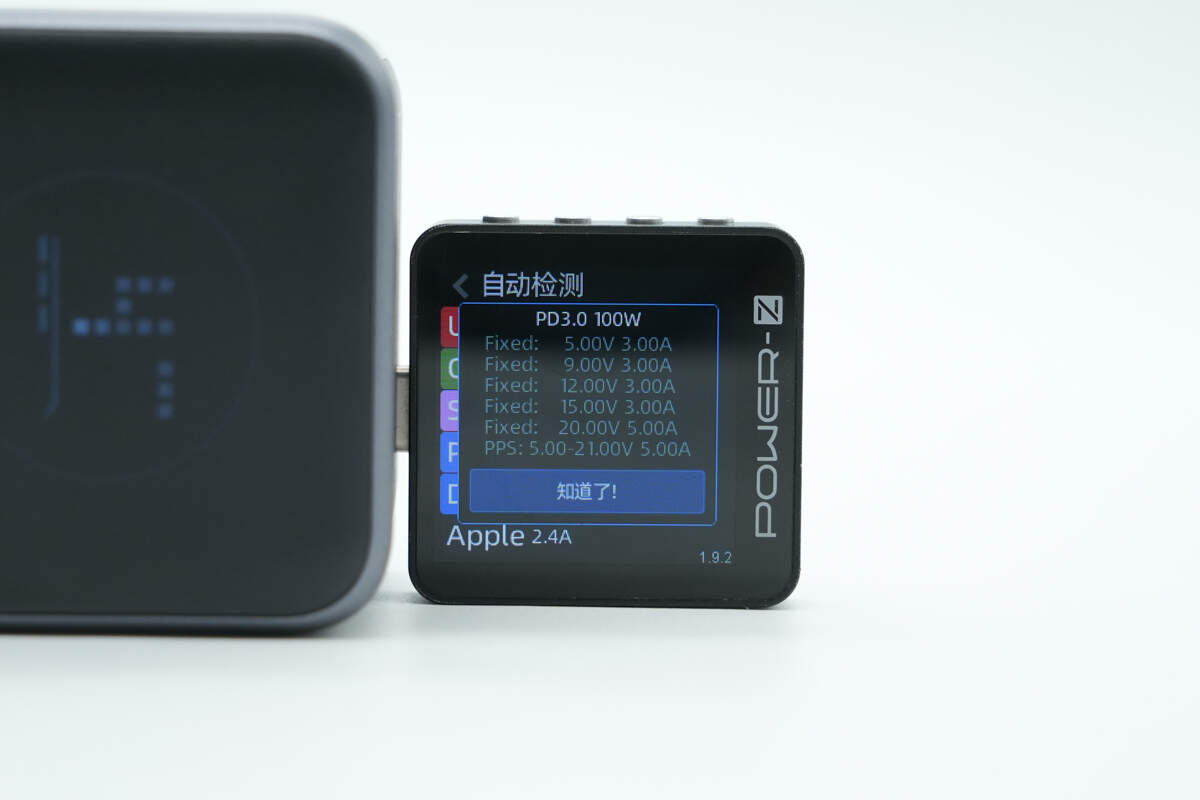

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

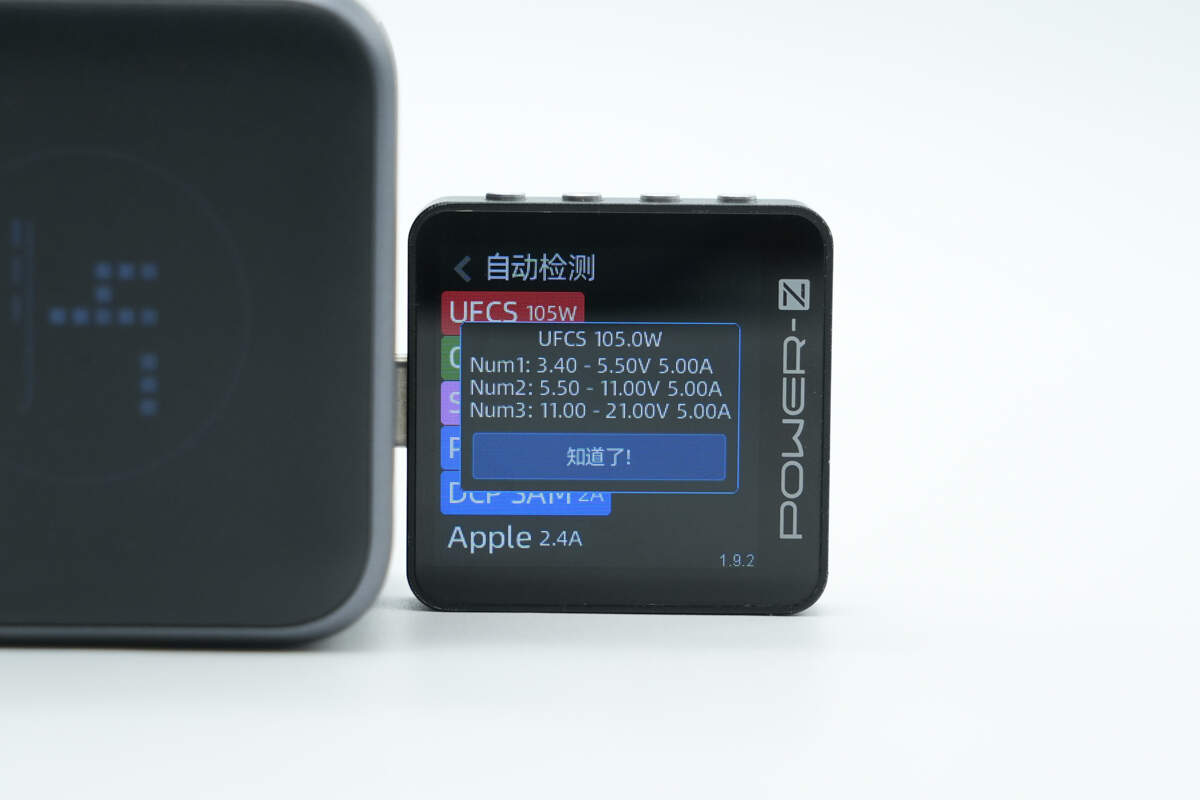

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V5A、11-21V5A三组电压档位。

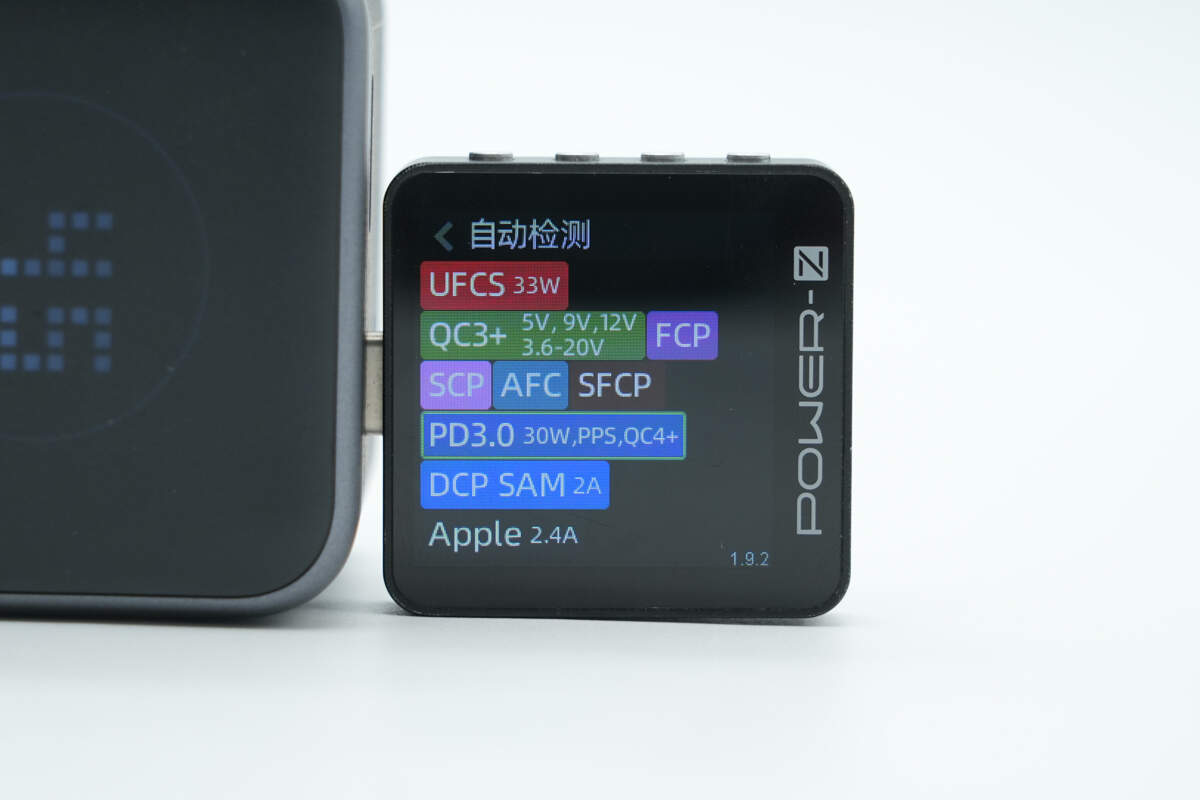

测得USB-C2口支持UFCS、FCP、SCP、AFC、QC3+/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

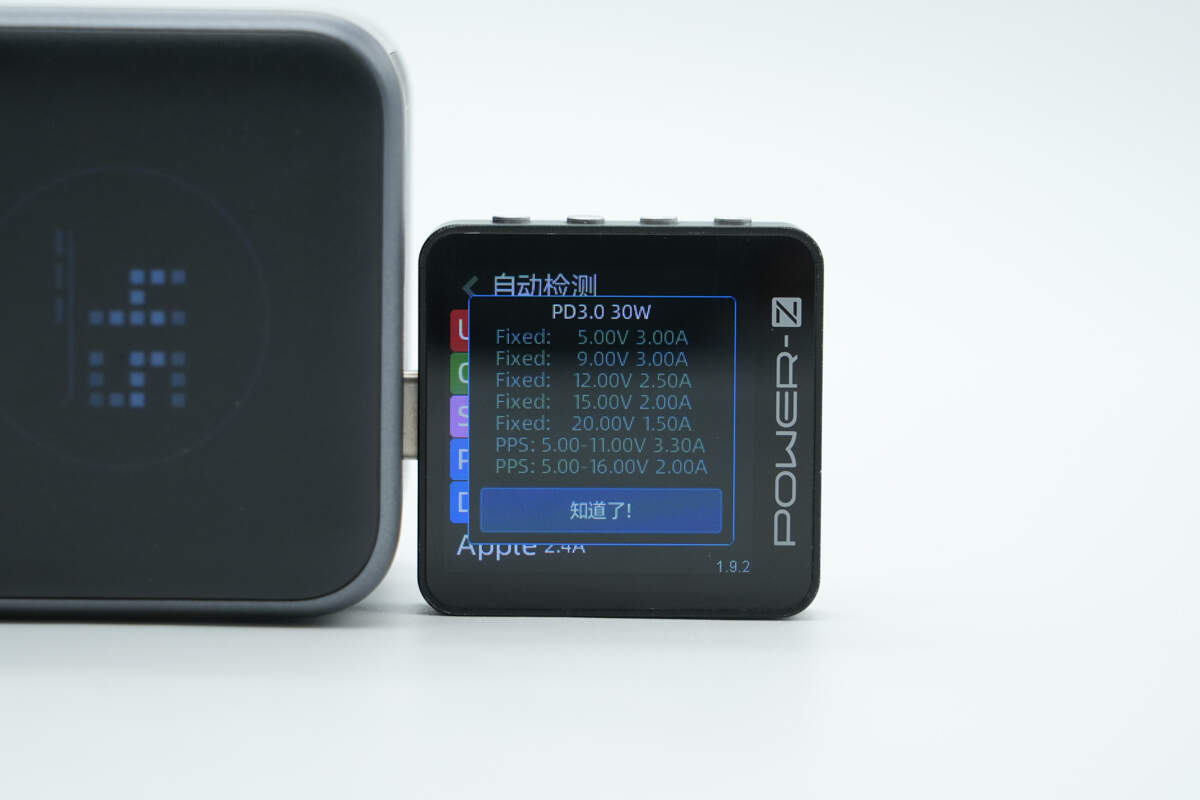

PDO报文显示USB-C2口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V3A一组PPS电压档位。

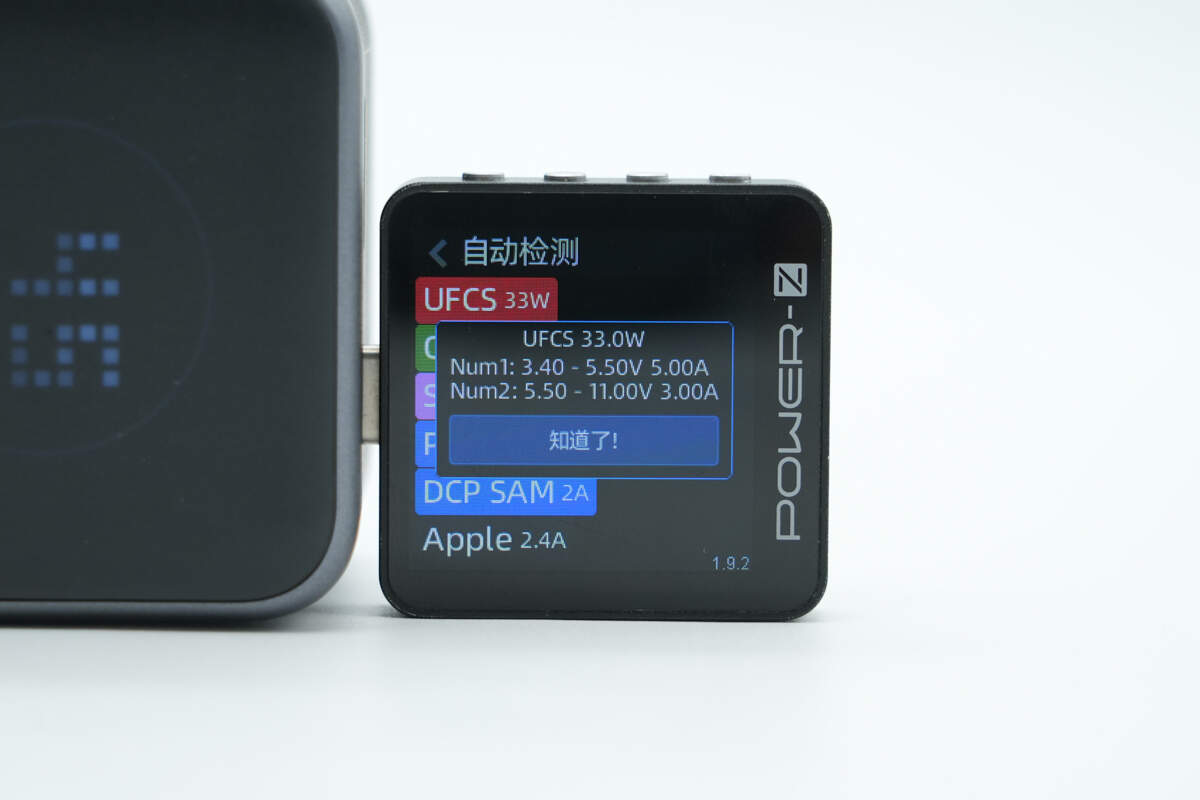

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V3A两组电压档位。

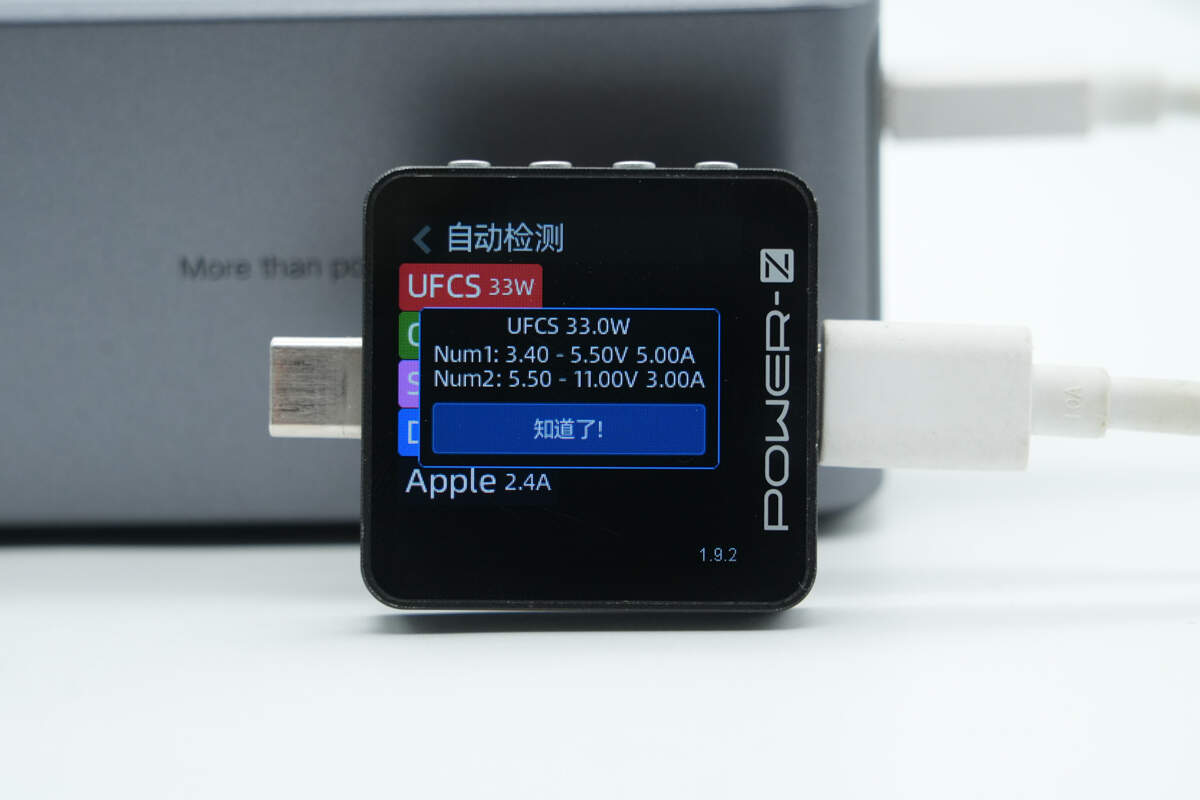

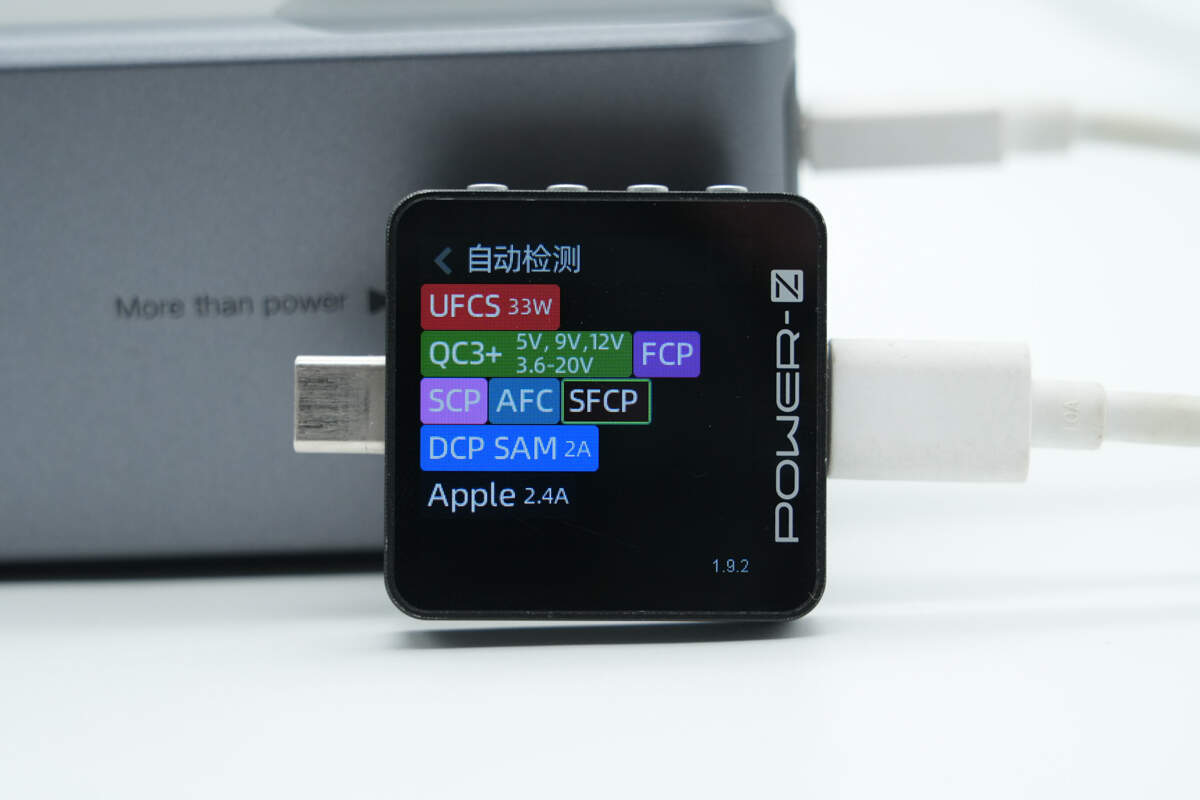

最后测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V3A两组电压档位。

绿联100W大功率快充移动电源拆解

首先沿壳体接缝撬开移动电源后盖。

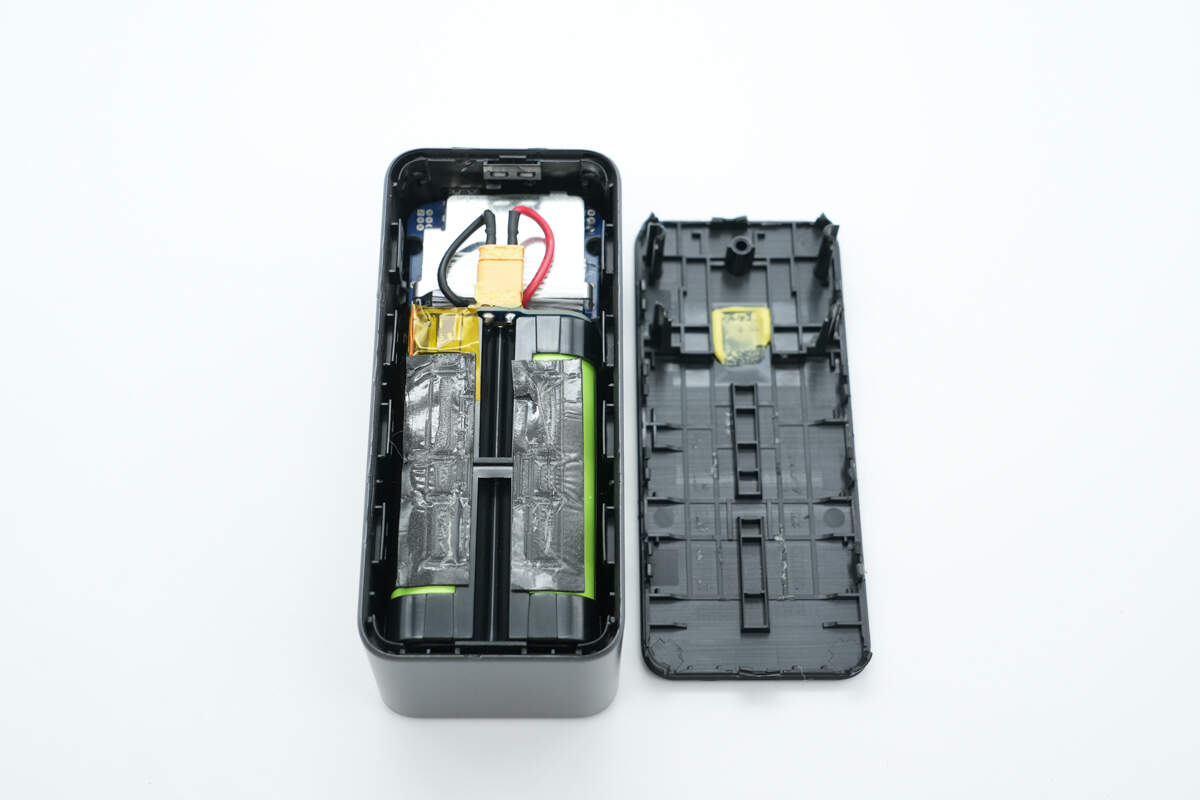

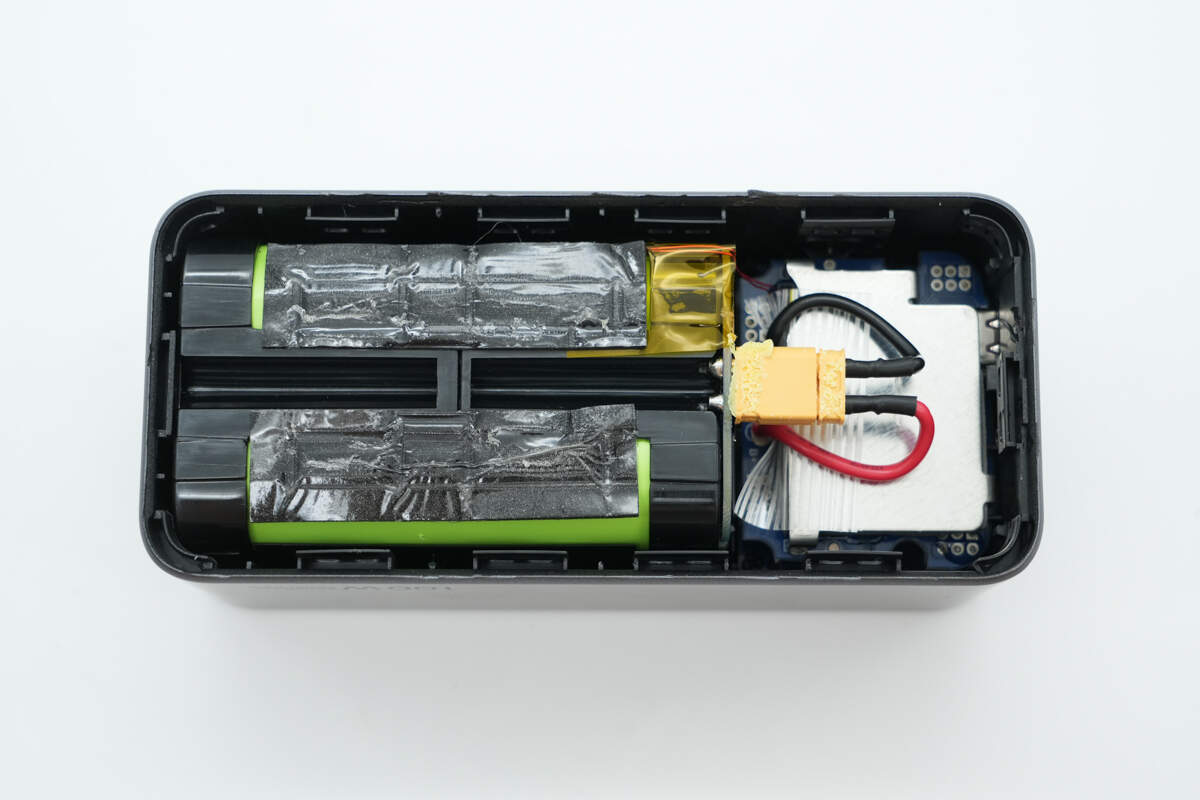

移动电源内部PCBA模块和电池组通过XT30连接器连接，电芯贴有缓冲保护泡棉。

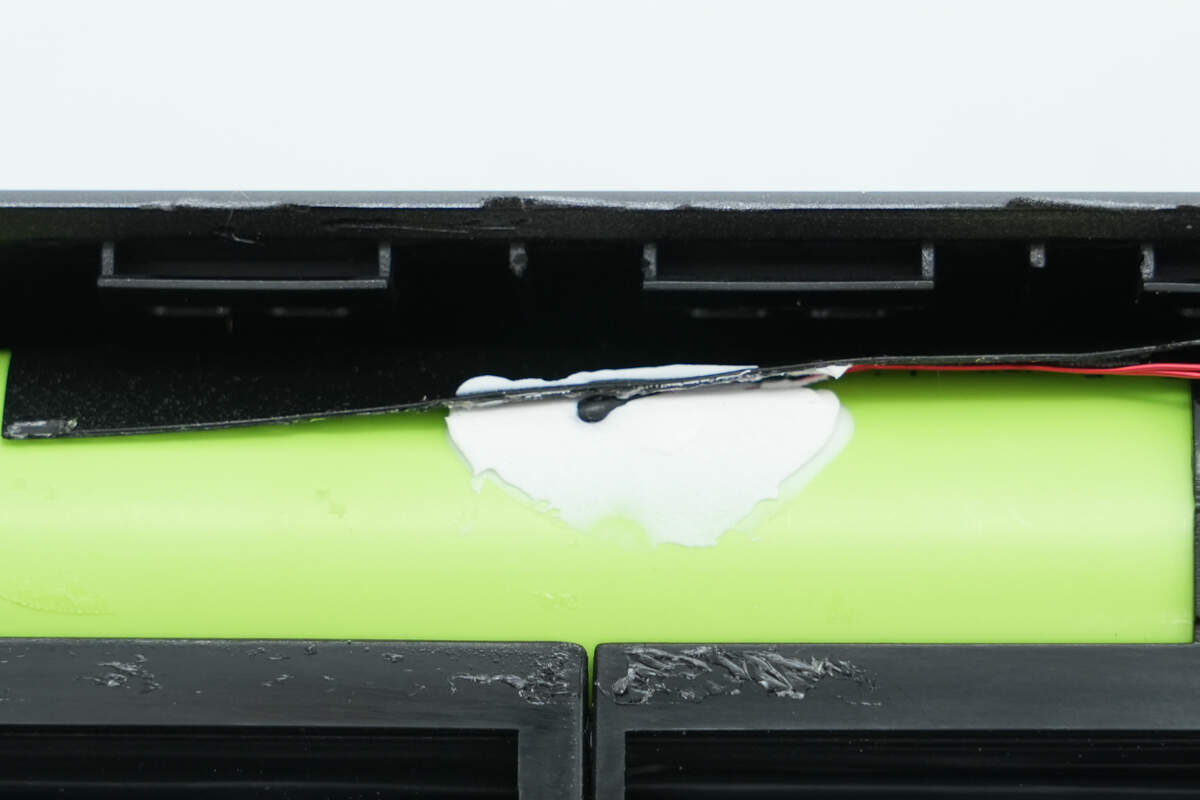

此外电芯还设有热敏电阻进行温度监控，并打胶固定。

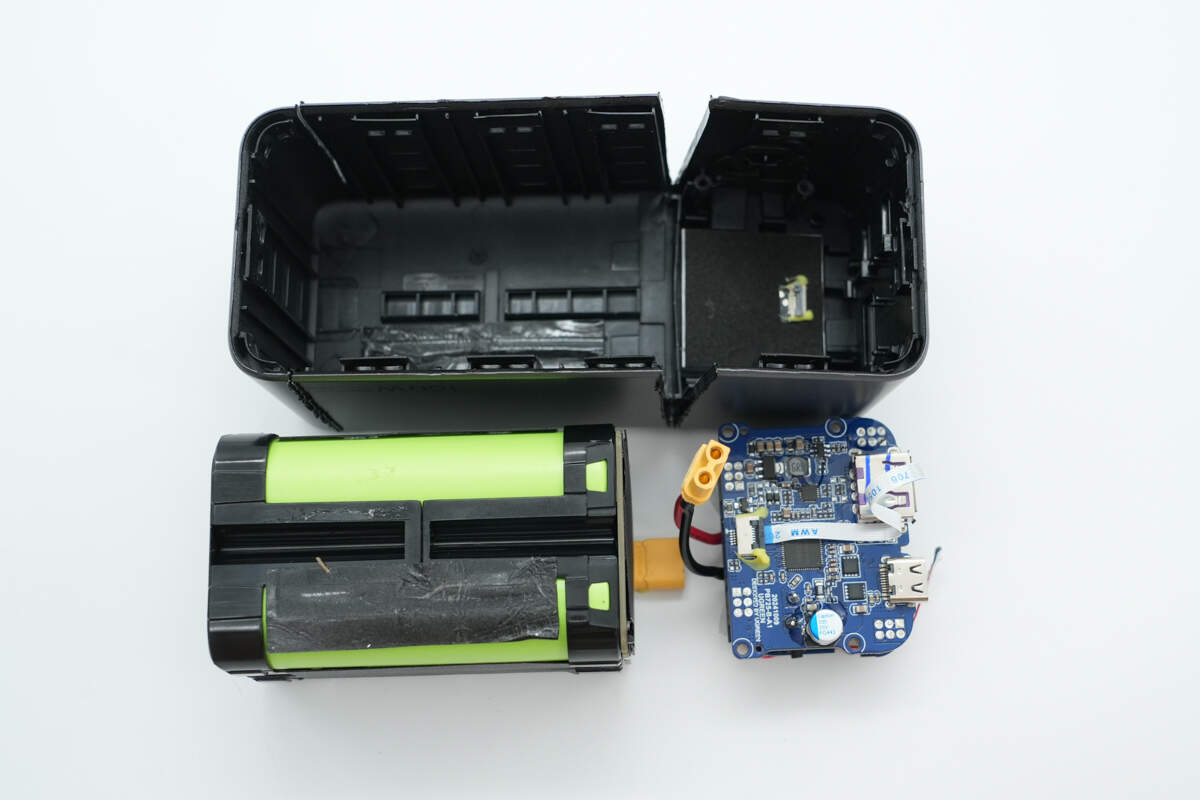

进一步切割外壳取出电池组和PCBA模块。

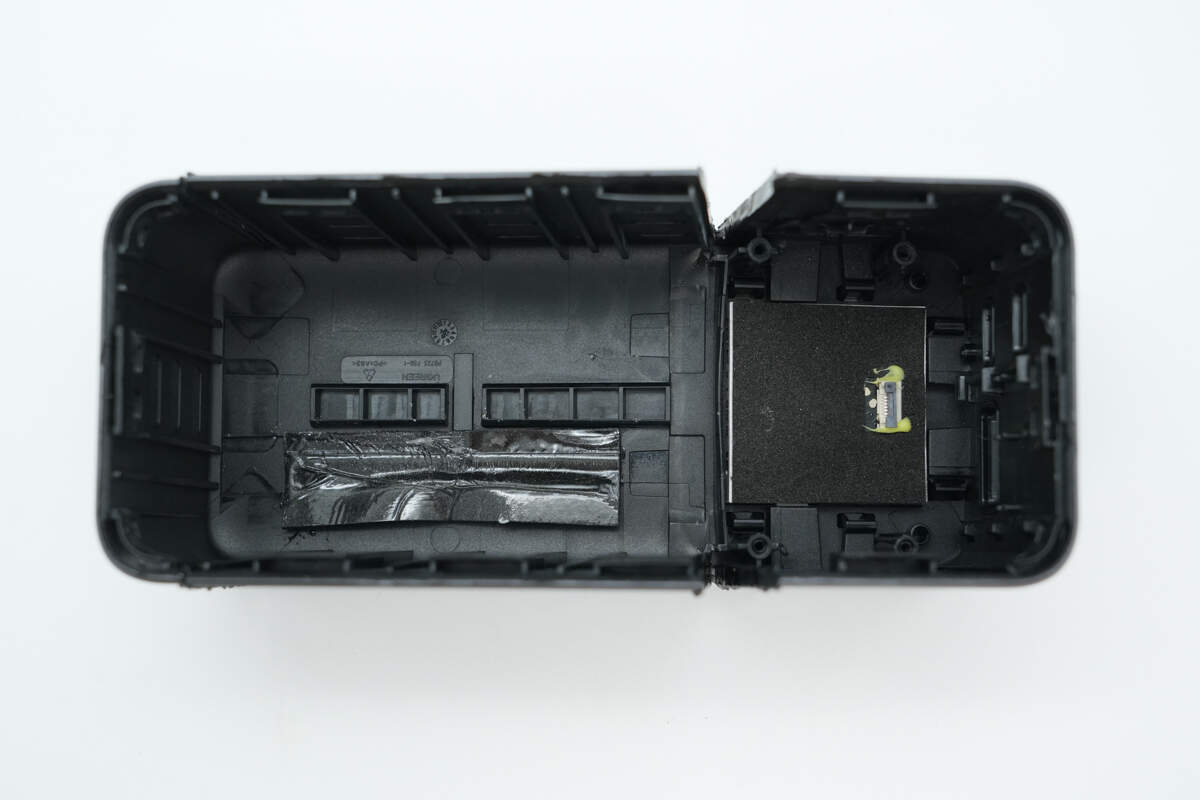

另一半壳体内还固定有数显屏，通过排线连接PCBA模块。

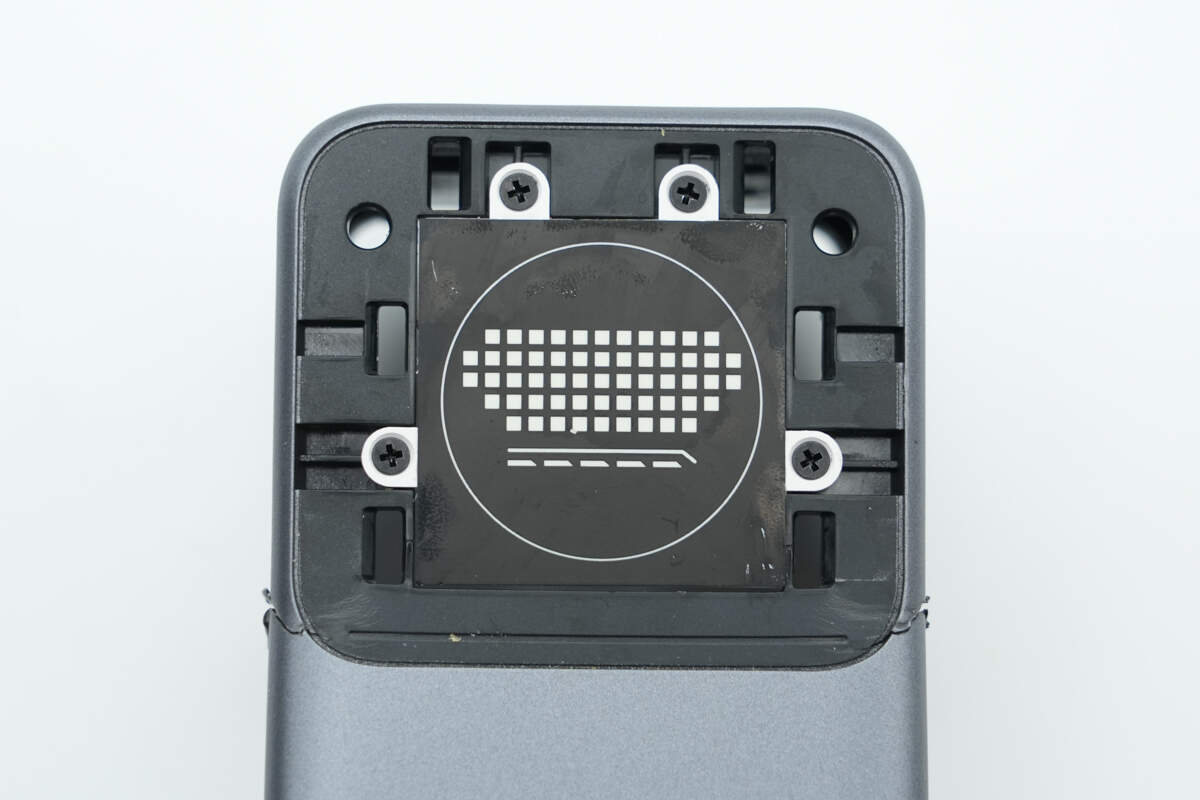

将机身正面盖板拆掉，数显屏使用螺丝进行固定。

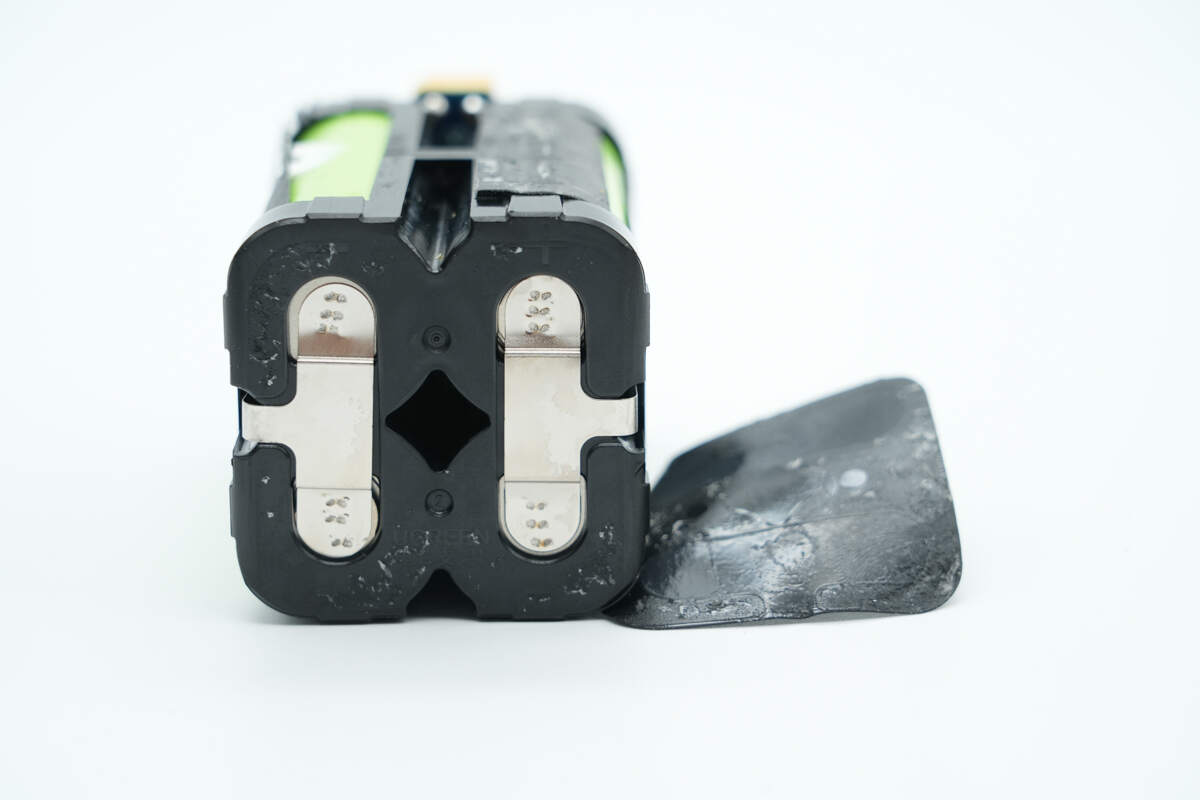

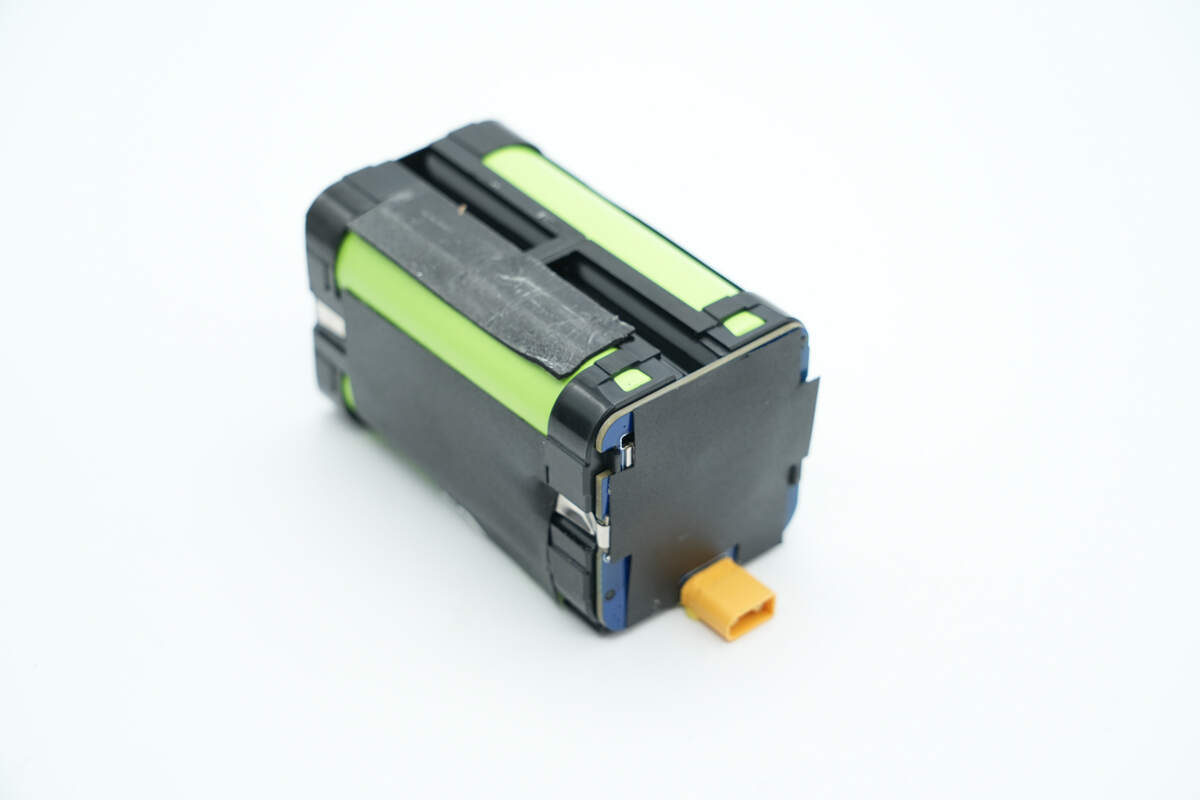

电池组两端套塑料框架进行支撑固定，并贴有麦拉片进行绝缘。

各电芯之间通过镍片点焊连接。

电池组前端连接一块锂电保护板。

将PCB板拆下，背面设有青稞绝缘纸进行隔离绝缘。

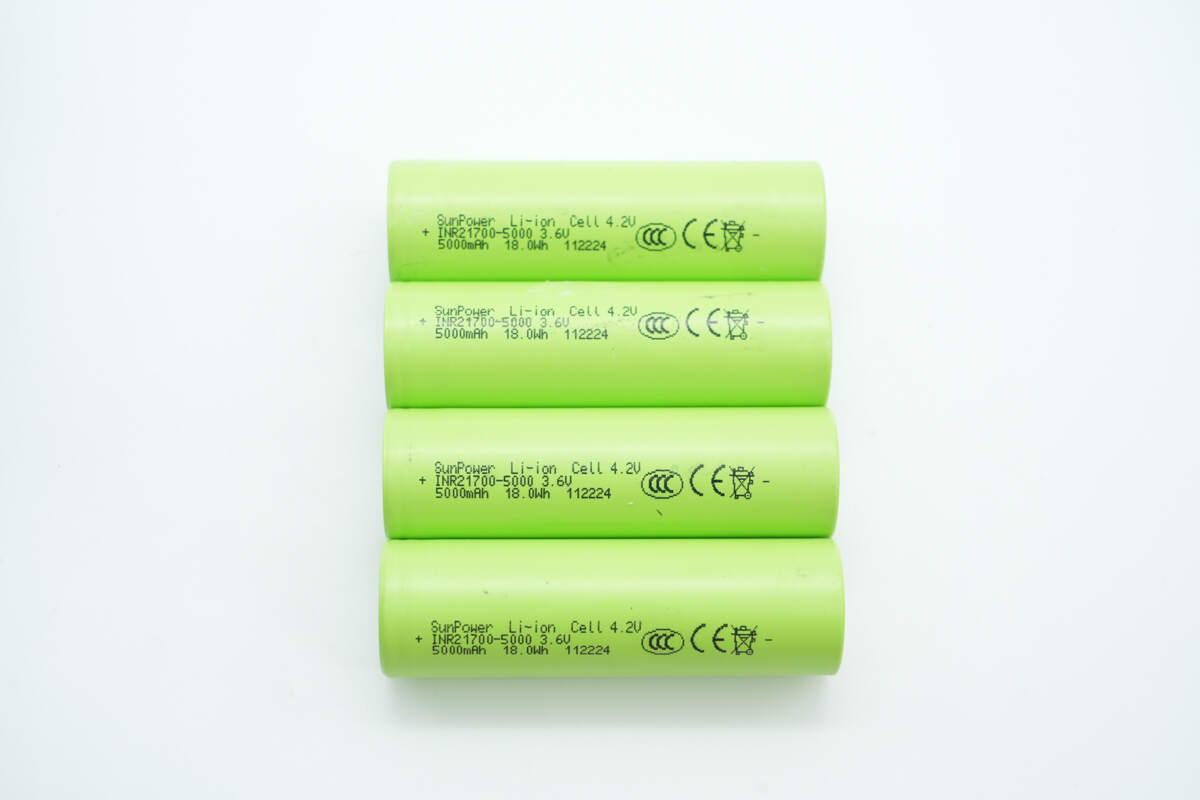

电池组由四颗21700锂电池组成，通过观察发现四颗电芯料号完全一样。

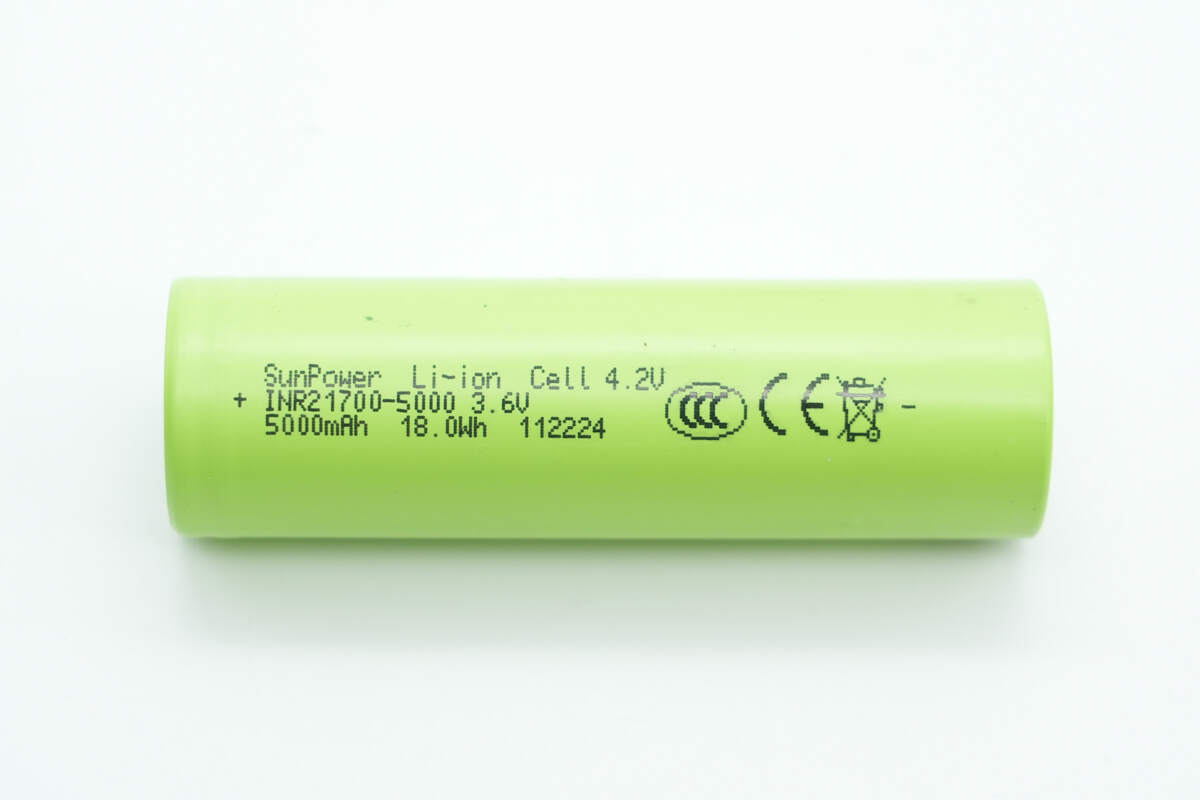

电芯喷码特写，型号为INR21700-5000，来自SunPower长虹三杰，标称电压3.6V，标称容量5000mAh，能量18Wh，充电限制电压4.2V，已通过CCC和CE认证。

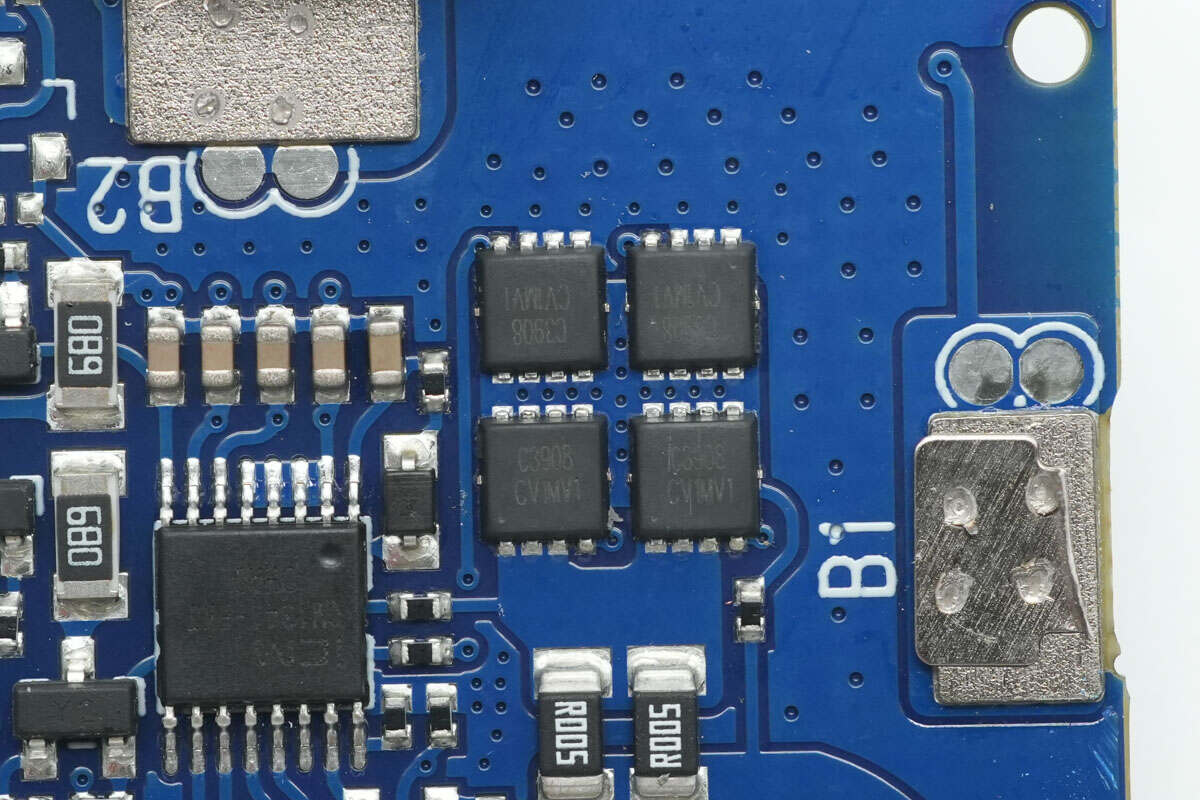

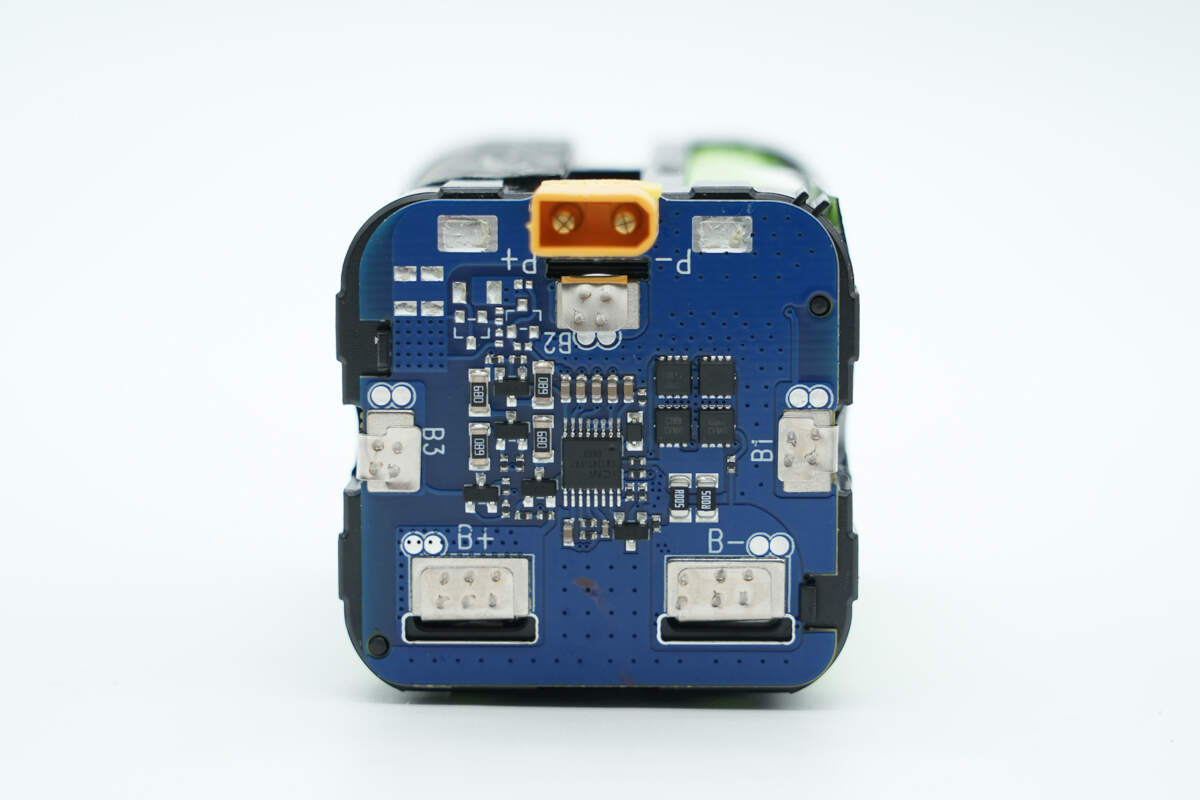

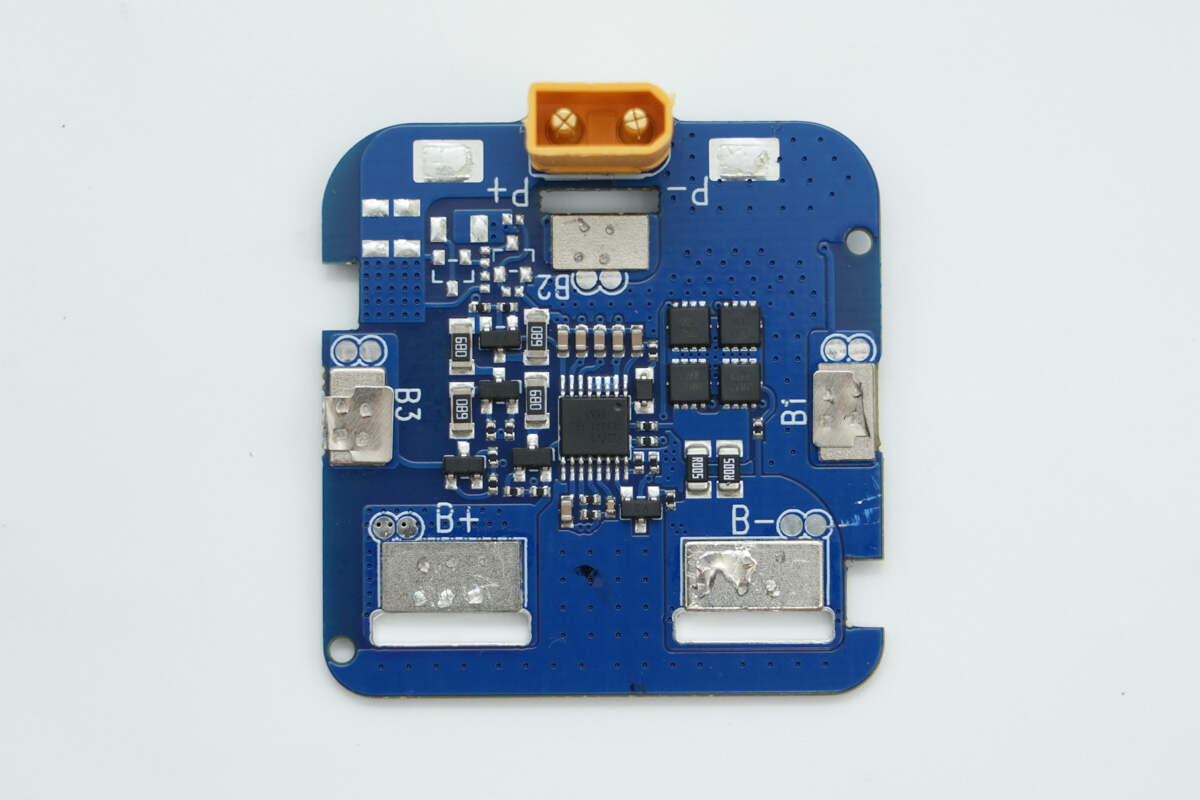

保护板正面设有锂电保护芯片、锂电保护管和电流取样电阻，左侧设有电池均衡电路。

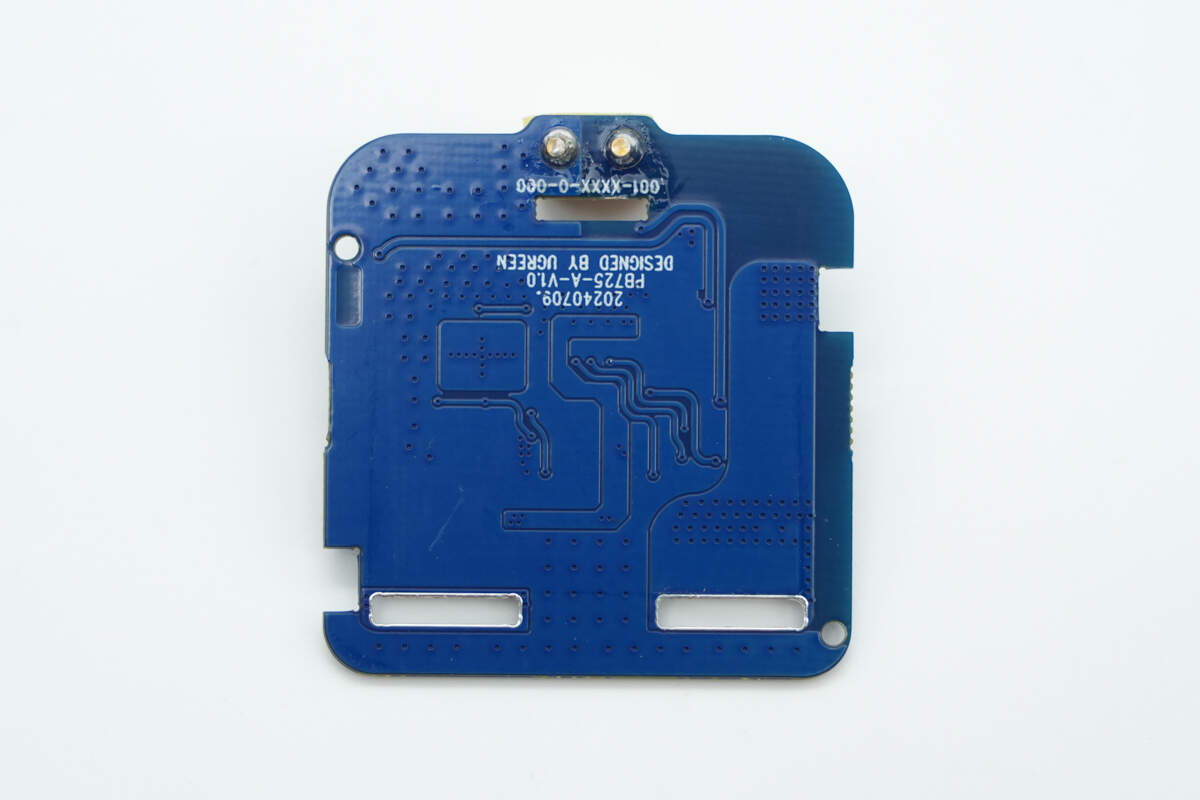

板子背面没有元件。

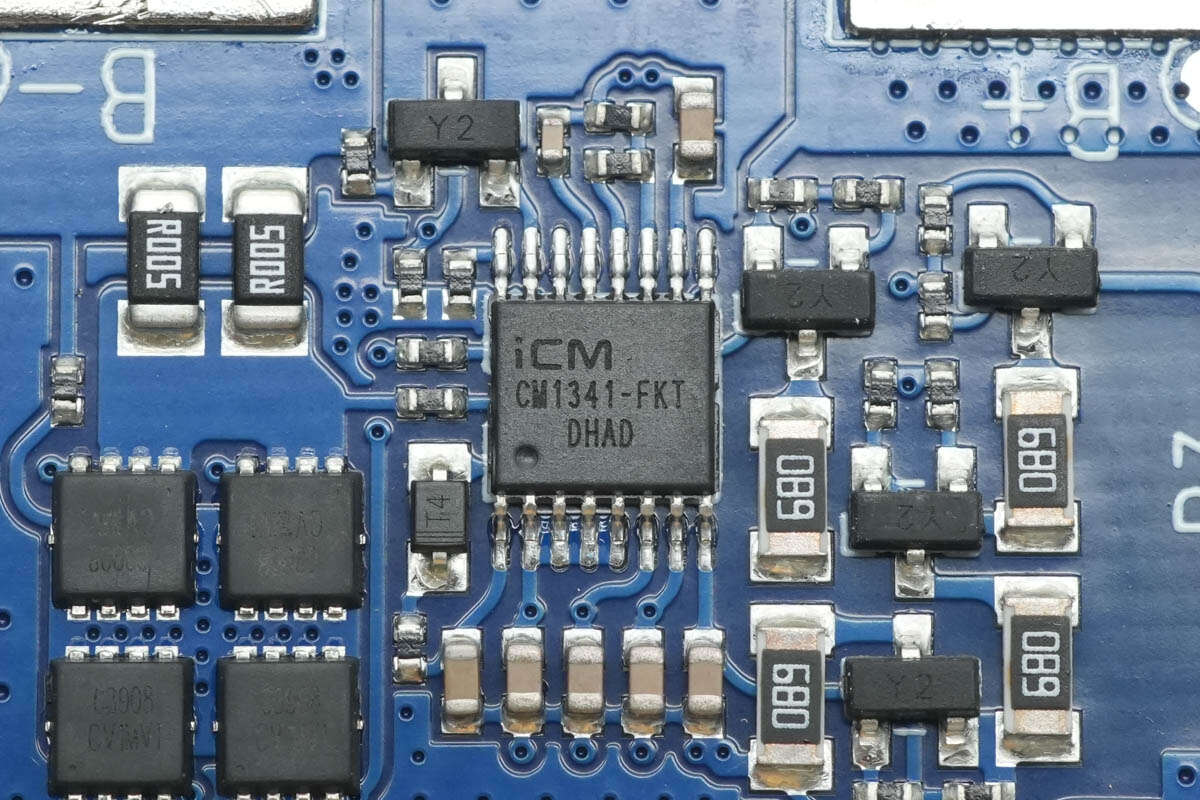

电池保护芯片来自iCM创芯微，型号CM1341-FKT。

电池保护管来自博盛半导体，型号PDC3908Z，NMOS，耐压30V，导阻7.8mΩ，采用PPAK3*3封装。

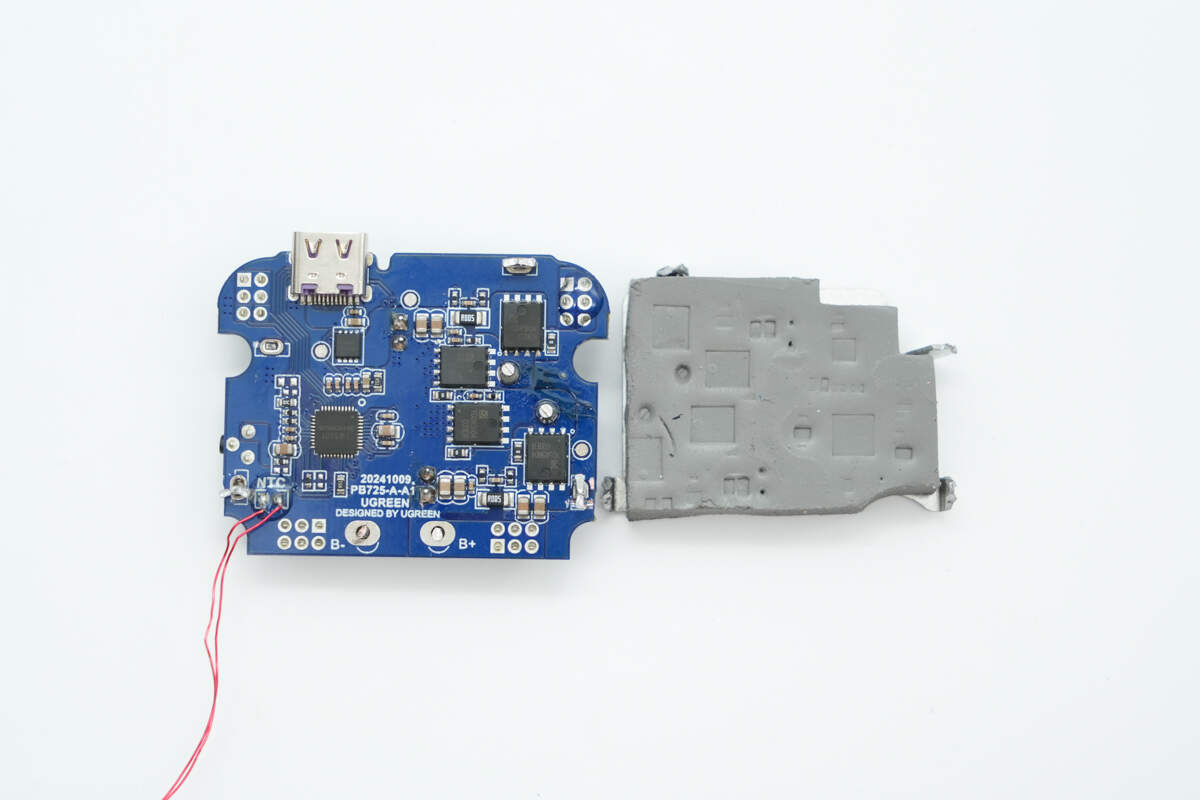

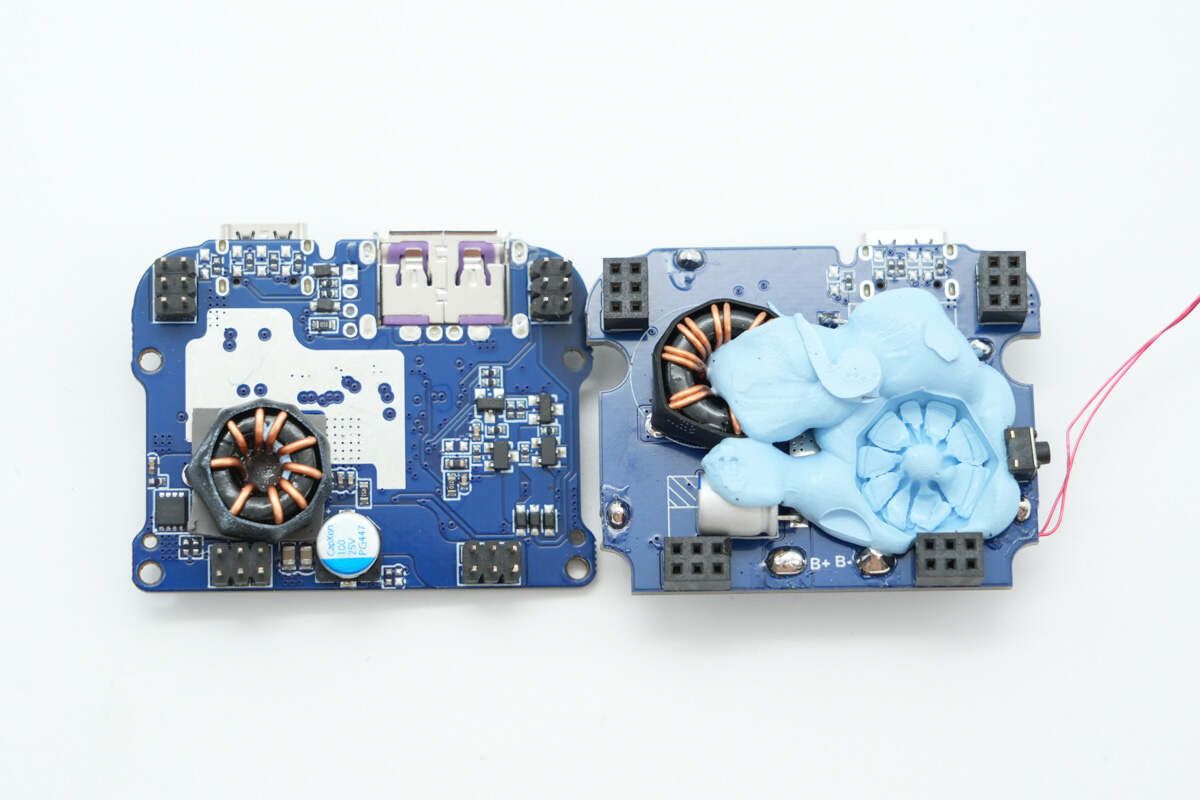

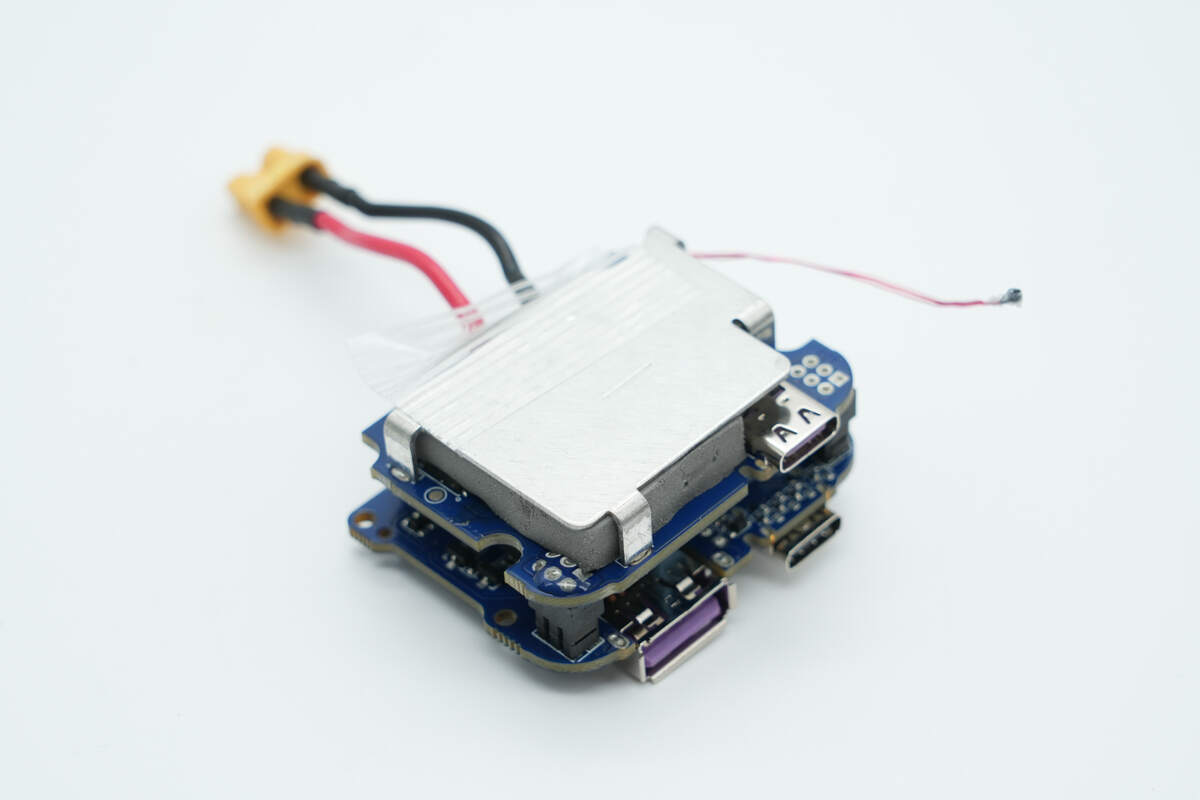

PCBA模块由双板堆叠设计，上层PCB板覆盖导热垫以及散热片。

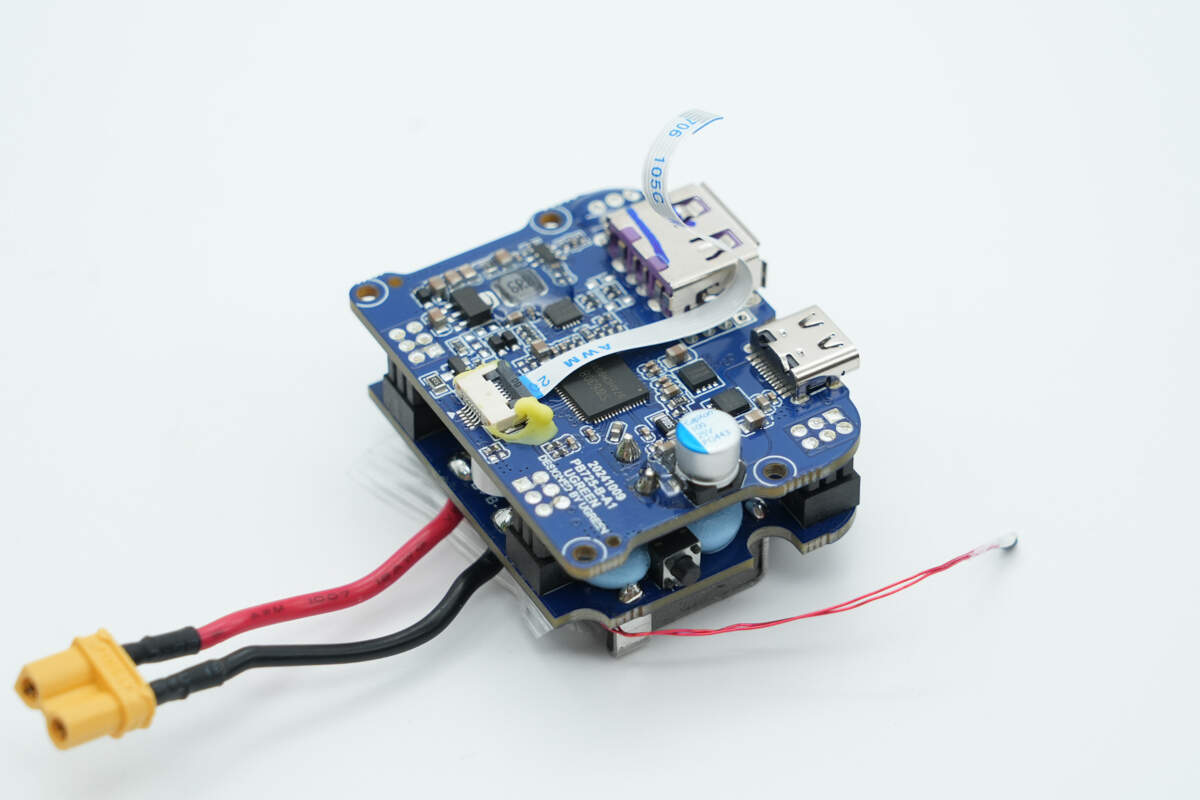

另一颗板子上设有数显屏连接排线。

两块PCB板通过排针连接，之间填充导热凝胶。

继续将上层PCB上的导热垫和散热片拆掉。

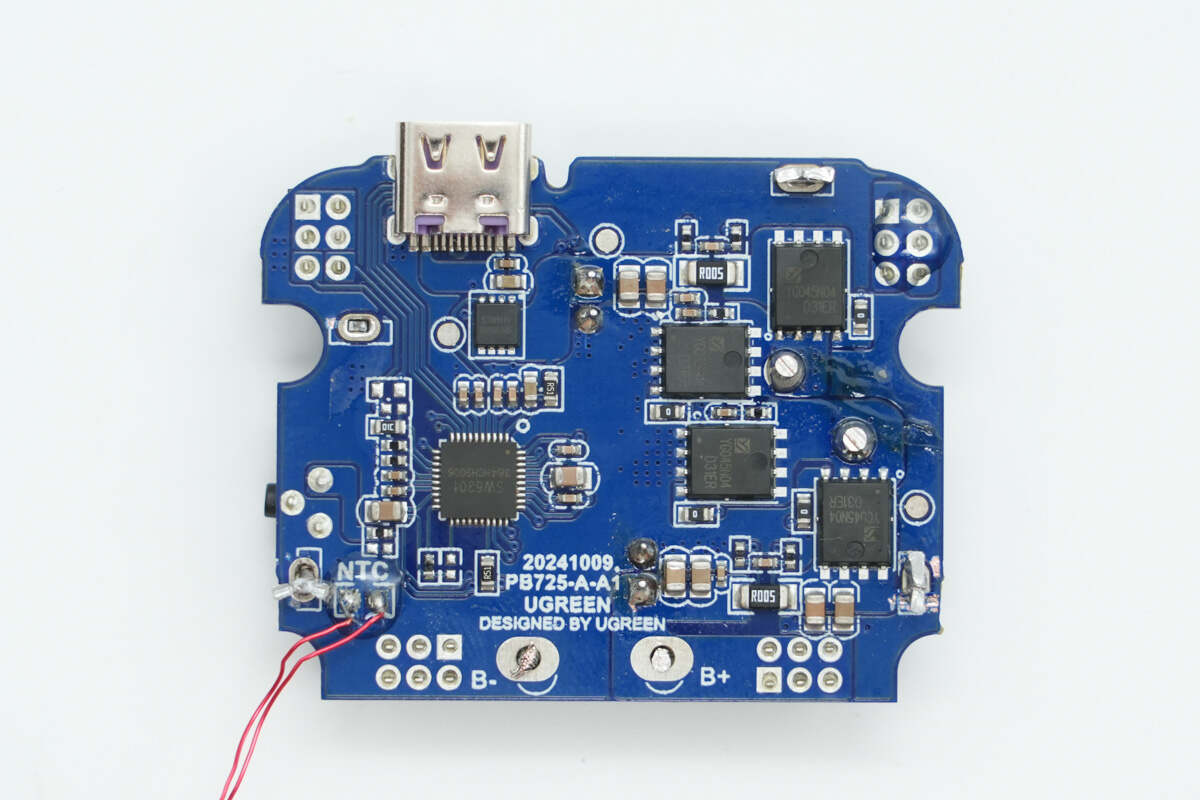

PCB板正面设有电源管理芯片、同步升降压开关管以及VBUS开关管，热敏电阻焊接处打胶水保护。

背面设有升降压电感和滤波固态电容，对应电源管理芯片区域露铜加锡以及过孔增强散热。

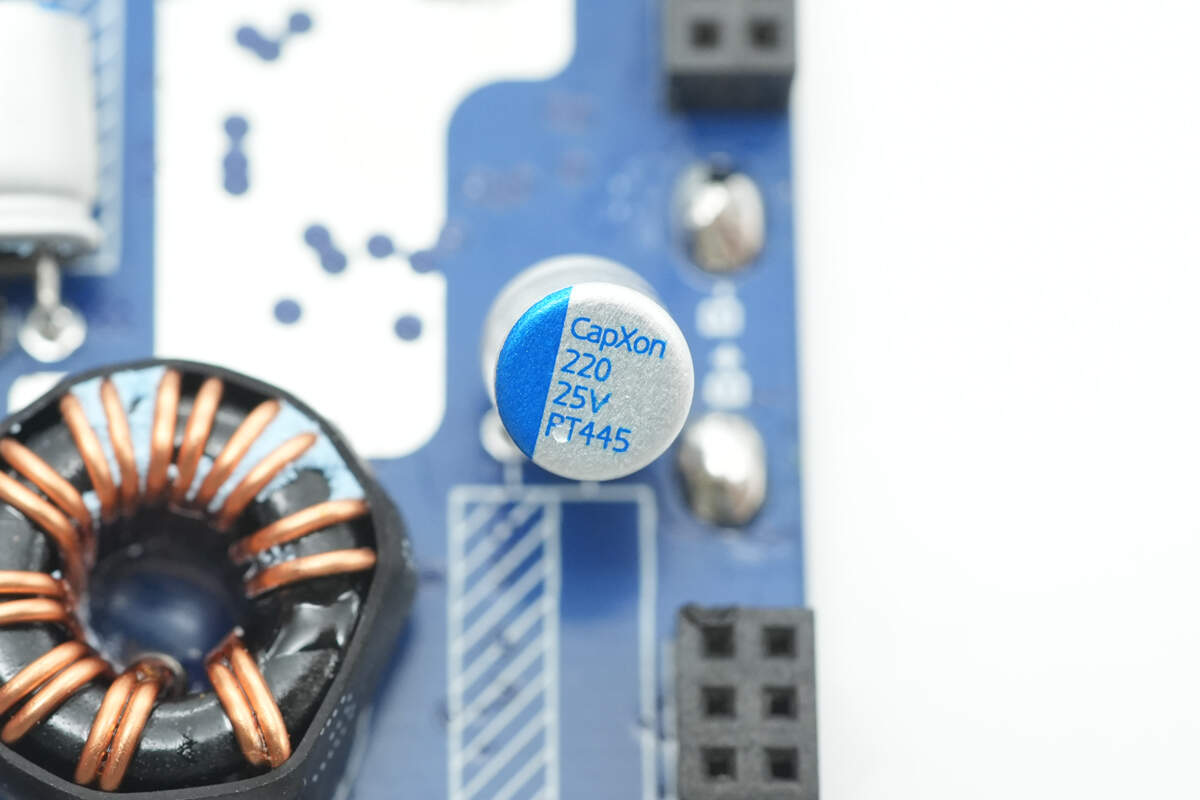

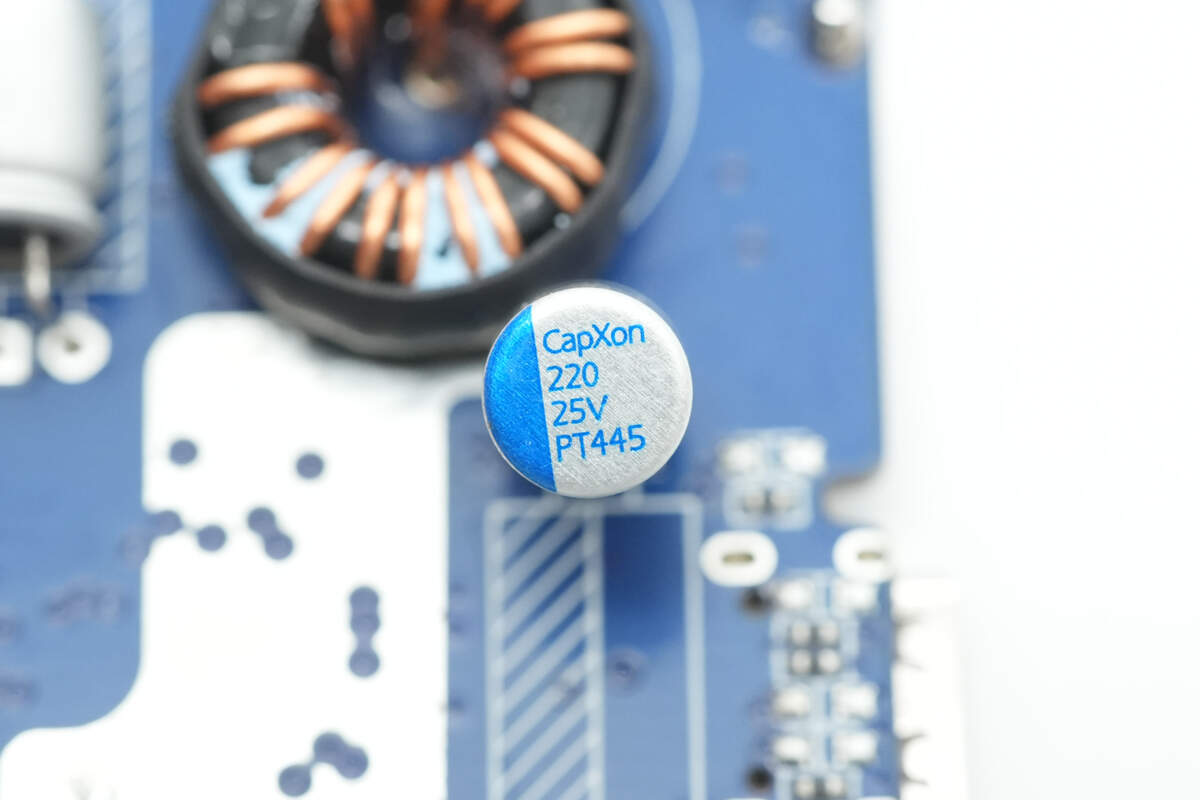

电池端滤波固态电容来自丰宾，规格为25V220μF。

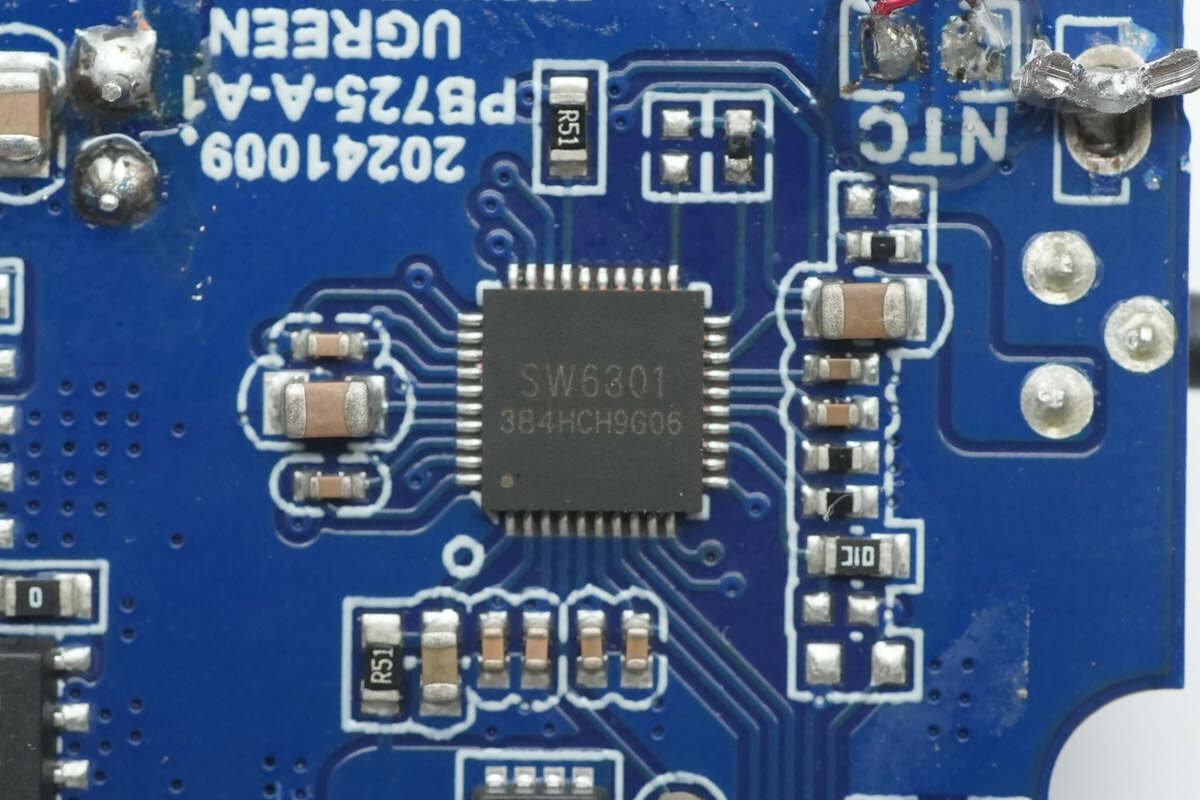

用于USB-C1口的移动电源SOC来自智融科技，型号SW6301，是一颗支持单C口快充的高性能同步升降压移动电源SOC，芯片支持4V至26V输入电压范围，支持2-6节电池串联应用，可提供高达100W的输入输出。SW6301具备广泛的快充协议，支持UFCS融合快充，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。

同时，用户可通过I2C界面轻松设置充电目标电压和电流，同时支持3-5颗LED电量显示和188数码管以及定制数码管显示，使用户能够轻松了解设备的性能和状态，提供更直观的使用体验。SW6301采用QFN5*5-40封装，可应用于大功率移动电源，户外电源和电动工具等使用场景。

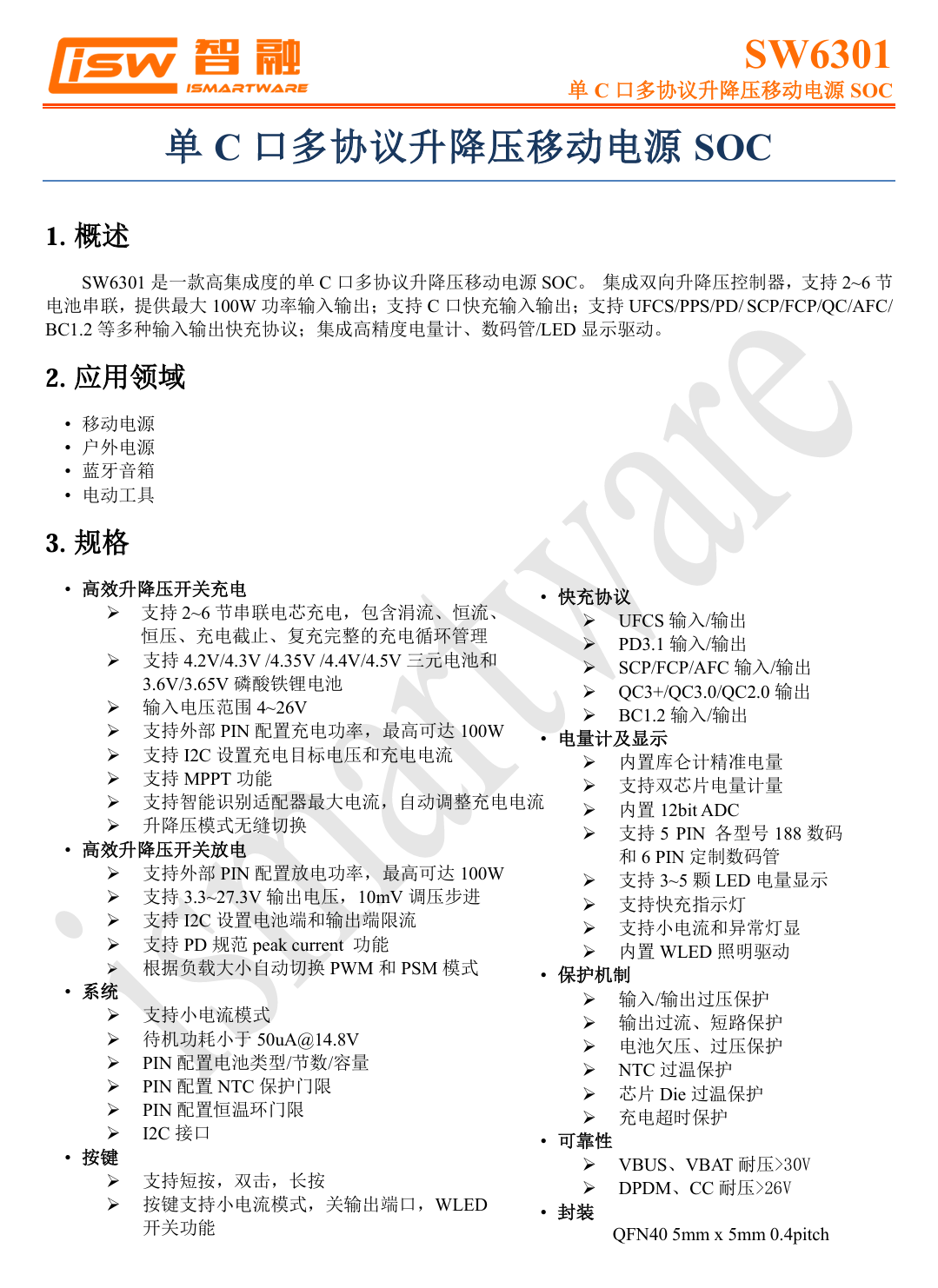

智融科技 SW6301 资料信息。

充电头网拆解了解到，智融科技SW6301还被绿联130W 20000mAh大功率自带线移动电源等产品采用，芯片性能质量获客户一致认可。

四颗同步升降压开关管来自优晶微，型号YG045N04ADQ，NMOS，耐压40V，导阻4.5mΩ，采用PDFN5*6封装。

搭配的升降压电感外套热缩管绝缘保护。

滤波固态电容来自丰宾，规格为25V220μF。

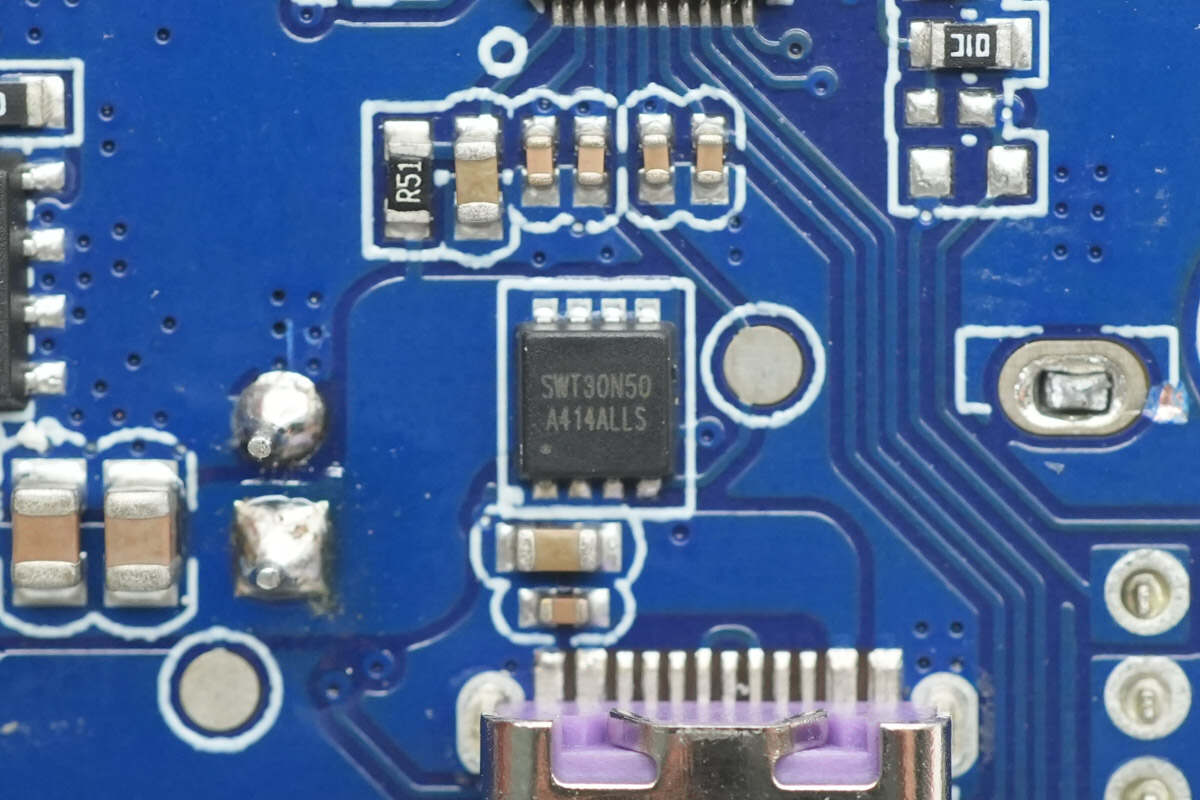

USB-C1口VBUS开关管来自智融科技，型号SWT30N50，采用PDFN3030封装。

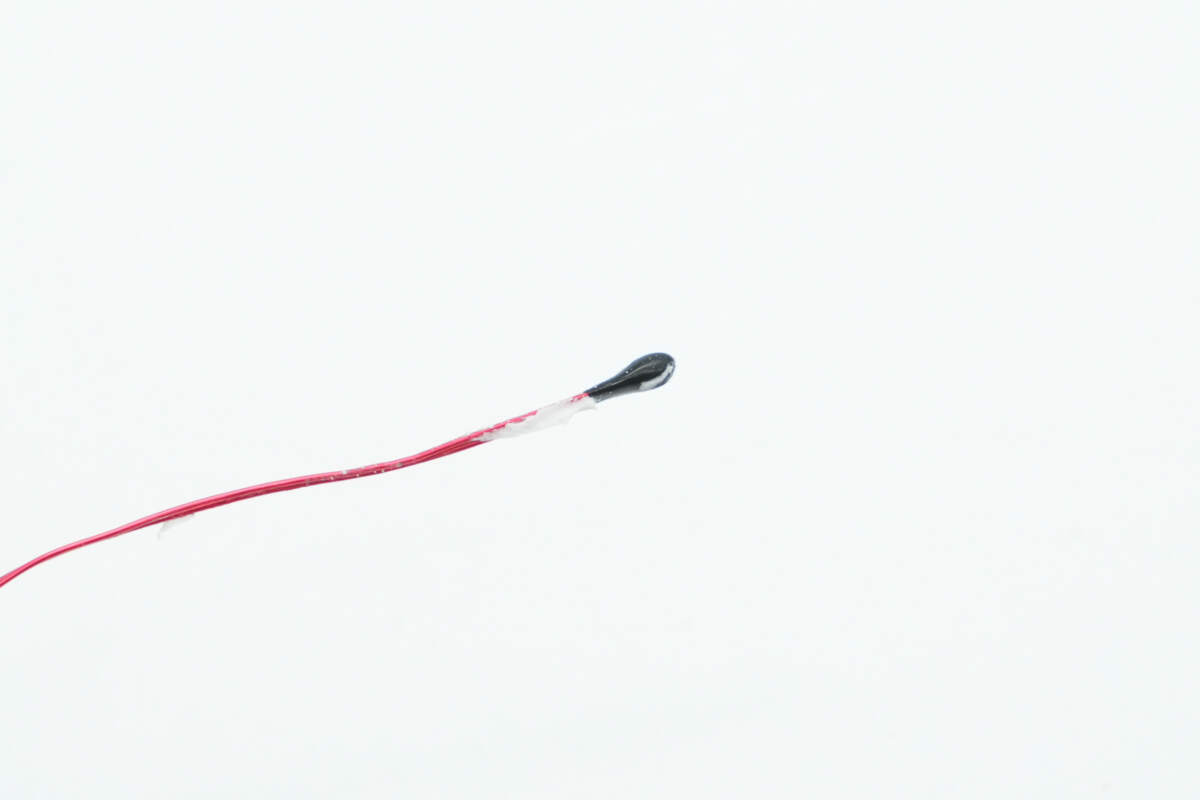

热敏电阻特写。

电源键贴片焊接。

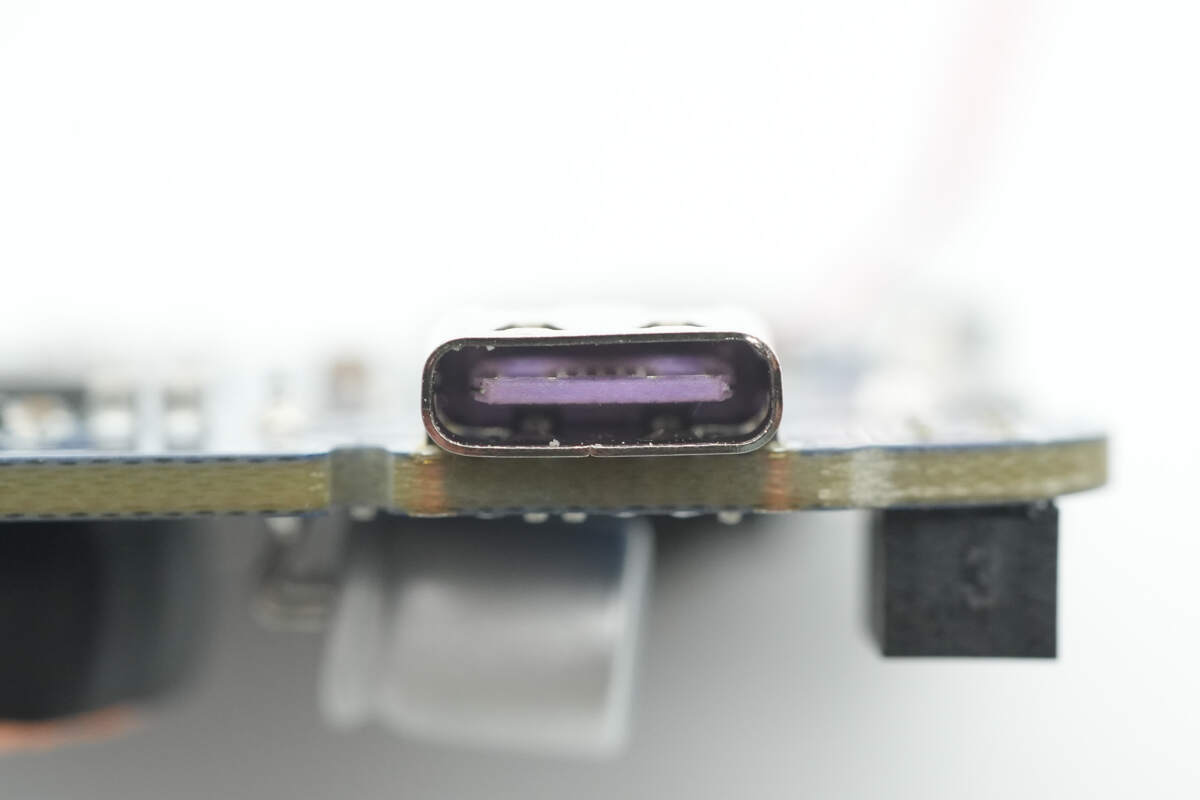

USB-C1接口母座特写。

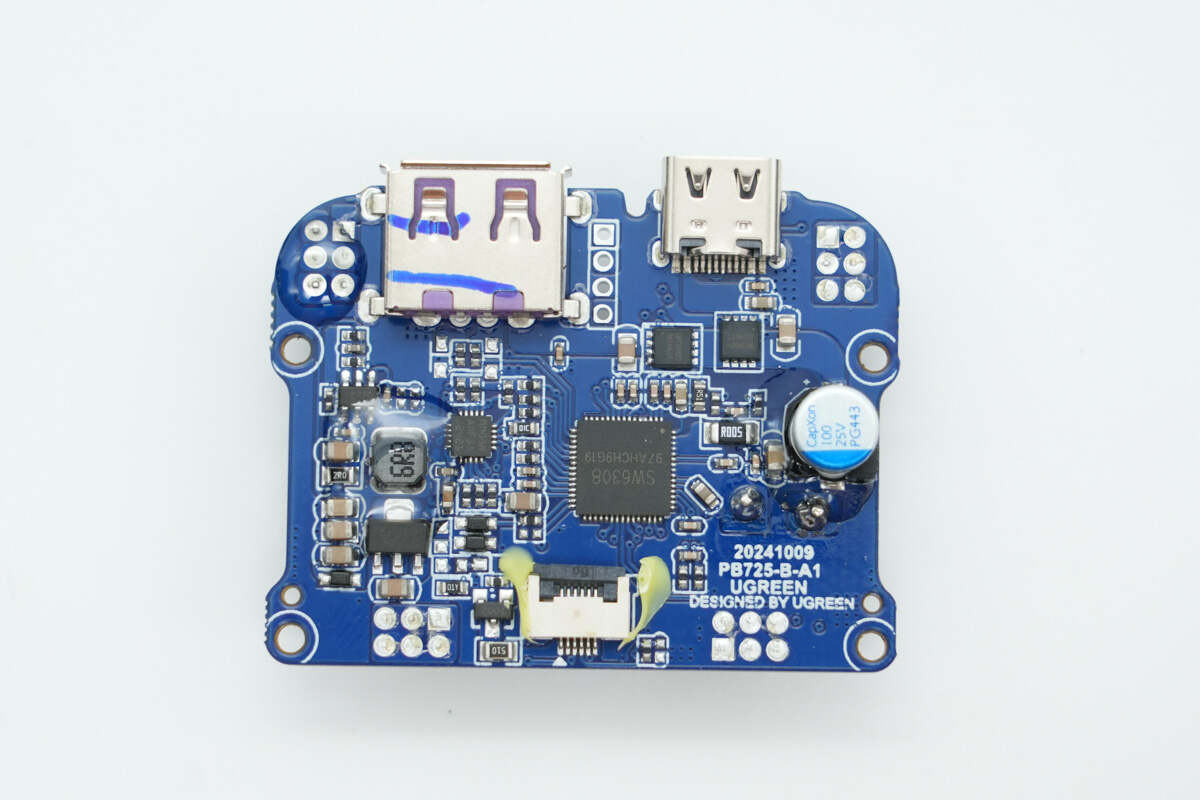

另一块板子正面设有电源管理芯片、MCU、同步降压转换器、稳压芯片、VBUS开关管以及滤波固态电容，电感、电容等打胶水保护。

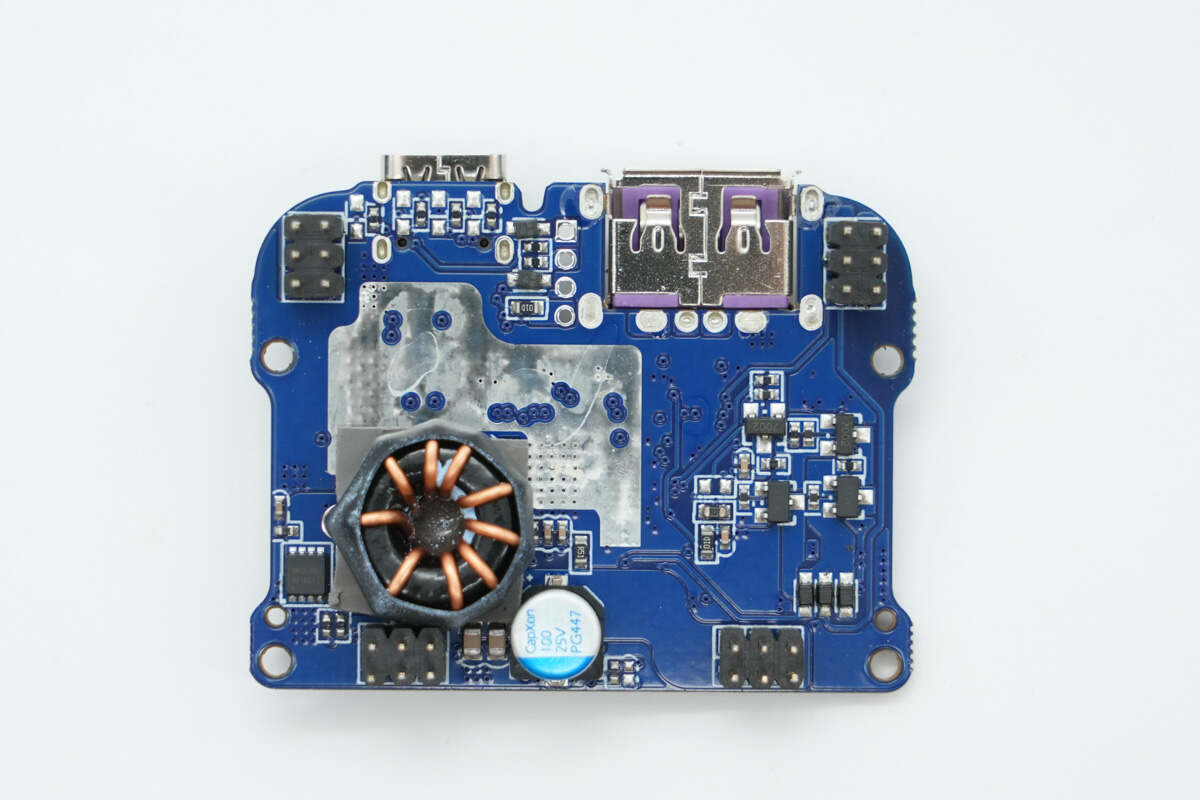

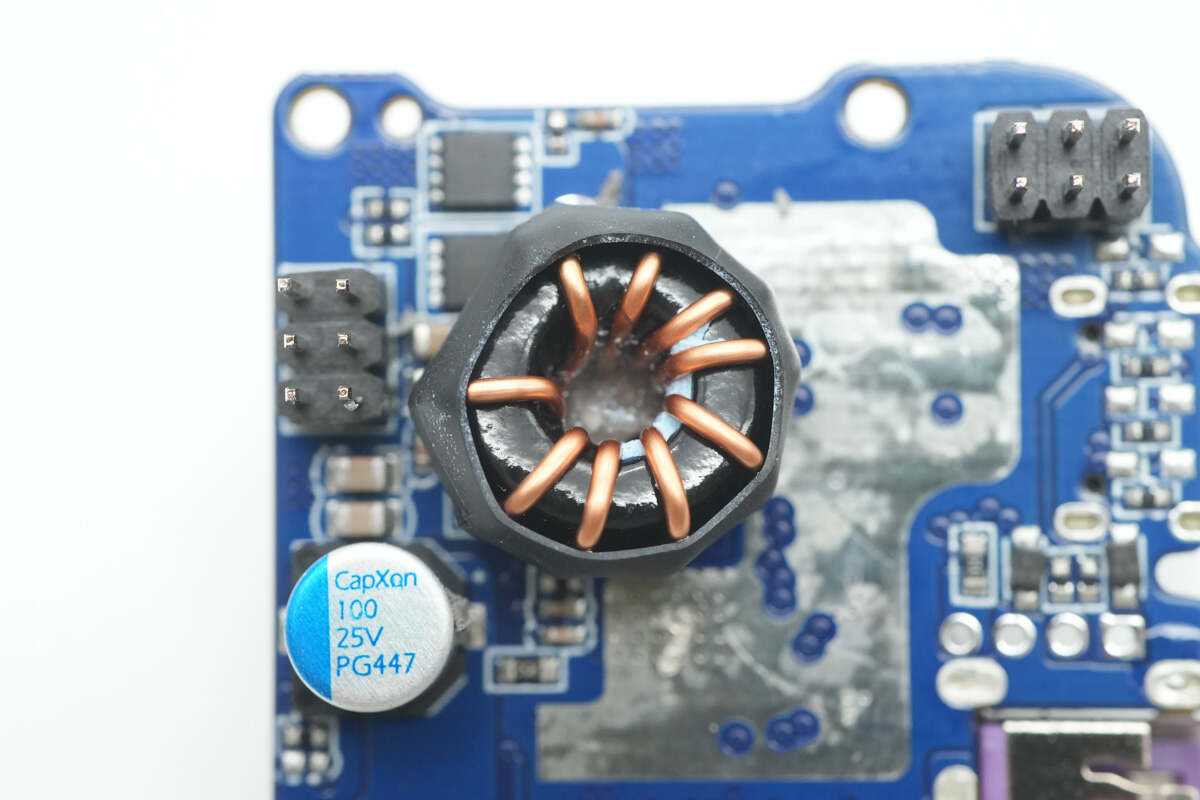

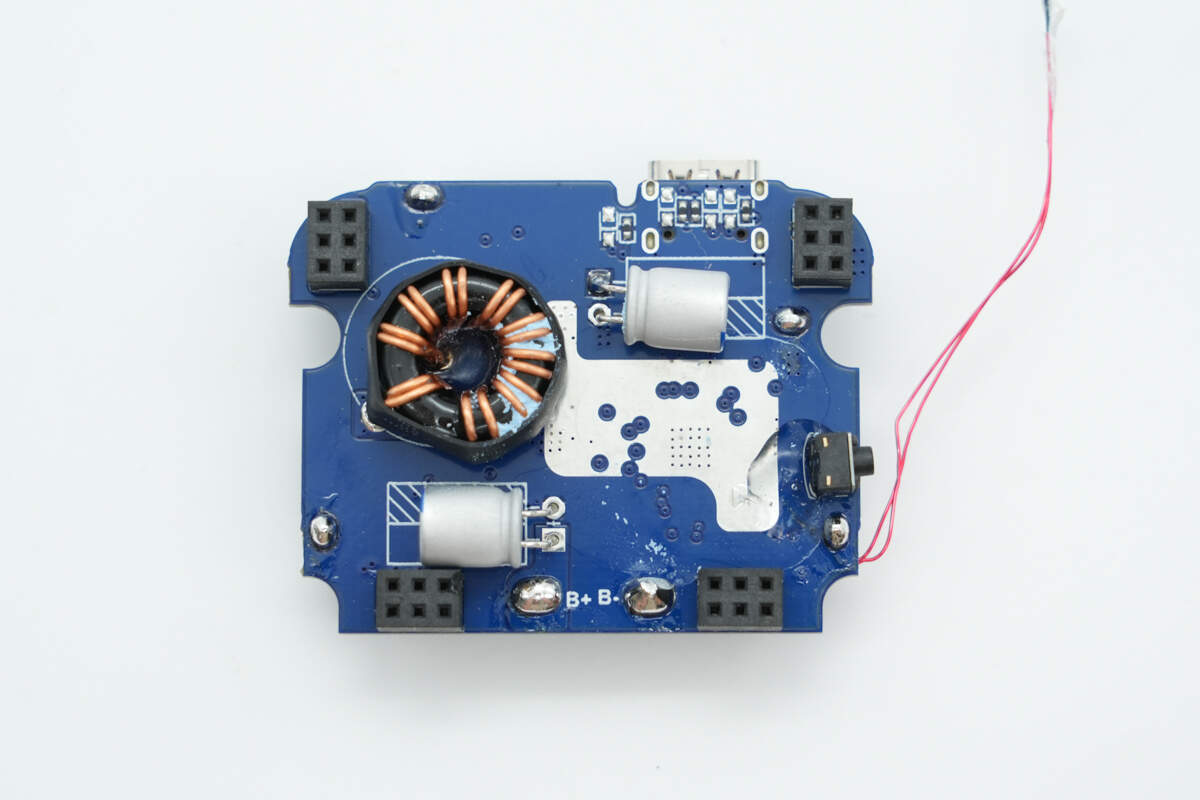

另一面设有同步升降压开关管、升降压电感以及滤波固态电容，对应电源管理芯片区域露铜加锡以及过孔增强散热。

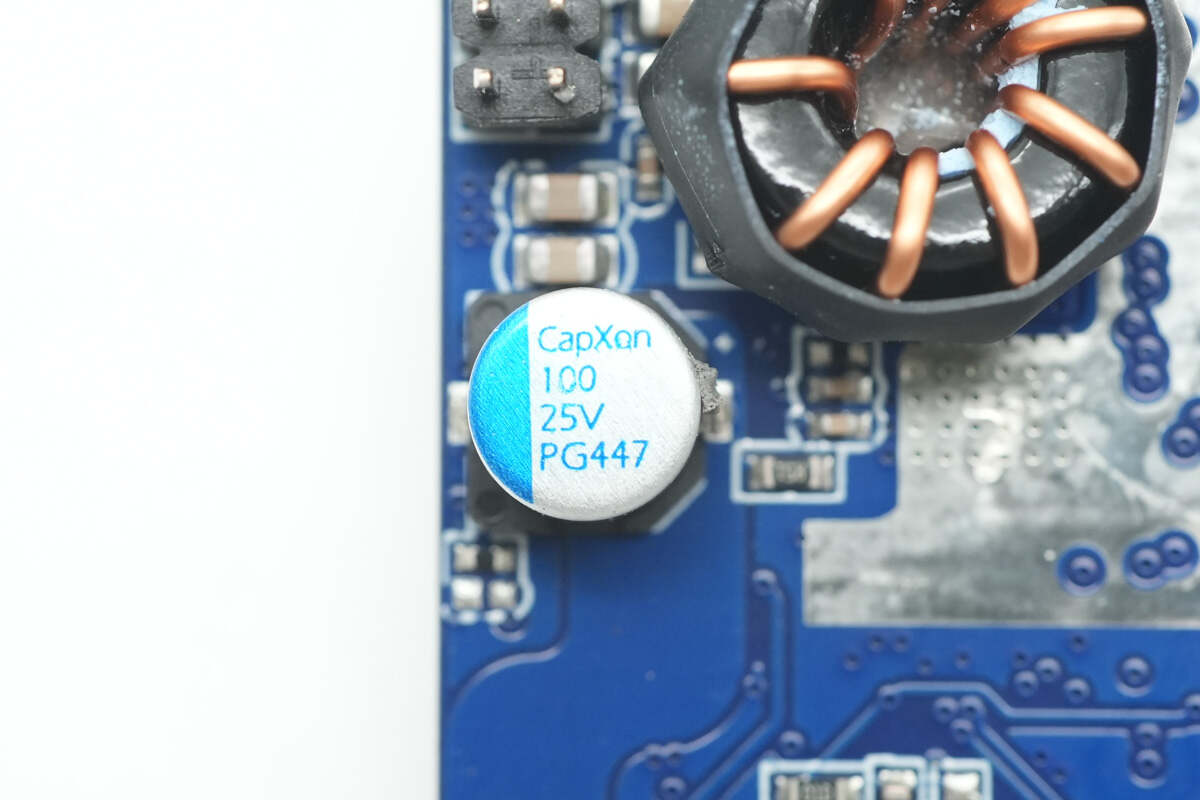

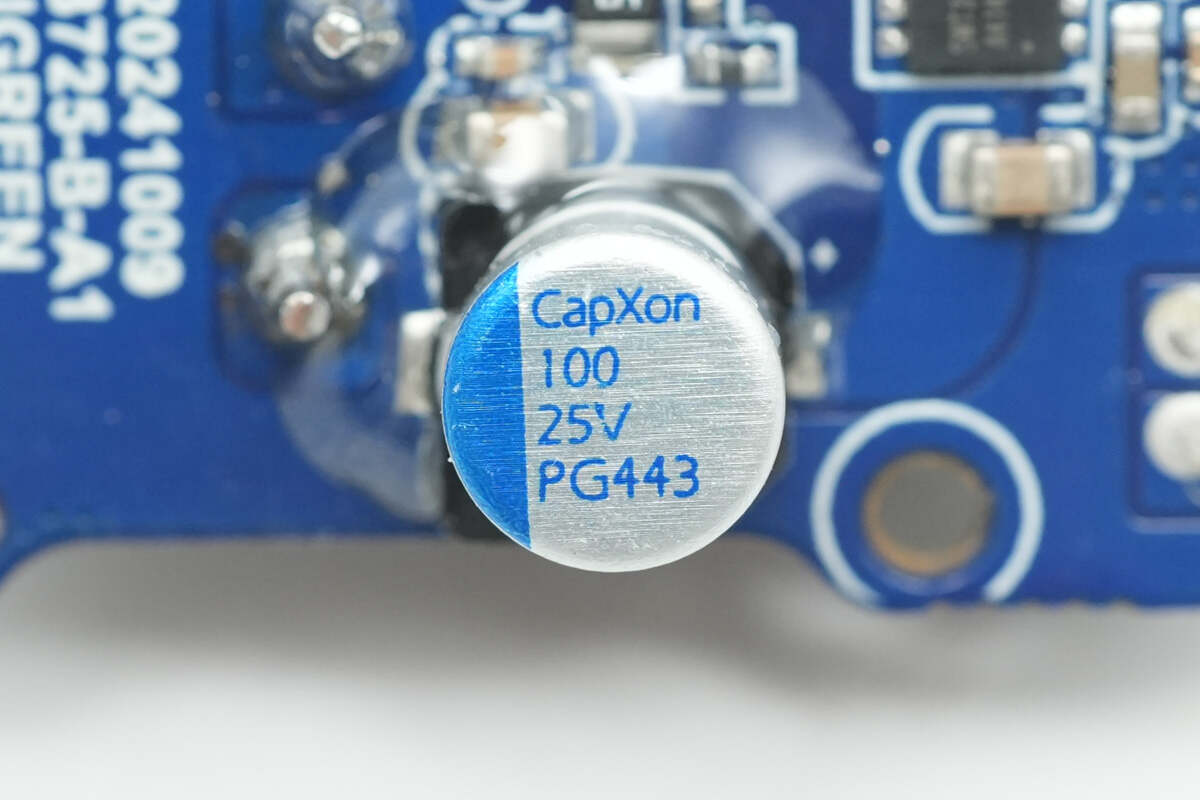

电池端滤波固态电容来自丰宾，规格为25V100μF。

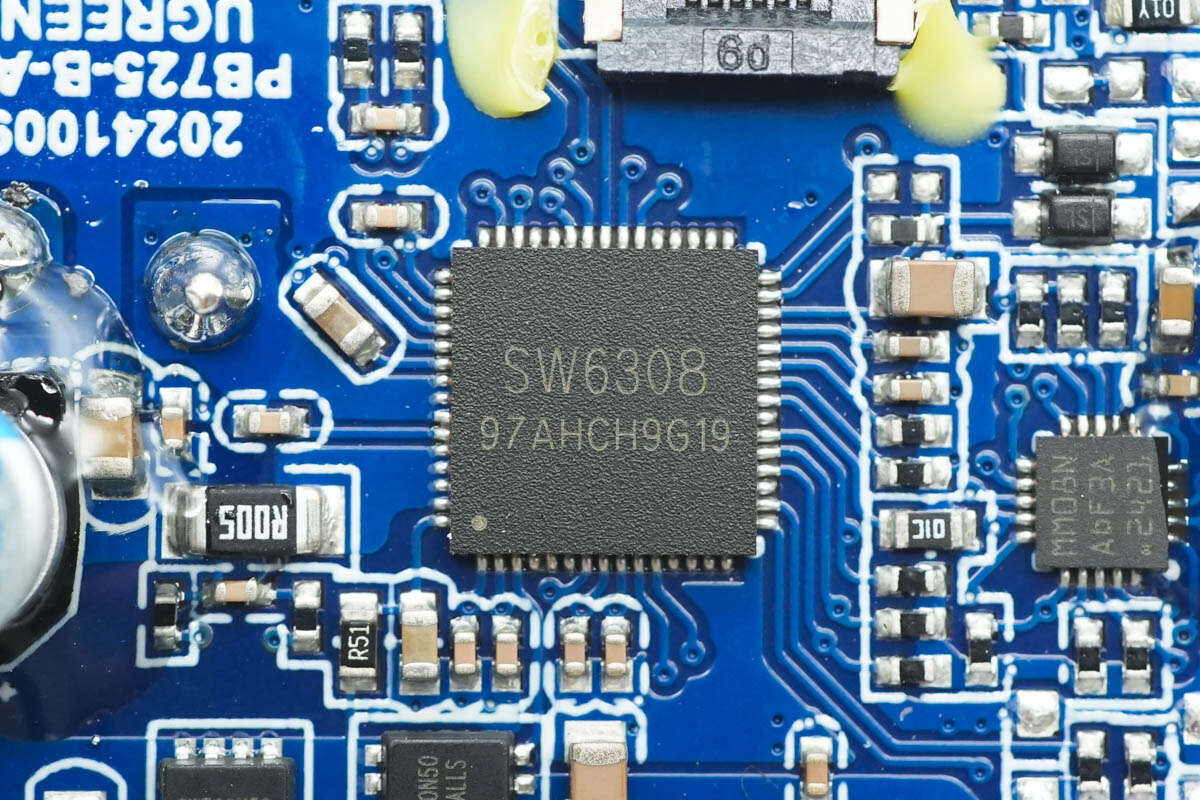

用于USB-C2和USB-A口的移动电源SOC来自智融科技，型号SW6308，这是一款支持USB-C，USB-A和Lightning接口的高性能同步升降压移动电源SOC芯片，具有4V至26V的输入电压范围，并支持2-6节电池串联应用，可提供高达45W的输入输出，支持双USB-C口任意口快充输入输出。

智融科技SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，外置两颗电池端开关管即可组成双向同步升降压拓扑，精简外围提供更优性价比选择。

SW6308具备极低的待机功耗（50μA），同时拥有完备的保护功能，包括输入输出过压保护，输入过流短路保护，电池的欠压和过压保护，还能外接NTC进行过热保护，芯片过热保护和充电安全定时器。支持3-5颗LED电量显示以及188数码管显示，采用QFN7*7-60封装，外围元件精简。

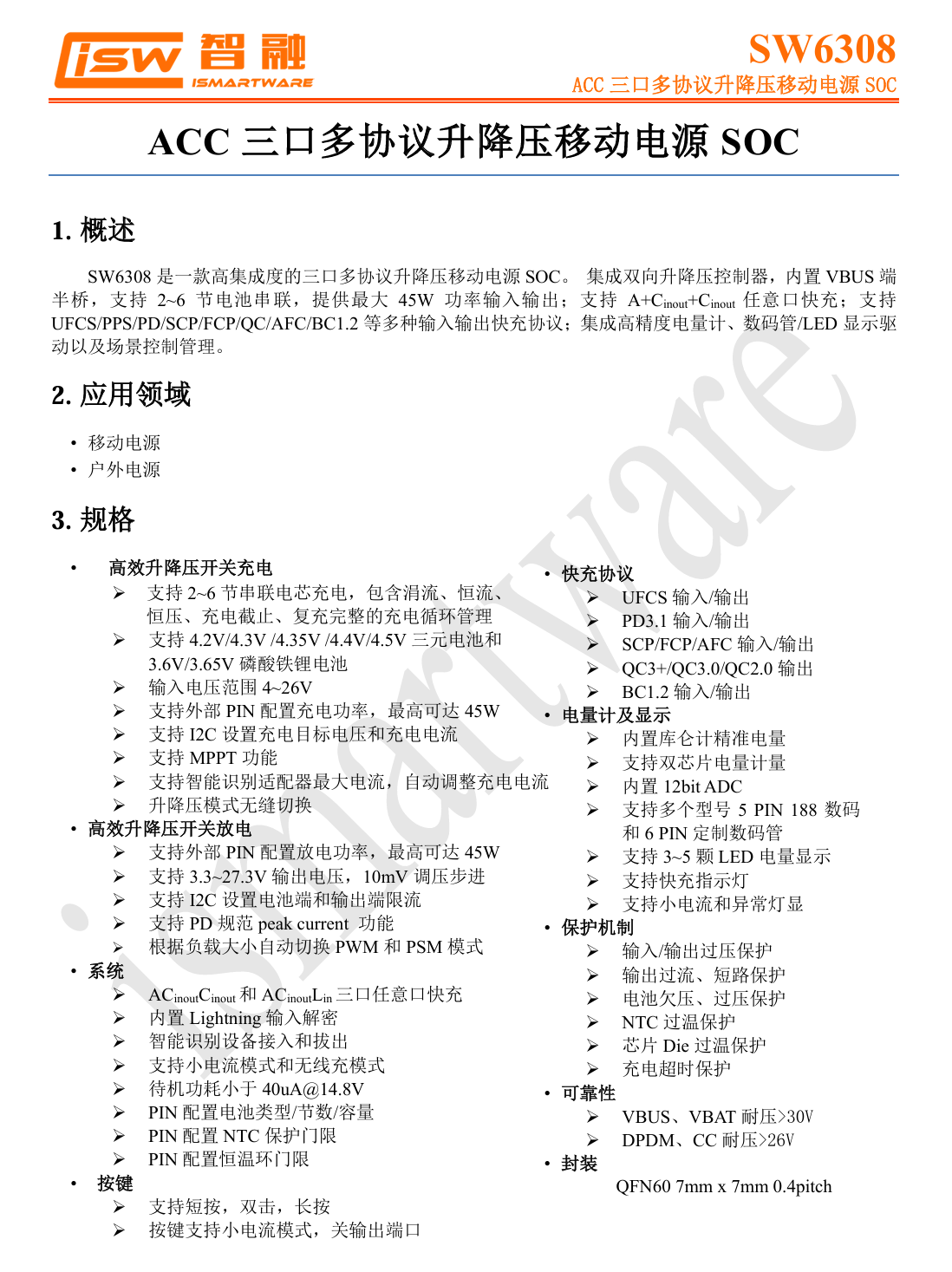

智融科技 SW6308 资料信息。

充电头网拆解了解到，智融科技SW6308还被绿联130W 20000mAh大功率自带线移动电源等产品采用，芯片性能质量获客户一致认可。

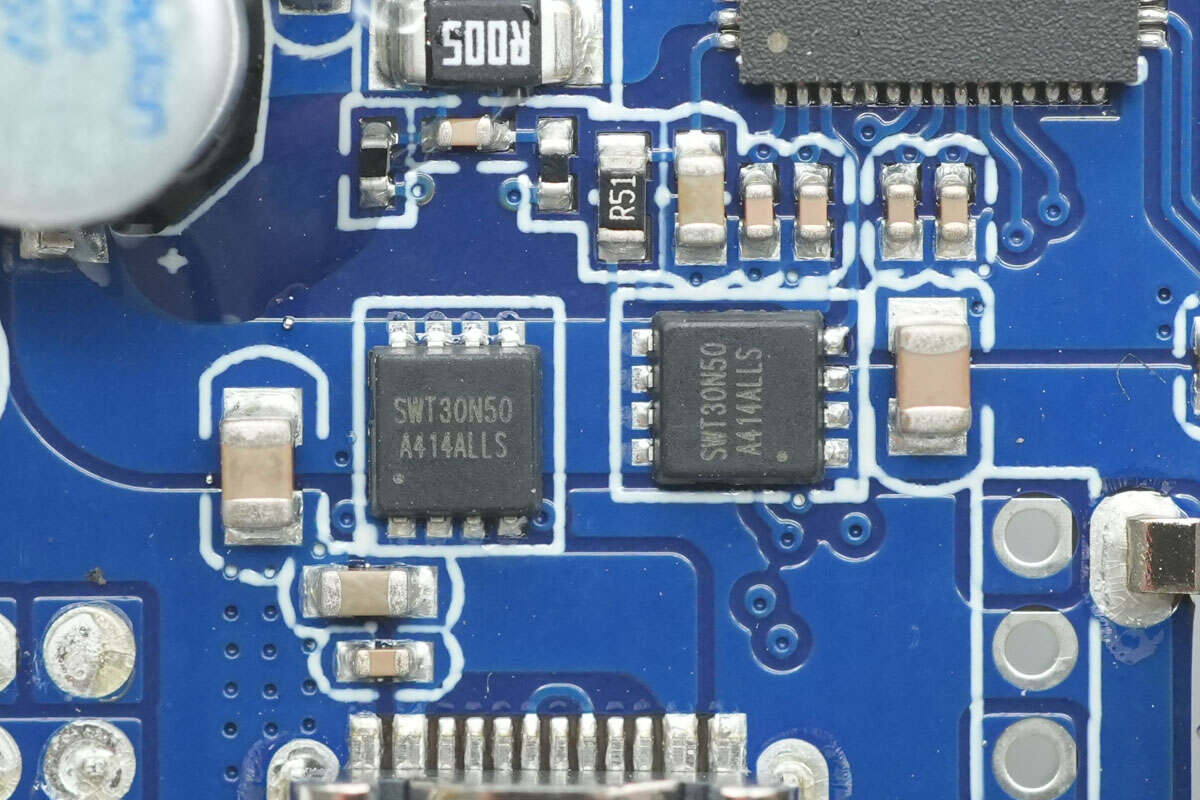

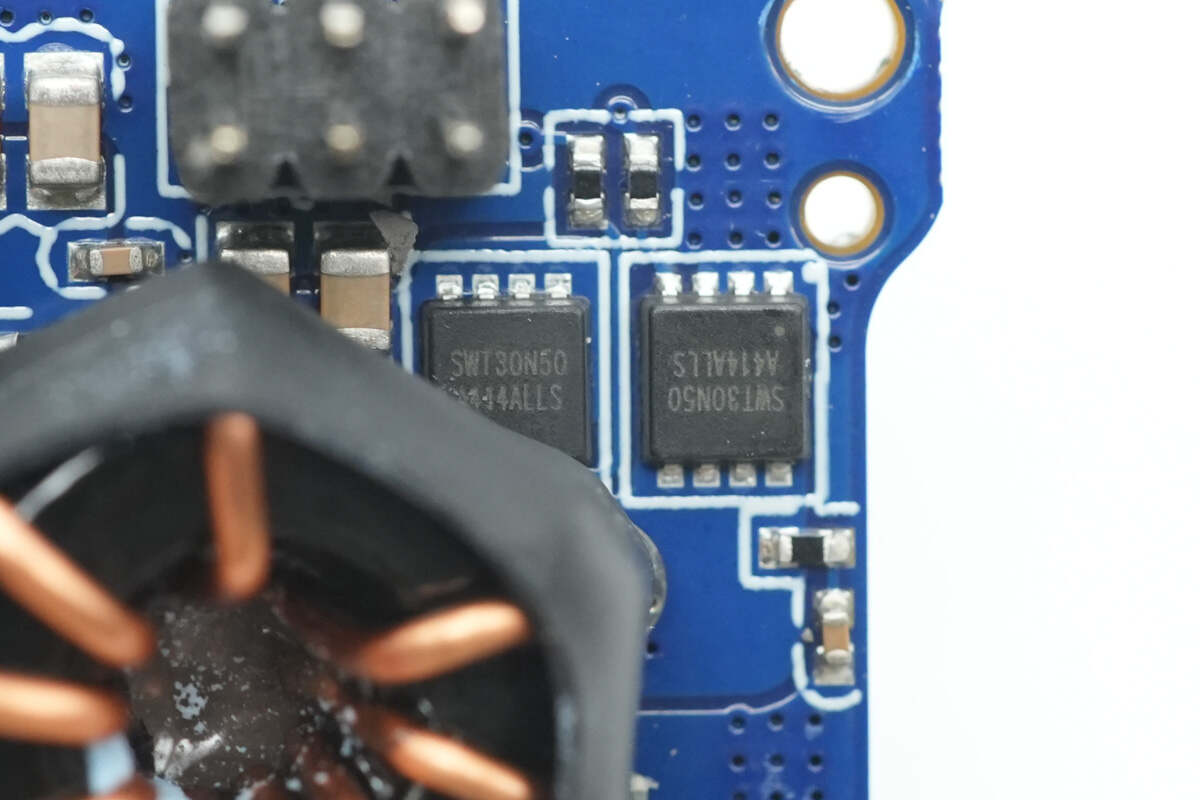

电池端半桥MOS管采用智融科技SWT30N50。

搭配的升降压开关管外套热缩管绝缘保护。

另一颗滤波固态电容也是来自丰宾，规格为25V100μF。

1A1C接口的VBUS开关管也是采用智融科技SWT30N50。

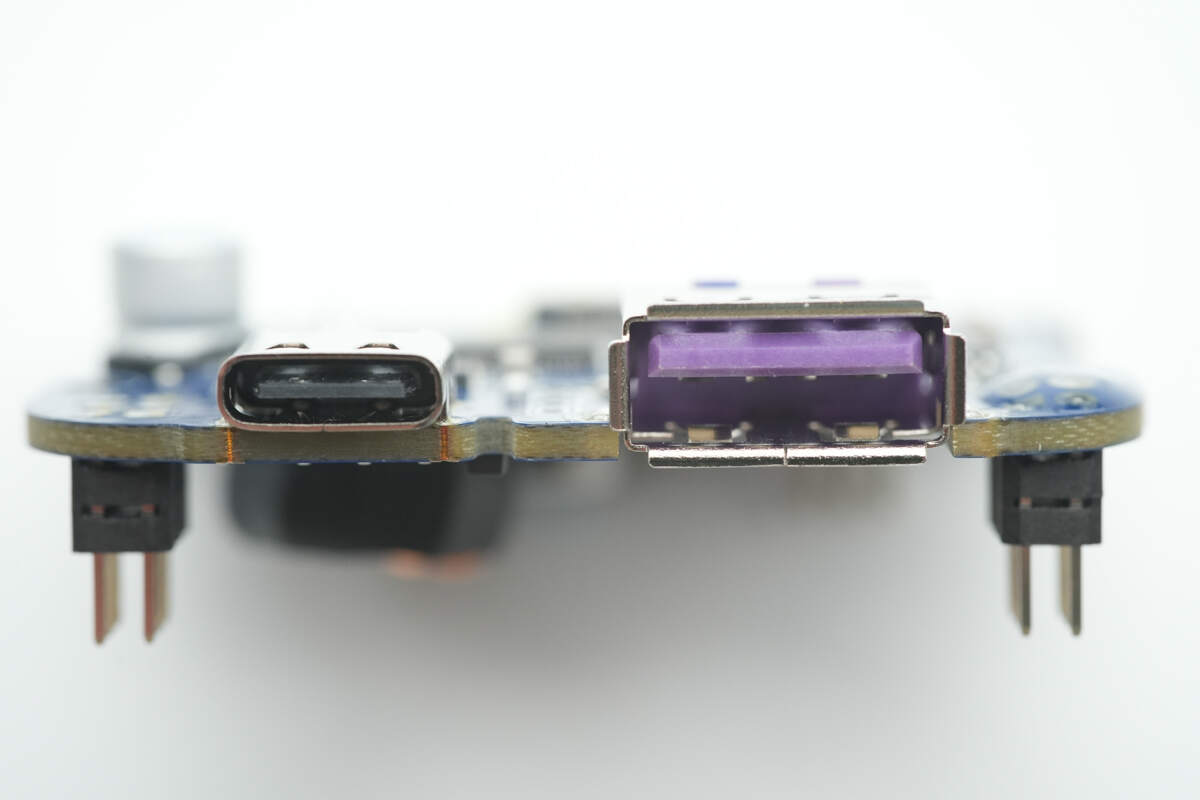

另外两个USB接口母座特写。

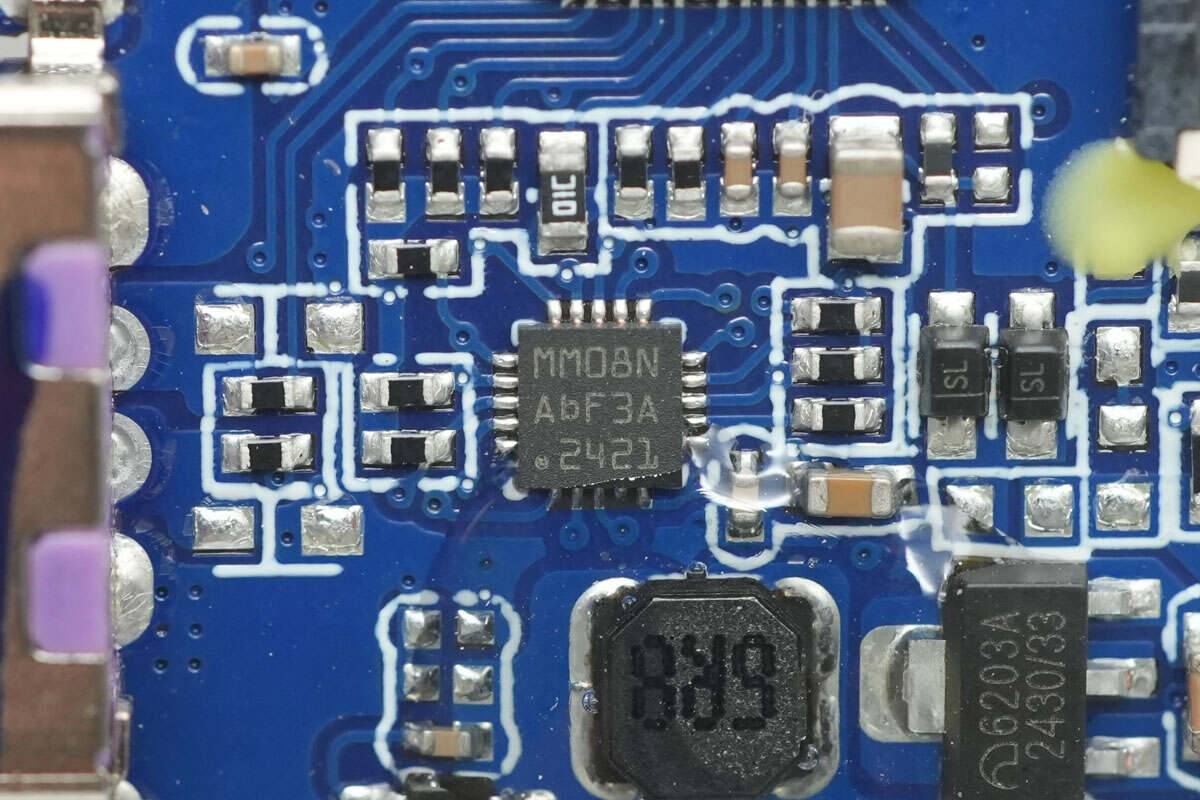

主控MCU来自灵动微，型号MM32G0001N，芯片内部集成Arm Cortex-M0 32位内核，内置16KB FLASH和2KB SRAM，具备USART接口，I2C接口和SPI接口，采用QFN20封装。

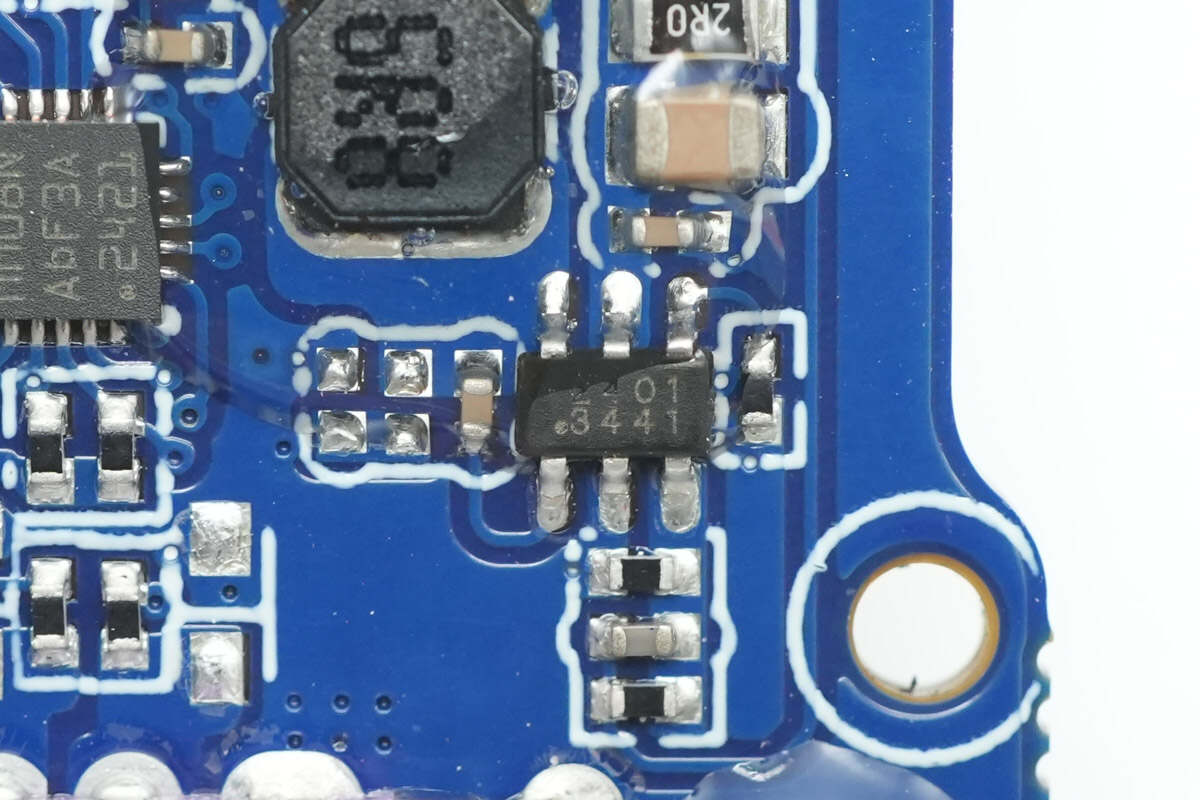

降压芯片来自芯洲科技，丝印2401，实际型号为SCT2401，是一颗4.5-40V输入电压的同步降压转换器，采用TSOT23-6封装。

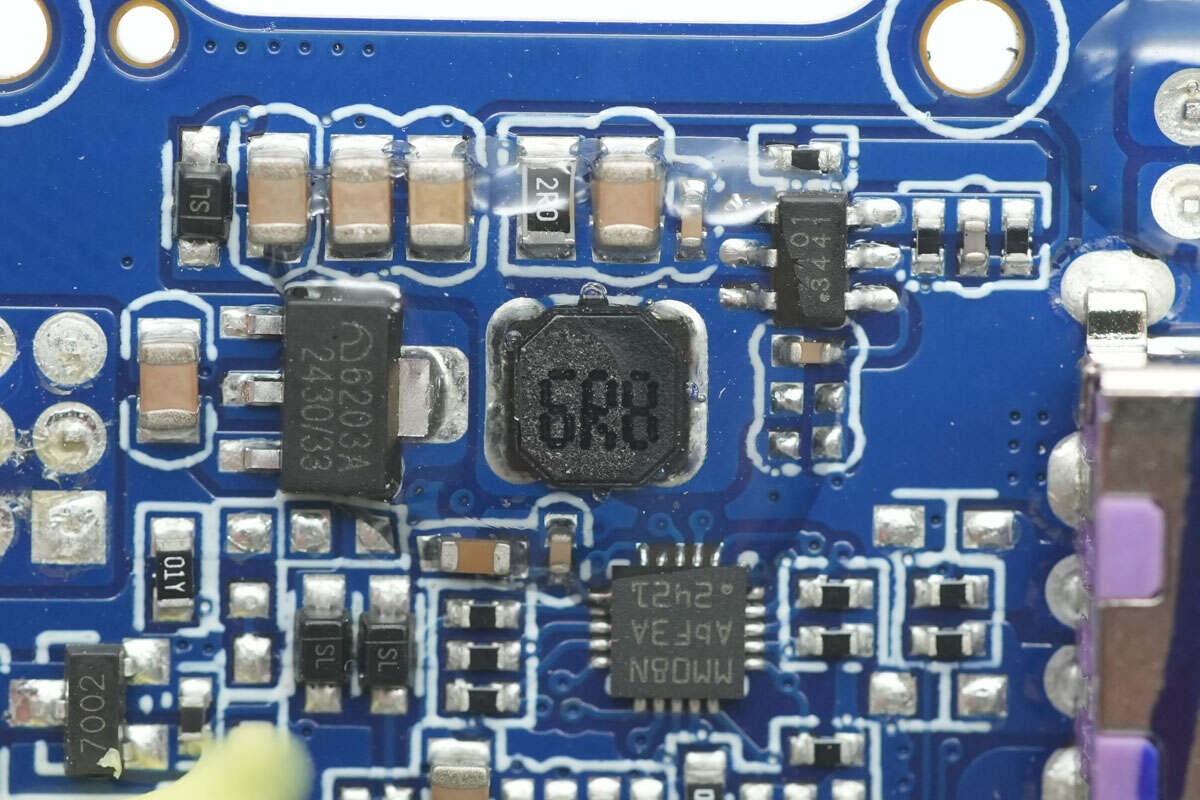

6.8μH降压电感特写。

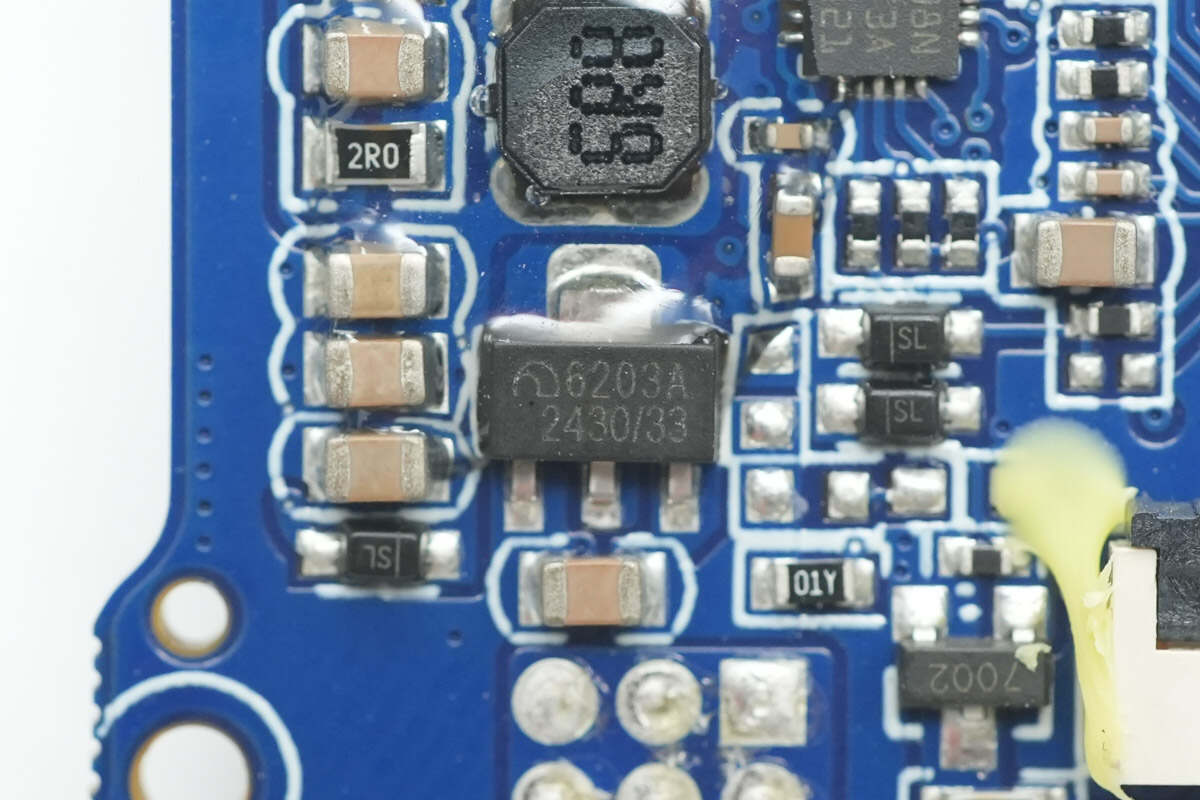

为MCU供电的稳压芯片来自微盟电子，型号ME6203A33PG，支持7-30V输入电压，输出电压3.3V，输出电流100mA，采用SOT-89封装。

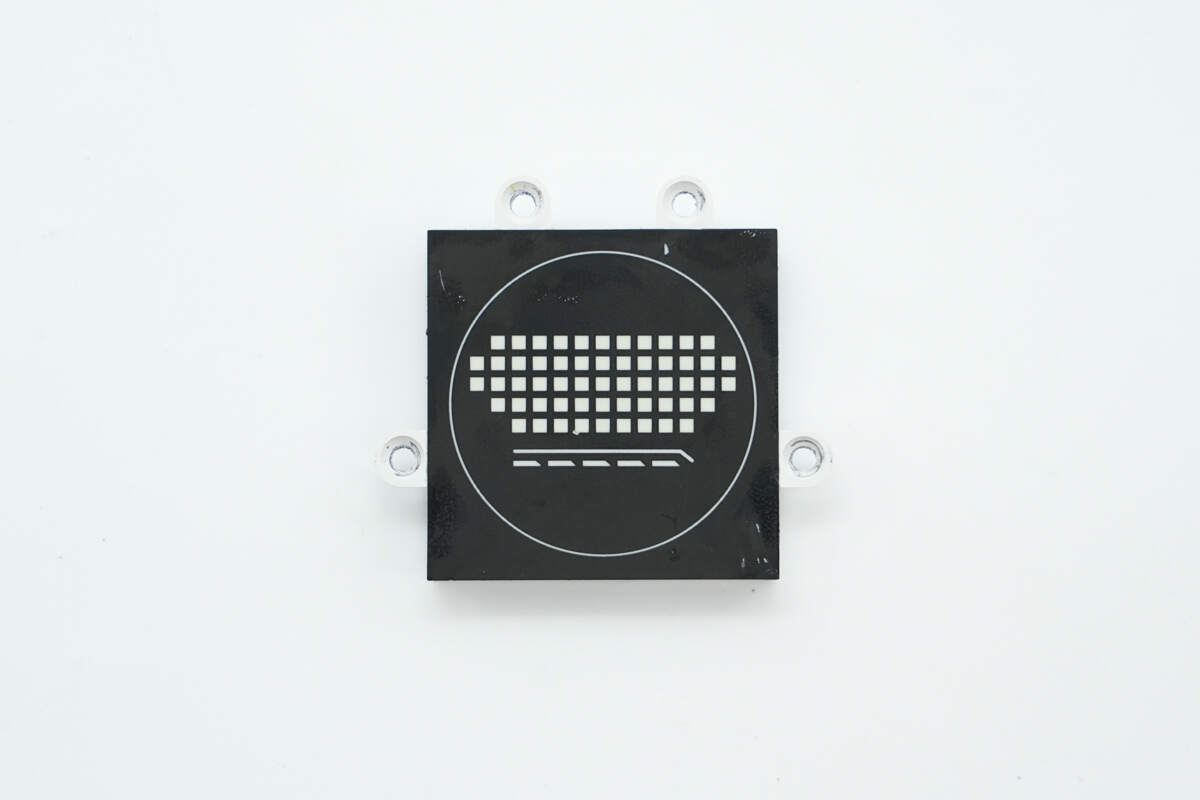

数显屏特写。

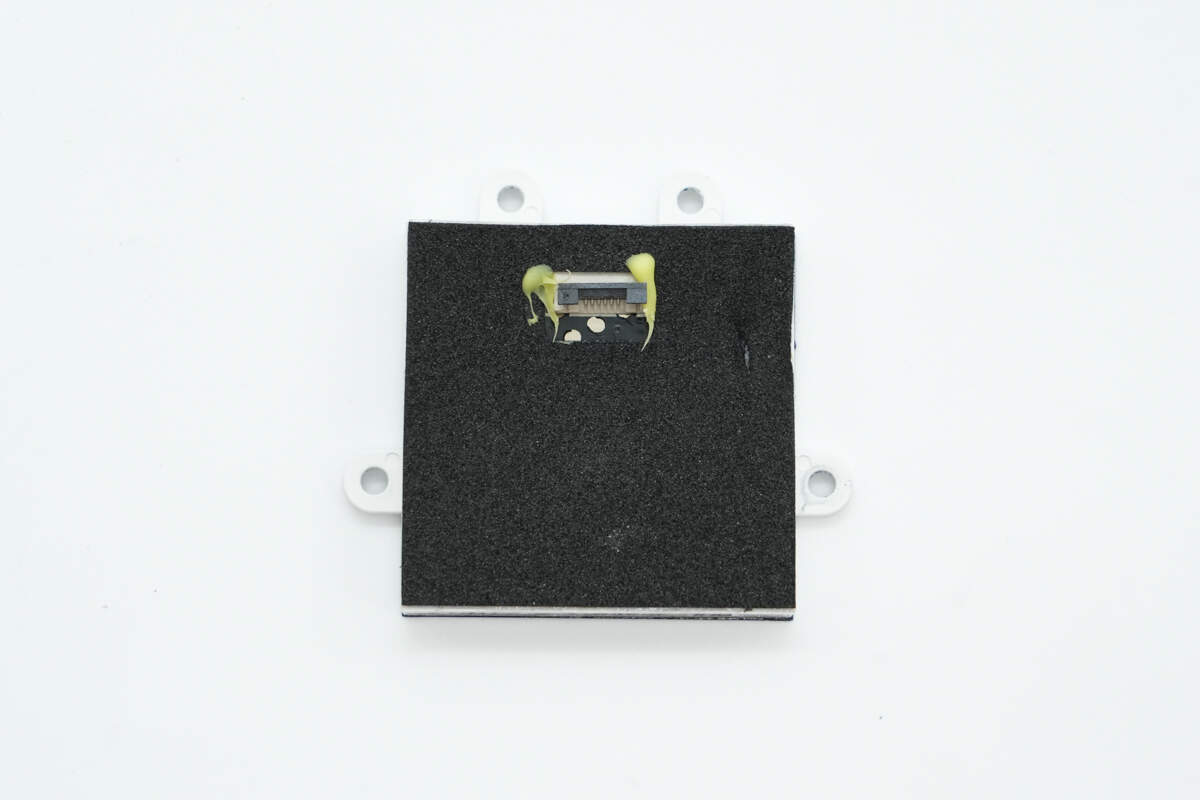

数显屏背面贴有缓冲保护泡棉。

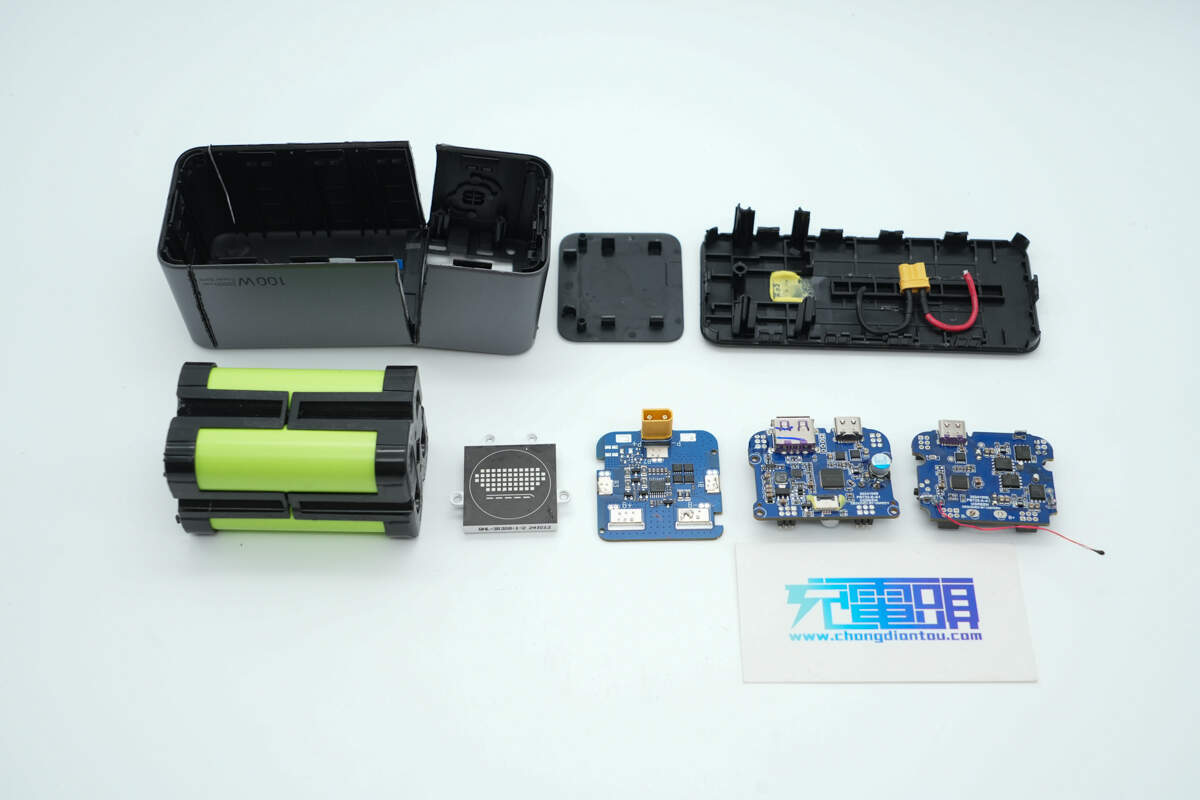

全部拆解一览，来张全家福。

充电头网拆解总结

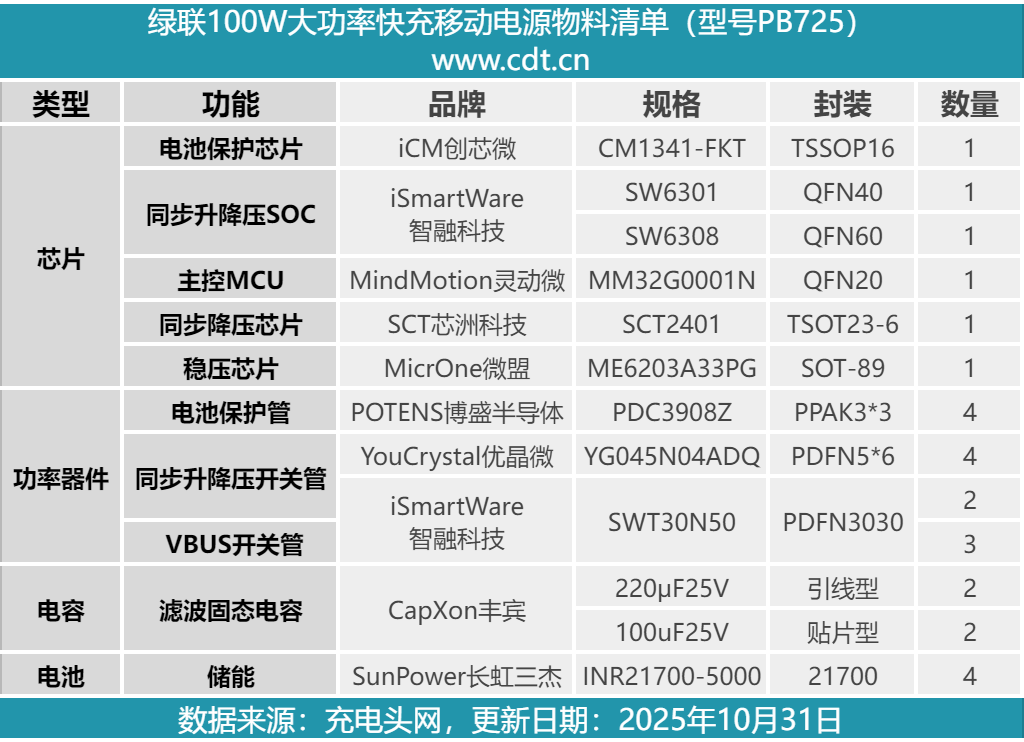

最后附上绿联100W大功率快充移动电源的核心器件清单，方便大家查阅。

绿联100W大功率快充移动电源延续能量湃系列外观语言设计，并配置2C1A主流接口和智能数显大屏，其中数显屏不仅可以精确显示充电宝剩余电量，还有动画彩蛋，趣味性十足。USB-C口支持最高100W快充，并兼容UFCS、PD、PPS、SCP等主流快充协议，可适配市面上大多数的笔记本、平板、手机等设备。20000mAh大容量解决用户出行用电焦虑。

充电头网通过拆解了解到，产品电池组采用四节长虹三杰INR21700-5000电芯串联，并采用绝缘框架固定。其中电池组和快充PCBA模块为分体式设计，通过插接件进行连接。电池保护板使用创芯微CM1341-FKT保护芯片，并配有均衡电路。

快充PCBA模块为两片PCB通过排针连接，使用智融科技SW6301、SW6308两款高集成移动电源SOC控制2C1A三个接口的快充输入输出。使用灵动微MCU用于整机控制和屏幕显示功能。PCBA模块设有导热垫和散热片加强散热，内部做工扎实，用料可靠，满足快速大功率充放电需求。
