前言：

作为全球销量名列前茅的专业无线音频品牌，QCY旗下产品凭借高性价比优势，获得了大量消费者的青睐。QCY MeloBuds N60真无线降噪耳机是其近期推出的新品，不但搭载了4喇叭单元，带来不俗的音质，还支持56dB深度降噪和多项AI功能，提供多场景的出色无线音频体验。

详细功能配置方面，QCY意象MeloBuds N60真无线耳机支持主动降噪功能，支持抗风噪、嘈杂、室内、自适应、通勤、通透6种降噪模式，最大降噪深度可达56dB，降噪频宽5kHz；支持6麦AI通话降噪，结合抗风噪结构设计，保障多场景清晰通话效果；基于手机APP和科大讯飞技术，还支持翻译、会议记录转写，以及个性化推荐等AI功能。

QCY MeloBuds N60真无线降噪耳机采用同轴双喇叭设计，高频和低频喇叭独立驱动，带来更清晰明亮的高音和饱满澎湃的低音效果；支持96kHz/24bit LDAC高清音频传输，呈现丰富的音频细节，并获得了无线Hi-Res金标认证，以及QQ音乐、网易云音乐双平台认证；还支持Hear声音补偿技术，定制专属声音；支持360°环绕音响，提供沉浸式音效。

其他方面，QCY MeloBuds N60真无线降噪耳机支持蓝牙6.0，提供超低延迟的游戏体验；支持智能入耳检测，双设备连接，使用方便快捷；耳机单次续航时间可达9小时，搭配充电盒综合续航最长约45小时，快充10分钟，可听歌两小时。下面就来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过QCY Crossky Link、QCY Crossky C30开放式耳机，QCY T13 ANC、QCY Melobuds ANC真无线降噪耳机、​QCY G1电竞游戏耳机、QCY T11圈铁蓝牙耳机、QCY T10双动铁蓝牙耳机，QCY AilyBuds Lite、​QCY FairyBuds、QCY AilyPods、QCY T18 MeloBuds、QCY T17真无线耳机，QCY H3 Pro头戴式耳机，QCY意象SP7便携式蓝牙音箱等产品。

一、QCY意象MeloBuds N60真无线降噪耳机开箱

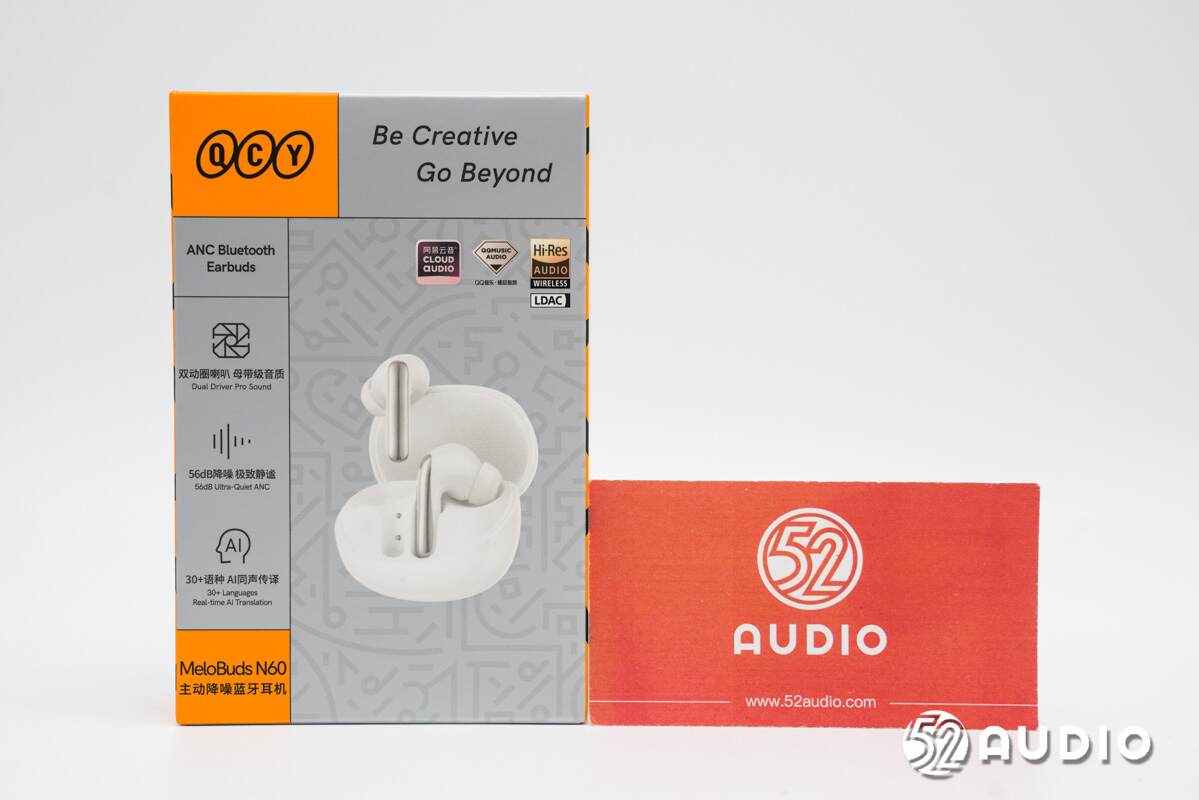

QCY意象MeloBuds N60真无线降噪耳机包装盒采用了家族式设计，灰色背景搭配“意象”底纹装饰。正面展示有产品外观，设计有品牌LOGO，“Be Creative · Go Beyond”去创意 · 去超越的品牌Slogan，以及双动圈喇叭、56dB降噪、30+语种AI同声传译的产品特点。

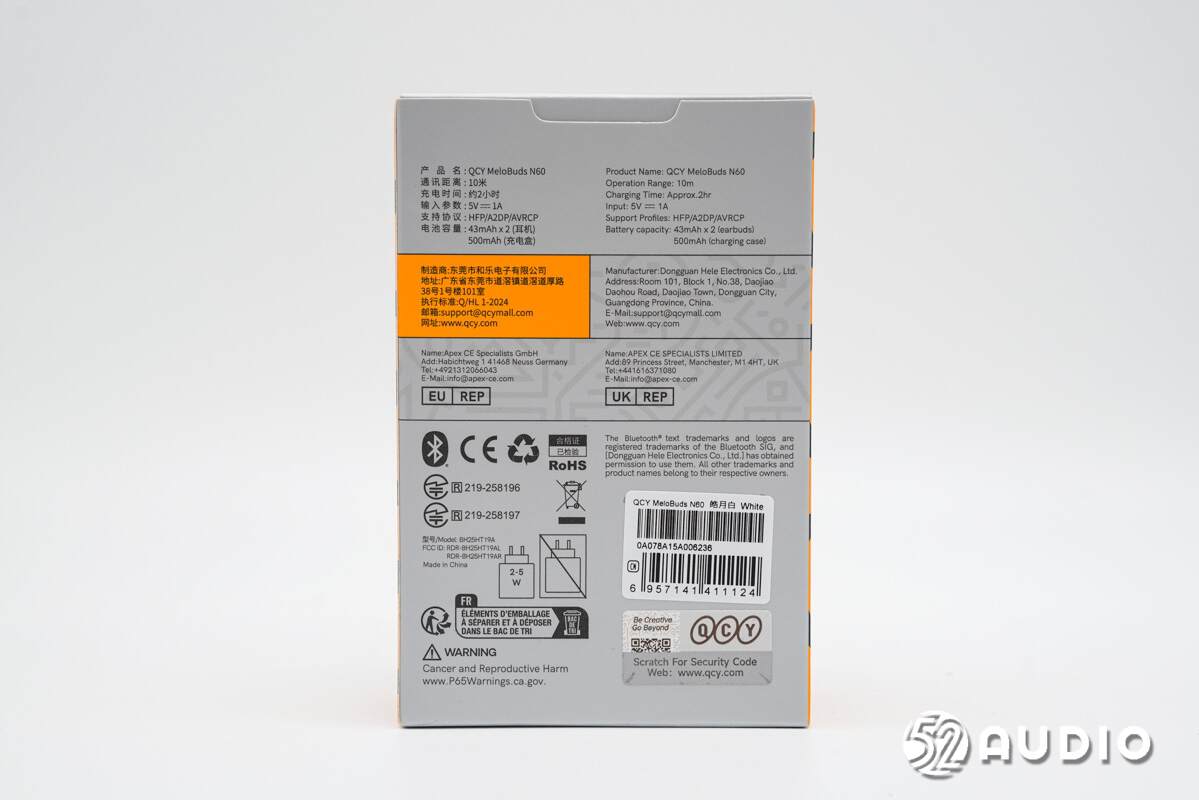

包装盒背面展示有产品的部分参数信息，产品名：QCY MeloBuds N60，通讯距离：10米，充电时间：约2小时，输入参数：5V-1A，支持协议：HFP/A2DP/AVRCP，电池容量：43mA x 2（耳机）/500mAh（充电盒），制造商：东莞市和乐电子有限公司。

包装盒两侧设计“QCY”品牌LOGO和“Be Creative · Go Beyond”品牌Slogan。

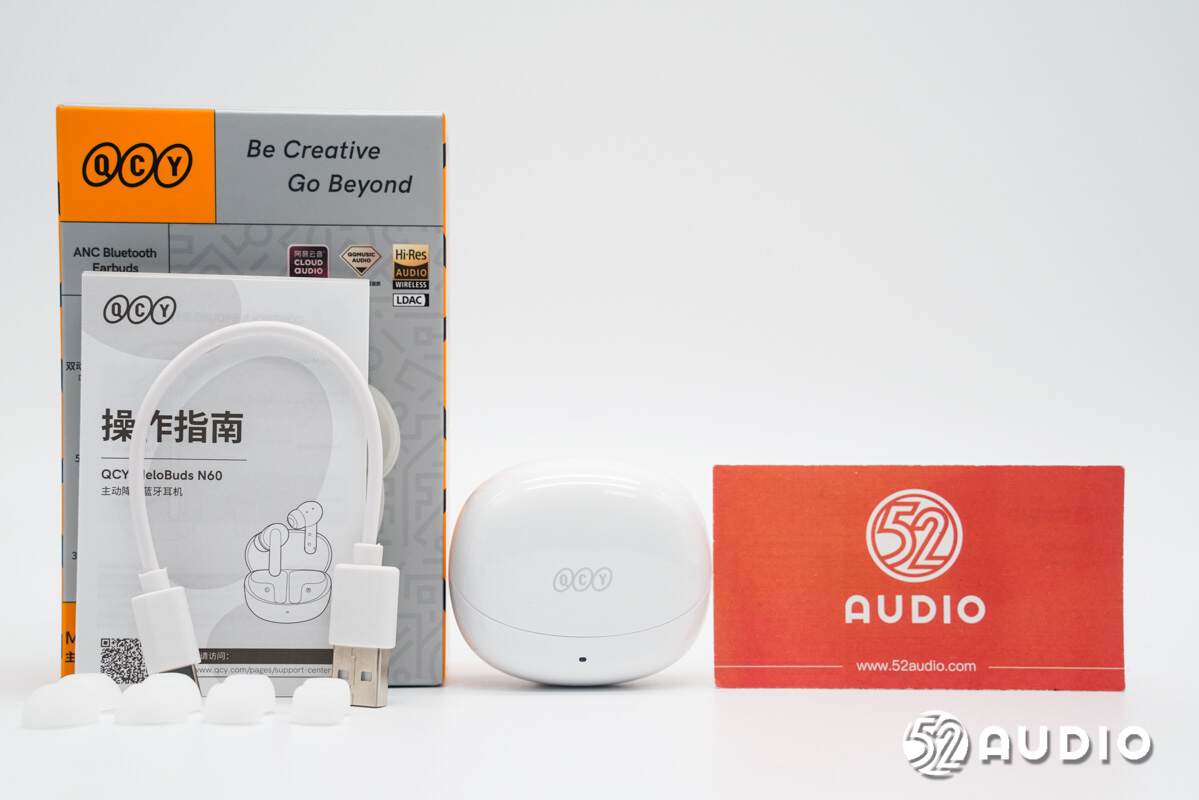

取出包装盒内部所有物品，包括了主机、耳塞、充电线和操作指南。

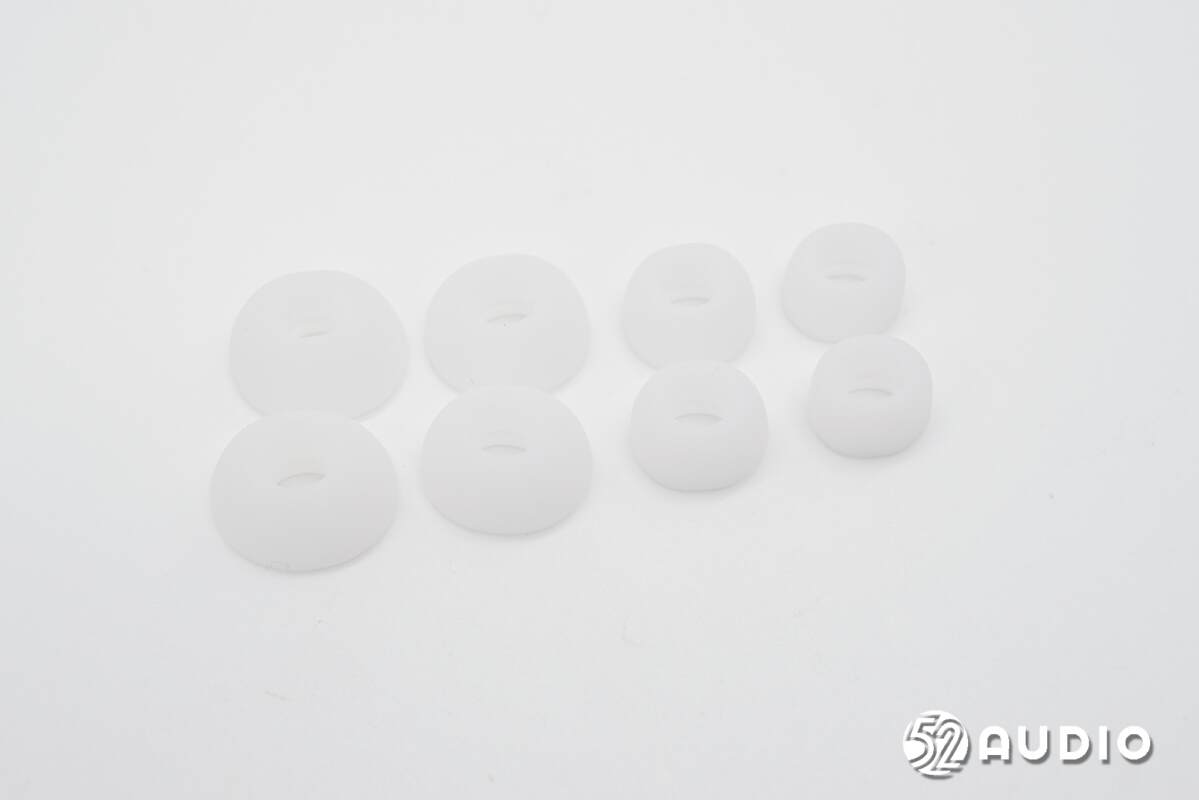

四副不同尺寸的硅胶耳塞，耳机上预装一副，总共有五种尺寸，能够更好地适配不同用户需求。

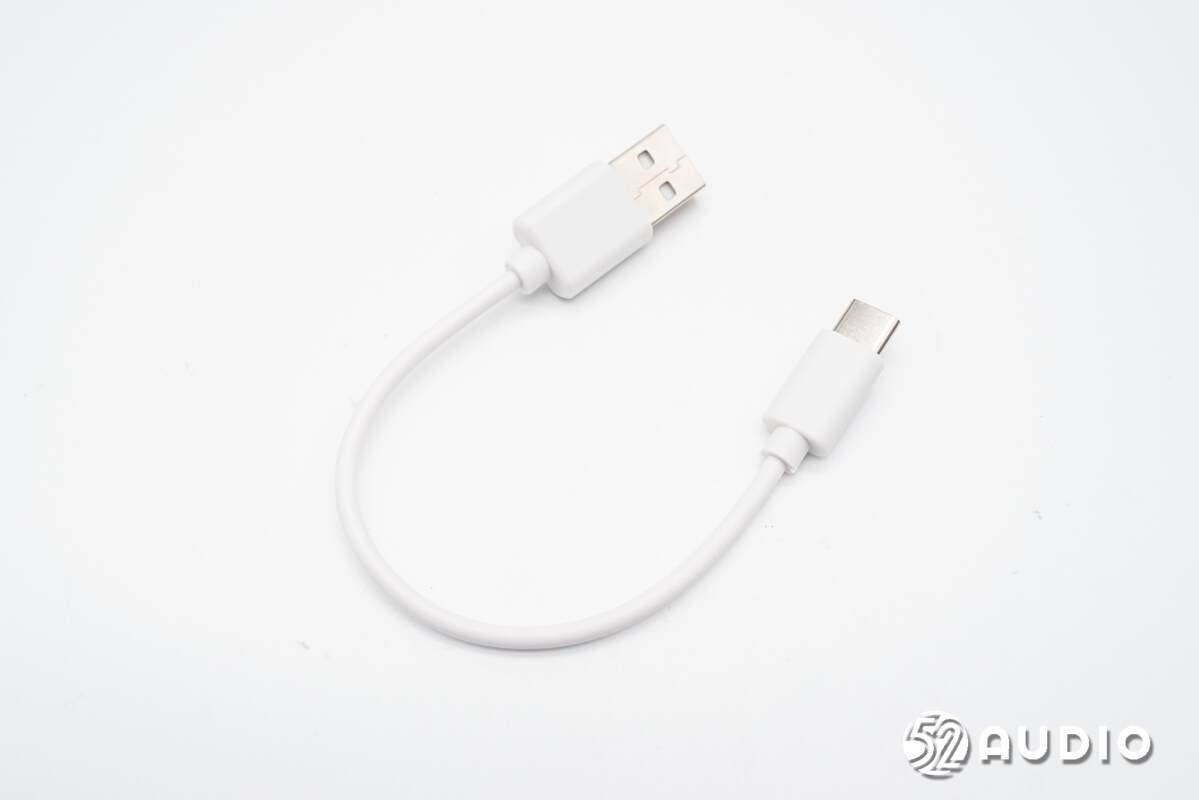

随机标配的充电线采用了USB-A to Type-C接口。

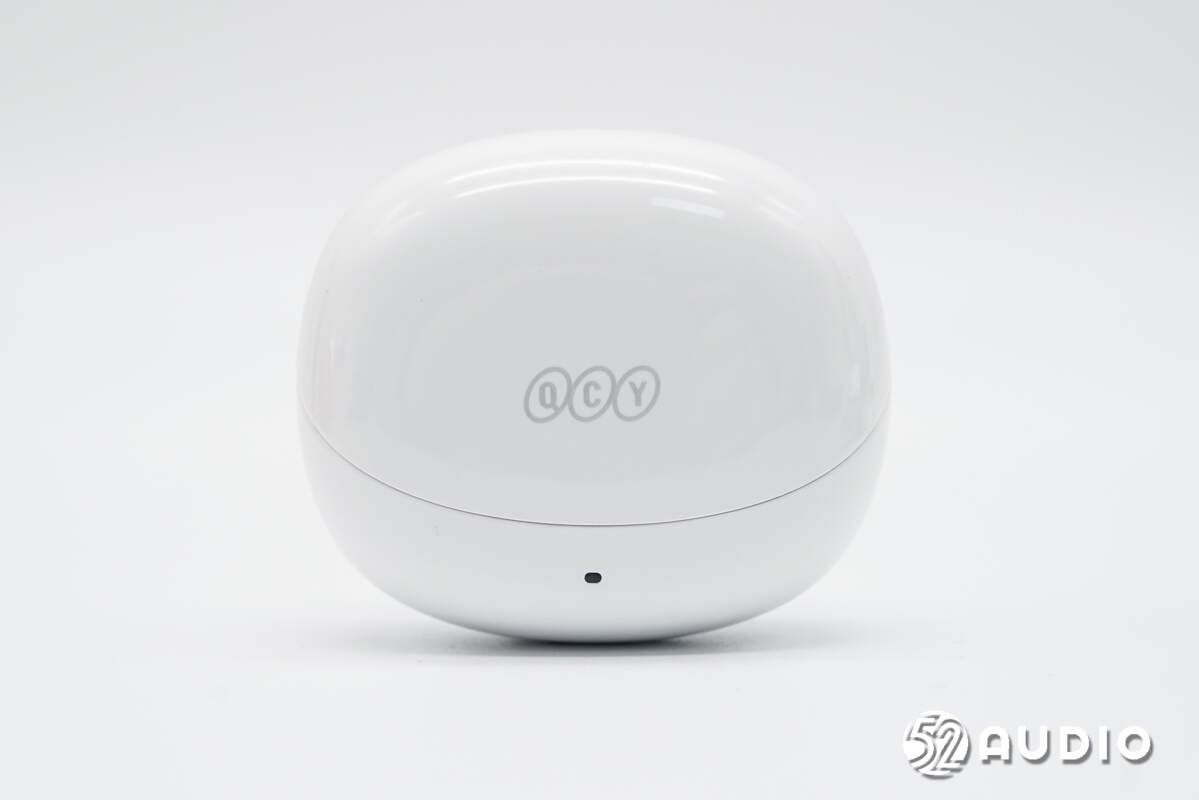

QCY MeloBuds N60充电盒采用了圆角矩形设计，钢琴烤漆质感，体积小巧便携。机身正面设计有品牌LOGO，设置有一颗指示灯。

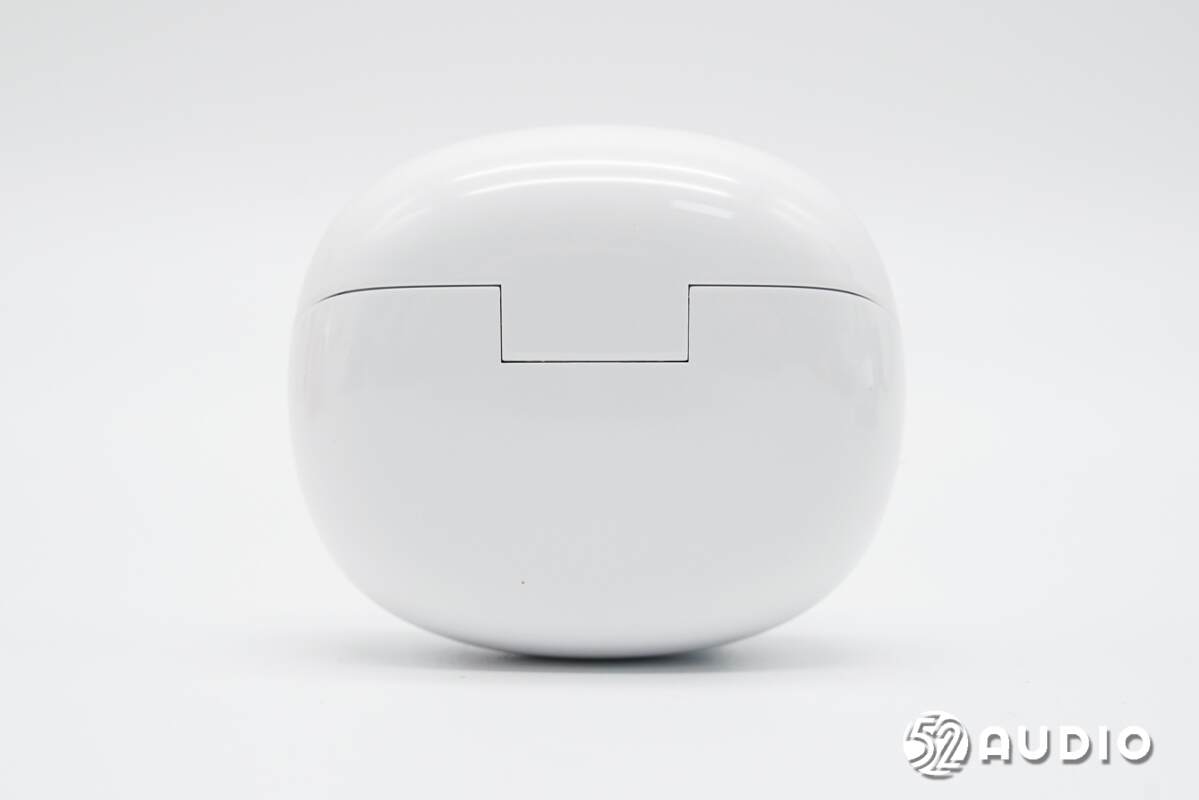

充电盒背面外观一览。

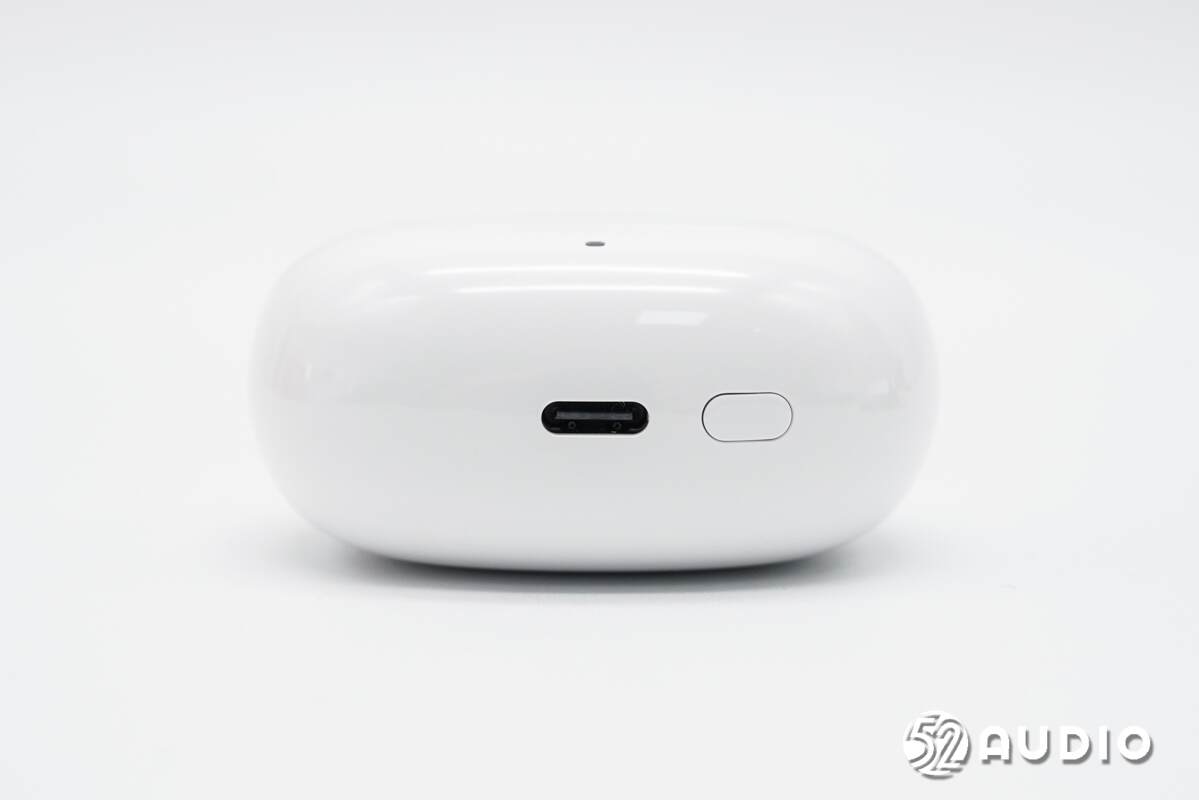

充电盒底部设置Type-C充电接口和蓝牙配对功能按键。

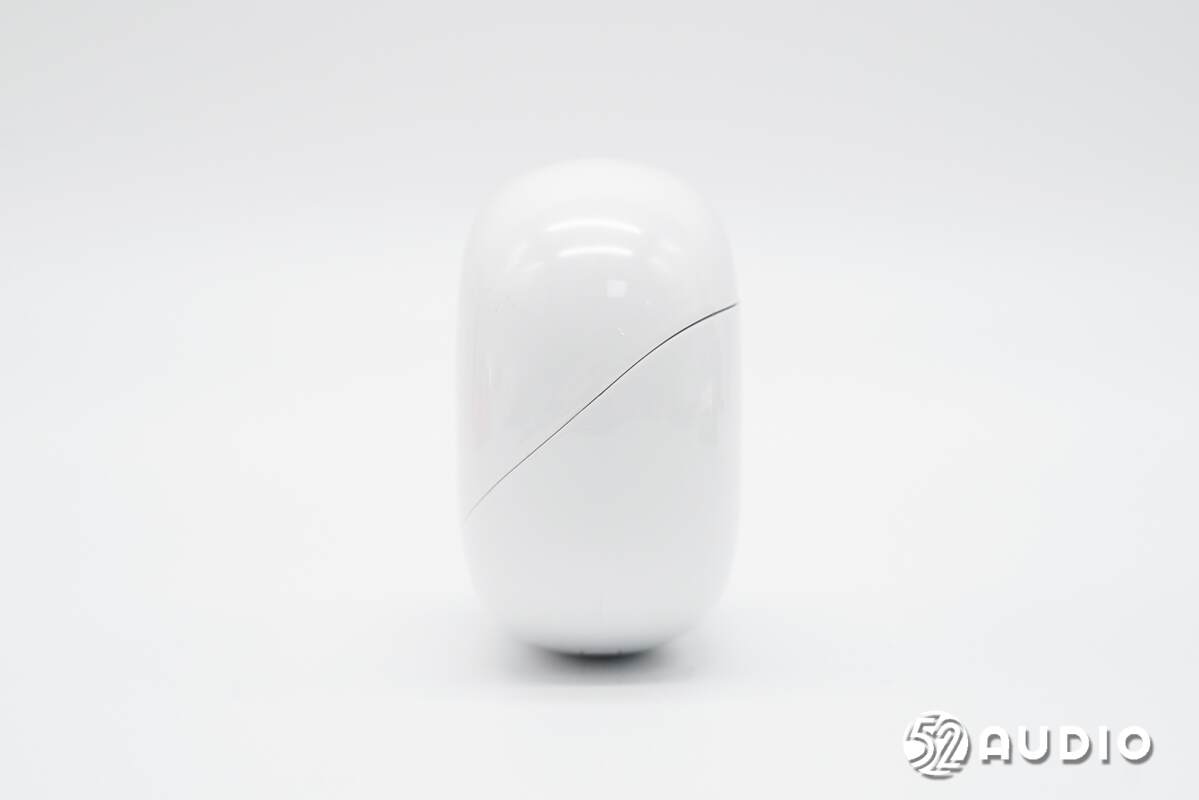

机身侧边外观一览，倾斜盒盖设计，提供开放式座舱，便于取放耳机。

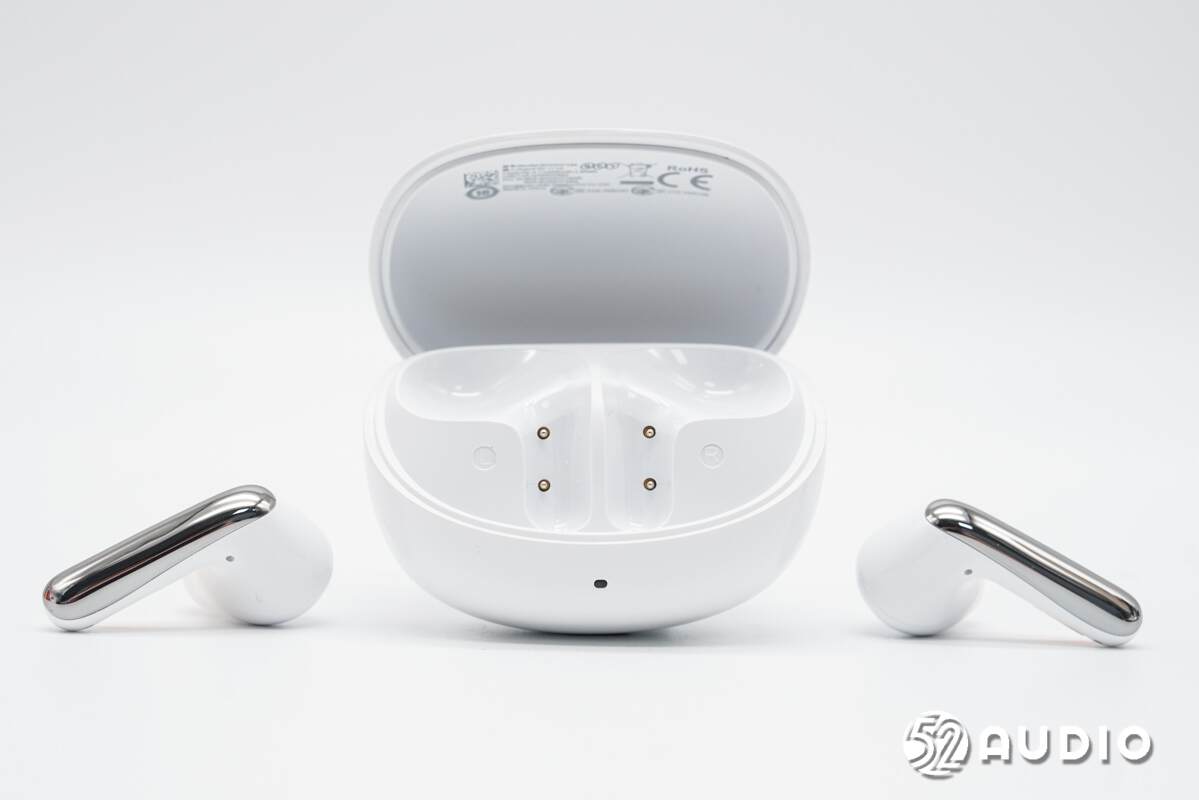

打开充电盒，取出耳机，座舱内部结构一览。

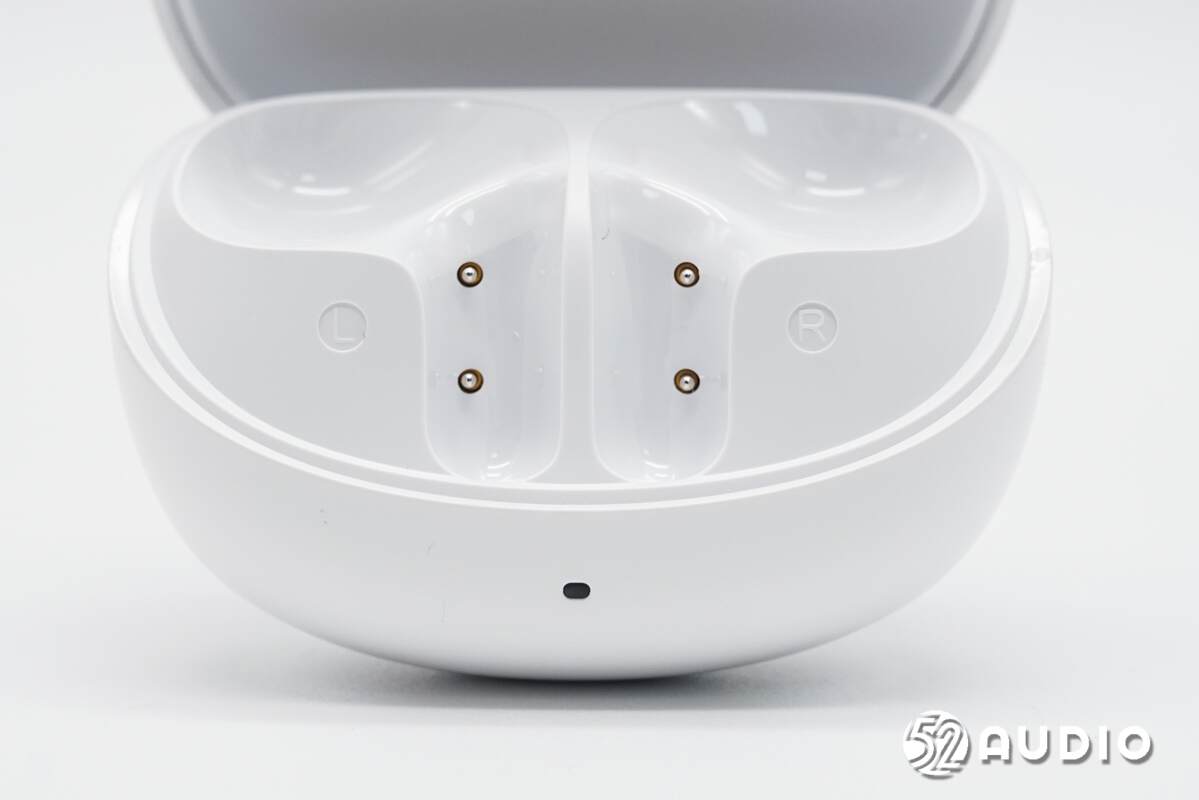

为耳机充电的金属顶针特写，两侧设计有L/R左右标识。

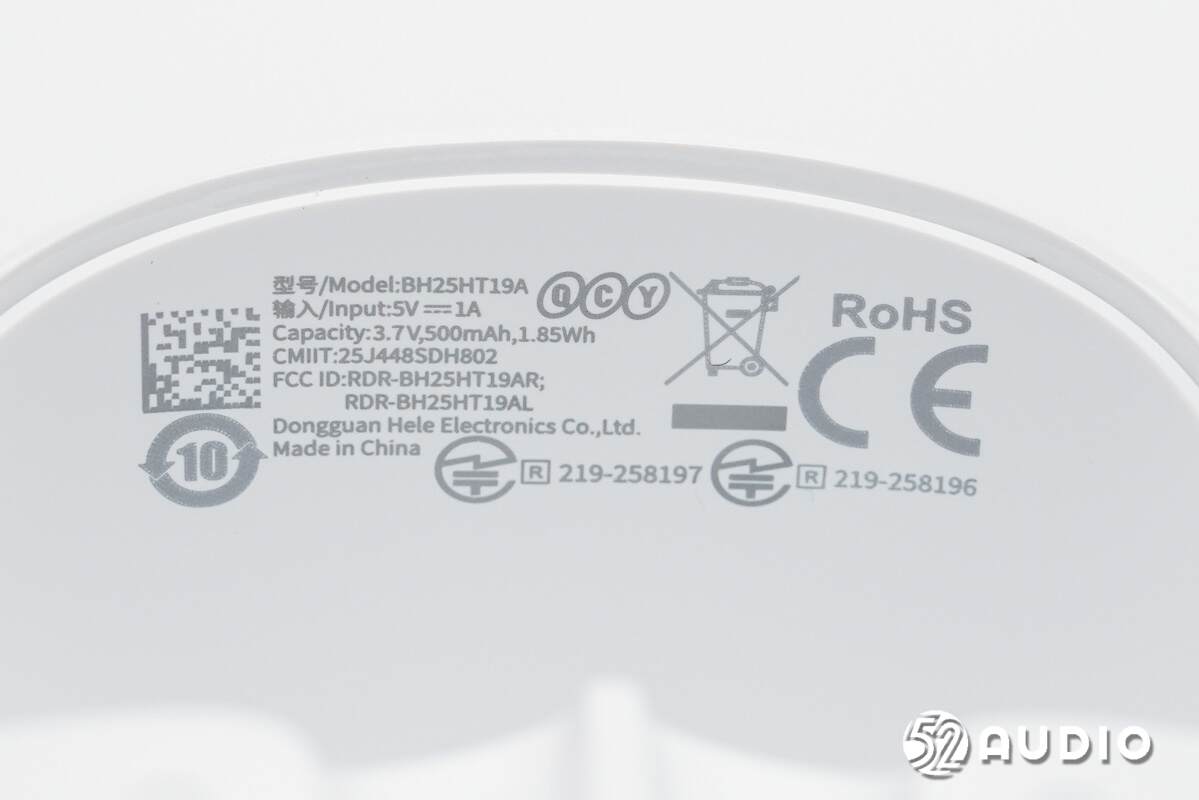

盒盖内侧标注参数信息一览，型号：BH25HT19A，输入：5V-1A，电池容量：3.7V，500mAh 1.85Wh。

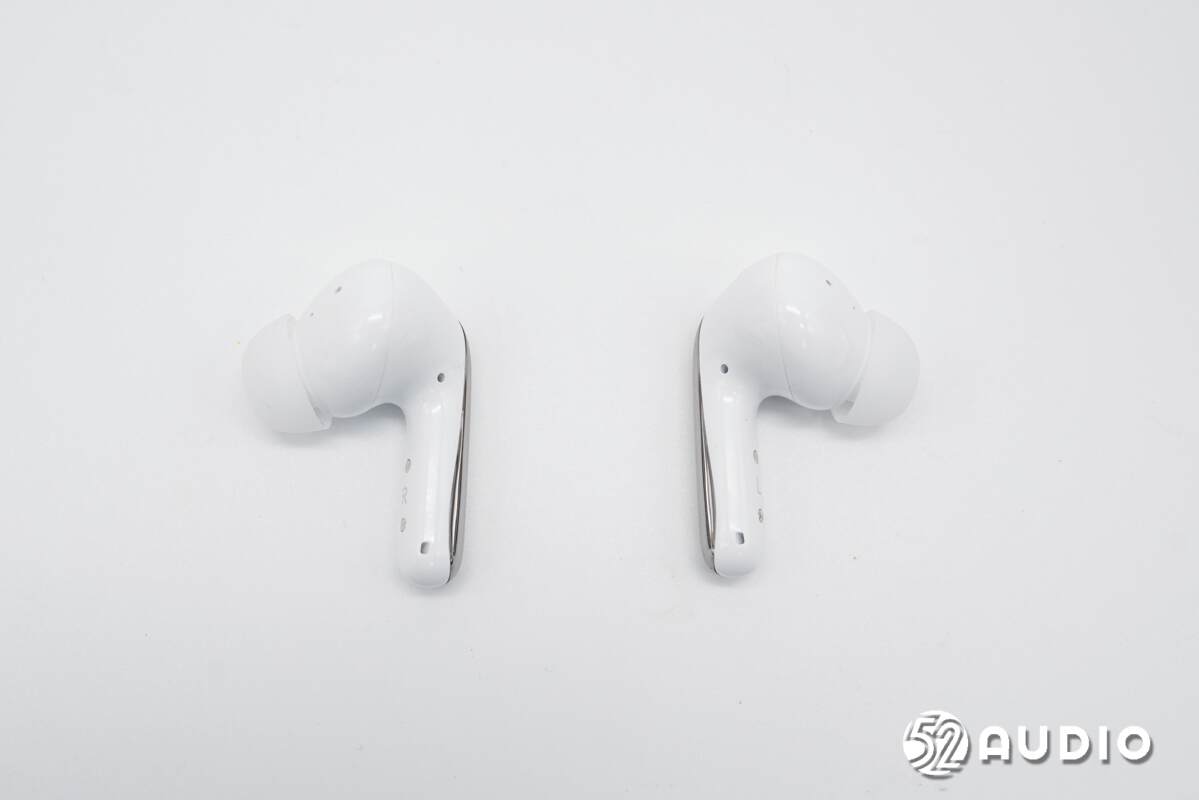

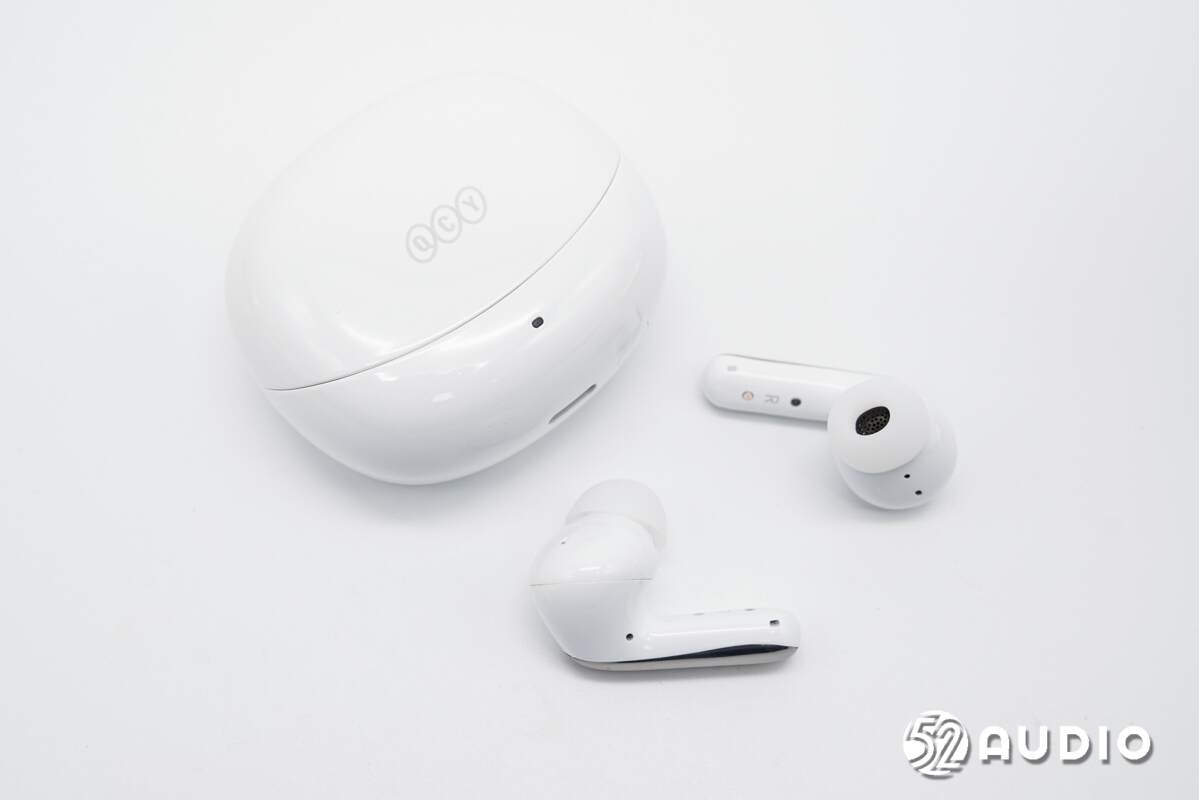

QCY意象MeloBuds N60真无线降噪耳机整体外观一览，耳机采用了柄状的入耳式设计，质感与充电盒一致。

耳机外侧外观一览。耳机柄采用了亮银色盖板装饰，靠上位置为触控区域。

耳机内侧外观一览，采用光滑圆润的烤漆工艺处理，佩戴舒适亲肤，贴合稳固。

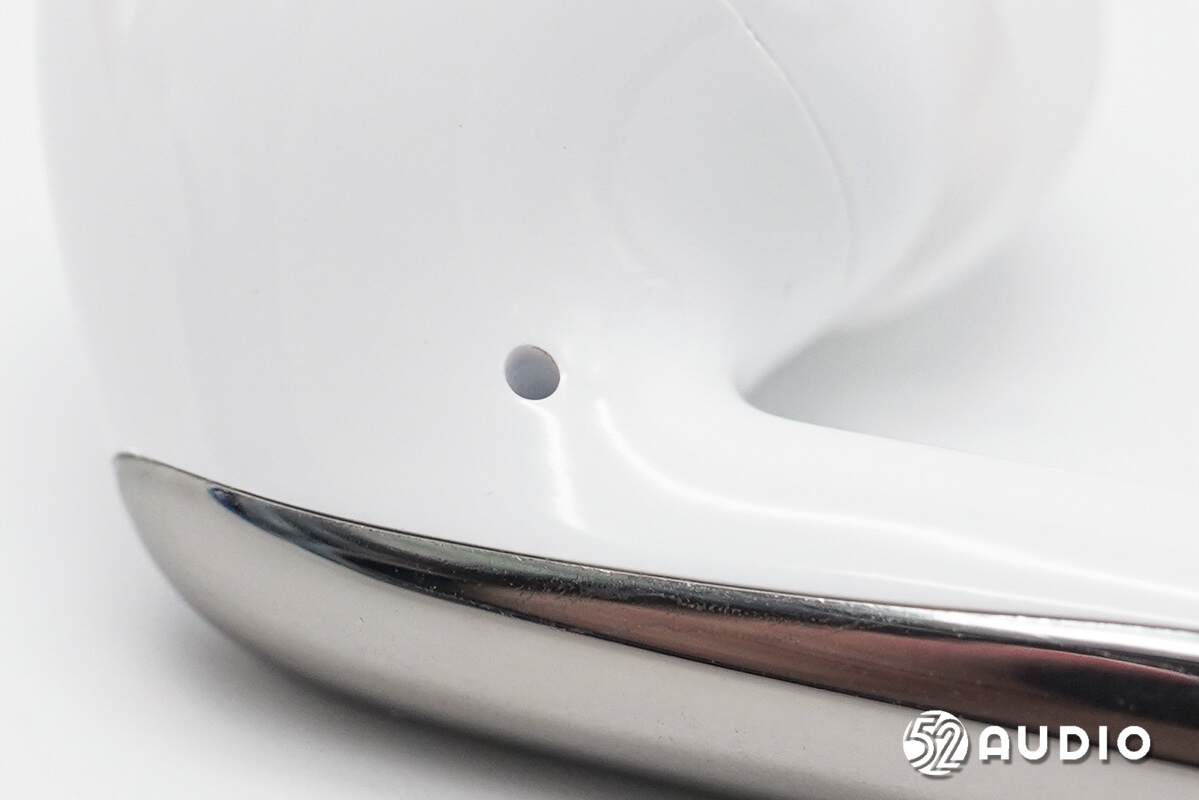

耳机柄侧边的降噪麦克风拾音孔特写。

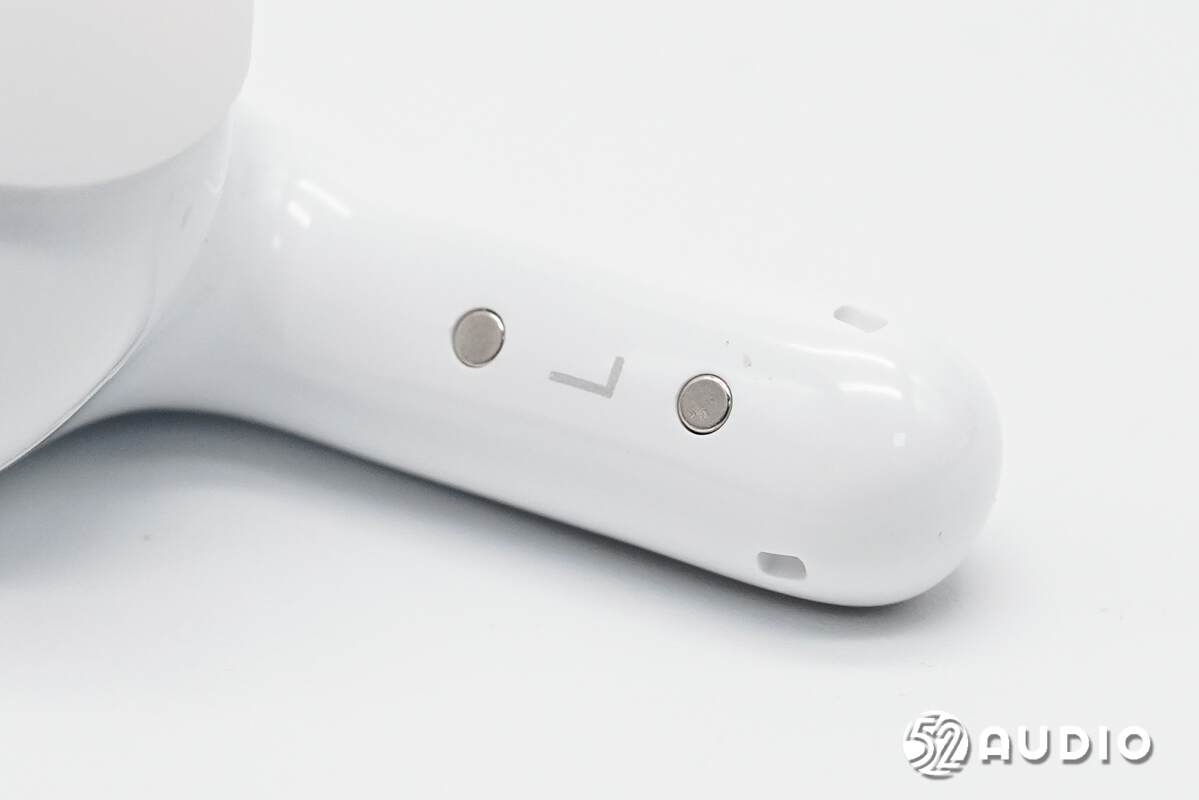

耳机柄内侧设计有L/左标识，设置充电触点，以及双向开孔的通话麦克风拾音孔。

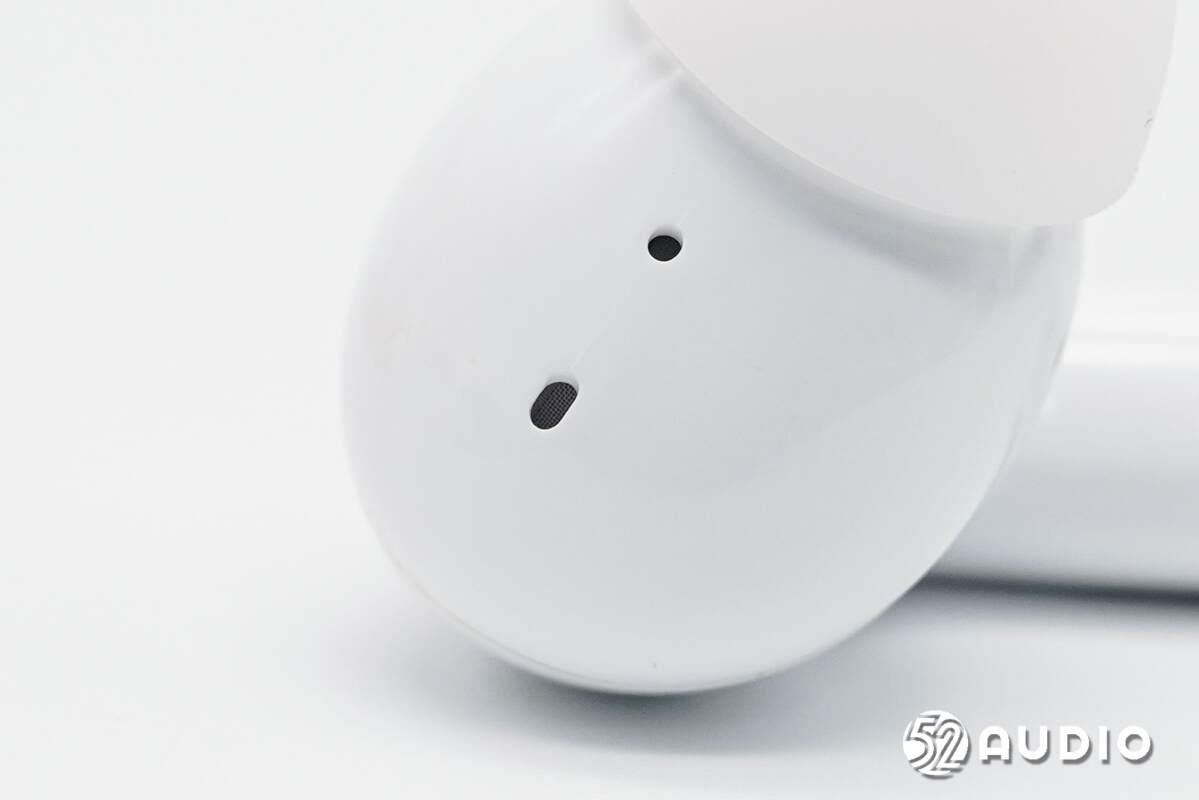

音腔上的调音孔特写。

卸掉耳塞，耳机出音嘴特写，金属盖板防护。

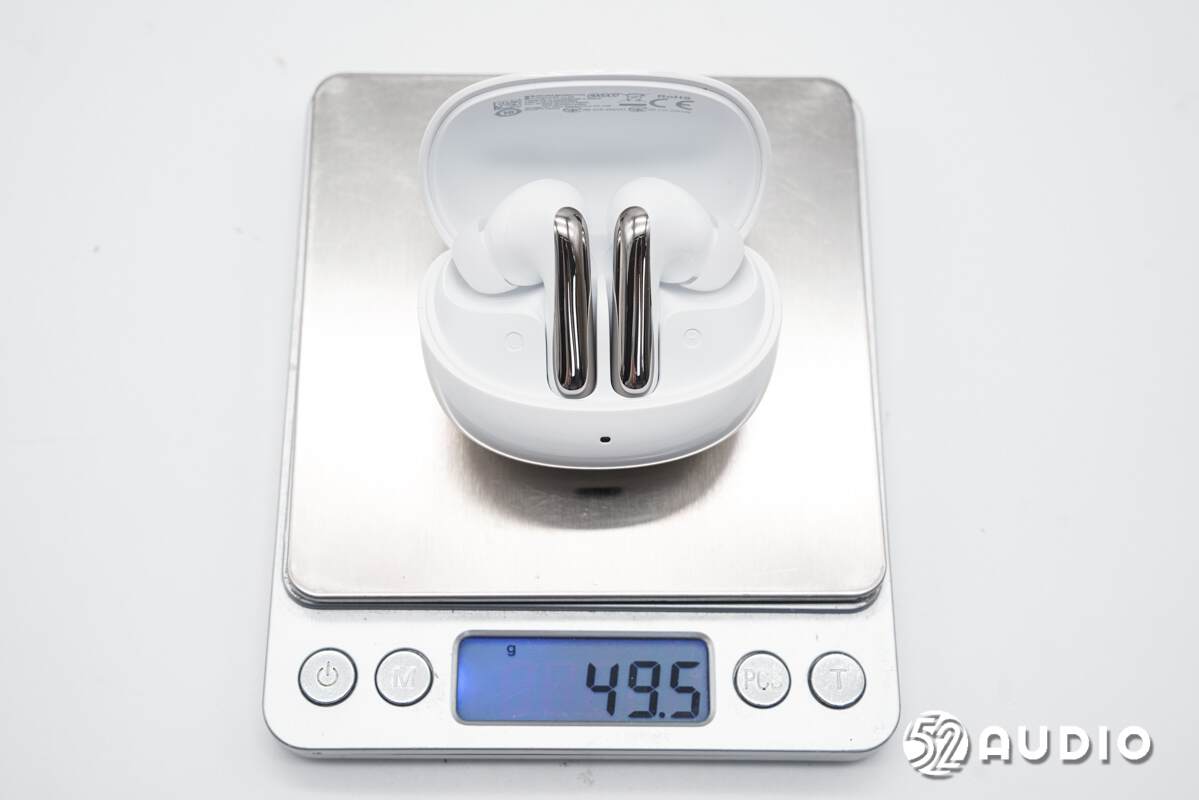

经我爱音频网实测，QCY意象MeloBuds N60真无线降噪耳机整机重量约为49.5g。

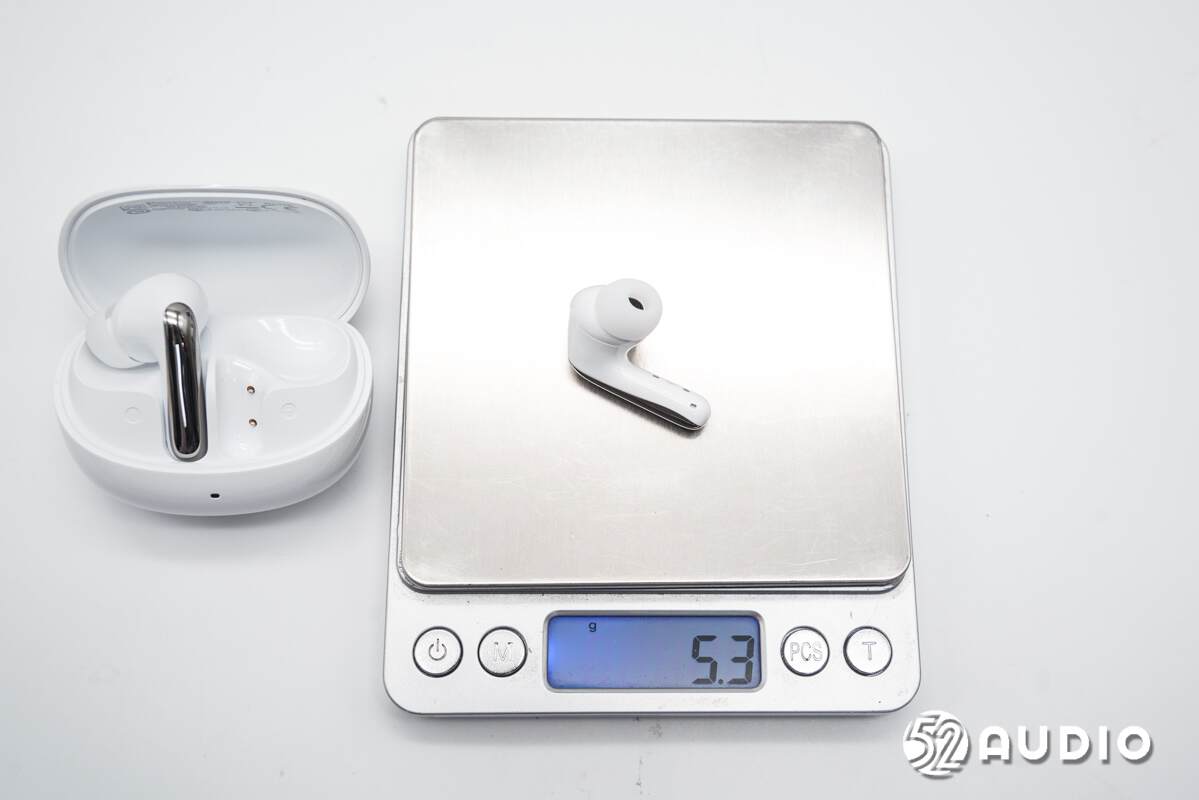

单只耳机重量约为5.3g。

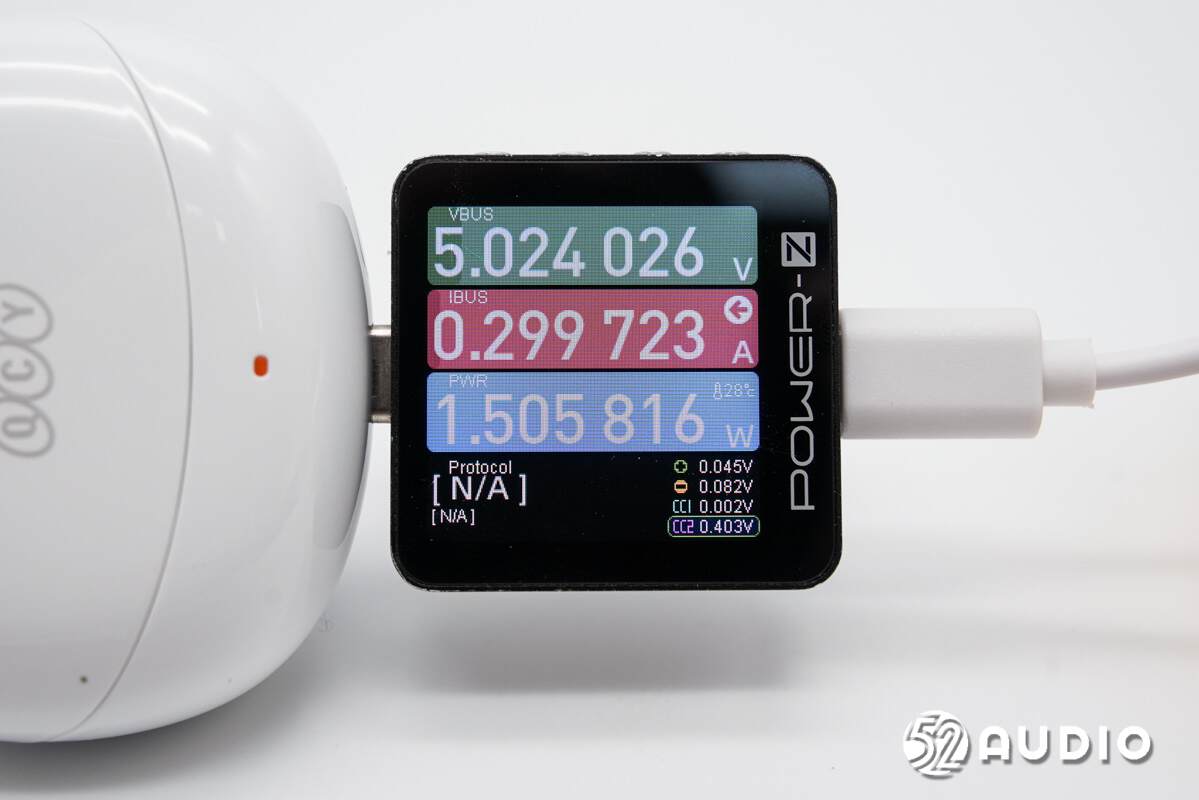

我爱音频网使用CHARGERLAB POWER-Z KM003C对QCY意象MeloBuds N60真无线降噪耳机进行充电测试，输入功率约为1.51W。

（阅真实验室微信公众号名牌）

为了更全面了解QCY意象MeloBuds N60真无线降噪耳机的表现，ReaLab阅真实验室对其进行了详细专业的客观测试，测试项目包括频率响应、总谐波失真和降噪。

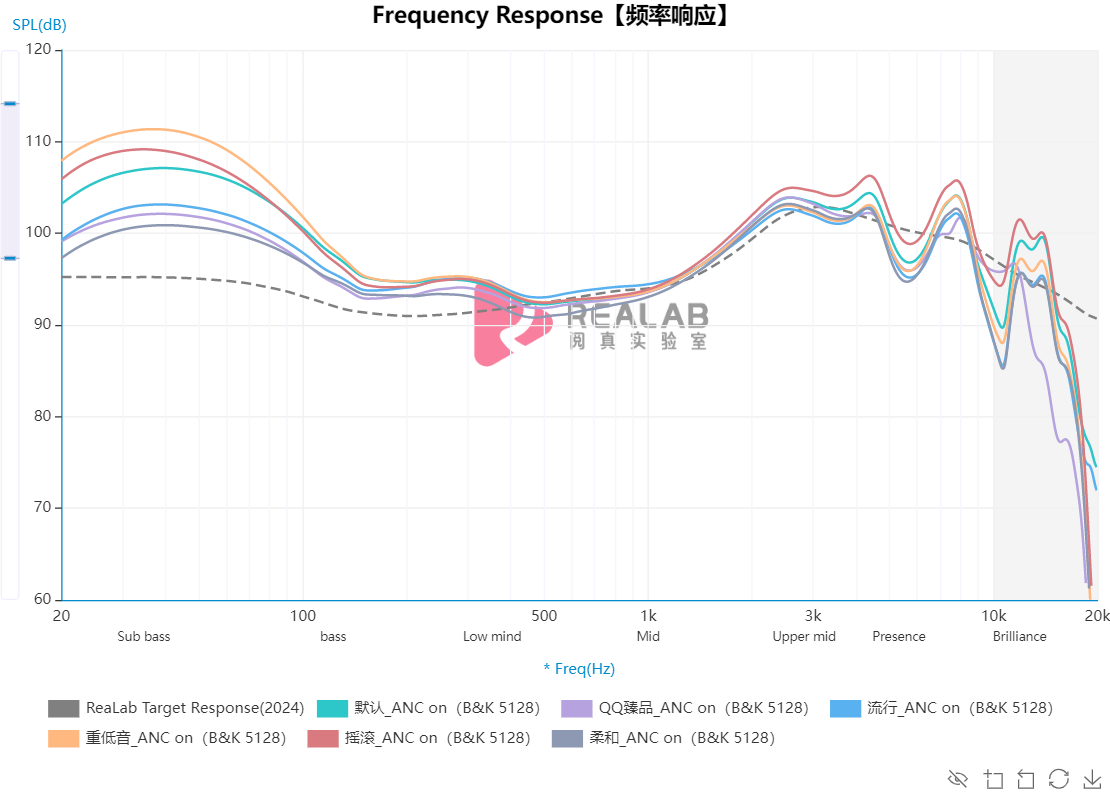

QCY意象MeloBuds N60真无线降噪耳机联合臻品音质认证，上线了臻品音效预设模式，兼具饱满的低频与柔和的高频，在不同类型音乐中均有良好表现。

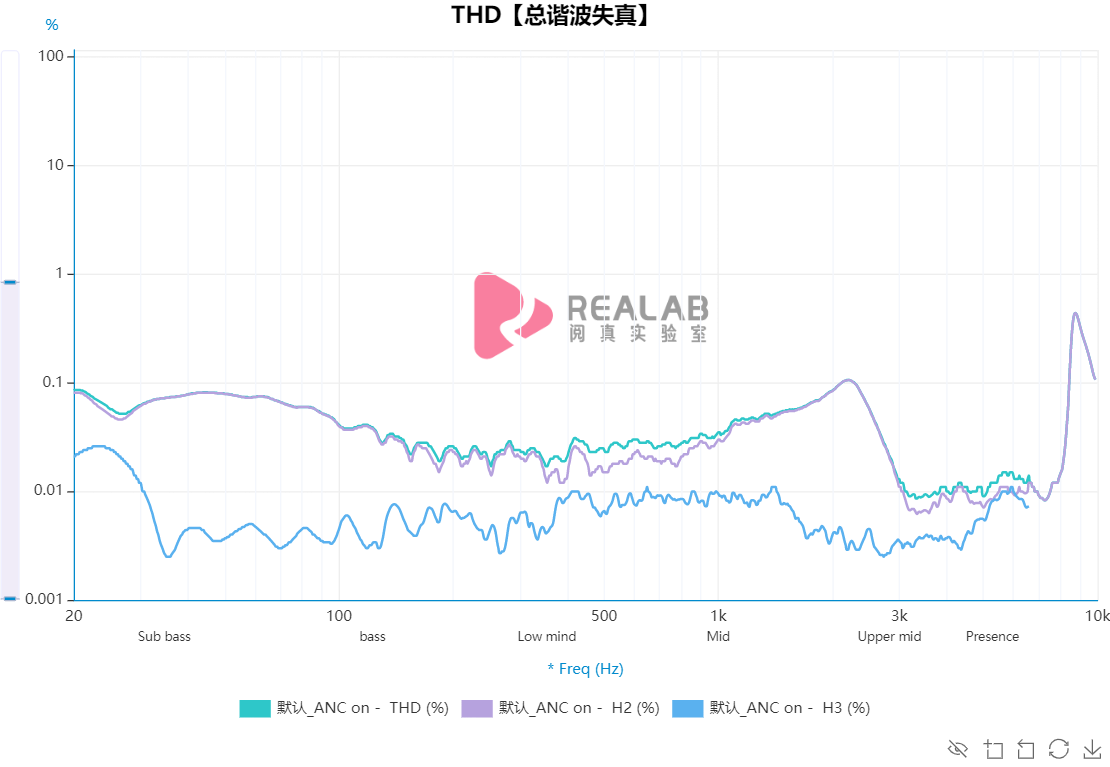

QCY意象MeloBuds N60真无线降噪耳机在94dB 1kHz目标声压级下的THD于多数频段上低于 0.1%，表现优秀。

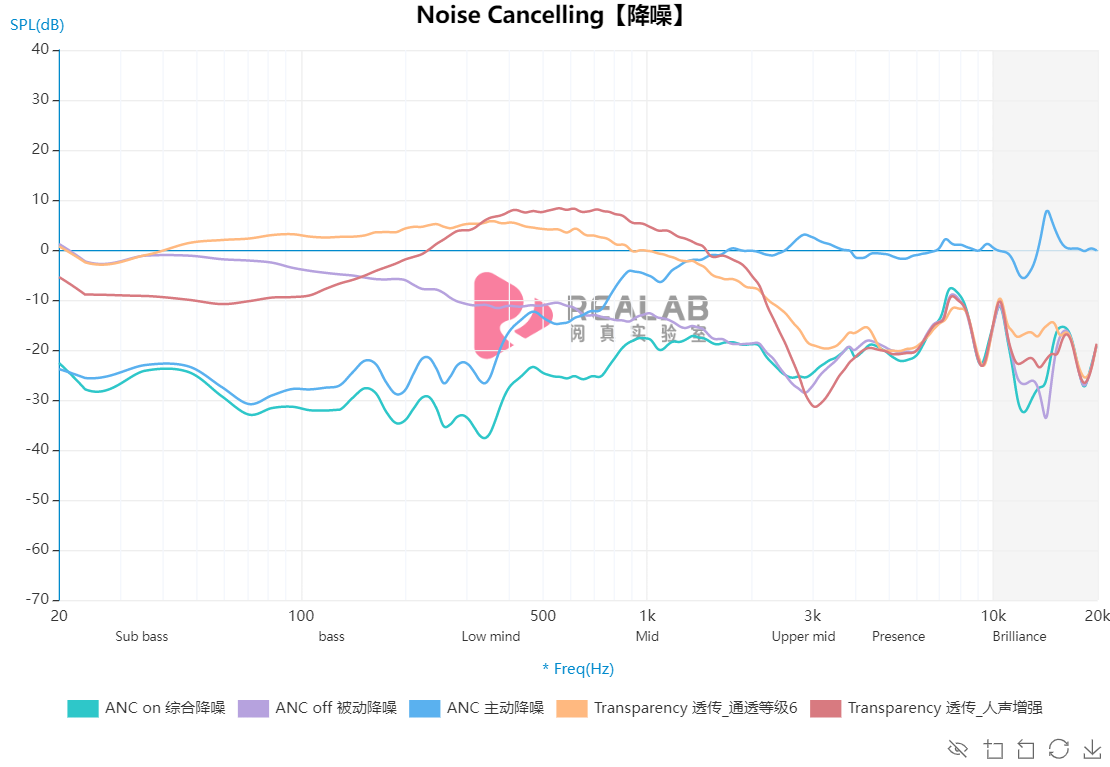

QCY意象MeloBuds N60真无线降噪耳机的降噪性能属于同价位正常水平。

二、QCY意象MeloBuds N60真无线降噪耳机拆解

通过开箱，我们详细了解了QCY意象MeloBuds N60真无线降噪耳机外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

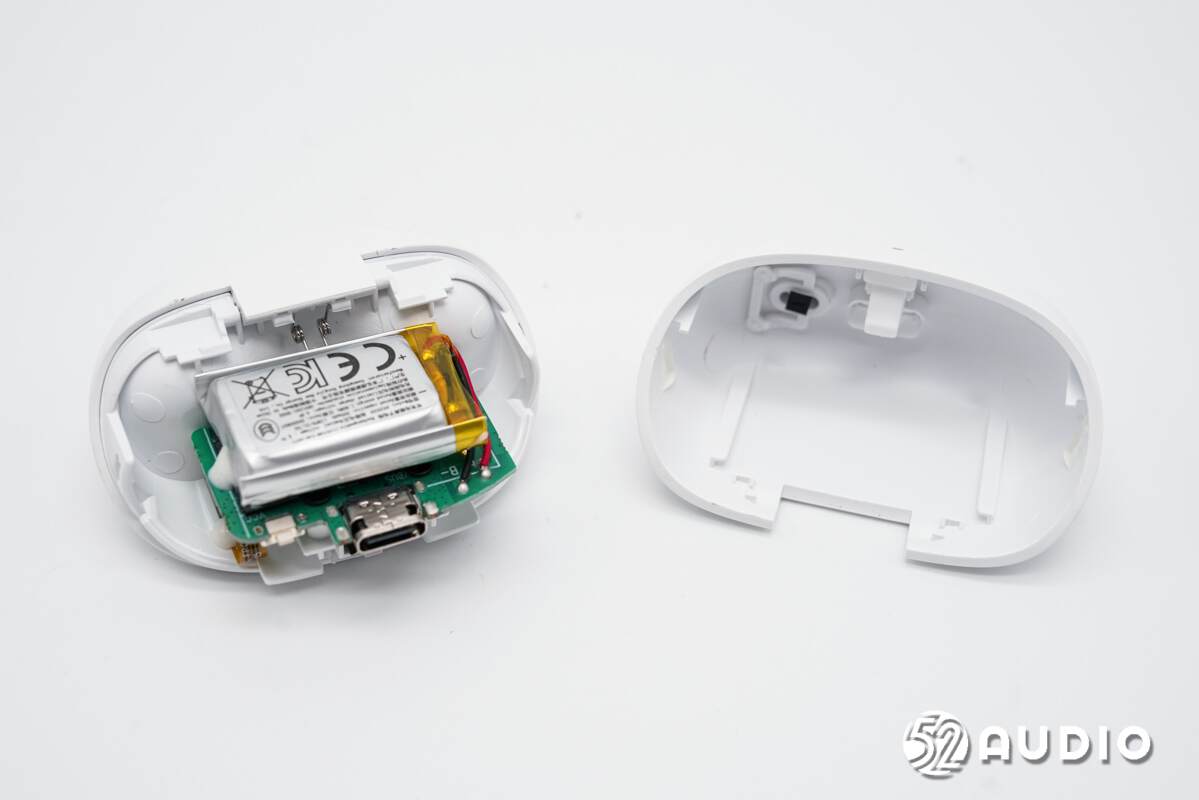

撬开卡扣式固定的充电盒外壳，取出内部座舱结构。

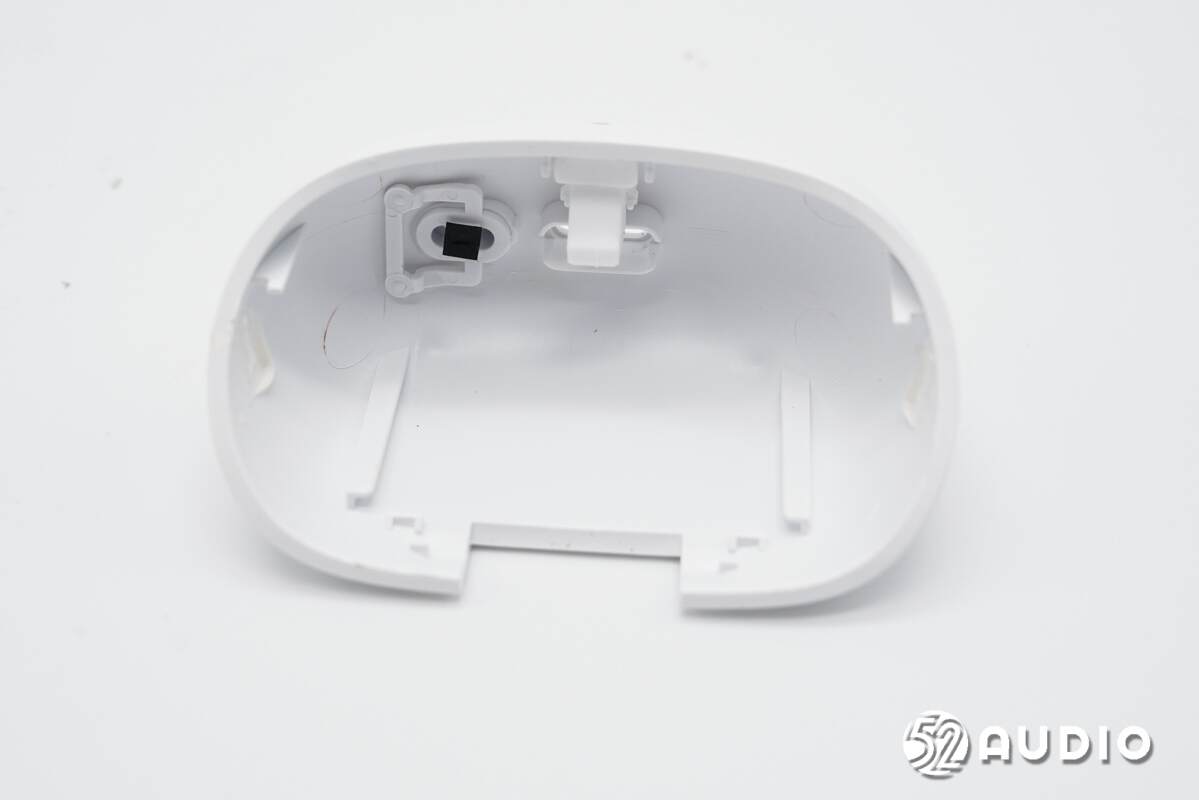

腔体内部结构一览，功能按键内侧设置缓冲垫，指示灯设置有导光柱。

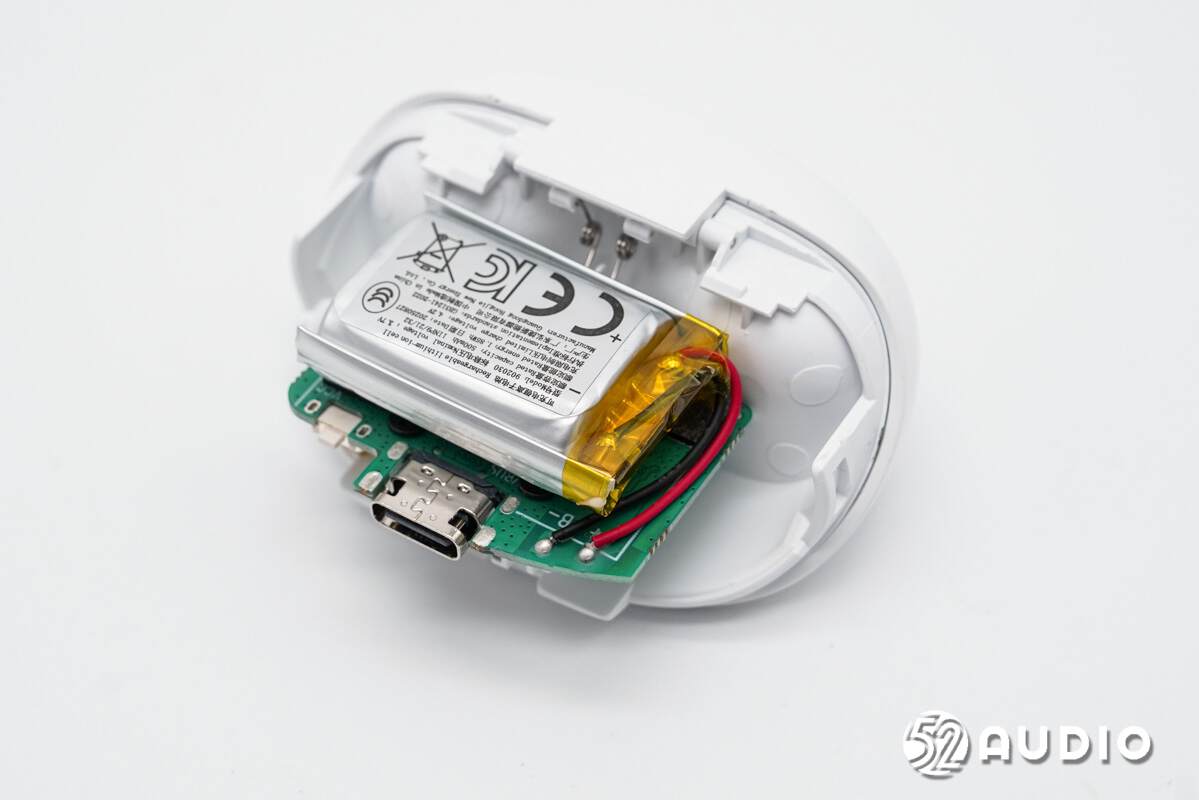

座舱内侧结构一览，固定有主板和电池单元。

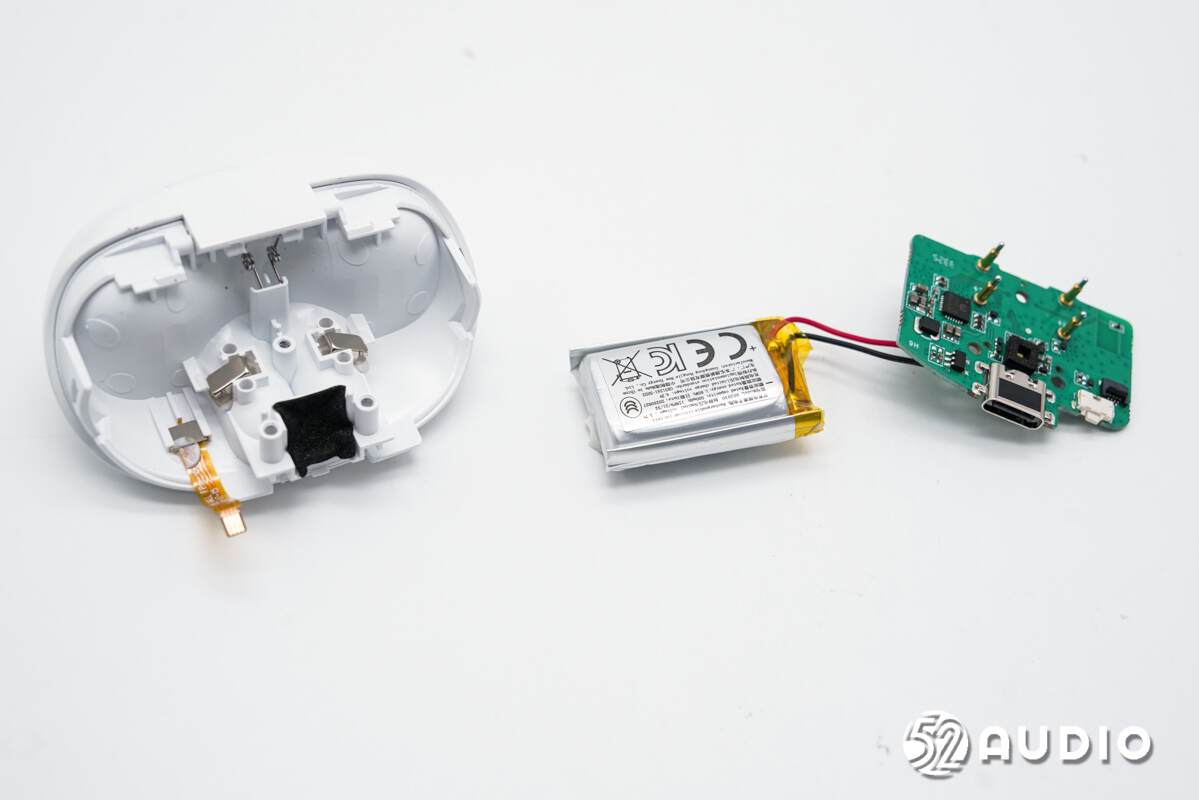

卸掉螺丝，拆掉主板和电池，下方还设置有霍尔元件的排线。

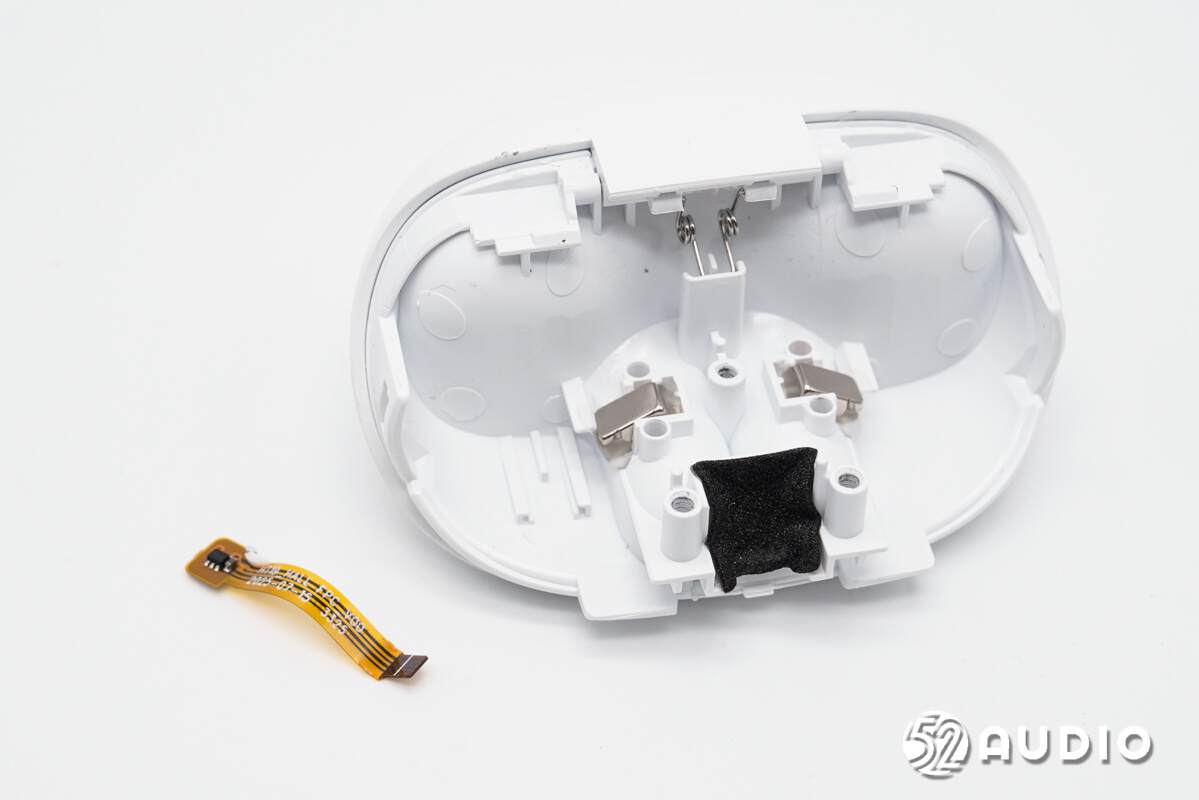

拆掉霍尔元件排线，座舱底部结构一览，设置有两颗磁铁固定耳机。

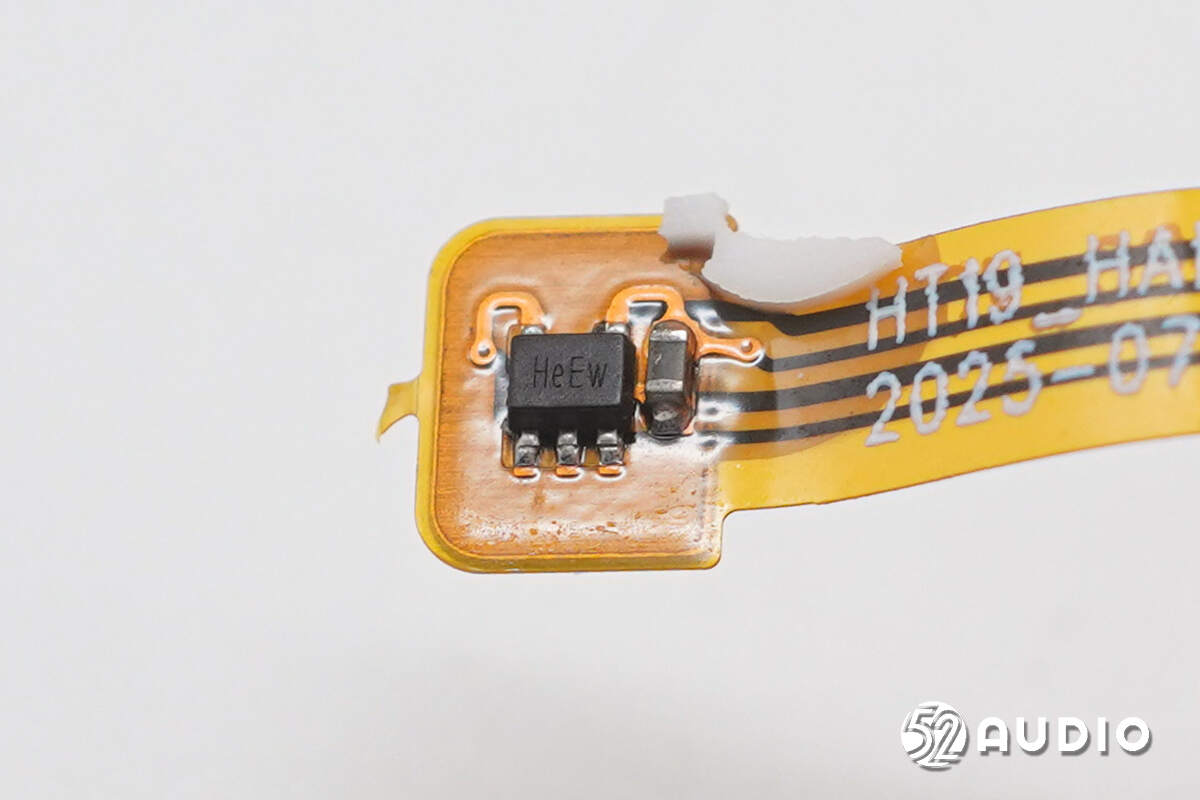

丝印HeEw的霍尔元件特写，用于感知耳机的出入仓状态，从而实现开盖即连功能。

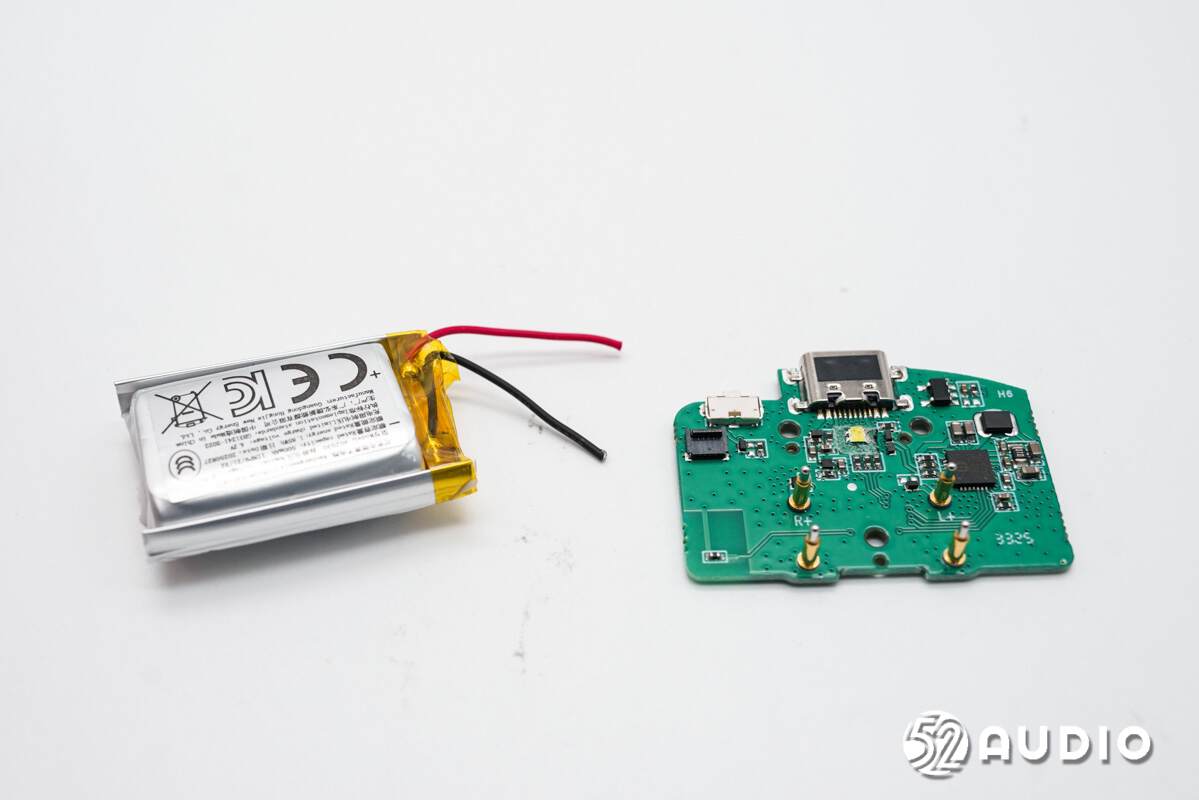

断开电池与主板焊接的导线。

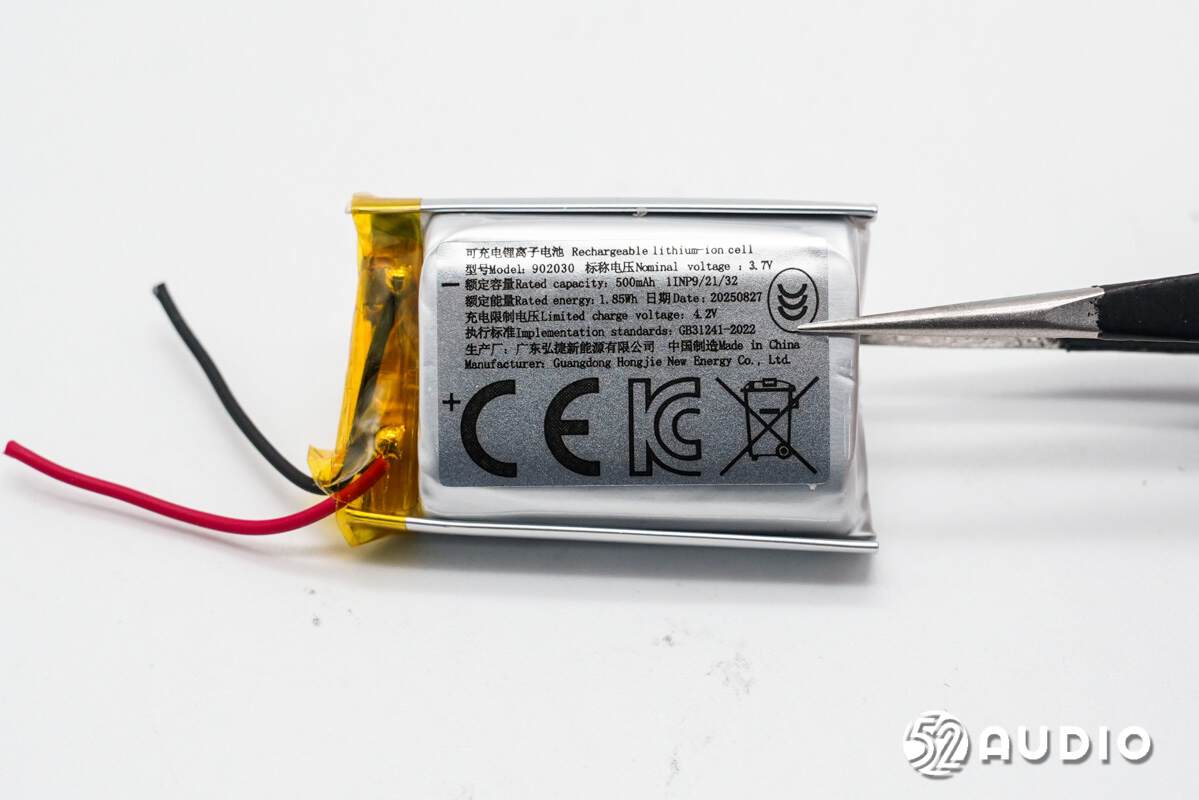

充电盒内置电池标签上信息，可充电锂离子电池，型号：902030，标称电压：3.7V，额定容量：500mAh，额定能量：1.85Wh，充电限制电压：4.2V，生产厂：广东弘捷新能源有限公司。

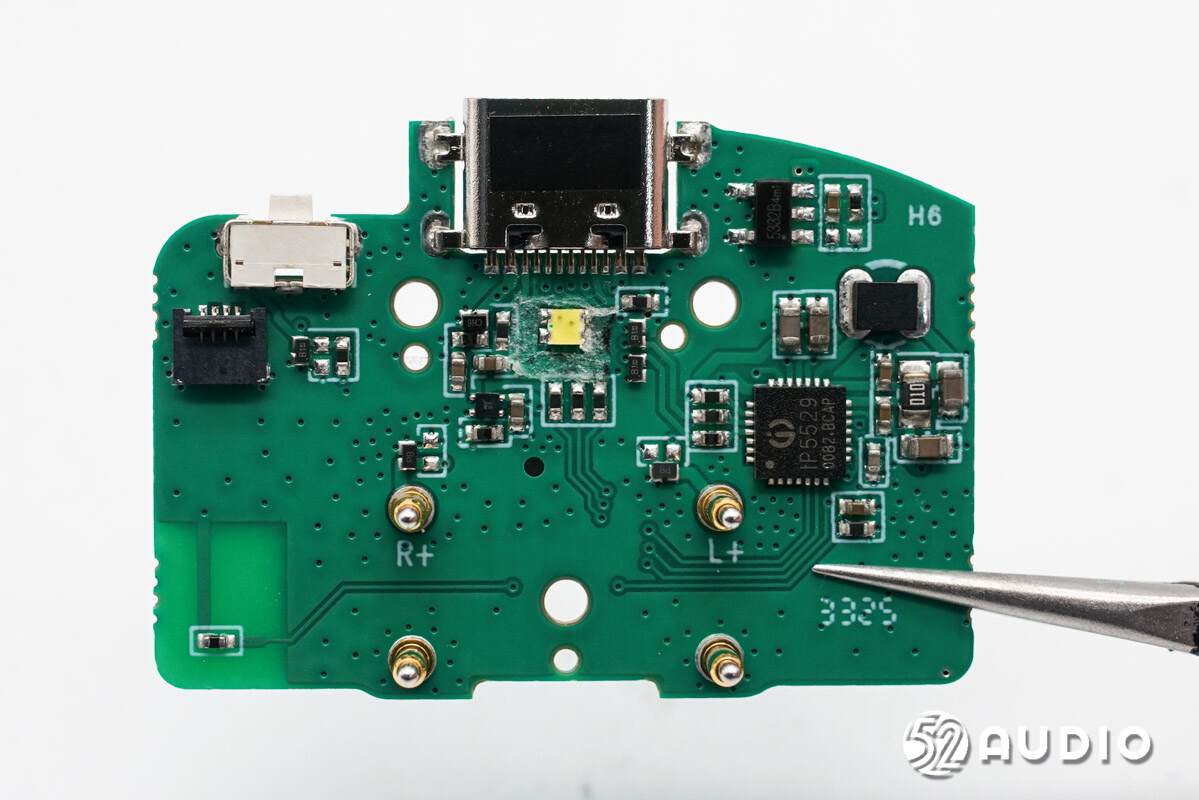

充电盒主板一侧电路一览。

充电盒主板另外侧一侧电路一览。

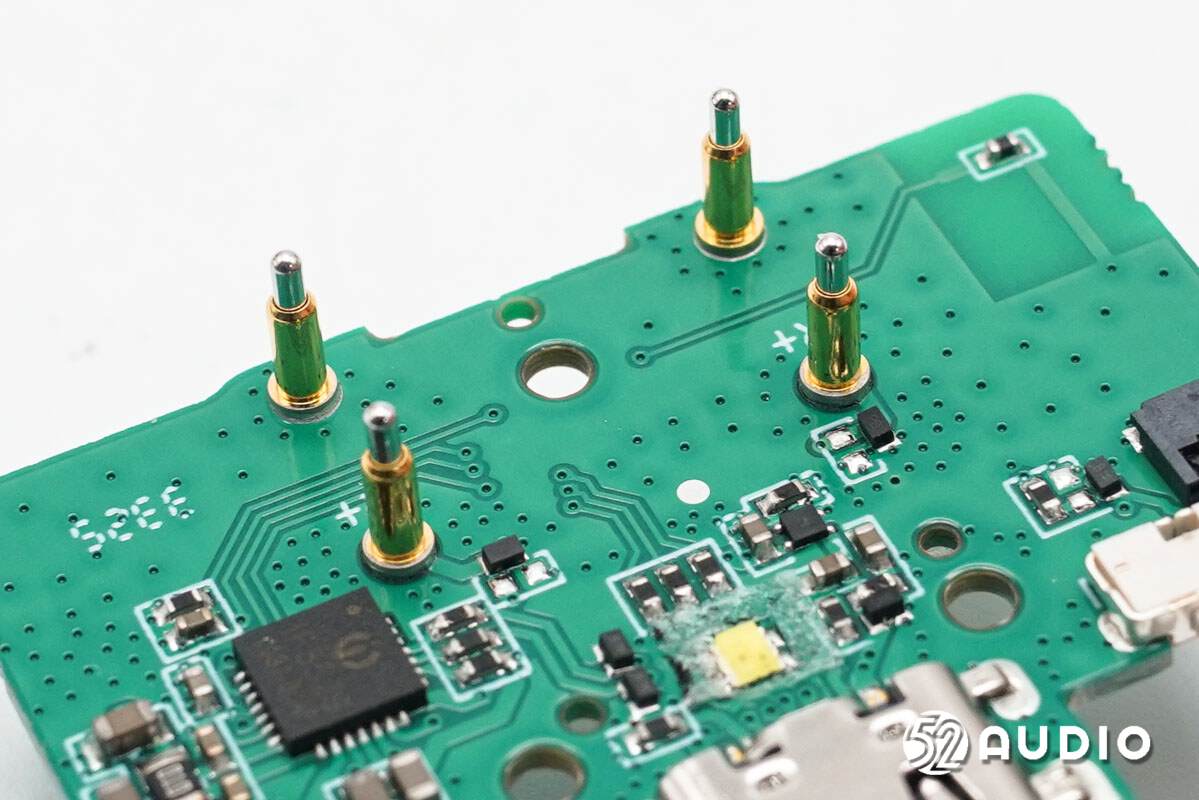

充电盒为耳机充电的Pogo Pin连接器特写。

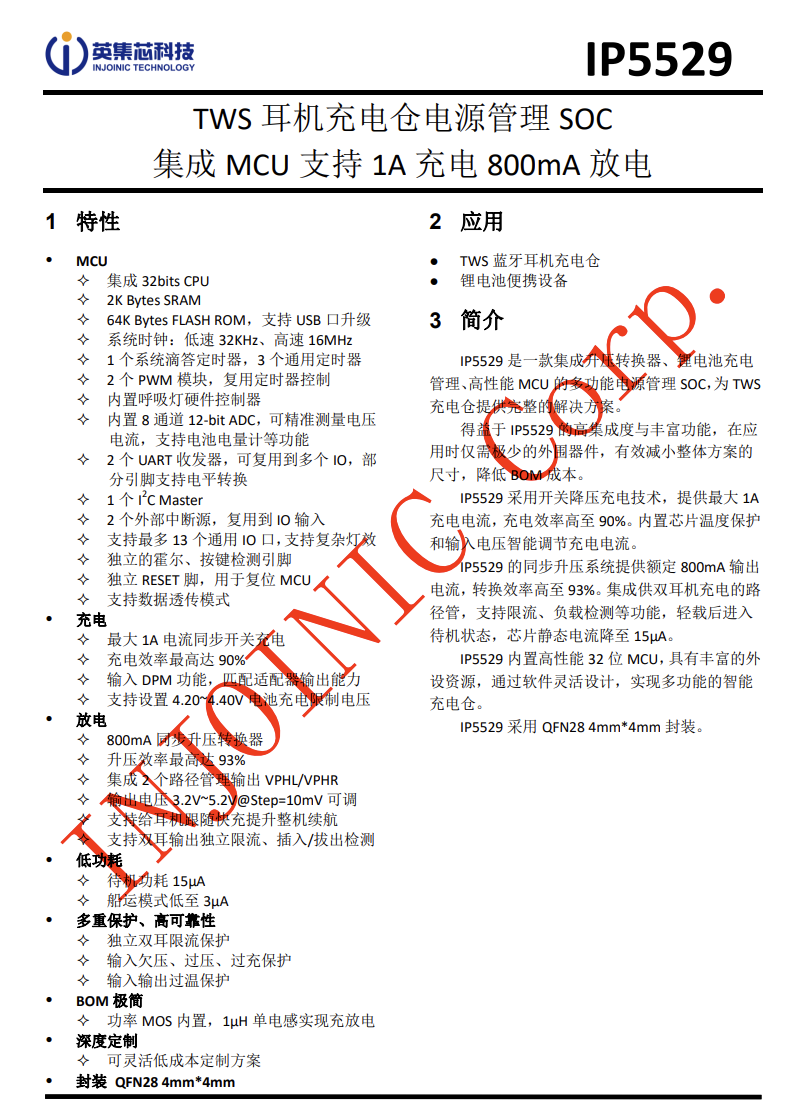

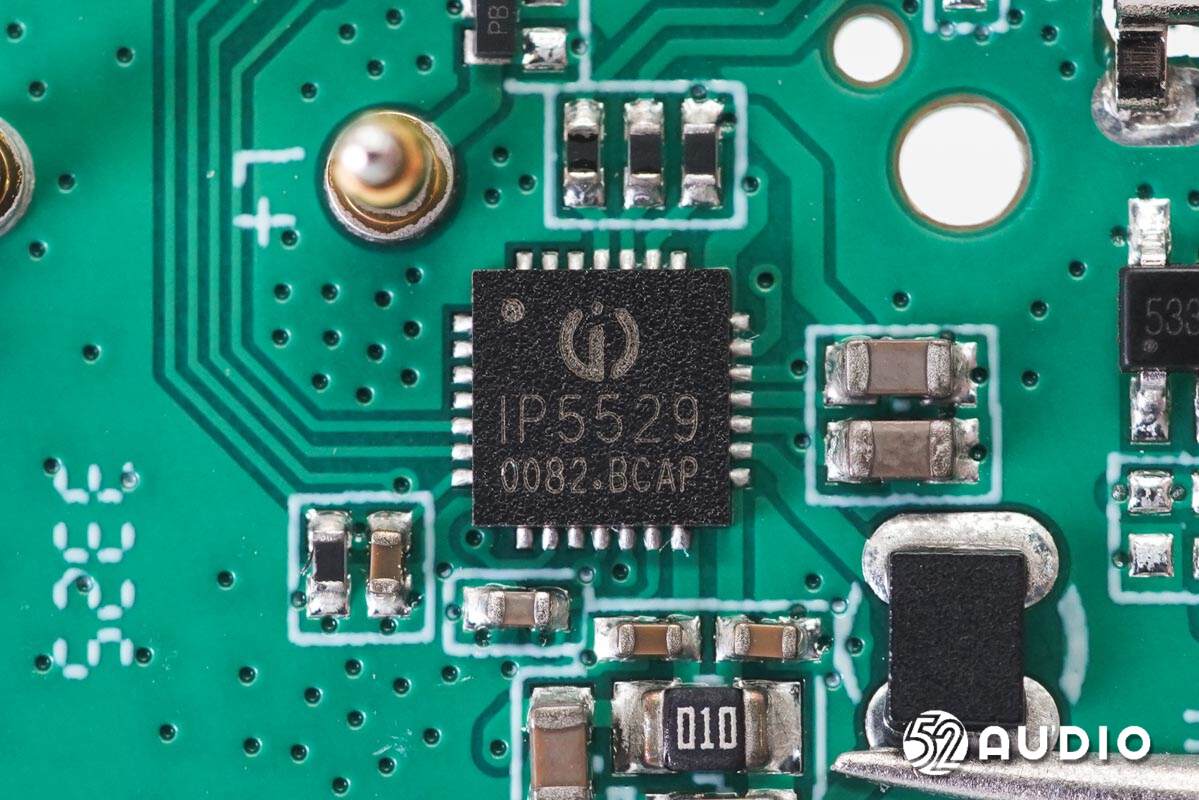

INJOINIC英集芯IP5529是一款集成升压转换器、锂电池充电管理、高性能MCU的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。得益于IP5529的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

英集芯IP5529采用开关降压充电技术，提供最大1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。IP5529的同步升压系统提供额定800mA输出电流，转换效率高至93%。集成供双耳机充电的路径管，支持限流、负载检测等功能，轻载后进入待机状态，芯片静态电流降至15µA。

英集芯IP5529内置高性能32位MCU，具有丰富的外设资源，通过软件灵活设计，实现多功能的智能充电仓。IP5529采用QFN28 4mm*4mm封装。

英集芯IP5529支持跟随充电功能，可实现充电电压3.2~5.5V范围10mV精细步进调整，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的TWS耳机综合续航时间。基于这一特性，品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。

例如，在不增加电池容量的情况下，可以使产品提供更持久的续航时间；又或是使用更小容量的电池来达到与原来相同的续航时间，不仅可以有效降低成本，还能减小产品的体积，提高便携性；还可以在搭载更多功能和应用的情况下，保证产品的续航时间不打折扣，让用户无需因此而感到担忧。

据我爱音频网拆解了解到，目前已有摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

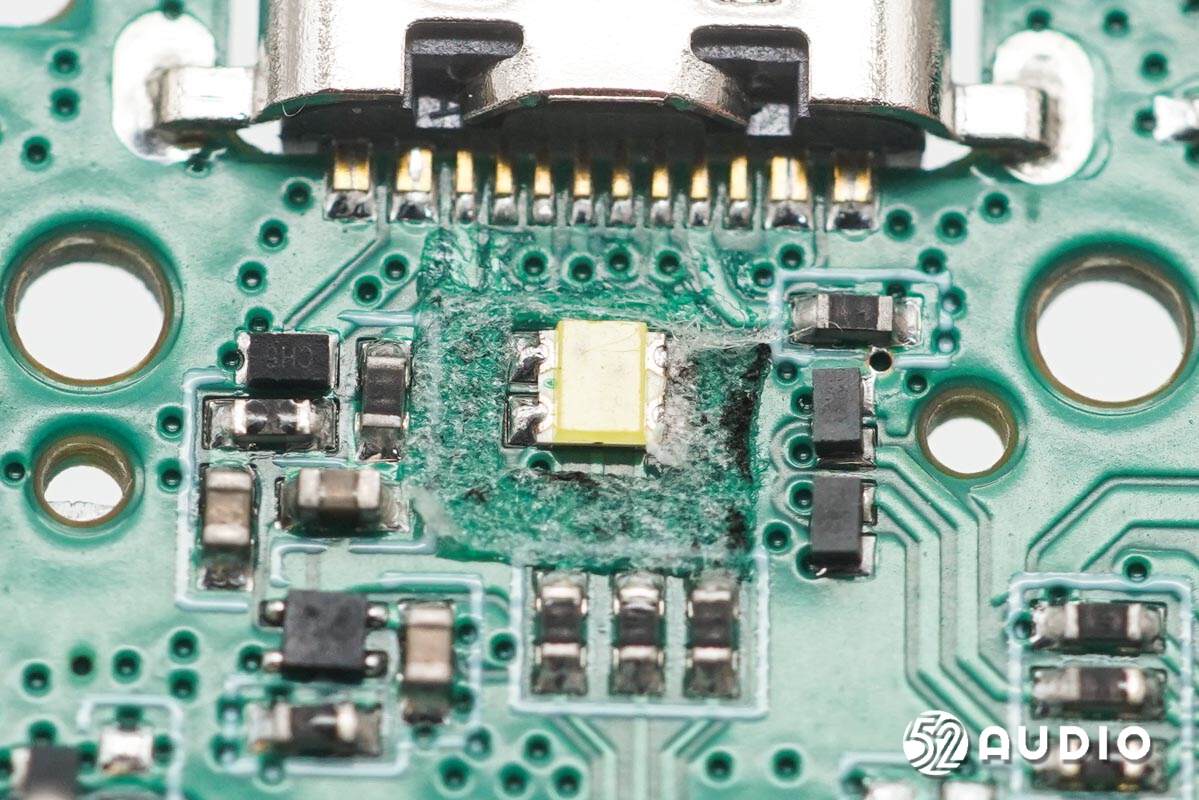

LED指示灯特写。

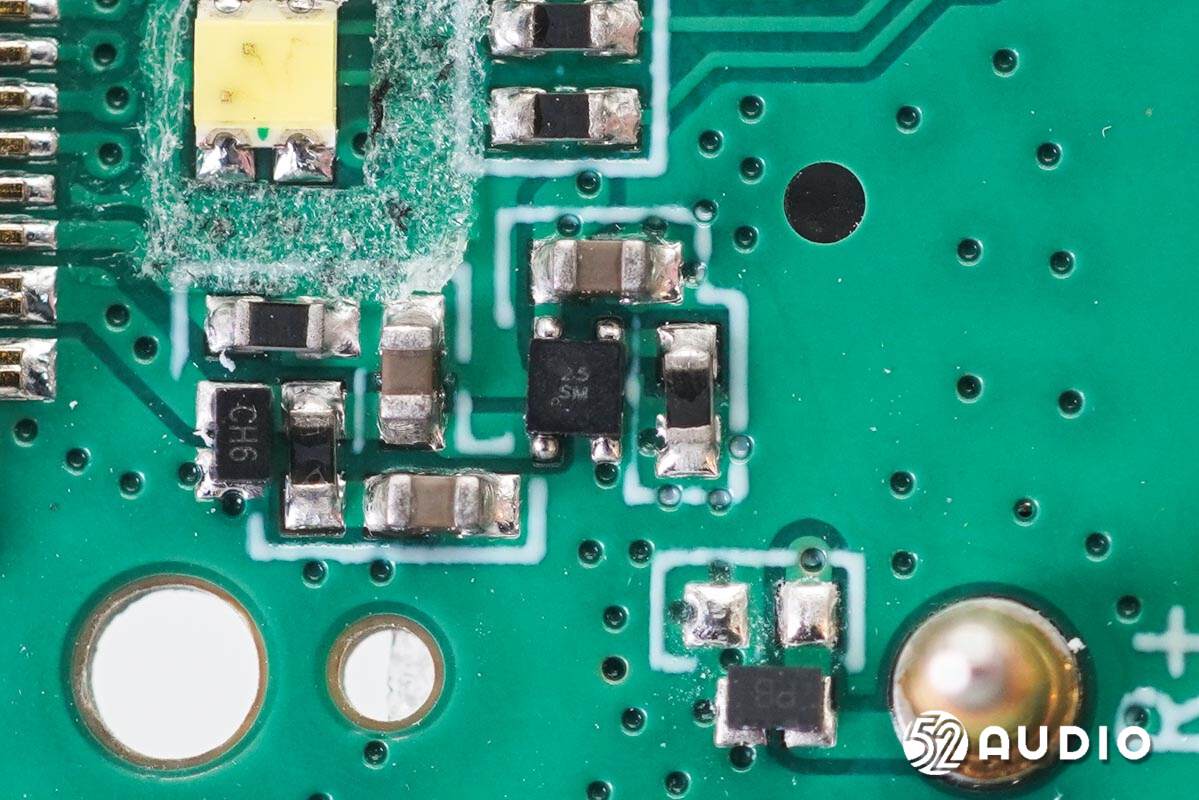

丝印25 SM的IC。

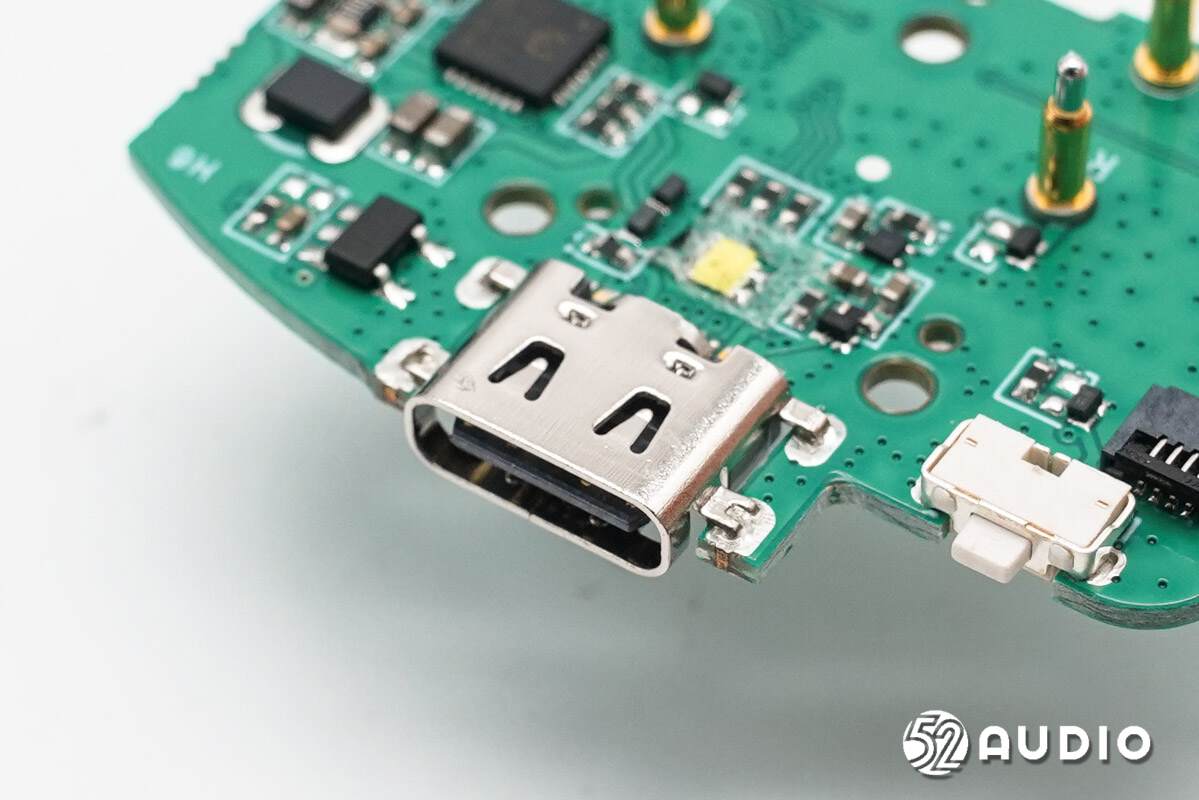

Type-C充电母座特写，沉板焊接。

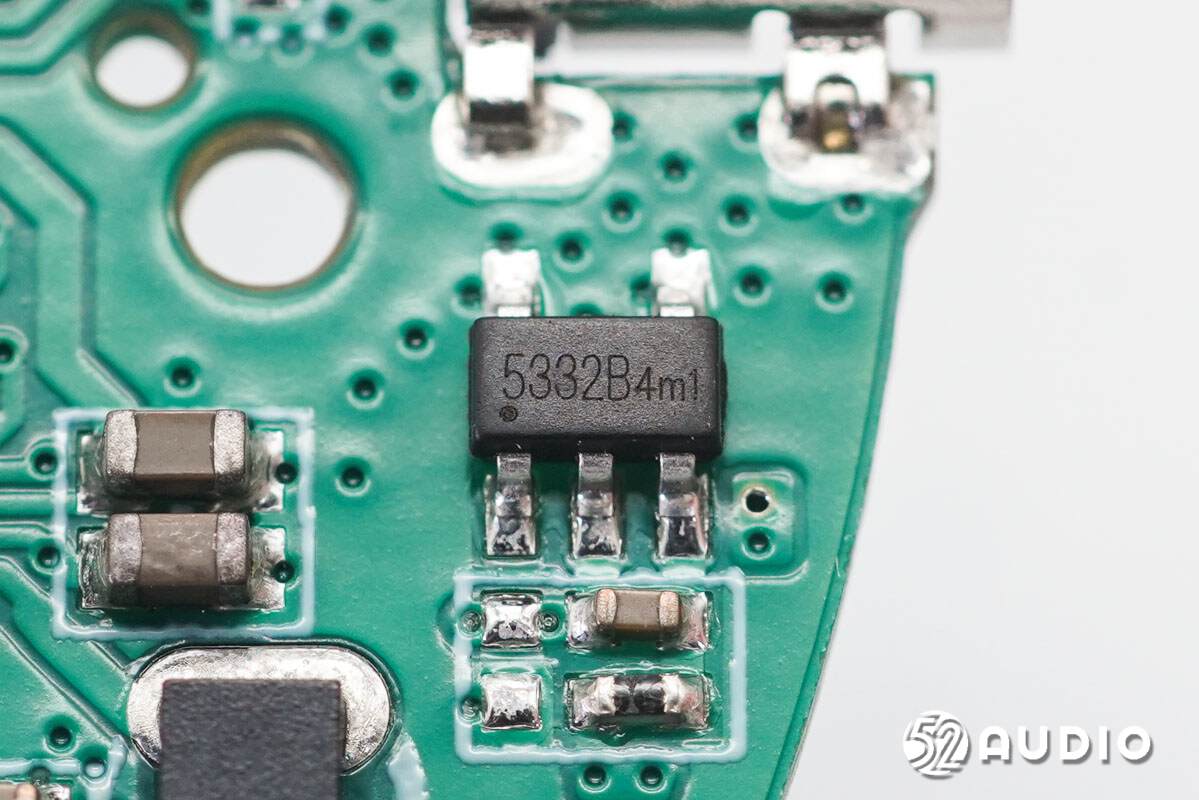

苏州赛芯电子科技股份XB5332B锂电池一体化保护芯片，负责电池的过充电、过放电、过电流和负载短路等保护。

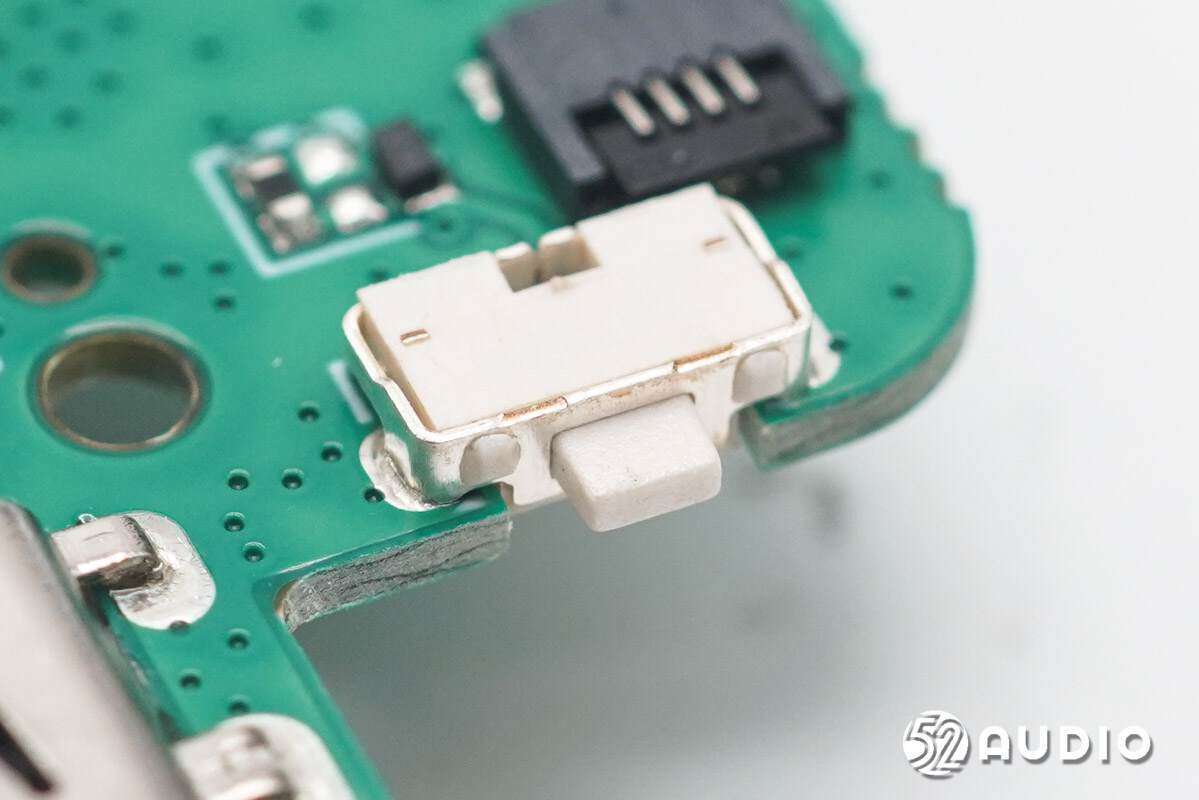

用于蓝牙配对的功能按键特写。

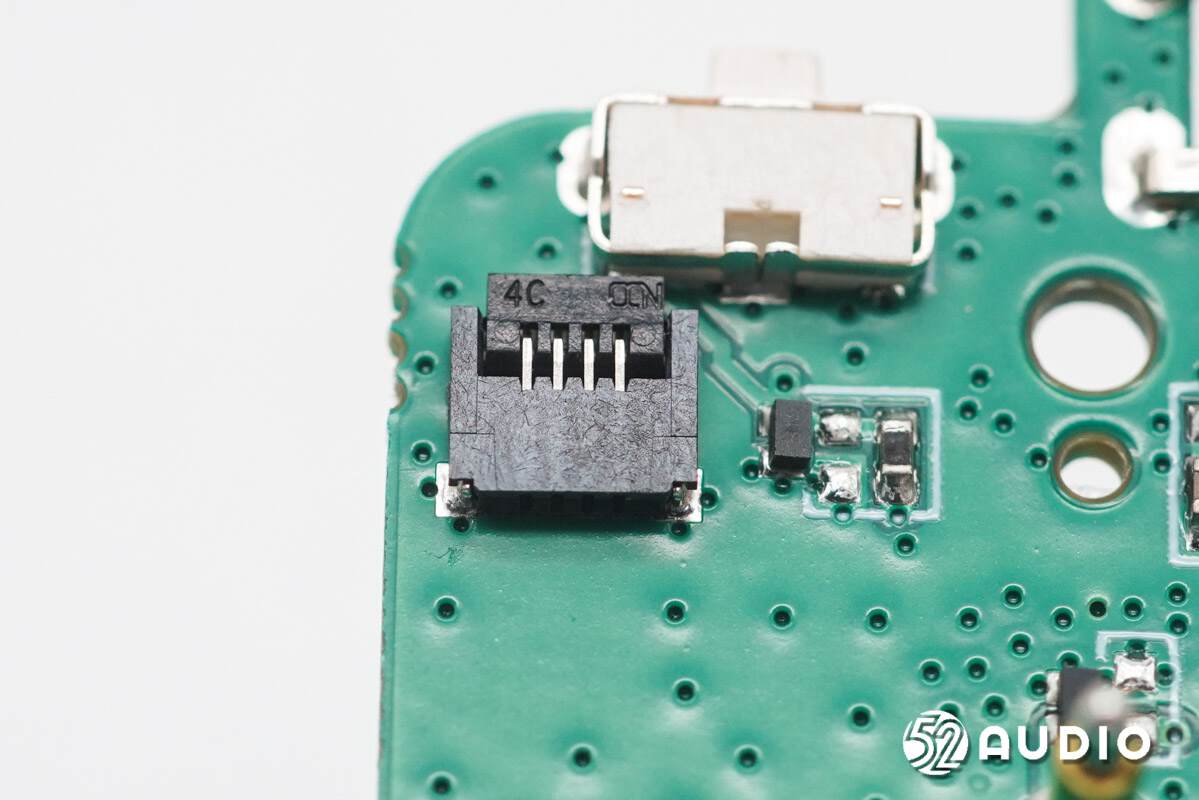

用于连接霍尔元件排线的ZIF连接器，来自亚奇科技（OCN），型号：OK-F501-04325。

耳机拆解

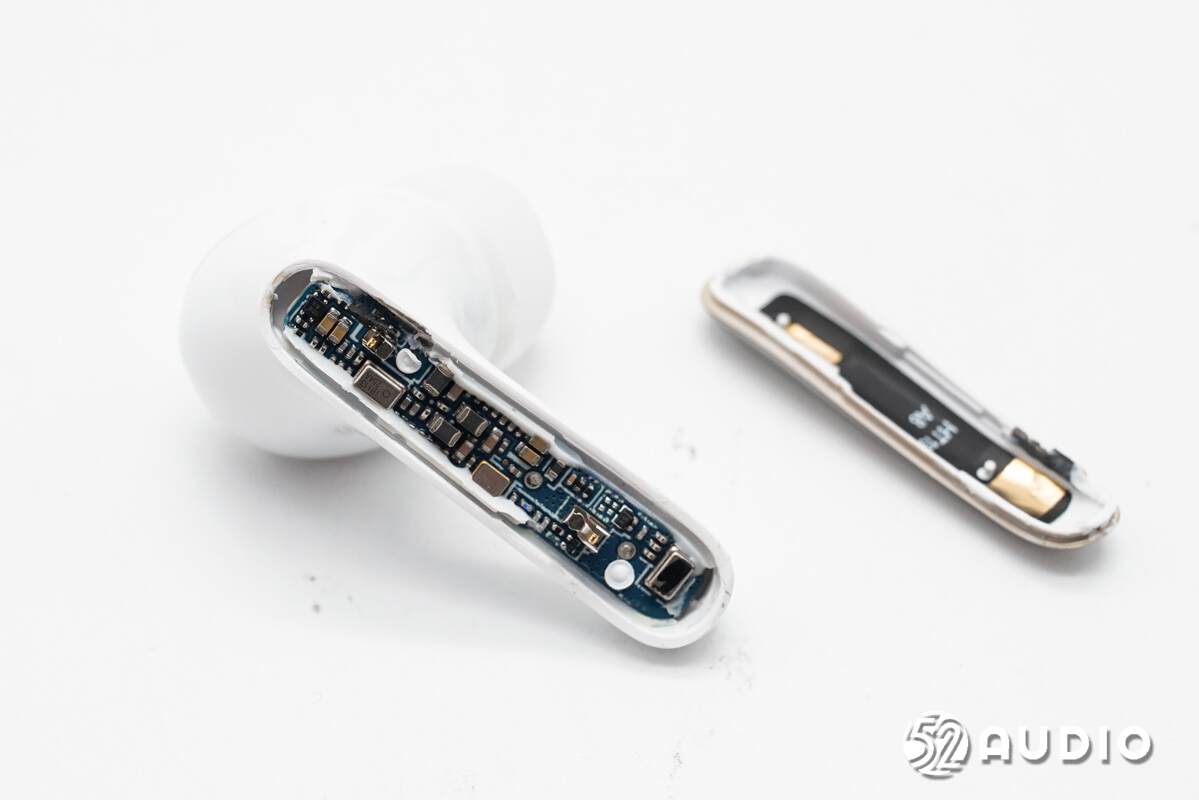

拆掉耳机柄背部盖板，腔体内部结构一览，主板打胶固定。

盖板内侧结构一览，设置有蓝牙天线和触摸检测贴片。

取出耳机柄内部主板单元。

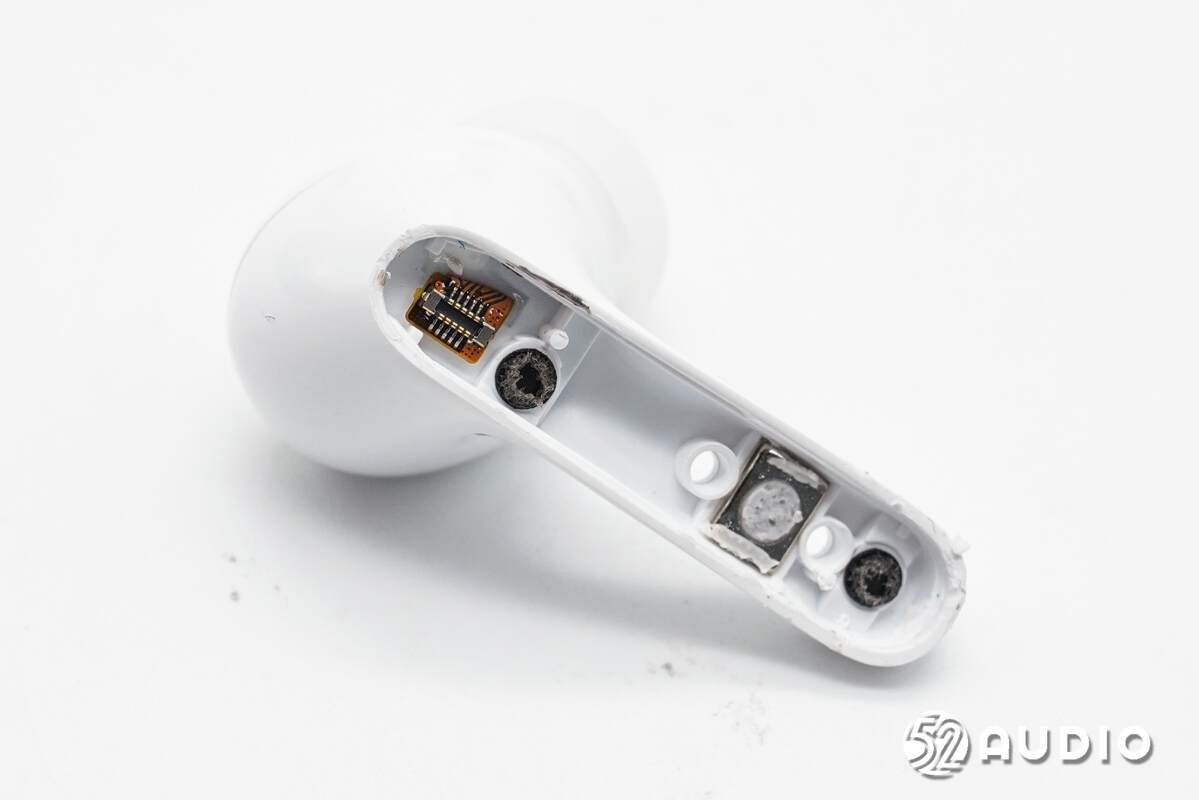

腔体底部结构一览，排线与主板通过连接器连接，麦克风拾音孔内侧设置丝网防护。

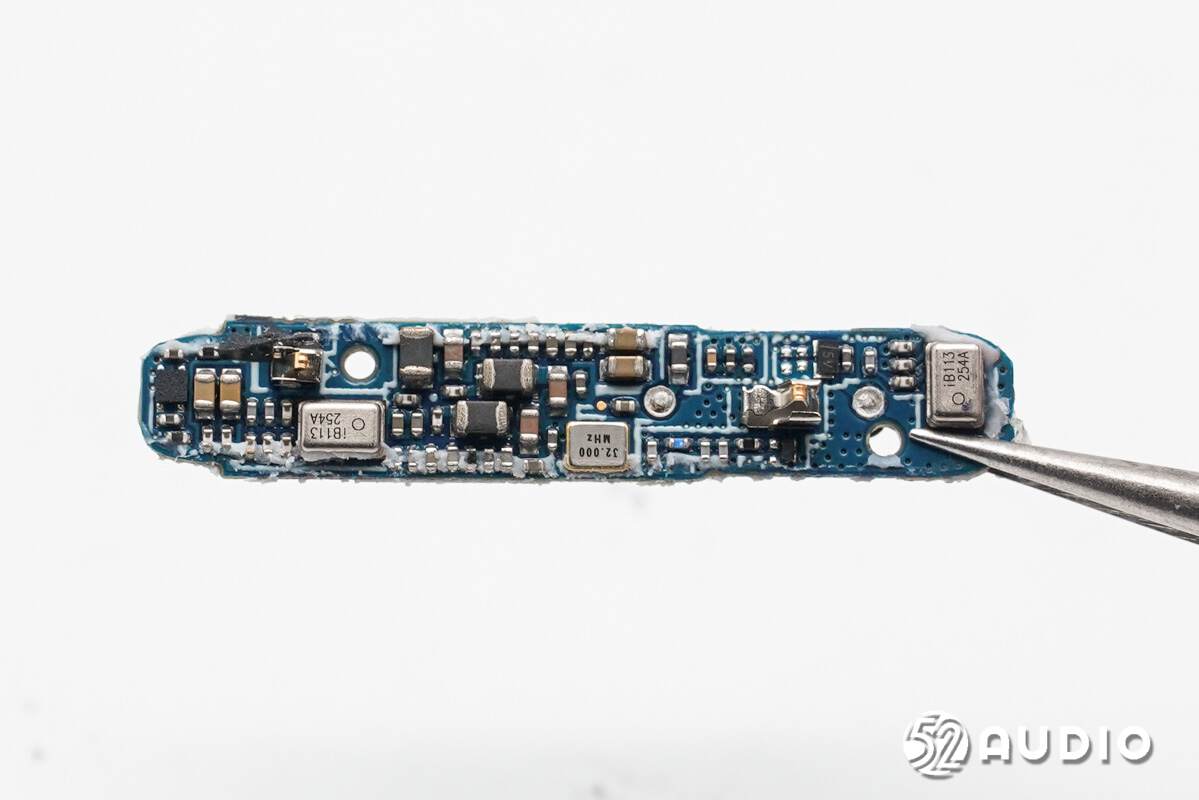

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

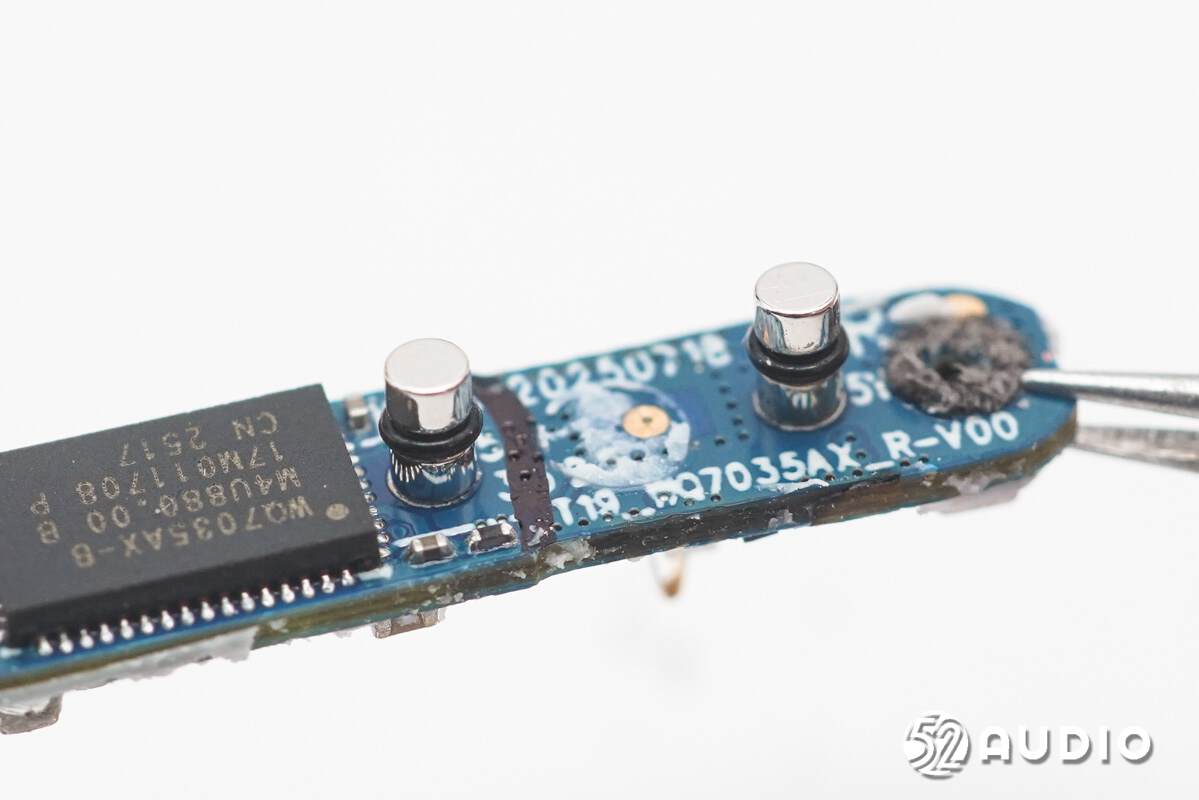

连接充电盒充电的金属柱特写，设置有橡胶圈密封。

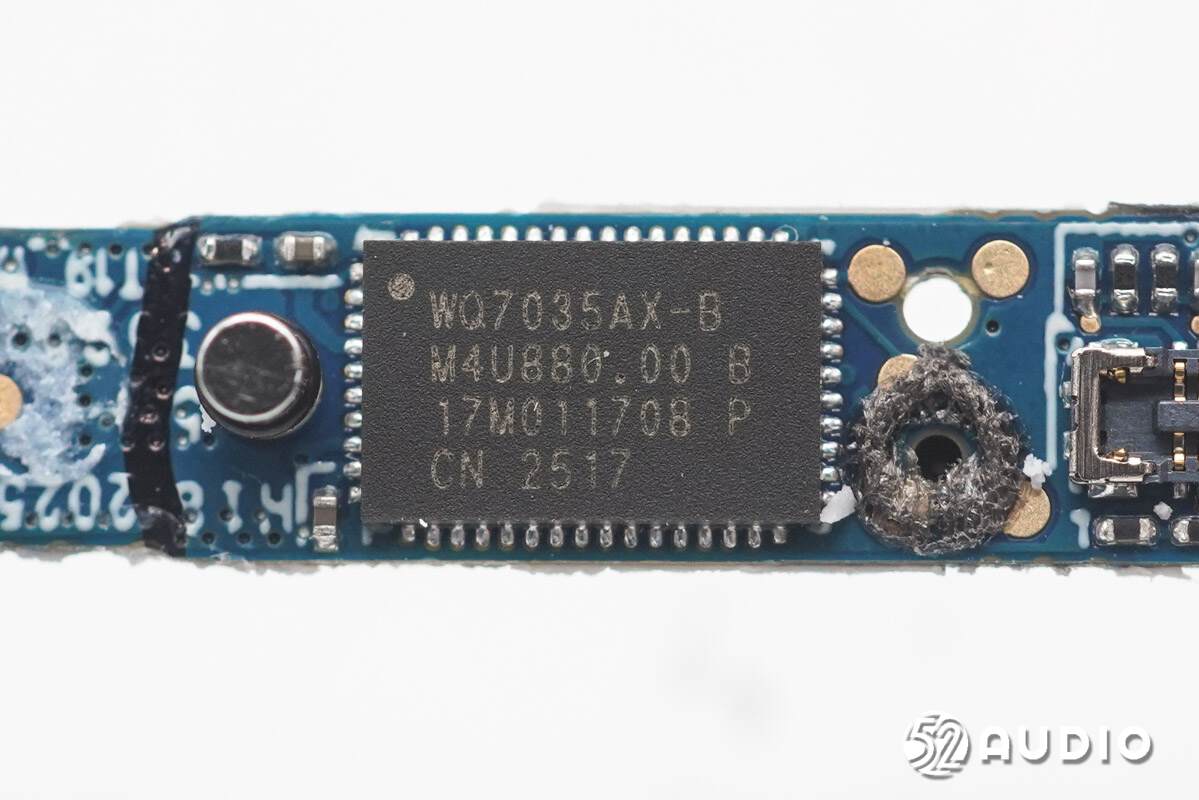

耳机搭载WUQI物奇WQ7035AX-B蓝牙音频SoC。

物奇WQ703X系列构建了更加开放的Open DSP应用生态，具备强大的平台能力，拥有领先的性能优势。主要包括兼容多协议：支持蓝牙BT/BLE6.0双模模式和蓝牙多连接；支持蓝牙广播Auracast（和经典蓝牙共存的音频分享）；支持LE Audio新技术标准和 LC3编解码器；射频性能优秀：发射功率最高到15dBm, 接收灵敏度到达-99dBm；高性能音频算法：支持自适应Hybrid ANC及各种上下行复杂音频算法；超低功耗水平：在复杂音频算法的同时，依然保持超低功耗；生态系统丰富：更大SRAM和FLASH空间，实现应用特性更广覆盖；平台开放，支持更多产品形态。

据我爱音频网了解到，目前已有beyerdynamic拜雅、荣耀、OPPO、Soundcore声阔、哈曼JBL、MONSTER魔声、haylou嘿喽、QCY、SoundPEATS泥炭、唱吧、Noise、YOBYBO、TOZO、boAt、iKF、沃尔玛、螃蟹、Jlab、弱水时砂、森海塞尔、中国移动、Urbanista、GLIDiC、铁三角、飞利浦、传音、HIFIMAN等众多国内外知名品牌采用了来自物奇的蓝牙芯片。

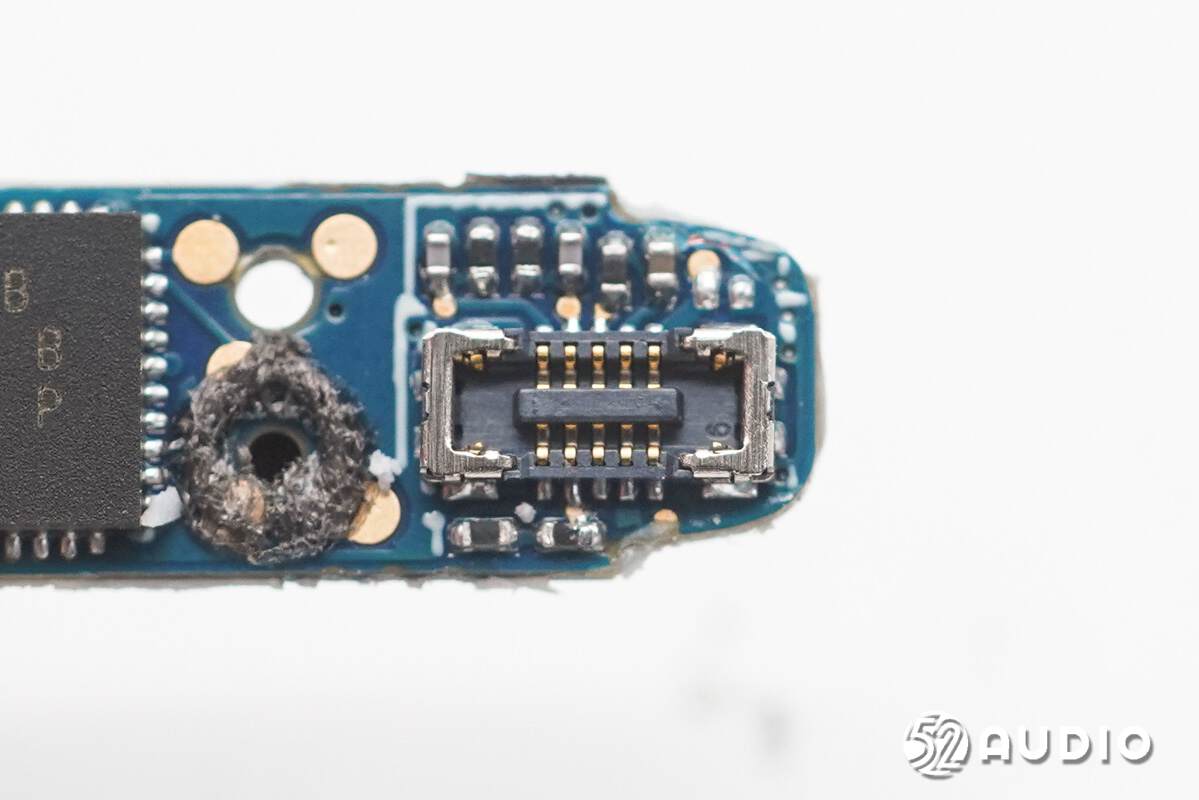

连接耳机头内部元器件排线的BTB连接器母座特写，来自亚奇科技（OCN），型号：OK-118RF010/2-35。

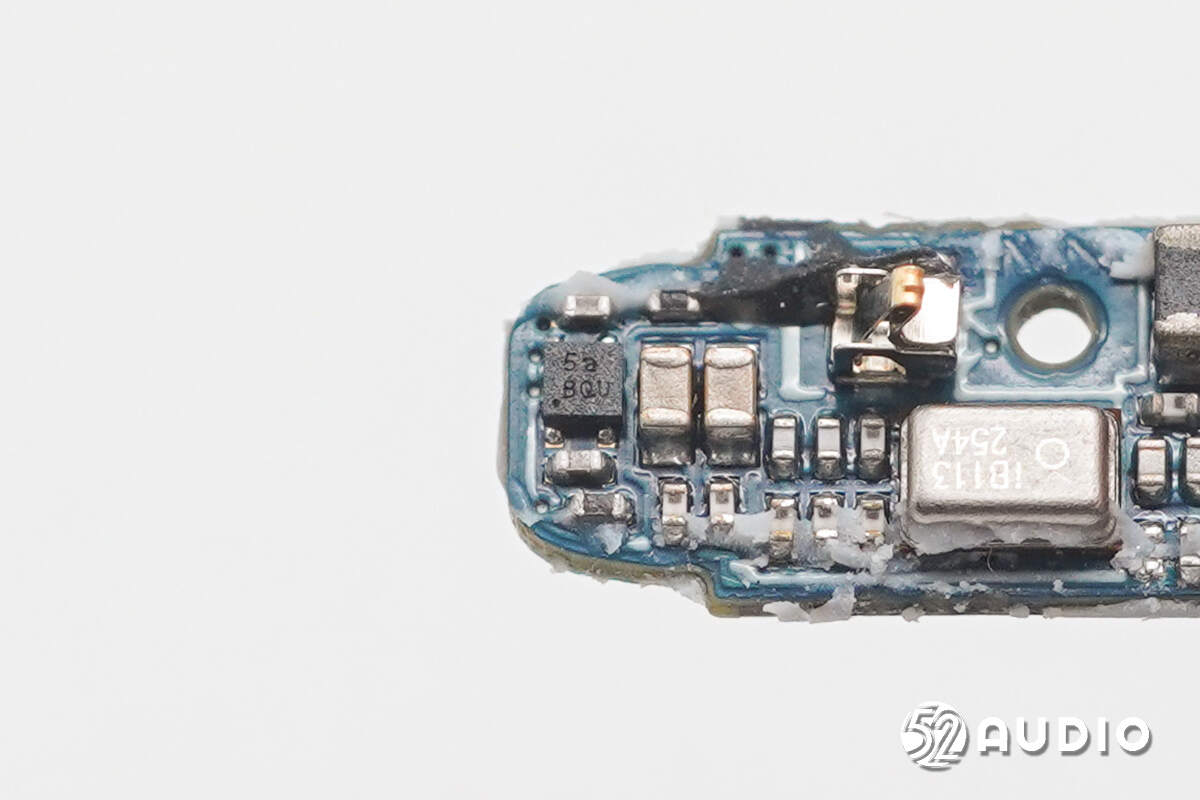

丝印5a BQU的IC。

连接蓝牙天线的金属弹片特写。

多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

镭雕iB113的MEMS麦克风，为前馈降噪麦克风，用于拾取外界环境噪音，来自意芯微电子。

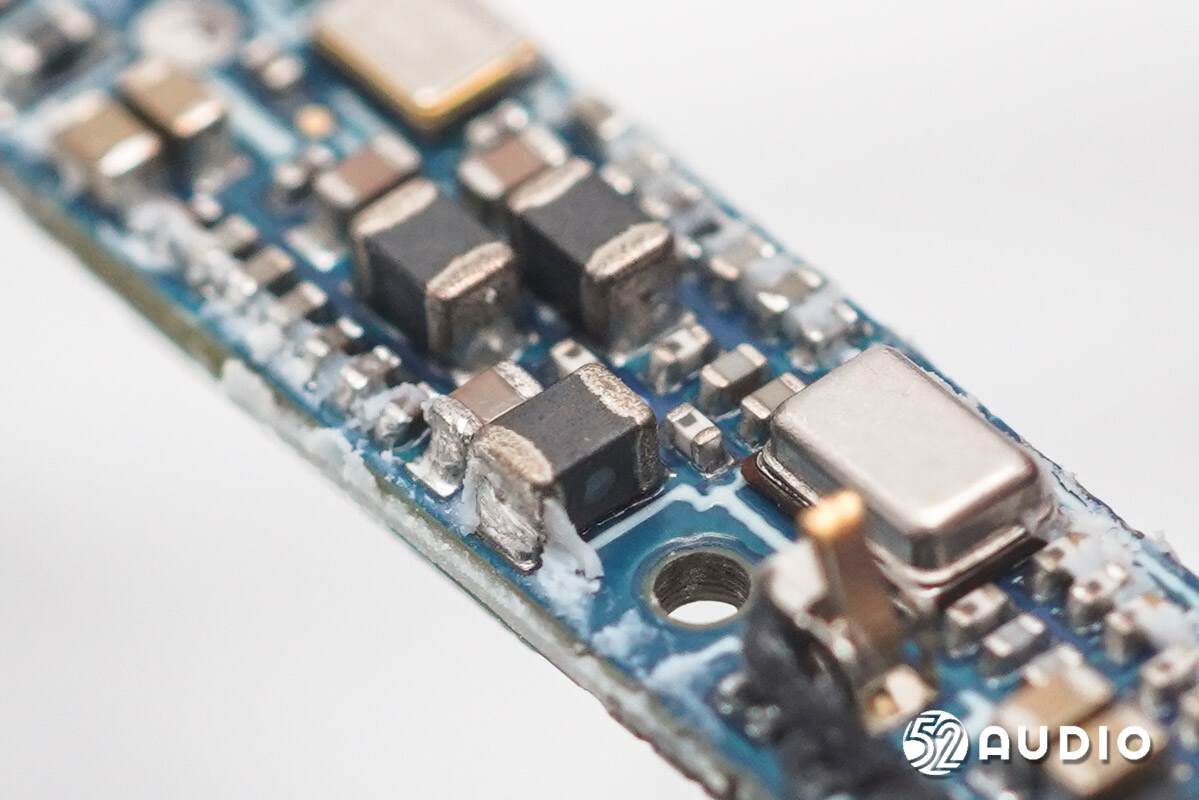

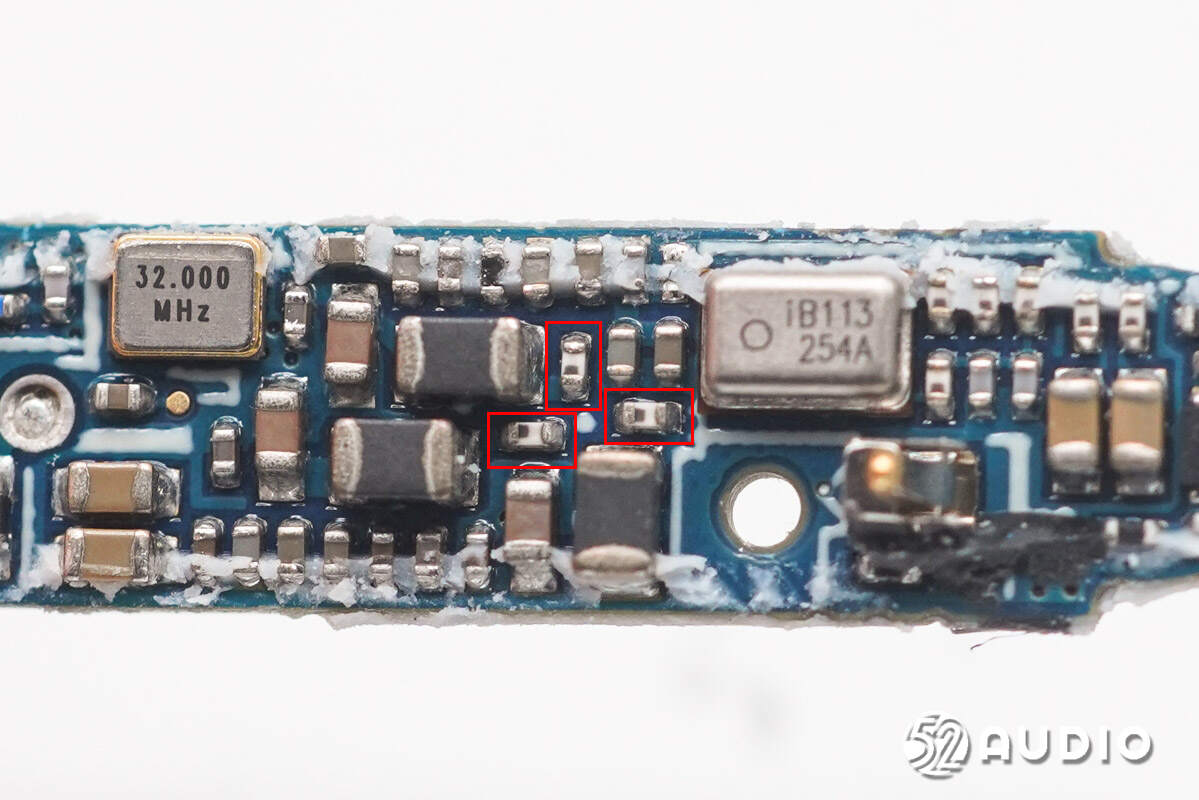

蓝牙芯片外围三颗Sunlord顺络电子MPHM系列功率电感特写，侧边印刷有一颗“白色圆点”标识。顺络电子MPHM系列具有优异的抗干扰/防耦合、漏磁的性能，大额定电流、高可靠性、DCR等优异的电性能；同时外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；采用叠层工艺，满足主流的功率要求，为客户提供高性价比的产品。

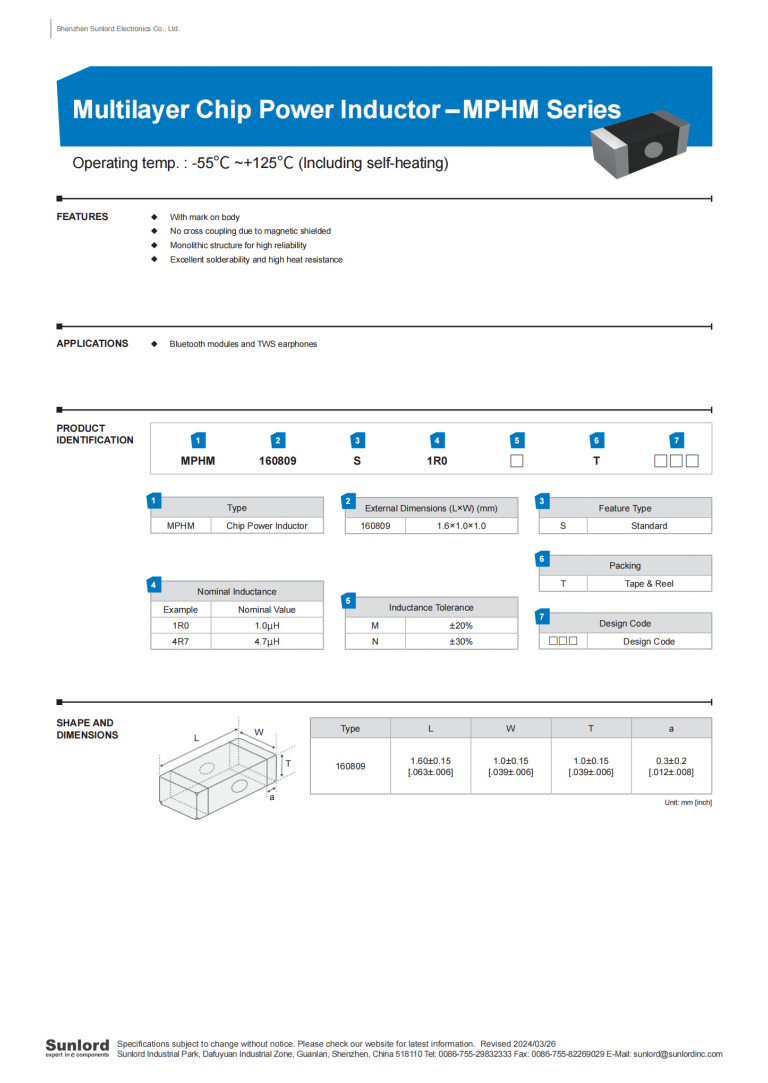

Sunlord顺络电子MPHM系列详细资料图。

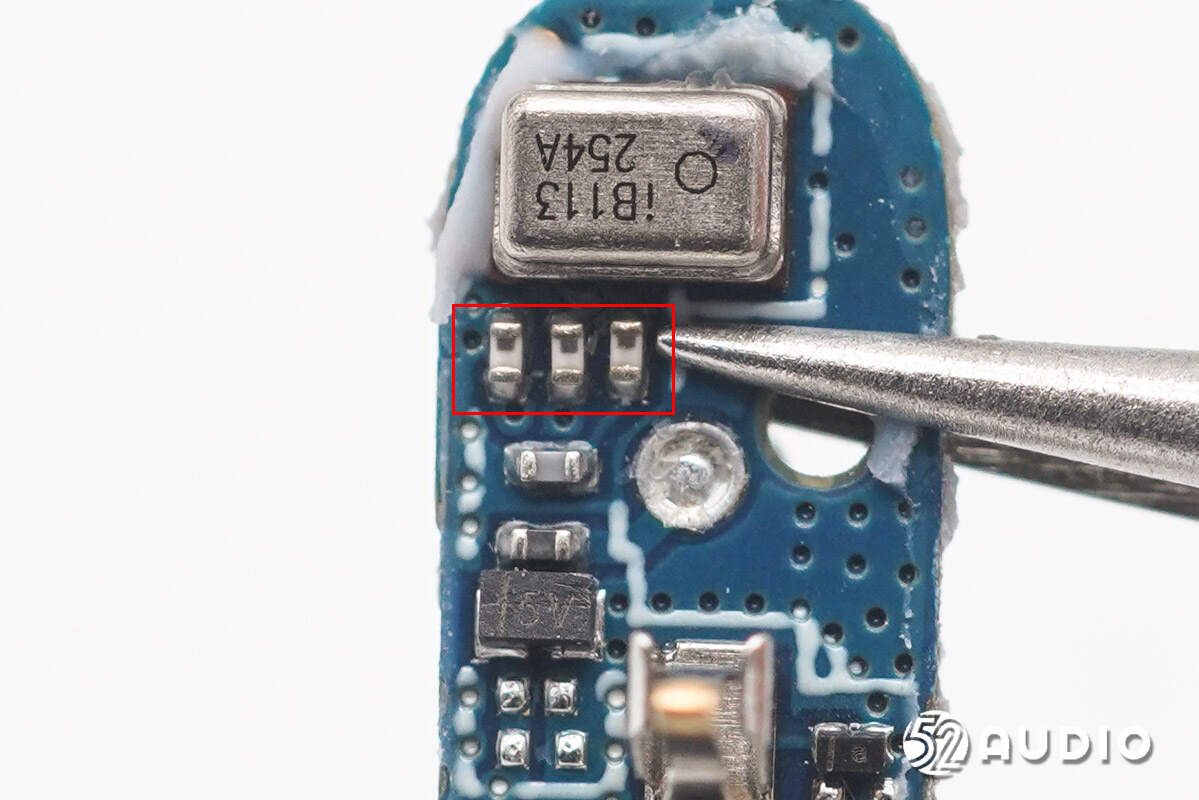

三颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

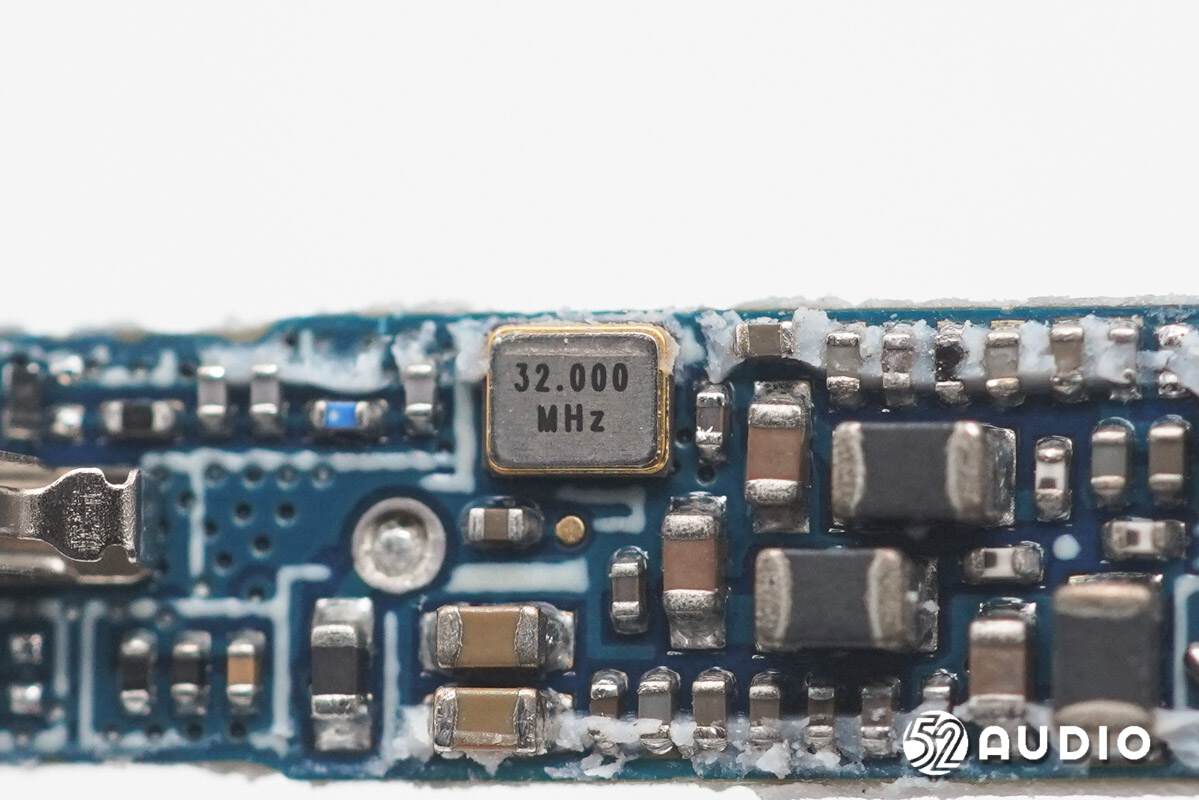

32.000MHz的晶振特写，为蓝牙芯片提供时钟。

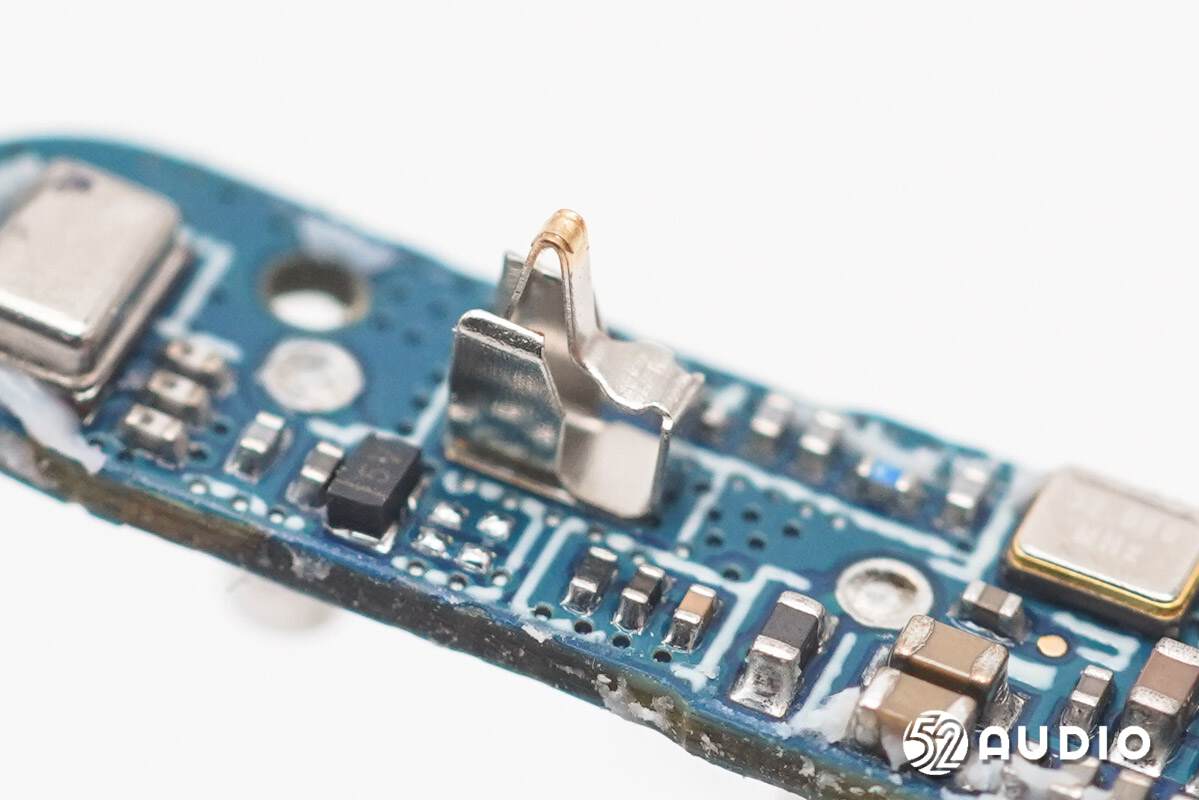

连接蓝牙天线和触摸检测贴片的金属弹片。

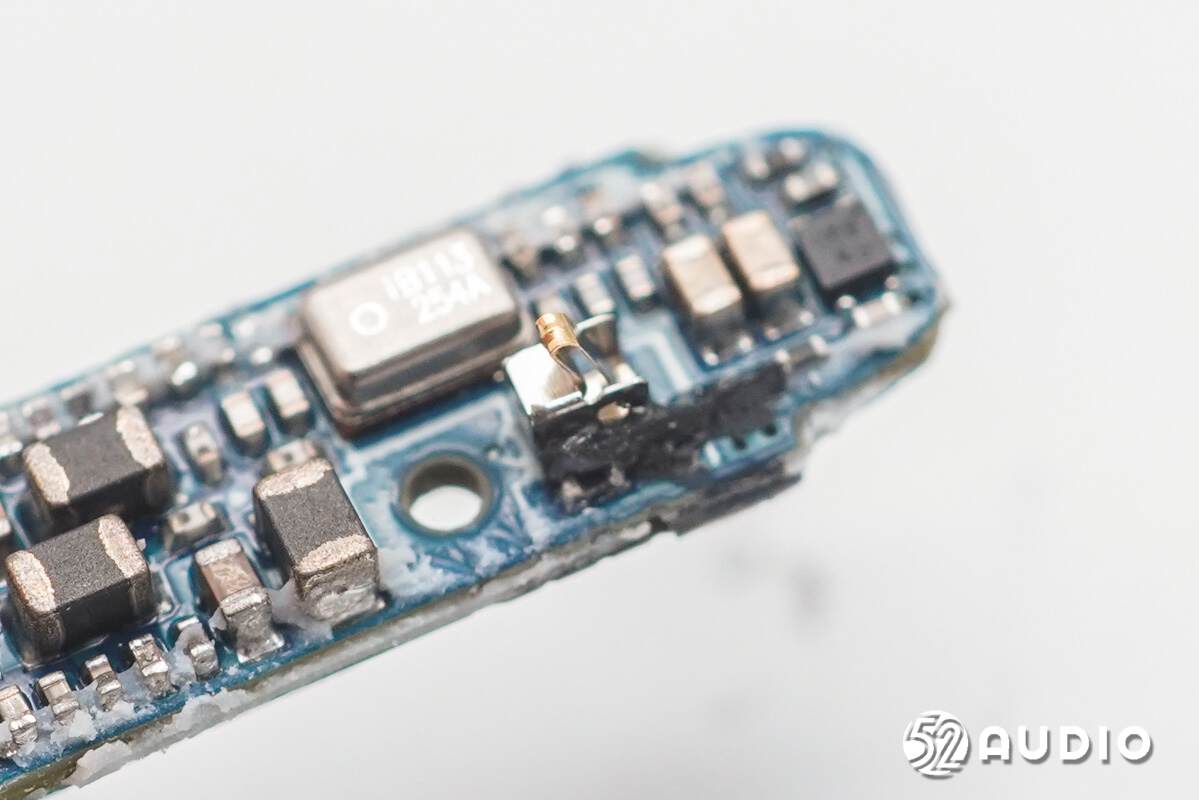

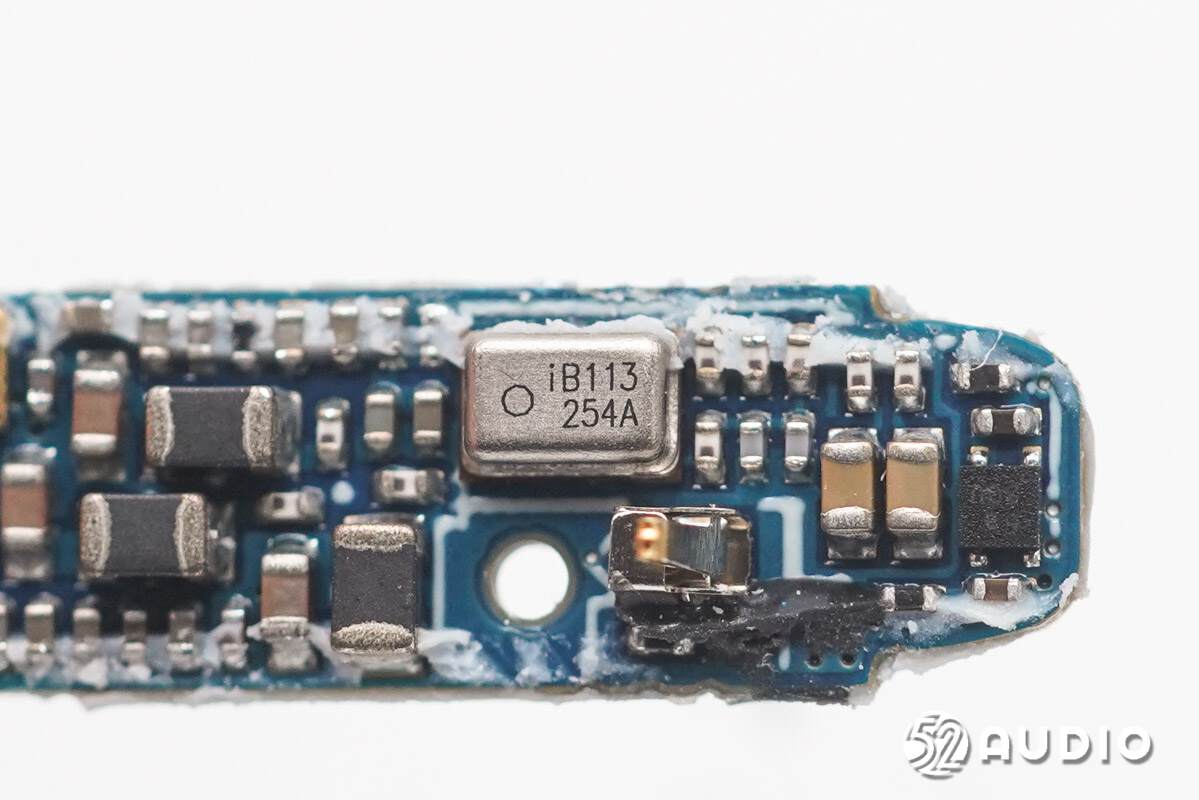

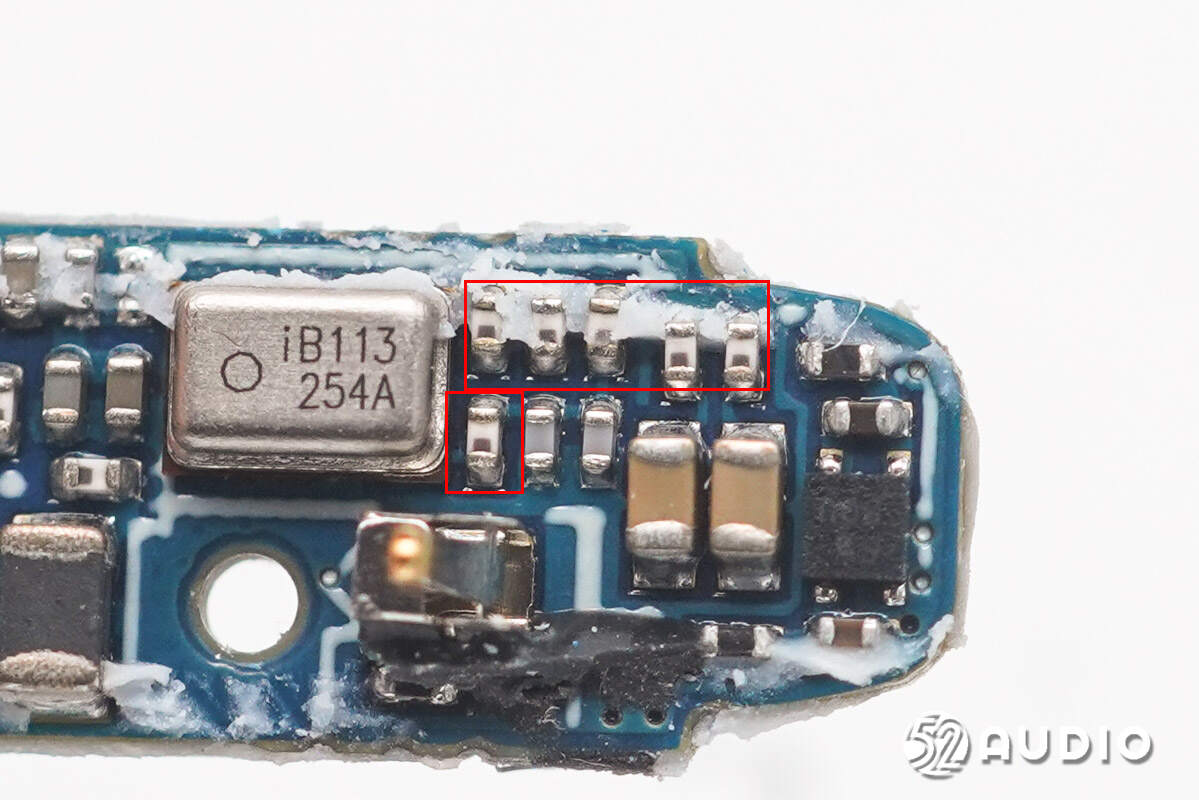

镭雕iB113的MEMS麦克风特写，为通话麦克风，用于语音通话功能拾音，同样来自意芯微电子。

三颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

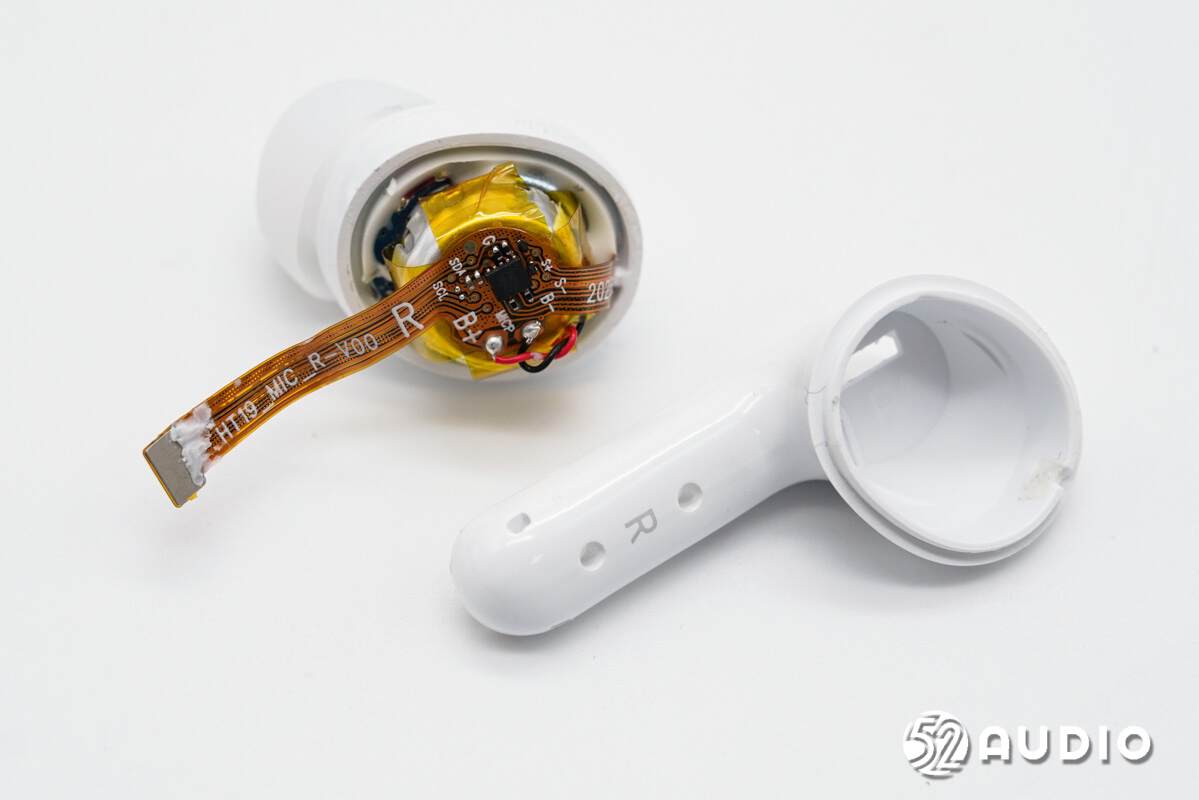

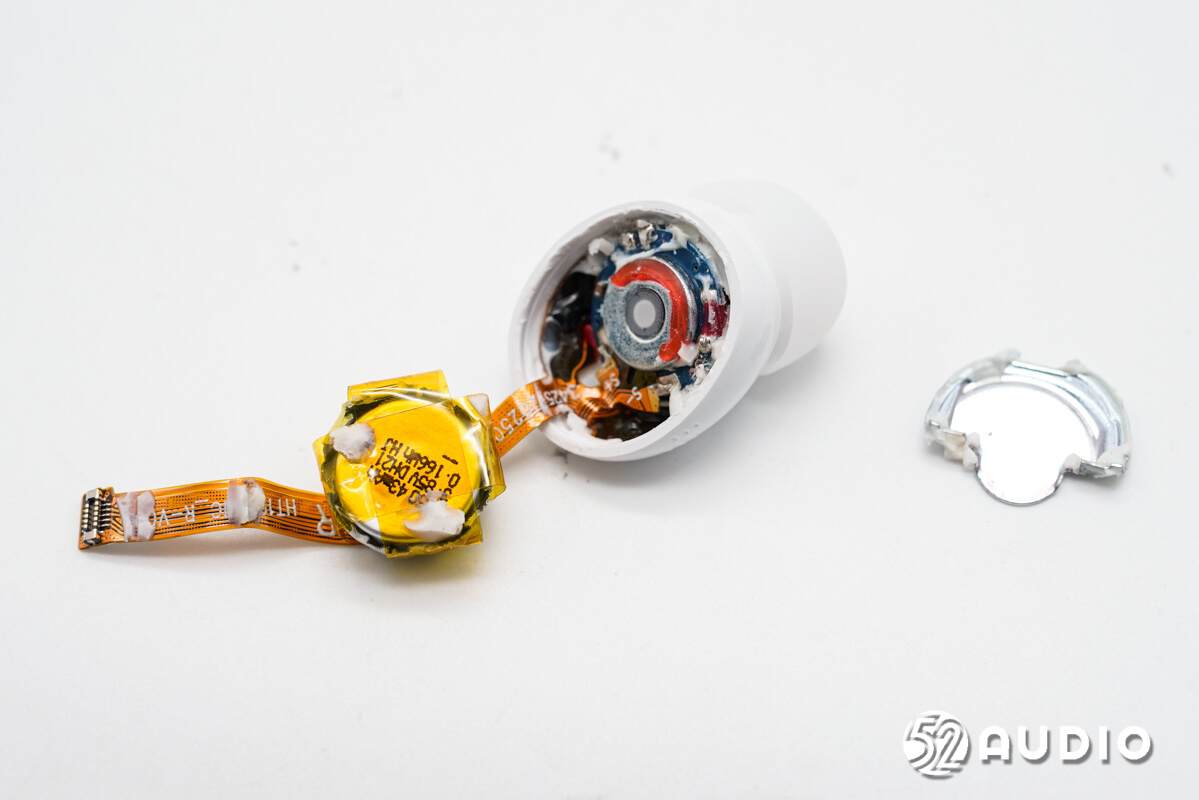

沿合模线打开音腔，腔体内部电池单元通过金属支架固定。

掀开电池单元，取掉金属支架，前腔内部扬声器单元结构一览。

掀开扬声器，前腔底部结构一览。排线连接入耳检测传感器和出音管内的反馈降噪麦克风。

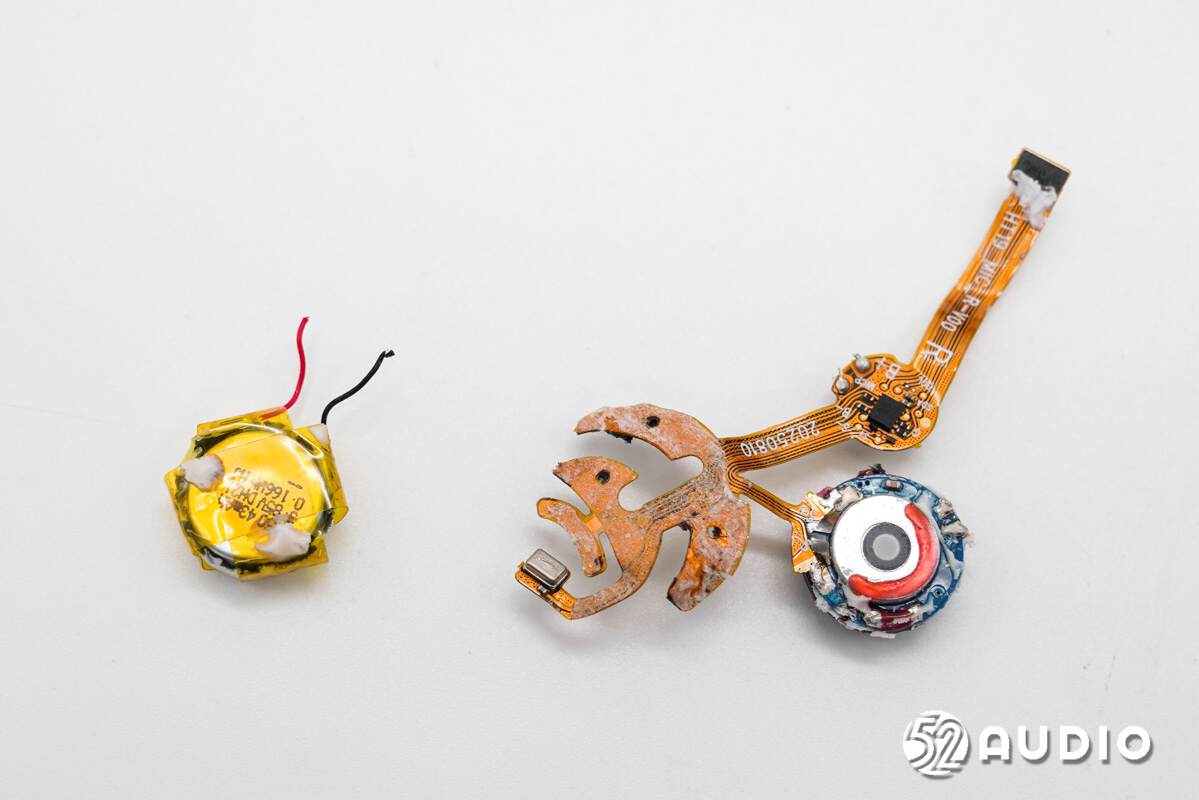

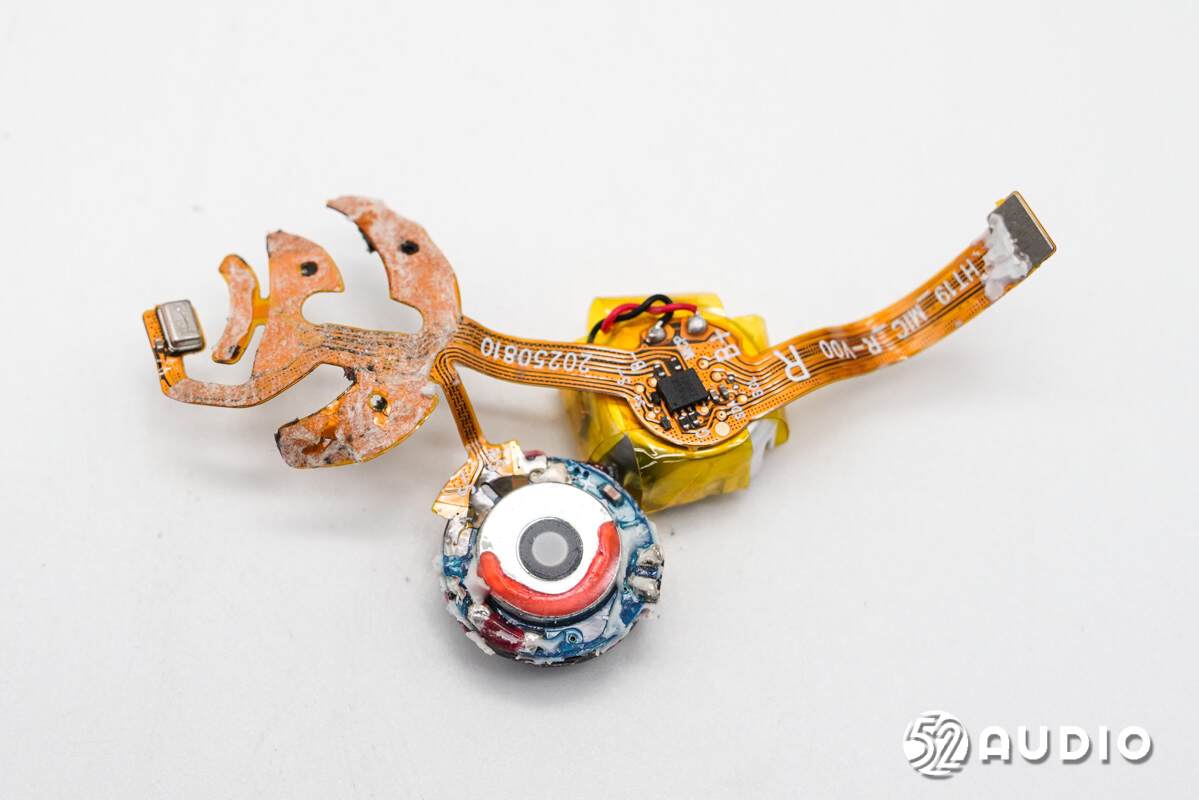

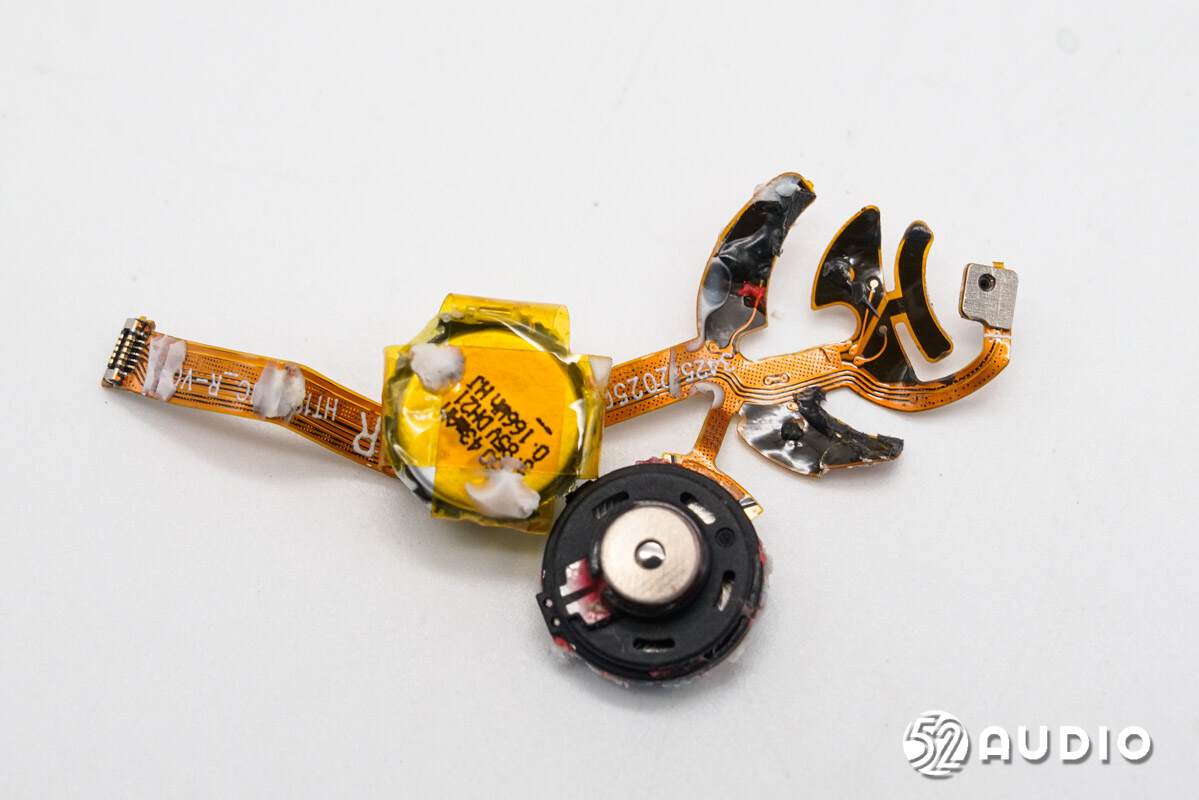

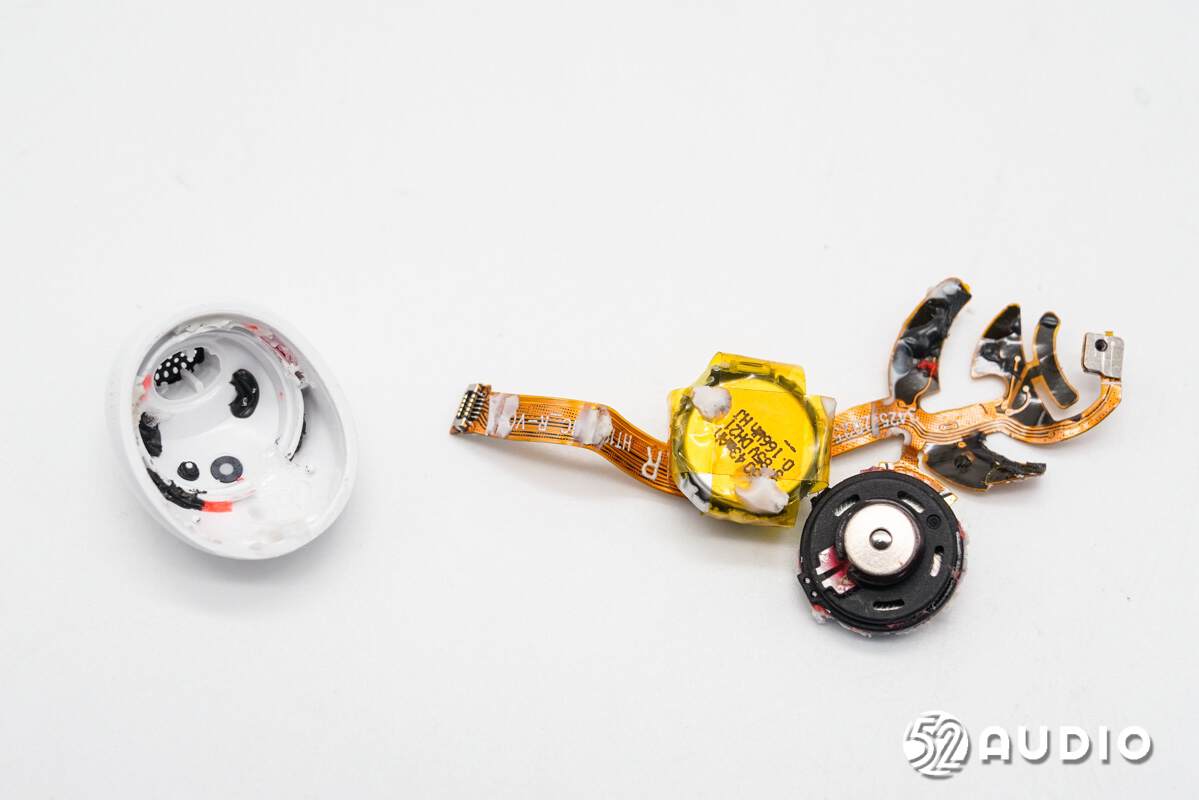

取出腔体内部的所有组件。

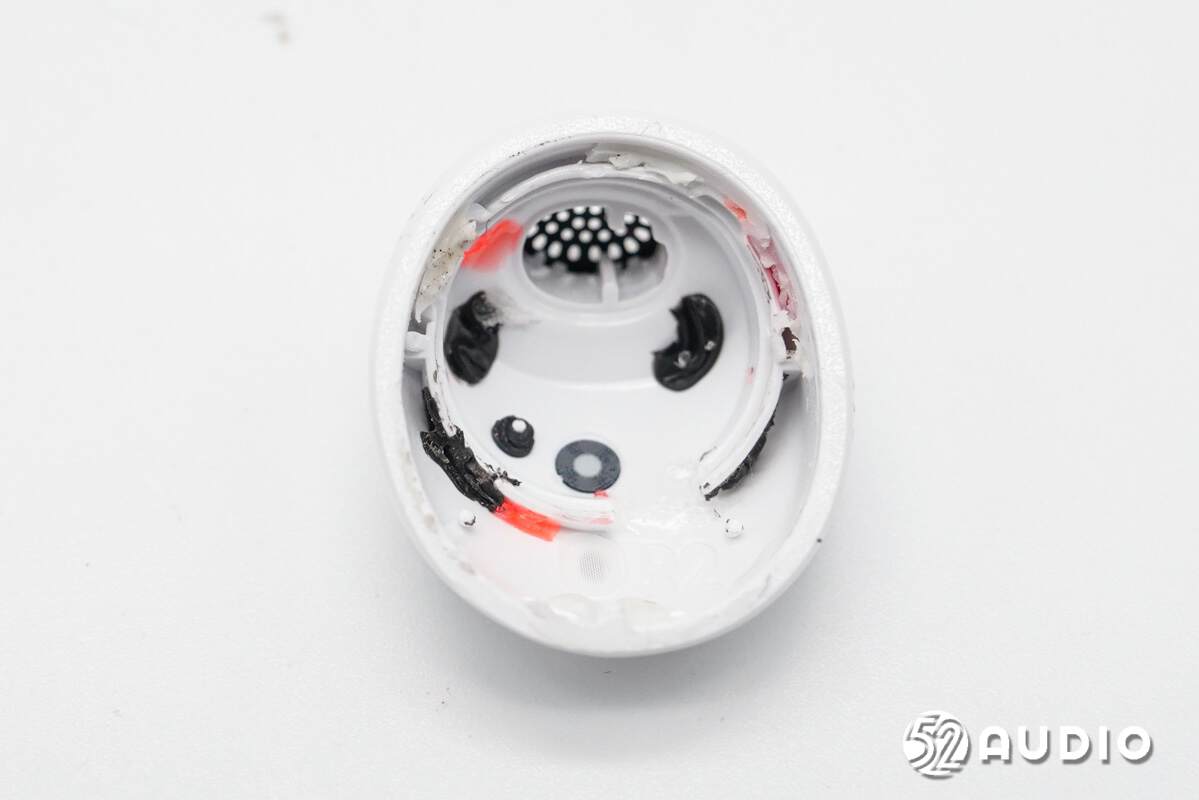

前腔底部结构一览，调音孔内侧丝网防护。

音腔内部排线一侧电路一览。

音腔内部排线另外一侧电路一览。

排线与主板连接的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-118RM010/2-35。

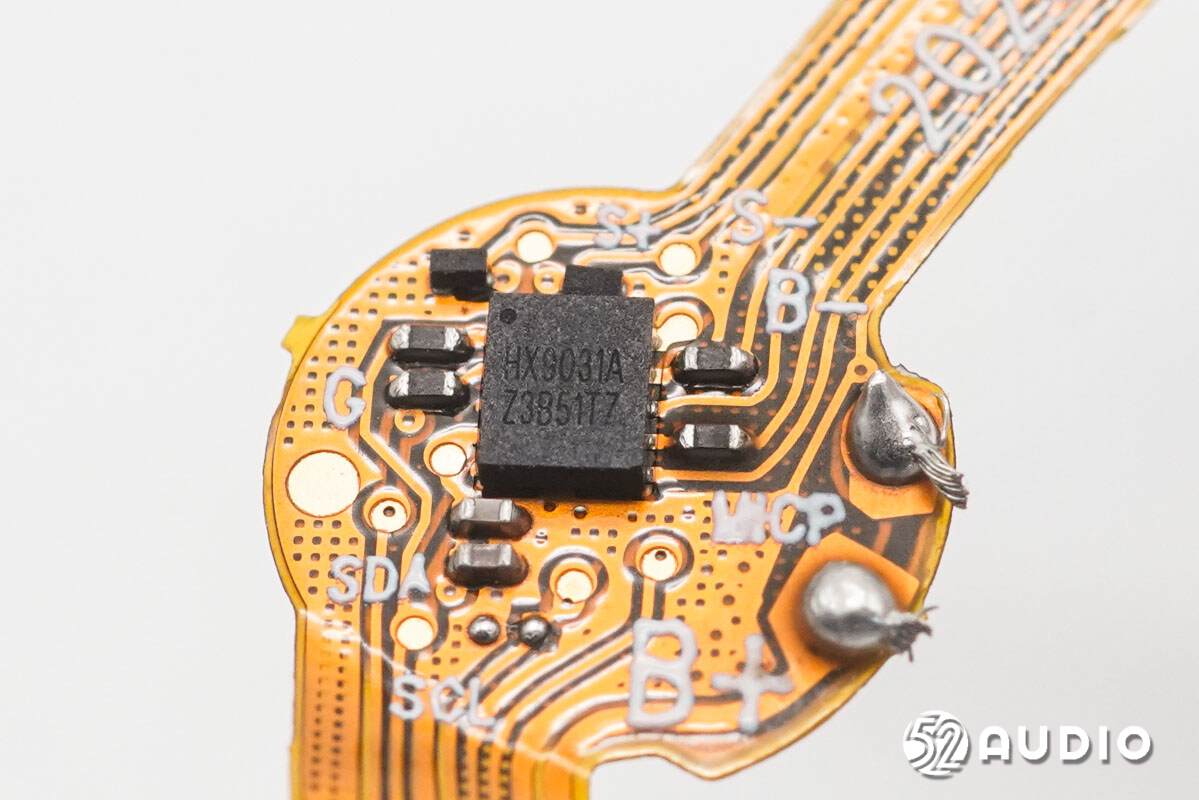

HX天易合芯HX9031A电容式距离传感器，用于入耳检测功能。

断开电池导线。

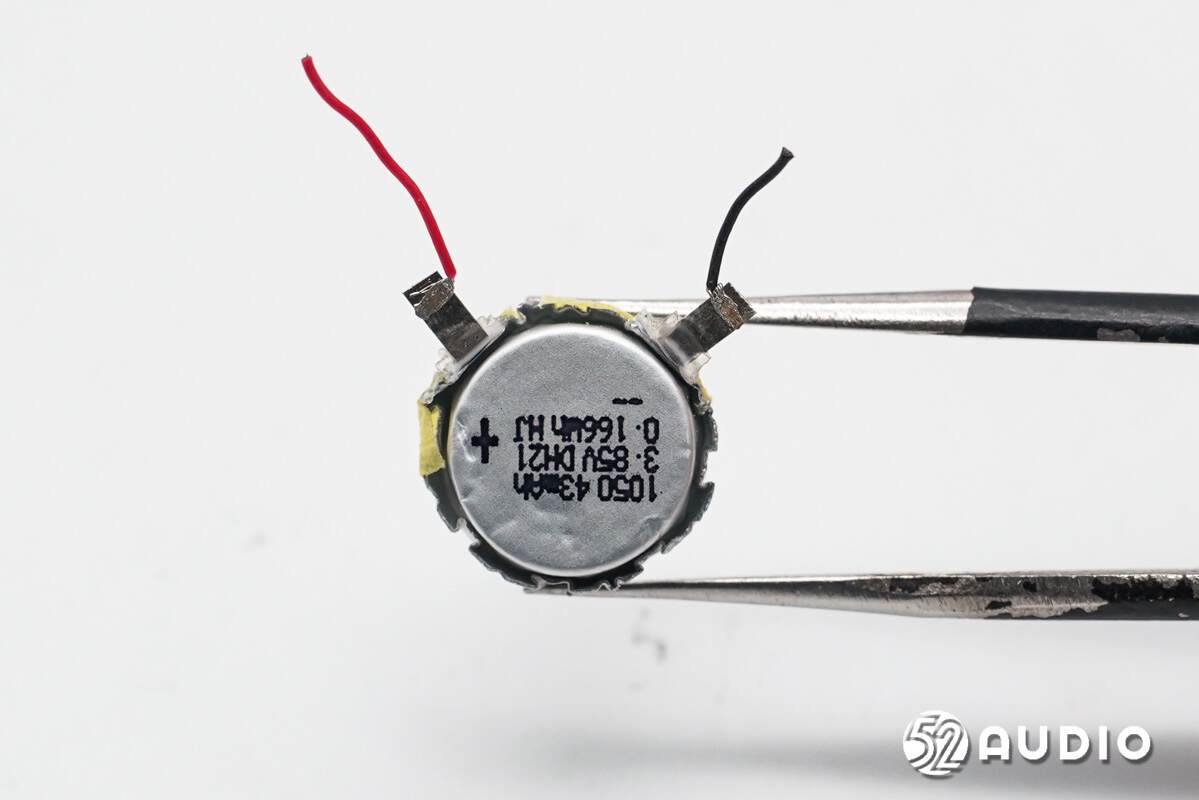

耳机内置软包扣式电池，型号：1050，容量：43mAh，0.166Wh，标称电压：3.85V，同样来自HJ弘捷。

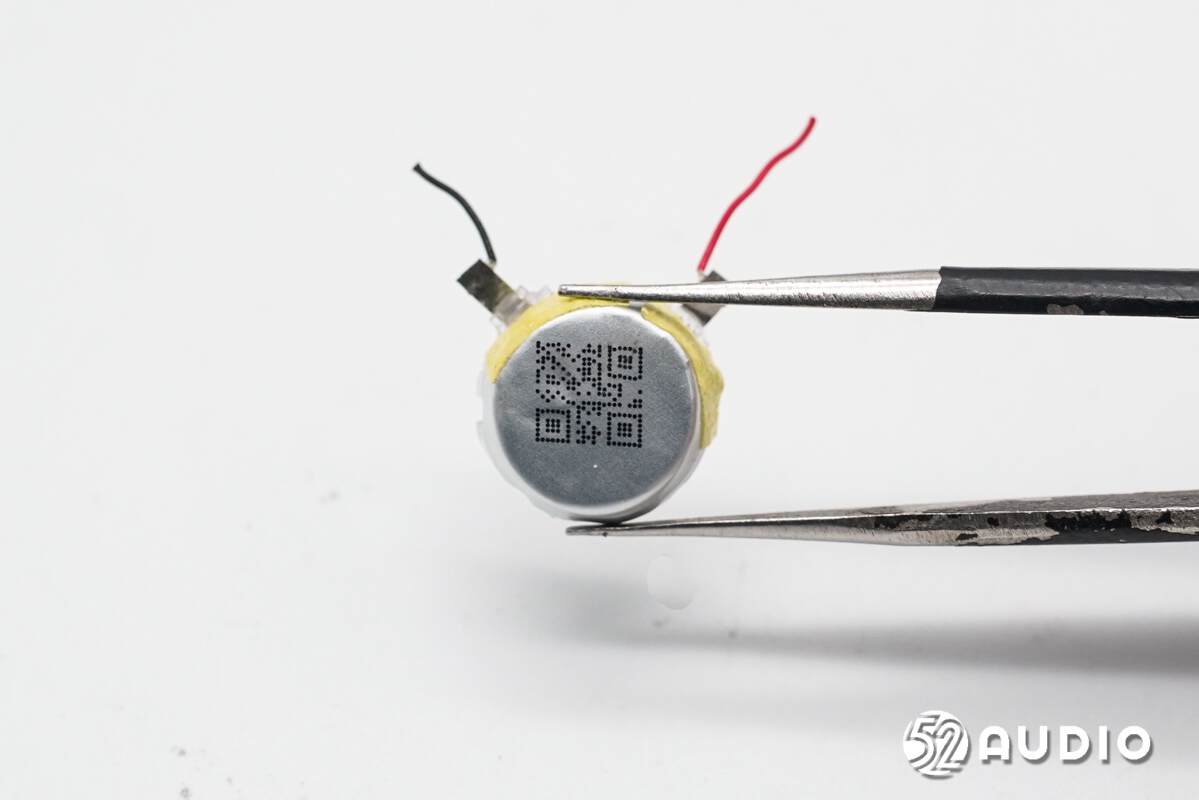

电池背面丝印二维码，用于产品追溯。

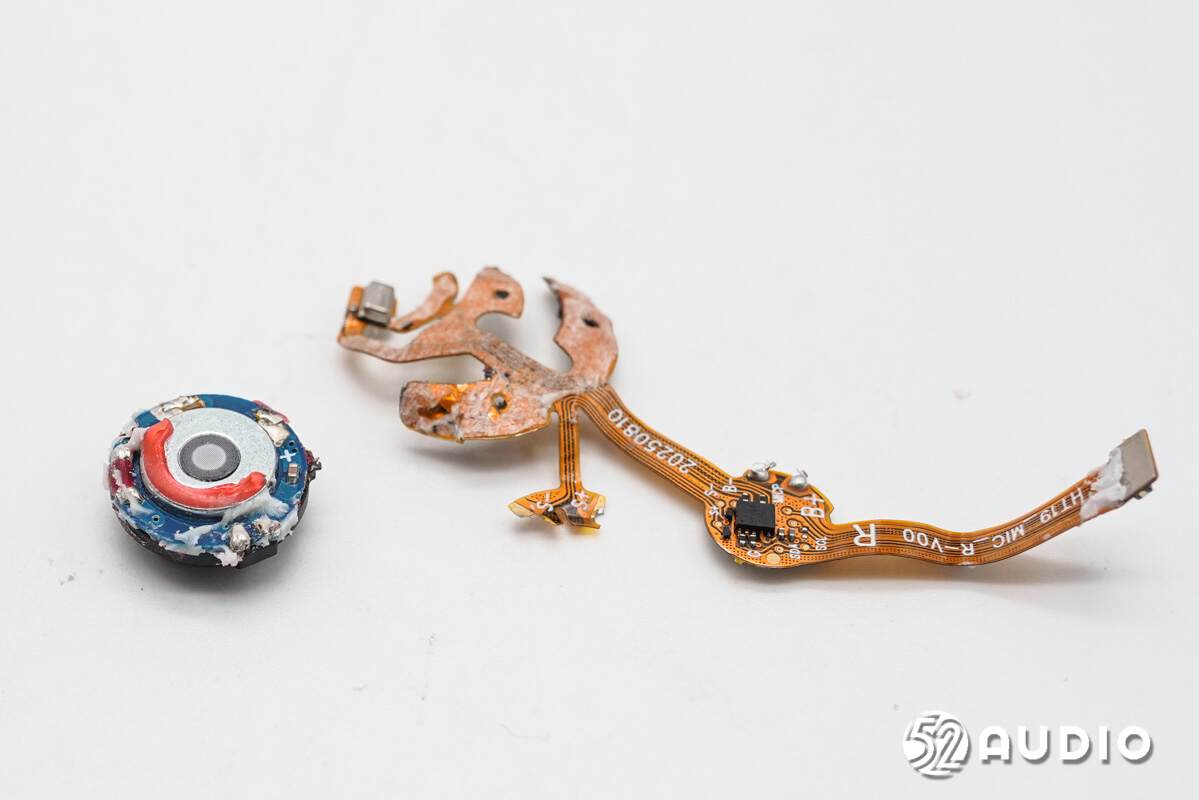

拆掉排线上的扬声器单元。

耳机内置扬声器特写，采用了同轴双动圈喇叭，上层为6mm镀钛振膜高频喇叭，下层是11mm复合振膜低频喇叭，高频和低频喇叭独立驱动，使高音更清亮，低音更澎湃。

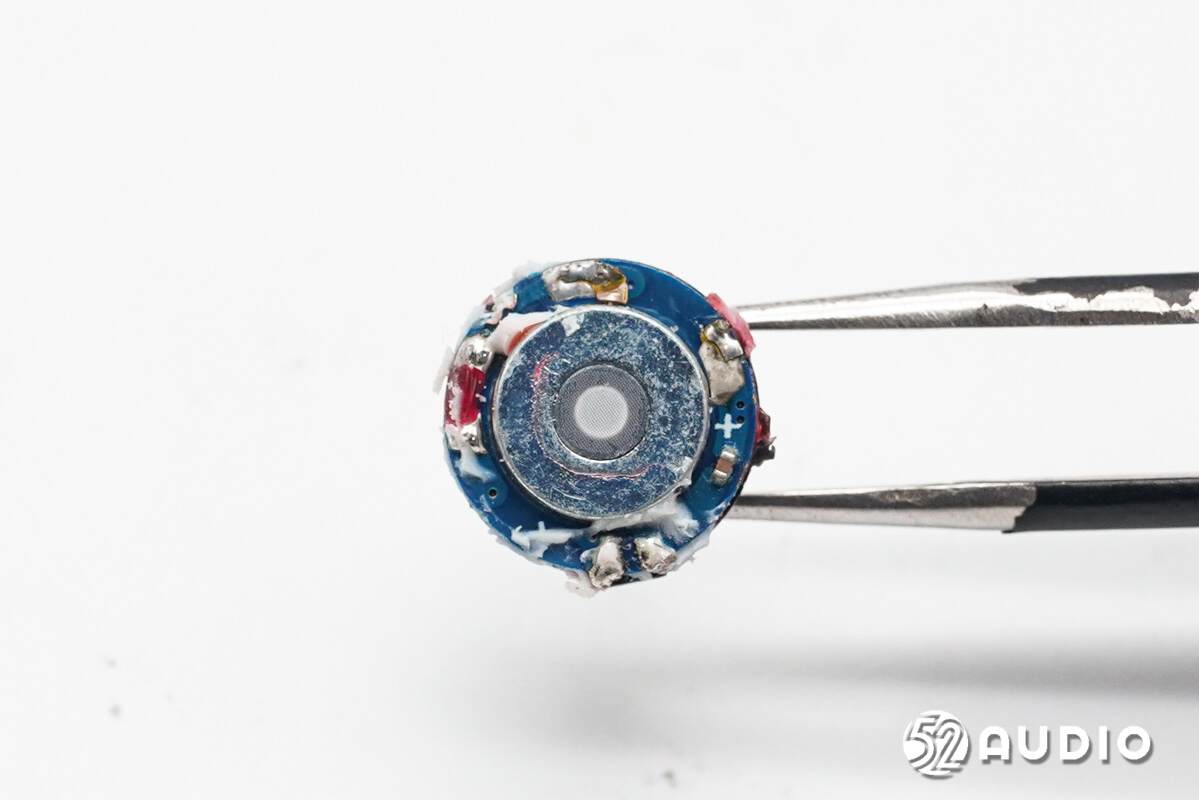

低频喇叭背面特写，中间设置调音孔，通过丝网防护。

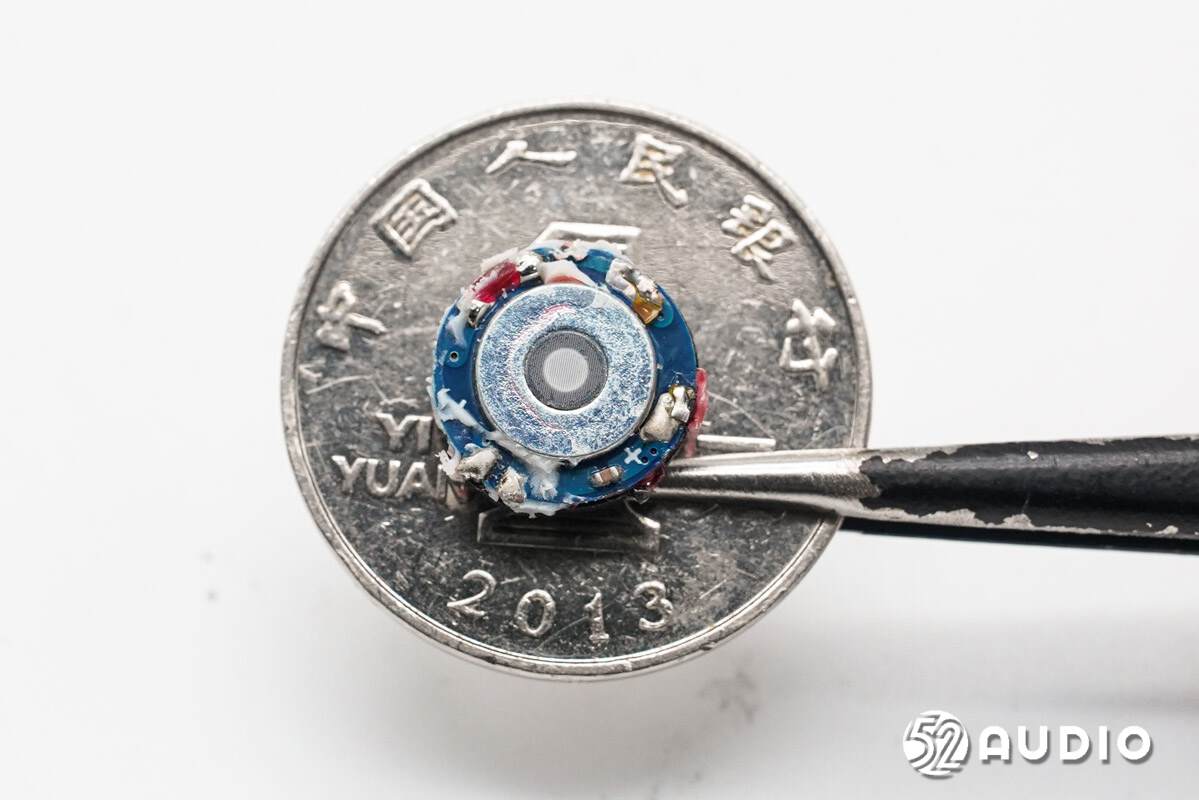

同轴双动圈喇叭与一元硬币大小对比。

经我爱音频网实测，低频喇叭直径约为11mm。

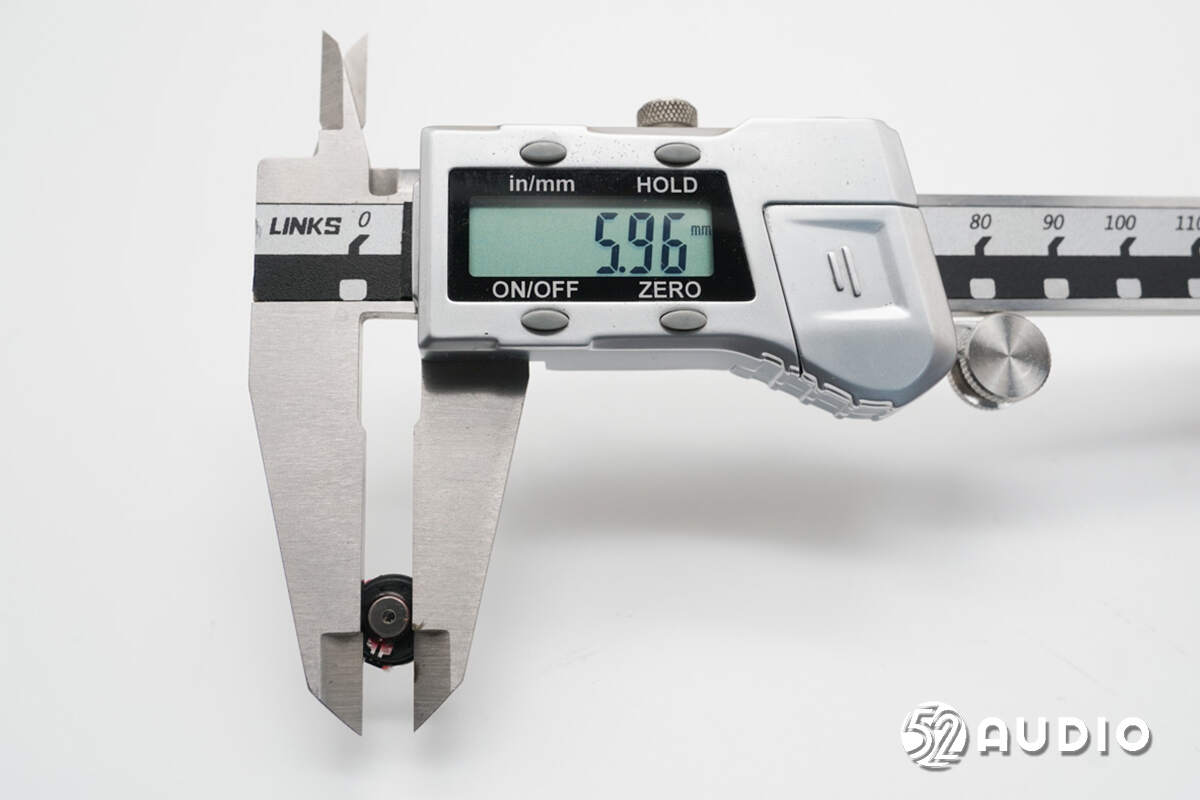

高频喇叭直径约为6mm。

电容式入耳检测传感器特写，用于摘取耳机自动暂停音乐播放，佩戴耳机自动恢复音乐播放功能。

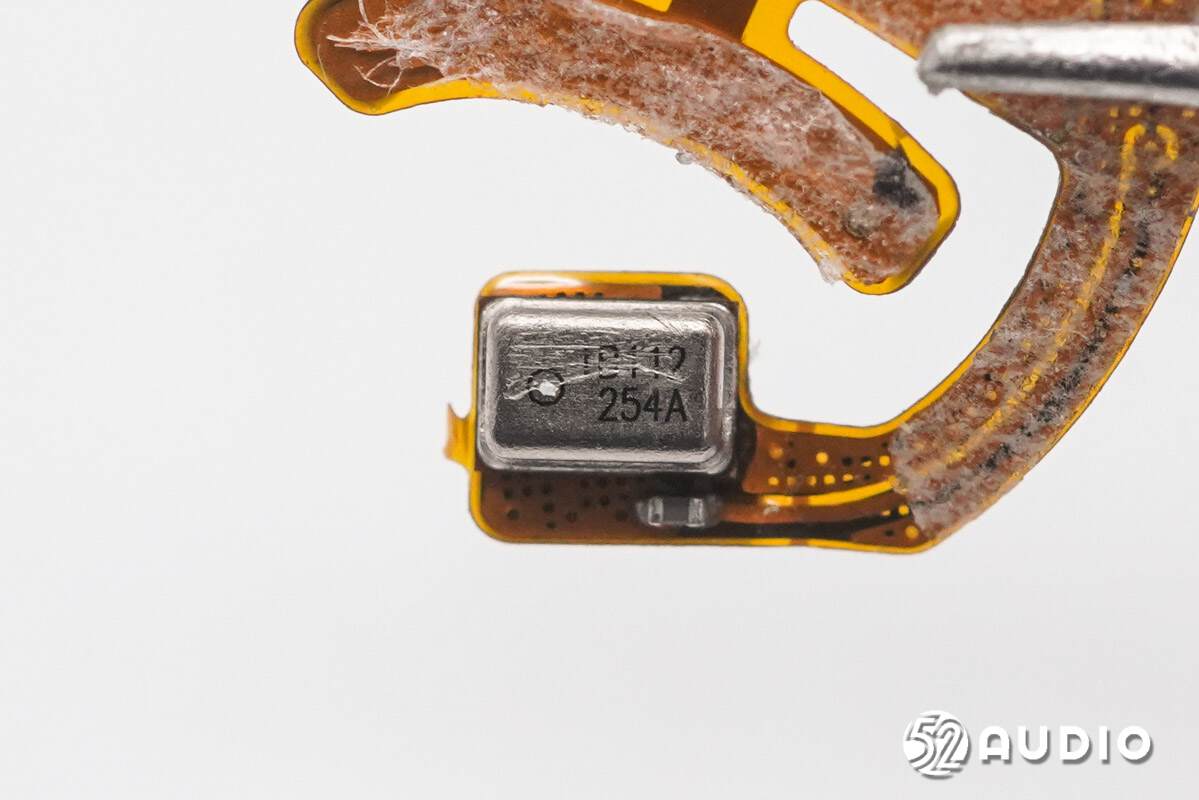

镭雕iB112的MEMS麦克风特写，为反馈降噪麦克风，用于进一步提升降噪效果，同样来自意芯微电子。

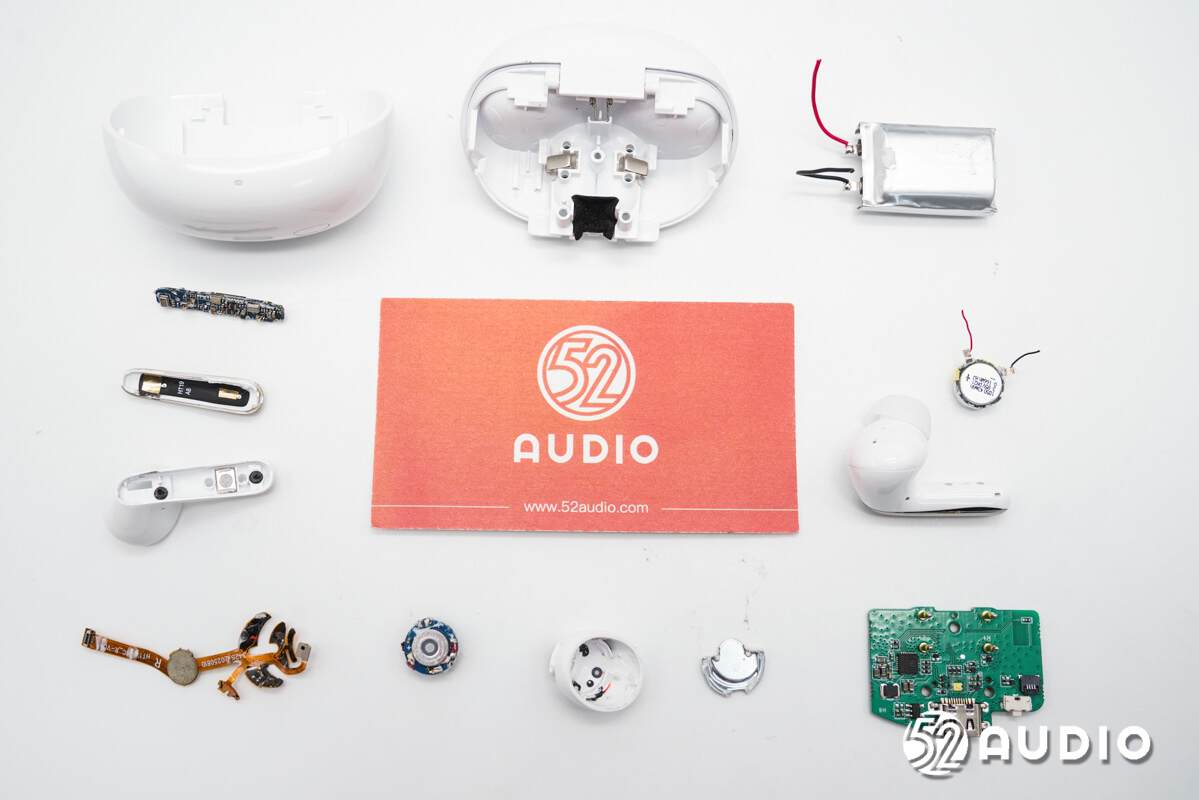

QCY意象MeloBuds N60真无线降噪耳机拆解全家福。

三、我爱音频网总结

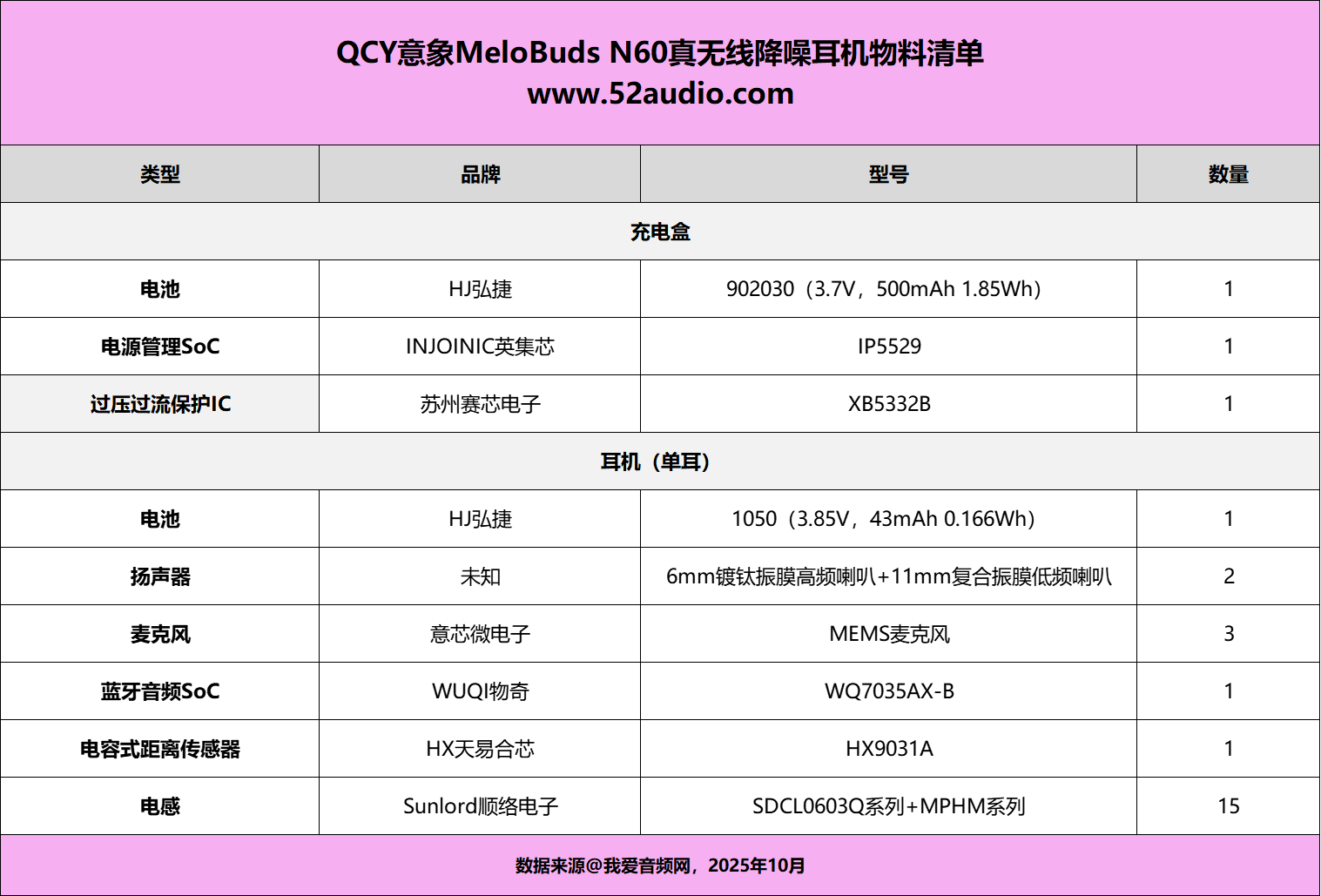

最后附上QCY意象MeloBuds N60真无线降噪耳机的已知核心物料清单，方便大家查阅。

QCY意象MeloBuds N60真无线降噪耳机整体外观设计简洁，充电盒采用了圆角方形设计，烤漆质感，体积小巧便携；开放式座舱结构，取放耳机更方便。耳机采用了柄状的入耳式设计，同样的烤漆工艺处理，光滑圆润亲肤，搭配5种尺寸的硅胶耳塞，提供了个性化的舒适稳固佩戴体验。

内部主要配置方面，充电盒搭载HJ弘捷3.7V/500mAh锂电池，配备苏州赛芯电子科技股份XB5332B锂电池一体化保护芯片；采用了INJOINIC英集芯IP5529多功能电源管理SOC，集成升压转换器、锂电池充电管理、高性能MCU，充电效率高至90%，转换效率高至93%，同时支持跟随充电功能，为充电盒提供了高效的充放电解决方案。

耳机内部搭载HJ弘捷3.85V/43mAh软包扣式电池，采用了6mm镀钛振膜高频喇叭+11mm复合振膜低频喇叭双单元，内置了3颗意芯微电子的MEMS麦克风；主控芯片为WUQI物奇WQ7035AX-B蓝牙音频SoC，其他还采用了HX天易合芯HX9031A电容式距离传感器，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感和MPHM系列功率电感等方案。
