前言：

墨水屏阅读器是一种专为阅读设计的消费电子产品，其凭借独特的显示技术和功能特性，为用户带来了近似纸质书的阅读体验，有效降低了长时间阅读的视觉疲劳感。同时，其小巧轻薄的外观设计，非常便于随身携带，让用户能够随时随地随心阅读。

此次将要拆解的阅星曈X4磁吸式墨水屏阅读器，外观轻薄似卡片，同时支持磁吸功能，能够吸附到苹果手机使用，进一步提升了便携性。功能配置上，搭载4.3英寸屏幕，220 PPI，高分辨率带来清晰地内容显示；内置650mAh锂电池，可提供1周的碎片化阅读时间。下面就来看看这款产品的详细拆解报告吧~

一、XTEINK阅星曈X4磁吸式墨水屏阅读器开箱

XTEINK阅星曈X4磁吸式墨水屏阅读器包装盒采用了类似书本的翻盖设计，呼应产品的功能特点。包装盒正面展示有产品的简笔外观图和品牌LOGO。

包装盒背面介绍了产品信息，XTEINK X4 夜瞳黑，4.3英寸屏幕，32G内存，商品名称：便携式电子纸/XTEINK X4，深圳小虎星瞳科技有限公司。

包装盒侧边设计有品牌Slogan——“阅星瞳 让阅读触手可及”。

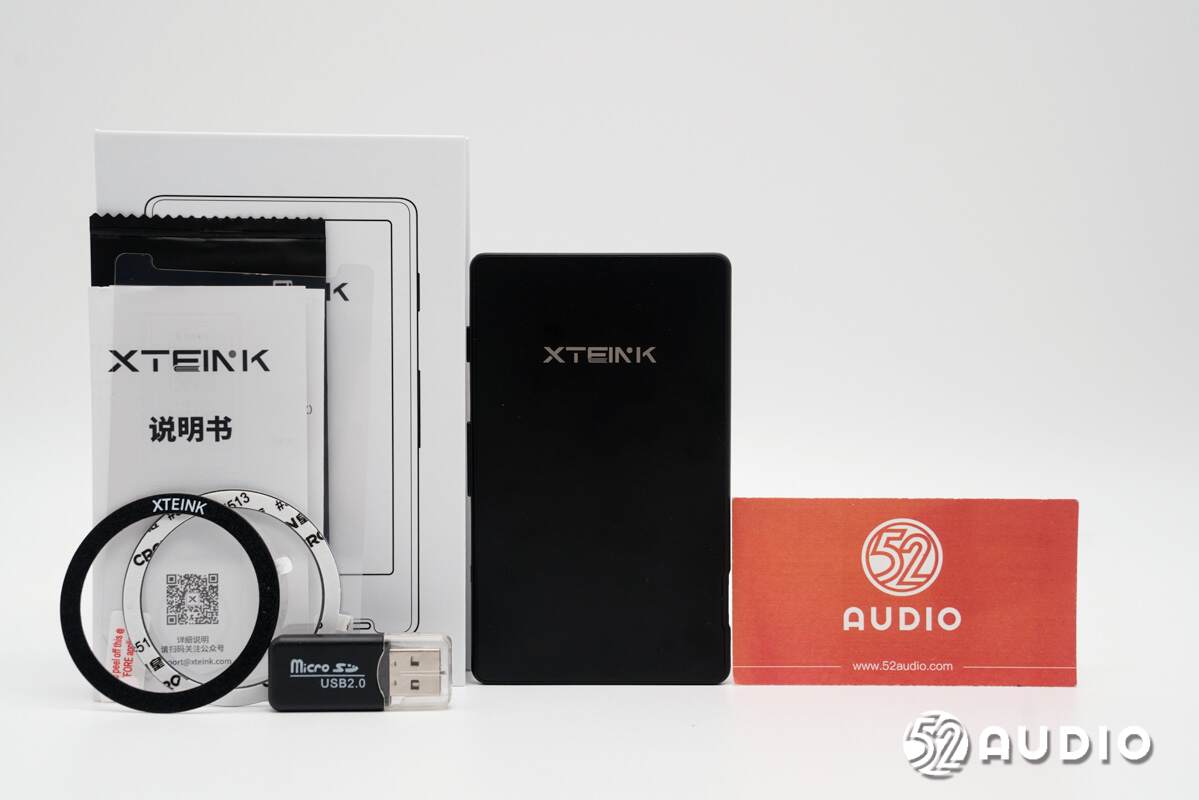

打开包装盒，取出内部所有物品，包括了主机、引磁环、读卡器、屏幕贴膜和清洁套装，以及产品说明书。

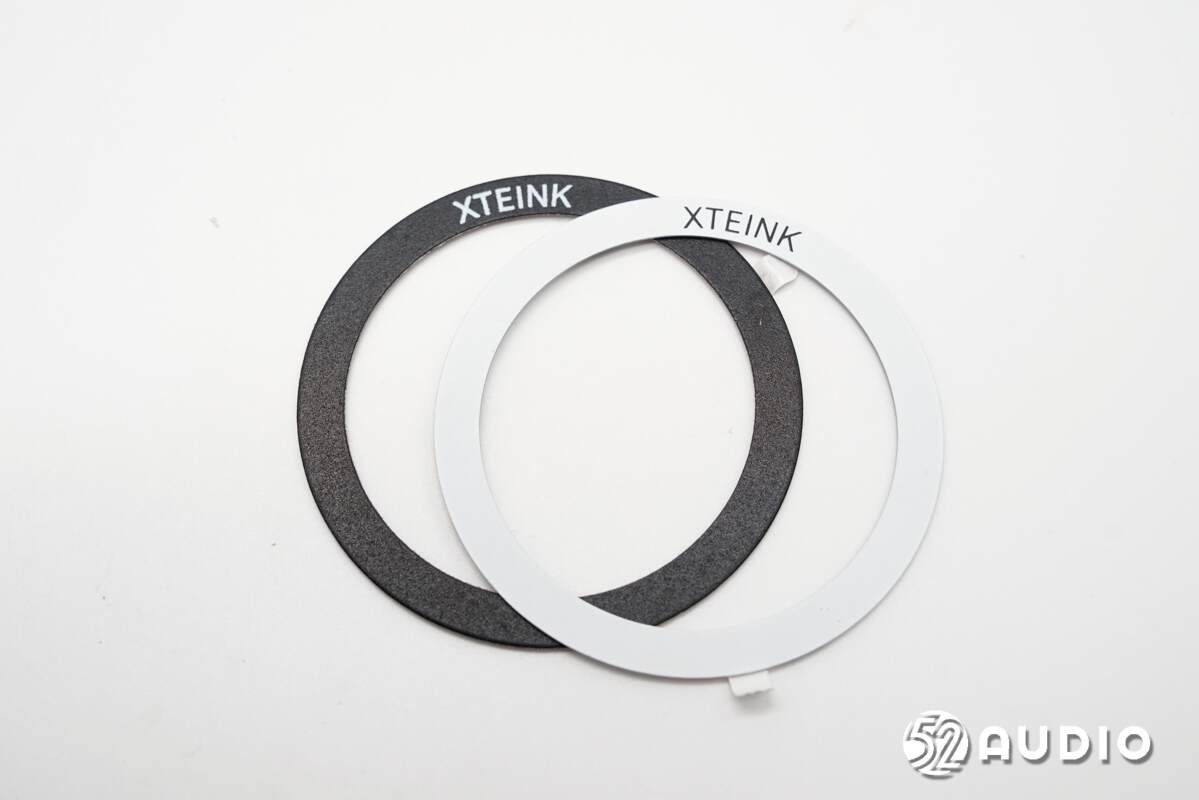

随机标配的黑白两色引磁环，用于贴在不支持磁吸功能的手机上，然后固定阅读器使用。

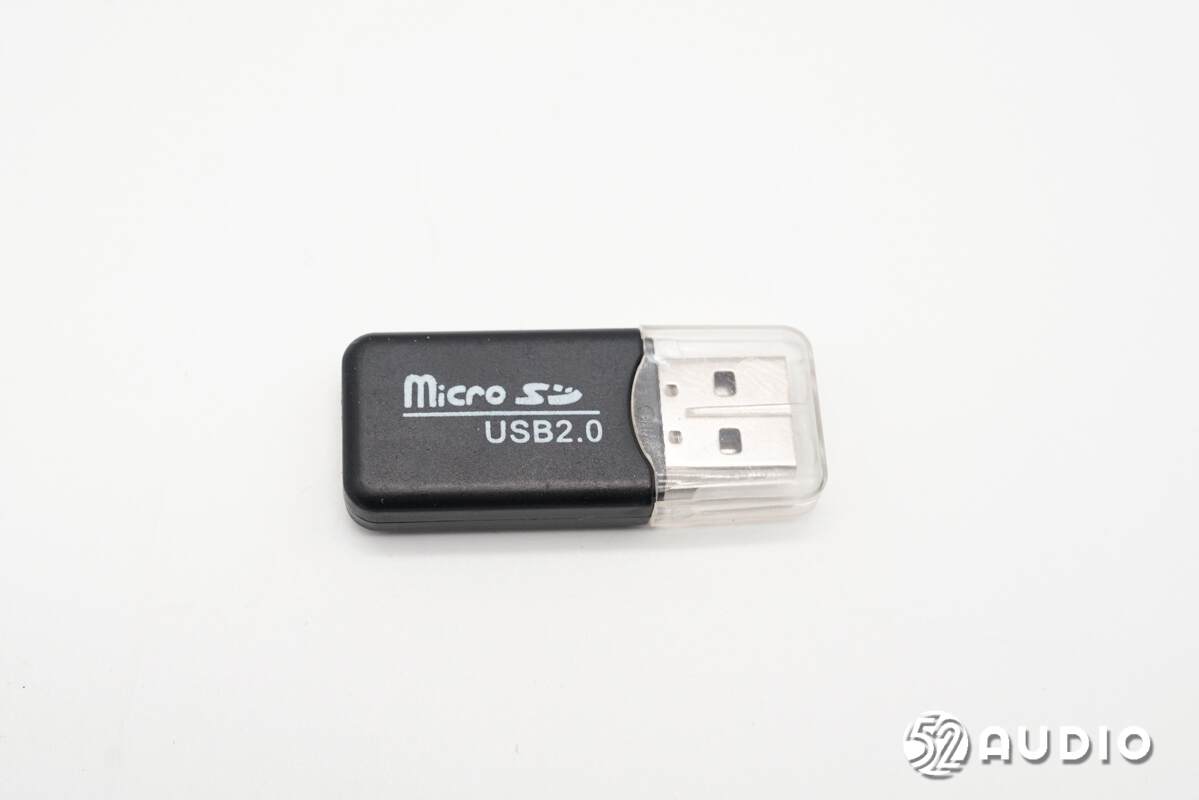

随机标配的USB2.0读卡器，用于往阅读器内部的内存卡传输书籍内容。主机也支持连接2.4G WiFi，实现无线传书和系统升级。

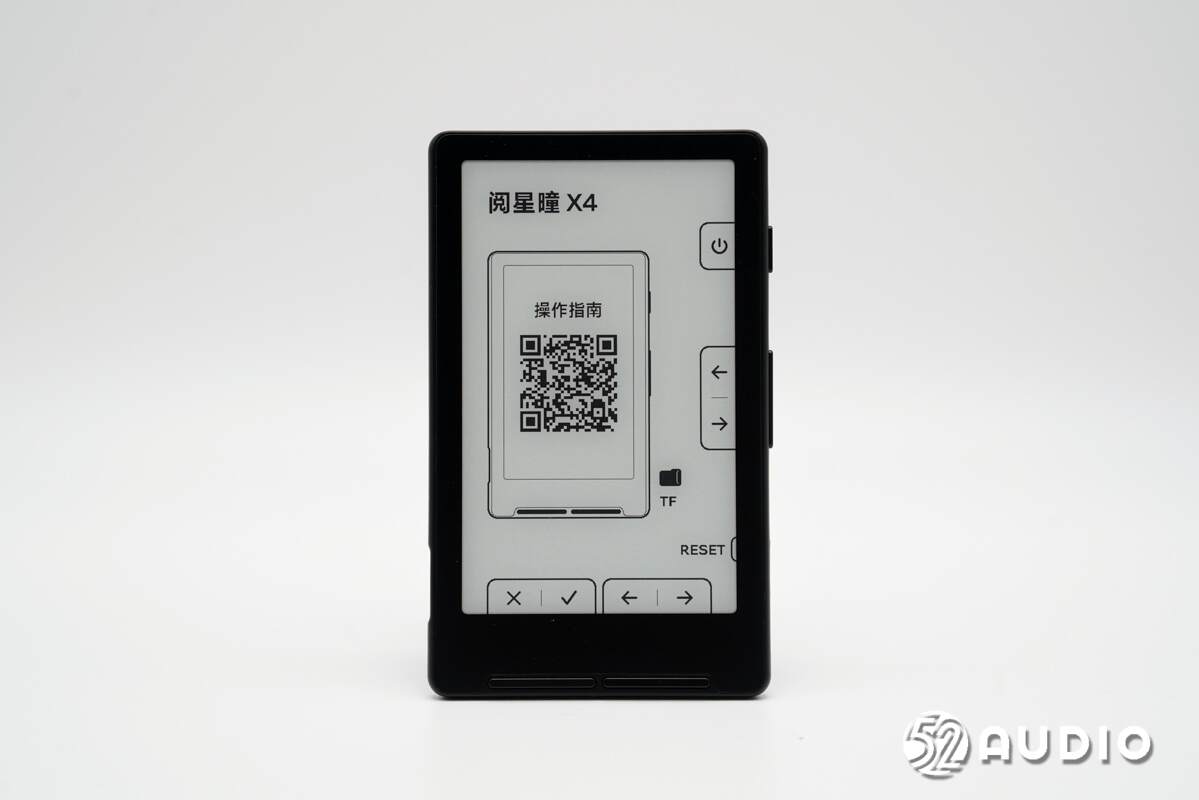

XTEINK阅星曈X4磁吸式墨水屏阅读器正面外观一览，搭载了4.3英寸墨水屏，关机状态下显示操控指南，便于用户快速上手使用。

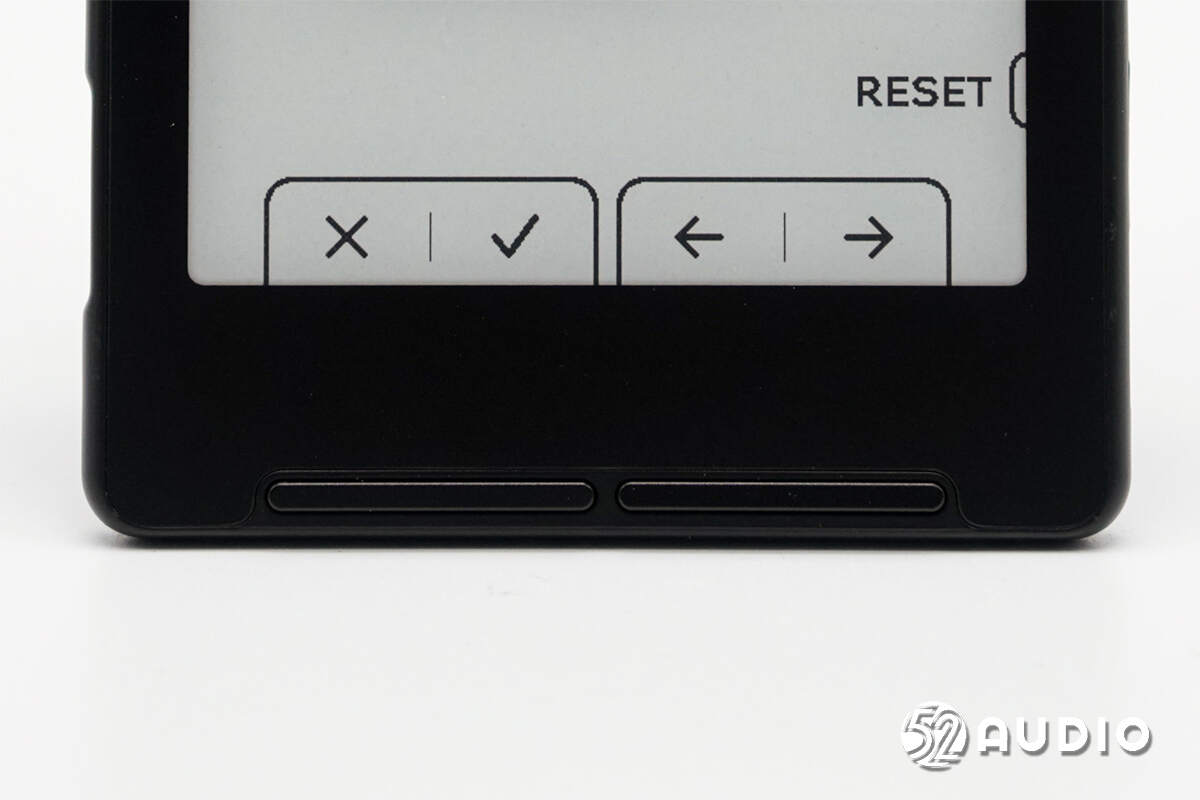

屏幕下方设置有四颗功能按键，用于返回/确认和阅读翻页。

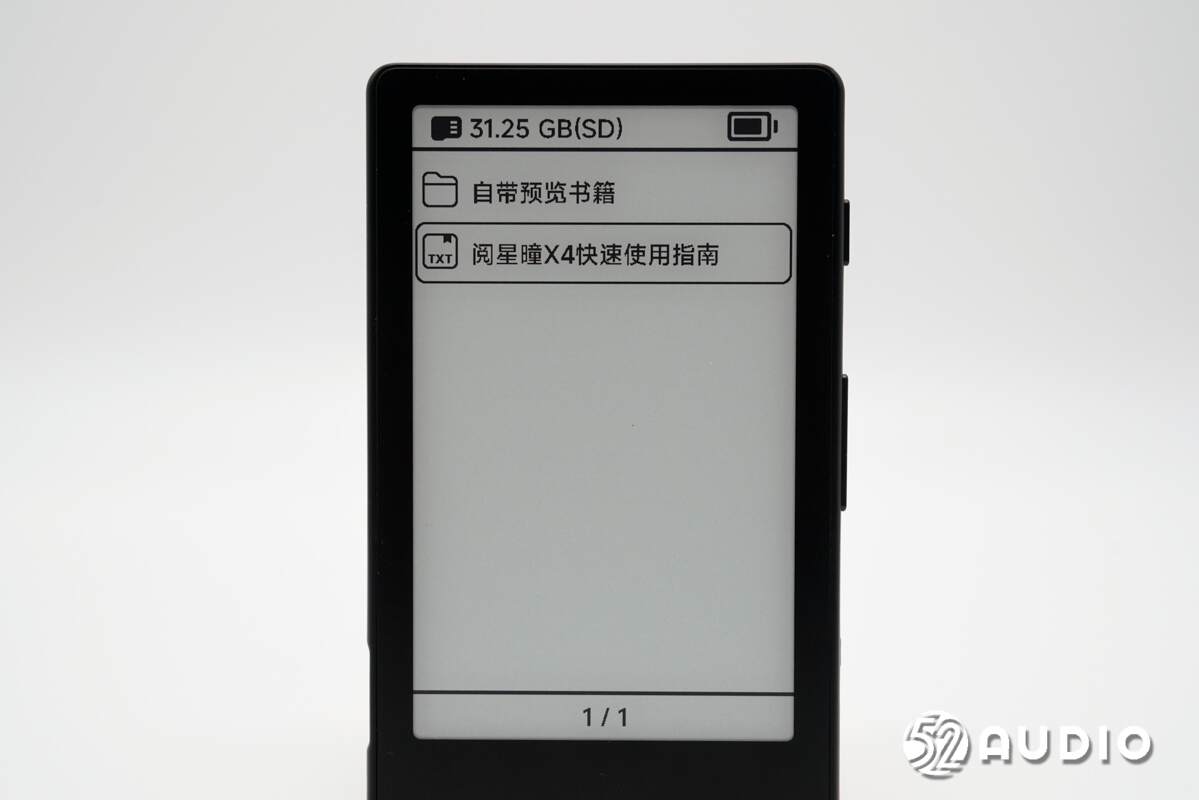

开机后屏幕显示效果一览，字体非常清晰。

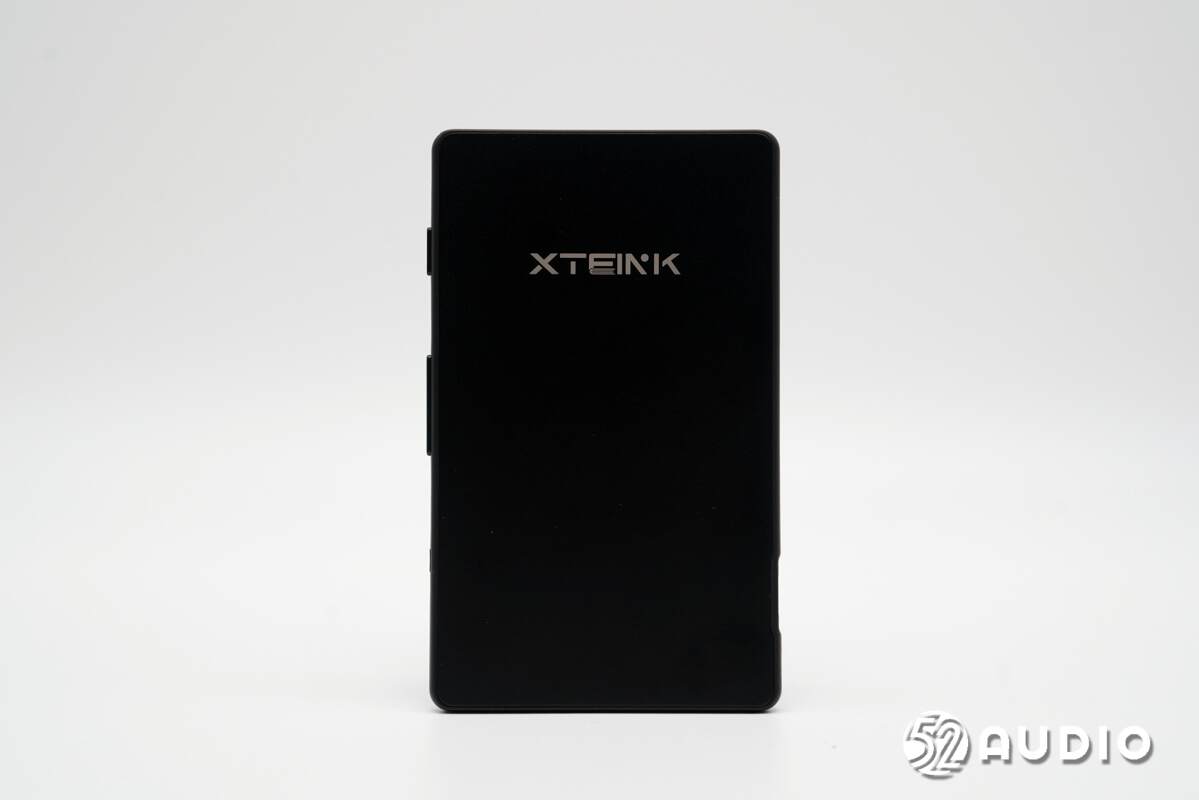

机身背面外观一览，采用了金属盖板，设计有“XTEINK”品牌LOGO。内部设计有磁吸环，能够吸附苹果手机携带和使用。

机身左侧外观一览，设计非常轻薄。

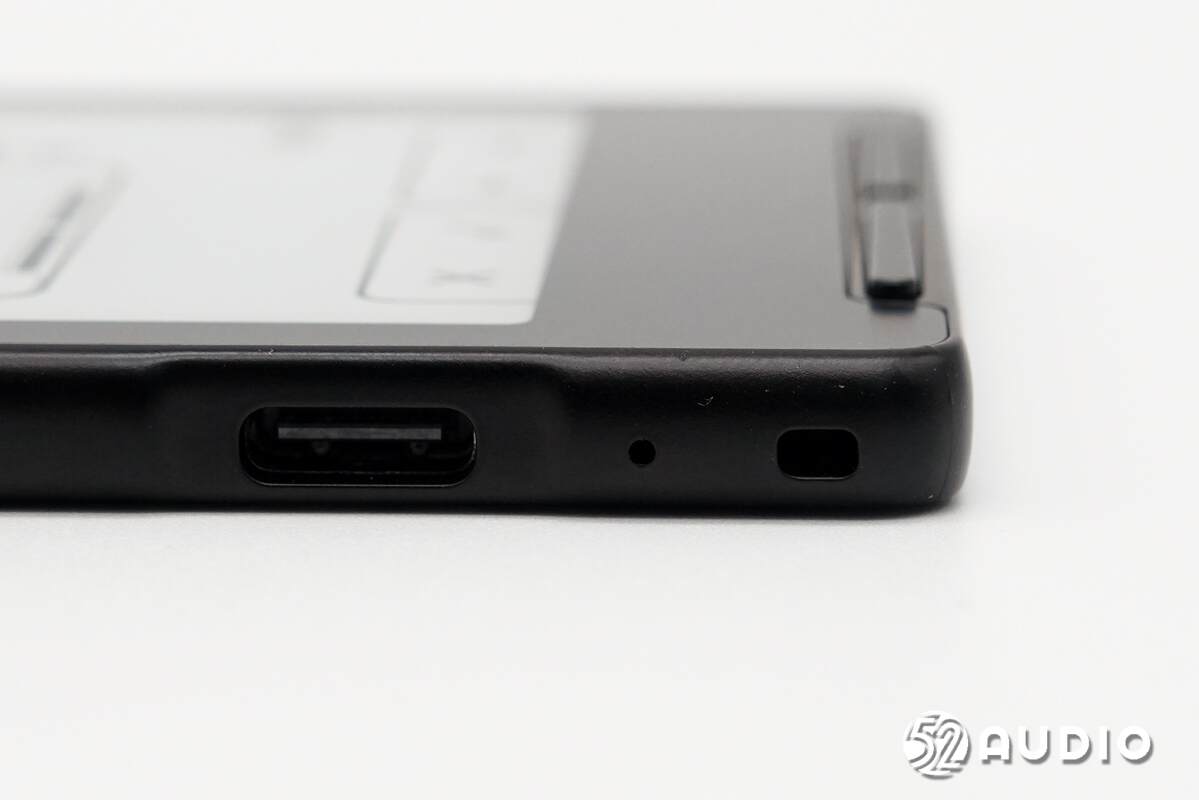

机身左侧设置有Type-C充电接口和指示灯。

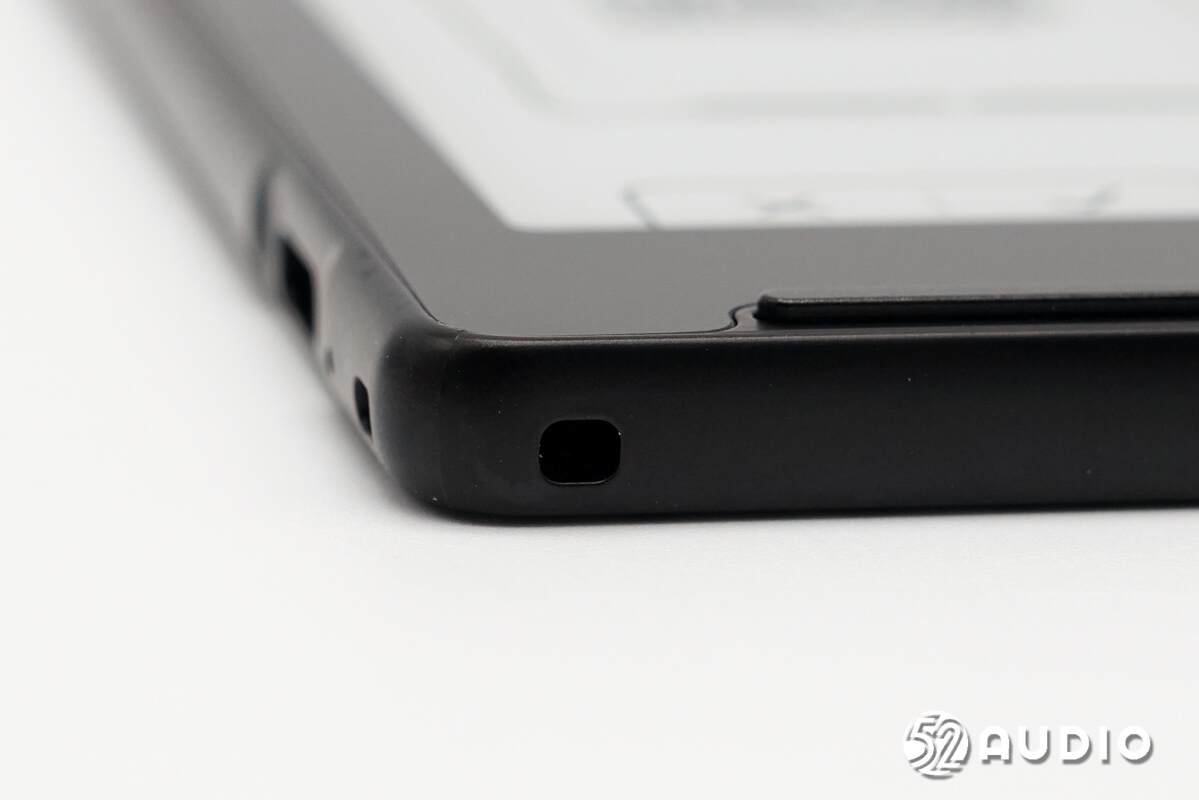

主机左下角设计有挂绳孔，提升便携性。

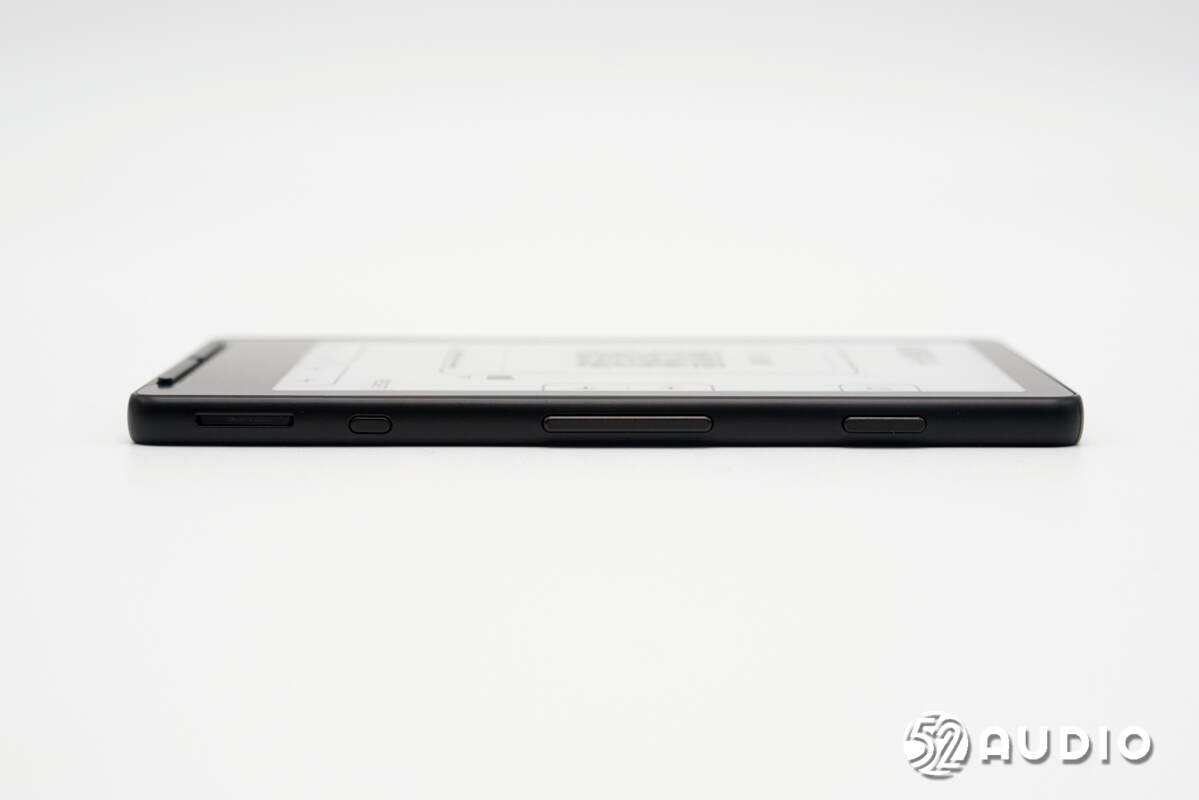

机身右侧外观一览，设置有功能按键和TF卡槽。

用于开关机的电源按键特写。

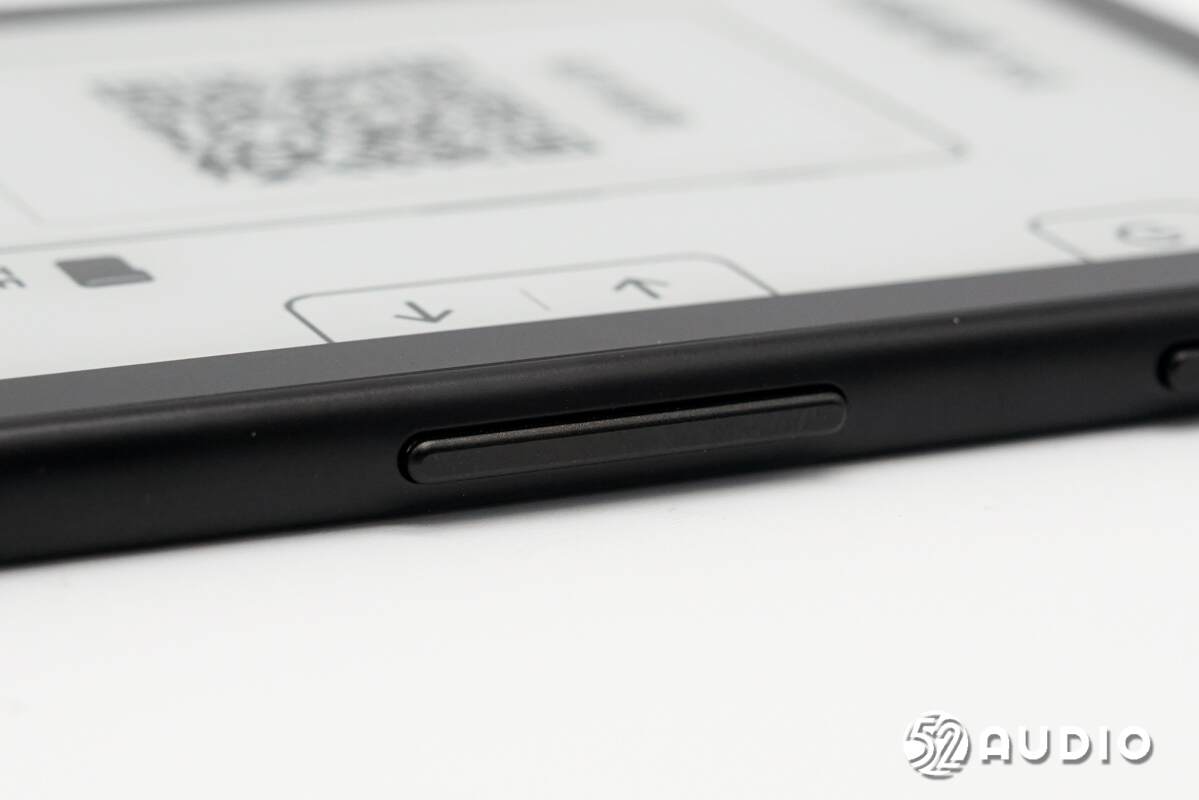

用于上下翻页的功能按键特写。

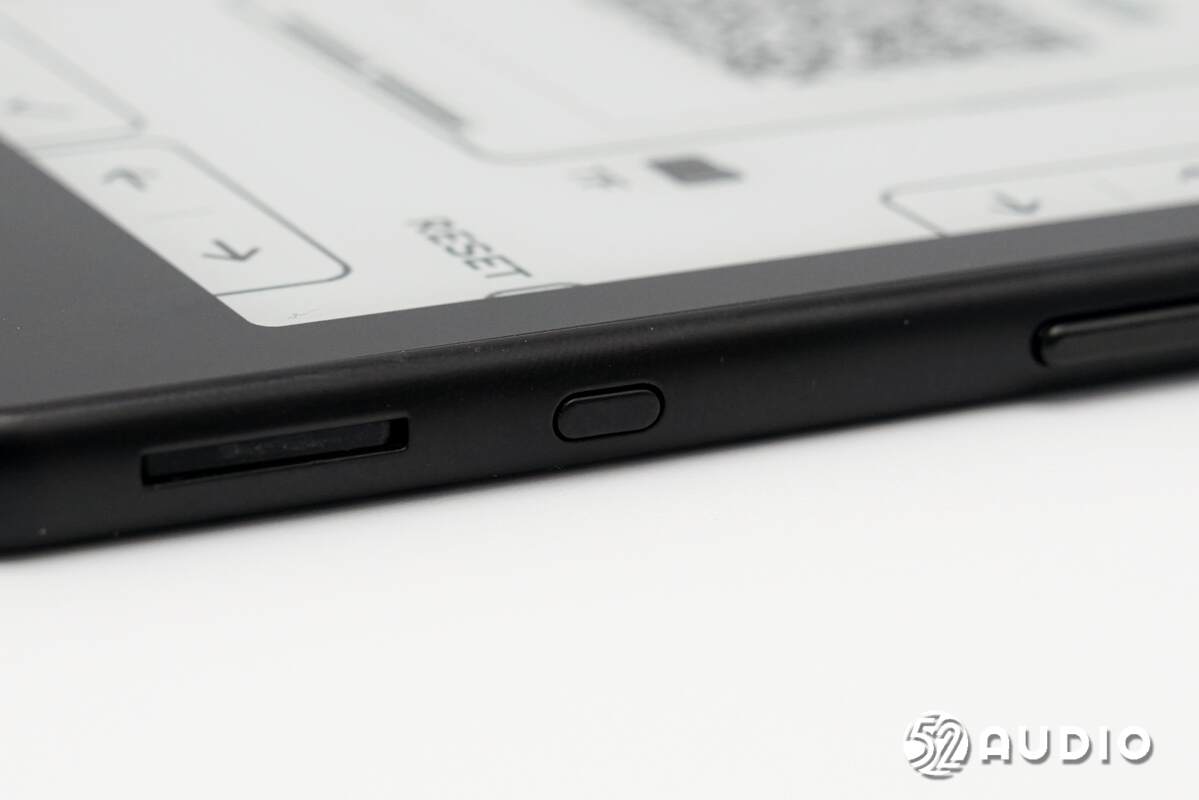

复位按键特写。

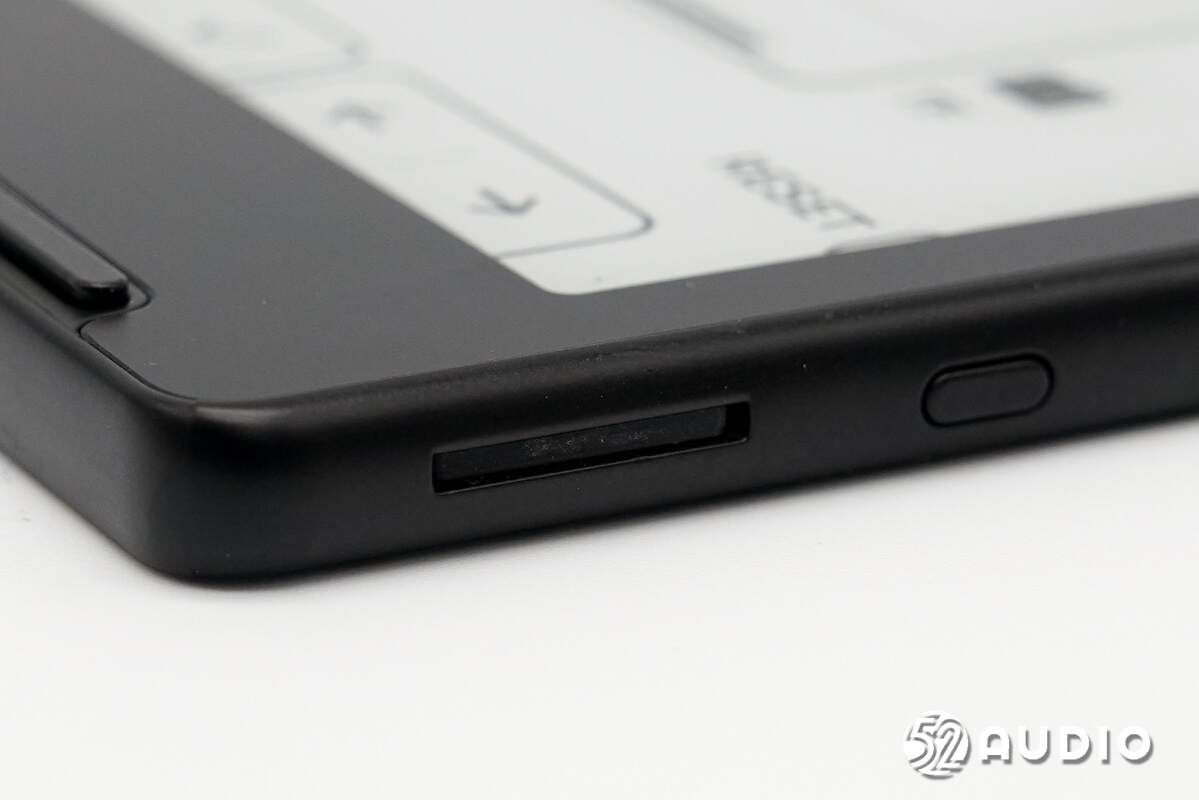

TF卡槽特写，预置32G内存卡。

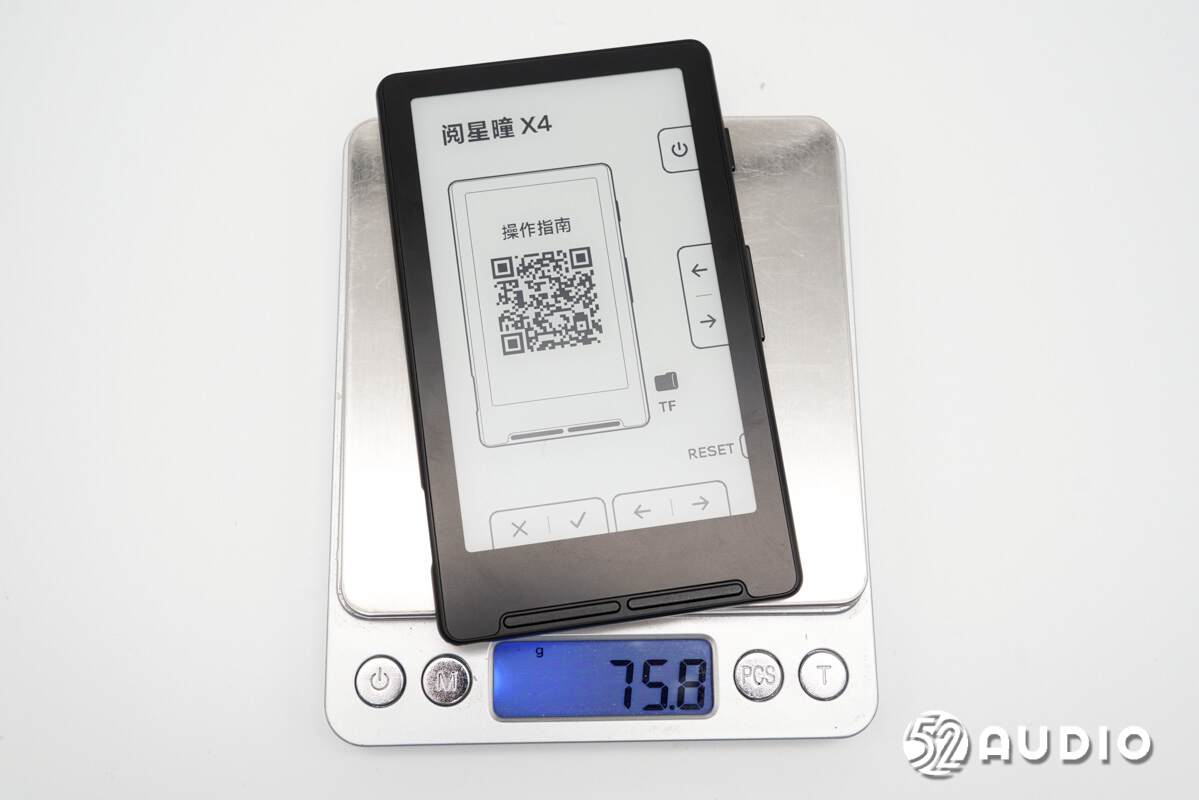

经我爱音频网实测，XTEINK阅星曈X4磁吸式墨水屏阅读器重量仅为75.8g，非常轻巧便携。

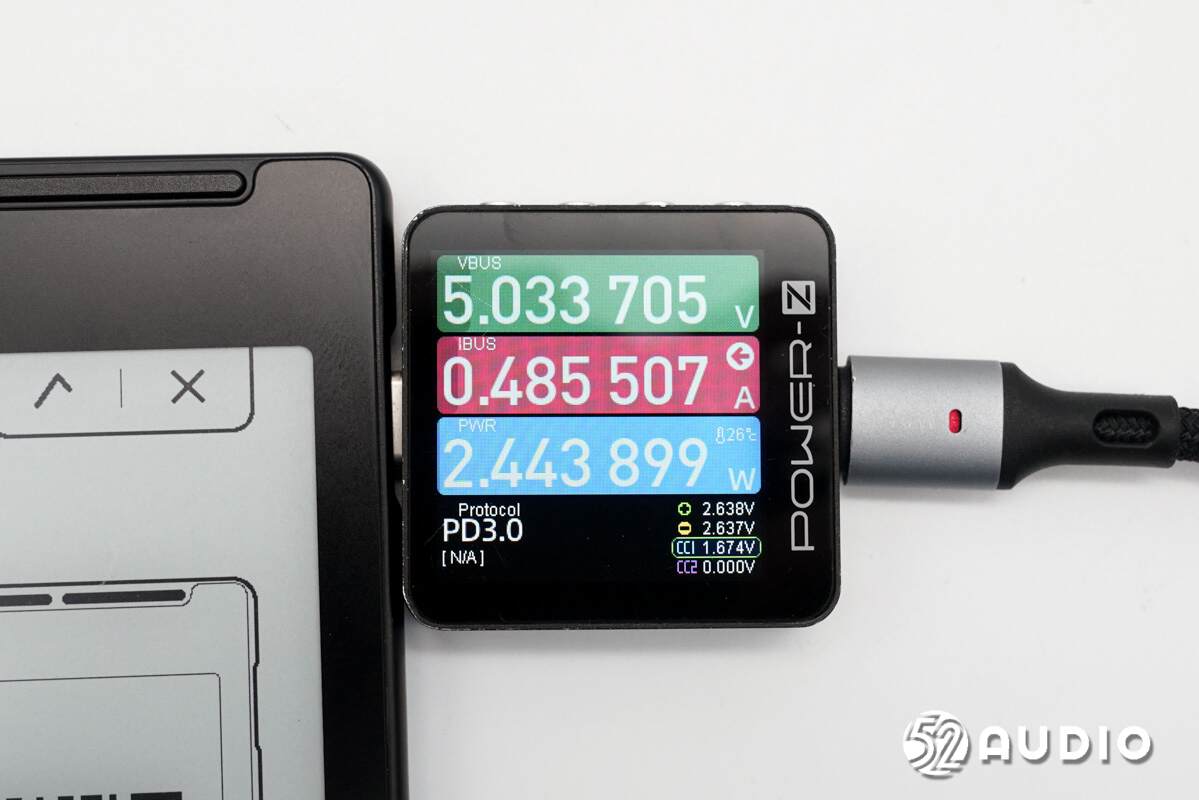

我爱音频网使用CHARGERLAB POWER-Z KM003C对XTEINK阅星曈X4磁吸式墨水屏阅读器进行充电测试，输入功率约为2.44W。

二、XTEINK阅星曈X4磁吸式墨水屏阅读器拆解

通过开箱部分，我们详细了解了XTEINK阅星曈X4磁吸式墨水屏阅读器的小巧轻薄外观设计，下面进入拆解部分，看看内部结构配置~

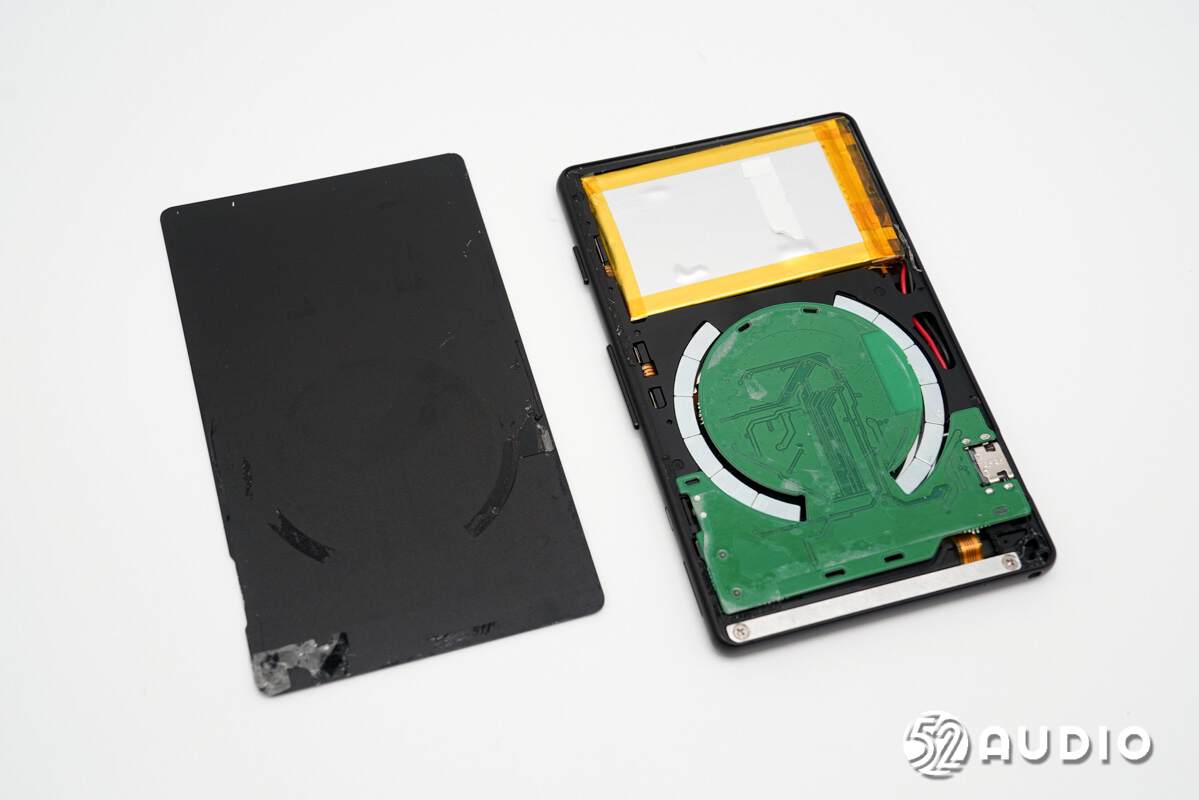

融化胶水，拆掉背部金属盖板。

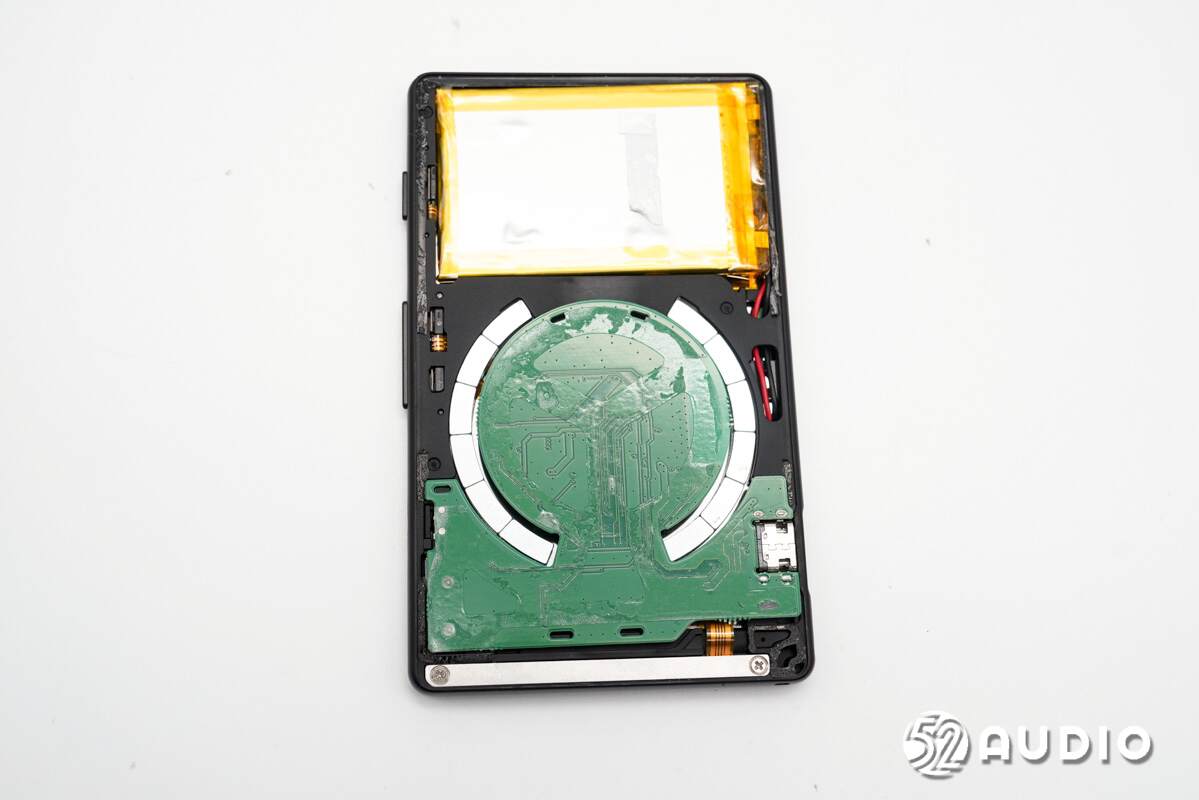

腔体内部结构一览。上方固定电池单元；中间主板采用异型设计，镂空设置磁吸环；下方通过金属条固定功能按键排线。

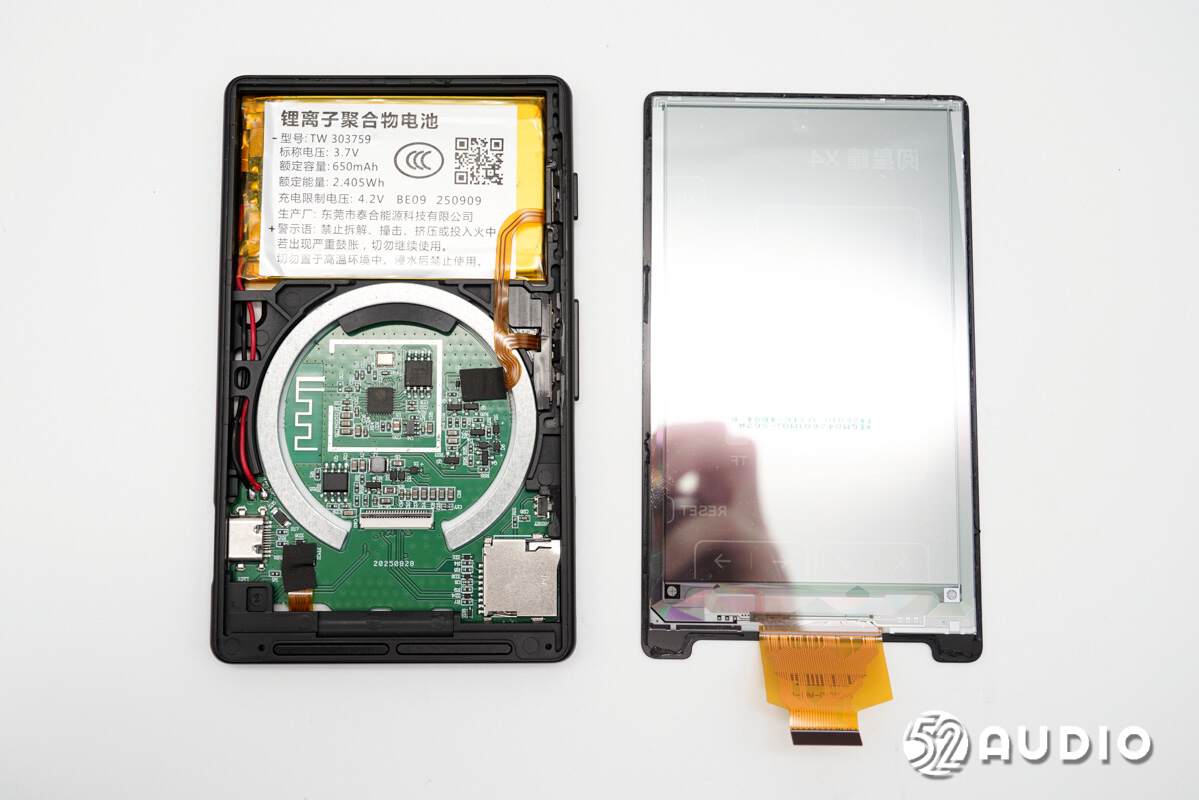

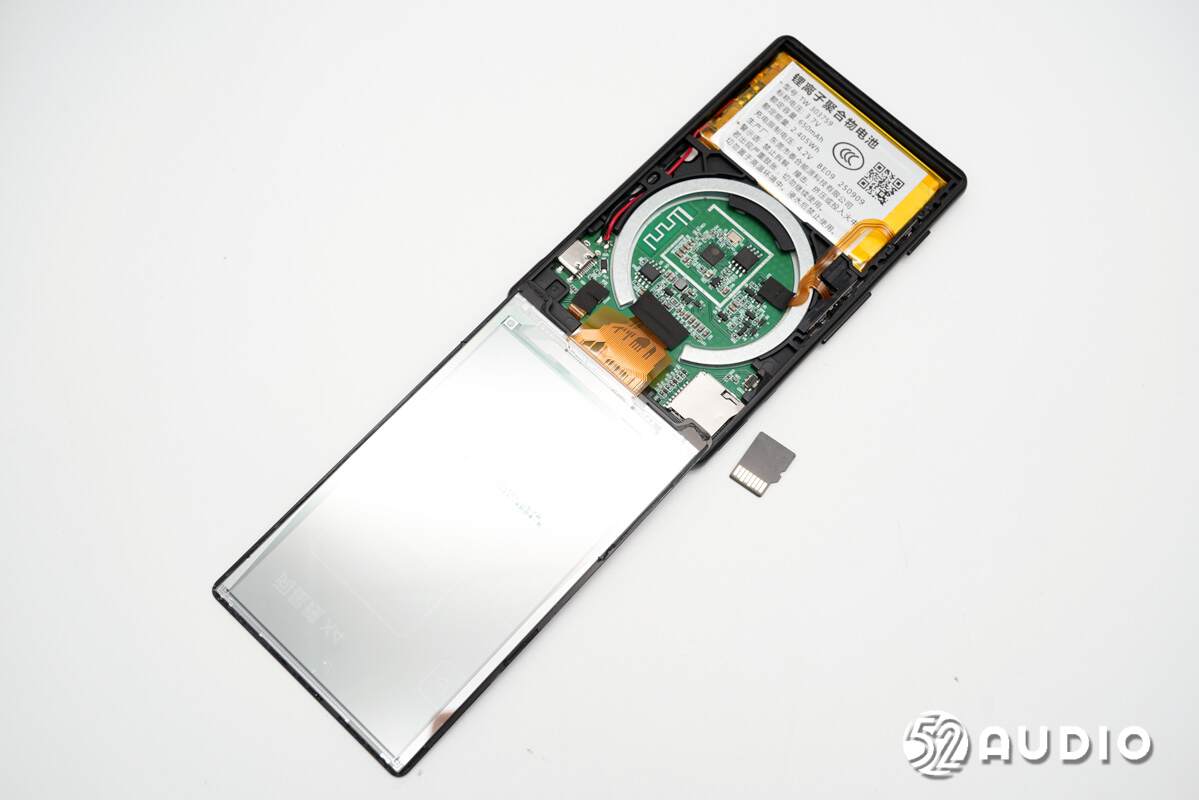

掀开机身正面屏幕，取出TF内存卡。

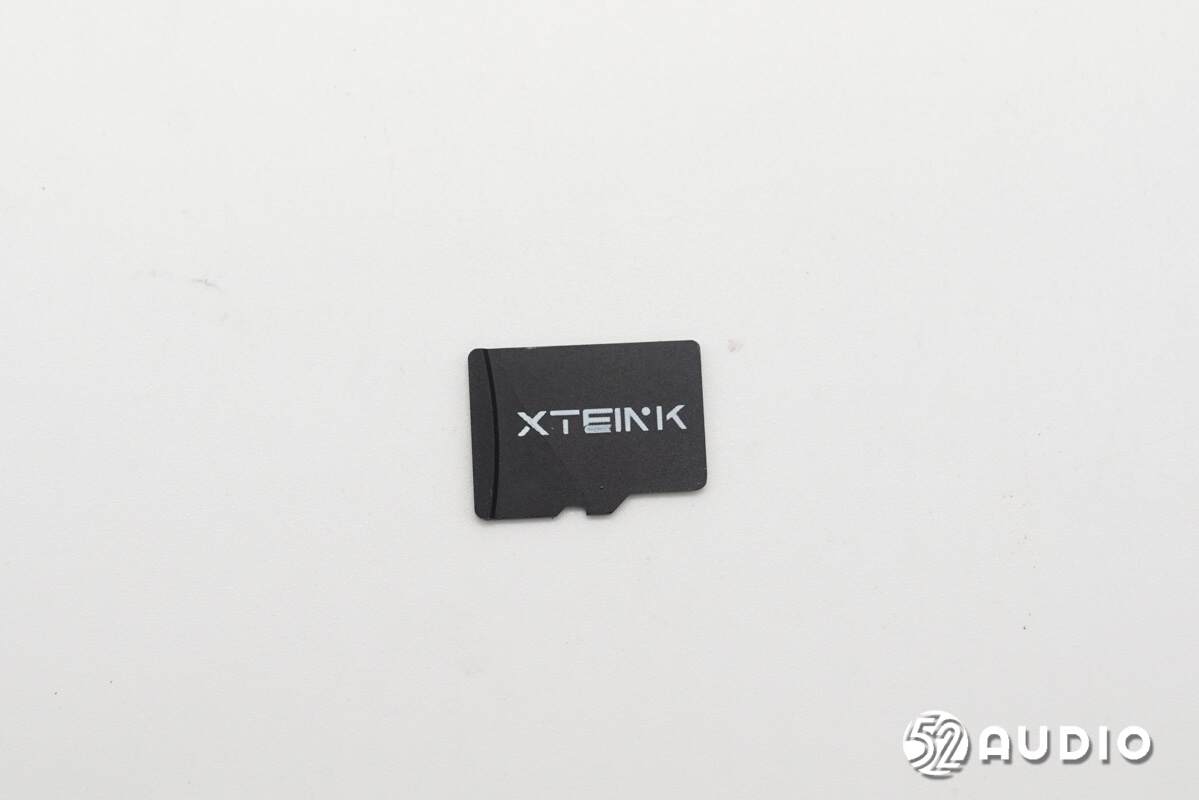

随机标配的“XTEINK”内存卡，容量32G。

挑开连接器，分离屏幕。

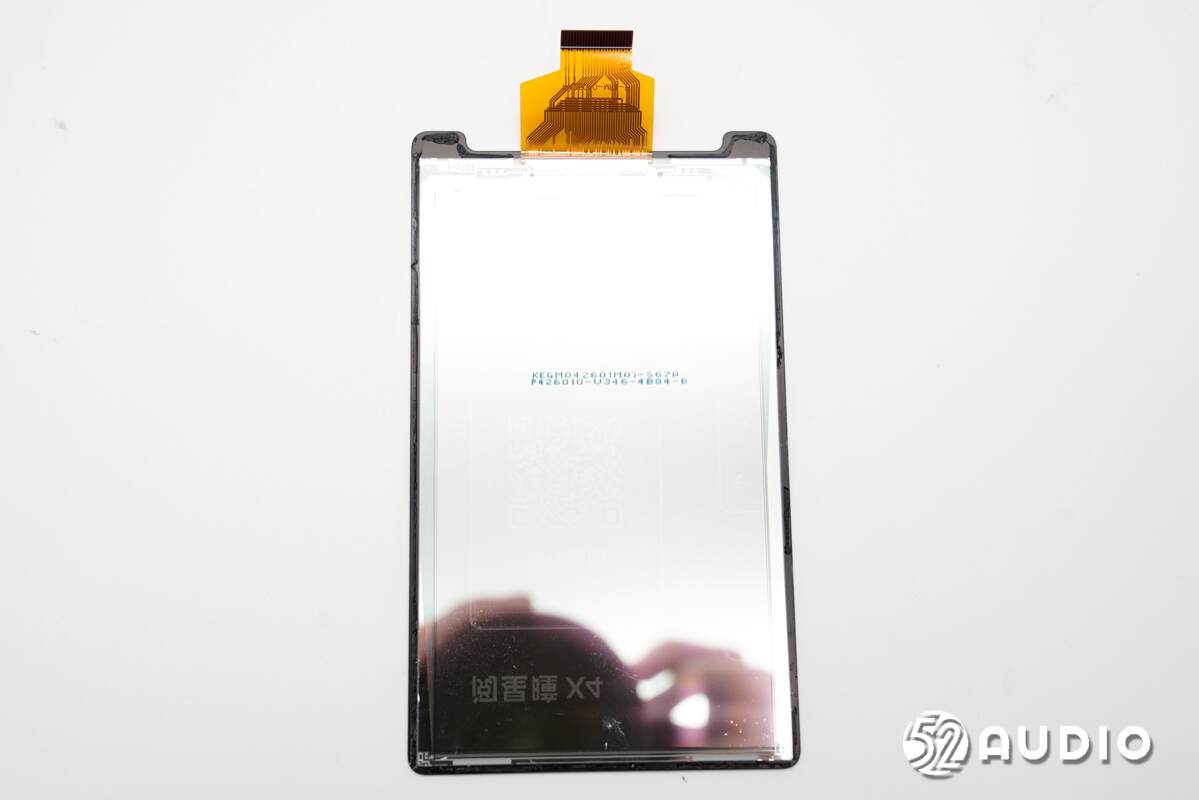

屏幕内侧电路一览。

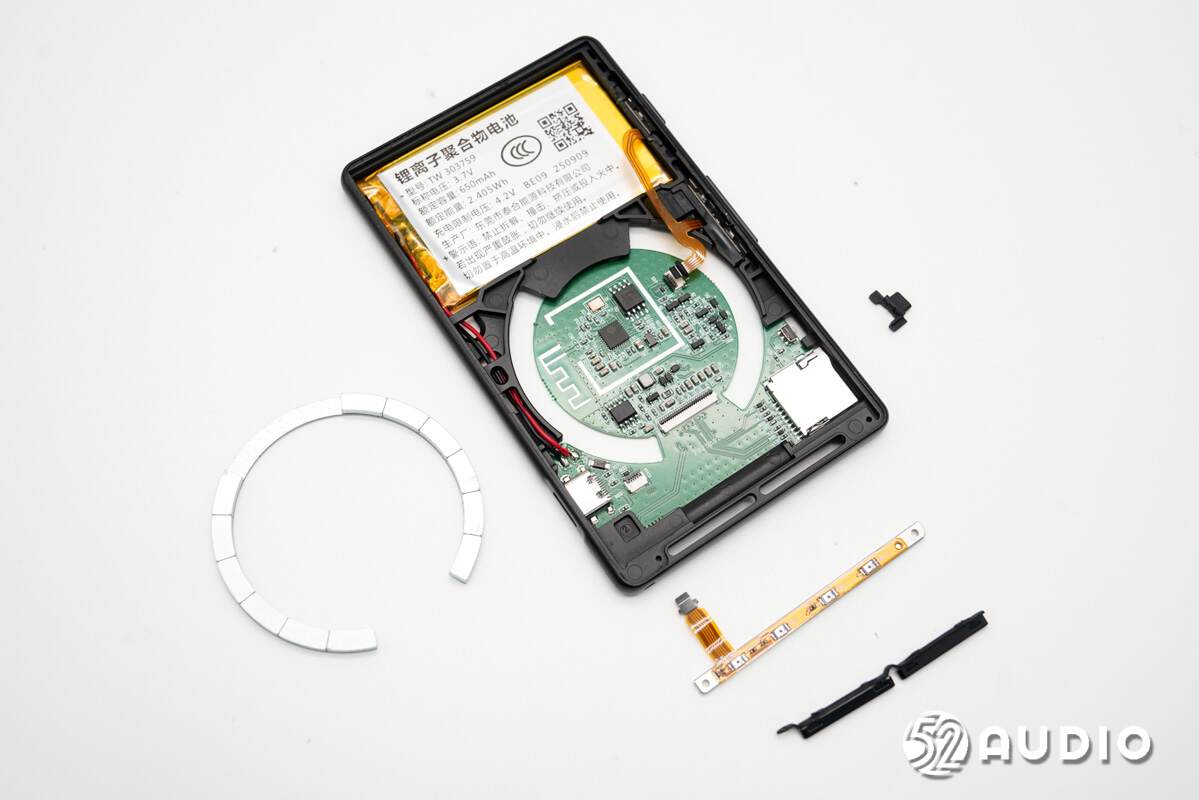

取出磁吸环，拆掉功能键排线。

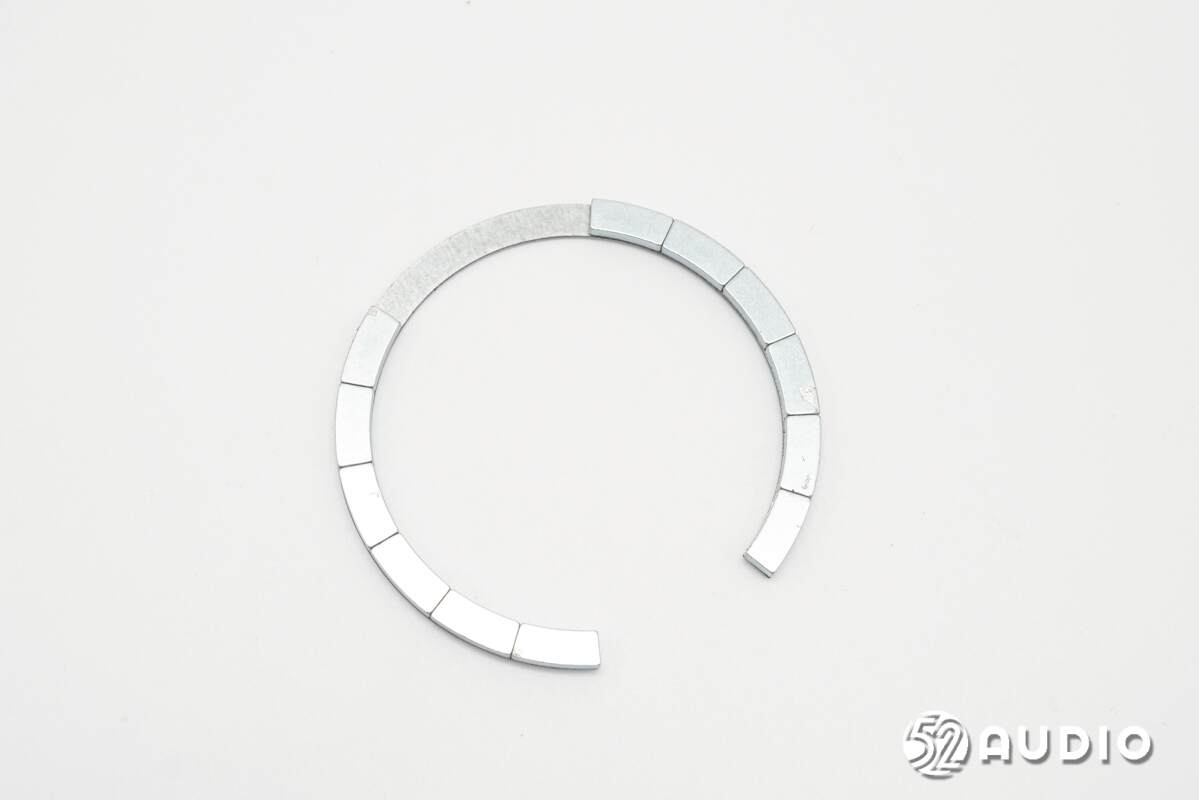

墨水屏内置磁吸环特写。没有方向性，可以和手机任意角度吸附。

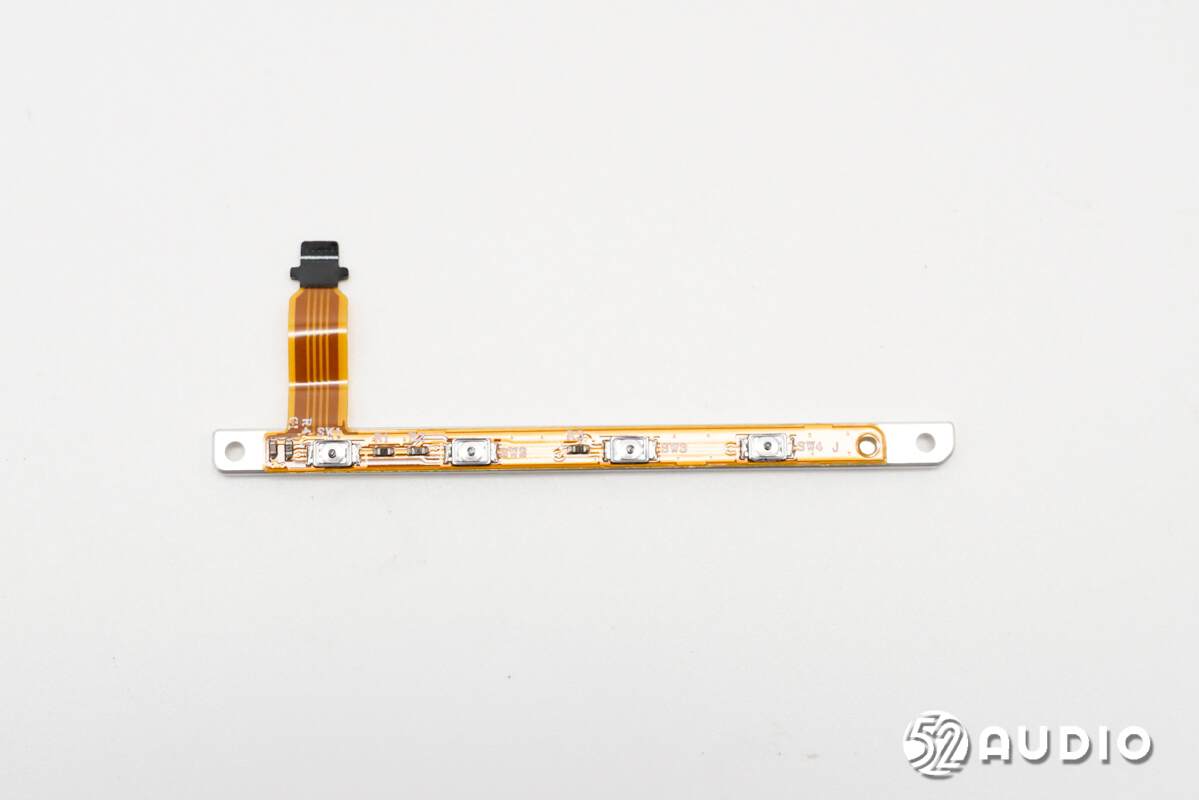

机身正面的功能按键排线电路一览，设置有4颗微动按键。

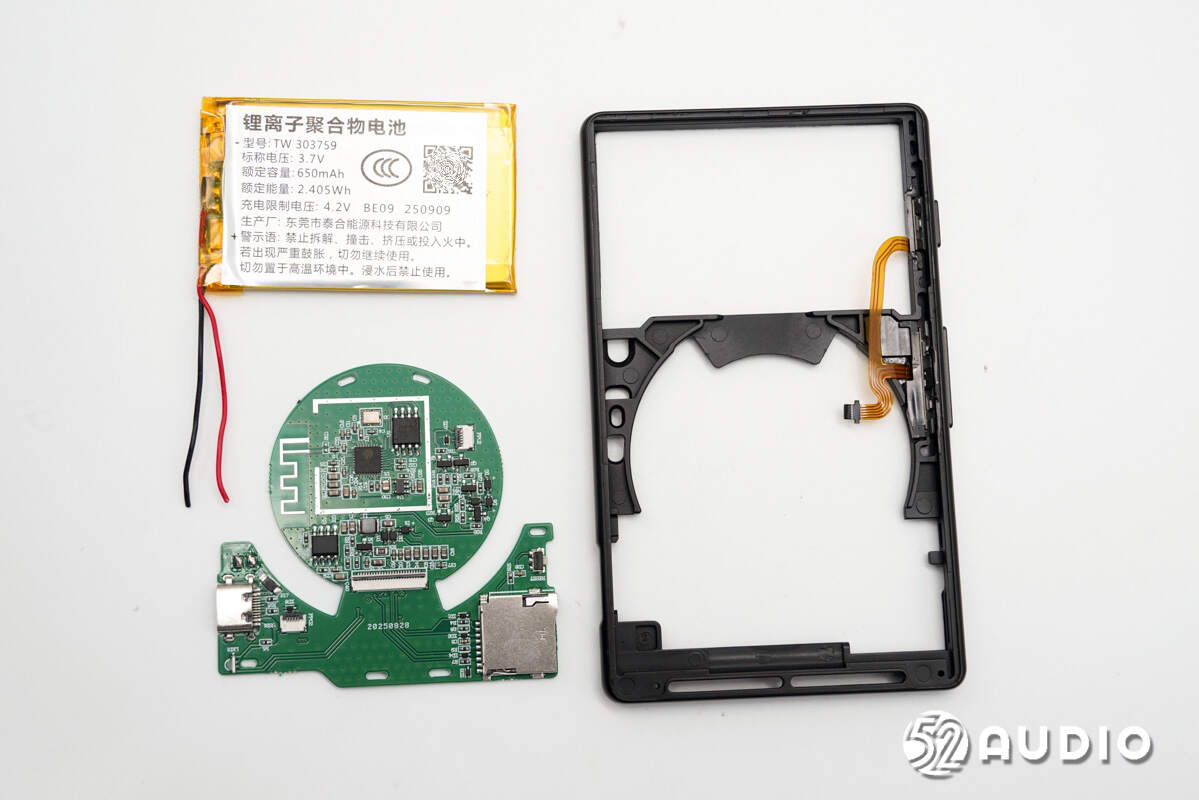

取出中框上固定的主板和电池单元。

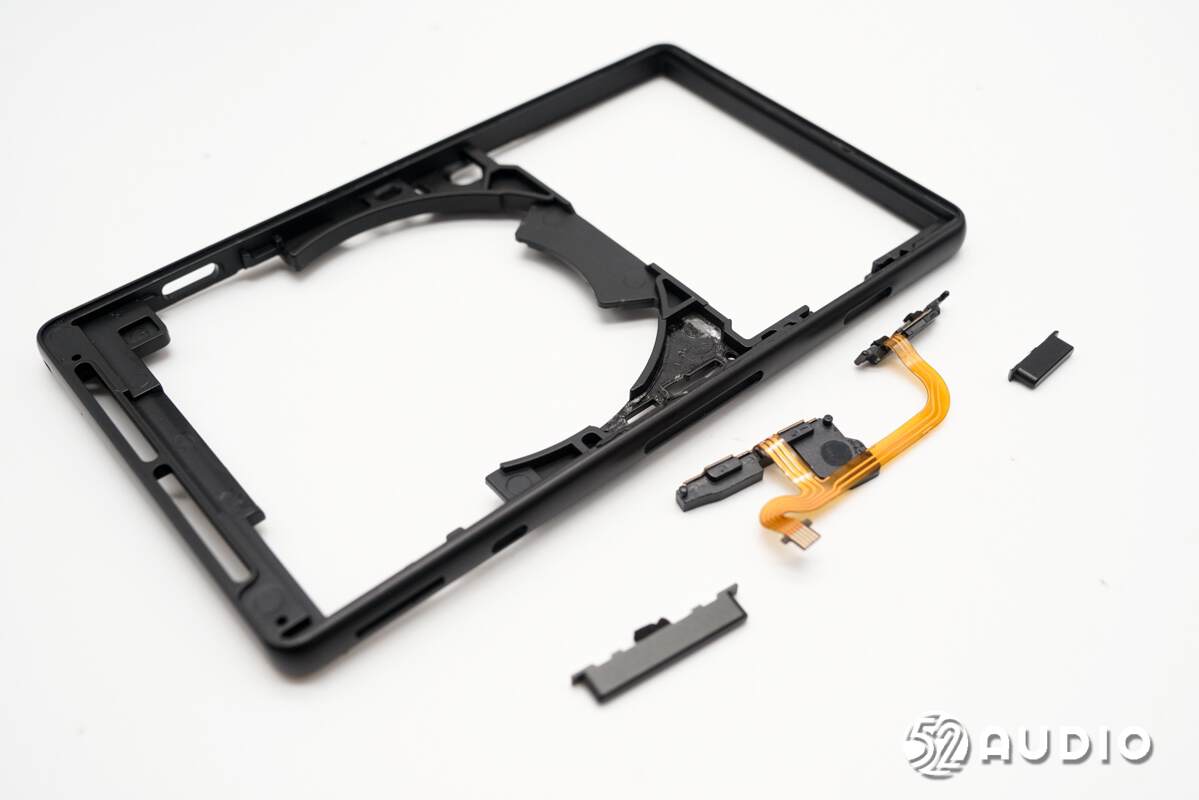

拆掉中框侧边的功能按键排线。

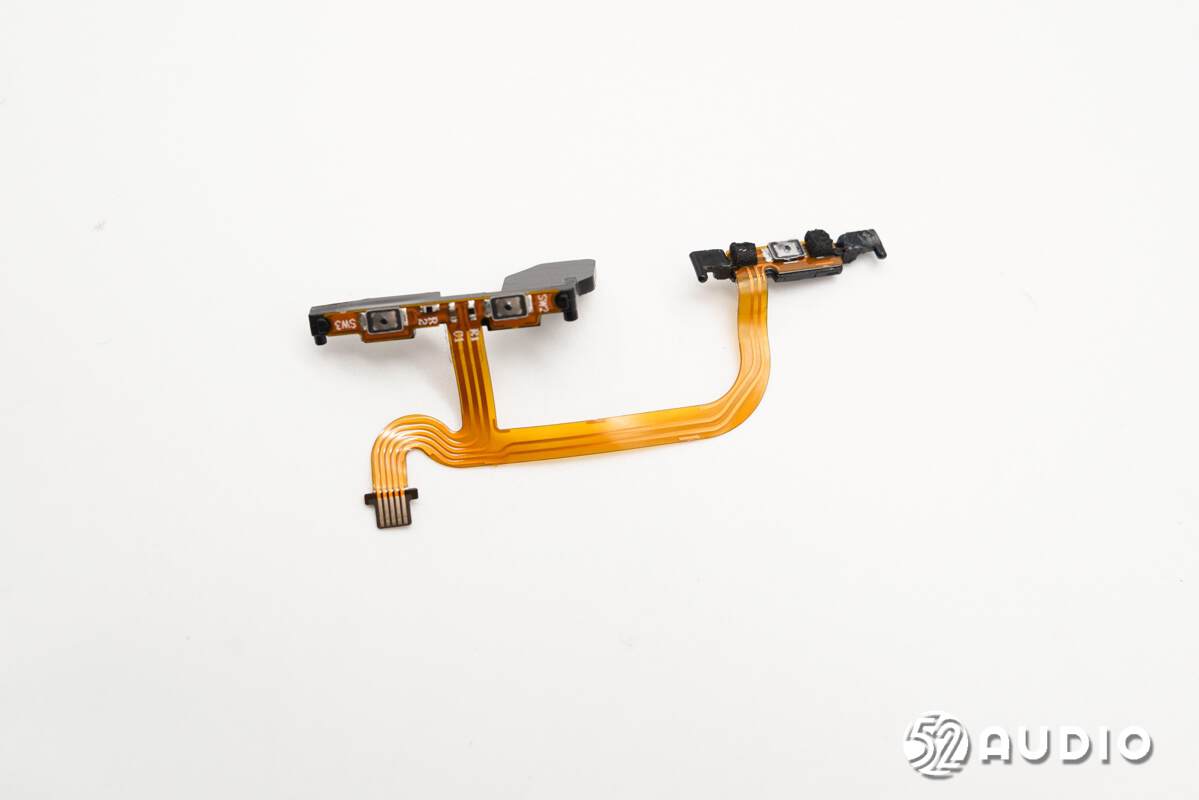

中框侧边的功能按键排线电路一览，设置有3颗微动按键。

阅读屏内置锂离子聚合物电池，型号：TW 303759，标称电压：3.7V，额定容量：650mAh，额定能量：2.405Wh，充电限制电压：4.2V，生产厂：东莞市泰合能源科技有限公司。

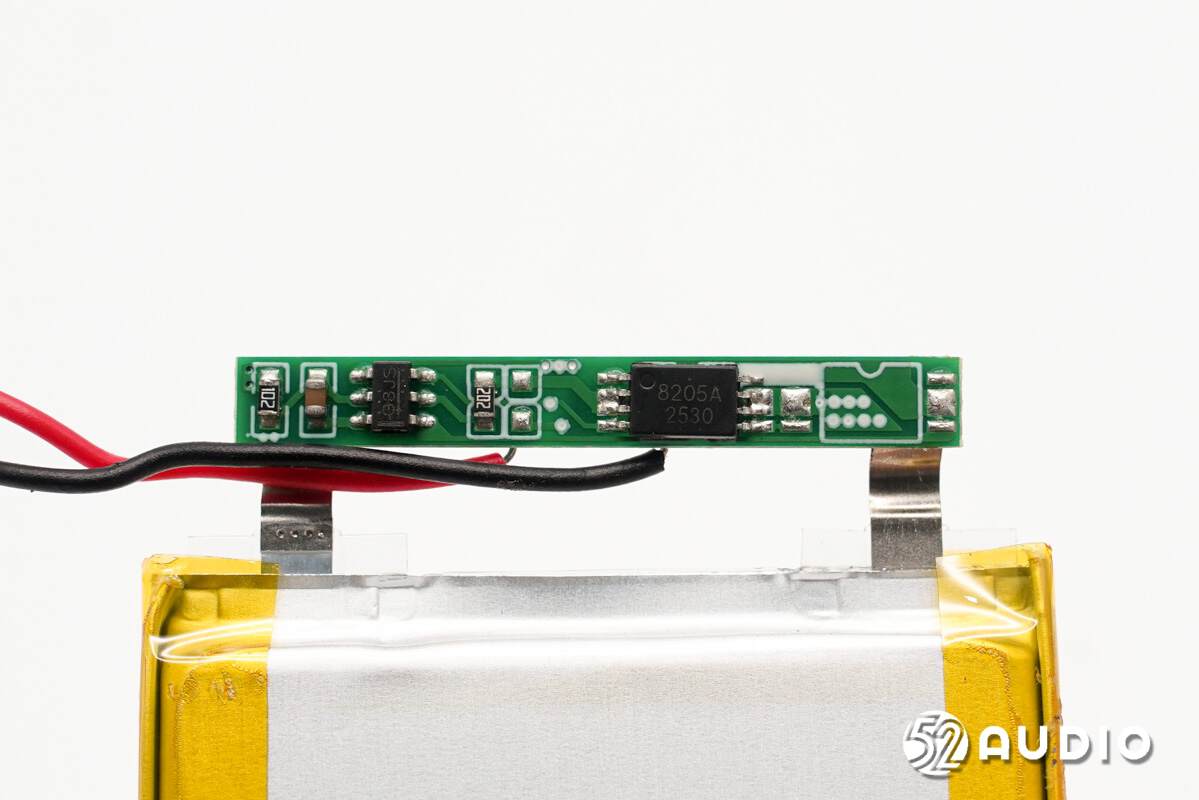

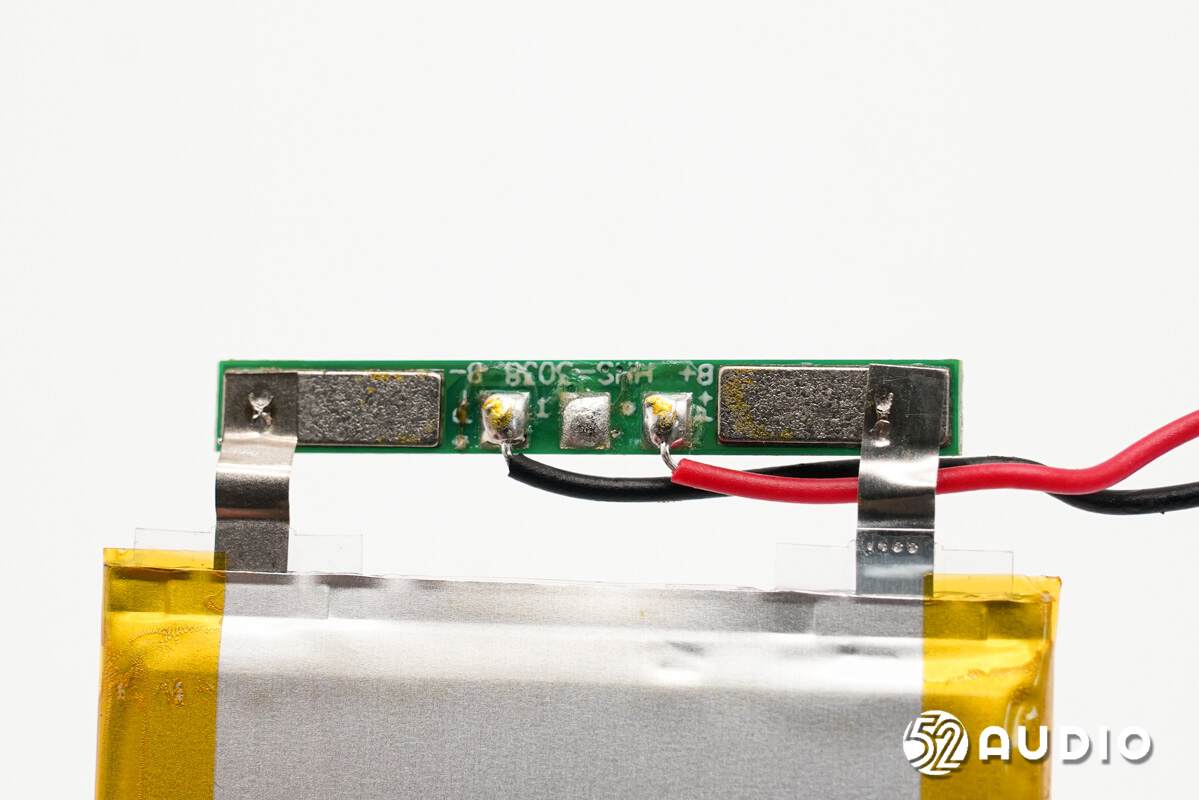

撕开电池外部绝缘保护，电池保护板正面电路一览。

电池保护板背面电路一览。

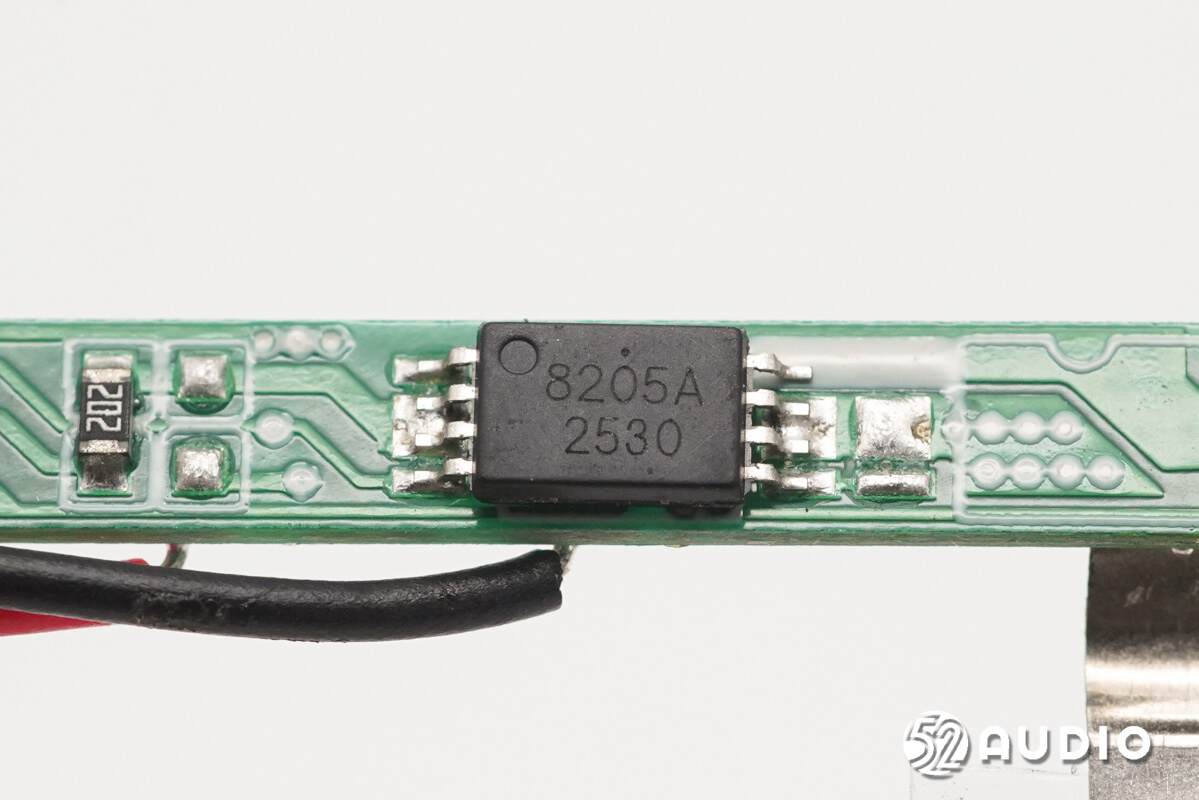

丝印8205的MOS管。

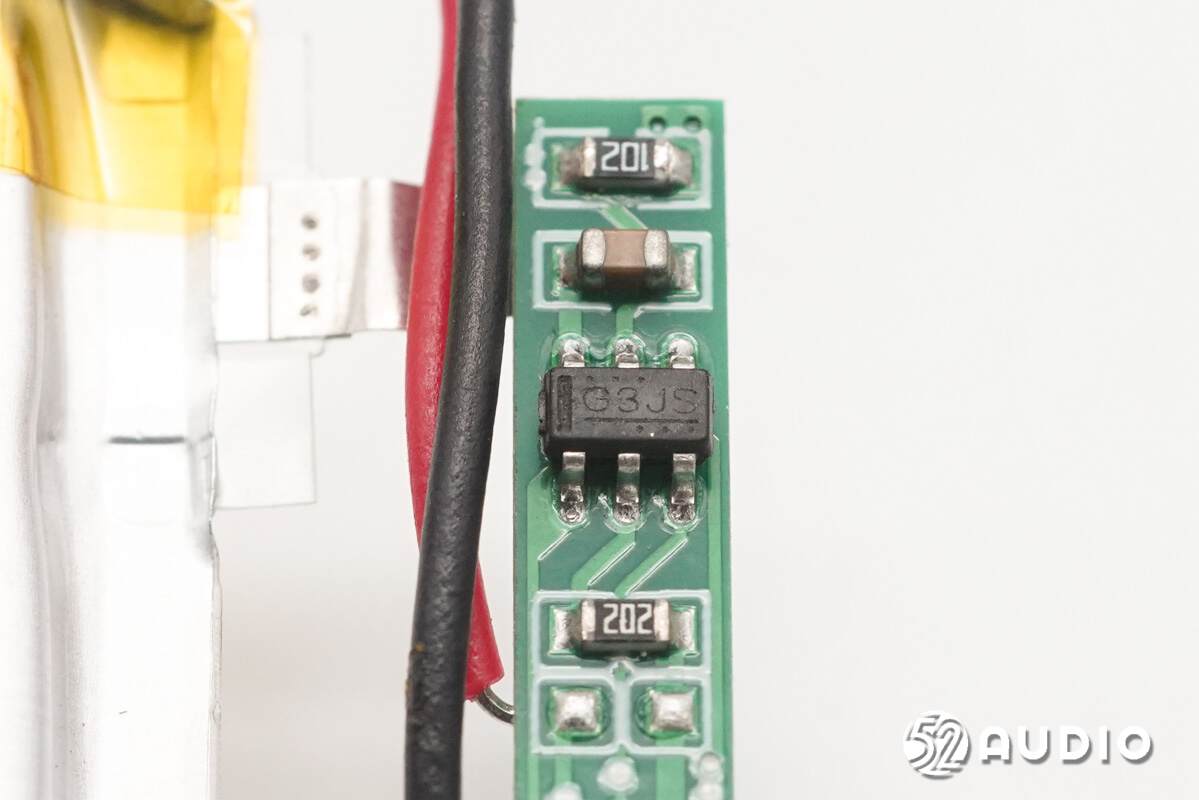

丝印G3JS的锂电保护IC，负责电池的过充电、过放电、过电流和短路等保护。

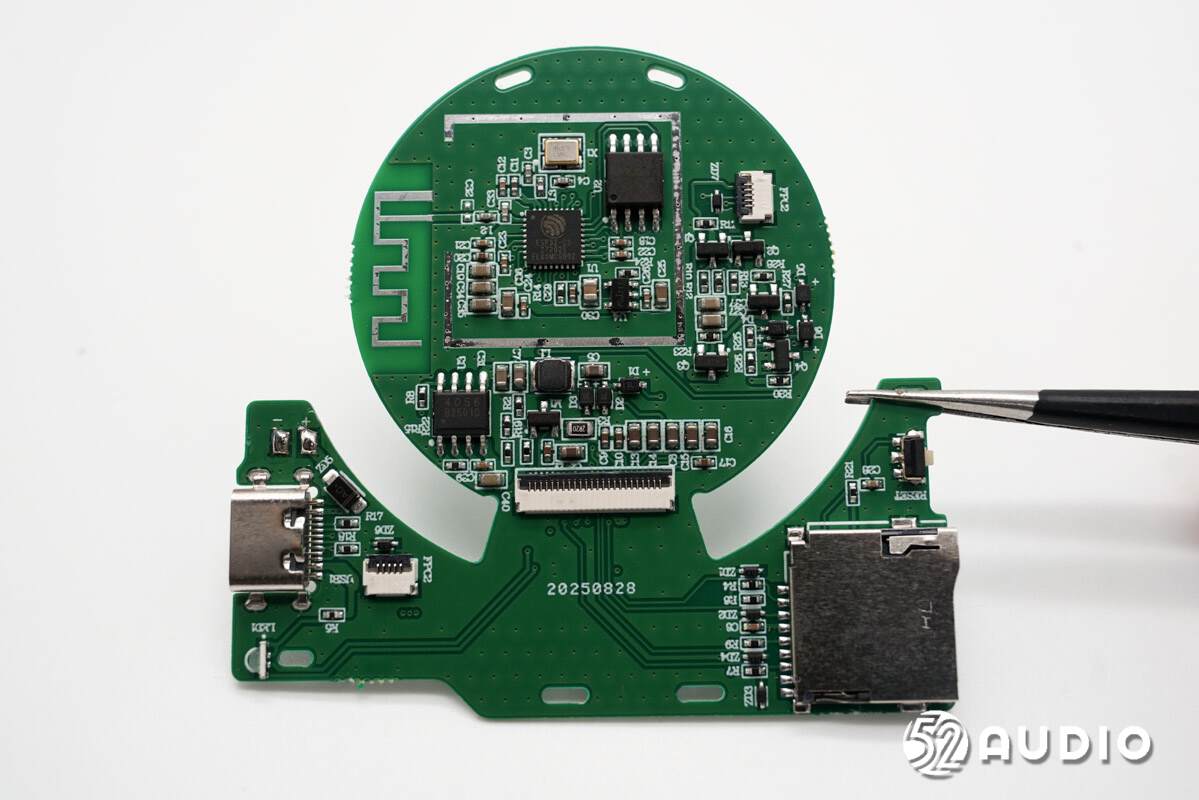

主板一侧电路一览。

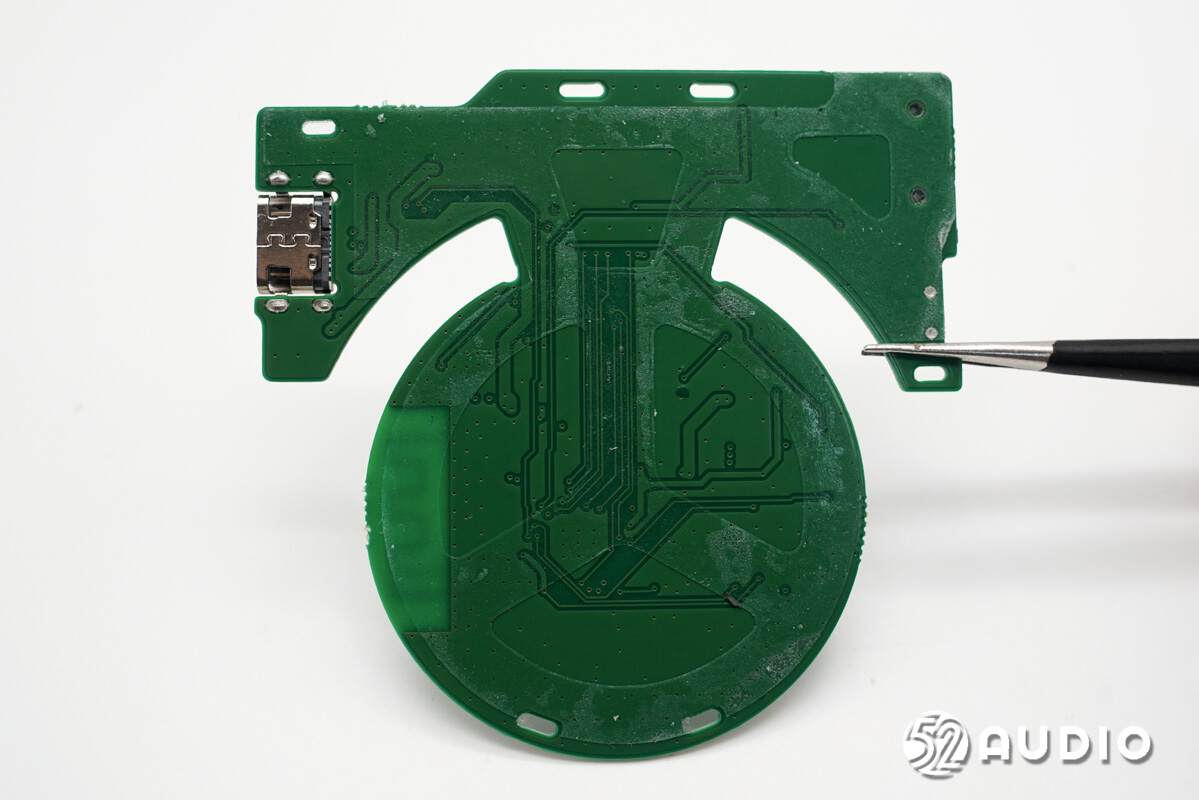

主板另外一侧电路一览。

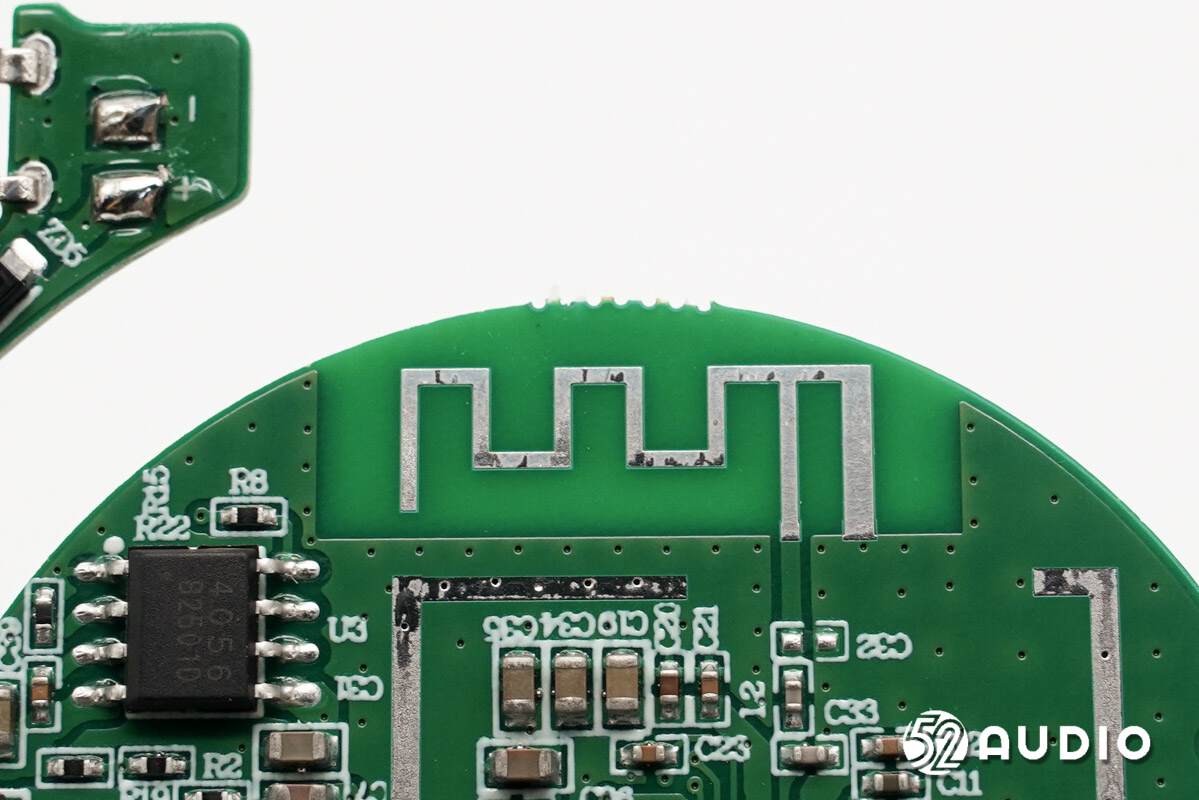

板载天线特写。

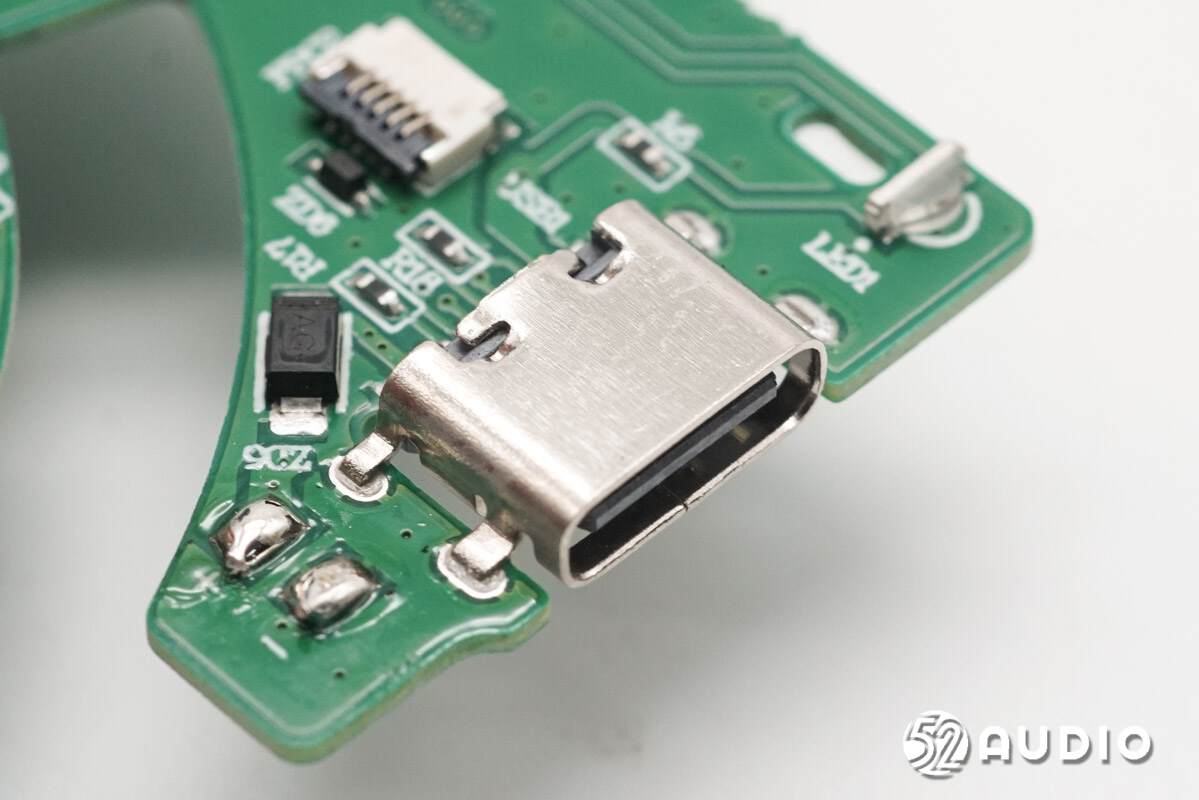

Type-C充电母座特写，沉板焊接，降低厚度。

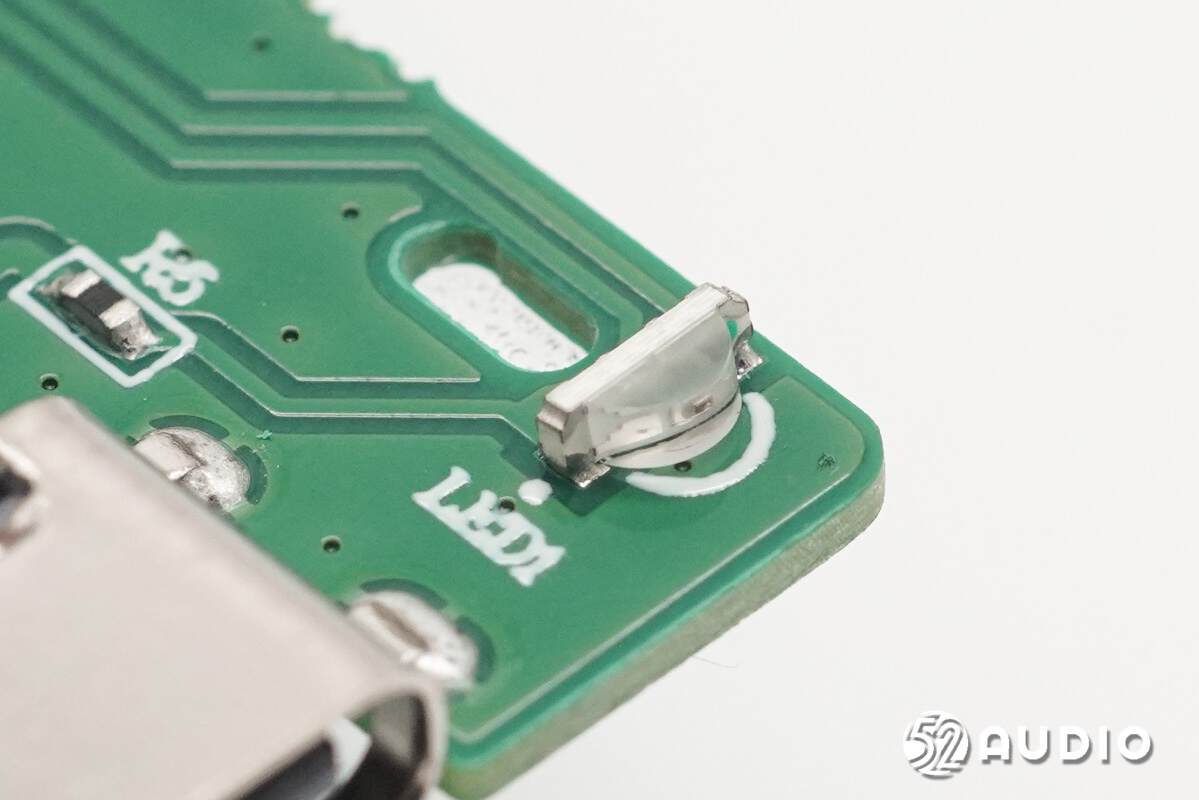

LED指示灯特写，用于反馈充电状态。

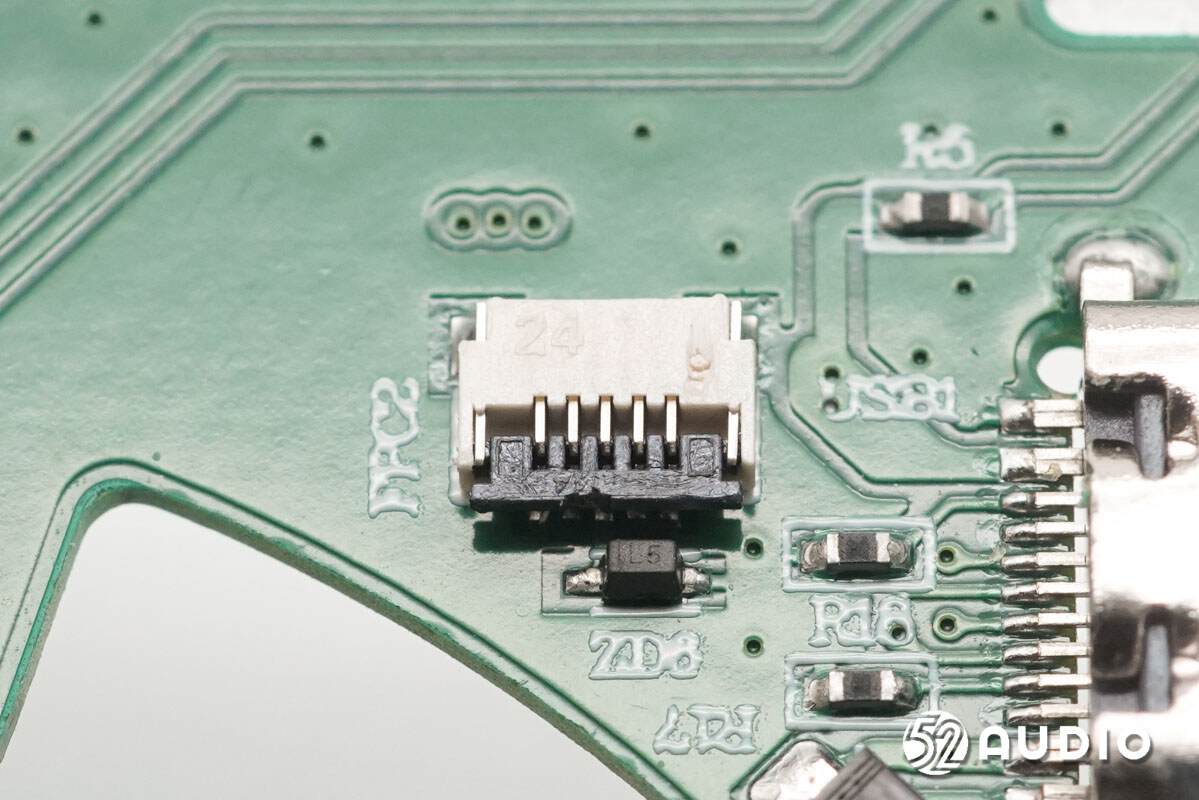

连接机身正面功能按键排线的ZIF连接器。

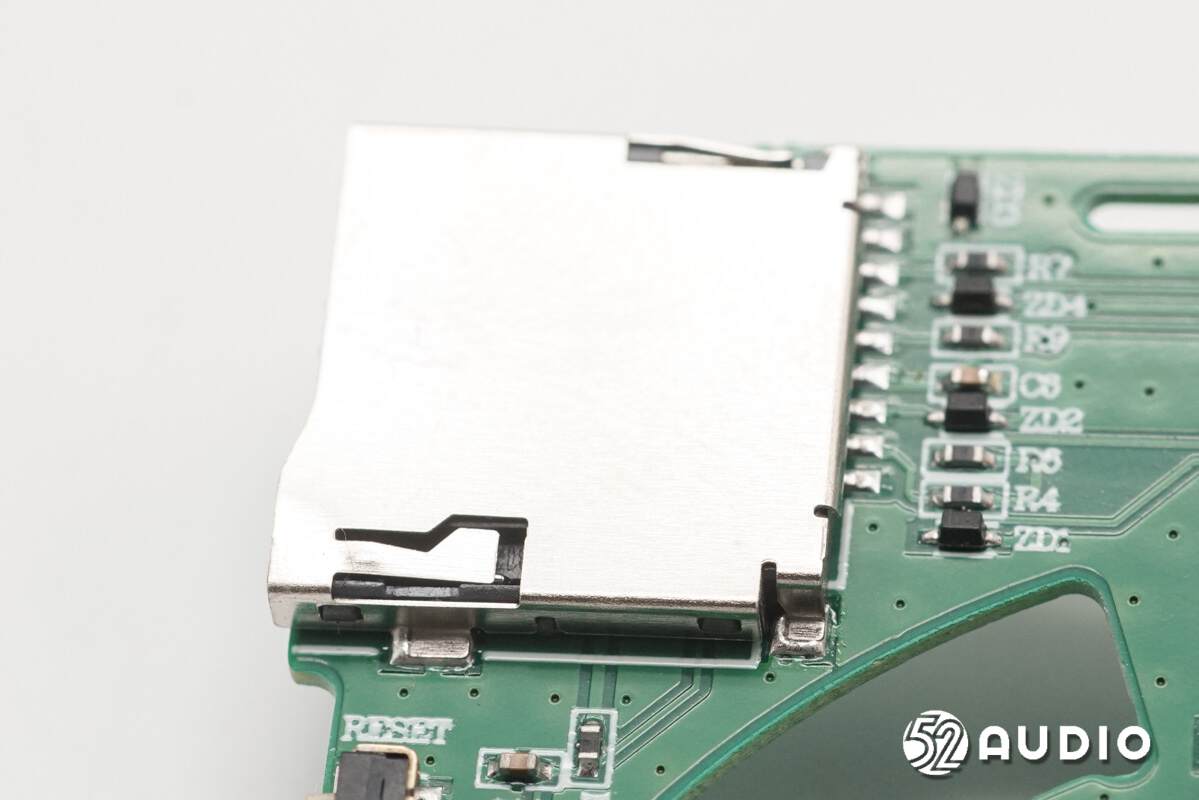

TF内存卡母座特写。

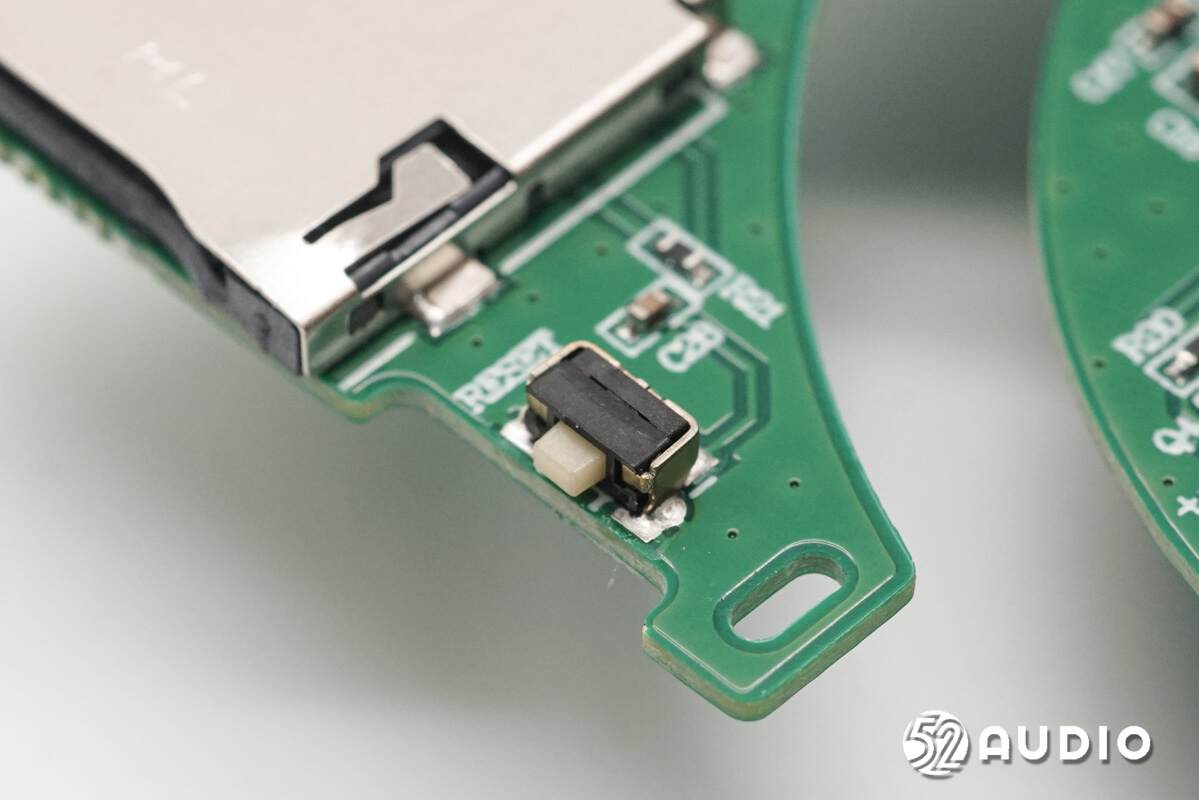

复位按键特写。

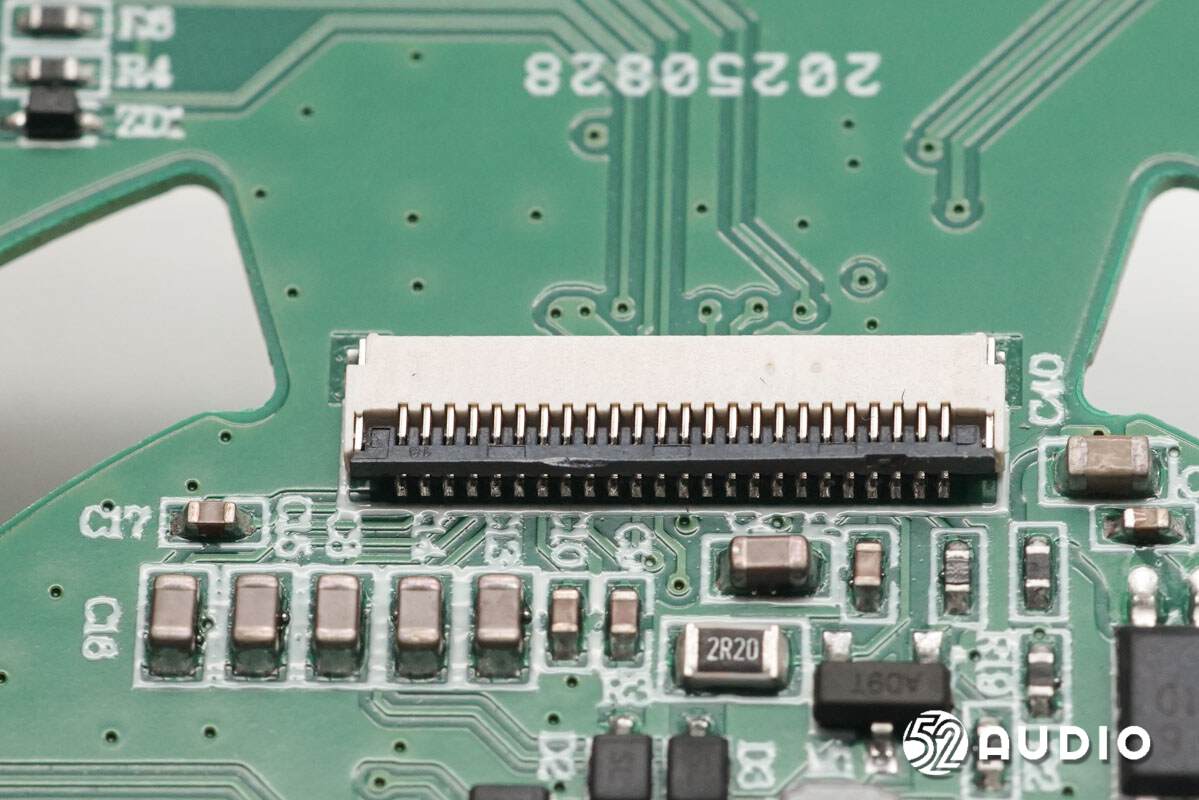

连接屏幕的ZIF连接器特写。

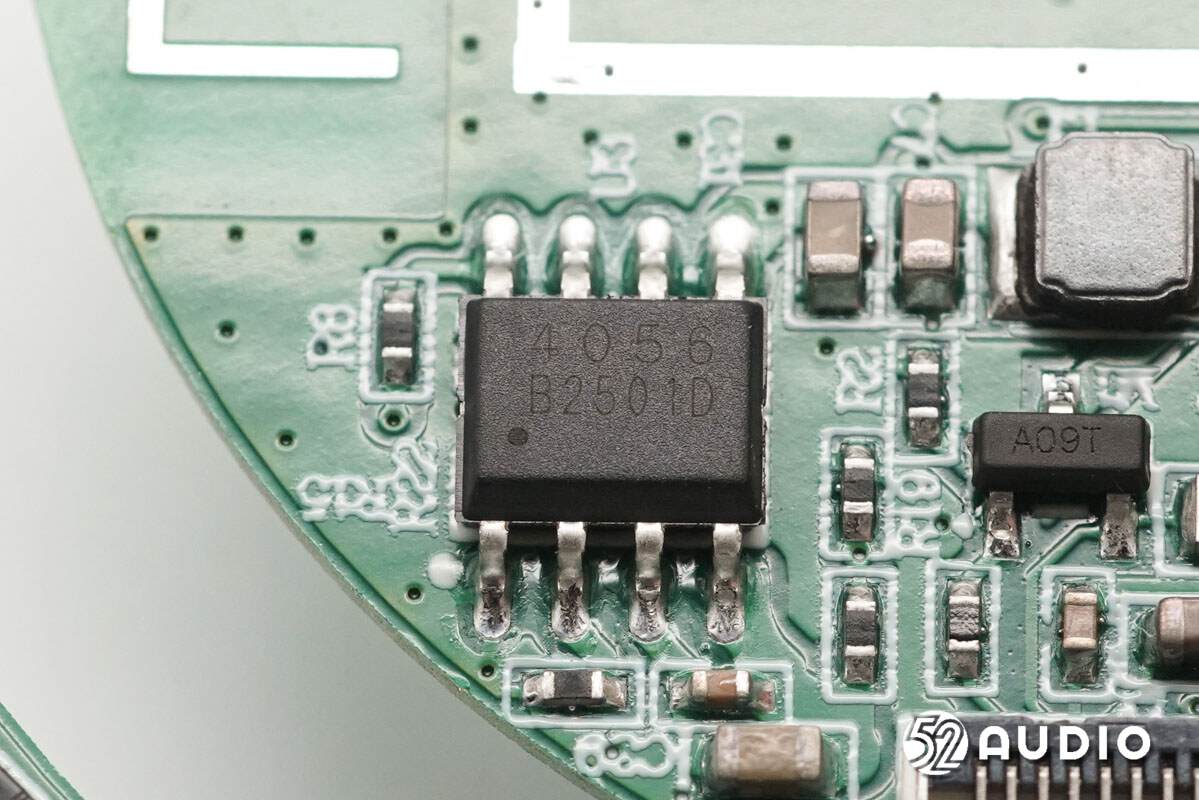

丝印4056的电源管理芯片，负责为内置电池充电。

连接机身侧边功能键排线的ZIF连接器。

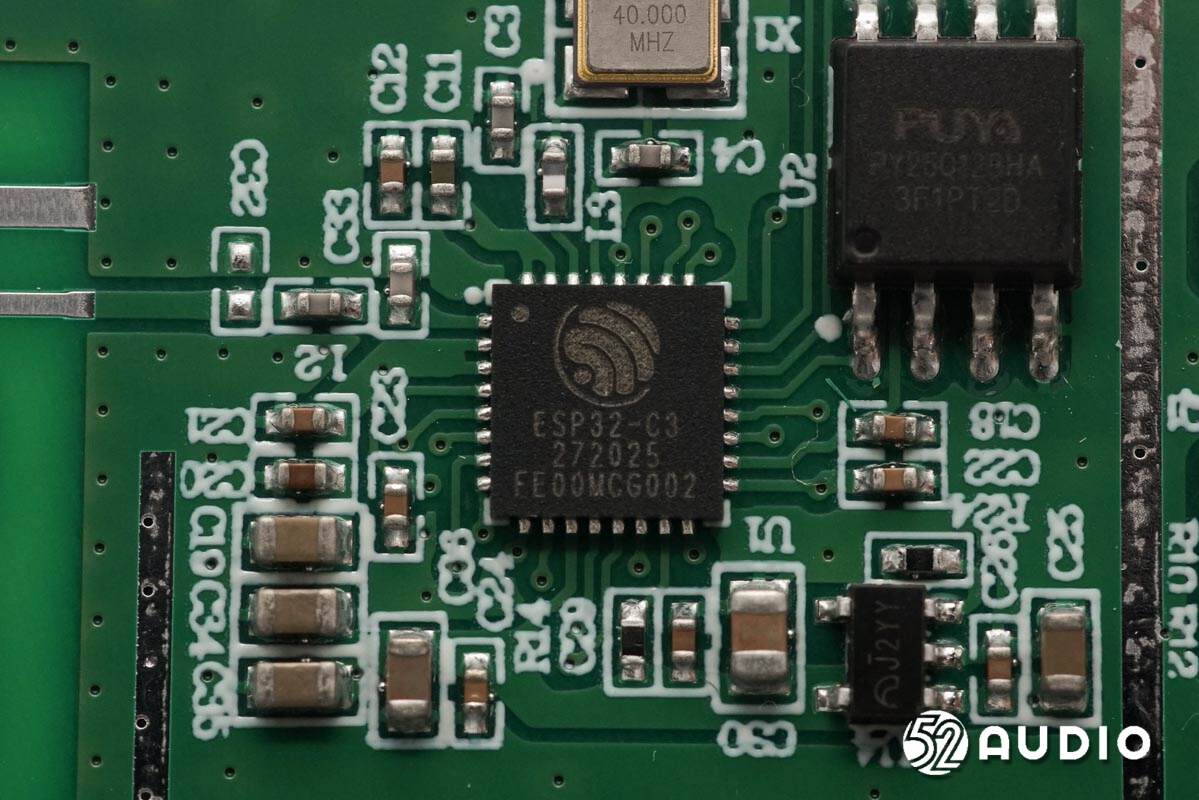

Espressif乐鑫ESP32-C3系列芯片是极低功耗、高集成度的MCU系统级芯片 (SoC)，采用RISC-V 32位单核处理器，集成2.4 GHz Wi-Fi和低功耗蓝牙 (Bluetooth® LE) 双模无线通信，内置400KB SRAM（其中16KB专用于cache）、384KB ROM存储空间，并支持多个外部SPI、Dual SPI、Quad SPI、QPI flash，还具有完善的安全机制和丰富的通信接口及GPIO管脚，适用于智能家居、工业自动化、医疗保健、消费电子产品等。

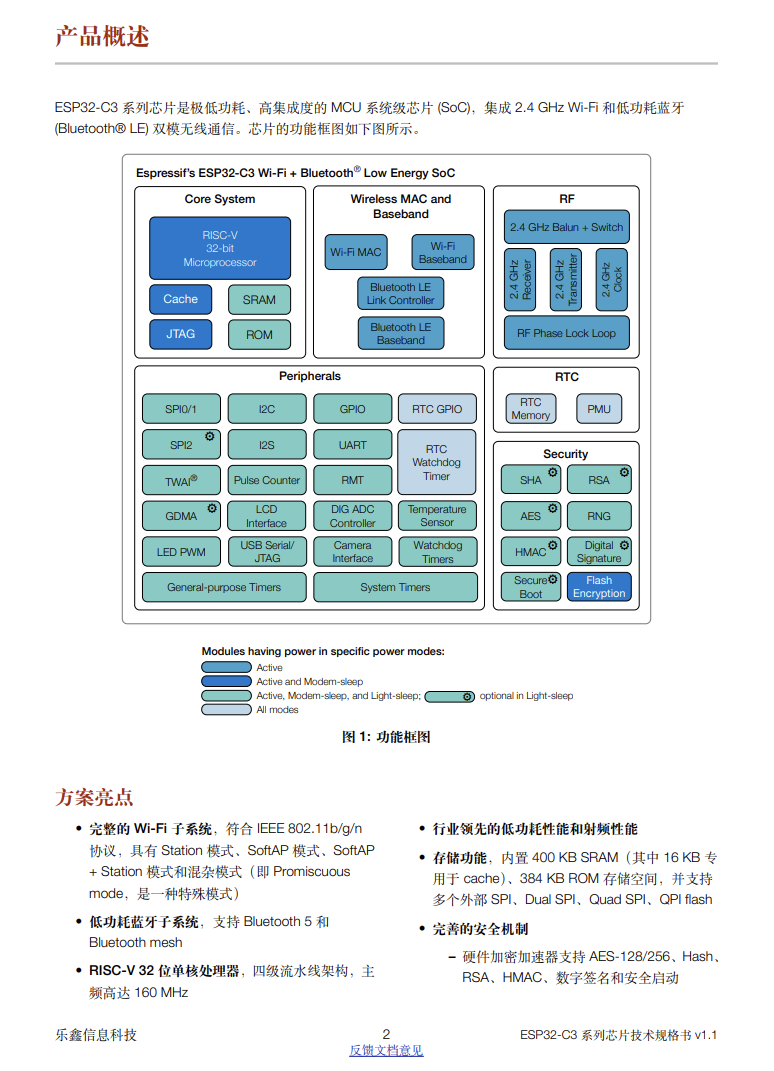

Espressif乐鑫ESP32-C3详细资料图。

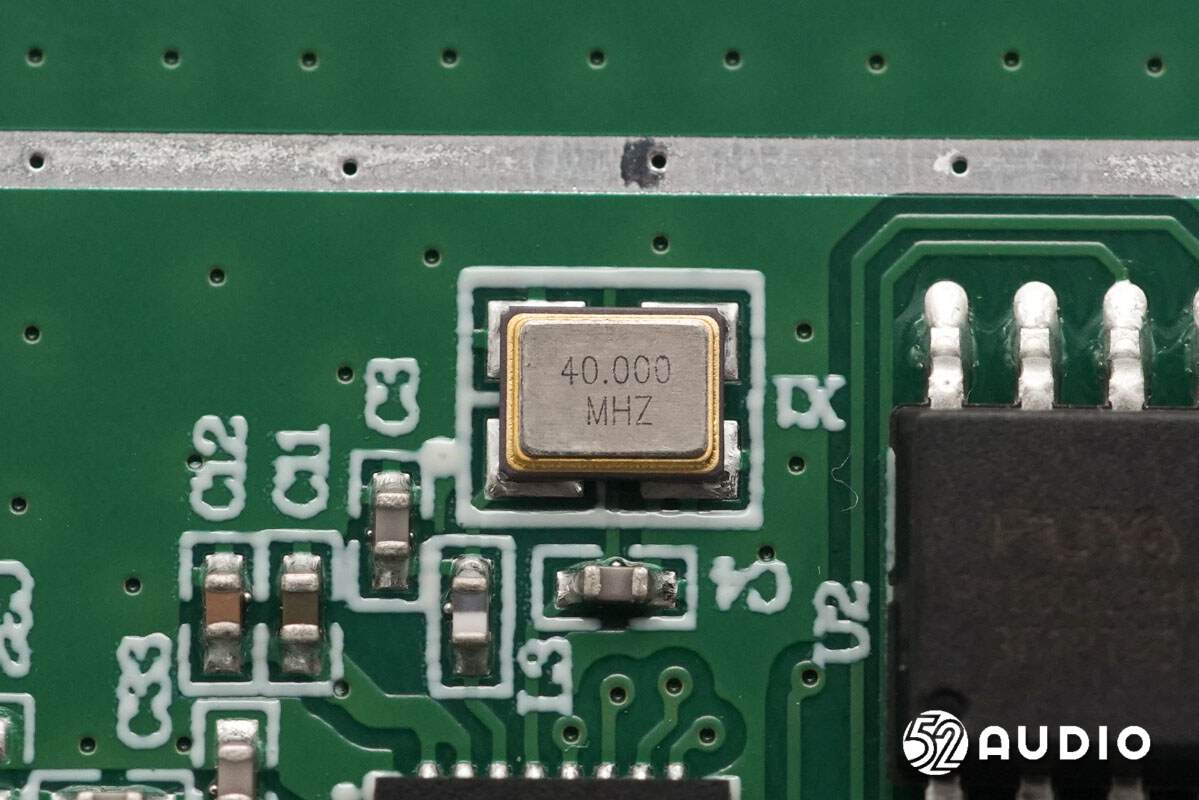

40.000MHZ的晶振特写，为主控芯片提供时钟。

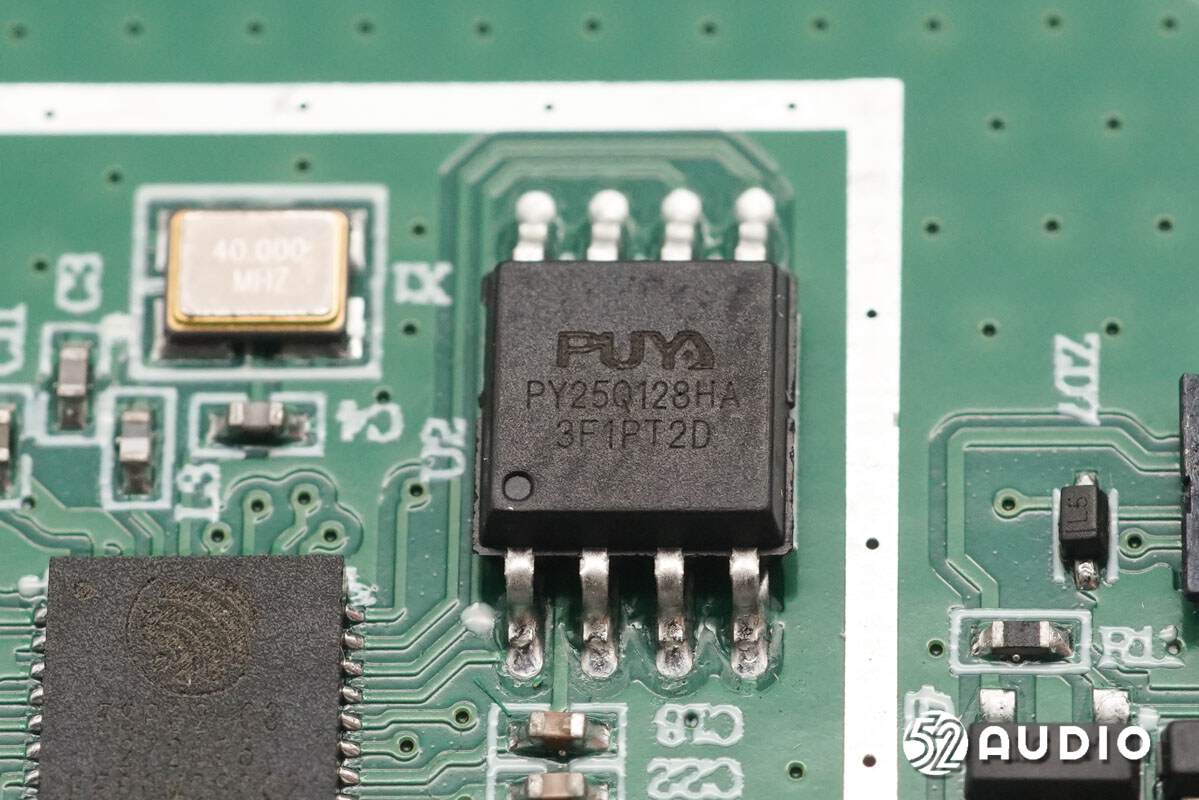

Puya普冉PY25Q128HA超低功耗串行多I/O闪存，存储空间128M-bit，用于储存固件配置。

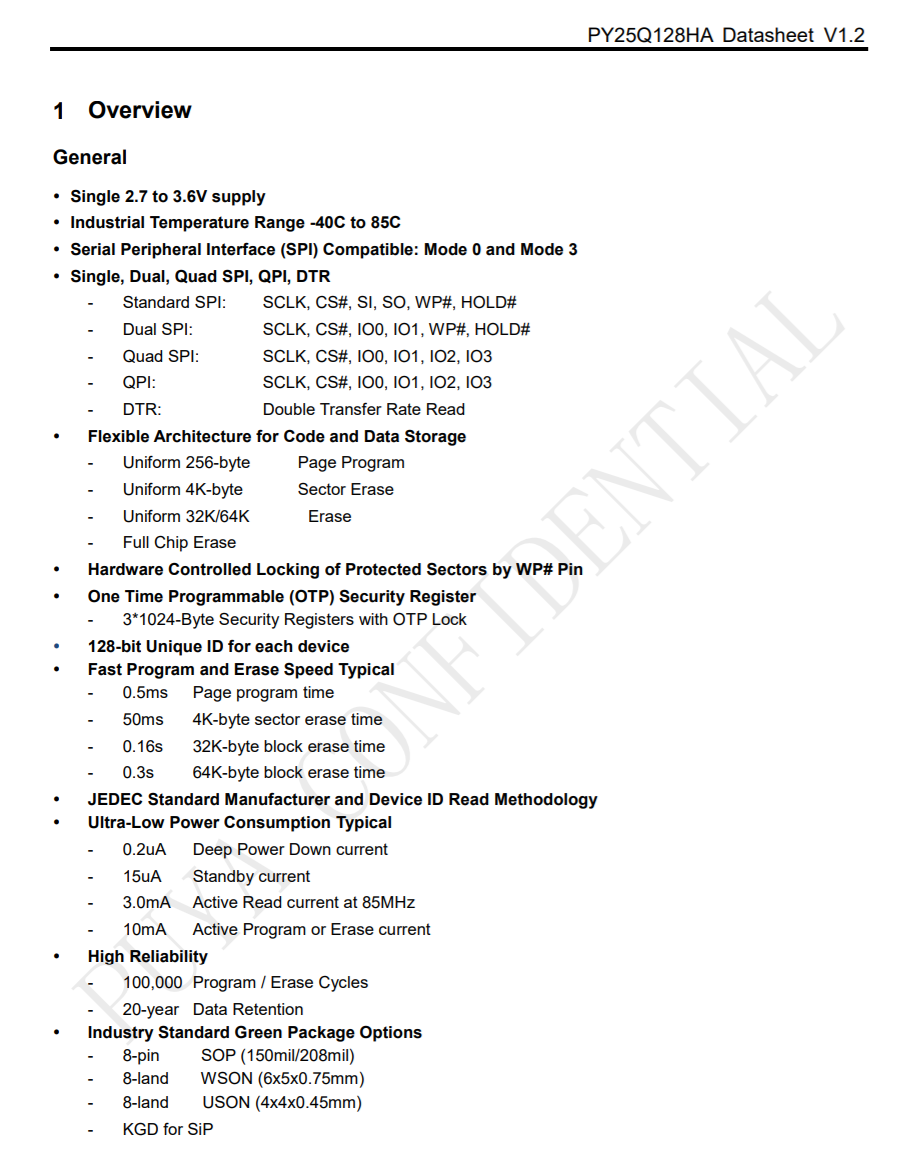

Puya普冉PY25Q128HA详细资料图。

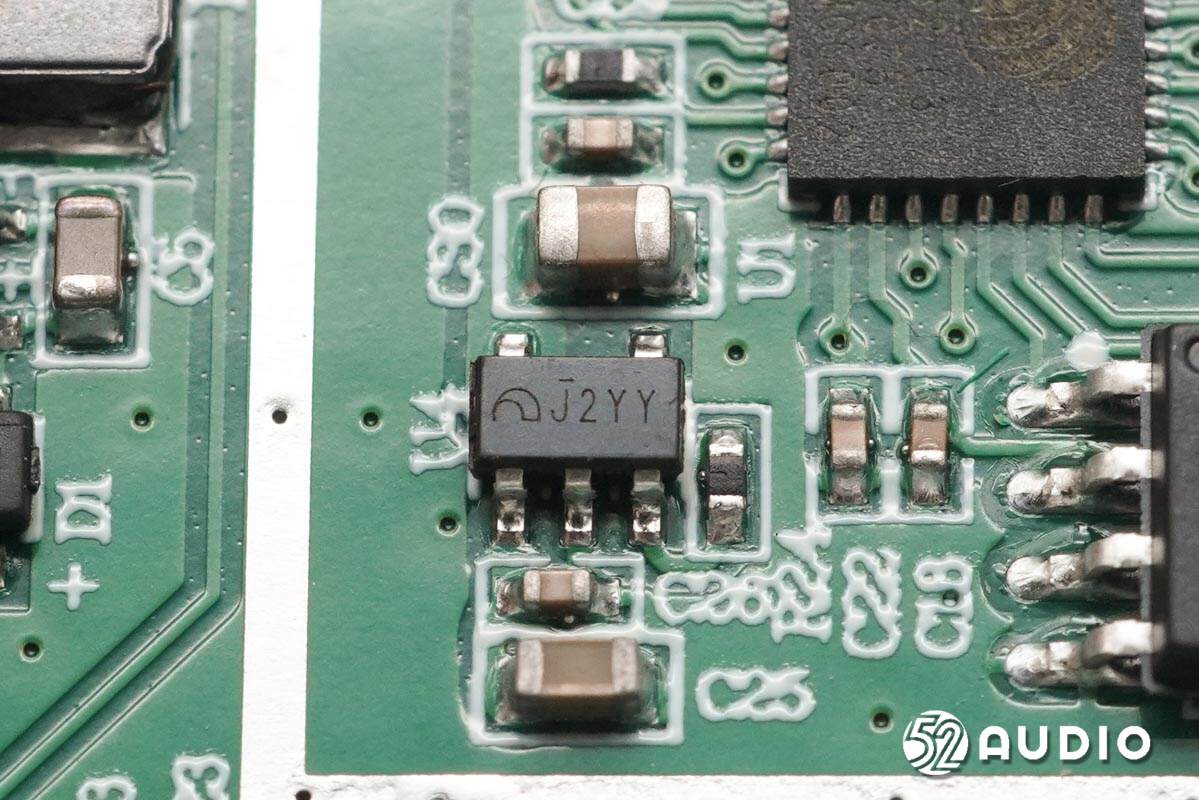

微盟丝印J2YY的IC。

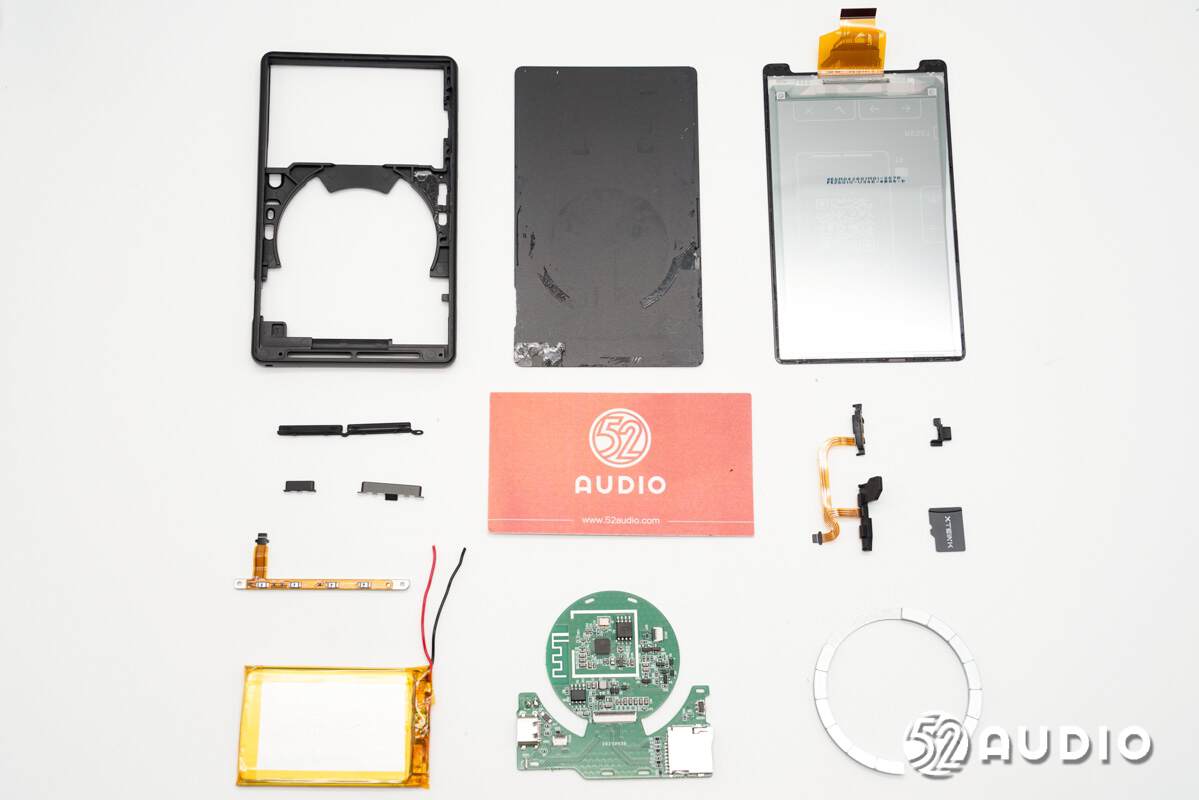

XTEINK阅星曈X4磁吸式墨水屏阅读器拆解全家福。

三、我爱音频网总结

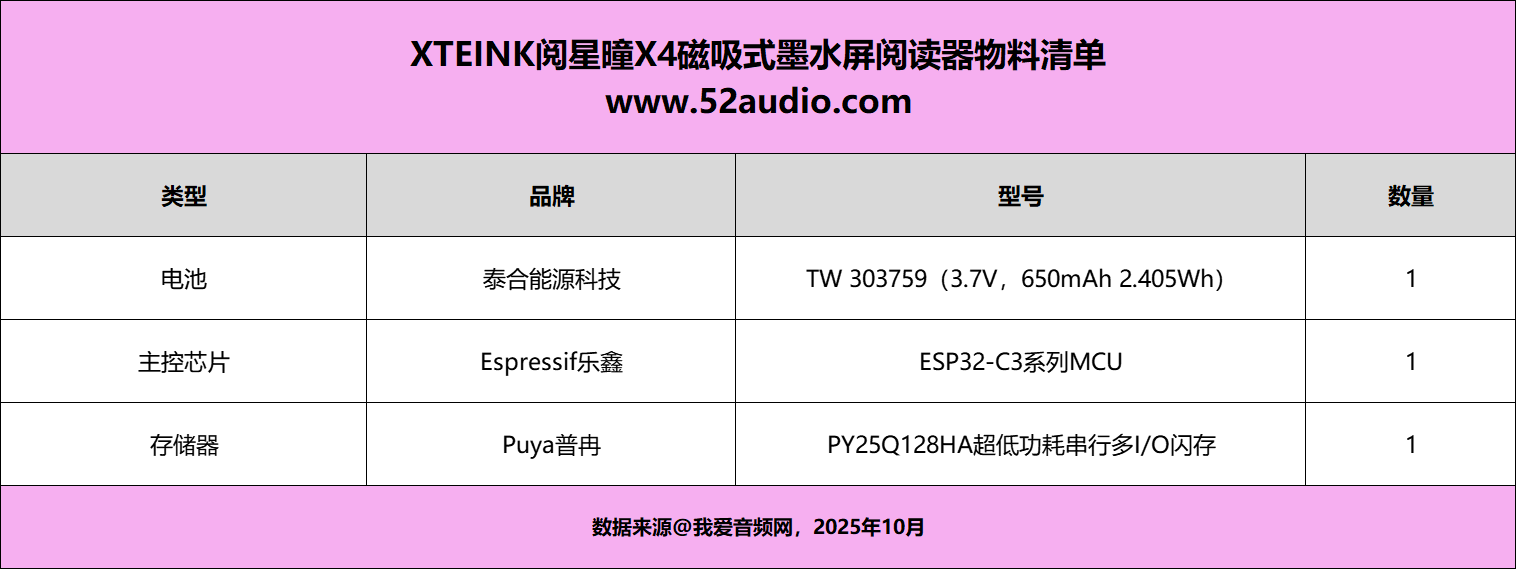

最后附上XTEINK阅星曈X4磁吸式墨水屏阅读器的已知核心物料清单，方便大家查阅。

XTEINK阅星曈X4磁吸式墨水屏阅读器在外观方面，采用了小巧轻薄的方形设计，重量也仅75.8g，搭配磁吸功能和挂绳孔，非常便携。内部主要配置方面，搭载了泰合能源科技3.7V/650mAh锂电池，采用了Espressif乐鑫ESP32-C3系列MCU，Puya普冉PY25Q128HA超低功耗串行多I/O闪存等方案。
