随着无人机、机器人、移动电源等设备向高功率、长续航方向升级，核心电芯的充电效率已成为影响设备作业连续性的关键指标。近期天鹏能源就推出了INR21700-50SG电芯，作为一款定位大容量倍率型的圆柱电芯，标称5.0Ah容量与35A持续放电电流，能满足高功率输出需求。

本期，电池交易网就对这款电芯进行不同倍率下的充放电测试，测试条件方面，全程将在25±2℃室温下进行，从官网可得知，这款电芯最高支持6A持续充电，20A连续放电（不触发温度截止）下面就来看看实测结果如何。

开箱介绍

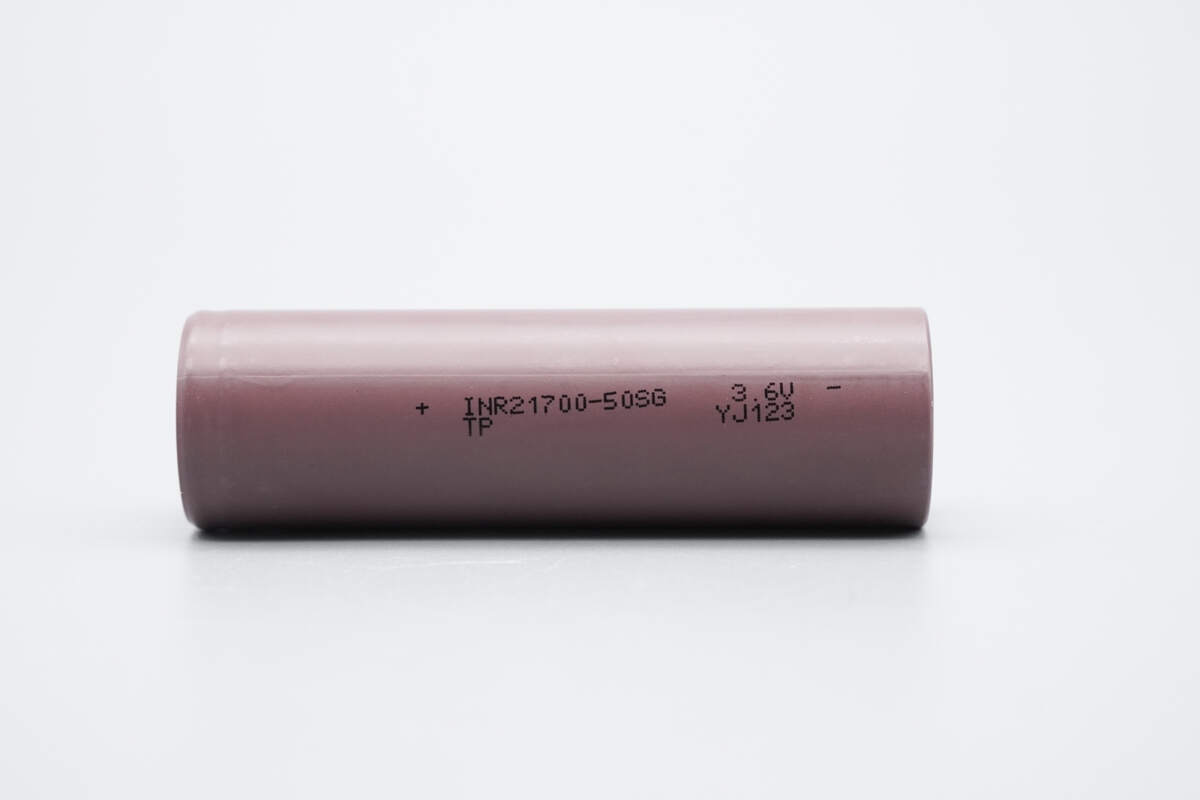

电芯采用棕色套膜，表面光滑整洁无破损，表面印有基础信息丝印。

品牌：TP 天鹏能源；型号：INR21700-50SG；标称电压：3.6V；出厂编码：YJ123。

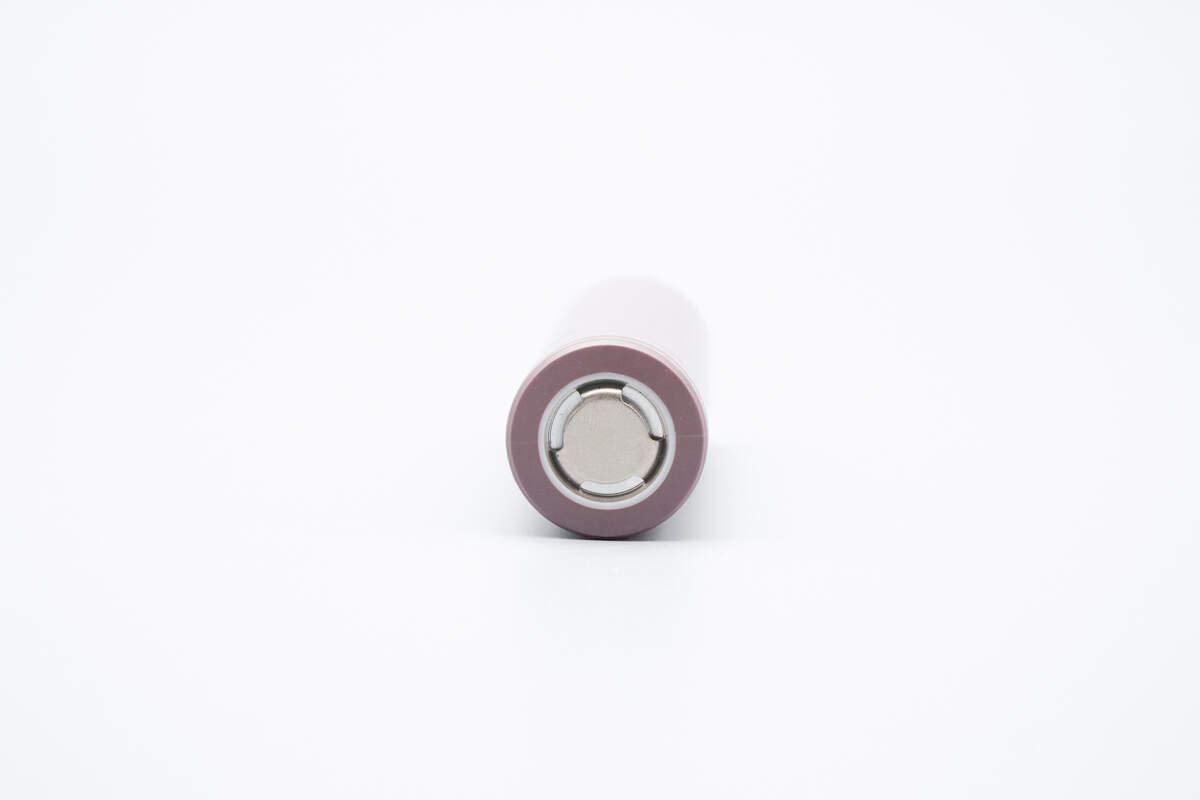

电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

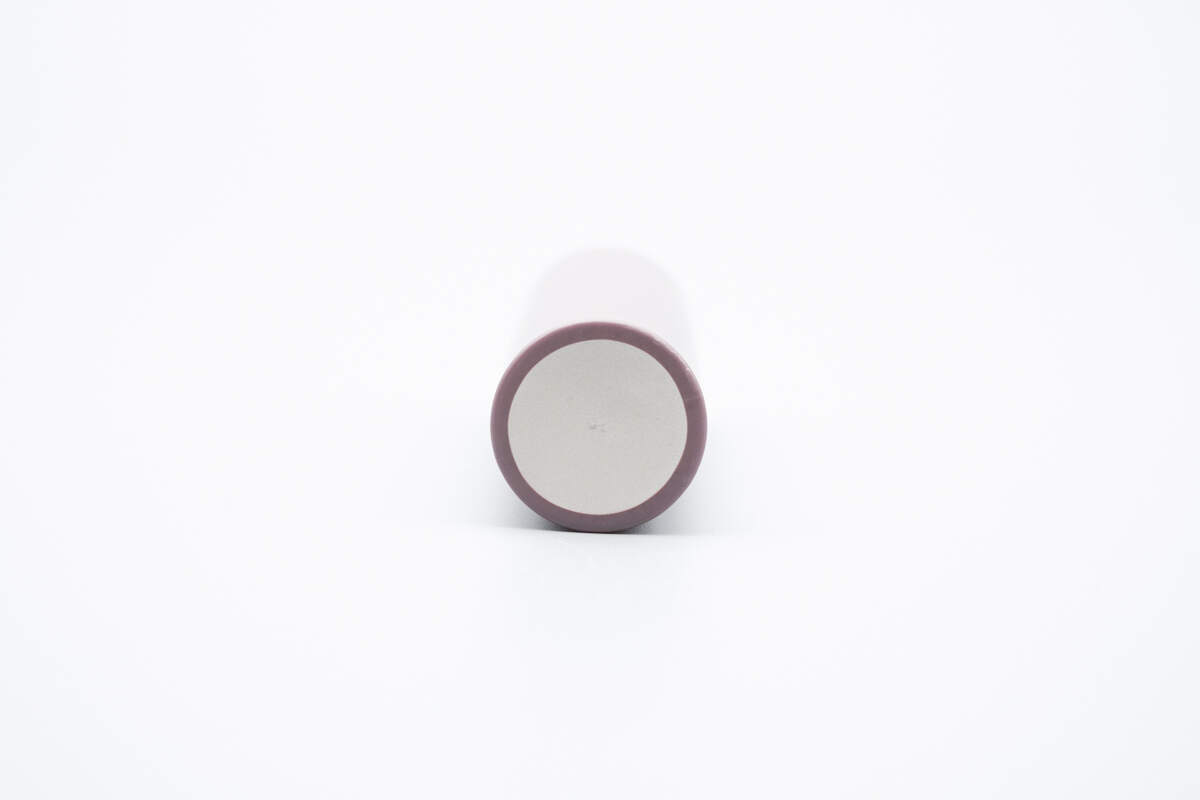

电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

重量&尺寸

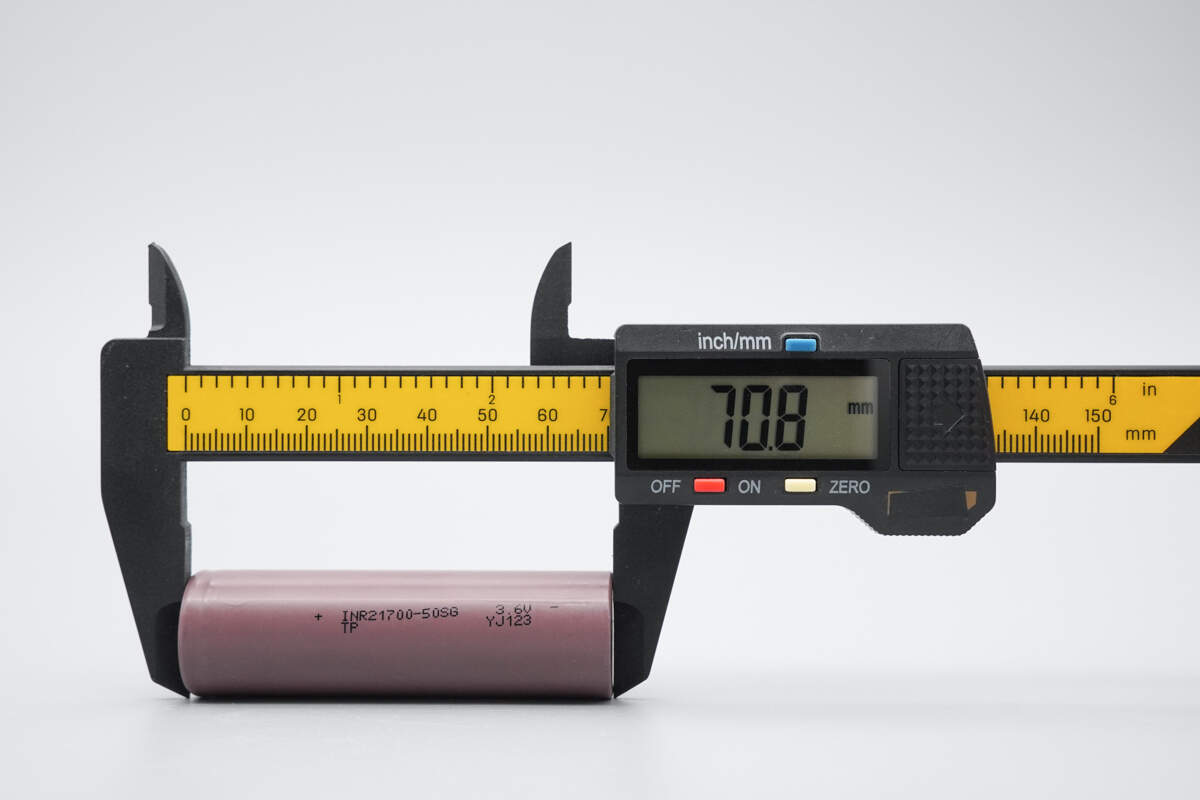

使用塑胶卡尺测得，电芯高度高度约为 70.8mm。

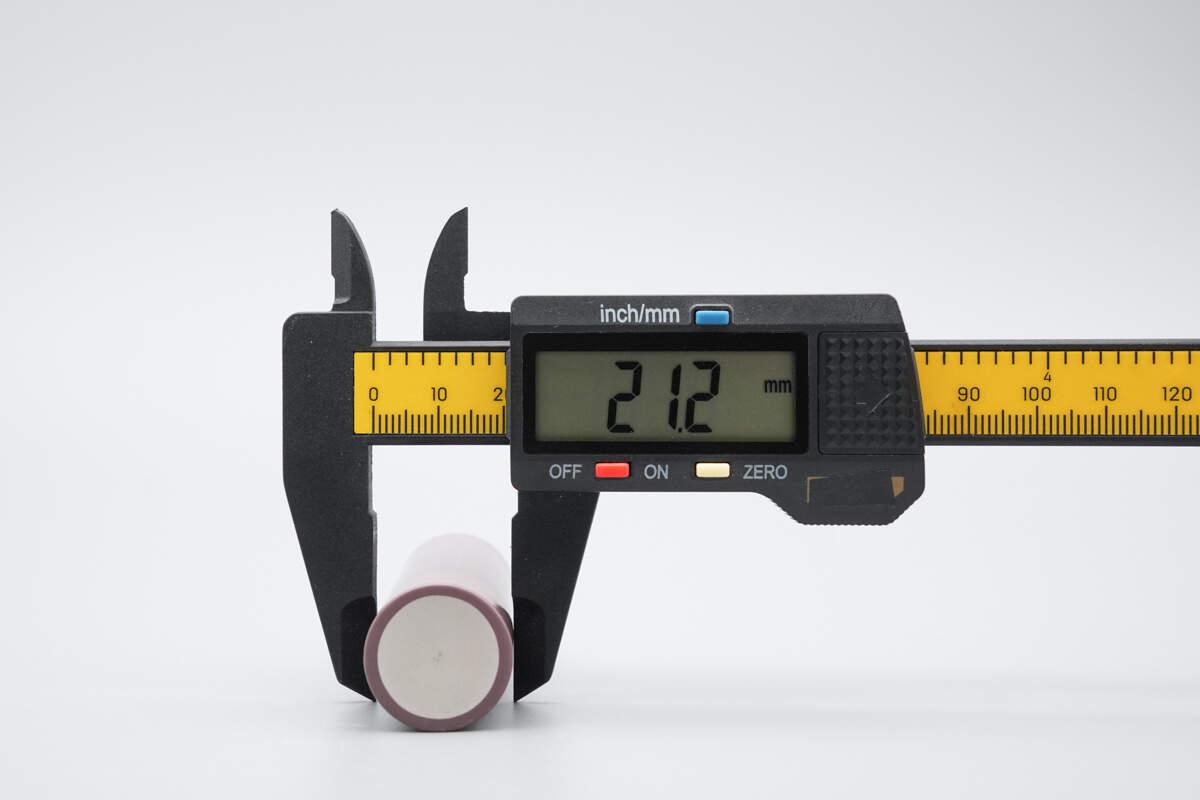

使用塑胶卡尺测得，电芯直径约为 21.2mm。

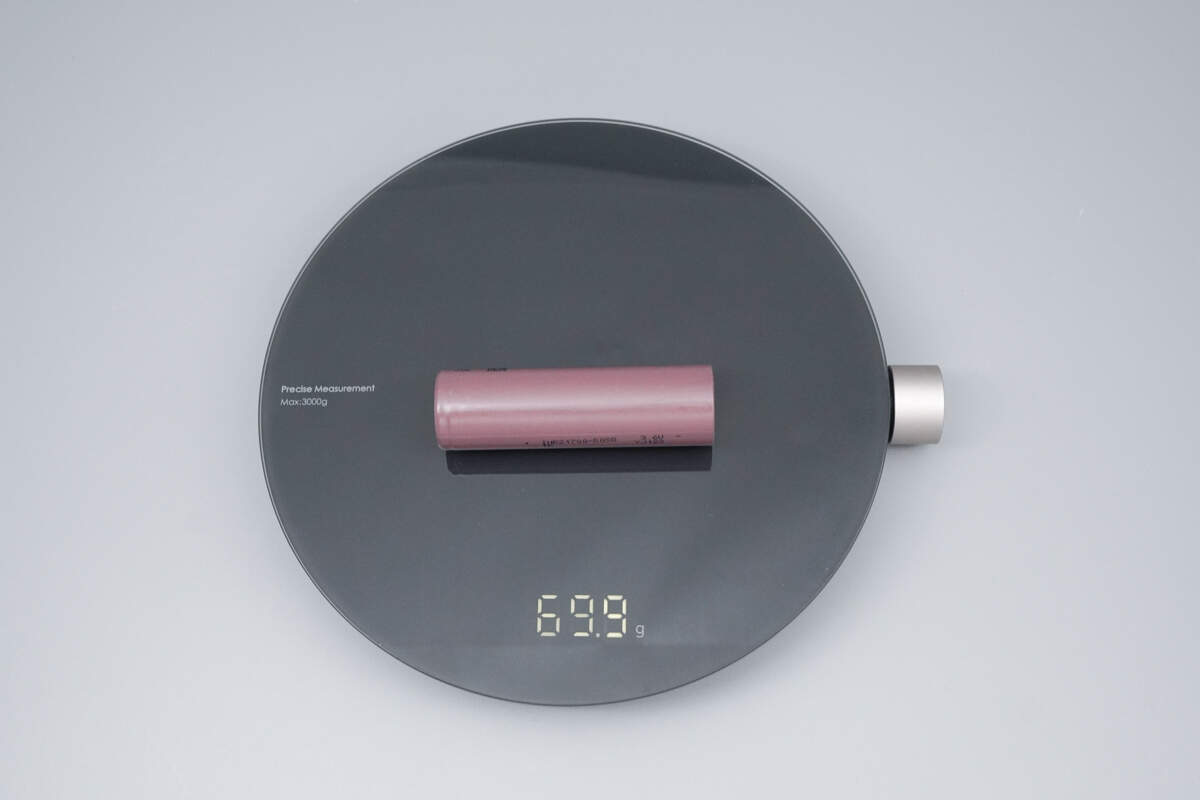

重量约为 69.9g。

充电测试

看完外观，进入正题；以下将进行多倍率充电测试；充电测试将进行恒流恒压充电，统计其总耗时。

0.2C充电

首先使用0.2C为天鹏INR21700-50SG电芯充电，设置电流为 1000mA，充电截止电压为 4.2V。

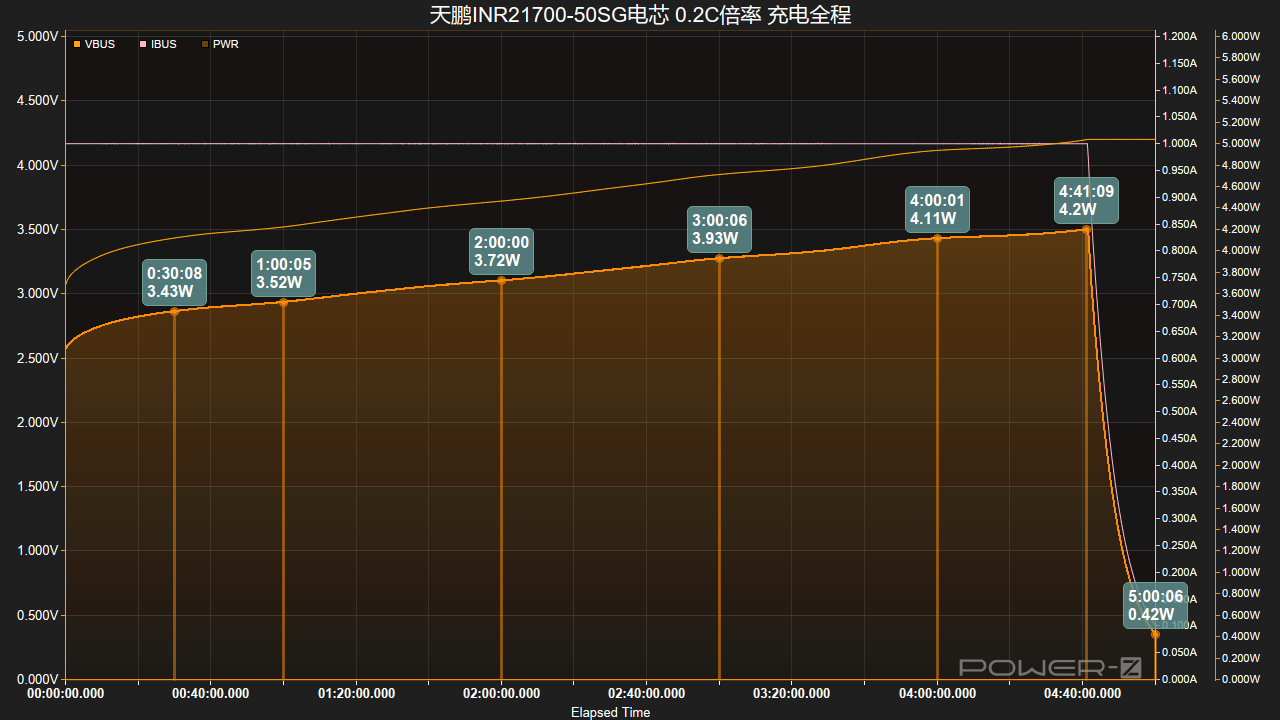

接通电源后，电压、功率持续上升，在4小时41分钟左右功率达到4.2W峰值，同时功率持续下降并进入涓流充电，19分钟后充电完成，总耗时5小时。

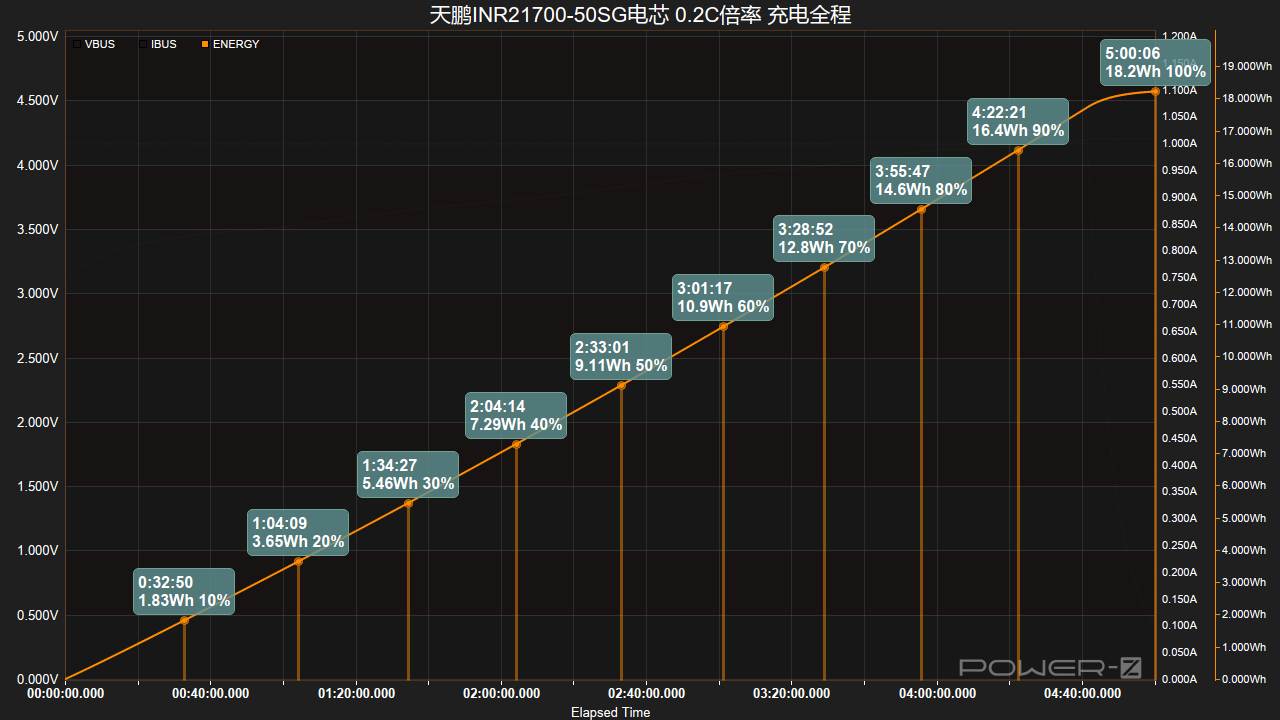

电量曲线方面，可以看到充至20%用1小时4分钟，充至30%用时1小时34分钟，60分钟后充入电量50%，同时充入能量为9.11Wh，第3小时55分钟充入电量80%，充入能量14.6Wh，完全充满则需5小时，完全充满能量为18.2Wh。

0.5C充电

0.5C为天鹏INR21700-50SG电芯充电，设置电流为 2500mA，充电截止电压为 4.2V。

接通电源后电压、功率持续上升，在1小时43分钟左右功率达到10.5W峰值，同时电压充至4.2V，随后功率持续下降并进入涓流充电，27分钟后充电完成，总耗时2小时10分钟。

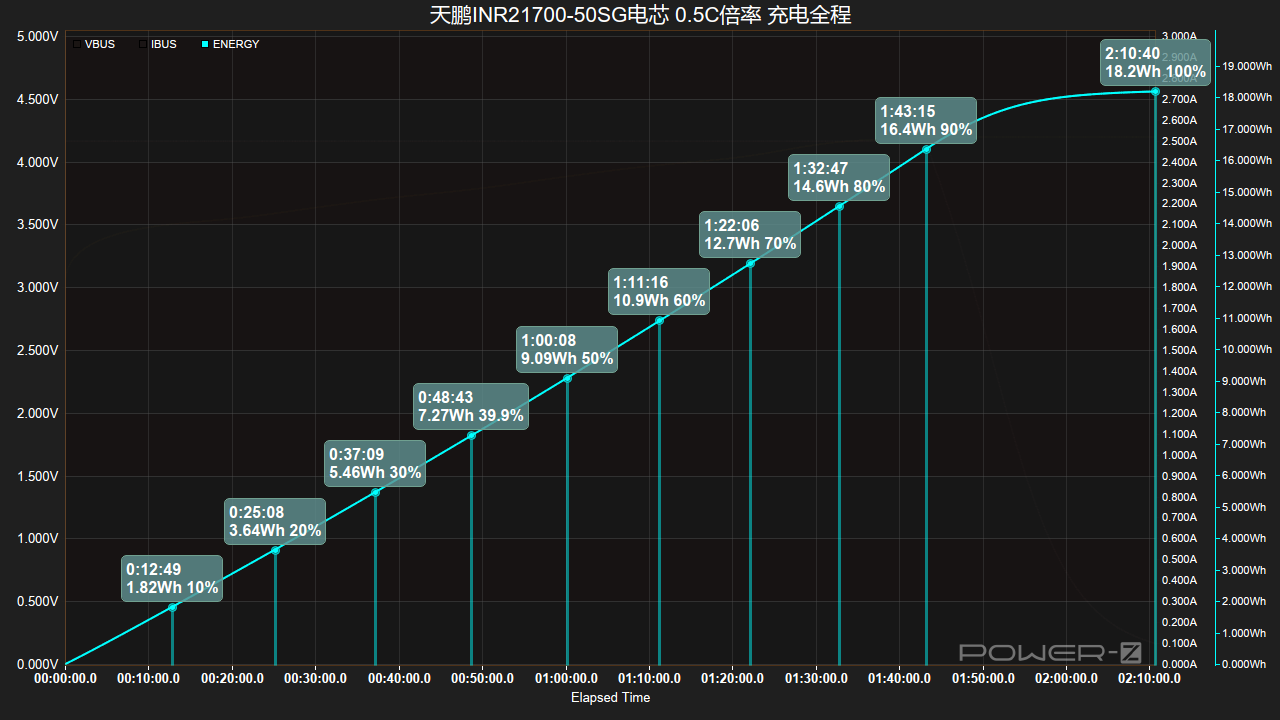

再来看看电量曲线，可以看到充至20%用时25分钟，充至30%用时37分钟，充至50%用时1小时，此时充入能量9.09Wh，32分钟后充入电量80%，同时充入能量14.6Wh，10分钟后充入电量90%，完全充至100%用时2小时10分钟，完全充满能量为18.2Wh。

1C充电

1C为天鹏INR21700-50SG电芯充电，设置电流为 5000mA，充电截止电压为 4.2V。

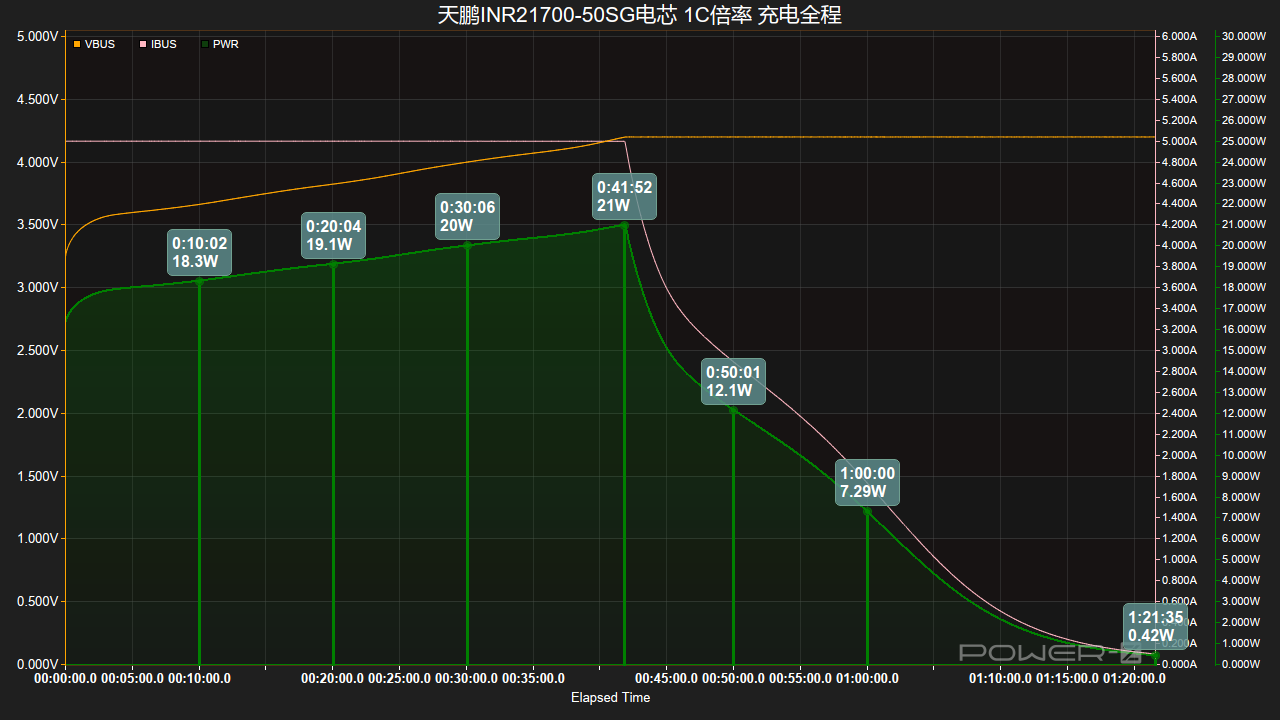

接通电源后可以看到电压、功率持续上升，在41分钟左右充至4.2V，功率达到最高21W，随后进入涓流充电，40分钟后充电完成，总耗时1小时21分钟。

电量曲线方面，可以看到充至20%用时12分钟，充至30%用时17分钟，充至50%用时28分钟，此时充入能量9.01Wh，17分钟后充入电量80%，同时充入能量14.6Wh，9分钟后充入电量90%，完全充至100%用时1小时21分钟，完全充满能量为18Wh。

1.2C充电

1.2C为天鹏INR21700-50SG电芯充电，设置电流为 6000mA，充电截止电压为 4.2V。

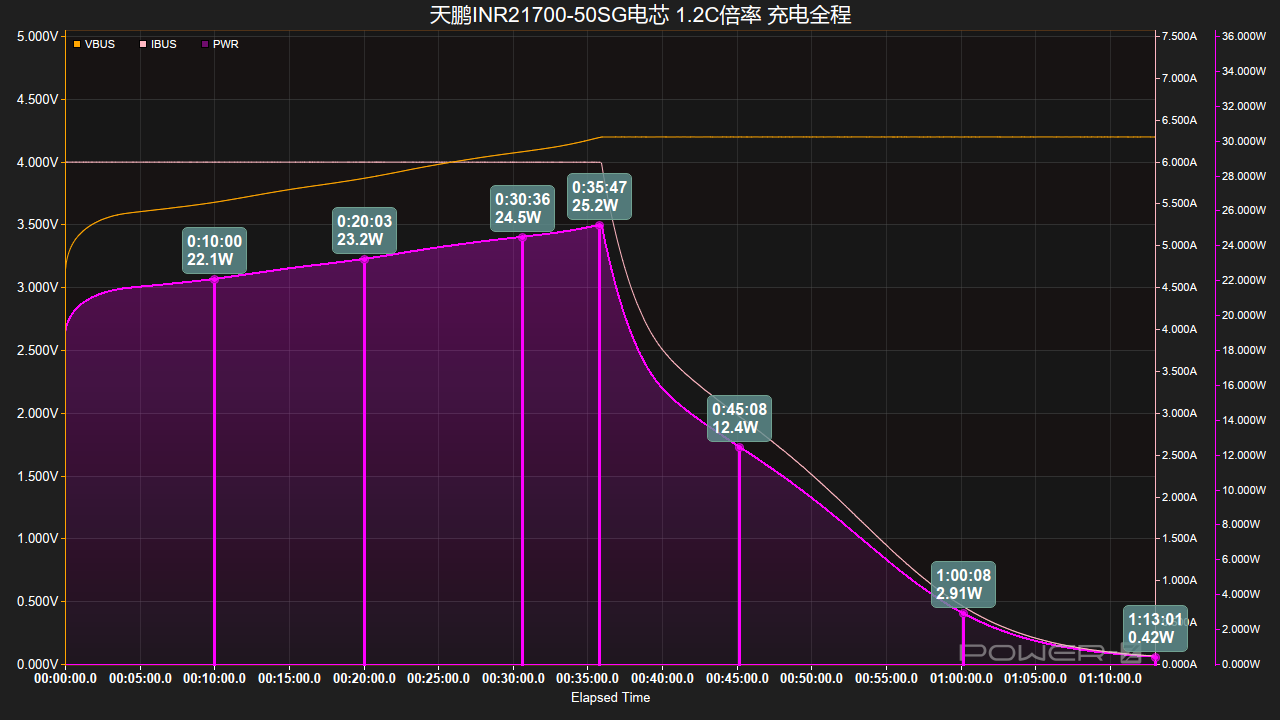

接通电源后电压、功率持续上升，在41分钟左右充至4.2V，功率达到最高21W，随后功率持续下降并进入涓流充电，38分钟后充电完成，总耗时1小时13分钟。

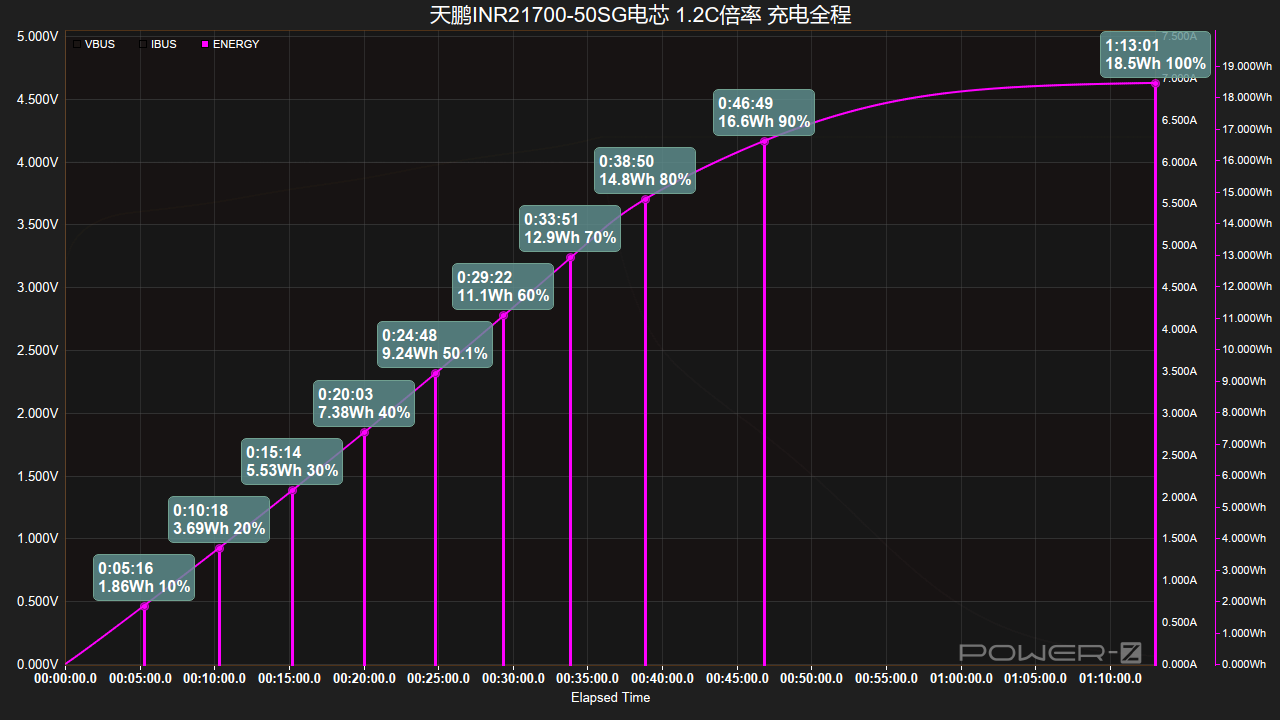

结合曲线图可以看到充至20%用时10分钟，充至30%用时15分钟，充至50%用时24分钟，此时充入能量9.24Wh，14分钟后充入电量80%，同时充入能量14.8Wh，8分钟后充入电量90%，完全充至100%用时1小时13分钟，完全充满能量为18.5Wh。

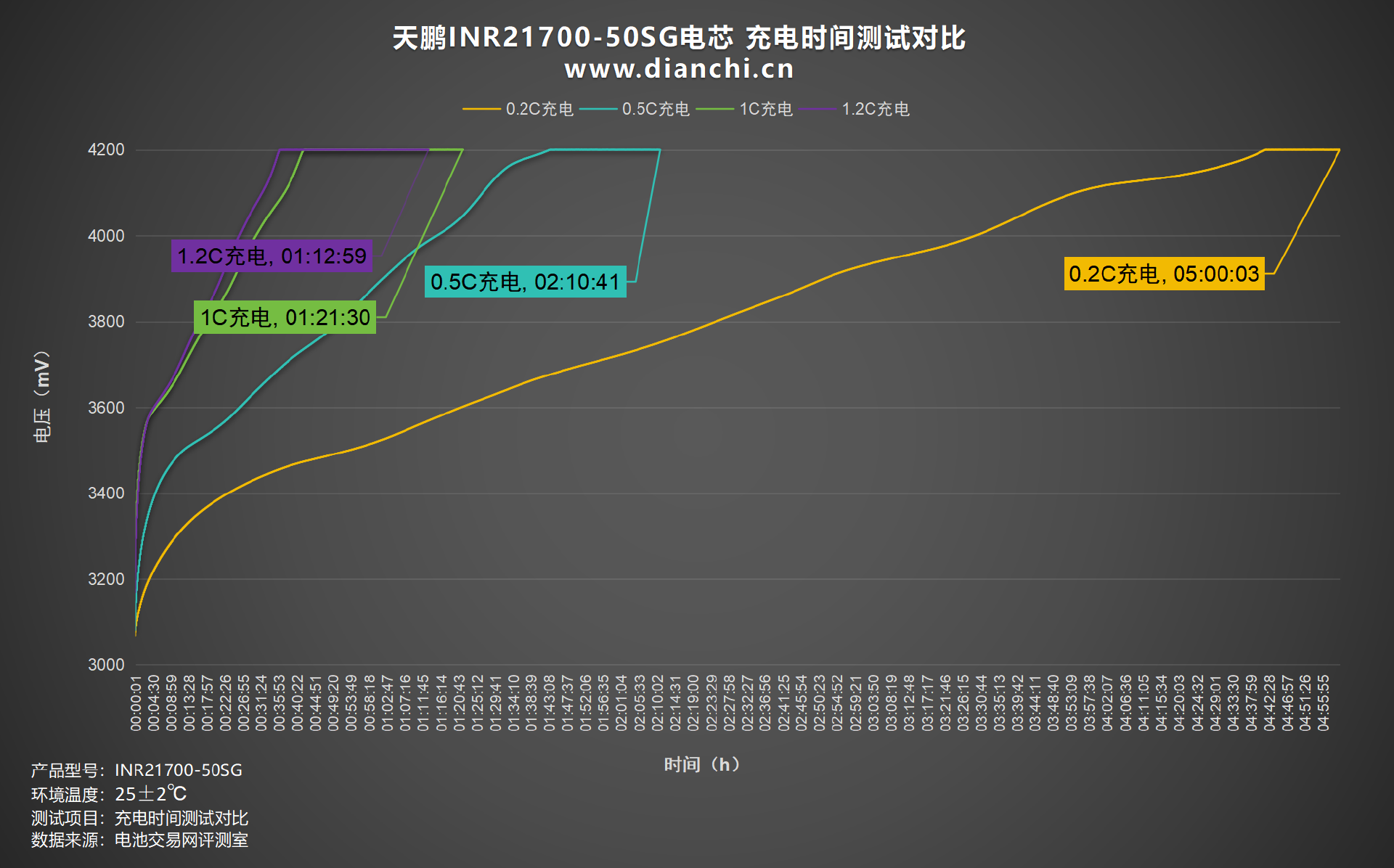

将曲线汇总至表格，充电最慢的是0.2C倍率，用时5小时，最快的是1.2C倍率，用时1小时12分钟，其次是1C倍率，用时1小时21分钟，0.5C倍率则用时2小时10分钟。

放电测试

放电测试将在25±2℃环境中使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

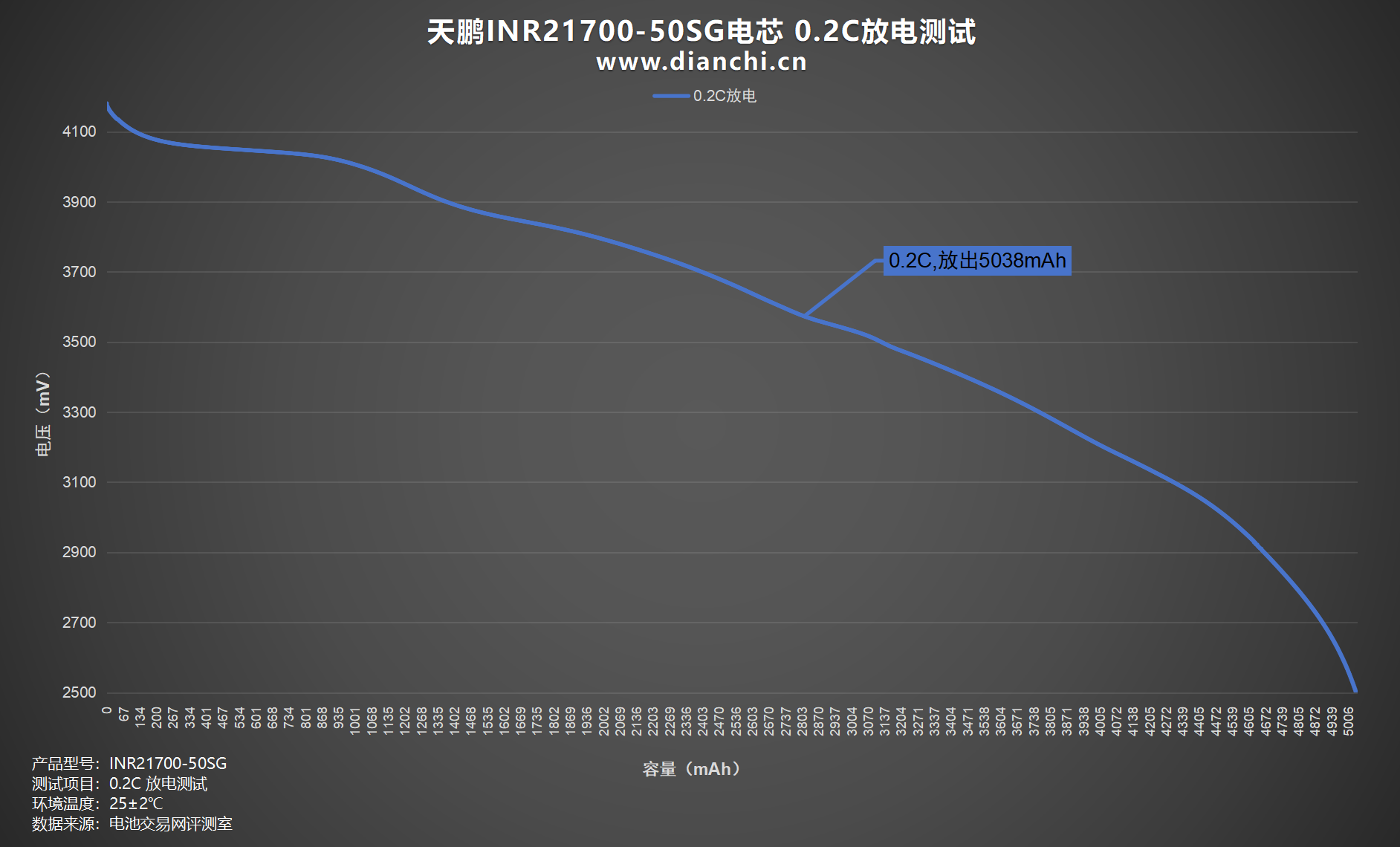

绘制出折线图，设置电流为 1000mA，0.2C为天鹏INR21700-50SG放电，均压 3.58V，放到截止电压为2.5V，耗时约5小时1分钟，放出容量5038mAh，放出能量18.06Wh。

0.5C放电

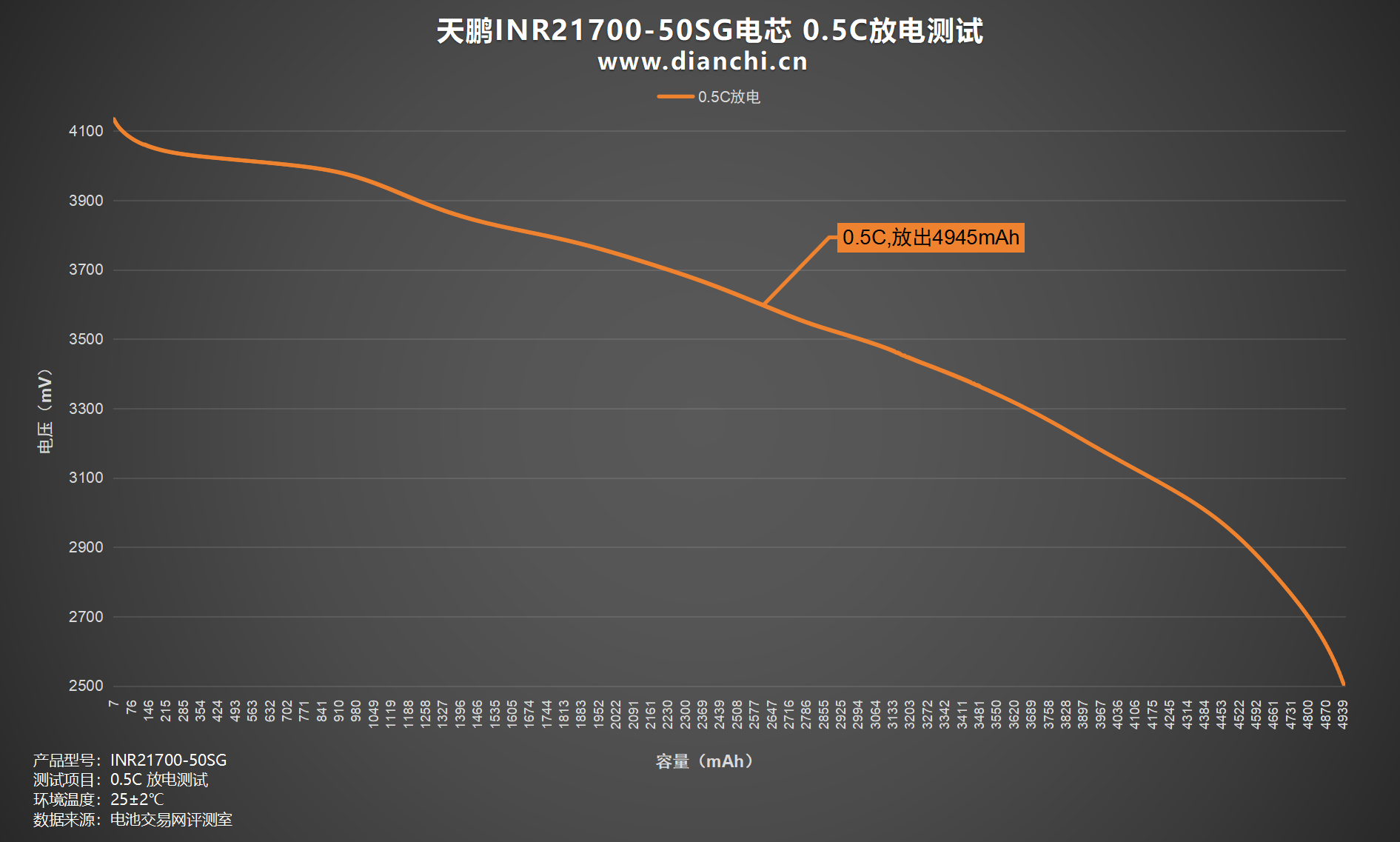

绘制出折线图，设置电流为 2500mA，0.5C为天鹏INR21700-50SG放电，均压 3.56V，放到截止电压为2.5V，耗时约1小时58分钟，放出容量4945mAh，放出能量17.6Wh。

1C放电

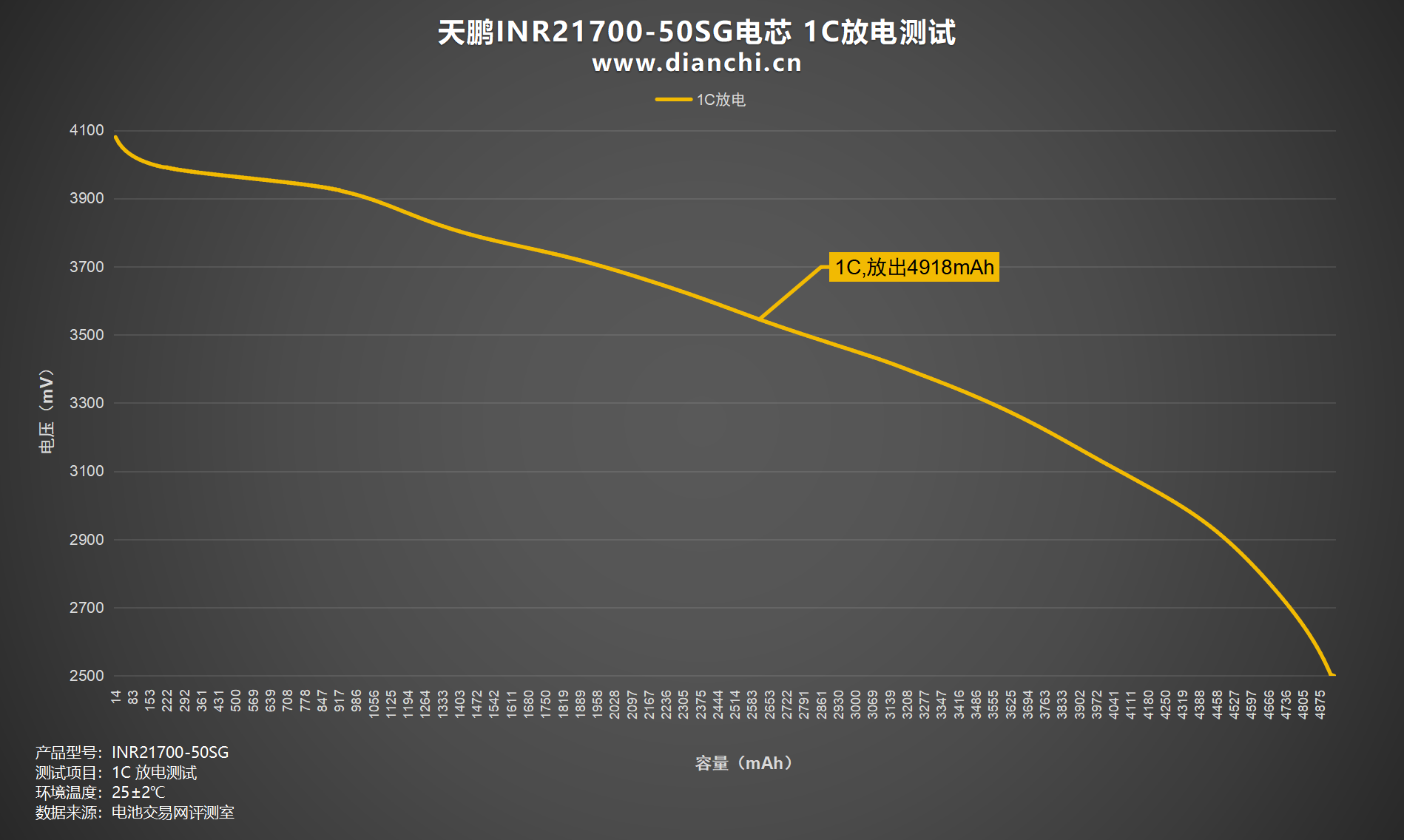

绘制出折线图，设置电流为 5000mA，1C为天鹏INR21700-50SG放电，均压 3.52V，放到截止电压为2.5V，耗时约59分钟，放出容量4918mAh，放出能量17.29Wh。

2C放电

绘制出折线图，设置电流为 10000mA，2C为天鹏INR21700-50SG放电，均压 3.44V，放到截止电压为2.5V，耗时约29分钟，放出容量4907mAh，放出能量16.88Wh。

3C放电

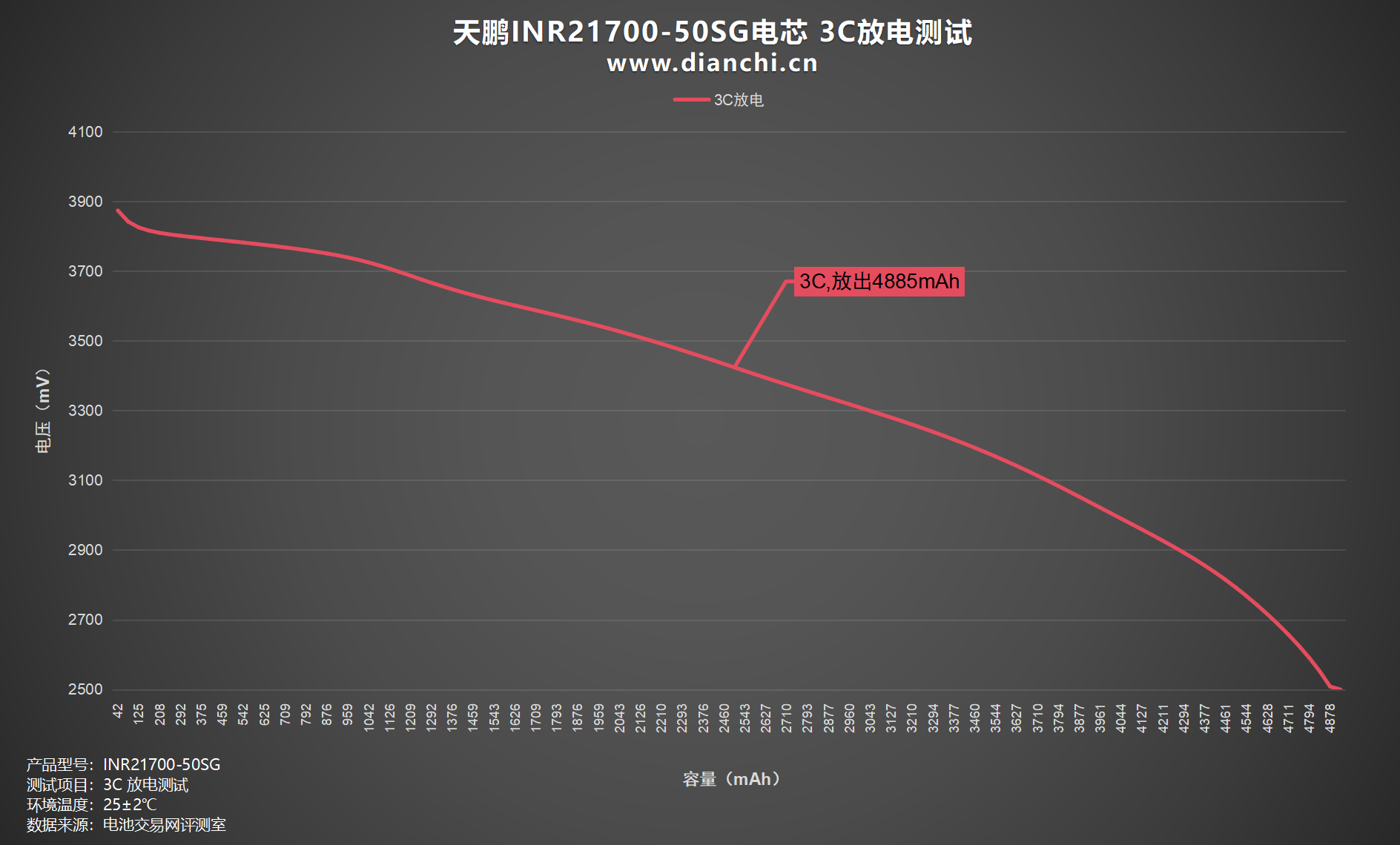

绘制出折线图，设置电流为 15000mA，3C为天鹏INR21700-50SG放电，均压 3.38V，放到截止电压为2.5V，耗时约19分钟，放出容量4885mAh，放出能量16.49Wh。

4C放电

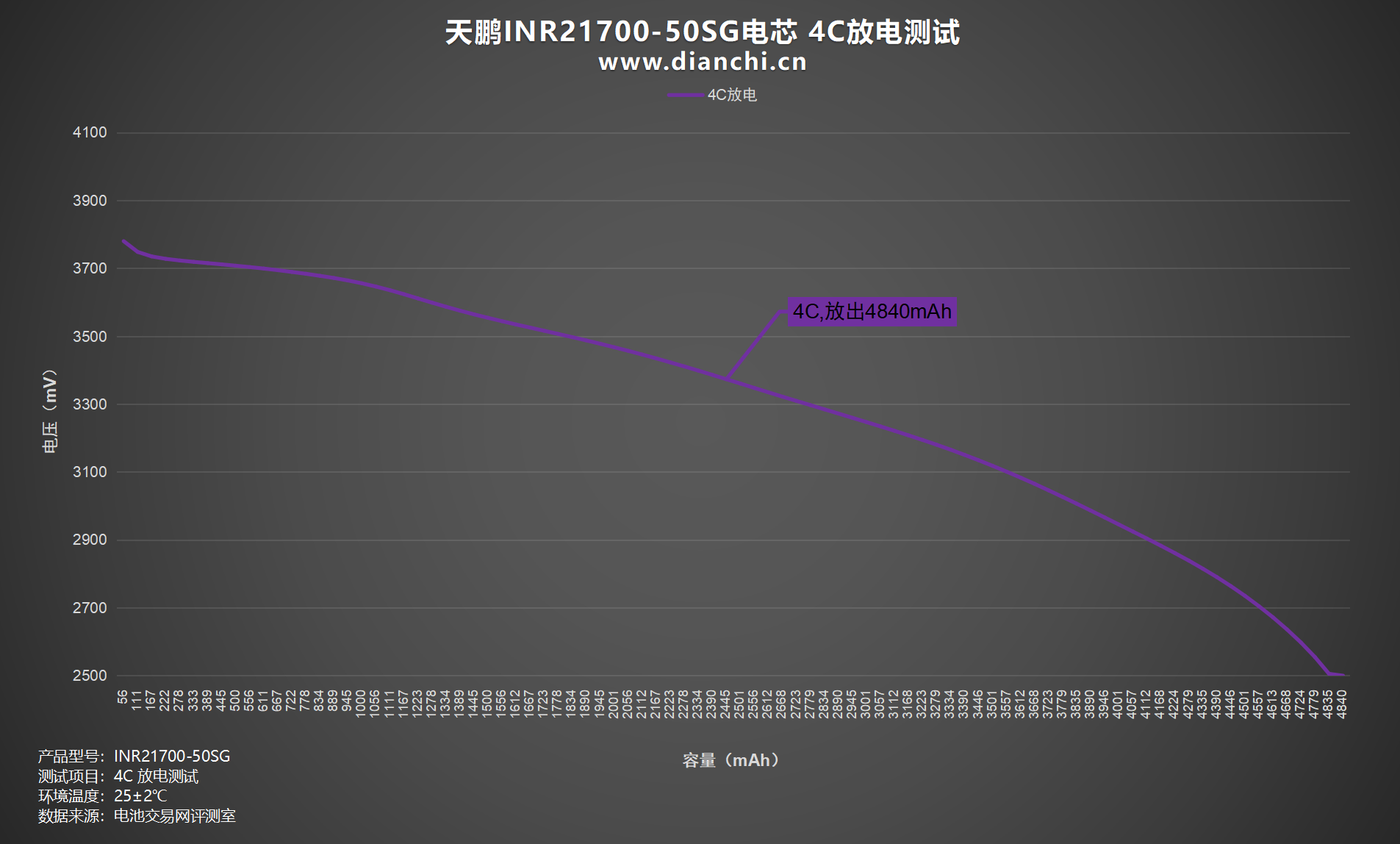

绘制出折线图，设置电流为 20000mA，4C为天鹏INR21700-50SG放电，均压 3.32V，放到截止电压为2.5V，耗时约14分钟，放出容量4840mAh，放出能量16.06Wh。

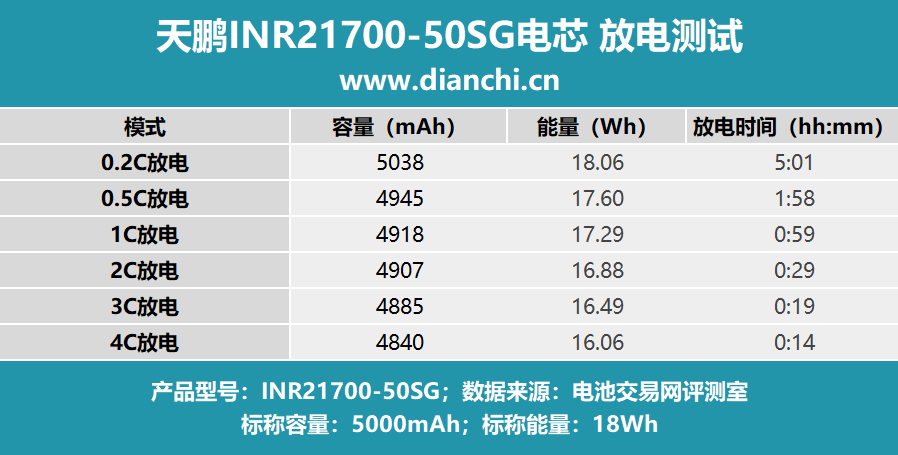

将数据汇总至表格，可以清晰的看到每个倍率下的性能释放，从测试结果可以看出，整体性能中规中矩。

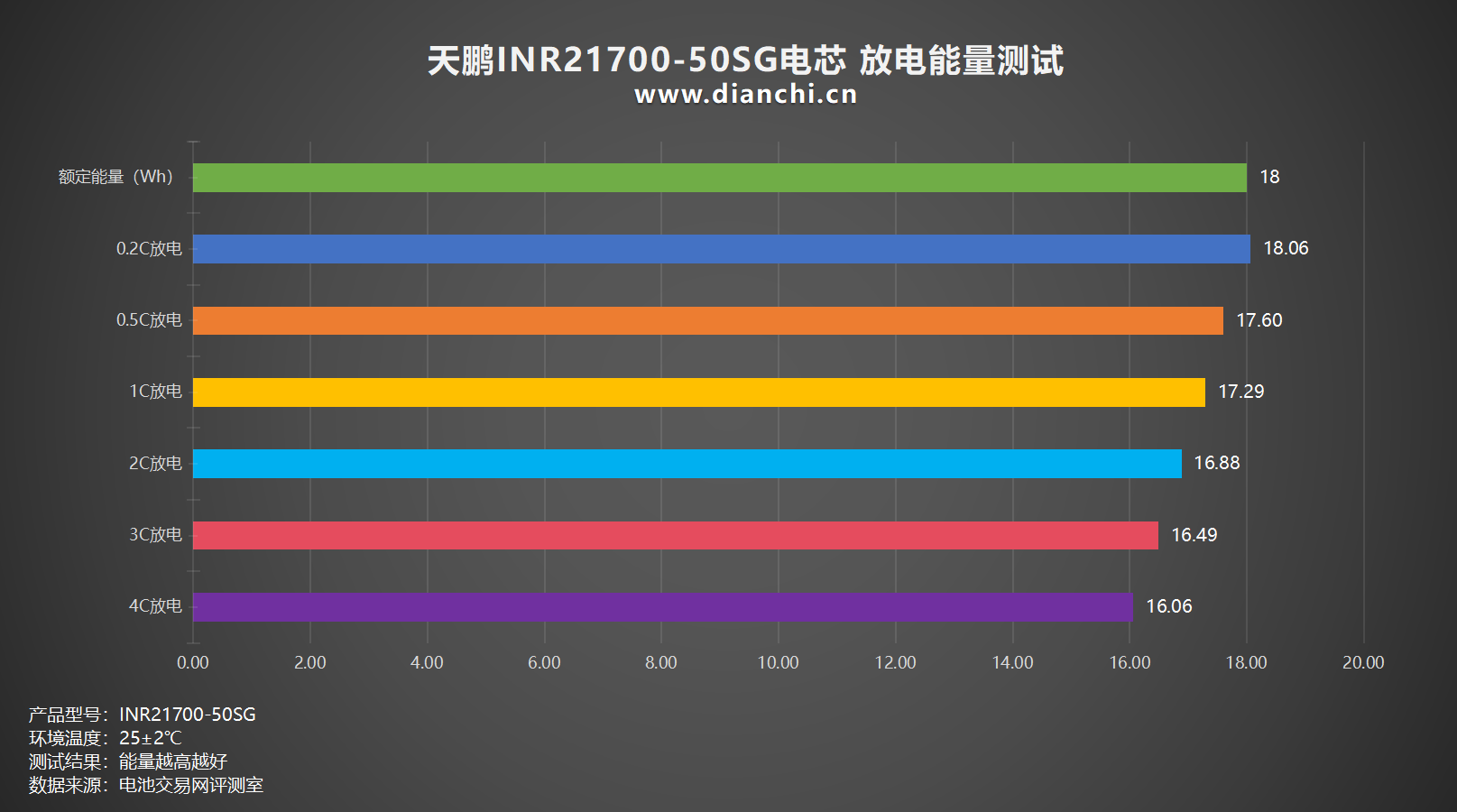

再来详细看看放电能量表现，可以看到放电能量随着倍率的上升而下降，放出能量最高的倍率是0.2C（18.06Wh），其次是0.5C倍率（17.6Wh），其余档位则逐步下降，最低的是4C倍率（16.06Wh）。

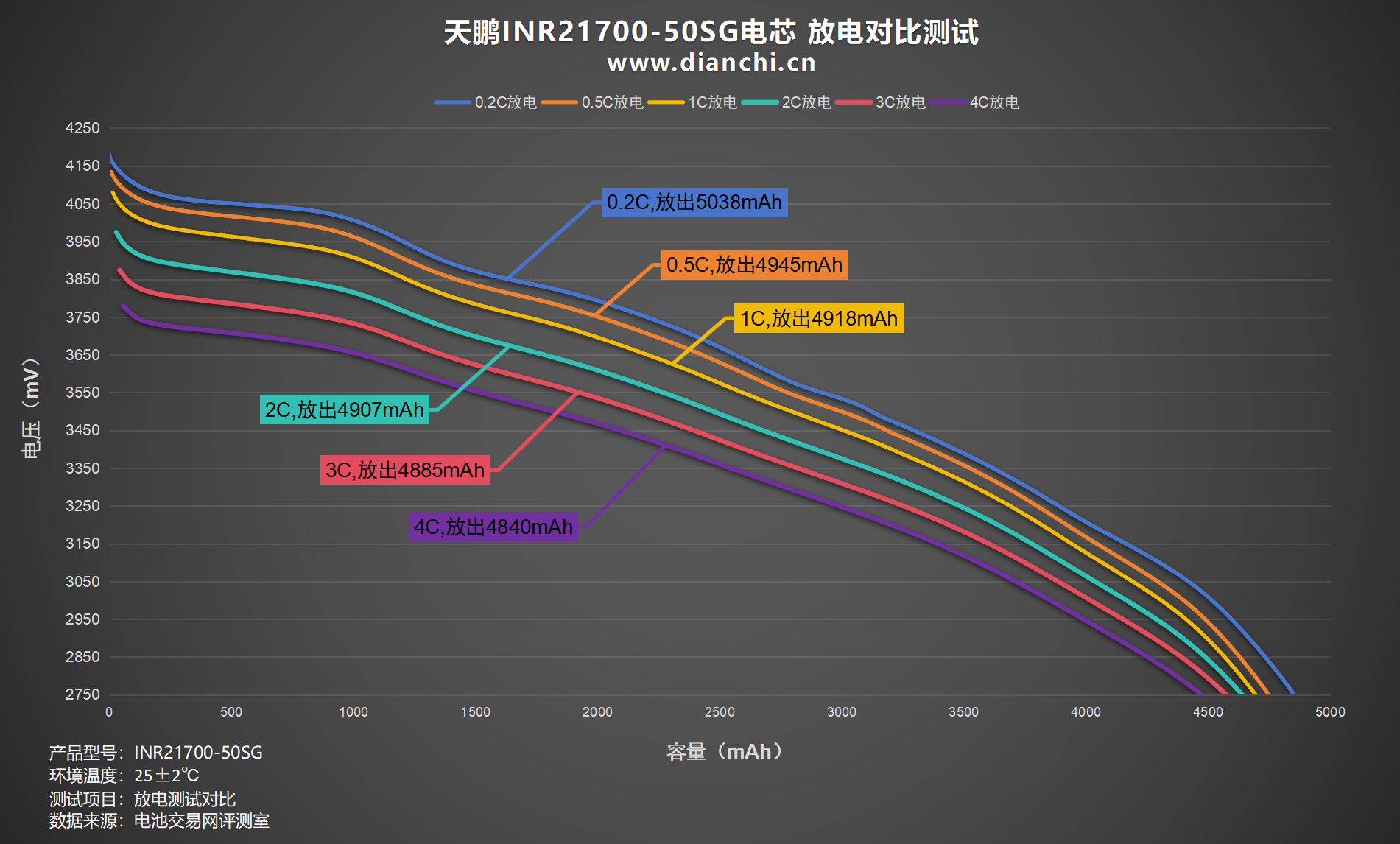

将数据汇总至曲线图，可以看到放出容量最高的是0.2C倍率（5038mAh），其次是0.5C倍率（4945mAh），随着倍率的增高，放出容量在不断降低，在4C倍率下放出容量4840mAh，整体放电性能中规中矩。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

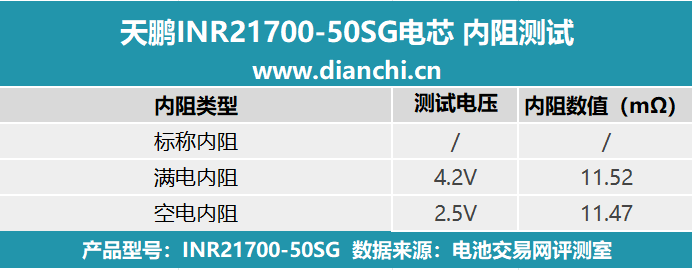

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，天鹏INR21700-50SG电芯标称内阻未知。

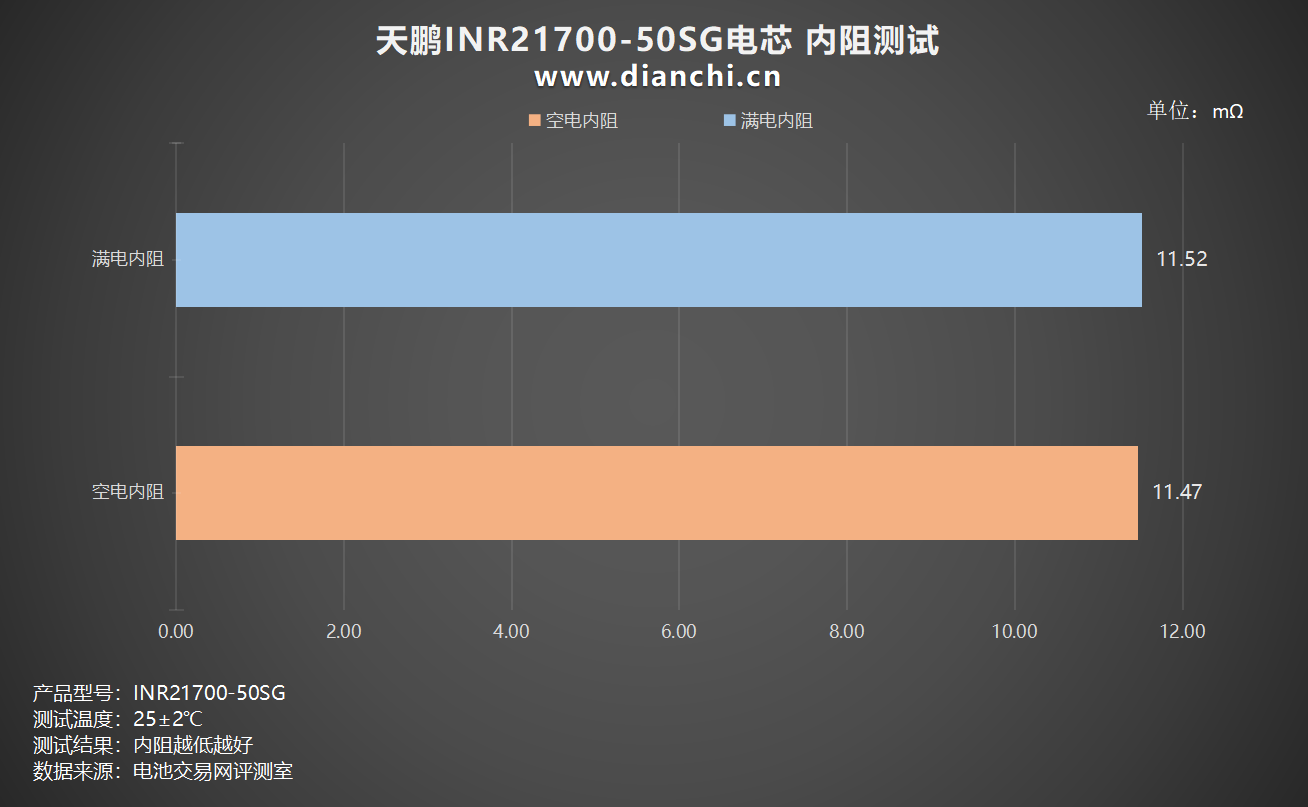

绘制出柱状图，可以看到 4.2V满电内阻为 11.52mΩ，2.5V空电内阻为 11.47mΩ，在两种电压下内阻相差不大。

温度测试

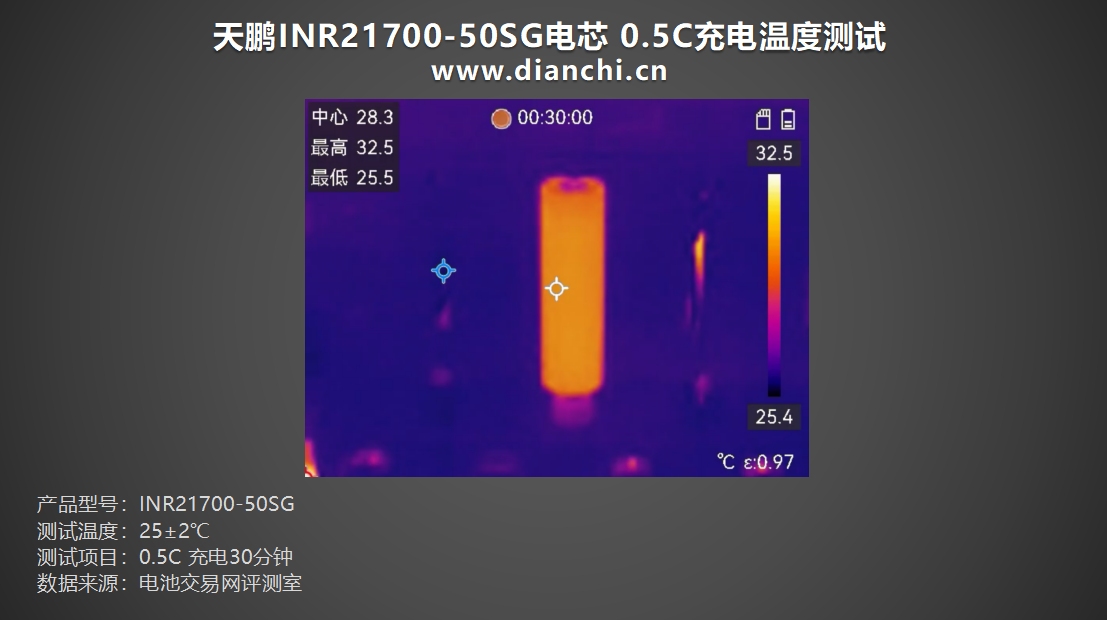

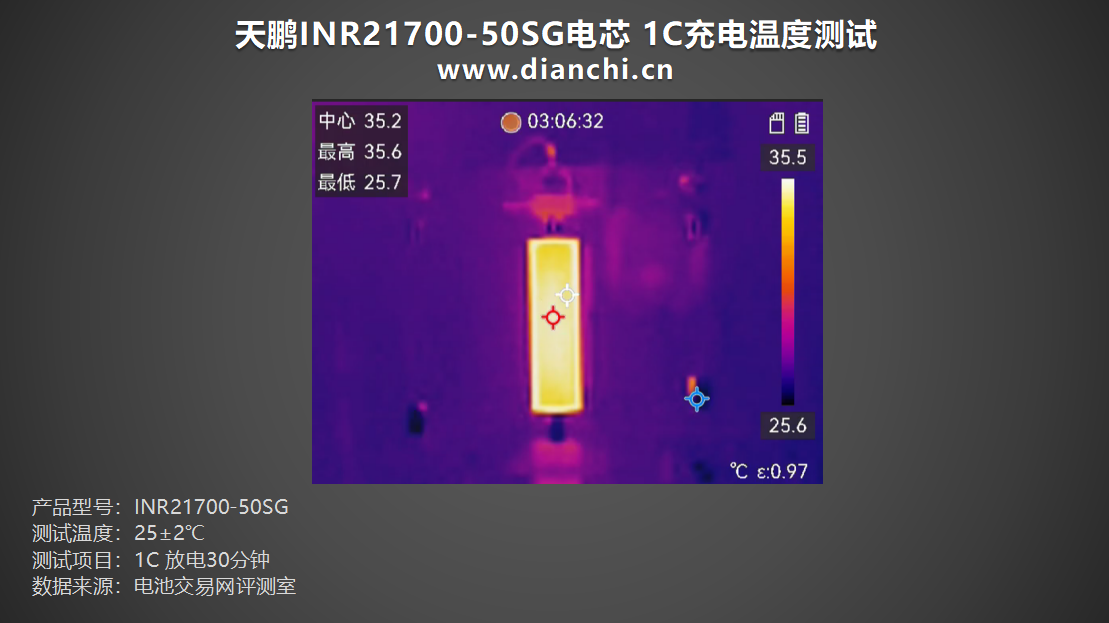

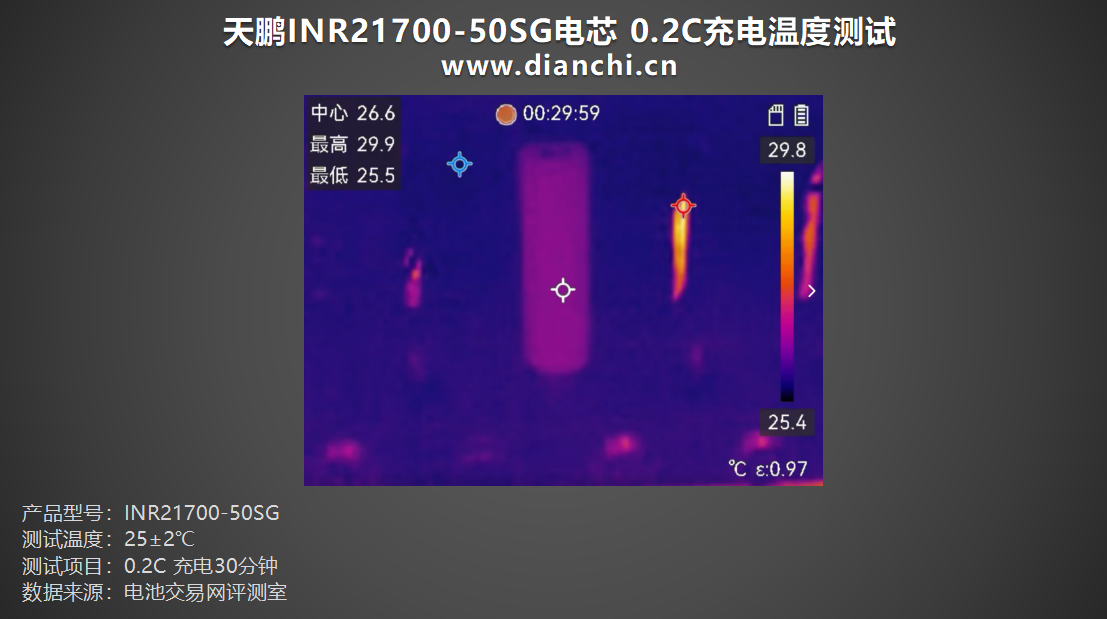

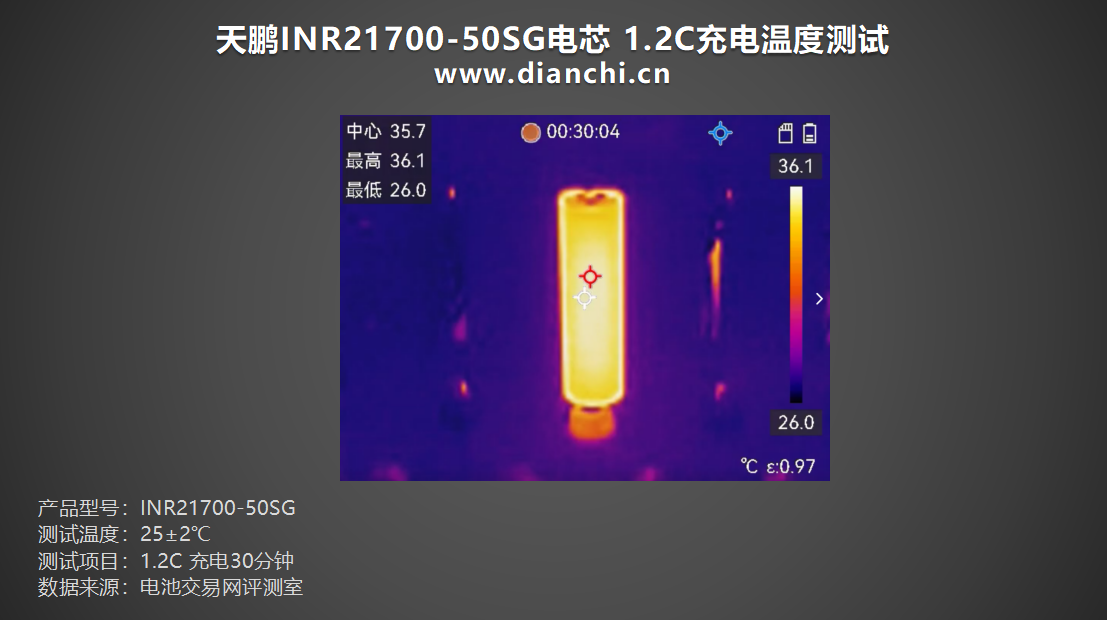

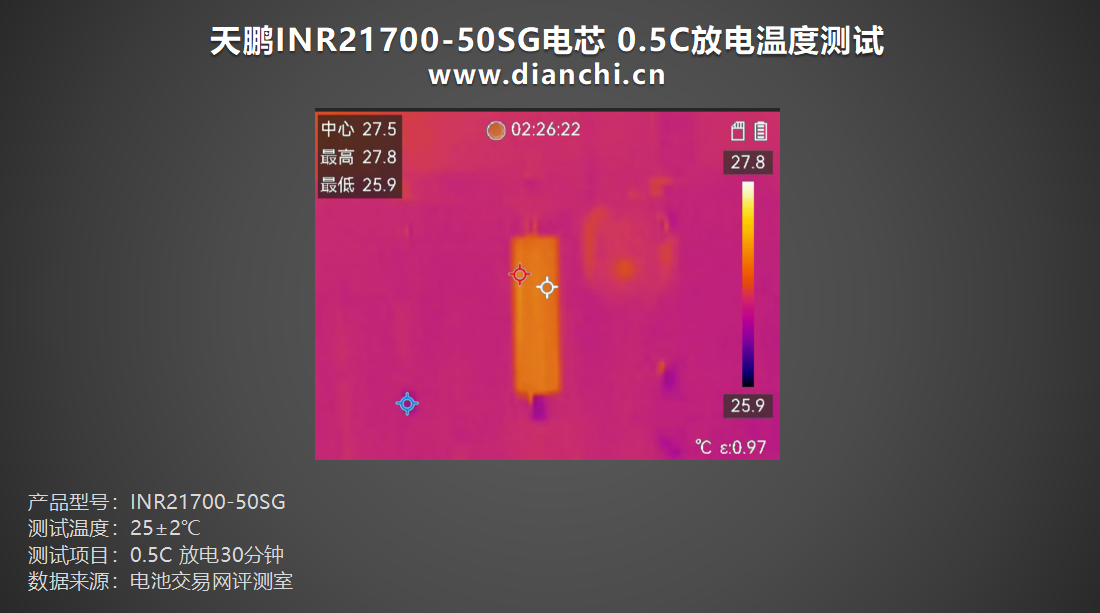

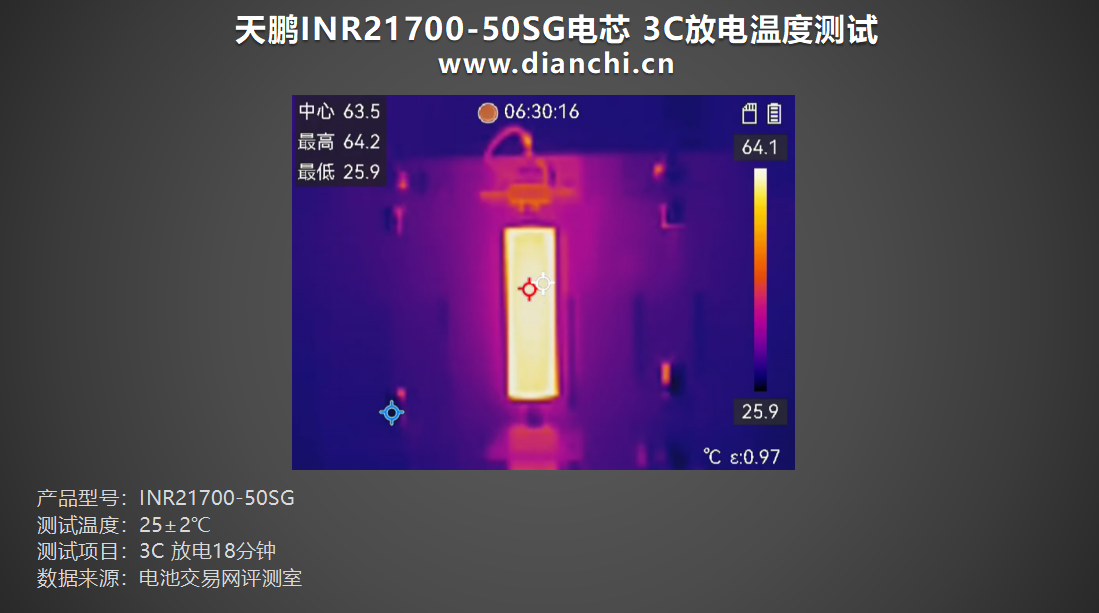

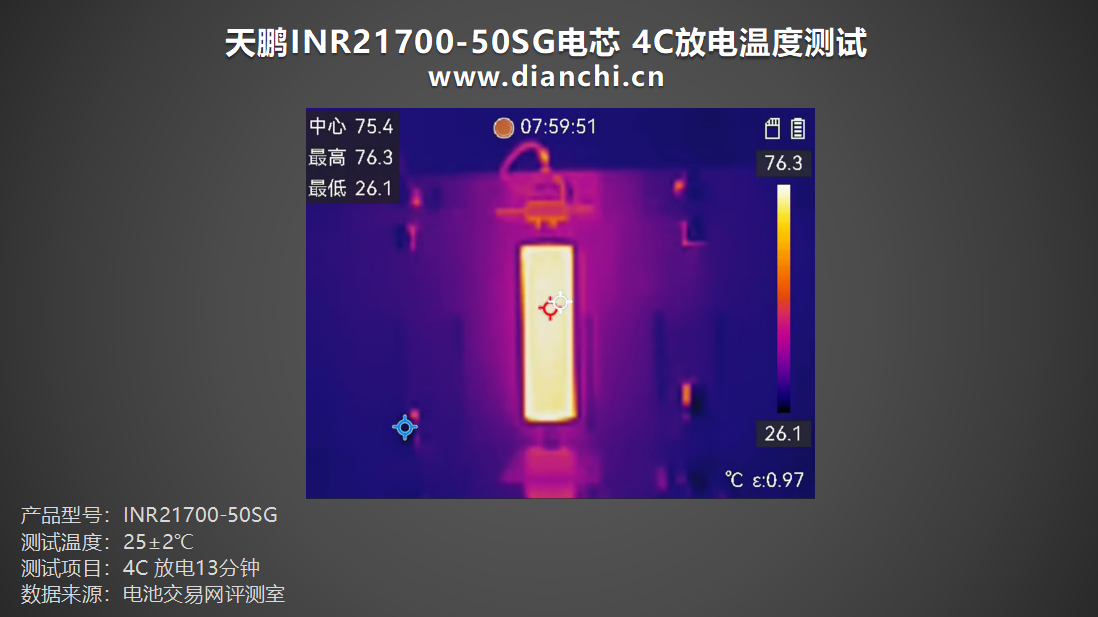

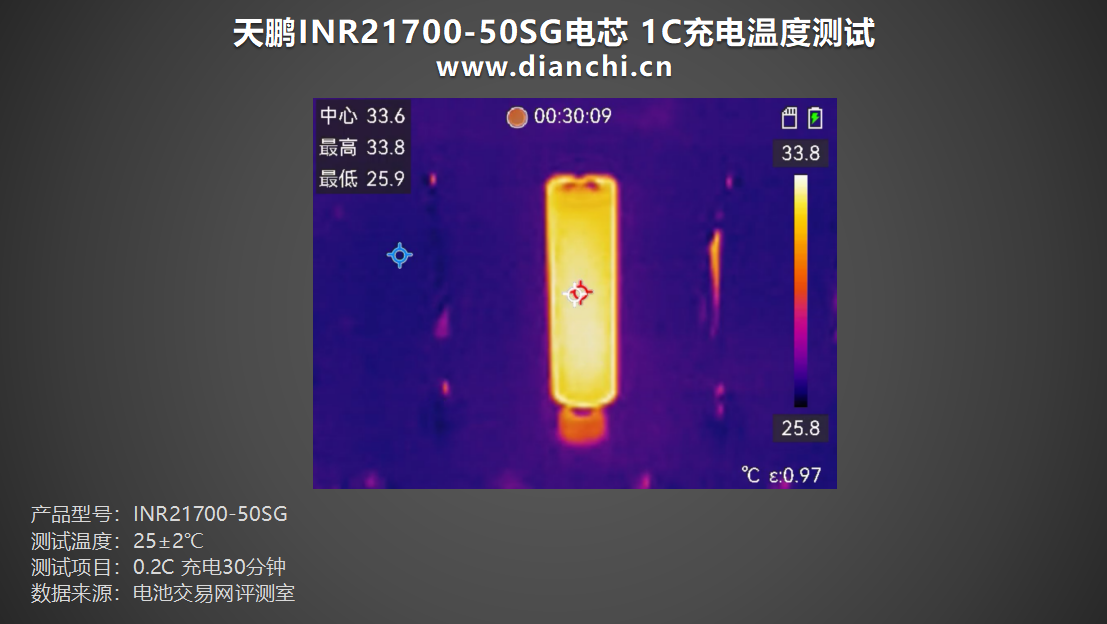

温度测试部分，电池交易网将对各个充电倍率充电30分钟后使用红外热成像仪进行表面温度测量。
