前言

充电头网近期拿到了航嘉一款10000mAh磁吸充电宝,采用钛金属原色合金外壳,外观简约且精致。其不仅支持15W的Qi2无线快充、还搭载一个USB-C接口和隐藏支架,可立于平面随心快充,解放双手。USB-C口支持 QC/PD/PPS等主流协议,支持最高27W的双向快充,通过侧边的LCD灵动岛液晶智能数显屏可随时了解充电状态。

充电头网通过拆解发现,航嘉 伴旅Q10磁吸移动电源内置两块安普瑞斯的5000mAh软包电芯,串联成组。电源的主控芯片来自智融SW6306,是一款支持四口、多协议的高性能同步升降压移动电源SOC芯片。无线充电芯片来自NKOLA方昕,型号N9006,支持Qi2 15W输出。

下面一起来看看该产品的详细用料和结构吧。

航嘉 伴旅Q10磁吸移动电源开箱

按照惯例,先来看一下航嘉 伴旅Q10磁吸移动电源的包装和外观。



包装盒以白色背景为基调,左上角为“Huntkey航嘉”品牌Logo,上方产品名称“Q10磁吸移动电源”。中间是产品等比例实物图,左下角标注标称容量10000mAh,右侧是产品主要特点,包括AI智显、隐藏支架、Qi2 15无线充、27W双向快充。



右侧印有”Qi2”认证标识。



包装盒背面是产品主要参数和安规、认证标识等信息。

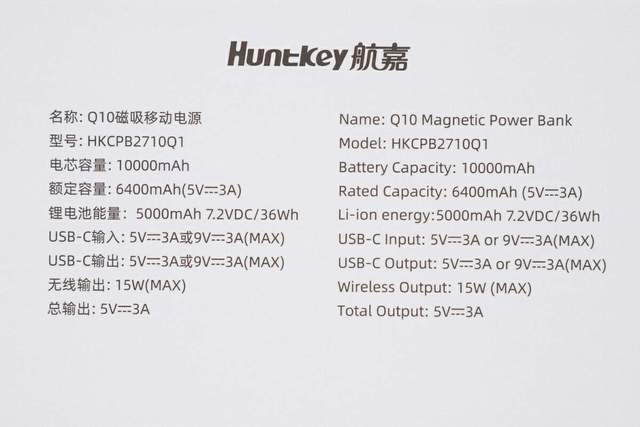

参数信息特写:

名称:Q10磁吸移动电源

型号:HKCPB2710Q1

电芯容量:10000mAh

额定容量:6400mAh(5V3A)

锂电池能量:5000mAh7.2VDC/36Wh

USB-C输入:5V3A或9V3A(MAX)

U5B-C输出:5V3A或9V3A(MAX)

无线输出:15W(MAX)

总输出:5V3A

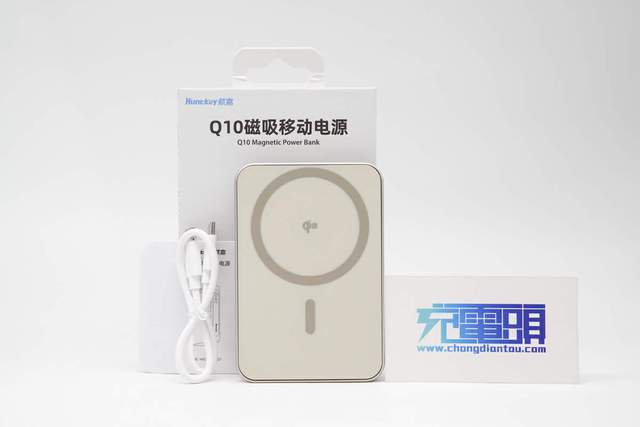

取出包装内所有物品,除移动电源外,另附带USB C to C 充电线以及使用说明书。



航嘉 伴旅Q10磁吸移动电源为扁平式块状设计,正面为磨砂阻燃面板,外壳为暗金合金材质,握感舒适细腻,整体精致而简约。

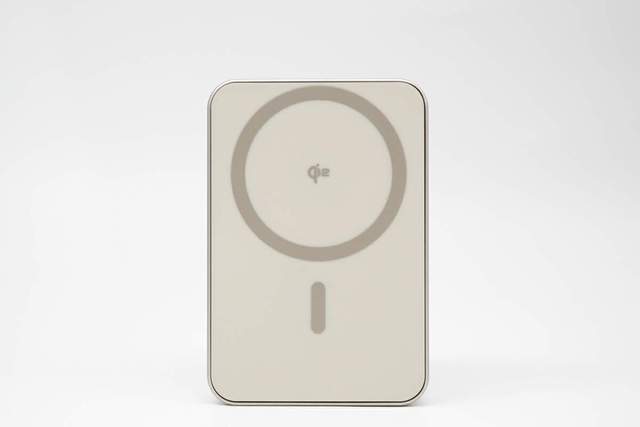

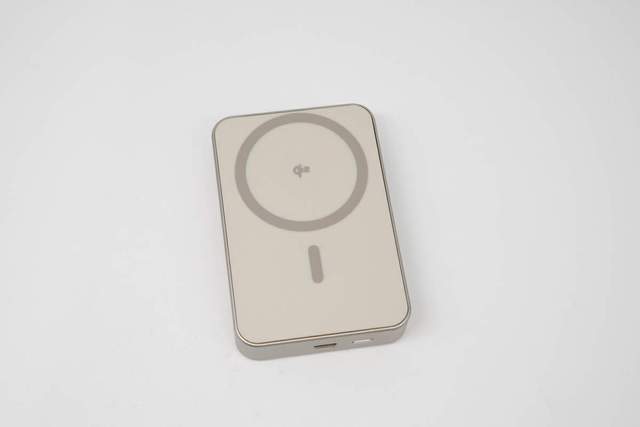

磁吸充电宝正面,用暗金装饰指示出磁铁位置,内部为无线充电线圈。磁吸区域类似于印有 qi2 无线充电标识,表明支持qi2无线充电协议。

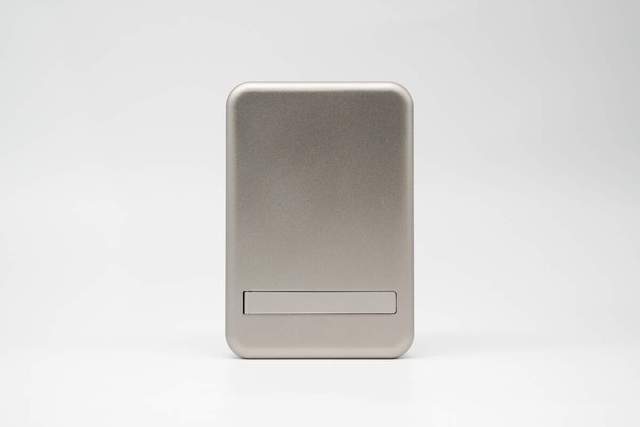

航嘉 伴旅Q10磁吸移动电源背面采用铝合金一体成型工艺,磨砂质感搭配钛金属原色外表大气沉稳,手感圆润饱满,表面磨砂材质增加摩擦力的同时不易沾染指纹,下方为隐藏式支架。

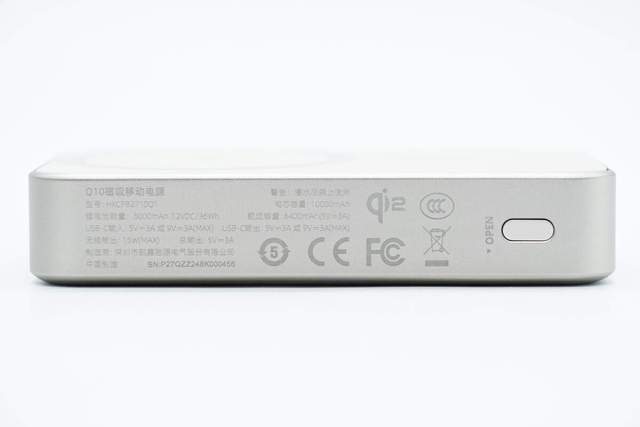

右侧面印有产品参数信息和安规、认证标识,右端是控制支架弹出的按钮。

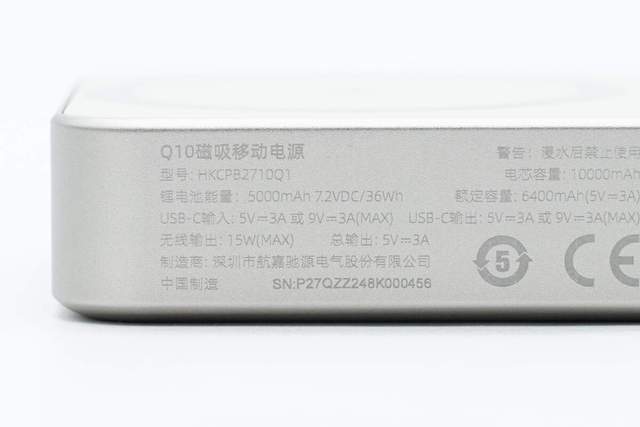

产品参数信息特写,前面已详述,此处不再赘述。



侧面按钮按下可弹出隐藏式支架,可解放双手进行追剧等娱乐活动。

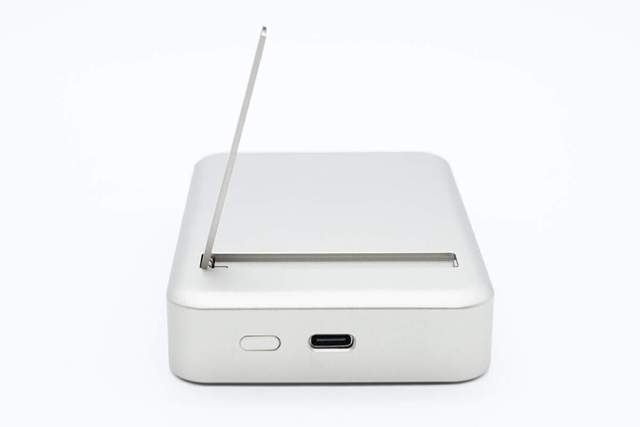

按动按钮后,隐藏式支架弹出效果如图。

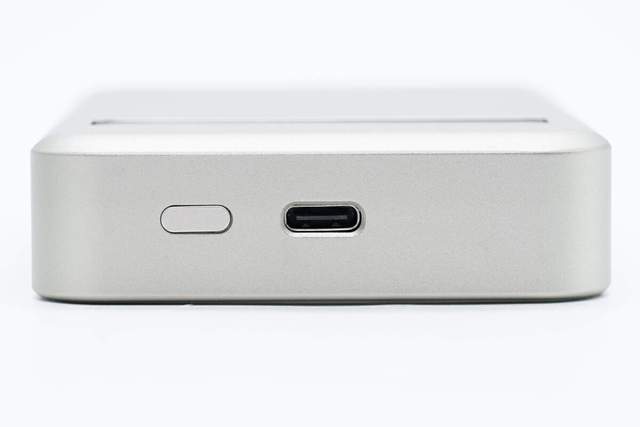

航嘉 伴旅Q10磁吸移动电源顶面一览,可见一个USB-C充电接口以及屏幕开关按钮。

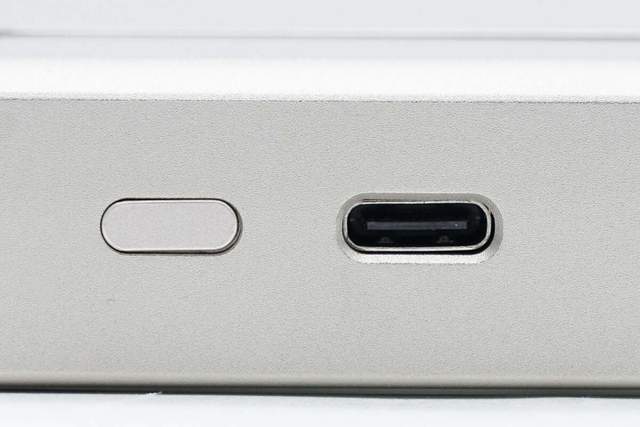

屏幕开关按钮可控制智能数显屏,USB-C接口内部可见黑色胶芯。



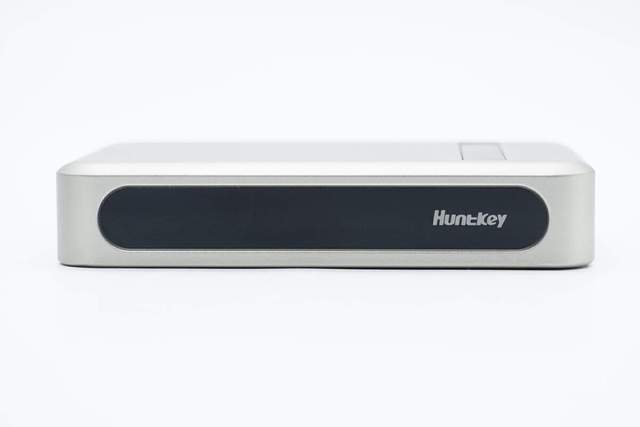

航嘉 伴旅Q10磁吸移动电源侧面采用PC面板覆盖,右侧为“Huntkey”品牌字样,左侧为LCD灵动岛液晶智能数显屏。

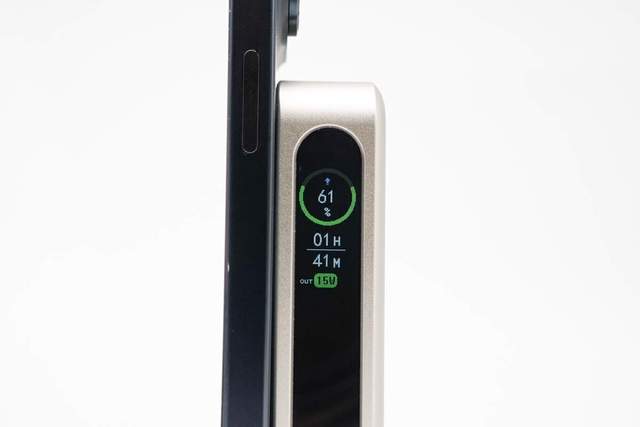

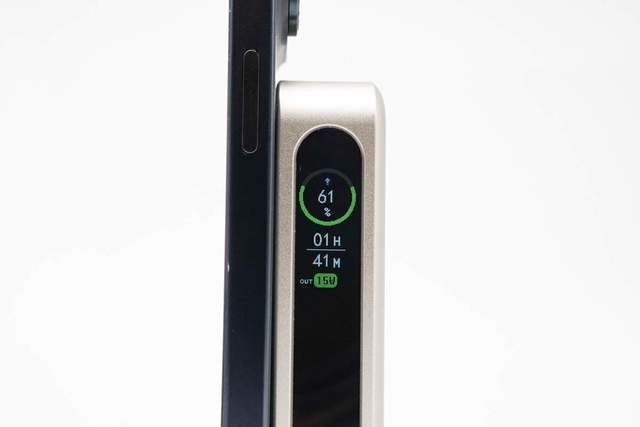

产品磁吸充电实景演示,LCD灵动岛液晶智能数显屏可显示剩余电量、充放电时间以及当前功率。

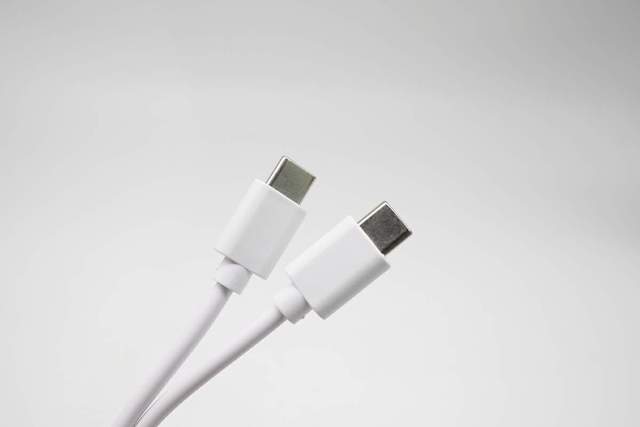

附送的充电线材为 C to C 3A类型,端子外壳与线身为注塑一体成型。

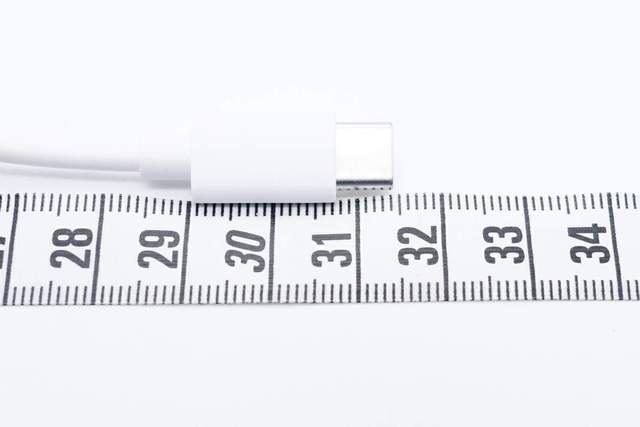

测得 C to C充电线材长度为31.4cm。

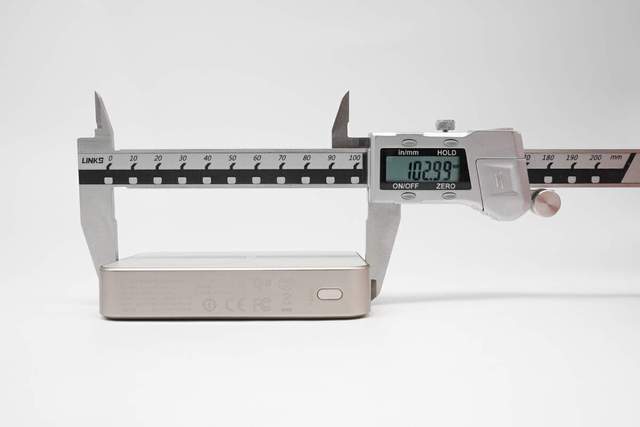

航嘉 伴旅Q10磁吸移动电源长度约为 102.99mm。

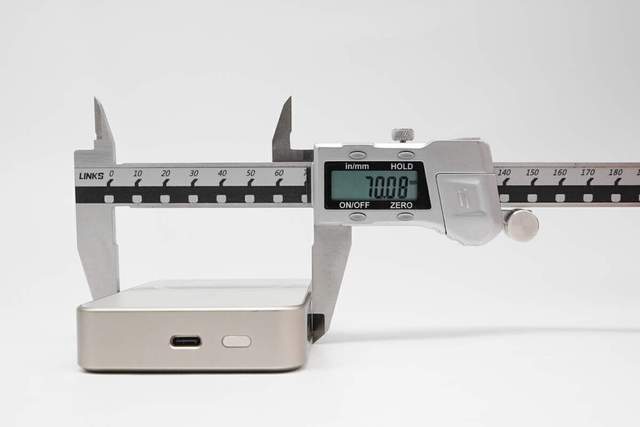

航嘉 伴旅Q10磁吸移动电源宽度约为 70.08mm。

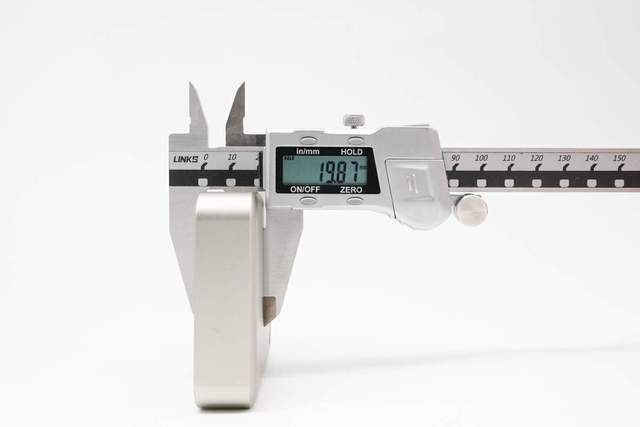

航嘉 伴旅Q10磁吸移动电源高(厚)度约为 19.87mm。

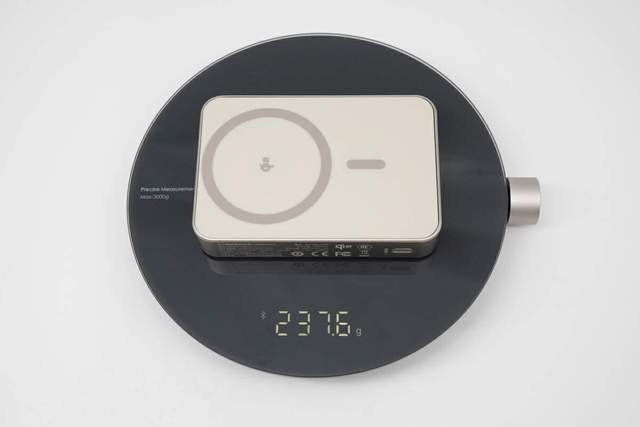

航嘉 伴旅Q10磁吸移动电源重量约为 237.6g。

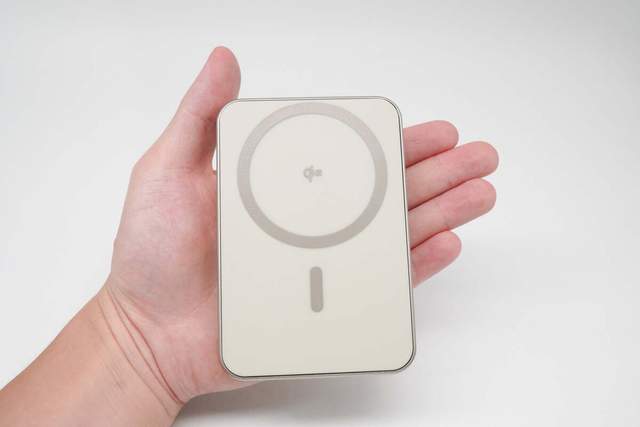

航嘉 伴旅Q10磁吸移动电源在成年人手掌对比。



使用航嘉 伴旅Q10磁吸移动电源支架为iphone 15 pro磁吸充电场景演示。

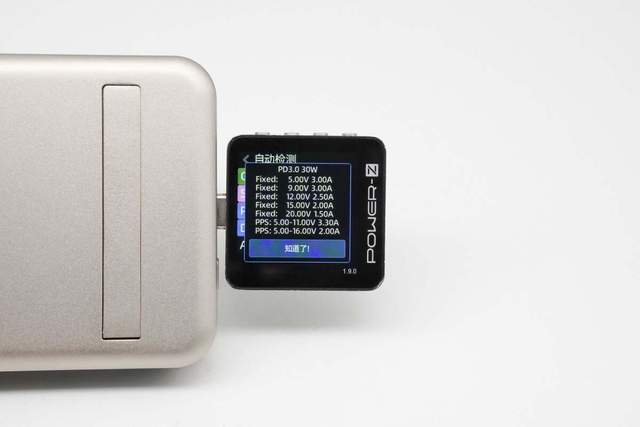

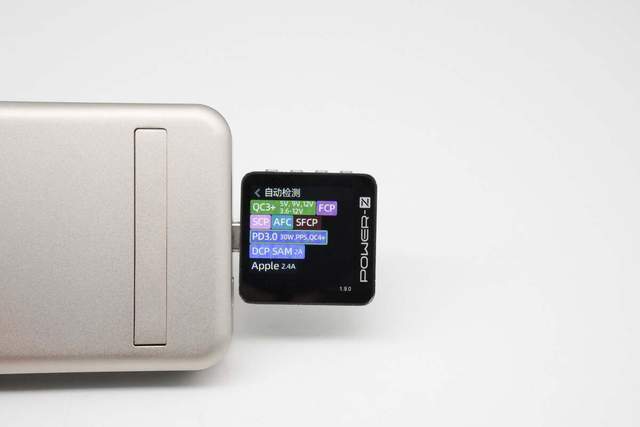

使用 POWER-Z KM003C 测试仪测试USB-C端口协议,实测支持 QC3+、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP SAM 2A以及 Apple 2.4A 等充电协议。



PDO报文方面USB-C1端口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及5-11V/3A、5-16V/2A两组PPS电压档位。

航嘉 伴旅Q10磁吸移动电源拆解

接下来看一下航嘉 伴旅Q10磁吸移动电源的内部结构和用料。



首先沿壳体接缝拆开充电宝盖板。

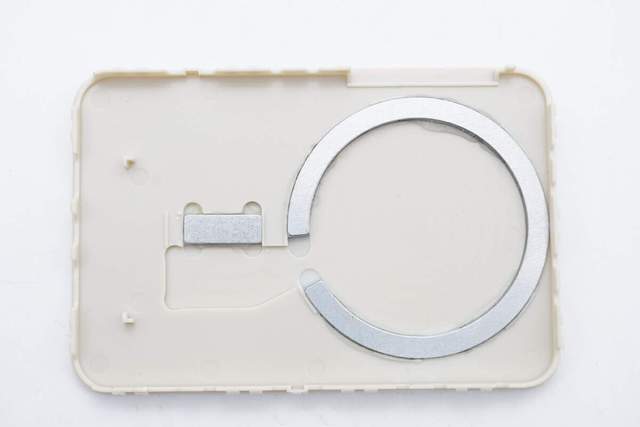

盖板内部嵌有用于吸附手机的磁铁。

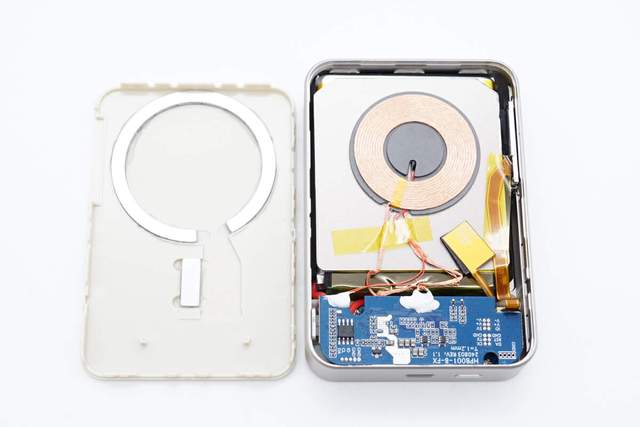

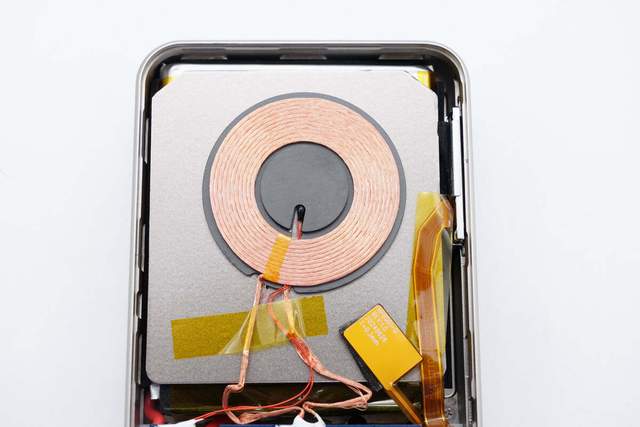

盖板拆下后,露出壳体内部的铜质线圈,线圈粘在金属板上,使散热效果更好。线圈导线被高温胶带粘紧固定,防止散落。

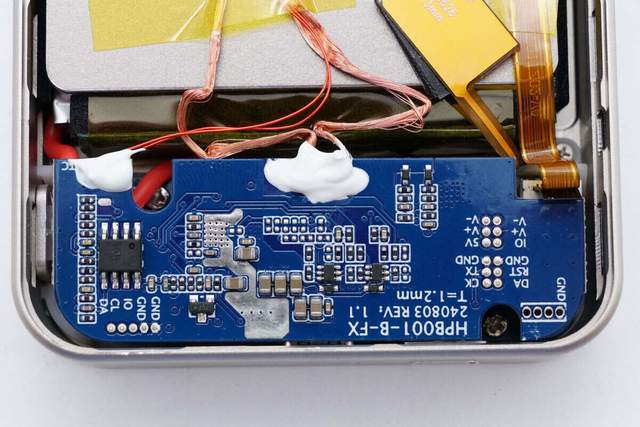

PCBA模块上的不同导线焊点均打胶加固。

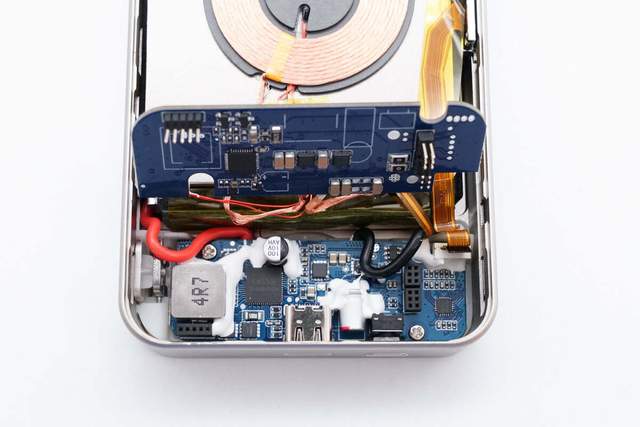

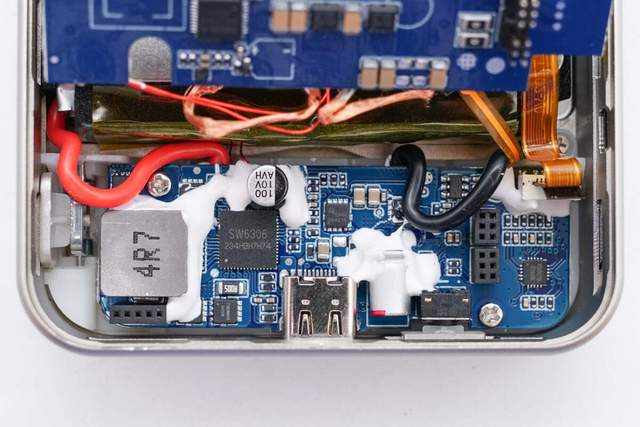

掀开上方的无线充电管理小板,露出底部的PCBA模块。



PCBA模块结构一览,模块整体嵌在半透明支架上,模块的重要器件打胶加固,两个板子用插针连接在一起。



连接屏幕的排线插座特写。

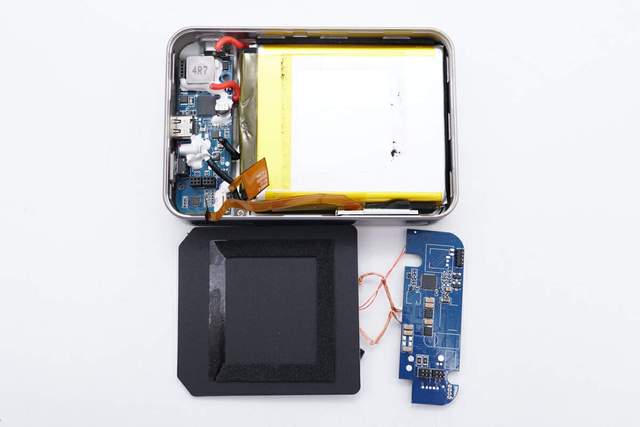

将线圈所在金属板及无线充电管理小板拆下。

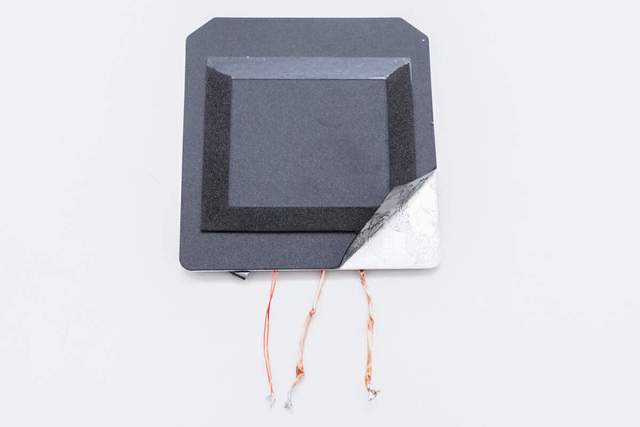

线圈所在金属板背部还贴有石墨烯贴纸散热,并贴泡棉缓冲。

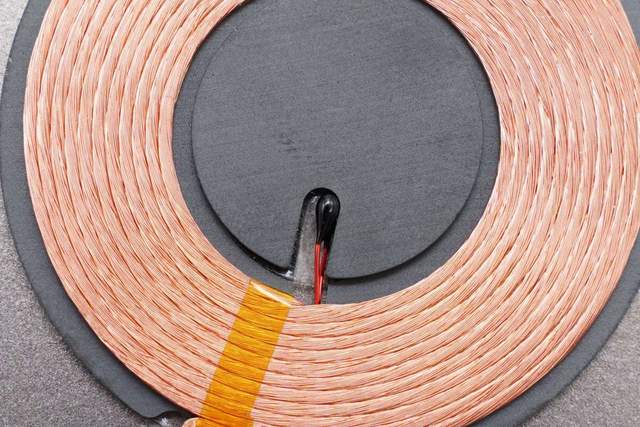

线圈中间嵌插热敏电阻,对线圈温度进行实时监控。

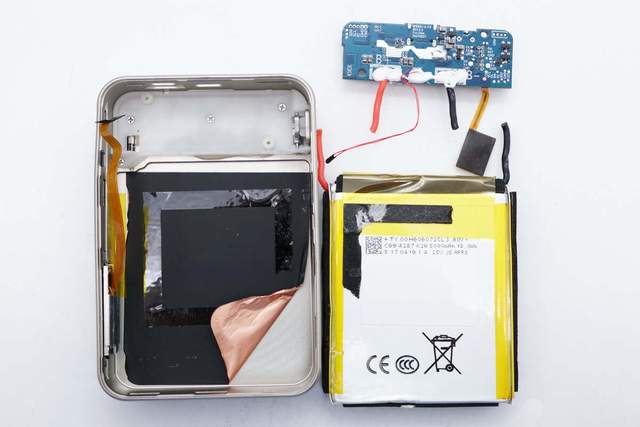

继续拆解,将壳体内的电池组和PCBA模块拆出。

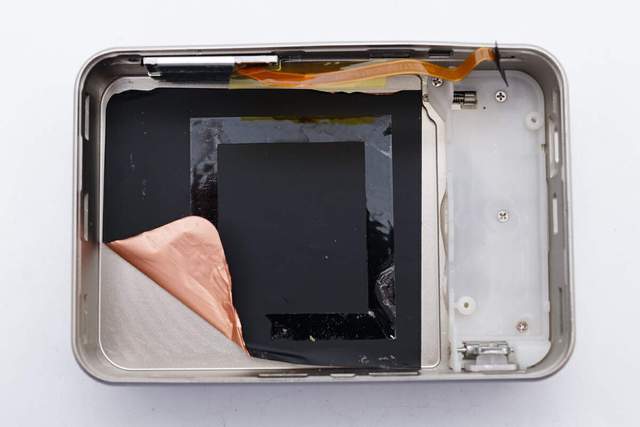

外壳内部电池组贴合处贴石墨贴纸和铜箔加强散热,PCBA模块固定于白色半透明支架上。

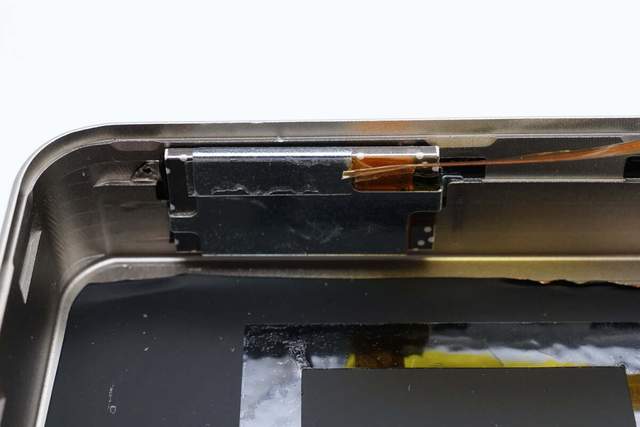

LCD灵动岛液晶智能数显屏固定于边框内测。

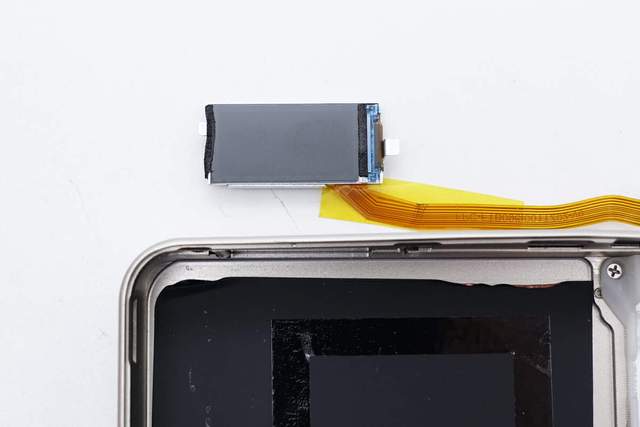

拆出数显屏。



先来看电池组结构,电池组四周用高温胶带密封,顶部贴泡棉缓冲保护。

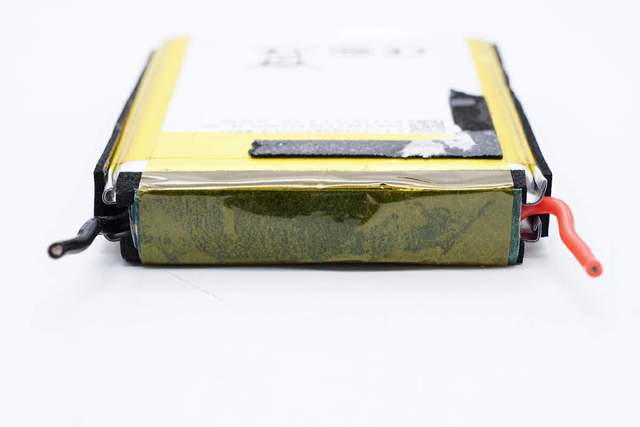

极耳处焊接电池保护板,外侧先贴青稞纸绝缘,再贴高温胶带。

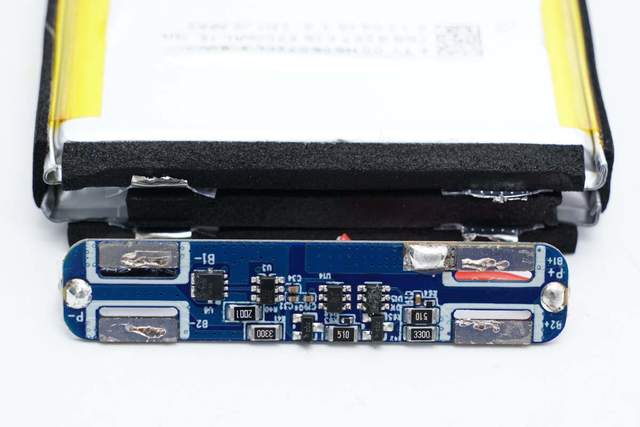

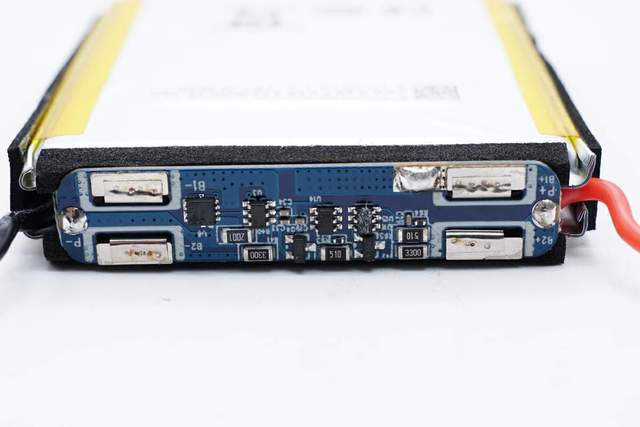

撕掉高温胶带和青稞纸,露出电池保护板全貌。

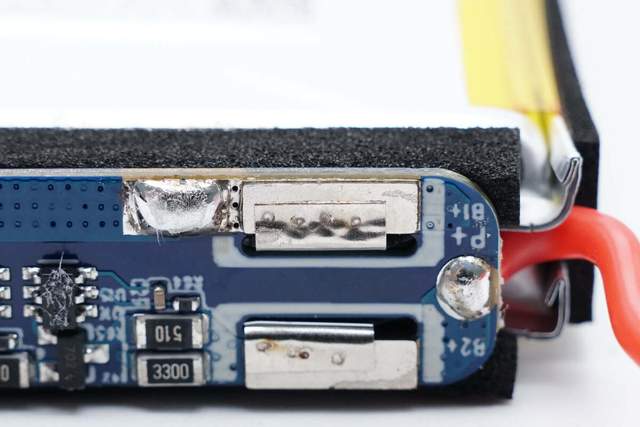

极耳与保护板焊点特写。



拆下保护板,发现电池组由两块软包电池串联而成,电芯顶部同样贴泡棉缓冲保护。

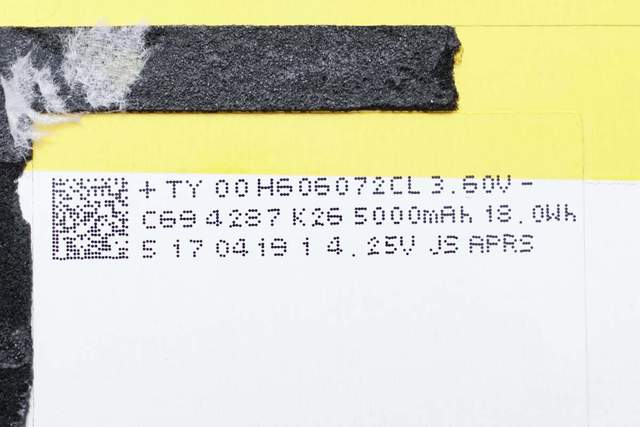

电芯喷码特写,型号H606072CL,来自APRS安普瑞斯。标称电压3.60V,标称容量5000mAh,能量18.0Wh,截止电压4.25V。



然后来看PCBA模块,重要器件打胶加固。



PCBA模块另一面加锡露铜,同样导线焊点同样打胶。

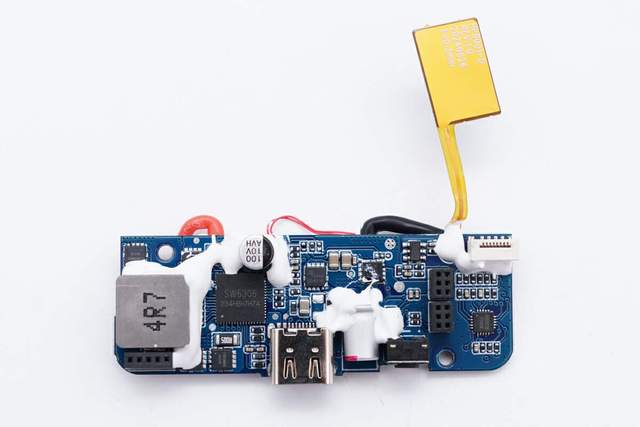

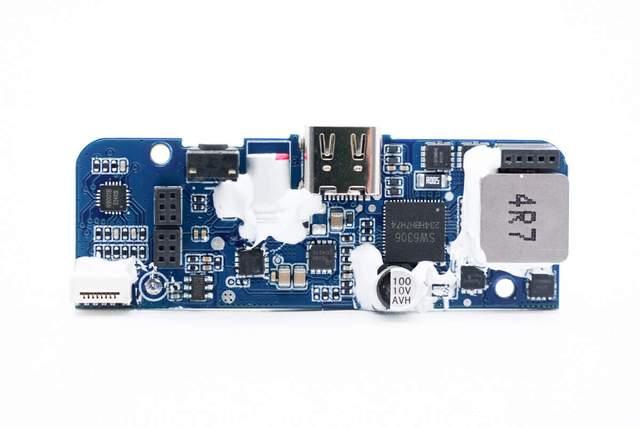

清理掉排线和导线连接,PCBA模块全貌一览。从左至右可见无线充管理芯片,触控芯片,控制USB-C接口输出和输入的两颗VBUS开关管,然后是由升降压控制芯片管理的升降压电路。

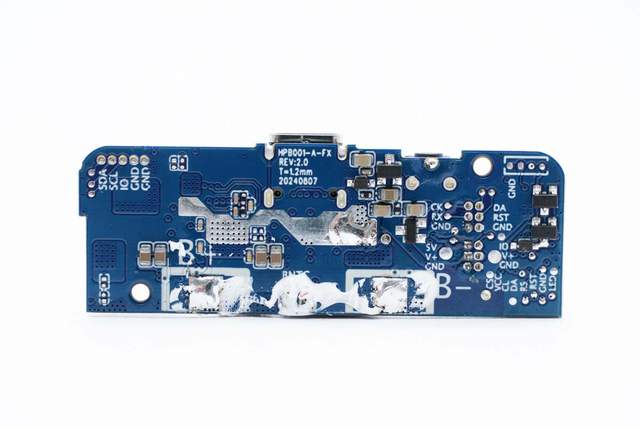

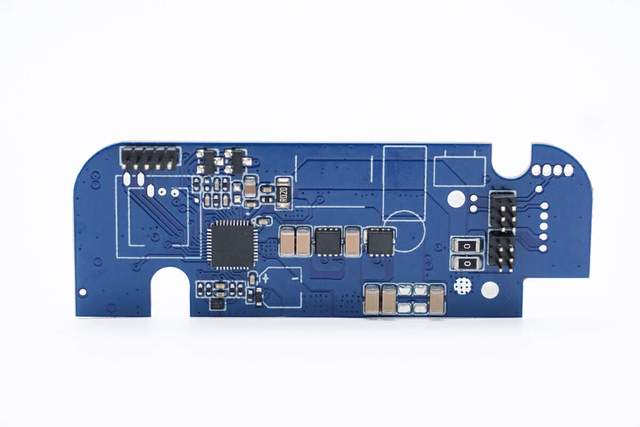

另一面清理掉焊点周边的胶水,无核心器件。

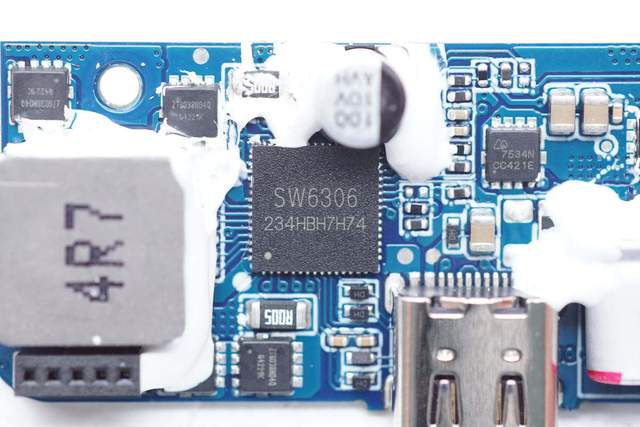

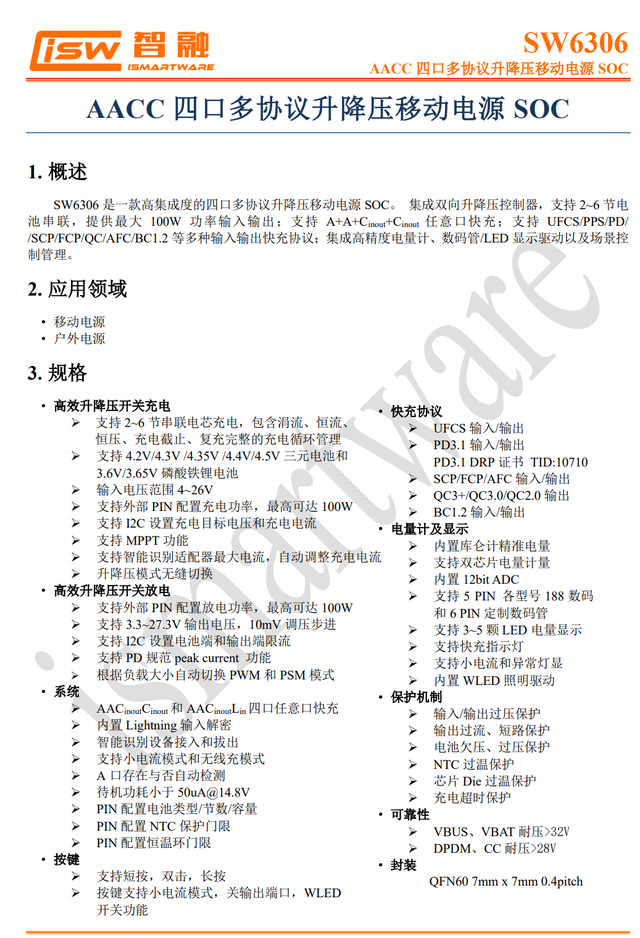

这款移动电源内置智融SW6306,这是一款高集成度的四口多协议升降压移动电源SOC,集成了双向升降压控制器,支持高效升降压开关充放电,可为2-6串锂电池或2-7串磷酸铁锂电池应用,电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理,包括涓流、恒流、恒压、充电截止和复充等功能。

智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池,输入电压范围为4~26V,输出电压为3.3~27.3V,并拥有10mV调压步进,支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率,最高可达100W,支持I2C设置充电目标电压、充电电流、电池端和输出端限流,以及MPPT太阳能板充电功能。



智融SW6306支持按键功能,可识别短按、双击、长按,并支持小电流模式,带有可关输出端口、WLED开关功能,支持数码管和LED电量显示,内置库仑计与12bit ADC,还支持双芯片电量计量,确保在使用过程中能够实时掌握电量信息。

此外支持2A2C四口配置以及任意口快充,支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议,还能够智能识别适配器最大电流,自动调整充电电流,带来超强兼容的快充体验。



升降压电感特写,规格4.7uH。

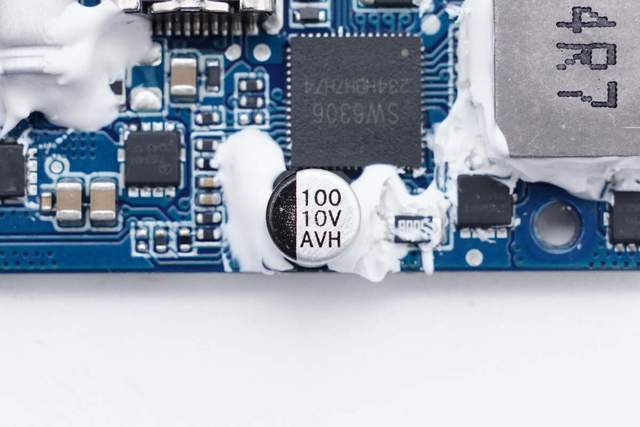

低压滤波电容特写,规格100uF 10V,来自韶关富仕达,用于升降压电路的电流滤波。

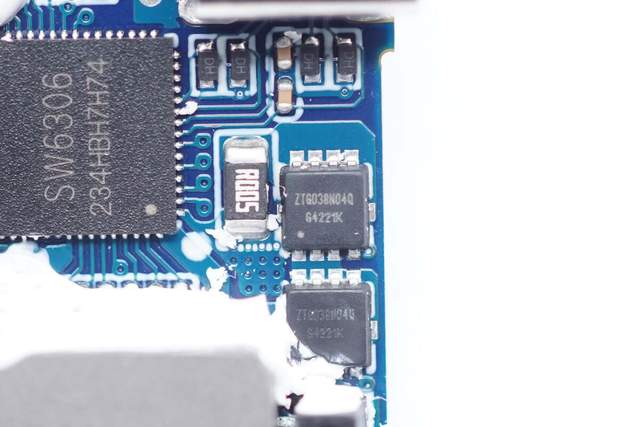

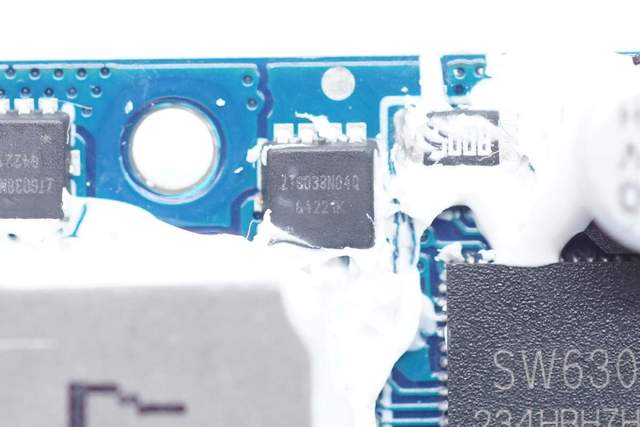

同步升降压开关管特写,丝印ZT6038N04Q。



另一颗同型号同步升降压开关管特写。



这边还有两颗同型号开关管,四颗同步升降压开关管组成H桥,配合智融SW6306和升降压电感进行升降压充电管理。

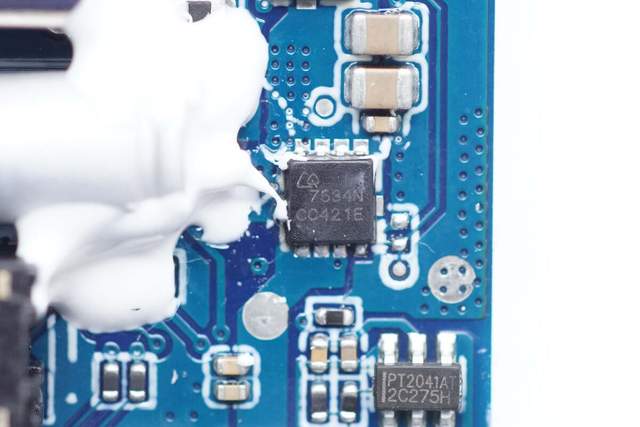

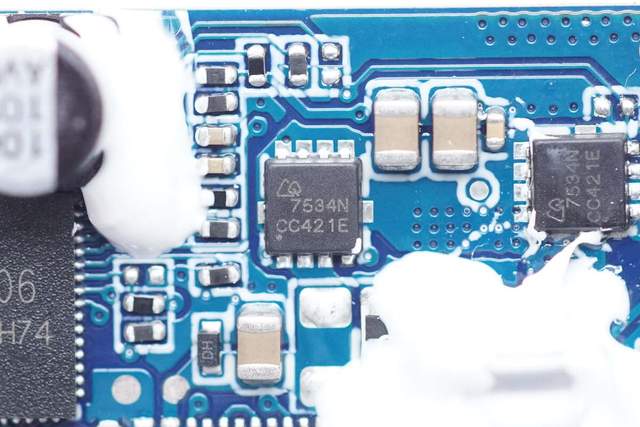

VBUS开关管特写,来自重庆万国,型号CQY7534N,耐压30V,采用DFN3X3封装。

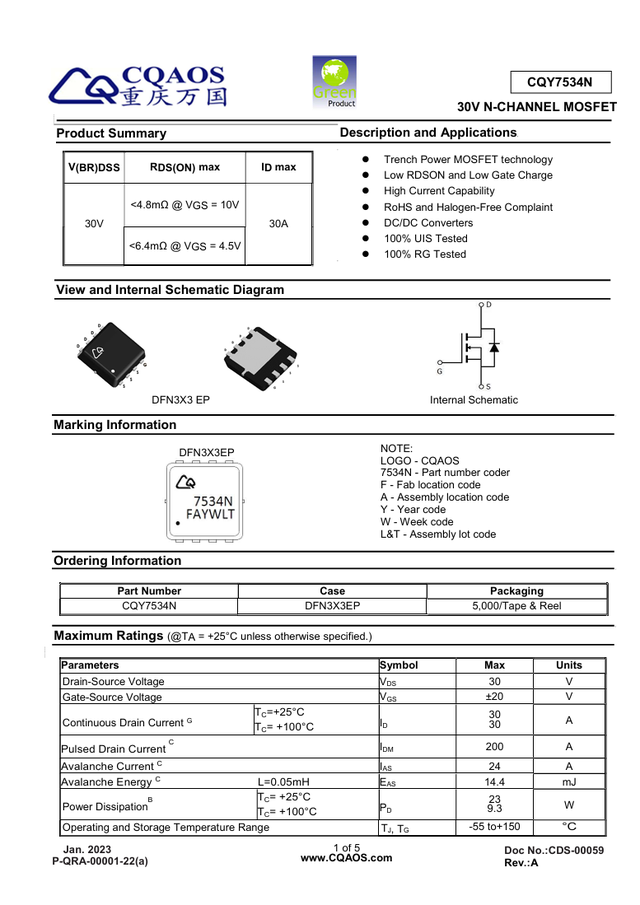

重庆万国CQY7534N详细资料



另一颗同型号VBUS开关管特写,与之前那颗一起控制USB-C接口电压输出转换,确保输出电压稳定性。

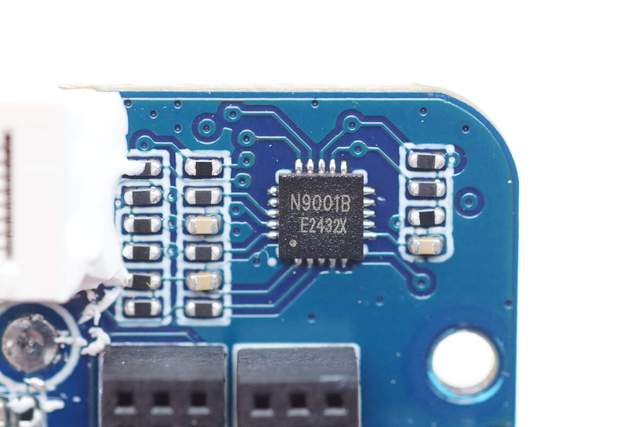

无线充电主控芯片采用NIKOLA方昕科技N9001BE,其按照Qi标准1.2.4版发射器方案设计,会自动检测符合Qi标准的接收器,与接收器建议数据通信,并智能管理无线电源传输。为了增加应用灵活性,设计了动态检测输入电源,支持QC2.0/3.0、DC9V、DC12V适配器。

通过持续监测工作中接收功率与发射功率进行效率转换,来检测有无金属异物,从而避免充电中导致温度急剧上升。在整个工作期间发生任何异常情况,N9001BE会自动进行处理并指示, 保证无线充电的安全性。

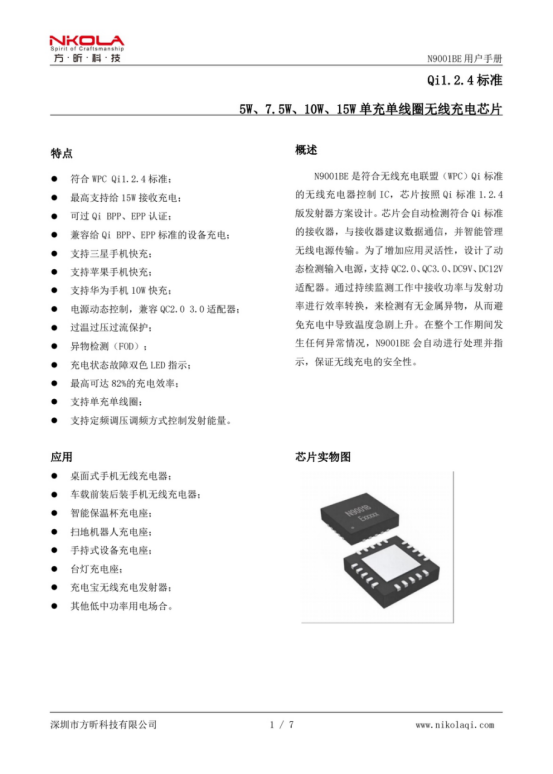

方昕科技 N9001BE 资料信息。

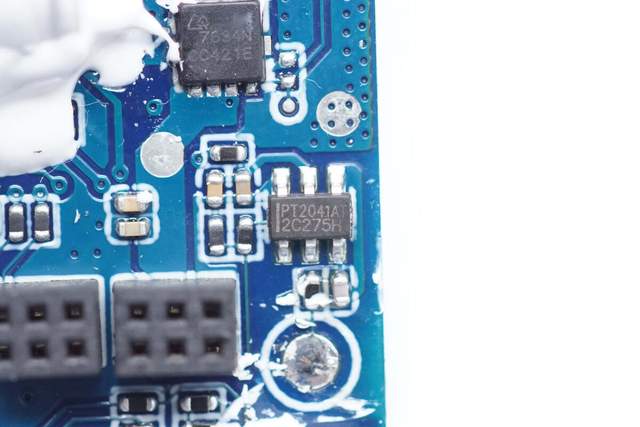

单触控单输出芯片特写,型号PT2041A,来自PinTeng品腾,PT2021K是一款电容式触摸控制ASIC,支持1通道触摸输入,1通道同步型开关输出。具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。采用DFN2*2-6L封装方式。

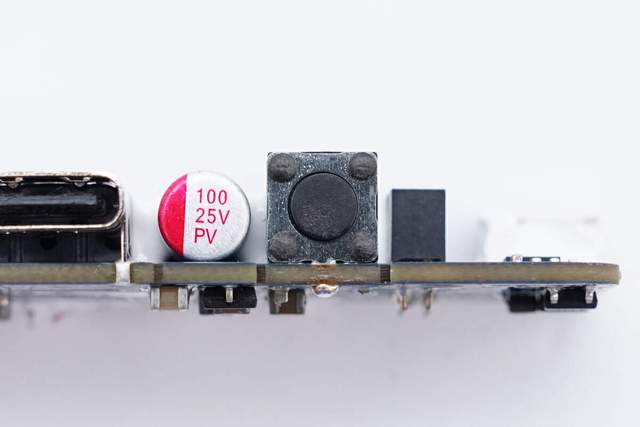

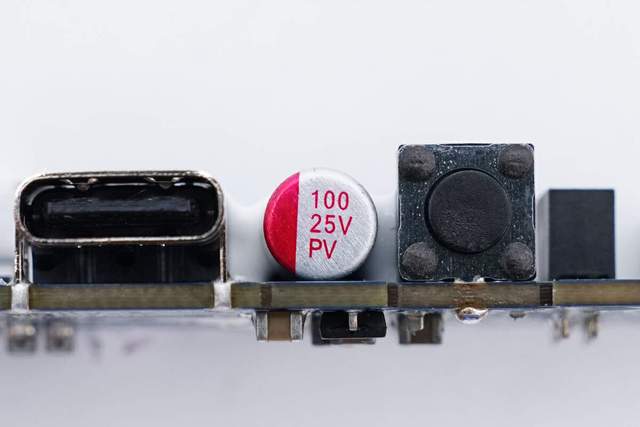

输入输出滤波电容特写,规格100uF 25V。



USB-C接口特写,黑色胶芯不露铜。



电源贴片按钮特写。

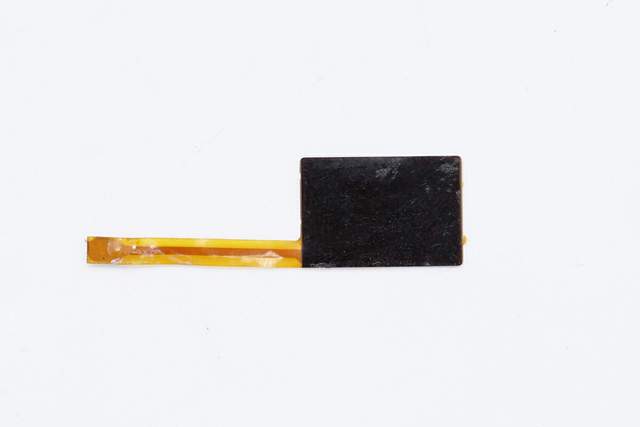

LCD灵动岛液晶智能数显屏特写。

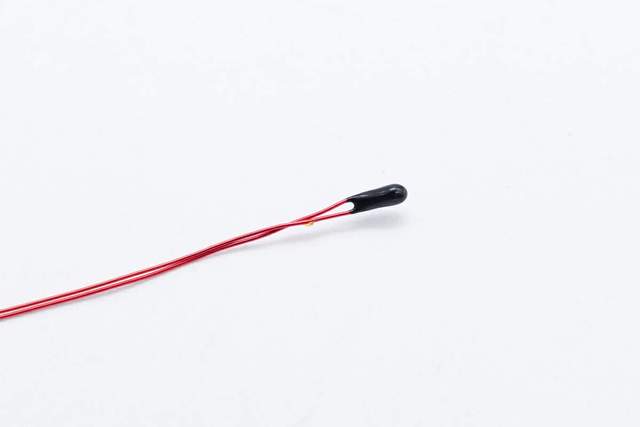

NTC热敏电阻特写,用于线圈和电池组的温度监测。

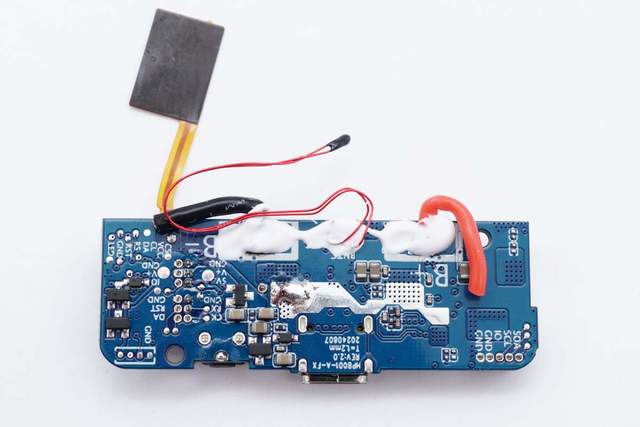

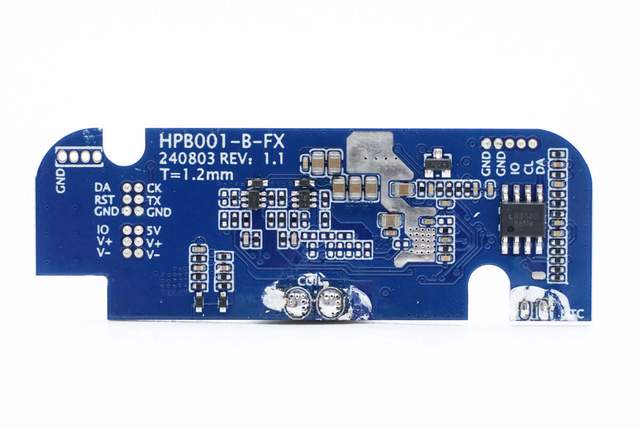

再来看无线充电管理小板,顶部连接线圈导线和热敏电阻。



断开导线连接,清理掉胶水。中间可见两颗芯片和联排谐振电容,最右侧是一颗运算放大器。



另一面可见无线充主控芯片和两颗无线充功率管。

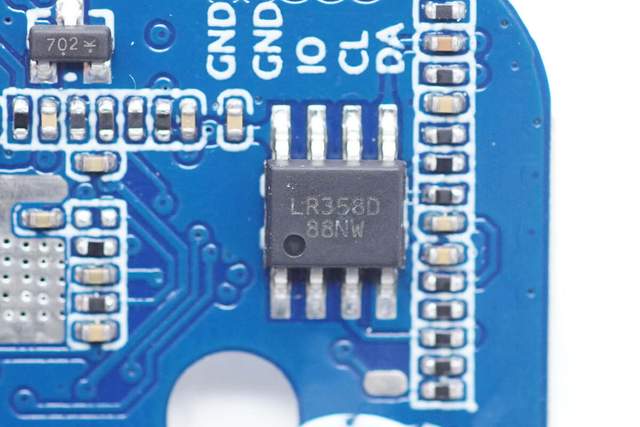

双运放特写,型号LR358D,来自LRC乐山无线电,由两个独立的、高增益且内部频率补偿的运算放大器组成,它专门设计用于从单一电源供电操作。它也可以从分割电源供电操作,且低功耗电流消耗与电源电压的大小无关。采用SOP-8封装方式。

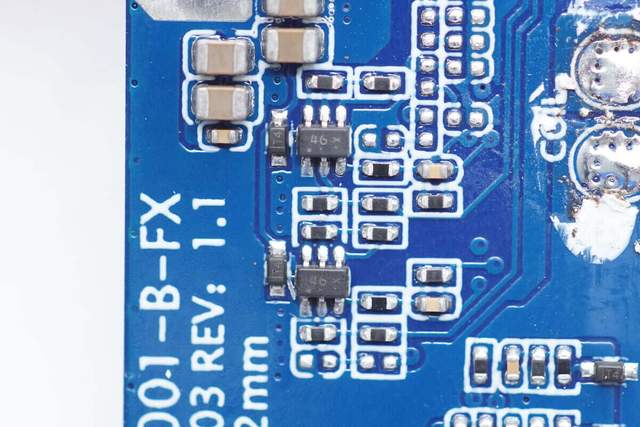

两颗丝印46的芯片特写。

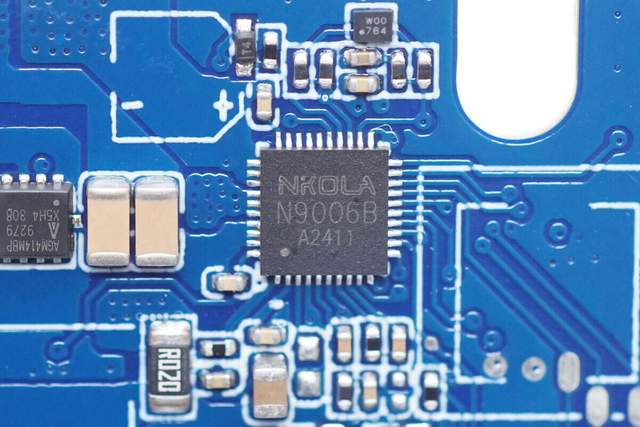

无线充电管理芯片特写,型号N9006B,来自NKOLA方昕。N9006B 是符合无线充电联盟(WPC)Qi2.0标准的无线充电器控制IC,芯片按照 Qi2.0版发射器方案设计。芯片会自动检测符合 Qi标准的接收器,与接收器建议数据通信,并智能管理无线电源传输。为了增加应用灵活性,设计了动态检测输入电源,支持QC2.0、QC3.0、PD2.0、PD3.0 适配器。

通过持续监测工作中接收功率与发射功率进行效率转换,来检测有无金属异物,从而避免充电中导致温度急剧上升。在整个工作期间发生任何异常情况,N9006B 会自动进行处理并指示,保证无线充电的安全性。

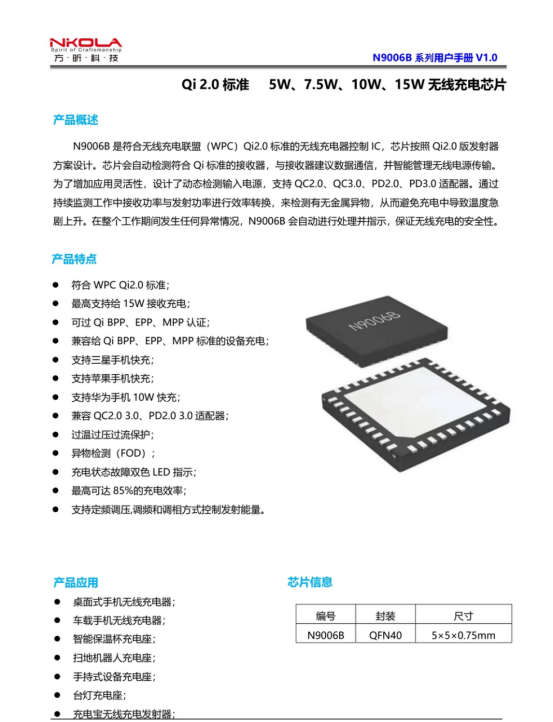

方昕科技 N9006B 资料信息。

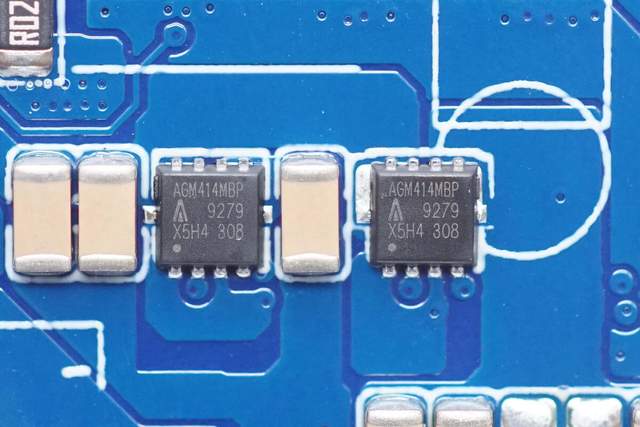

两颗车规级无线充电功率管特写,型号AGM414MBP,来自AGMsemi芯控源,耐压40V,采用PDFN3.3*3.3封装方式。

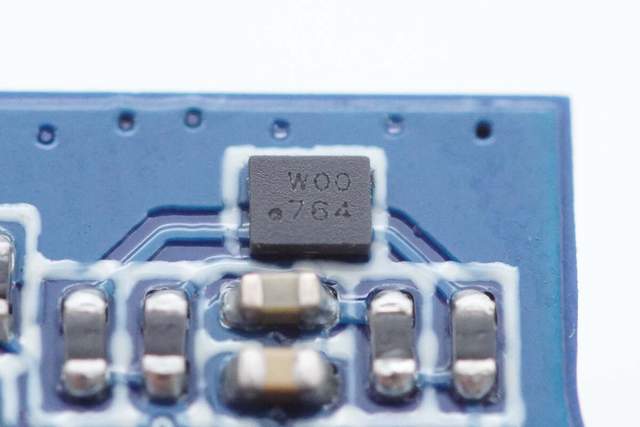

Qi2.0紫光鉴权芯片特写。

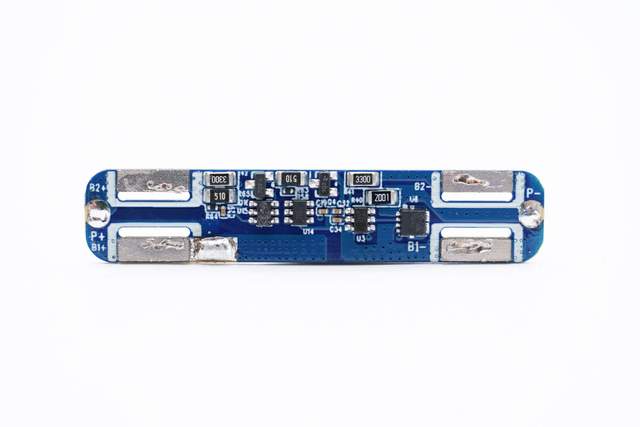

最后来看下电池保护板,可见两颗电池均衡IC、电池保护芯片和电池保护管。

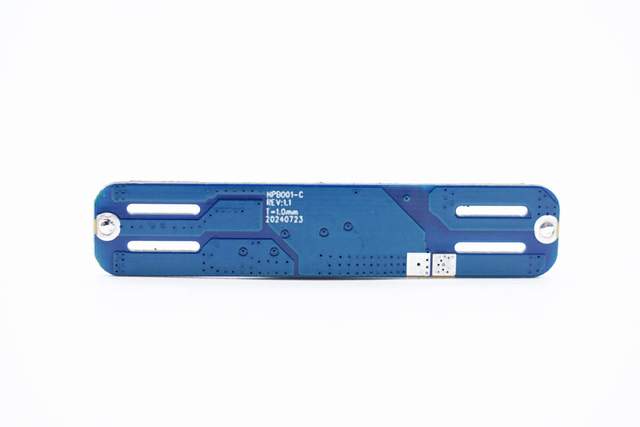

电池保护板背面无重要器件。



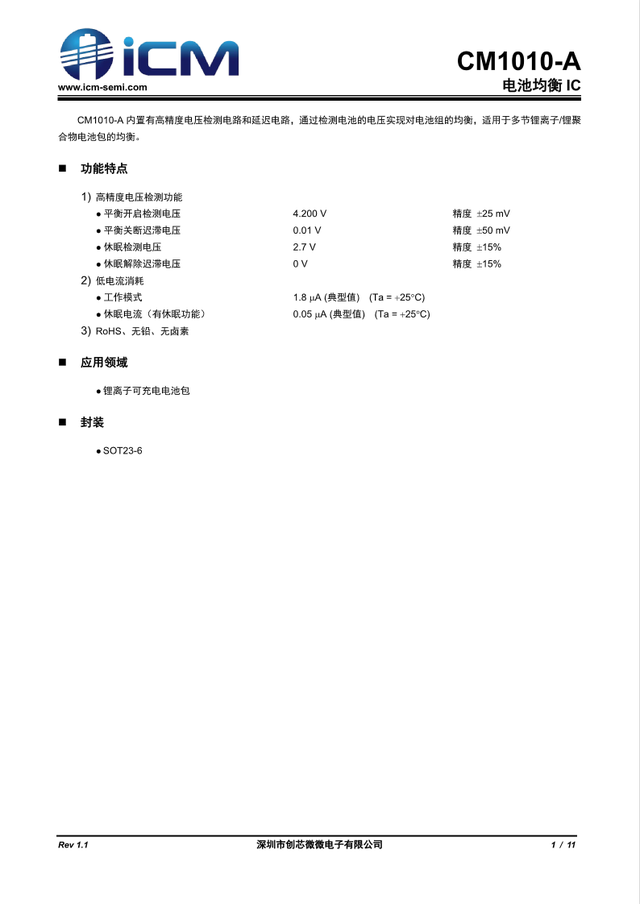

两颗来自iCM创芯微的电池均衡IC,型号CM1010-A,CM1010-A内置有高精度电压检测电路和延迟电路,通过检测电池的电压实现对电池组的均衡,适用于多节锂离子/锂聚合物电池包的均衡。该芯片采用SOT23-6封装方式。



创芯微 CM1010-A 详细资料。

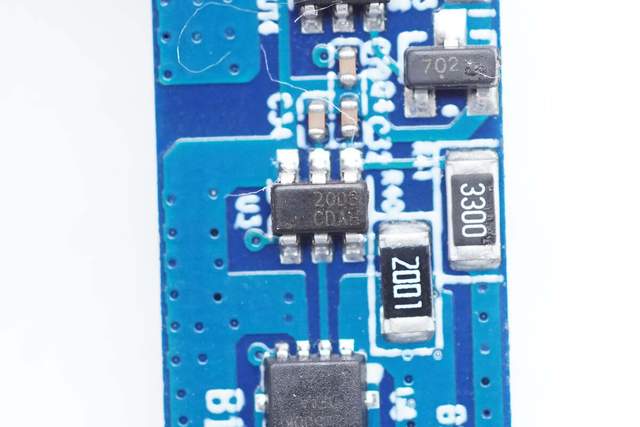

电池组保护芯片特写,型号CM1020-DC,来自iCM创芯微。CM1020-DC 是一款专用于2串锂/铁电池的保护芯片,内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。采用SOT23-6封装方式。

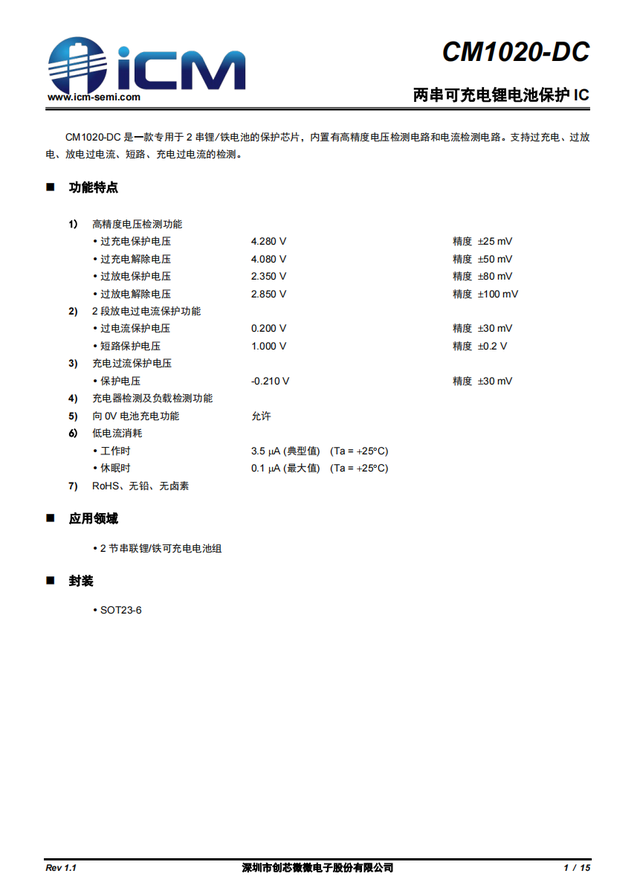

创芯微 CM1020-DC芯片详情。

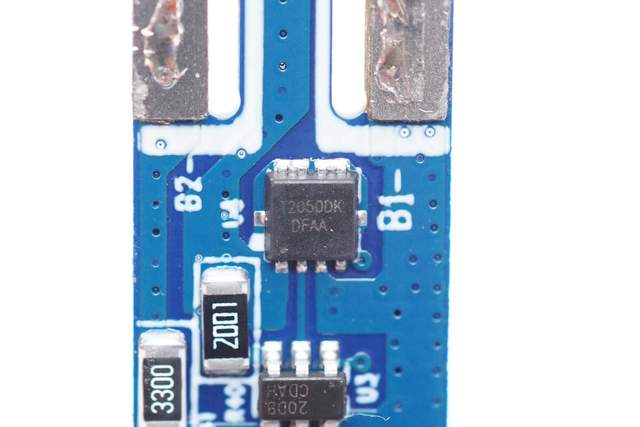

电池保护管特写 ,是一颗N型MOS,型号CMT2050DK,来自iCM创芯微。耐压20V,采用PDFN3.0*3.0封装方式。

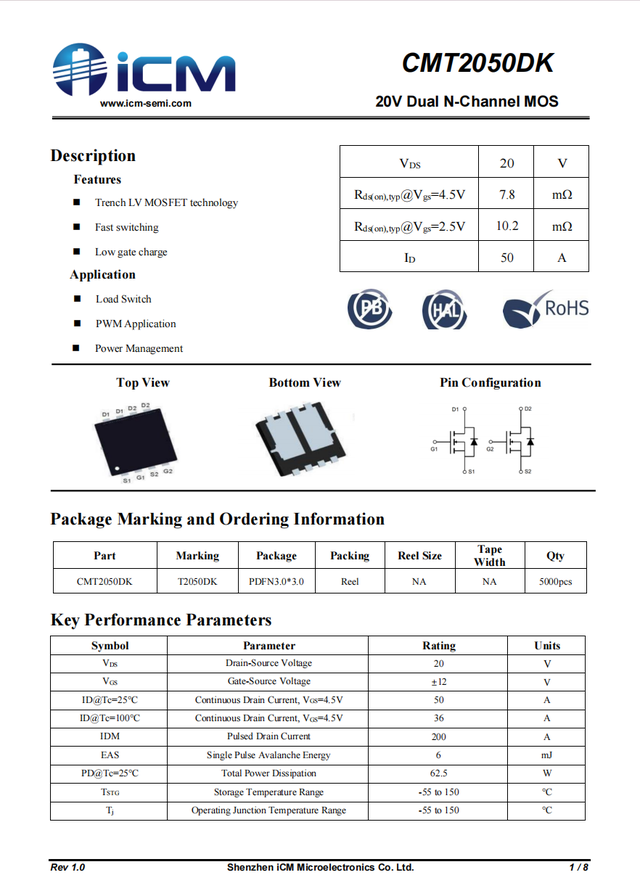

创芯微 CMT2050DK芯片详情。

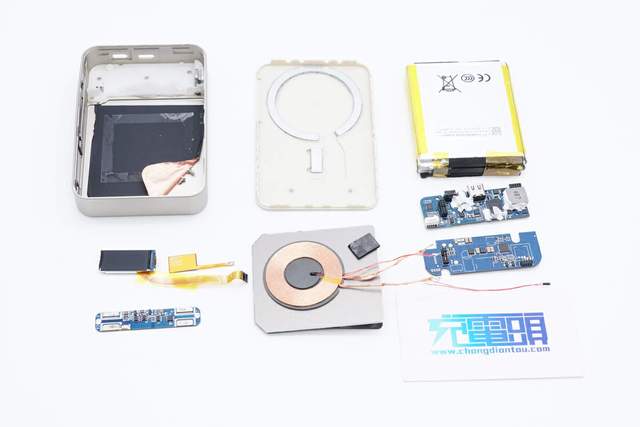

全部拆解完毕,来张全家福

充电头网总结

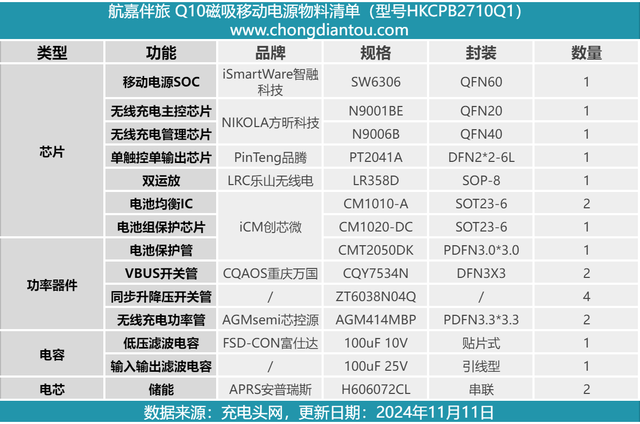

最后附上航嘉 伴旅Q10磁吸移动电源的核心器件物料清单,方便大家查阅。

航嘉 伴旅Q10磁吸移动电源拥有15W的 Qi2无线快充和27W 双向快充能力,支持QC3+、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP SAM 2A以及 Apple 2.4A 等充电协议。

充电头网通过拆解发现,其内置安普瑞斯两块5000mAh软包电芯,串联成组,单块电芯标称电压3.60V,标称容量5000mAh。搭配创芯微的电流均衡IC、电池保护管和电池组保护芯片,全套电池组保护方案进行电池组管理和保护。

电源的主控芯片为智融SW6306,是一款支持四口、多协议的高性能同步升降压移动电源SOC芯片。无线充电芯片来自NKOLA方昕,型号N9006B,支持Qi2 15W输出,并设计了动态检测输入电源,支持 QC2.0、QC3.0、DC9V、DC12V适配器。

壳体内部保护措施十分到位,线圈配备专门的金属板并贴石墨贴纸加强散热,接触面大面积石墨贴纸加铜箔散热。此外,重要器件及焊点多处打胶加固,此外电池组、线圈及盖板等多处粘贴细海绵缓冲保护。整体而言,航嘉 伴旅Q10磁吸移动电源热保护和缓冲保护十分精细,用料也很扎实,是个诚意十足的产品。同时也是一款兼具高颜值与实用性的产品,铝合金机身一体成型,侧边LCD灵动岛液晶智能数显屏可以实时检测充电状态。自动弹出的隐藏式支架亦可轻松应对横竖屏场景,让用户随时随地解放双手。
