前言

利维能公司专注于动力和储能电池产品及其系统的研发制造，产品广泛应用在便携式储能、户用储能、通信和基站储能、城市出行、工业搬运和铅酸替代等场景，为安克创新、铂陆帝、博力威、小牛电动、新日、爱玛、诺力等行业知名品牌配套供货，近期，电池交易网就拿到了一款EVPS利维能ITR26/70-40E电芯，下面就一起来看看这款电芯的实际表现如何吧。

外观介绍

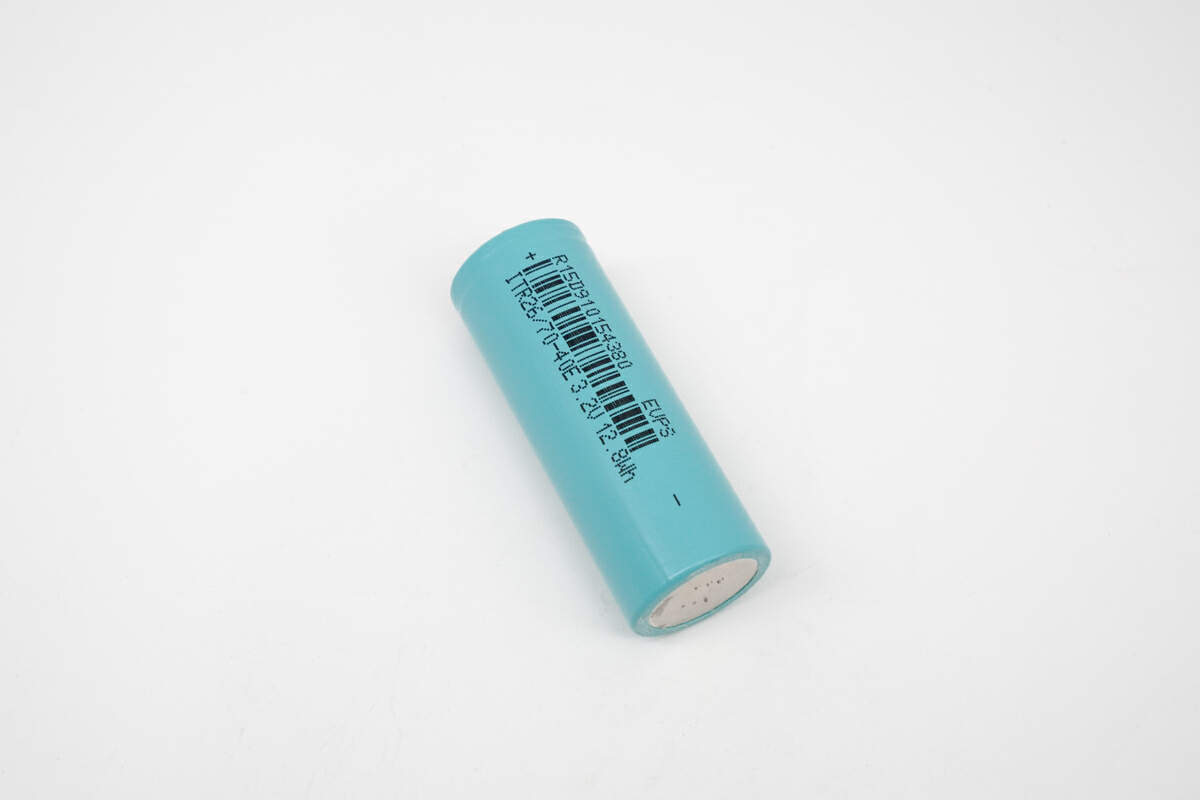

EVPS利维能ITR26/70-40E电芯采用蓝色电芯套膜，并附带丝印信息

EVPS利维能ITR26/70-40E电芯喷码信息：

“ITR26/70-40E 以及 R15D910154380（出厂编码）”

额定容量：4000mAh@0.2C；

标称电压：3.2V；标称能量：12.8Wh；

交流内阻：≤20mΩ。

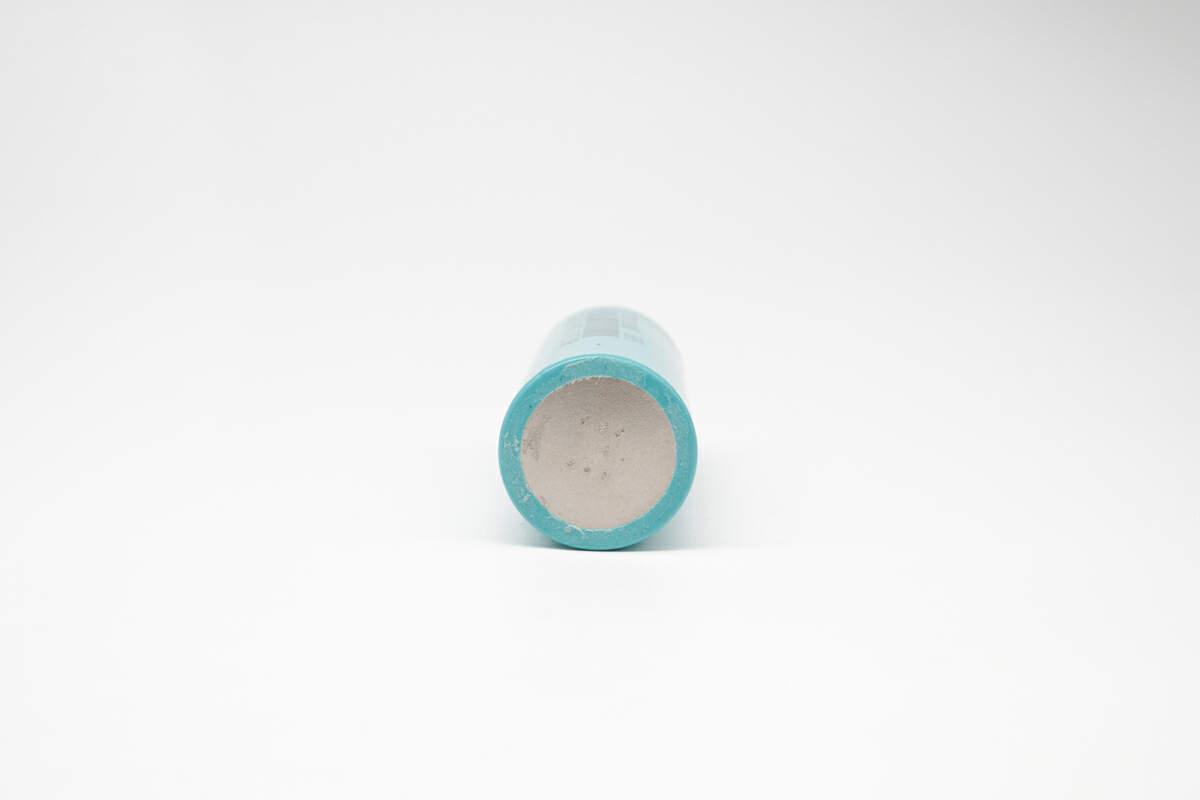

EVPS利维能ITR26/70-40E电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

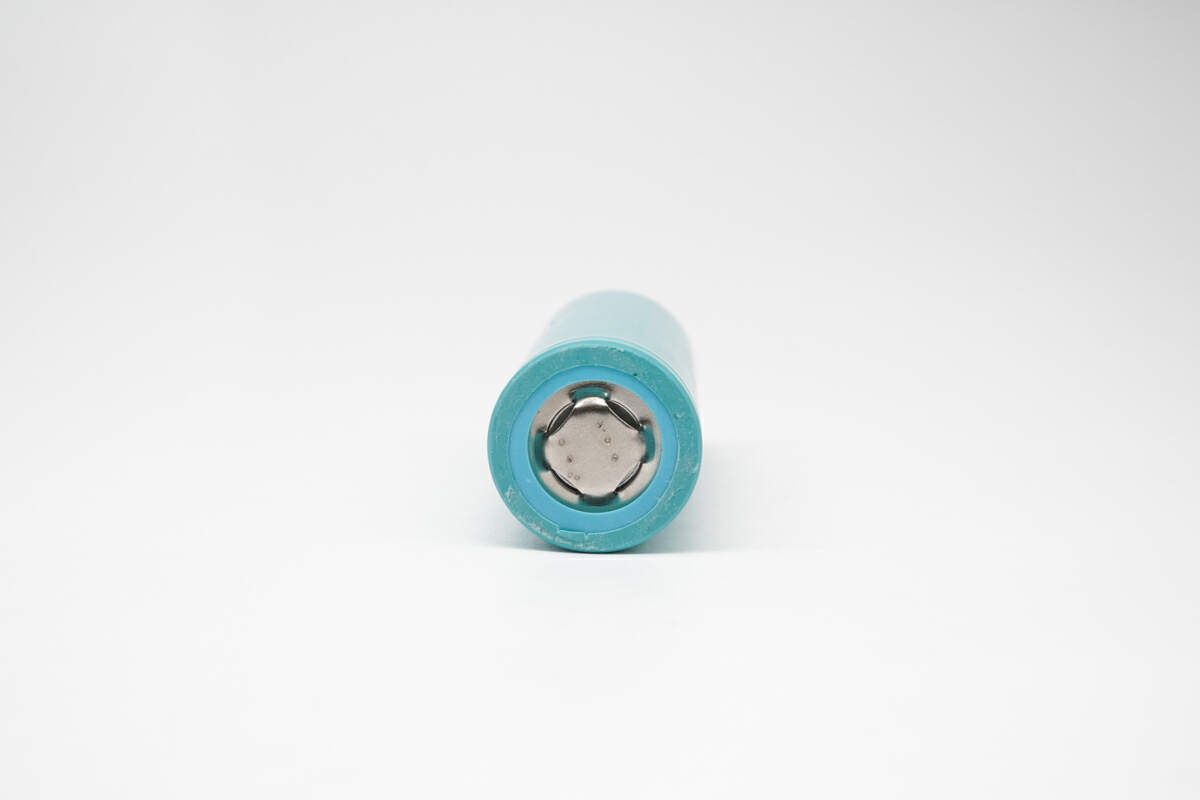

EVPS利维能ITR26/70-40E电芯正极接触面依旧为合金材质，平头设计，四爪支撑并带有泄气装置。

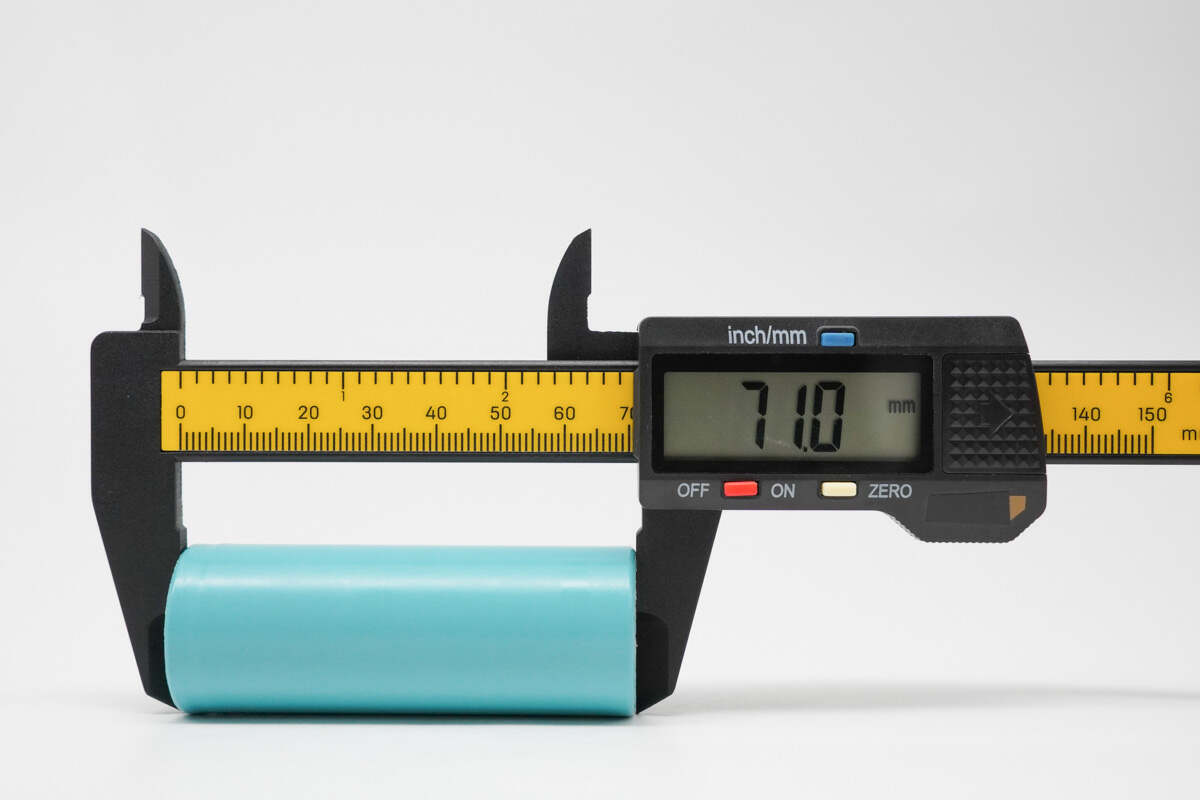

EVPS利维能ITR26/70-40E电芯高度约为 71mm。

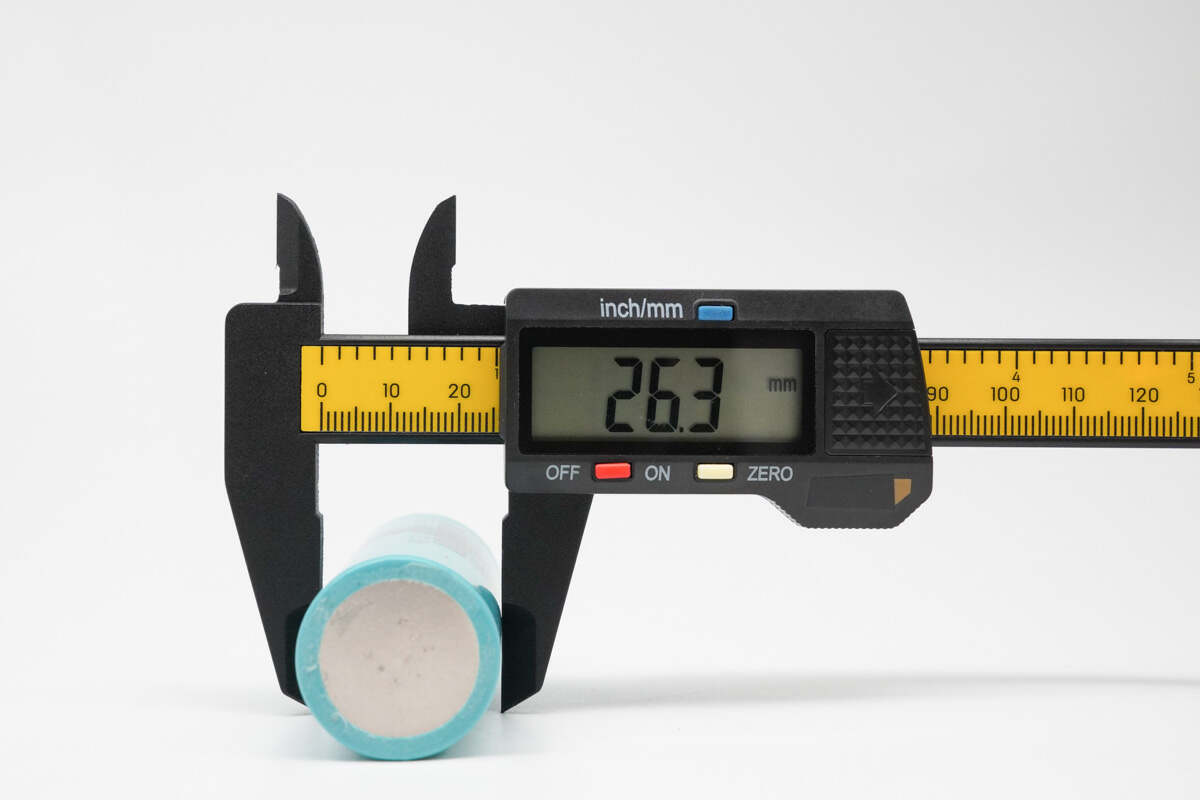

EVPS利维能ITR26/70-40E电芯直径约为 26.3mm。

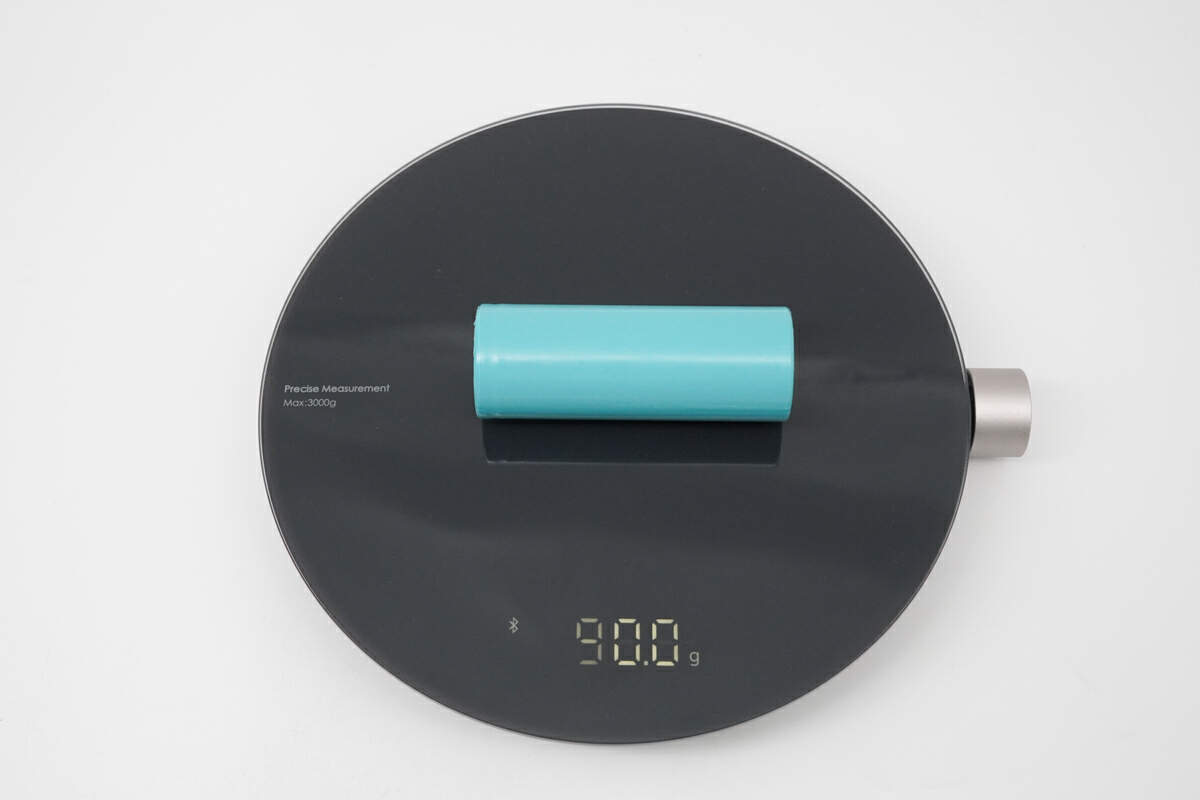

EVPS利维能ITR26/70-40E电芯重量约为 90g。

EVPS利维能ITR26/70-40E电芯在成年人手掌中对比。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

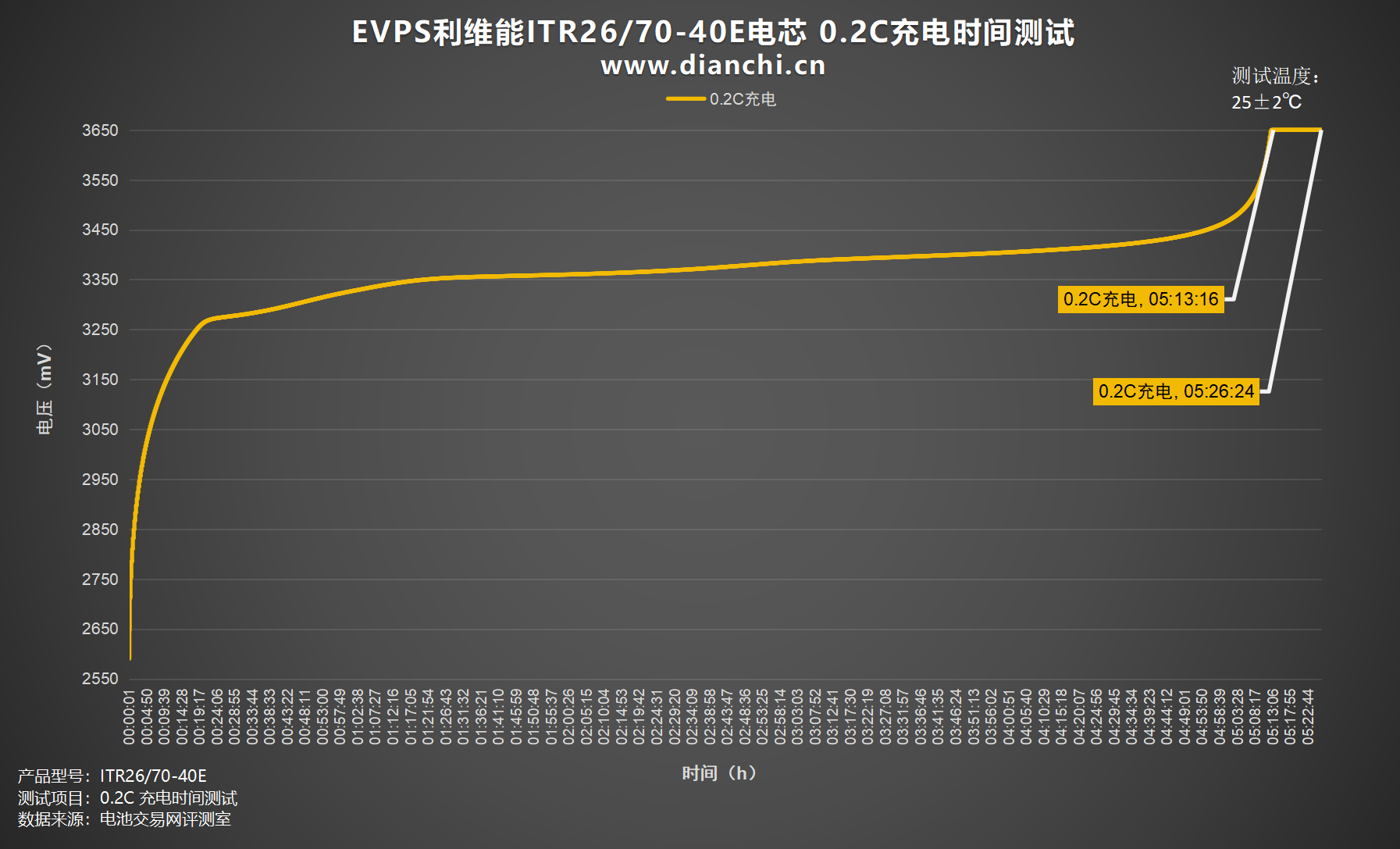

绘制出折线图，设置电流为 800mA，0.2C为EVPS利维能ITR26/70-40E电芯充电，充电截止电压为 3.65V，充至3.65V时间约为5小时13分钟，涓流完全充满时间约为5小时26分钟。

0.5C充电

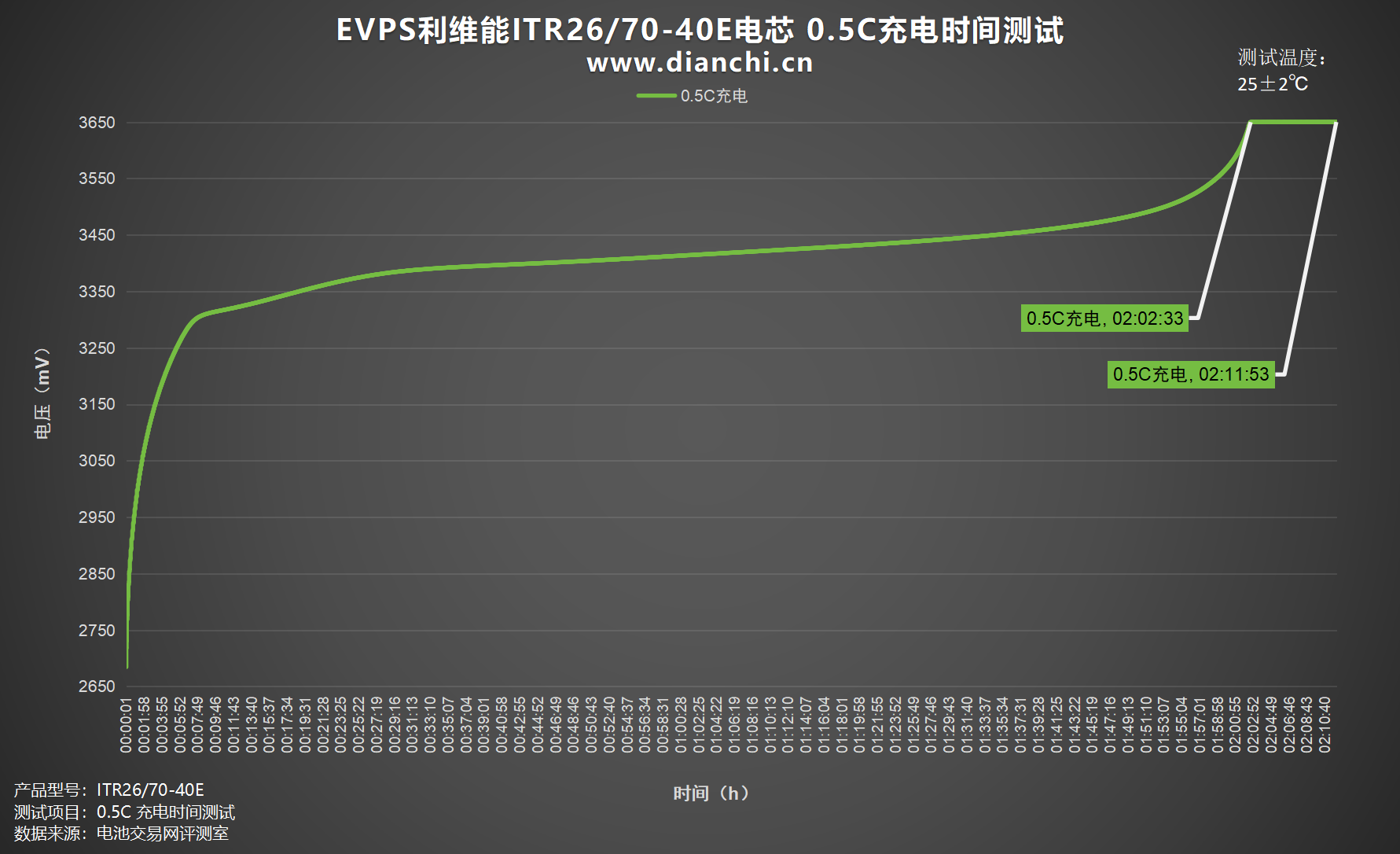

绘制出折线图，设置电流为 2000mA，0.5C为EVPS利维能ITR26/70-40E电芯充电，充电截止电压为 3.65V，充至3.65V时间约为2小时2分钟，涓流完全充满时间约为2小时11分钟。

1C充电

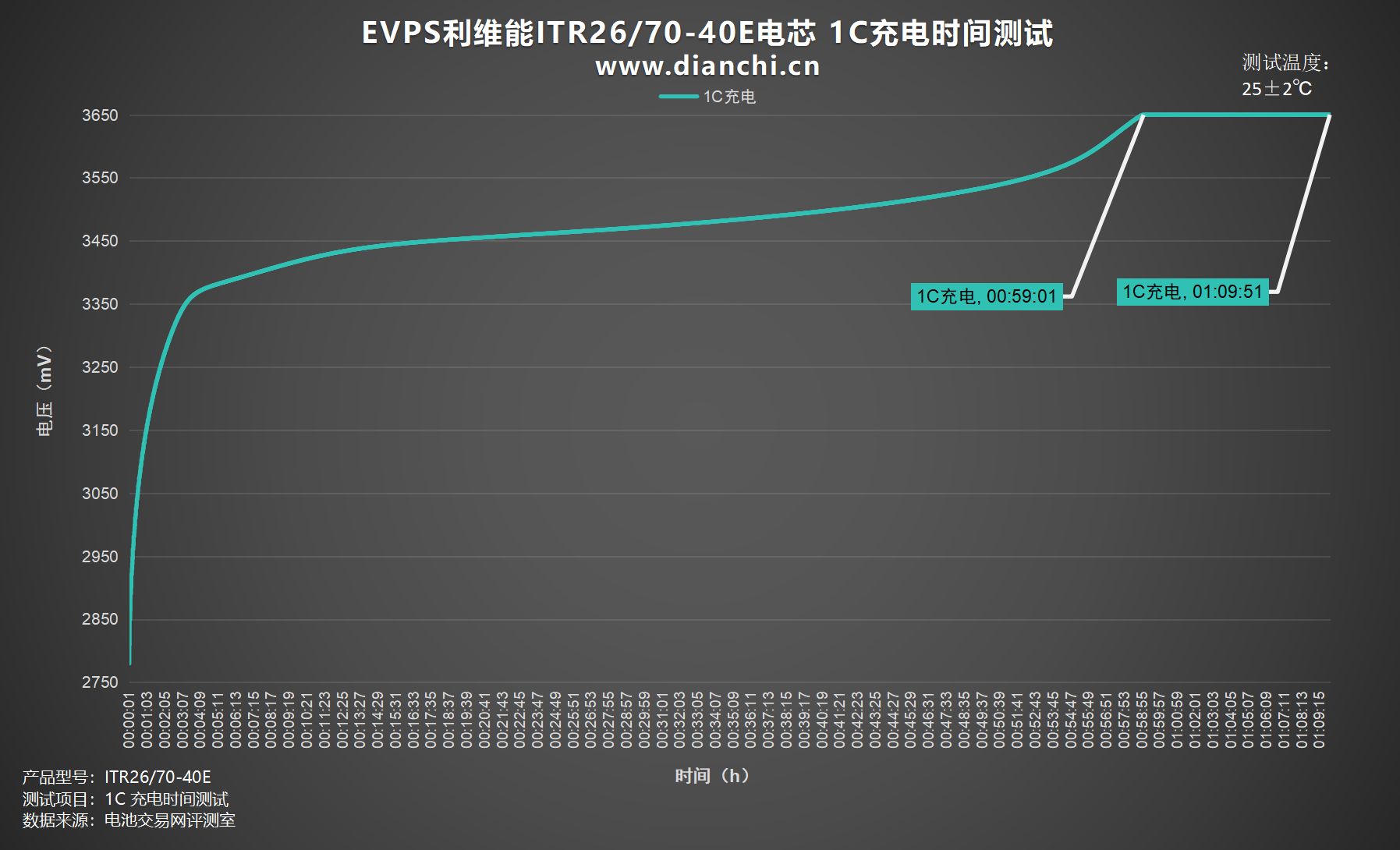

绘制出折线图，设置电流为 4000mA，1C为EVPS利维能ITR26/70-40E电芯充电，充电截止电压为 3.65V，充至3.65V时间约为59分钟，涓流完全充满时间约为1小时9分钟。

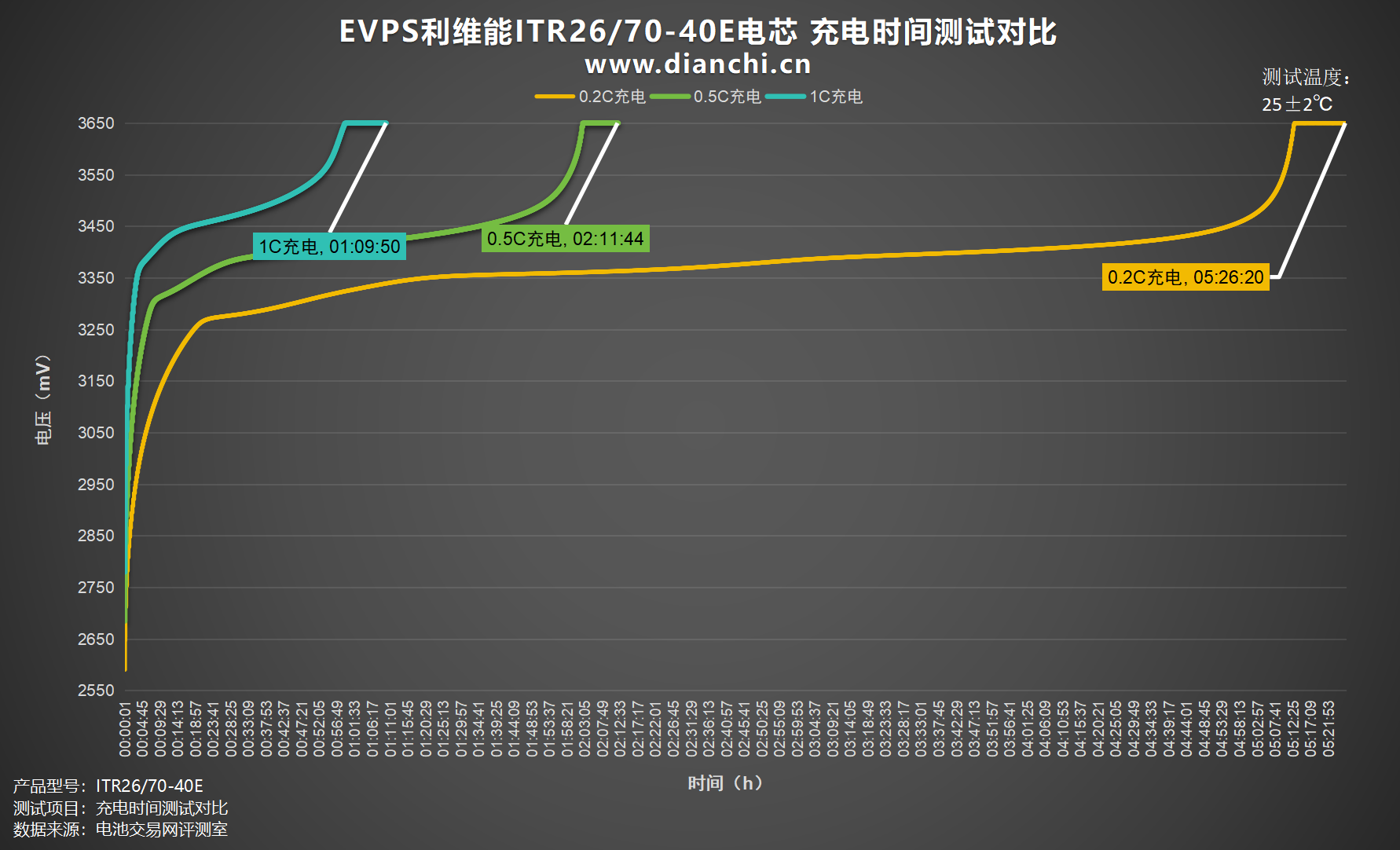

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时26分钟，0.5C充电充满耗时2小时11分钟，1C充电充满耗时1小时9分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

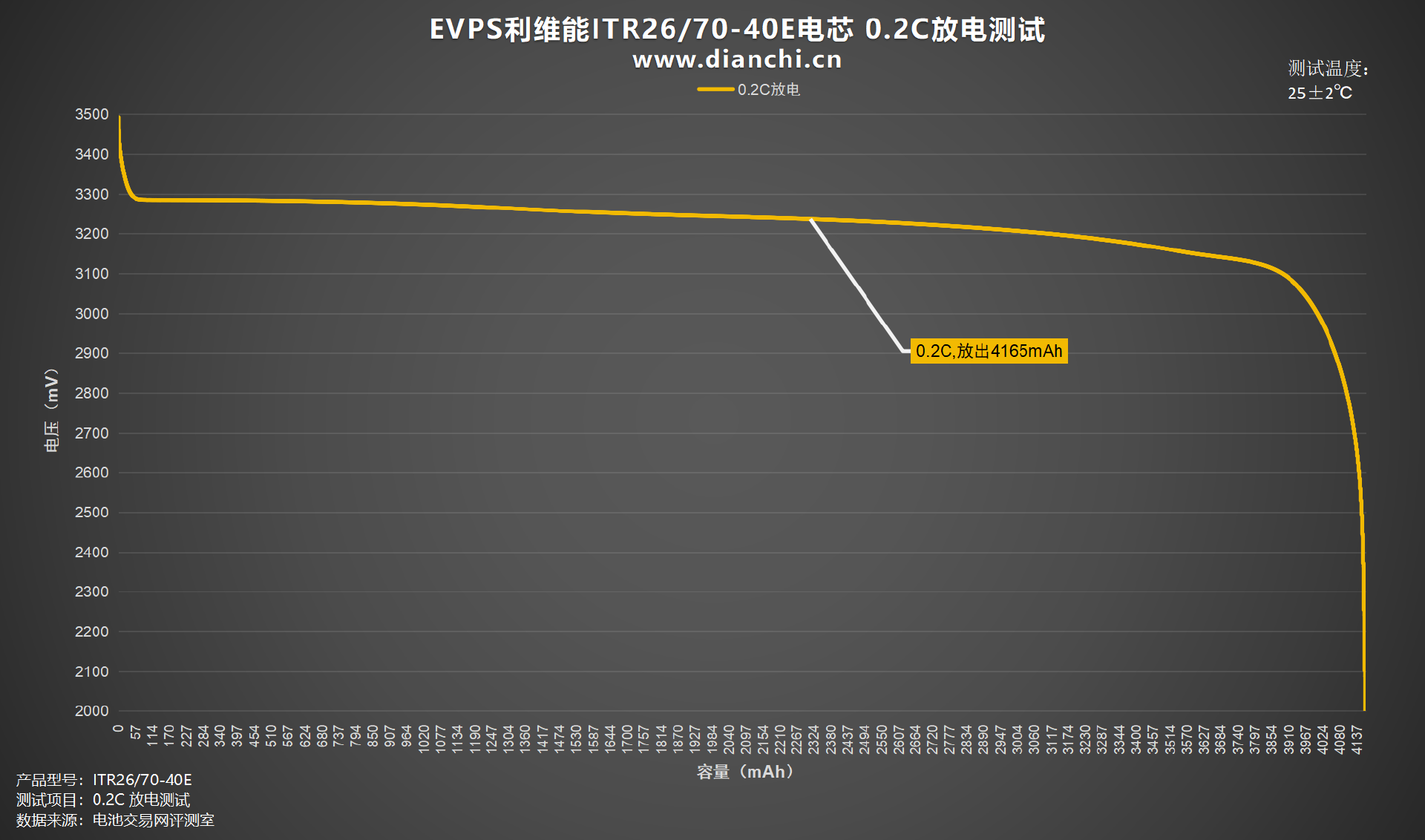

绘制出折线图，设置电流为 800mA，0.2C为EVPS利维能ITR26/70-40E电芯放电，均压 3.21V，放到截止电压为 2V，耗时约5小时12分钟，放出容量4165mAh，放出能量13.39Wh。

0.5C放电

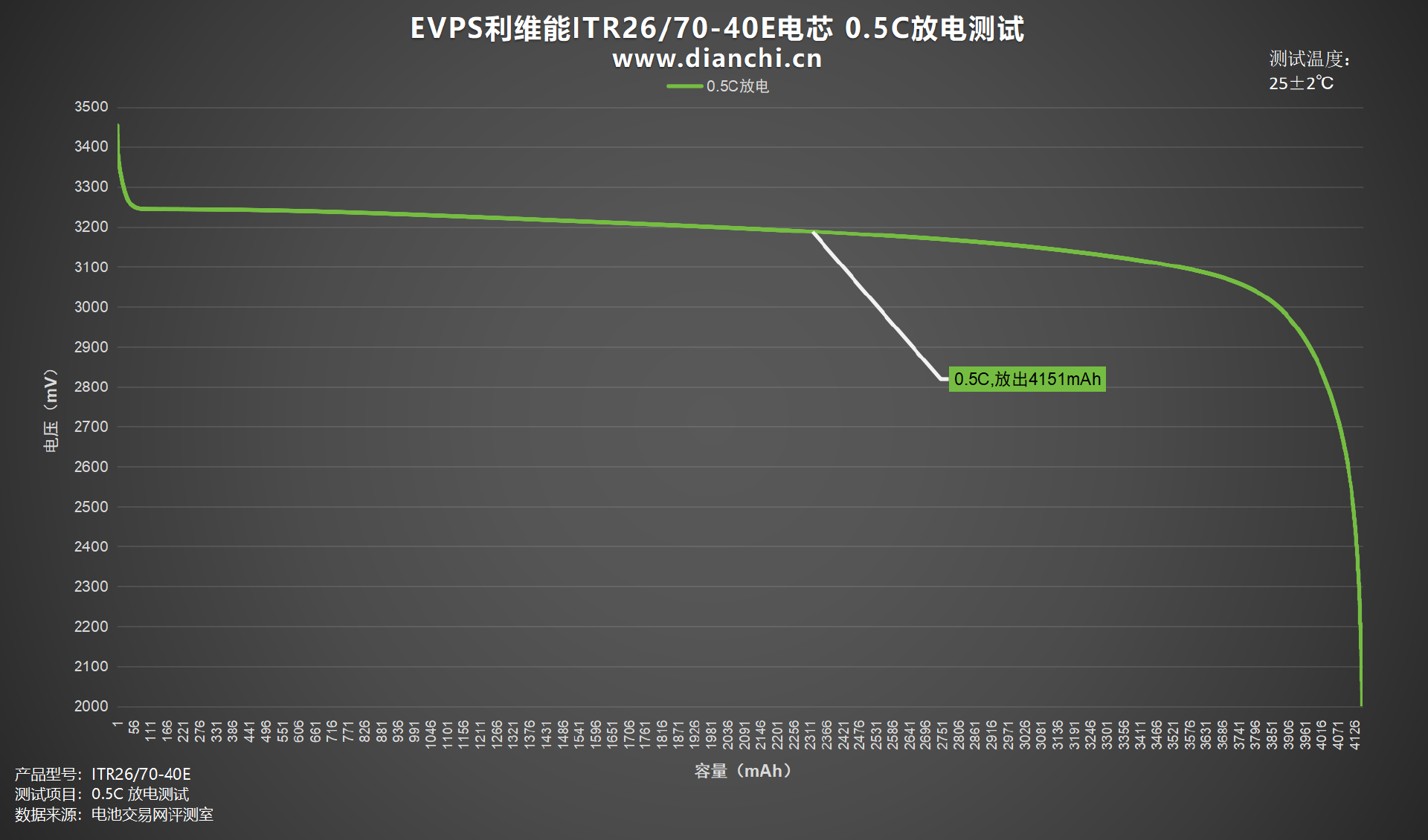

绘制出折线图，设置电流为 2000mA，0.5C为EVPS利维能ITR26/70-40E电芯放电，均压 3.16V，放到截止电压为 2V，耗时约2小时4分钟，放出容量4151mAh，放出能量13.12Wh。

1C放电

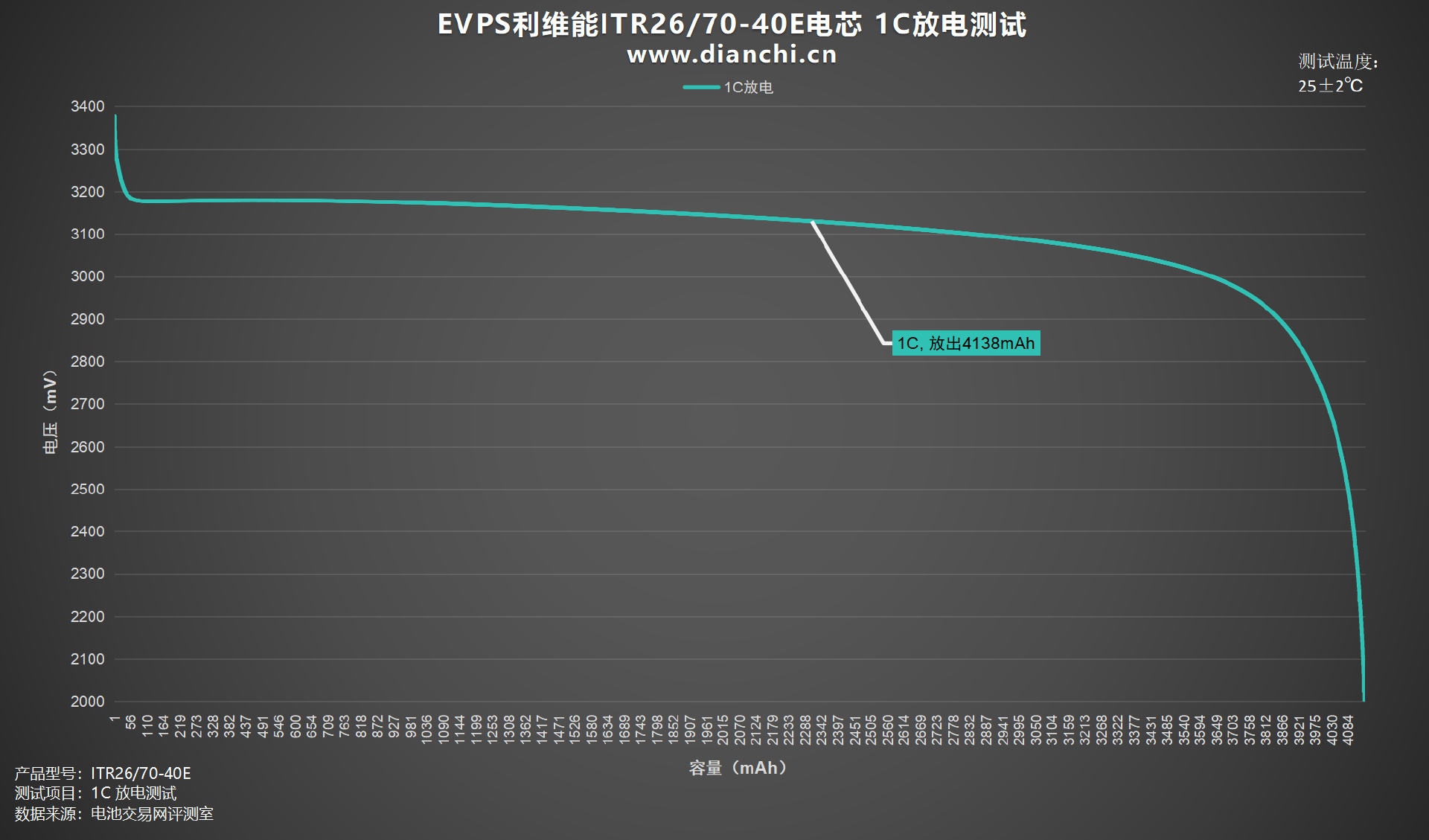

绘制出折线图，设置电流为 4000mA，1C为EVPS利维能ITR26/70-40E电芯放电，均压 3.09V，放到截止电压为 2V，耗时约1小时2分钟，放出容量4138mAh，放出能量12.8Wh。

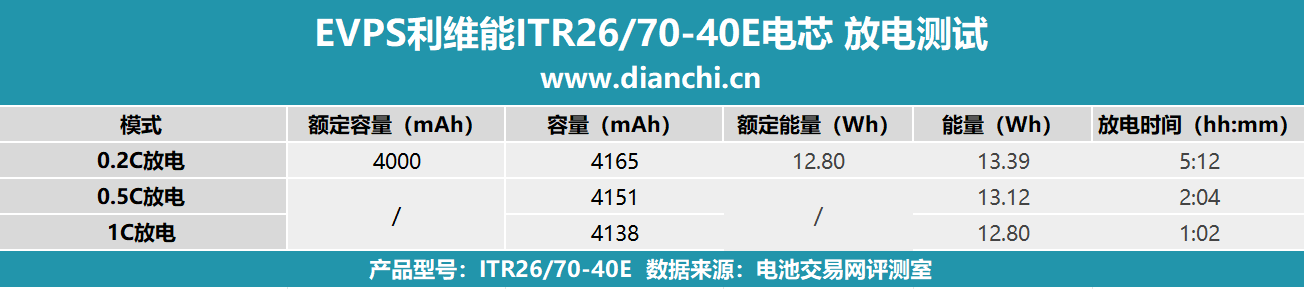

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时2分钟。放电时间最长的为0.2C放电，放电时间约为5小时12分钟。

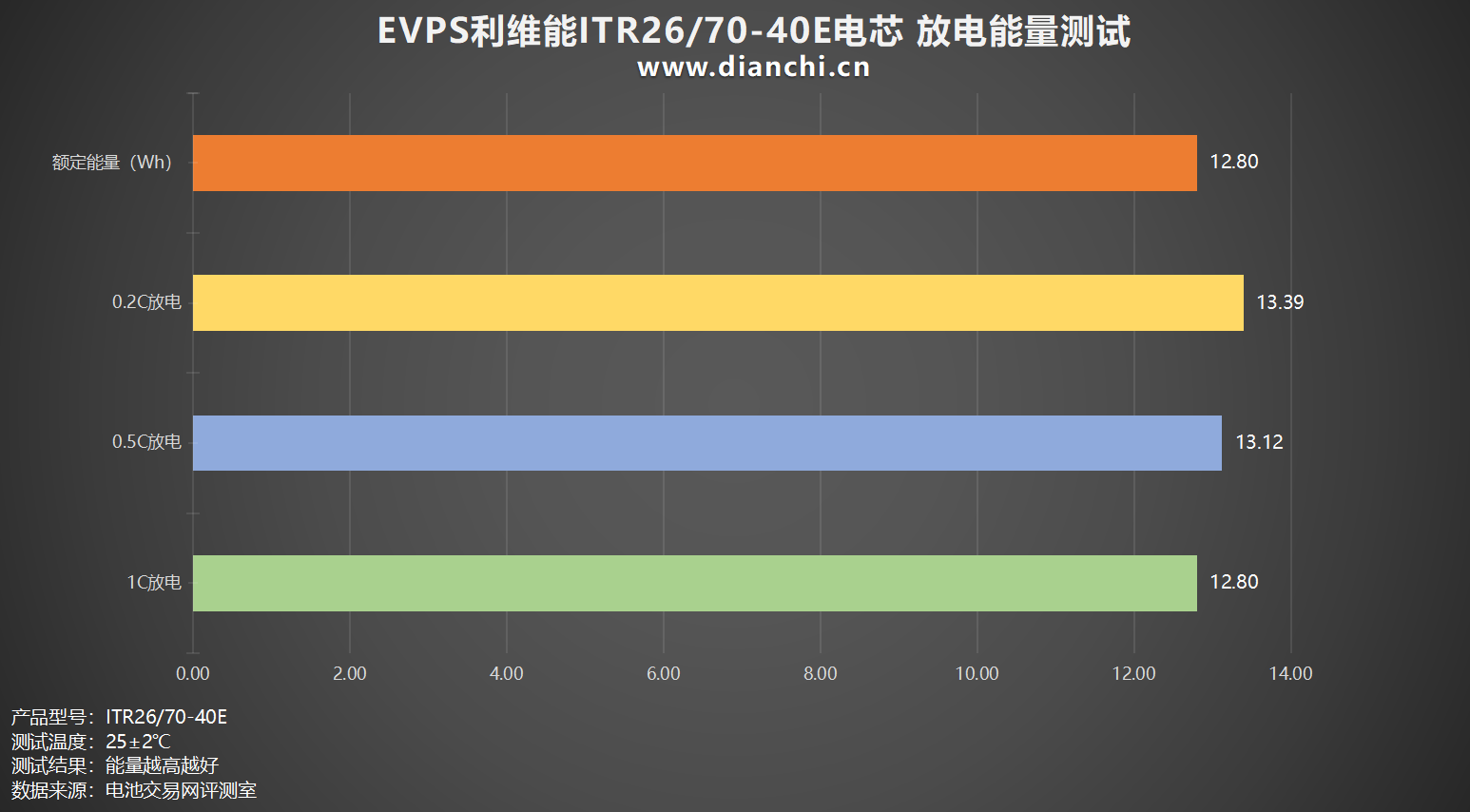

将测试数据汇总成柱状图，放电测试中整体放电能量在12.8-13.39Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到12.8Wh；放电能量最低的是1C放电档位，放电能量为13.39Wh。

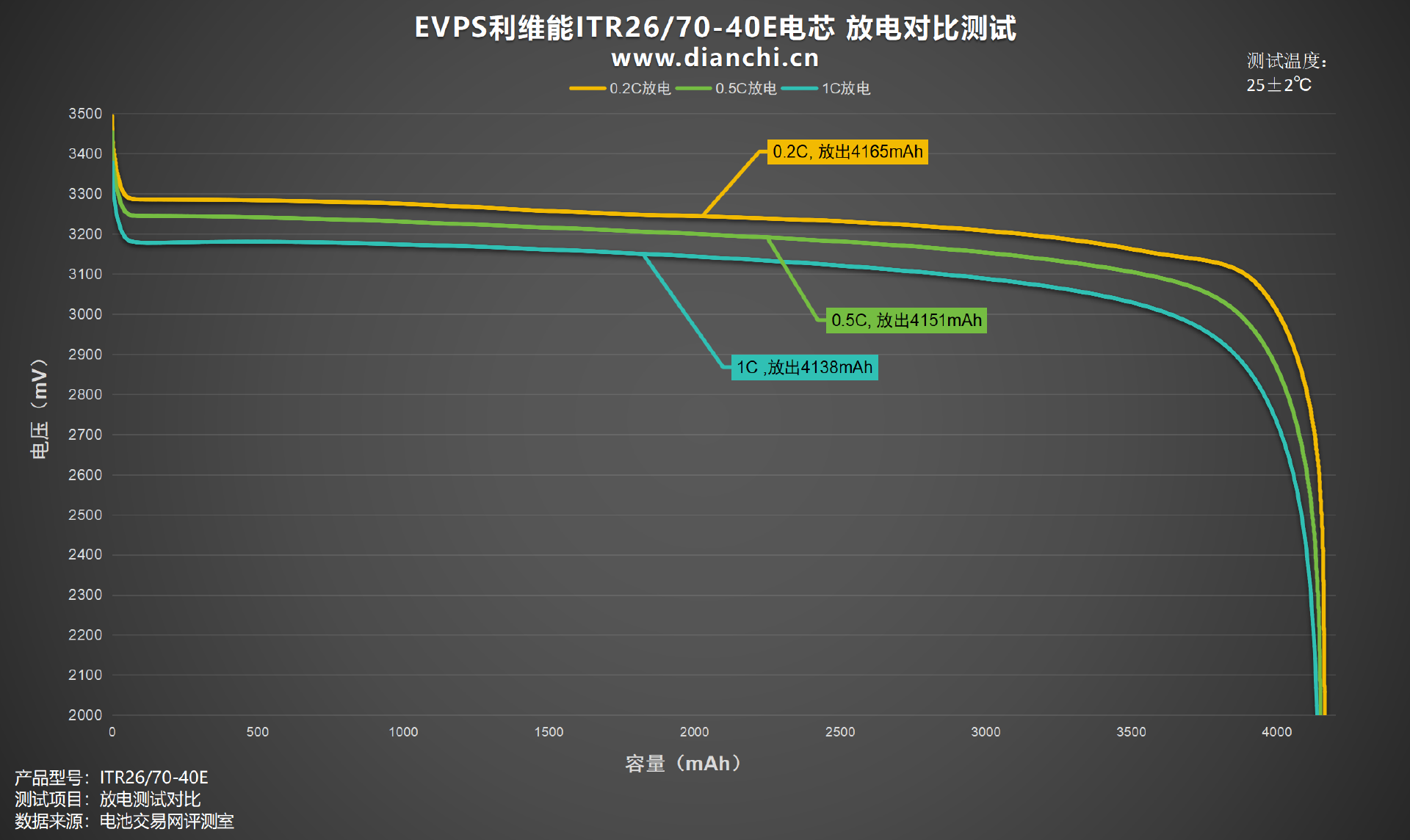

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4165mAh，放出容量最低的是 1C放电档位放出容量4138mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

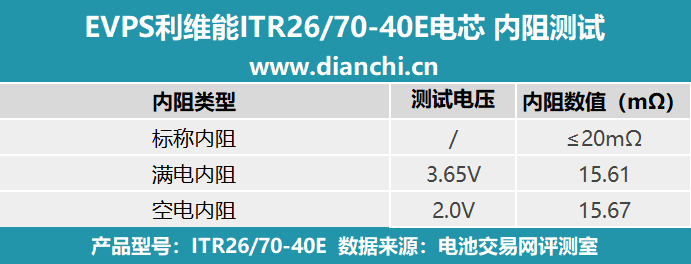

将测试数据汇总至表格，可以看到满电内阻电压为 3.65V，空电内阻电压则为 2V，EVPS利维能ITR26/70-40E电芯标称内阻≤20mΩ。

绘制出柱状图，可以看到 3.65V满电内阻为 13.34mΩ，2V空电内阻为 13.23mΩ，均没有超过标称内阻。

温度测试

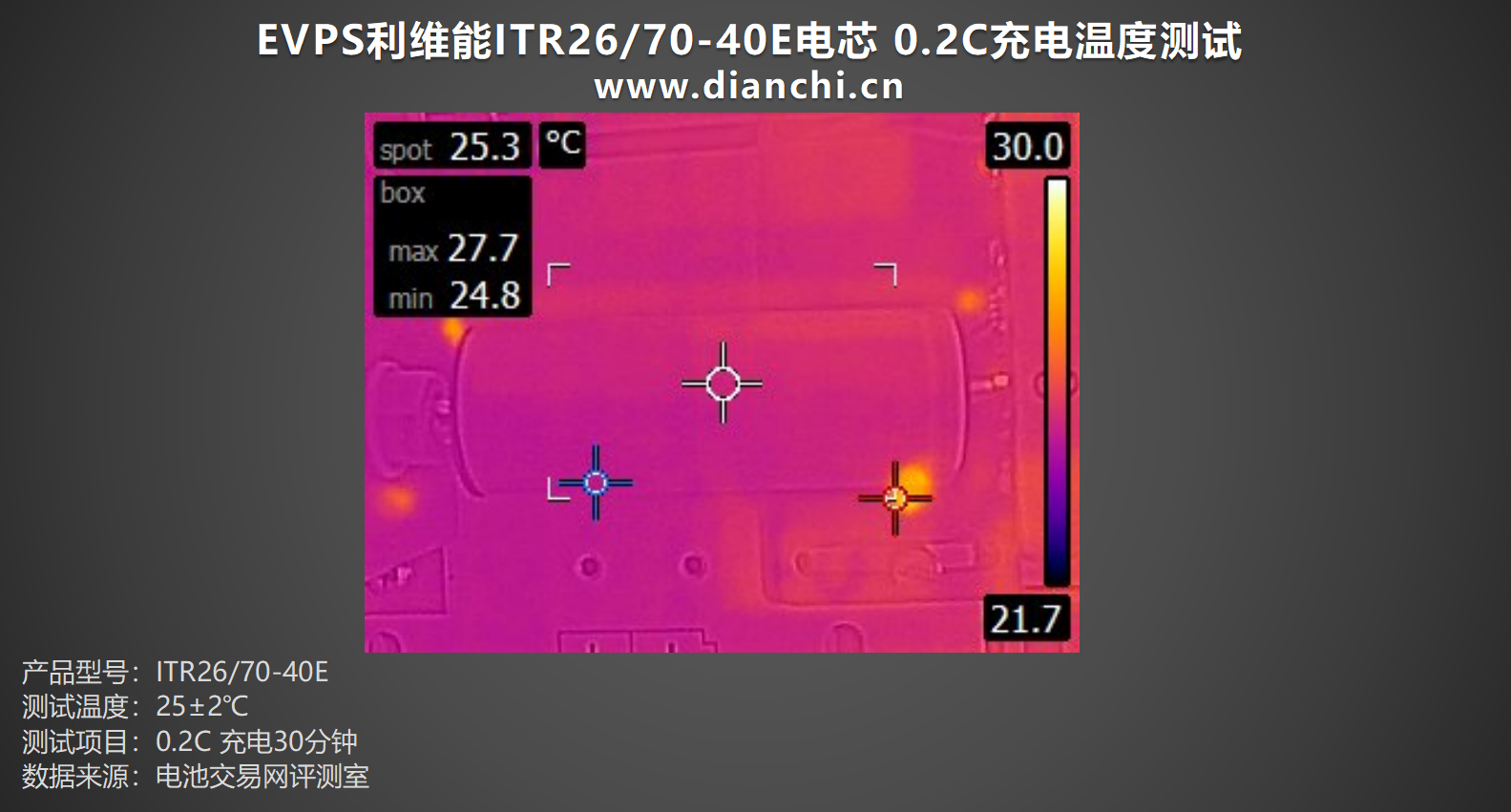

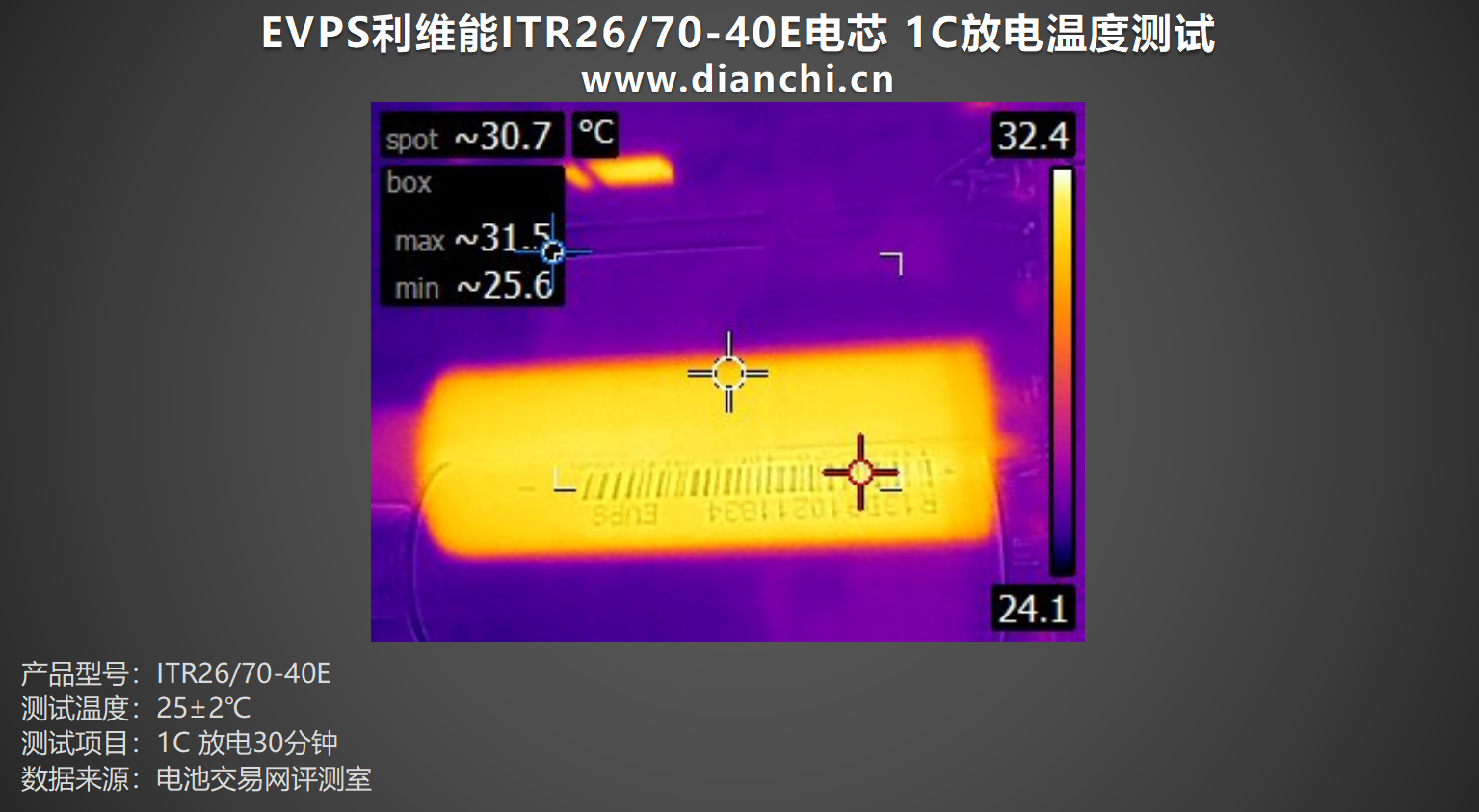

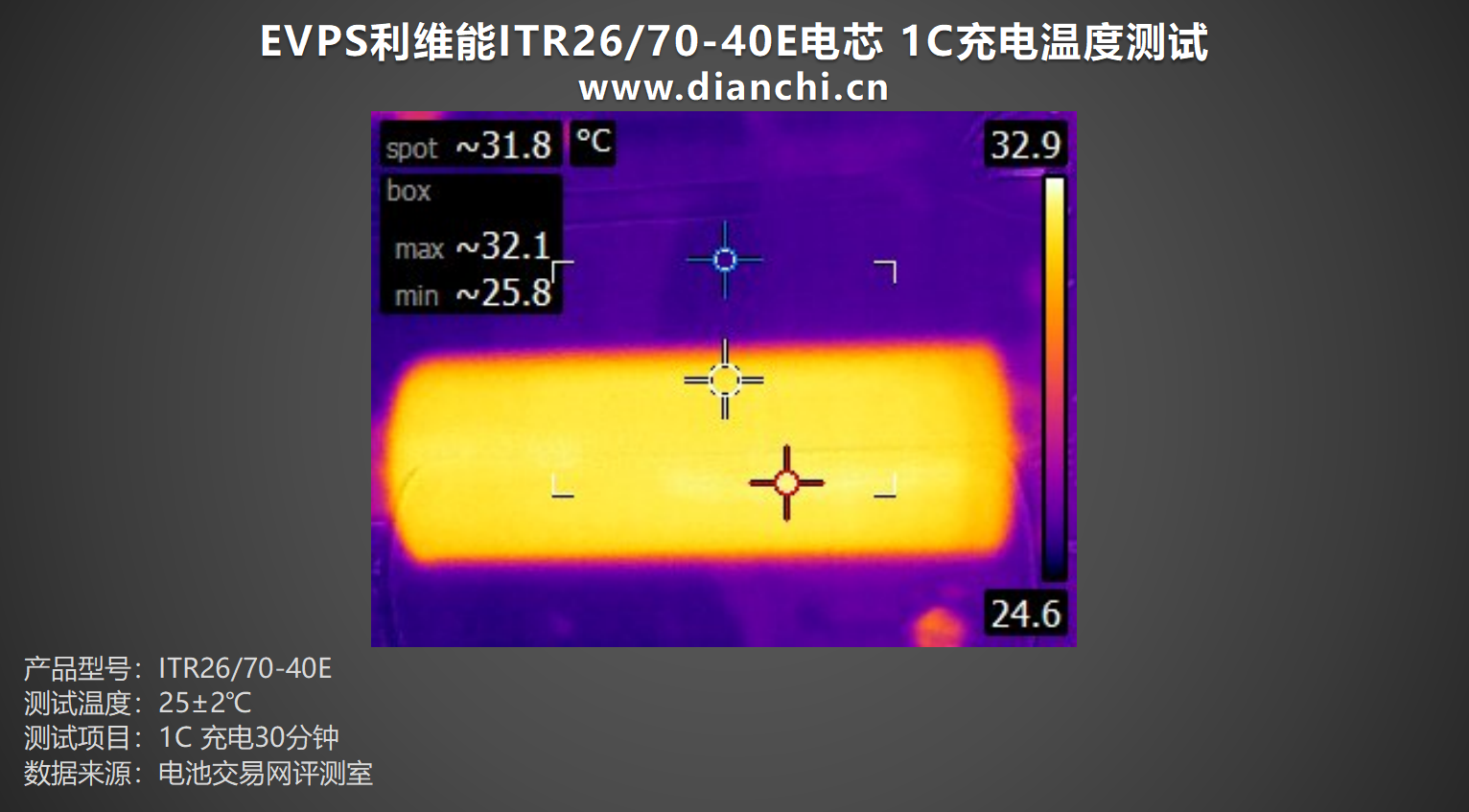

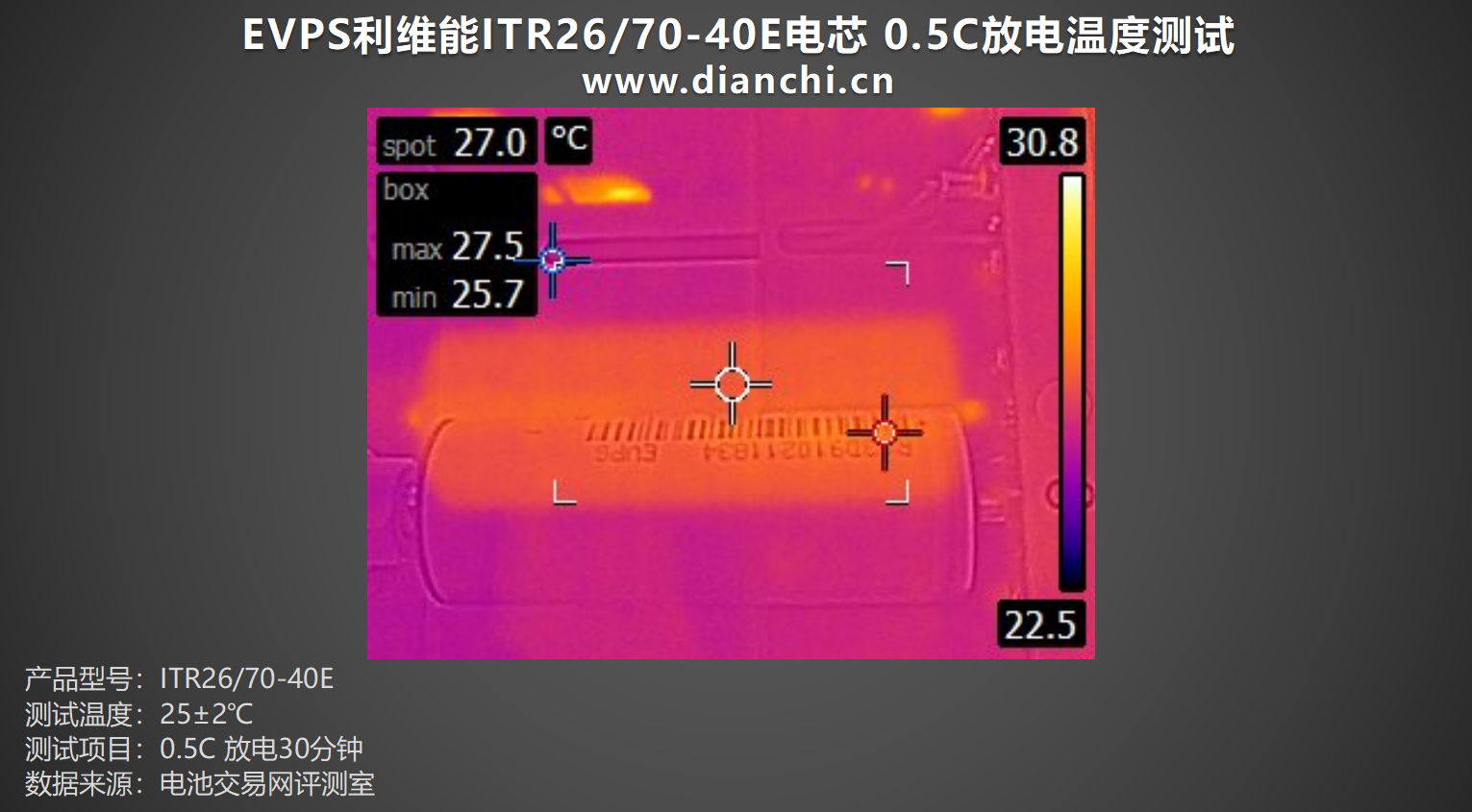

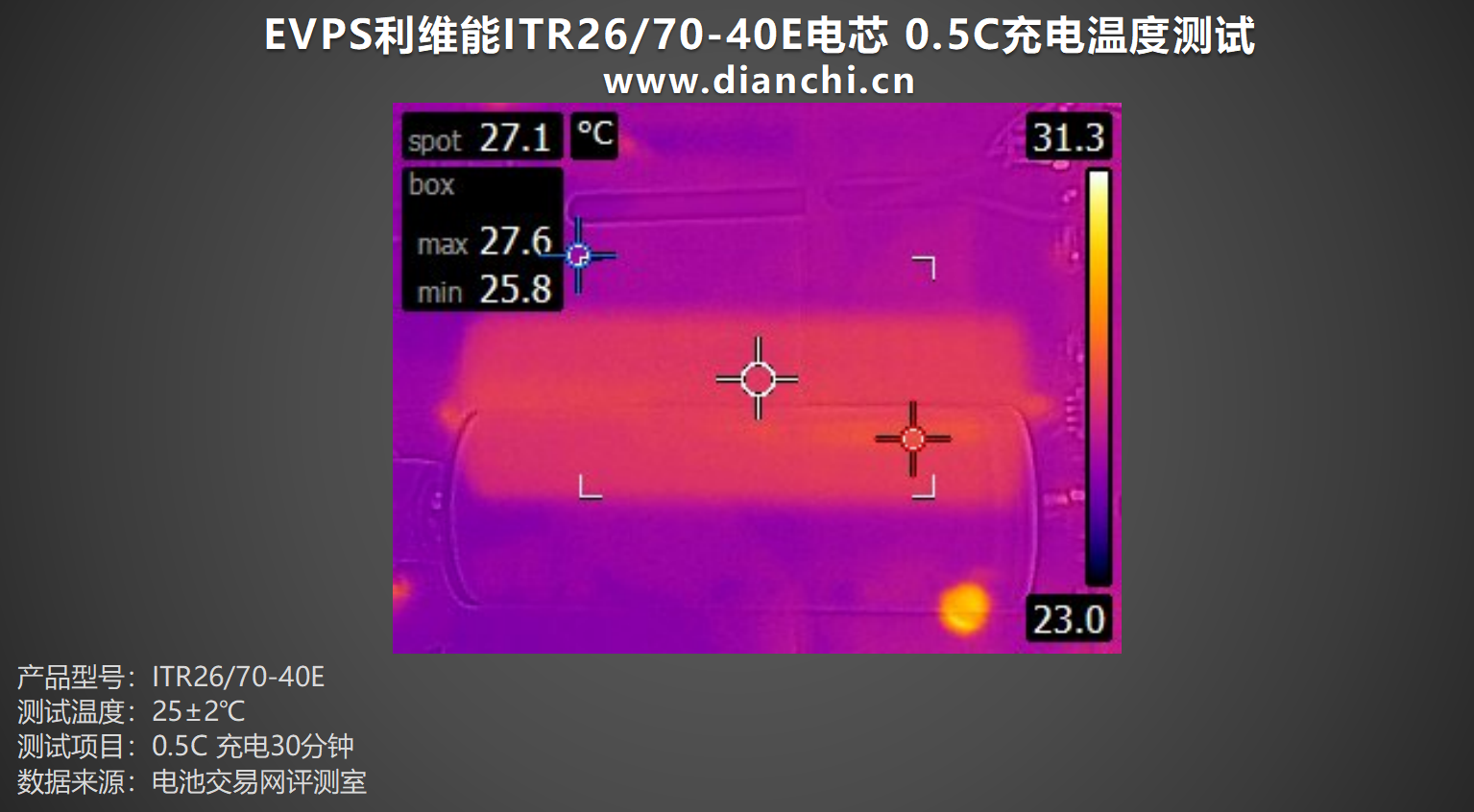

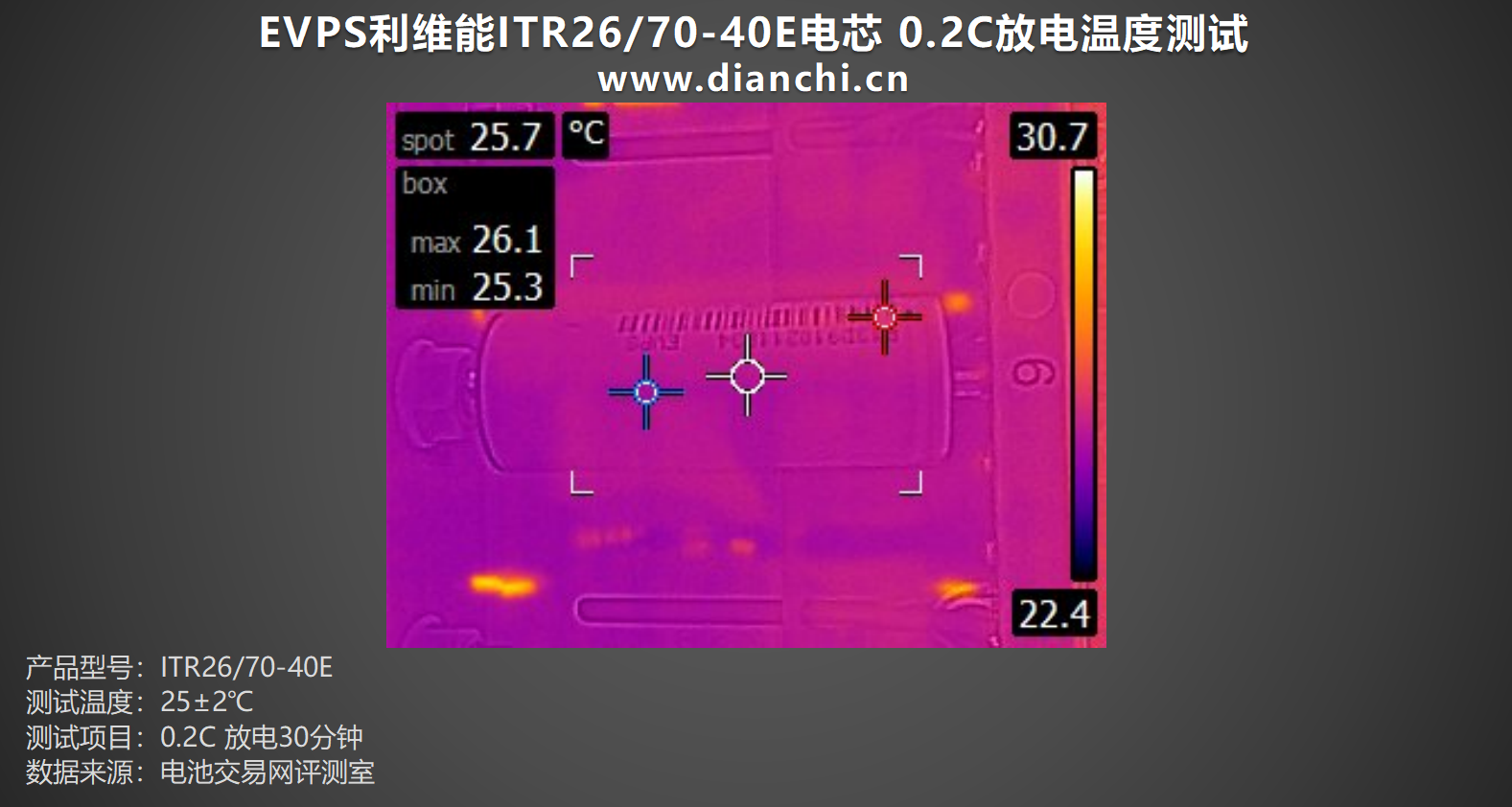

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
