前言：
OPPO Enco Free系列是定位于中高端的TWS耳机产品，具有着全方位的出色体验。最新一代OPPO Enco Free4于2025年4月发布，凭借超清晰同轴双单元、高清LHDC5.0传输协议，55dB深度降噪 全新自适应模式，莱茵认证持久续航，以及AI翻译、AI通话摘要等功能配置升级，带来媲美顶级旗舰OPPO Enco X系列的卓越体验。

详细功能特点方面，OPPO Enco Free4真无线降噪耳机支持主动降噪功能，降噪深度可达55dB，降噪频宽达5500Hz，并基于旗舰级降噪算法，显著增强了人声降噪表现，获得了莱茵TÜV高性能降噪认证；支持智能自适应模式，根据周边噪音大小无缝切换降噪与通透程度；支持AI高清通话降噪，三麦克风系统搭配旗舰降噪算法，保障各种场景下的也能听得清。

OPPO Enco Free4搭载旗舰级同轴双动圈单元声学系统，通过独立双DAC分频精准驱动，精准还原音频细节；支持LHDC高清音频解码，至高192kHz采样率/1Mbps传输码率，保障无线传输的高品质音质，获得了Hi-Res金标认证；还支持全场景空间音效，呈现3D立体环绕声；支持定制个性化听音方案，为千人千耳打造一致的好声音。

OPPO Enco Free4新增AI同声传译，支持AI面对面翻译，数十种外语，轻松应对会议、旅游等双语沟通环境；支持AI通话摘要，可智能识别通话内容，生成重点记录。续航方面，耳机支持最长11小时播放，搭配充电盒综合续航达45小时，获得了莱茵TÜV电池耐用认证；支持快充，充电10分钟耳机可续航3.5小时。下面来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过OPPO Enco X3、OPPO Enco Air4 Pro、OPPO Enco Air4i、OPPO Enco R2、OPPO Enco Free3、OPPO Enco Air3、OPPO Enco R、OPPO ENCO Air2i真无线耳机，OPPO Watch X2 Mini、OPPO Watch 3、OPPO Watch SE、OPPO Watch智能手表，OPPO Band 2、OPPO手环时尚版智能手环等产品。

一、OPPO Enco Free4真无线降噪耳机开箱

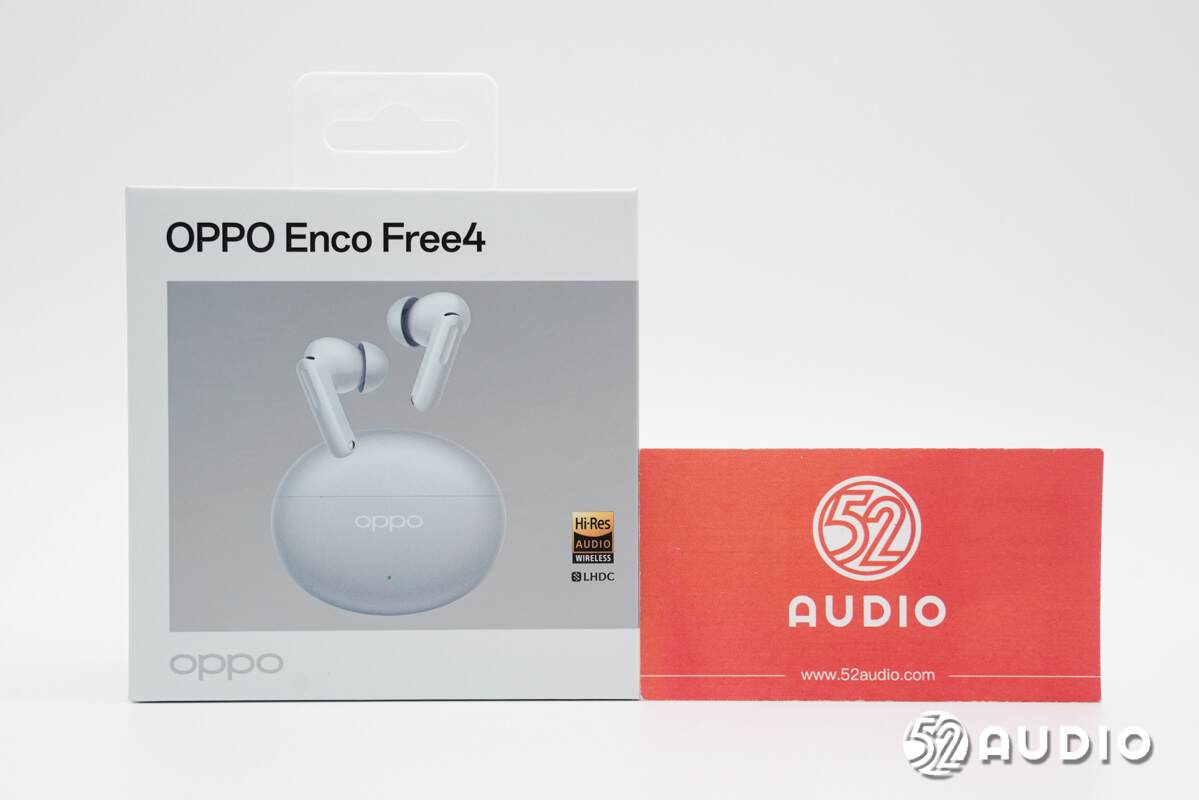

OPPO Enco Free4真无线降噪耳机包装盒采用了家族式的简约设计，正面展示有产品名称、品牌LOGO，对应配色的产品外观，以及Hi-Res AUDIO WIRELESS和LHDC标志。

包装盒背面介绍有产品功能特点：超清晰同轴双单元、实时自适应降噪、Hi-Res高解析音质、全场景空间音效、滑动音量调节、超长续航。OPPO广东移动通信有限公司，中国制造。

包装盒侧边设计有“OPPO Enco Free4”的产品名称。

另外一侧设计有“Hear the wonder”的产品宣传语。

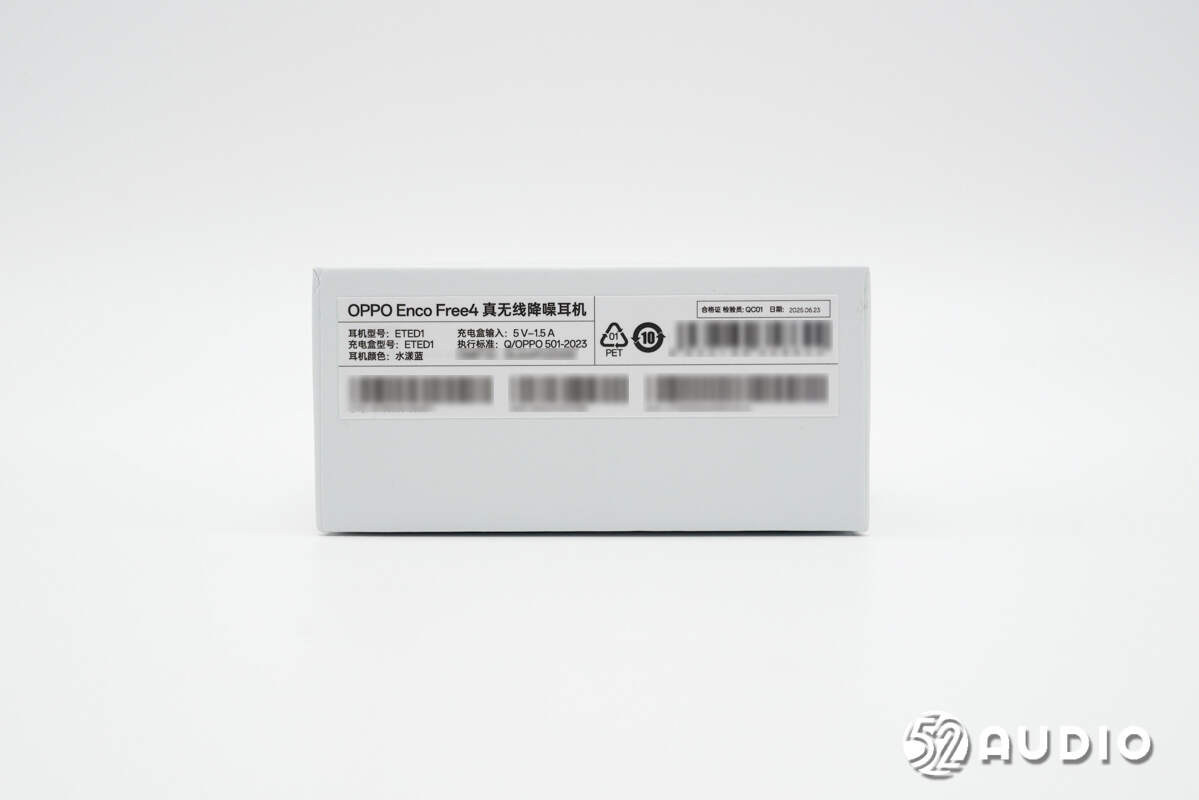

包装盒底部贴有产品标签，耳机型号：ETED1，充电盒型号：ETED1，耳机颜色：水漾蓝（不支持丹拿调音版本），充电盒输入：5V-1.5A。

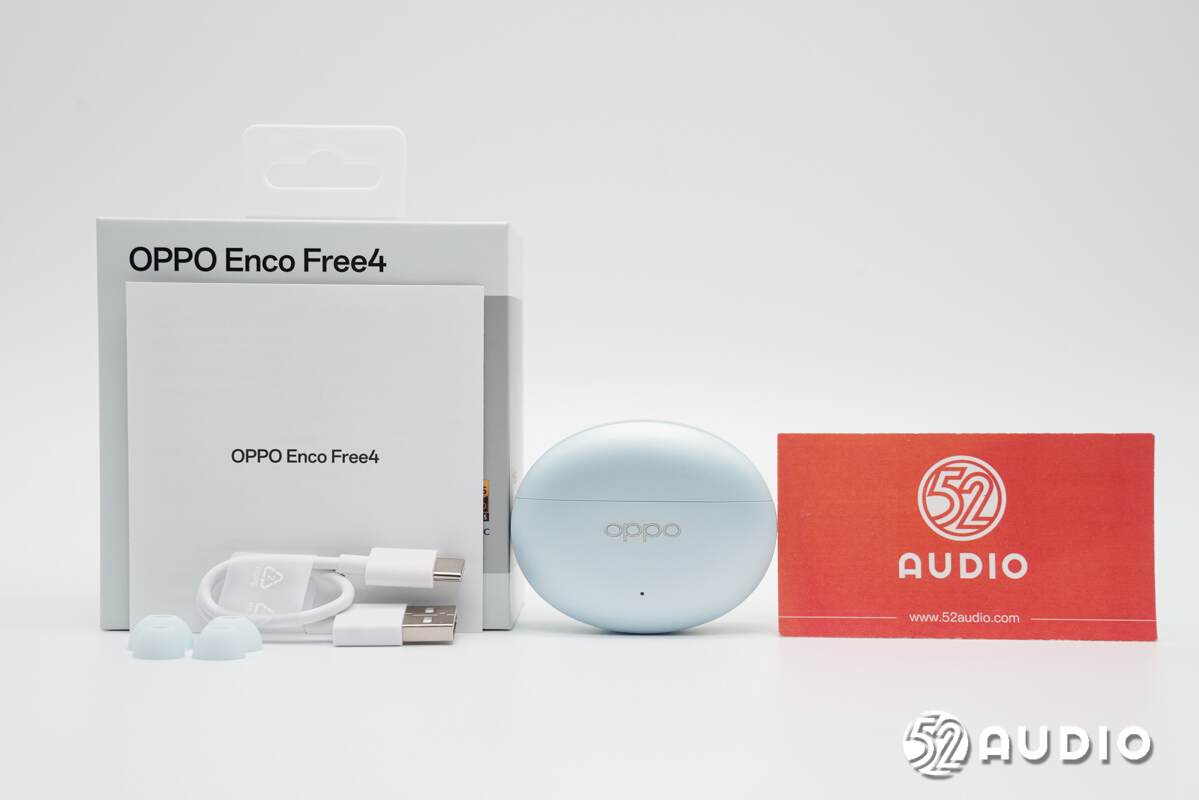

包装盒内部物品有主机、充电线、耳塞和产品说明书。

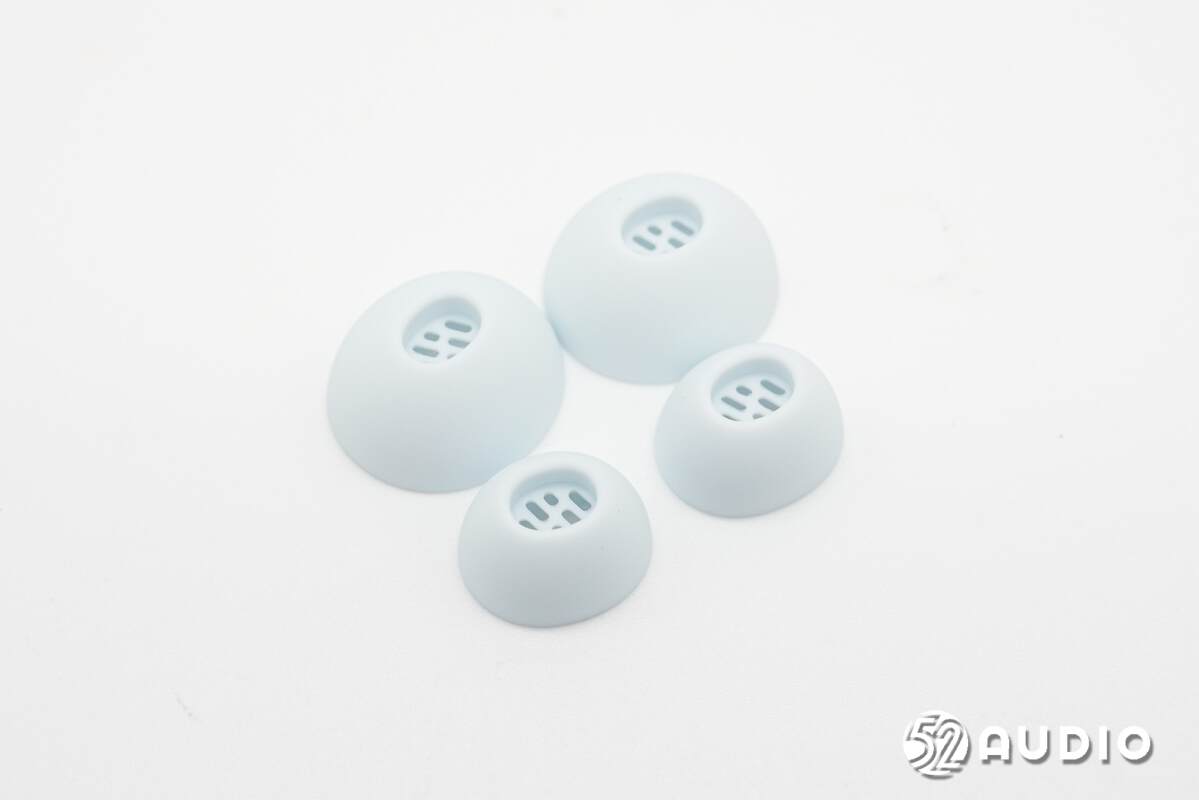

随机标配的耳机硅胶耳塞，耳机上预装一副，共有S/M/L三种尺寸，以满足不同用户的使用需求。

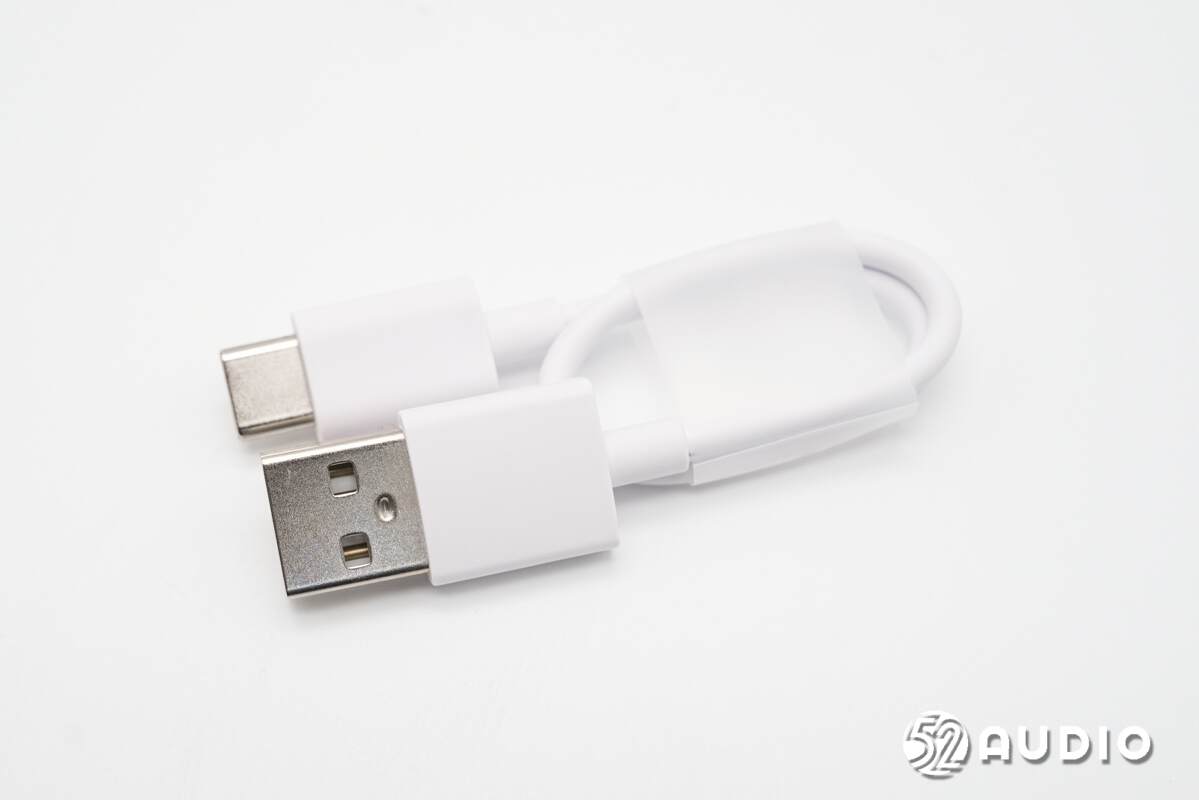

随机标配的充电线采用了USB-A to Type-C接口。

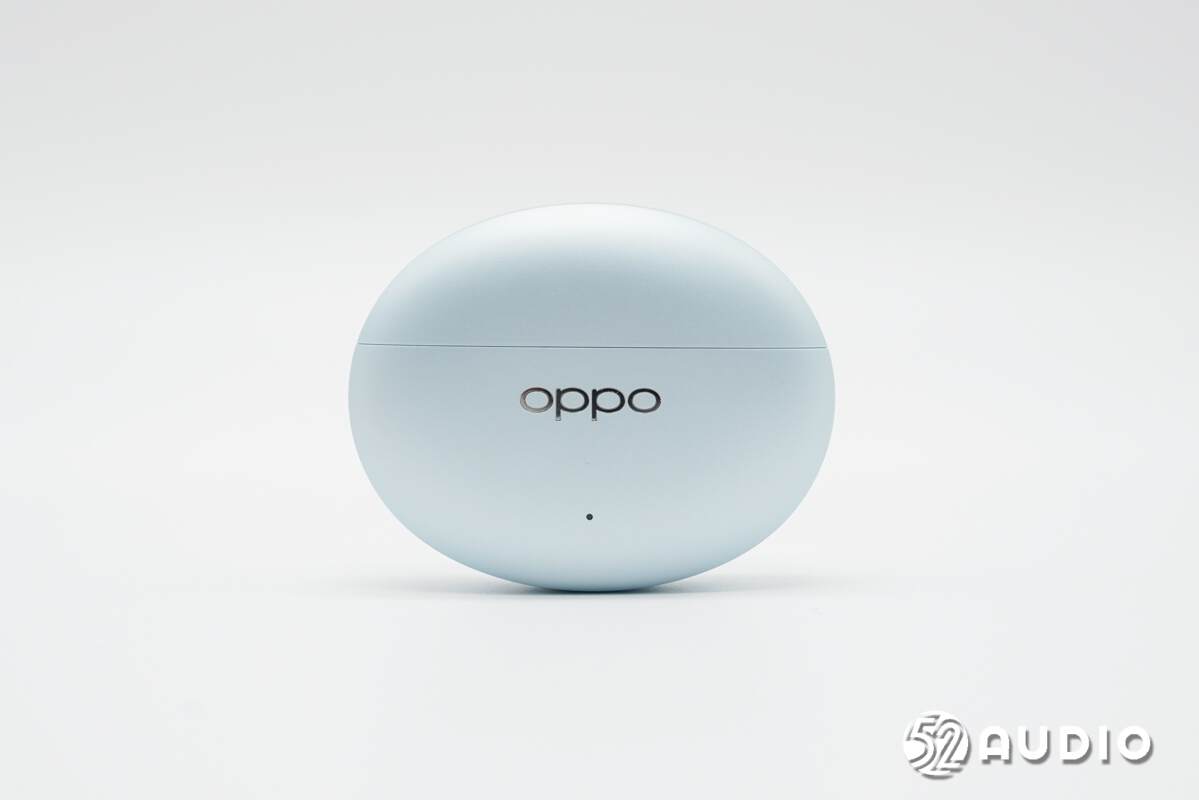

OPPO Enco Free4真无线降噪耳机充电盒采用了与OPPO Enco X3相同的经典“星环”设计，磨砂工艺处理，水漾蓝配色，淡雅时尚。机身正面设计亮面OPPO品牌LOGO，下方一颗指示灯，用于反馈蓝牙配对及充电状态。

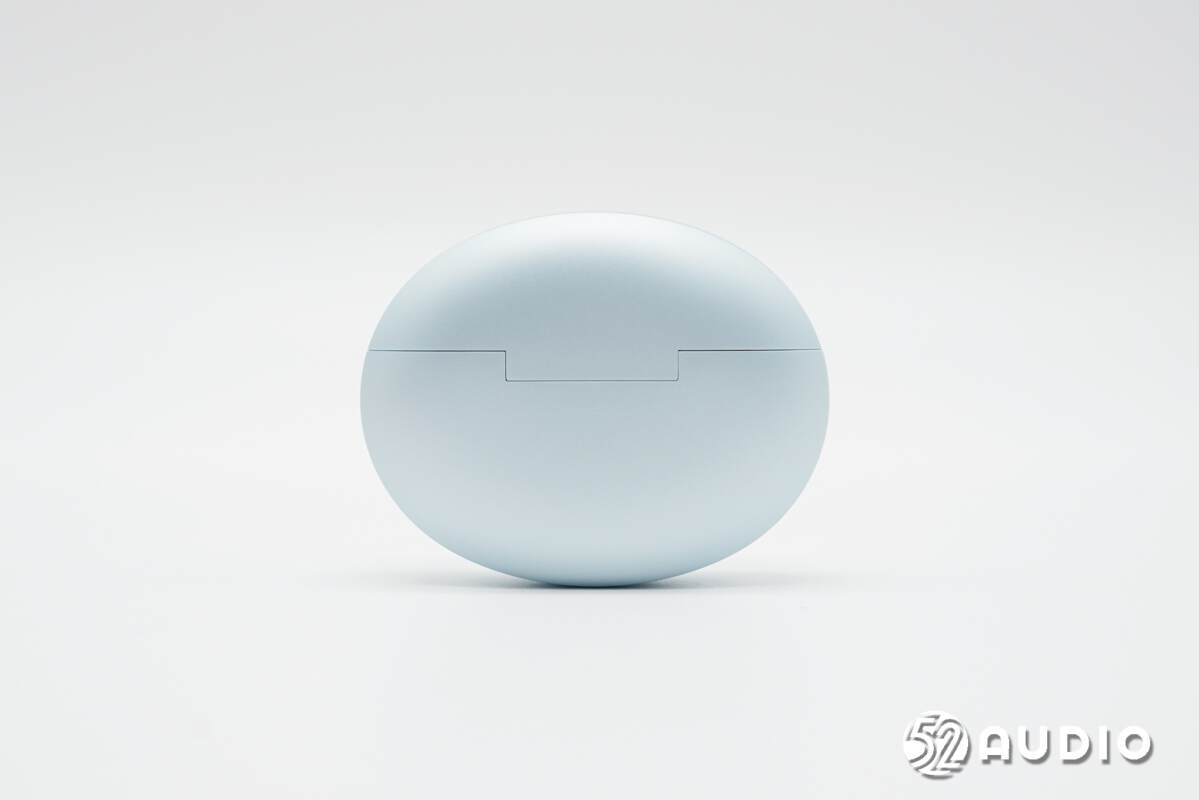

机身背面外观一览，一体式转轴结构设计。

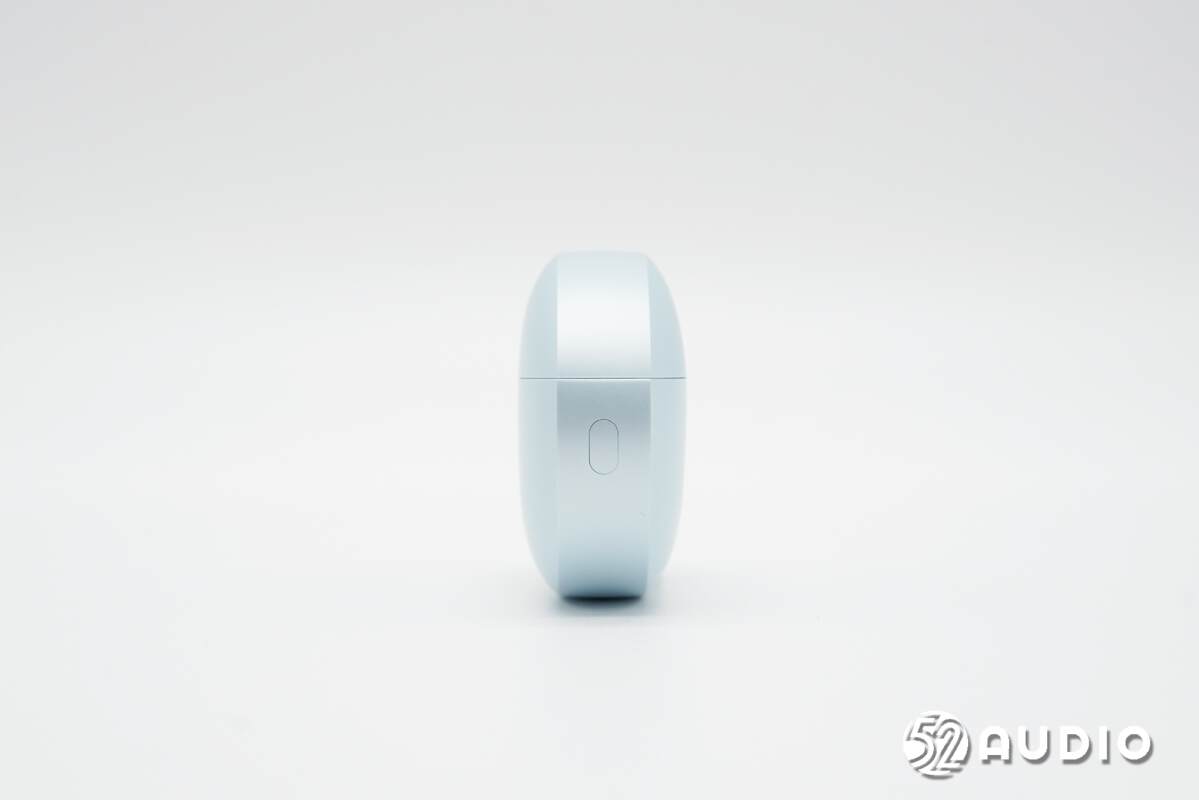

机身侧边外观一览，经典“星环”设计，右侧一颗功能按键，用于蓝牙配对等功能控制。

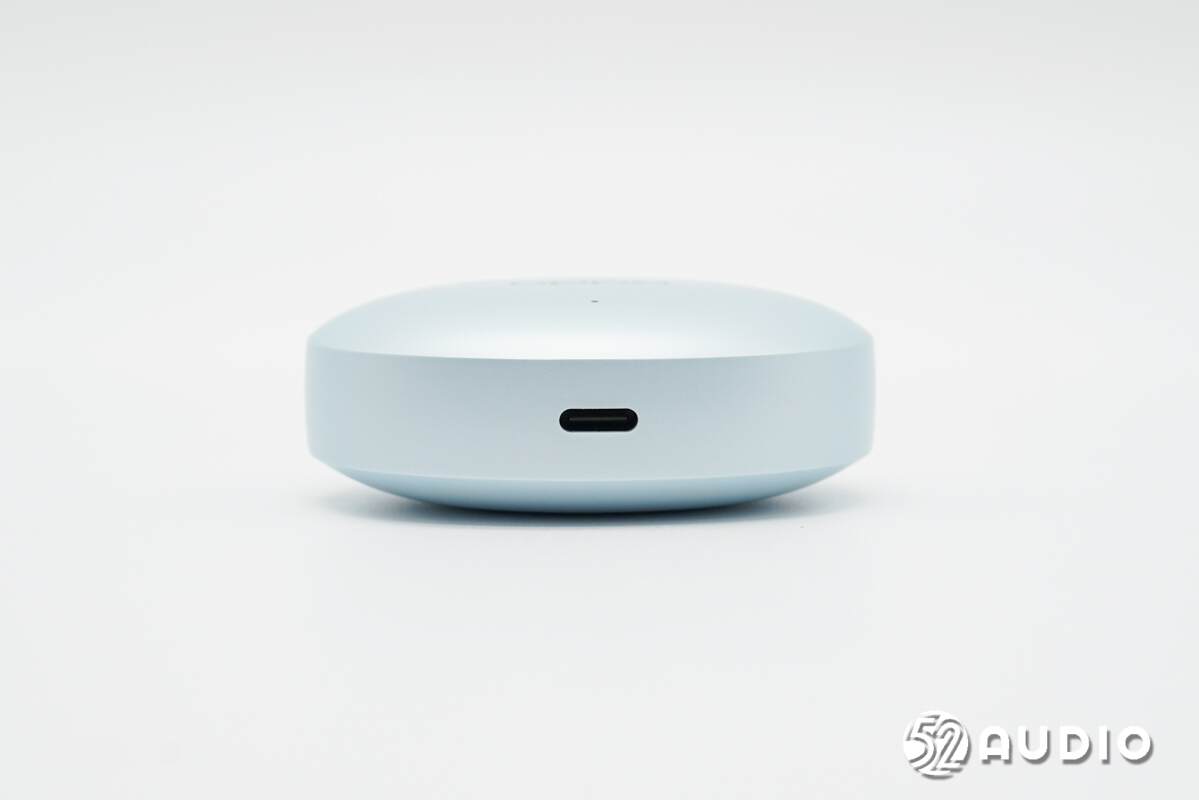

机身底部设置Type-C充电接口。

打开充电盒盖，取出耳机。

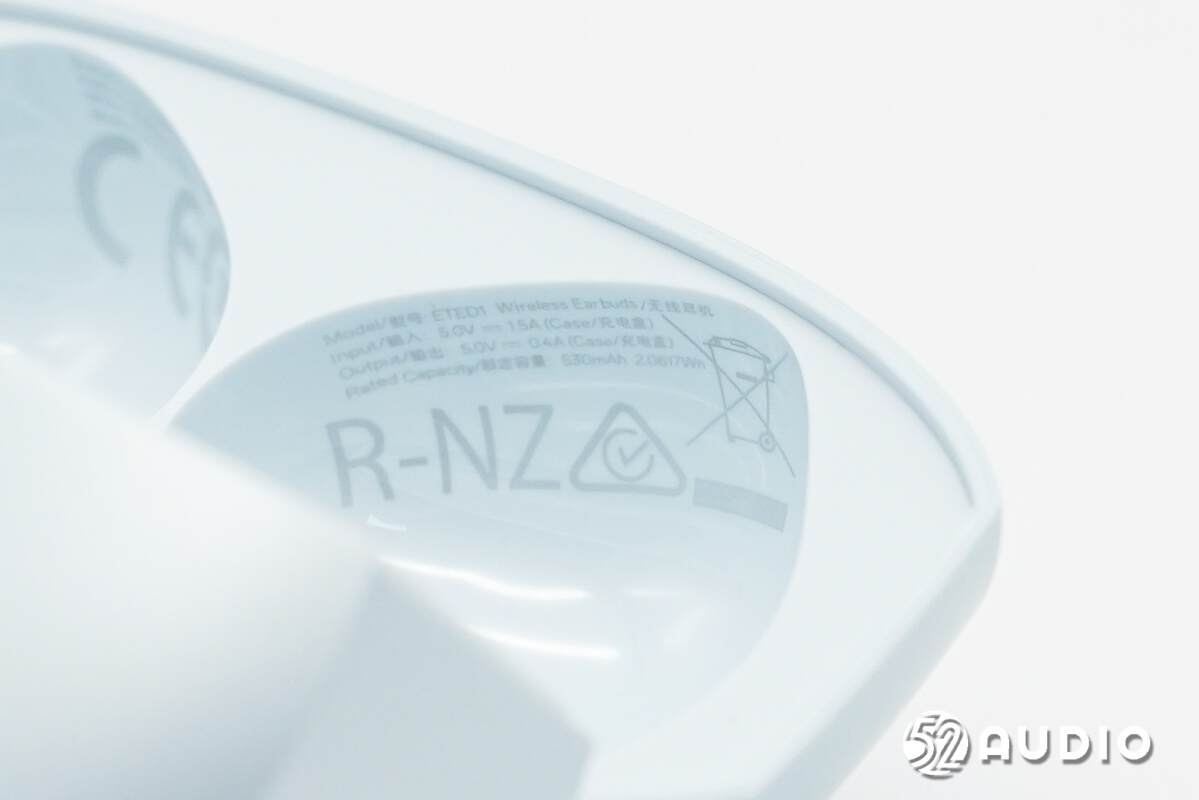

充电盒盖内侧标注有产品参数和认证标识。型号：ETED1，输入：5V-1.5A（充电盒），输出：5.0V-0.4A（充电盒），额定容量：530mAh 2.0617Wh。

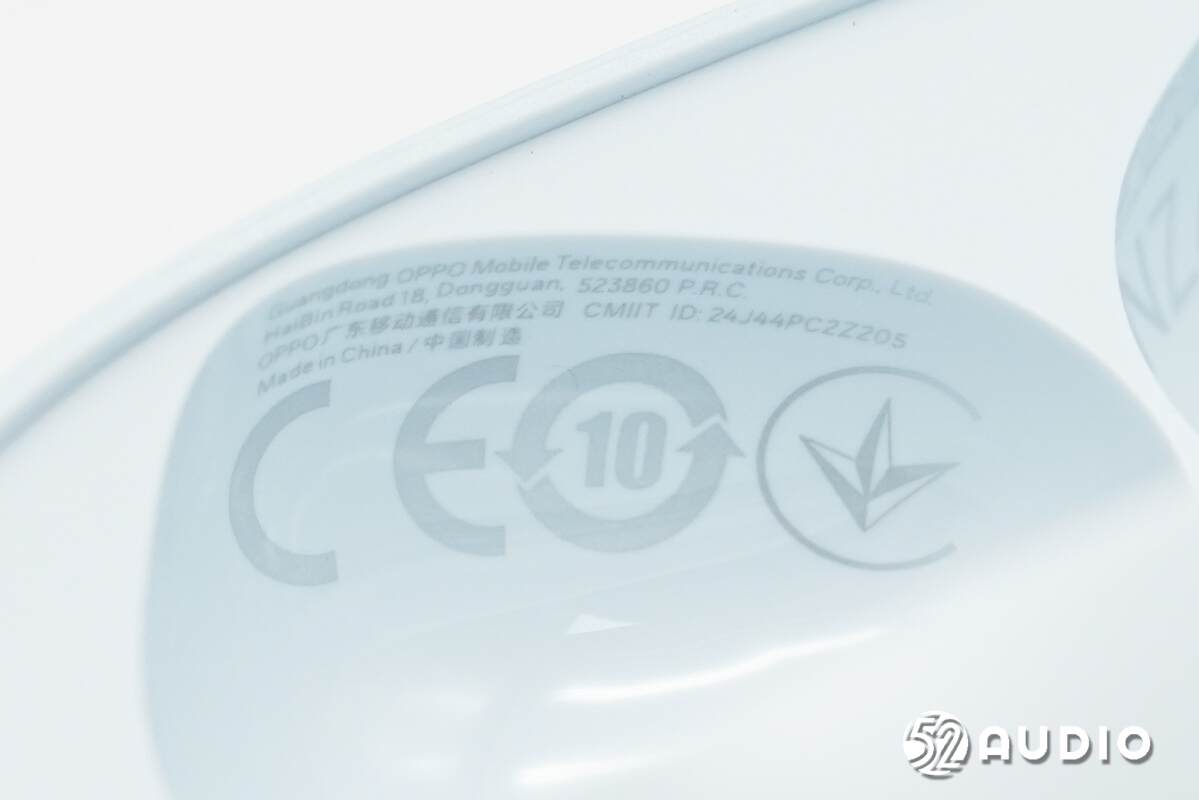

盒盖另外一侧标注的产品信息一览。

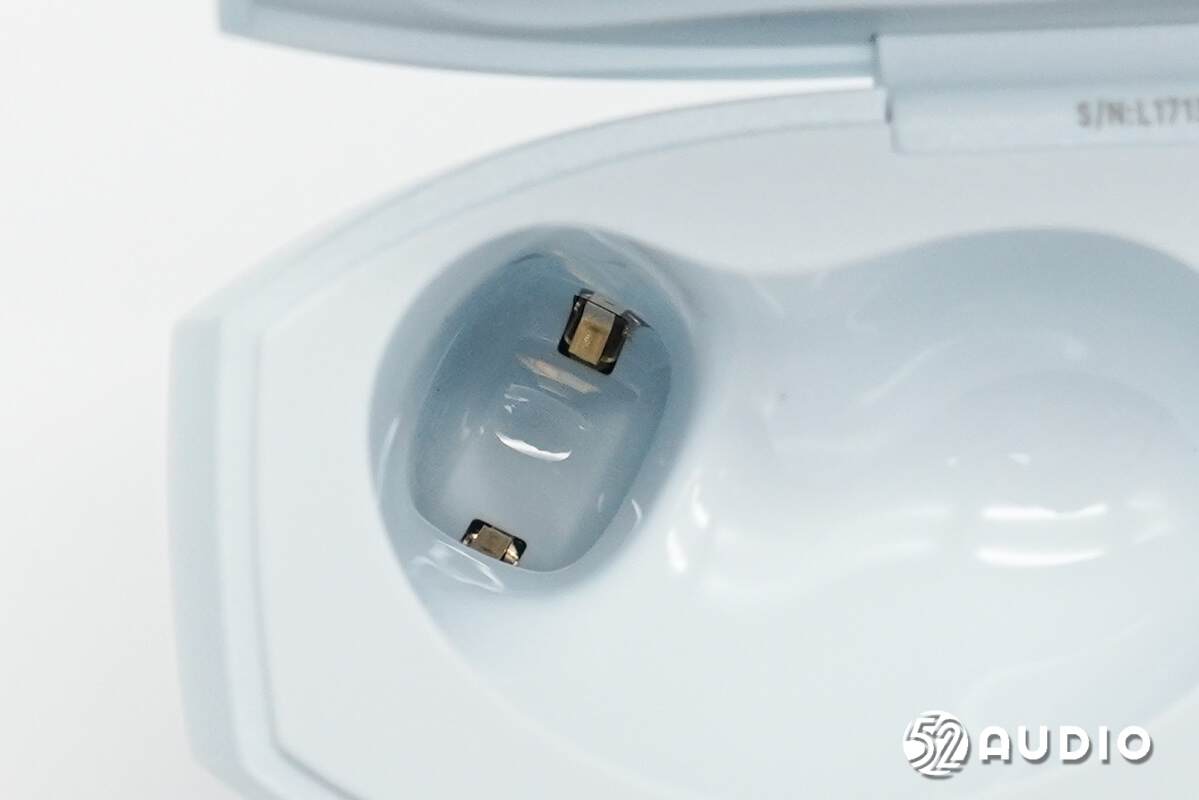

座舱内部为耳机充电的金属弹片特写。

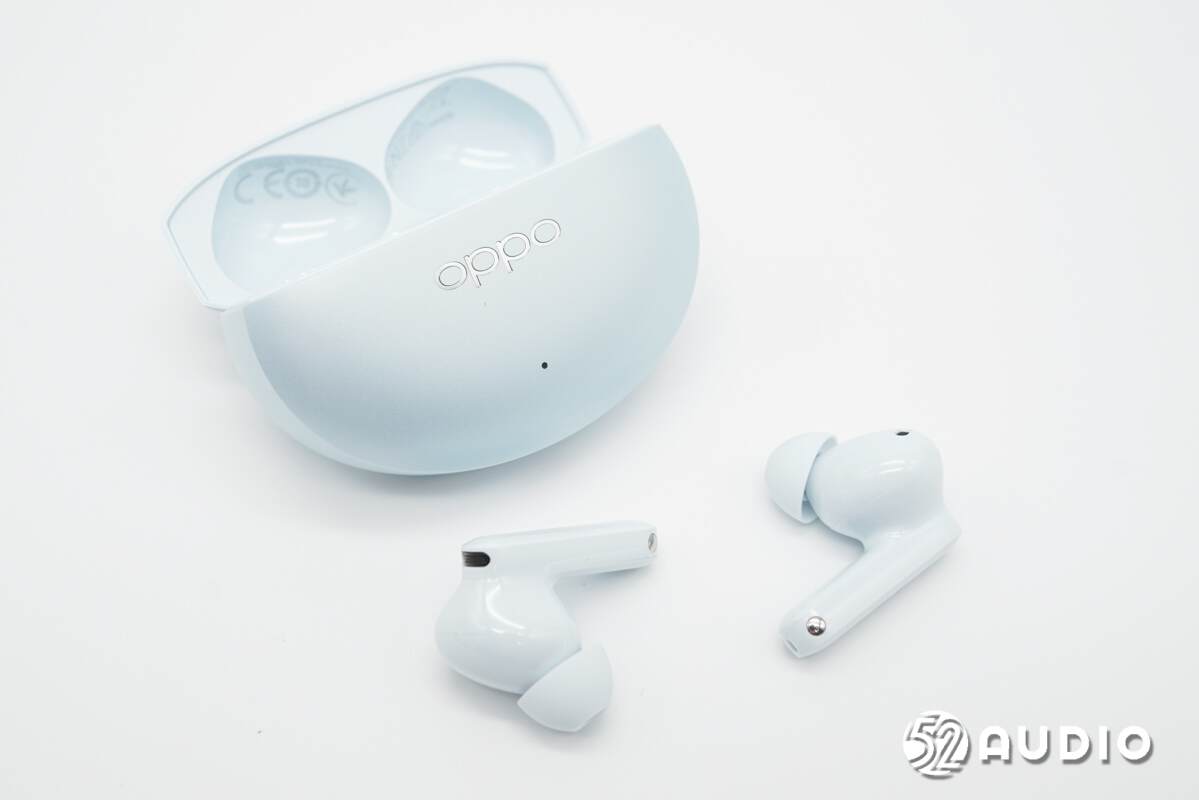

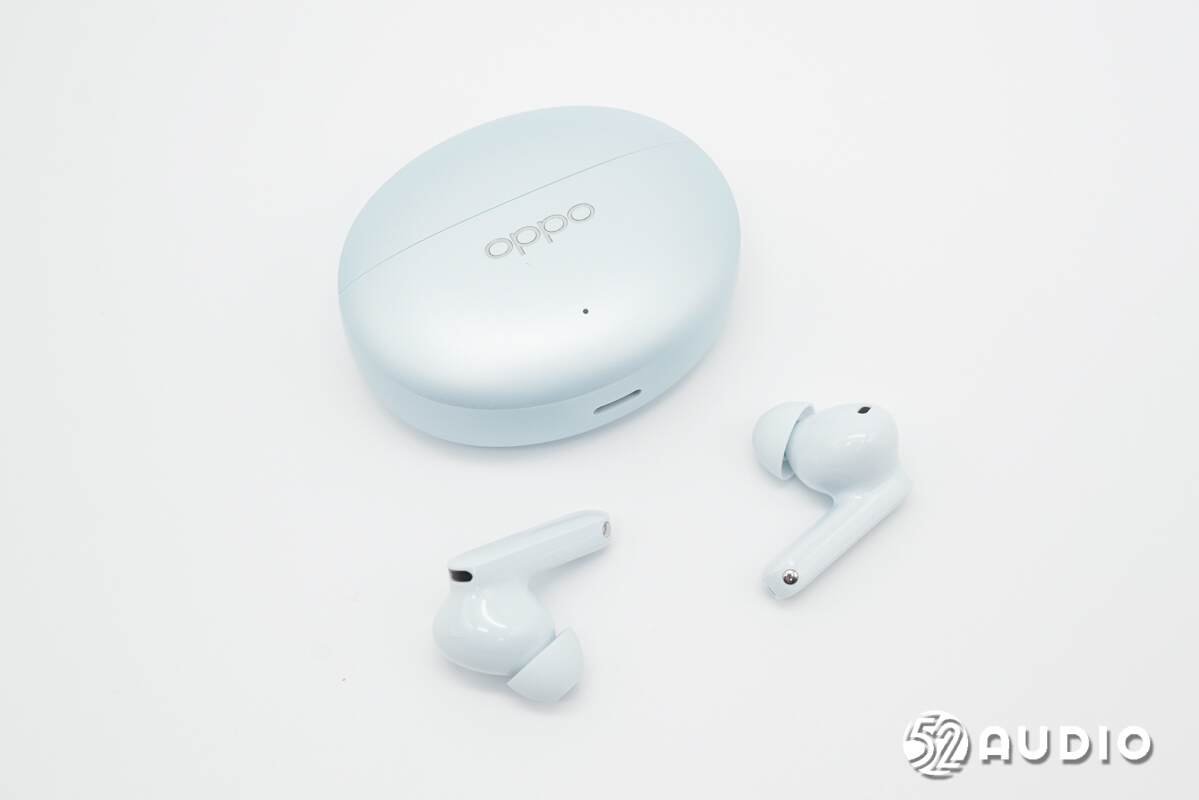

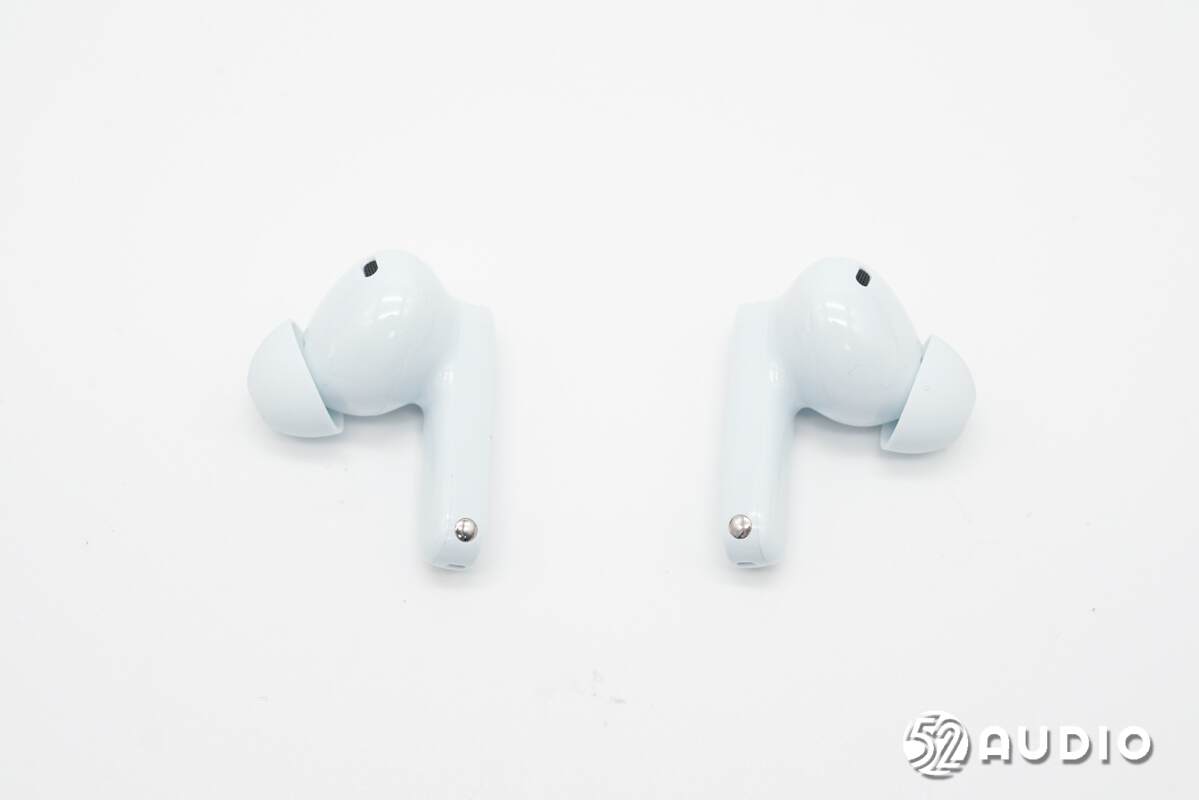

OPPO Enco Free4真无线降噪耳机整体外观一览，耳机采用了柄状的半入耳式设计，光滑圆润的质感。

耳机外侧外观一览，跑道型耳机柄设计，上方触控条平面切割，磨砂处理，提升操作准确性。

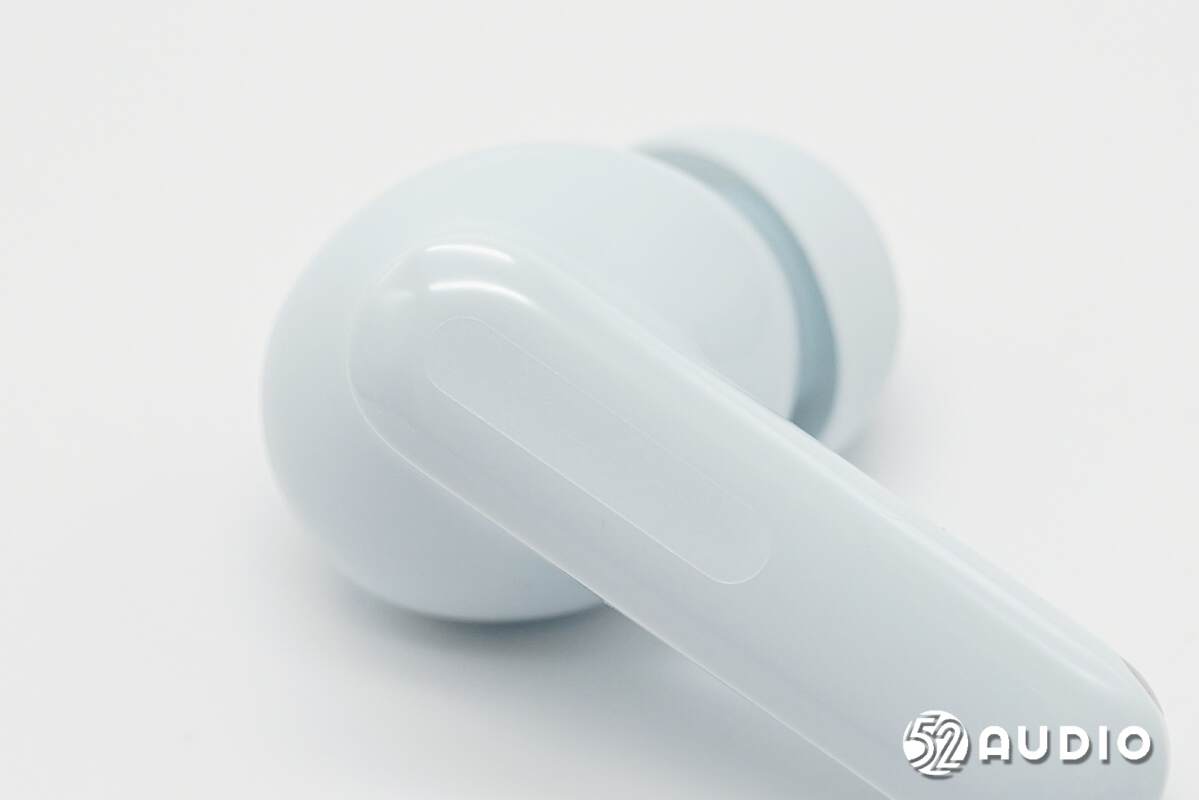

耳机触控条特写，支持单击、双击、三击、长按，以及上下滑动等操控模式使用方便快捷。

耳机柄顶部设置有前馈麦克风，通过金属盖板防护。

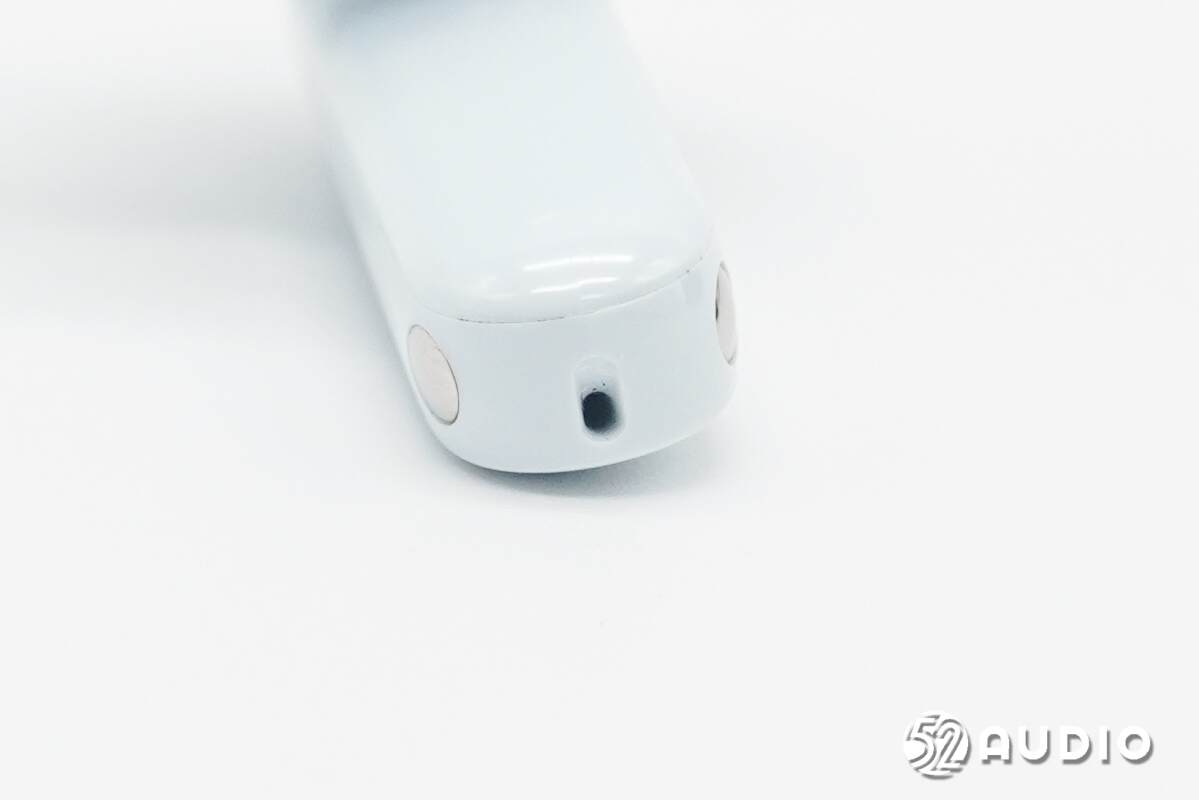

耳机柄底部设置通话麦克风和充电触点。

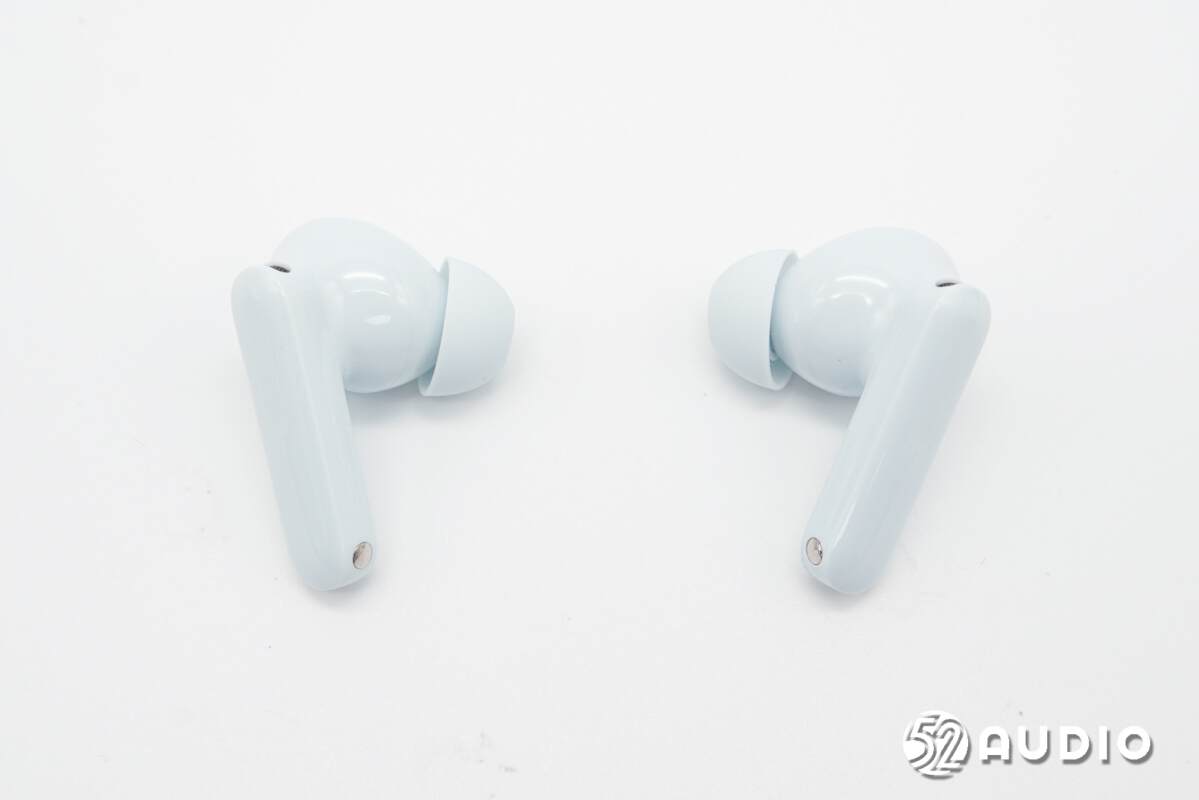

机身内侧外观一览，入耳曲线圆润，佩戴舒适贴合耳廓。

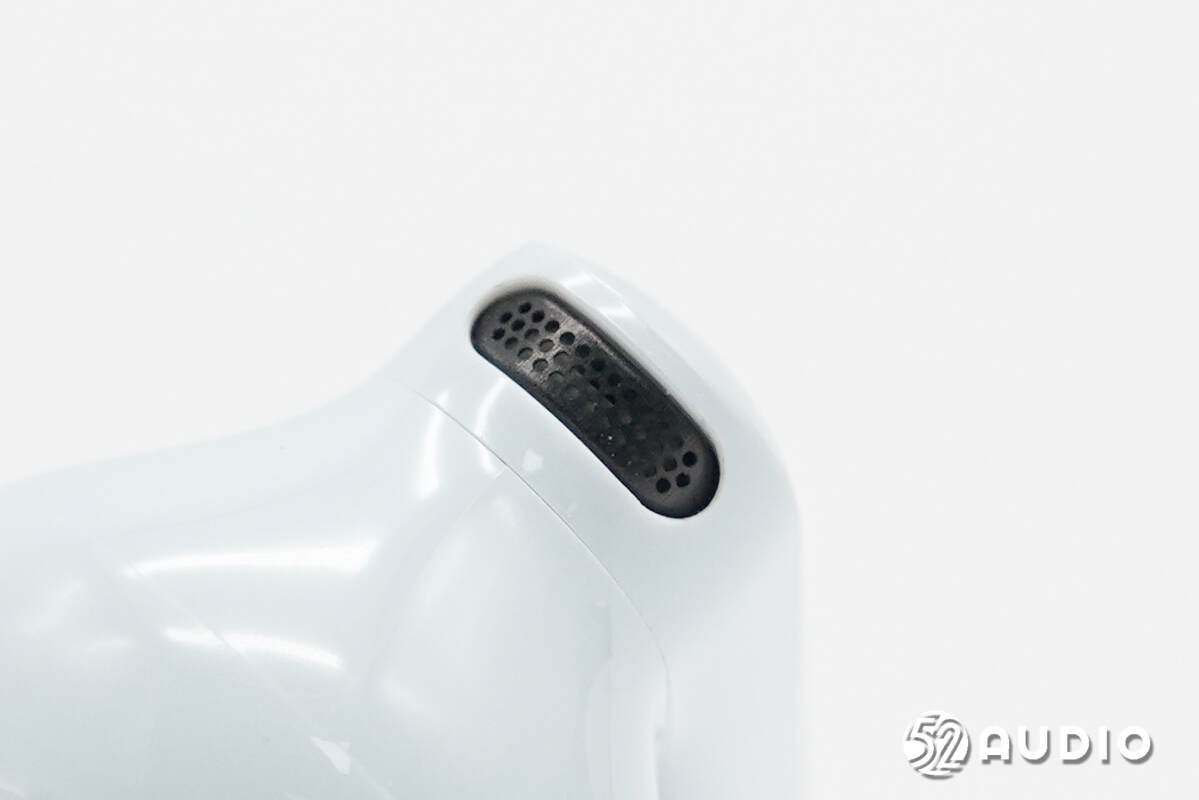

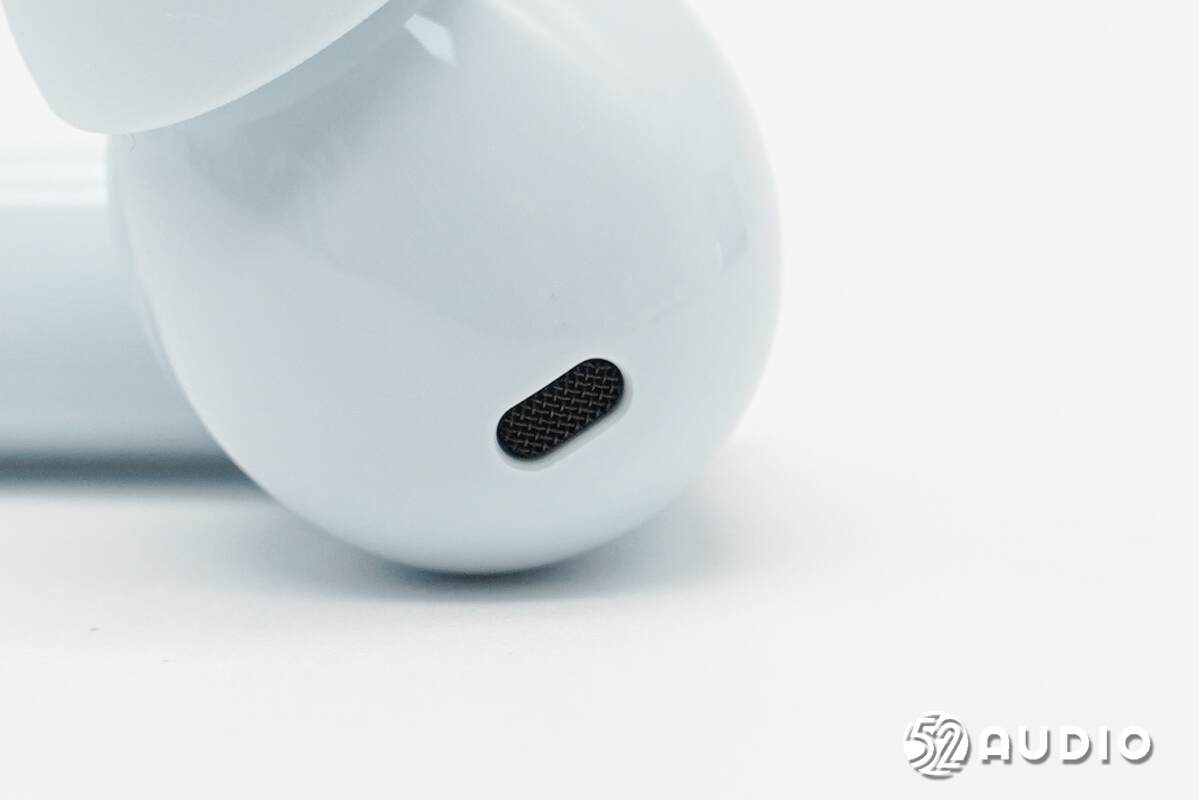

前腔上的调音孔特写，通过金属网罩防护。

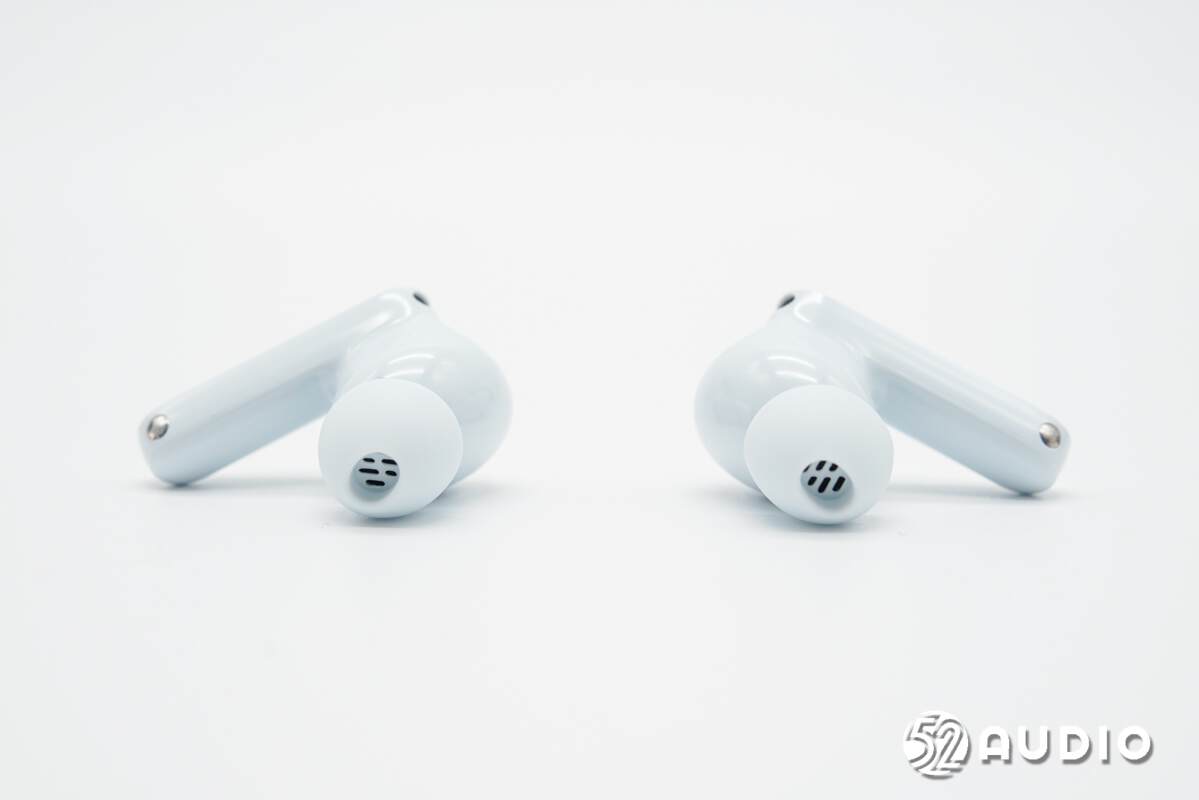

机身侧边外观一览。

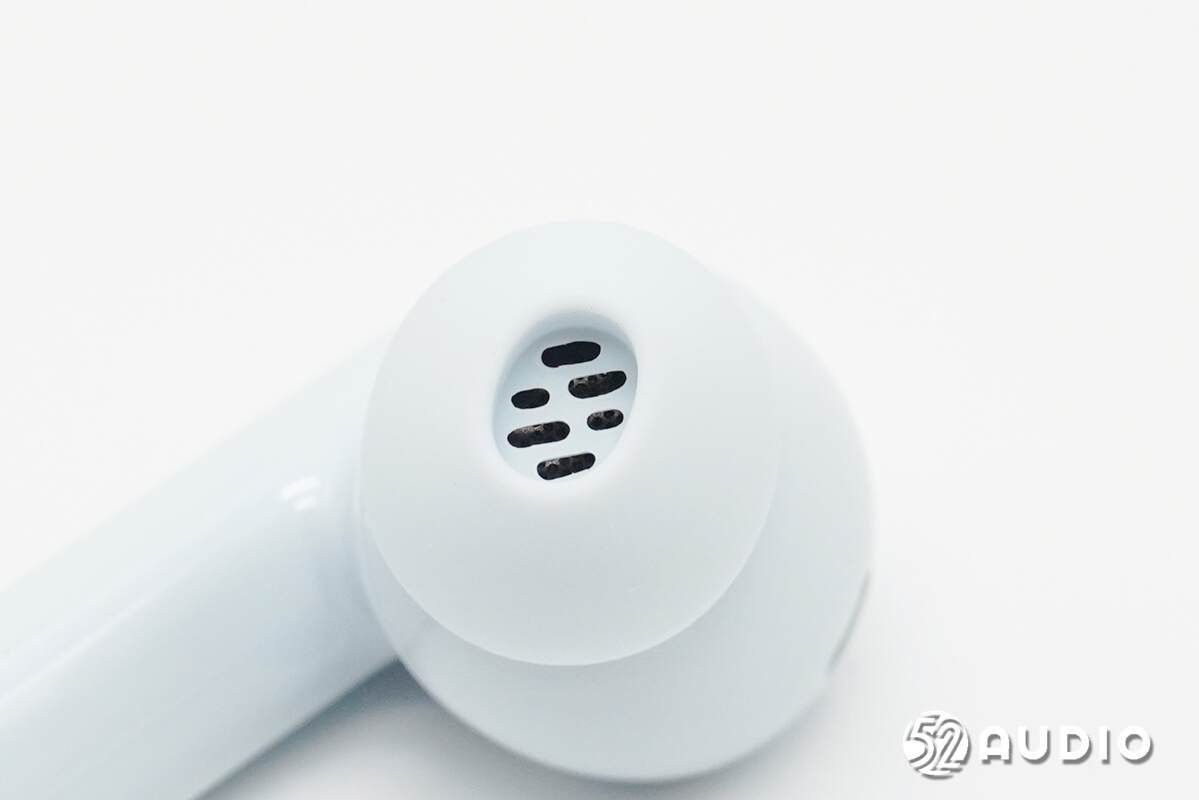

耳机出音嘴特写，耳塞自带一层隔离网，防止大颗粒异物划伤出音网罩。出音嘴内部设置有反馈麦克风。

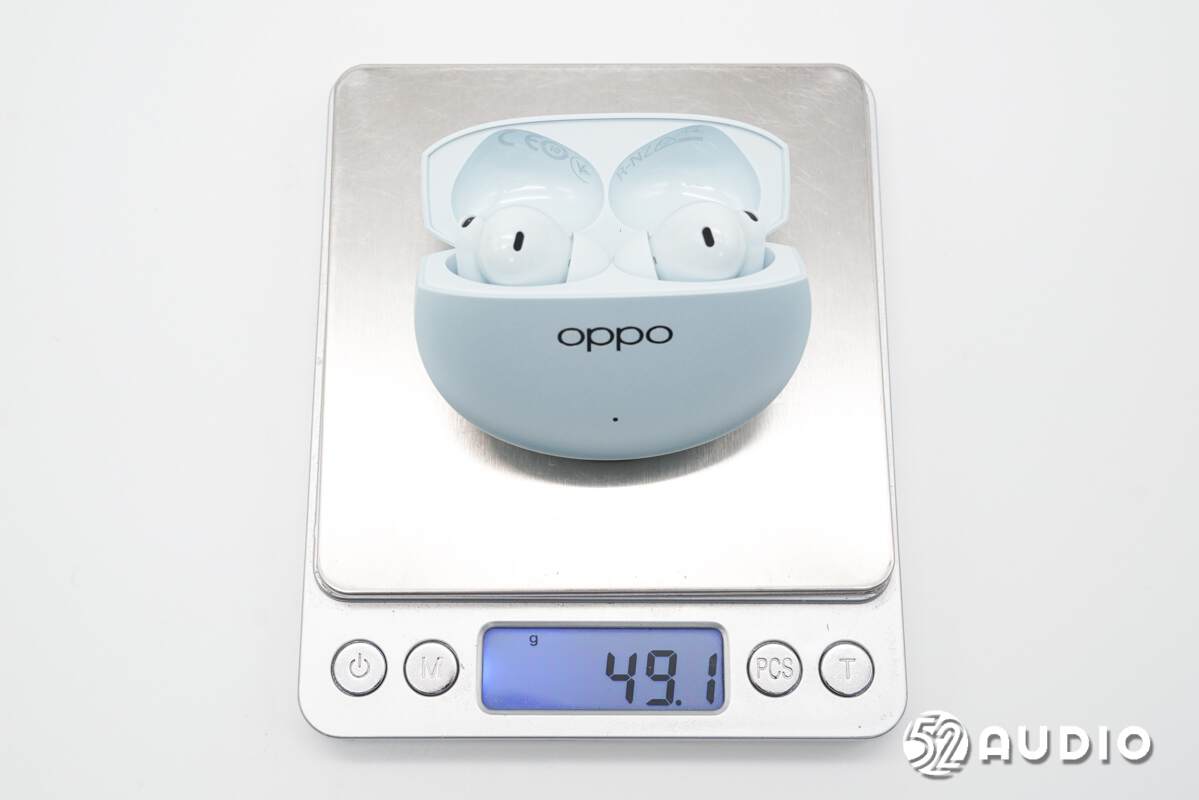

经我爱音频网实测，OPPO Enco Free4真无线降噪耳机整机重量约为49.1g。

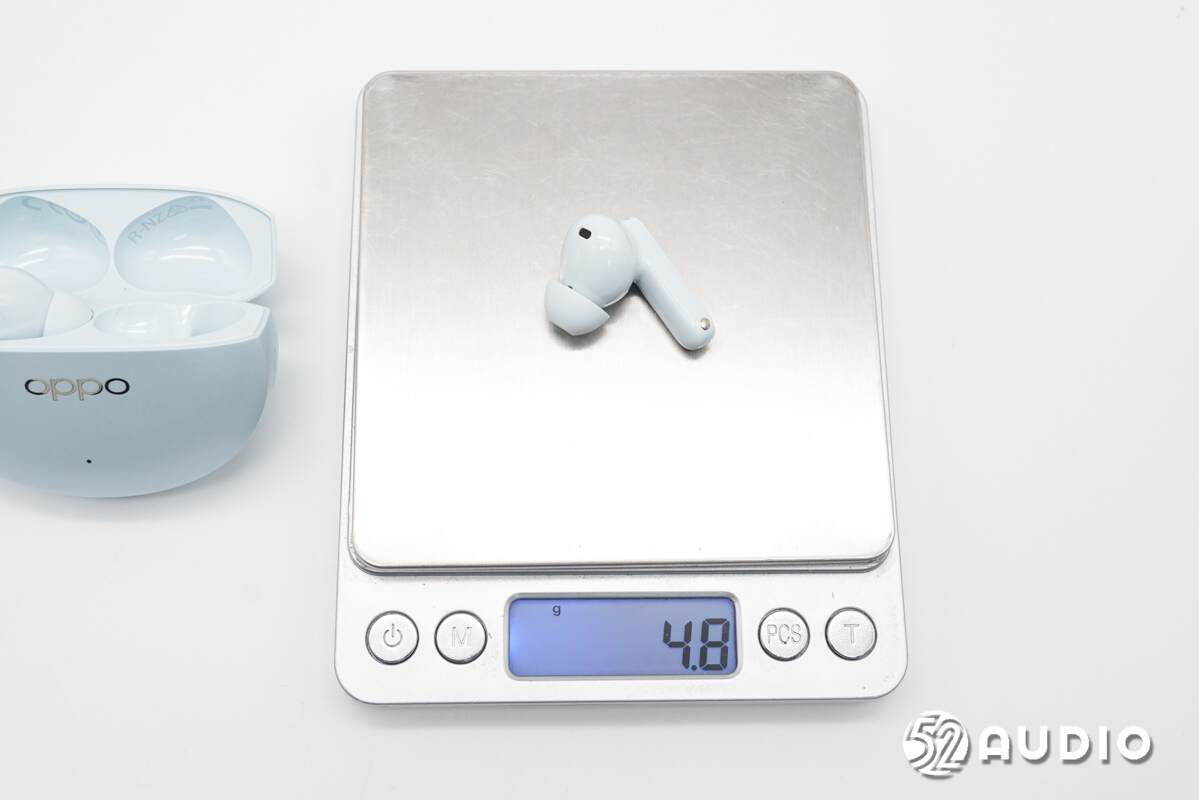

单只耳机佩戴预装耳塞重量约为4.8g。

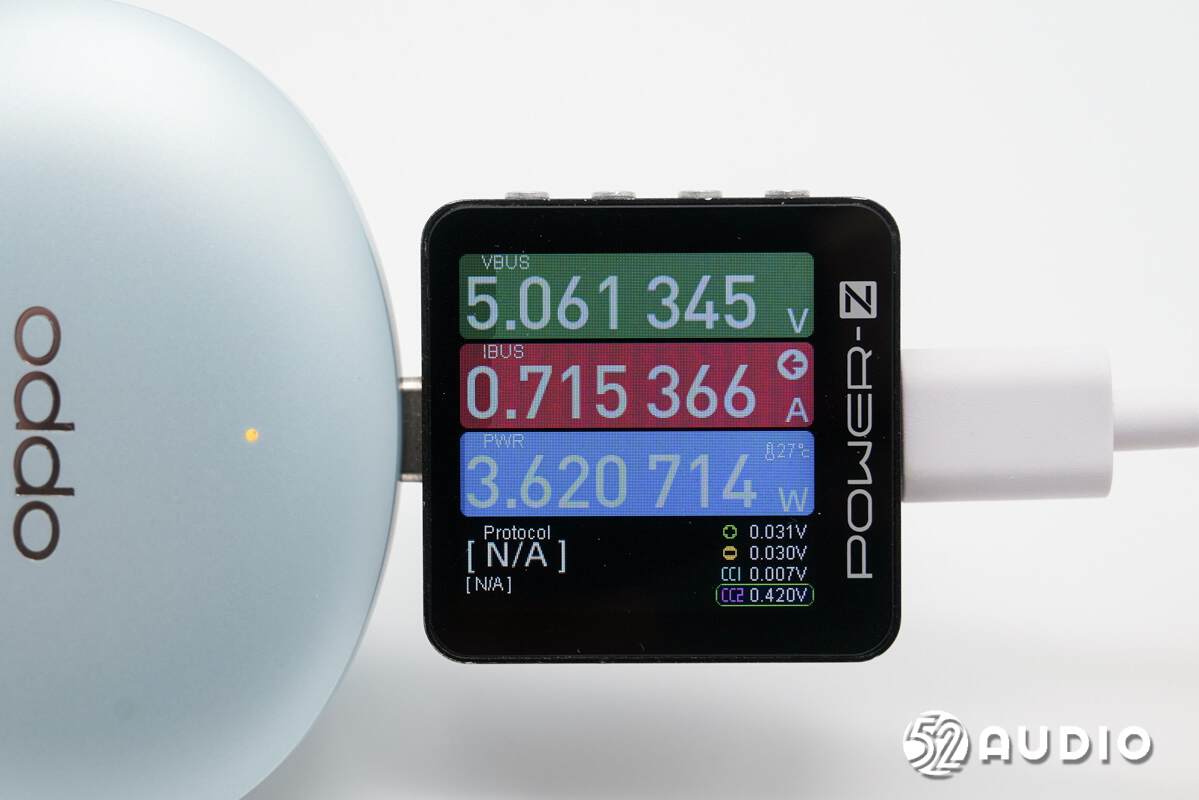

我爱音频网使用CHARGERLAB POWER-Z KM003C对OPPO Enco Free4真无线降噪耳机进行充电测试，输入功率约为3.62W。

二、OPPO Enco Free4真无线降噪耳机拆解

通过开箱部分，我们详细了解了OPPO Enco Free4真无线降噪耳机的简约时尚外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

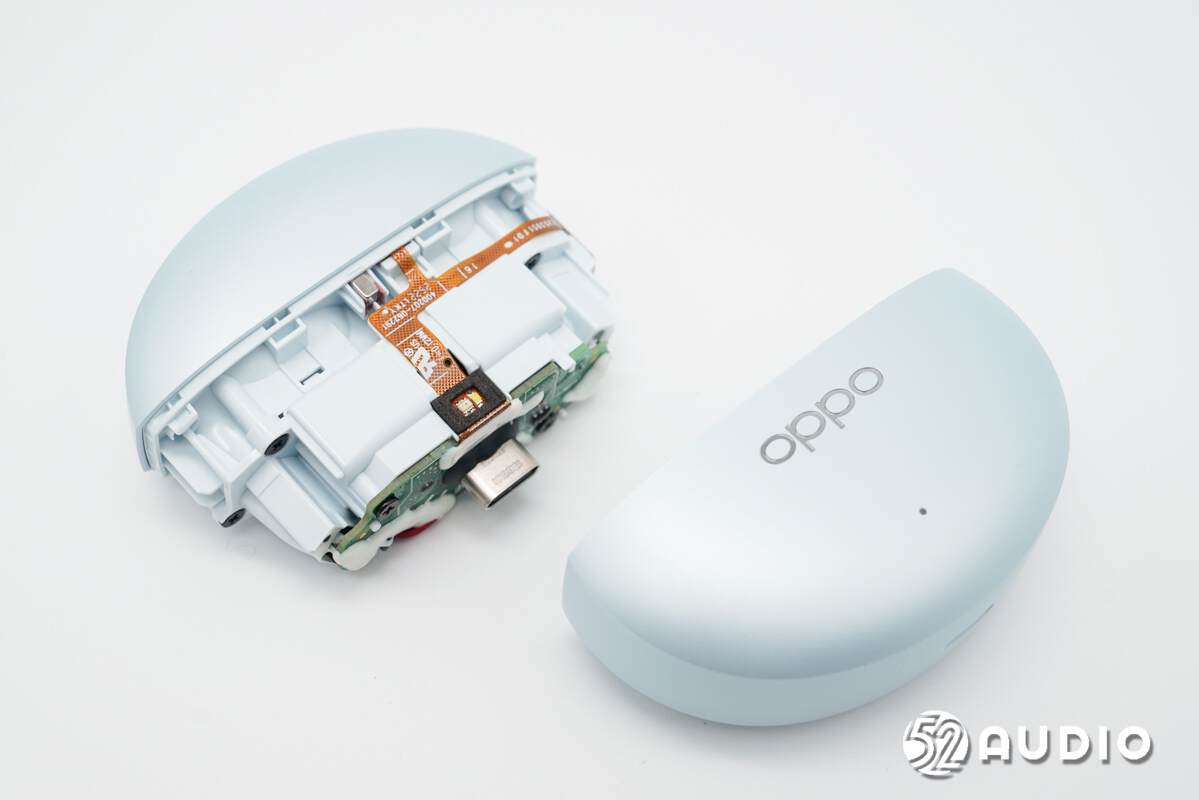

拆开充电盒外壳，取出座舱结构。座舱连接固定所有组件的框架。

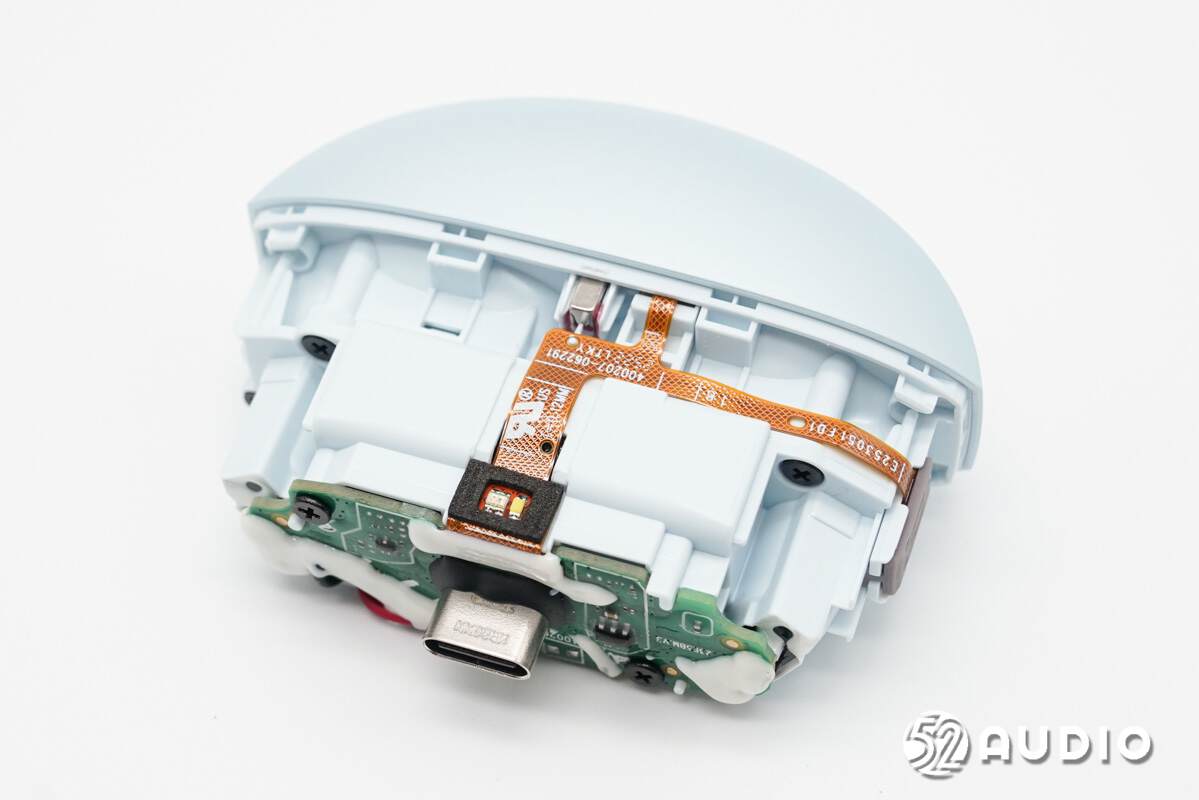

座舱正面结构一览，设置排线连接指示灯、霍尔元件和功能按键。

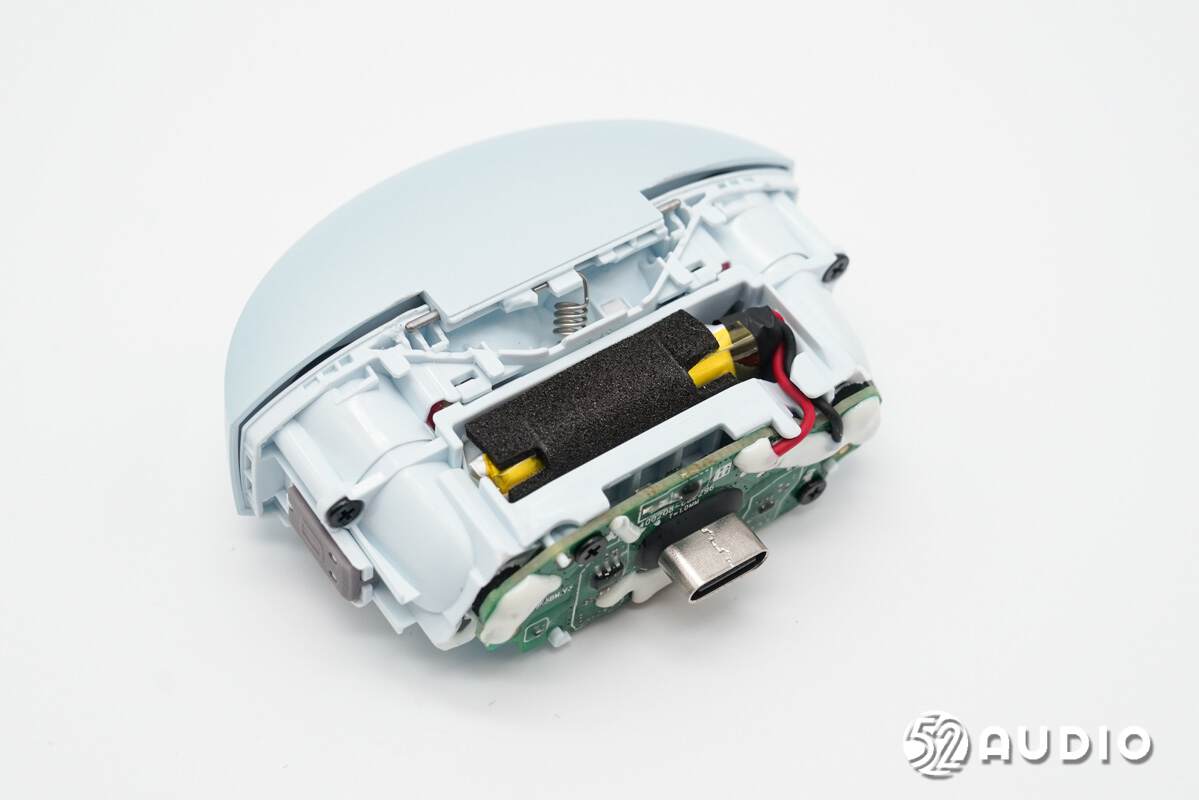

座舱背面结构一览，框架内部设置电池单元，通过海绵垫防护。

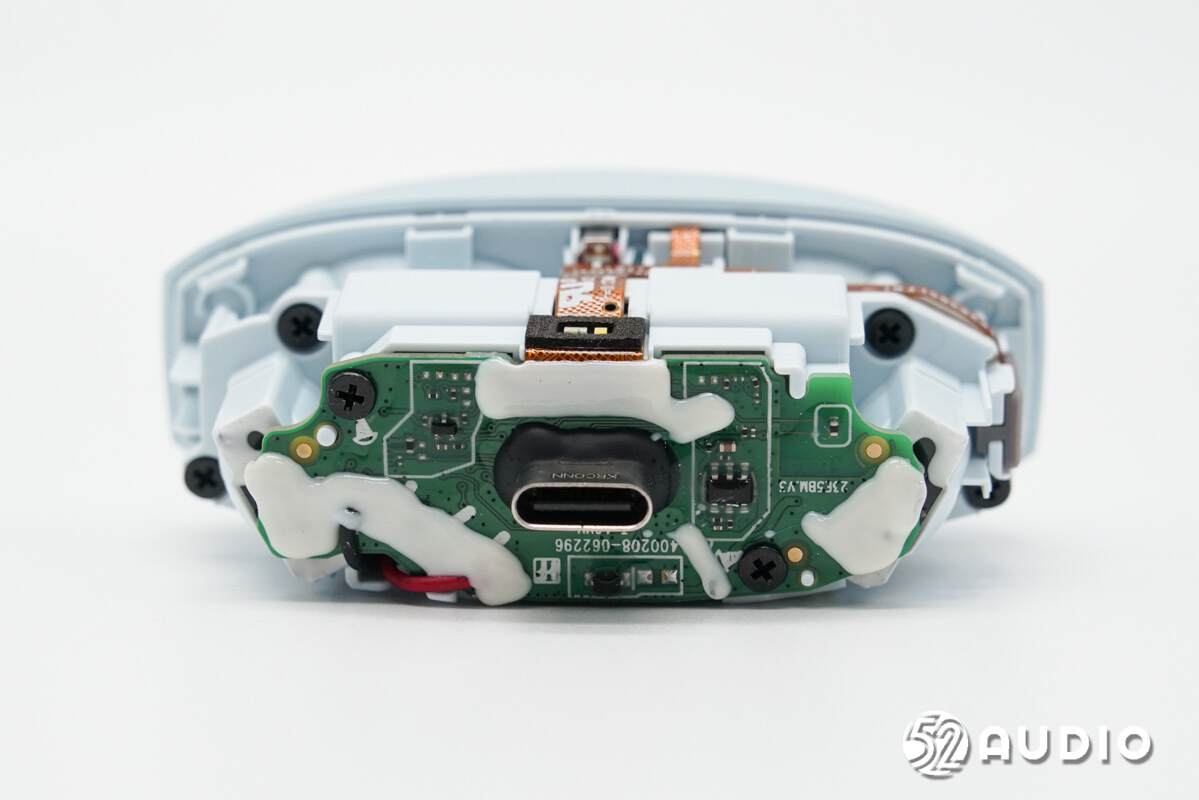

框架底部通过螺丝固定主板，与排线和电池导线焊接。

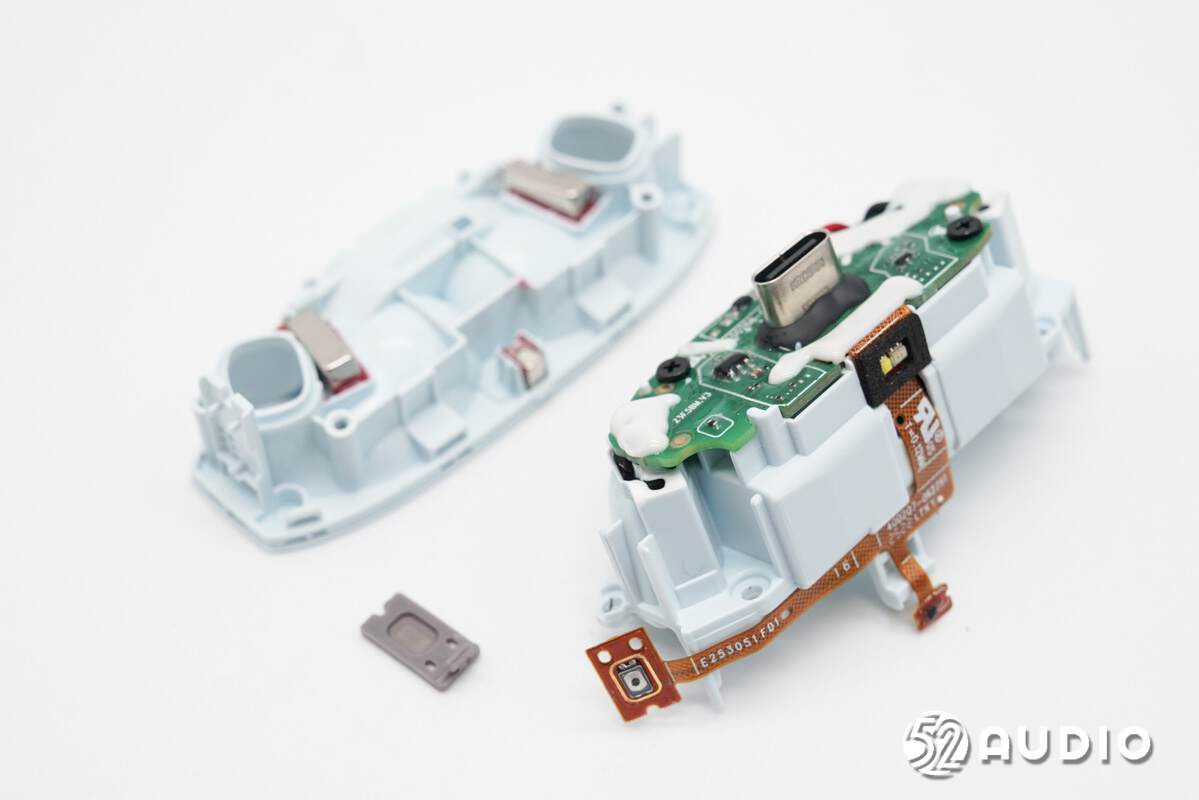

卸掉螺丝，拆掉座舱底部的框架。

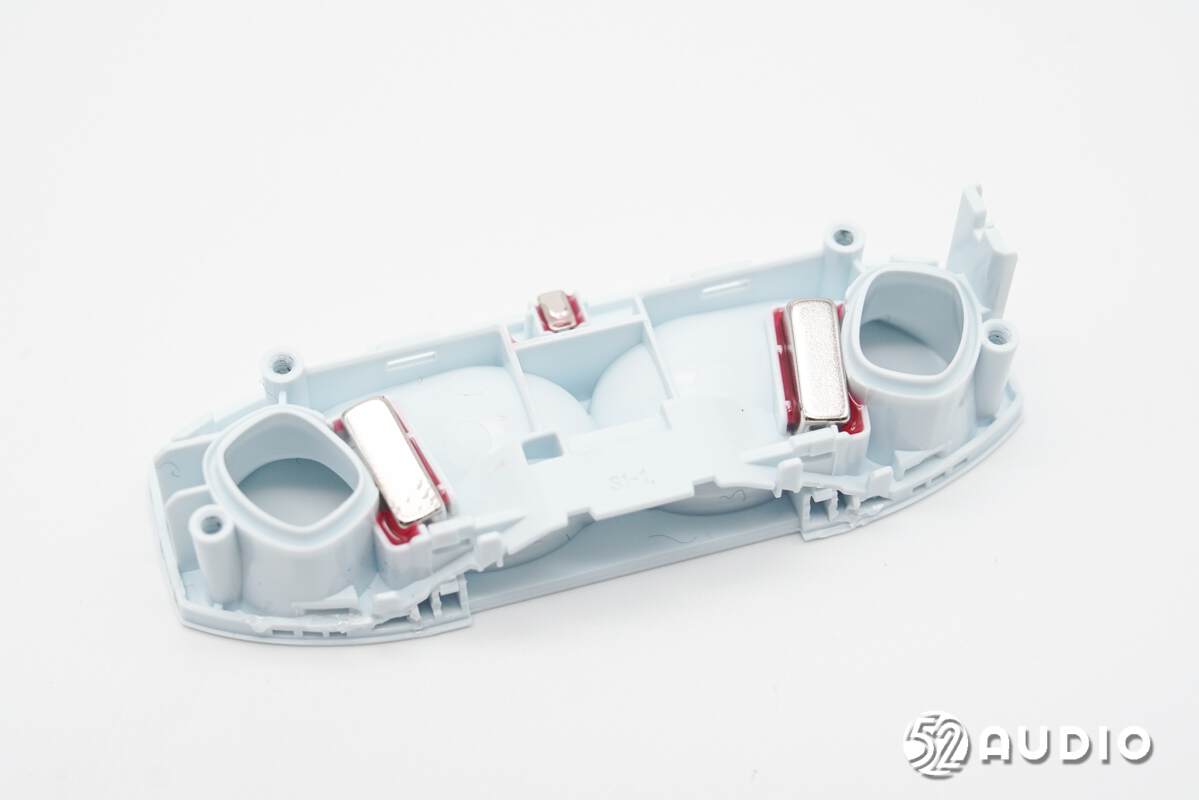

座舱底部结构一览，设置有三颗磁铁，用于吸附固定耳机和充电盒盖。

拆掉框架上的所有组件。

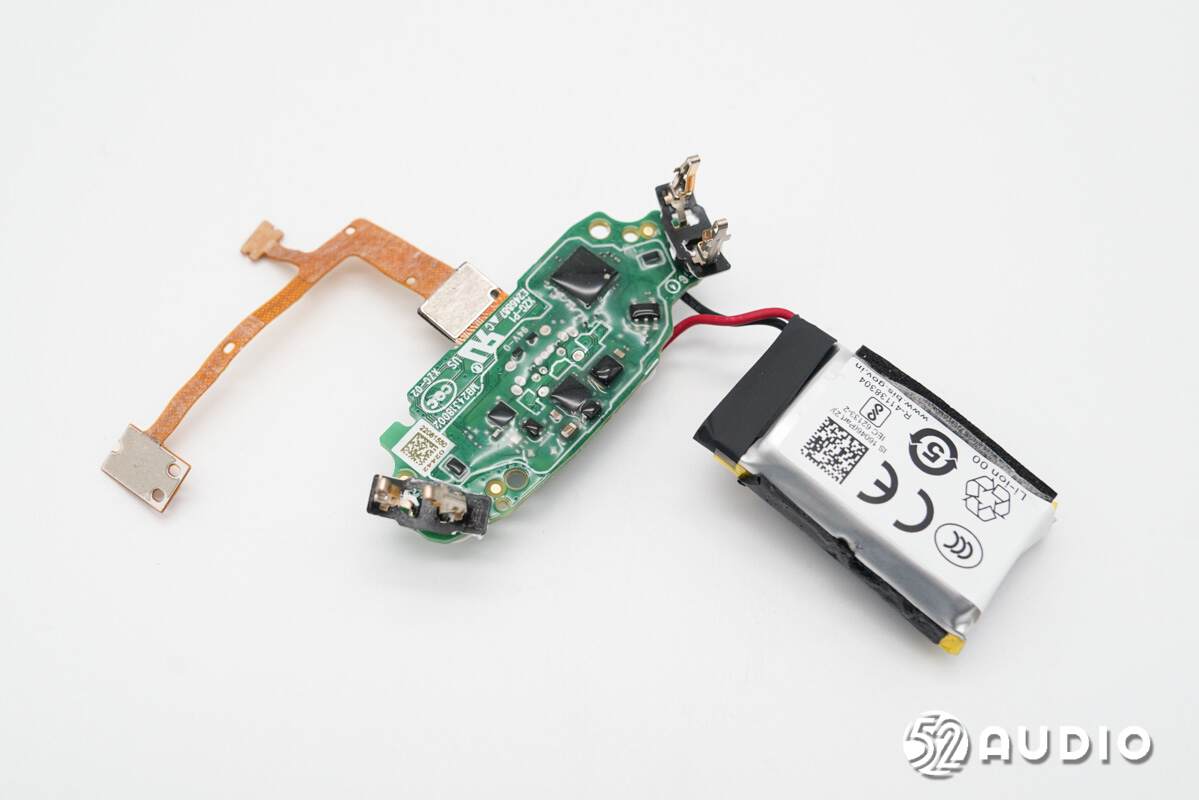

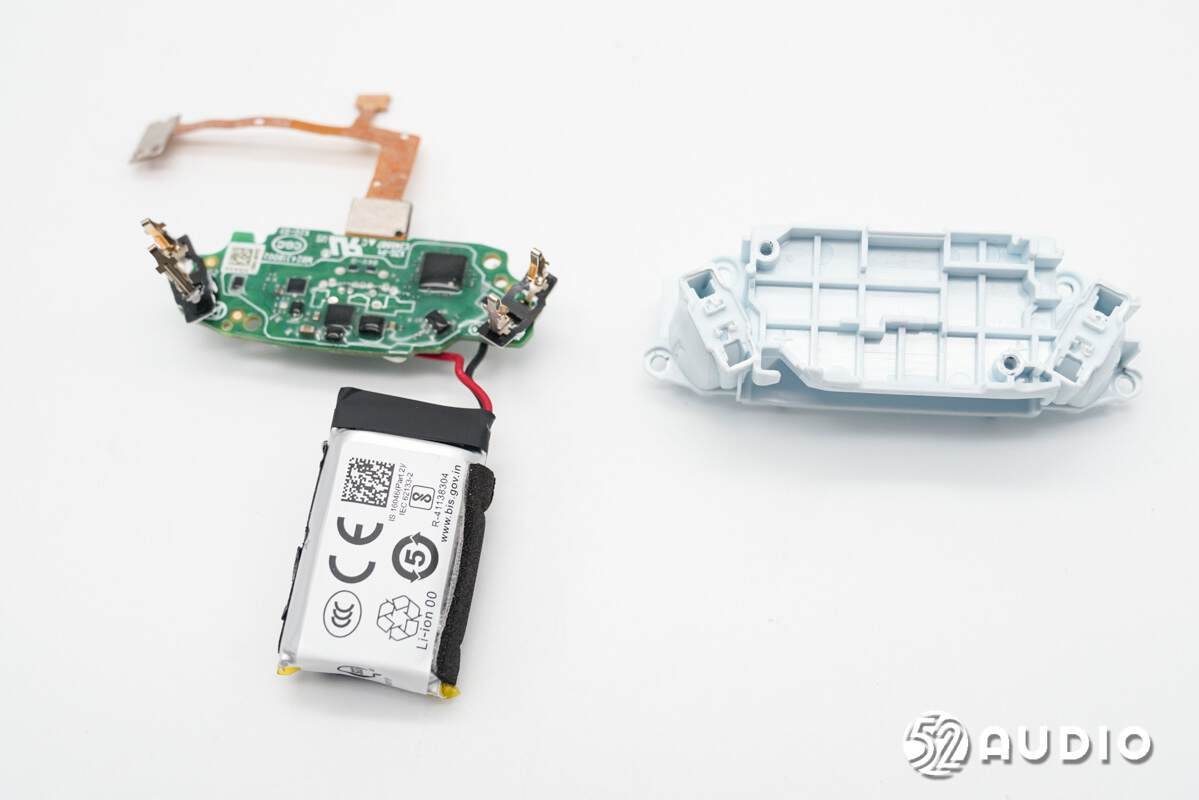

充电盒内部主要电路一览，包括主板、电池和一条排线。主板通过三防漆保护，提升安全性和可靠性。

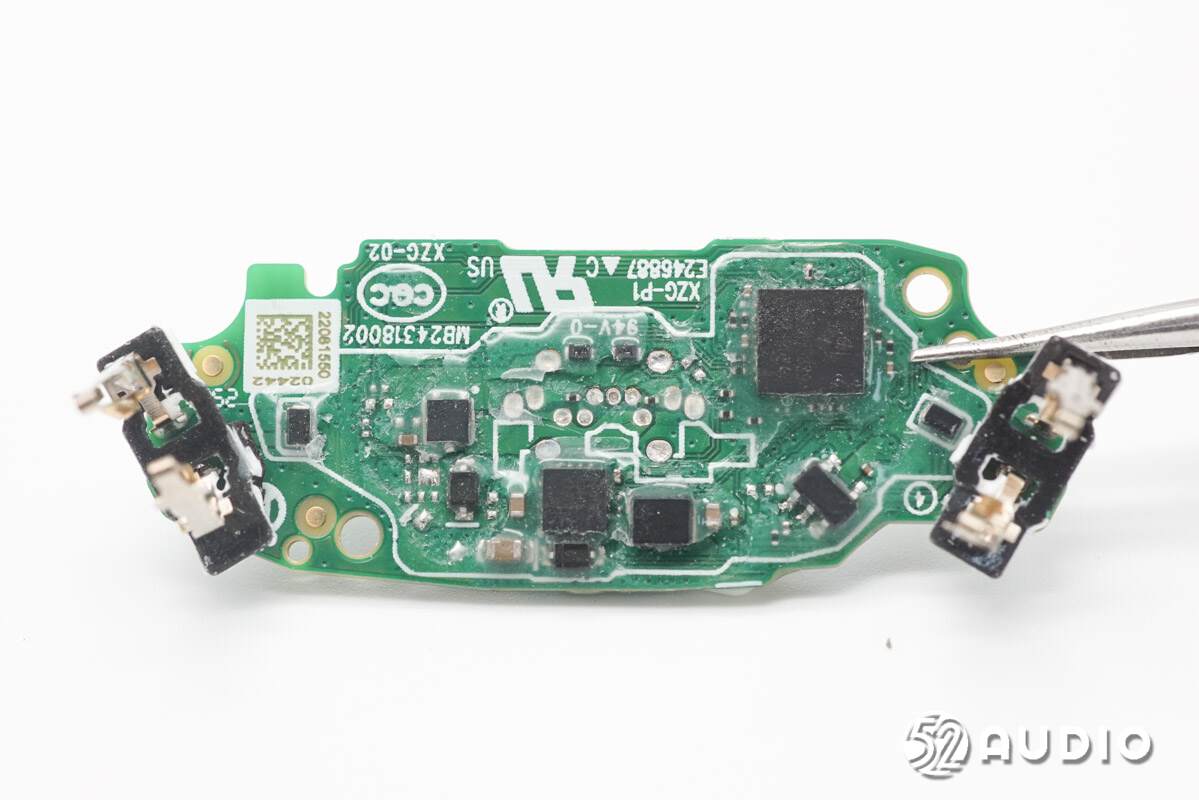

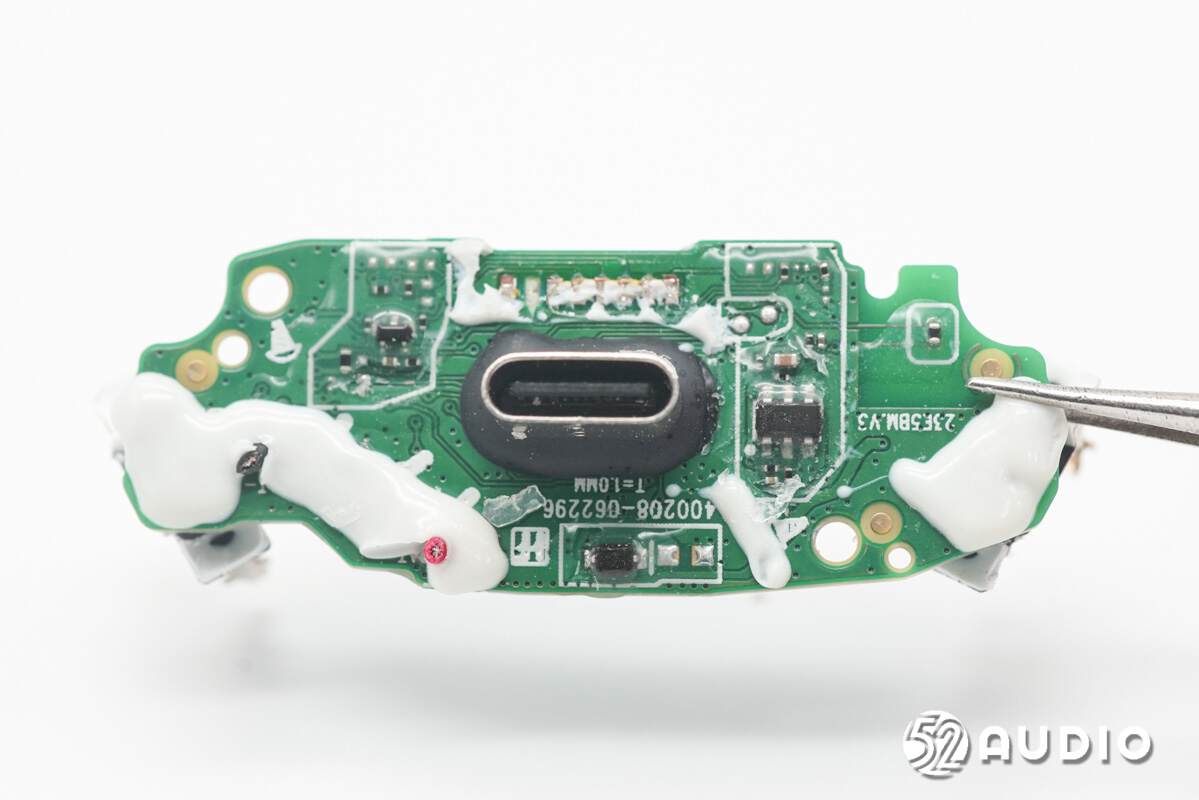

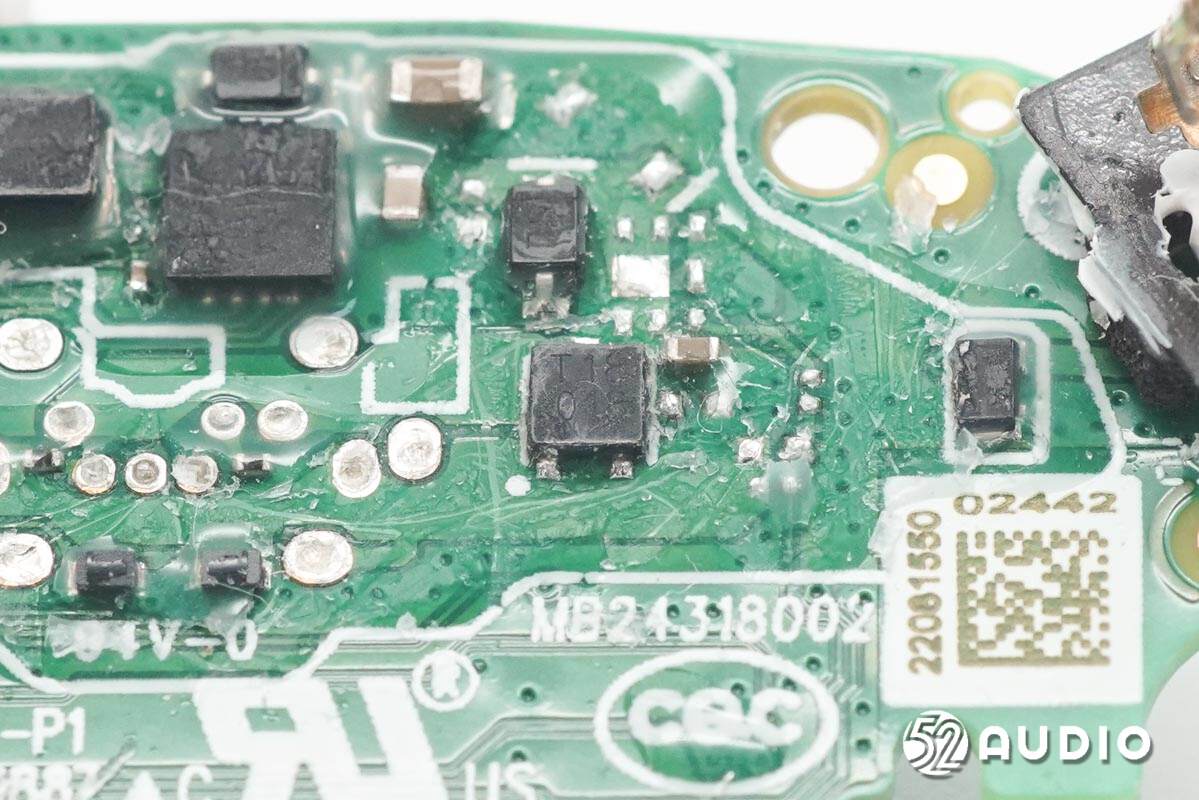

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

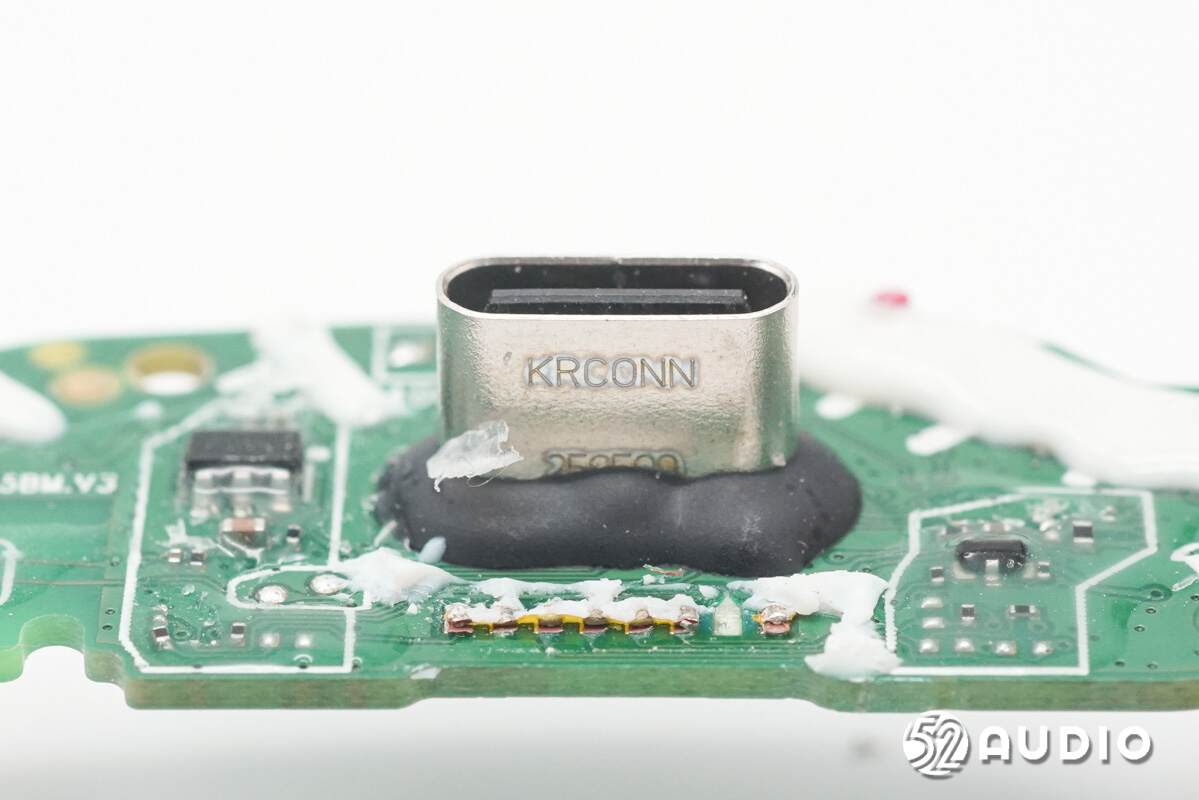

Type-C充电母座特写，来自KRCONN深圳精睿兴业科技有限公司。

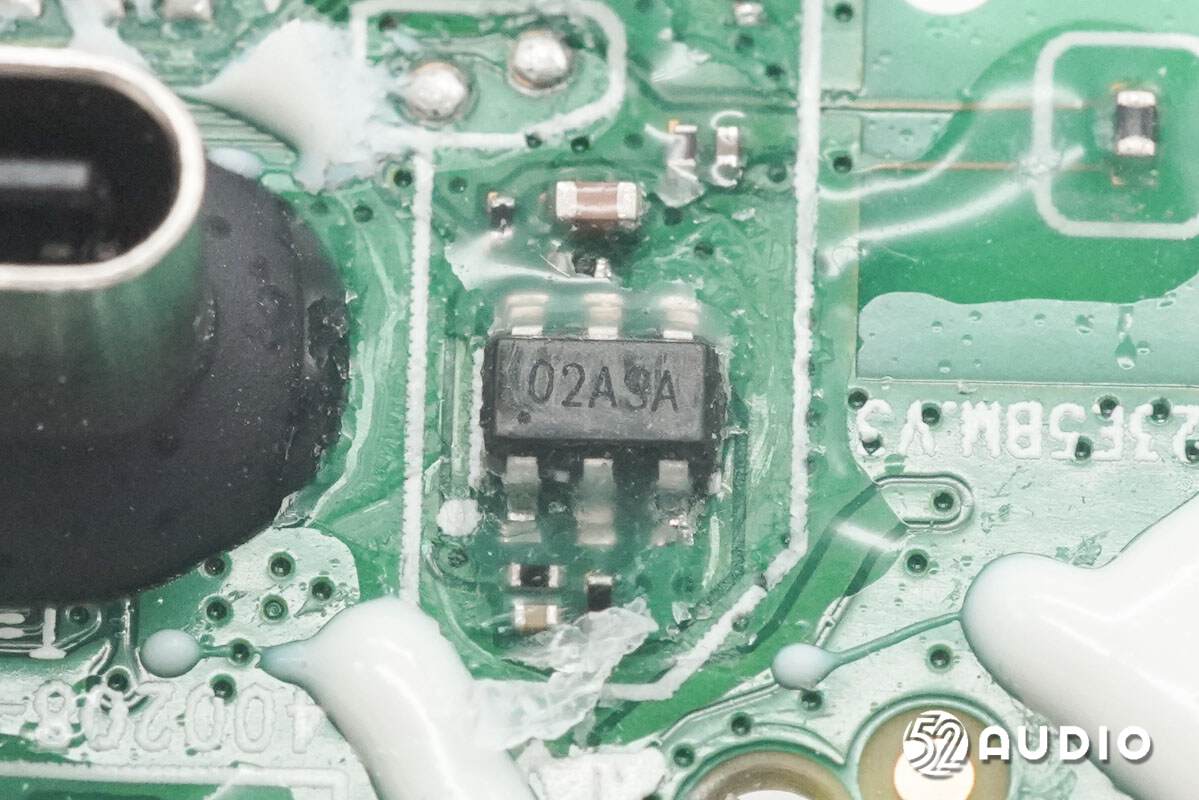

思远半导体SY8702低侧过压保护（OVP）IC，采用SOT23-6封装，内部集成28mΩ开关NMOS，采用低压侧开关拓扑结构，极低导通电阻有效的减小输入压降，保护电压外部设置使应用更加灵活，提供最简单实用的低成本OVP解决方案。

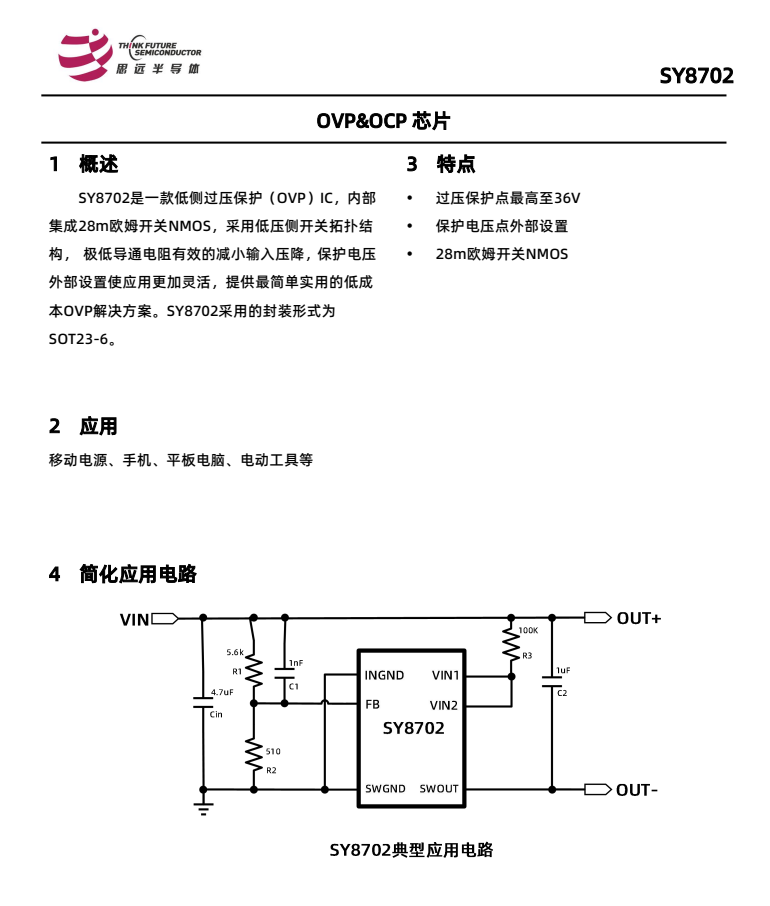

思远半导体SY8702详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被小米、REDMI、韶音、神牛、优篮子、西圣、三星、OPPO、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。

充电盒为耳机充电的金属弹片特写。

丝印T18的TVS管，用于输入过压保护。

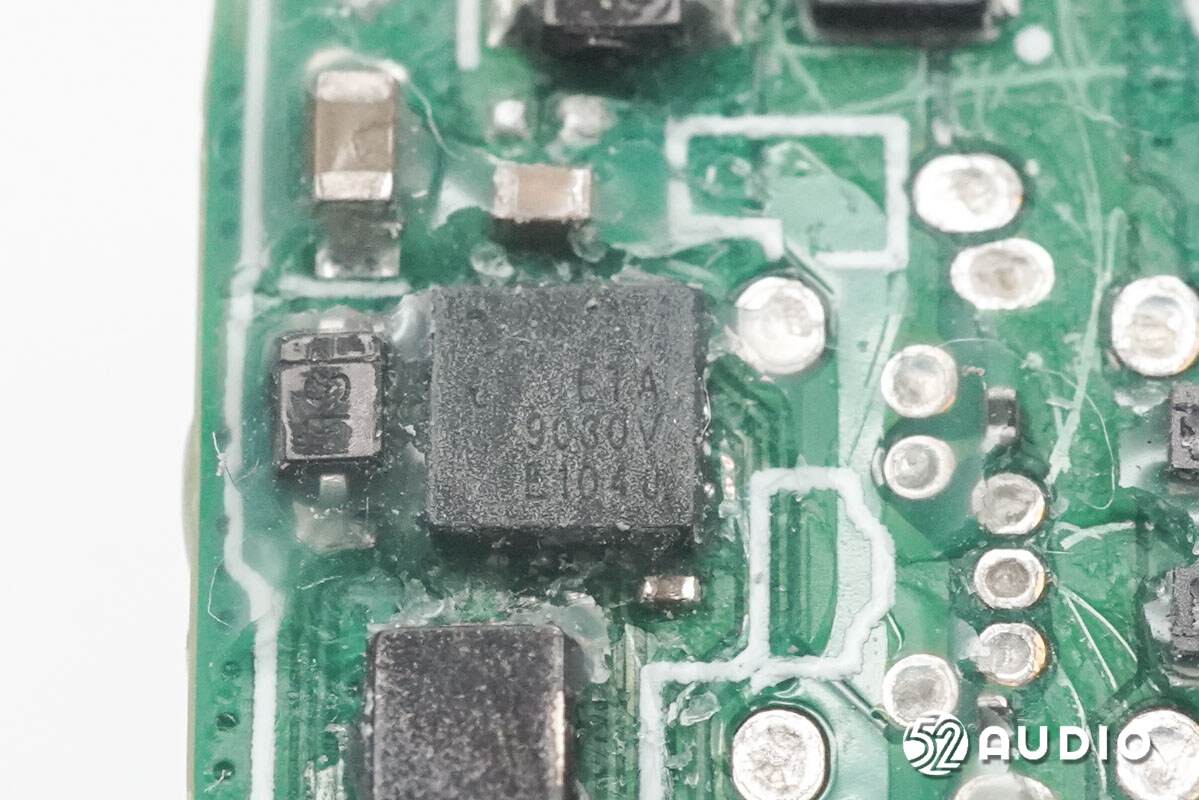

ETA钰泰ETA9030V电源管理芯片，负责内置电池的充放电管理。

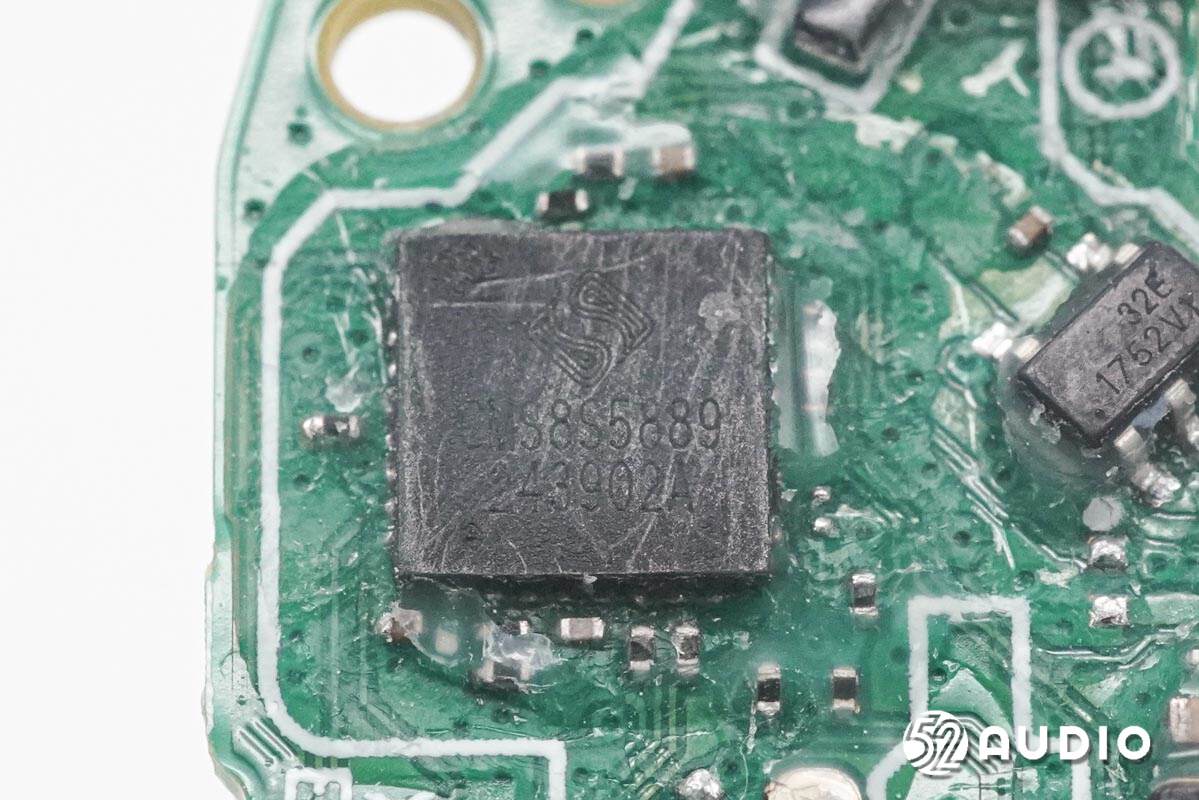

Cmsemicon中微CMS8S5889单片机，用于充电盒整机控制。CMS8S588x是8051内核、兼容MCS-51的1T指令系统、通用IO型的8位芯片，支持内部48MHz、外部8/16MHz，内置5个16位定时器、LSE_timer、WUT、BRT、高精度12位ADC最多可达30路、带6通道PWM模块、内置2路USART模块、支持I2C和SPI模块、带BUZZER和CRC功能。

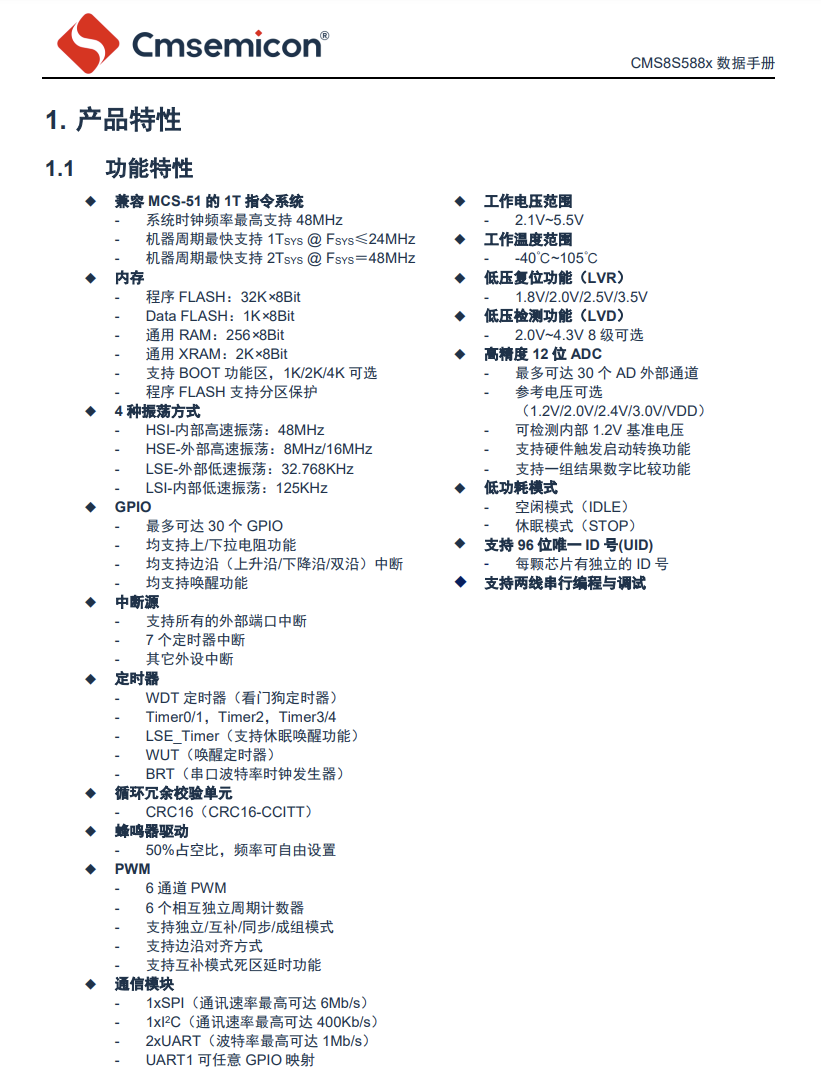

Cmsemicon中微CMS8S5889详细资料图。

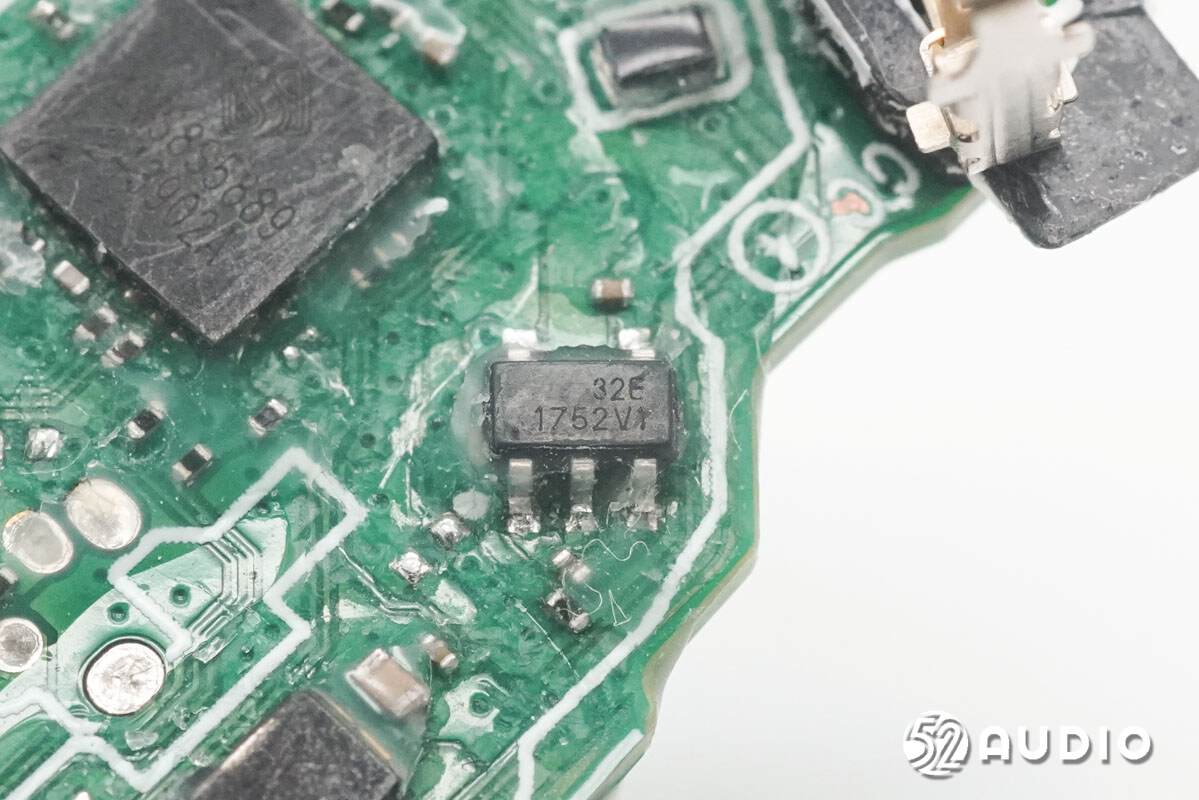

WINSEMI稳先微WSDY3302E锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。

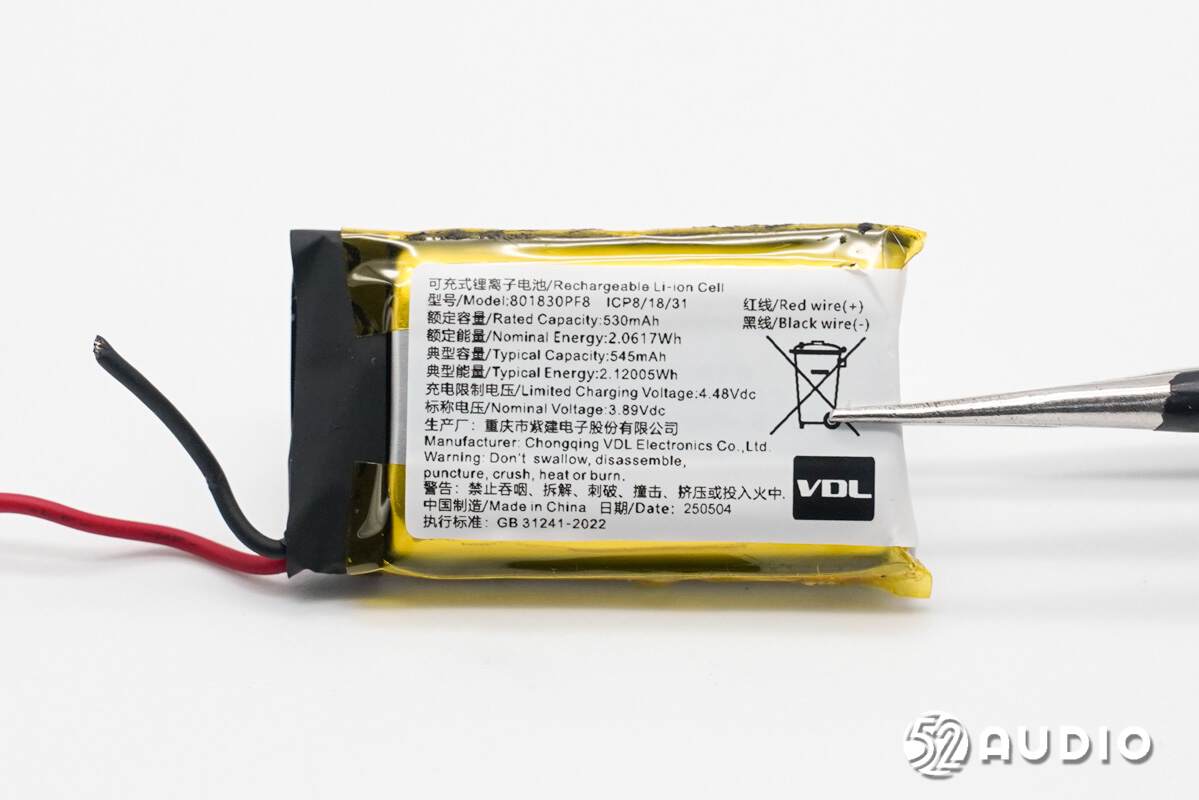

充电盒内置电池标签上信息，可充式锂离子电池，型号：801830PF8，额定容量：530mAh，额定能量：2.0617Wh，典型容量：545mAh，典型能量：2.12005Wh，充电限制电压：4.48Vdc，标称电压：3.89Vdc，生产厂：重庆市紫建电子股份有限公司。

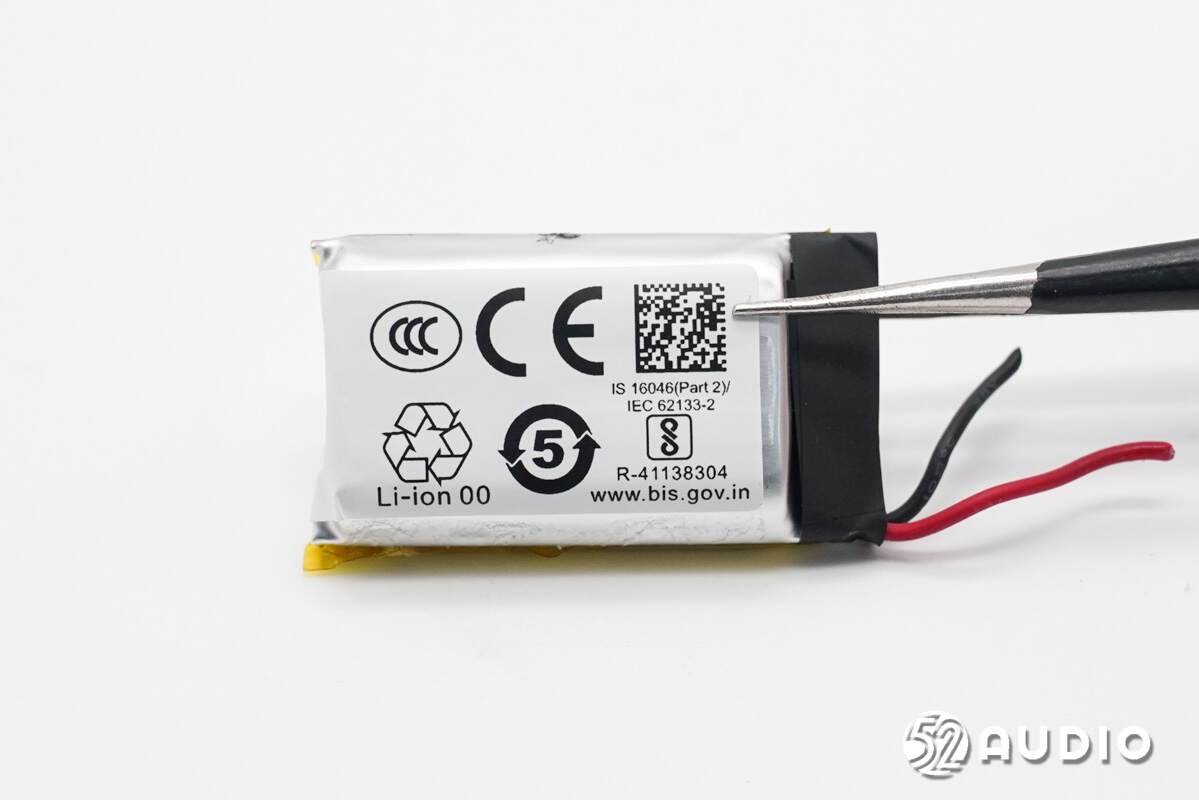

电池背面标注有各种认证标识，包括CCC、CE、BIS等。

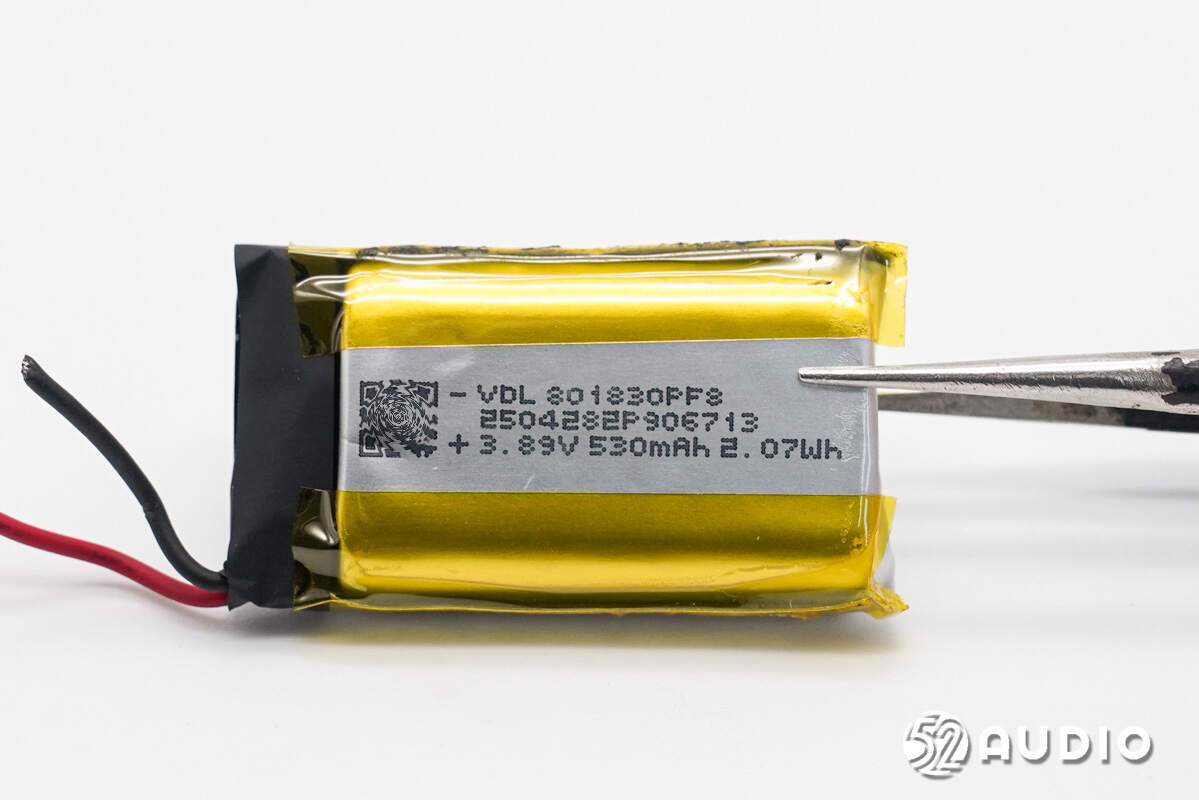

撕开外部标签，电芯上丝印信息一览，型号：VDL 801830PF8。

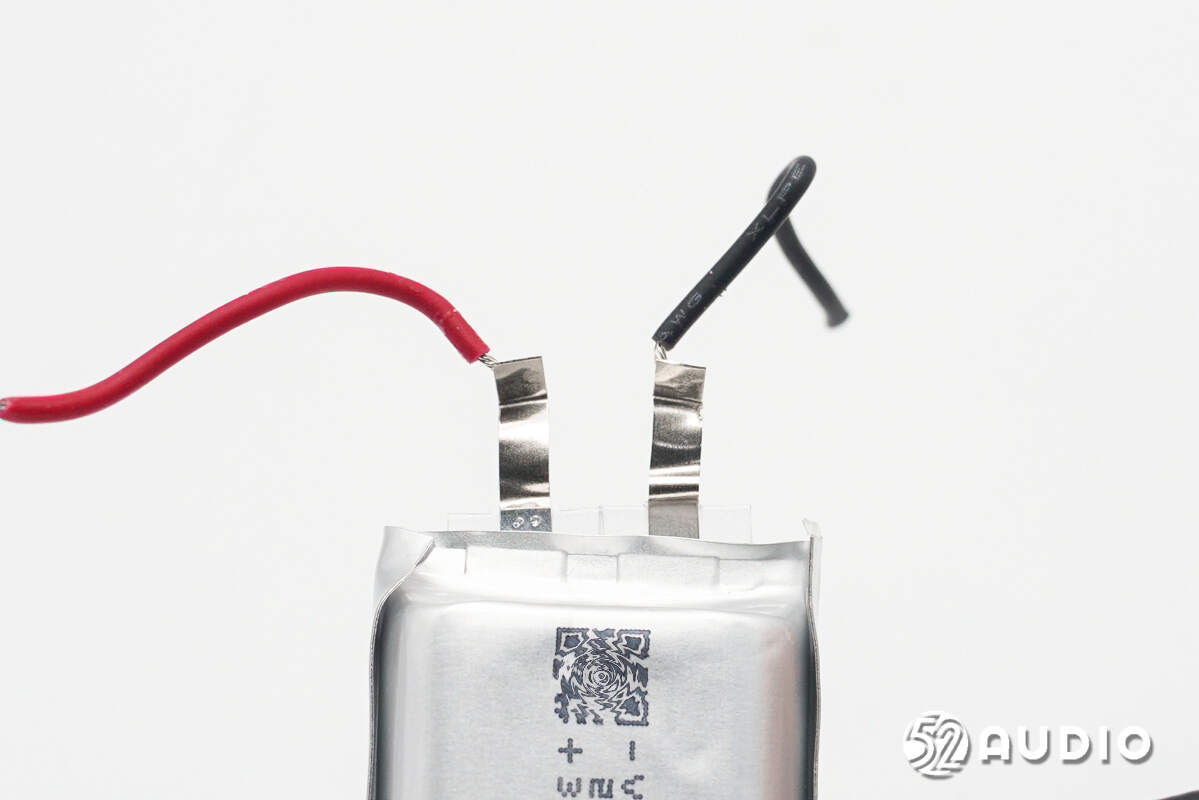

电池正负极镍片与导线连接，电池保护电路位于主板上。

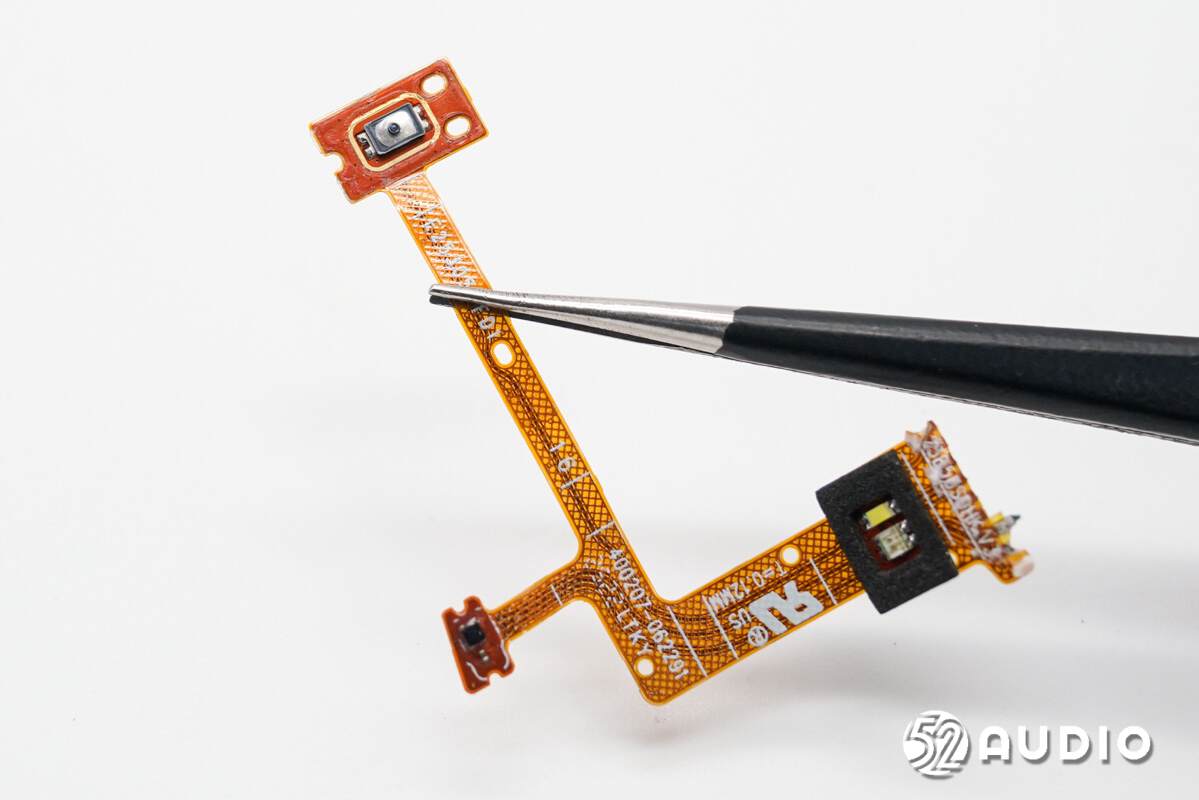

充电盒内部排线电路一览。

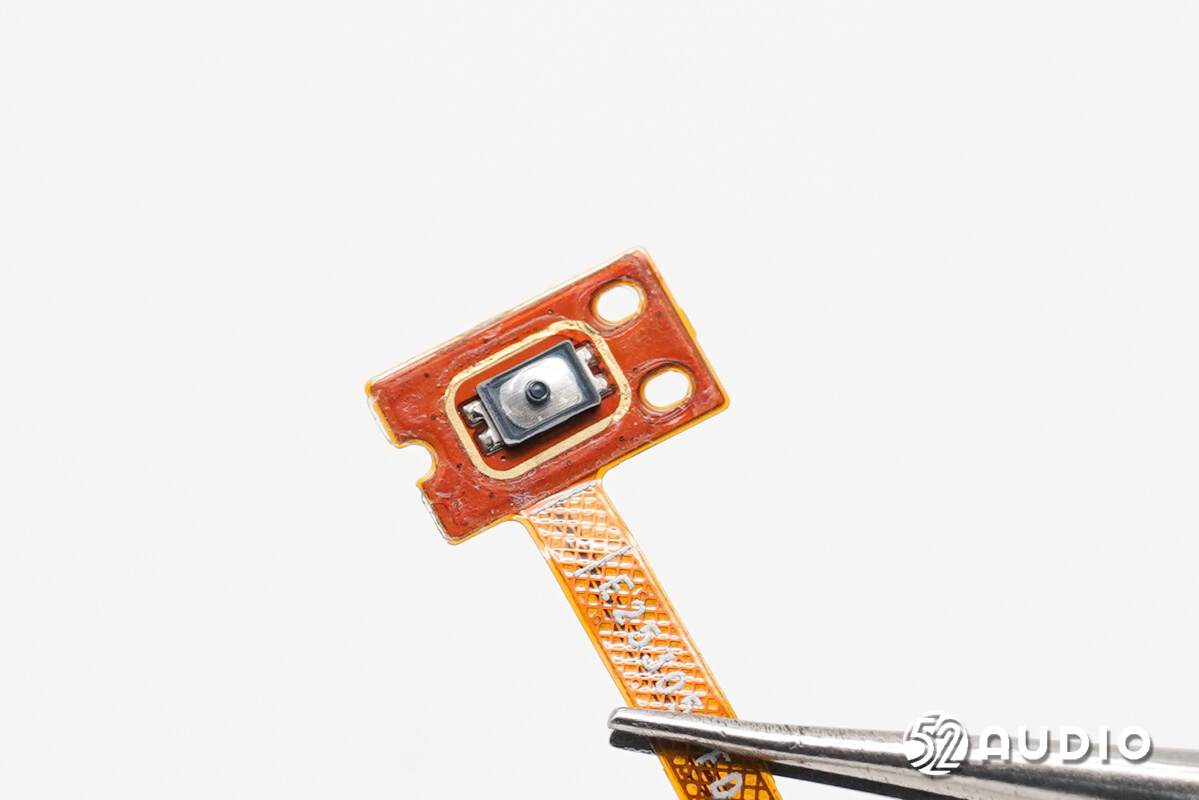

用于蓝牙配对的微动按键特写。

用于反馈蓝牙配对和充电状态的LED指示灯，外围遮光罩密封。

丝印AB的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

耳机拆解

进入耳机拆解部分，打开耳机柄的腔体。

前腔内部结构一览。音腔内部排线通过BTB连接器连接主板。

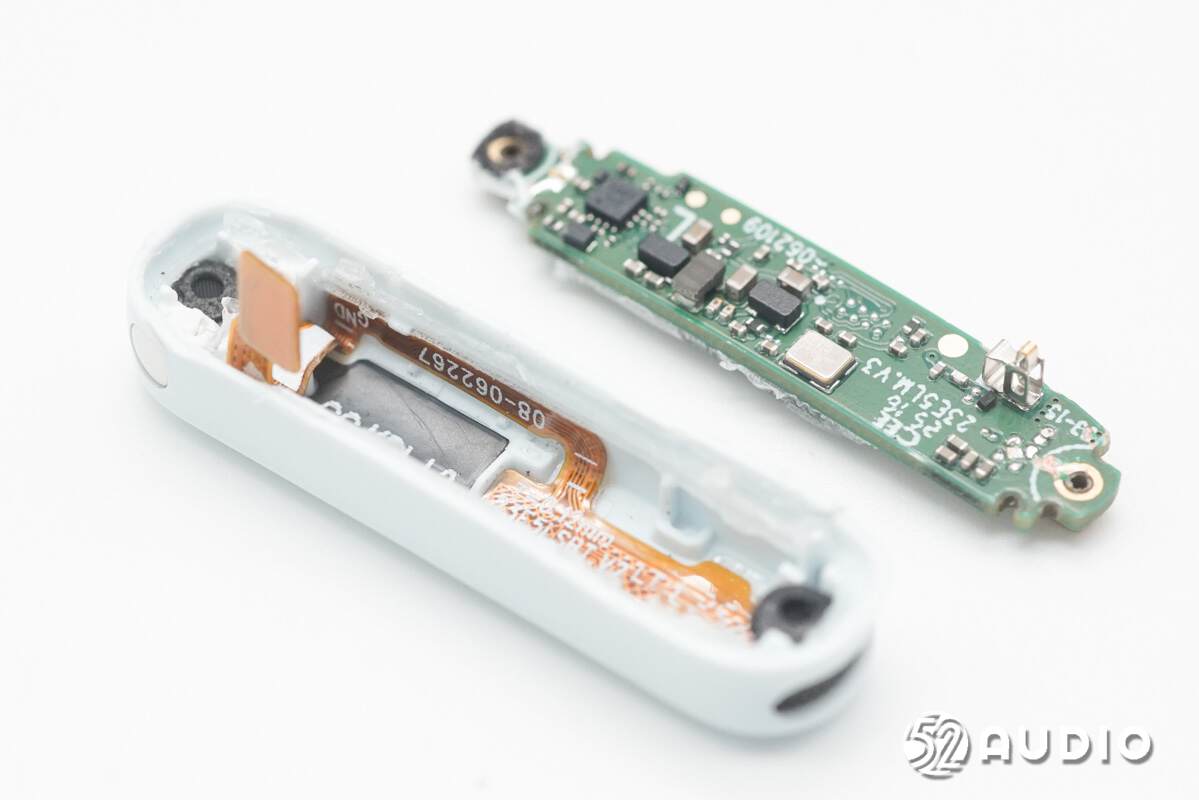

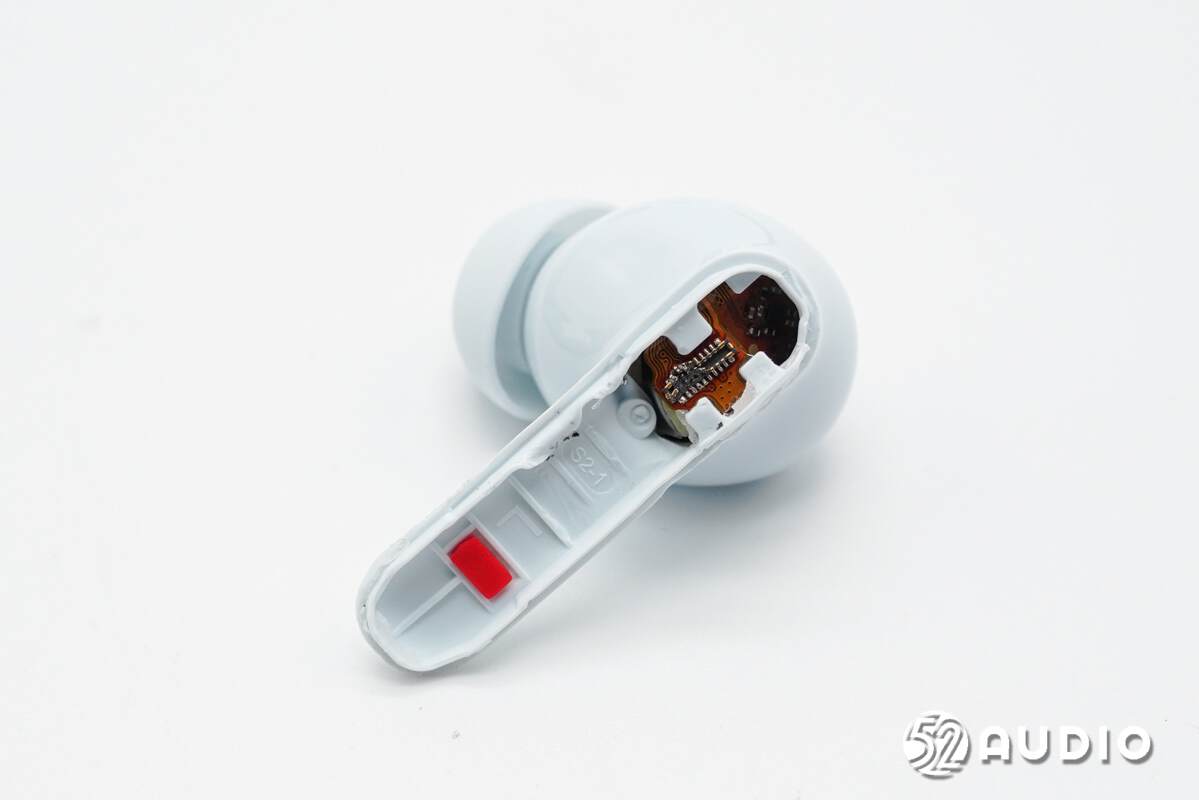

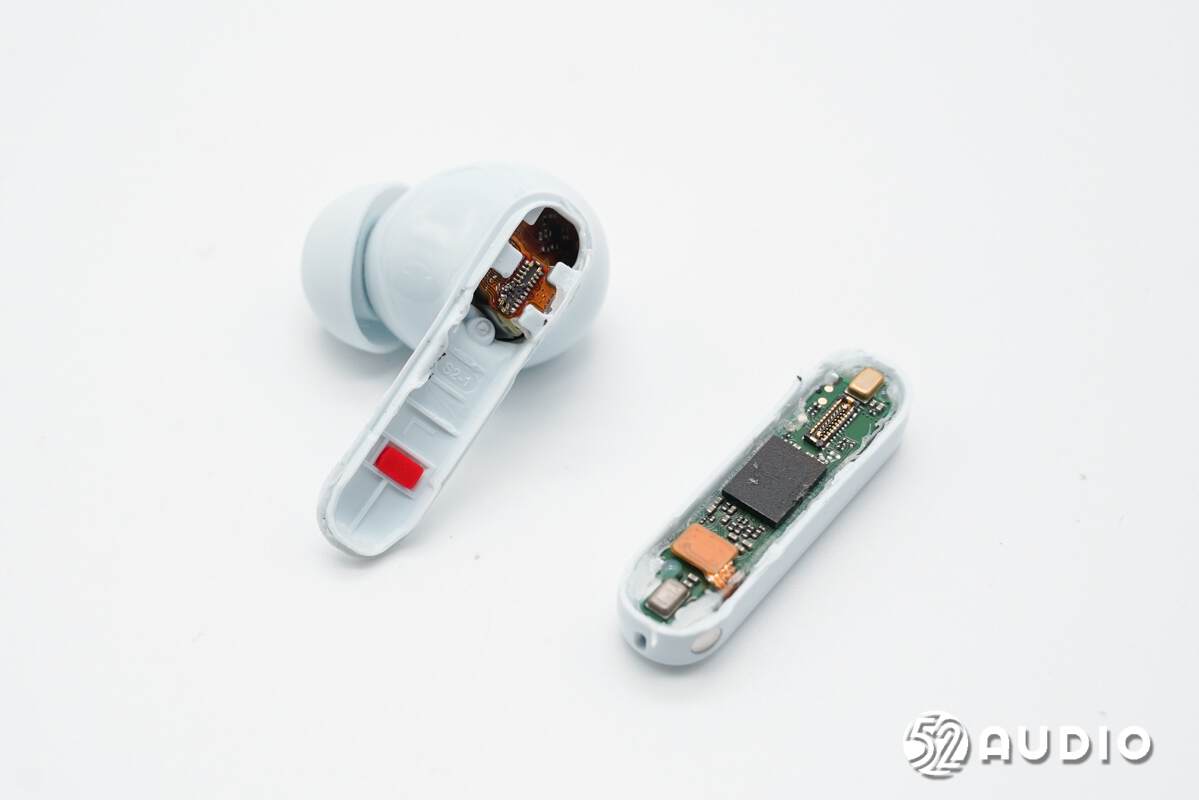

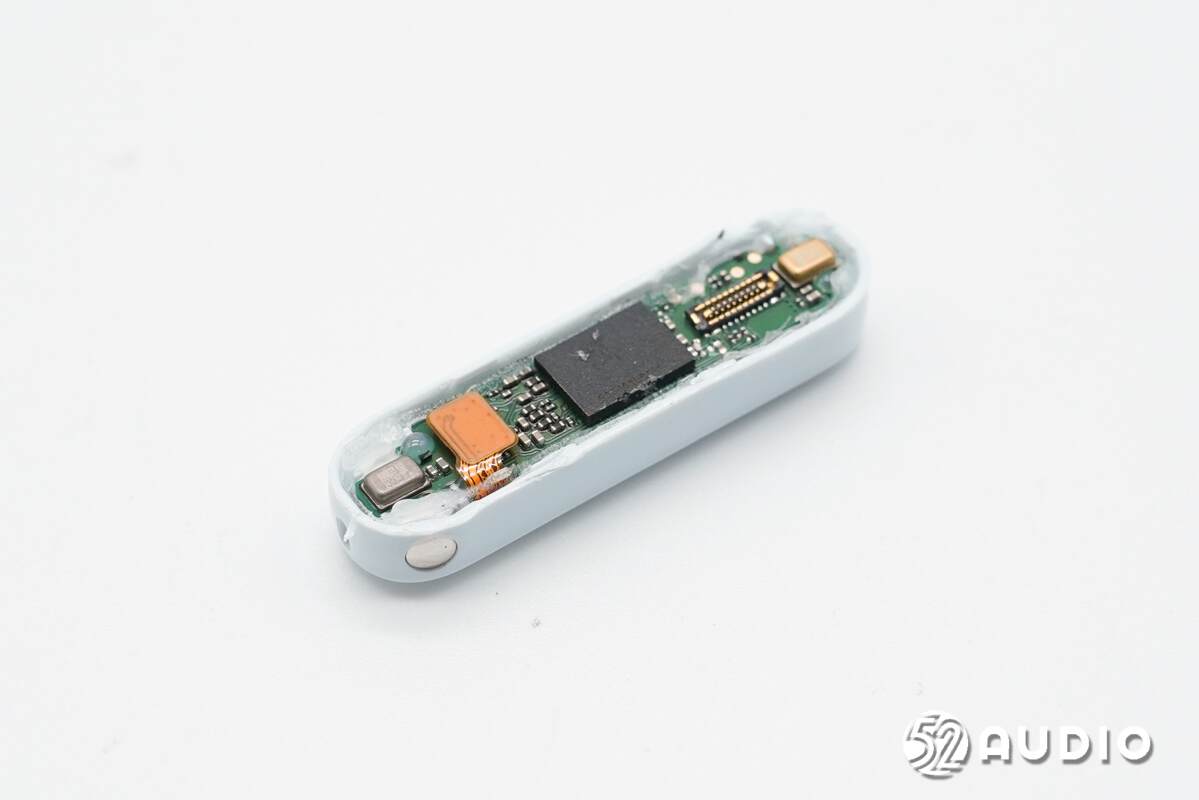

后腔内部结构一览，主板通过胶水密封，与触摸控制排线通过BTB连接器连接。

挑开连接器，取掉主板单元。

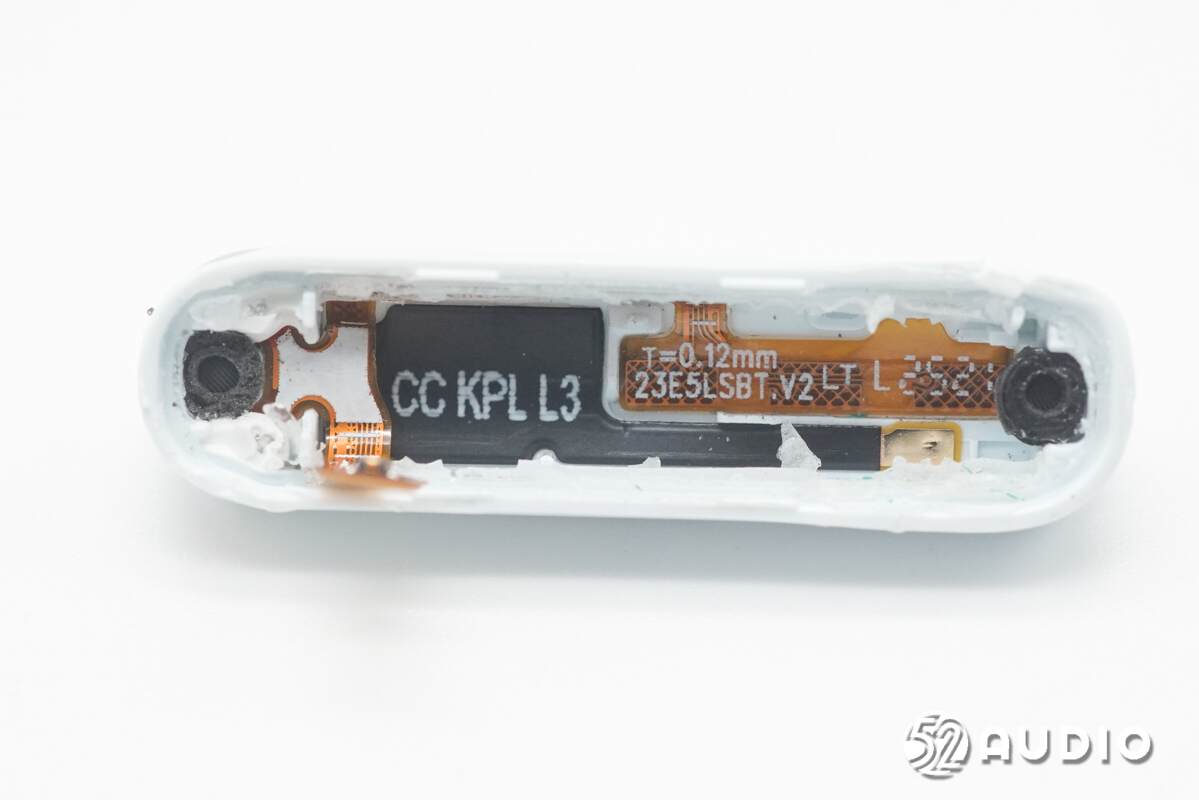

后腔底部结构一览，设置有一条排线连接触摸检测传感器和充电触点，黑色蓝牙天线通过触电连接主板。两端麦克风拾音孔，通过海绵垫和丝网防护。

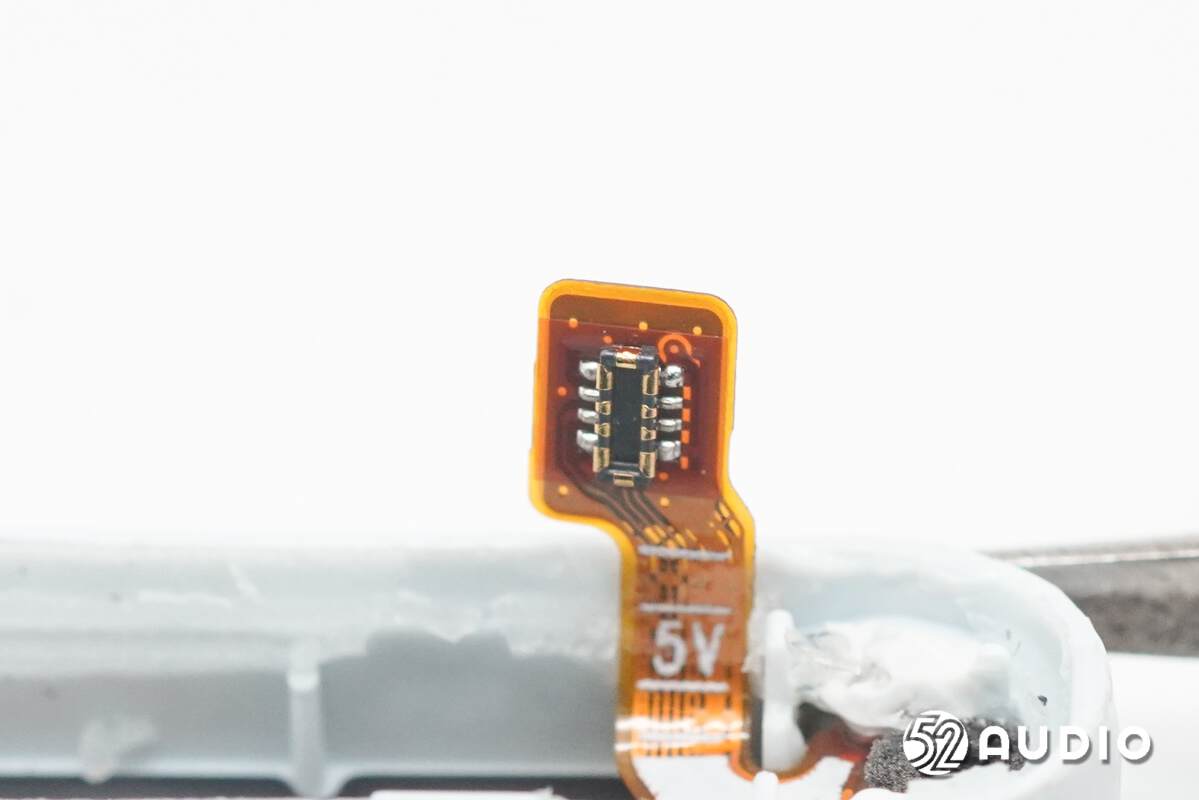

触摸检测传感器排线连接主板的BTB连接器公座特写。

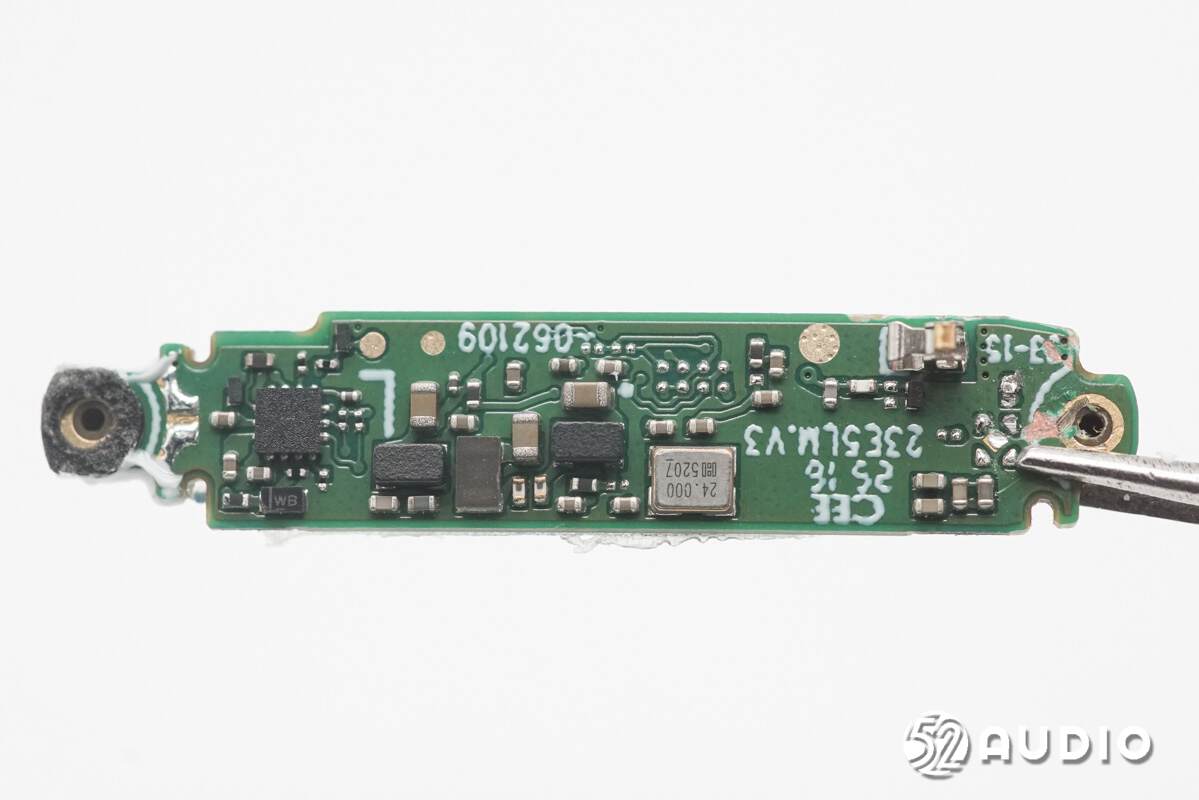

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

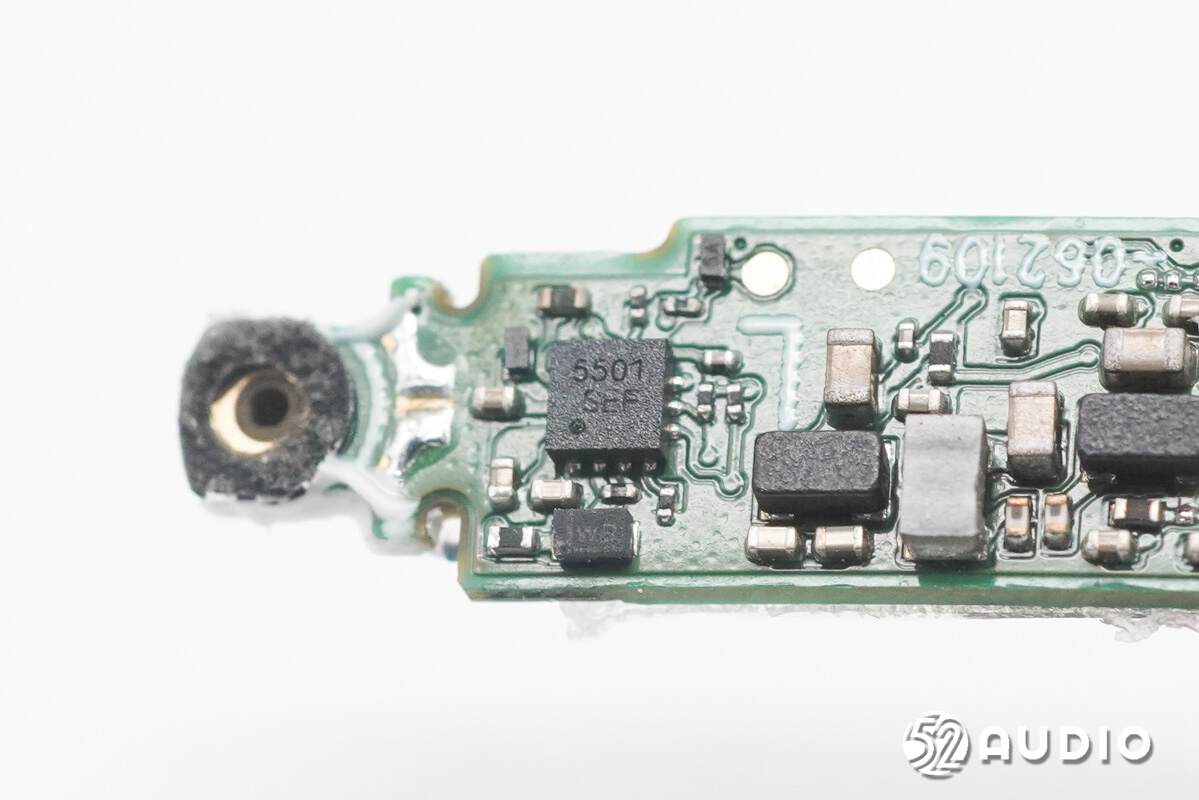

思远半导体SY5501电源管理PMIC，是一款专门为TWS耳机设计的芯片，提供一套充电和隔离通讯的完美解决方案。芯片集成了线性充电管理、放电保护、（仓与耳机）单线双向数据通信以及I2C通讯接口，方便用户实现耳机充放电管理和协议通讯。

思远半导体SY5501最大充电电流外部电阻可调，同时支持恒流充电ICC、浮充电压VFLOAT档位I2C调节；芯片集成NTC检测和保护功能，更安全地对电池进行充放电管理。SY5501带有电池放电保护和shipmode功能，可以实现耳机系统低功耗需求。芯片集成私有控制指令，耳机充电仓可以通过VIN发送指令控制SY5501，实现对耳机主控的开关机和复位操作。SY5501还支持智能识别在仓/离仓状态，并主动通知耳机主控。

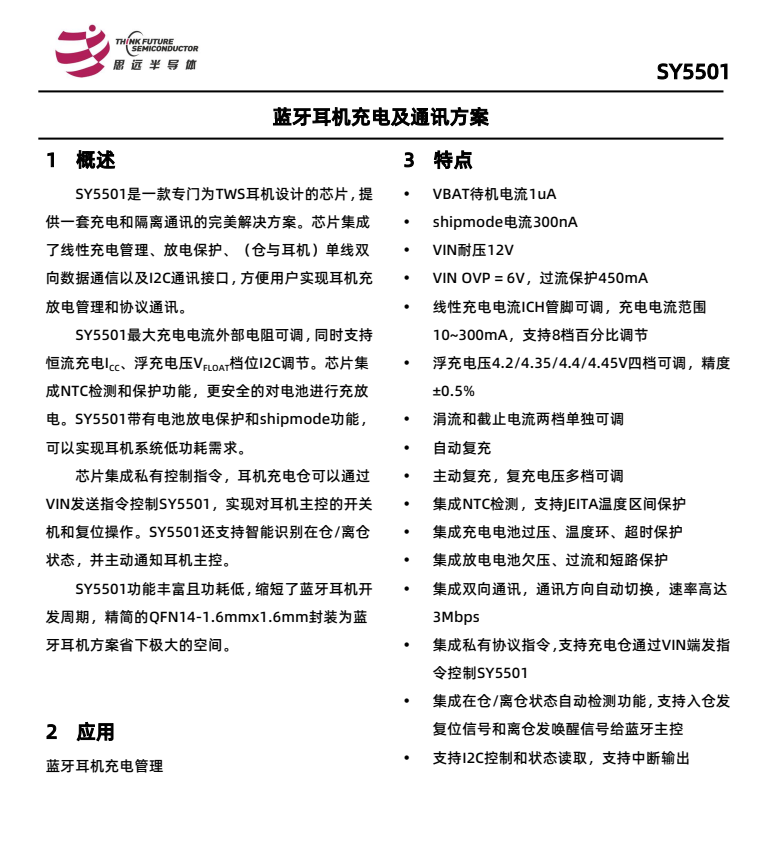

思远半导体SY5501详细资料图。

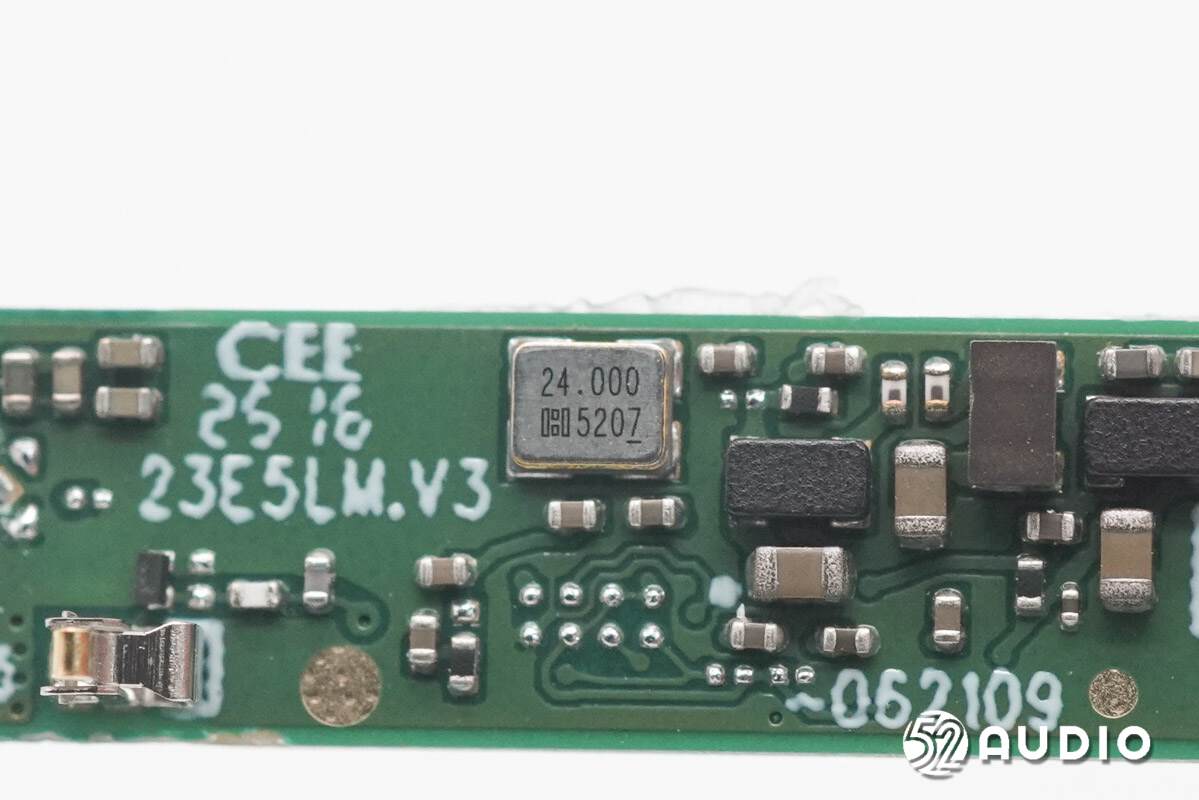

24.000MHz的晶振特写，用于提供时钟。

Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

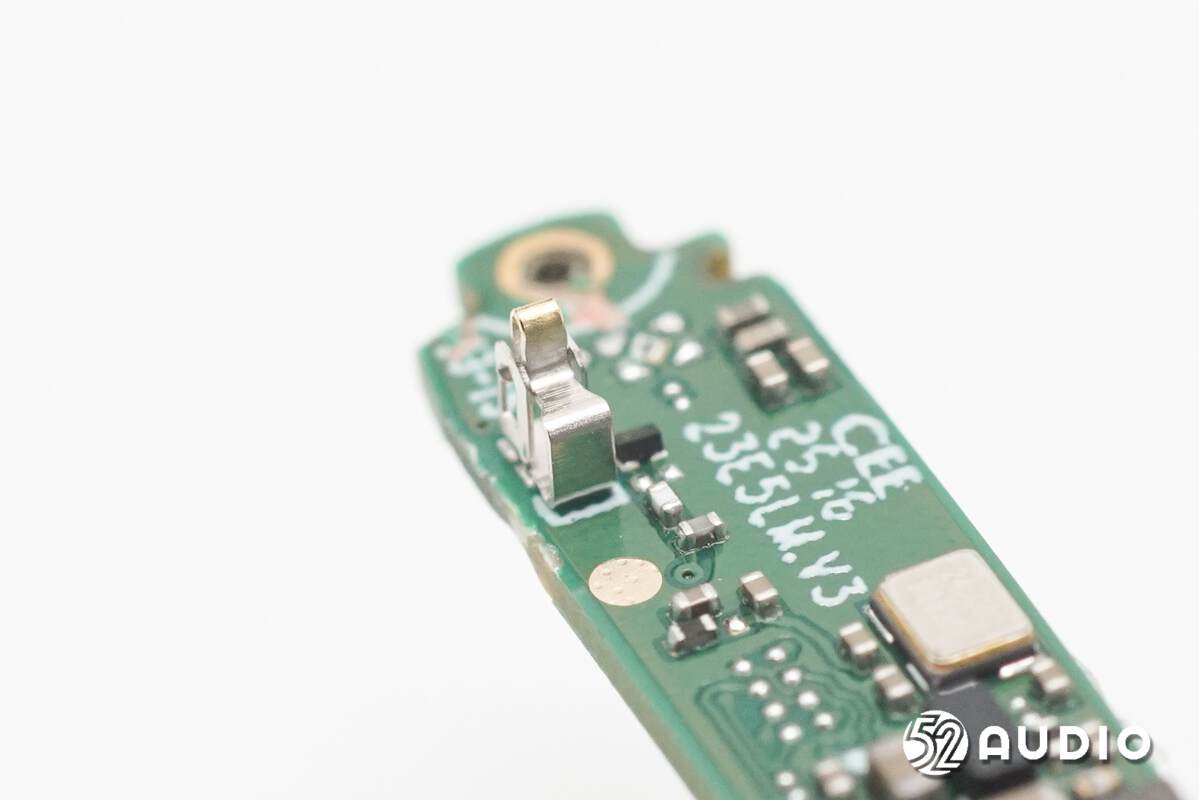

连接蓝牙天线的金属弹片特写。

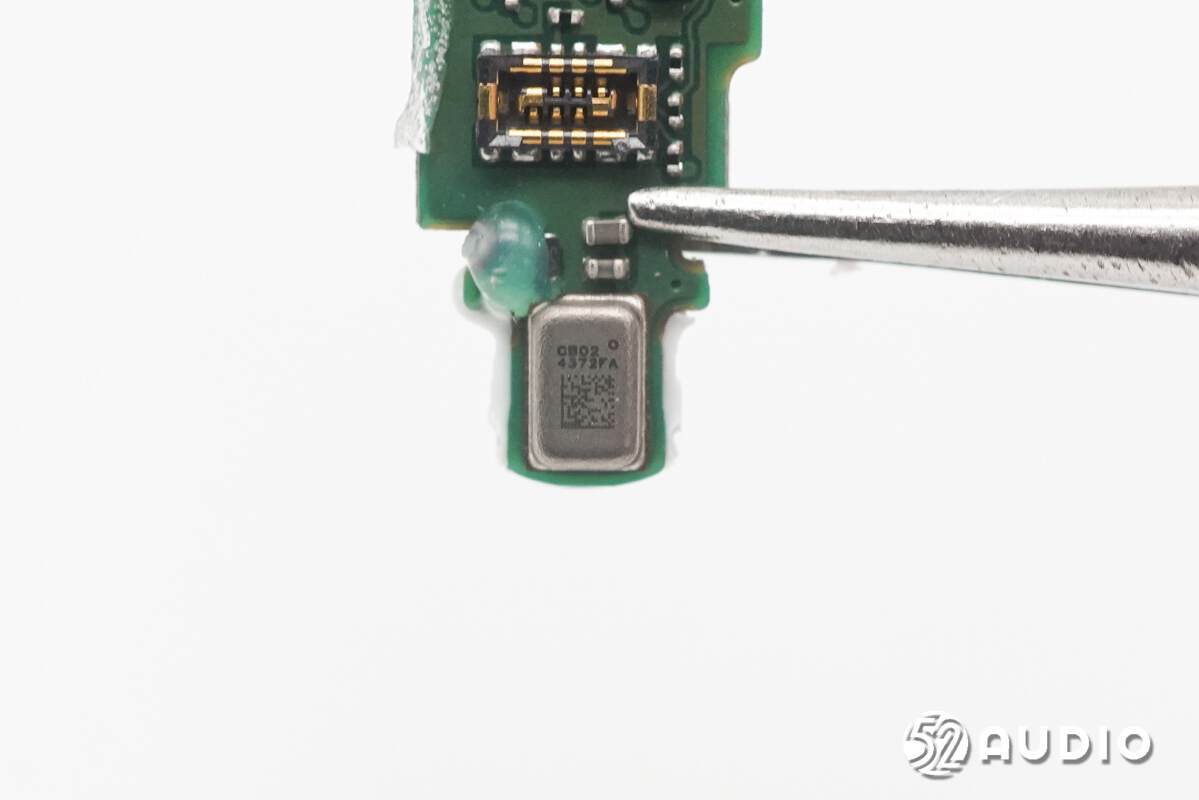

镭雕CB02的MEMS麦克风特写，为通话麦克风，用于语音通话功能拾取人声。

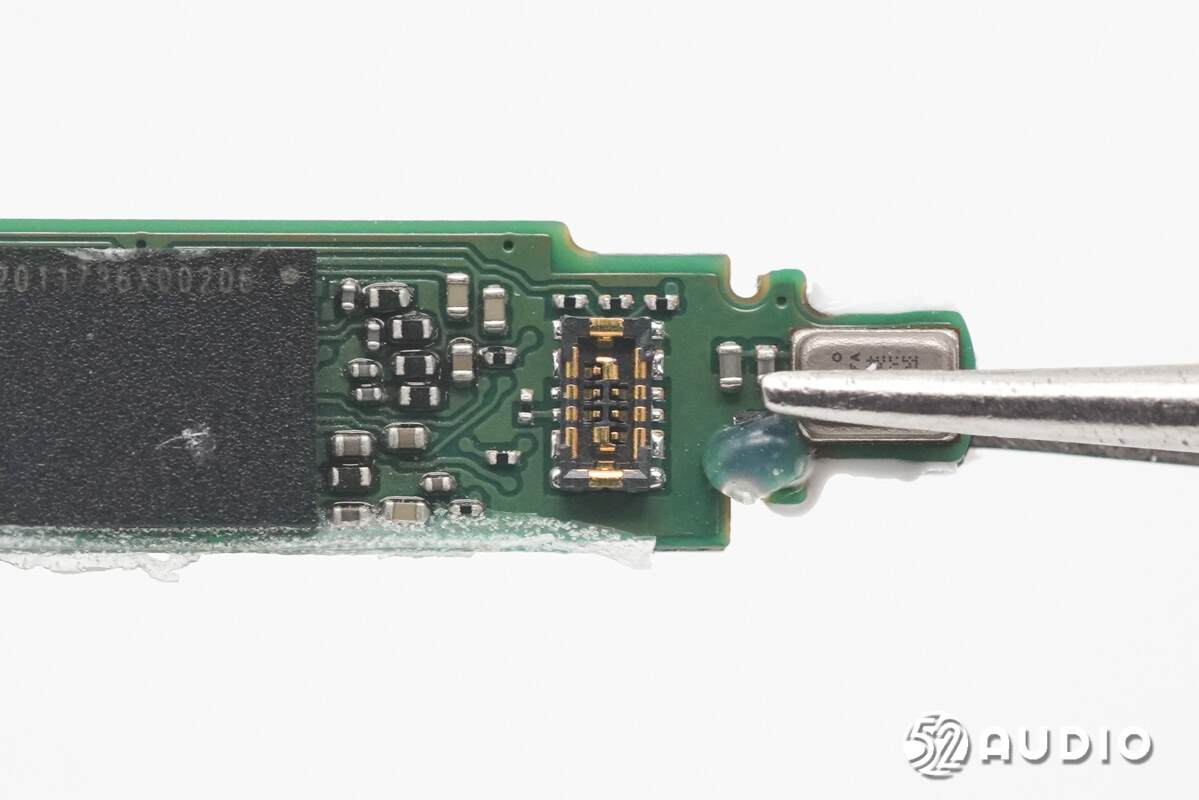

连接触摸检测传感器的BTB连接器母座特写。

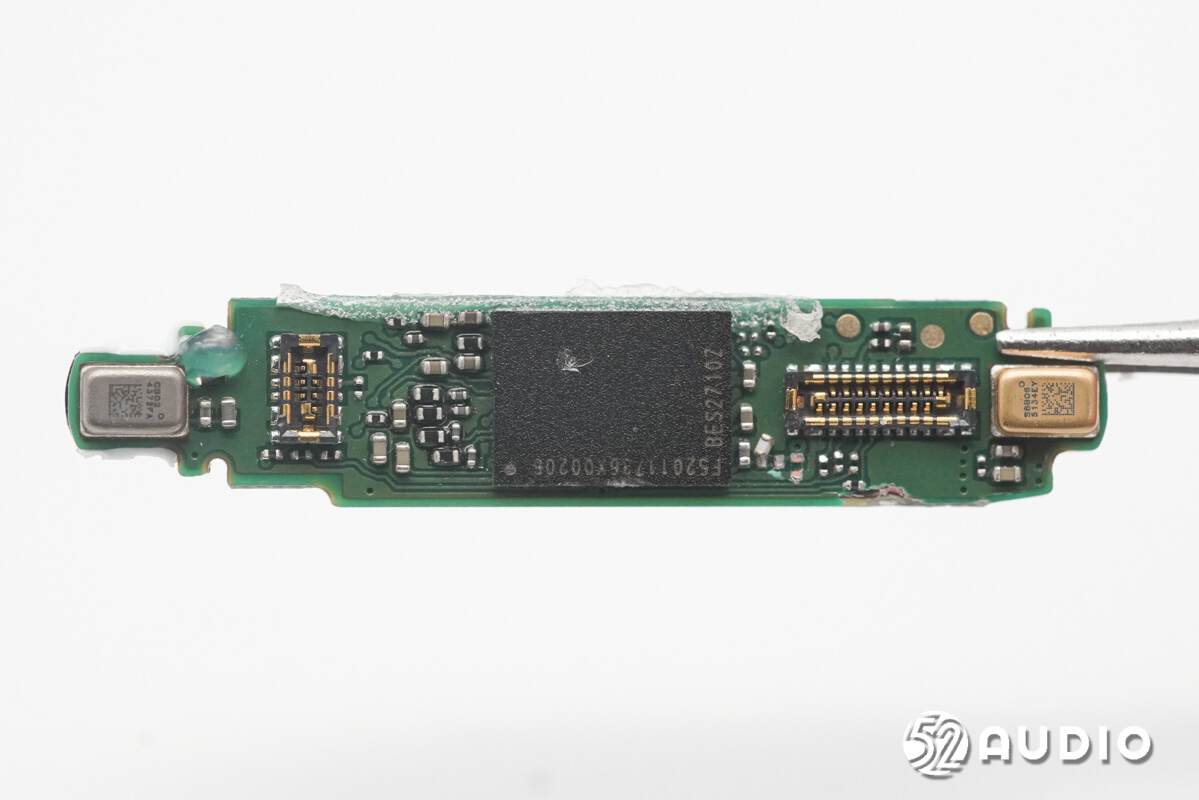

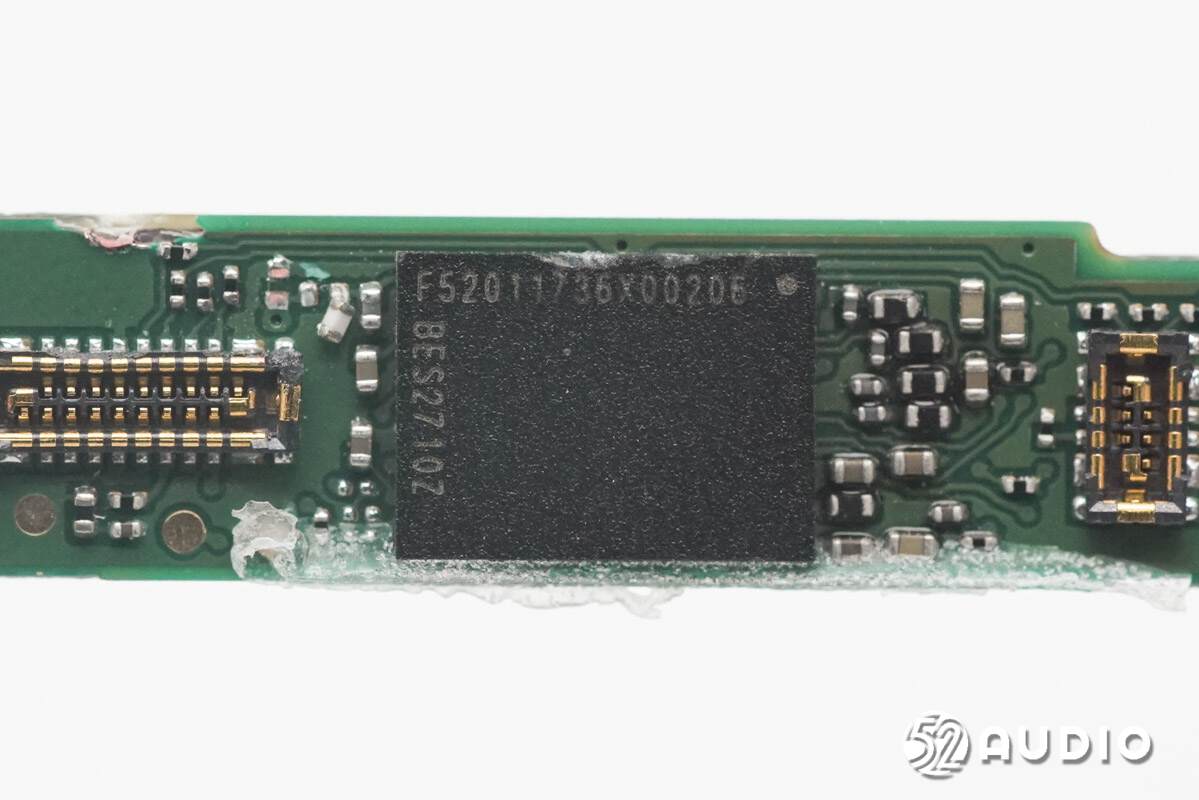

BES恒玄科技BES2710Z蓝牙音频SoC，用于无线连接和音频数据处理。

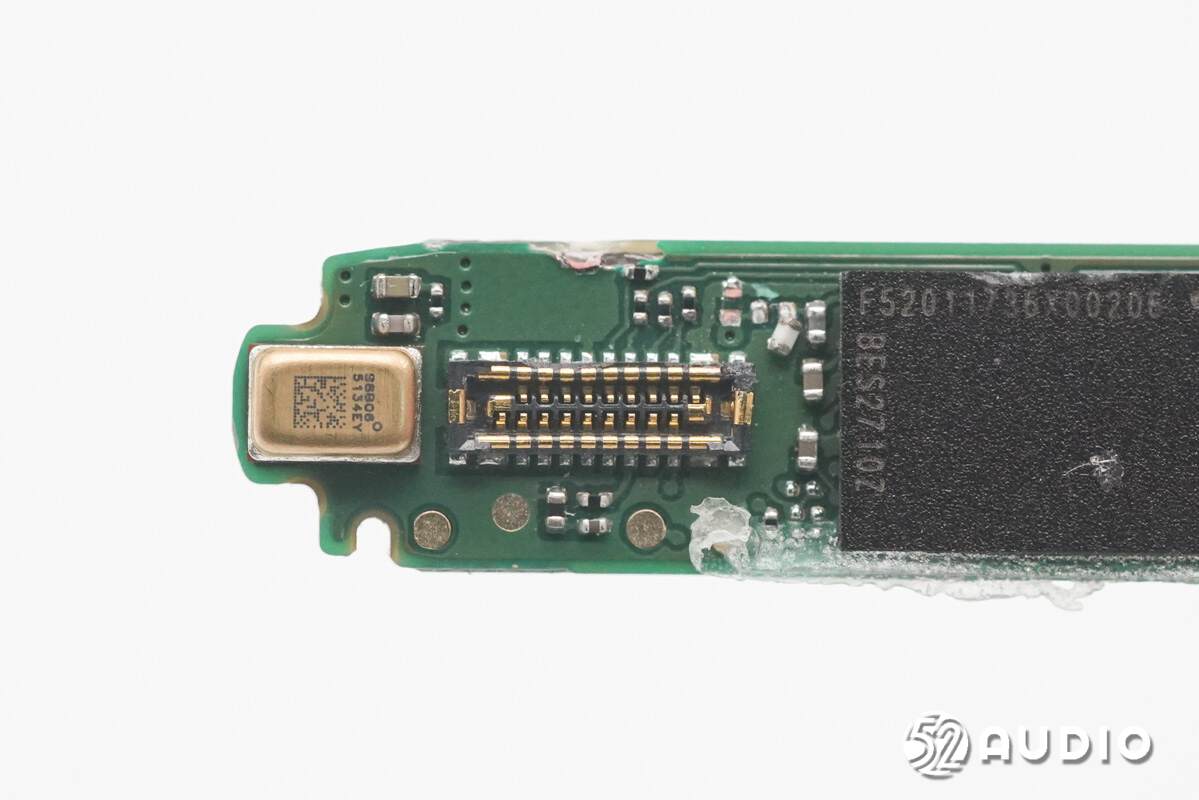

连接音腔内部元器件排线的BTB连接器母座特写。

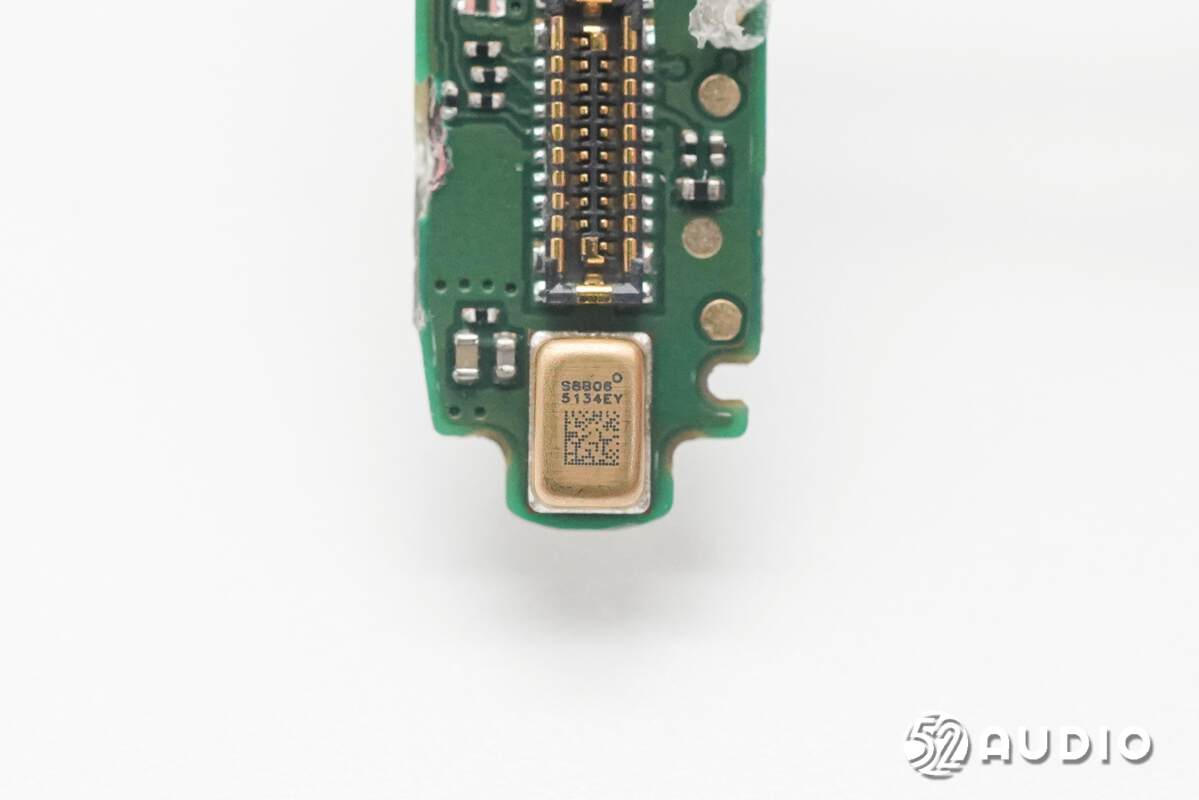

镭雕S8806的MEMS麦克风特写，为前馈降噪麦克风，用于拾取外部环境噪音。

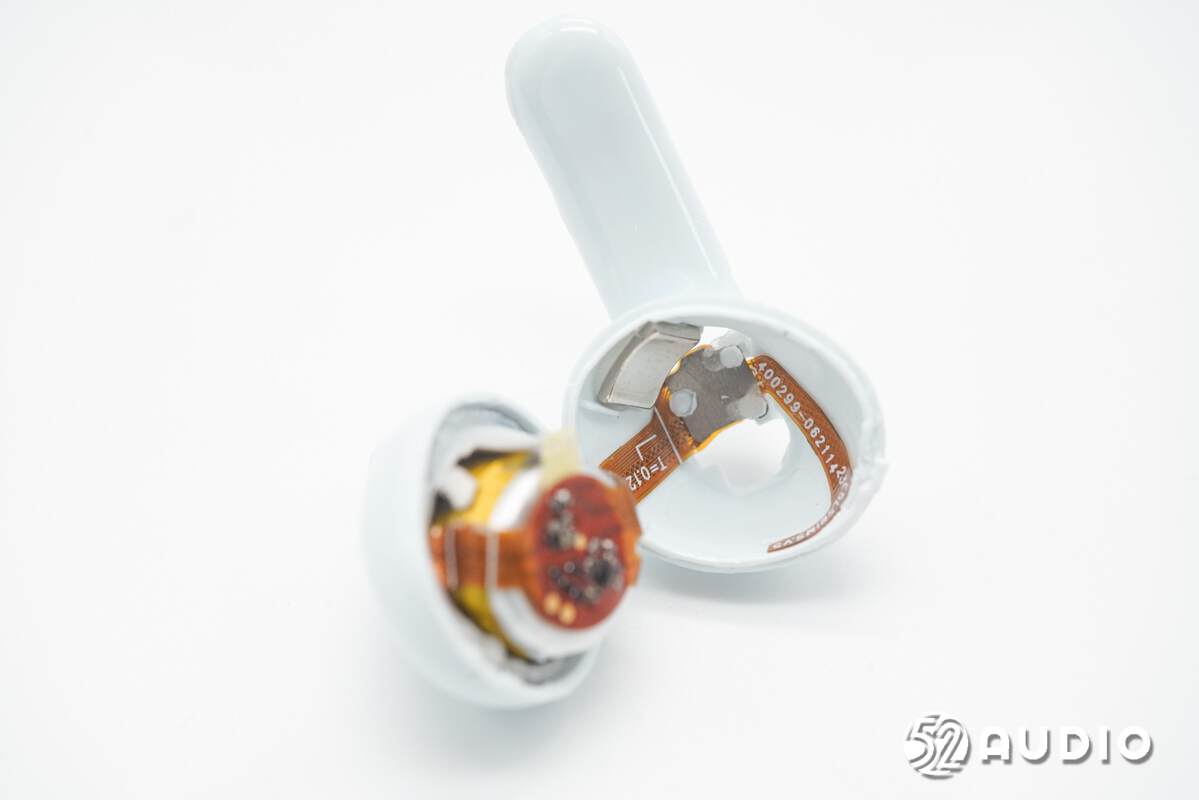

沿合模线打开音腔。

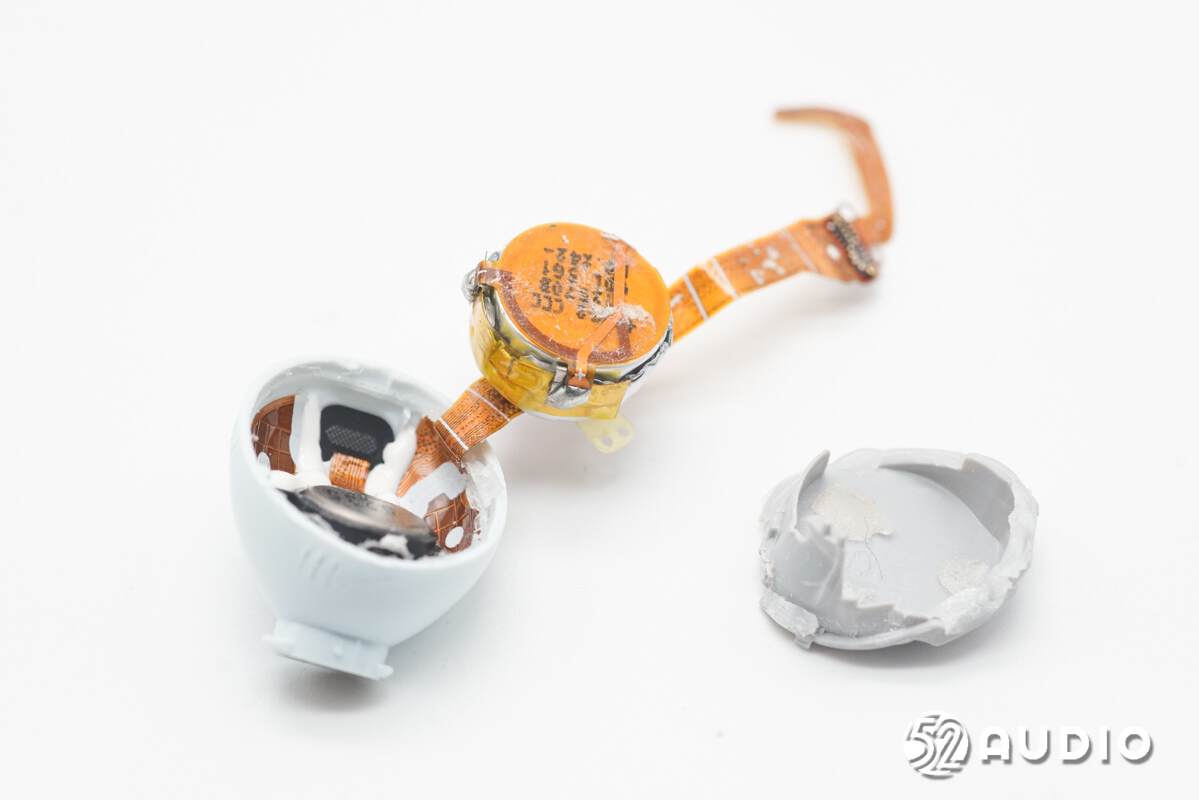

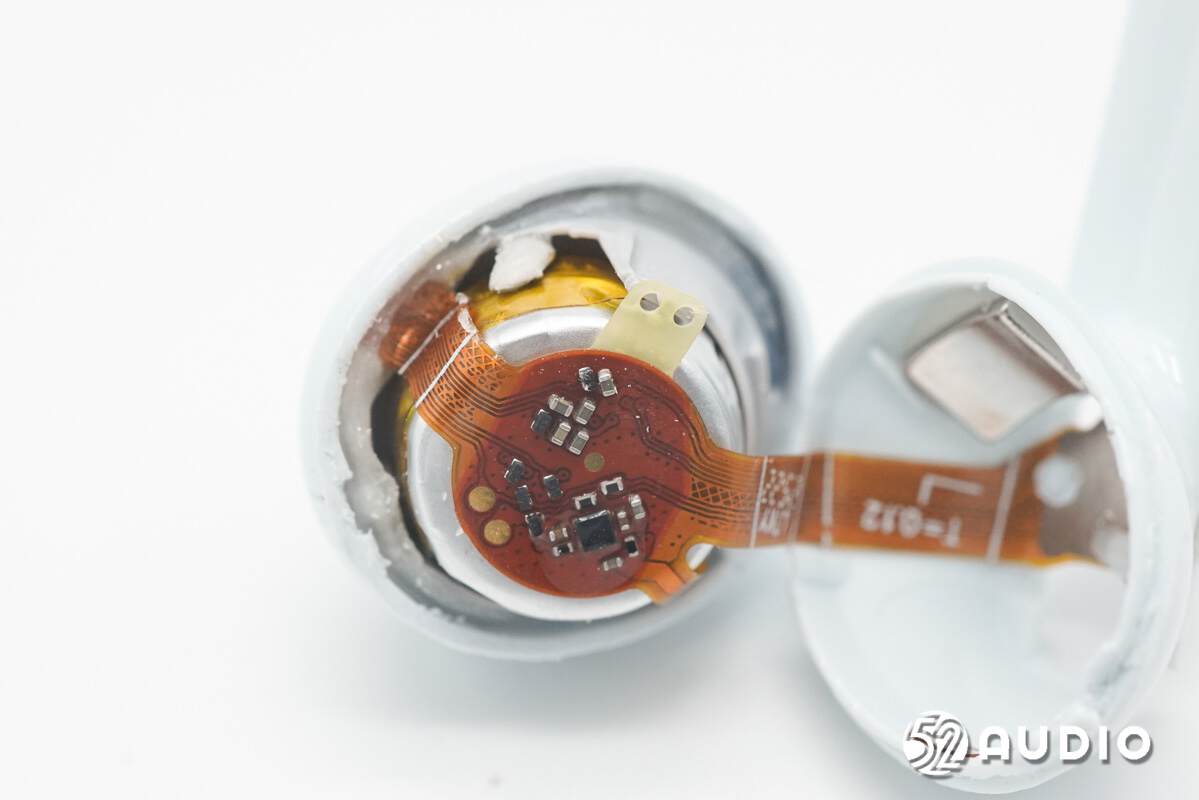

前腔内部通过支架固定电池单元。

取掉电池，拆掉音腔盖板。

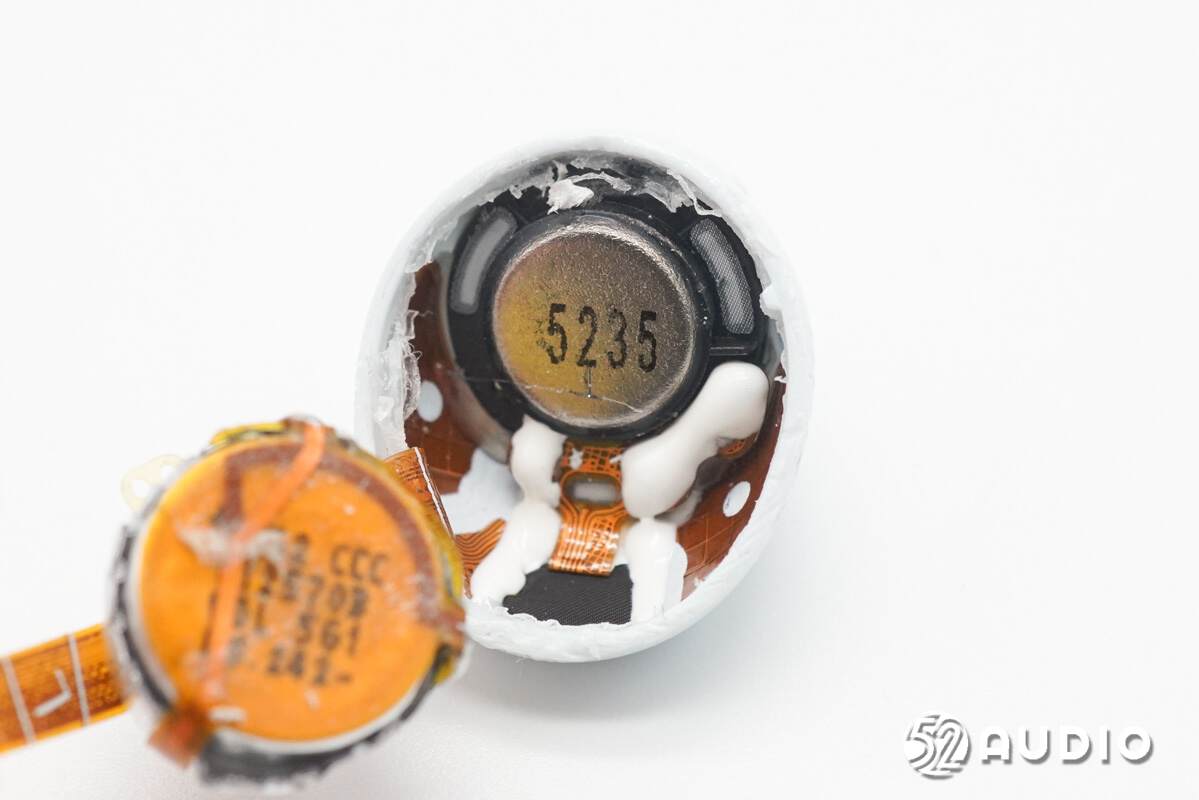

前腔内部扬声器单元结构一览。四周腔体壁上固定有佩戴检测传感器。

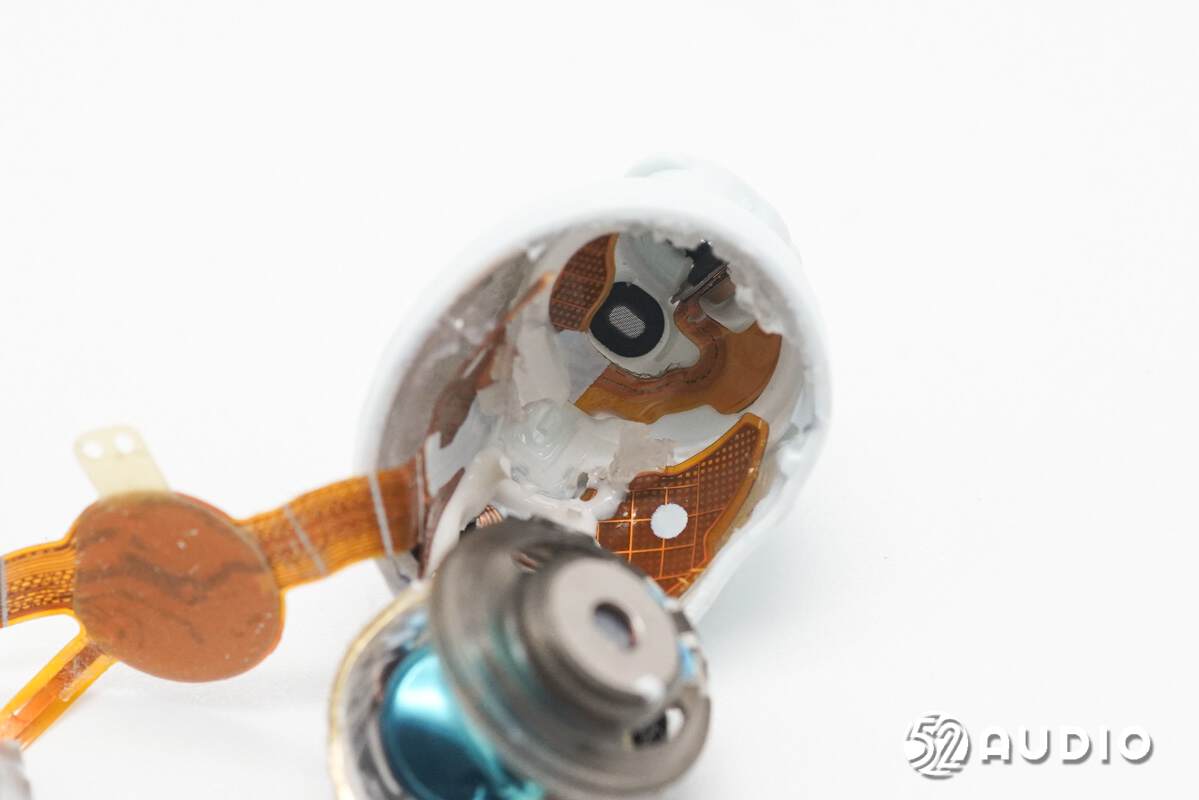

拆掉扬声器，腔体底部固定反馈麦克风。

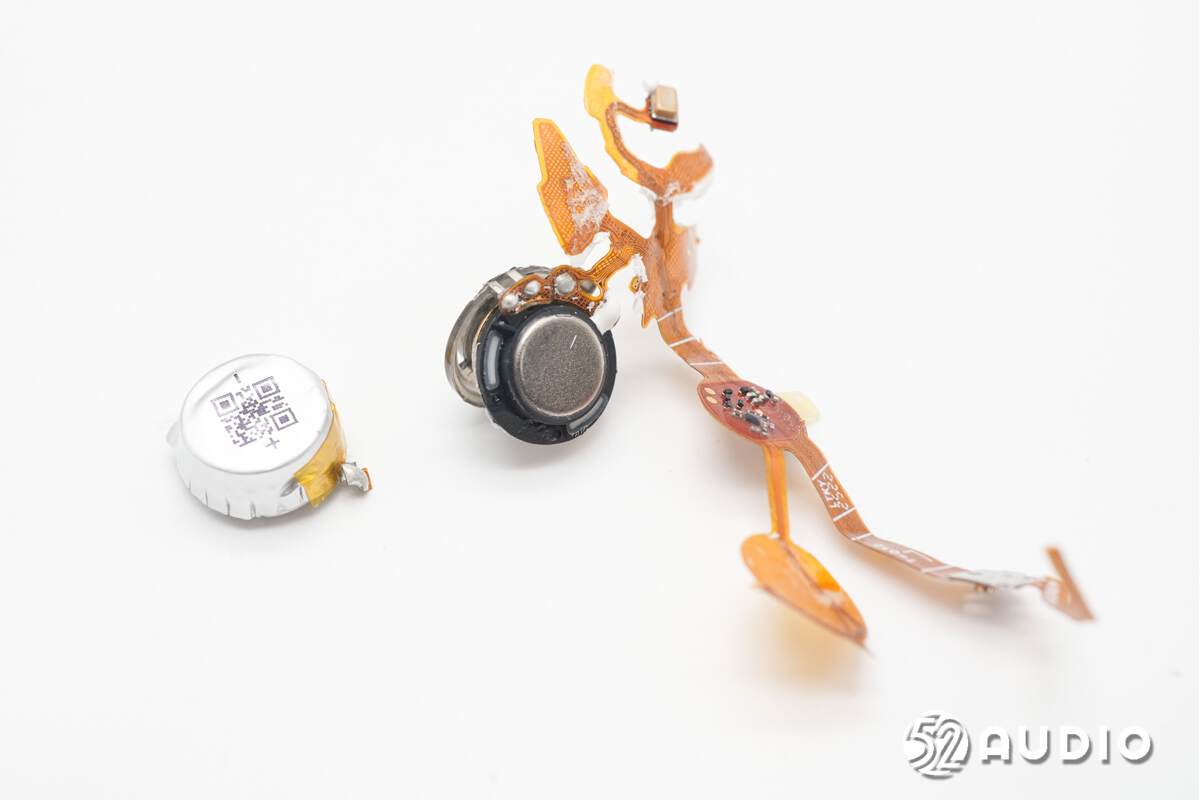

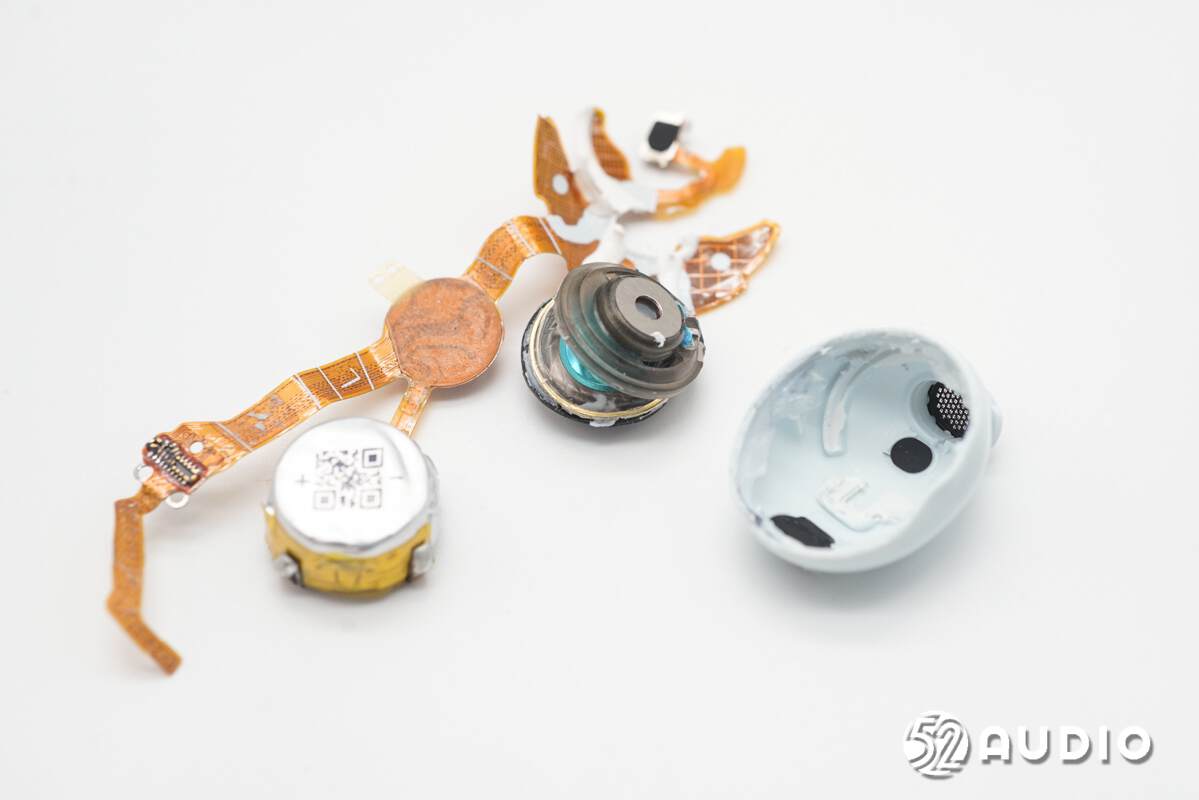

取出音腔内部的所有组件。

断开电池导线。

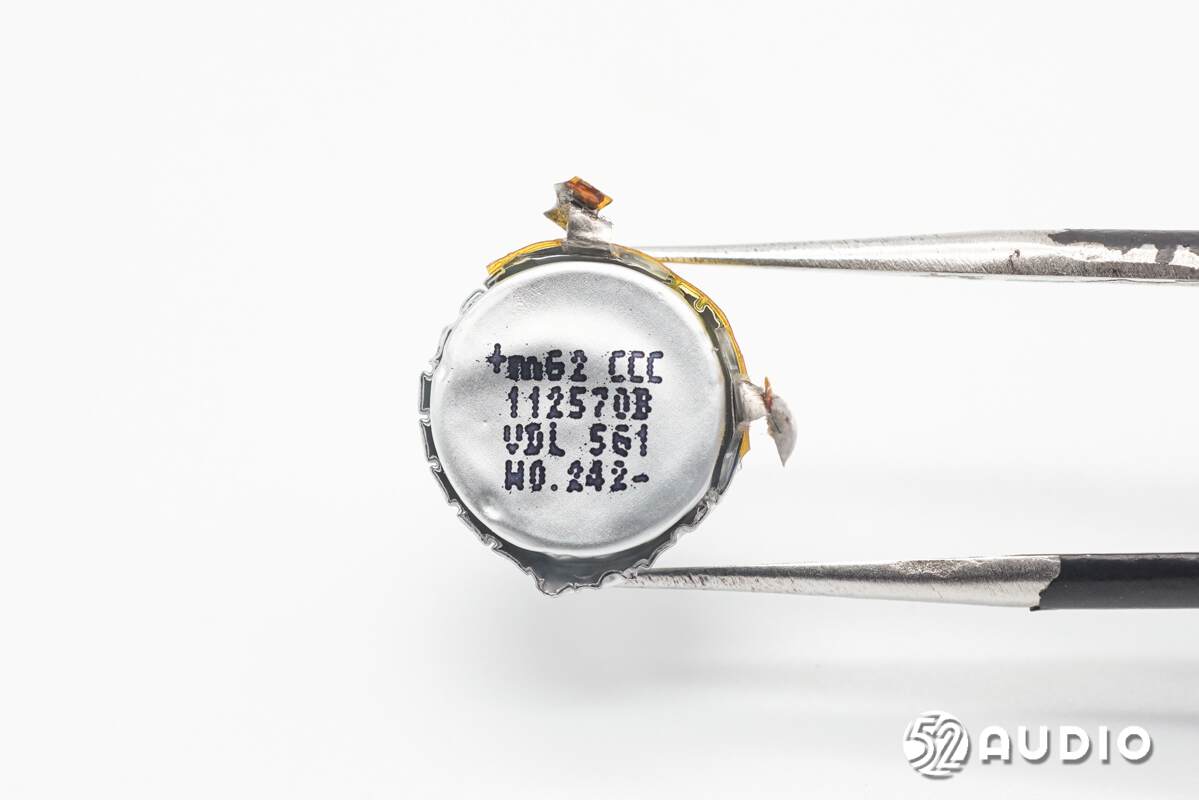

耳机内置软包扣式电池，型号：112570B，容量：62mAh 0.242Wh，同样来自VDL紫建电子。

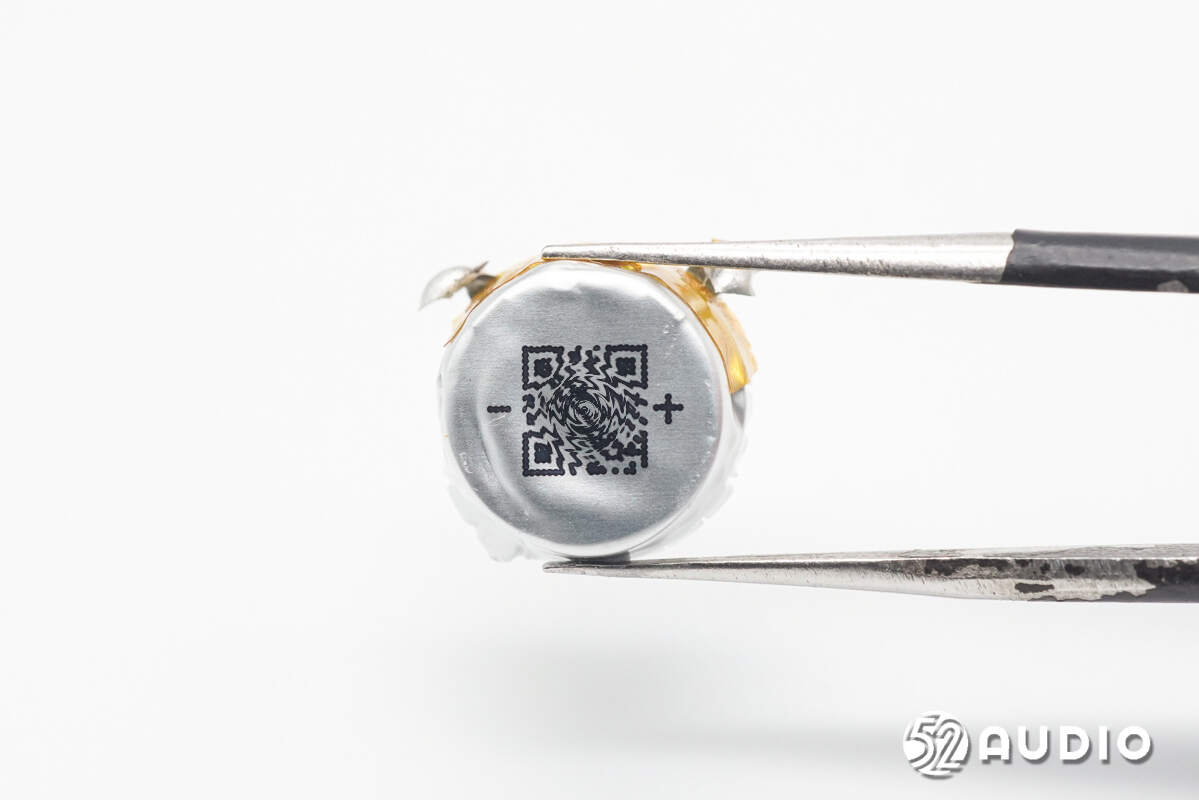

电池背面丝印二维码，用于产品追溯。

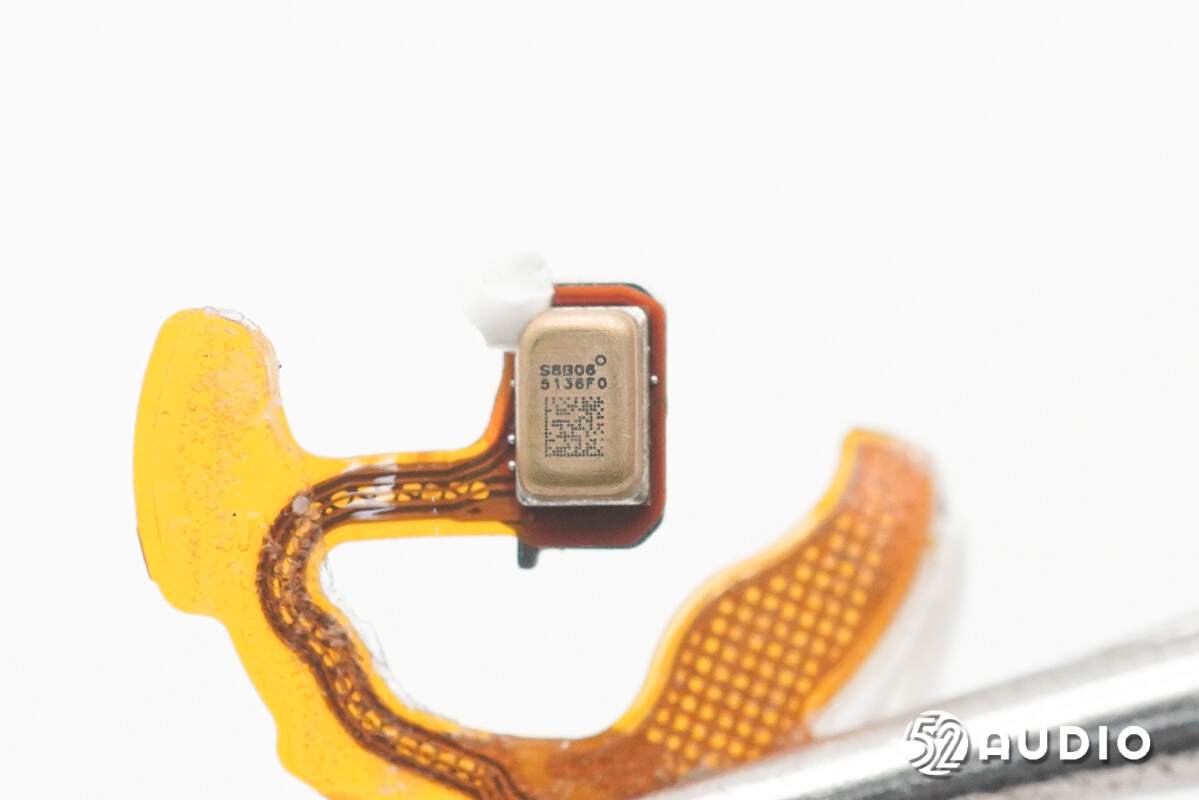

镭雕S8806的MEMS麦克风，为反馈麦克风，用于从耳道内部拾音，进一步提升降噪效果。

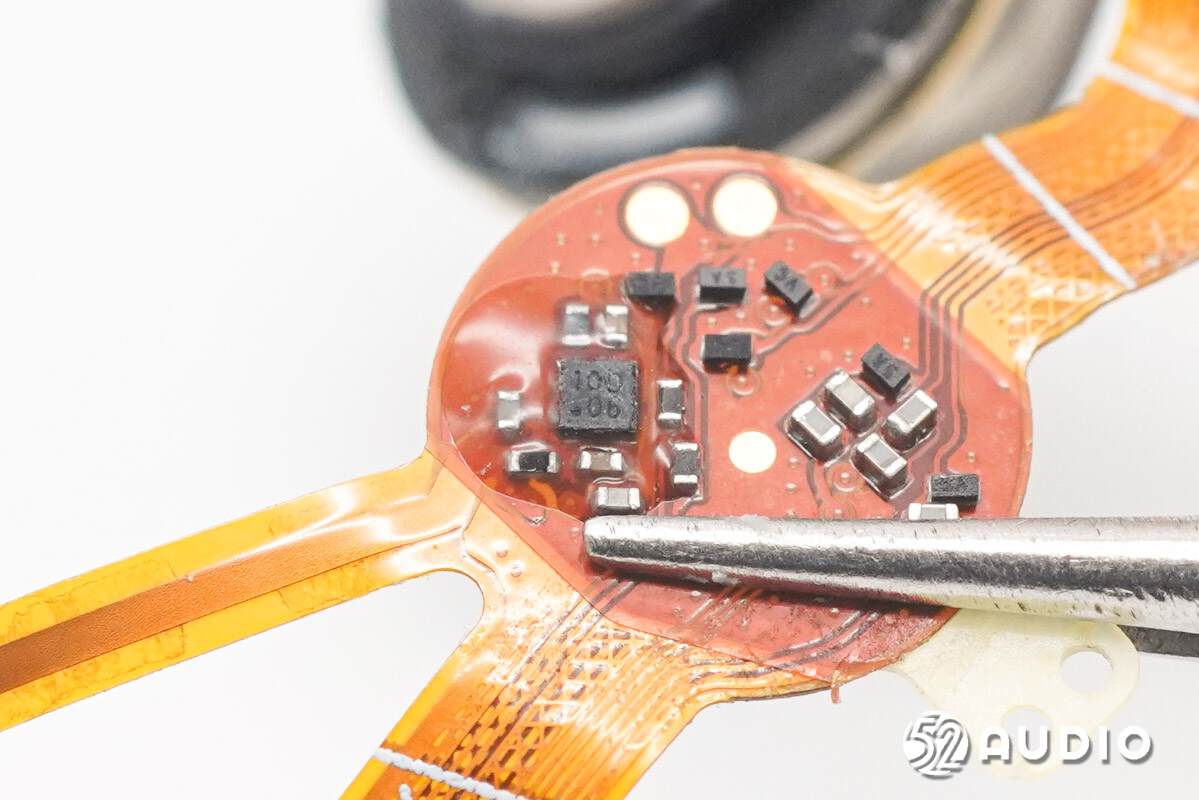

WINSEMI稳先微WSDF2310D锂电保护IC。

同轴双单元正面特写，上层为6mm平面振膜高音单元。

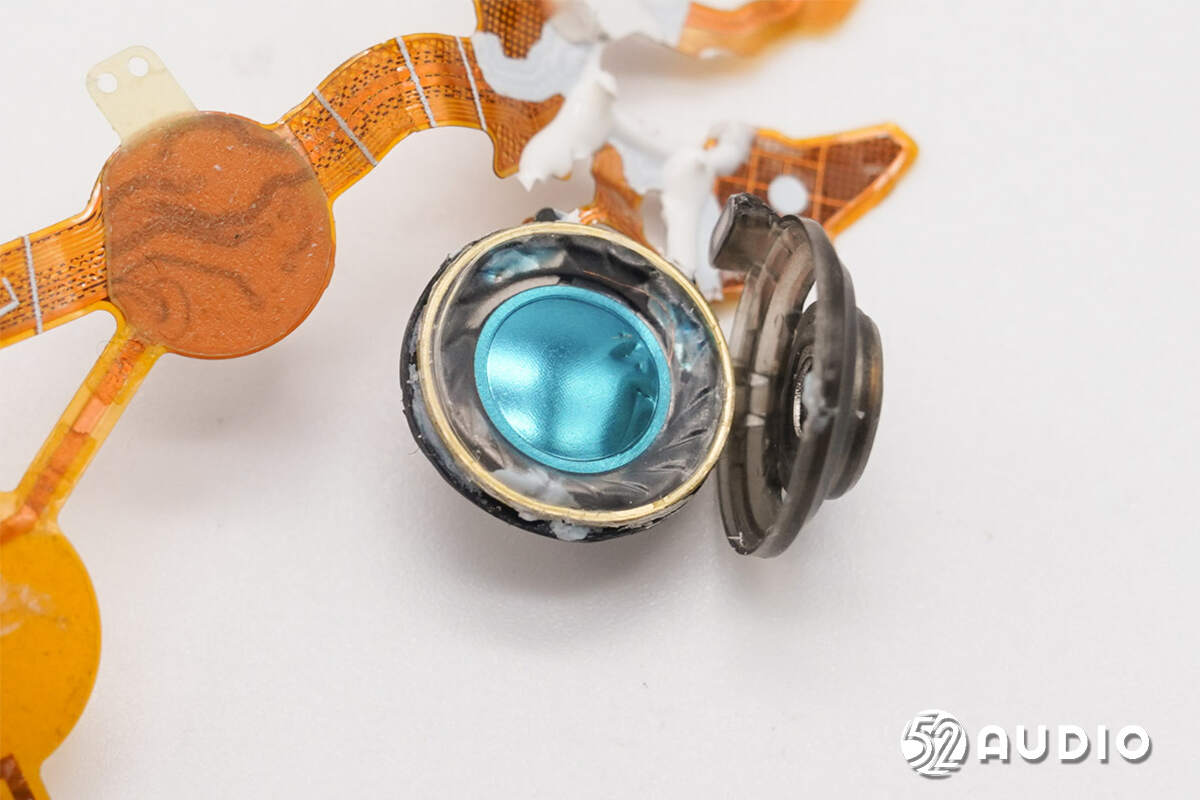

掀开高音单元，下层为11mm复合振膜低音单元，彩色球顶设计。

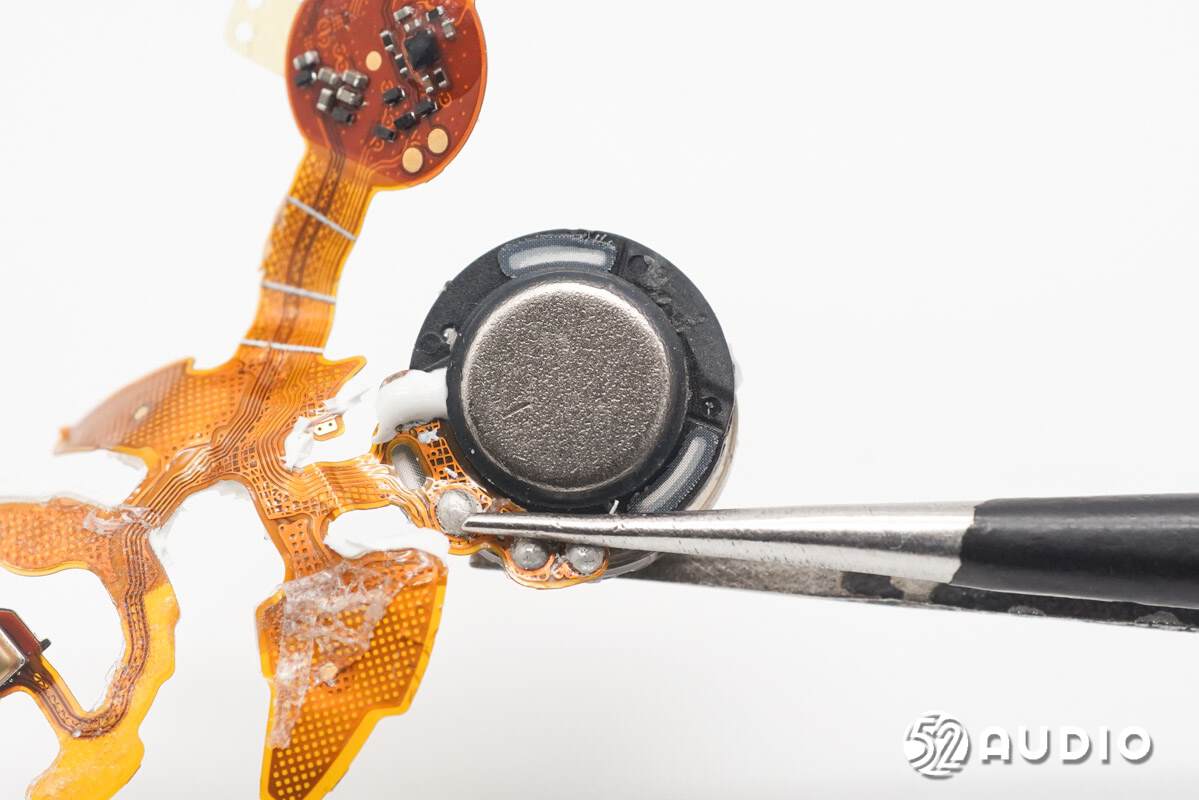

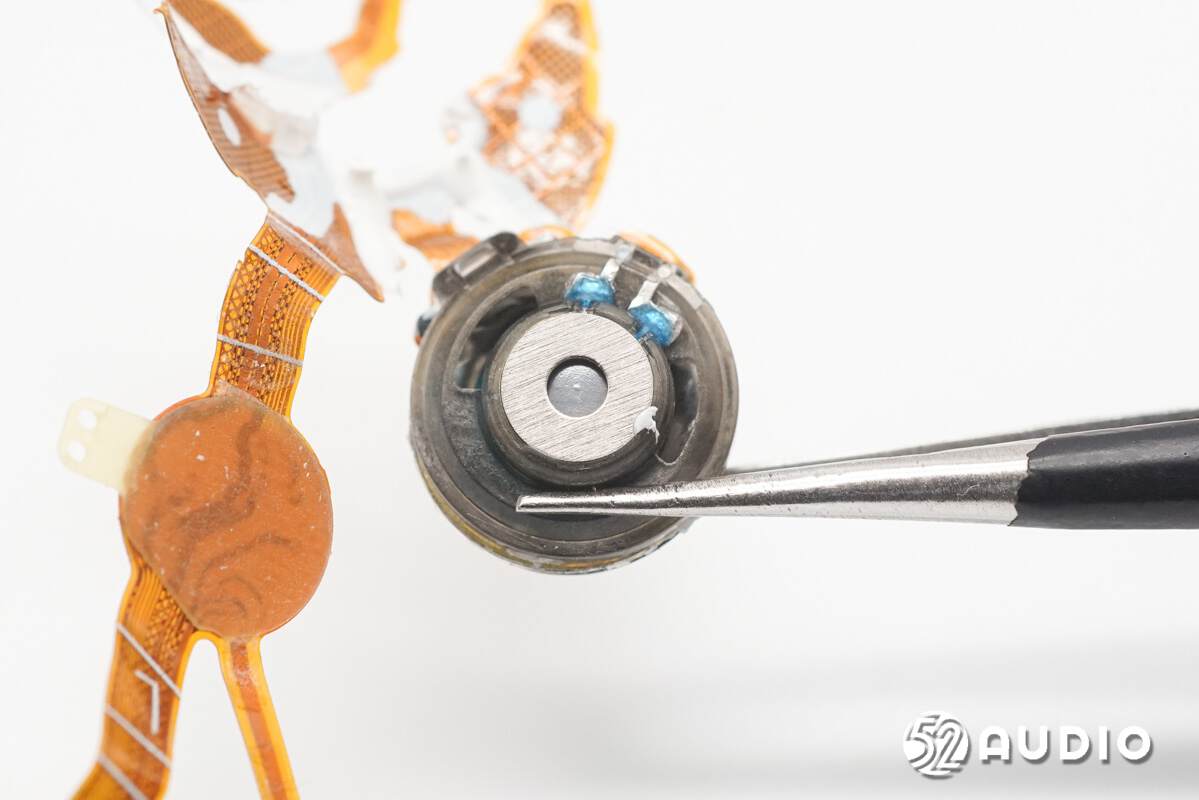

同轴双单元背面特写。

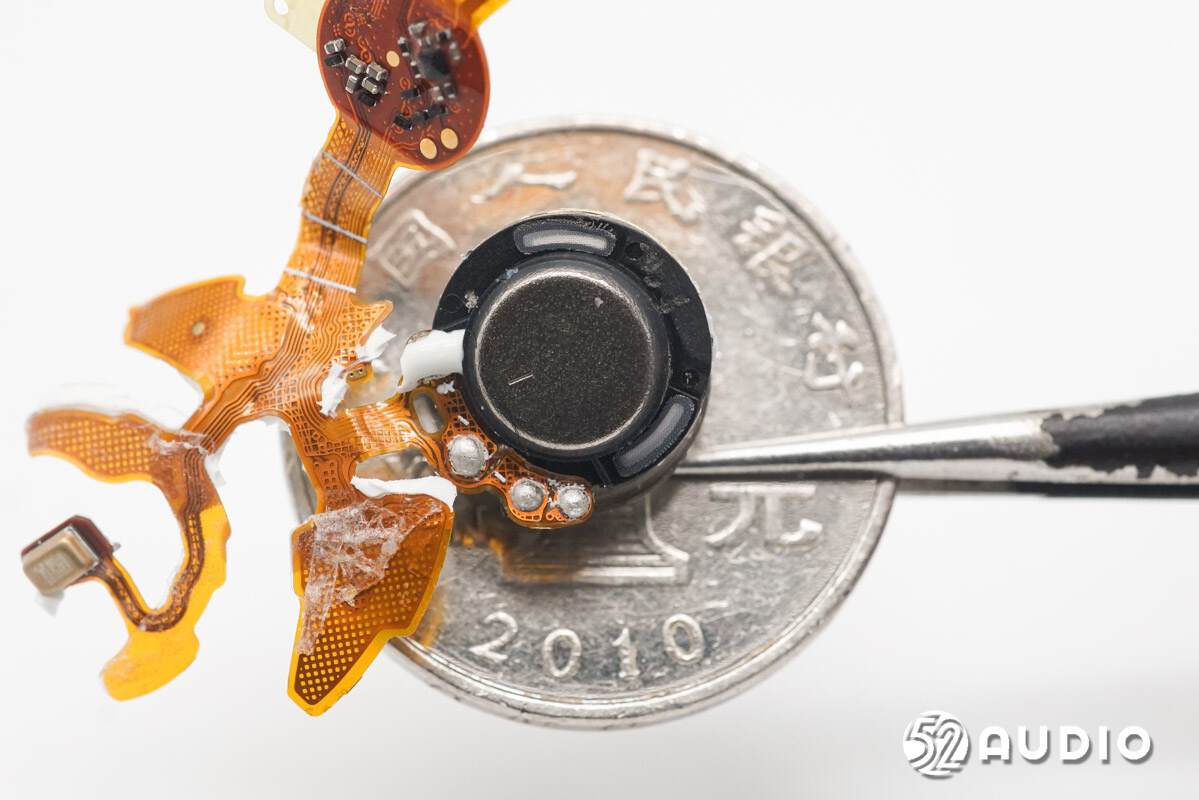

同轴双单元与一元硬币大小对比。

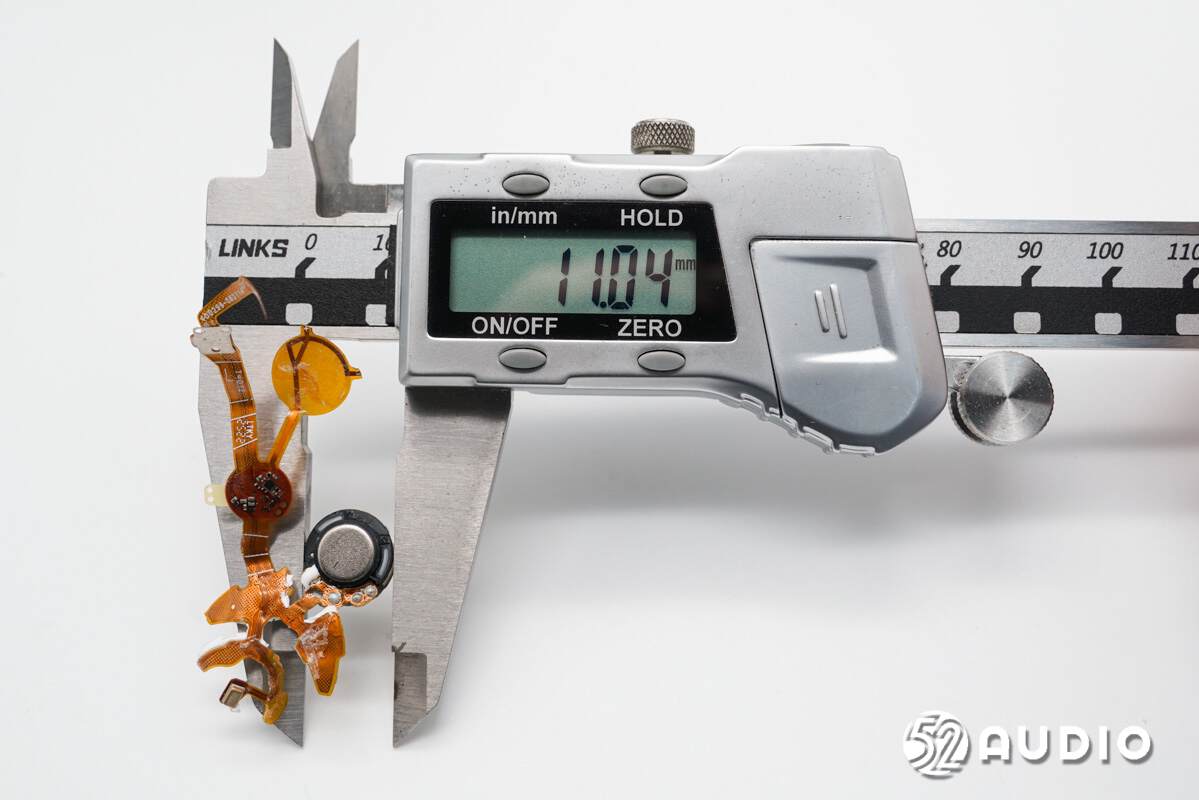

经我爱音频网实测，同轴双单元直径约为11mm。

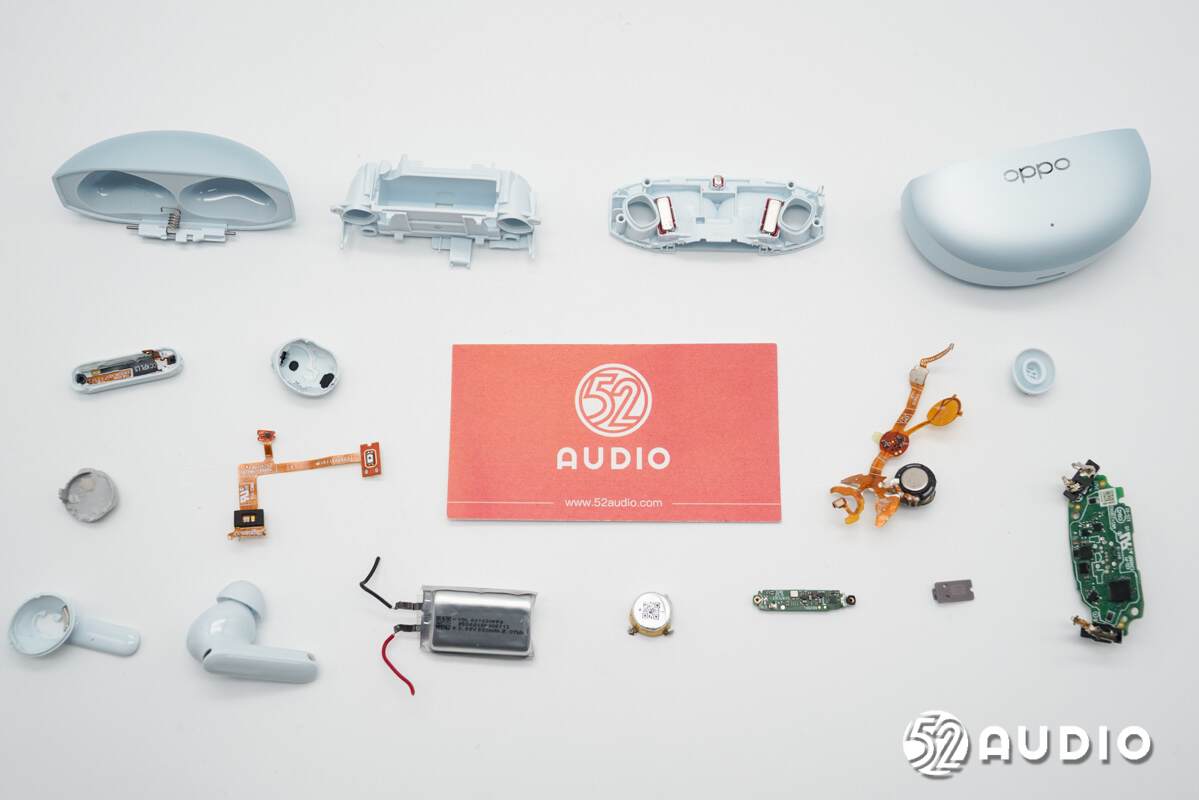

OPPO Enco Free4真无线降噪耳机拆解全家福。

三、我爱音频网总结

OPPO Enco Free4真无线降噪耳机在外观方面，充电盒采用了经典“星环”设计，磨砂工艺处理，质感出色；水漾蓝配色，淡雅时尚。柄状的入耳式耳机，采用了光滑圆润的质感，佩戴与耳廓舒适贴合；配备三种尺寸的硅胶耳塞，满足不同用户的使用需求。

内部主要配置方面，充电盒主板上采用Type-C接口输入电源，端口设置思远半导体SY8702低侧过压保护（OVP）IC；内置电池容量530mAh/3.89V，采用了WINSEMI稳先微WSDY3302E锂电保护IC，ETA钰泰ETA9030V电源管理芯片；其他还采用了Cmsemicon中微CMS8S5889单片机，用于整机控制。

耳机内部搭载6mm平面振膜高音单元+11mm复合振膜低音单元，采用三颗MEMS麦克风；内置62mAh软包扣式电池，采用了WINSEMI稳先微WSDF2310D锂电保护IC，思远半导体SY5501电源管理PMIC；主控芯片为BES恒玄科技BES2710Z蓝牙音频SoC。
