前言

在开放式耳机市场，华为于2023年末发布了其首款耳夹耳机——HUAWEI FreeClip，凭借新颖的外观设计、舒适的佩戴体验和多项创新功能，获得了大量消费者的青睐。近期，华为再次推出了一款耳挂式设计的开放式耳机——HUAWEI FreeArc，采用140° 三角稳固设计、大面积超柔软液态硅胶材质包裹，搭配IP57级防尘抗水性能，不仅满足日常使用需求，还更加适合运动场景使用。

HUAWEI华为FreeArc开放式耳挂耳机在功能配置方面，搭载17x12mm高灵敏度动圈单元，搭配动态低频算法和等响自适应算法，低频饱满，高音通透，清晰还原音频细节；搭载双麦克风阵列，通过巧妙布局配合三重智能通话降噪系统，提供清晰通话；采用逆声场声学系统，通过逆向声波减少漏音，实现定向传声，更好保护隐私。

华为FreeArc耳挂耳机搭载灵犀天线，可实现400米周长的运动场内远距离连接，100平米办公空间超广信号覆盖，满足更多场景的使用需求；采用触摸控制，支持滑动调节音量，支持唤醒语音助手，提供便捷操控；还支持双设备连接，航班、日程、天气提醒，运动播报等功能，可提供单次7小时，综合28小时的续航时间。下面就来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过华为FreeClip开放式耳机，FreeBuds Pro 4、FreeBuds 6、FreeBuds 6i、FreeBuds SE 2真无线耳机，FreeBuds Studio降噪头戴式耳机，FreeLace Pro 2颈挂式耳机，Sound SE、Sound Joy智能音箱，华为WATCH GT5、WATCH FIT 3、WATCH Buds、WATCH GT Cyber智能手表，华为手环 9、华为通话手环B7，Mate 70智能手机、Pocket 2折叠屏手机，MateBook X Pro 2024笔记本电脑，Tag无线追踪器等产品。

一、HUAWEI华为FreeArc开放式耳挂耳机开箱

华为FreeArc开放式耳挂耳机包装盒采用了家族式的简约设计，天地盖结构，顶部展示有品牌LOGO和产品名称，以及对应配色的耳机外观。

包装盒背面介绍有产品的功能特点：舒适佩戴 稳固贴合，开放聆听 低音饱满，IP57防尘防水，灵犀天线 超远连接；以及华为终端有限公司部分信息。

包装盒侧边贴有贴有产品标签，HUAWEI FreeArc耳挂耳机，耳机型号：T0021，充电和型号：T0021L，颜色：原野绿。

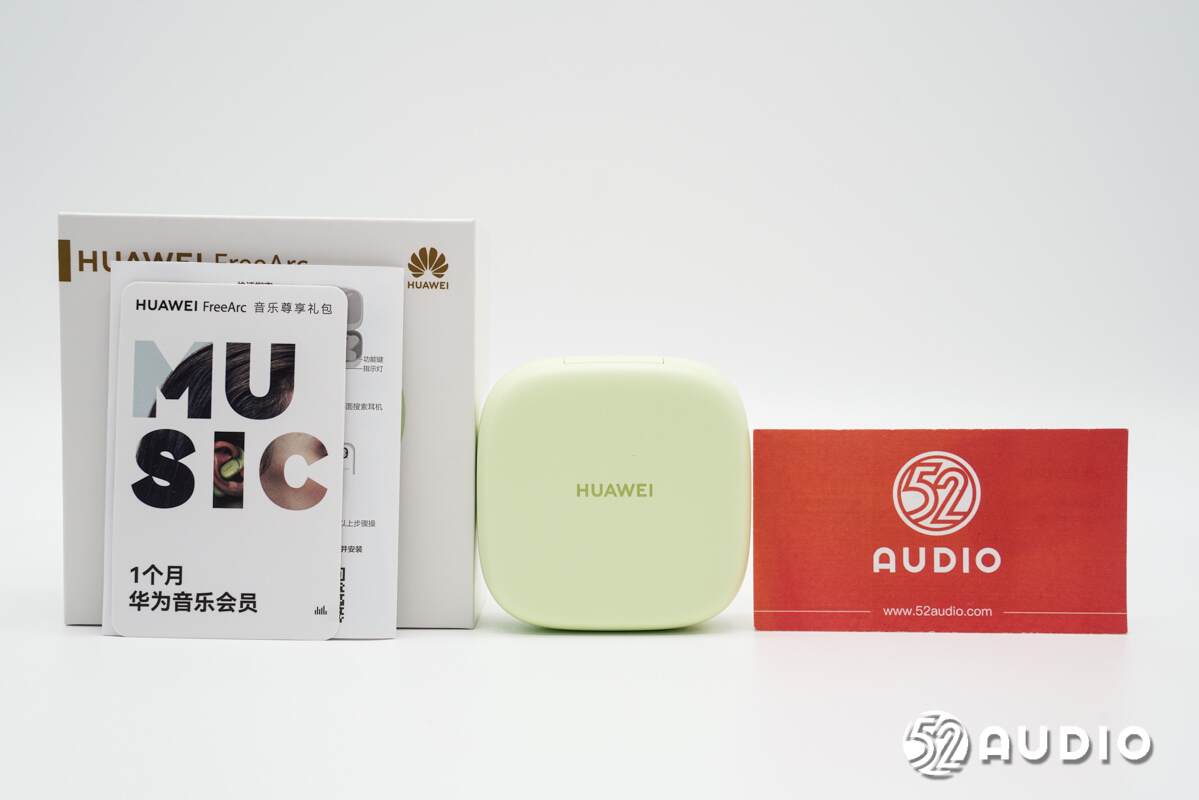

取出包装盒内部物品，包括了主机、快速指南和华为音乐会员卡。

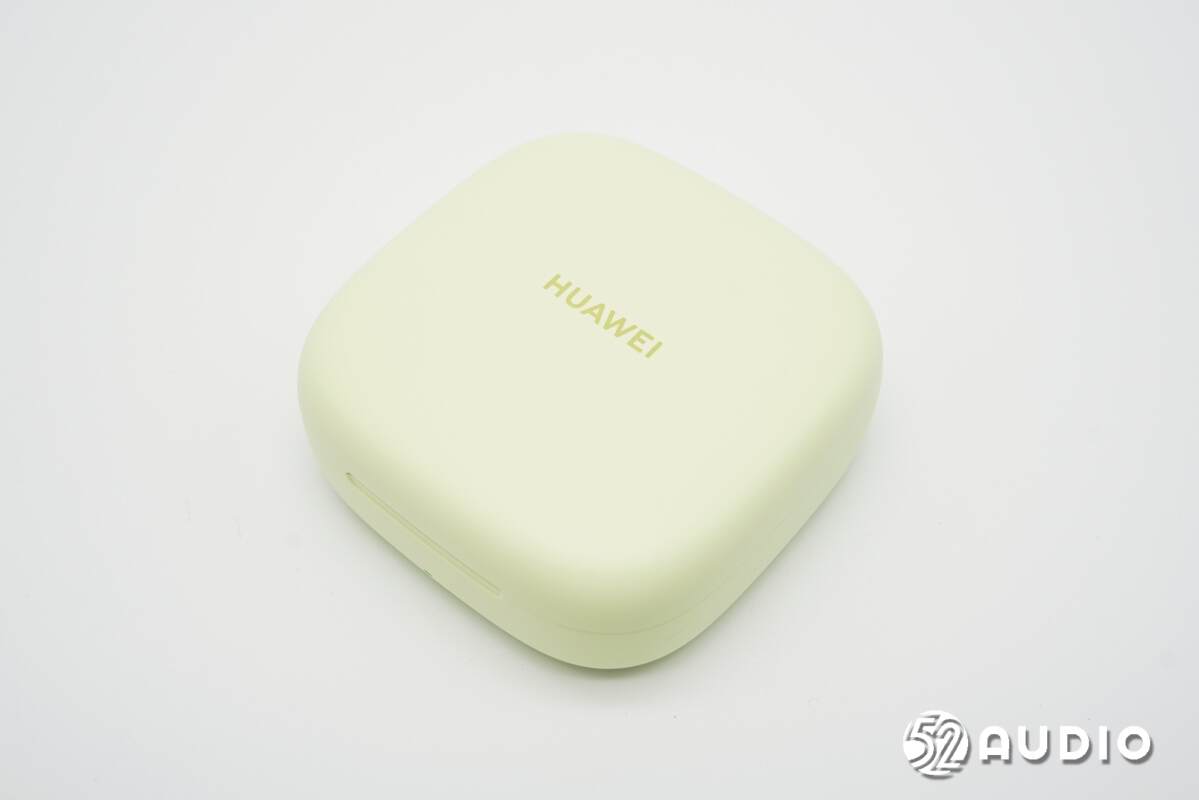

华为FreeArc开放式耳挂耳机充电盒采用了圆角方形设计，哑光质感，类肤质处理，触感舒适细腻；原野绿配色，非常清新。盒盖顶部设计有HUAWEI品牌LOGO。

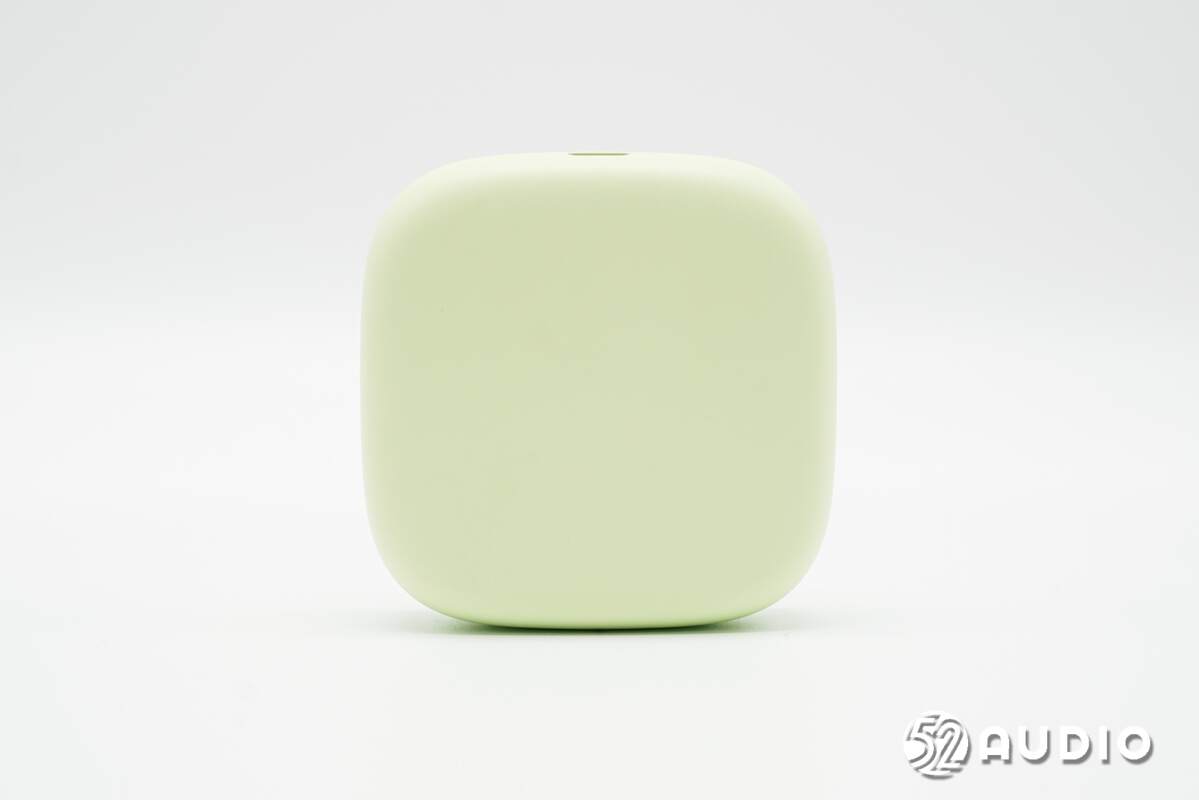

充电盒底部外观一览。

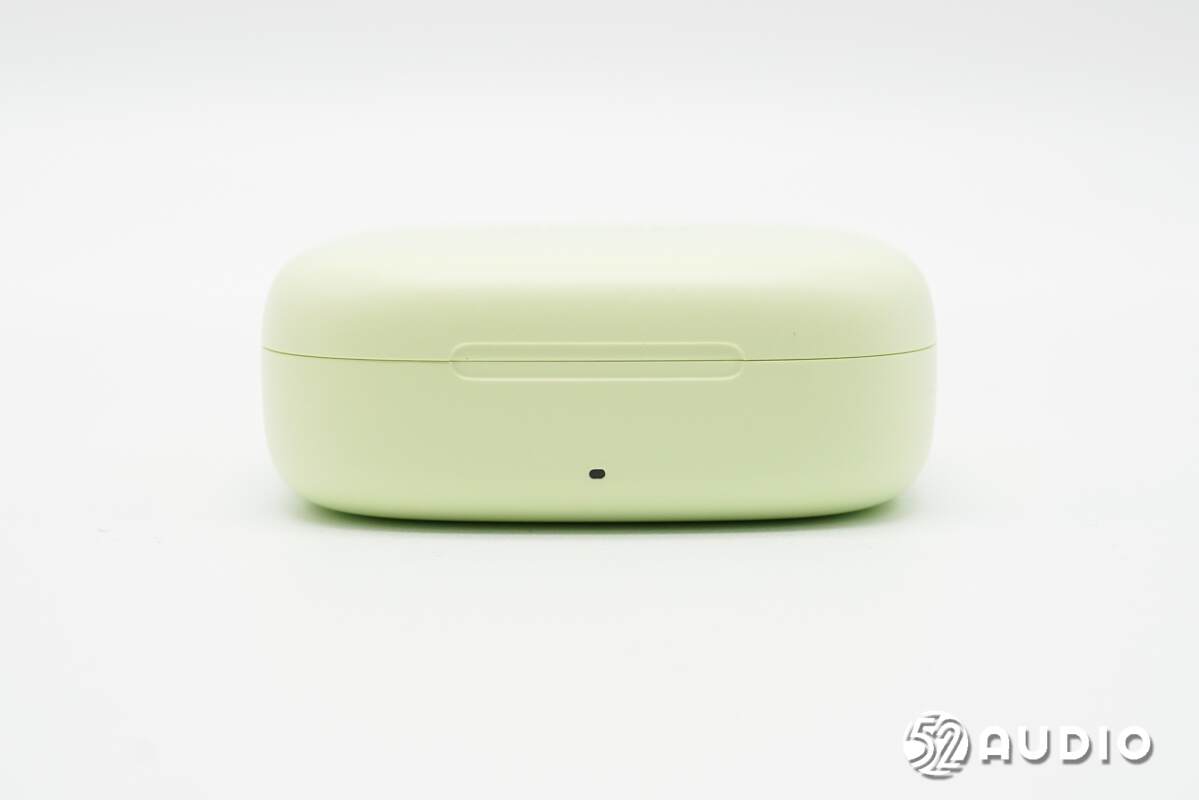

充电盒正面设计有凹槽，便于用户开启。机身上一颗指示灯，用于反馈蓝牙配对及充电状态。

充电盒背面采用了一体式转轴设计，设置有Type-C充电接口。

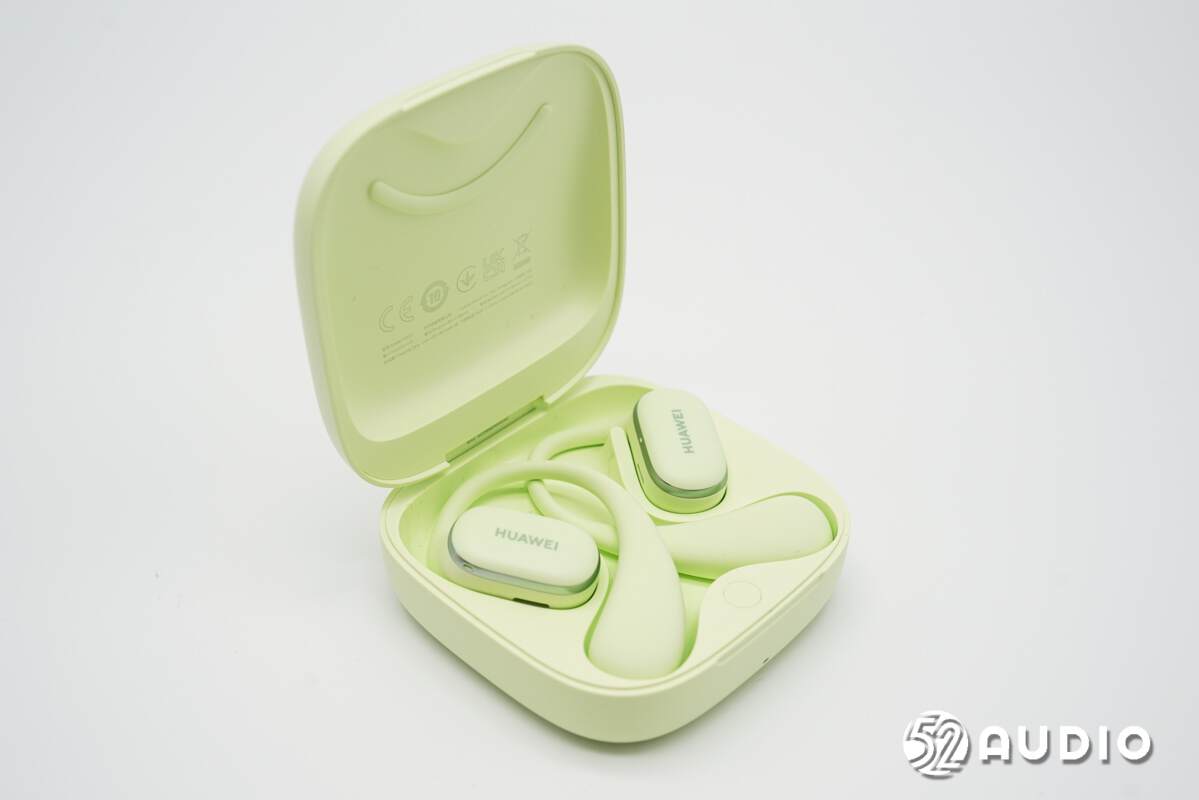

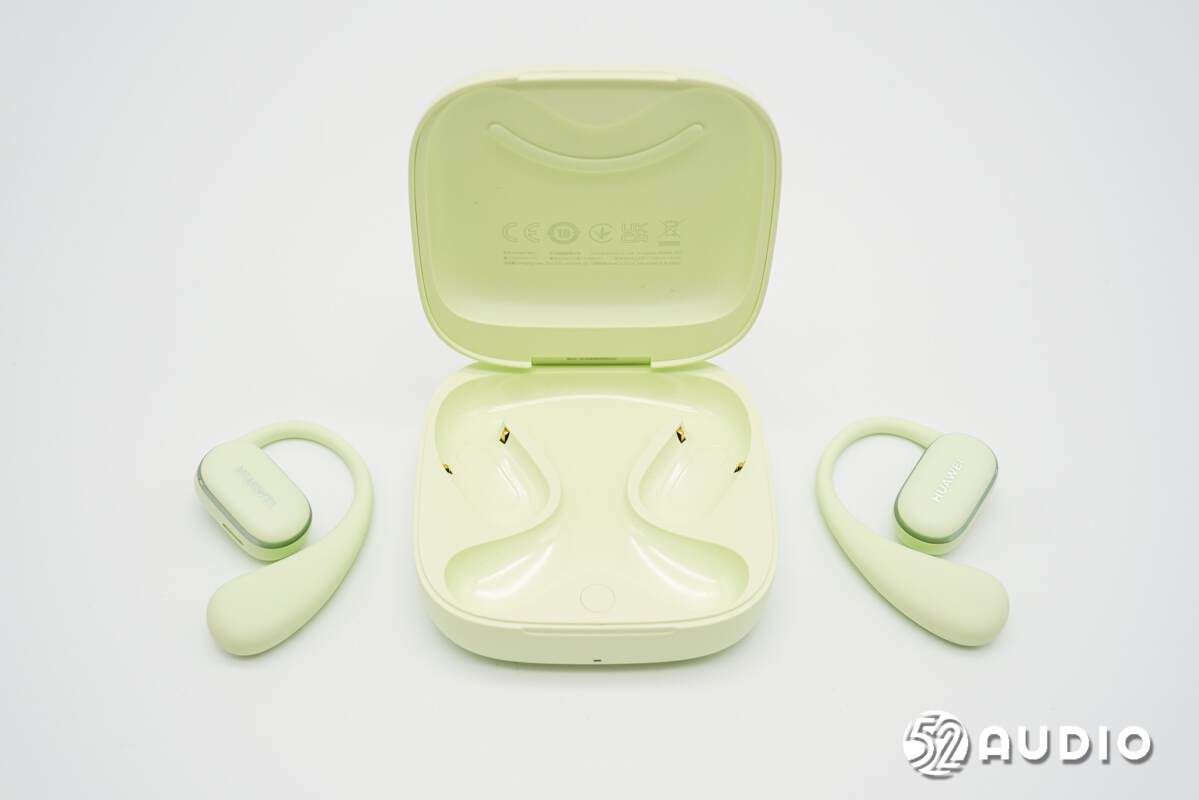

打开充电盒盖，内部耳机交错放置，降低充电盒体积。磁吸固定，能够便捷取放。

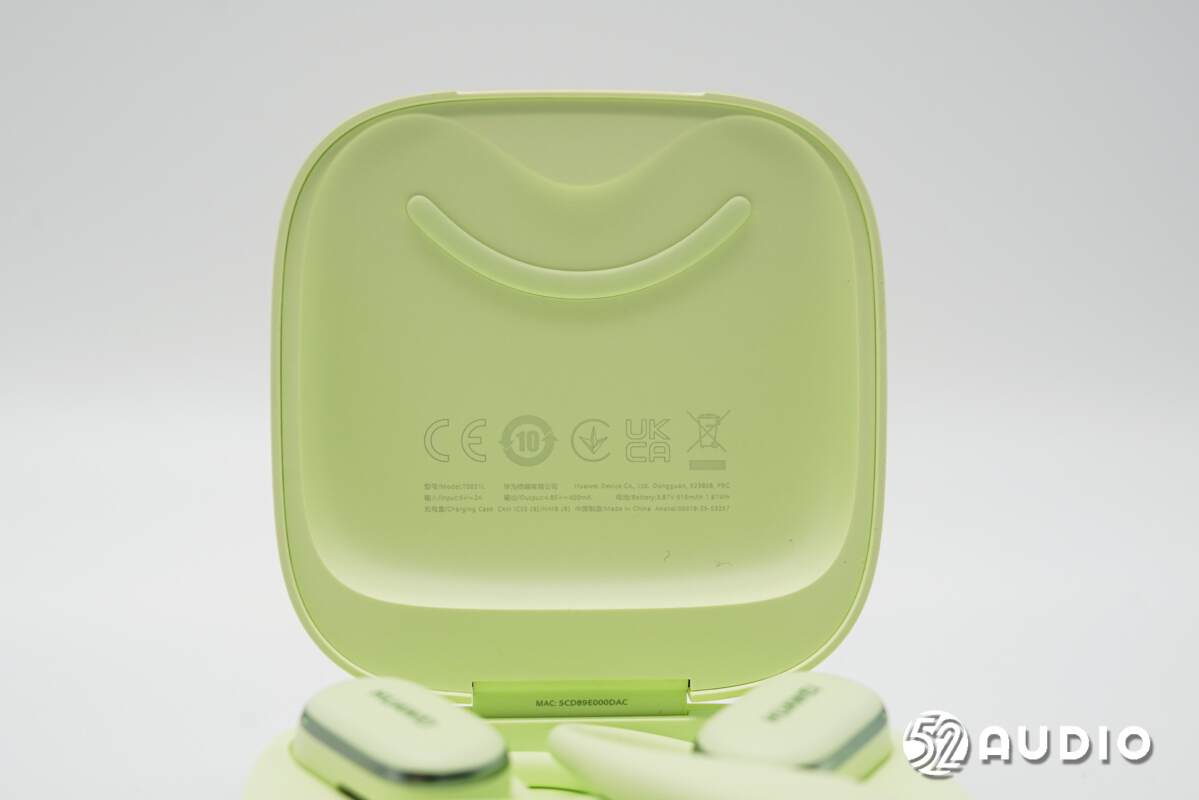

盒盖内侧设置有“微笑”胶垫，实现更好的固定耳机。同时标注有产品参数和认证信息，型号：T0021L，输入：5V-2A，输出：4.85V-400mA，电池：3.87V/510mAh/1.97Wh。

取出耳机，座舱内部结构一览。

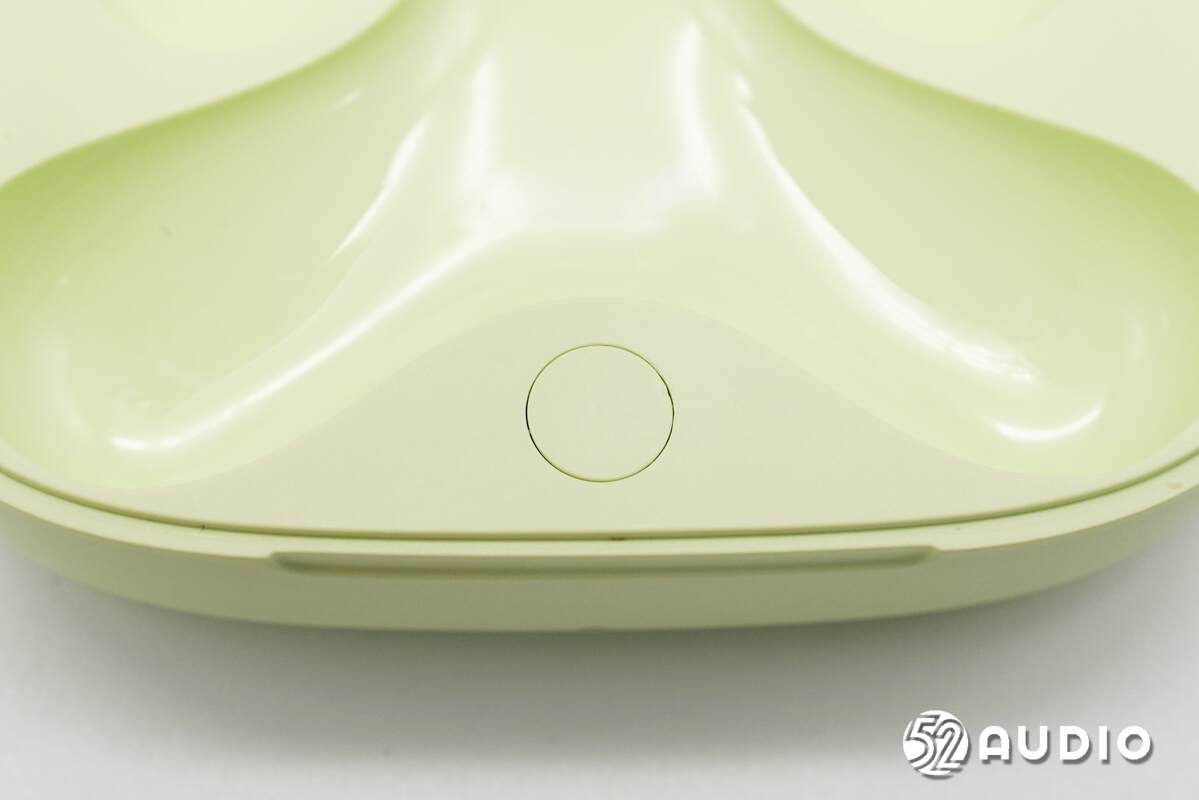

座舱上的蓝牙配对按键特写。

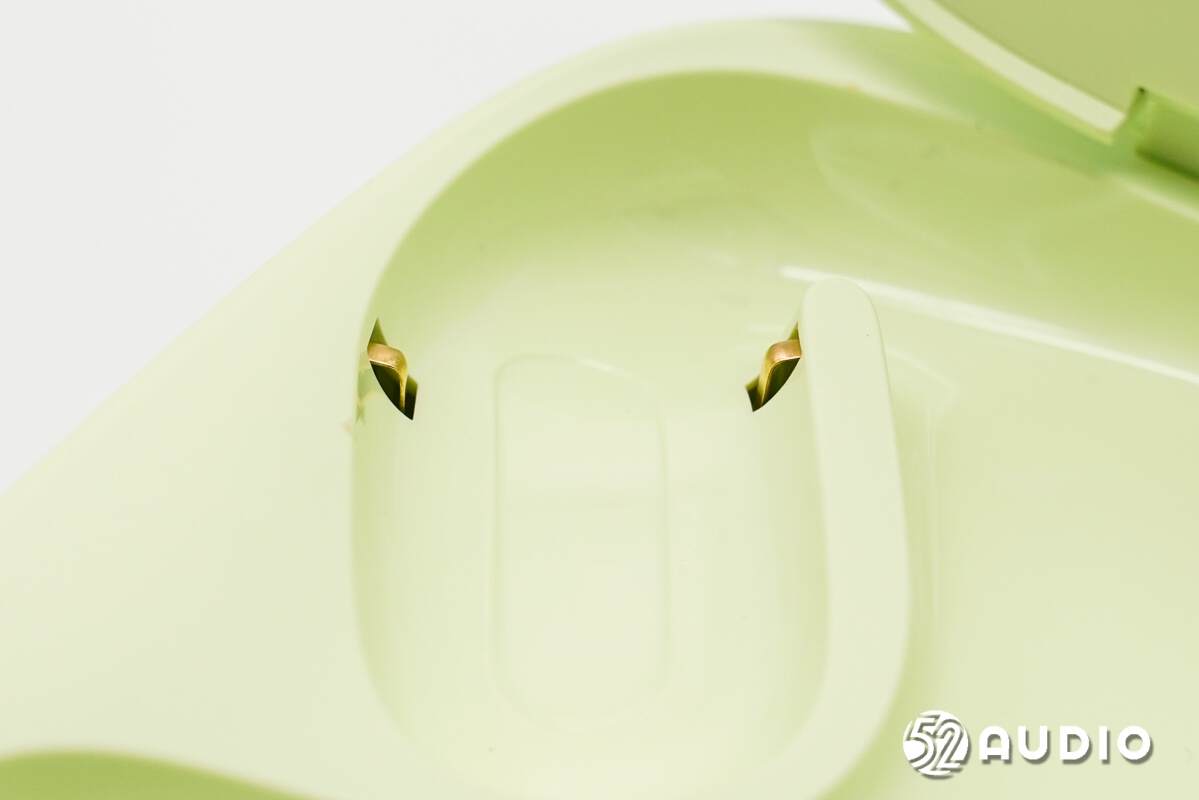

座舱内部为耳机充电的金属弹片特写。

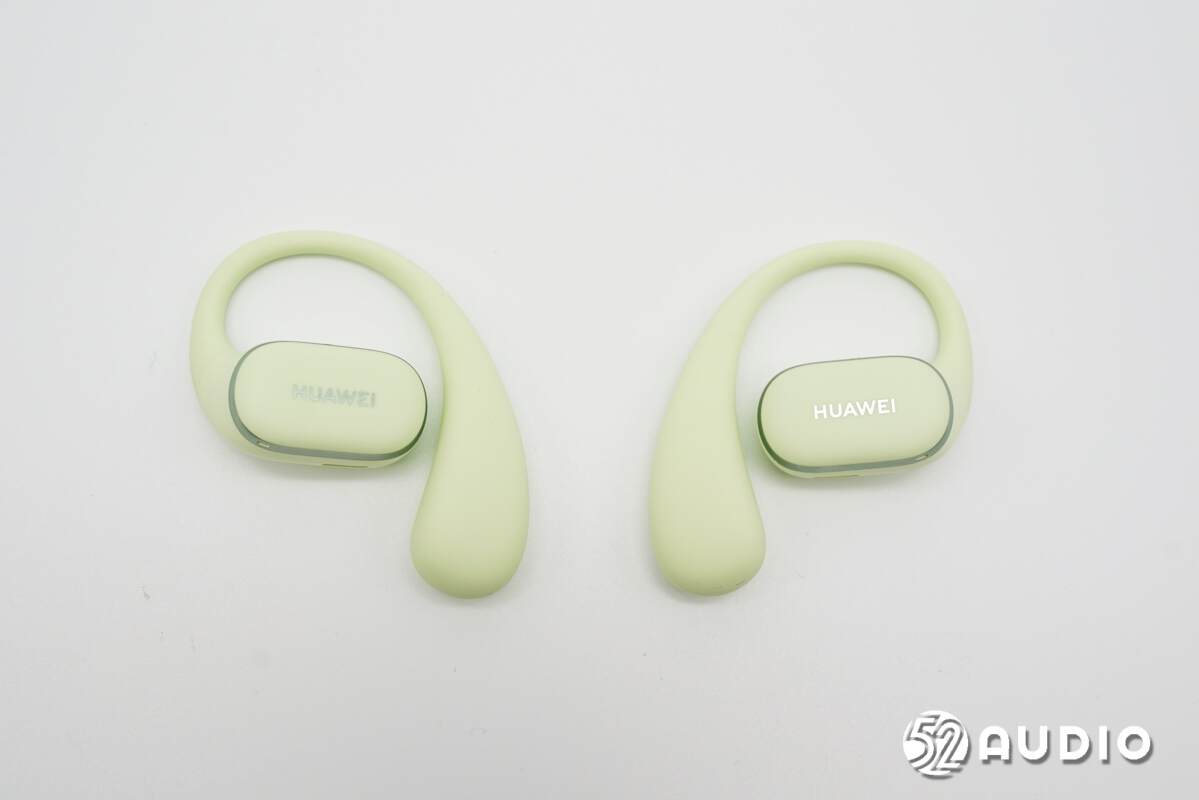

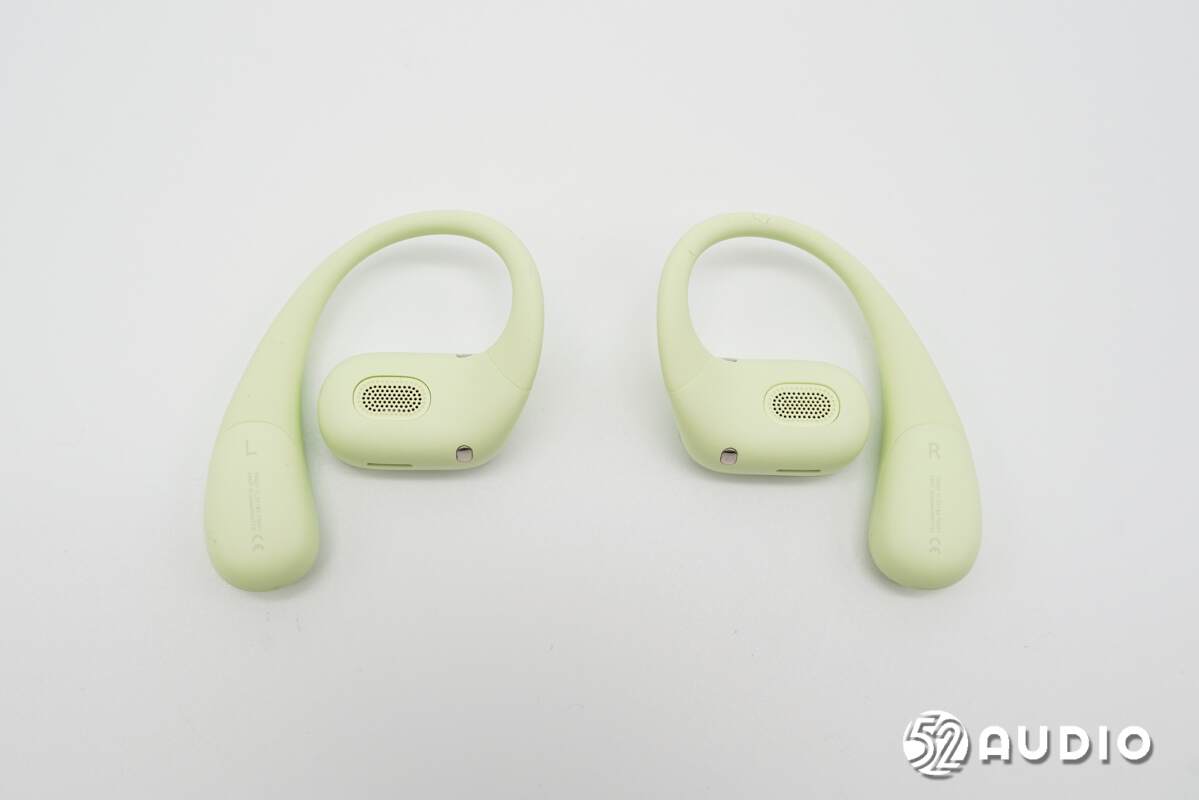

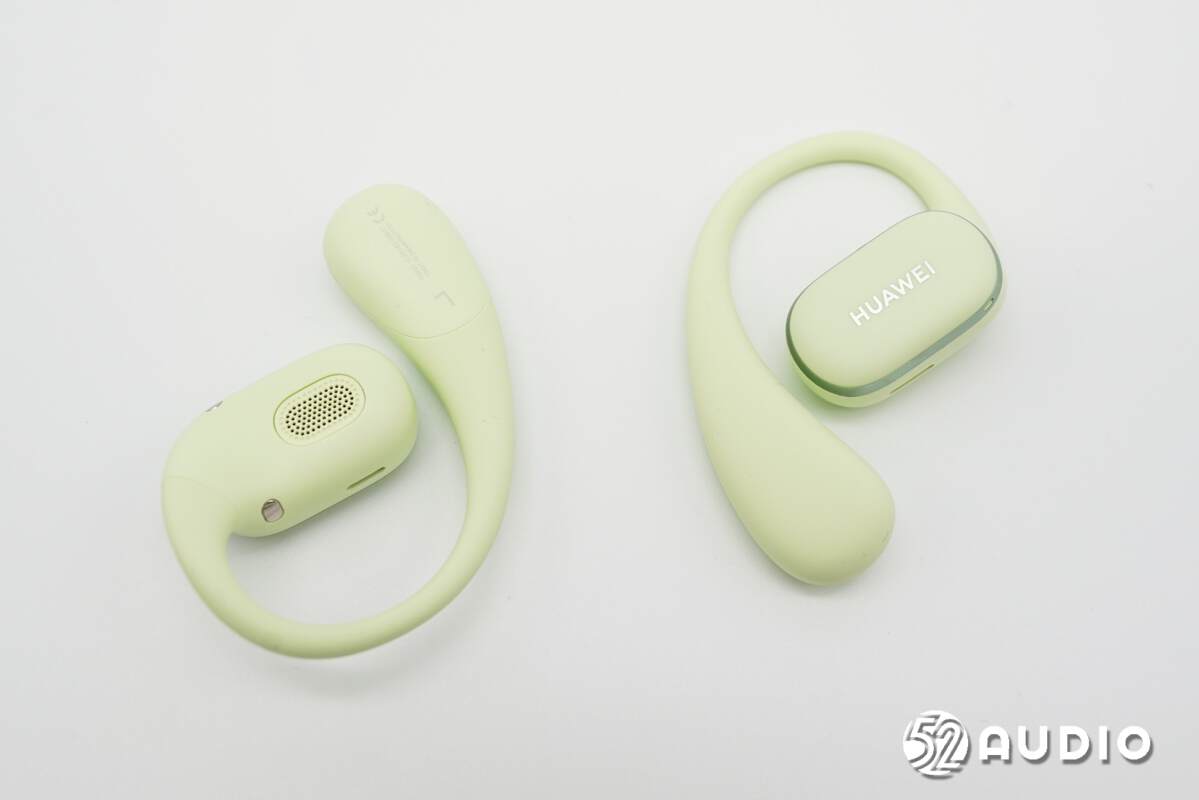

华为FreeArc耳挂耳机整体外观一览，体积相对目前主流耳挂式耳机更加小巧。耳挂采用了0.7mm高性能镍钛合金，柔韧不易变形；通过大面积超亲肤液态硅胶材质包裹，佩戴舒适贴耳。

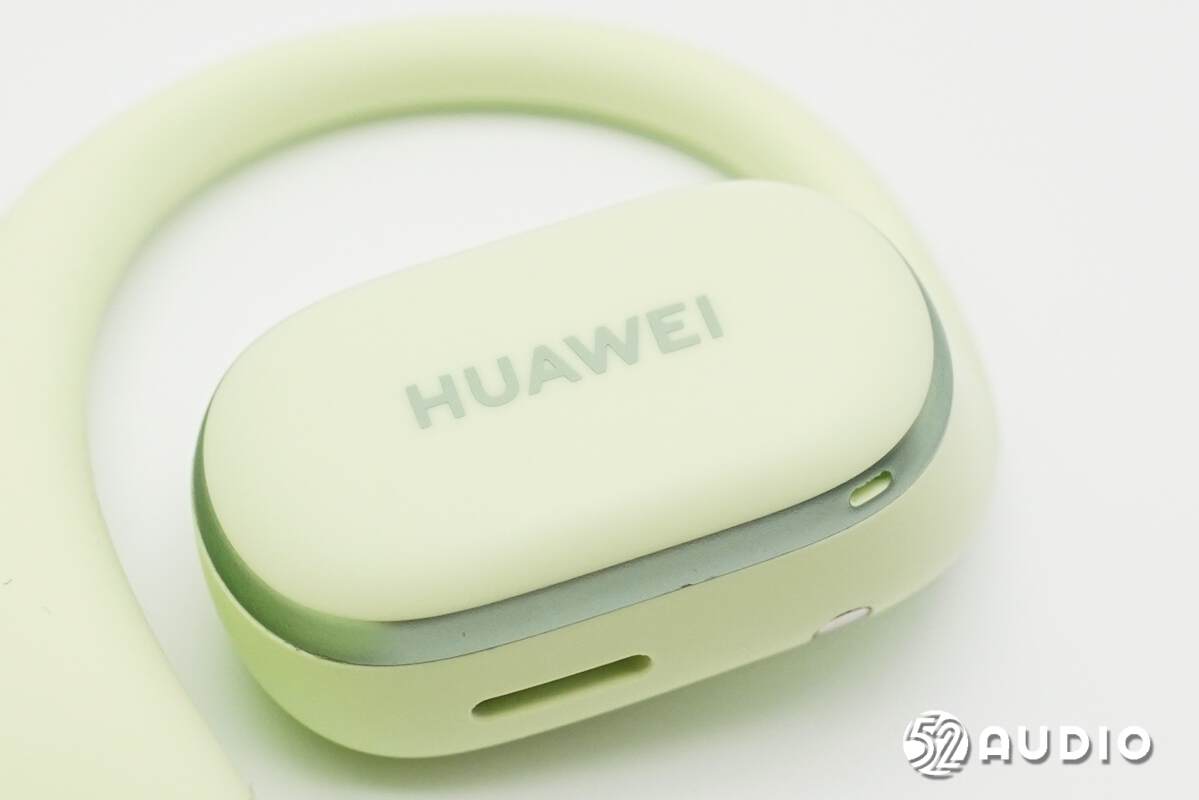

耳机外侧外观一览。音腔背部设计“HUAWEI”品牌LOGO，以及跑道型装饰圆环，PPVD工艺，呈现金属光泽，有效提升产品质感。

品牌LOGO位置同时也是触控区域，支持滑动调节音量，双击暂停/播放（接听/挂断），三击下一曲，长按拒接。

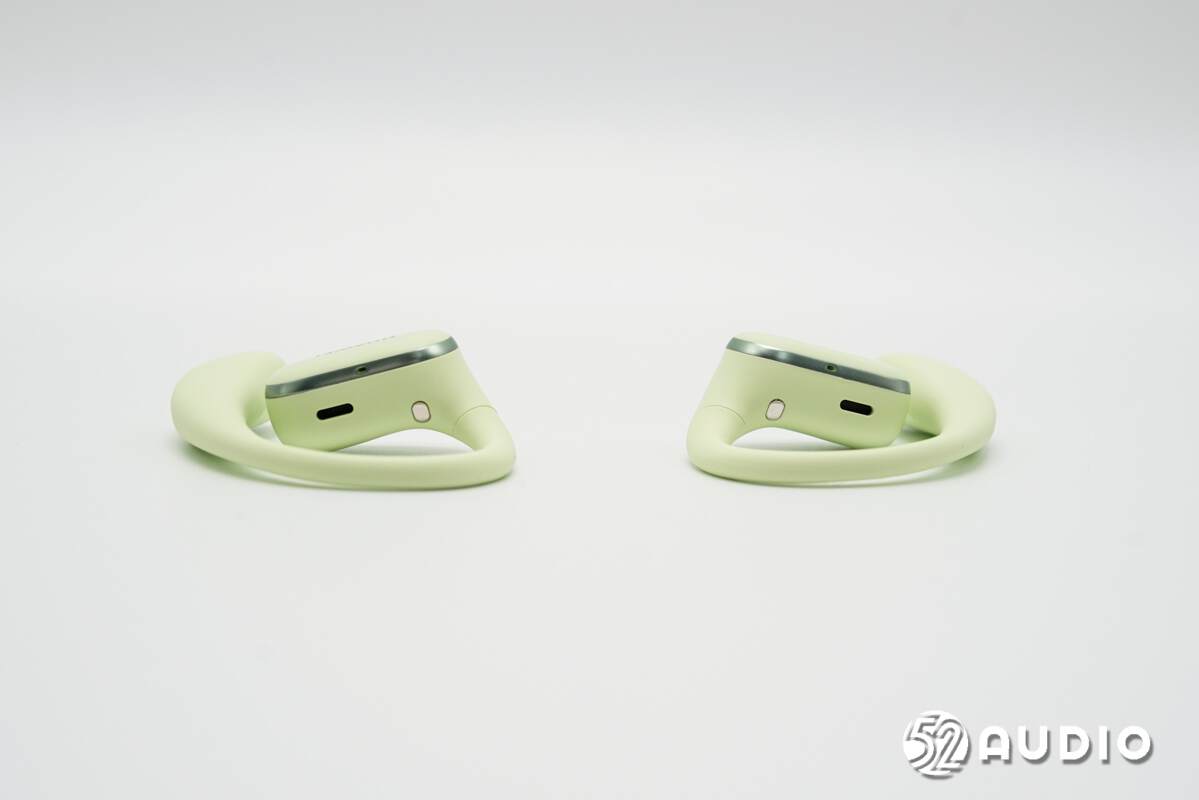

耳机顶部外观一览。音腔上设置有调音孔、麦克风拾音孔和充电触点。

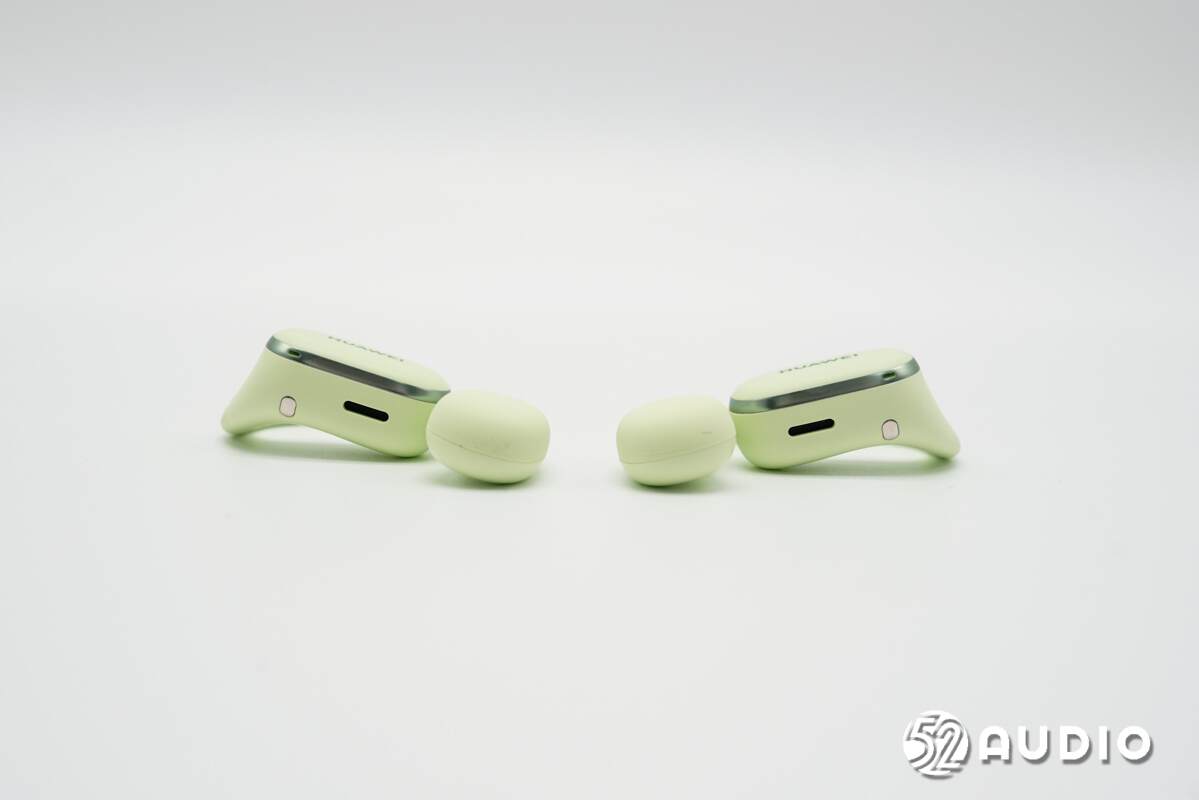

耳机底部外观一览，同样设置有调音孔、麦克风拾音孔和充电触点。

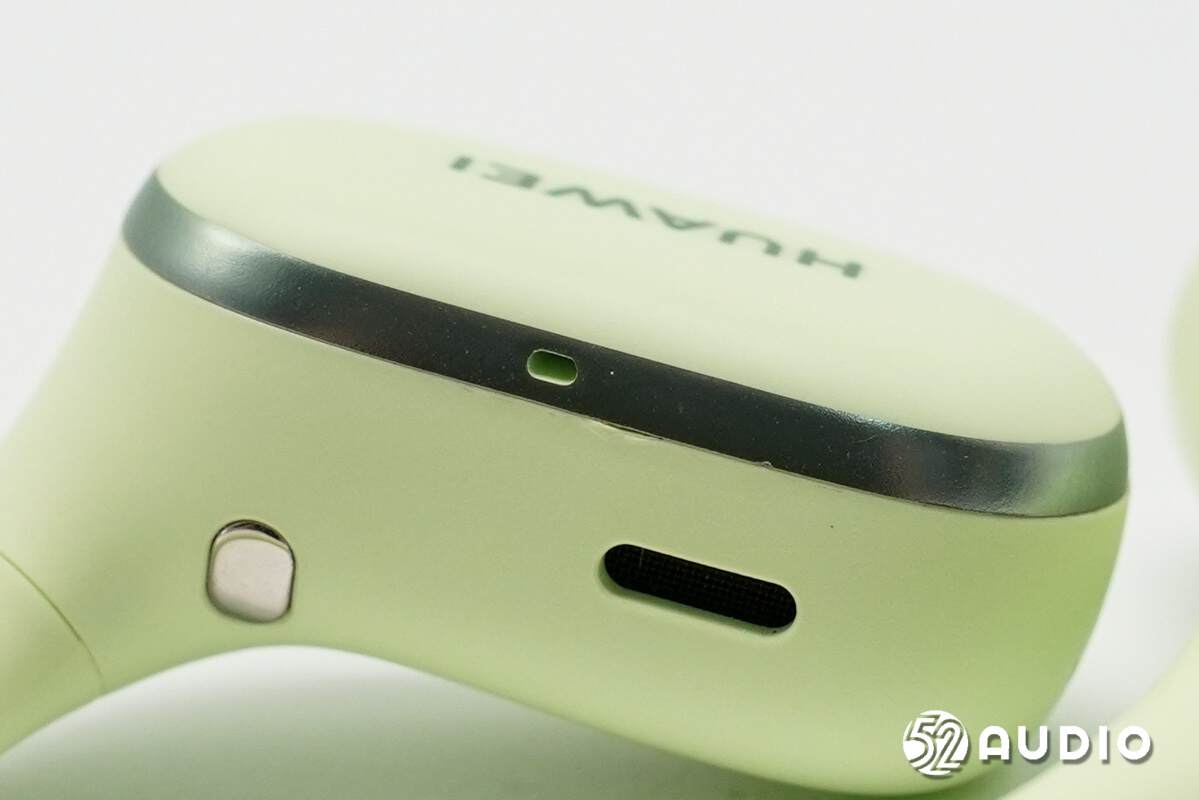

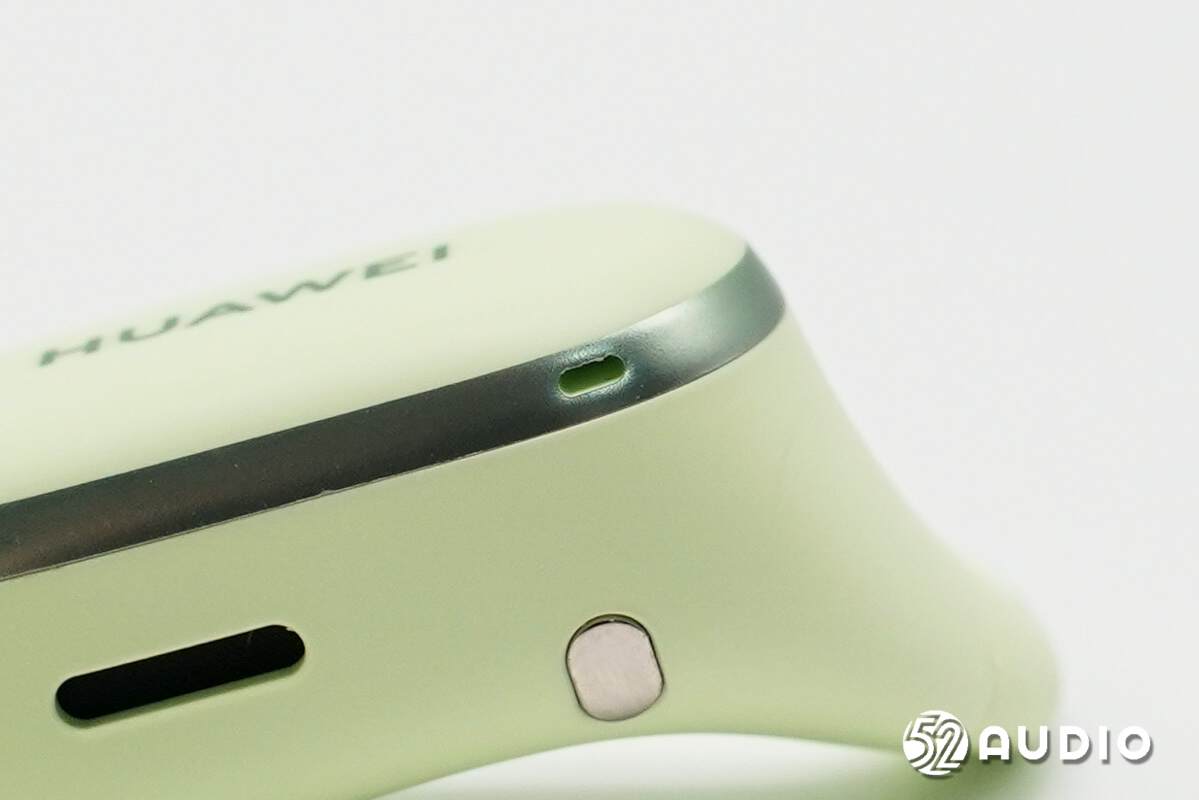

音腔顶部的麦克风拾音孔特写。

音腔底部的麦克风拾音孔特写。

机身内侧外观一览，采用人因工程学曲线设计，佩戴与耳廓舒适贴合；同时采用140°三角稳固设计，能够进一步提升佩戴稳固度。

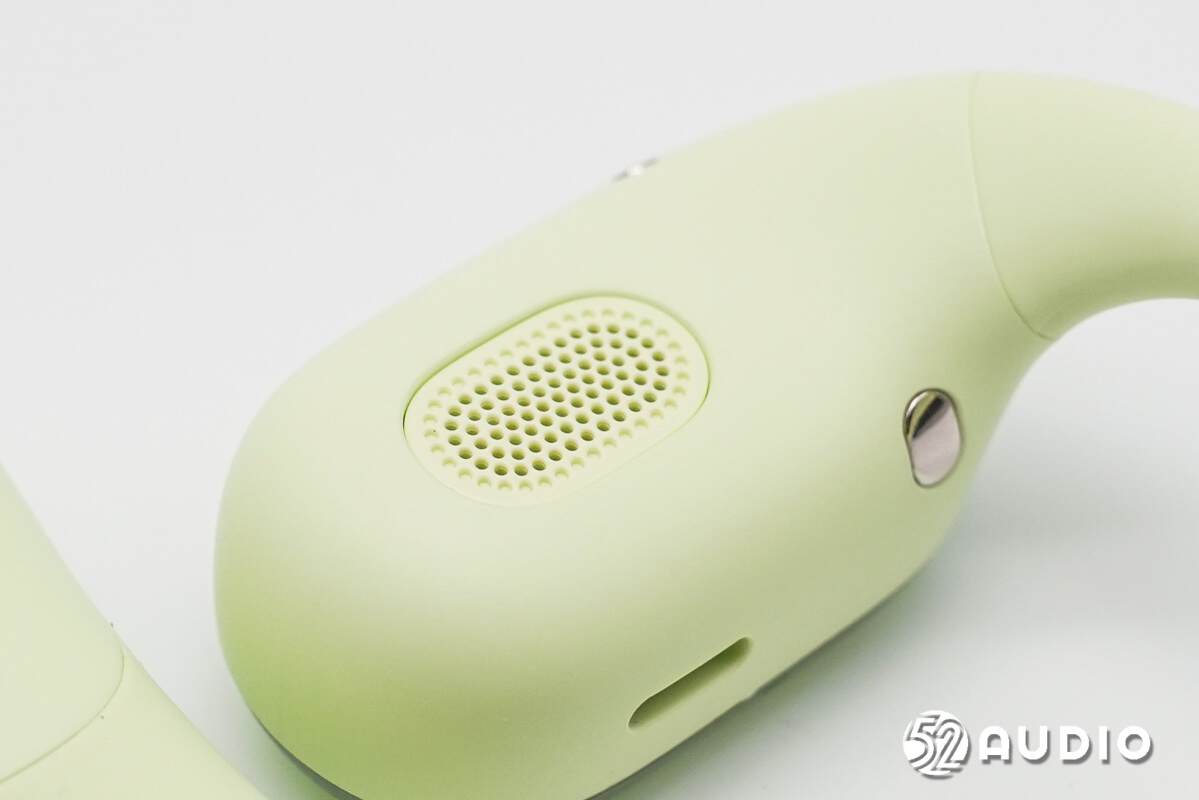

耳机出音孔特写，金属盖板采用了与机身相同的配色。

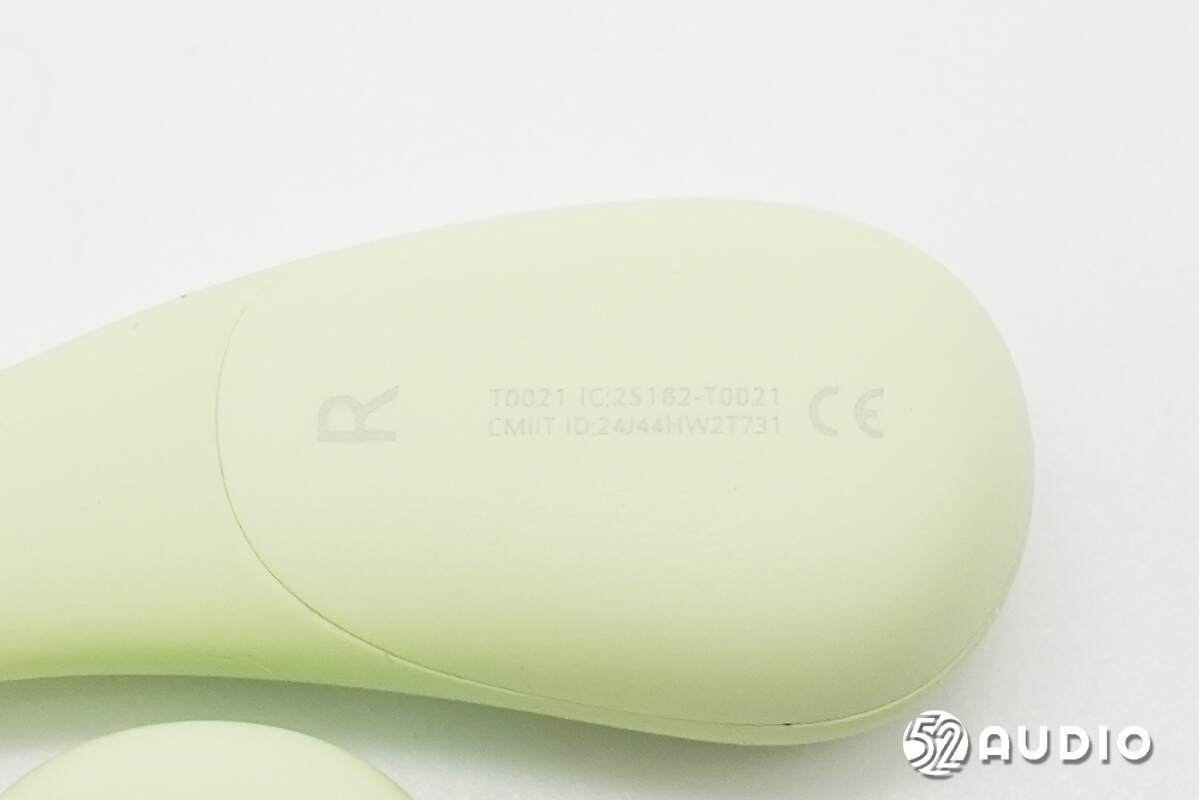

耳挂末端标注有L/R左右标识，便于用户区分。

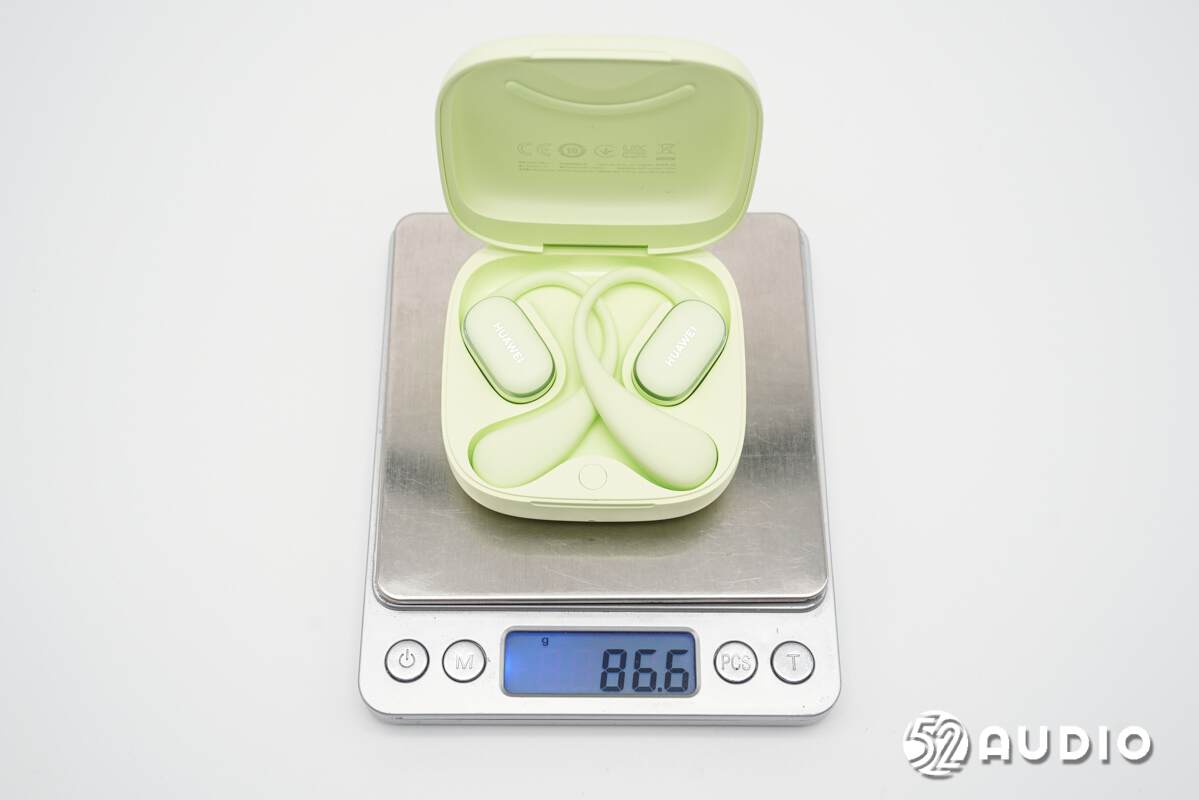

经我爱音频网实测，HUAWEI华为FreeArc开放式耳挂耳机整机重量约86.6g。

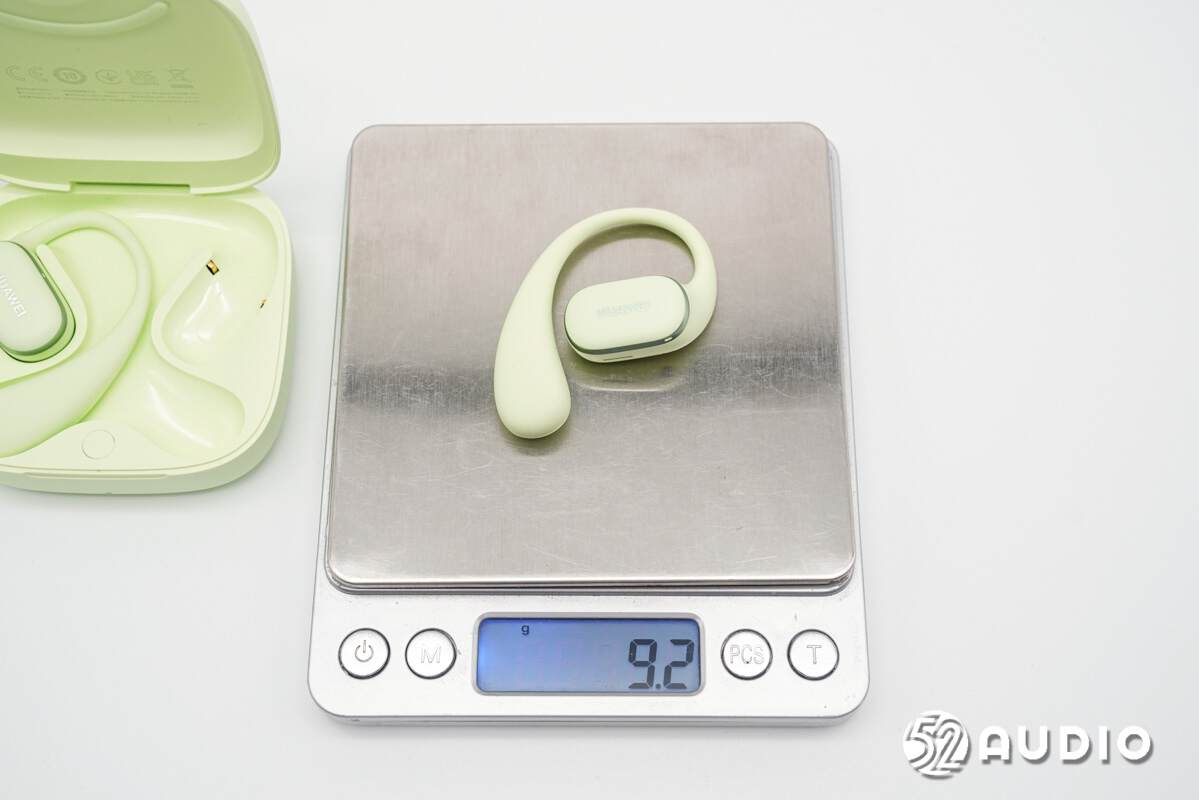

单只耳机重量约为9.2g。

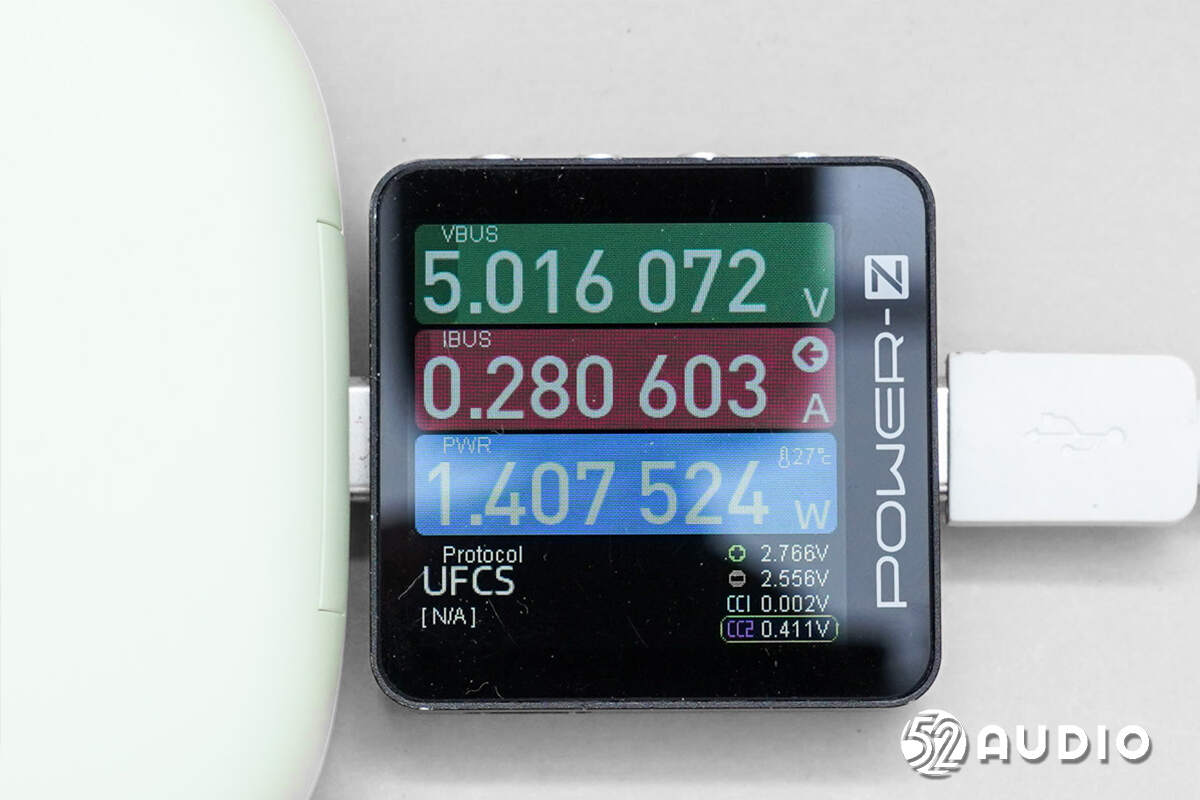

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对HUAWEI华为FreeArc开放式耳挂耳机进行充电测试，输入功率约为1.41W。

二、HUAWEI华为FreeArc开放式耳挂耳机拆解

通过开箱，我们详细了解了HUAWEI华为FreeArc开放式耳挂耳机的轻巧外观设计，下面进入拆解部分，看看内部结构及配置信息~

充电盒拆解

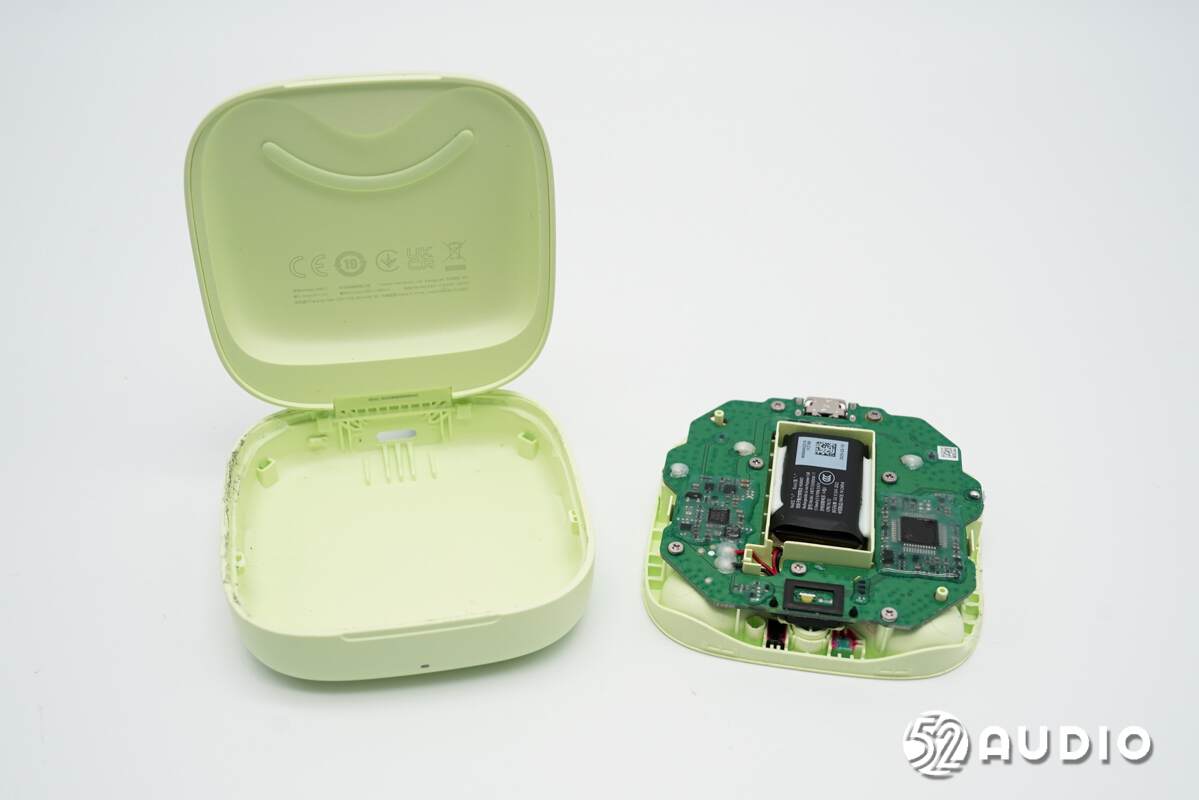

撬开卡扣式固定的充电盒外壳，取出座舱结构。

座舱底部结构一览，通过螺丝固定主板单元。主板中间镂空，设置电池仓，电池导线与主板焊接。主板上主要IC和焊点均打胶防护，提升安全性和可靠性。

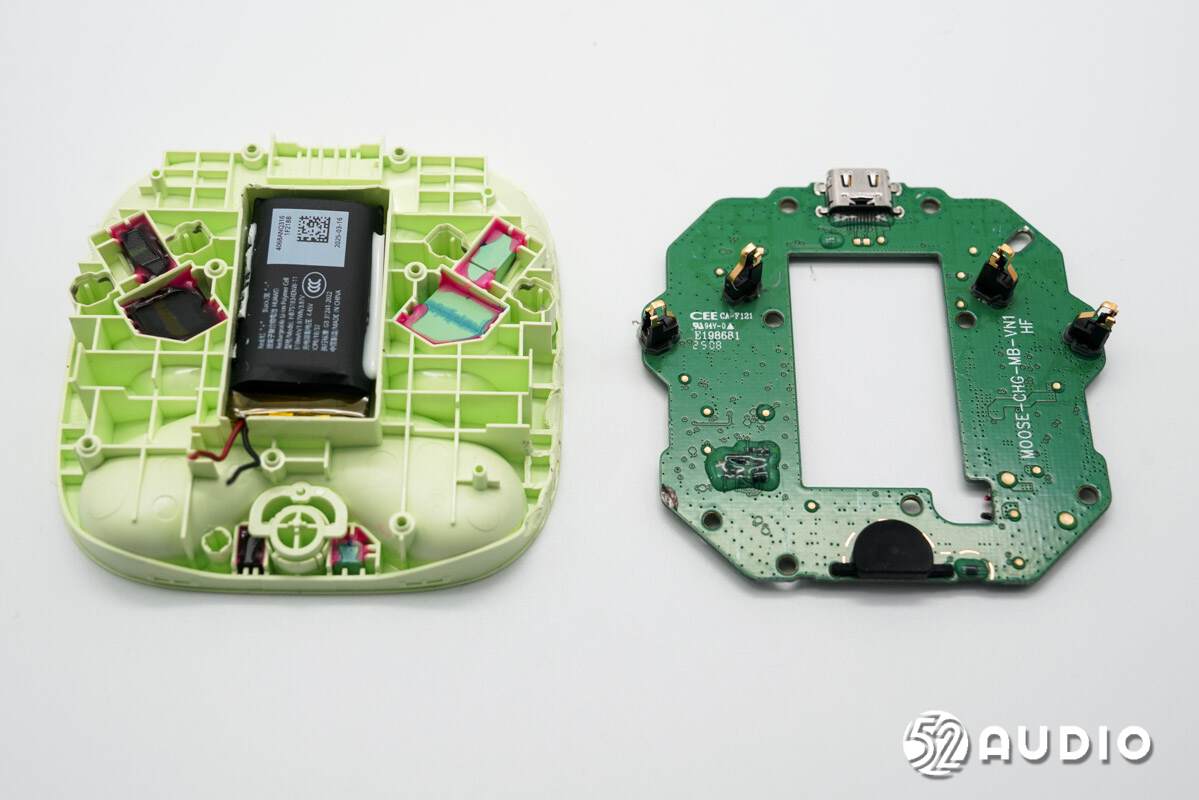

卸掉螺丝，断开电池导线，取掉主板单元。

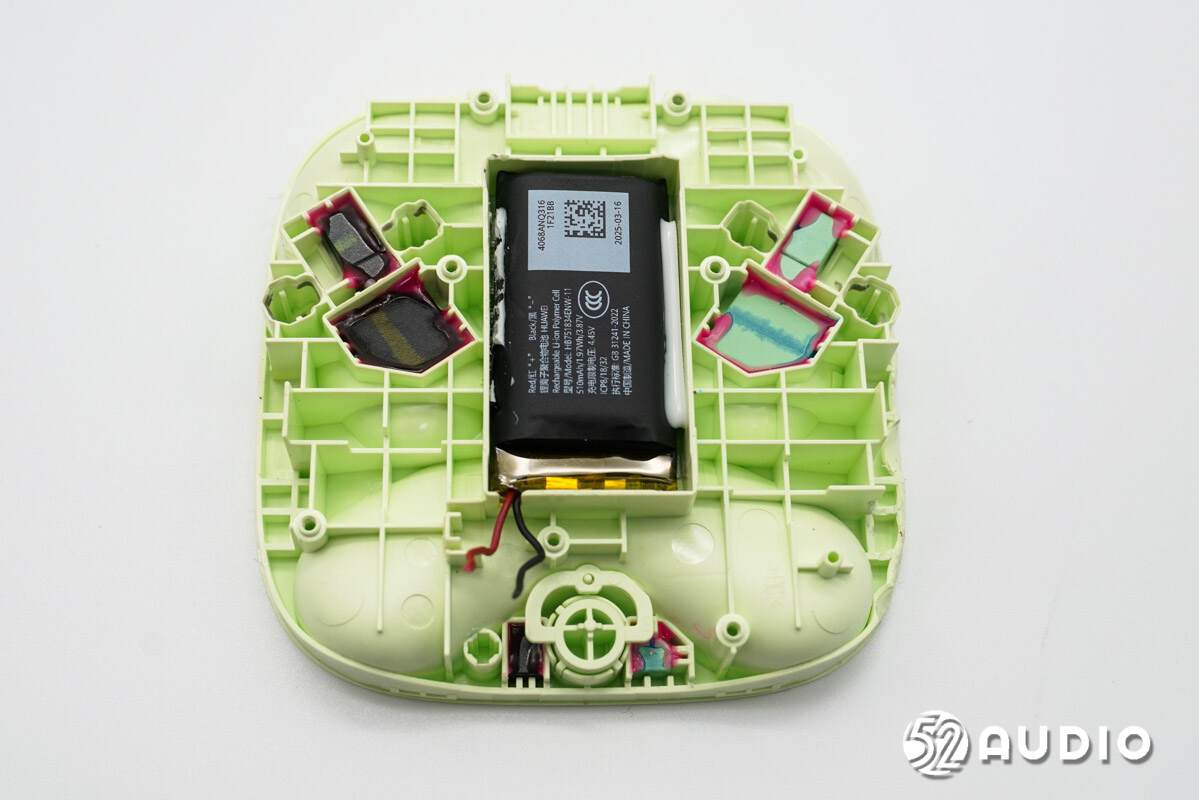

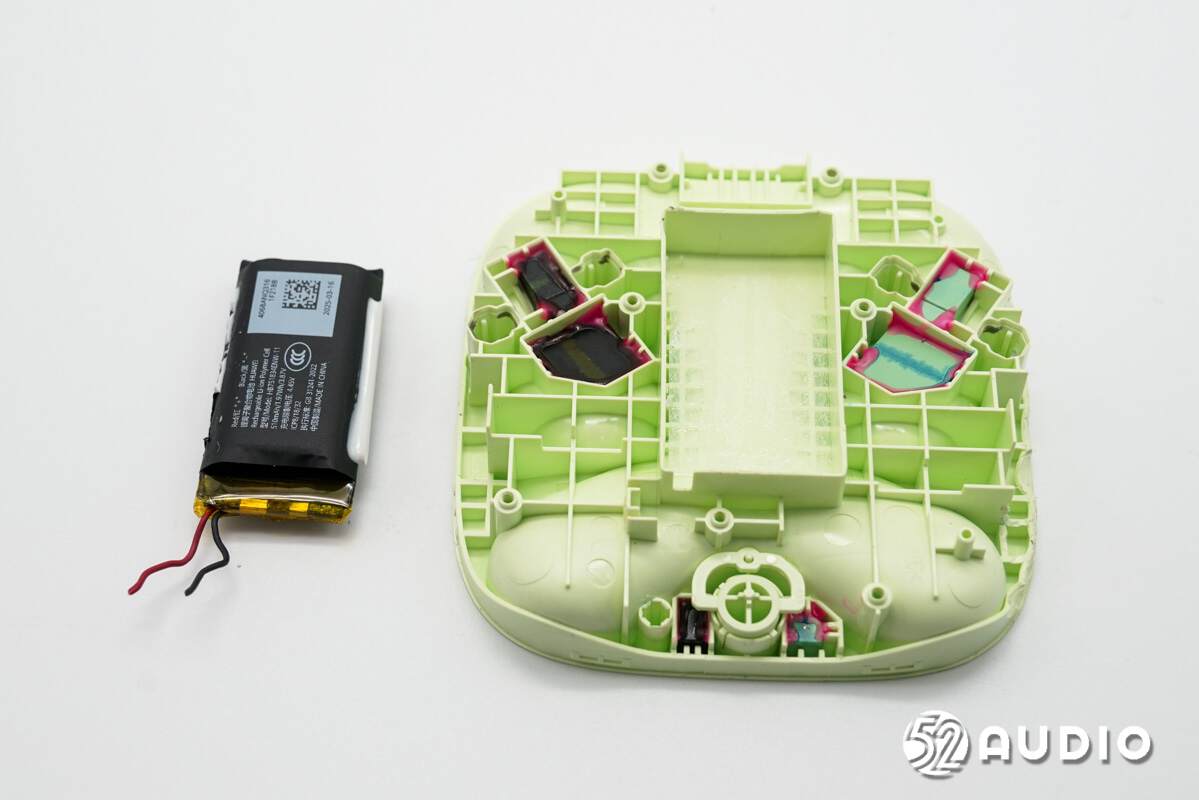

座舱底部结构一览，电池两侧和功能按键两侧均设置有磁铁，用于固定耳机和充电盒盖。

取出腔体内部的电池单元。

充电盒内置电池标签上信息，锂离子聚合物电池，型号：HB751834ENW-11，额定容量：510mAh 1.97Wh，标称电压：3.87V，充电限制电压：4.45V，中国制造。

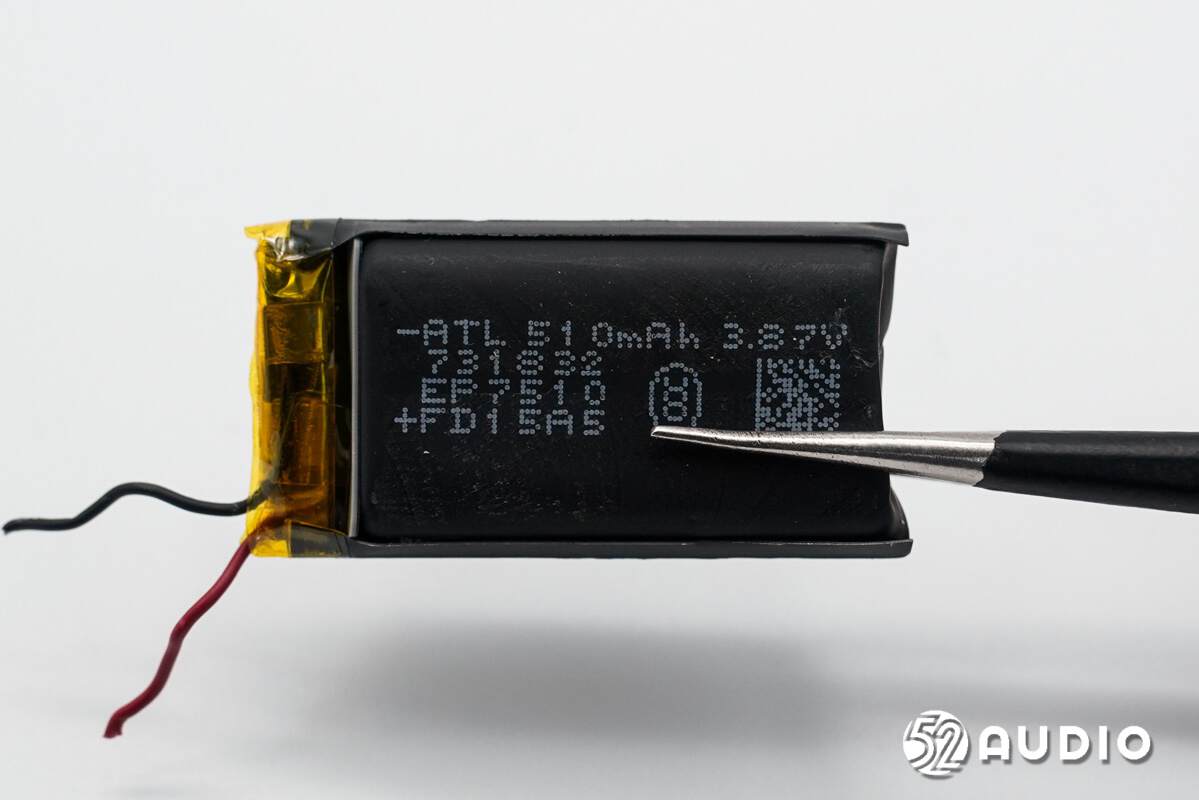

撕开外部标签，电芯上丝印信息一览，型号：731832，来自ATL新能源。

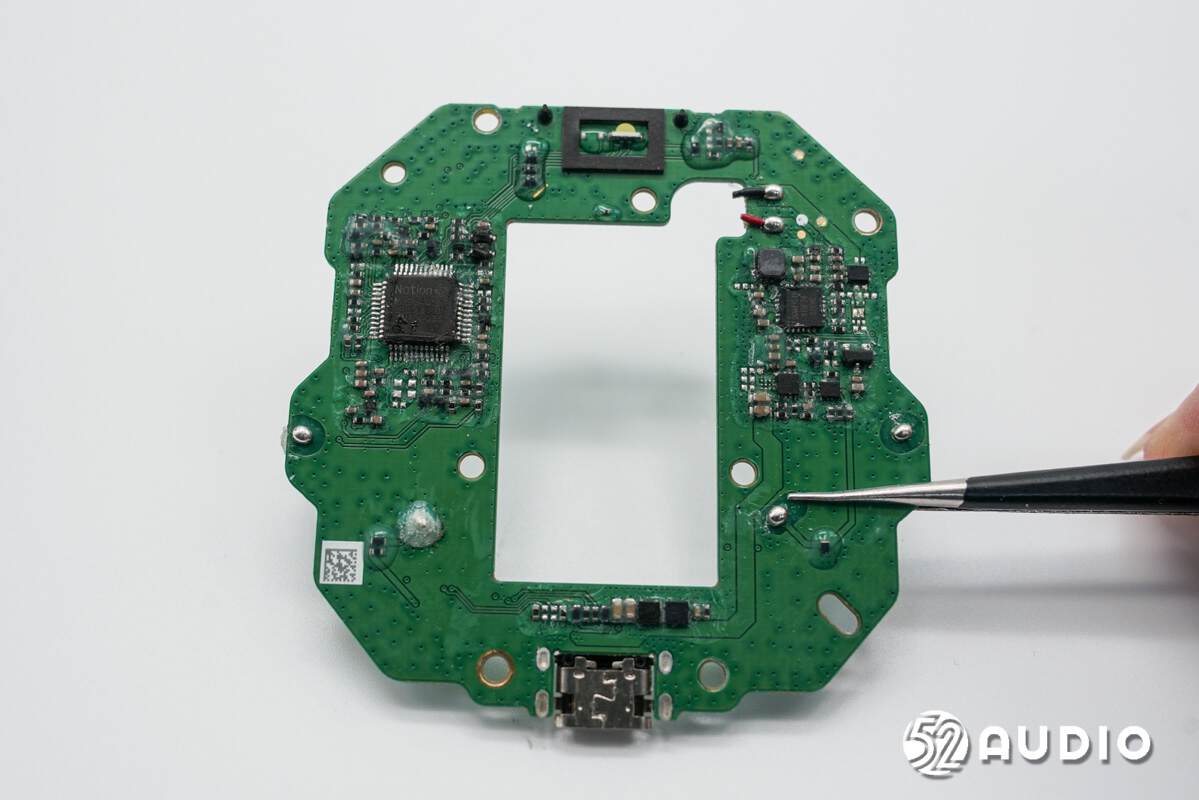

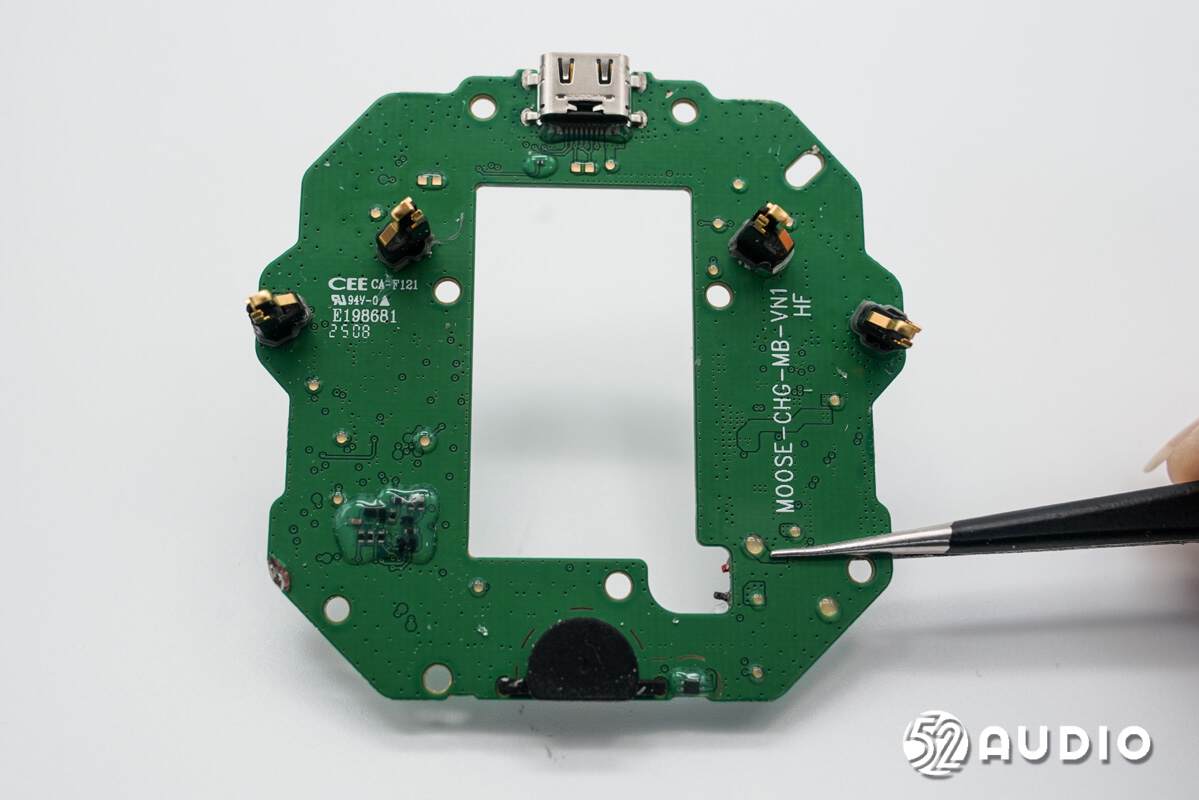

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

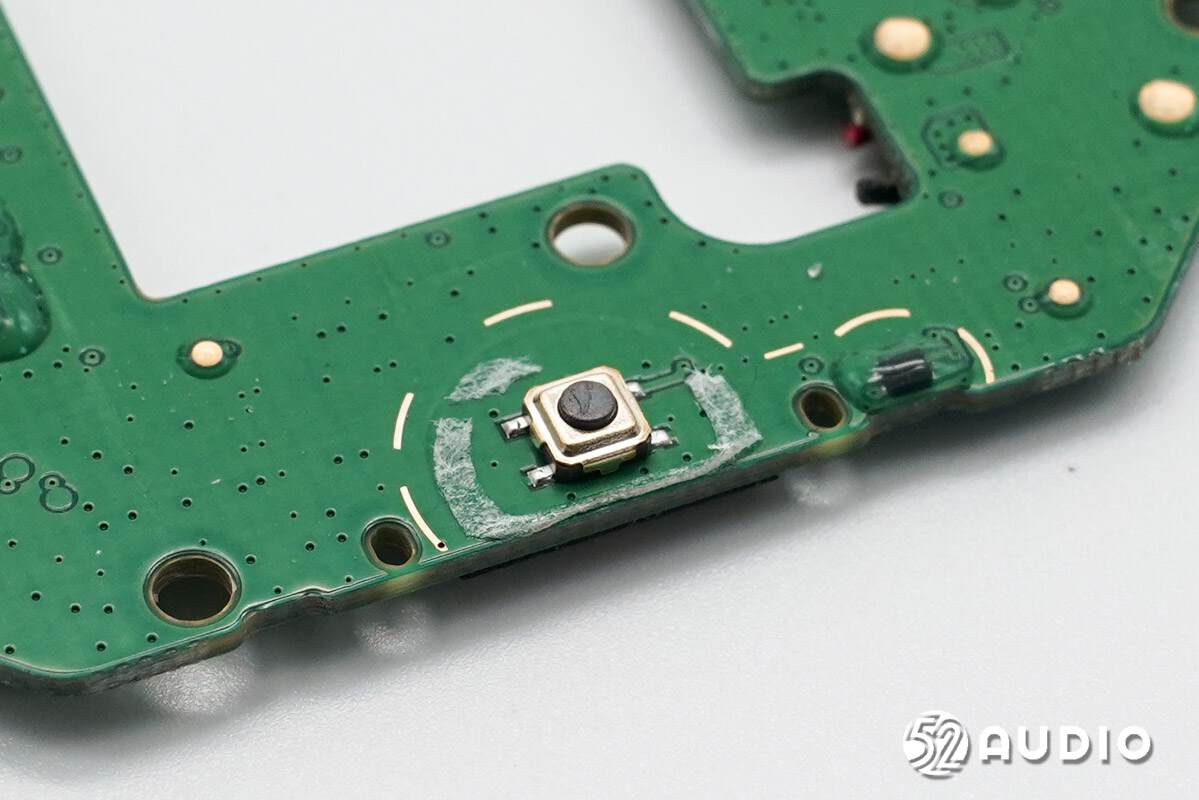

取掉功能按键缓冲垫，下方用于蓝牙配对的物理按键特写。

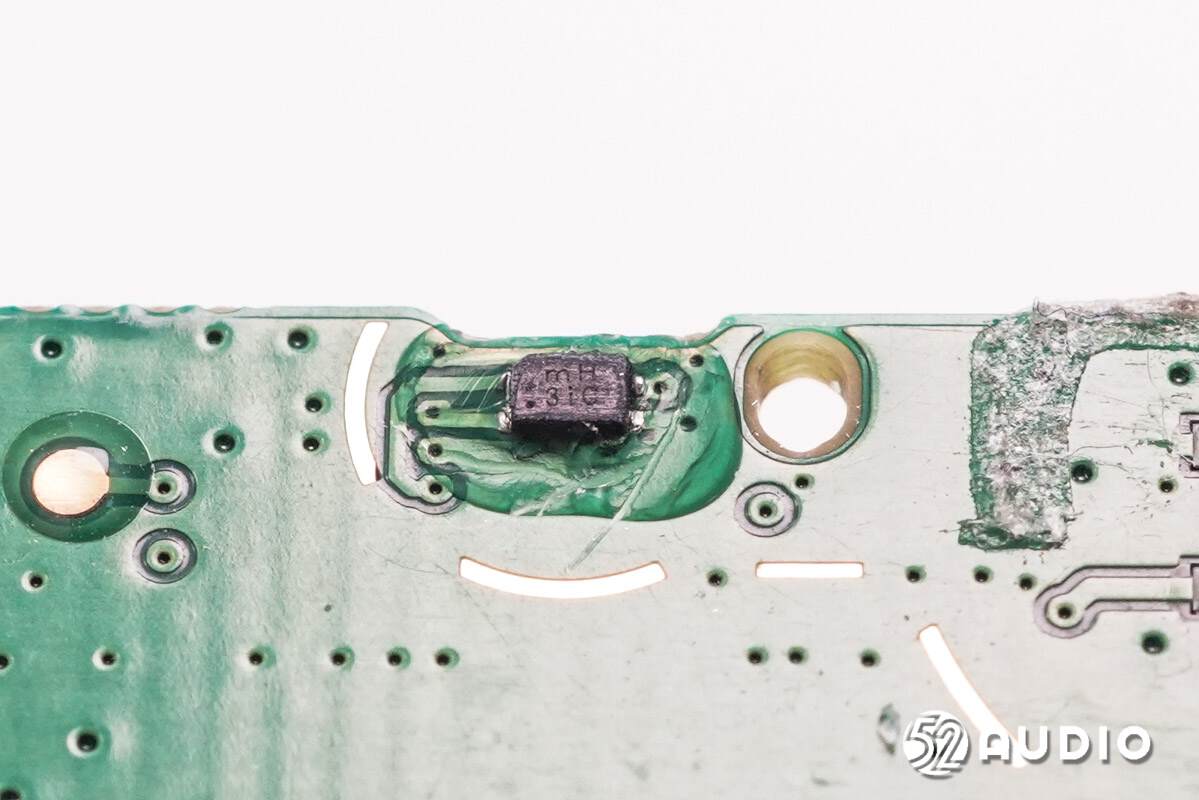

丝印mH 3iC的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

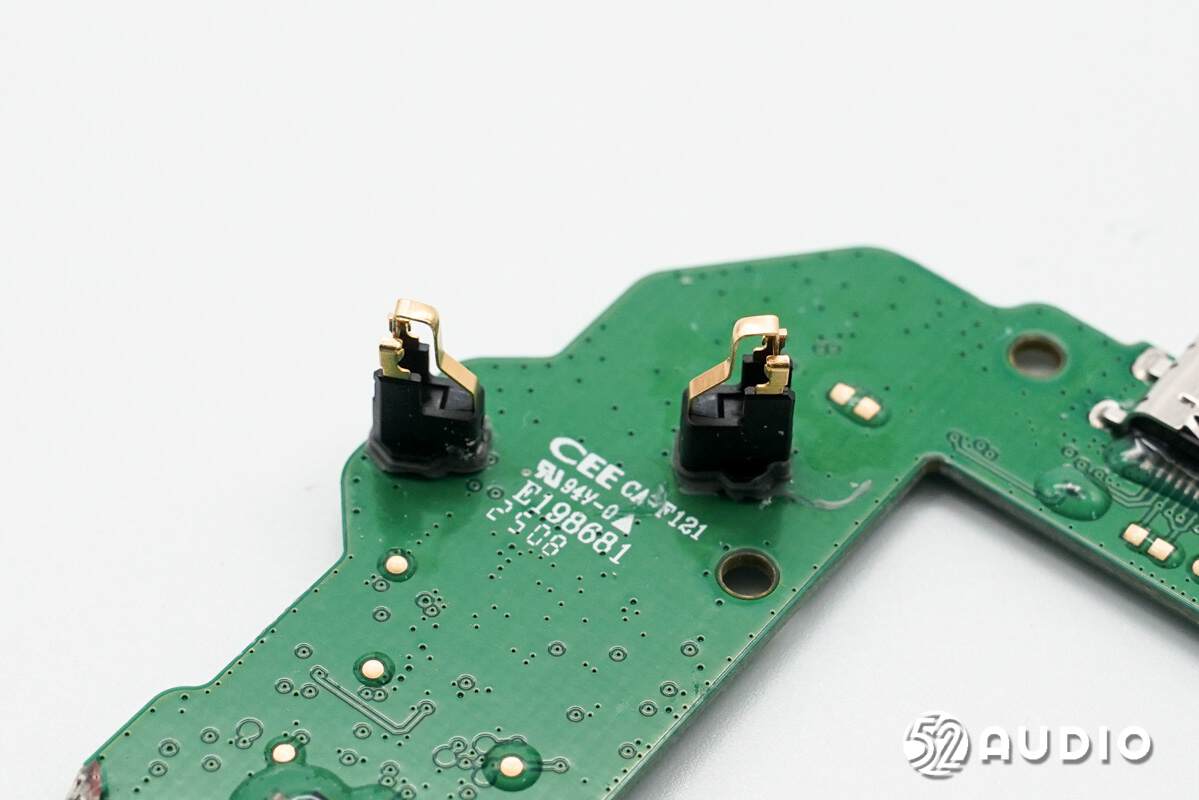

为耳机充电的金属弹片特写，设置有两组，对应两个耳机。

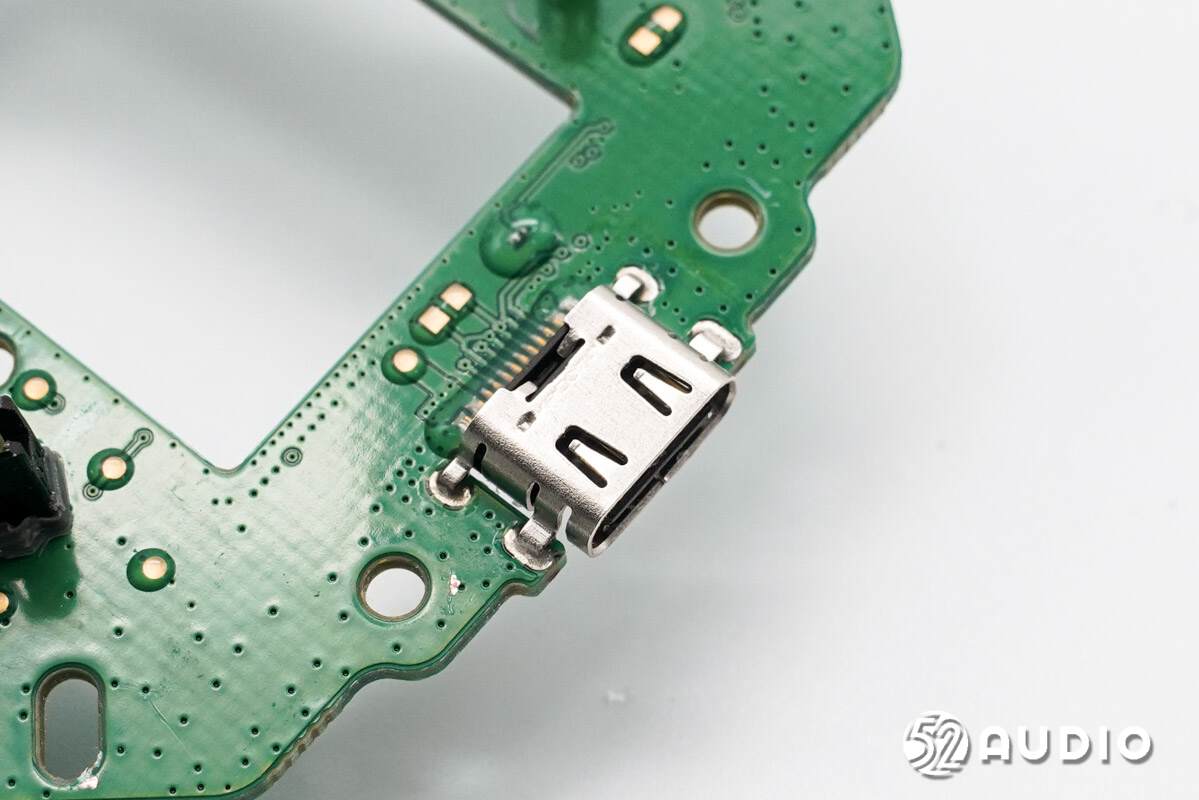

Type-C充电母座特写，沉板焊接。

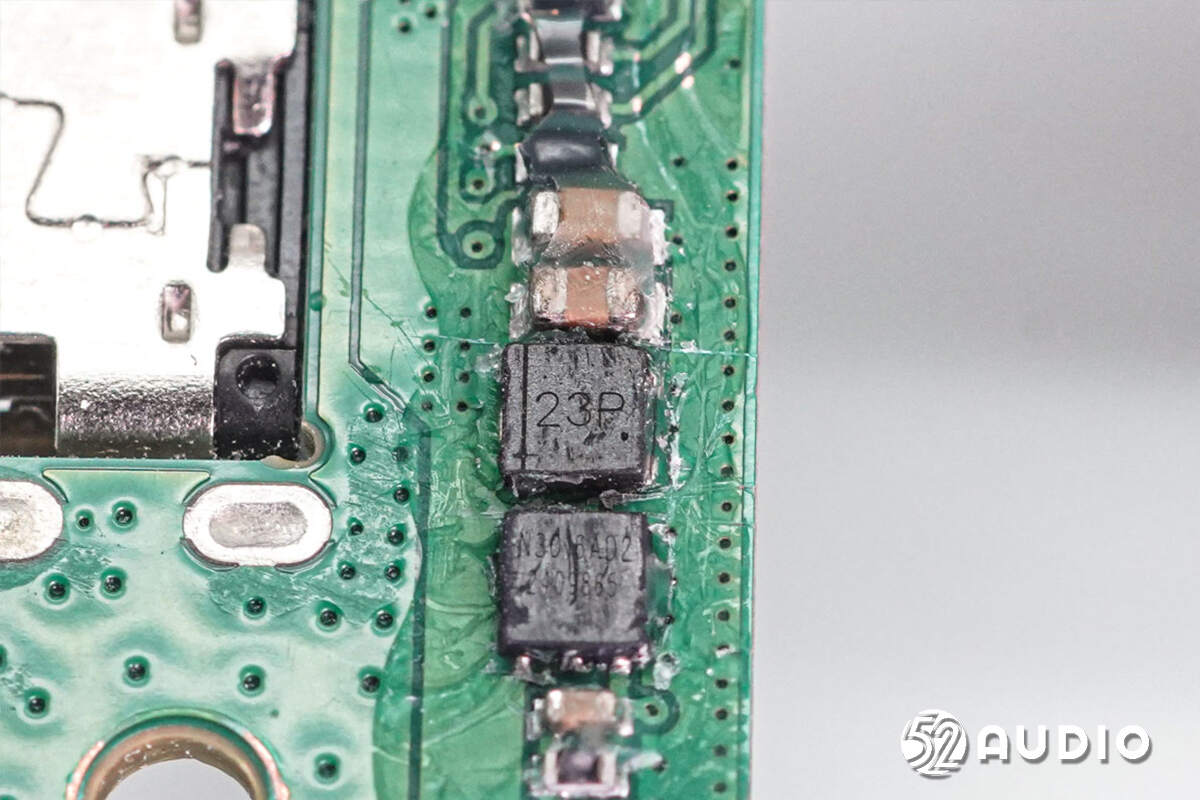

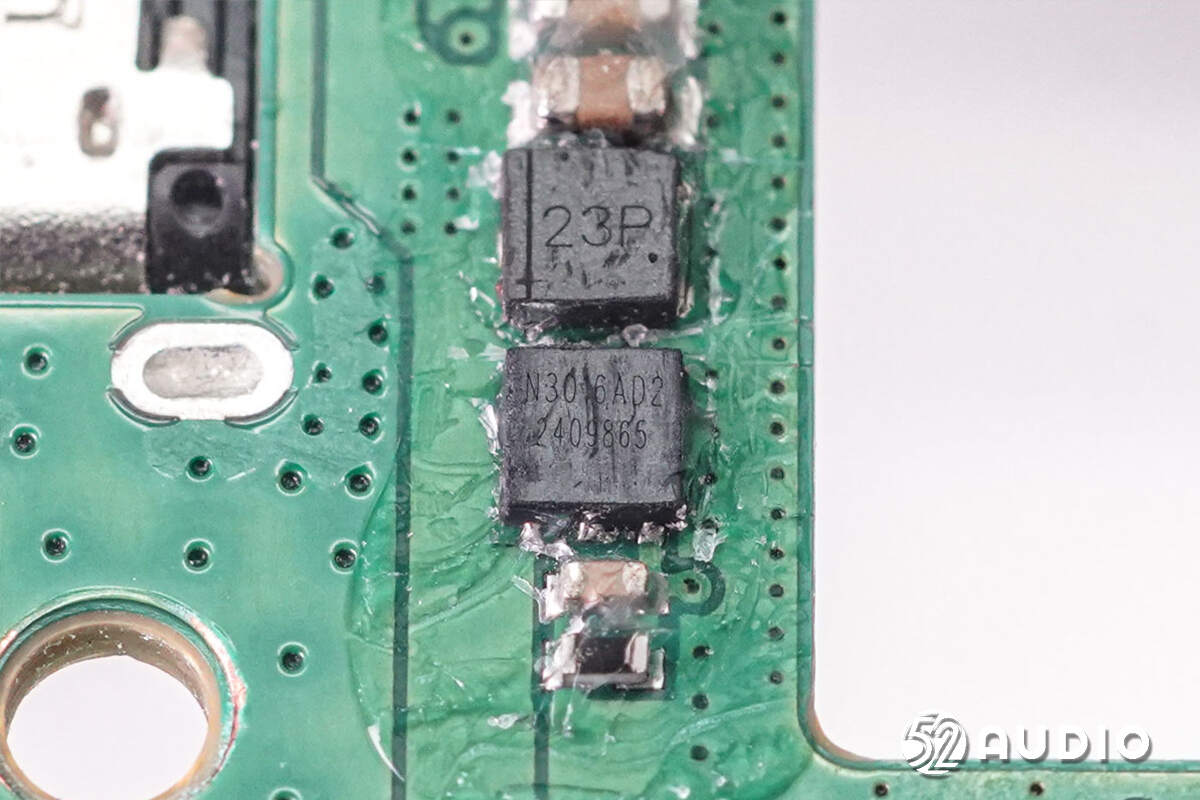

丝印23P的TVS管，用于输入过压保护。

丝印N3016AD2的MOS管。

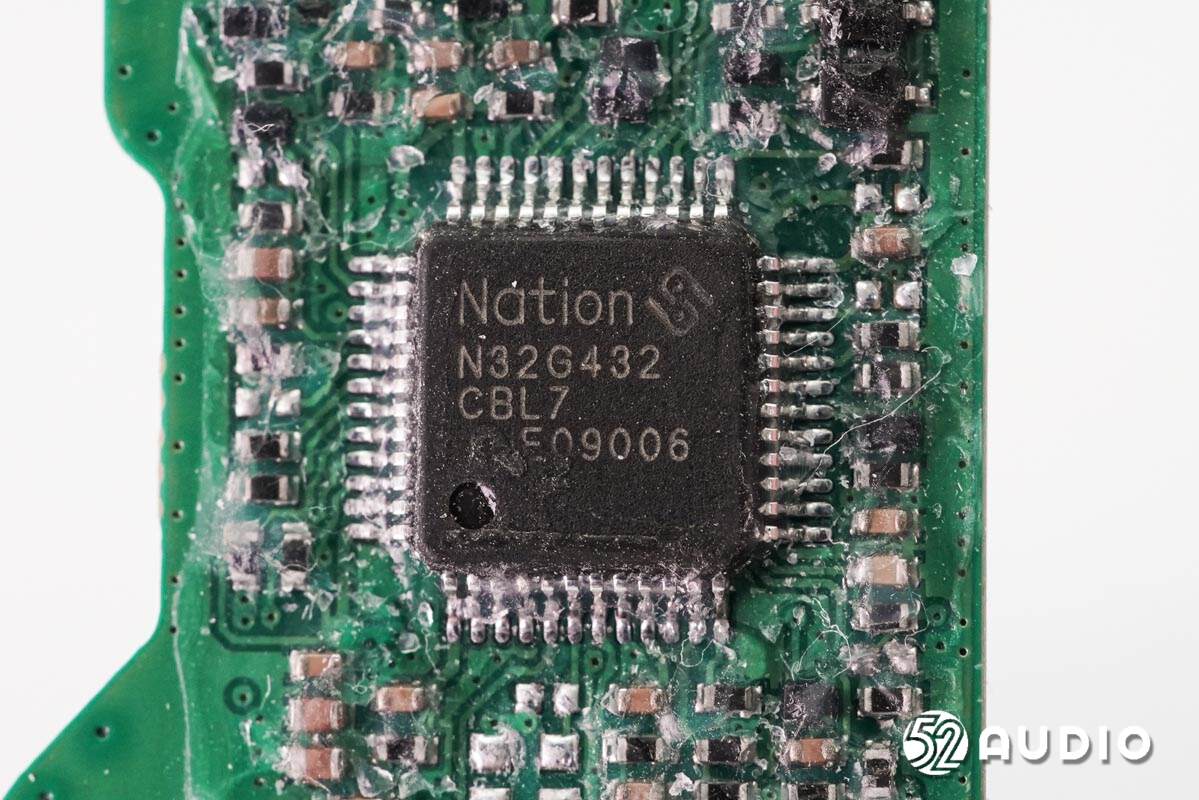

Nations国民技术N32G432CBL7单片机。N32G432系列采用32-bit ARM Cortex-M4F内核，最高工作主频108MHz，支持浮点运算和DSP指令，集 成高达128KB嵌入式加密Flash，32KB SRAM，集成丰富的高性能模拟器件，内置1个12bit 5Msps ADC，1个12bit 1Msps DAC，集成多路U(S)ART、I2C、SPI、USB、CAN等数字通信接口，内置密码算法硬件加速引擎。

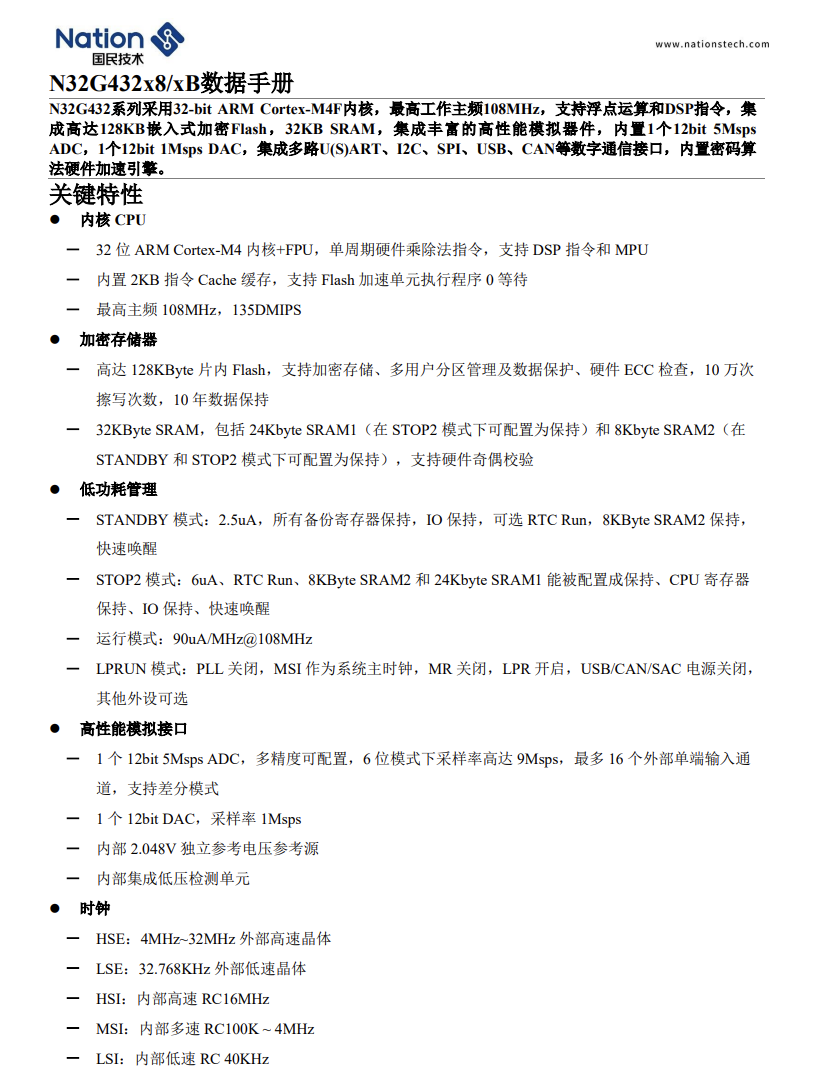

Nations国民技术N32G432系列详细资料图。

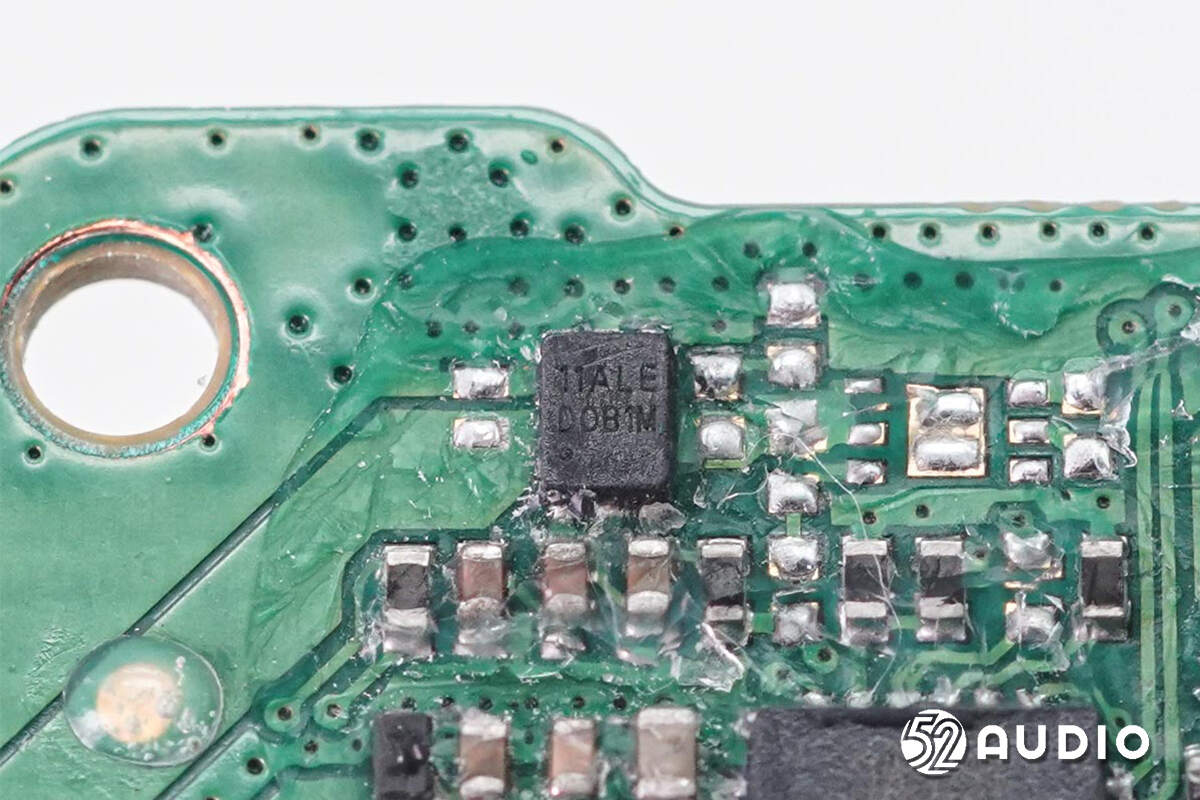

丝印11ALE的锂电保护IC

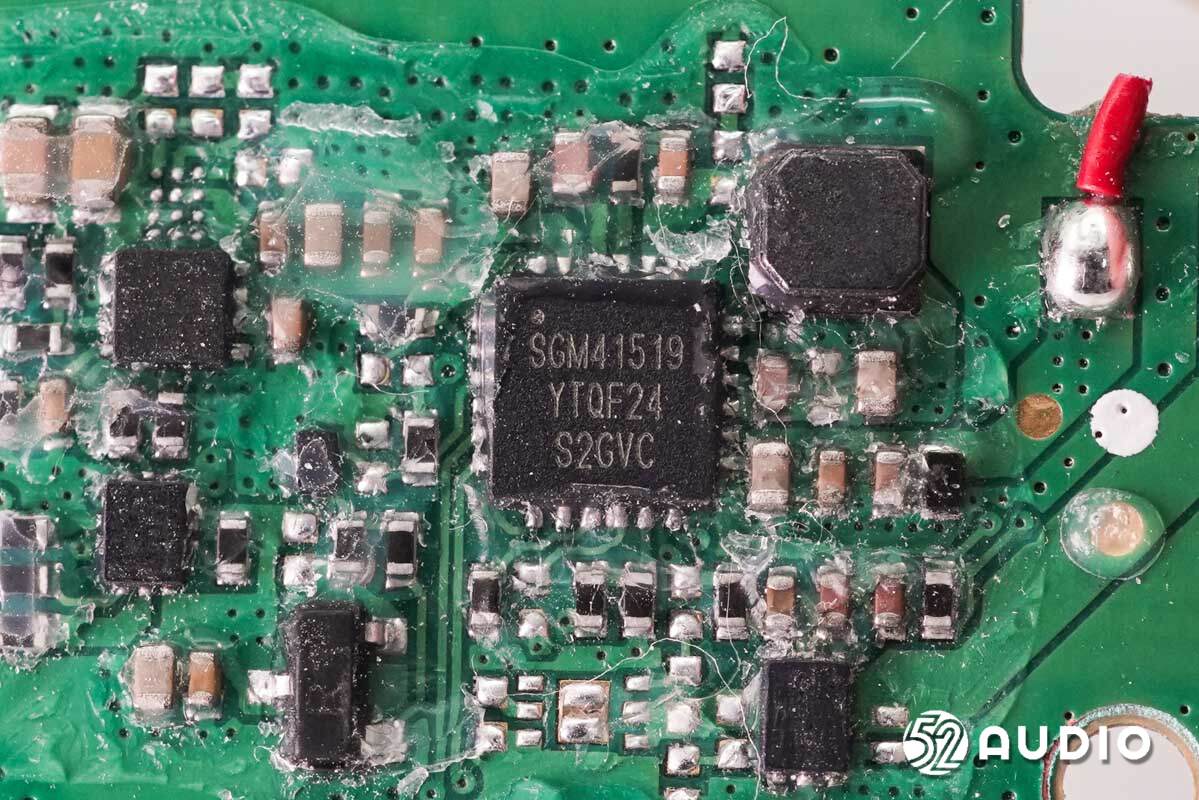

SGMICRO圣邦微SGM41519是一款电池充电器和系统电源路径管理设备，带有集成转换器和电源开关，适用于单节锂离子或锂聚合物电池。这种高度集成的3A设备能够快速充电，并支持适用于智能手机、平板电脑和便携式系统的宽输入电压范围。I2C编程使其成为一种非常灵活的电源和充电器设计解决方案。

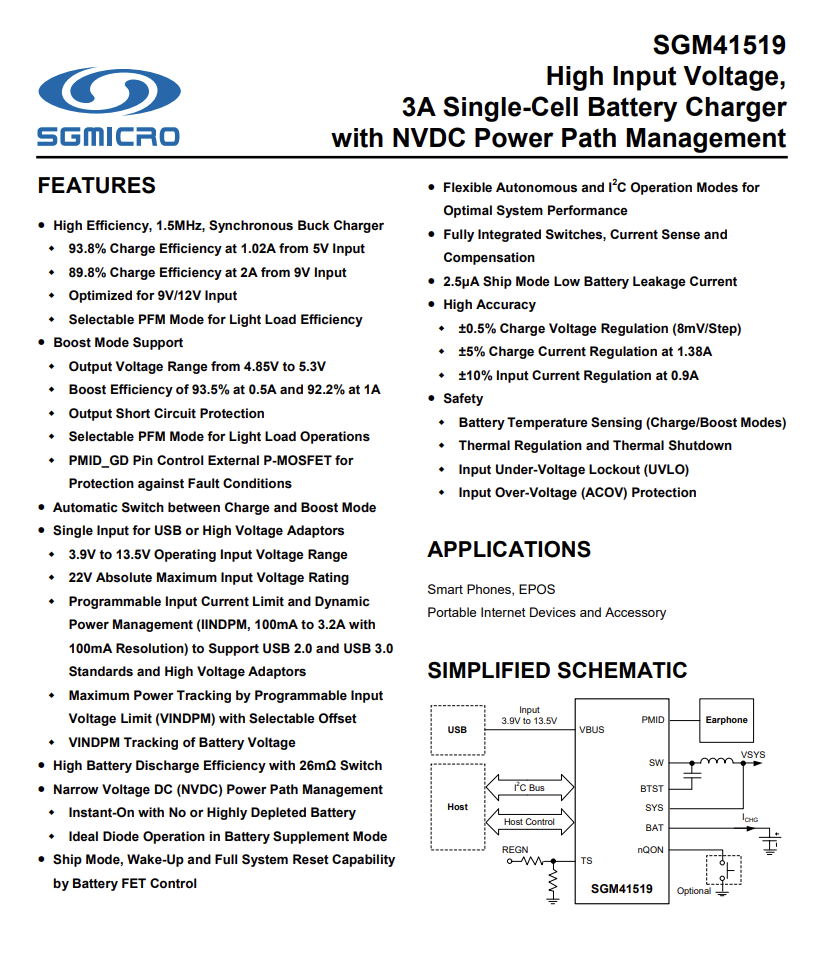

SGMICRO圣邦微SGM41519详细资料图。

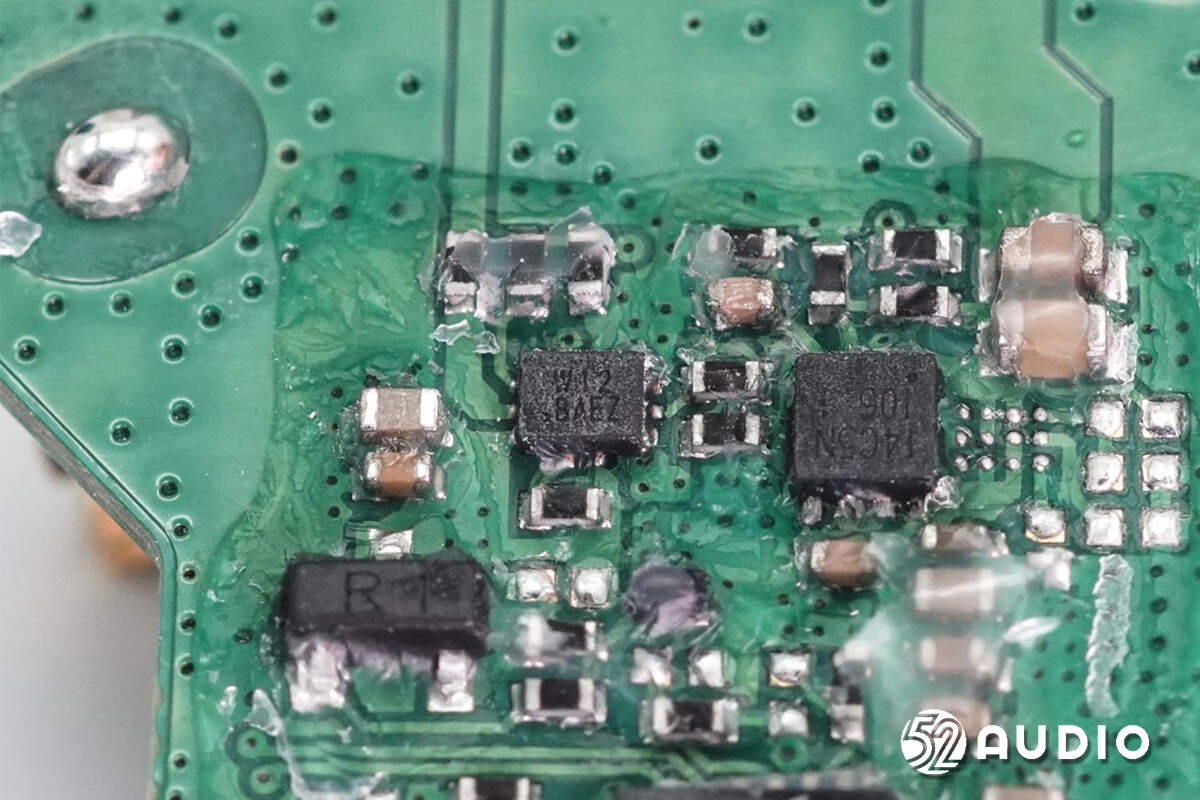

Prisemi芯导科技P14C5N过压过流保护芯片，支持输入过压和欠压保护，电路启动后的过流保护。

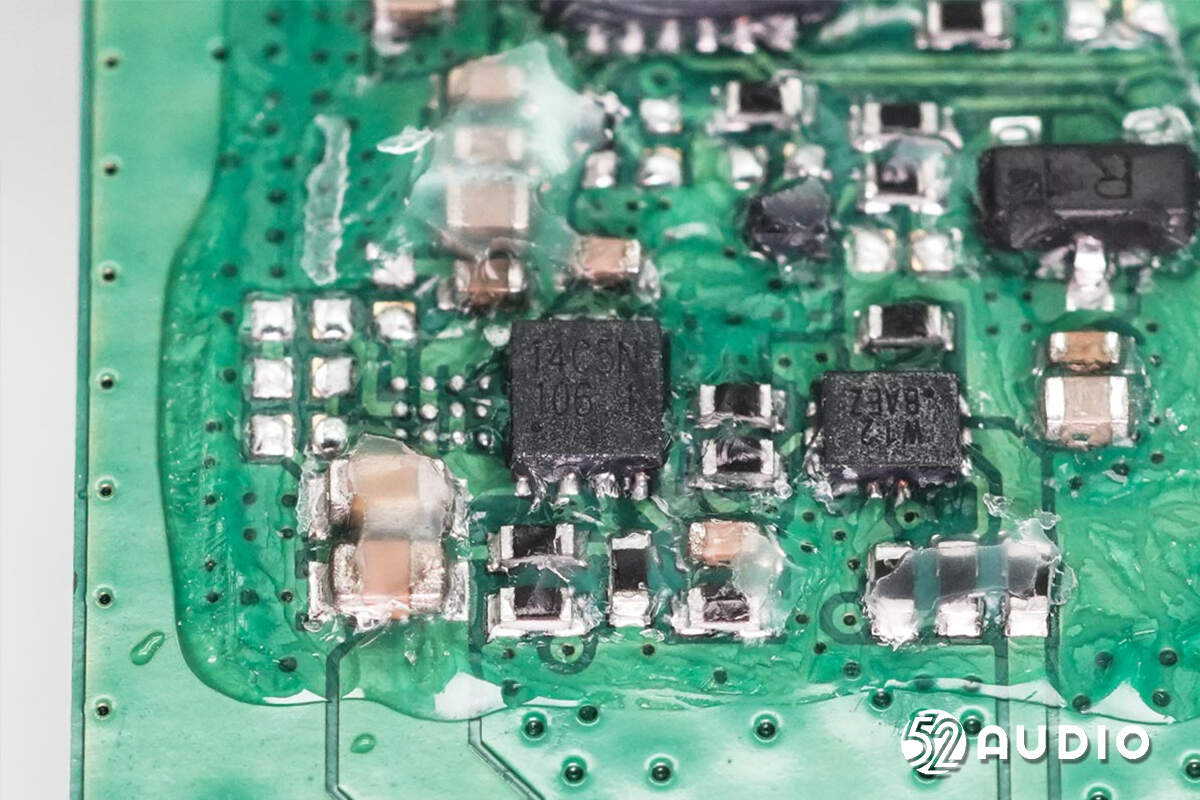

丝印W12 BAEZ的IC。

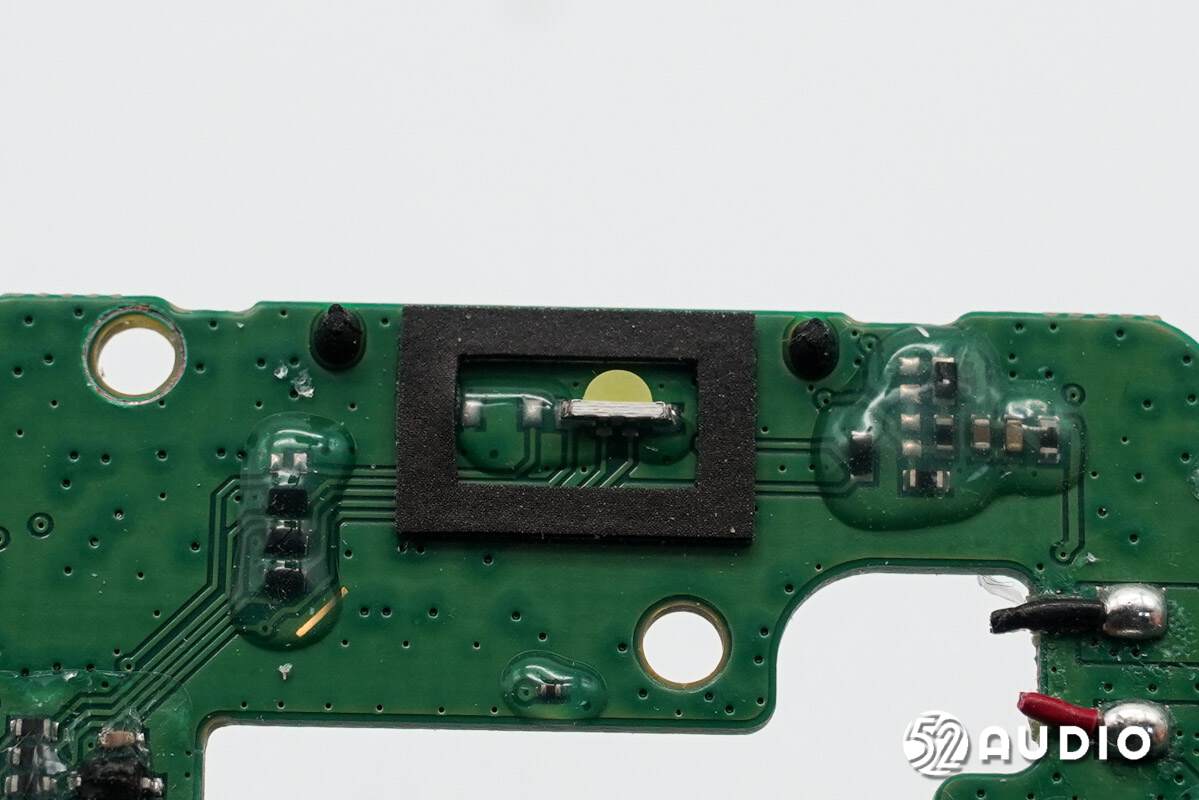

LED指示灯特写，外围通过遮光罩密封。

耳机拆解

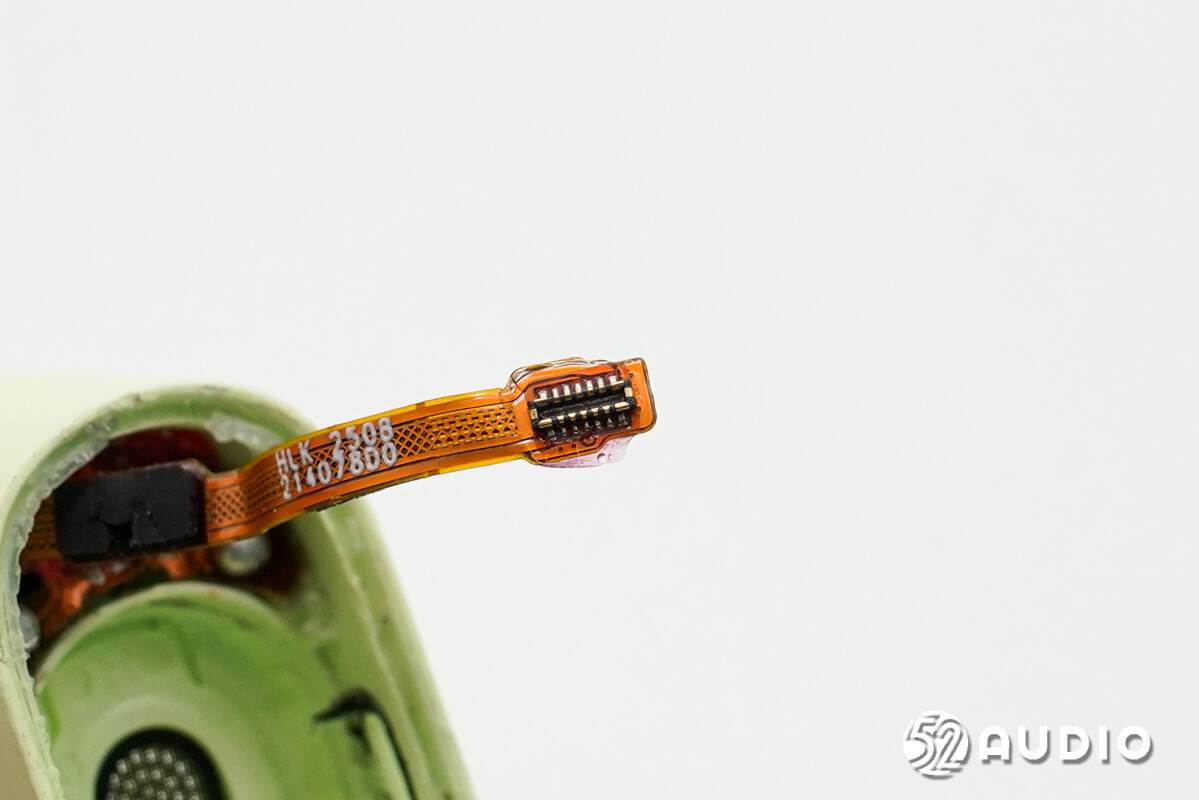

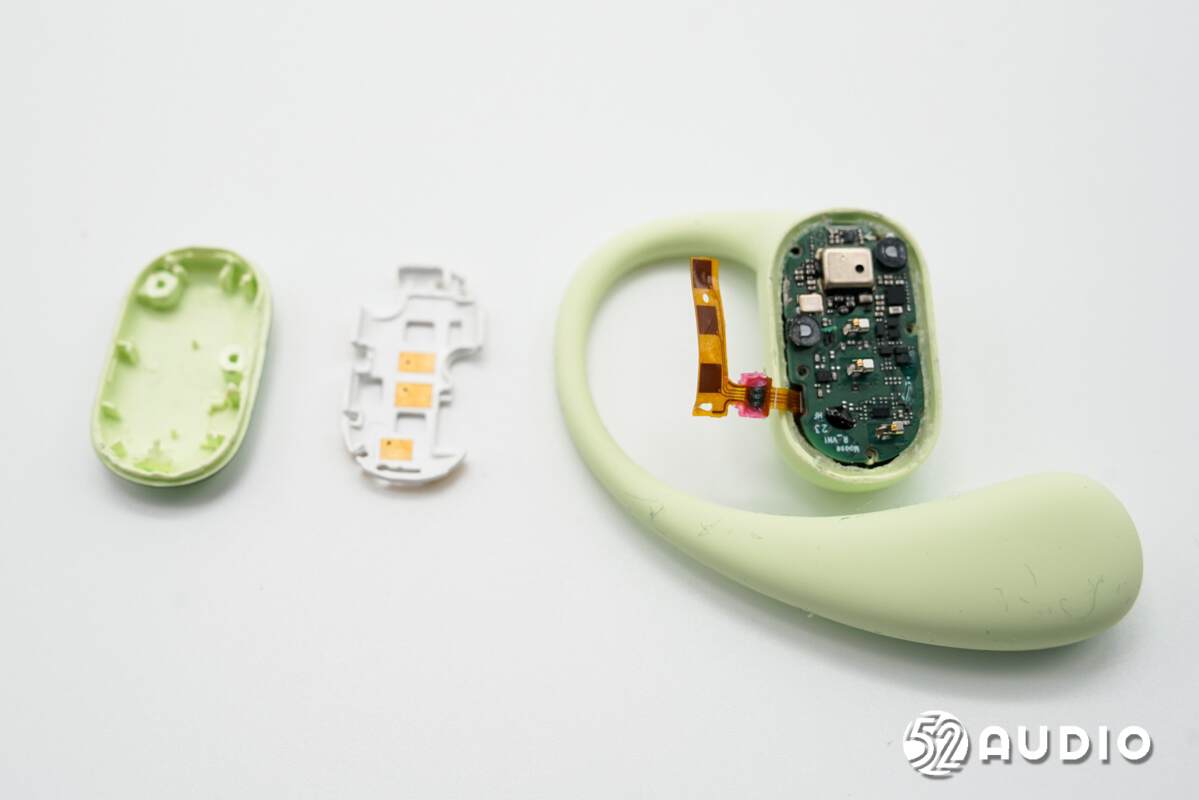

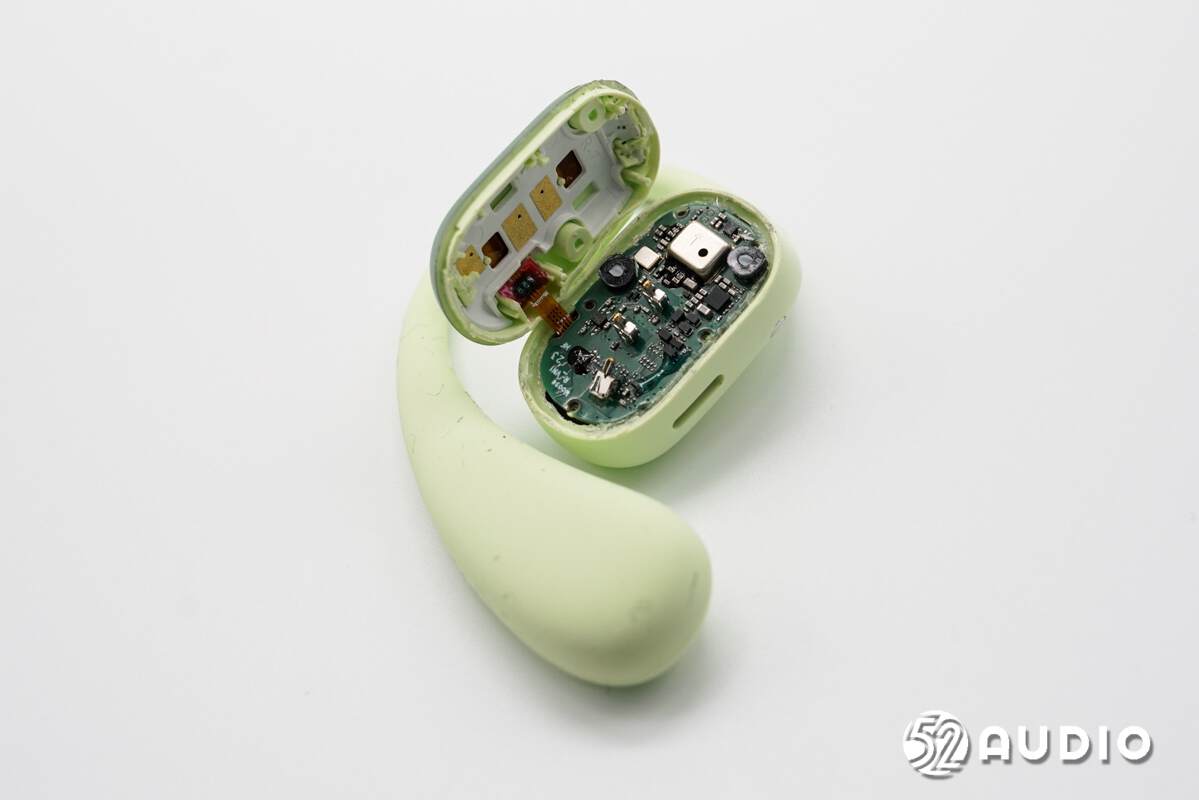

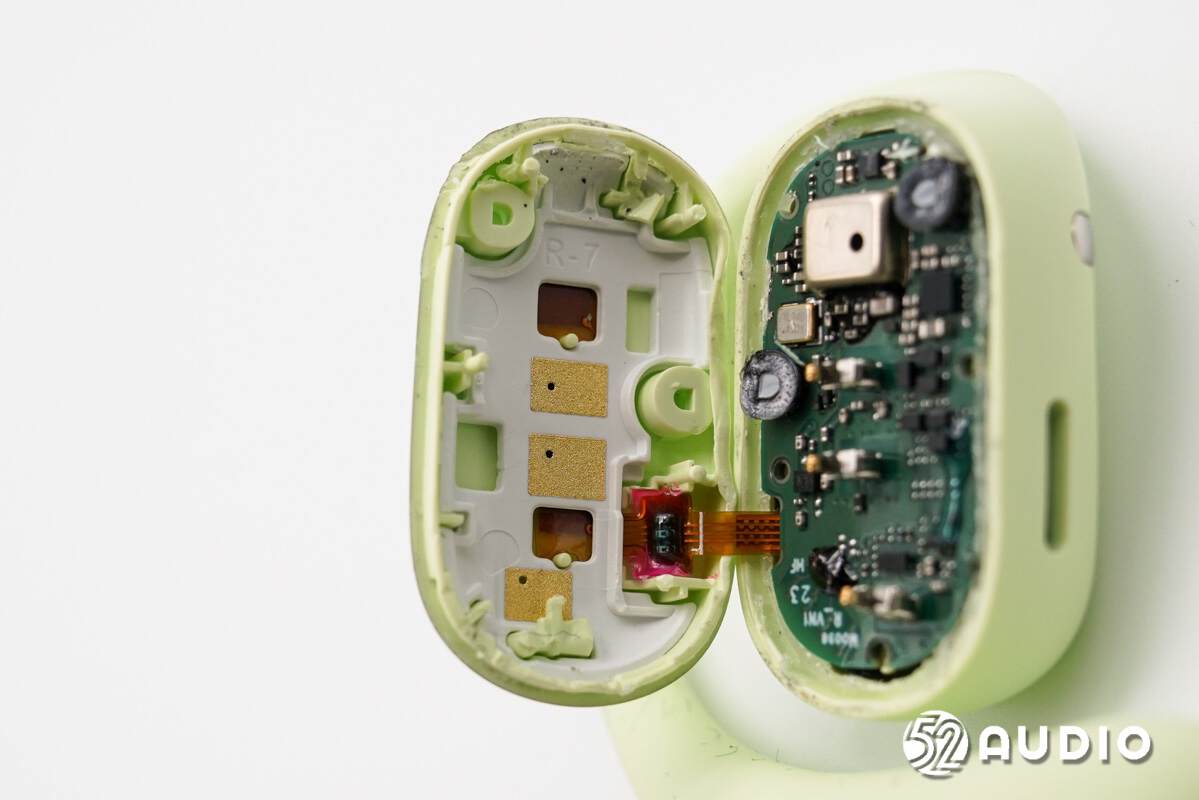

拆解耳机部分，打开音腔背部盖板，内侧有排线连接主板。

盖板内侧结构一览，设置有支架印刷LDS天线，内部嵌入触摸检测传感器

取掉天线的结构，取出触摸检测传感器。

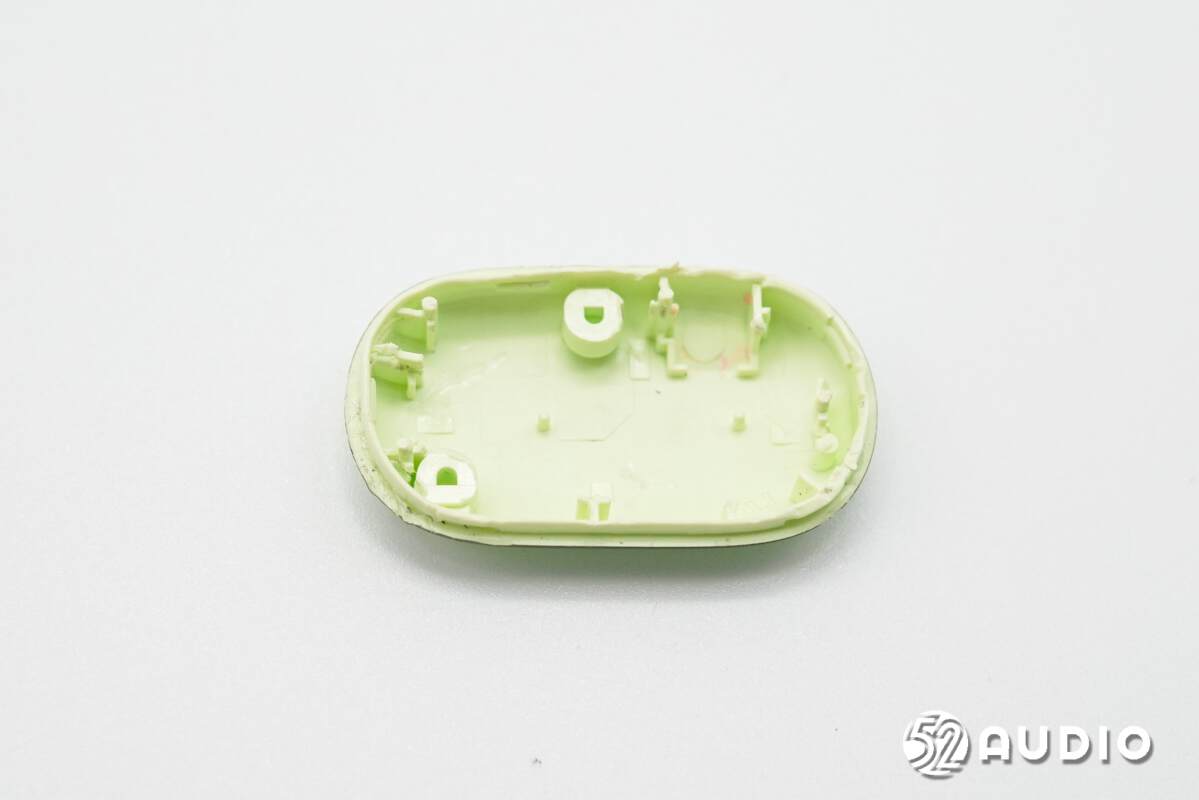

盖板内侧结构一览，上下两个拾音孔采用L型结构设计，能够降低风噪影响。

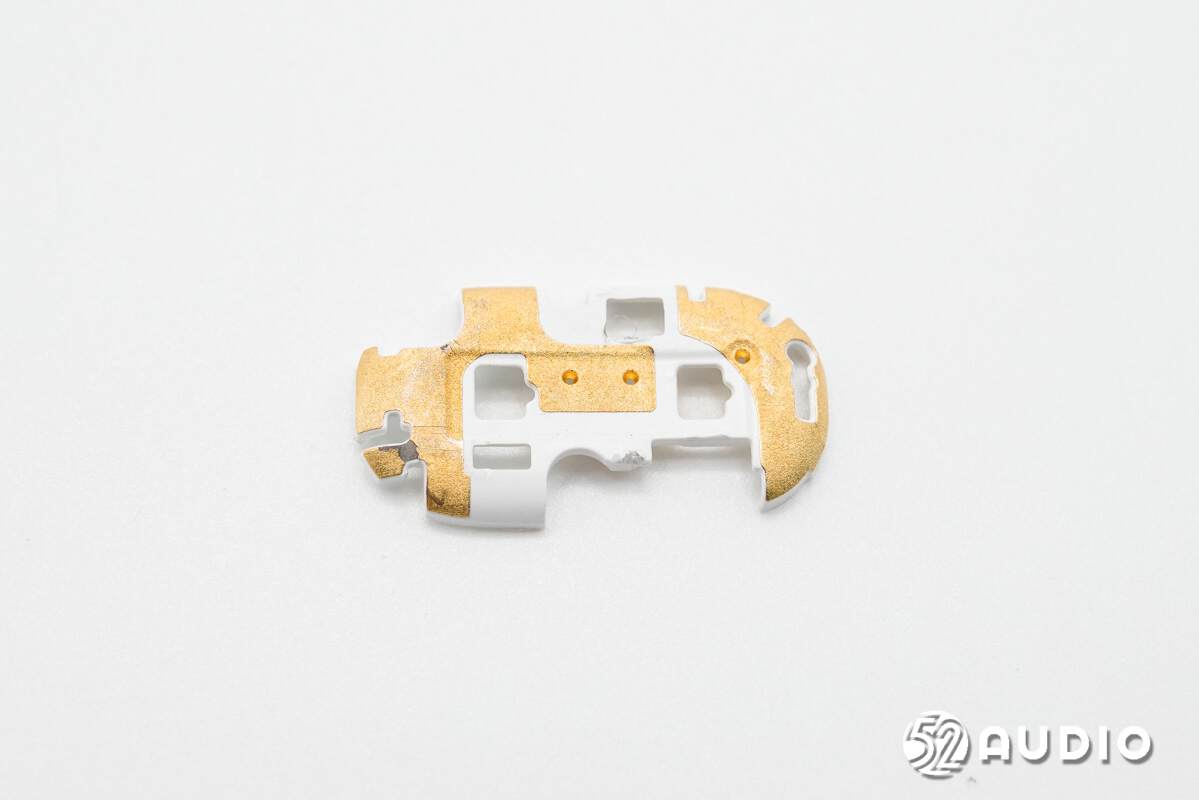

LDS镭射天线特写。据官方介绍，该产品是华为首款搭载灵犀天线的耳机，能够提供更远的连接距离和更稳定的连接性能。

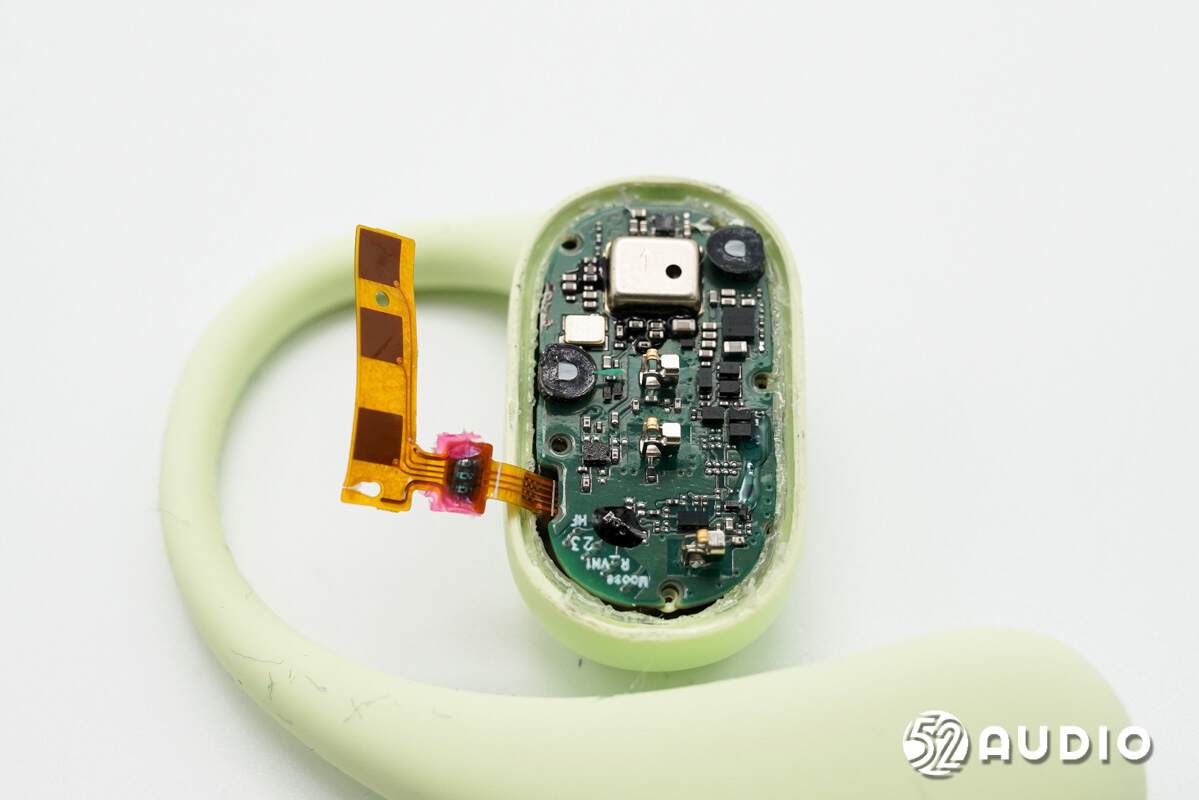

腔体内部主板单元结构一览，通过定位柱固定。

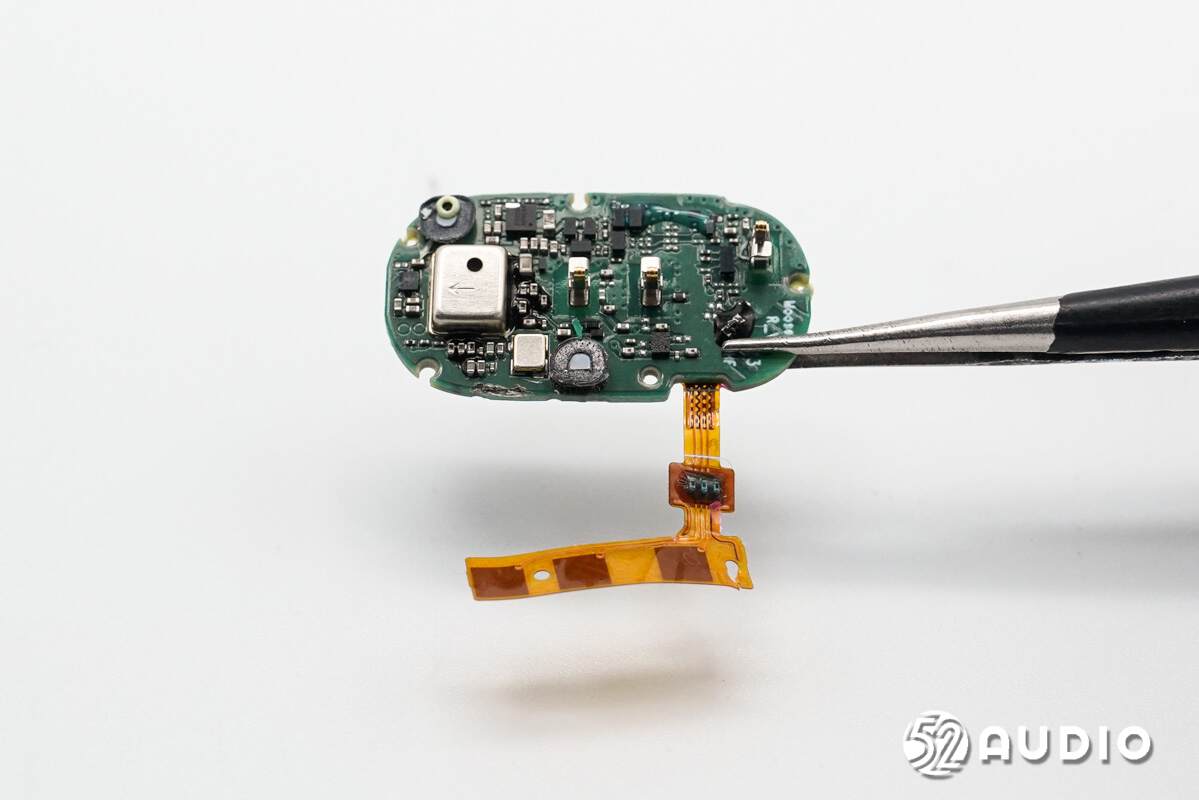

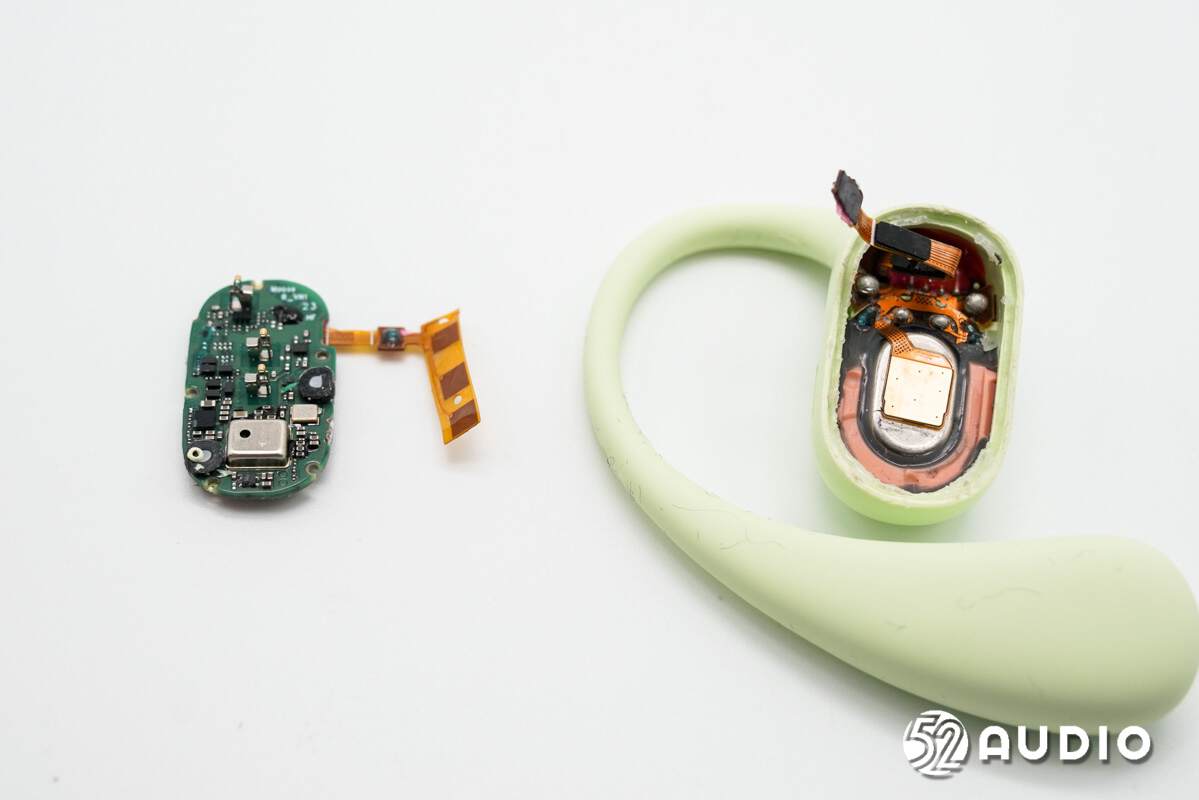

取出腔体内部主板单元。

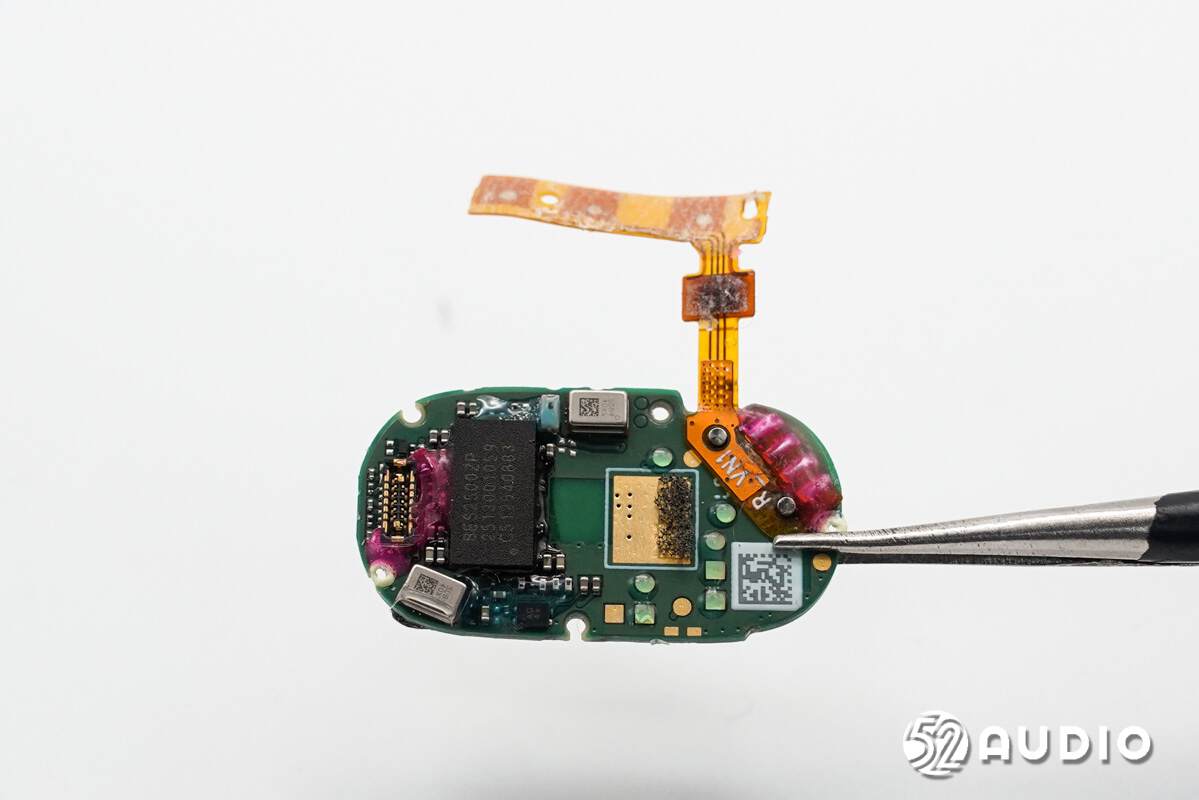

耳机主板一侧电路一览。两个麦克风拾音孔，设置有海绵罩和防水透气膜防护。

耳机主板另外一侧电路一览。

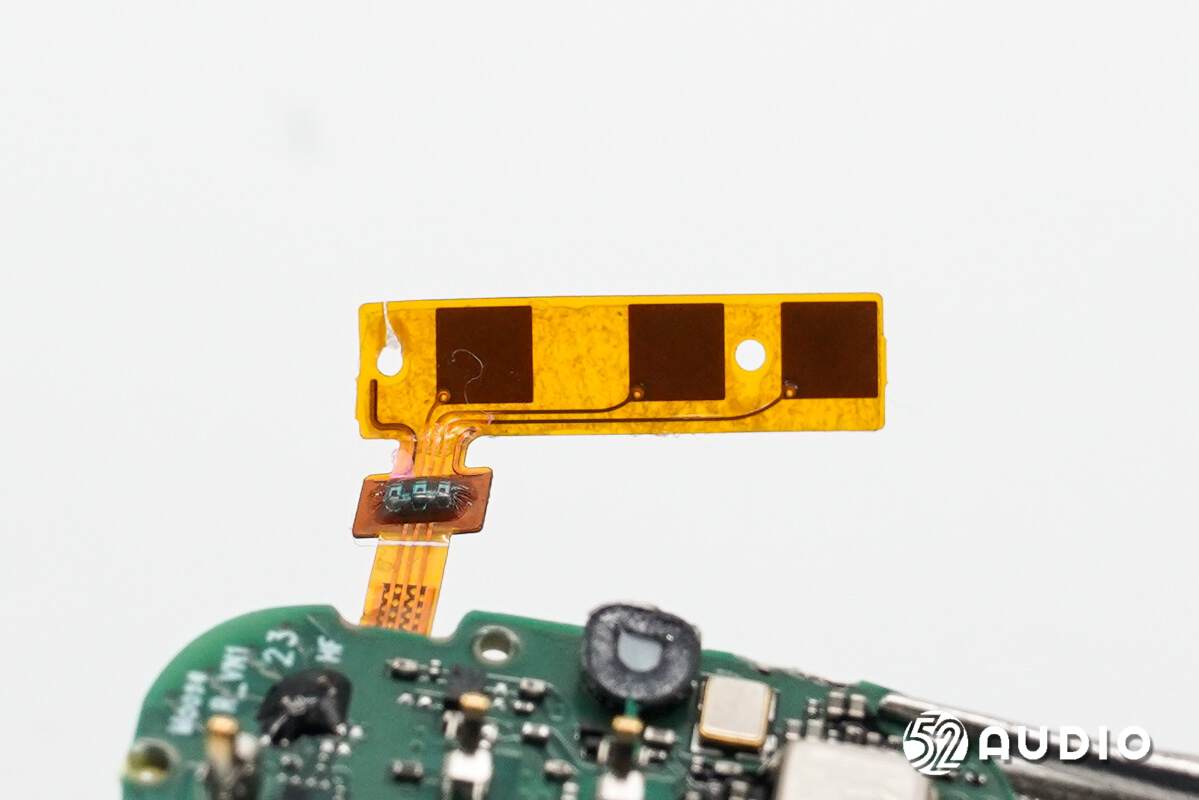

触摸检测传感器特写，支持双击、三击、长按、滑动控制。

连接蓝牙天线的三个金属弹片特写。

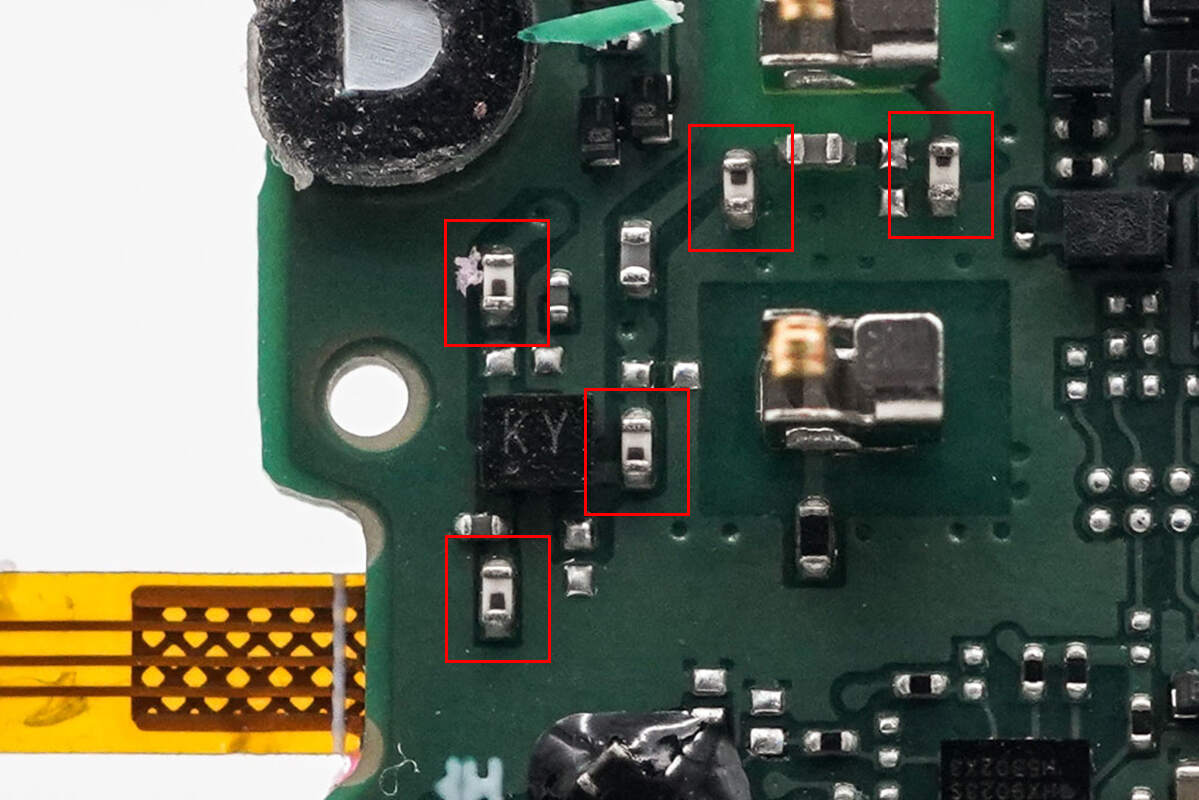

射频电路上，搭载了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括REDMI、漫步者、森海塞尔、铁三角、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

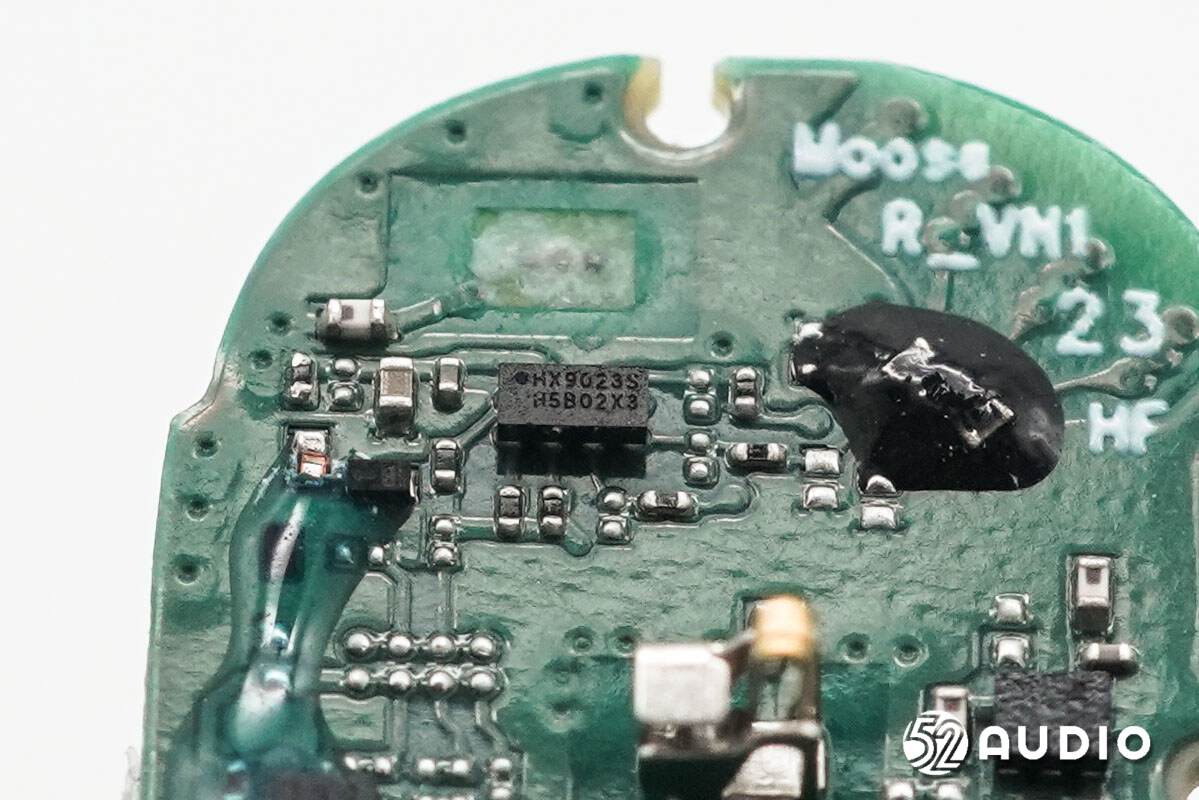

Tianyihexin天易合芯HX9023S触摸检测IC，集成了用于特定吸收率（SAR）应用的电容传感AFE，支持多达三个传感器输入，具有高达400pf的偏移补偿能力。

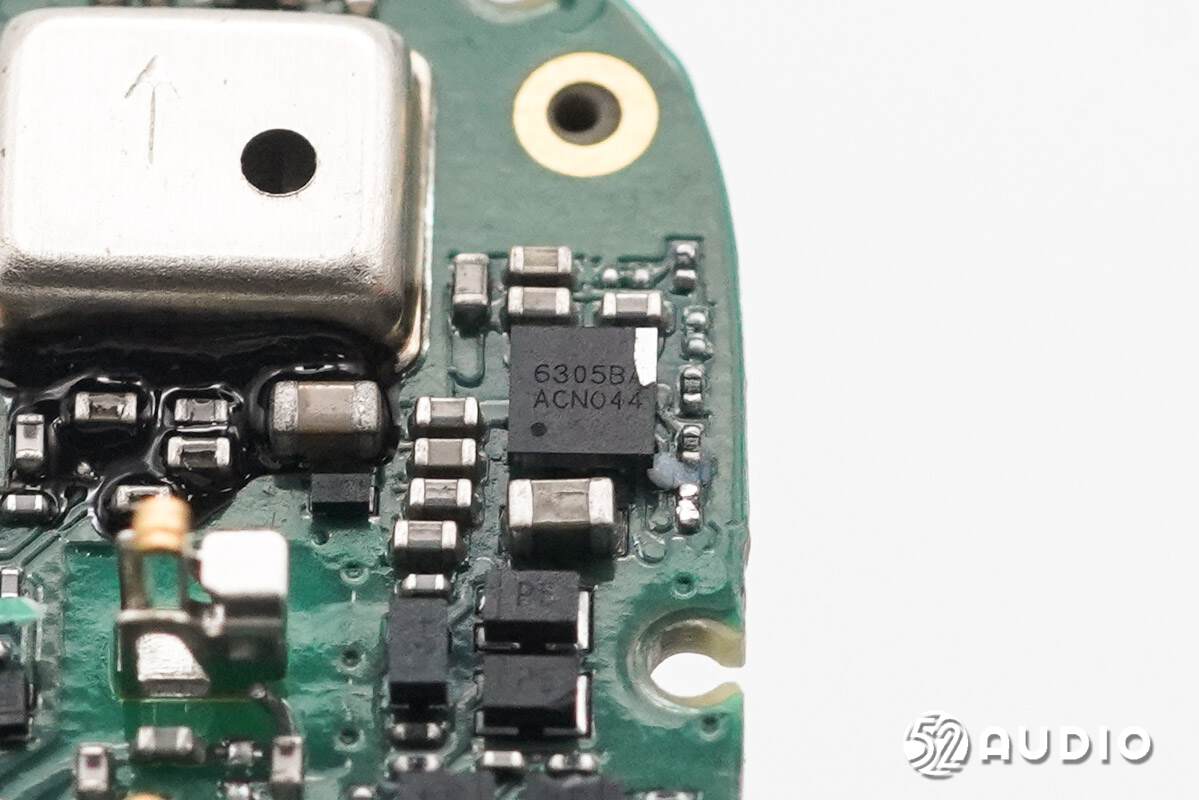

Cellwise赛微微电CW6305B线性充电芯片，支持电源路径管理，用于为内置锂电池充电。

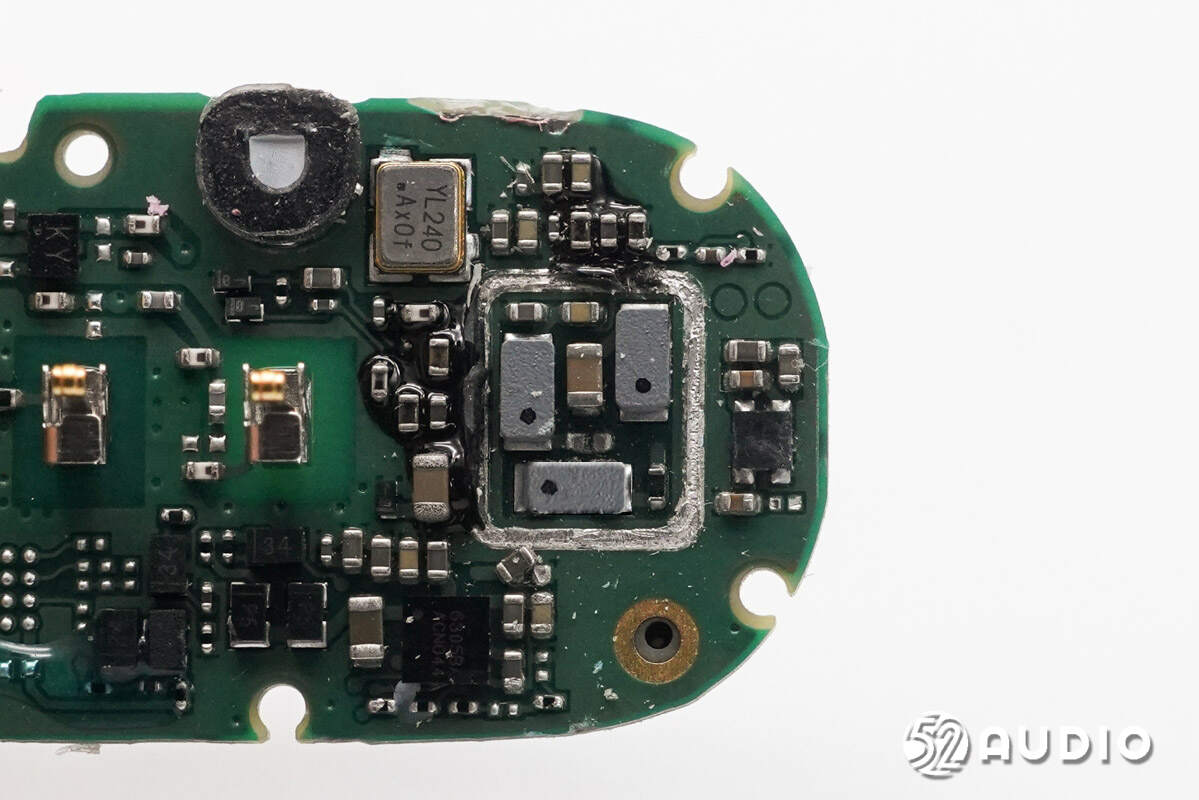

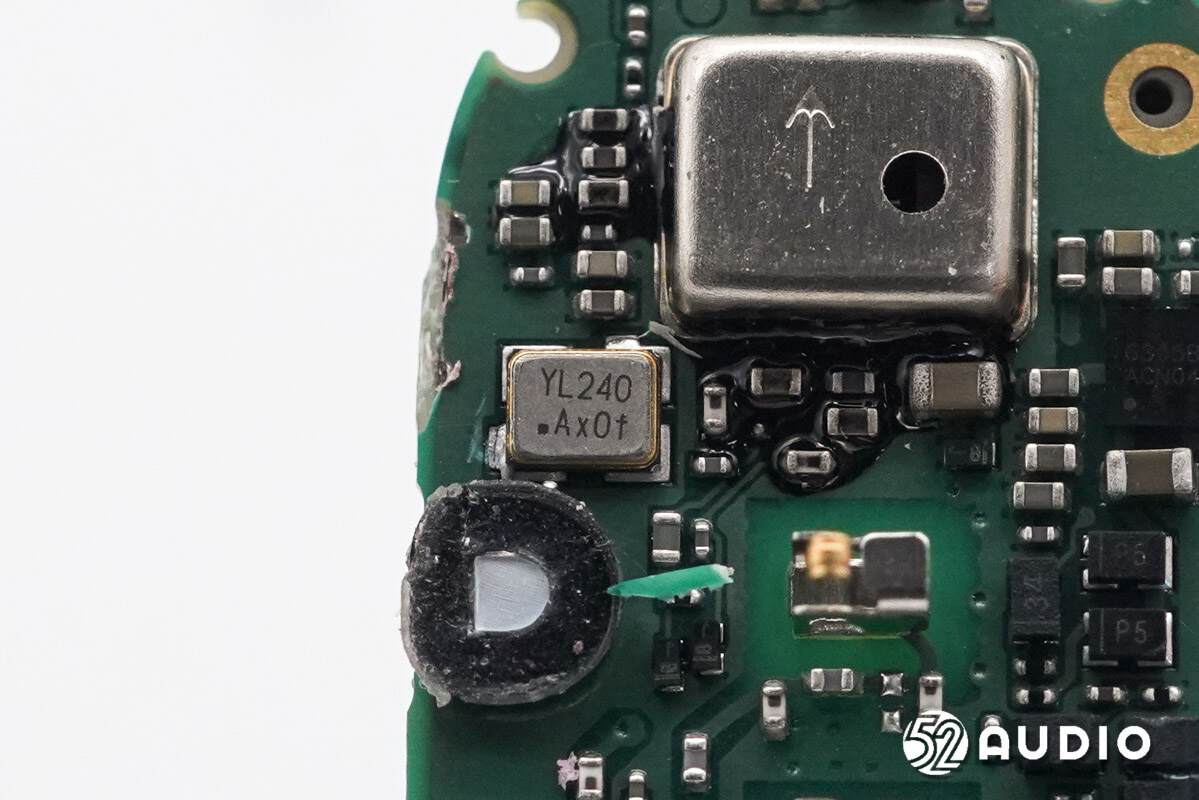

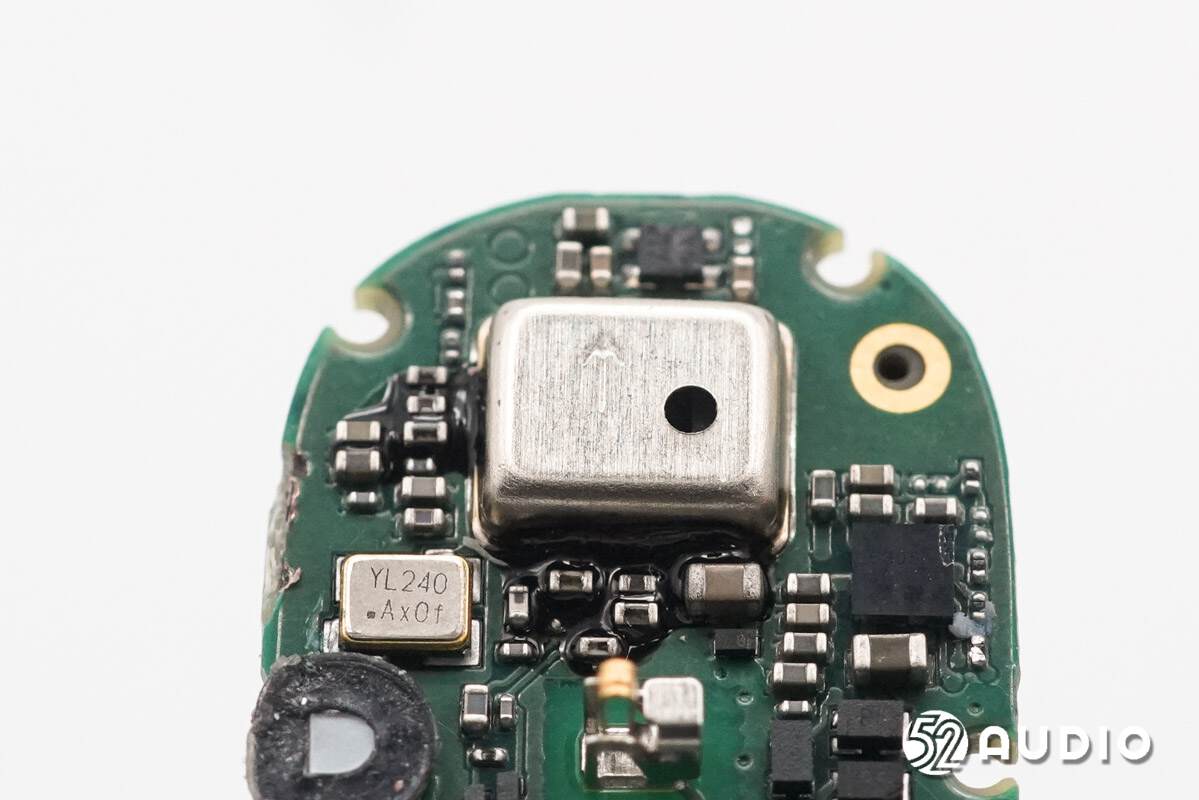

镭雕YL240的晶振特写，为蓝牙芯片提供时钟。

为主控供电的功率电感，通过屏蔽罩防护，防止电磁波的干扰。

屏蔽罩下方的功率电感特写。

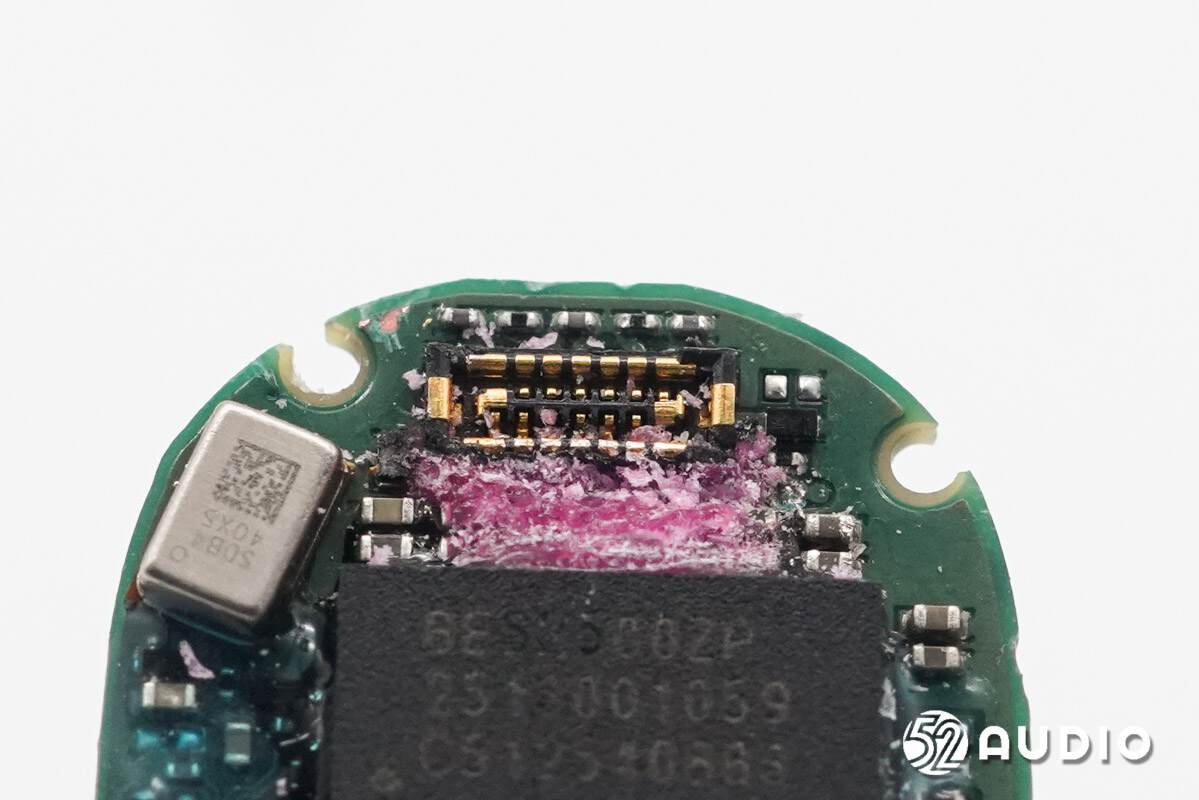

连接排线的BTB连接器母座特写。

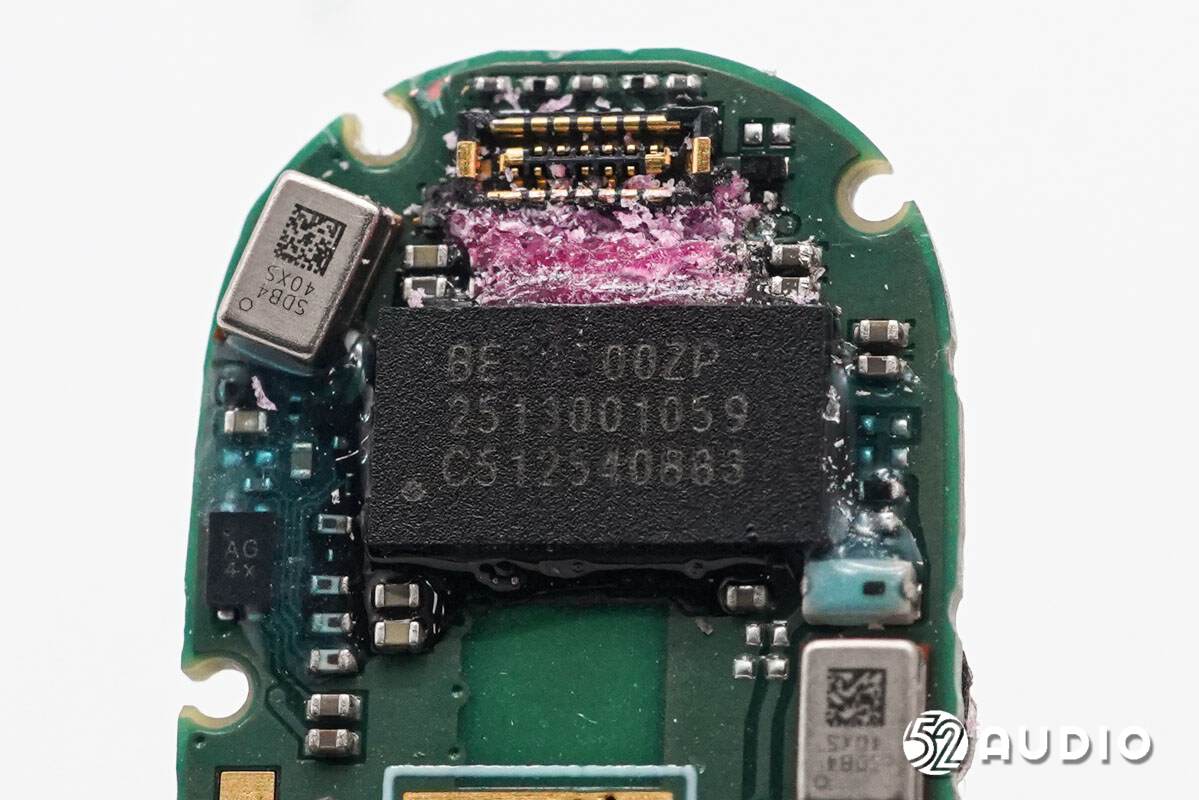

BES恒玄BES2500ZP蓝牙音频SoC，用于无线连接和音频数据处理。

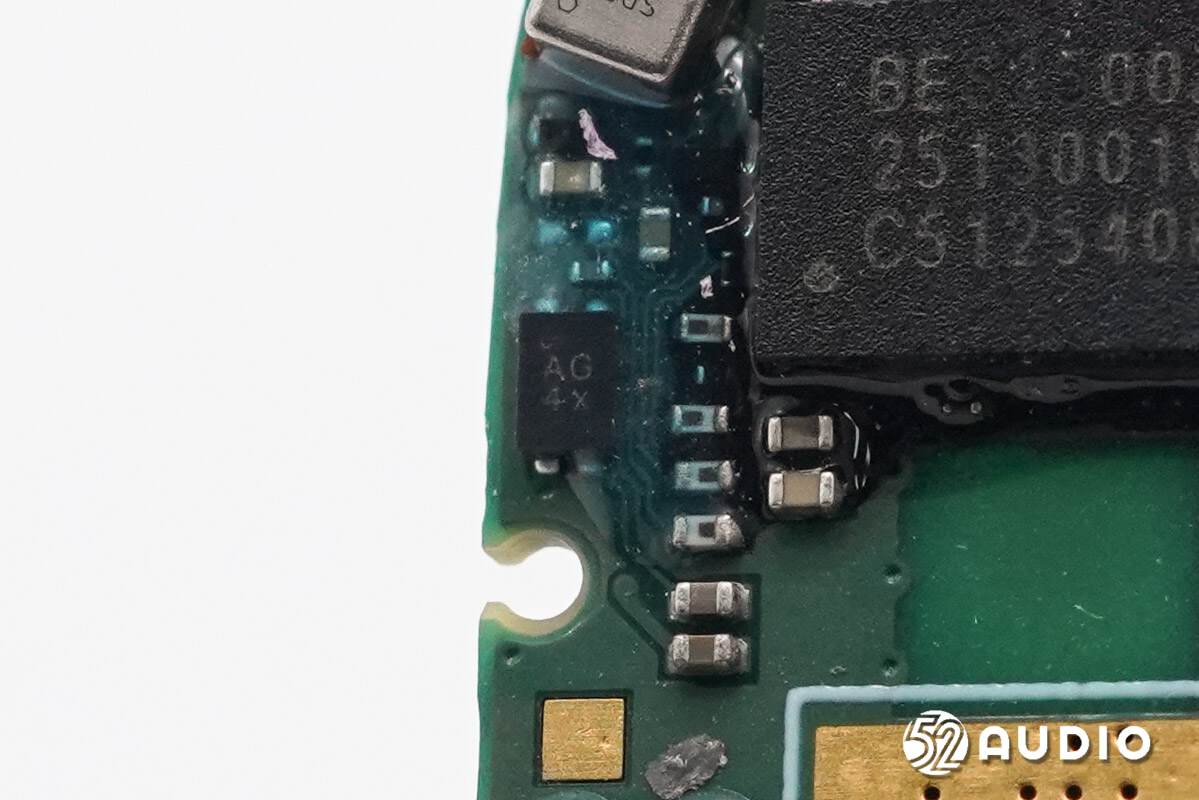

丝印AG 4X的IC。

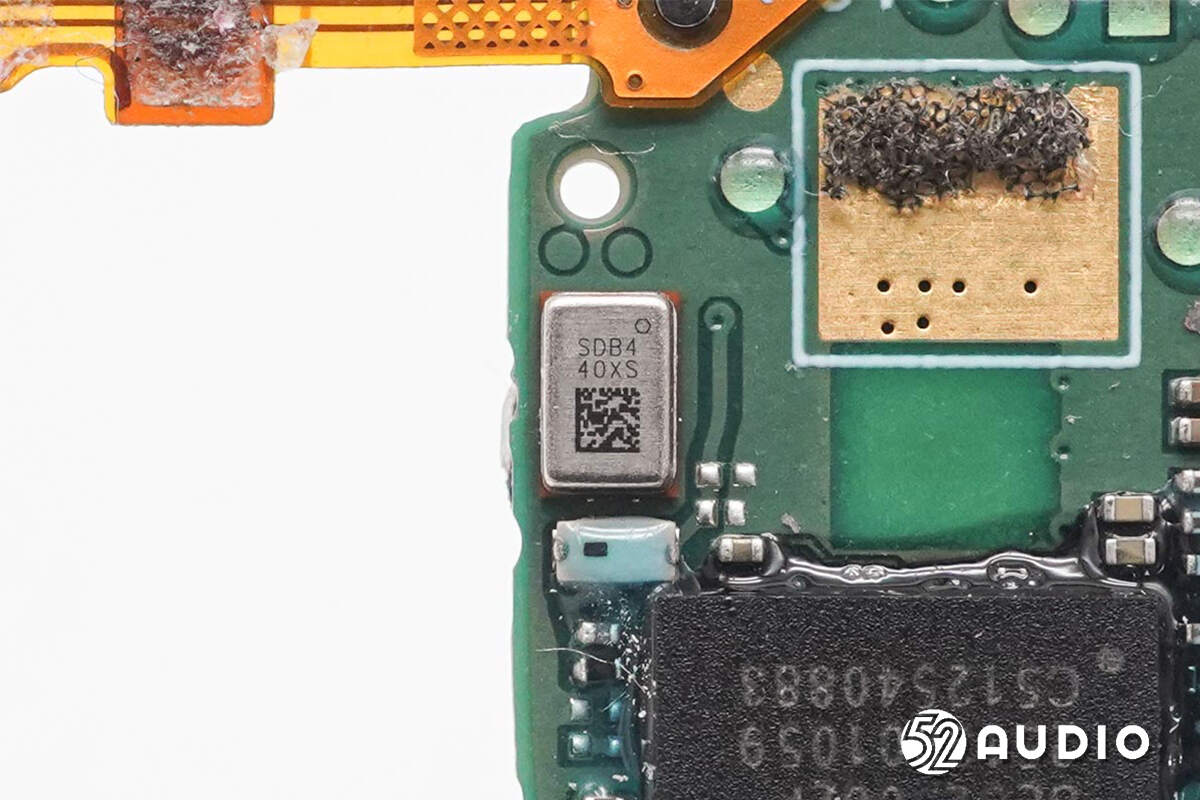

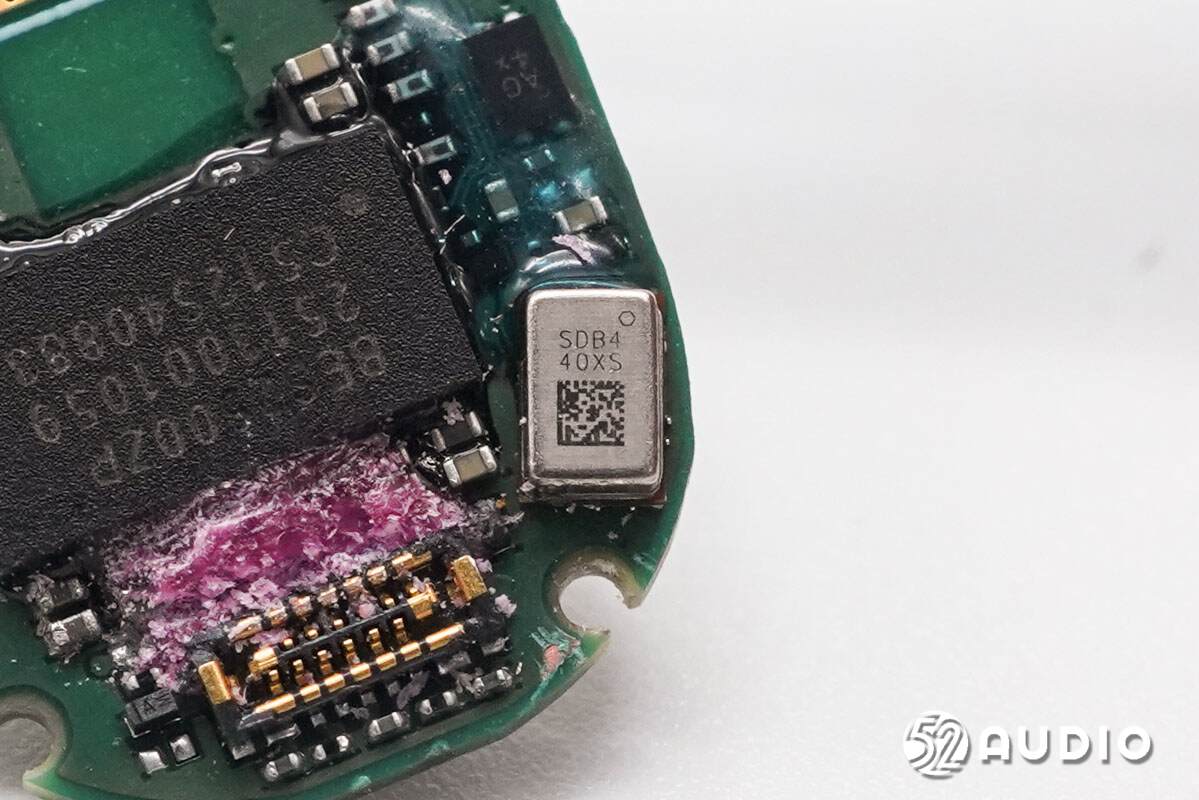

镭雕SDB4的MEMS麦克风特写，用语音通话功能拾音。

第二颗镭雕SDB4的MEMS麦克风，两颗麦克风协同拾音，搭配智能降噪算法，提供清晰通话效果。

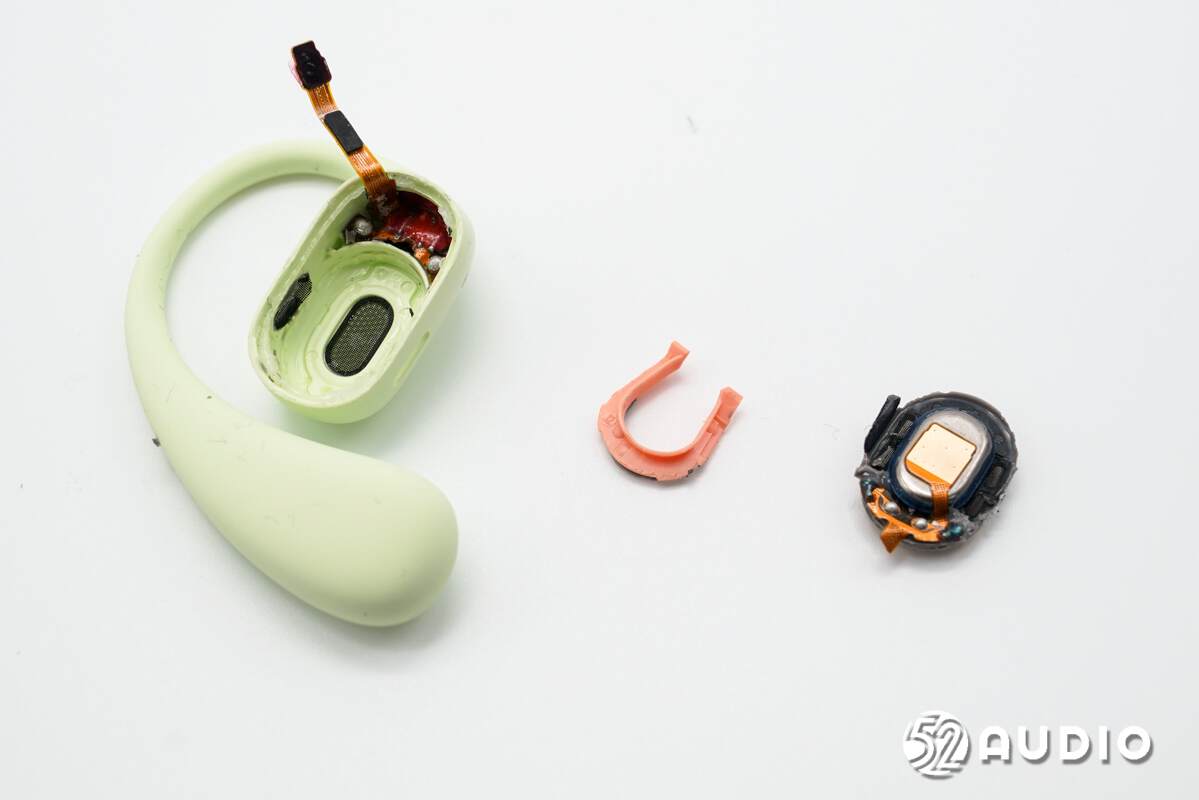

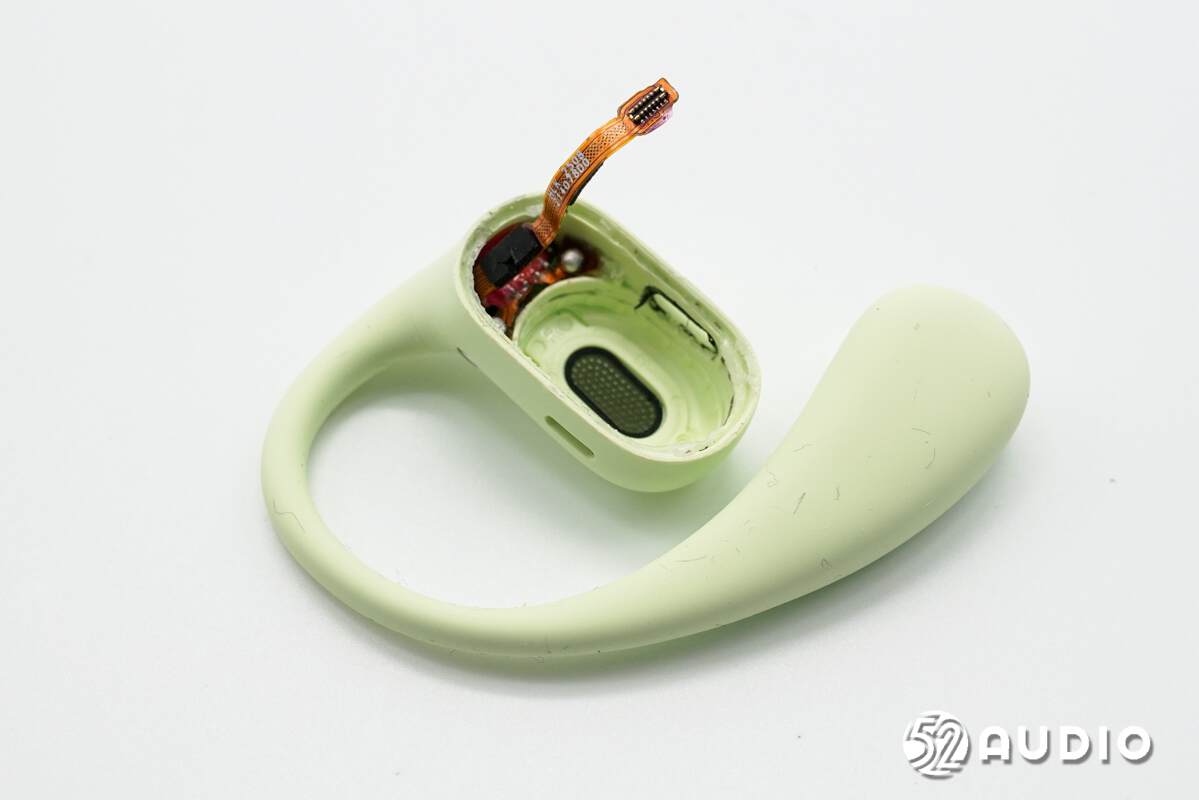

取出腔体内部的扬声器单元。

腔体底部结构一览，还设置有一条排线连接电池单元导线。

排线连接主板的BTB连接器公座特写。

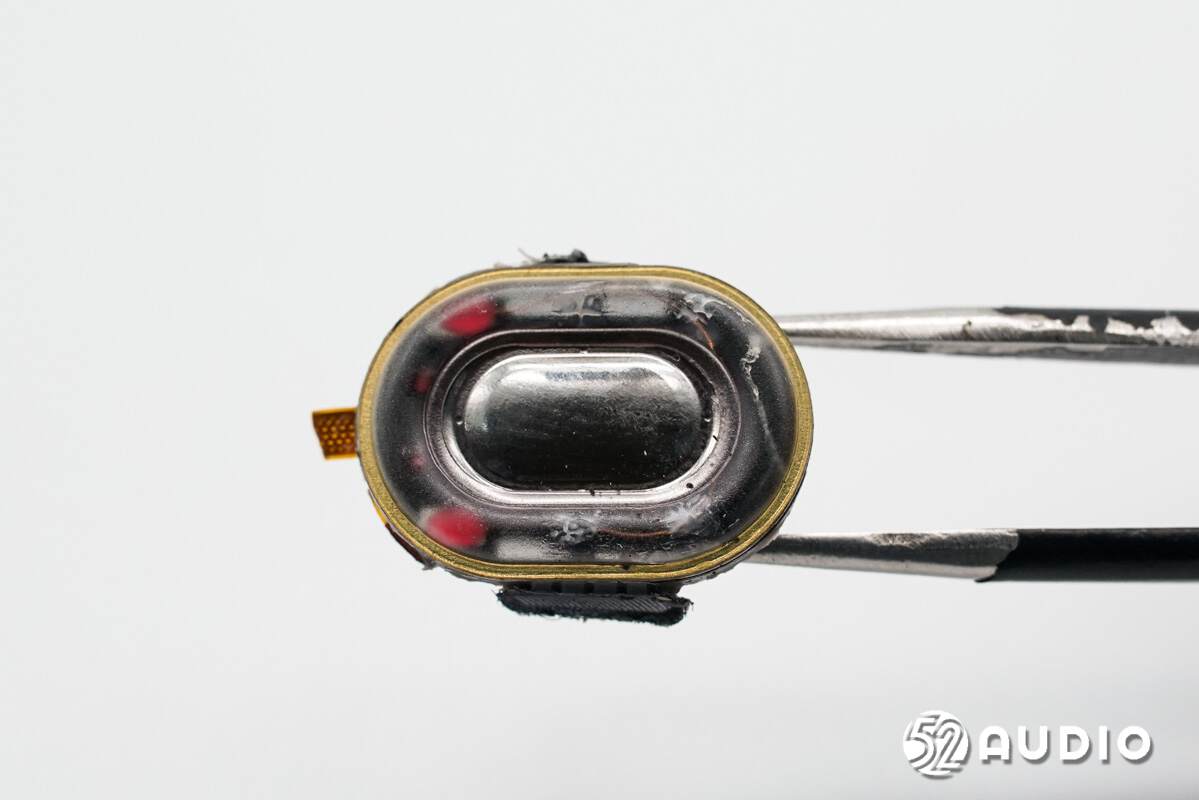

扬声器正面振膜特写。

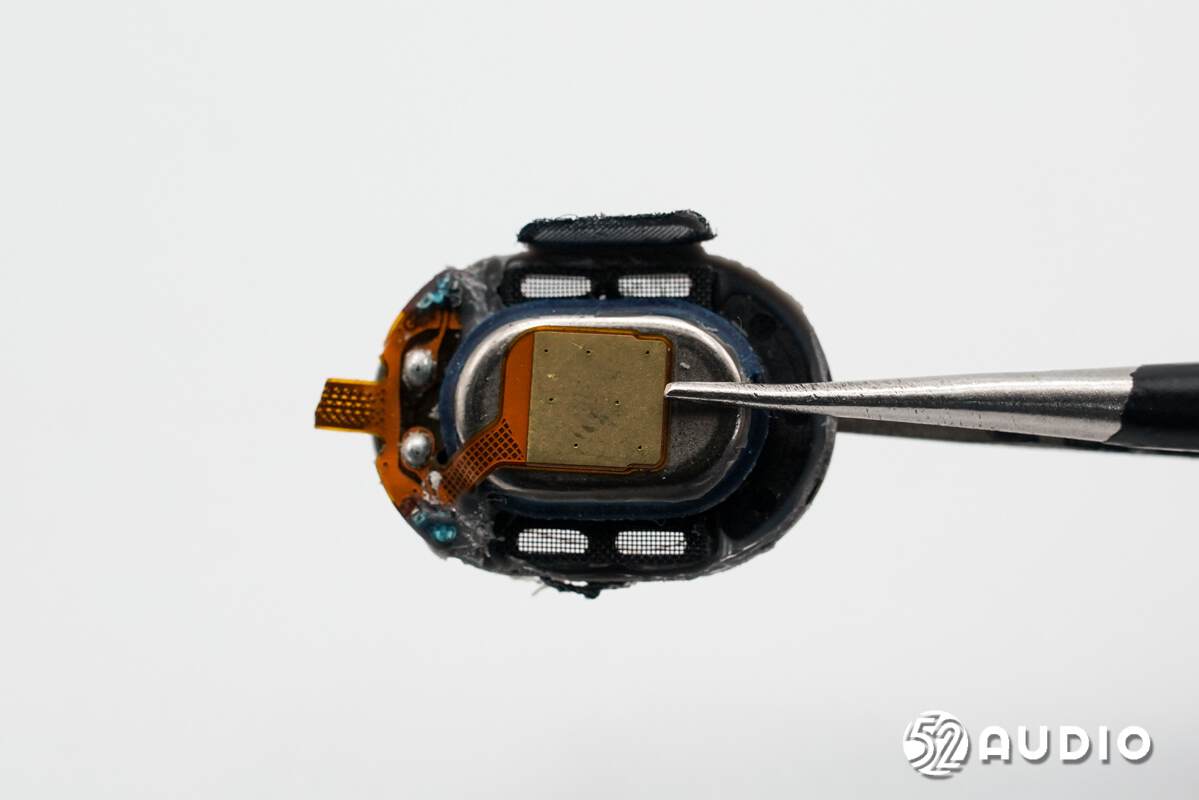

扬声器背面特写，边缘设置调音孔，通过丝网防护。

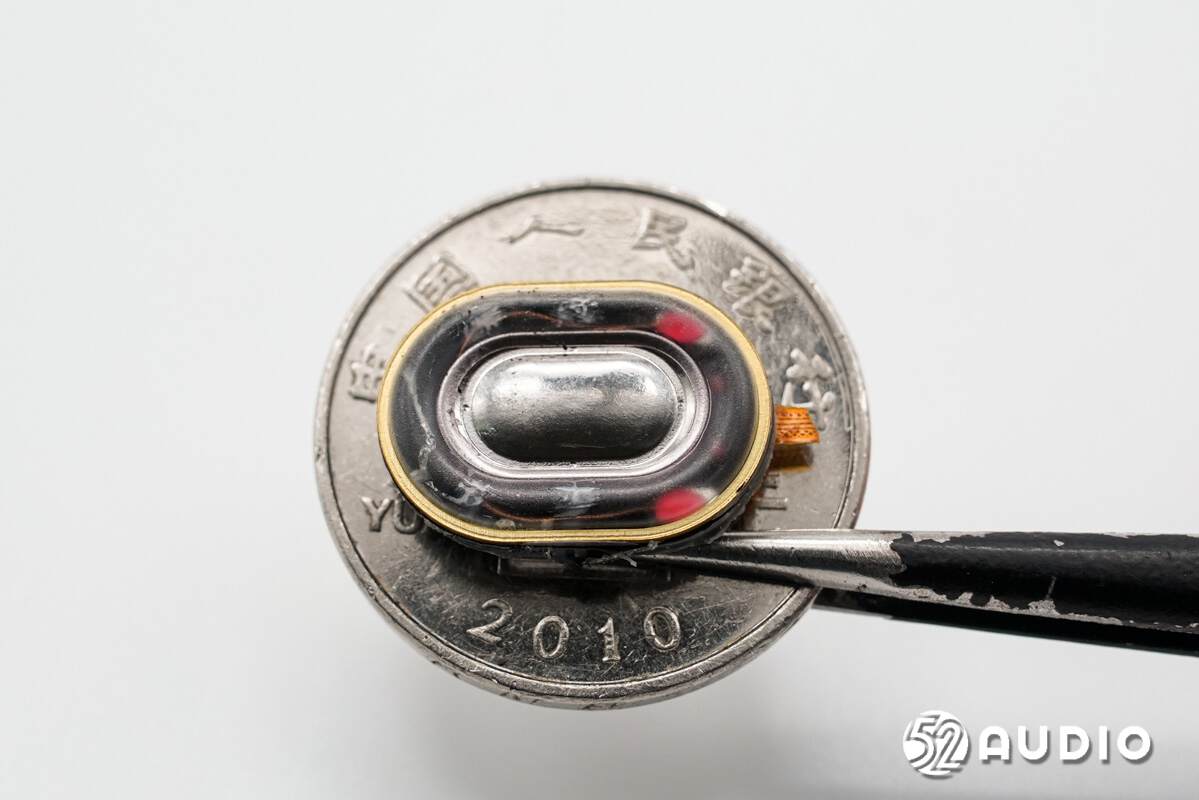

扬声器与一元硬币大小对比。

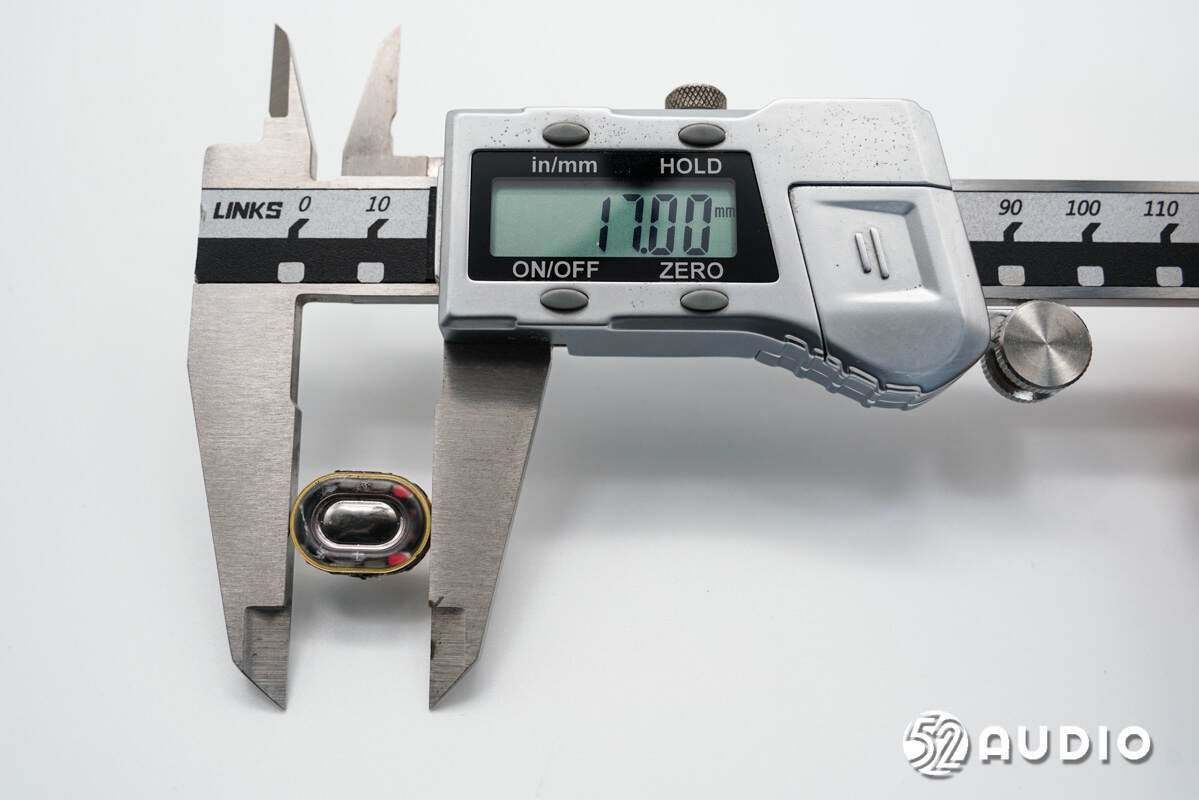

经我爱音频网实测，扬声器长直径约为17mm。

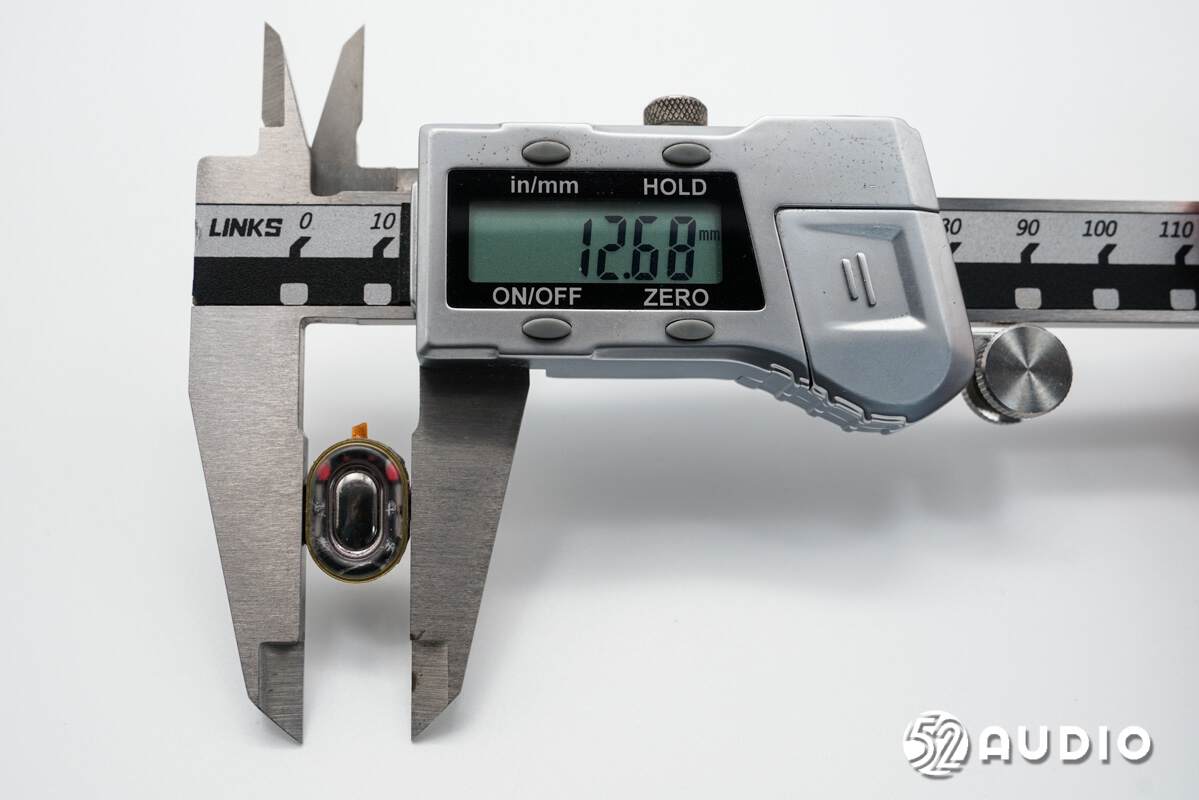

扬声器长直径约为12.68mm。

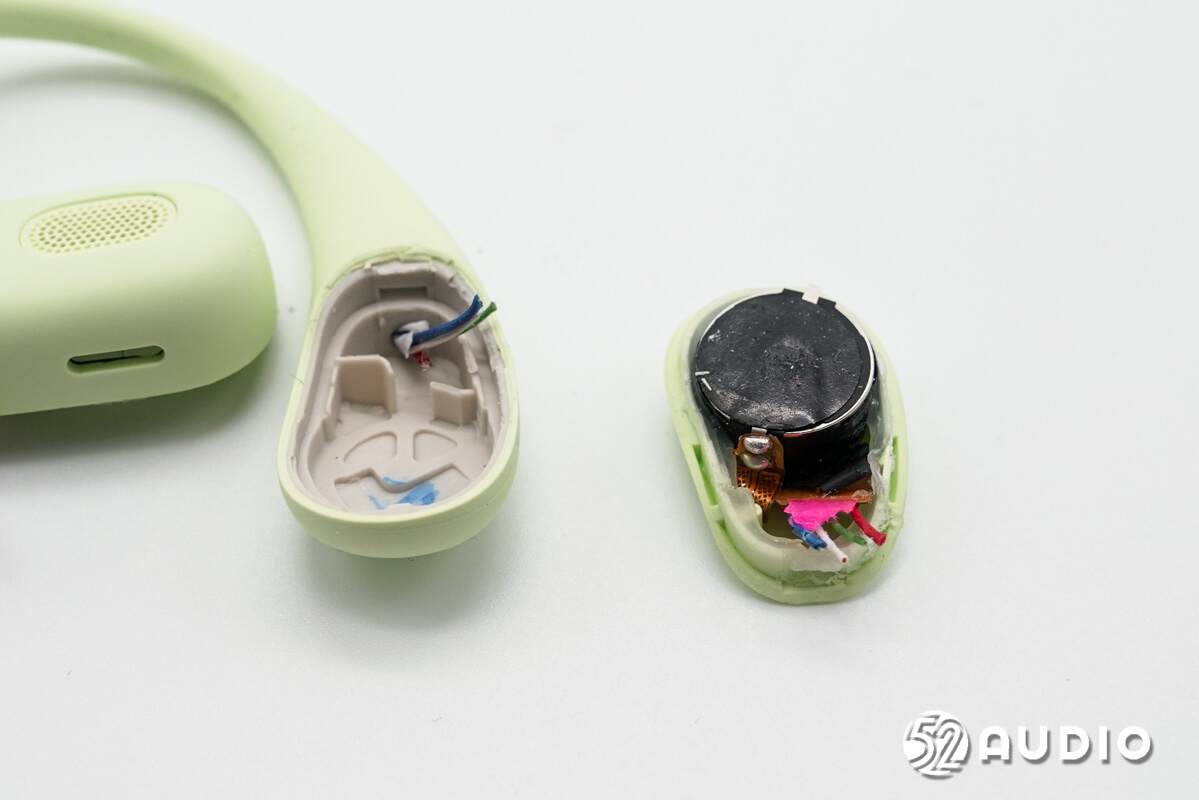

打开耳挂末端腔体，内部设置电池单元。

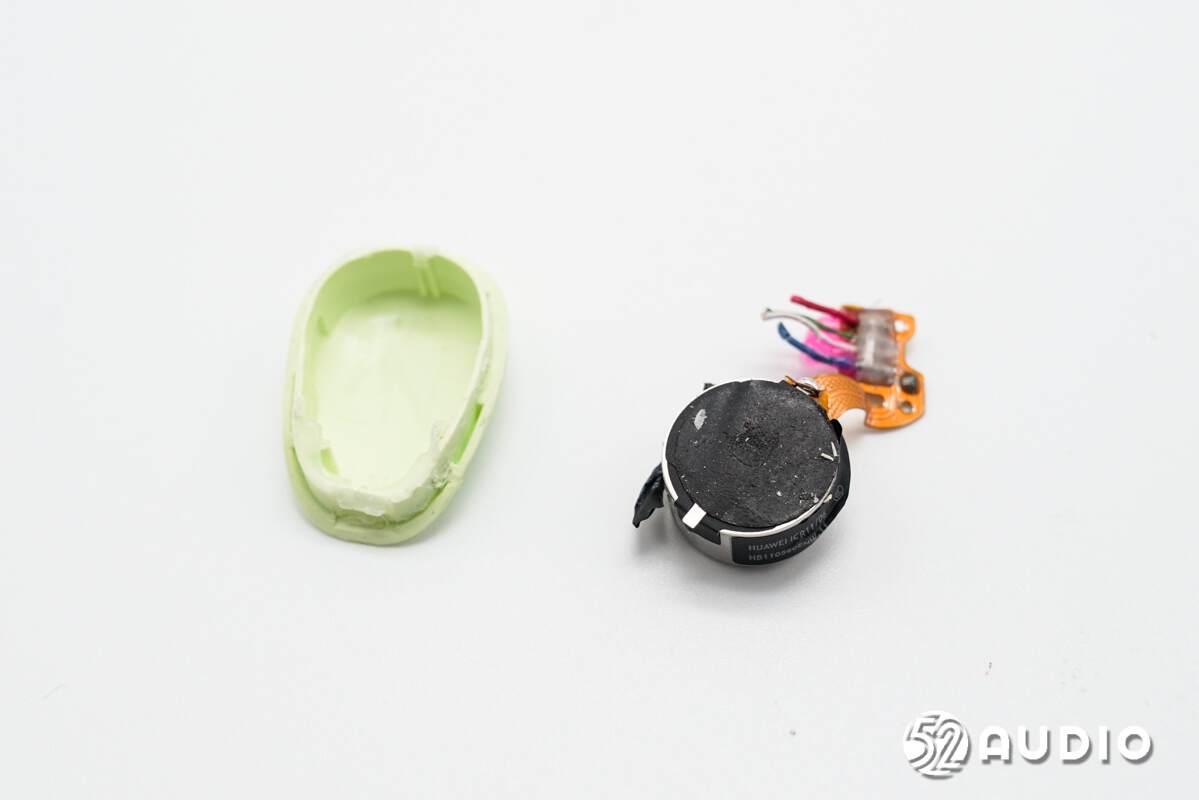

取出腔体内部电池。

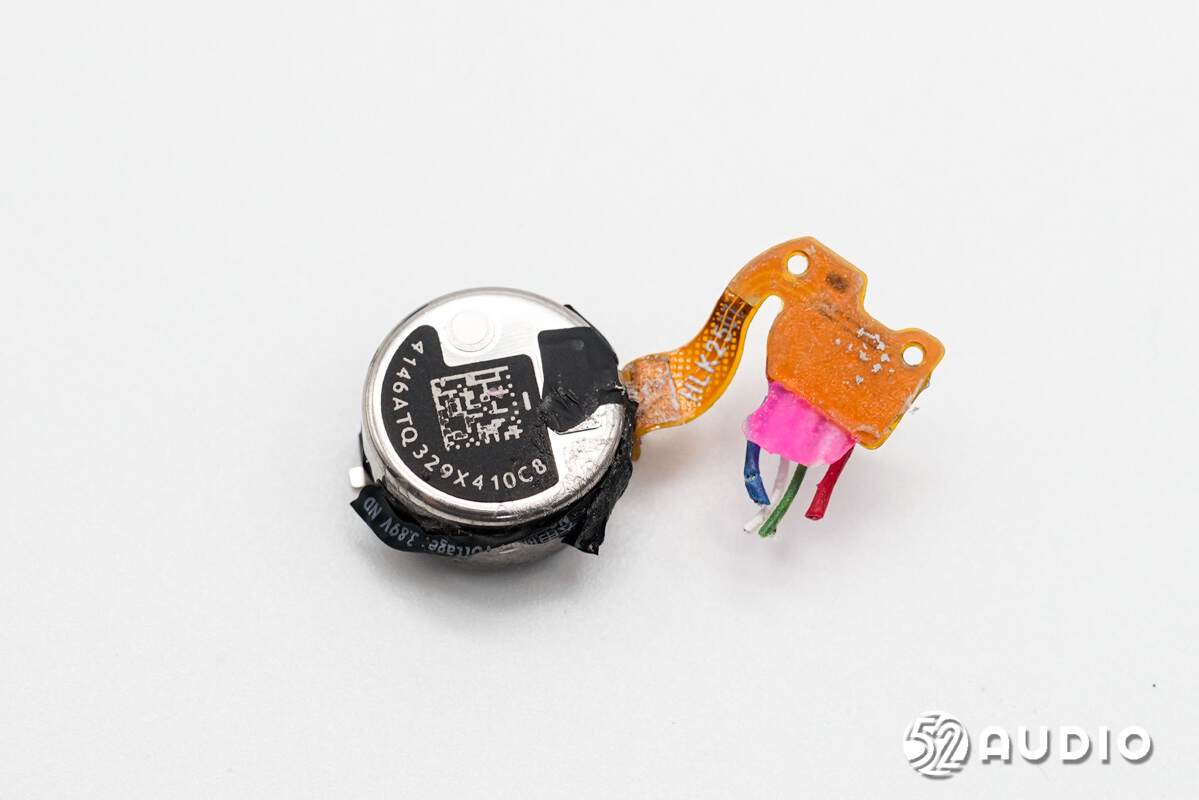

耳机内置钢壳扣式电池，容量：55mAh，标称电压：3.89V。

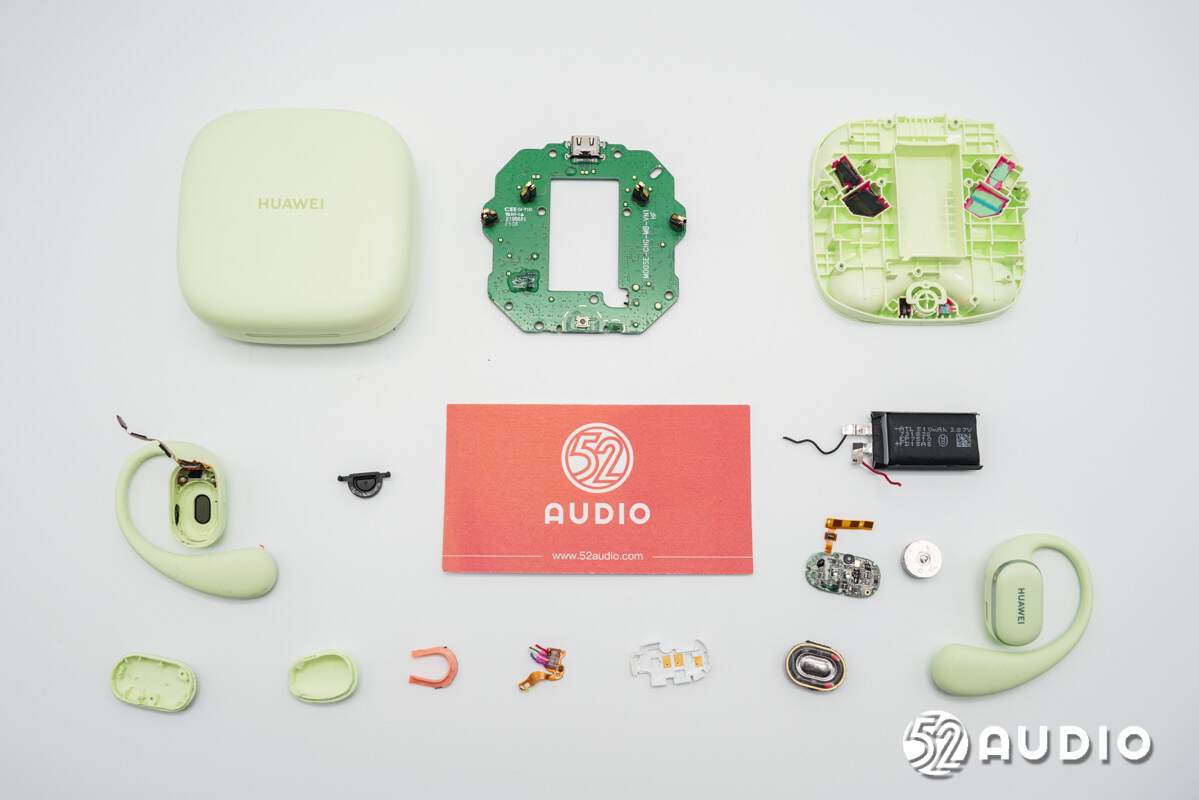

HUAWEI华为FreeArc开放式耳挂耳机拆解全家福。

三、我爱音频网总结

HUAWEI华为FreeArc开放式耳挂耳机在外观设计方面，整体体积相对较为小巧，拥有着更好地便携性和佩戴舒适性。原野绿配色，也非常的清新时尚。细节方面，圆角方形充电盒采用了哑光质感，触感舒适细腻；耳挂式耳机采用人因工程学曲线设计和140°三角稳固设计，搭配大面积超亲肤液态硅胶材质包裹，提供舒适稳固的佩戴体验。

内部主要配置方面，充电盒搭载了510mAh/3.87V锂电池，电芯来自ATL新能源。主板上，搭载了SGMICRO圣邦微SGM41519电池充电器和系统电源路径管理芯片，负责内置电池的充放电管理；采用了Nations国民技术N32G432CBL7单片机，用于整机控制；其他还采用了Prisemi芯导科技P14C5N过压过流保护芯片和霍尔元件等。

耳机内部，搭载17x12mm跑道型动圈单元，内置两颗MEMS麦克风拾音，采用55mAh/3.87V钢壳扣式电池供电；主板上，采用了BES恒玄BES2500ZP蓝牙音频SoC，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感，Tianyihexin天易合芯HX9023S触摸检测IC，Cellwise赛微微电CW6305B线性充电芯片等方案。
