bilibili哔哩哔哩对于国内年轻人而言应该都不陌生，作为知名二次元视频平台，哔哩哔哩除了为视频创作者提供一个优质的分享平台之外，也联合其他品牌相继推出过许多周边产品，此次将要拆解的bilibiliGoods小电视TWS真无线耳机X2便是其中之一。

bilibiliGoods小电视TWS真无线耳机X2在外观上采用了哔哩哔哩“小电视”的经典造型，配备炫酷的灯光效果和趣萌表情。在配置方面，支持蓝牙5.0，单双耳模式自由切换；内置定制语音，开机、配对、关机提醒；采用触控操作，支持唤醒语音助手。下面就让们来看看这款产品的详细拆解报告吧~

bilibiliGoods小电视TWS真无线耳机X2开箱

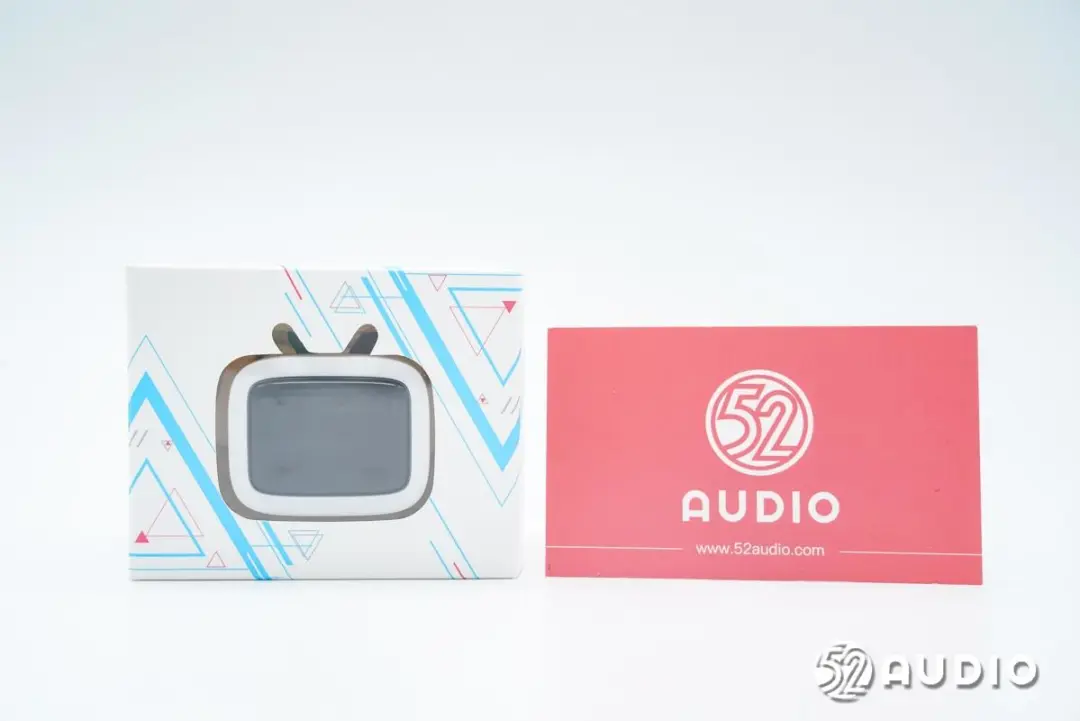

bilibiliGoods小电视TWS真无线耳机X2包装盒上设计有多彩的几何图像，正面“小电视”外形开窗，可以看到内部产品。

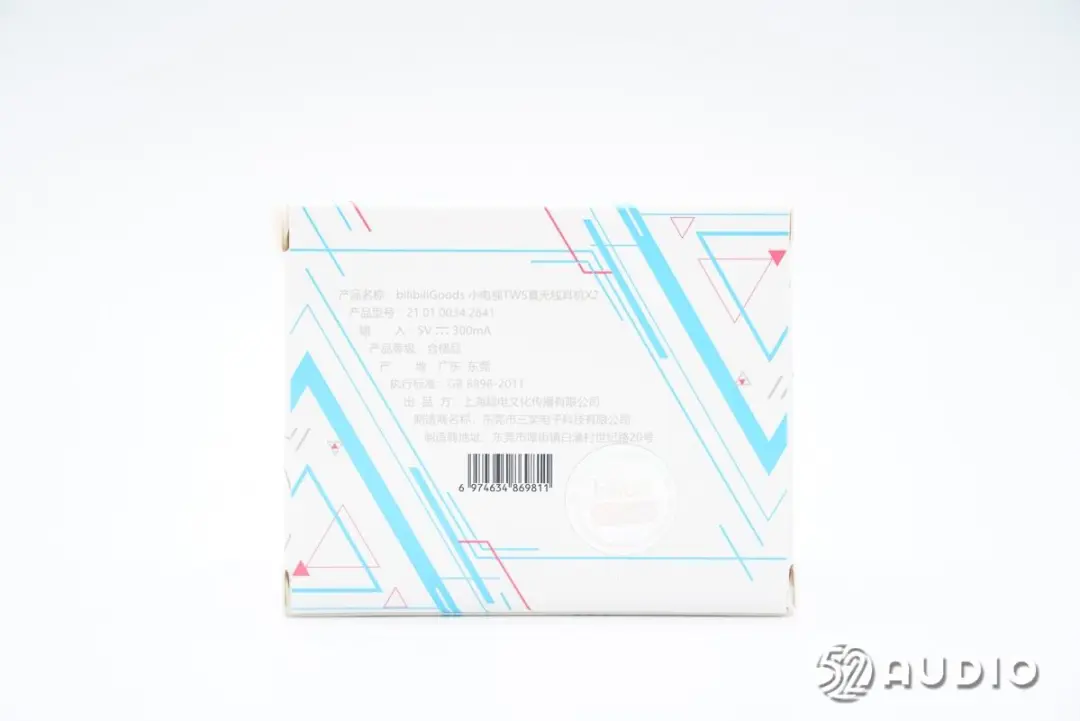

包装盒背面介绍有产品的部分信息，产品名称：bilibiliGoods小电视TWS真无线耳机X2，产品型号：21.01.0034.2841；输入：5V⎓300mA等。

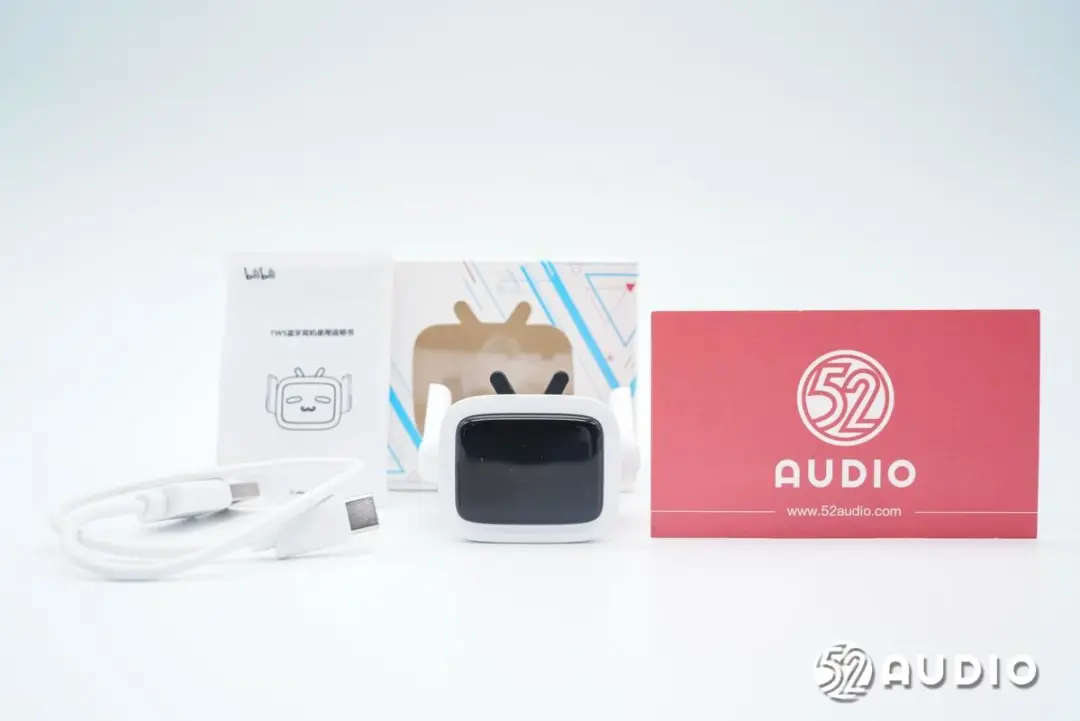

包装盒内部物品有耳机、充电线和耳塞。

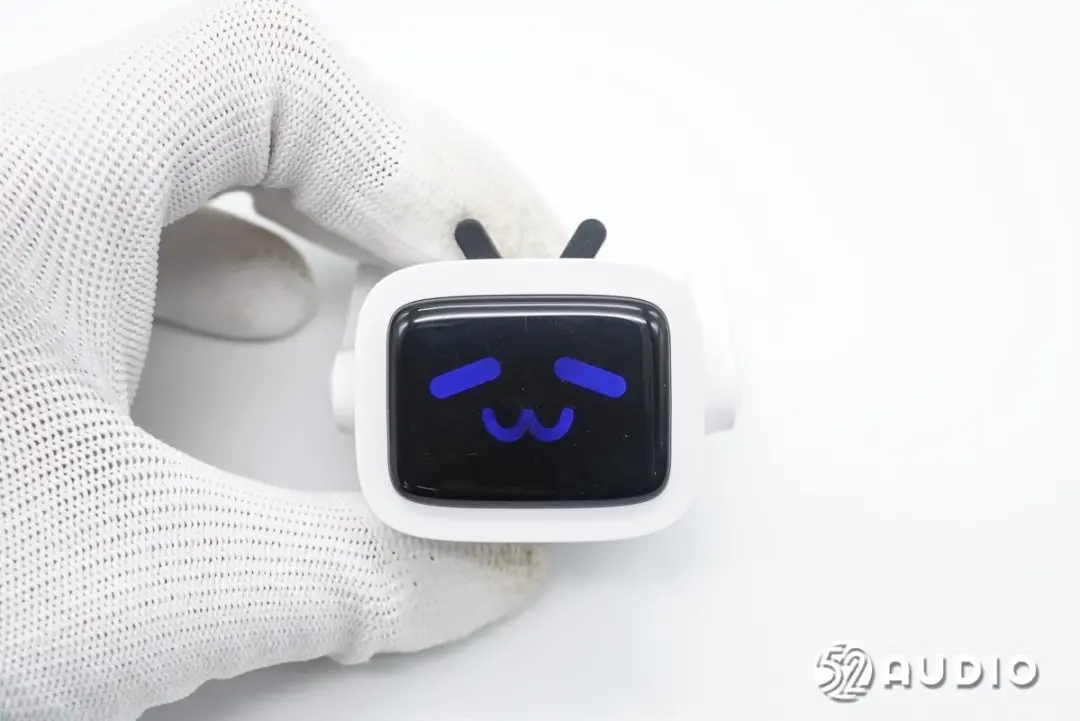

小电视正面外观一览，设计有屏幕，支持小电视趣萌表情显示。


小电视背面是充电盒盖，设计有bilibili品牌LOGO。

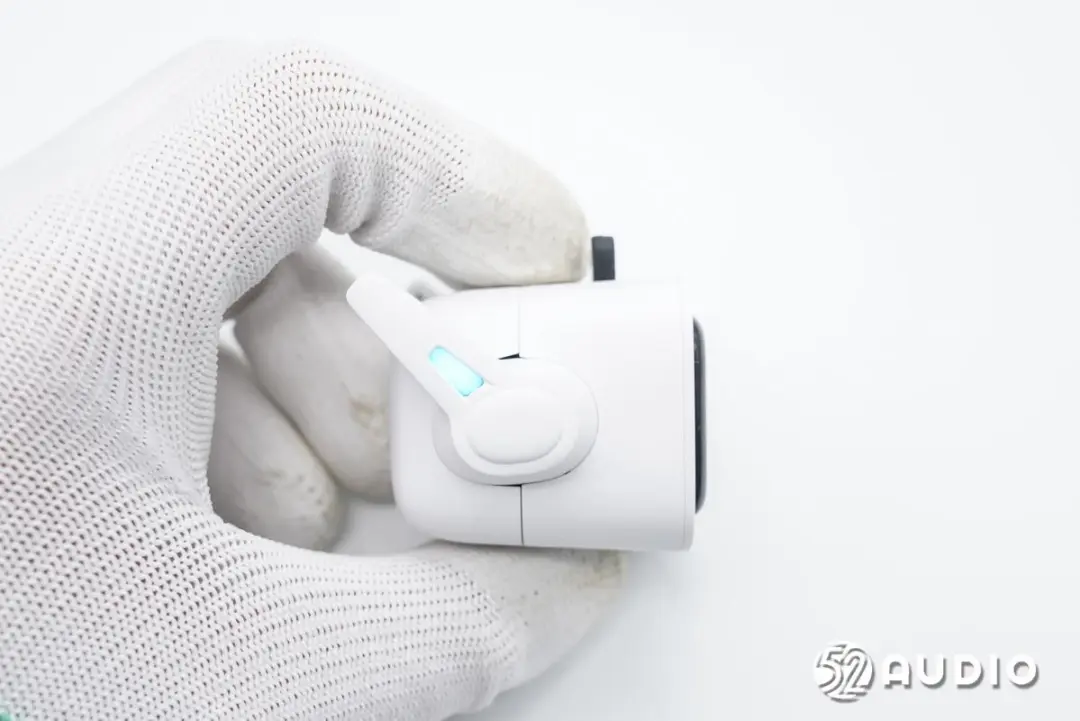

充电盒侧边固定耳机，采用了开放式的座舱结构，耳机大部分机身位于充电盒外部，形成了“耳朵”，搭配指示灯，非常的炫酷。

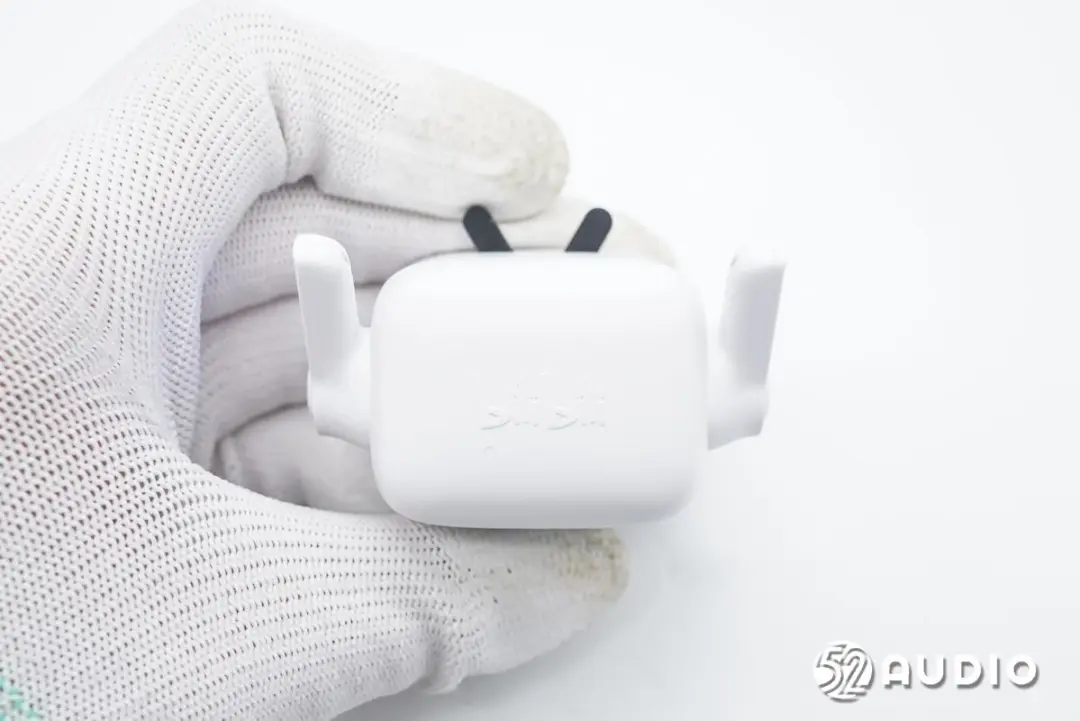

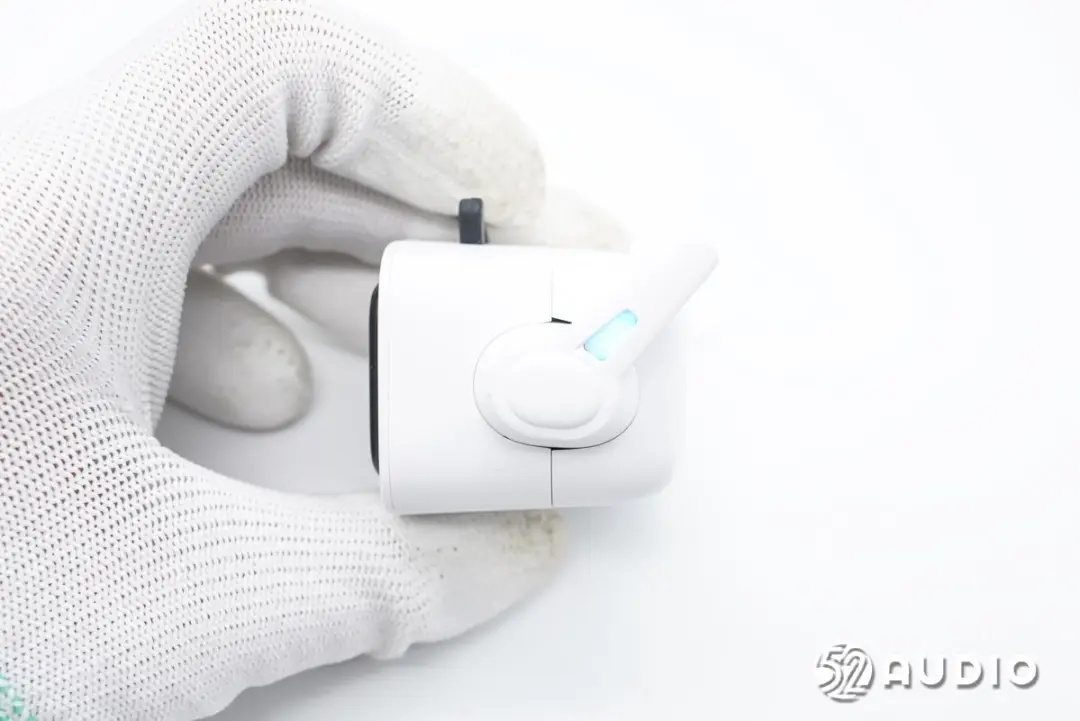

充电盒另外一侧耳机特写。

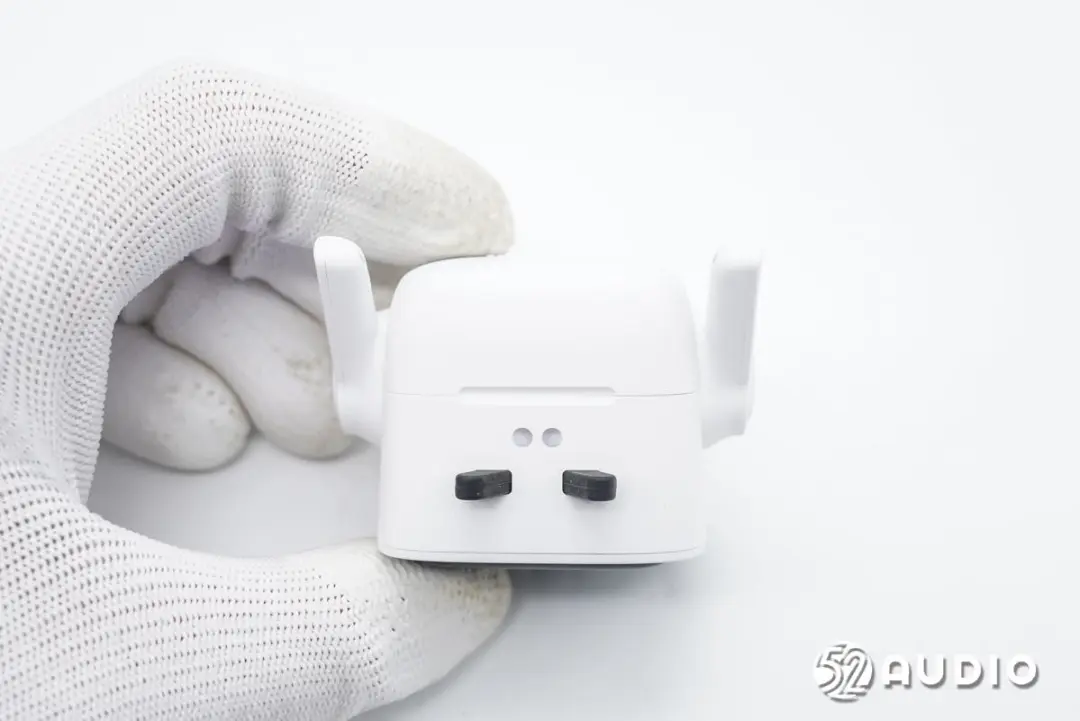

充电盒顶部设计有“小天线”和挂绳孔。

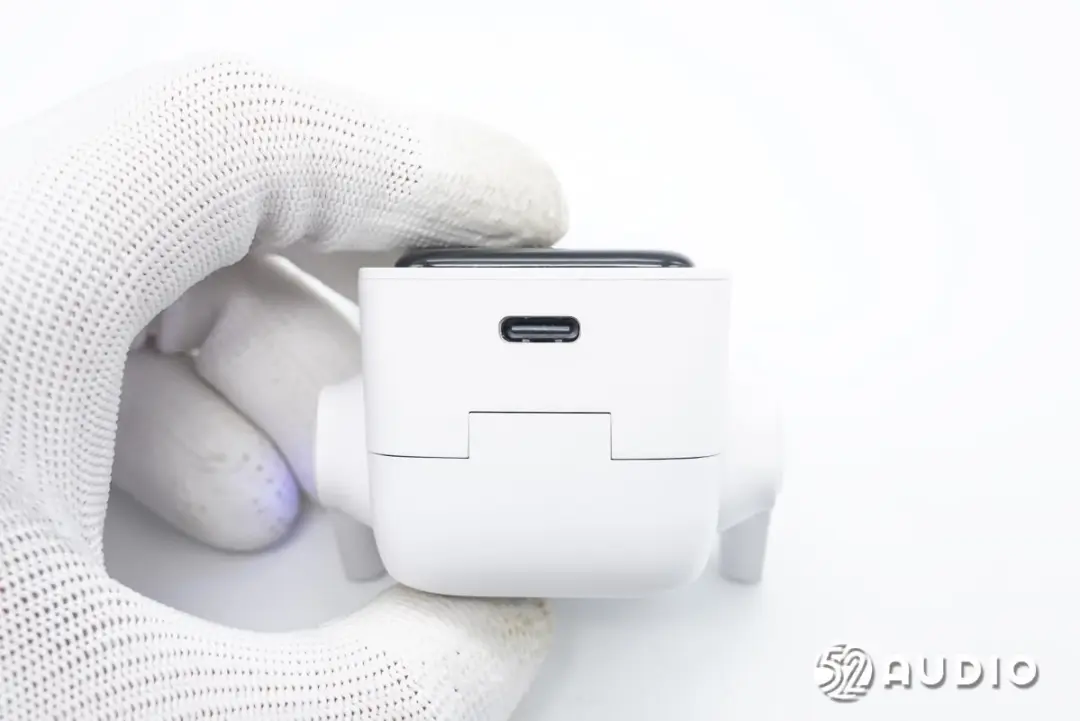

充电盒底部设置Type-C充电接口。

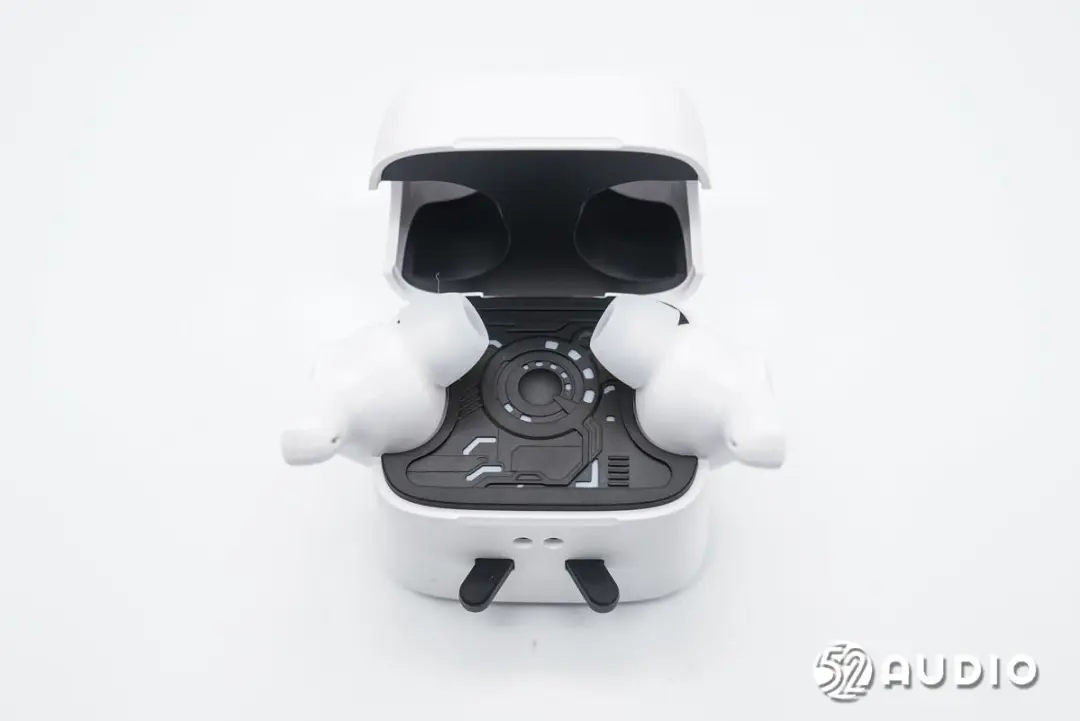

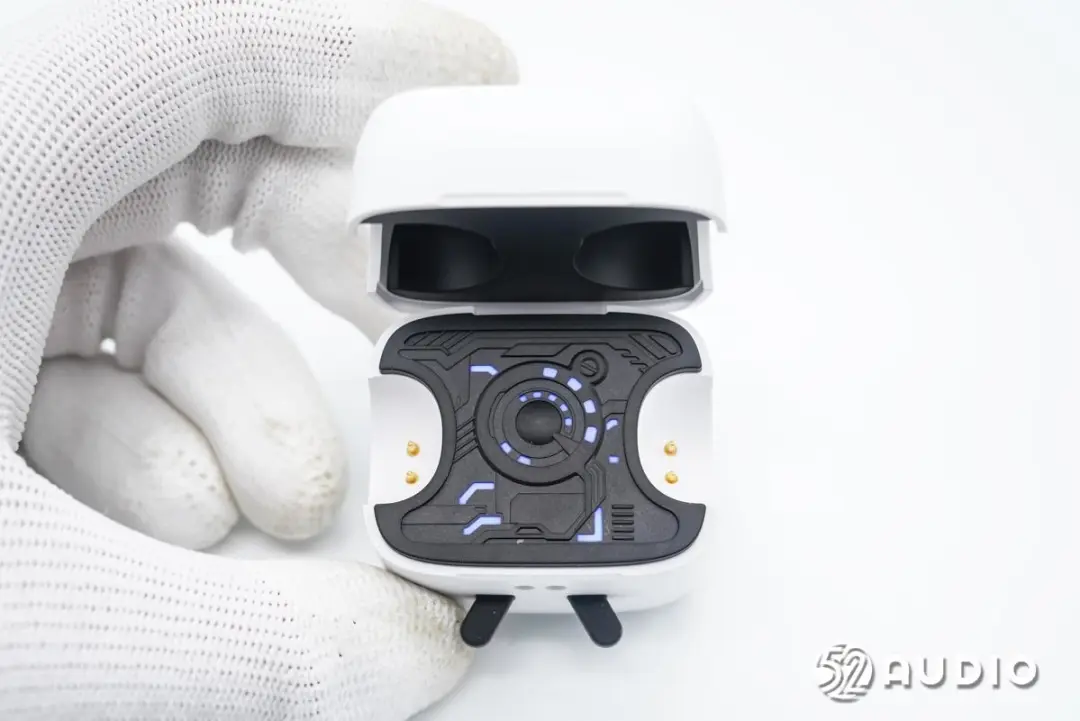

打开充电盒盖，耳机在座舱内放置状态展示，通过磁铁进行固定。

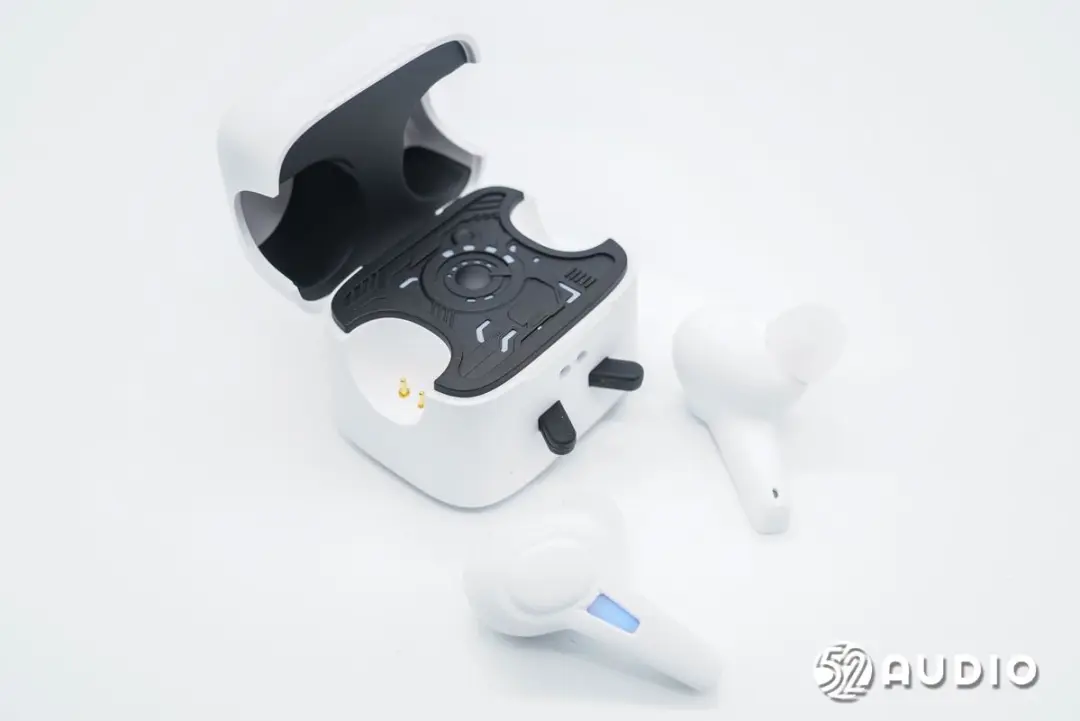

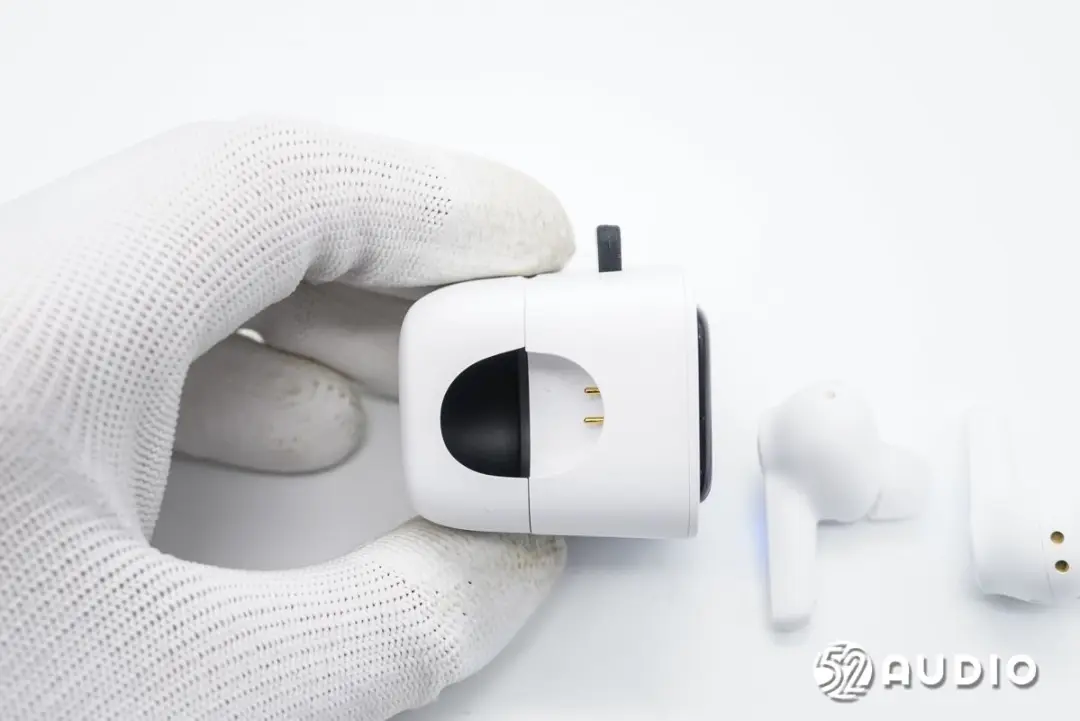

取出耳机，座舱结构一览。


座舱盖板采用了机甲风设计，有多颗呼吸灯，提供炫酷的入仓灯效。

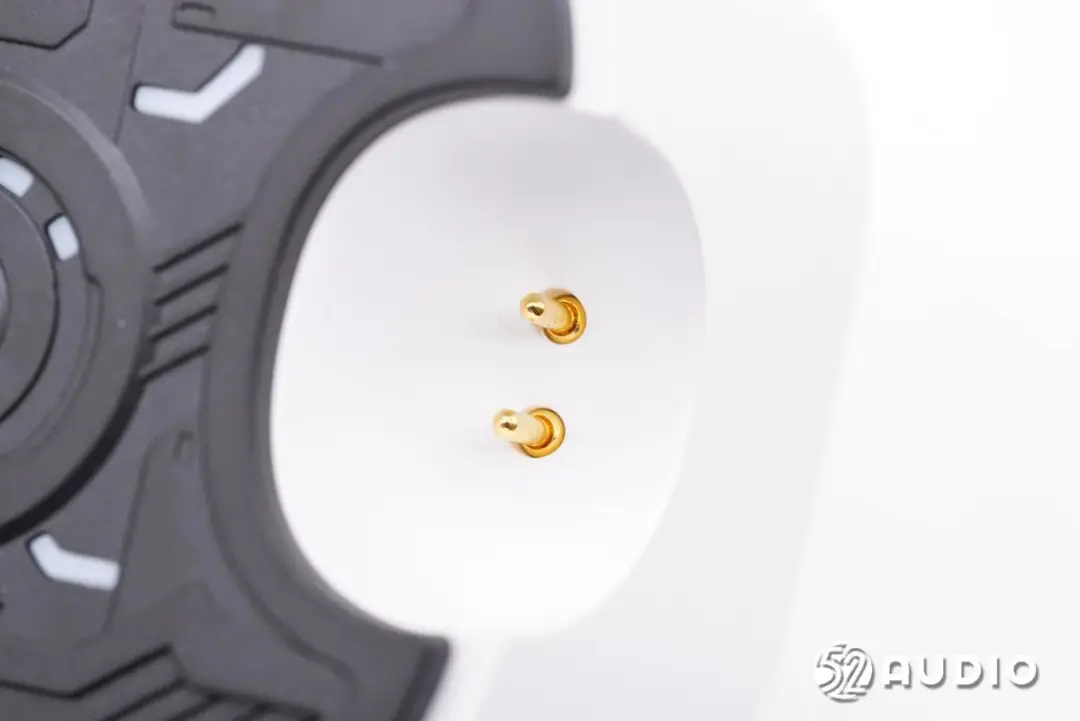

座舱上为耳机充电的金属顶针特写。


取出耳机关闭盒盖，座舱结构一览。


bilibiliGoods耳机外观一览，采用了柄状的入耳式设计，纯白色机身。


耳机柄背部触控区域特写，支持单击、双击、三击、长按等多种操控模式。

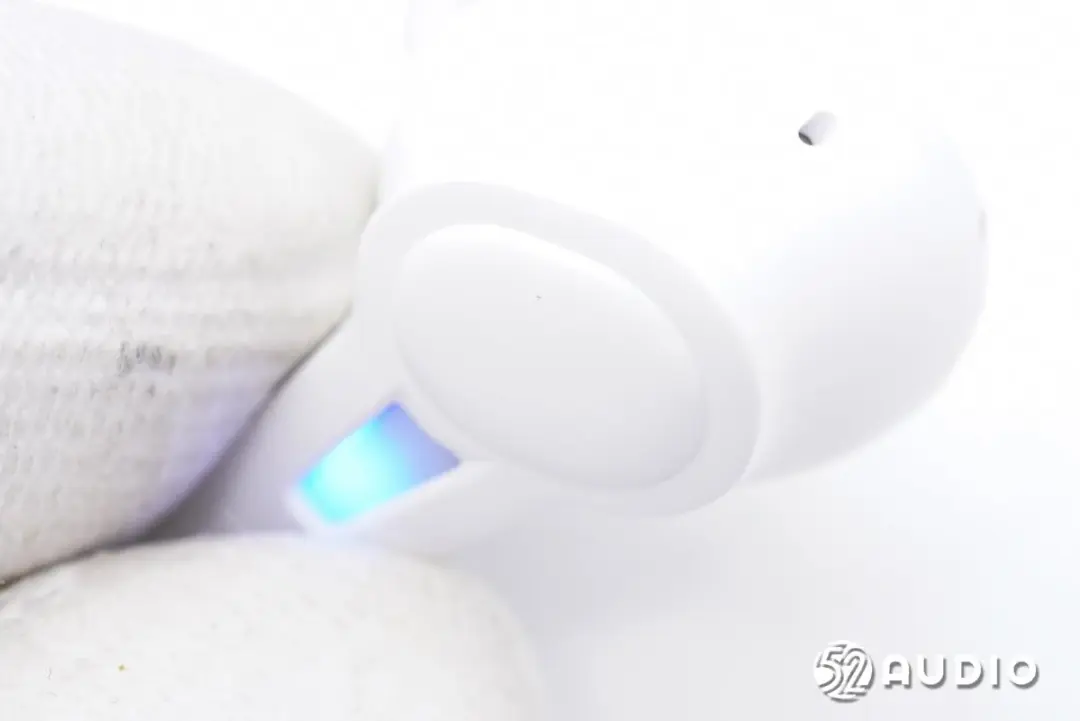

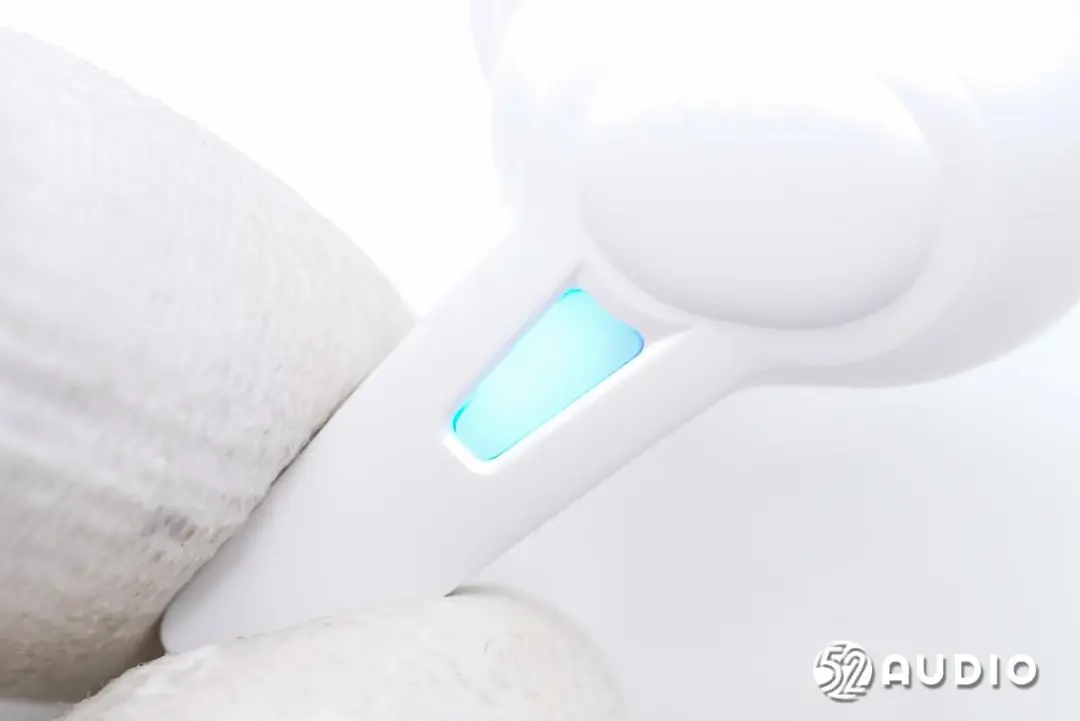

耳机指示灯特写，独特造型搭配浅蓝色渐变灯光，非常具有未来科技感。


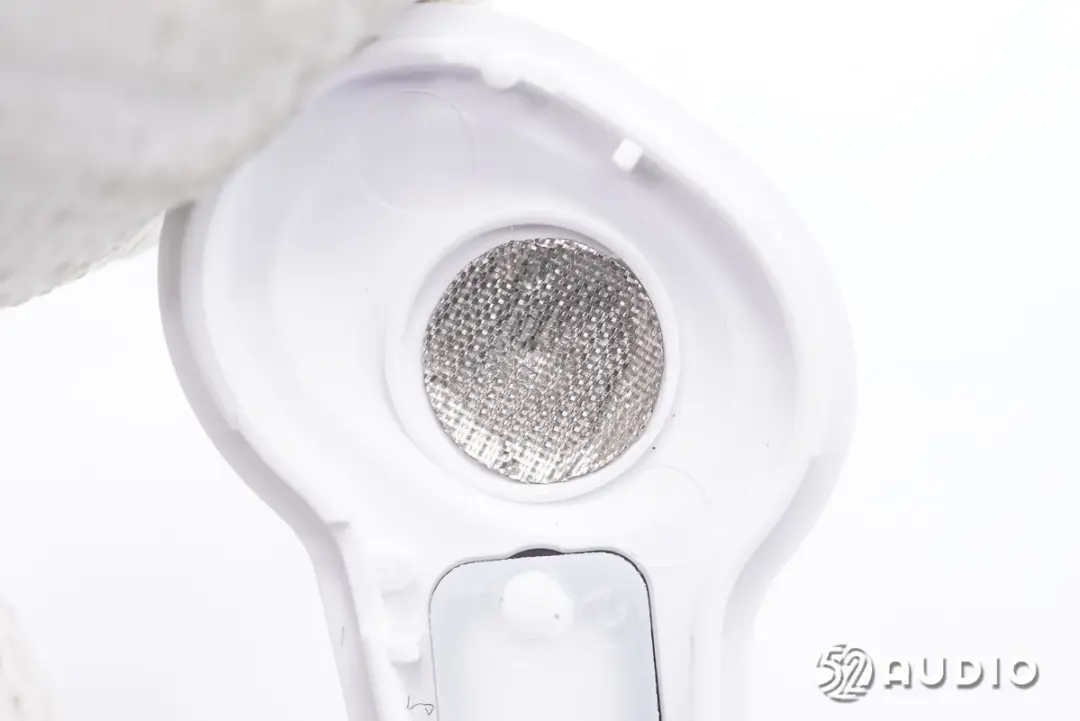

耳机内部外观一览。

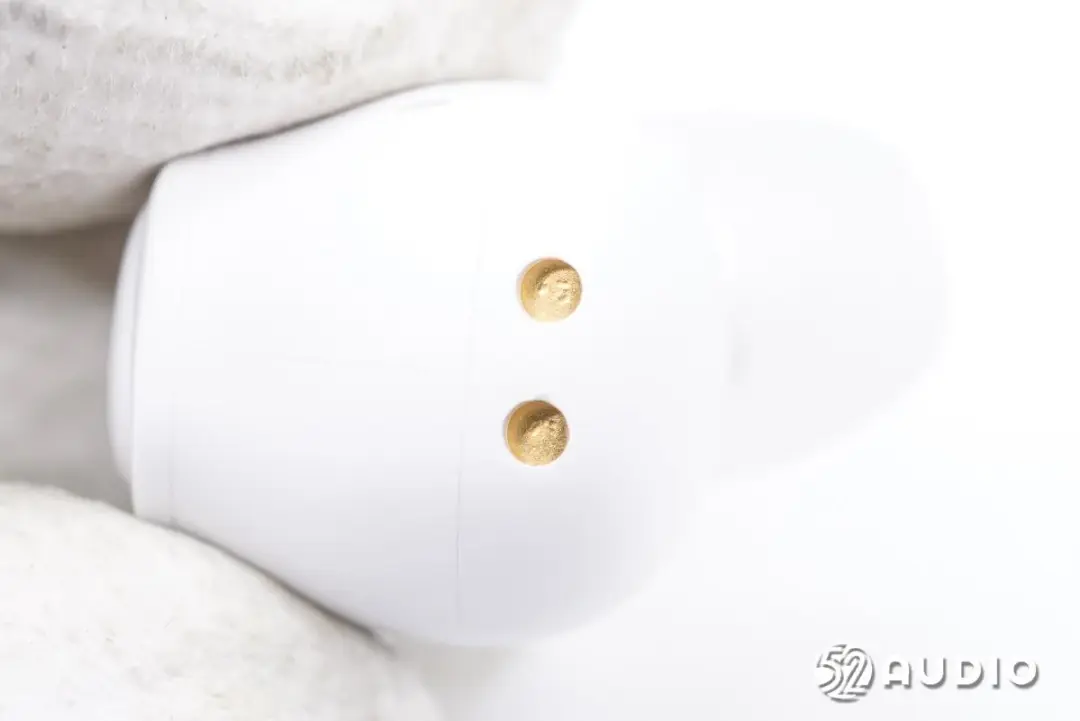

耳机顶部为耳机充电的金属触点。

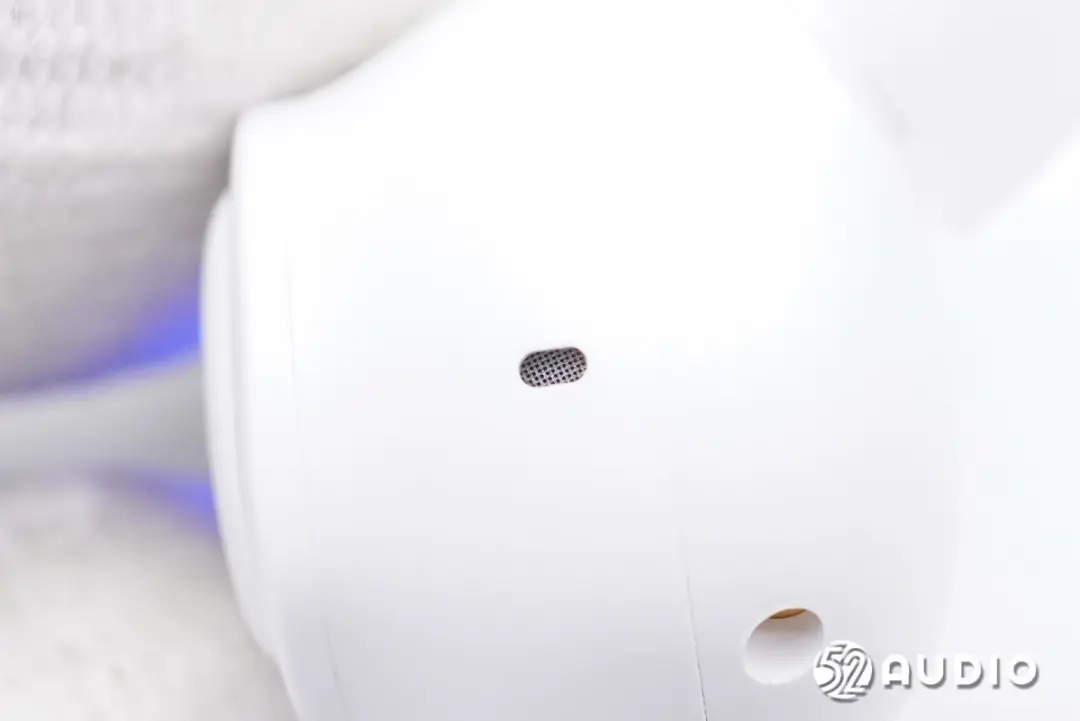

耳机顶部泄压孔特写，用于保障腔体内空气流通。

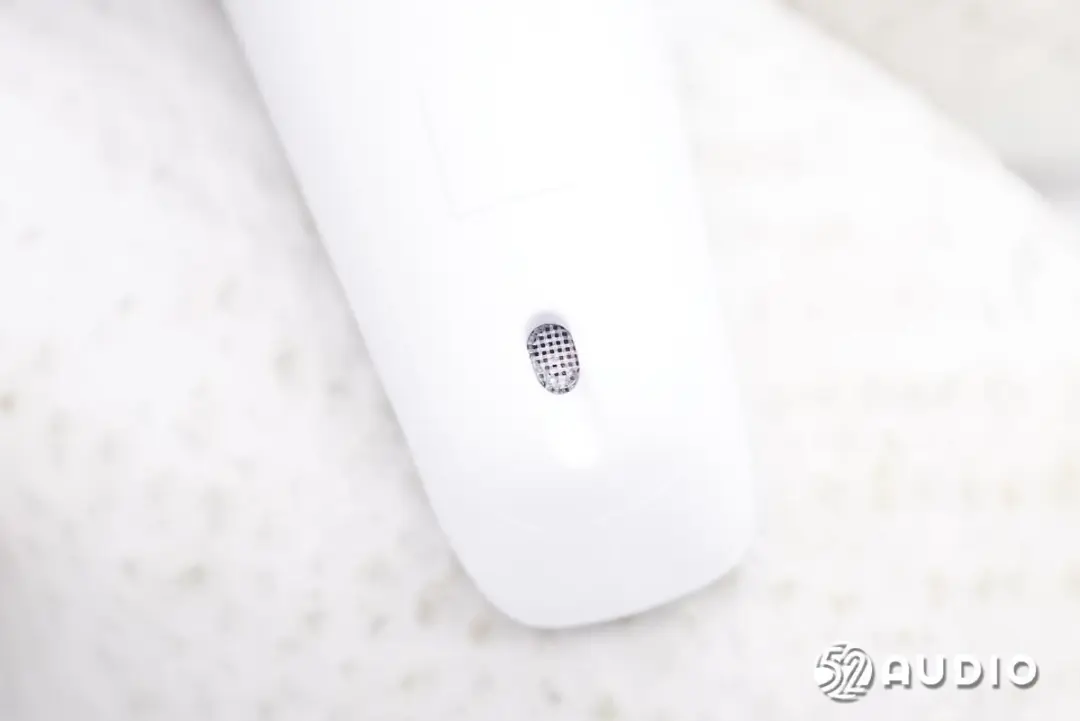

耳机柄底部内侧设置有通话拾音麦克风，内部防尘网防护，防止异物进入。

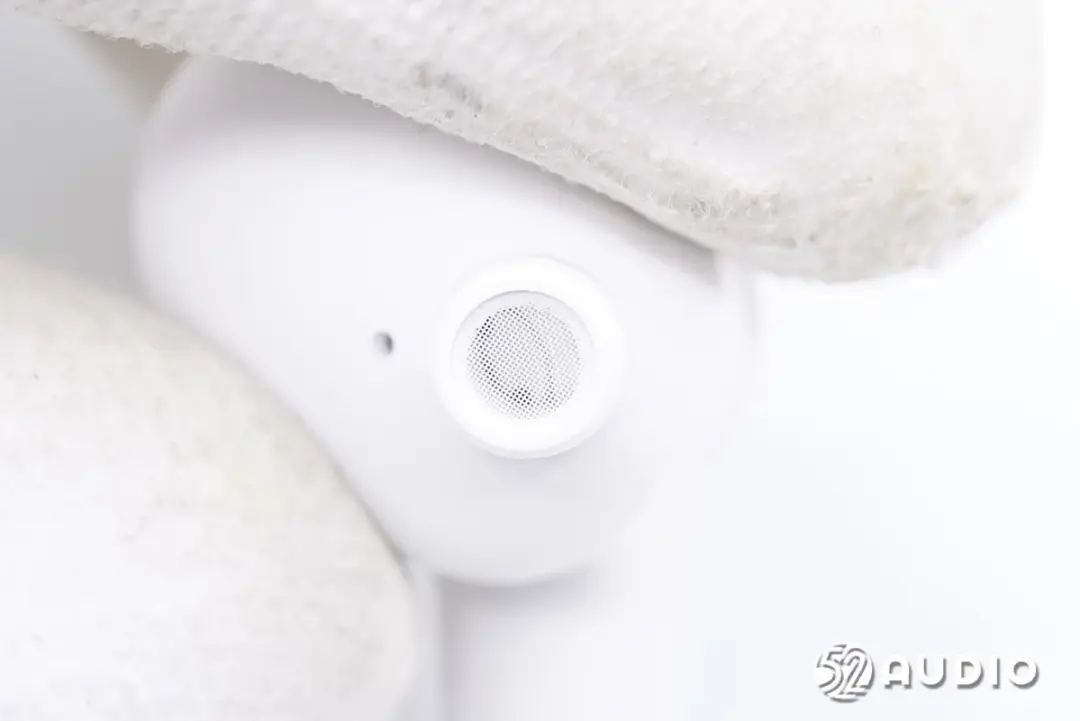

取掉耳塞，耳机出音嘴特写，通过细密防尘网防护。

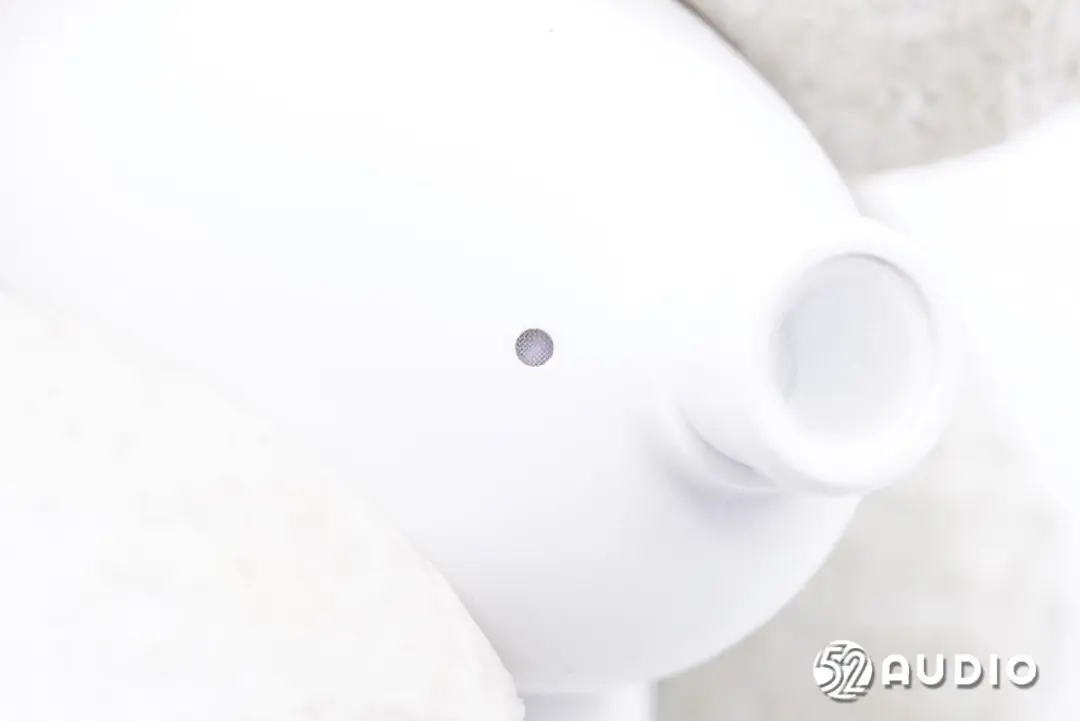

耳机调音孔特写，使音腔内部空气流通。

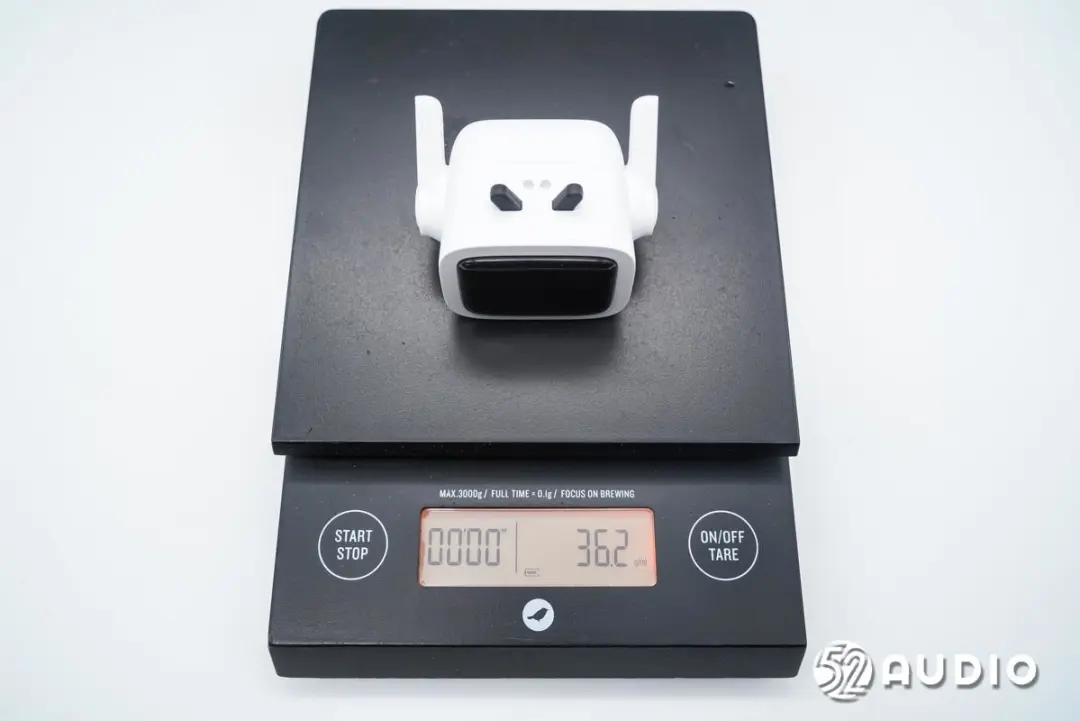

经我爱音频网实测，bilibiliGoods小电视TWS真无线耳机X2整机重量约为36.2g。

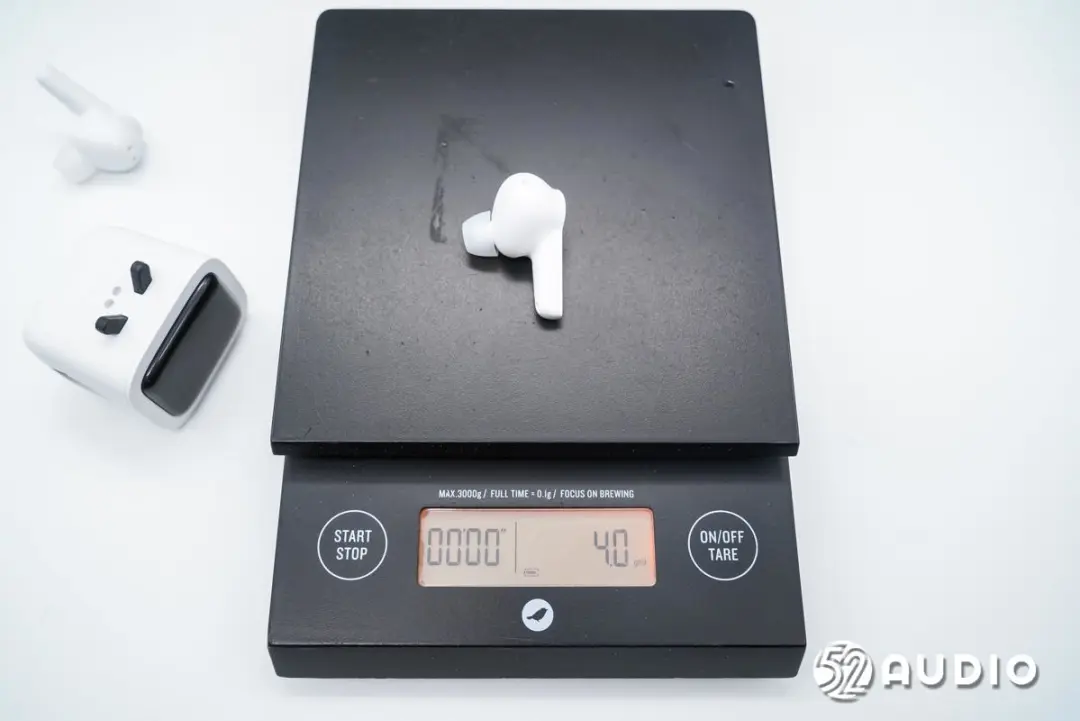

单只耳机重量约为4.0g，非常的轻盈。

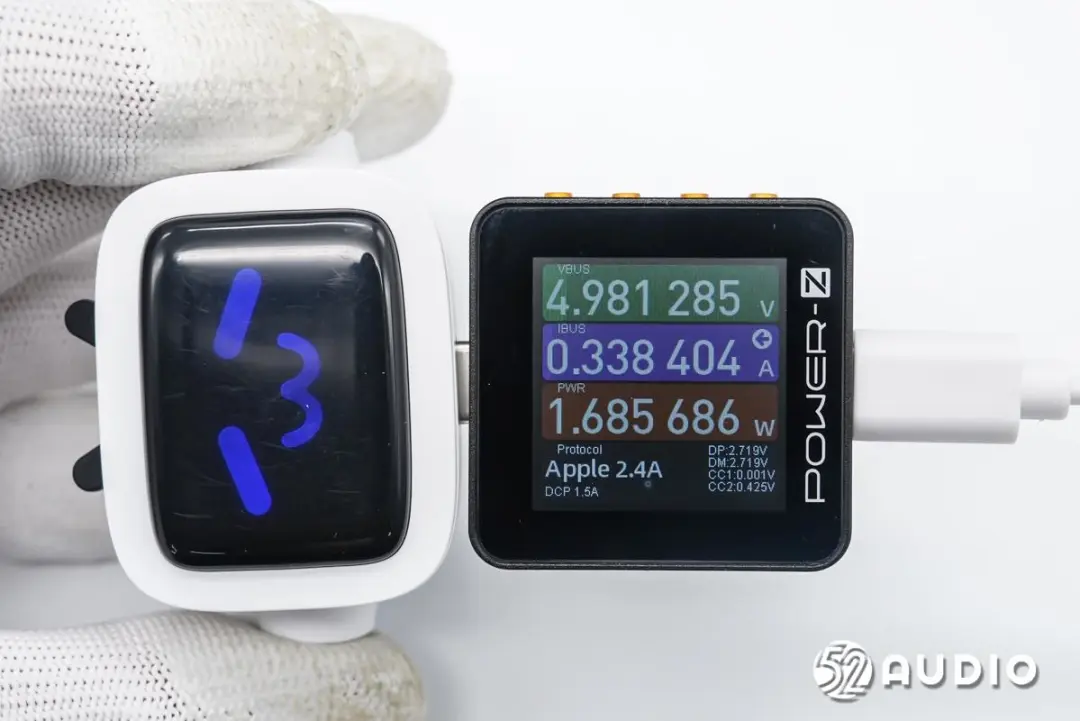

我爱音频网采用CHARGERLAB POWER-Z KM002C对bilibiliGoods小电视TWS真无线耳机X2进行充电测试，输入功率约为1.69W。


bilibiliGoods小电视TWS真无线耳机X2拆解


通过开箱，我们详细了解了bilibiliGoods小电视TWS真无线耳机X2的可爱外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

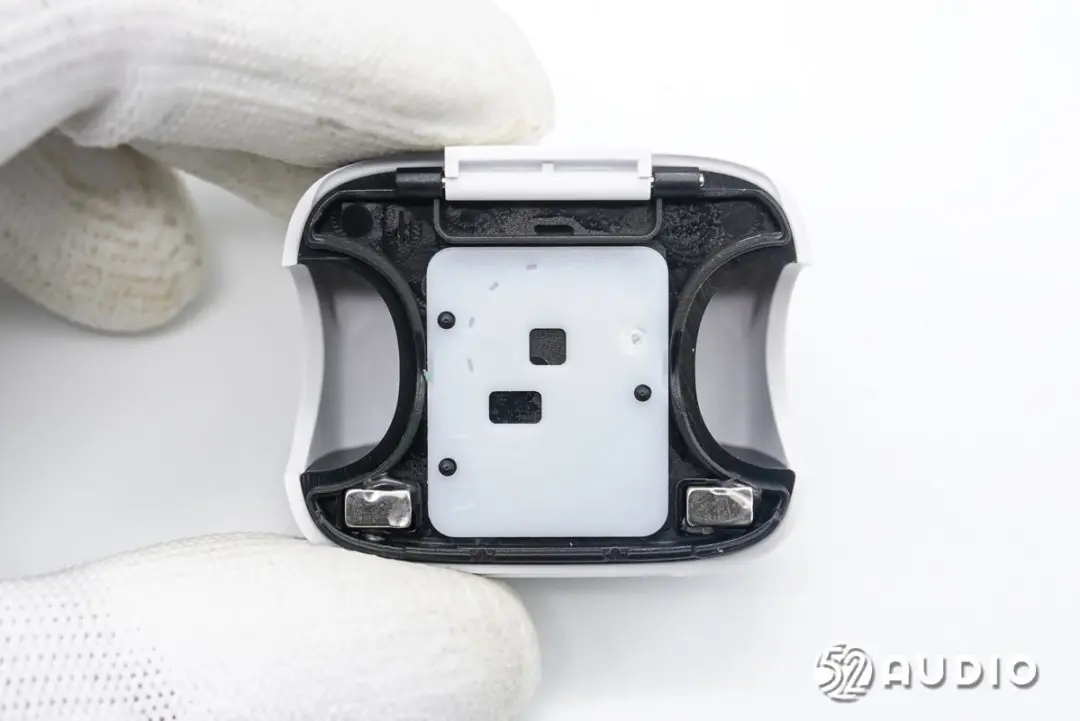

分离充电盒座舱结构，座舱盖板内侧结构一览，固定有指示灯透明导光结构和两个固定充电盒盖的磁铁。

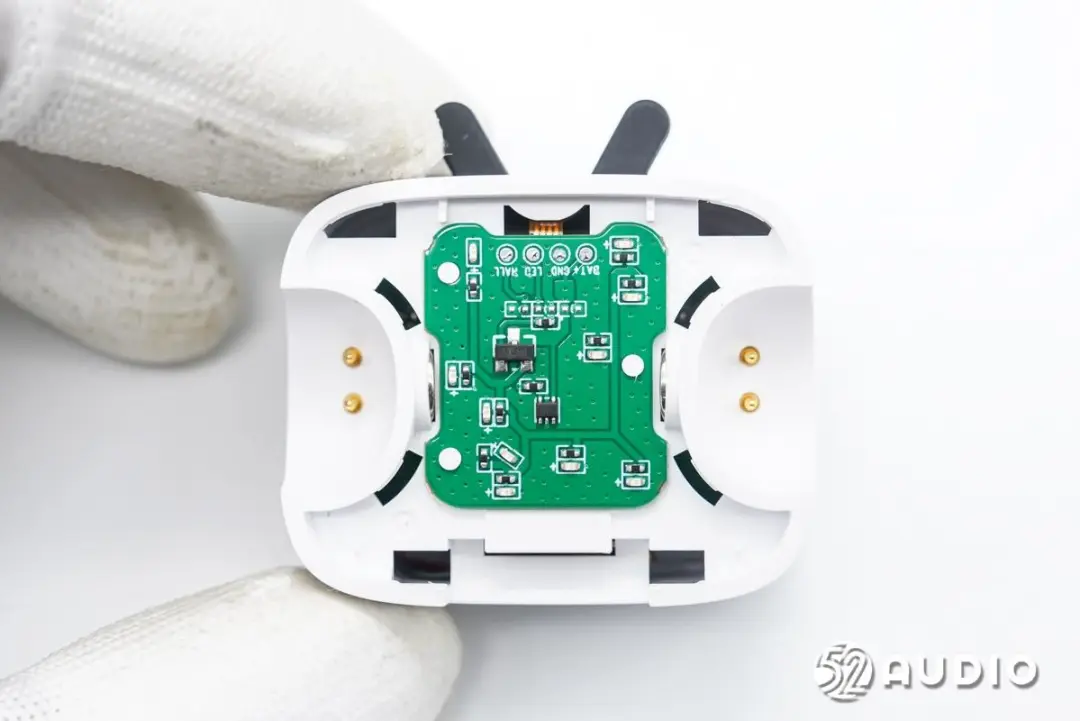

座舱上结构一览，固定有指示灯小板。

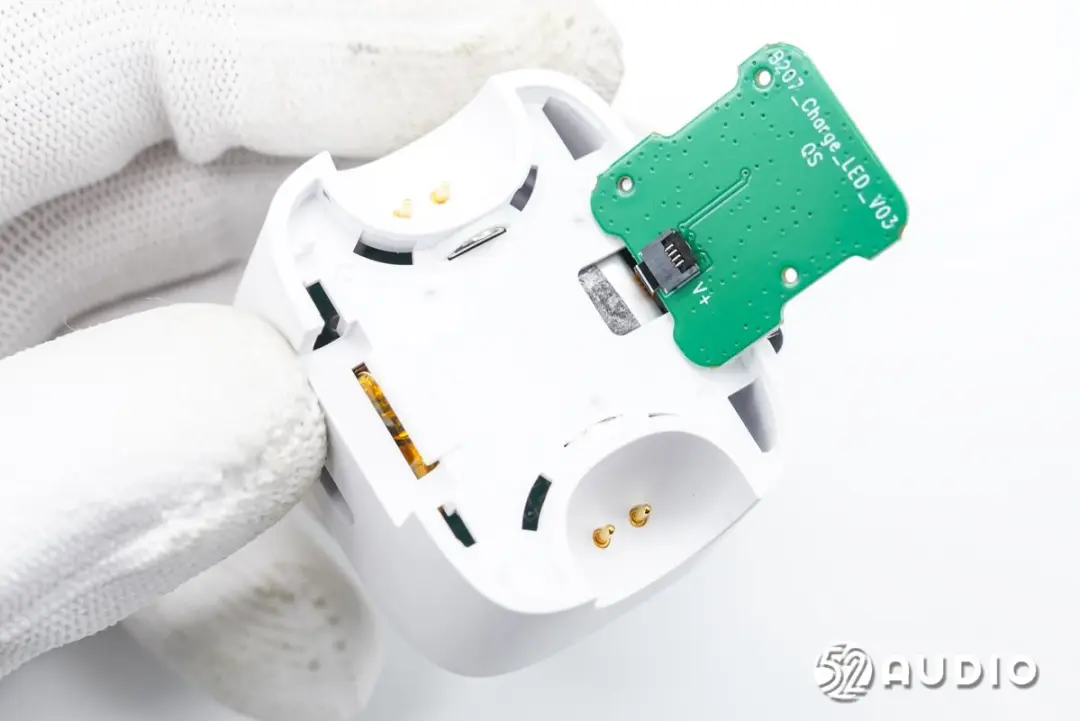

指示灯小板通过排线连接到腔体内部主板。

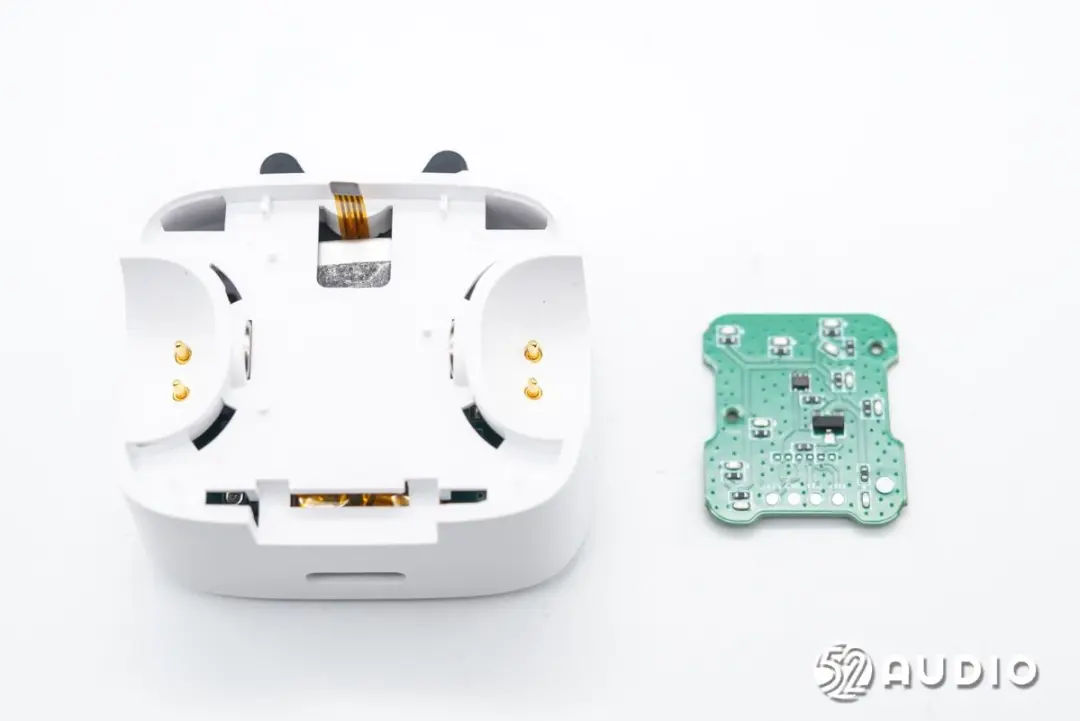

挑开连接器，取掉小板。

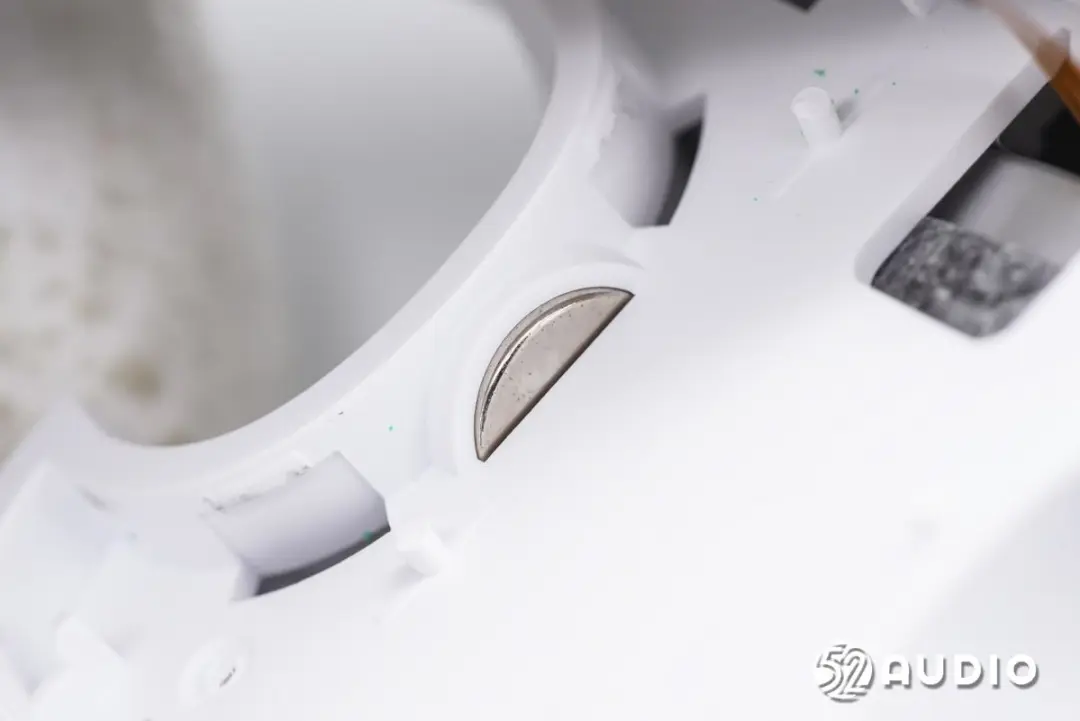

座舱上用于固定耳机的磁铁特写。


小板一侧电路一览，设置有10颗LED指示灯。

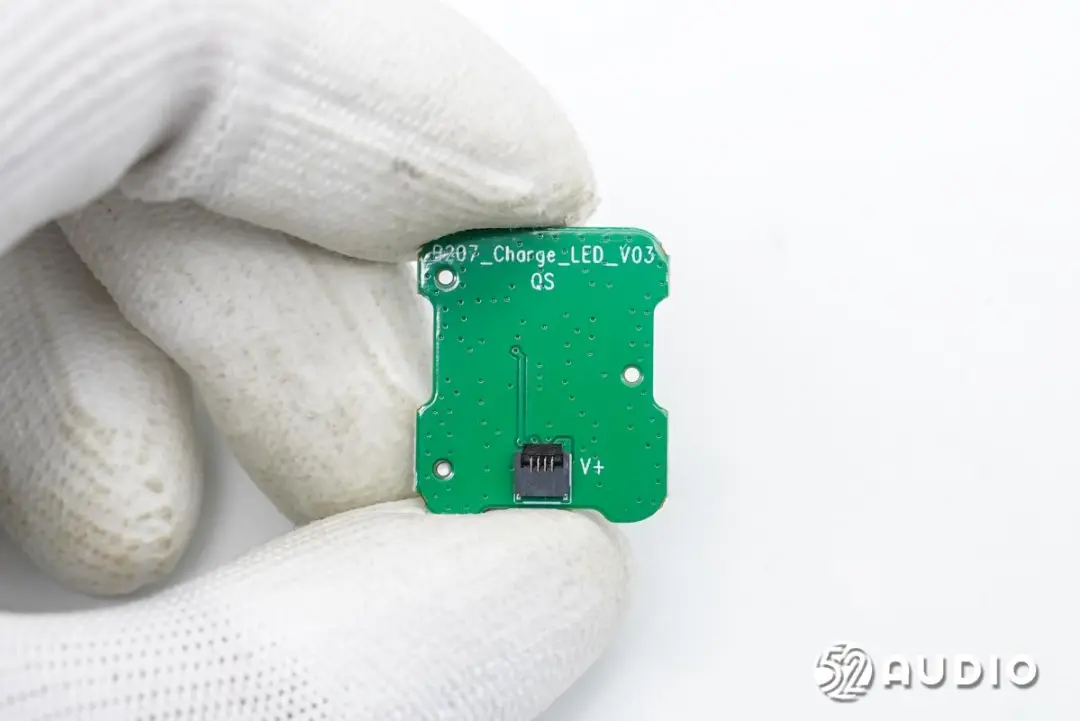

小板另外一侧电路一览。

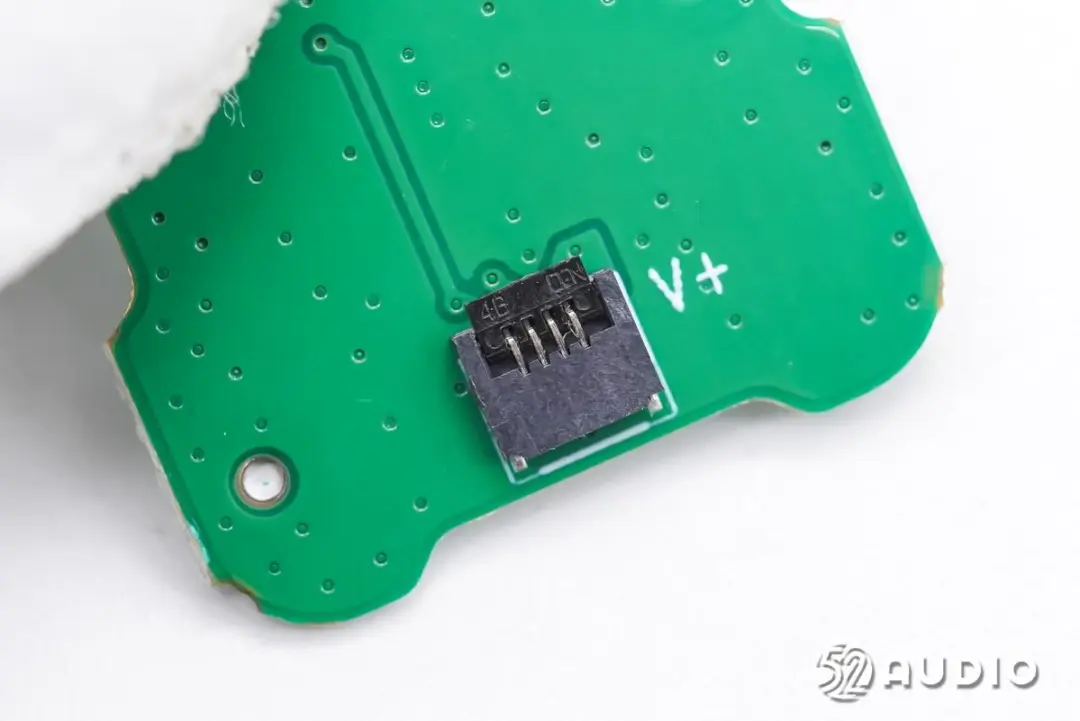

用于连接主板的ZIF连接器特写。

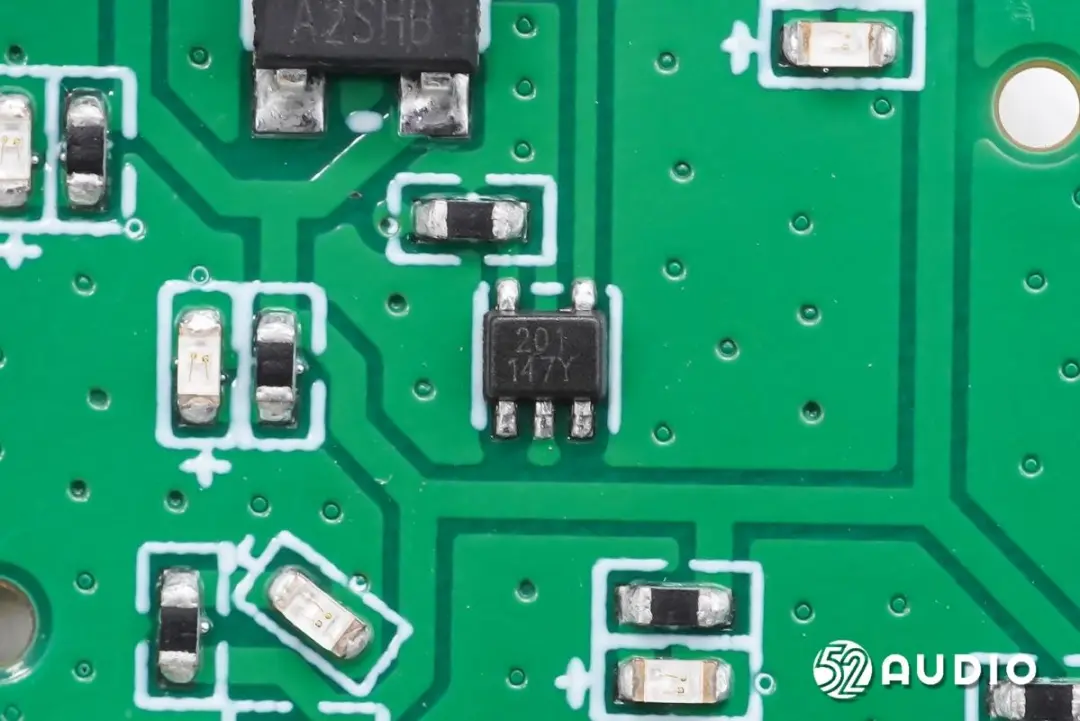

丝印201 147Y的霍尔IC。

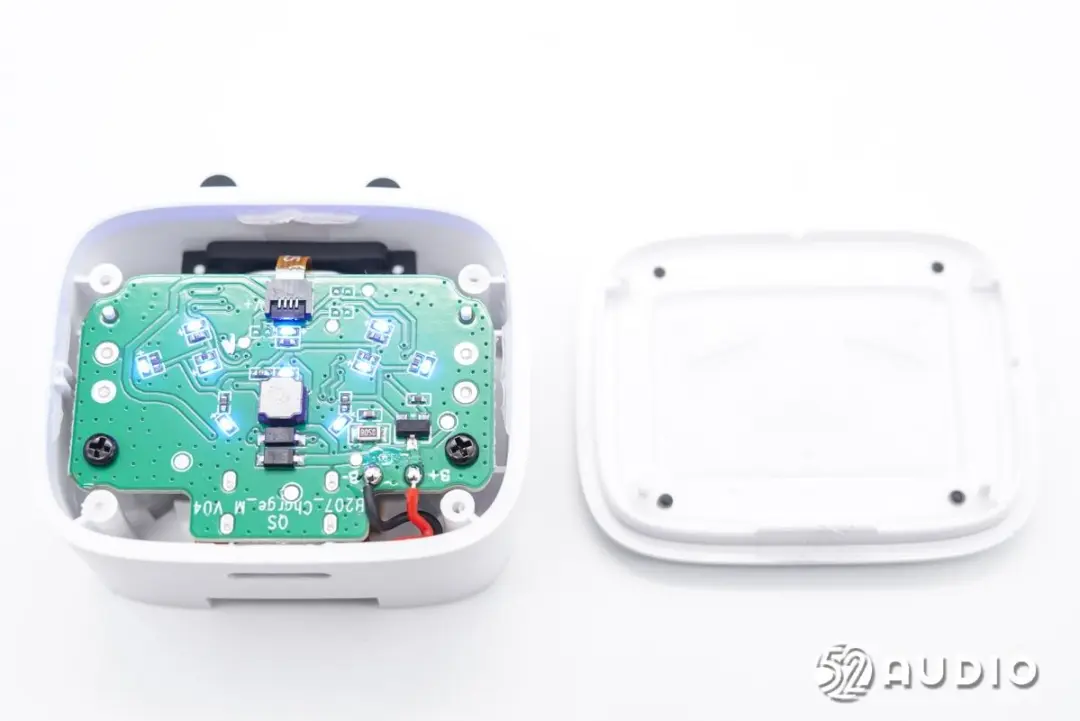

打开充电盒正面盖板，腔体内部结构一览。

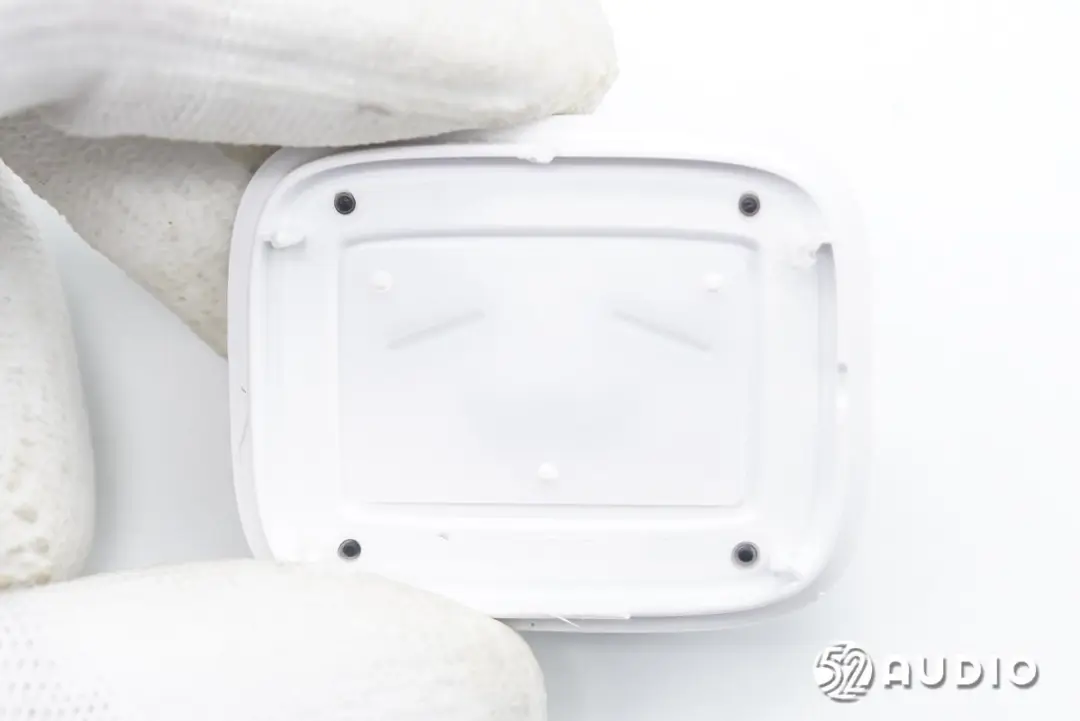

盖板内侧结构一览，内侧设置导光板。

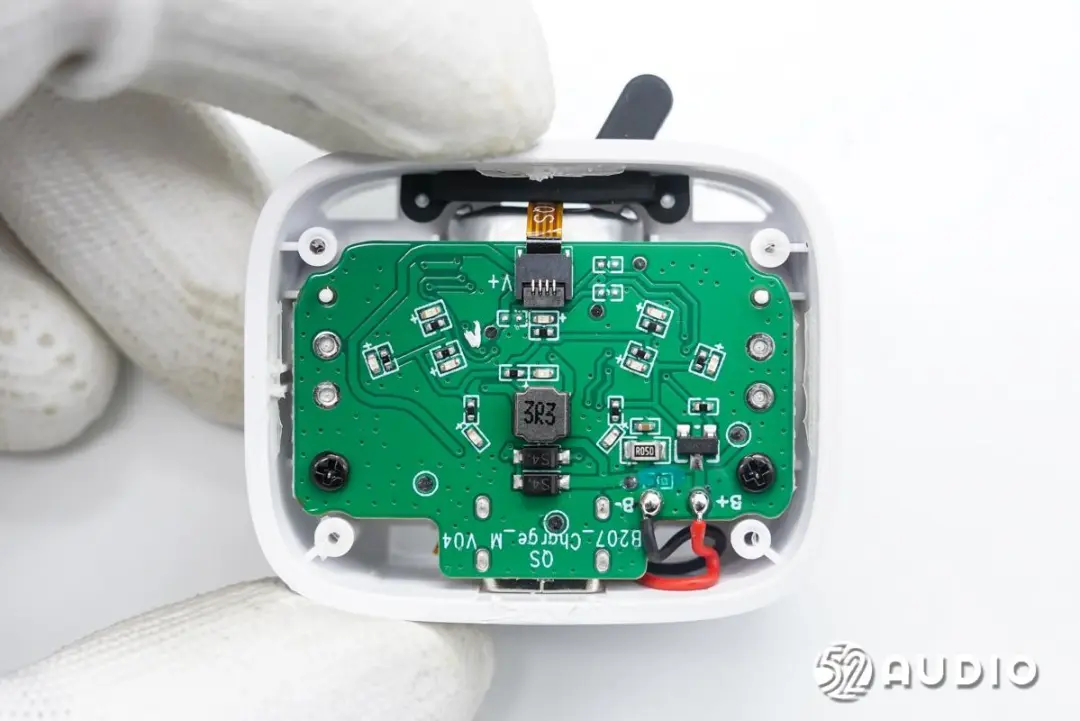

腔体内部主板通过螺丝固定。

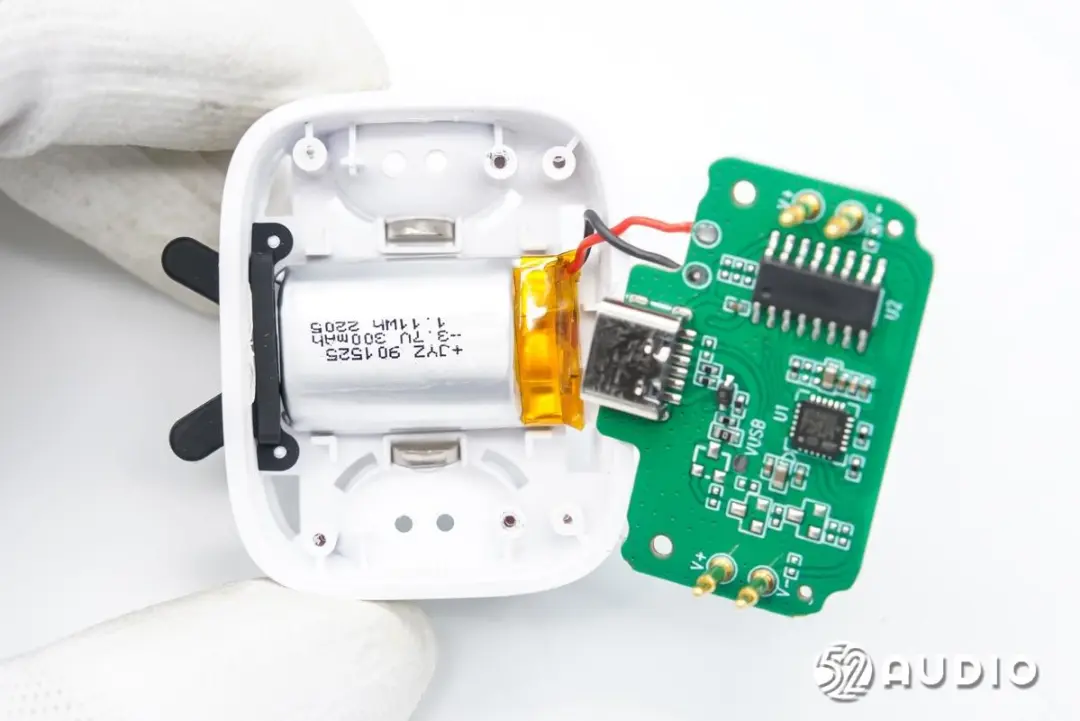

主板下方设置电池单元。

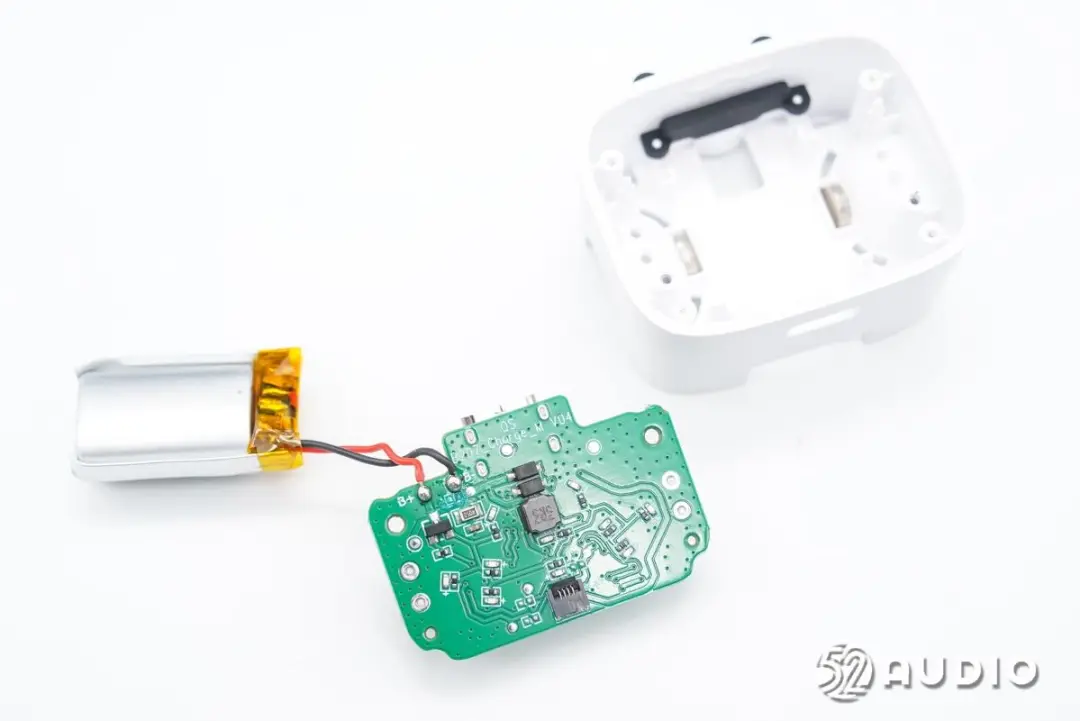

取出主板和电池。

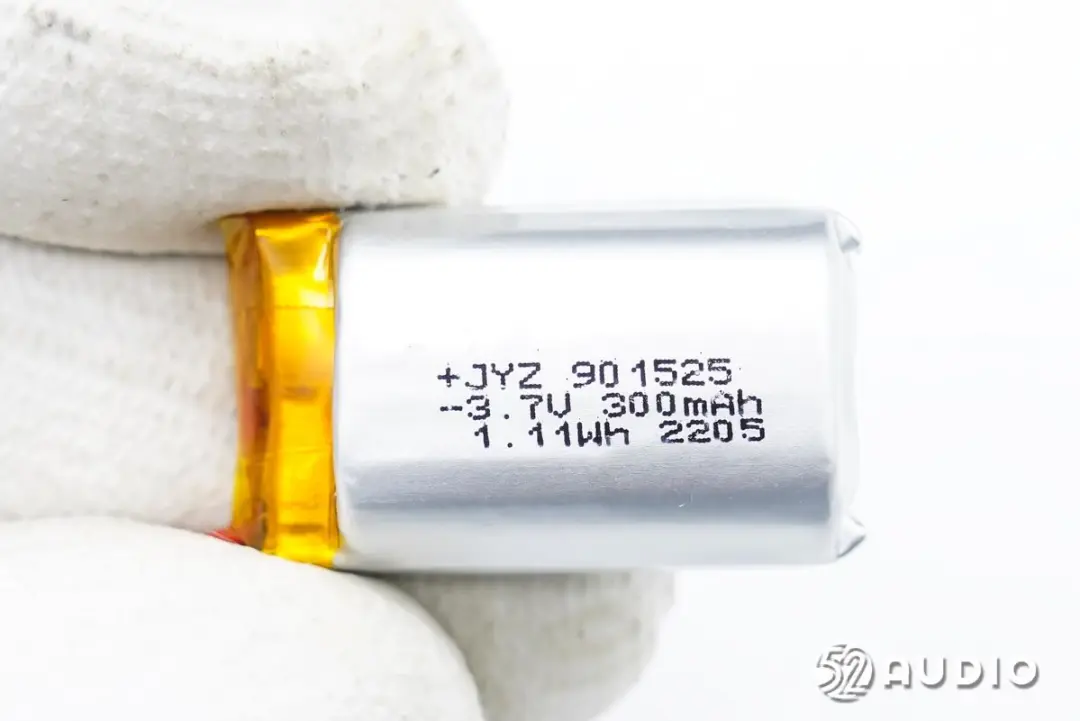

充电盒内置锂电池型号JYZ 901525，电压：3.7V，容量：300mAh/1.11Wh，来自金宇宙。

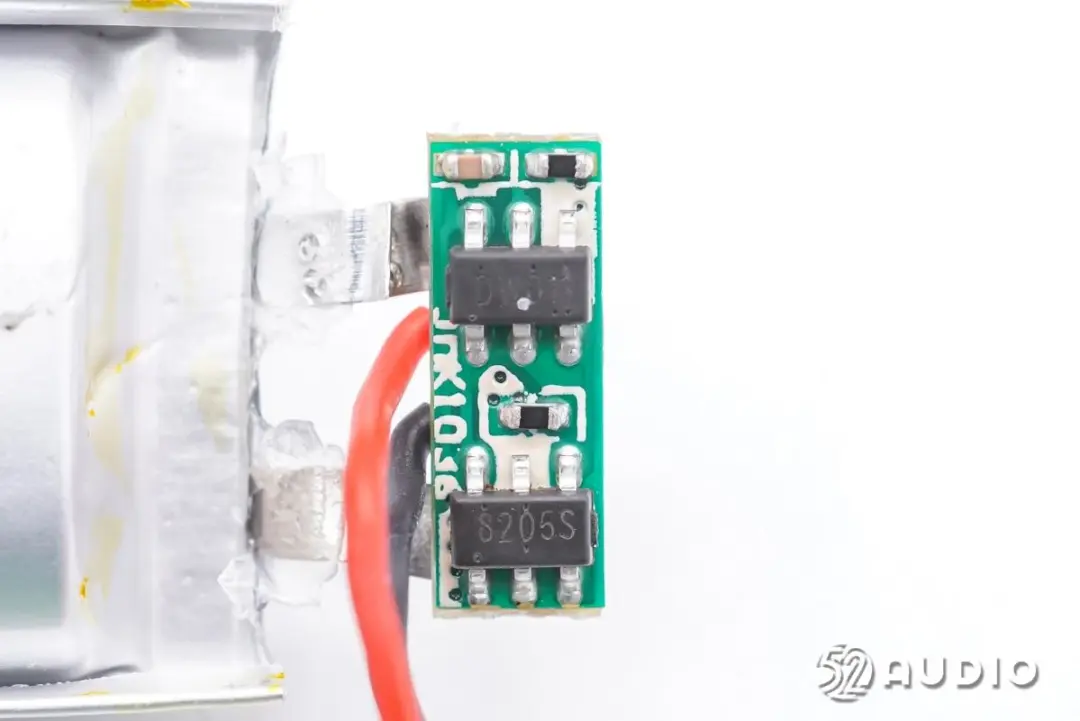

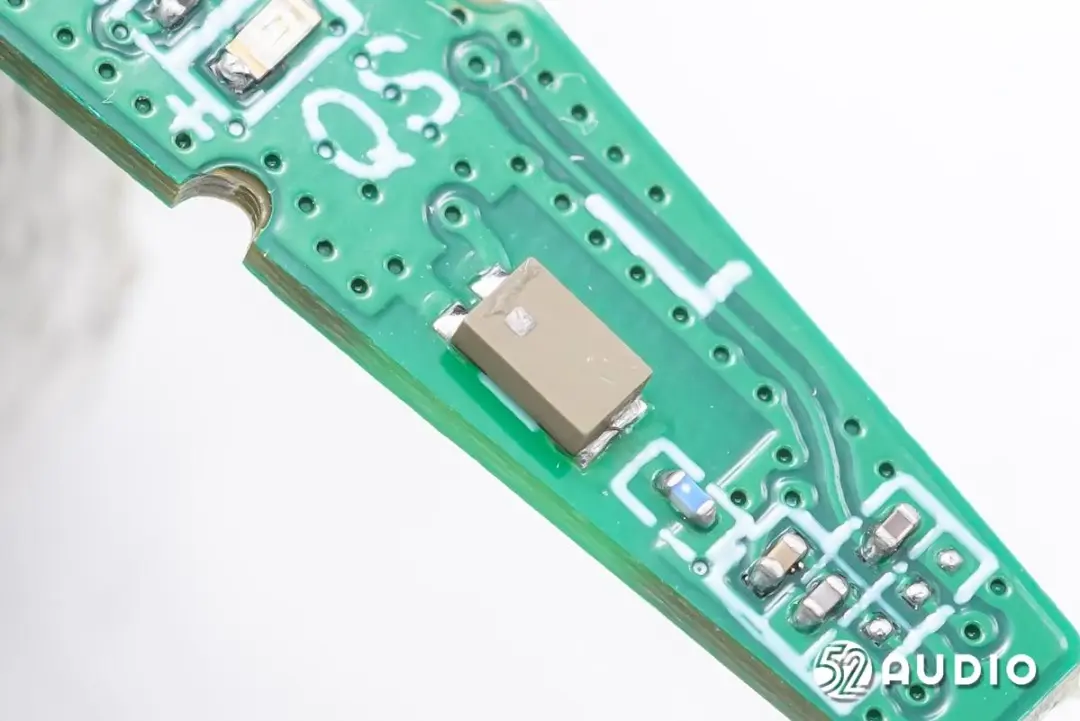

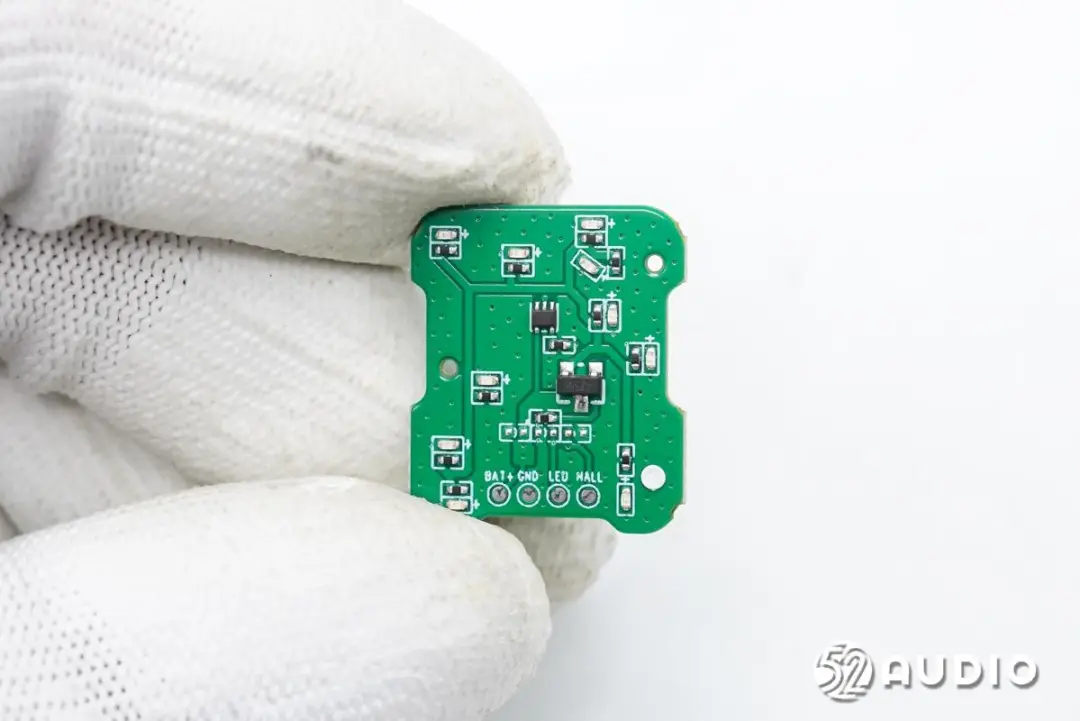

电池保护板一侧电路一览，设置有DW01锂电保护IC和9205S MOS管。

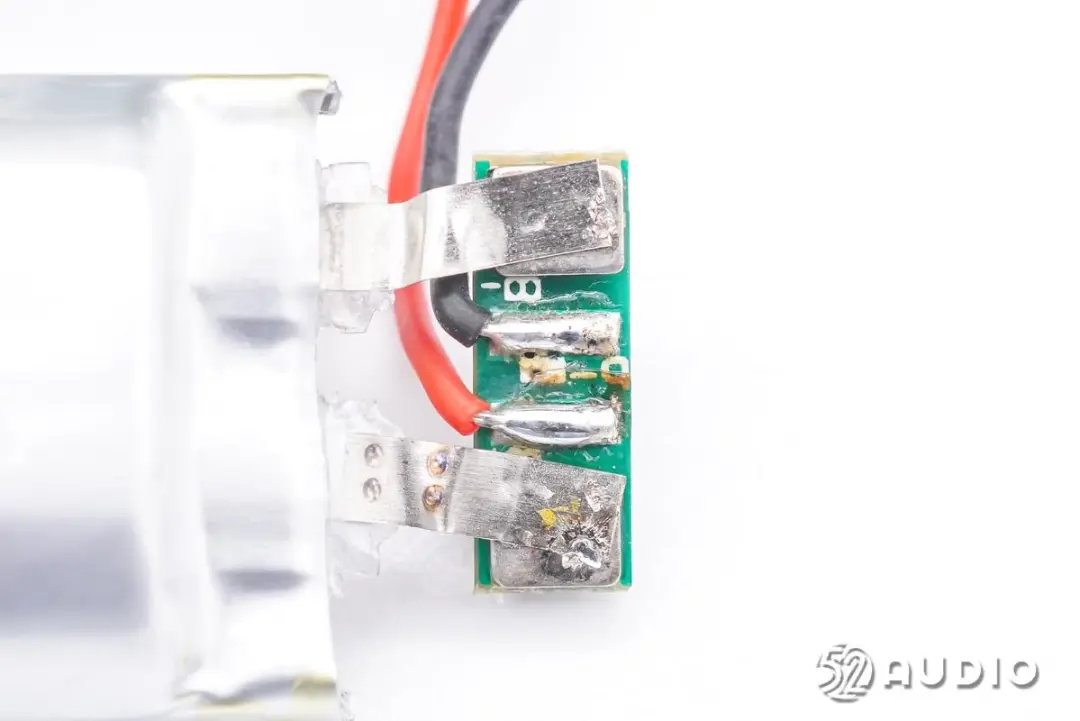

电池保护板另外一侧电路一览。


充电盒主板连接指示灯小板的排线一览。

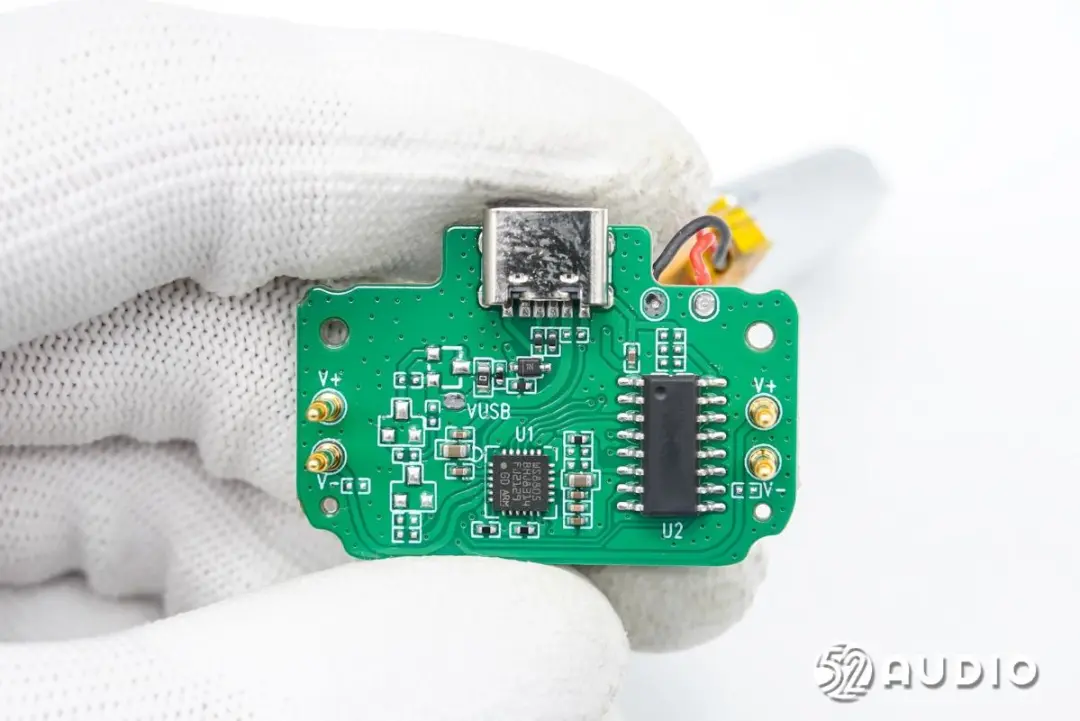

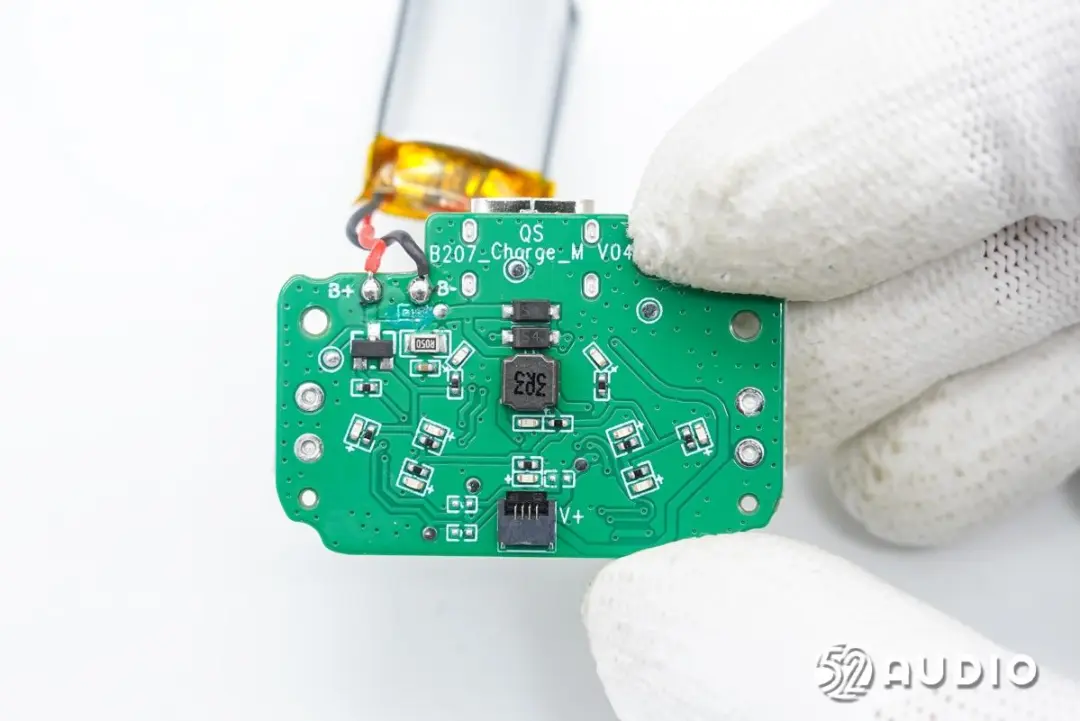

充电盒主板一侧电路一览。


充电盒主板另外一侧电路一览。

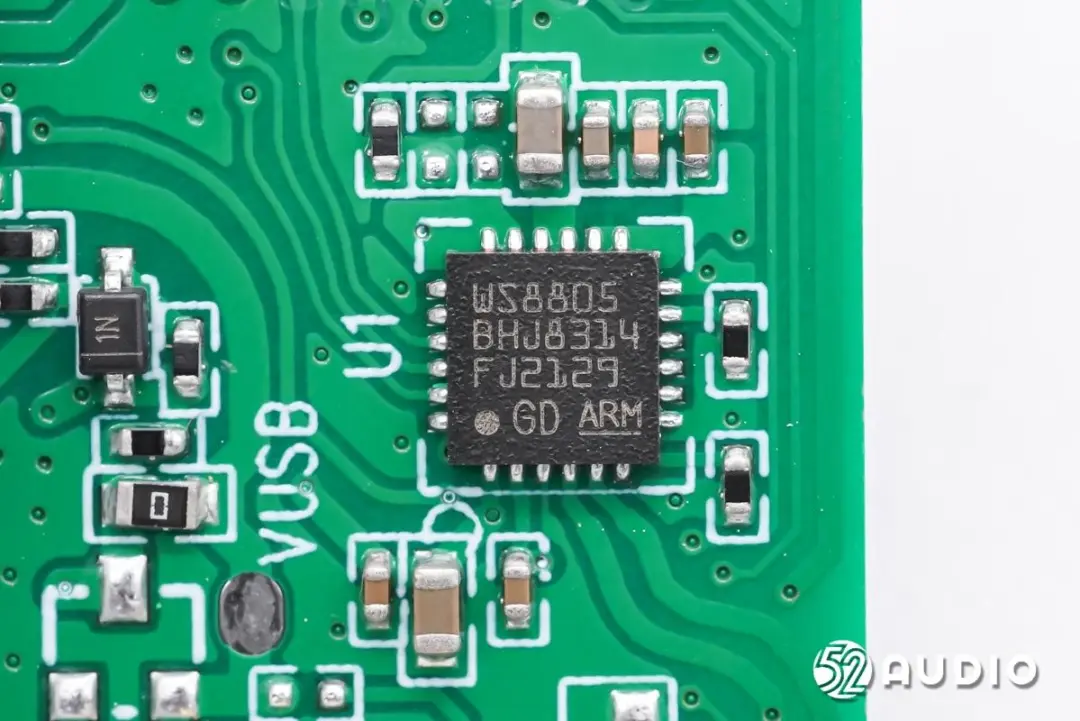

GigaDevice兆易创新GD30WS8805EUTR TWS耳机充电盒PMIC，是一种高度集成、可编程、低静态电流的电源管理芯片。GD30WS8805x集成了可编程充电电流（高达1.2A）的开关充电和可调节的5V输出的同步升压转换功能（供电能力600mA）。该芯片还集成了一个用于电池电量监测的12位ADC，以及一个能够提供50mA负载电流的低静态电流、低噪声LDO。

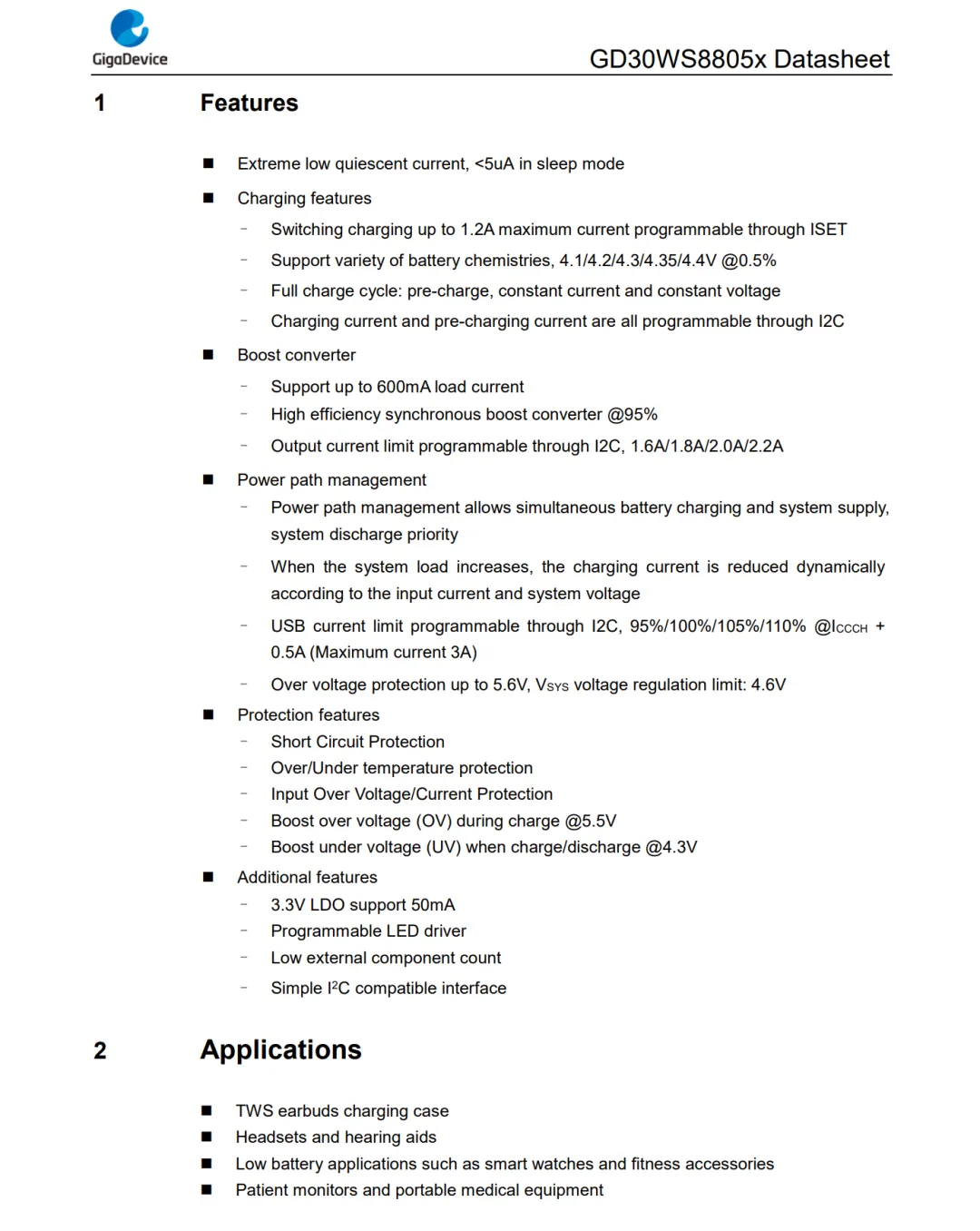

GigaDevice兆易创新GD30WS8805EUTR详细资料图。

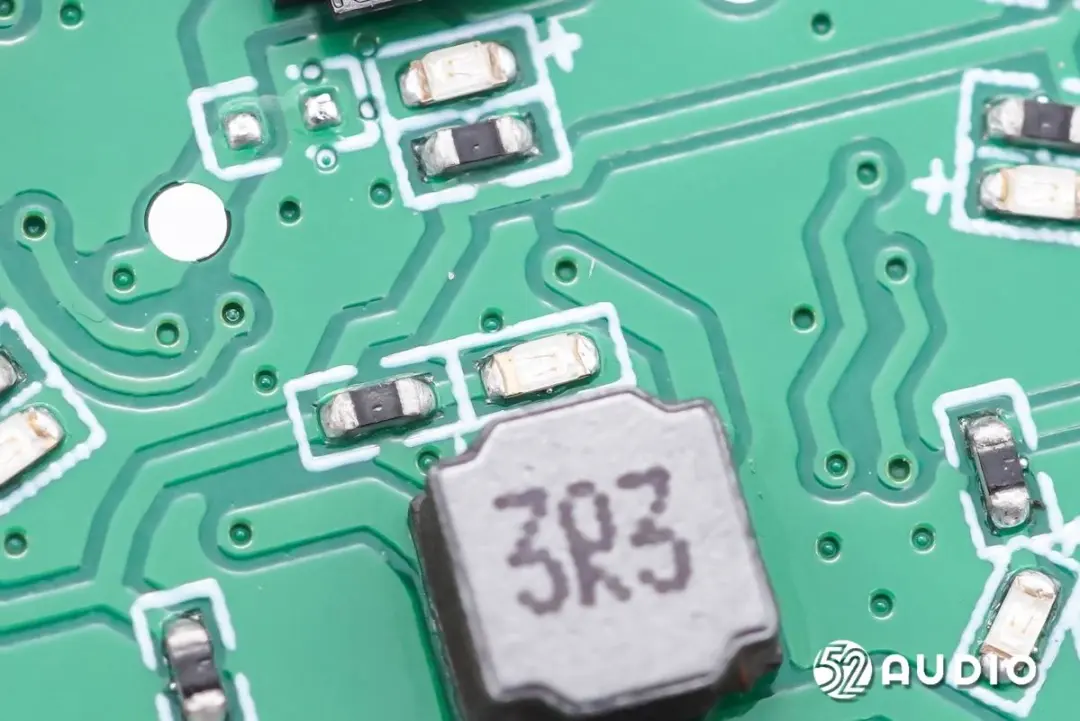

3R3升压电感，配合电源管理芯片升压电路为内置电池升压给耳机充电。

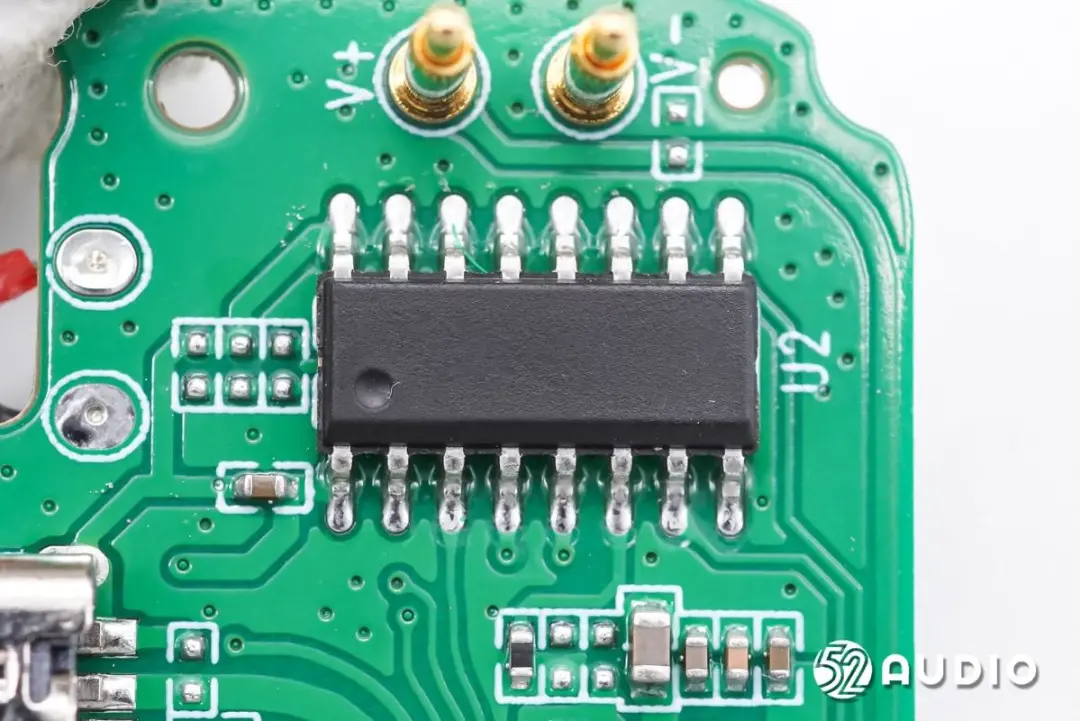

一颗无标的MCU。


LED指示灯特写，主板上总共设置有10颗，为小电视表情提供光源。

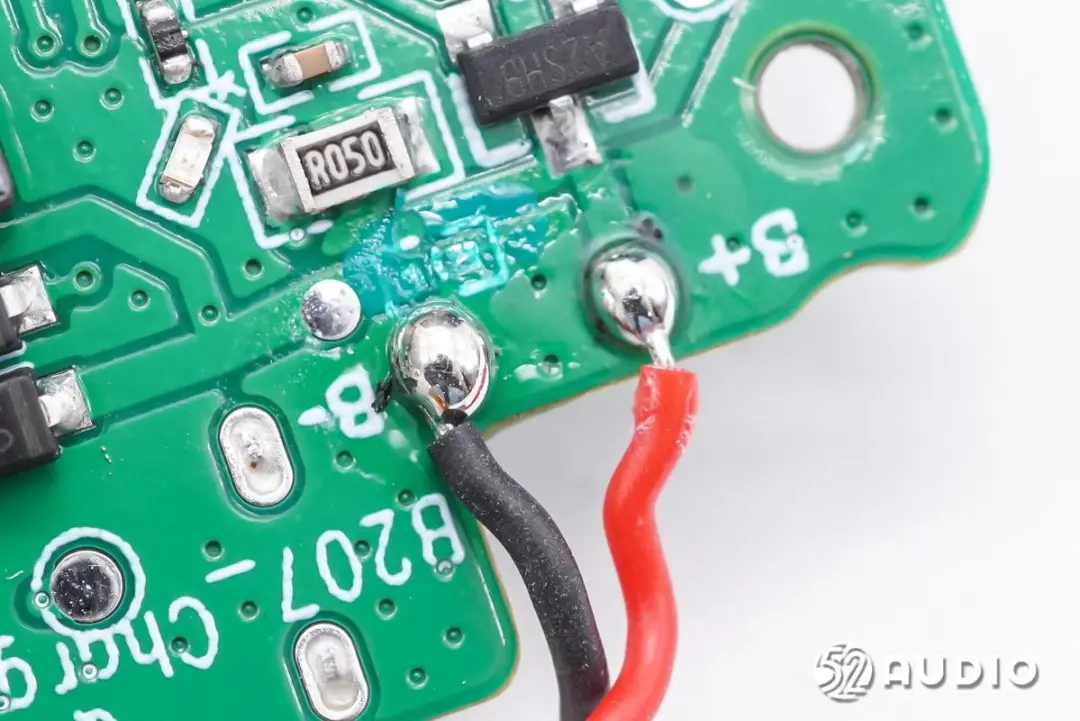

电池导线焊接在主板上，焊点圆润饱满。

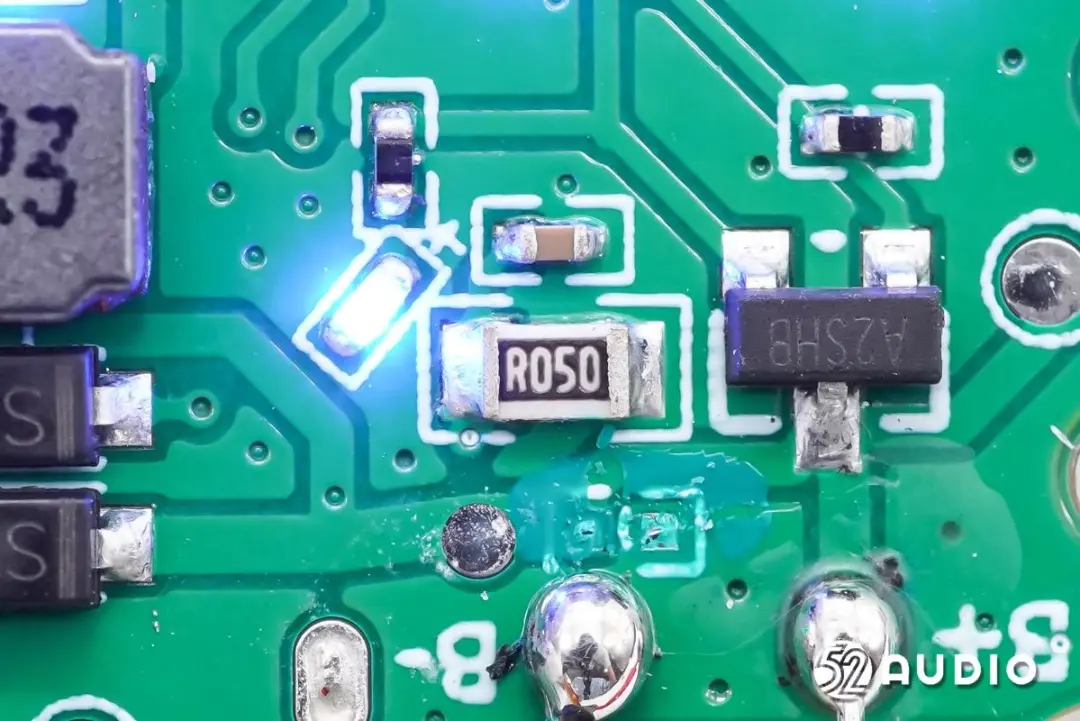

丝印R050的电流取样电阻。

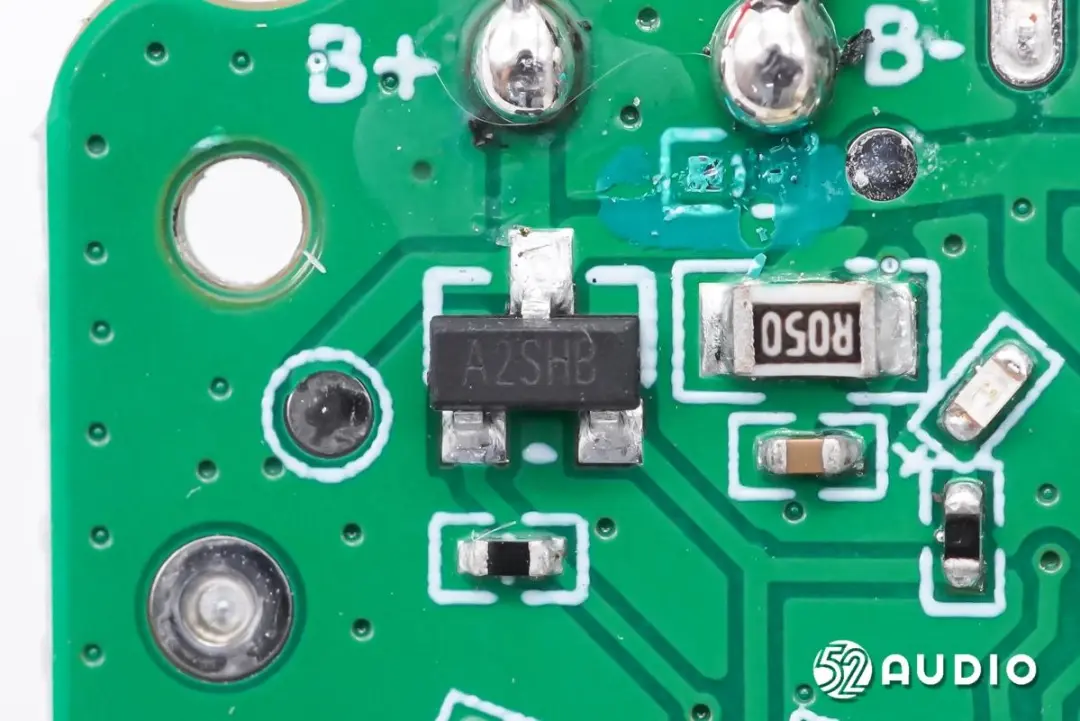

丝印A2SHB的MOS管。

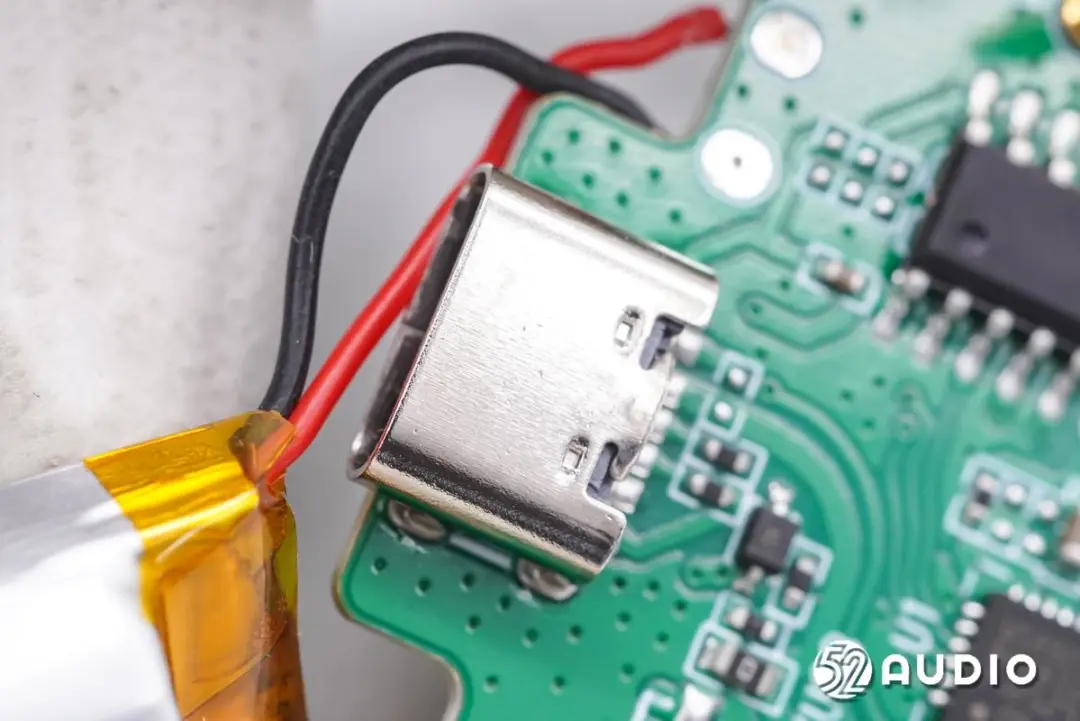

Type-C充电接口母座特写。

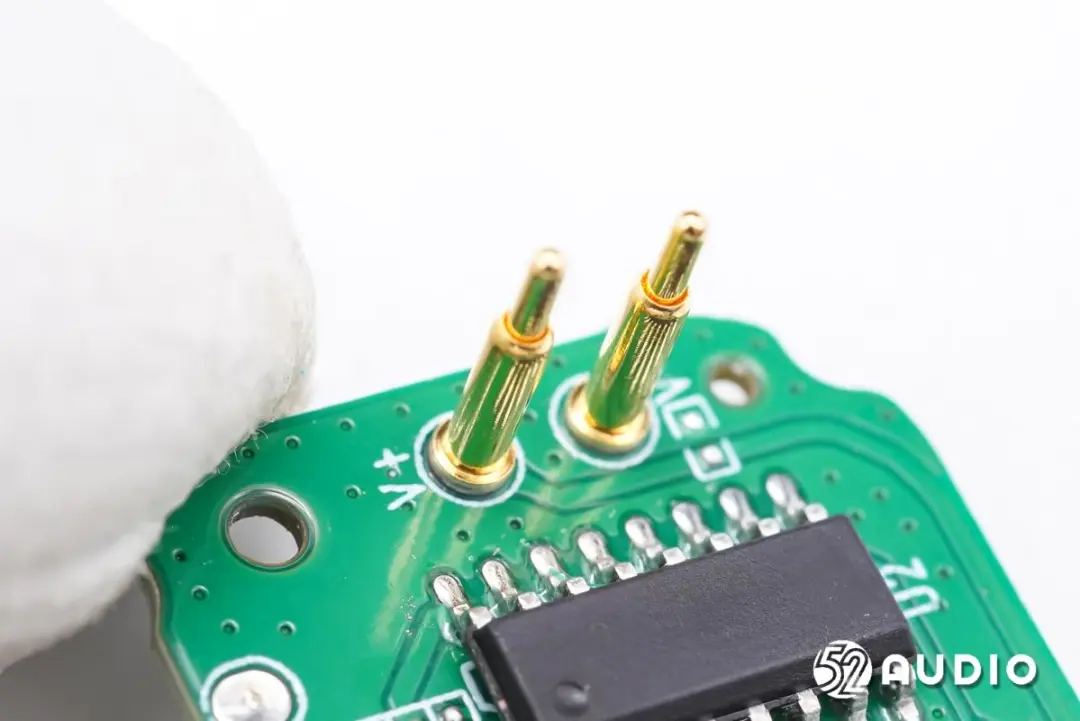

为耳机充电的两颗pogo pin连接器。

耳机拆解

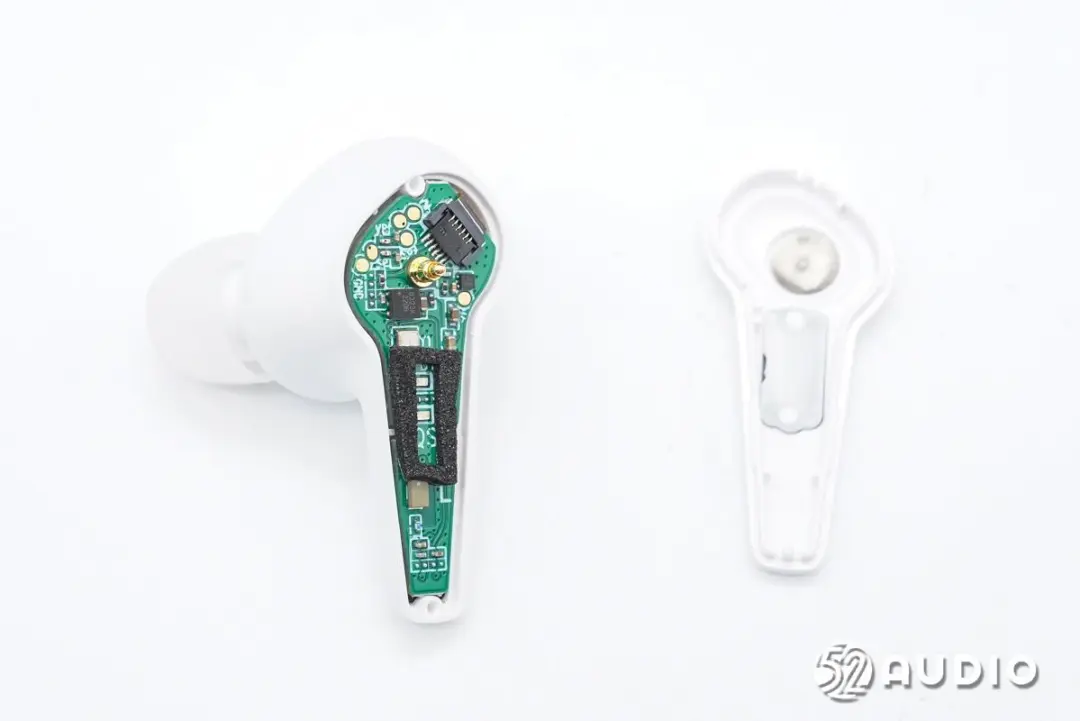

进入耳机拆解部分，撬开耳机柄背部盖板。

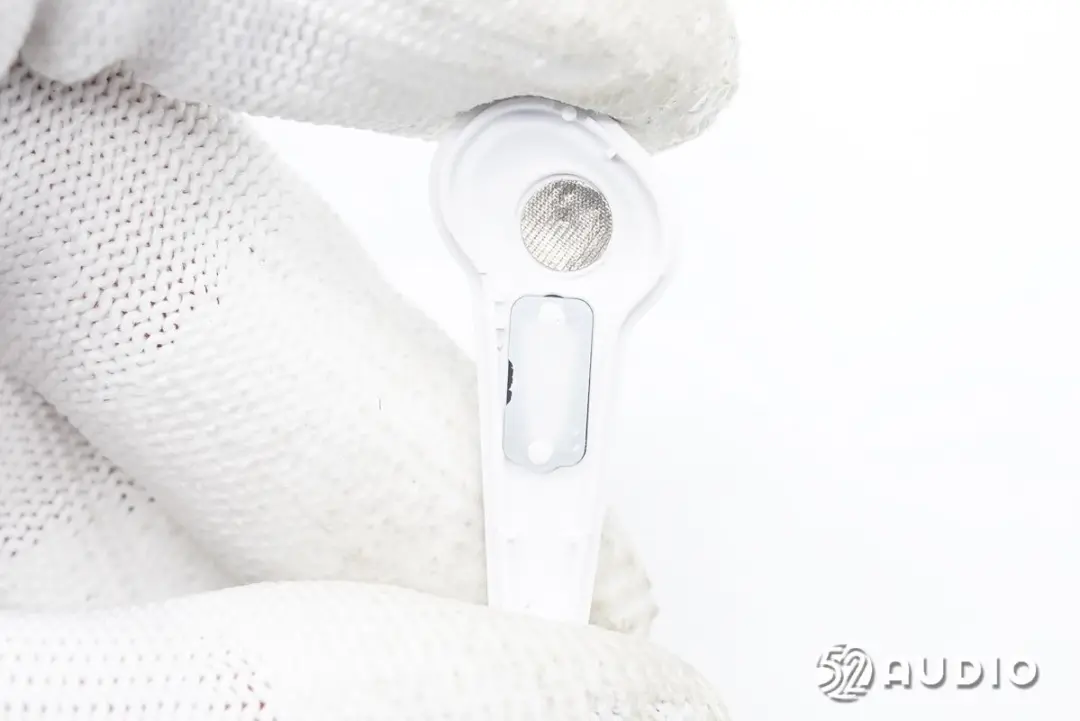

盖板内侧结构一览，中间是指示灯导光板。


触摸检测贴片特写，用于采集触控信号。
耳机柄腔体内部结构一览，主板契合腔体设计，前腔内部组件排线通过ZIF连接器连接到主板。

掀开主板，腔体内部结构一览。

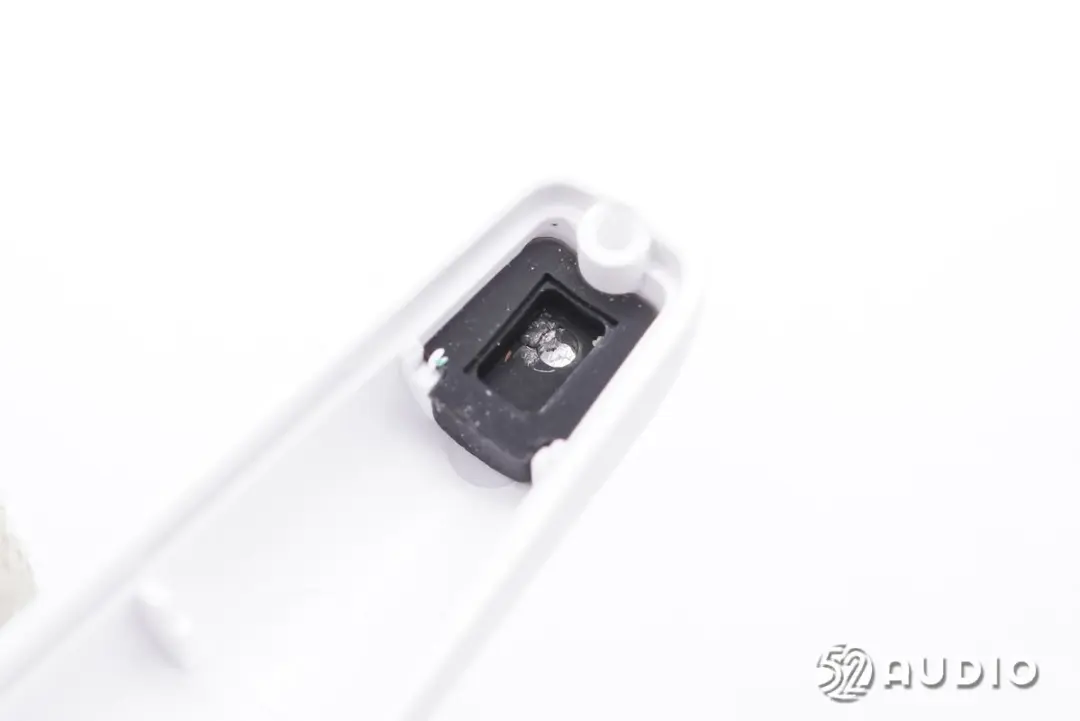

麦克风密封橡胶罩特写，用于提升收音性能。

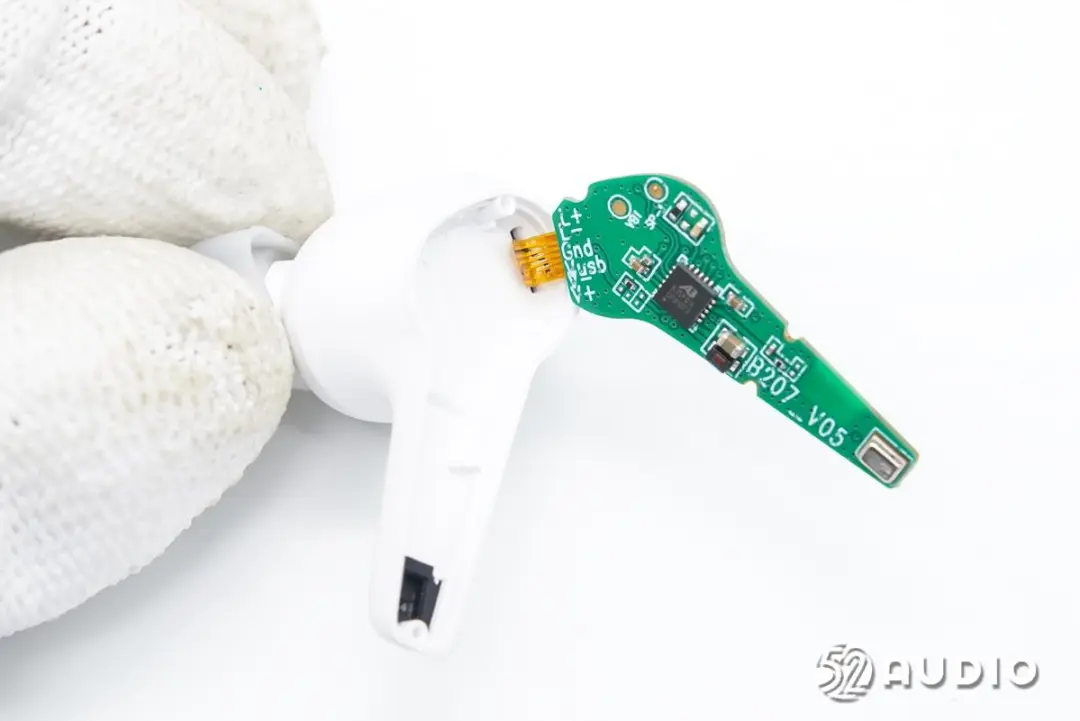

挑开连接器分离主板。

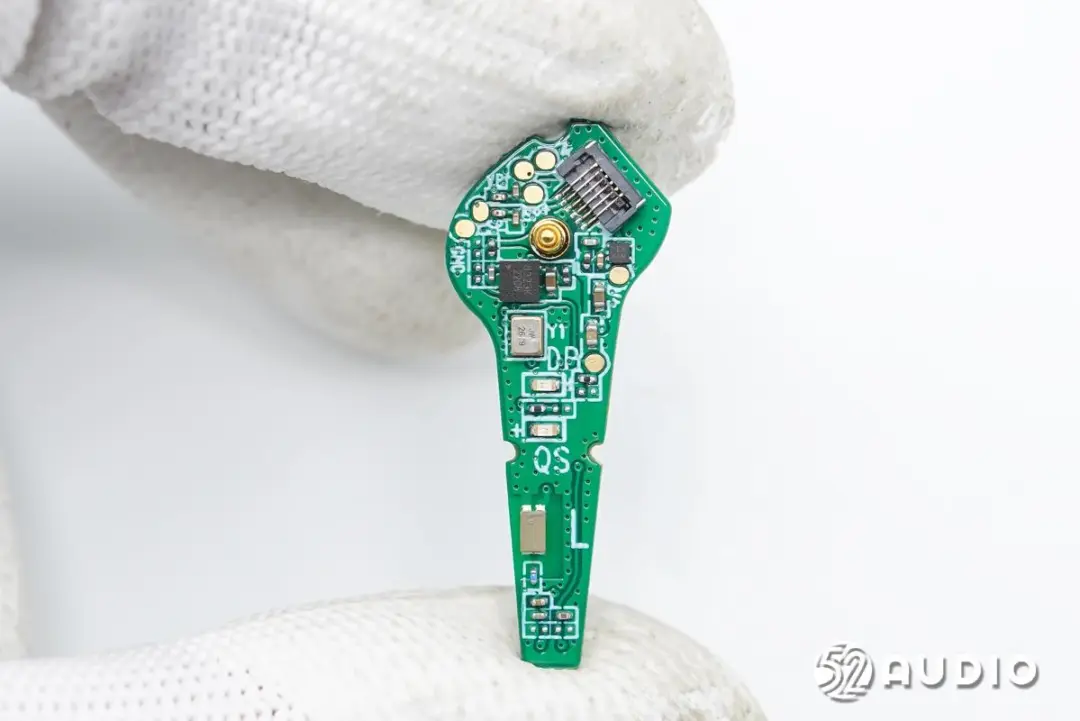

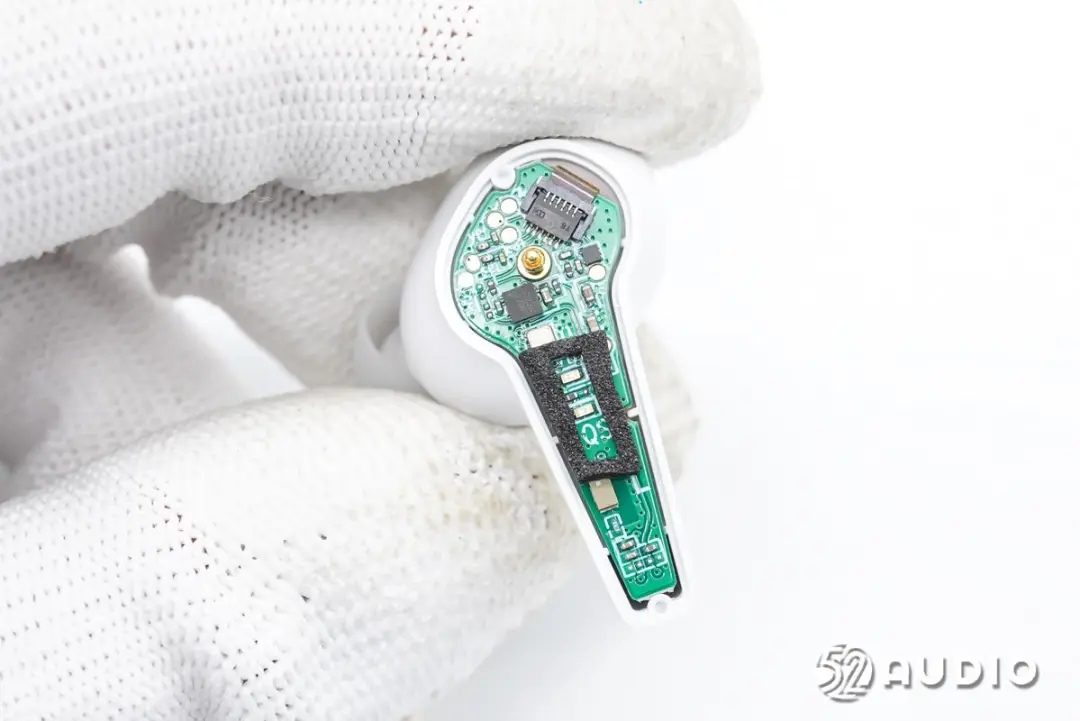

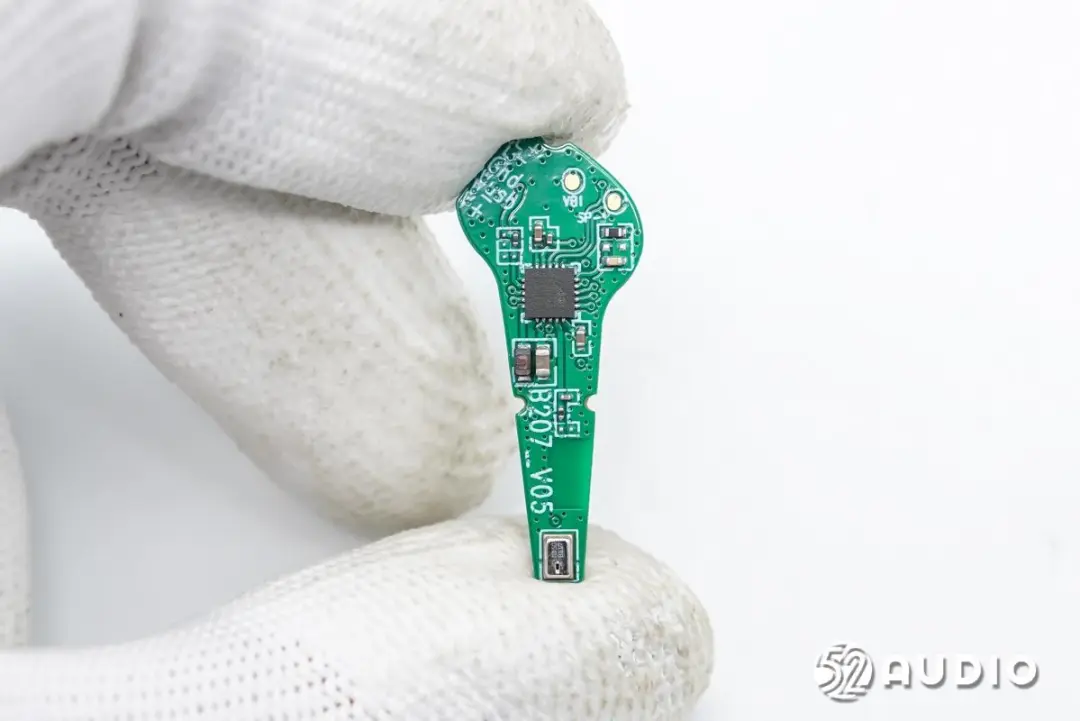

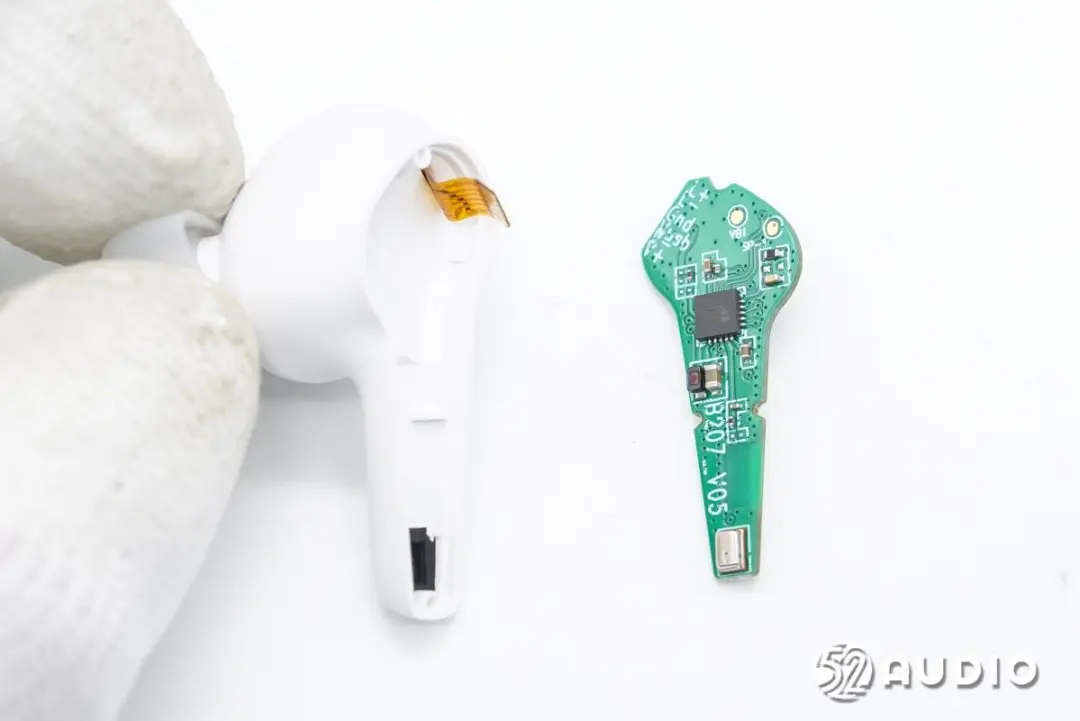

耳机主板一侧电路一览。


耳机主板一侧电路一览。

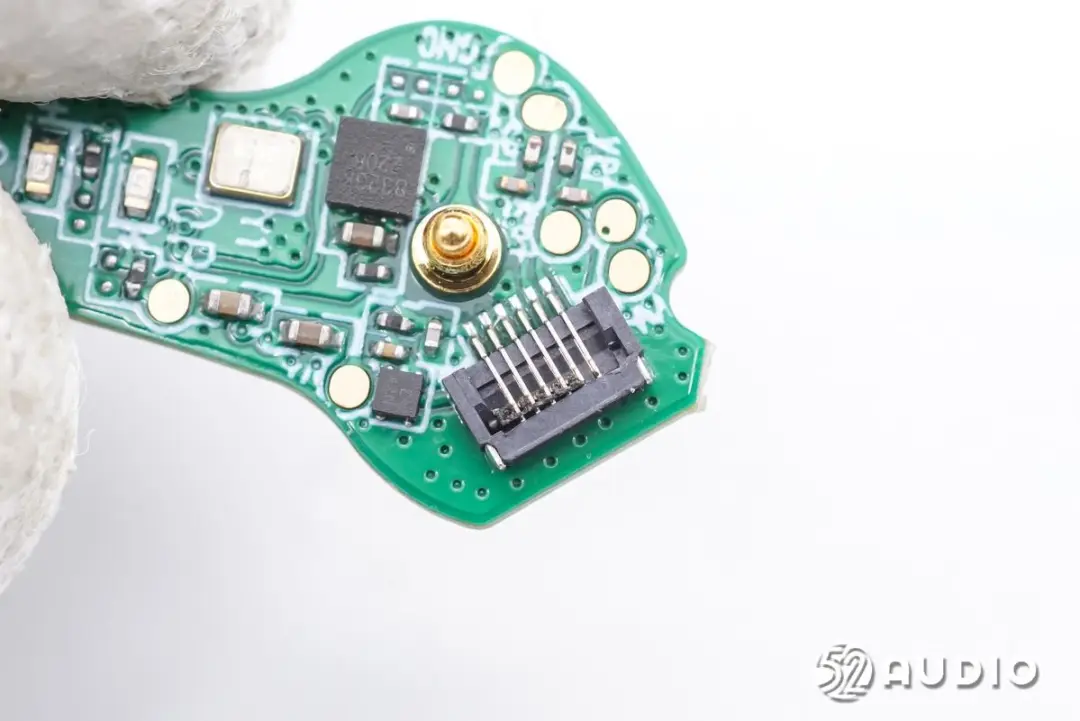

用于连接耳机头内排线的ZIF连接器特写。

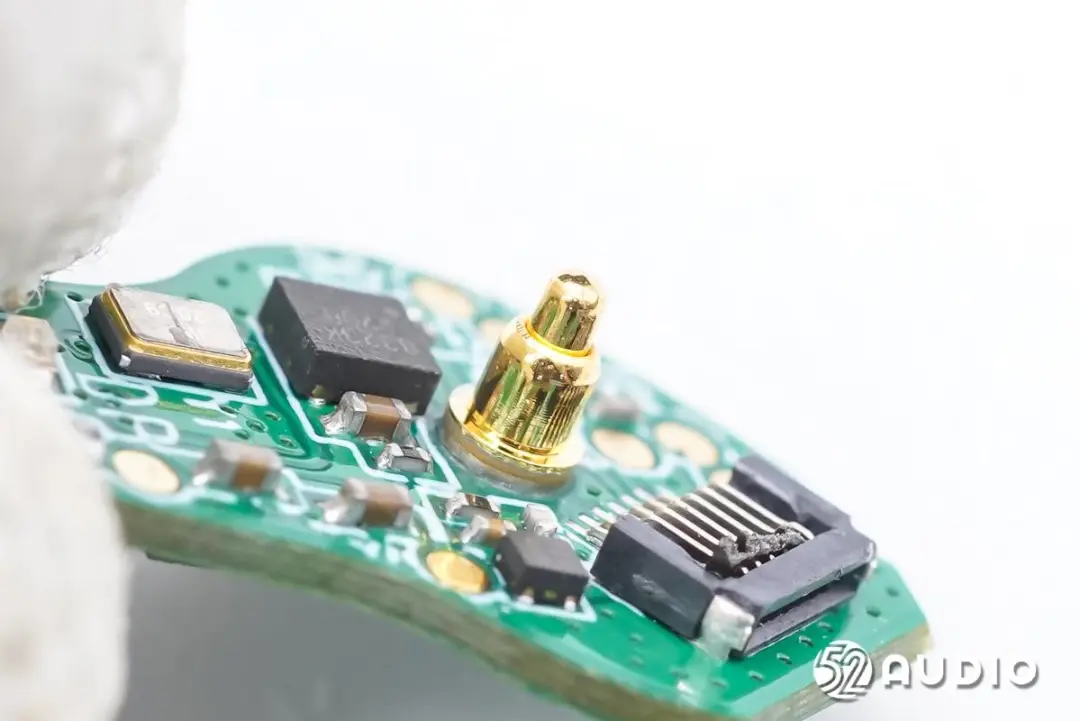

用于连接触摸检测贴片的Pogo Pin连接器特写。

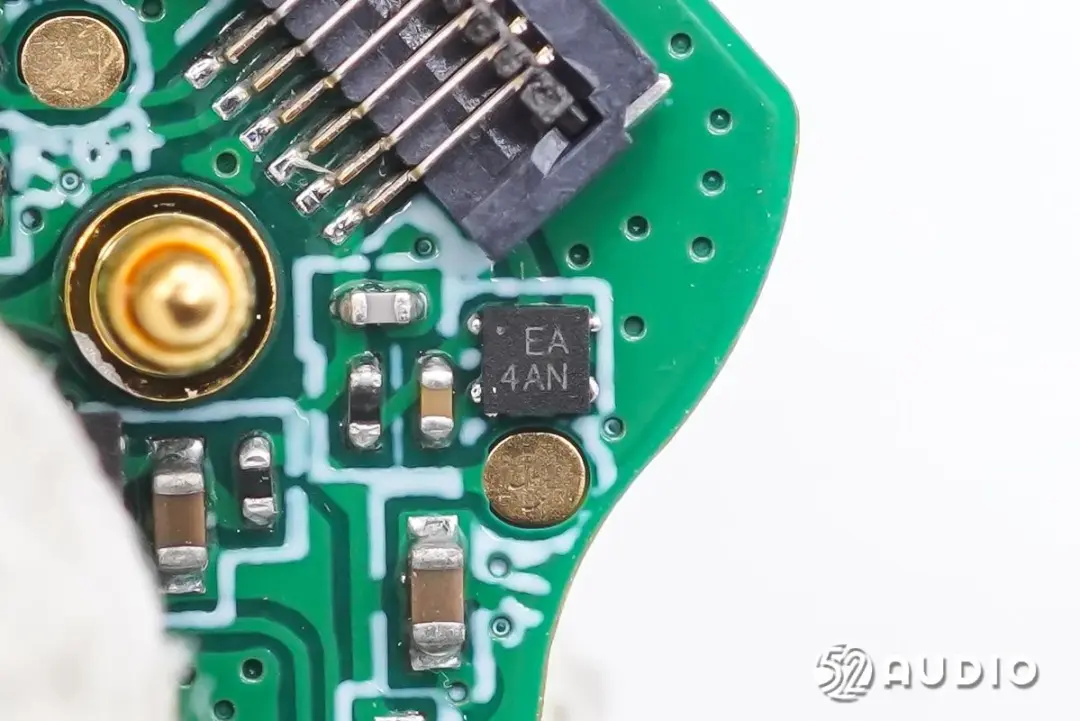

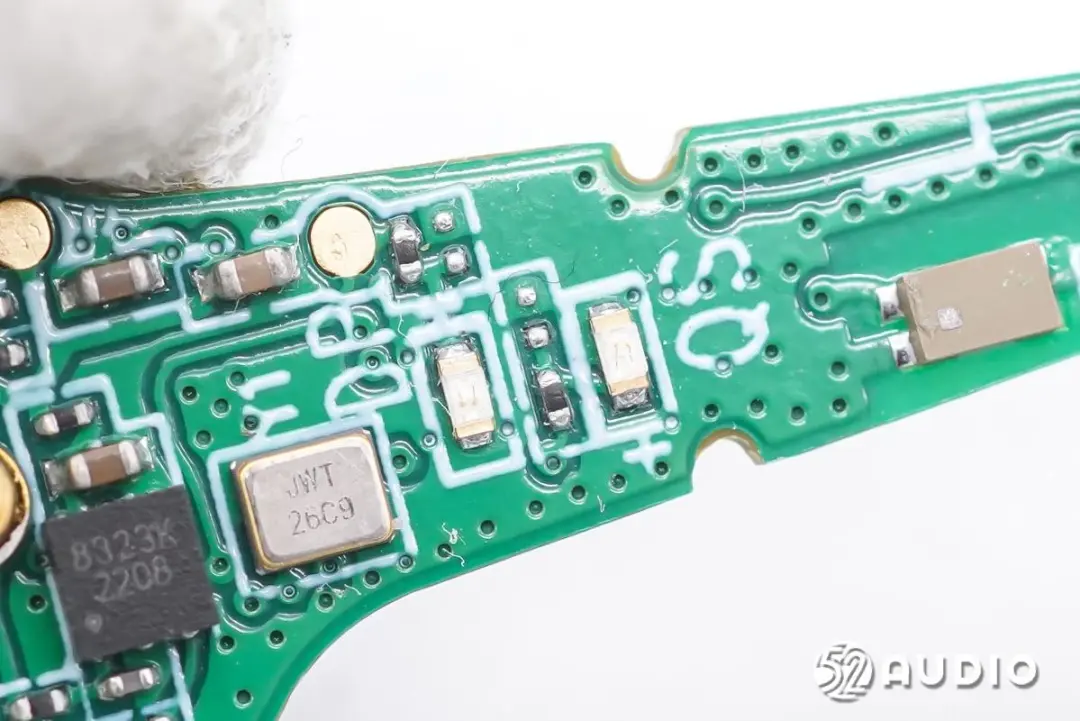

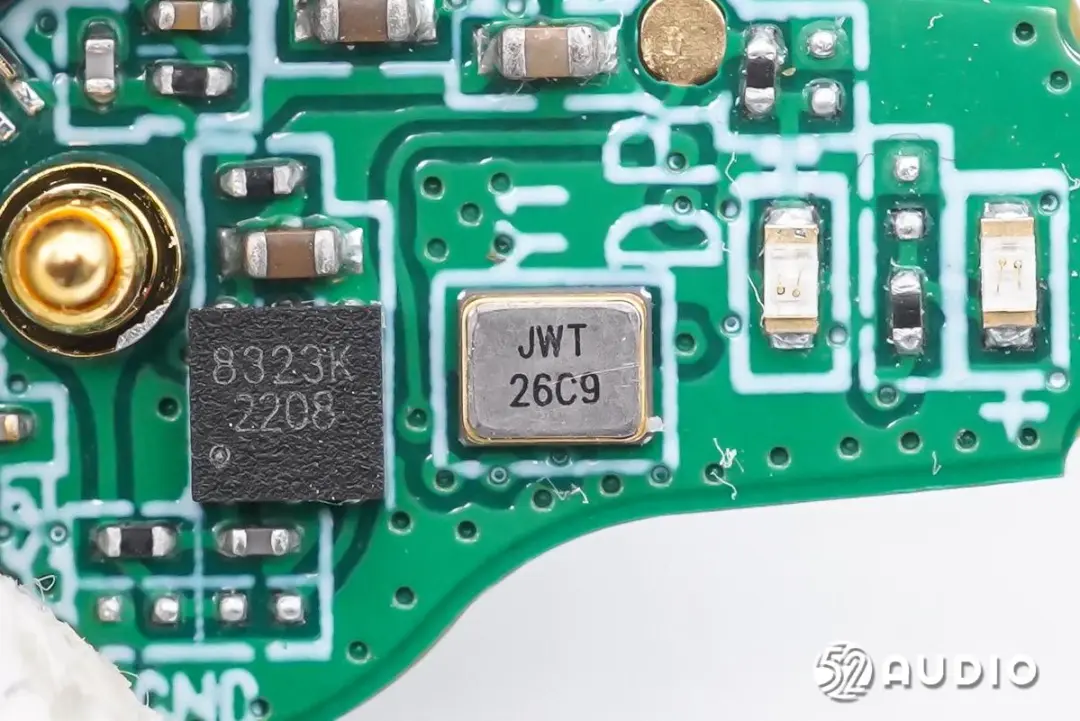

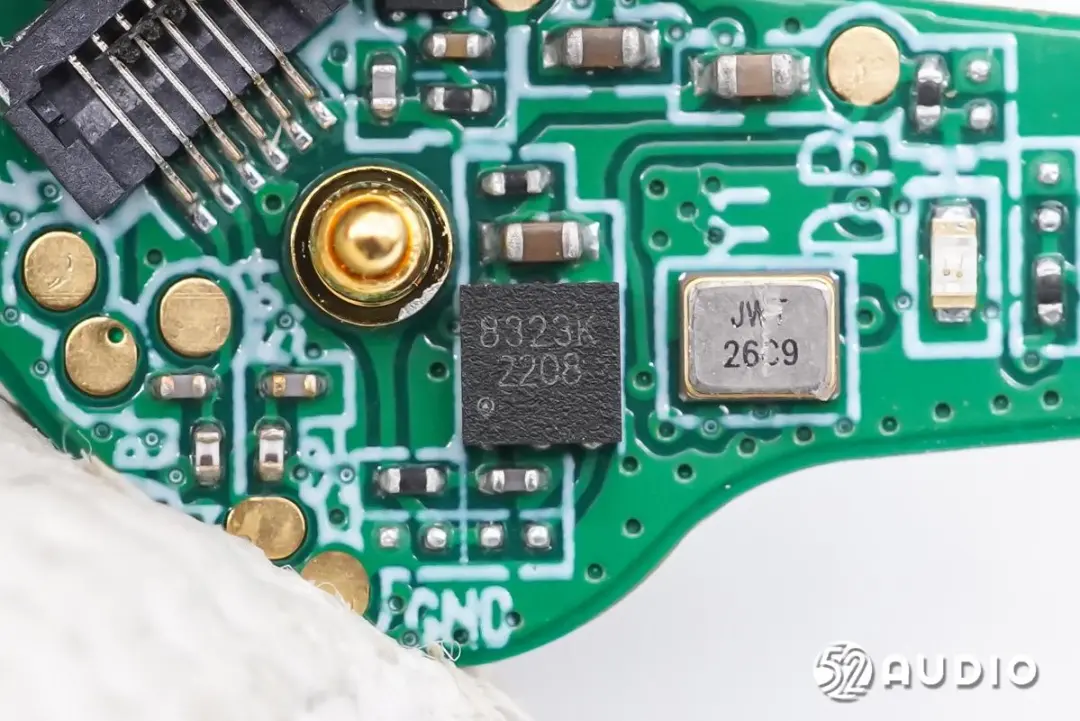

丝印8323K的触摸检测IC，用于触摸控制功能。


Bluetrum中科蓝讯AB5616A蓝牙音频SoC，采用40nm低功耗工艺制程，内置32位RISC-V处理器，支持DSP指令集，运行频率最高160MHz。支持蓝牙5.2双模，支持单MIC ENC降噪/AEC回音消除算法；内置5V充电触点单线通讯、内置锂电池充电管理电路。

据我爱音频网拆解了解到，目前已有魅族、倍思、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、NOME诺米、喜马拉雅、魔声、科大讯飞、联想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采用了中科蓝讯解决方案。


为蓝牙芯片提供时钟的晶振特写。


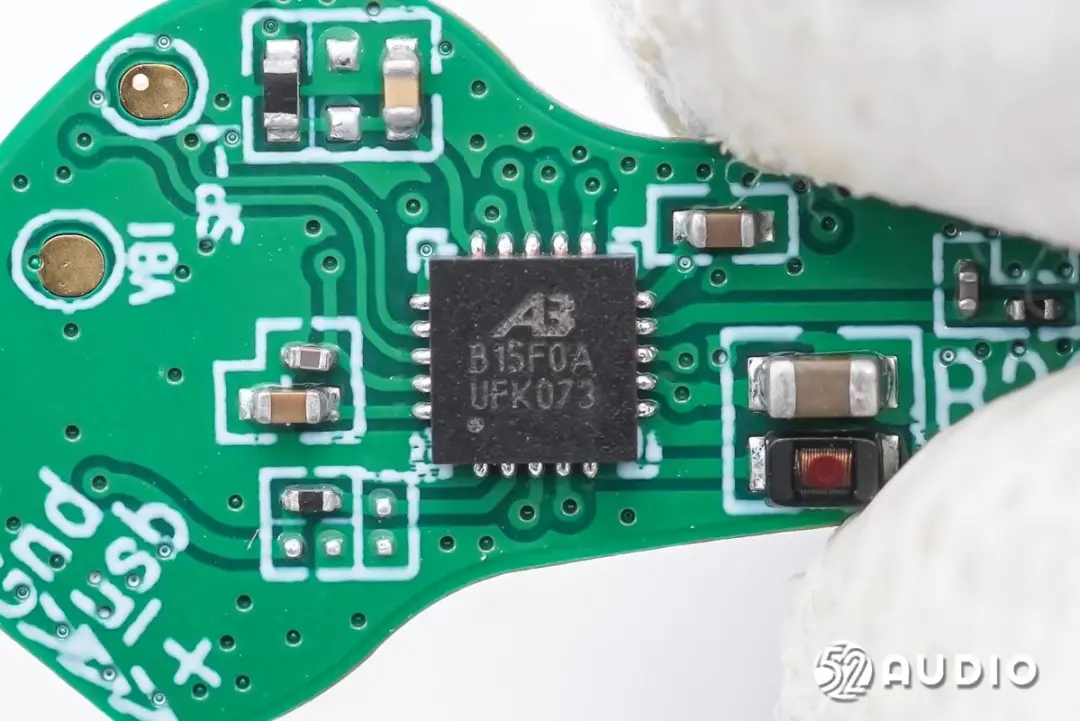

创芯微1124-EAC锂电池保护 IC。


两颗LED指示灯特写。


耳机陶瓷蓝牙天线特写，用于无线信号的传输。

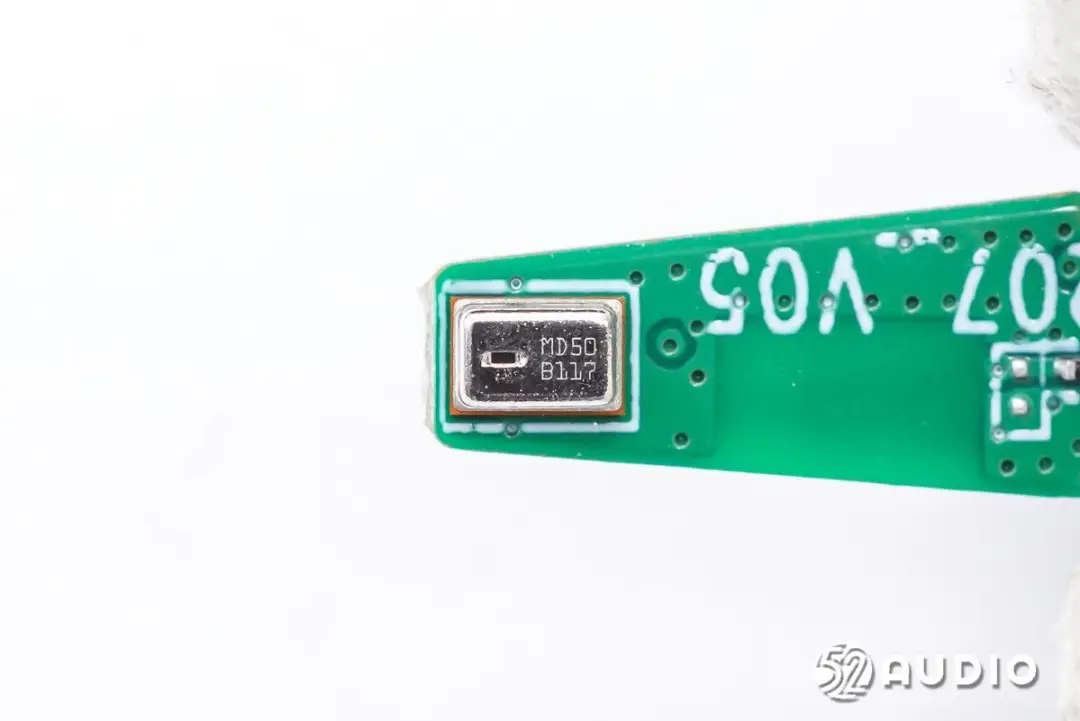

镭雕MD50 B117的MEMS麦克风特写，用于语音通话拾音。

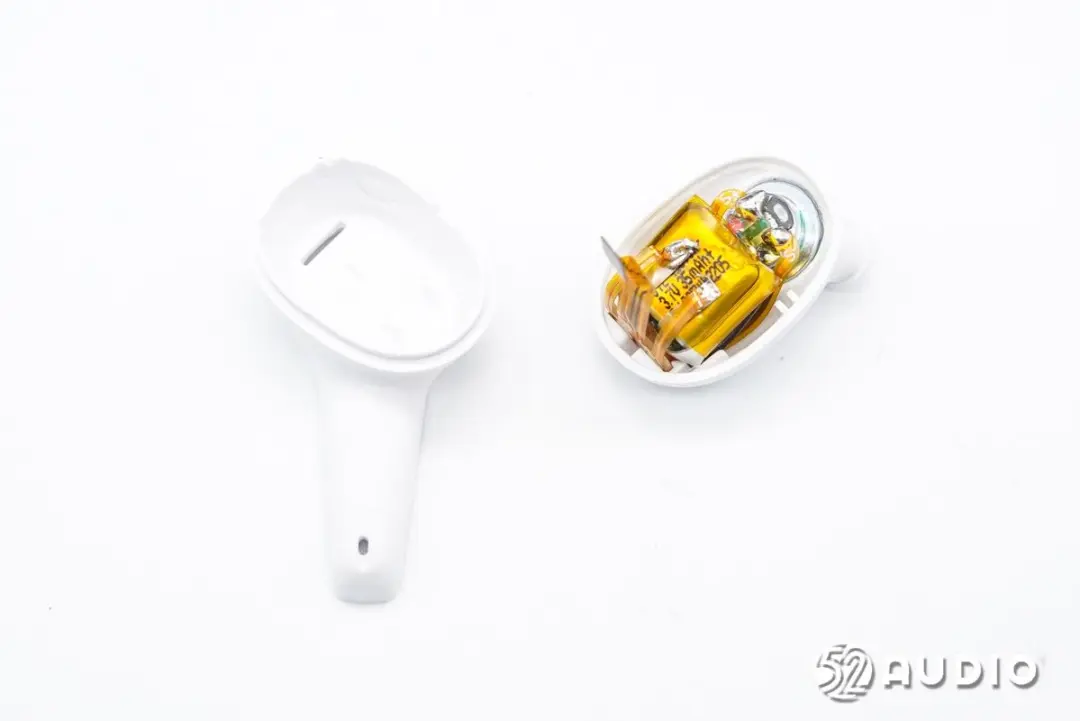

撬开耳机头，腔体内部结构一览。

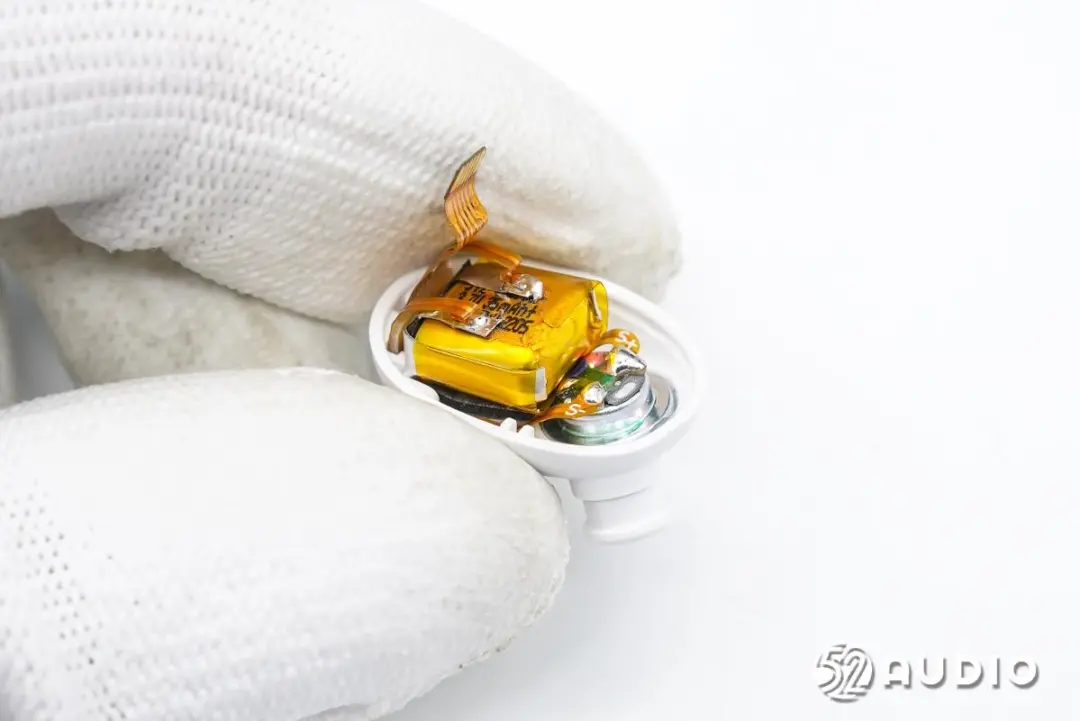

耳机内部采用软包电池，与扬声器连接在同一条排线上。

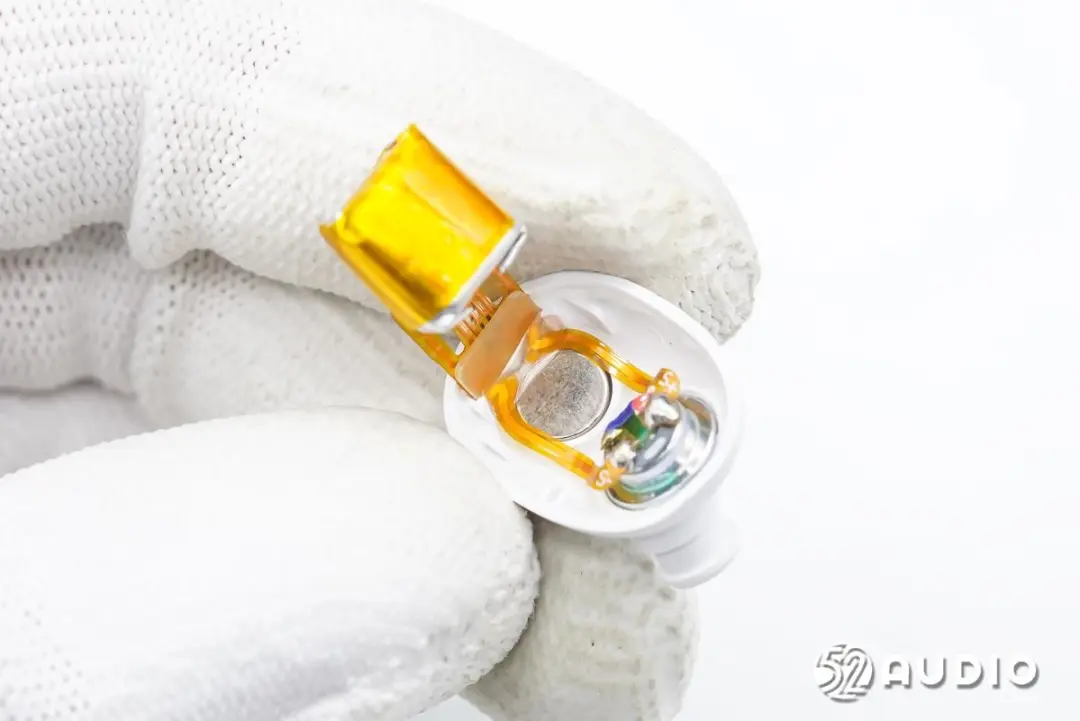

掀开电池，下方结构一览，设置有一颗较大的圆形磁铁，用于吸附充电盒更好的固定。

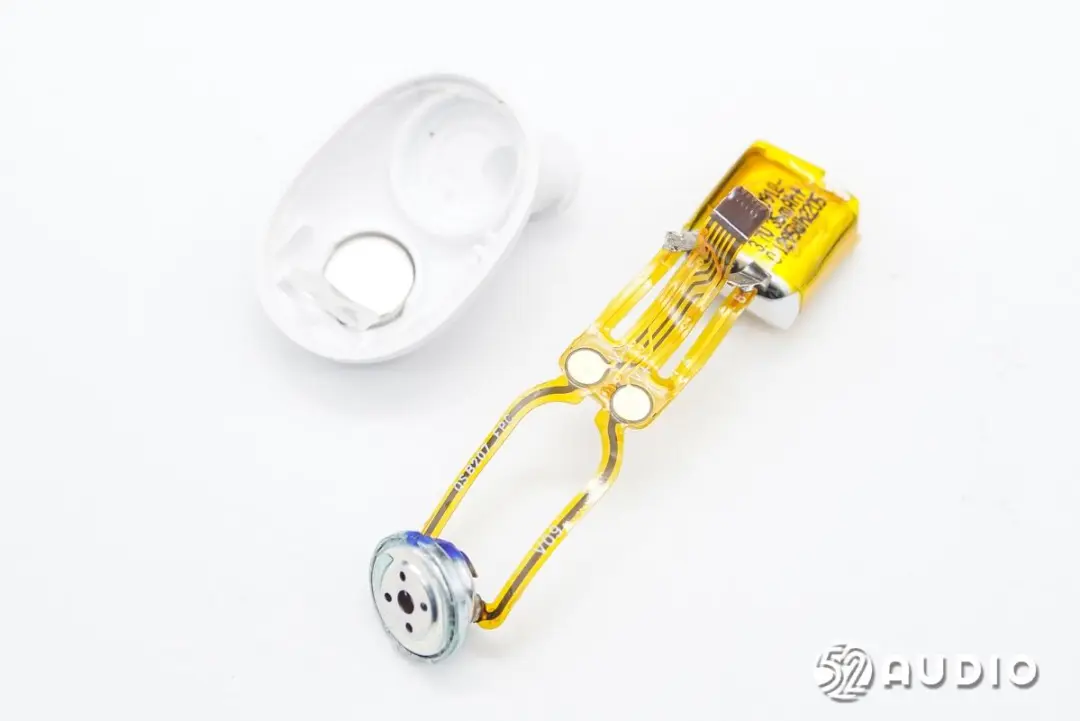

取出电池和扬声器单元。

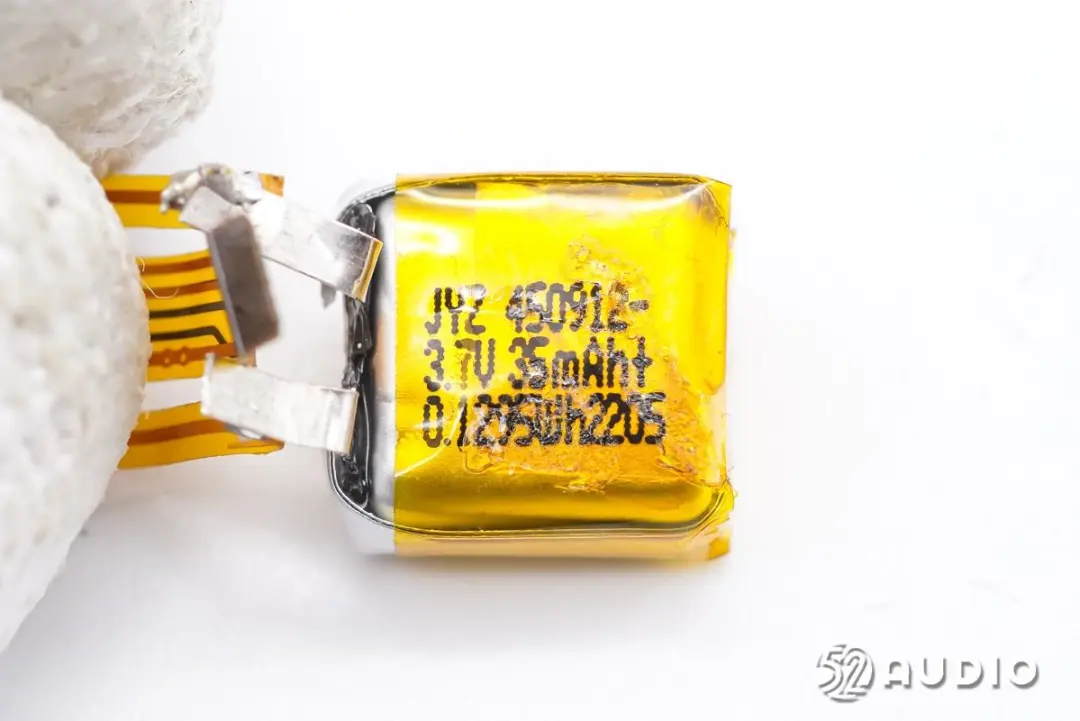

耳机内置软包电池同样来自金宇宙，型号：450912，电压：3.7V，容量：35mAh/0.1295Wh。


耳机扬声器正面特写。

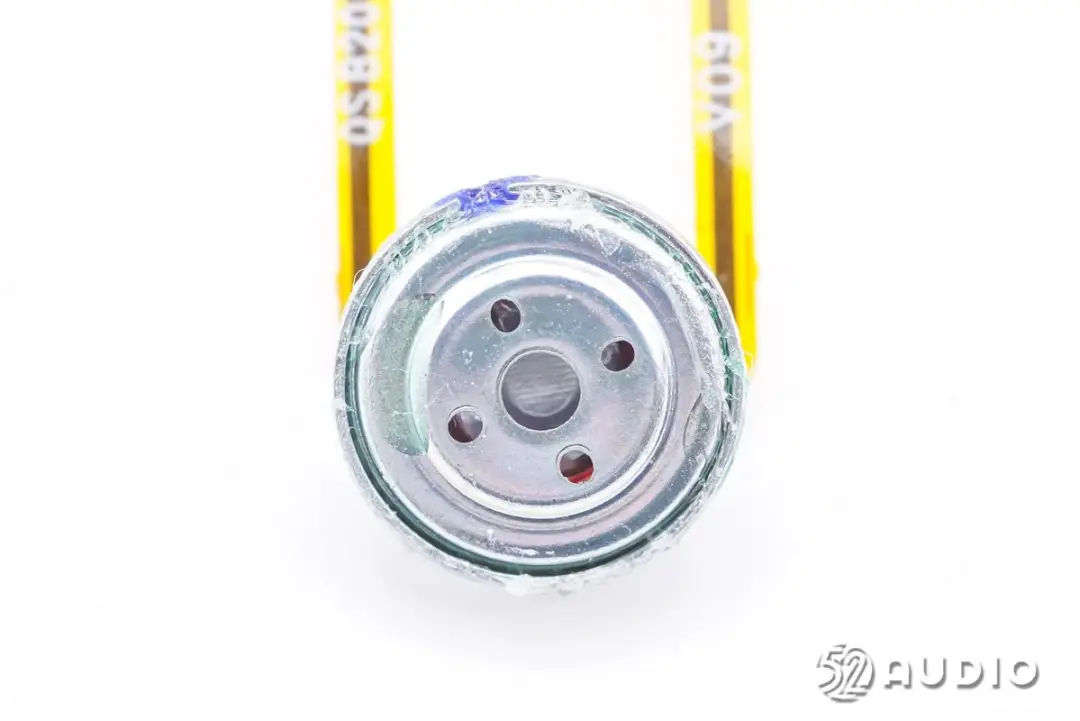

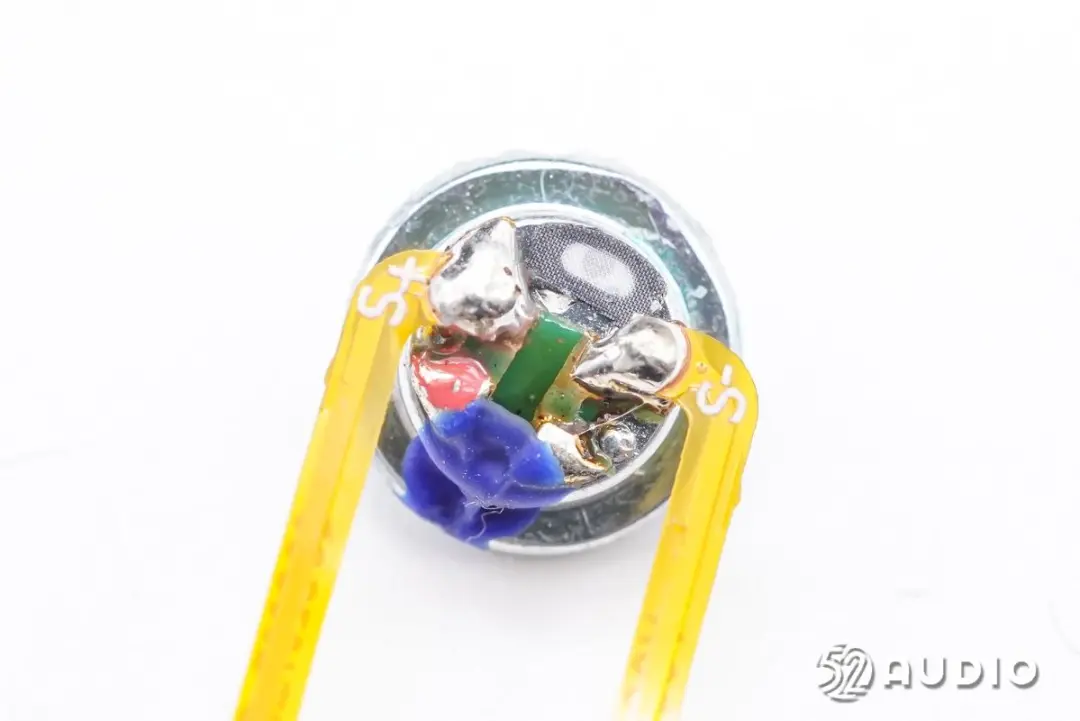

耳机扬声器背面特写。

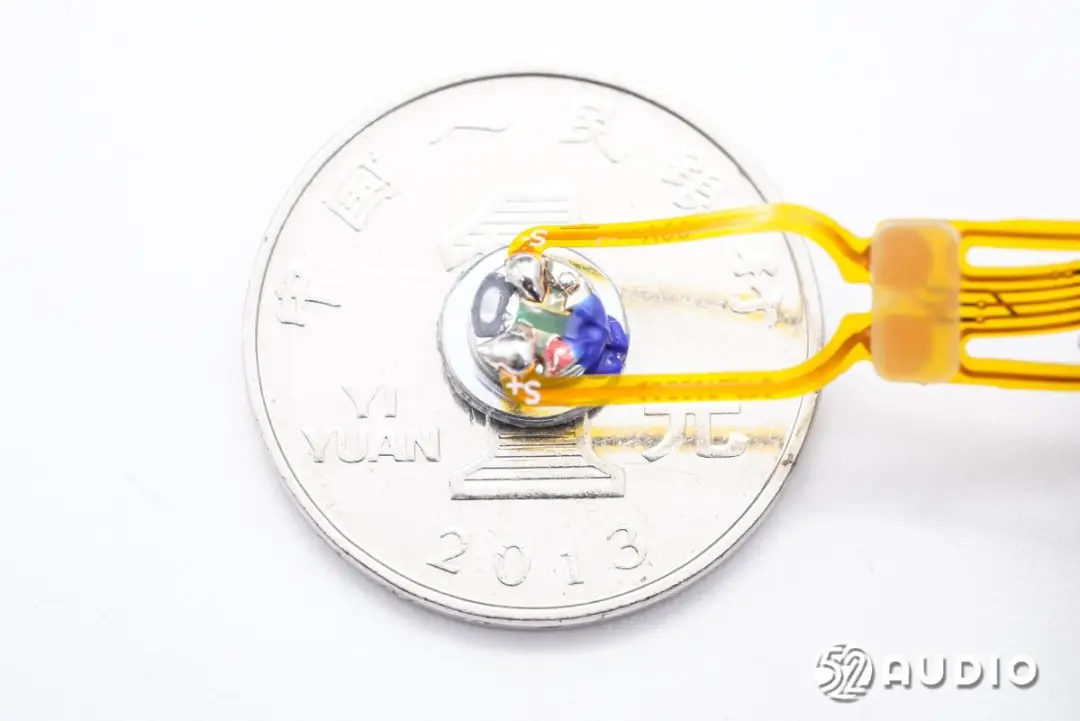

扬声器与一元硬币大小对比。

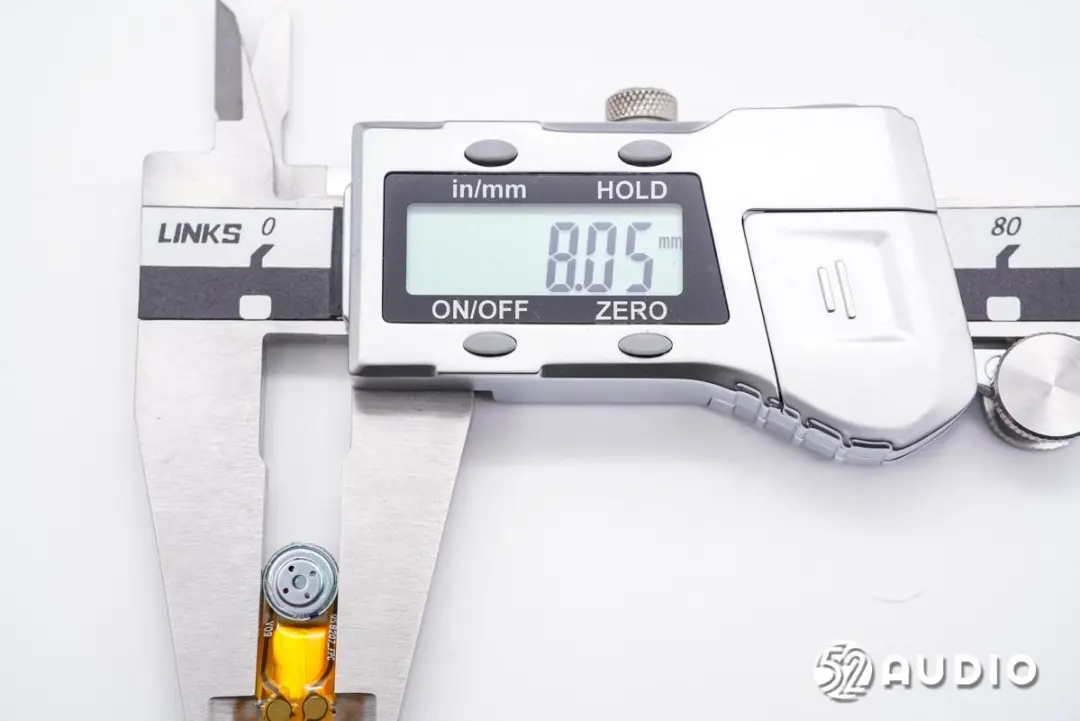

经我爱音频网实测，扬声器单元尺寸约为8mm。

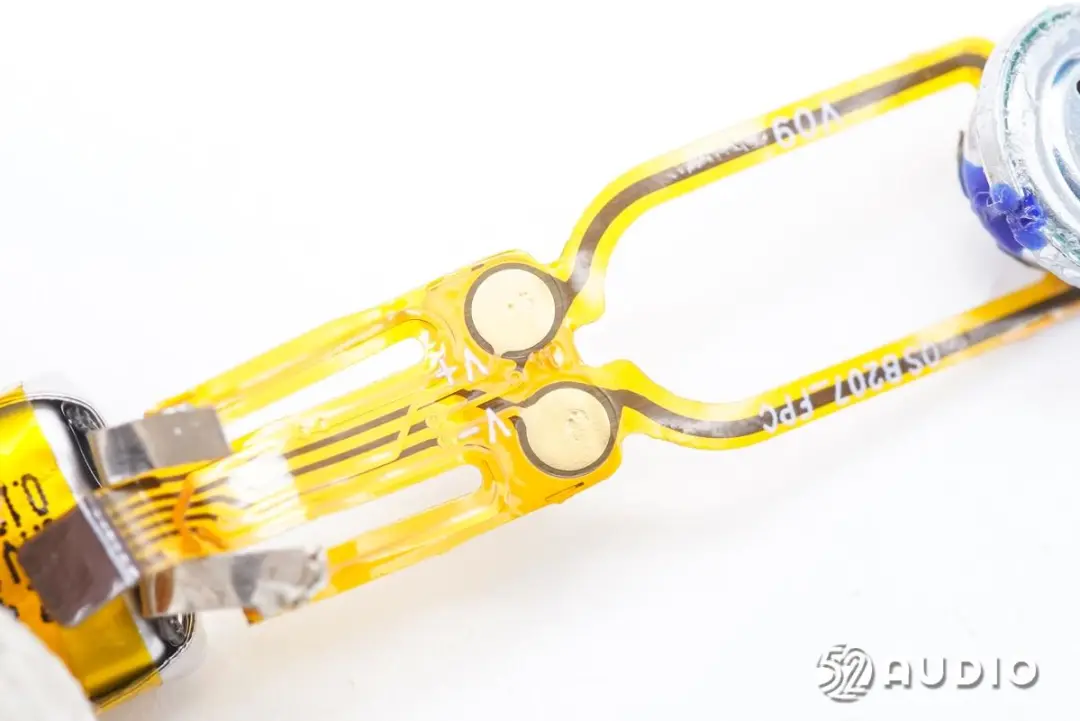

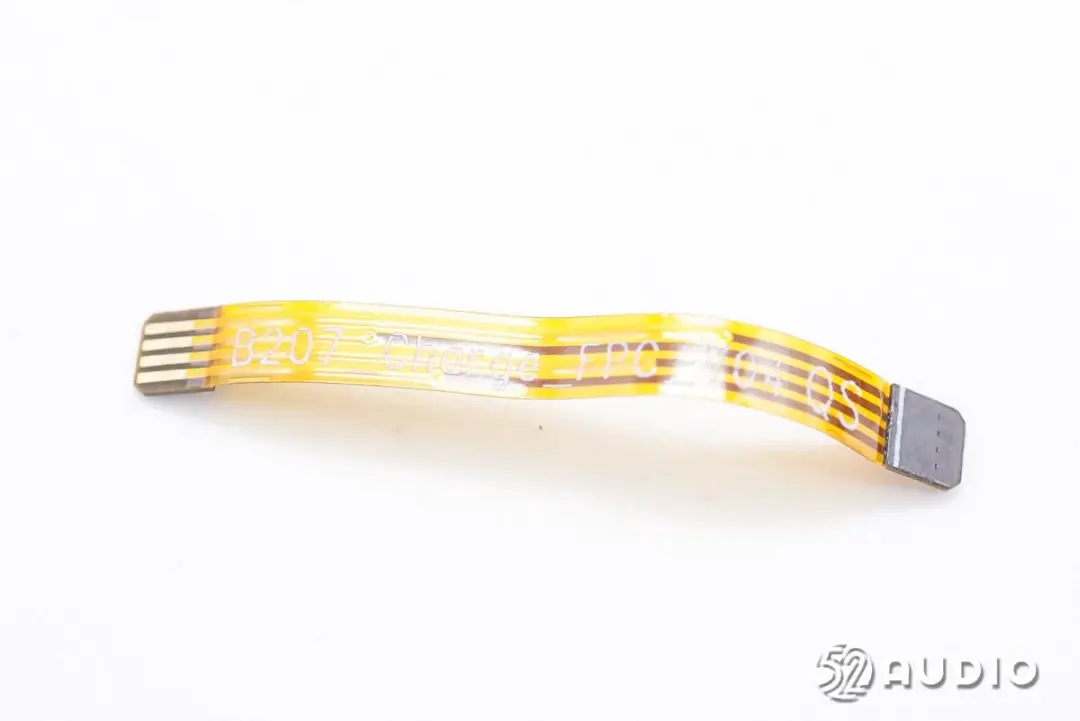

排线上为耳机充电的两颗金属触点。

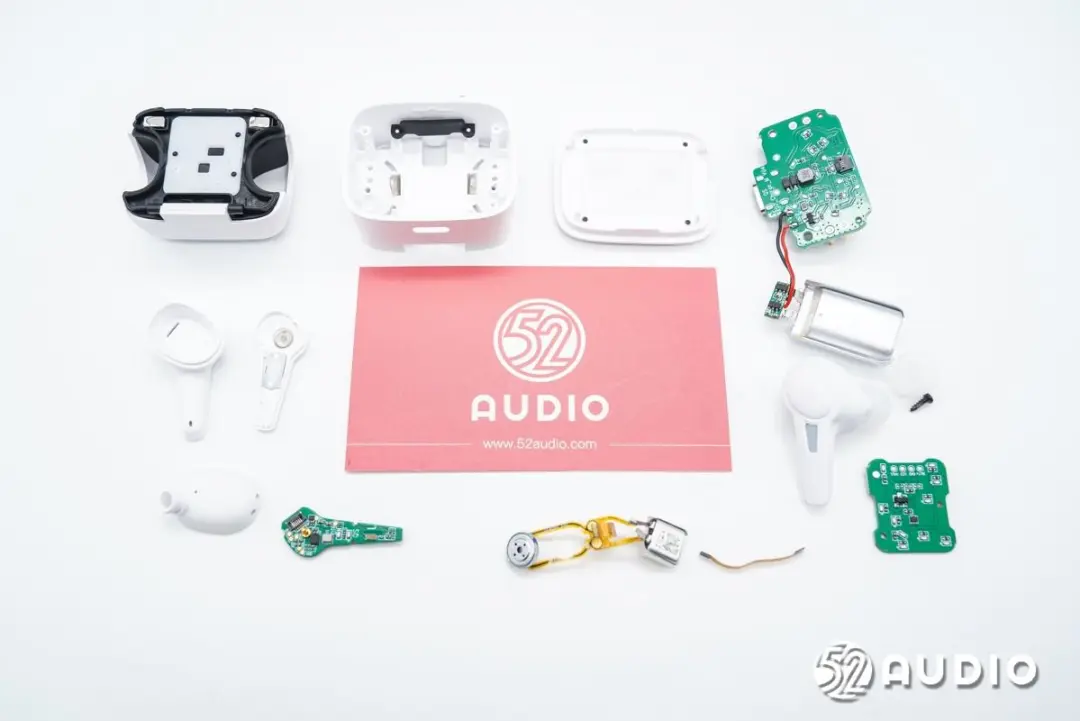

bilibiliGoods小电视TWS真无线耳机X2拆解全家福。

我爱音频网总结

bilibiliGoods小电视TWS真无线耳机X2作为一款周边产品，最大的特点便是与哔哩哔哩小电视融合的可爱外观设计，搭配机甲风座舱和酷炫的呼吸灯，整体外观设计非常的有趣。柄状的入耳式耳机体积轻盈，佩戴也较为舒适。

内部配置方面，充电盒配备有两块PCB板，指示灯小板设置有10颗LED灯，为机甲风座舱提供“能量”；主板上同样设置10颗指示灯，用于小电视趣萌表情。充电盒内置金宇宙300mAh电池，采用了兆易创新GD30WS8805EUTR充电盒PMIC，集成开关充电和同步升压转换功能，用于为内置电池充电，以及放电为耳机充电。

耳机内部搭载了10mm动圈单元，单颗MEMS麦克风用于通话功能拾音。主控芯片为中科蓝讯AB5616A蓝牙音频SoC，支持蓝牙5.2双模，支持单MIC ENC降噪/AEC回音消除算法，集成通讯和电池充电管理电路。耳机内置电池容量35mAh，同样来自金宇宙。
