前言

小米推出了一款全新自带线快充移动电源，新品不仅自带19cm长USB-C编织线，同时拥有珍珠白、海盐蓝、流光粉、青提绿四种配色可选，相比前不久拆解的22.5W自带线款，更加的精致美观。

产品拥有10000mAh容量，适合用户日常出门携带。此外整体性能也更强大，支持30W自充以及最高45W输出，并支持小米22.5W私有快充，满足米系设备快充需求。充电宝通过了国家3C认证，并且可携带上飞机。下面充电头网就带来产品的详细拆解，看看内部的用料和设计。

小米45W自带线移动电源开箱

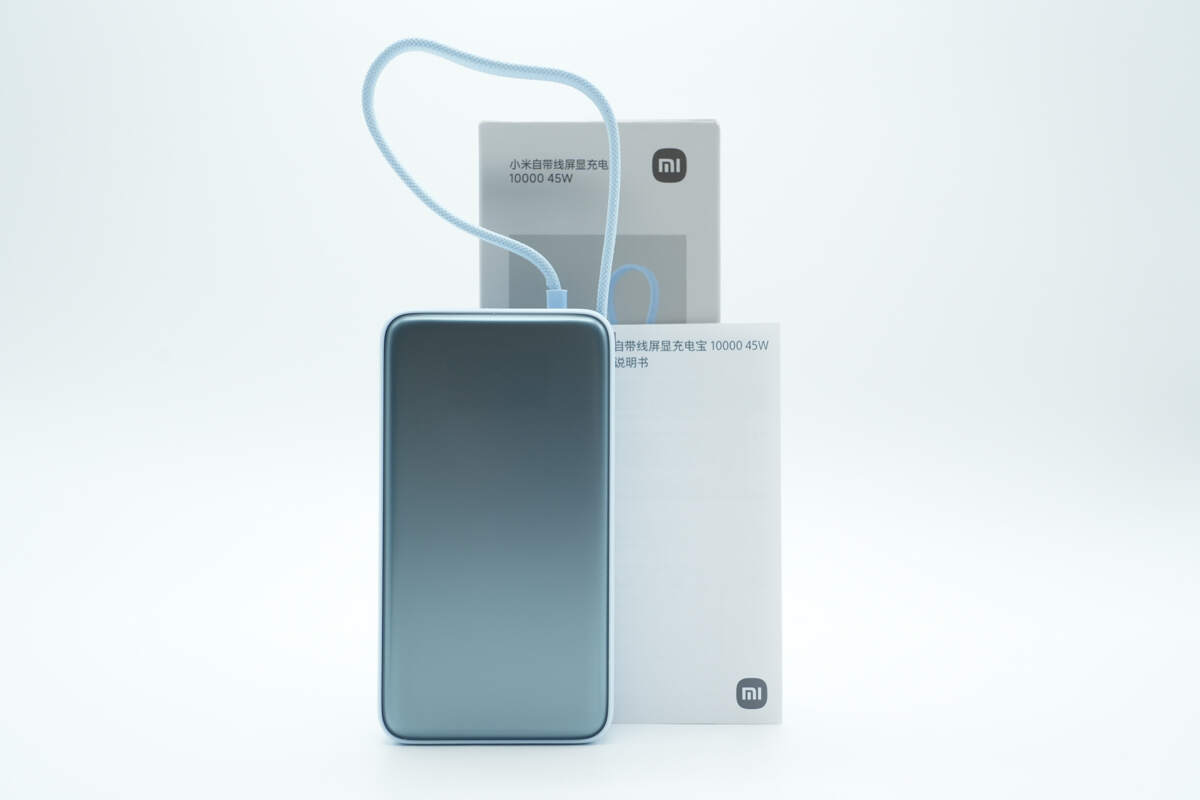

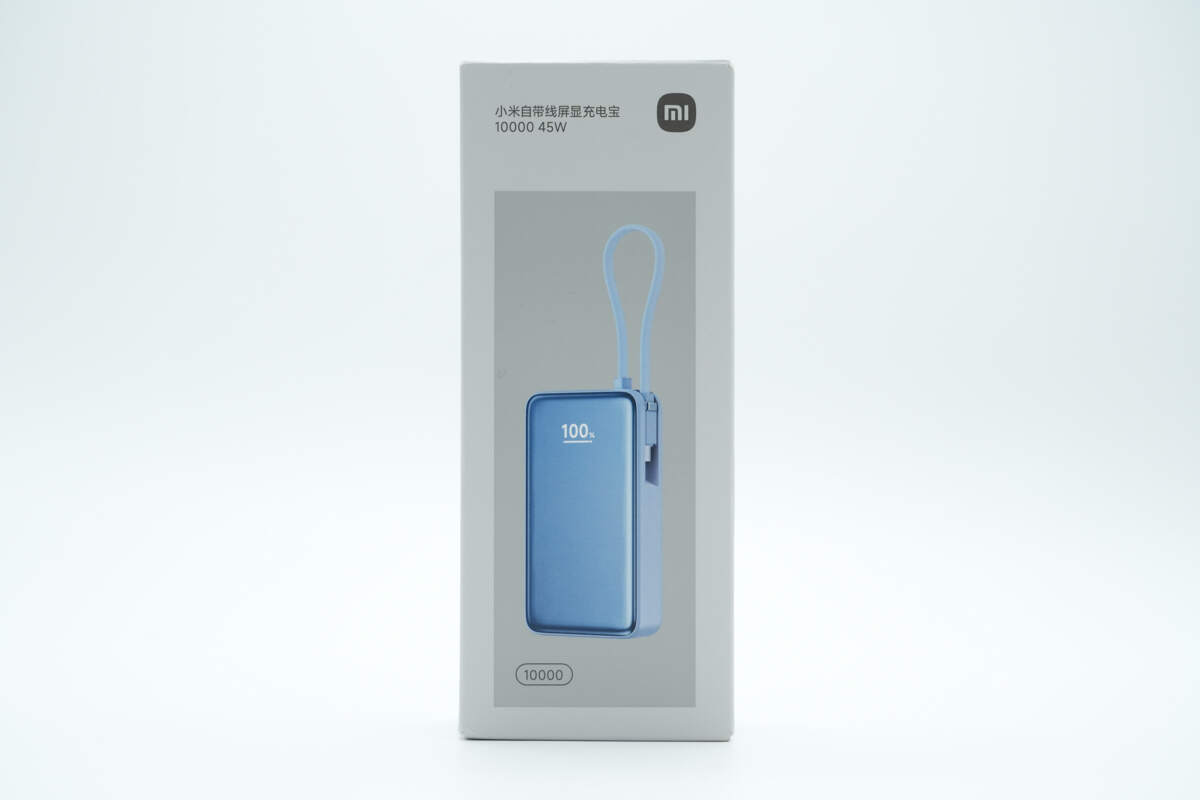

包装盒延续米系简约风格设计，正面印有小米品牌logo、产品名称以及外观图。

背面印有产品参数、注意事项以及商家信息。

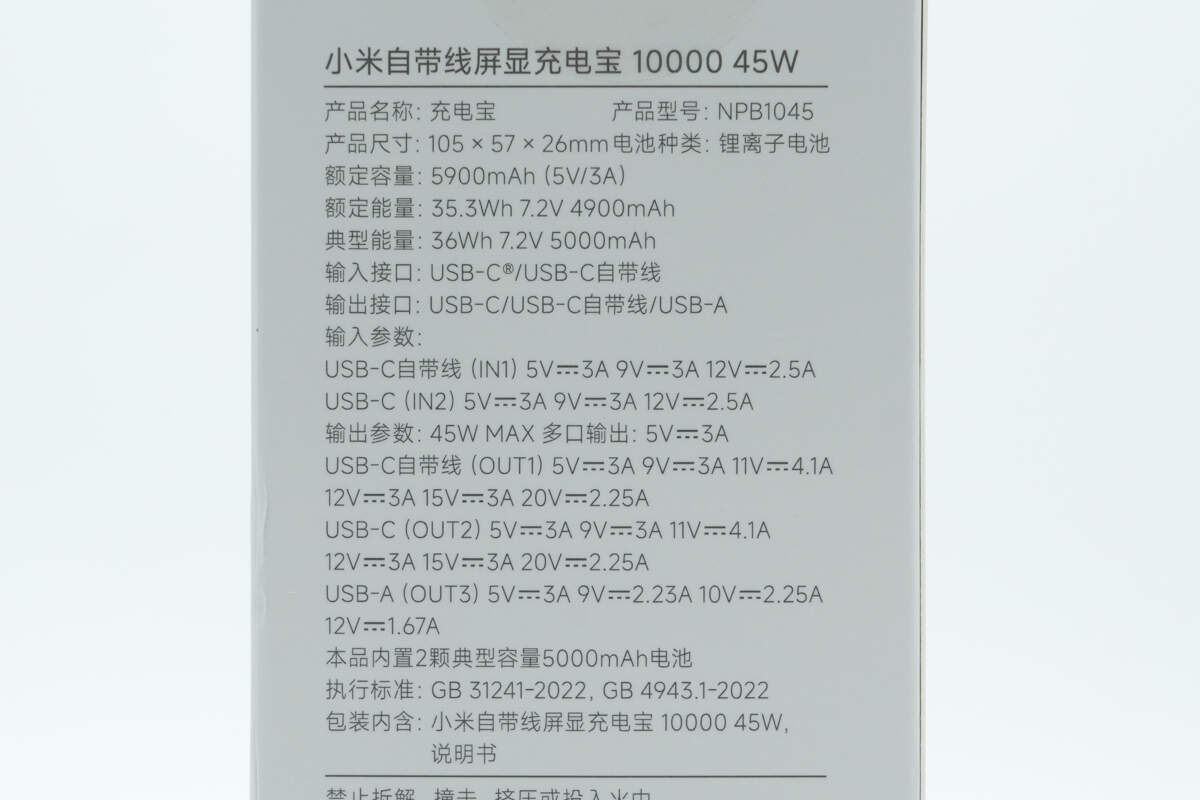

包装盒上参数特写，下面到实物展示环节再介绍。

包装内含充电宝以及使用说明书。

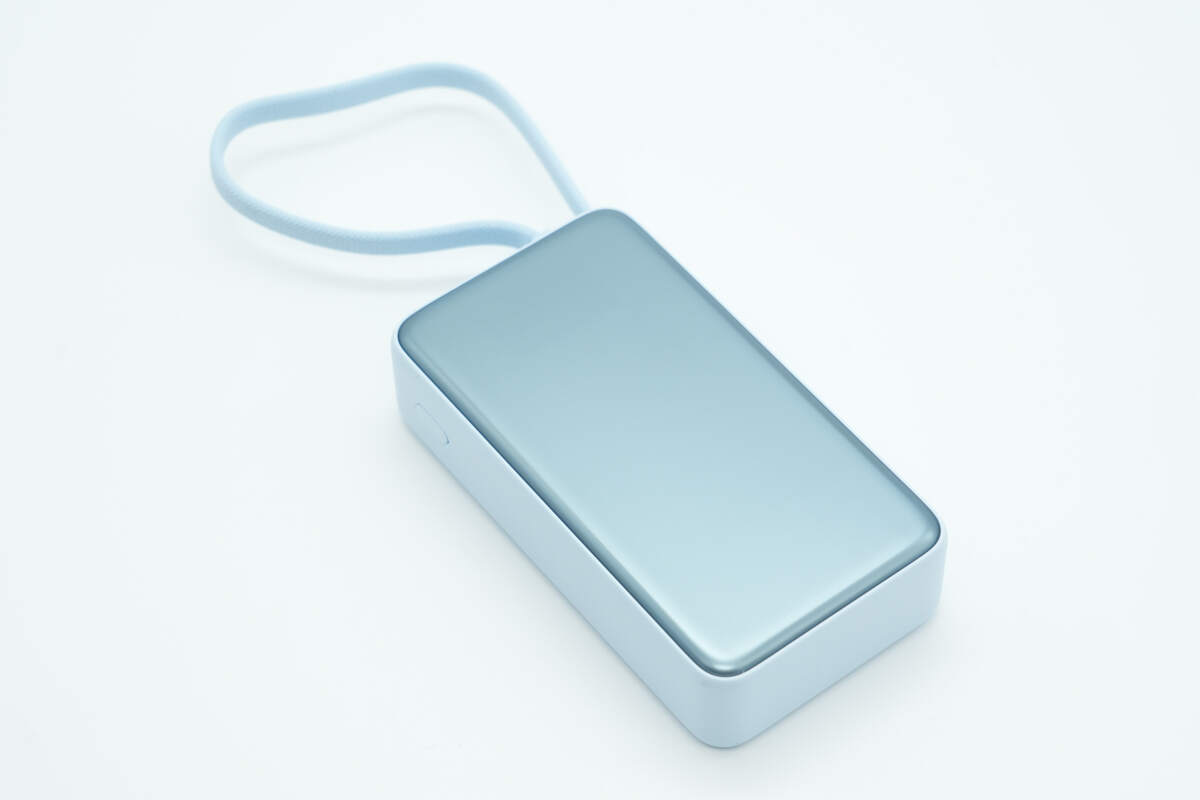

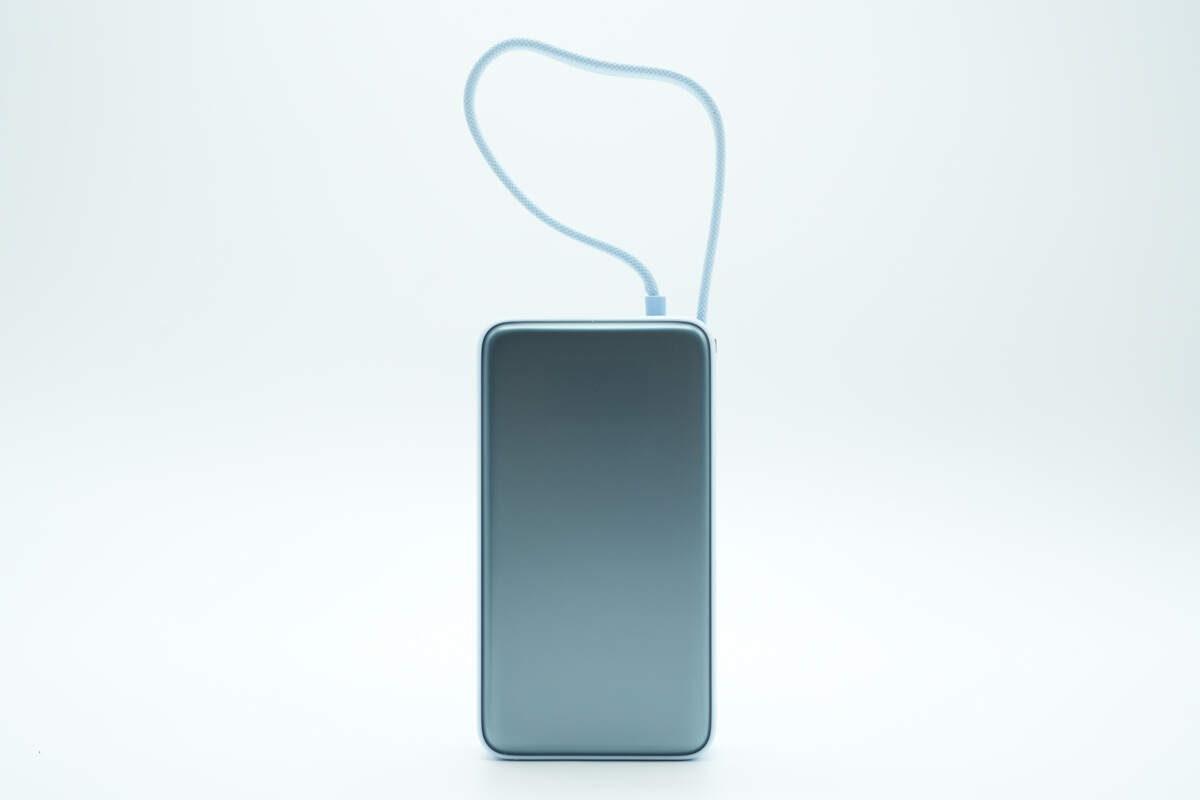

移动电源延续小米一贯简约风格设计，加上产品本身小巧，正面喷砂工艺处理金属质感十足，整体十分精致。

产品整体采用高阻燃材质塑料外壳，安全系数高，同时正面喷涂金属漆，提升整体质感。

正面上方设有隐藏式LCD智能屏显，外观一致性更优秀。

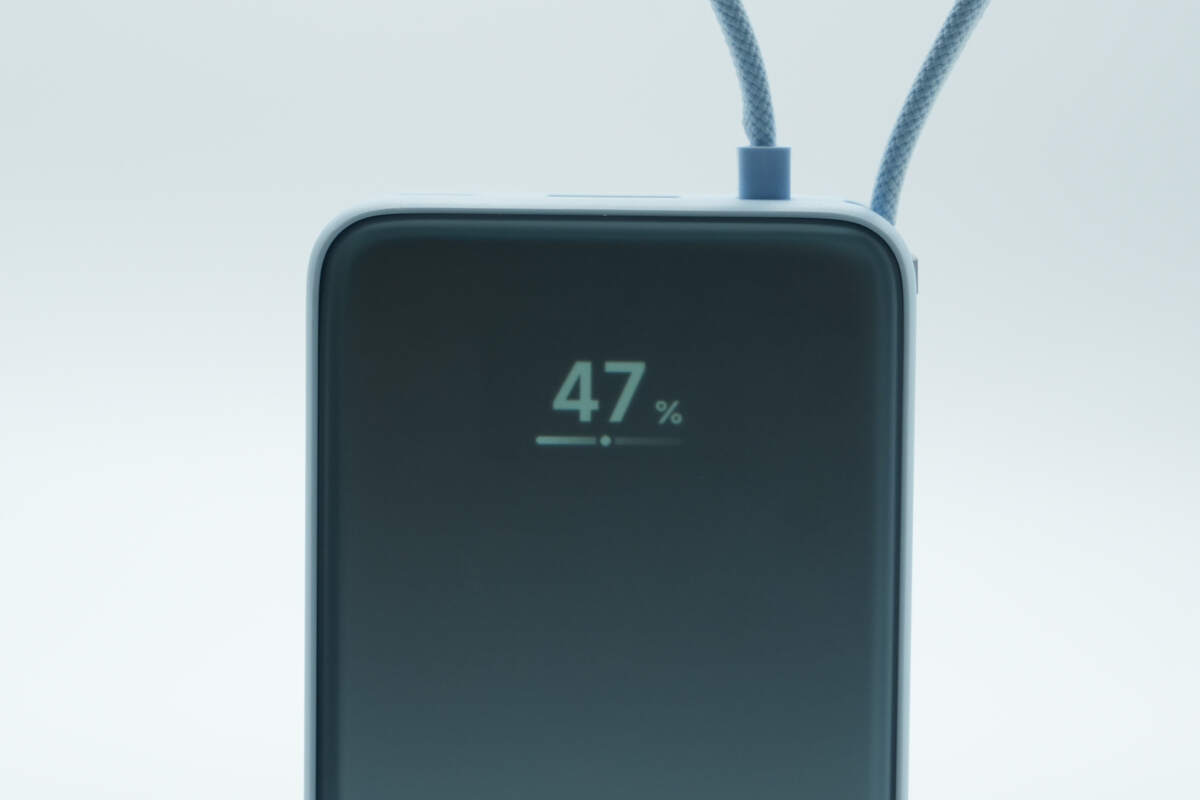

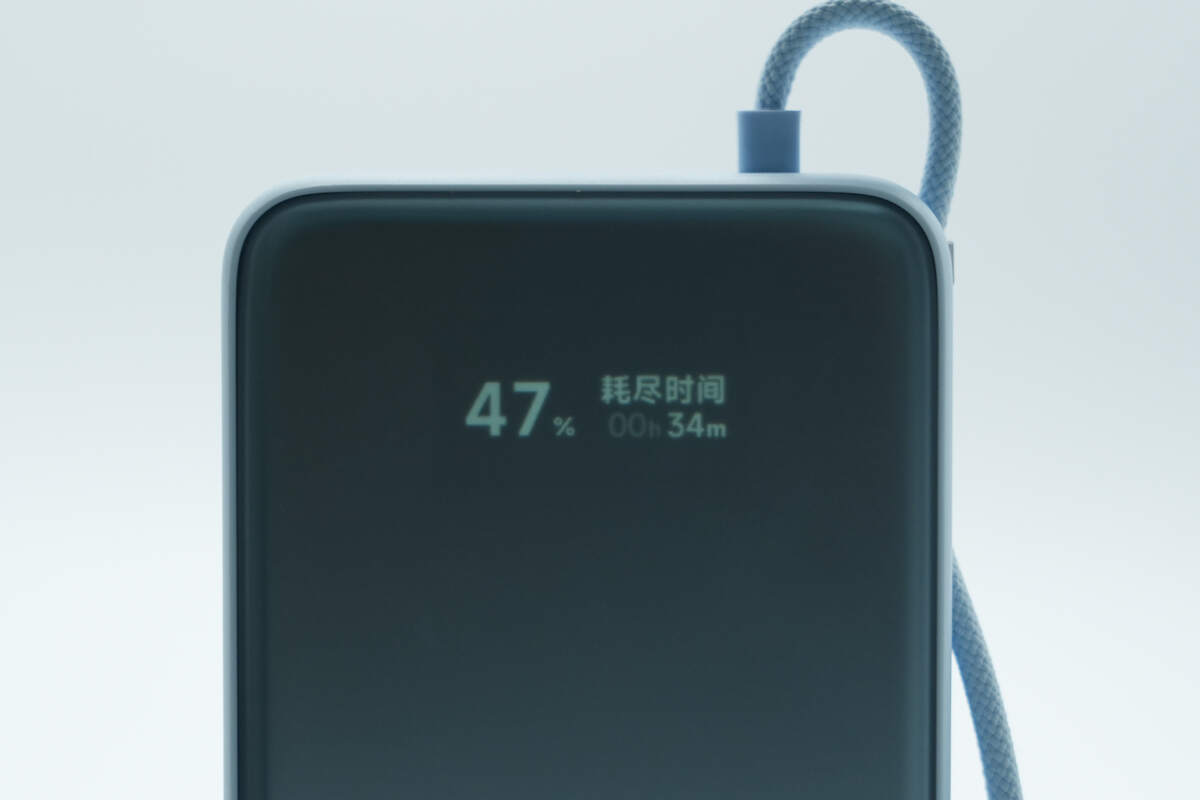

数显屏可实时显示剩余电量、可用时长以及充满电所需时间。

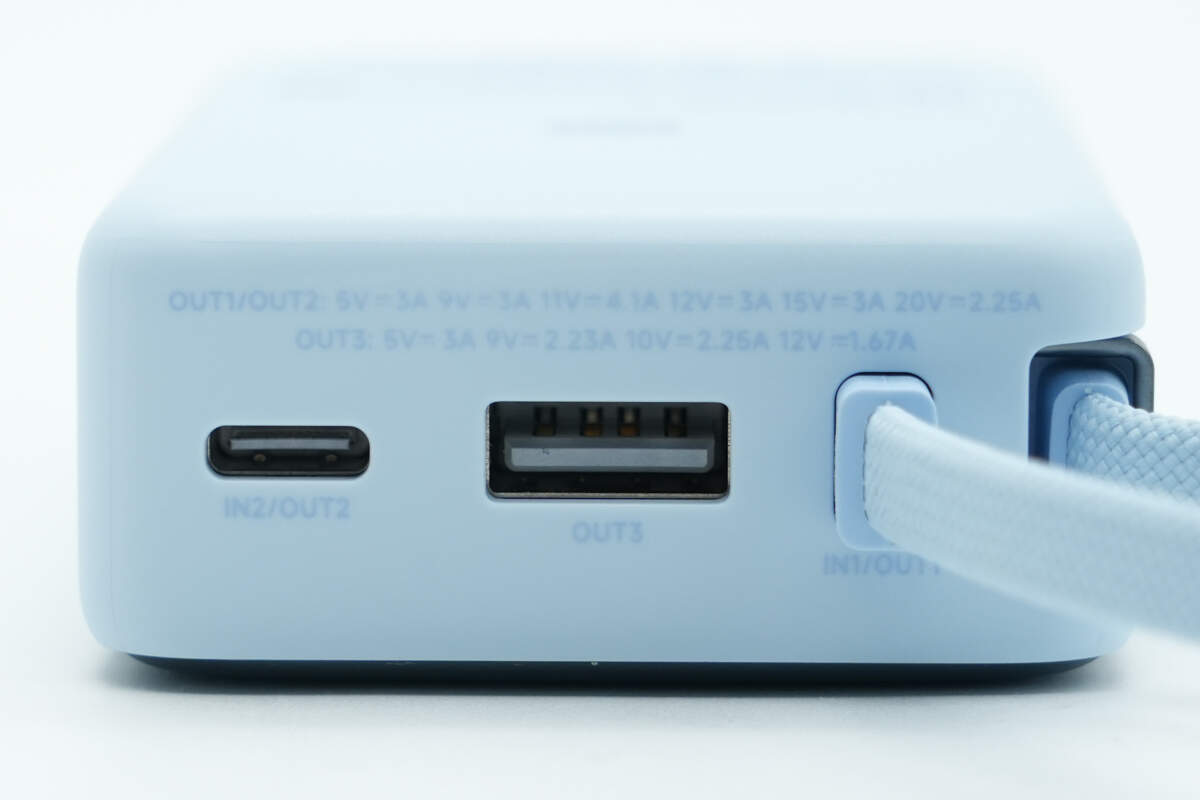

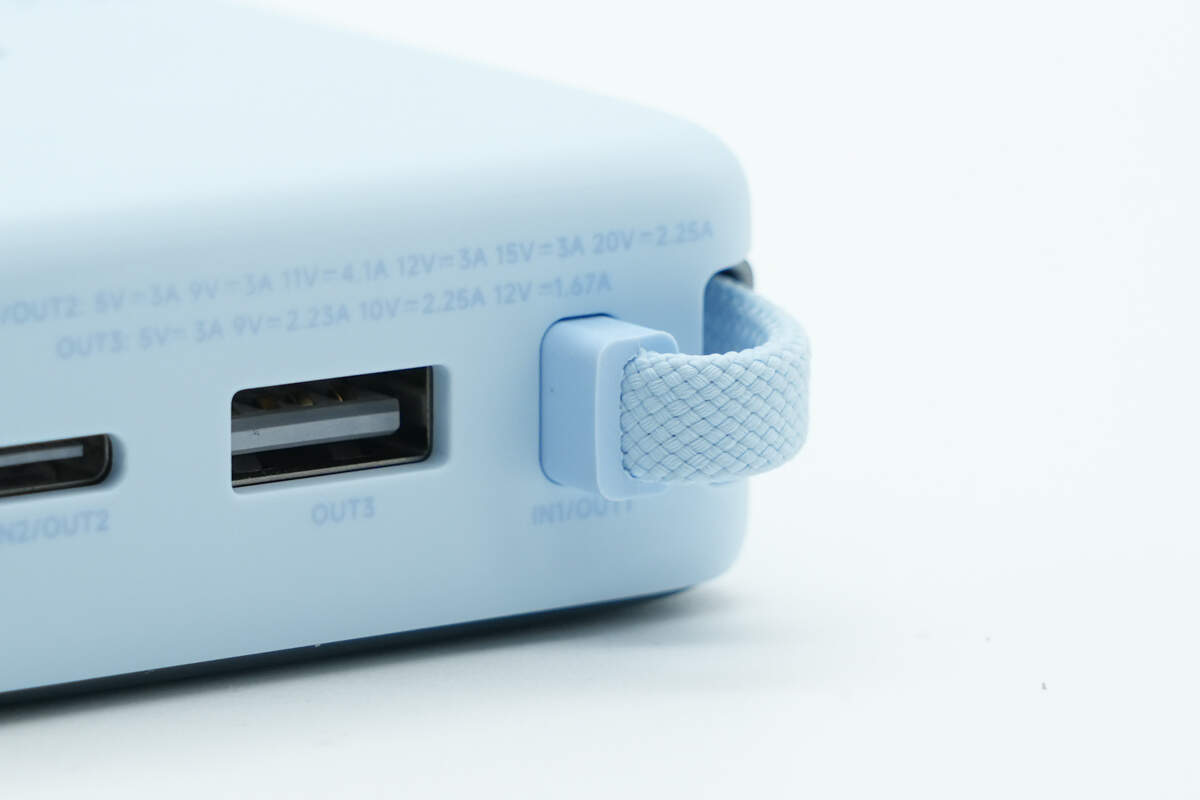

机身顶部配置1A1C快充接口，同时右侧还设有USB-C编织线。

此外对线缆做了抗弯折保护设计。

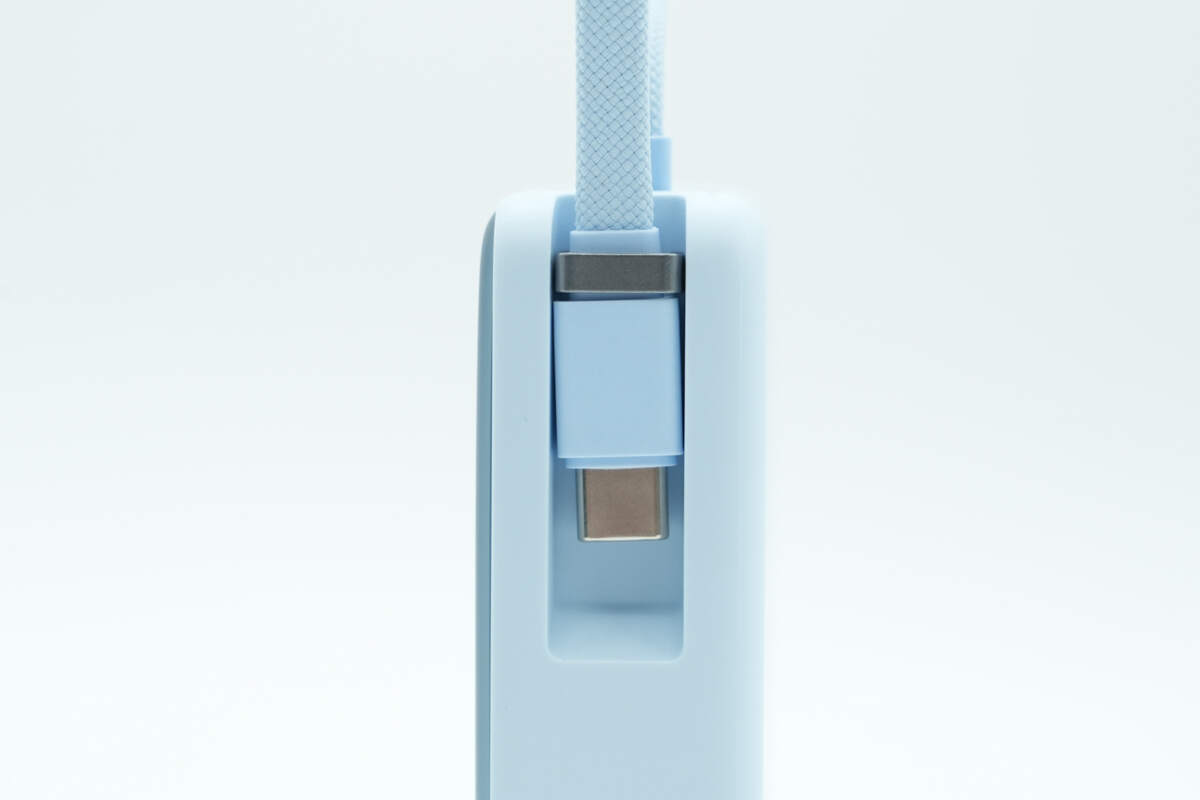

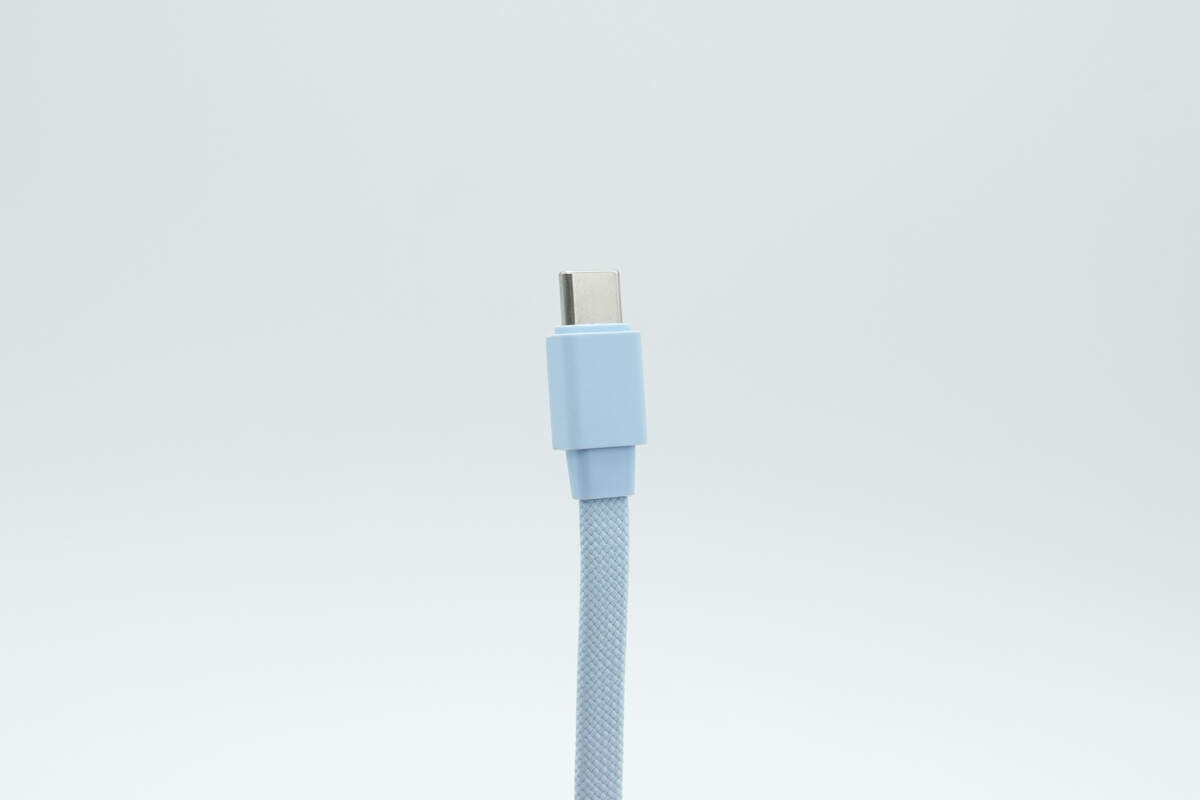

USB-C线缆为编织线类型，线身扁平设计，更加耐用的同时提升使用体验。

机身侧面设有金属锁扣和收纳槽，用于固定线缆起到当提绳作用，方便悬挂或手持。

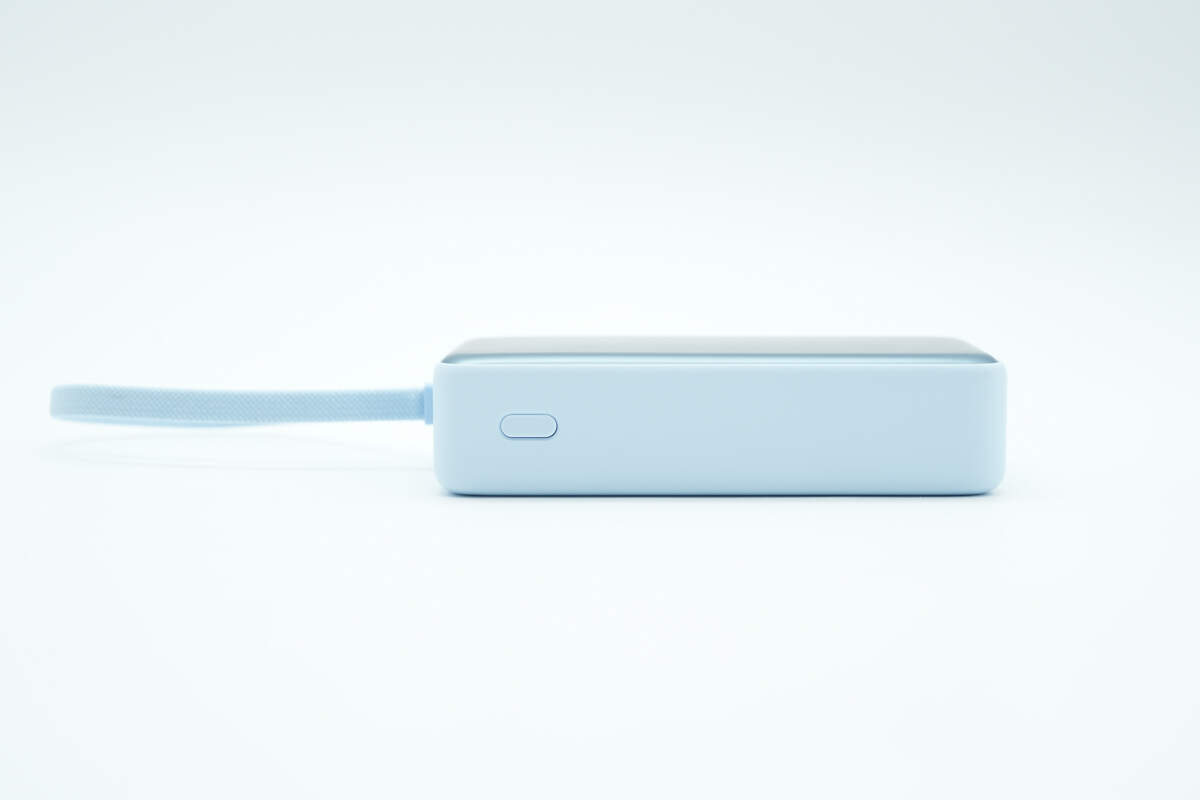

另一侧配置有电源键。

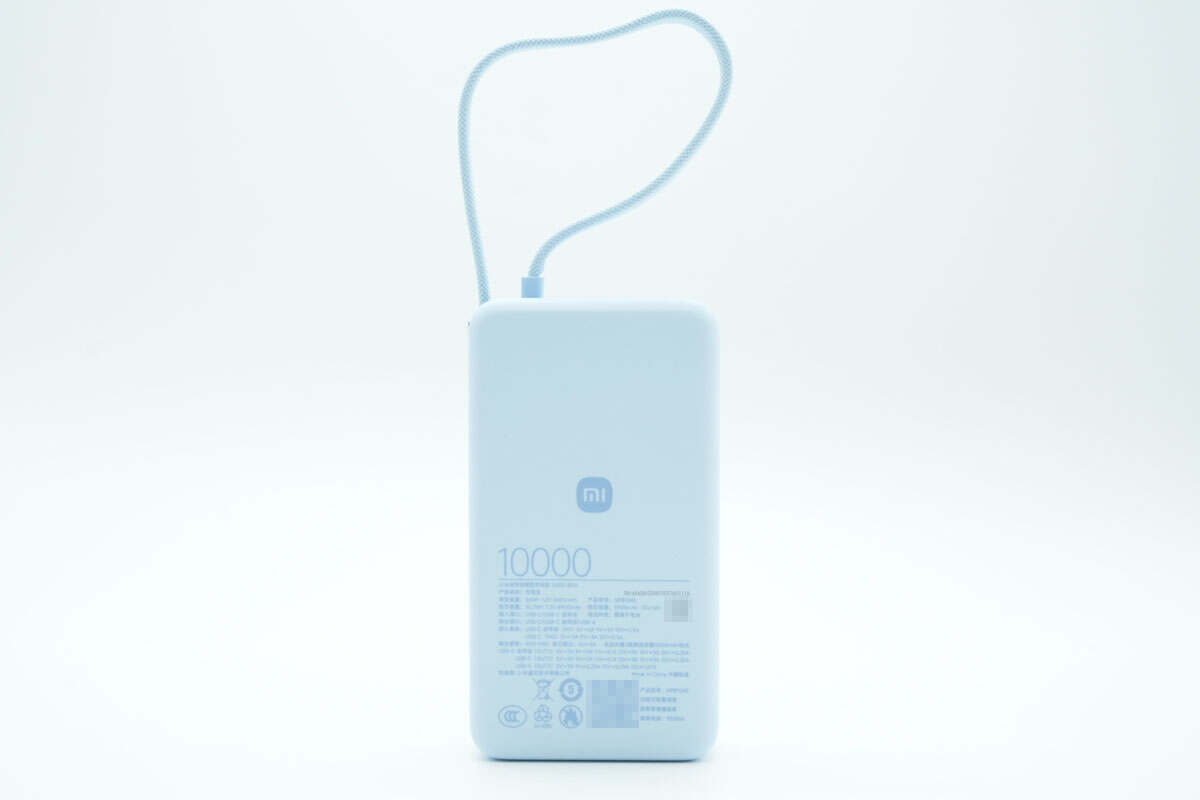

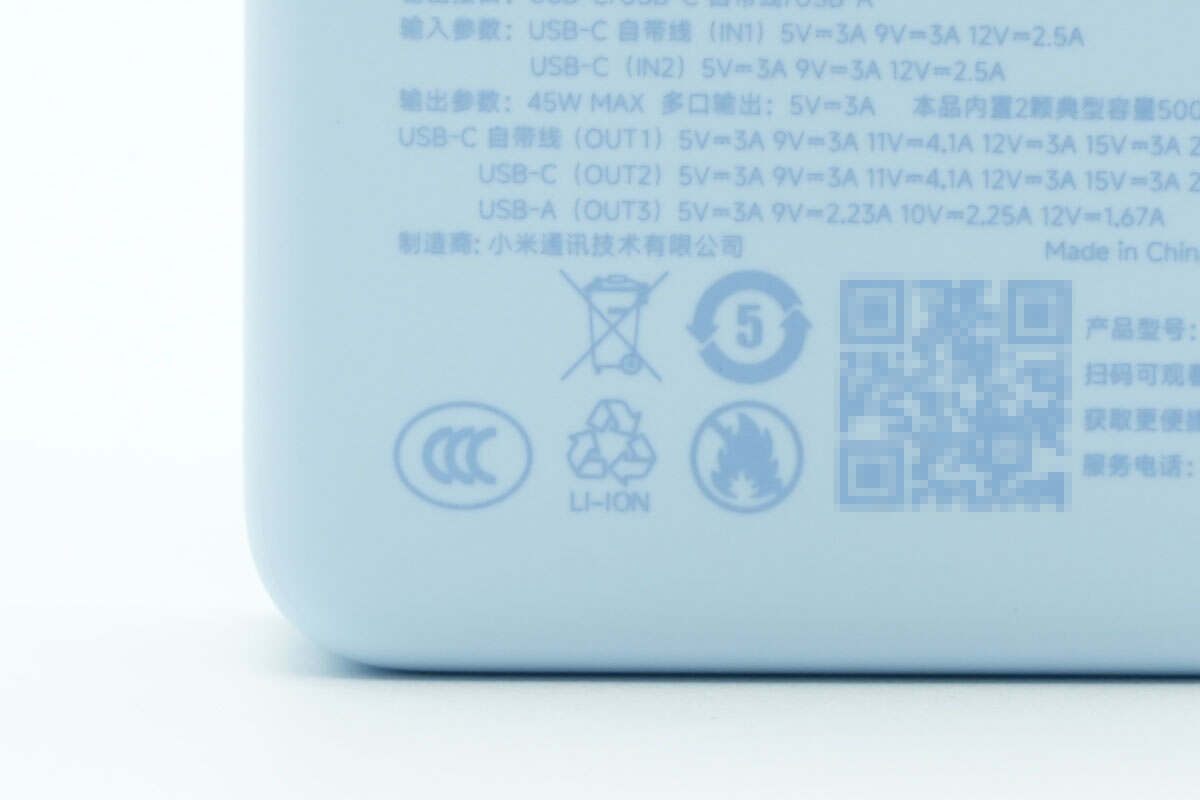

机身背面印有移动电源参数信息。

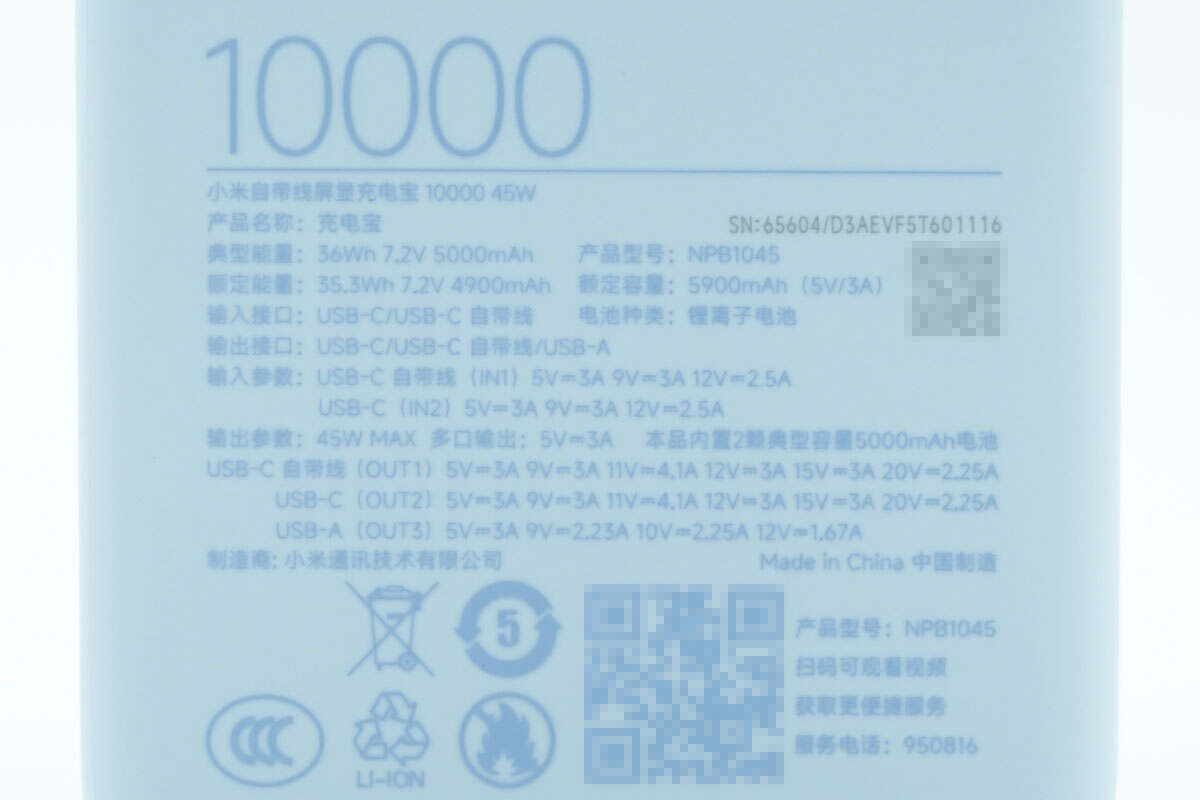

产品参数特写

产品型号：NPB1045

电池种类：锂离子电池

额定容量：5900mAh（5V3A）

典型能量：36Wh 7.2V 5000mAh

额定能量：35.3Wh 7.2V 4900mAh

输入接口：USB-C/USB-C自带线

输出接口：USB-C/USB-C自带线/USB-A

输入参数：

USB-C自带线：5V3A、9V3A、12V2.5A

USB-C：5V3A、9V3A、12V2.5A

输出参数：45W MAX

多口输出：5V3A

USB-C自带线：5V3A、9V3A、11V4.1A、12V3A、15V3A、20V2.25A MAX

USB-C：5V3A、9V3A、11V4.1A、12V3A、15V3A、20V2.25A MAX

USB-A：5V3A、9V2.23A、10V2.25A、12V1.67A MAX

制造商：小米通讯技术有限公司

移动电源通过了国家3C强制认证。

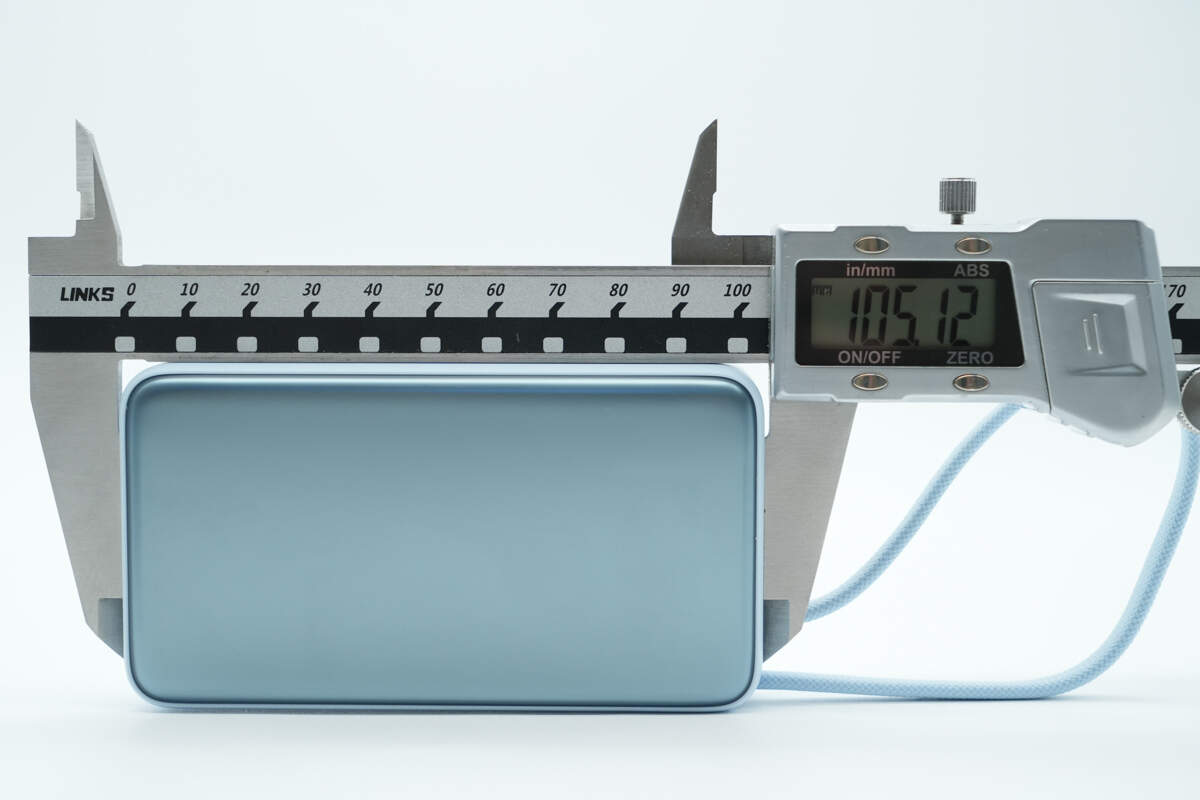

测得移动电源机身长度为105.12mm。

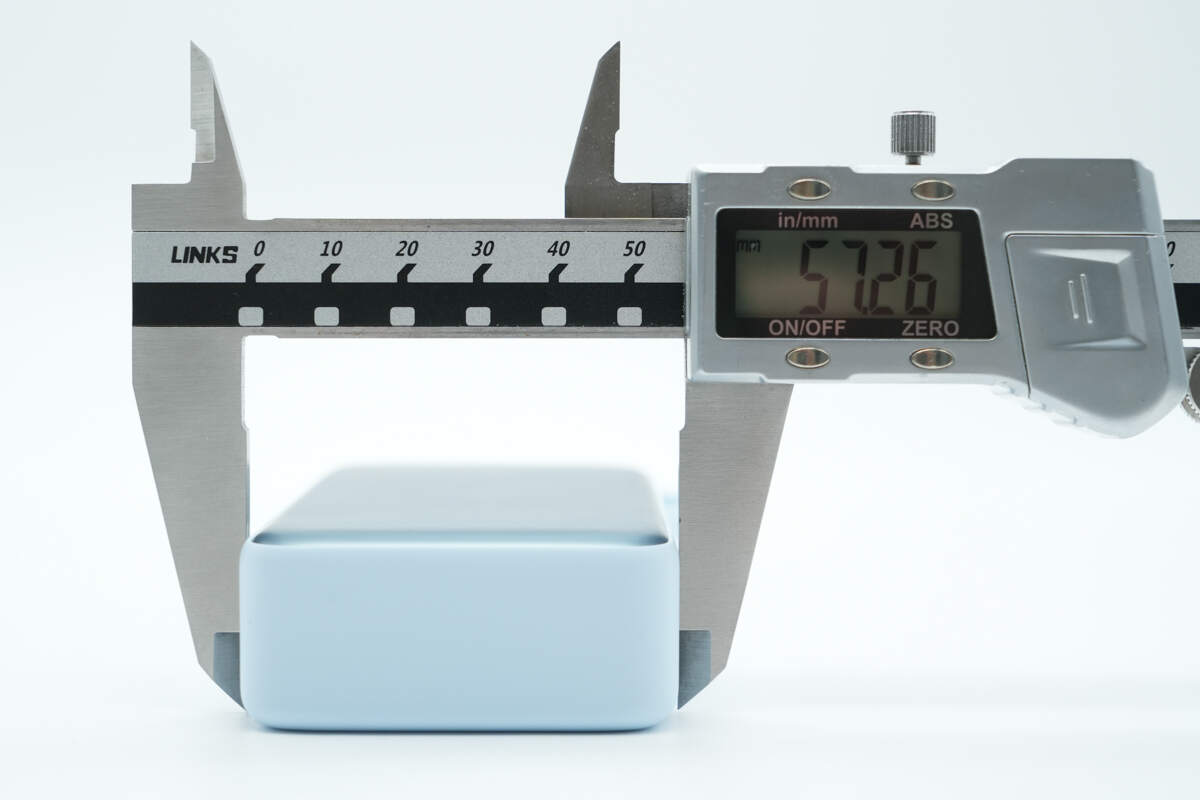

宽度为57.26mm。

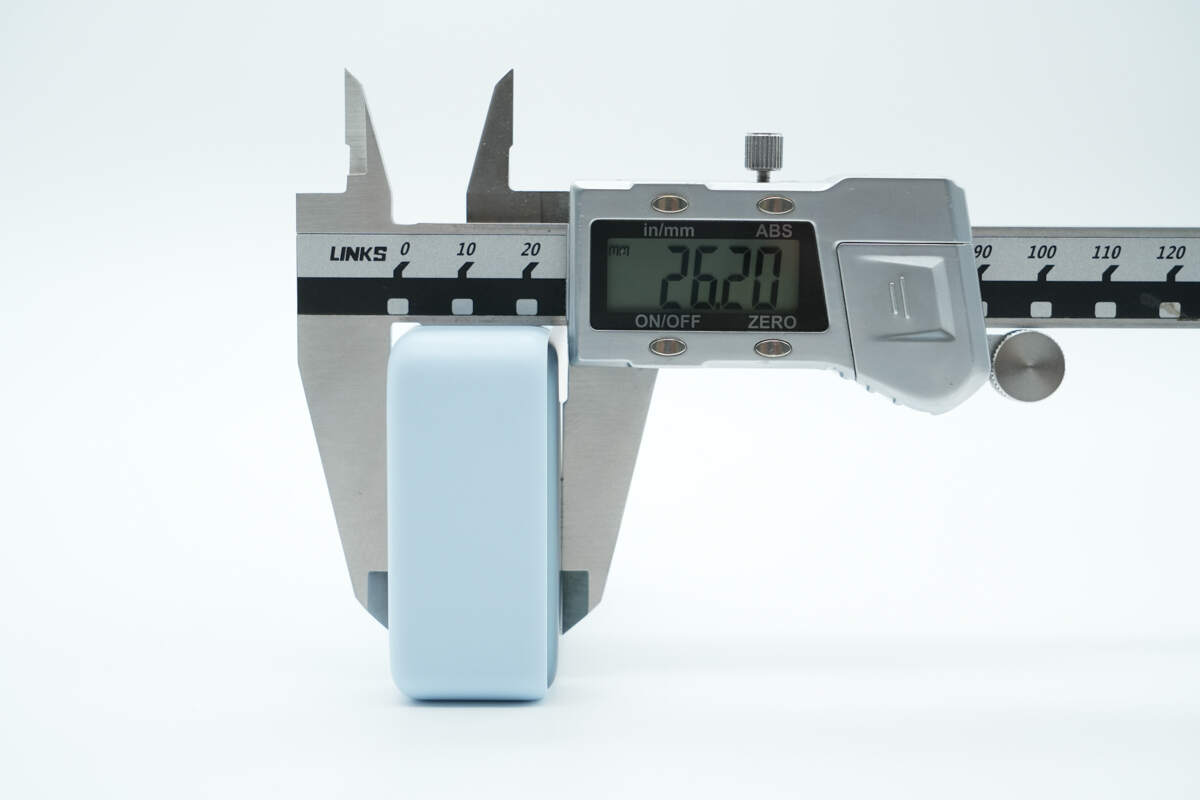

厚度为26.2mm。

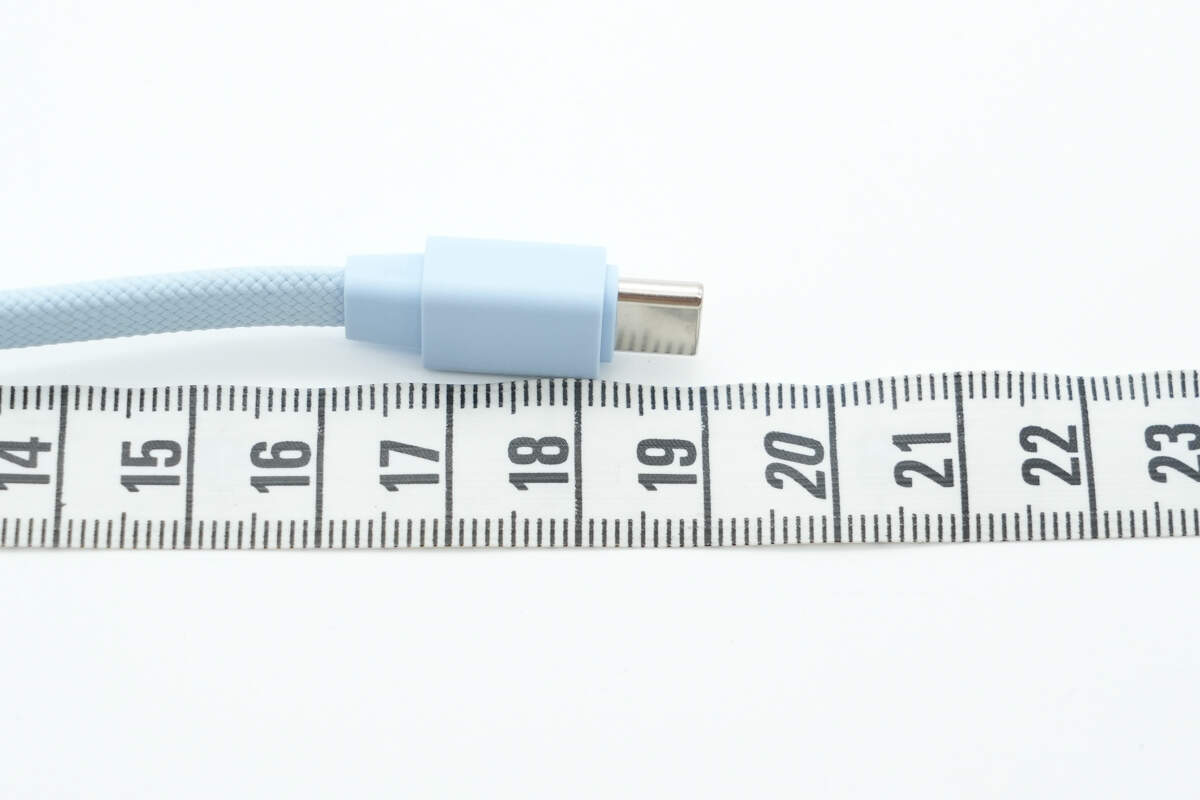

自带USB-C线长度为19cm。

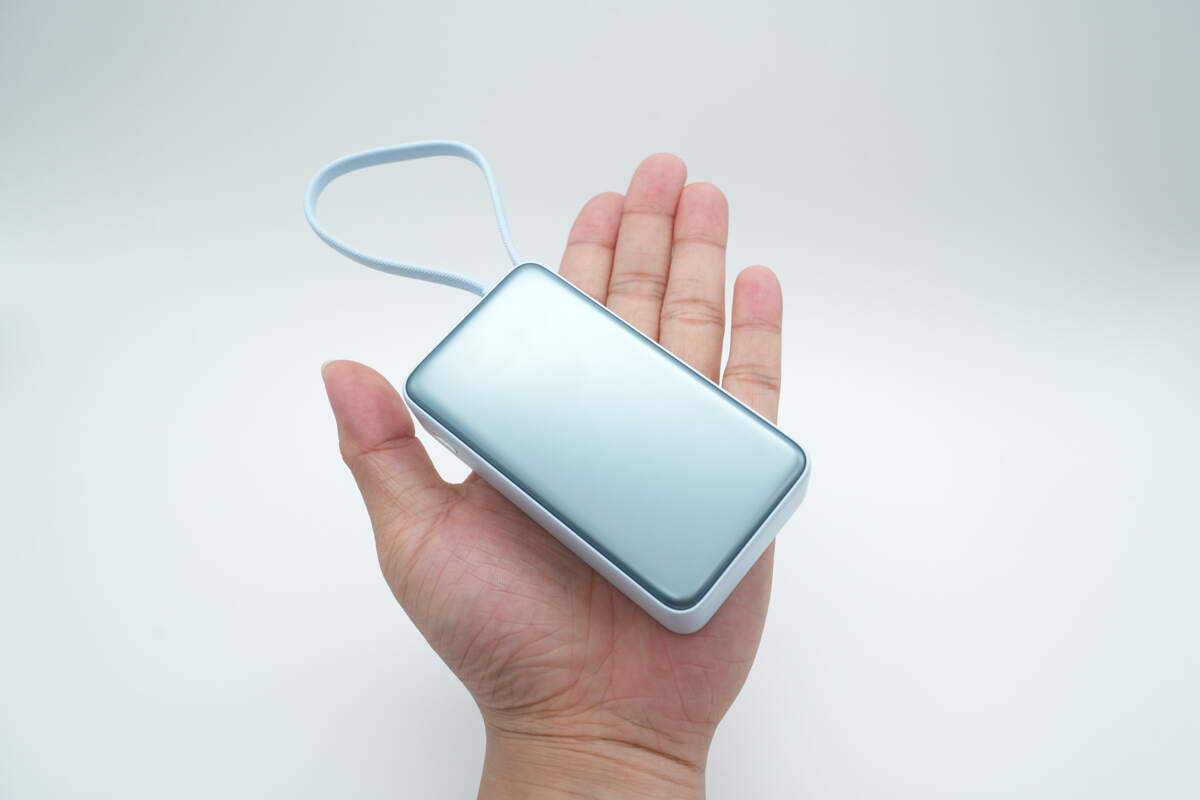

产品拿在手上的大小直观感受。

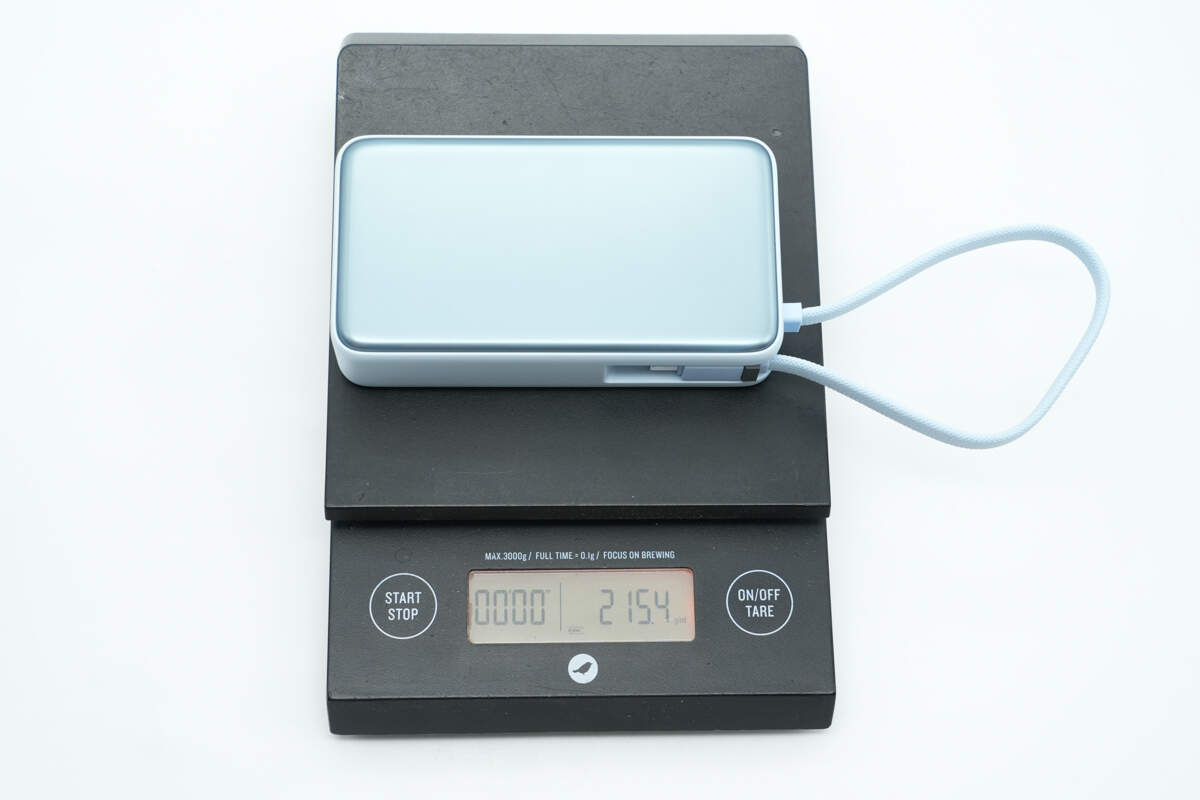

另外测得充电宝重量约为215g。

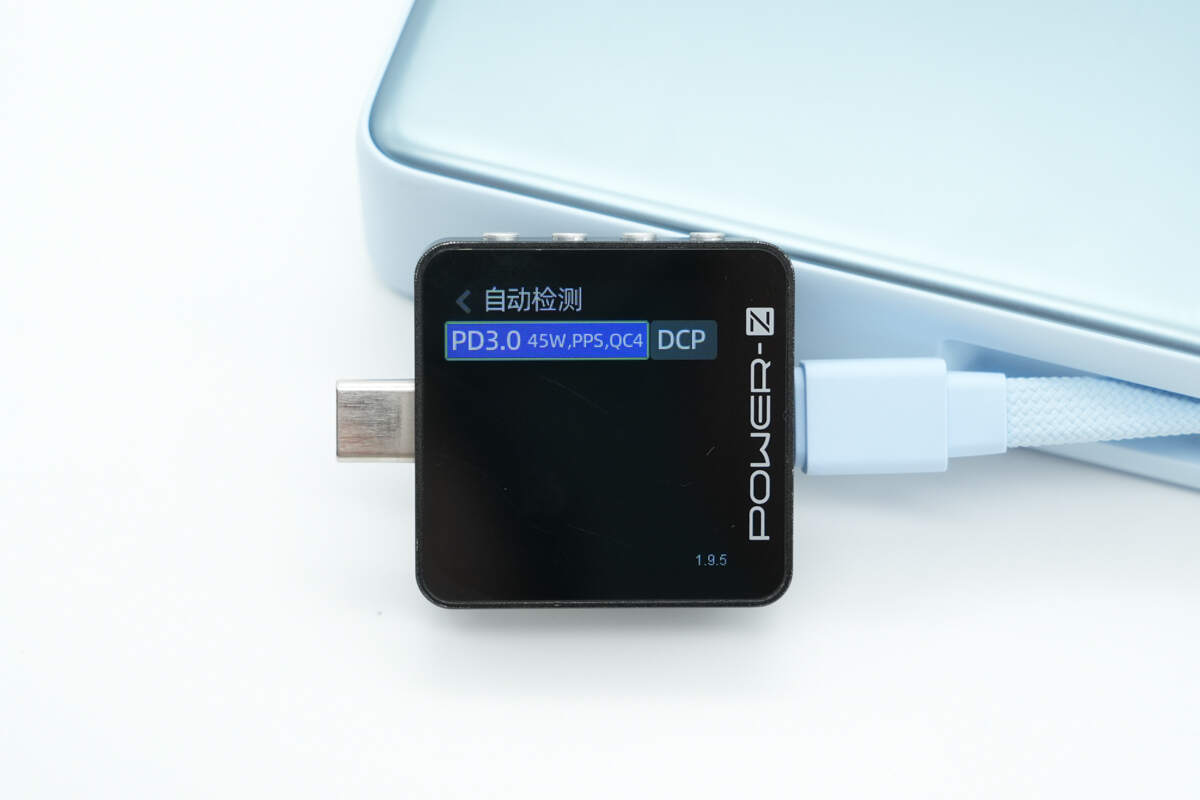

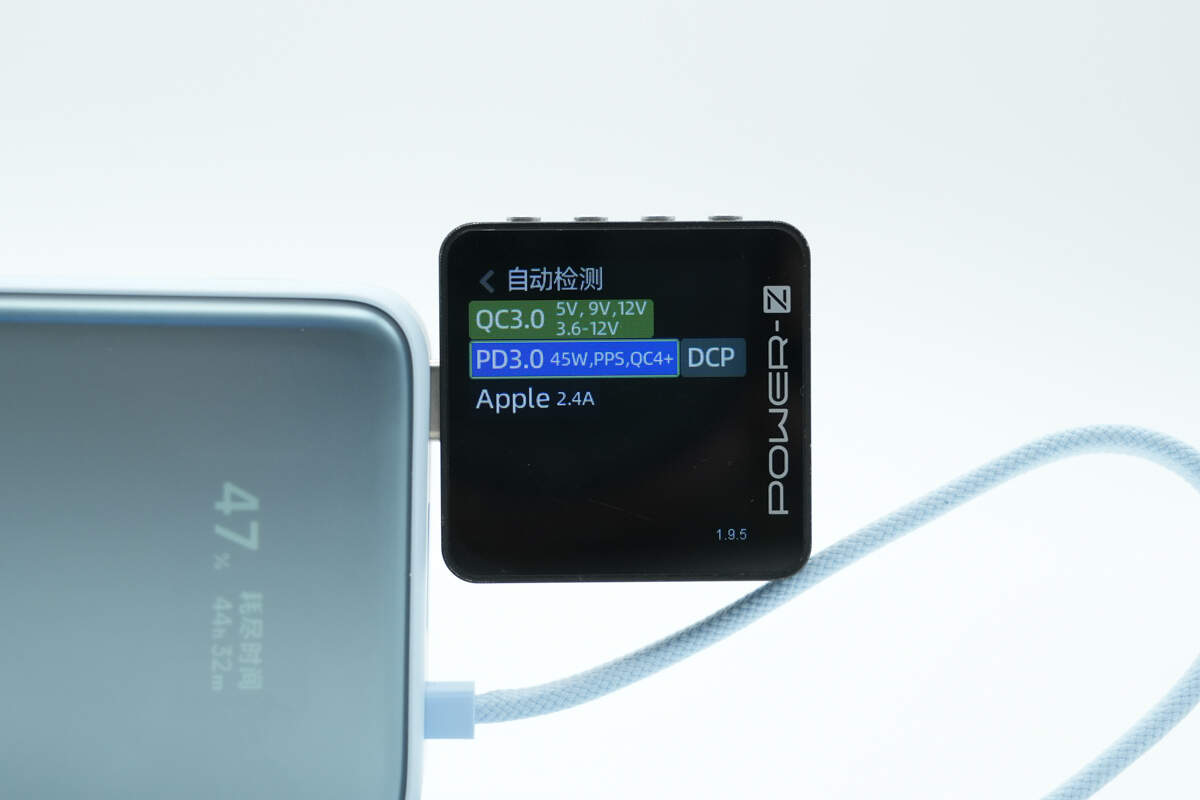

测得USB-C线输出支持PD3.0、PPS、DCP充电协议。

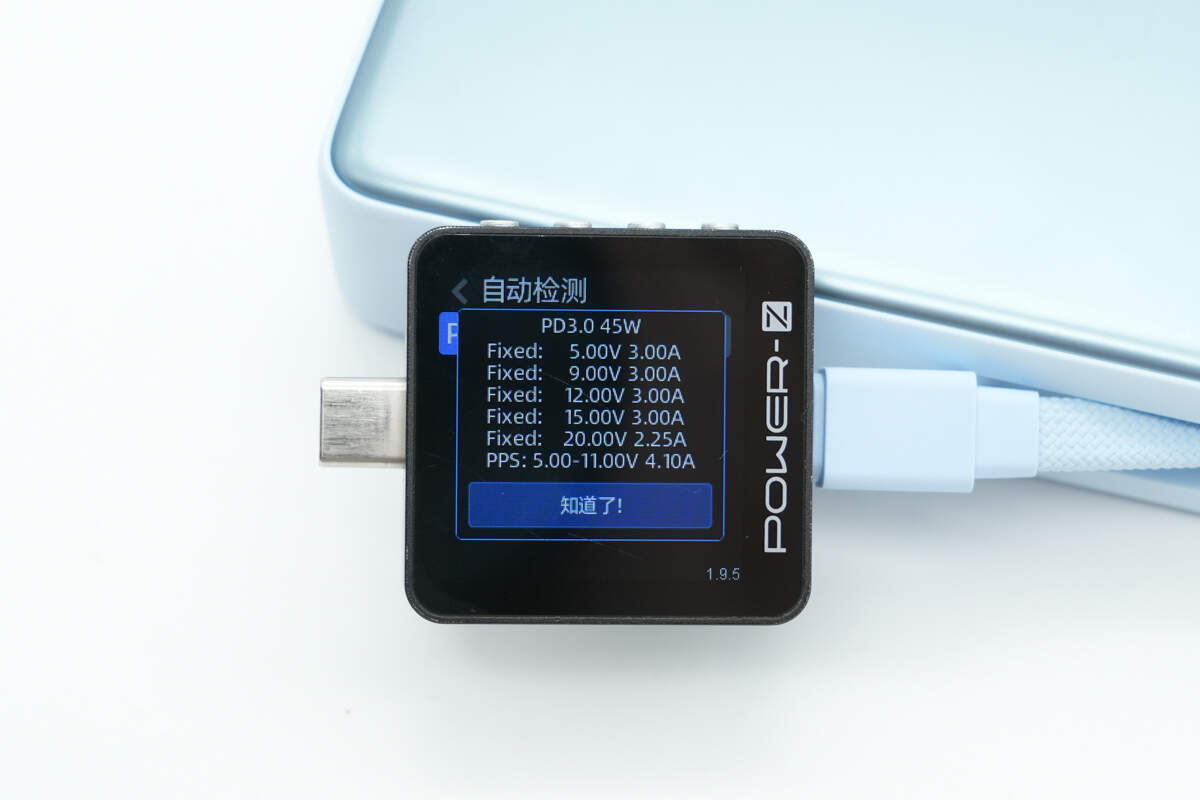

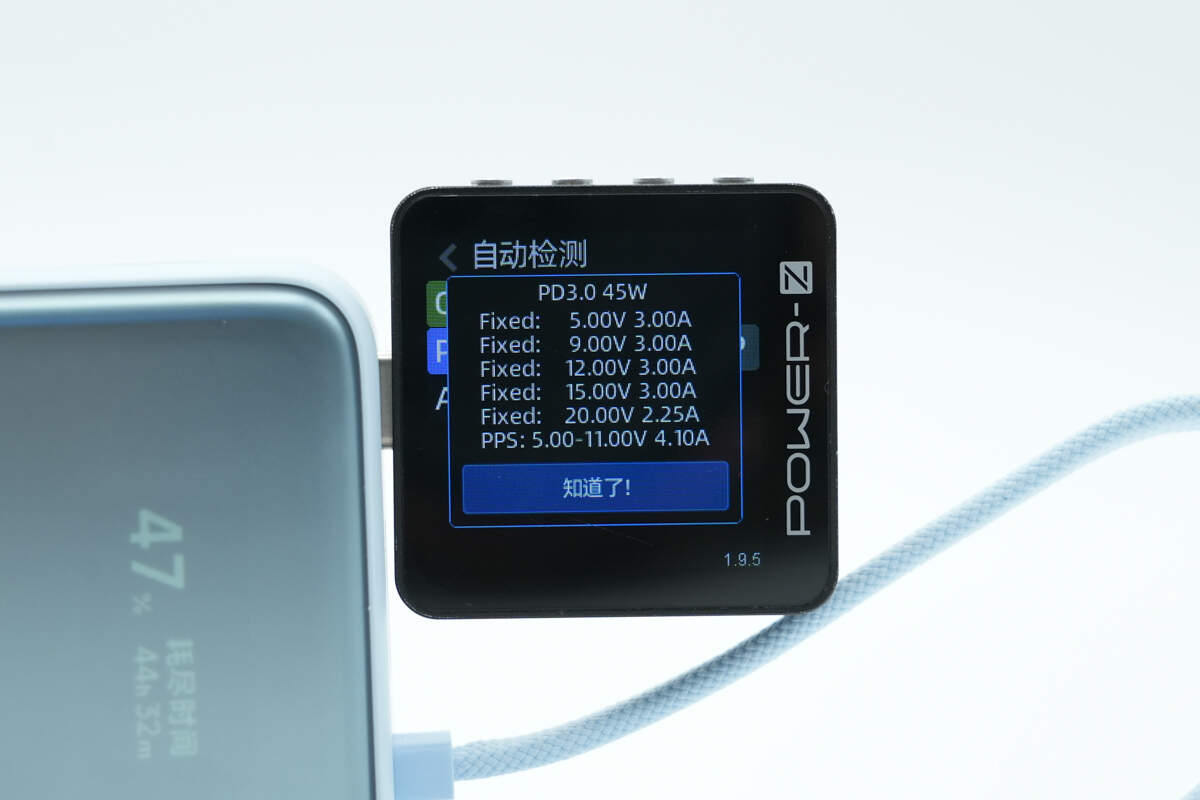

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V4.1A一组PPS电压档位。

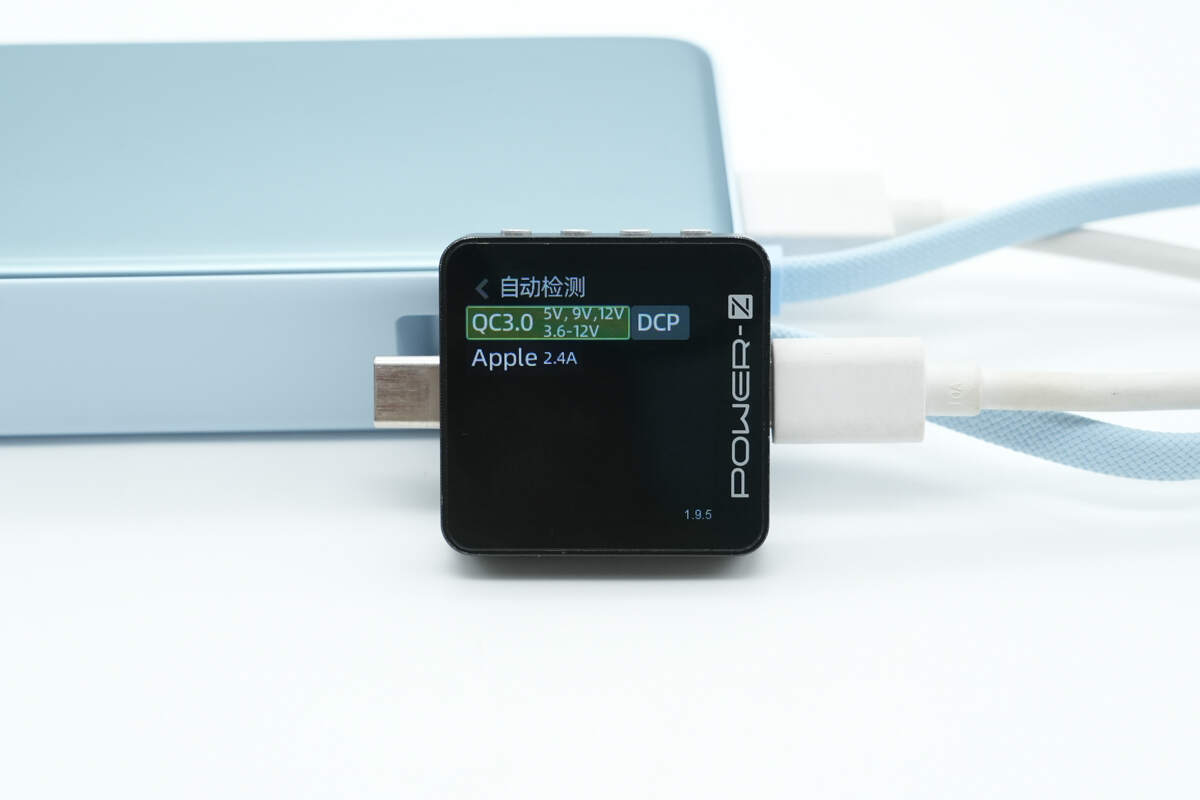

测得USB-C接口具备QC3.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。

另外测得PDO报文与USB-C线的相同。

最后测得USB-A口支持QC3.0、DCP、Apple 2.4A充电协议。

小米45W自带线移动电源拆解

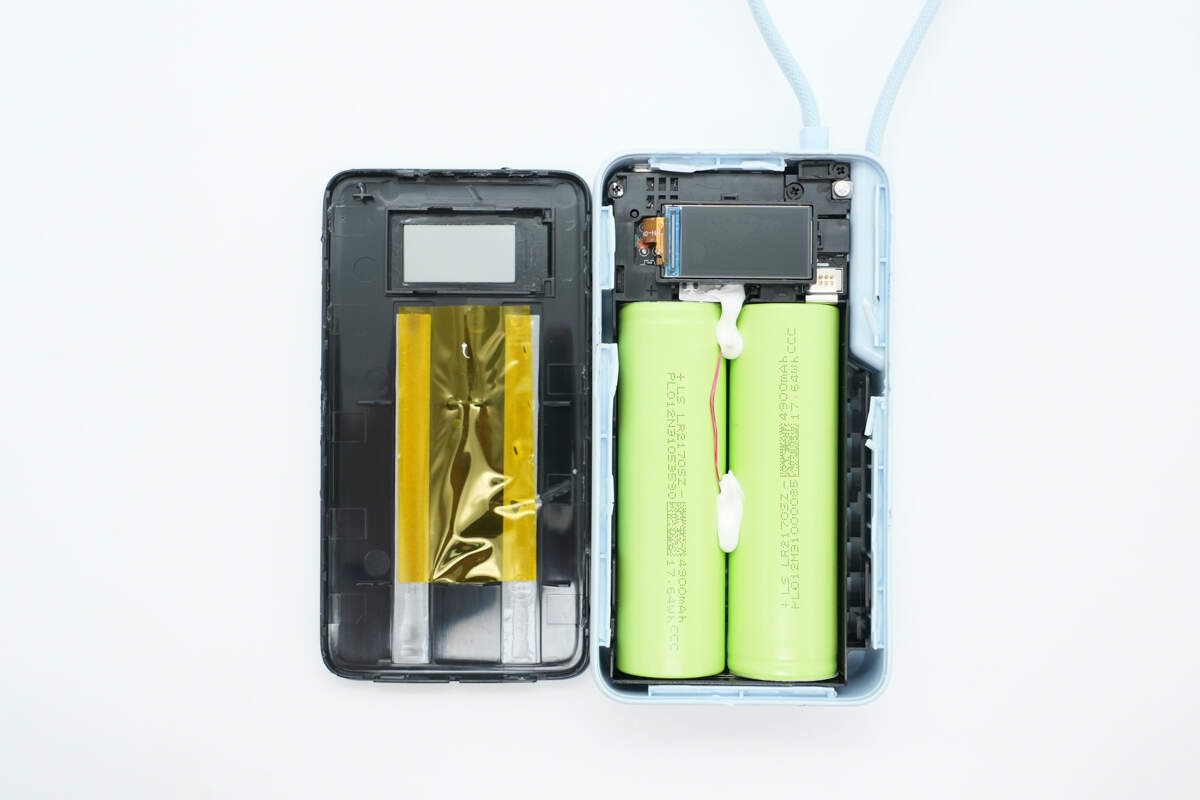

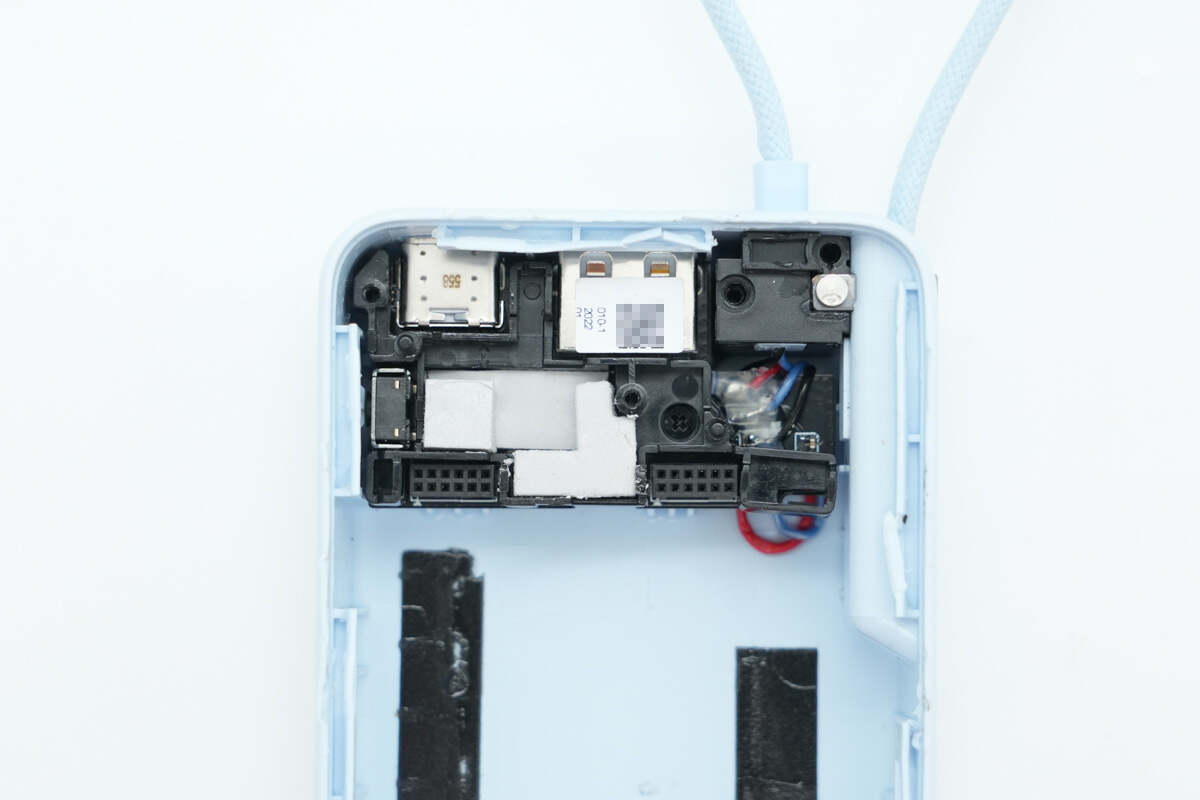

将移动电源机身正面盖板拆下，内侧同时贴有两道保护垫和耐高温绝缘胶带。

电芯设有热敏电阻进行温度监控，并打胶固定。

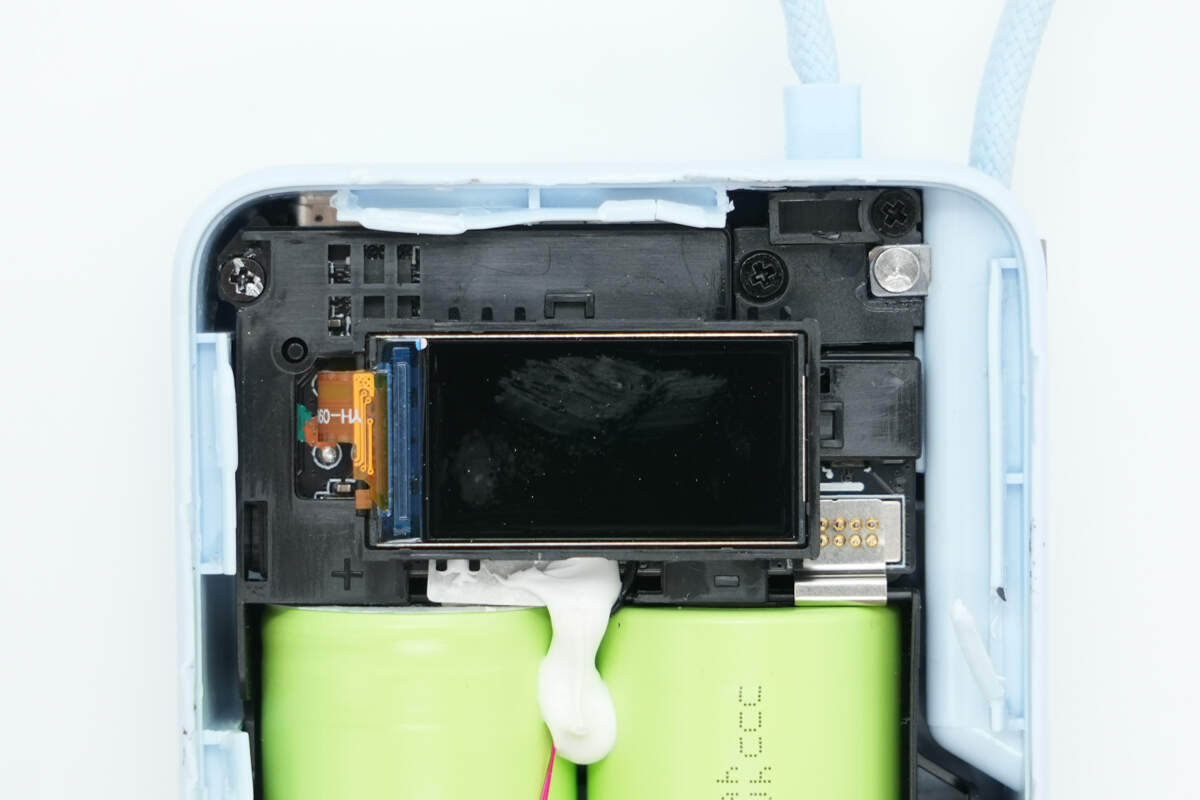

数显屏采用塑料板支撑固定保护，同时使用螺丝对塑料板以及下方PCB板进行固定。

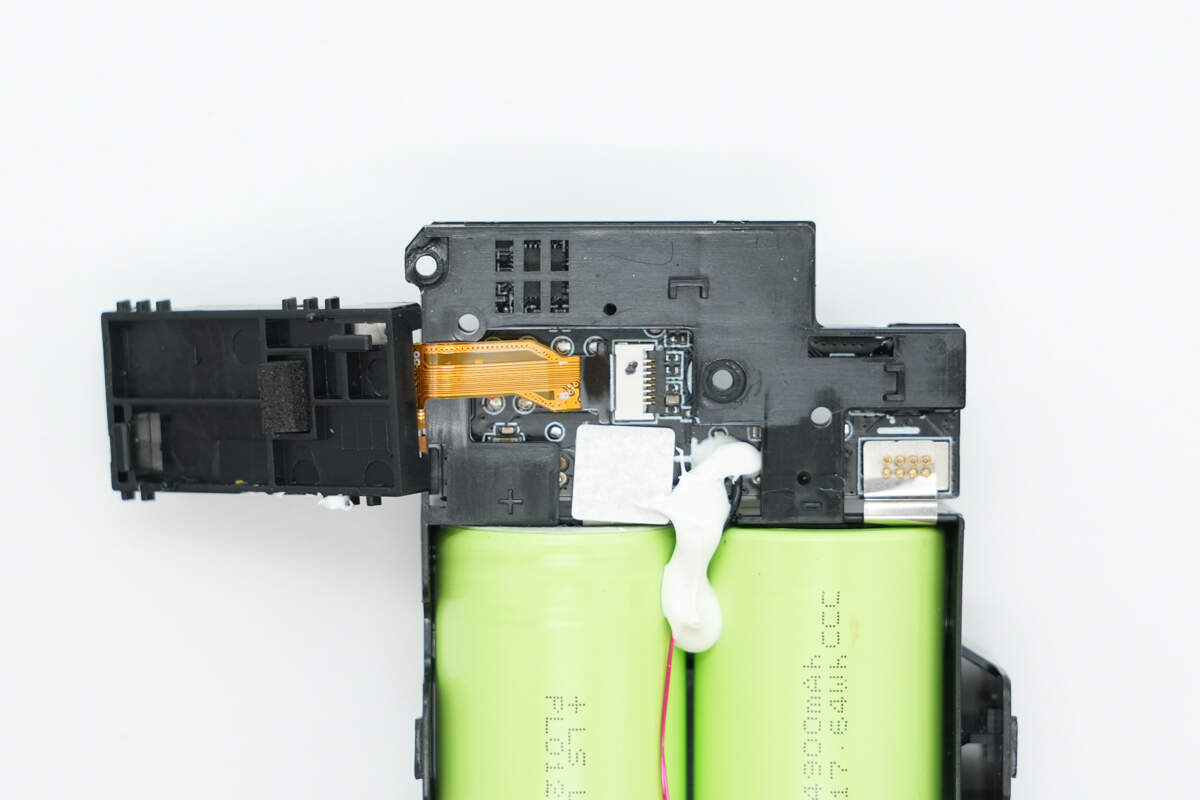

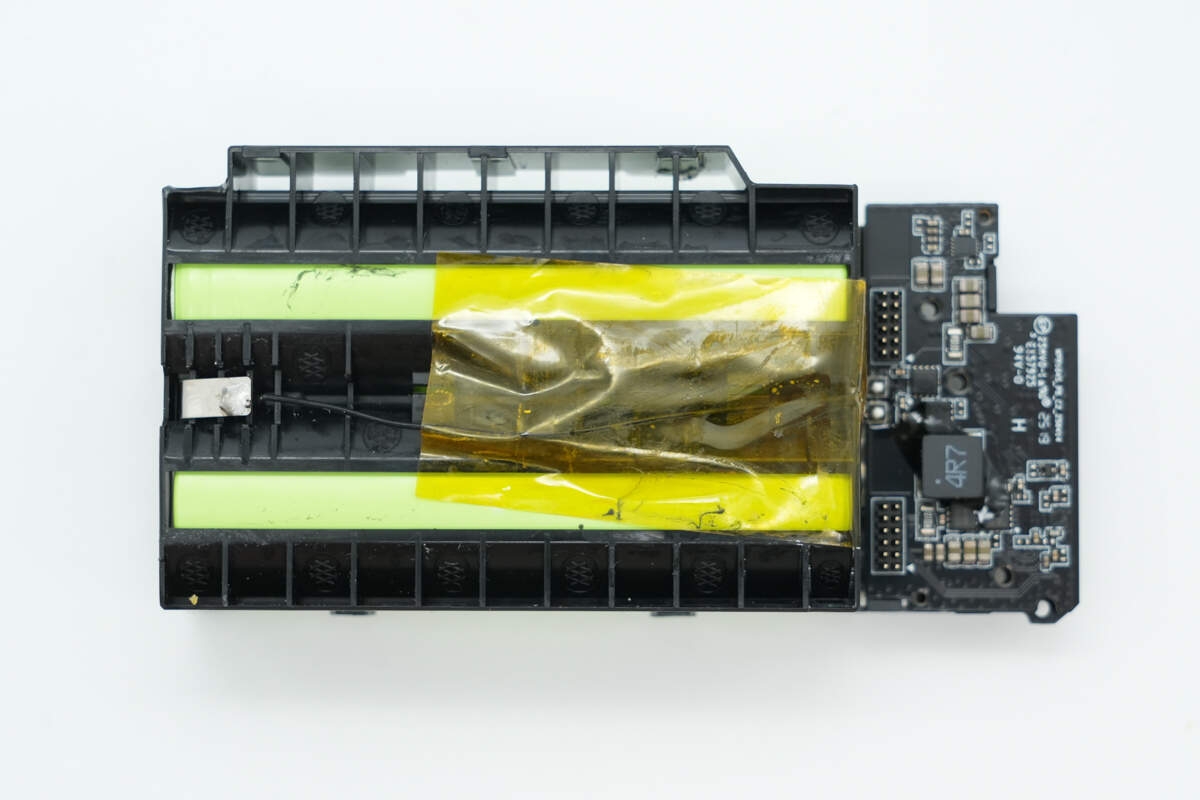

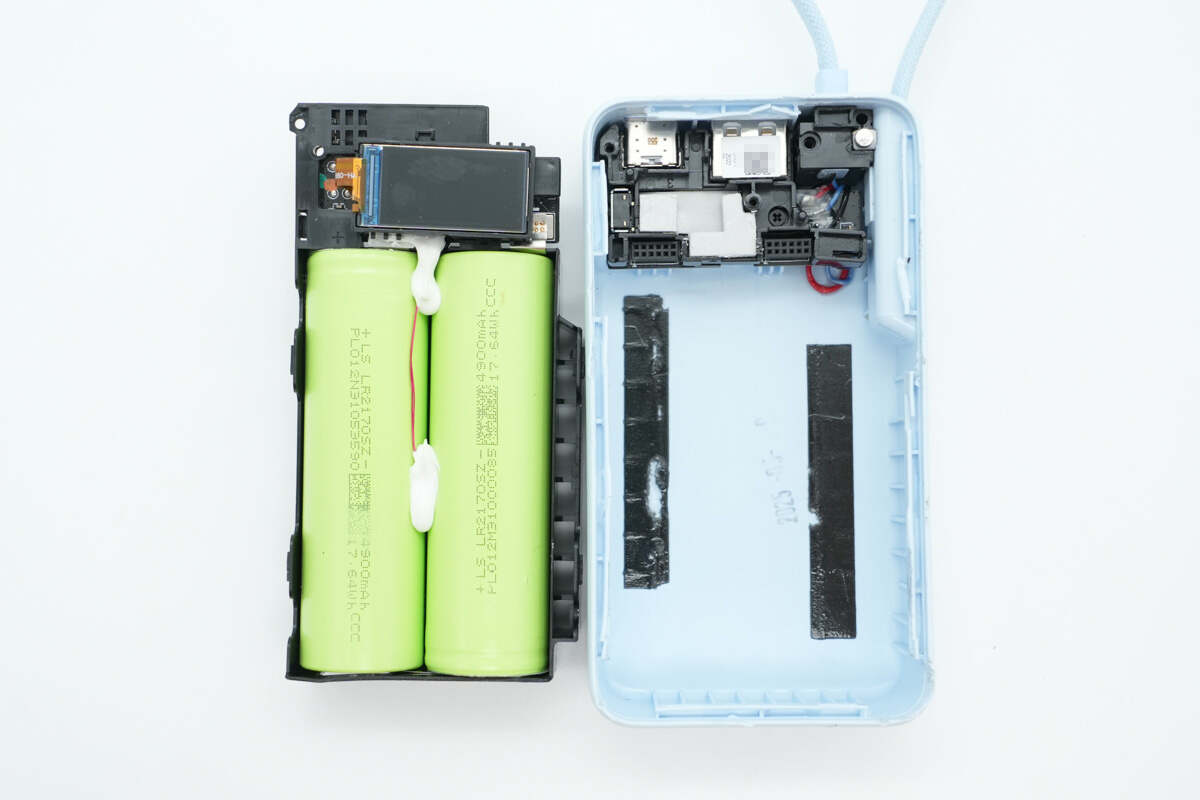

将电芯以及上层PCB板取出，两块PCB板之间通过排针连接。

下层PCB板也采用塑料板覆盖，外露区域覆盖导热垫，此外也有螺丝进行固定。

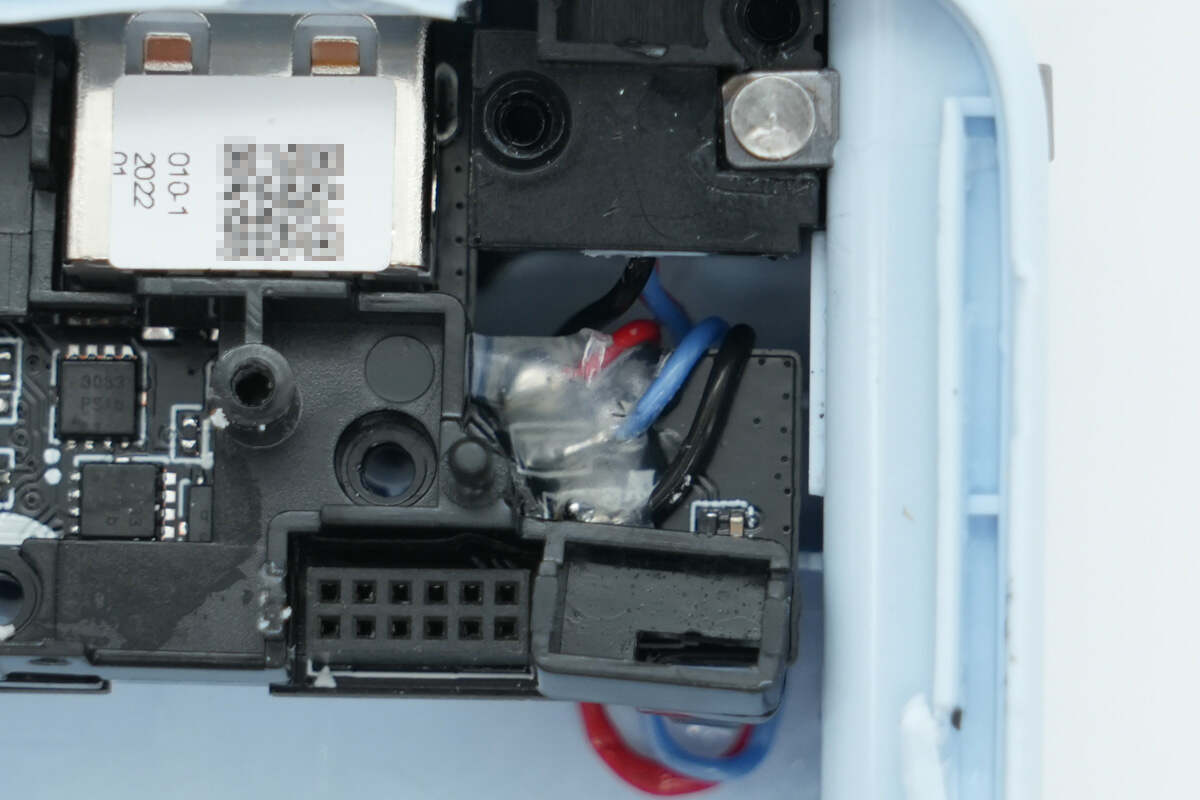

自带USB-C线导线锡焊处打胶水保护。

数显屏通过排线与上层PCB板连接。

电芯通过镍片与PCB板点焊连接。

电芯底部也贴有耐高温绝缘胶带。

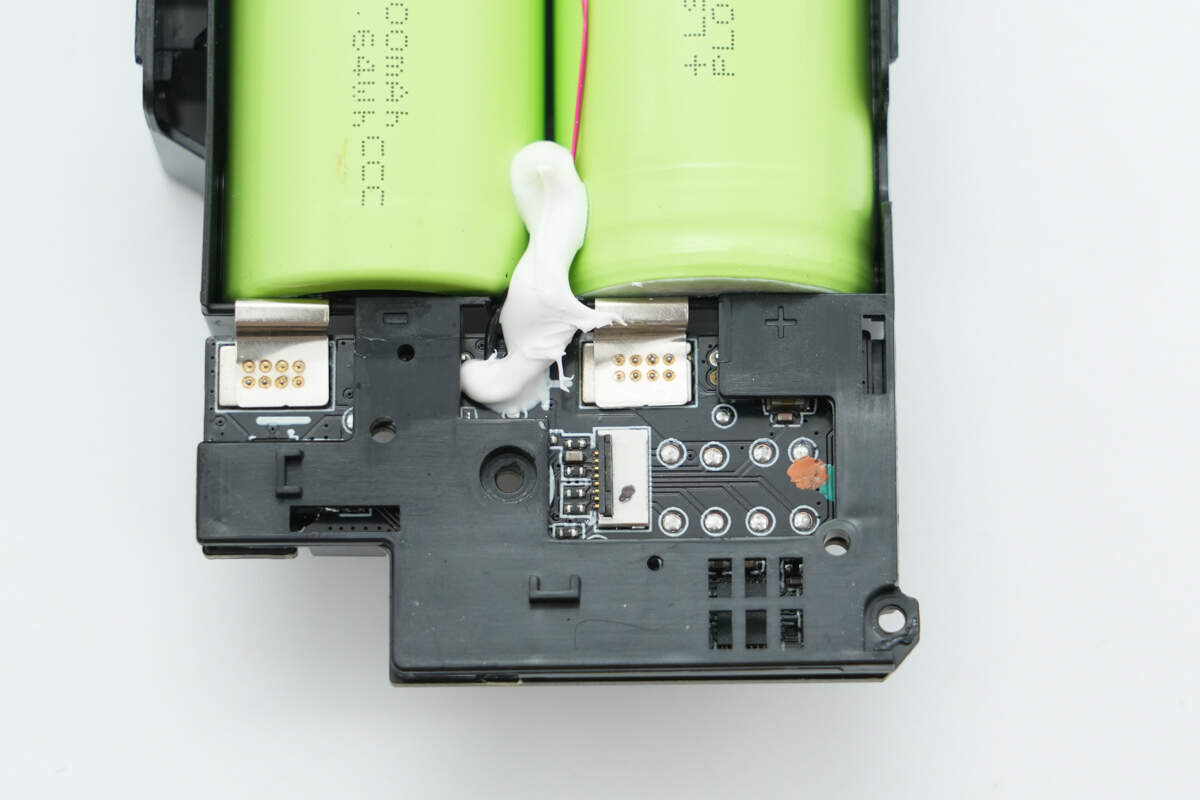

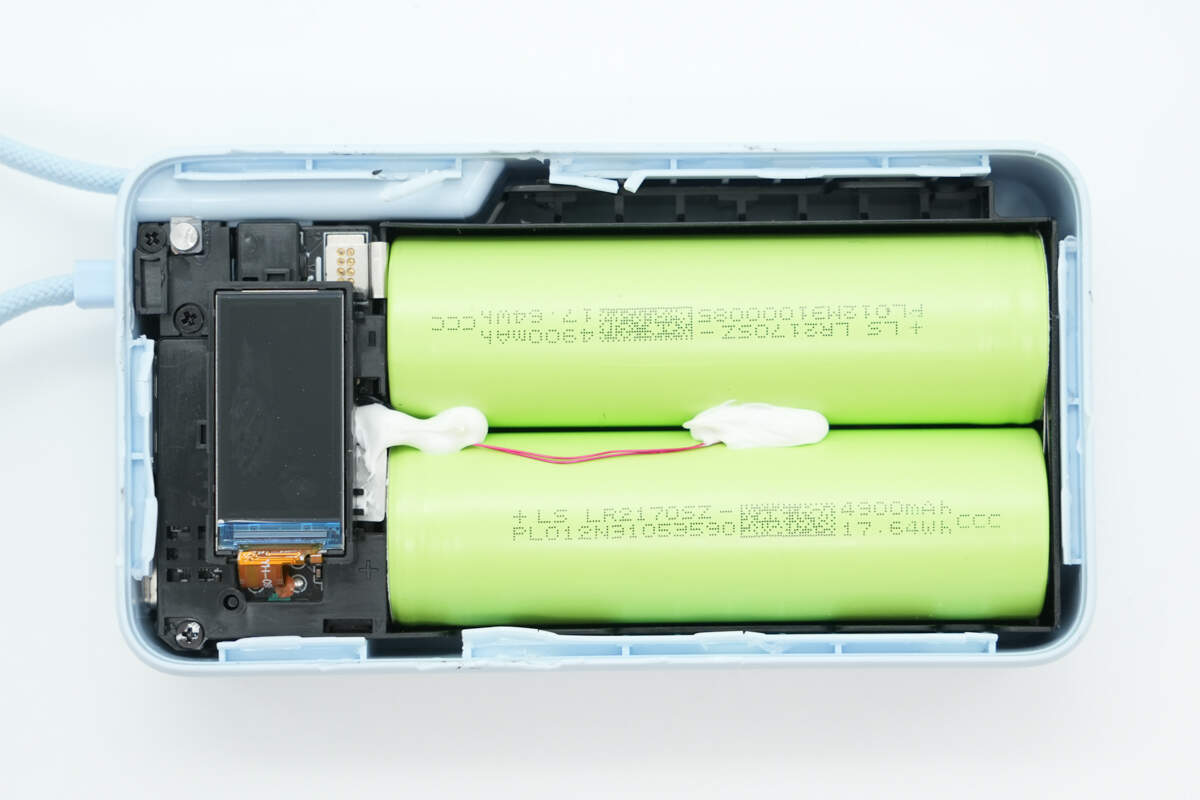

将电芯取出，塑料框凹槽内贴有保护海绵。

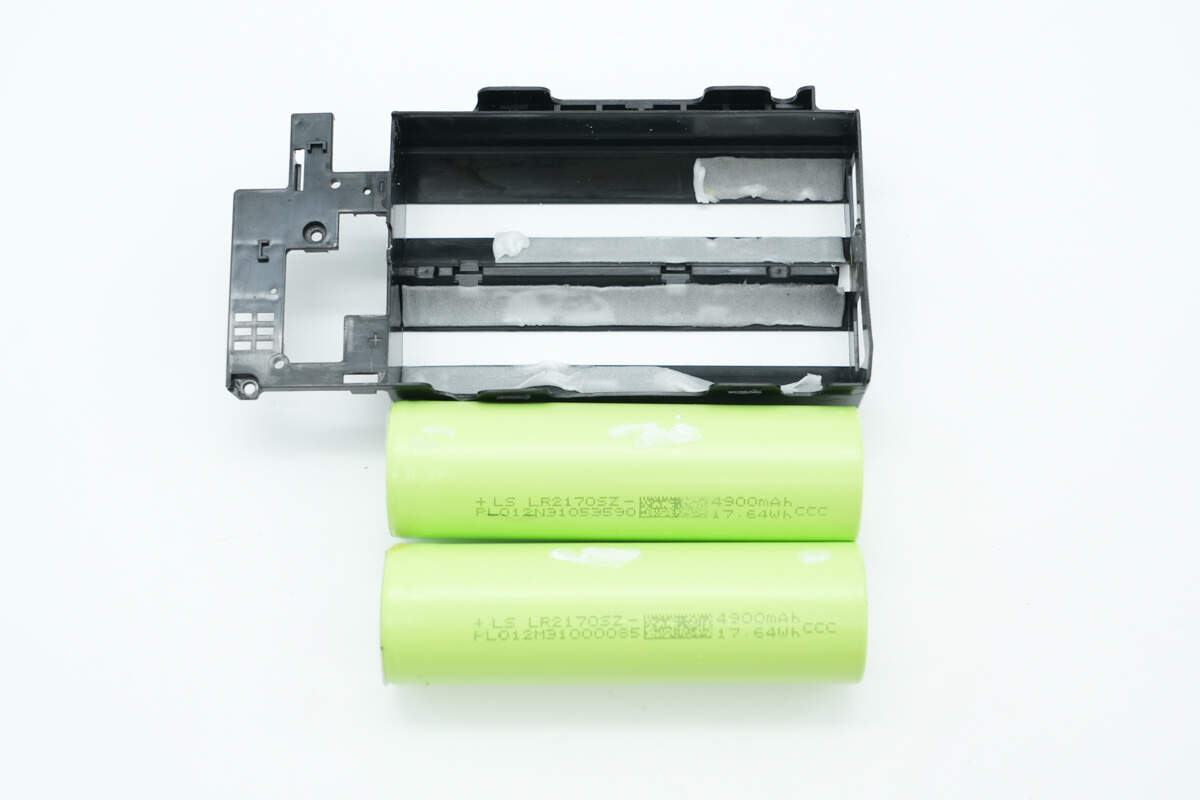

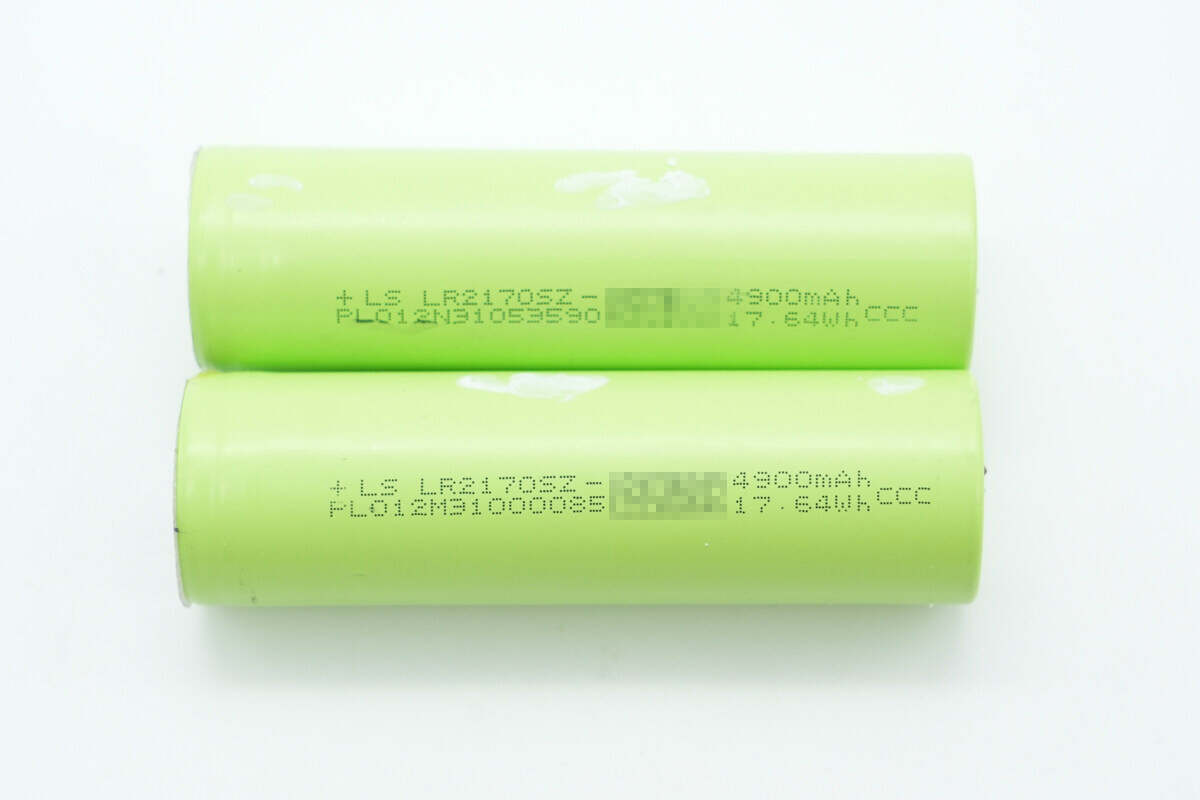

两颗电芯来自力神，型号LR2170SZ，容量为4900mAh，能量为17.64Wh，通过了国家3C强制认证。

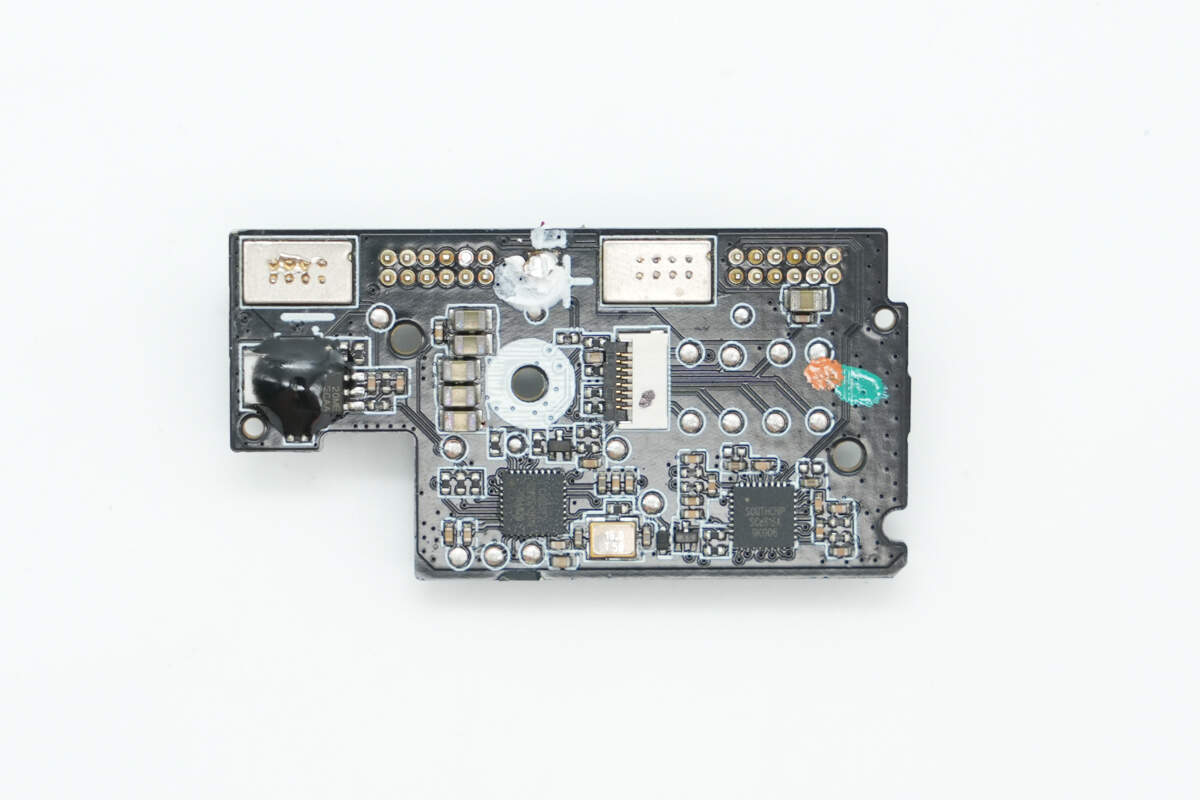

上层PCB板正面设有锂电保护芯片、主控MCU以及同步升降压控制器。

锂电保护芯片和锂电保护管打胶水保护。

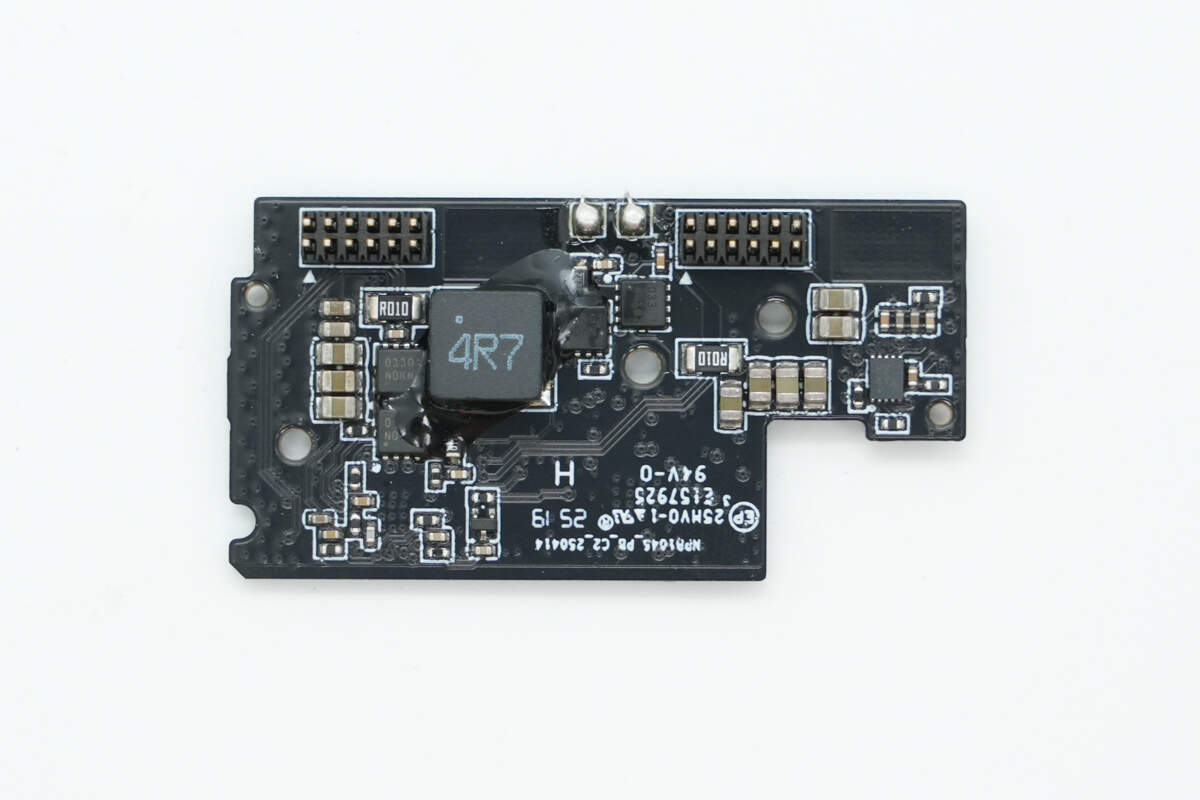

背面设有同步升降压开关管以及电感。

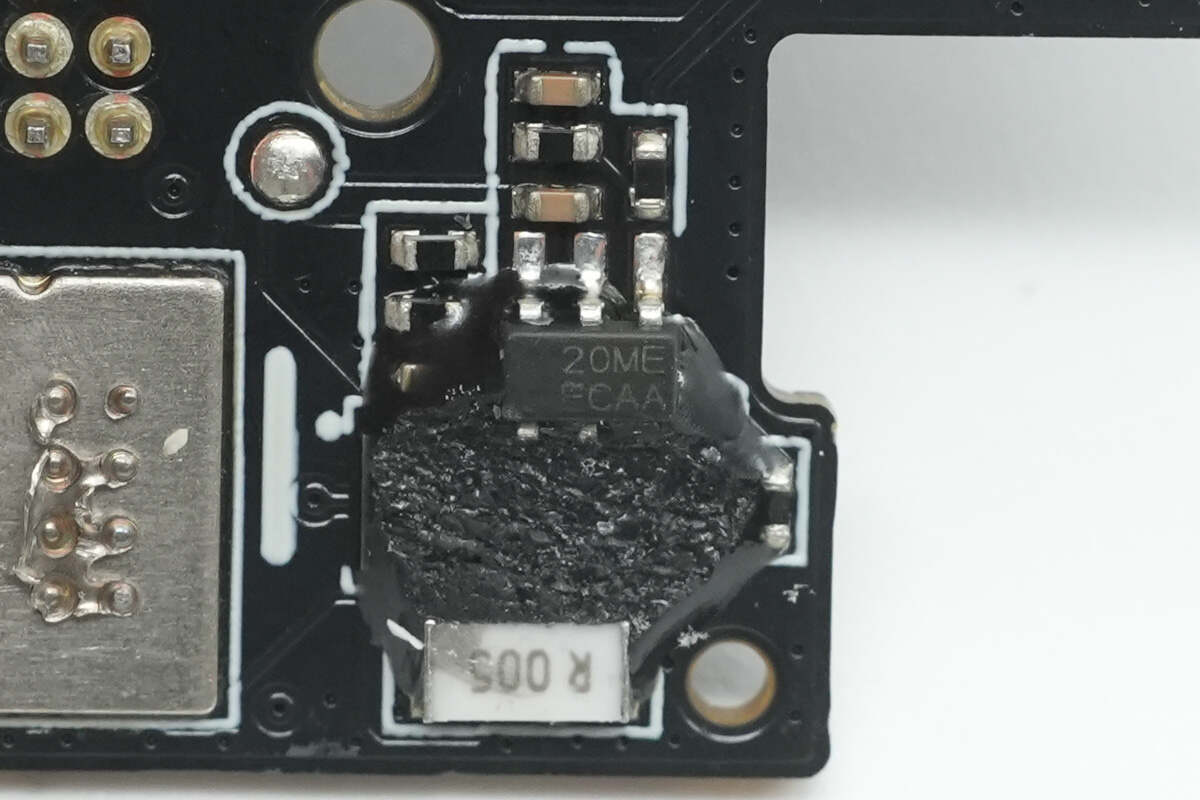

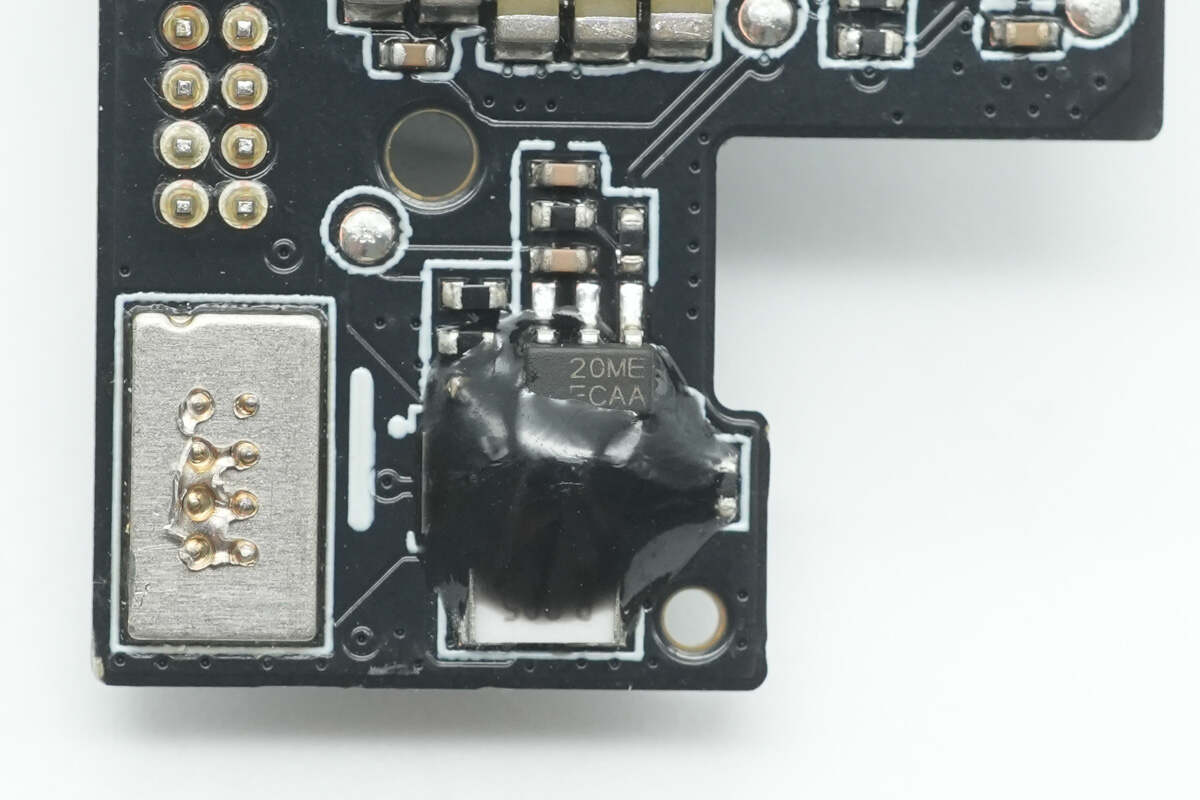

锂电保护芯片来自创芯微，丝印20ME，实际型号为CM1025-ME，这是用于2串锂/铁电池的保护芯片，内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备±25mV过充电检测精度，采用SOT23-6封装。

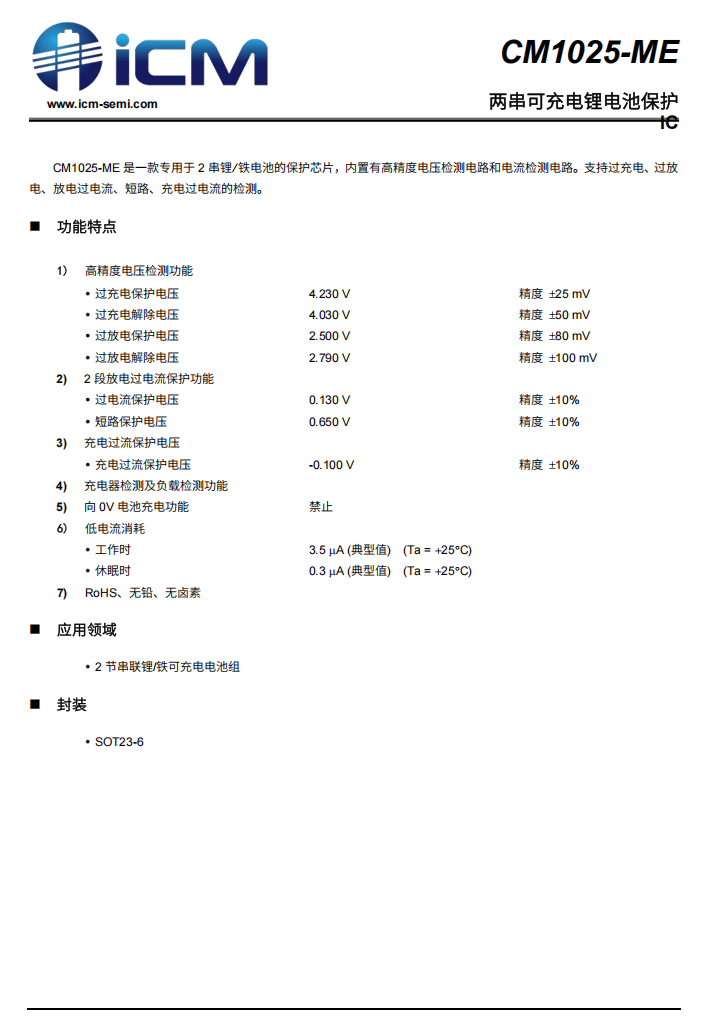

创芯微CM1025-ME具有充电器检测及负载检测功能，正常工作电流为3.5μA，休眠时为0.3μA，过充电保护电压为4.230V，具备±25mV精度，过放电保护电压为2.500V，精度为±80mV。

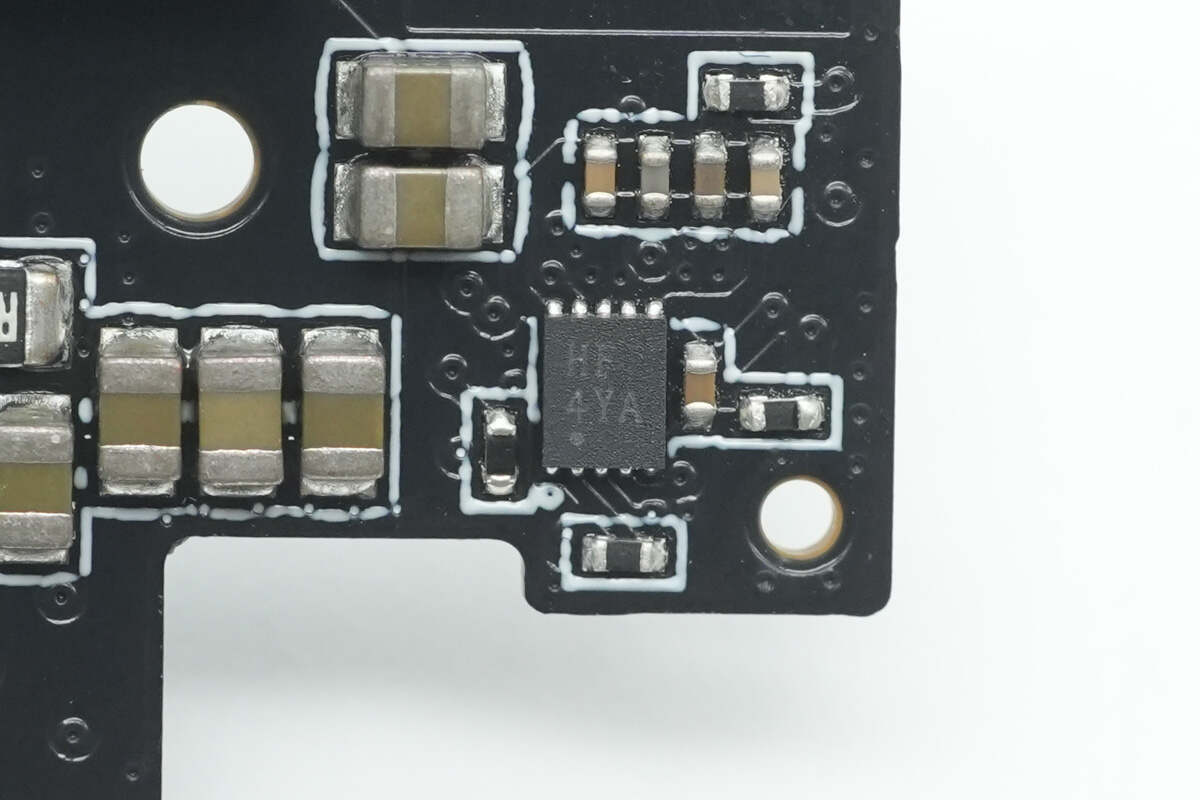

一颗丝印HF的芯片。

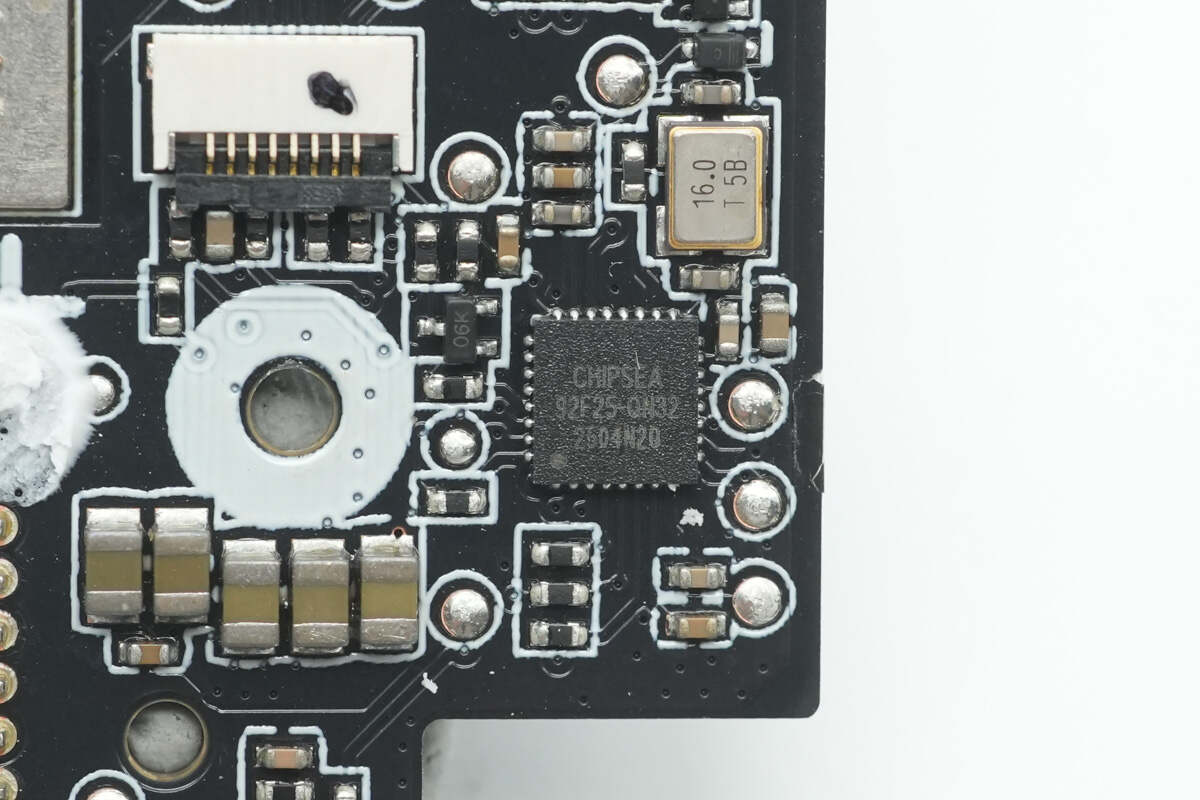

主控MCU来自CHIPSEA芯海科技，型号CST92F25，是一颗高集成度的低功耗蓝牙SoC芯片，芯片内置32位ARM Cortex-M0内核，512KB FLASH和64KB SRAM，内置蓝牙收发器，具备I2C、SPI通信接口，采用QFN32封装。

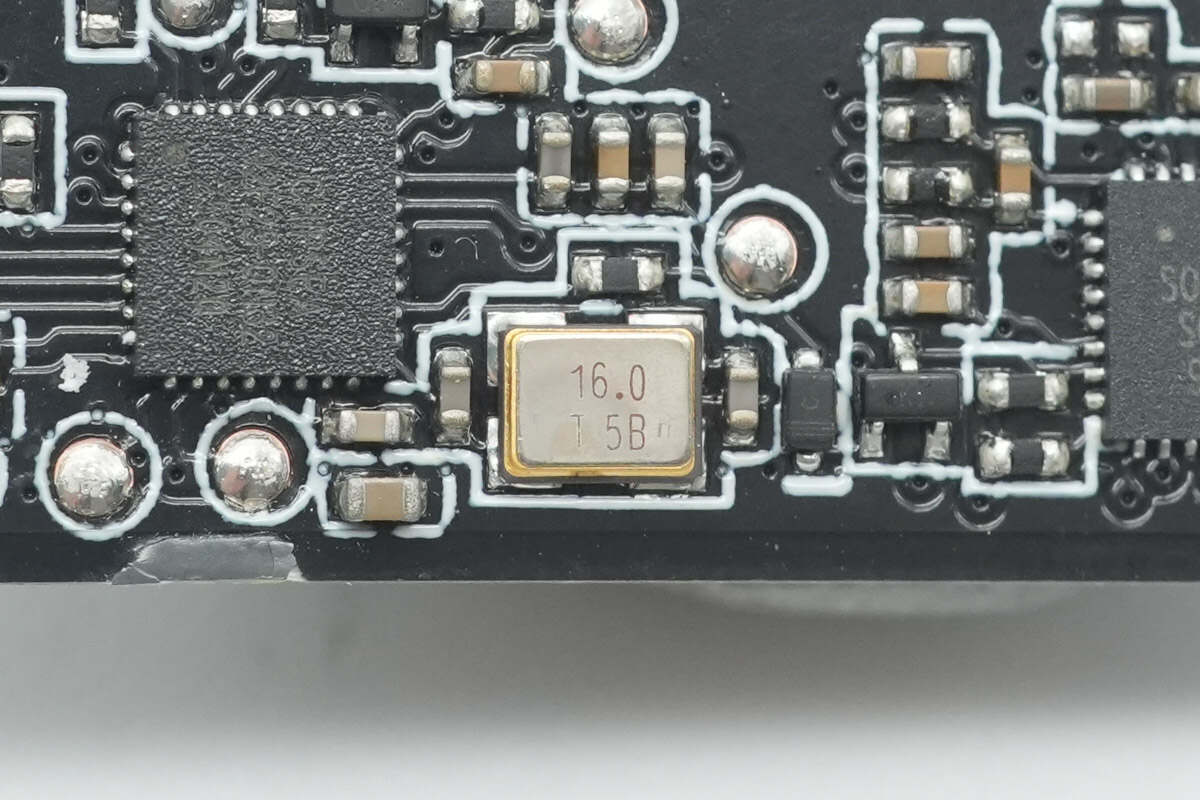

为MCU提供时钟的16MHz晶振特写。

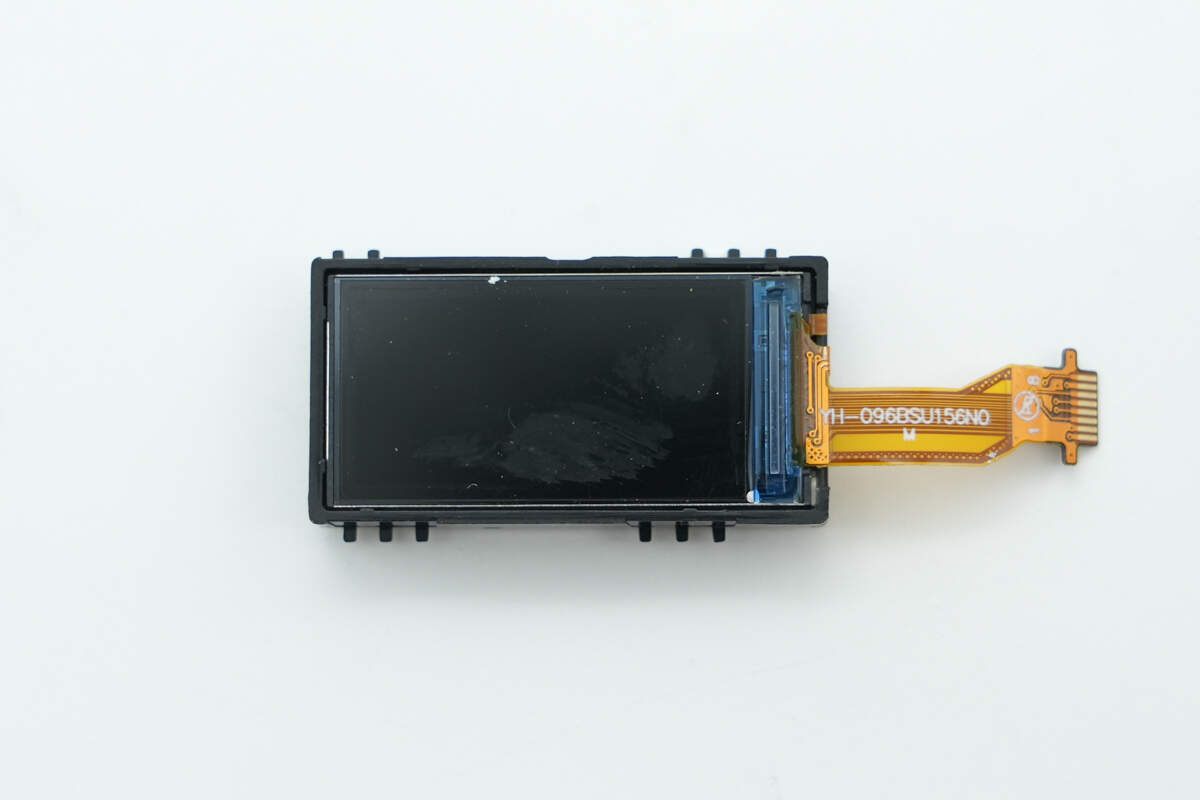

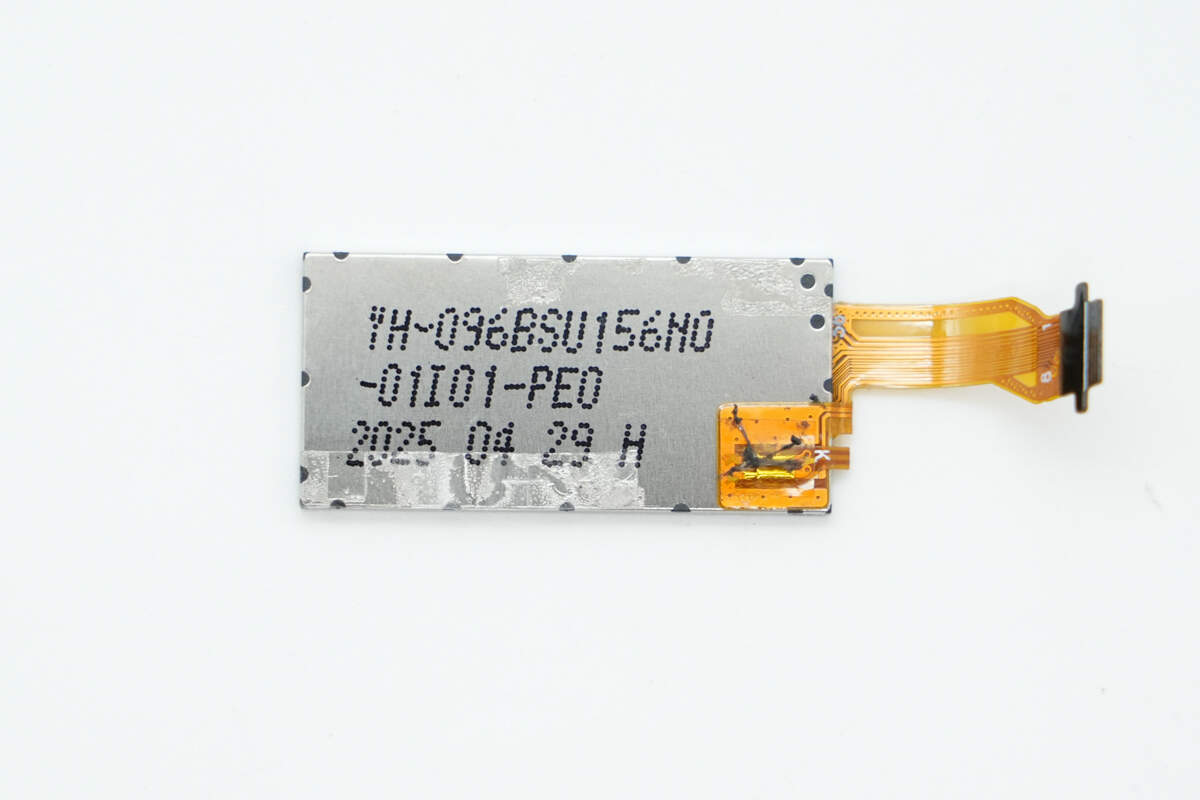

数显屏特写。

背面喷码特写。

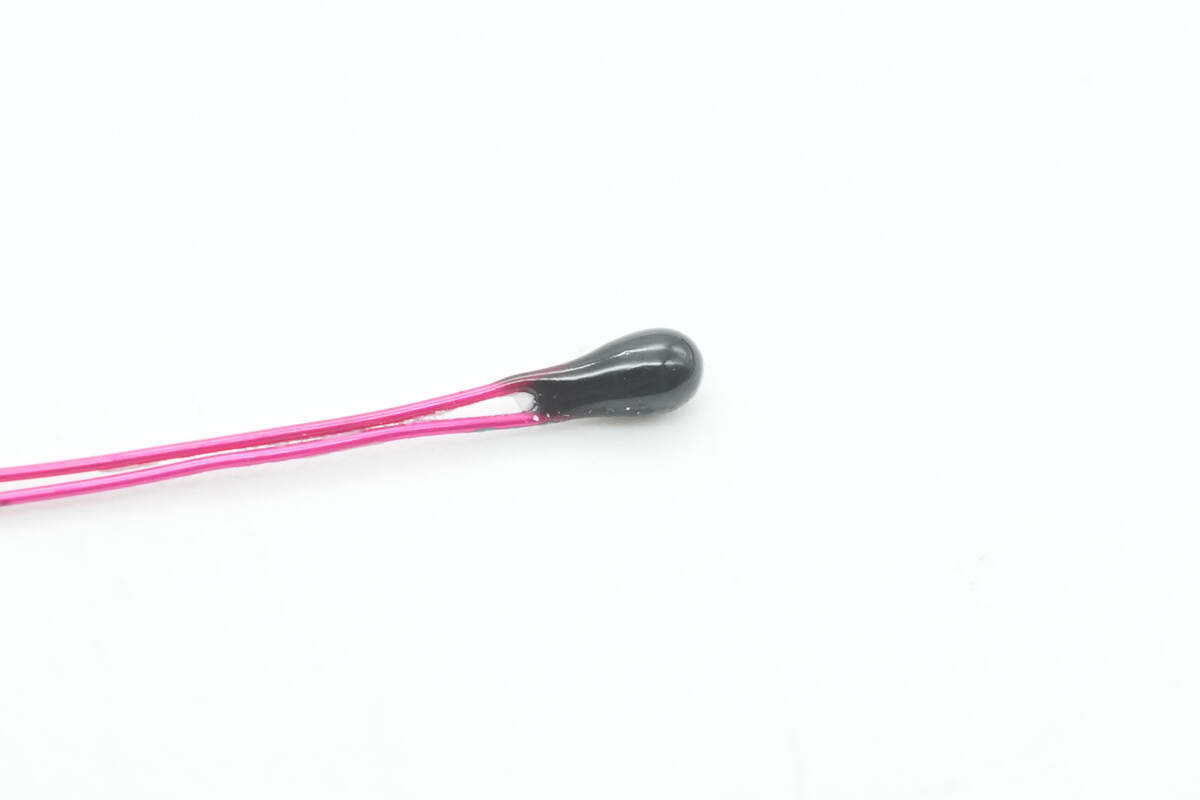

热敏电阻特写。

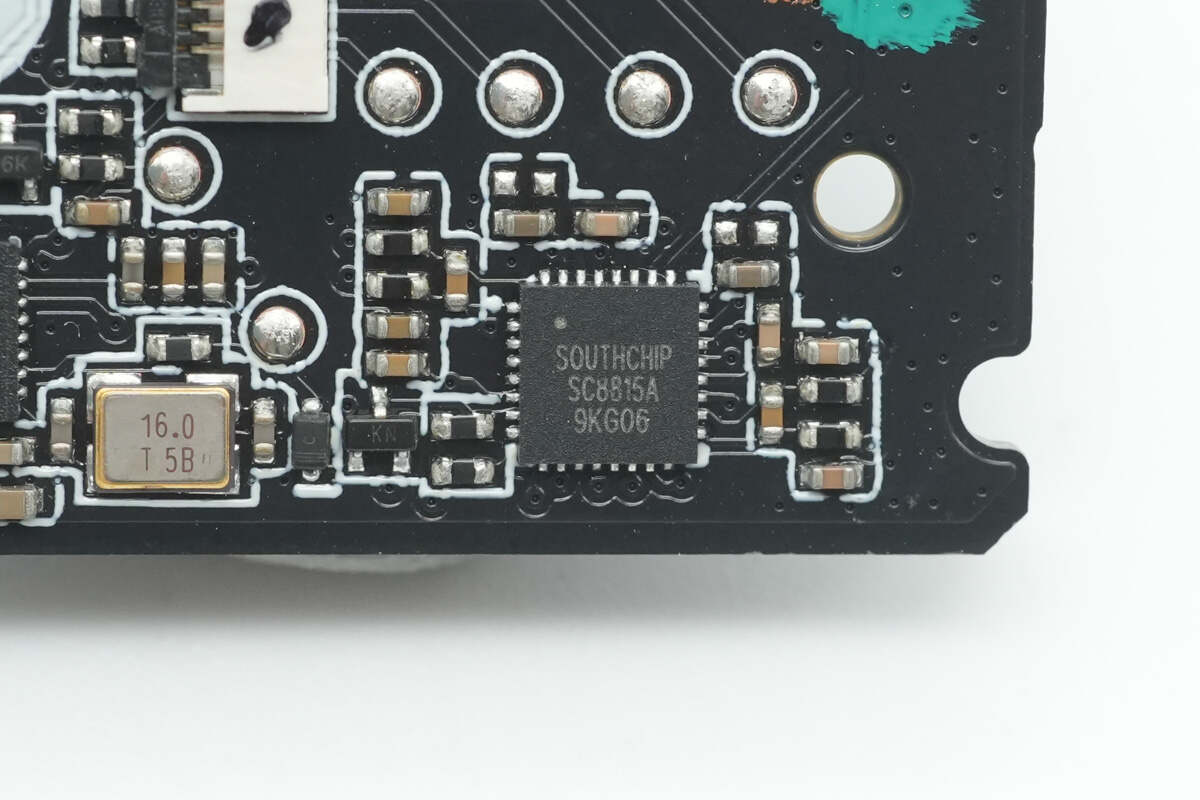

同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口，芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

搭配的四颗同步升降压开关管均为韦尔WNM03301D，NMOS，耐压30V，导阻4.3mΩ，采用PDFN3.3*3.3-8L封装。

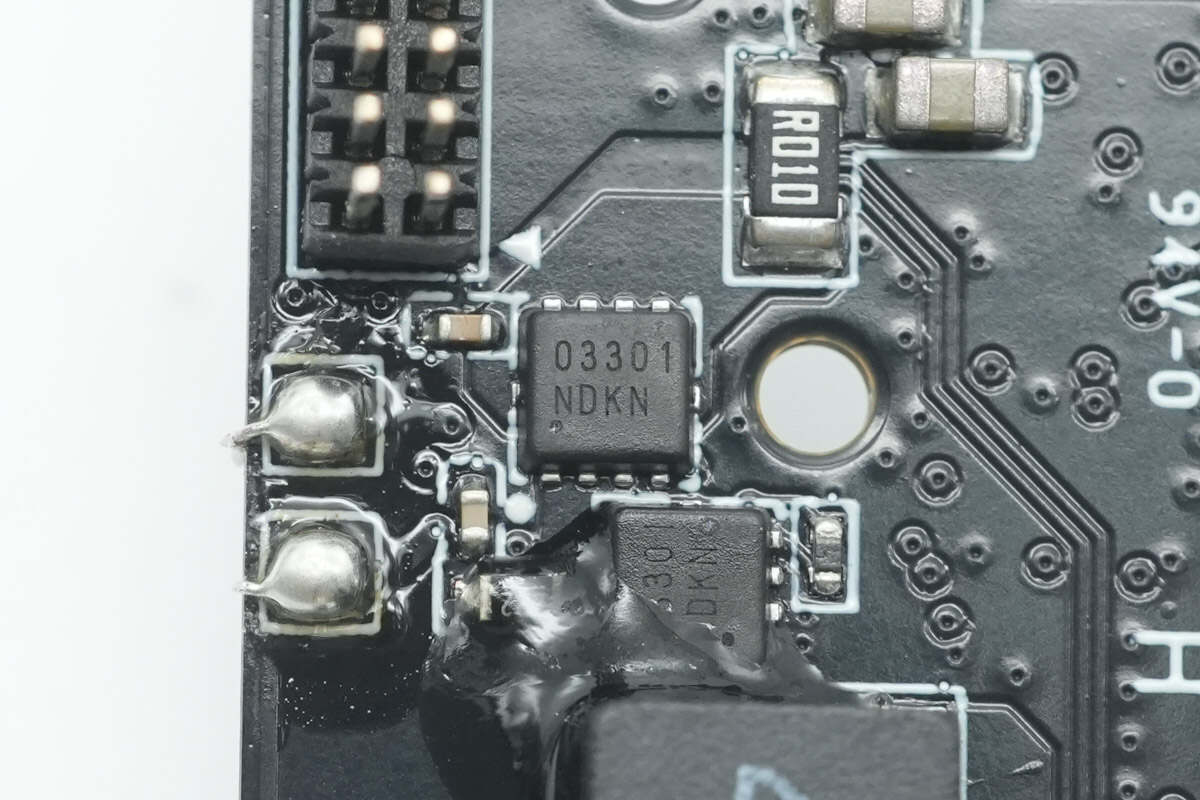

另外两颗韦尔WNM03301D同步升降压开关管特写。

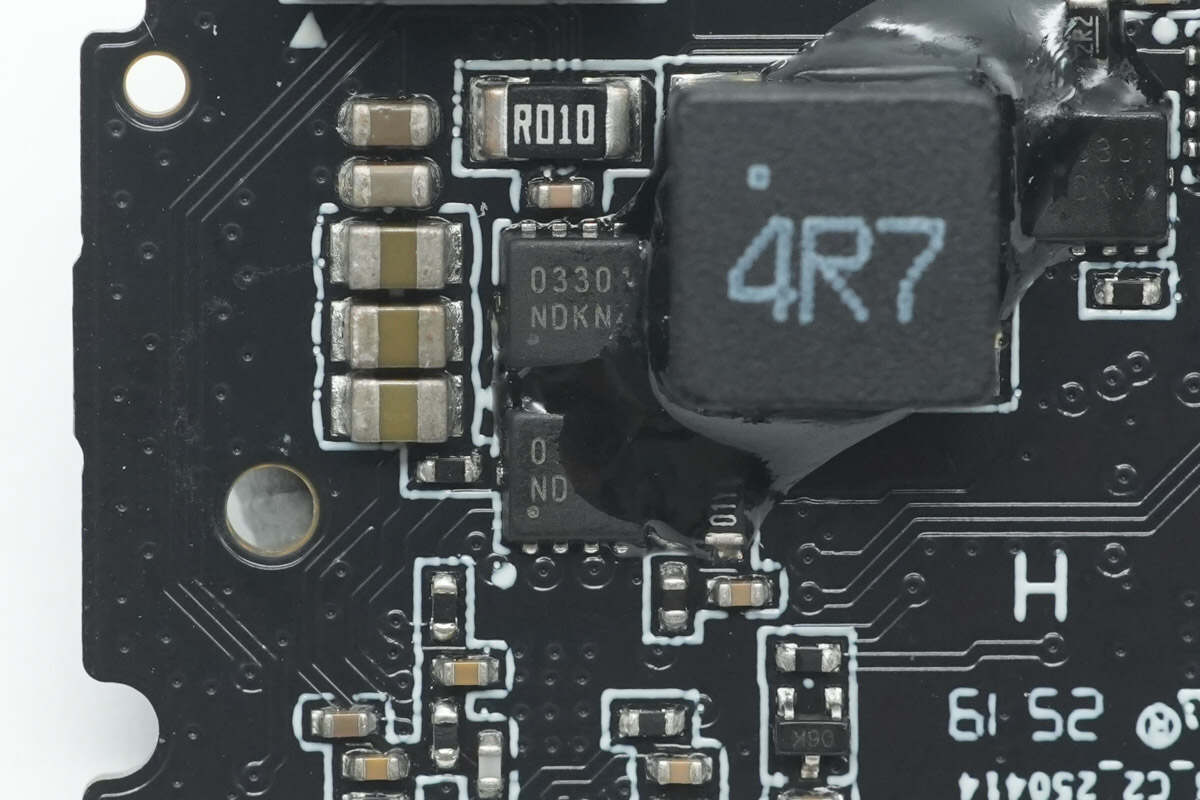

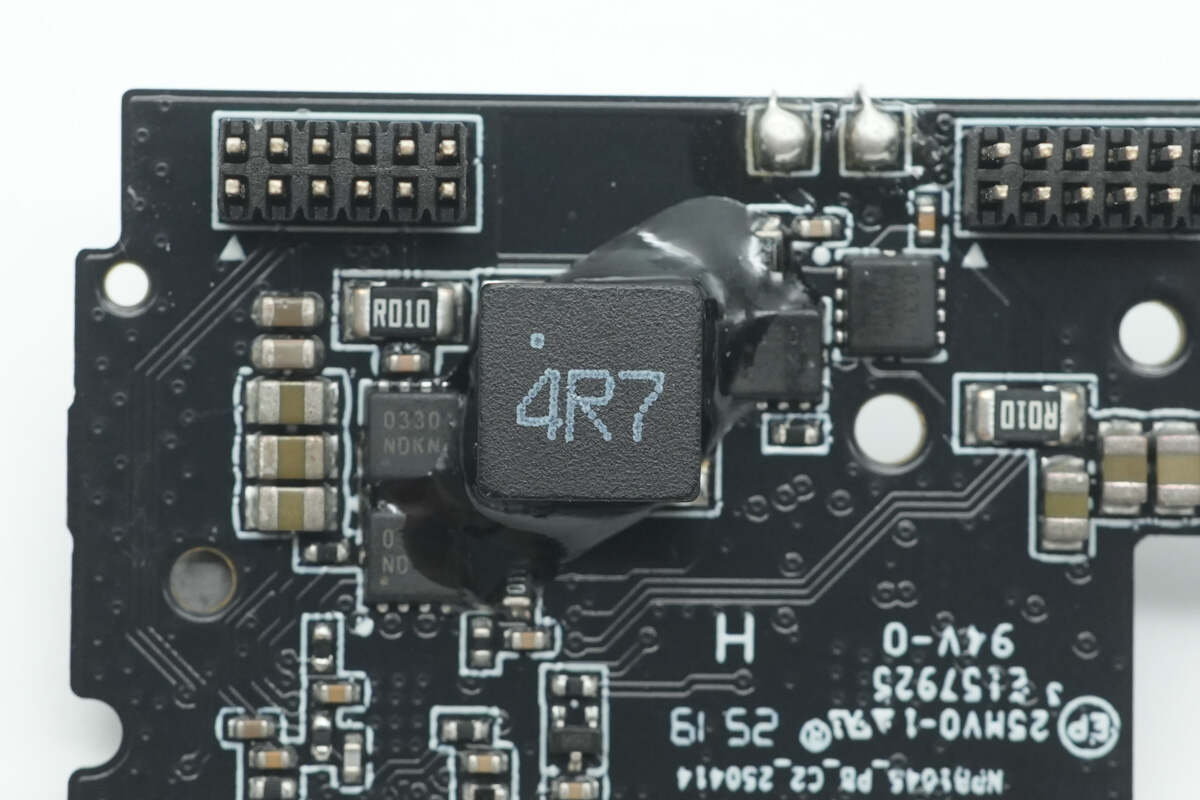

搭配的4.7μH电感特写，打胶水加固保护。

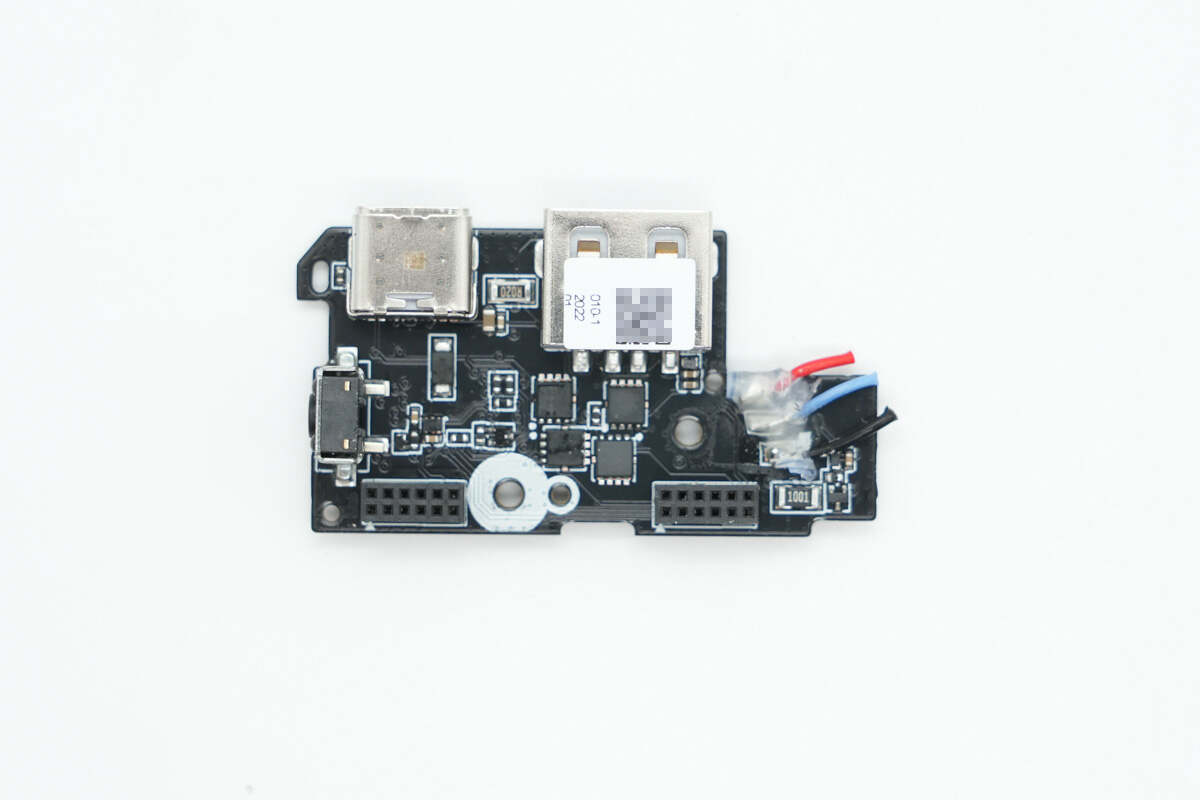

下层PCB板正面设有VBUS开关管以及电源键。

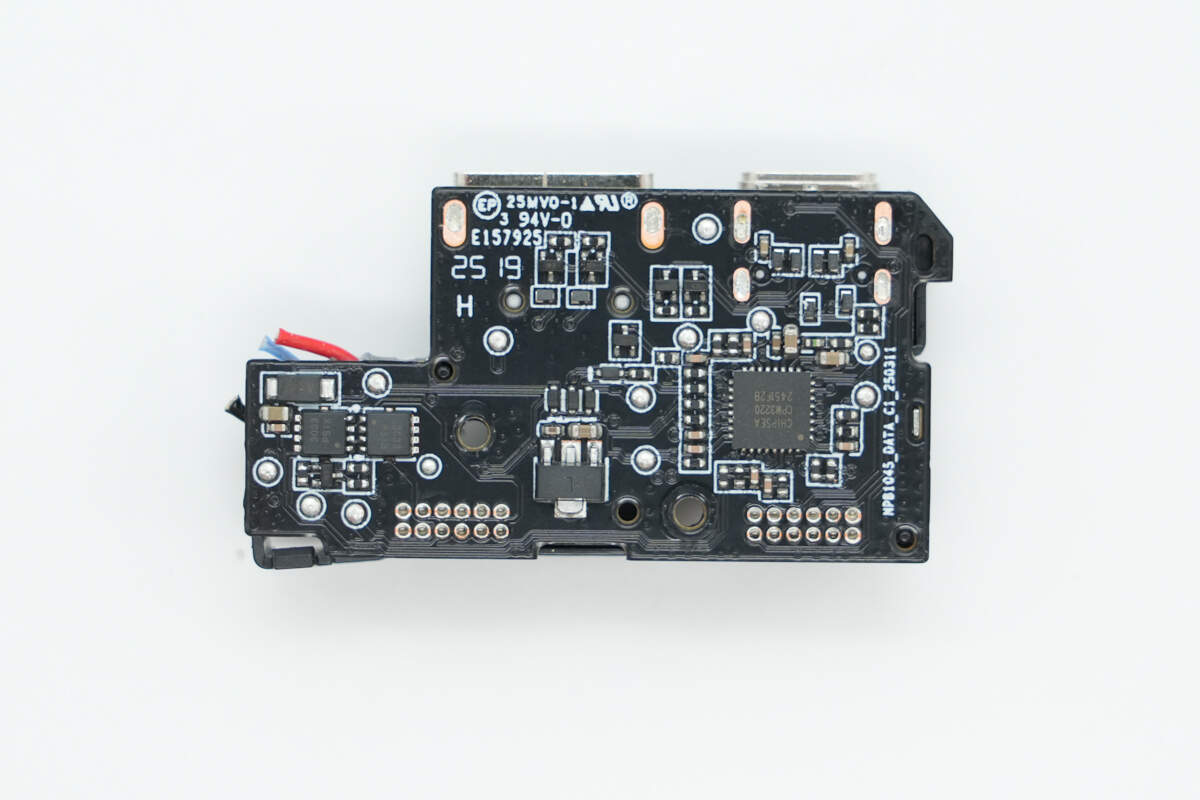

板子背面设有协议芯片和VBUS开关管。

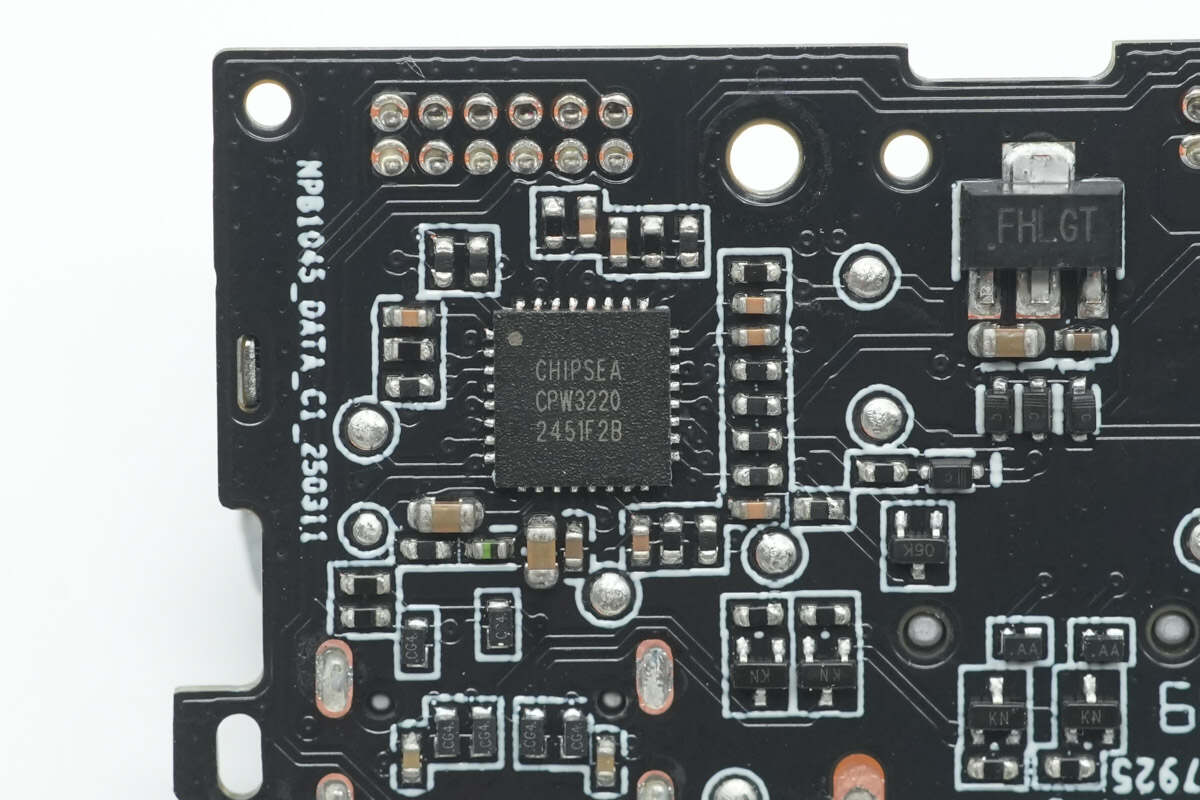

芯海科技CPW3220系列是适用于电池双向应用的USB Type-C和USB PD控制器，集成了两路独立的Type-C CC和USB PD功能，Load Switch Driver，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性，可应用于移动电源、电动工具等领域，轻松一颗芯片实现双Type-C口解决方案。

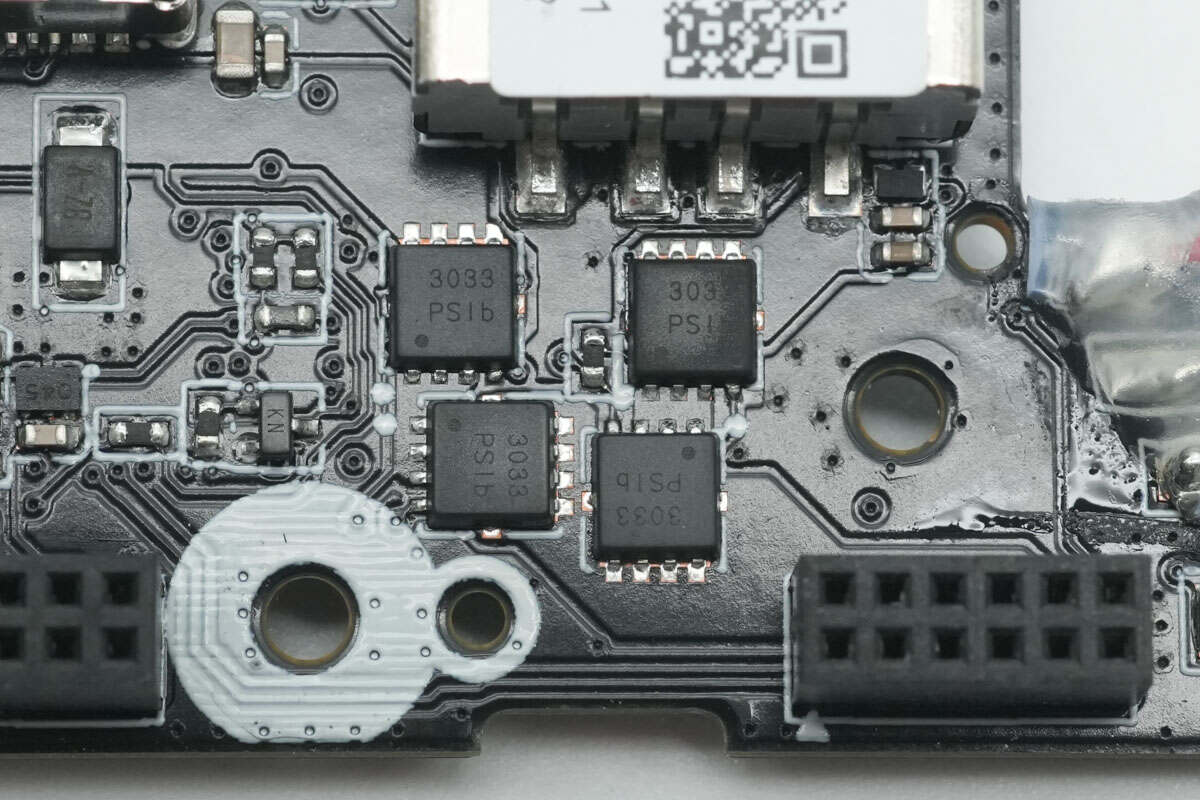

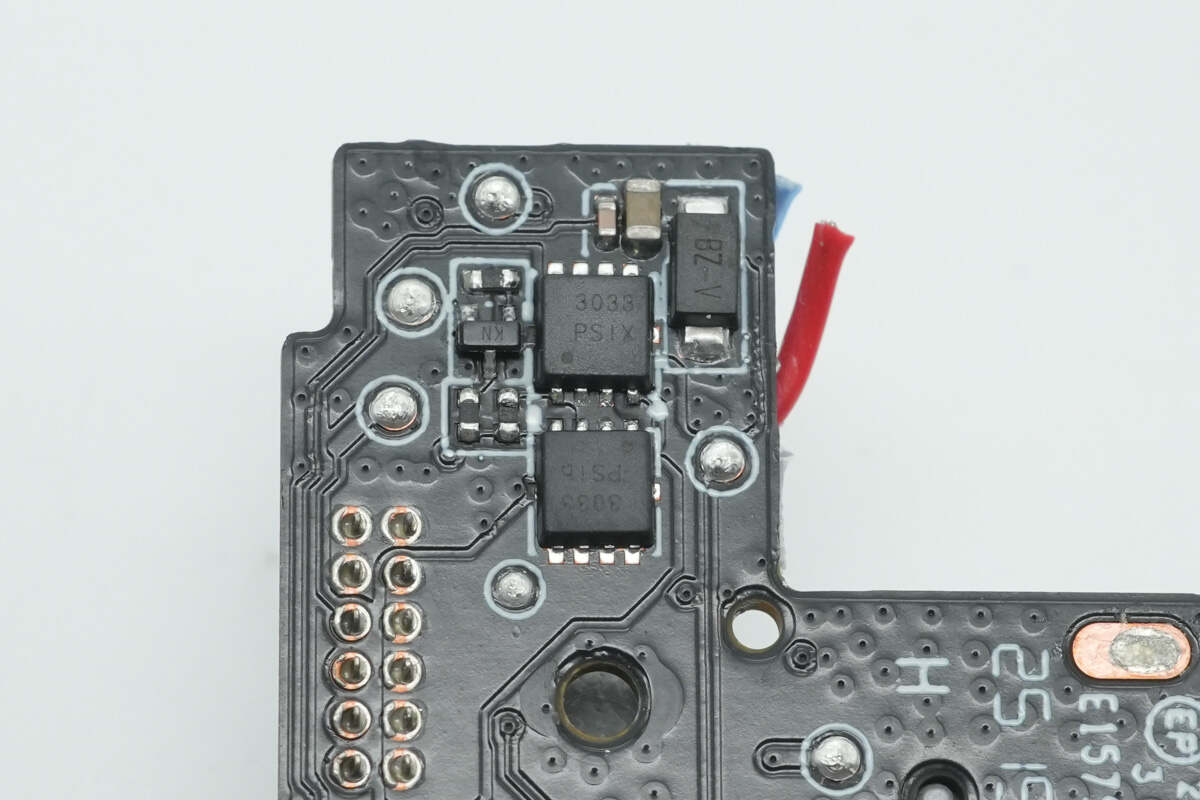

接口VBUS开关管特写，丝印3033。

另一组VBUS开关管料号相同。

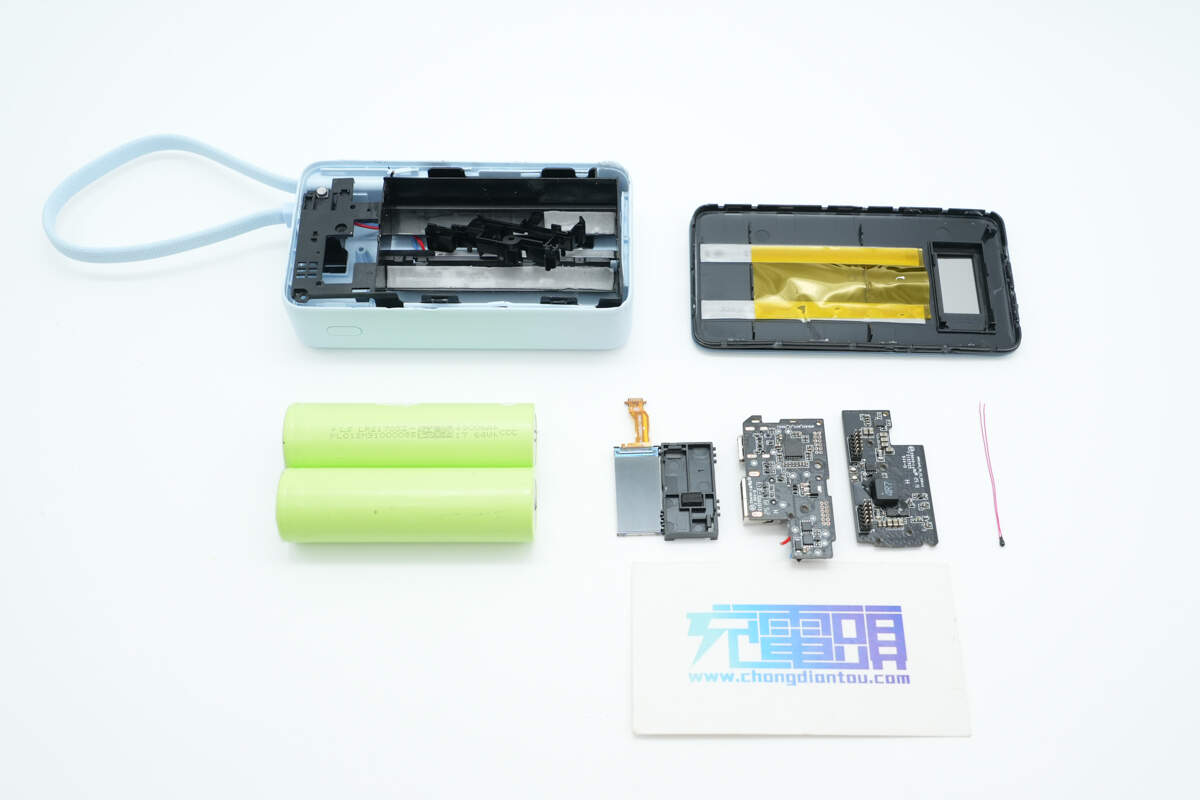

全部拆解一览，来张全家福。

充电头网拆解总结

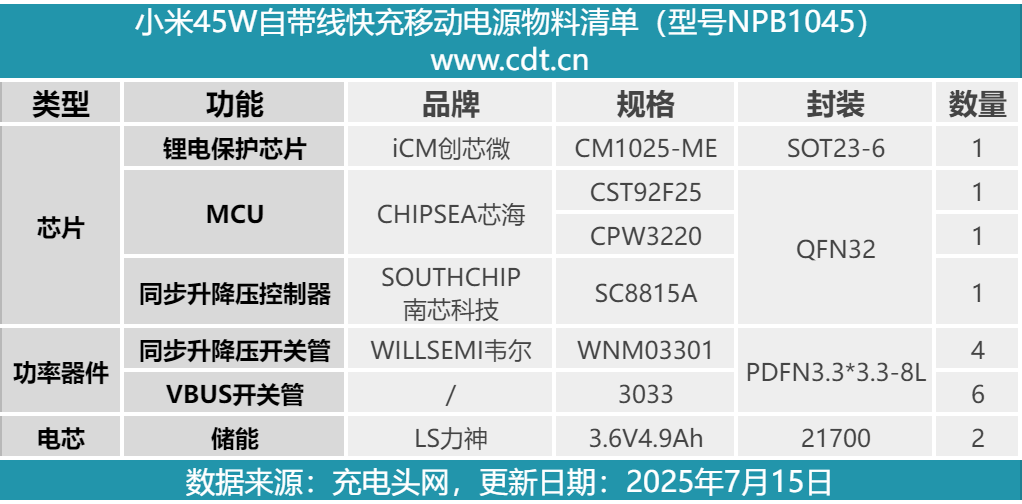

最后附上小米45W自带线快充移动电源核心器件清单，方便大家查阅。

小米这款45W自带线充电宝采用全新设计风格，相较以前的款式要精美不少。此外产品配有LCD智能屏显，可随时精确剩余电量以及预估充电时长和可用时长，不仅好看也更加实用。自带19cm长USB-C编织线，10000mAh容量以及45W快充，各方面的配置也比较均衡，满足日常出行补电所需。

充电头网拆解了解到，产品采用了力神两颗21700锂电池，电芯通过了国家3C强制认证。此外还配置创芯微CM1025-ME锂电保护方案进行保护，热敏电阻进行温度监控。芯海CST92F25、CPW3220两款MCU分别实现屏显功能和接口输出控制，采用了南芯科技SC8815A电源管理方案。电芯、PCB板做了加固保护处理，做工可靠。
