内置力神电芯，酷态科15号超级电能卡Air拆解

前言

酷态科近期推出了新一代轻盈旗舰移动电源——15号超级电能卡Air，新品延续家族风外观设计的同时，加入了不少新亮点。其中最关键的便是搭载GaN氮化镓技术以及力神新一代碳硅负极电池，实现15000mAh大容量情况下厚度仅有2.1cm，堪称设计典范。

此外产品同样拥有一块TFT高清万象屏，支持各接口功率以及多口总功率实时数据、剩余电量、可用时长、自定义亮度、接口关断等丰富视窗。搭载ADC 2.0兼容UFCS、PD、QC以及小米90W私有快充等，满足米系用户在内的主流大众设备快充需求。下面我们就一起来看看这款新品的具体设计。

酷态科15号超级电能卡Air开箱

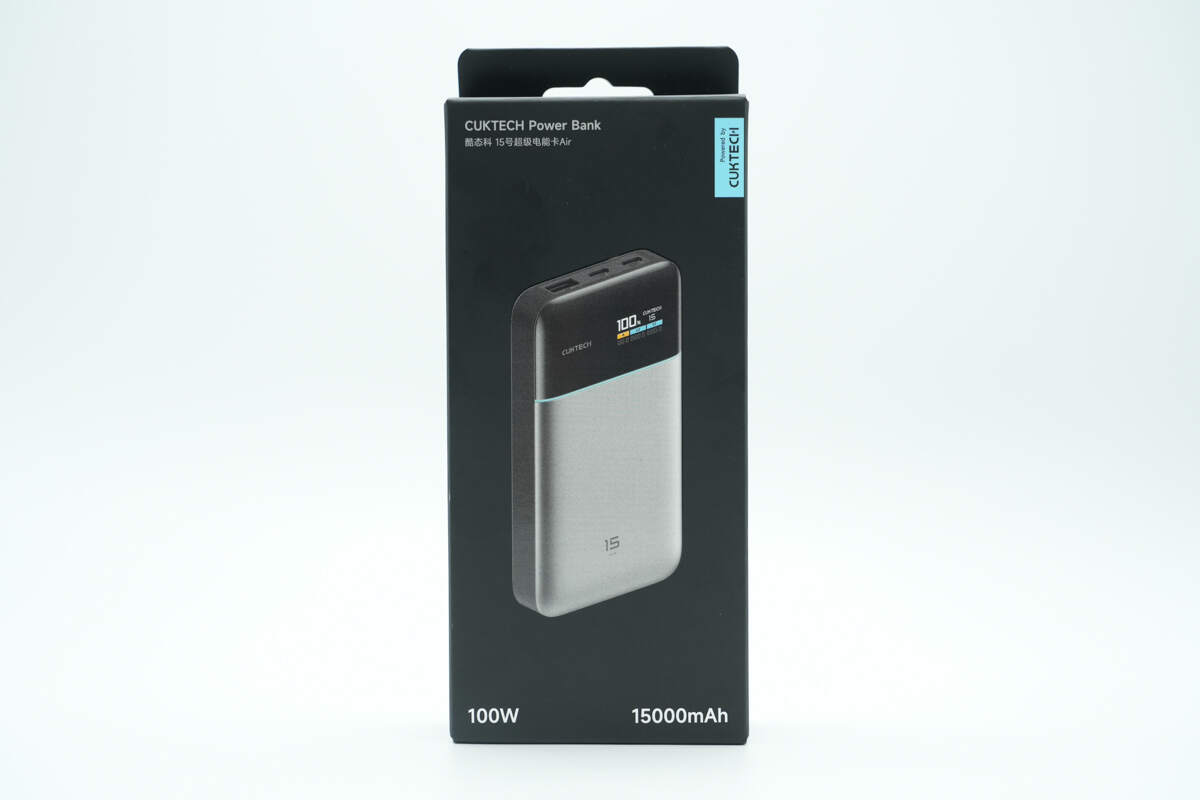

包装盒正面印有产品名称、外观、100W、15000mAh、Powered by CUKTECH。

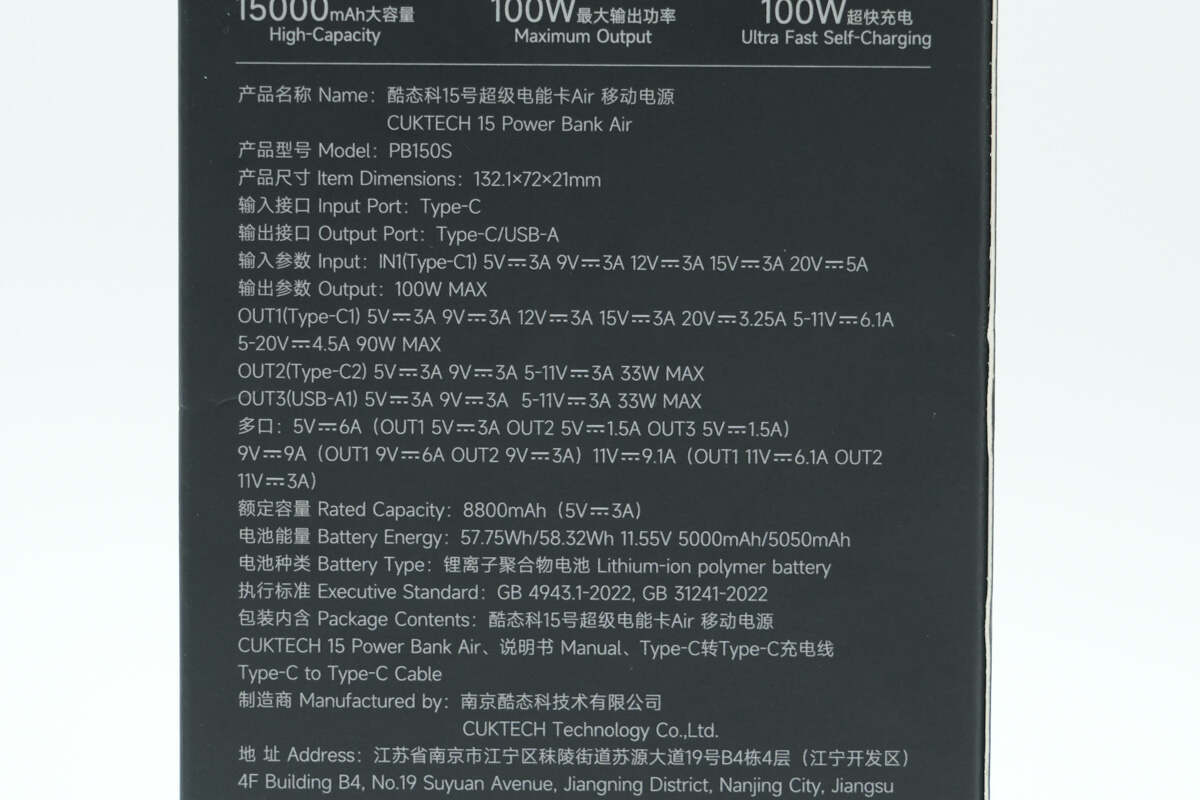

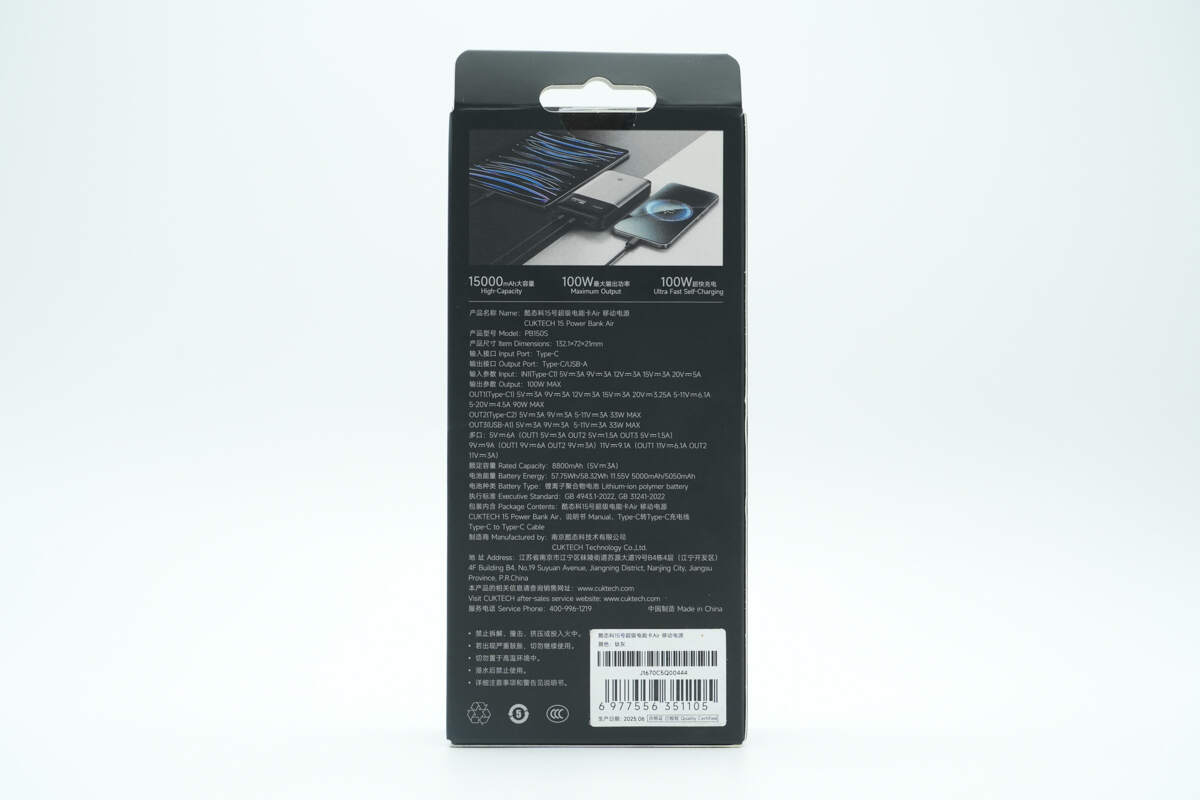

背面印有产品应用场景以及详细参数信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

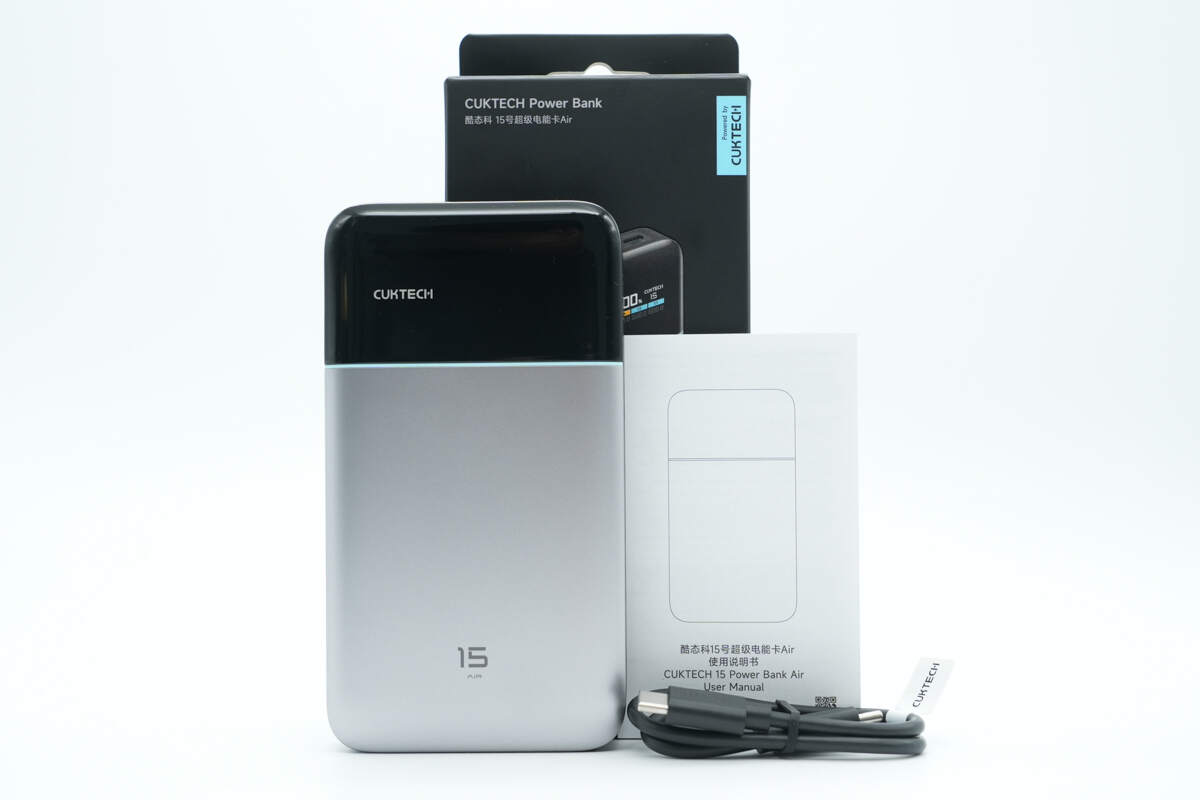

包装内含移动电源、数据线以及使用说明书。

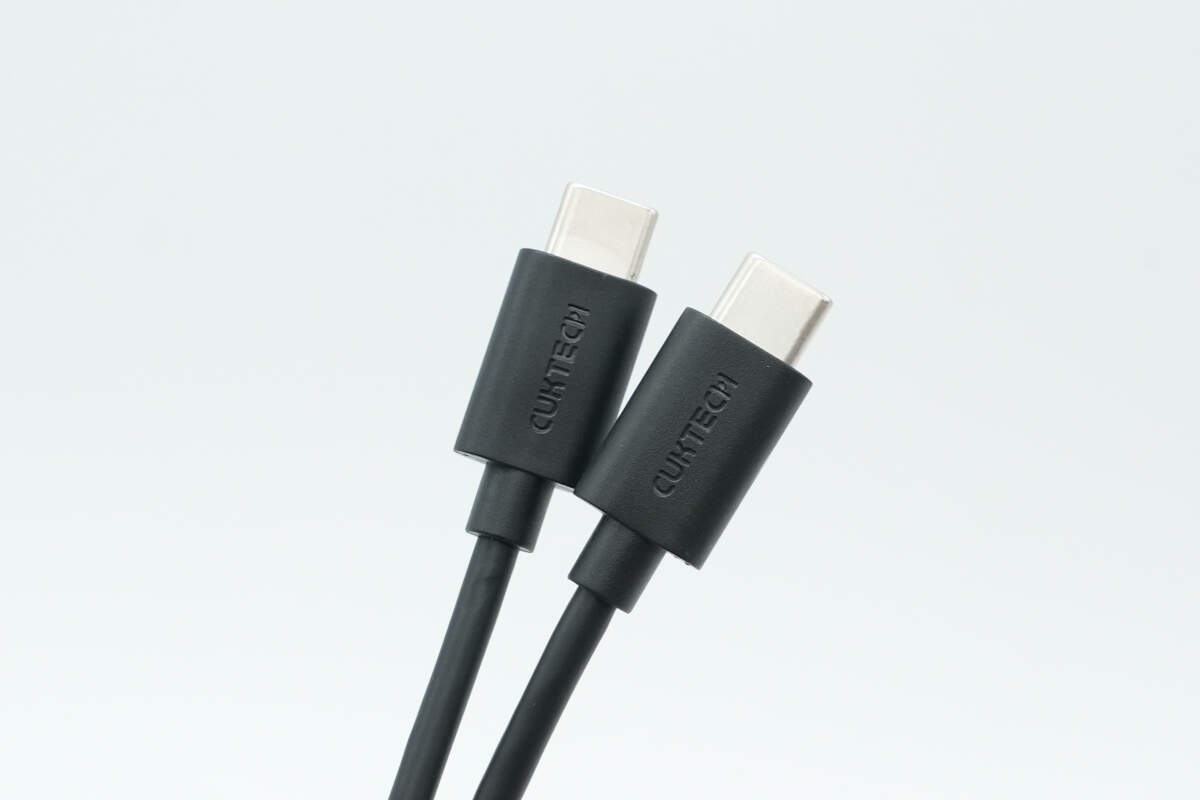

附带数据线是经典样式设计，端子外壳上设计有CUKTECH品牌。

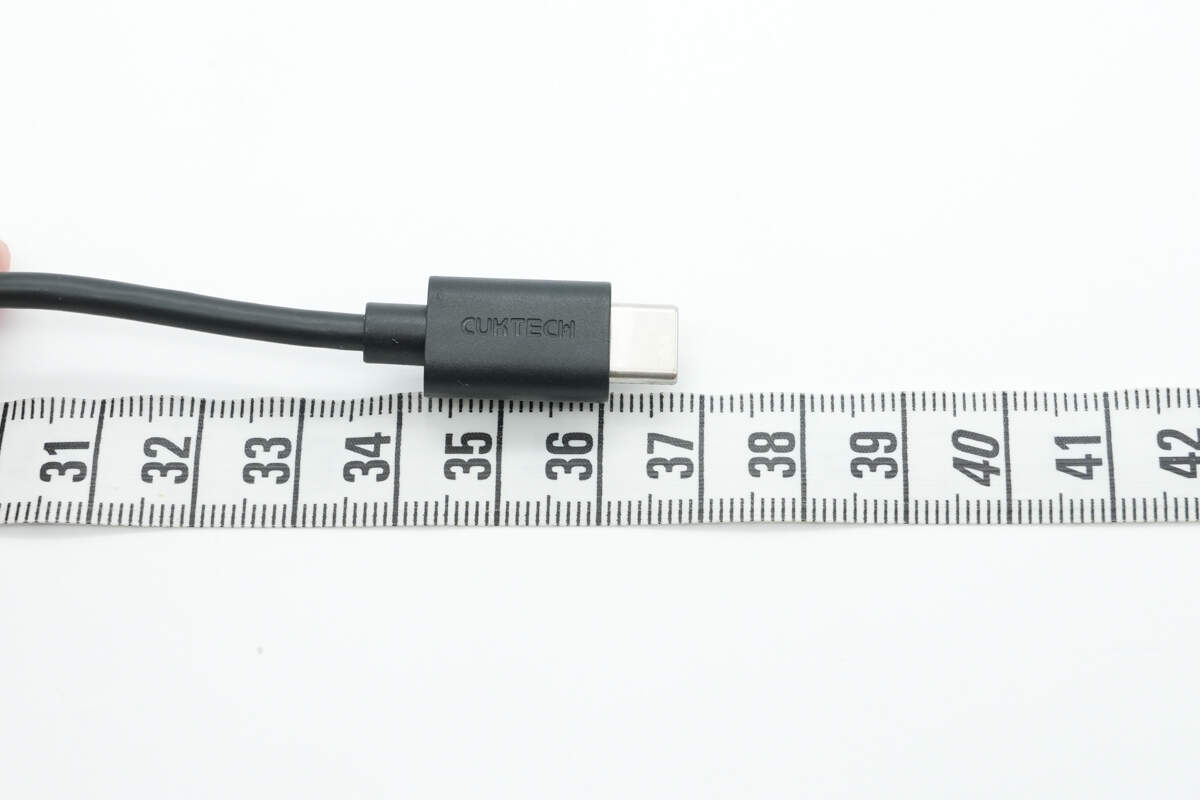

另外测得数据线长度约为36.8cm。

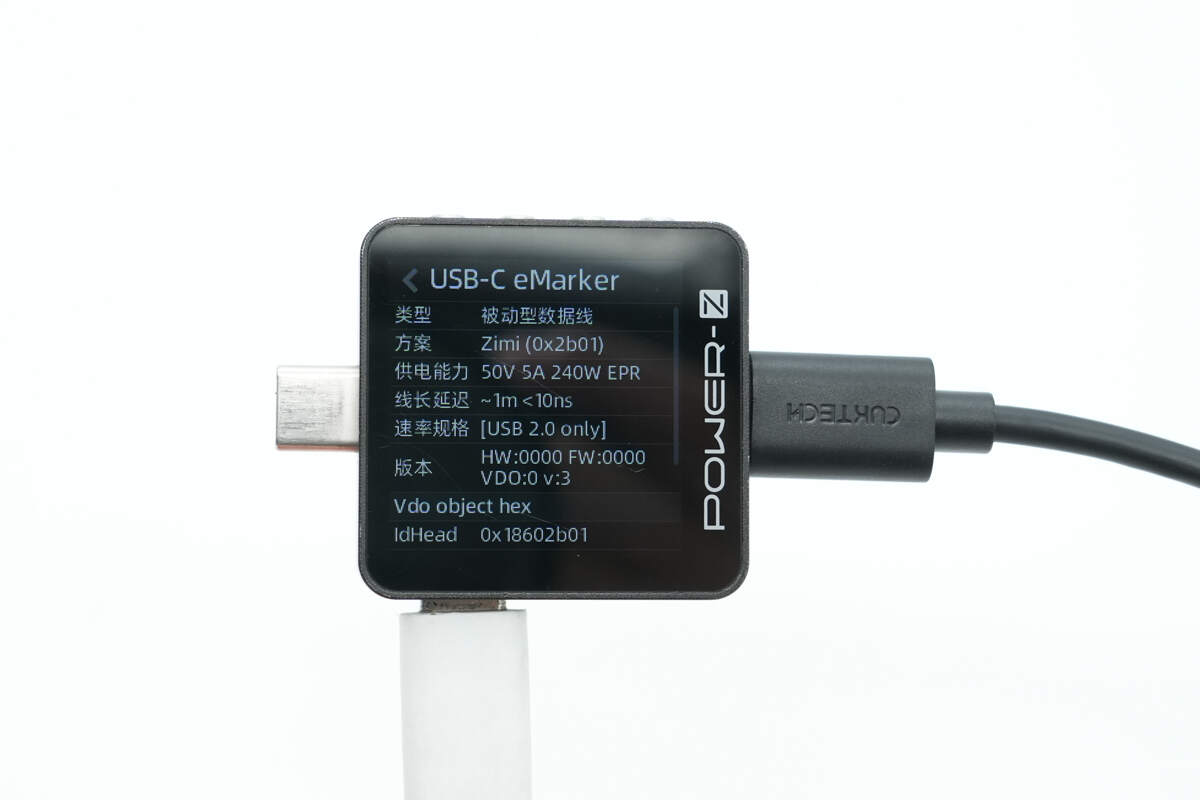

使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

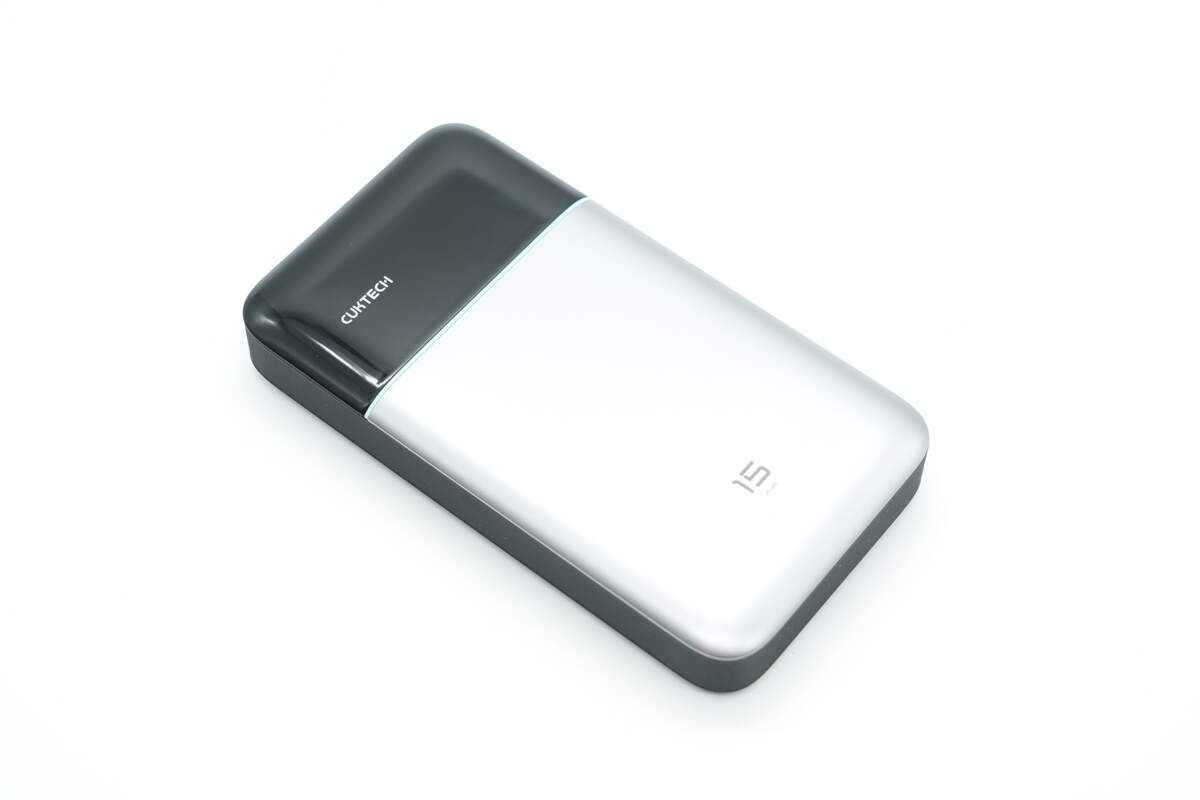

酷态科15号超级电能卡Air延续经典钛灰家族化配色设计，机身造型扁平，整体轻盈小巧，精致感十足。

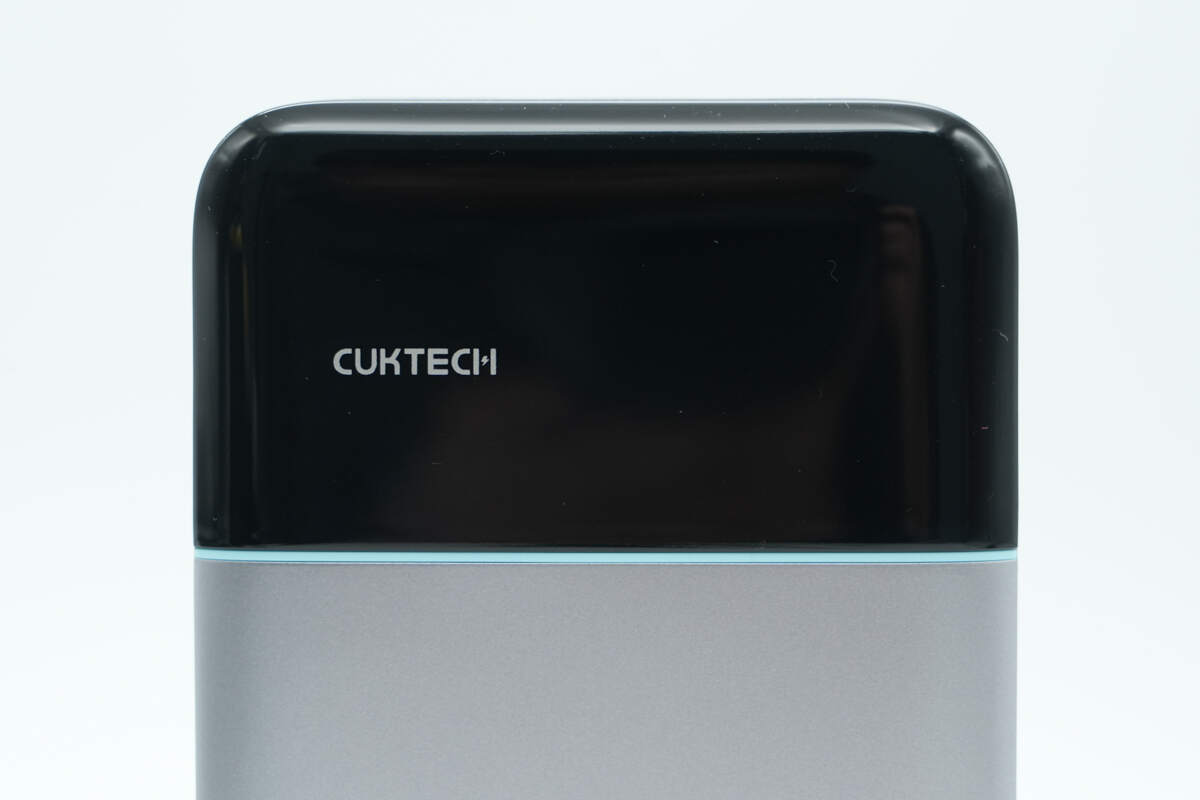

机身正面上方是黑色亮面装饰板设计，同时左侧区域印有CUKTECH品牌。

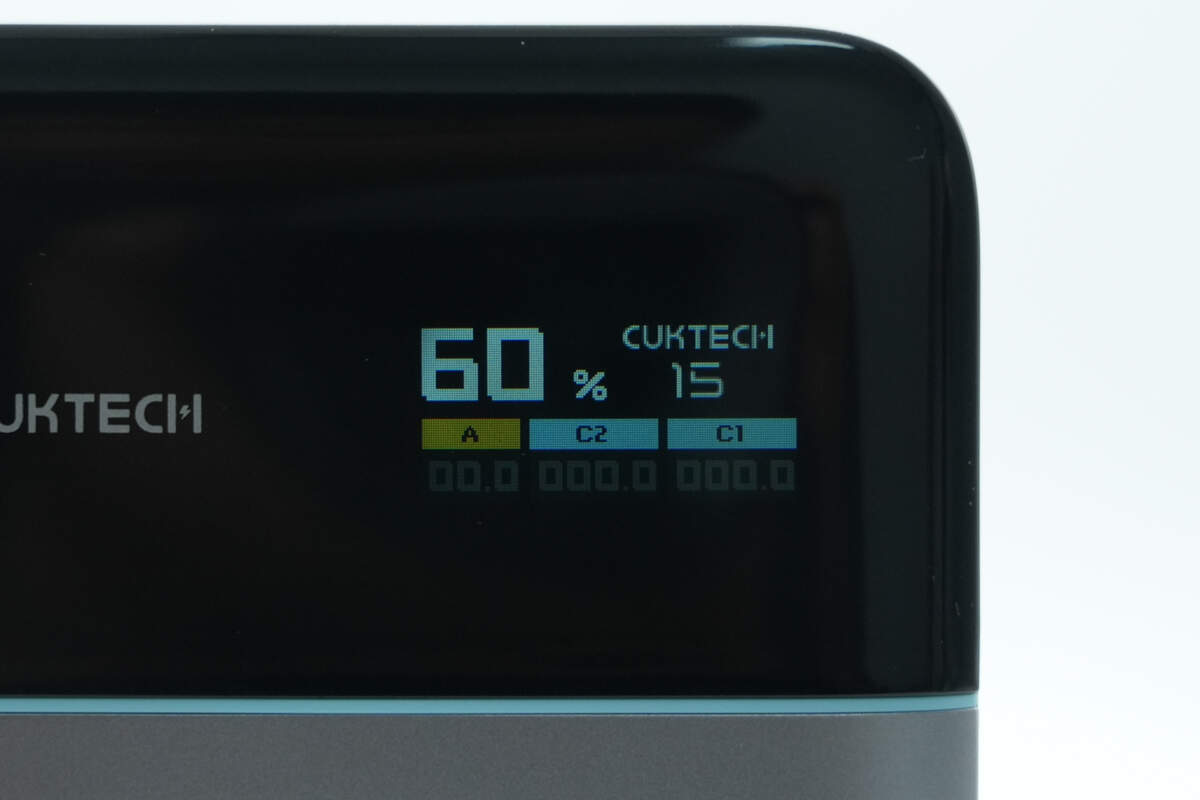

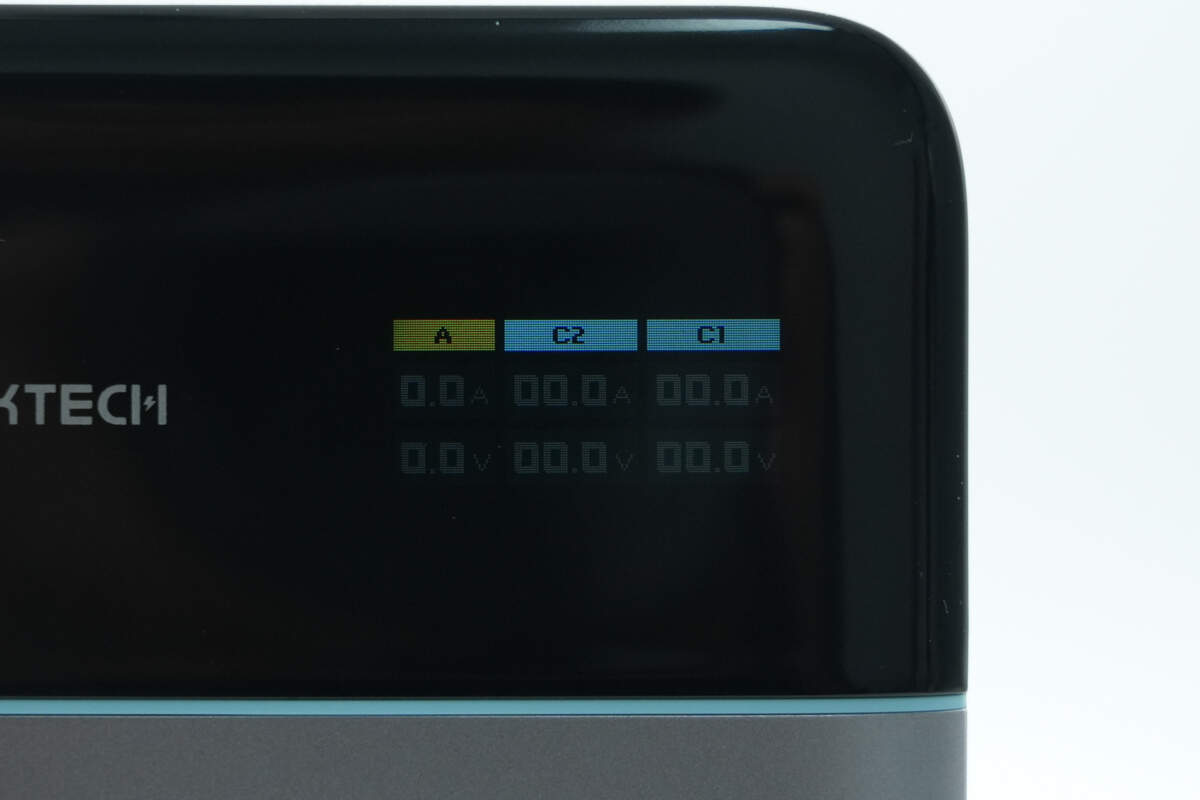

右侧区域内置TFT高清万象屏，可实时显示电量/功率/电流/电压等多重数据。

此外电流、电压可视化还能具体到每个USB接口。

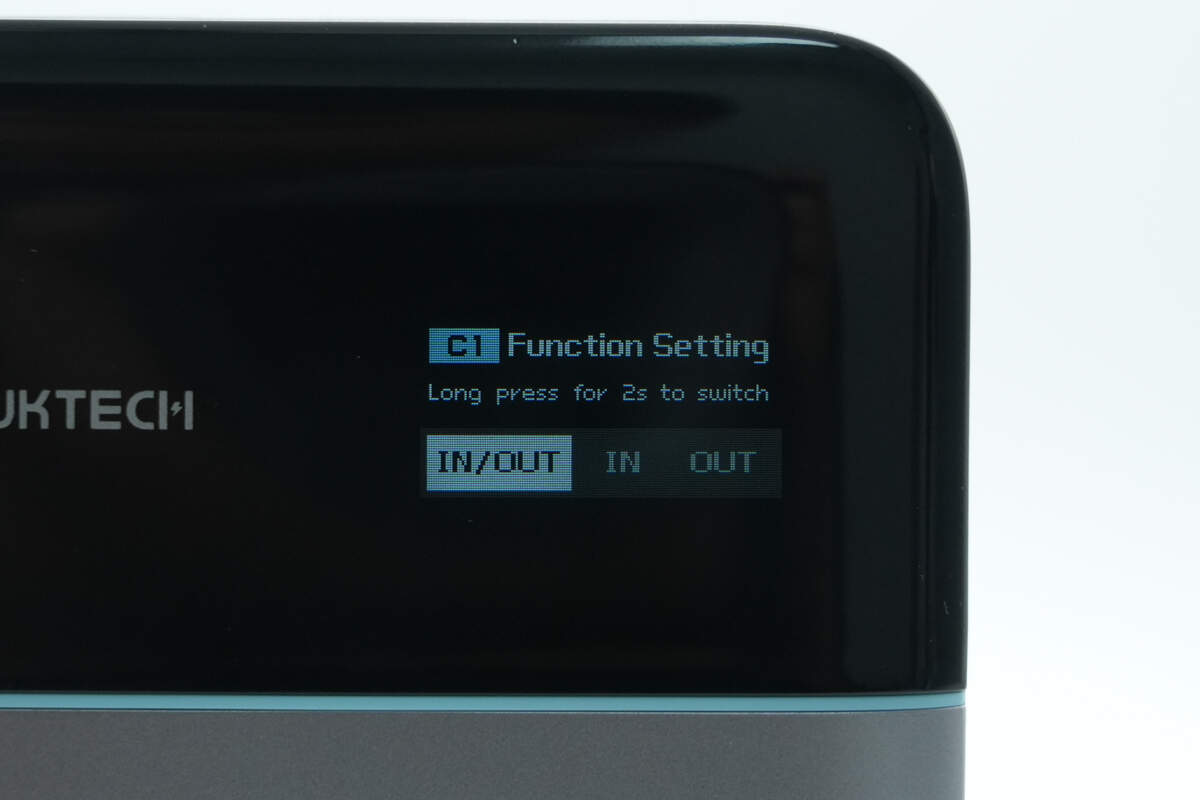

用户还能根据需求，设置USB-C1口仅输入/仅输出/自动模式，防止出现反向充电情况。

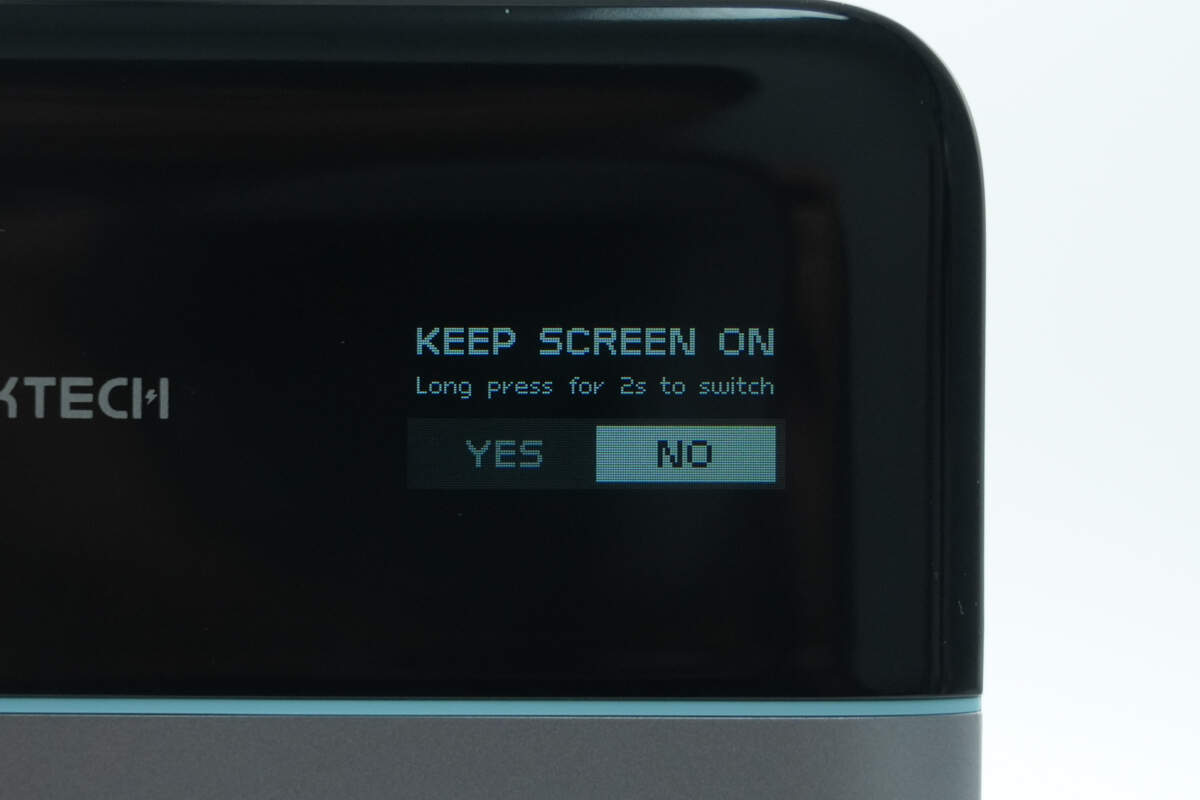

同时也能自行调整屏幕常亮或60s亮屏，支持屏幕180°翻转及小电流模式等，功能十分丰富。

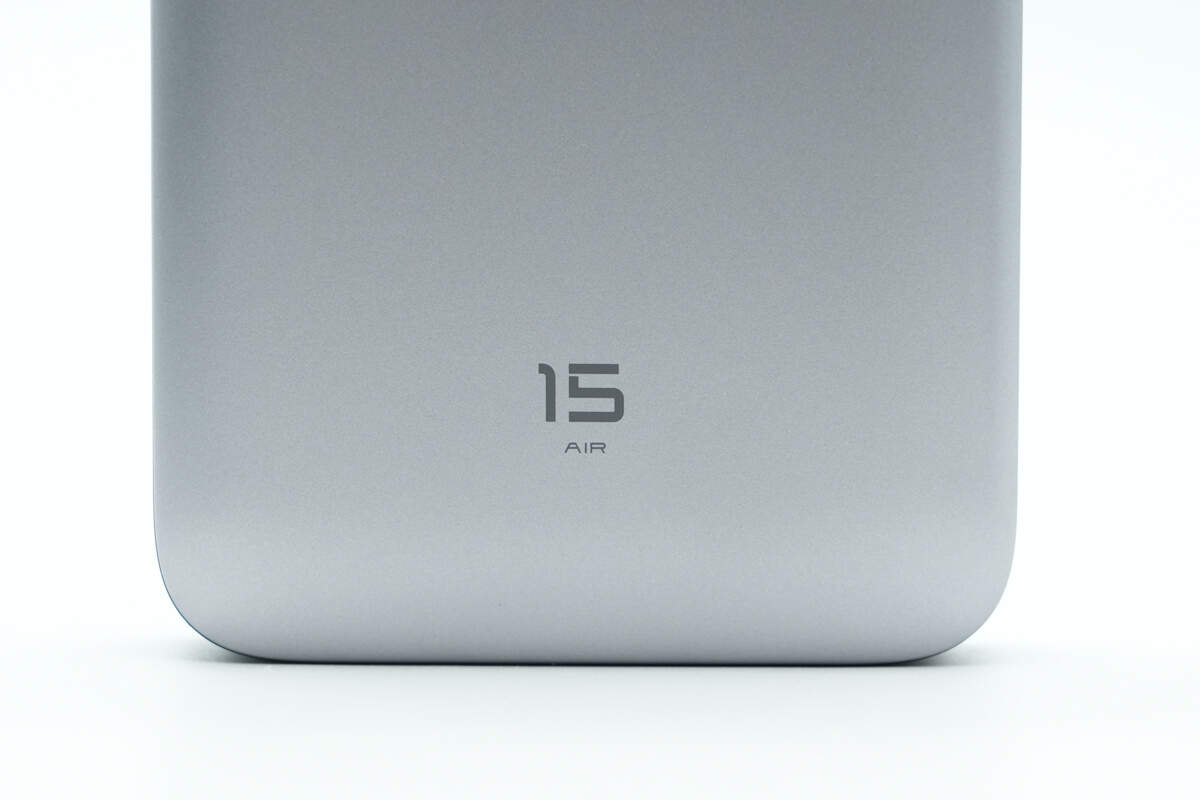

下方钛灰色面板上印有15 AIR。

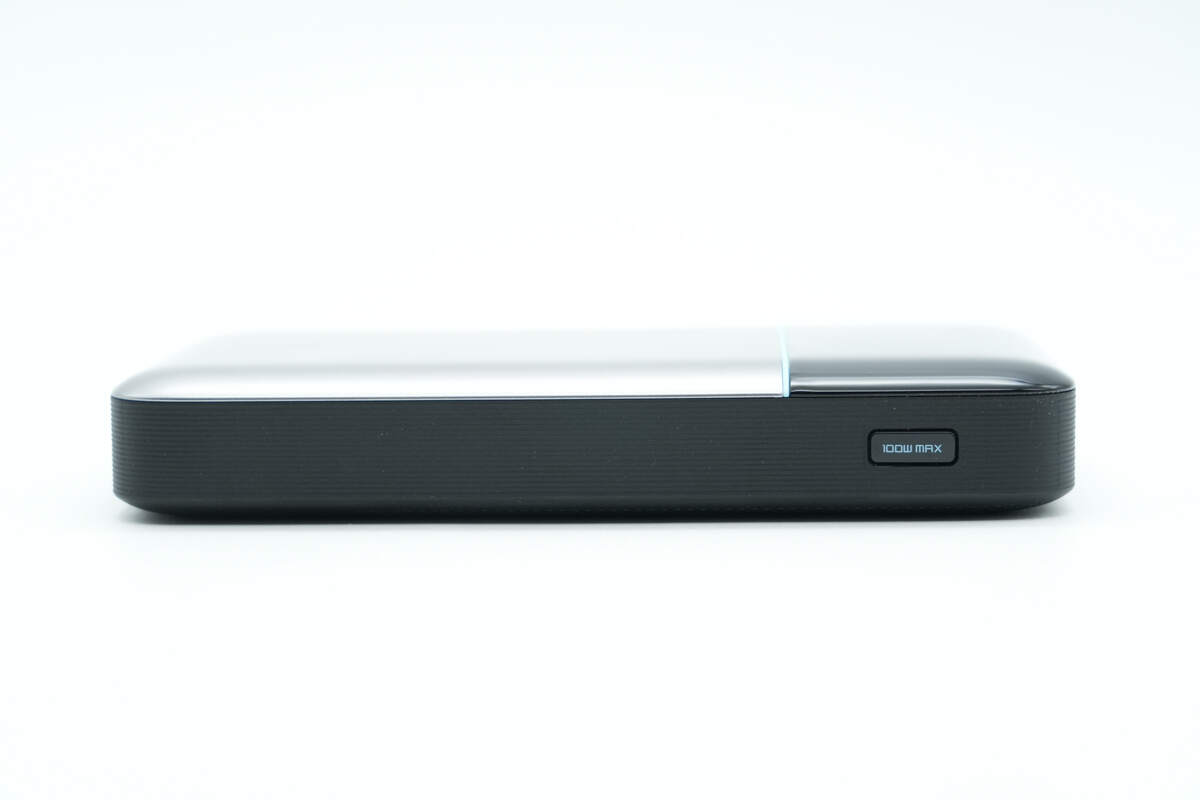

机身侧面凹凸纹理设计提升持握手感，同时配置有电源键。

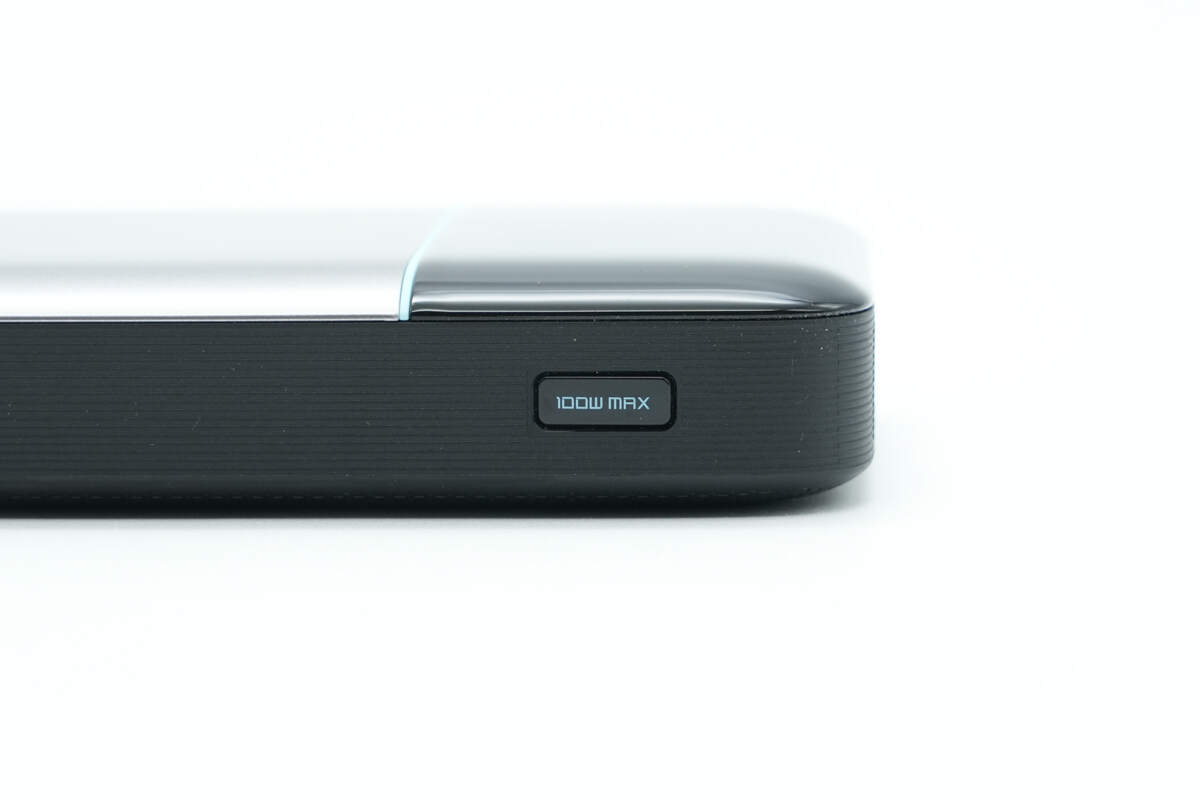

按键上印有100W MAX。

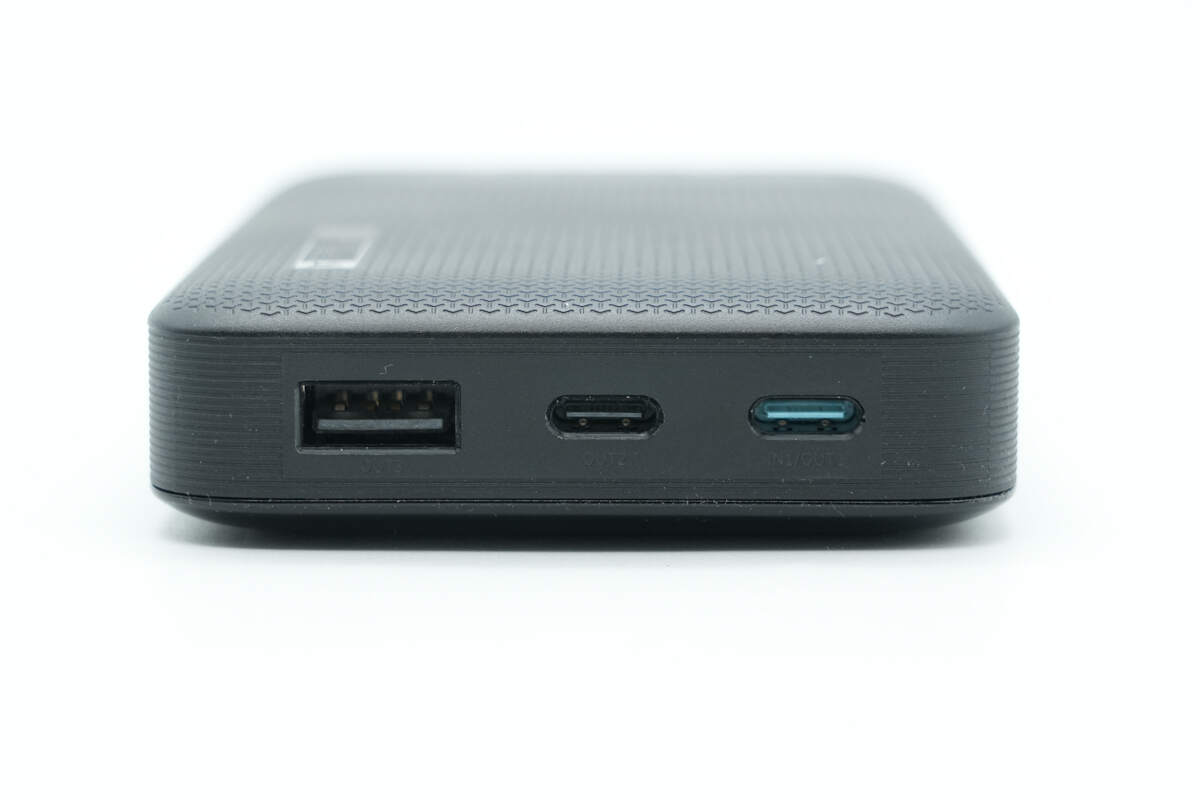

顶部配置2C1A三个USB接口。

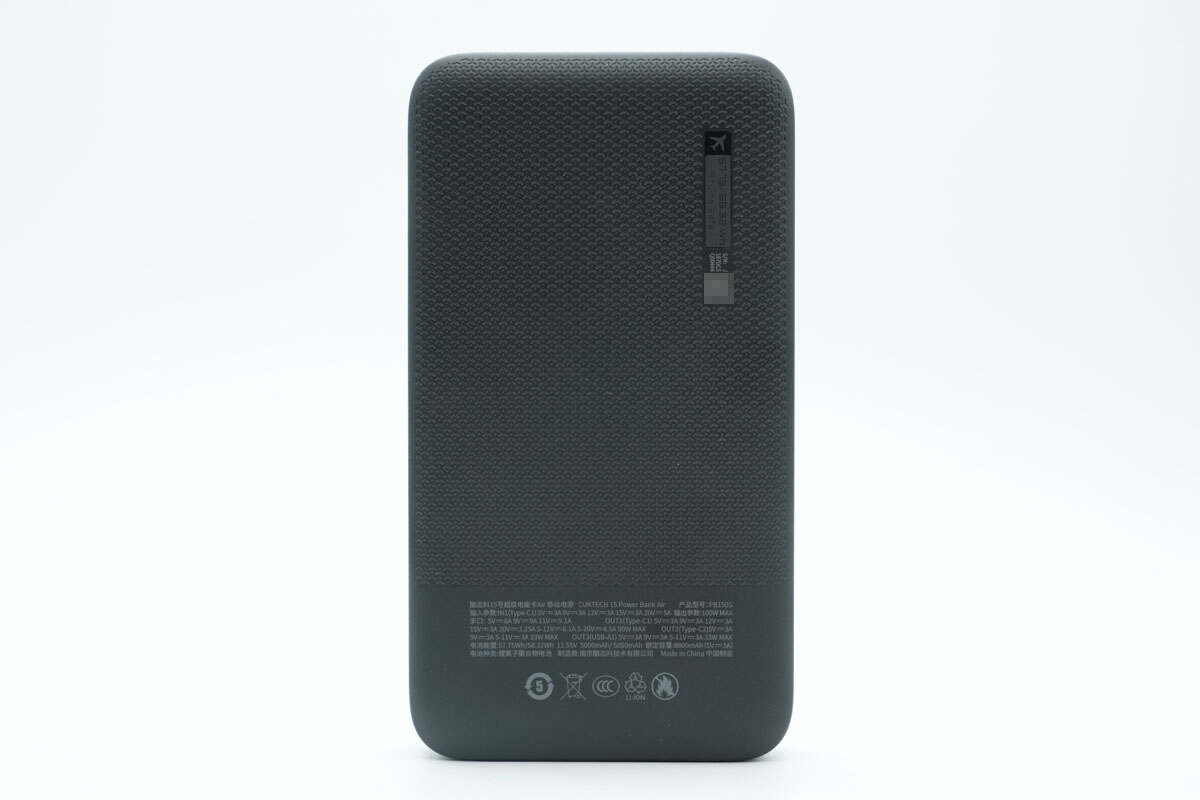

机身背面双重激光精雕Y字母纹理，同时印有产品铭牌等。

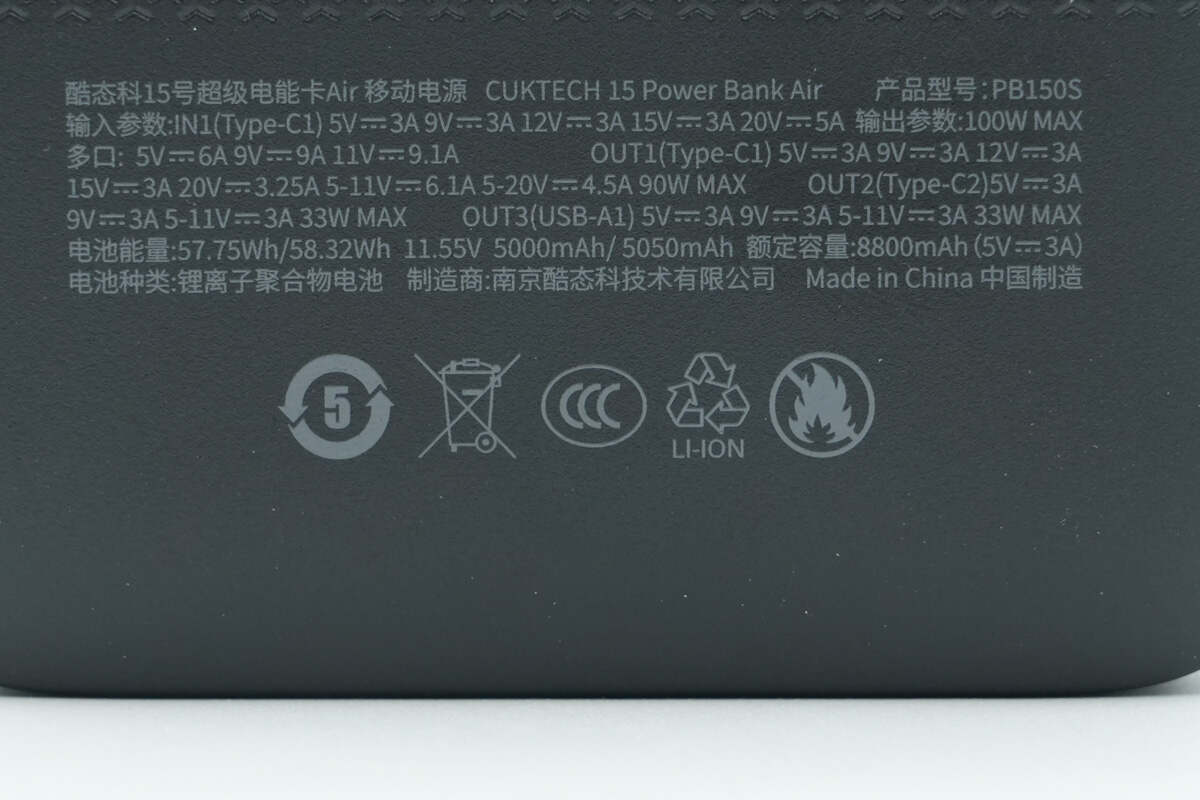

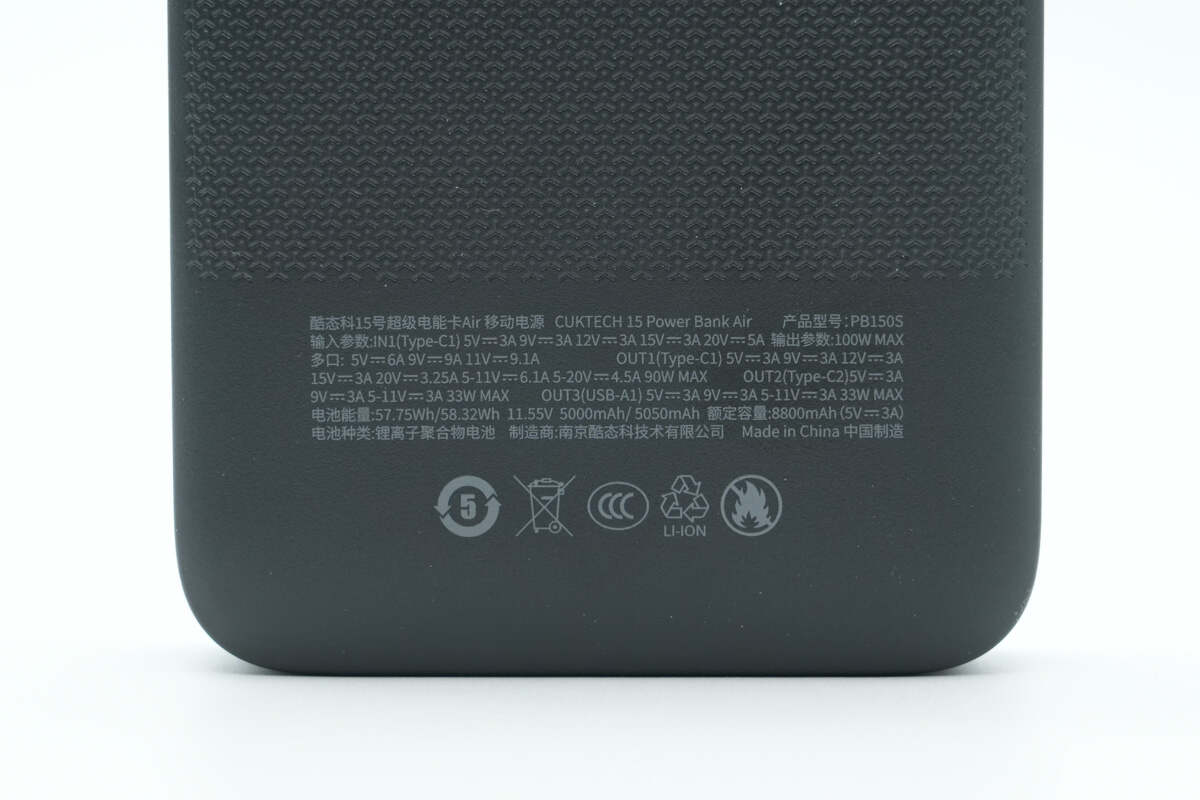

产品铭牌特写

型号：PB150S

电池种类：锂离子聚合物电池

额定容量：8800mAh(5V3A)

电池能量：57.75Wh/58.32Wh 11.55V 5000mAh/5050mAh

输入参数：

Type-C1：5V3A、9V3A、12V3A、15V3A、20V5A、5-11V5A

输出参数：100W MAX

多口：5V6A、9V9A、11V9.1A

Type-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A、5-11V6.1A、5-20V4.5A 90W MAX

Type-C2：5V3A、9V3A、5-11V3A 33W MAX

USB-A1：5V3A、9V3A、5-11V3A 33W MAX

制造商：南京酷态科技术有限公司

移动电源通过了国家CCC强制认证。

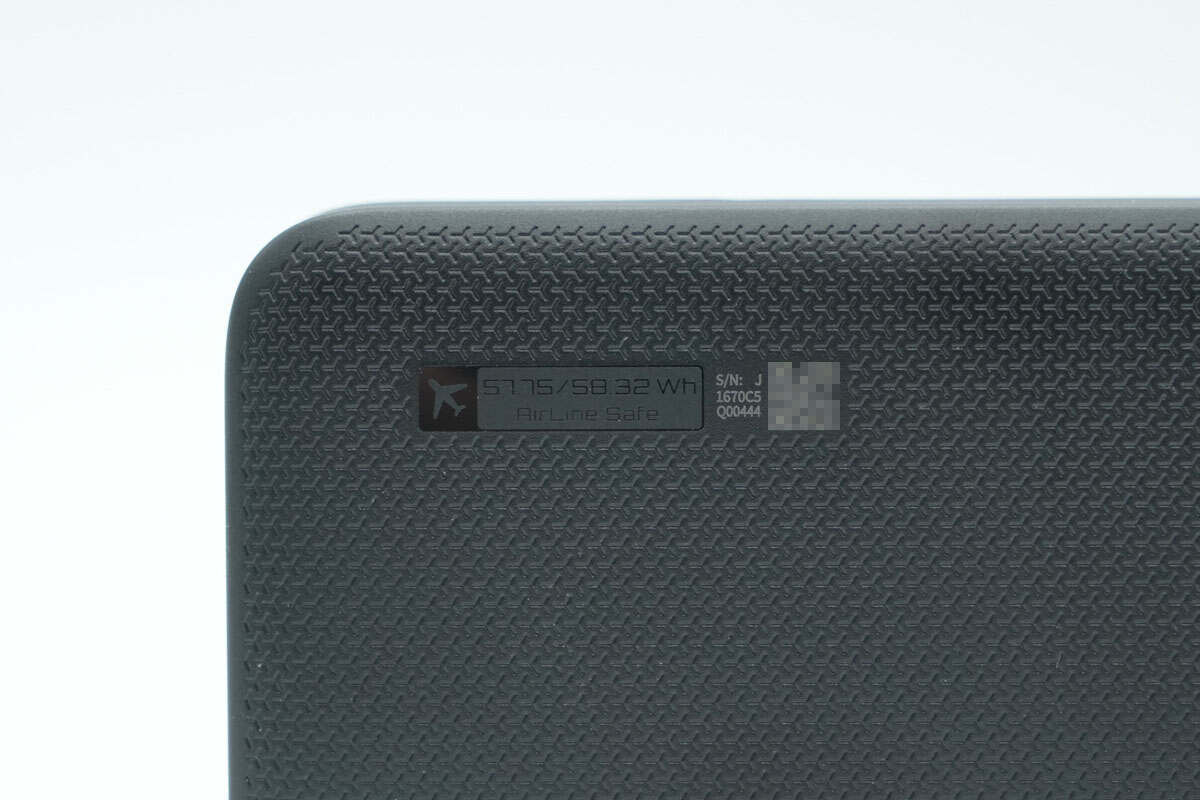

背面一角还有57.75Wh/58.32Wh电池能量参数以及可上飞机标识设计。

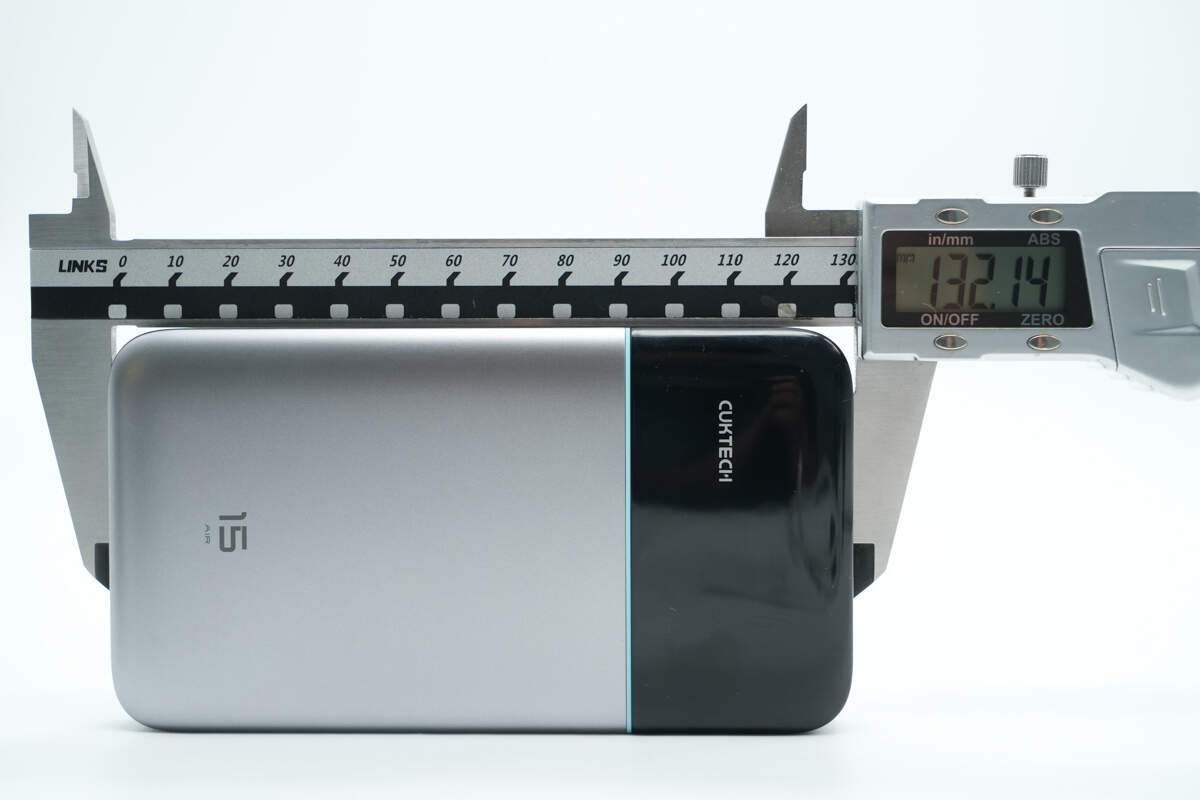

实测酷态科15号超级电能卡Air机身长度为132.14mm。

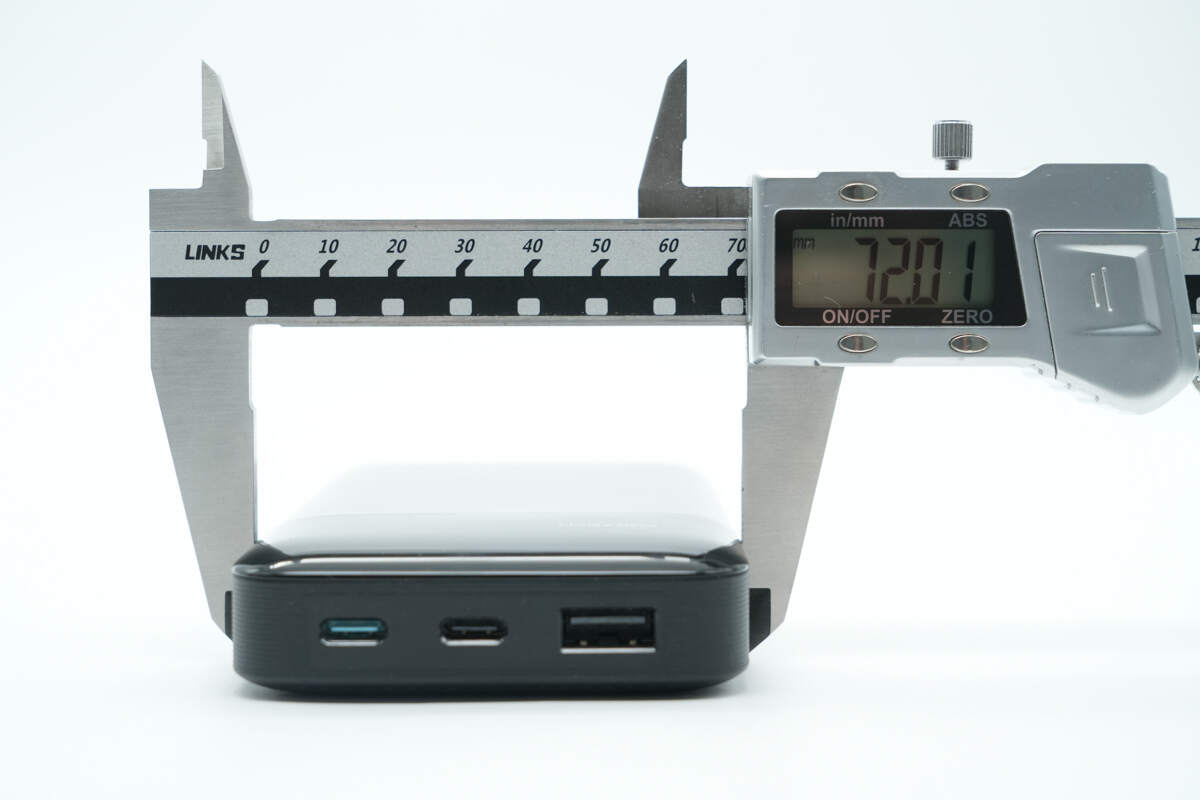

宽度为72.01mm。

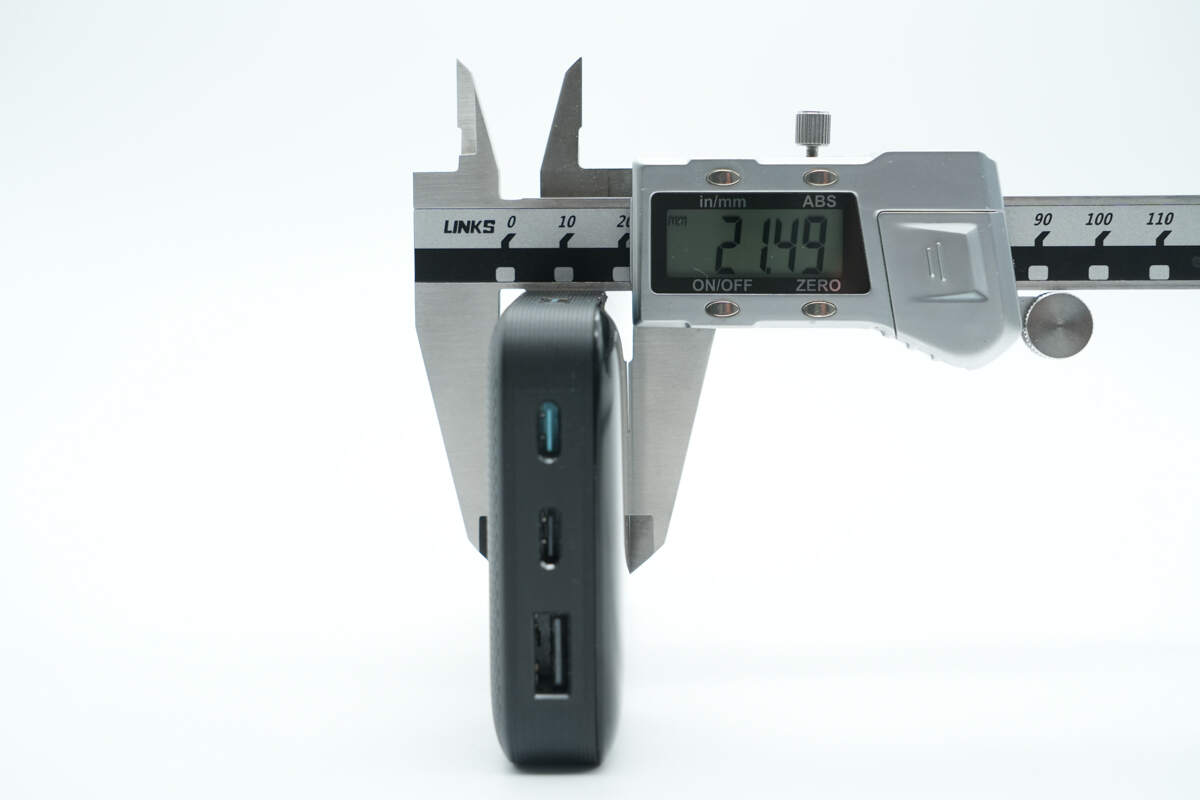

厚度为21.49mm。

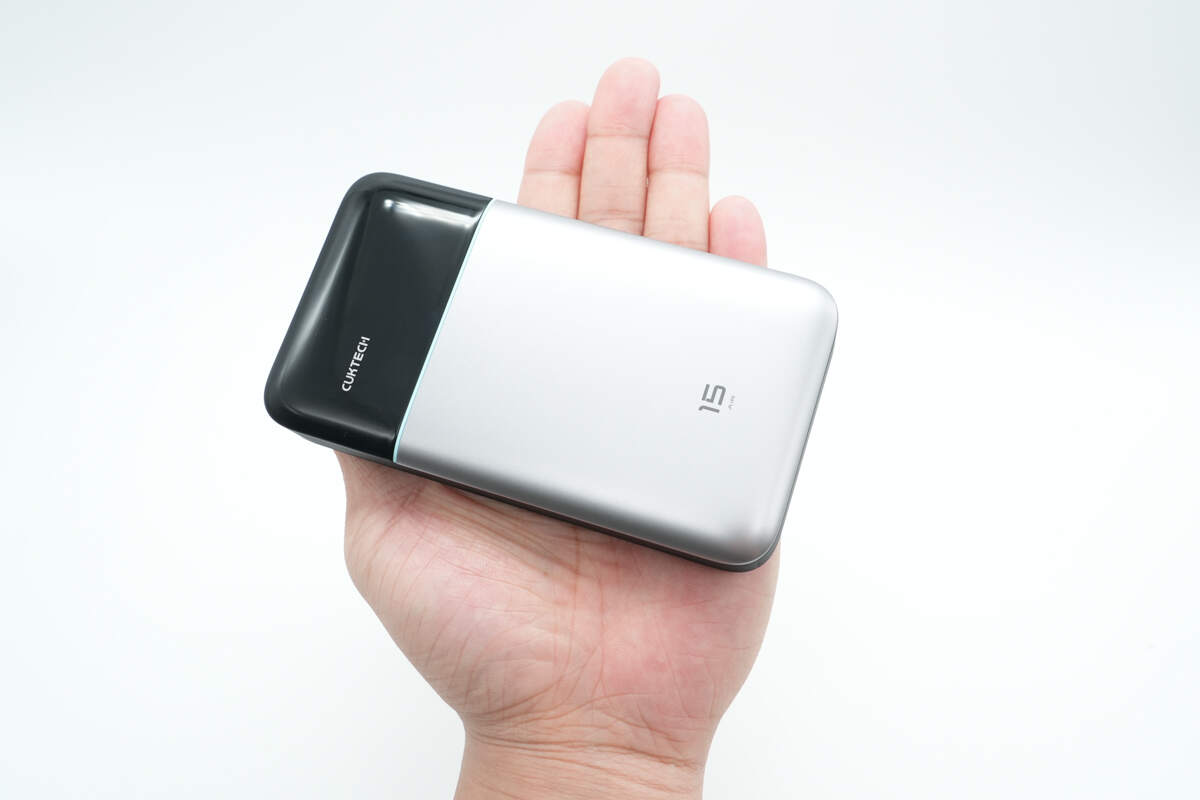

产品拿在手上的大小直观感受。

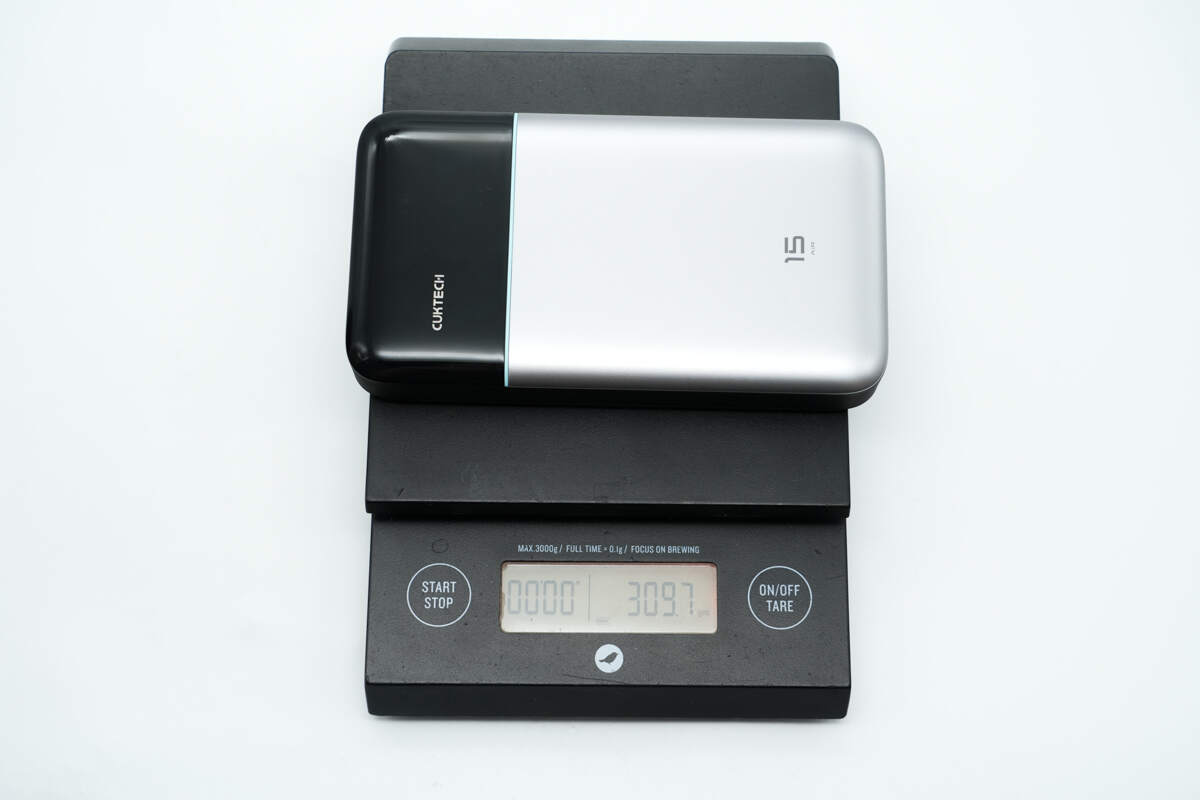

另外测得移动电源重量约为310g。

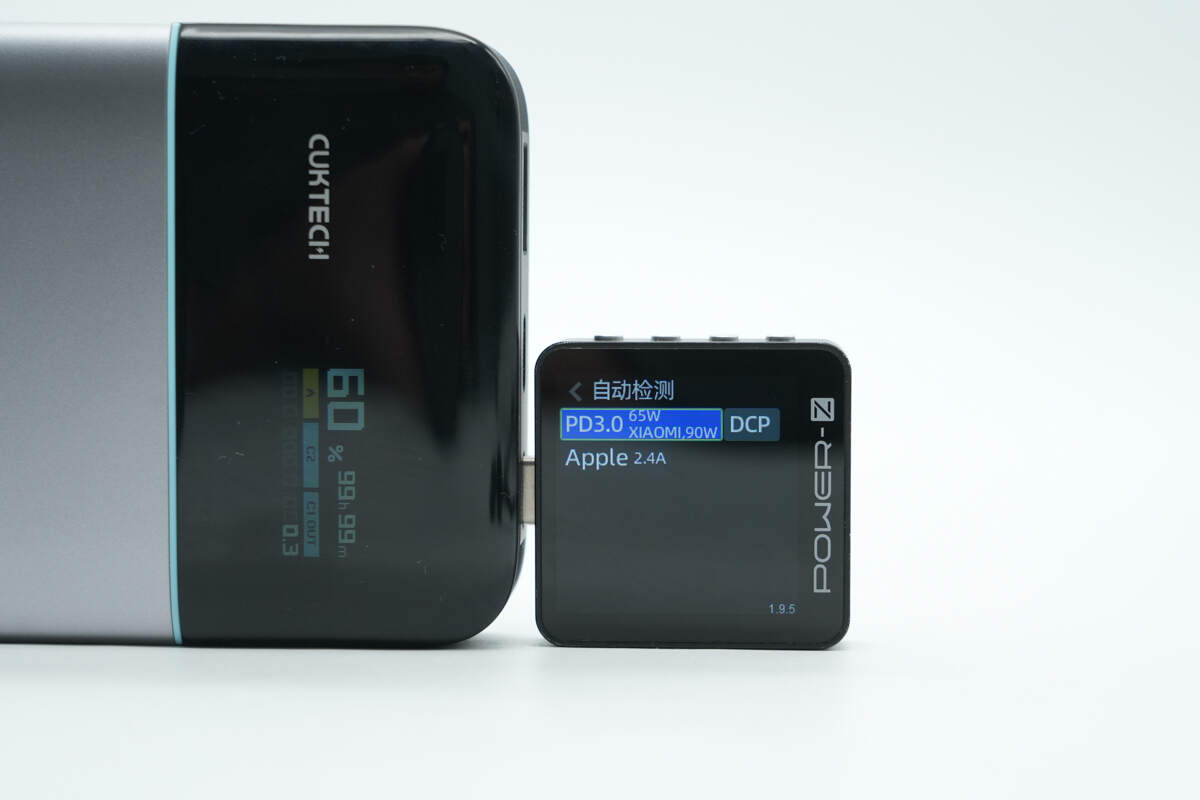

测得USB-C1口支持PD3.0、DCP、Apple 2.4A充电协议，以及小米90W私有快充协议。

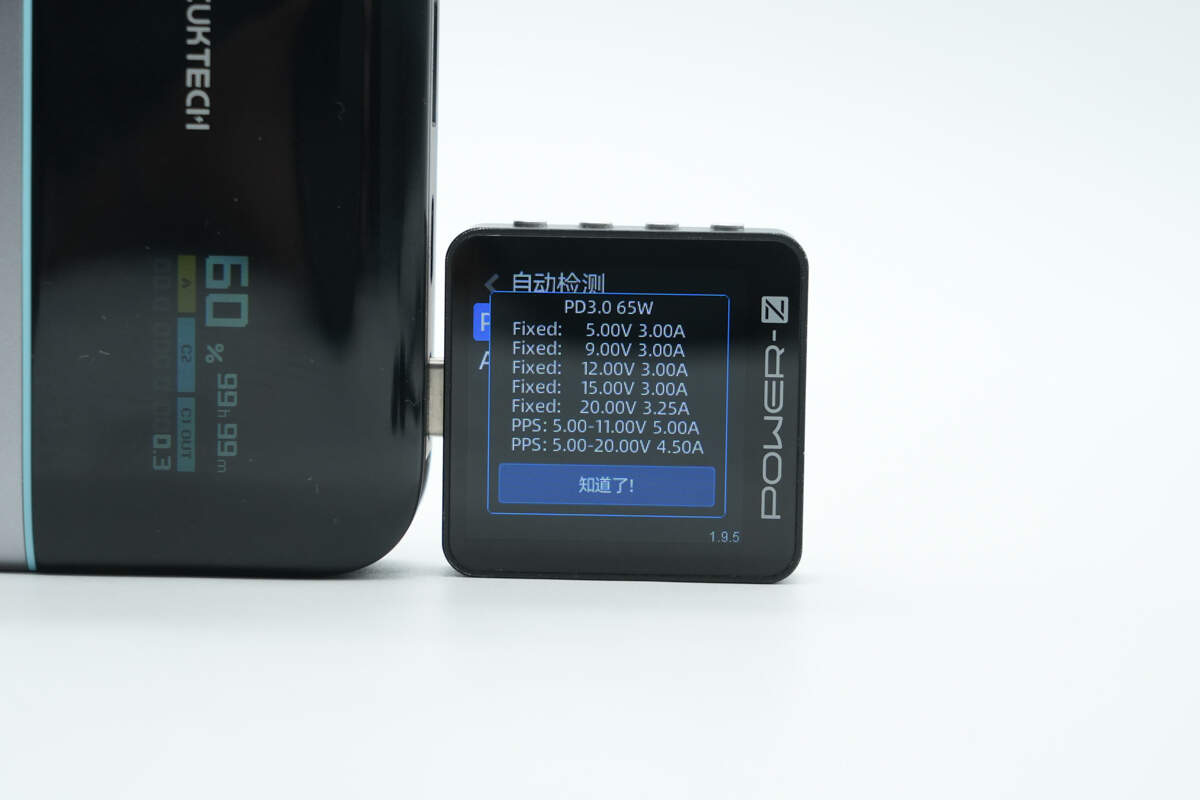

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V5A、5-20V4.5A两组小米私有PPS电压档位。

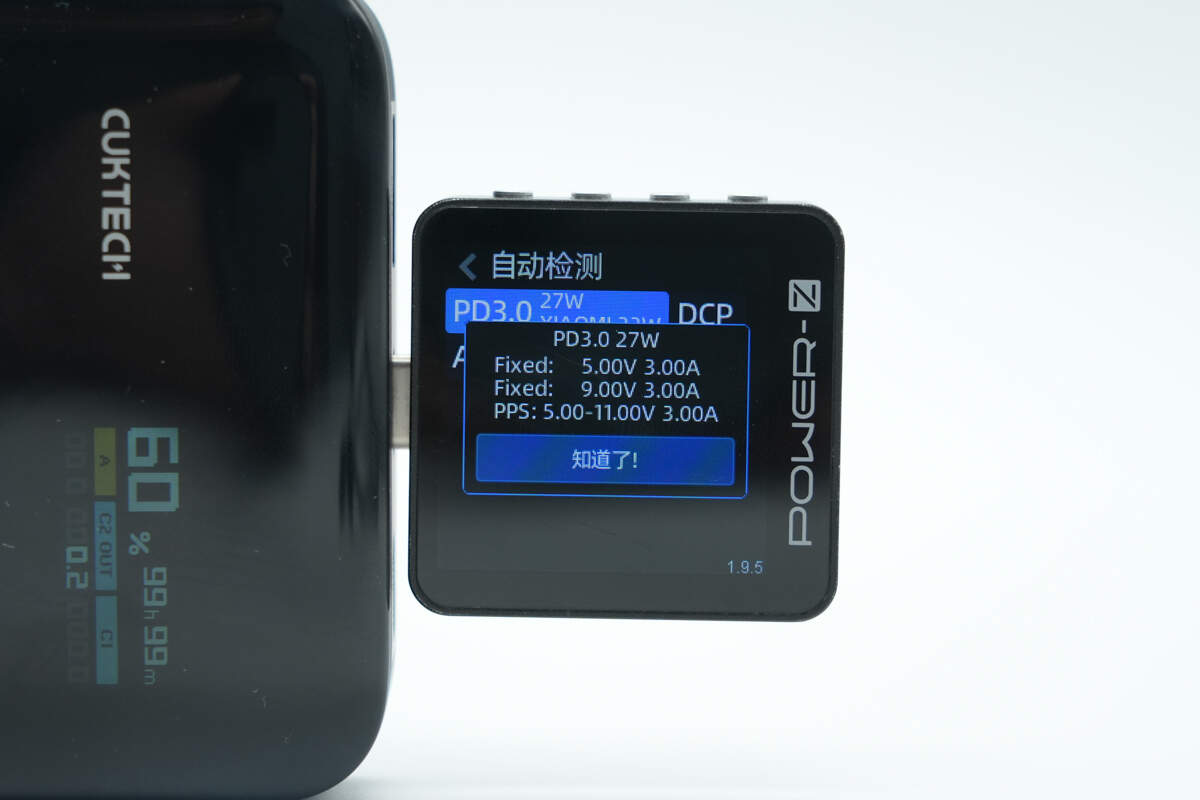

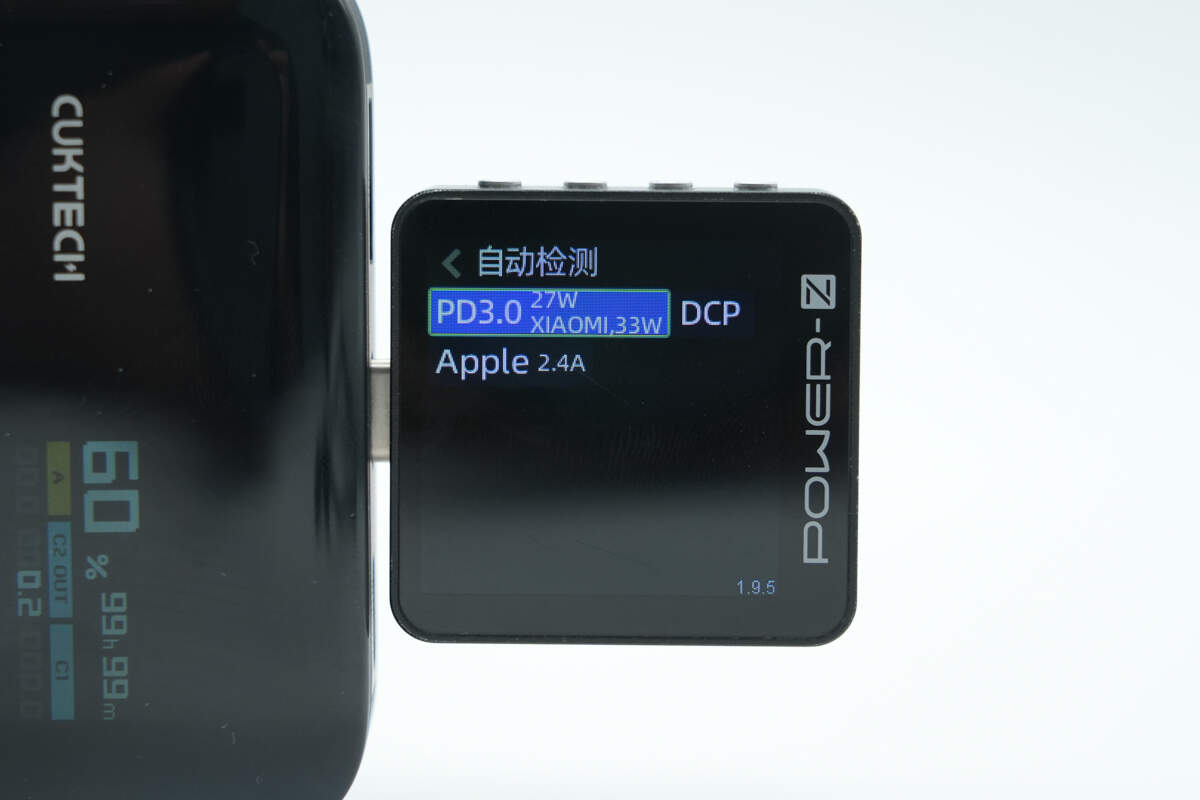

测得USB-C2口支持PD3.0、DCP、Apple 2.4A充电协议，以及小米33W私有快充协议。

PDO报文显示USB-C2口还具备5V3A、9V3A两组固定电压档位，以及5-11V3A一组小米私有PPS电压档位。

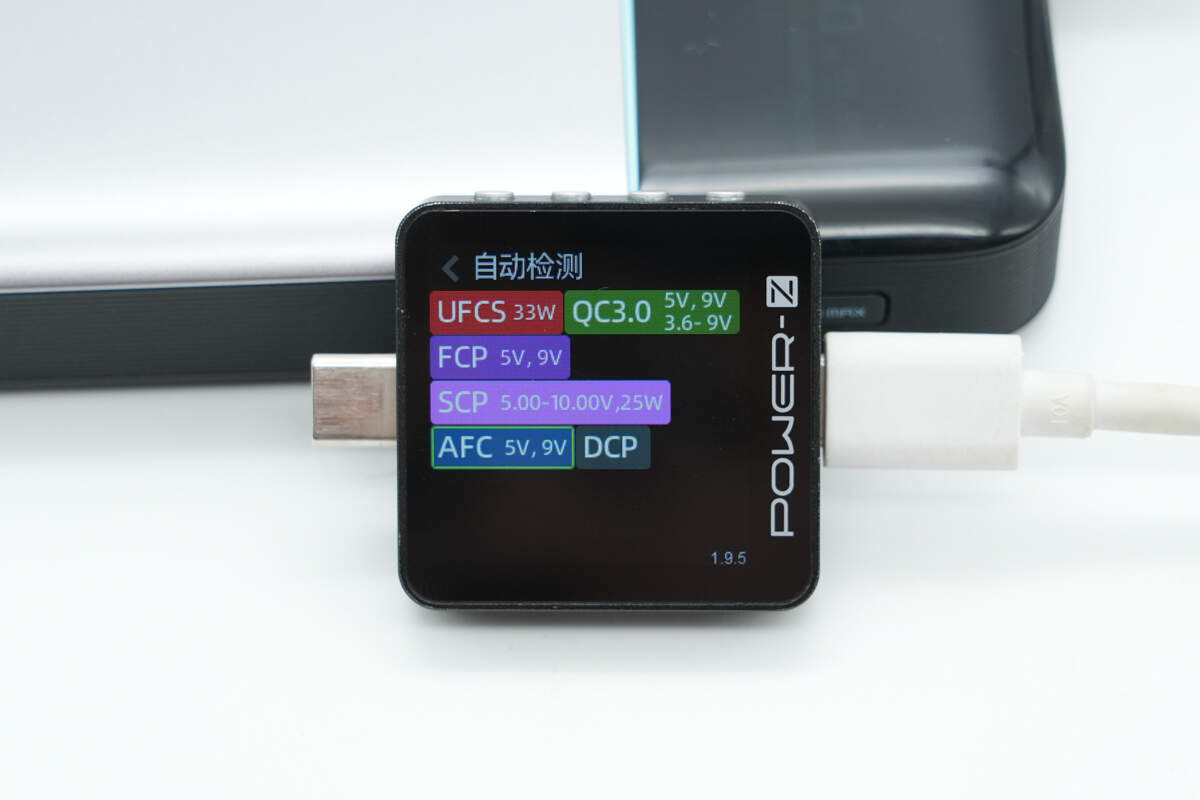

测得USB-A口支持UFCS、QC3.0、FCP、SCP、AFC、DCP充电协议。

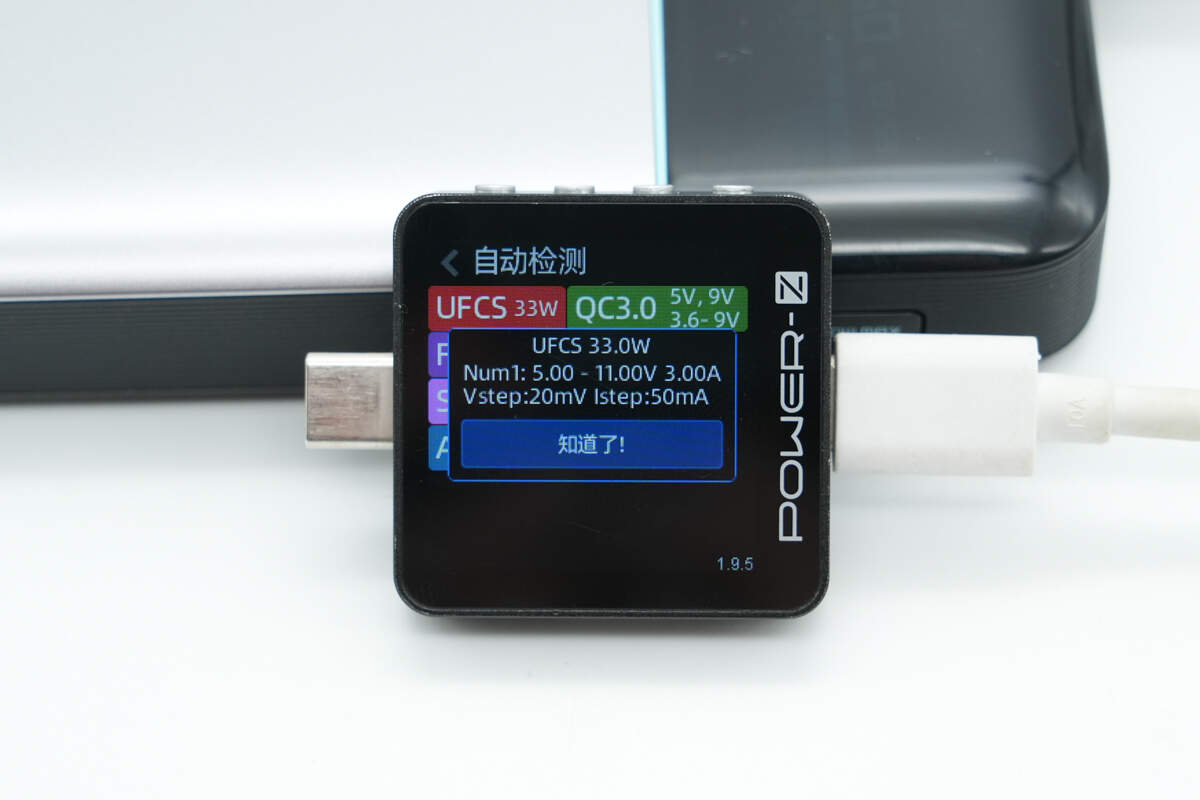

另外测得UFCS融合快充具备5-11V3A一组电压档位。

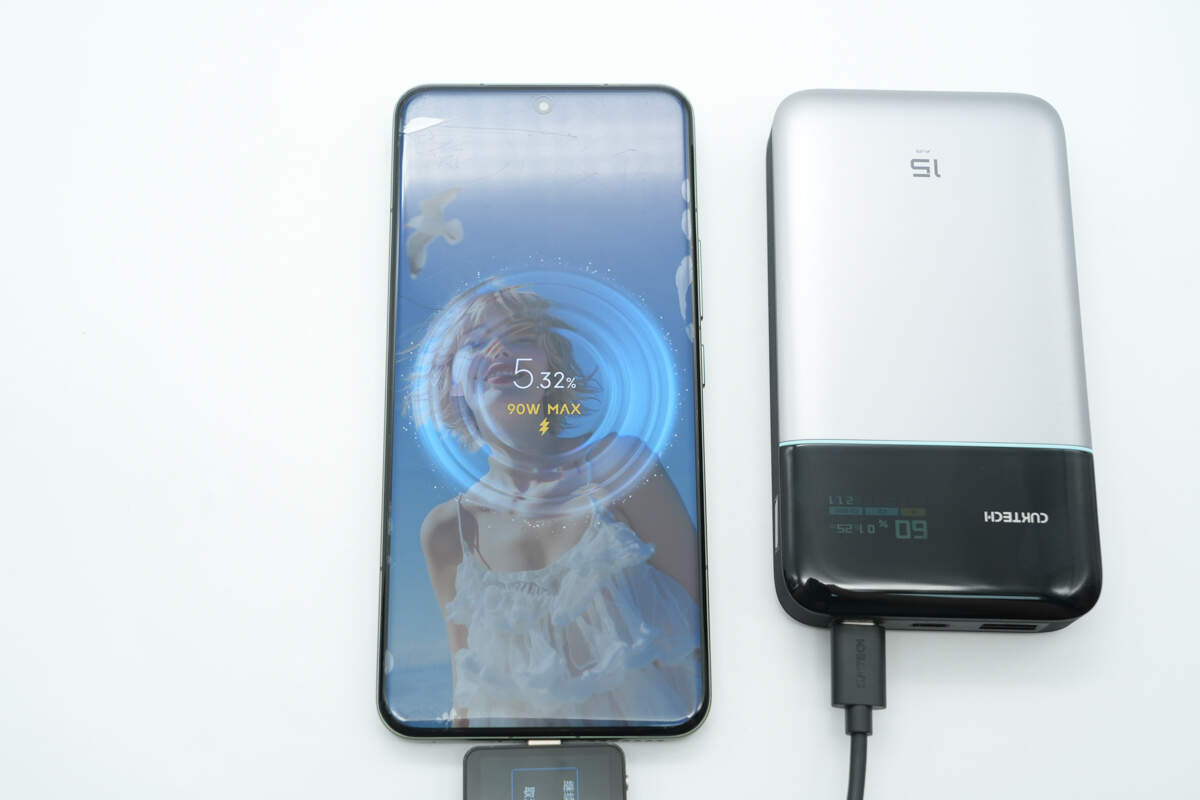

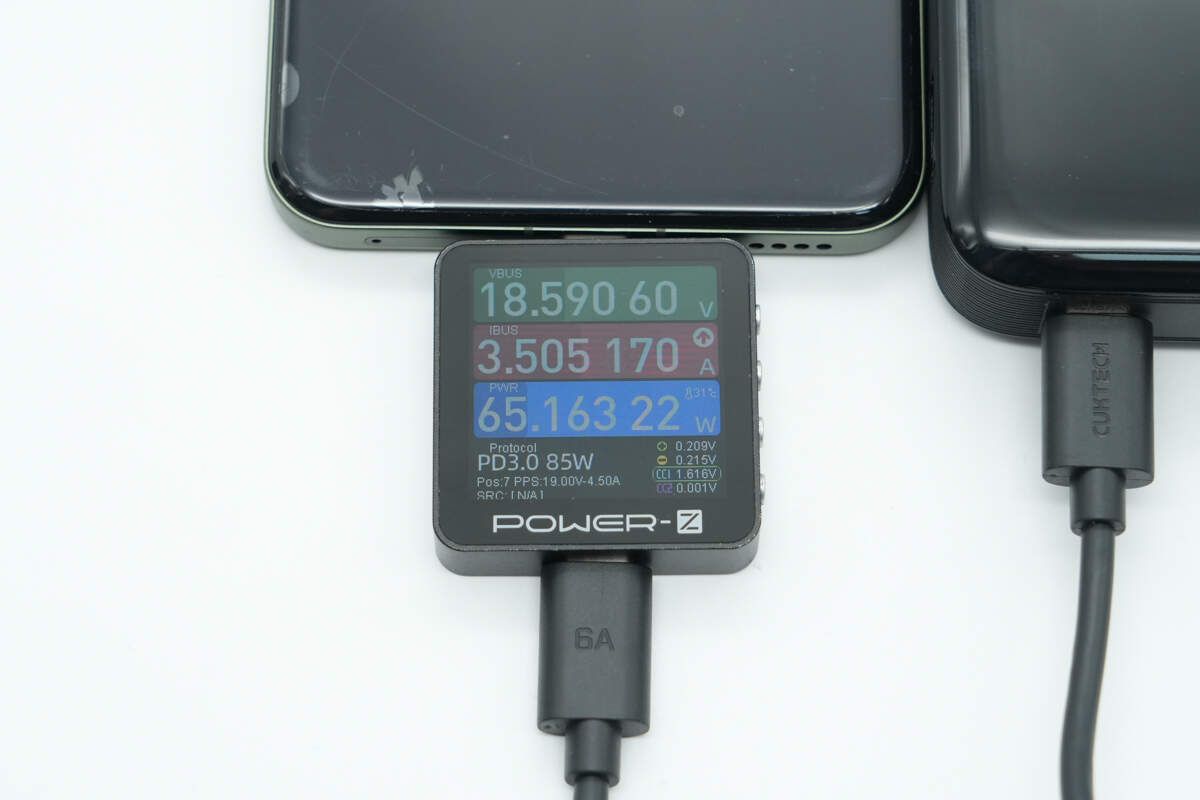

使用移动电源USB-C1口给小米15 Pro充电，成功开启90W澎湃秒充。

当充电功率爬升到稳定状态，测得功率约为65W。

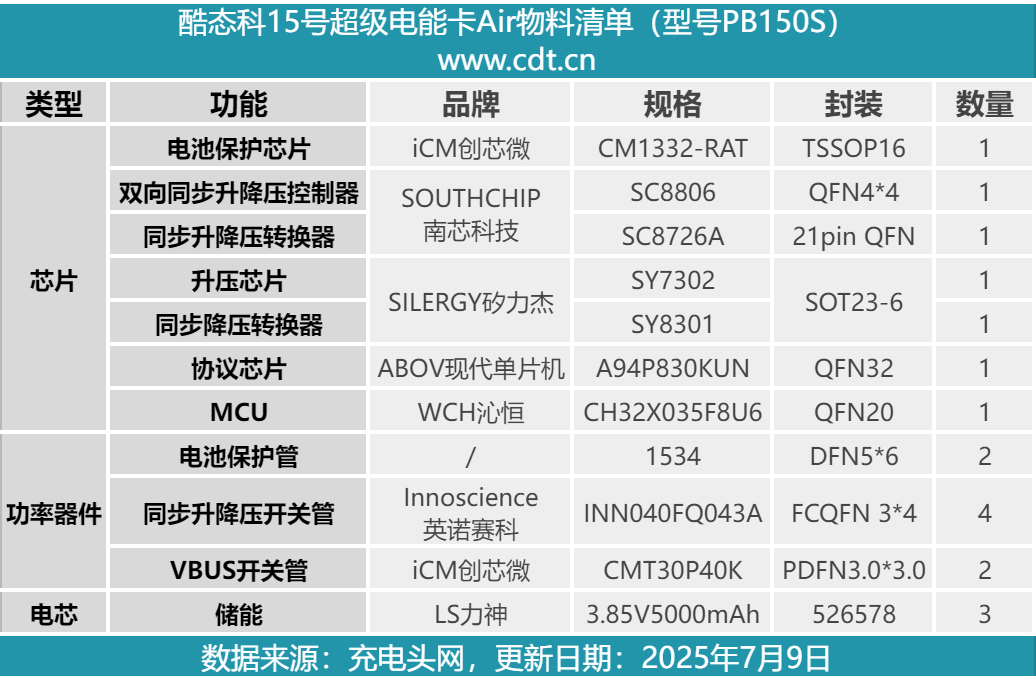

酷态科15号超级电能卡Air拆解

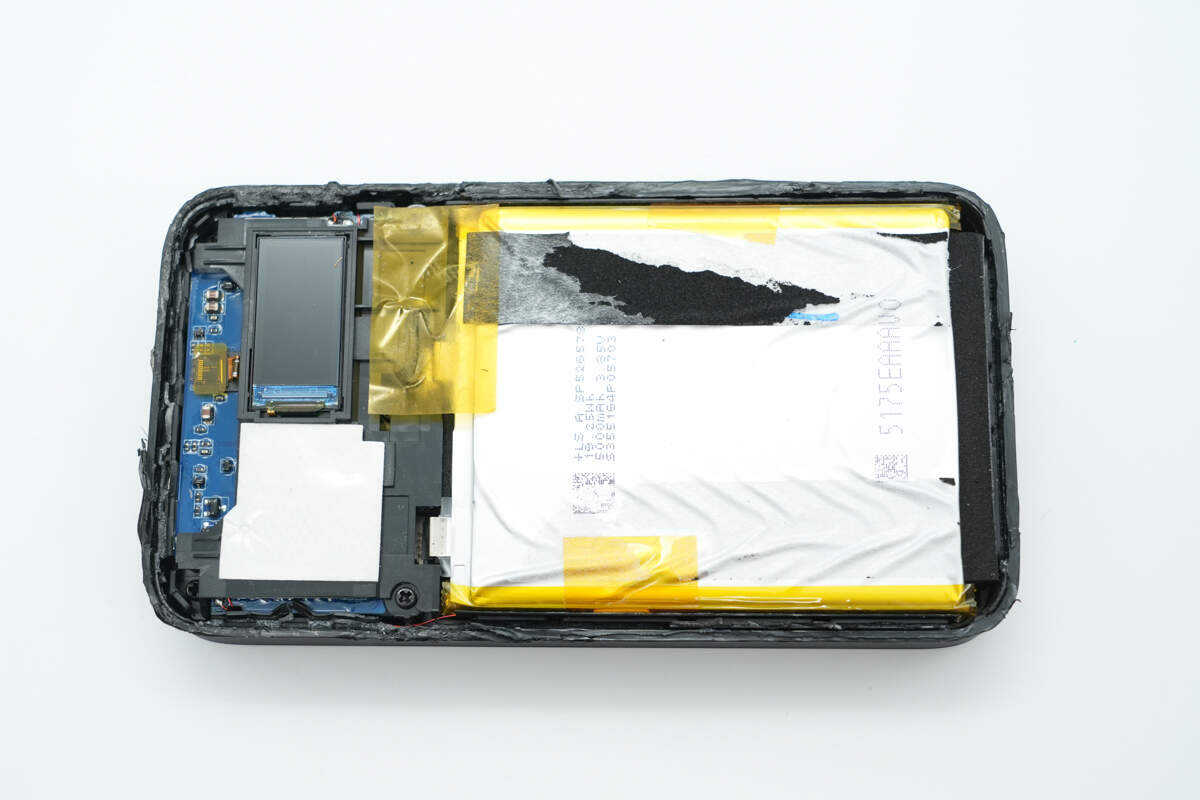

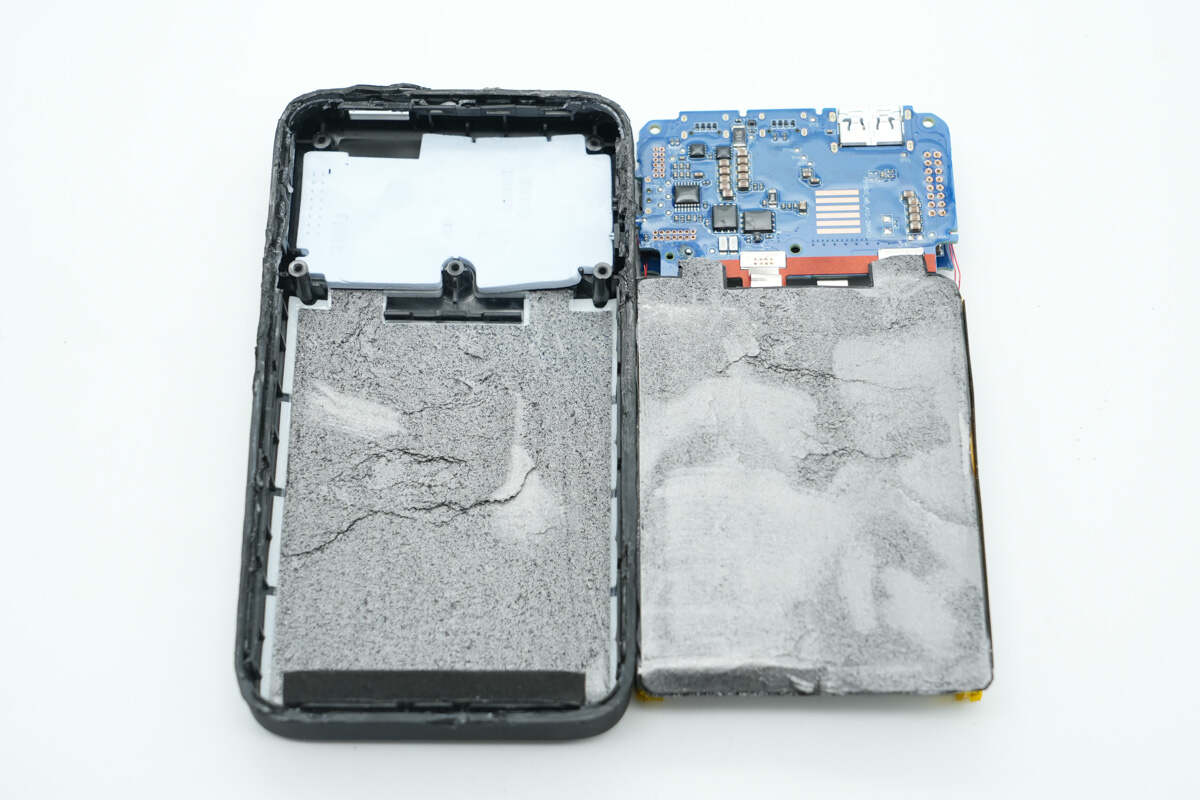

将移动电源外壳拆开，壳体上贴有缓冲保护垫以及气凝胶实现温控保护。

内部电芯两端分别填充泡棉和粘贴绝缘胶带，屏幕采用塑料板支撑固定保护，同时使用螺丝对塑料板以及下方PCB板进行固定。

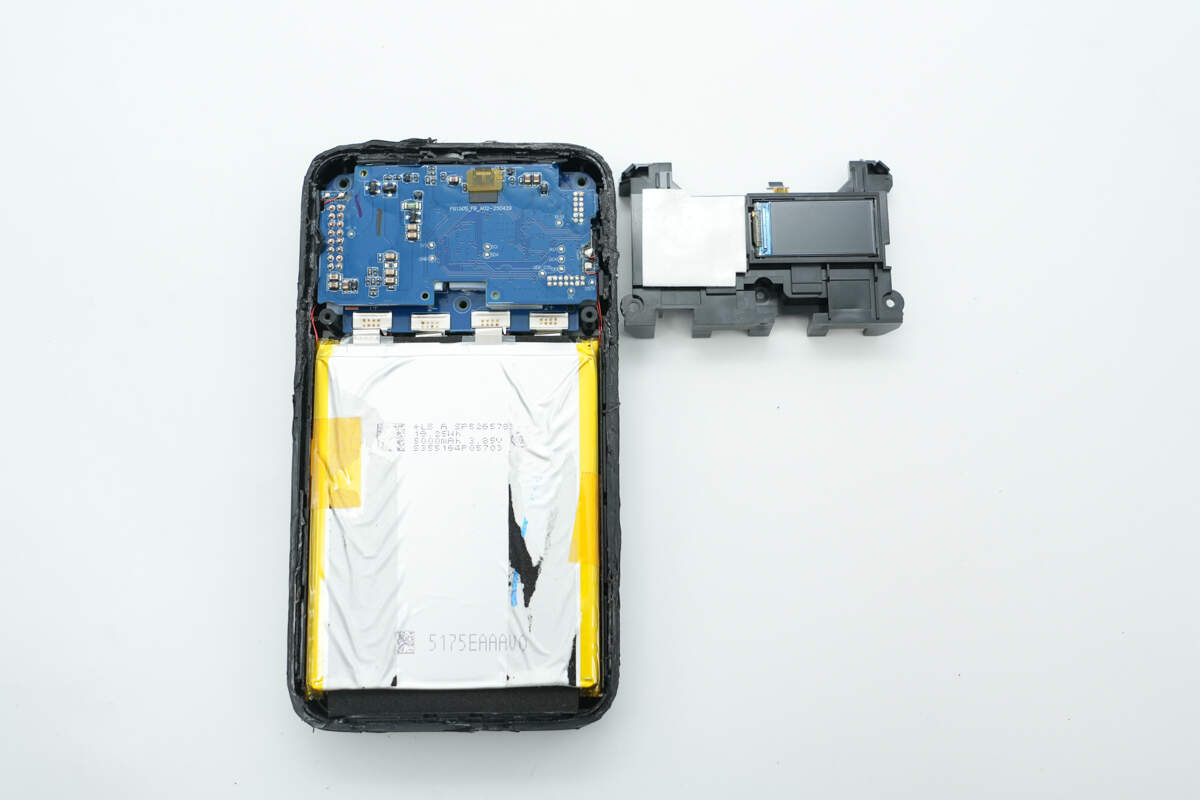

拆掉螺丝取出塑料板。

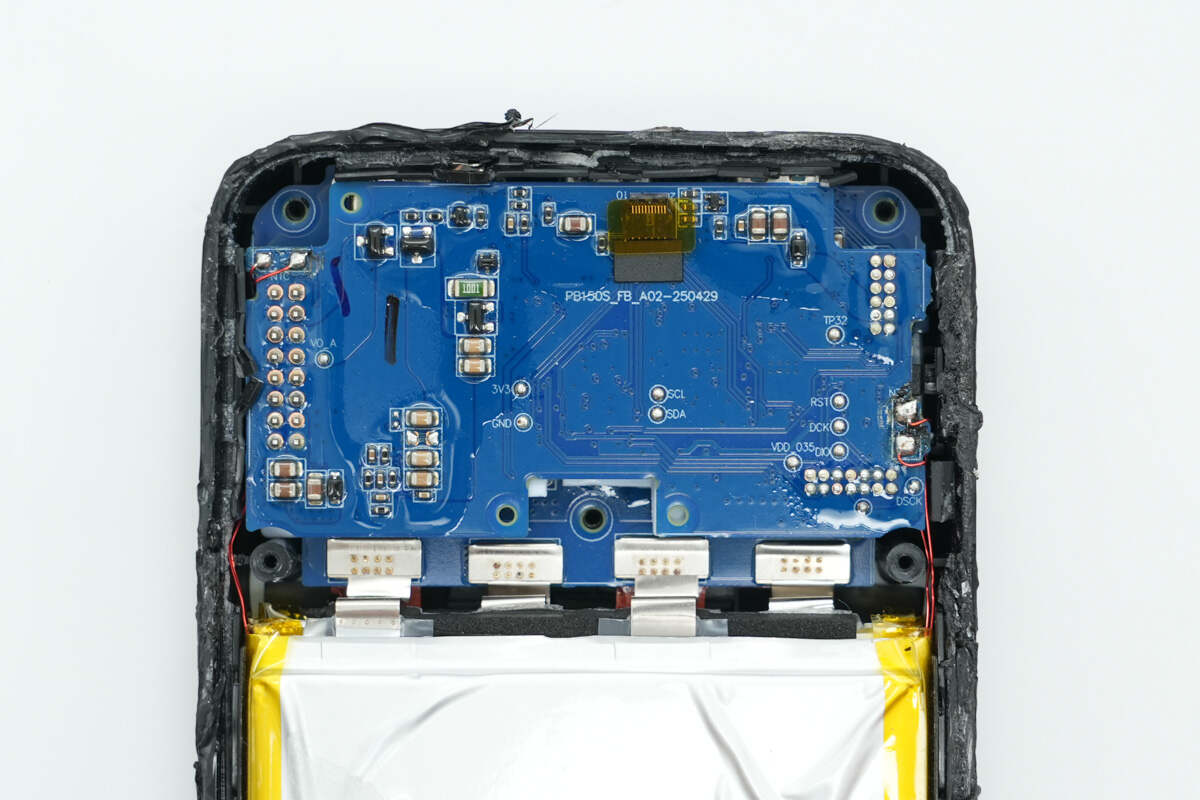

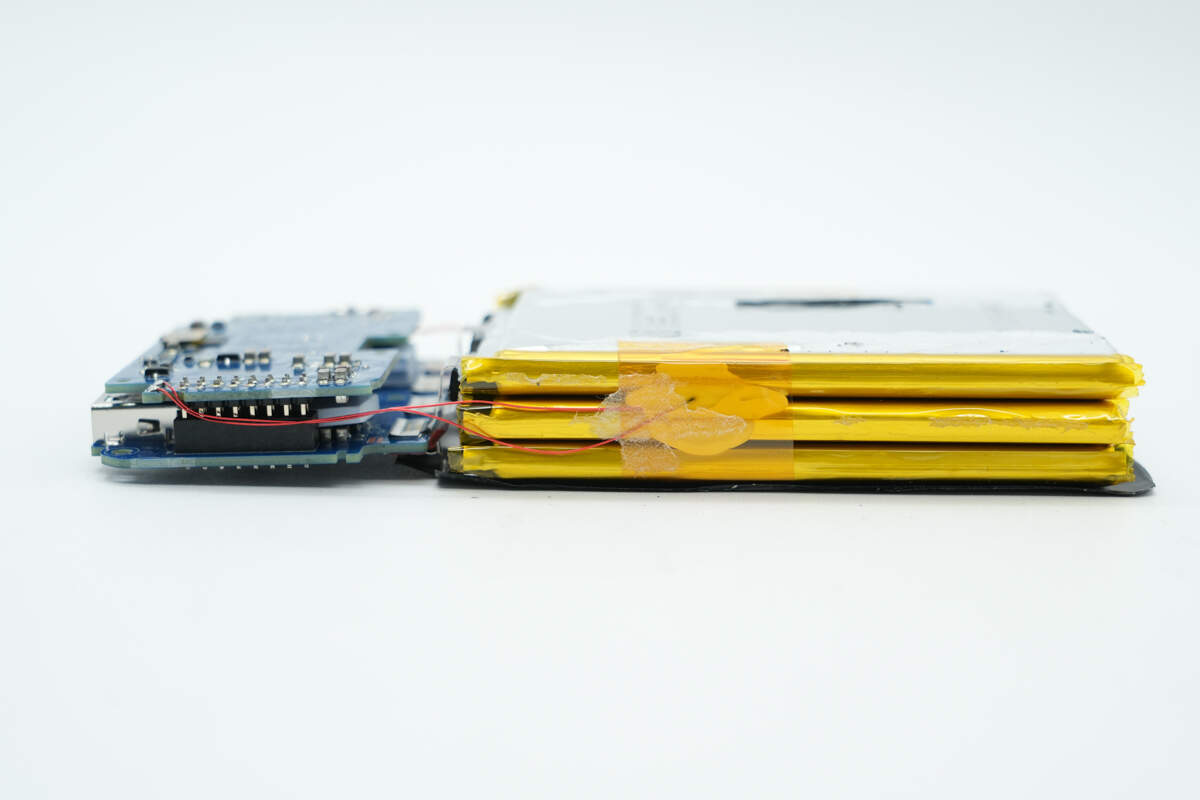

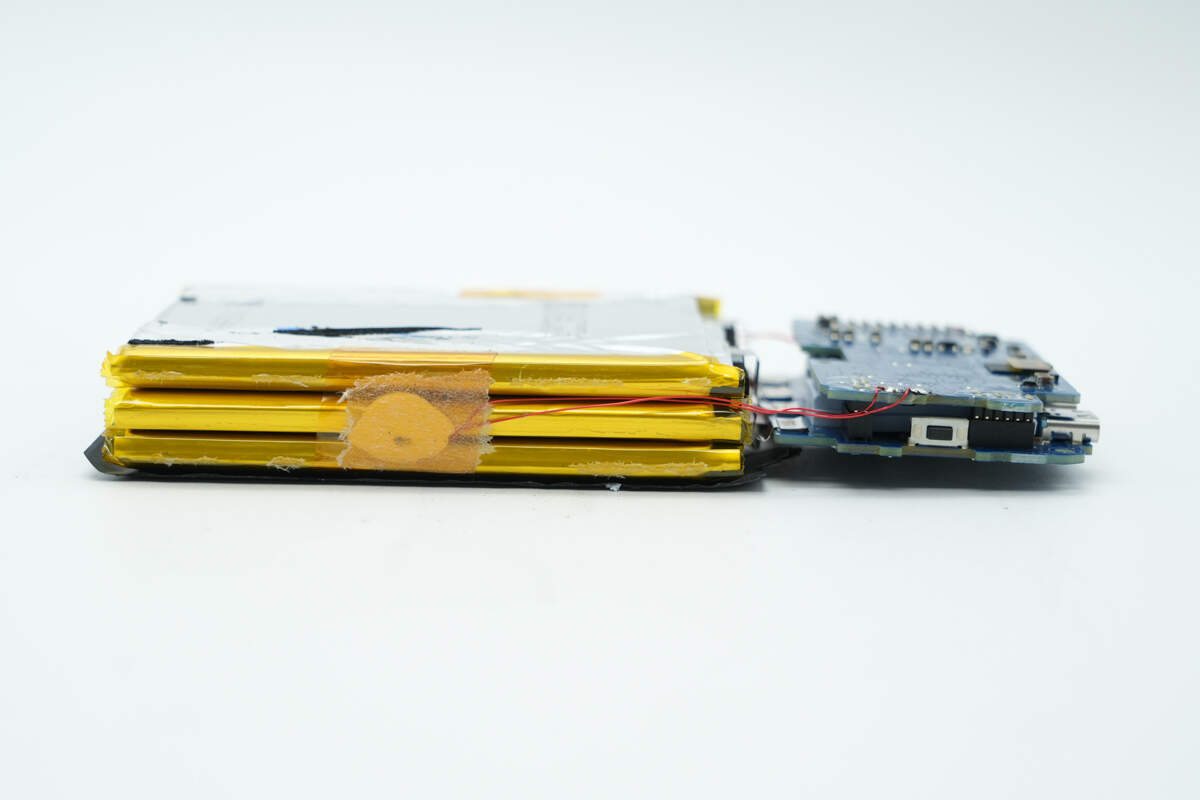

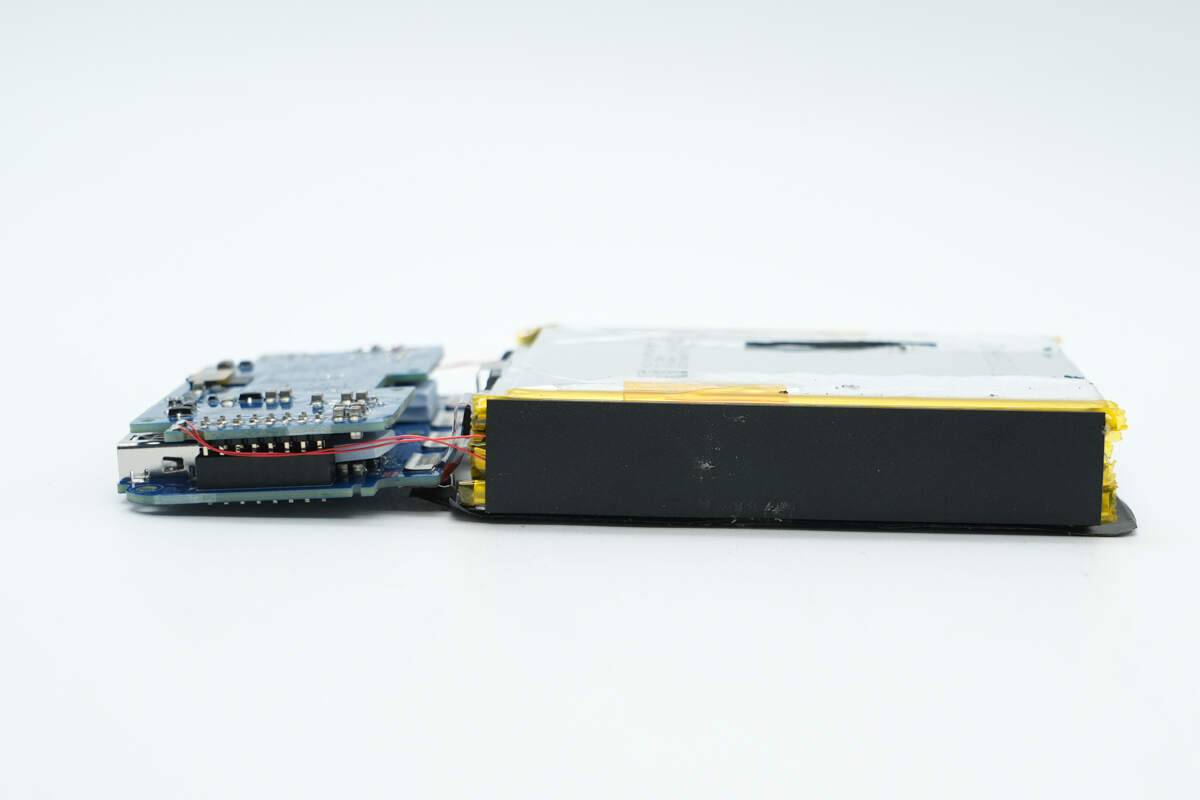

下方PCB板为双层设计，电芯通过镍片与下层板点焊连接。

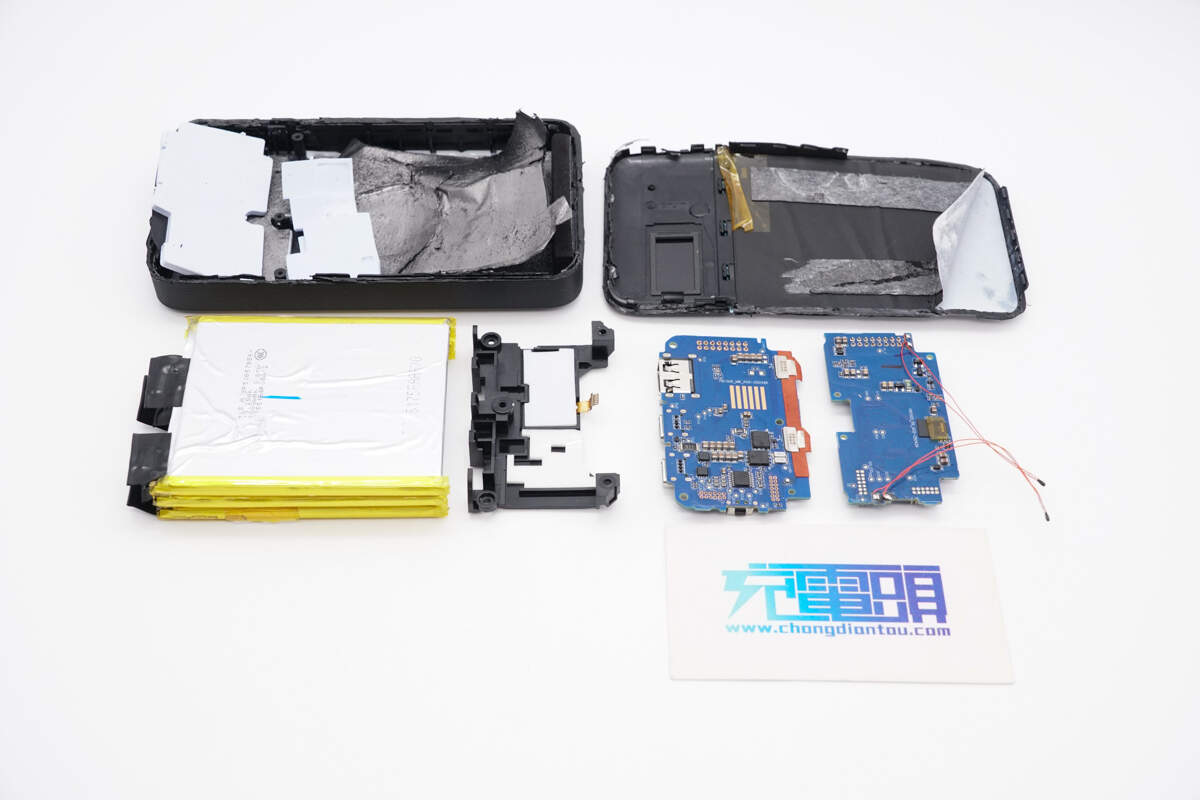

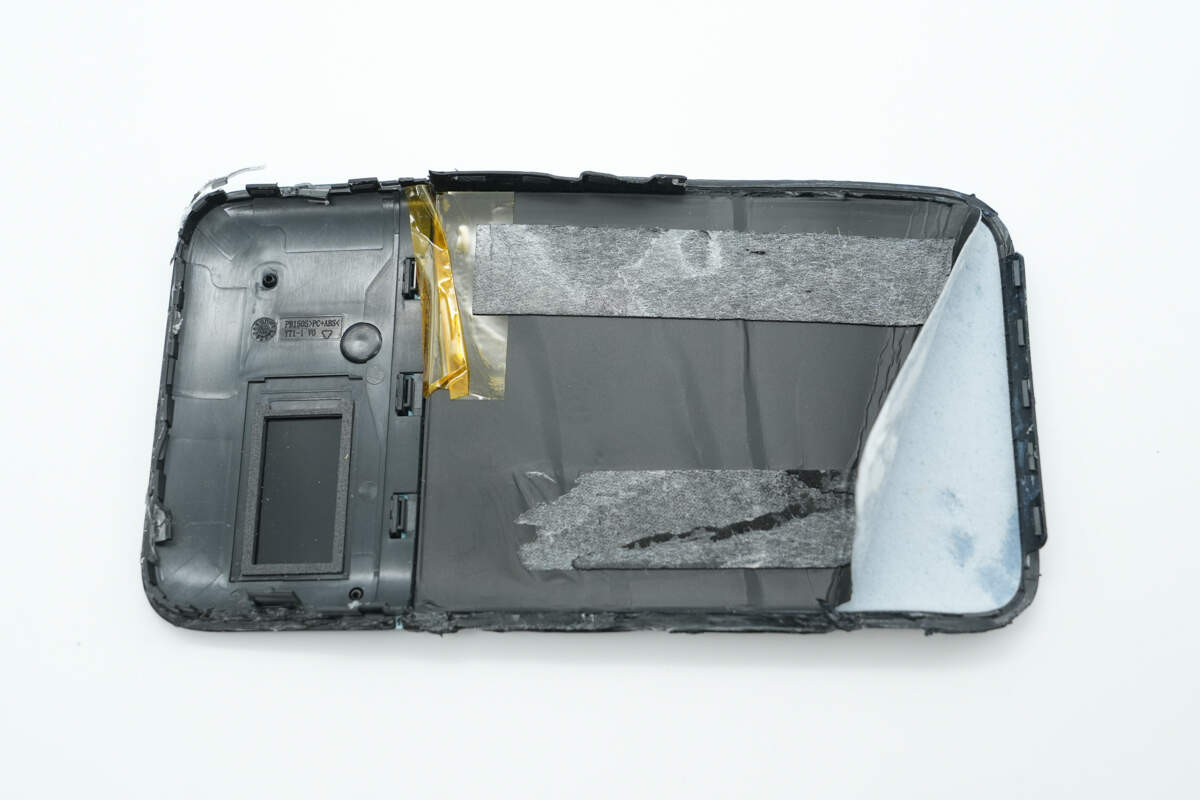

将电芯以及PCBA模块取出，另一半壳体上贴有导热垫以及石墨散热贴纸。

电芯两侧贴有缓冲保护泡棉。

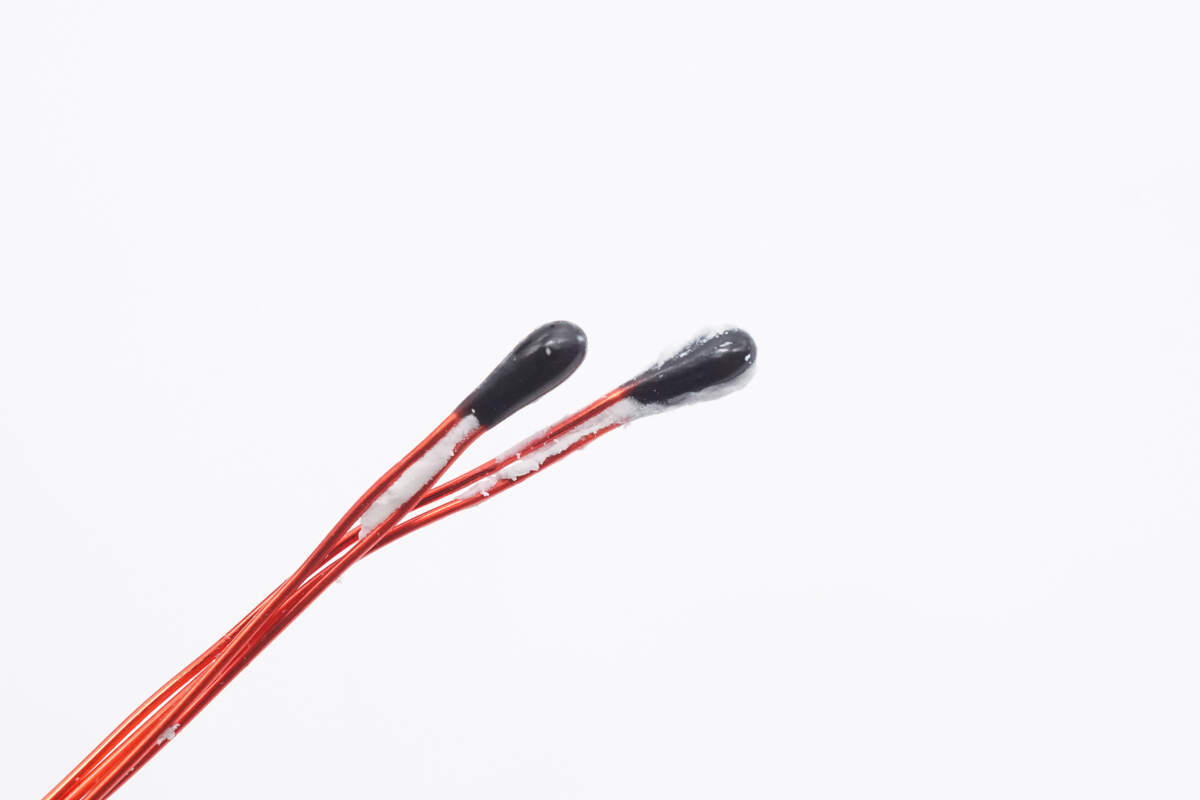

撕掉泡棉，可以看到还打胶固定有热敏电阻进行温度监控。

电芯另一侧也设有热敏电阻。

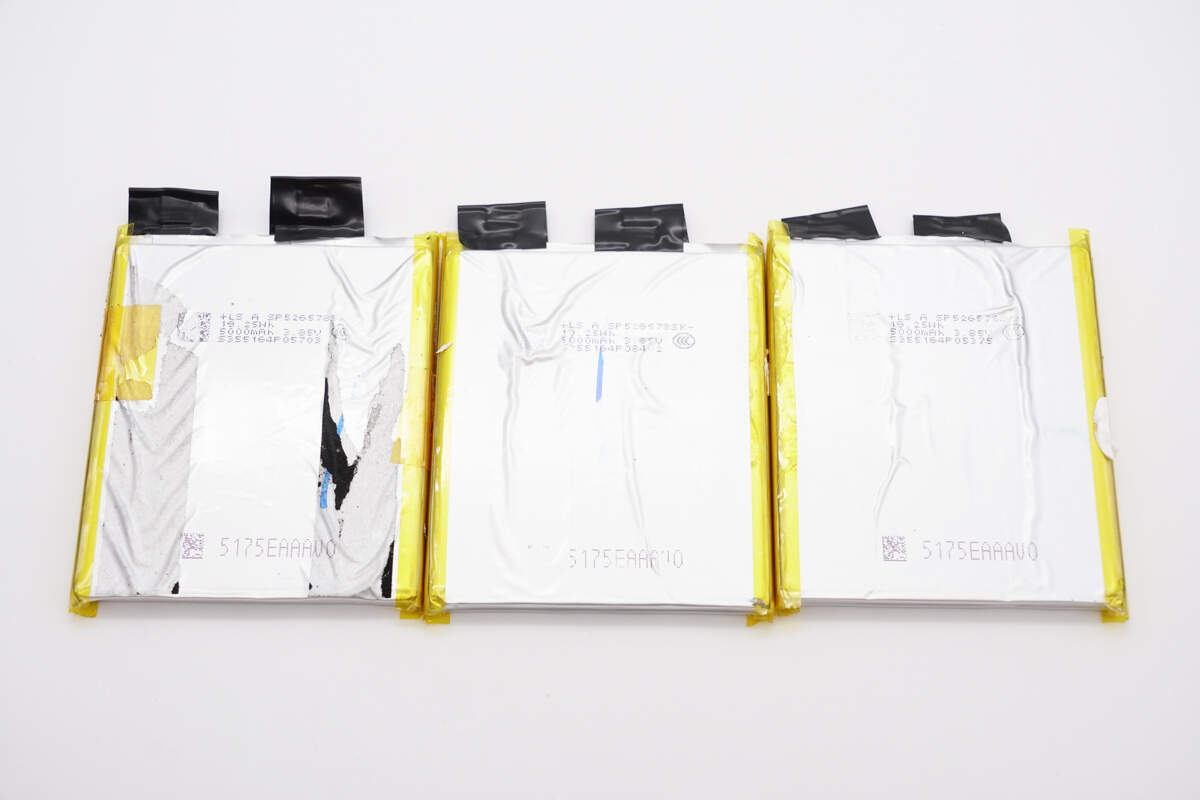

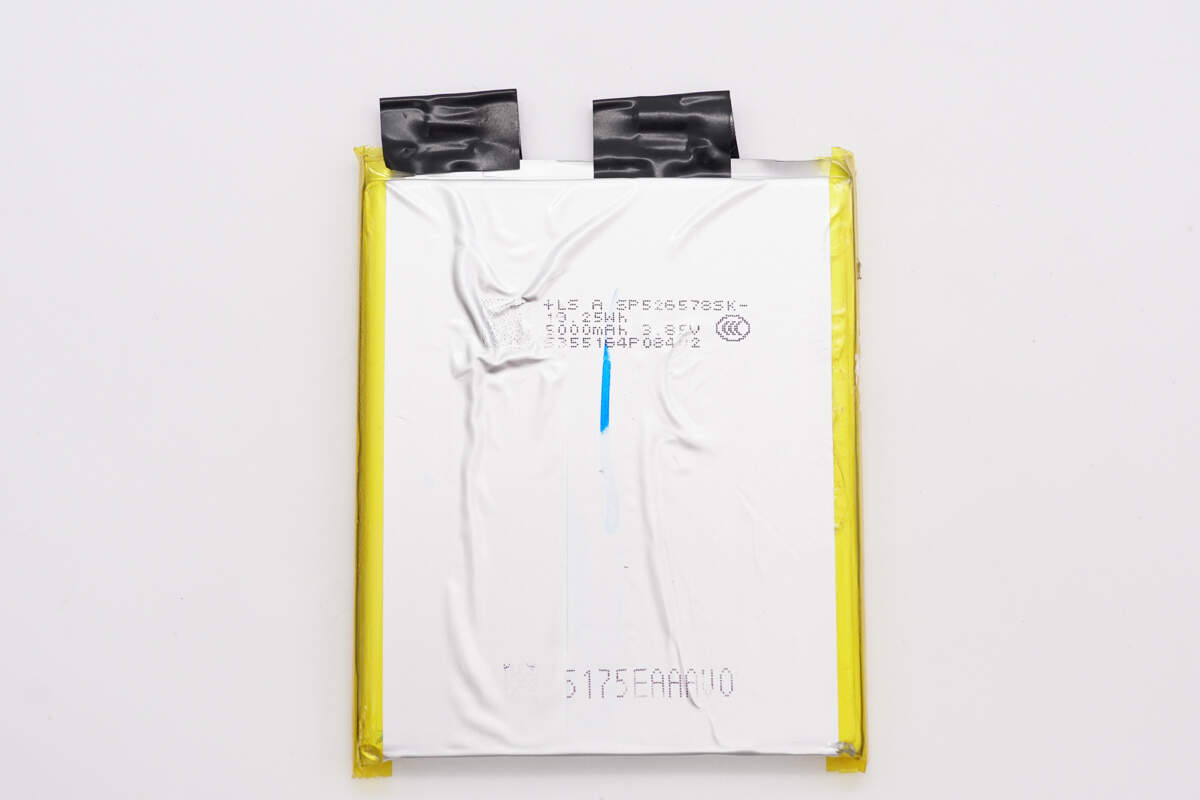

将电芯分离，三块电芯料号相同，均来自LS力神。

这款力神电芯型号SP526578SK，额定电压3.85V，容量为5000mAh，能量19.25Wh，电芯通过了国家3C强制认证。

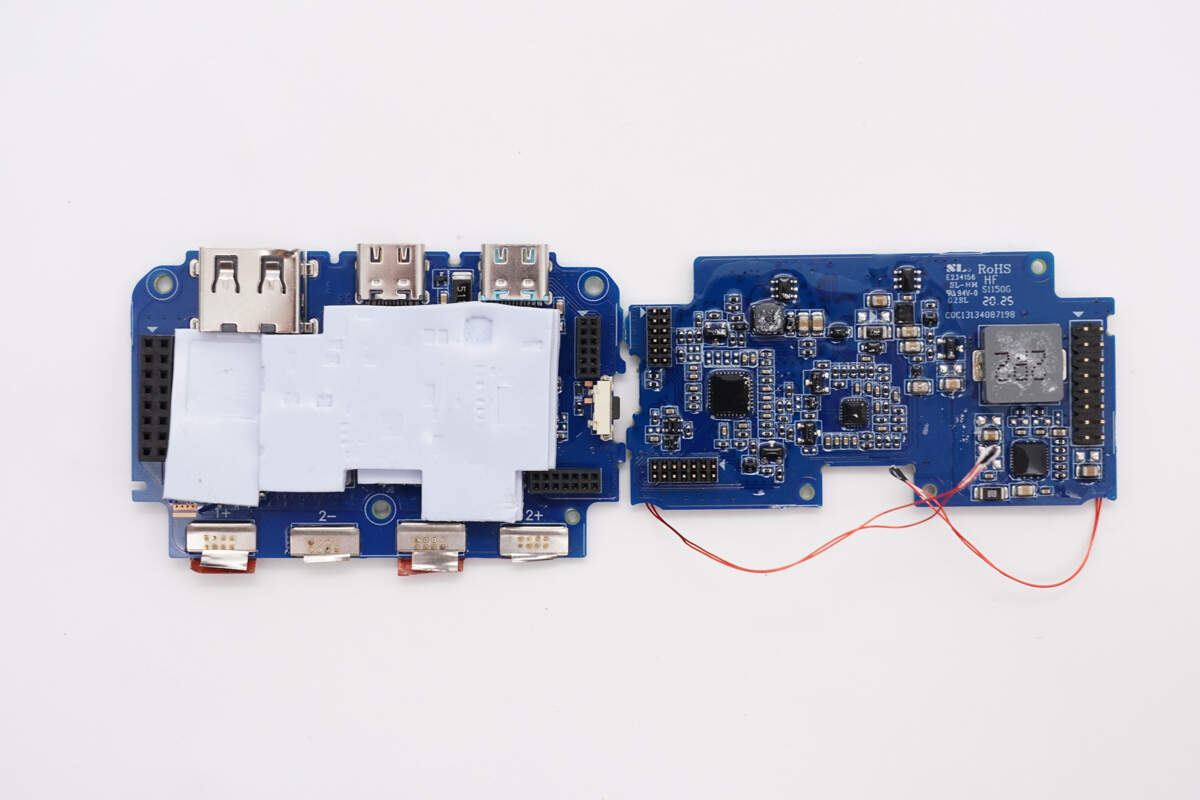

两块PCB板涂有三防漆进行保护，夹层见还设有导热垫。

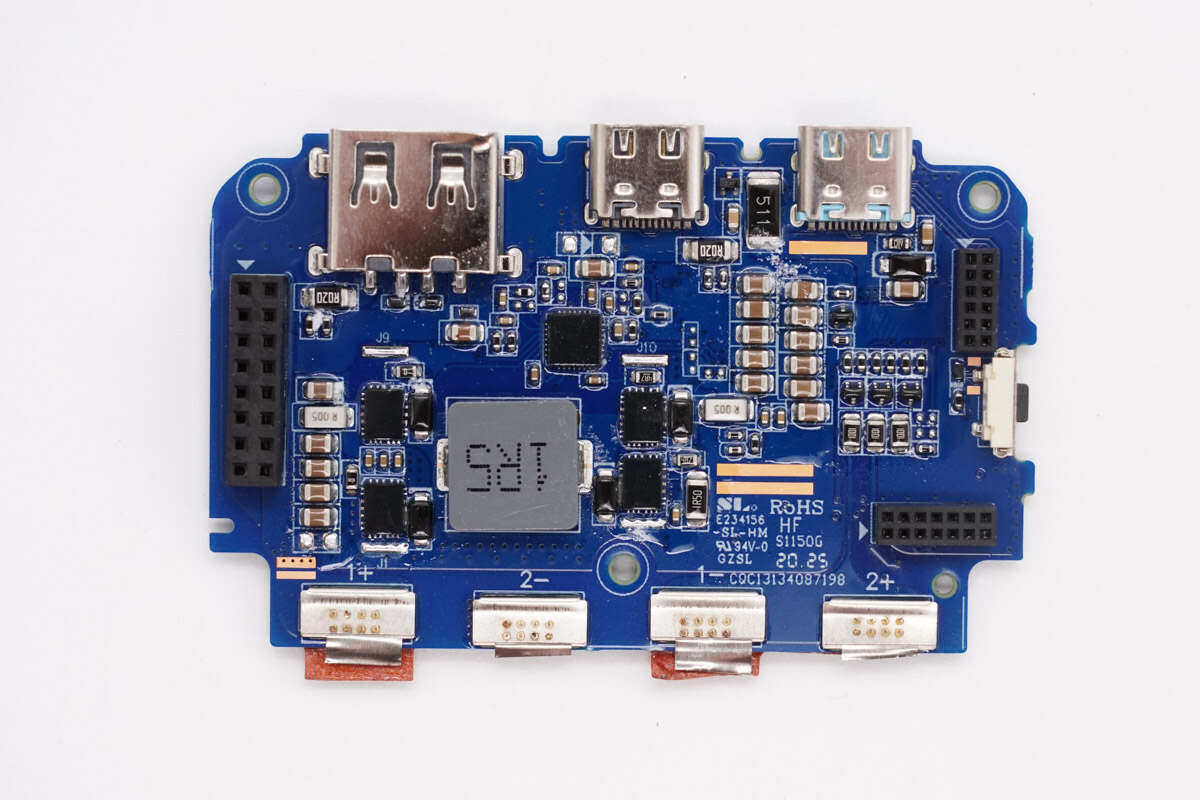

PCB板正面设有USB-C1口双向升降压电路的同步双向升降压控制器、升降压开关管以及升降压电感。

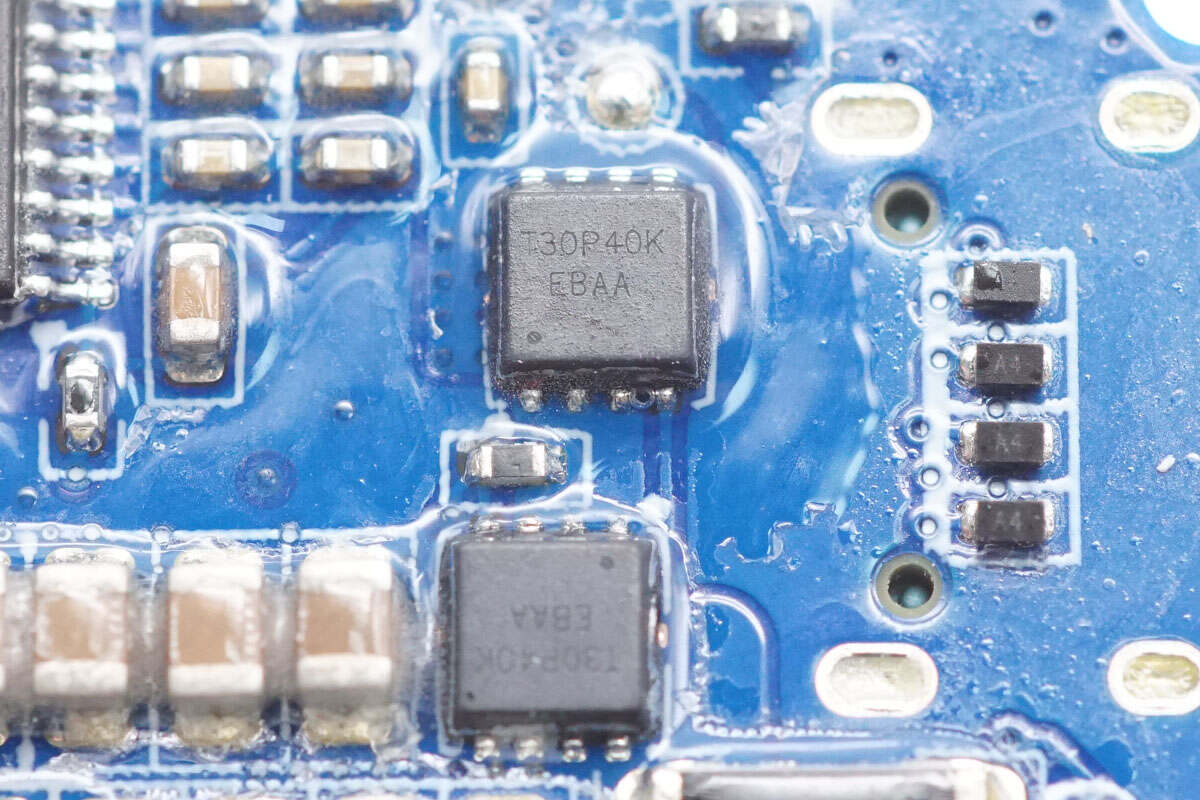

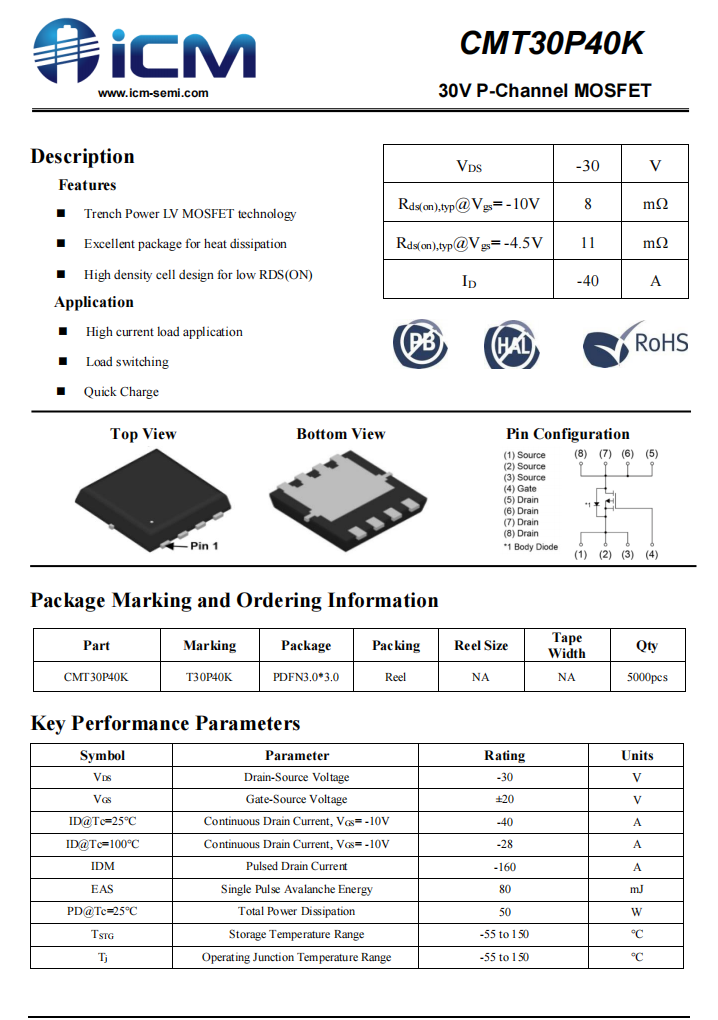

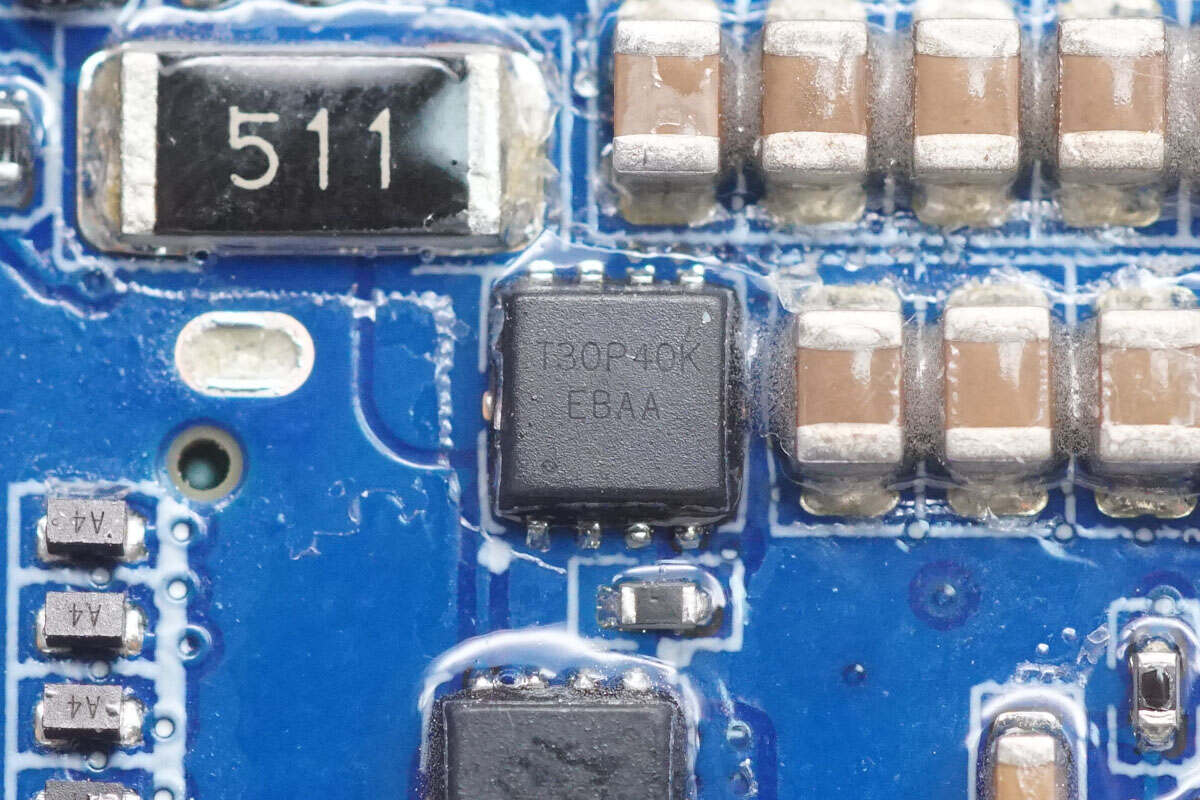

背面设有锂电保护芯片、锂电保护管以及USB-C1口的VBUS开关管。

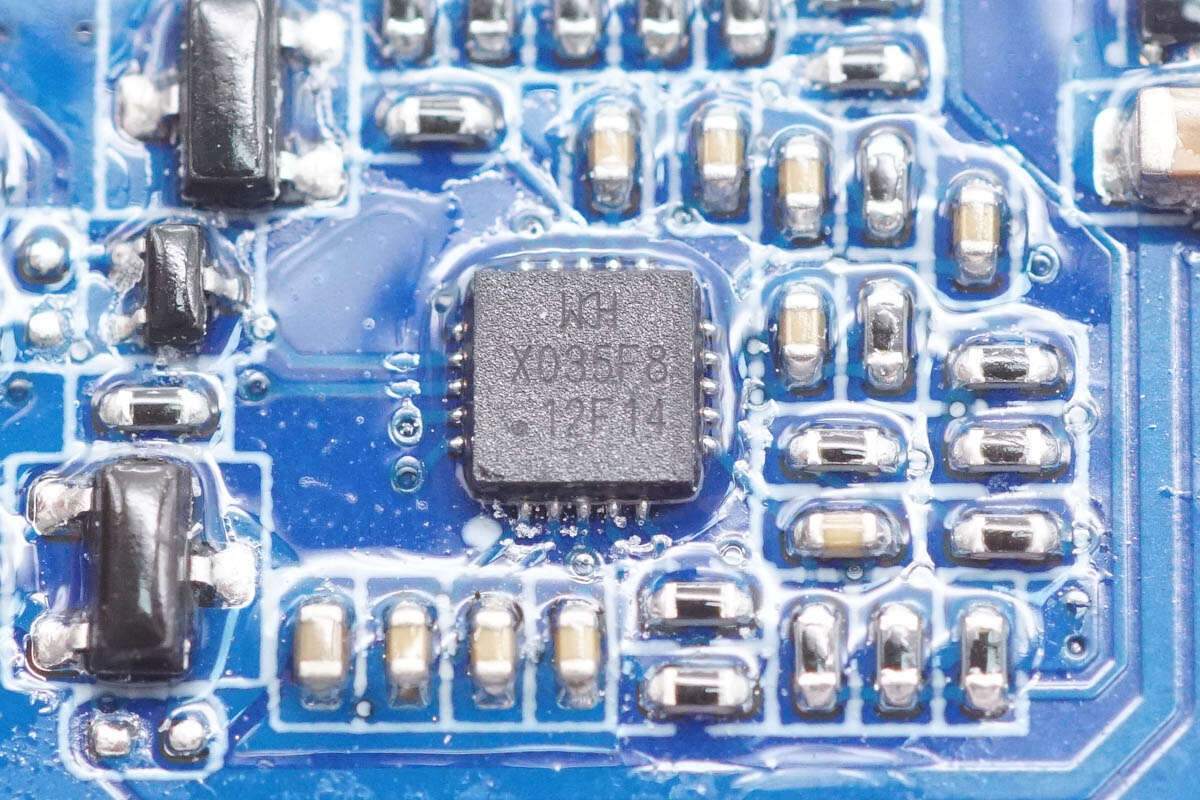

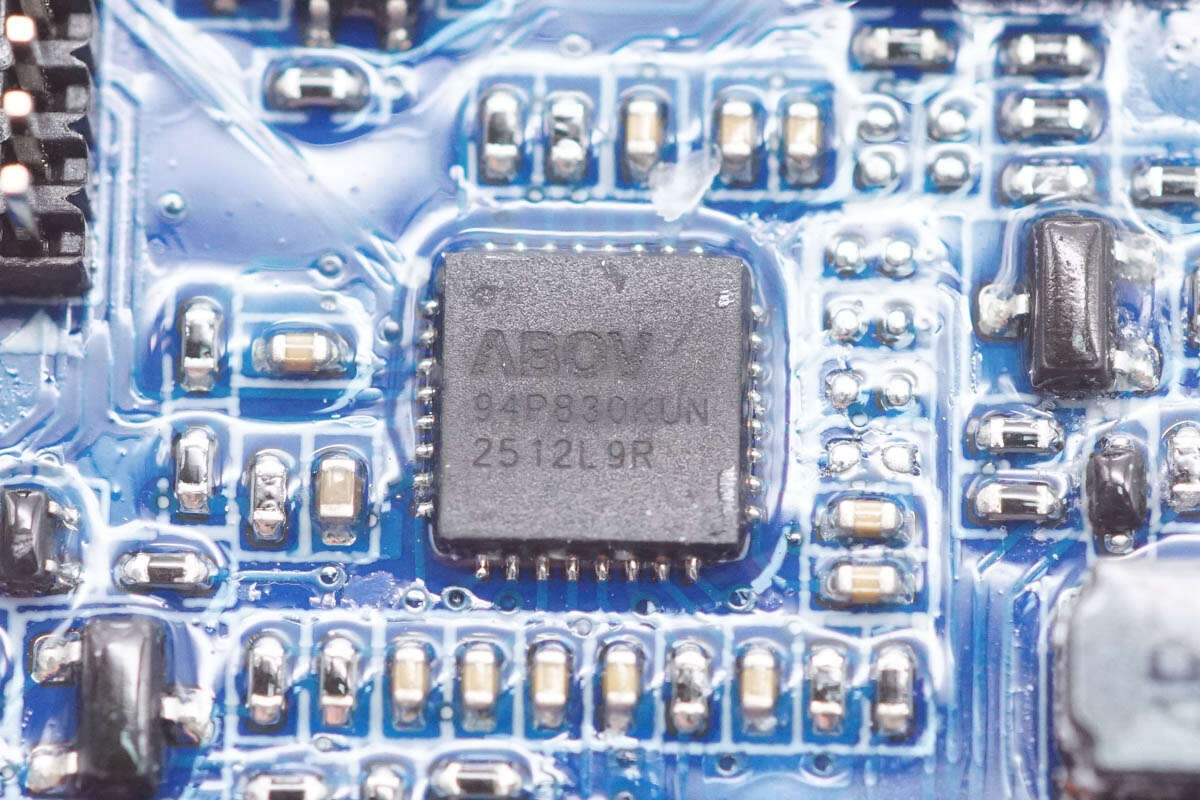

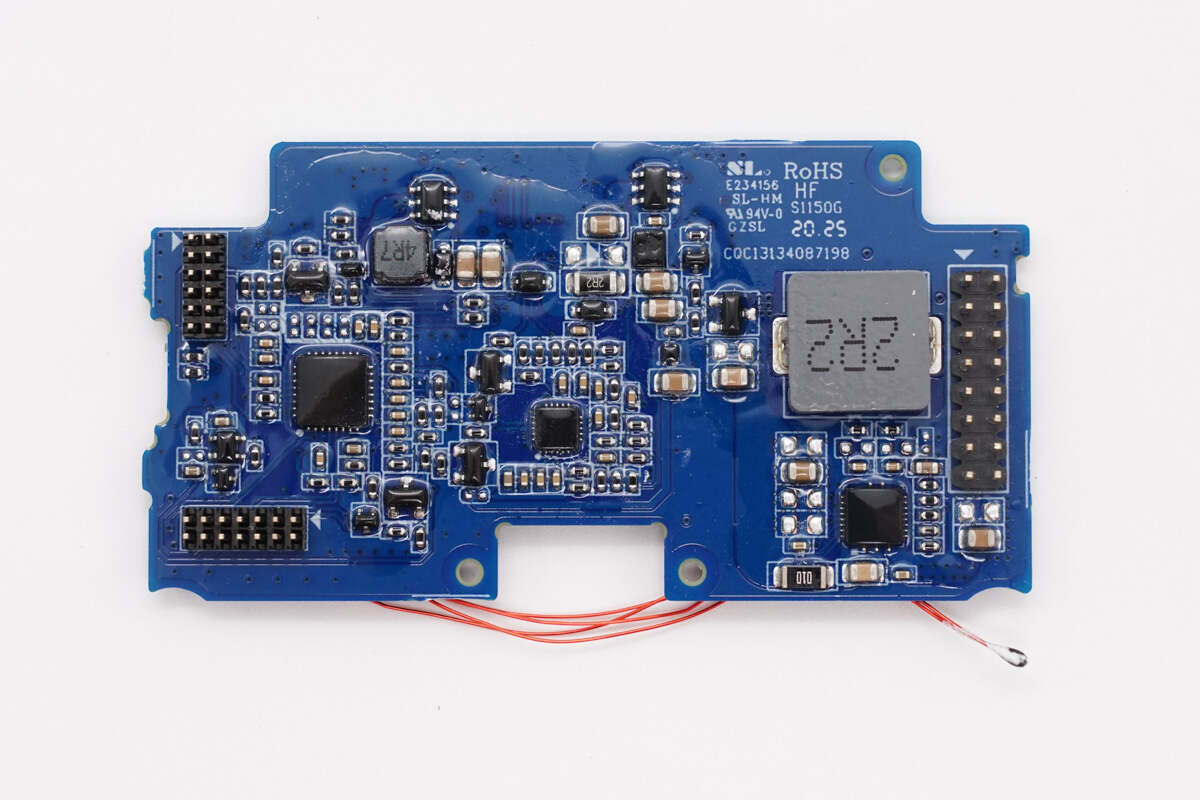

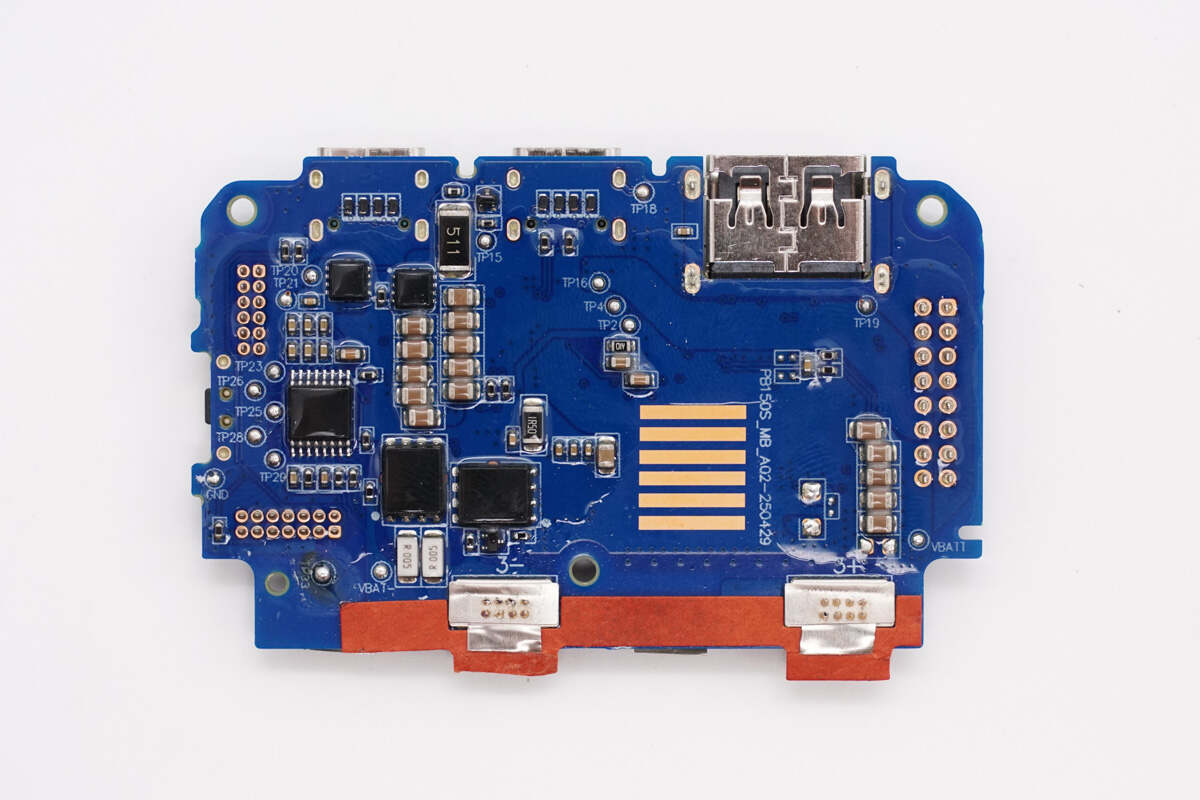

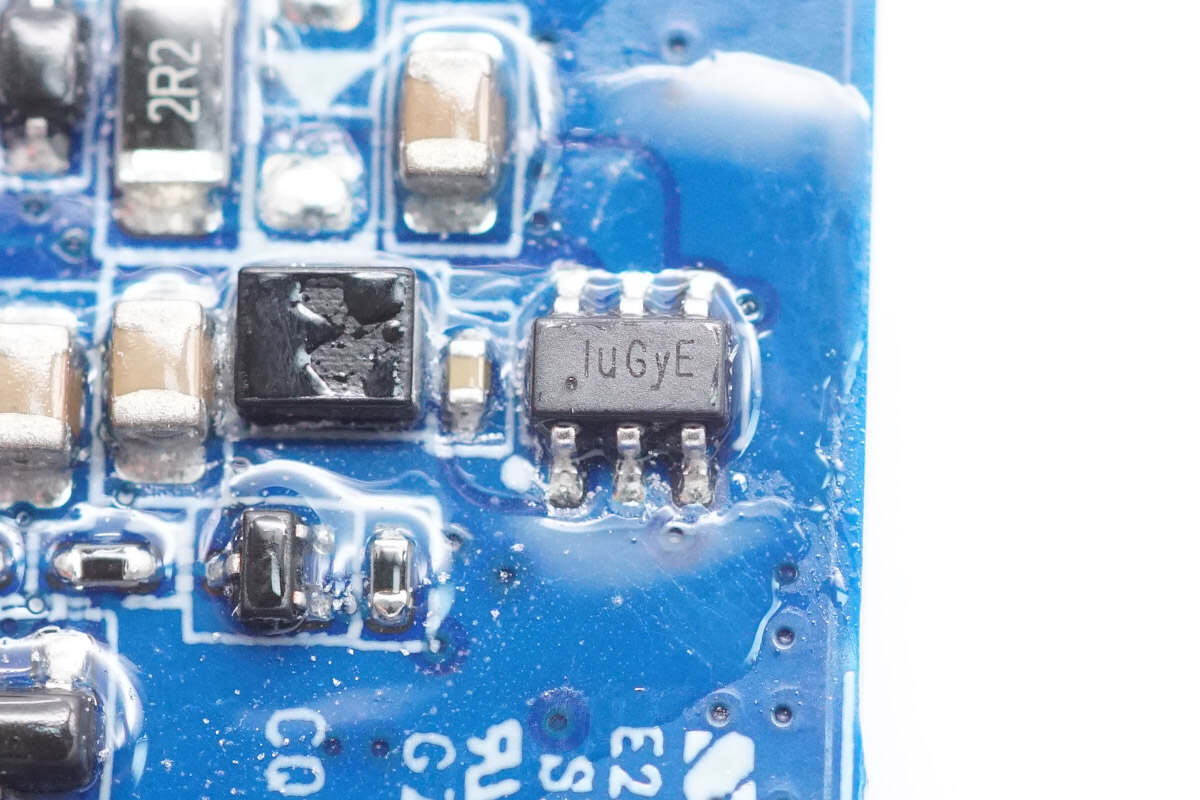

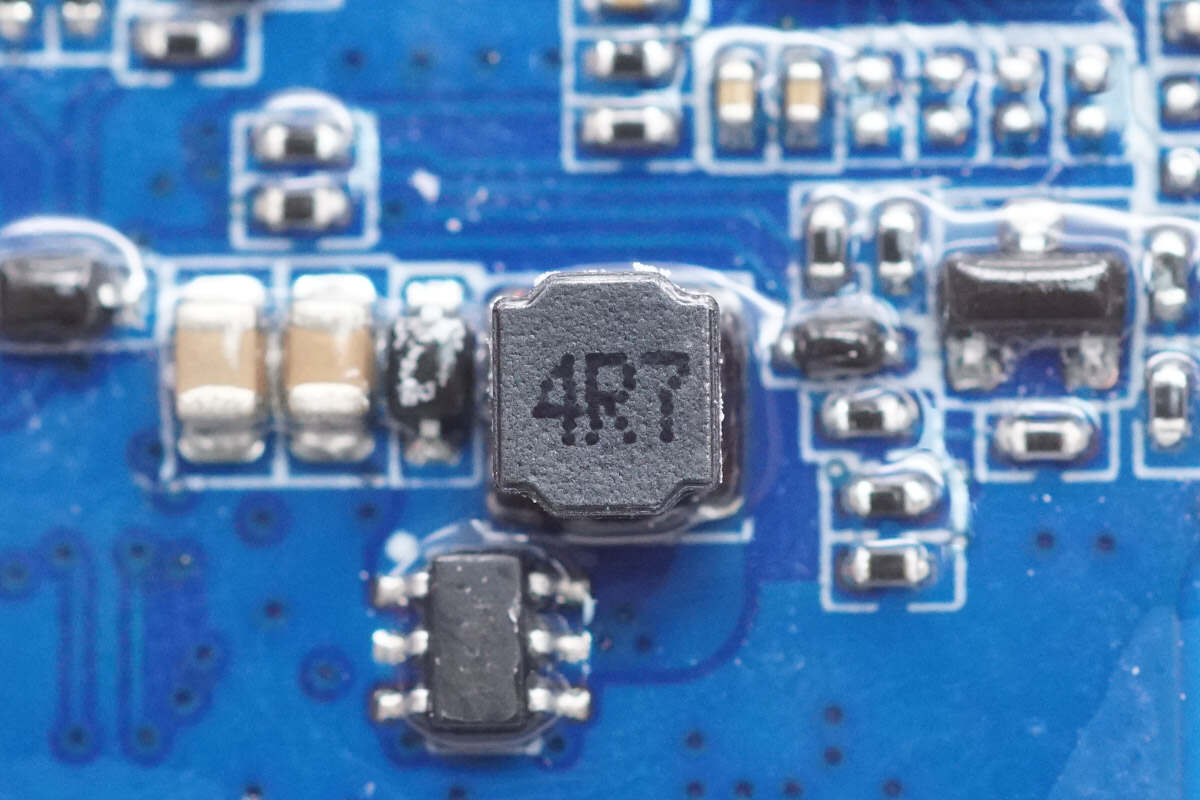

另一块板子正面设有另外1A1C接口升降压电路的升降压控制器以及升降压电感，以及MCU和接口协议芯片等器件。

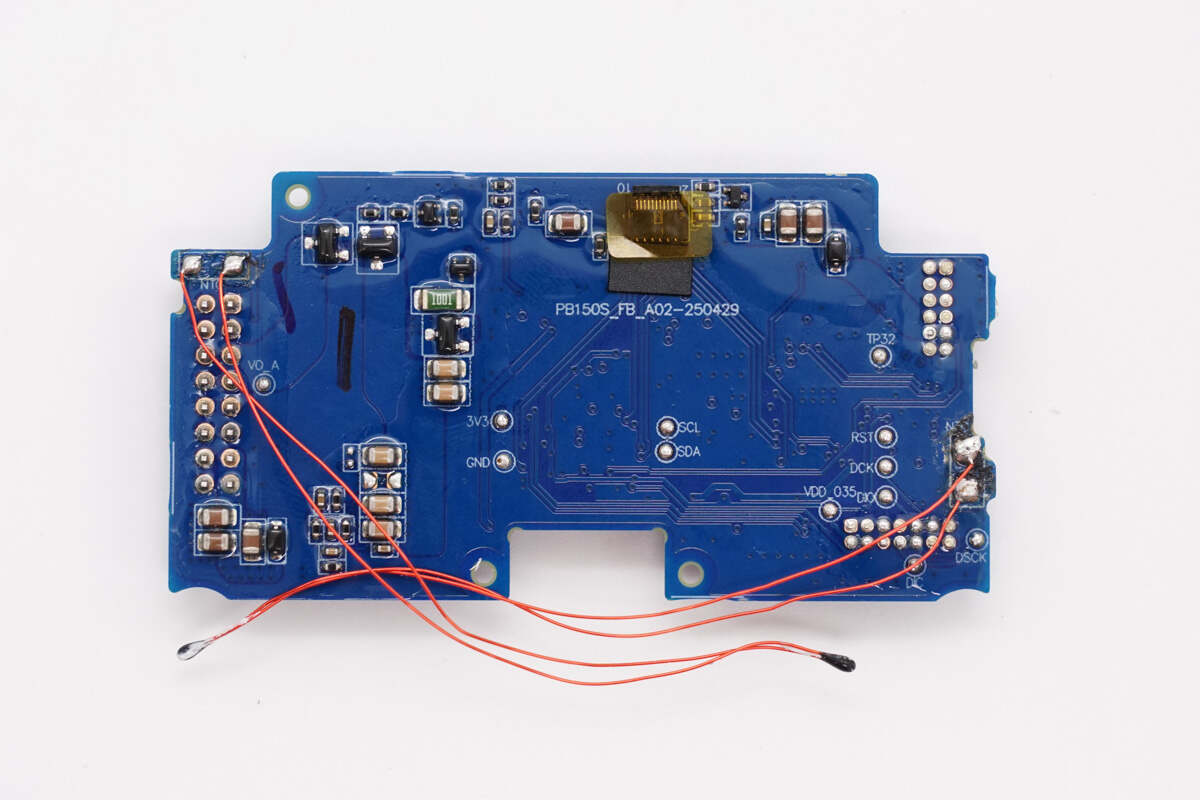

另一面焊接有两颗热敏电阻。

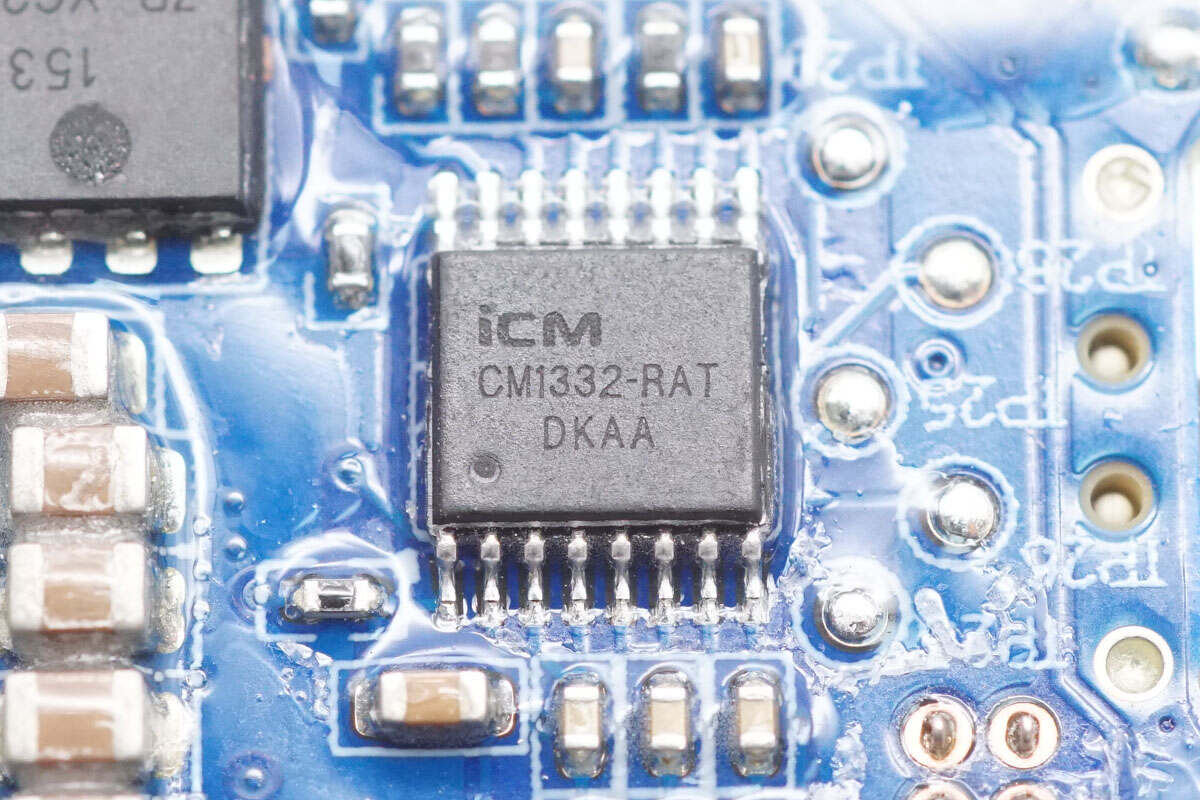

锂电保护芯片来自创芯微，型号CM1332-RAT，这是一款专用于3串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

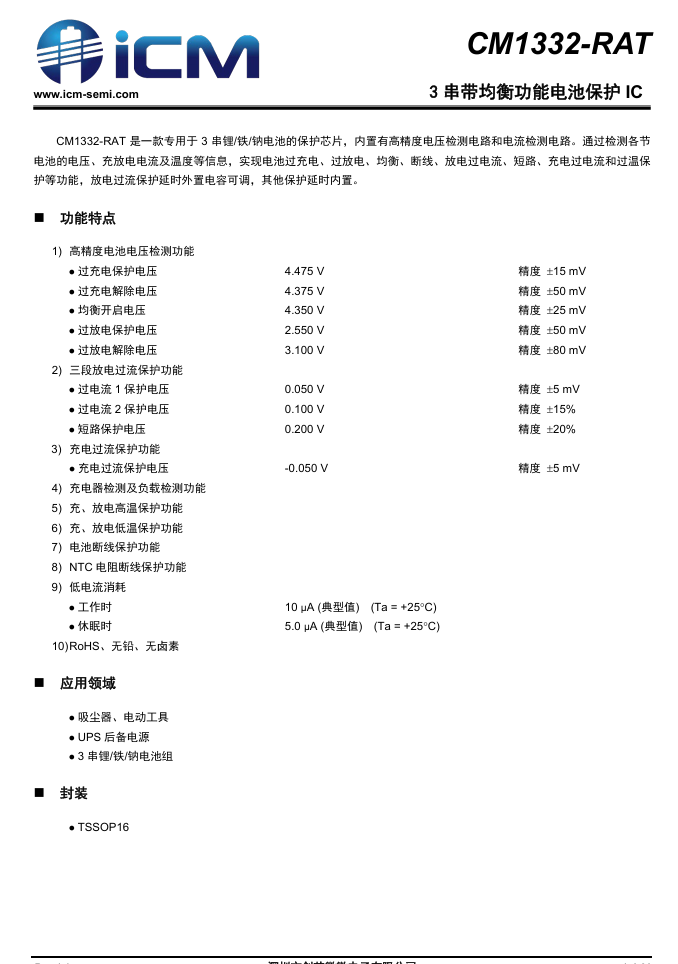

创芯微CM1332-RAT资料信息。

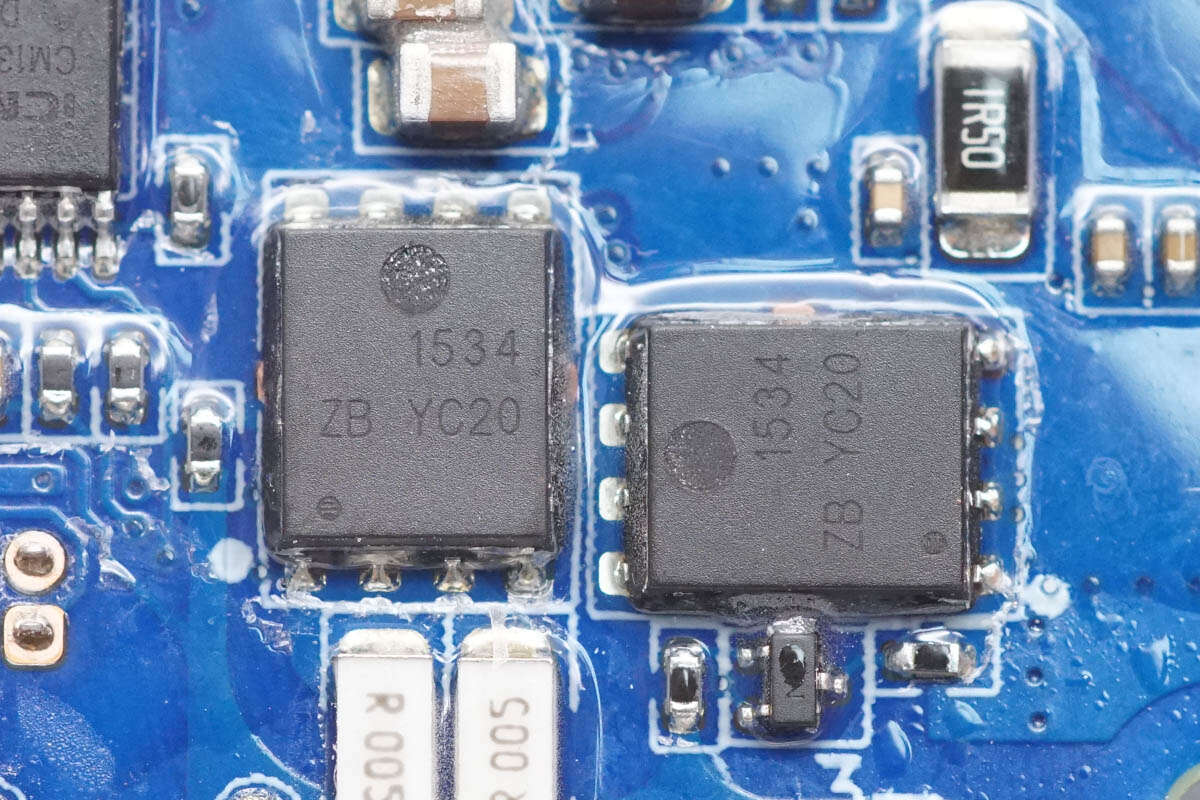

两颗锂电保护管丝印1534，采用DFN5*6封装。

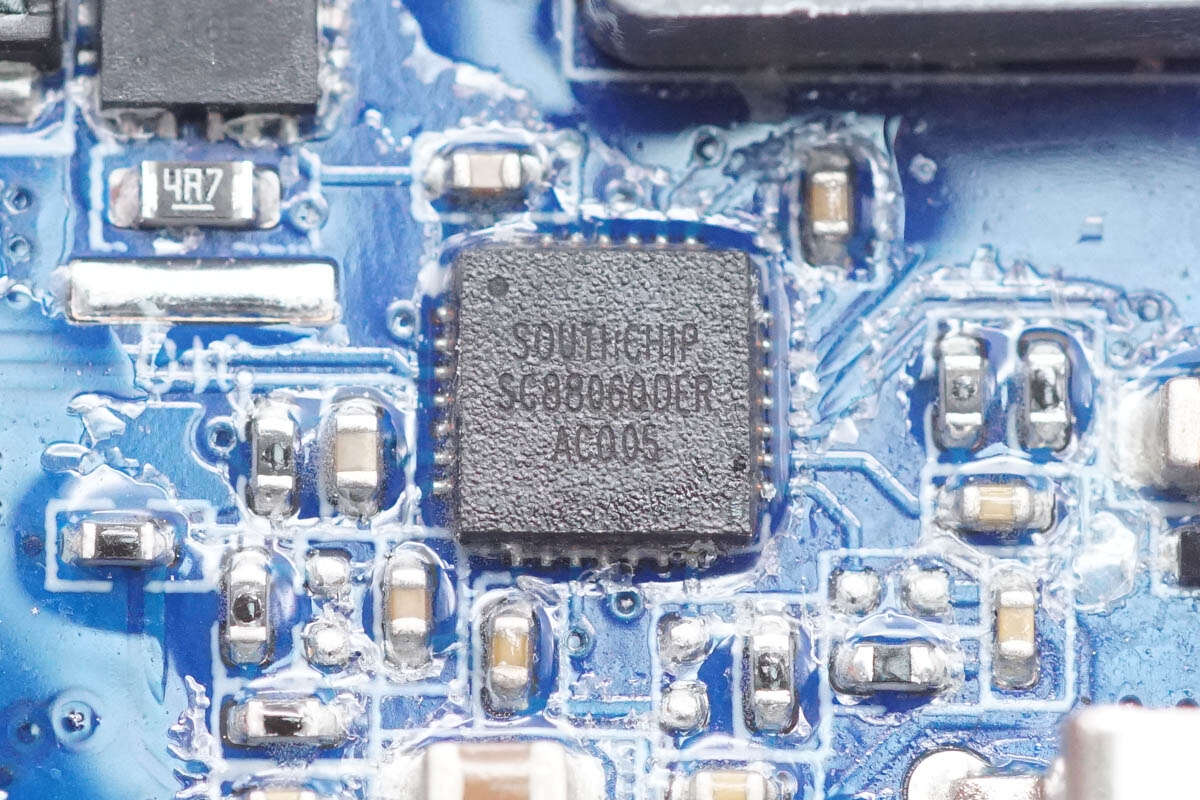

用于USB-C1口的同步4管双向升降压充放电控制器来自南芯科技，型号SC8806，不管输入电压是低于、高于或者等于电池组电压，它都可以对电池组实现充电管理。芯片支持3.5-24V输入电压，支持3-24V输出电压，支持1-4节锂电池充电管理，输出电压和电流限制均可由I2C接口调节，内置10位ADC，采用QFN4*4封装。

四颗同步双向升降压开关管来自英诺赛科，丝印D17，实际型号为INN040FQ043A，是一颗耐压40V的增强型氮化镓开关管，导阻为4.3mΩ，具有极低的栅极电荷和导通电阻，并具有非常小的封装面积，适用于高频DC-DC转换器，负载点，RF包络跟踪，笔记本电脑充电器，移动电源和电机驱动，采用FCQFN 3*4mm封装。

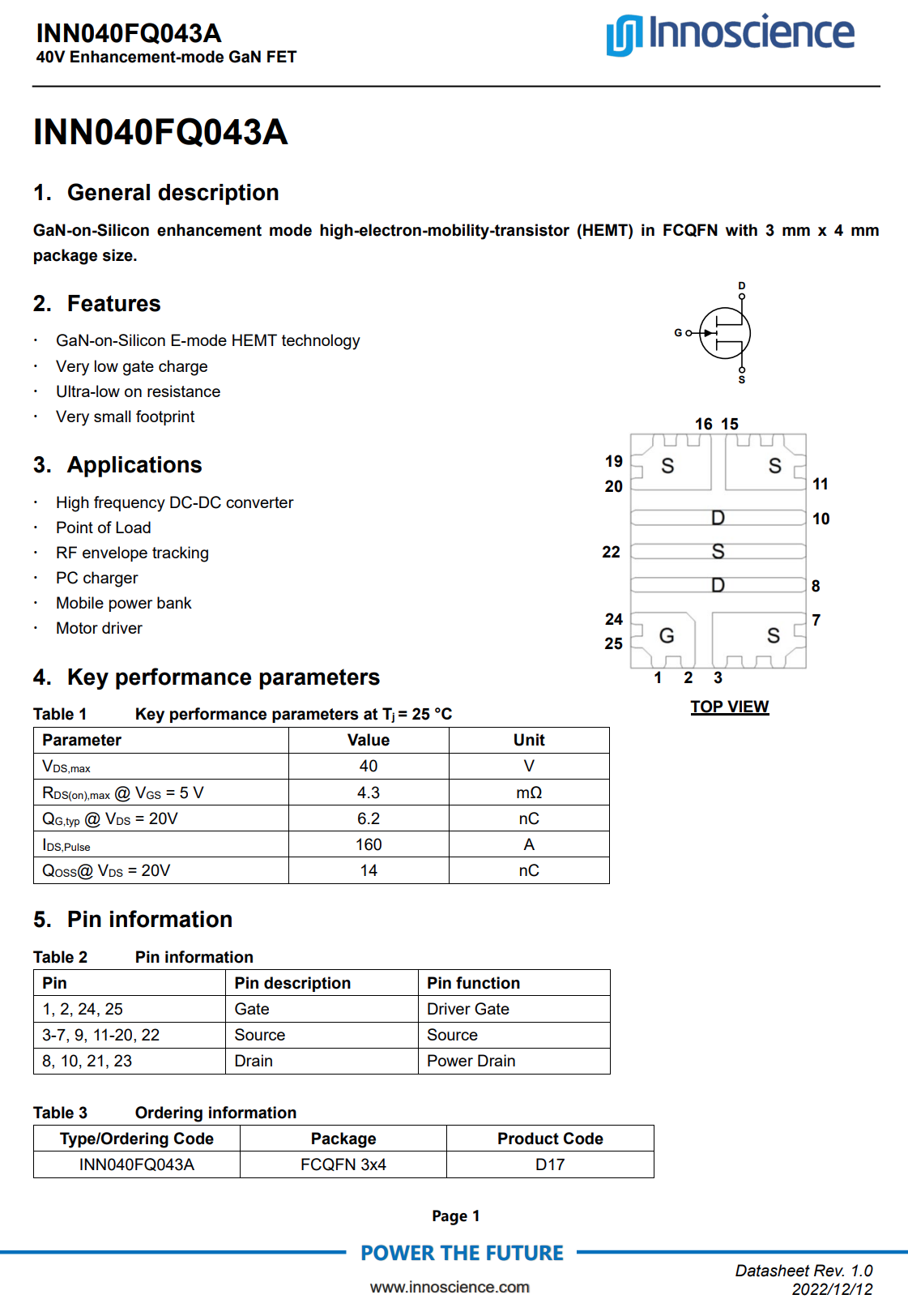

英诺赛科 INN040FQ043A 资料信息。

充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、联想、雅迪、LG、华硕、安克、倍思、绿联等多家知名品牌和厂商所采用，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，截至2024年12月，出货量已突破12亿颗。

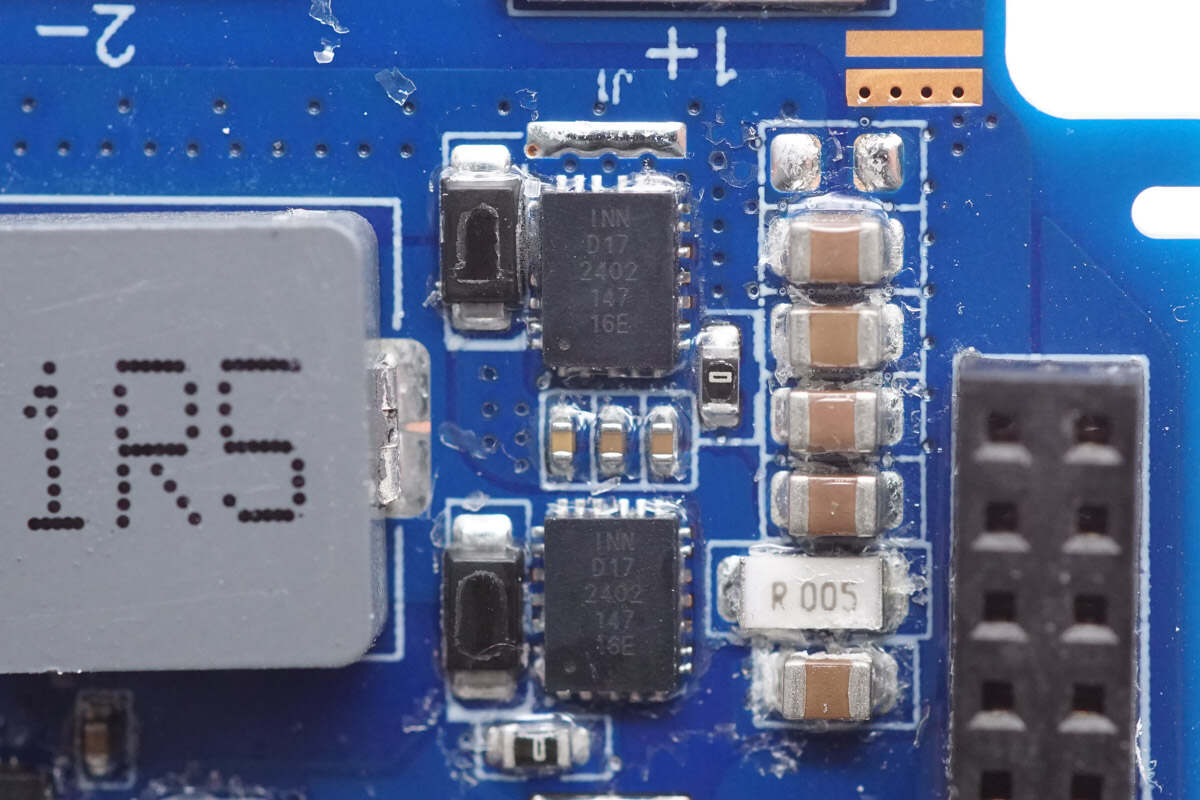

另外两颗英诺赛科INN040FQ043A特写。

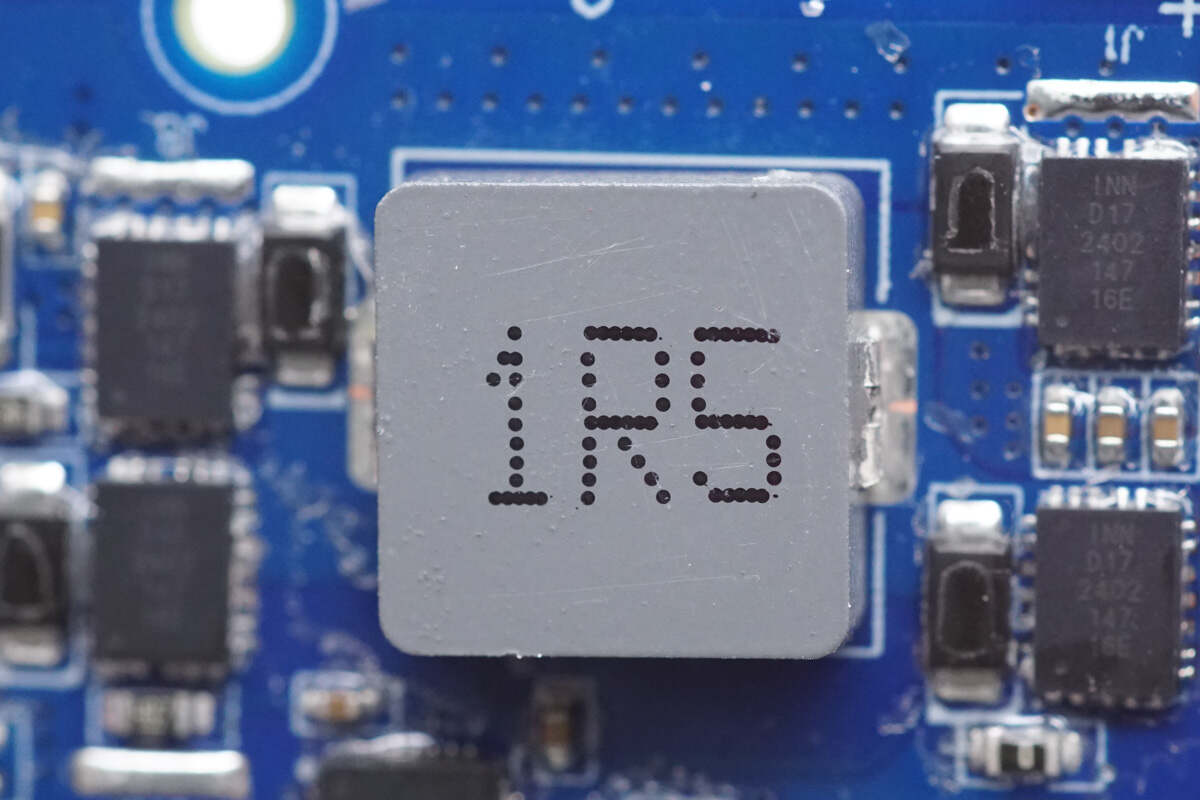

搭配的1.5μH升降压电感特写。

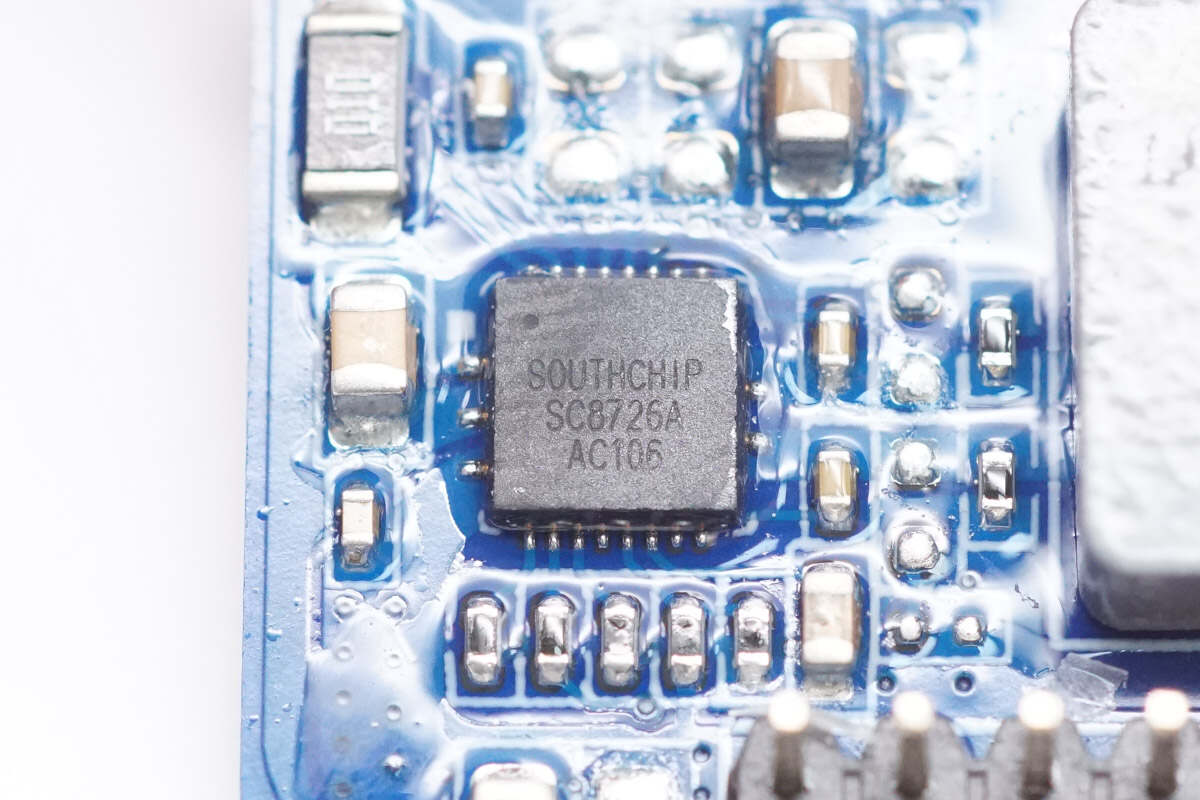

用于另外1A1C接口的同步升降压转换器来自南芯科技，型号SC8726A，这是一颗超高效率，集成了4颗功率管的同步Buck-Boost转换器，最大限度简化客户系统设计，减少PCB Space及BOM，高效率能够有效减少热损耗。

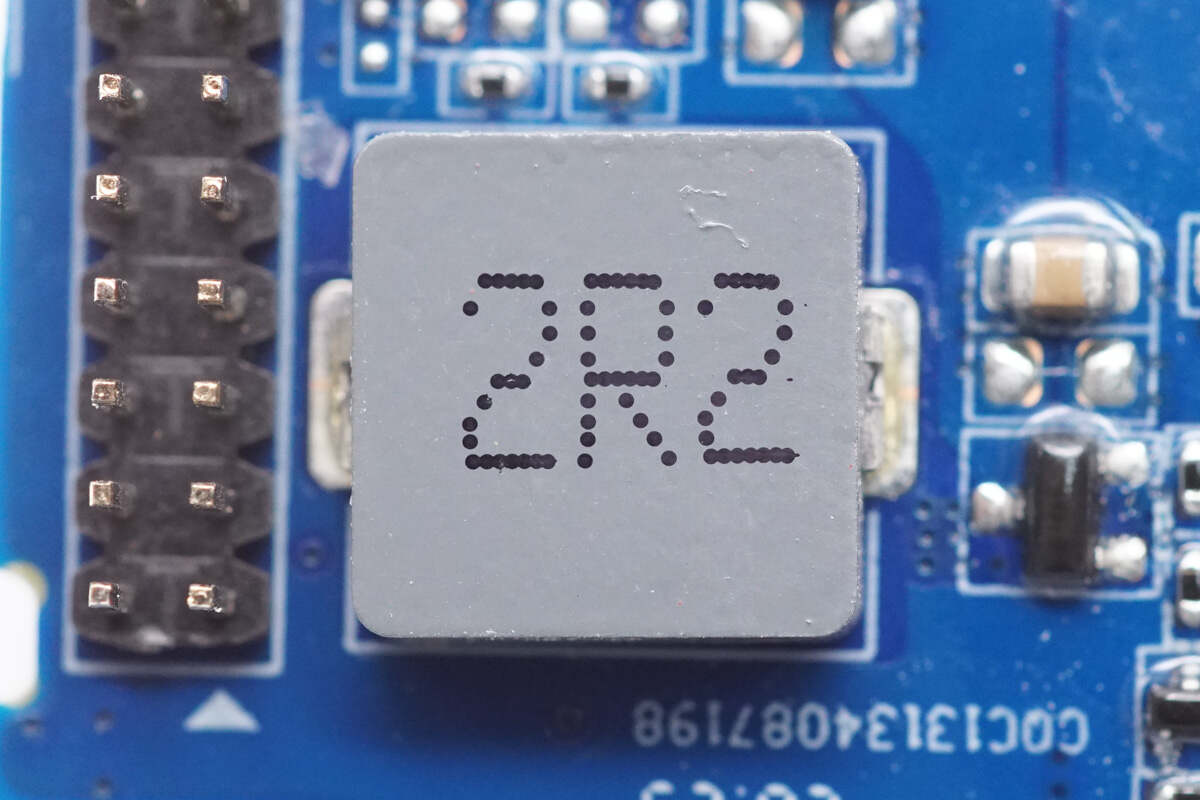

SC8726A支持2.7-22V超宽输入电压，以及2.4-22V超宽输出电压。集成了I2C功能，方便客户使用控制芯片，用户可通过I2C配置输出电压，输出电流限流及开关频率。SC8726A采用电流控制模式，支持输出电流限流，动态输出电压调整，内部电流限流，输出短路保护及过温保护，确保芯片能够工作在各种异常情况。SC8726A采用21pin 4x4 QFN封装。
