内置旭航诚和微电新能源电池,Baseus倍思Bowie E5真无线耳机拆解
前言
Baseus倍思是一个3C消费电子品牌,旗下产品涵盖充电、音频、车品、智能家居、智能家电等众多领域。在蓝牙音频市场,倍思近期推出了Baseus倍思Bowie E5真无线耳机,拥有着极具个性化的外观设计和清新配色,以及精心设计的入耳曲率和小巧轻盈的体积,带来舒适通透的无感佩戴体验。
在功能配置方面,倍思Bowie E5真无线耳机采用蓝牙5.3芯片,拥有更低的音质损耗和更强的抗干扰能力;支持智慧双连,工作/生活两不误;支持低延迟模式,提供声画同步的流畅游戏体验;支持双麦通话降噪,消除环境噪音,提供清晰通话。续航方面,耳机单次续航时间约6小时,搭配充电盒综合续航约25小时;支持倍思瞬时闪充,充电10分钟,播放2小时。
Baseus倍思Bowie E5真无线耳机开箱

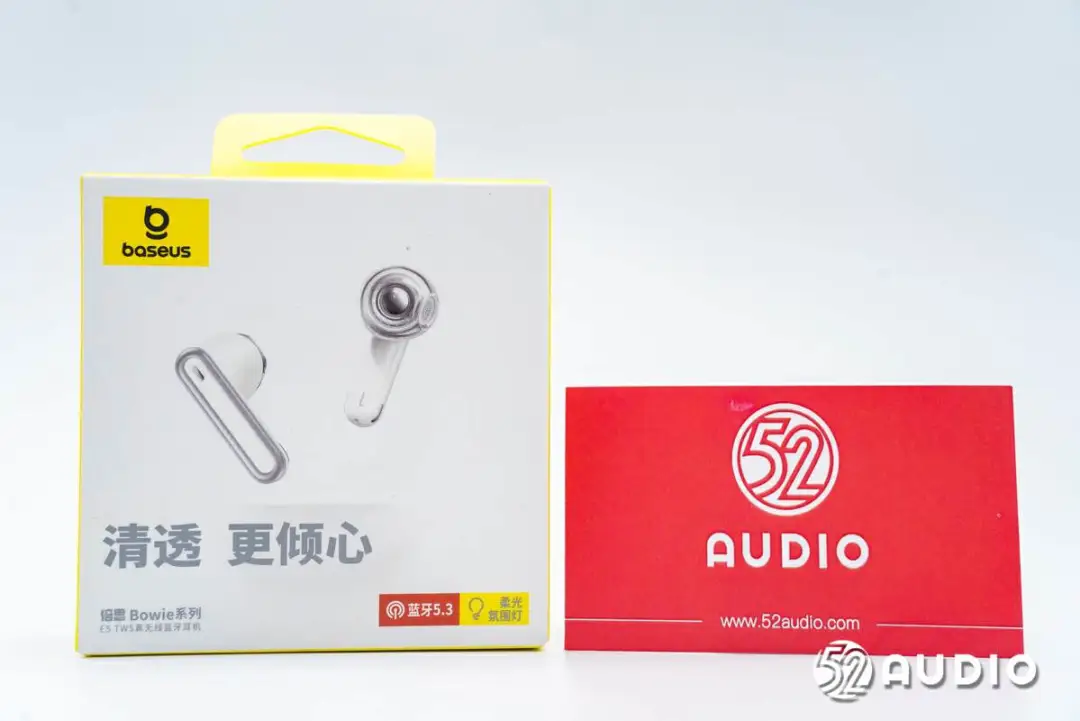

Baseus倍思Bowie E5真无线耳机包装盒体积小巧,沿用了白色+品牌黄的配色。正面展示有耳机外观,品牌LOGO和产品名称,“清透 更倾心”的产品Slogan,以及蓝牙5.3、柔光氛围灯的产品特点。
包装盒侧边展示了产品的三大功能特点:PEEK+PU彩膜喇叭、倍思瞬时闪充、0.06秒低延迟,以及倍思APP下载二维码。

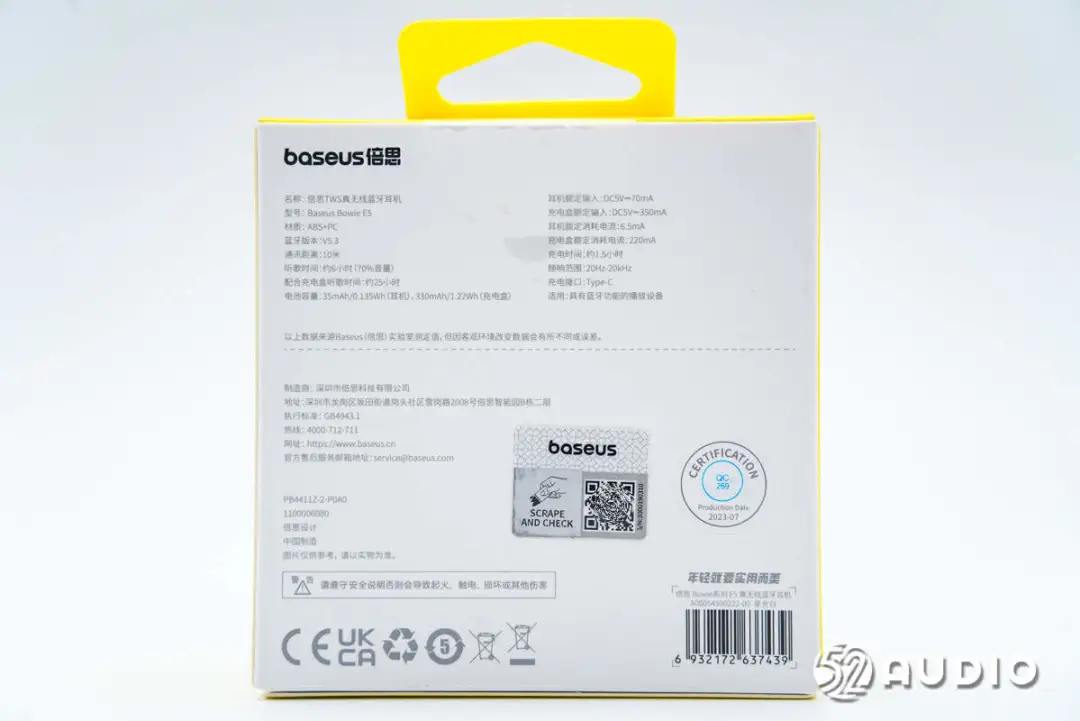

包装盒背面介绍了产品的详细参数,深圳市倍思科技有限公司的部分信息,贴有防伪标签。

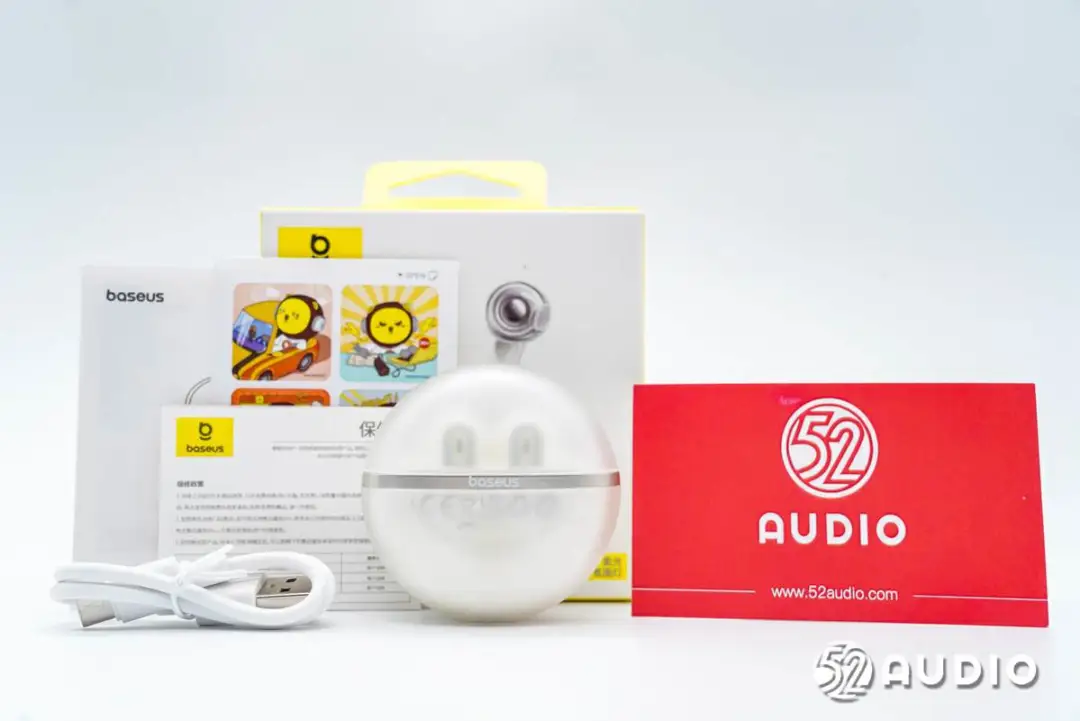

包装盒内部物品有耳机、充电盒、充电线、倍思贴纸、产品说明书和保修卡,此款为星光白配色。

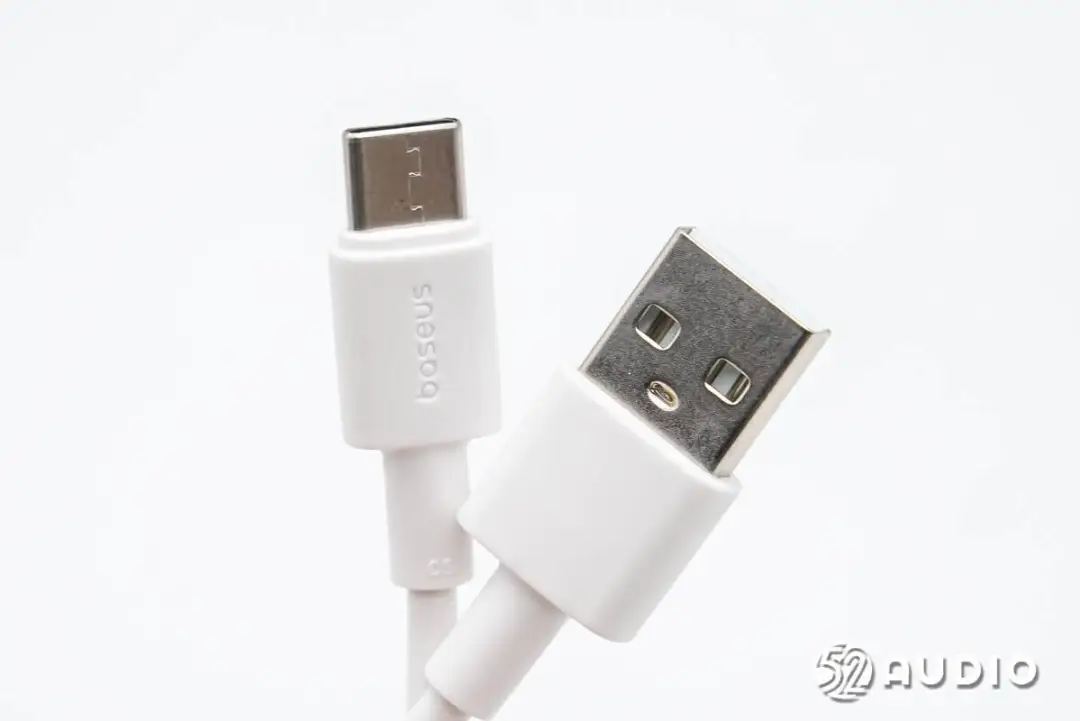

USB-A to Type-C接口的充电盒充电线,雕刻有“Baseus”品牌LOGO。

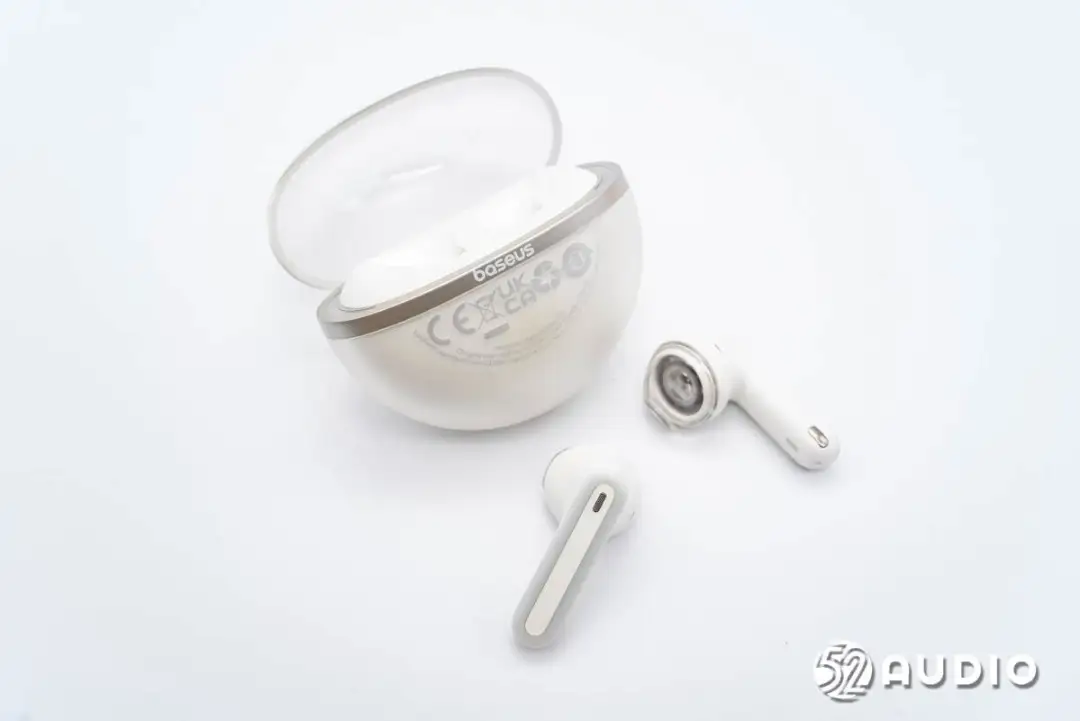

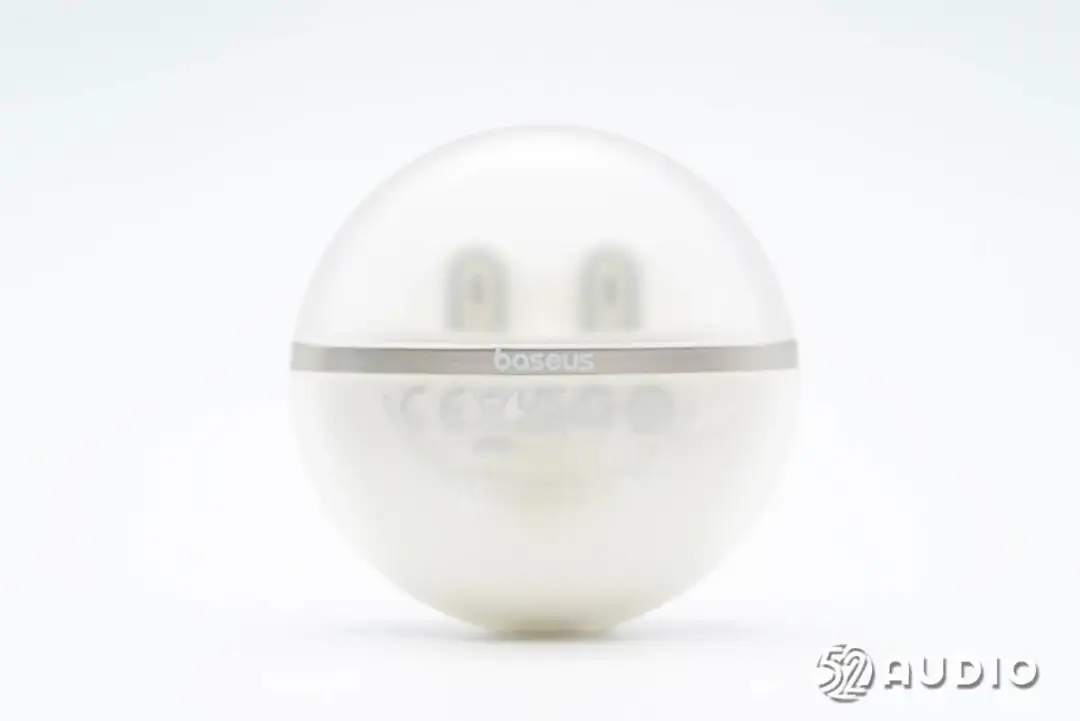

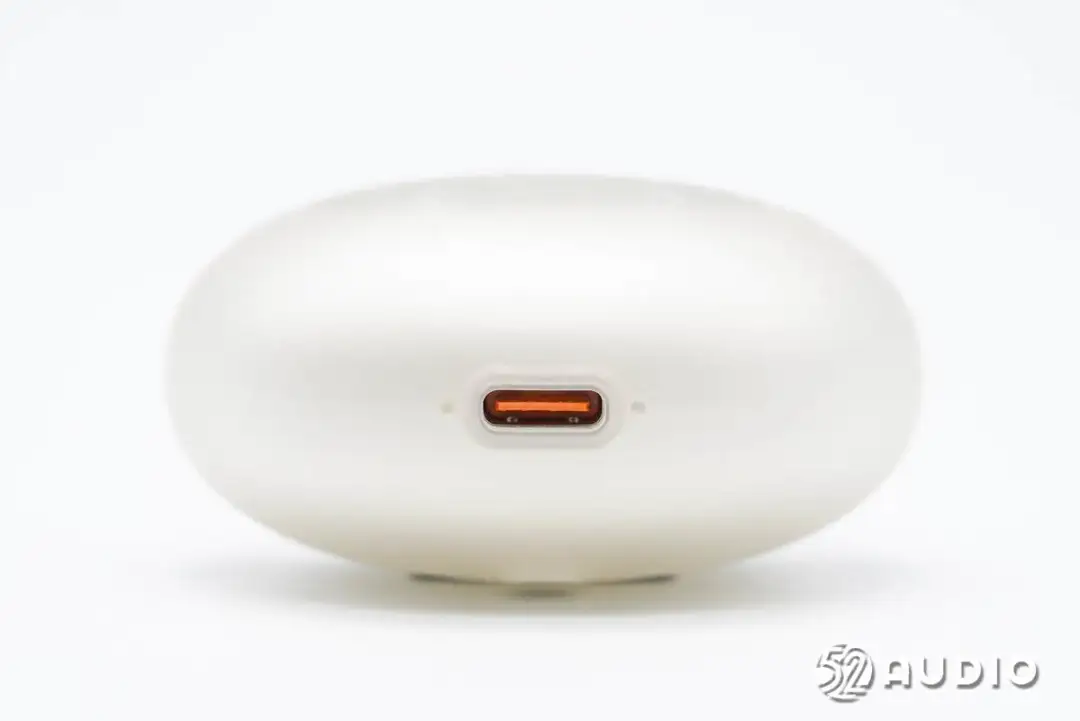

倍思Bowie E5真无线耳机充电盒正面外观一览,采用了圆形设计,半透明的磨砂外壳。机身正面贴有认证标签,银色腰线上设计有“Baseus”品牌LOGO,

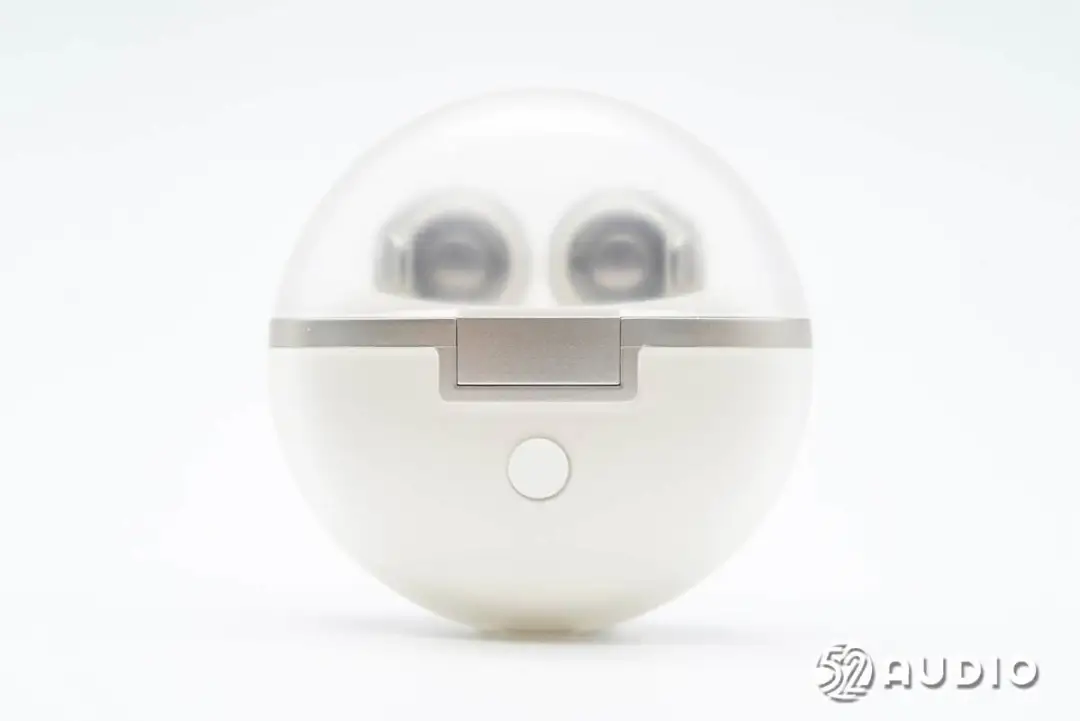

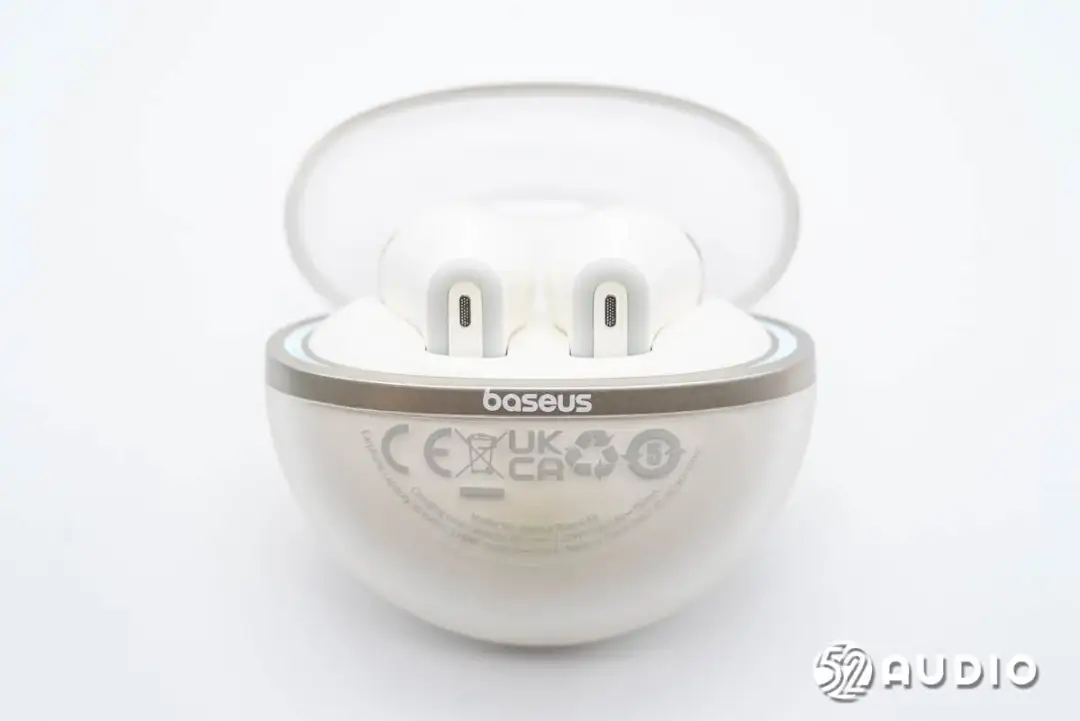

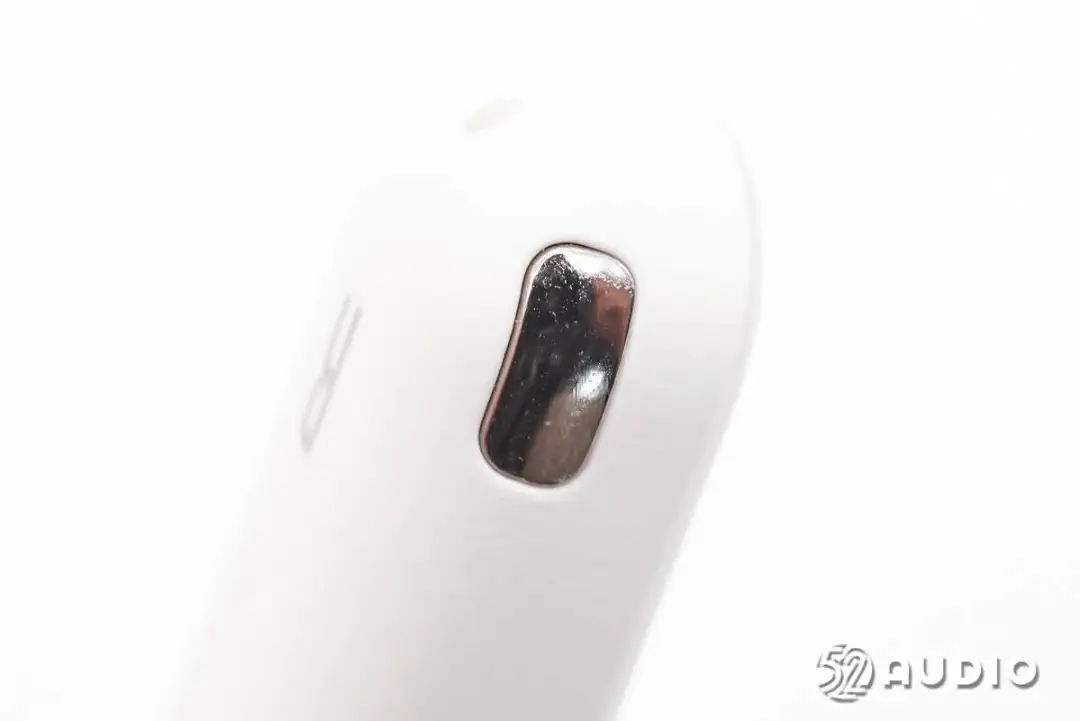

机身背面外观一览,设置有一颗蓝牙配对按键,透过盒盖可以看到内部耳机同样采用了透明元素设计。
打开充电盒盖,内部耳机竖立在座舱内,能够便捷取放。

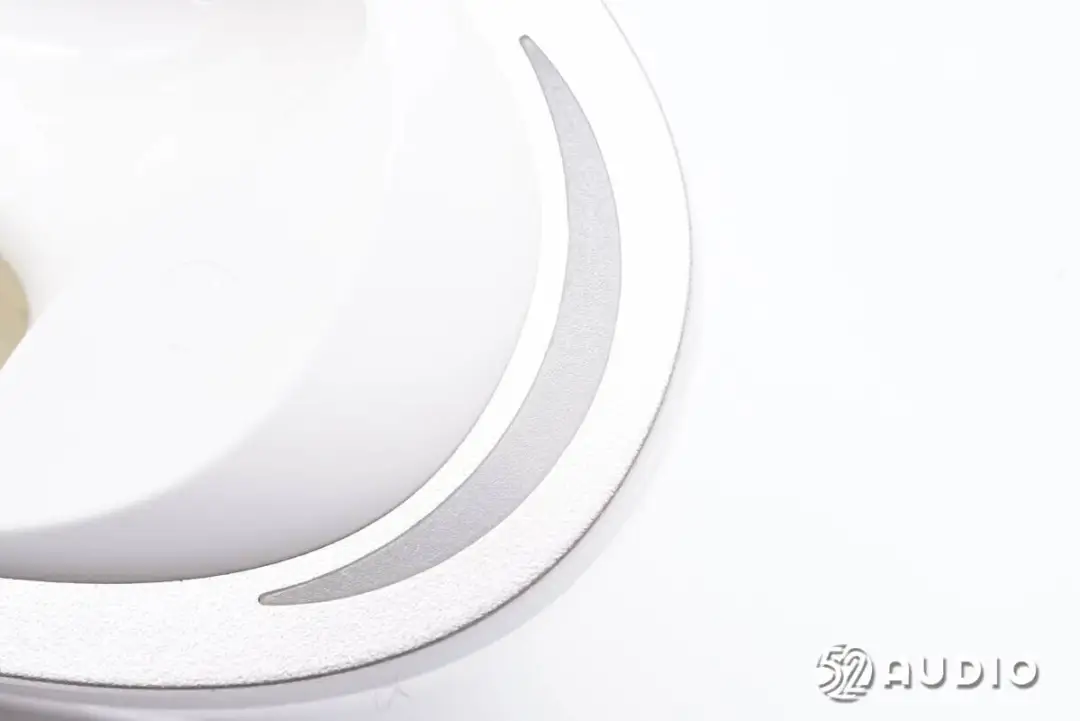

座舱两侧设计有“对称双月灯”,氛围柔光支持呼吸闪烁。

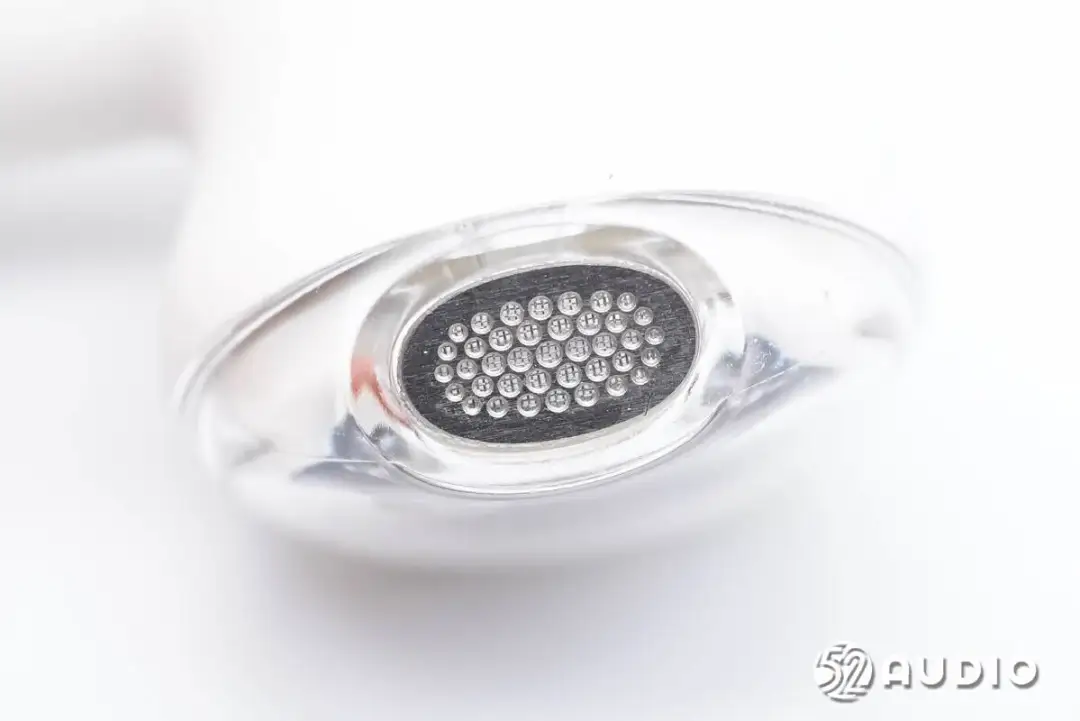

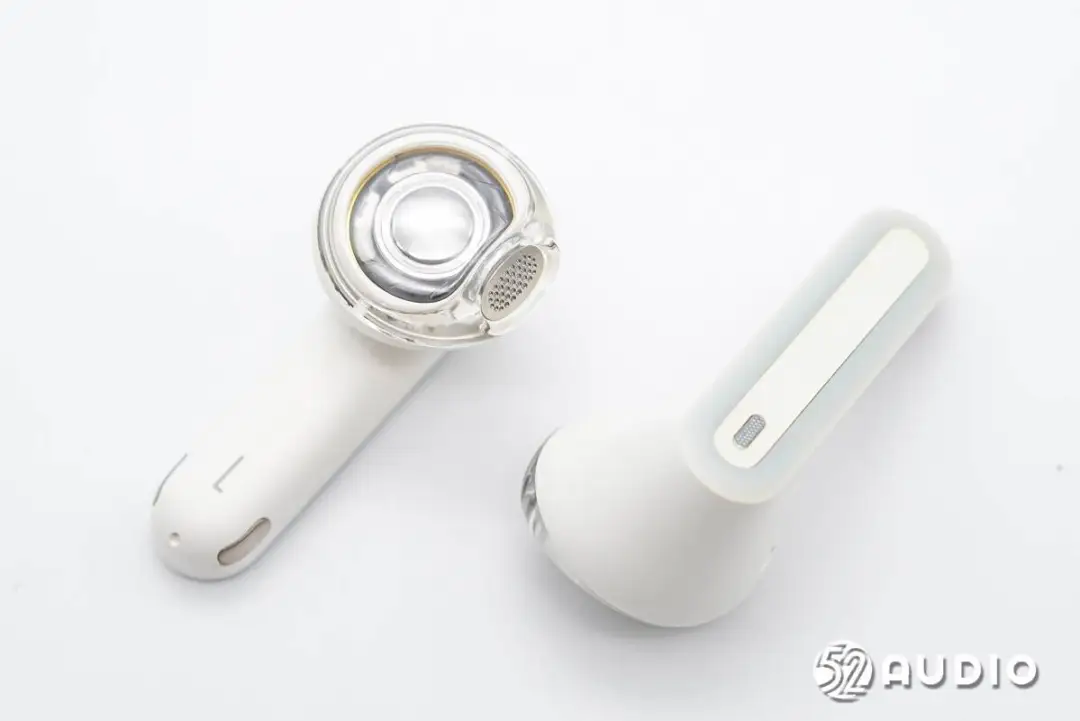

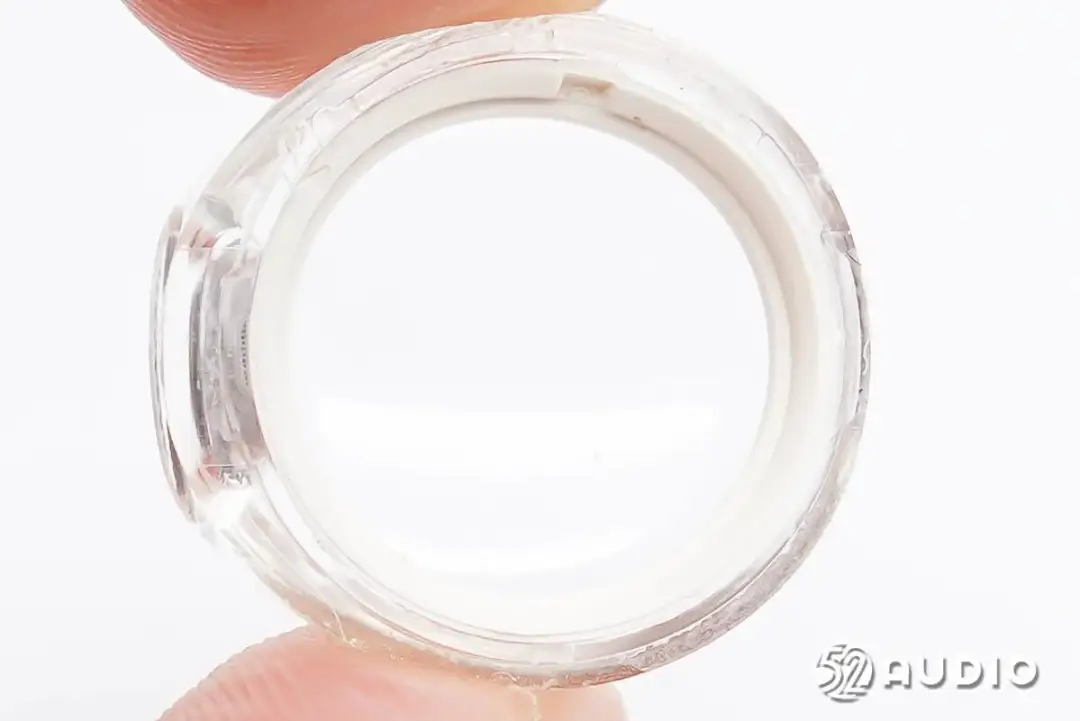

Baseus倍思Bowie E5耳机整体外观一览,采用了独特的透明前腔和半透明的耳机柄背板设计,具有很高的辨识度。根据真实用户耳道数据设计的3.75°入耳角度,佩戴倾斜式出音贴合不压耳。

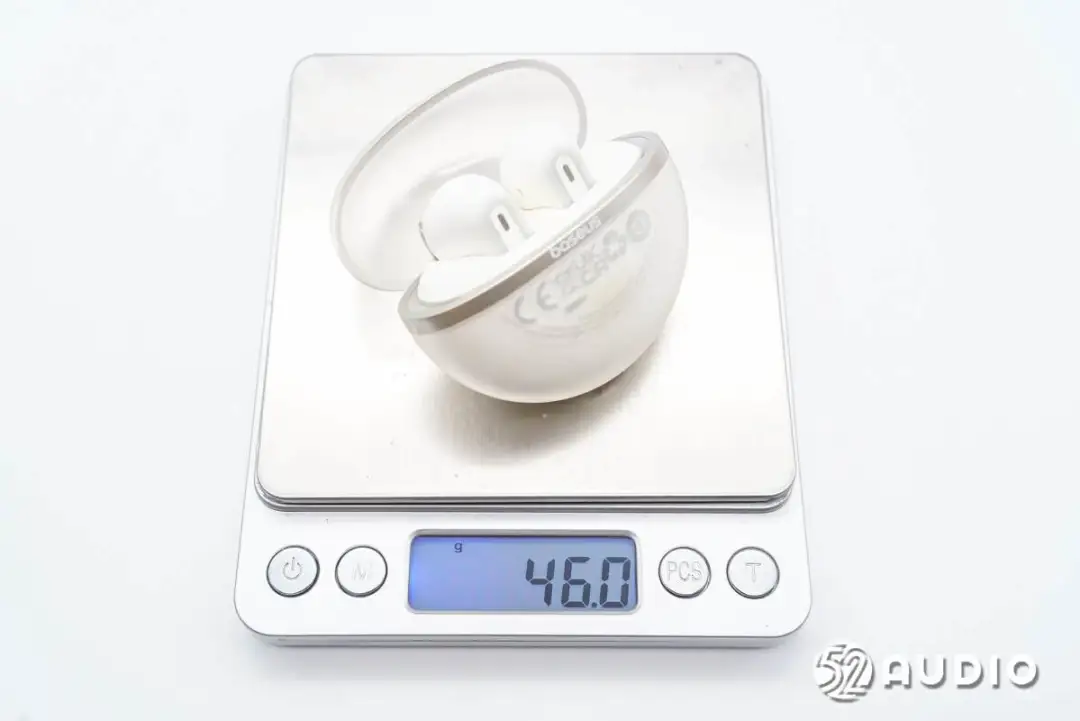

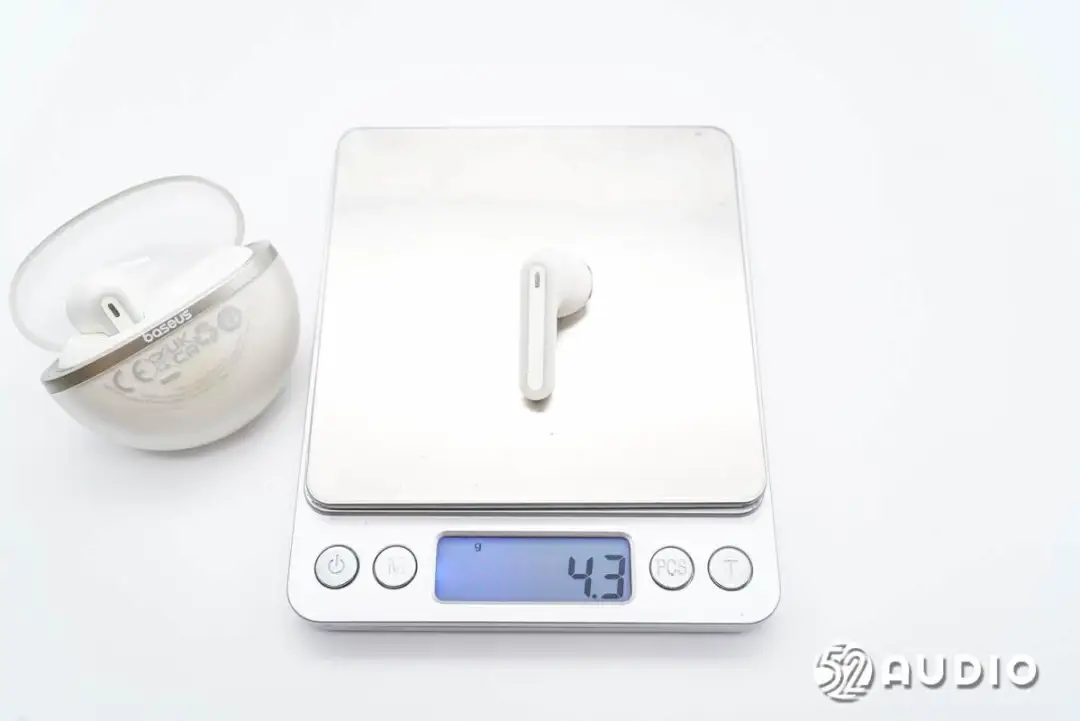

经我爱音频网实测,Baseus倍思Bowie E5真无线耳机整机重量约为46.0g。

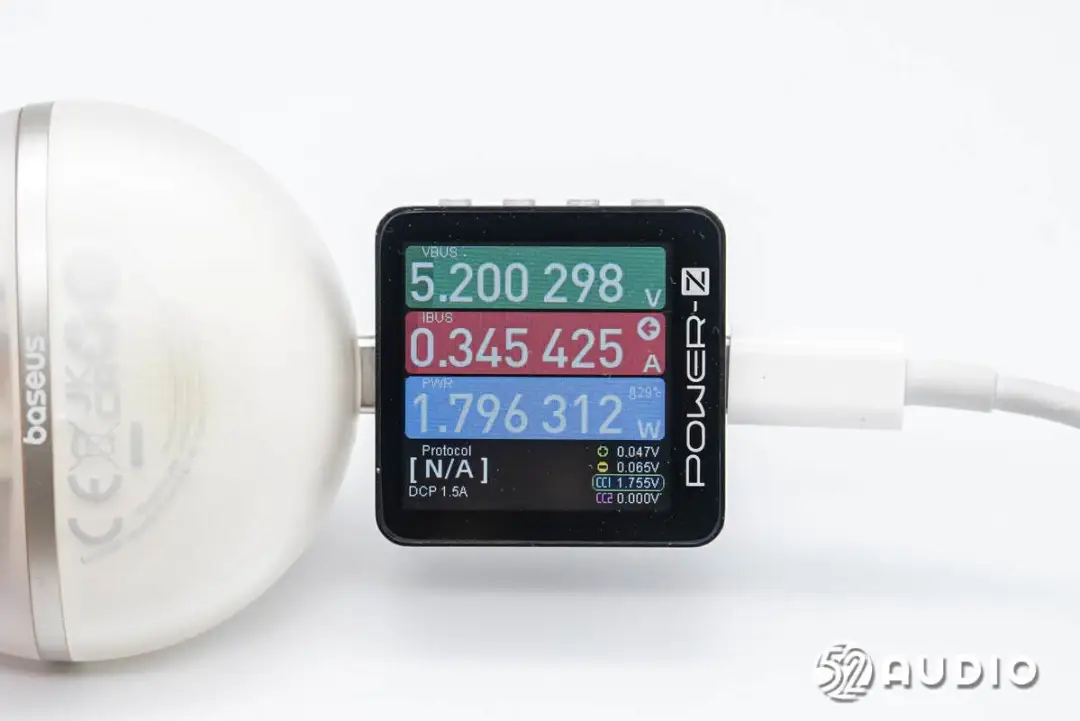

我爱音频网采用CHARGERLAB POWER-Z KM003C对Baseus倍思Bowie E5真无线耳机进行充电测试,充电功率约为1.80W。
Baseus倍思Bowie E5真无线耳机拆解
通过开箱,我们详细了解了Baseus倍思Bowie E5真无线耳机独特的外观设计,下面进入拆解部分,看看内部结构配置信息~
充电盒拆解

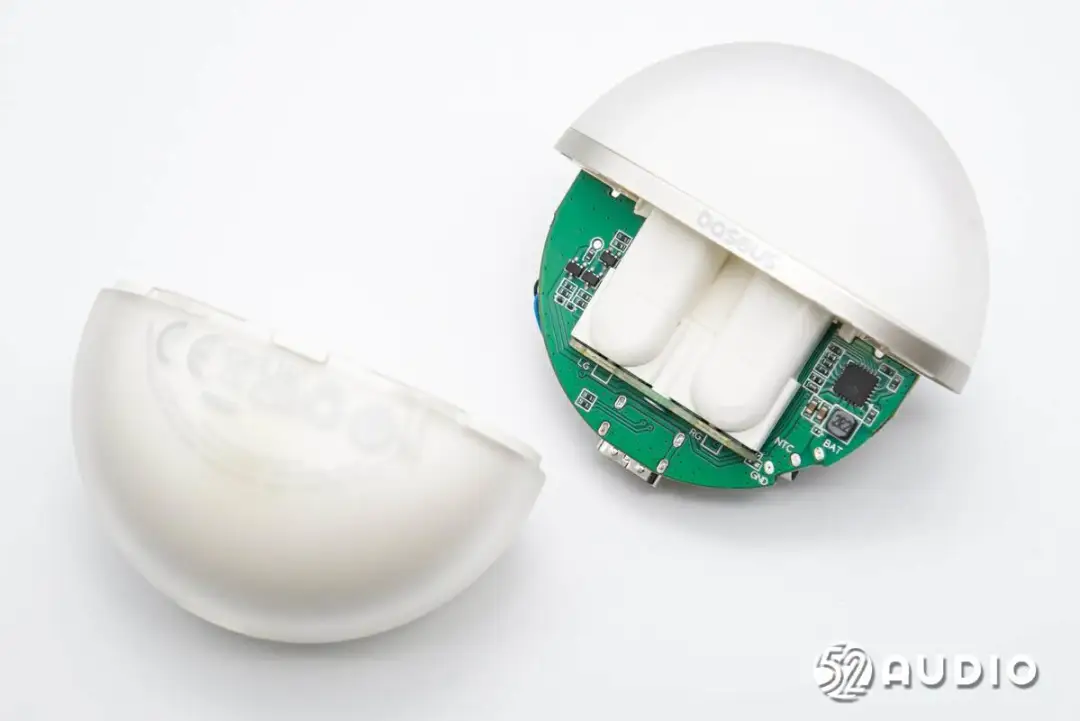

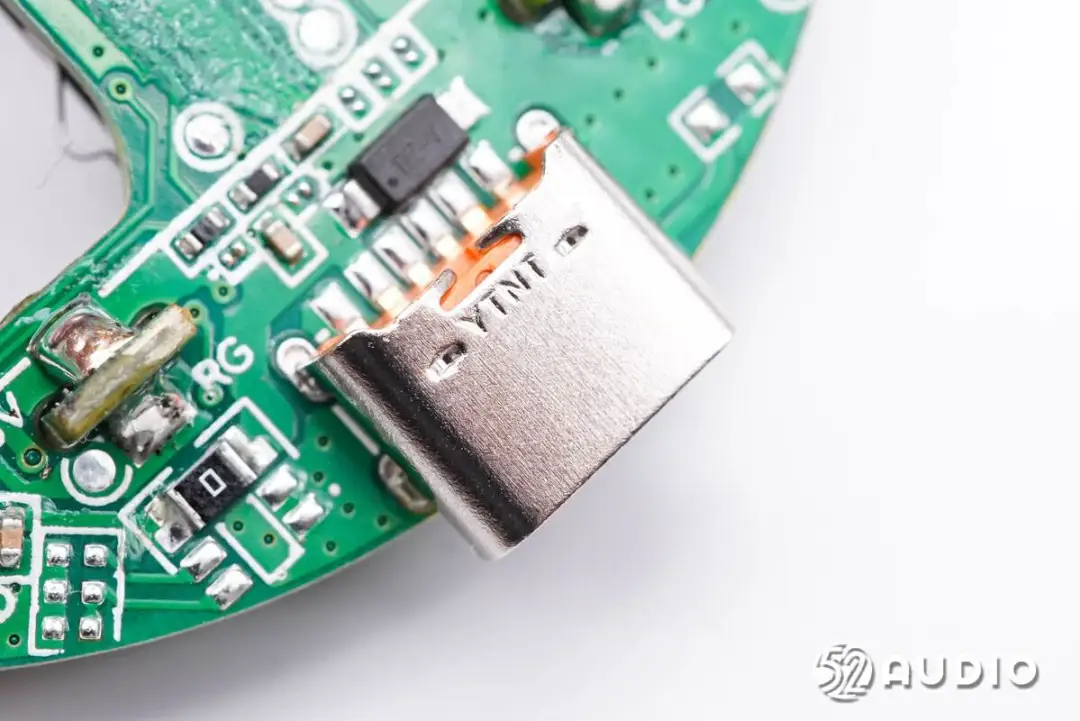

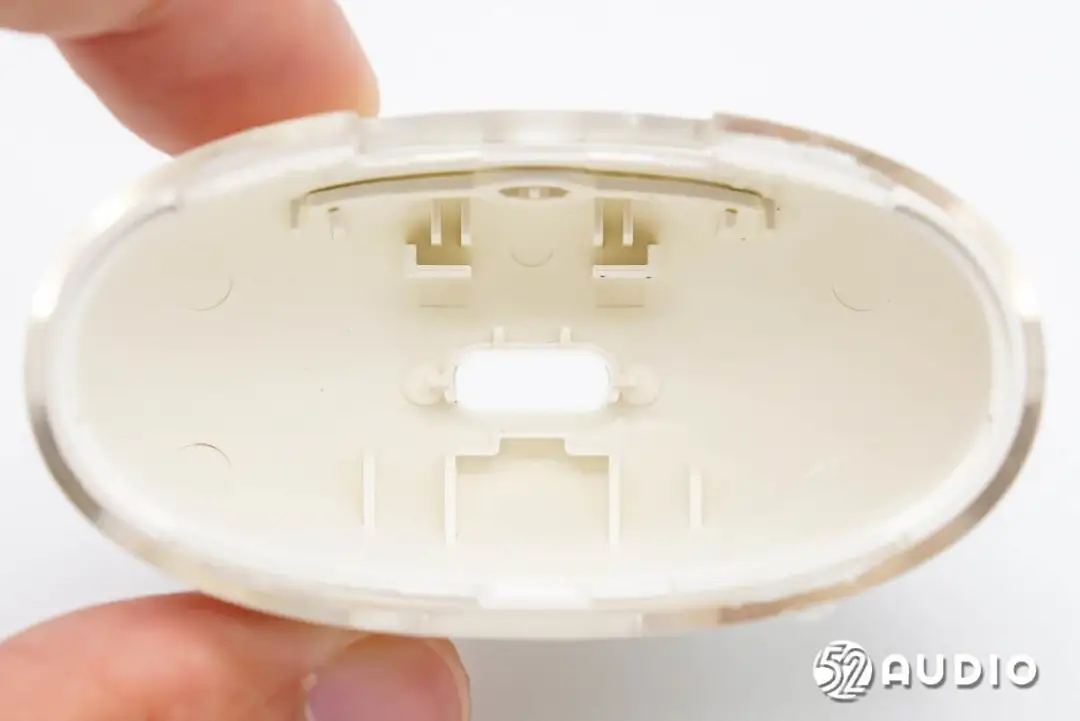

外壳内侧结构一览,USB-C接口设计有筋骨强化,腔体壁上有功能按键键帽结构。

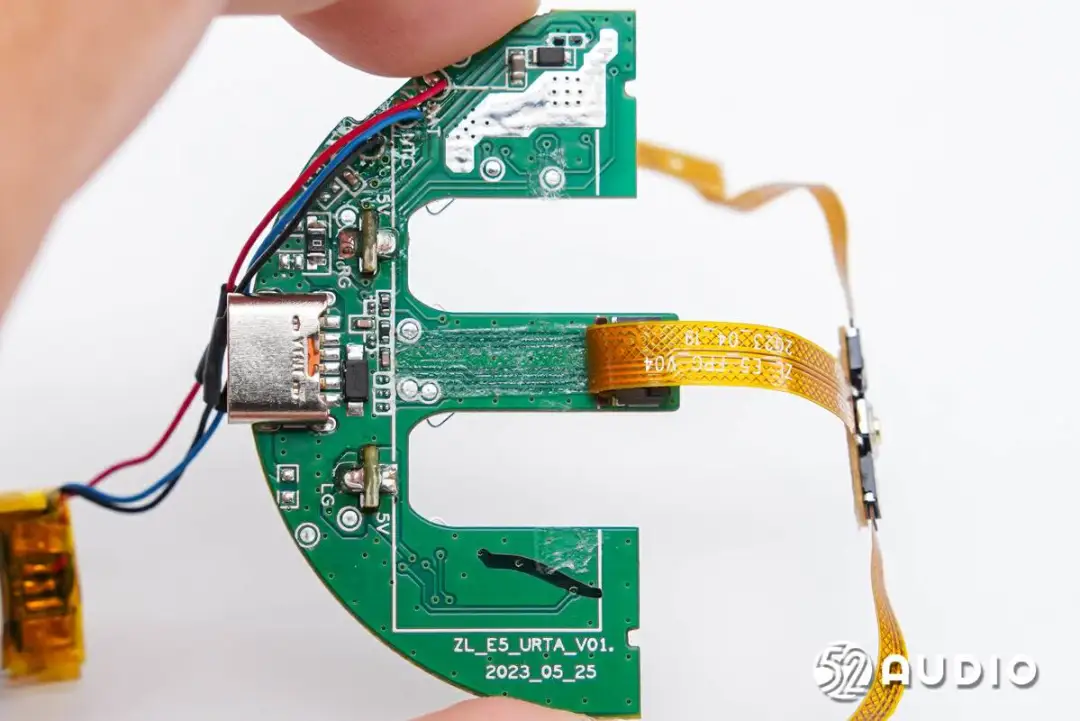

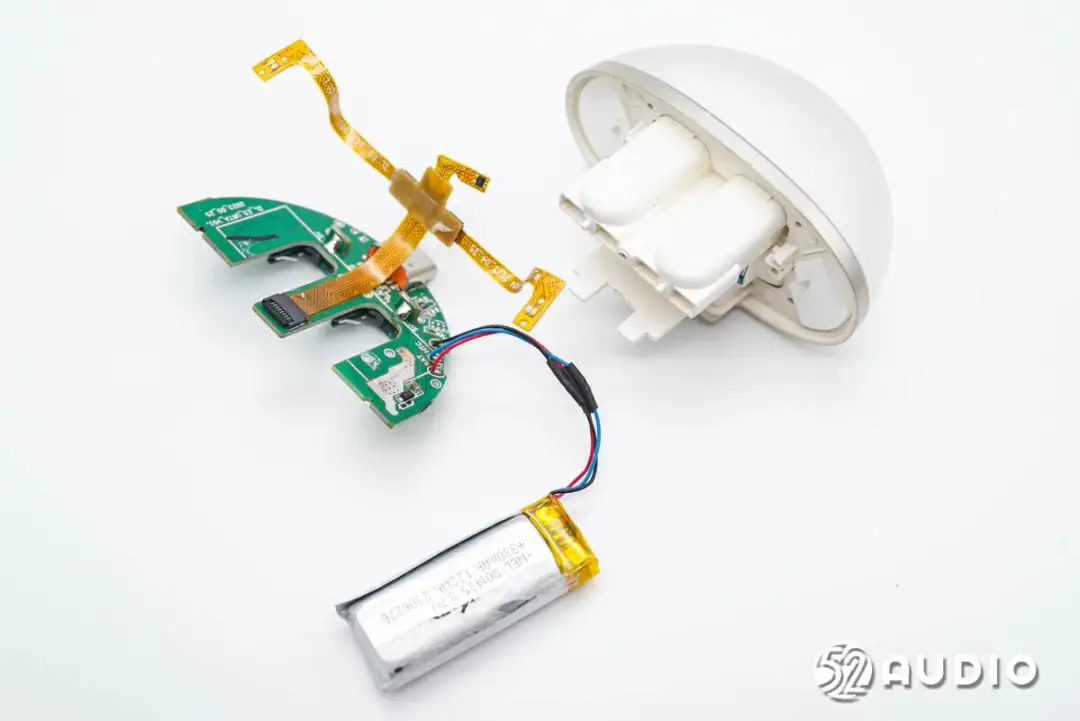

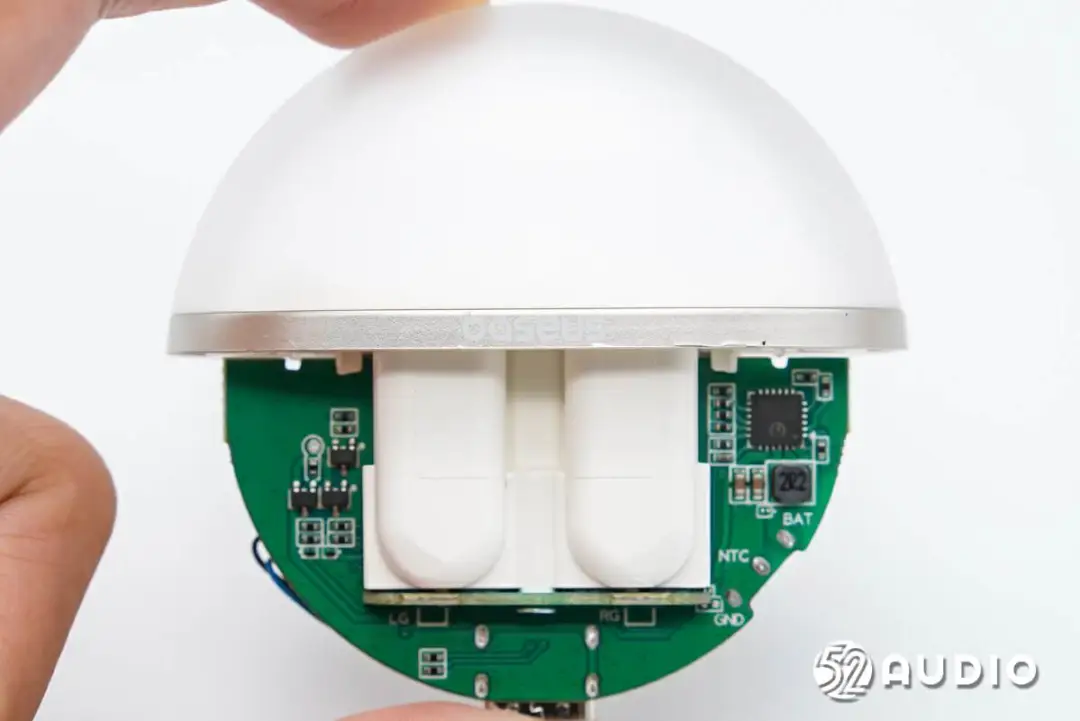

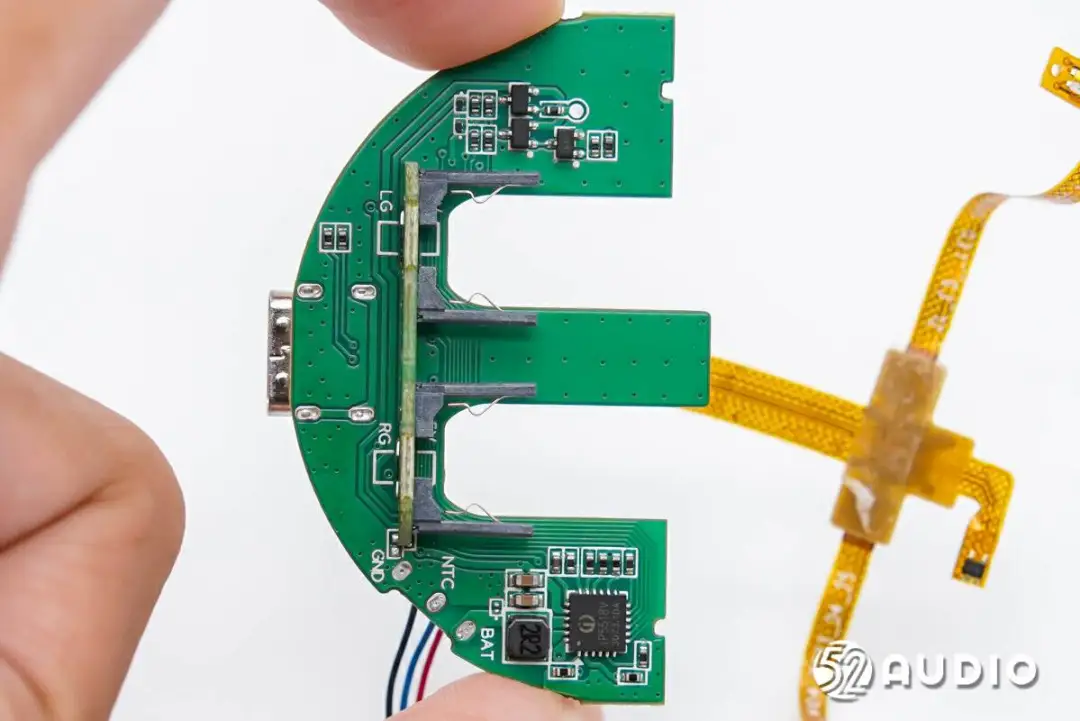

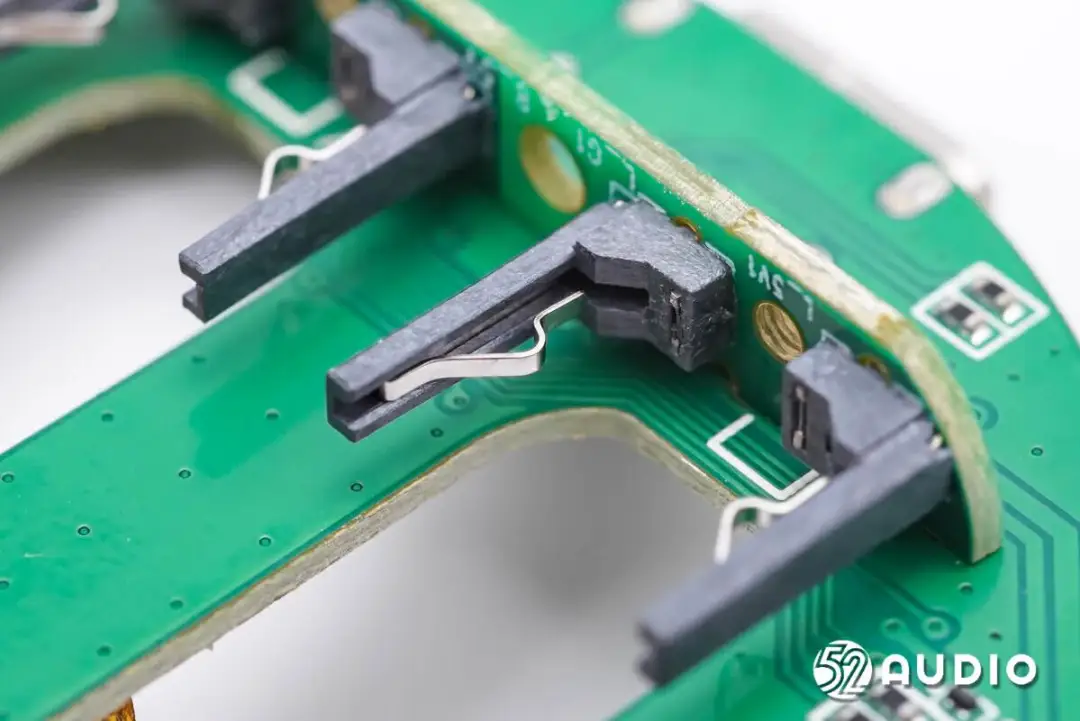

座舱一侧结构一览,主板竖立固定在座舱上,垂直于主板设置有为耳机充电的小板。

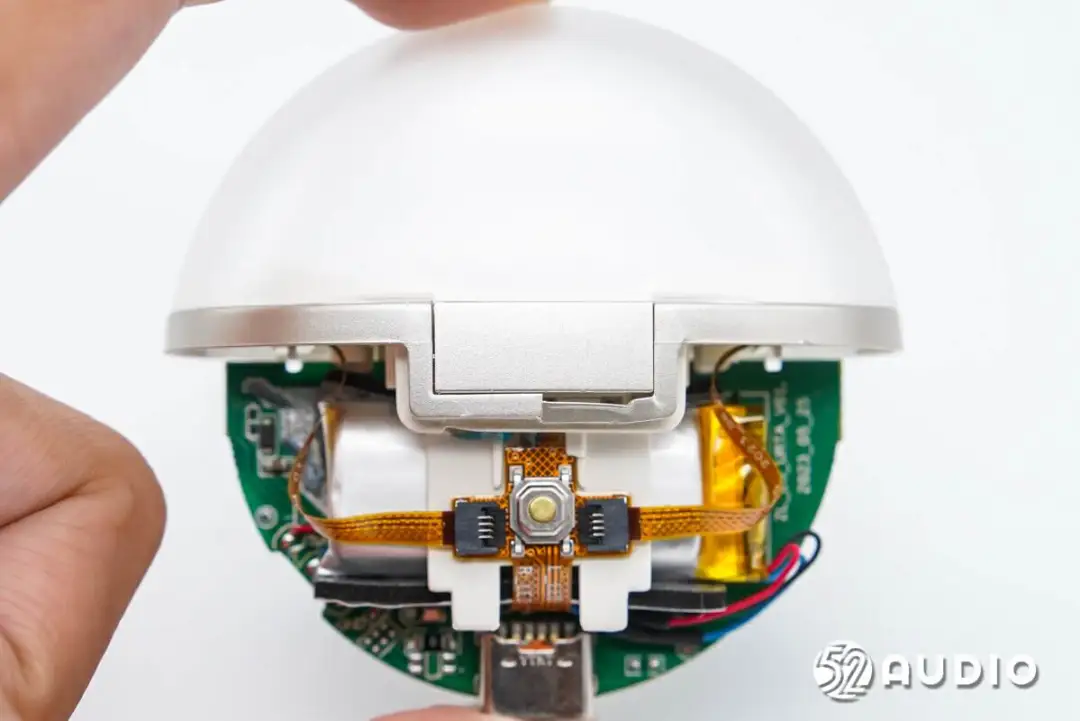

座舱另外一侧结构一览,通过支架固定电池单元和排线。

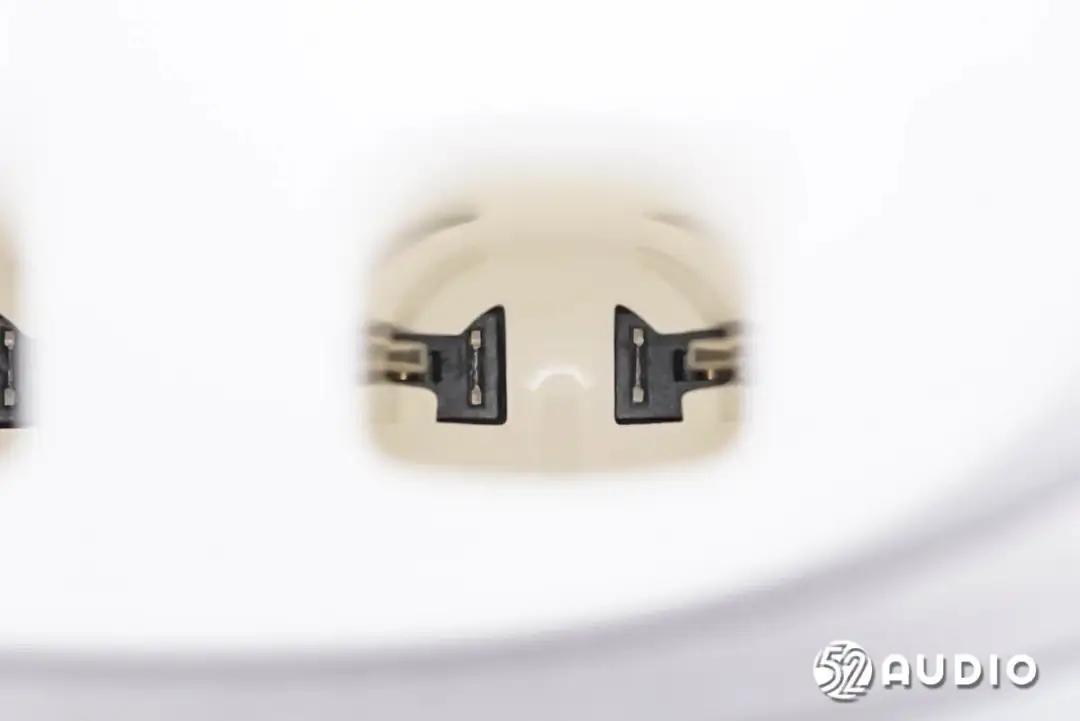

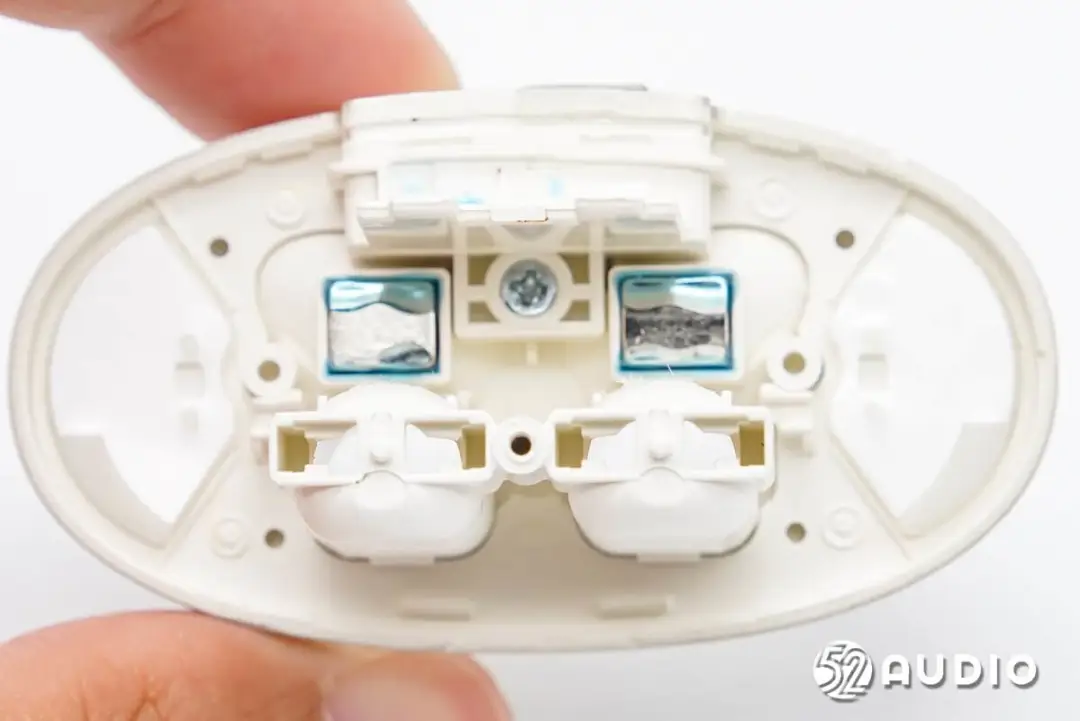

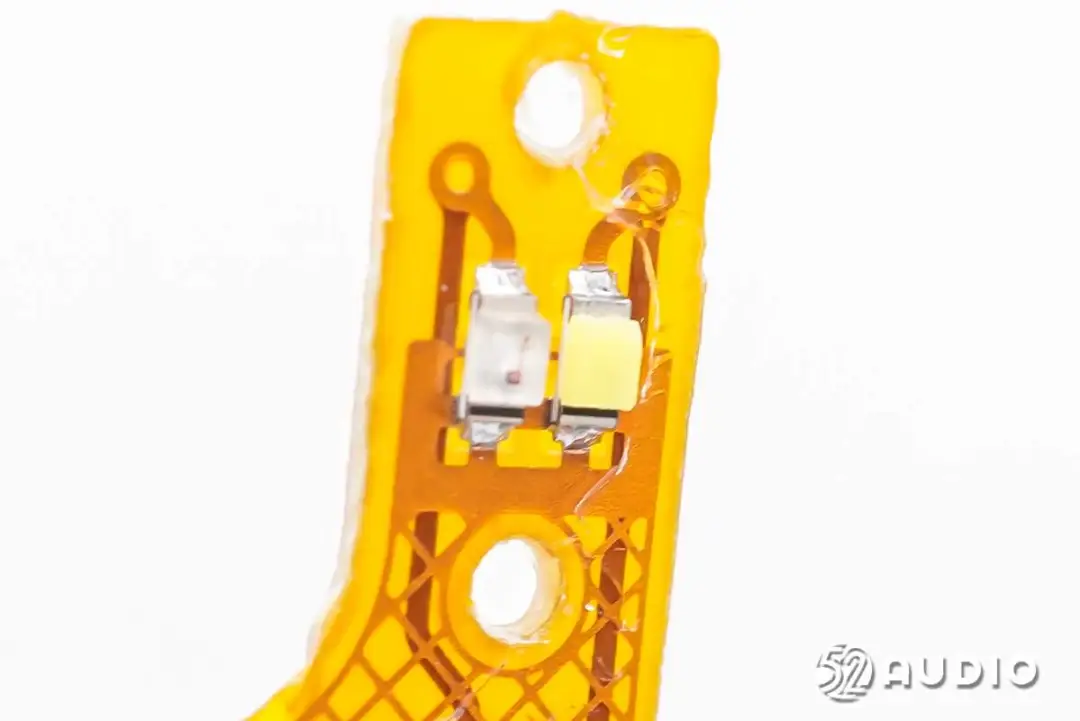

座舱底部结构一览,设置有两颗磁铁用于吸附固定耳机。两侧扇形为指示灯的导光柱结构。

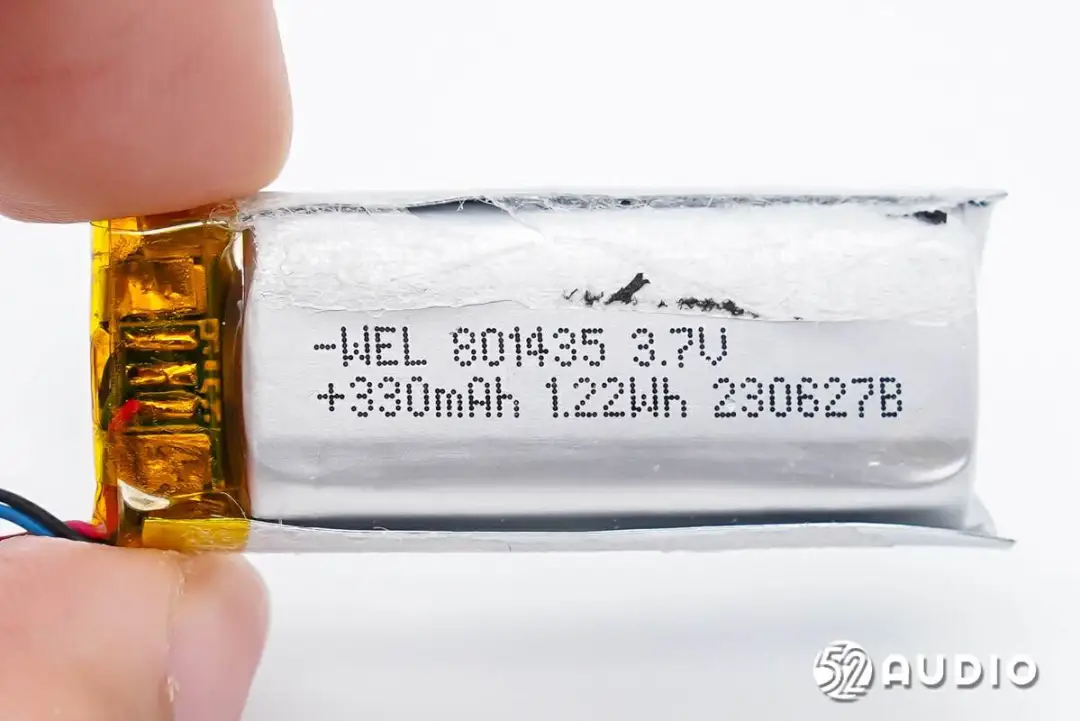

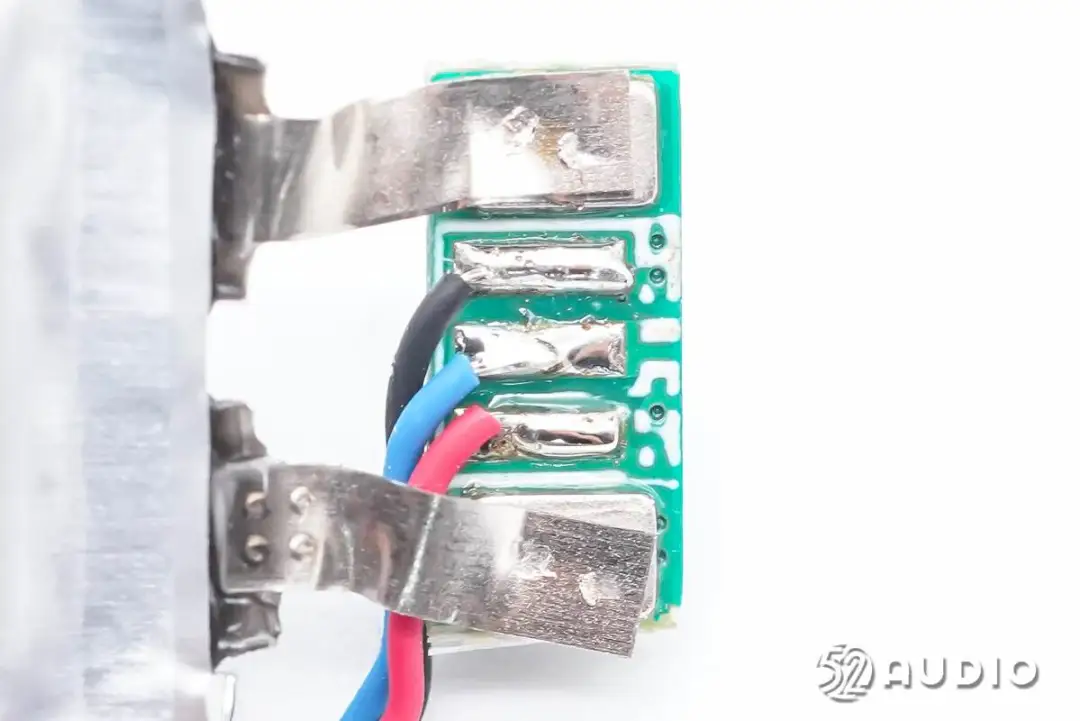

充电盒内置锂离子电池,型号:WEL 801435,标称电压:3.7V,额定容量:330mAh 1.22Wh,来自深圳市旭航诚电子有限公司。

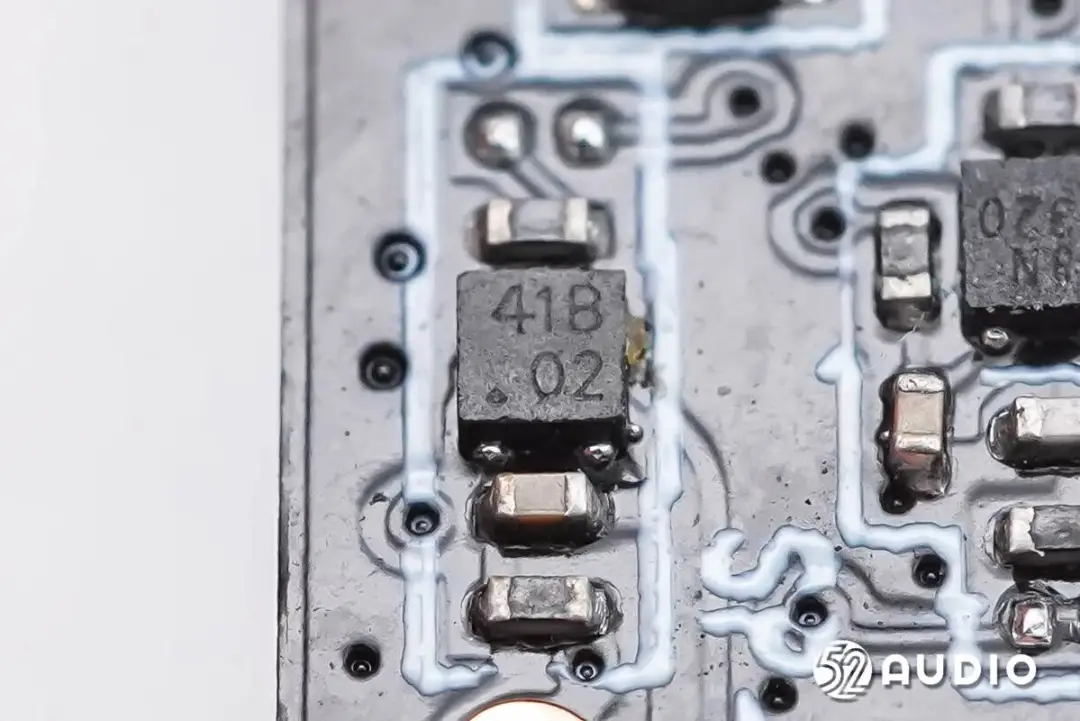

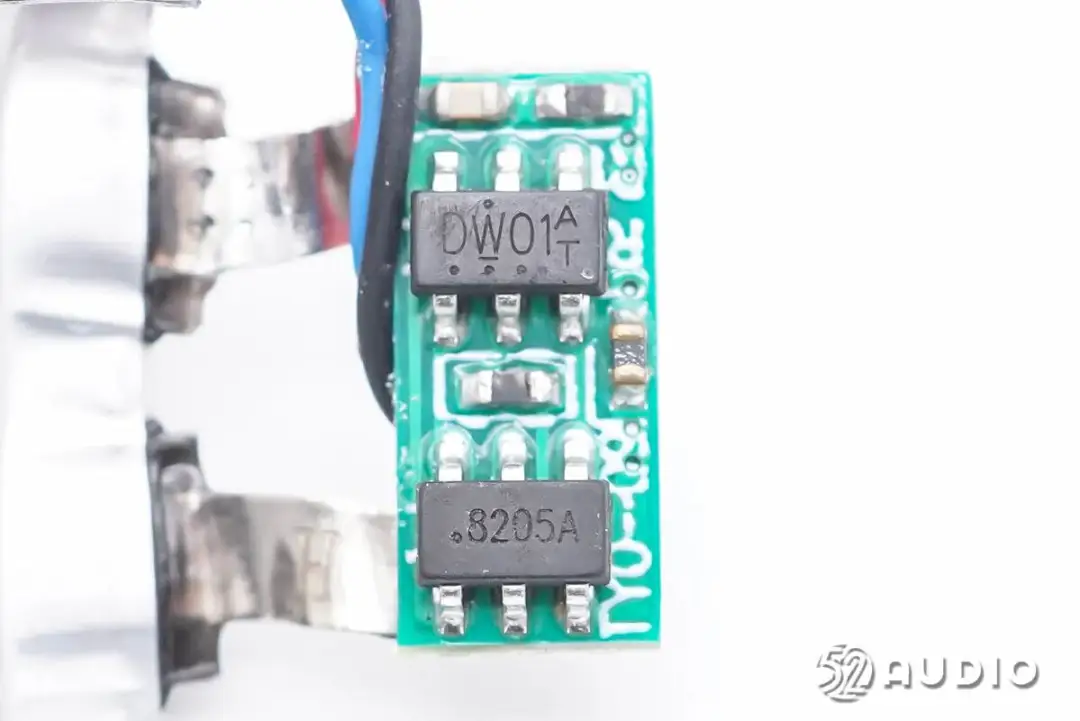

电池保护板一侧电路一览,设置有DW01AT的锂电保护IC和8205A的MOS管,负责电池的过充电、过放电、过电流等保护。

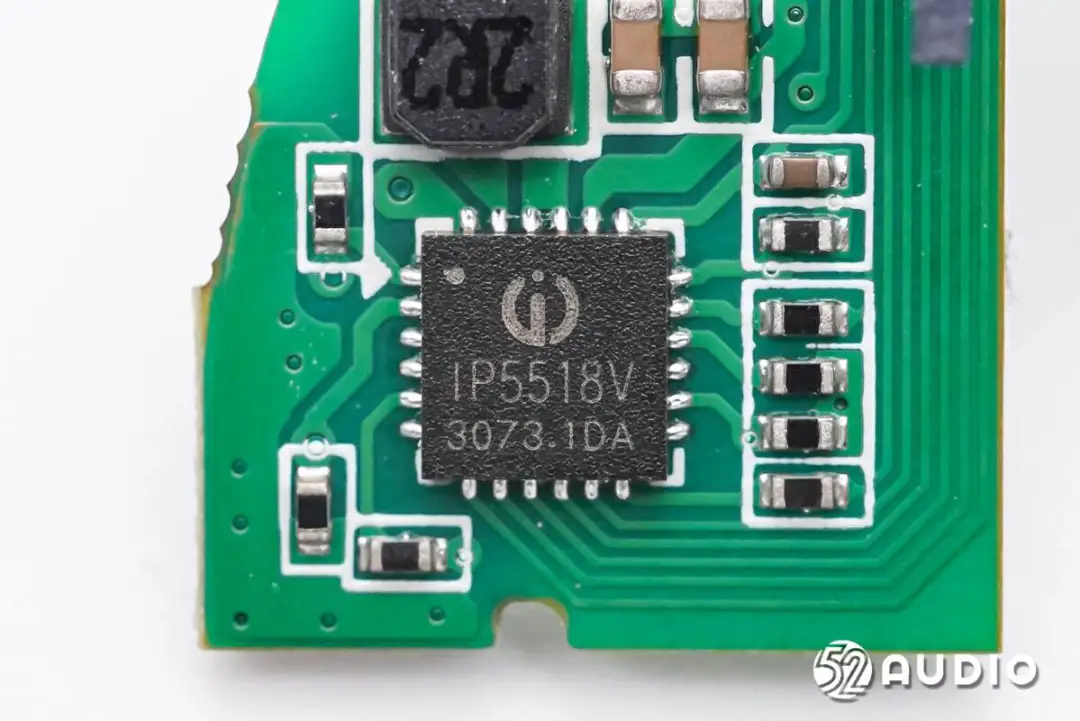

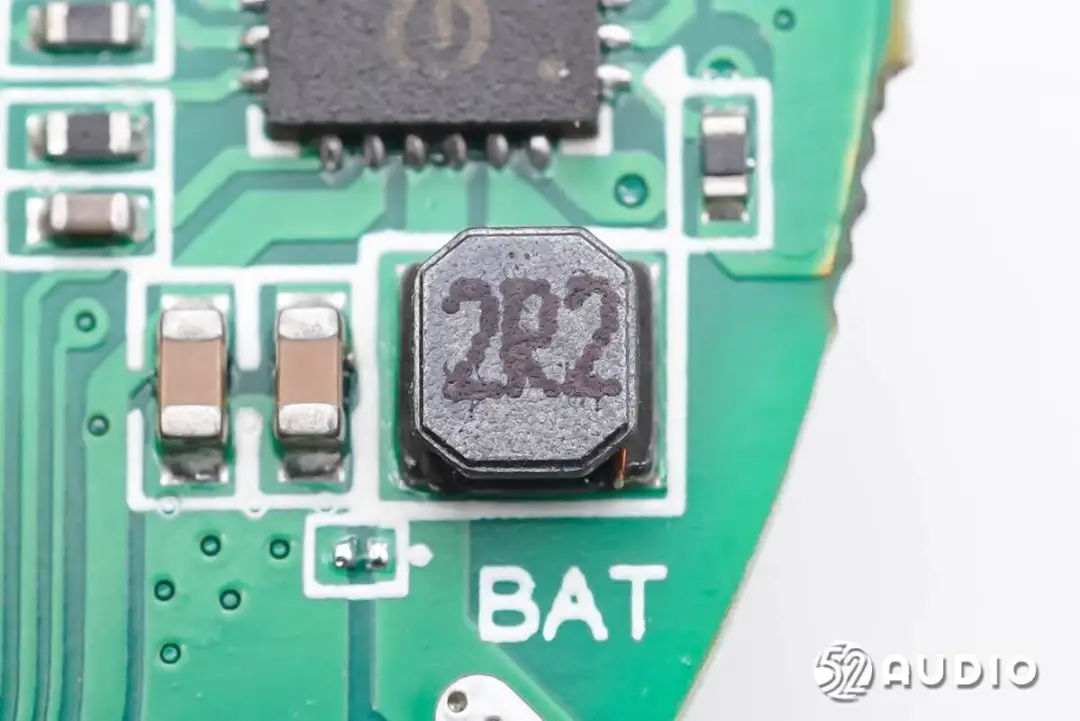

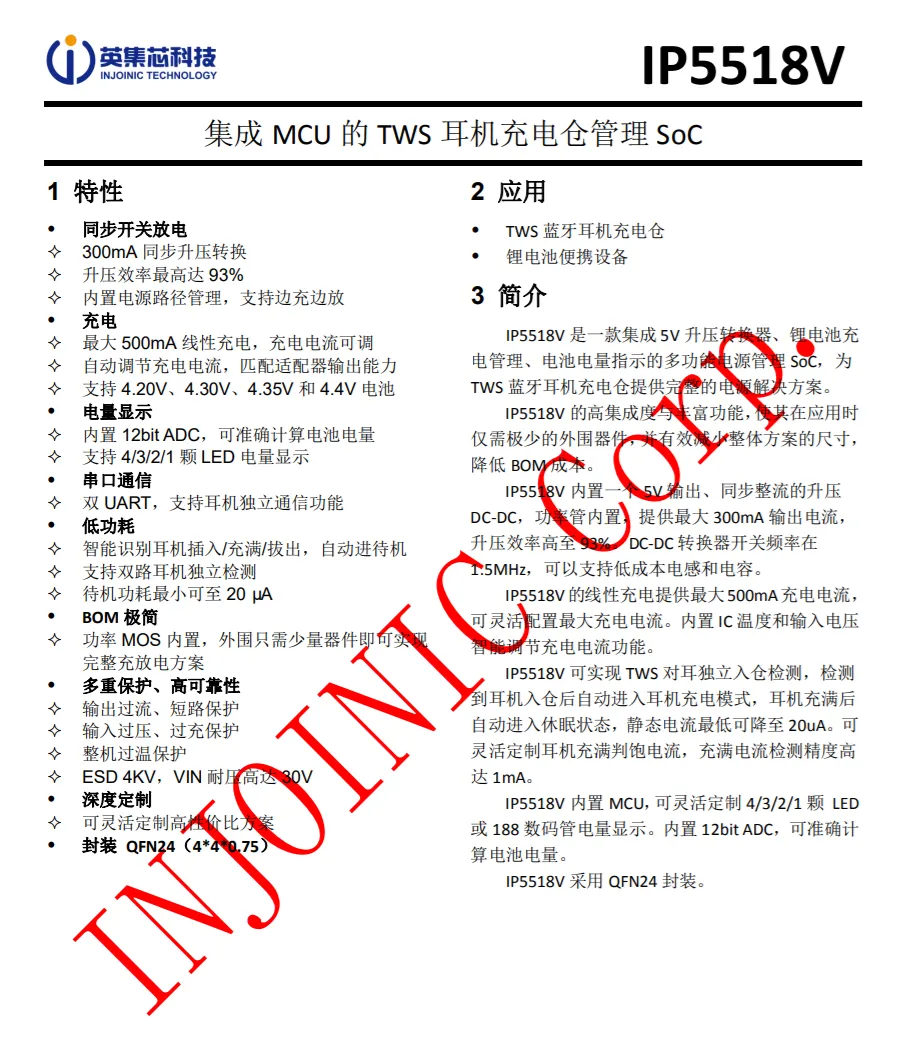

INJOINIC英集芯IP5518V是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC,为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5518V的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
IP5518V耐压30V,提供智能双向通讯仓应用,可以提供开盖即连功能耳机秒回联手机,相较普通产品7秒以上的回连时间体验大幅提升,同时耳机出仓与入仓都能做到灯显提醒,给予用户直观反馈。
IP5518V内置一个5V输出、同步整流的升压DC-DC,功率管内置,提供最大300mA输出电流,升压效率高至93%。DC-DC转换器开关频率在1.5MHz,可以支持低成本电感和电容。IP5518V的线性充电提供最大500mA充电电流,可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
IP5518V可实现TWS对耳独立入仓检测,检测到耳机入仓后自动进入耳机充电模式,耳机充满后自动进入休眠状态,静态电流最低可降至20uA。可灵活定制耳机充满判饱电流,充满电流检测精度高达1mA。IP5518V内置MCU,可灵活定制4/3/2/1颗LED或188数码管电量显示。内置12bit ADC,可准确计算电池电量。

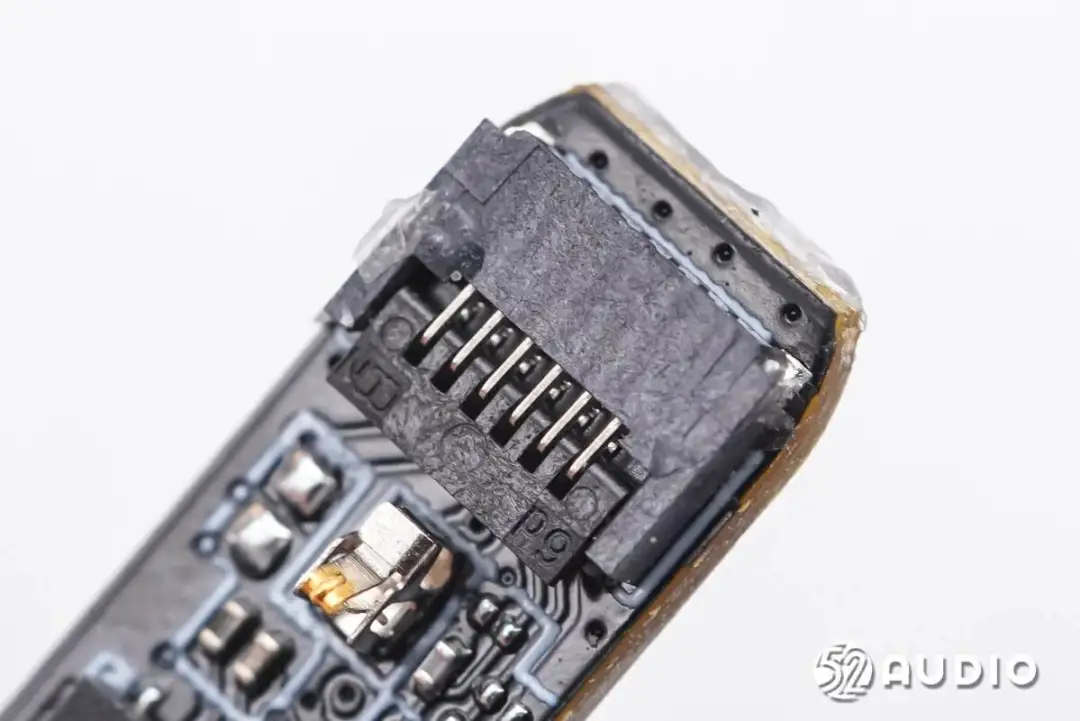

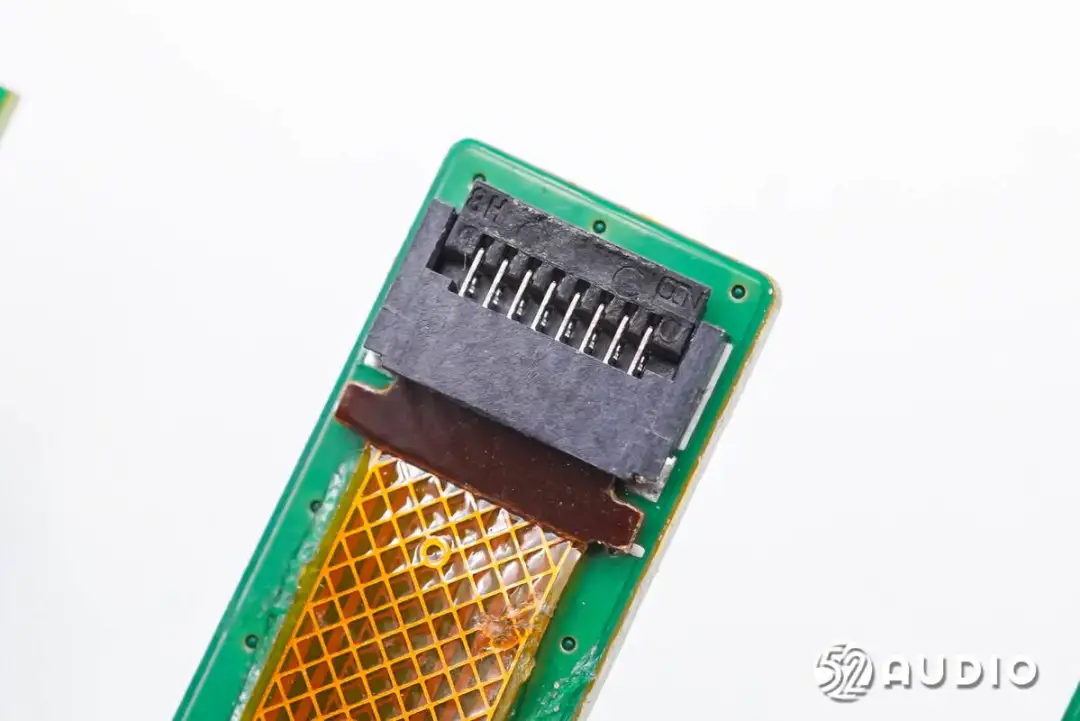

主板连接排线的ZIF连接器特写,来自亚奇科技(OCN),型号:OK-F501-08325。

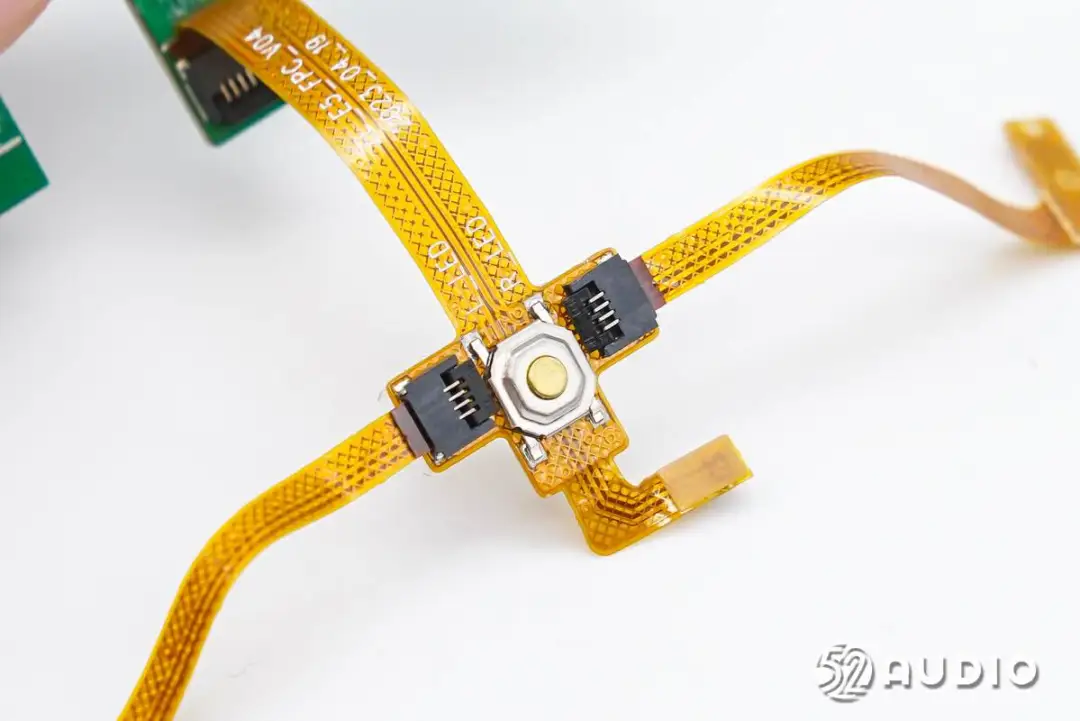

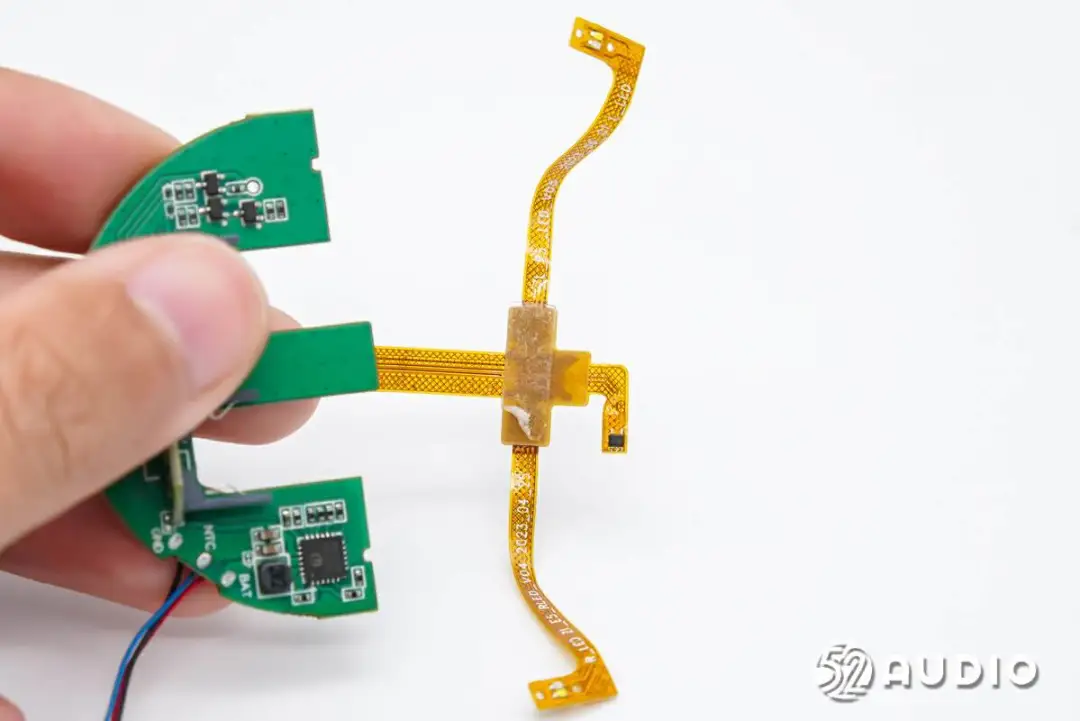

排线上的蓝牙配对功能按键特写,两侧通过ZIF连接器连接两条指示灯排线。据我爱音频网了解到,连接器来自亚奇科技(OCN),型号:OK-F501-04325。

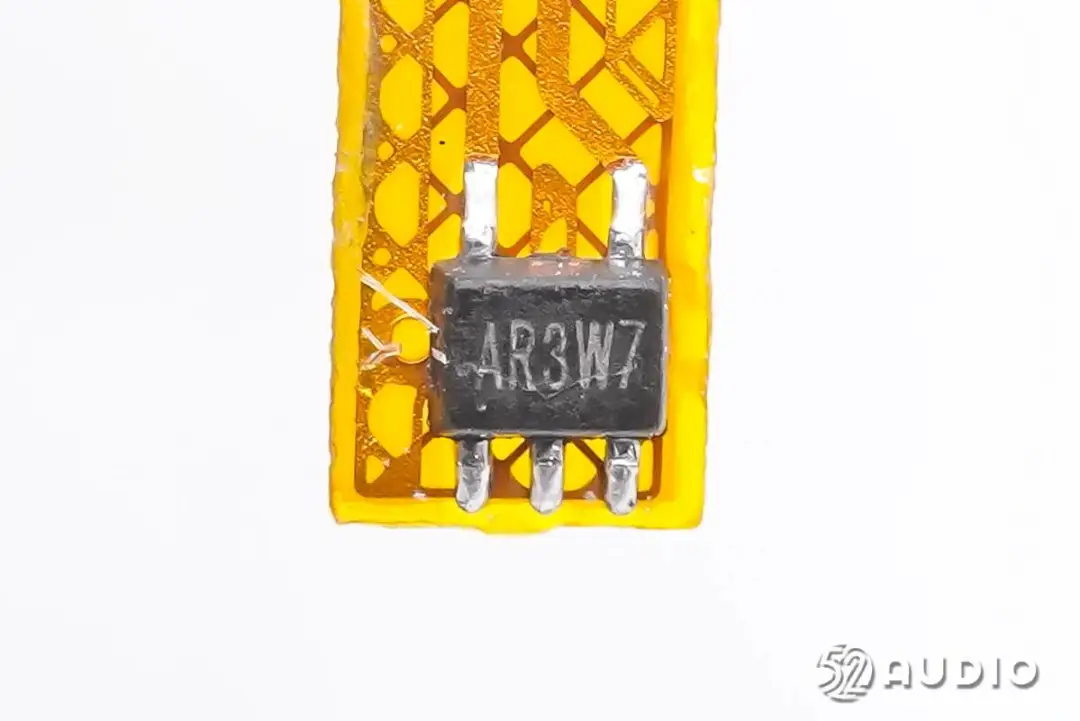

排线末端的丝印“AR3W7”的霍尔元件,用于感知耳机出入仓时的磁场变化,进而通知充电盒MCU和耳机与已连接设备配对或断开连接。
耳机拆解

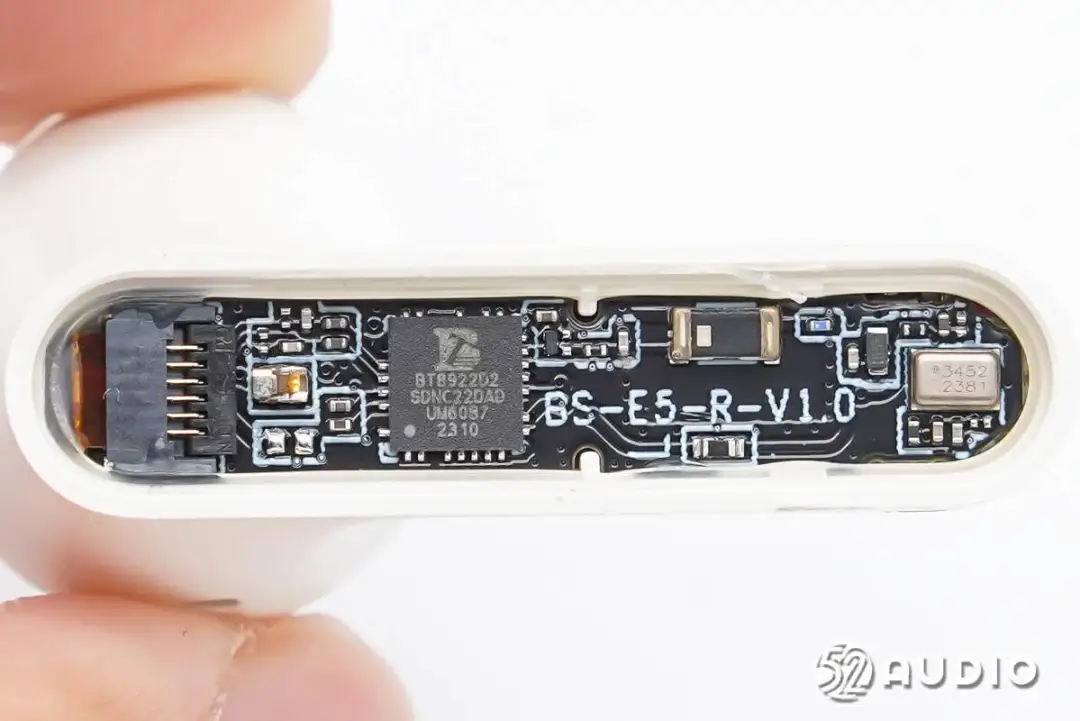

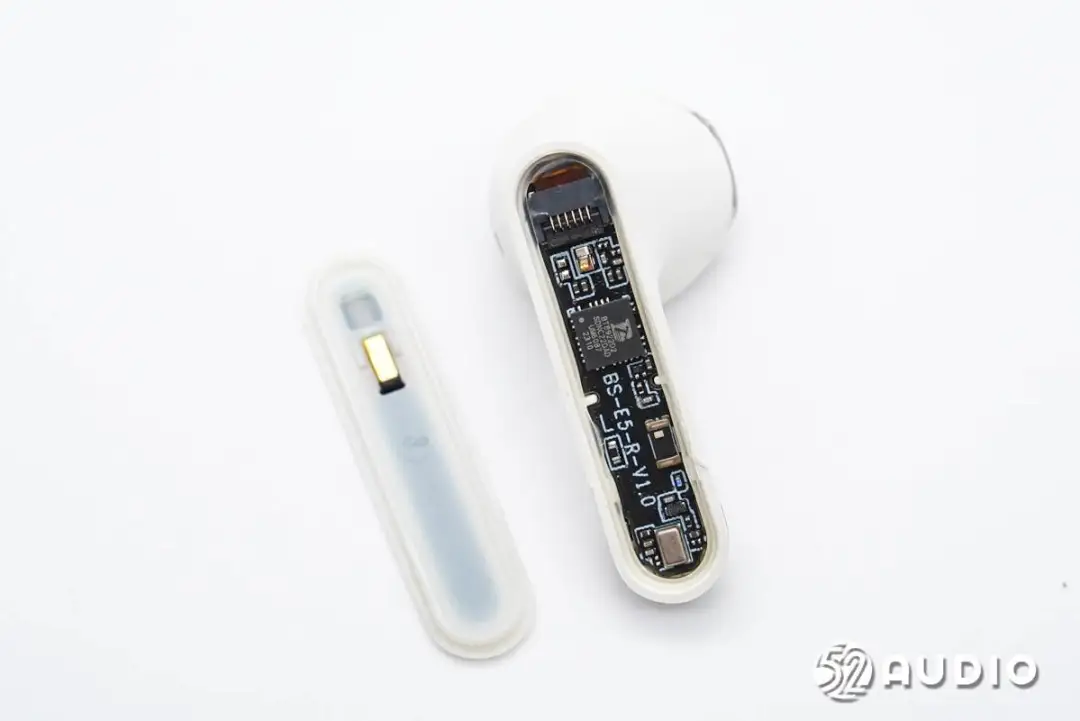

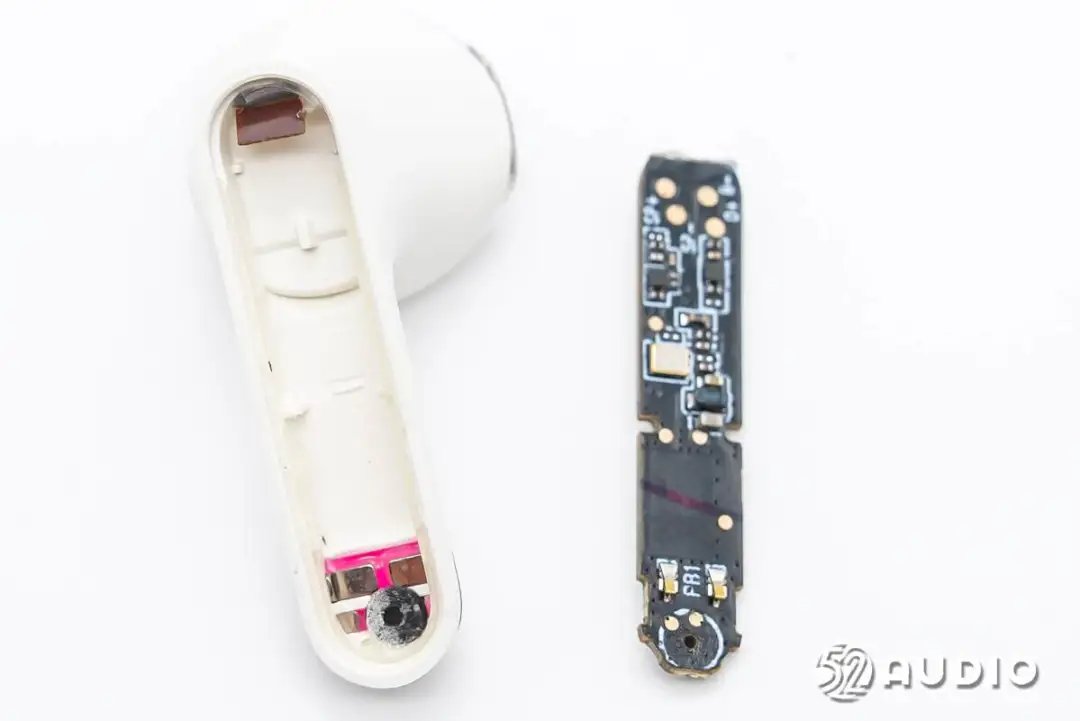

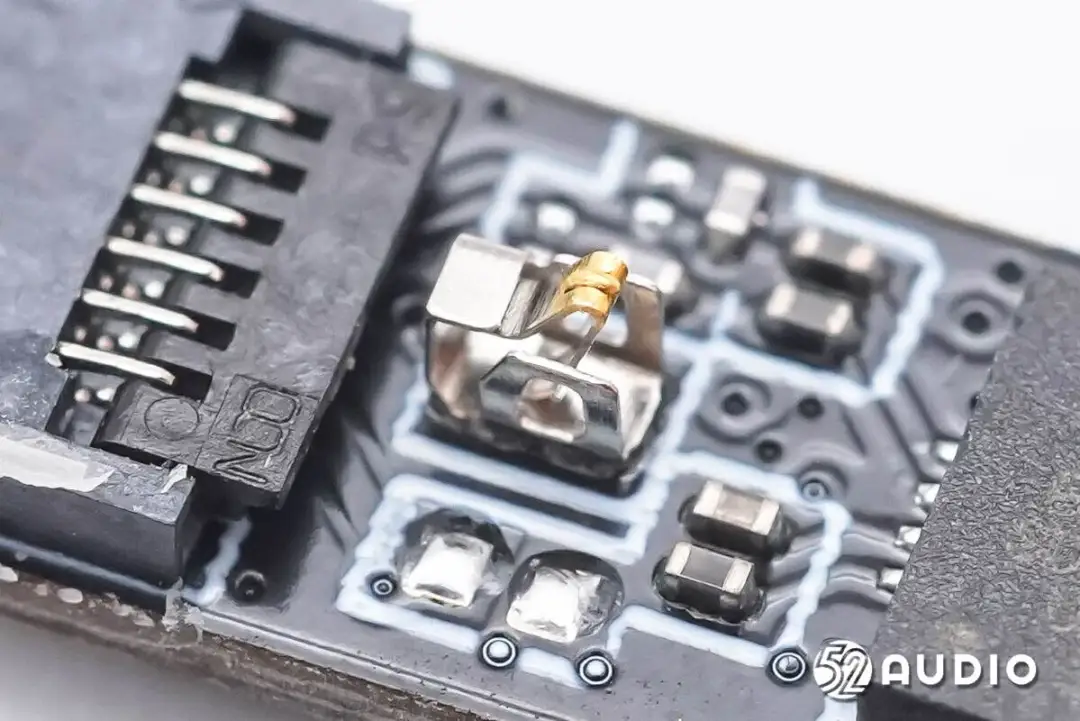

腔体内部结构一览,主板单元通过定位柱固定,左侧有排线通过ZIF连接器连接。

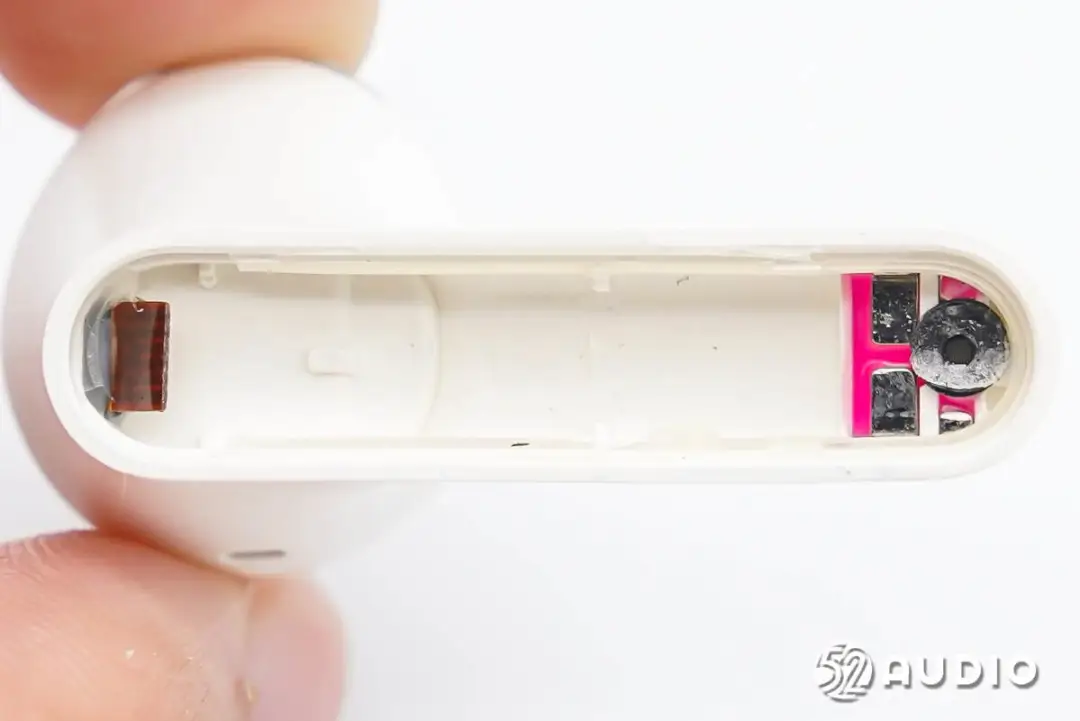

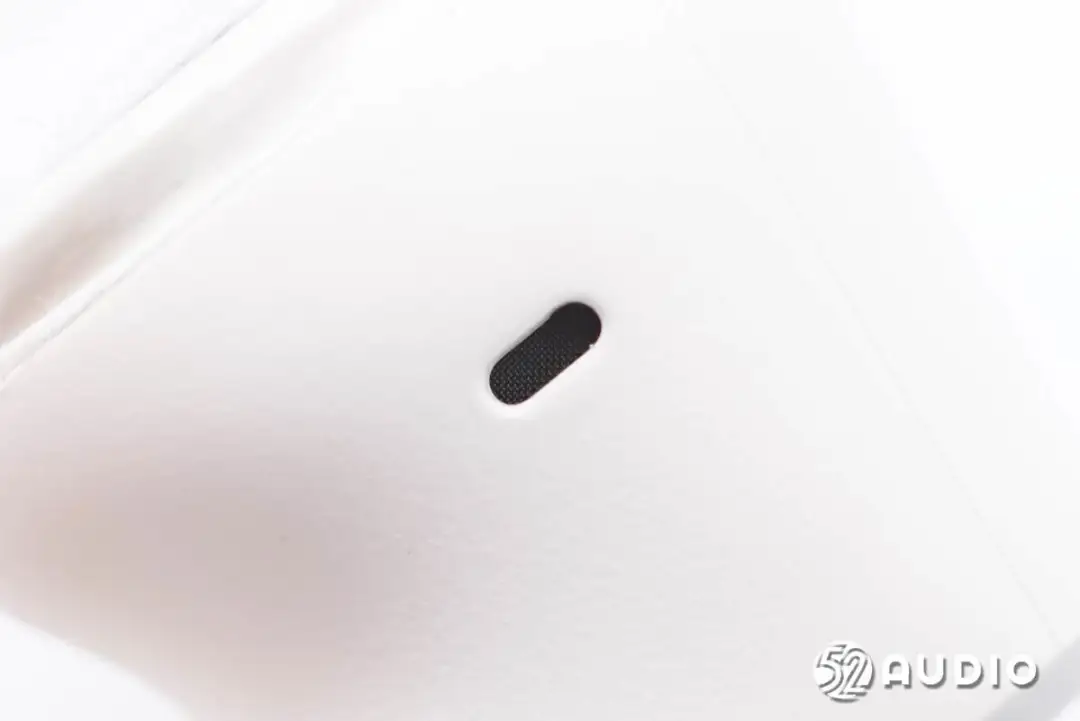

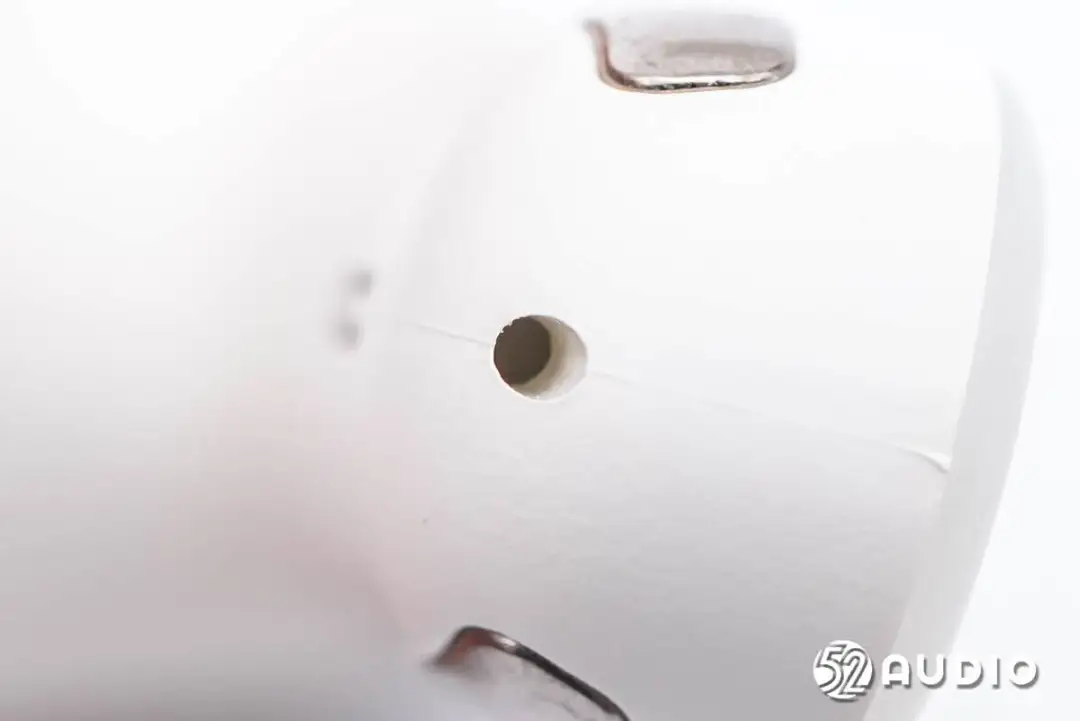

腔体内部结构一览,右侧末端设置有充电连接器,麦克风拾音孔通过防尘网防护。

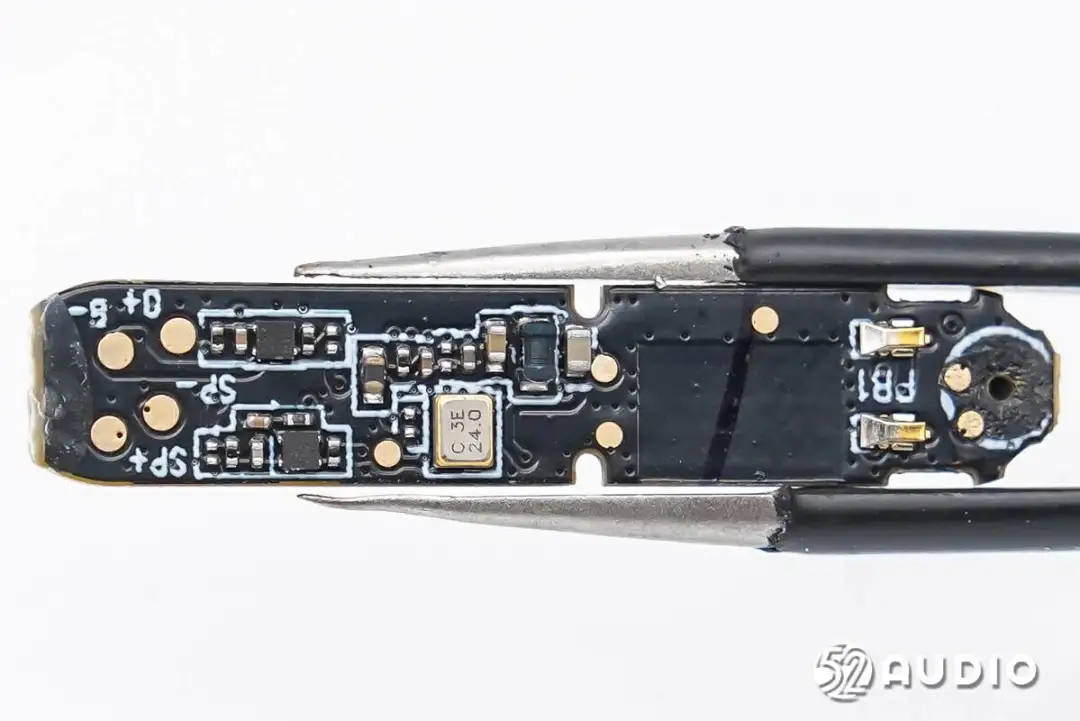

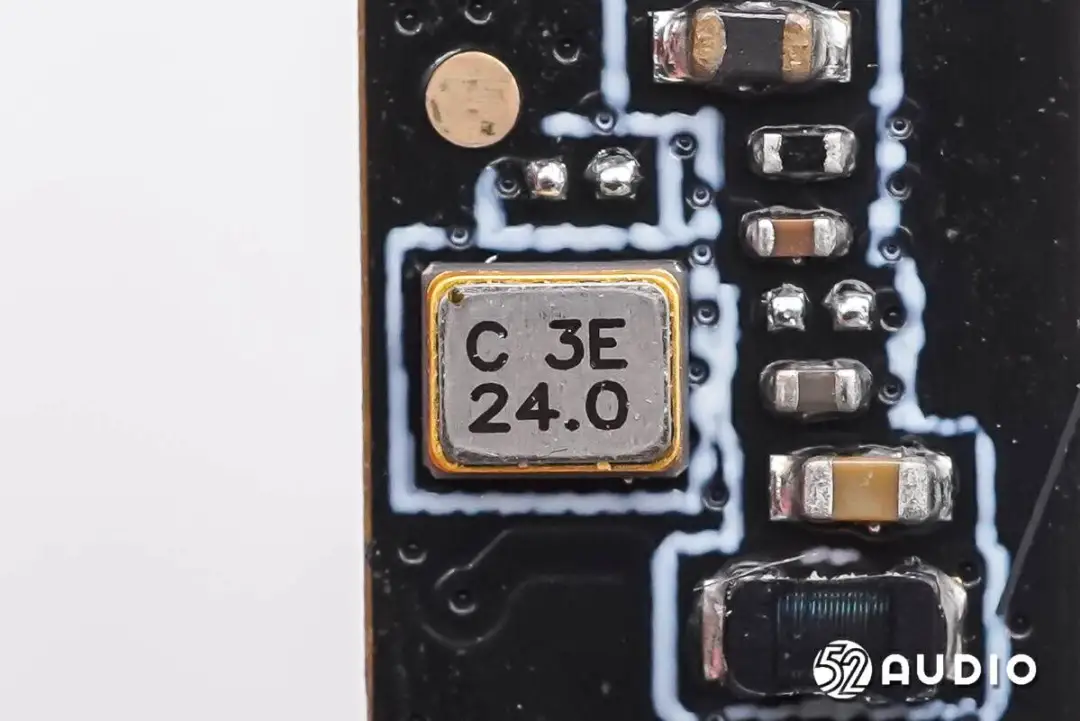

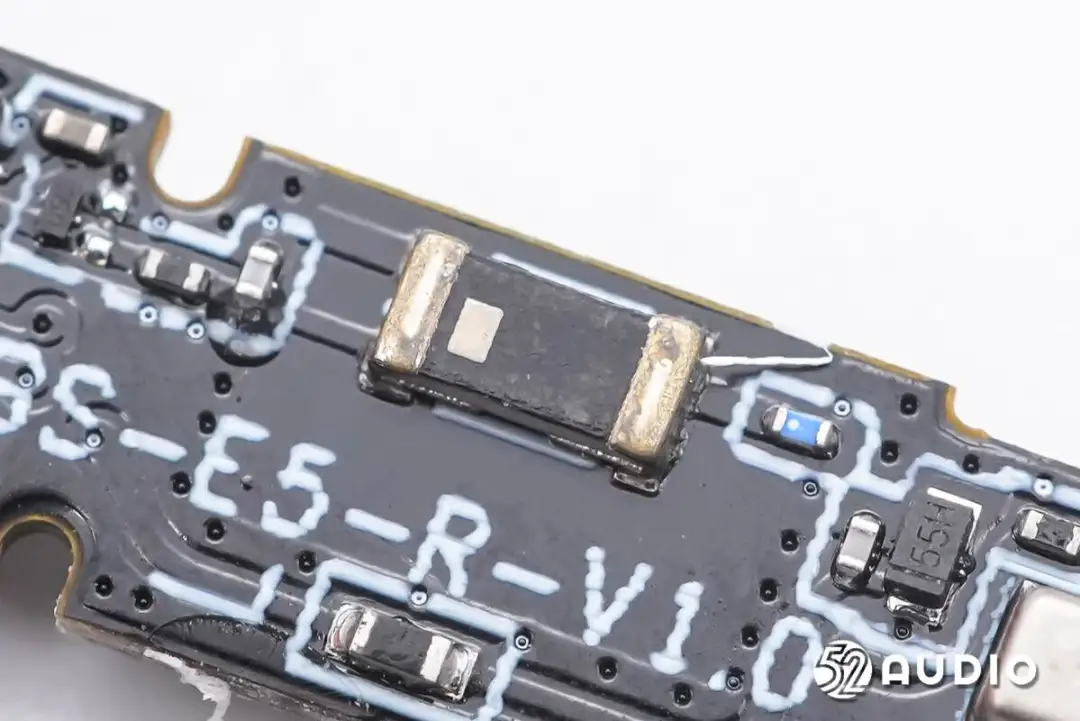

镭雕C 3E的晶振特写,用于提供时钟,规格:24.000MHz。

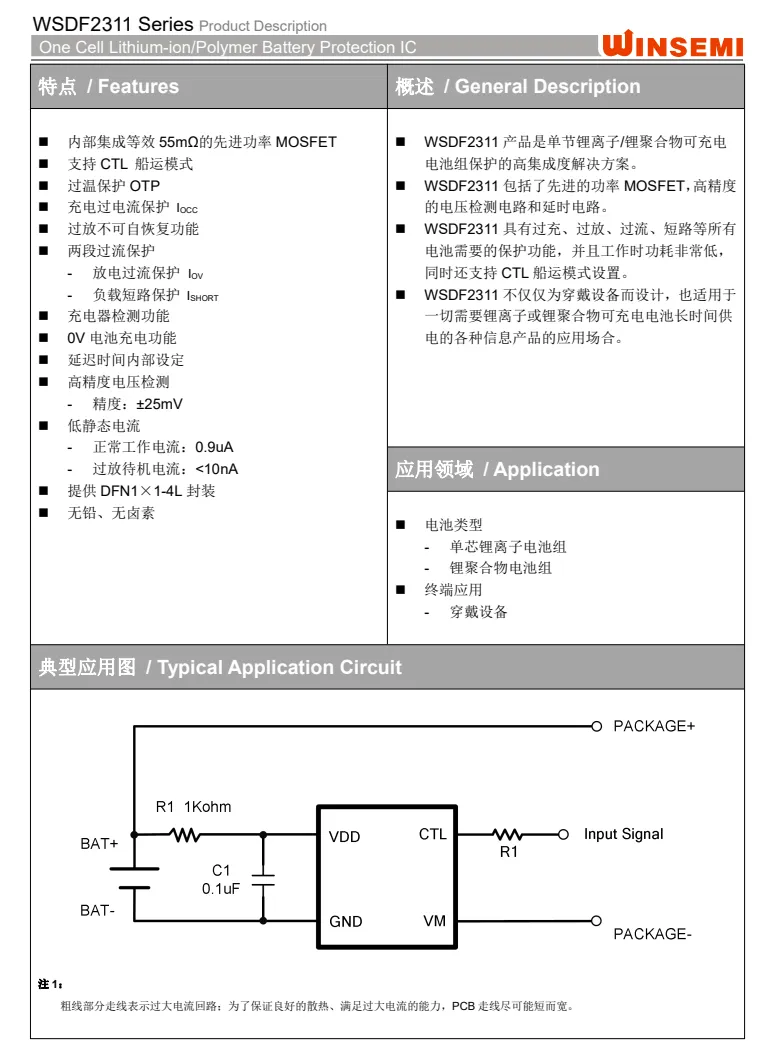

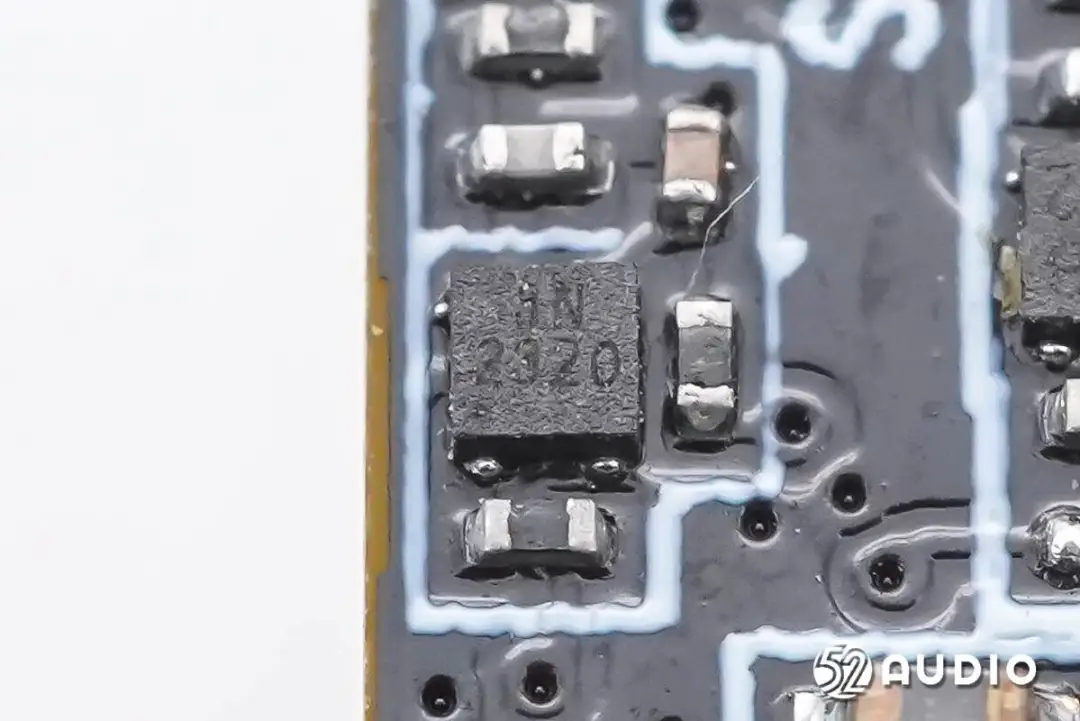

WINSEMI稳先微WSDF2311B锂电保护IC。WSDF2311系列是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案,集成先进的功MOSFET,高精度的电压检测电路和延时电路,具有过充、过放、过流、短路等所有电池需要的保护功能,并且工作时功耗非常低,同时还支持CTL船运模式设置。

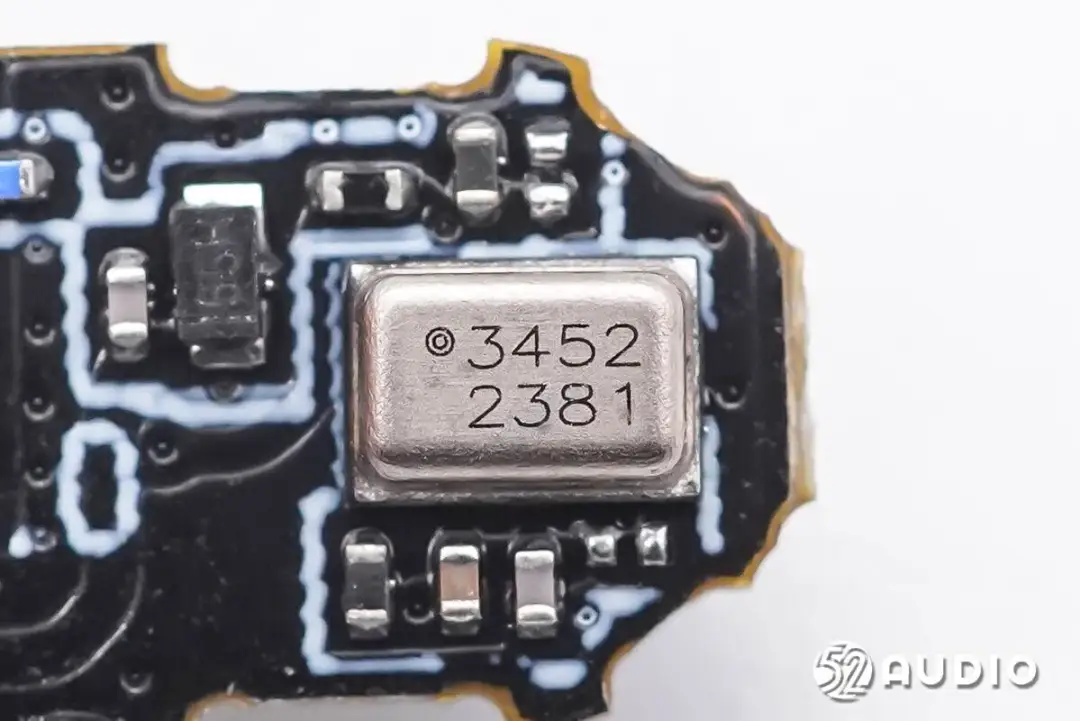

镭雕3452 2381的MEMS麦克风,用于语音通话功能拾音。

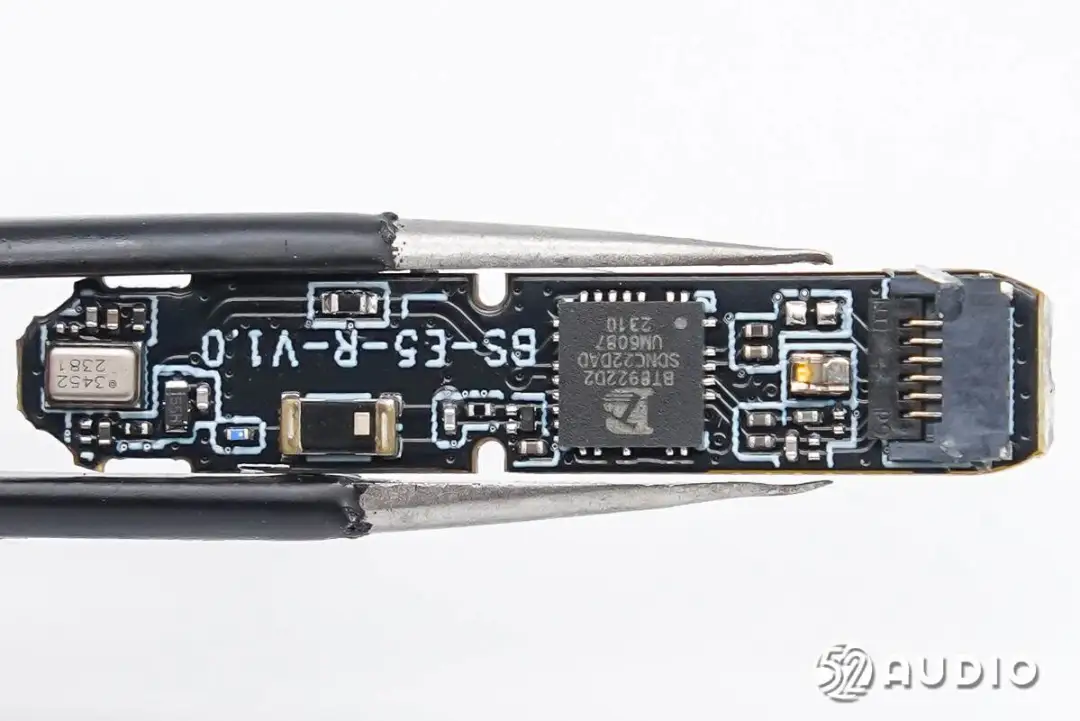

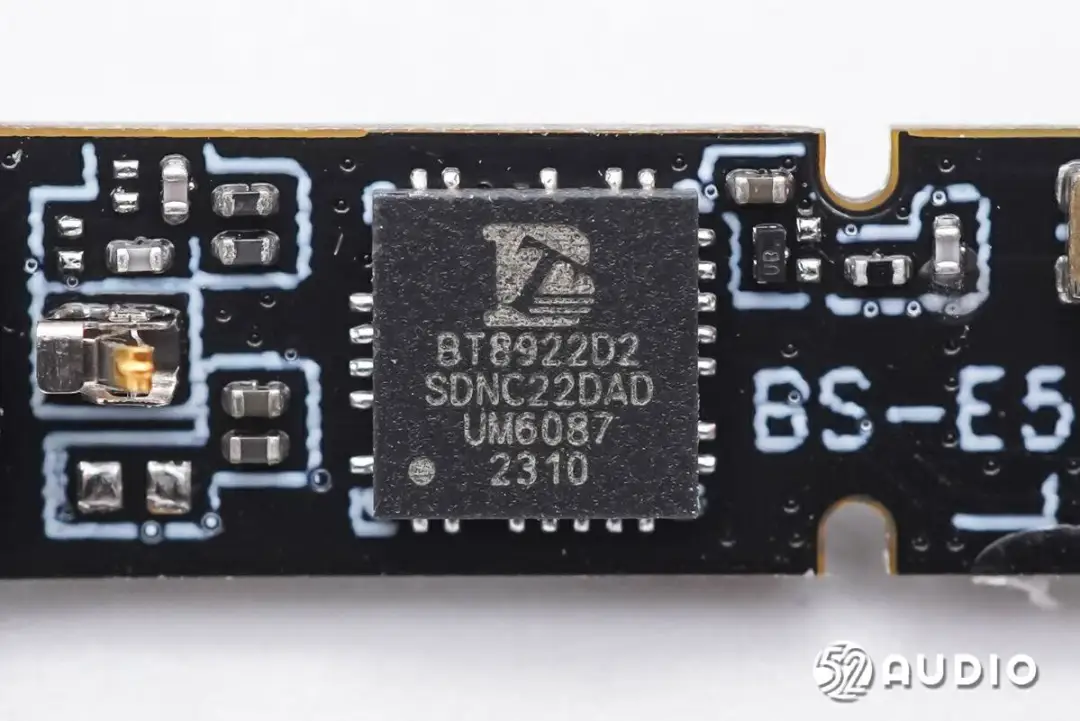

Bluetrum中科蓝讯“讯龙二代”BT8922D蓝牙音频SoC,采用40nm ULP工艺,内置32位高性能RISC-V CPU,支持DSP指令与神经网络加速器,内置多个小核组成多核架构,有效降低功耗。内置2MB Flash存储单元,支持FOTA,终端用户可通过APP升级耳机固件。内置GPIO引脚,可灵活编程上拉或下拉,支持GPIO唤醒或中断。内建高性能蓝牙射频电路,无线接收灵敏度达到-94dBm,发射功率大于10dBm的级别,满足不同的产品设计及天线结构。
BT8922D支持声加单MIC DNN通话算法,为用户提供清晰的通话体验;支持蓝牙5.4双模,集成降压及锂电池充电功能,内置低功耗触摸按键,有助于实现精简的耳机设计。

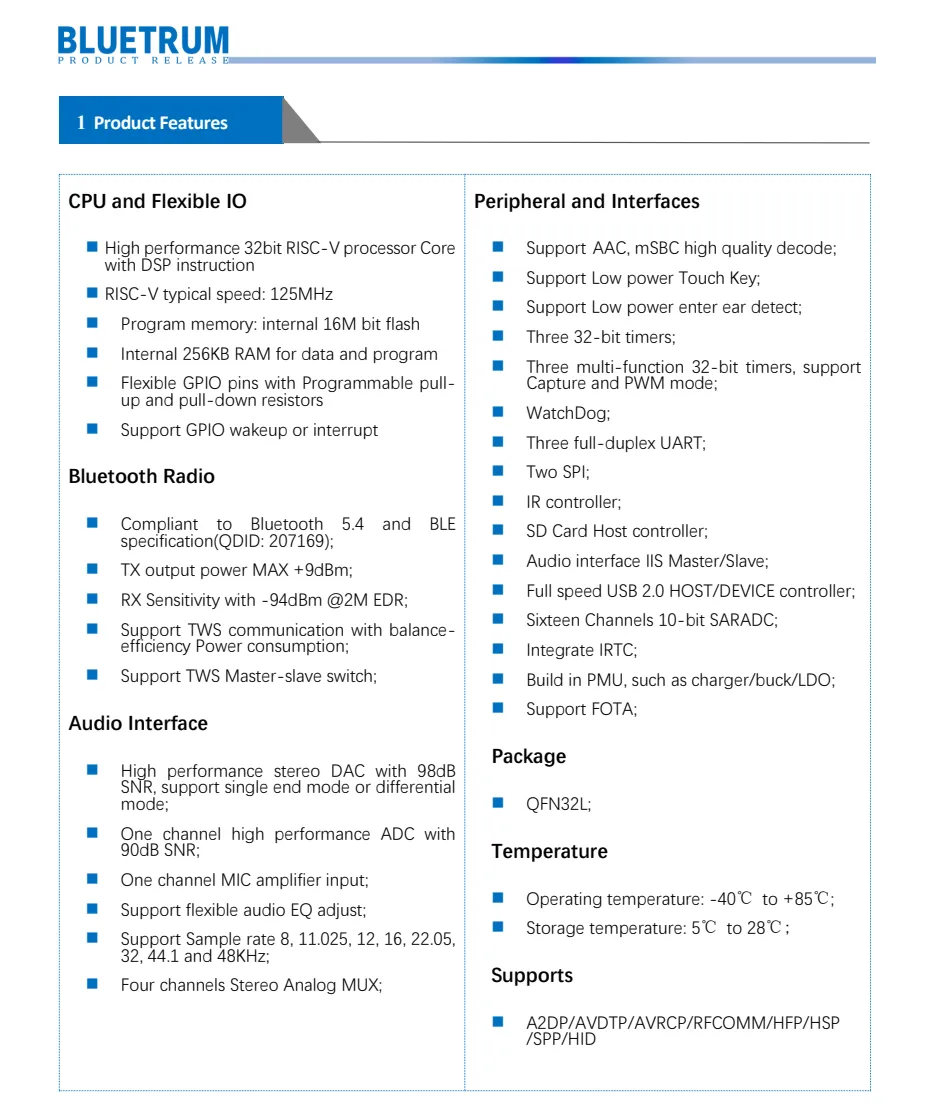

Bluetrum中科蓝讯“讯龙二代”BT8922D详细资料图。

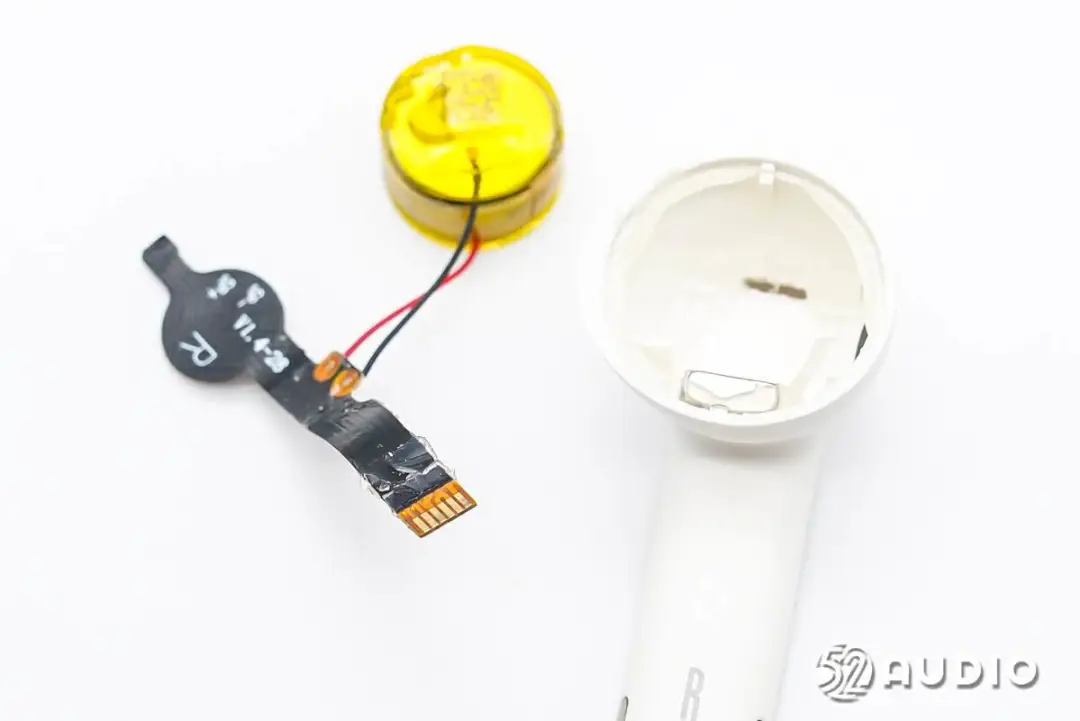

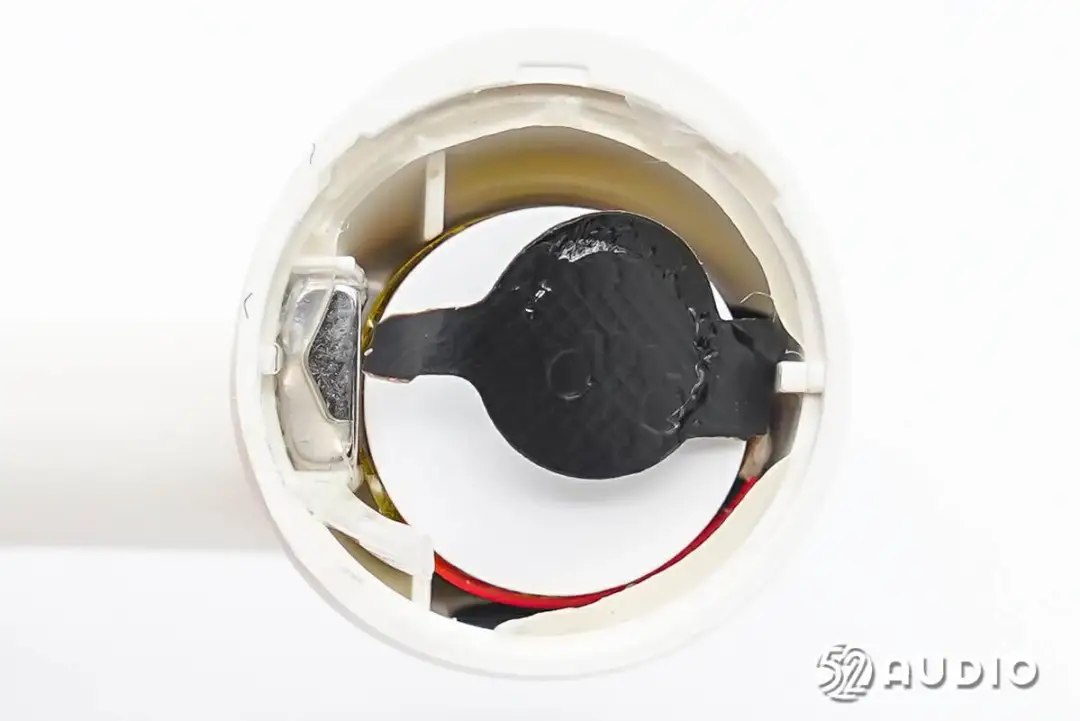

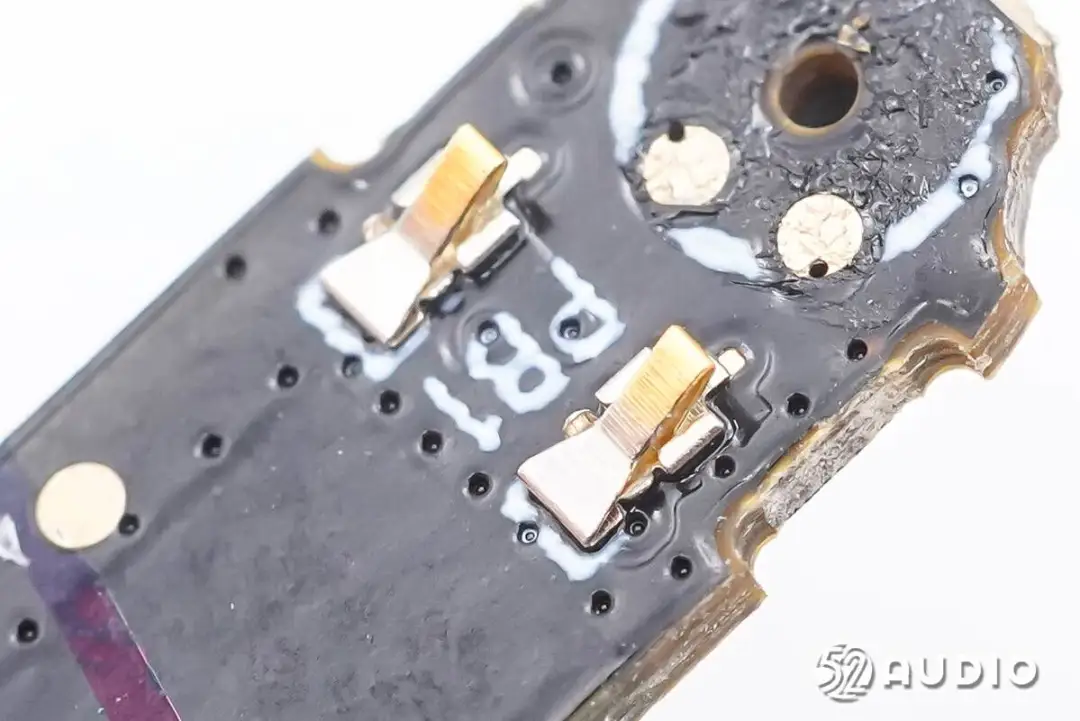

后腔内部固定电池单元,腔体壁上设置有磁铁,用于与充电盒吸附固定。

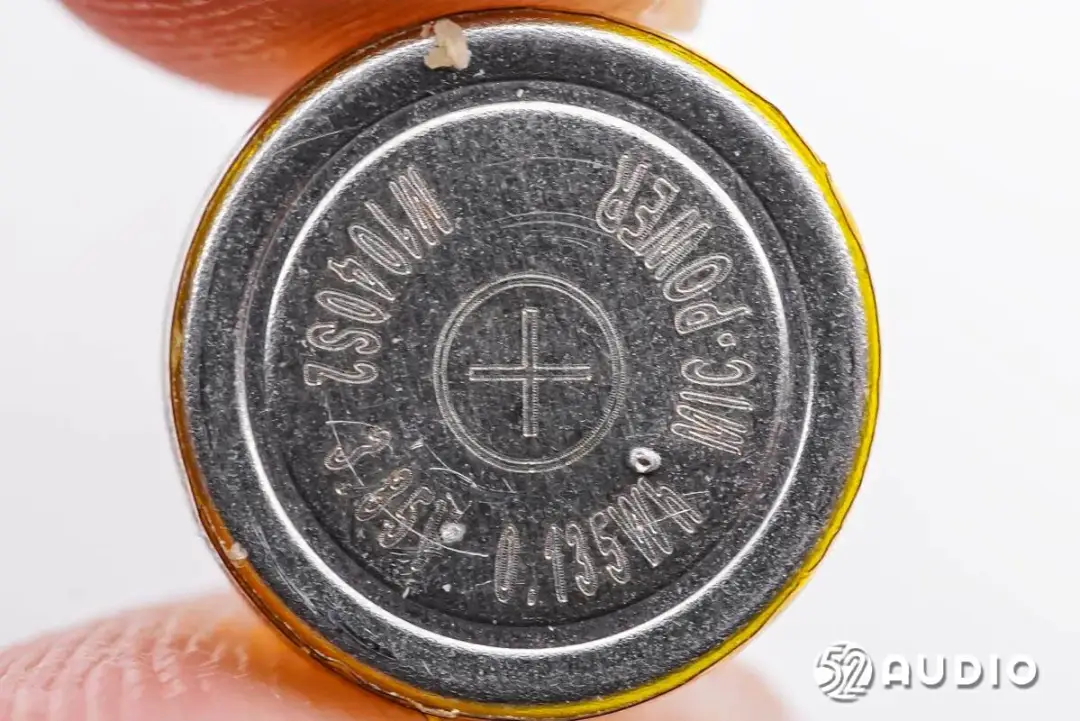

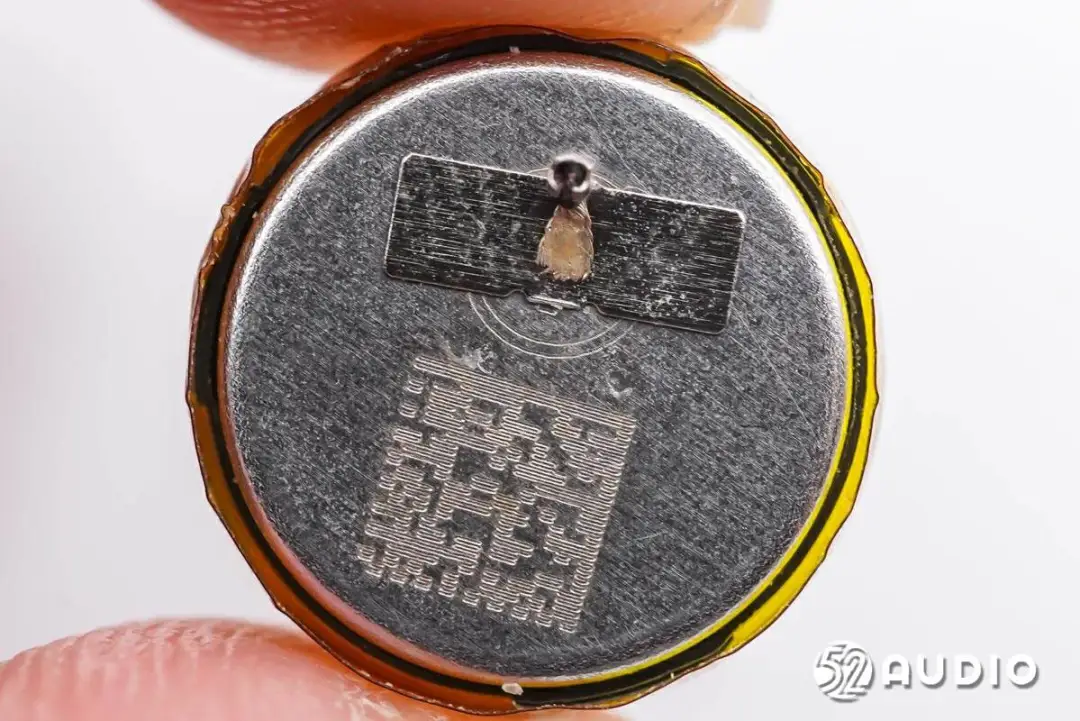

撕开绝缘胶,断开导线,耳机内置钢壳扣式电池型号:M1040S2,标称电压:3.85V,能量:0.135Wh,来自MIC-POWER微电新能源。

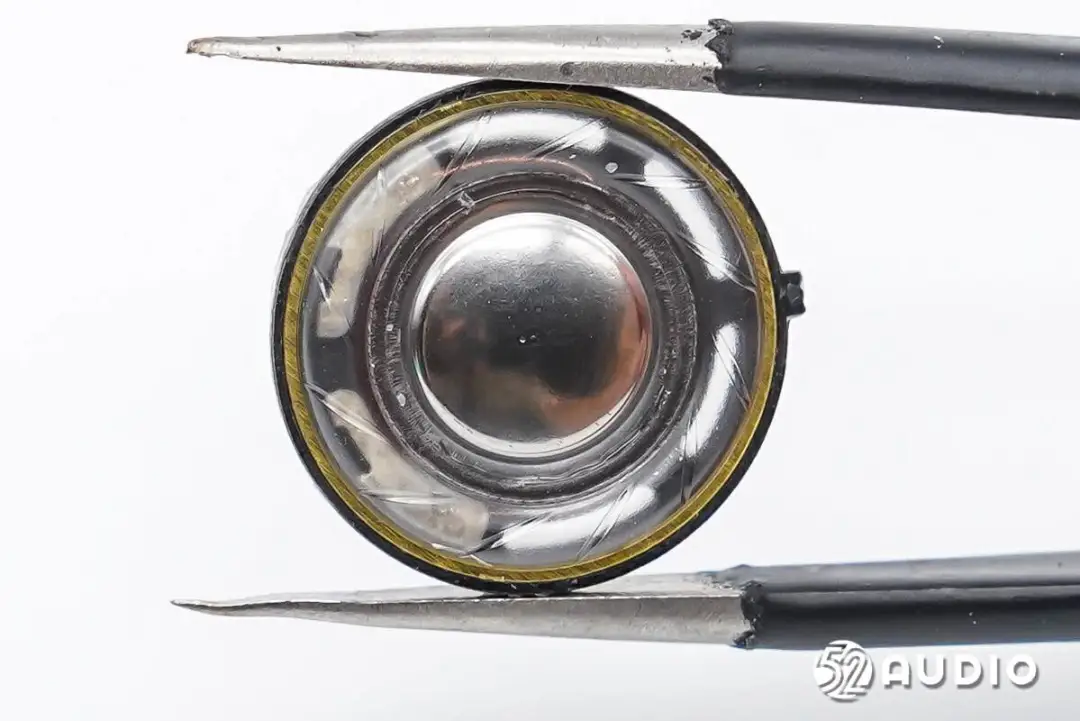

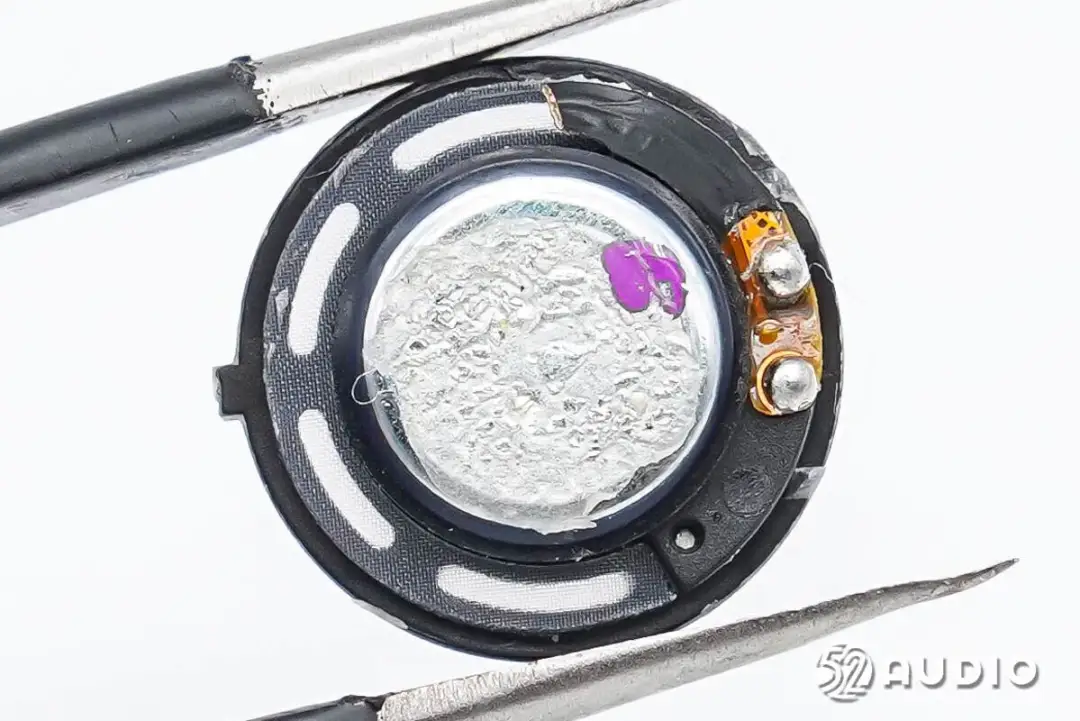

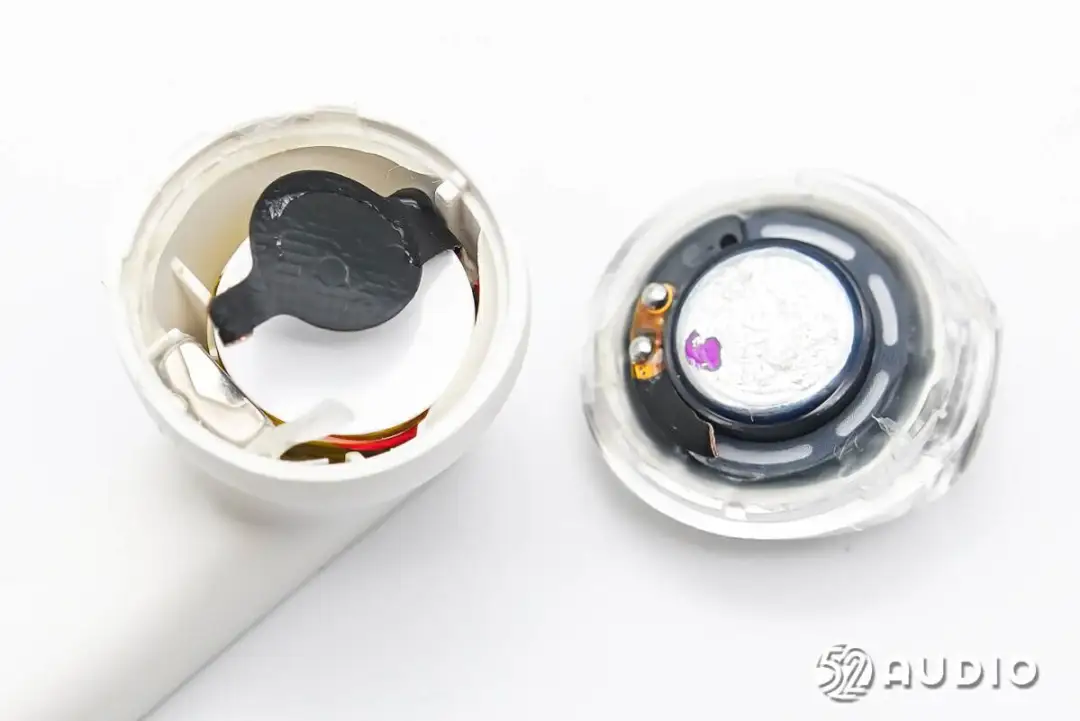

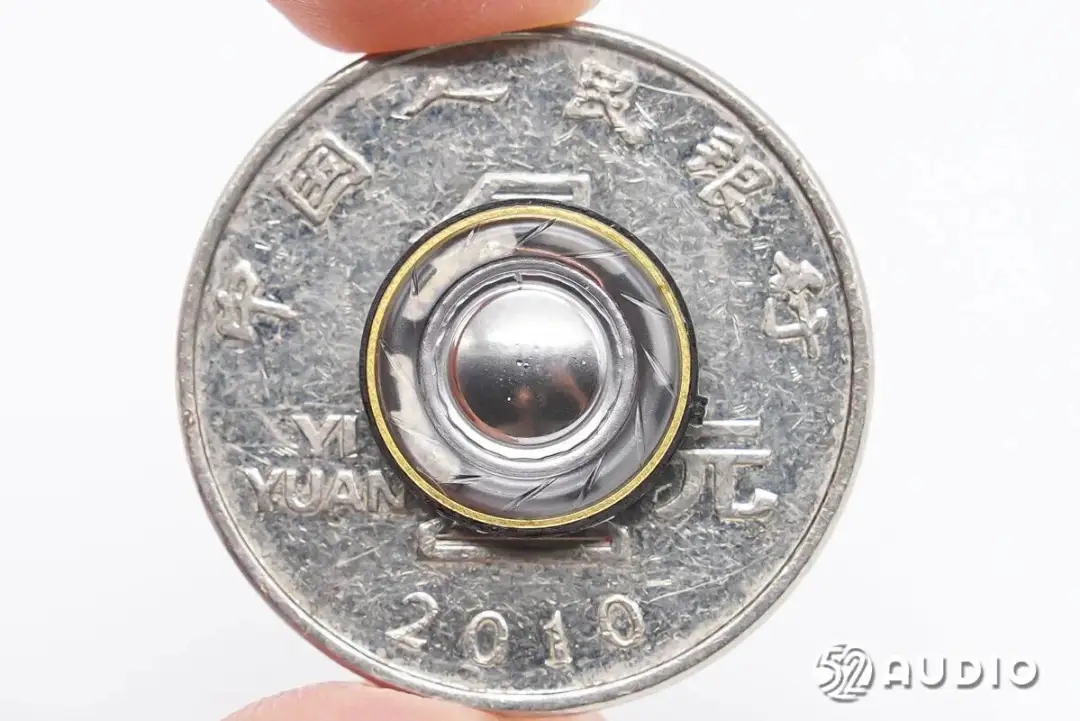

耳机扬声器采用了PEEK+PU复合振膜,融合电镀彩色工艺设计,增强中高频细节,更好地展现乐器声和人声。

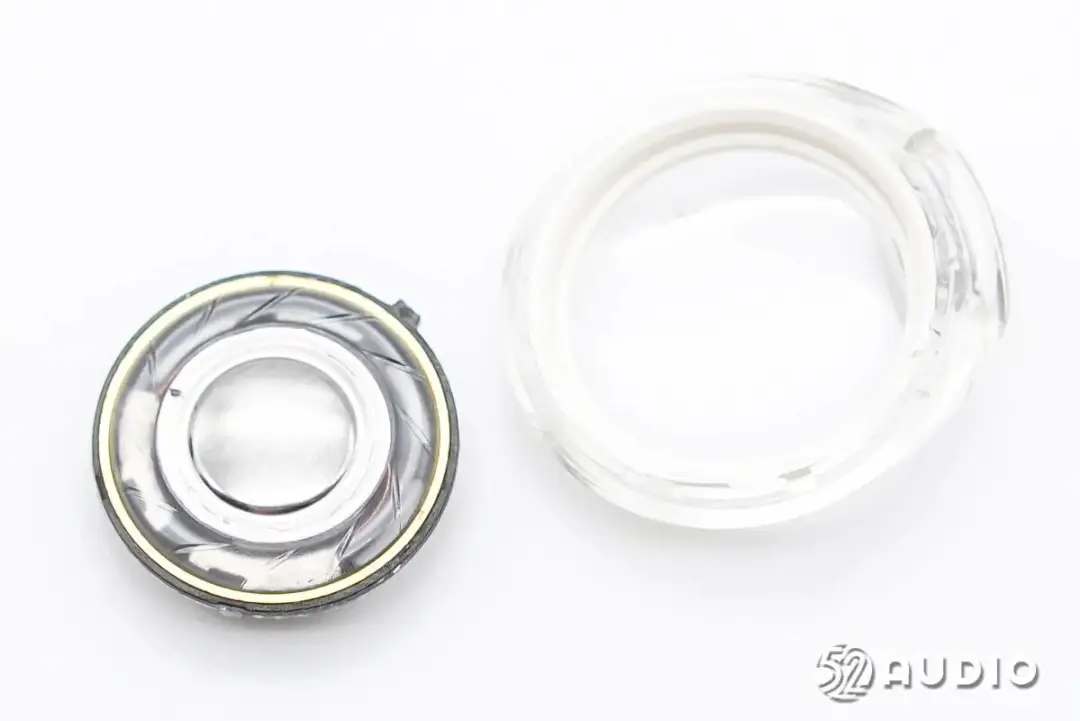

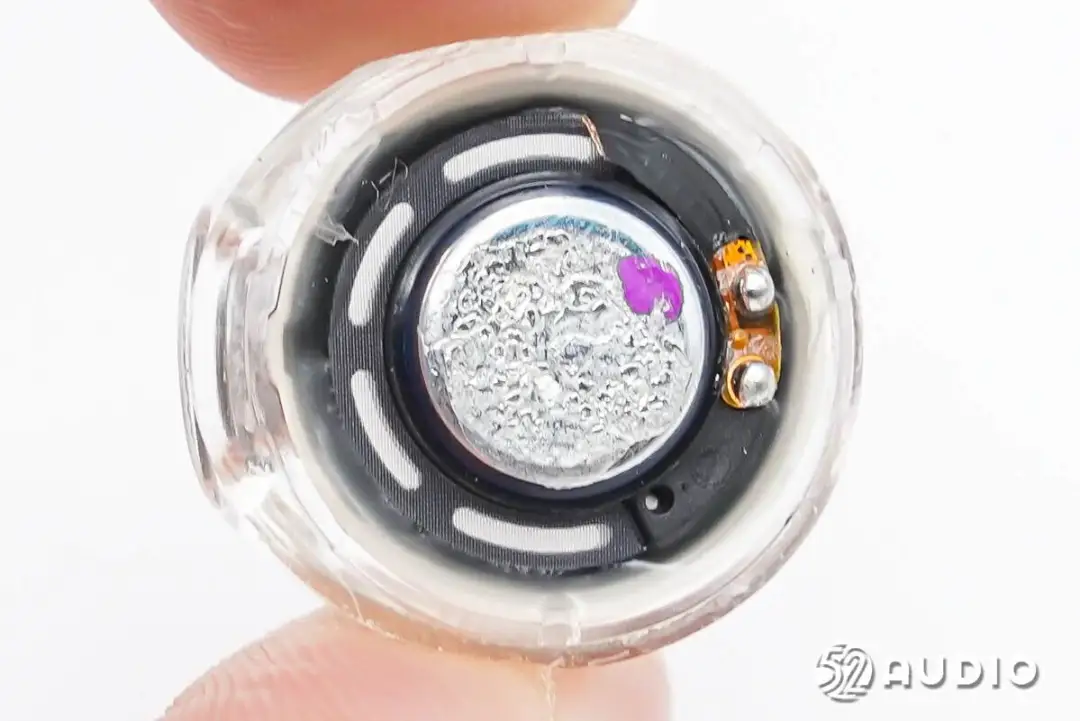

扬声器背面四周设置有调音孔,通过丝网防护,用于提升音频性能。

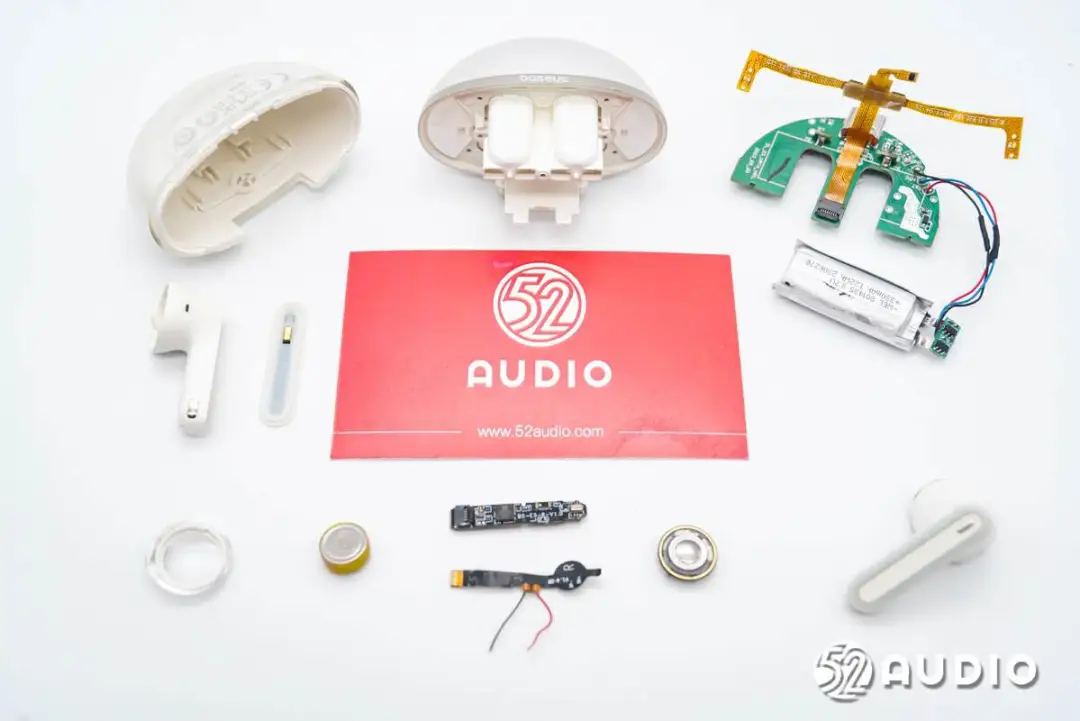

Baseus倍思Bowie E5真无线耳机拆解全家福。
我爱音频网总结

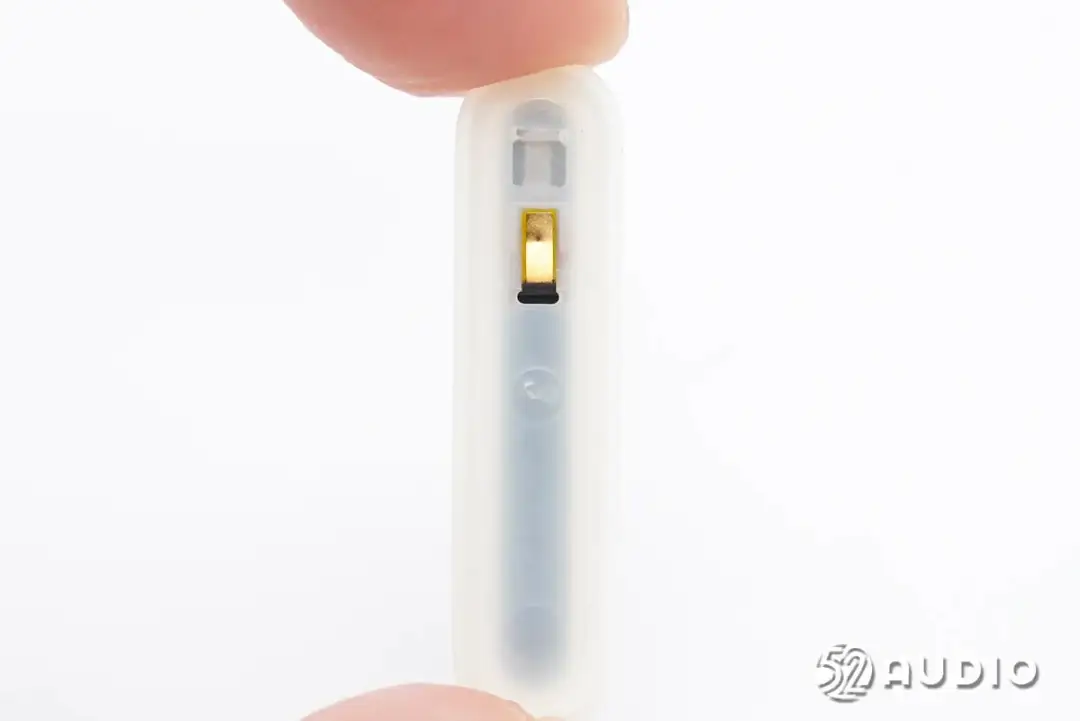

Baseus倍思Bowie E5真无线耳机在外观方面,融入了透明元素设计,呈现了独特的视觉效果。圆形充电盒采用了半透明的磨砂外壳,体积小巧轻便,便于携带;柄状的半入耳式设计,采用了透明前腔和半透明的耳机柄盖板设计,观感炫酷,极具辨识度,佩戴也非常的轻盈舒适。
内部电路方面,充电盒内置旭航诚330mAh锂电池,主板上采用了Type-C接口输入电源,由INJOINIC英集芯IP5518V多功能电源管理SoC负责充放电管理,同时支持智能双向通讯、独立入仓检测、电池电量指示等功能,单芯片为充电盒的各项功能提供支持。

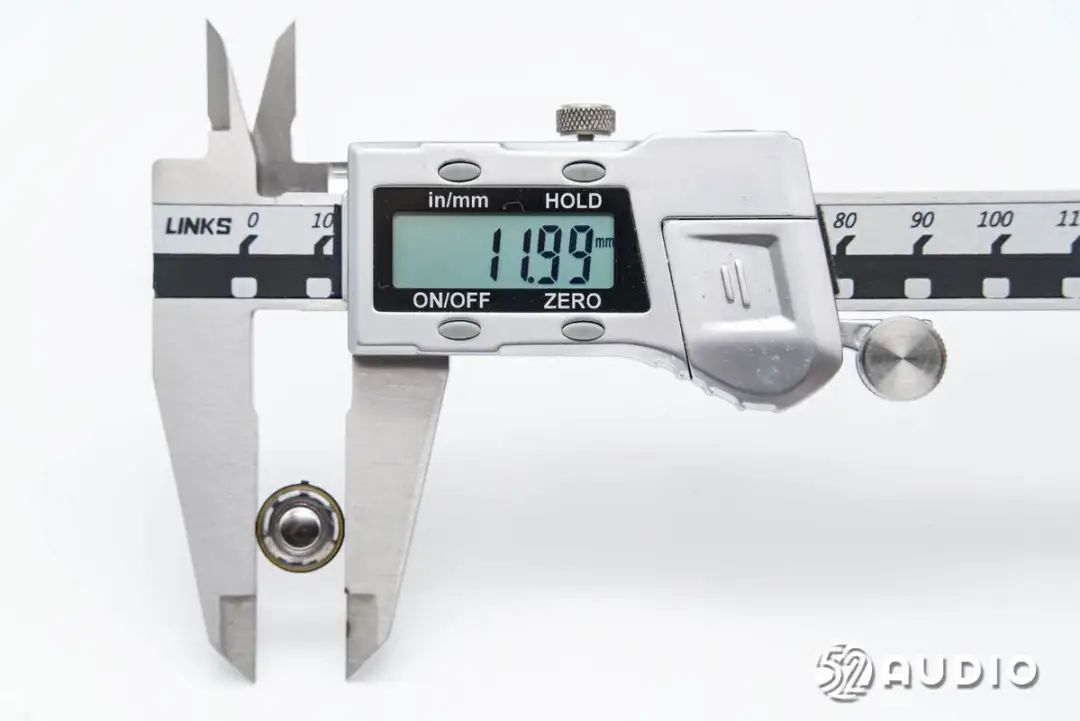

耳机头内部搭载了12mm PEEK+PU复合振膜动圈单元,MIC-POWER微电新能源0.135Wh钢壳扣式电池,通过排线和ZIF连接器连接到耳机柄内主板。主板上,采用了WINSEMI稳先微WSDF2311B锂电保护IC负责电池充放电保护,Bluetrum中科蓝讯BT8922D蓝牙音频SoC负责无线连接和音频数据处理;以及一颗MEMS麦克风,用于语音通话功能拾音。
