前言

PHILIPS飞利浦作为一家大型跨国公司，在音频市场也深耕多年，旗下产品涵盖家庭音响、无线音箱、耳机、麦克风、扩音器等众多类型。近期，我爱音频网为大家分享了飞利浦VTR5180胸牌式录音笔，这是一款结合了便携工牌和录音功能的电子产品，能够帮助用户便捷记录工作中的重要信息。

此次将要拆解的PHILIPS飞利浦VTR8001胸牌式记录仪，在VTR5180录音的基础上，增加了300万像素/90°广角摄像头，支持1600万像素拍照和1296P画质录像，能够满足家庭生活记录、骑行记录、网课记录，以及工作记录等更多场景的使用需求；通过连接手机APP，还支持实时观看录制内容。

其他方面，飞利浦VTR8001胸牌式记录仪视频最长录制可达8小时，录制视频自动存，可以随时手机回放；同时内置TF卡，数据本地储存；通过Type-C数据线，能够快速自动连接计算机进行数据传输和查看录制内容；还支持IP67级防尘防水，防止雨天、意外泼溅和跌入水中损坏设备。下面就来看看这款产品的详细拆解报告吧~

一、PHILIPS飞利浦VTR8001胸牌式记录仪开箱

PHILIPS飞利浦VTR8001胸牌式记录仪包装盒采用了家族式的设计风格，经典蓝配色，折叠盒盖，顶部展示有产品外观，品牌LOGO和产品名称，以及1296P高清摄像、手机APP远程操控的产品特点。

底部介绍有产品的详细功能特点：高清摄像、手机APP远程操控、强劲续航、佩戴稳定，可靠的音视频记录仪，满足高品质音视频录入的同时，舒适轻巧的佩戴同样表现不凡。

包装盒侧边介绍了产品的参数信息。连接：USB Type-C，锂电池：1500mAh，存储容量：64G/128G，录像类型：WAV，录像分辨率：2304*1296、1920*1080、1280*720，操作系统：Widows 10/8/7，Mac OS。

包装盒另外一侧介绍了内部清单，包括主机、数据线、磁铁、背夹和使用手册。

包装盒背面设计有飞利浦品牌LOGO。

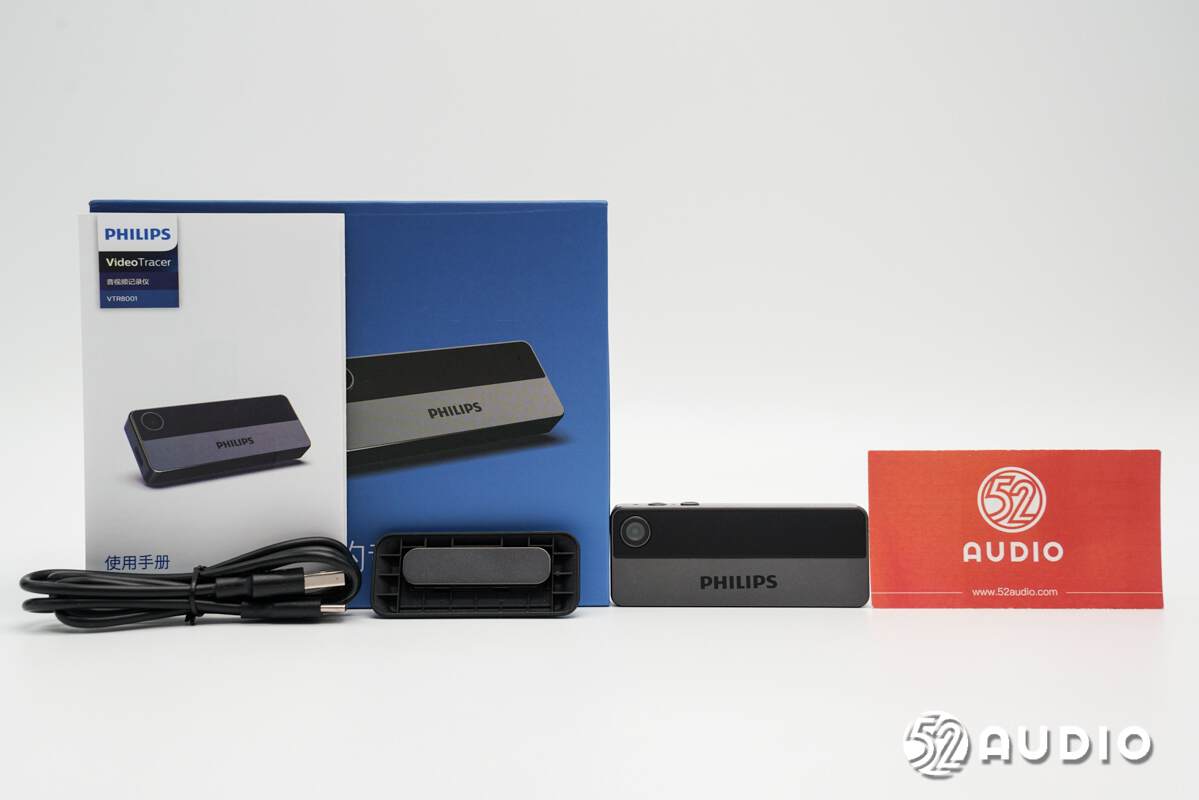

打开包装盒，取出内部所有物品。

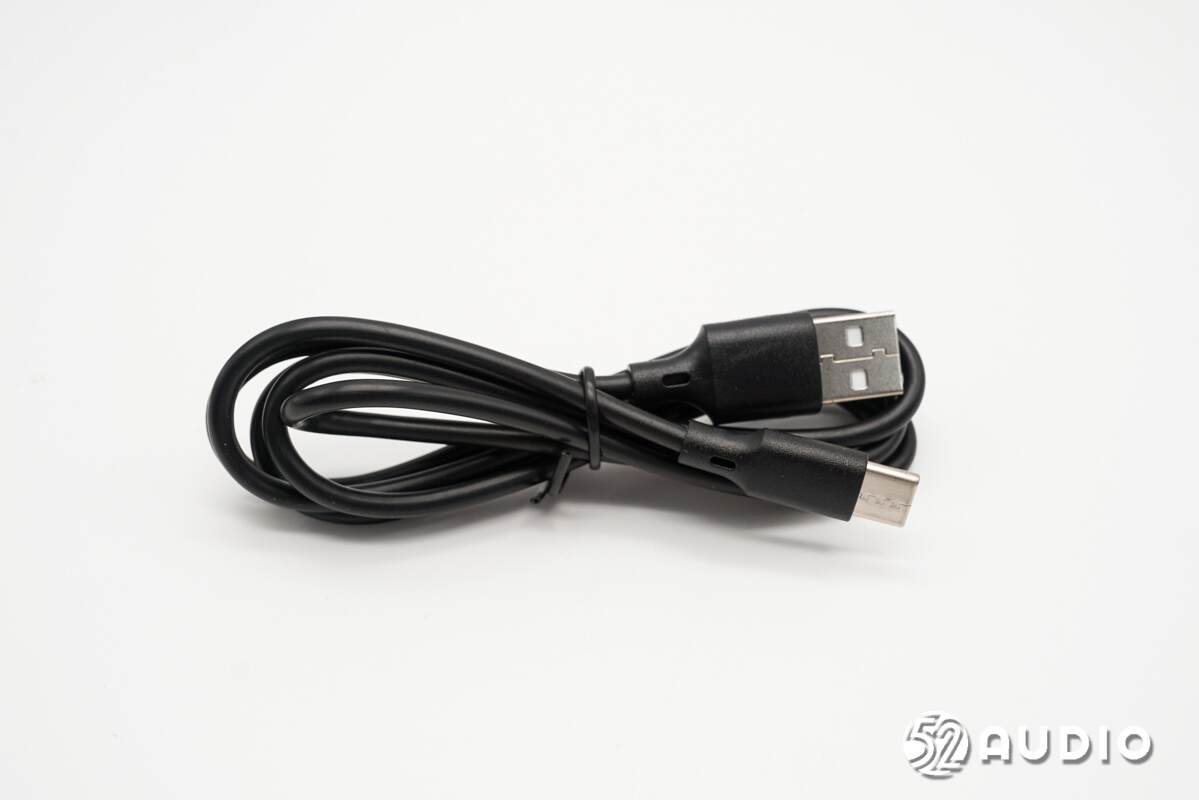

用于录音笔充电和数据传输的USB-A to Type-C数据线。

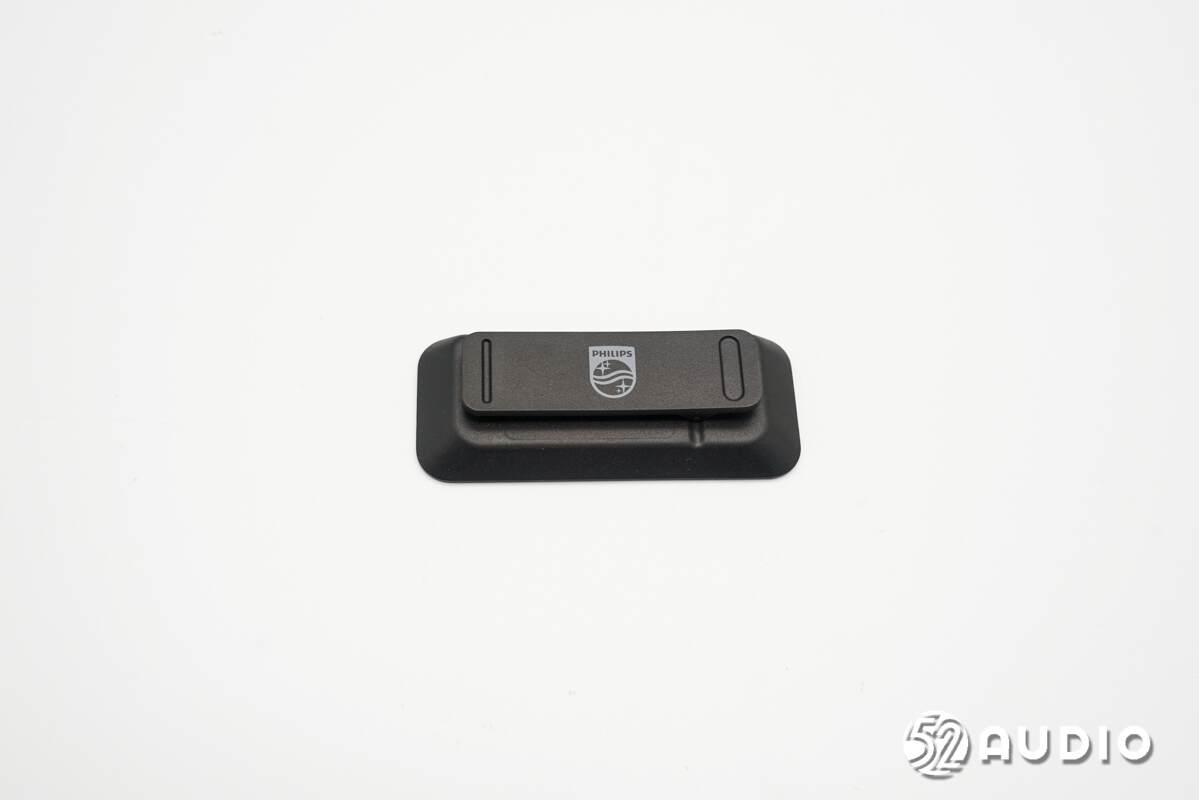

随机标配的磁吸式背夹，用于夹在衣领、衣兜等物品上使用。

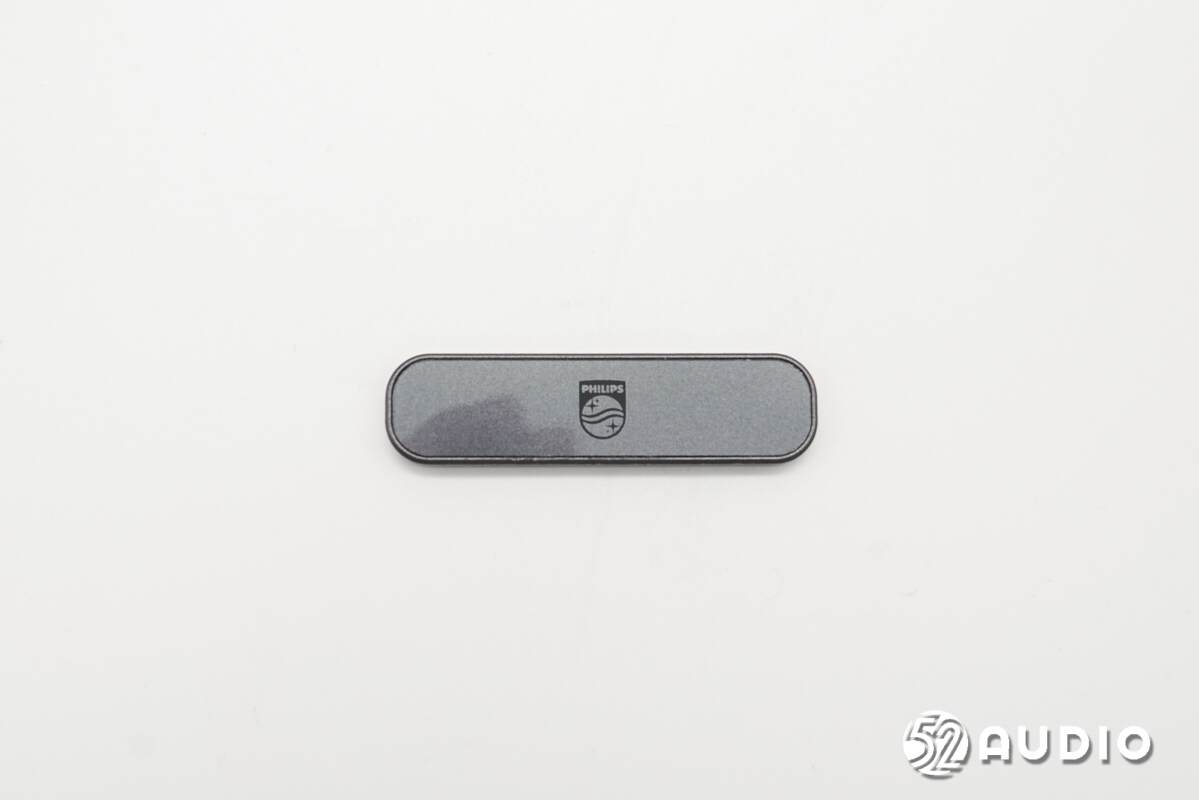

随机标配的磁吸片，能够将记录仪吸附在衣服任何位置使用。

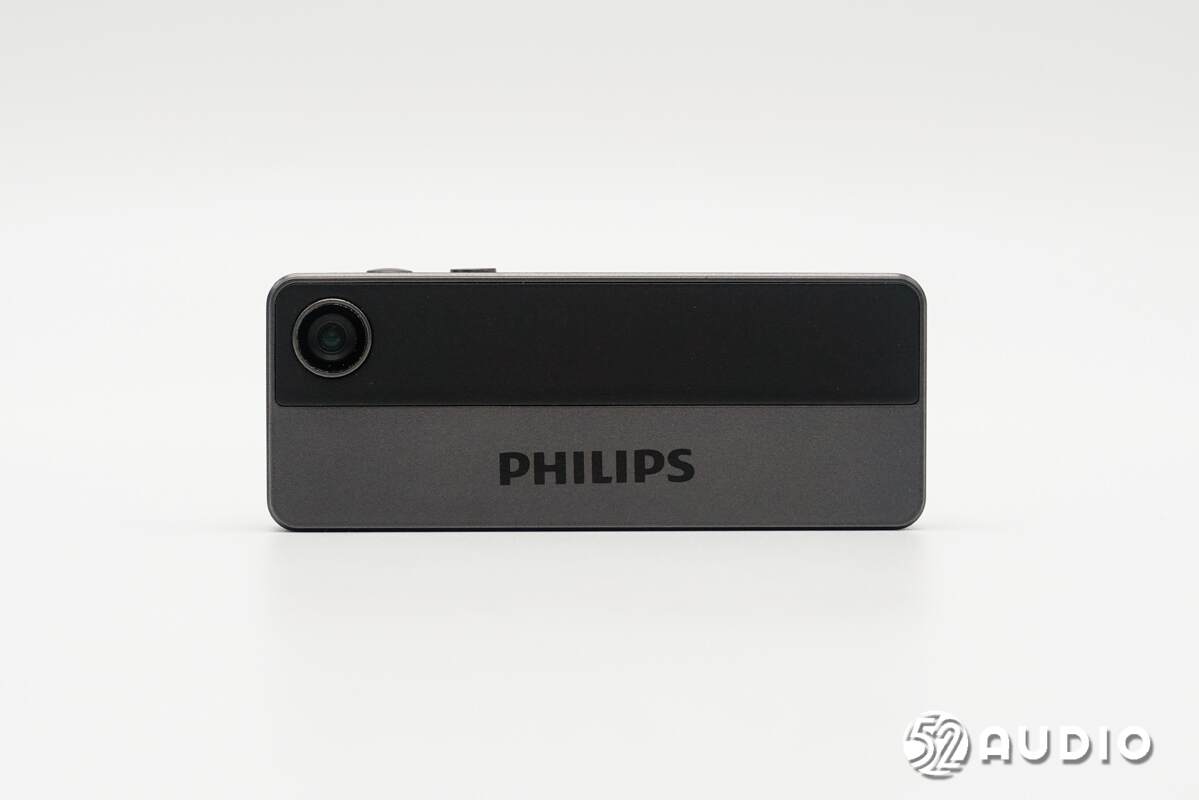

PHILIPS飞利浦VTR8001胸牌式记录仪正面外观一览，采用了长方形设计，体积小巧便携，类金属涂层，质感出色。机身正面双色拼接设计，上方设置有摄像头，下方设计品牌LOGO。

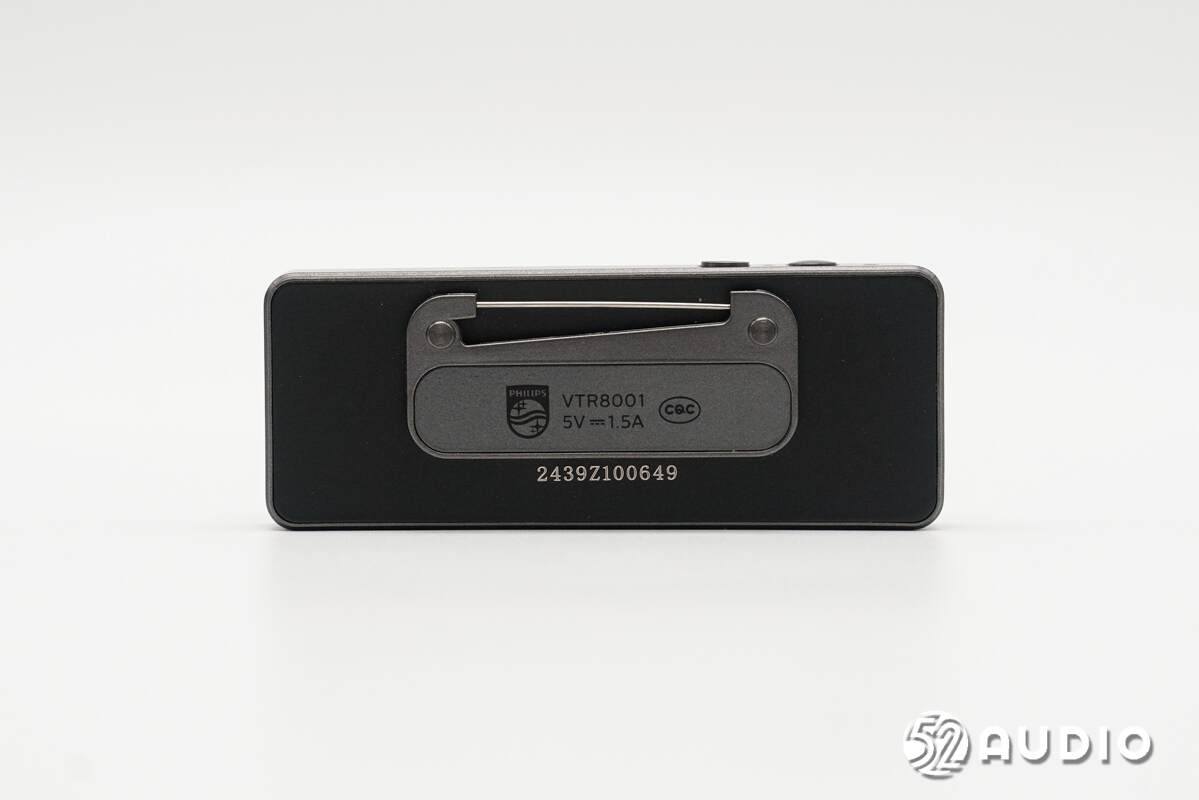

机身背面外观一览，设置有别针与衣服固定。设置有磁铁固定背夹和磁吸片，实现多种方式的佩戴。

机身顶部设置有功能按键、麦克风拾音孔和指示灯。

记录仪功能按键特写，通过红色图标指示。左侧为录音键，右侧为录像键，均支持一键开机开启录制，便于用户及时记录重要内容和精彩瞬间。左侧按键同时用于关机控制。

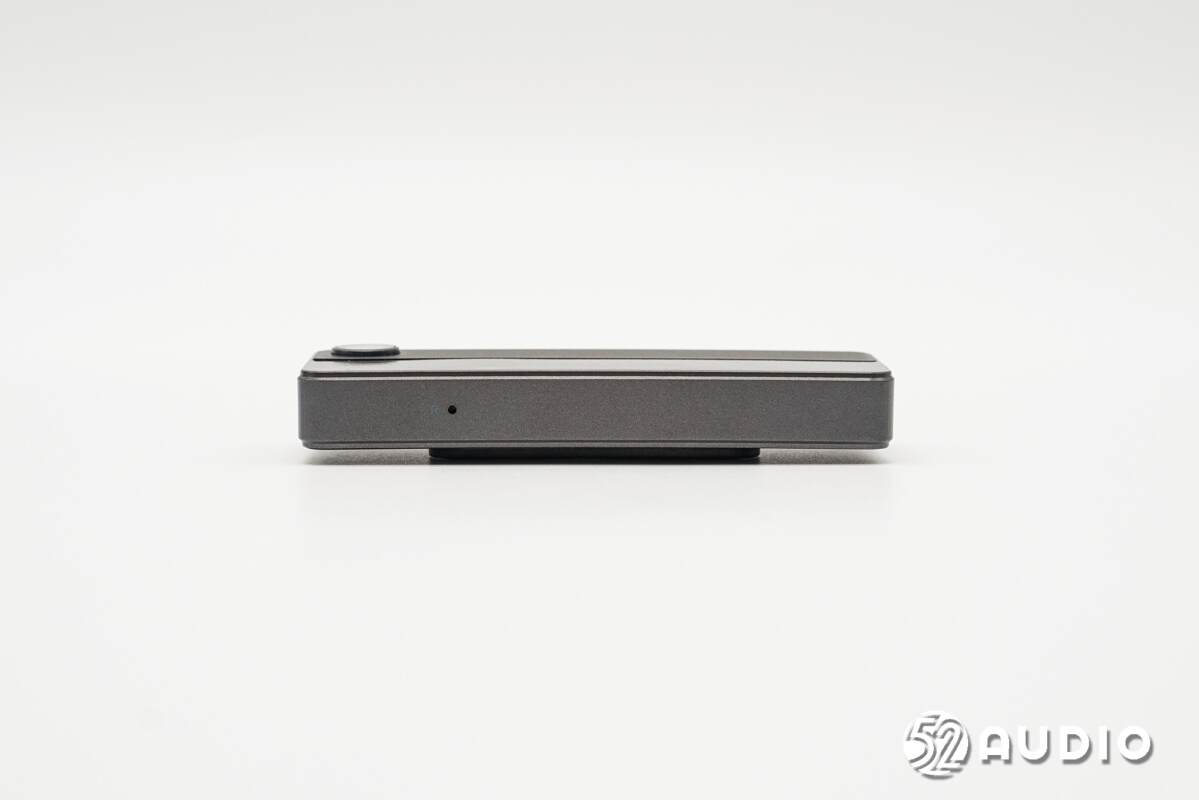

机身底部设置复位键孔。

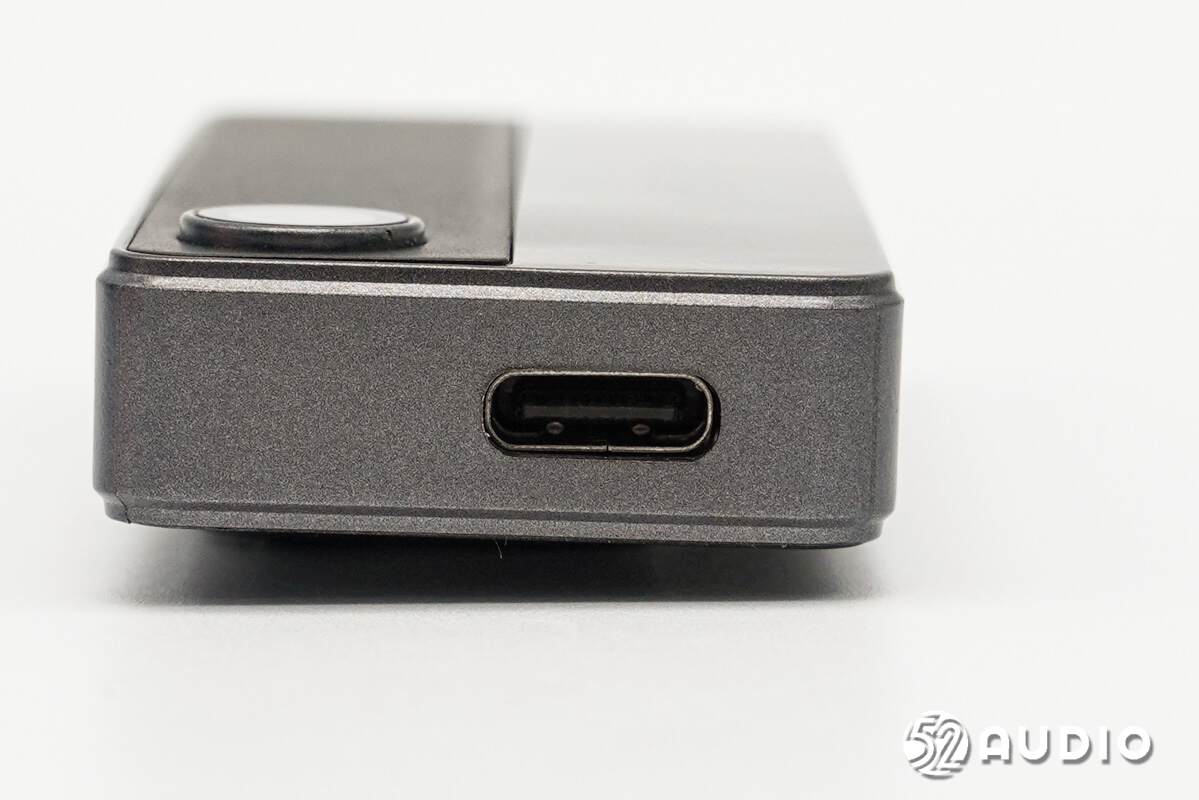

机身一端设置有Type-C充电接口。

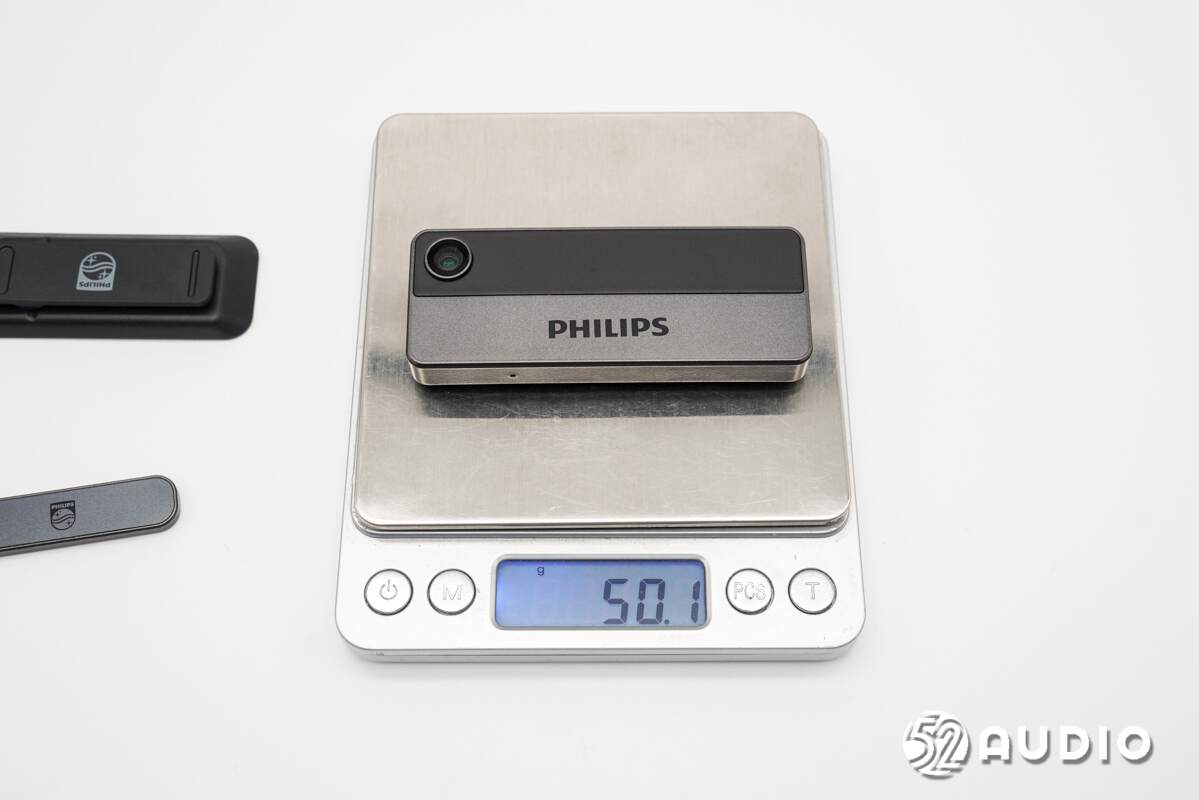

经我爱音频网实测，PHILIPS飞利浦VTR8001胸牌式记录仪重量约为50.1g，体积轻巧便携。

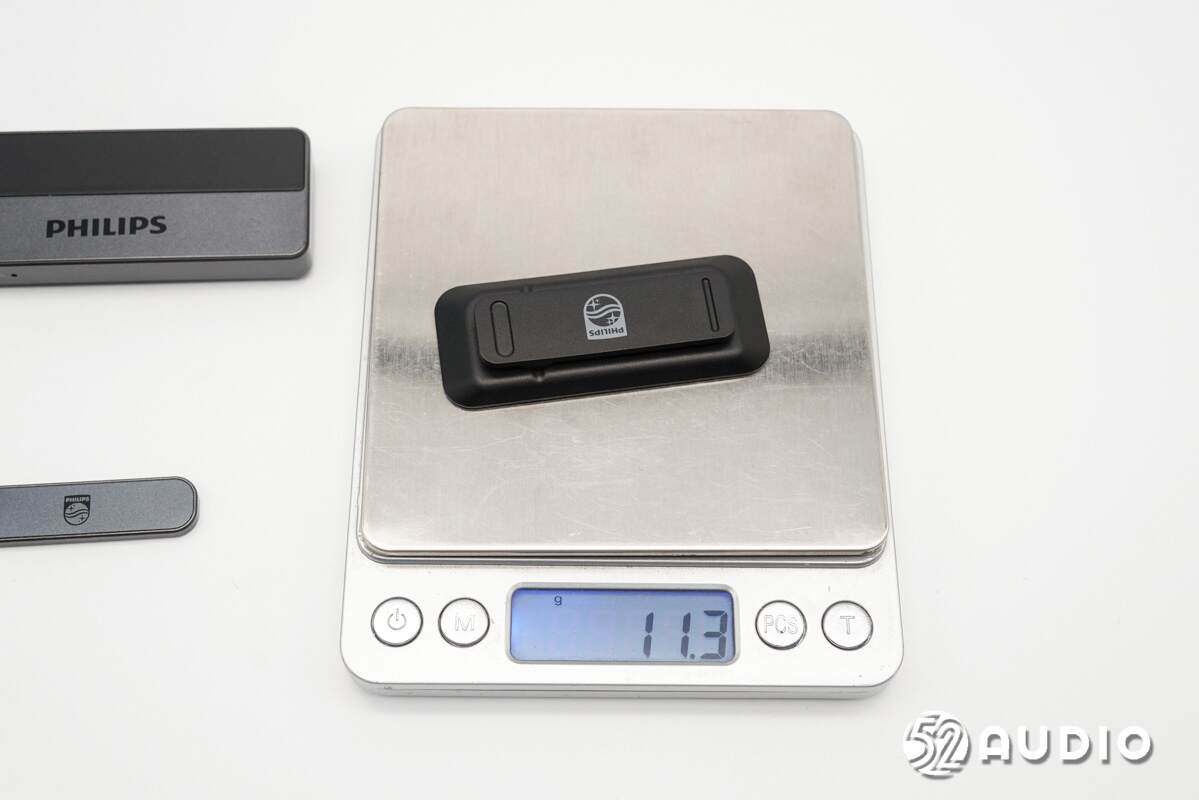

磁吸背夹重量约为11.3g。

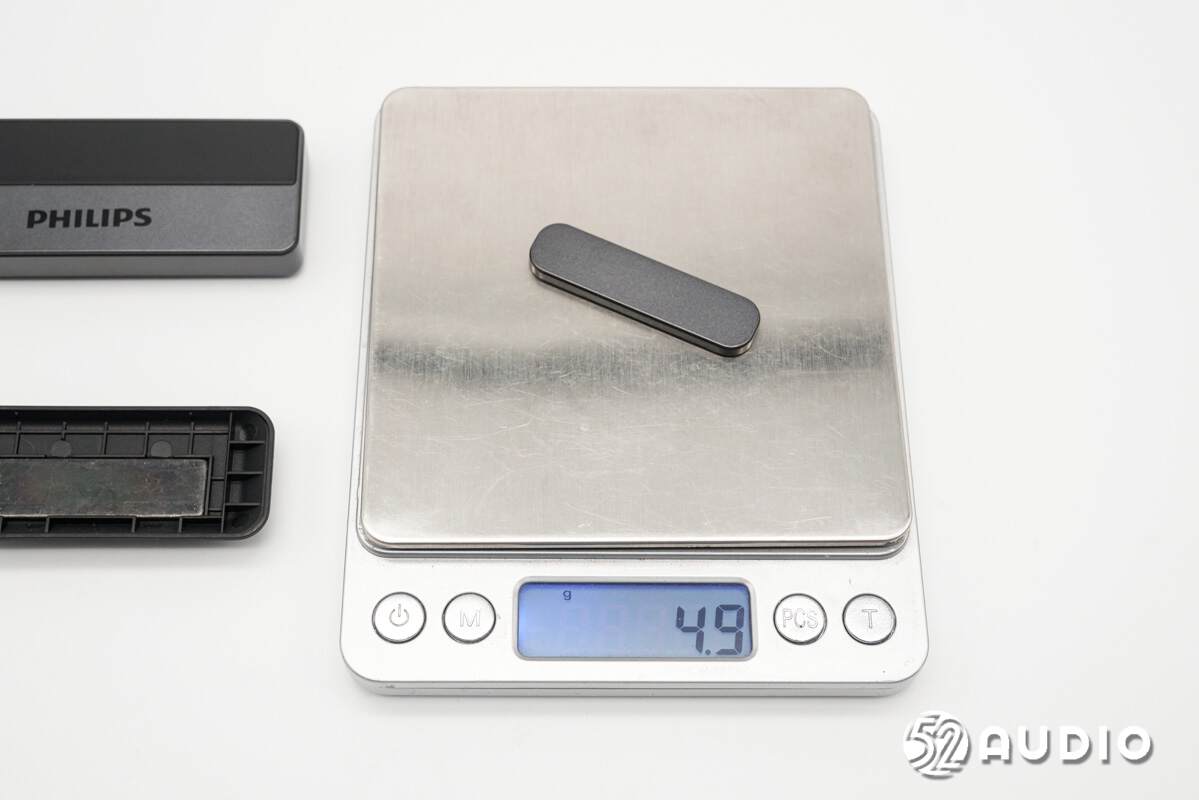

磁吸片重量约为4.9g。

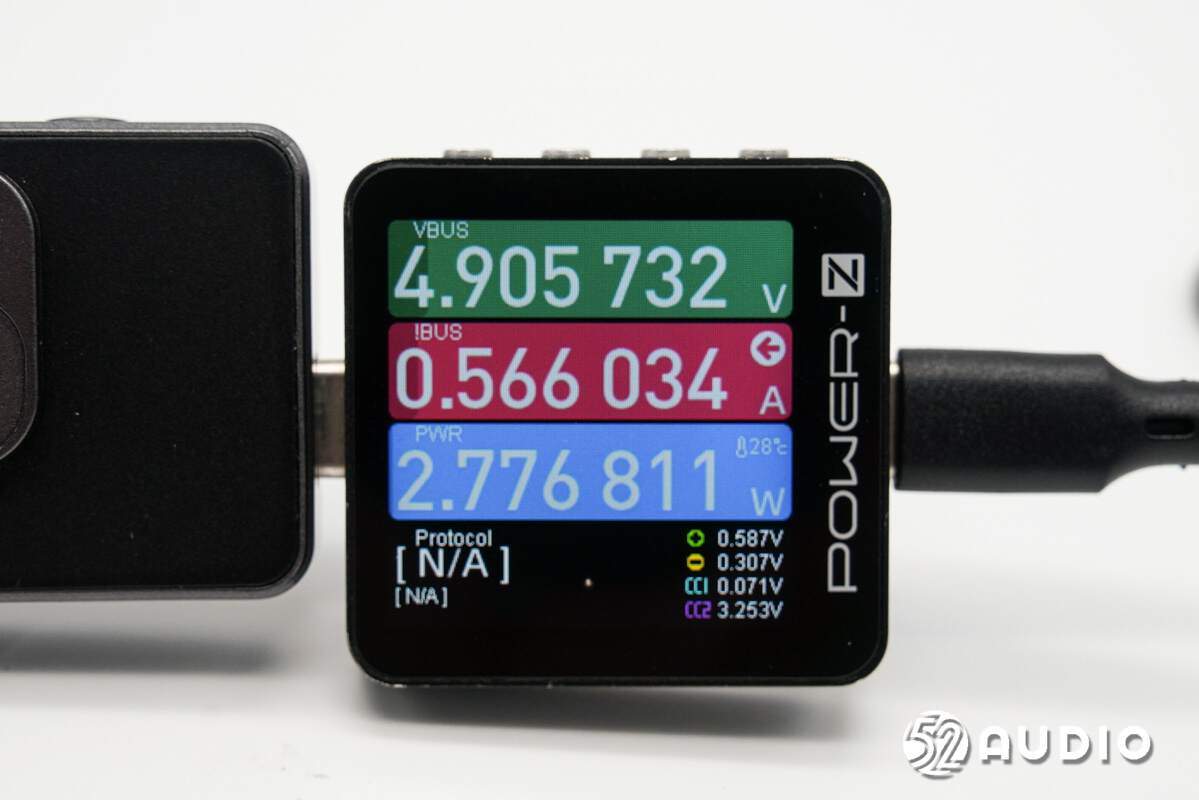

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对PHILIPS飞利浦VTR8001胸牌式记录仪进行充电测试，输入功率约为2.78W。

二、PHILIPS飞利浦VTR8001胸牌式记录仪拆解

通过开箱，我们详细了解了PHILIPS飞利浦VTR8001胸牌式记录仪的轻巧外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

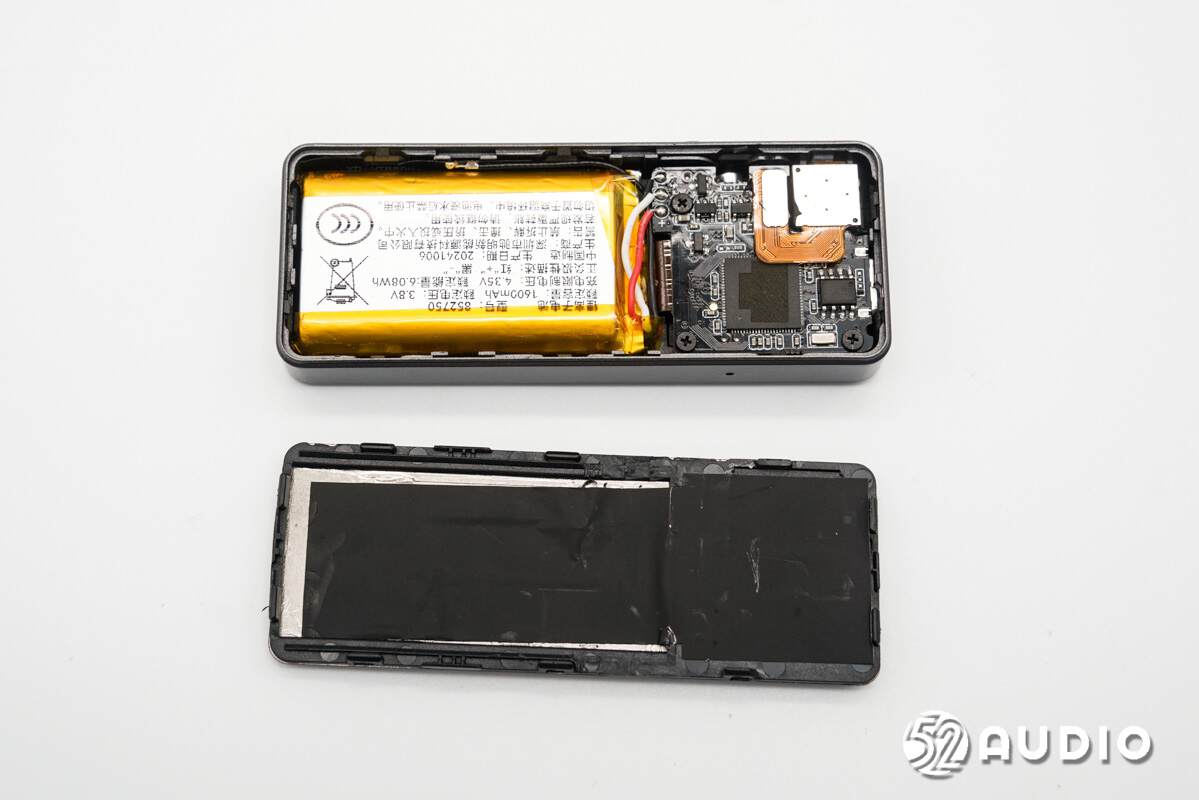

拆掉机身背面盖板。

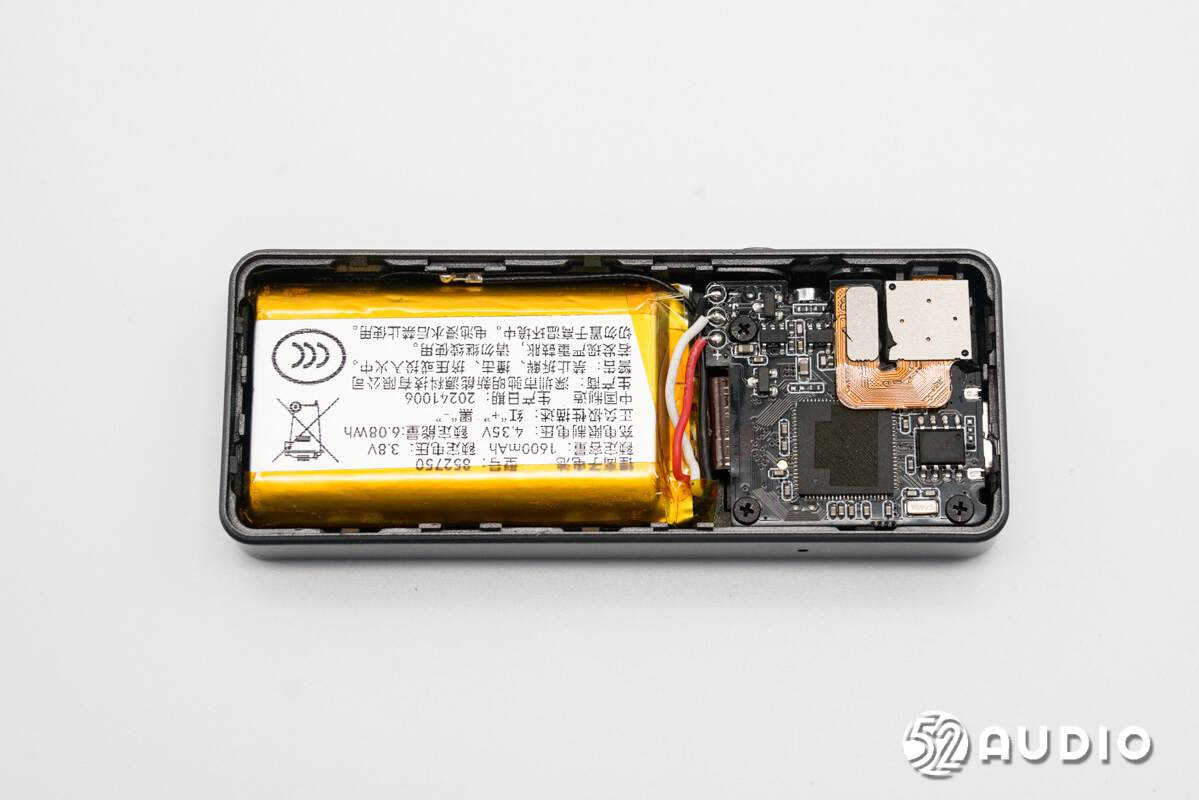

腔体内部结构一览。主板采用了双层折叠设计，与电池导线焊接，与摄像头排线通过连接器连接。

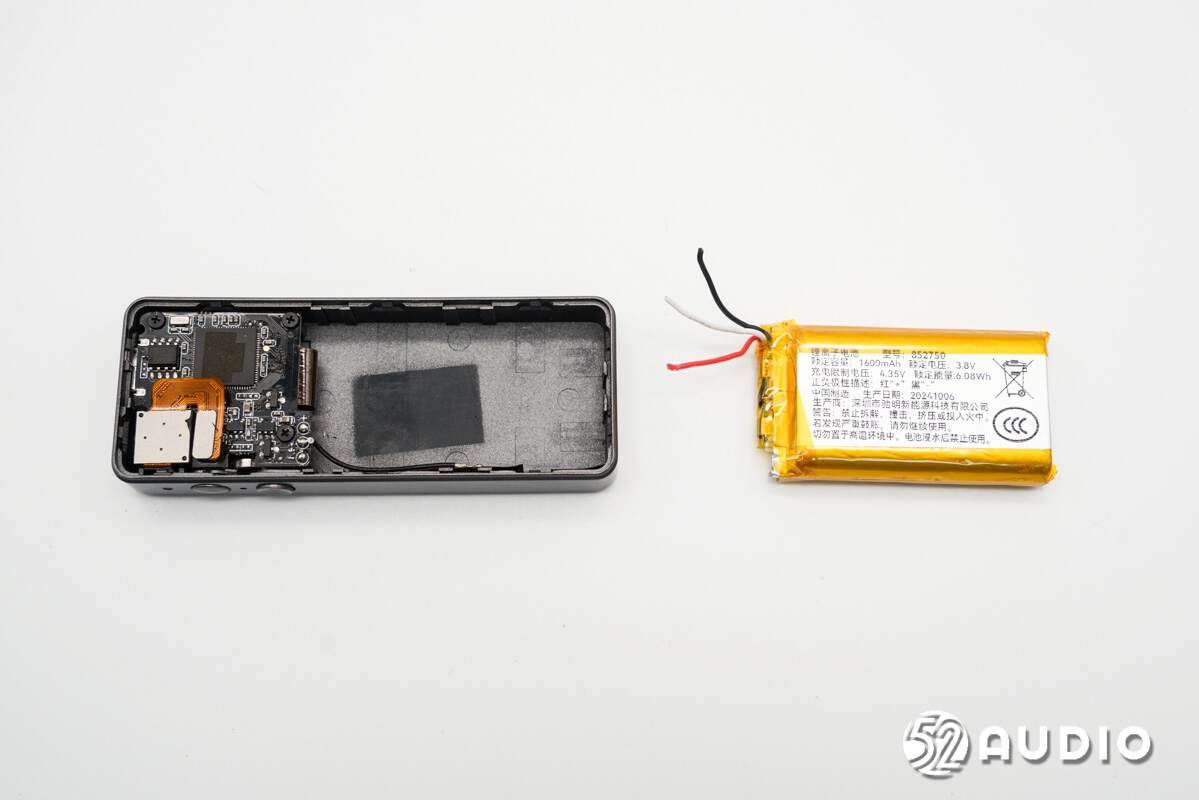

断开电池导线，取出电池单元。

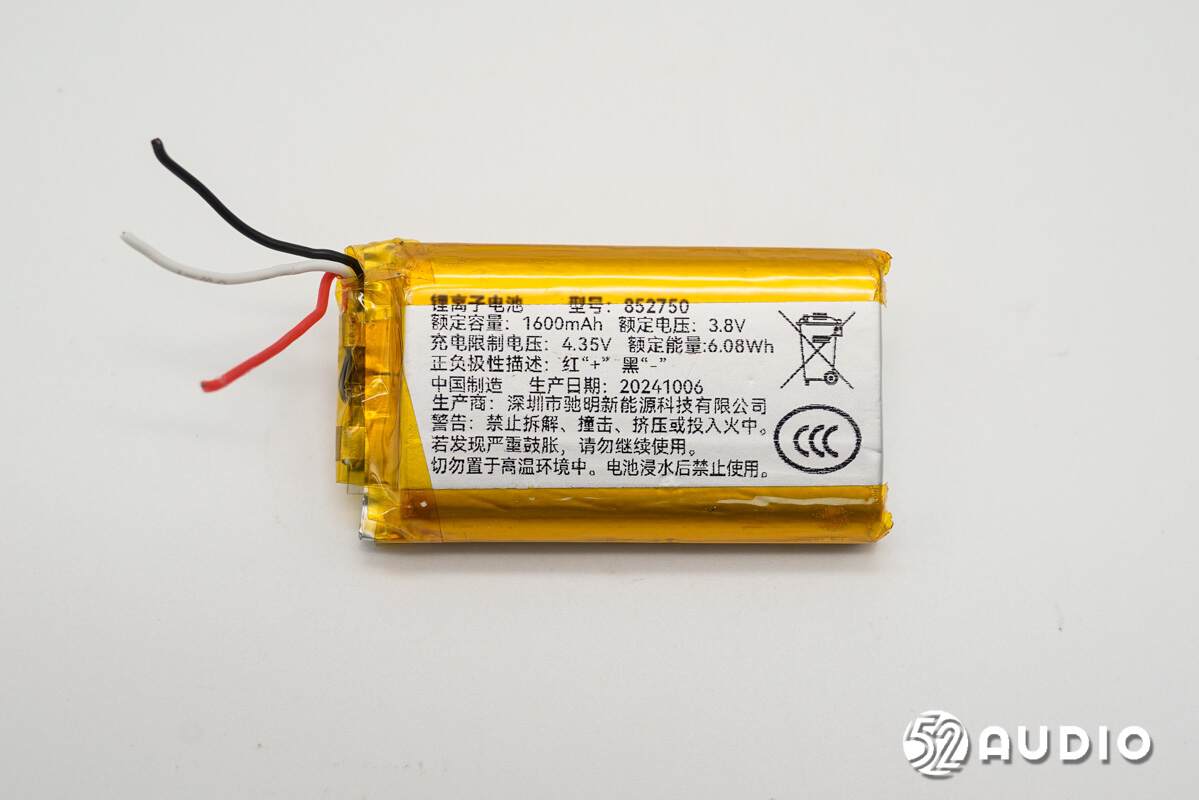

记录仪内置锂锂离子电池，型号：852750，额定容量：1600mAh，额定电压：3.8V，充电限制电压：4.35V，额定能量：6.08Wh，生产商：深圳市驰明新能源科技有限公司。

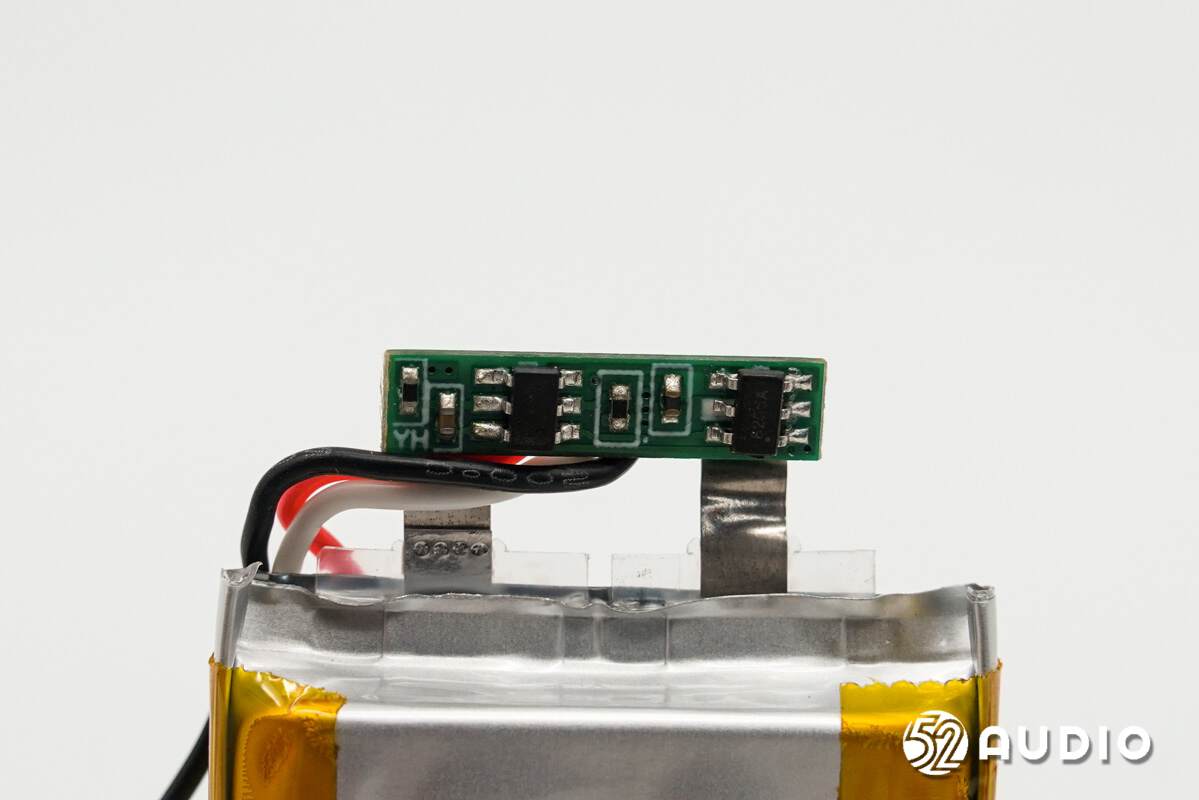

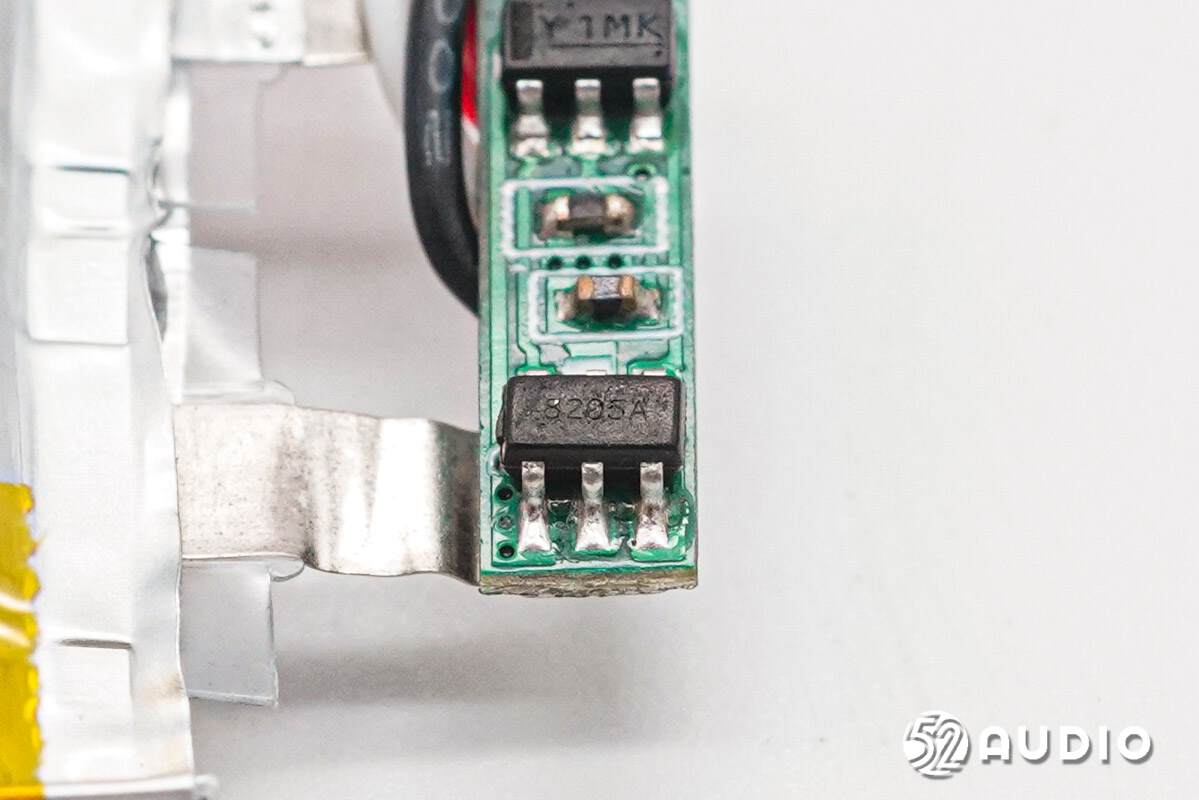

撕开外部绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

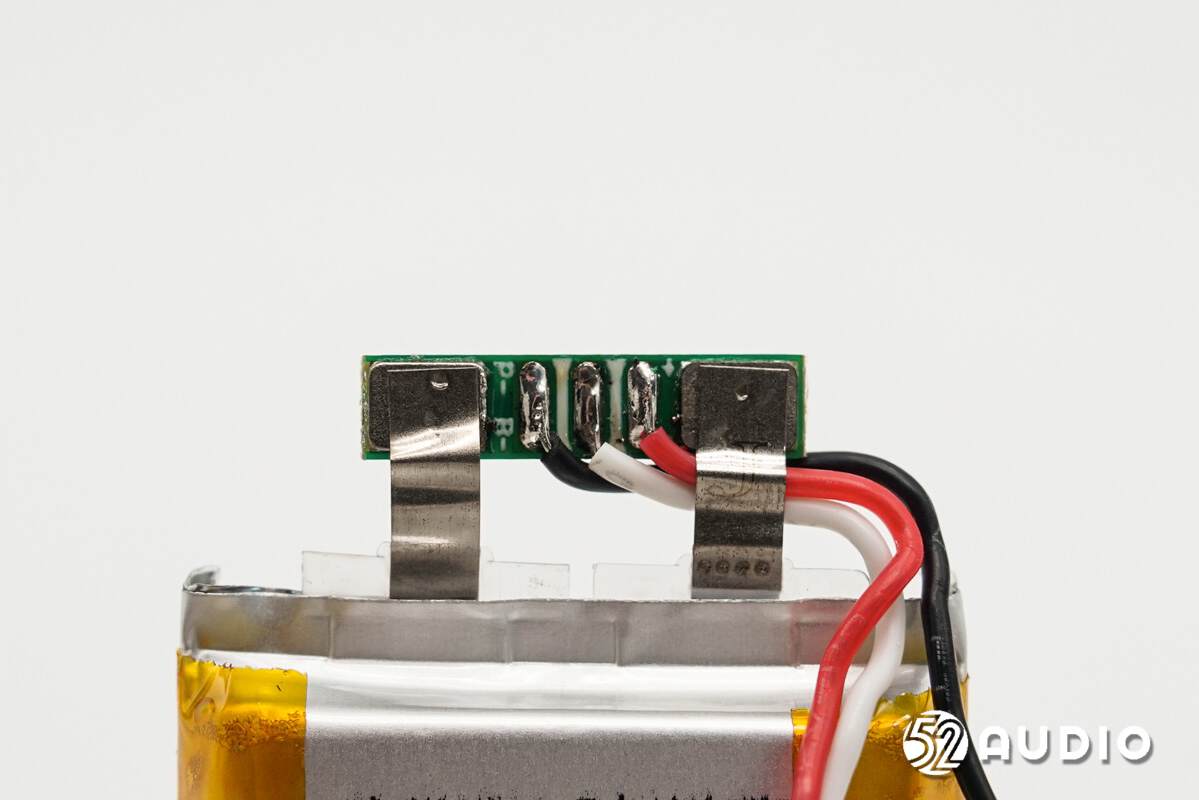

电池保护板另外一侧电路一览。

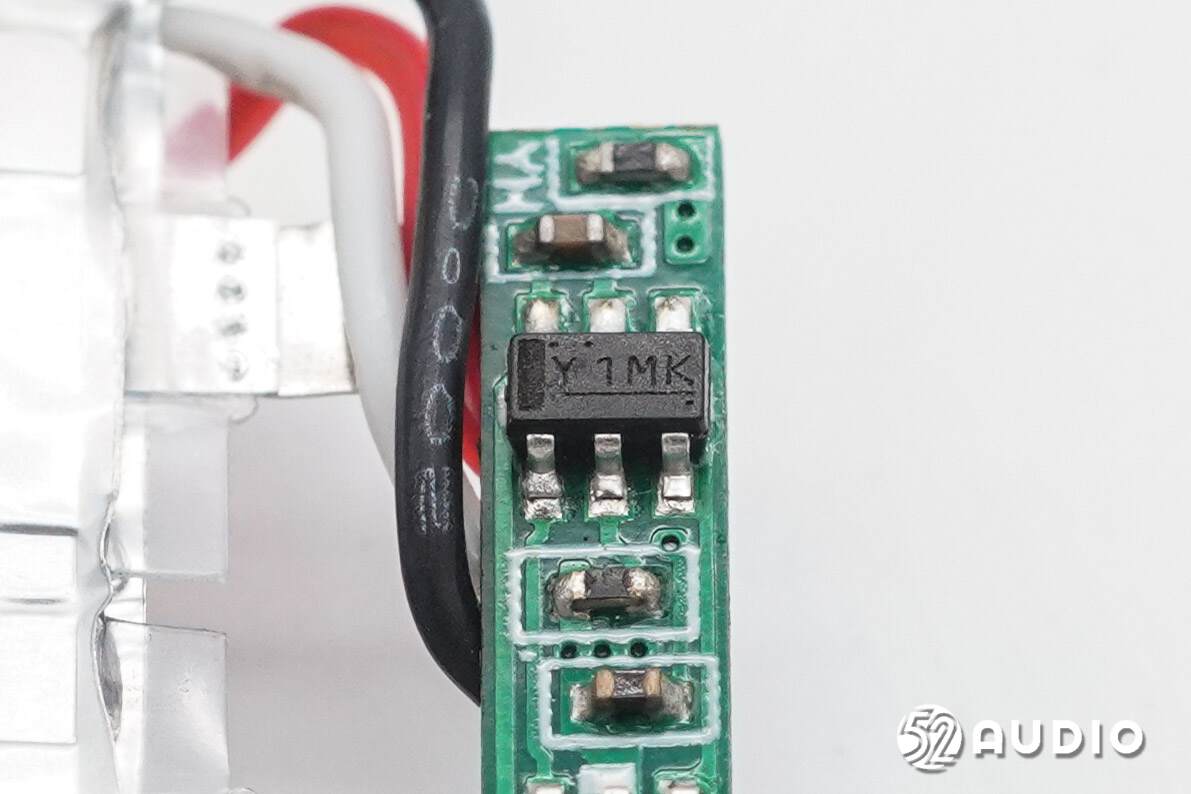

丝印Y1MK的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

丝印8205A的MOS管。

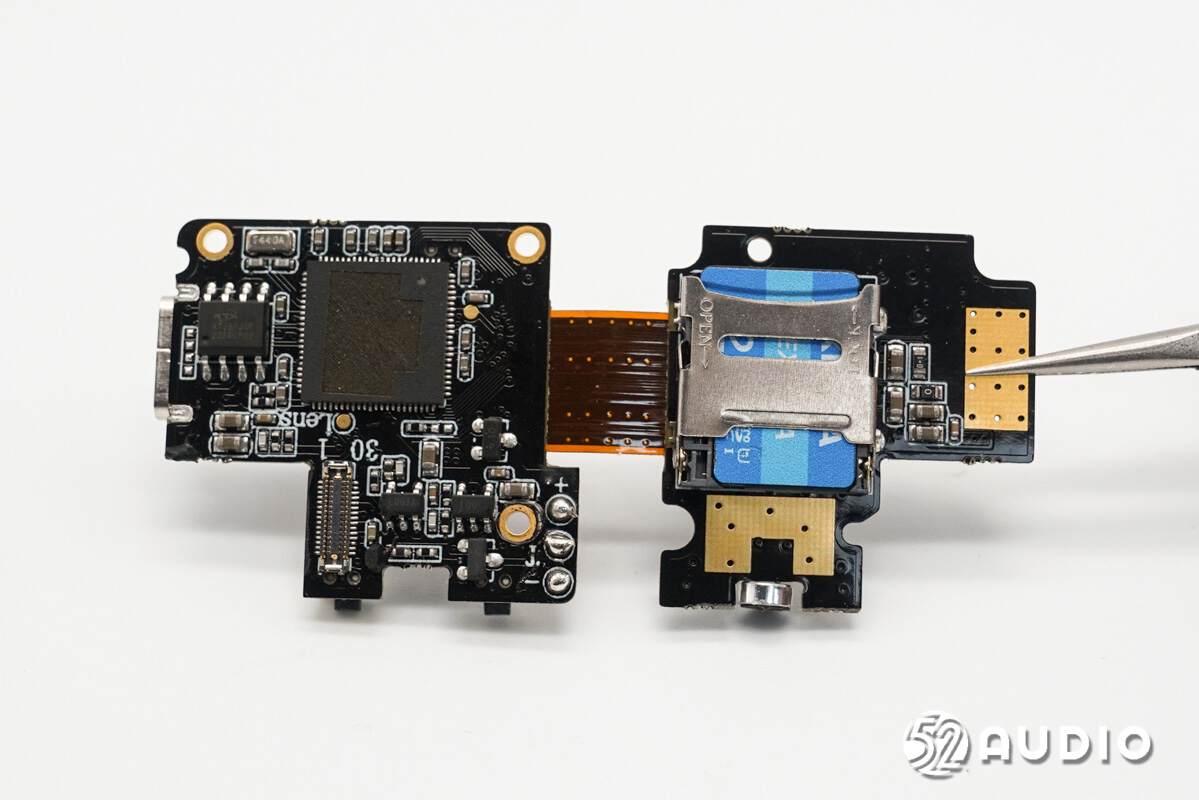

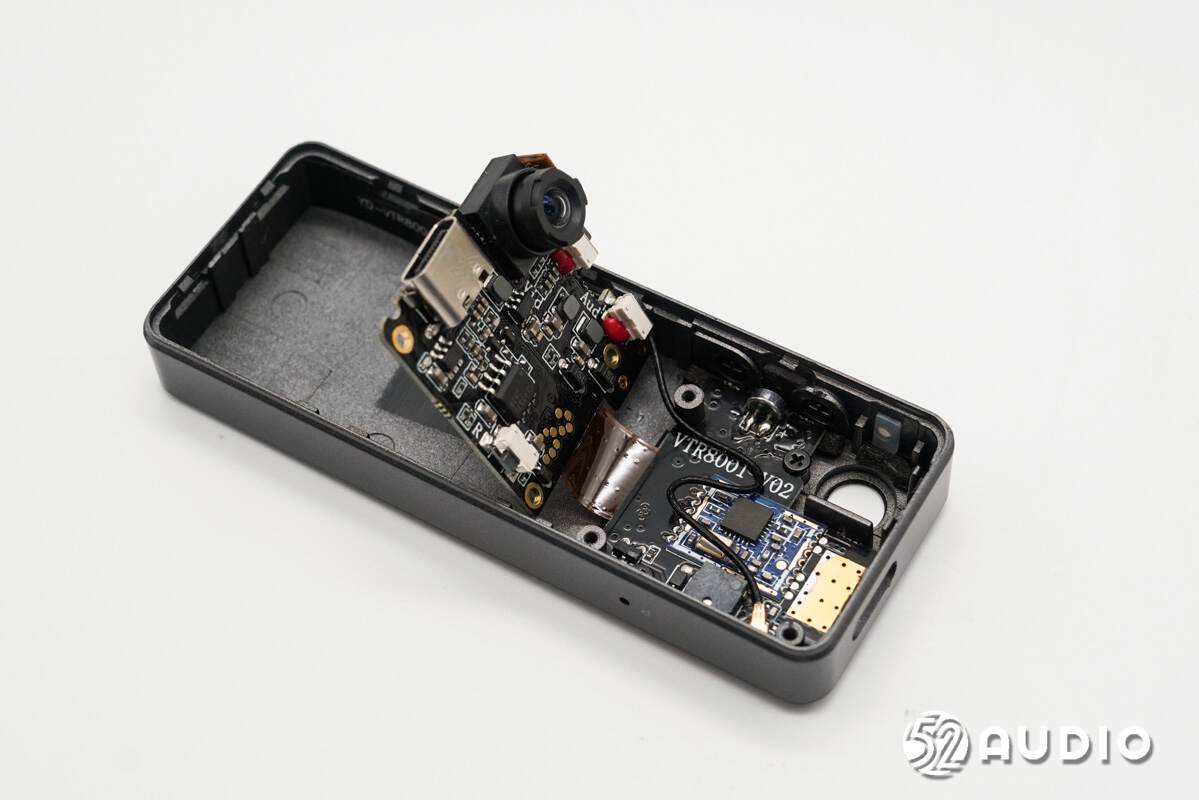

卸掉螺丝，掀开上层主板，两块主板之间通过柔性排线连接。下层通过同轴插座连接天线。

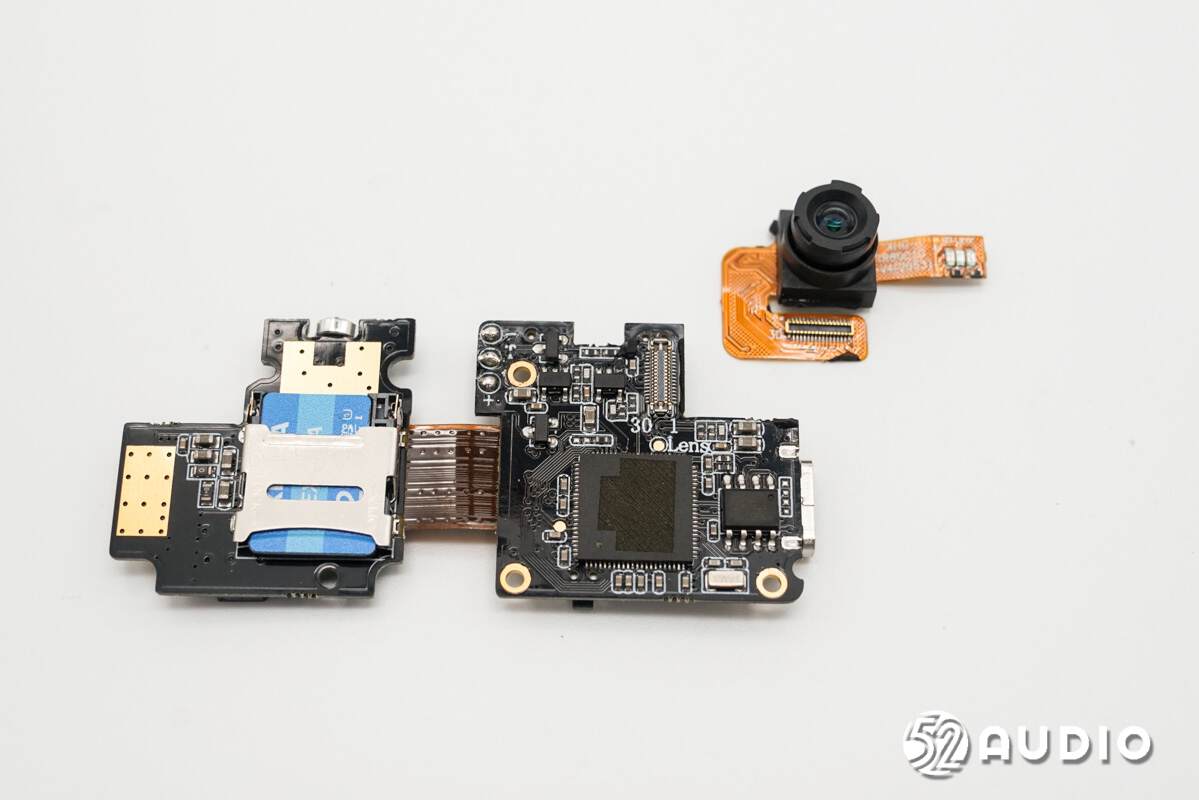

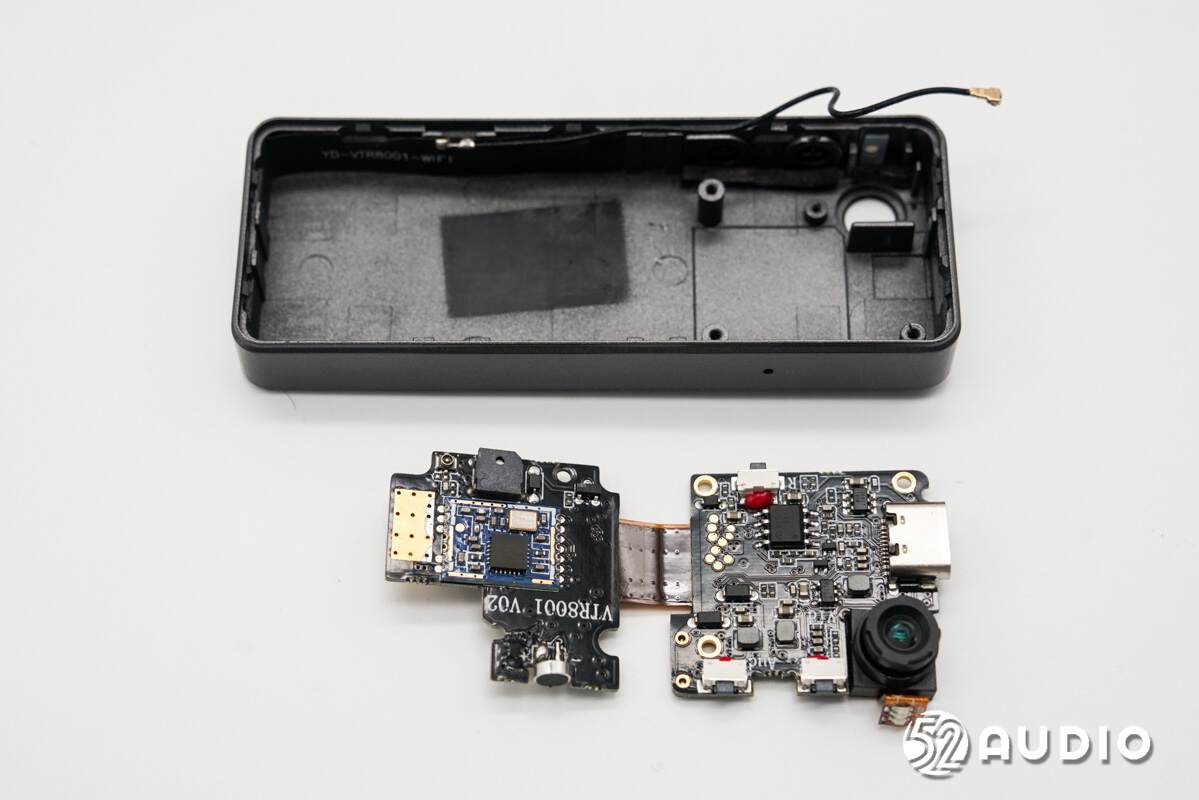

拔掉天线的插座，取出主板及摄像头。

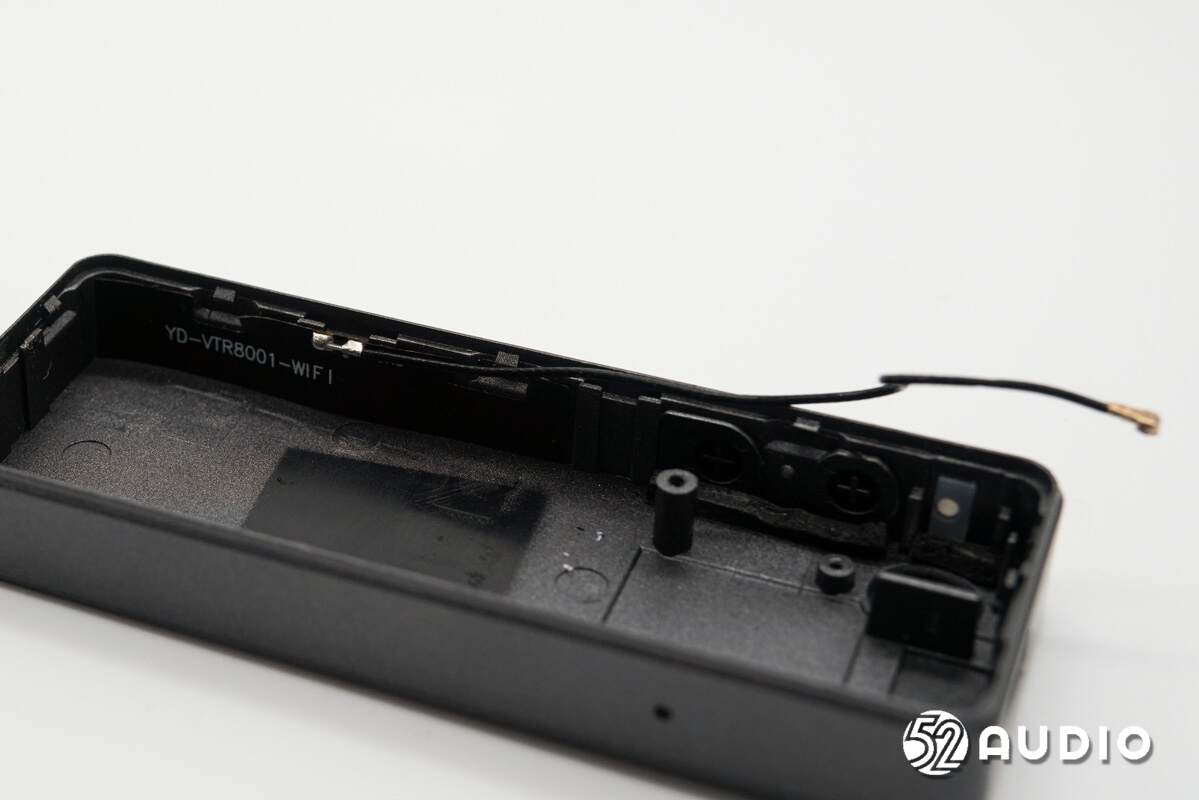

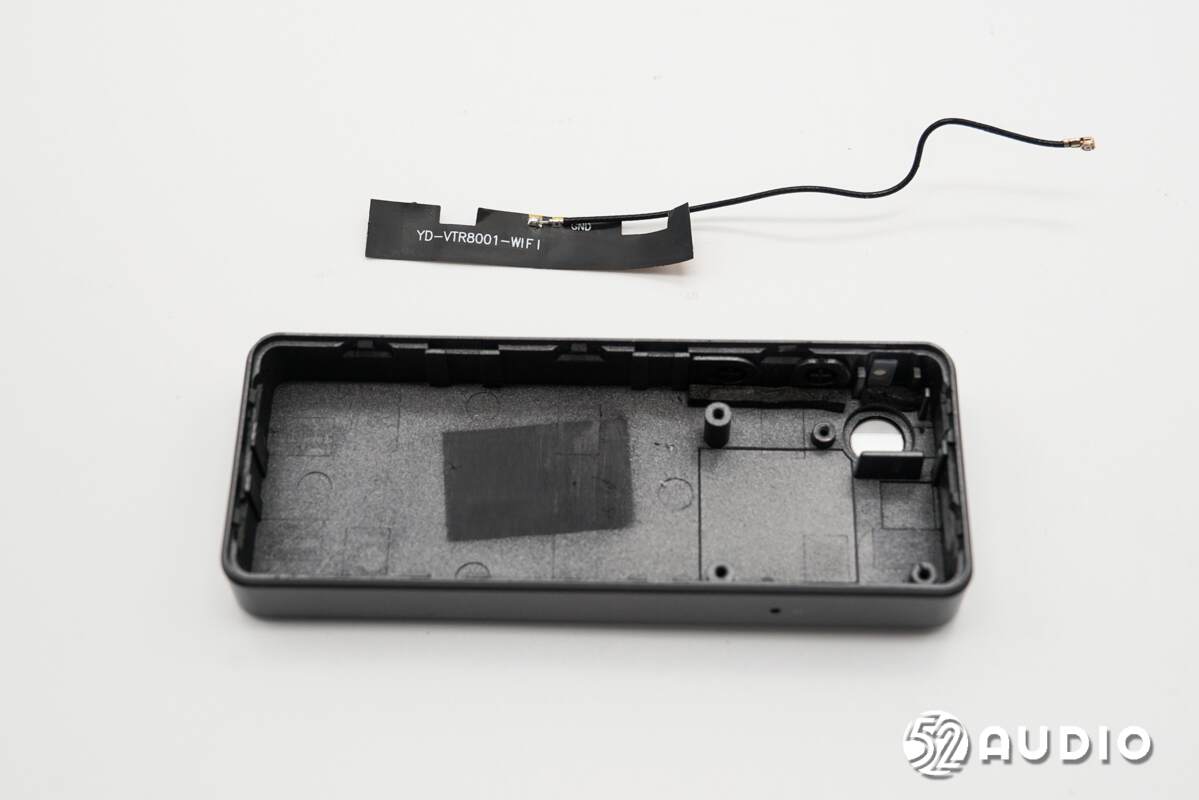

腔体壁上固定的WiFi天线特写。

取出WiFi天线。

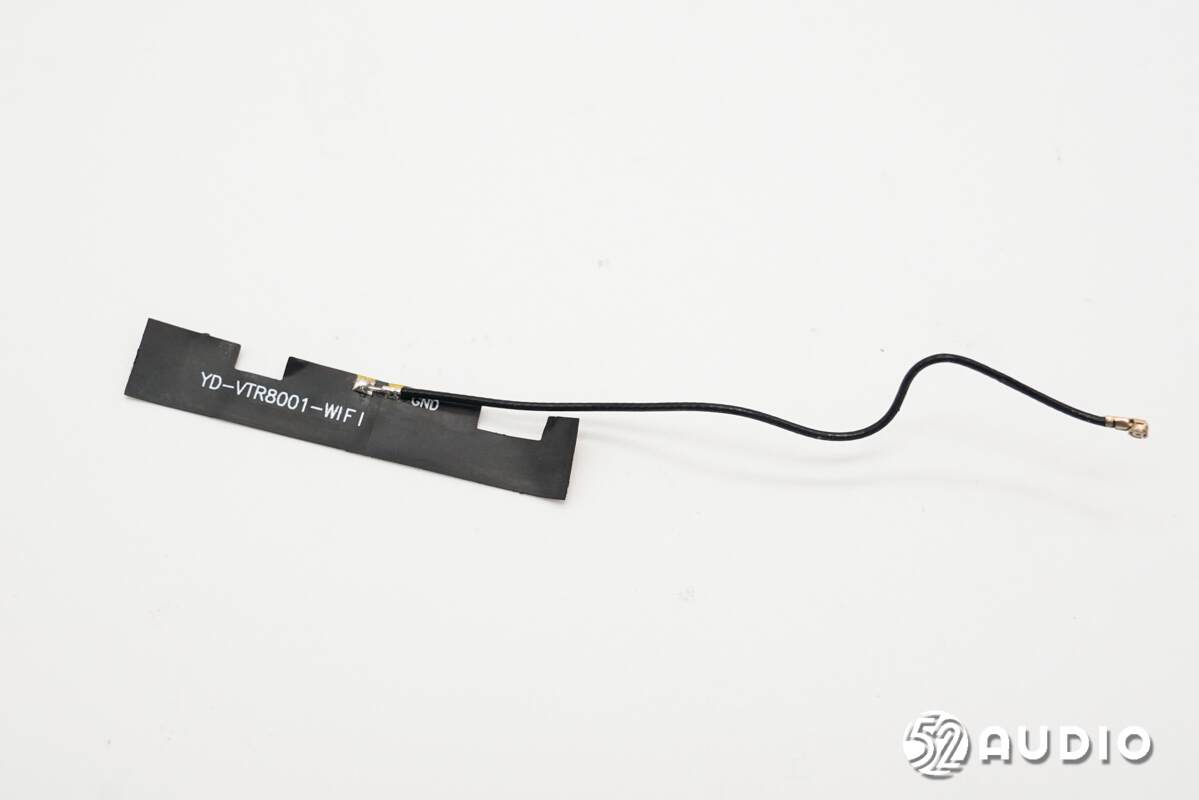

记录仪与手机无线通讯的WiF天线模组特写，丝印型号“YD-VTR8001-WIFI”。

挑开连接器，取掉摄像头模组。

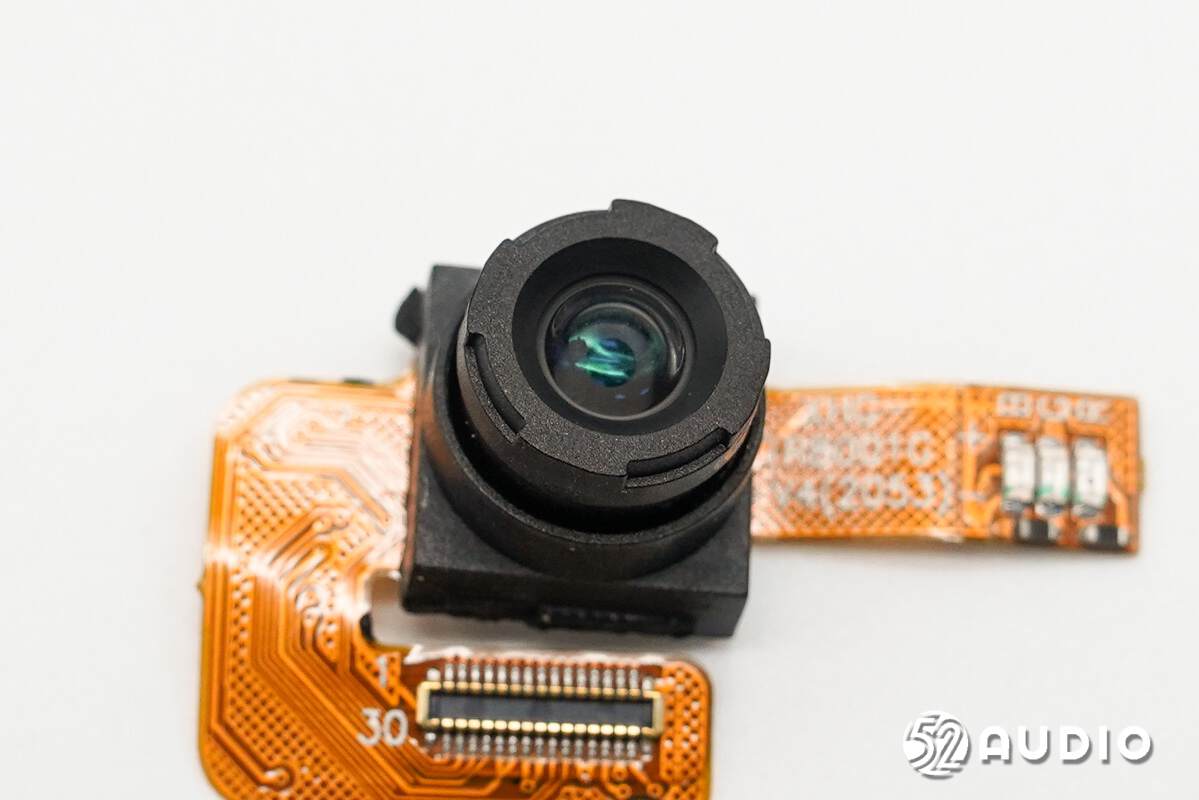

摄像头模组电路一览。

飞利浦VTR8001胸牌式记录仪搭载的300W像素想想头特写。

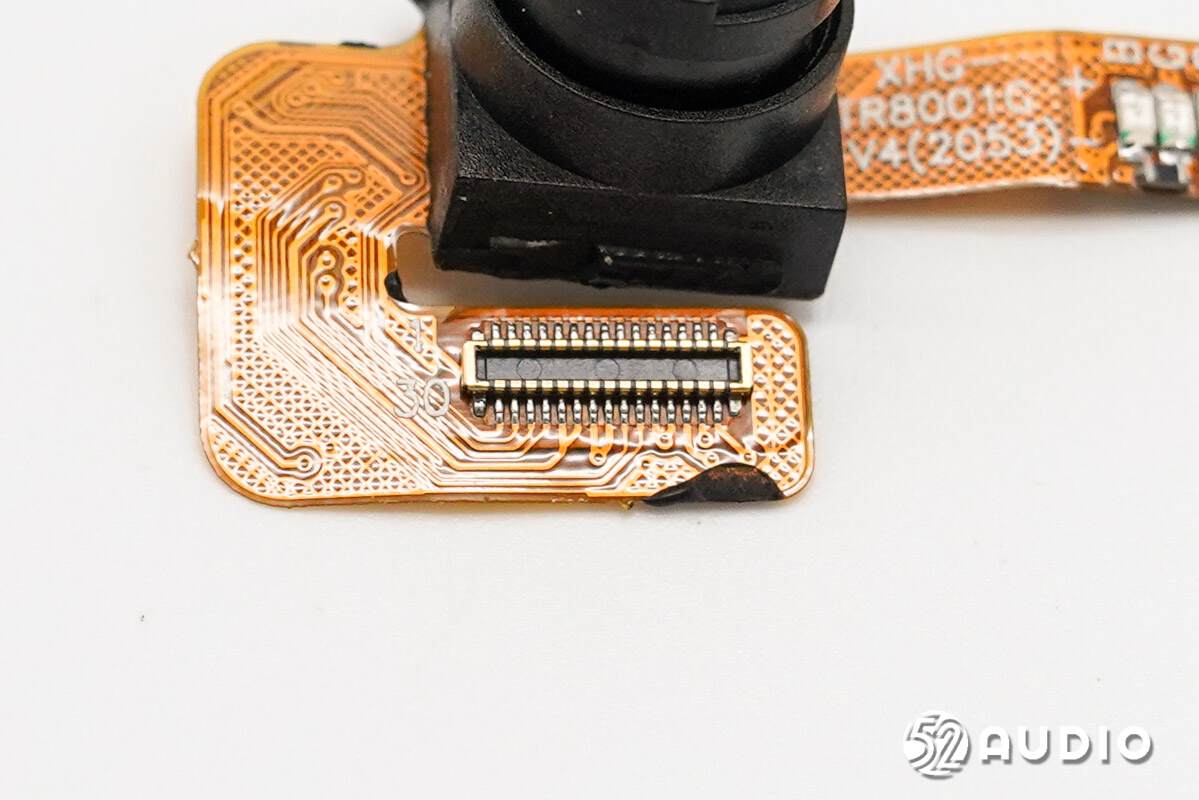

摄像头模组排线连接主板的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-128GM030/2-35。

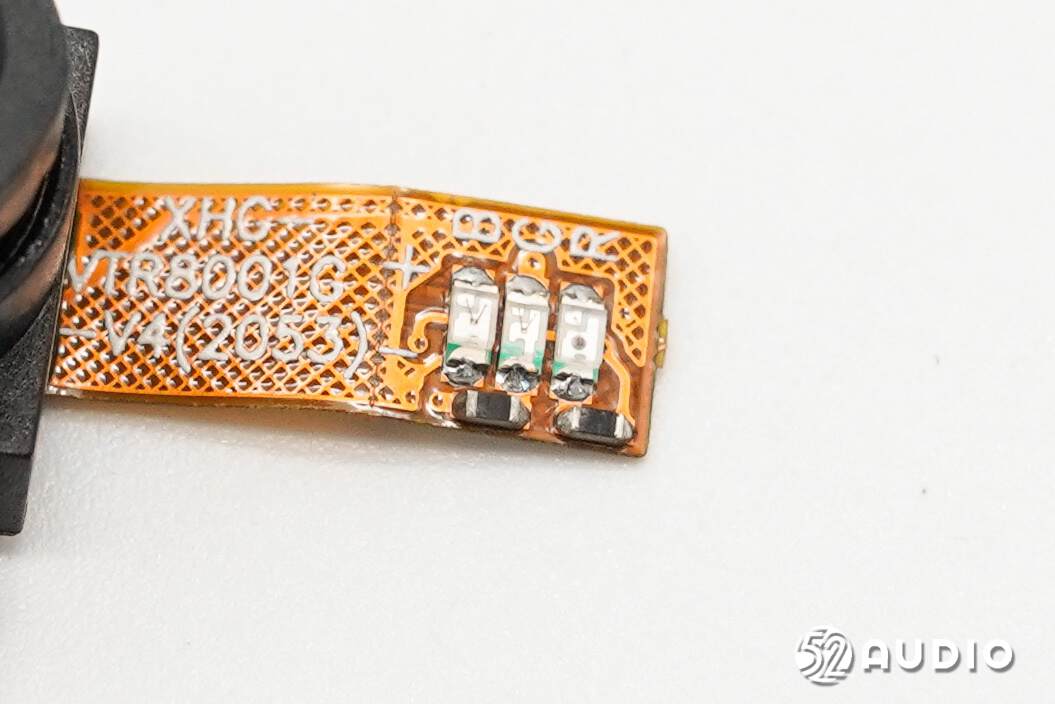

三颗不同颜色的LED指示灯特写，用于反馈音视频录制和充电状态。

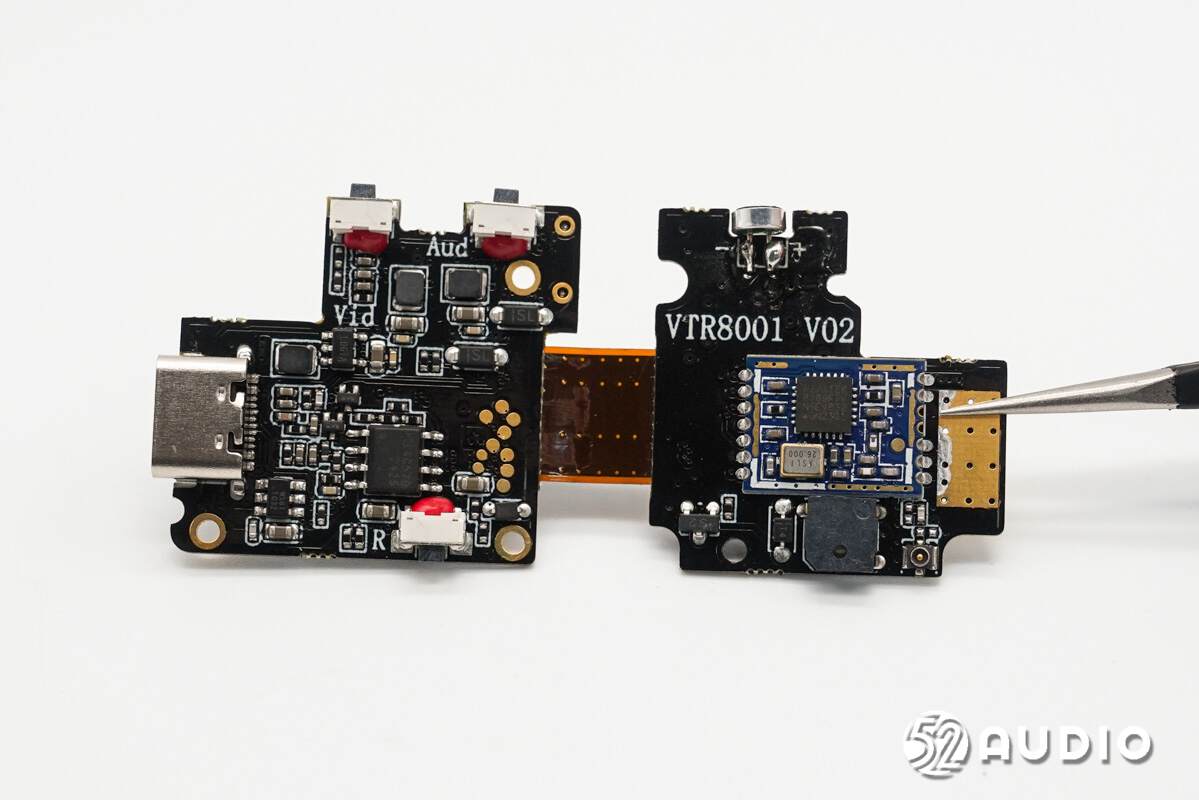

主板一侧电路一览，右侧无线模块采用了蓝色邮票板设计。

主板另外一侧电路一览。

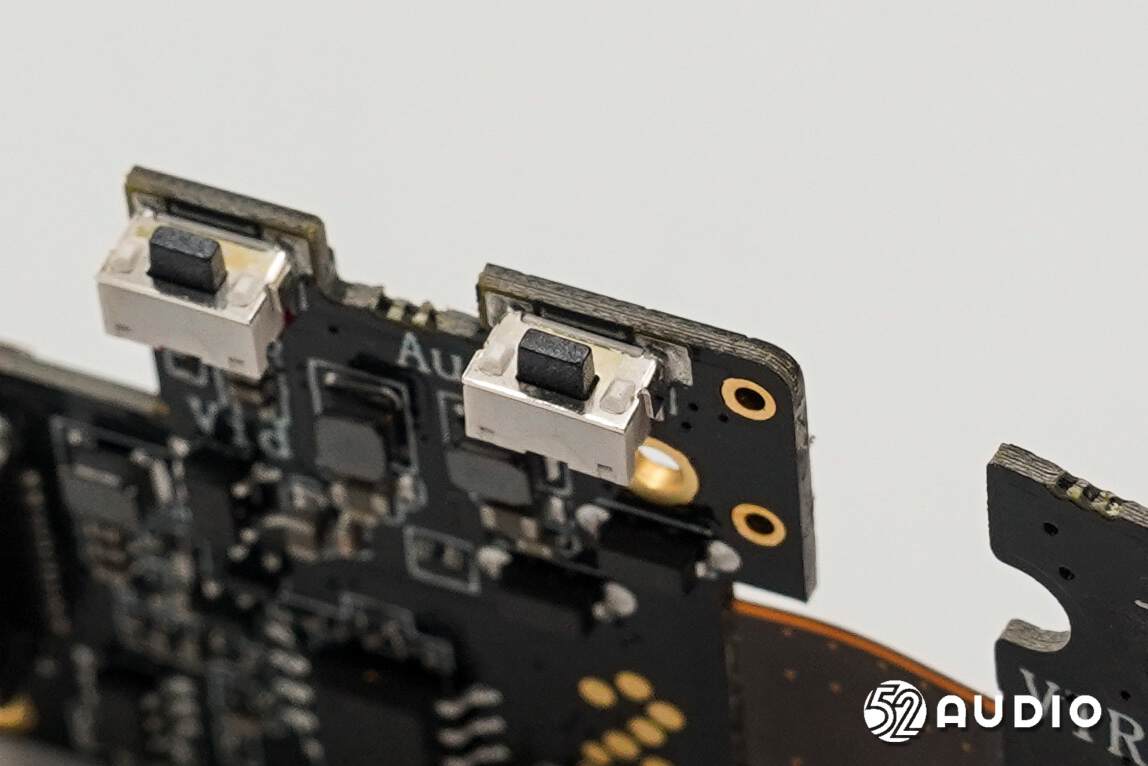

两颗录制按键特写，采用了相同规格。

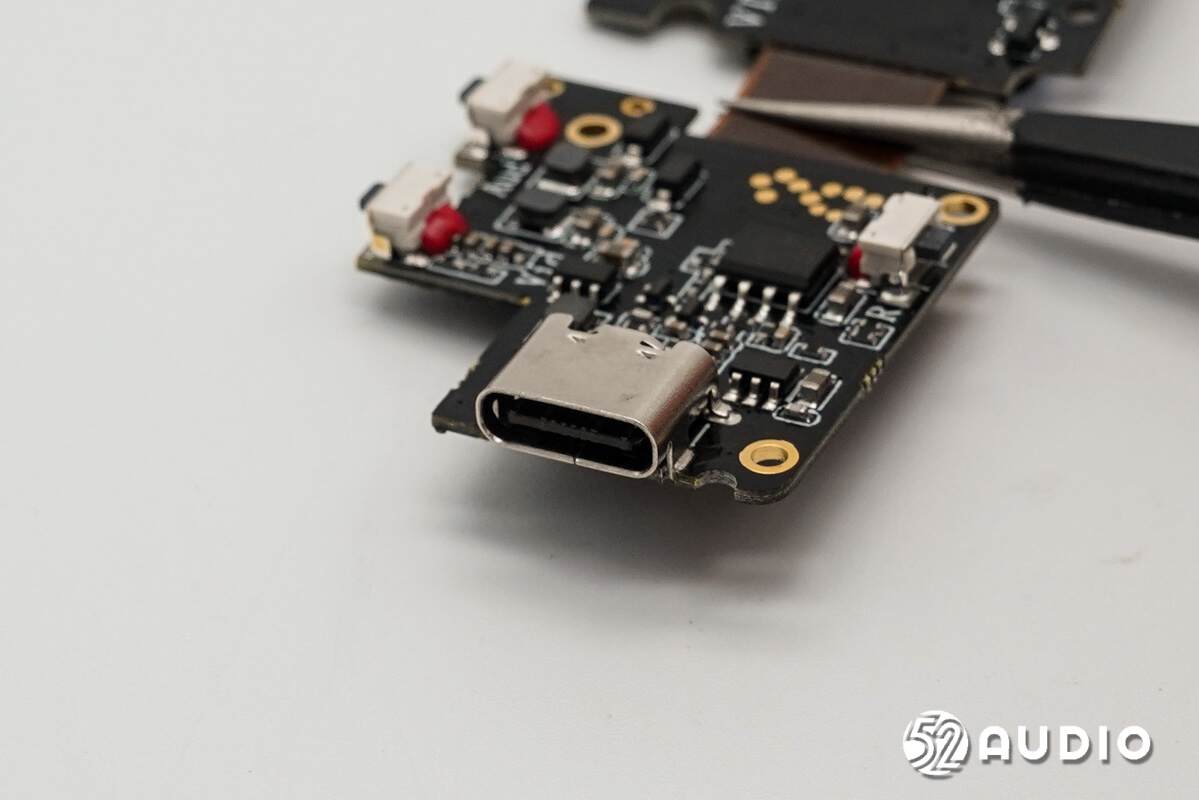

Type-C充电母座特写。

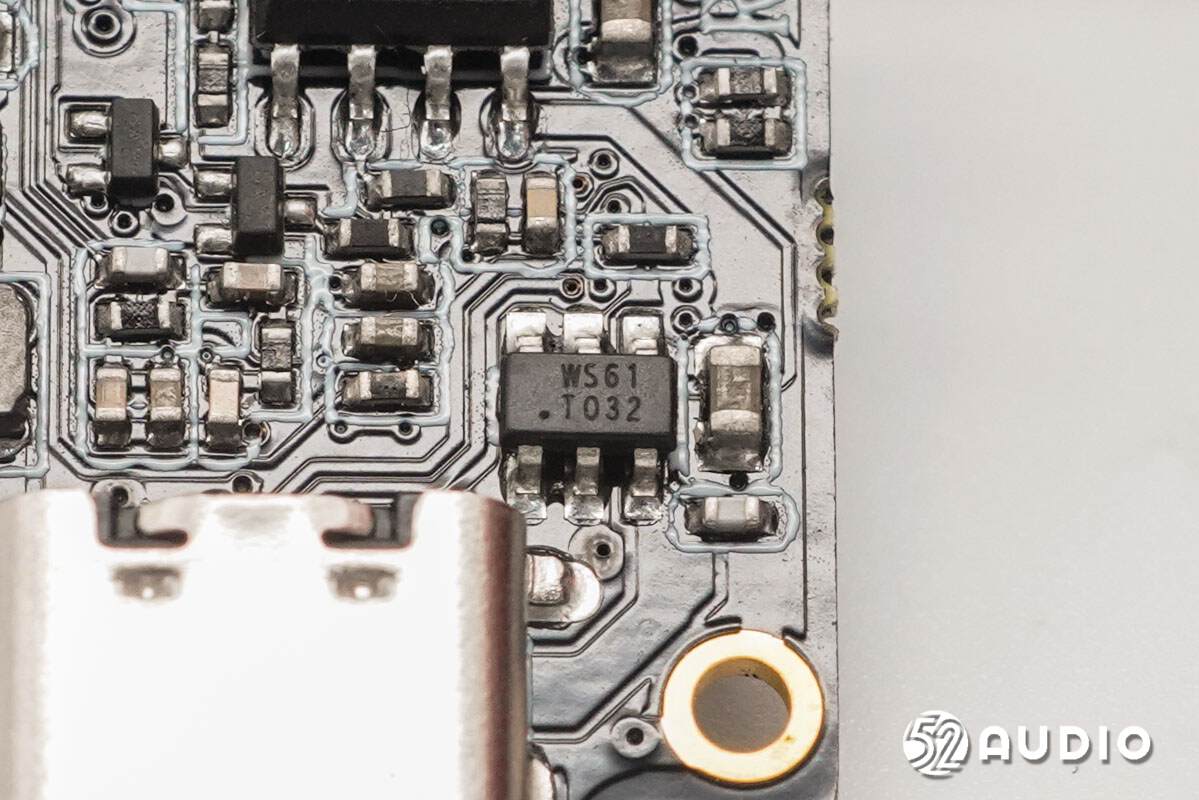

丝印WS61的过压过流保护IC。

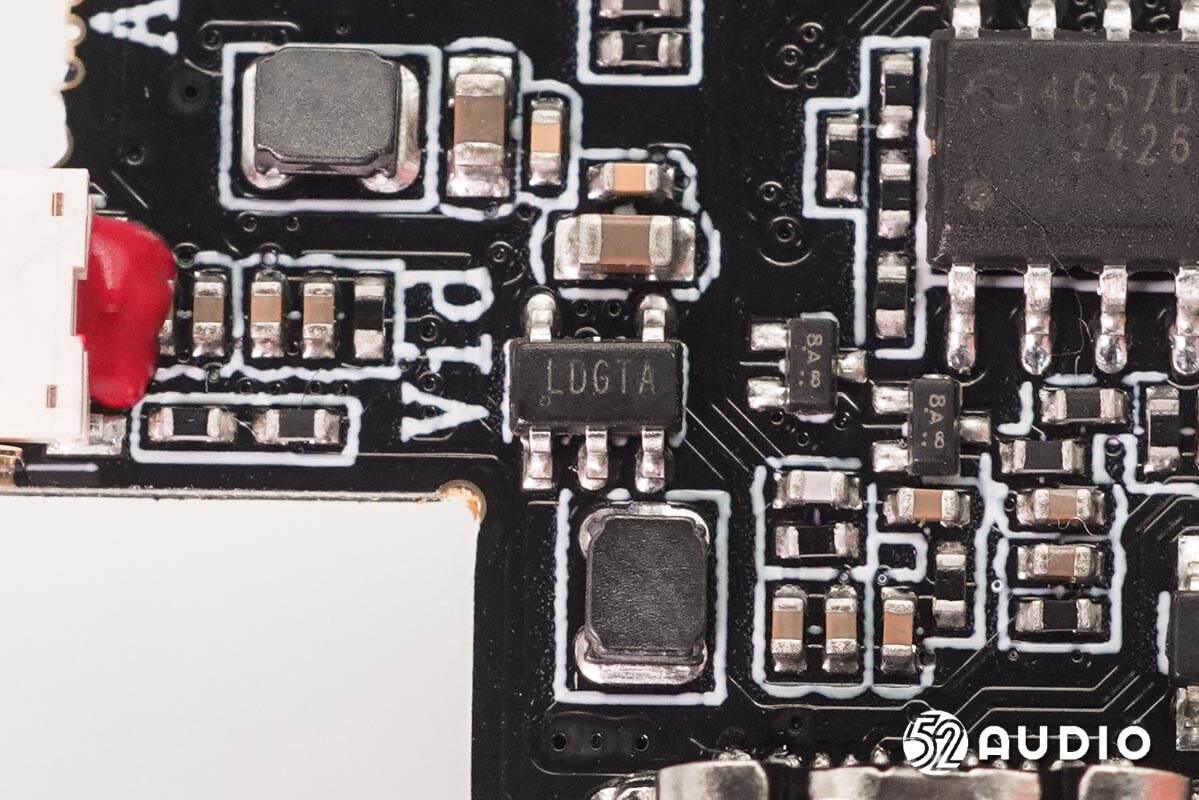

丝印LDGTA的IC。

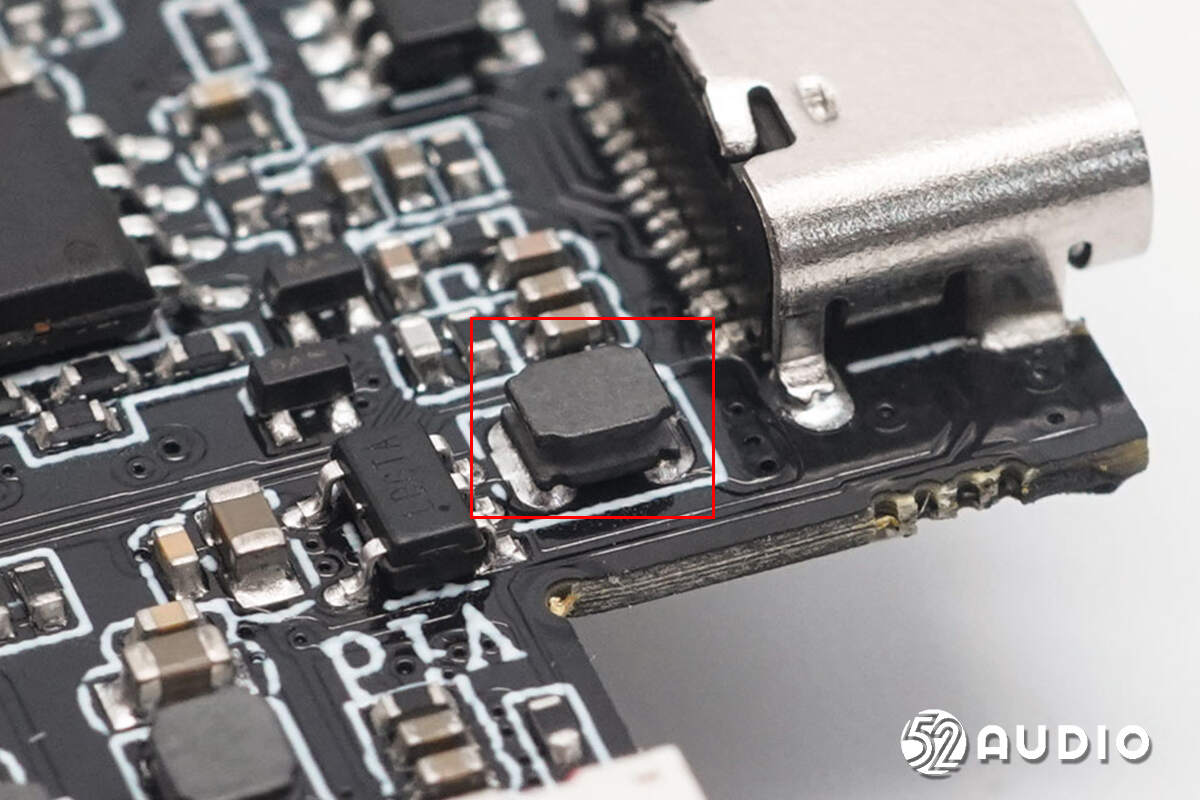

Sunlord顺络电子SWPA系列绕线功率电感，线圈采用磁性树脂包覆，可以降低峰鸣声；铁氧体磁芯上的金属化带来卓越的抗冲击性和无损伤的耐久性；闭合磁路设计可减少漏磁通和电磁干扰（EMI）；同时小尺寸占用更少的PBC空间，节省功耗。

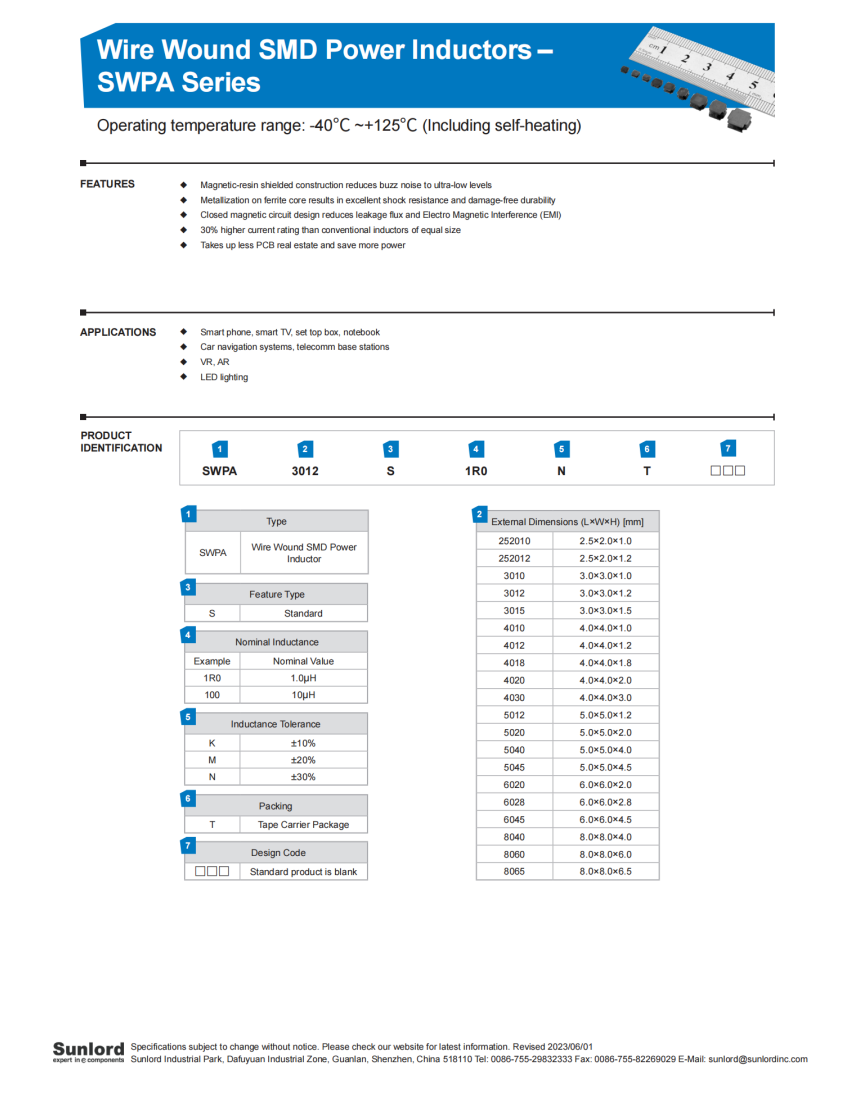

Sunlord顺络电子SWPA系列详细资料图。据我爱音频网拆解了解到，包括REDMI、漫步者、森海塞尔、铁三角、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

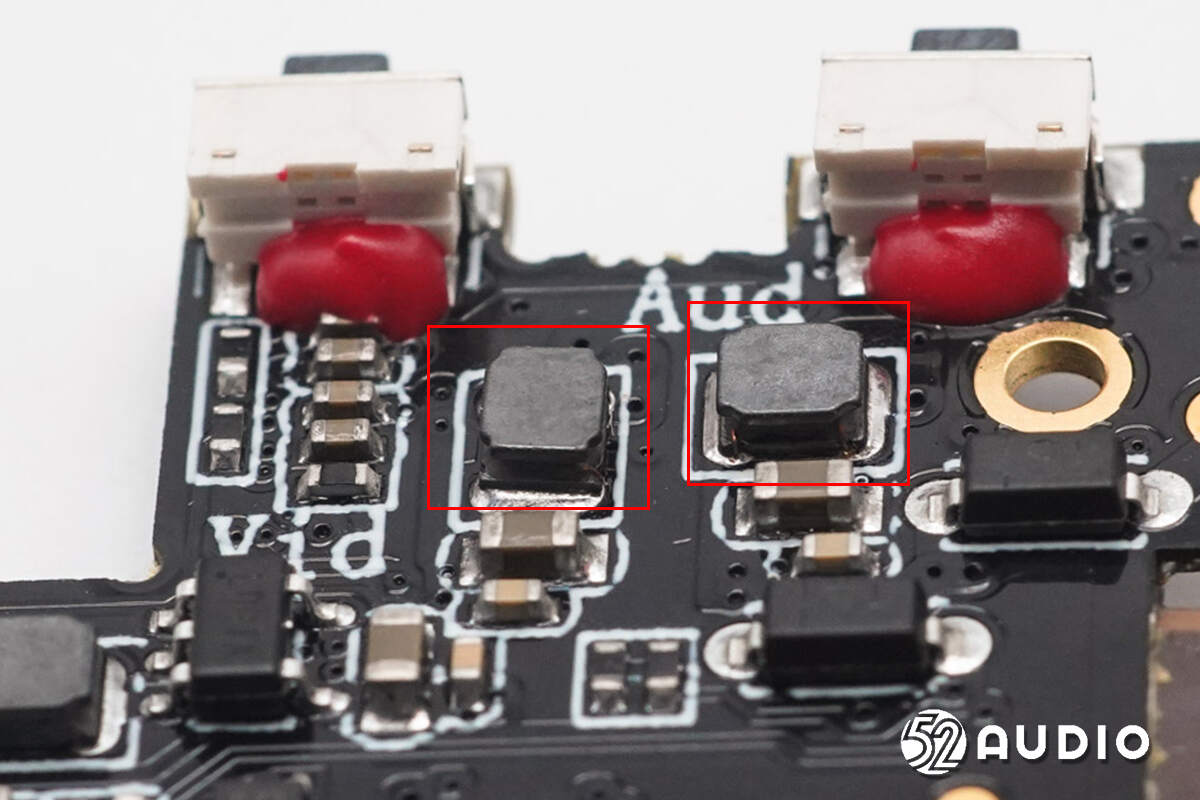

另外两颗Sunlord顺络电子SWPA系列绕线功率电感。

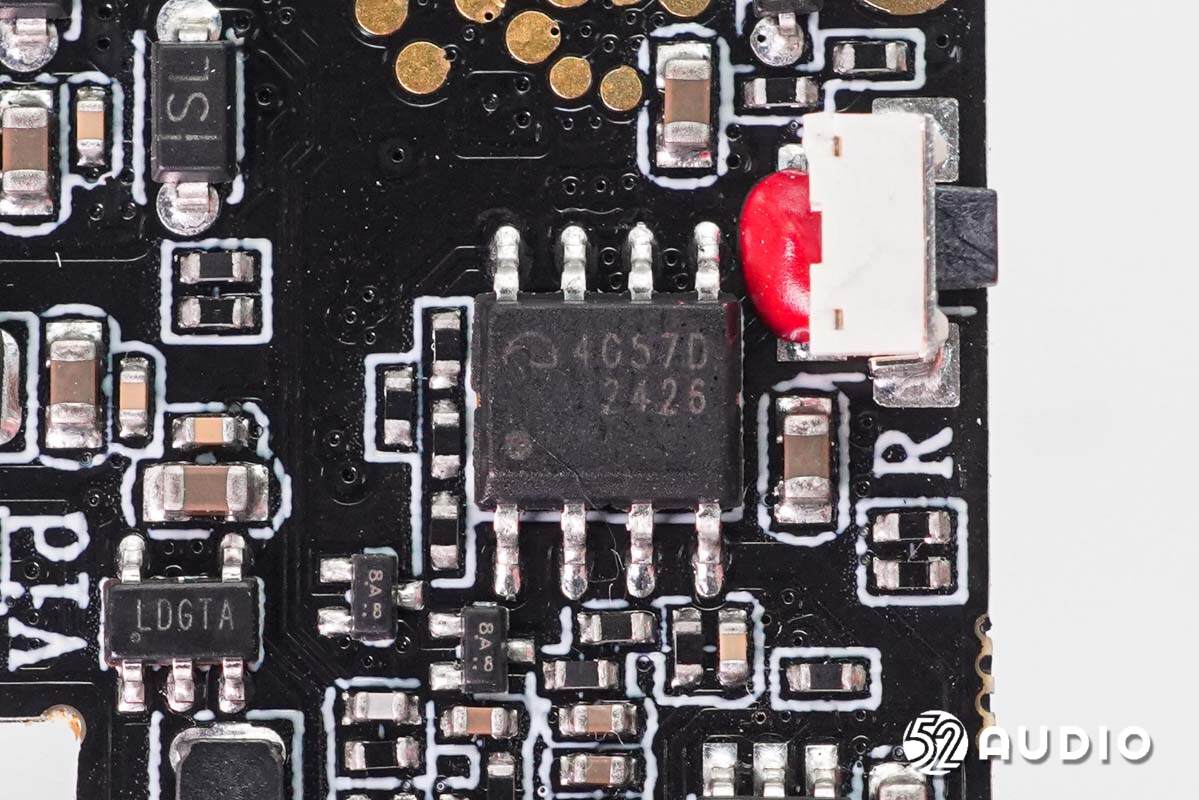

MicrOne微盟ME4057锂电池充电IC，是一款完整的单节锂离子电池恒压恒流充电管理芯片。采用带有散热PAD的ESOP8封装形式， 外加很少的外部原件，使其成为便携应用的理想选择。 通常可应用在USB电源或适配器电源中。

微盟ME4057不需要电流检测电阻，也不需要外部隔离 二极管实现防倒灌应用。其内部有热反馈电路可以对在充电过程中对芯片温度加以控制。充电截止电压固定在4.2V/4.34V/4.4V，充电电流可以外接电阻调节，当充电电流达到恒流电流的1/10时，ME4057将终止充电。

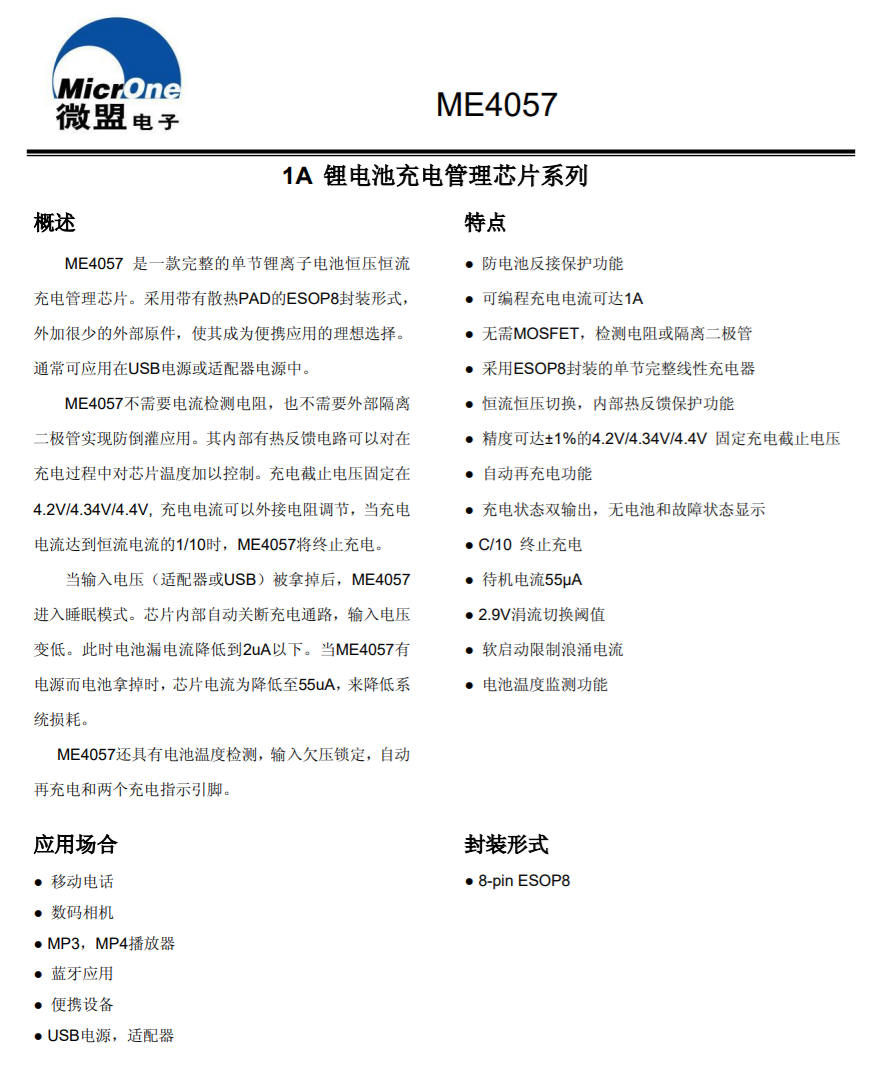

MicrOne微盟ME4057详细资料图。

复位按键特写。

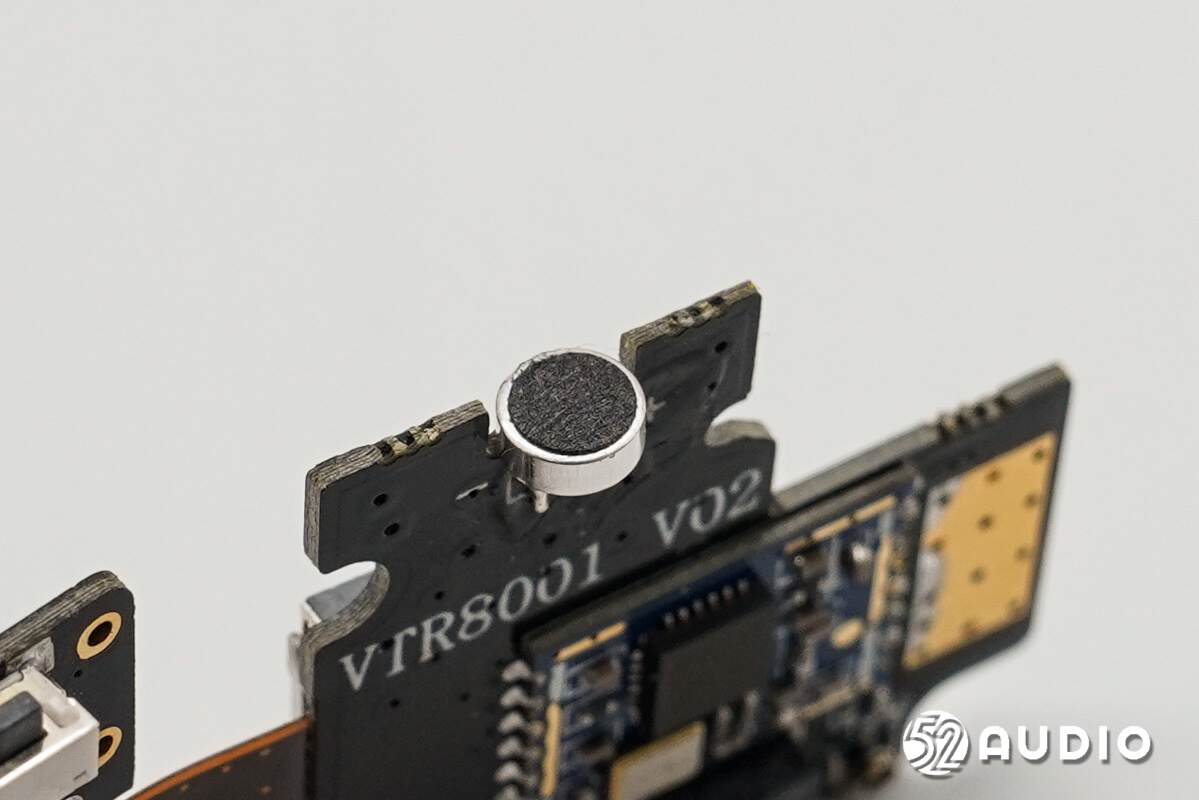

驻极体麦克风特写，用于音频和视频录制拾音。

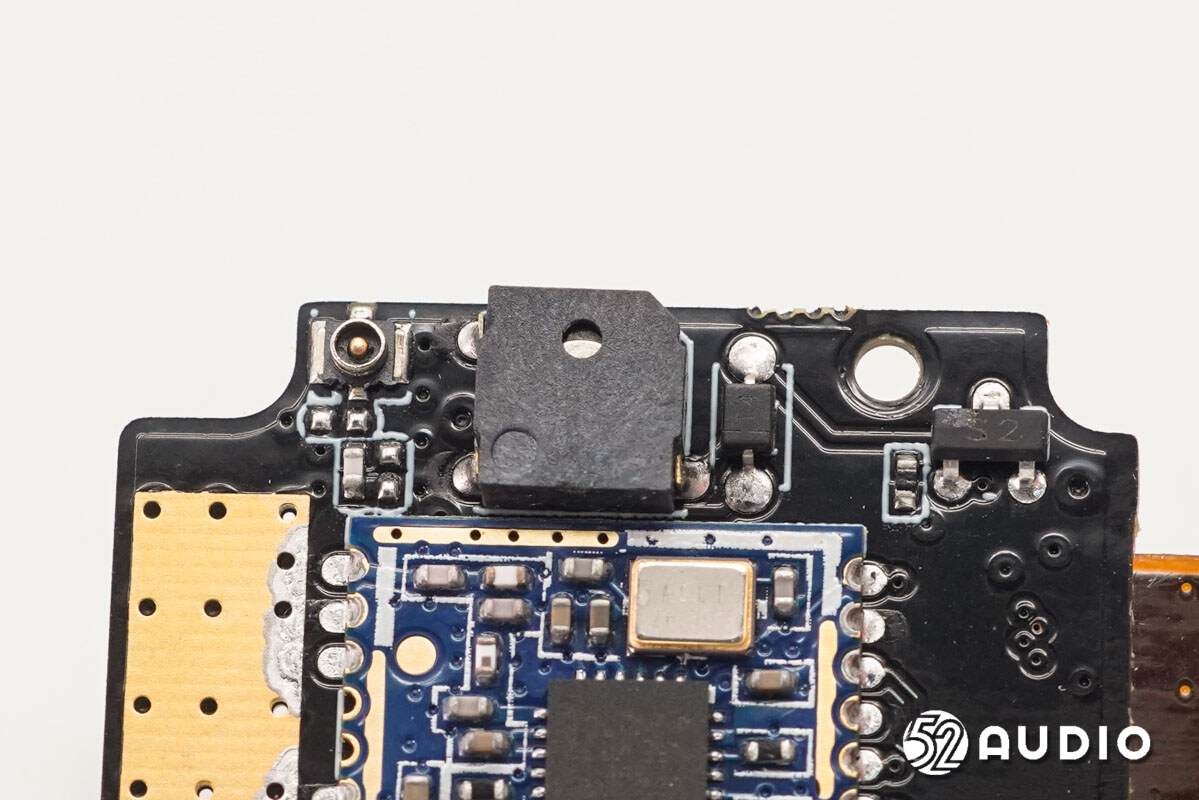

蜂鸣器特写，用于声音反馈录制状态。

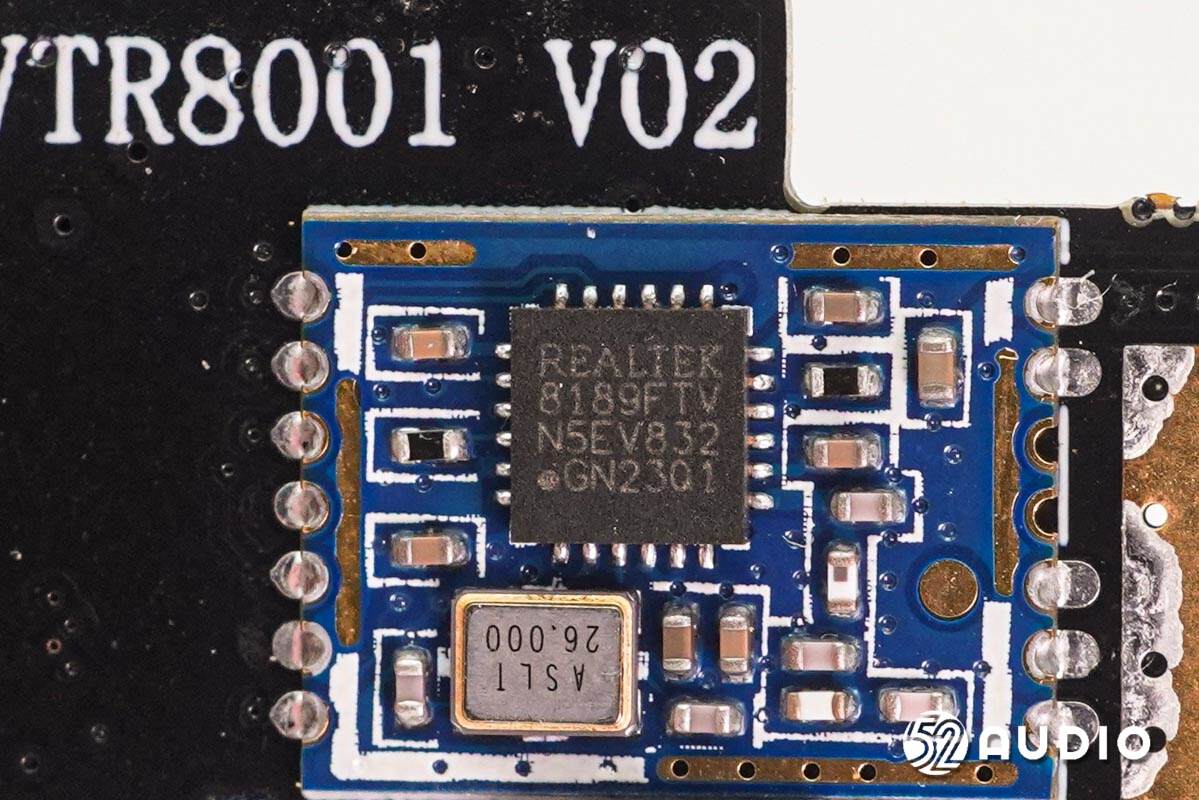

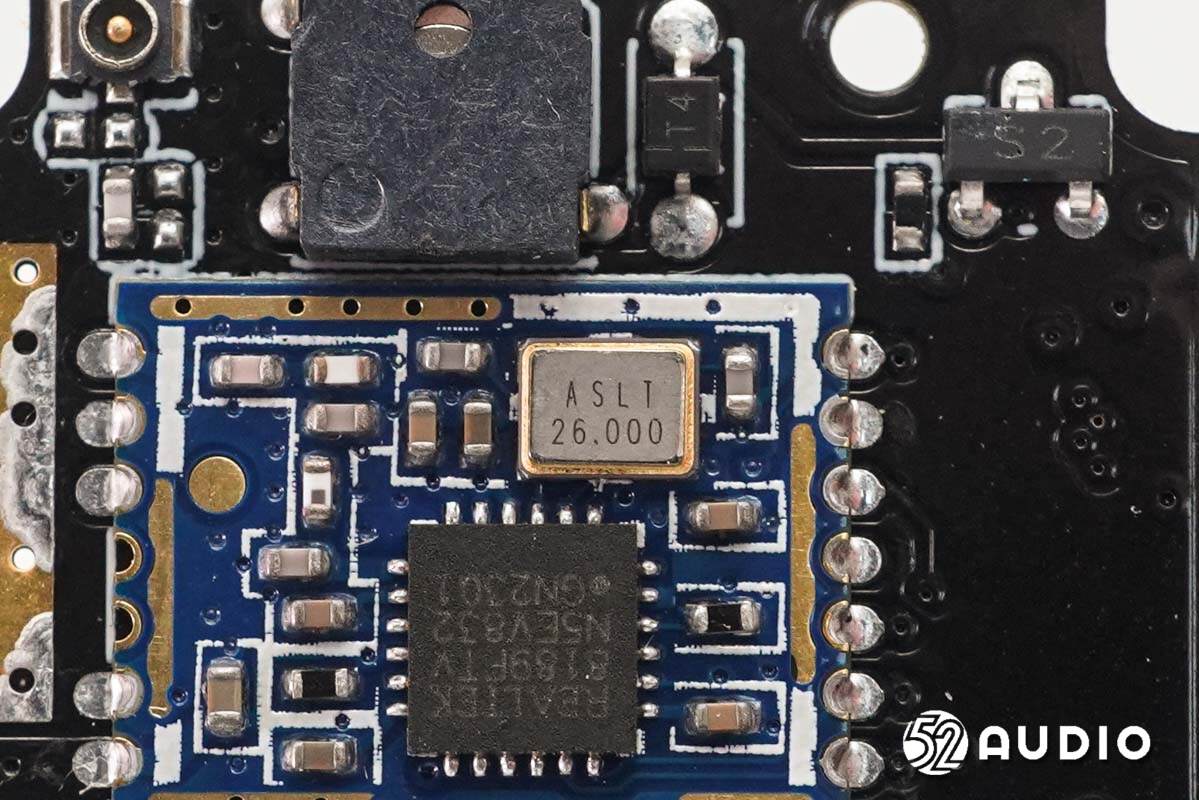

Realtek瑞昱RTL8189FTV是一款802.11bgn 2.4G单芯片，集成了无线LAN (WLAN) 和网络SDIO接口（兼容SDIO1.0/1.1/2.0）控制器。它将 WLAN MAC、支持1T1R的WLAN基带和WLAN RF组合在一个芯片中，为高吞吐量性能和低功耗集成无线LAN设备提供了完整的解决方案。

26.000MHz的晶振特写，为无线芯片提供时钟。

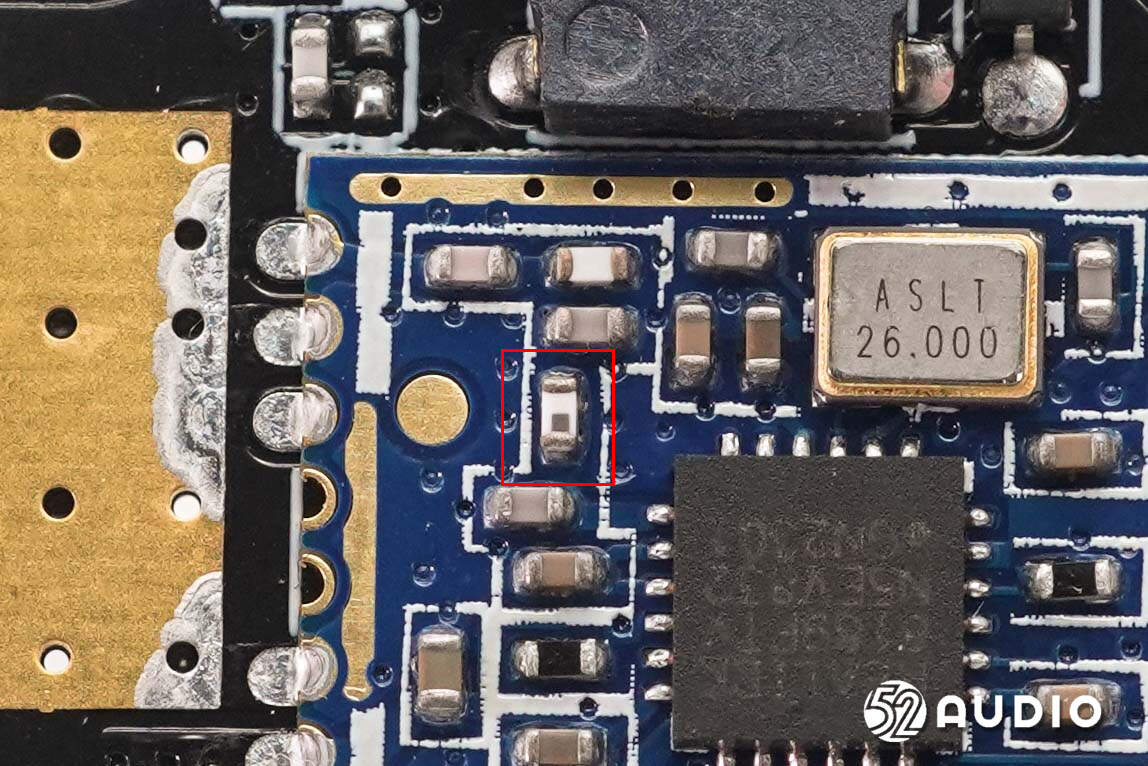

Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。

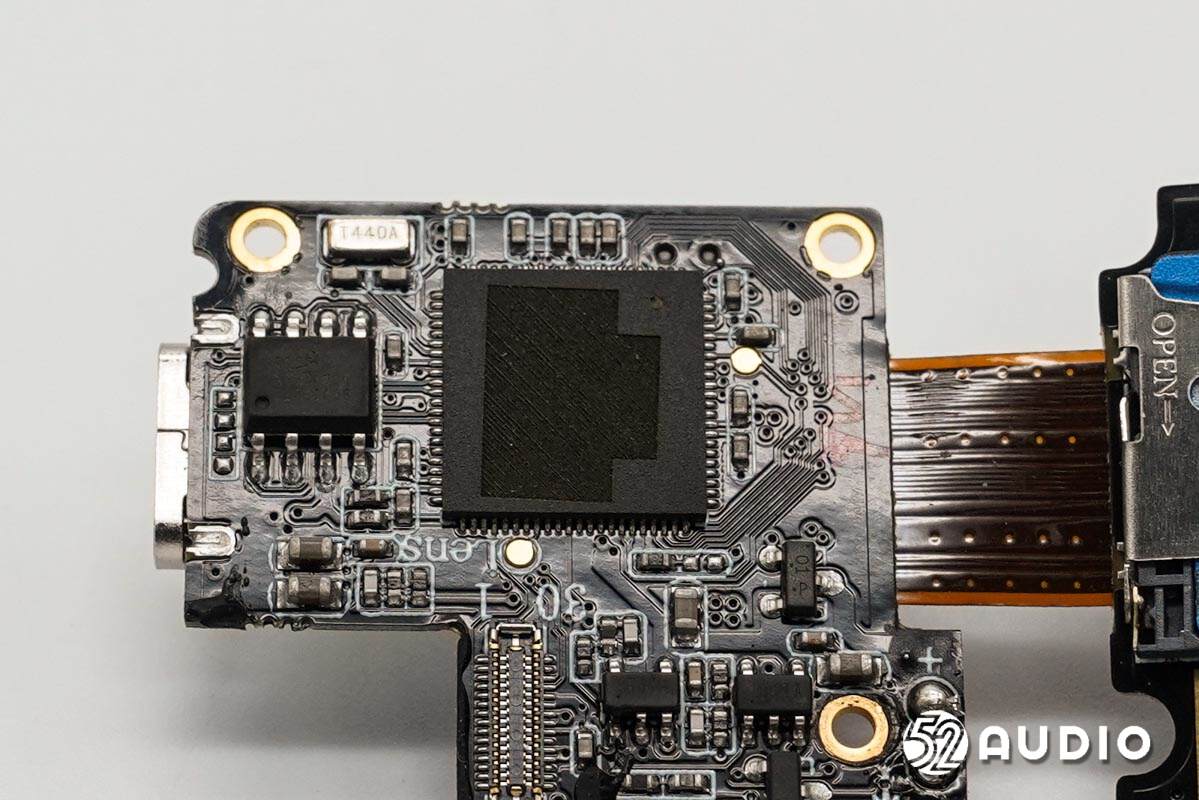

丝印信息被抹除的处理器特写。

镭雕T440A的晶振特写。

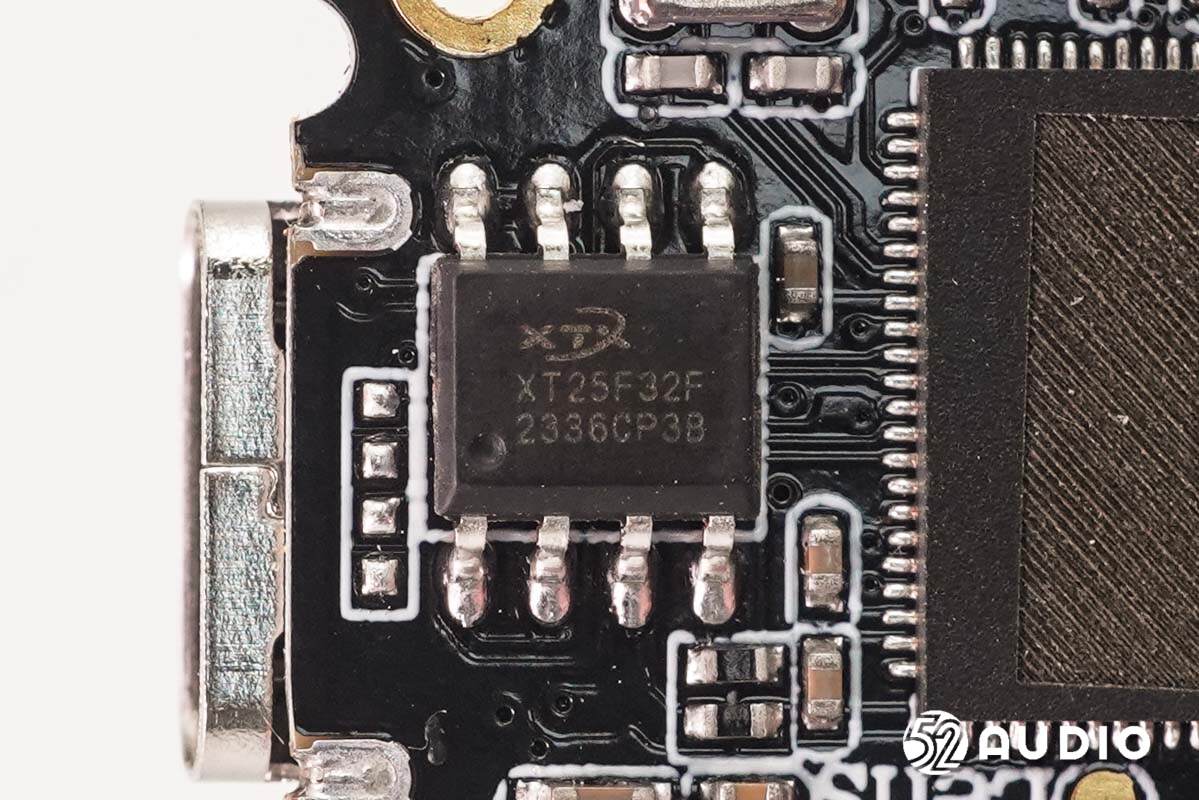

XTX芯天下XT25F32F 32M-bit串行闪存，支持标准串行外围接口（SPI），并支持双/四SPI：串行时钟、芯片选择、串行数据 I/O0 (SI)，I/O1 (SO)，I/O2 (WP#）和 I/O3 (HOLD#)。

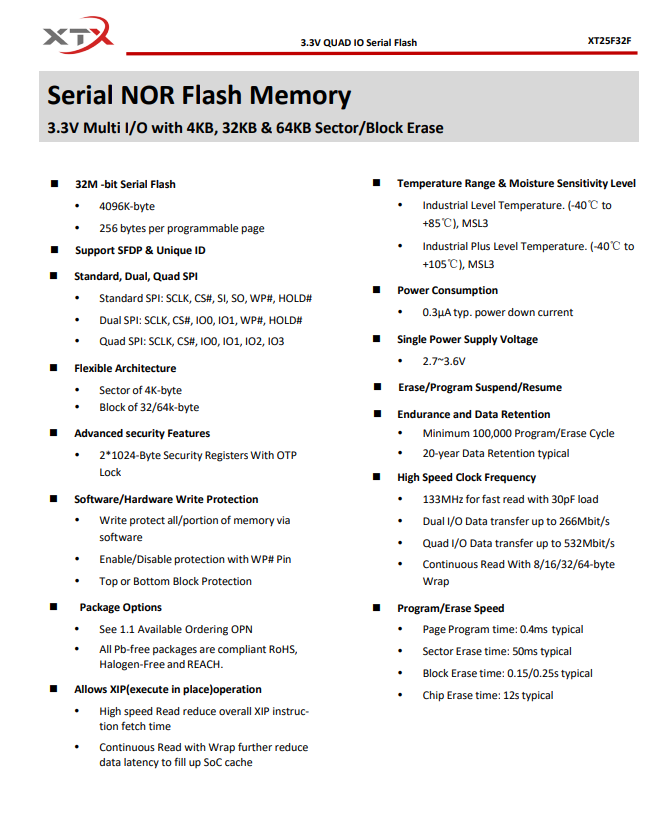

XTX芯天下XT25F32F详细资料图。

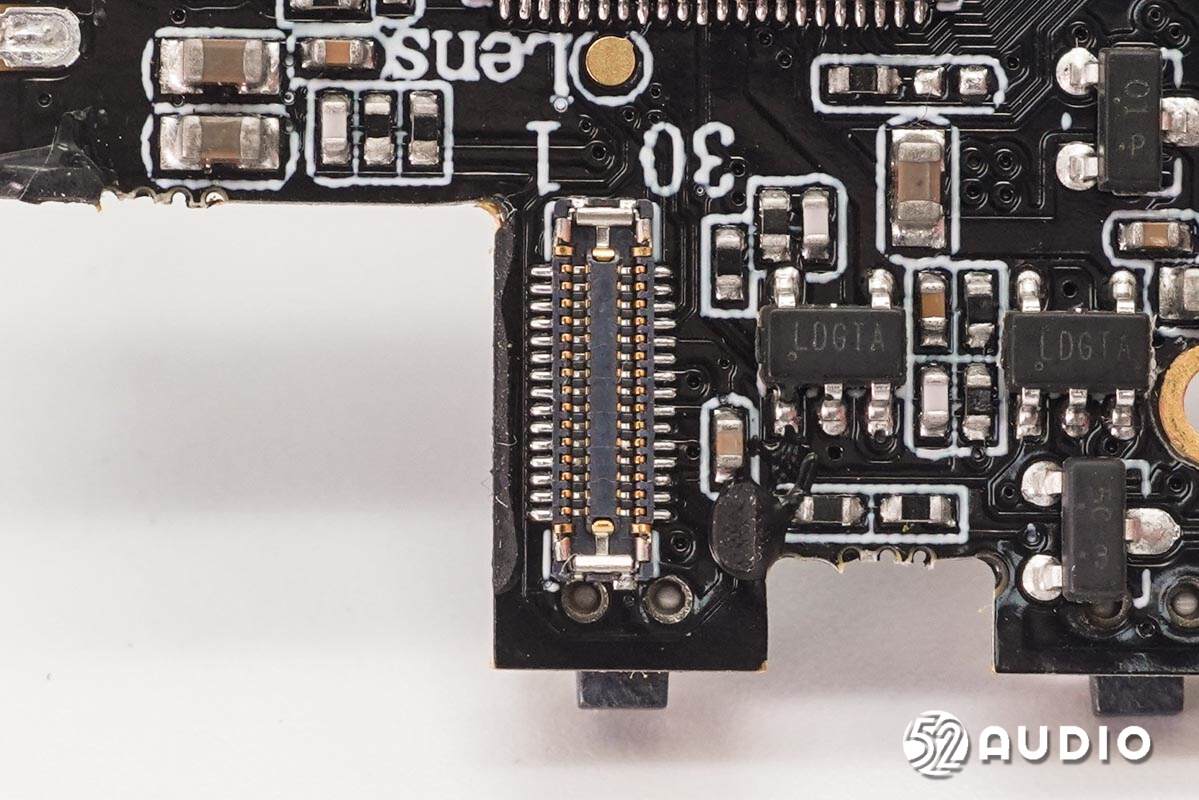

连接摄像头排线的BTB连接器母座，来自亚奇科技（OCN），型号：OK-128GF030/2-35。

两颗丝印LDGTA的IC。

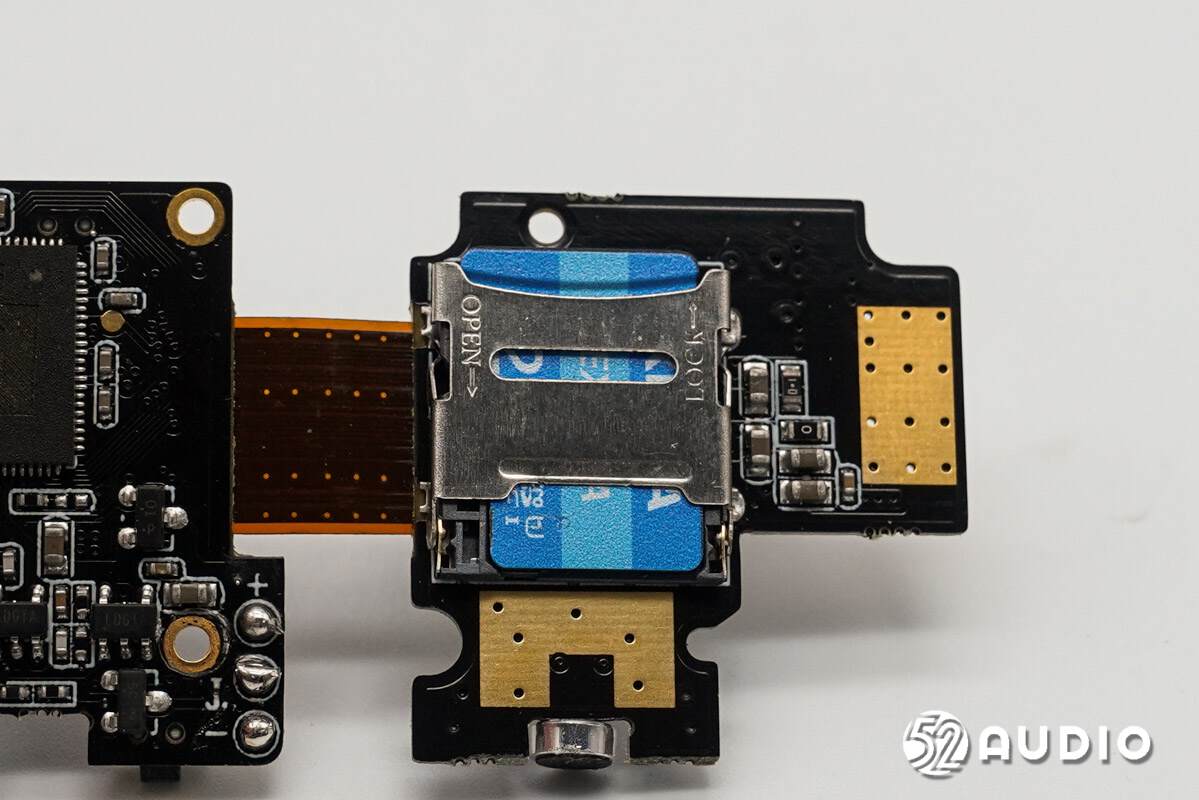

飞利浦VTR8001胸牌式记录仪内嵌的TF内存卡特写。

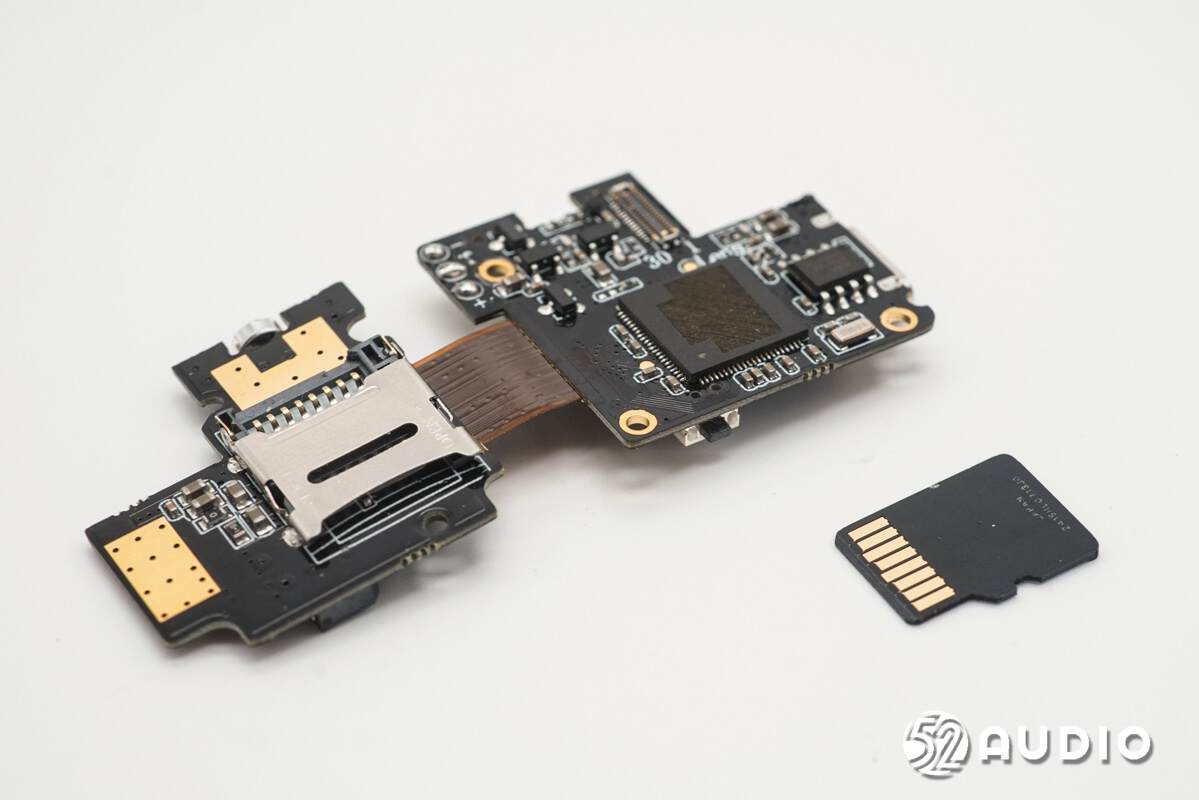

取出内存卡。

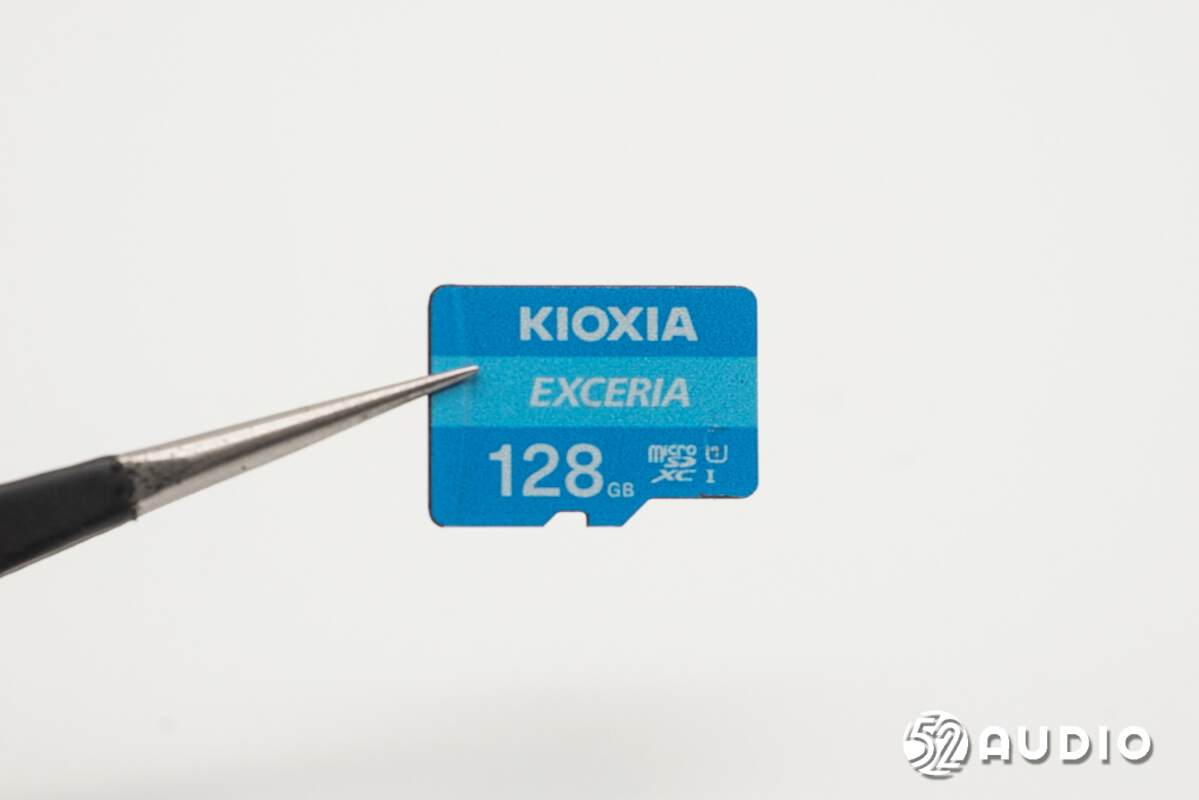

内置TF内存卡容量：128GB，来自KIOXIA铠侠。

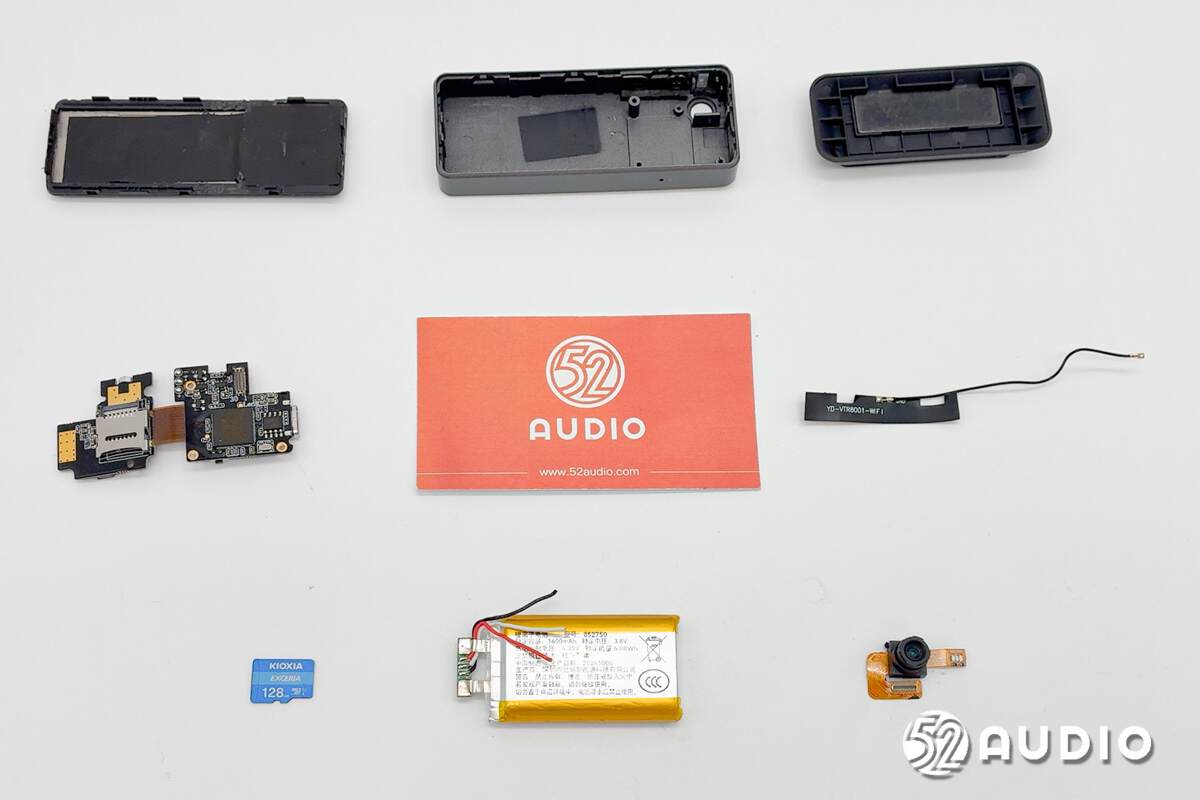

PHILIPS飞利浦VTR8001胸牌式记录仪拆解全家福。

三、我爱音频网总结

PHILIPS飞利浦VTR8001胸牌式记录仪在外观方面，采用了类似工牌的小巧方形设计，重量仅约50g，且支持别针、背夹和磁吸多种固定方式，佩戴使用轻巧便携。机身上分别设置录音、录像按键，一键开机开启录制，使用非常方便。

内部主要配置方面，飞利浦VTR8001胸牌式记录仪搭载驰明1600mAh/3.8V大容量锂电池供电；内置驻极体麦克风拾音；采用300万像素摄像头提供录制和拍照；内置KIOXIA铠侠128GB内存卡，用于录制内容本地保存。

主板上，处理器丝印信息被抹除，搭配了XTX芯天下XT25F32F串行闪存；其他采用了MicrOne微盟ME4057锂电池充电IC，用于为内置电池充电；采用Realtek瑞昱RTL8189FTV网络接口控制器用于无线通讯，外围配备Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感；其他电源芯片外围还采用了多颗顺络电子SWPA系列绕线功率电感。
