前言
LG化学（LG Chem）是韩国LG集团的子公司，成立于1947年，是全球领先的化学和能源解决方案提供商，其业务范围广泛，包括石油化工、电池和能源、先进材料、生命科学等多个领域，
在电池和能源领域，LG化学是全球最大的锂离子电池制造商之一。

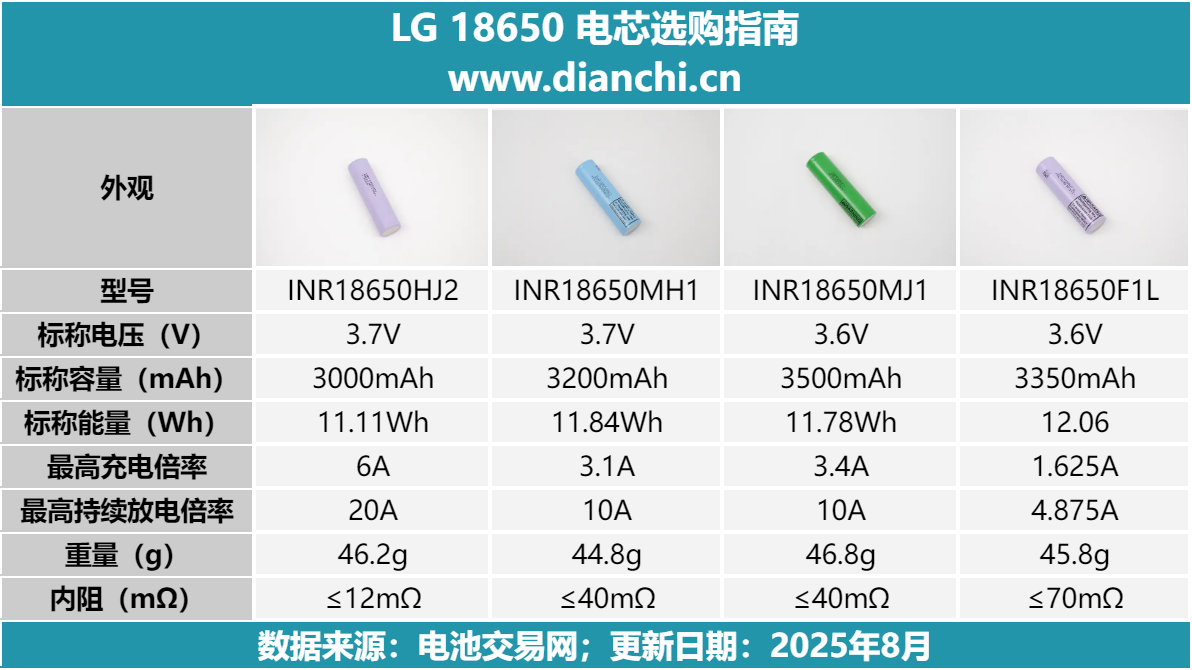

此次，电池交易网也为大家梳理了近两年评测过的LG 18650电芯，供大家参考。
近期电池交易网就获取到了一款LG INR18650-HJ2 电芯，这款电芯单体容量3000mAh，支持最高20A持续放电以及最高6A充电，是一款动力型锂电池，可在大功率充电宝、电动工具等领域应用，下面就一起来看看这款电芯的实际表现如何。
开箱介绍

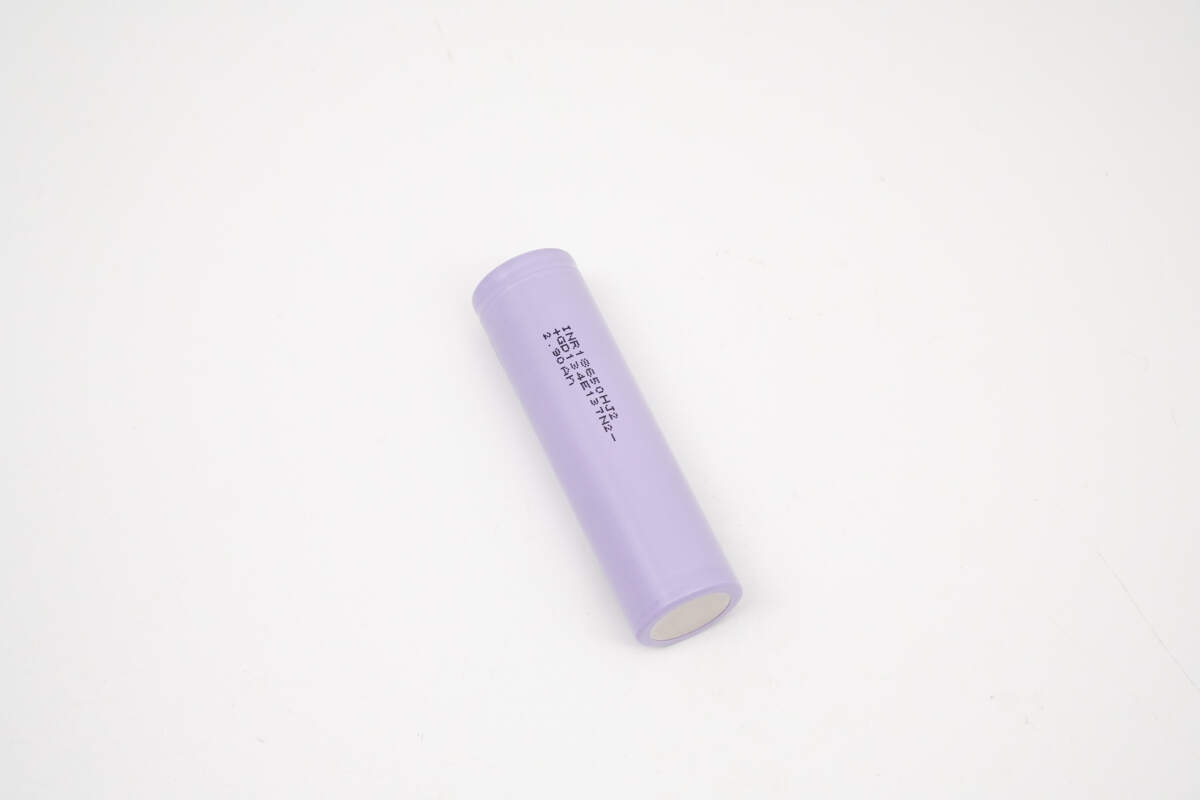

LG INR18650-HJ2电芯采用紫色热缩膜，表面印有基础信息丝印。

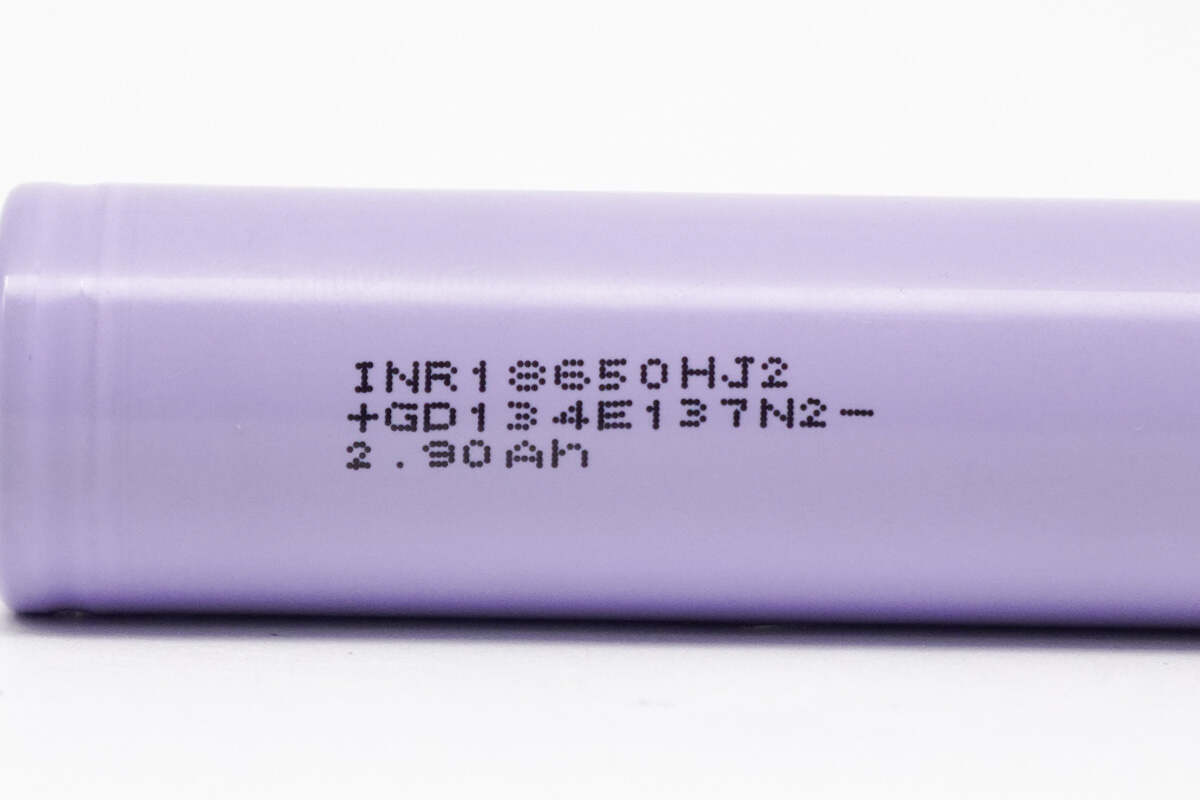

丝印特写：
型号：INR18650HJ2；
编号：GD134E137N2；
容量：2.9Ah。

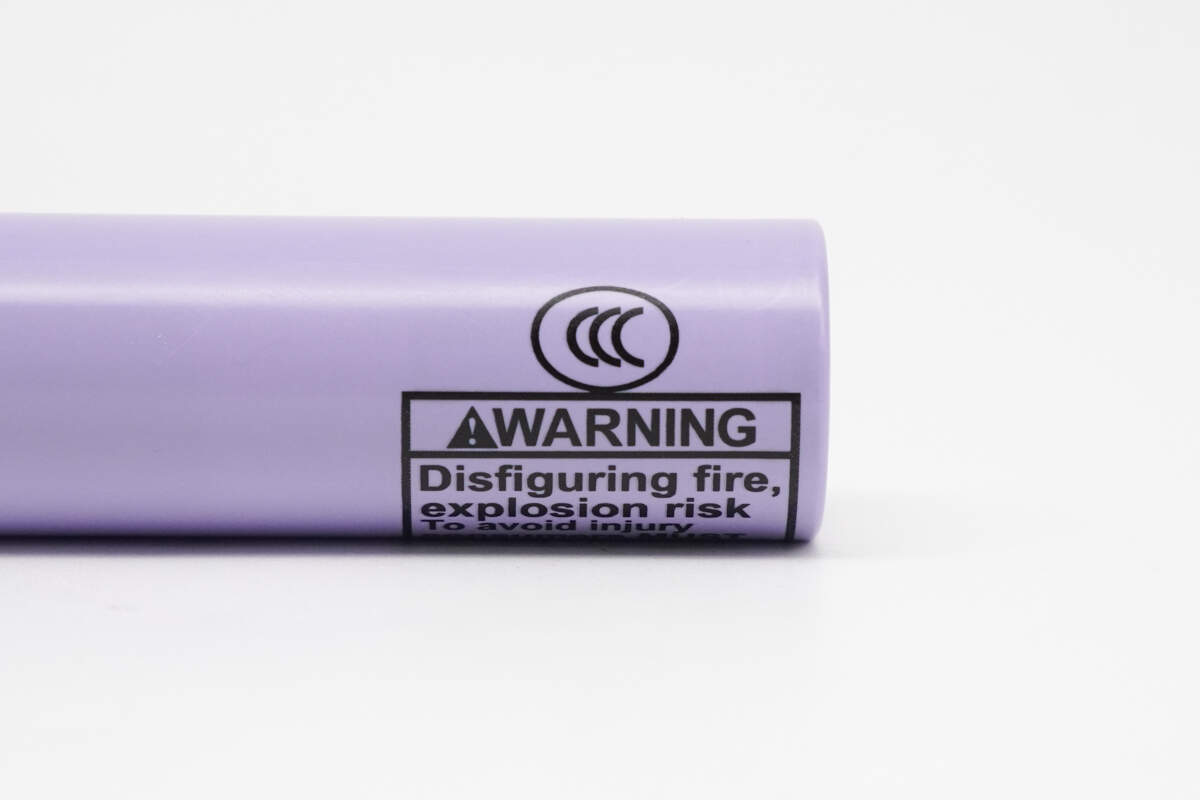

另一侧为警告信息以及CCC国家强制认证标识，表明这款电芯已通过认证。
电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

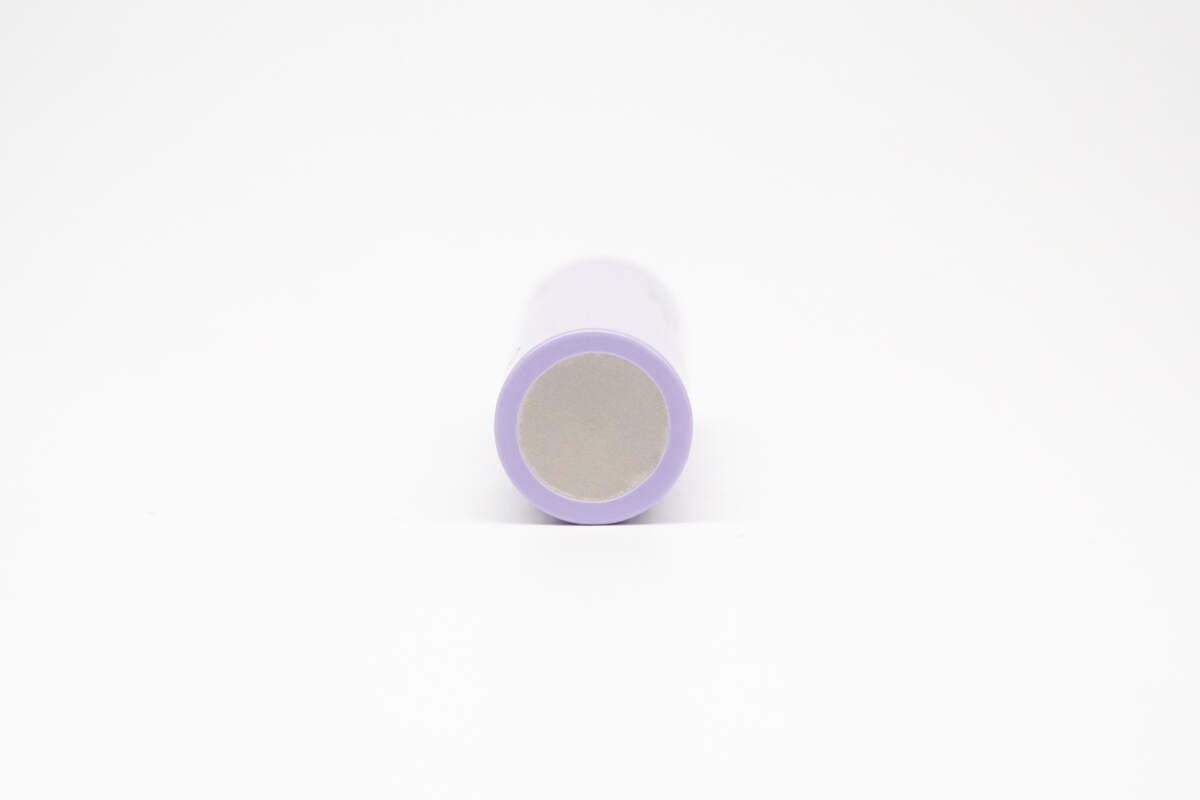

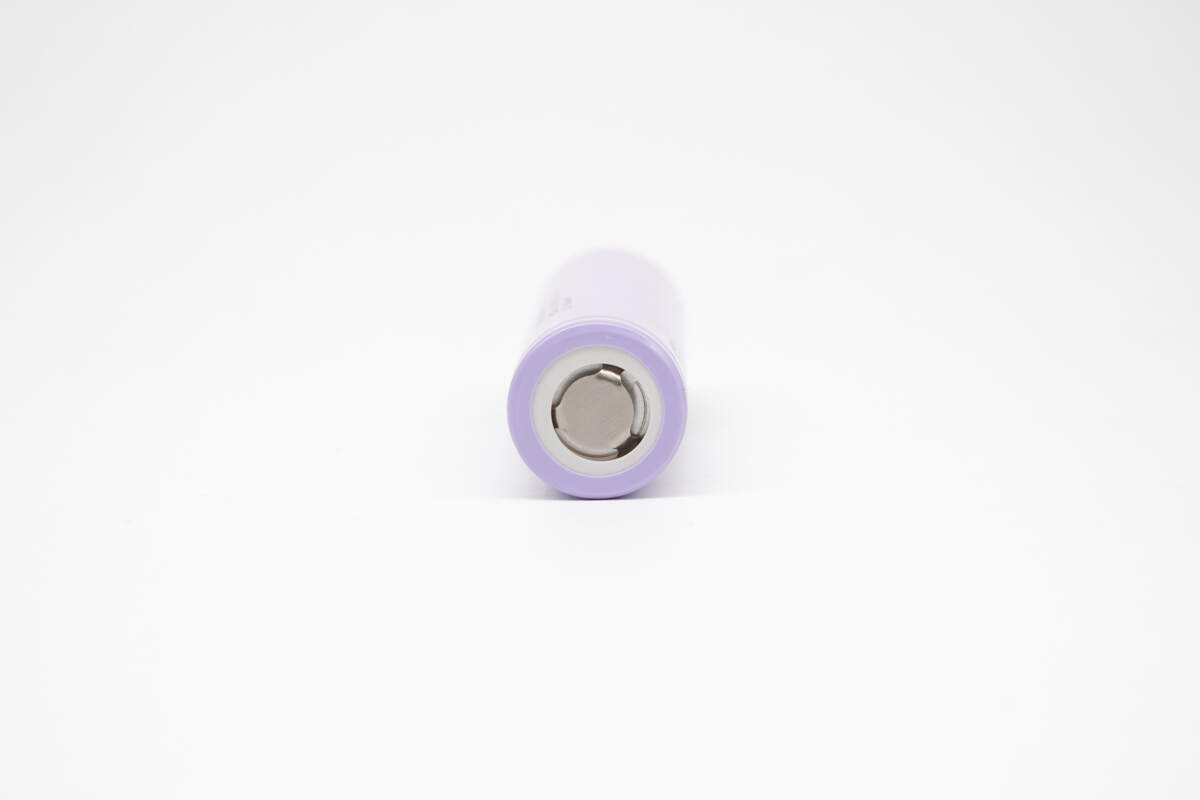

电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。
重量&尺寸

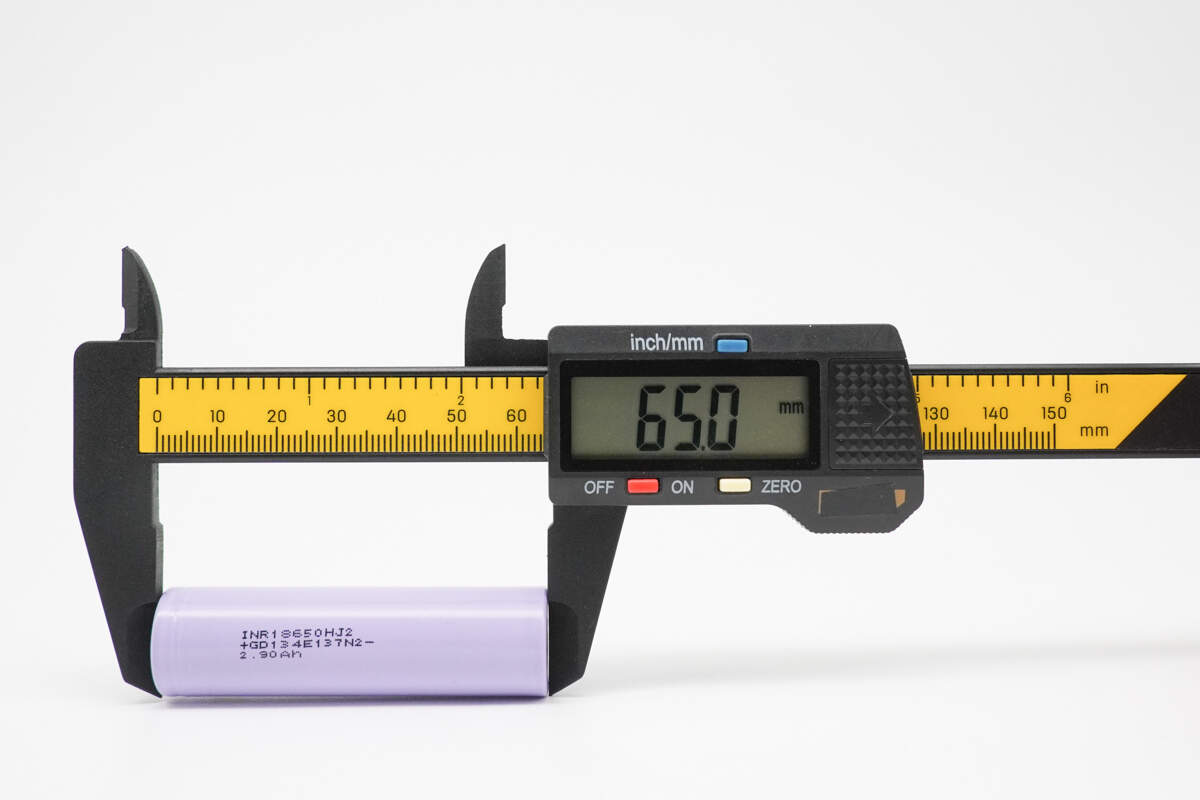

使用塑料卡尺测得，电芯高度约为 65mm。

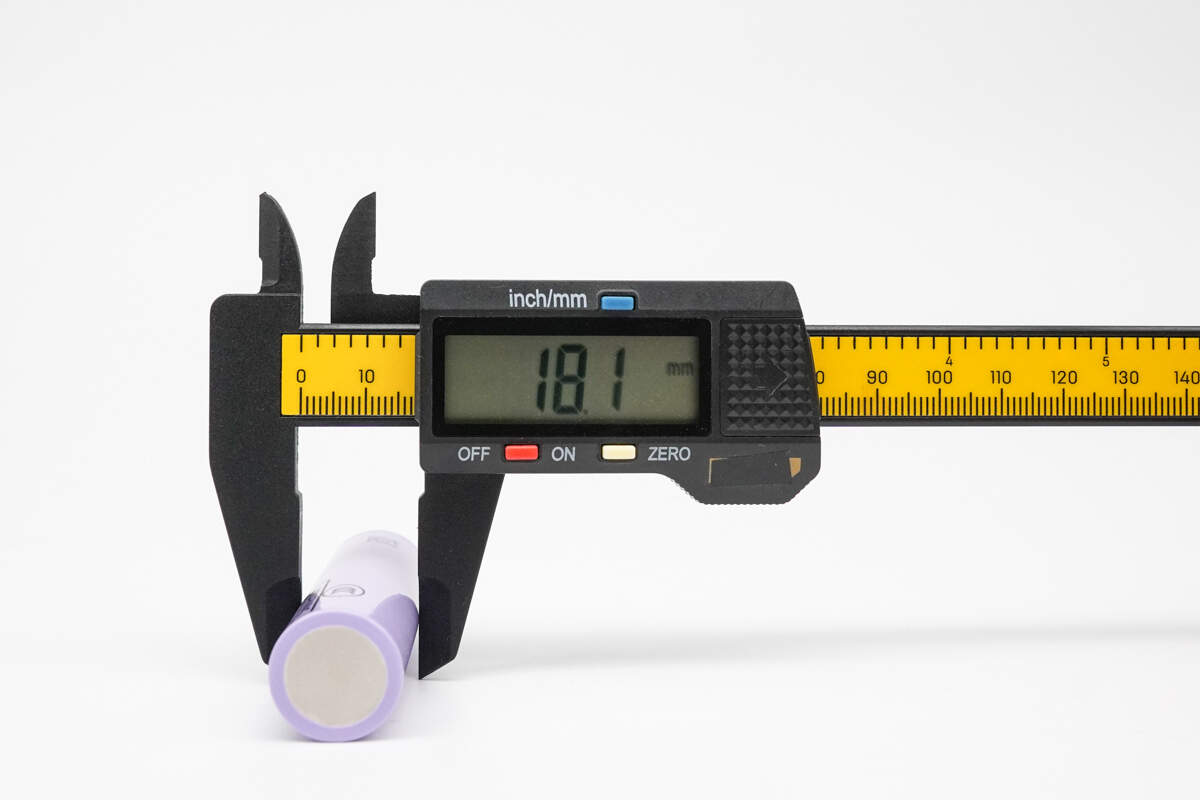

使用塑料卡尺测得，电芯直径约为 18.1mm。

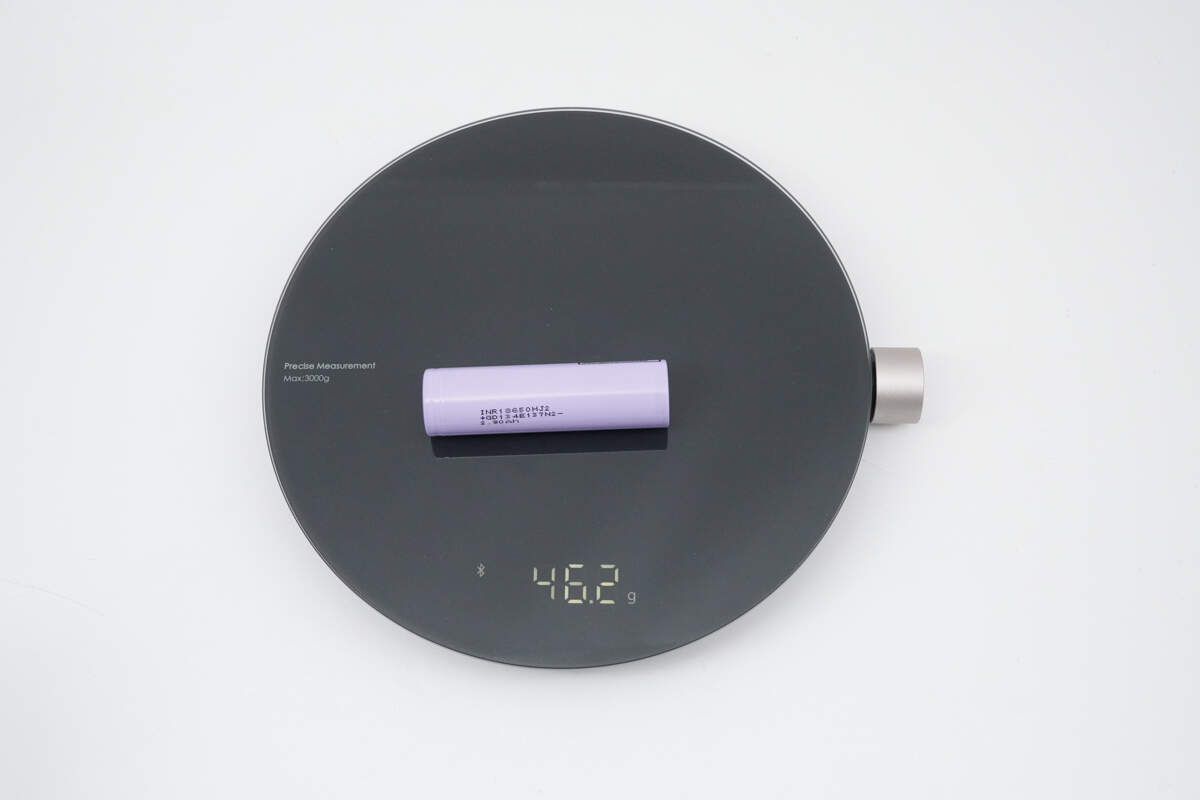

电芯重量约为 46.2g。

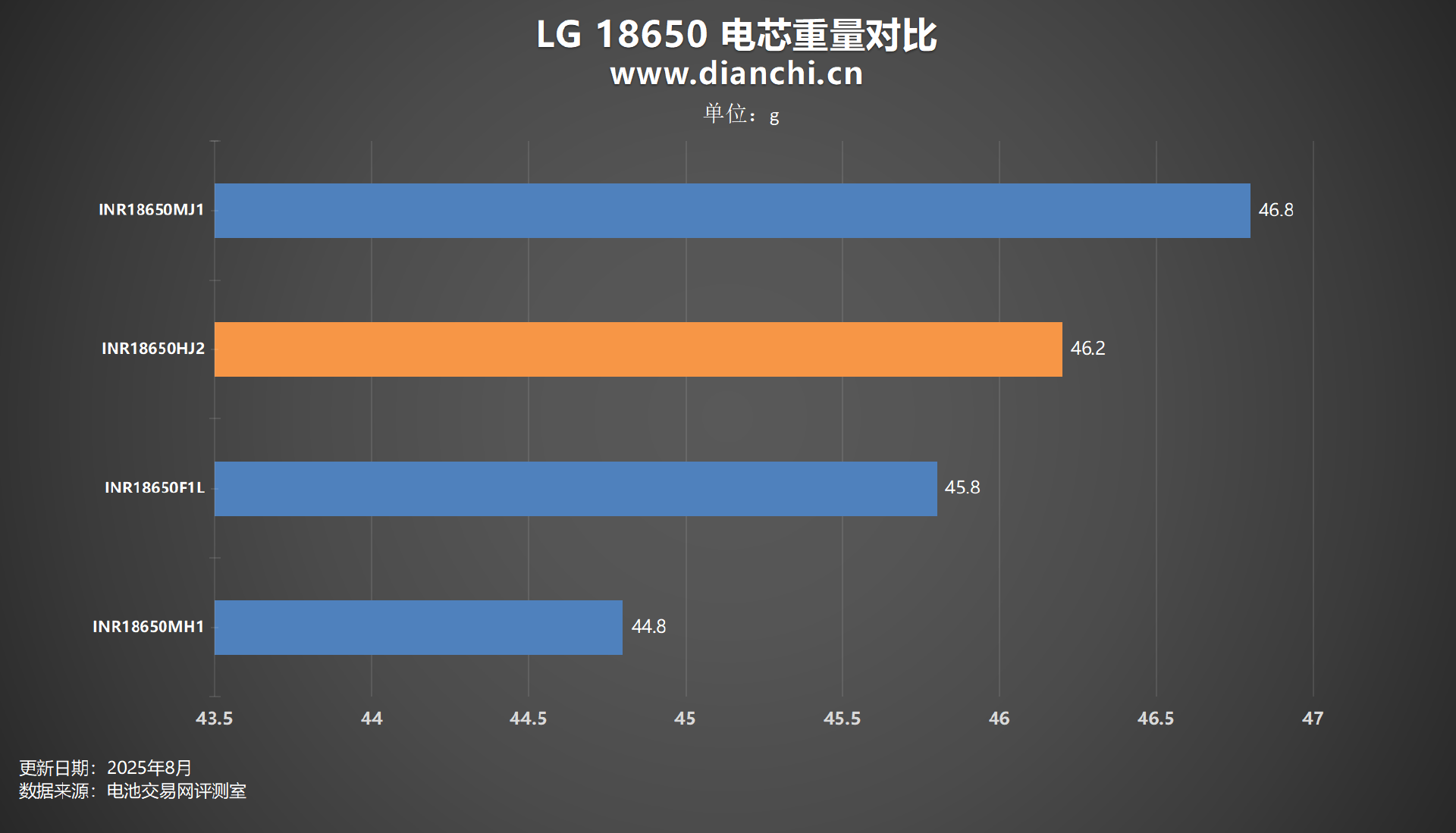

将重量数据汇总至表格，可以看到在统计中的LG 18650 电芯，INR18650HJ2重量排第二，在18650类型电芯中重量中规中矩。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试将在25±2℃环境中进行恒流恒压充电，统计其总耗时。
0.2C充电

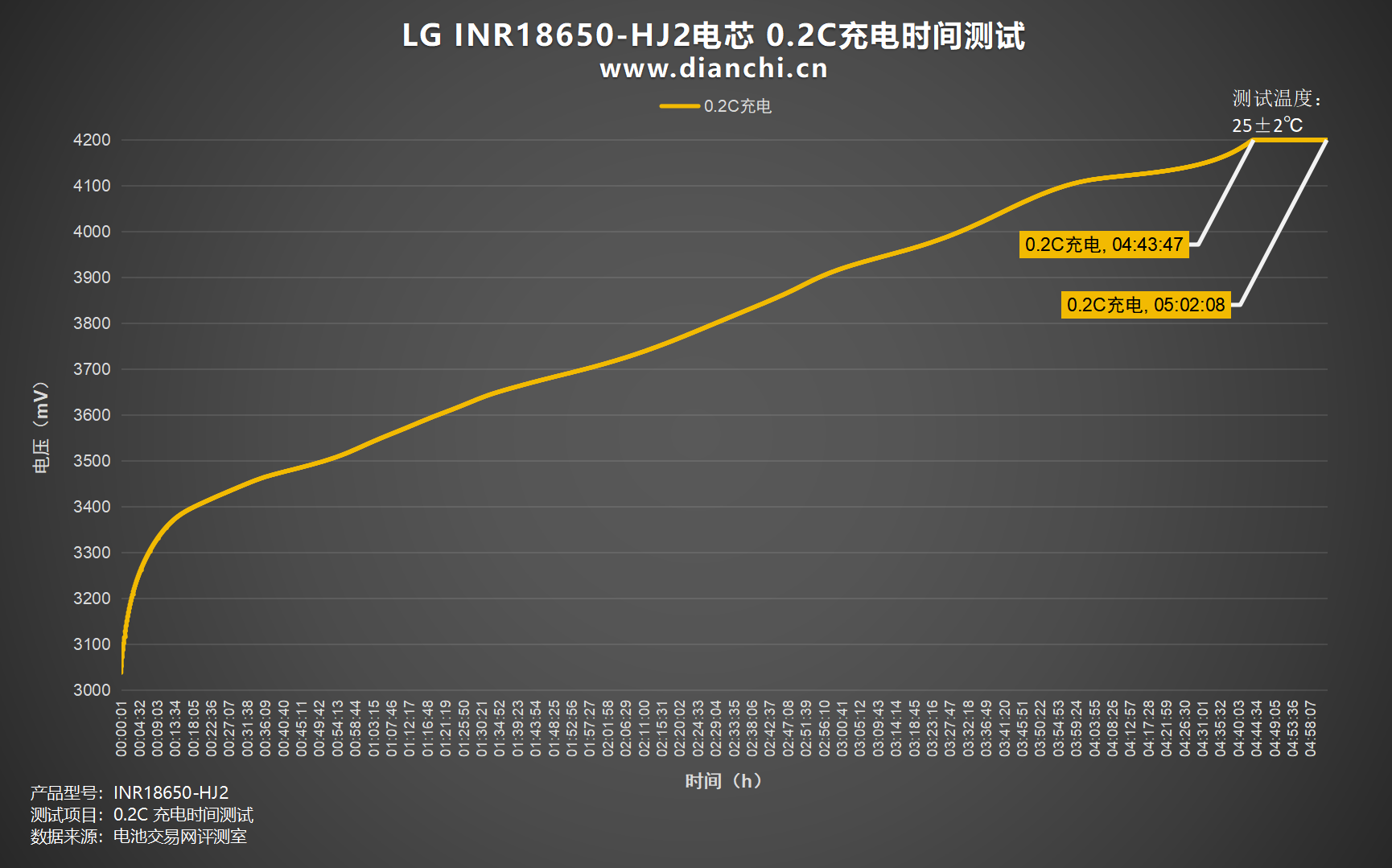

绘制出折线图，设置电流为 600mA，0.2C为LG INR18650-HJ2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时43分钟，涓流完全充满时间约为5小时2分钟。
0.5C充电

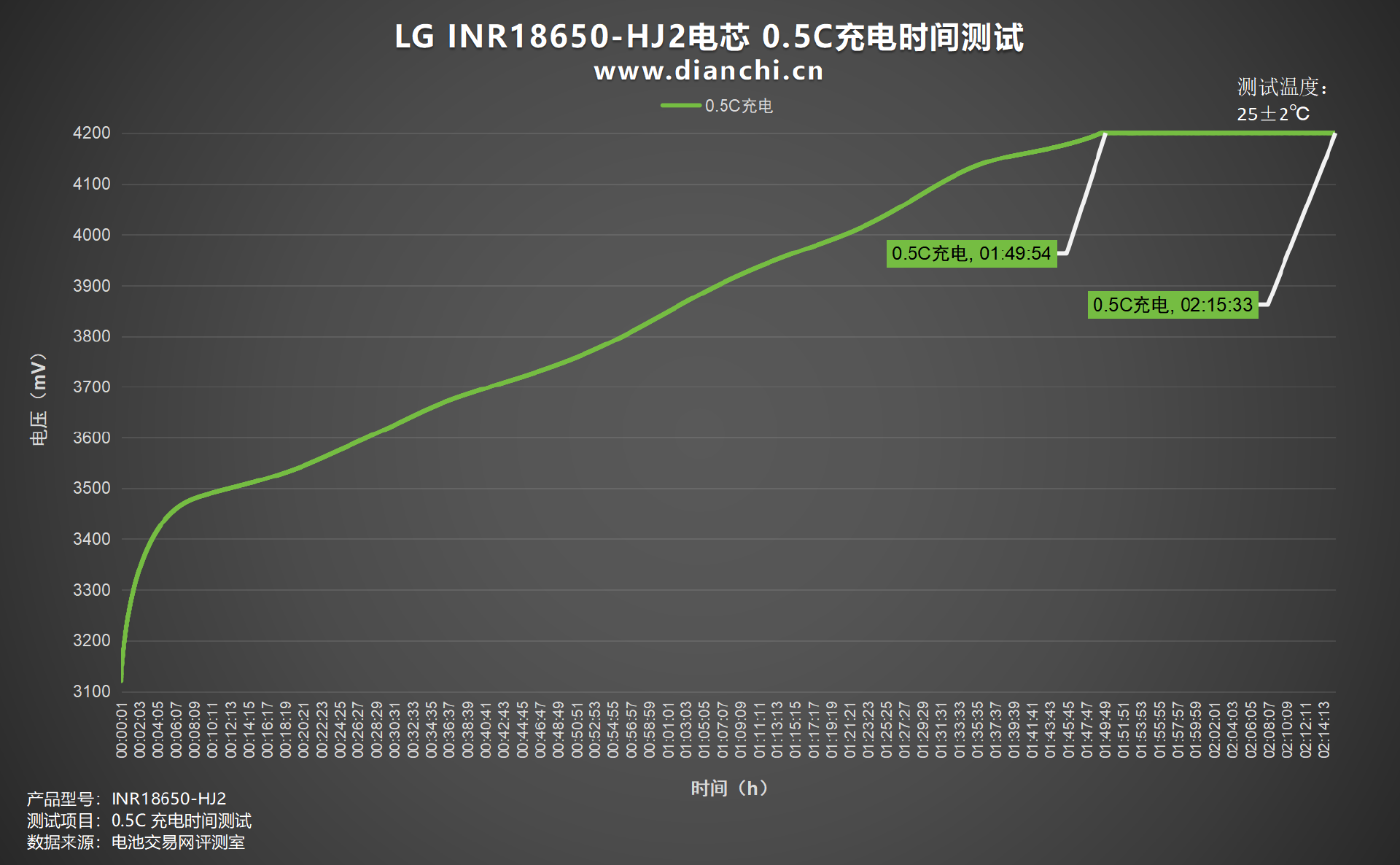

绘制出折线图，设置电流为 1500mA，0.5C为LG INR18650-HJ2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时49分钟，涓流完全充满时间约为2小时15分钟。
1C充电

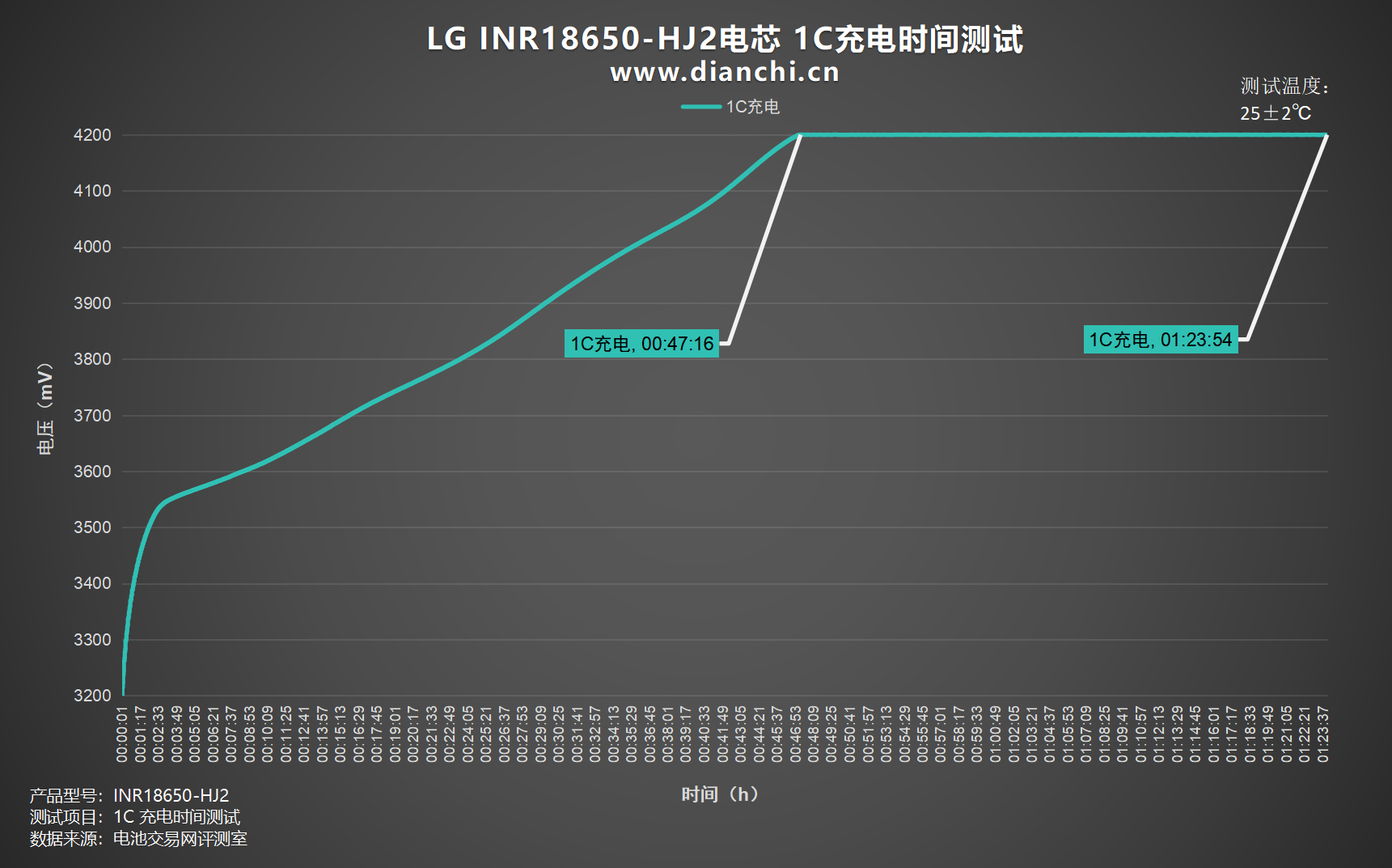

绘制出折线图，设置电流为 3000mA，1C为LG INR18650-HJ2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为47分钟，涓流完全充满时间约为1小时23分钟。
2C充电

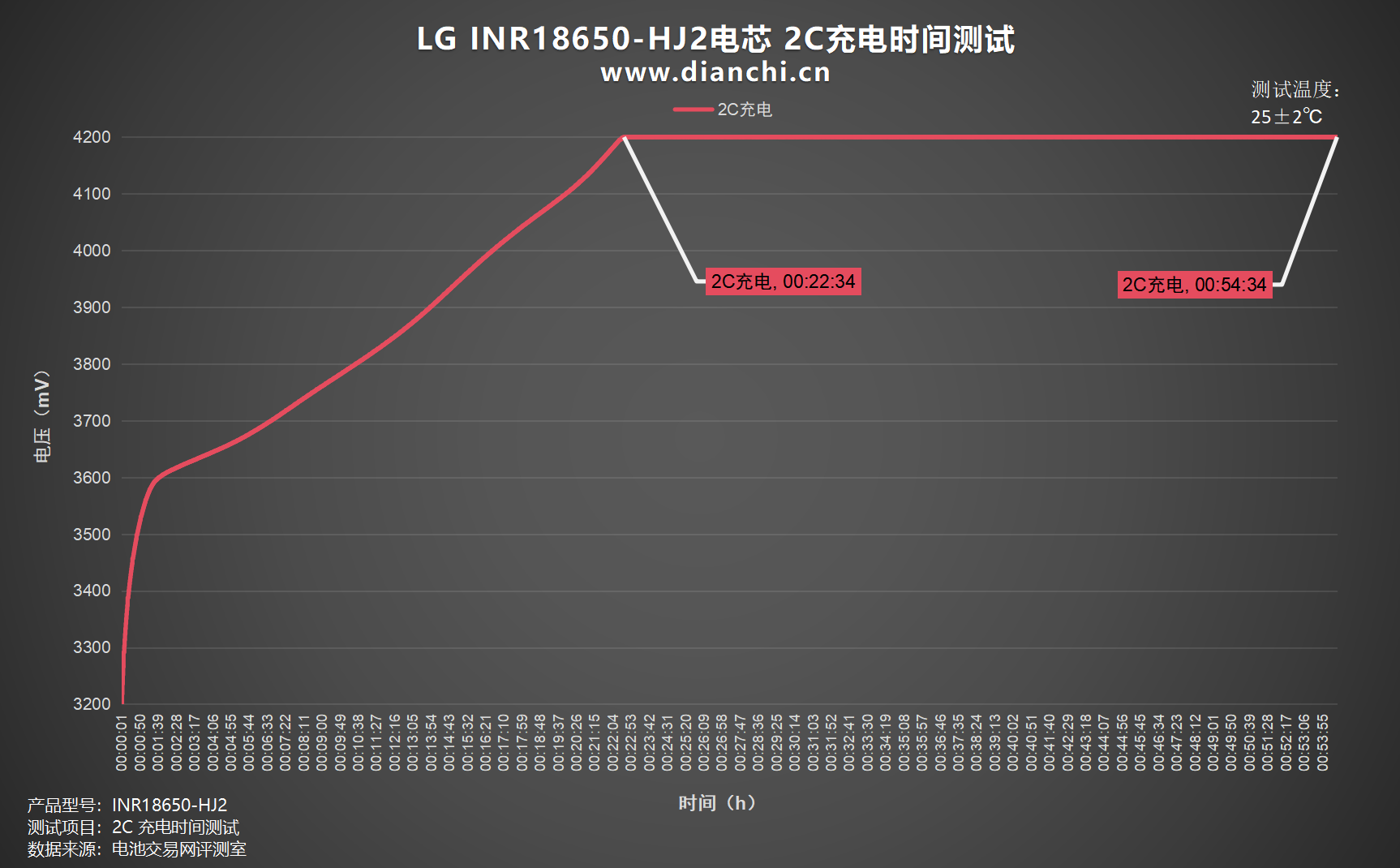

绘制出折线图，设置电流为 6000mA，2C为LG INR18650-HJ2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为22分钟，涓流完全充满时间约为54分钟。

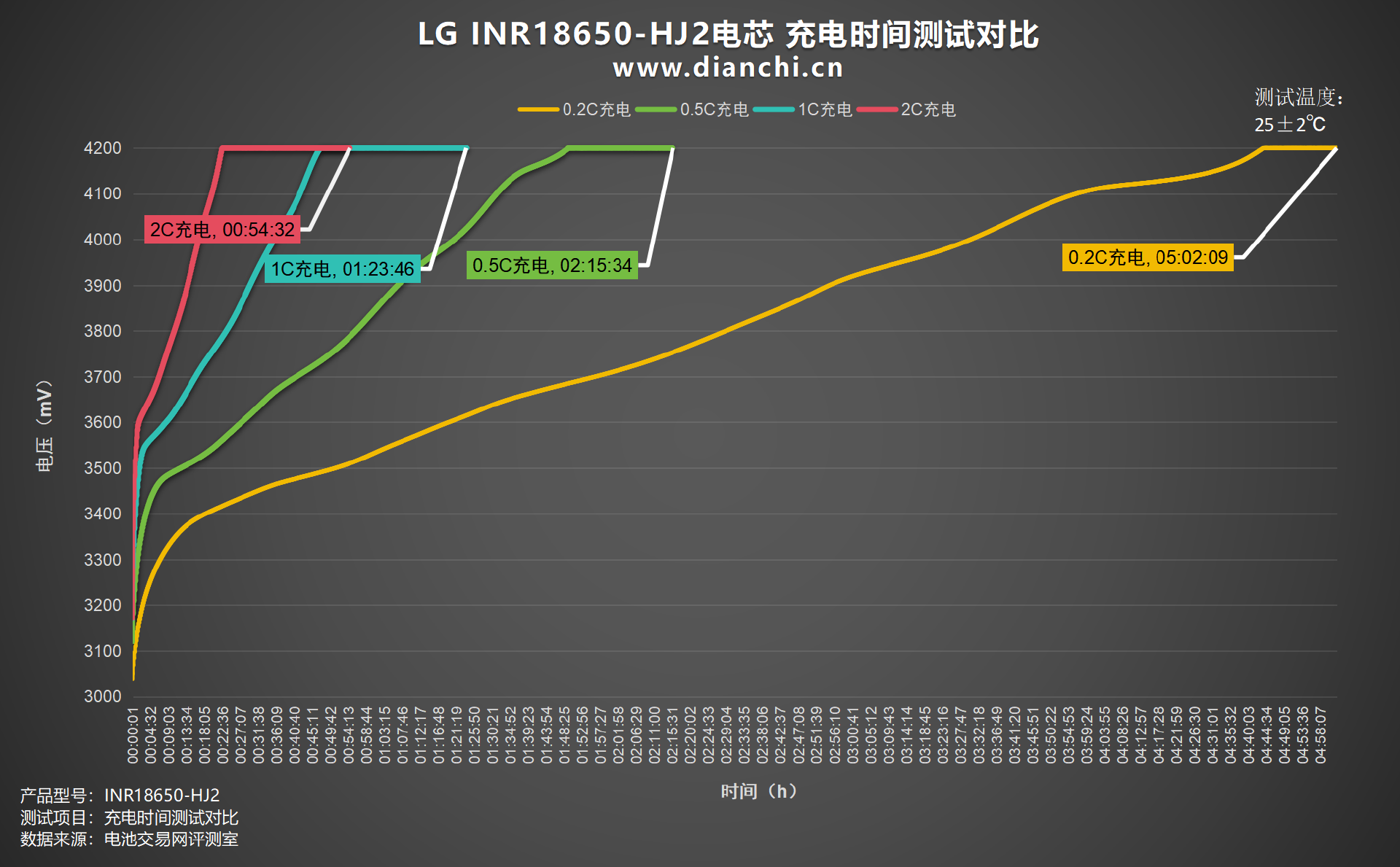

将数据汇总，可以看到充电最快的是2C倍率，完全充电仅需54分钟，其次是1C充电，时间为1小时23分钟，最慢的是0.2C倍率，需要5小时2分钟。
放电测试
放电测试将在25±2℃环境中使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

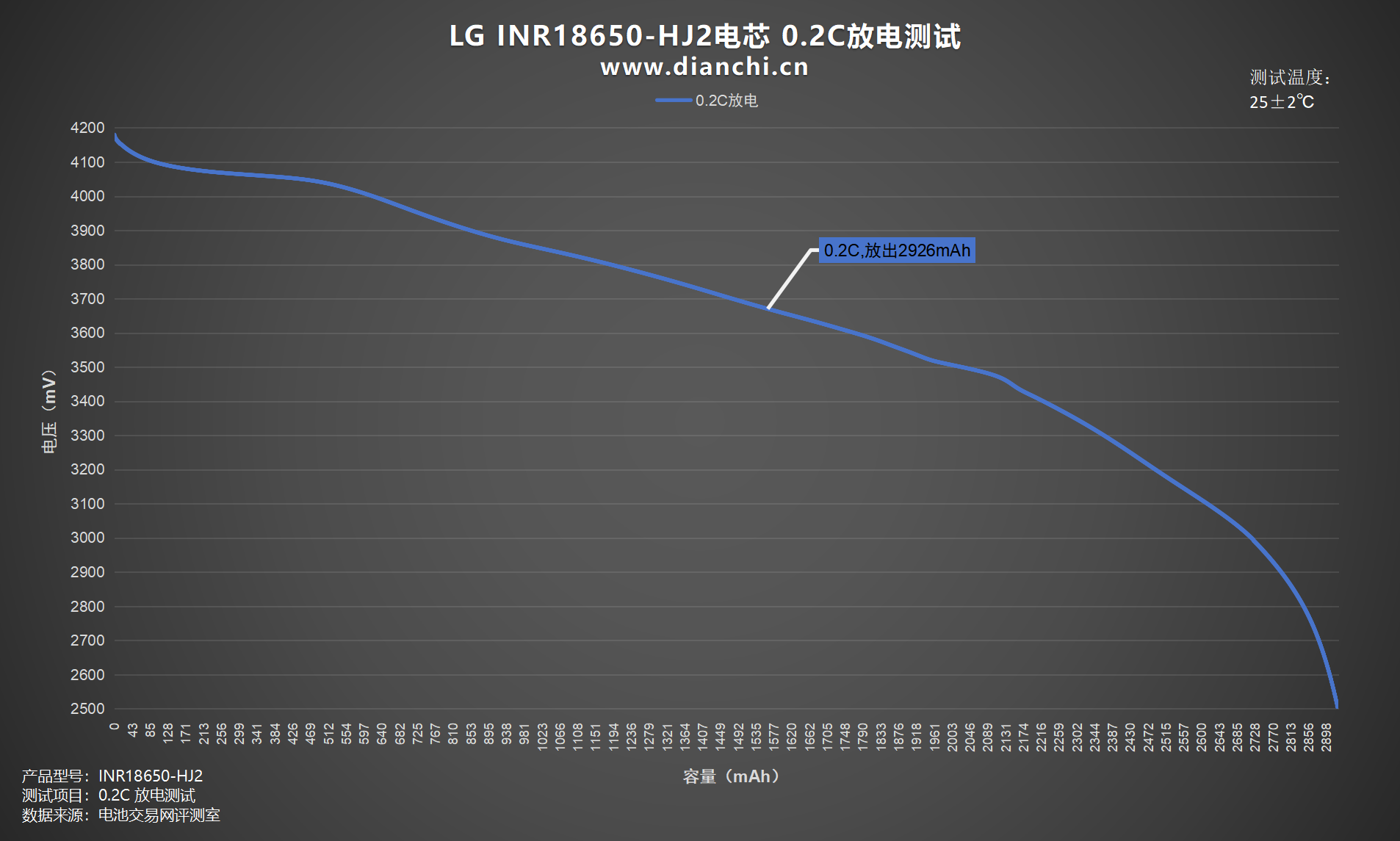

绘制出折线图，设置电流为 600mA，0.2C为LG INR18650-HJ2电芯放电，均压 3.64V，放到截止电压为2.5V，耗时约4小时51分钟，放出容量2926mAh，放出能量10.65Wh。
0.5C放电

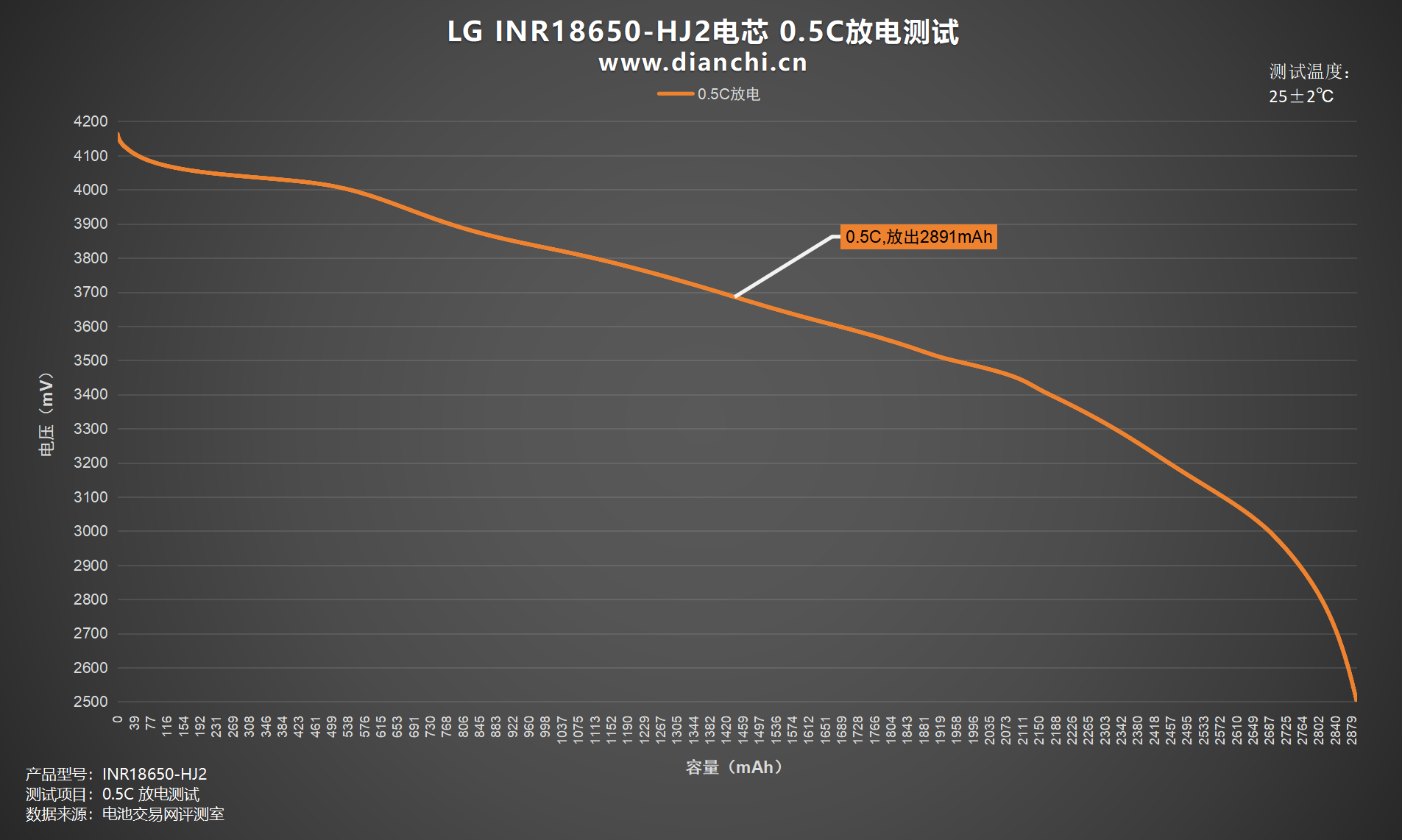

绘制出折线图，设置电流为 1500mA，0.5C为LG INR18650-HJ2电芯放电，均压 3.62V，放到截止电压为2.5V，耗时约1小时55分钟，放出容量2891mAh，放出能量10.47Wh。
1C放电

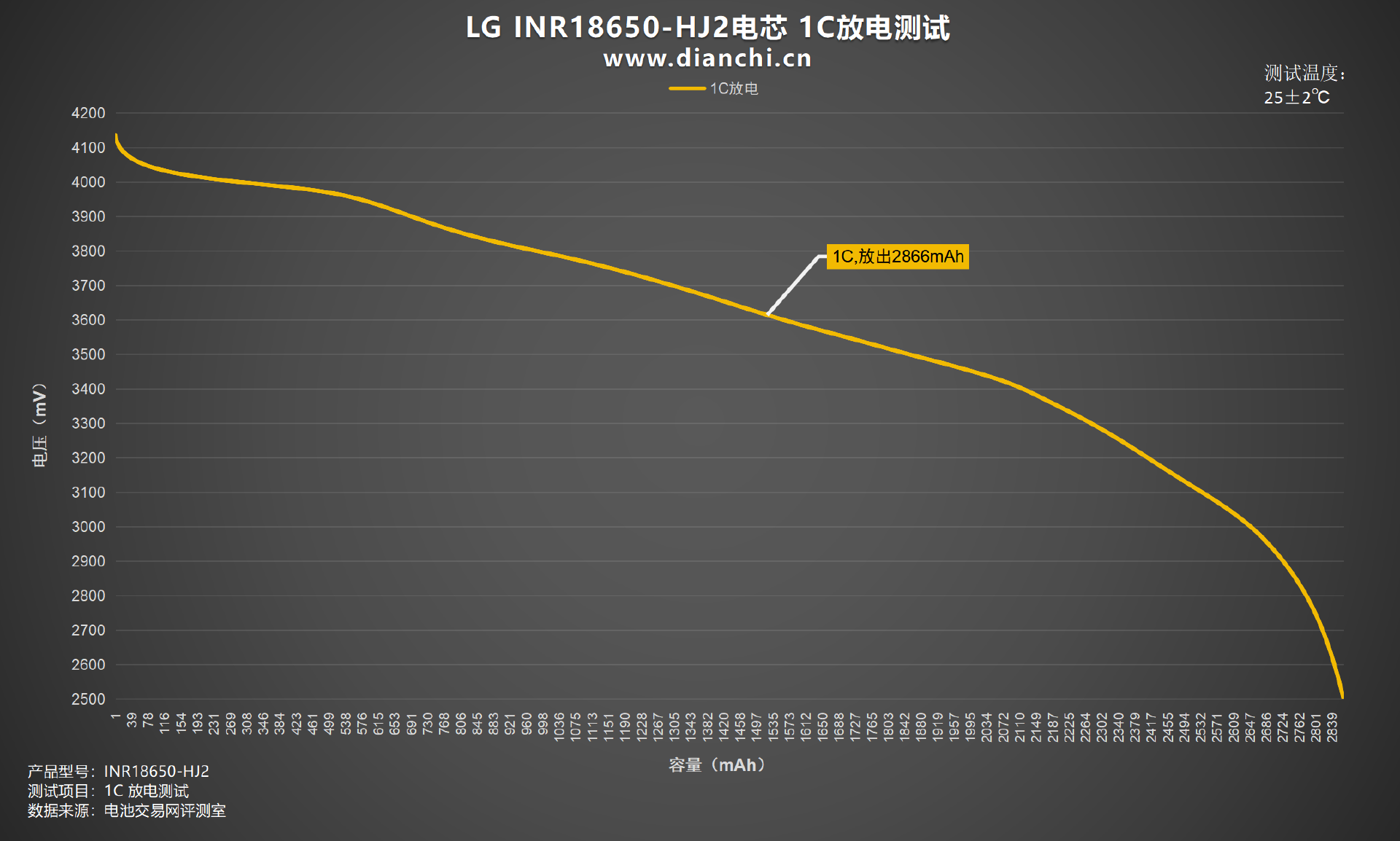

绘制出折线图，设置电流为 3000mA，1C为LG INR18650-HJ2电芯放电，均压 3.62V，放到截止电压为2.5V，耗时约57分钟，放出容量2866mAh，放出能量10.29Wh。
3C放电

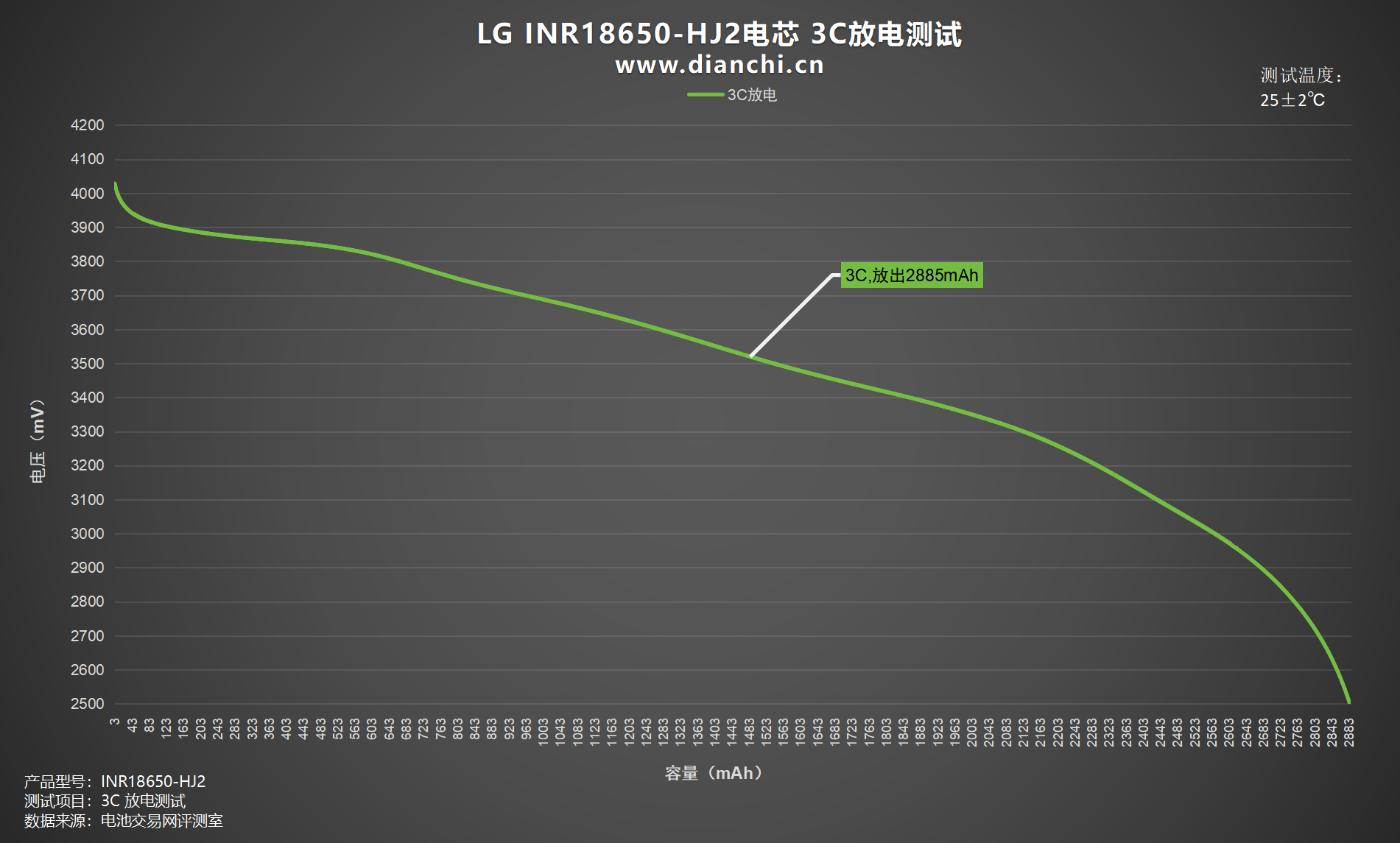

绘制出折线图，设置电流为 9000mA，3C为LG INR18650-HJ2电芯放电，均压 3.48V，放到截止电压为2.5V，耗时约19分钟，放出容量2885mAh，放出能量10.05Wh。
5C放电

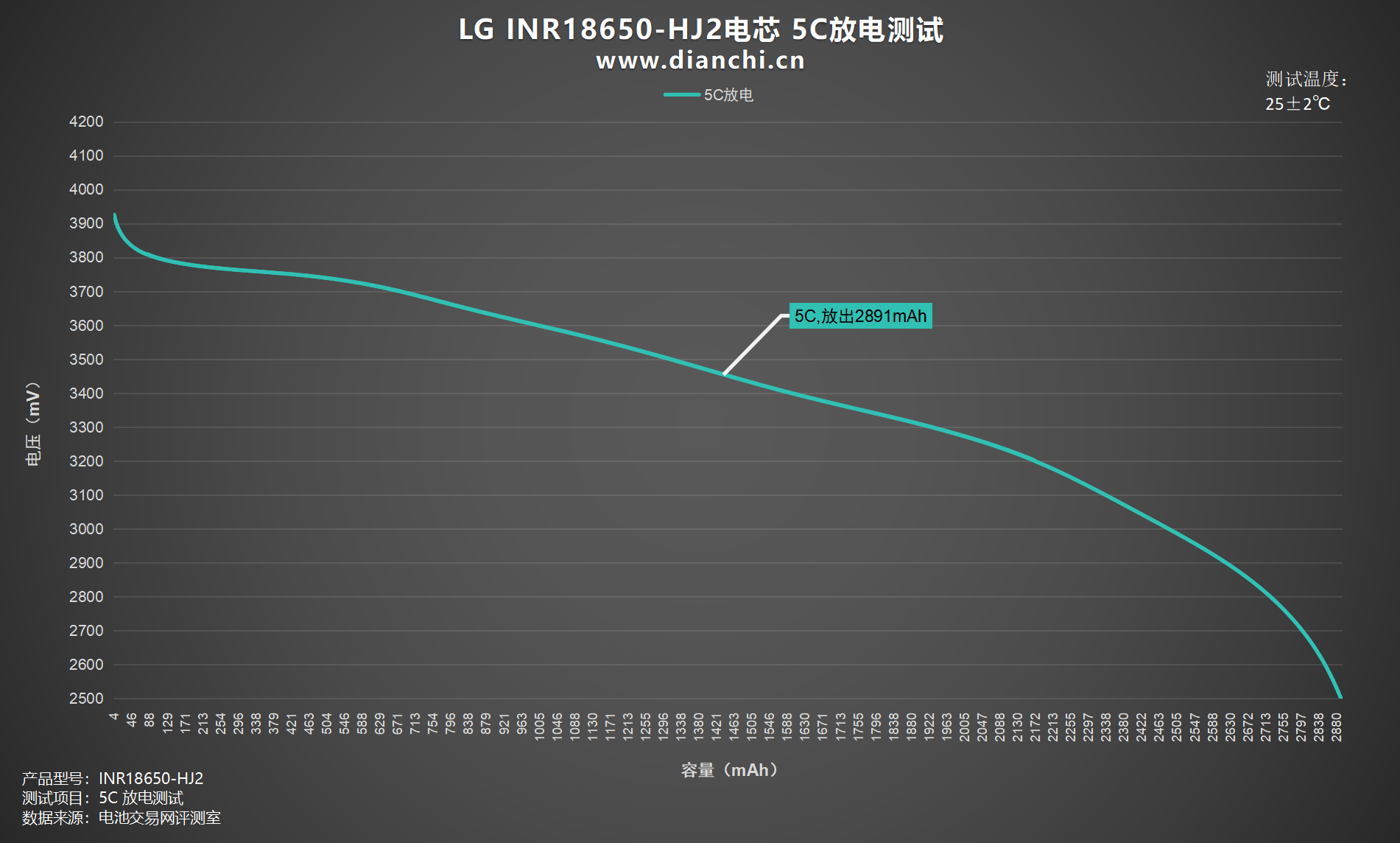

绘制出折线图，设置电流为 15000mA，5C为LG INR18650-HJ2电芯放电，均压 3.48V，放到截止电压为2.5V，耗时约11分钟，放出容量2891mAh，放出能量9.84Wh。
6.66C放电

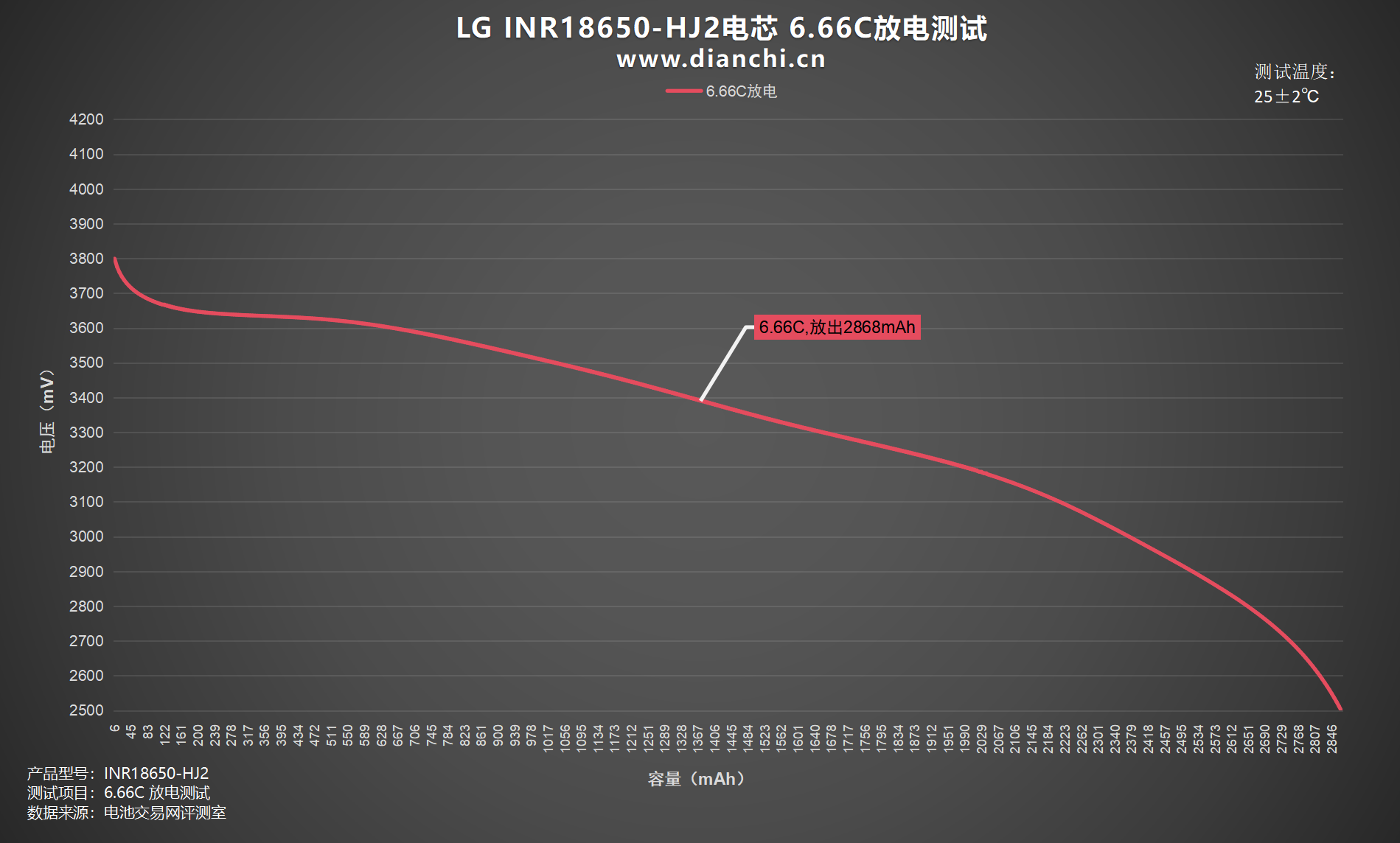

绘制出折线图，设置电流为 20000mA，6.89C为LG INR18650-HJ2电芯放电，均压 3.48V，放到截止电压为2.5V，耗时约8分钟，放出容量2868mAh，放出能量9.51Wh。

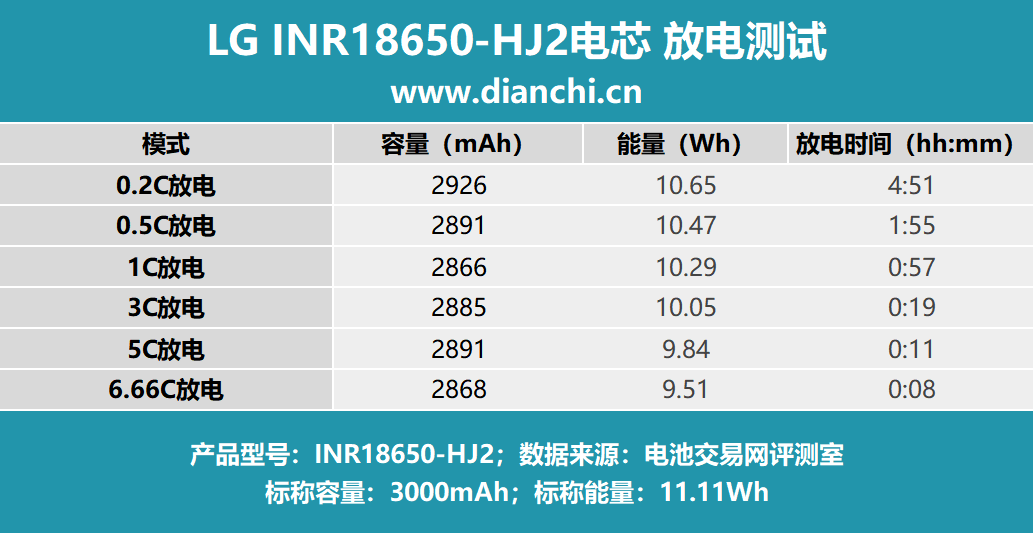

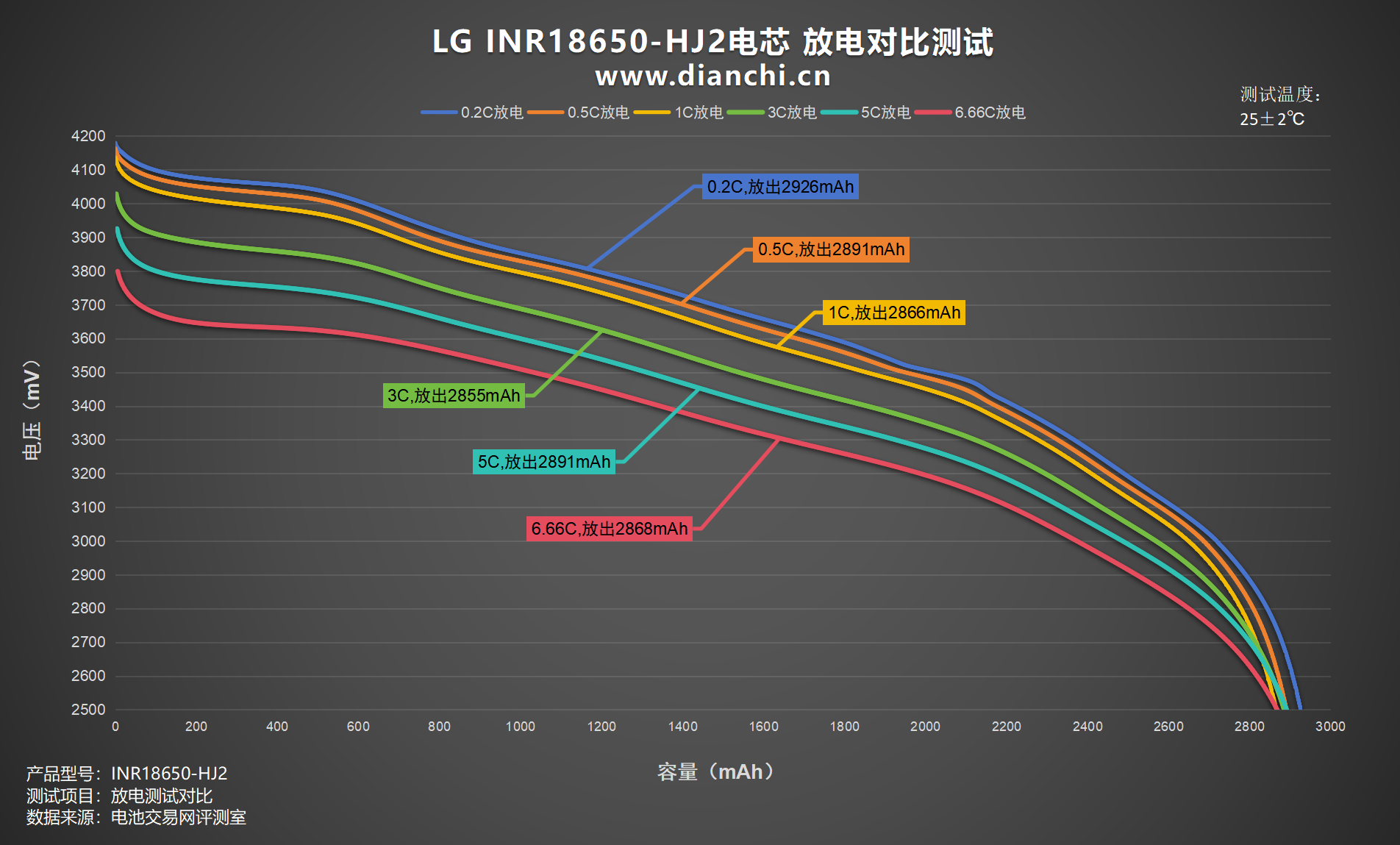

将数据汇总至表格，可以看到本次测试共进行了6种倍率测试，容量在2850-2950mAh区间，放出能量在9.5-10.65Wh区间，整体表现中规中矩。

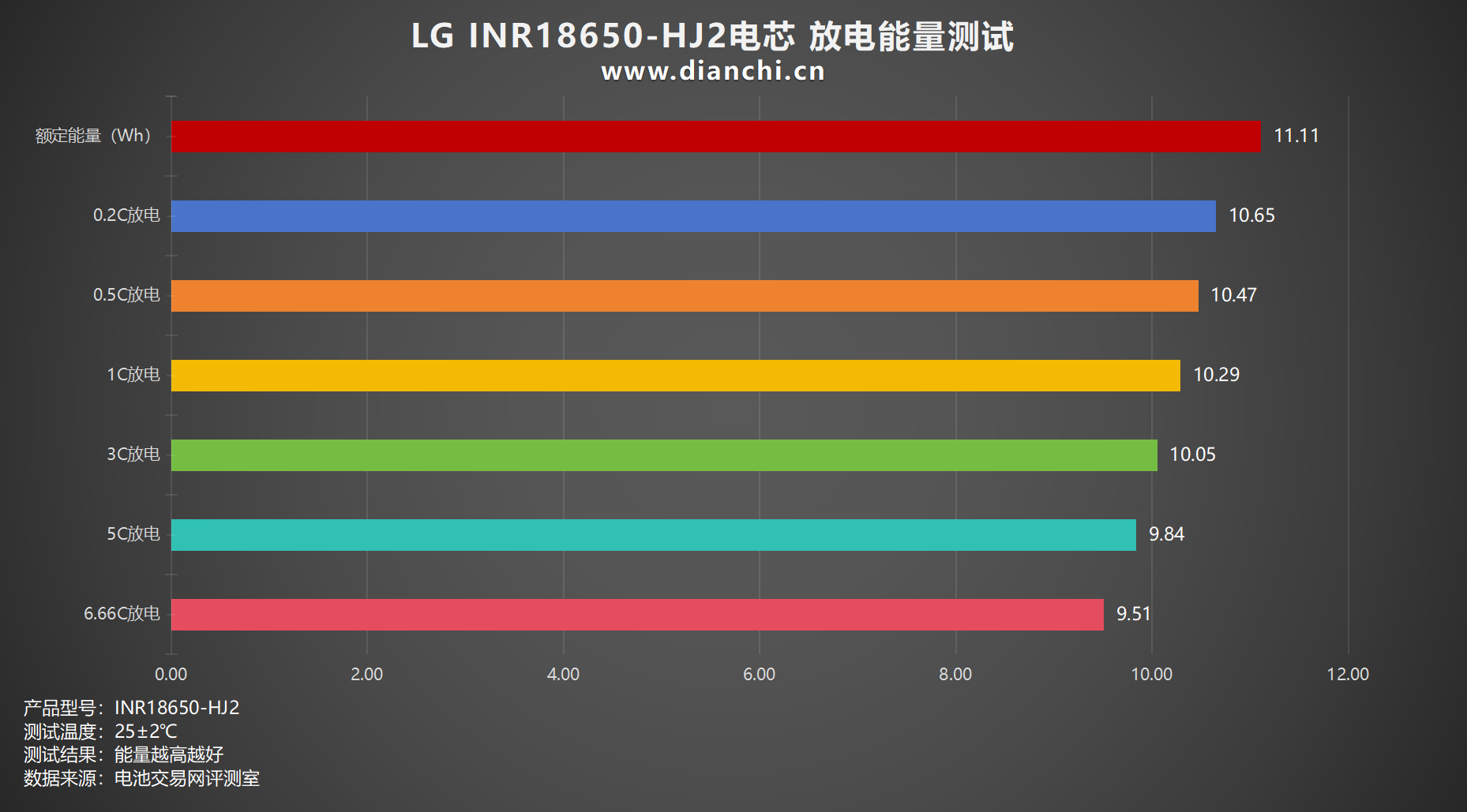

将放电能量汇总至柱状图，可以看到放电能量最高的是0.2C倍率，放出能量10.65Wh，其次是0.5C倍率，放出能量10.47Wh，最低的是6.66C倍率，放出能量9.51Wh。
容量方面，放电容量最高的是0.2C倍率，放出容量2926mAh，其次是0.5C倍率，最低的是6.66C倍率，放出容量2868mAh，整体放电容量一般。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

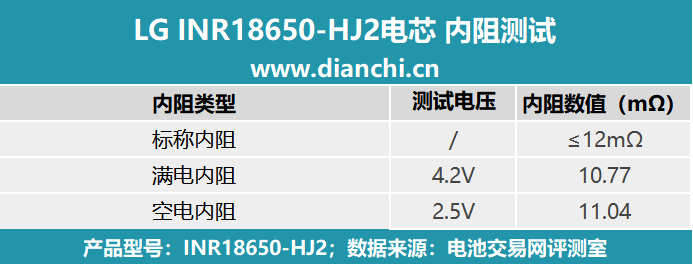

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，LG INR18650-HJ2电芯标称内阻为≤12mΩ。

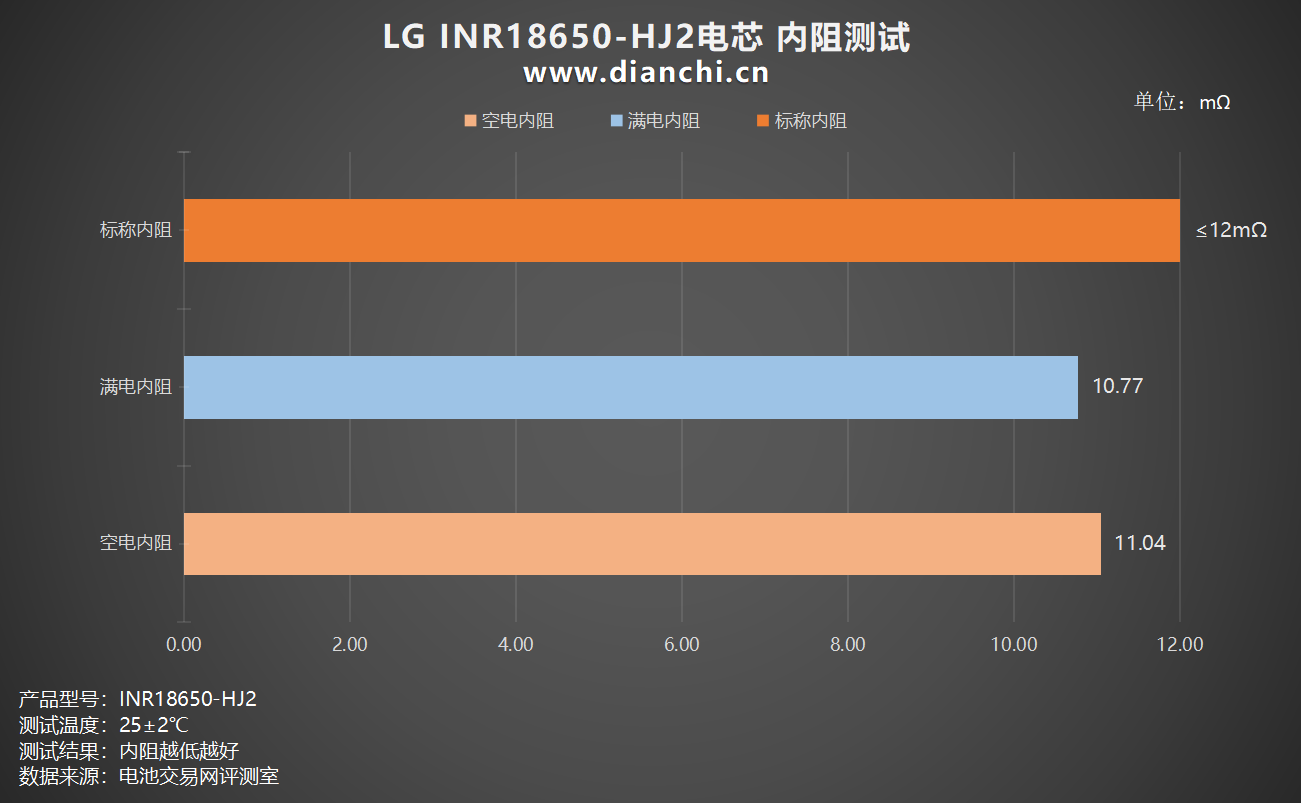

绘制出柱状图，可以看到 4.2V满电内阻为 10.77mΩ，2.5V空电内阻为 11.04mΩ，在两种电压下内阻相差不大，同时没有超过标称内阻，表现优秀。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

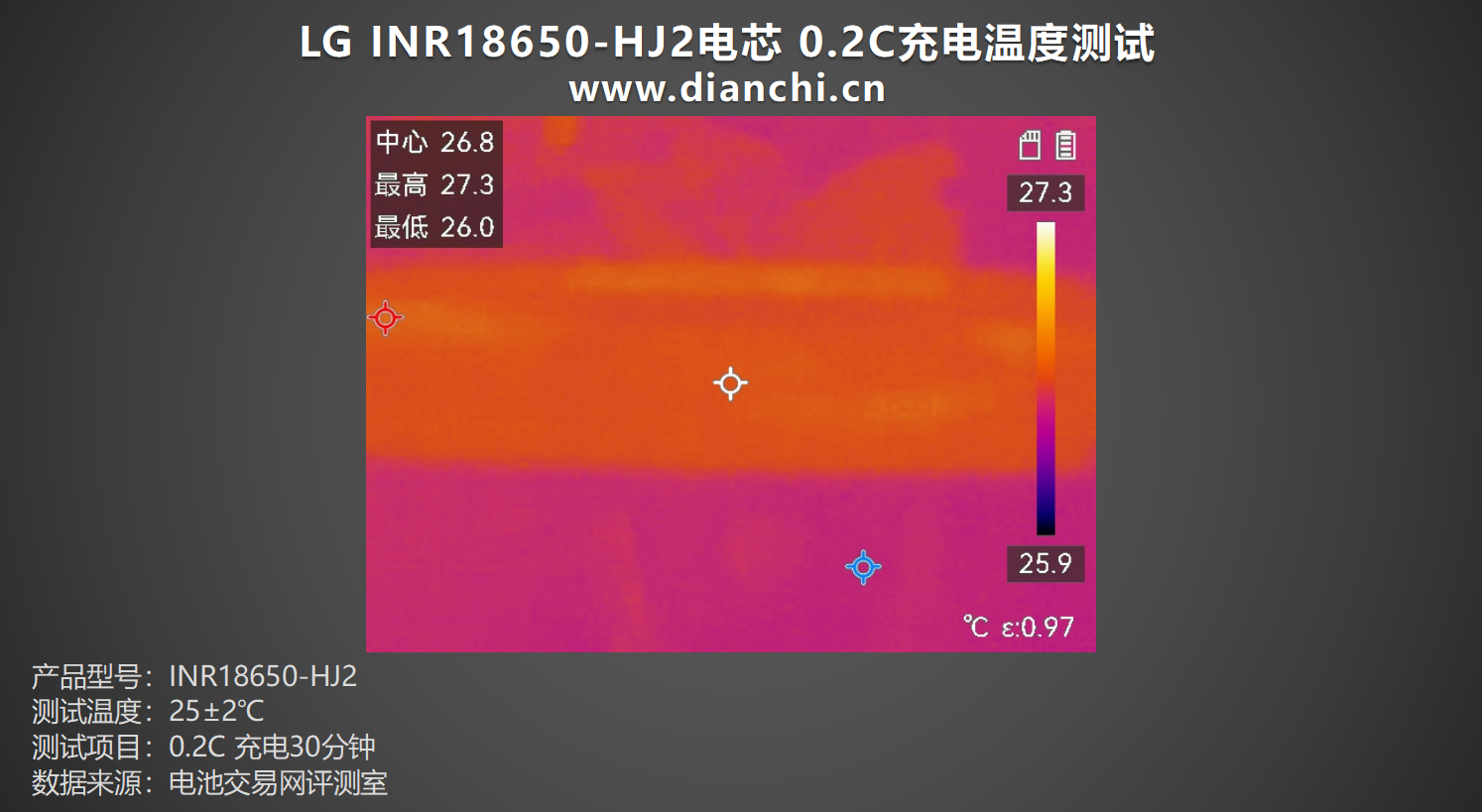

LG INR18650-HJ2电芯以0.2C倍率进行充电30分钟，表面最高温度为27.3℃左右。
0.5C充电

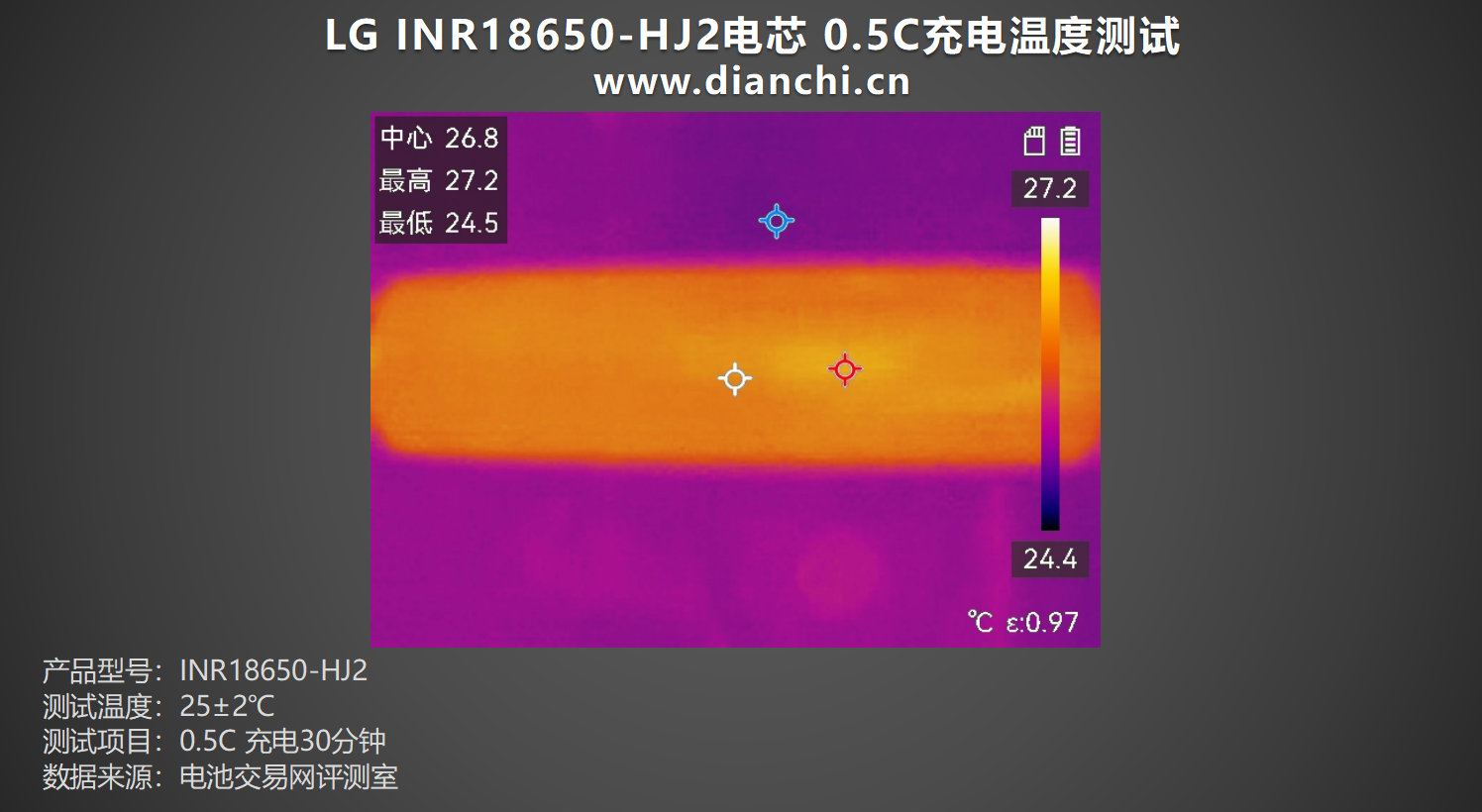

LG INR18650-HJ2电芯以0.5C倍率进行充电30分钟，表面最高温度为27.2℃左右。
1C充电

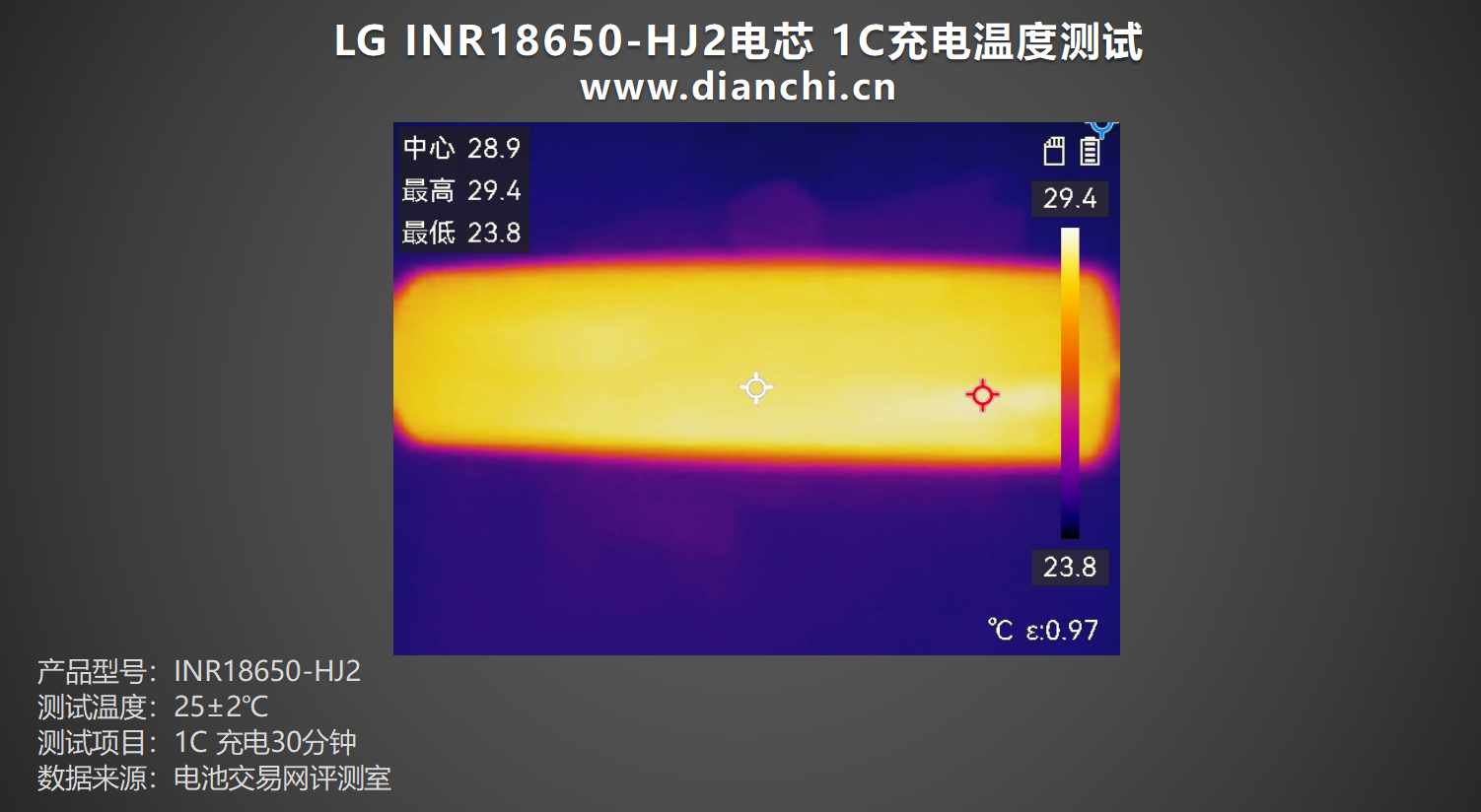

LG INR18650-HJ2电芯以1C倍率进行充电30分钟，表面最高温度为29.4℃左右。
2C充电

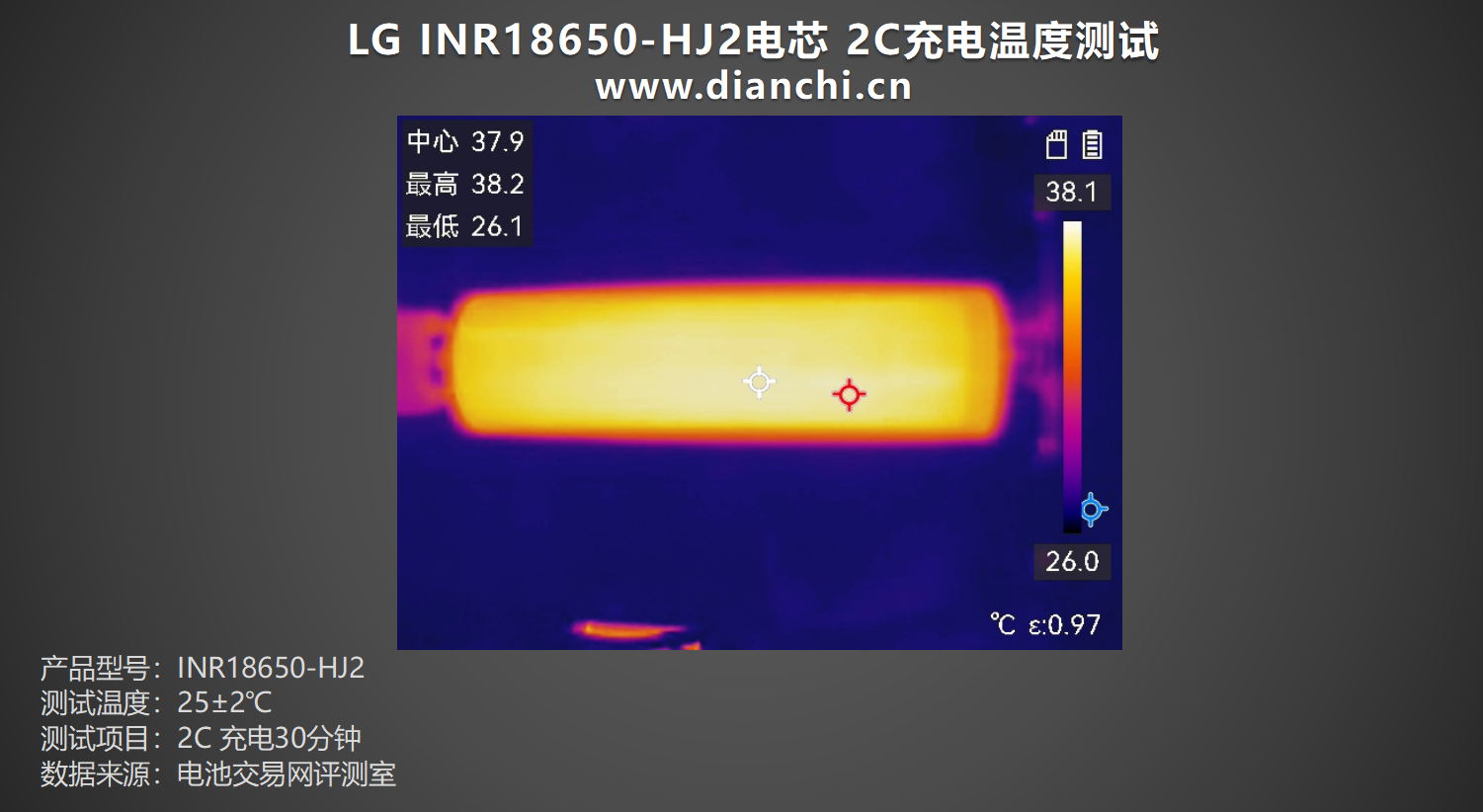

LG INR18650-HJ2电芯以2C倍率进行充电30分钟，表面最高温度为38.2℃左右。
放电温度测试
0.2C放电

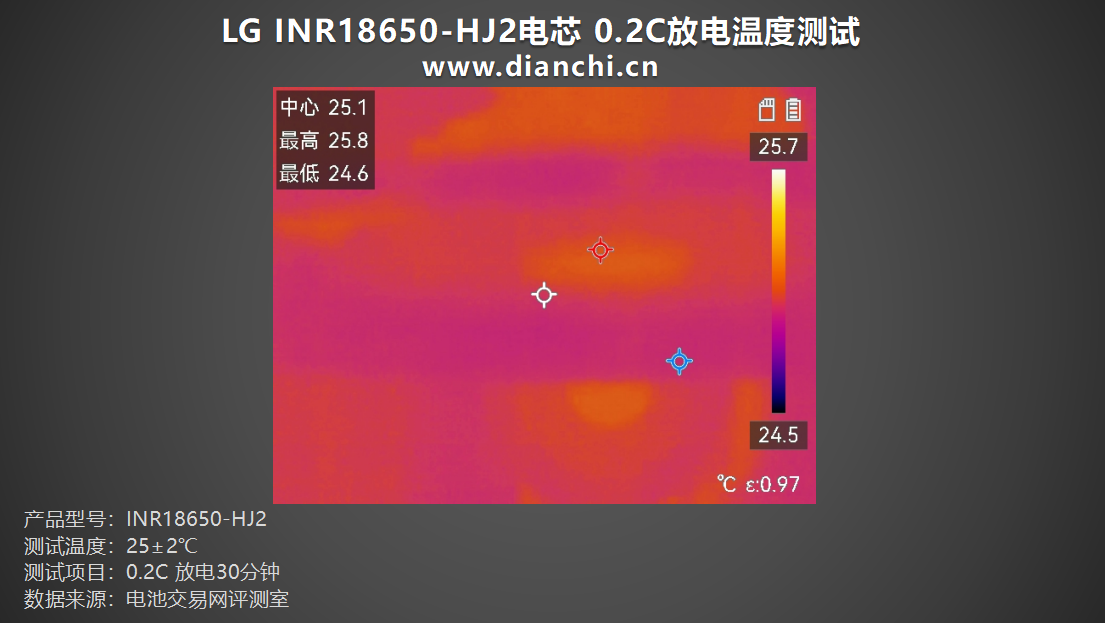

LG INR18650-HJ2电芯以0.2C倍率进行放电30分钟，表面最高温度为25.8℃左右。
0.5C放电

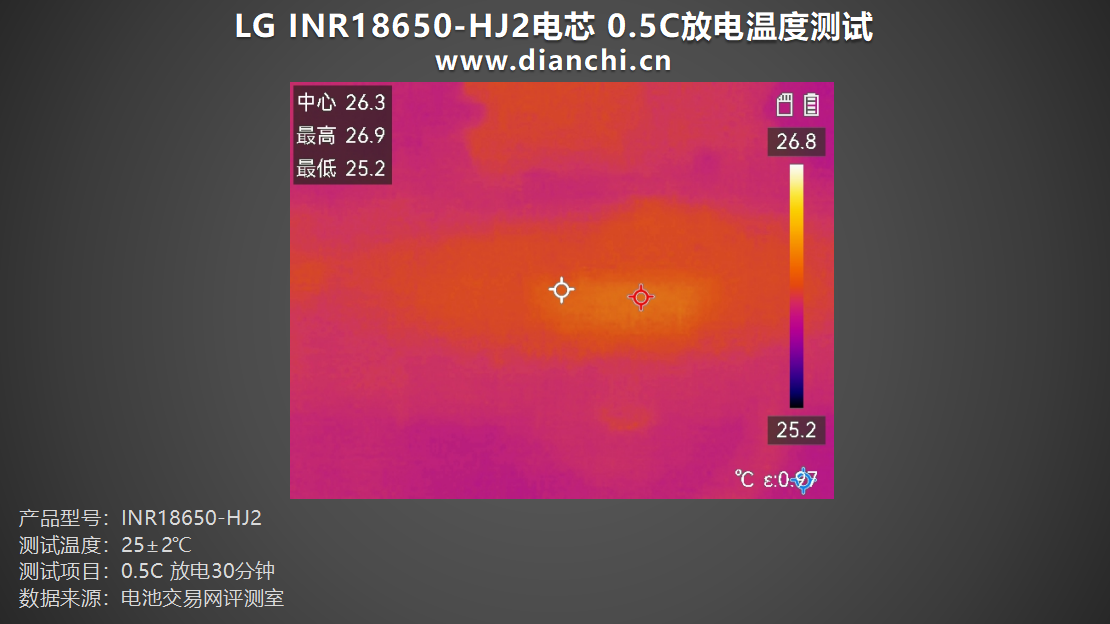

LG INR18650-HJ2电芯以0.5C倍率进行放电30分钟，表面最高温度为26.9℃左右。
1C放电

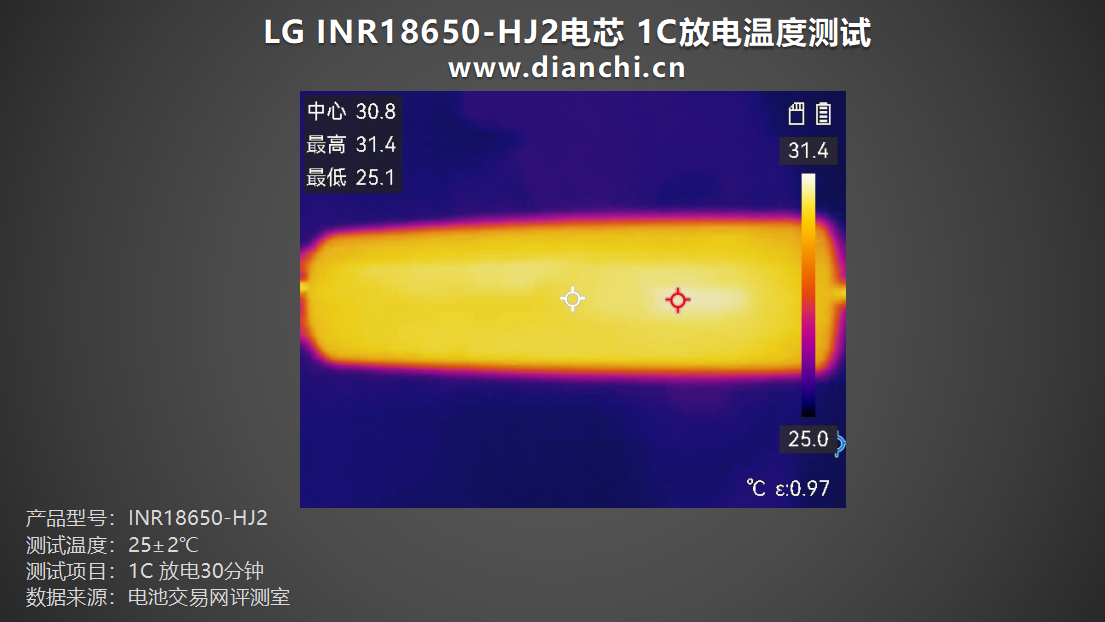

LG INR18650-HJ2电芯以1C倍率进行放电30分钟，表面最高温度为31.4℃左右。
3C放电

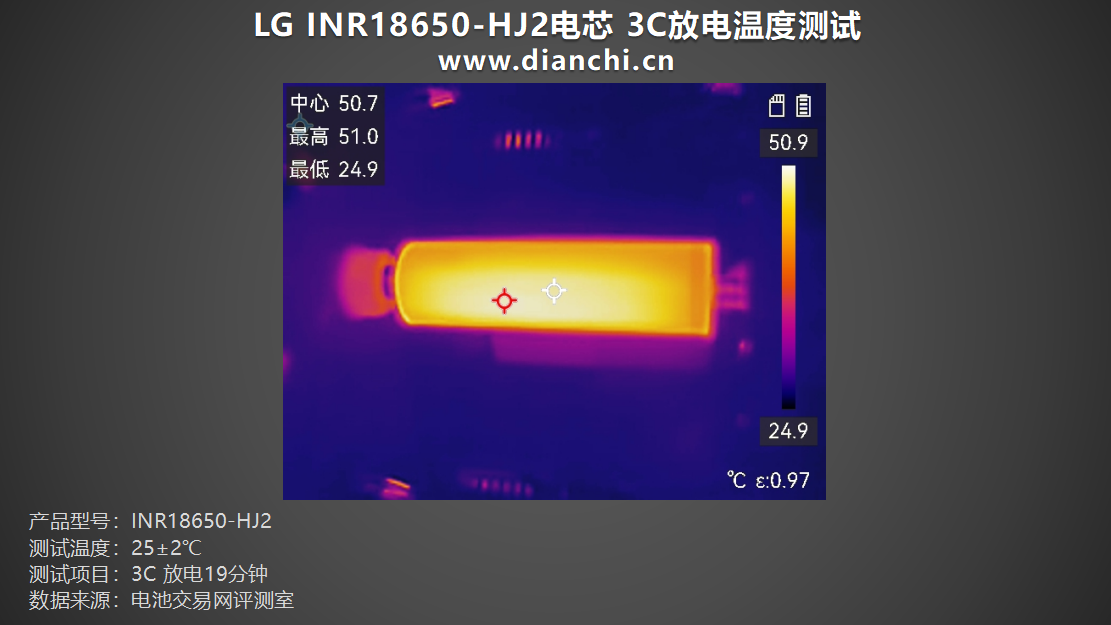

LG INR18650-HJ2电芯以3C倍率进行放电19分钟，表面最高温度为51℃左右。
5C放电

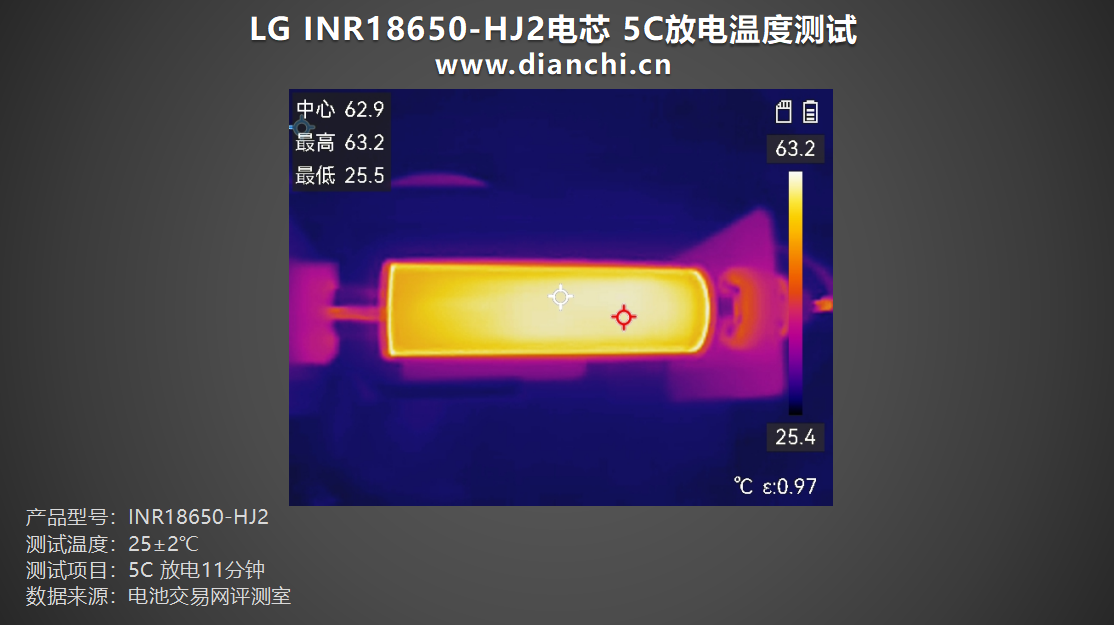

LG INR18650-HJ2电芯以5C倍率进行放电11分钟，表面最高温度为63.2℃左右。
6.66C放电

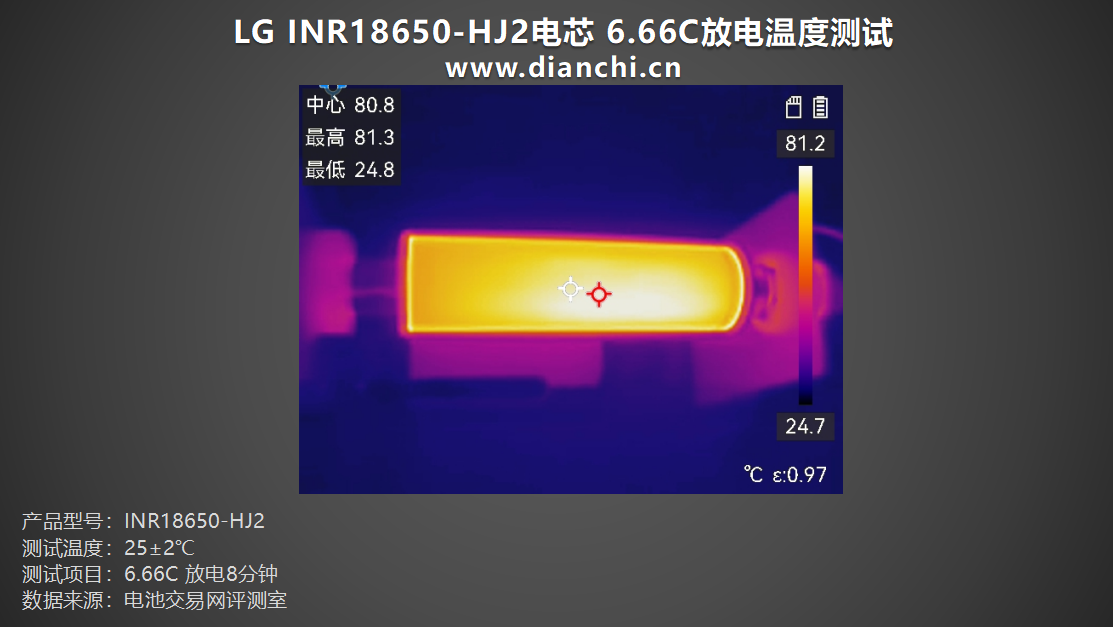

LG INR18650-HJ2电芯以5C倍率进行放电11分钟，表面最高温度为81.3℃左右。
电池交易网总结
LG 化学作为韩国 LG 集团子公司及全球领先的化学和能源解决方案提供商，在电池领域实力突出，电池交易网近期获取的 LG INR18650-HJ2 动力型锂电池，电芯单体容量 3000mAh，支持最高 20A 持续放电和 6A 充电，适用于大功率充电宝、电动工具等领域，同时这款电芯通过了CCC国家强制认证，在安全方面更有保障。
性能方面，6A充电倍率充至4.2V时间约为22分钟，涓流完全充满时间仅54分钟，放电方面，在标准放电下放出容量2926mAh，放出能量10.65Wh，在最高倍率放电下放出容量2868mAh，放出能量9.51Wh，整体充放电性能表现良好，内阻方面，在两种状态下内阻差距不大，同时没有超过标称数据，表现优秀，充放电温度随倍率升高而上升，6.66C 放电时表面最高温度达 81.3℃，温度稍高。
整体来看，LG INR18650-HJ2 电芯作为 LG 化学旗下的动力型锂电池，在外观设计上具备清晰的信息标识与安规认证，其充放电性能在不同倍率下呈现出规律性变化，内阻表现稳定且优于标称标准，温度则随充放电强度提升而有所升高，整体展现出适配大功率应用场景的特性，综合表现符合动力型电芯的基本预期。
相关阅读：
1、动力电池领域的佼佼者，LG INR18650F1L电芯评测
2、大容量，高性能加持，LG INR21700M50LT电芯评测
评论0
