前言

联想旗下品牌thinkplus推出了一款锋行者大功率笔记本移动电源，透明工业设计美学搭配仪式感拉满的下沉式数字高清全面屏，让其无论是观感还是使用体验都相当的好。

性能方面，移动电源不仅支持最高140W快充输出，还能适配moto手机最大125W快充，兼容的PPS、SCP等快充协议也能让其很好适配三星、华为等品牌的设备。而搭载的行业首创数字混动充电技术，可实现边充边放功能，“拓展”了电源适配器的接口，为桌面减负。

此外产品内置的是亿纬锂能车规级电芯，能量73Wh，并且通过了国家3C强制认证，无论是电芯参数还是认证均符合民航局的相关要求，可携带上飞机。20000mAh大容量保证用户的差旅过程中时刻有电可用。下面我们就来看看这款充电宝的实际做工用料。

thinkplus 140W锋行者移动电源开箱

包装盒正面印有Lenovo、thinkplus品牌以及移动电源的外观和中英双语名称。

作为一款大功率移动电源，其可适配设备很多，包括笔记本电脑、手机、平板、耳机、手表、数码相机等。

背面印有产品的卖点、参数、制造商信息以及注意事项等。

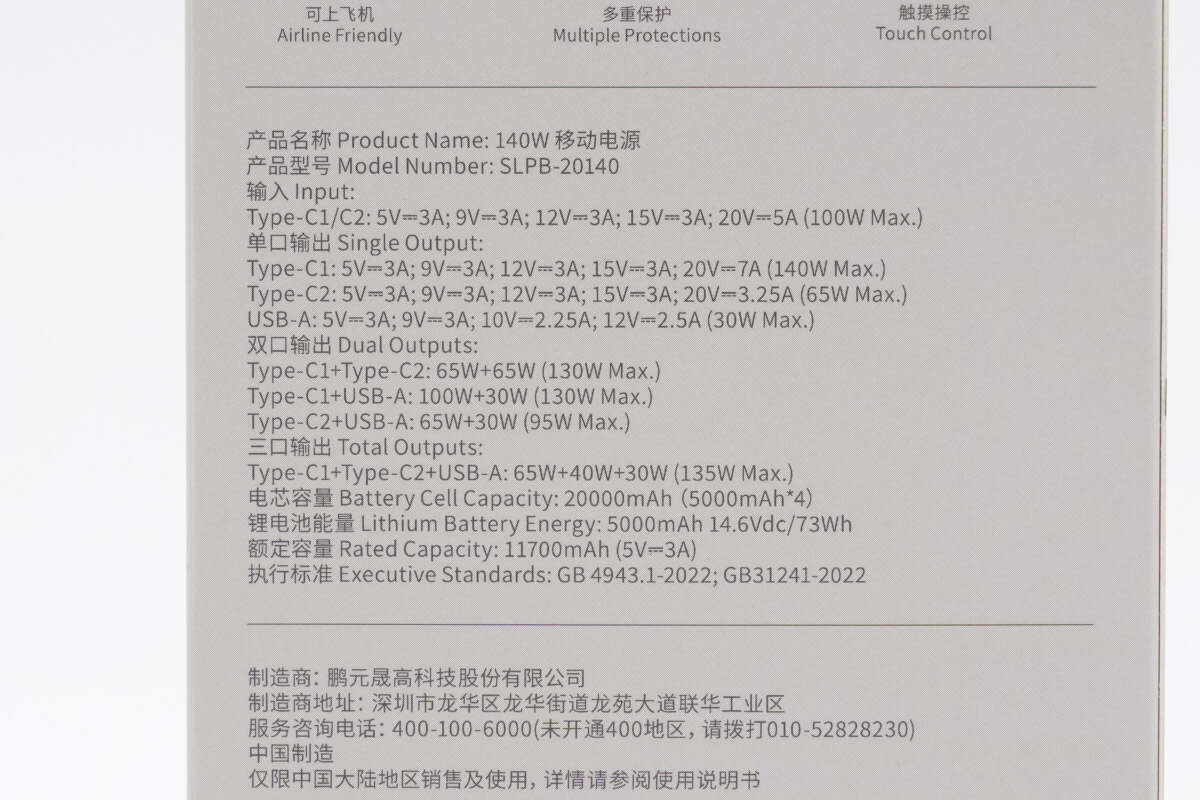

包装盒上参数特写，下面到产品实物展示环节再详细介绍。

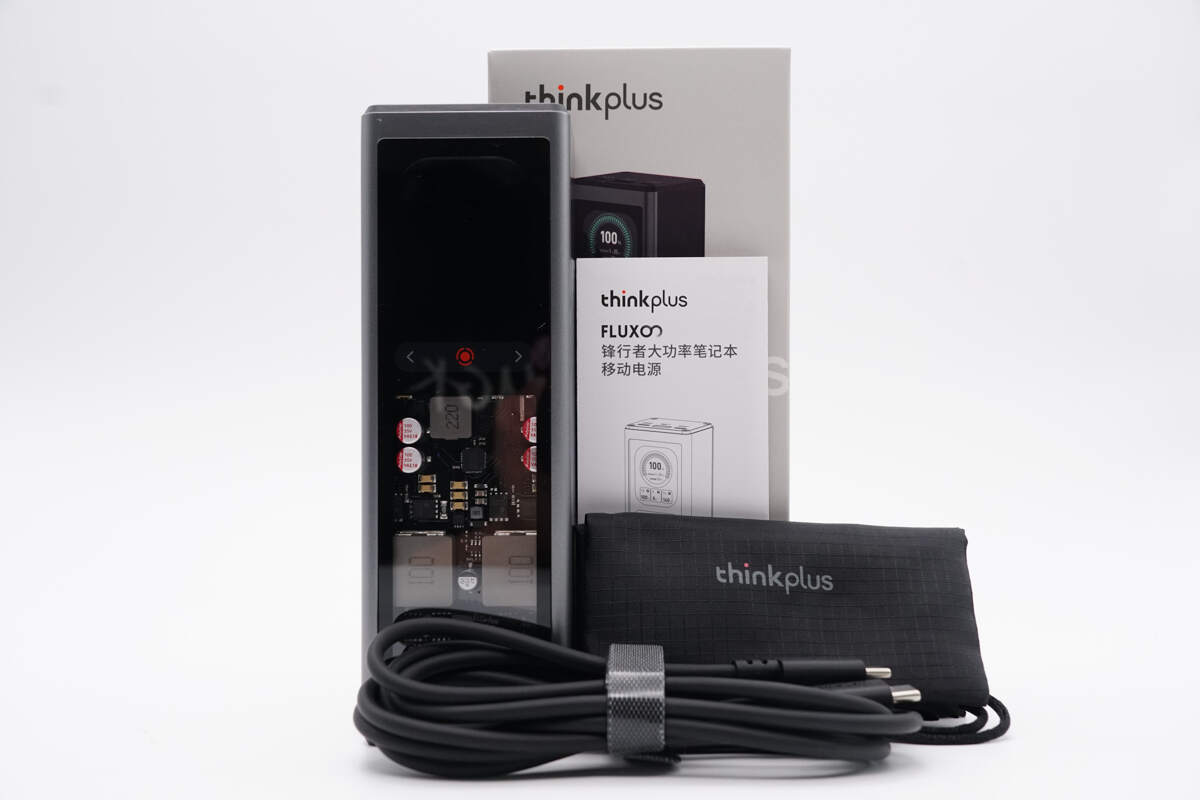

包装内含移动电源、数据线、收纳袋以及使用说明书。

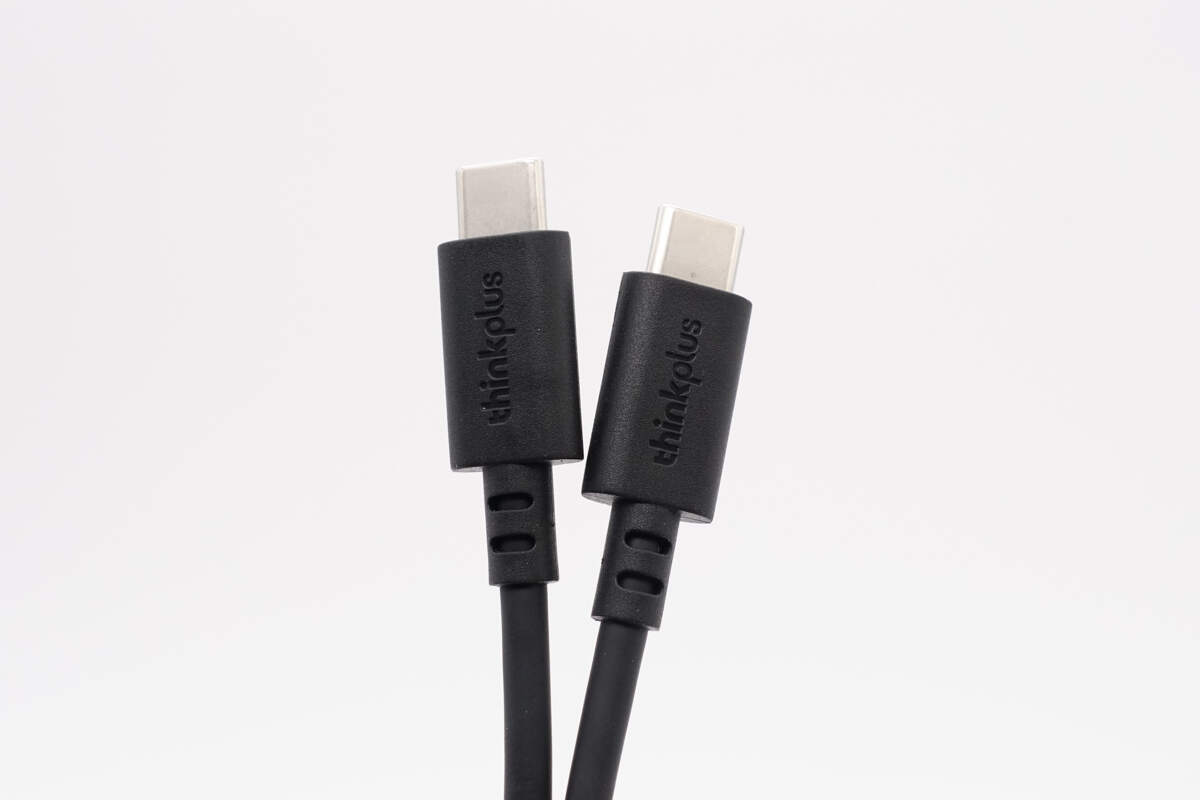

附带数据线为USB-C to USB-C类型，线缆端子磨砂方便插拔，同时设计有thinkplus品牌。

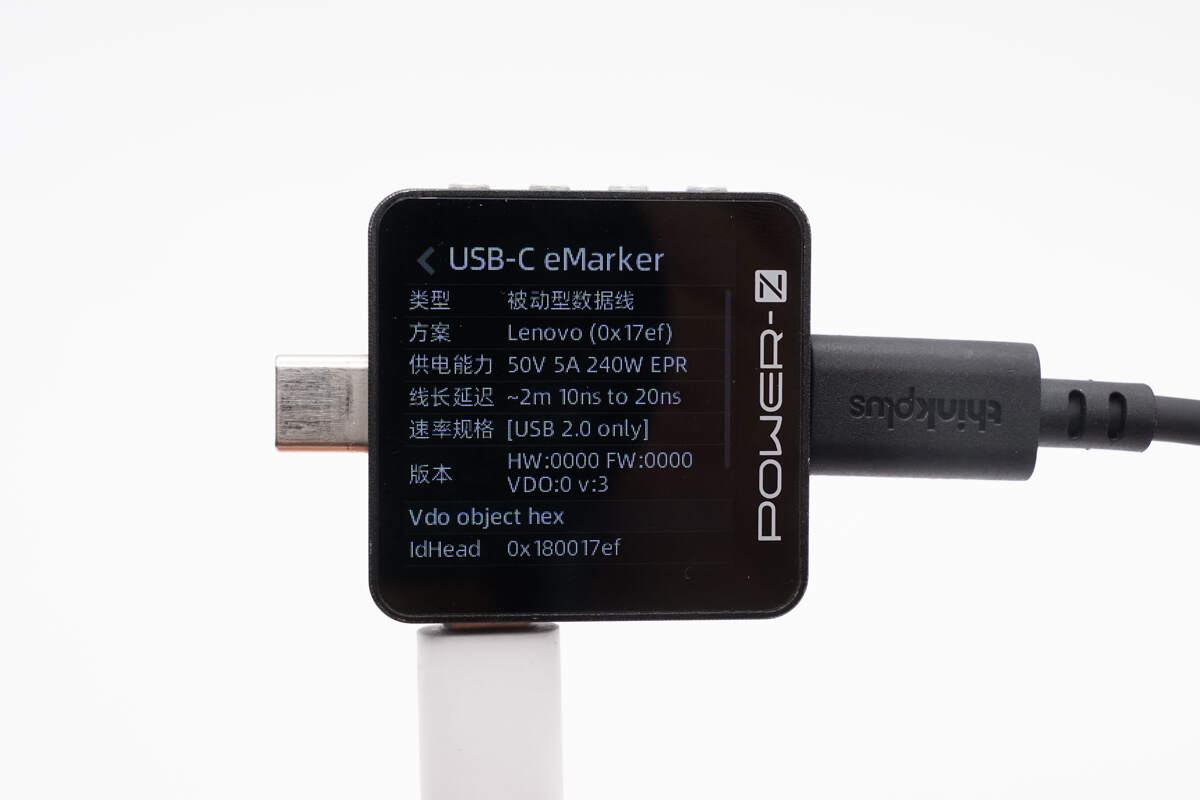

使用ChargerLAB POWER-Z KM003C测得这款数据线带有E-Marker芯片，电力传输能力为50V5A，即支持PD3.1 240W快充。同时线缆也支持移动电源的20V7A 140W快充，因此可承载7A大电流。

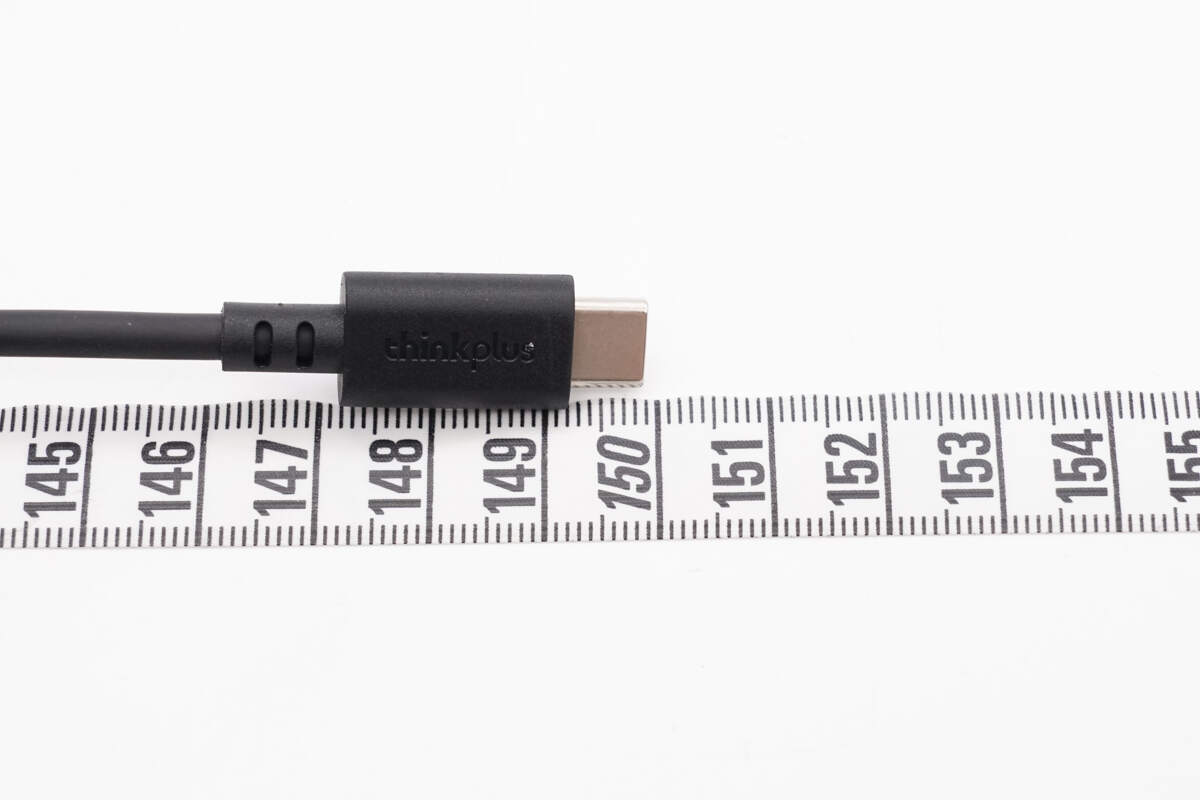

另外测得数据线长度约为1.5米。

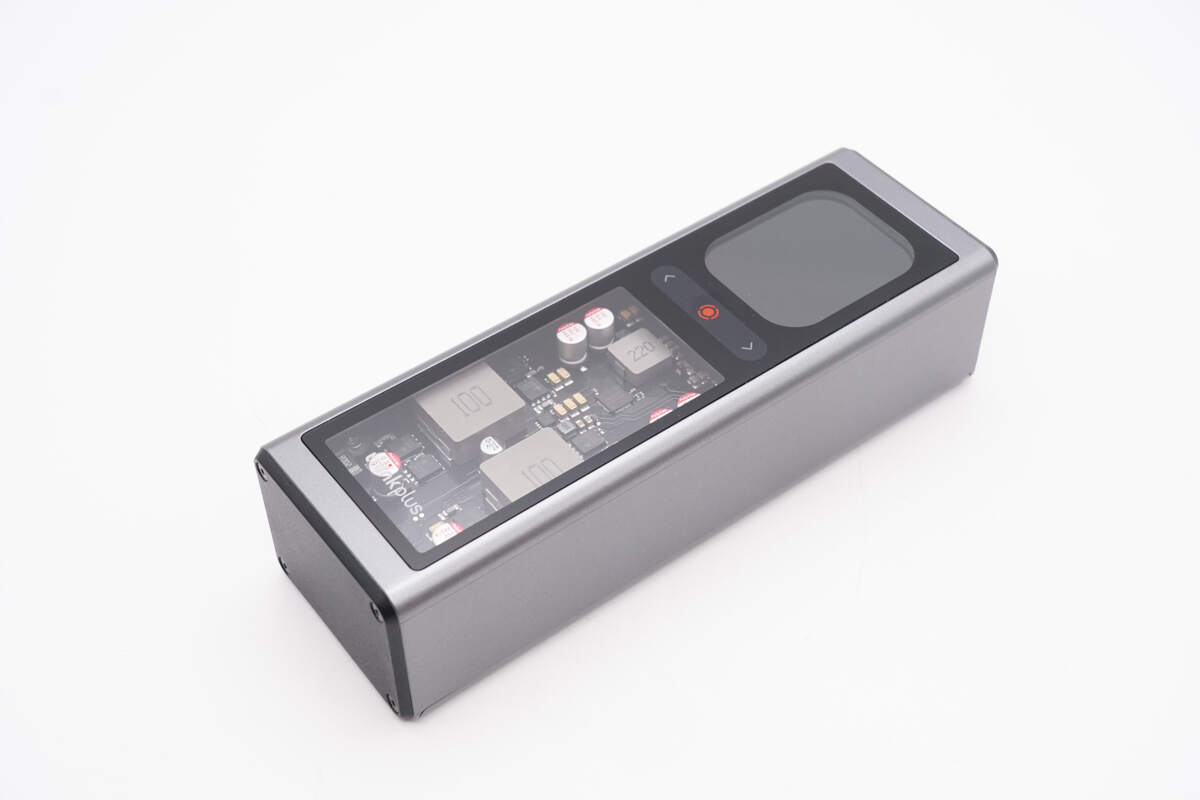

thinkplus 140W锋行者大功率笔记本移动电源采用银灰色主体加赛博透明视窗设计，搭配TFT交互彩屏，无论是视觉还是操作体验，都能给人强烈的硬核科技感。

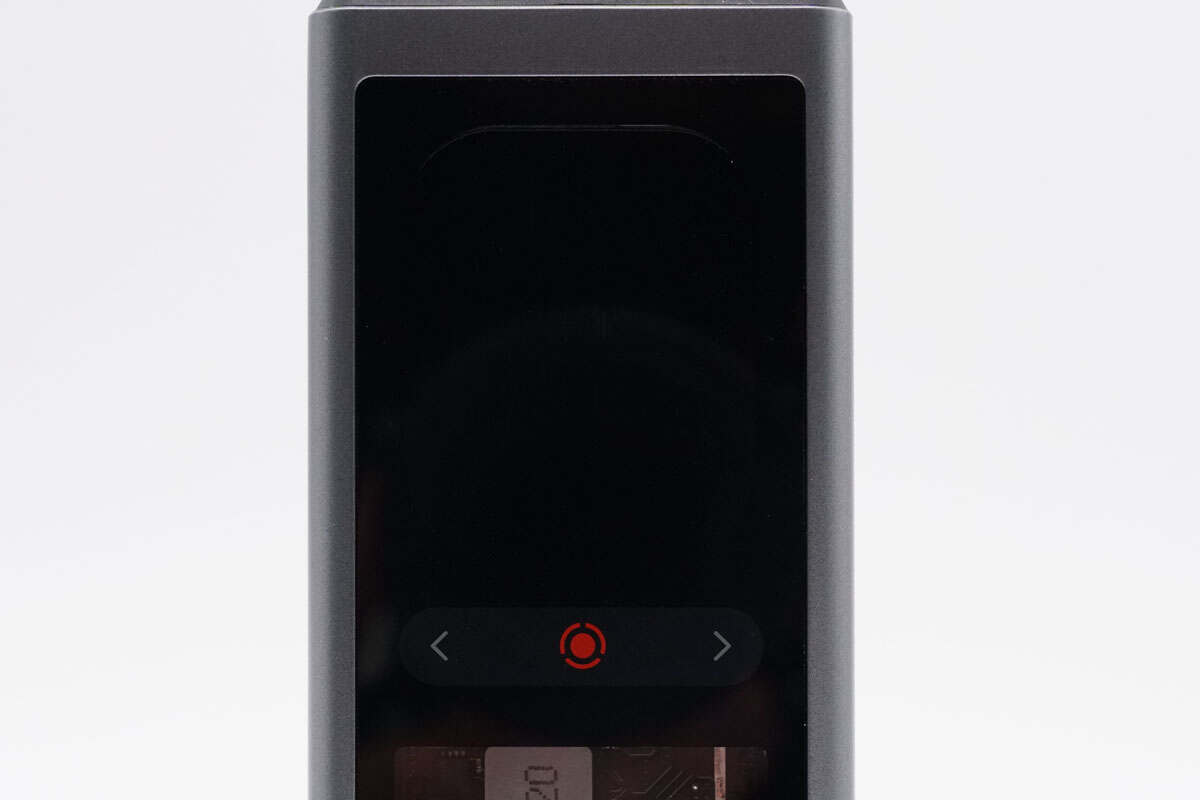

移动电源正面上方配置TFT 2.01寸琉光矩阵屏，实时显示电量、功率、温度等使用状态，安全可视化。同时下方功能键为触控式设计，进一步提升用户的操作体验。

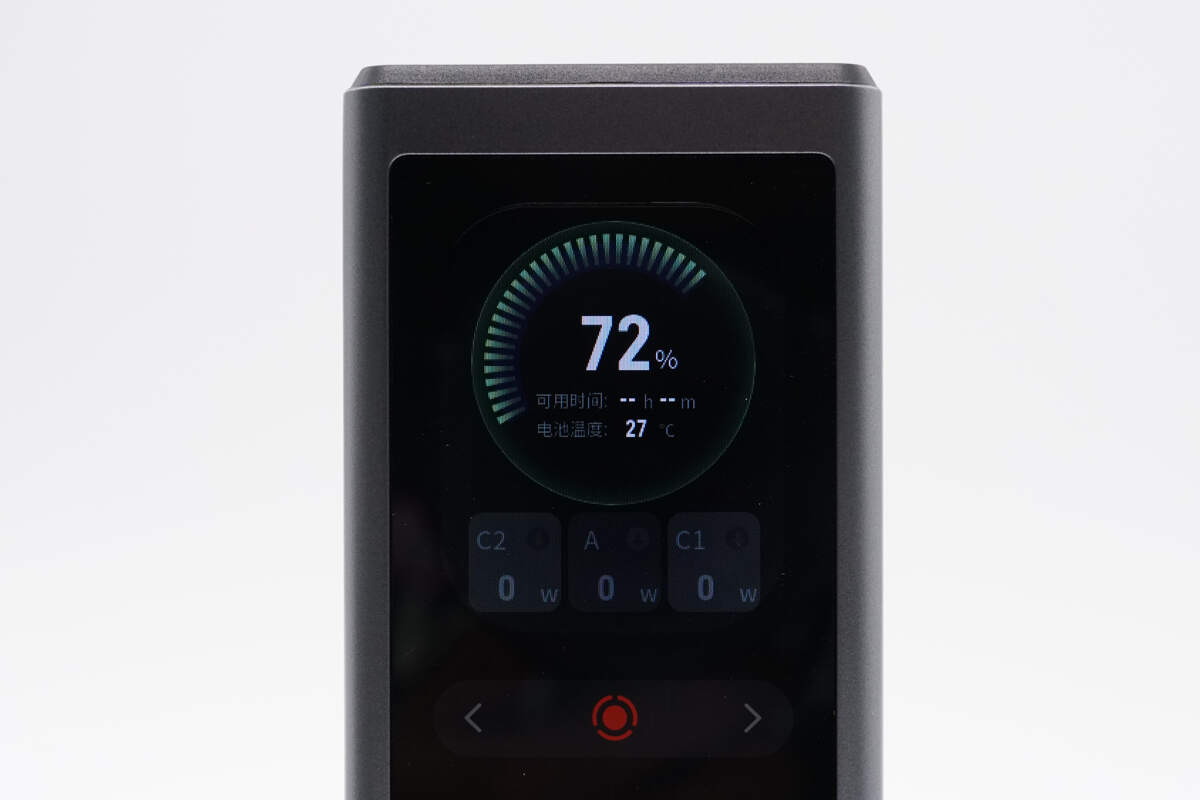

TFT交互彩屏可实时显示剩余电量以及对应的可使用时长，电芯温度以及各接口的输出功率，同时还采用了跑车仪表设计，仪式感拉满。

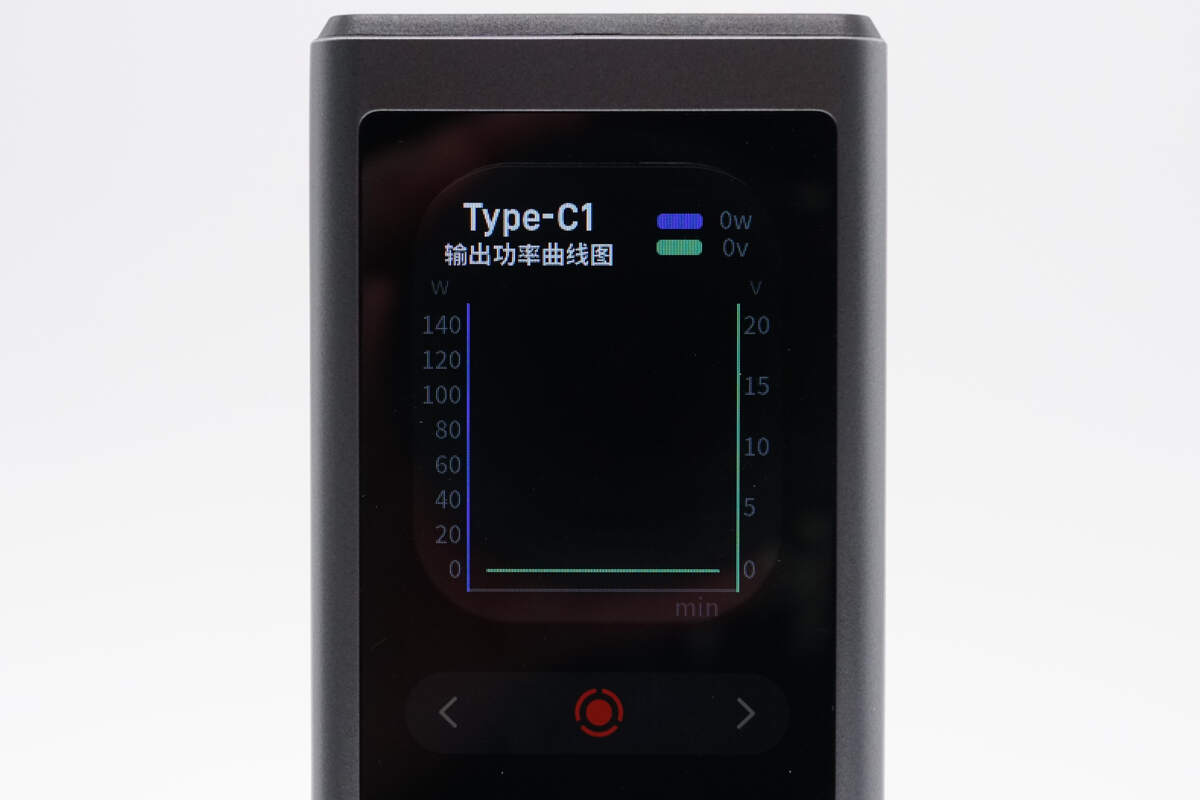

此外还能通过触控键调出每个USB接口的输出功率曲线图，让产品能够兼顾实时功率以及一段时间内充电功率变化情况显示。

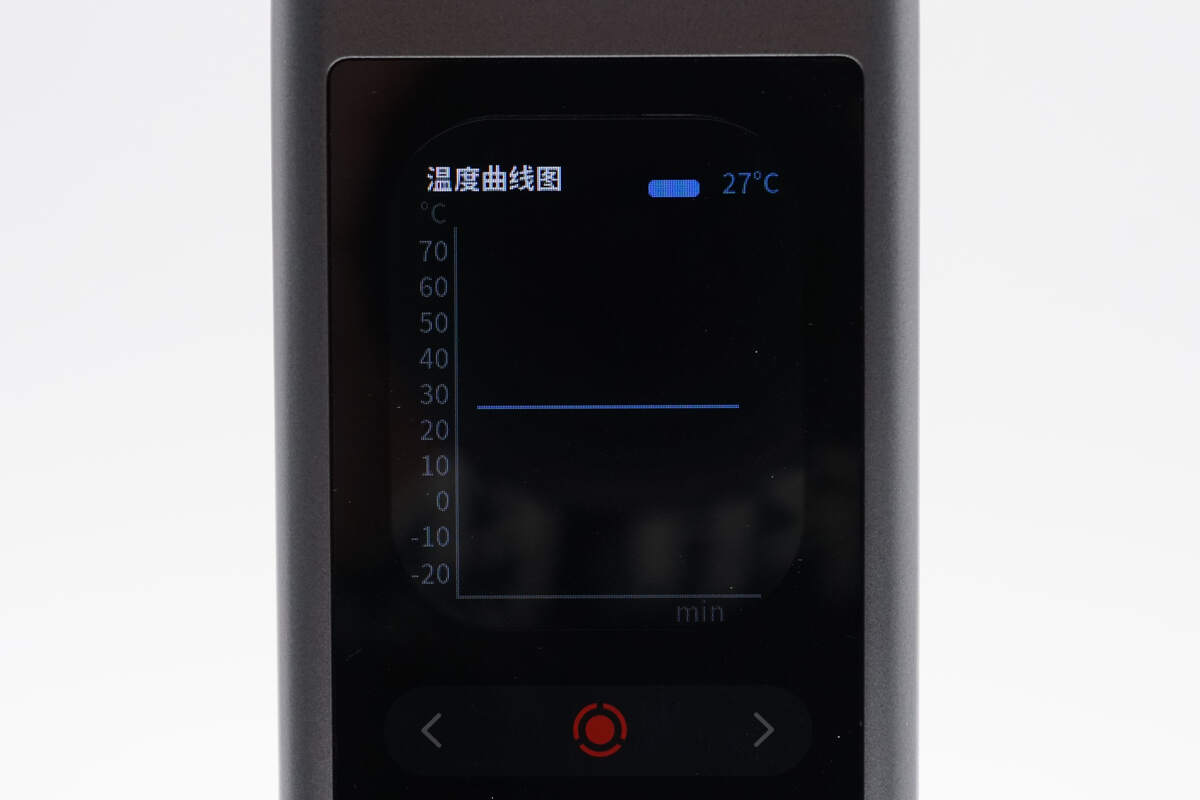

此外还能显示电芯温度变化情况，非常的直观明了，可以说是相当不错的一个功能。

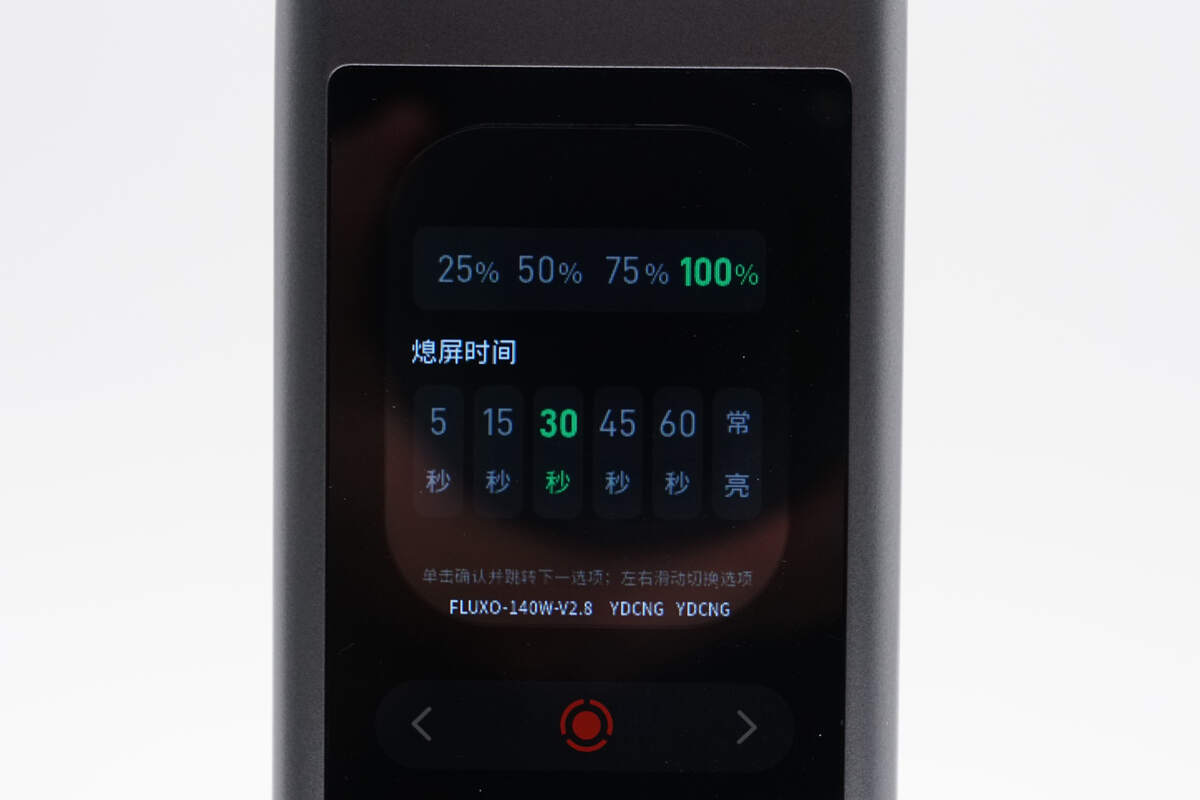

屏幕还支持亮度以及熄屏时间设置，更加灵活自由，以满足不同用户的喜好需求。

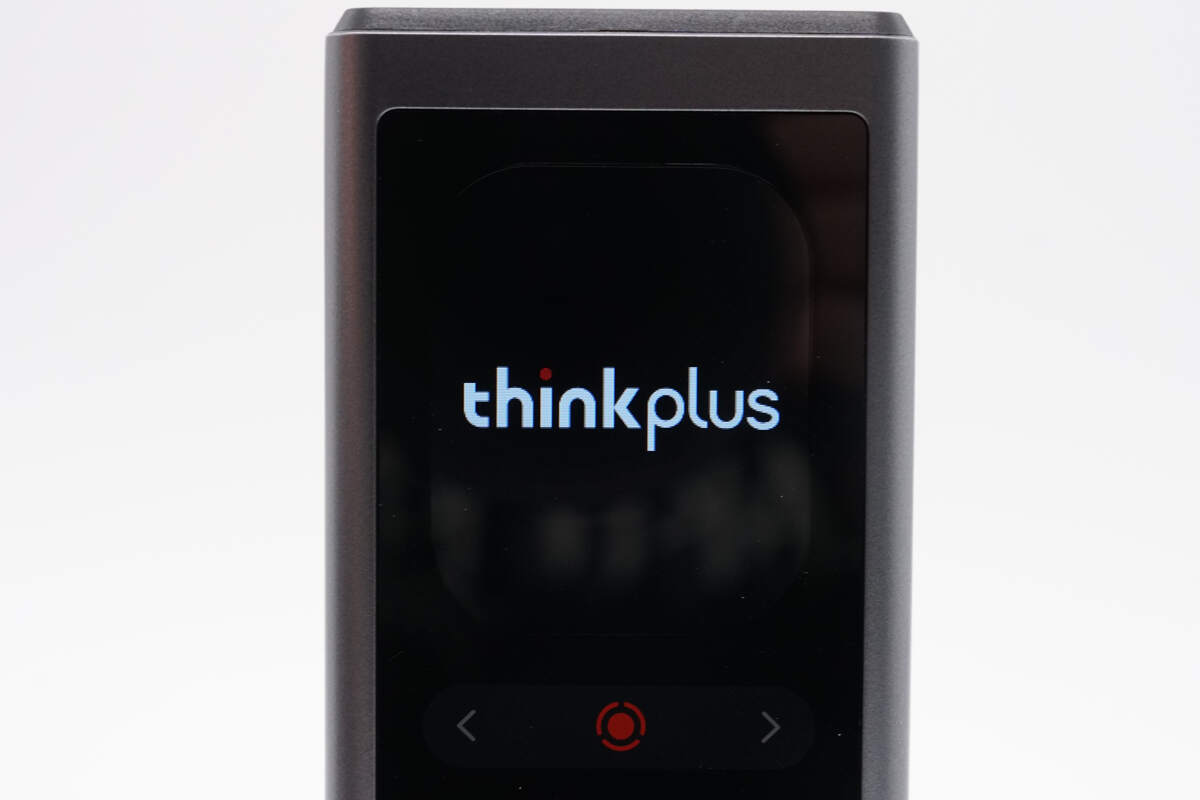

此外还专门设计了thinkplus品牌展示界面。

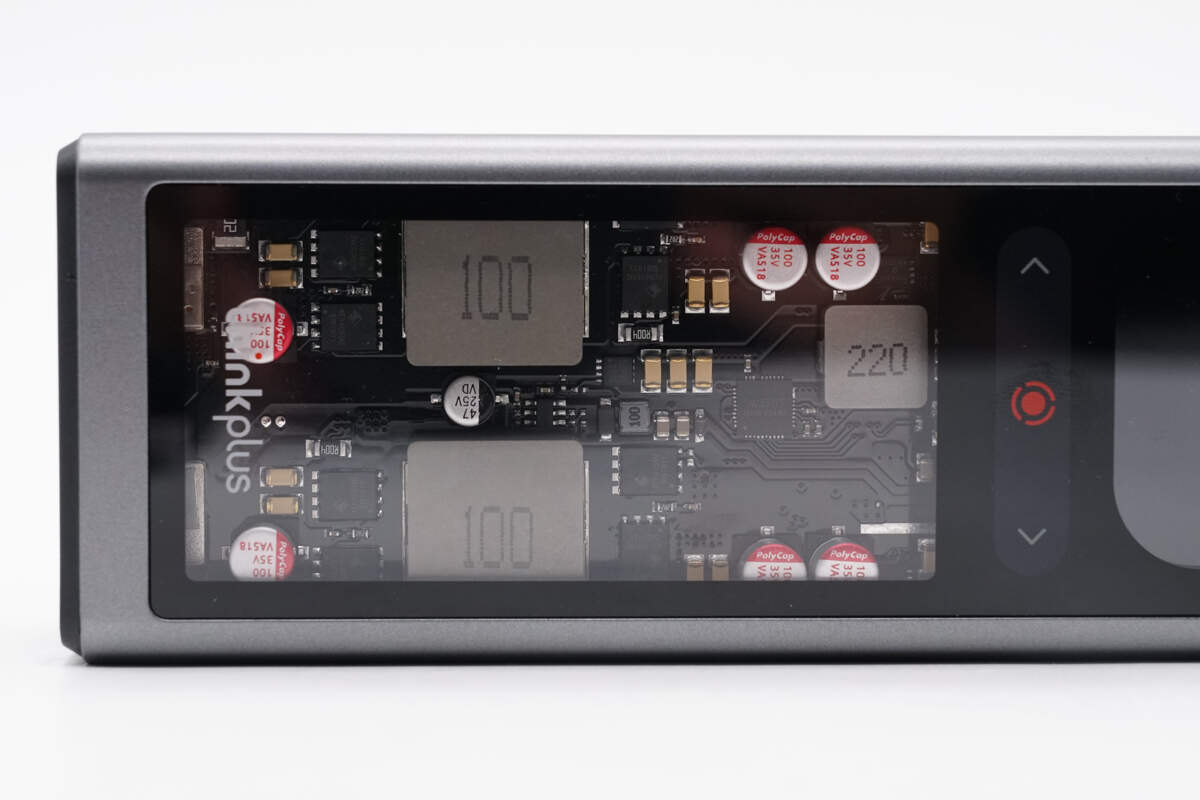

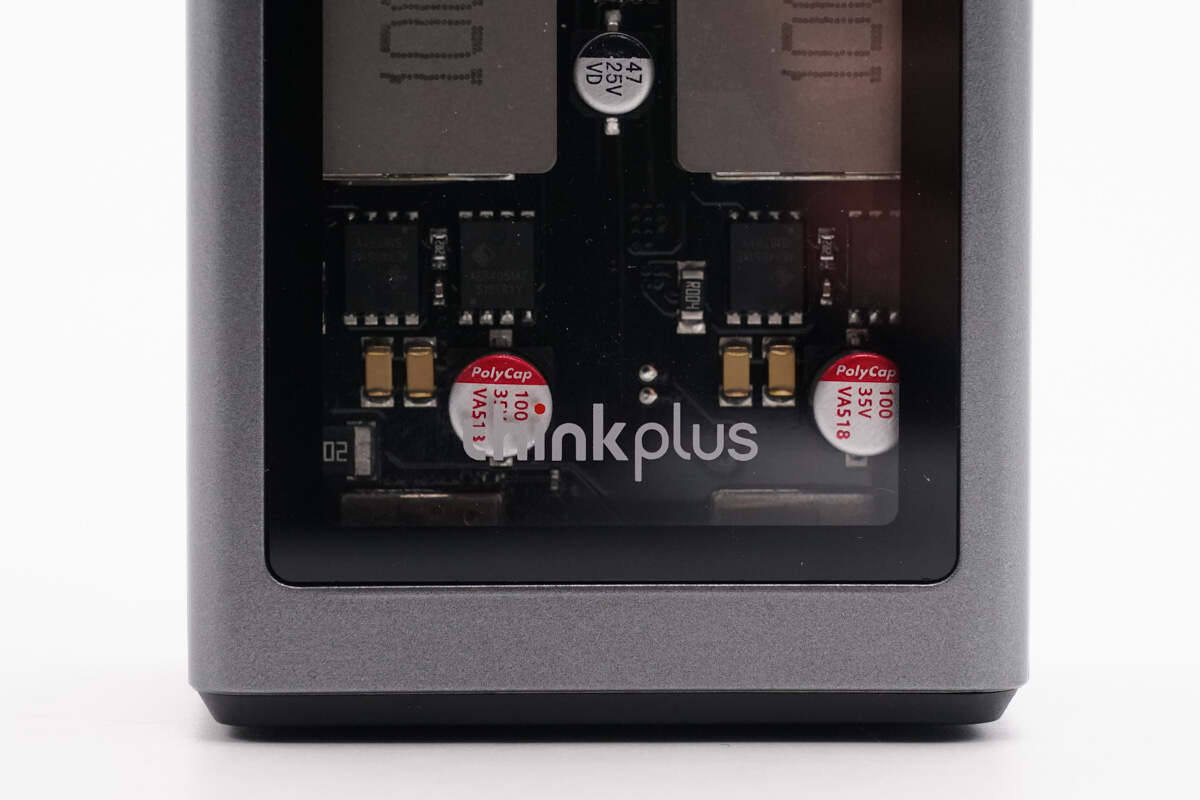

下方透明橱窗设计可见内部芯片、电容、电感等器件，尽显工业设计美学。

最下方区域还印有thinkplus品牌。

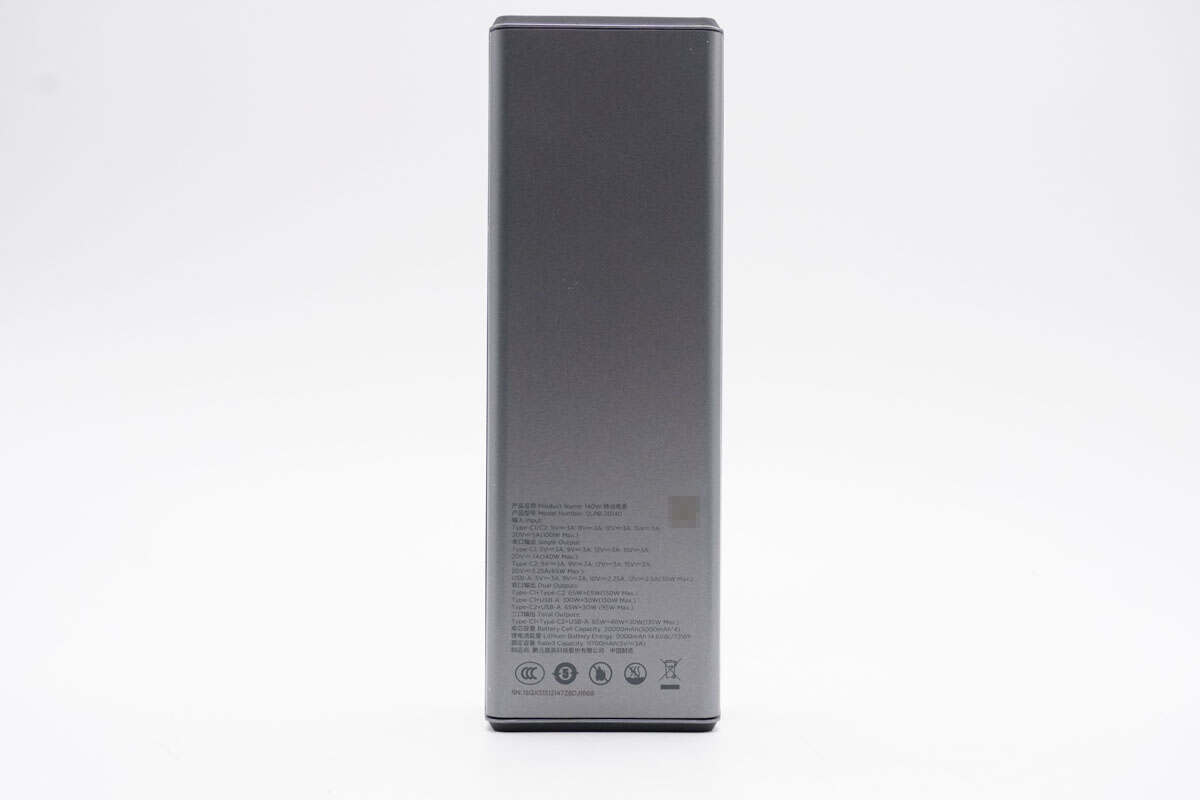

机身背面印有移动电源铭牌信息。

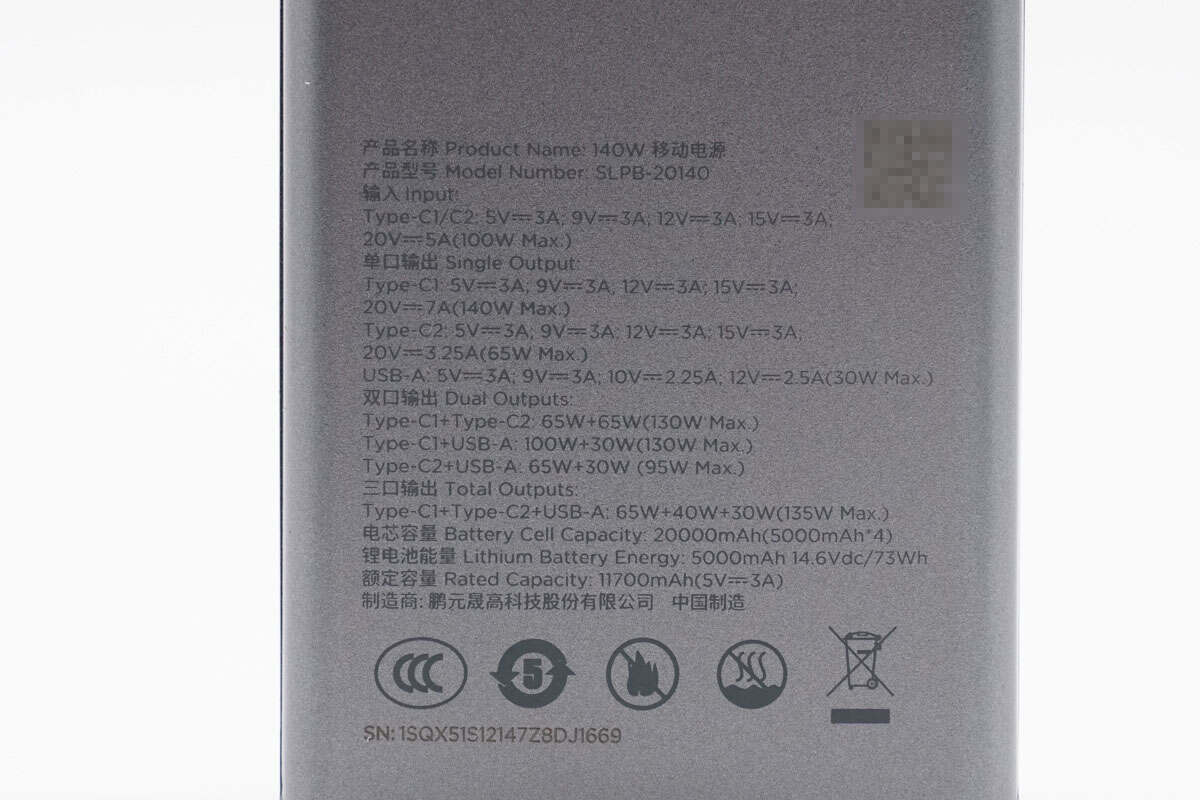

移动电源参数特写

产品型号：SLPB-20140

输入：

Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）

单口输出：

Type-C1：5V3A、9V3A、12V3A、15V3A、20V7A（140W Max）

Type-C2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-A：5V3A、9V3A、10V2.25A、12V2.5A（30W Max）

双口输出：

Type-C1+Type-C2：65W+65W（130W Max）

Type-C1+USB-A：100W+30W（130W Max）

Type-C2+USB-A：65W+30W（95W Max）

三口输出：

Type-C1+Type-C2+USB-A：65W+40W+30W（135W Max）

电芯容量：20000mAh（5000mAh*4）

锂电池能量：5000mAh 14.6Vdc/73Wh

额定容量：11700mAh（5V3A）

制造商：鹏元晟高科技股份有限公司

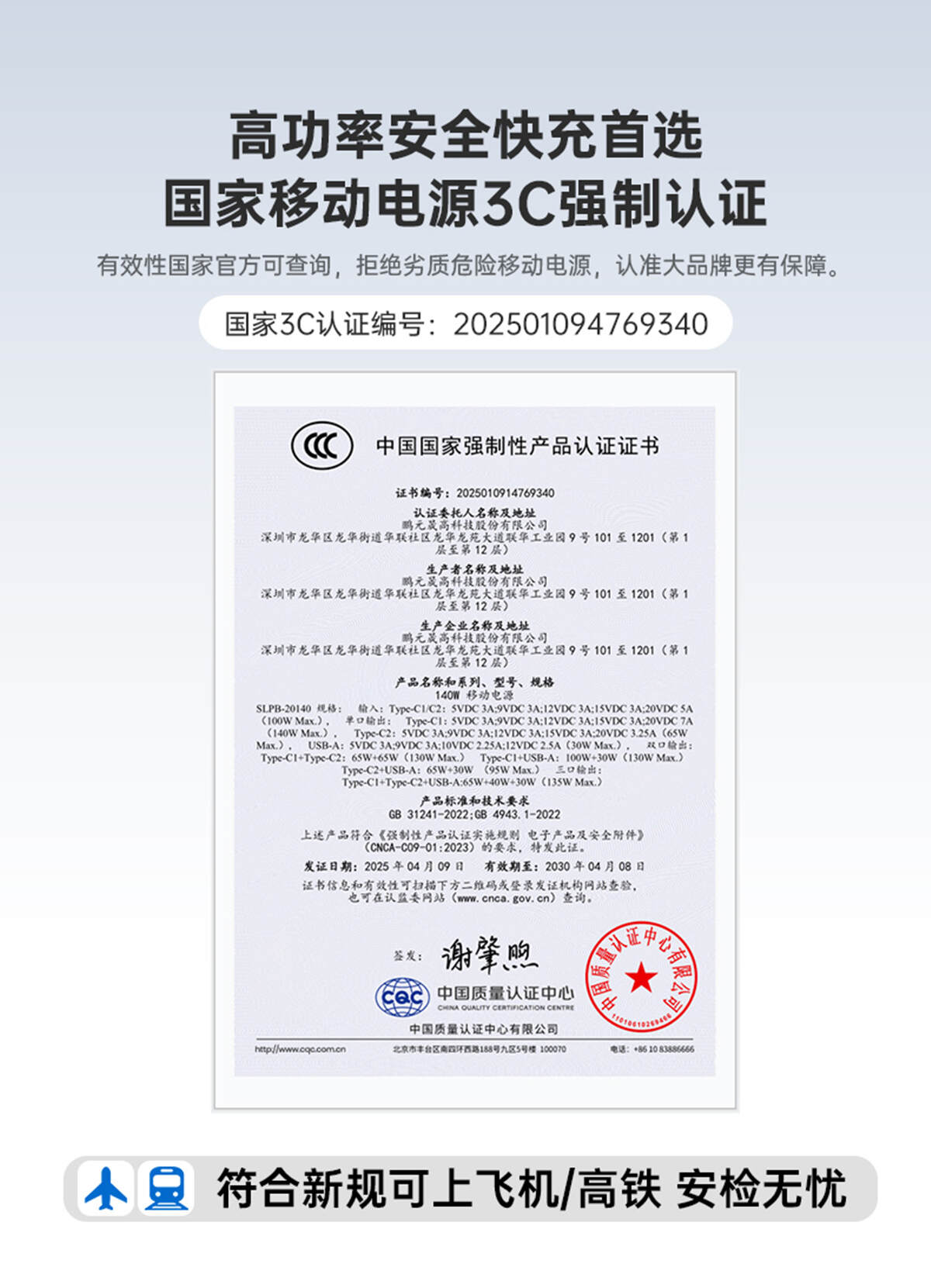

thinkplus 140W 20000mAh锋行者大功率笔记本移动电源通过了国家CCC强制认证，认证编号202501094769340，符合新规可携带上飞机/高铁。并且联想还为产品提供18个月质保，出现非人为质量问题一律只换不修，为产品质量提供强力背书。

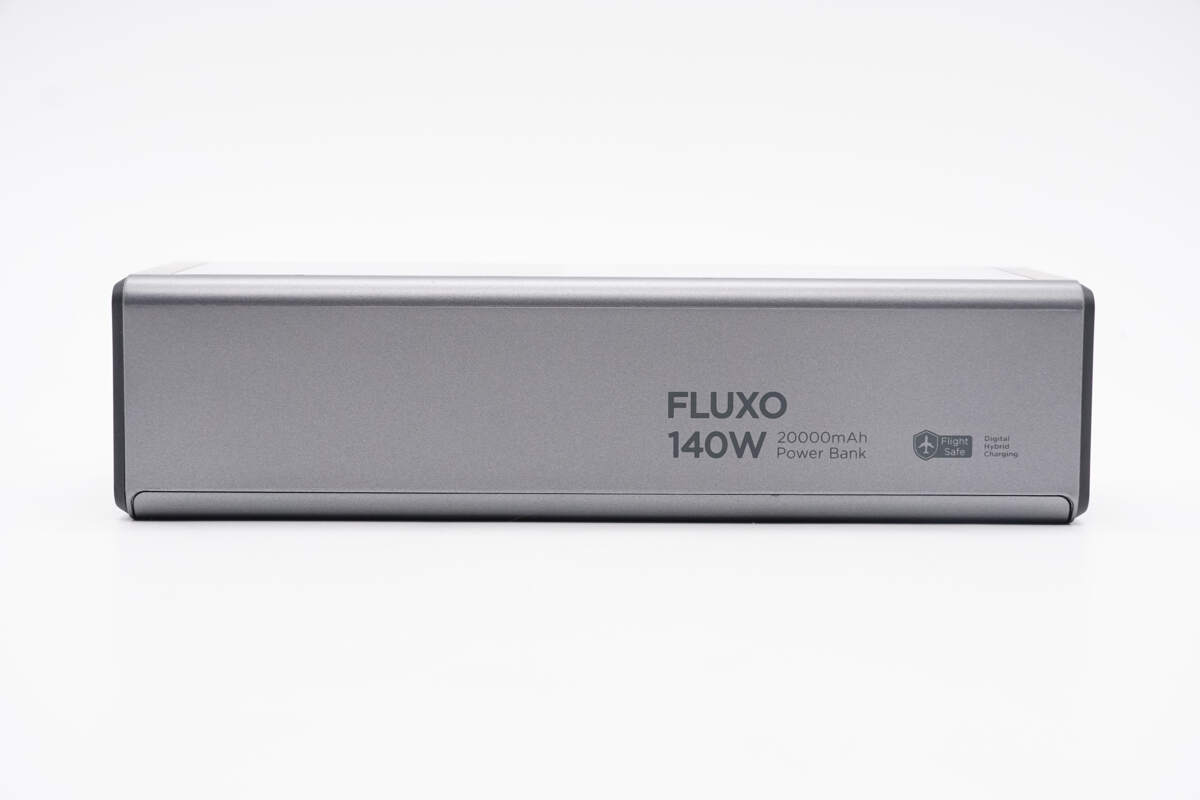

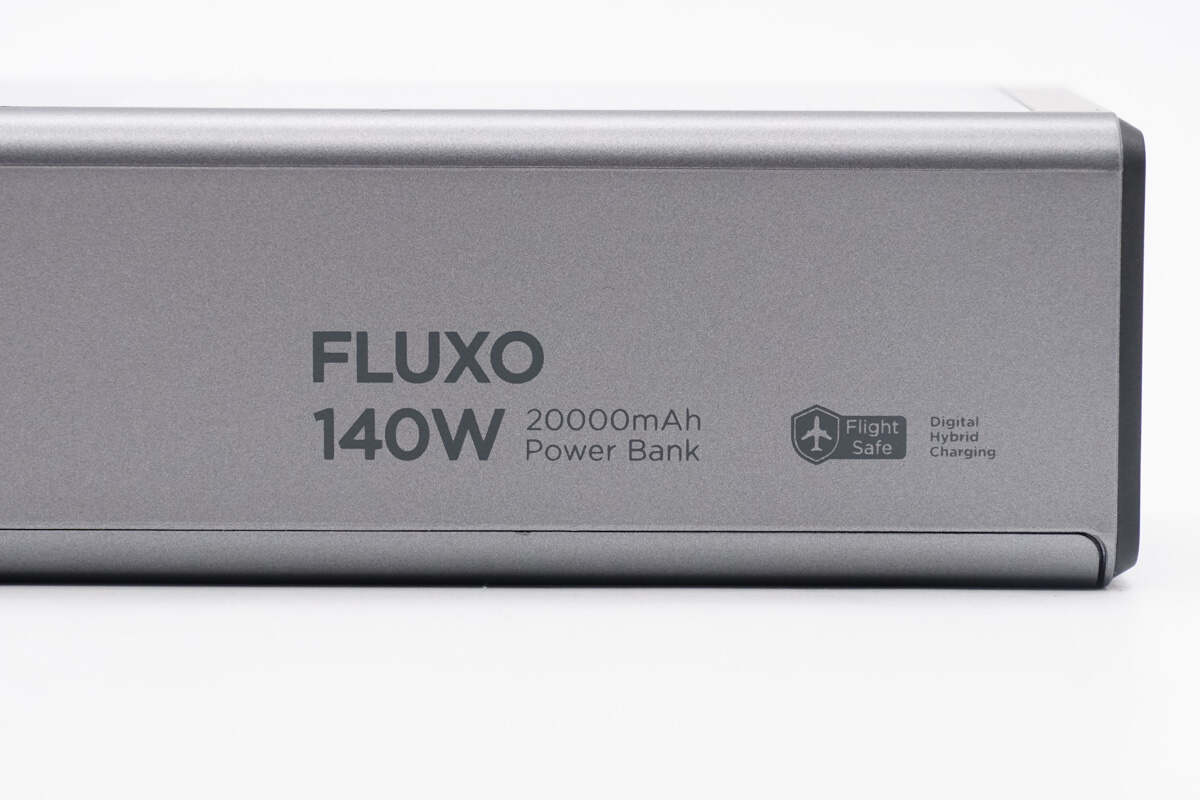

机身一侧印有FLUXO 140W 20000mAh Power Bank以及可携带上飞机标识。

thinkplus 140W锋行者移动电源通过了国家CCC强制认证，同时电芯能量73Wh也符合规定，因此用户可携带坐飞机完全不用担心。

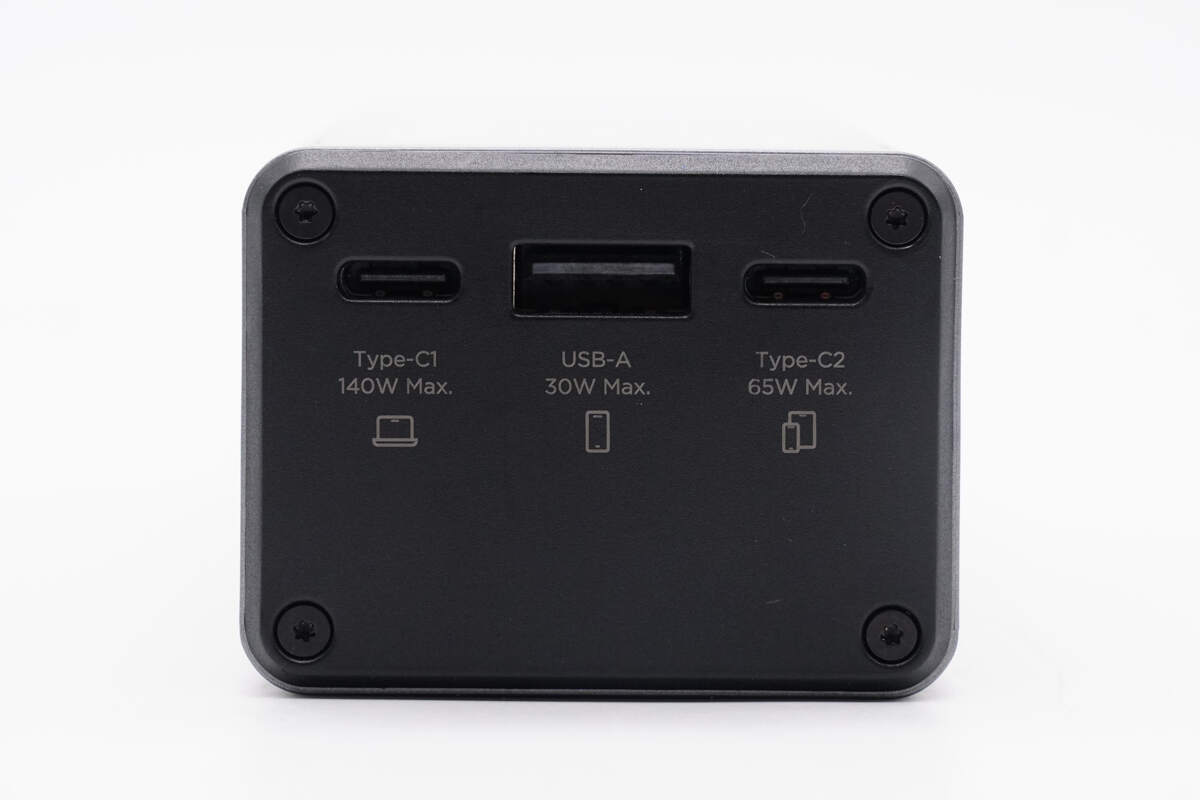

移动电源机身顶部配置有2C1A三个USB接口，四个角落还设计有防拆螺丝。

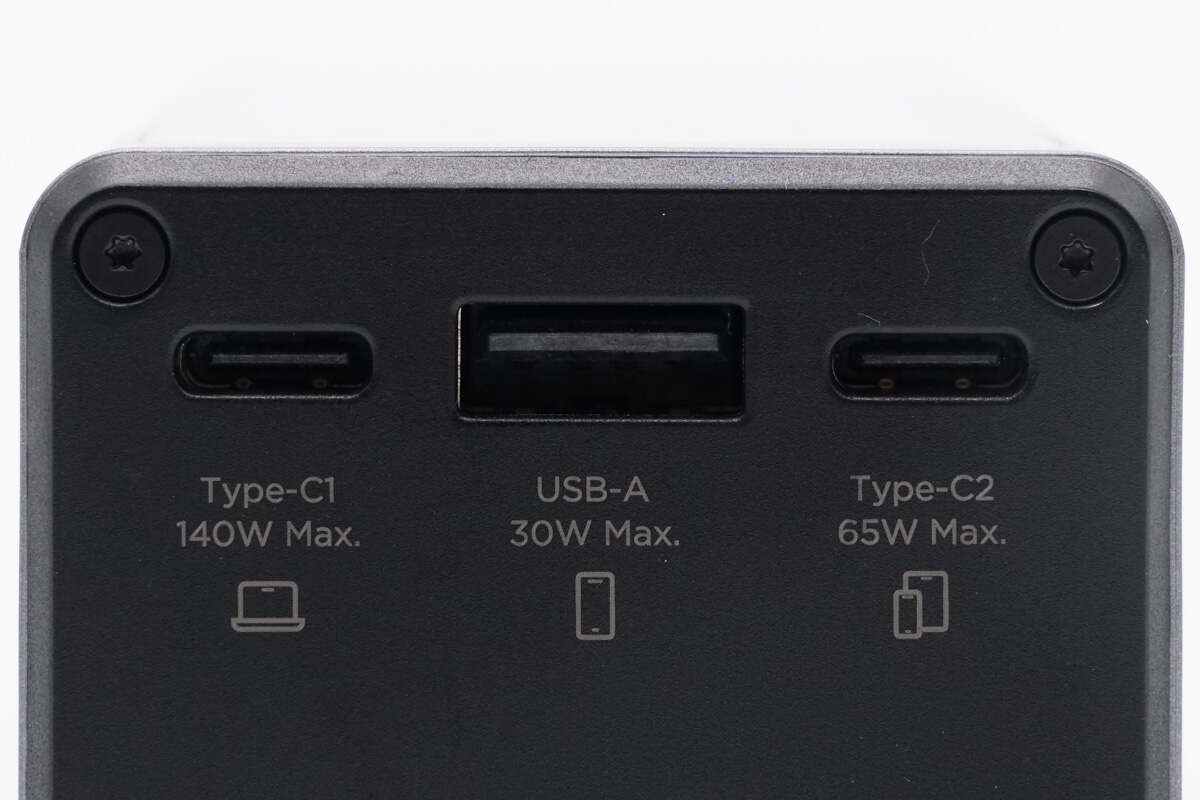

三个USB接口旁印有相应标识以及最大输出功率参数，方便用户区别使用。

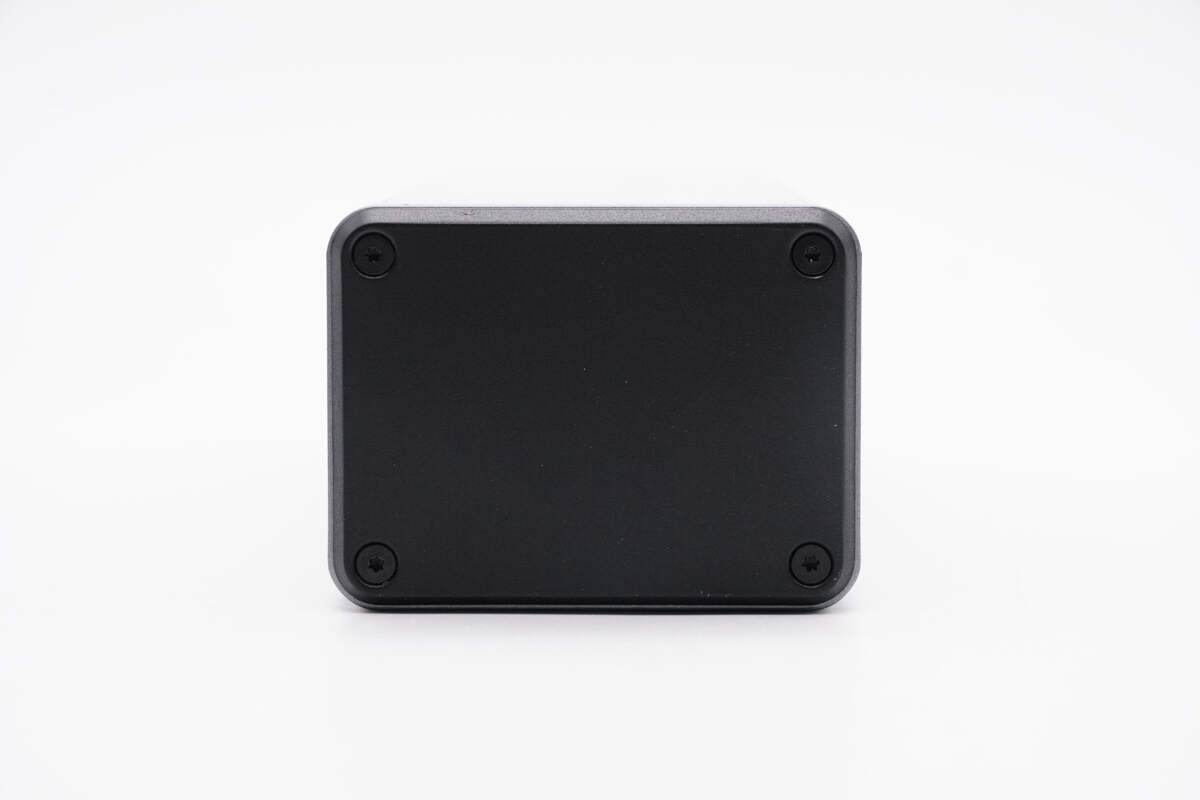

机身底部也是黑色磨砂面板以及防拆螺丝设计。

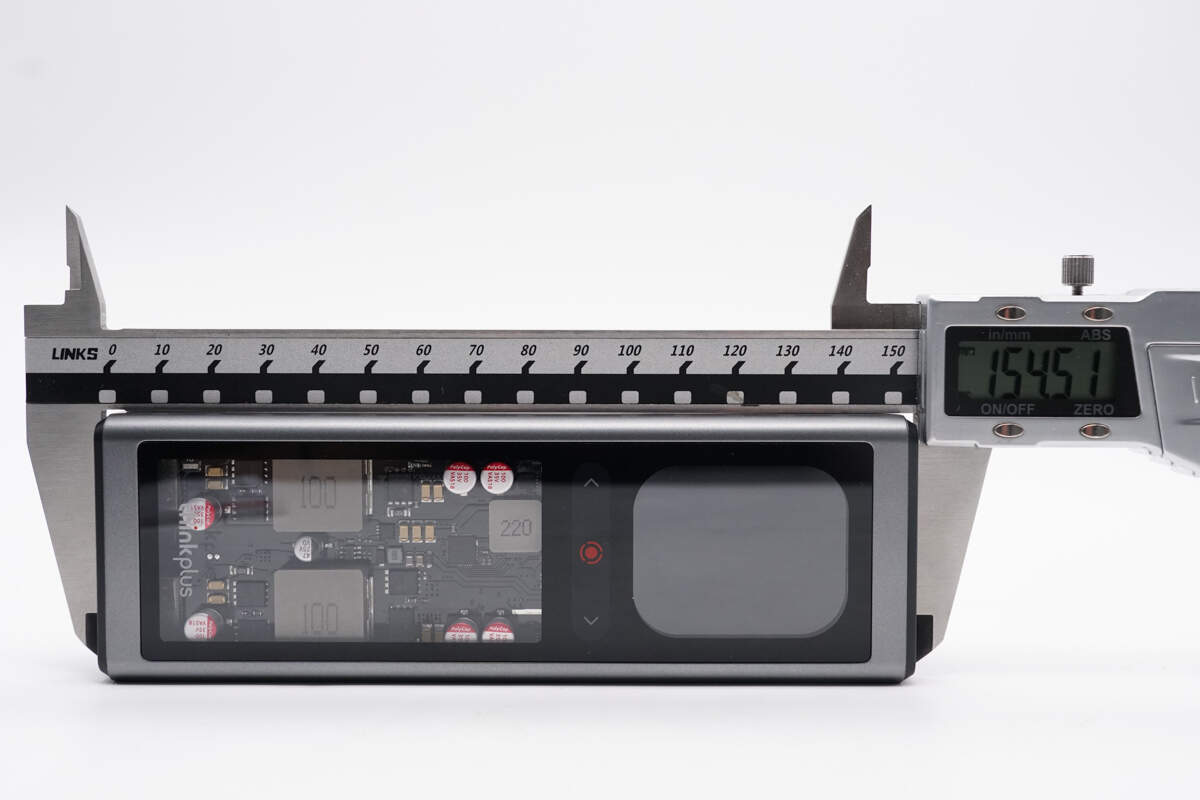

实测移动电源机身长度为154.51mm。

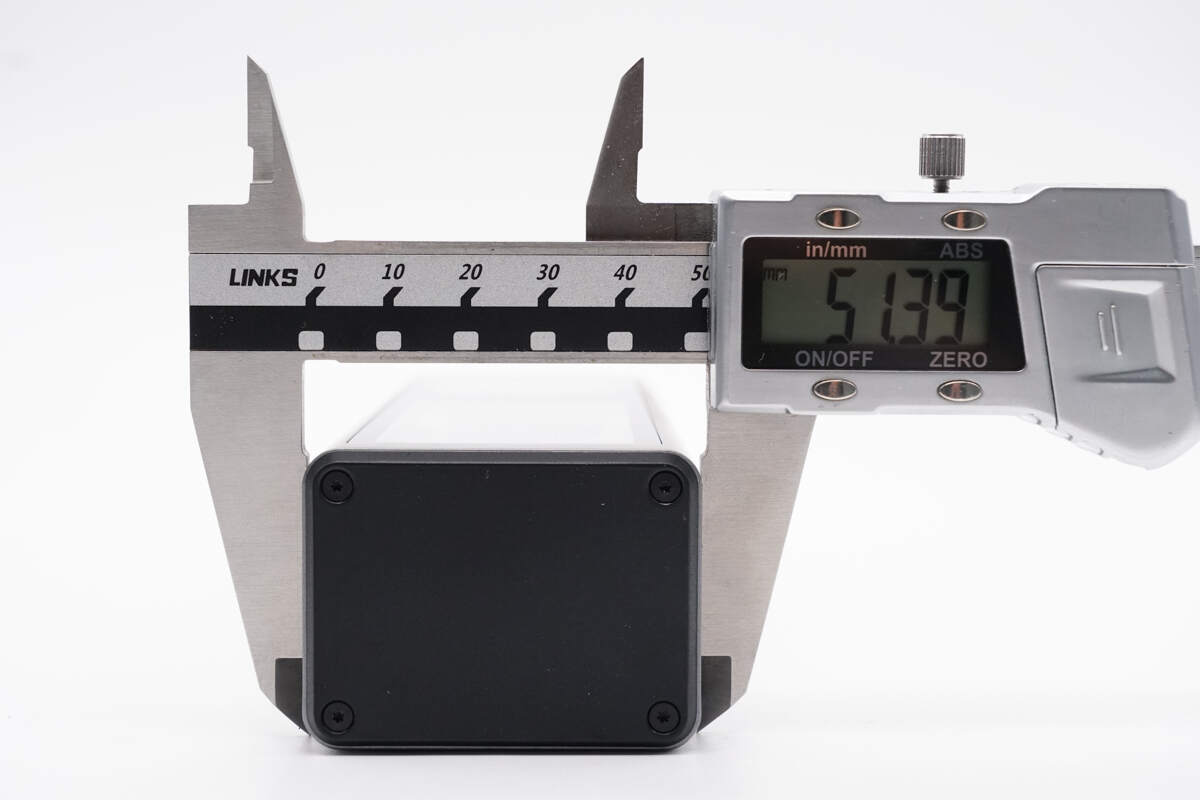

宽度为51.39mm。

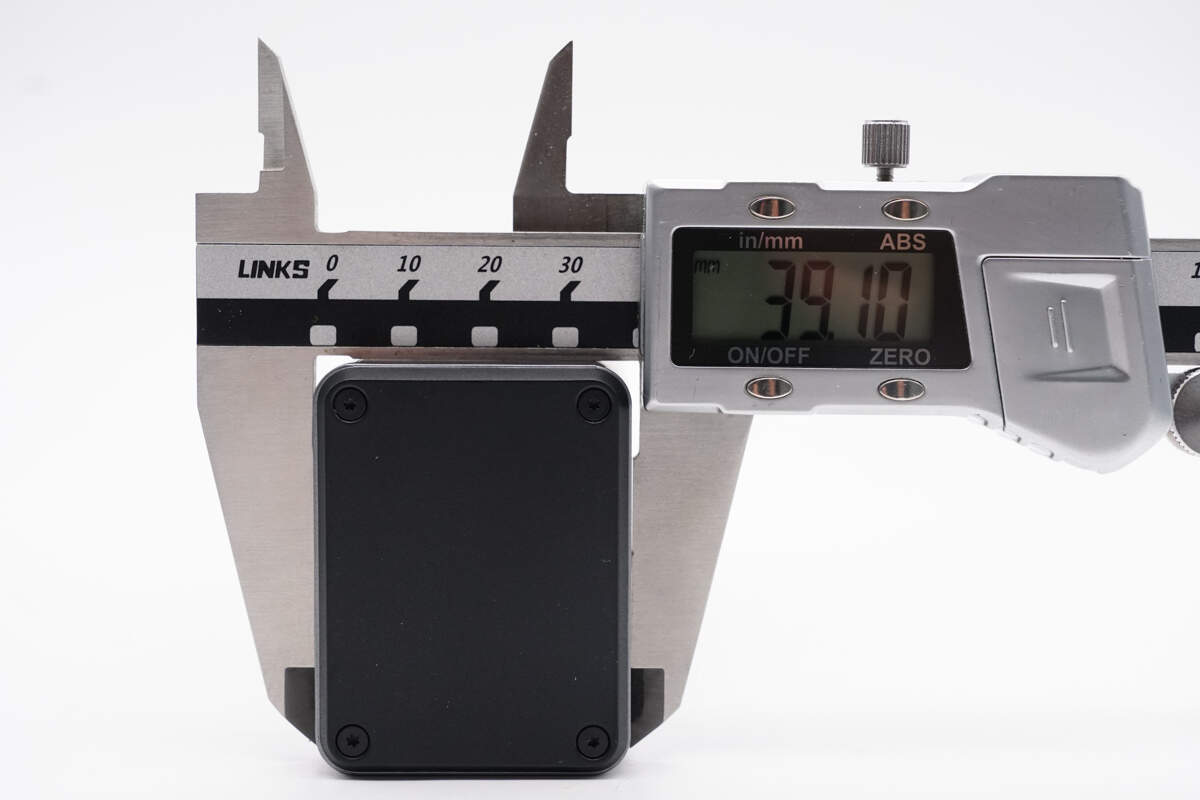

厚度为39.1mm。

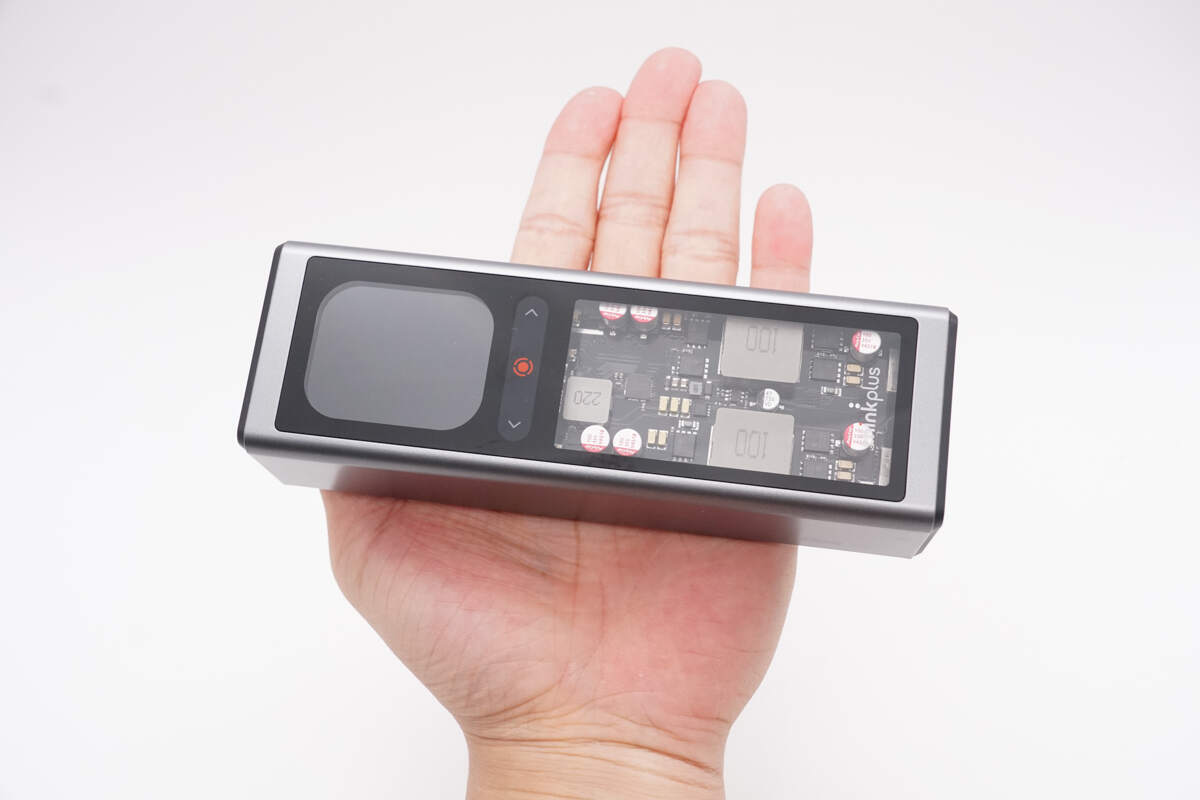

产品实物拿在手上的大小直观感受。

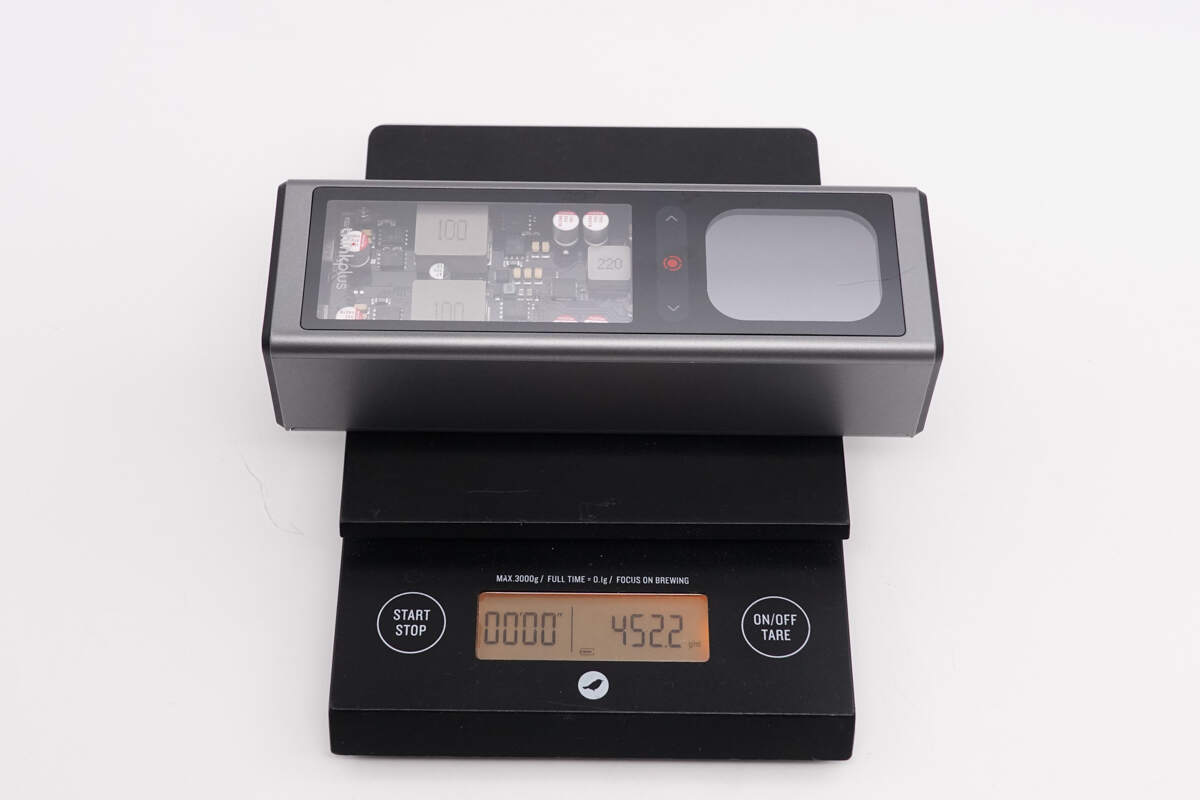

另外测得移动电源重量约为452g。

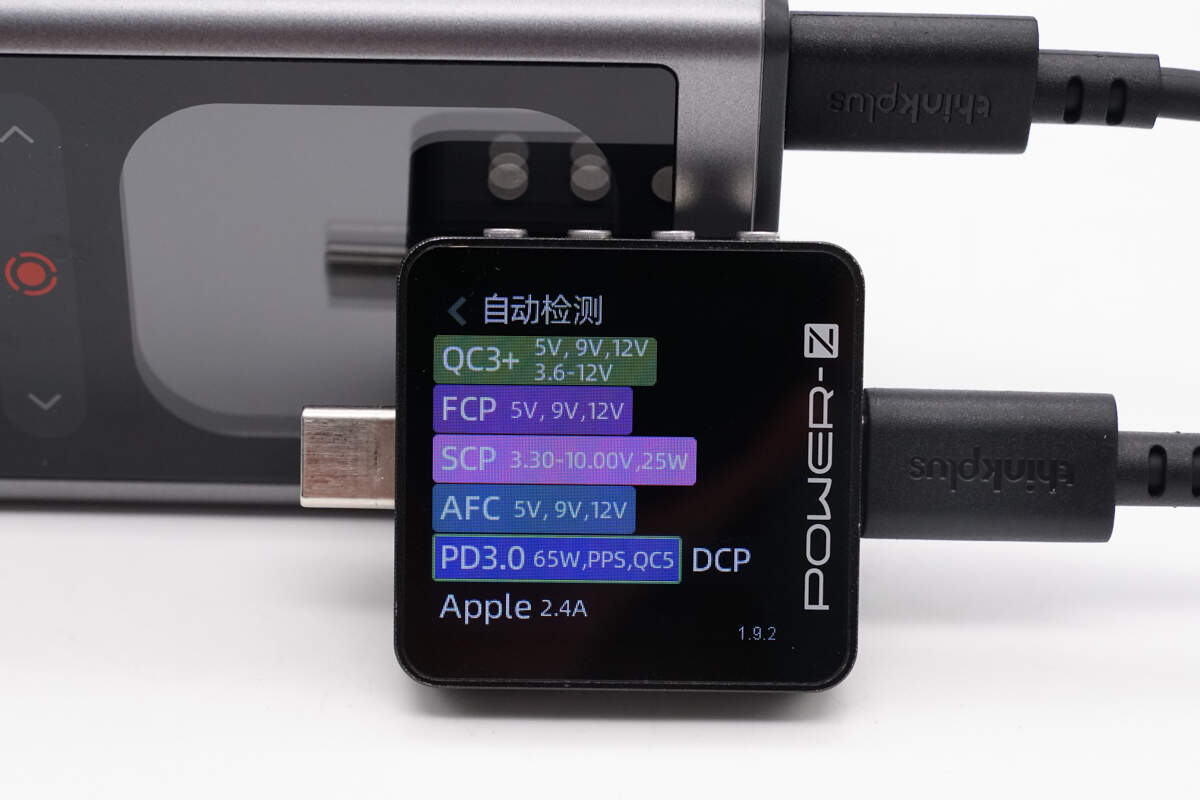

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持QC3+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

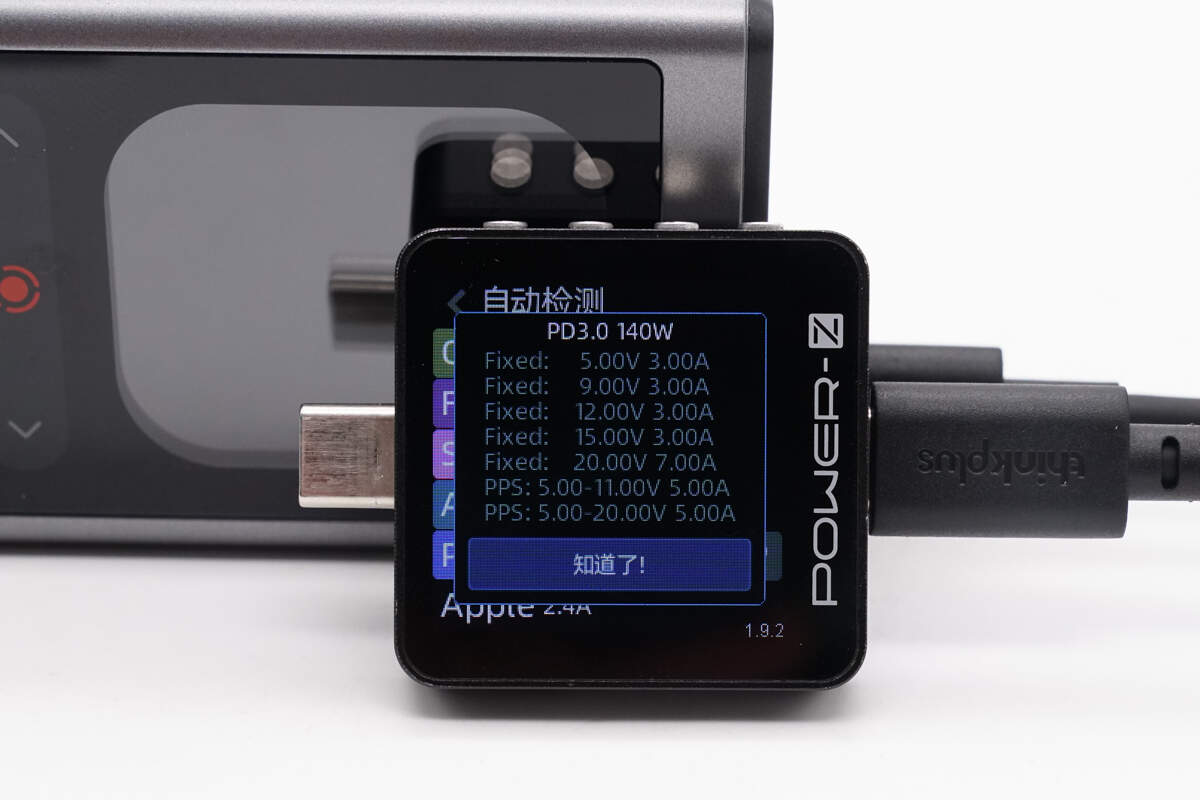

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V7A（兼容moto 125W（20V/6.25A）协议）五组固定电压档位，以及5-11V5A、5-20V5A两组PPS电压档位。

测得USB-C2口支持QC3+/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

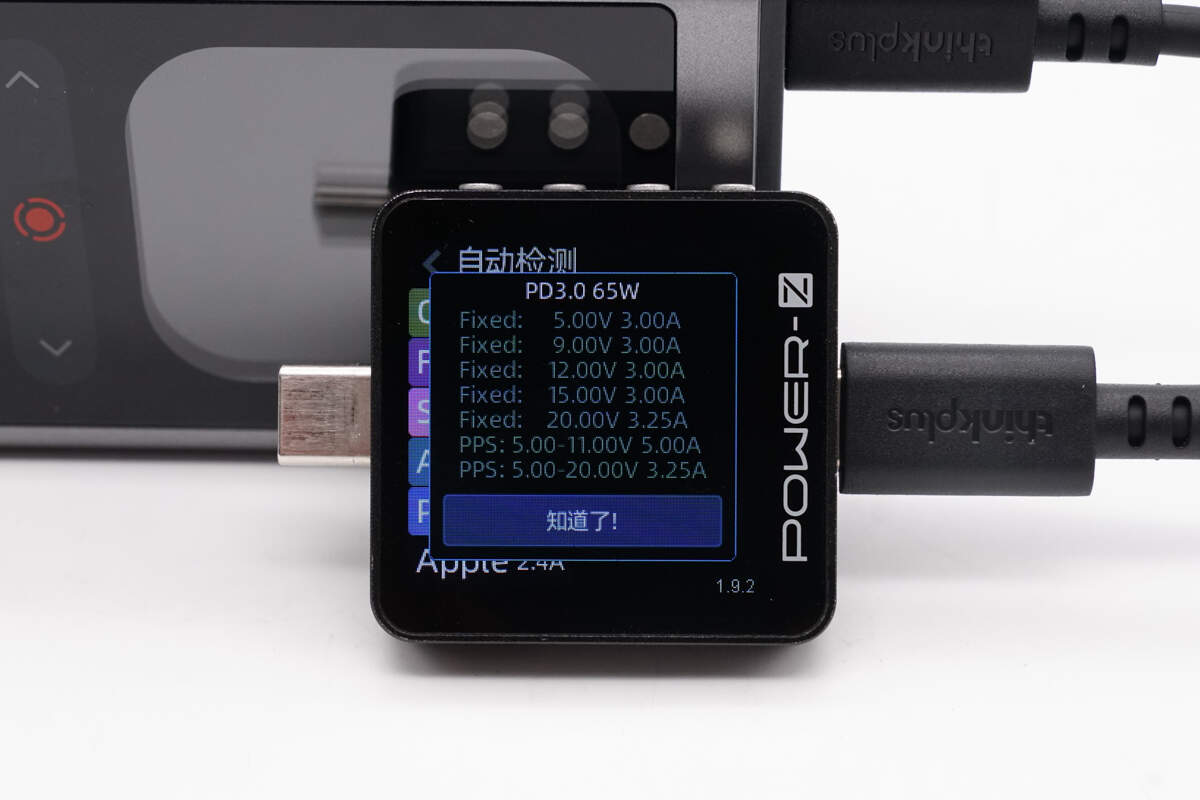

PDO报文显示USB-C2口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V5A、5-20V3.25A两组PPS电压档位。

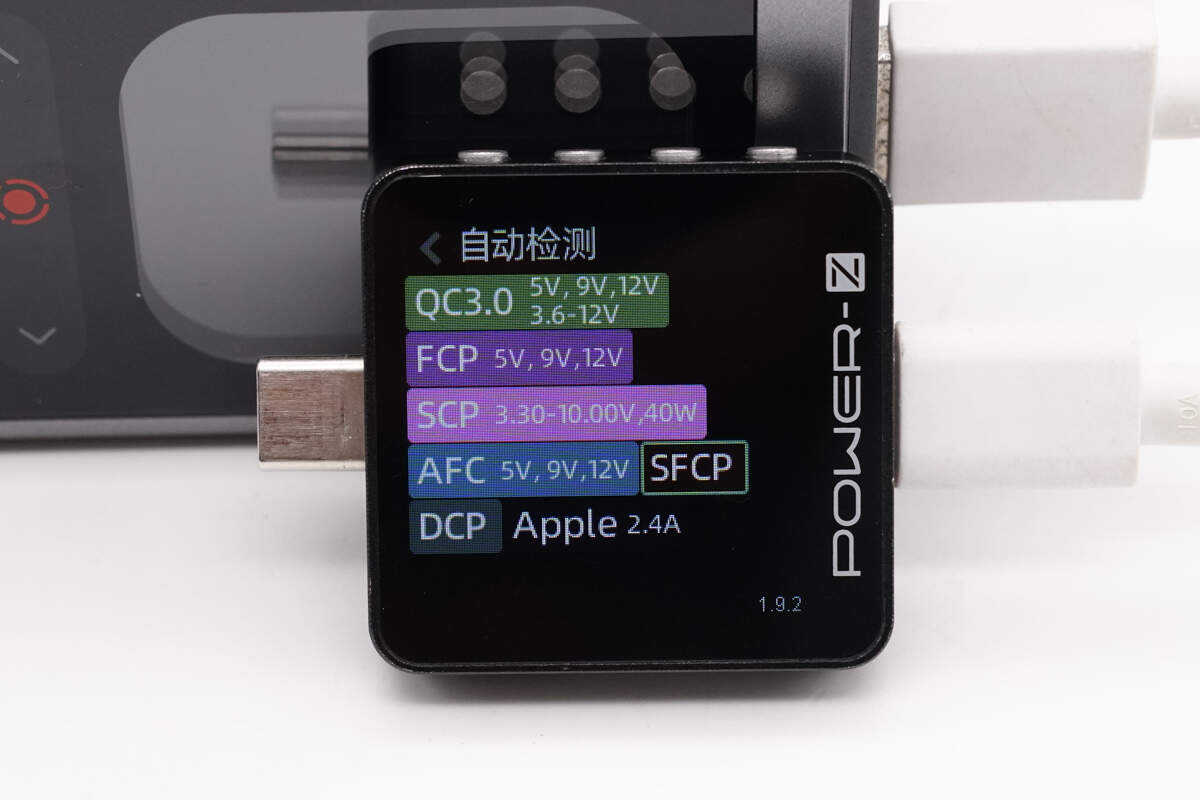

最后测得USB-A接口支持QC3.0、FCP、SCP、AFC、SFCP、DCP、Apple 2.4A充电协议。

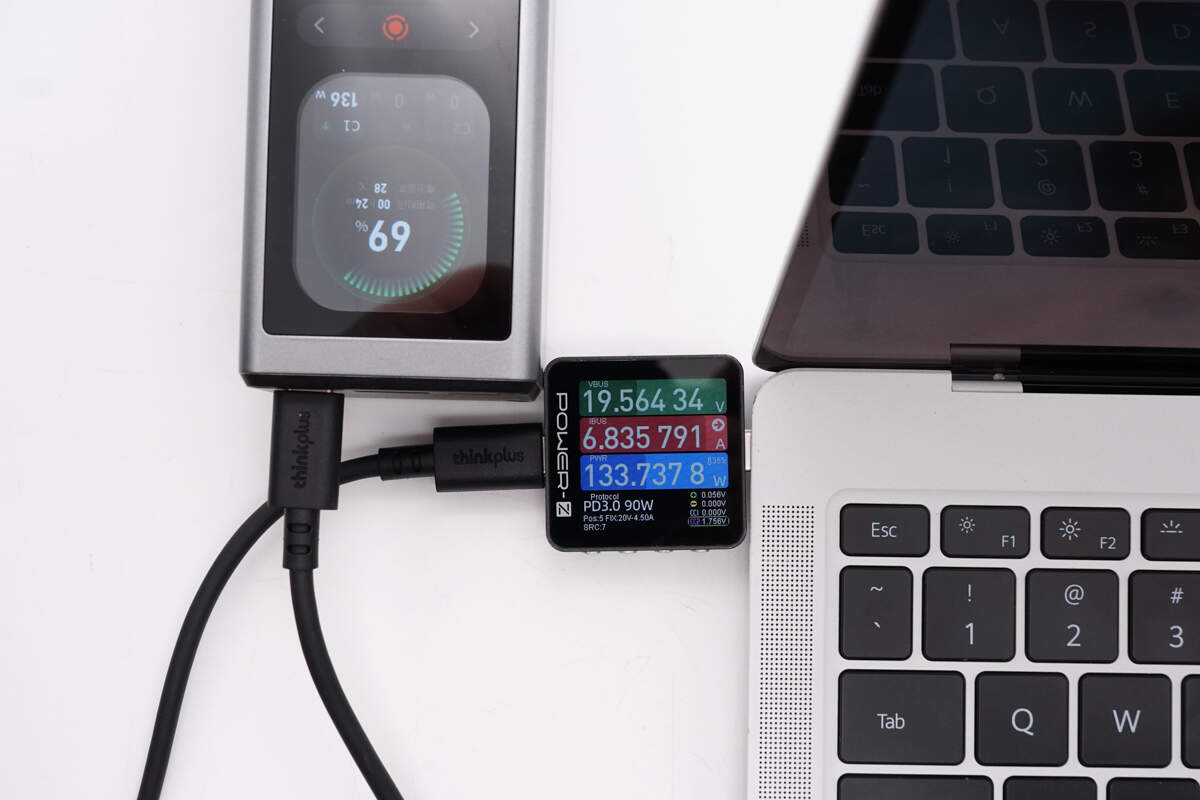

使用thinkplus 140W锋行者移动电源给华为MateBook X Pro充电，测得功率约为133.74W，成功开启20V7A 140W快充。

thinkplus 140W锋行者移动电源拆解

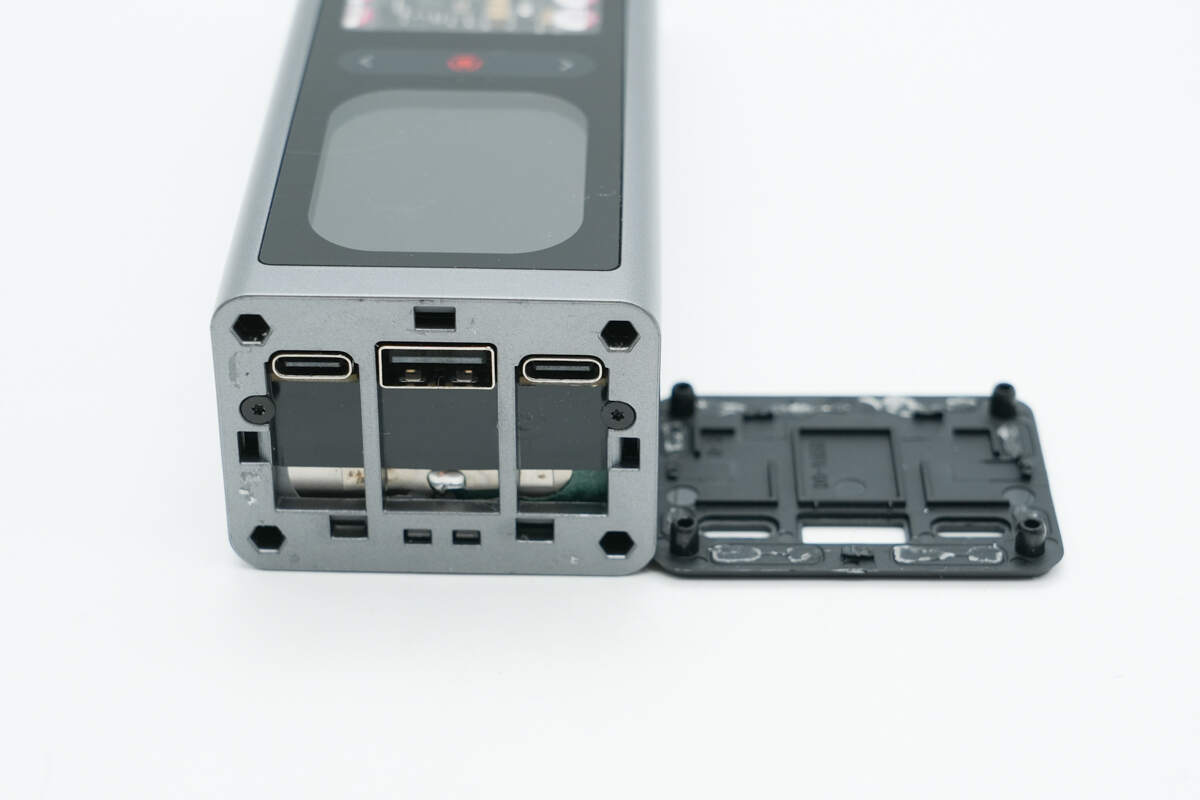

将移动电源机身顶部防拆螺丝拆掉打开面板，内部还设有两颗螺丝进行固定。

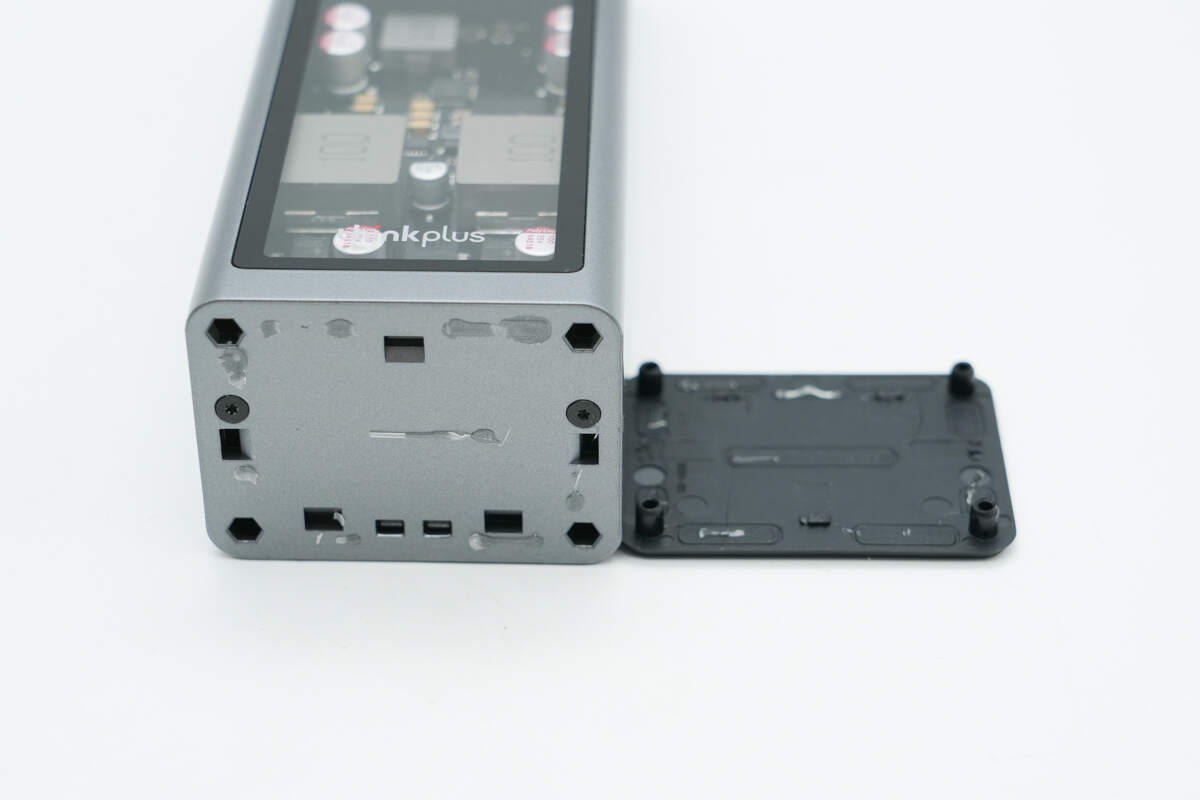

将底部面板也拆下，里面也有额外两颗防拆螺丝。

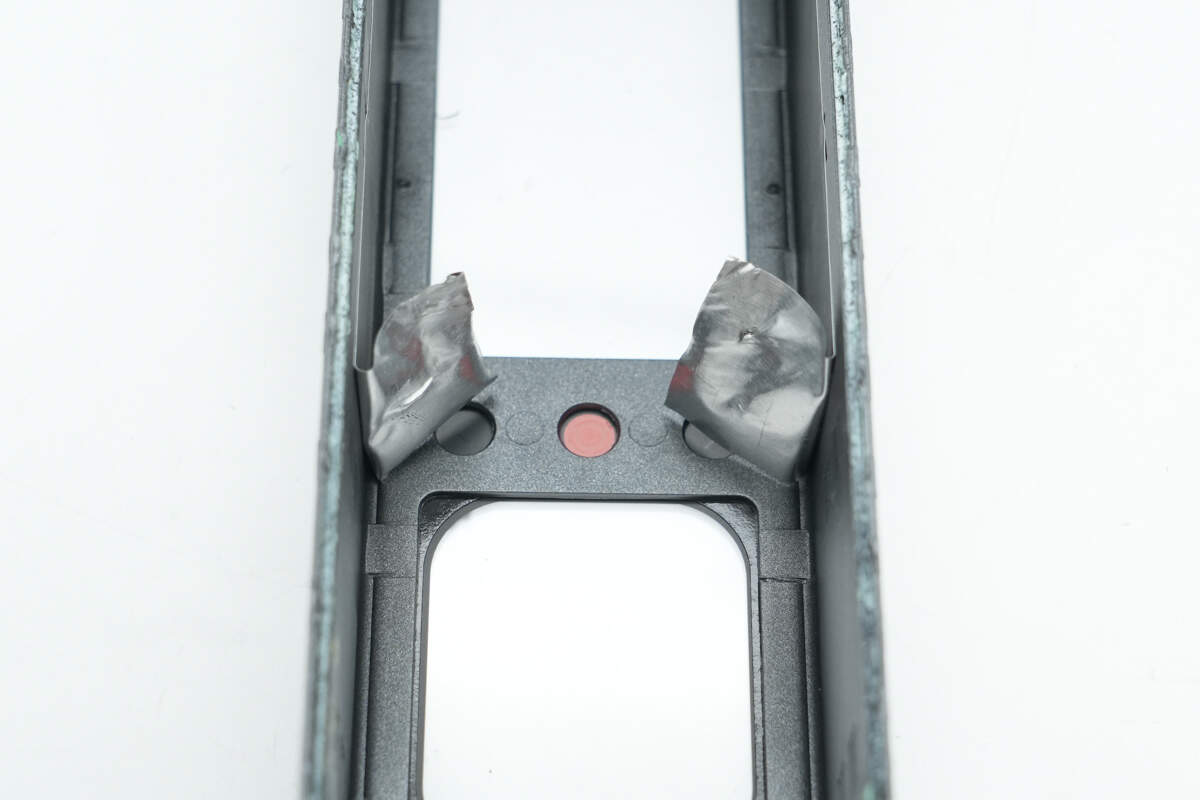

与一般移动电源抽屉式结构设计不同，这款充电宝两端螺丝起到固定内部模块作用，要将模块取出只能进一步切割外壳处理。

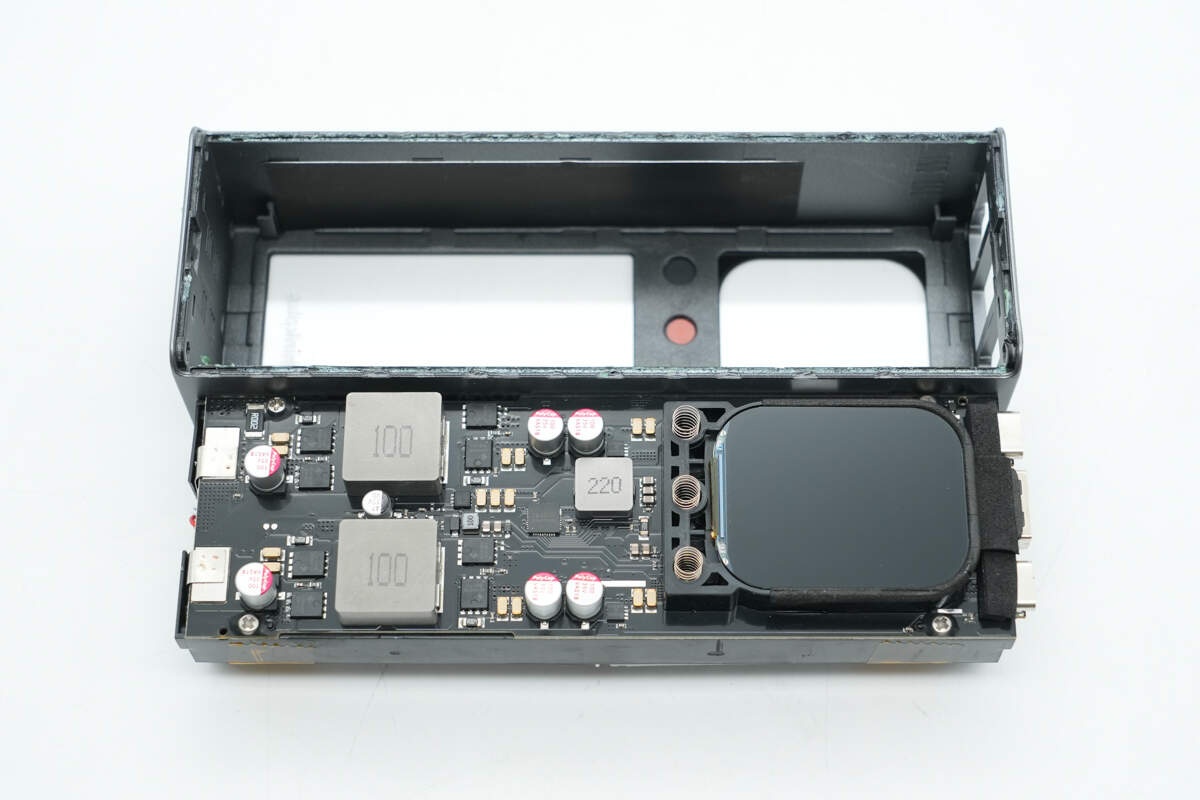

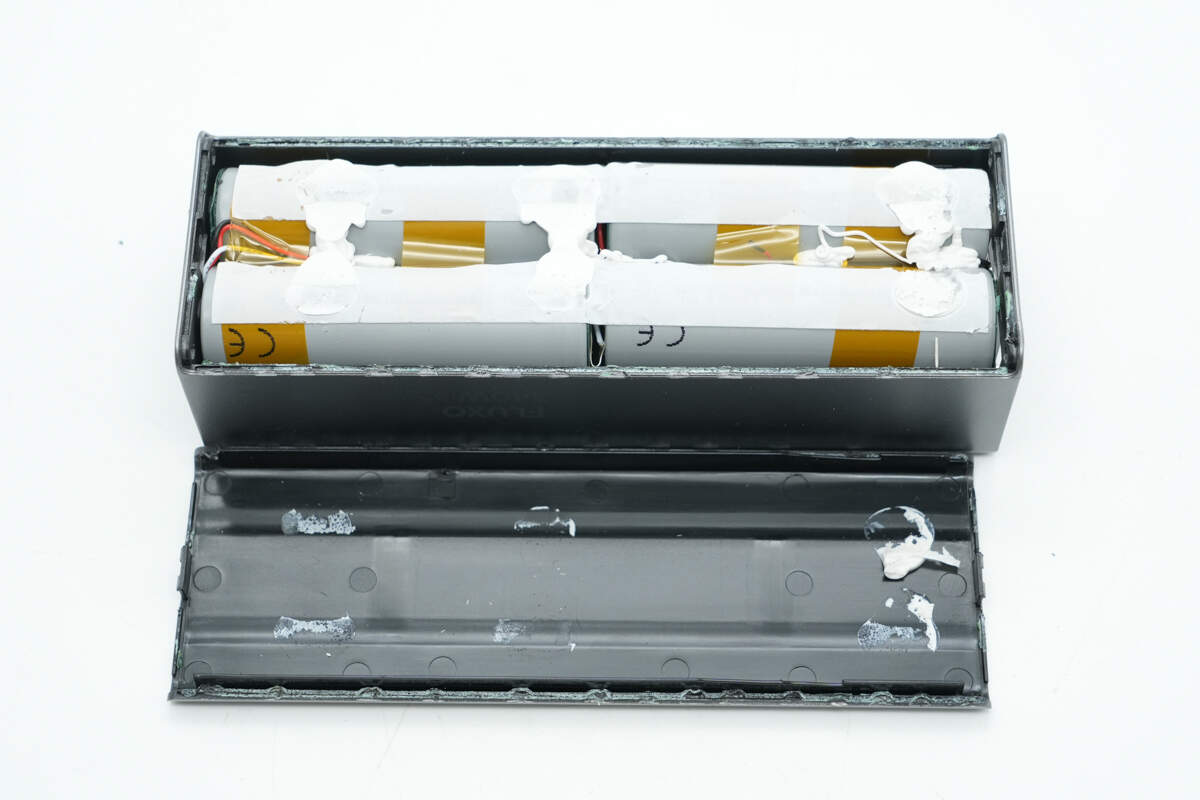

将背面外壳拆开后取出内部模块。

壳体两侧贴有散热铝箔，并做了绝缘保护处理。

PCB板置于电池组上方，通过螺丝进行固定。

固定螺丝打胶水加固。

电池组正负极与PCB板分别通过镍片点焊以及导线插拔式连接。

PCB板和电池组之间通过塑料板进行隔离。

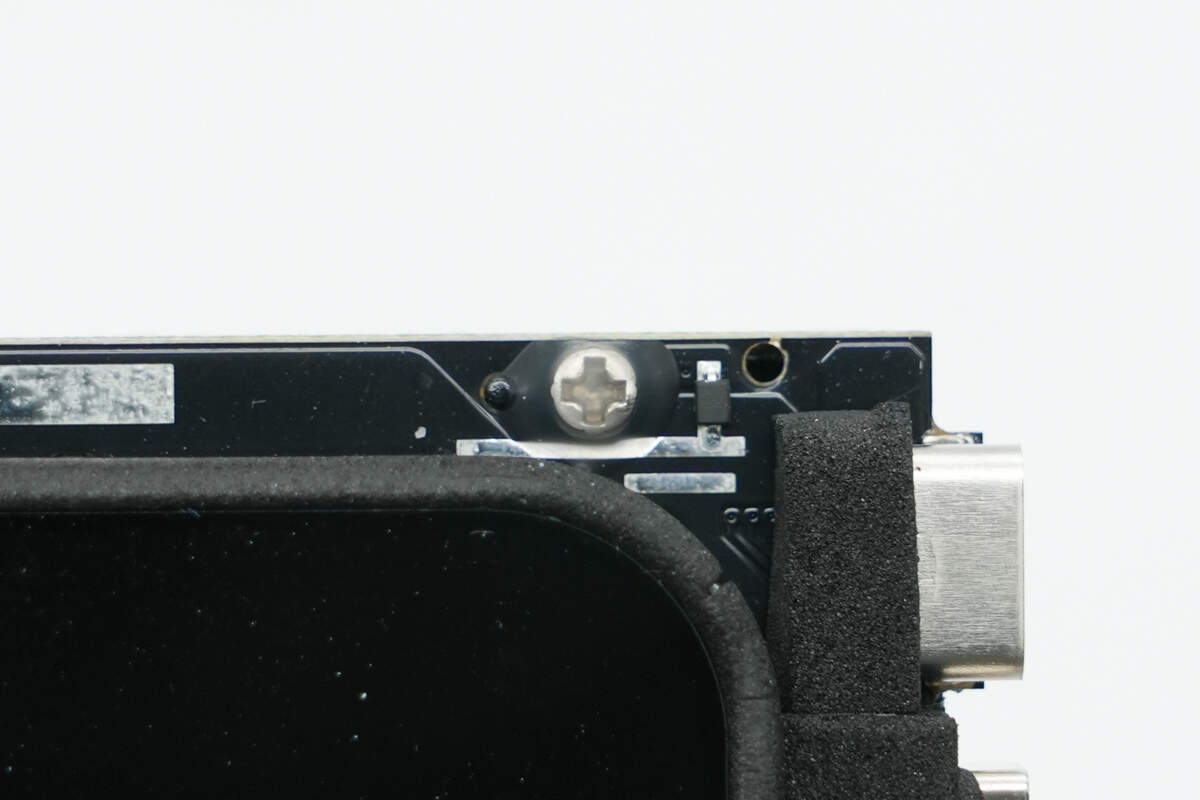

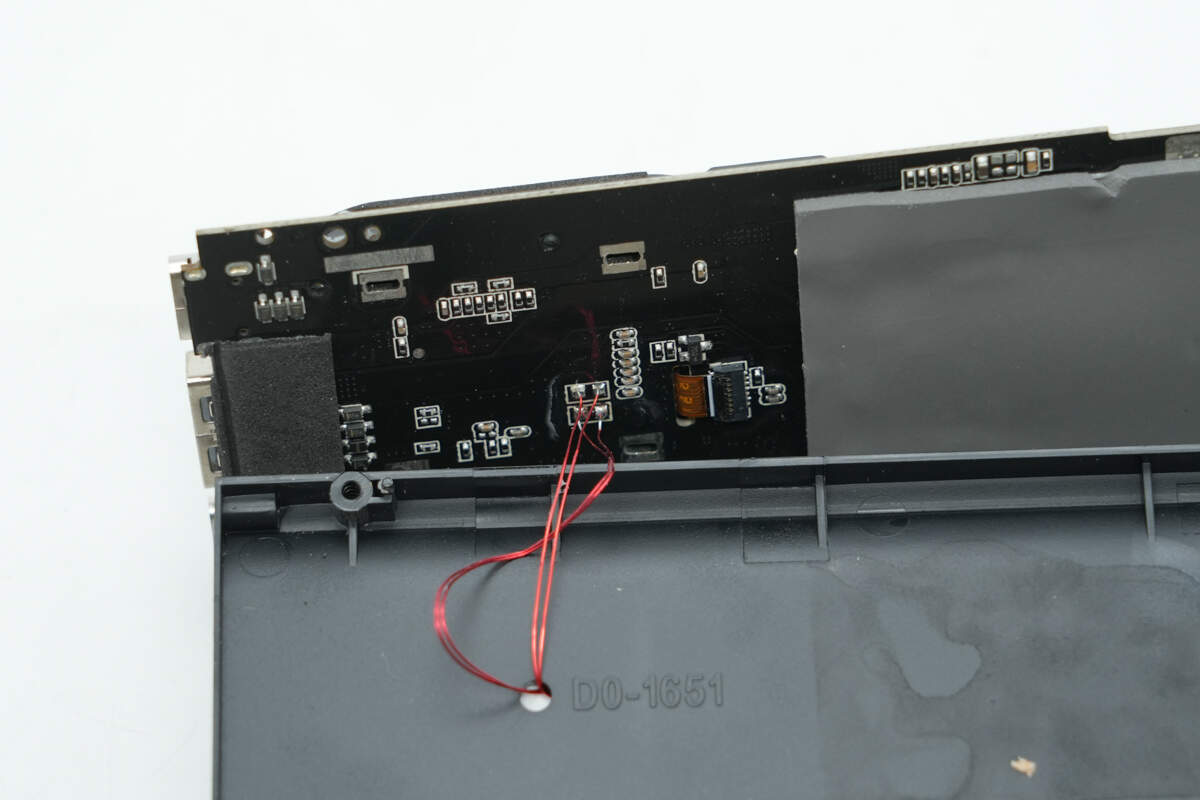

将PCB板拆分，背面焊接热敏电阻用于对电芯进行温度监控，隔离板上打孔以便热敏电阻穿过。

热敏电阻粘贴胶带进行固定。

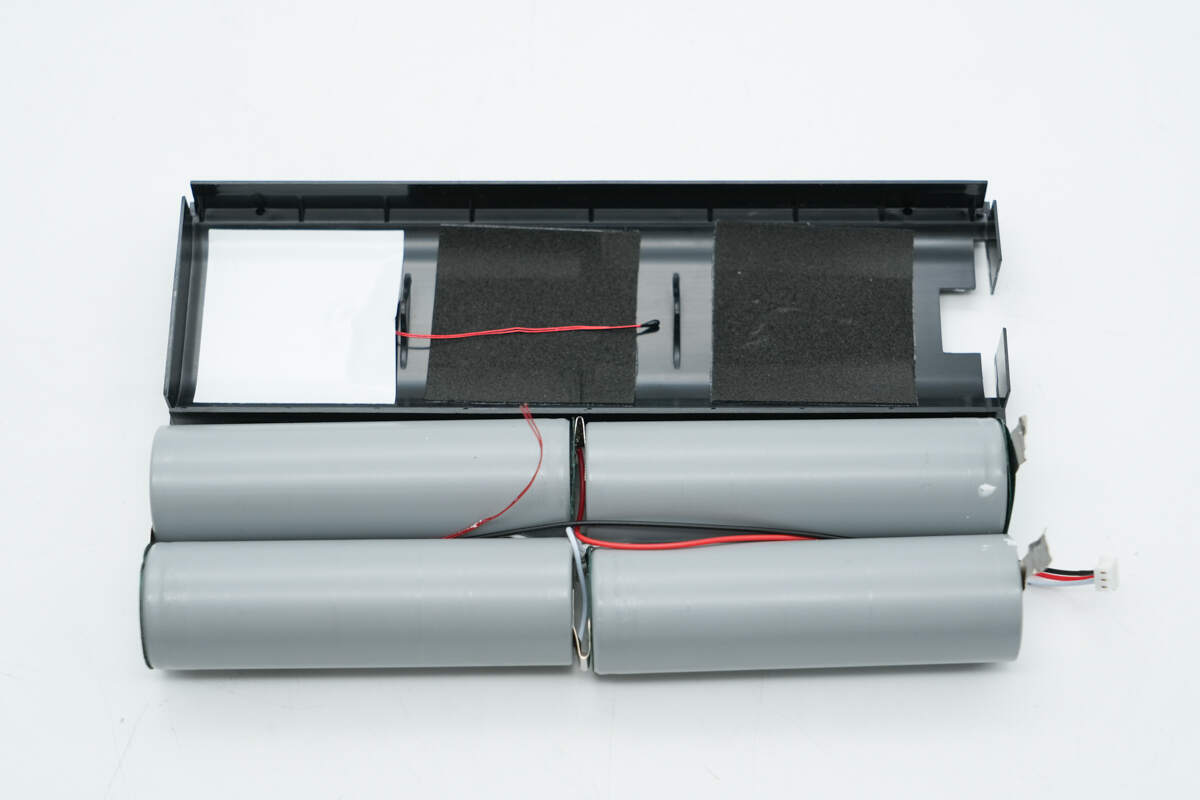

将电芯拆下，塑料隔板槽内贴有缓冲保护泡棉。

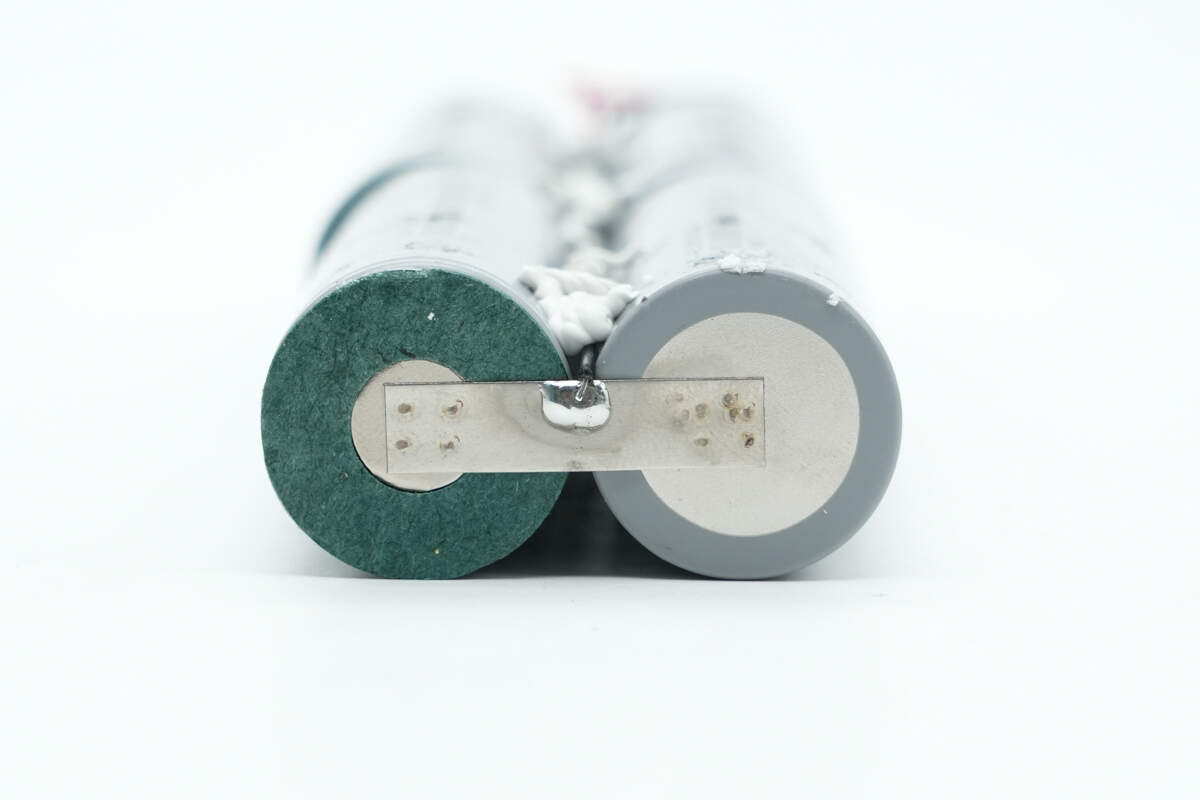

电芯之间通过镍片点焊连接，正极均贴有青稞绝缘纸保护。

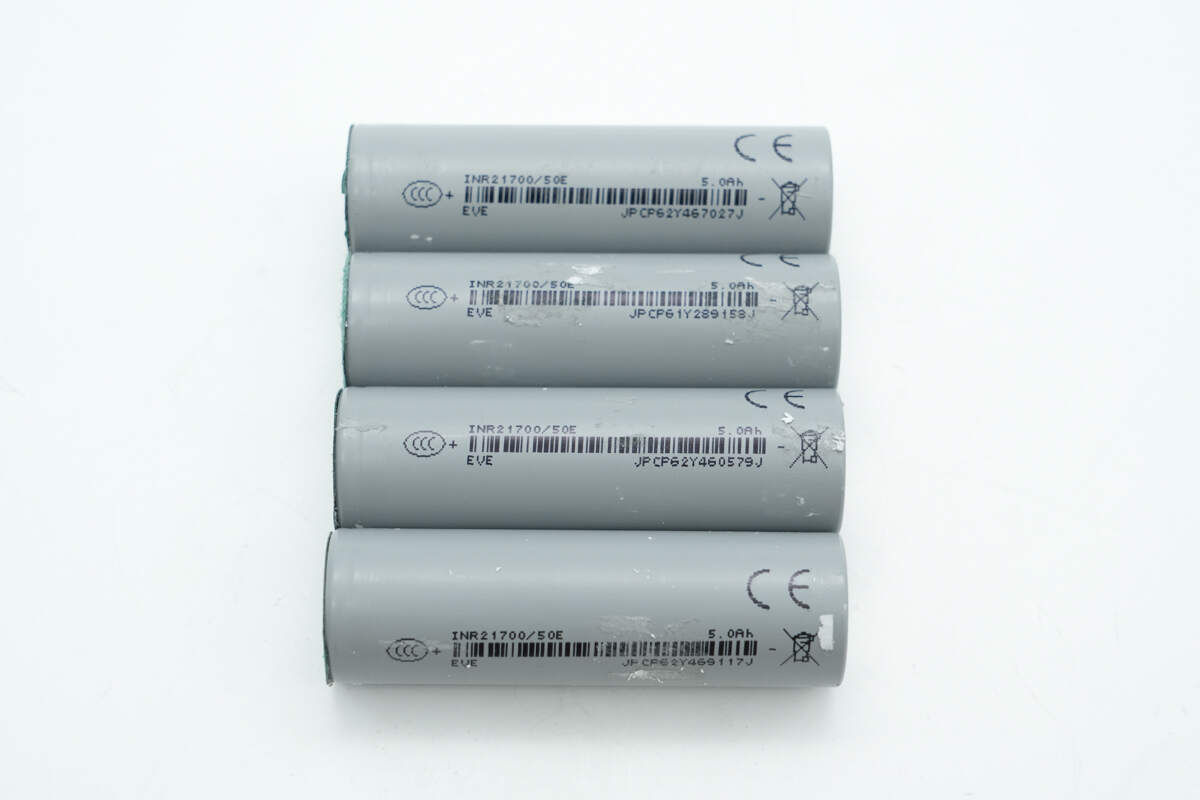

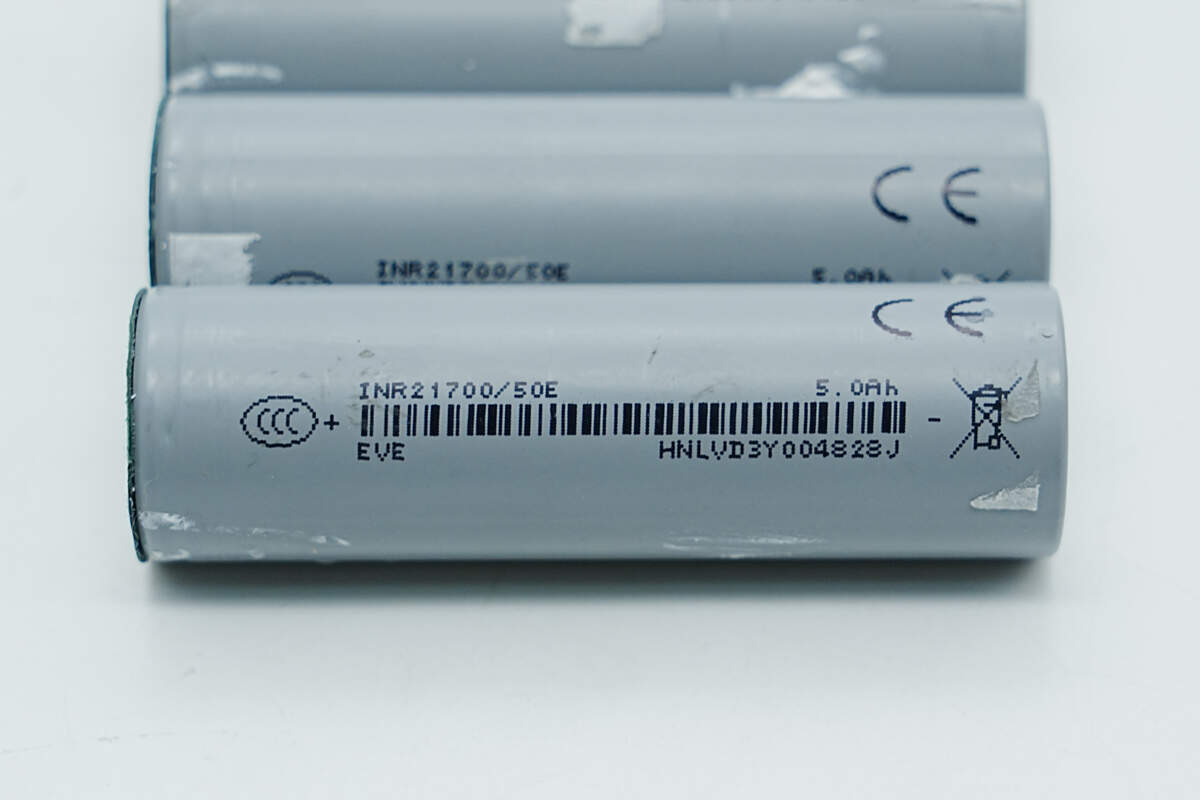

四颗电芯料号相同，来自EVE亿纬锂能，通过了CCC、CE认证。

内置四颗21700电池来自EVE亿纬锂能，型号INR21700/50E，容量为5Ah，为车规级电芯，通过了CCC认证。

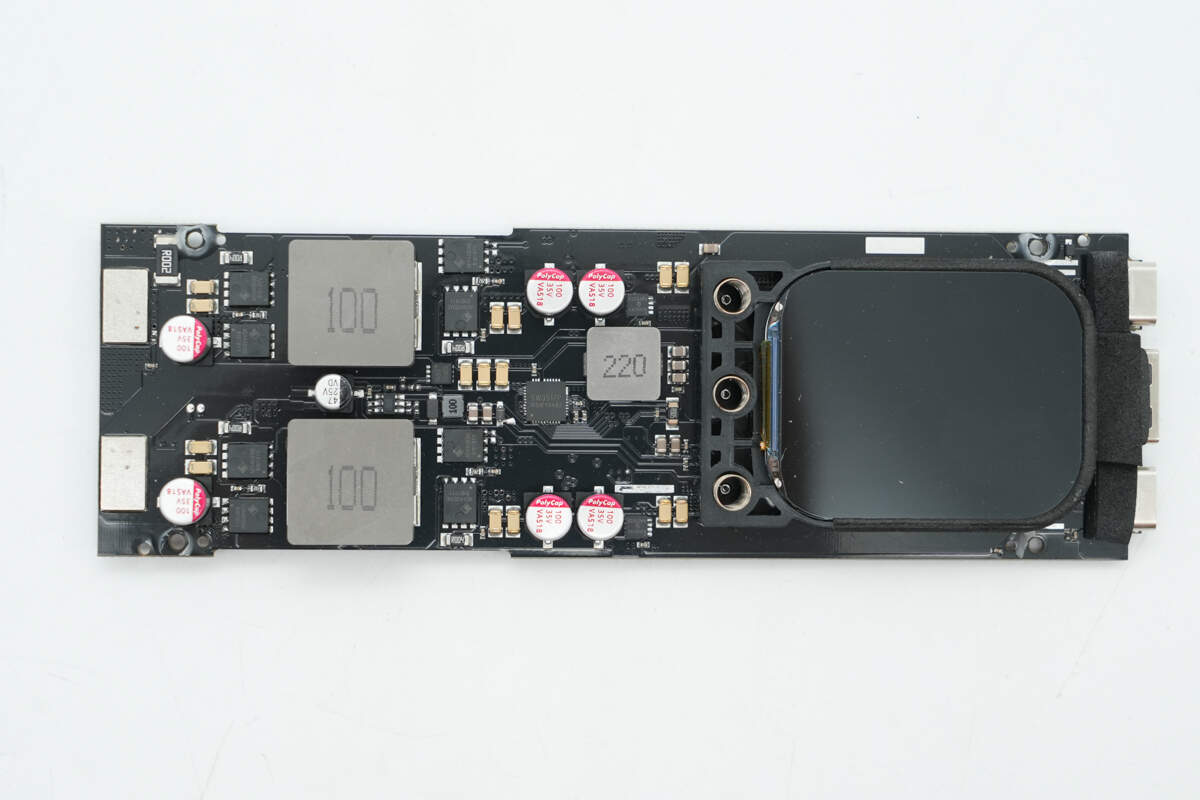

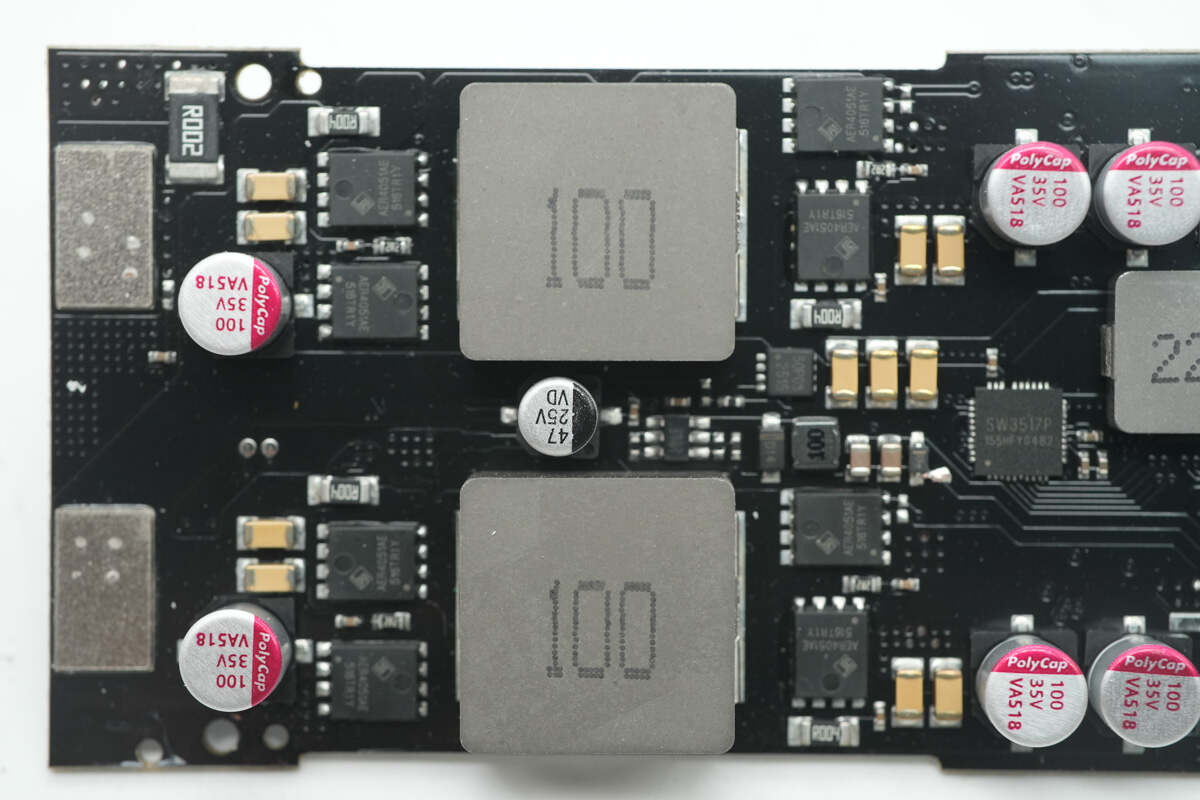

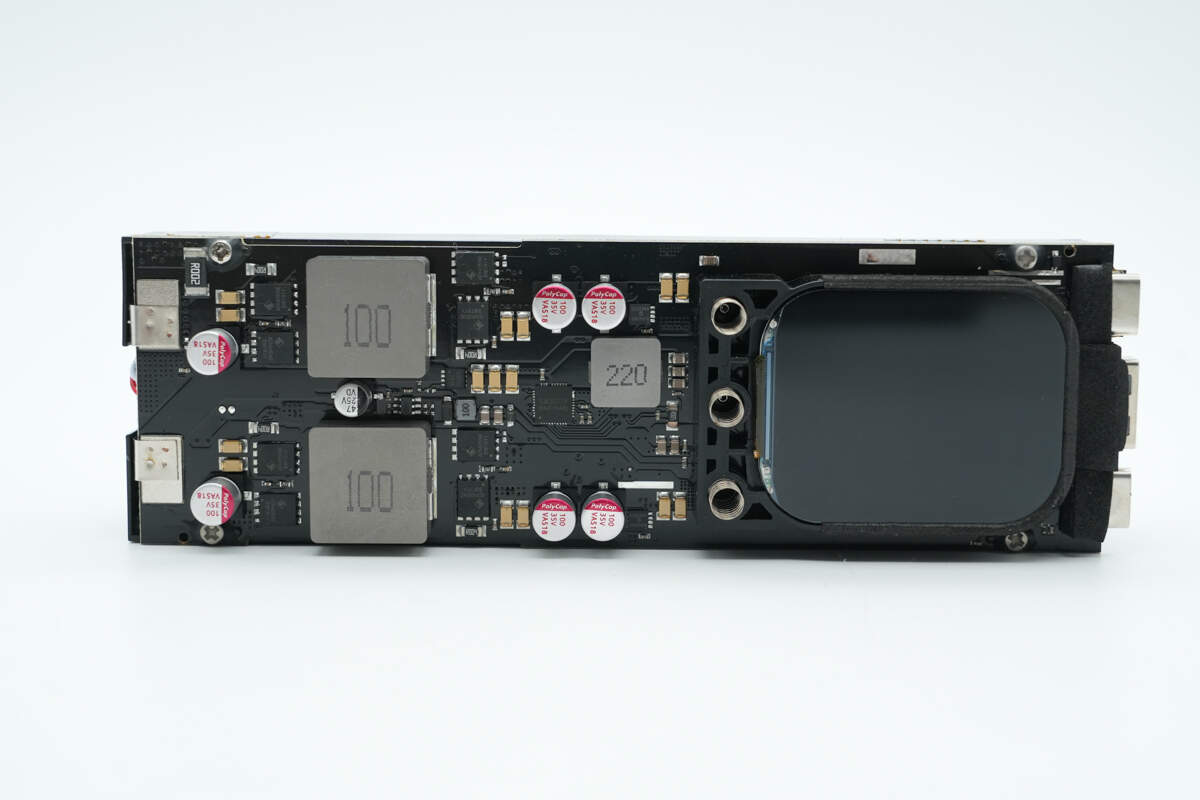

PCB板正面一览，左侧区域上下设有两个USB-C口双向升降压电路对应的电感、升降压开关管以及滤波固态电容和VBUS开关管等器件。

中心区域设计有USB-A口降压输出电路的降压协议芯片、降压电感，以及用于为MCU供电的降压电路相关器件。右侧区域布局TFT交互彩屏，并采用塑料板支撑保护，触控键对应区域设有三组弹簧。

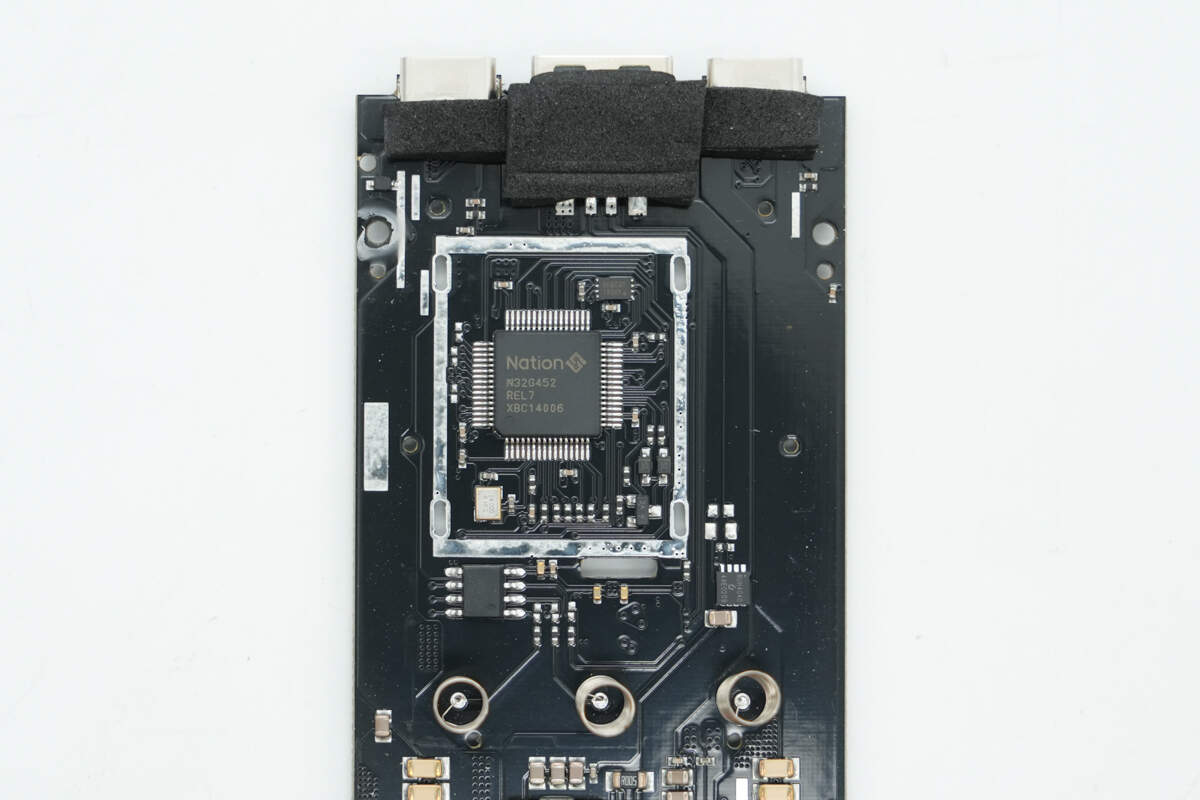

将屏幕模块拆掉，遮盖区域设有MCU、存储器、触摸芯片以及USB-A口的VBUS开关管。

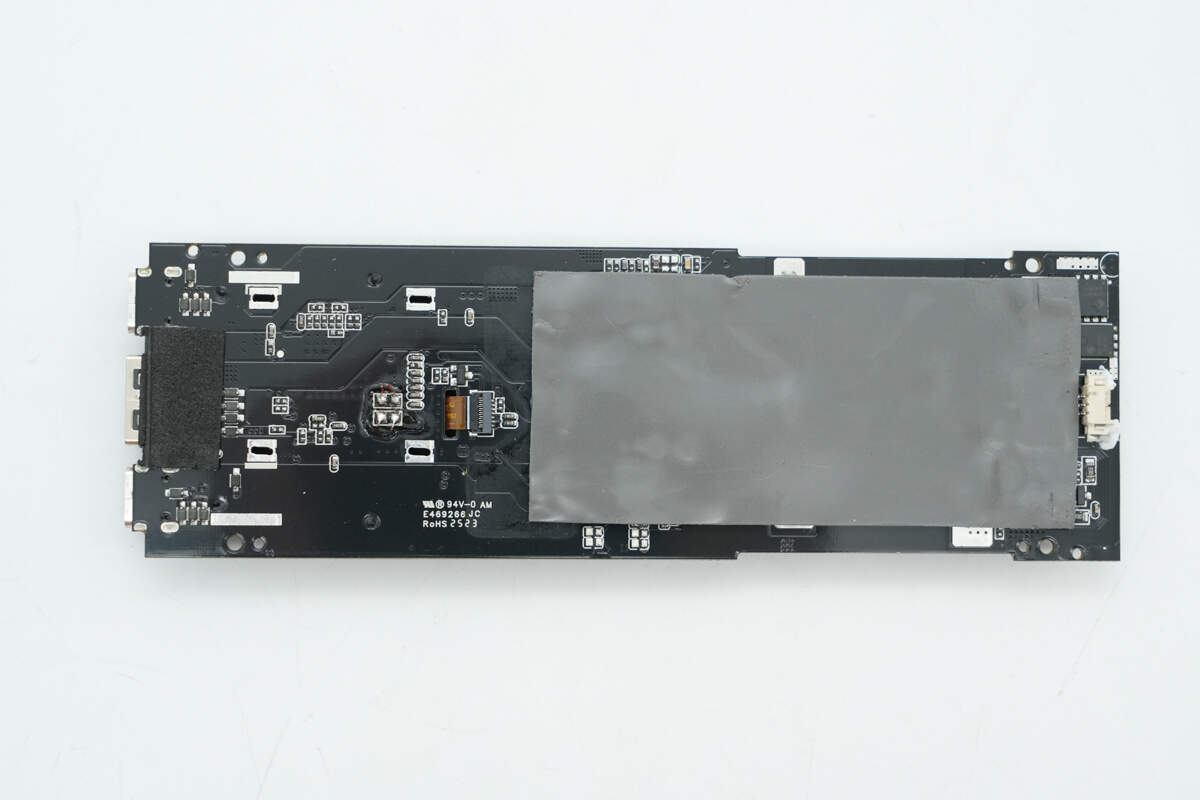

PCB板背面覆盖导热垫帮助芯片散热。

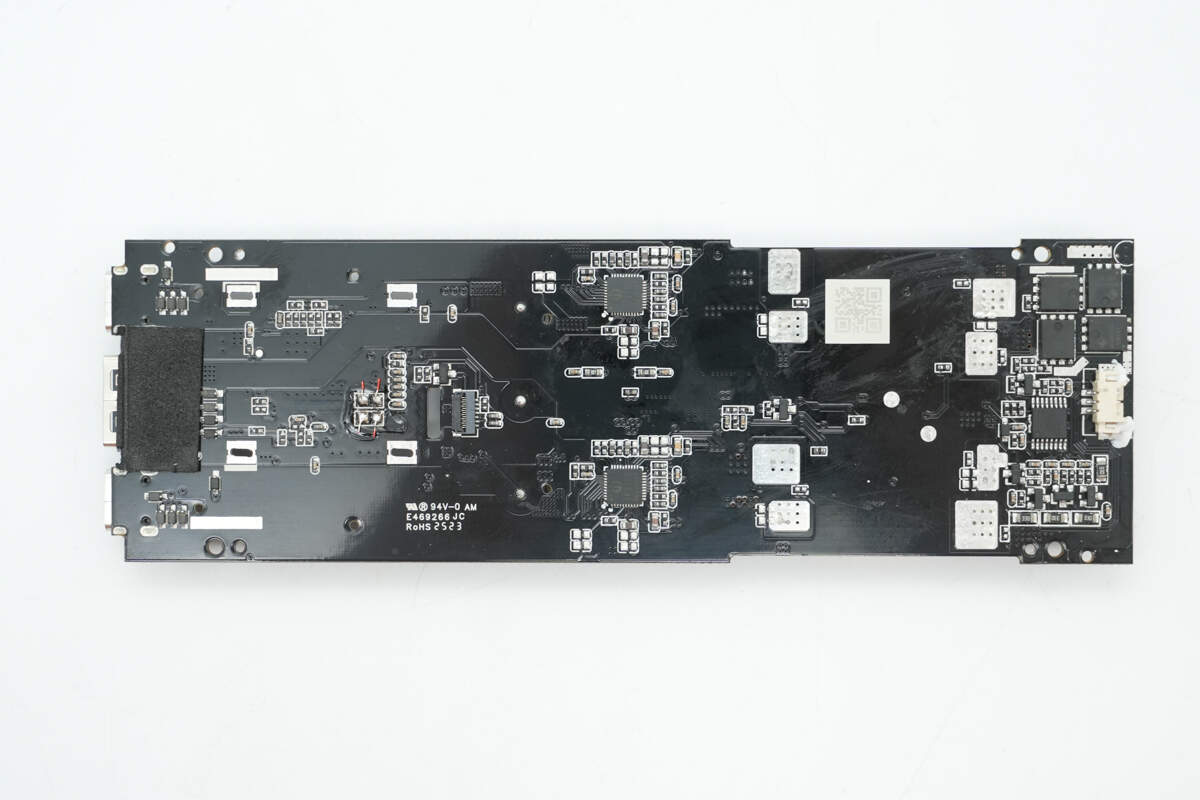

去掉导热垫，板子背面右侧区域设有锂电保护芯片和锂电保护管，中心区域设有两个USB-C接口的电源管理芯片。

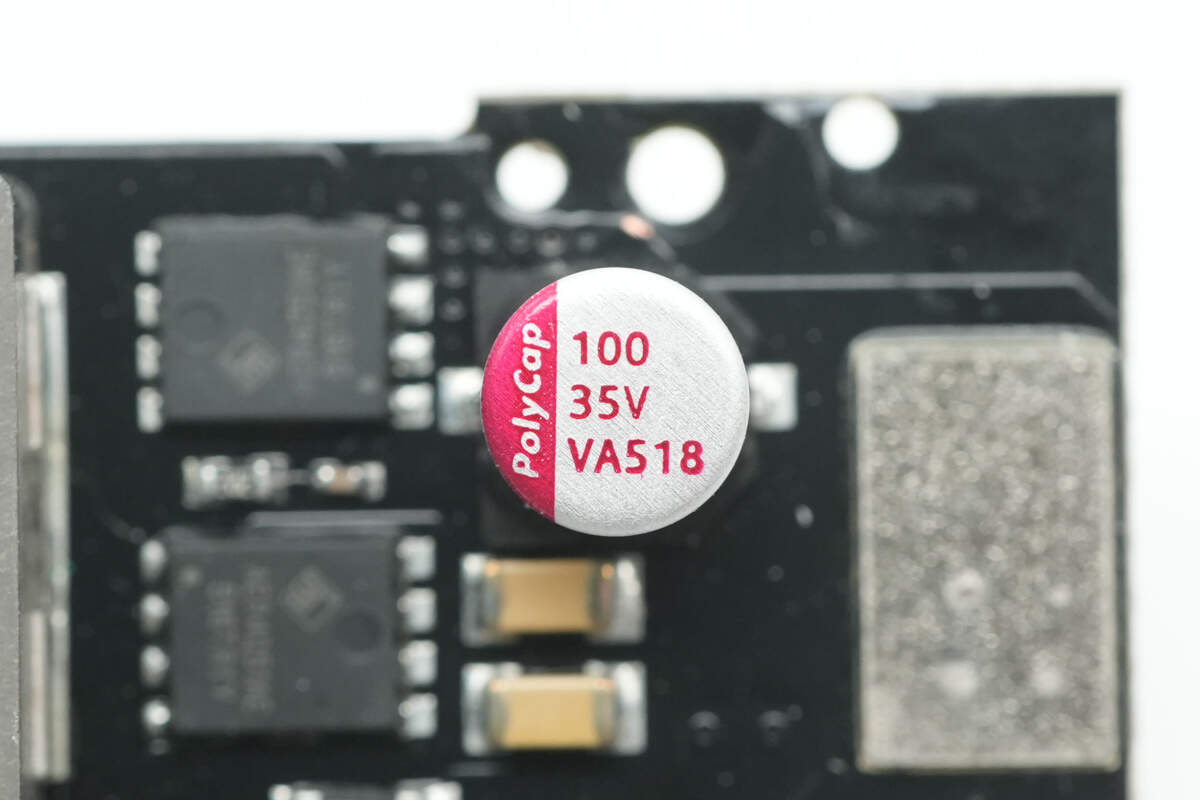

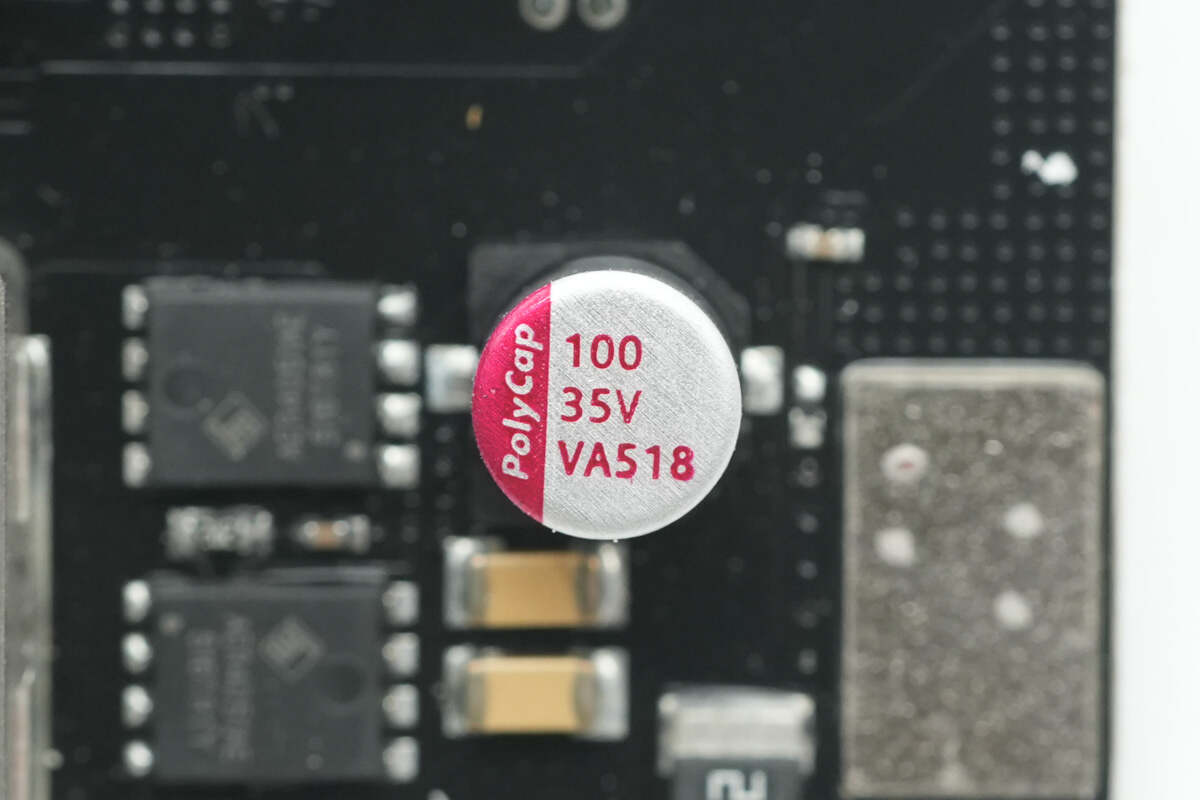

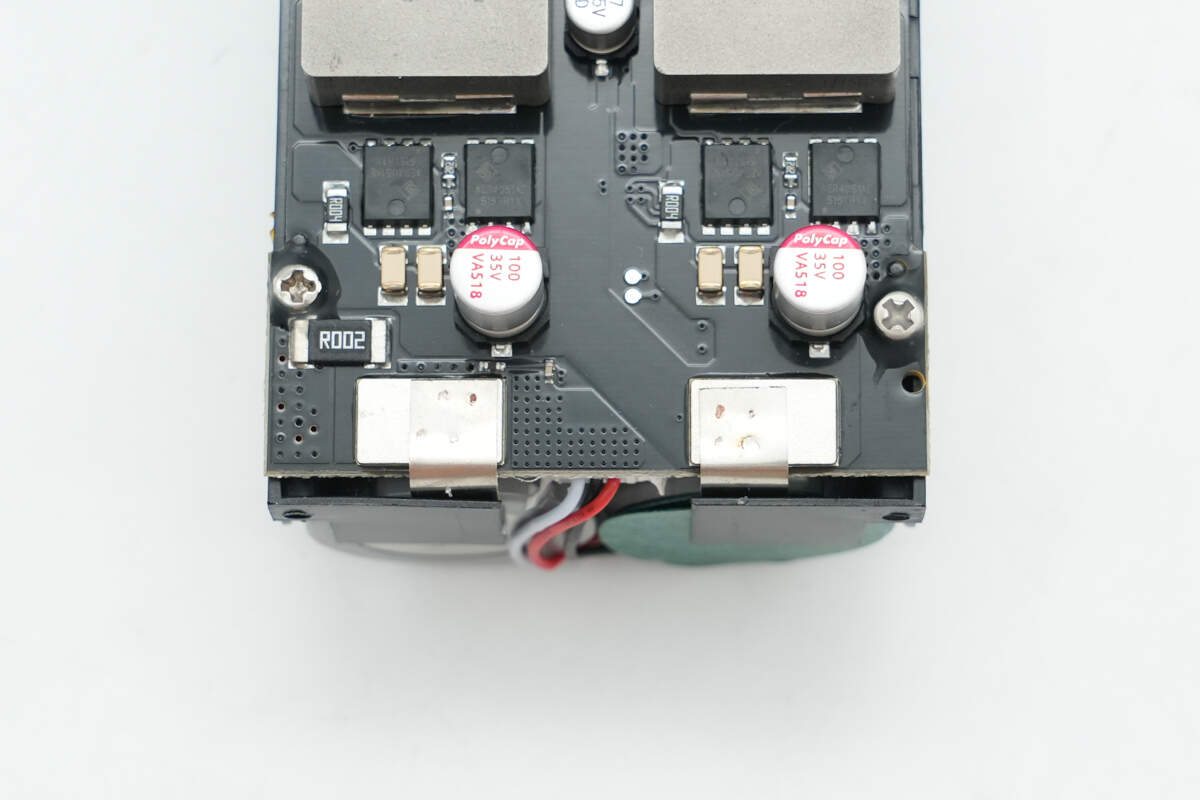

电池端两颗滤波固态电容来自PolyCap柏瑞凯，规格均为35V100μF。

另一颗特写。

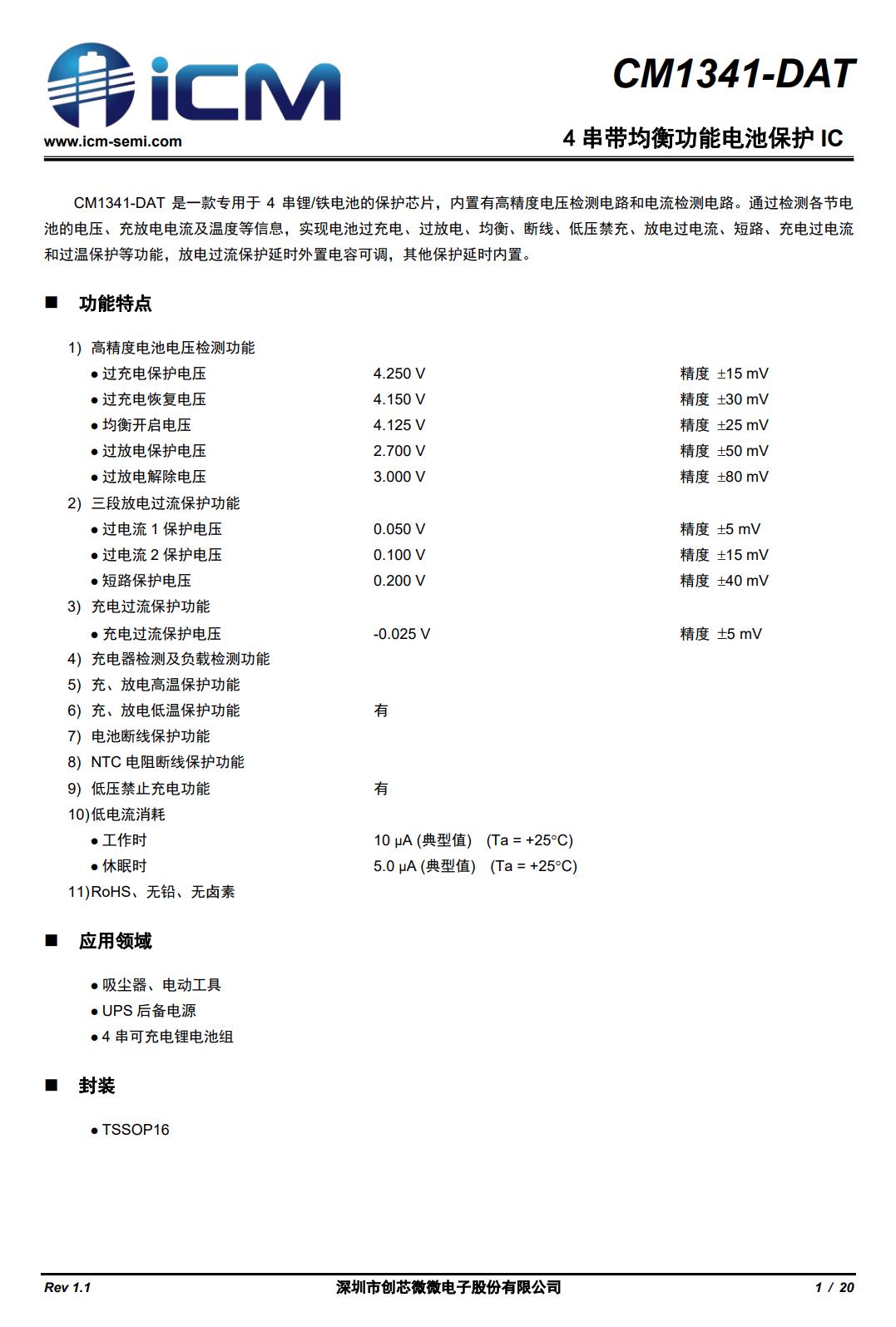

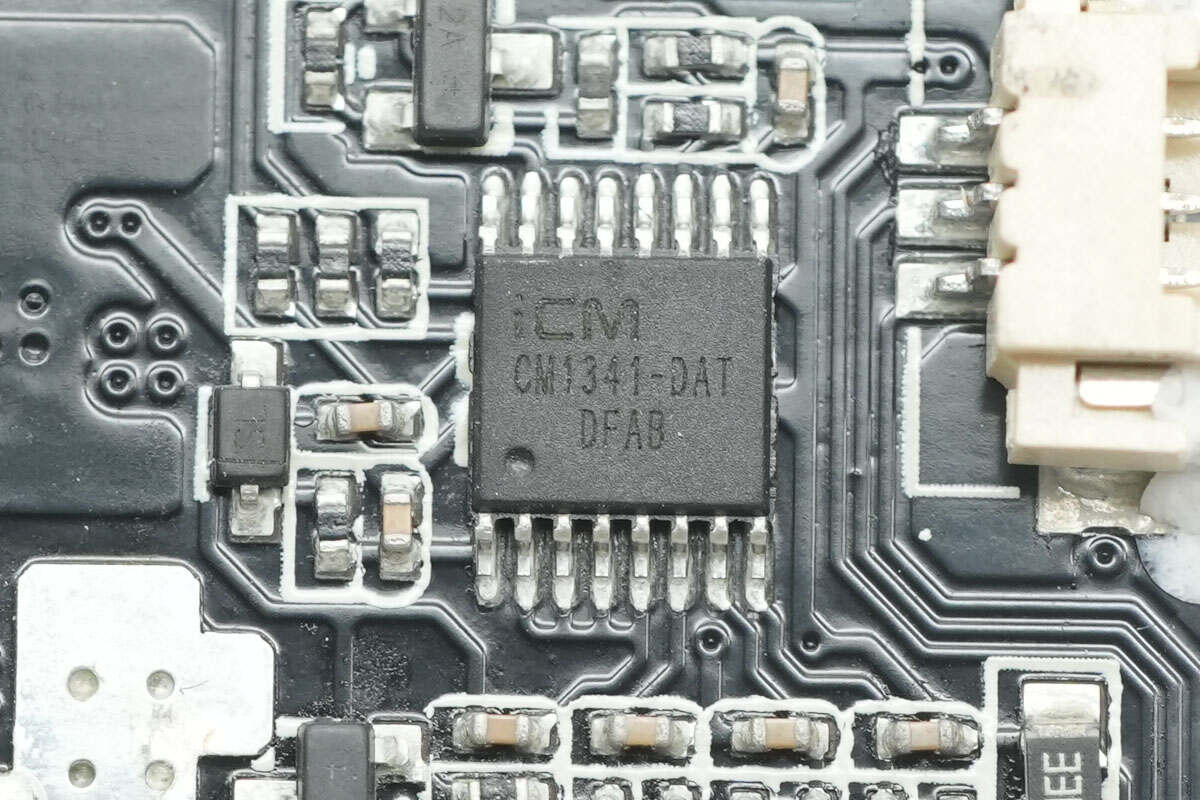

电池保护芯片来自创芯微，型号CM1341-DAT，是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微CM1341-DAT具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

电池保护管来自禾纳半导体，型号AER4051AE，NMOS，耐压40V，导阻为5.5mΩ，采用PDFN5060封装。

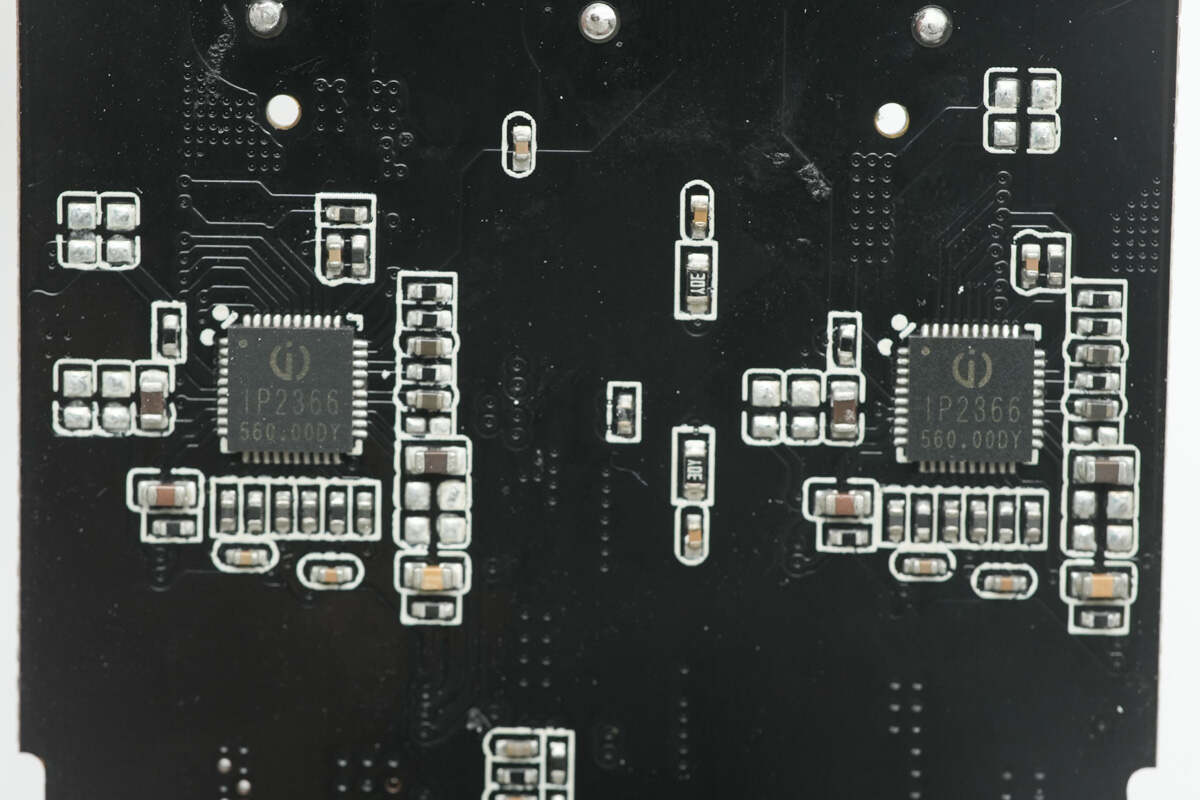

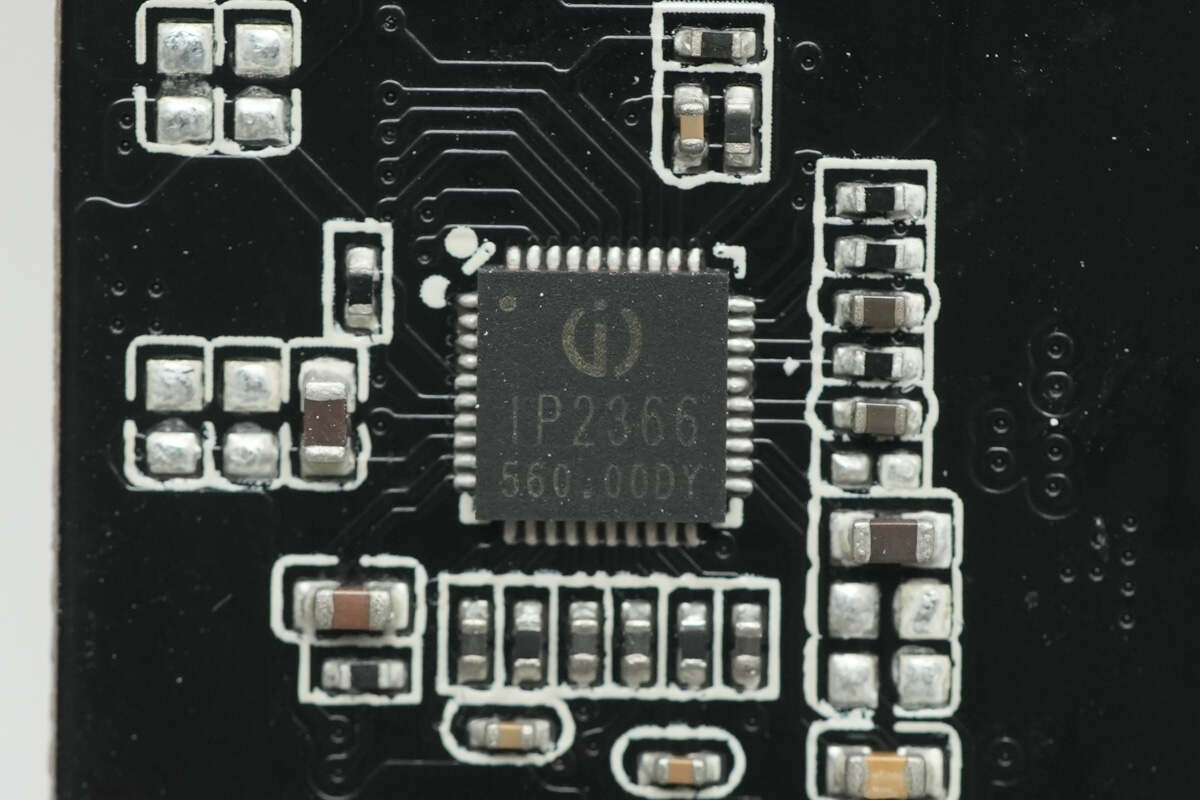

两个USB-C接口的电源管理芯片均是采用英集芯IP2366。

英集芯IP2366是一款集成PD3.1等多种快充协议和双向同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W。芯片具有高集成度与丰富功能，只需一个电感实现同步升降压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2366 支持2/3/4/5/6节串联电芯，可通过外接电阻设置选择电池串联节数和电池类型；充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

IP2366支持低功耗模式，进入低功耗模式后，待机电流降低到5μA。插入充电器便可自动唤醒充电，对外放电则需要短按按键来唤醒。芯片内置14bit ADC，可以精确测量输入电压和电流，电池电压和电流等信息。可通过I2C获取充放电电压、充电电流等信息。

IP2366采用5*5mm 0.4pitch QFN40封装，支持输入过压、欠压保护，输出过流、短路保护，电池过充、过放、过流保护，芯片过温保护，充电电池温度NTC保护等多重保护措施，可靠性高。CC1/CC2 引脚均支持30V耐压，可有效防止产品损坏。

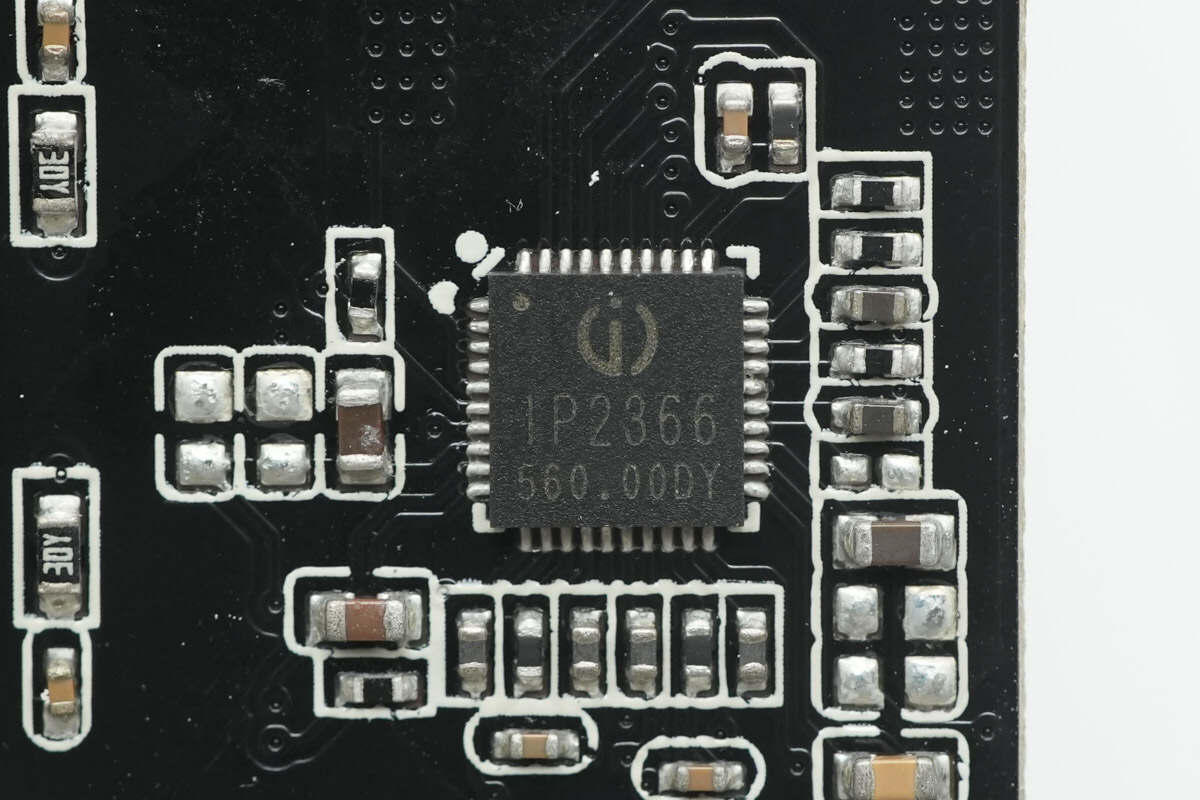

另一颗英集芯IP2366特写。

搭配的两路同步升降压电路方案完全相同，两颗合金电感规格均为10μH，两侧也都各设有两颗同步升降压开关管。

移动电源采用的是铁硅铝一体成型贴片电感，过流能力相比普通电感更加强劲。

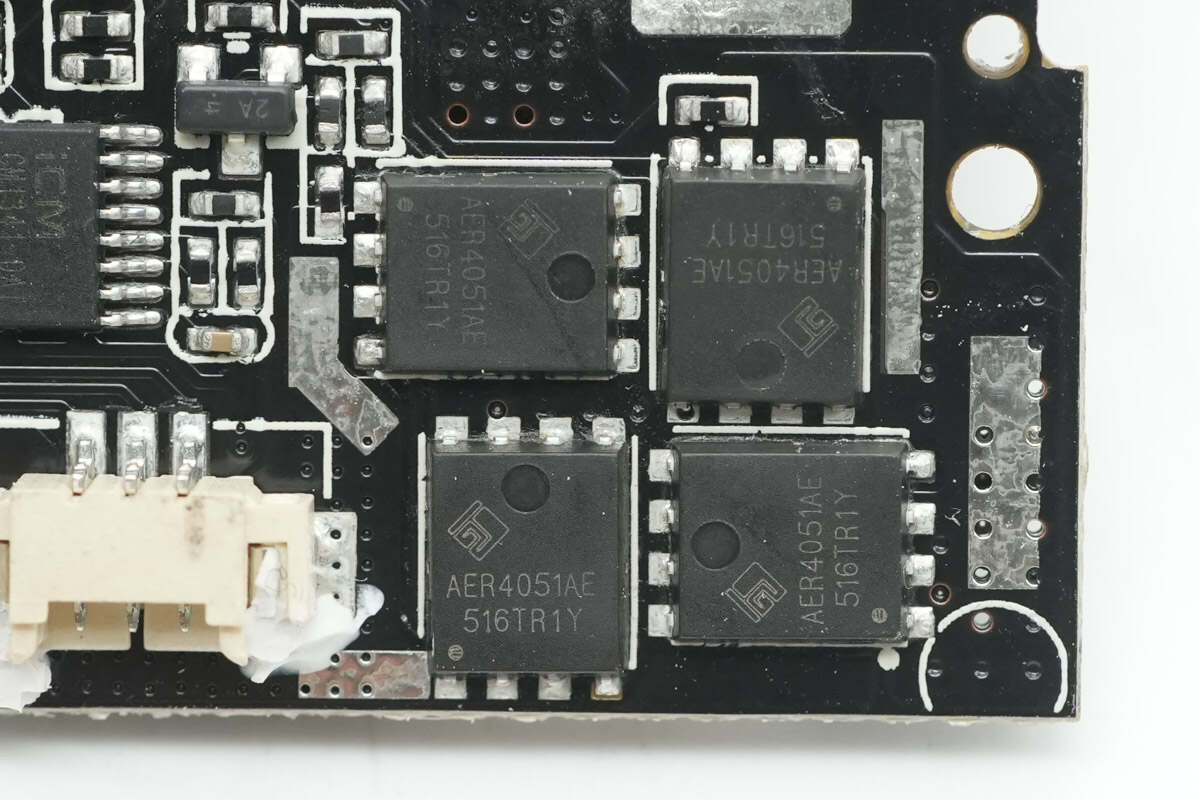

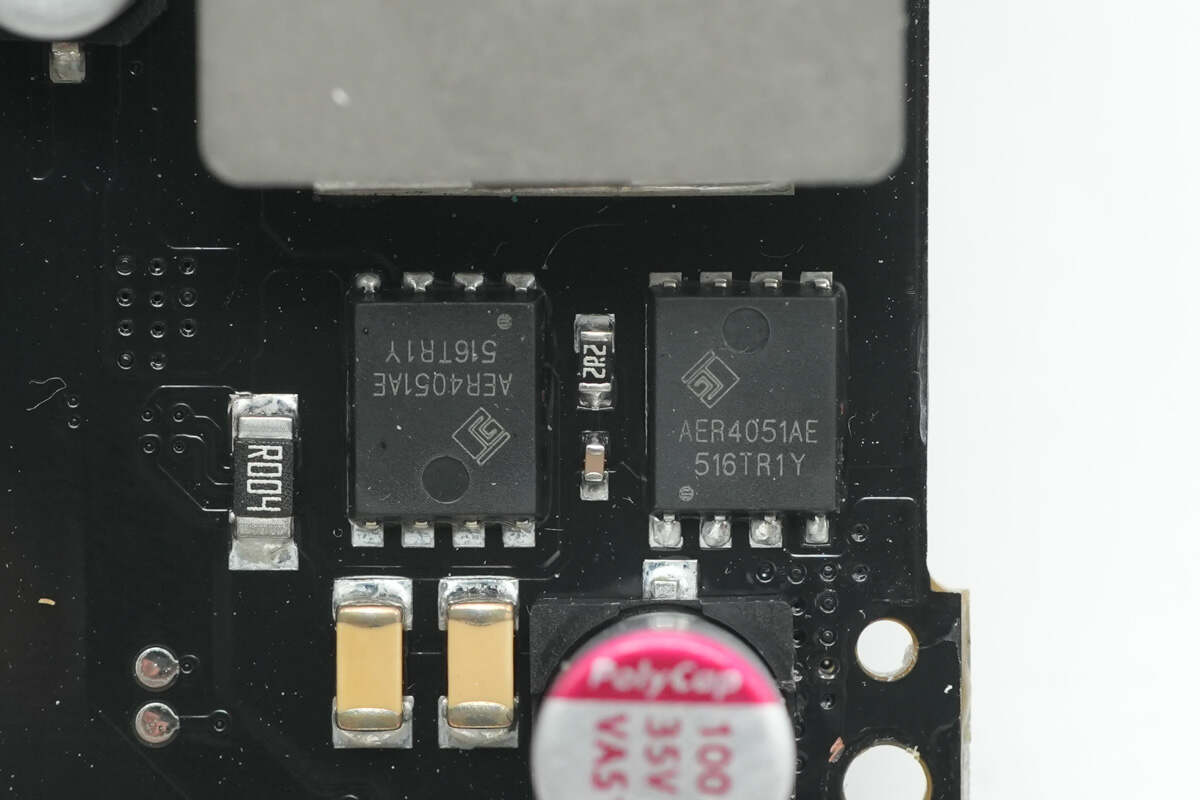

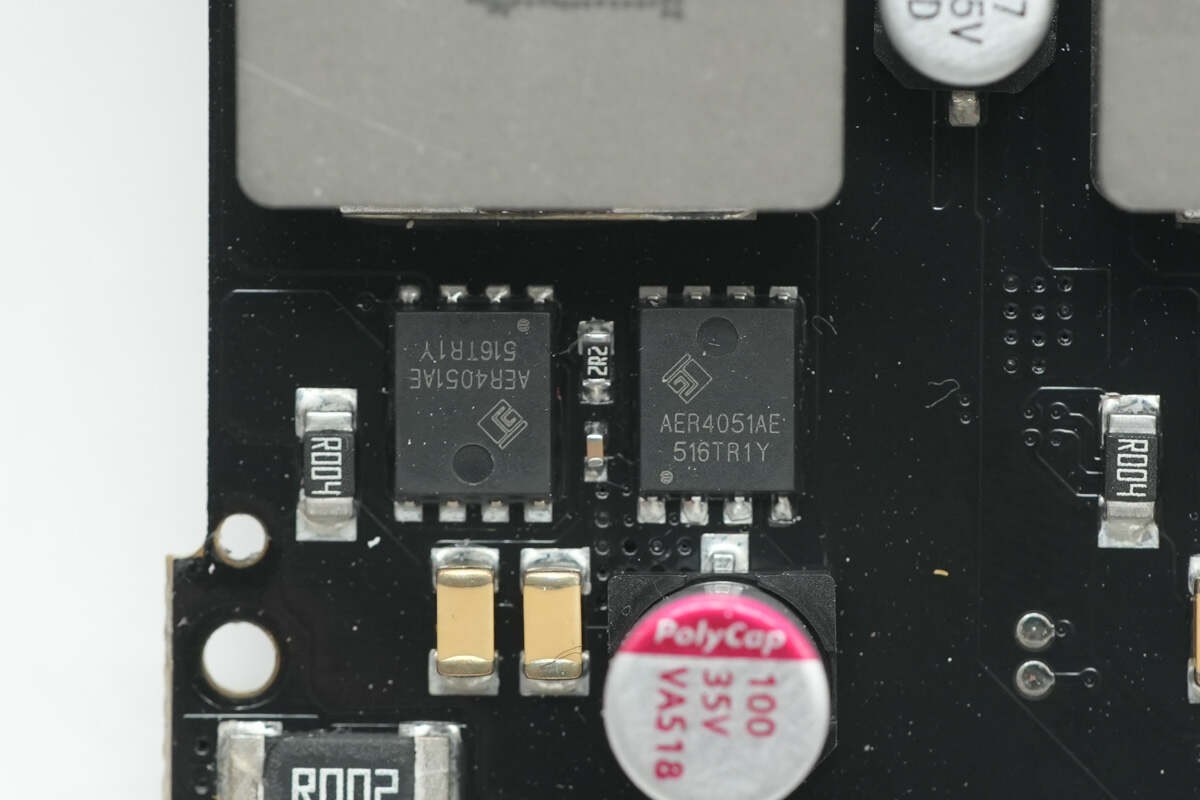

两路同步升降压电路的八颗同步升降压开关管也都是采用禾纳AER4051AE。

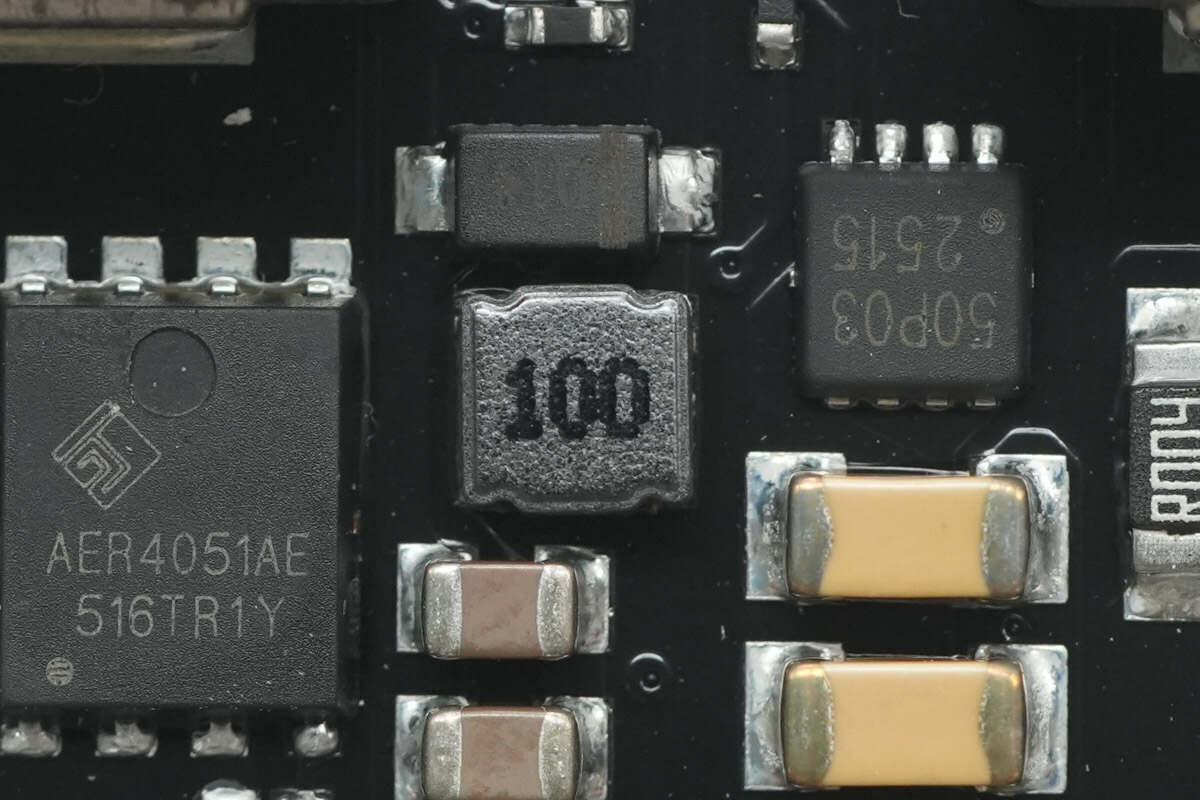

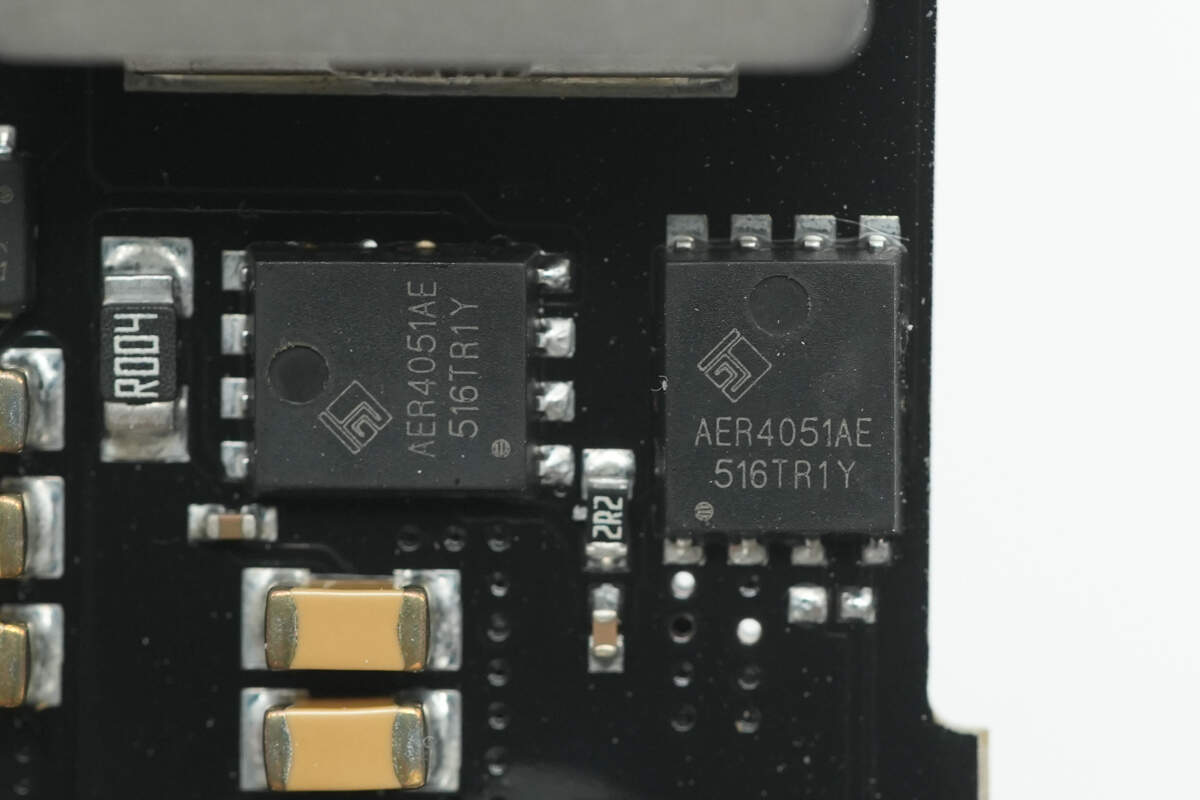

另一侧两颗特写。

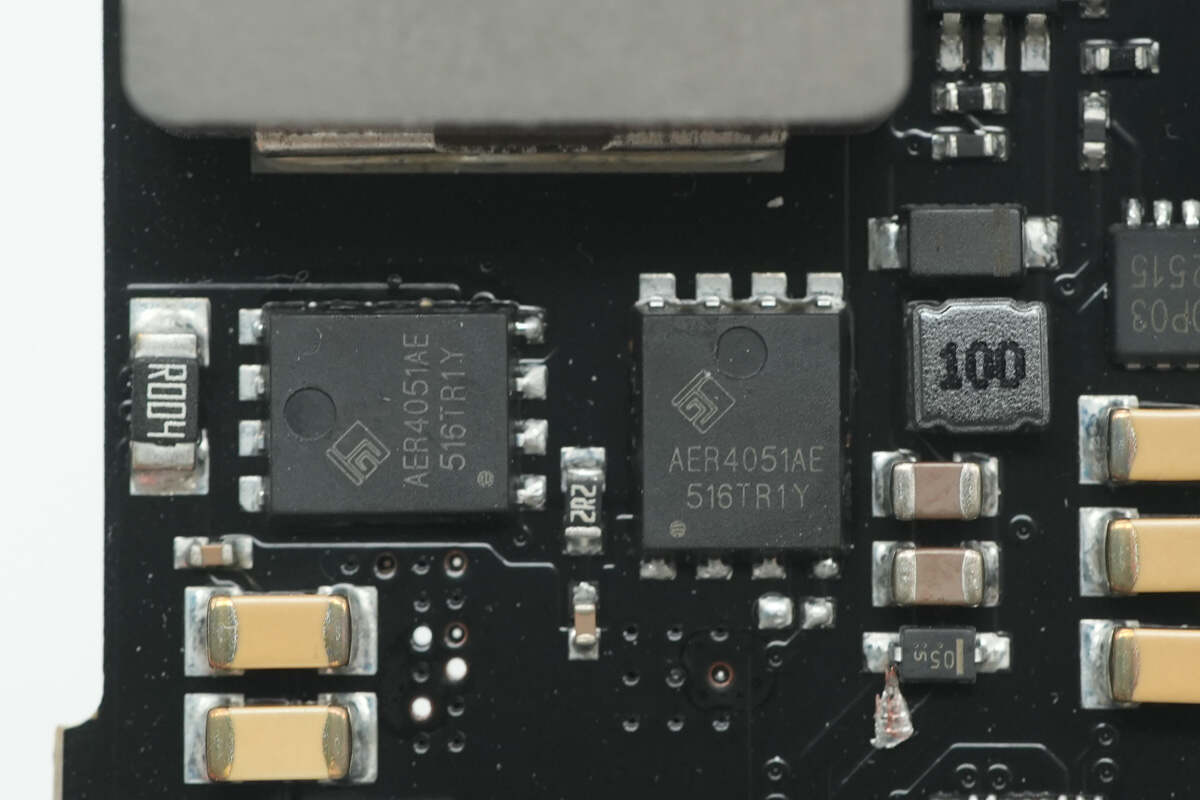

另一路调压电路的两颗禾纳AER4051AE同步升降压开关管特写。

另外两颗特写。

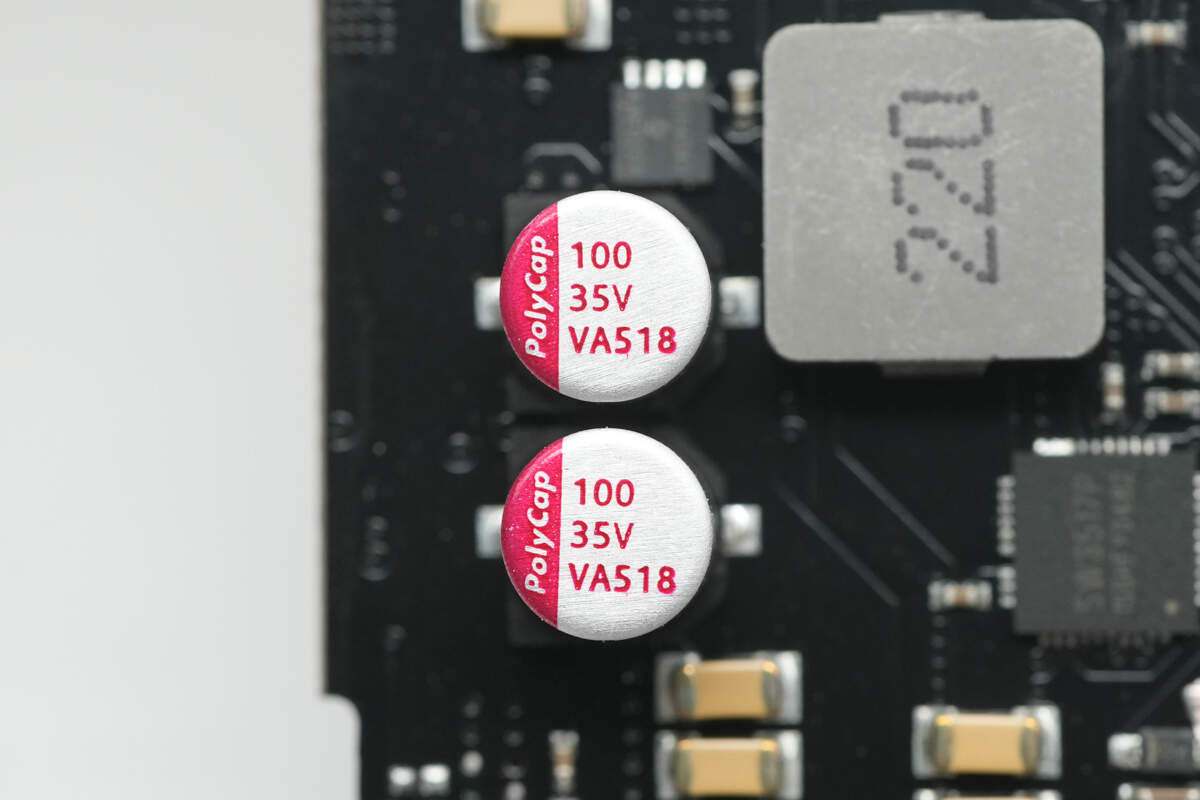

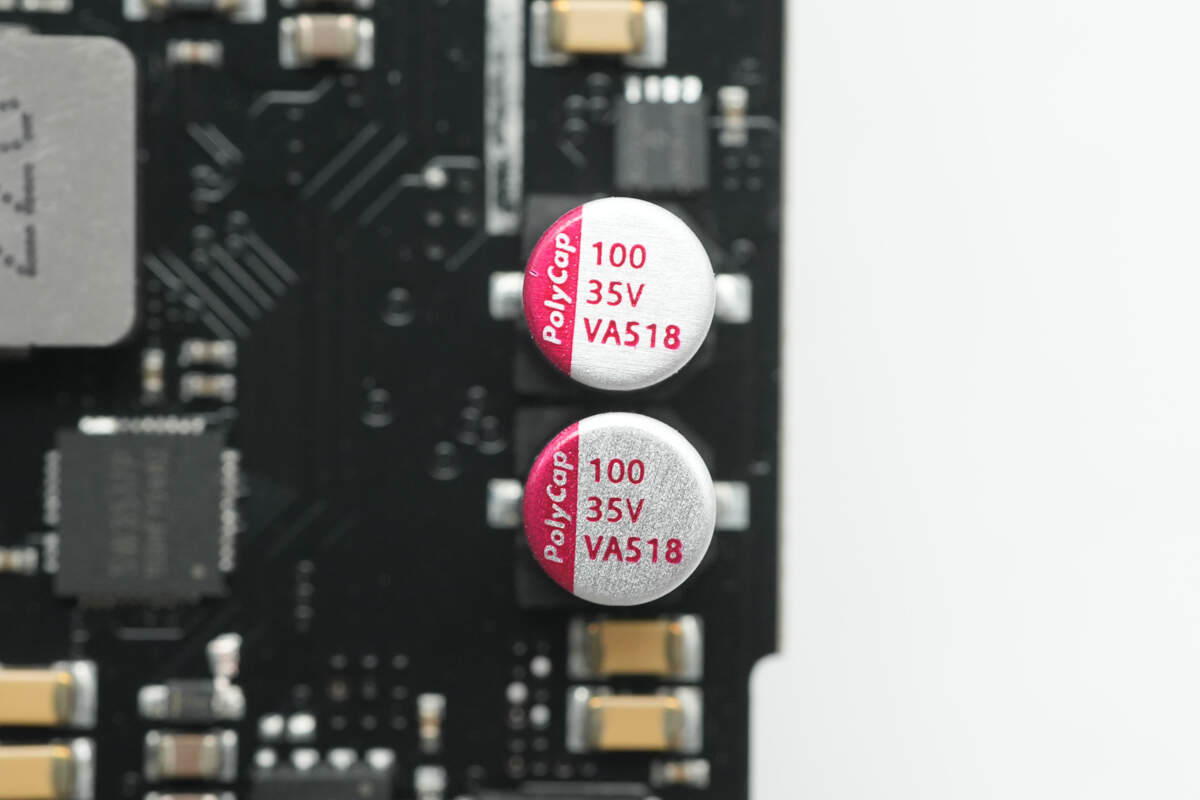

两颗滤波固态电容也是来自柏瑞凯，规格均为35V100μF。

另外一组的两颗特写，料号相同。

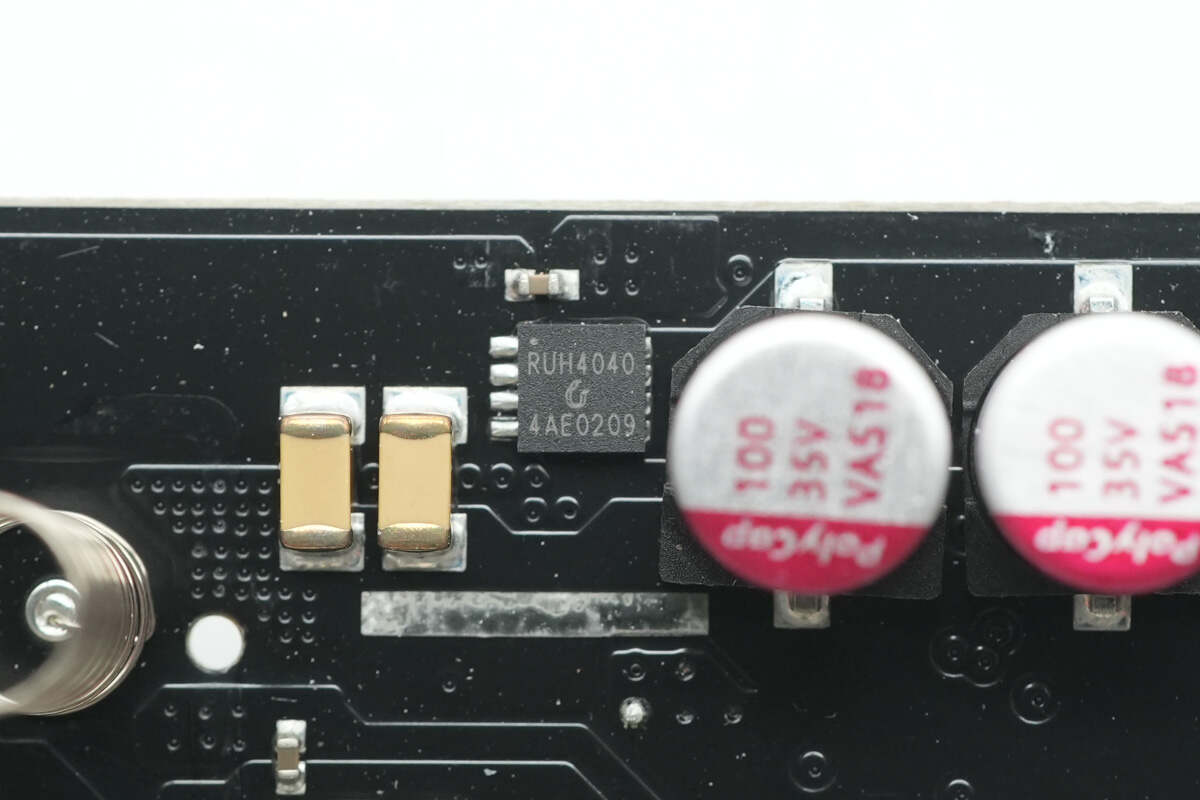

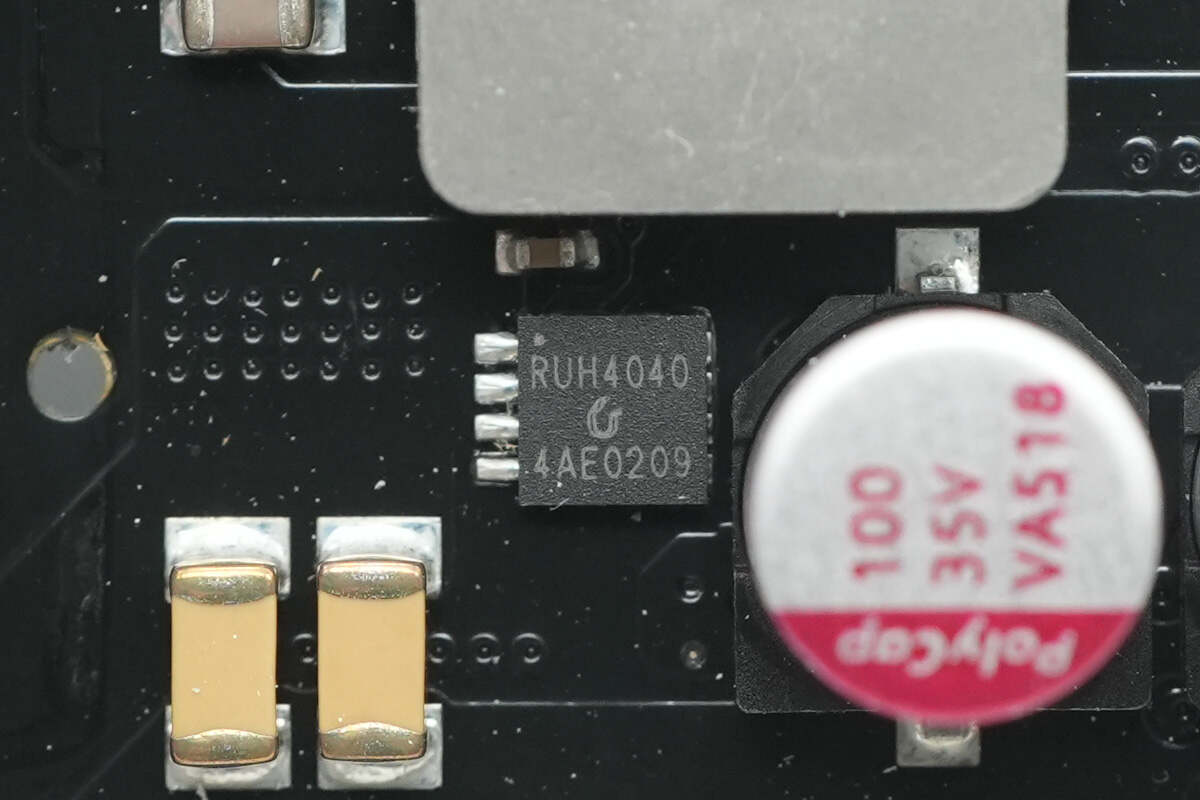

USB-C1口VBUS开关管来自锐骏，型号RUH4040M2，NMOS，耐压40V，导阻5mΩ，采用PDFN3333封装。

USB-C2口VBUS开关管也是采用锐骏RUH4040M2。

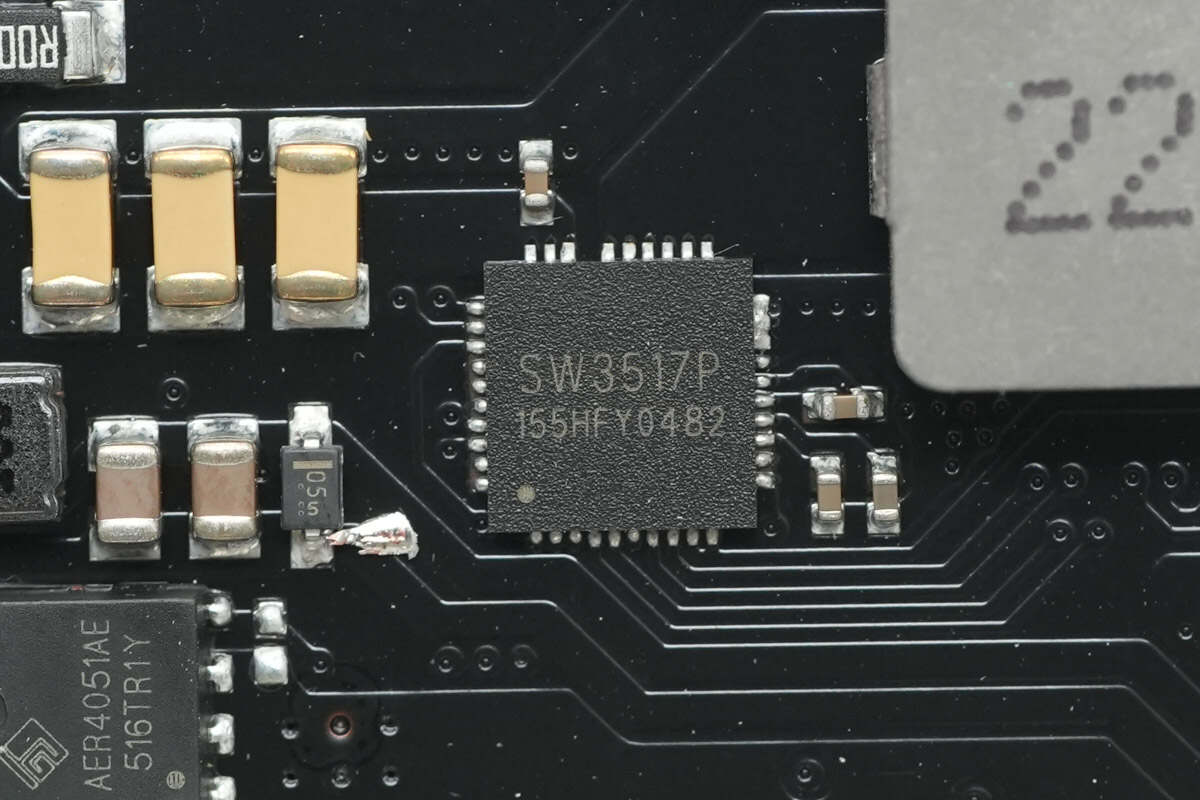

USB-A口的降压协议芯片采用智融SW3517P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持PPS/ PD/ QC/ AFC/ FCP/ SCP/ PE/SFCP等多种快充协议，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

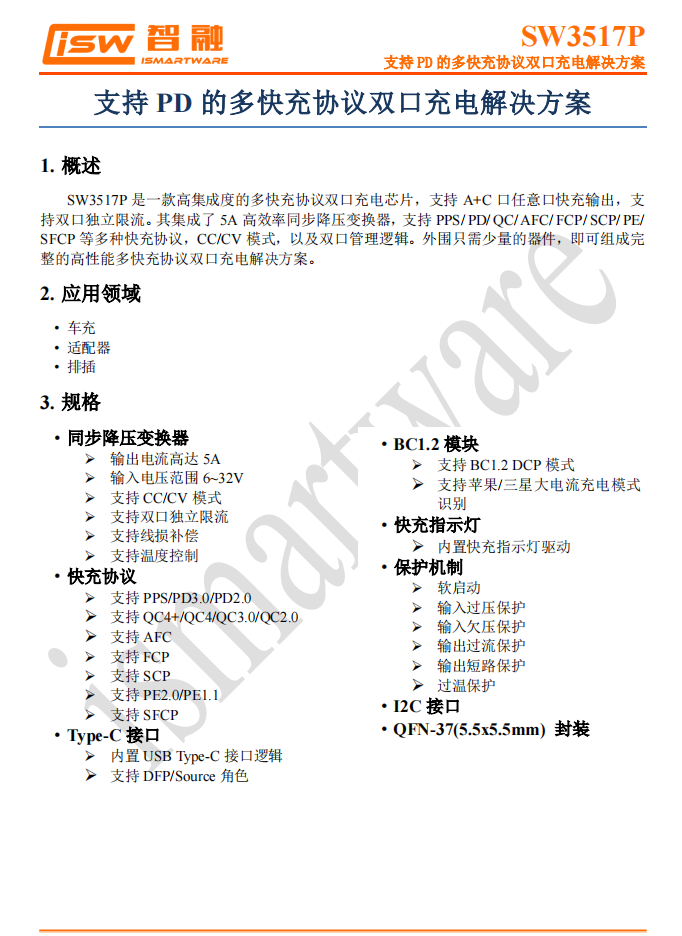

智融SW3517P资料信息。

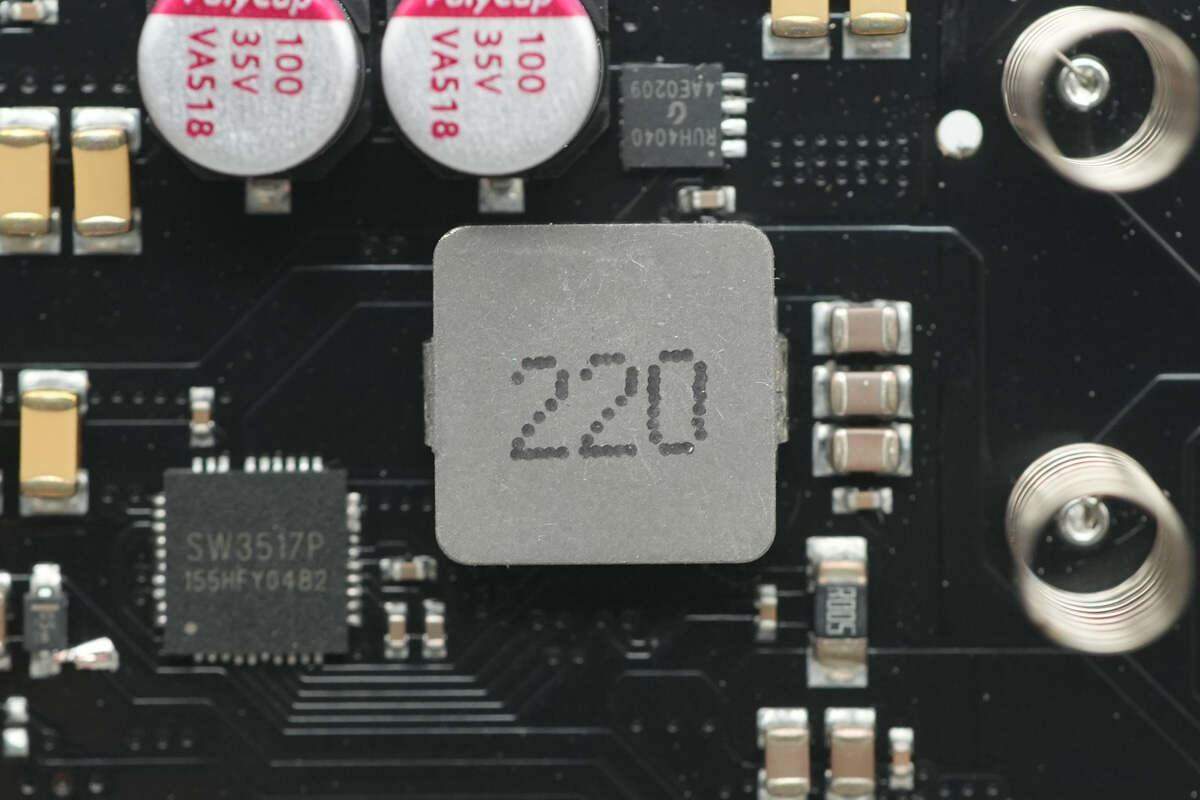

与智融SW3517P搭配的合金电感规格为22μH。

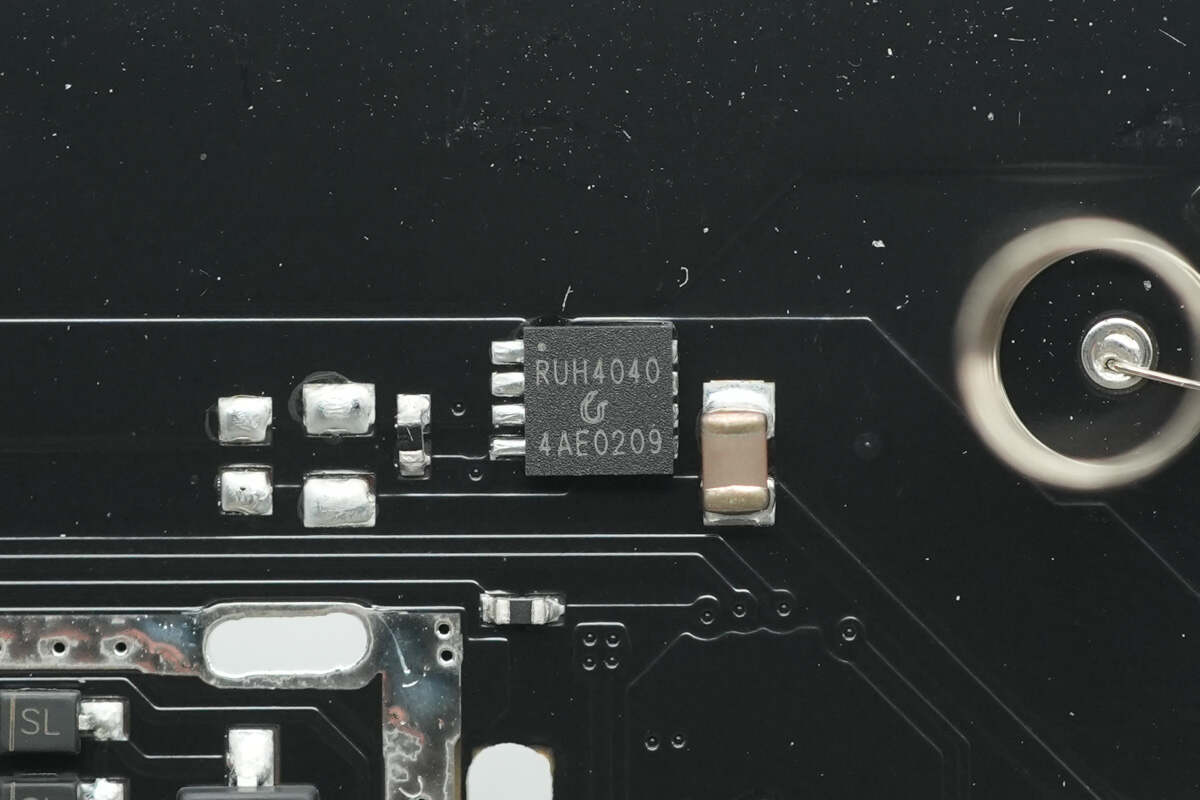

USB-A口VBUS开关管也是采用锐骏RUH4040M2。

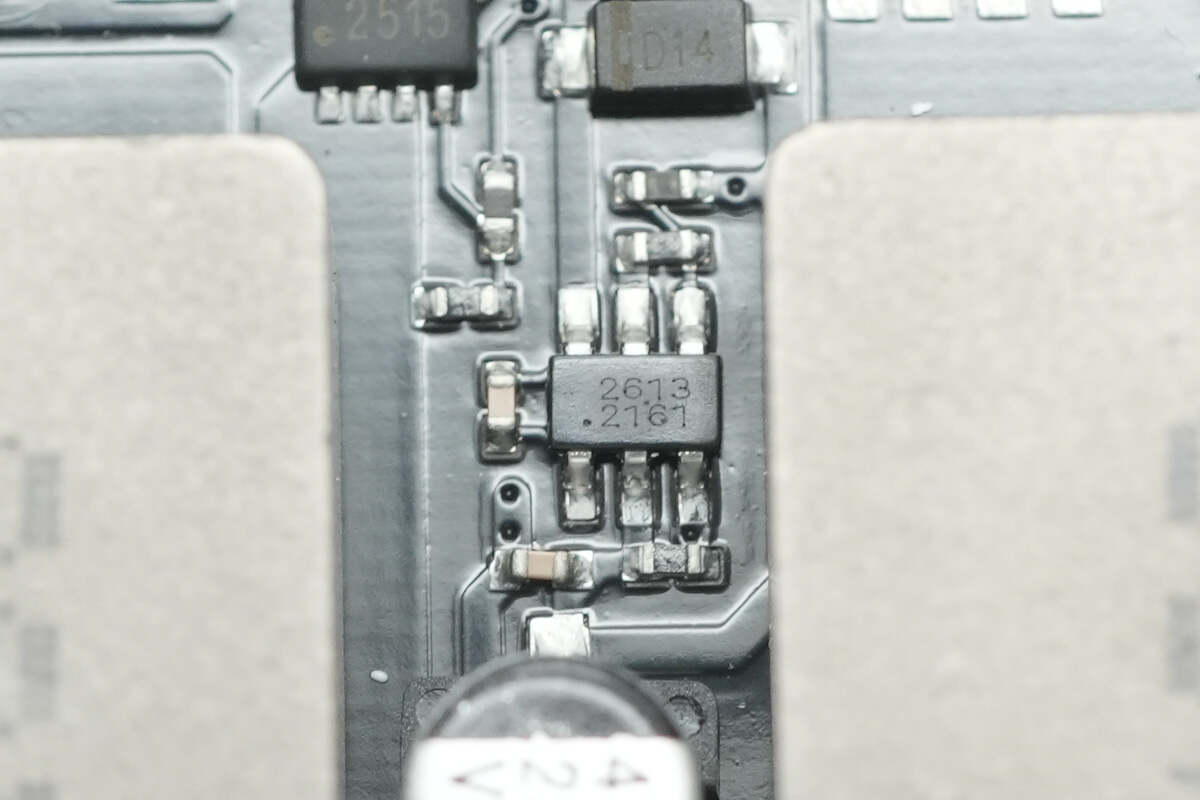

一颗降压芯片来自SCT芯洲科技，型号SCT2613，是一颗支持60V输入电压，输出电流1A的高效同步降压转换器，采用TSOT23-6L封装。

搭配的10μH降压电感特写。

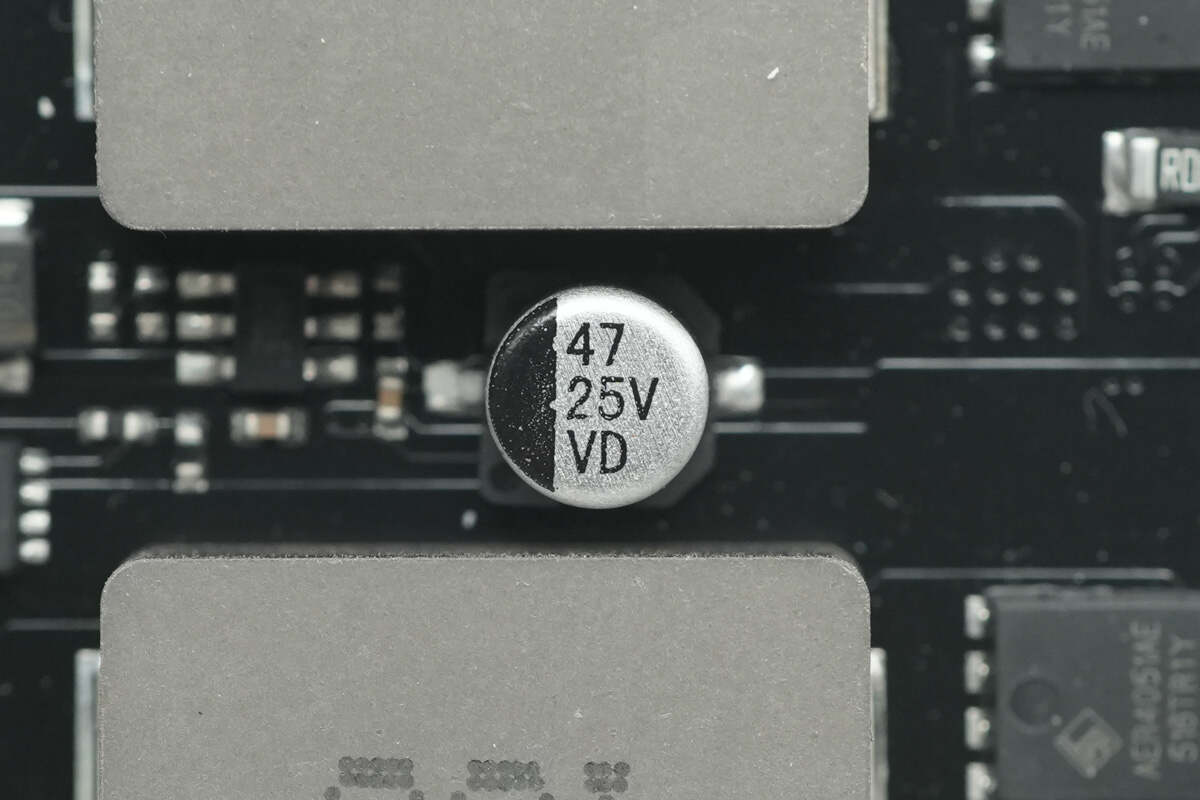

滤波电容规格为25V47μF。

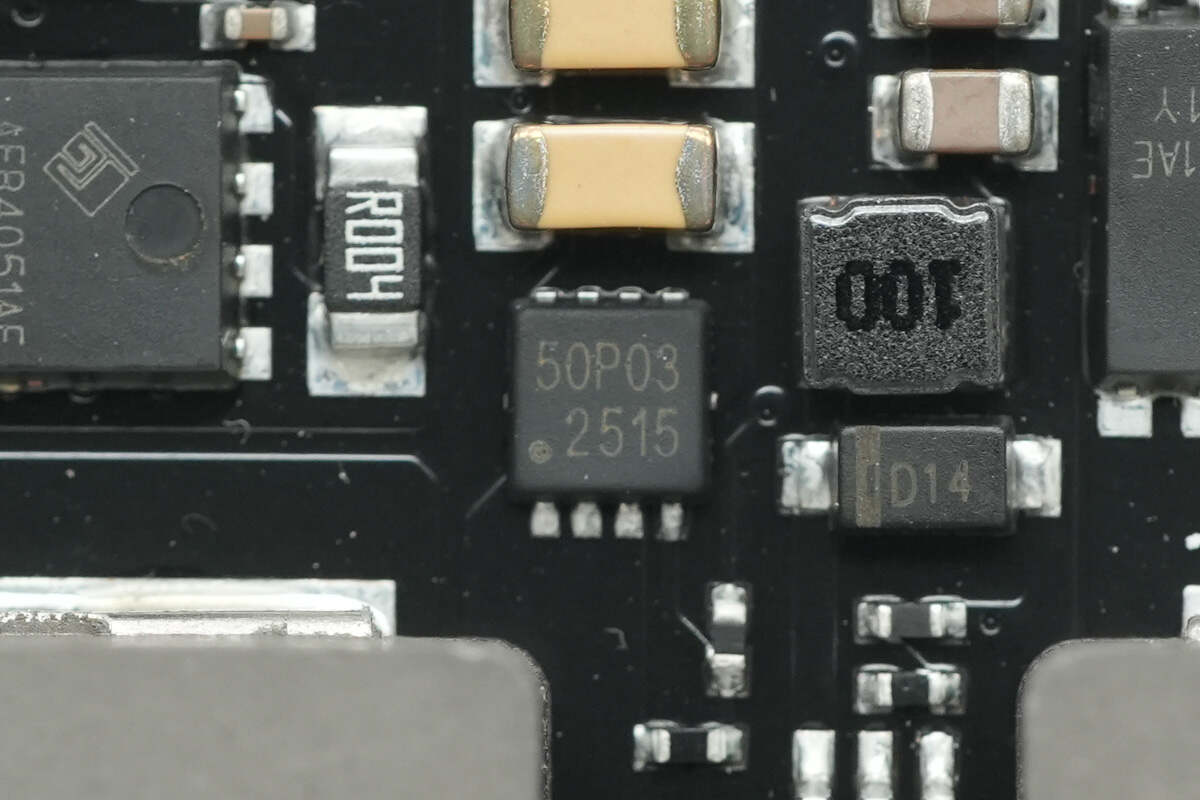

一颗丝印50P03的MOS管特写。

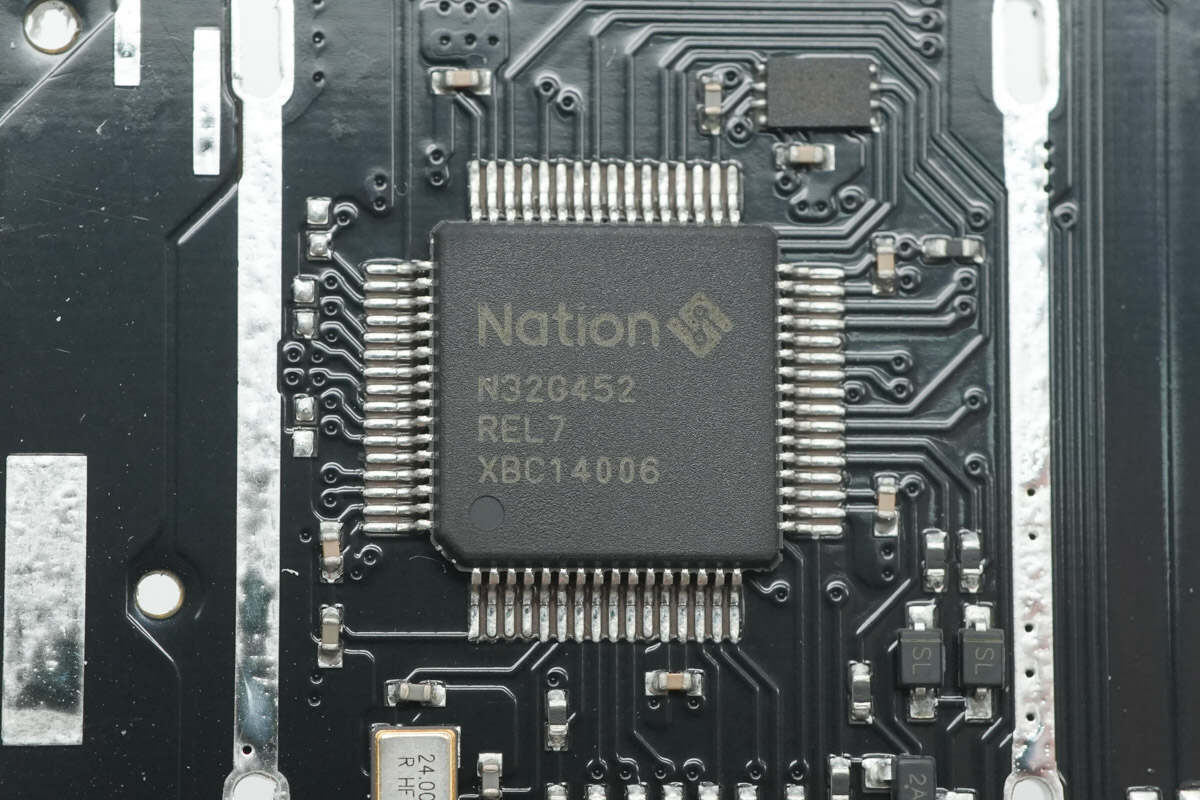

用于整机控制的MCU来自Nations国民技术，型号N32G452REL7，该系列采用32 bit ARM Cortex-M4F内核，最高工作主频144MHz，支持浮点运算和DSP指令，采用LQFP64封装。

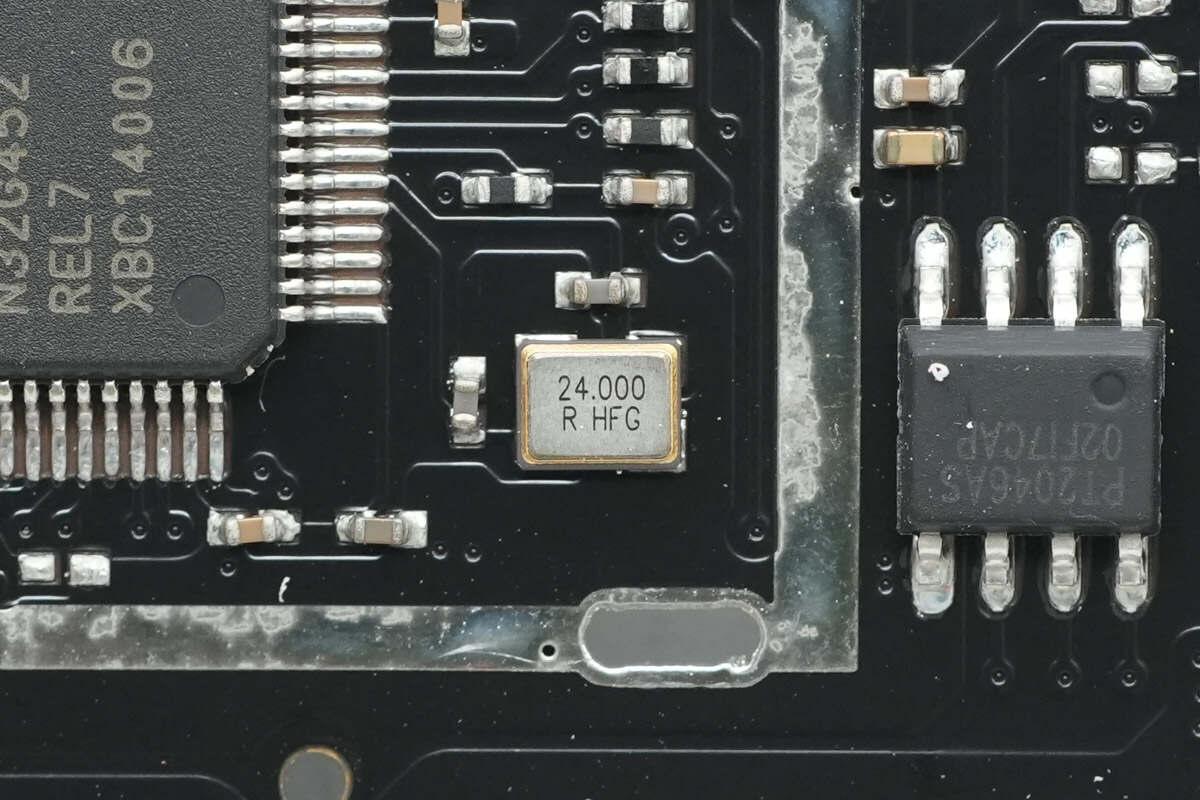

MCU外置24.000MHz时钟晶振特写。

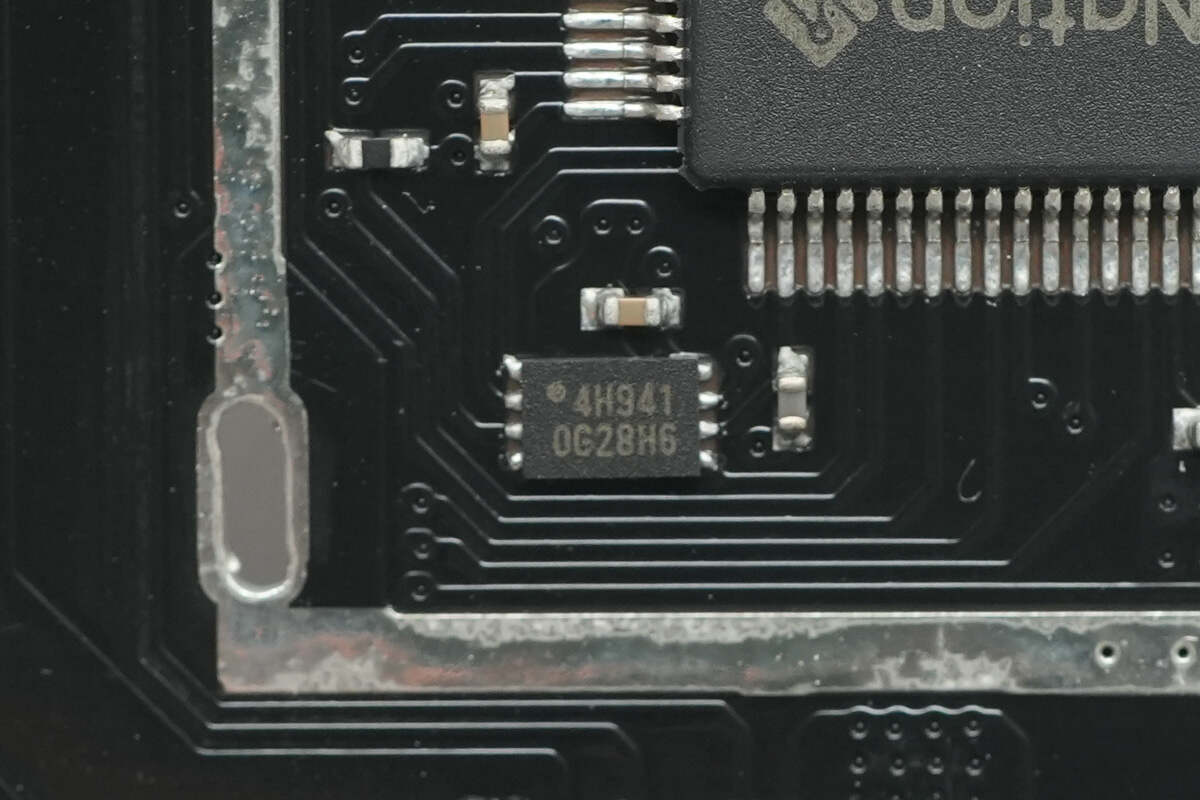

用于存储配置信息的存储器来自Winbond华邦，丝印4H，实际型号为W25X40CL，这是一款串口式NOR型闪存，采用2.3-3.6V单电源供电，待机功耗低至1µA，全系列采用紧凑型封装。

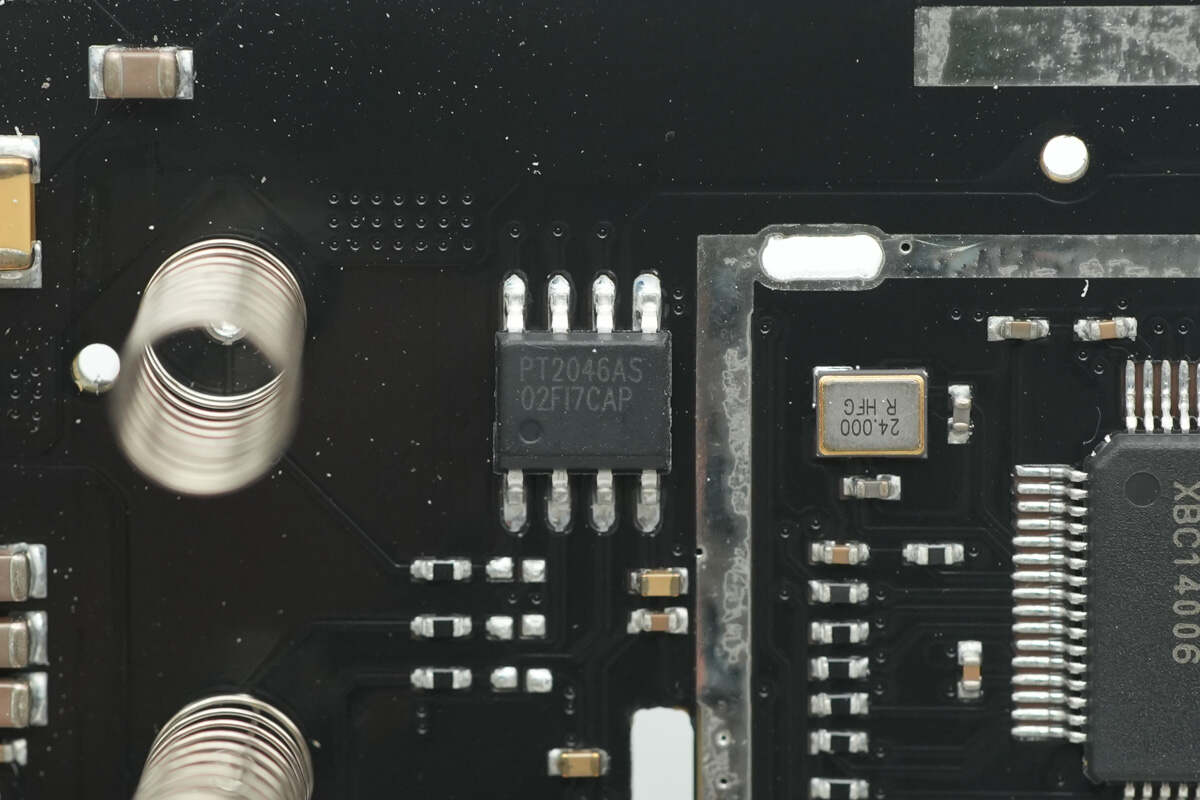

用于触控功能实现的触摸芯片来自PinTeng品腾，型号PT2046AS，这是一款3键触摸检测芯片，内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果，采用SOP8封装。

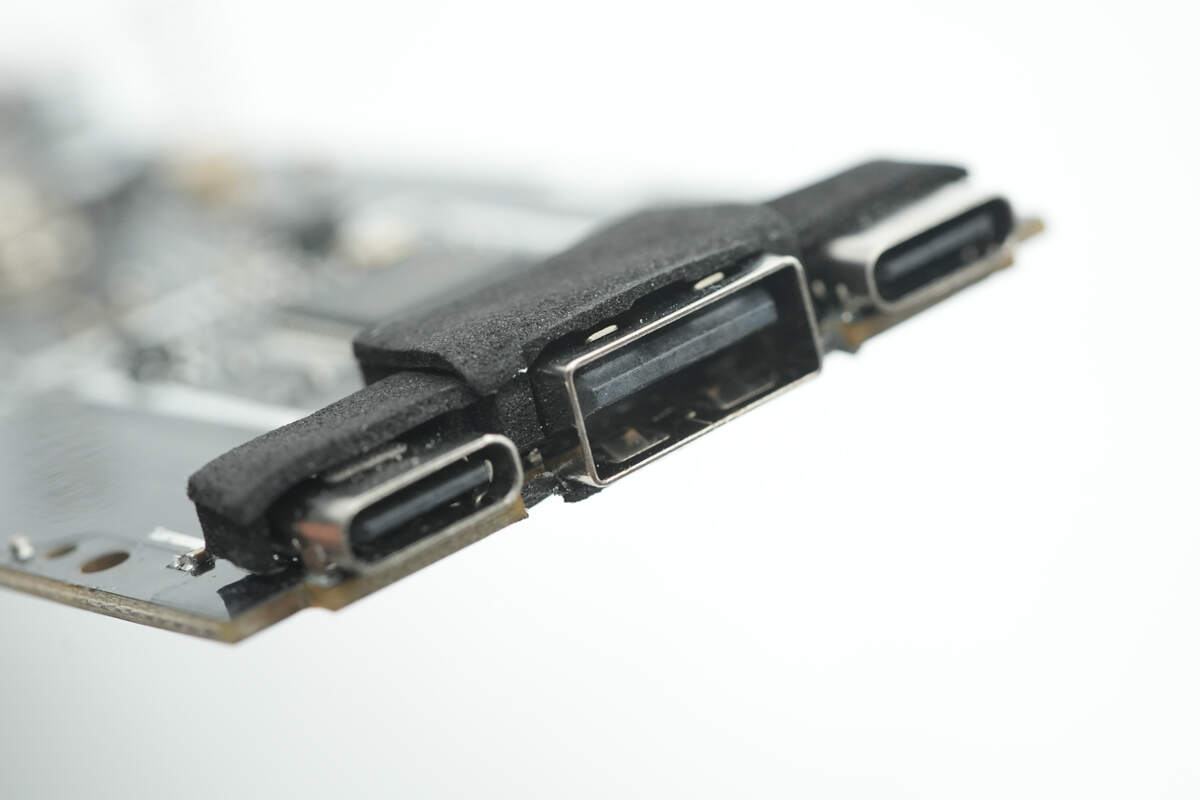

USB接口母座特写，覆盖缓冲保护泡棉。

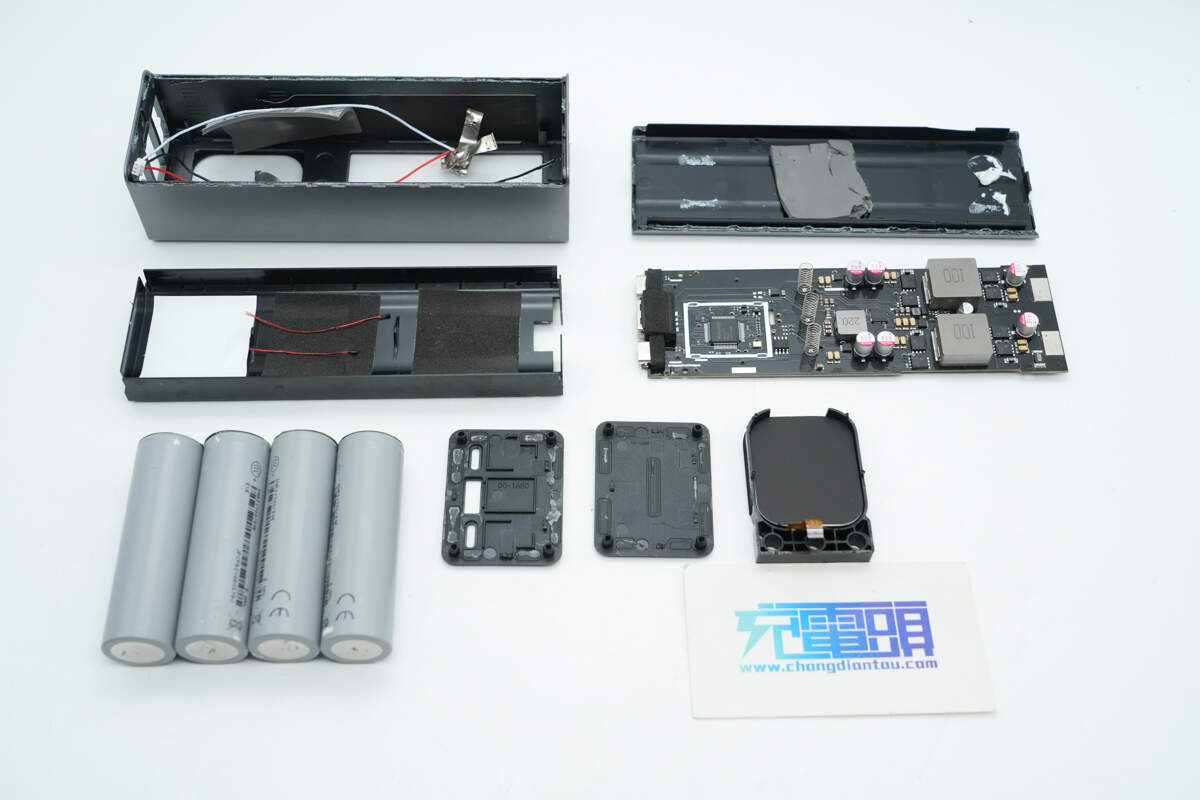

全部拆解一览，来张全家福。

充电头网拆解总结

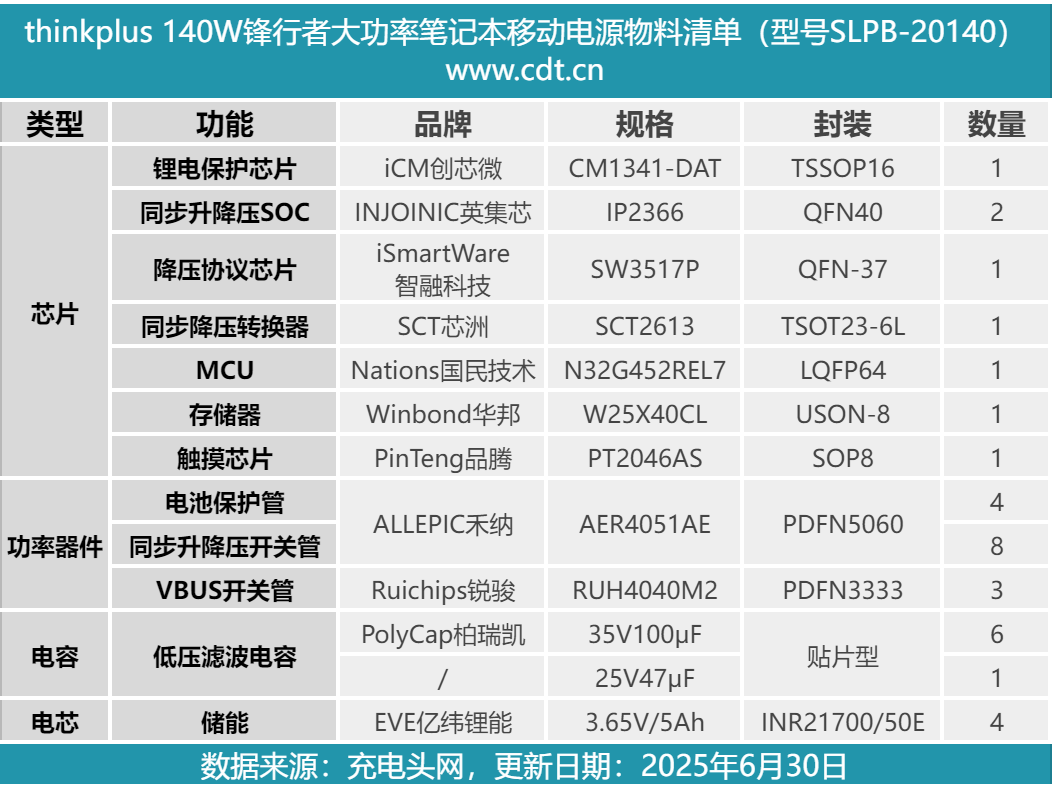

最后附上thinkplus 140W锋行者大功率笔记本移动电源的核心器件清单，方便大家查阅。

thinkplus 140W锋行者大功率笔记本移动电源赛博朋克风格设计，硬核科技感十足。同时符合人体工学的39mm厚度和4.5mm仿生圆角更是为用户带来舒适的持握手感。配备2.01寸TFT高清大屏可实时显示电量、功率、温度等使用状态，加之跑车仪表设计，大大提升用户使用时的交互体验。

移动电源搭载行业首创数字混动充电技术同时，还支持多口插拔不断连，实现动态功率分配。支持65W+65W、100W+30W、65W+40W+30W等多个输出策略，满足笔电、平板、手机等设备同时快充需求。

值得一提的是，早在移动电源相关新国标标准还在起草阶段，联想便已按照相应要求来设计这款产品。锋行者移动电源完全符合GB 31241-2022和GB 4943.1-2022强项标准，同时电芯的正负极材料/隔膜/电解液等电池安全材料以及关键的生产过程工艺，多次循环锂枝晶析出等测试，评估老化安全性，电池电压，温度等安全信息智能监测均符合要求，可见联想对于产品充电安全的高度重视，始终将用户的人身财产安全放在第一位。

充电头网通过拆解了解到，产品使用的是亿纬锂能四颗INR21700/50E车规级动力电芯，设计和测试标准远超普通电芯，自然品质更优，同时也通过了国家3C强制认证。此外配有创芯微CM1341-DAT锂电保护方案进行保护，配备热敏电阻进行温度监控以及实时反馈。

快充方面，两个USB-C接口均采用了英集芯IP2366双向同步升降压电源管理方案实现双向快充，USB-A口采用智融科技SW3517P进行降压输出控制。国民技术N32G452REL7 MCU进行整机控制，柏瑞凯品牌电容进度滤波。产品整体用料做工扎实可靠。
