前言
在当今时代，电动工具轻量化、园林工具电动化、智能家居无线化、两轮电动锂电化以及能源结构绿色化的趋势正以前所未有的速度向前推进。与此同时，欧洲、东南亚等地区的两轮车市场中，锂电渗透率也在快速攀升。在这样的大背景下，各个细分市场对于圆柱电池的需求日益增长，并且对其性能提出了更为严苛的要求。而亿纬锂能，作为行业内的佼佼者，正以其卓越的圆柱电池解决方案，积极响应市场需求，引领着行业的发展潮流。
近期，电池交易网就拿到了一款INR21700-58E电芯，其采用9系高镍材料，负极则运用高容量高压实石墨掺混硅基材料，达到了287Wh/kg的高能量密度，完美满足了产品长续航的要求，能够匹配电动两轮车、AGV、便携式储能、扫地机器人等多种应用场景，为不同领域的设备提供了强劲的动力保障，下面就一起来看看这款电芯的性能如何。
外观介绍

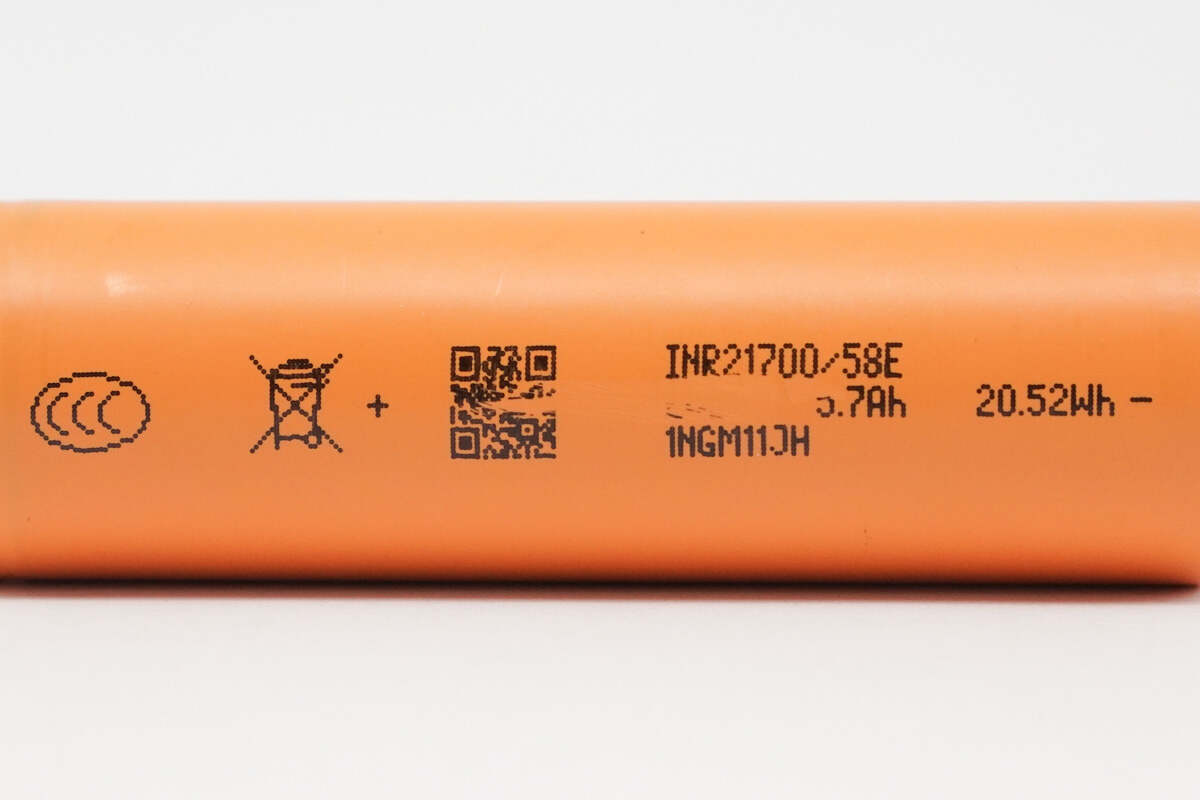

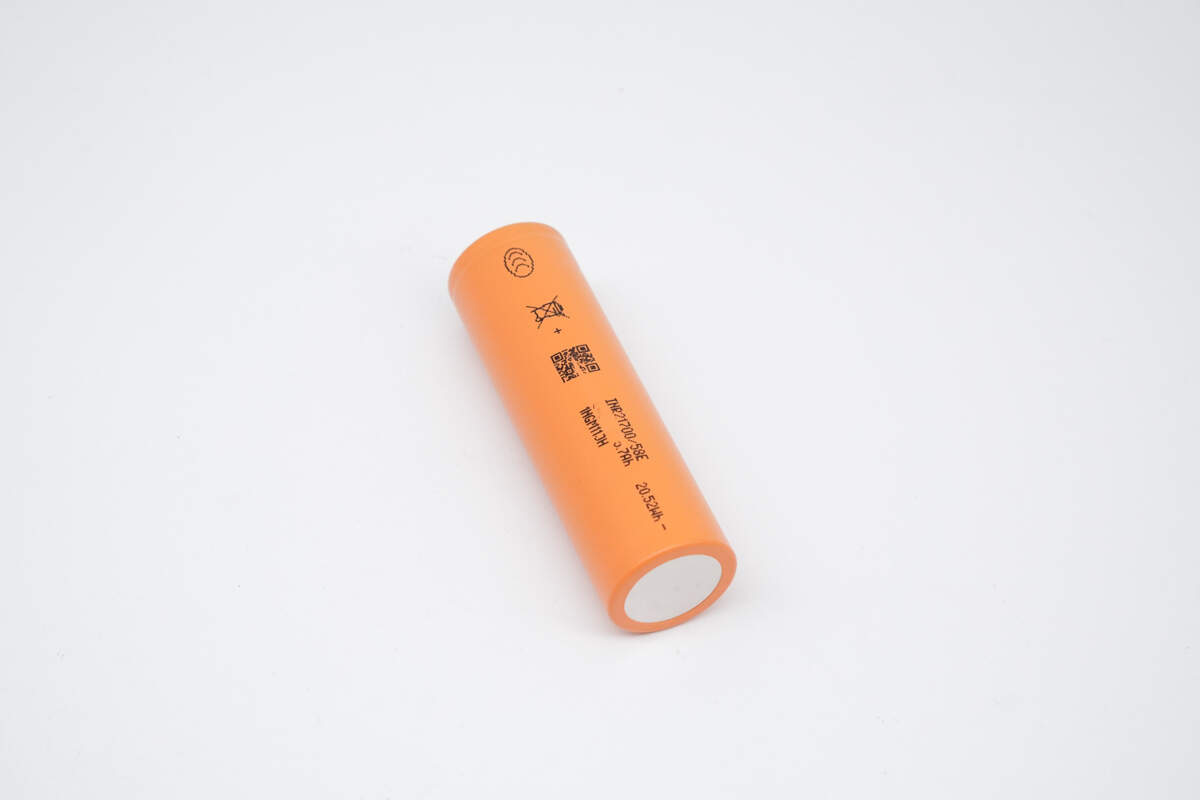

亿纬锂能INR21700-58E电芯采用橙色热缩膜，表面拥有二维码、3C认证、电芯基础信息等丝印。
品牌：EVE 亿纬锂能；型号：INR21700-58E；标称容量：5.7Ah；标称能量：20.52Wh。

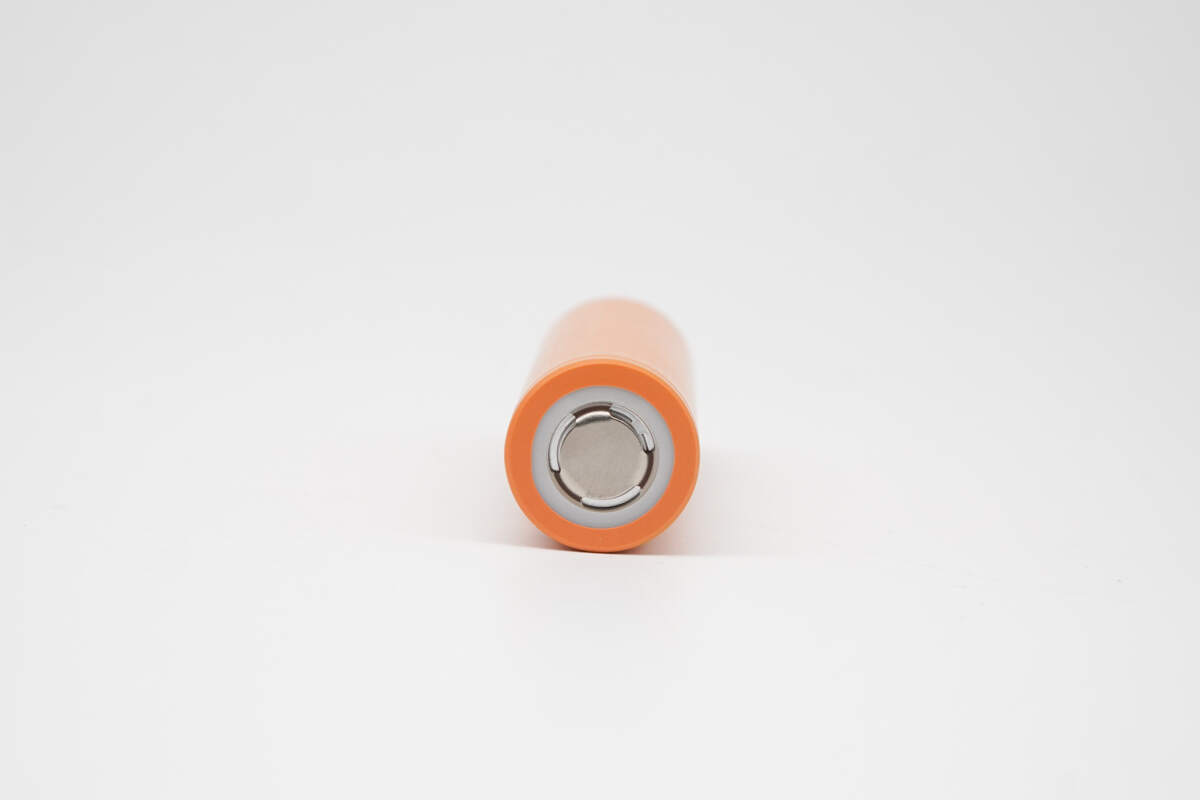

亿纬锂能INR21700-58E电芯正极采用9系高镍材料，盖帽为合金材质，平头设计，顶部可见三泄气孔。

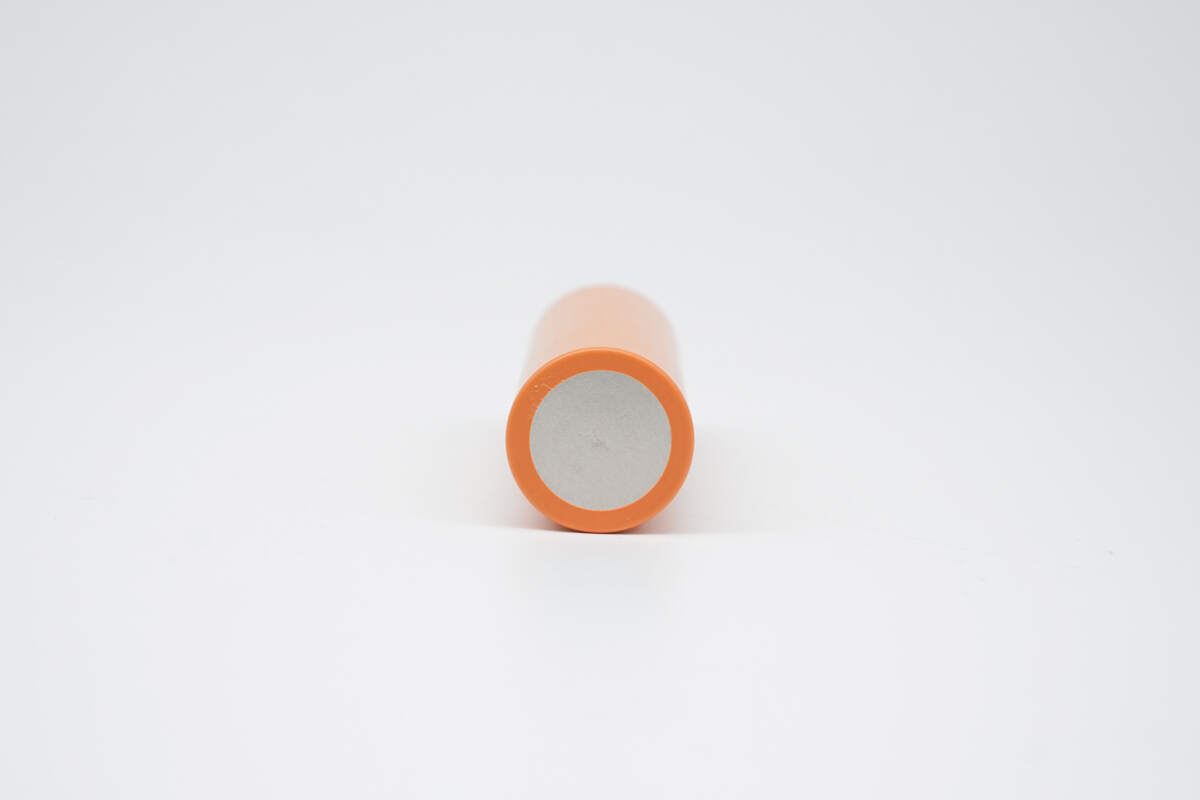

亿纬锂能INR21700-58E电芯负极采用高容量高压实石墨掺混硅基材料，底部外壳采用合金金属材质制作，耐用防腐。表面光洁无污渍，也无氧化痕迹。

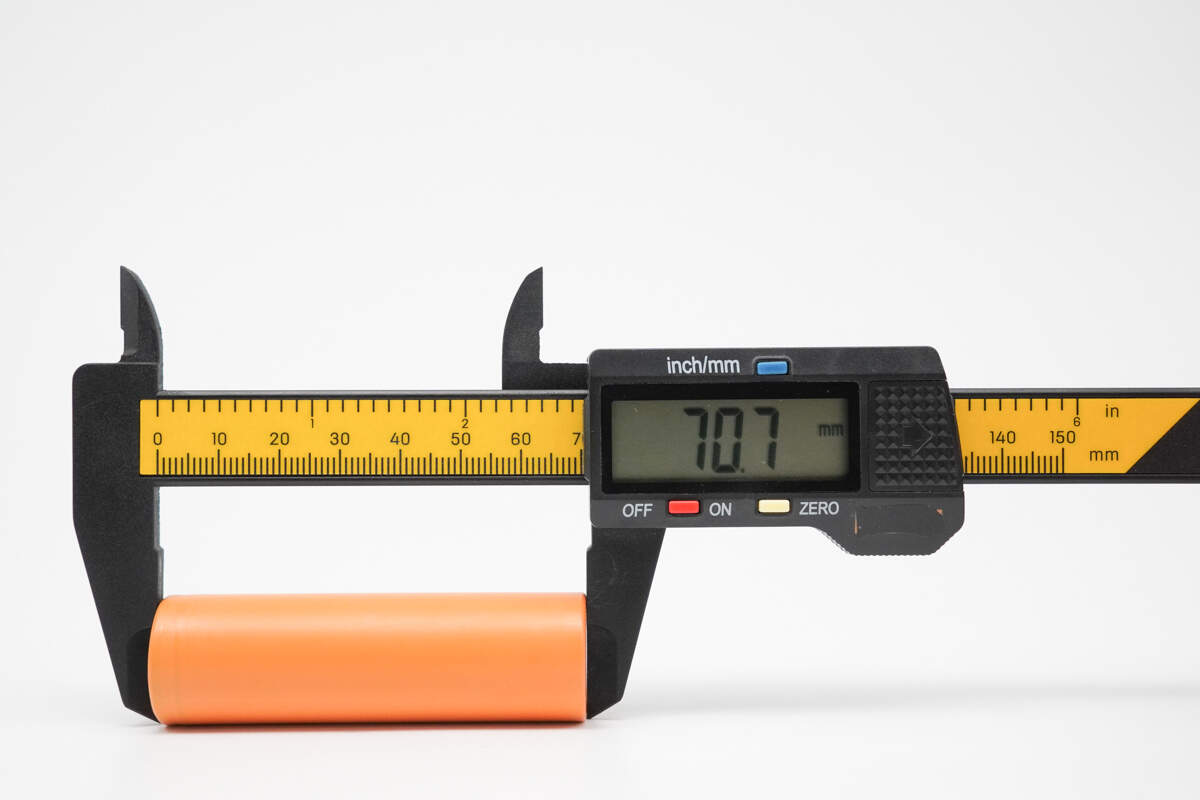

使用塑胶卡尺测得，电芯高度约为 70.7mm。
使用塑胶卡尺测得，电芯直径约为 21.4mm。

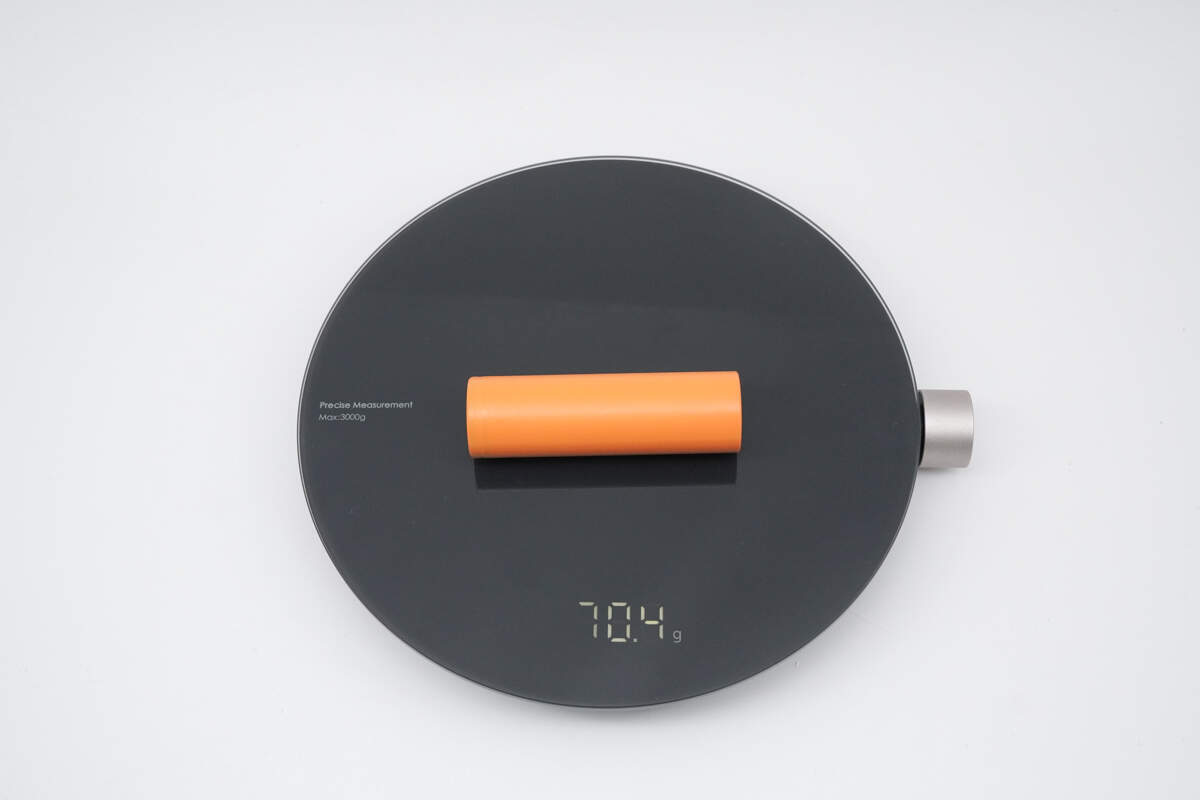

电芯 重量约为 70.4g。
充放电测试
看完外观，进入正题；以下将进行多倍率充放电测试。
充电测试
充电测试将进行恒流恒压充电，统计其总耗时。
0.2C充电

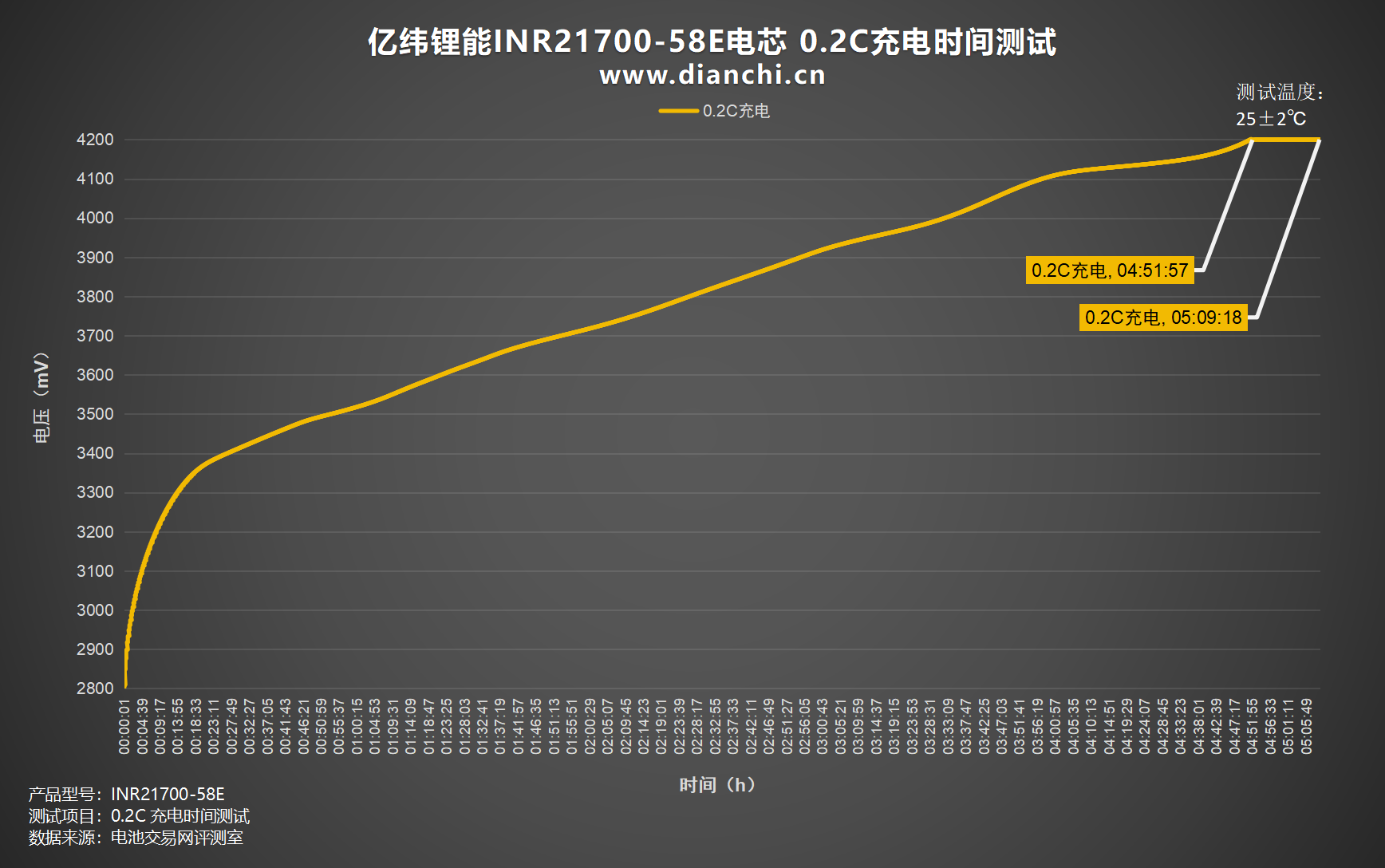

绘制出折线图，设置电流为 1120mA，0.2C为亿纬锂能INR21700-58E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时51分钟，涓流完全充满时间约为5小时9分钟。
0.5C充电

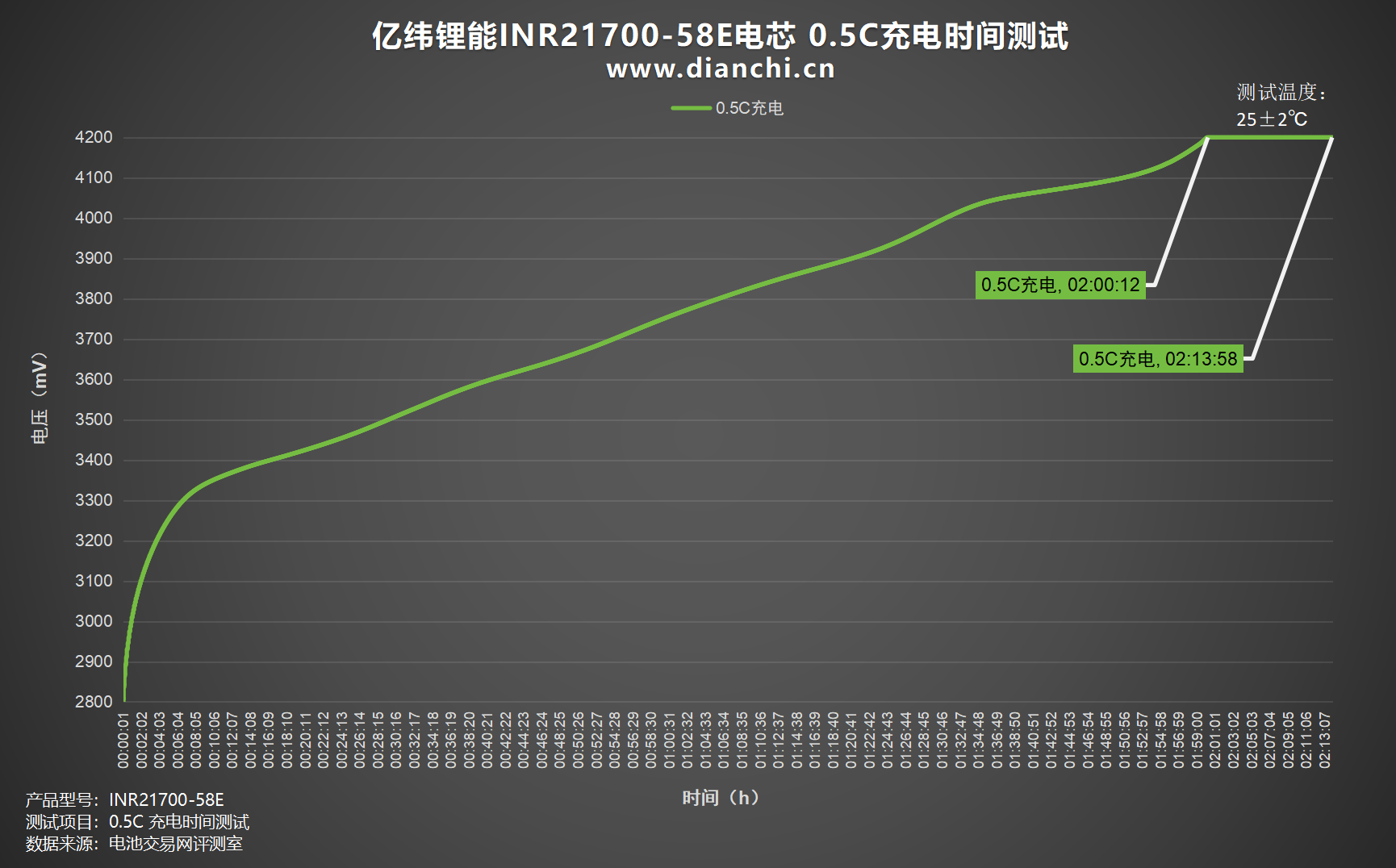

绘制出折线图，设置电流为 2800mA，0.5C为亿纬锂能INR21700-58E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为2小时，涓流完全充满时间约为2小时13分钟。
1C充电

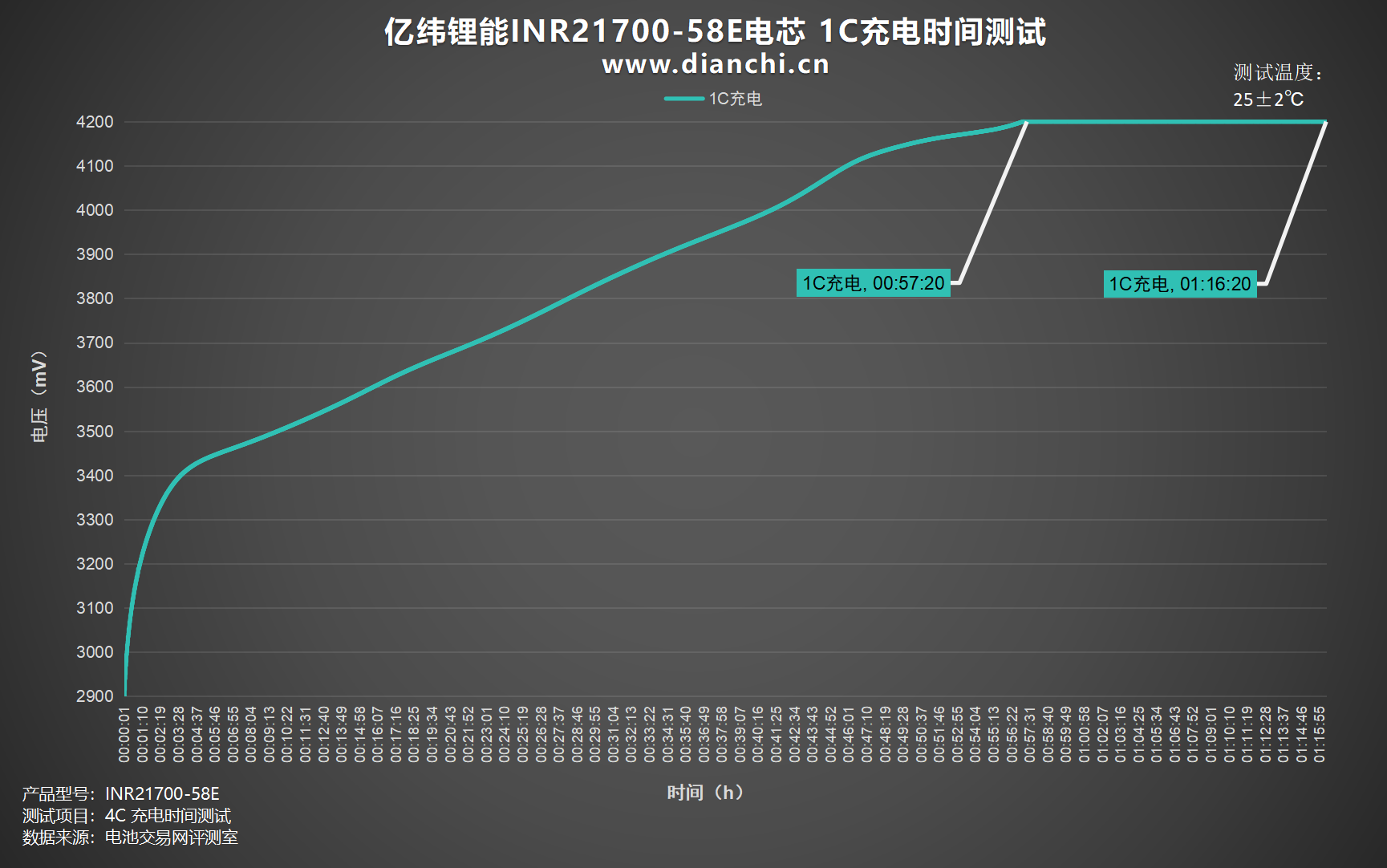

绘制出折线图，设置电流为 5600mA，1C为亿纬锂能INR21700-58E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为57分钟，涓流完全充满时间约为1小时16分钟。

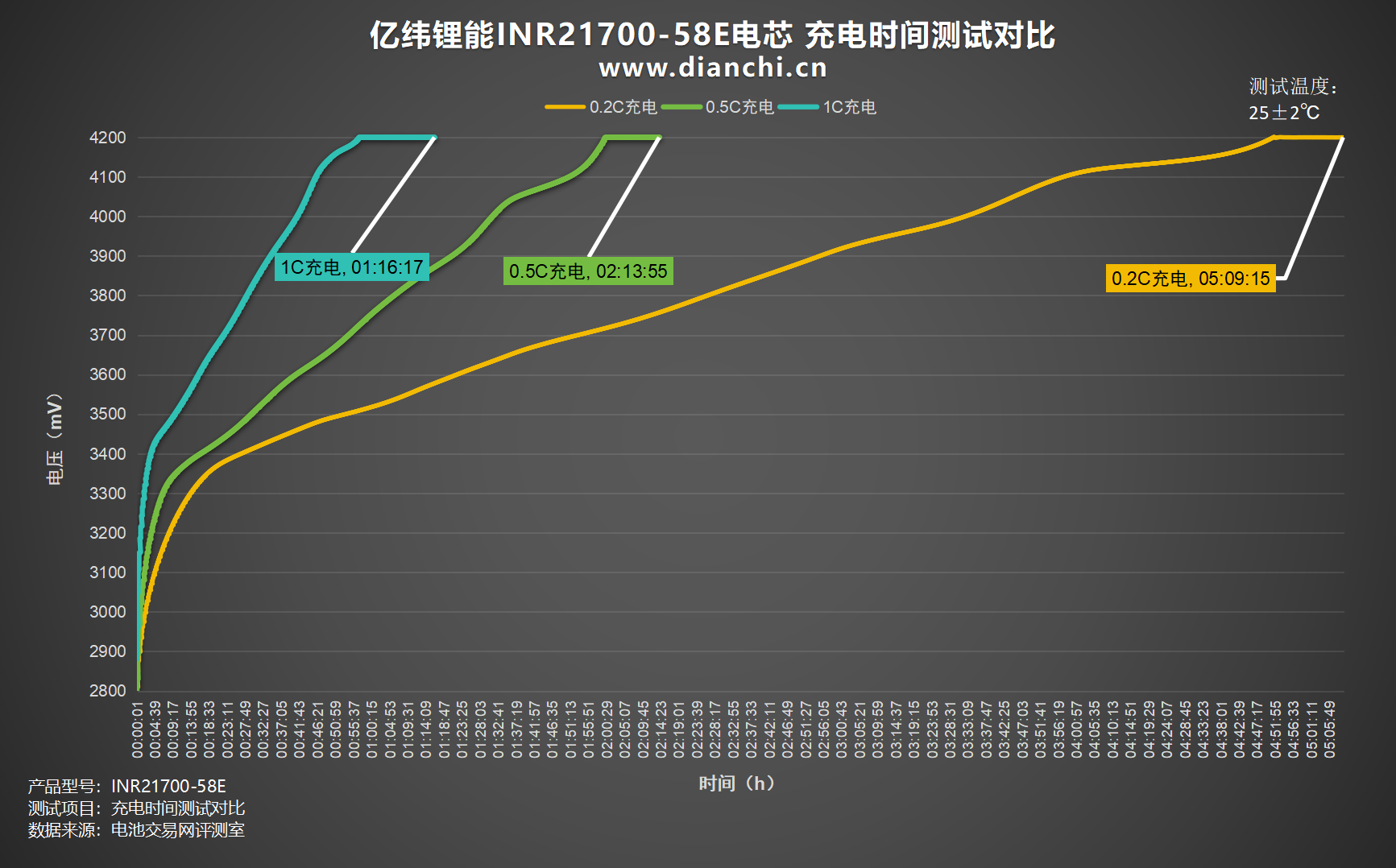

将数据汇总至表格，可以看到充电时间最长的是0.2C充电，时间为5小时9分钟，最快的是1C充电，时间为1小时18分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

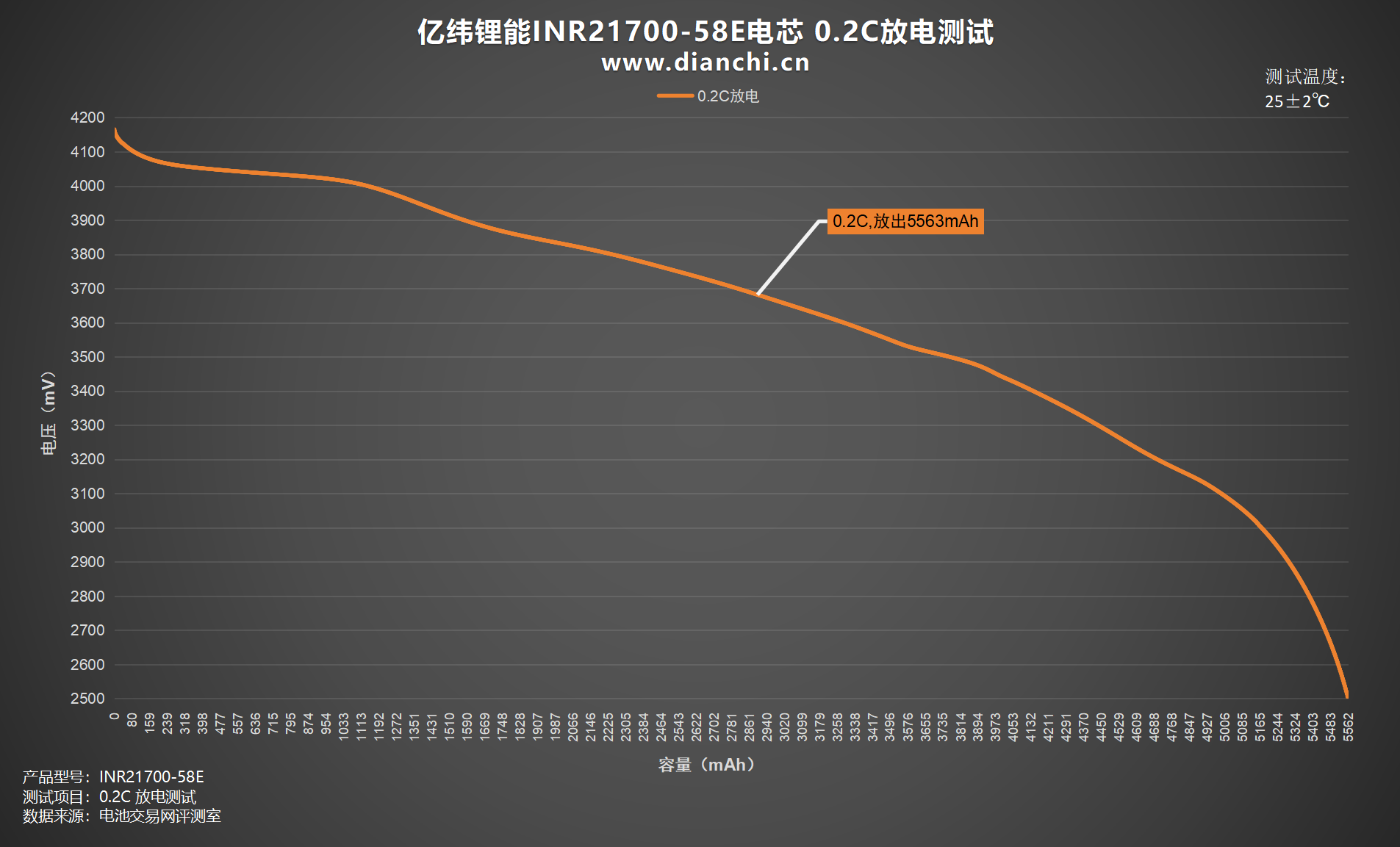

绘制出折线图，设置电流为 1120mA，0.2C为亿纬锂能INR21700-58E电芯放电，均压 3.63V，放到截止电压为2.5V，耗时约4小时57分钟，放出容量5563mAh，放出能量20.17Wh。
0.5C放电

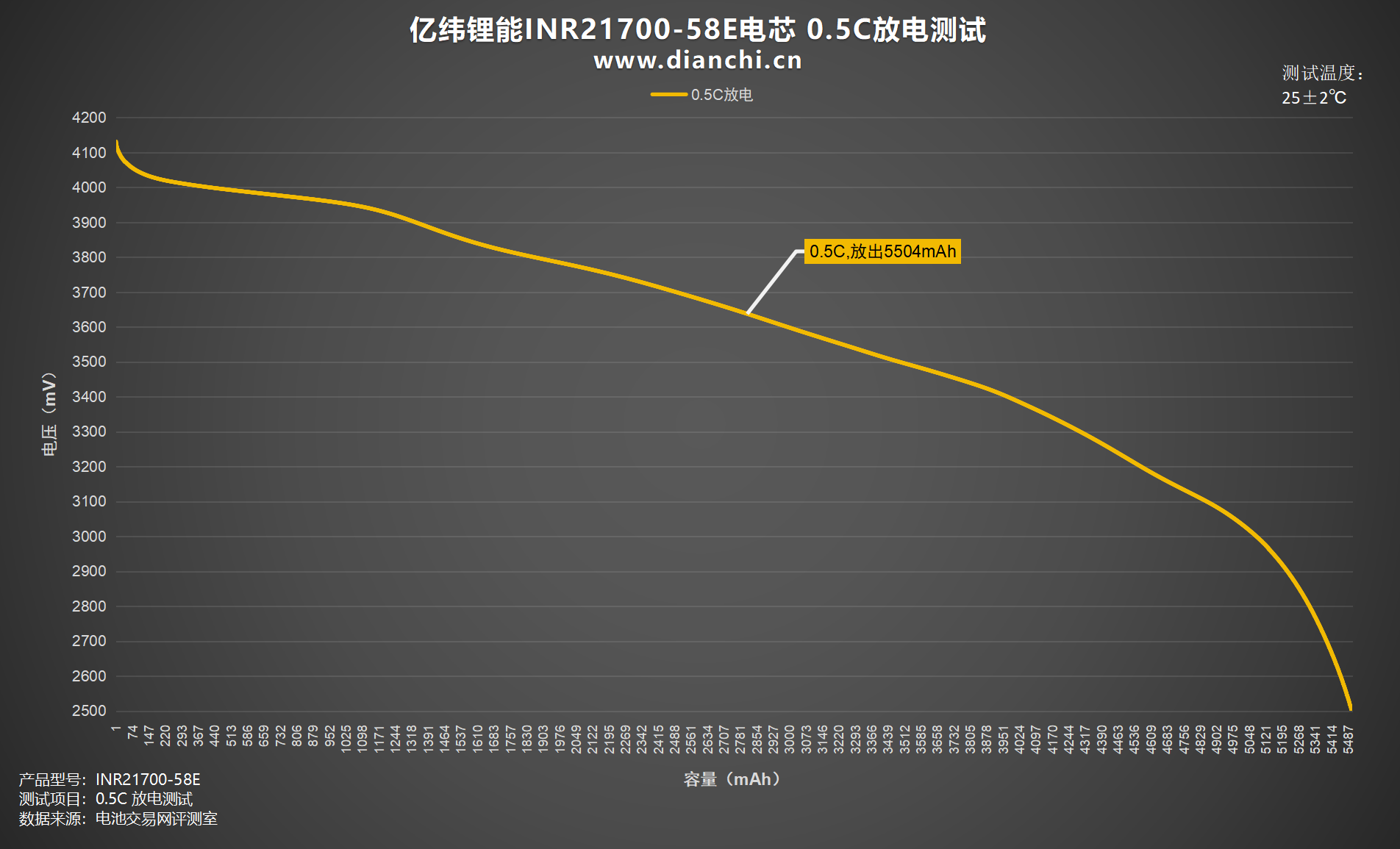

绘制出折线图，设置电流为 2800mA，0.5C为亿纬锂能INR21700-58E电芯放电，均压 3.58V，放到截止电压为2.5V，耗时约1小时57分钟，放出容量5504mAh，放出能量19.71Wh。
1C放电

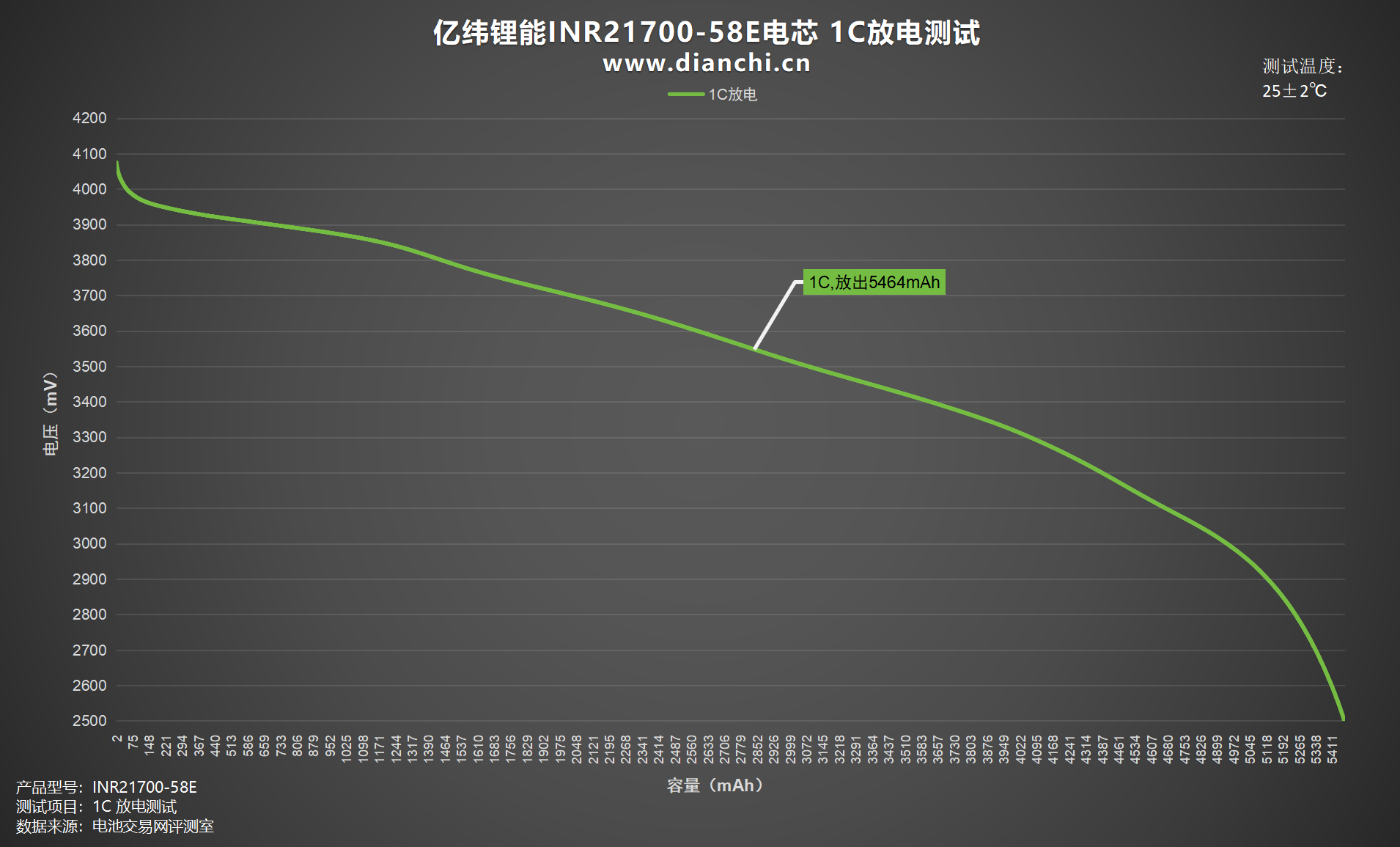

绘制出折线图，设置电流为 5600mA，1C为亿纬锂能INR21700-58E电芯放电，均压 3.51V，放到截止电压为2.5V，耗时约58分钟，放出容量5464mAh，放出能量19.20Wh。
2C放电

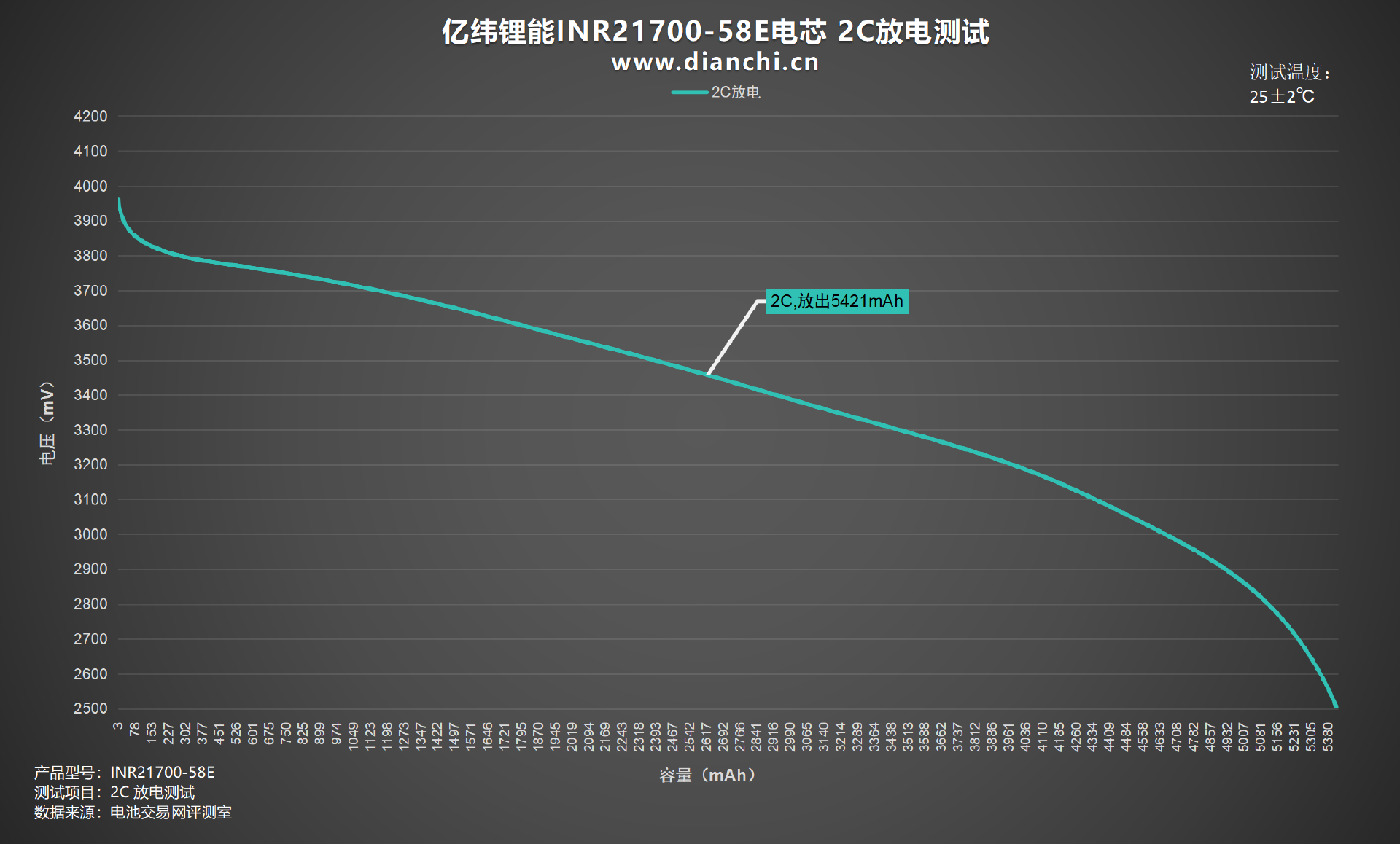

绘制出折线图，设置电流为 11600mA，2C为亿纬锂能INR21700-58E电芯放电，均压 3.63V，放到截止电压为2.5V，耗时约29分钟，放出容量5421mAh，放出能量18.39Wh。
3C放电

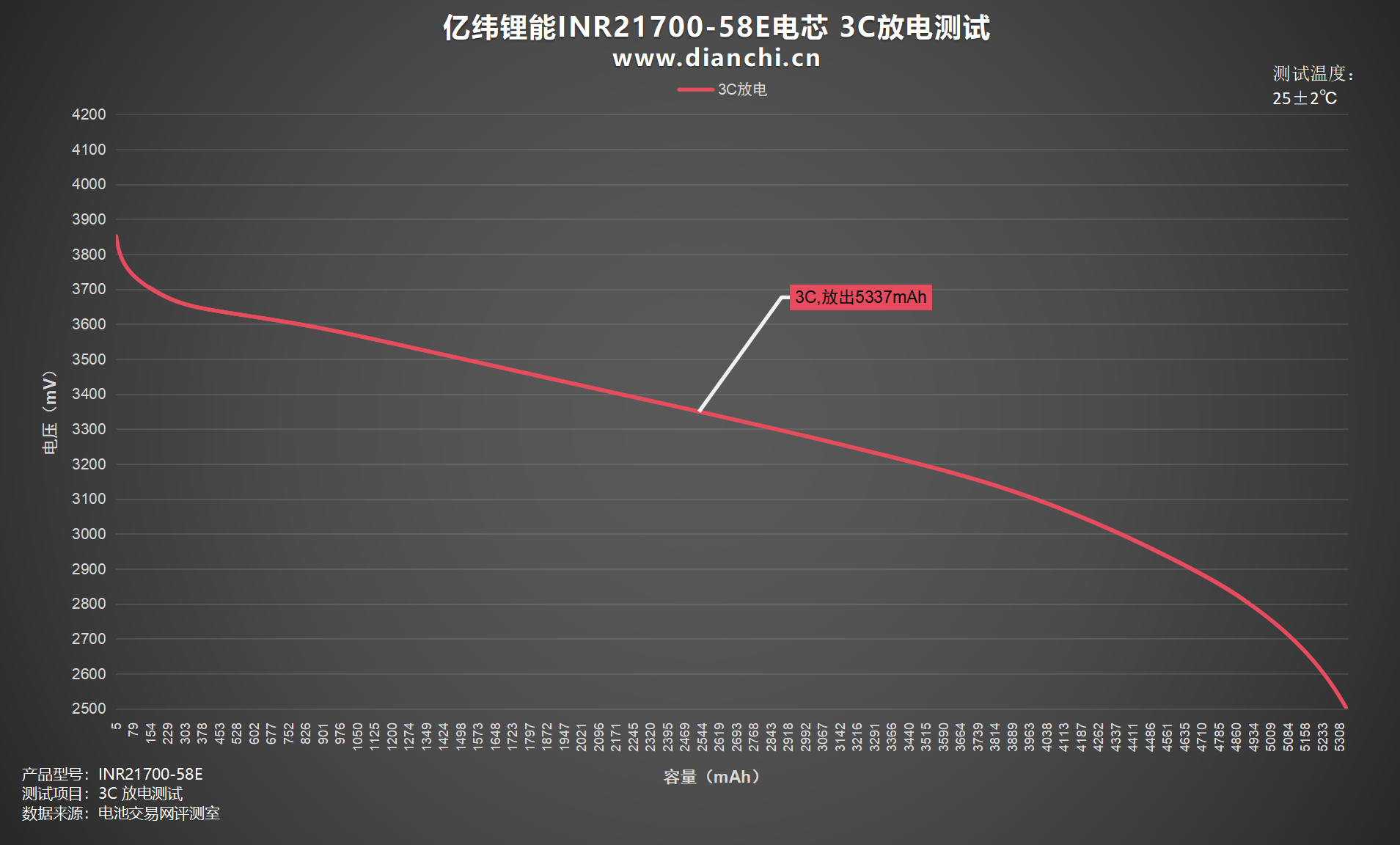

绘制出折线图，设置电流为 16800mA，3C为亿纬锂能INR21700-58E电芯放电，均压 3.63V，放到截止电压为2.5V，耗时约19分钟，放出容量5337mAh，放出能量17.53Wh。

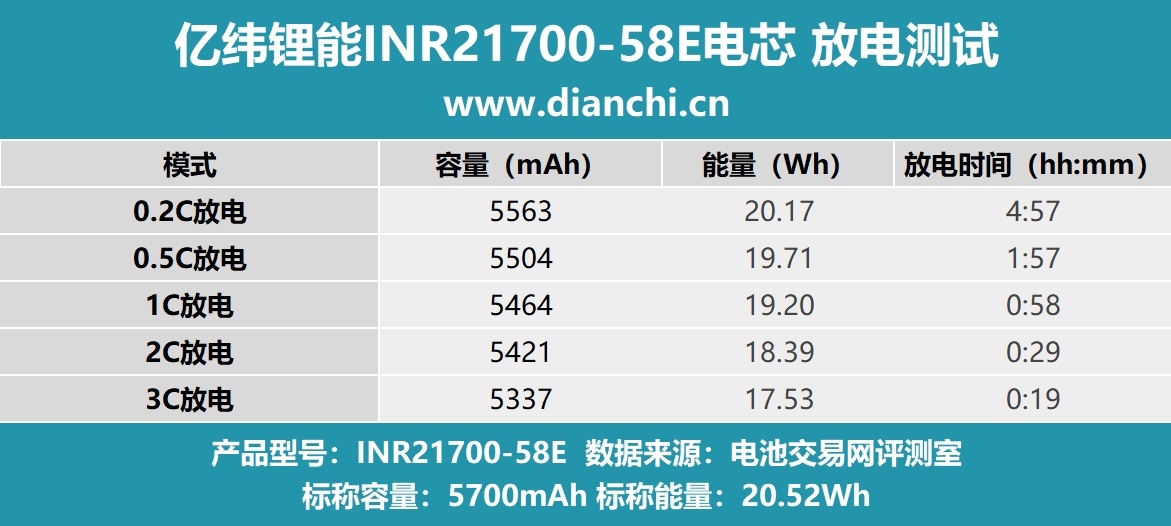

将数据汇总至表格，可以看到所测倍率放电容量在5300-5600mAh区间，放出能量在17-21Wh区间。

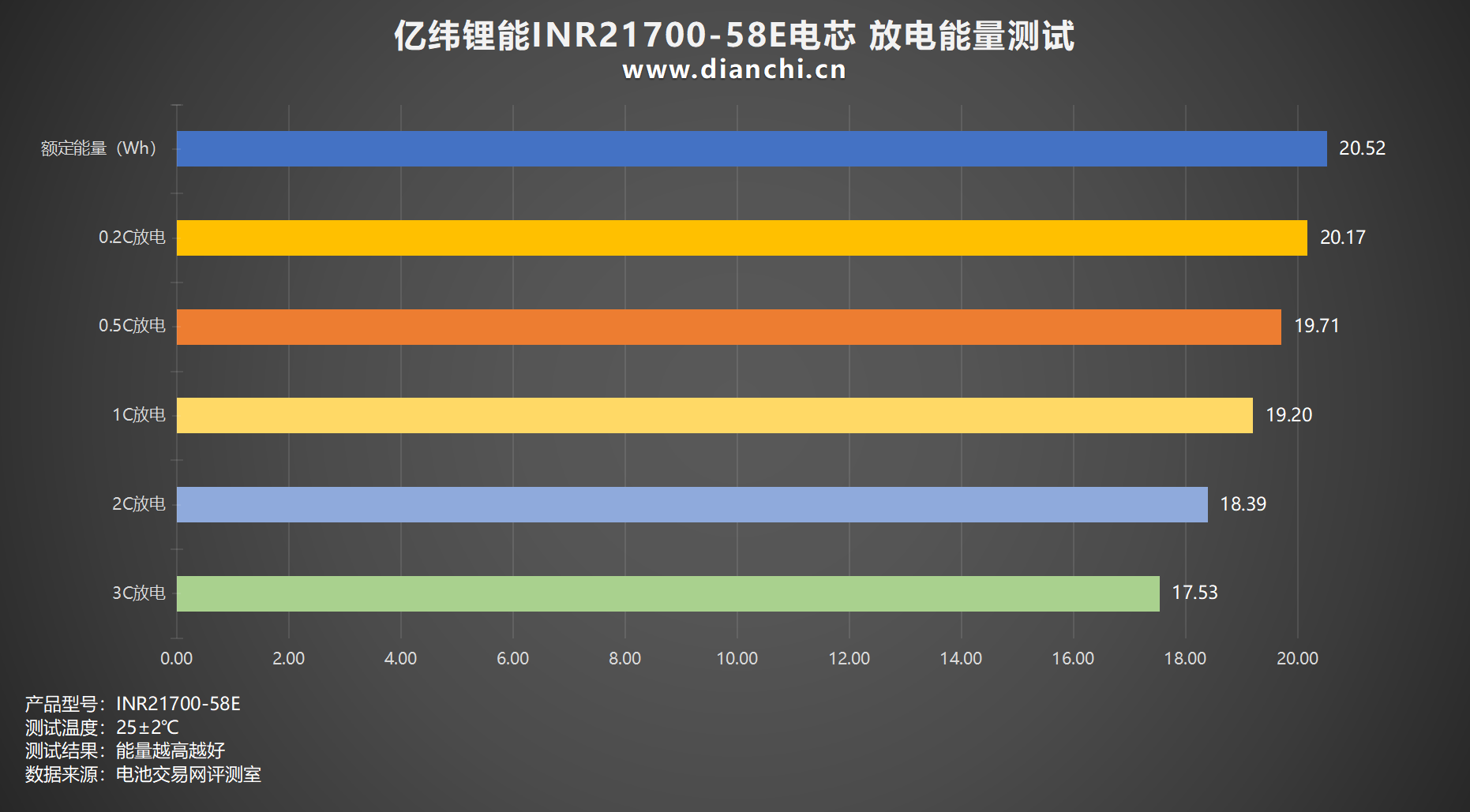

将放电能量数据汇总至表格，可以看到放电能量最高的是0.2C倍率，放出20.17Wh，其次是0.5C放电倍率，放出能量 19.71Wh，在最高放电倍率下，放出能量17.53Wh。

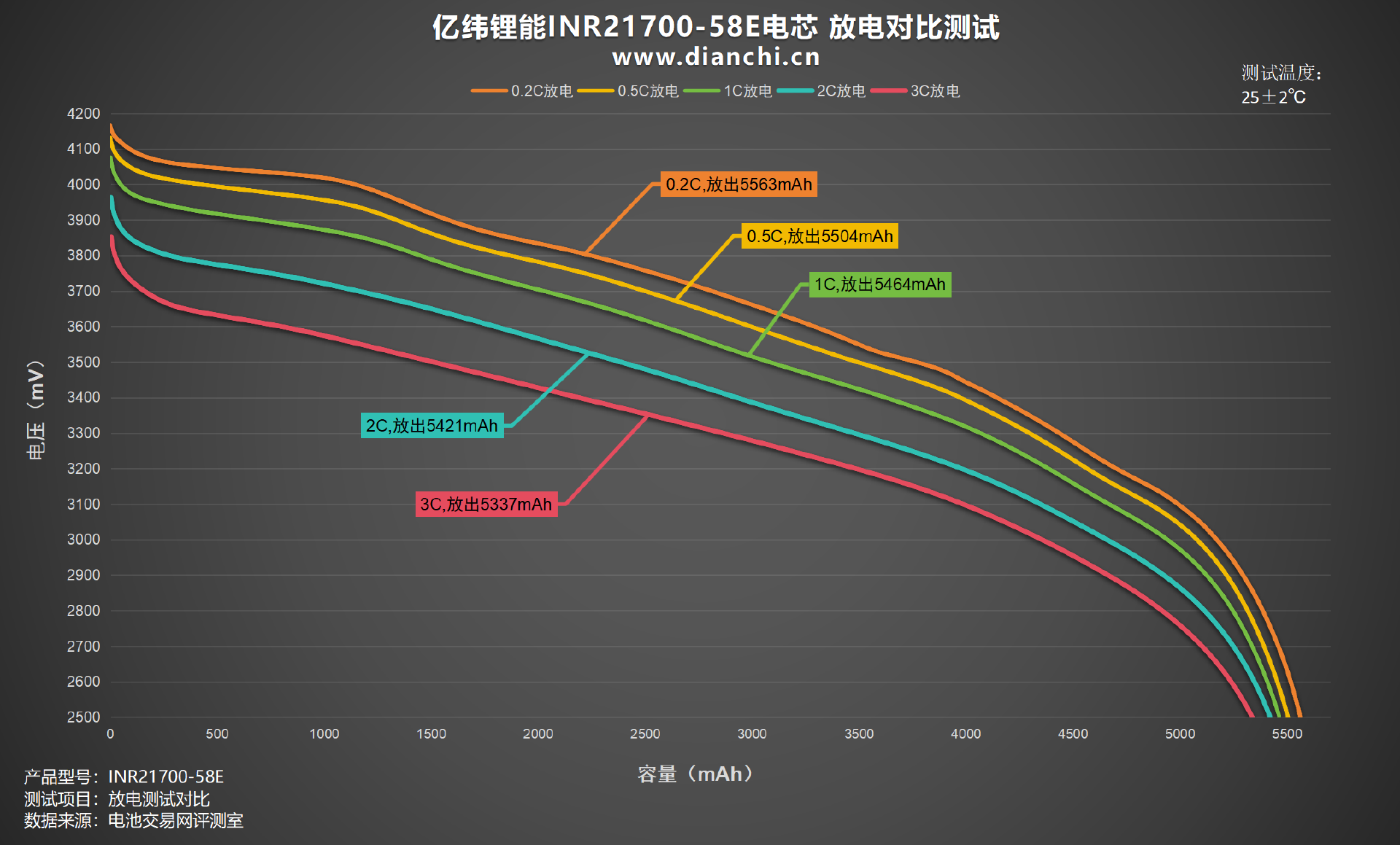

将放电能量汇总至曲线图，可以看到放电容量最高的是0.2C倍率，容量为5563mAh，其次是0.5C倍率，随着倍率的增大放电容量逐渐下降，最低的是3C放电，放出能量仅为5337mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

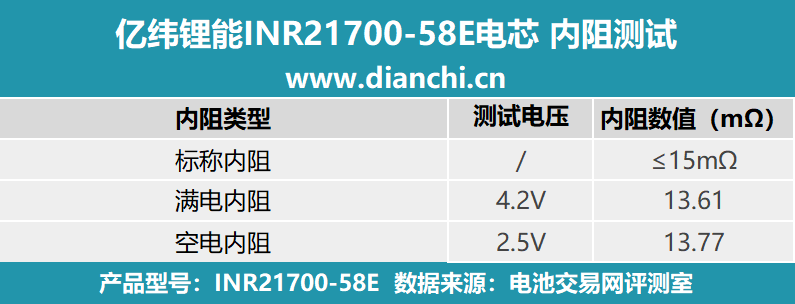

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，亿纬锂能INR21700-58E电芯标称内阻为≤15mΩ。

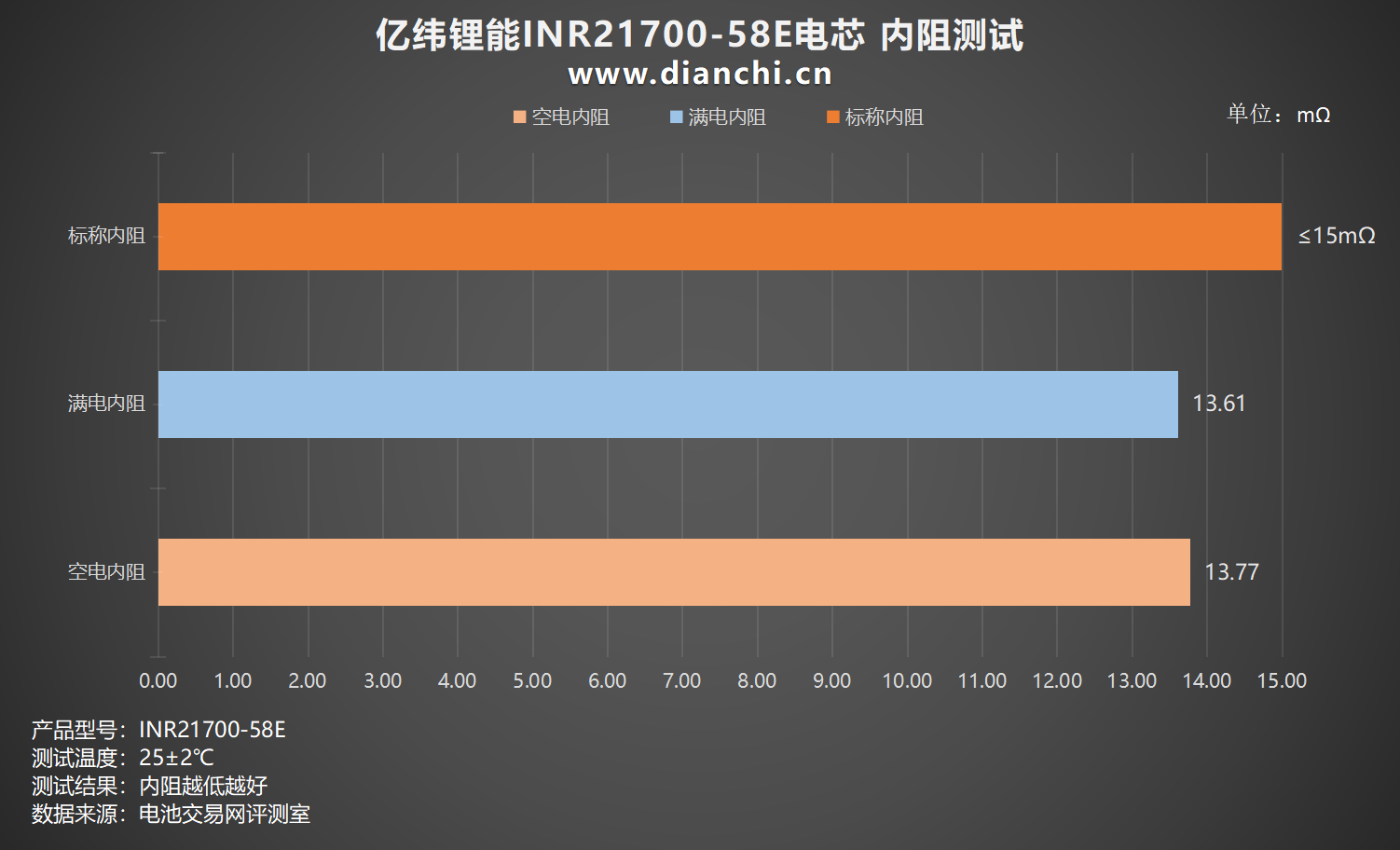

绘制出柱状图，可以看到 4.2V满电内阻为 13.61mΩ，2.5V空电内阻为 13.77mΩ，在两种电压下电芯内阻差距不大，同时远低于标称内阻，表现优秀。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

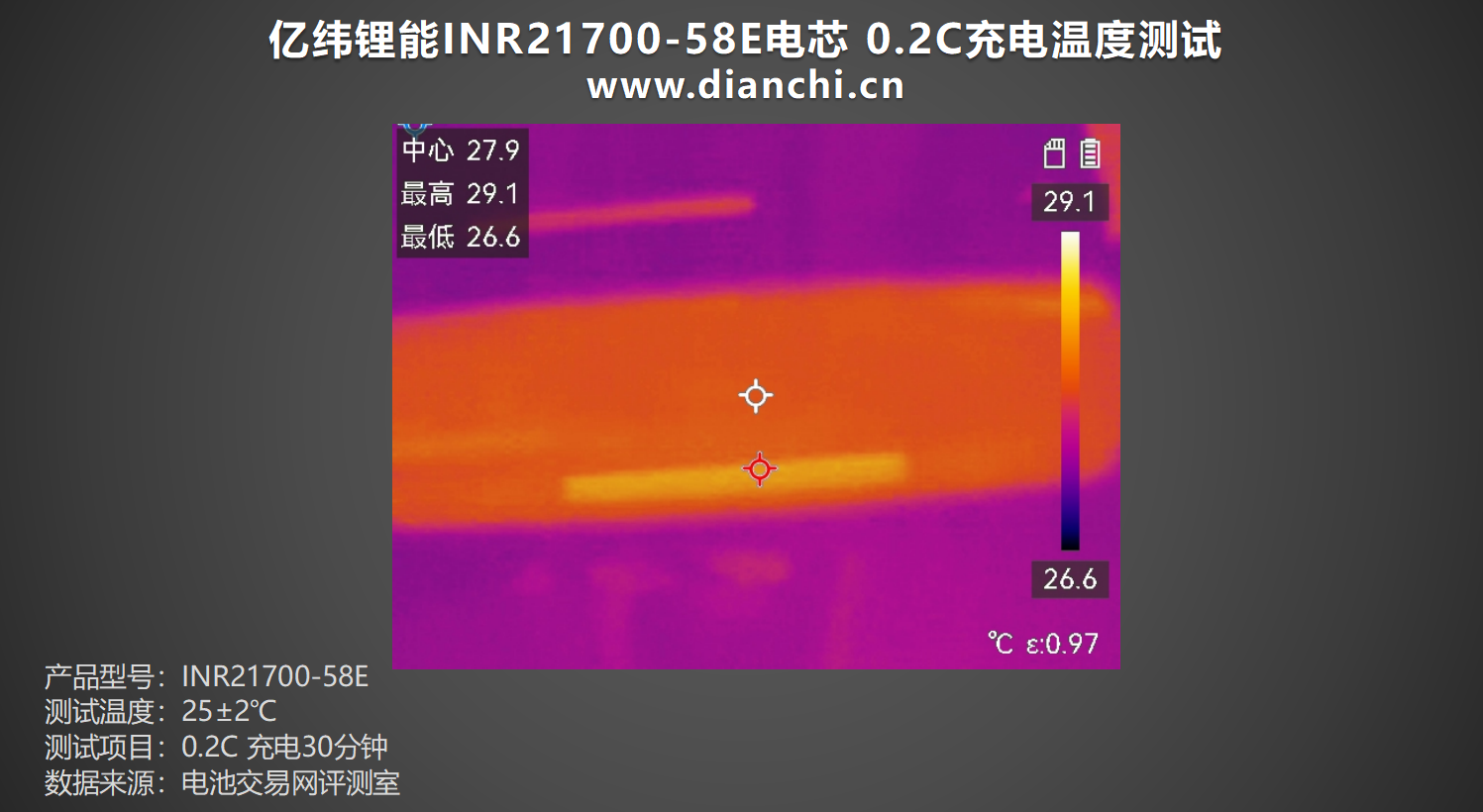

亿纬锂能INR21700-58E电芯以0.2C倍率进行充电30分钟，表面最高温度为29.1℃左右。
0.5C充电

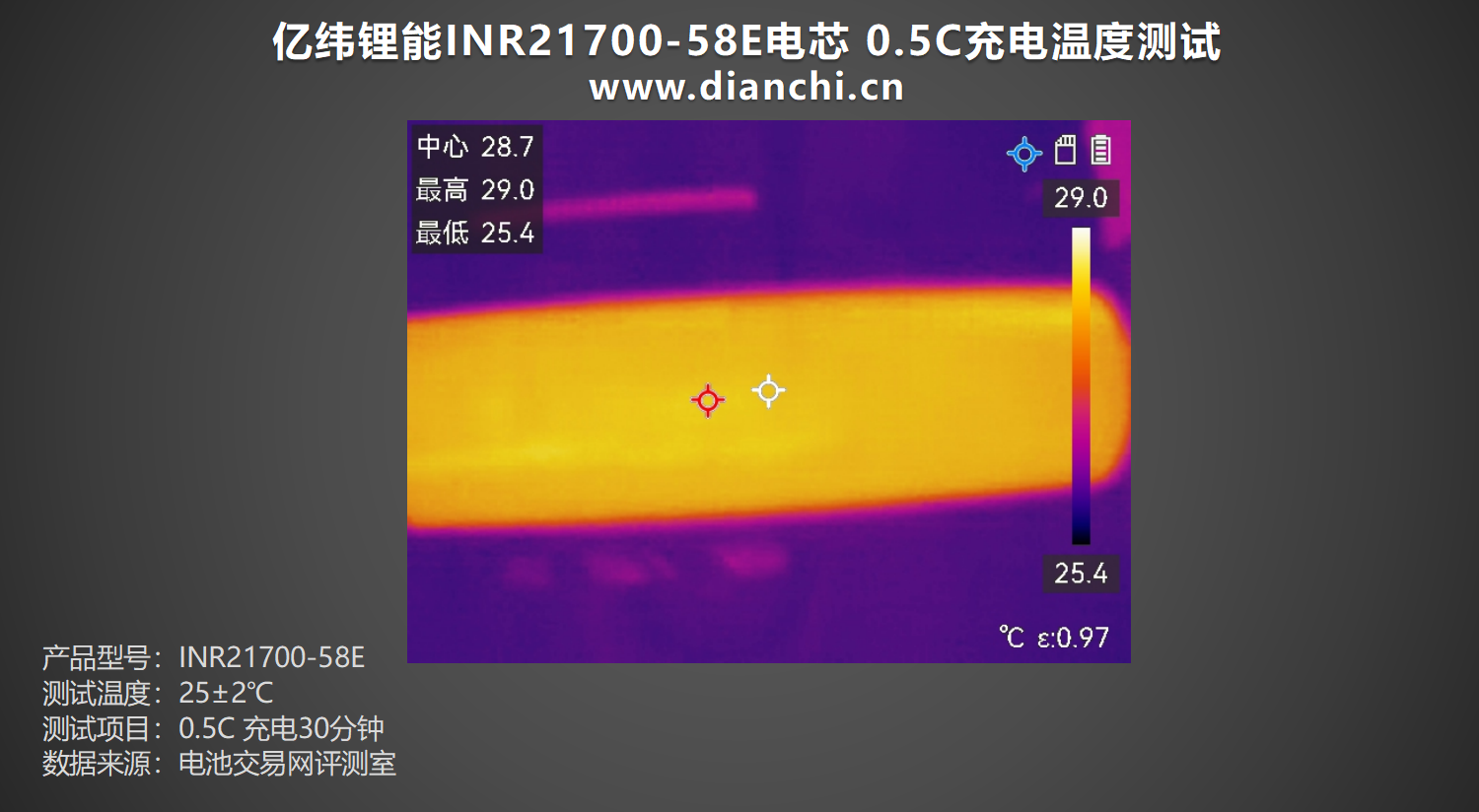

亿纬锂能INR21700-58E电芯以0.5C倍率进行充电30分钟，表面最高温度为29℃左右。
1C充电

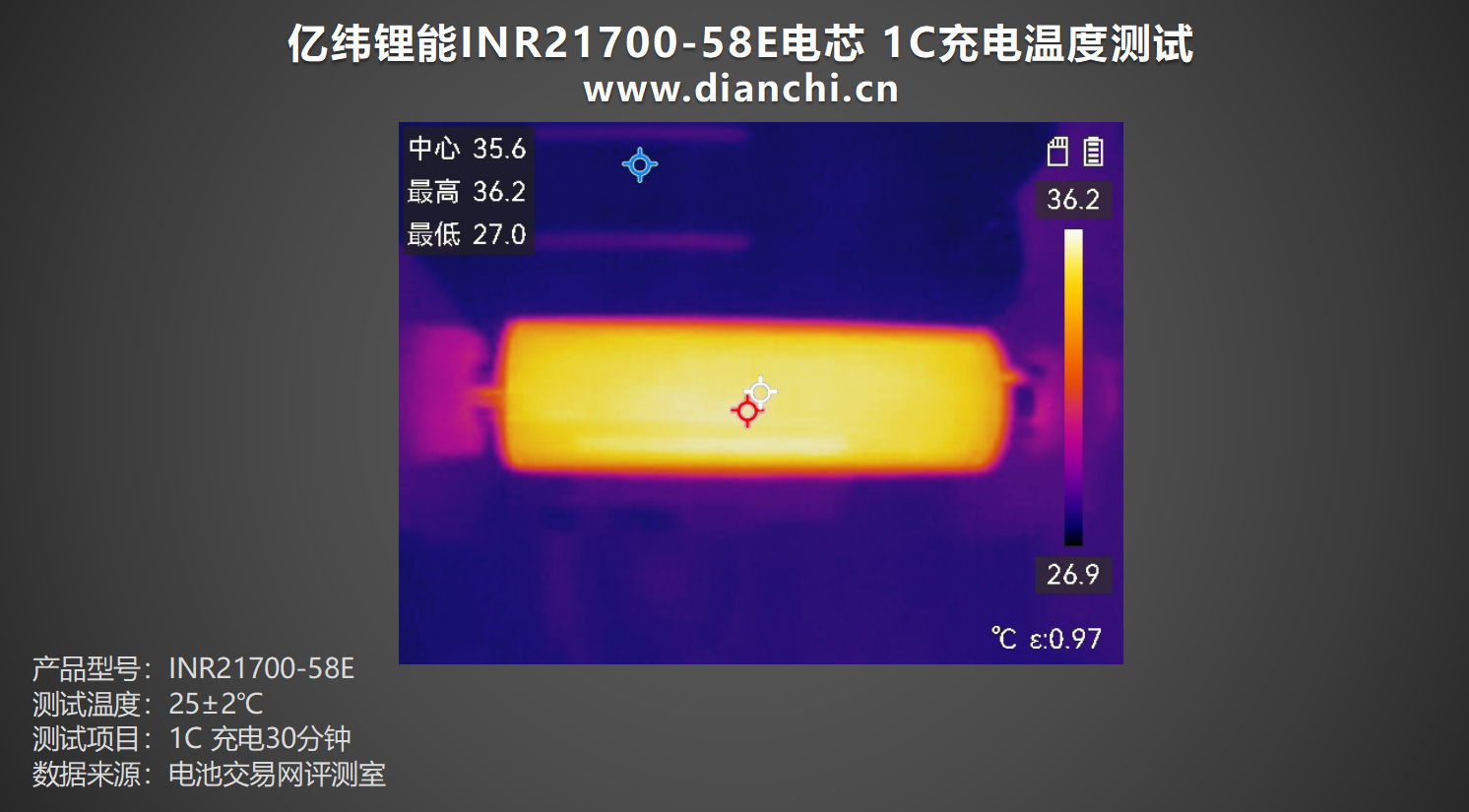

亿纬锂能INR21700-58E电芯以1C倍率进行充电30分钟，表面最高温度为36.2℃左右。
放电温度测试
0.2C放电

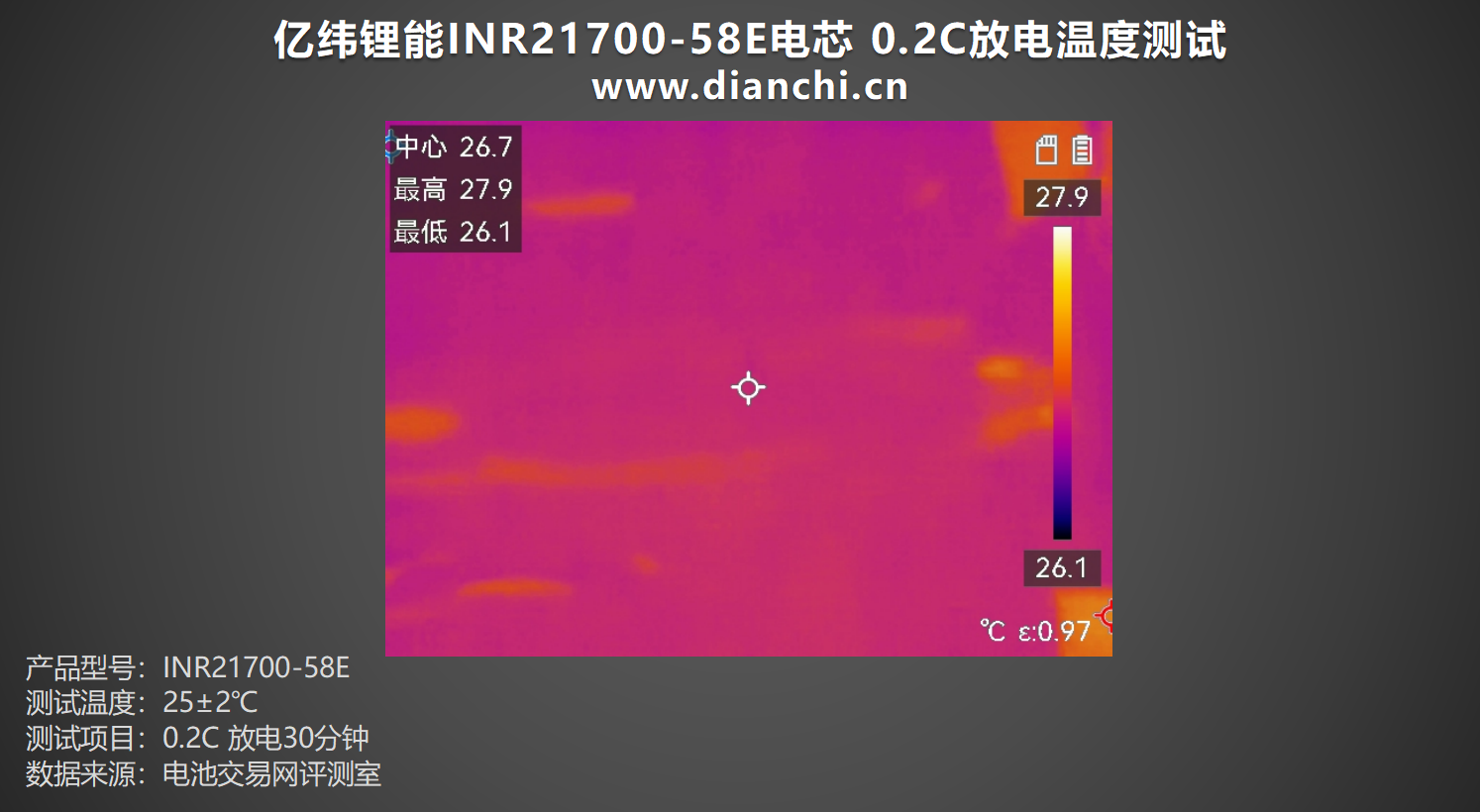

亿纬锂能INR21700-58E电芯以0.2C倍率进行放电30分钟，表面中心温度为26.7℃左右。
0.5C放电

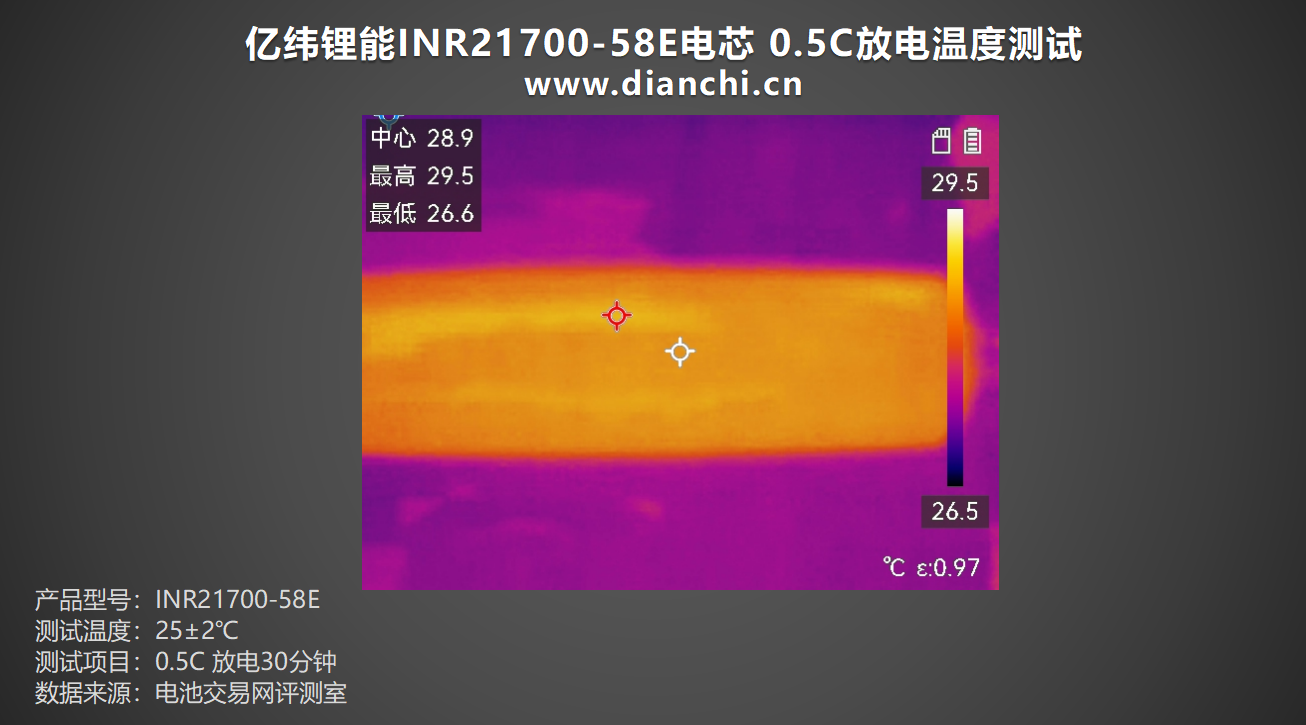

亿纬锂能INR21700-58E电芯以0.5C倍率进行放电30分钟，表面最高温度为29.5℃左右。
1C放电

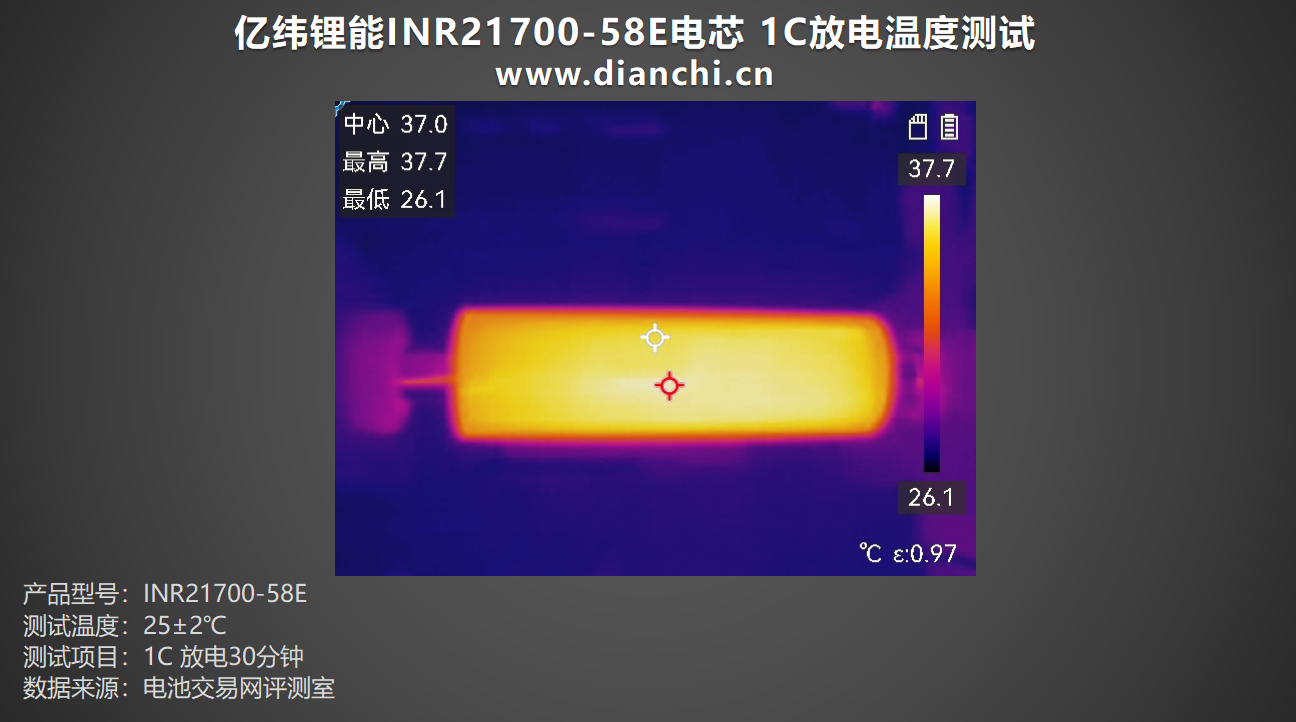

亿纬锂能INR21700-58E电芯以1C倍率进行放电30分钟，表面最高温度为37.7℃左右。
2C放电

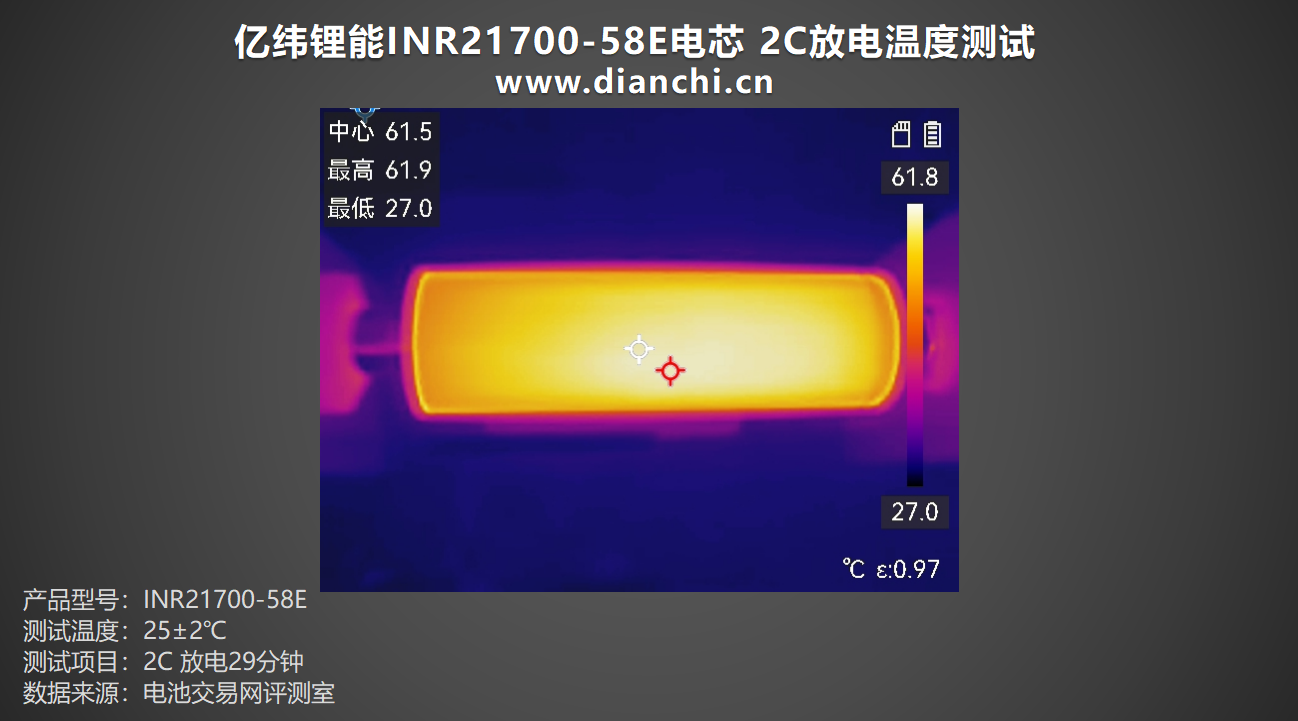

亿纬锂能INR21700-58E电芯以2C倍率进行放电29分钟，表面最高温度为61.9℃左右。
3C放电

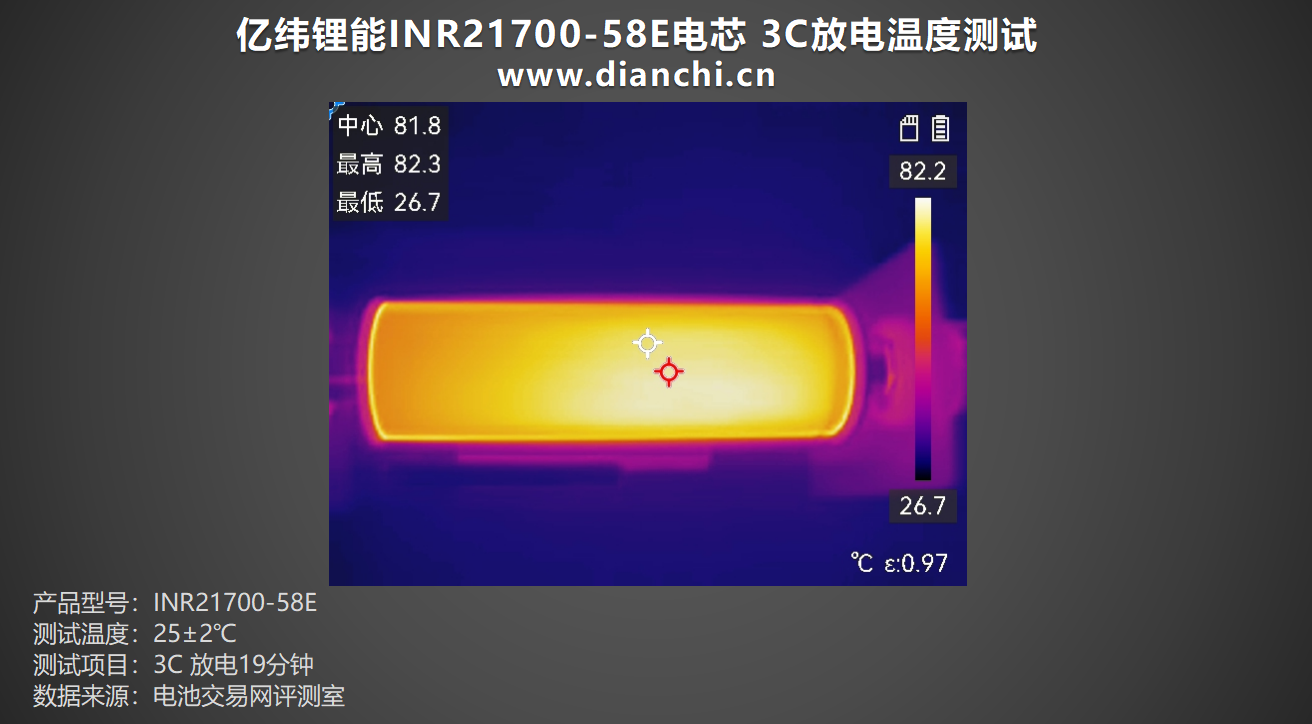

亿纬锂能INR21700-58E电芯以3C倍率进行放电19分钟，表面最高温度为82.3℃左右。
电池交易网总结
亿纬锂能的圆柱电池解决方案凭借其特有的经济性与安全性、极致的标准化和可靠性优势，在市场中占据着重要地位，这款领先发布的INR21700-58E高容量产品，在技术上实现了重大突破。采用9系高镍材料，负极则运用高容量高压实石墨掺混硅基材料，可满足3C持续放电，循环寿命长达1000周，并且能够在-20℃至+60℃的温度区间内正常工作，足以应对大部分极端环境下的使用需求。
性能方面，在标准充电0.2C倍率下，充至4.2V时间约为4小时51分钟，涓流完全充满时间约为5小时9分钟，最高1C充电下，充至4.2V时间约为57分钟，涓流完全充满时间约为1小时16分钟，放电方面，0.2C标准放电下，放出容量5563mAh，放出能量20.17Wh，最高3C放电，放出容量5337mAh，放出能量17.53Wh，整体来看放电性能并没有达到标称数据。
内阻方面，实测4.2V满电内阻为 13.61mΩ，2.5V空电内阻为 13.77mΩ，在两种电压下电芯内阻差距不大，同时低于标称的≤15mΩ，温度测试阶段，充电温度在17℃以内，放电温度方面，除3C放电温度较高外其余倍率温度均在61℃以内。
总体而言，INR21700 58E 是一款“材料创新驱动、基础性能扎实”的电芯，但实际放电略逊于标称的高容量圆柱电池，在经济性、安全性与可靠性的平衡上较为突出，适合多数中高容量需求的民用及工业场景。
相关阅读：
1、5000mAh+125A持续放电，性能再创新高，亿纬锂能INR21700-50PL全极耳电芯评测
评论0
