智能手表作为目前市场上热门的消费电子产品，成为了许多头部品牌的必争之地。OPPO在智能手表市场，相继推出了OPPO Watch系列和OPPO Watch X系列两条产品线，前者为方形表盘设计，主打简约时尚；后者为圆形表盘设计，呈现类似传统手表的机械美感。

近期，OPPO推出了一款圆形表盘的小尺寸产品——OPPO Watch X2 Mini，外观设计更加小巧轻盈，同时带来了全新的明日金配色，采用18K金精钢表壳和精钢表冠，做工精致，超高颜值，非常适合女性用户群体。在性能方面，采用旗舰双芯配置，高性能大核保障全智能体验，低功耗小核带来更持久续航。手表长续航时间约7天，全智能模式2.5天，全智能重度使用1.5天。

在运动方面，OPPO Watch X2 Mini支持超百种运动模式，涵盖6种运动自动识别，11种专业模式，提供多维数据，助力用户科学运动、高效减脂；还支持手表版「两步路」App，提供离线地图、轨迹导航、热力图等实用户外徒步功能。健康监测方面，搭载8通道心率传感器和16通道血氧传感器，支持多维度体征监测、多维度睡眠监测、生理周期管理，还可直连动态血糖仪，与家人共享健康数据等。

在便捷智慧生活方面，OPPO Watch X2 Mini支持微信手表版、独立eSIM、全功能NFC，支持理想、零跑汽车系统级定制无感车钥匙；支持手表查找手机，手表遥控拍照和录制视频，手势控制短视频切换、接听电话；还支持音乐播放入睡自动暂停；支持手机外卖、打车、导航信息手表端显示；支持丰富的第三方App下载等。下面就来看看这款产品的详细拆解报告吧~

智研所此前还拆解过OPPO Watch 3、OPPO Watch SE、OPPO Watch智能手表，OPPO Band 2、OPPO手环时尚版智能手环，OPPO Enco X3、OPPO Enco Air4 Pro、OPPO Enco Air4i、OPPO Enco R2、OPPO Enco Free3、OPPO Enco Air3、OPPO Enco Free2、OPPO Enco R、OPPO ENCO Air2i、OPPO Enco Air2真无线耳机等产品。

一、OPPO Watch X2 Mini智能手表开箱

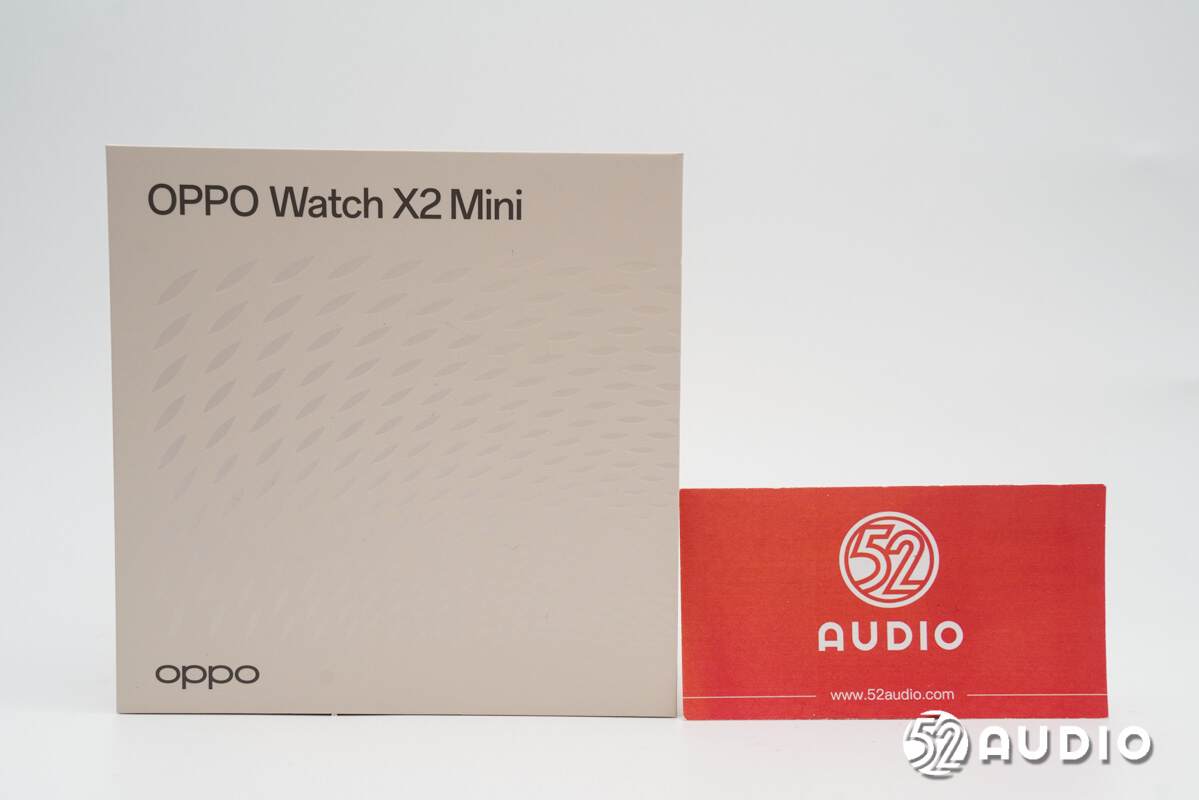

OPPO Watch X2 Mini智能手表包装盒精致，盒盖顶部展示产品名称和品牌LOGO，设计有鳞片状凹凸纹理，通过幻彩膜装饰。

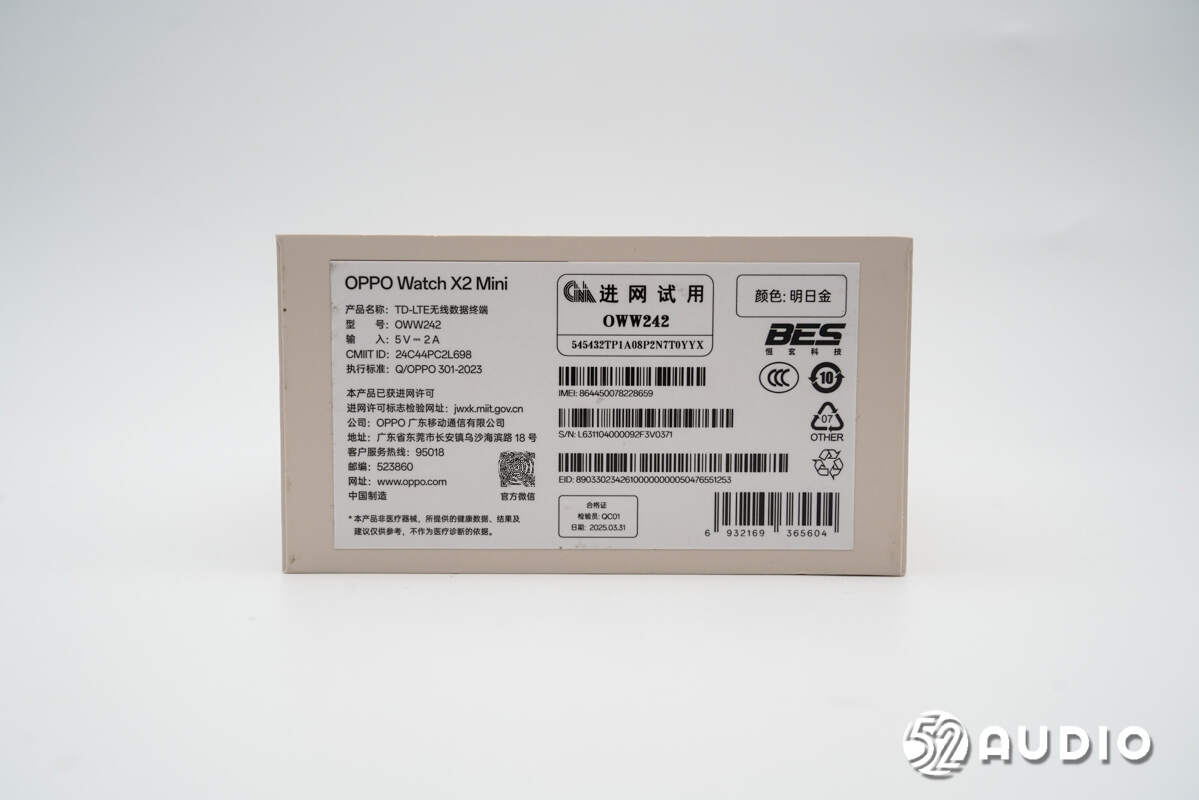

包装盒底部贴有出厂标签，产品名称：TD-LTE无线数据终端，型号：OWW242，输入：5V-2A，公司：OPPO广东移动通信有限公司，中国制造，颜色：明日金。

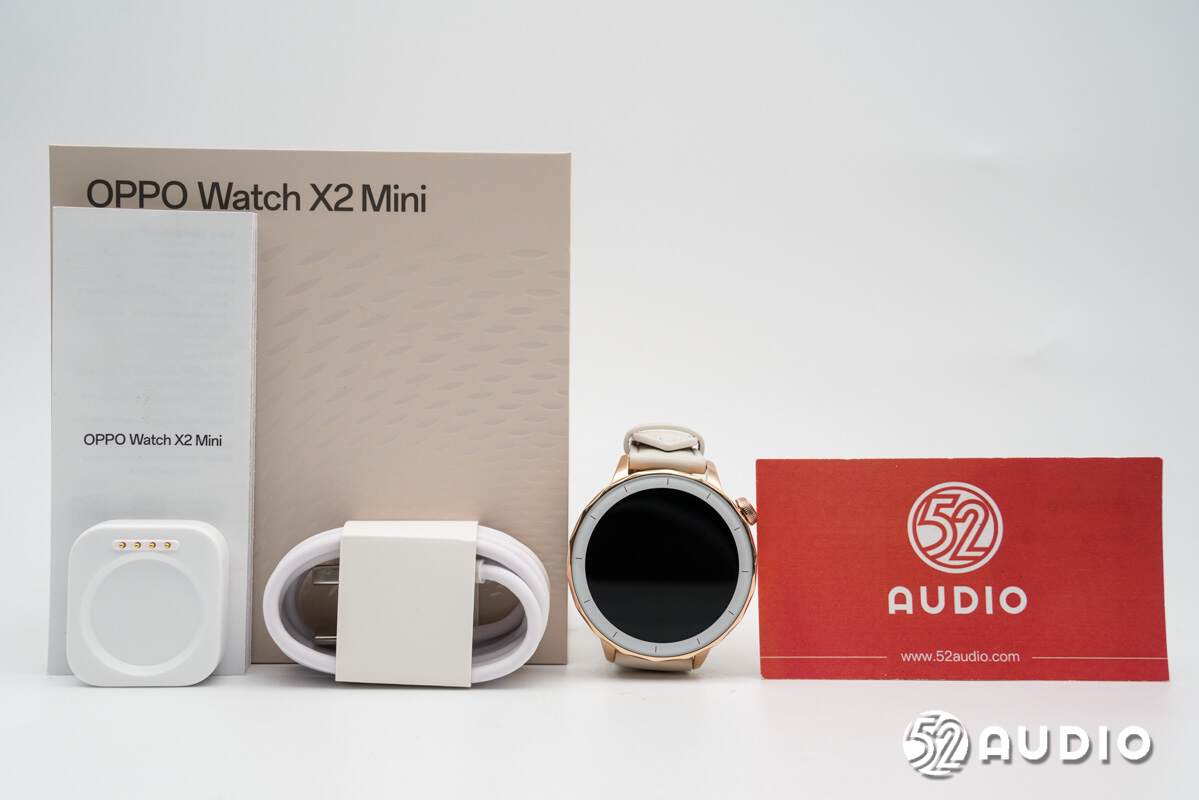

包装盒内部物品有智能手表、充电线、充电底座和产品说明书。

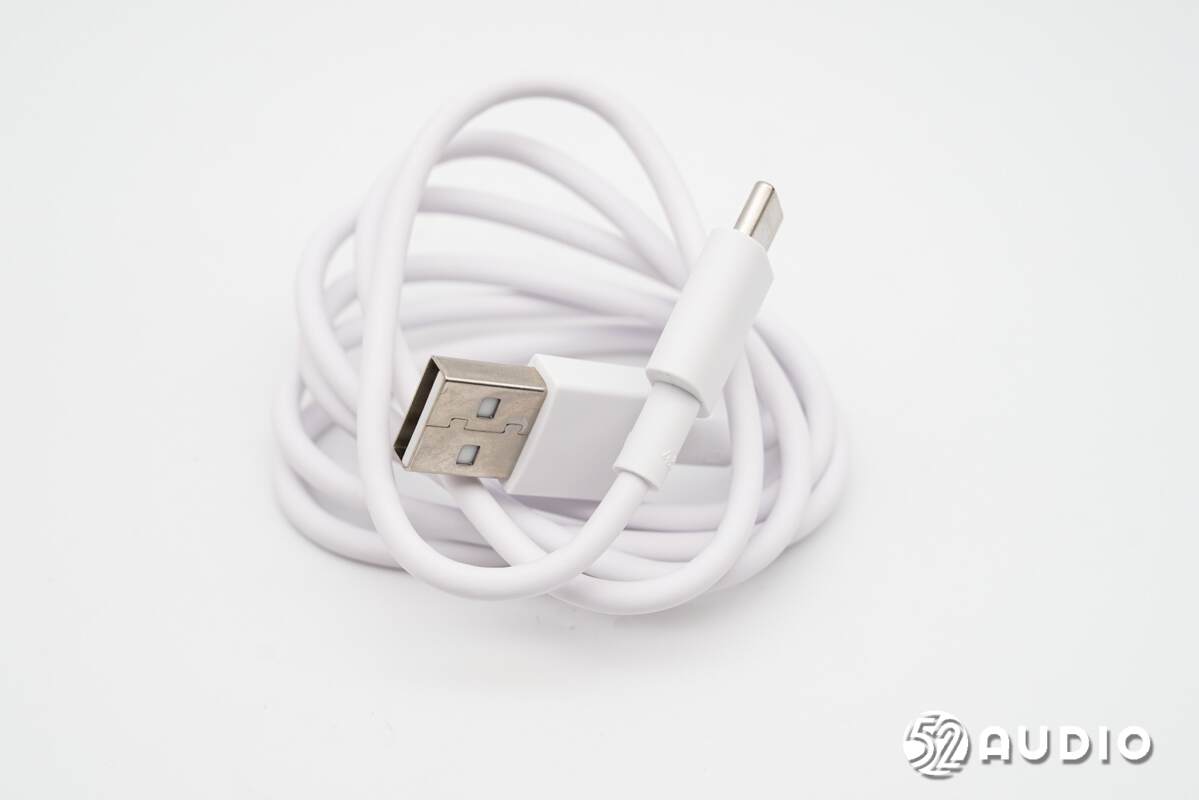

标配充电线采用了USB-A to Type-C接口。

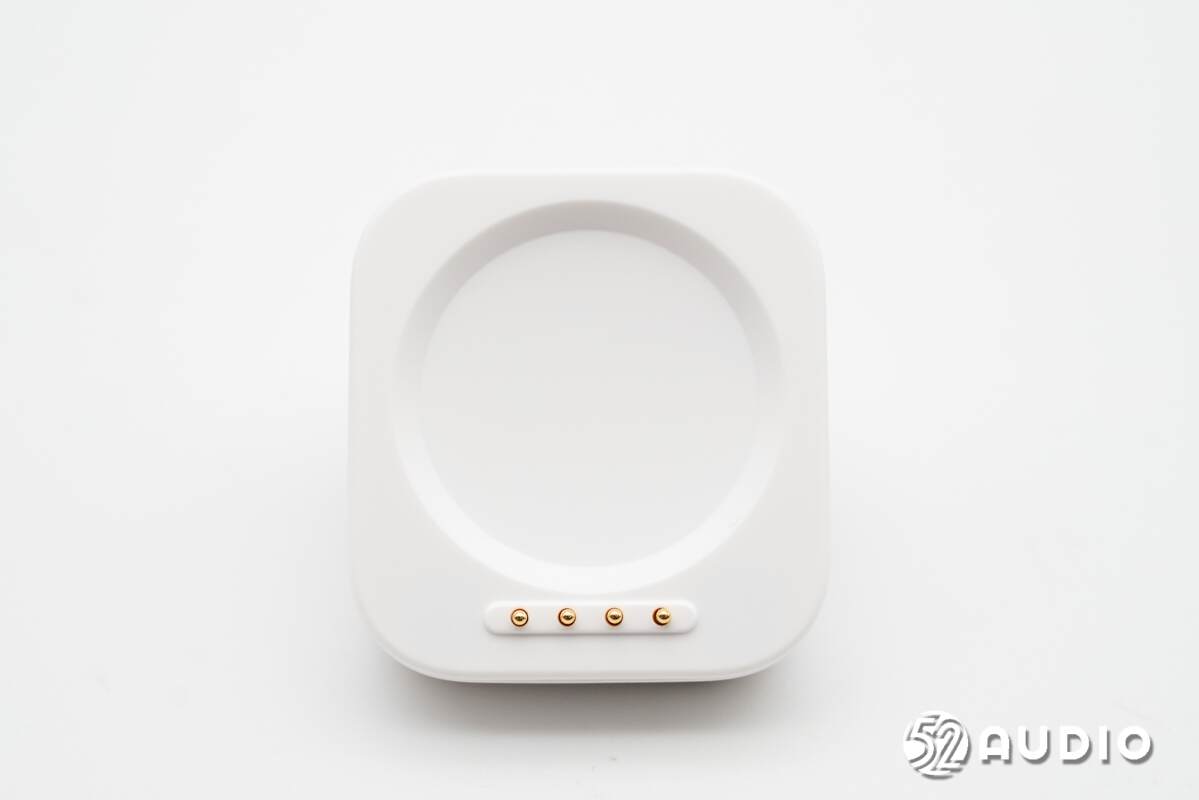

手表充电底座顶部特写，设置有4颗充电顶针。

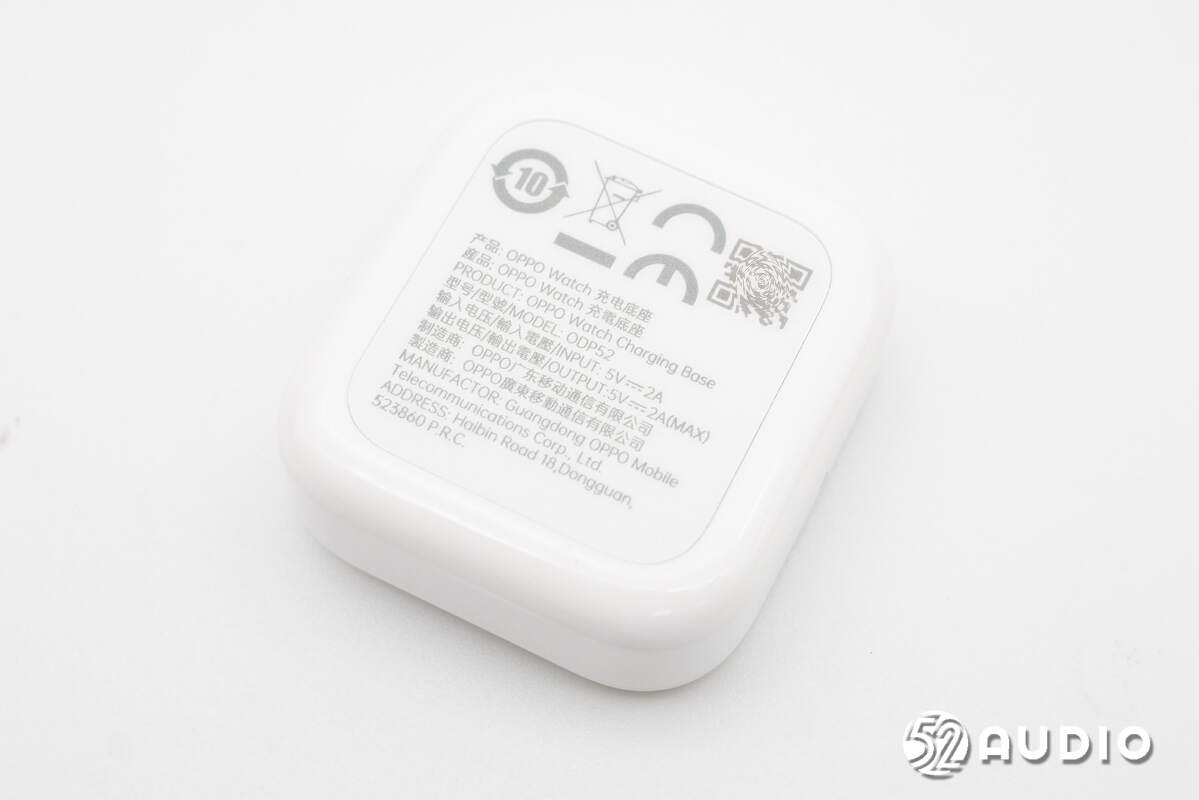

充电底座底部标注产品信息，产品：OPPO Watch充电底座，型号：ODP52，输入电压：5V-2A，输出电压：5V-2A（MAX），制造商：OPPO广东移动通信有限公司。

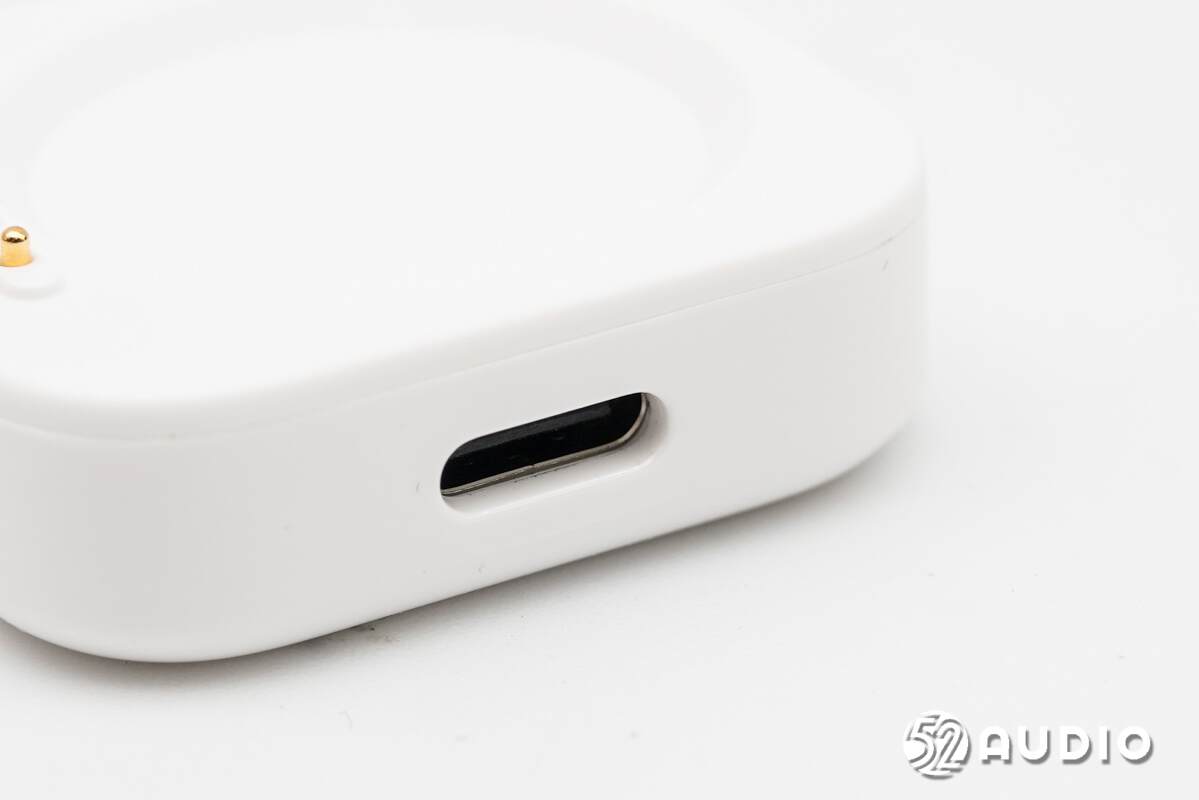

充电底座侧边设置Type-C接口。

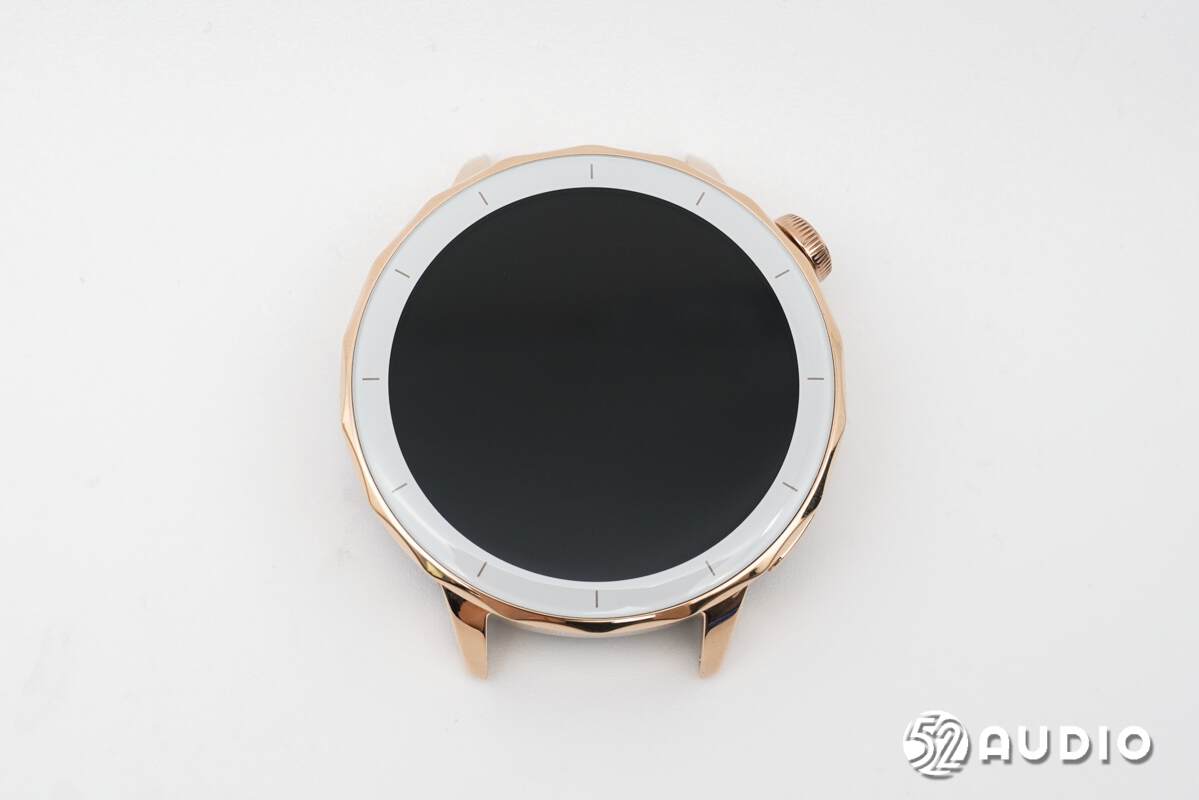

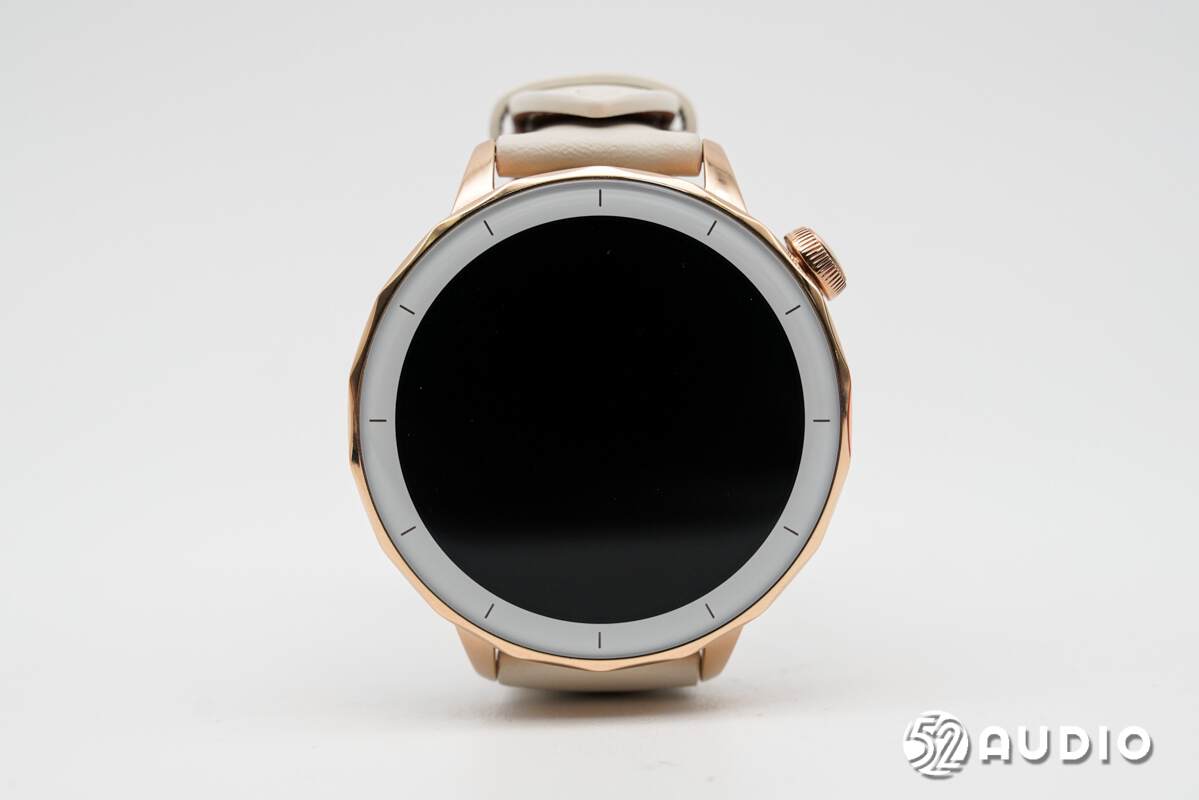

OPPO Watch X2 Mini智能手表 明日金采用了圆形表盘设计，2.5D玻璃盖板边缘白色表圈+金色刻度线装饰；表壳和表冠采用18K金精钢材质，做工精致，质感出色。

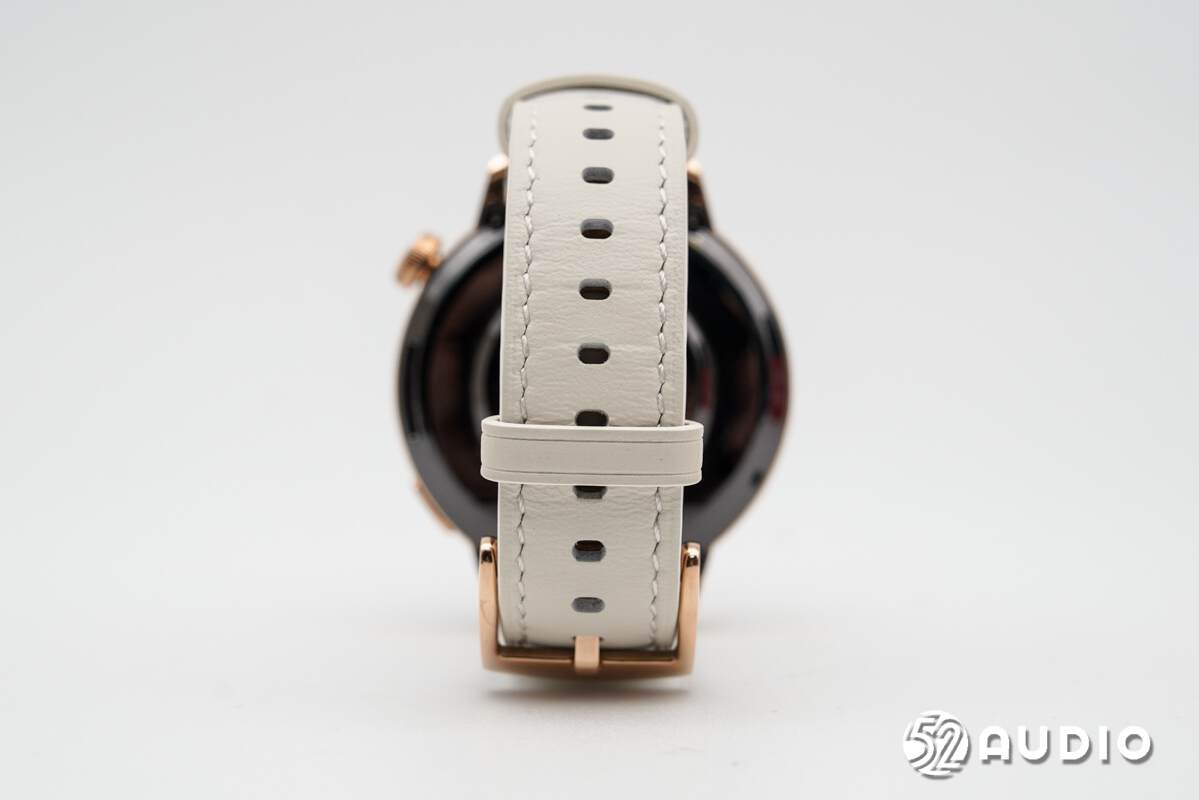

明日金配色标配质感真皮表带，质地柔软，佩戴舒适亲肤；18K金精钢表扣，呼应表盘，提升精致感。表带与表盘采用滑锁固定，能够自由拆卸更换。

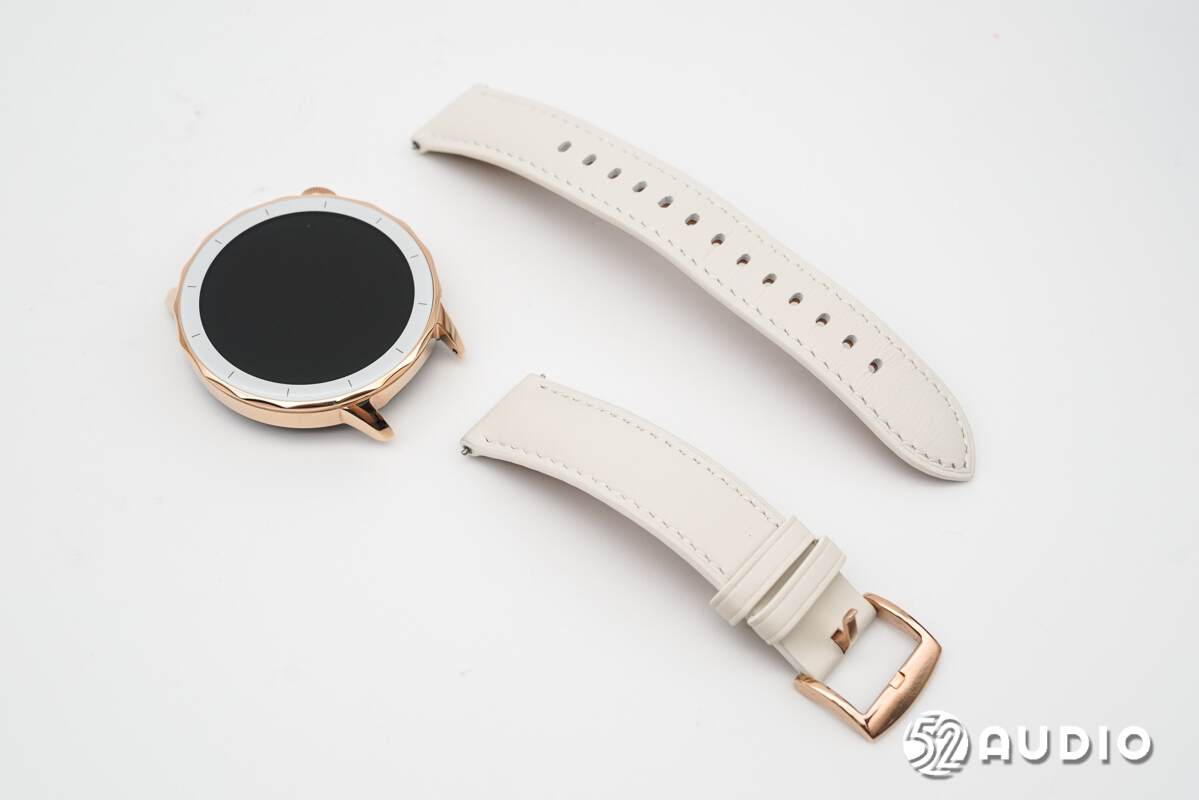

解开滑锁，取掉表带。

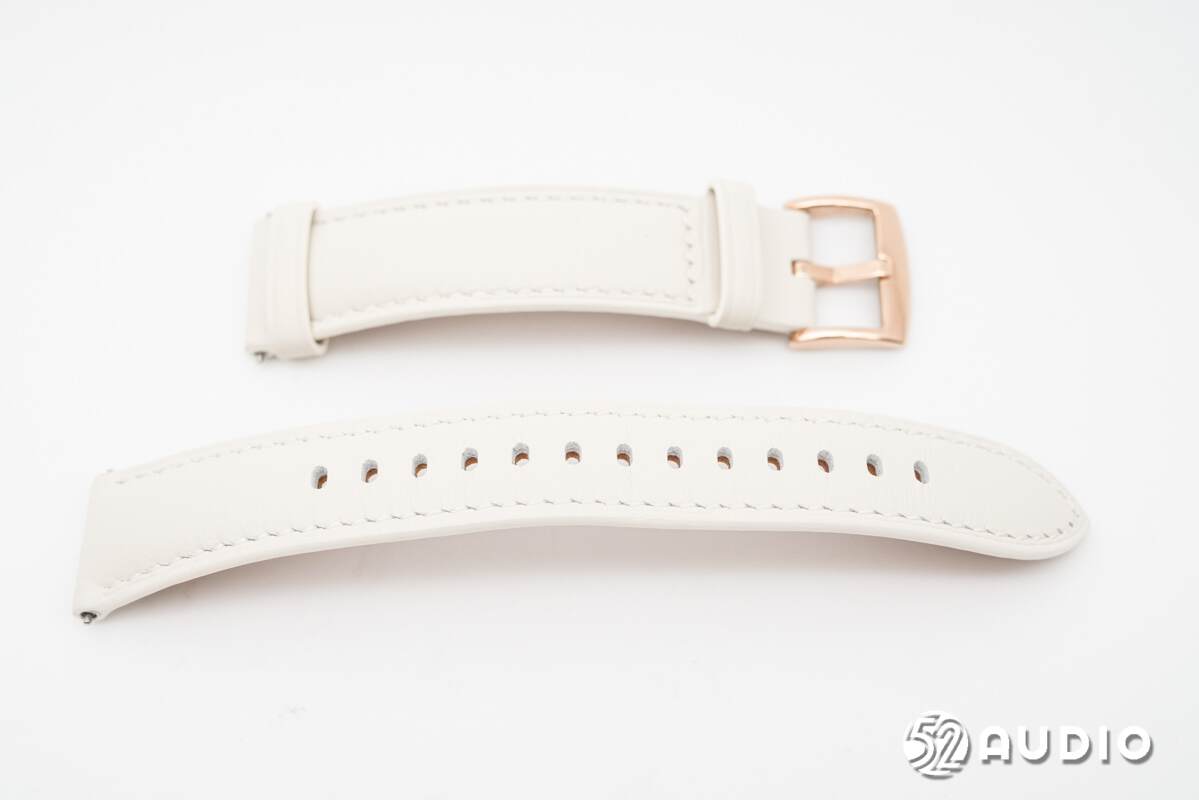

表带外侧外观一览，双表带箍设计，提供稳定佩戴。

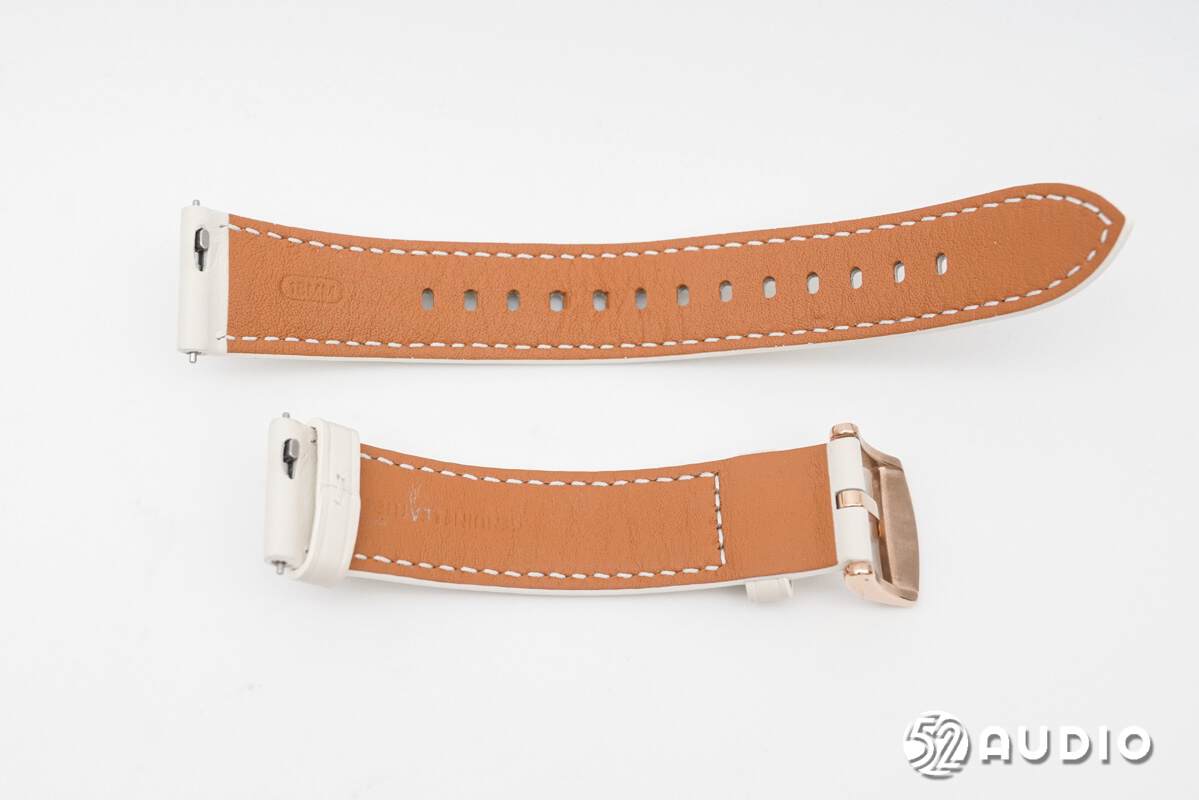

表带内侧外观一览，棕色配色，压印“GENUINE LEATHER”真皮和“18MM”尺寸。

表盘正面特写，采用了1.32英寸AMOLED屏幕，分辨率：466x466像素 352PPI，默认最大亮度：600nit，激发高亮模式：1000nit。

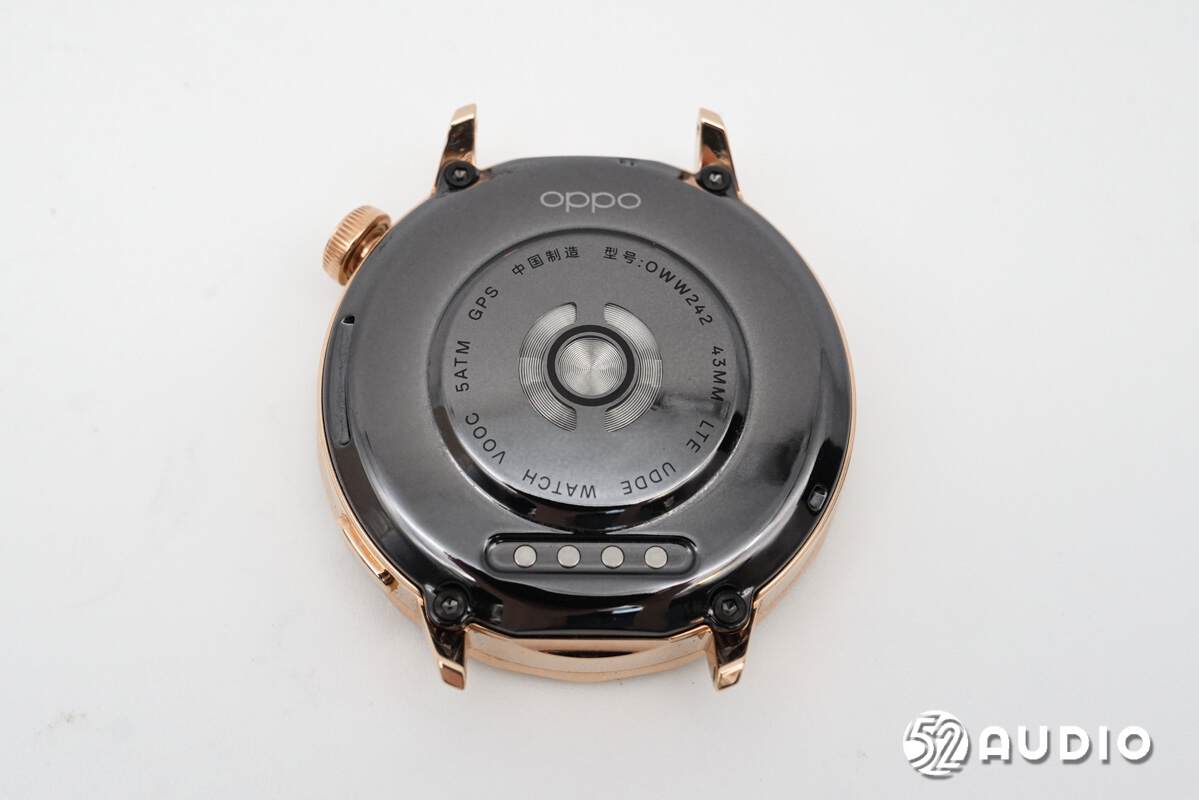

表盘背面特写，中间传感器模组微微凸起，实现更好地贴合皮肤。下方充电触点凹槽设计，搭配磁吸，实现稳定充电。

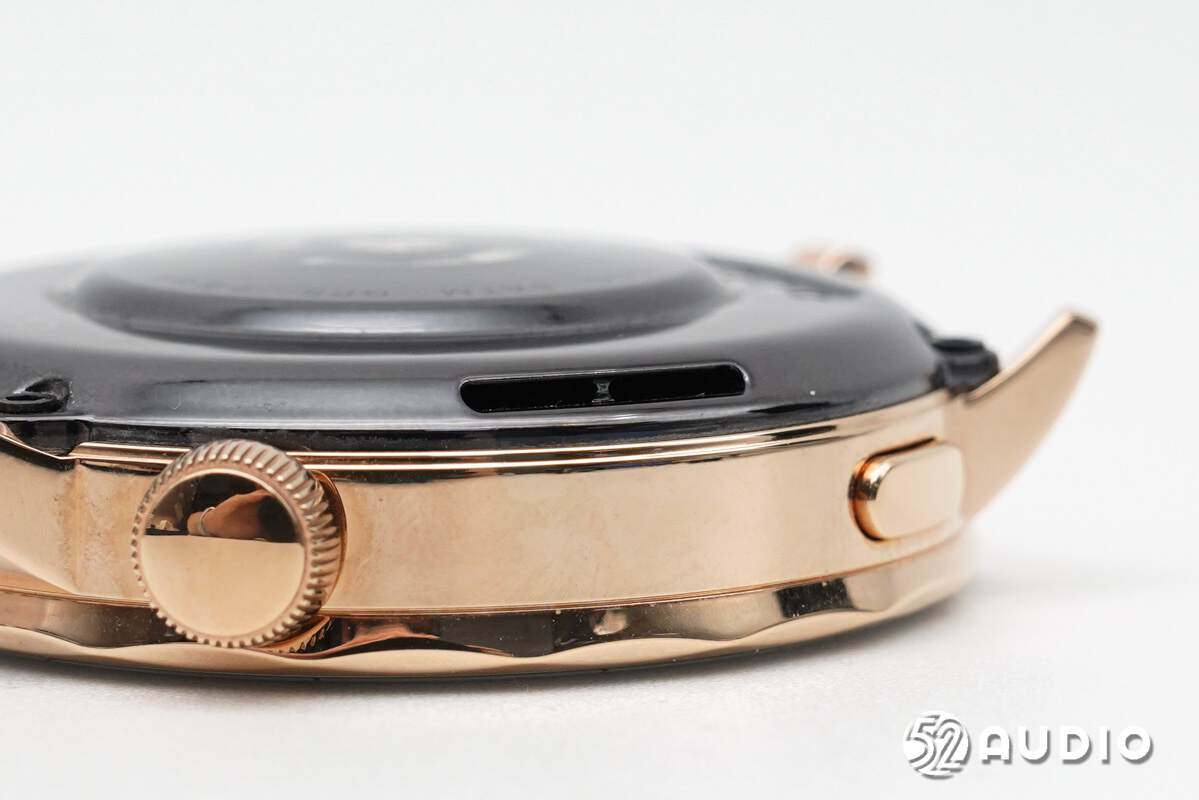

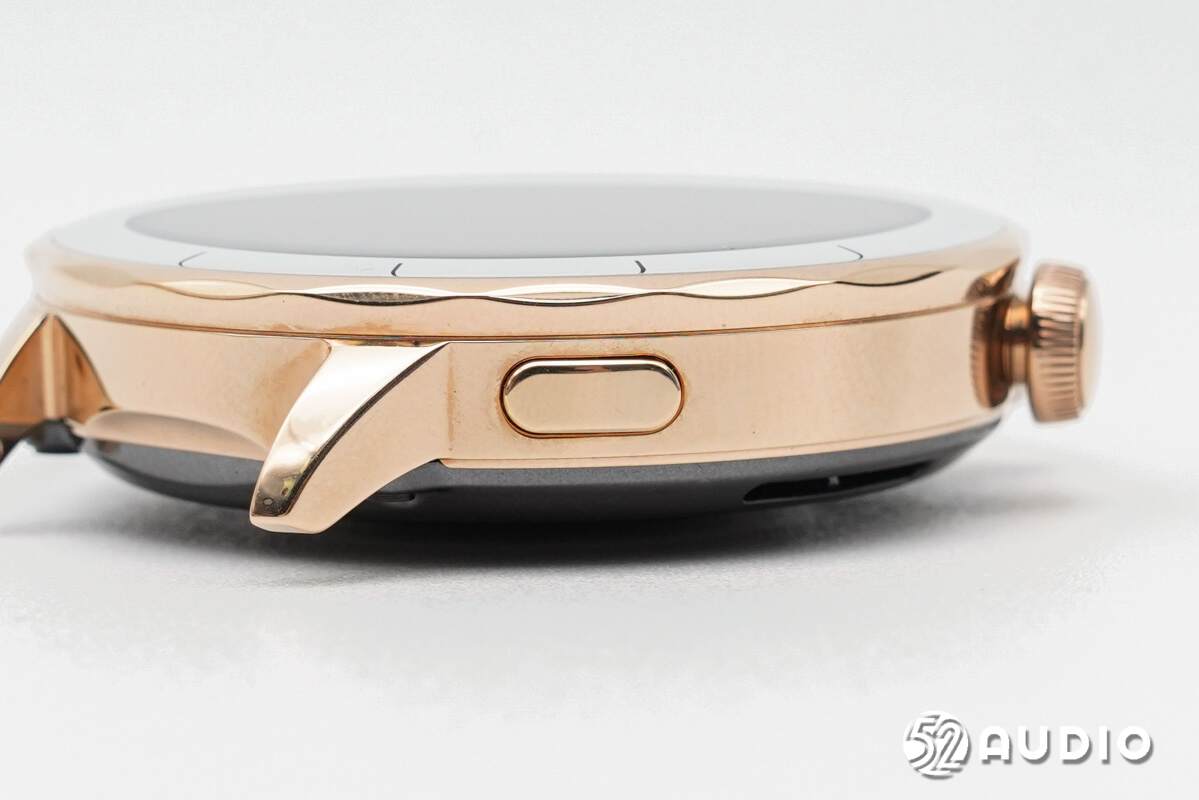

表盘侧边外观一览。中框顶层切割菱形的波纹装饰，更显精致。中框右侧设置有表冠和一颗快捷按键。

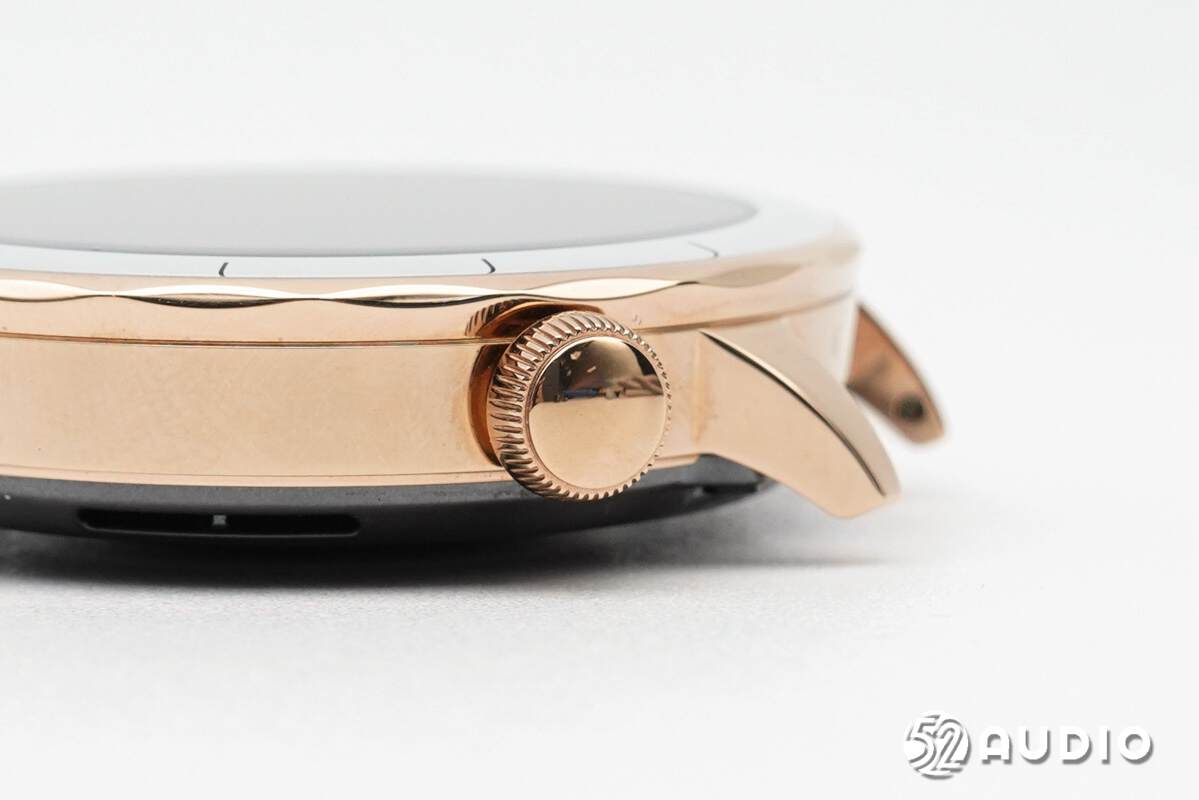

18K金精钢表冠特写，边缘滚花设计，提升精致感和摩擦力。

表盘背部盖板上的扬声器出音孔特写。

麦克风拾音孔特写。

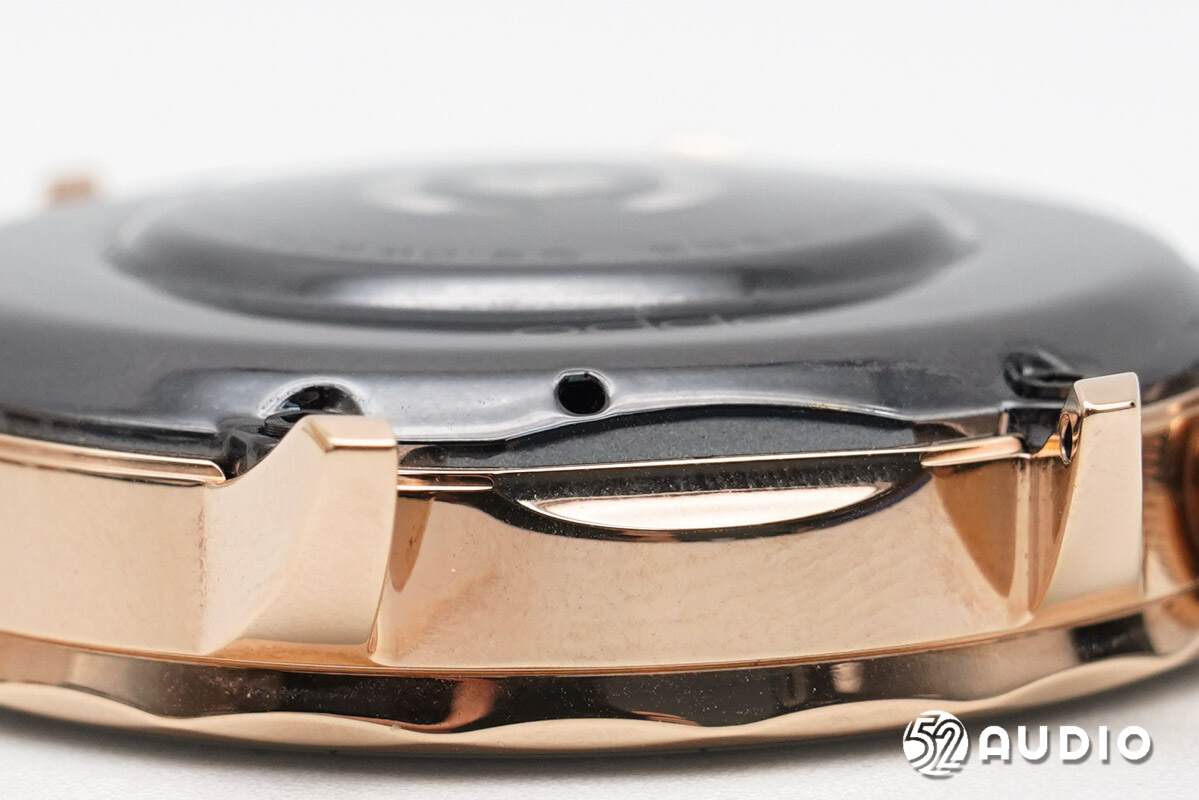

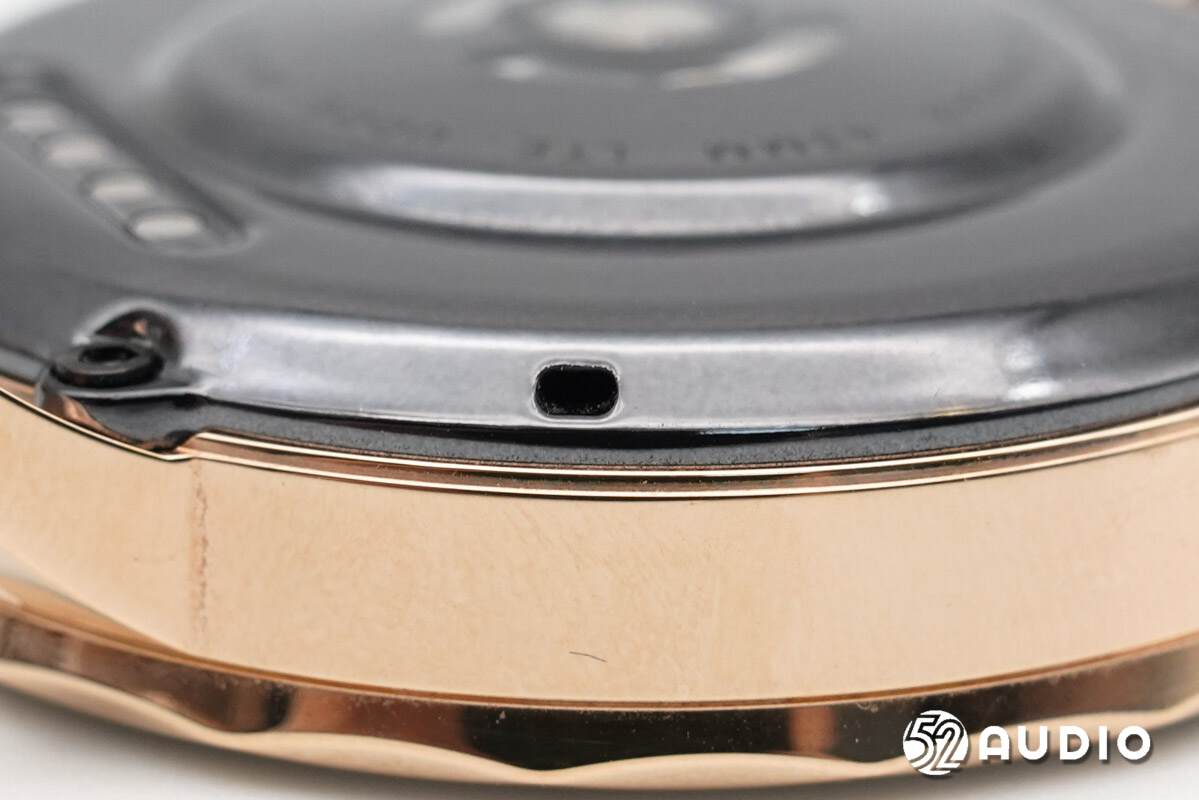

气压计开孔特写。

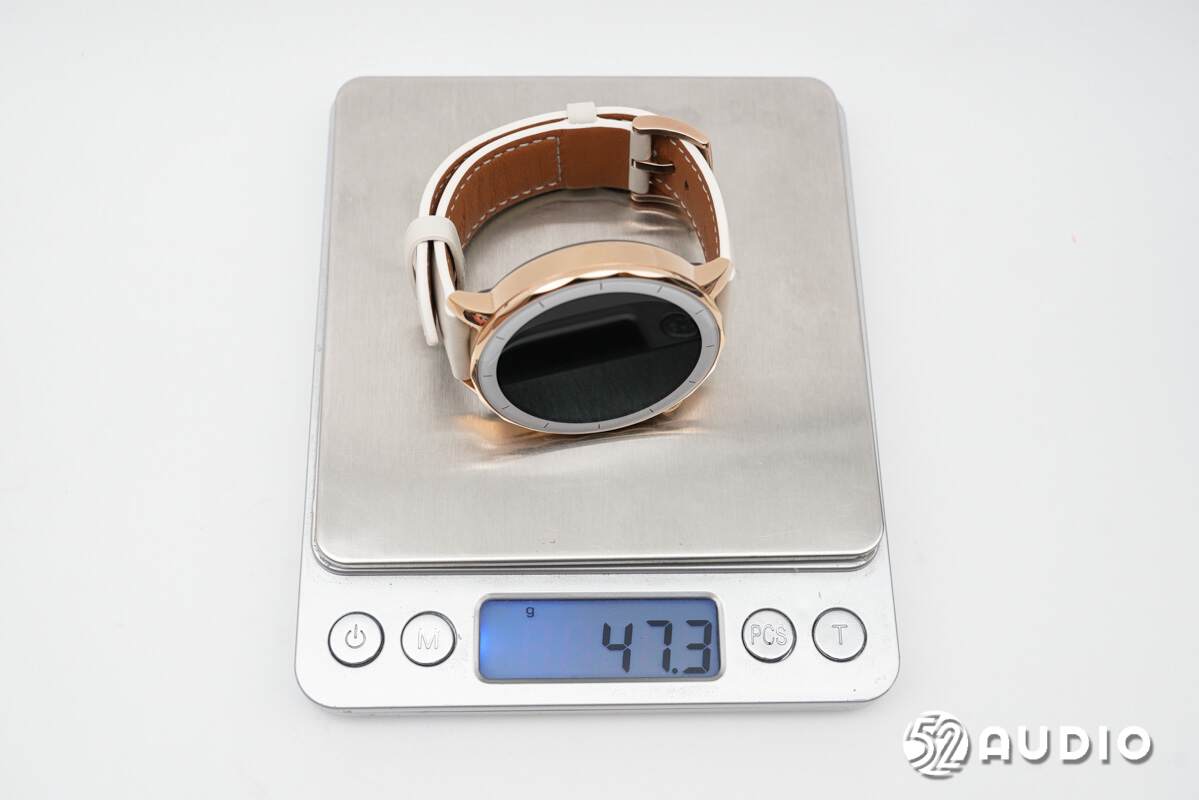

经智研所实测，OPPO Watch X2 Mini智能手表 明日金配色整机重量约为47.3g，佩戴轻盈舒适。

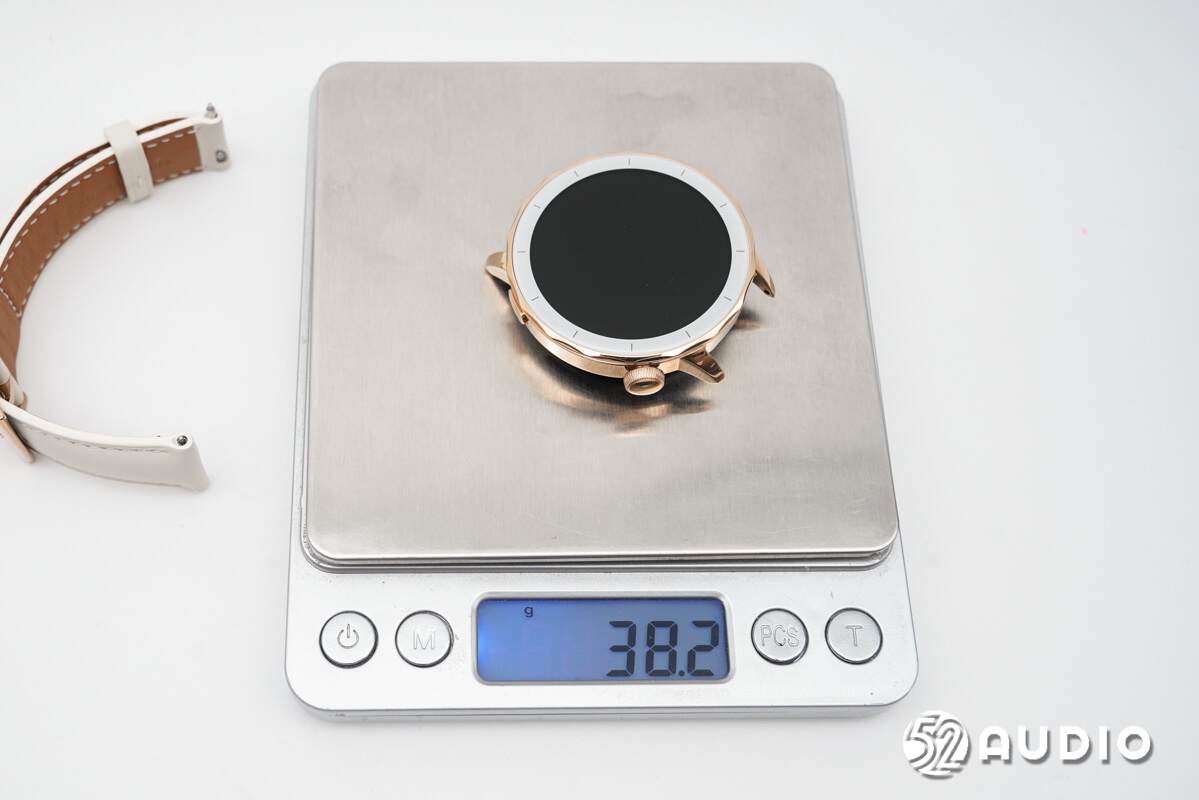

明日金配色表盘重量约为38.2g。

二、OPPO Watch X2 Mini智能手表拆解

通过开箱，我们详细了解了OPPO Watch X2 Mini智能手表的时尚精致外观设计，下面进入拆解，看看内部结构配置~

卸掉螺丝，取掉背部盖板。

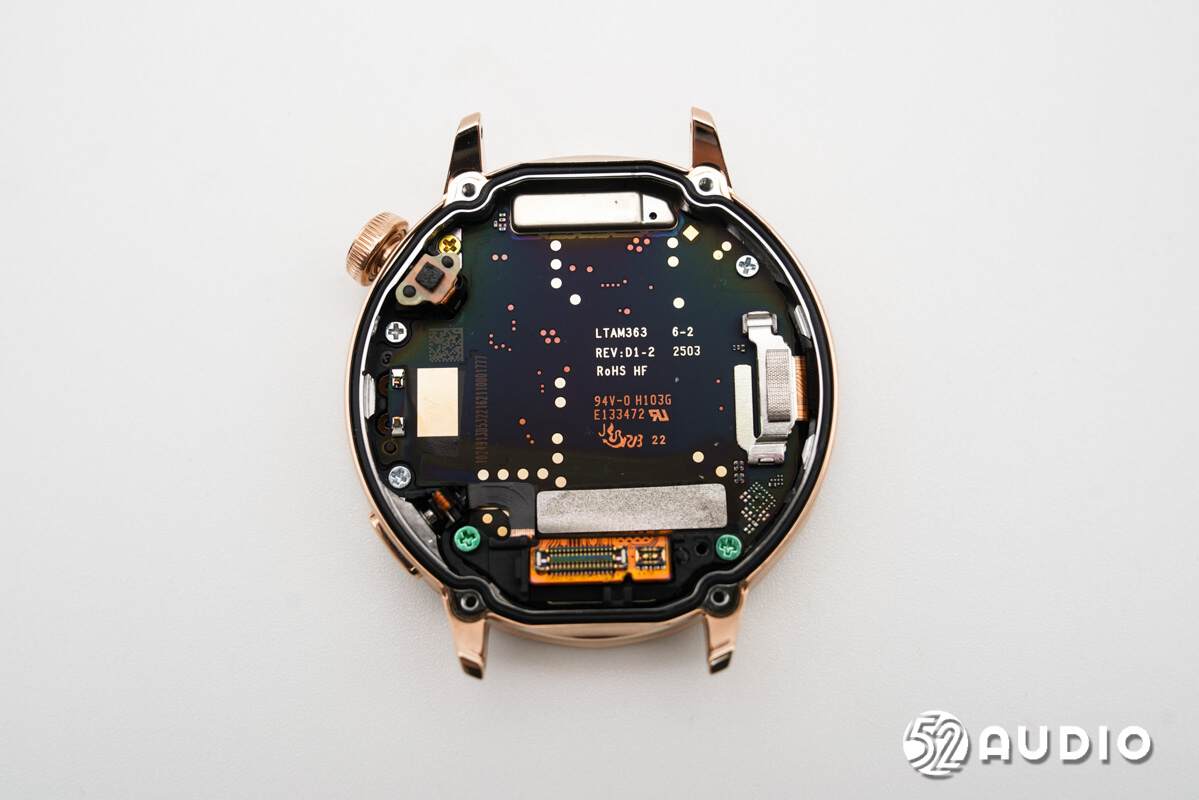

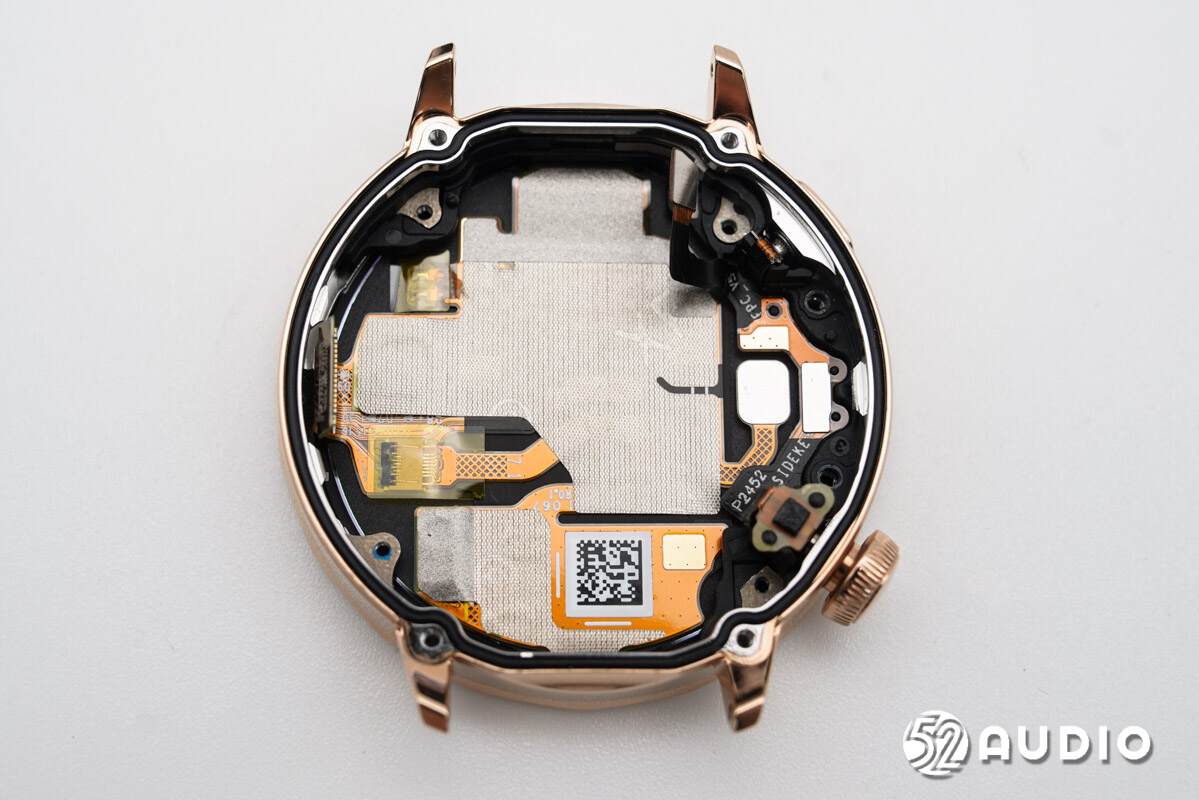

腔体内部结构一览，主板通过螺丝固定。

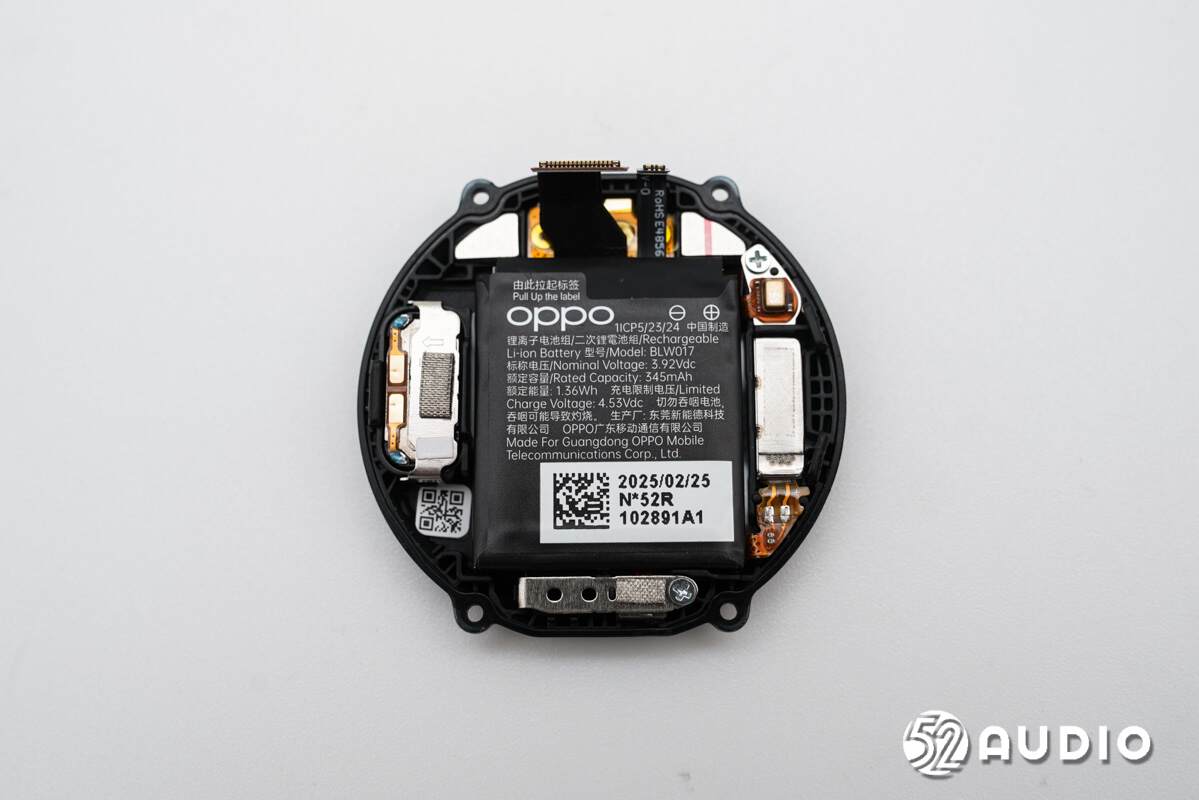

盖板内侧结构一览，中间设置电池单元，四周排线连接扬声器、麦克风、气压计、振动马达等元器件。

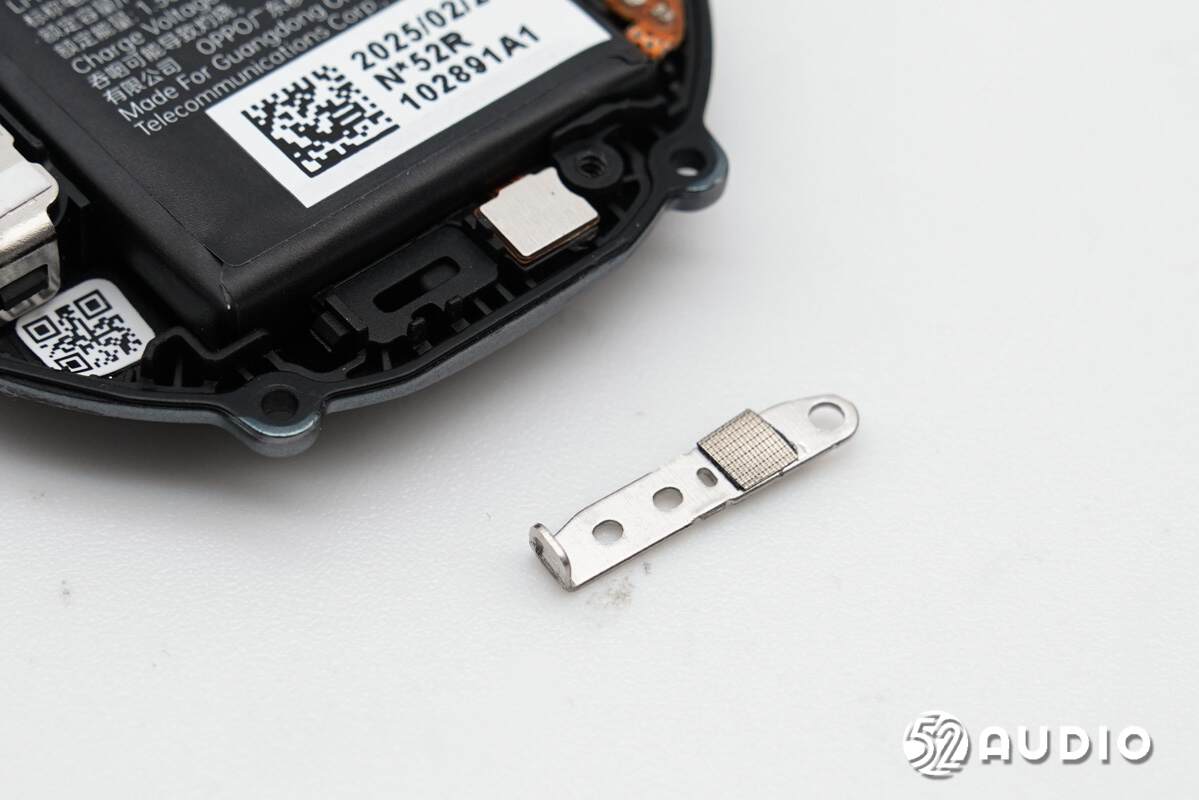

拆掉固定电池排线的金属压片。

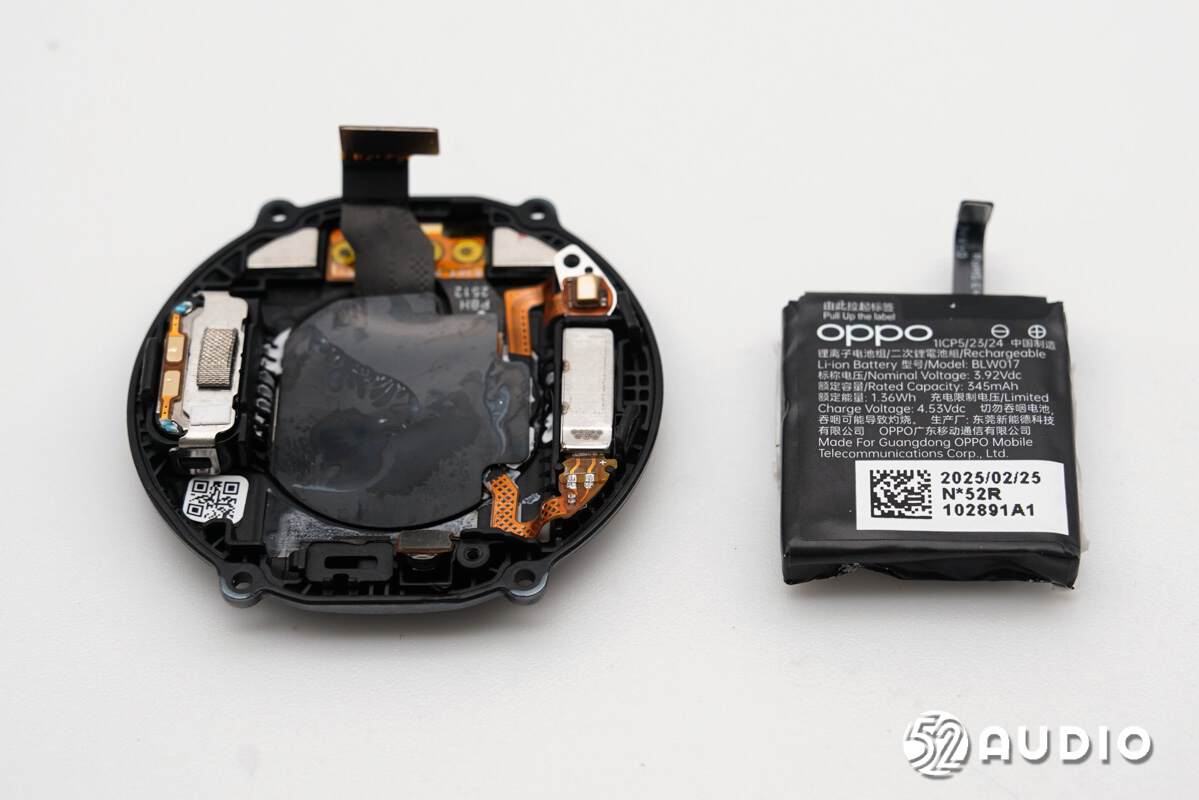

挑开连接器，取出电池单元，下方设置有隔磁屏蔽贴纸上防护。

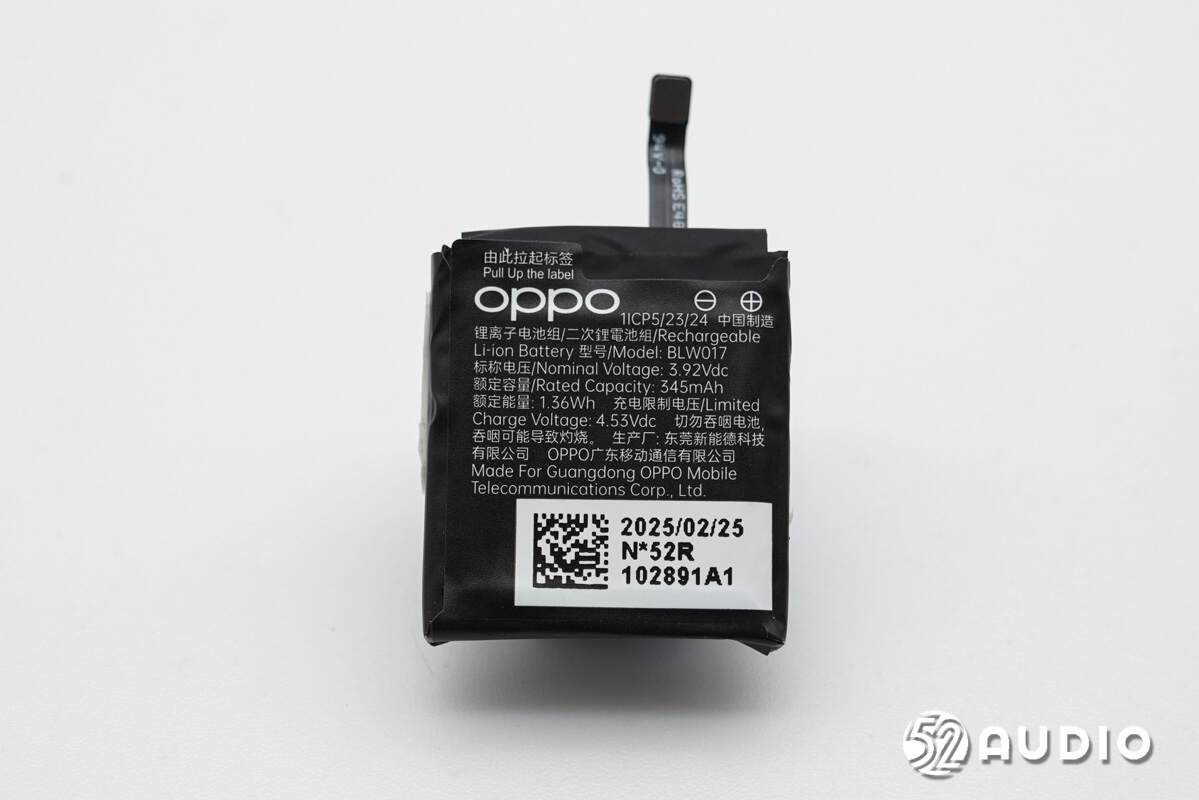

充电盒内置电池标签上信息，锂离子电池组，型号：BLW017，标称电压：3.92V，额定容量：345mAh，额定能量：1.36Wh，充电限制电压：4.53V，生产厂：东莞新能德科技有限公司。

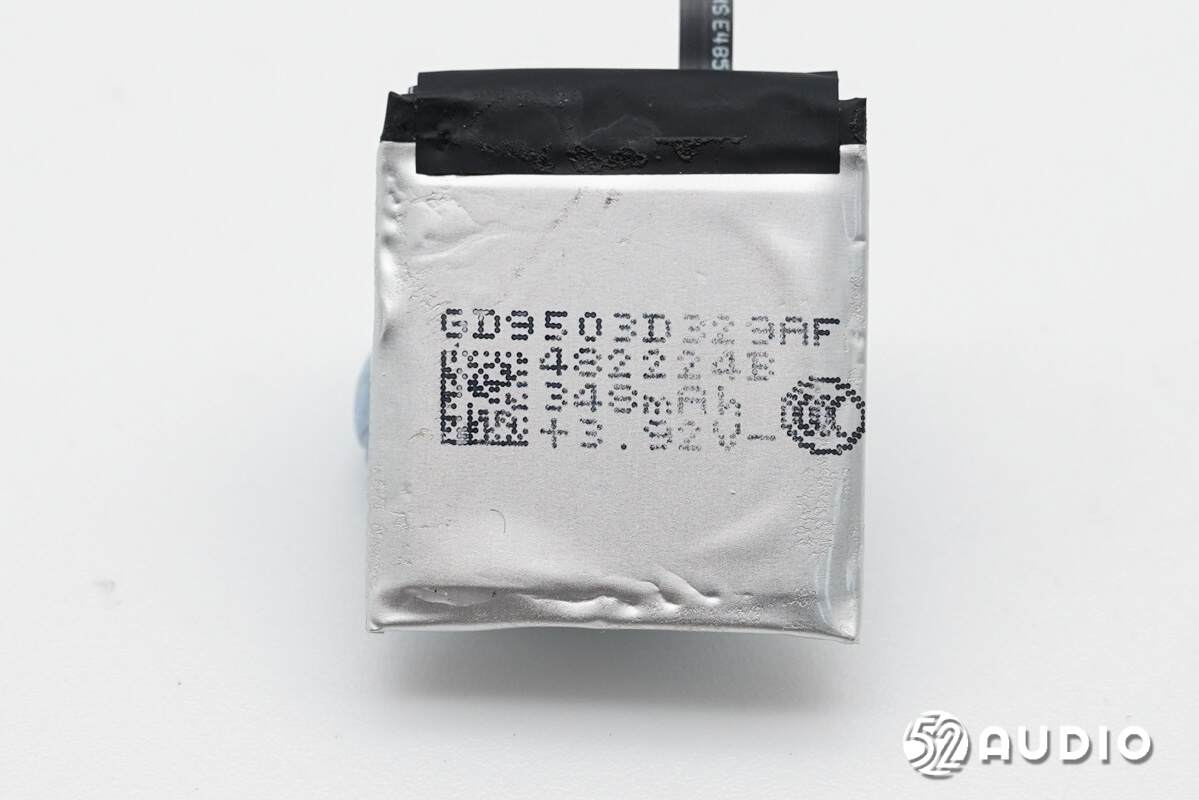

撕开外部标签，电芯上丝印信息一览，型号：GD9503D329AF。

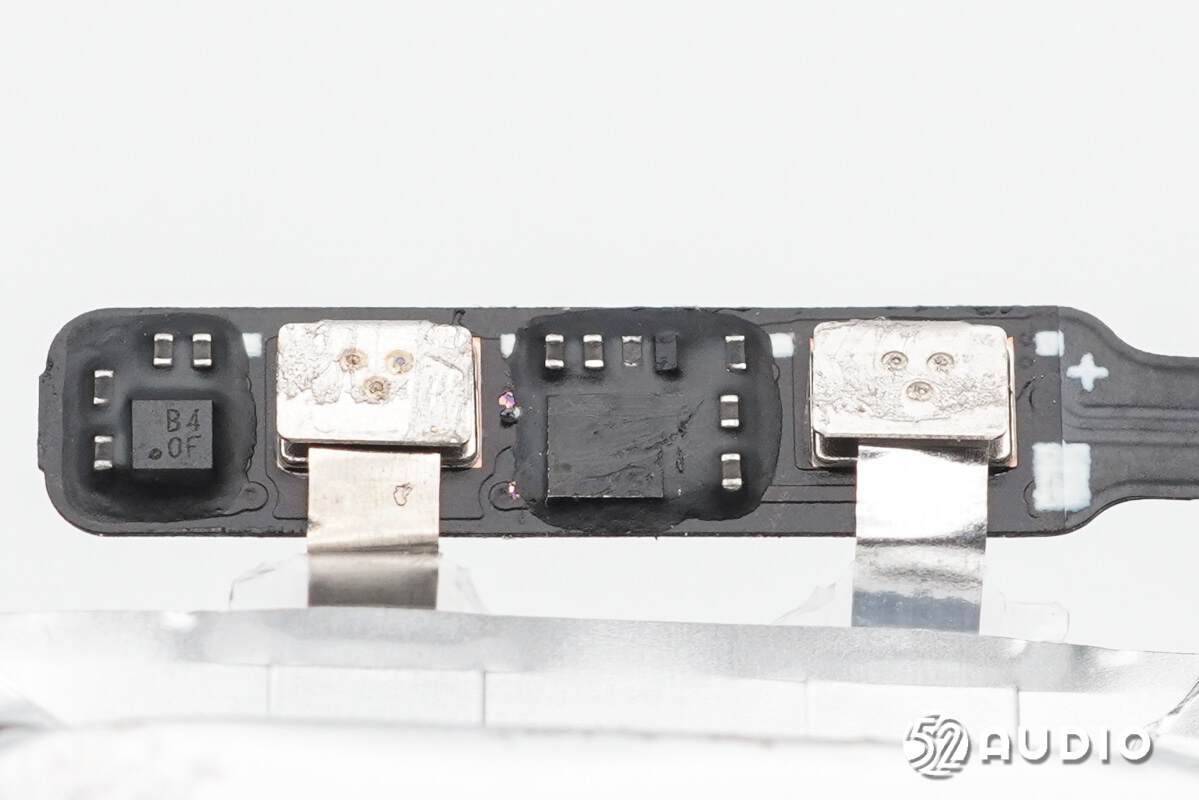

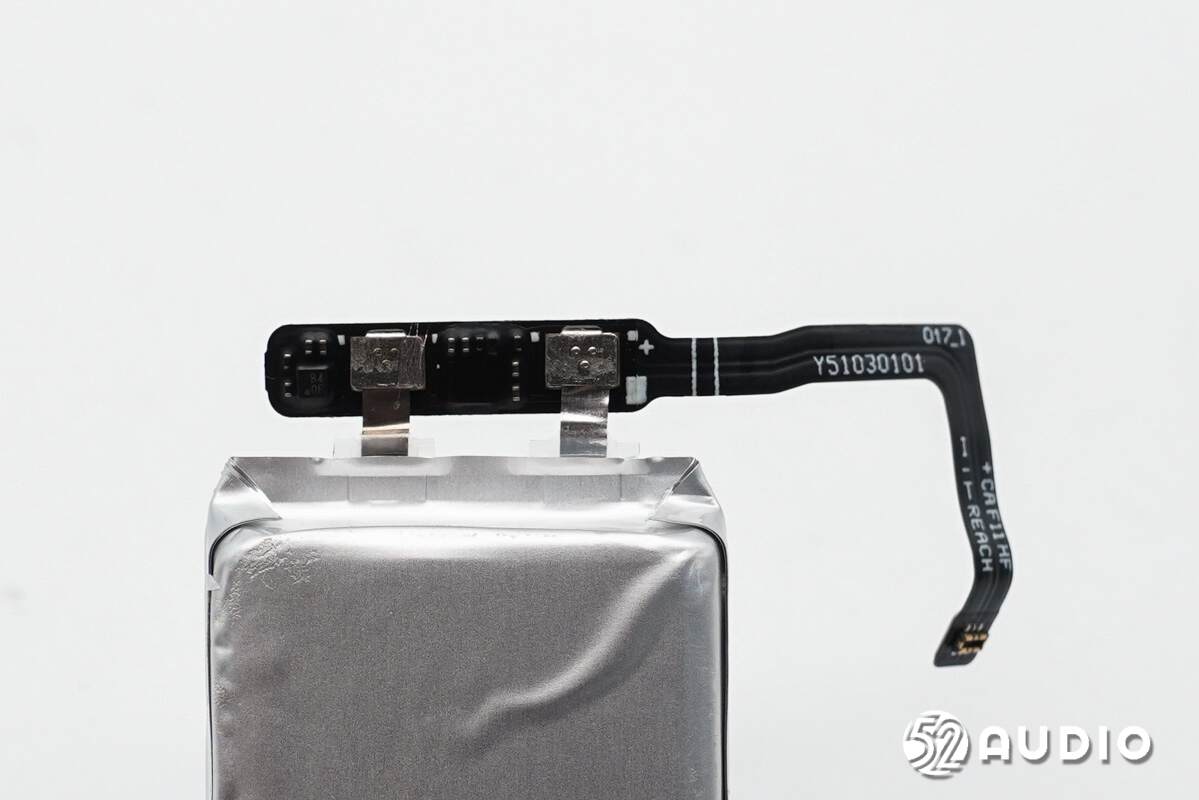

电池保护板电路一览。

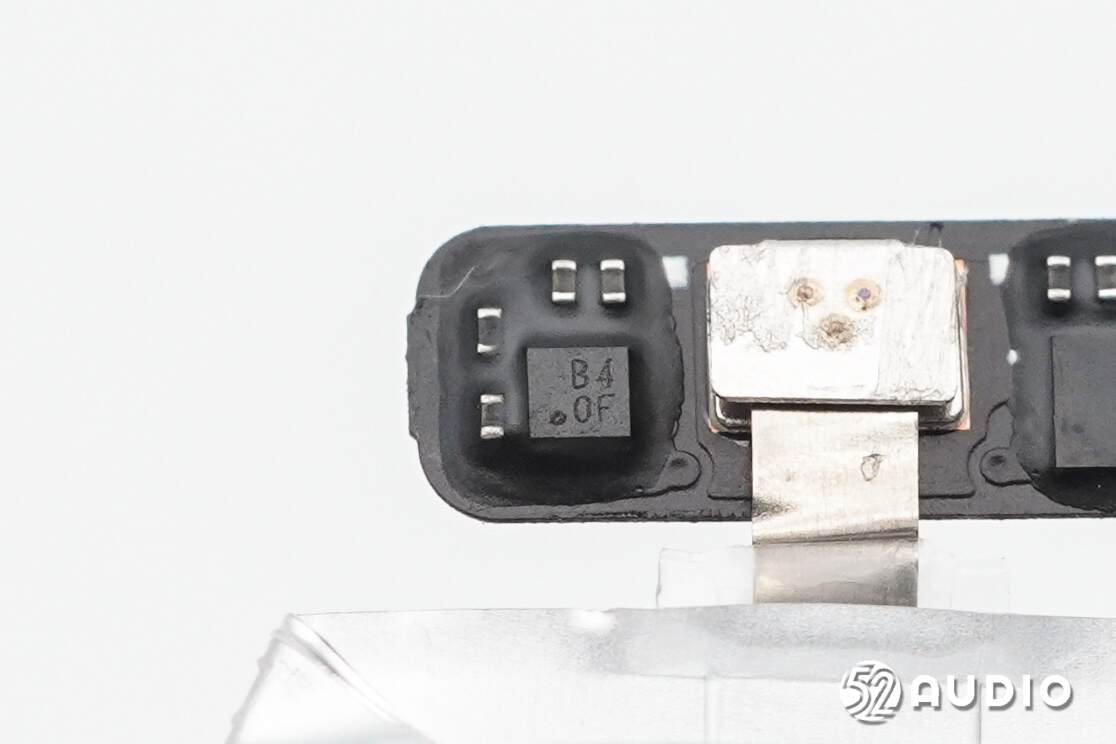

丝印B4 0F的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

黑色硬质胶水密封的MOS管。

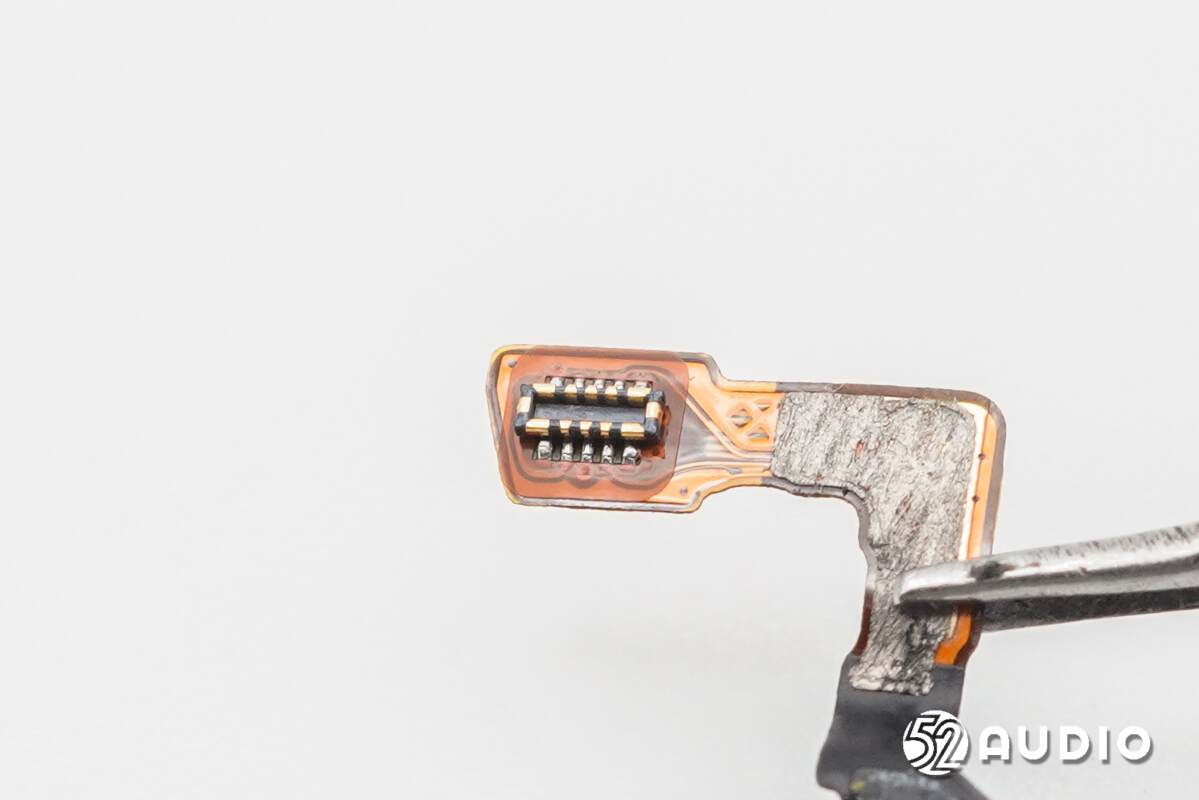

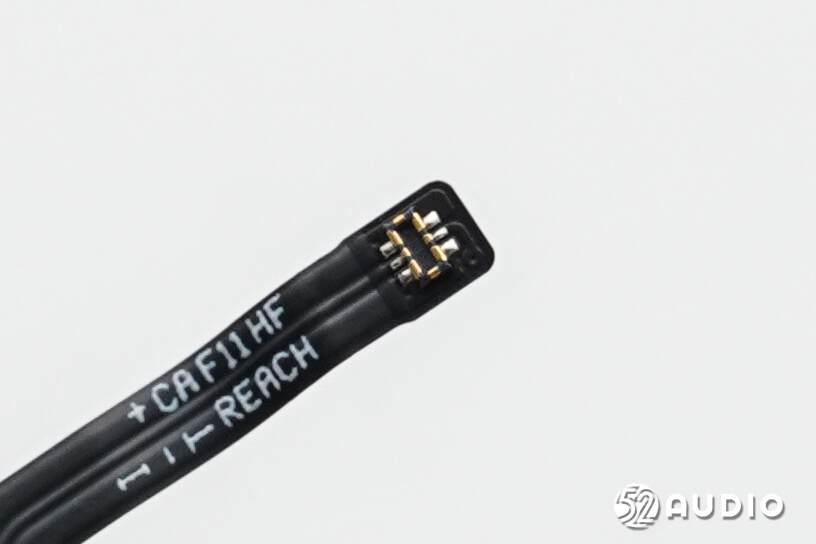

电池排线上的BTB连接器公座特写。

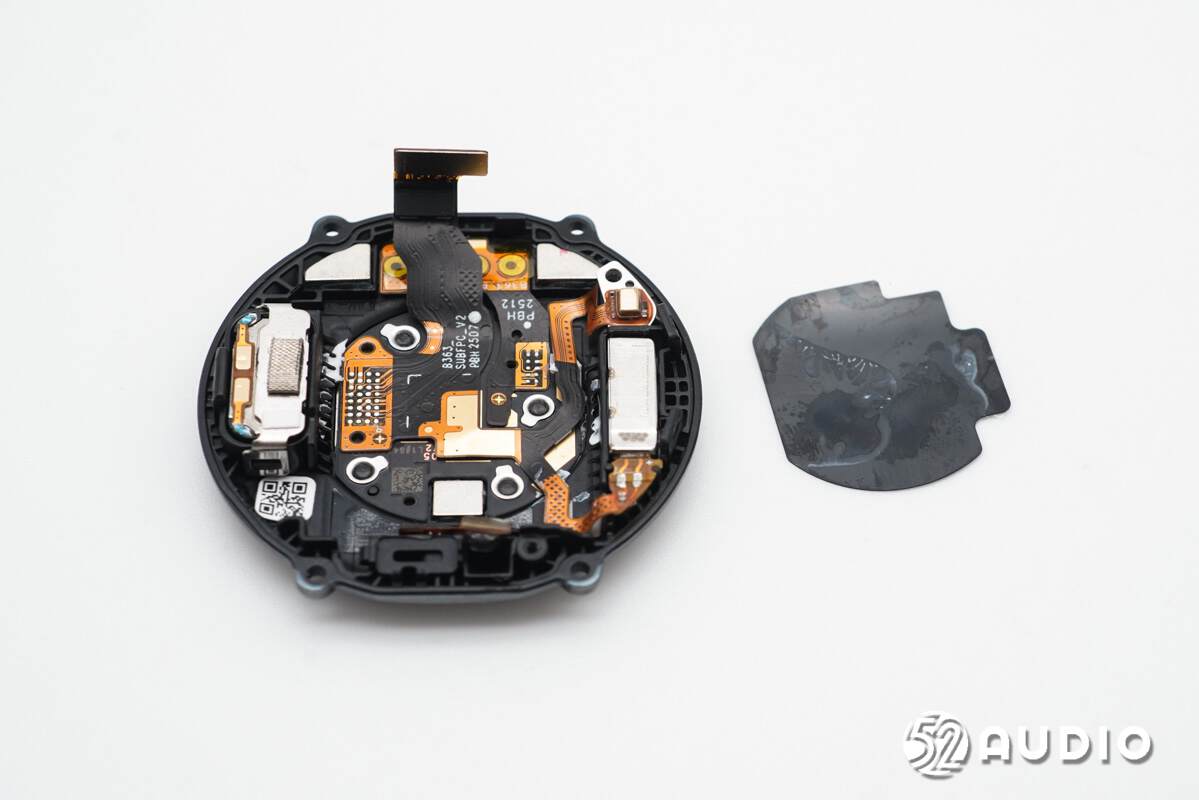

撕掉隔磁屏蔽贴纸，下方健康监测小板结构一览。

取掉盖板内侧的排线及连接的元器件。

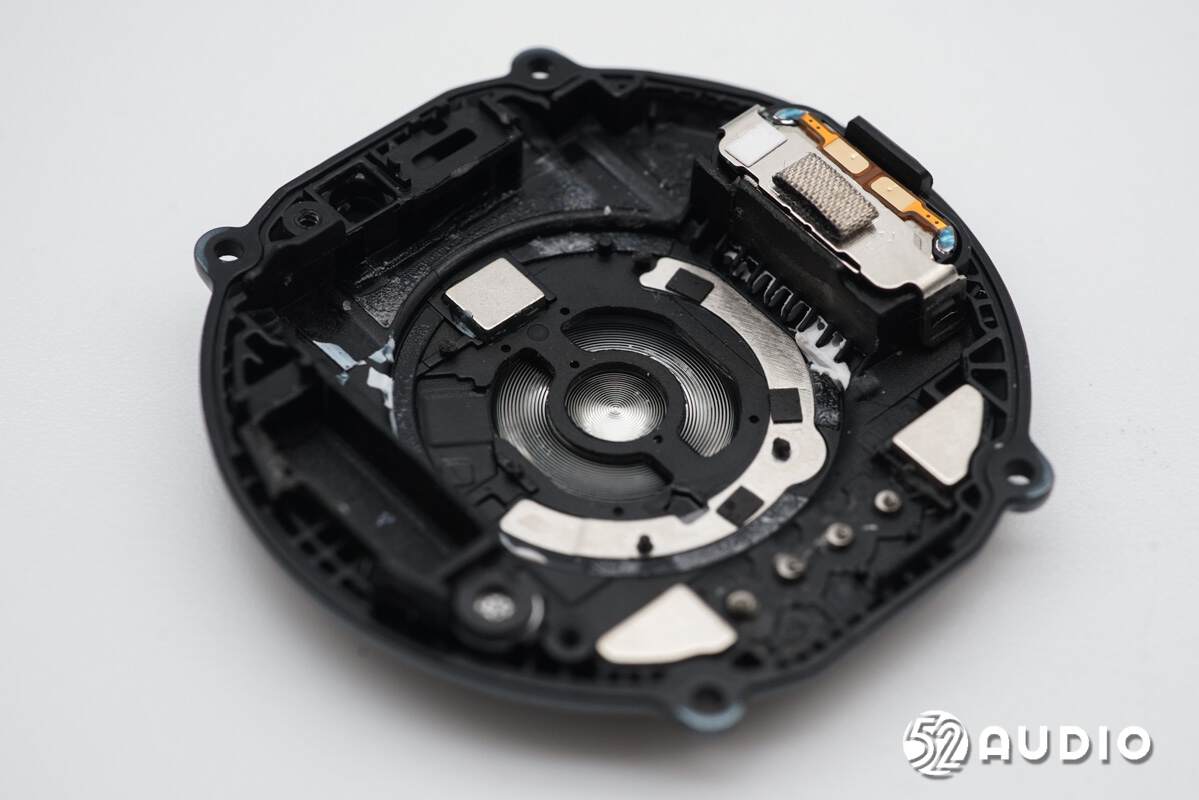

盖板底部结构一览。

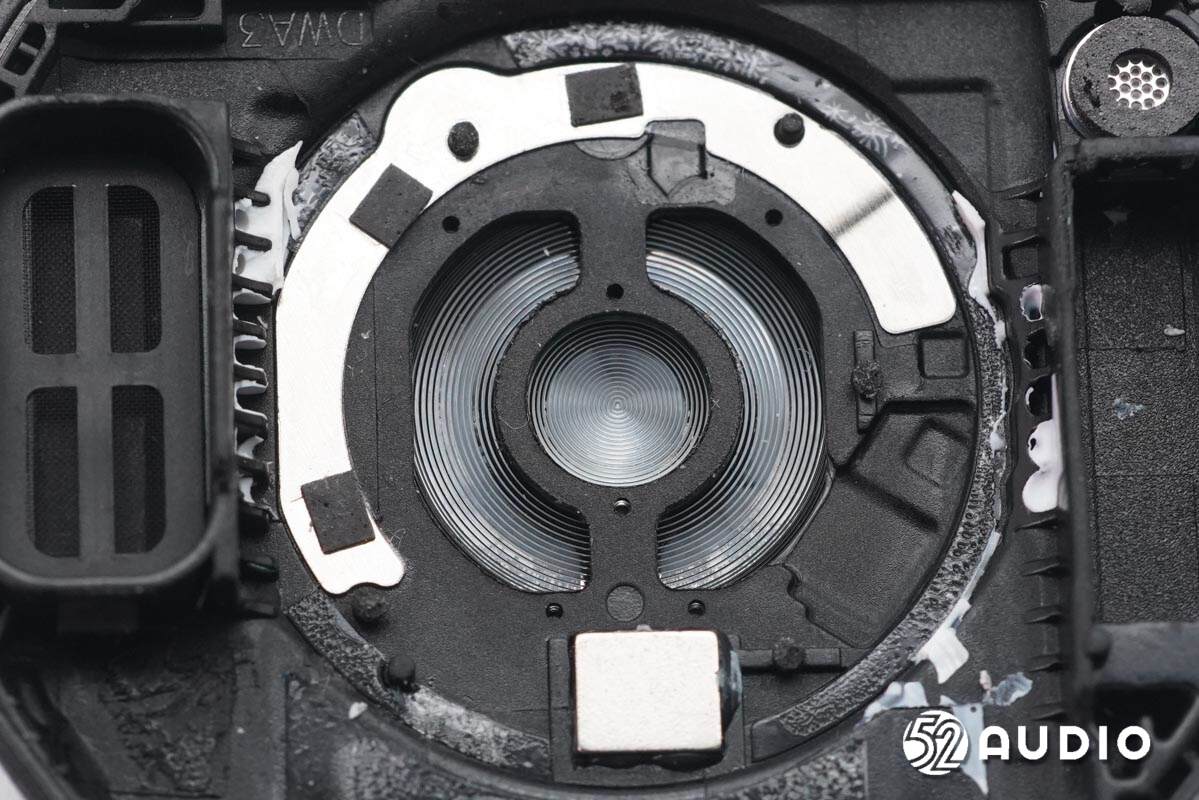

健康监测传感器开窗特写，采用了菲尼尔透镜。外围设置佩戴检测传感器。

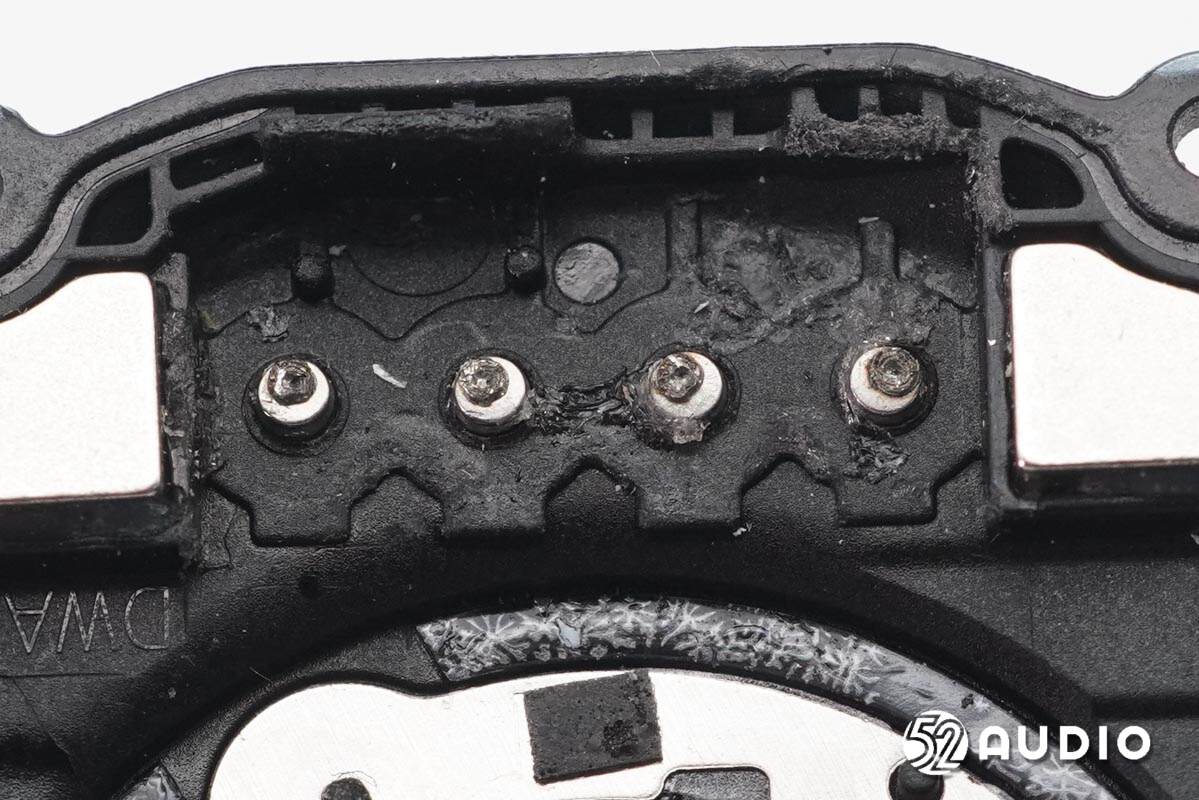

充电触点内侧结构特写，两端设置有磁铁固定。

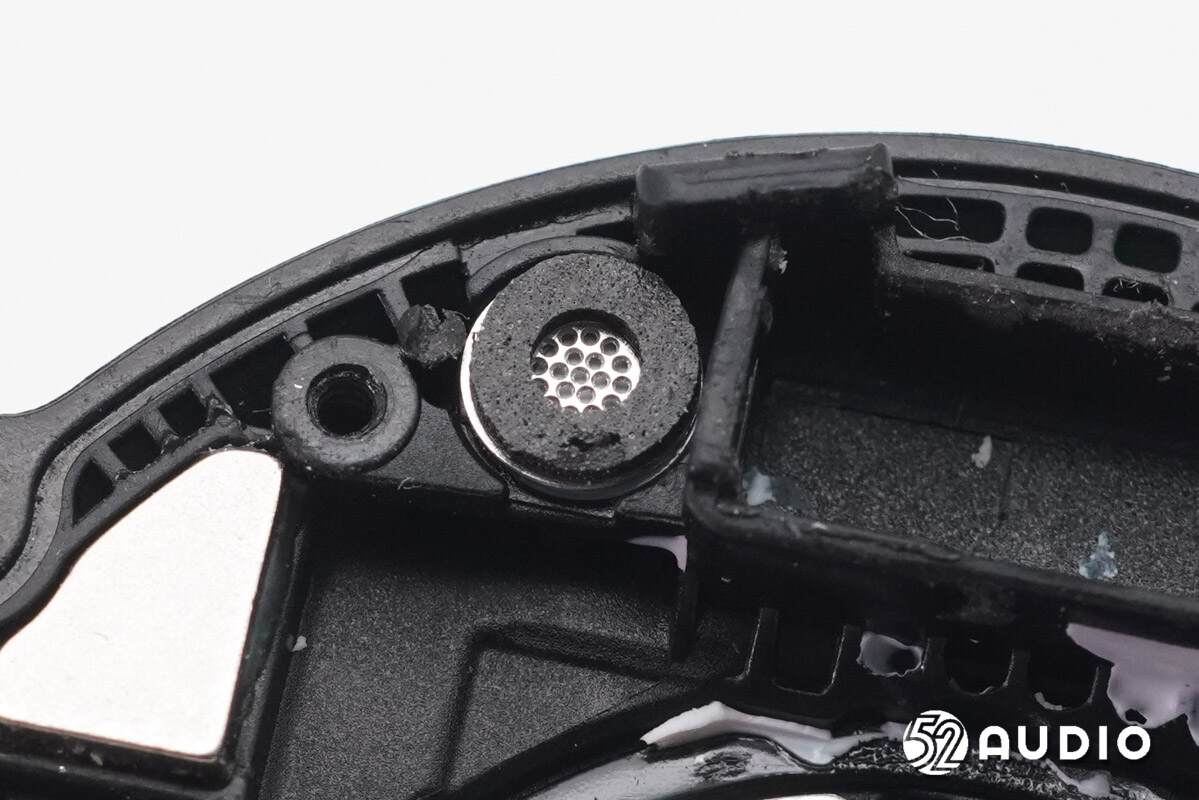

麦克风拾音孔内侧结构特写，设置有金属盖板和防水透气膜防护，海绵罩密封。

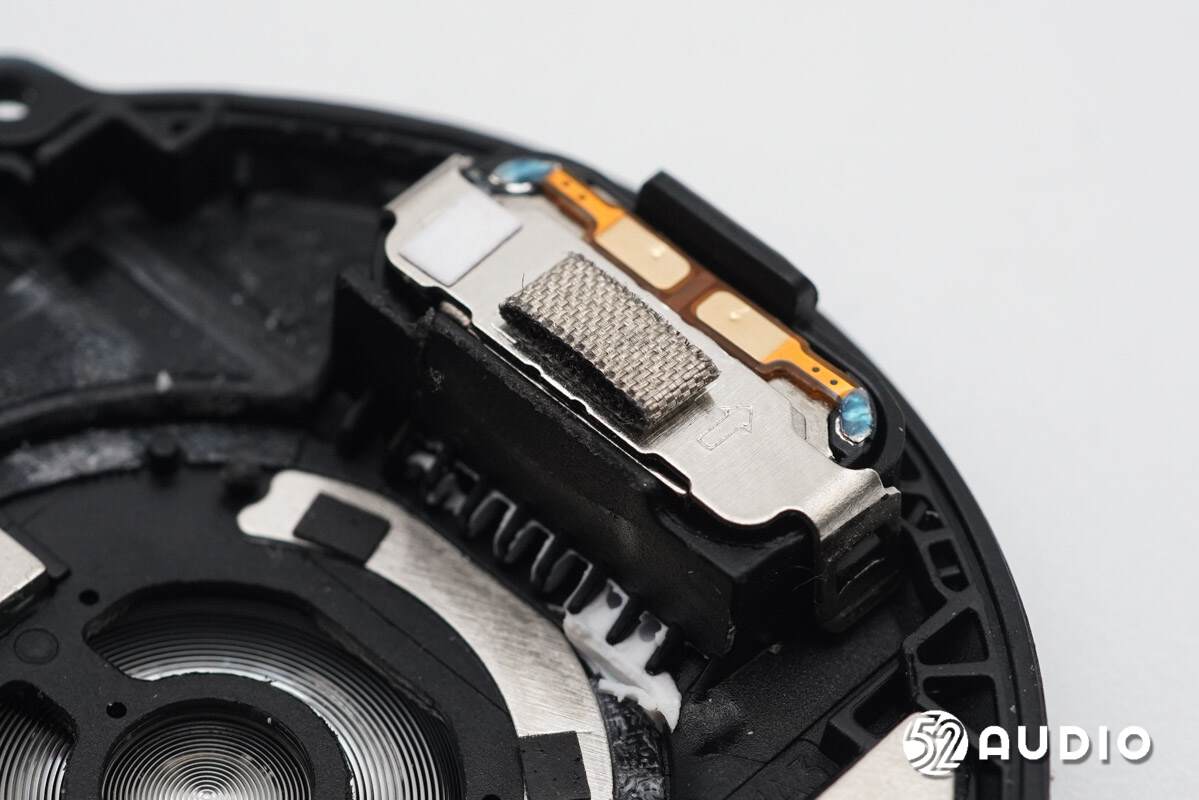

扬声器结构特写，通过金属盖板固定。

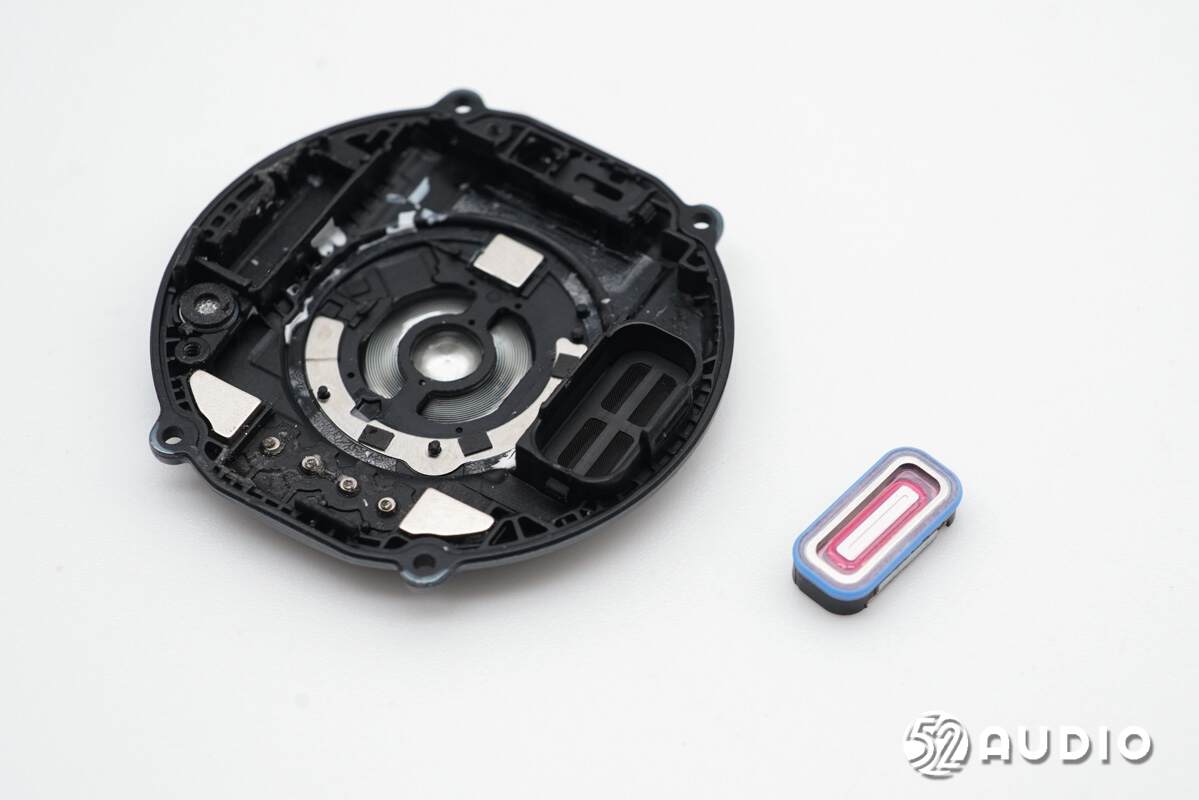

拆掉扬声器。

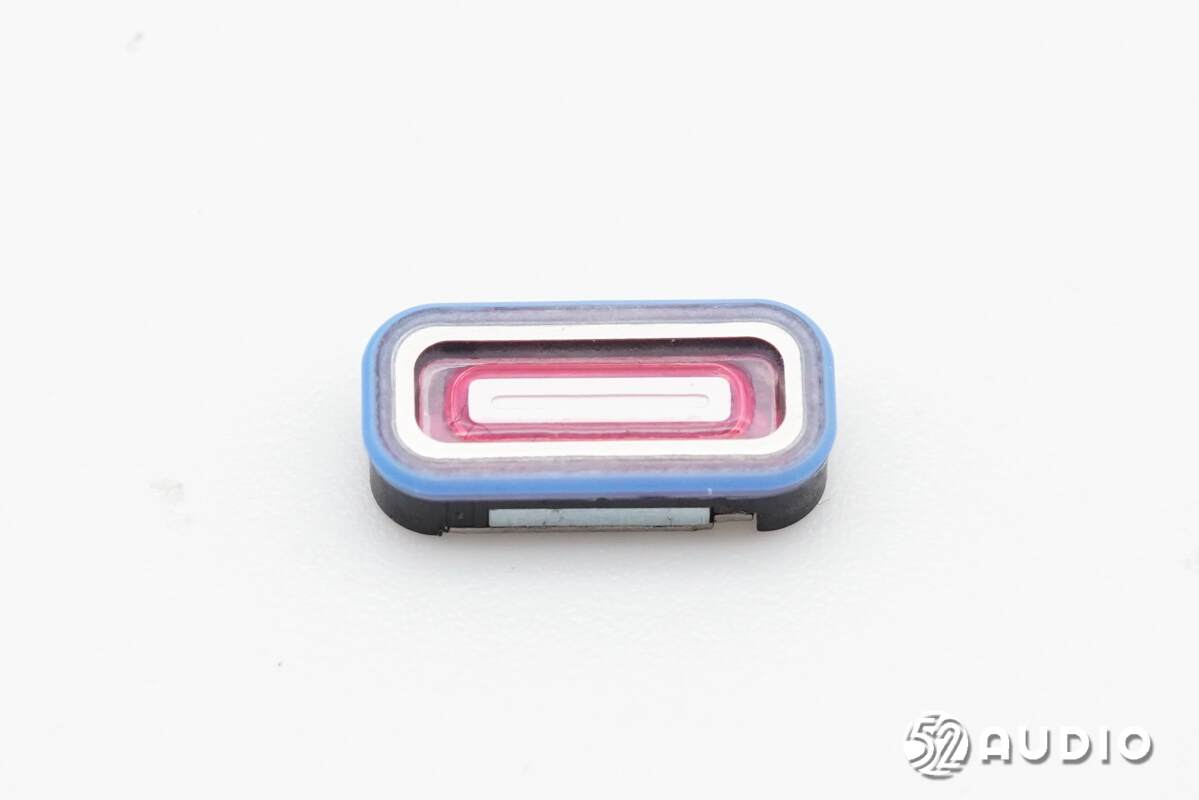

手表内置扬声器正面特写。

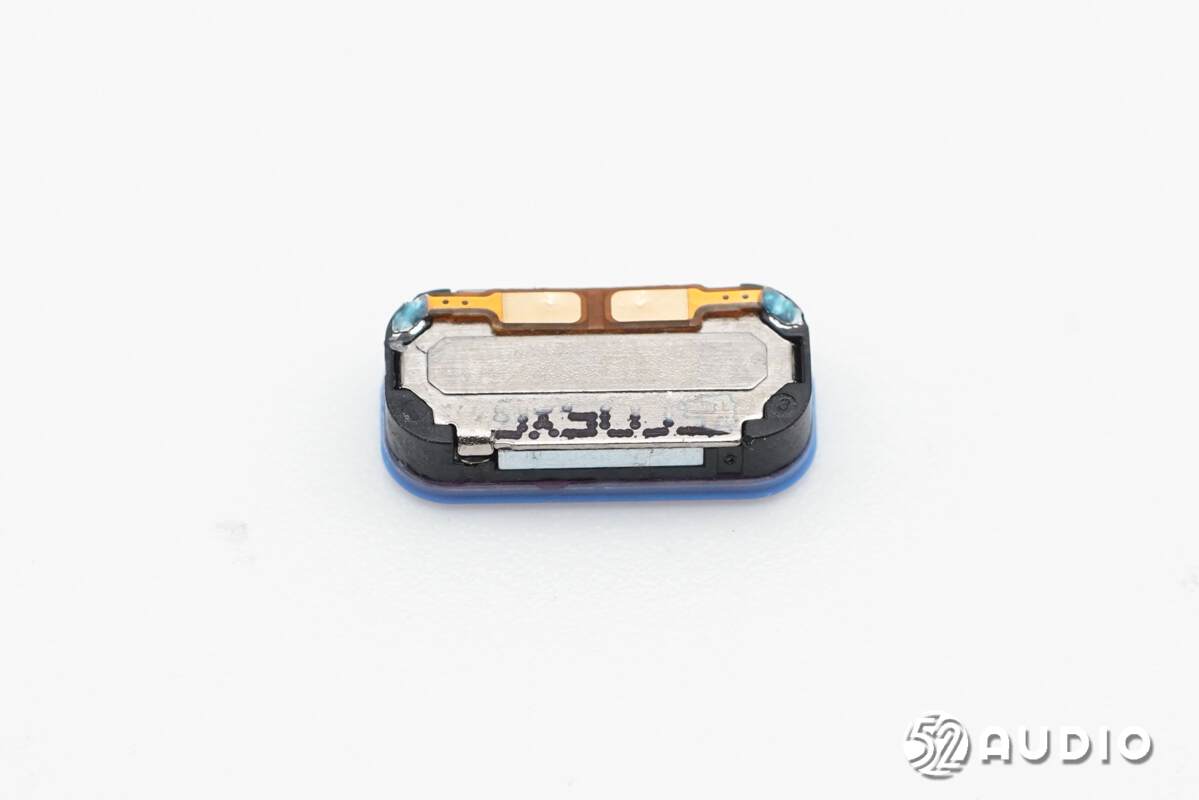

内置扬声器背面特写，排线露铜连接主板。

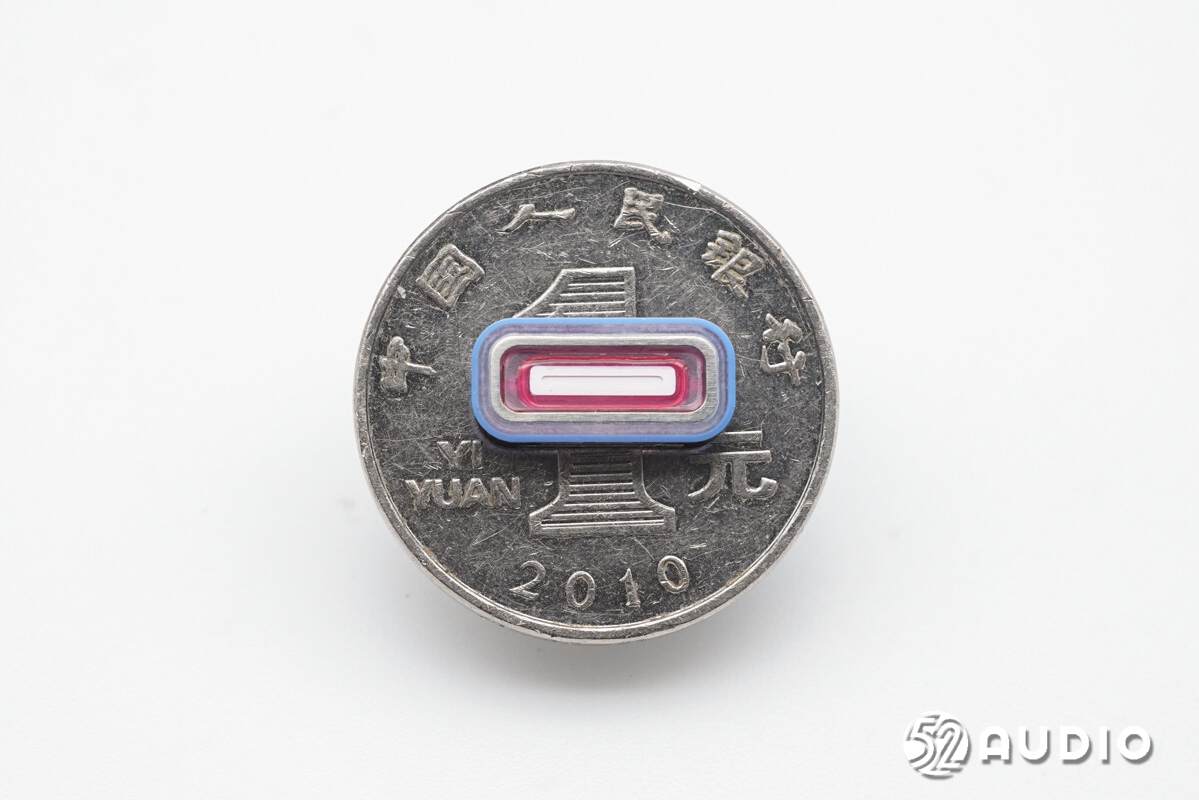

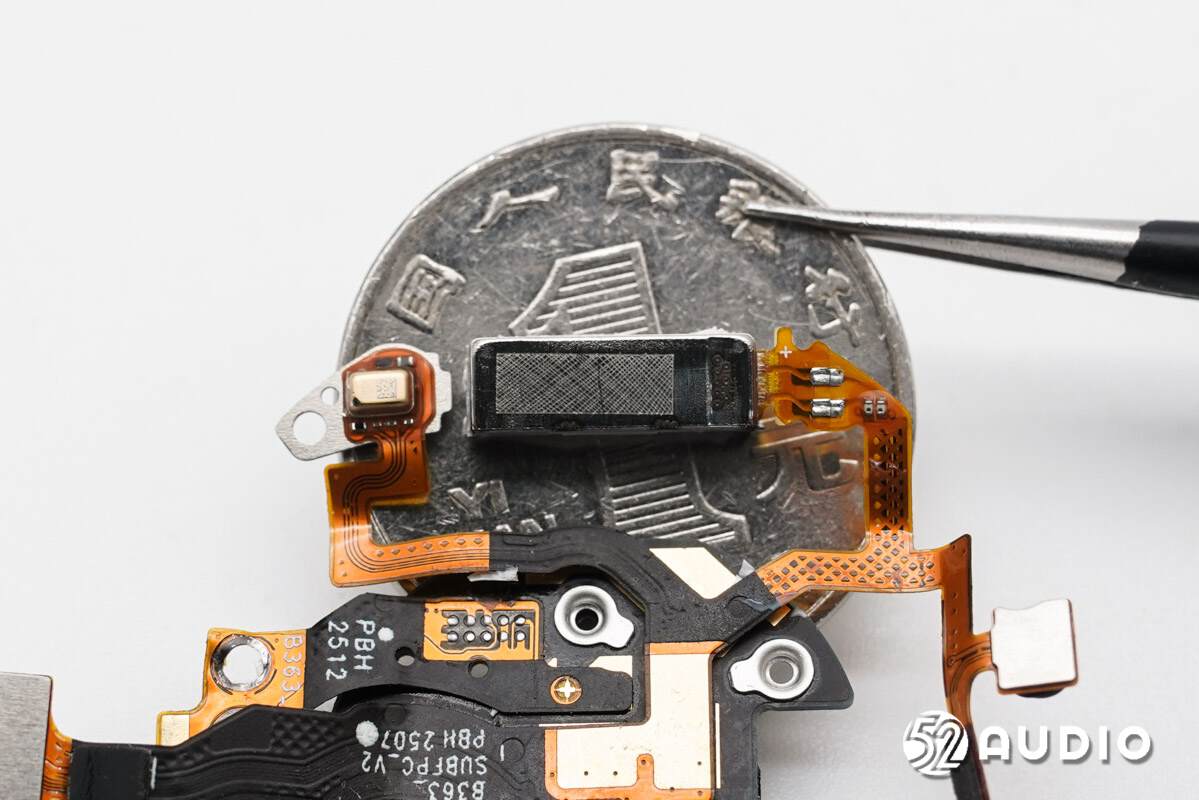

扬声器与一元硬币大小对比。

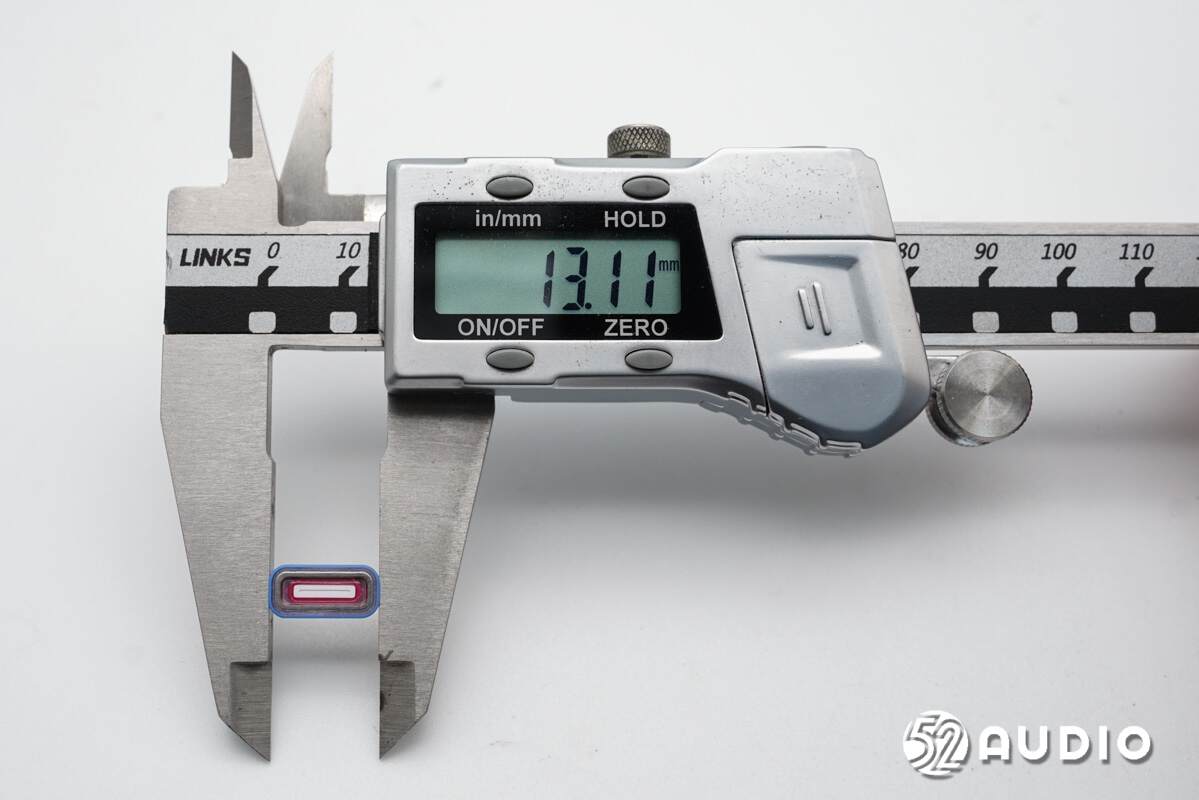

经智研所实测，扬声器长度约为13.11mm。

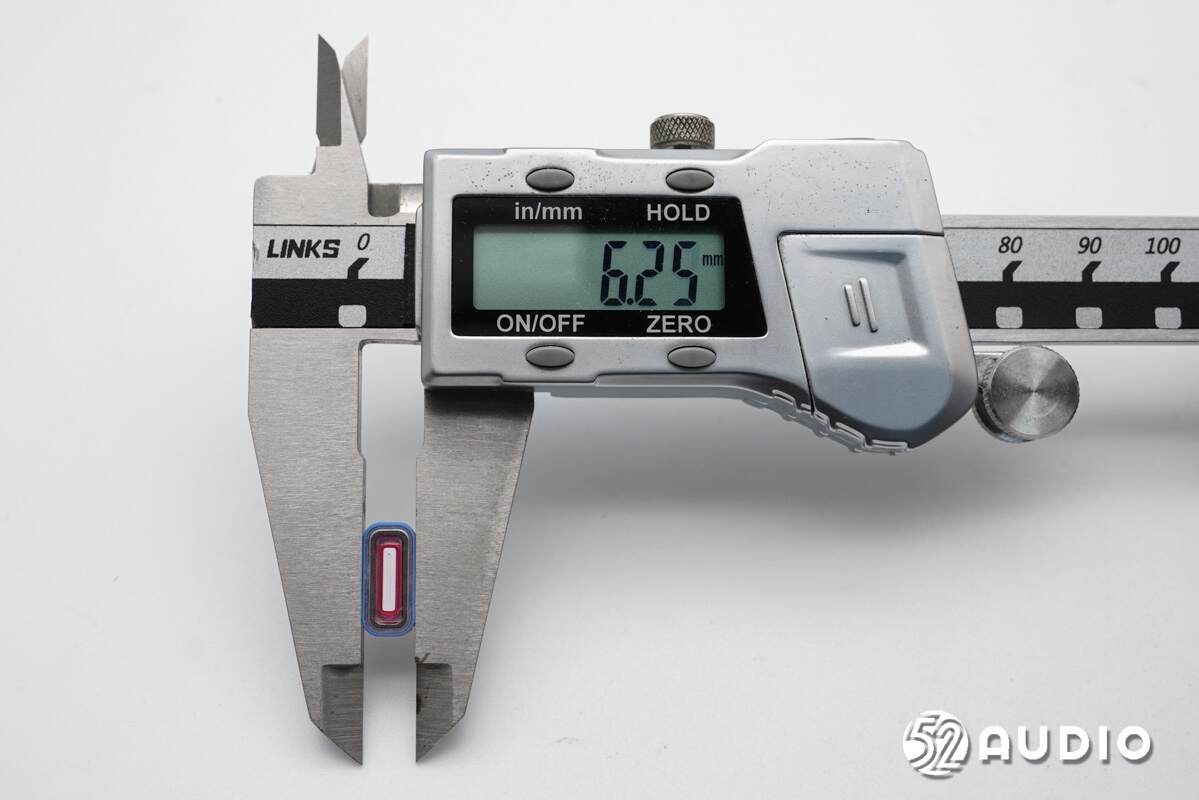

扬声器宽度约为6.25mm。

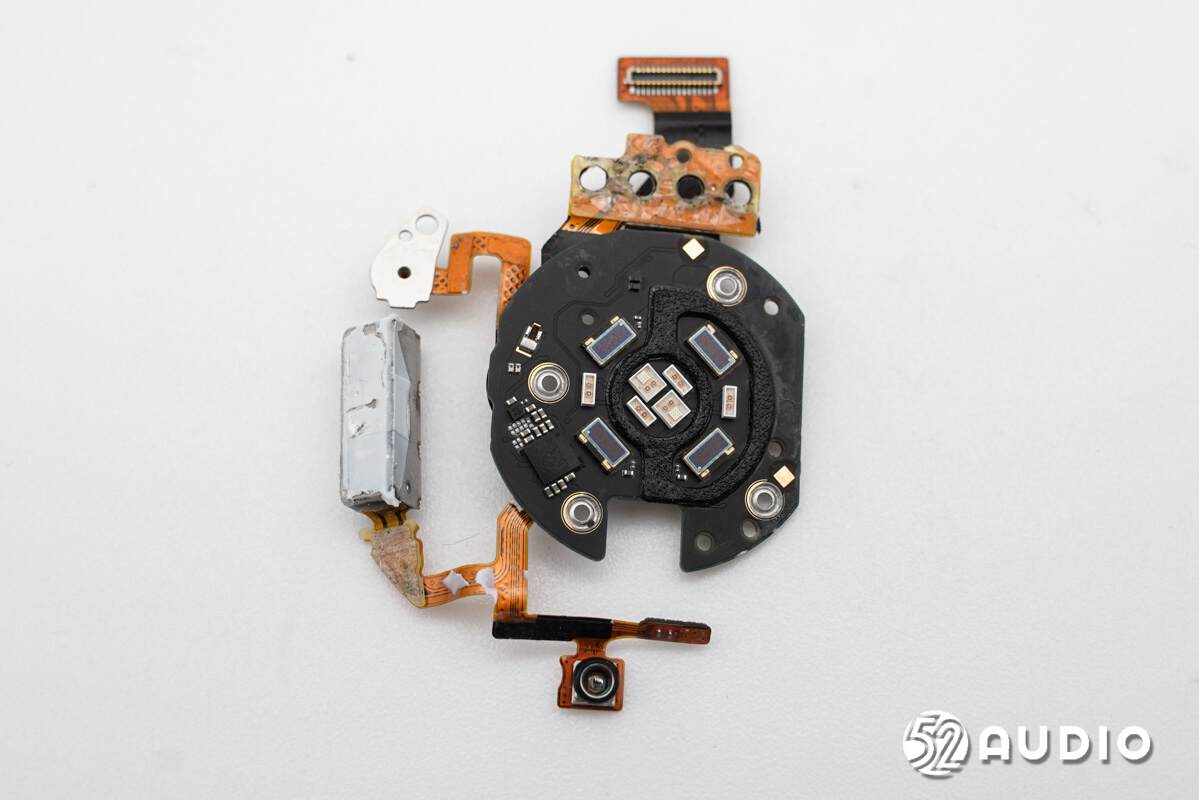

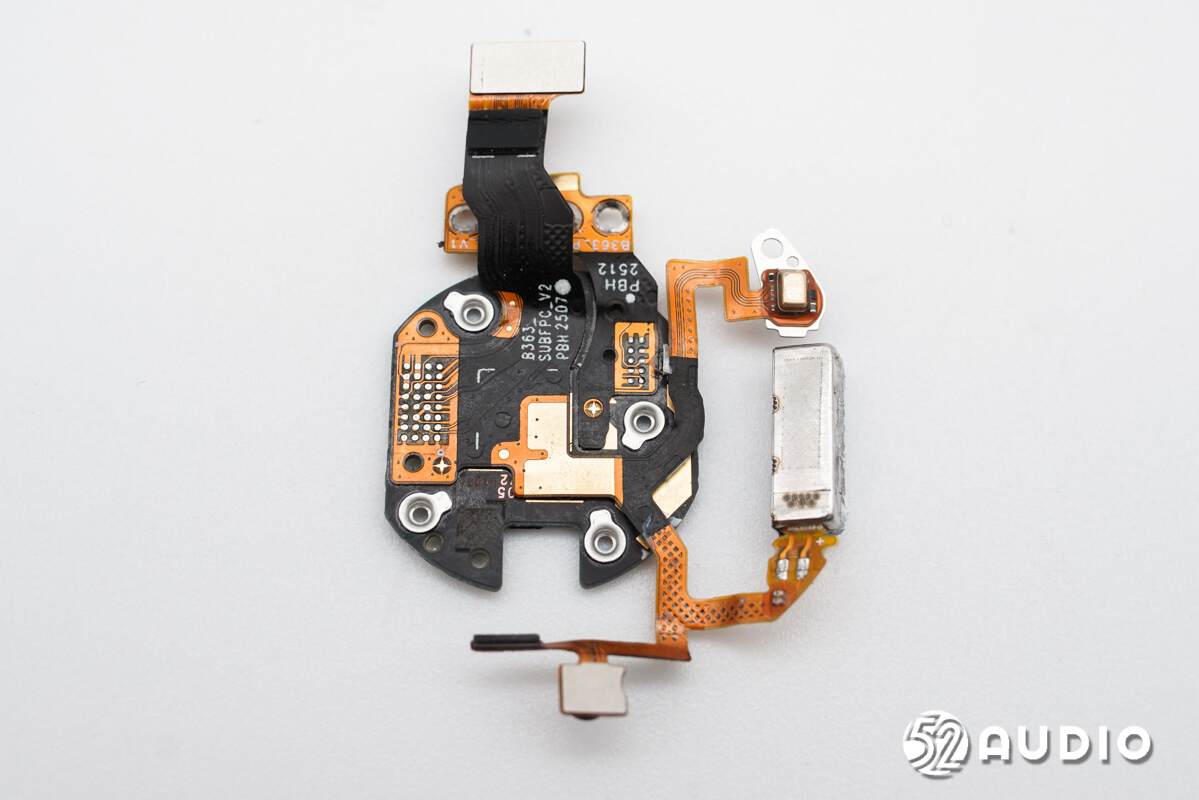

健康监测小板及排线一侧电路一览。

健康监测小板及排线另外一侧电路一览。

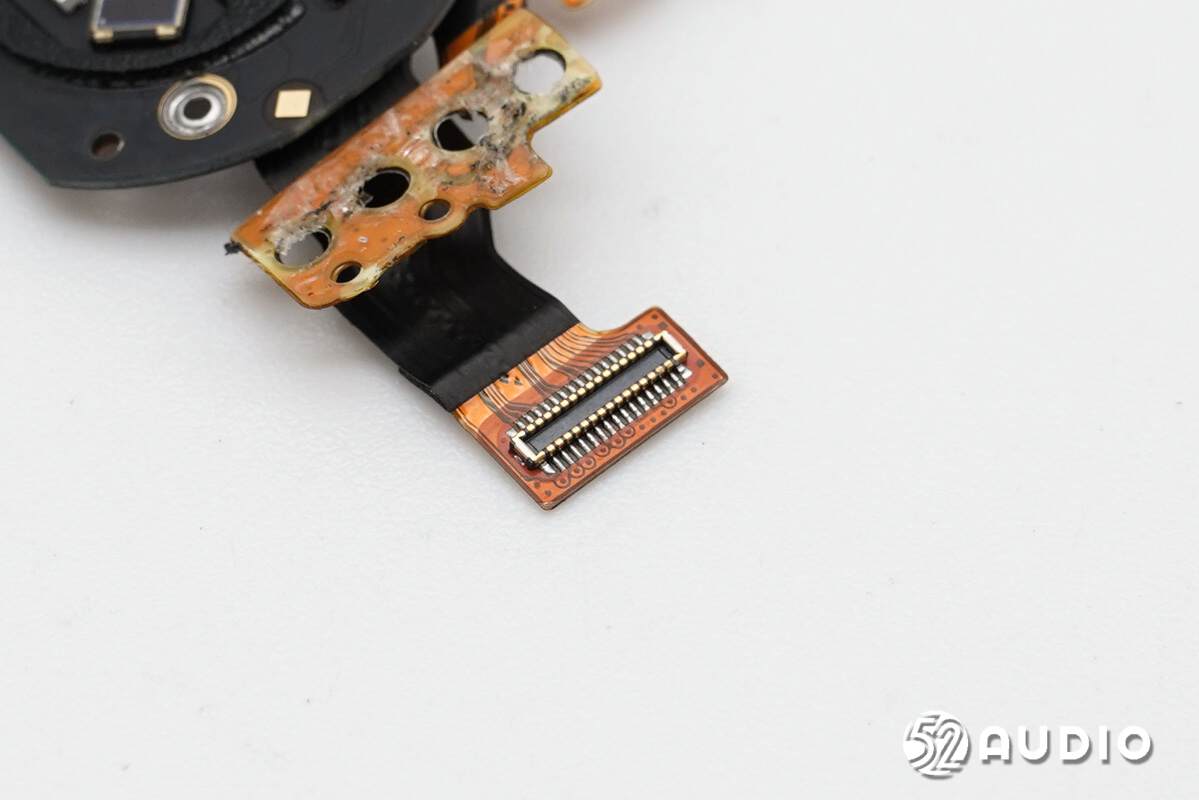

排线连接主板的BTB连接器公座特写。

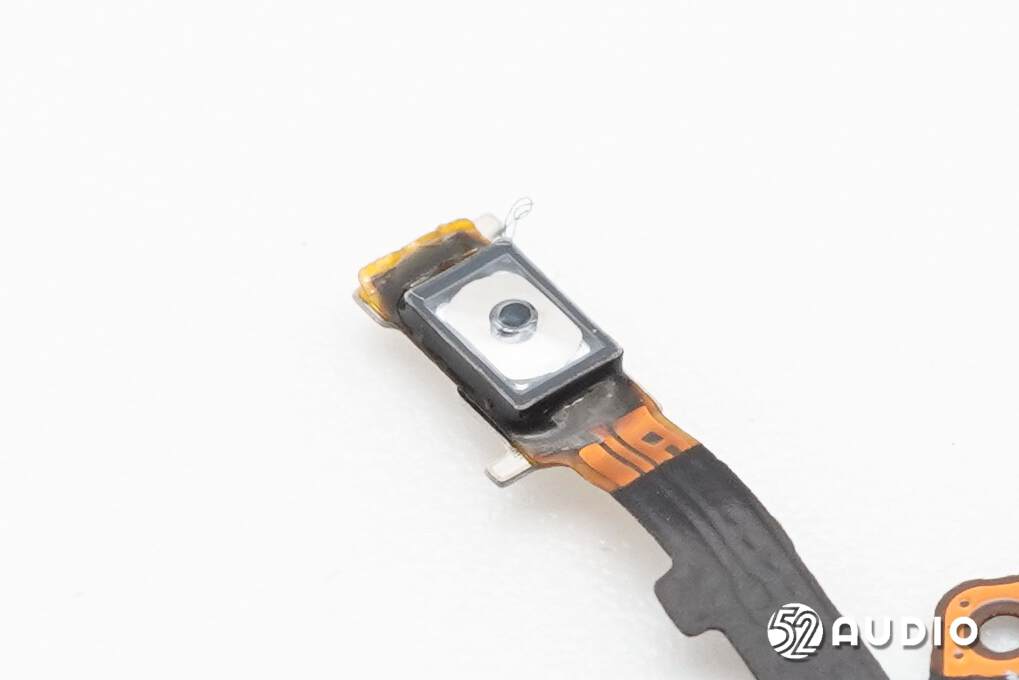

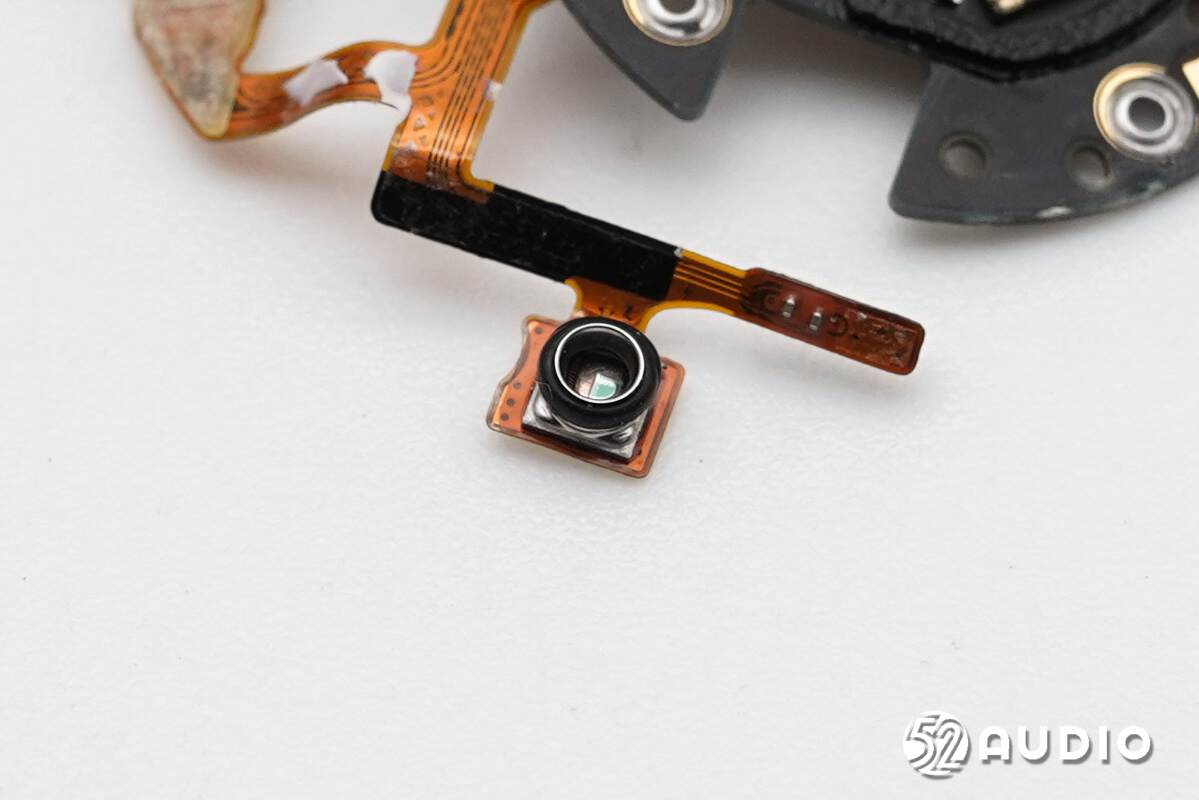

用于检测气压的气压传感器特写。

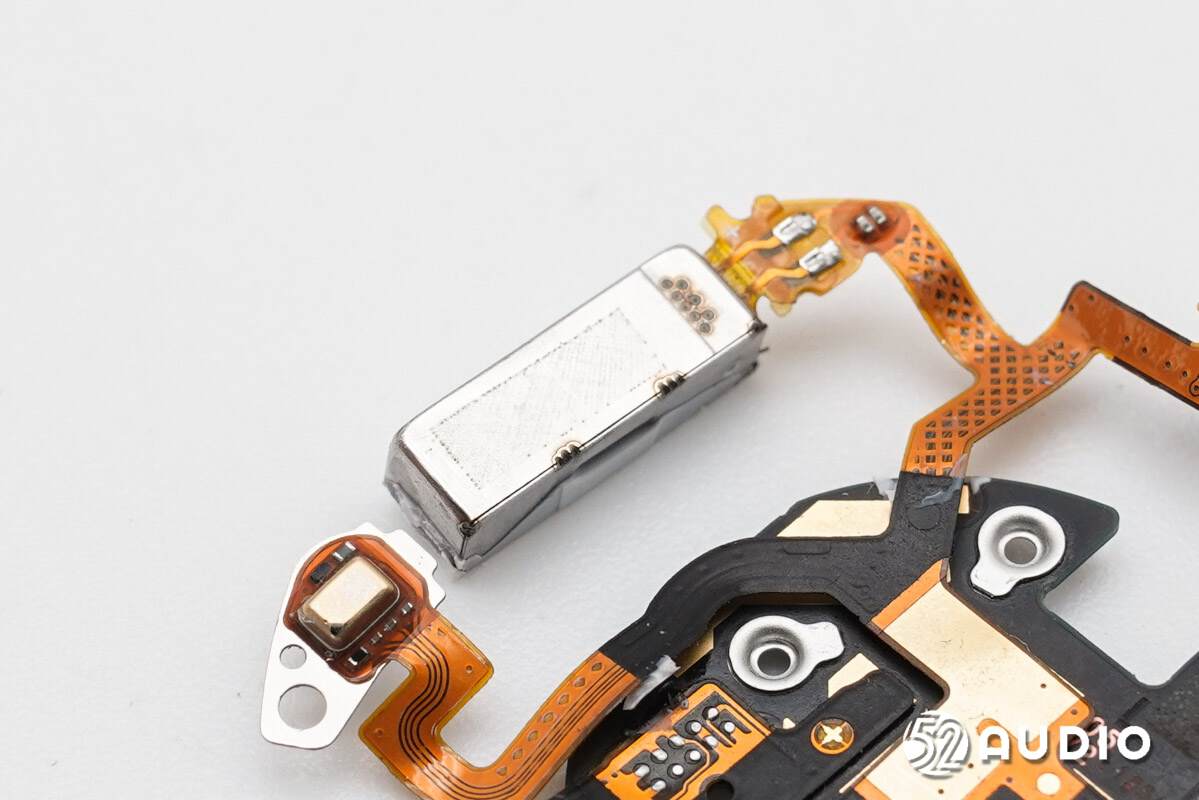

手表内置的线性振动马达特写。

振动马达与一元硬币大小对比。

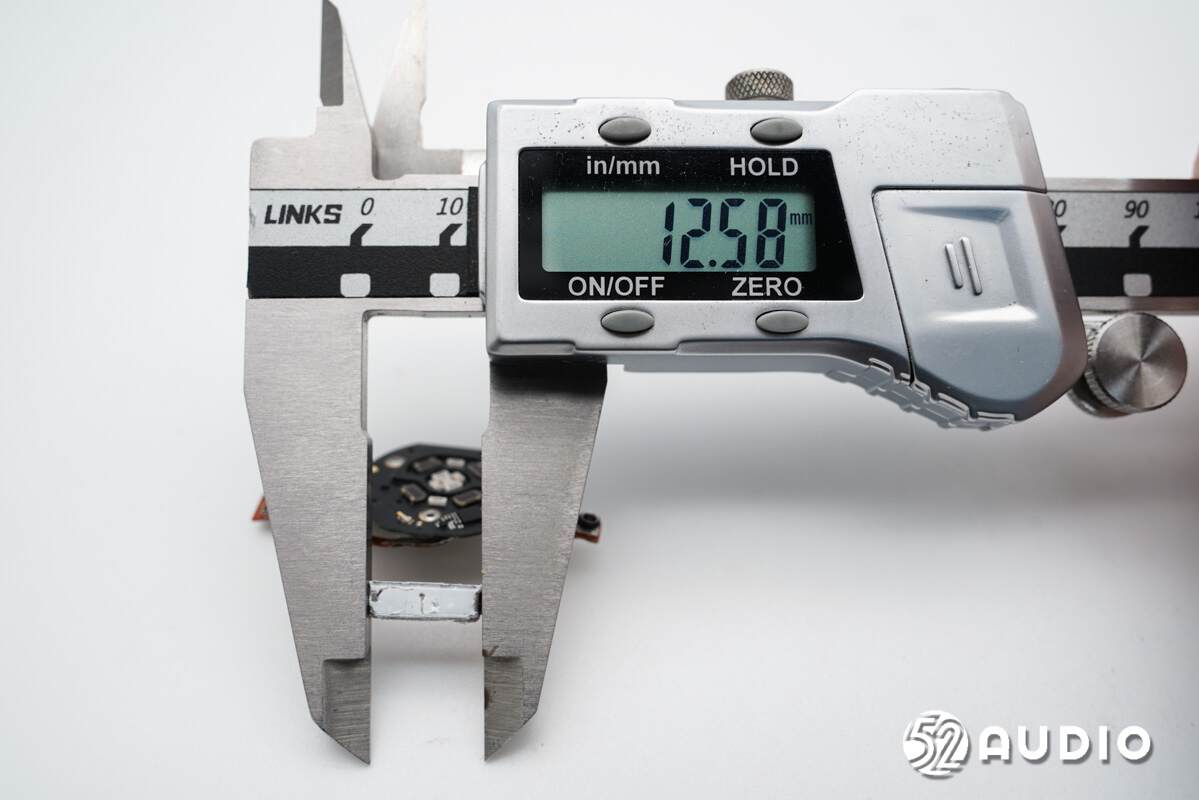

经智研所实测，振动马达长度约为12.58mm。

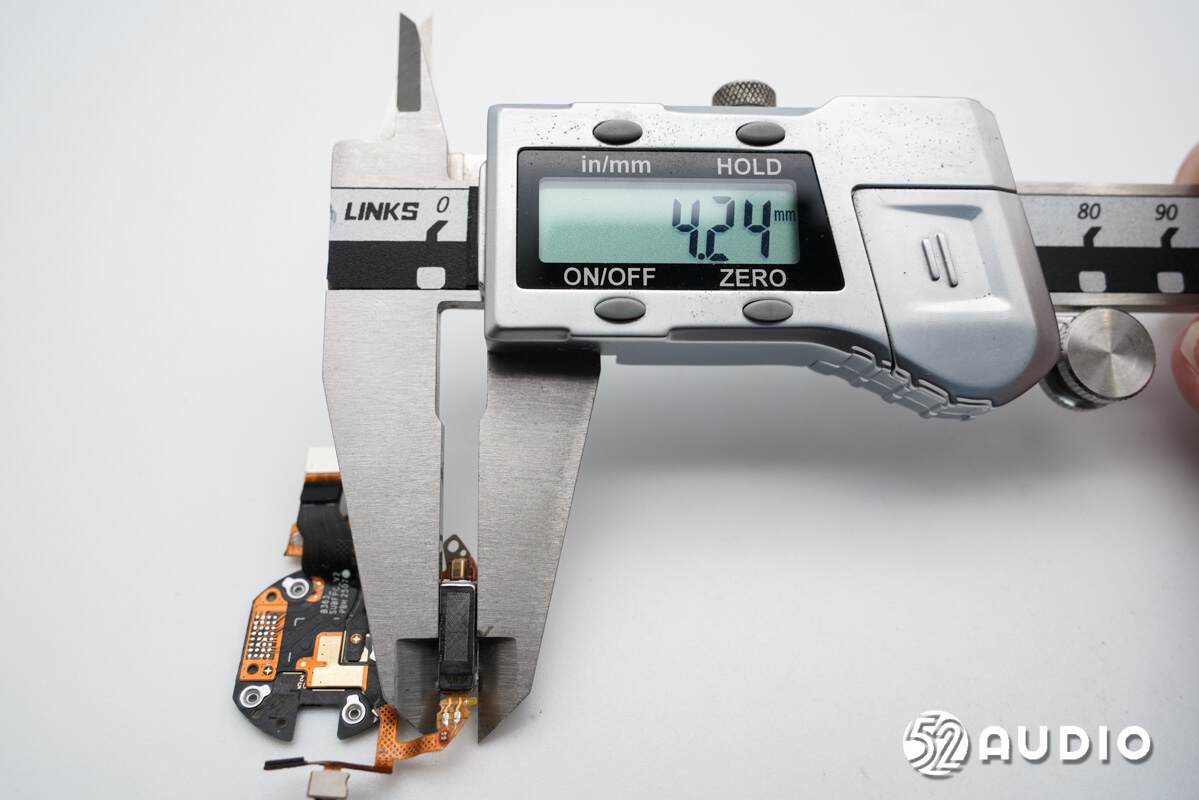

宽度约为4.24mm。

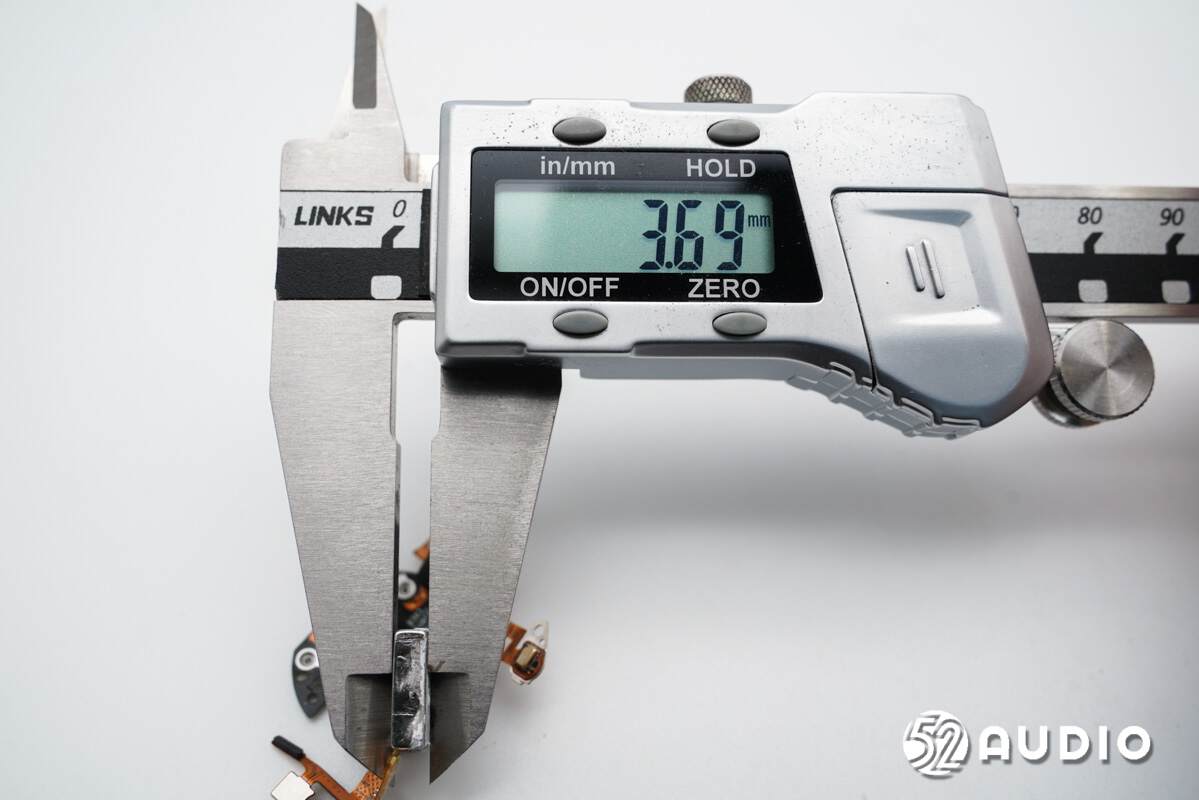

厚度约为3.69mm。

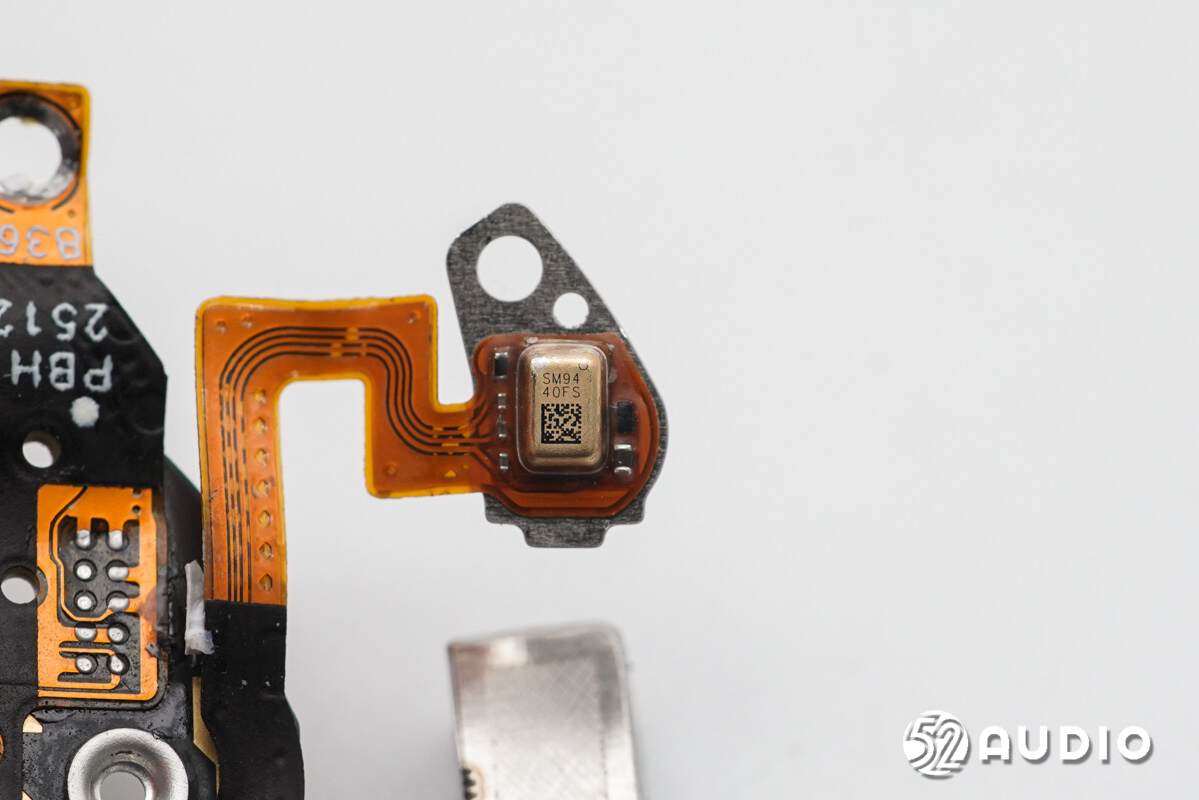

镭雕SM94的MEMS麦克风特写，用于语音助手、语音通话等功能拾音。

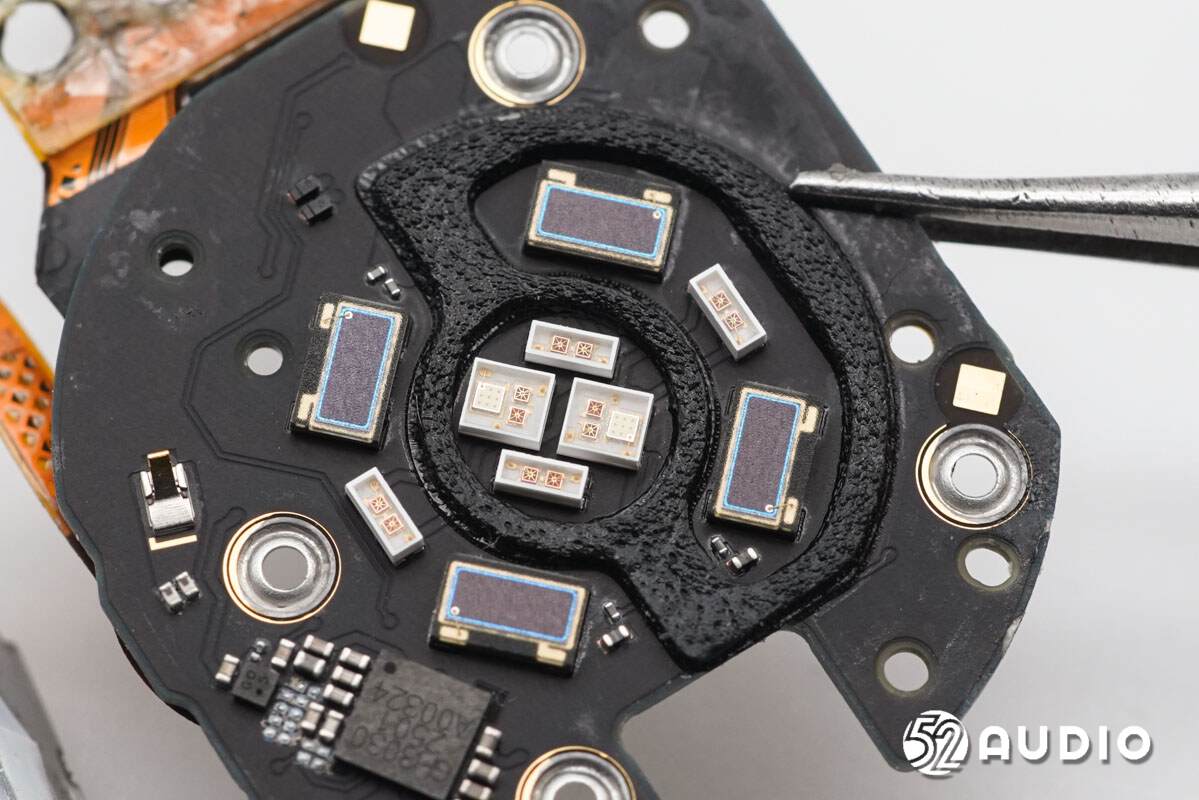

心率、血氧健康监测传感器特写。据官方介绍，采用了8通道心率传感器、16通道血氧传感器，带来媲美金标的准确度。

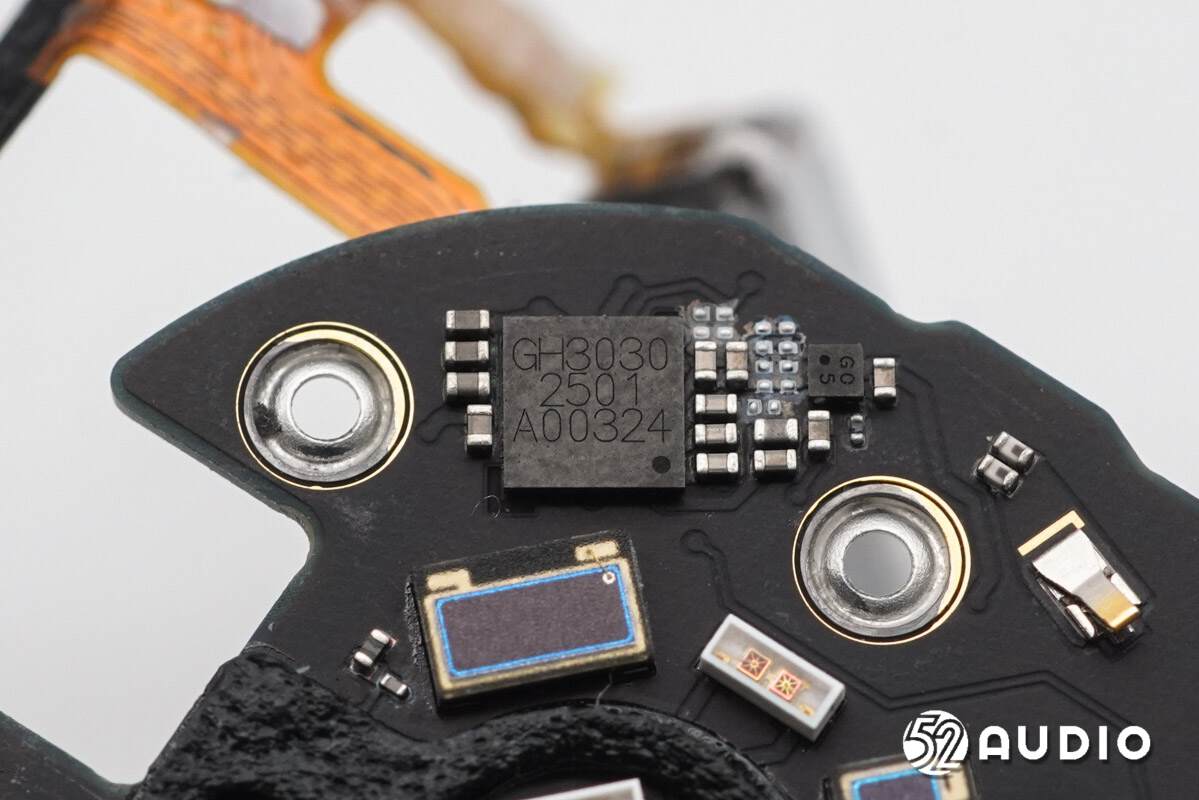

GOODiX汇顶科技GH3030健康检测IC，具备心率（HR）、心率变异性（HRV）和血氧饱和度（SpO2）等监测功能。

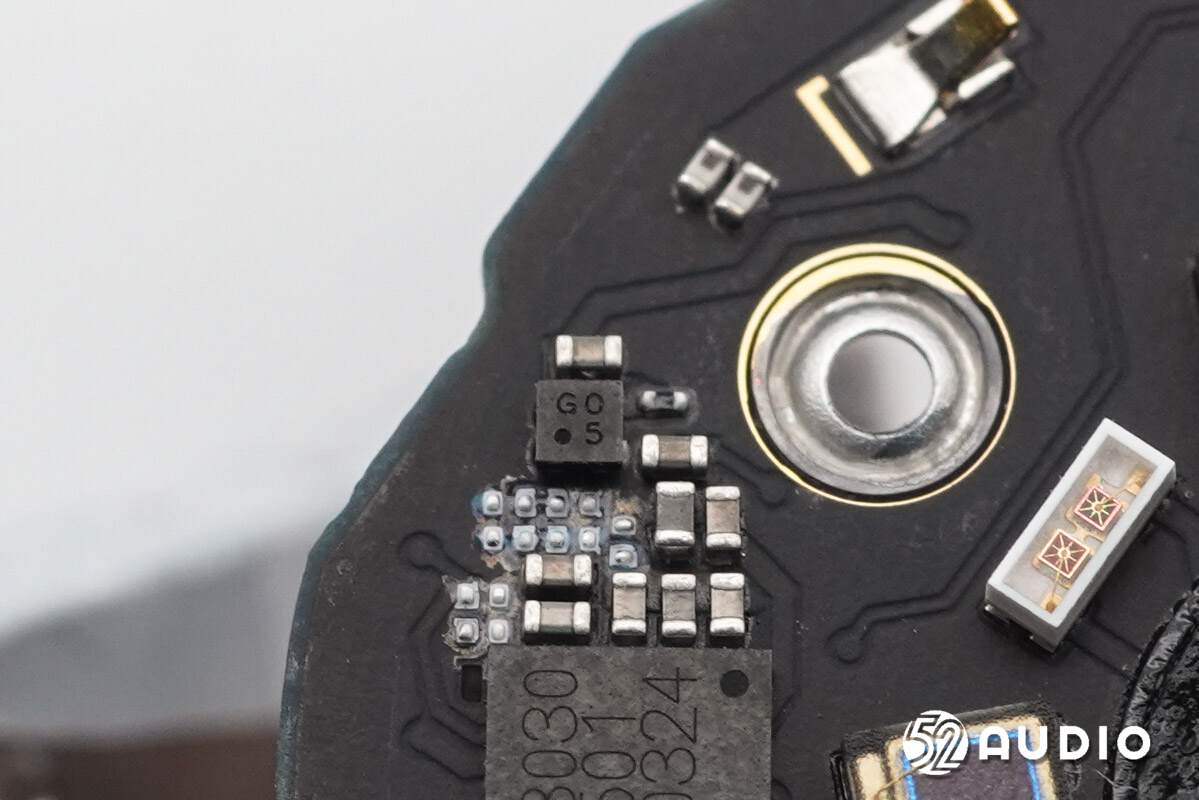

丝印G05的IC。

连接盖板内侧佩戴检测传感器的金属弹片特写。

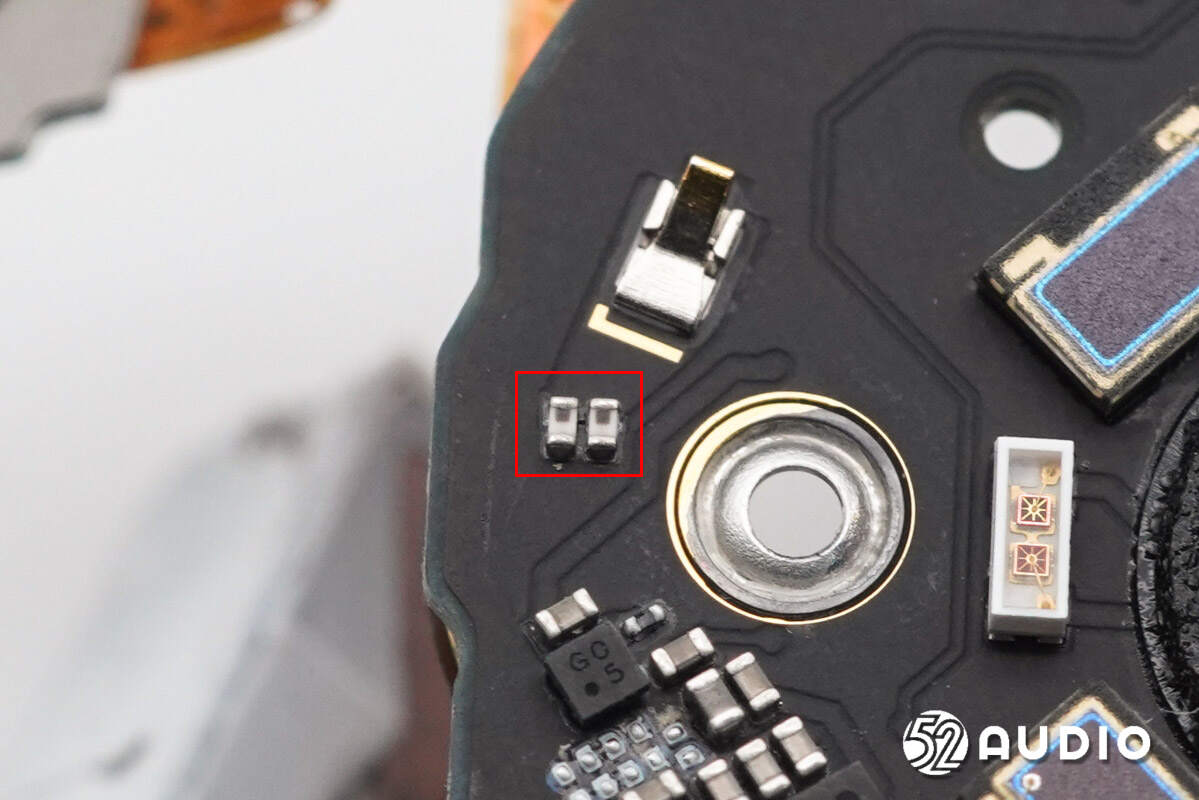

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

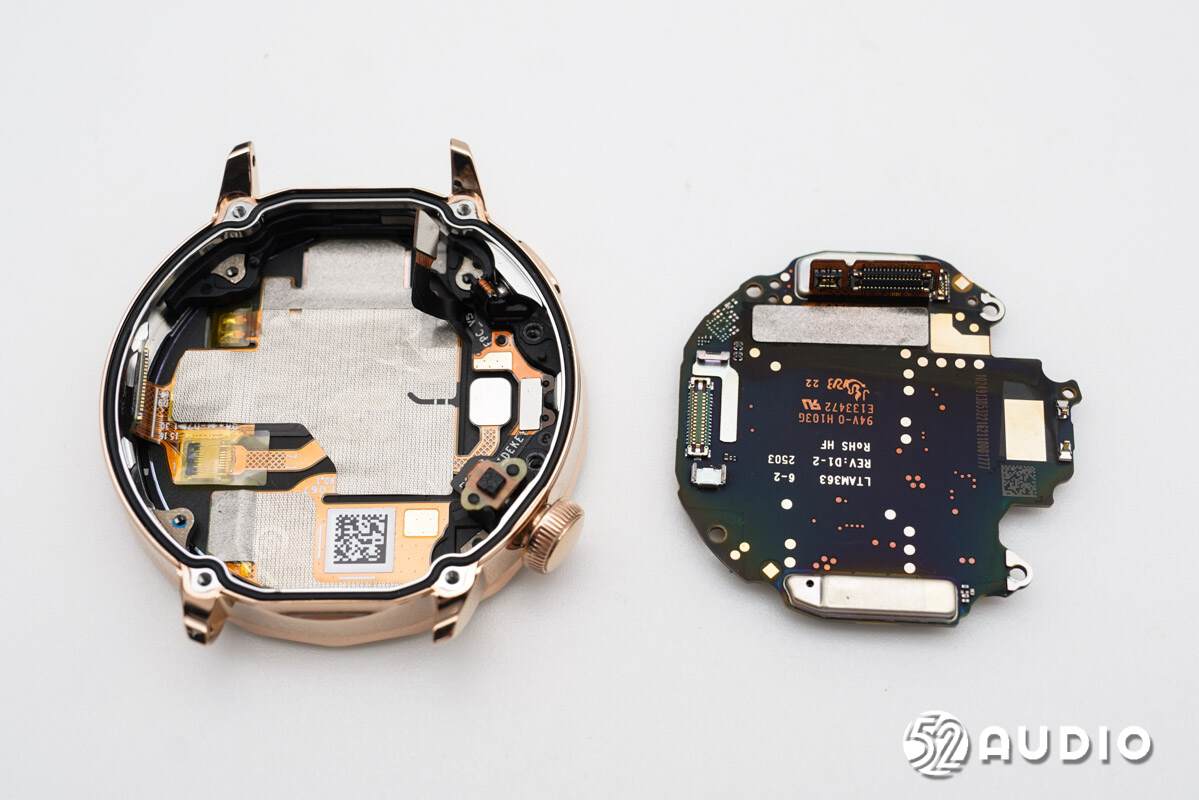

卸掉螺丝，取出主板单元。

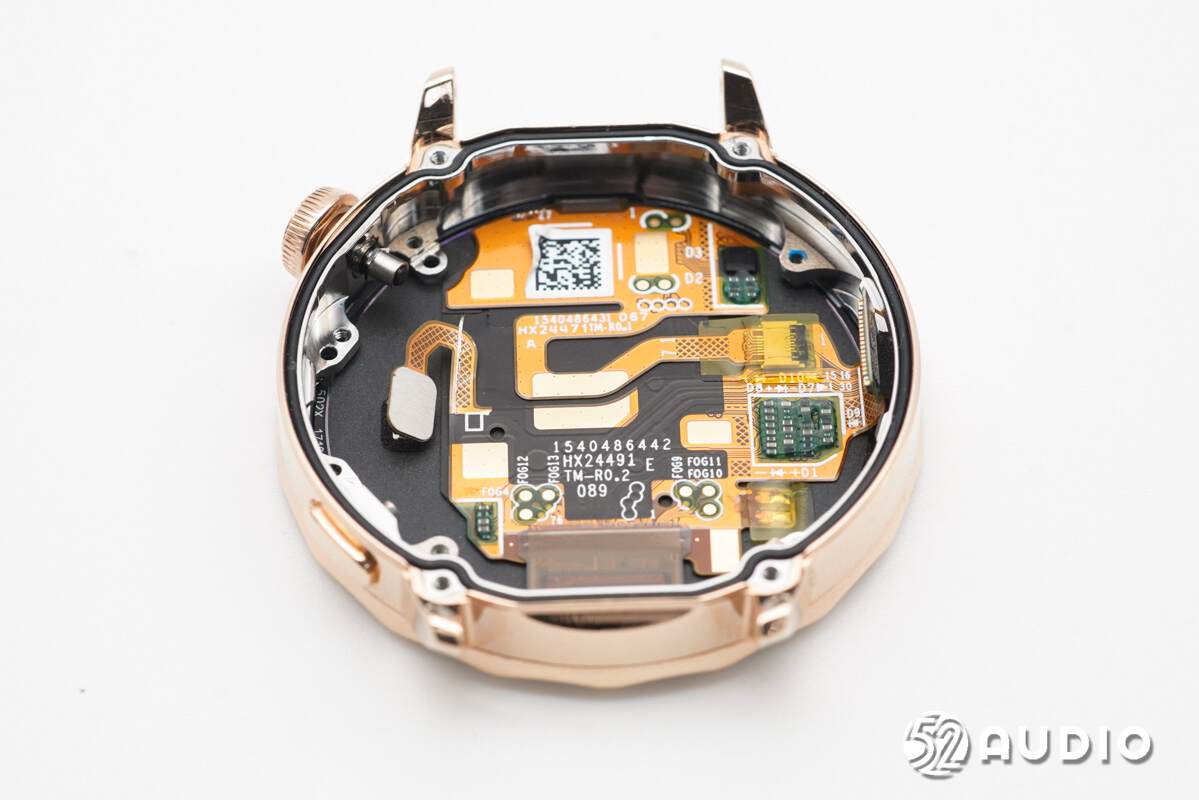

屏幕内侧结构一览，通过导电布隔磁。中框内侧通过支架固定功能按键的排线。

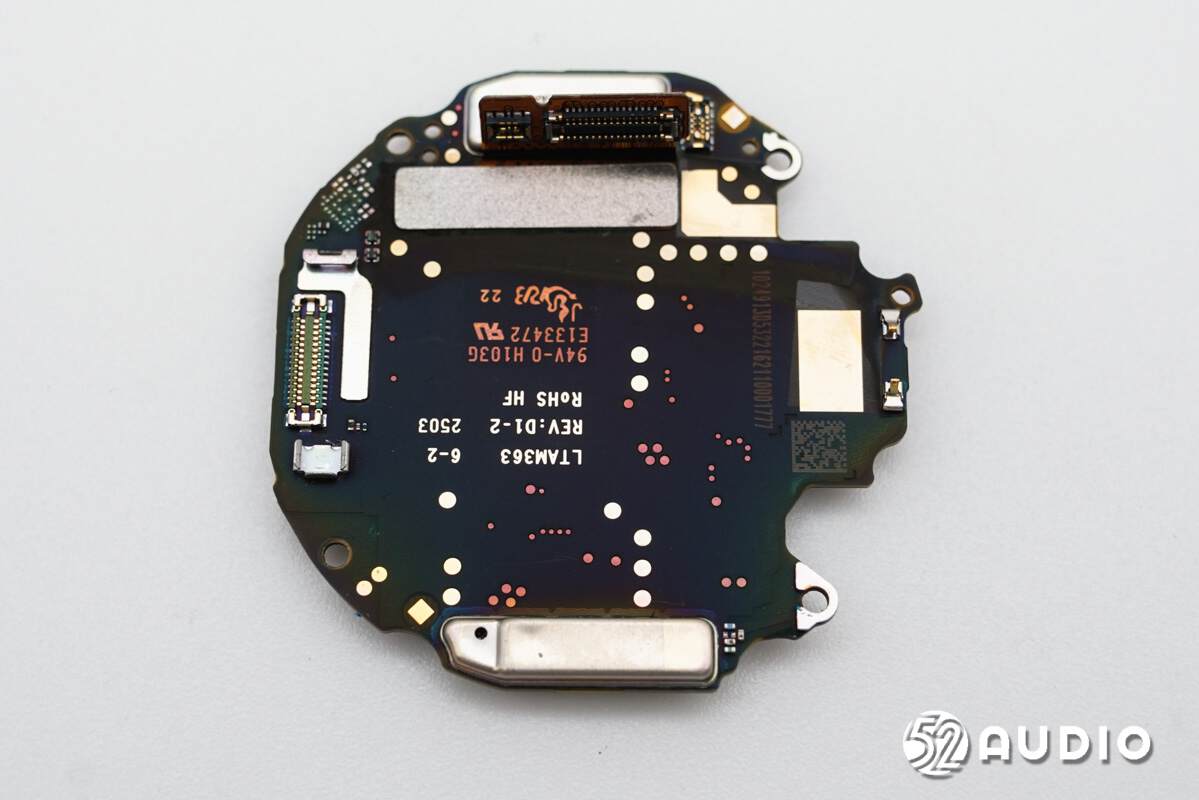

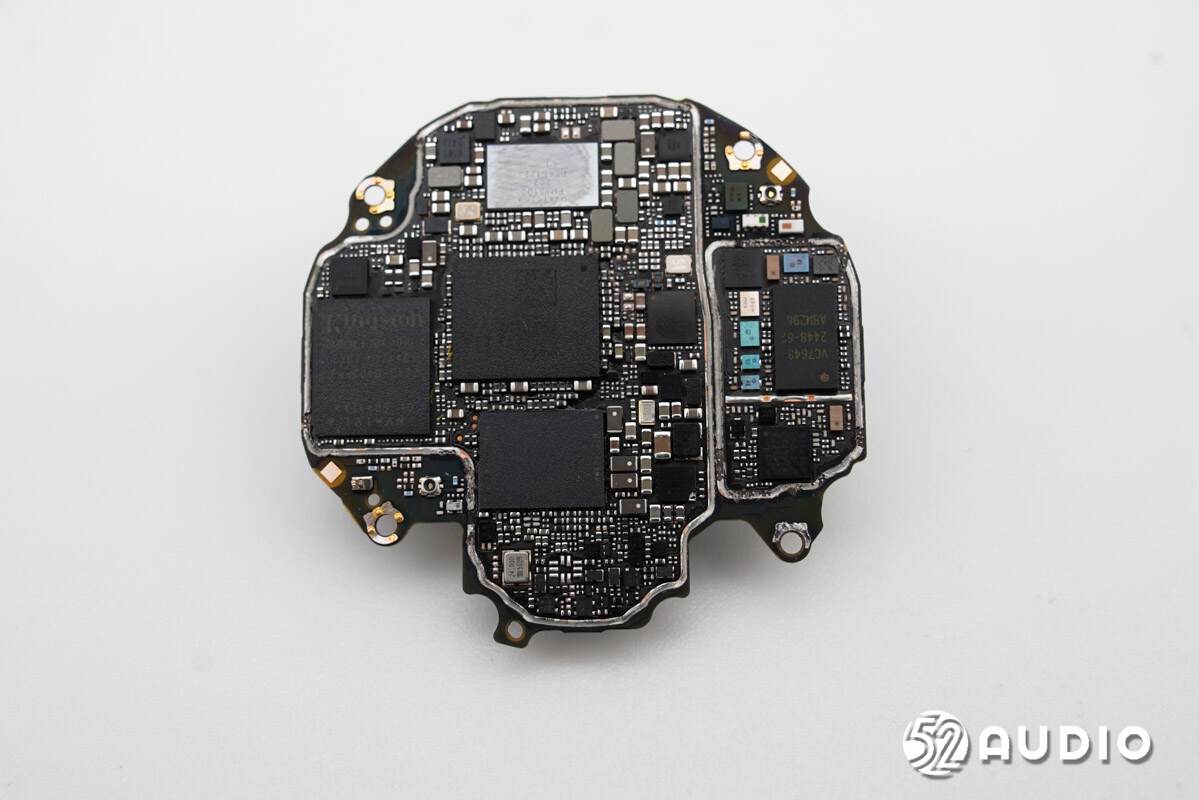

主板一侧电路一览。

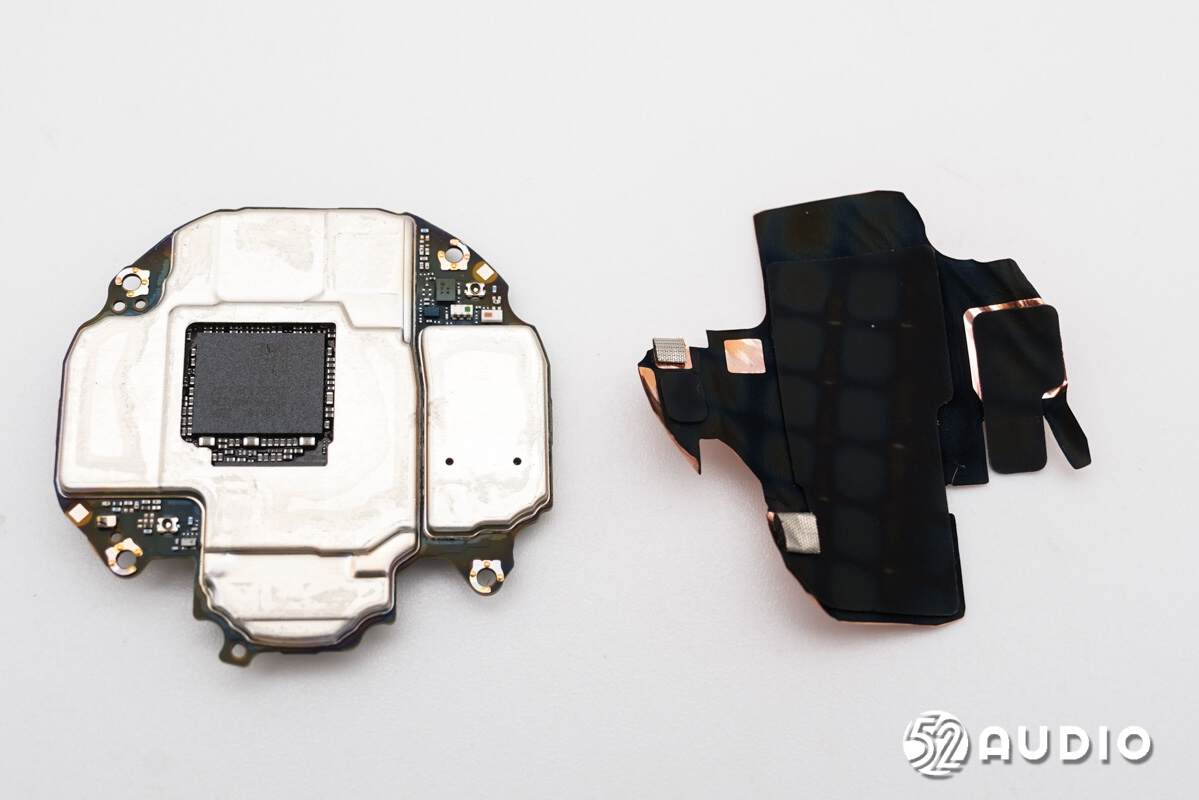

主板另外一侧通过屏蔽罩防护，贴有铜箔提升散热效果。

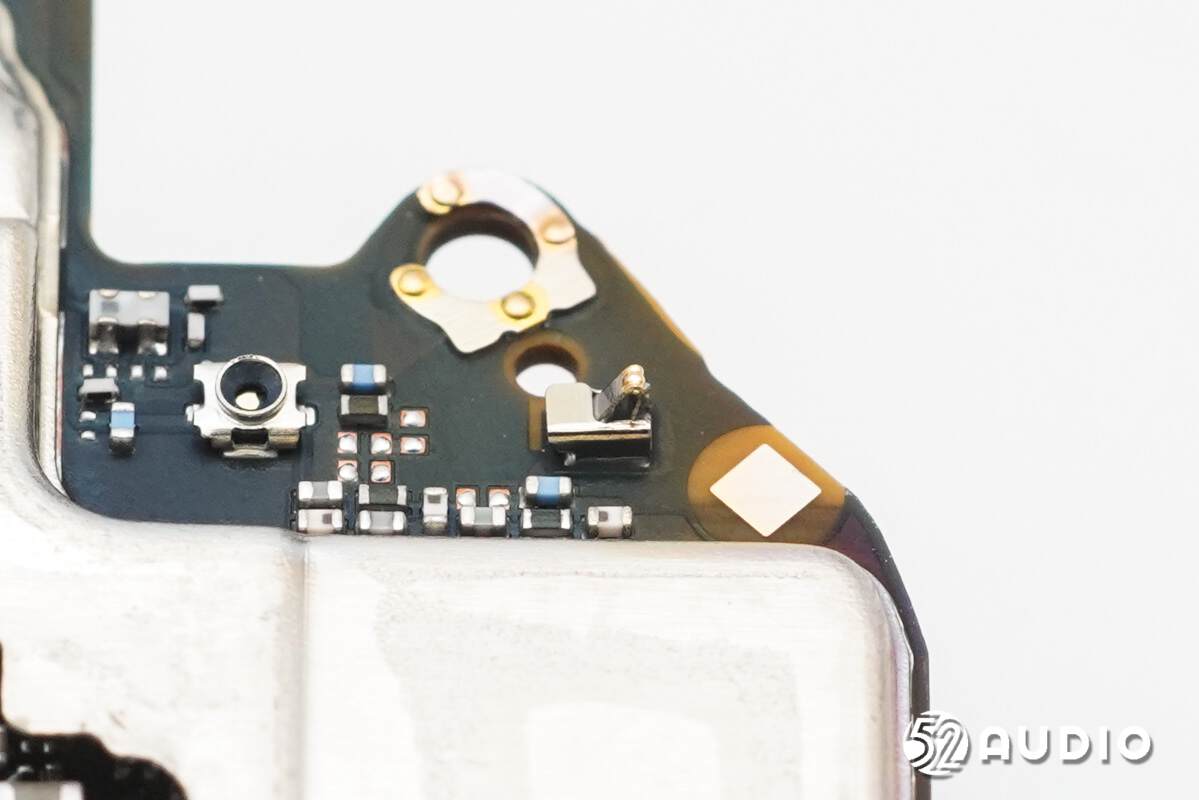

连接中框上天线的金属弹片特写。

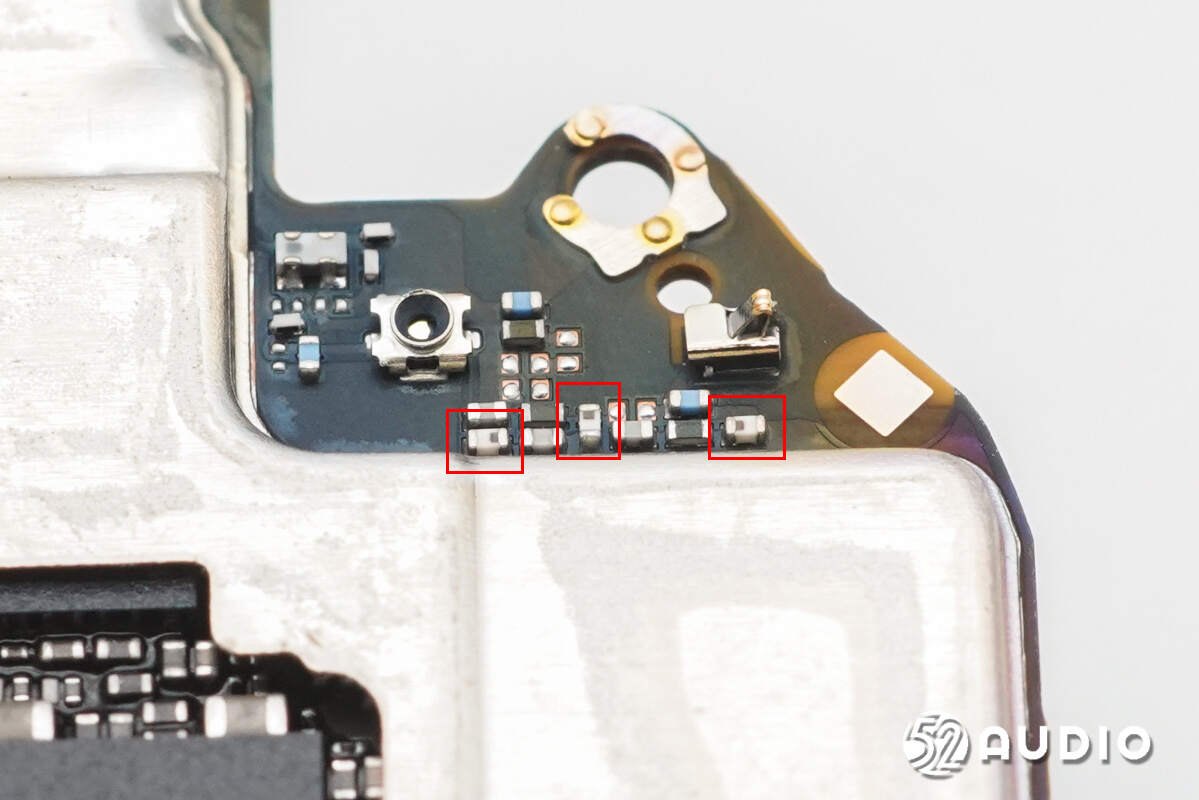

射频电路上的Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

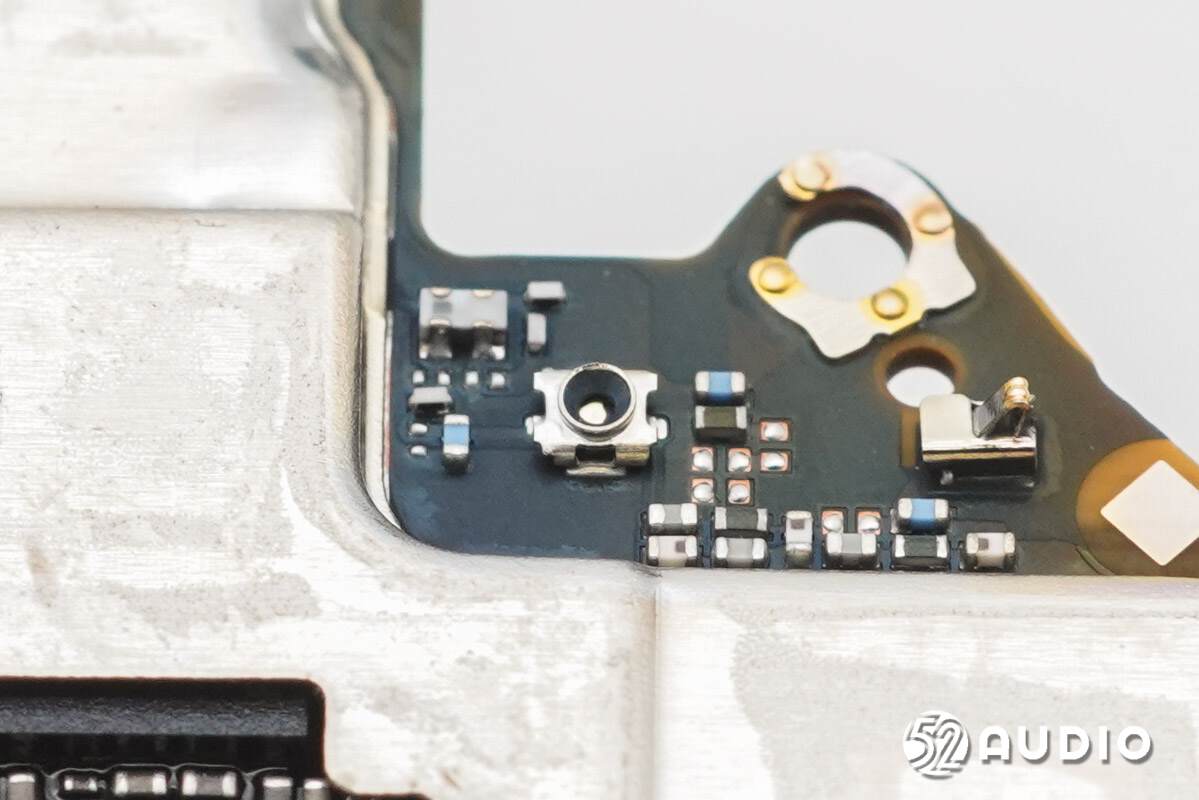

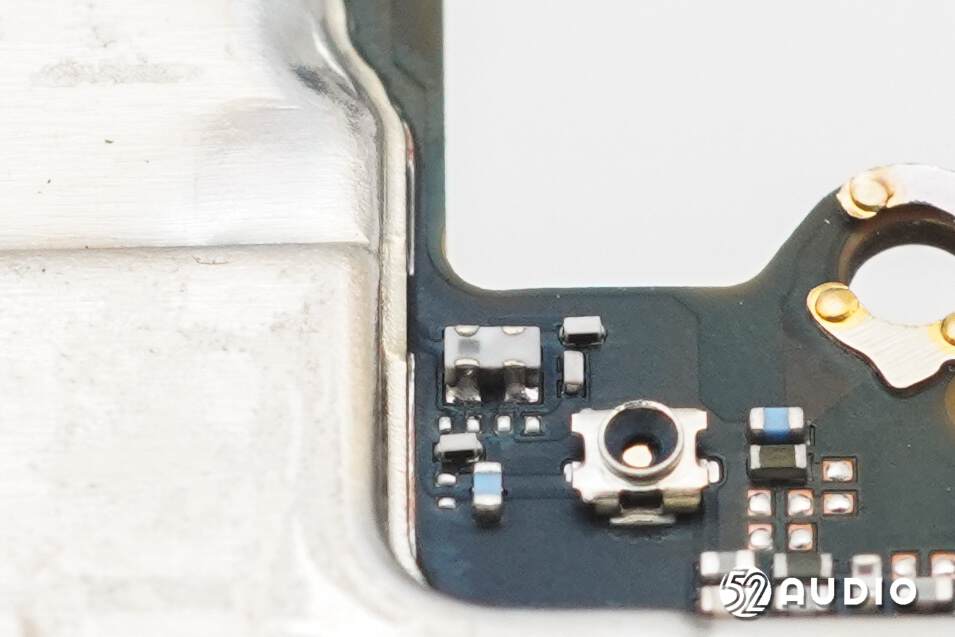

天线测试的开关特写。

LC双工器特写，用于隔离发射和接收信号。

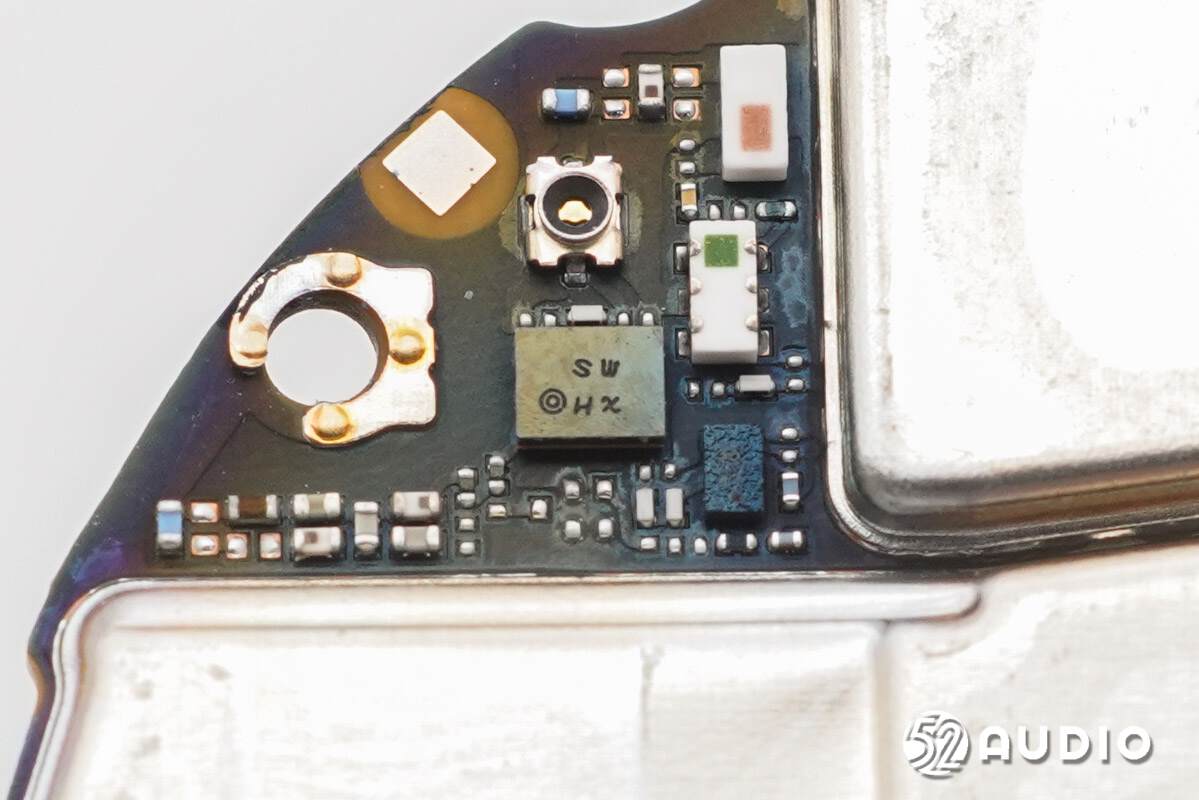

另外一处连接天线的电路特写。

丝印SW HX的IC。

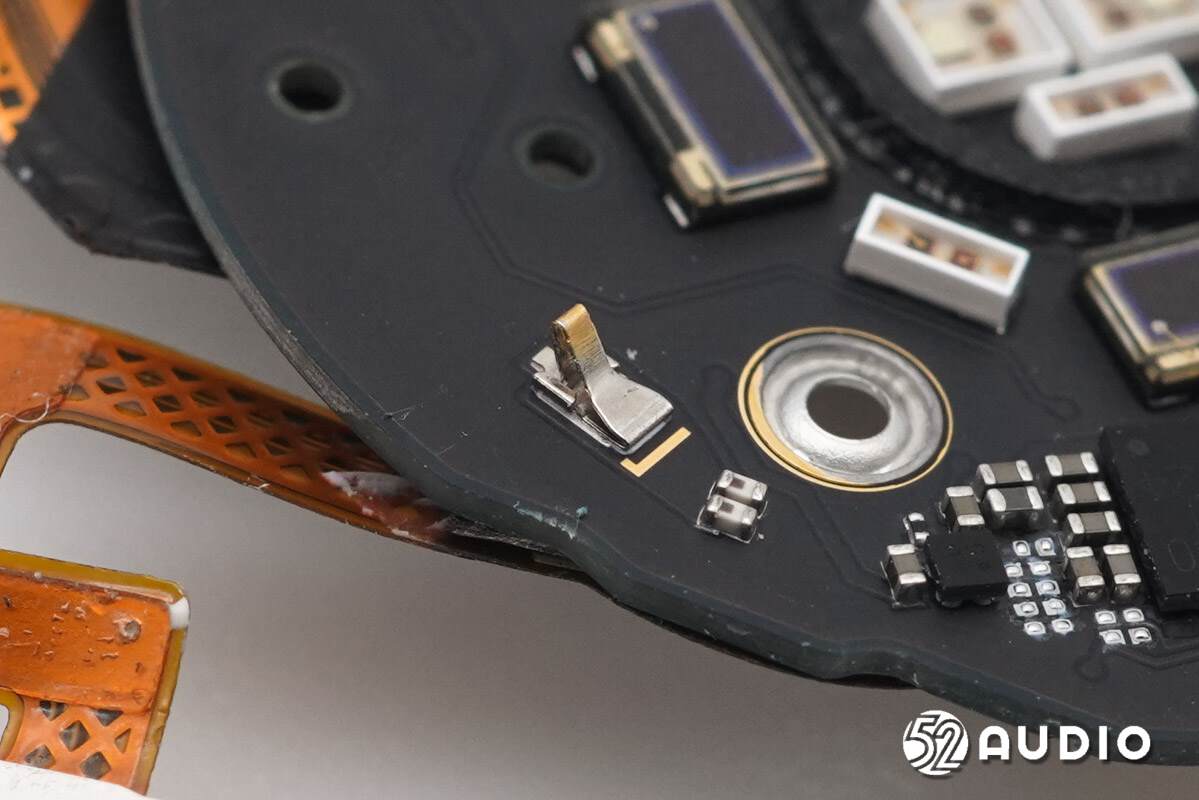

连接扬声器的金属弹片特写。

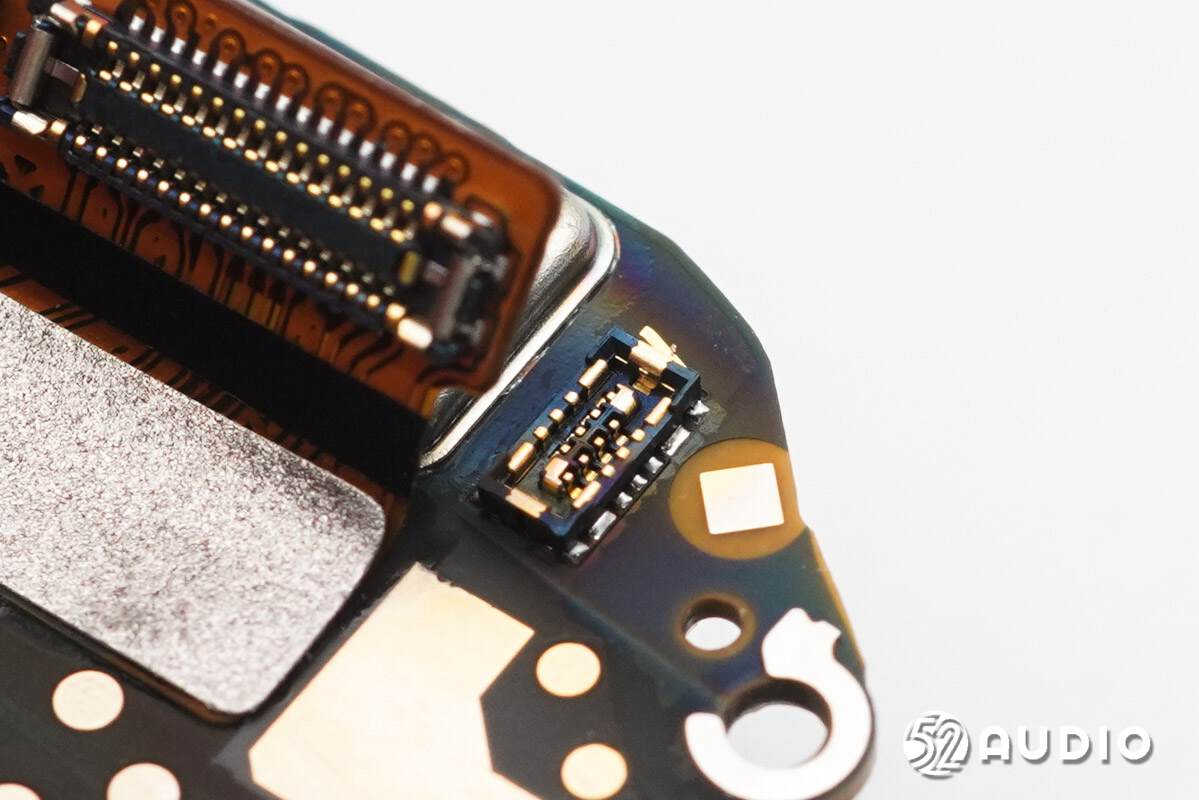

连接健康监测传感器和电池单元的BTB连接器母座特写。

连接功能按键排线的BTB连接器母座。

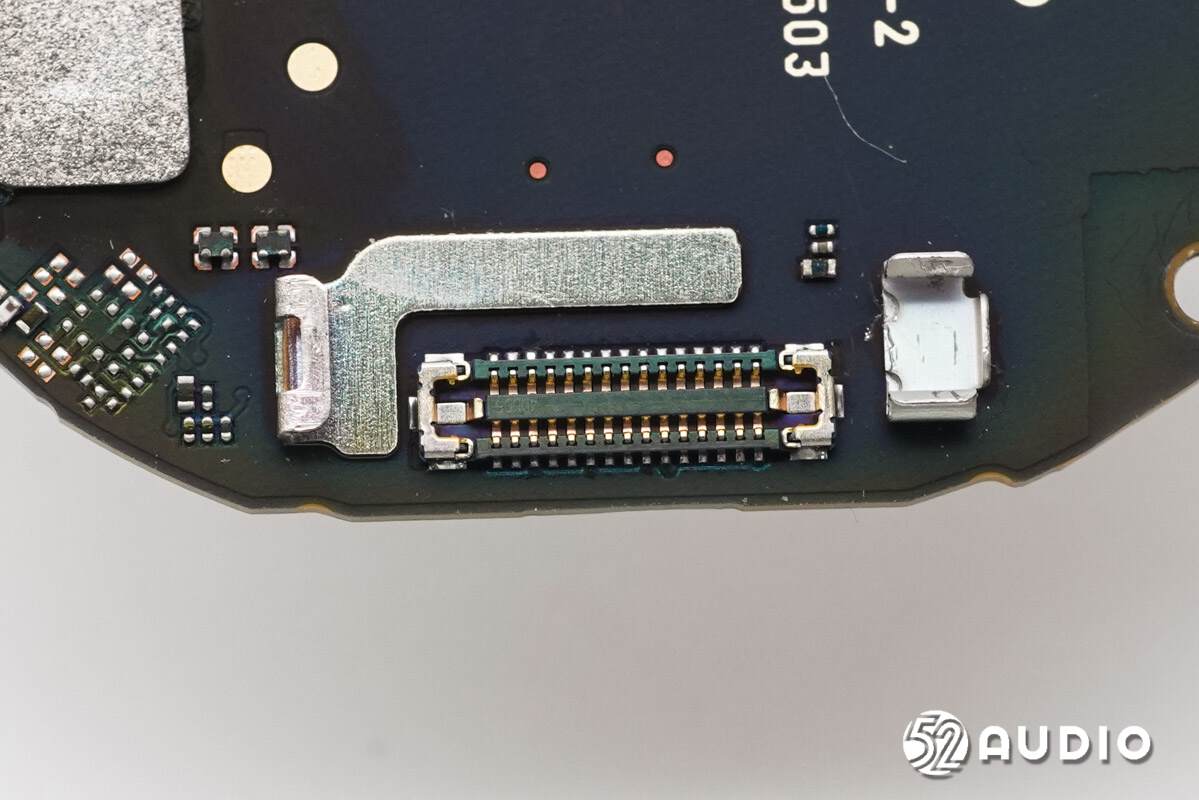

连接屏幕排线的BTB连接器母座。

取掉屏蔽罩，下方主板电路一览。

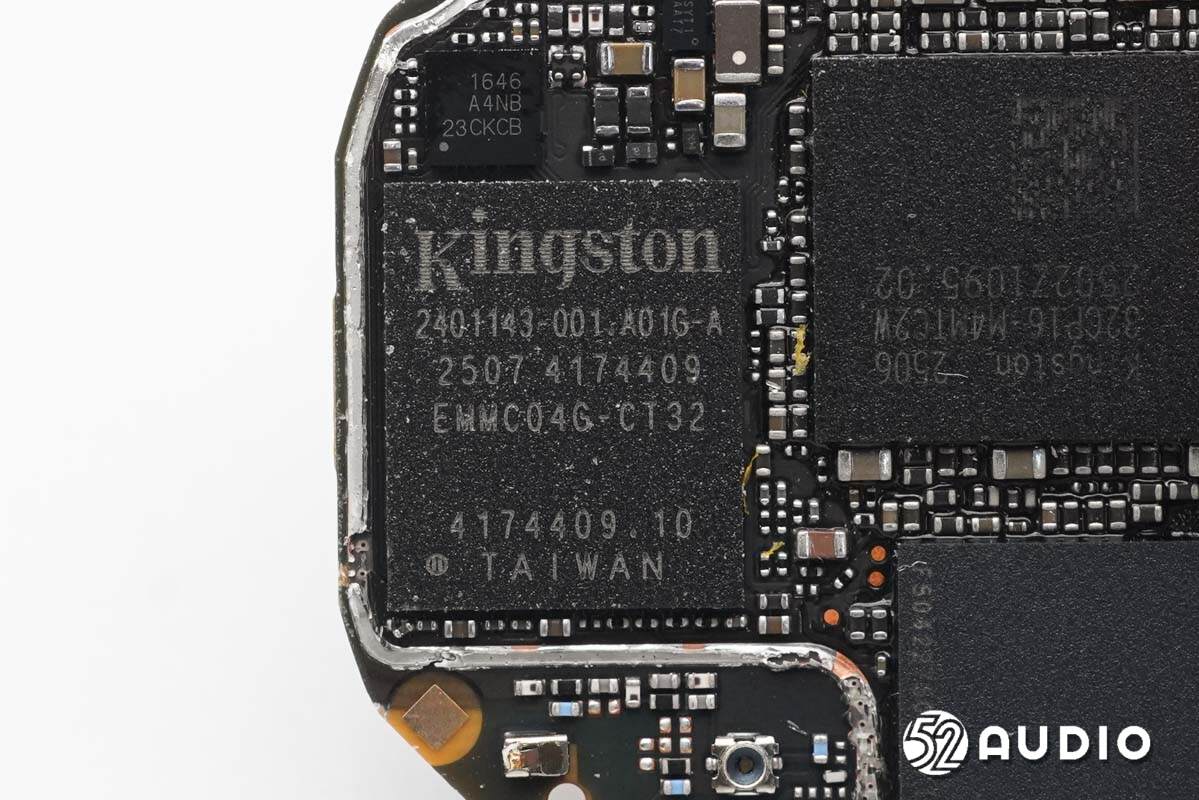

Kingston金士顿EMMC04G-CT32 eMMC存储器，容量4GB，用于文件存储。

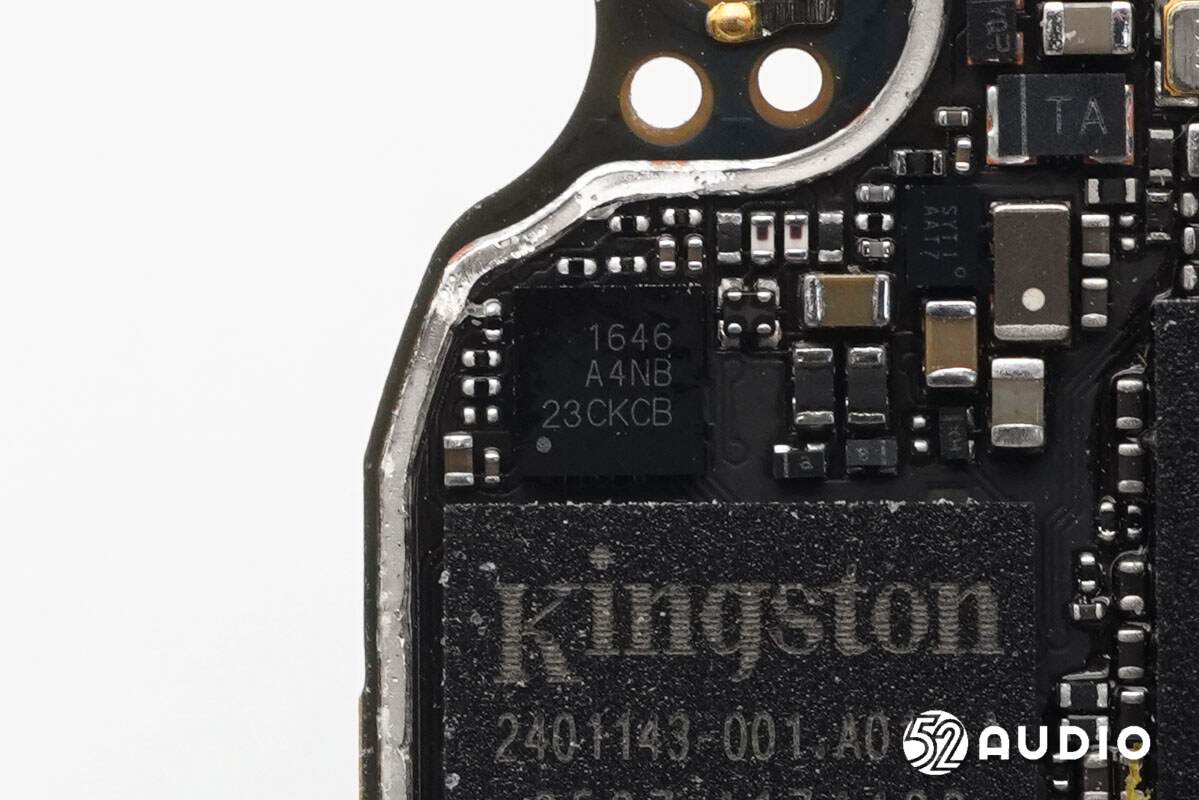

丝印1646 A4NB的IC。

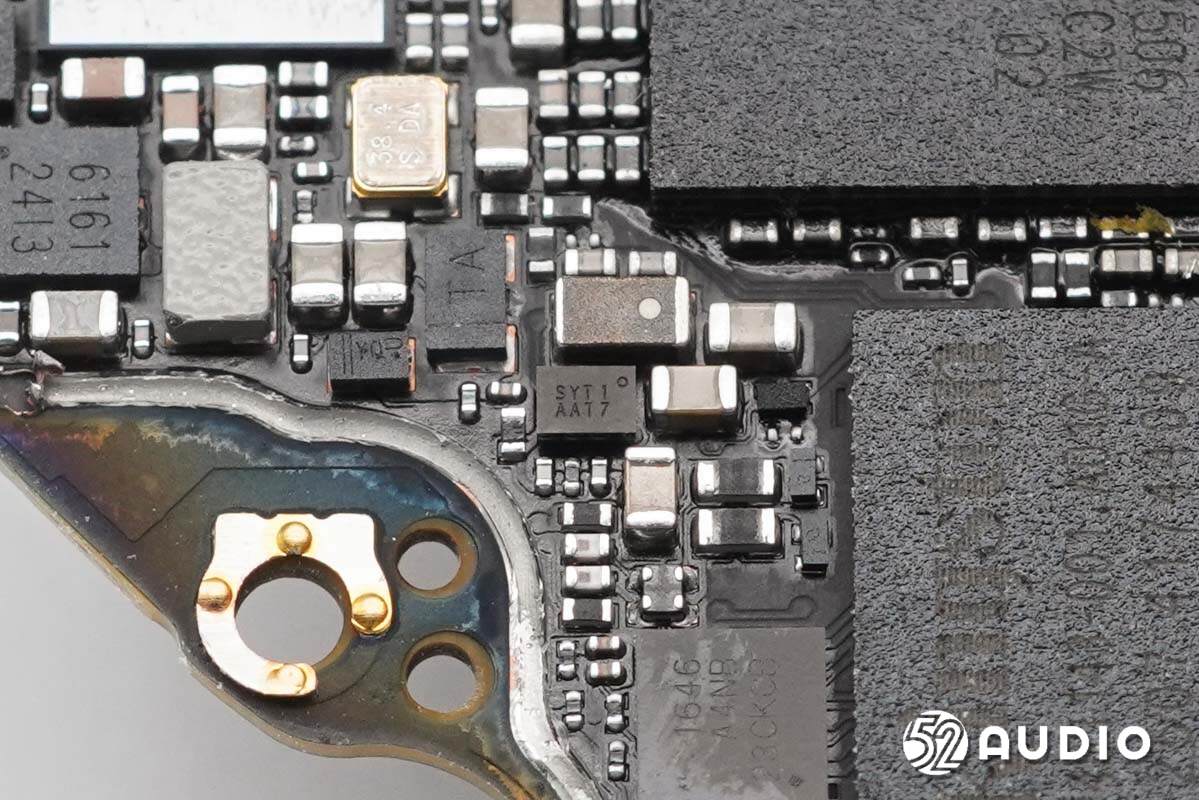

丝印SYT1 AAT7的IC。

丝印HPT AGX的IC。

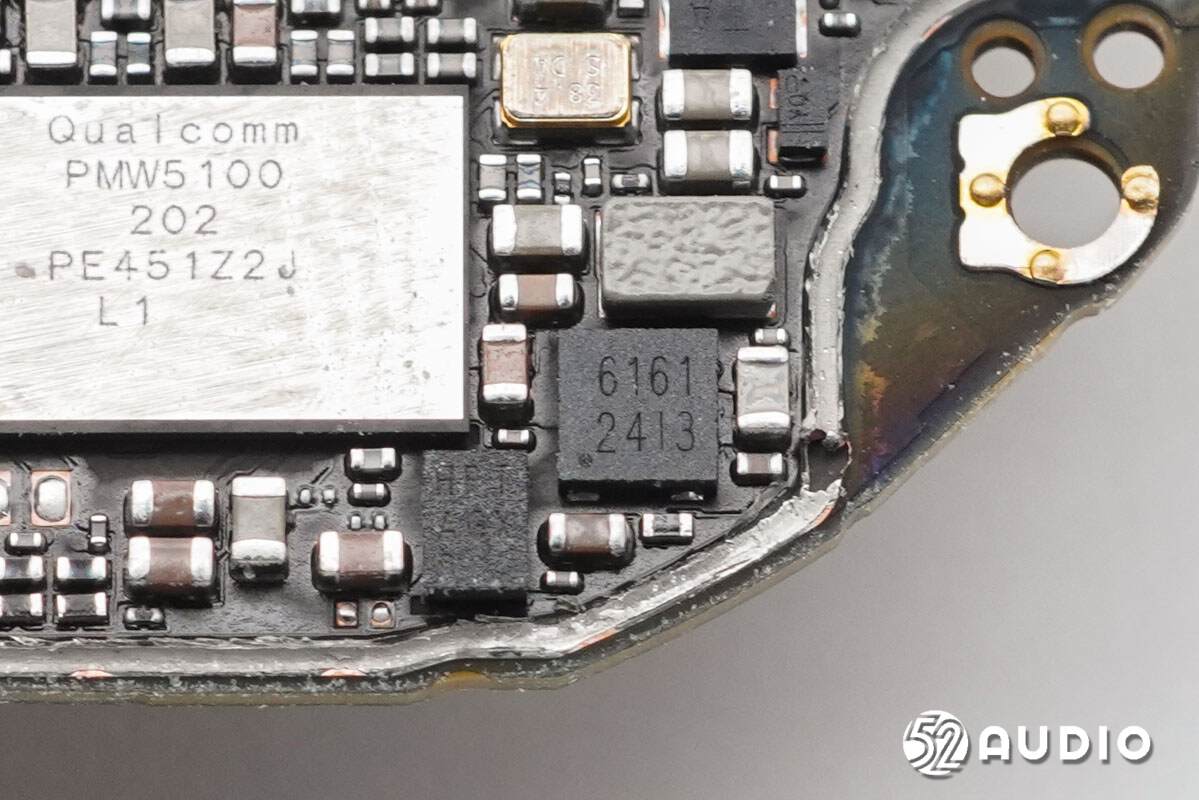

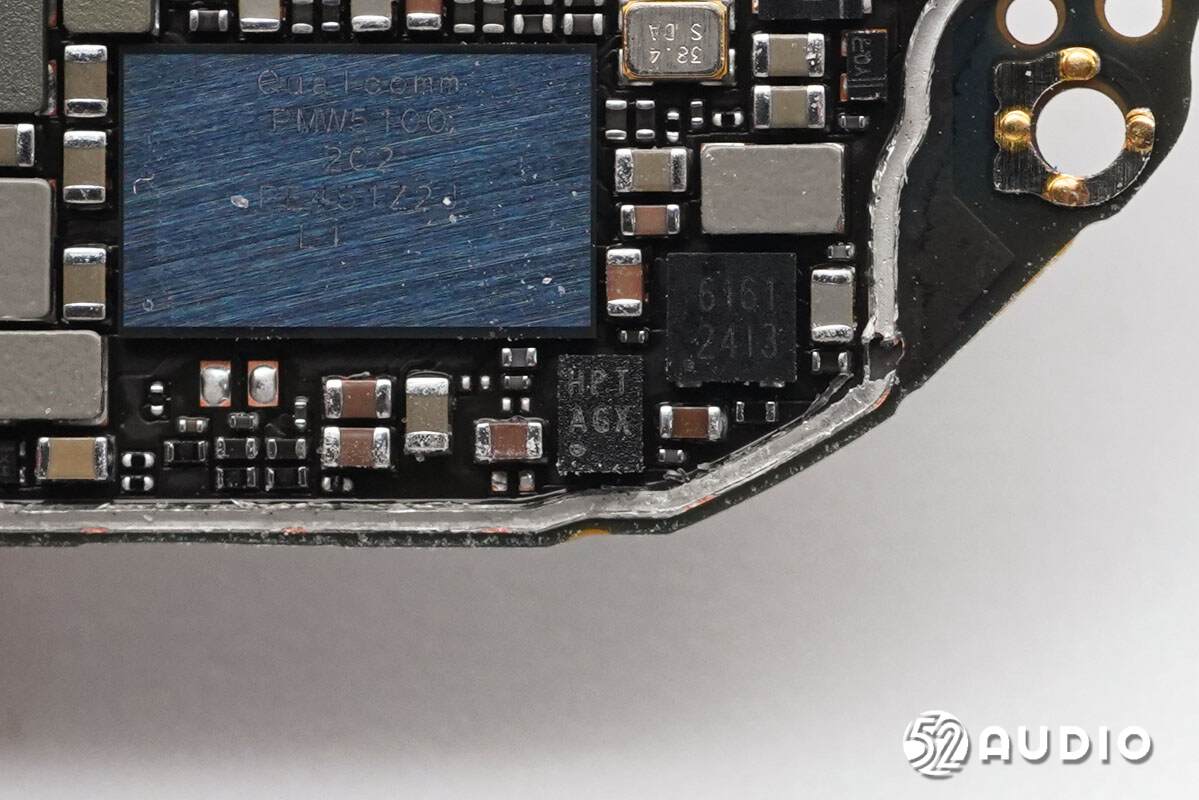

丝印6161的IC。

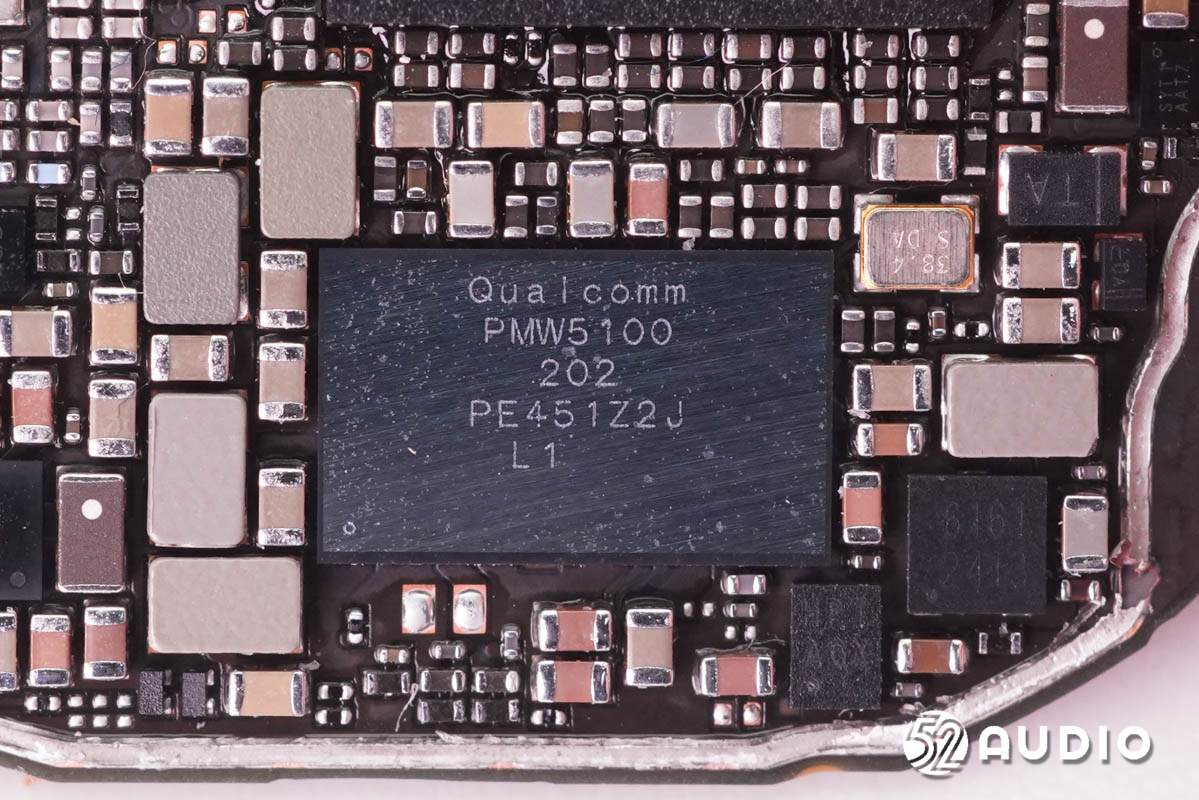

Qualcomm高通PMW5100 PMIC，用于手表整机供电。

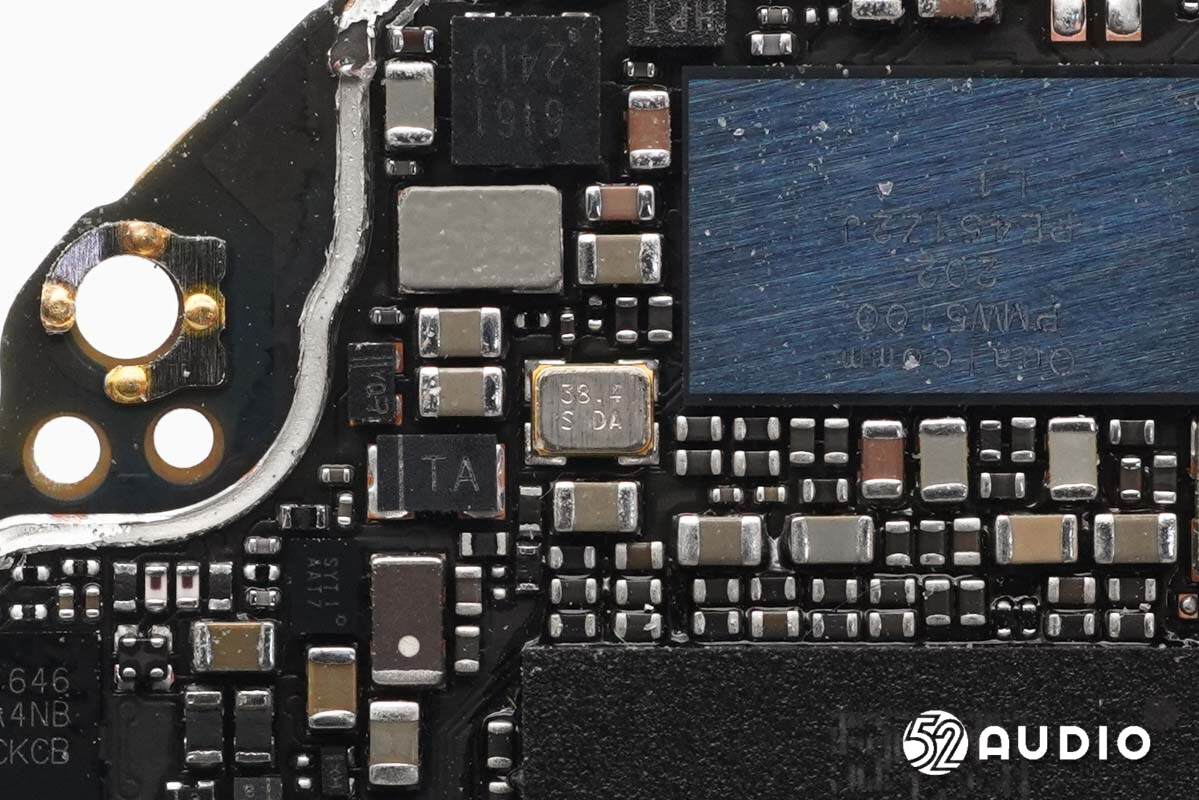

38.4MHz的晶振特写，为电源管理芯片提供时钟。

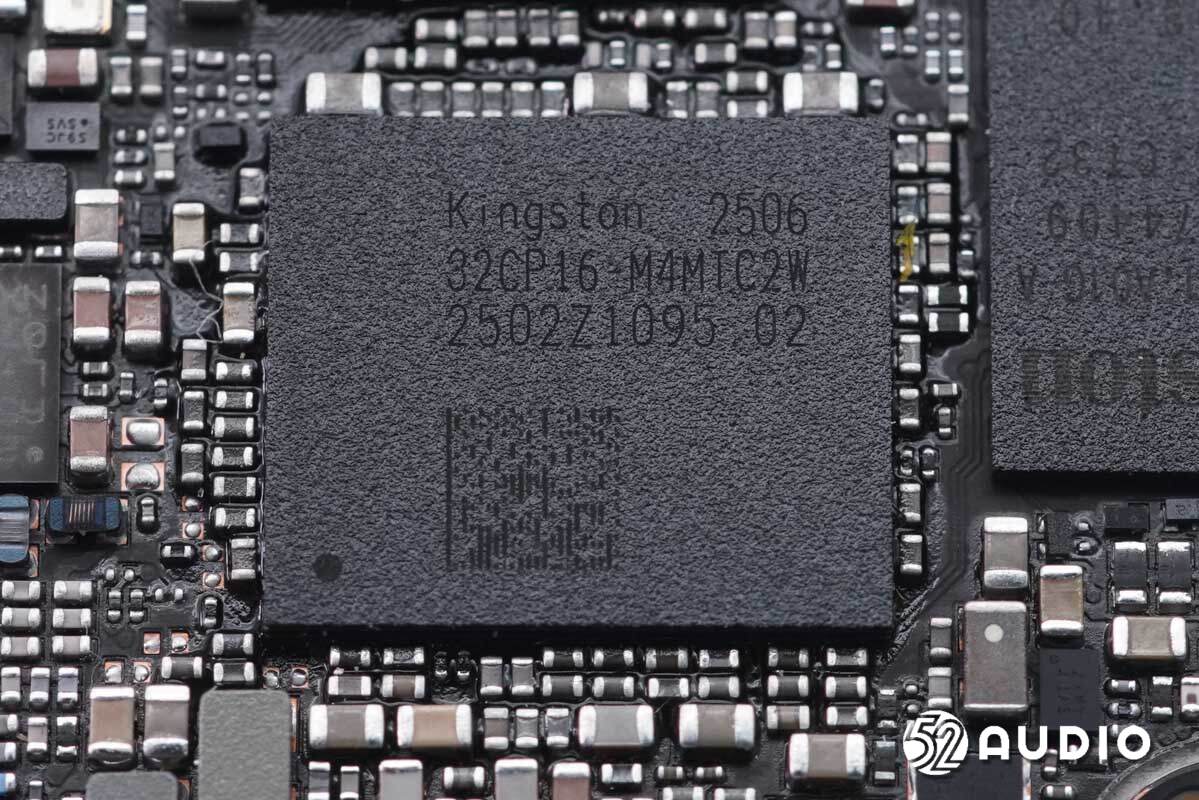

Kingston金士顿32CP16-M4MTC2W存储器，ePoP封装。存储器下方设置高通骁龙W5可穿戴平台，基于4纳米制程工艺，采用增强型混合架构（4nm SoC+22nm AON），支持全新的超低功耗蓝牙5.3架构，以及面向Wi-Fi、全球导航卫星系统(GNSS)和音频的低功率岛，并支持深度睡眠和休眠等低功耗状态。

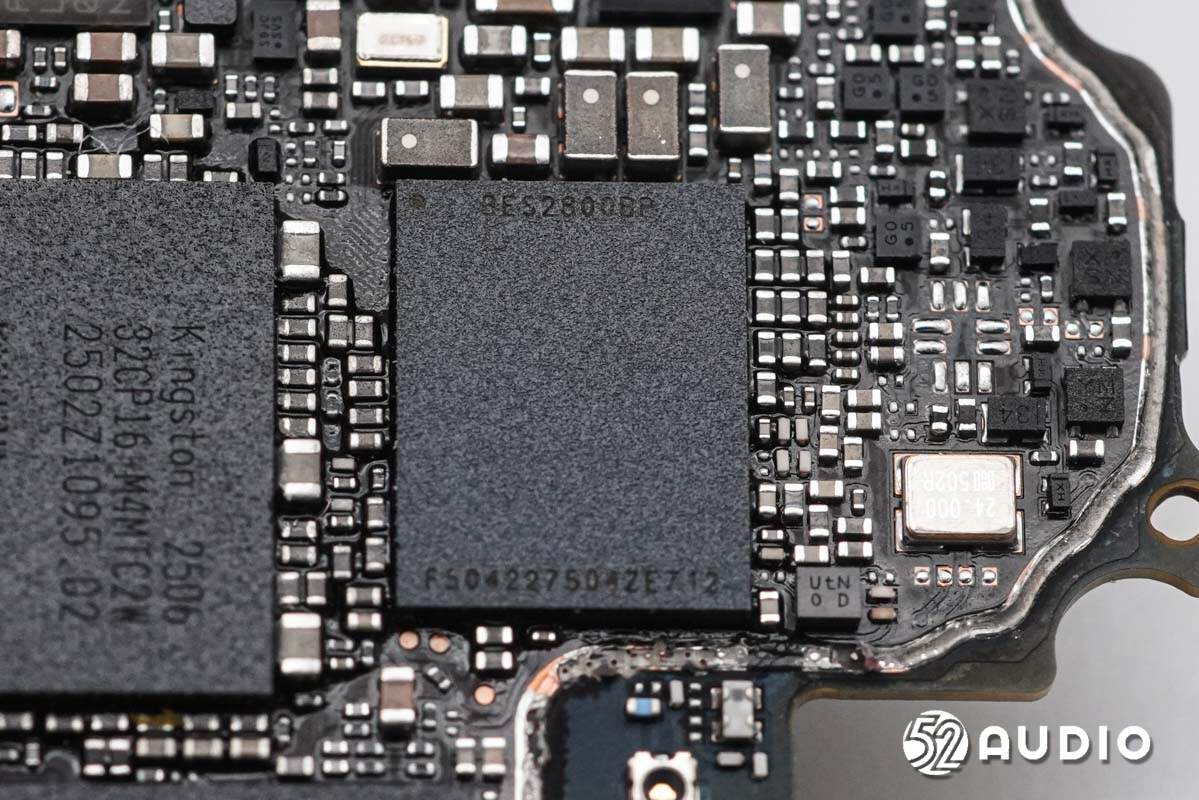

BES恒玄BES2800BP是一款超低功耗，高性能，具有集成蓝牙和Wi-Fi（可选）的智能穿戴SoC芯片。

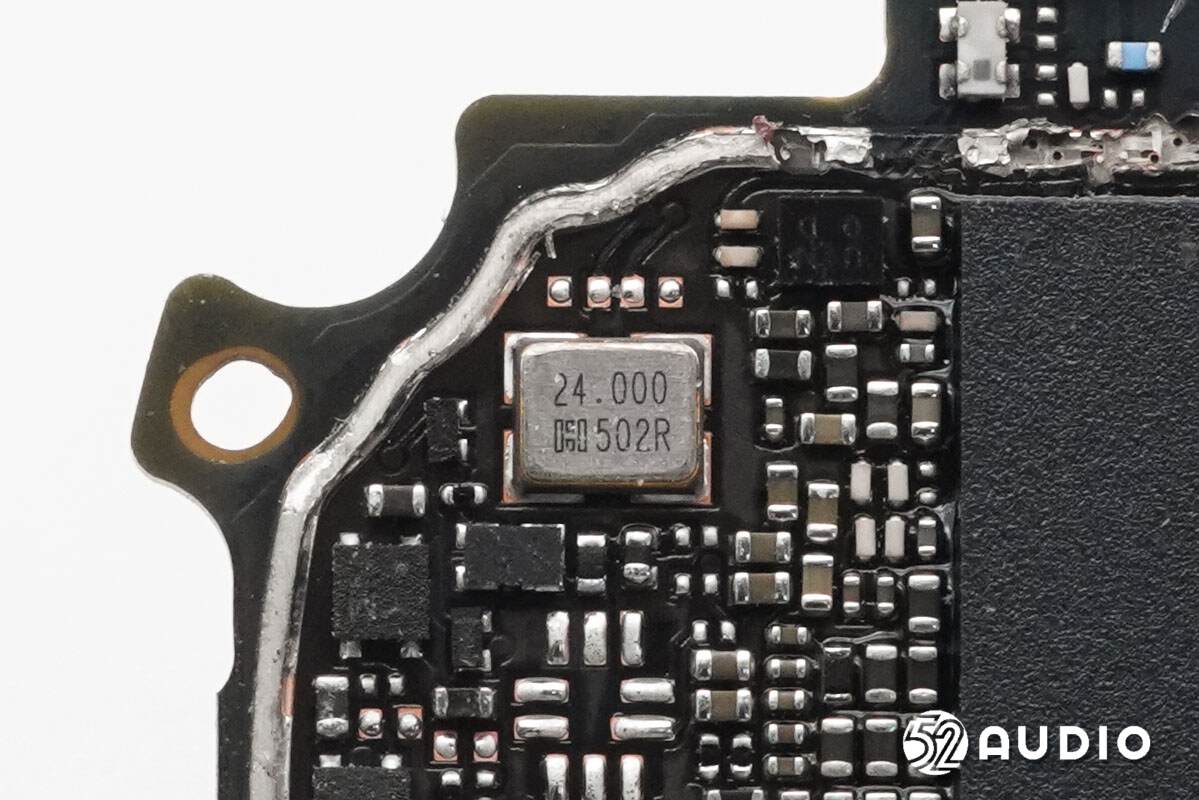

24.000MHz的晶振特写。

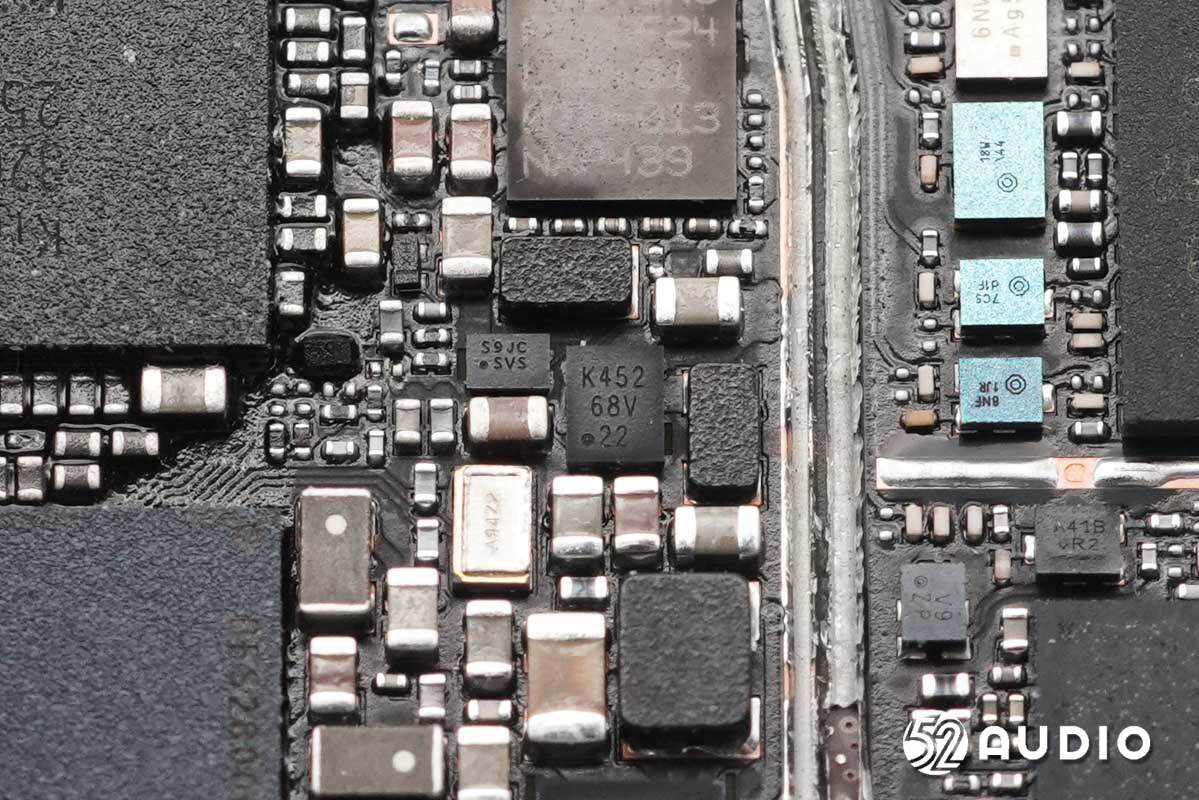

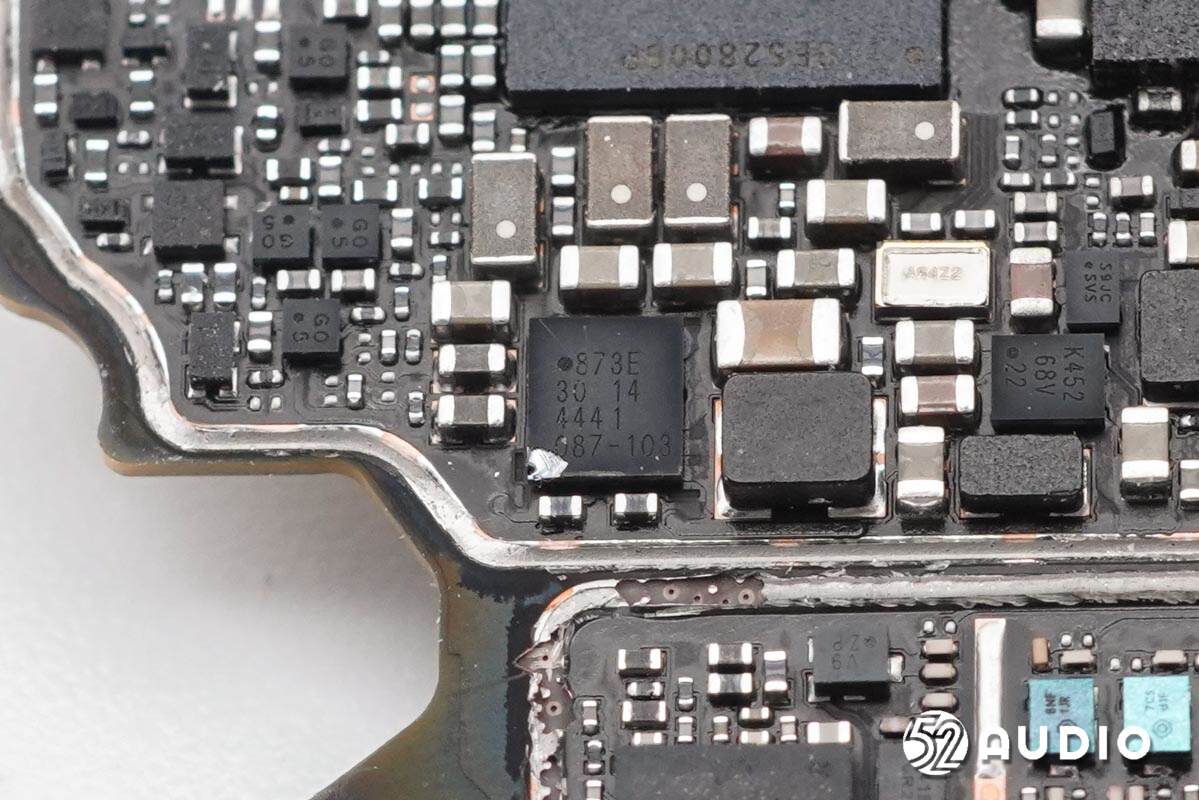

丝印873E的IC。

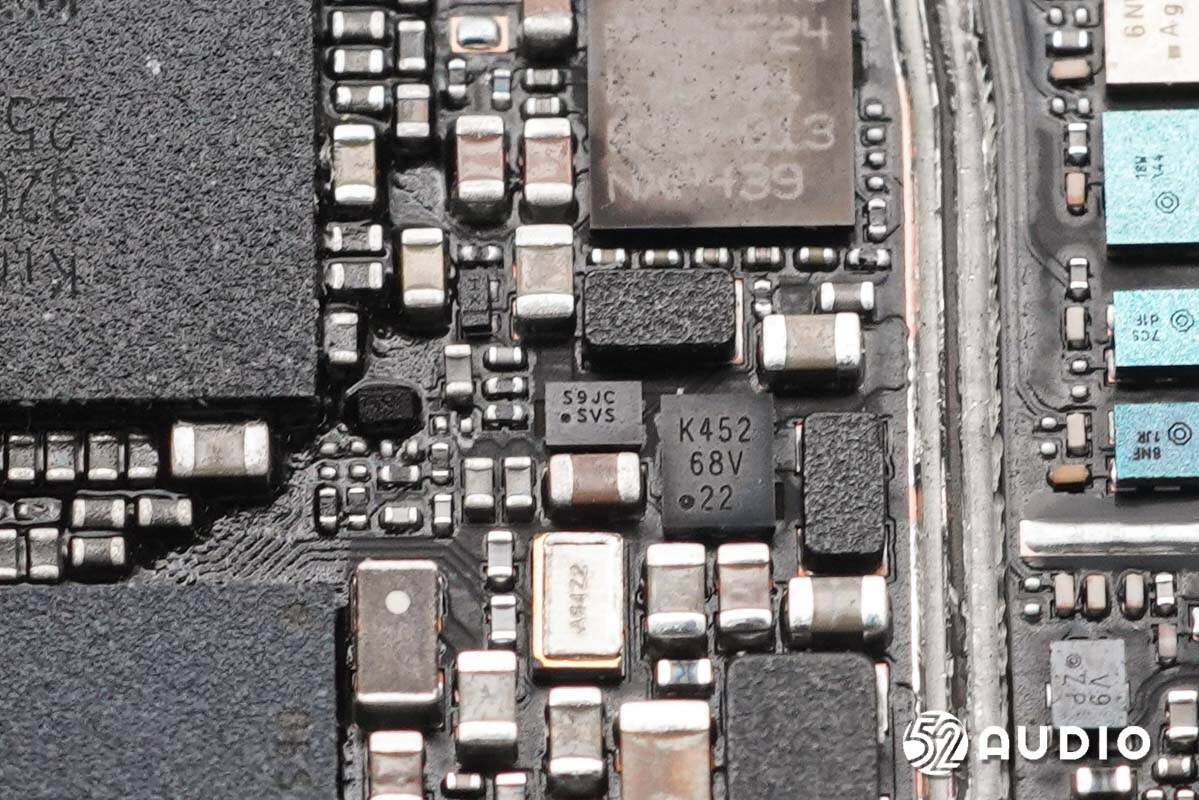

丝印K453的IC。

丝印S9JC的IC。

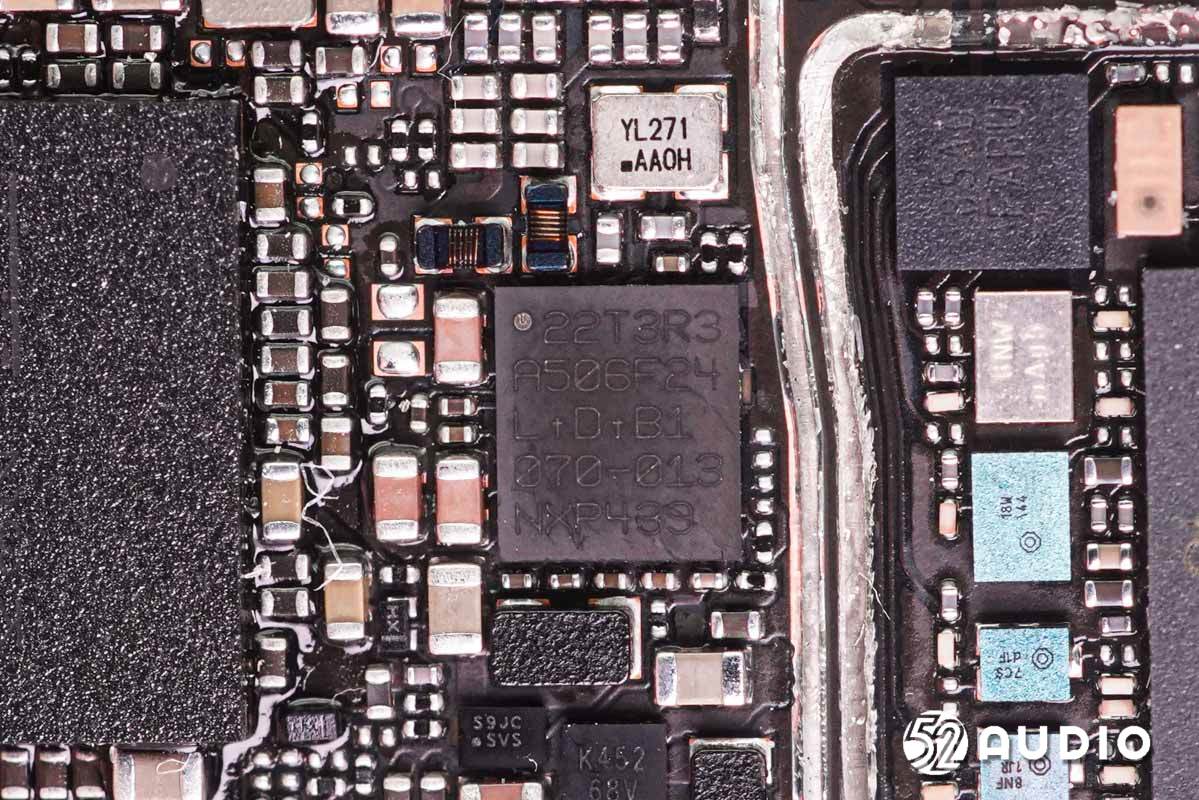

NXP恩智浦丝印“22T3R3”的NFC芯片。

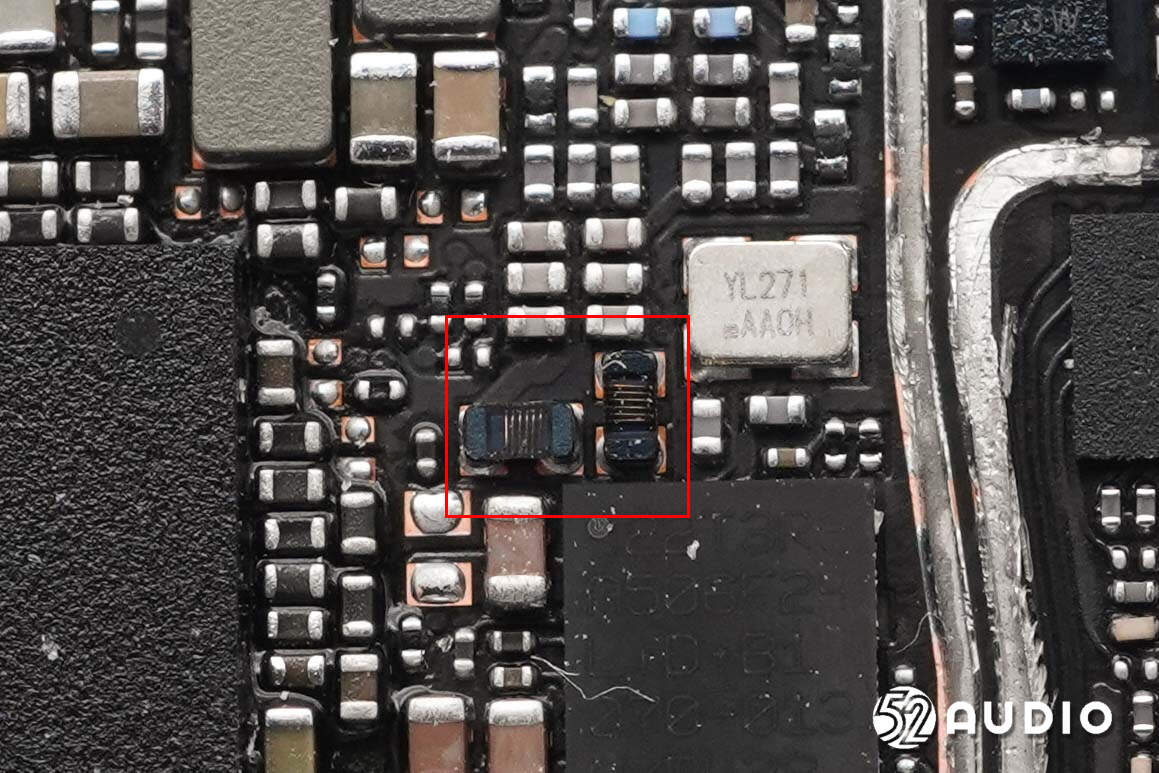

Sunlord顺络电子MWSD-F系列绕线片式铁氧体电感，具有小尺寸，大电感量，厚度更薄，可表面贴装等特征，适用于手机、TWS 耳机、智能手表等便携式设备。

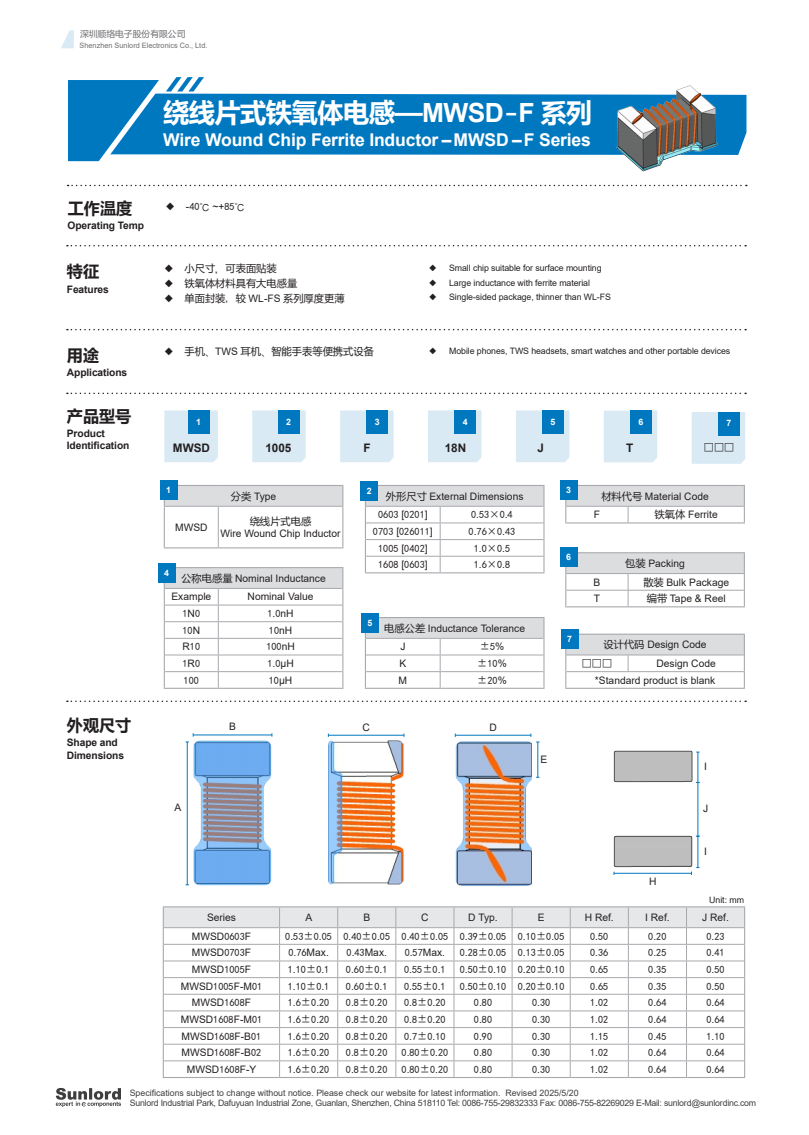

Sunlord顺络电子MWSD-F系列详细资料图。

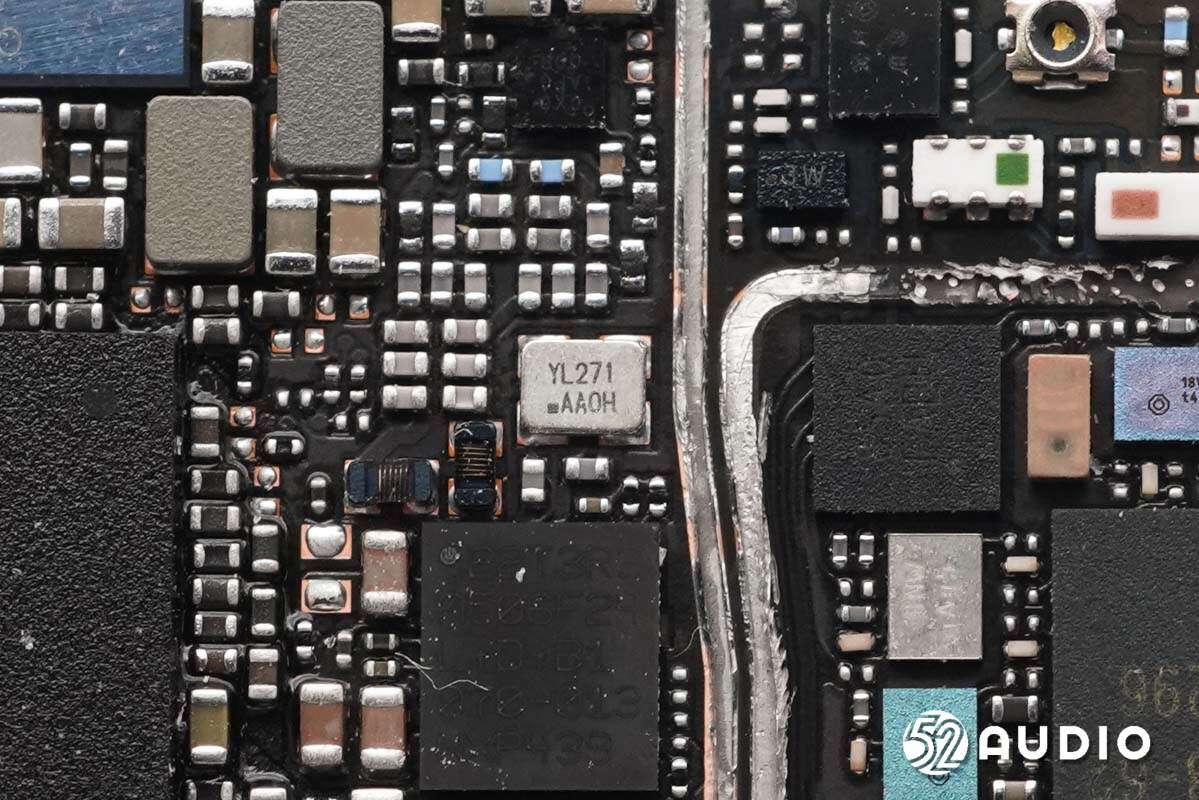

镭雕YL271的晶振特写。

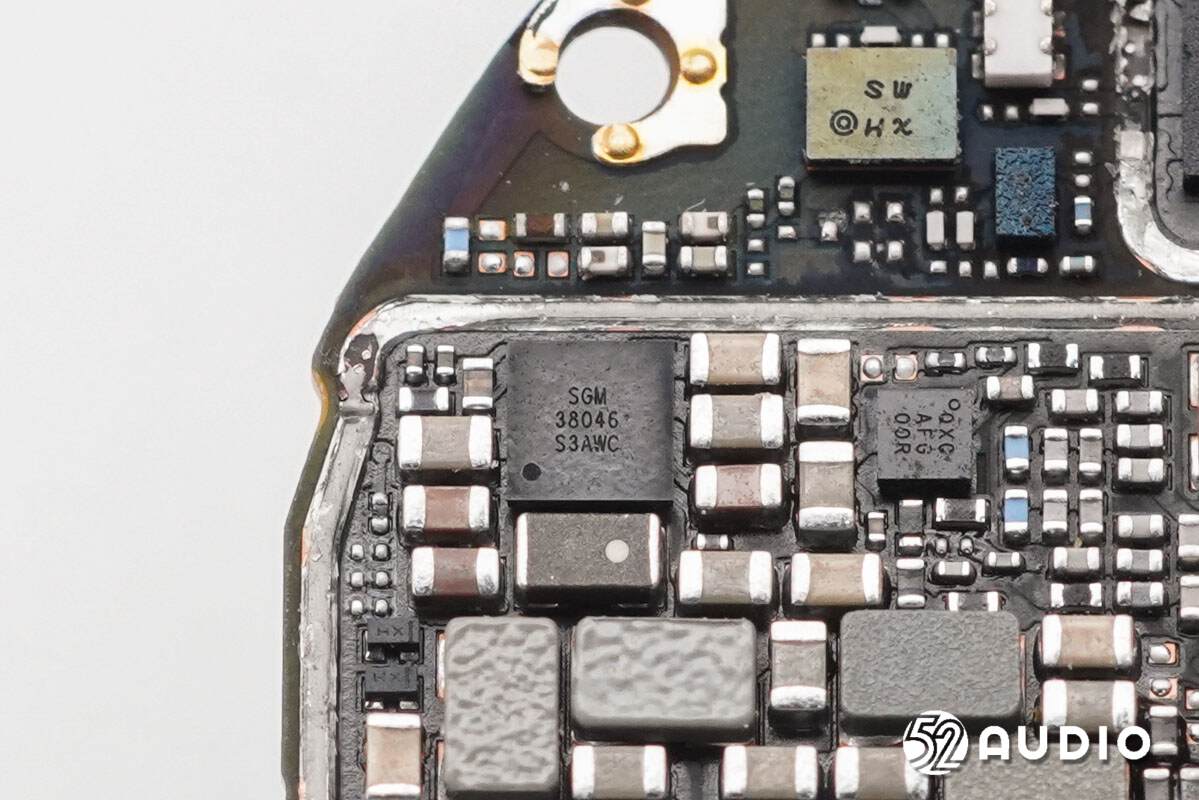

SGMicro圣邦微SGM38046单电感AMOLED屏幕供电芯片，内置电荷泵，具有优秀的调节率，支持输出真实关断。

SGMicro圣邦微SGM38046详细资料图。

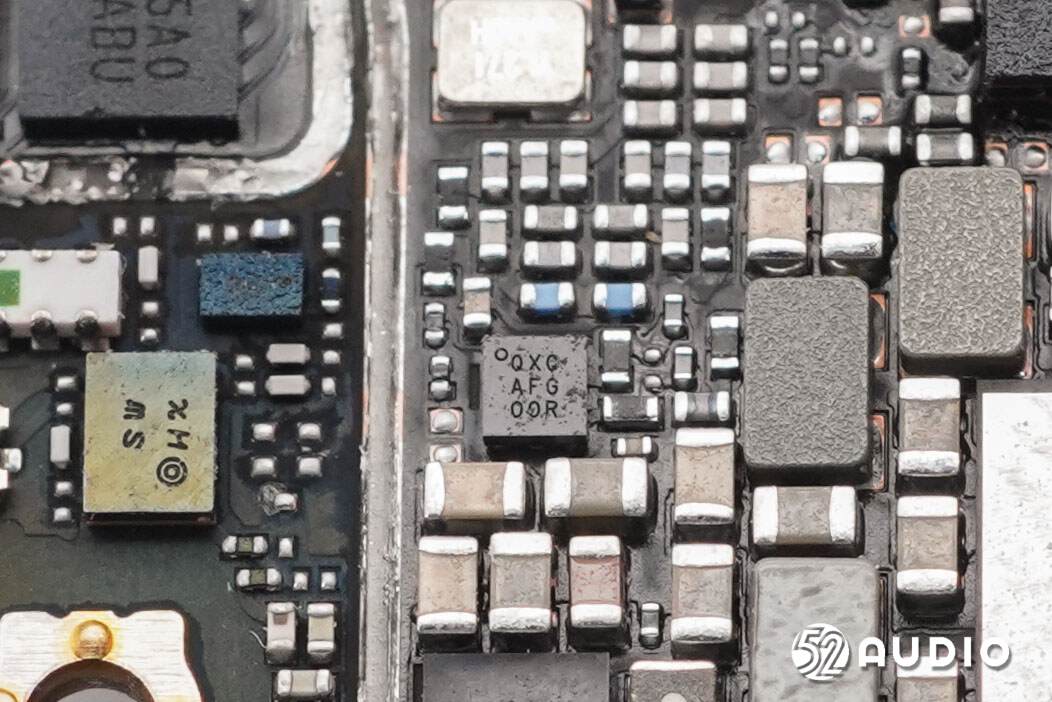

丝印QXG AFG的IC。

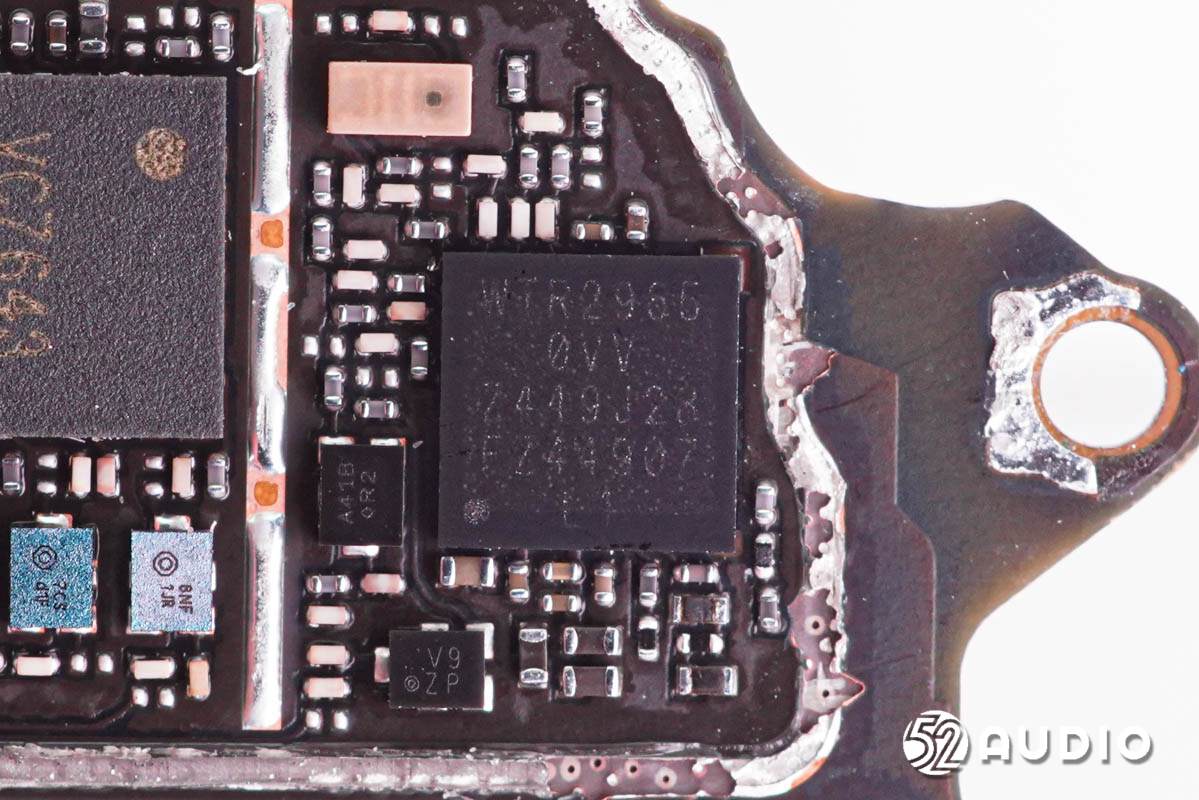

Qualcomm高通WTR2965 LTE收发器。

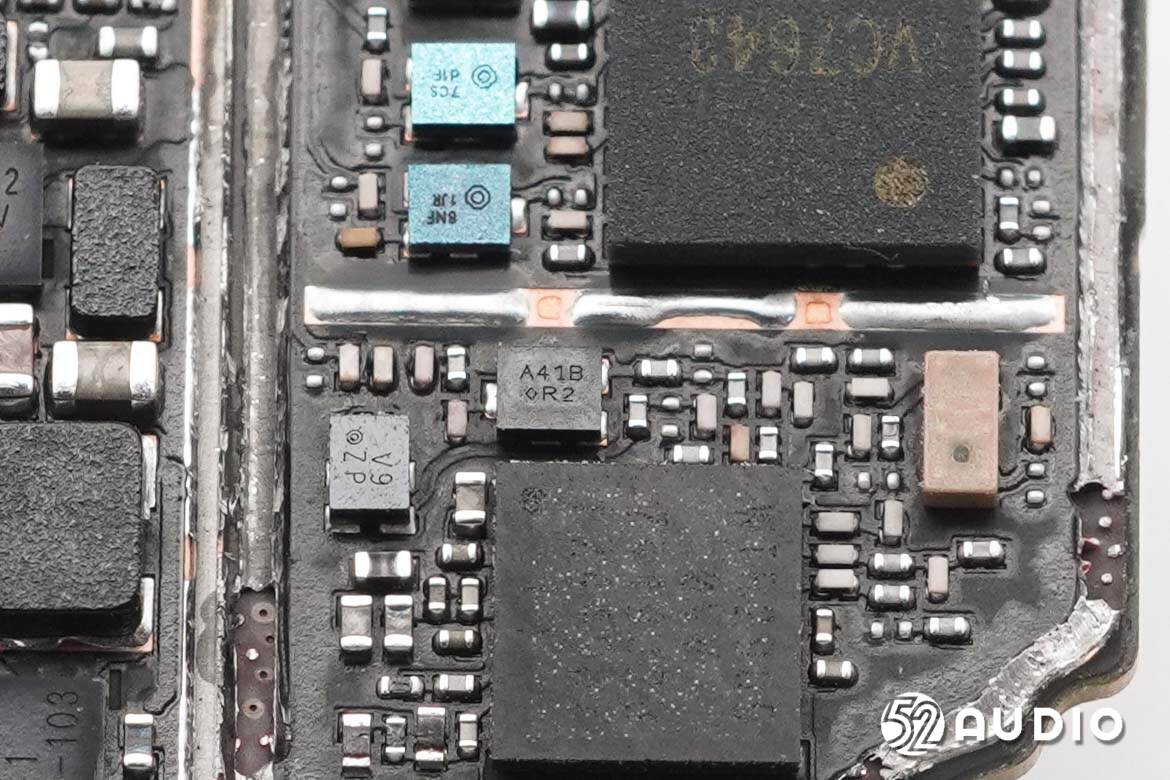

丝印A41B的IC。

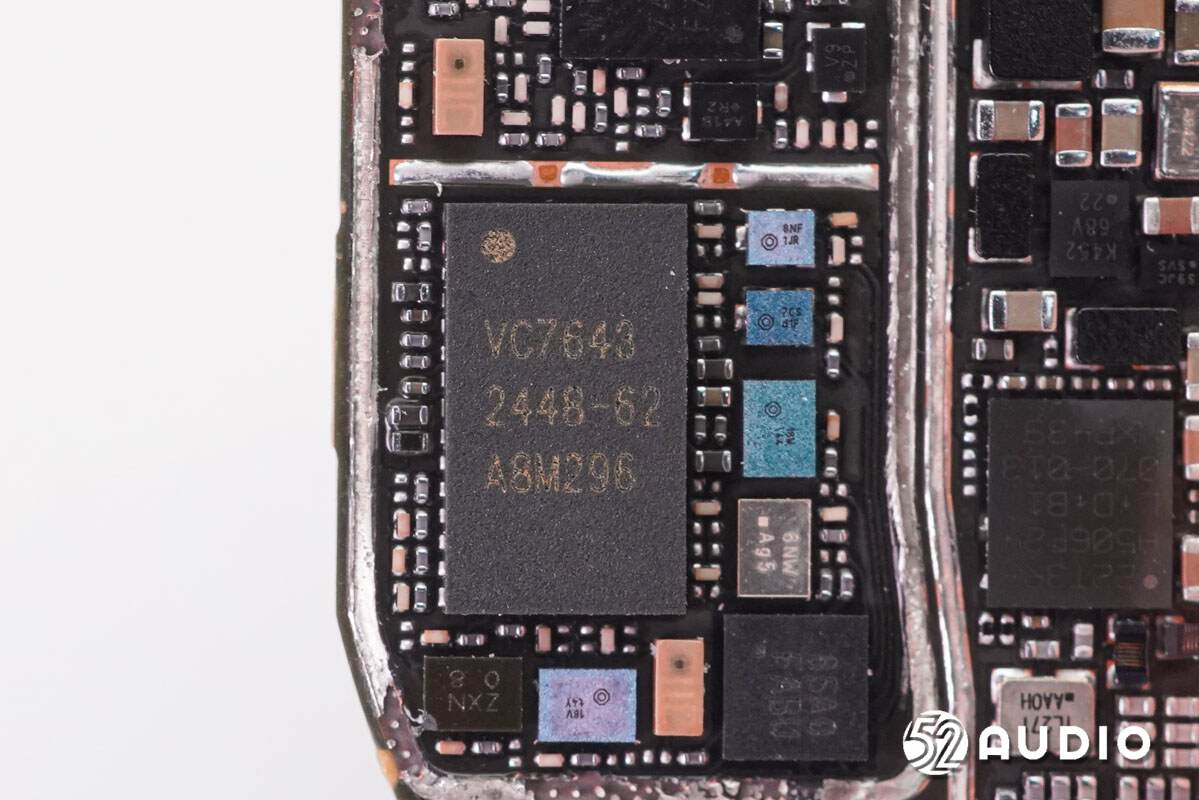

Vanchip唯捷创芯VC7643-62射频放大器，是一款4GMMMBPA模组，应用于3G和4G频段实现信号放大功能。

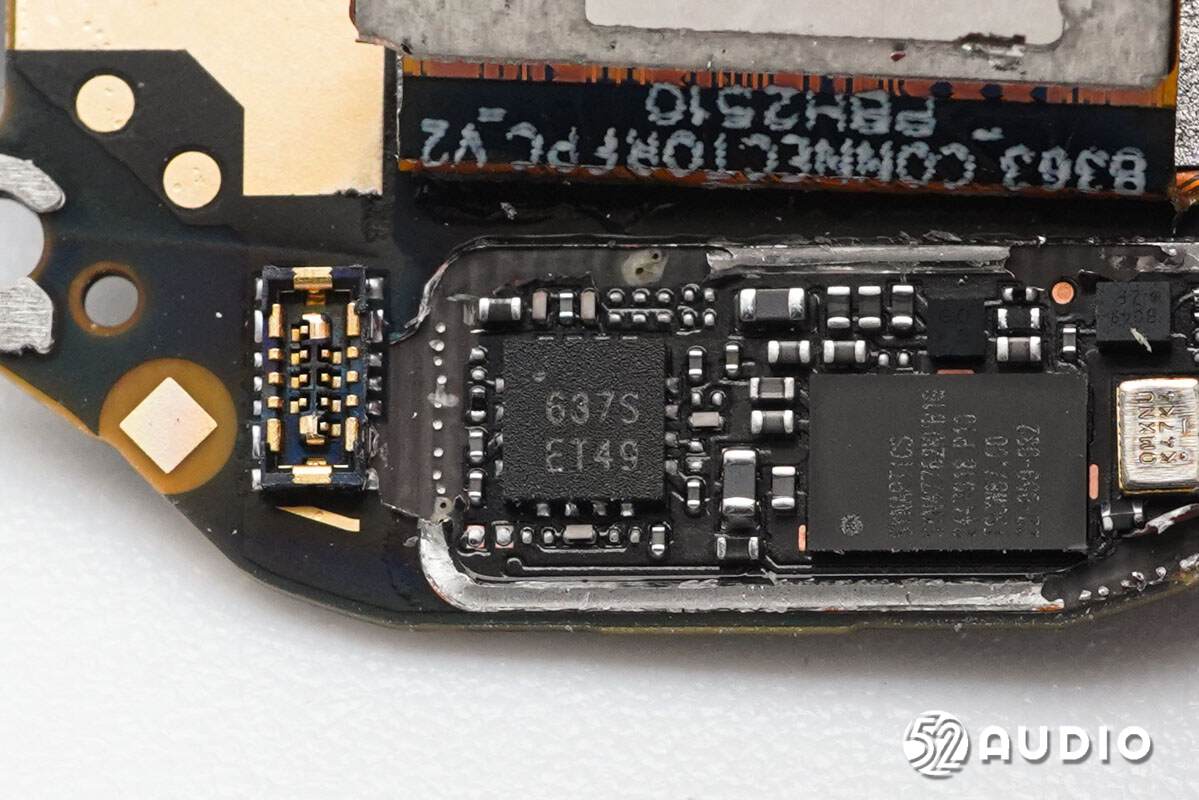

丝印637S的IC。

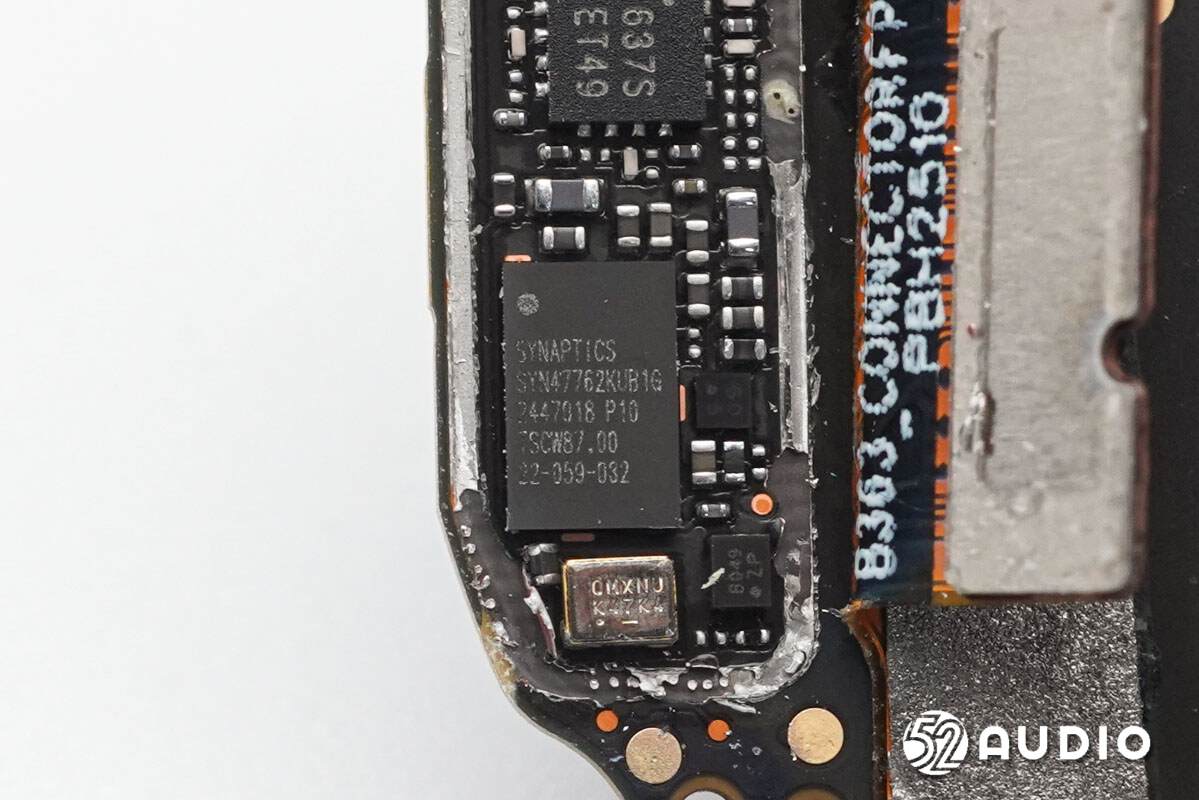

Synaptics新思SYN47762单频GNSS芯片，采用28nm制程。

ST意法半导体LSM6DSOWTR是一款支持状态机的6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪。

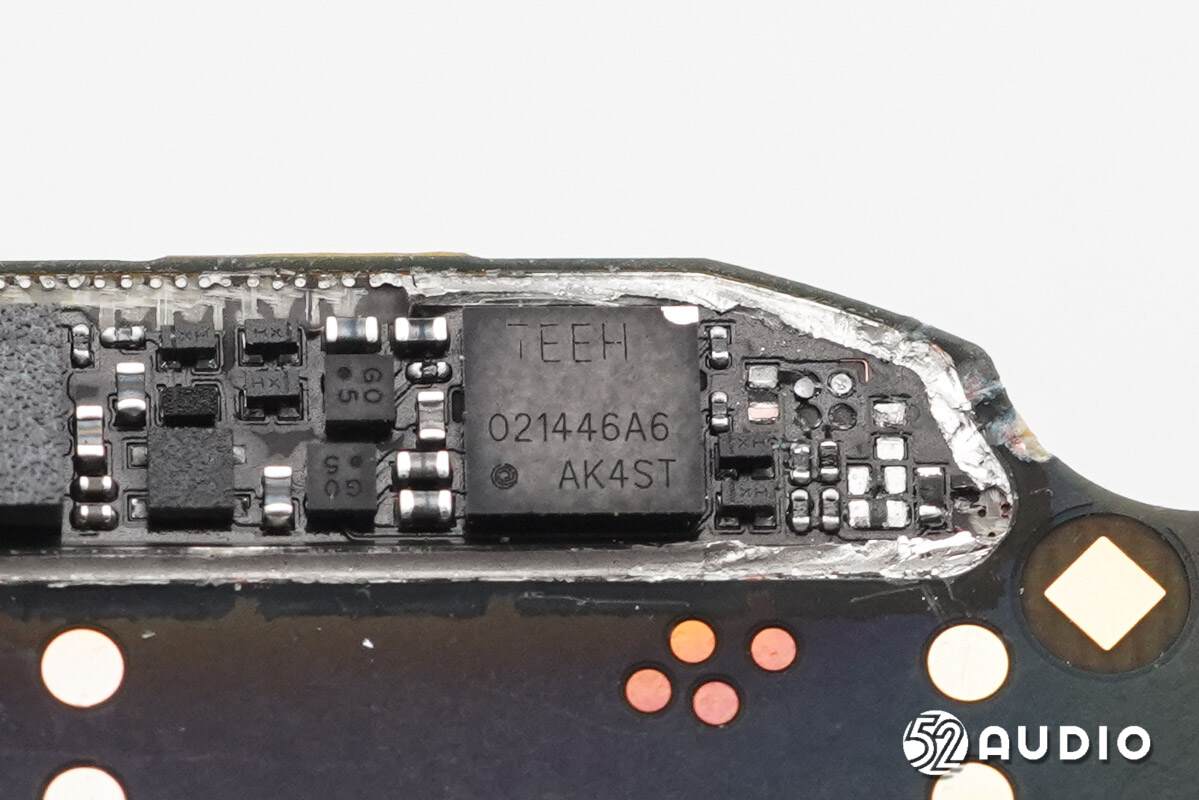

丝印TEEH 021446A6的IC。

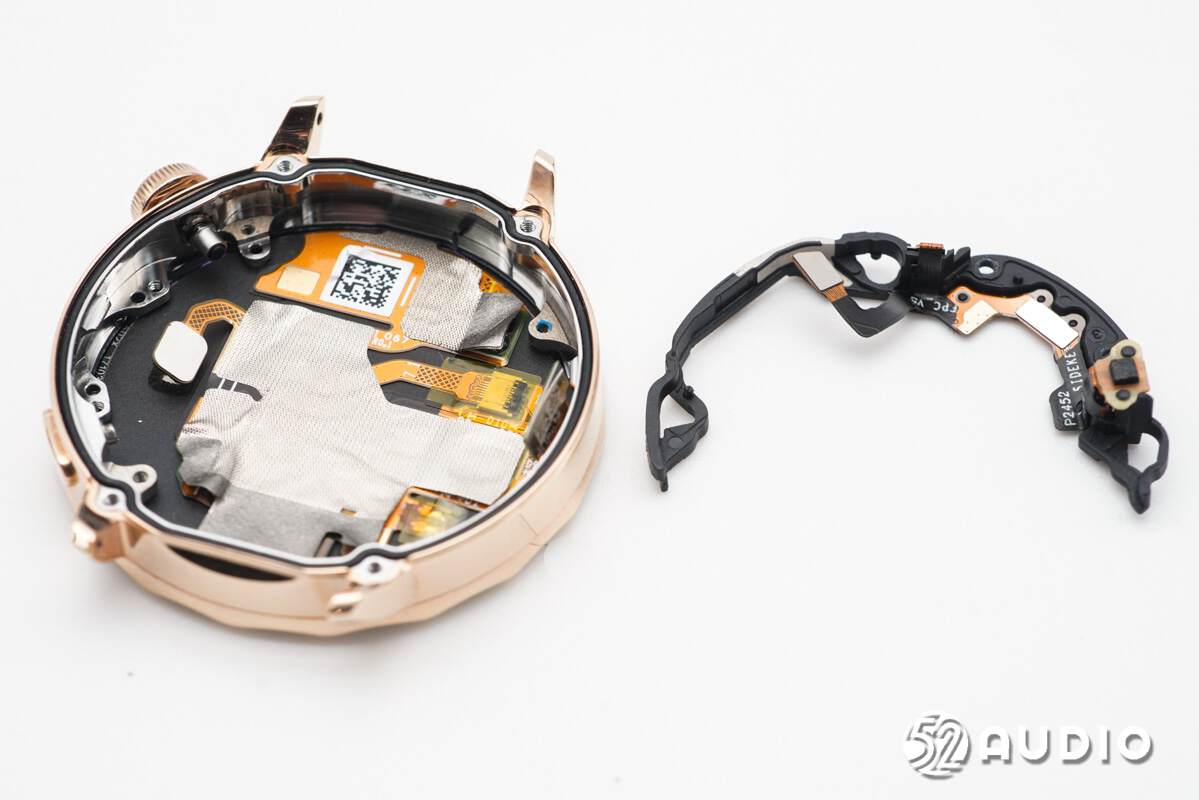

取出中框上的支架。

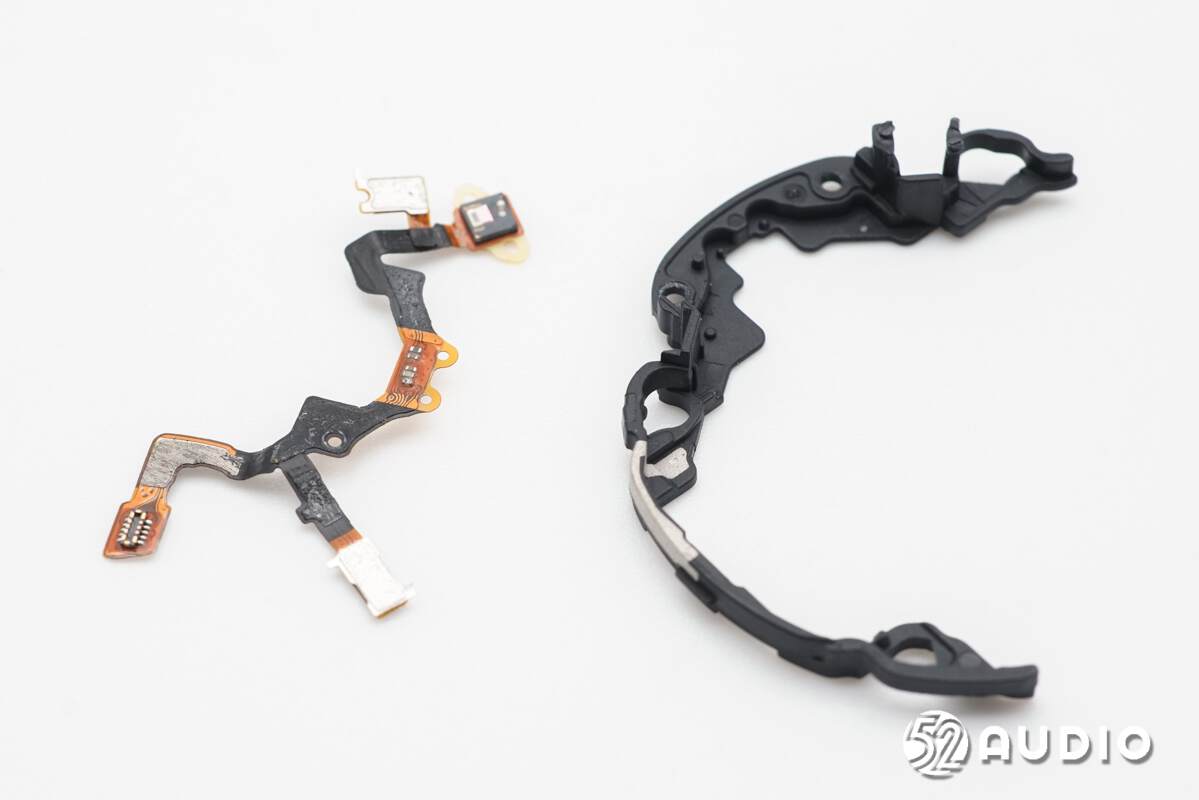

拆掉支架上的功能按键排线。

用于功能控制的微动按键特写。

用于检测表冠转动的微动按键。

排线连接主板的BTB连接器公座特写。

撕掉屏幕内侧的导电布。

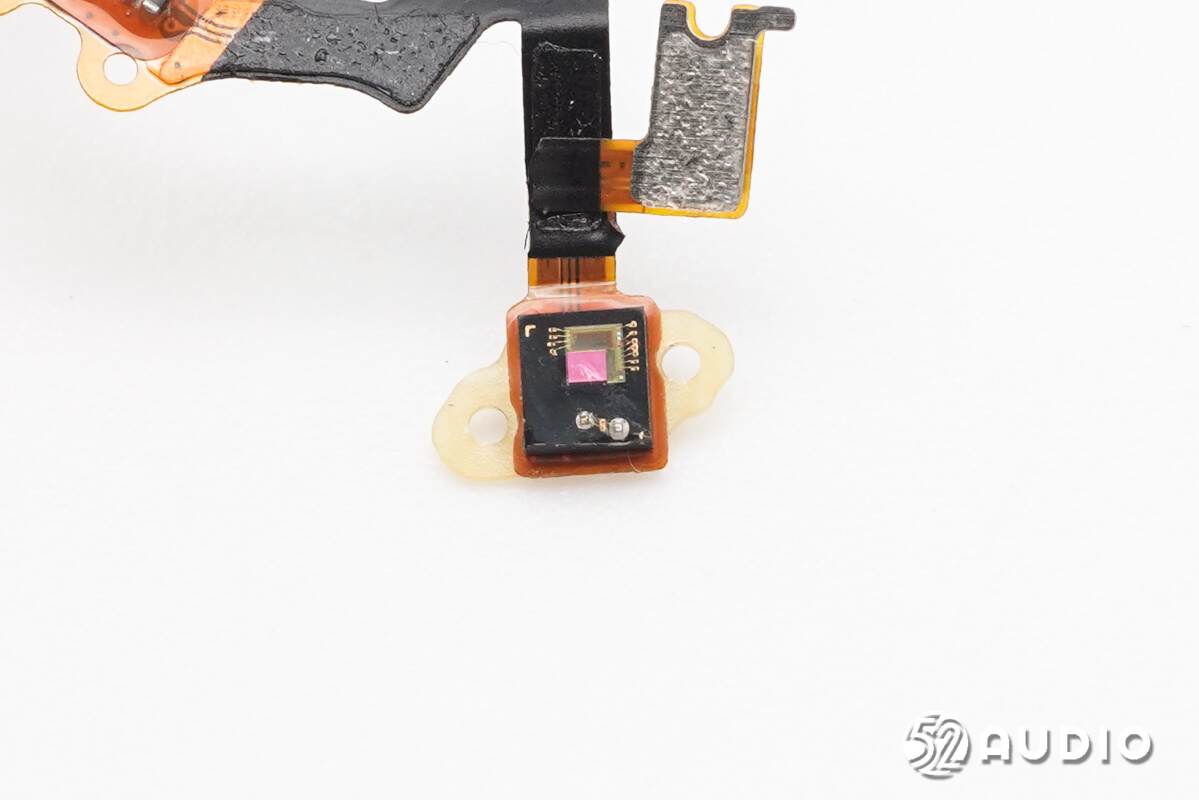

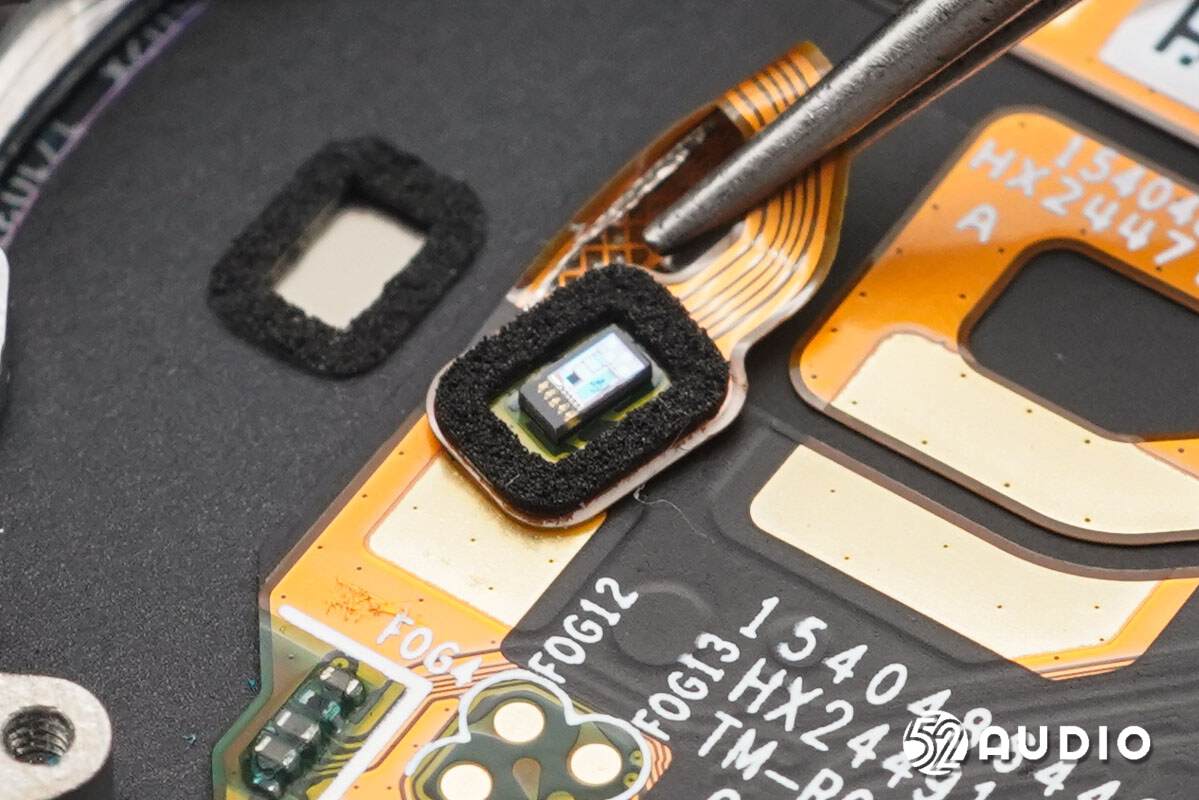

用于检测环境亮度调节屏幕亮度的环境光传感器特写。

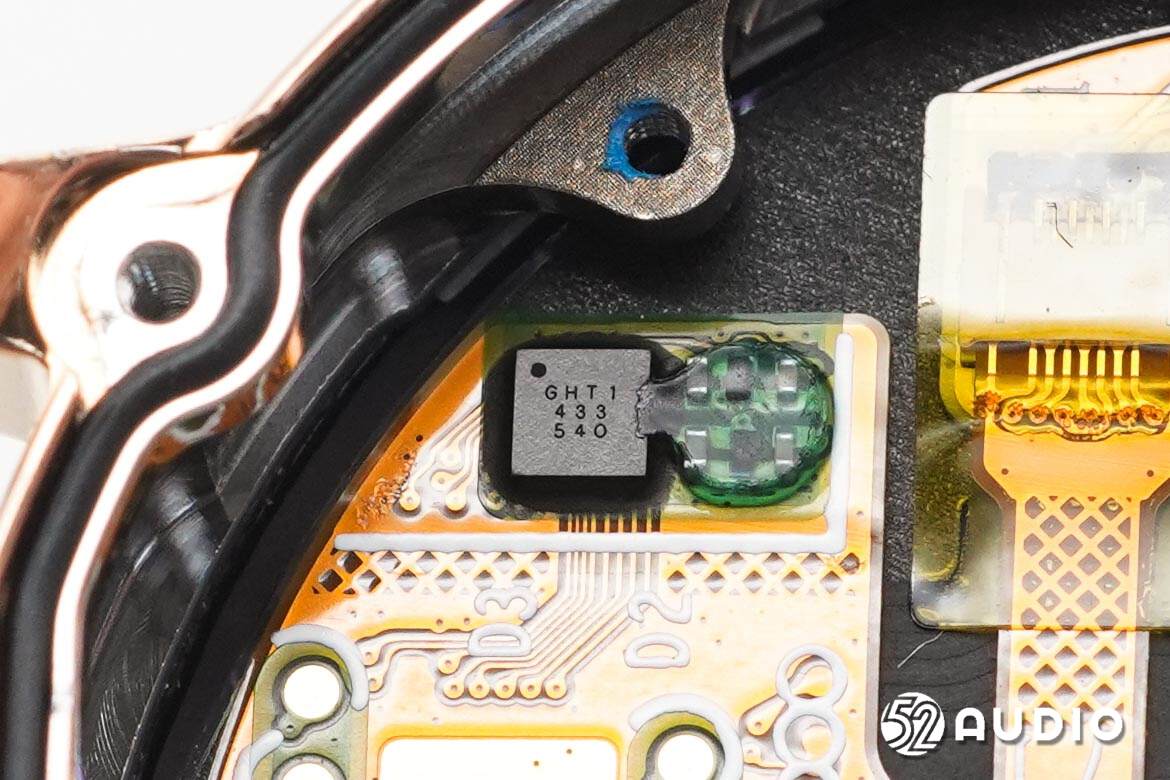

丝印GHT1 433的触控芯片。

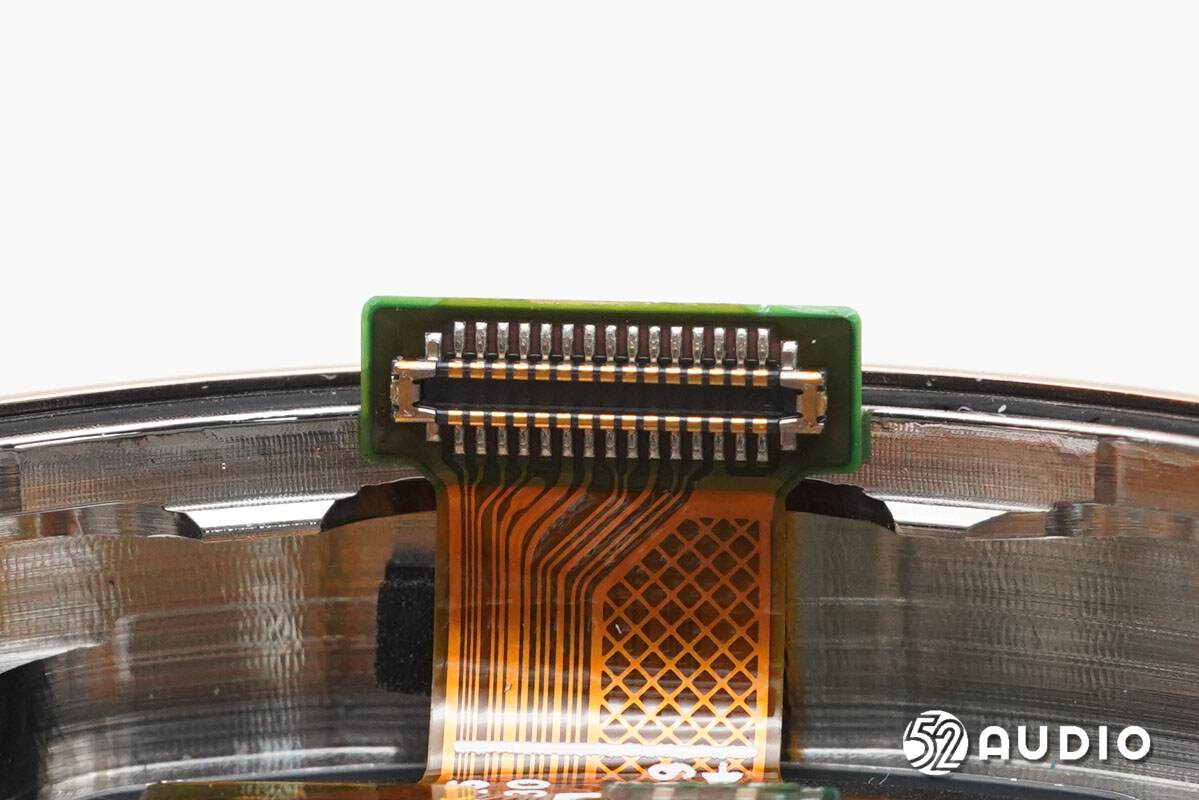

屏幕连接主板的BTB连接器母座特写。

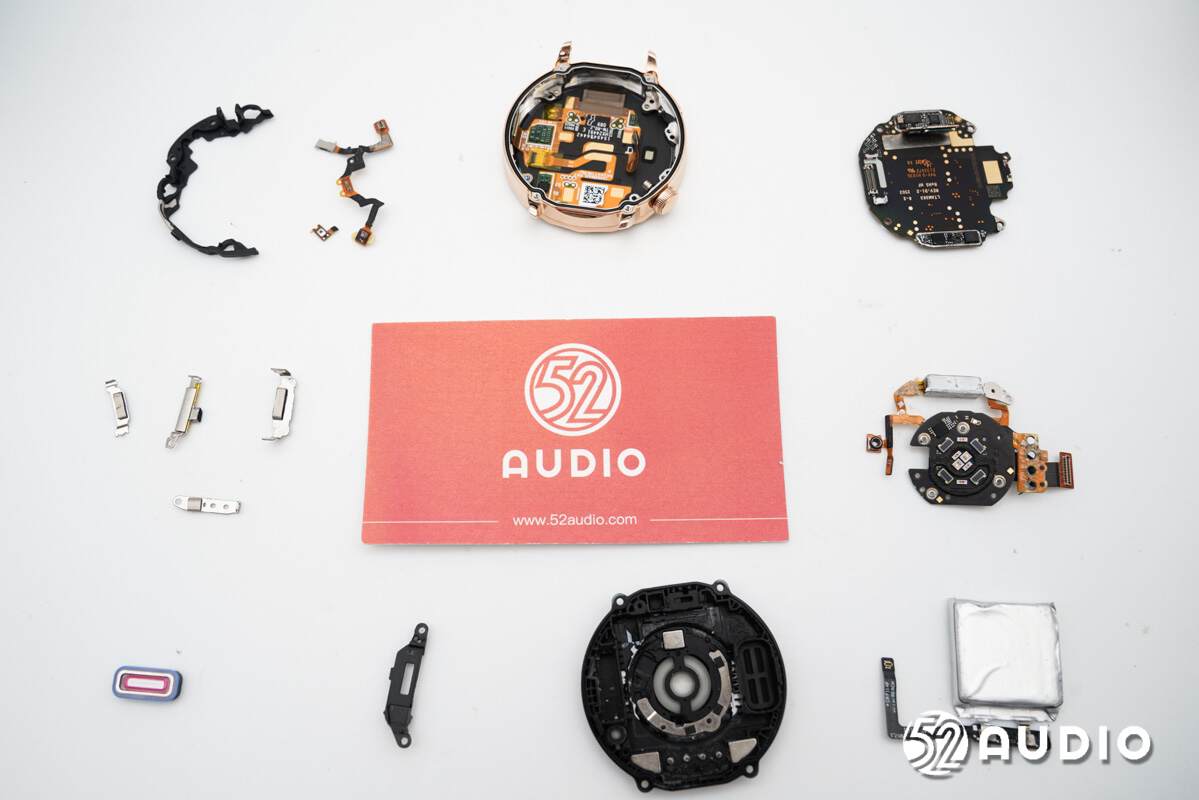

OPPO Watch X2 Mini智能手表拆解全家福。

三、智研所总结

OPPO Watch X2 Mini智能手表在外观方面，采用了圆形表盘设计，搭配质感真皮表带，体积轻盈，佩戴舒适。表盘搭载1.32英寸AMOLED屏幕，2.5D弧面玻璃，采用18K金精钢表壳、18K金精钢表冠，设计菱形的波纹装饰，做工精致，观感时尚，极具轻奢质感。

内部主要配置方面，OPPO Watch X2 Mini搭载了新能德345mAh锂电池，内置了扬声器、MEMS麦克风、线性振动马达和气压传感器；采用了8通道心率传感器和16通道血氧传感器，以及GOODiX汇顶科技GH3030健康检测IC，用于实现心率/血氧等健康体征检测功能。

主板上，采用了Qualcomm高通骁龙W5和BES恒玄BES2800BP双旗舰SoC，Kingston金士顿EMMC04G-CT32 eMMC存储器和32CP16-M4MTC2W ePoP存储器，高通PMW5100 PMIC，高通WTR2965 LTE收发器，Vanchip唯捷创芯VC7643-62射频放大器，Synaptics新思SYN47762单频GNSS芯片，NXP恩智浦的NFC芯片，ST意法半导体LSM6DSOWTR 6轴传感器，SGMicro圣邦微SGM38046屏幕供电芯片，以及Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感和MWSD-F系列绕线片式铁氧体电感等。
