前言

在TWS耳机市场，半入耳式耳机基于轻巧的外观设计，不封闭耳道的舒适佩戴体验，拥有着众多的用户群体，因此也成为了品牌在布局市场时的主要产品线之一。近期，Baseus倍思举办了“2023全场景数码生活秋季发布会”，众多新品正式亮相，其中包括了一款半入耳式TWS耳机，且支持主动降噪功能，兼具舒适佩戴和沉浸式音频体验。



Baseus倍思Bowie M3是倍思旗下首款支持主动降噪的半入耳式产品，搭载了自适应降噪算法，每一次佩戴时都会自动检测耳道结构与佩戴状态，智能匹配适合的降噪深度，从而平衡耳压与噪声，达到舒适降噪的效果；还支持六麦通话降噪功能，搭配AI抗风噪算法，保障各种场景下的清晰通话质量。



倍思Bowie M3搭载12mm生物振膜喇叭，提供出色的低频层次感和动态变化；支持空间音效，能够营造更具沉浸感的立体声场。在无线连接方面，支持蓝牙5.3，支持双设备智慧连接，支持倍思双通道低延迟技术，延迟可低至0.06秒。续航上，耳机单次续航时间约6.5小时，搭配充电盒综合续航约30小时，支持无线充电，支持倍思瞬时闪充，提供便捷快速的充电体验。



我爱音频网还拆解过倍思推出的倍思AeQur G10真无线双模耳机，倍思Bowie MA10、倍思Bowie M2s、倍思Bowie M2真无线降噪耳机，倍思Bowie E9、倍思Bowie E2、倍思AirNora、倍思Encok W01、倍思Encok W04 Pro、倍思Encok W07、倍思Encok W09和倍思Encok WM01真无线耳机等产品，下面再来看看这款产品的详细拆解报告吧~

Baseus倍思Bowie M3真无线降噪耳机开箱





Baseus倍思Bowie M3真无线降噪耳机包装盒延续家族式的设计风格，磁吸翻盖结构，经典黄白配色。正面展示有耳机外观，品牌LOGO和产品名称，以及自适应主动降噪、Drop Top方案设计和空间音效的产品功能特点。

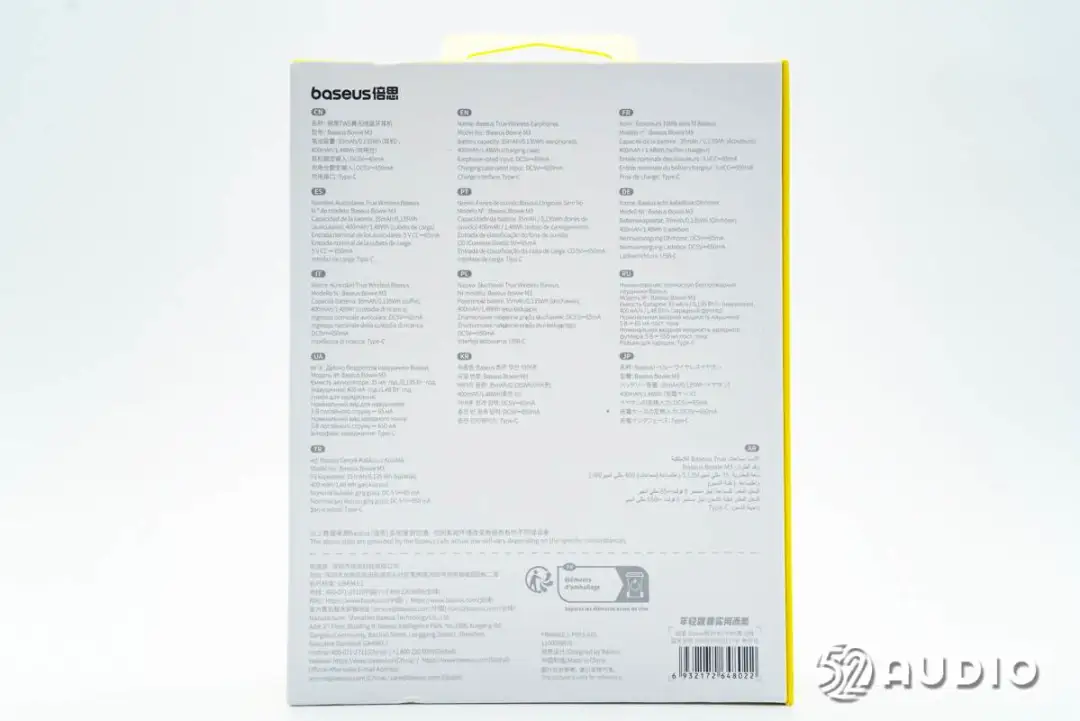

包装盒背面通过多种文字介绍有产品的参数信息，名称：倍思TWS真无线蓝牙耳机；型号：Baseus Bowie M3；电池容量：35mAh/0.135Wh（耳机），400mAh/1.48Wh（充电盒）；耳机额定输入：DC5V-65mA；充电仓额定输入：DC5V-650mA；充电接口：Type-C。以及制造商深圳市倍思科技有限公司的部分信息。

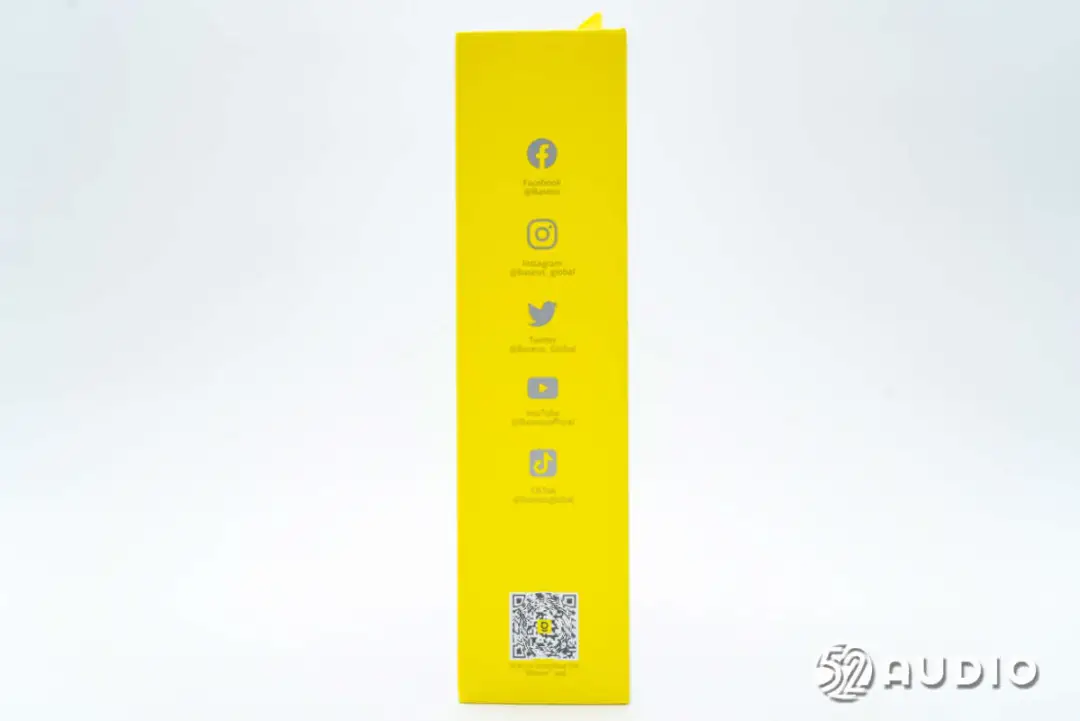

包装盒侧边设计有倍思各平台账号和APP下载二维码。

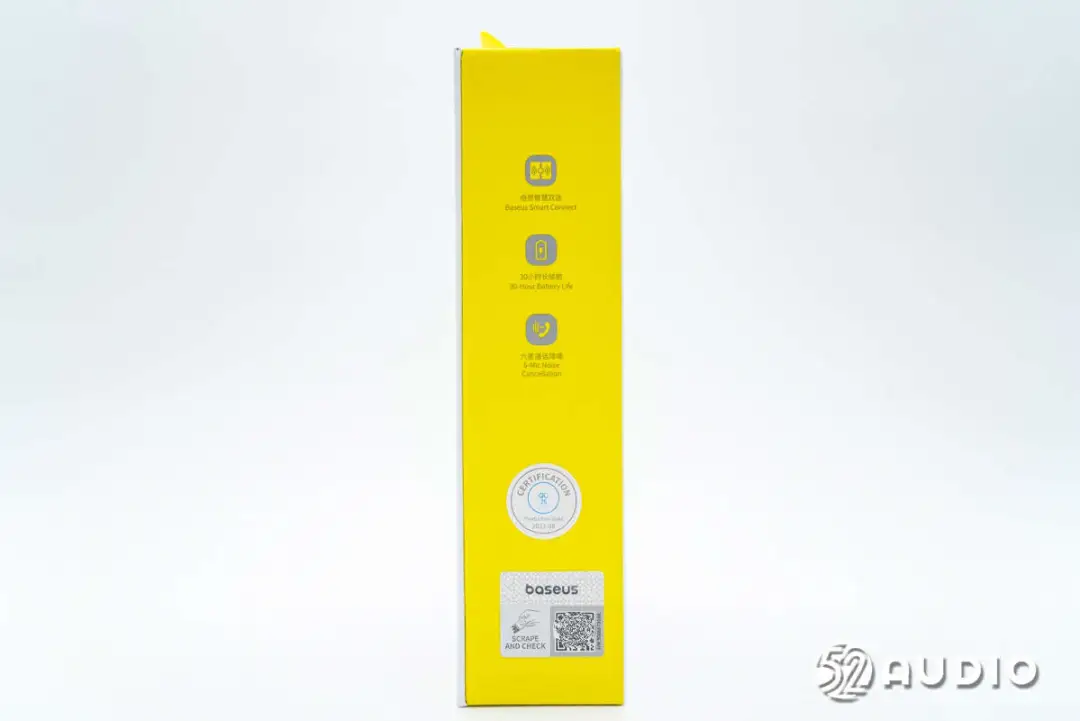

另外一侧展示有三项产品特点：倍思智慧双连、30小时长续航和六麦通话降噪，以及防伪标签。

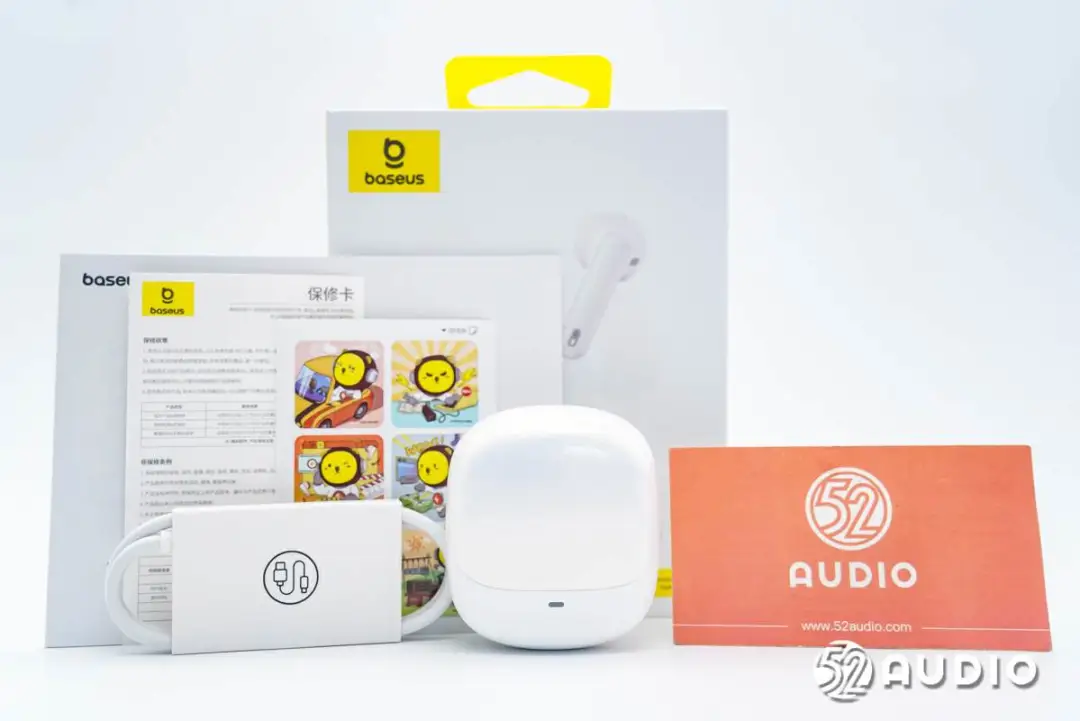

打开包装盒，内部物品有TWS耳机、充电线、倍思贴纸、产品说明书和保修卡。

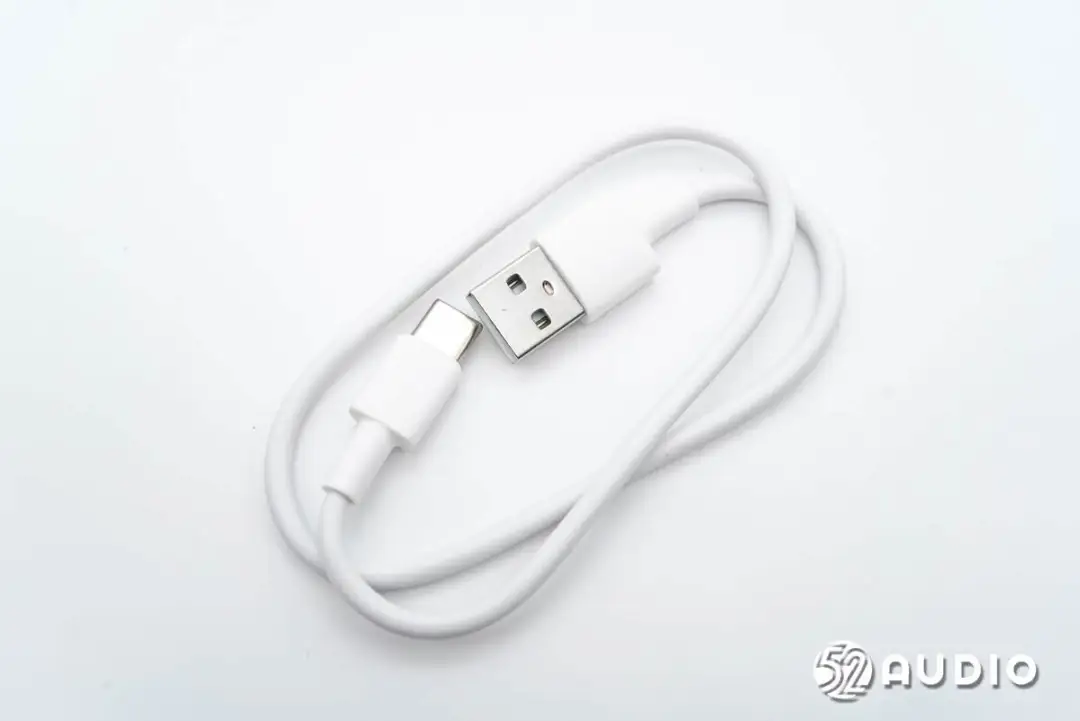

采用USB-A to Type-C接口的充电线。

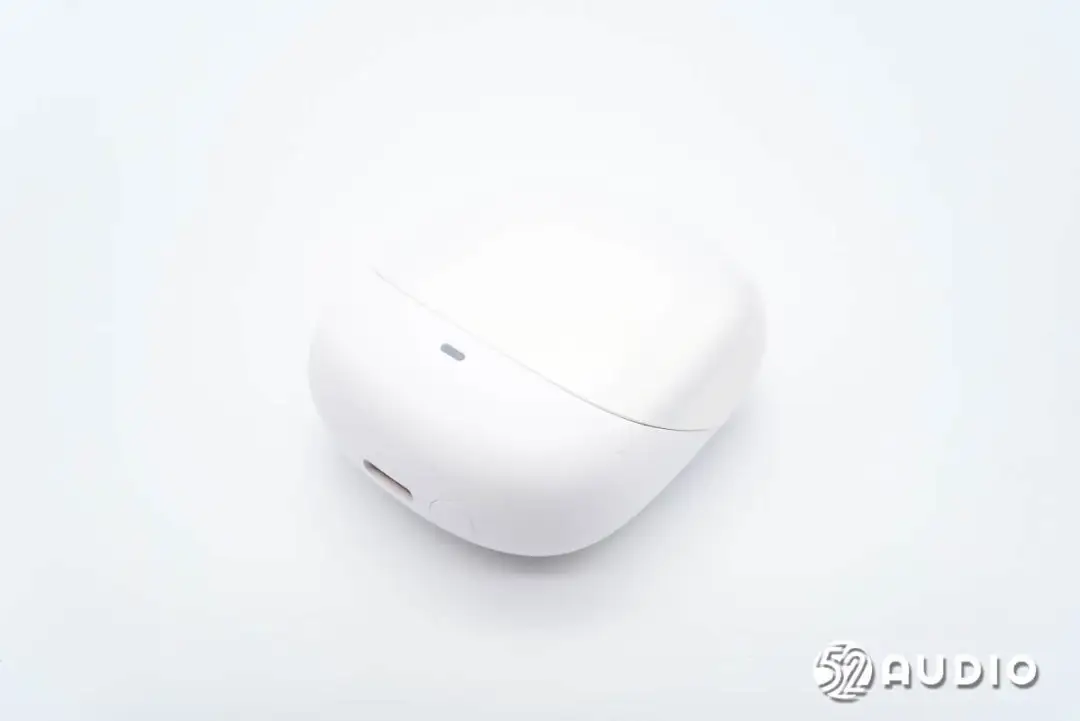

倍思Bowie M3充电盒采用了圆角方形设计，充电盒盖通过全新的珠光工艺处理，呈现晶莹剔透的视觉观感，拥有着出色的质感表现。

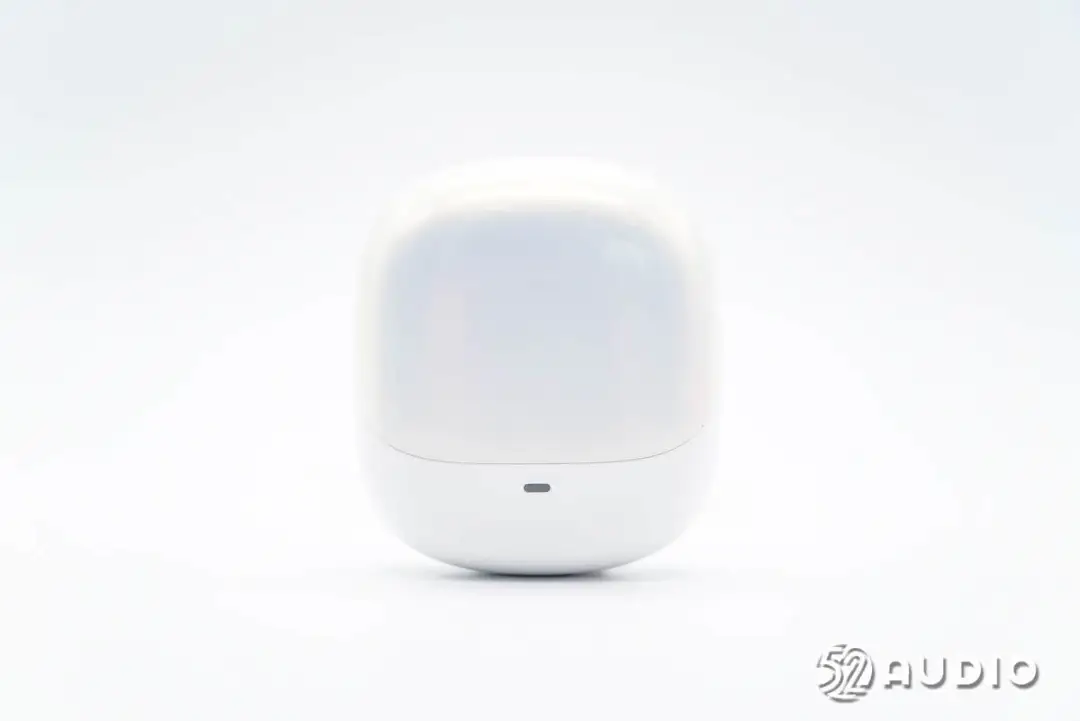

充电盒正面机身上设置有一颗条形指示灯，用于蓝牙配对和充电状态。

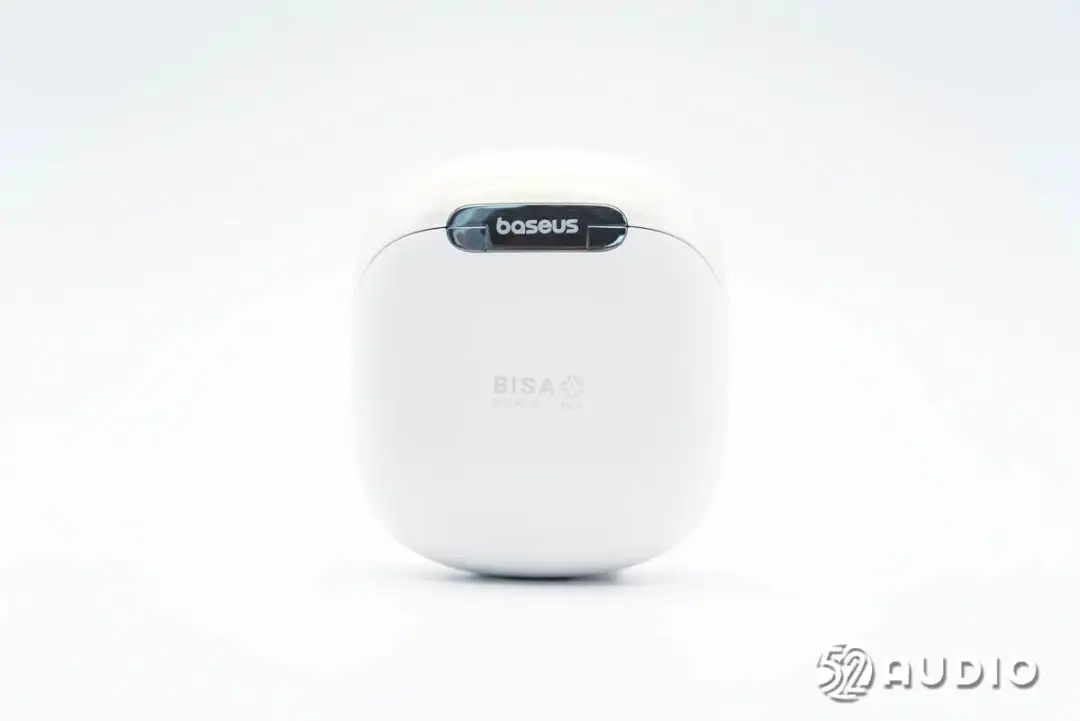

充电盒背面转轴采用了高亮的类金属质感，设计有“baseus”品牌名；机身上设计有“BISA”空间音效标志和产品型号，同时也是无线充电区域。

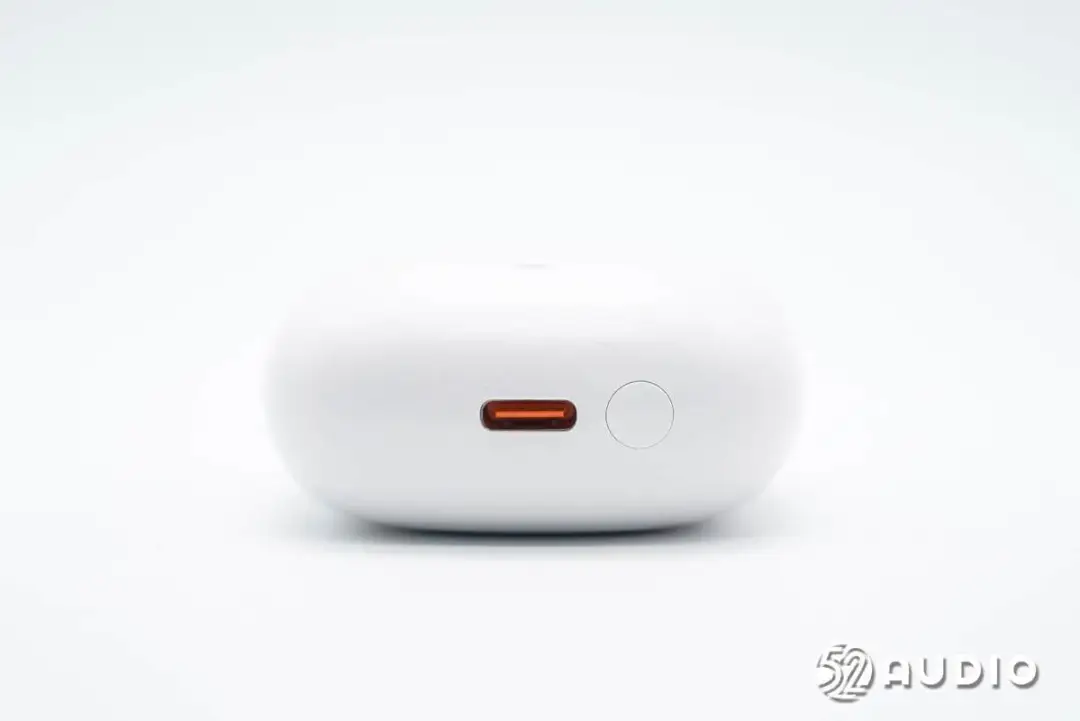

充电盒底部设置有Type-C充电接口和一颗功能按键。





充电盒内部座舱采用了开放式设计，更便于取放和清洁；通过多颗磁铁吸附固定，稳定不易脱落。

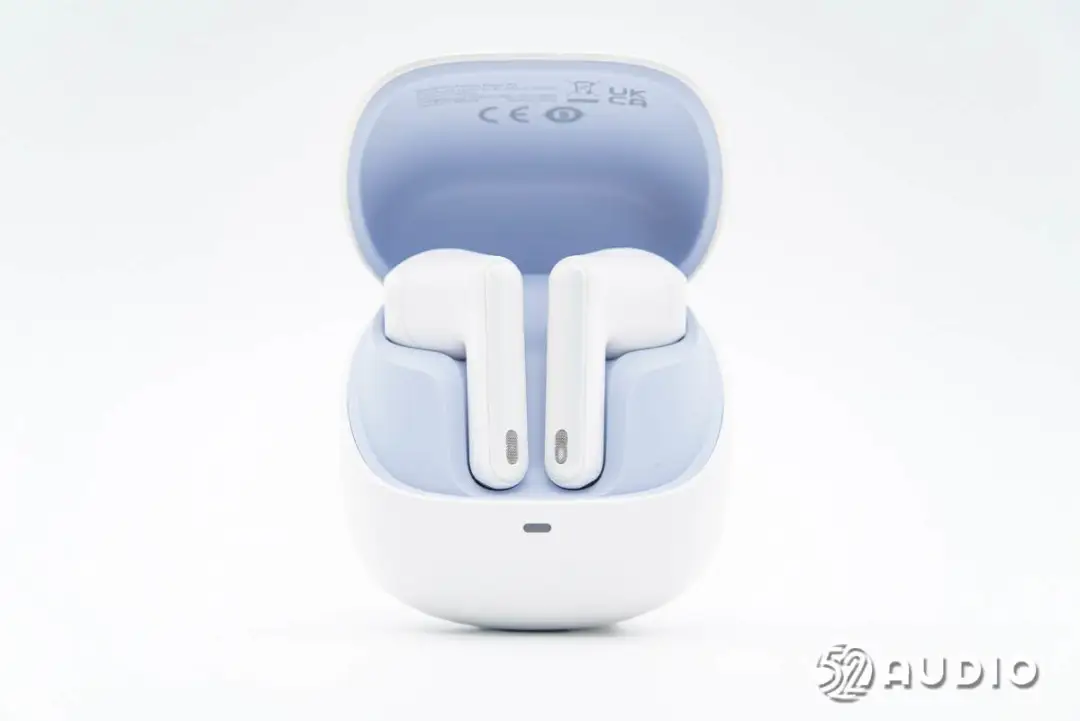

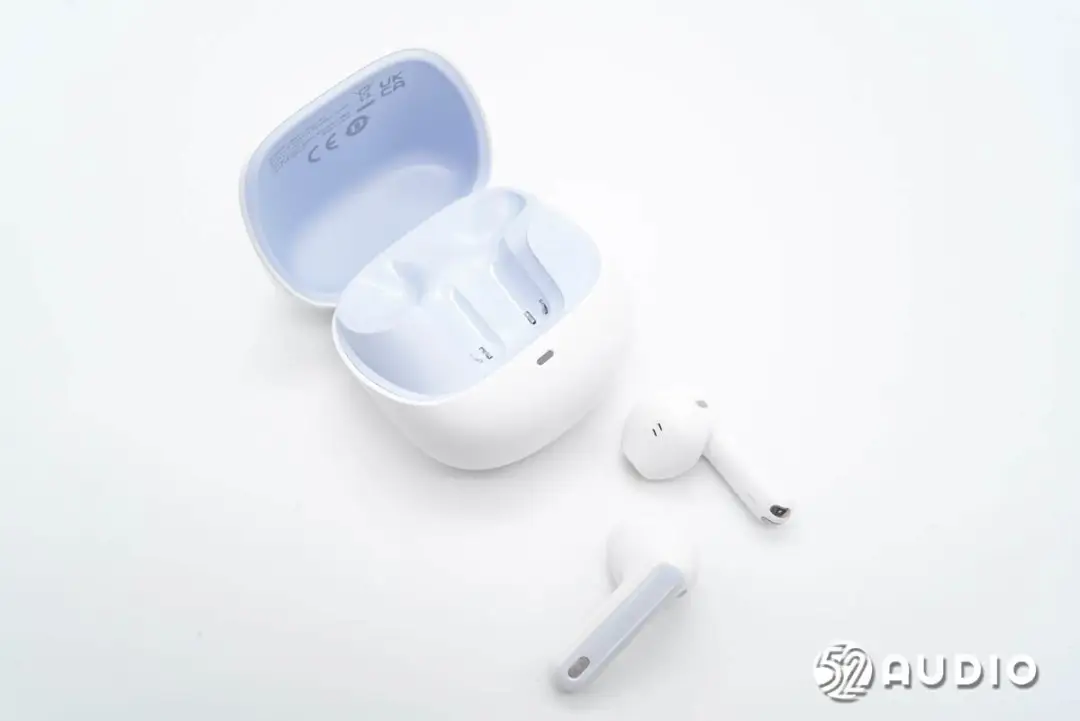

取出耳机，座舱内部结构一览。

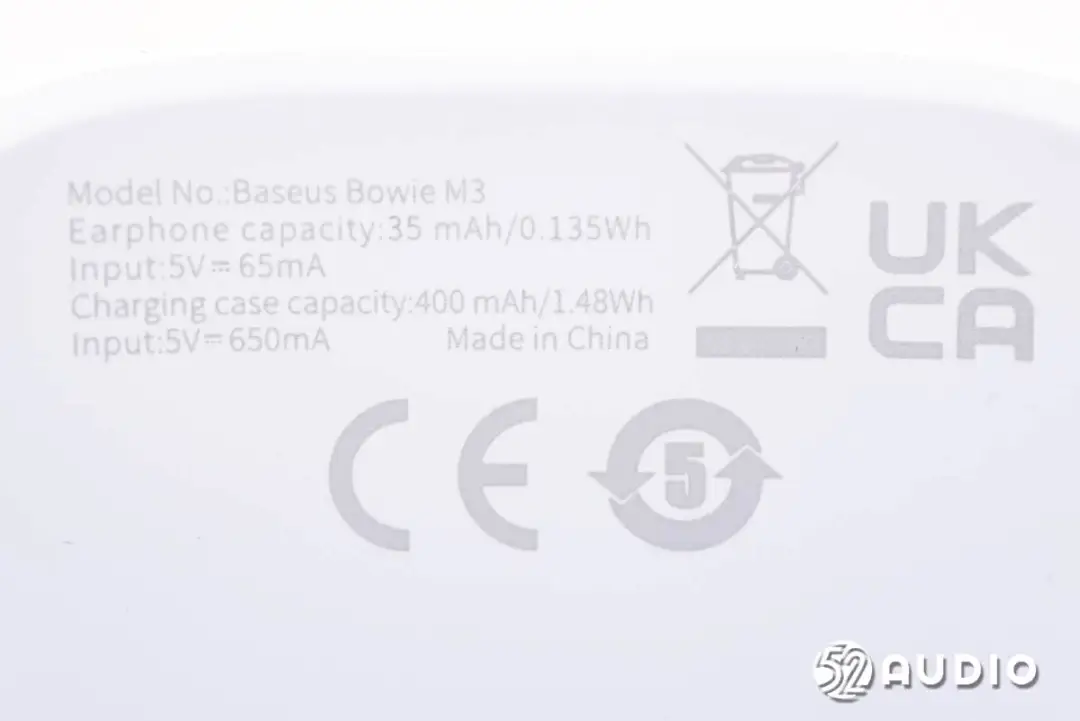

盒盖内侧印有产品参数信息，与外部包装盒一致。

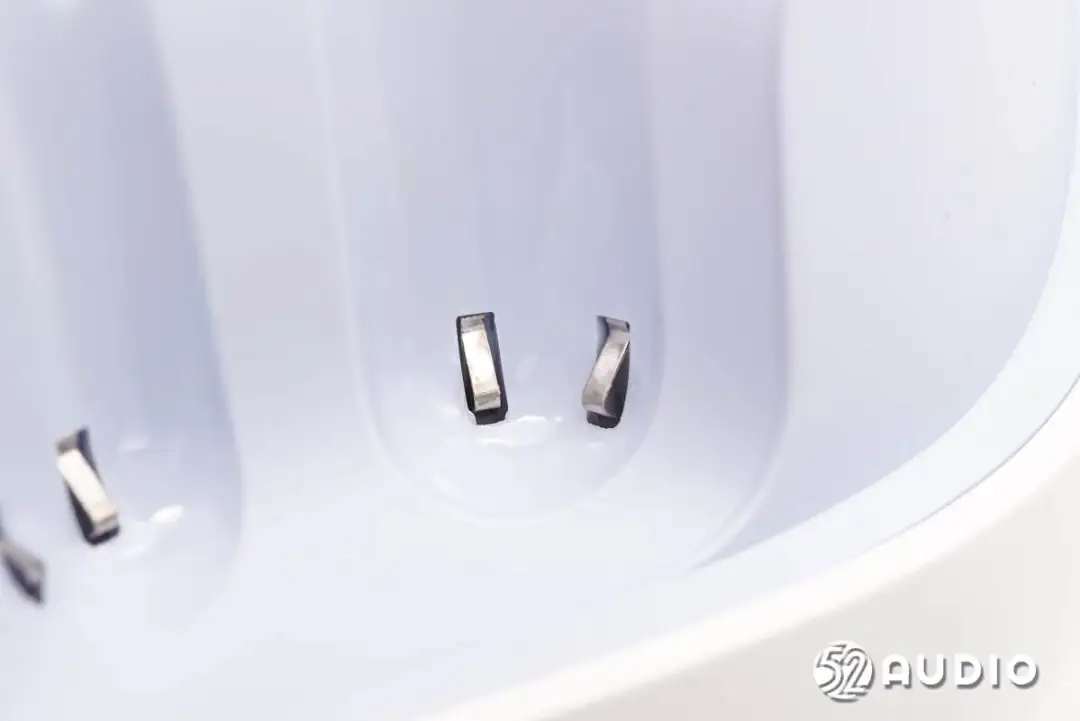

座舱内部为耳机充电的金属弹片特写。

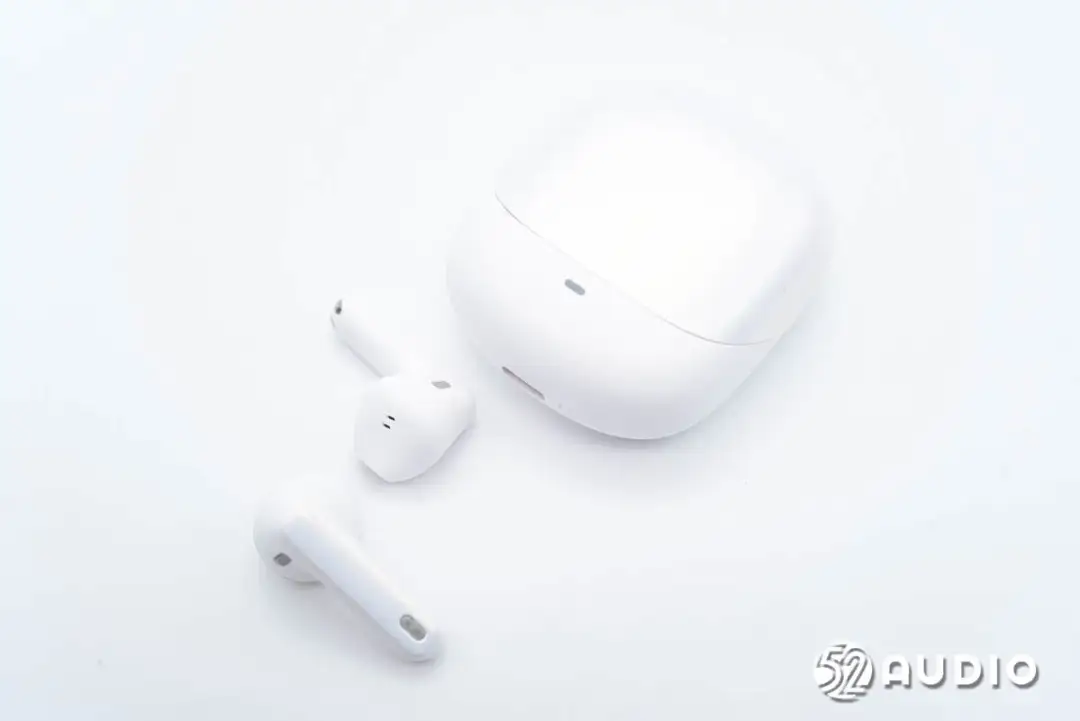

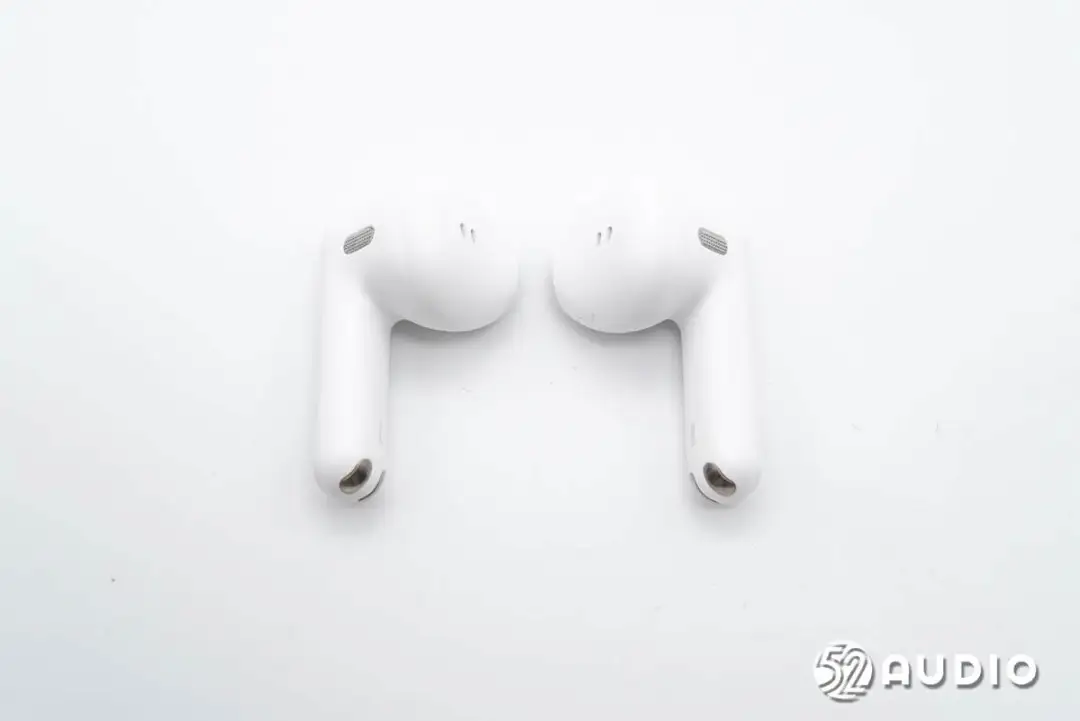

Baseus倍思Bowie M3真无线降噪耳机整体外观一览，耳机采用了柄状的半入耳式设计，体积轻巧，佩戴舒适。

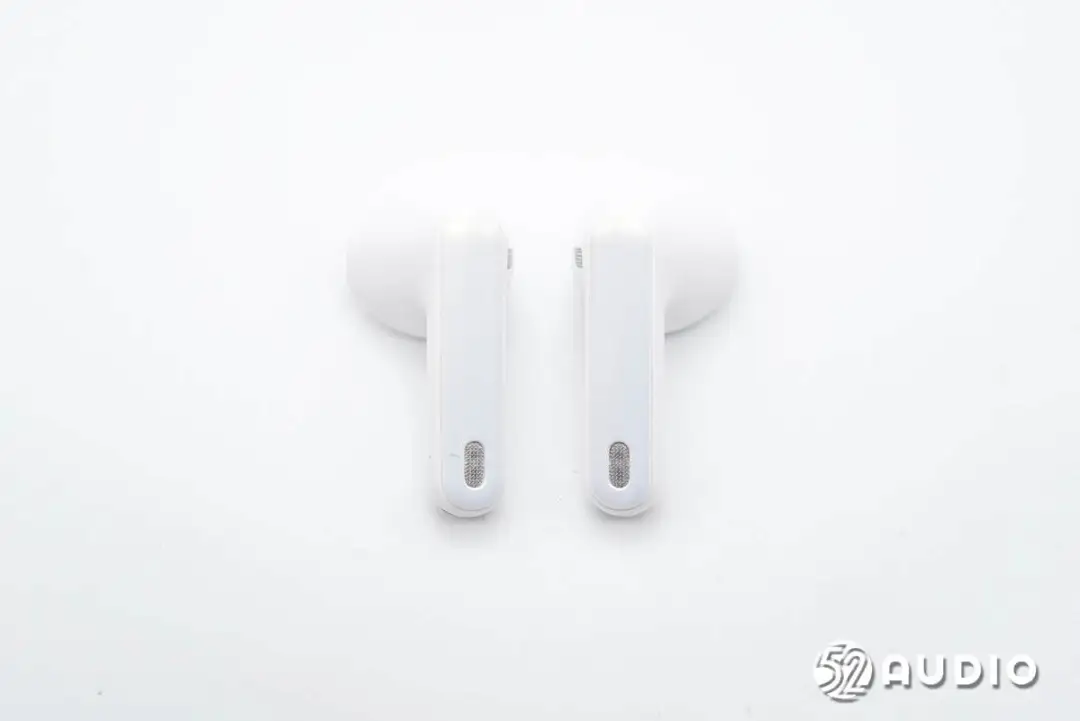

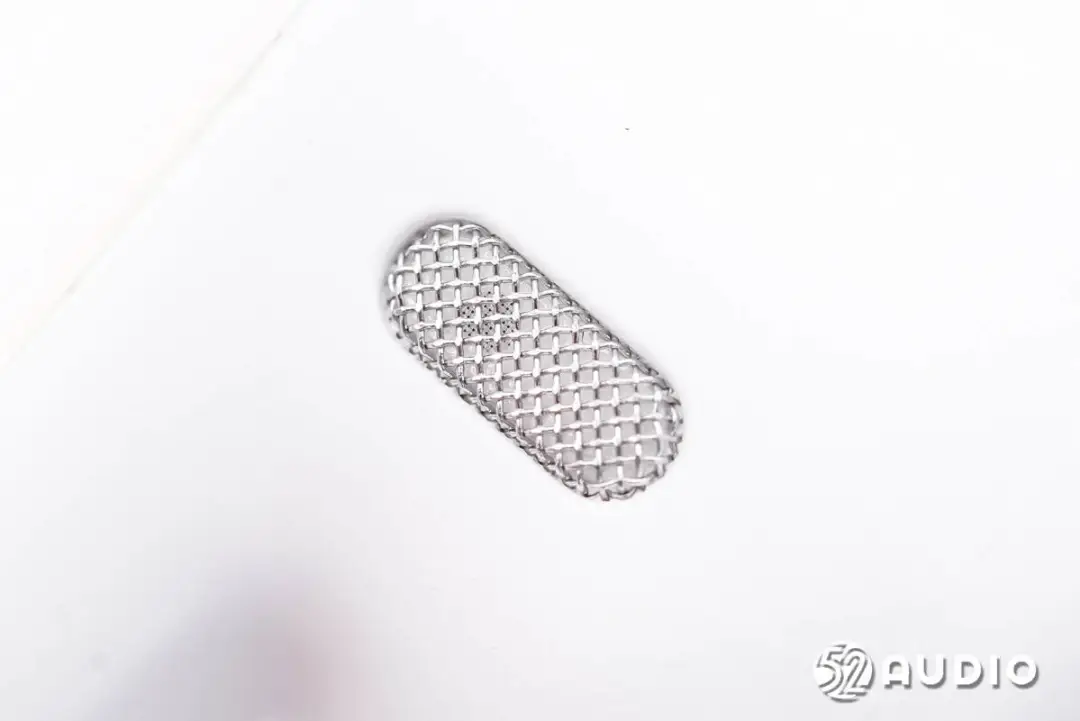

耳机外侧外观一览，盖板采用了与充电盒盖相同的珠宝工艺设计，提升了产品的时尚感和辨识度。耳机柄上方为触控区域，下方设置有通话麦克风和指示灯开孔，通过金属网防护。

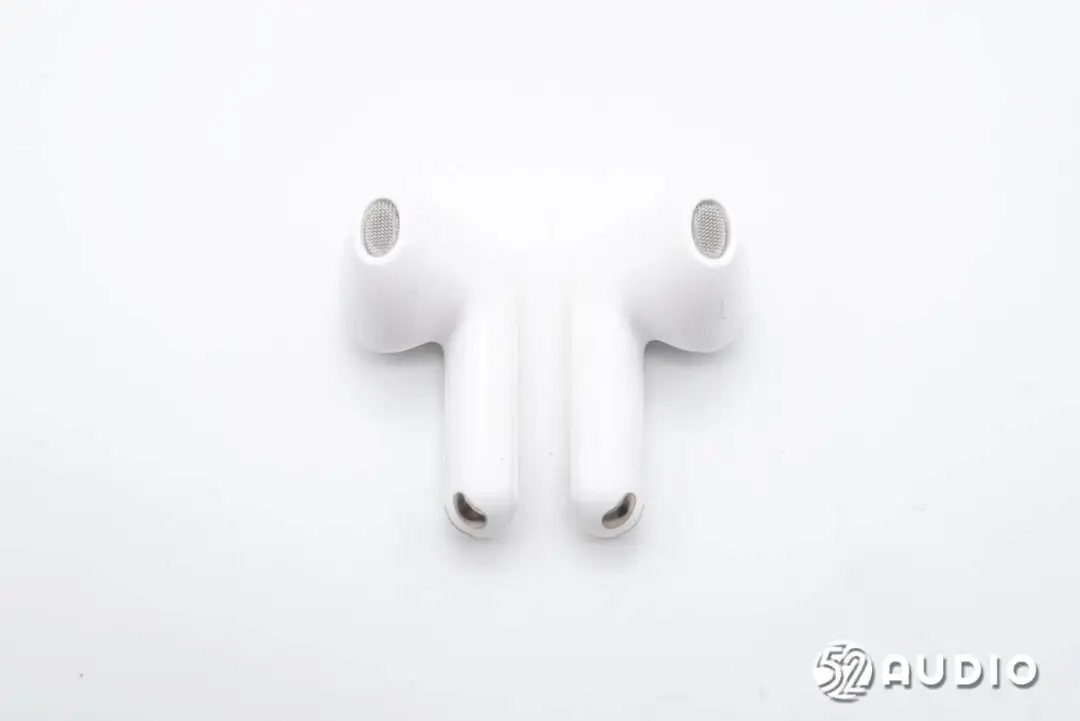

耳机内侧外观一览，耳机柄上设计有L/R左右标识，便于用户快速区分。





耳机侧边外观一览。

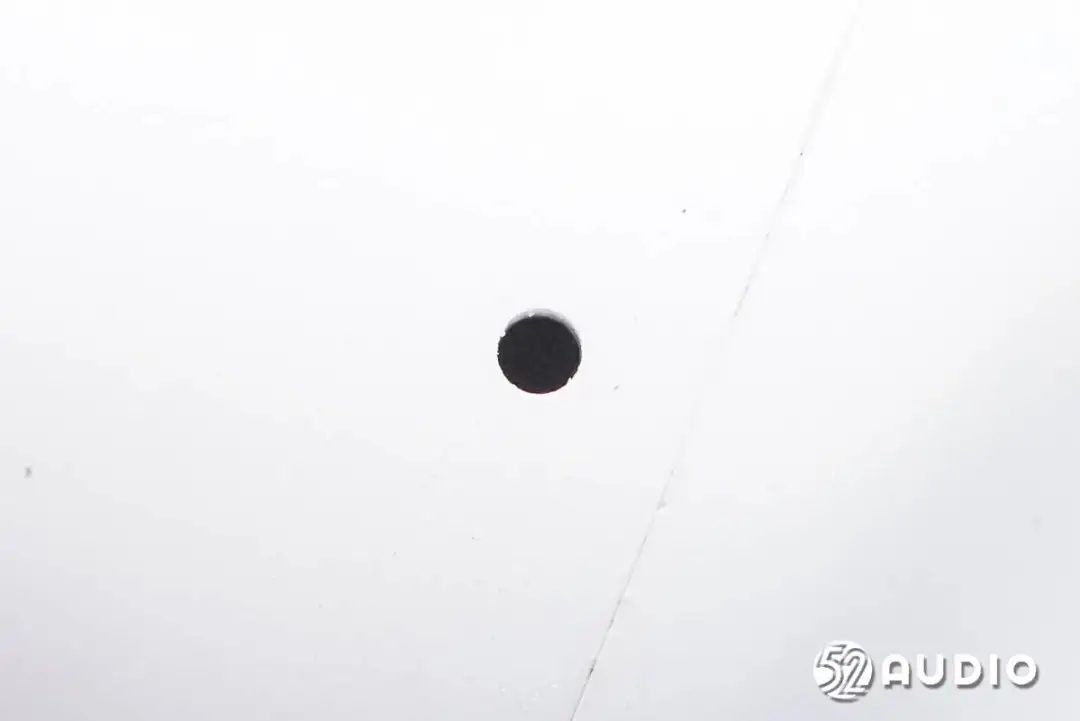

耳机顶部泄压孔特写，用于平衡耳机内外气压。





耳机侧边的前馈降噪麦克风拾音孔特写。

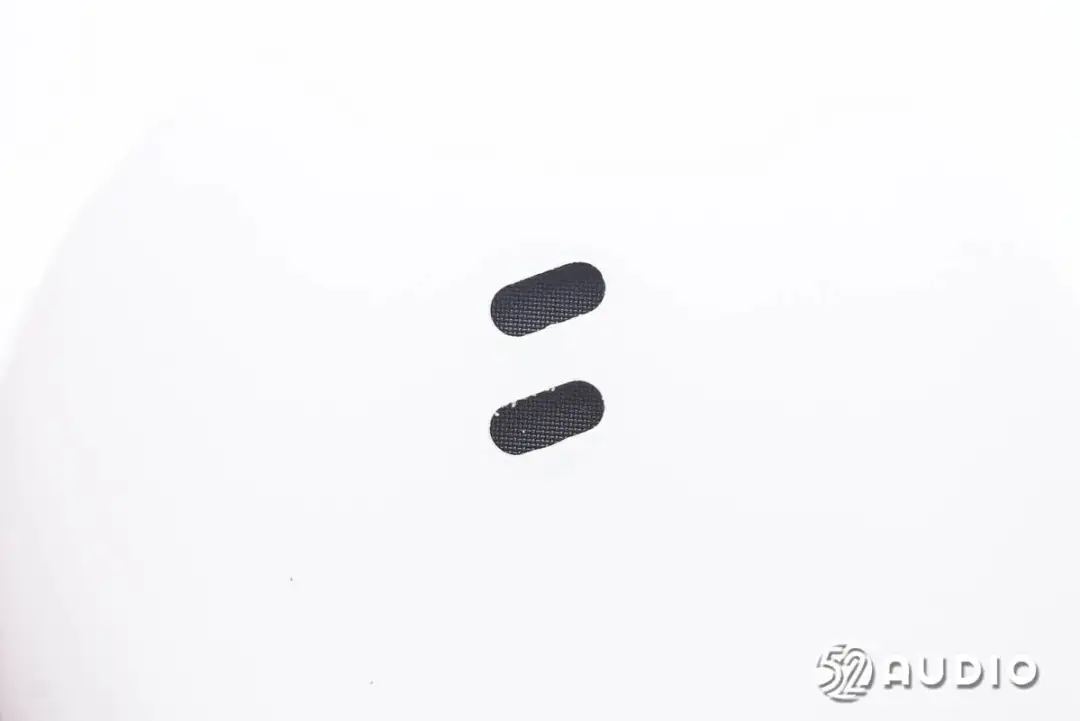

耳机内侧的调音孔特写，用于保障音腔内部空气流通，提升音频性能。

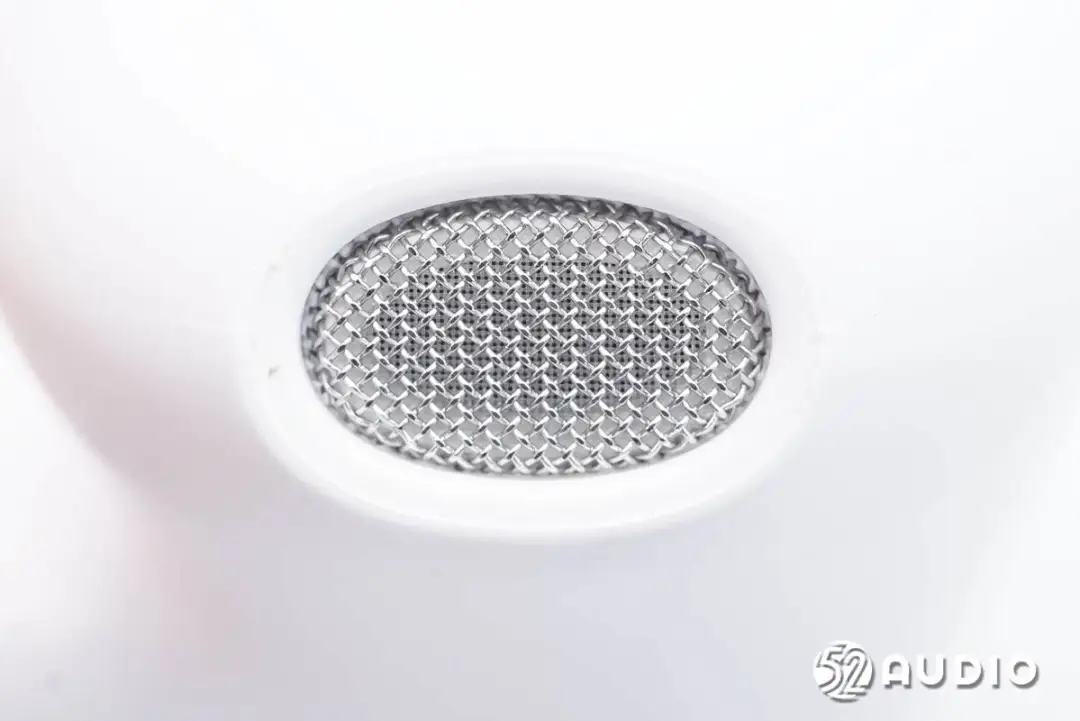

耳机出音嘴特写，双层防护网，内部设置有后馈降噪麦克分，用于从而到内部拾取噪音。

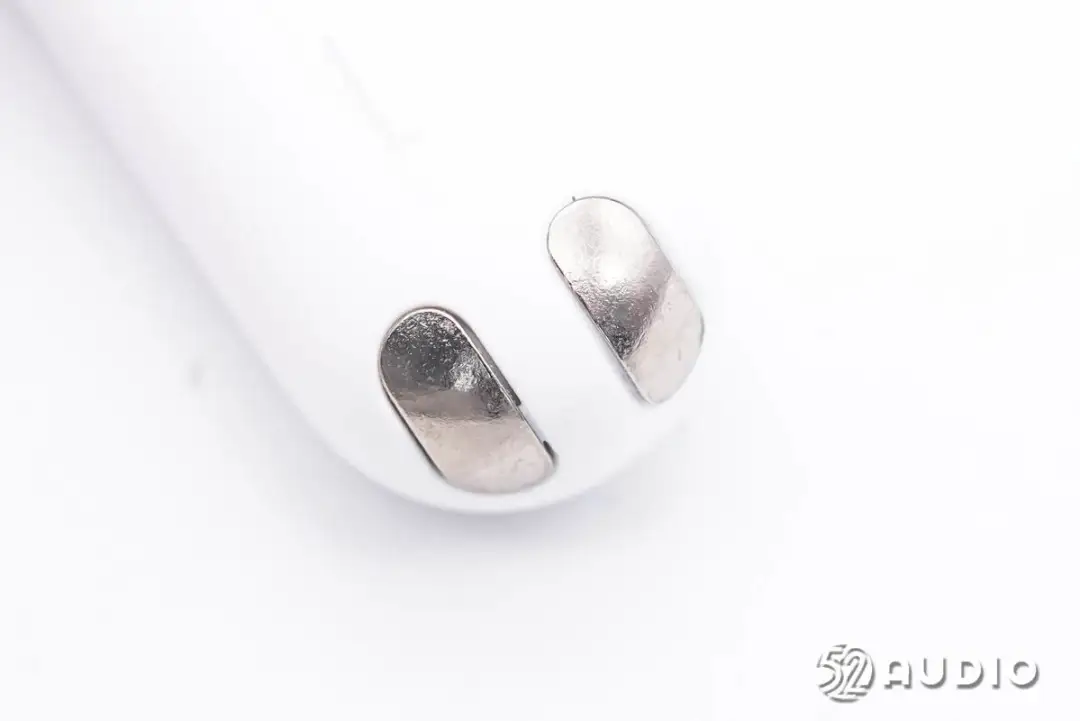

耳机柄底部的充电触点特写。

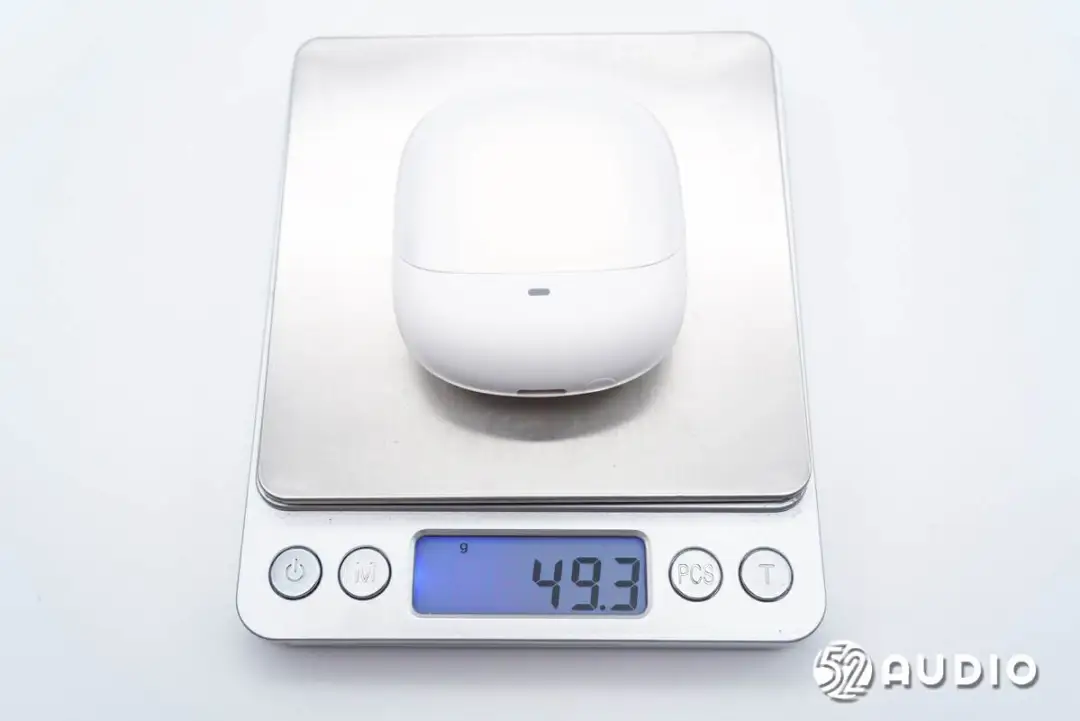

经我爱音频网实测，Baseus倍思Bowie M3真无线降噪耳机整体重量约为49.3g。

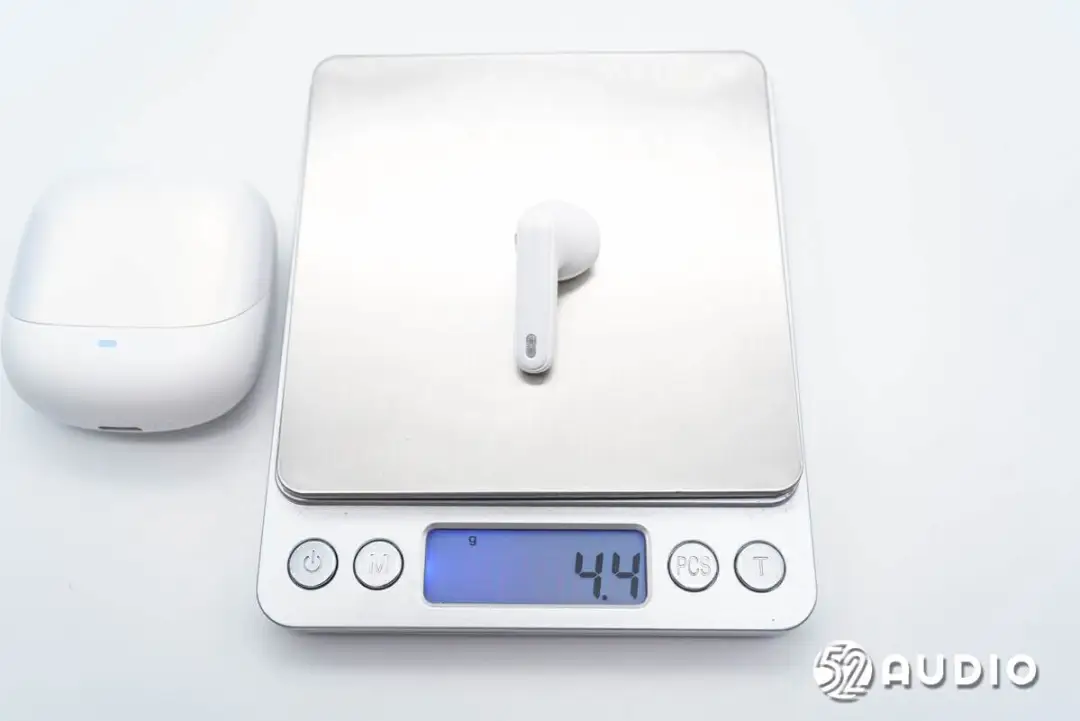

单只耳机重量约为4.4g，体积轻盈，佩戴舒适无感。

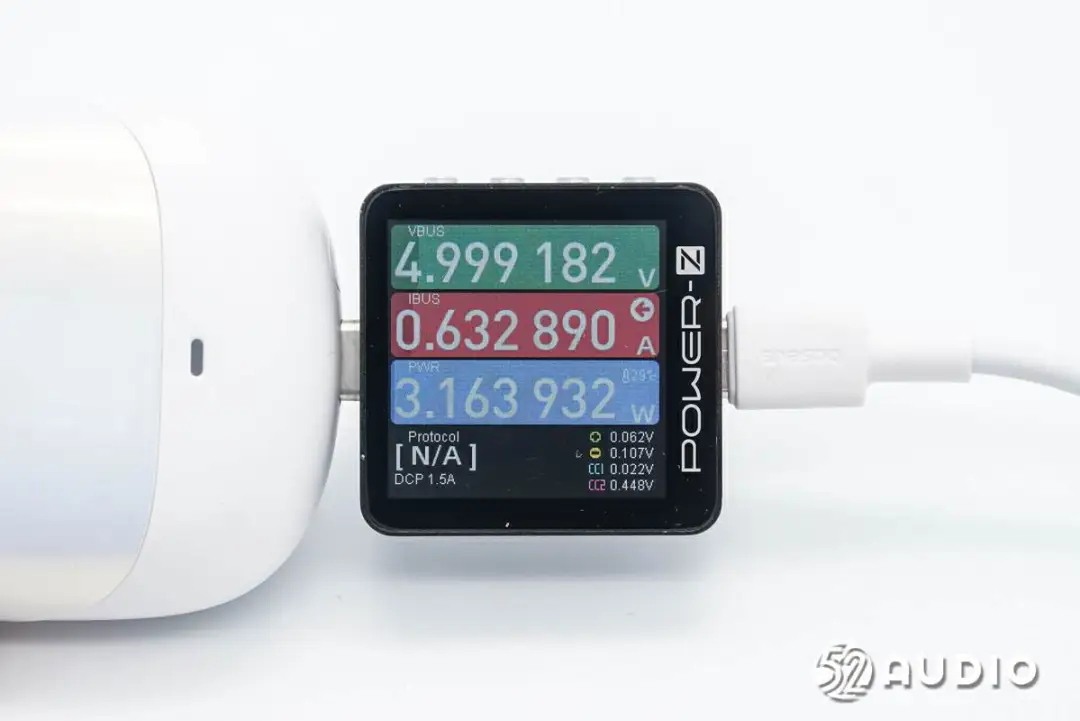

我爱音频网采用CHARGERLAB POWER-Z KM003C对Baseus倍思Bowie M3真无线降噪耳机进行有线充电测试，充电功率约为3.16W。

Baseus倍思Bowie M3真无线降噪耳机拆解



通过开箱，我们详细了解了Baseus倍思Bowie M3真无线降噪耳机的时尚外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

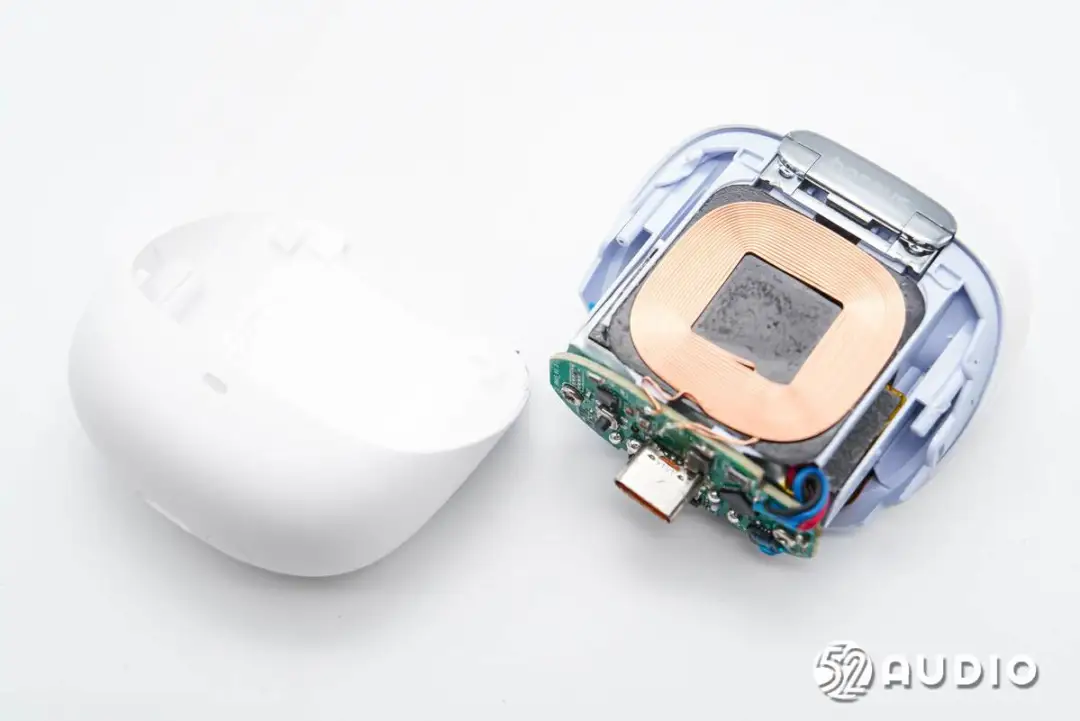

撬开充电盒外壳，取出座舱结构。

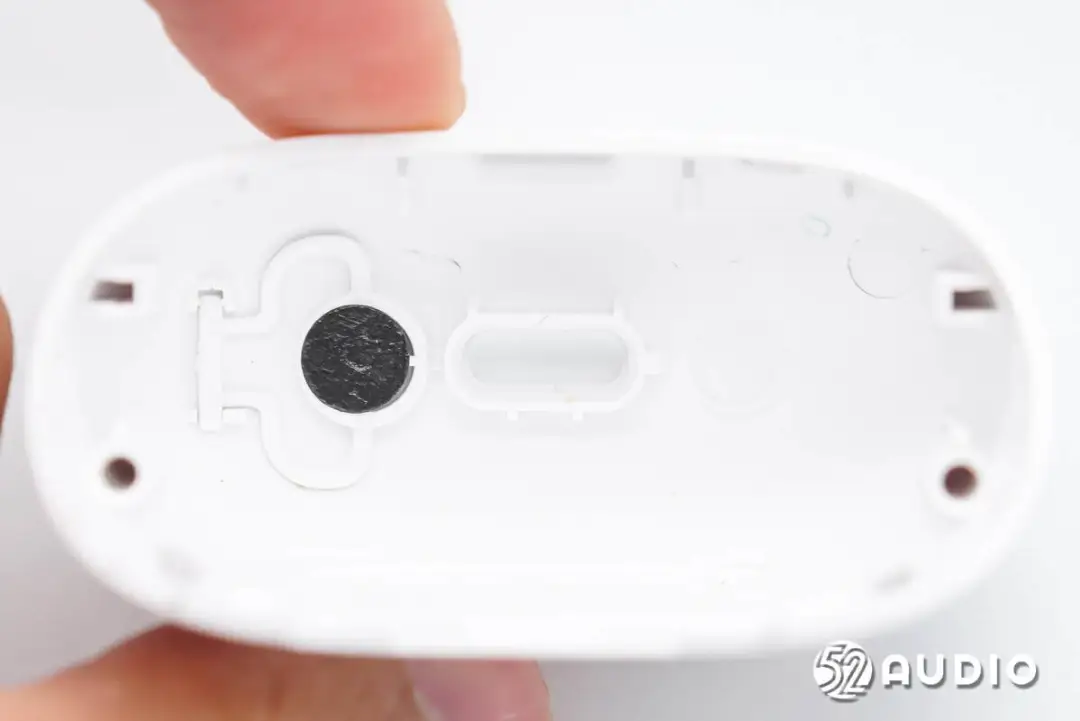

充电盒外壳内侧结构一览。

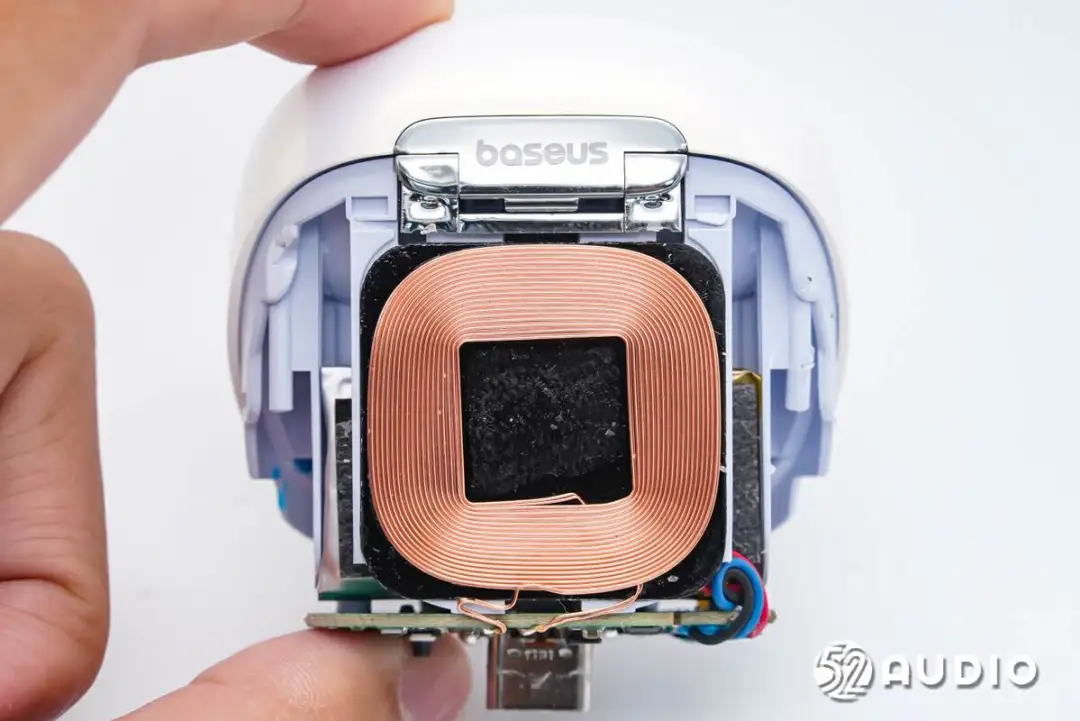

座舱背面结构一览，固定有无线充电接收线圈。





座舱侧边结构一览。





座舱底部通过螺丝固定主板单元。





卸掉螺丝，取掉主板和无线充电接收线圈。

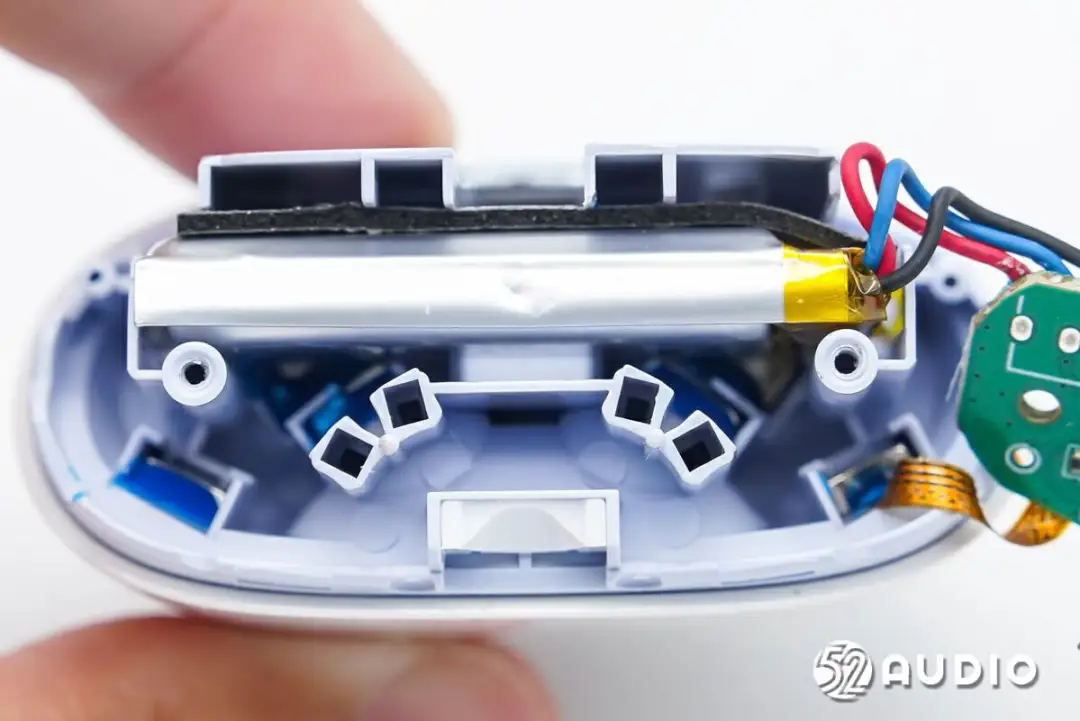

座舱内部固定有电池单元，起到更好的保护作用。

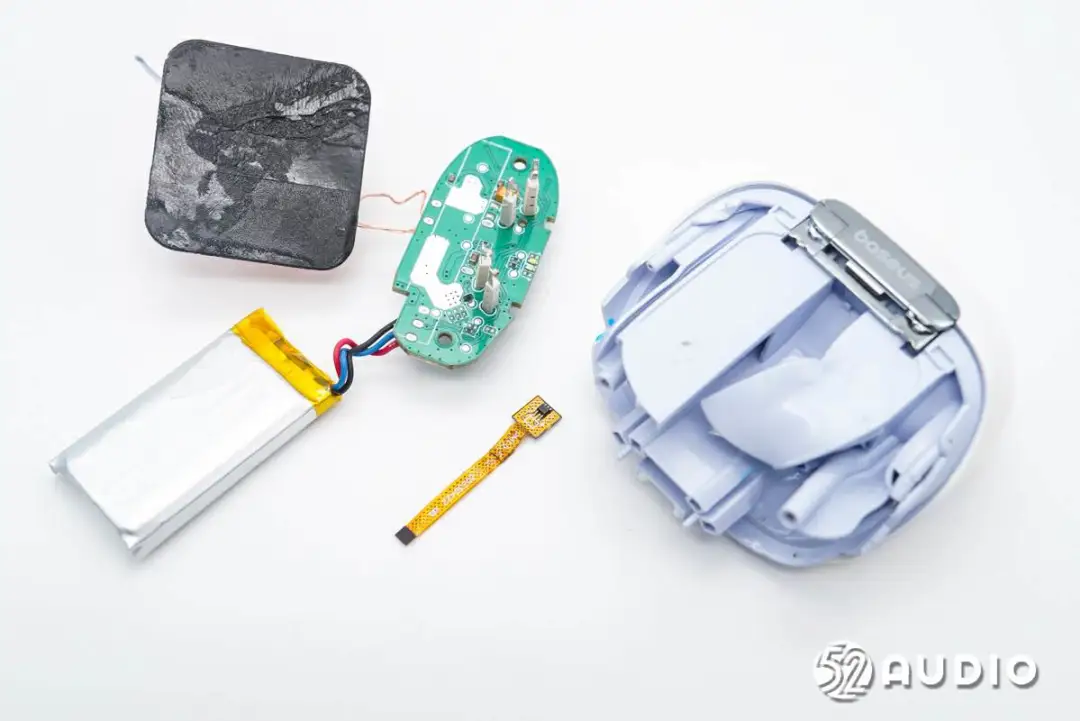

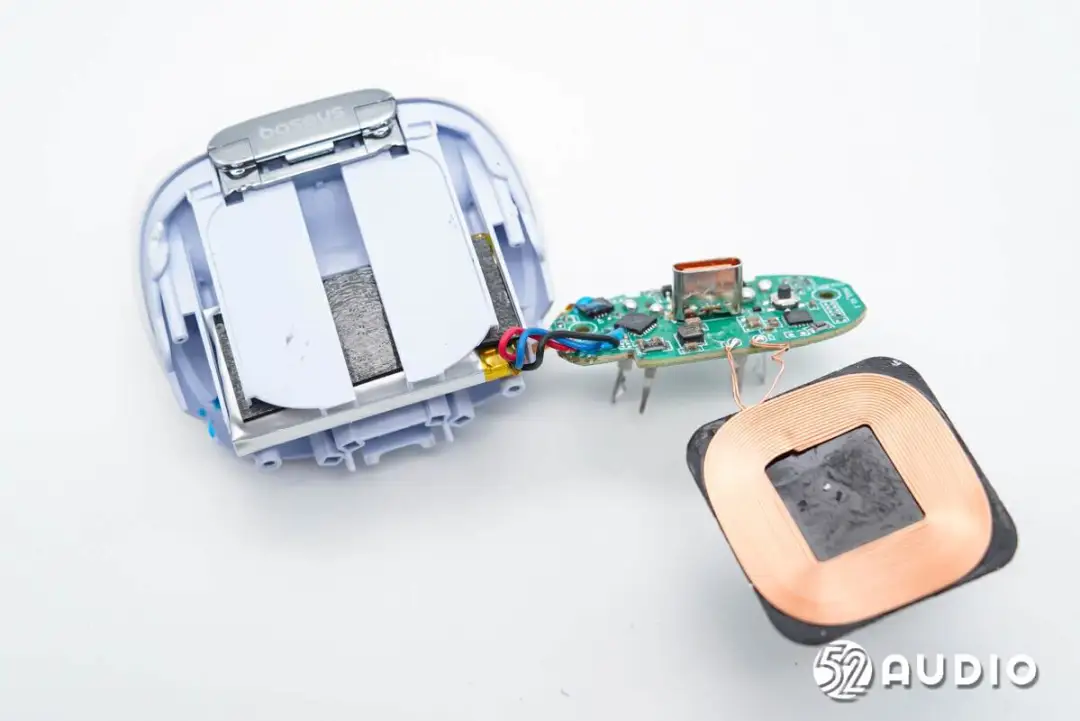

取出电池，充电盒内部拆解一览，包括主板、电池、无线充电接收线圈和霍尔元件排线。

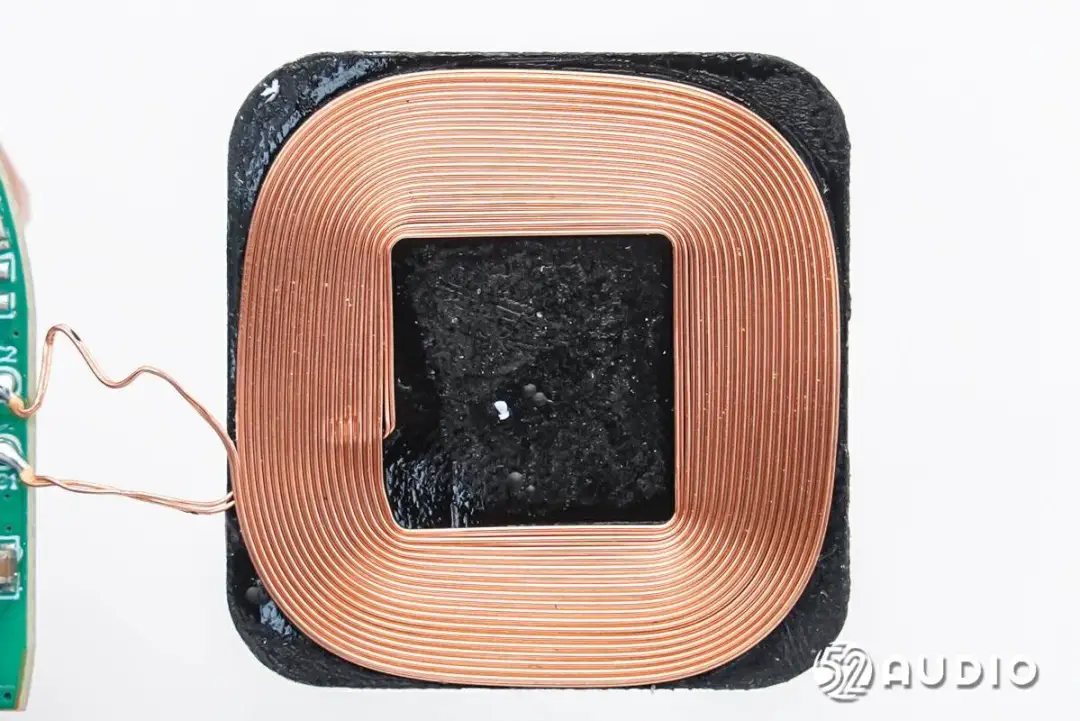

无线充电接收线圈特写，固定在隔磁屏蔽贴纸上。

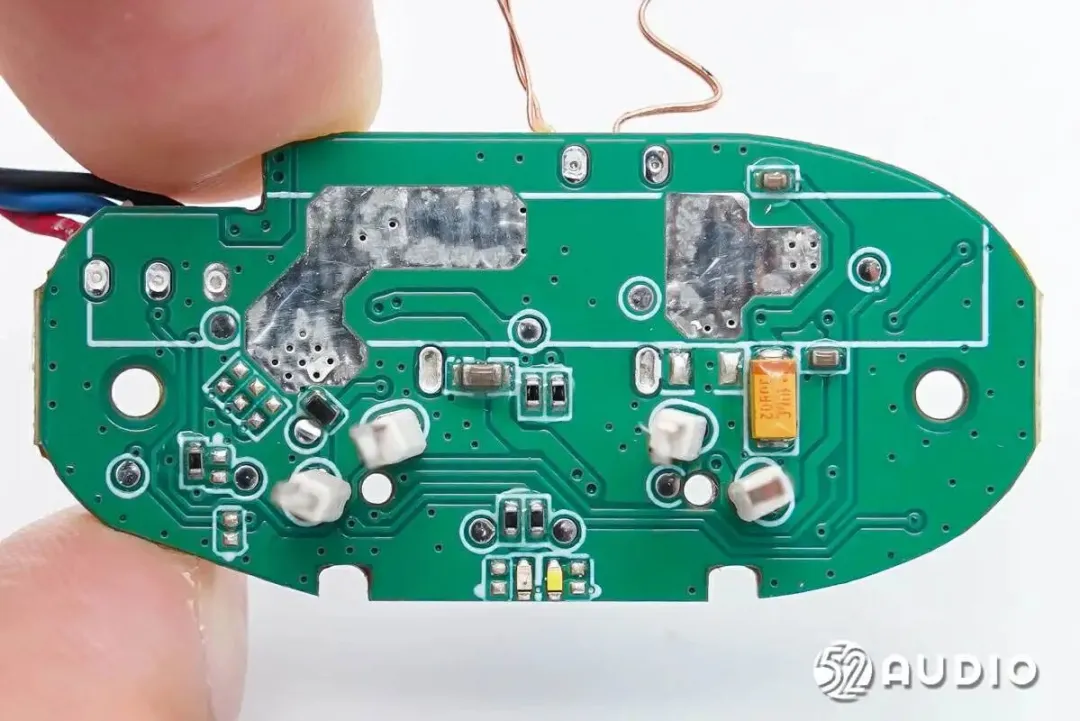

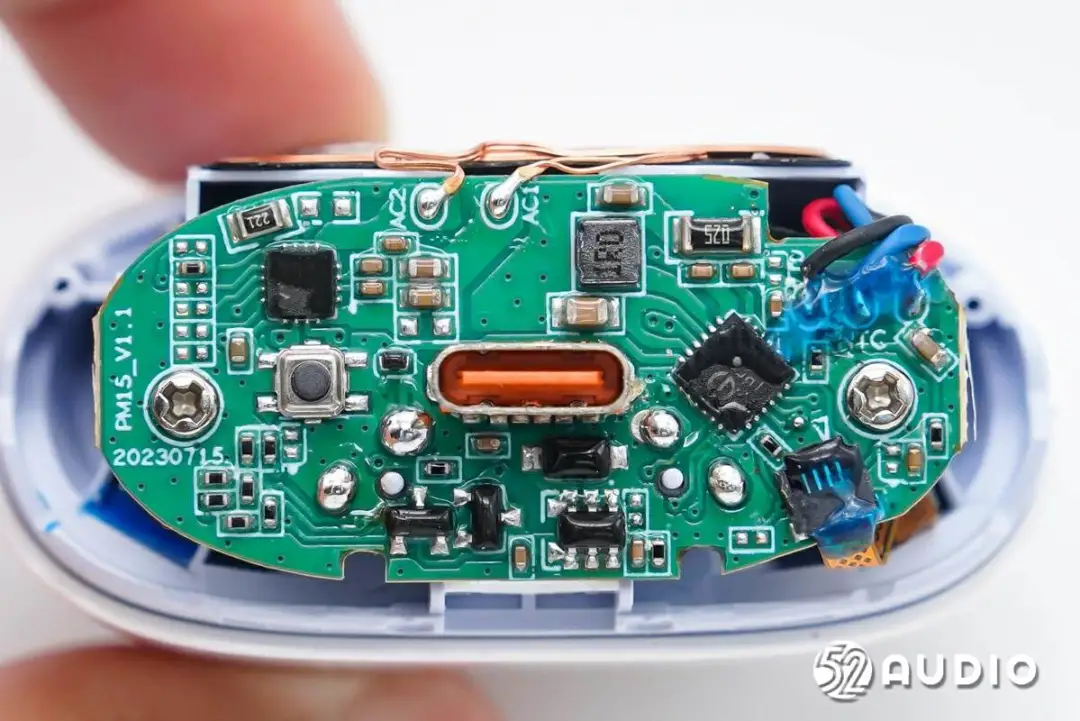

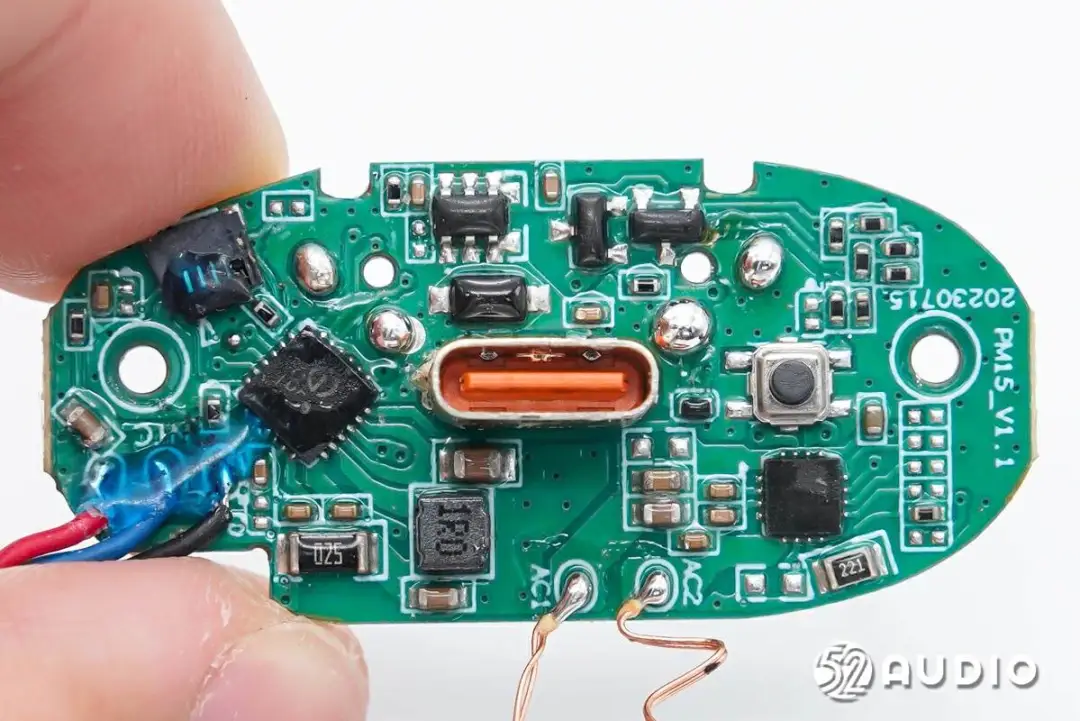

充电盒主板一侧电路一览。





充电盒主板另外一侧电路一览。





连接排线的ZIF连接器特写，打胶加强固定。

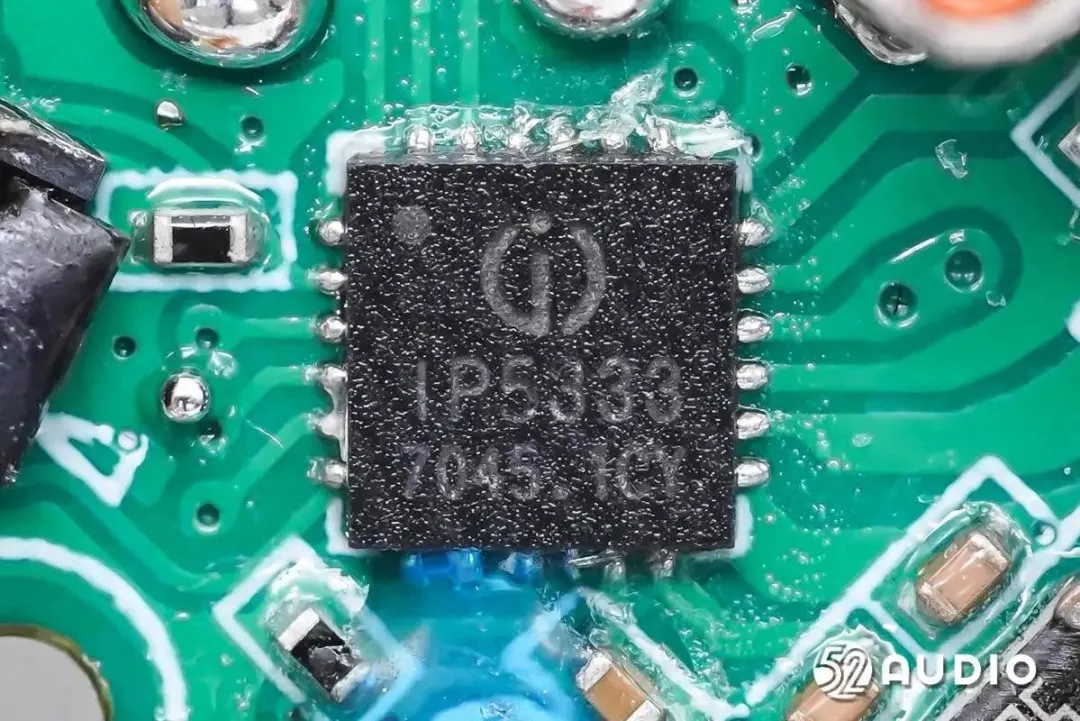

INJOINIC英集芯IP5333多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333非常适合目前需求逐渐提升的智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。



IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容。IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。



IP5333内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。



据我爱音频网拆解了解到，目前已有荣耀、realme、传音、漫步者、倍思、中兴、JLab、QCY、海贝、网易云音乐、酷狗、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客、Loca、ROBOT、HYUNDAI现代等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

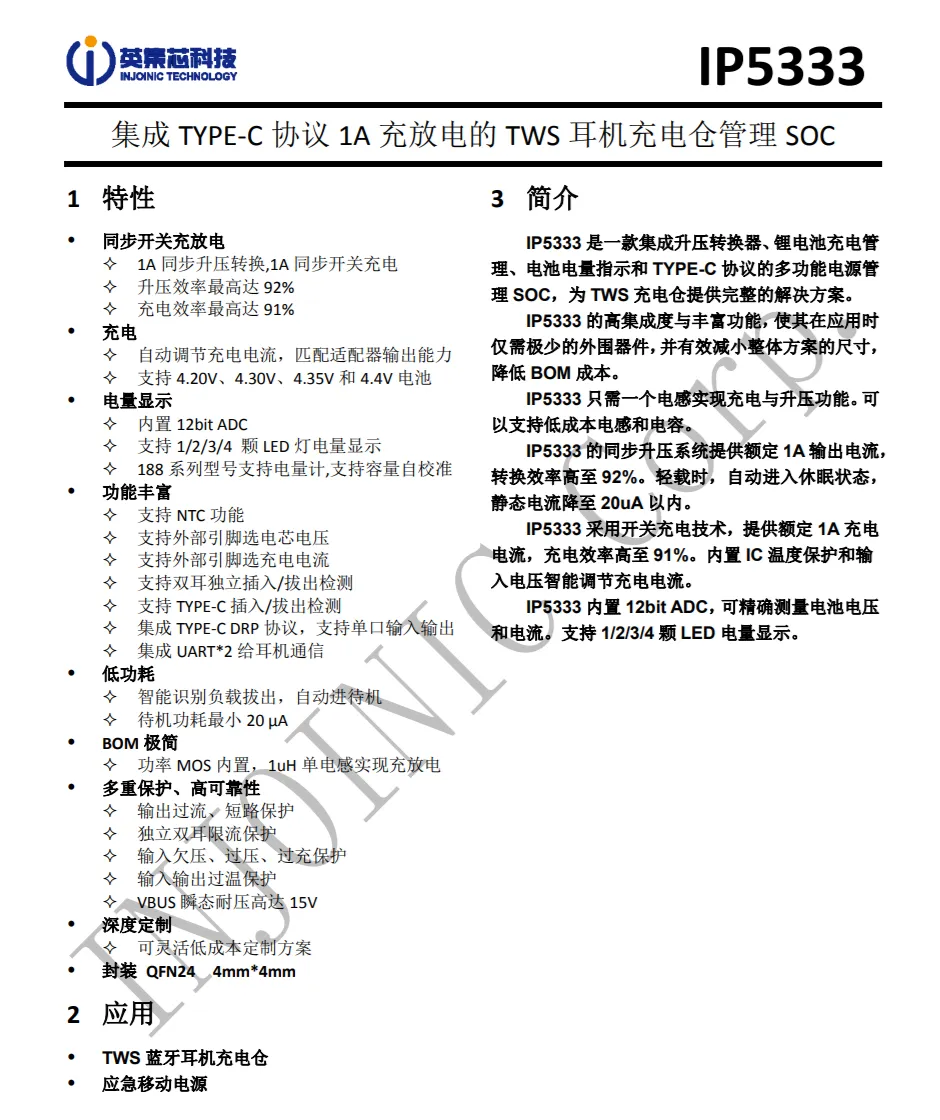

INJOINIC英集芯IP5333详细资料图。

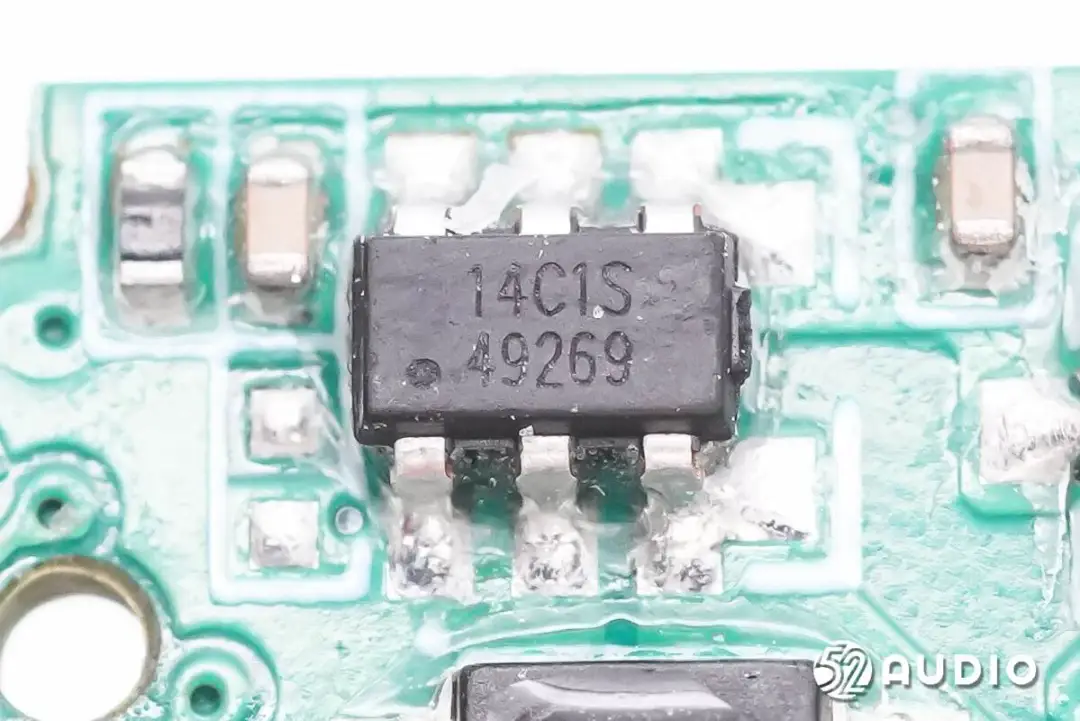

Prisemi芯导P14C1S过压过流保护IC，输入耐压高达32V，过压保护点为固定6V。过流保护点可通过外围电阻设置，最低支持10mA的精度，而且过流保护响应时间可通过电容器件配合调整，可满足各种适配器以及各种项目的过流保护要求。除了上述丰富功能外，以SOT23-6封装兼容市场上绝大多数的单纯过压保护IC。



据我爱音频网拆解了解到，包括小米、OPPO、荣耀、一加、魅族、漫步者、Baseus倍思、声阔、小度、黑鲨、魔声、魅族、科大讯飞、earsopen骨聆、魔声、泥炭等品牌旗下的多款TWS耳机产品已大量采用了芯导科技电源管理类芯片。

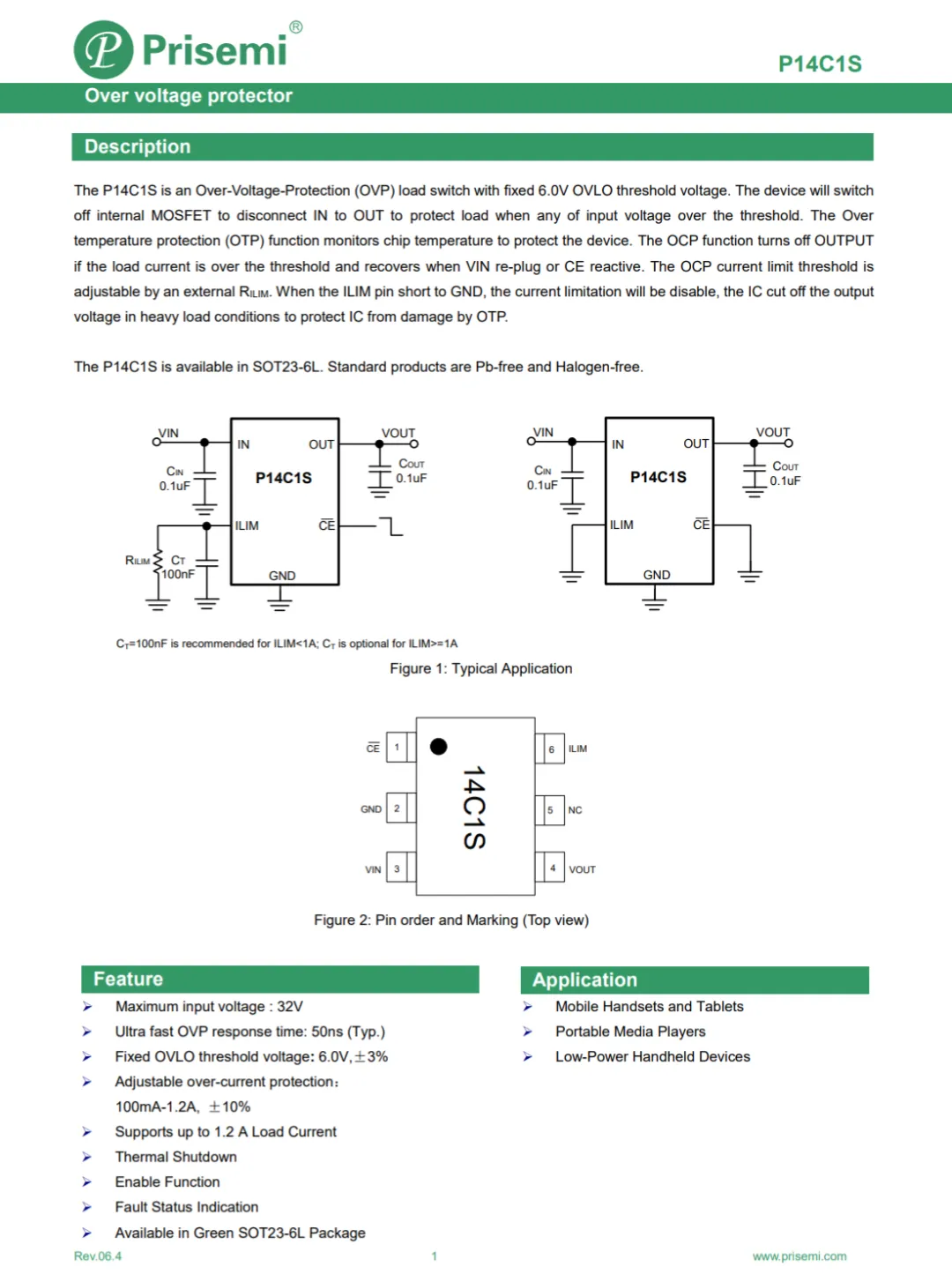

Prisemi芯导P14C1S详细资料图。

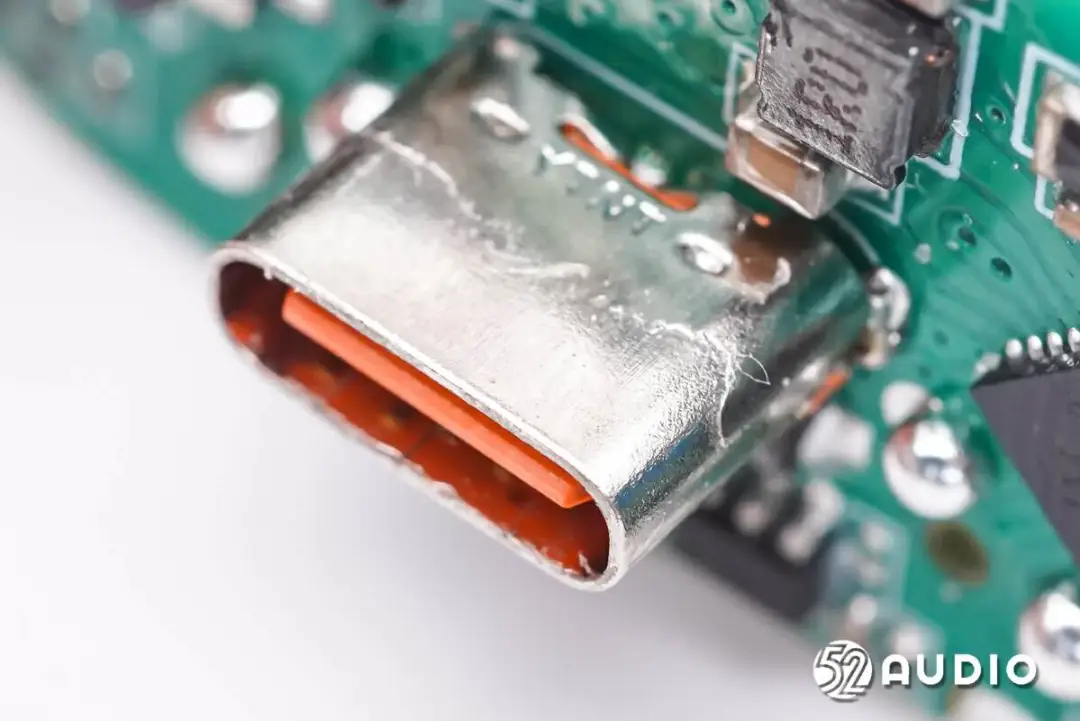

Type-C充电母座特写。

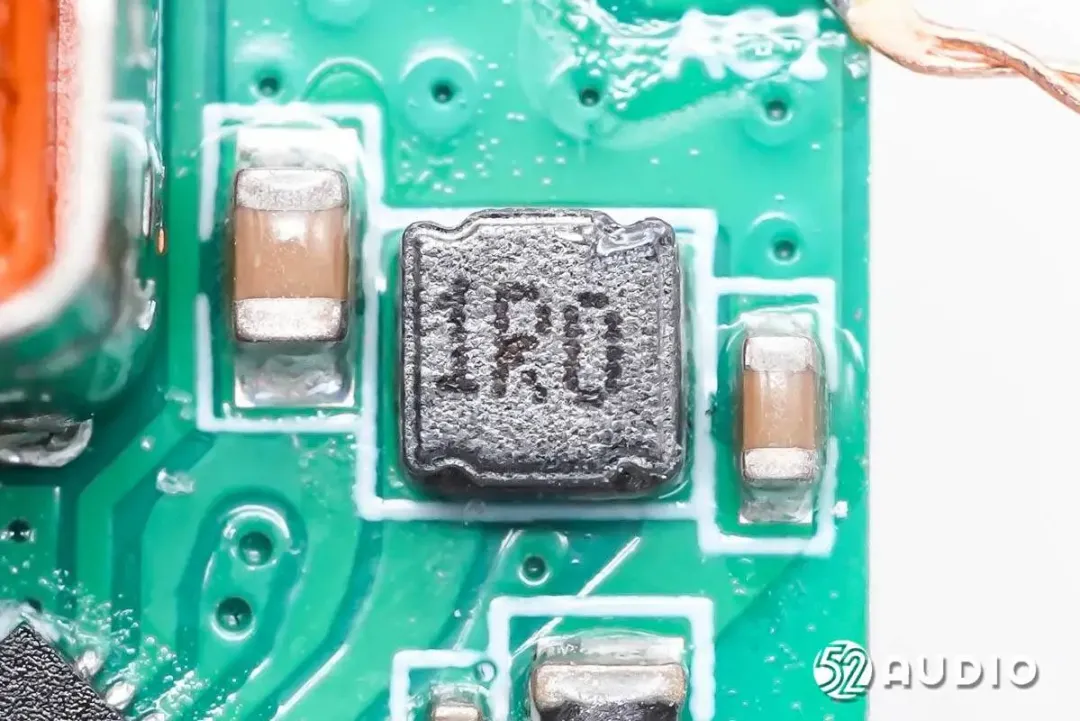

1R0功率电感。

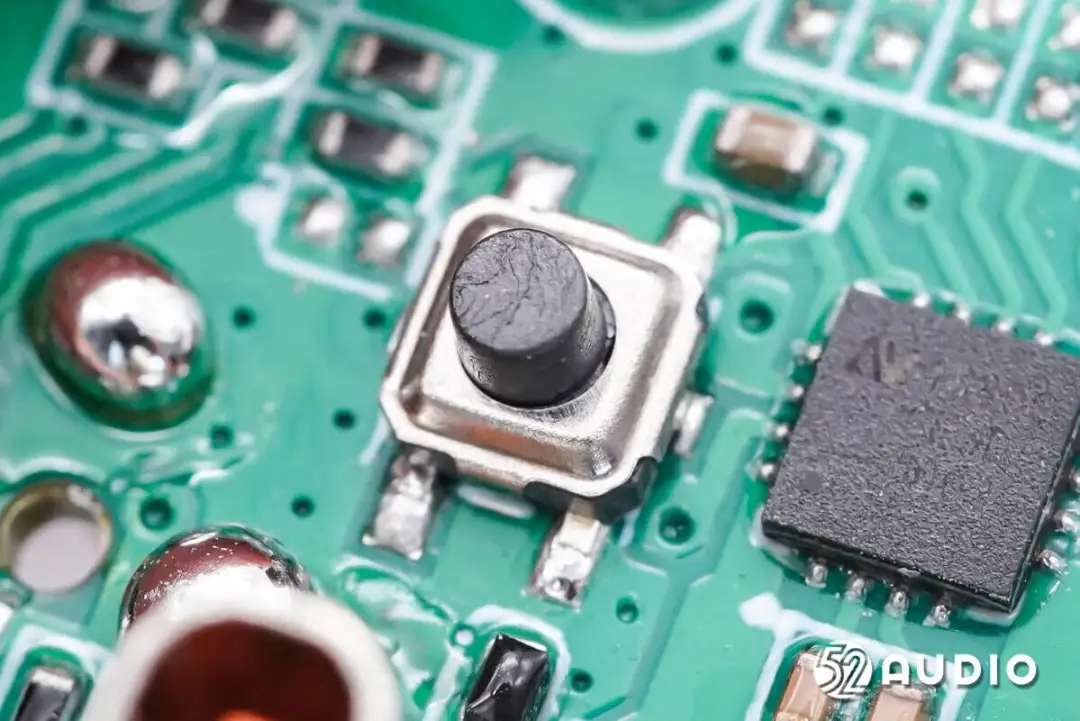

蓝牙配对功能按键特写，贴片焊接。





NuVolta伏达NU1680C无线充电接收芯片，是一款高度集成的无线电源接收器。集成了一个同步整流器，无需自举电容，具有高效率和低成本的特点；并可以调节输出电压跟踪电池电压，进一步降低充电系统的功耗。



NU1680C可以通过ASK与发射机系统进行通信，通信符合WPC V1.2.4。FOD参数可以通过外部电阻进行配置，以通过FOD测试。NU1680C还支持过流保护、短路保护、过压保护和热关机等标准保护功能，进一步提高了系统解决方案的可靠性。

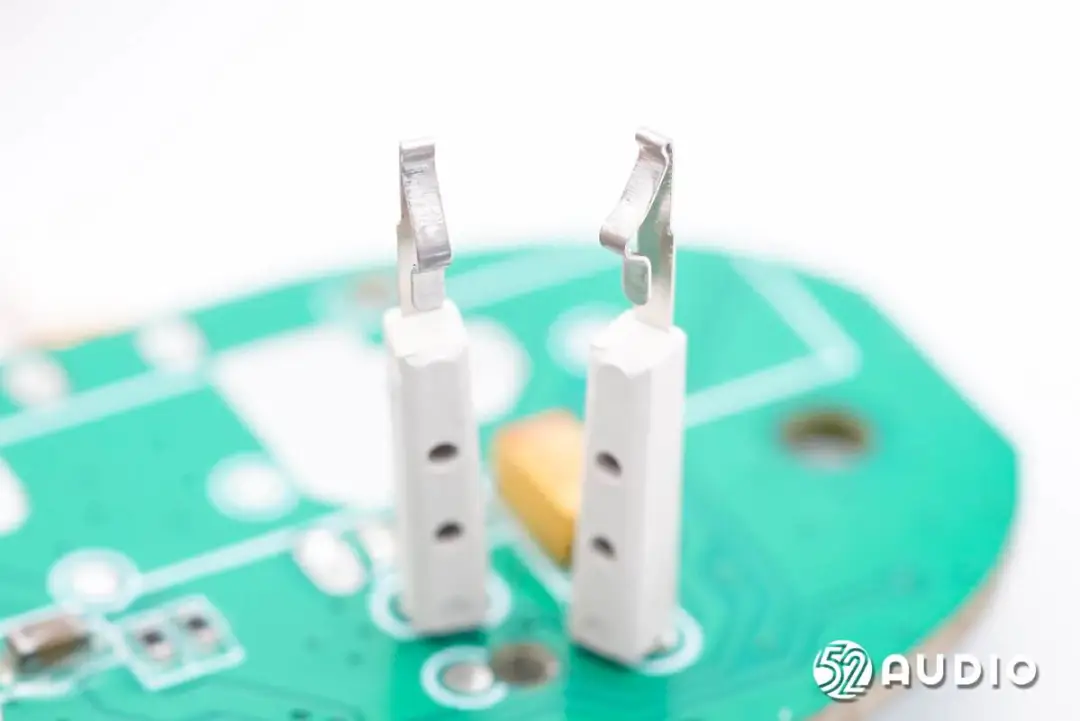

充电盒连接耳机为其充电的金属弹片连接器。

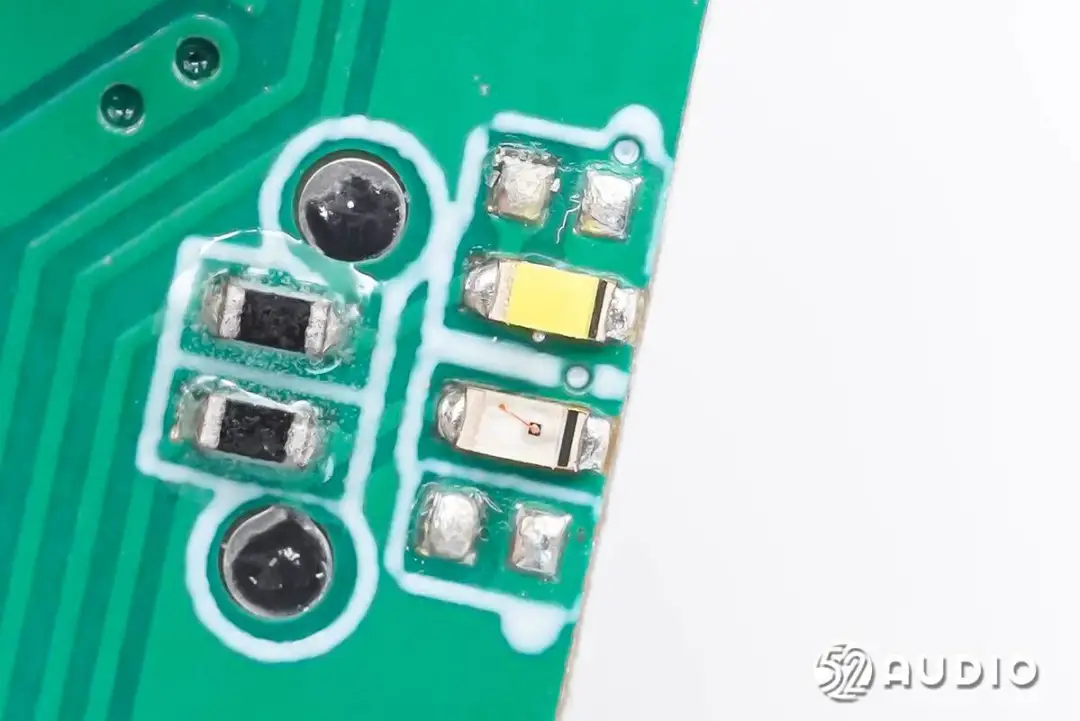

两颗不同颜色的LED指示灯，用于反馈充电盒蓝牙配对状态。

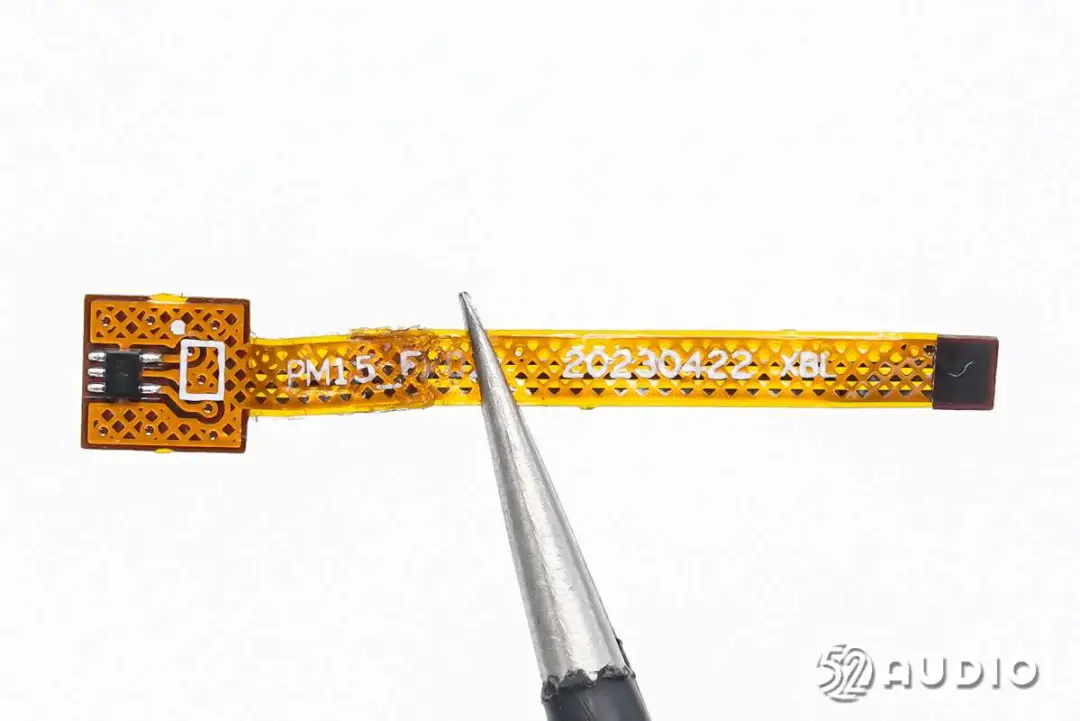

霍尔元件排线电路一览。

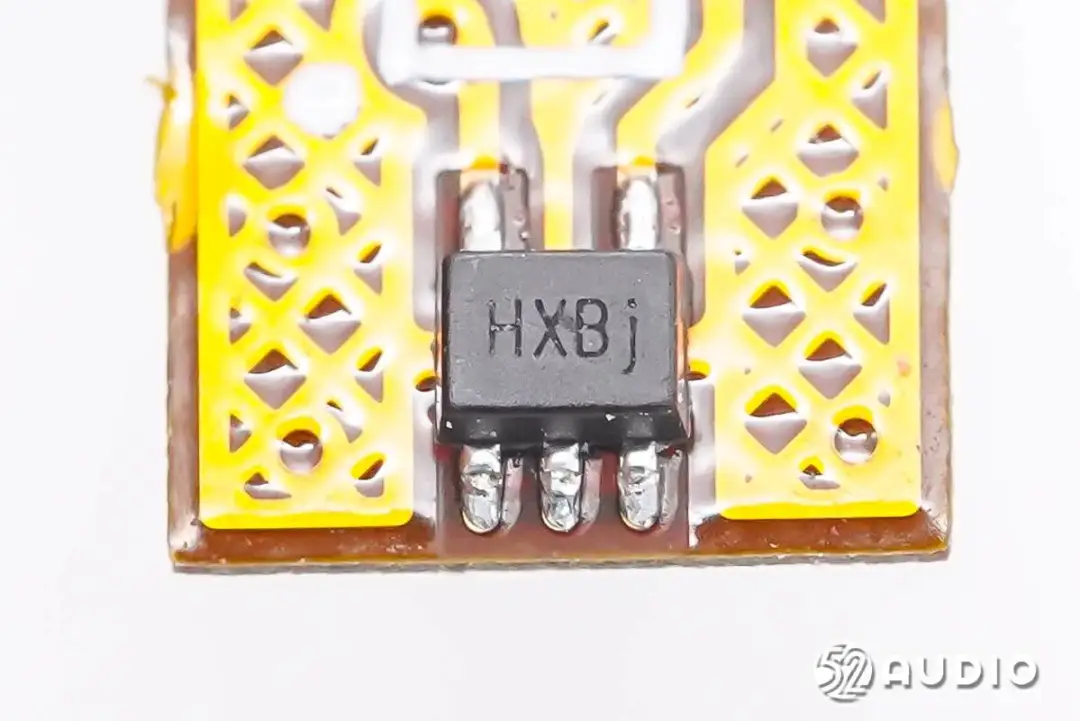

丝印HXBj的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

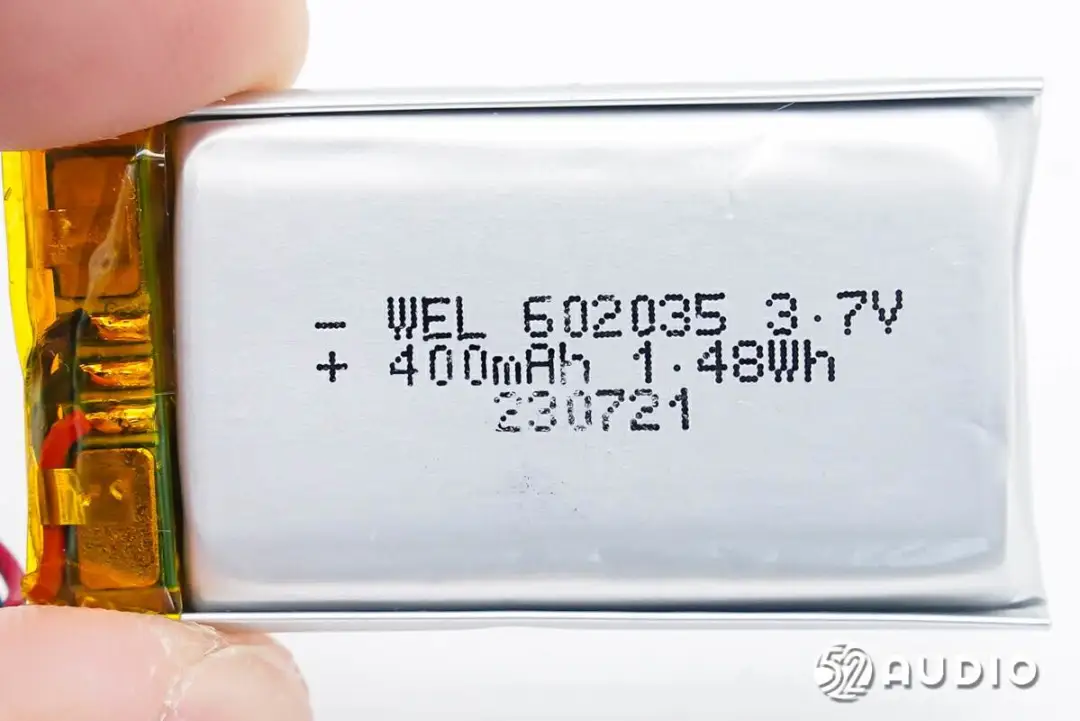

充电盒内置锂离子电池，型号：WEL 602035，标称电压：3.7V，额定容量：400mAh 1.48Wh，生产日期：2023年7月21日，来自深圳市旭航诚电子有限公司。

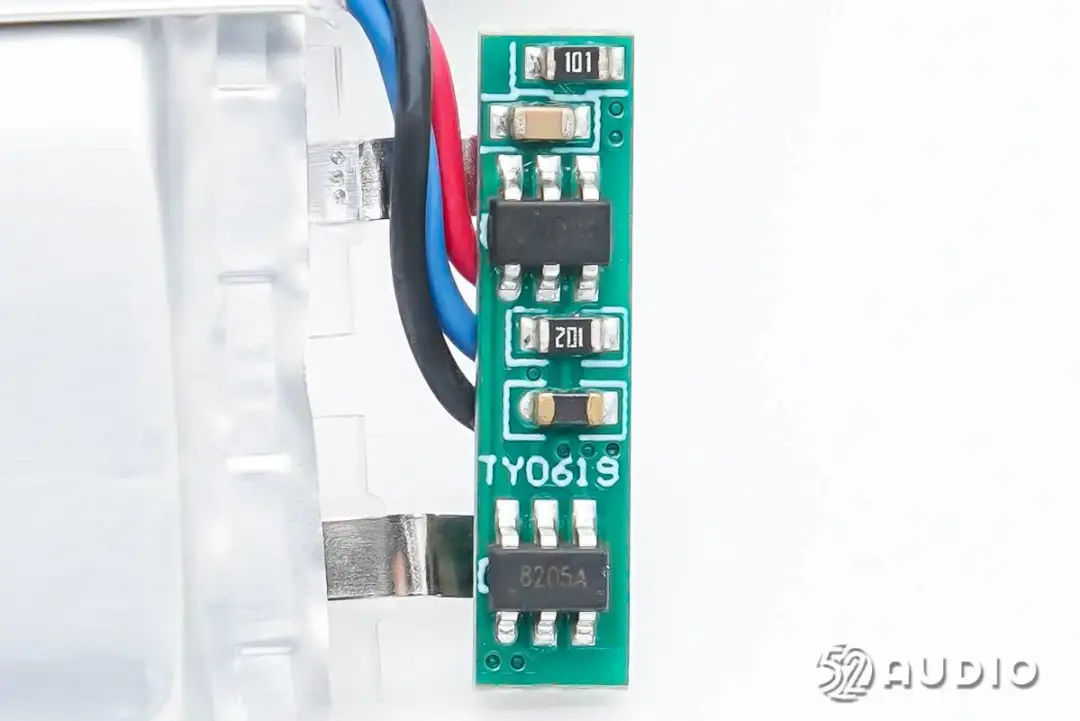

电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及用于检测电池温度的热敏电阻。

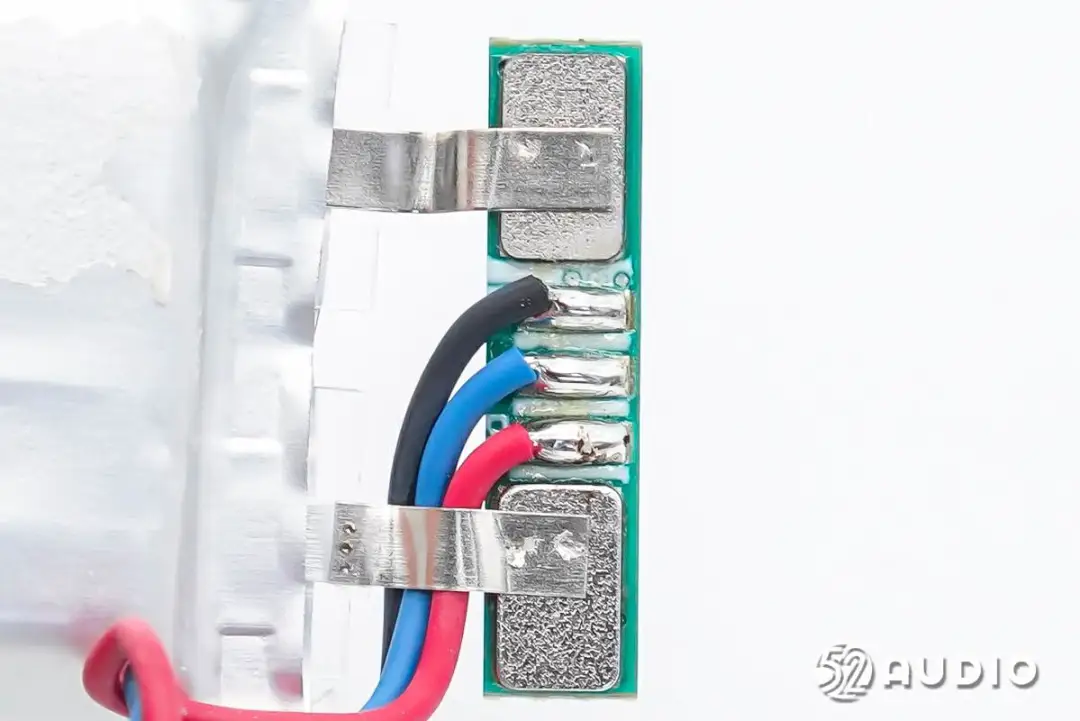

电池保护板另外一侧电路一览。

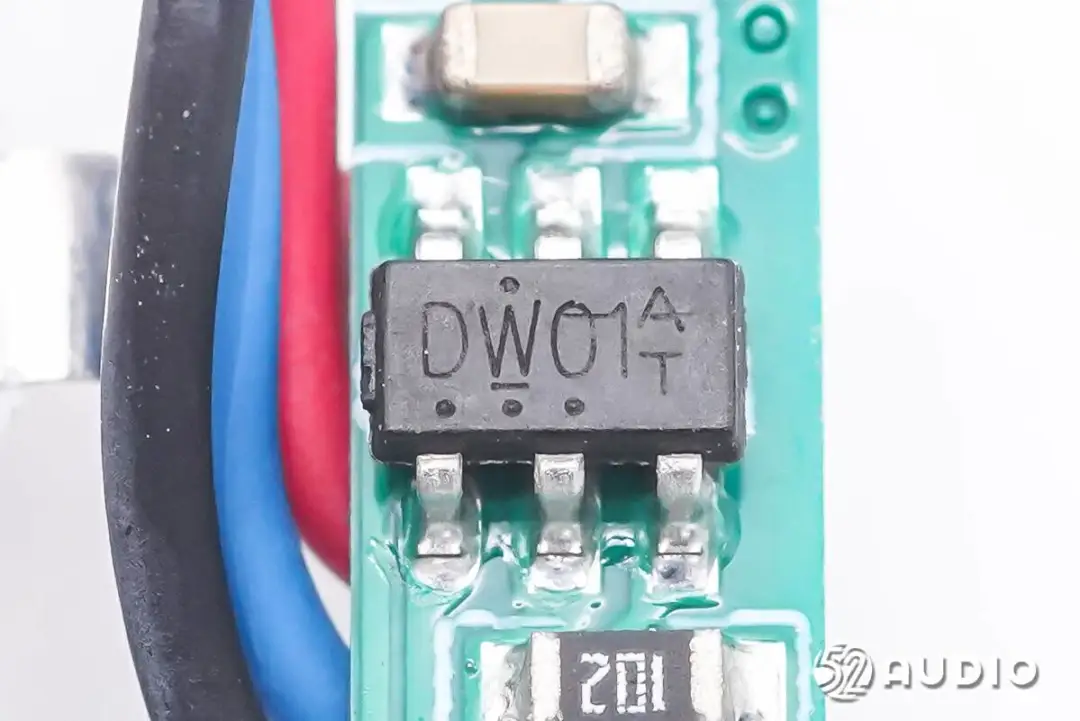

丝印DW01AT的锂电保护IC，用于电池的过充电、过放电、过电流等保护。

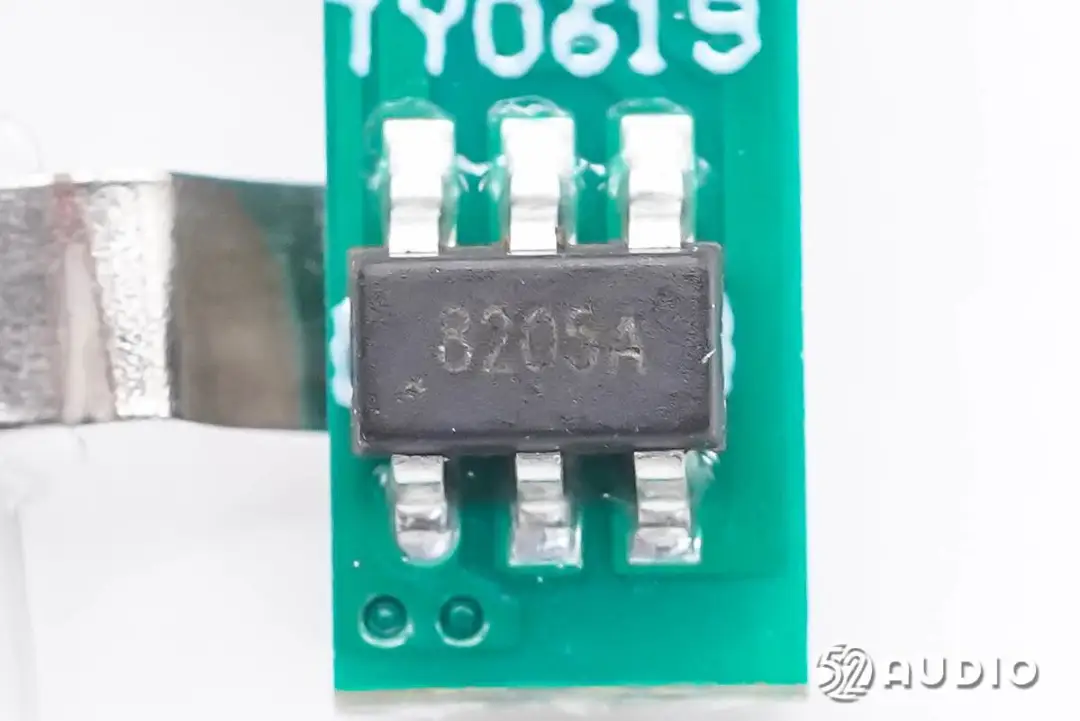

丝印8205A的MOS管。

耳机拆解

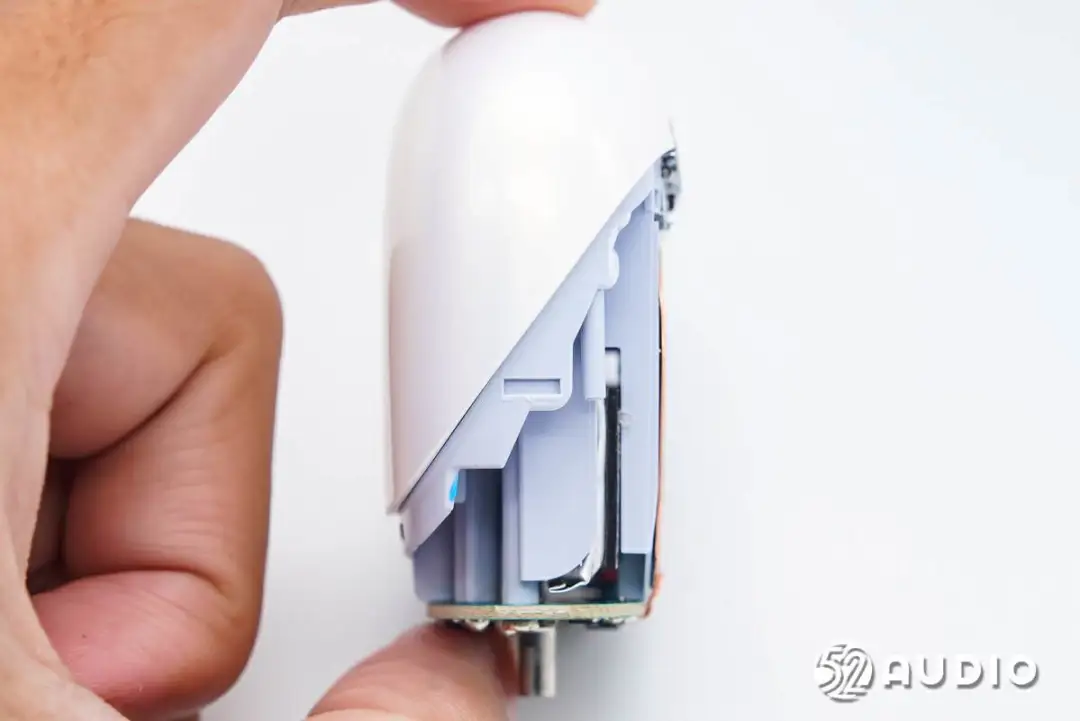

取掉耳机柄背部盖板。

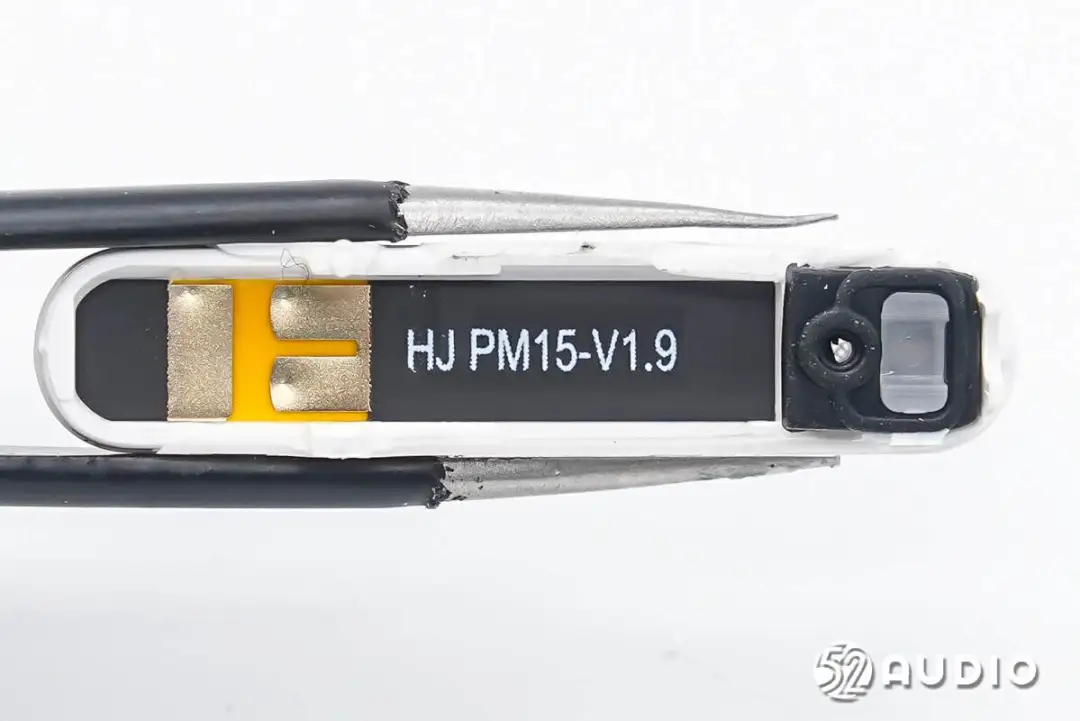

盖版内侧结构一览，设置有蓝牙天线和触摸检测贴片，以及通话麦克风声学结构和指示灯导光柱。

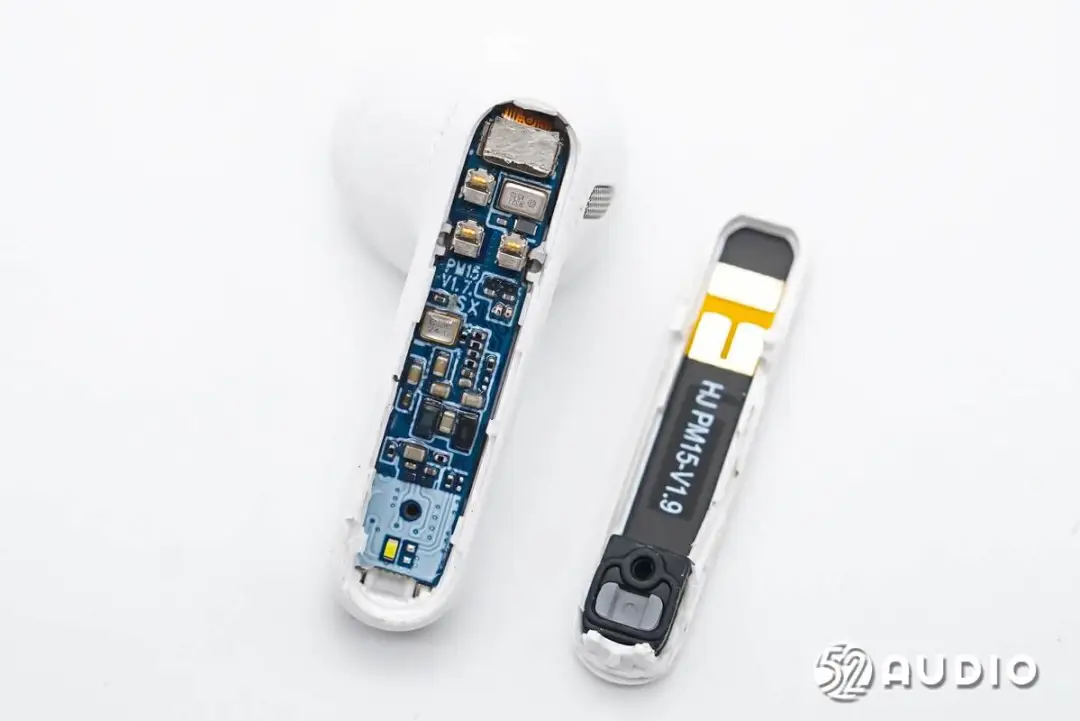

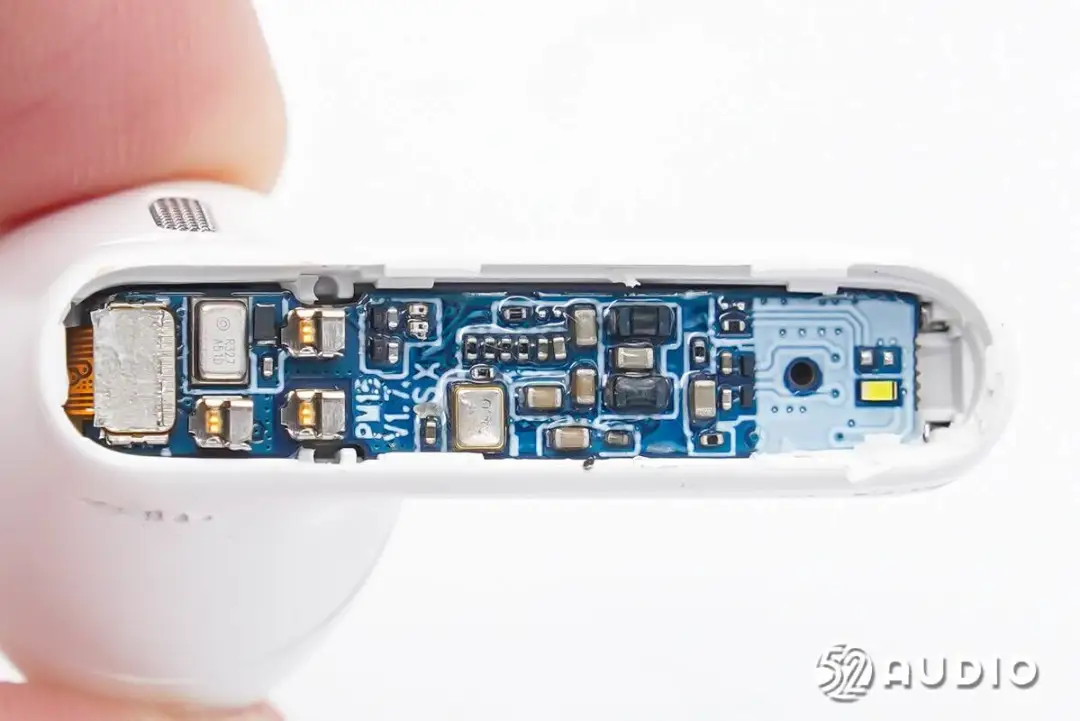

腔体内部主板单元结构一览，左端通过BTB连接器连接耳机头内部组件的排线。

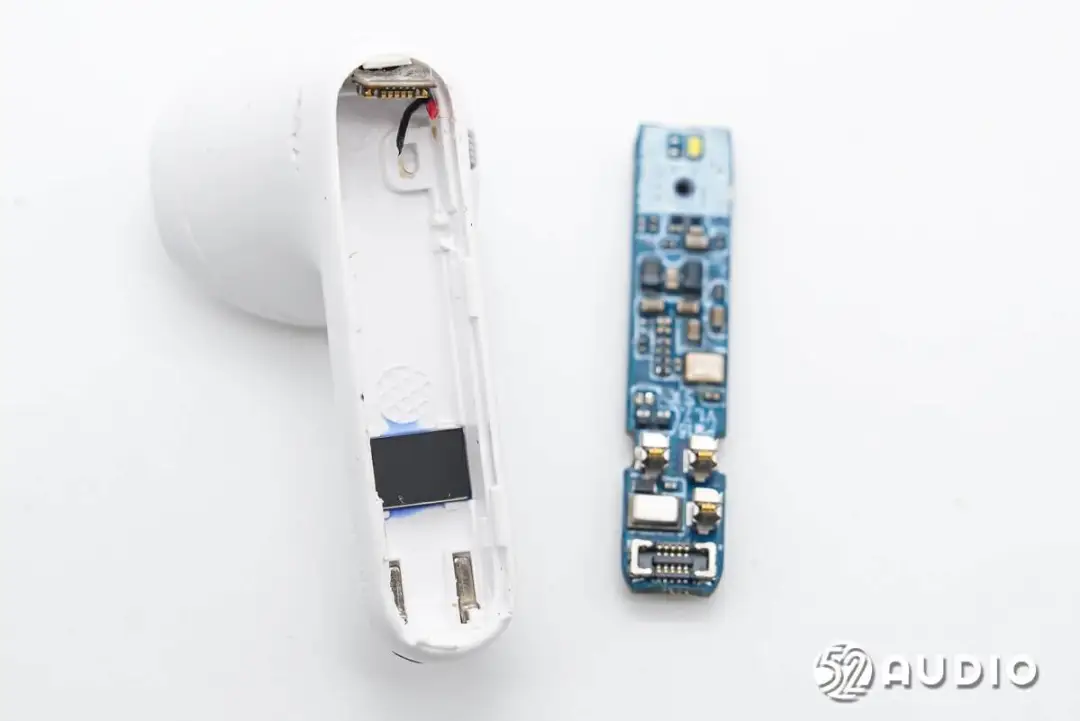

挑开连接器，取出主板单元。

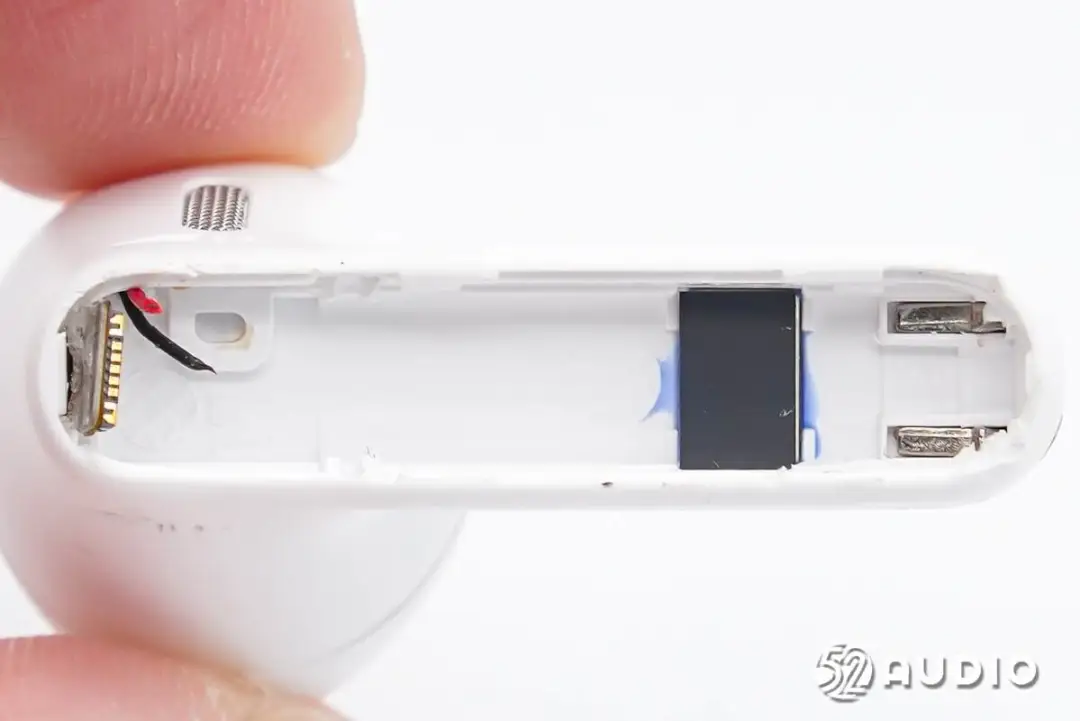

耳机柄腔体内部结构一览，磁铁上设置有隔磁屏蔽贴纸上，防止干扰。





连接充电盒和耳机的金属尾塞连接器特写。

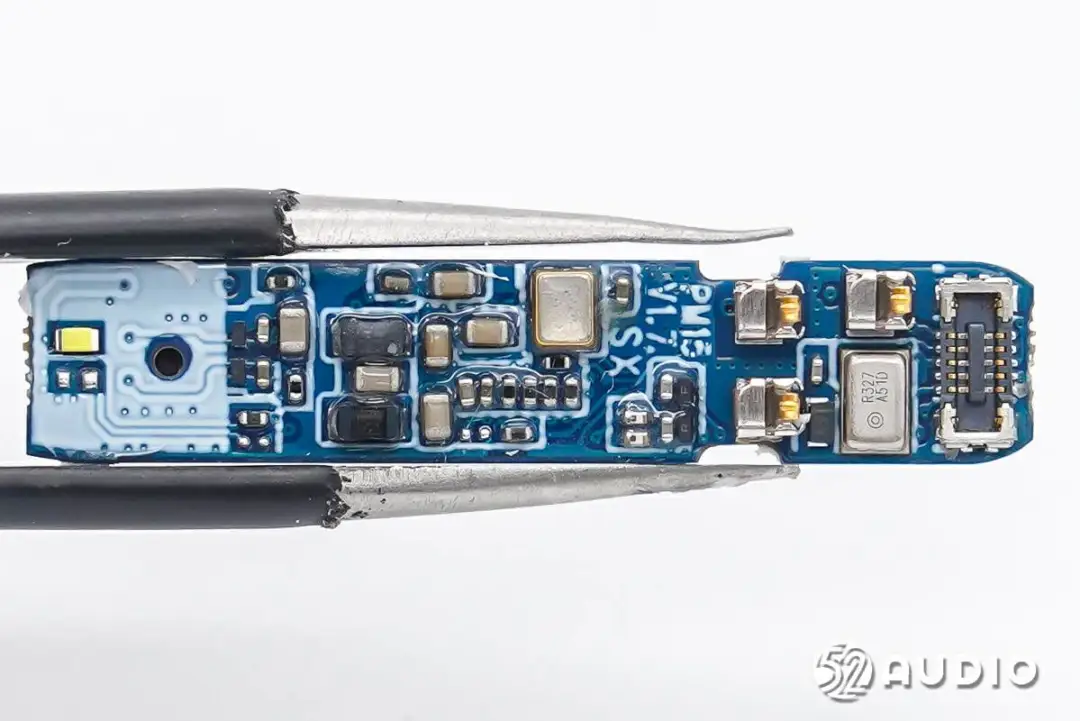

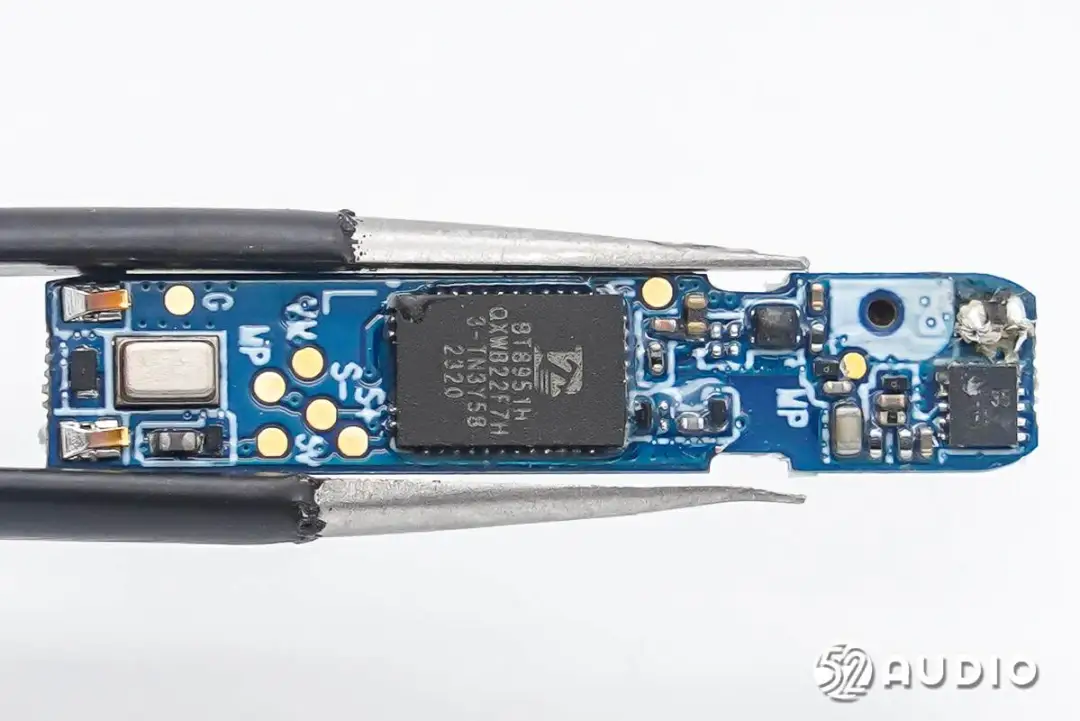

耳机主板一侧电路一览。





耳机主板一侧电路一览。

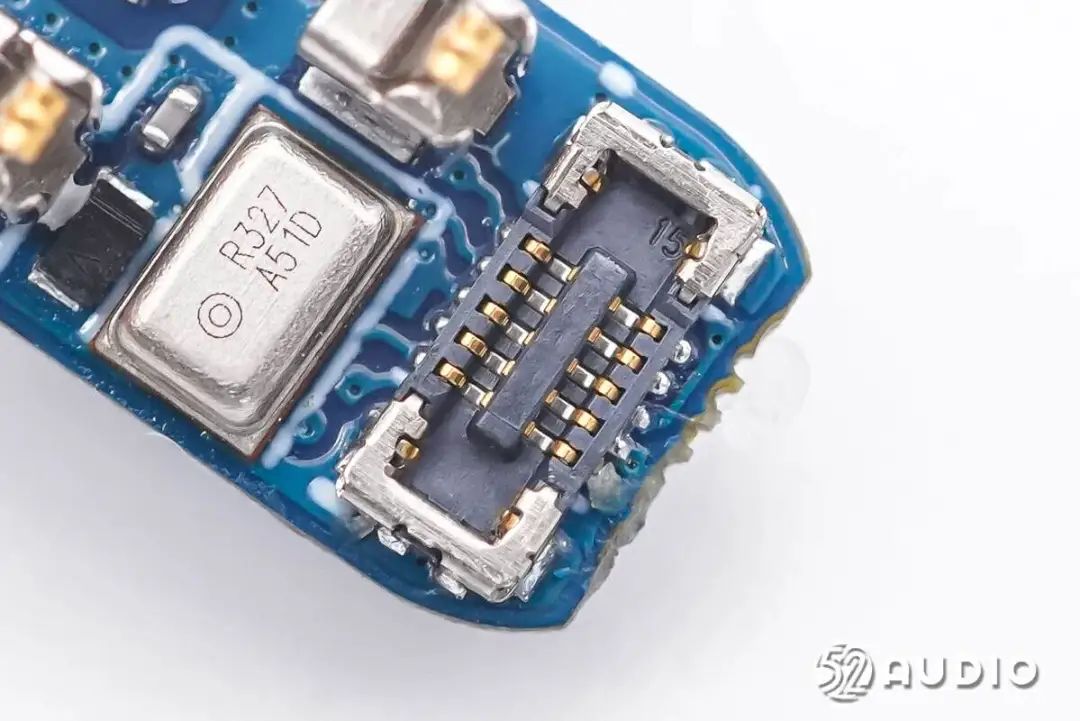

连接排线的BTB连接器母座特写，据我爱音频网了解到，来自亚奇科技（OCN），型号：OK-118RF010/2-35。

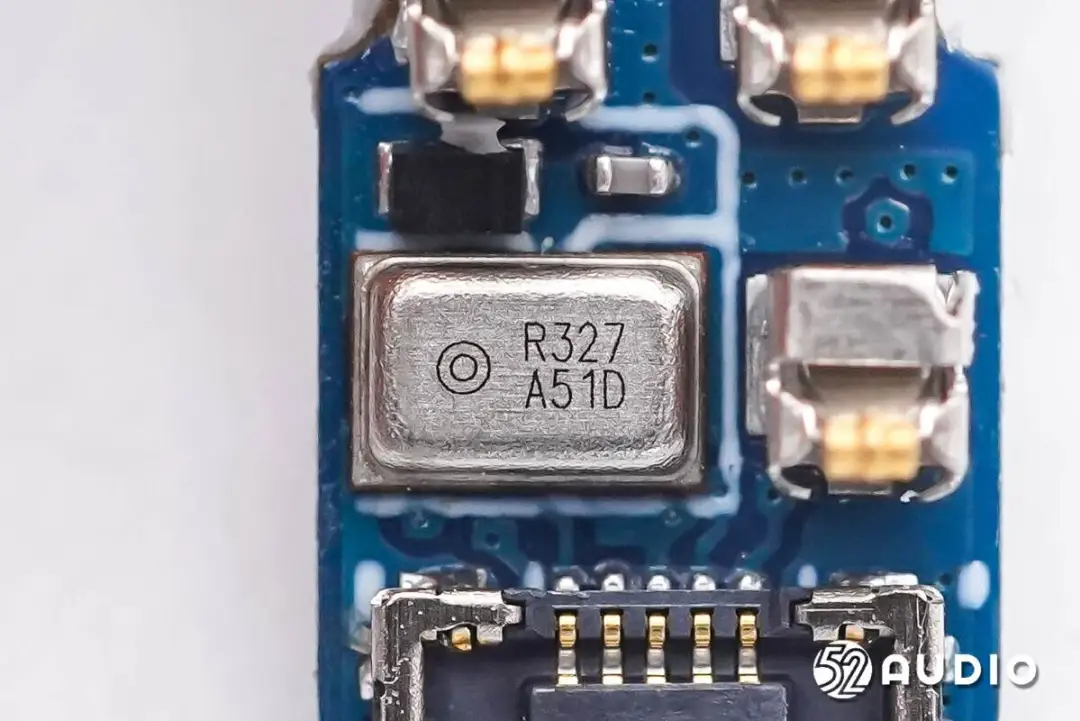

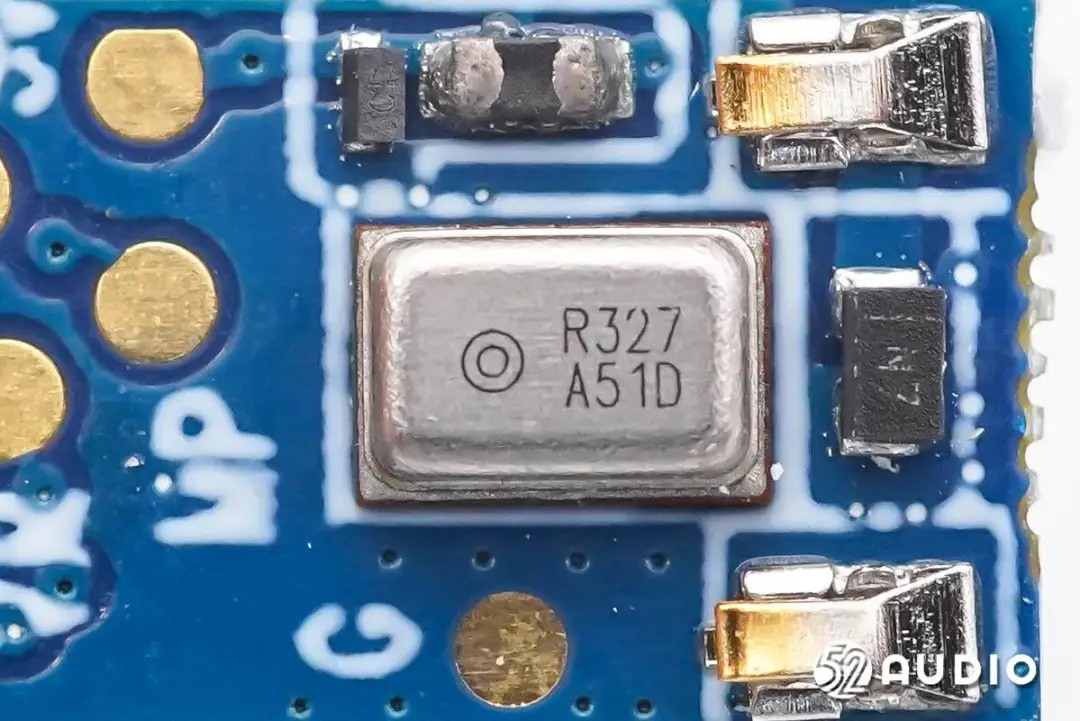

镭雕R327 A51D的MEMS麦克风特写，为前馈降噪麦克风，用于拾取外部环境噪音，来自瑞勤电子。

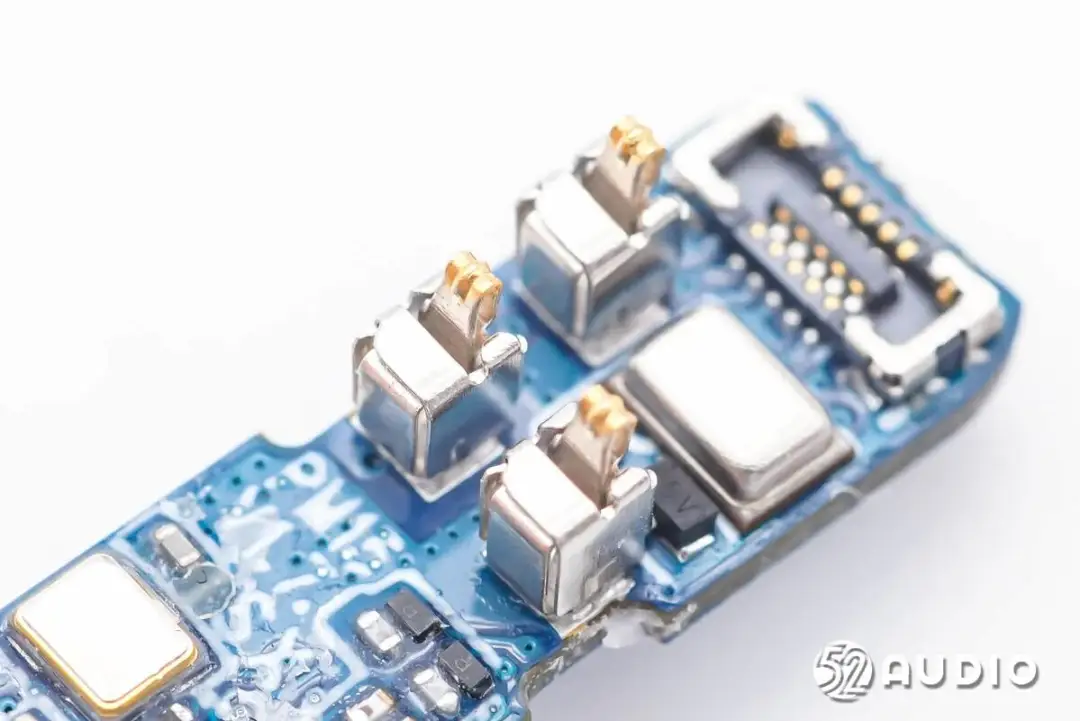

用于连接蓝牙天线和触摸检测贴片的金属弹片特写。

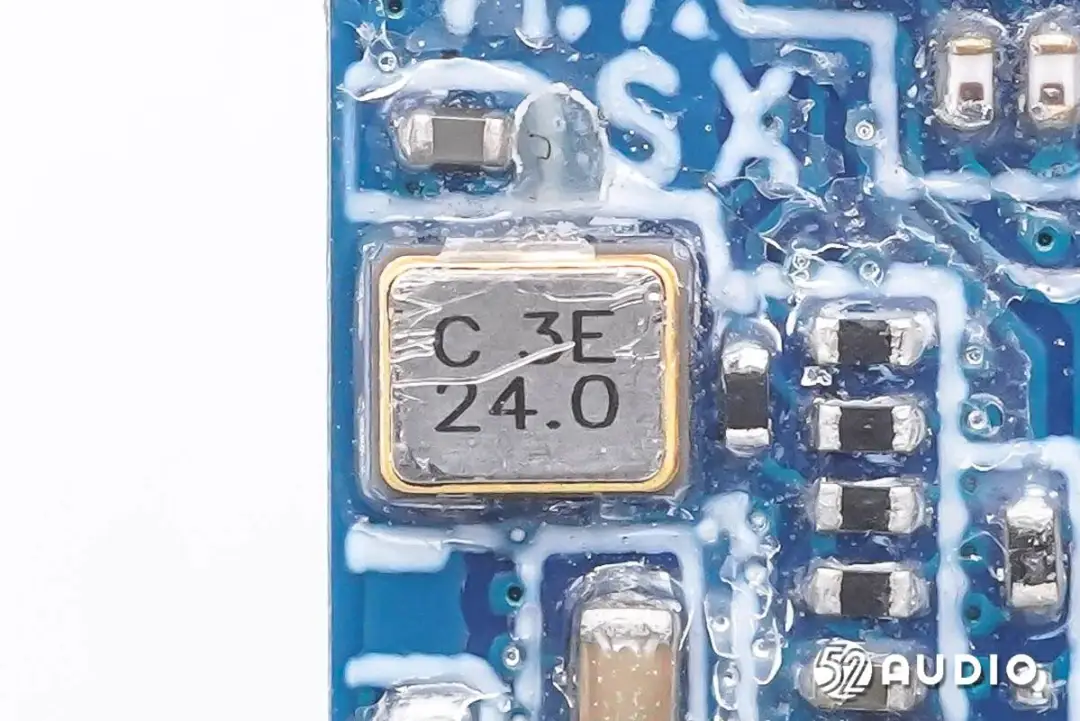

24.0Mhz的晶振特写，用于提供时钟。

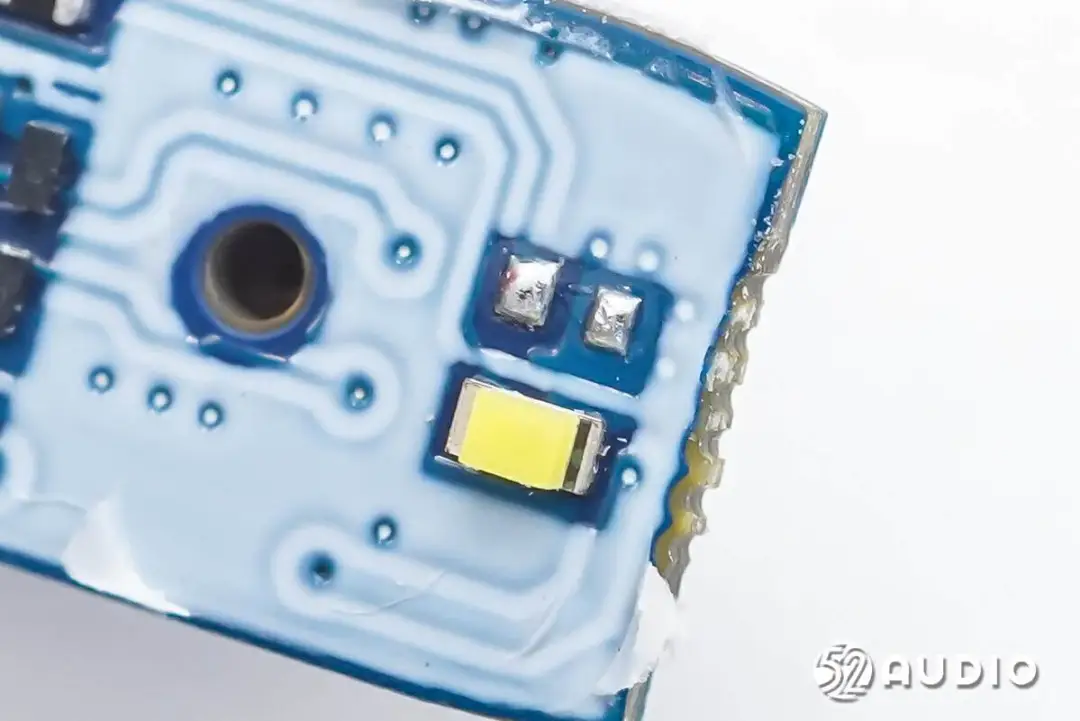

LED指示灯特写，用于反馈耳机充电状态。





连接充电尾塞的金属弹片特写。





另外一颗瑞勤电子的镭雕R327 A51D的MEMS麦克风，为通话麦克风，用于语音通话功能拾取人声。

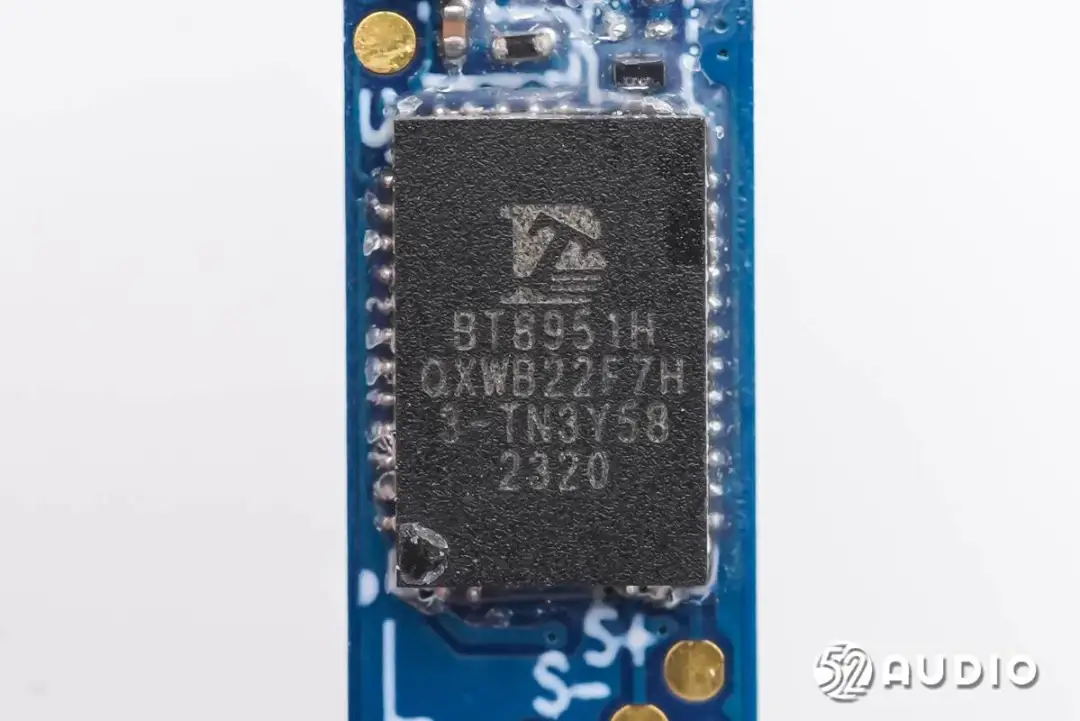

Bluetrum中科蓝讯BT8951H蓝牙音频SoC，QFN40 4*6封装，内置高性能32位RISC-V处理器内核和HIFI 4 DSP，RISC-V包含浮点单元 (FPU) ，支持浮点运算，RISC-V最高速度125MHz，HIFI 4最高速度270MHz；内部16Mbit闪存，892KB RAM；具有可编程上拉和下拉电阻的灵活GPIO引脚，支持GPIO唤醒或中断。



BT8951H符合蓝牙5.4和BLE规范，支持LE audio BIS/CIS，TX输出功率典型值+8dBm，RX灵敏度为-94.5dBm @EDR/ -95.5dBm @1M BLE/-93dBm @2M BLE。具有24位立体声DAC和24位ADC的音频编解码器，支持灵活的音频均衡器调节；支持三通道MIC放大器输入；集成降压及锂电池充电功能。



据我爱音频网拆解了解到，目前已有Redmi、魅族、倍思、FIIL、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、公牛、NOME诺米、喜马拉雅、魔声、科大讯飞、bilibiliGoods、联想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采用了中科蓝讯解决方案。

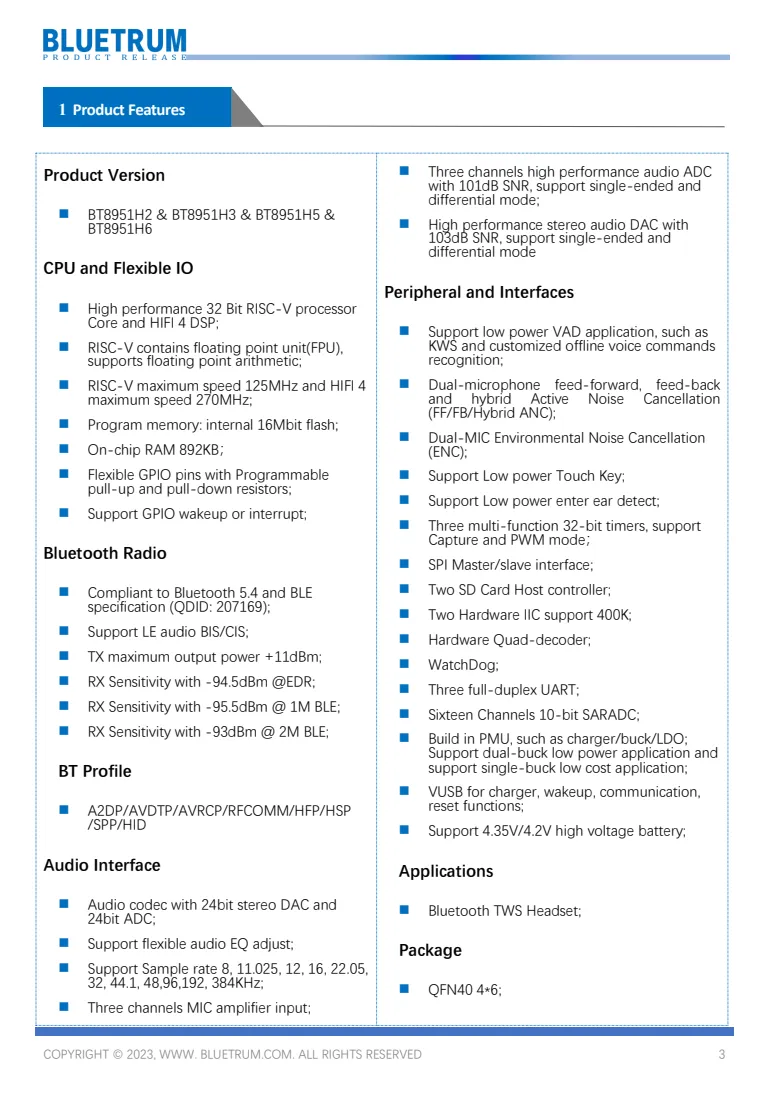

Bluetrum中科蓝讯BT8951H详细资料图。

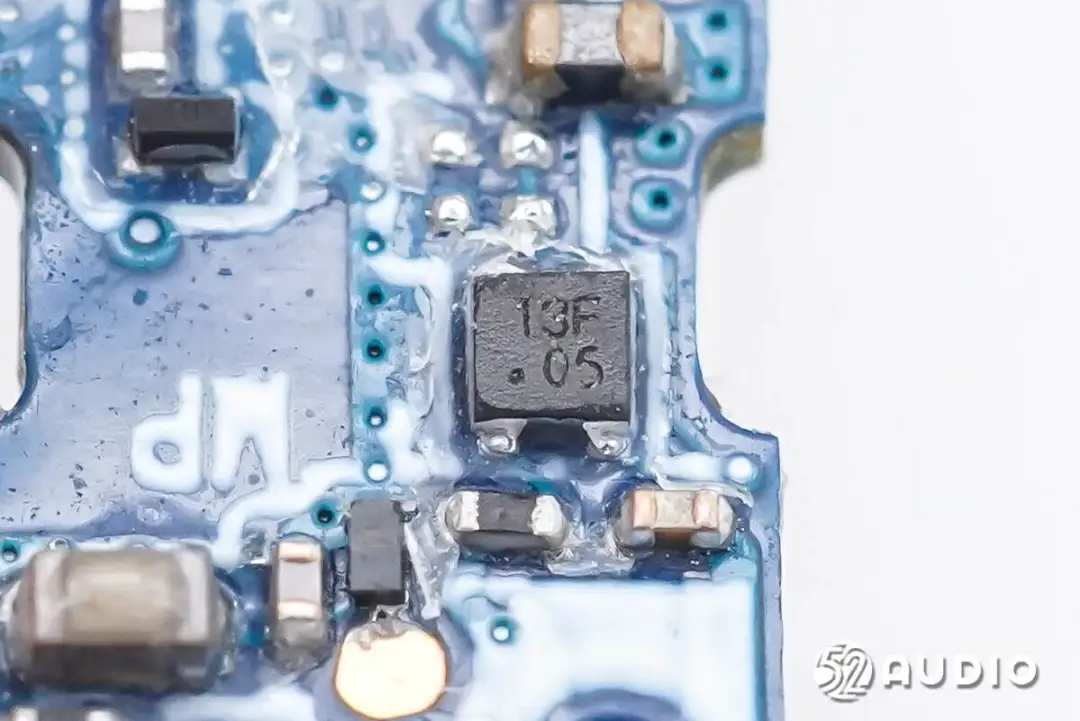

WINSEMI稳先微WSDF13F2N2H锂电保护IC，是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。采用非常小的DFN4L-1×1封装，集成功率MOSFET，高精度的电压检测电路和延时电路，具有过充、过放、过流、短路等所有电池需要的保护功能，并且工作时功耗非常低。



据我爱音频网拆解了解到，目前已有OPPO、荣耀、魅族、倍思、FIIL、QCY、声阔、绿联、SoundPEATS、唱吧、天猫精灵、京东京造、骷髅头、漫步者、魅族、传音、公牛、华为等众多品牌旗下产品采用了稳先微锂电保护芯片。

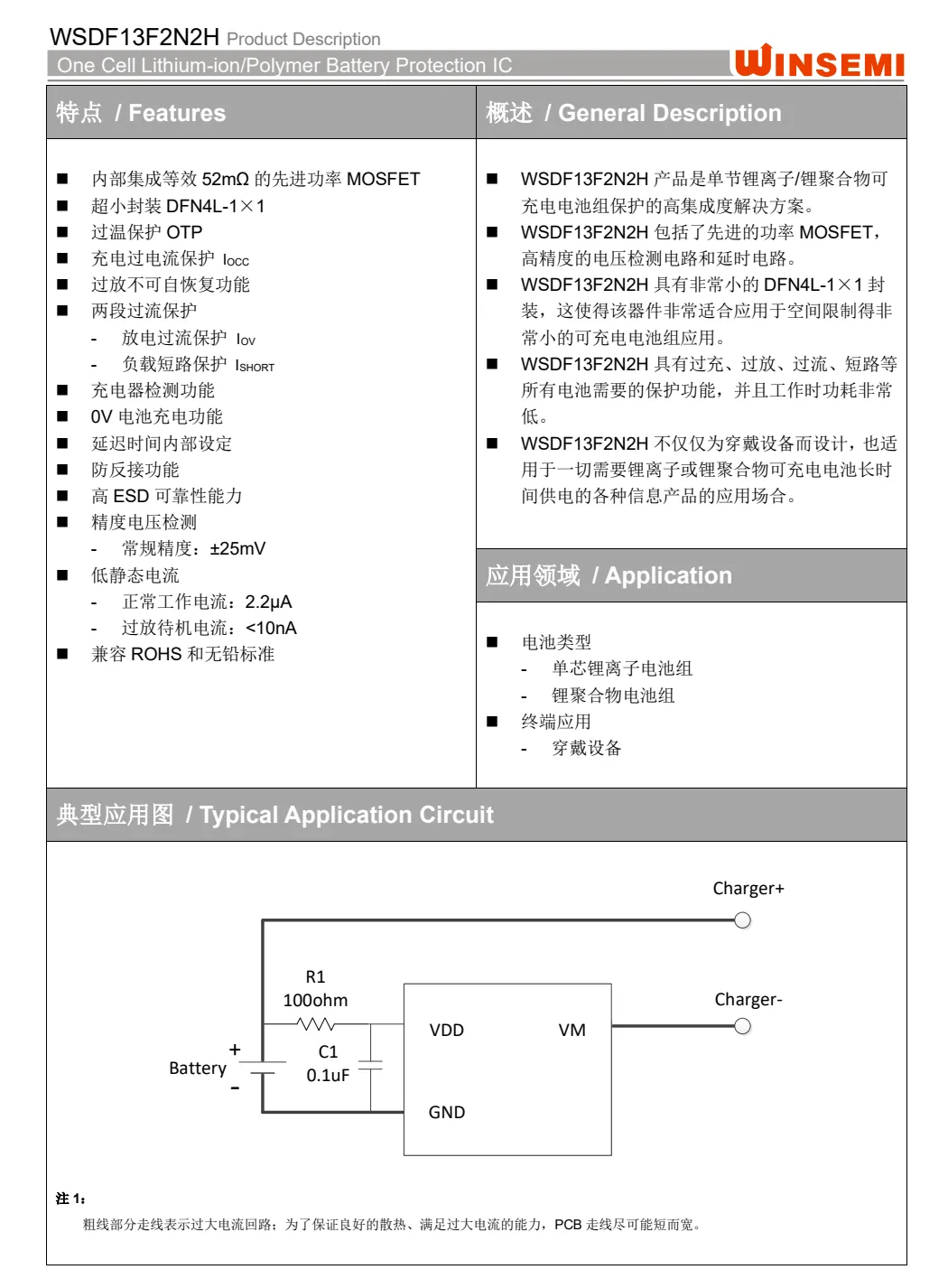

WINSEMI稳先微WSDF13F2N2H详细资料图。





丝印135 A38E的触摸检测IC，用于触摸控制功能。

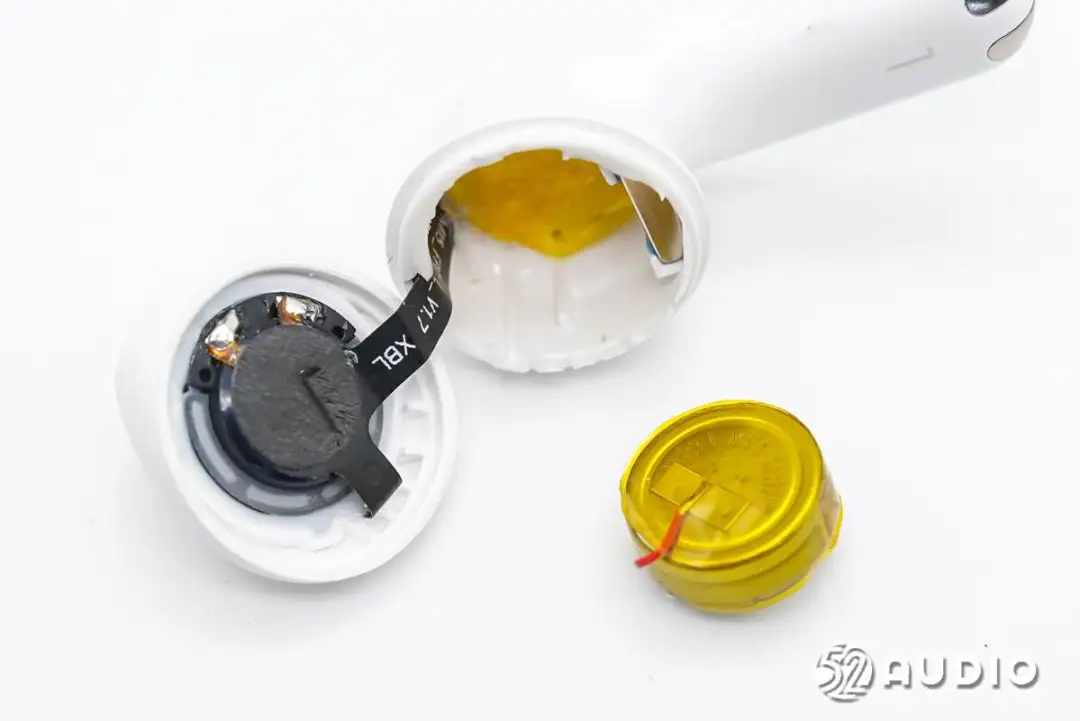

沿合模线打开音腔，取出后腔内部的电池单元。





耳机内置钢壳扣式电池，通过高温绝缘胶带包裹。

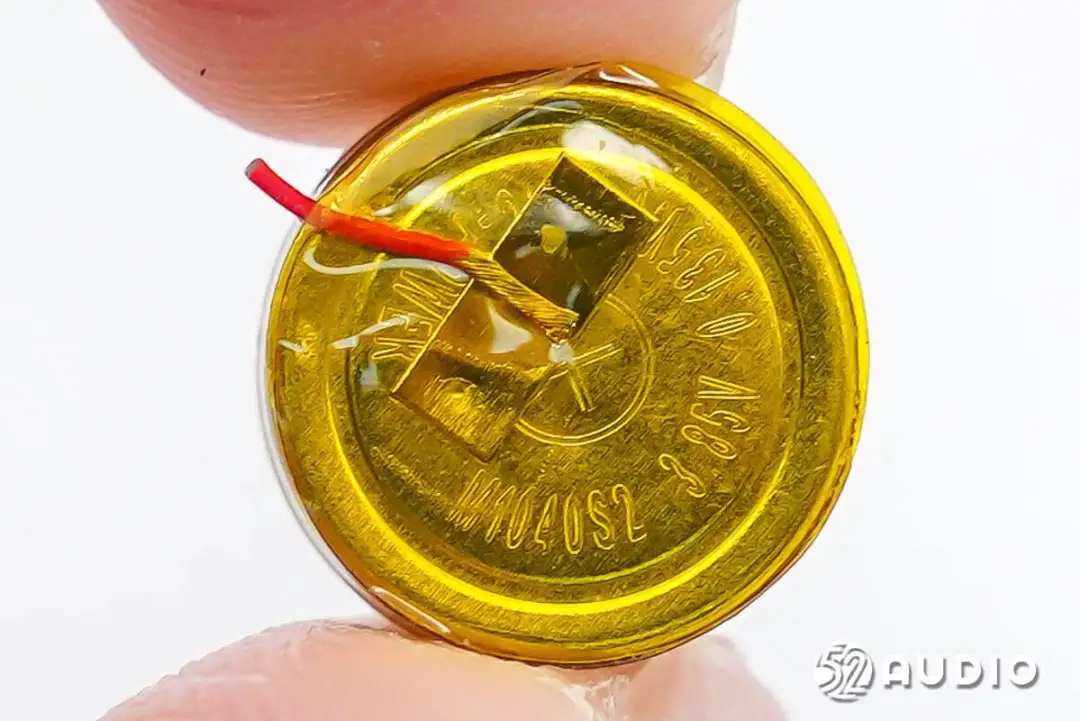

撕开绝缘保护，电池正极雕刻有产品信息，型号：M1040S2，标称电压：3.85V，能量：0.135Wh，来自MIC-POWER微电新能源。

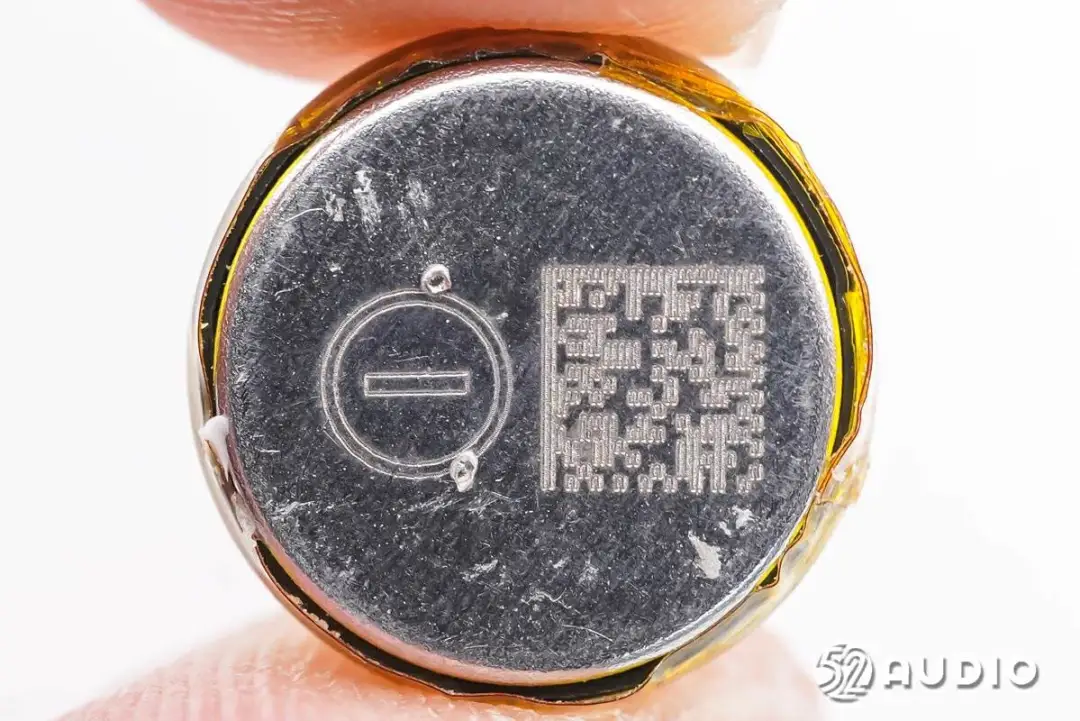

电池负极雕刻有二维码，用于产品追溯。





后腔底部结构一览，排线过孔连接到耳机柄内主板，腔体壁上还有一颗磁铁，搭配耳机柄内磁铁，实现与充电盒的稳定吸附固定。

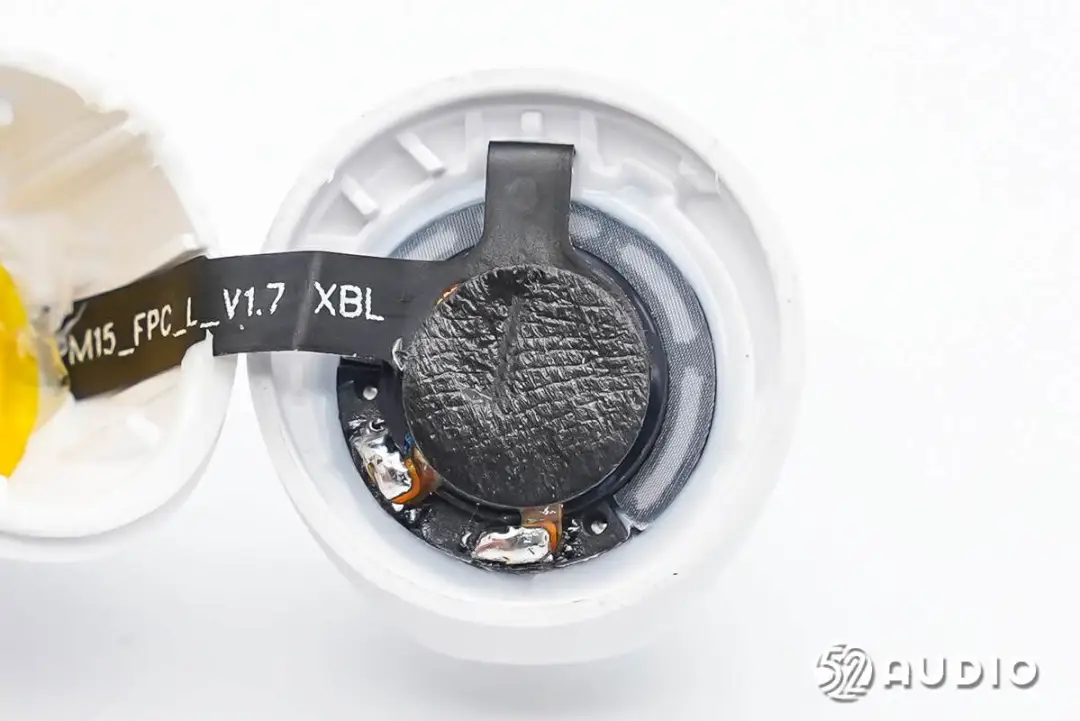

前腔内部扬声器单元结构一览。

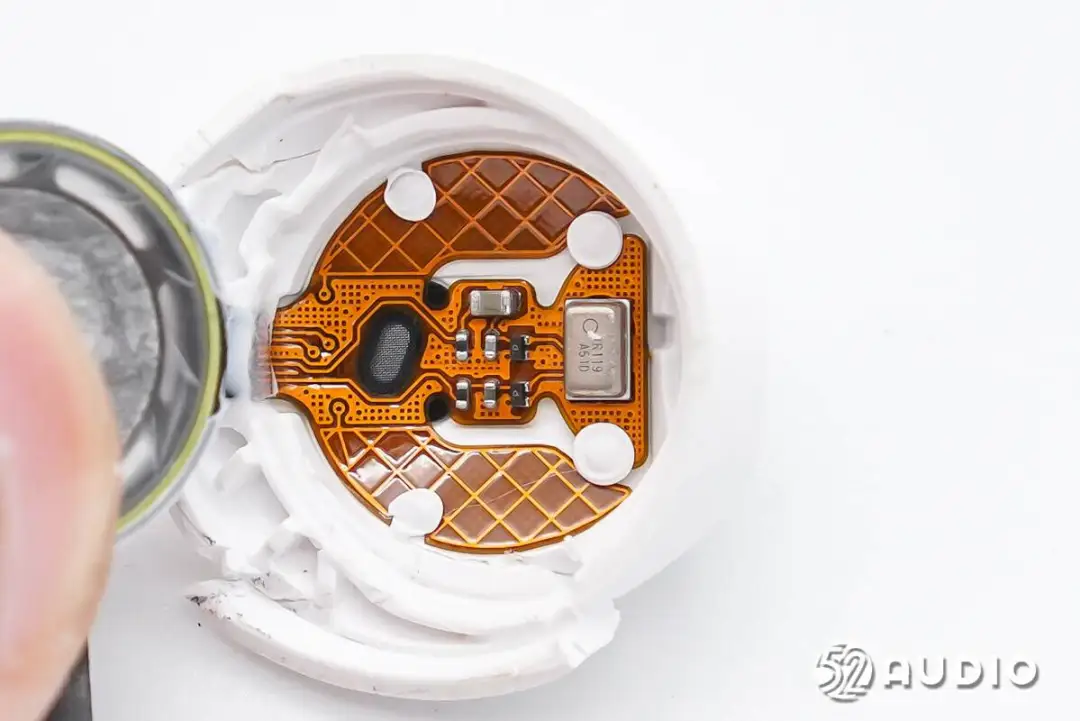

取出扬声器，排线末端连接入耳检测传感器和后馈降噪麦克风。

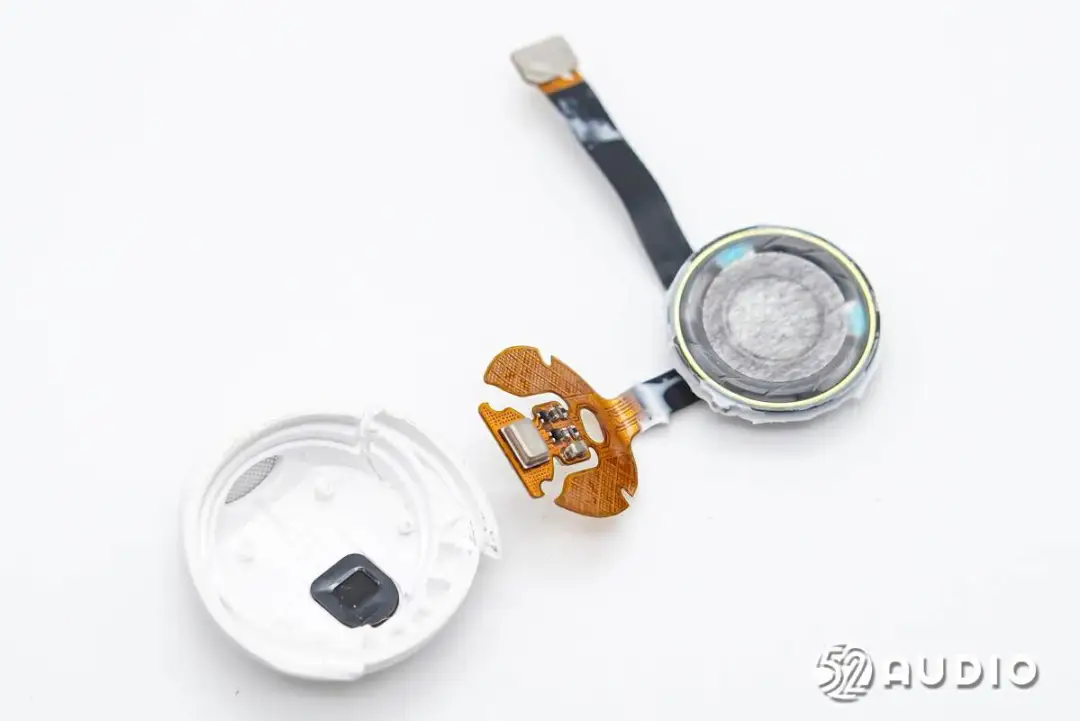

取出前腔内部所有元器件。

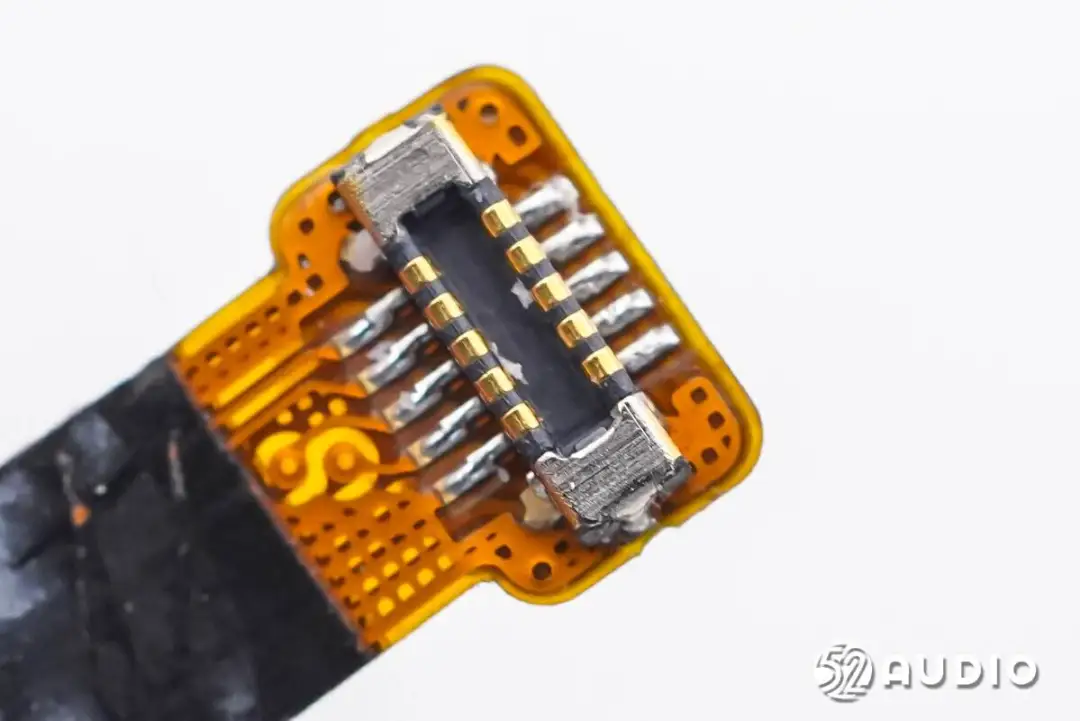

FPC排线与主板连接的BTB公座，来自亚奇科技（OCN），型号：OK-118RM010/2-35。

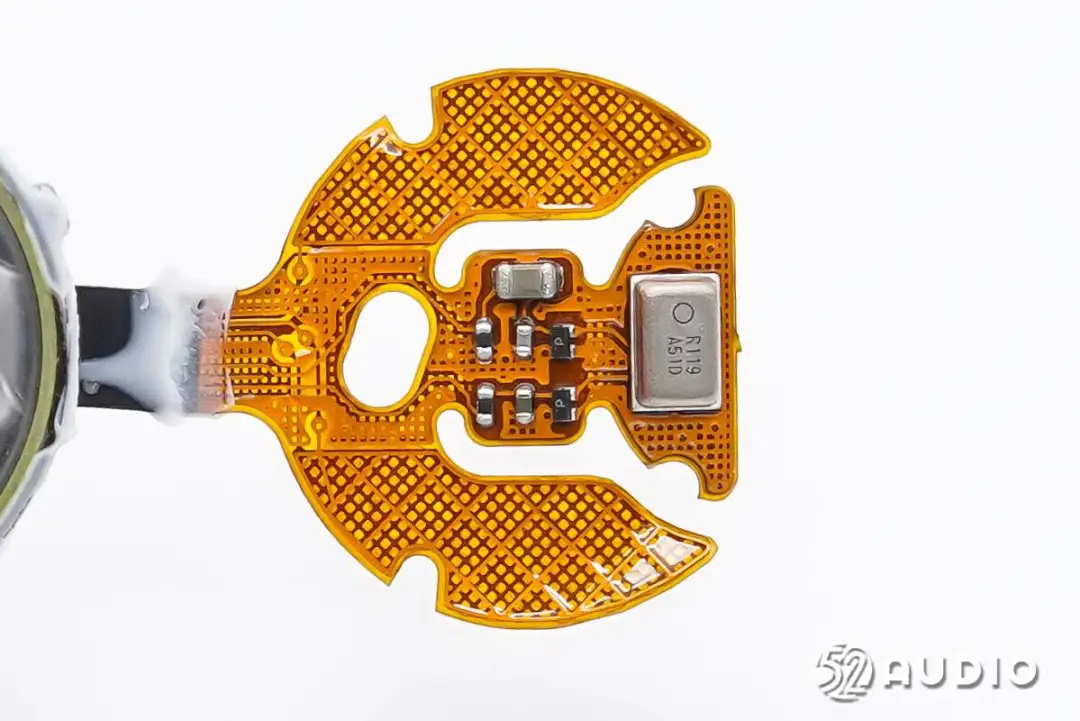

FPC排线电路一览，两侧设置电容式入耳检测传感器，用于实现摘掉耳机自动暂停音乐播放，佩戴耳机自动恢复播放功能。

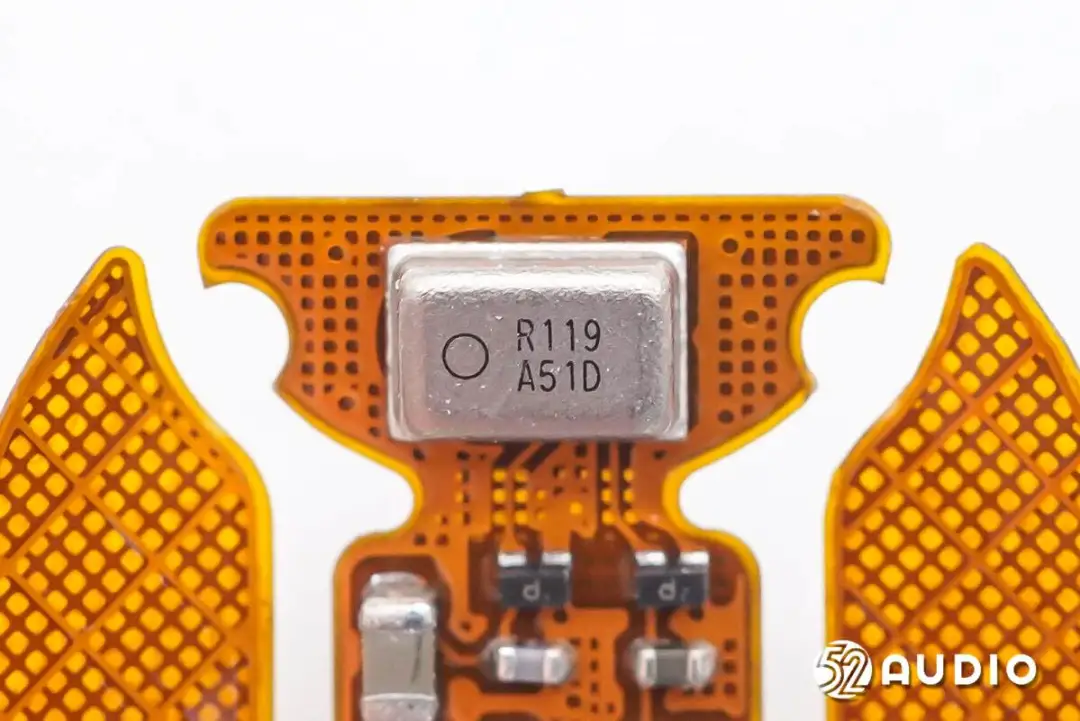

镭雕R119 A51D的MEMS麦克风特写，为后馈降噪麦克风，用于从耳道内部拾取噪音，同样来自瑞勤电子。

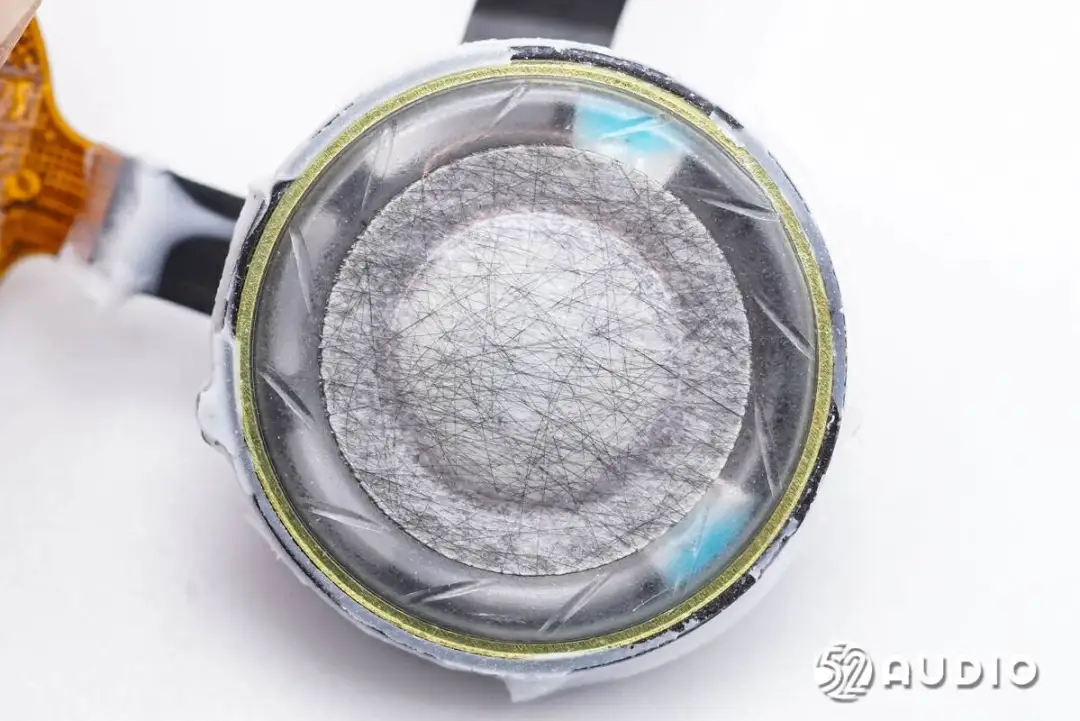

扬声器正面特写，采用了羊毛生物振膜，轻薄柔韧，富有弹性。

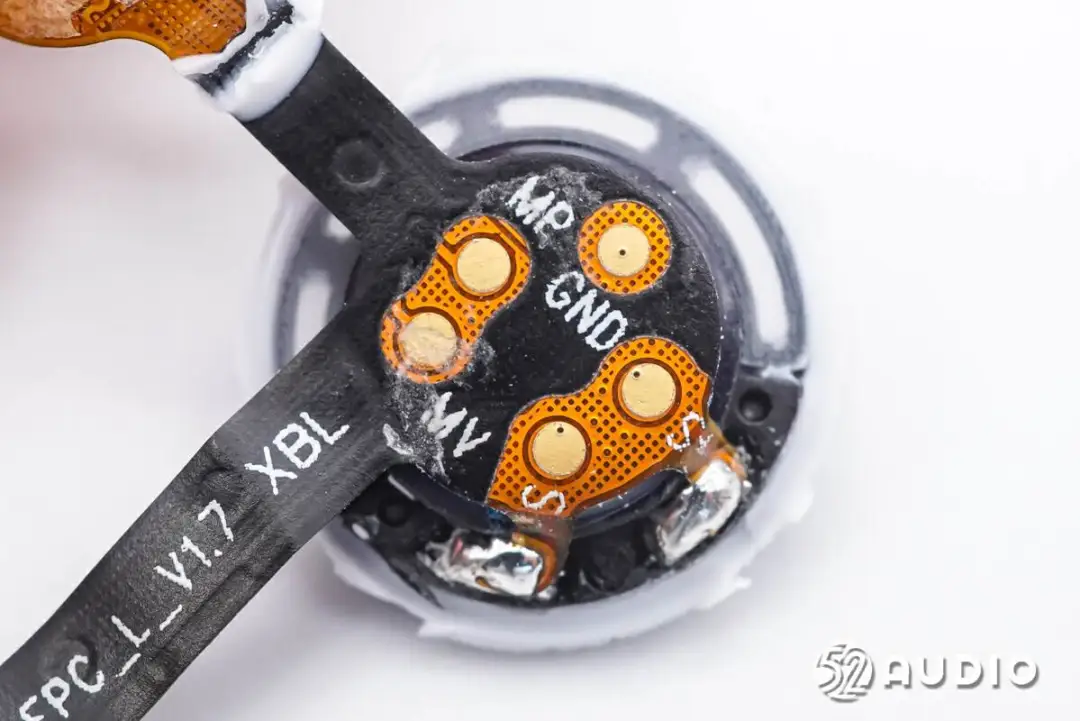

扬声器背面特写，与排线焊接，边缘设置调音孔，覆盖有调音网。

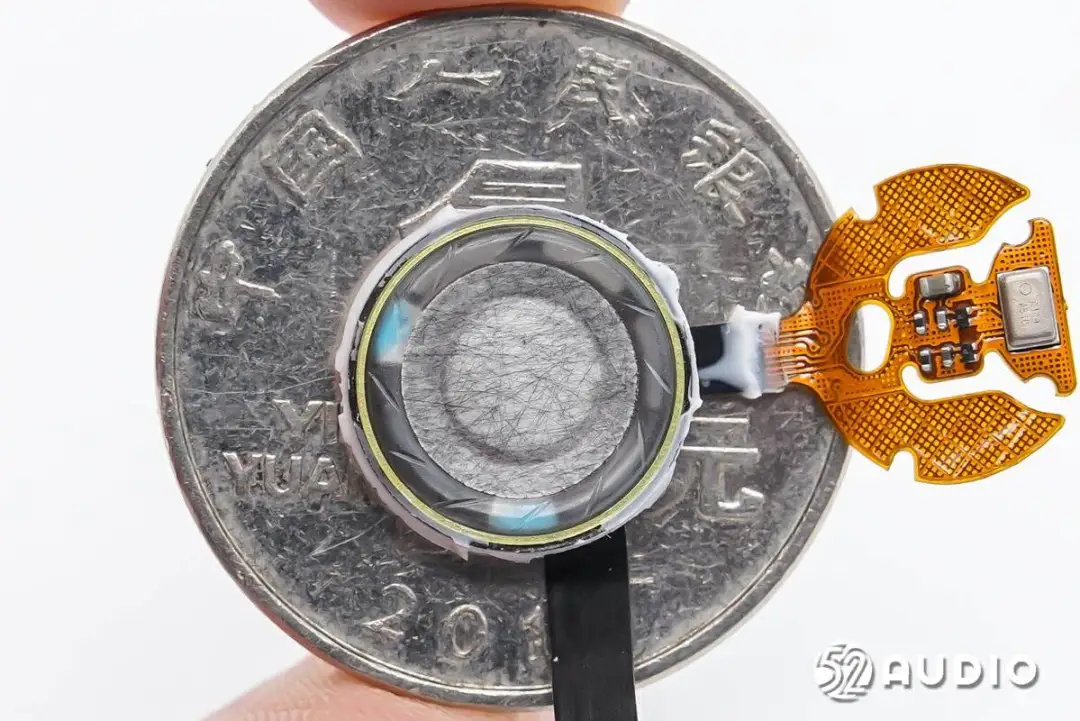

扬声器与一元硬币大小对比。

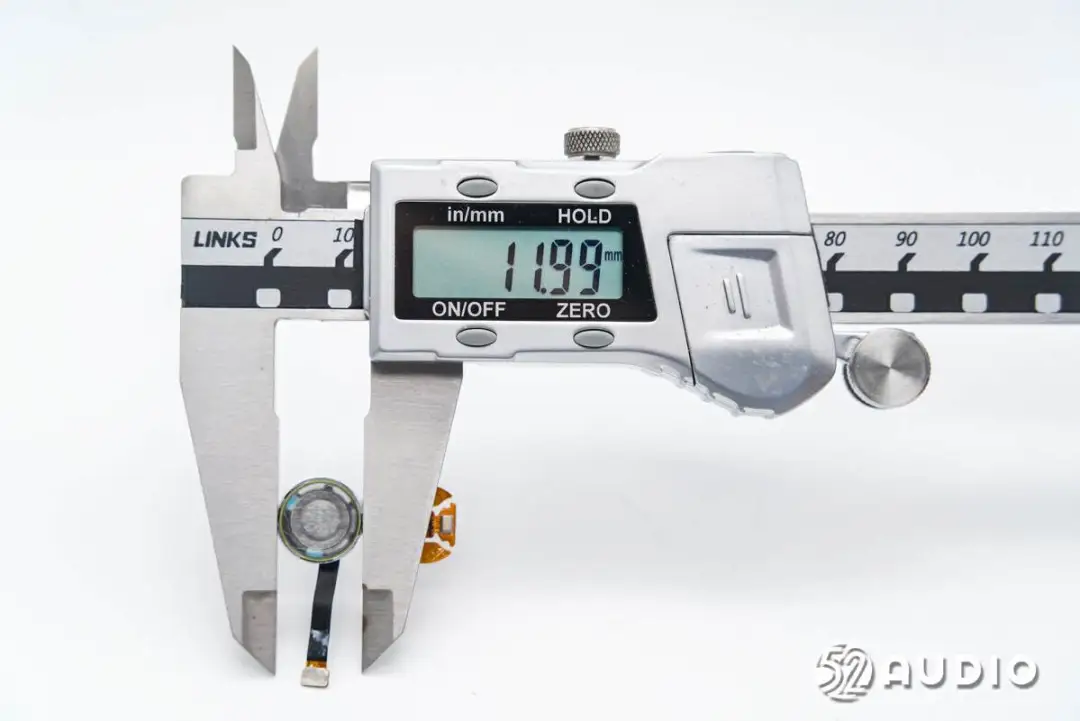

经我爱音频网实测，扬声器尺寸约为12mm。

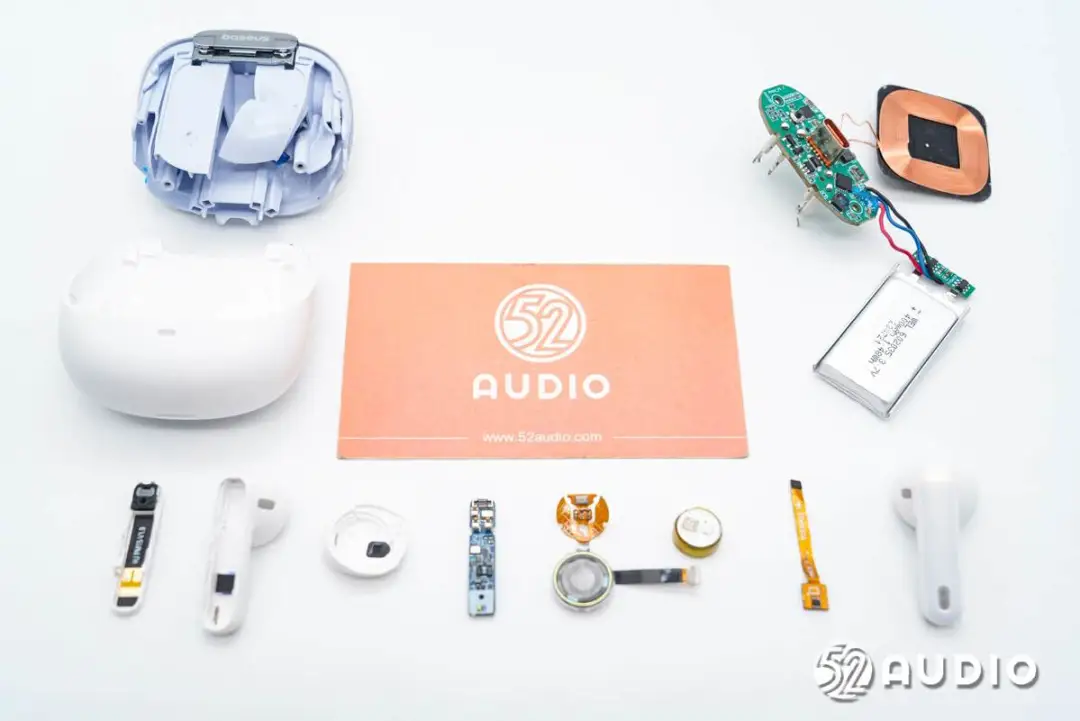

Baseus倍思Bowie M3真无线降噪耳机拆解全家福。

我爱音频网总结

Baseus倍思Bowie M3真无线降噪耳机在外观设计方面，整体体积小巧轻便，新增珠光工艺，进一步提升了产品的时尚感和质感。充电盒采用开放式座舱结构，更加便于取放和清洁；耳机采用了柄状的半入耳式设计，搭配仅约4.4g的机身重量，拥有着舒适的佩戴体验。



内部主要配置方面，充电盒内置旭航诚电子400mAh，支持有线和无线两种方式输入电源，有线采用了INJOINIC英集芯IP5333多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，支持1A充放电；无线采用了NuVolta伏达NU1680C无线充电接收芯片，具有高效率和低成本的特点；还采用了Prisemi芯导P14C1S过压过流保护IC等。



耳机内部12mm羊毛生物振膜动圈单元，内置通话+前馈+后馈三颗瑞勤电子的MEMS麦克风拾音；内置0.135Wh钢壳扣式电池，来自MIC-POWER微电新能源，配备了WINSEMI稳先微WSDF13F2N2H锂电保护IC负责充电保护；主控芯片为Bluetrum中科蓝讯BT8951H蓝牙音频SoC，内置高性能32位RISC-V处理器内核和HIFI 4 DSP，支持蓝牙5.4和BLE规范，支持灵活的音频均衡器调节，三通道MIC放大器输入，集成锂电池充电功能。
