前言

moto是摩托罗拉旗下的手机品牌，在联想收购摩托罗拉之后，成为其主推品牌。近期，moto首款开放式耳机moto buds Clip正式发布。该耳机采用耳夹式设计，Pantone潘通深度定制的时尚配色，以及施华洛世奇水晶元素，更具装饰属性。同时，通过BOSE联合调音，提供出色的音质体验。

联想moto buds Clip开放式耳夹耳机在功能配置方面，搭载了12mm类钻石动圈单元，最大振膜振幅0.45mm，支持BOSE音质均衡技术，智能优化调整开放式听感；采用3麦克风设计，包括聆听通话麦克风+耳后防风麦克风+VPU麦克风，结合通话降噪算法，分离人声和环境噪音，提供清晰通话。

联想moto buds Clip开放式耳夹耳机搭配moto手机使用，还支持杜比全景声360°空间音频，提供更加逼真的环绕音效；支持天禧个人超级智能体，一键呼出，实现更自然的交互和更丰富的功能体验。续航方面，耳机支持单次8小时的播放，搭配充电盒整机续航37小时；支持极速快充，充电10分钟可使用2.7小时。下面来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过联想moto buds+、moto buds、小新魔豆真无线降噪耳机E5，thinkplus LP48、iGene-Z4、thinkplus Liveods LP40、LivePods LP12、LivePods LP6、HT38、QT83真无线耳机，联想TC3308开放式耳机，联想thinkplus TH20头戴式耳机，thinkplus YL58W、MC550无线领夹麦克风、ThinkPad Stack蓝牙音箱等产品。

一、联想moto buds Clip开放式耳夹耳机开箱

联想moto buds Clip开放式耳夹耳机包装盒采用了更为简约的设计，正面展示有耳机外观，品牌LOGO和产品名称，以及“SOUND BY BOSE”标识。

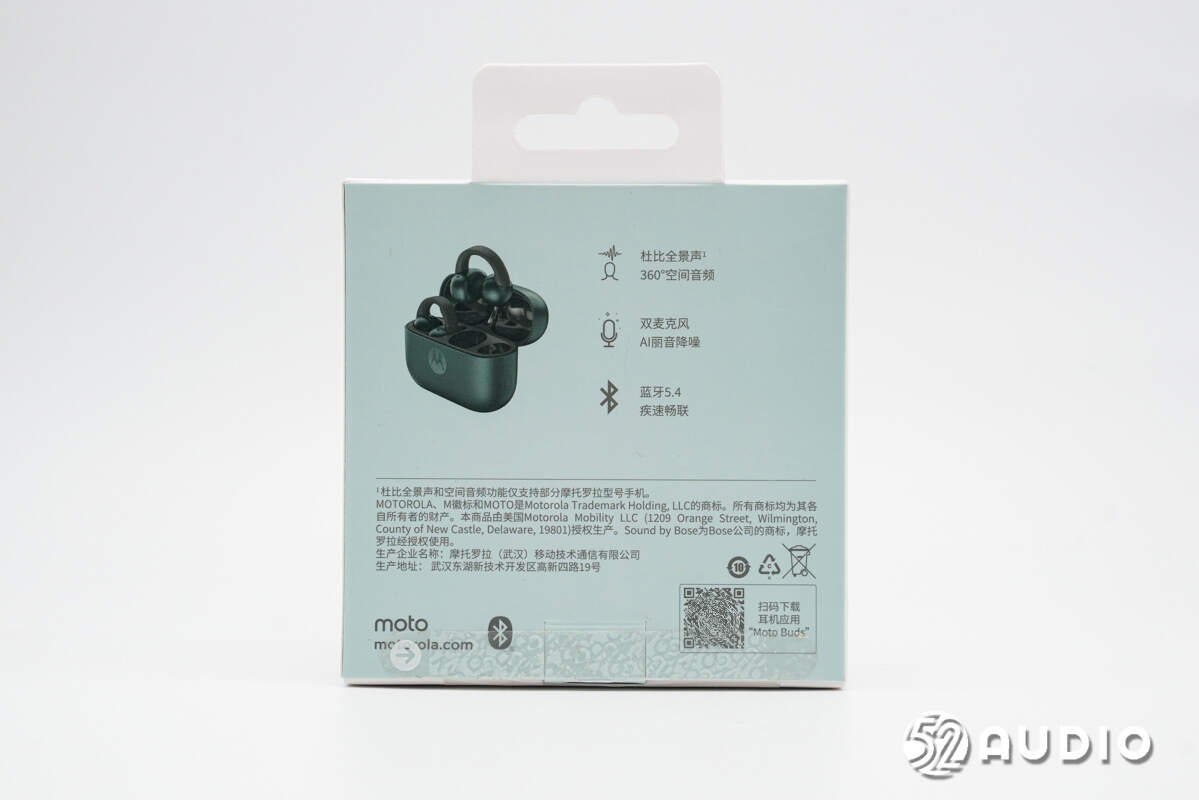

包装盒背面展示有产品的整体外观，杜比全景声 360°空间音频、双麦克风AI丽音降噪、蓝牙5.4极速畅联的产品特点，耳机App下载二维码，以及商标和生产企业摩托罗拉（武汉）移动技术通信有限公司的信息等。

包装盒侧边设计产品名和“一夹清新 万籁同频”的产品Slogan。

包装盒另外一侧设计BOSE音响专业调音标识。

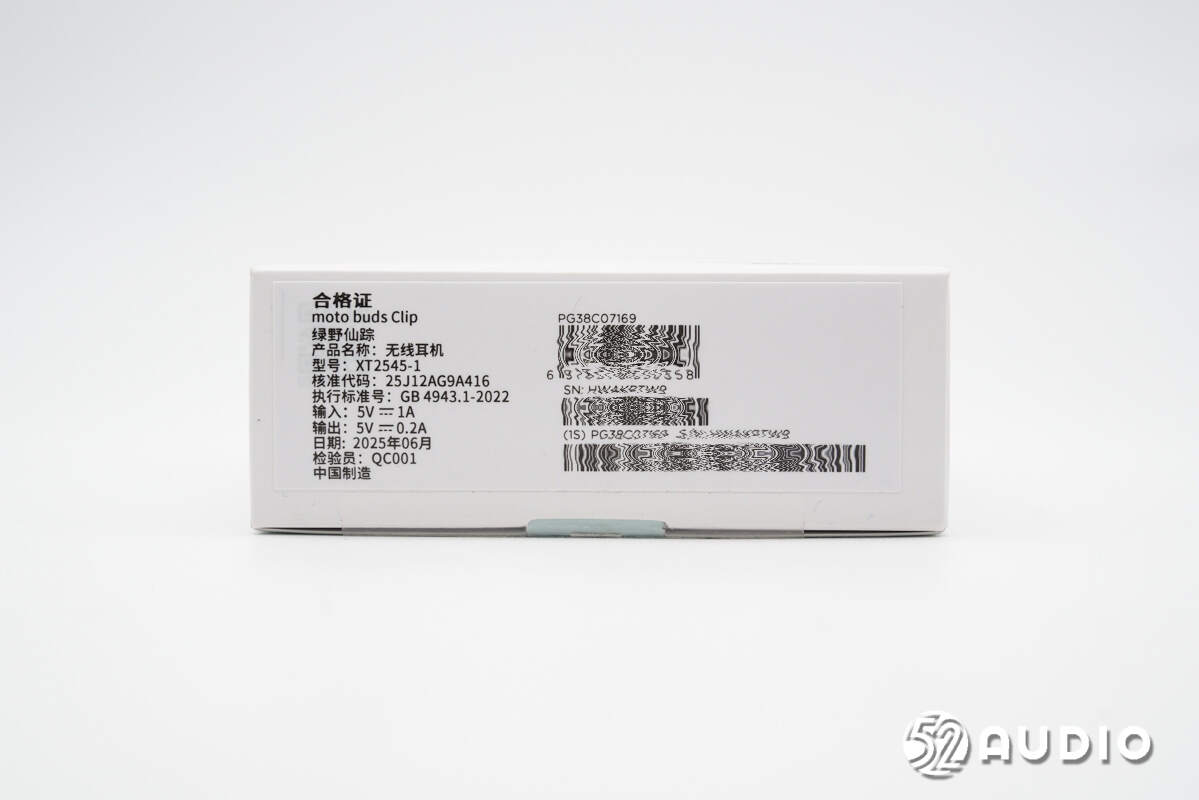

包装盒底部贴有出厂标签，颜色：绿野仙踪，产品名称：无线耳机，型号：XT2545-1，输入：5V-1A，输出：5V-0.2A。

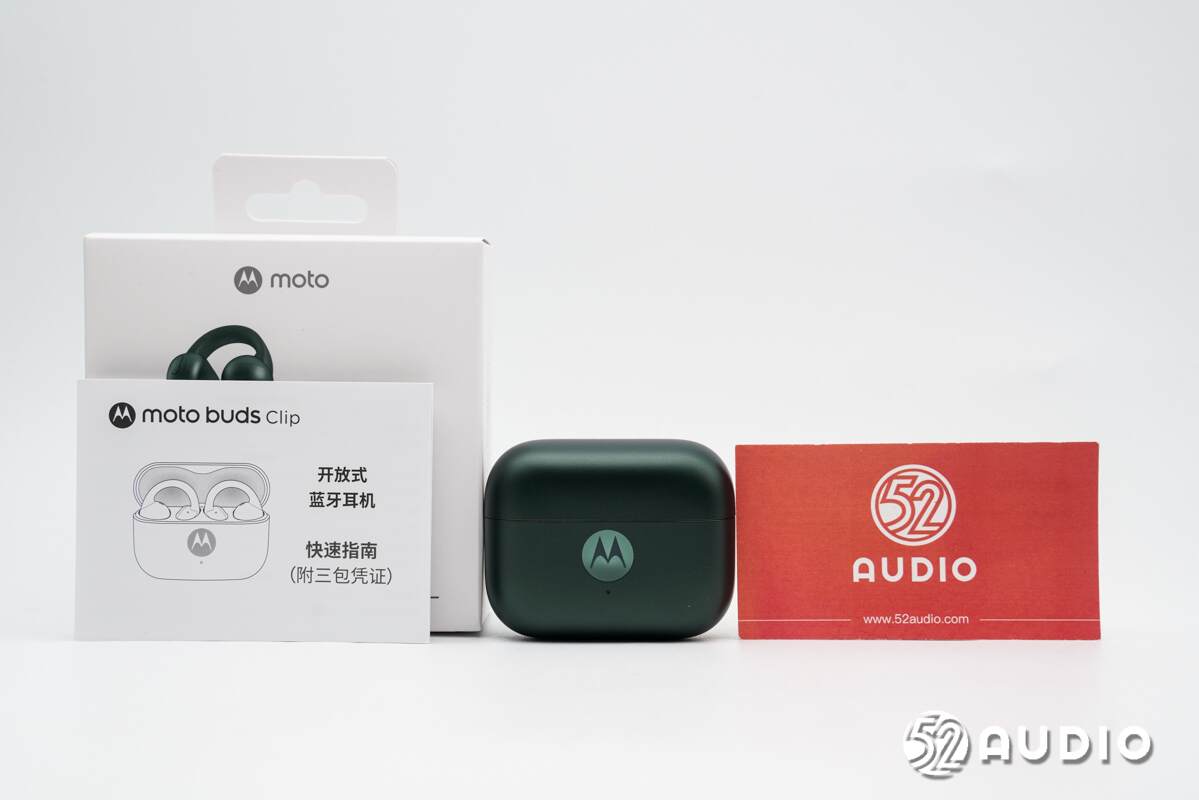

包装盒内部物品有主机和快速指南。

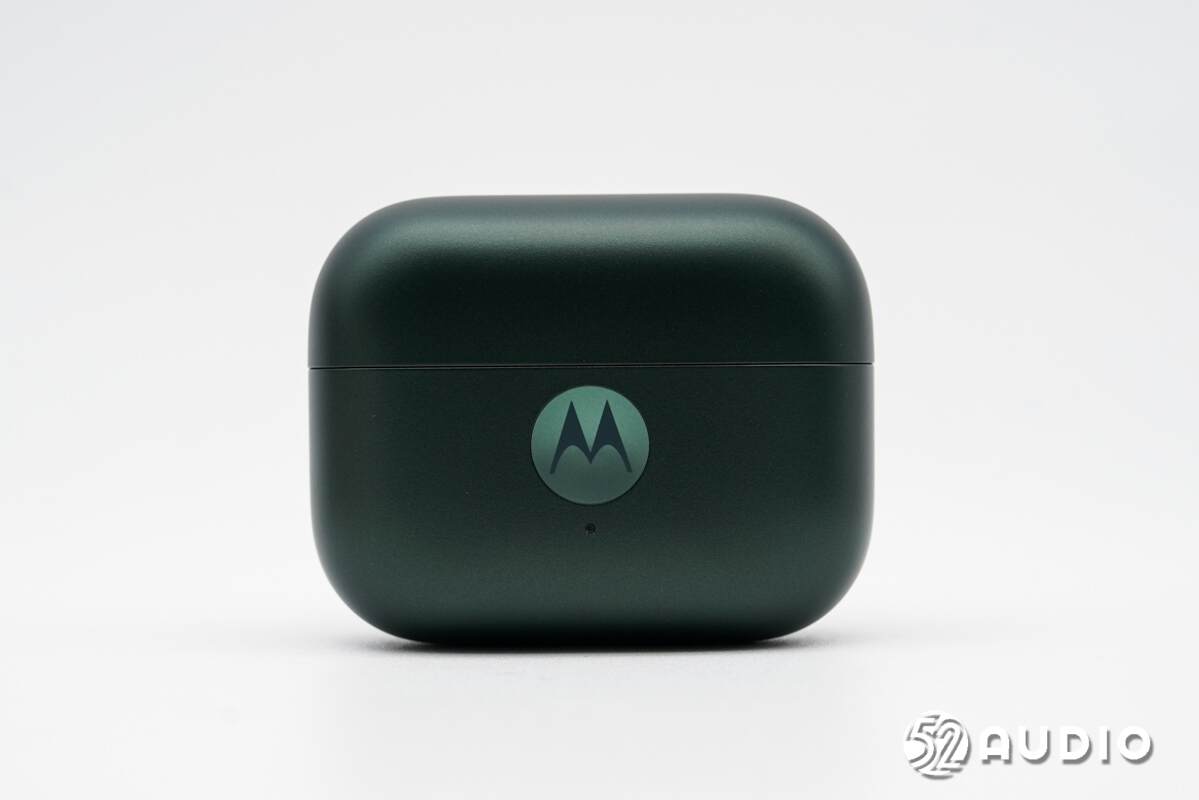

moto buds Clip开放式耳夹耳机充电盒采用了圆角方形设计，磨砂质感，PANTONE 19-5411 TPG配色，高雅时尚。机身正面设计品牌LOGO，设置有一颗指示灯反馈蓝牙配对和充电状态。

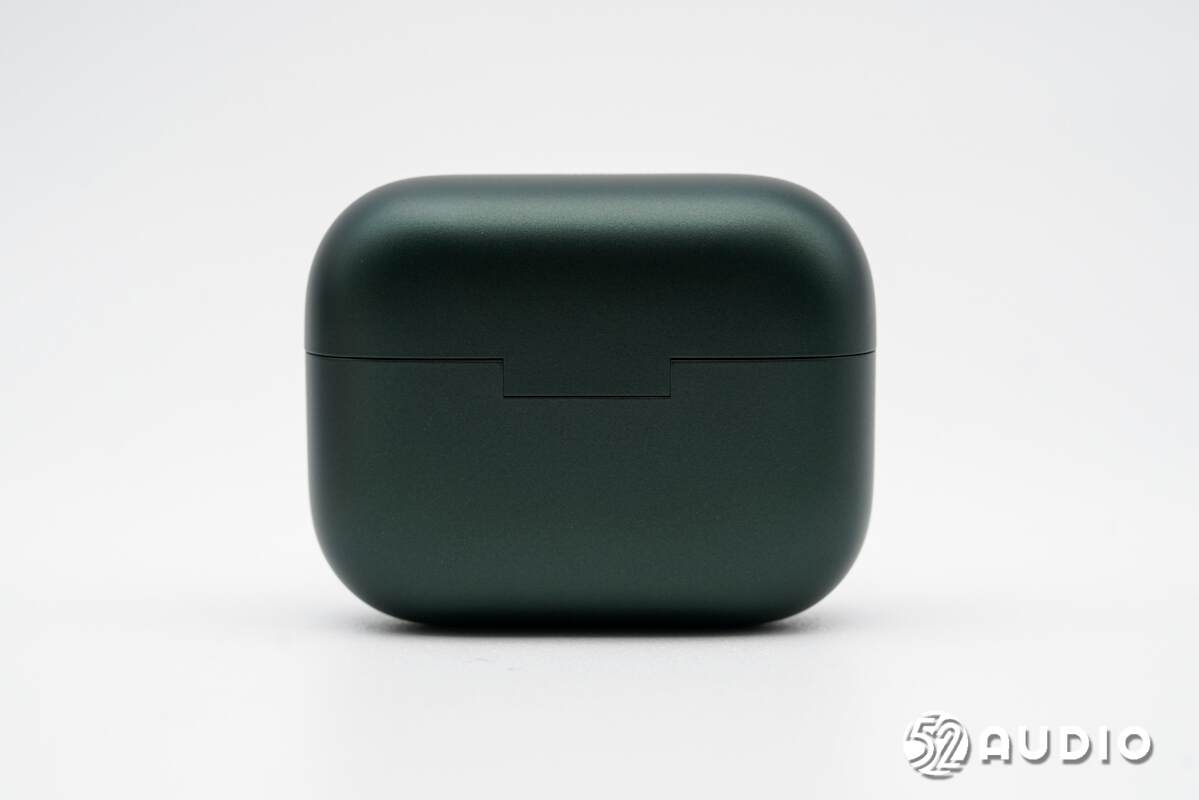

机身背面外观一览，一体式转轴结构设计。

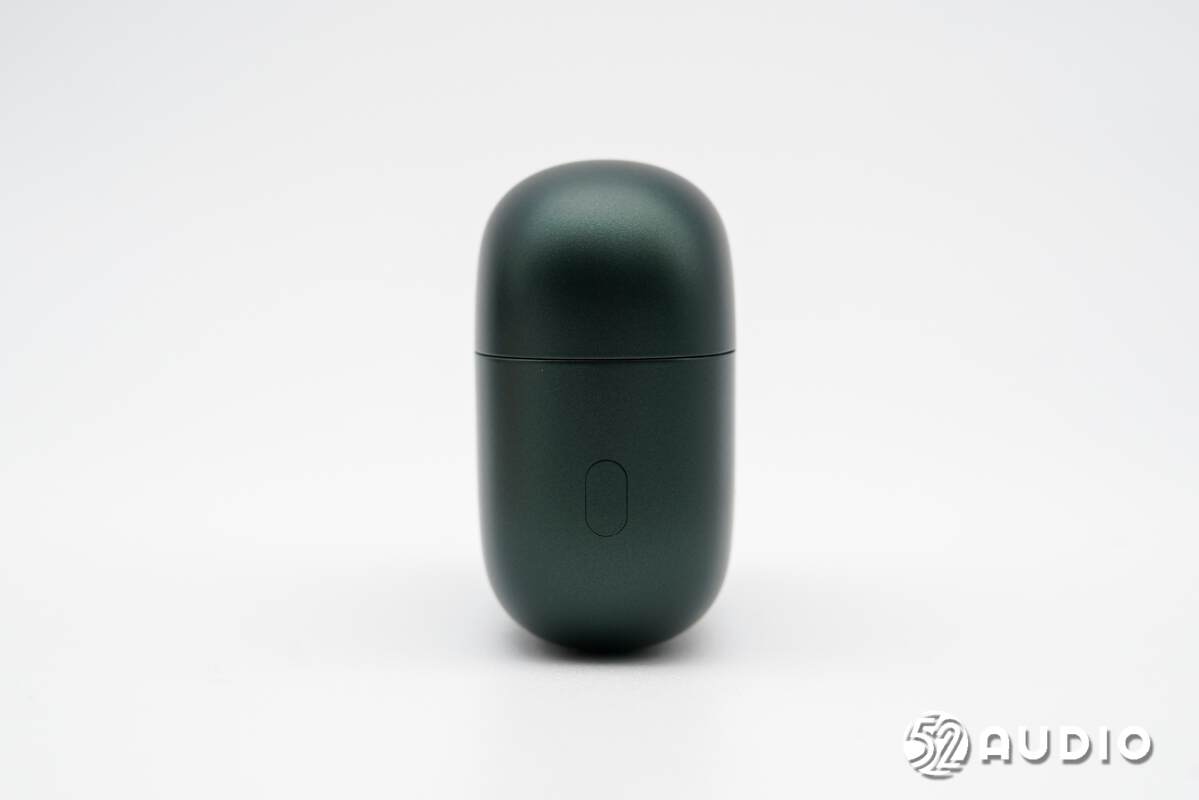

机身右侧外观一览，设置有一颗蓝牙配对功能按键。

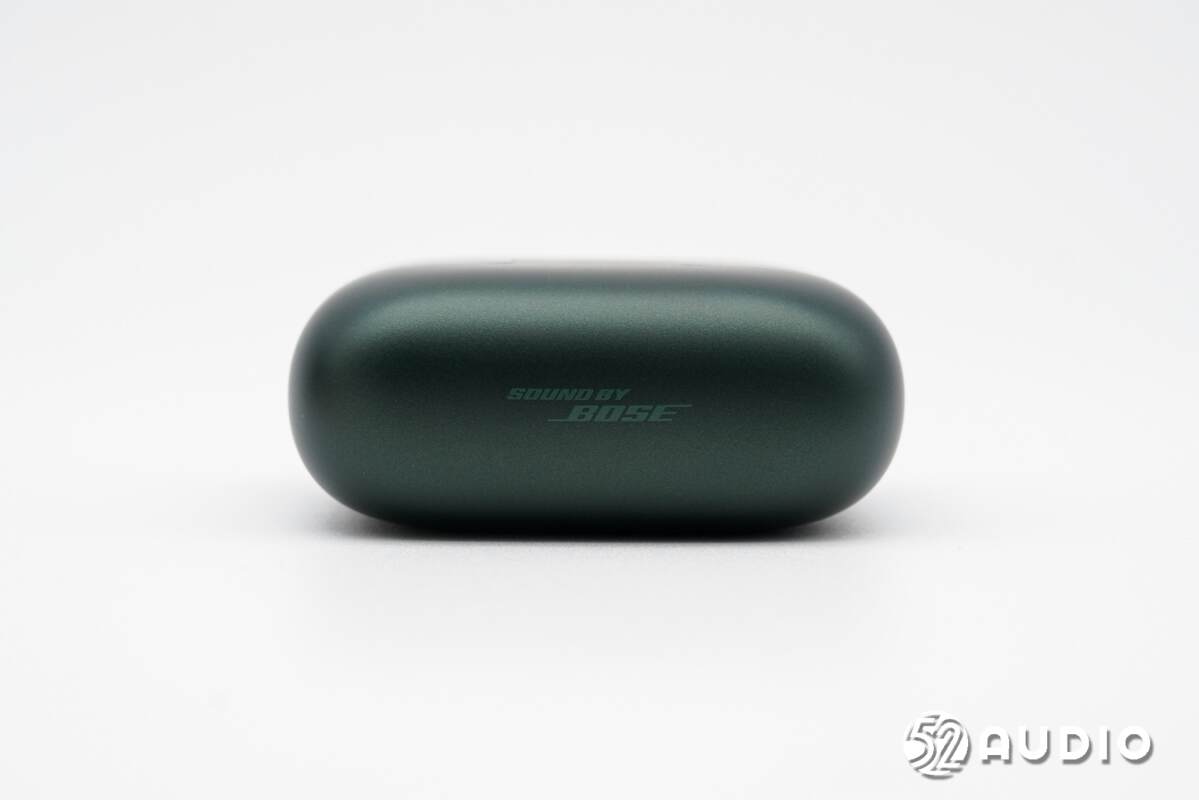

机身顶部盒盖上设计“SOUND BY BOSE”标识。

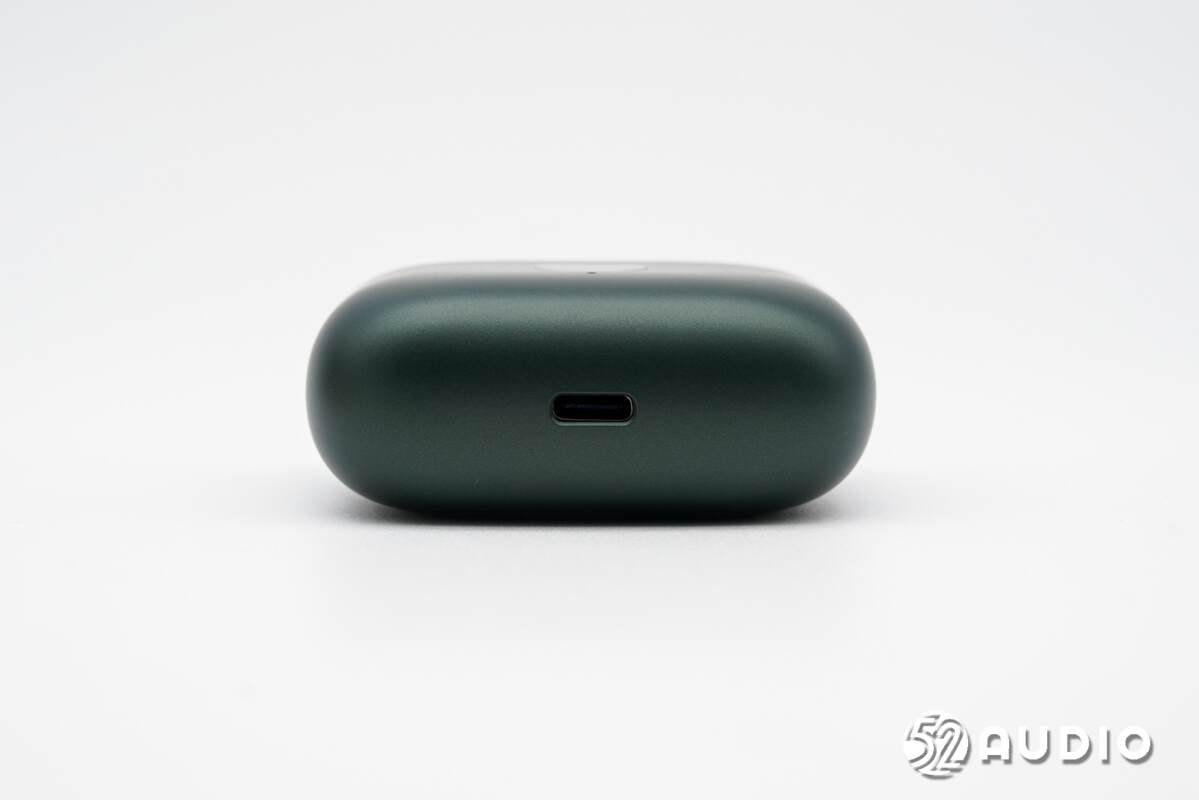

机身底部设置有Type-C充电接口。

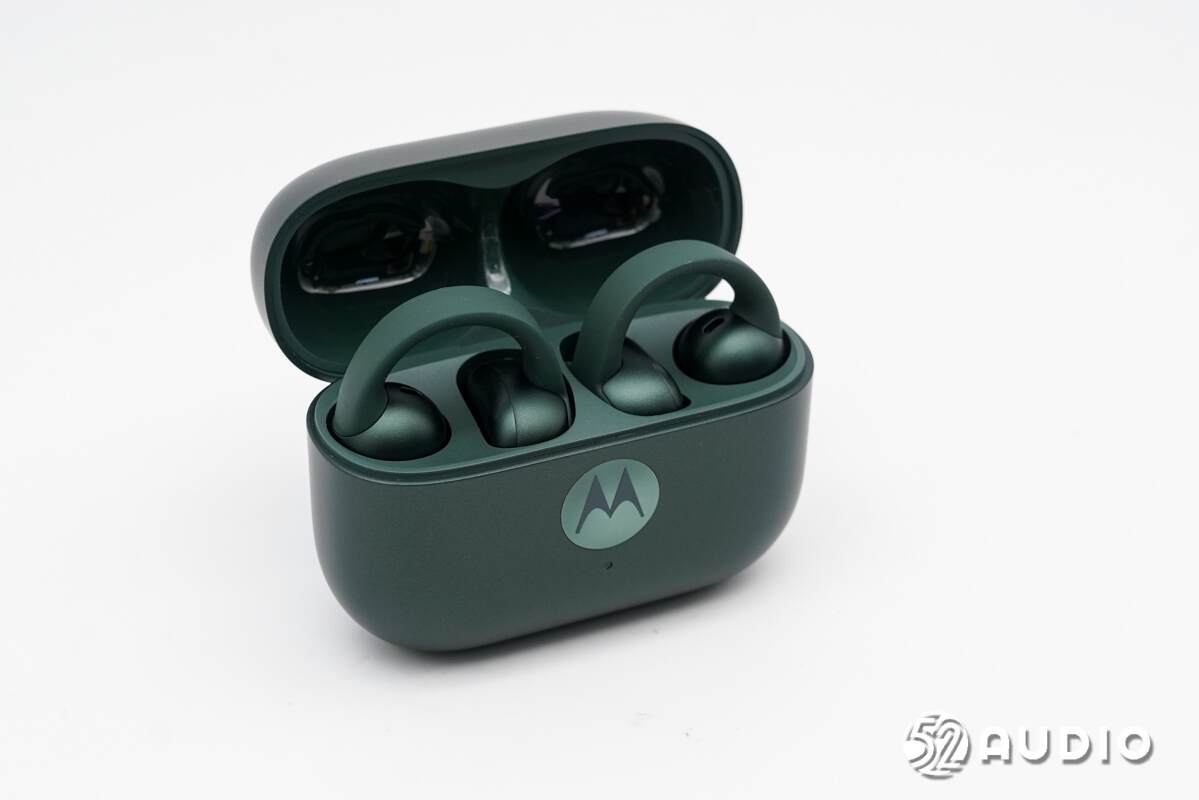

打开充电盒盖，座舱内部耳机磁吸固定，通过耳夹可轻松取放。

取出耳机，座舱内部结构一览，采用了光滑的亮面设计，防止耳机出现划痕。

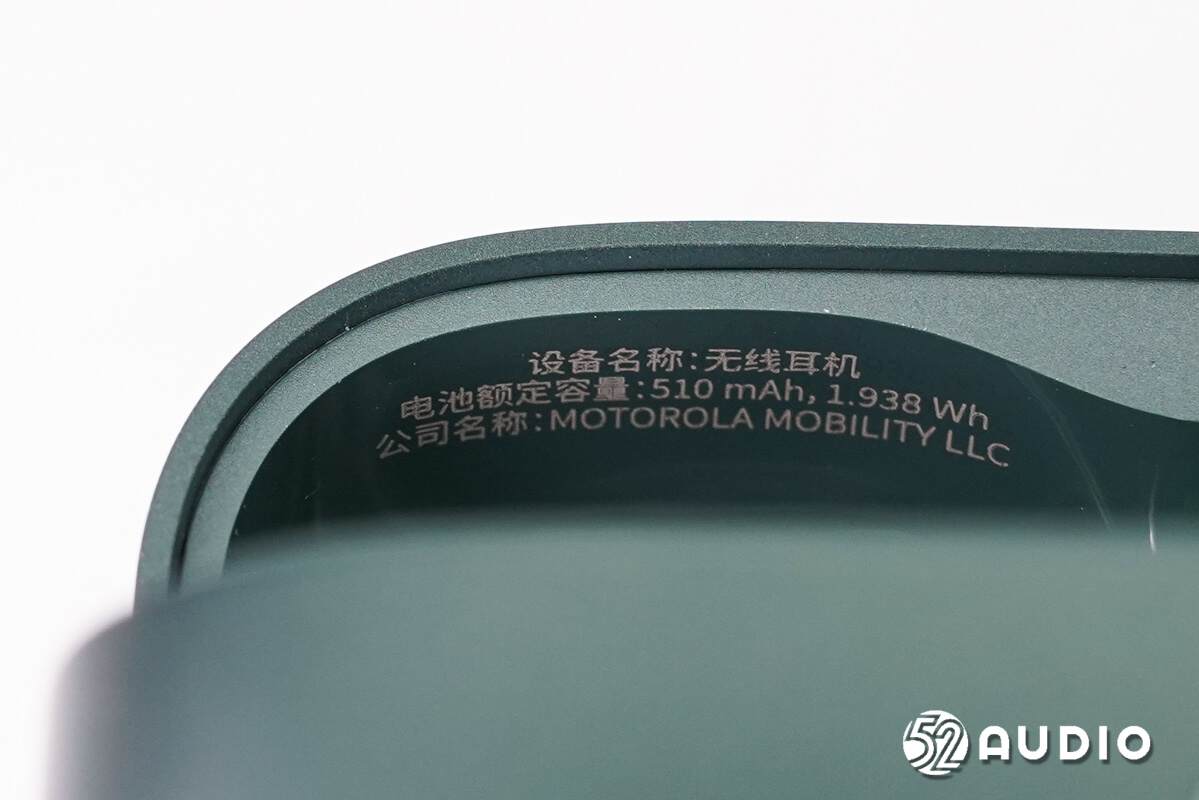

盒盖内侧标注的产品信息，电池额定容量：510mAh,1.938Wh。

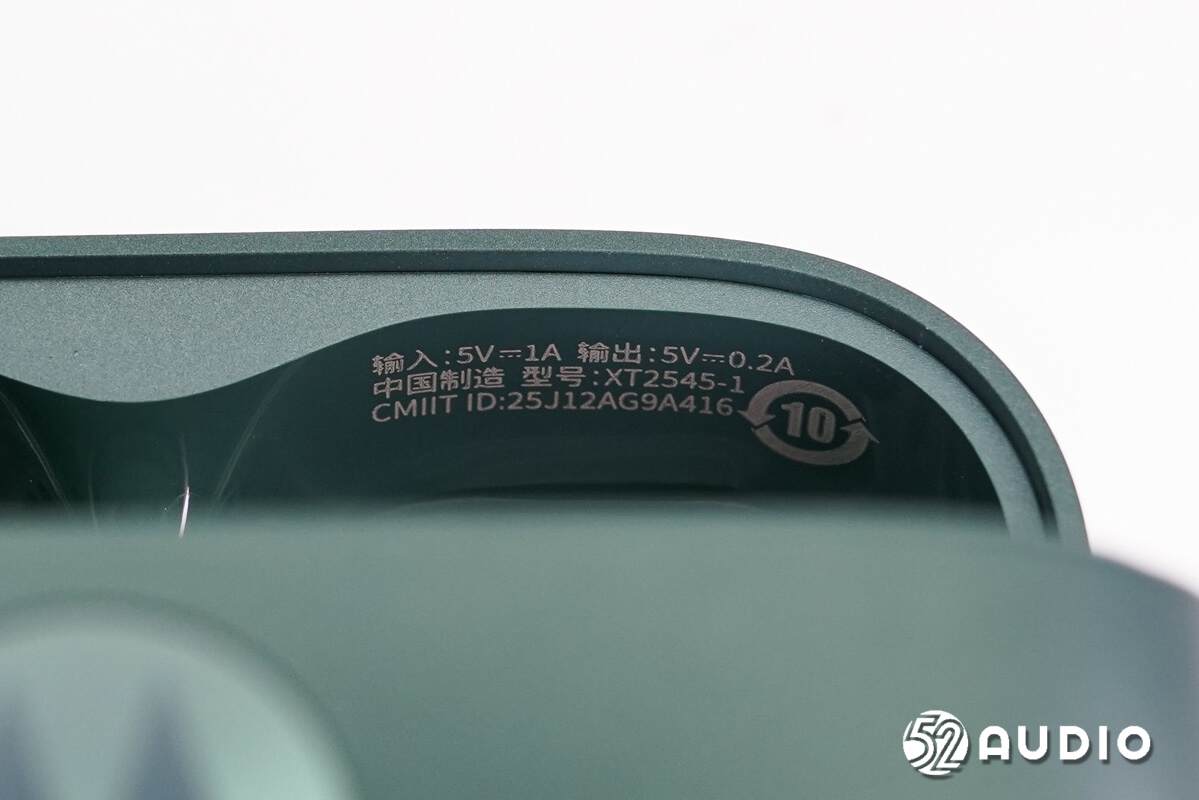

另外一侧标注信息特写，输入：5V-1A，输出：5V-0.2A。

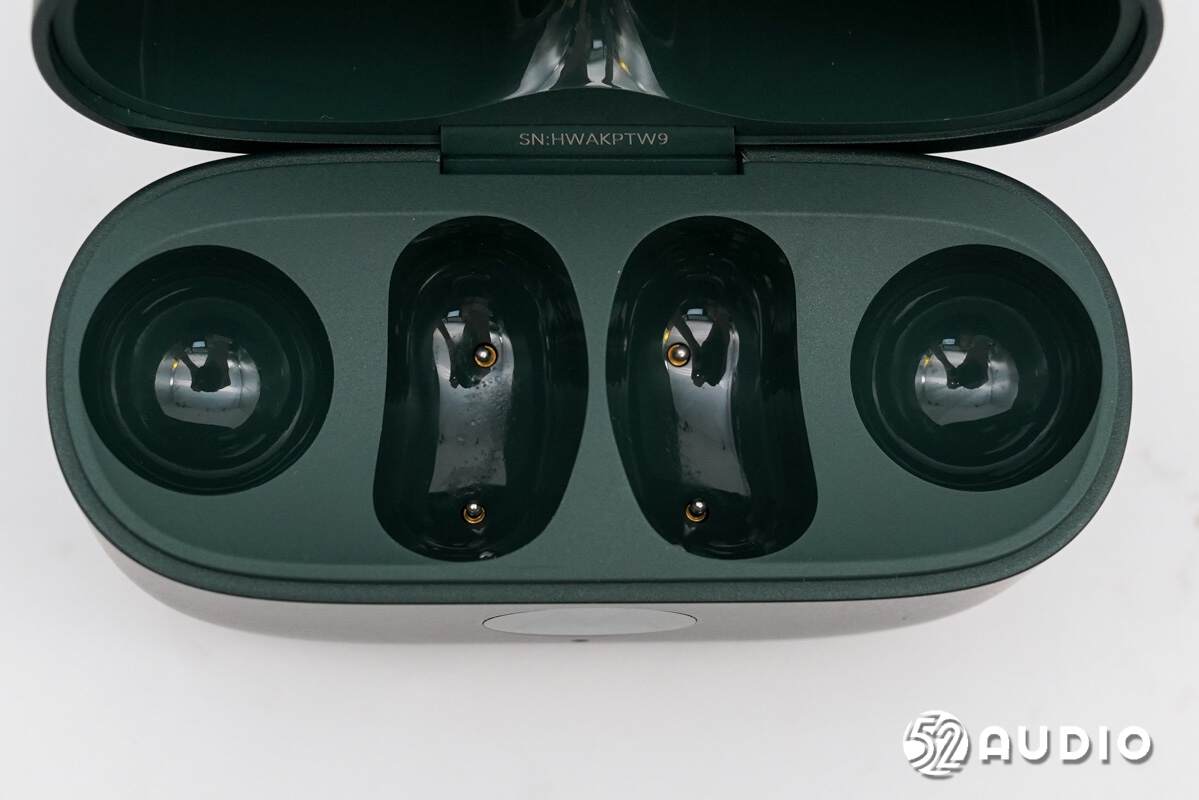

座舱内部特写，中间设置有为耳机充电的金属顶针。

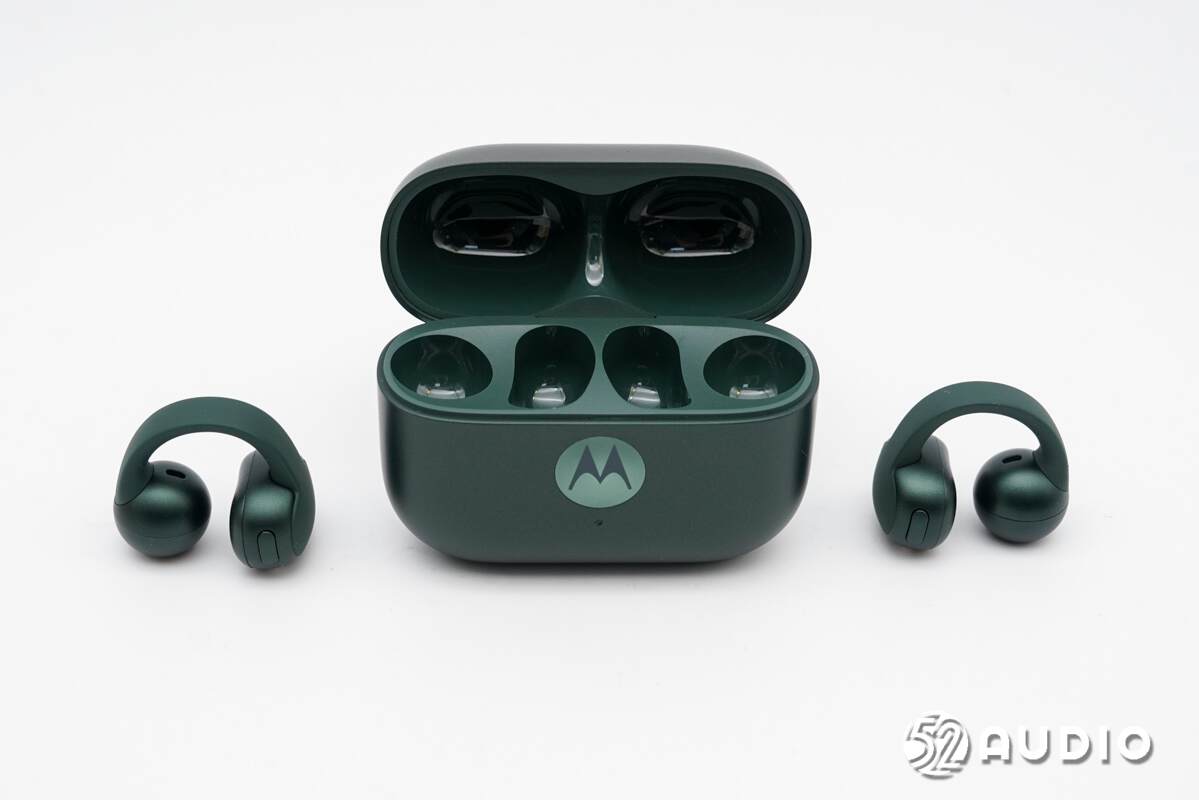

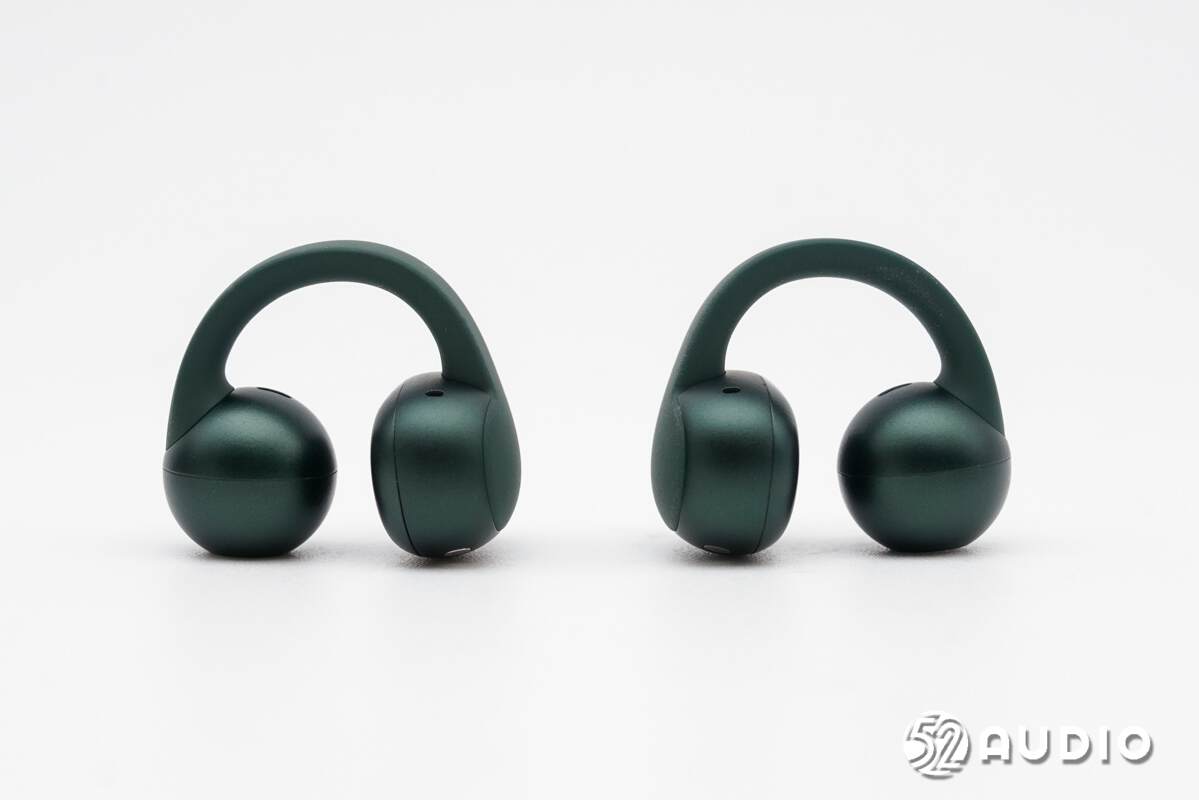

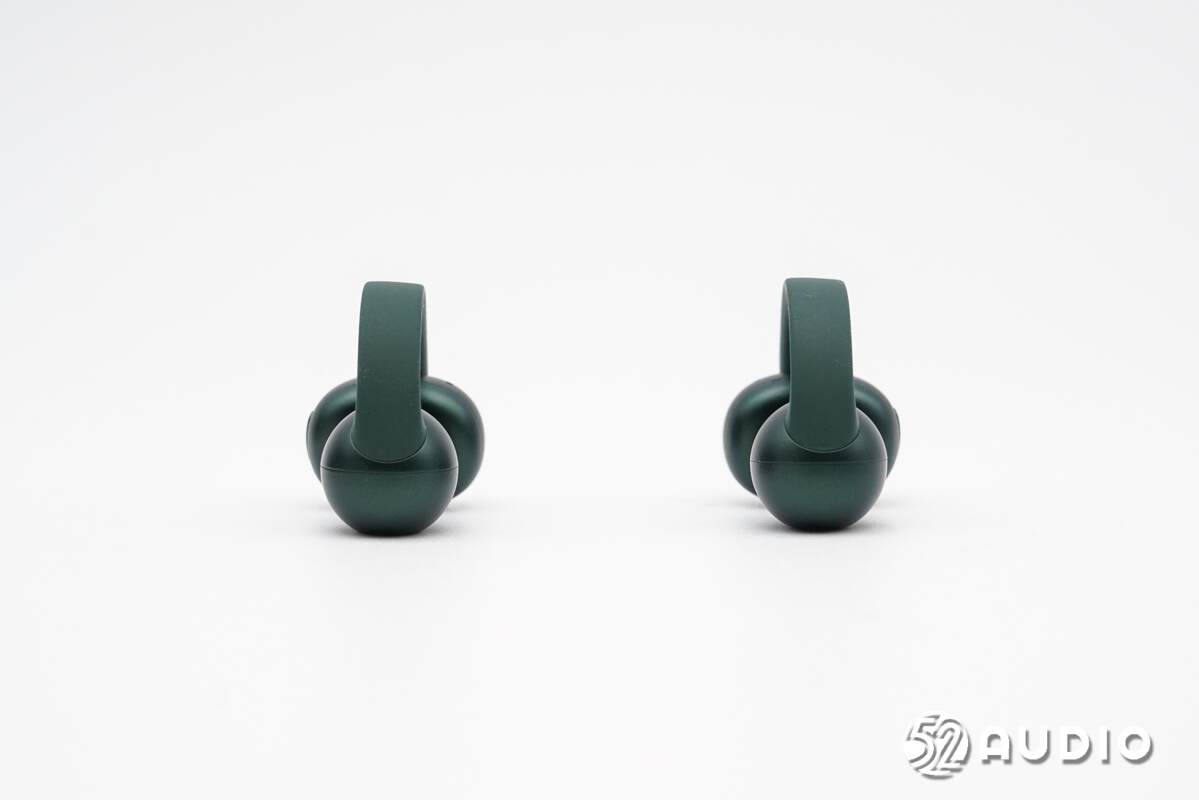

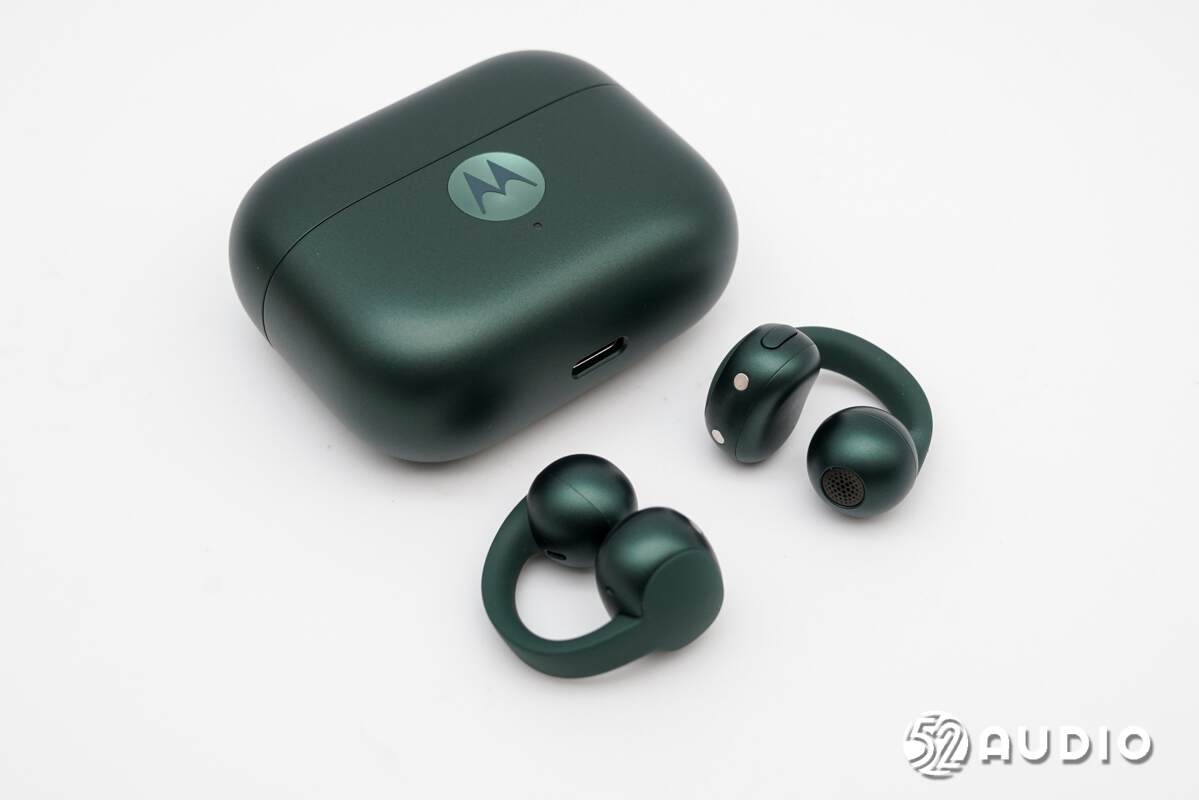

联想moto buds Clip开放式耳夹耳机整体外观一览，耳机配色和质感与充电盒相同。

moto buds Clip耳机外观一览，弯臂采用高性能镍钛形状记忆合金，柔韧不易变形，外部通过硅胶材质包裹，佩戴舒适亲肤。

前端音腔采用了球形设计，佩戴时放在耳廓内侧，但不堵塞耳道，实现开放式聆听。

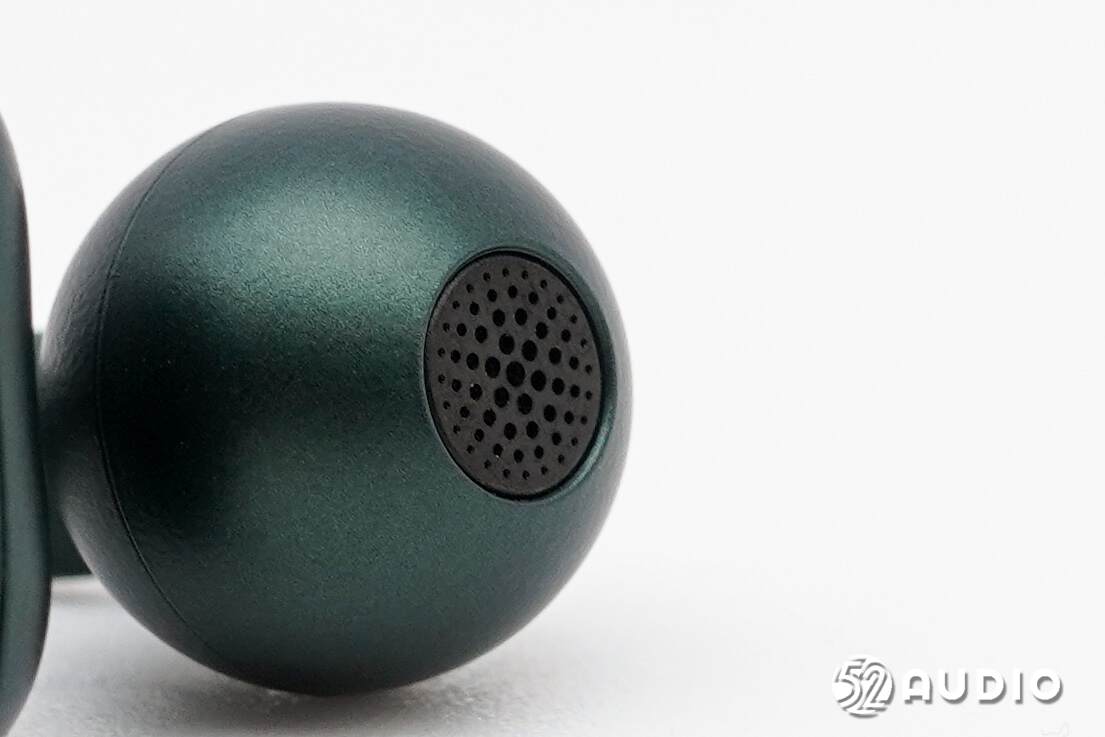

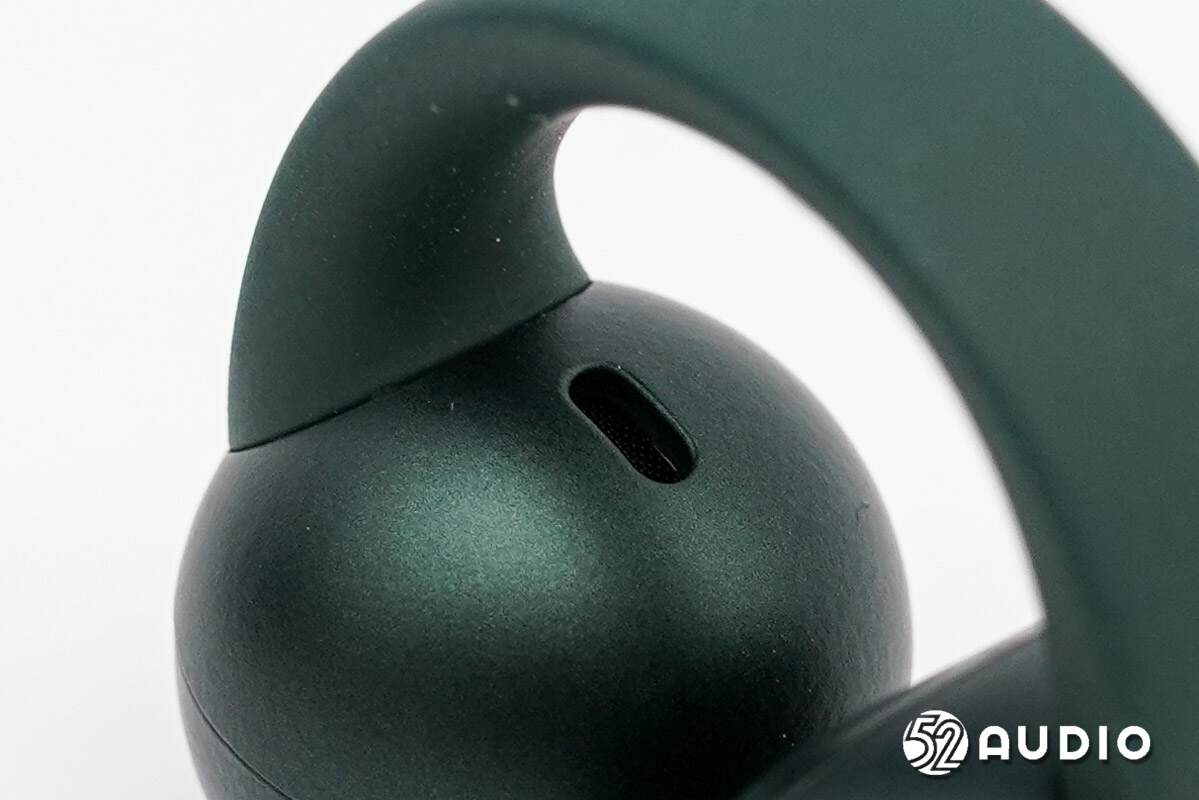

音腔内侧的调音孔特写。

音腔底部的出音孔特写，金属盖板防护。内侧还设置有聆听通话麦克风。

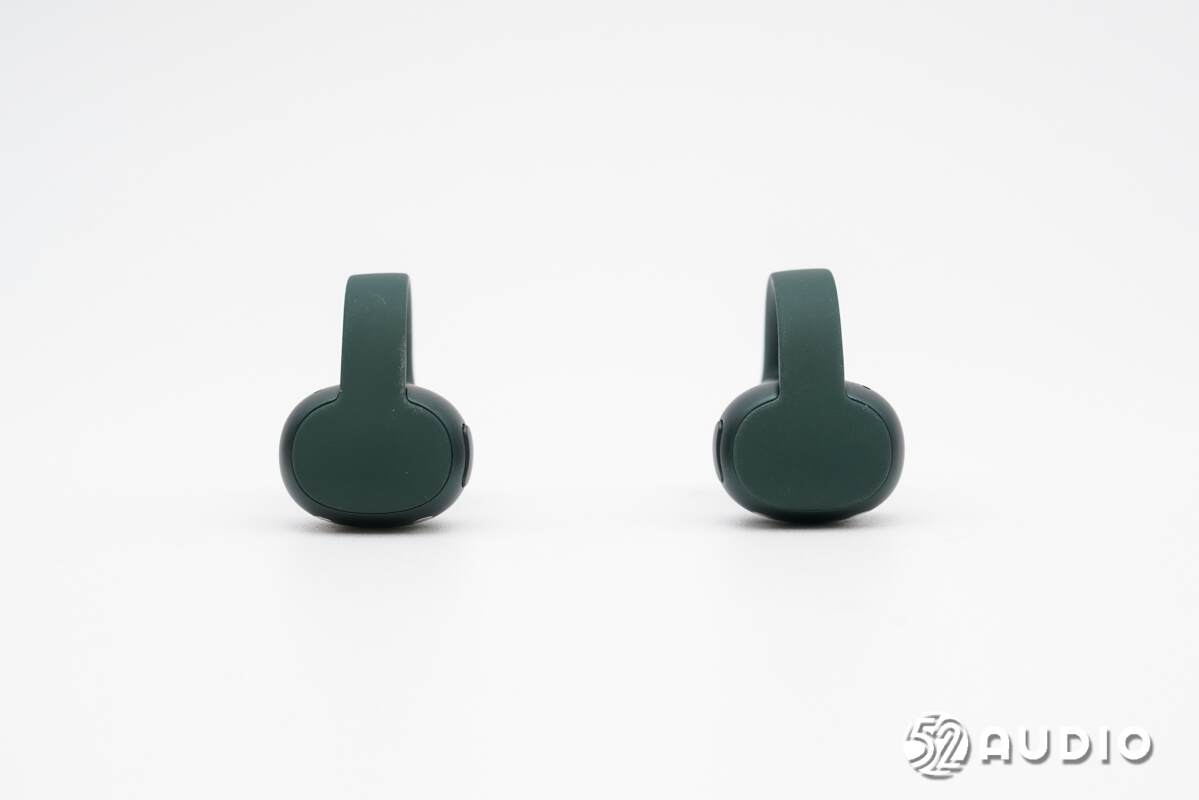

后端腔体外观一览，弯臂的硅胶结构，延伸到背部盖板。

腔体内侧采用了弧形设计，更加贴耳耳廓外侧。腔体侧边设置一颗功能按键，实现多功能控制。

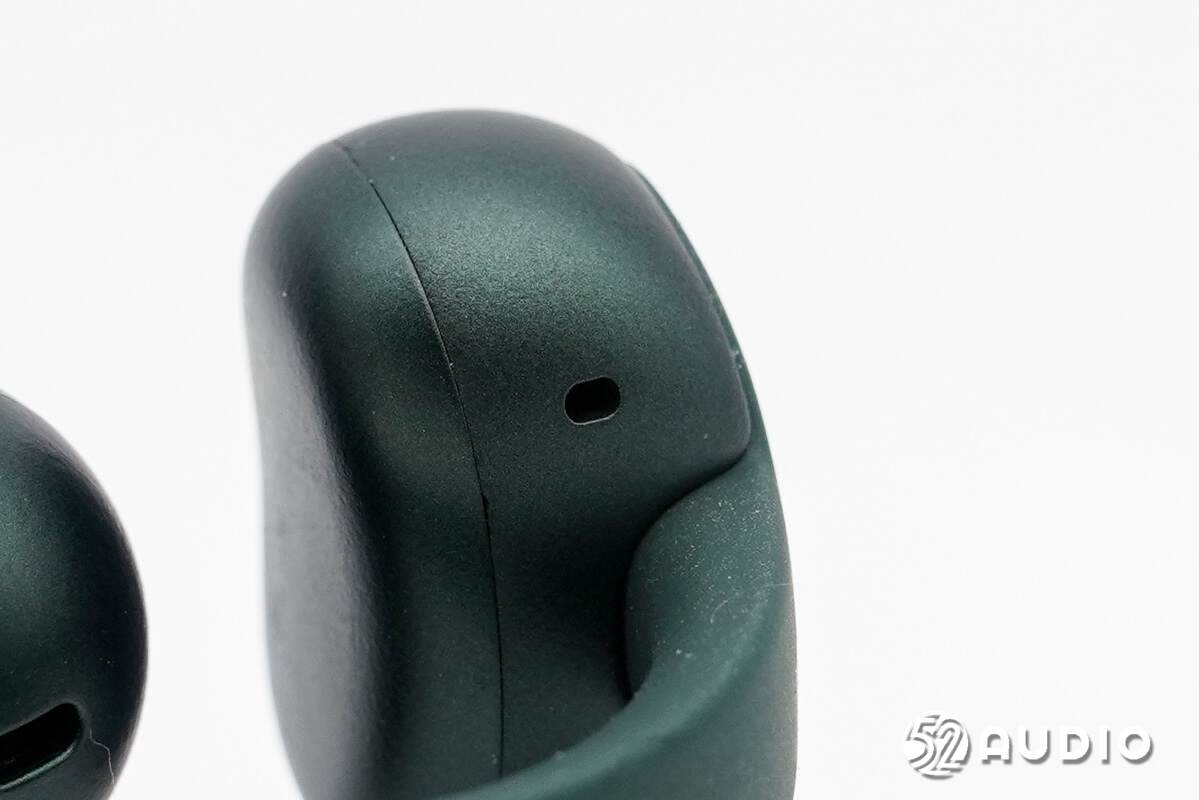

腔体顶部的耳后防风麦克风拾音孔特写，佩戴时位于耳后，能够有效降低风噪影响。

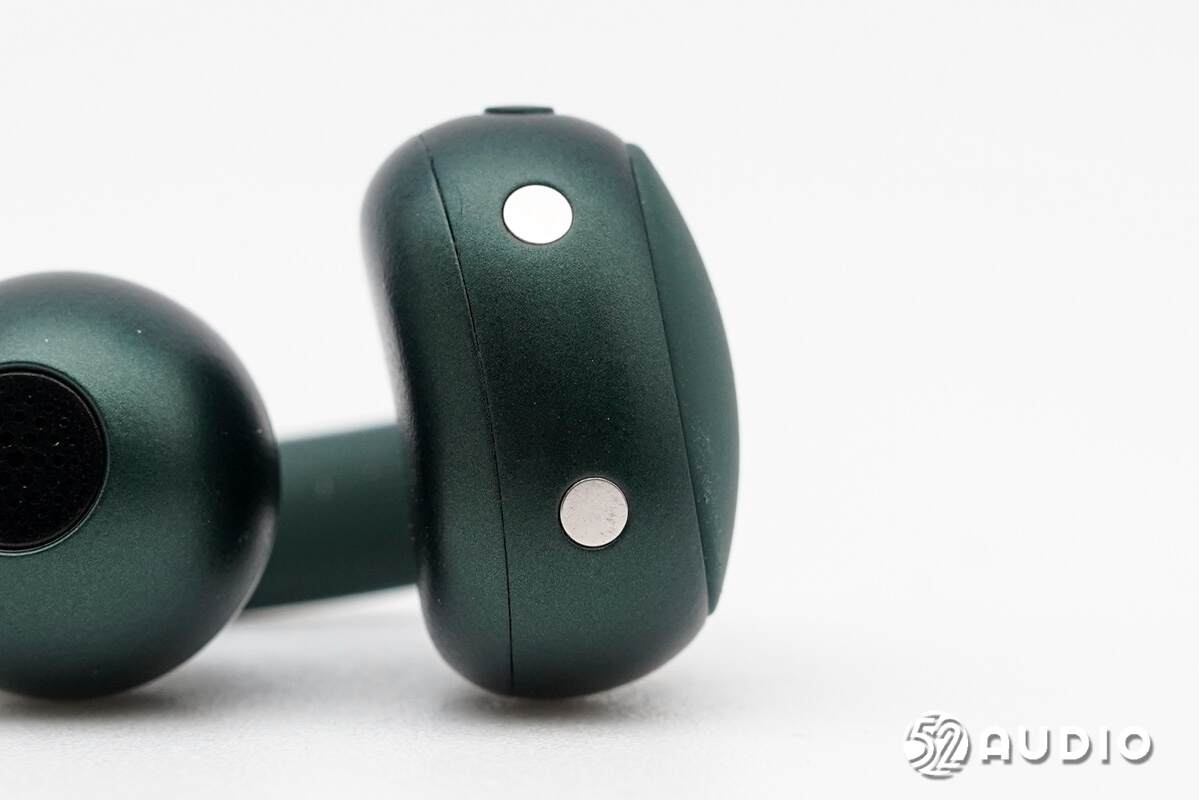

腔体底部设置充电触点。

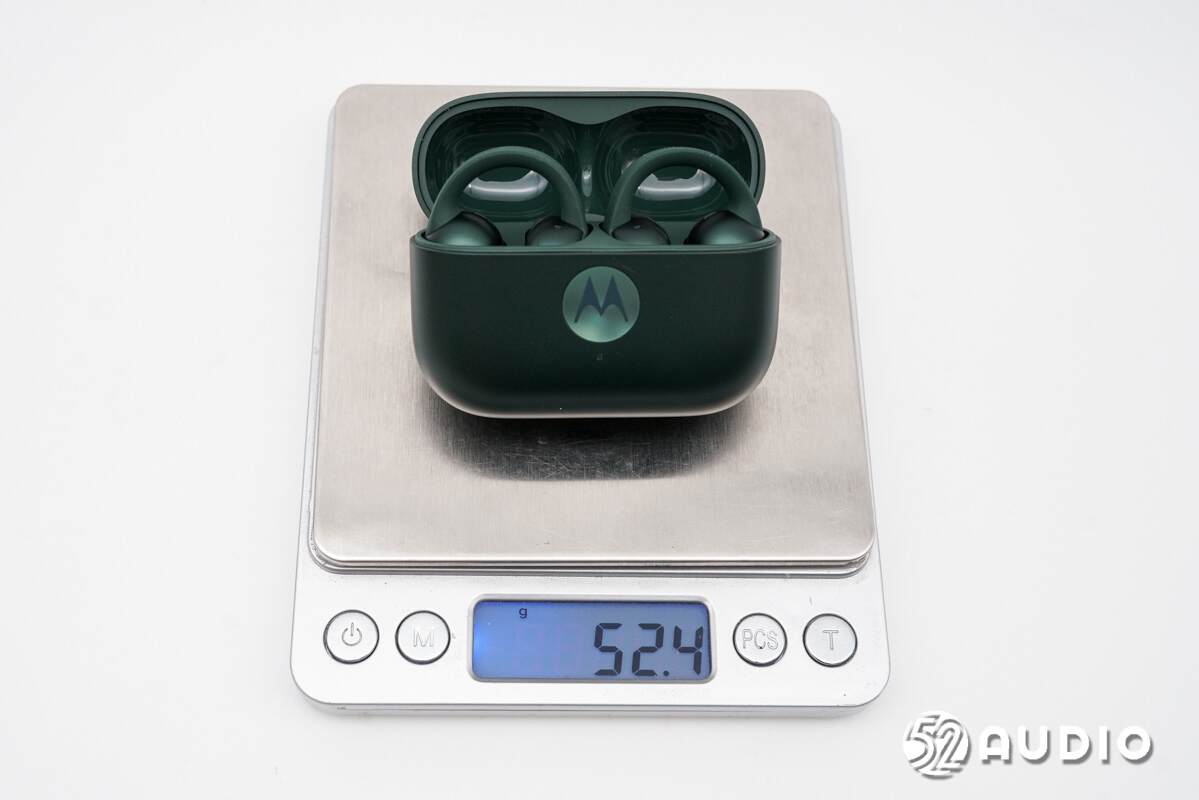

经我爱音频网实测，联想moto buds Clip开放式耳夹耳机整机重量约为52.4g。

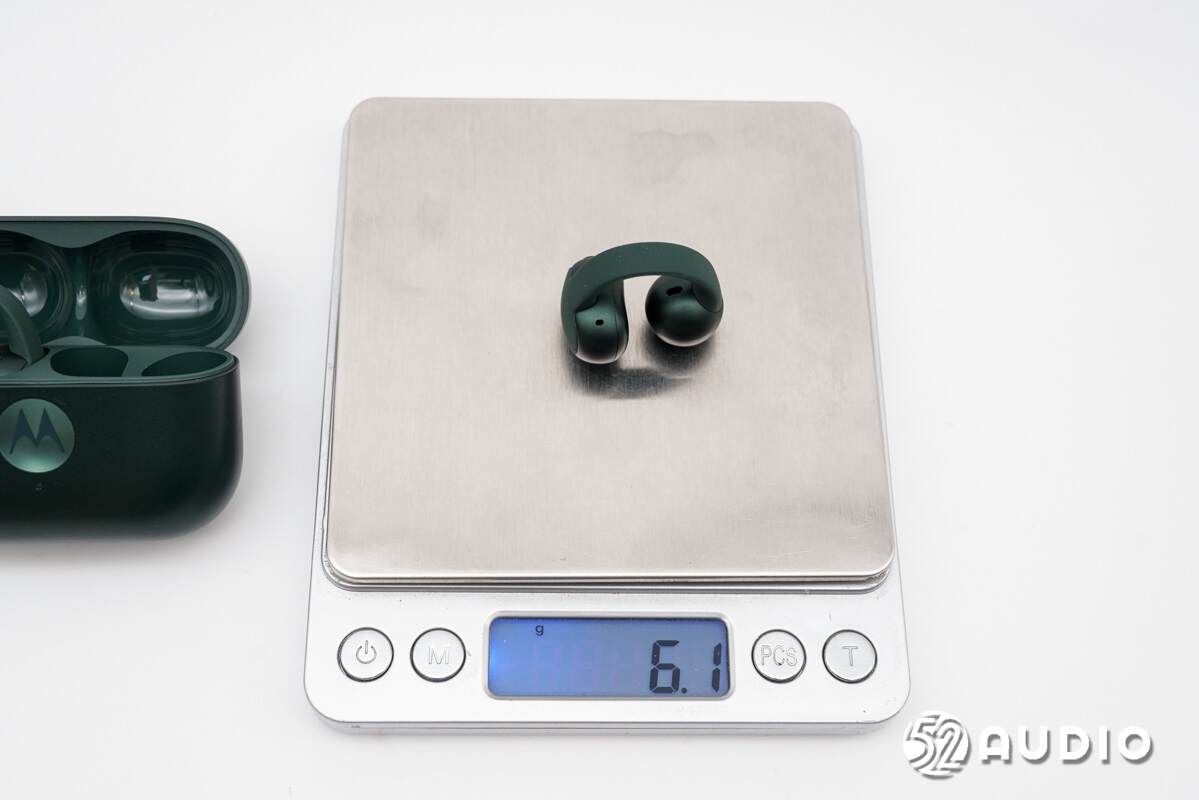

单只耳机重量约为6.1g，搭配耳夹式结构设计，佩戴非常轻盈。

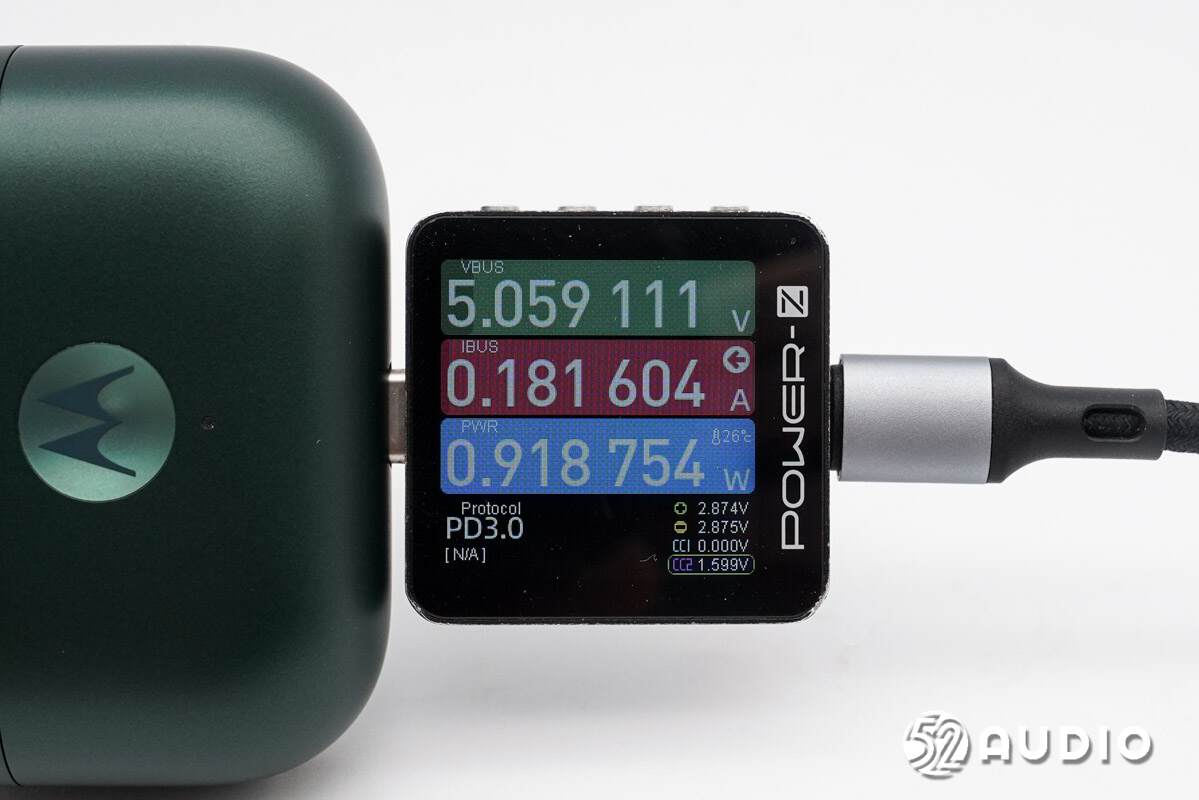

我爱音频网采用CHARGERLAB POWER-Z KM003C对联想moto buds Clip开放式耳夹耳机进行充电测试，输入功率约为0.92W。

二、联想moto buds Clip开放式耳夹耳机拆解

通过开箱我们详细了解了联想moto buds Clip开放式耳夹耳机的时尚轻巧外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

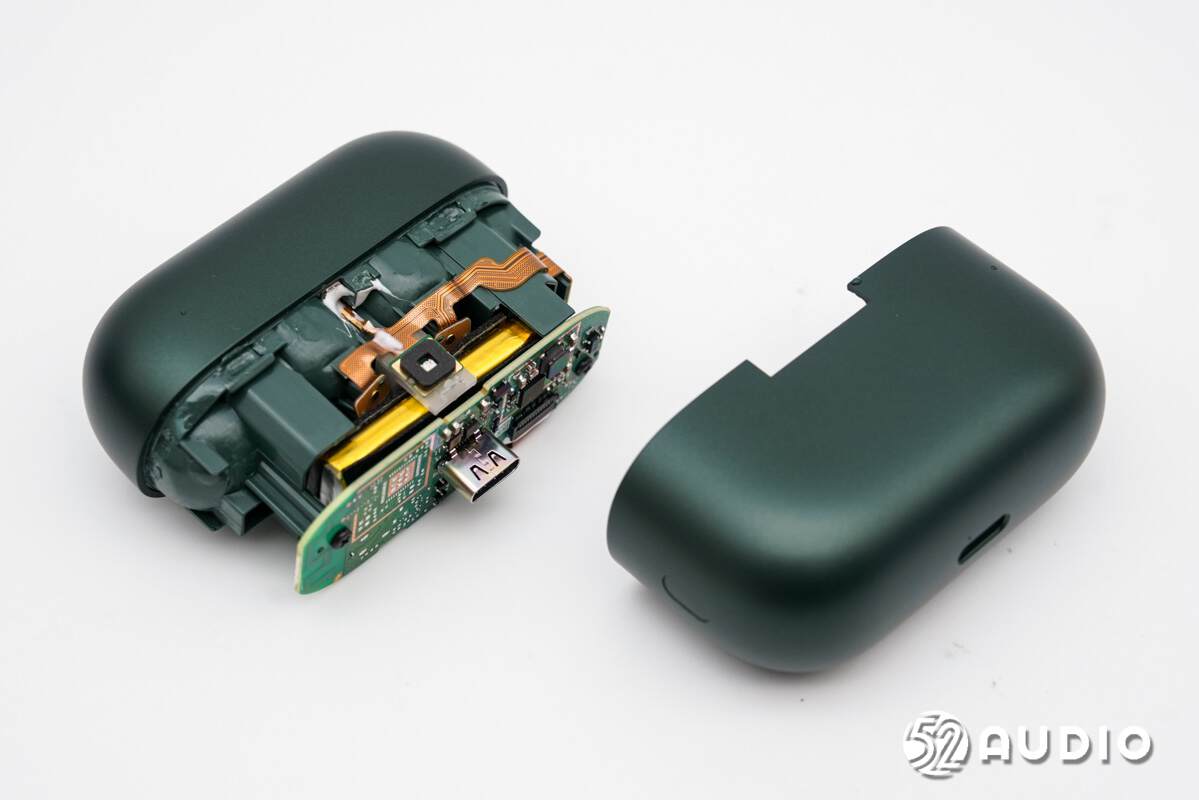

拆开充电盒外壳，取出卡扣式固定的座舱结构。

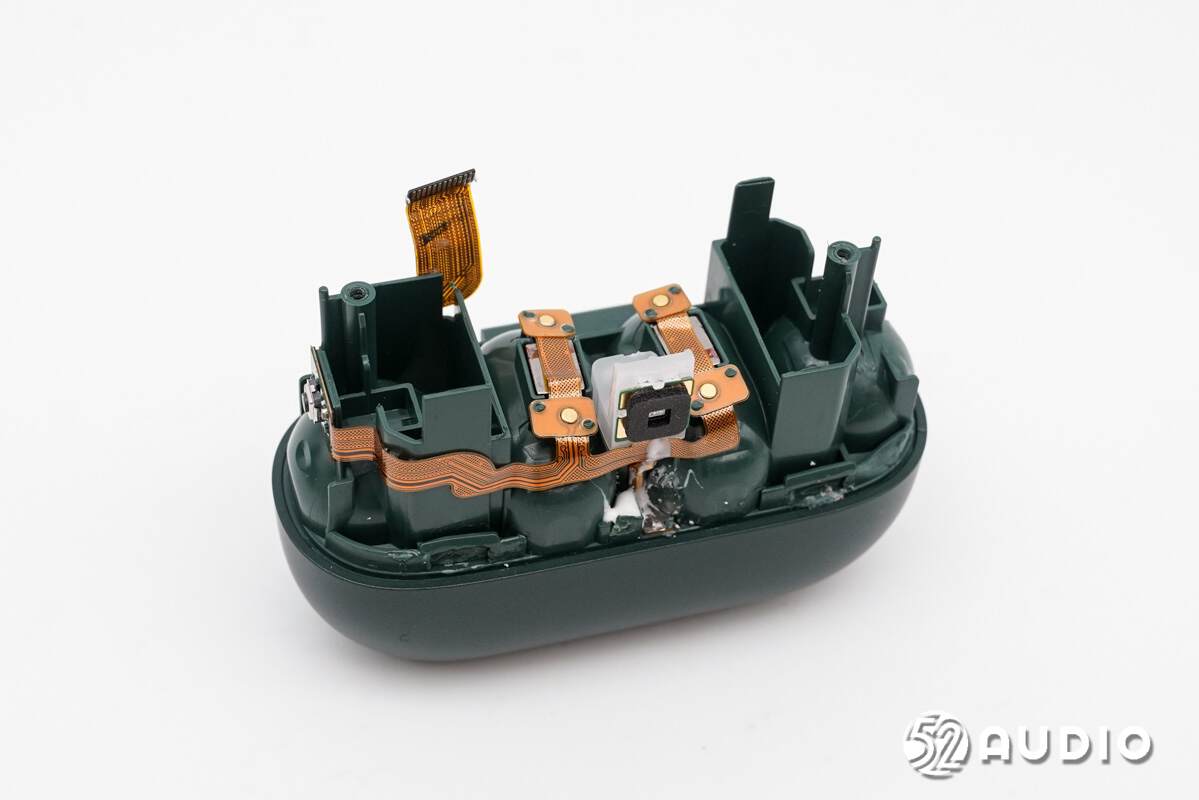

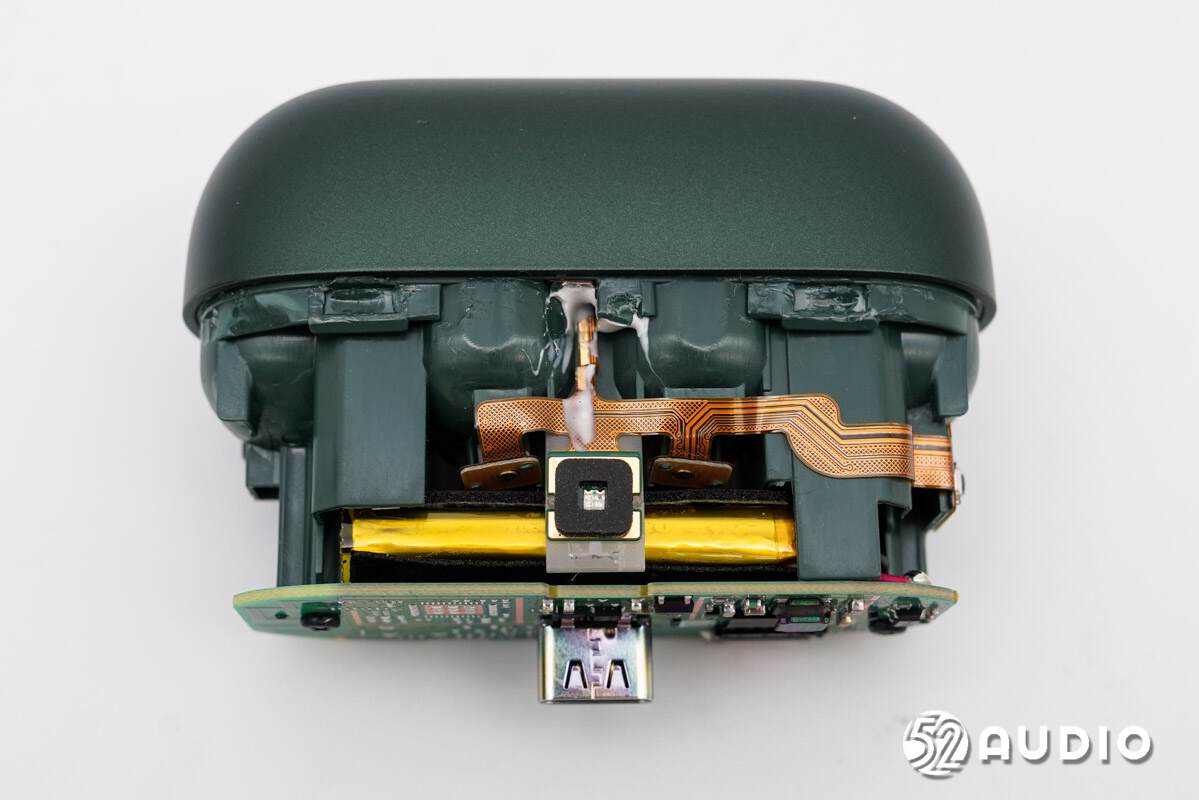

座舱正面结构一览，设置有一条排线连接指示灯、霍尔元件和为耳机充电的小板。

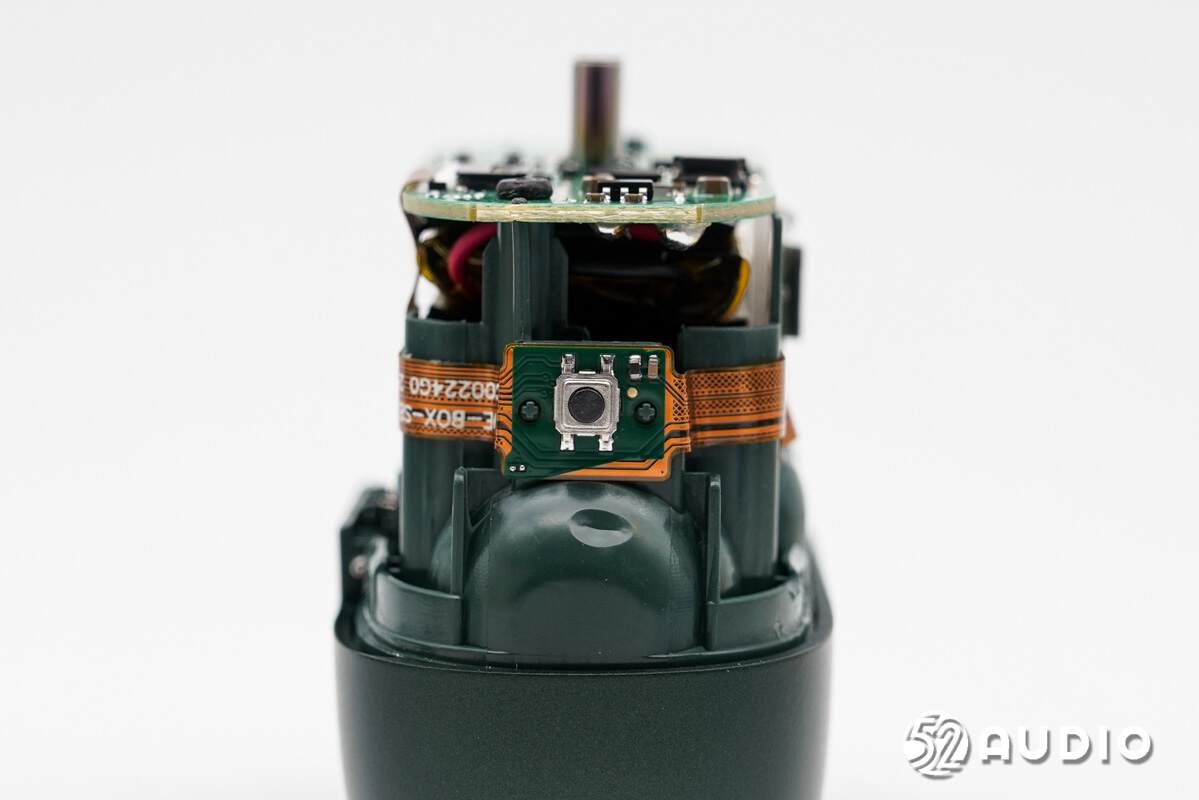

排线侧边连接功能按键小板。

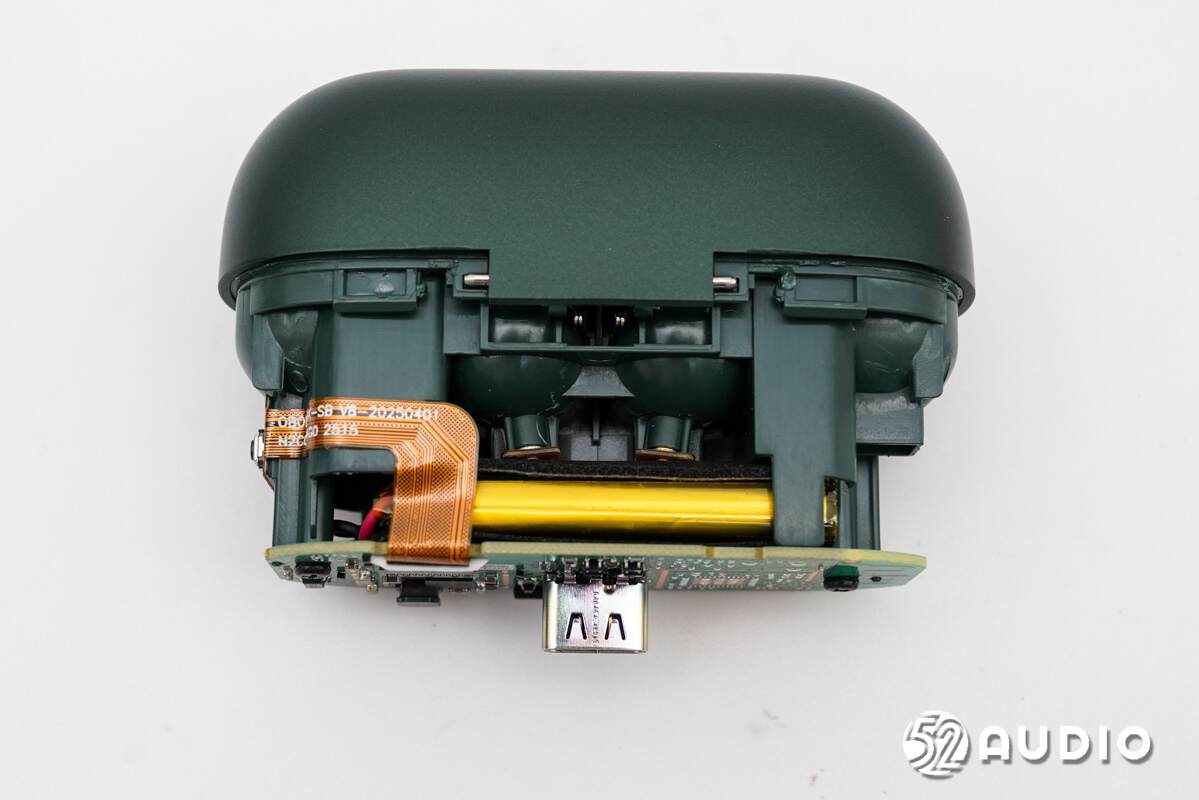

座舱背面结构一览，“腹部”设置电池单元，起到更好的保护作用。

座舱底部通过螺丝固定主板，通过连接器连接排线。

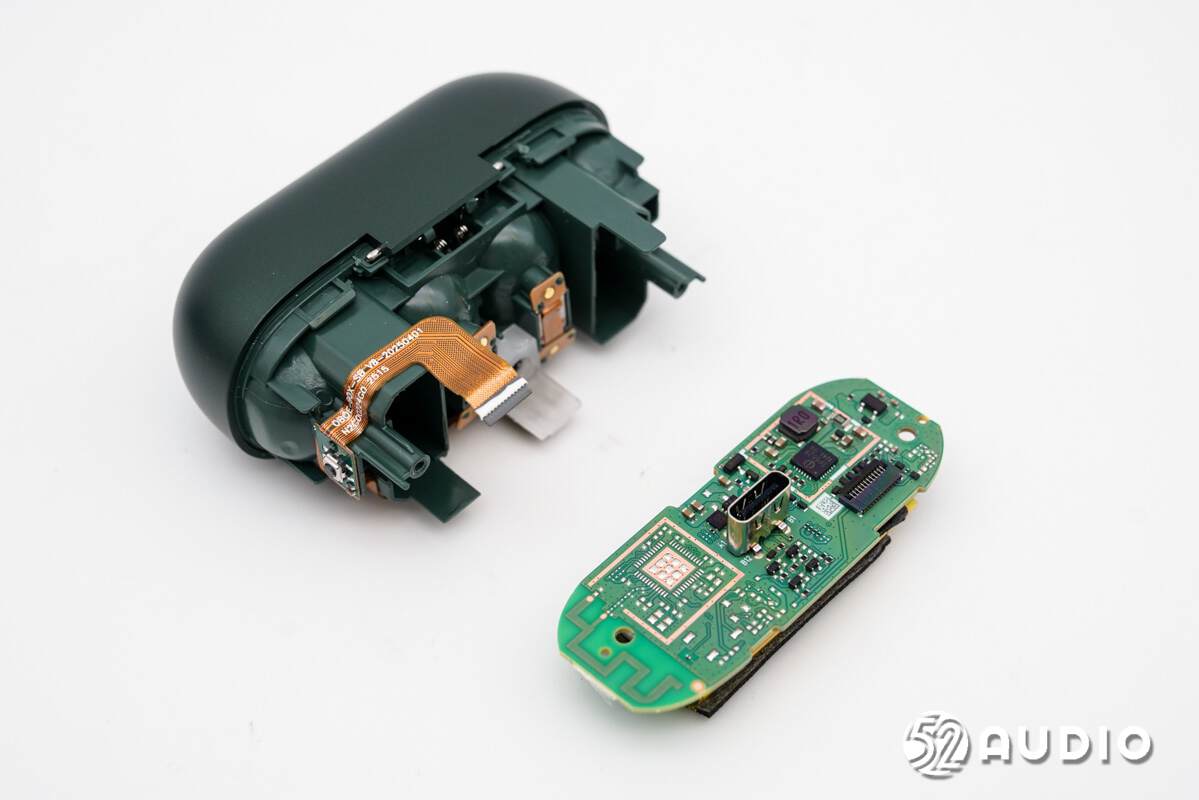

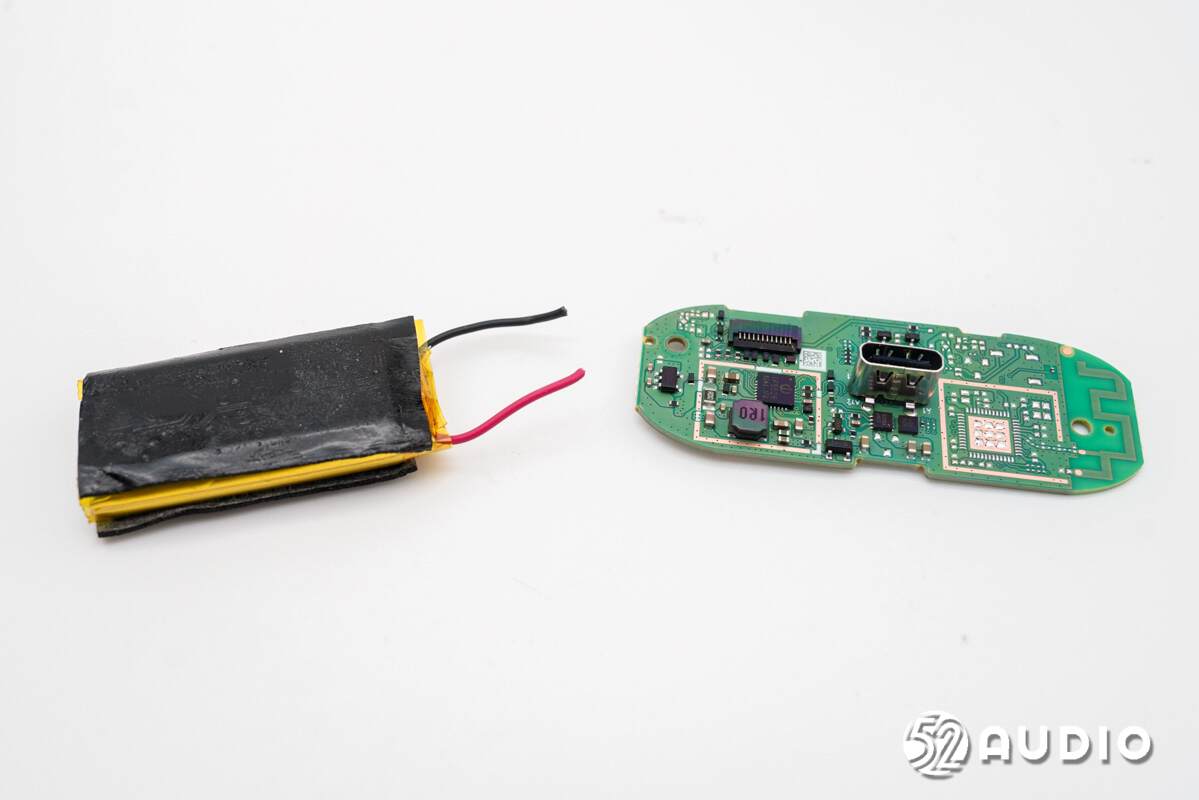

卸掉螺丝，挑开排线，取掉主板和电池。

座舱底部排线结构一览。

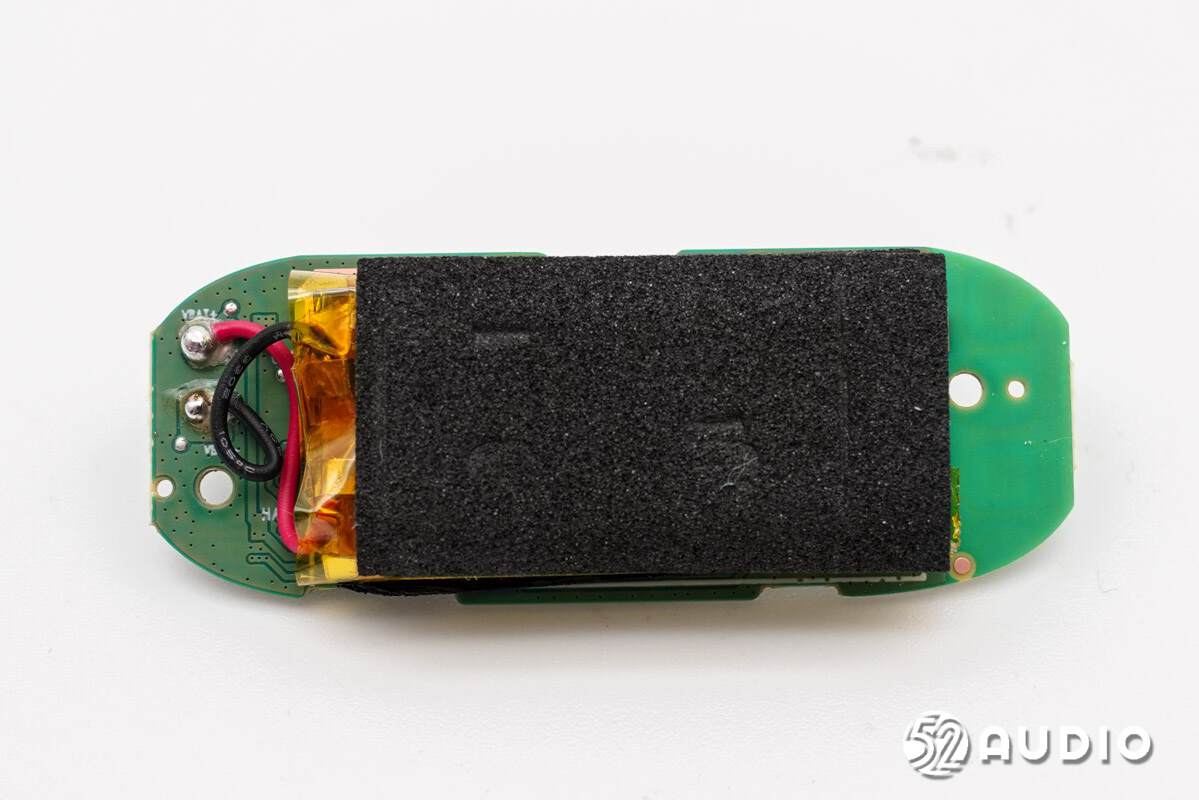

主板背面通过双面海绵胶固定电池，导线与主板焊接。

断开导线，分离电池。

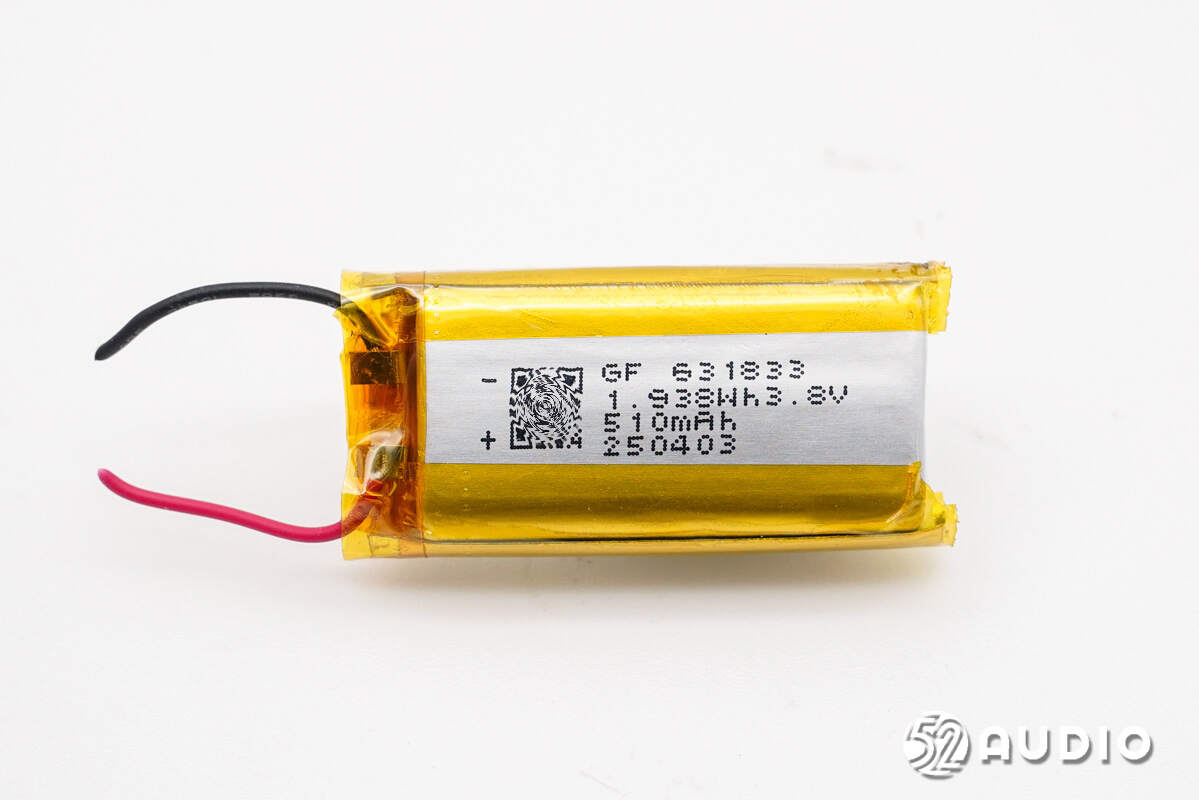

充电盒内置锂电池型号：GF 631833，额定容量：510mAh 1.938Wh，标称电压：3.8V，来自GF新余赣锋。

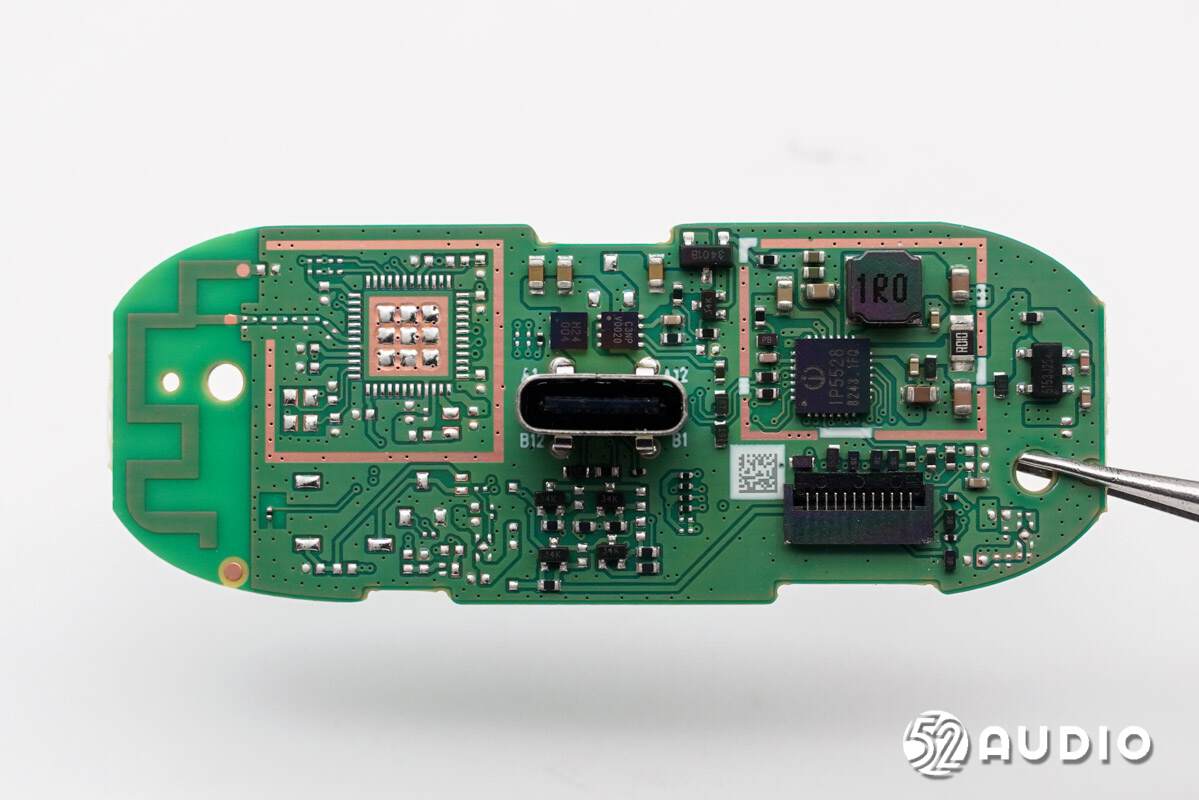

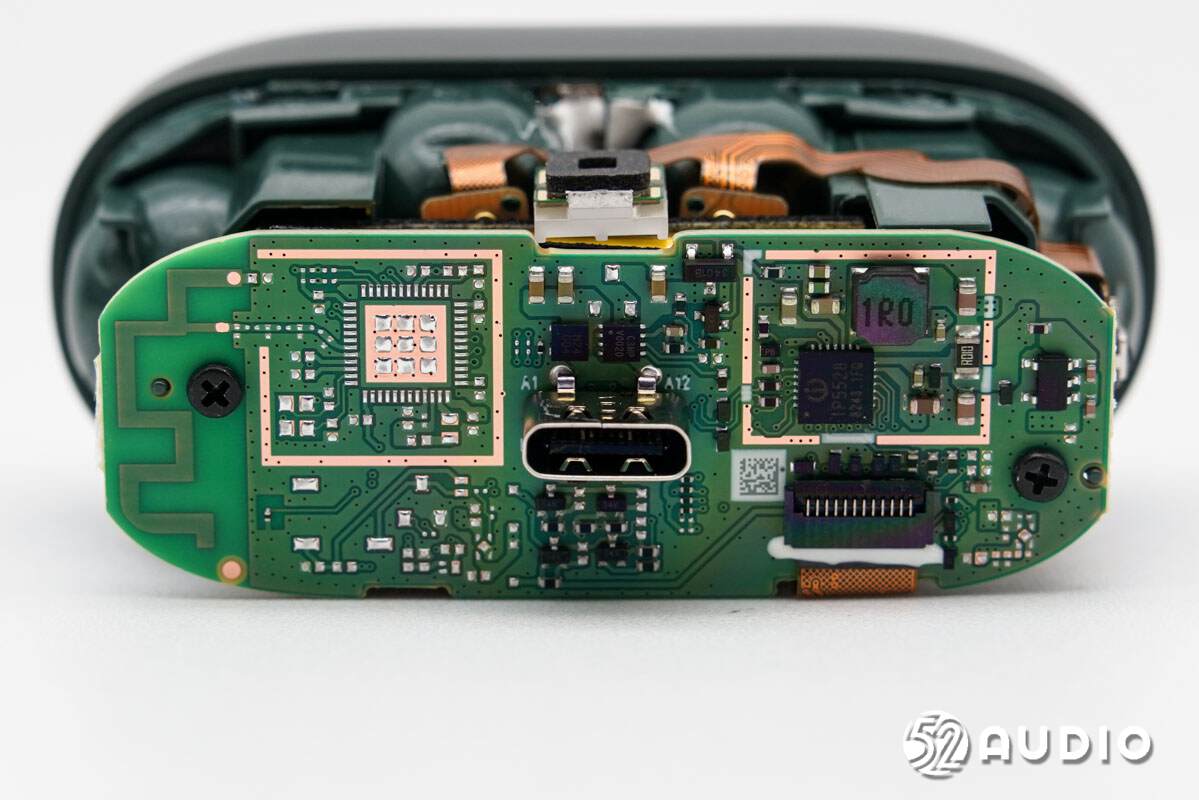

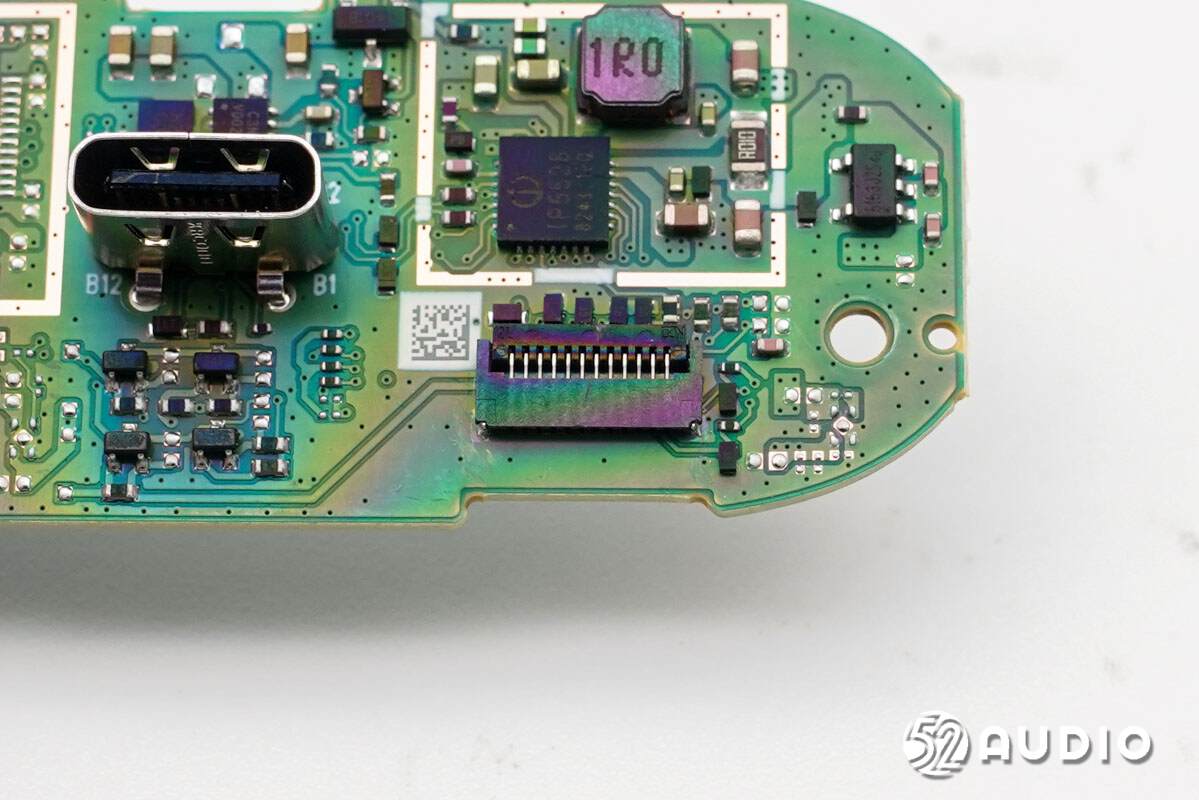

充电盒主板一侧电路一览，左侧设置有天线和预留的焊盘，推测后续还有更高版本的产品。

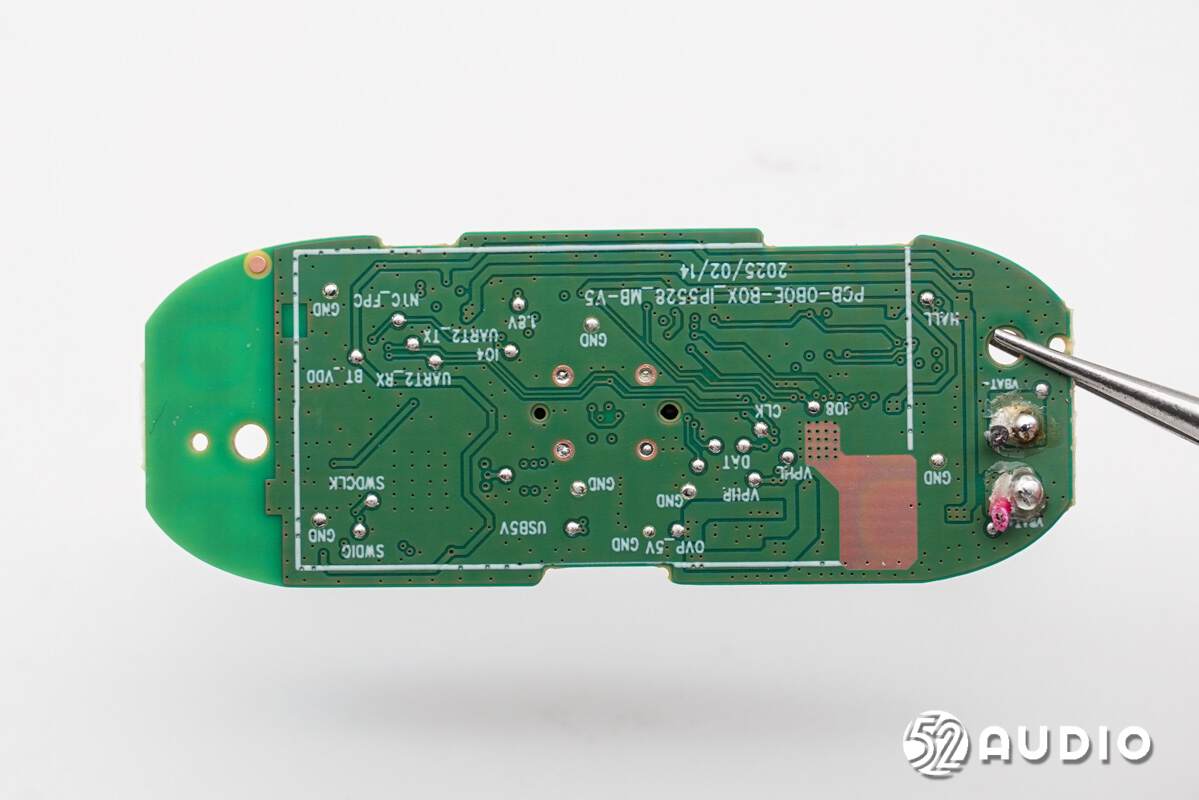

充电盒主板另外一侧电路一览。

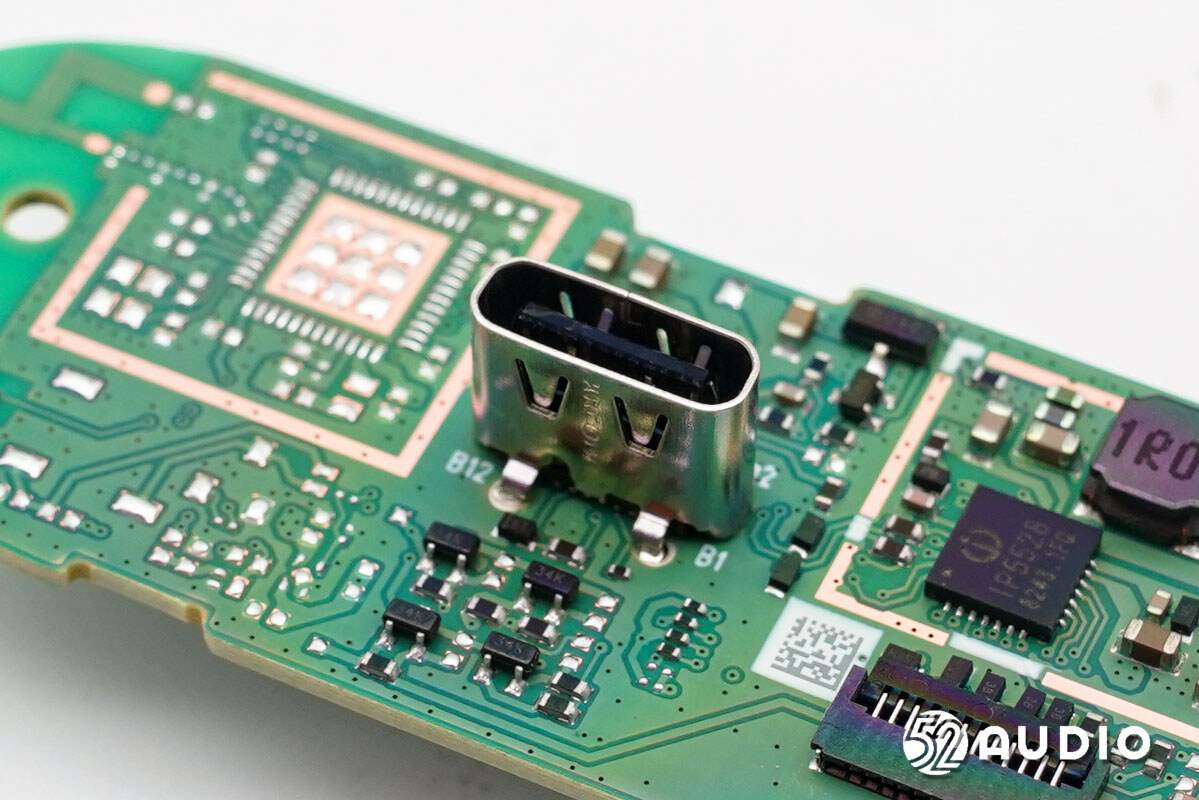

Type-C充电母座特写。

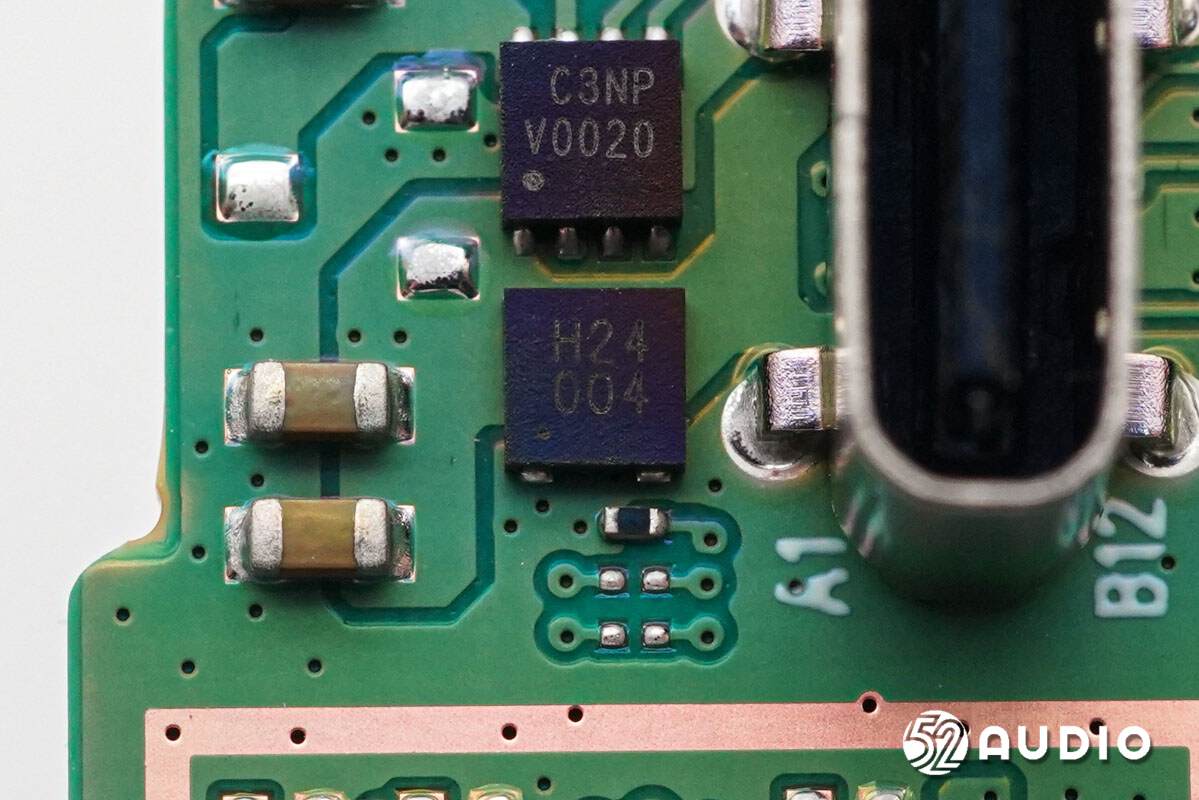

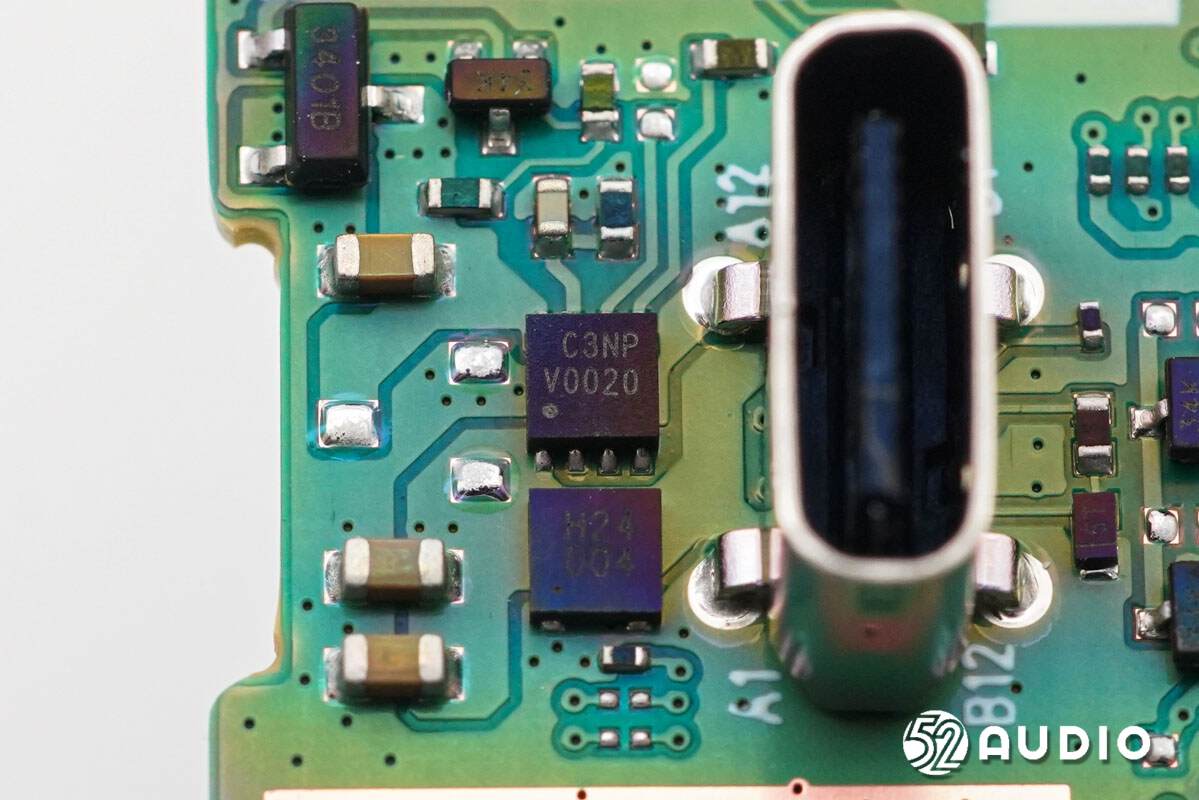

丝印C3NP V0020的过压过流保护IC。

丝印H24 004的TVS管。

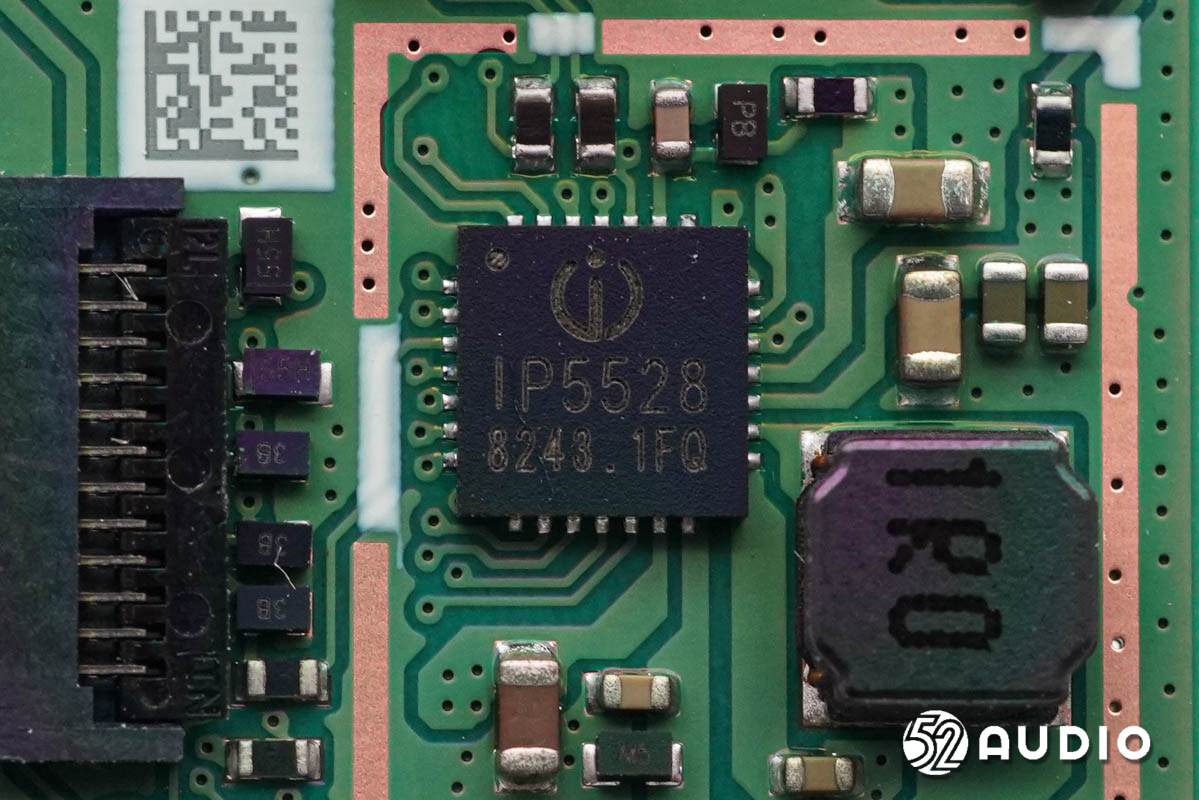

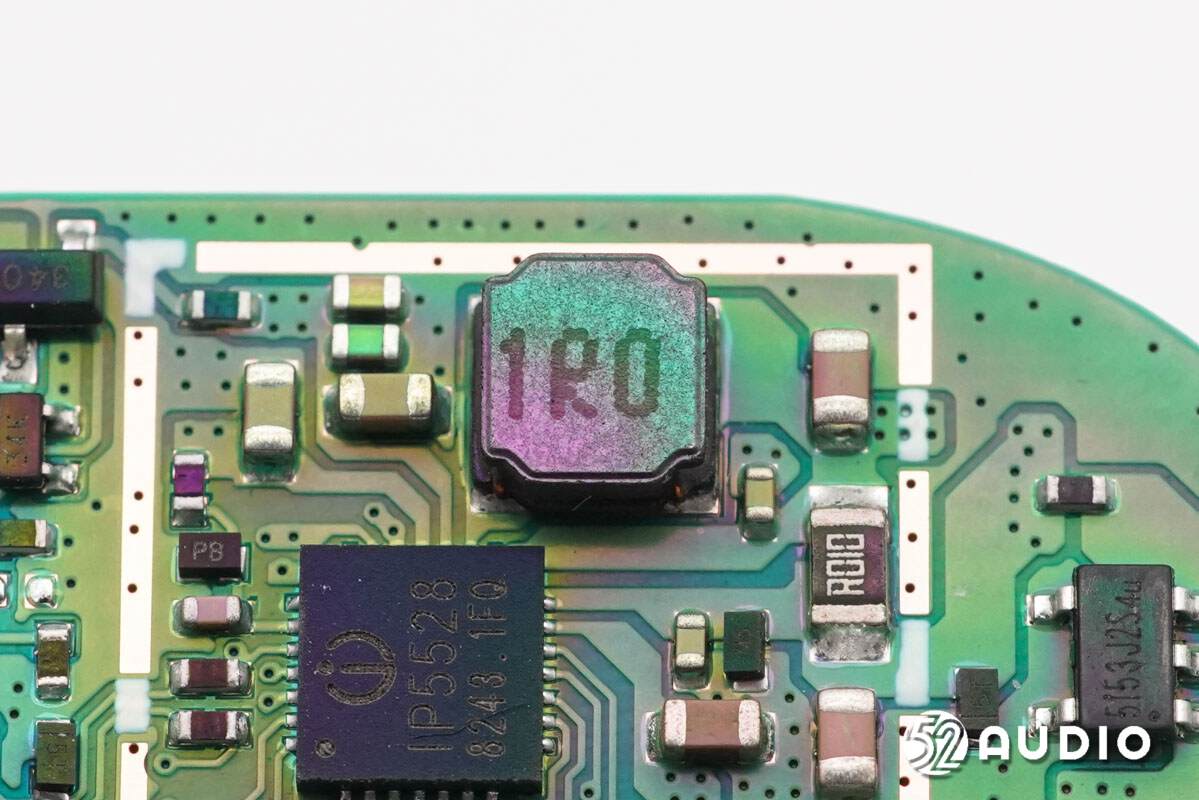

INJOINIC英集芯IP5528 TWS耳机充电仓管理SoC，是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。 得益于IP5528的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸， 降低BOM成本。

英集芯IP5528支持跟随充电功能，可实现充电电压3.2~5.5V范围10mV精细步进调整，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的TWS耳机综合续航时间。基于这一特性，品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。

例如，在不增加电池容量的情况下，可以使产品提供更持久的续航时间；又或是使用更小容量的电池来达到与原来相同的续航时间，不仅可以有效降低成本，还能减小产品的体积，提高便携性；还可以在搭载更多功能和应用的情况下，保证产品的续航时间不打折扣，让用户无需因此而感到担忧。

英集芯IP5528在应用上，只需一个电感实现升降压功能，支持低成本电感和电容。IP5528的同步升压系统提供额定400mA输出电流，转换效率高至93%。轻载时，自动进入休眠状态，静态电流降至15µA。

英集芯IP5528采用开关充电技术，提供额定1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。IP5528内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍，IP5528还支持输出电压3.2V~5.2V，支持给耳机快充。

据我爱音频网拆解了解到，目前已有JBL、摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

1.0μH功率电感。

连接排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F303-25325。

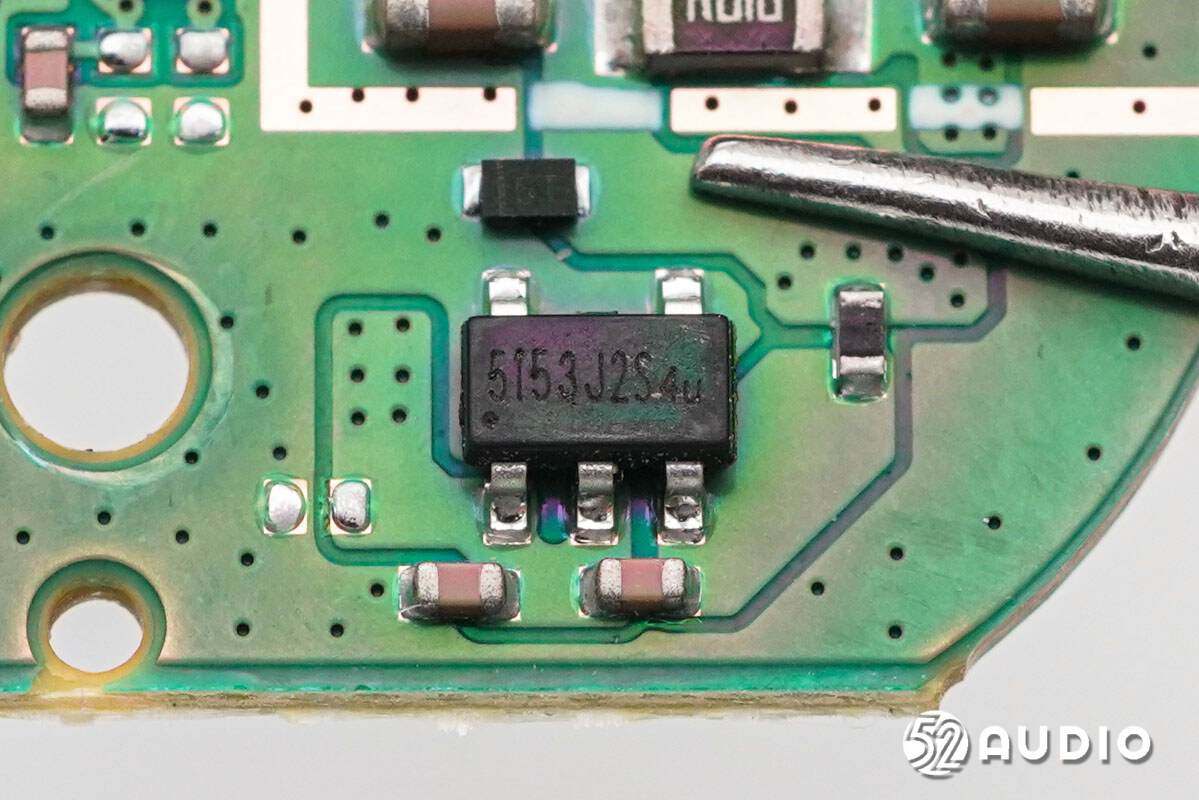

苏州赛芯电子科技股份XB5153J2S一体化锂电保护IC，负责电池的过充电、过放电、过电流等保护。

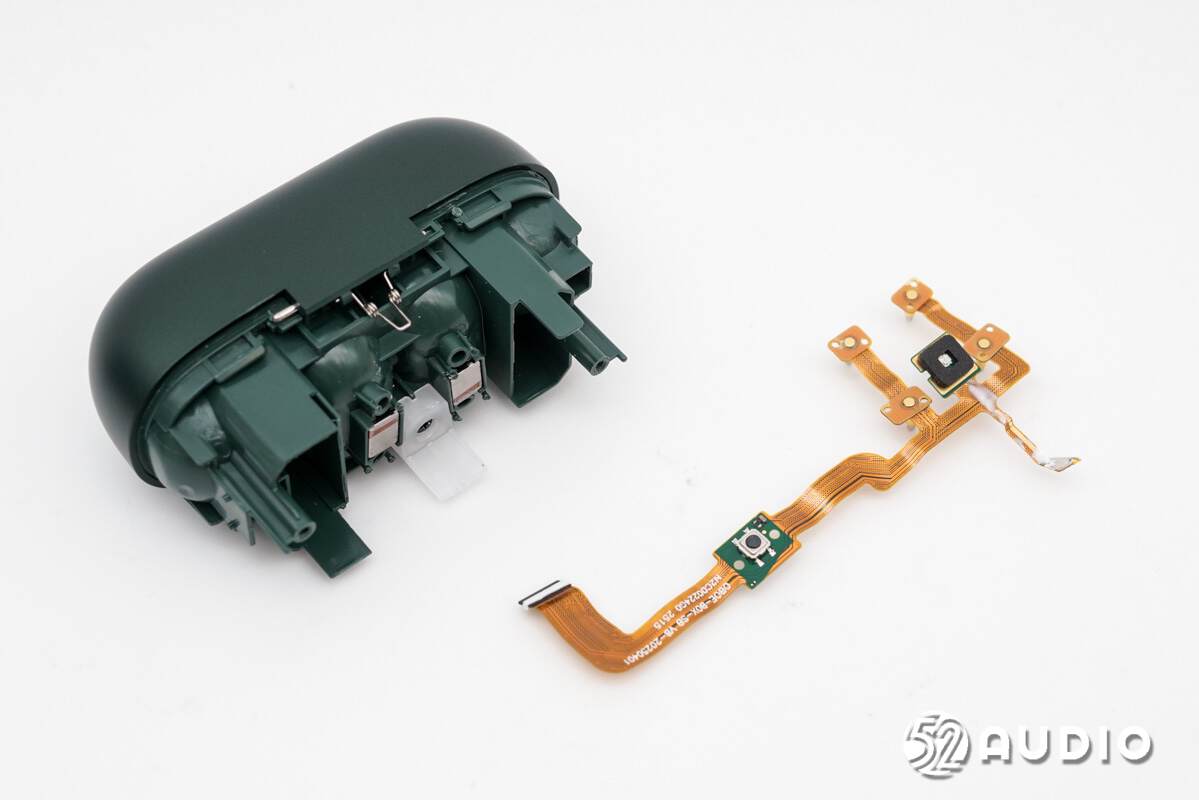

取掉座舱底部的排线。

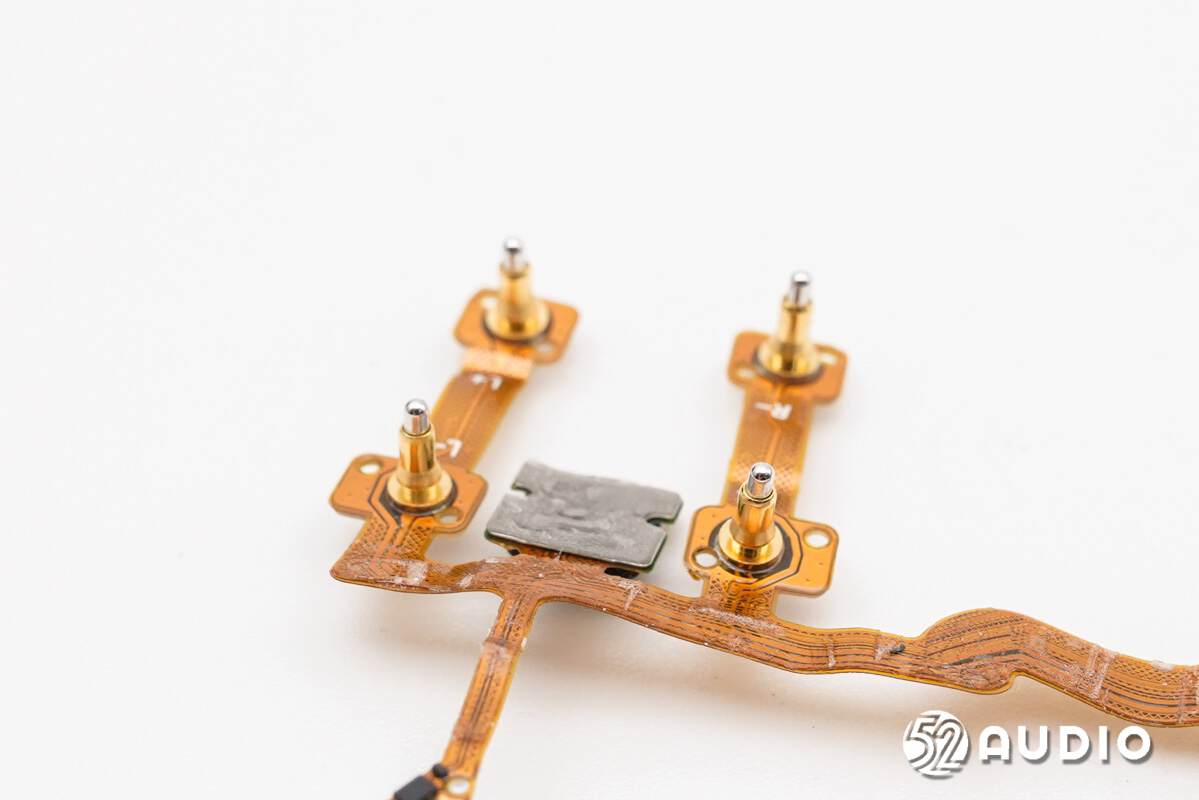

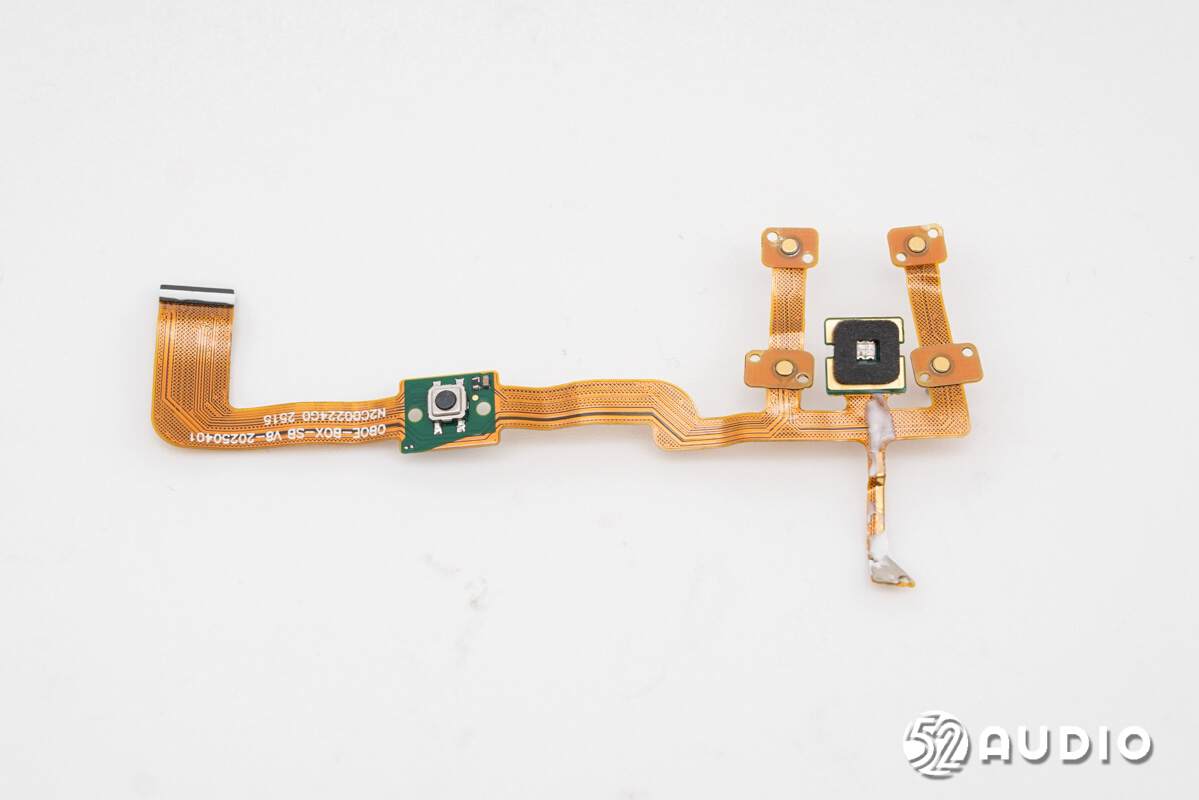

充电盒内部排线电路一览。

为耳机充电的Pogo Pin连接器特写。

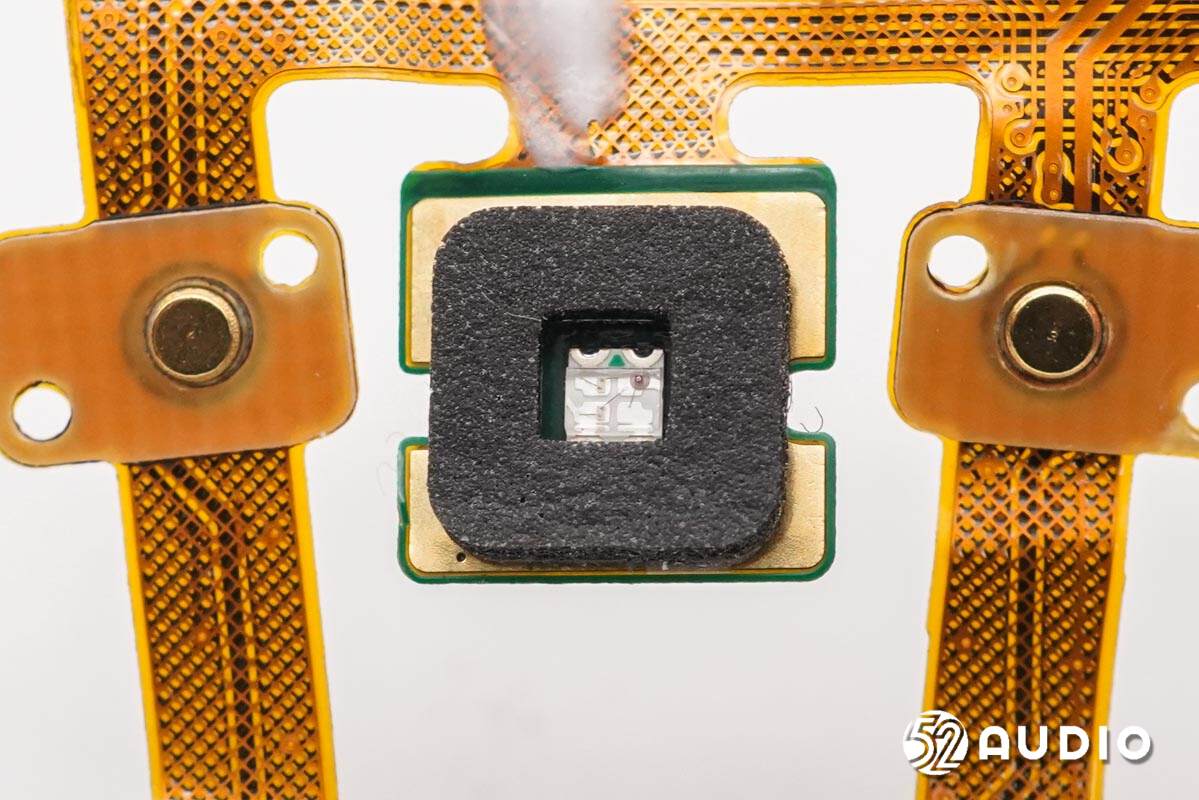

用于反馈蓝牙配对及充电状态的LED指示灯，通过遮光罩密封。

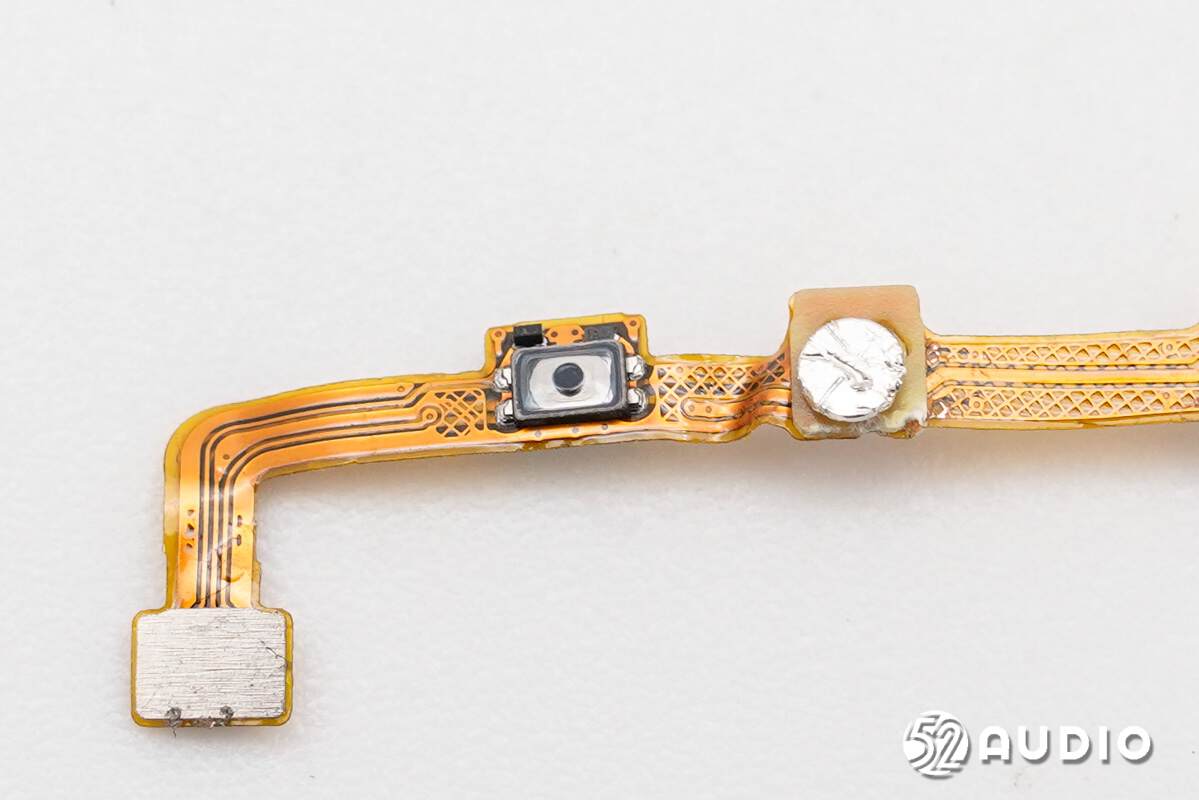

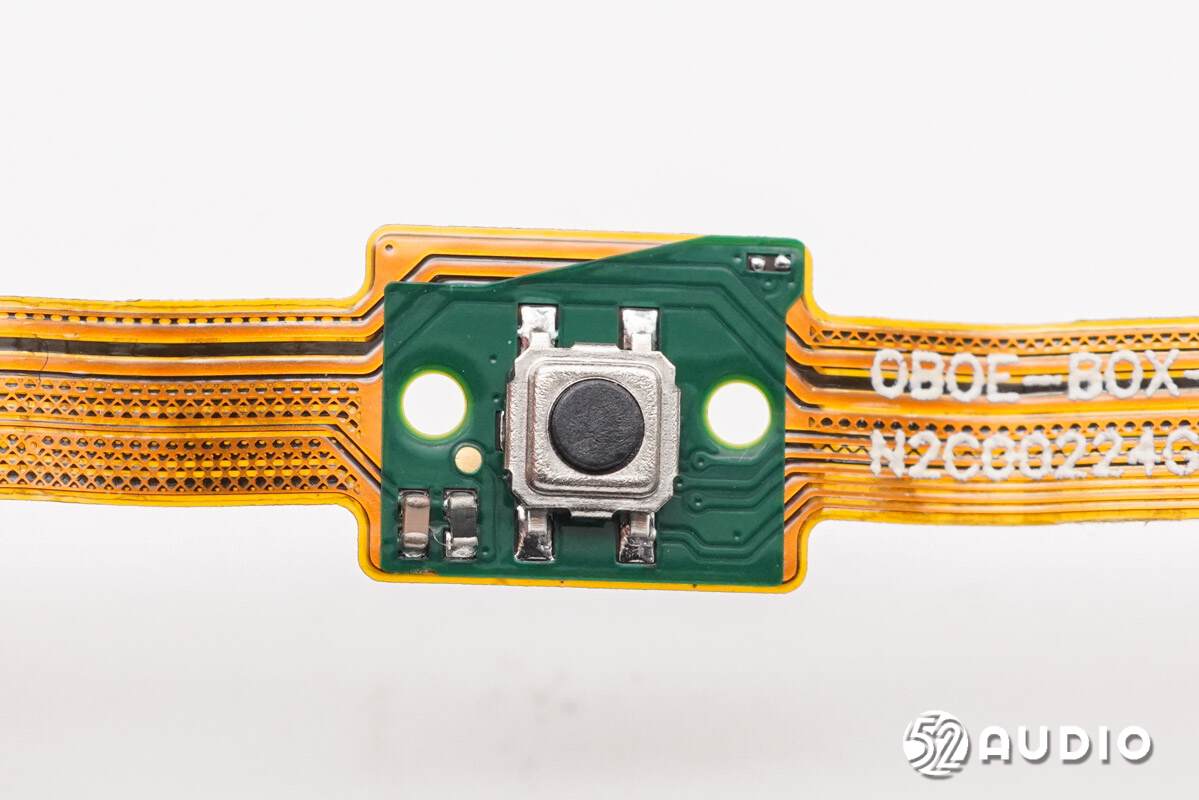

用于蓝牙配对的功能按键特写。

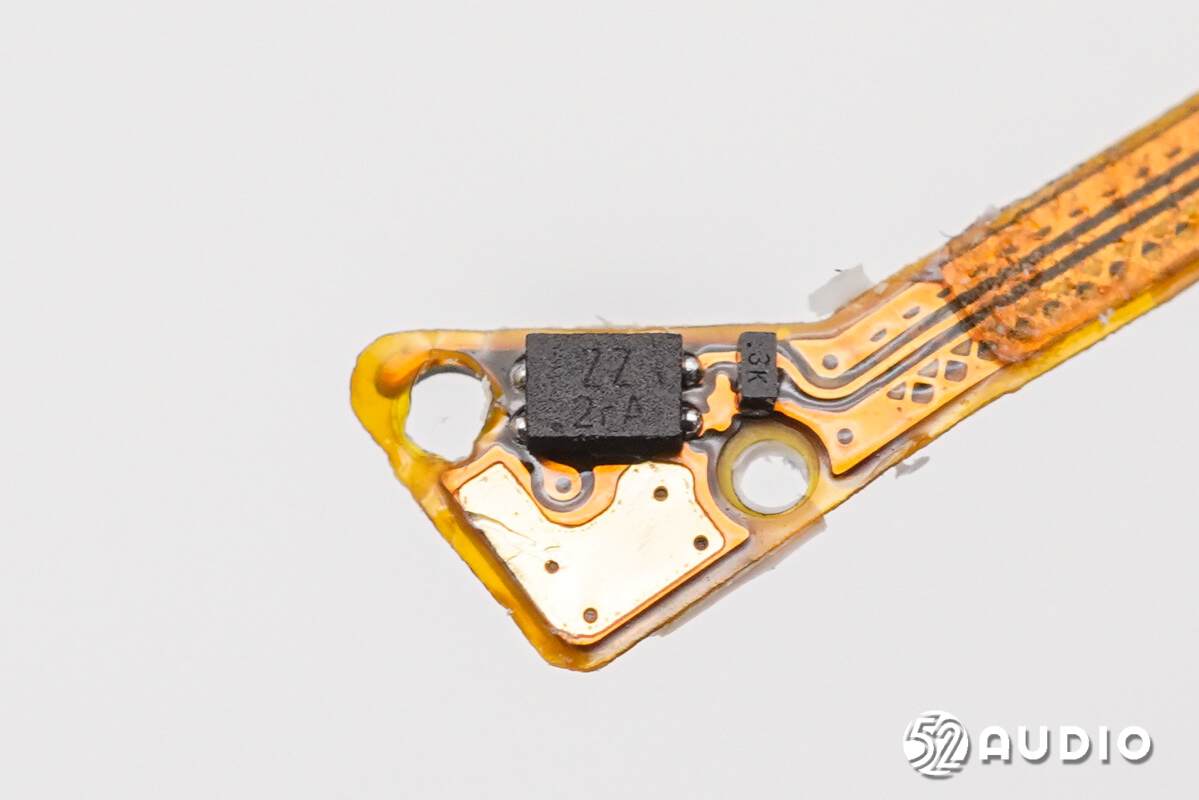

丝印ZZ 2rA的霍尔元件，用于感知充电盒盒盖开启、关闭时的磁场变化，实现开盖即连功能。

耳机拆解

拆解耳机部分，取掉后端腔体内侧盖板。

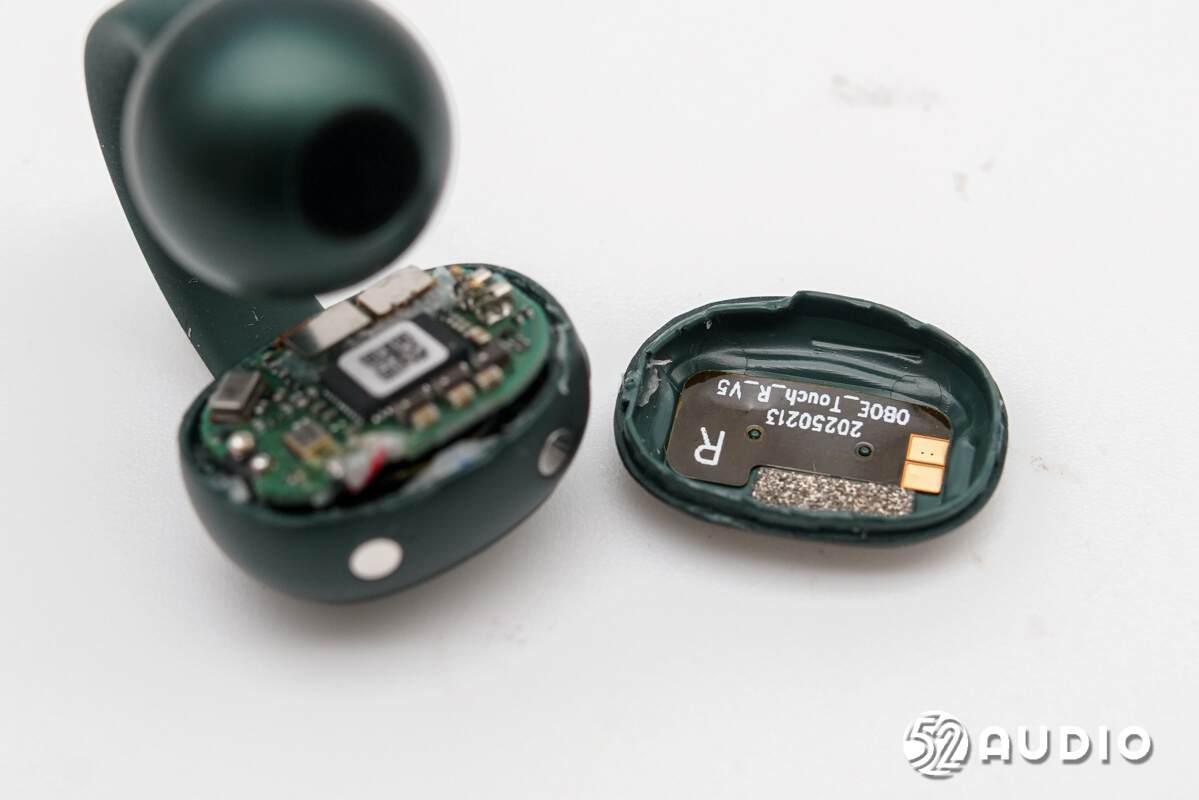

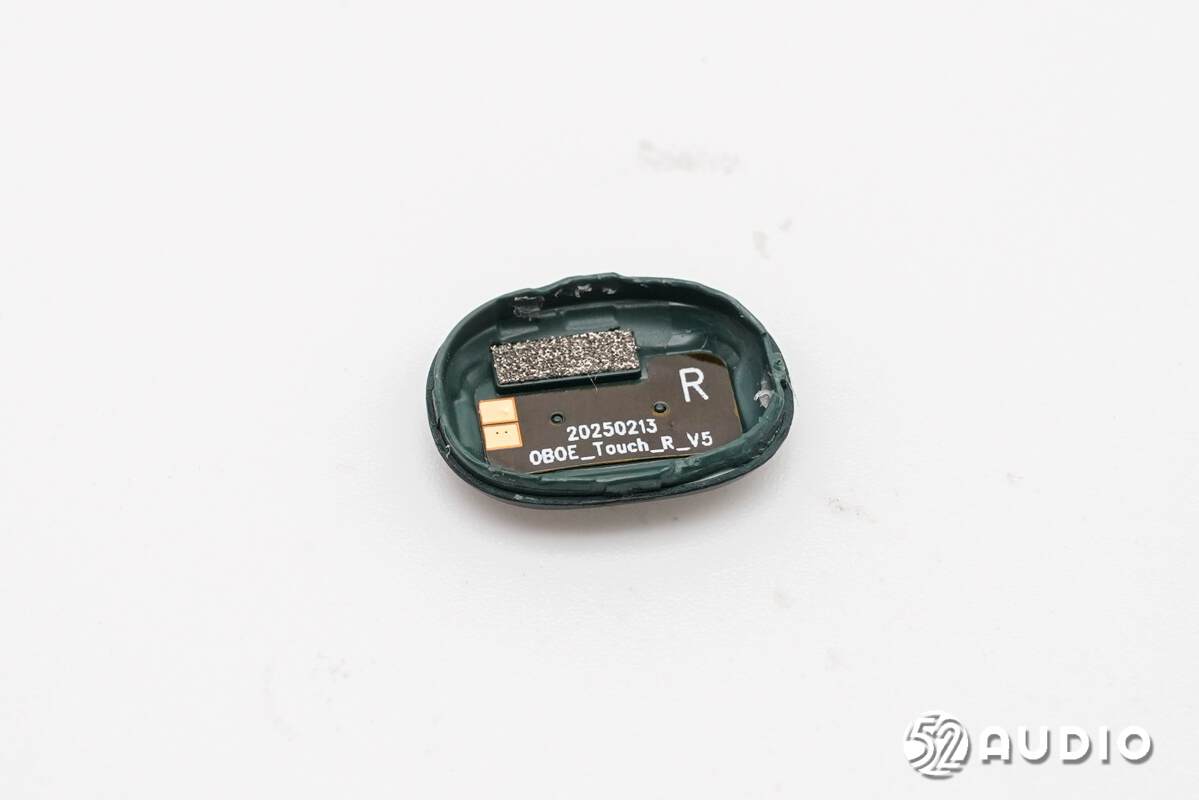

盖板内侧结构一览，贴有佩戴检测传感器，用于实现摘取自动暂停音乐播放，佩戴自动恢复播放功能。

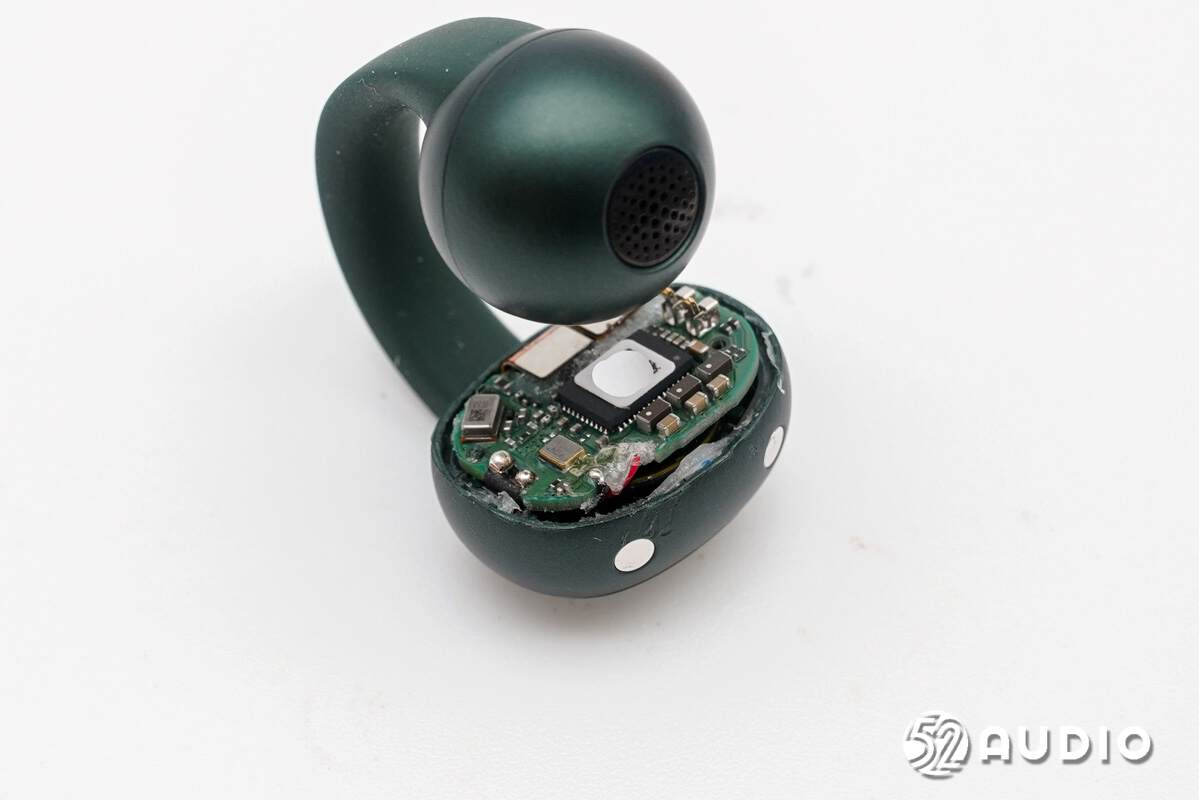

腔体内部结构一览，热熔柱固定主板单元，与排线通过连接器连接。主板下方设置电池。

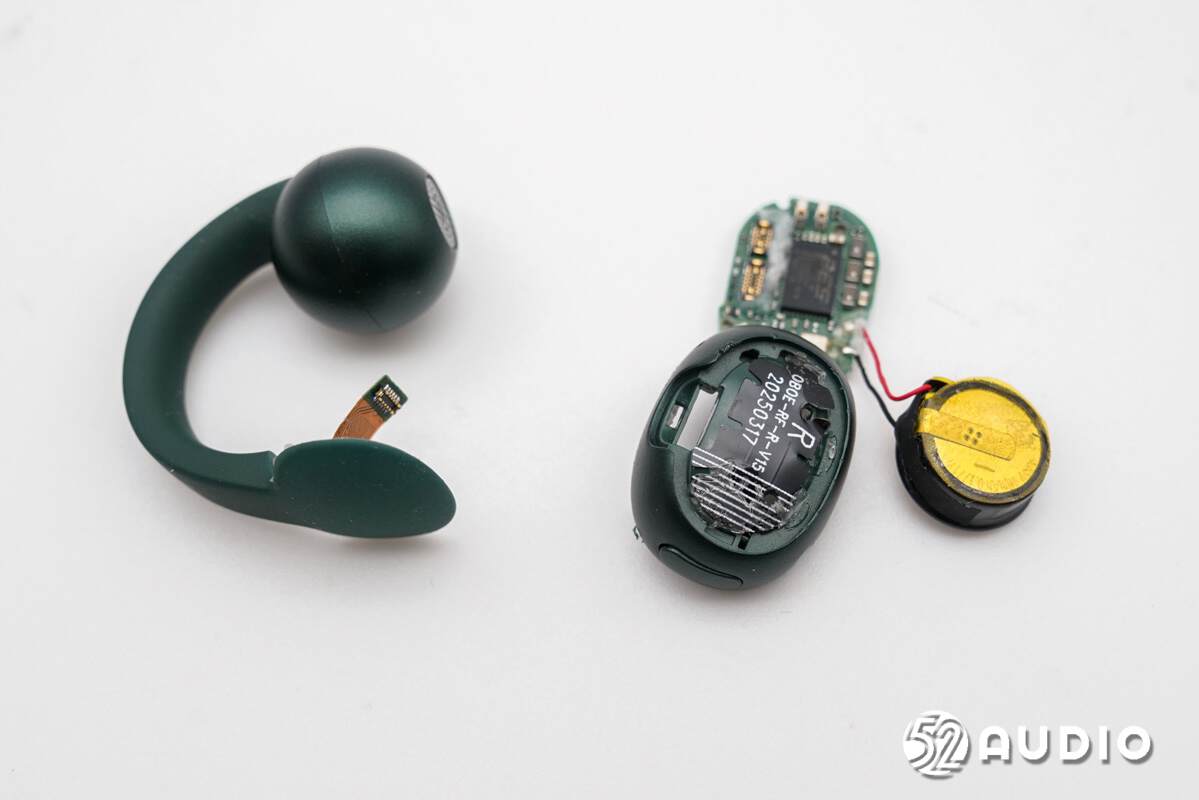

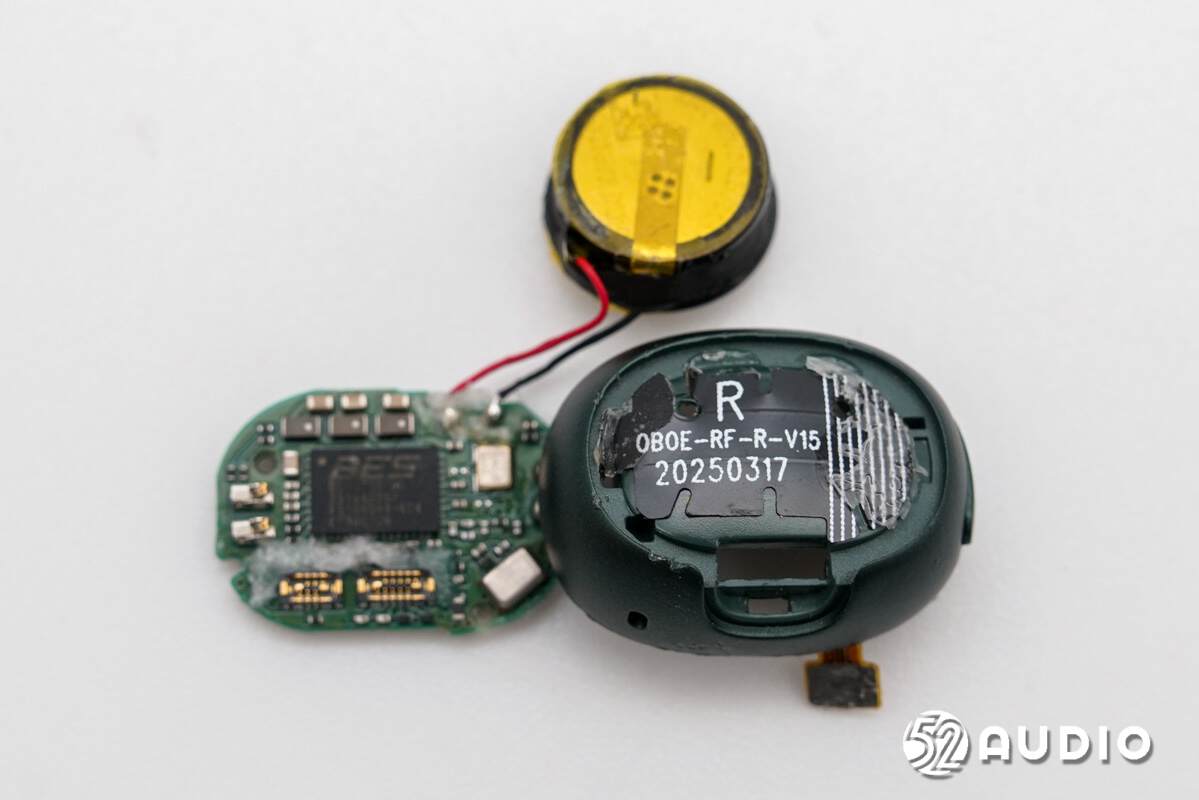

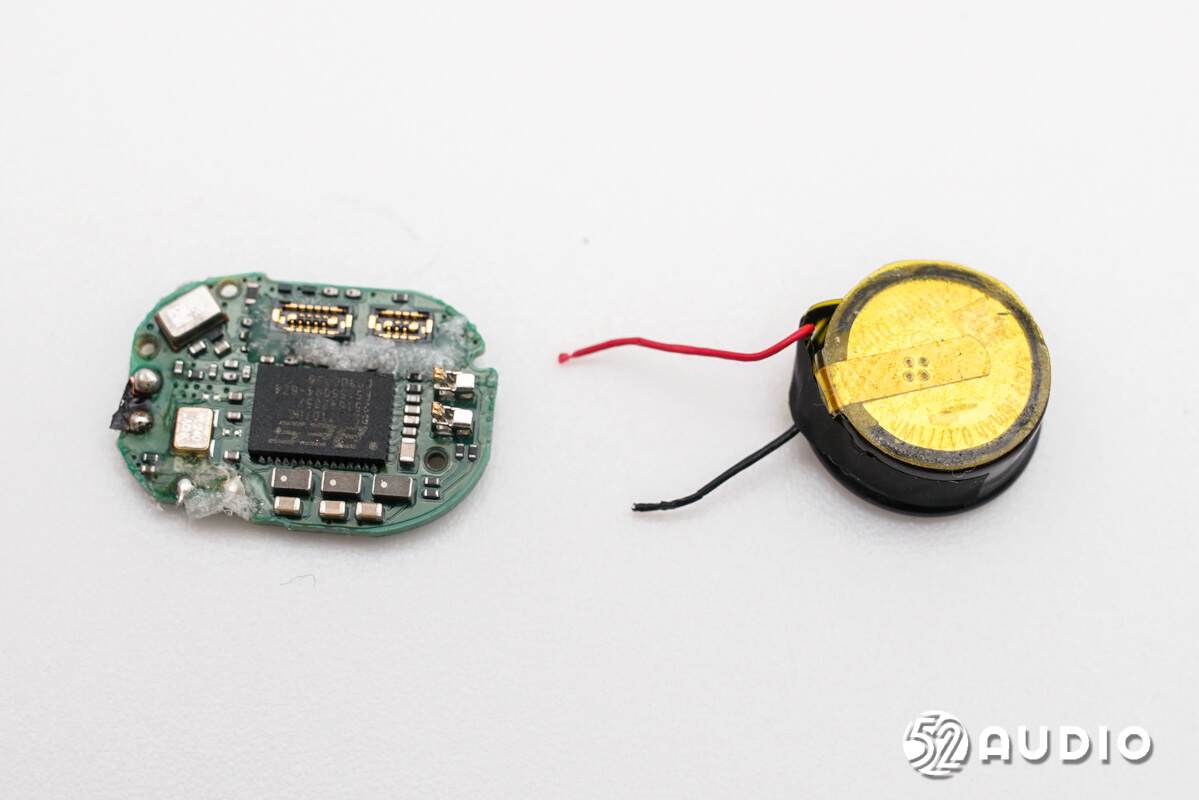

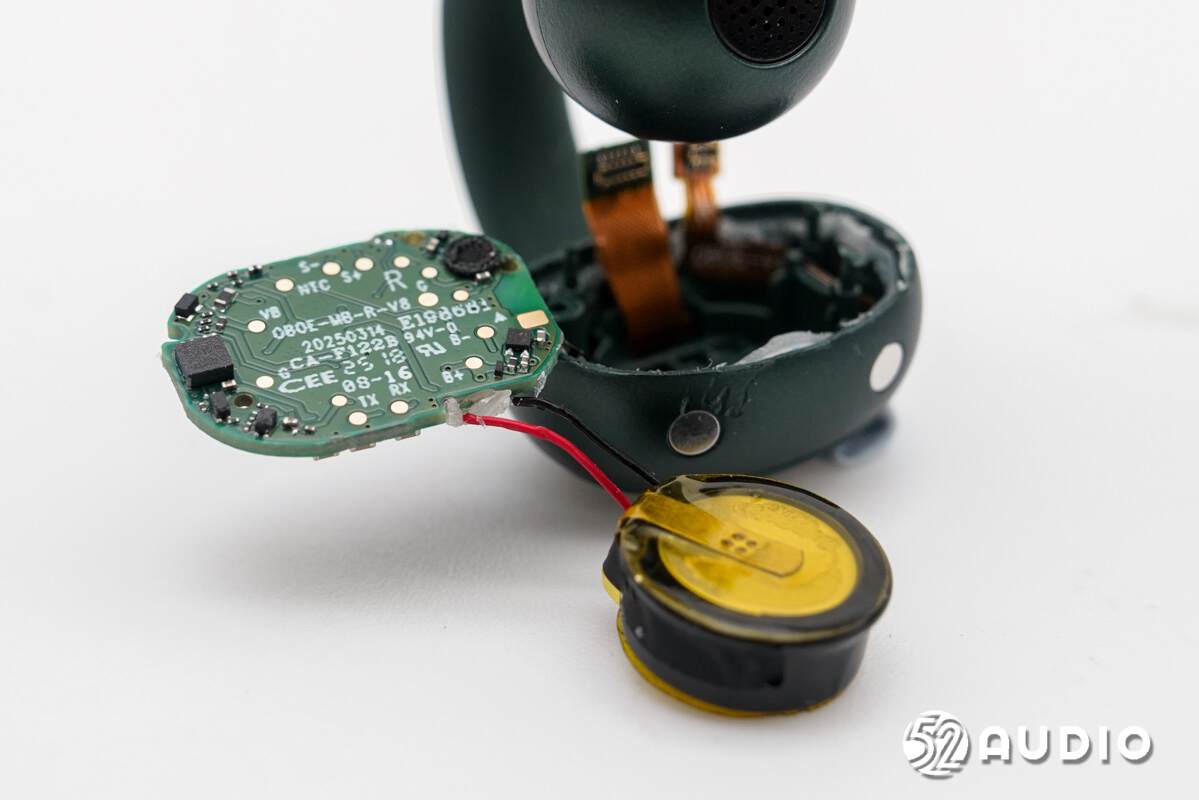

挑开连接器，取出主板和电池。

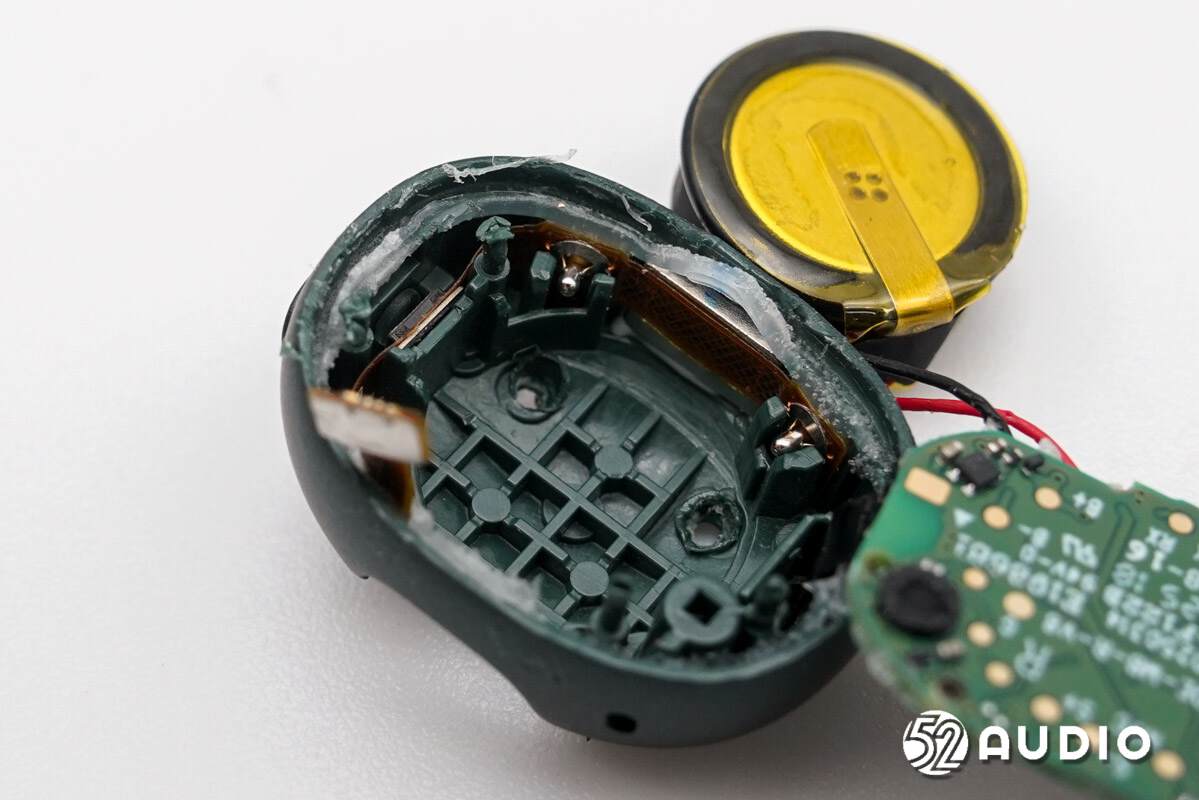

拆掉后端腔体。

腔体背部贴有蓝牙天线。

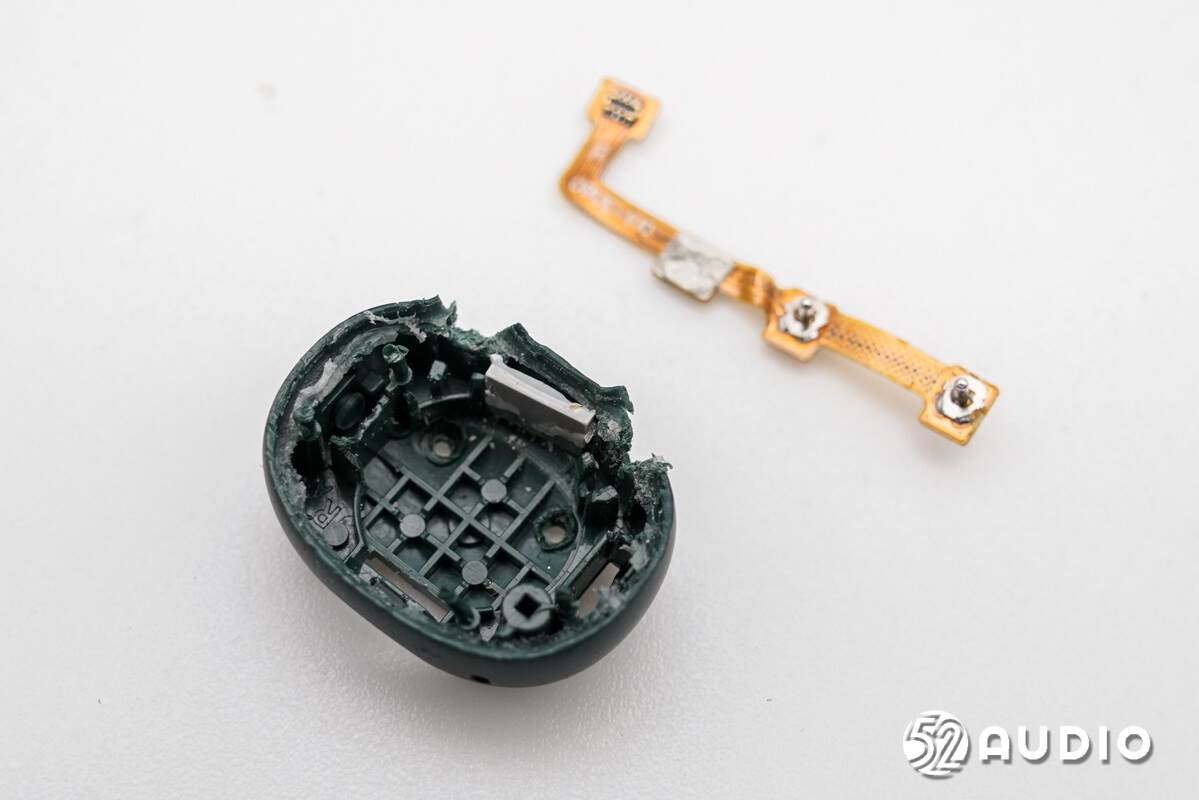

内部腔体壁上设置充电触点和功能按键及排线。

取出腔体内部排线。

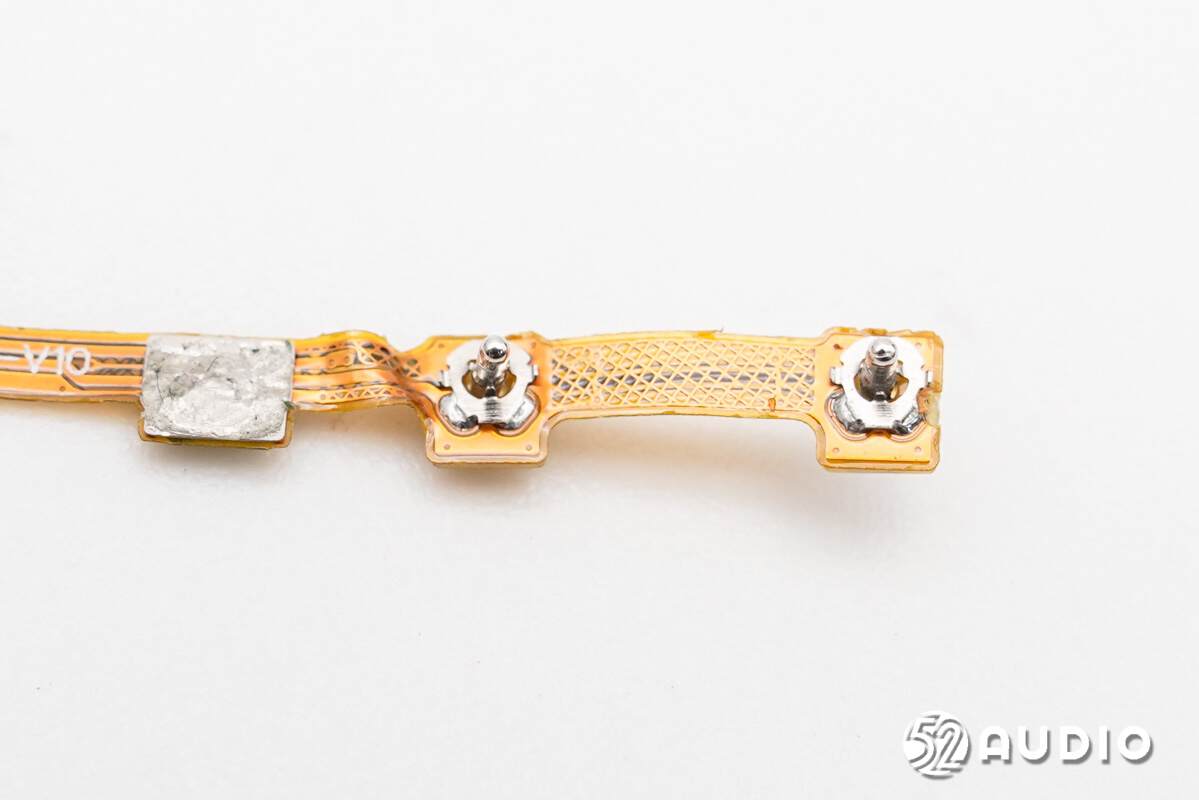

排线上的充电触点特写。

用于多功能控制的微动按键特写。

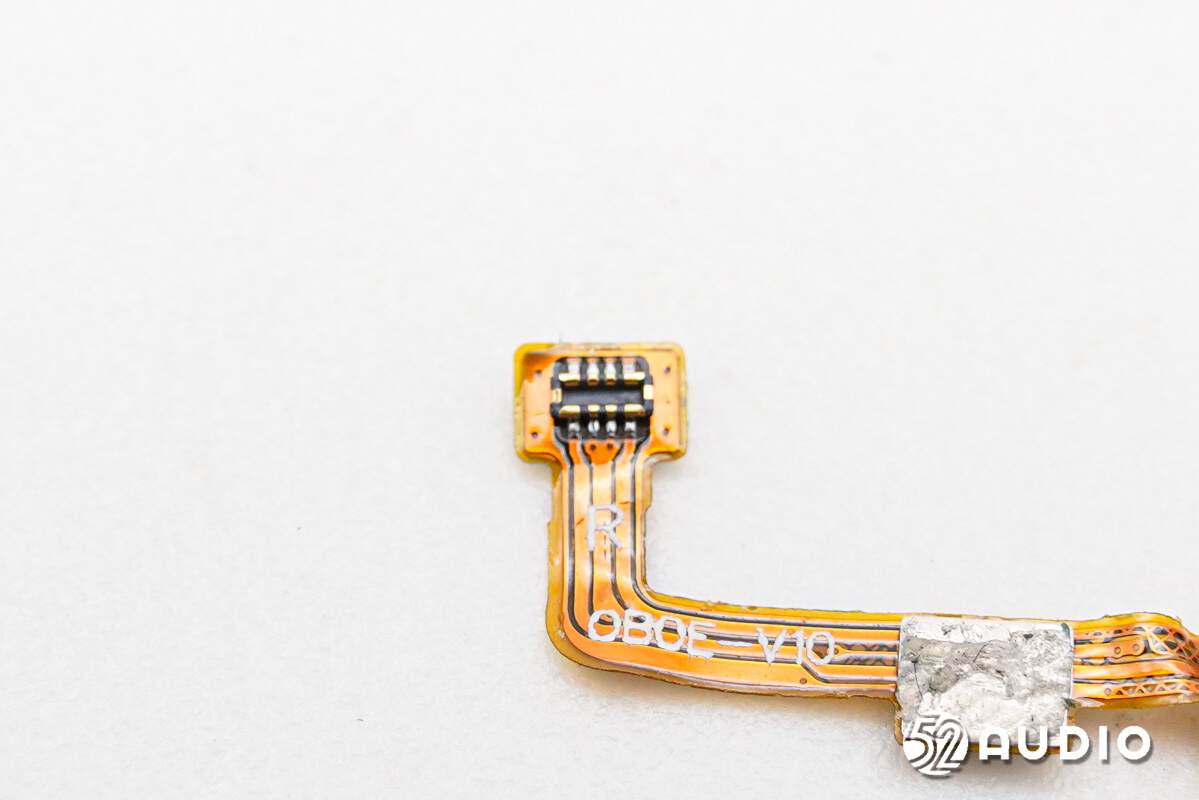

排线连接主板的BTB连接器公座特写。

断开电池导线与主板的焊点。电池通过高温绝缘胶和橡胶套包裹防护。

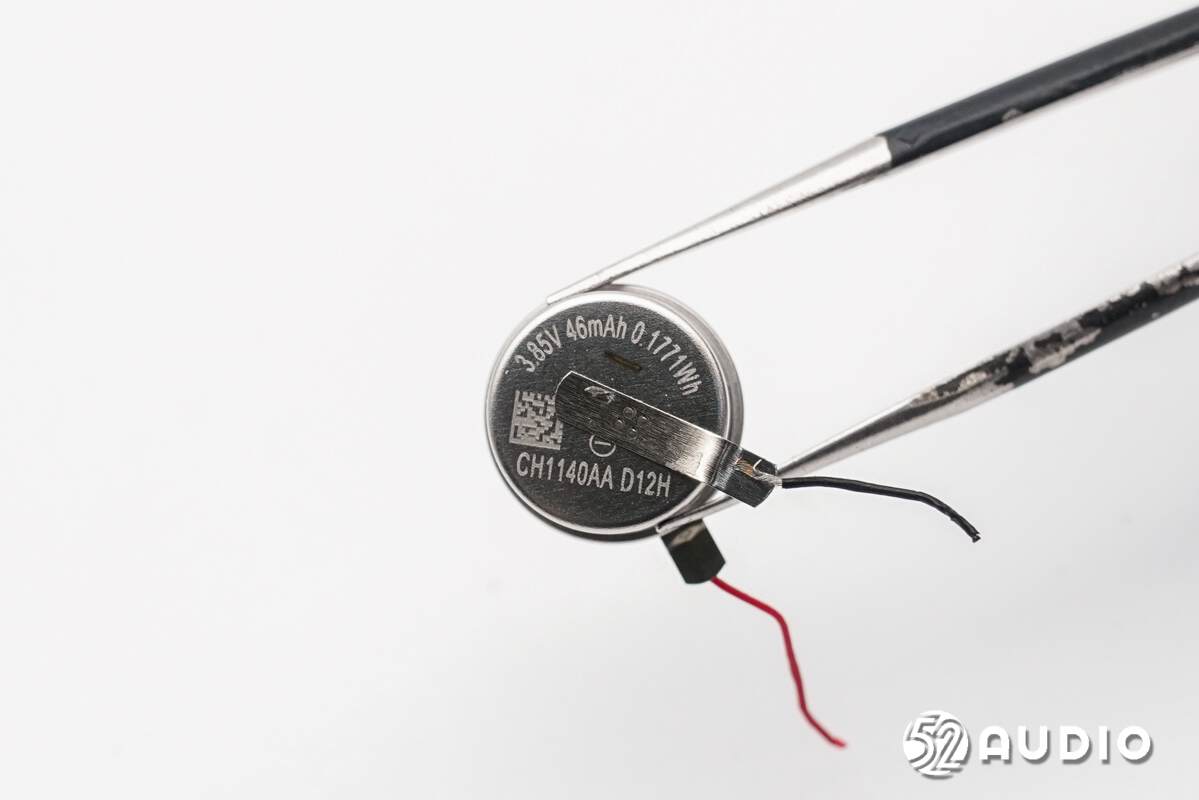

耳机内置钢壳扣式电池负极特写，雕刻参数信息。标称电压：3.85V，额定容量：46mAh 0.1771Wh。

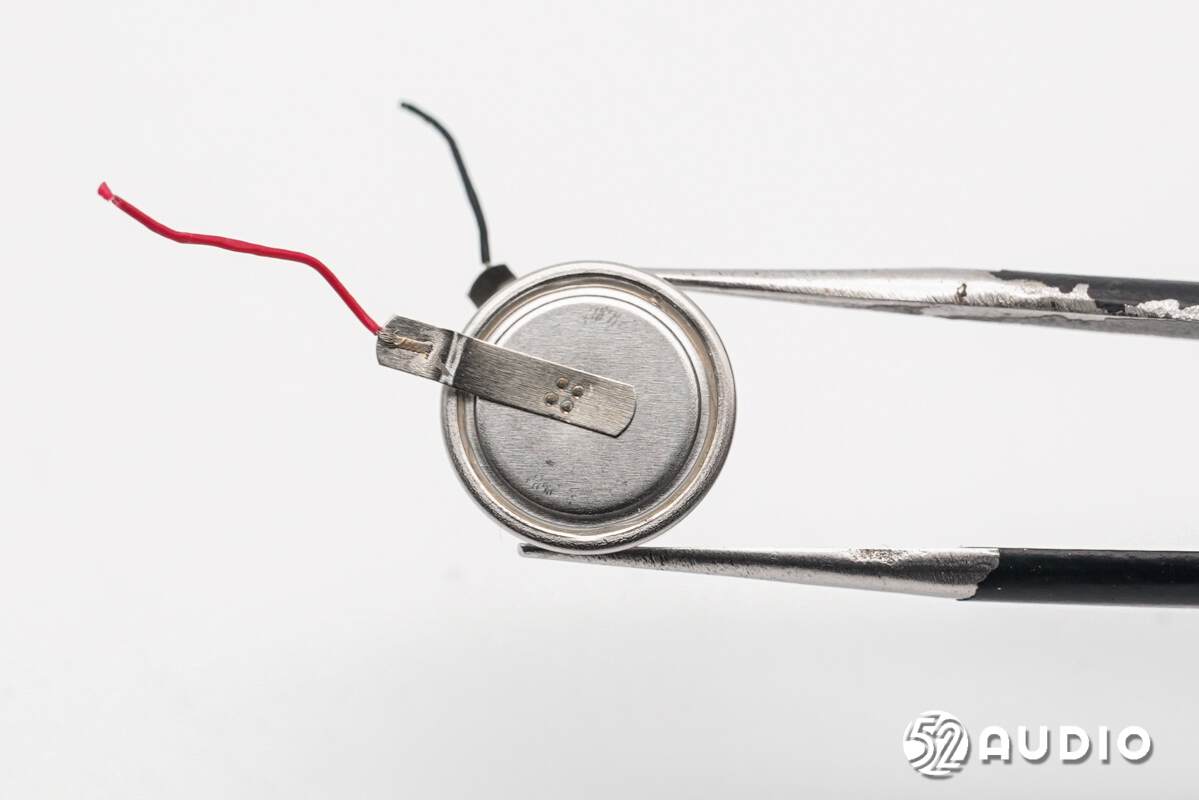

钢壳扣式电池正极特写。

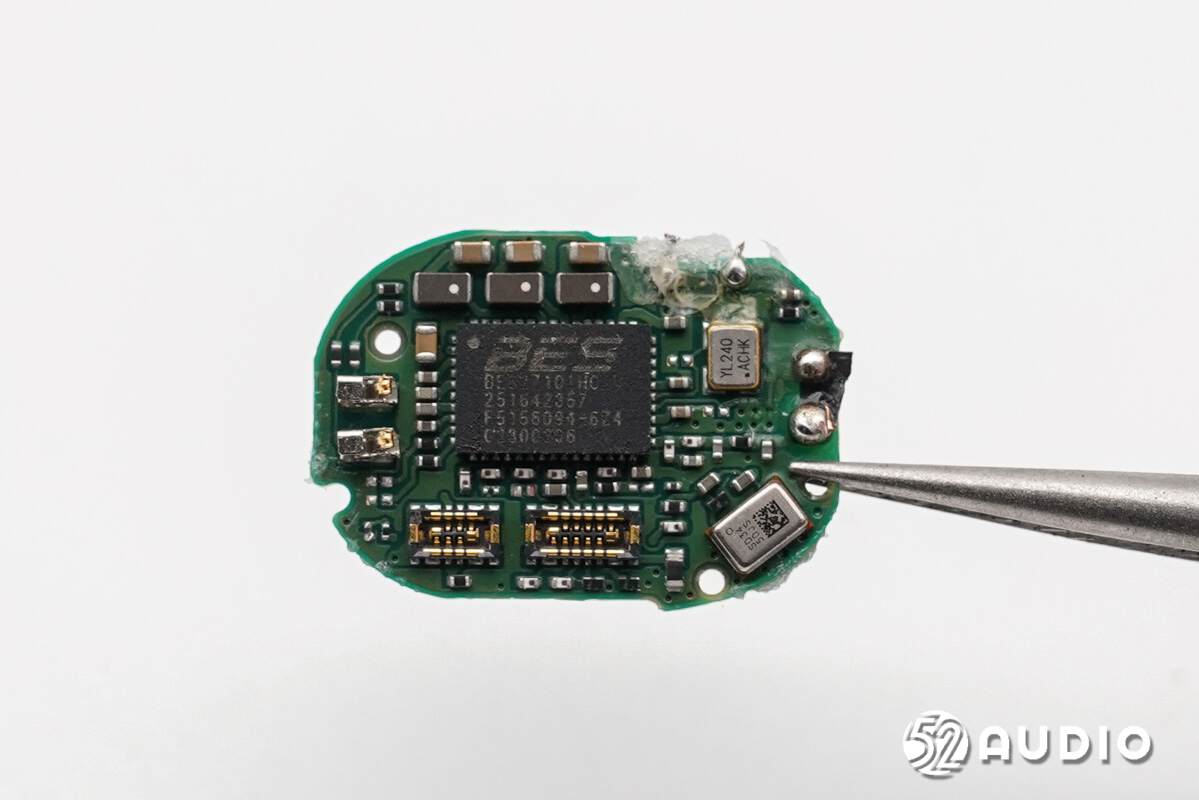

耳机主板一侧电路一览。

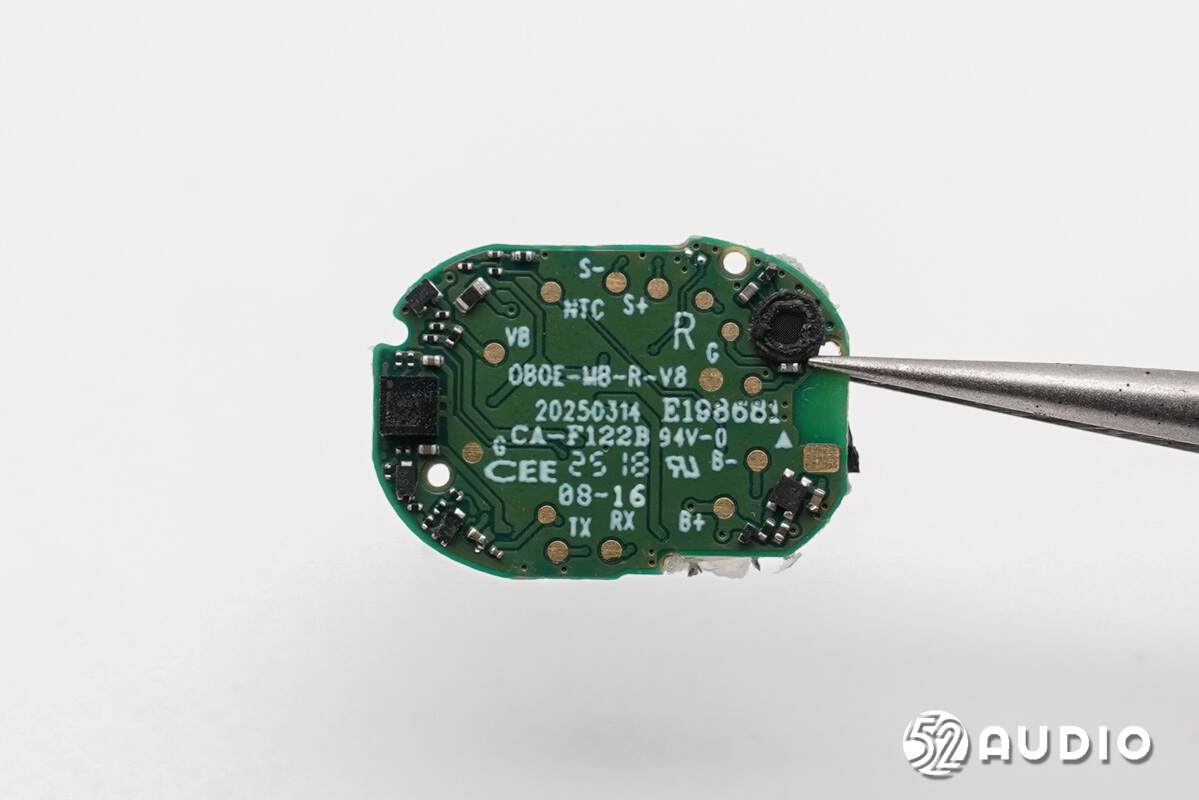

耳机主板另外一侧电路一览。

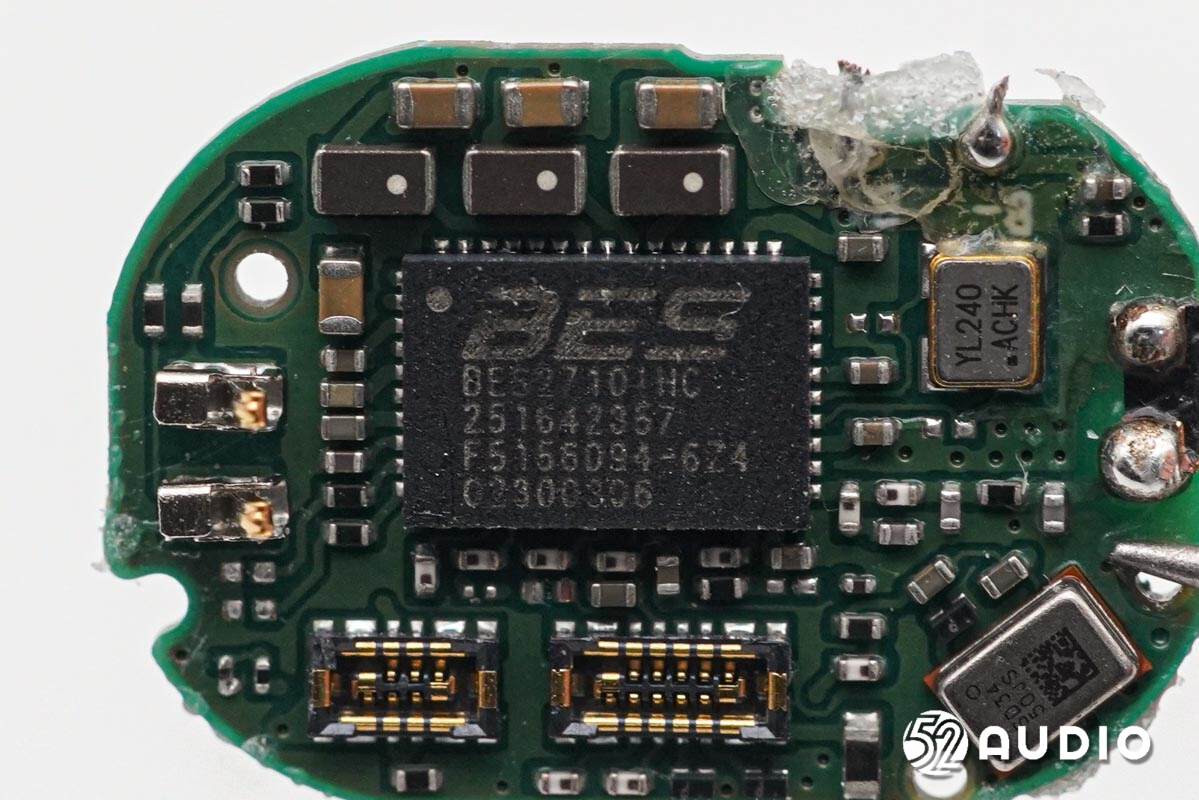

BES恒玄科技BES2710IHC蓝牙音频SoC，用于无线连接和音频数据处理。

蓝牙芯片外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

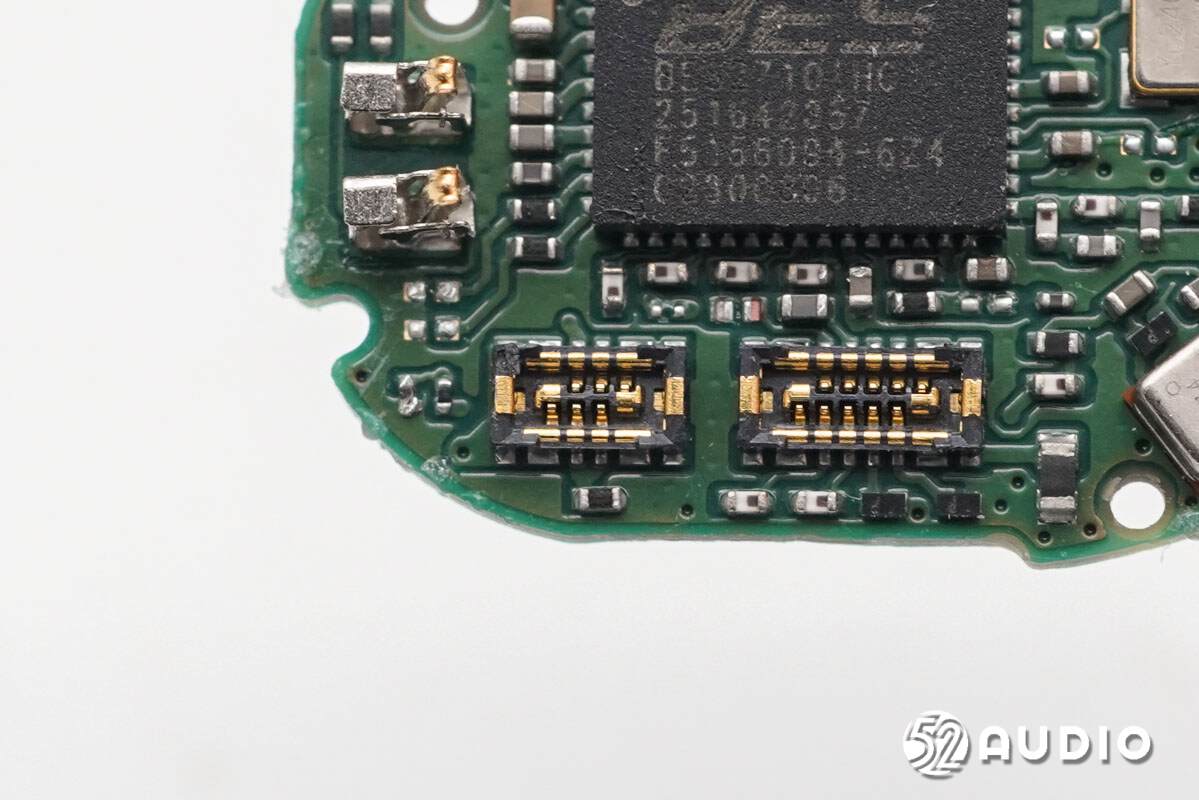

连接音腔内部元器件排线的BTB连接器母座特写。

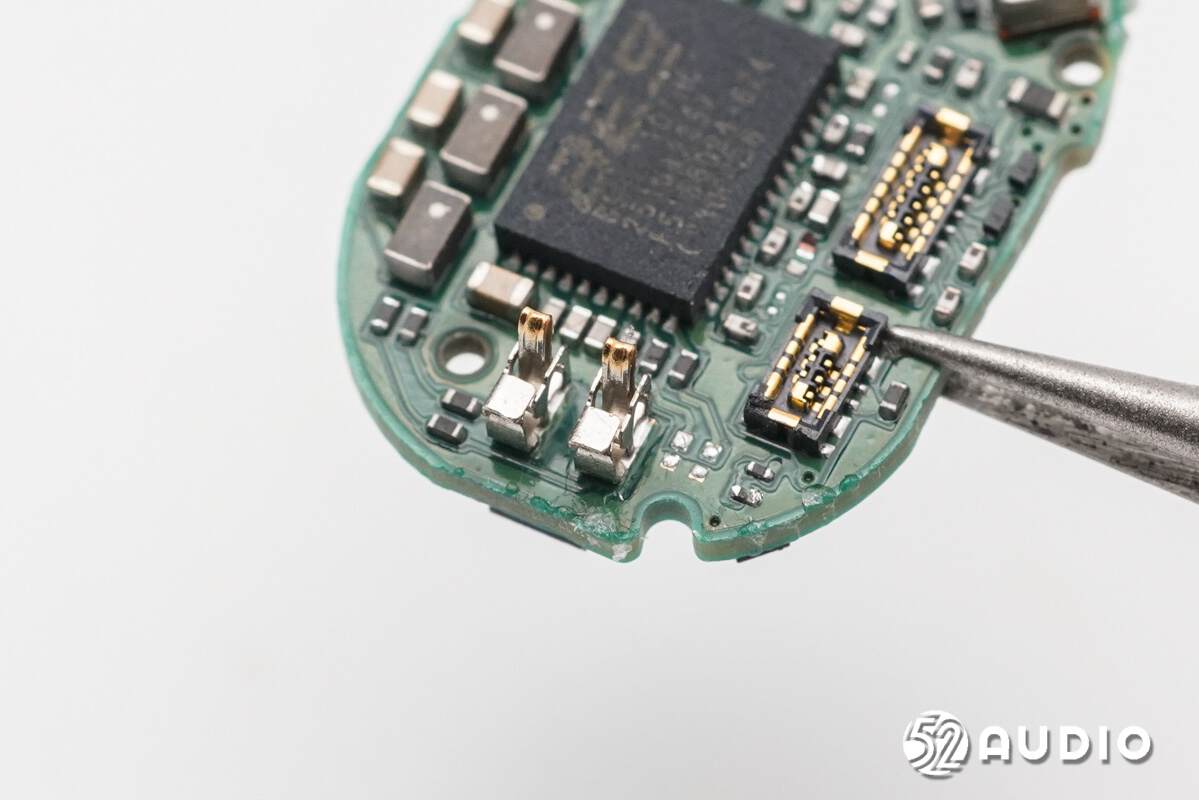

连接充电触点排线的BTB连接器母座。

连接佩戴检测传感器的金属弹片。

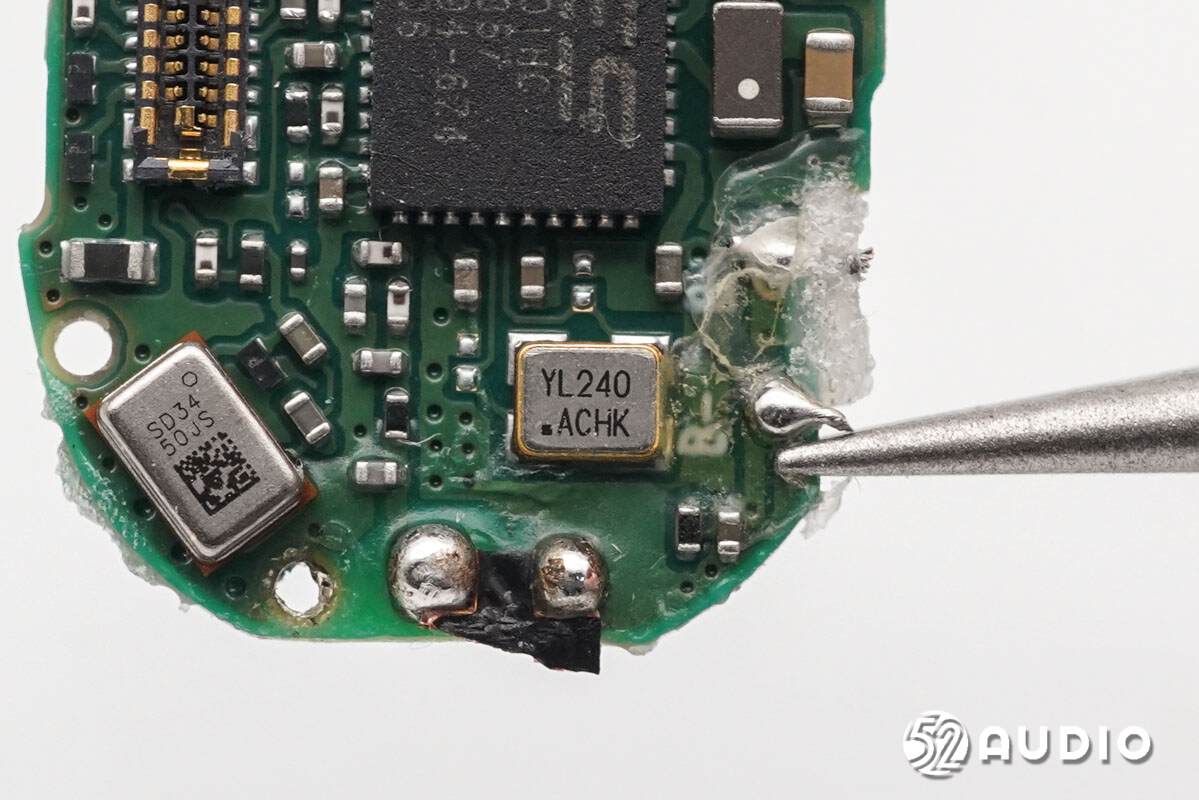

镭雕YL240的晶振特写，用于为蓝牙芯片提供时钟。

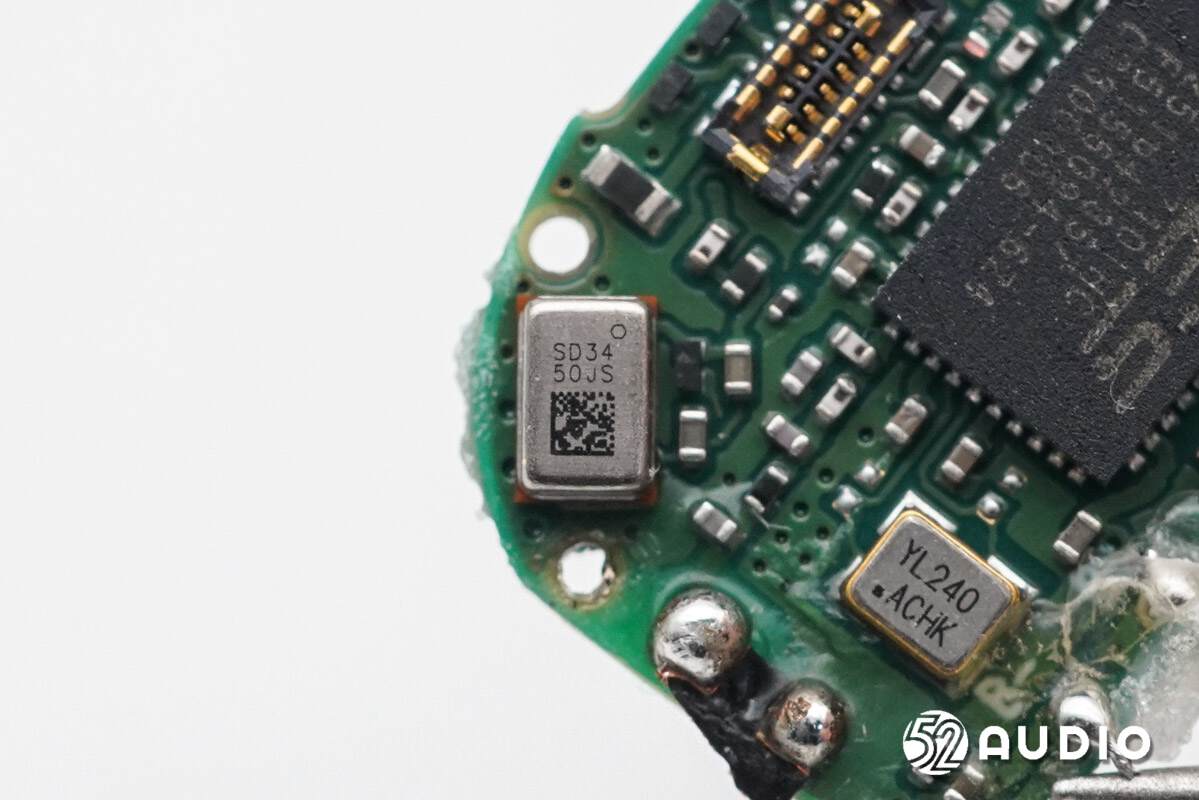

镭雕SD34 50JS的MEMS麦克风特写，为耳后的防风麦克风，用于语音通话功能拾音。

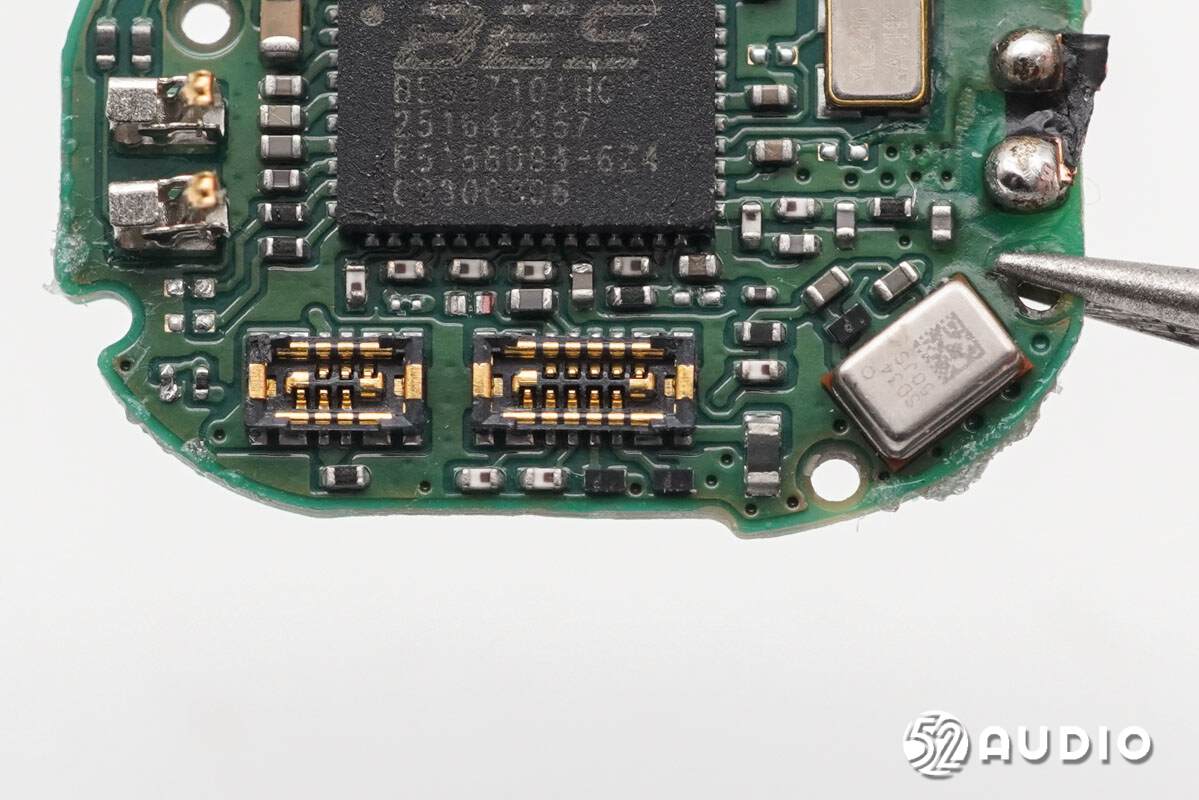

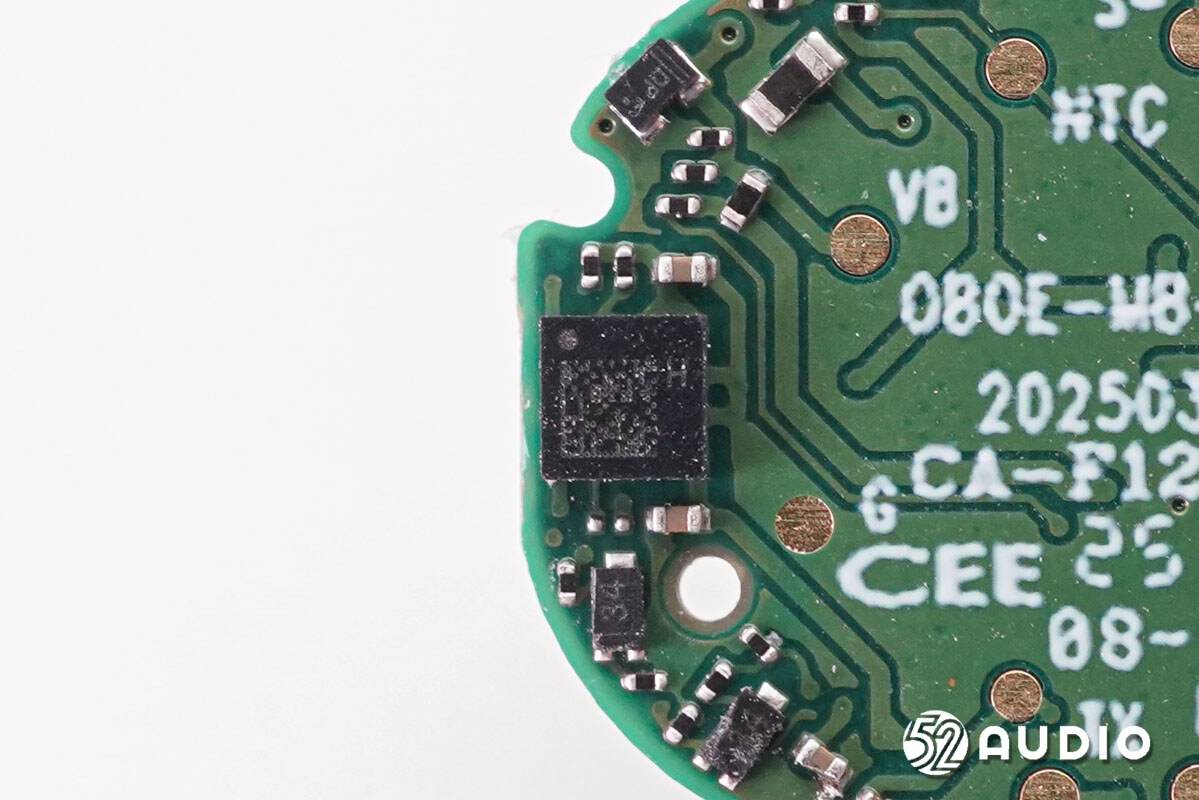

丝印二维码的六轴陀螺仪，用于空间音频功能采集用户头部运动数据。

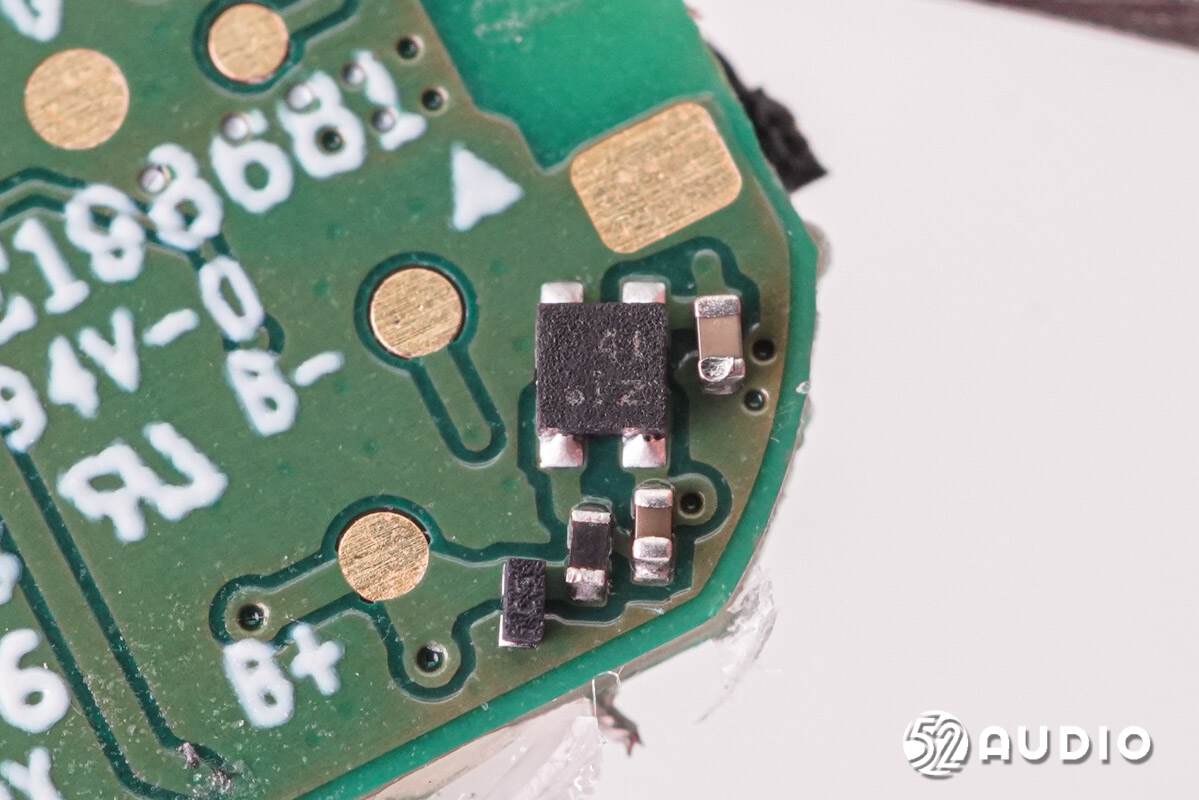

丝印4L IZ的锂电保护IC。

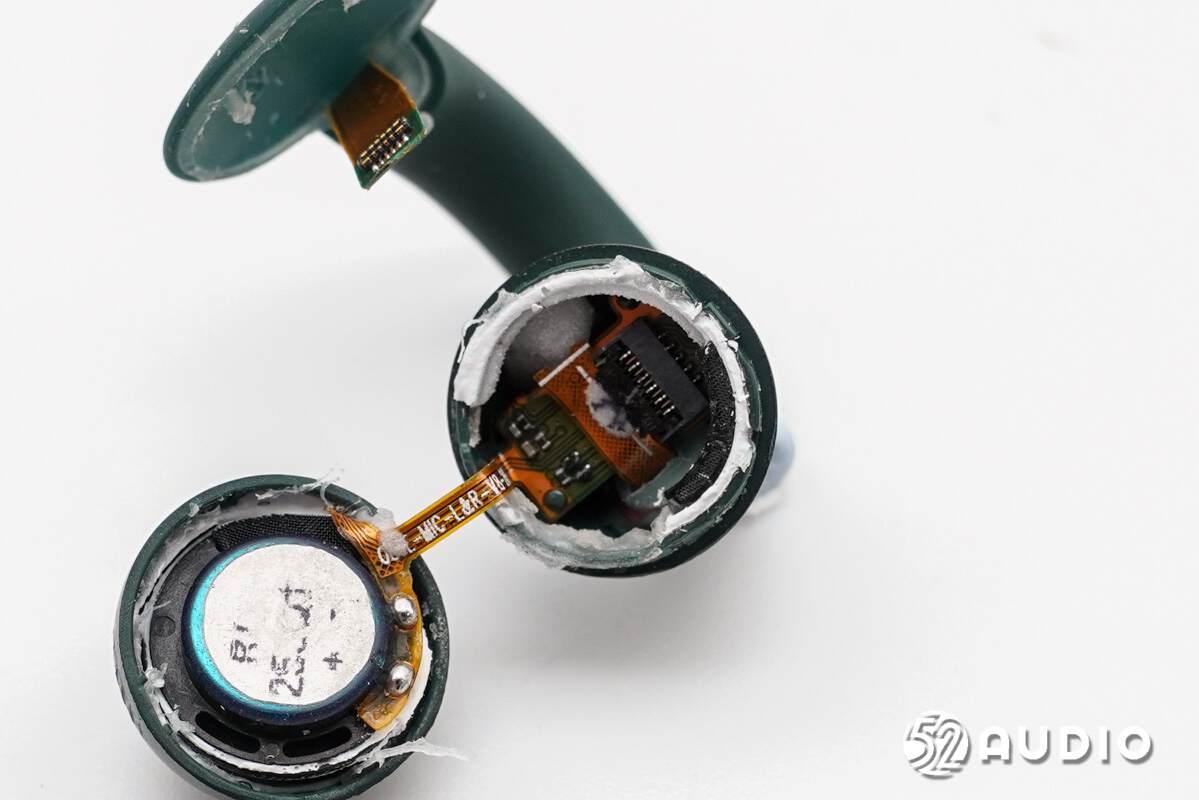

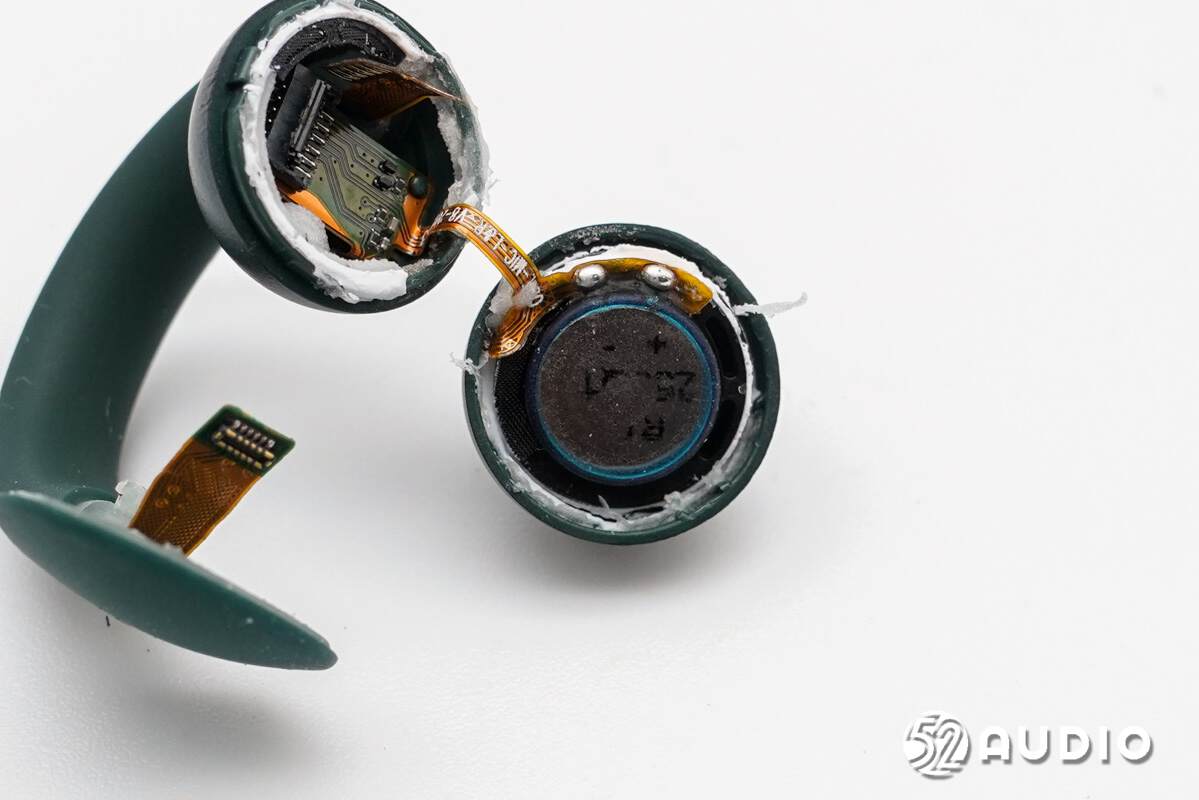

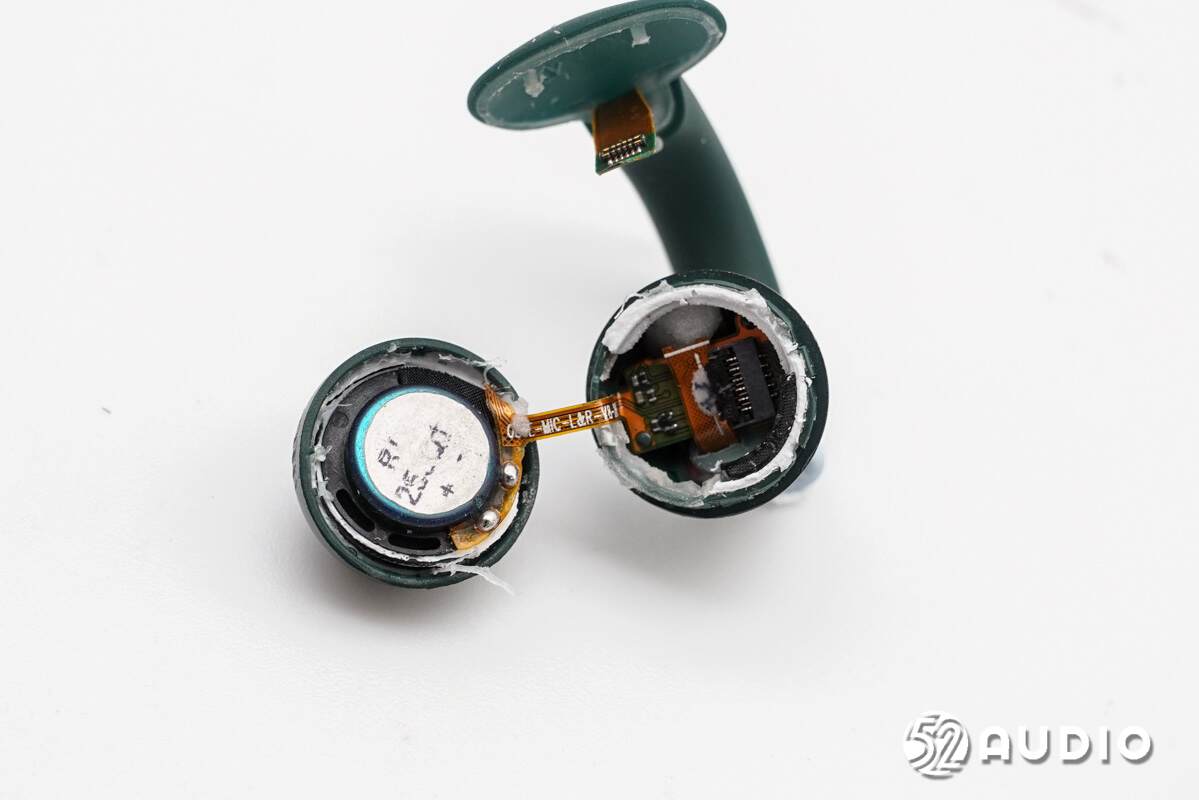

沿合模线打开音腔。

前腔内部扬声器单元结构一览。

后腔内部设置有PCB小板连接排线。

挑开连接器，取出后腔内部排线及元器件。

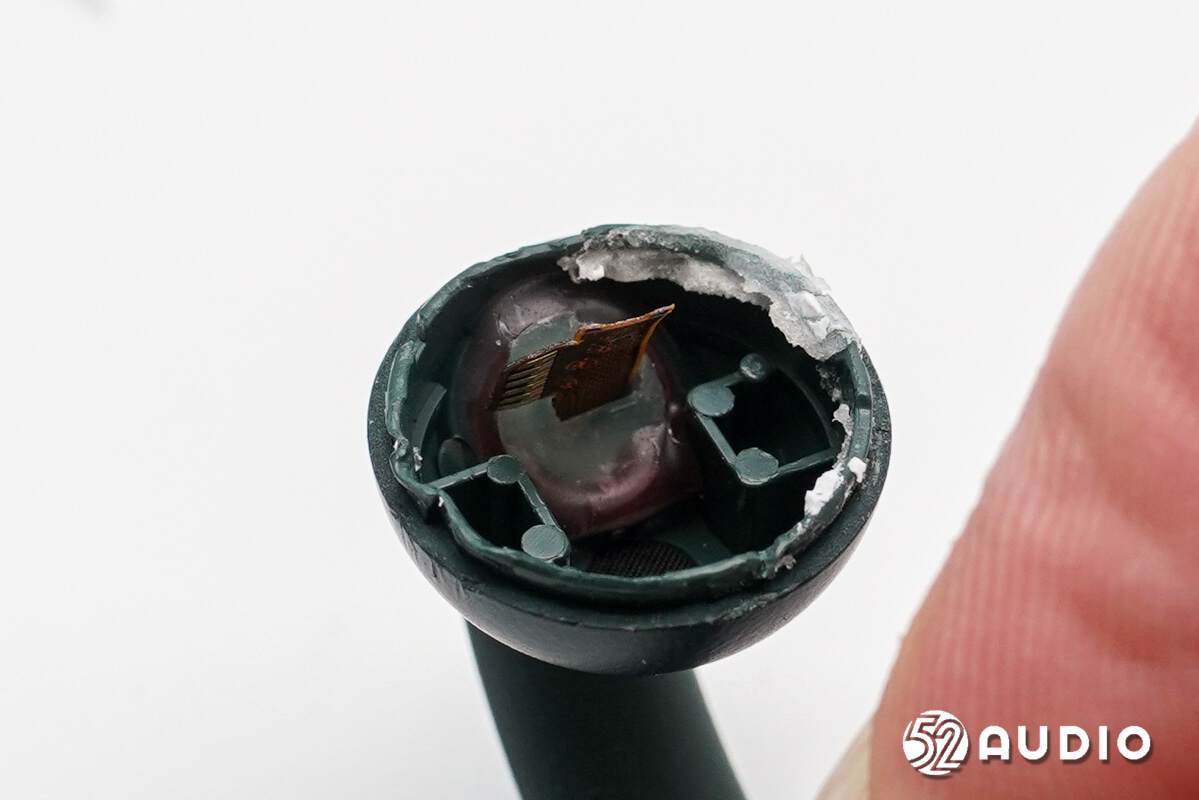

后腔底部结构一览，与主板连接的排线露铜连接PCB小板。

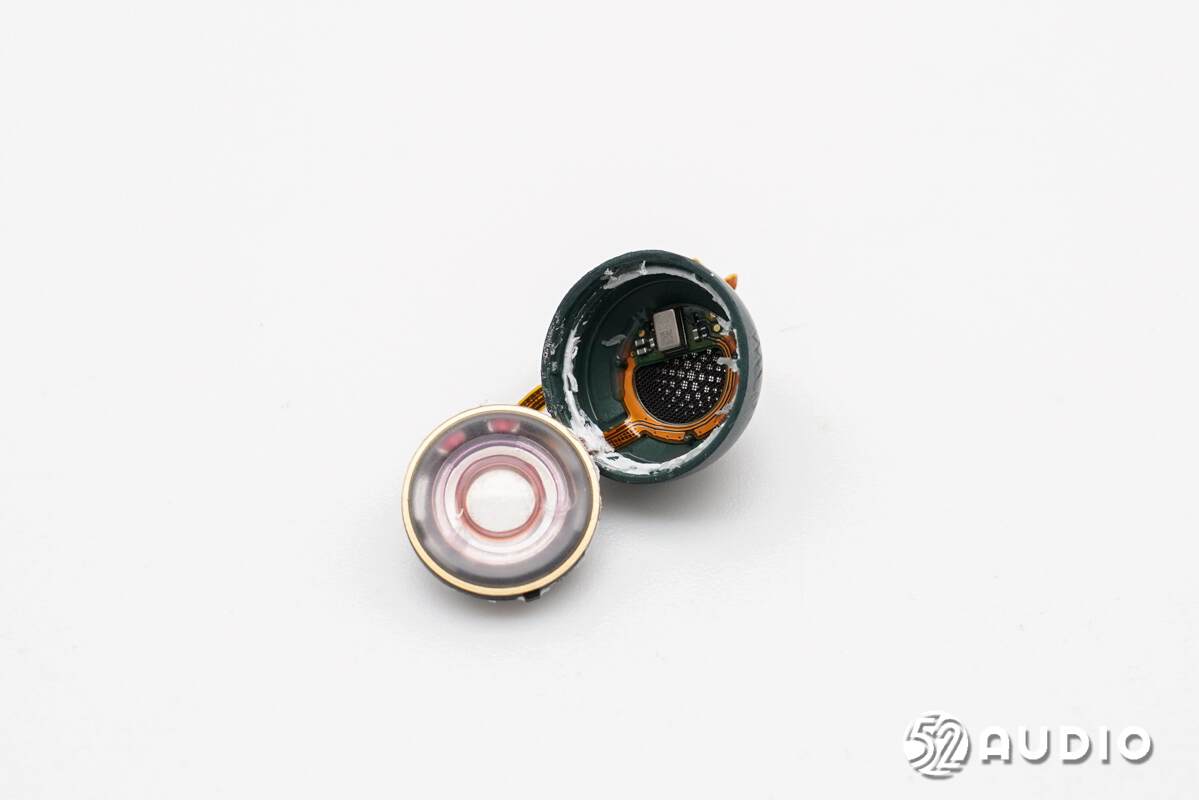

掀开扬声器，前腔底部设置有聆听通话麦克风。

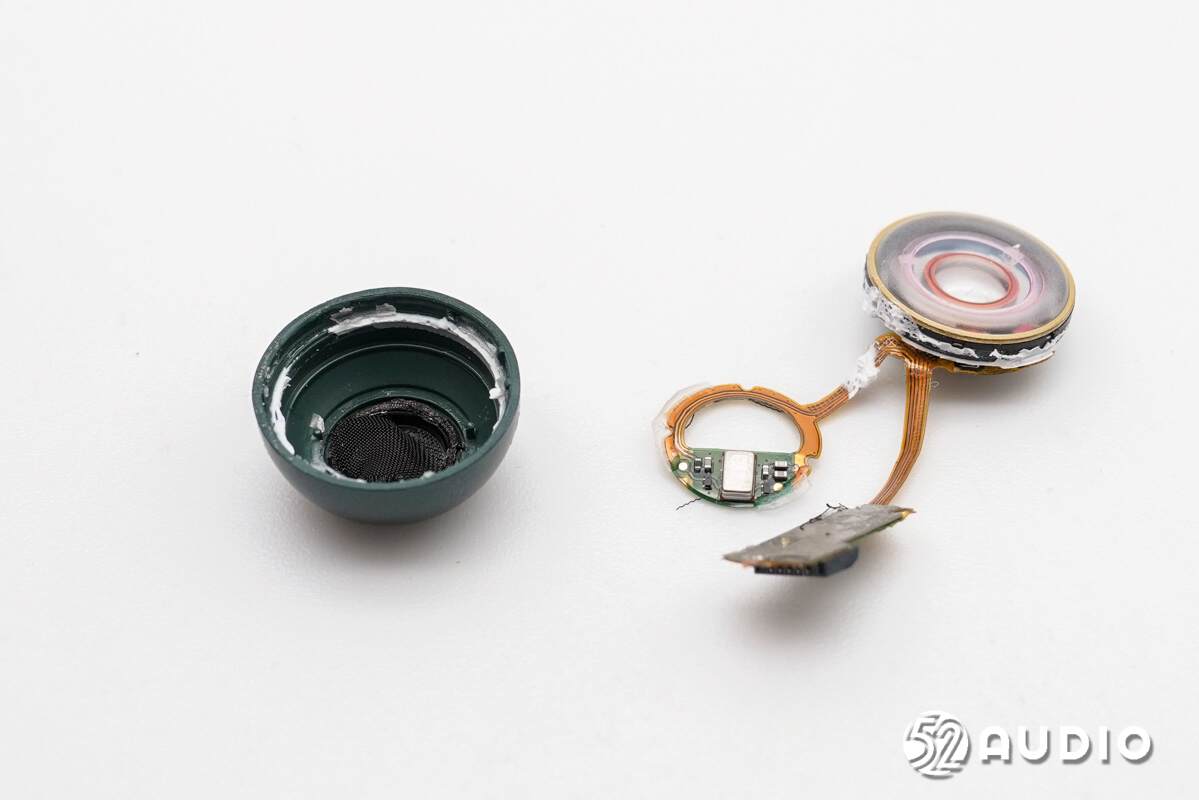

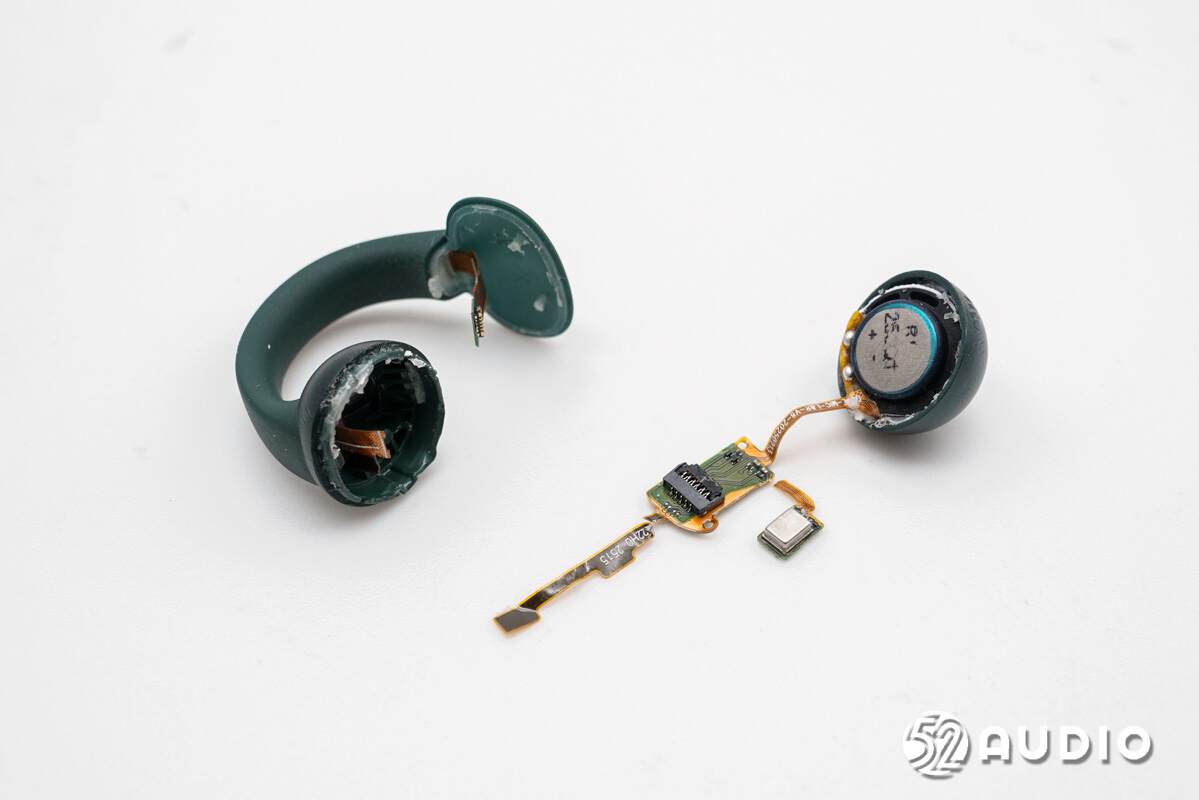

取出前腔内部的所有组件。

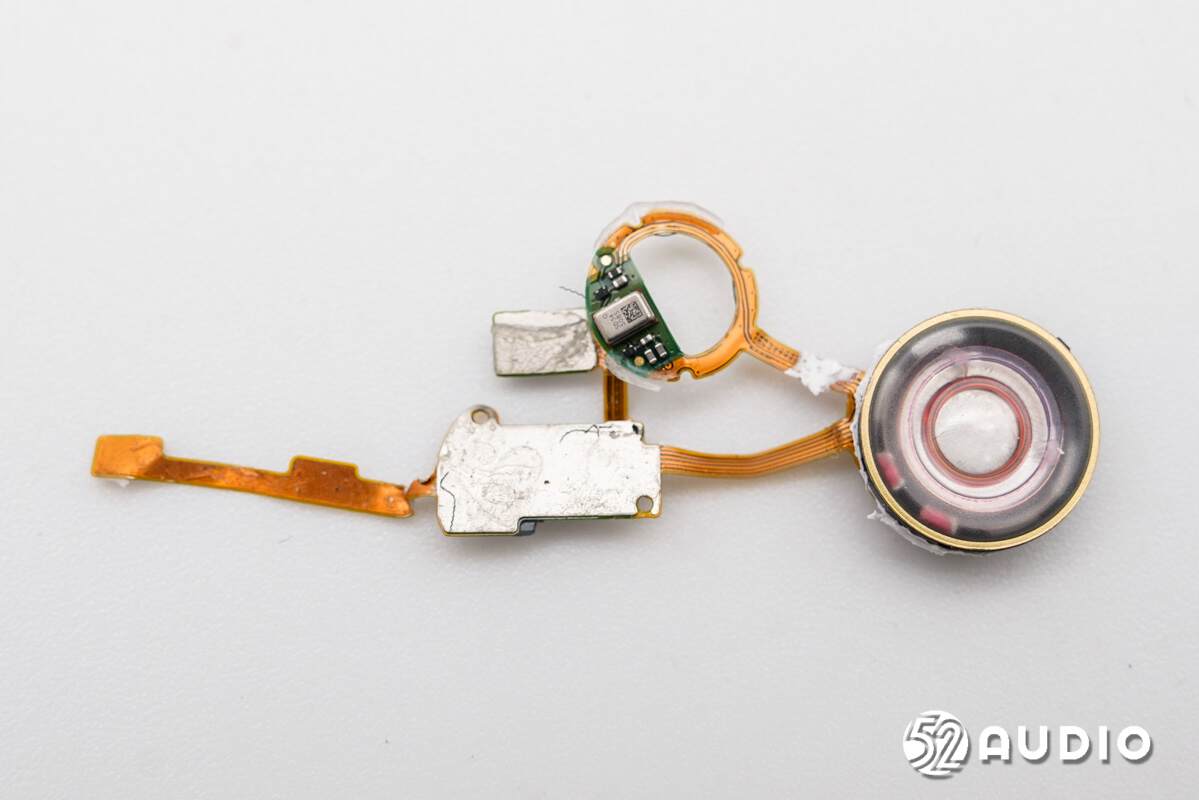

耳机音腔内部排线及元器件一侧电路一览。

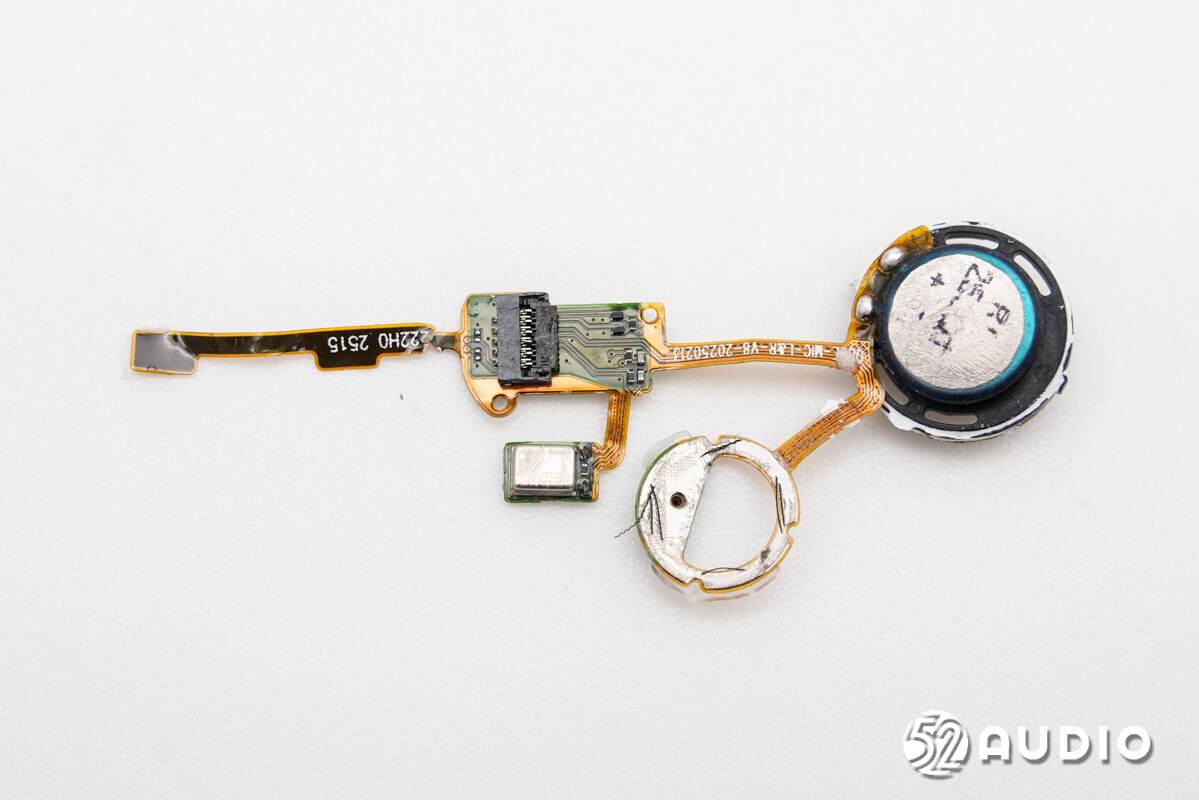

耳机音腔内部排线及元器件另外一侧电路一览。

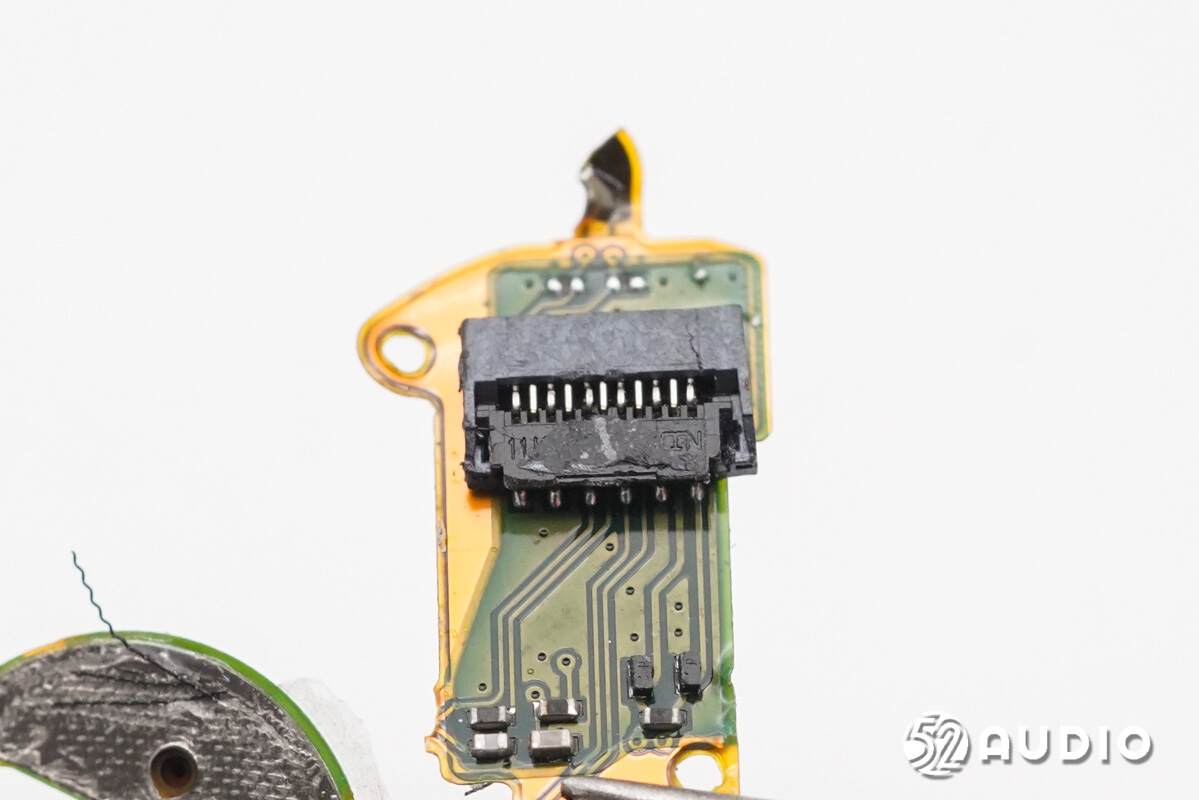

连接主板排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F302-11115。

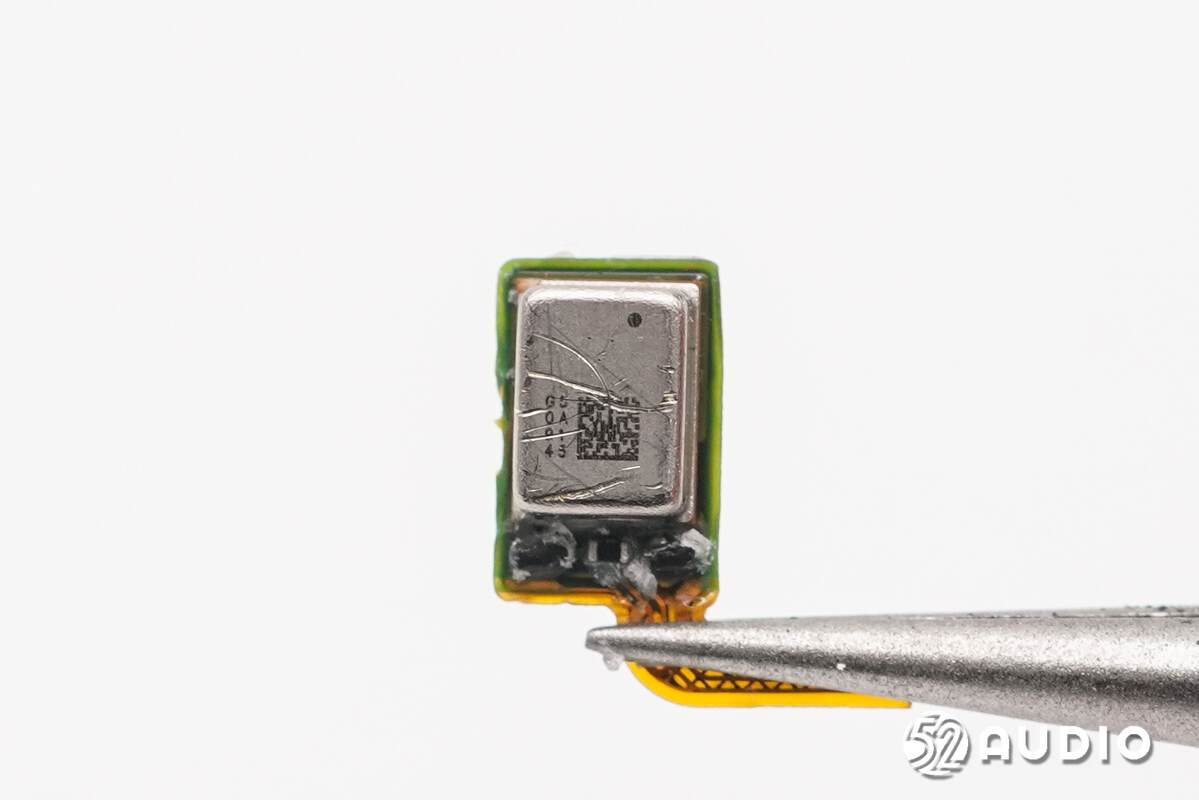

镭雕二维码的VPU麦克风特写，用于精准识别骨传导震动声音，提升收音效果，使通话或视频时声音更清晰。

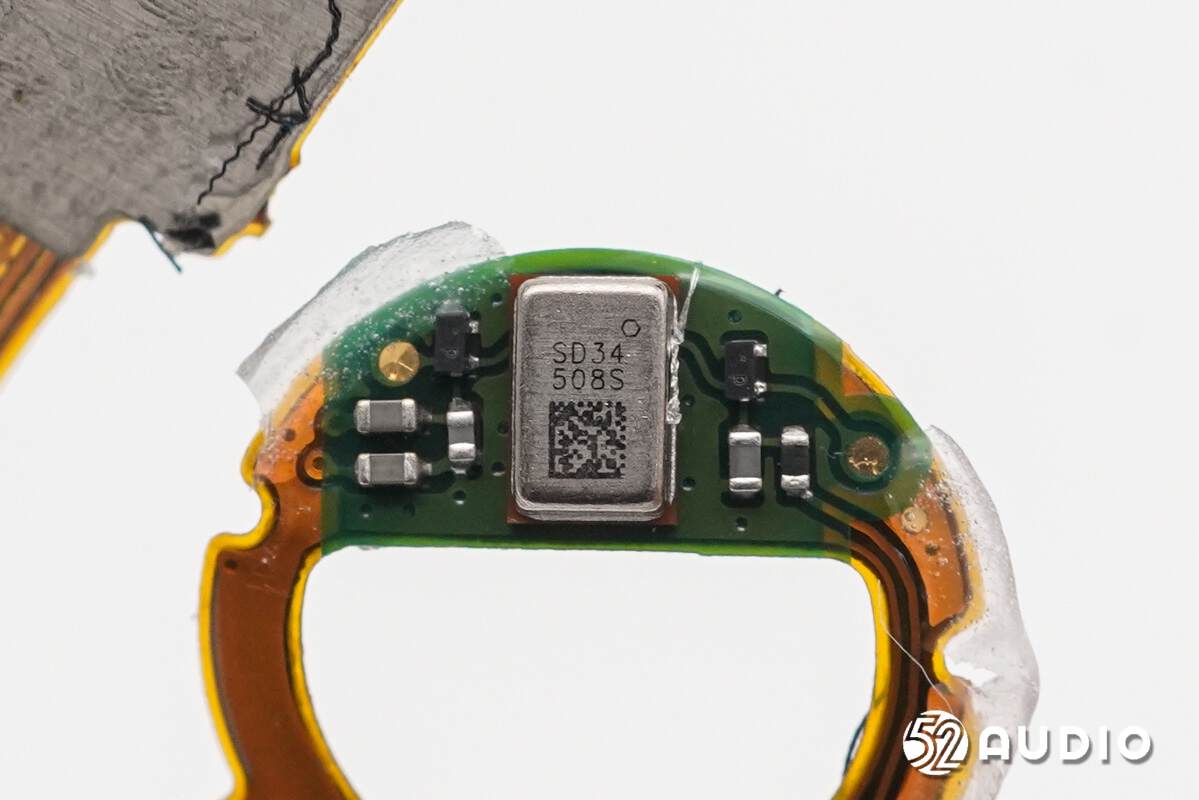

镭雕SD34 508S的MEMS麦克风，为聆听通话麦克风，用于语音通话功能拾音。

耳机扬声器特写。据官方介绍，采用了无铁5磁类钻石动圈单元，复合式DLC类钻石碳纤维特种膜片（TPU+DLC），最大振膜振幅0.45mm。

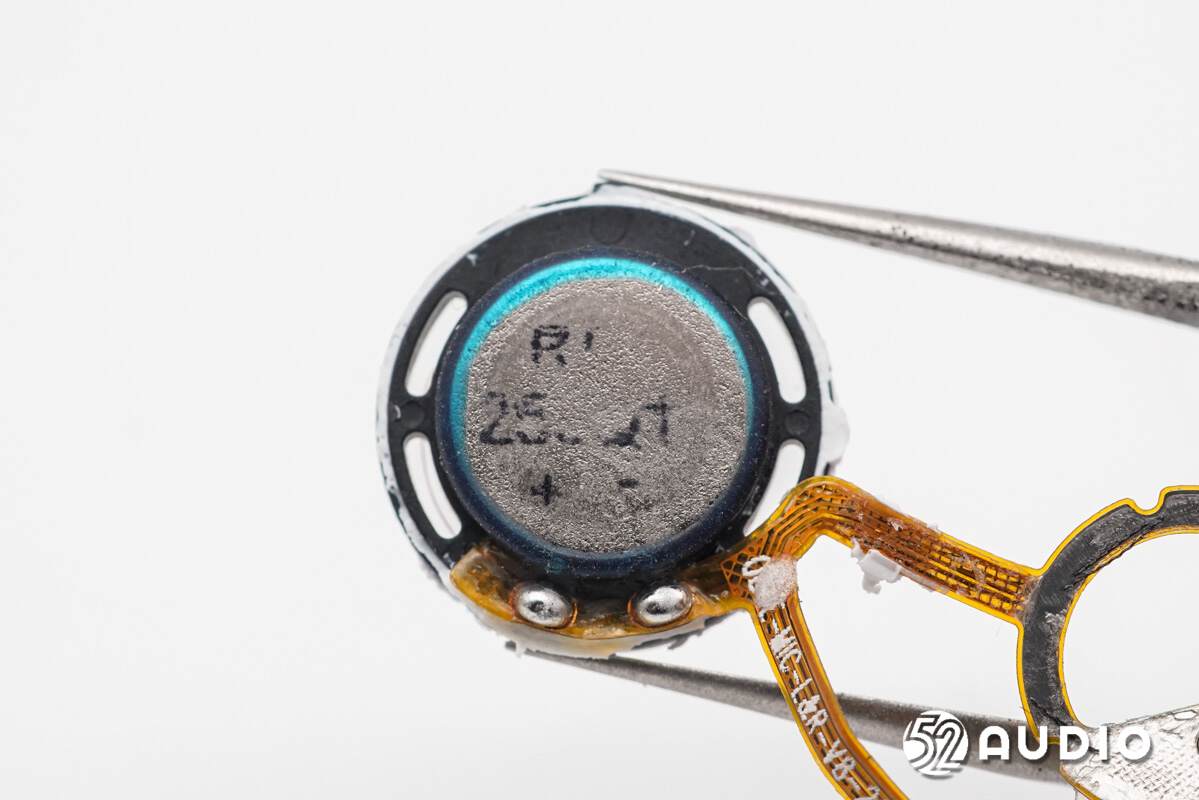

动圈单元背面特写。

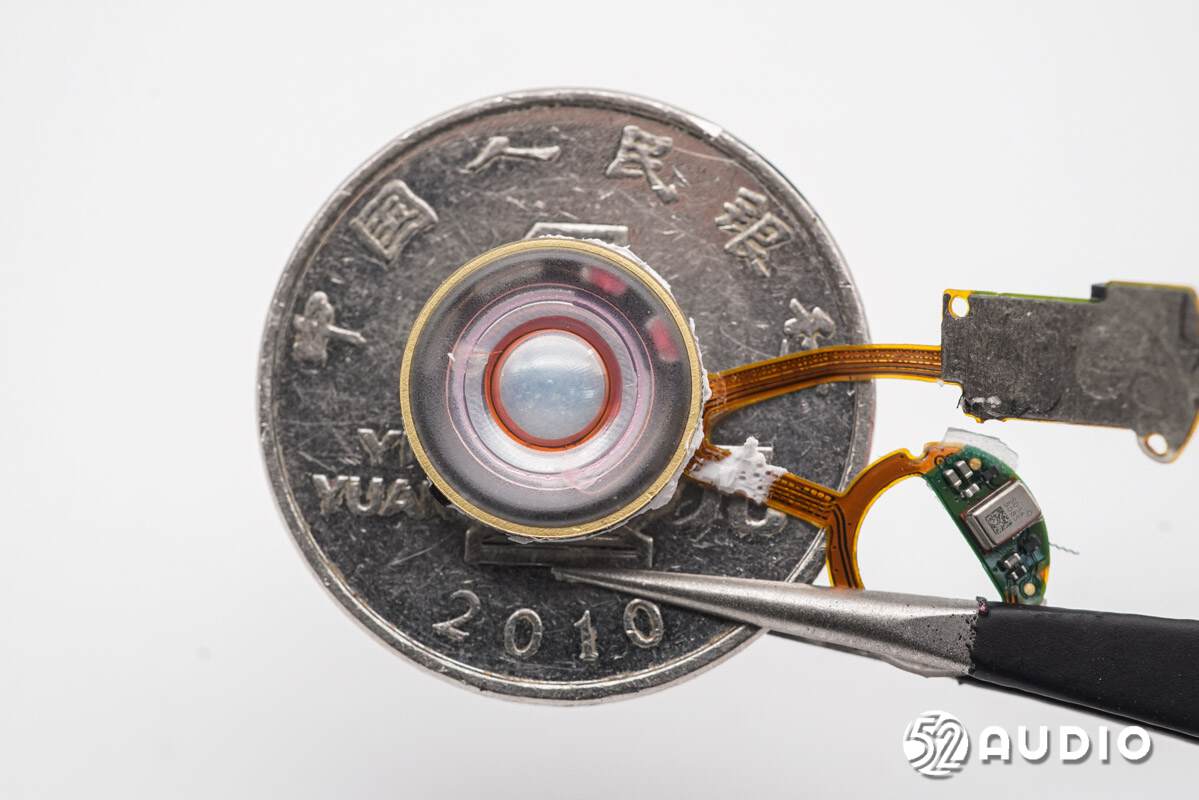

动圈单元与一元硬币大小对比。

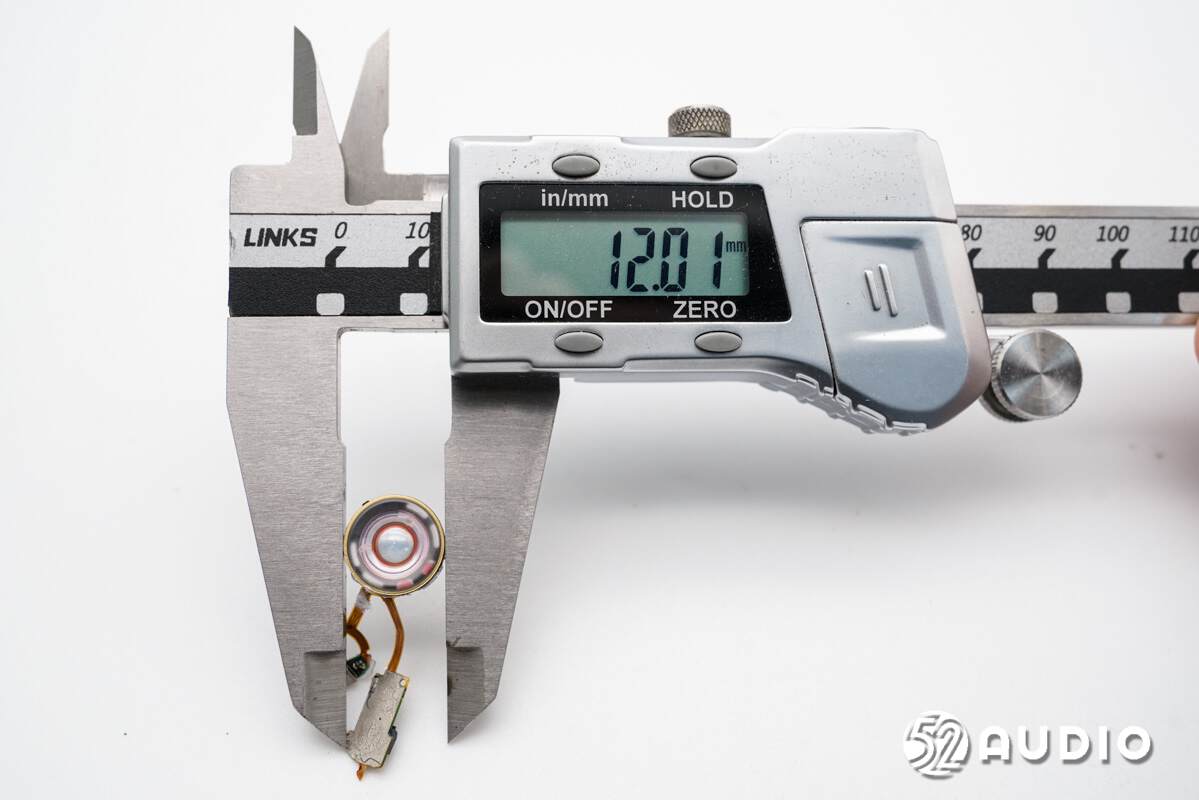

经我爱音频网实测，动圈单元直径约为12mm。

联想moto buds Clip开放式耳夹耳机拆解全家福。

三、我爱音频网总结

联想moto buds Clip开放式耳夹耳机在外观方面，充电盒采用了圆角方形设计，磨砂质感，体积轻巧便携。PANTONE 19-5411 TPG“绿野仙踪”配色观感高雅时尚，搭配经典摩托罗拉铭牌装饰，极具辨识度。耳夹式耳机采用不易变形的镍钛形状记忆合金，通过亲肤硅胶材质包裹，搭配符合人耳结构的曲线设计，提供了舒适的佩戴体验。

内部主要配置方面，充电盒搭载了GF新余赣锋510mAh锂电池，采用Type-C接口输入电源，端口设置有过压过流保护IC和TVS管；采用INJOINIC英集芯IP5528充电仓管理SoC负责电池的充放电管理和整机控制，支持跟随充电功能，可有效提升15%~20%充电盒电池到耳机电池的转换效率，使品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。

耳机音腔内部搭载了12mm动圈单元，内置聆听通话麦克风和VPU麦克风拾音。后端腔体内置主板和46mAh钢壳扣式电池。主板上，搭载一颗MEMS麦克风拾音；采用BES恒玄科技BES2710IHC蓝牙音频SoC用于无线连接和音频数据处理，外围配备多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感；其他还采用了六轴陀螺仪，用于空间音频功能。
