前言

在当前的智能手表市场中，产品主要分为成人手表和儿童手表两种类型。儿童手表着重于蜂窝通讯、安全定位和学习辅助等功能，以便父母能够随时与孩子保持联系并确保孩子的安全。在儿童手表市场，小米此前主要通过旗下“米兔”品牌进行布局。但近期，小米旗下REDMI品牌也发布了首款儿童手表，进一步拓展了产品线，显示了小米对儿童手表市场的重视。

REDMI儿童手表在功能配置上，搭载了1.68英寸高清显示屏，500万像素高清前摄，支持4G全网通，支持实时视频通话；支持9重安全定位、90天高精度轨迹查询、室内定位、位置追踪，以及危险区域预警、SOS求救等功能，守护孩子的安全；配置强大的数据隐私防护系统，保障孩子的信息数据安全。

REDMI儿童手表还支持儿童手表版微信，可以添加手机微信好友，也可以跨品牌添加儿童手表好友；支持支付管控、上课防打扰、防沉迷模式，方便家长管控；支持跑步、跳绳、仰卧起坐等K12运动系统，支持运动PK，让孩子更喜欢运动；还具有优质教辅类APP，丰富孩子使用场景。续航方面，正常状态下可满足3天的使用。下面来看看这款产品的详细拆解报告吧~

智研所此前还拆解过Redmi Watch 4、Redmi手环3，小米Watch S4 Sport、Watch S3、小米手环9 Pro、小米手环9，小米Buds 5 Pro、小米Buds 5、Redmi Buds 5 Pro、Redmi Buds 4、Redmi Buds 4青春版真无线耳机；小米开放式耳机，小米骨传导耳机，小米运动对讲机、小米公网对讲机mini，MIJIA智能音频眼镜，小米智能音箱Pro，xiaomi Sound、Sound Move，Redmi电脑音箱，小爱音箱Play增强版、小爱随身音箱等蓝牙音箱等产品。

一、REDMI儿童手表开箱

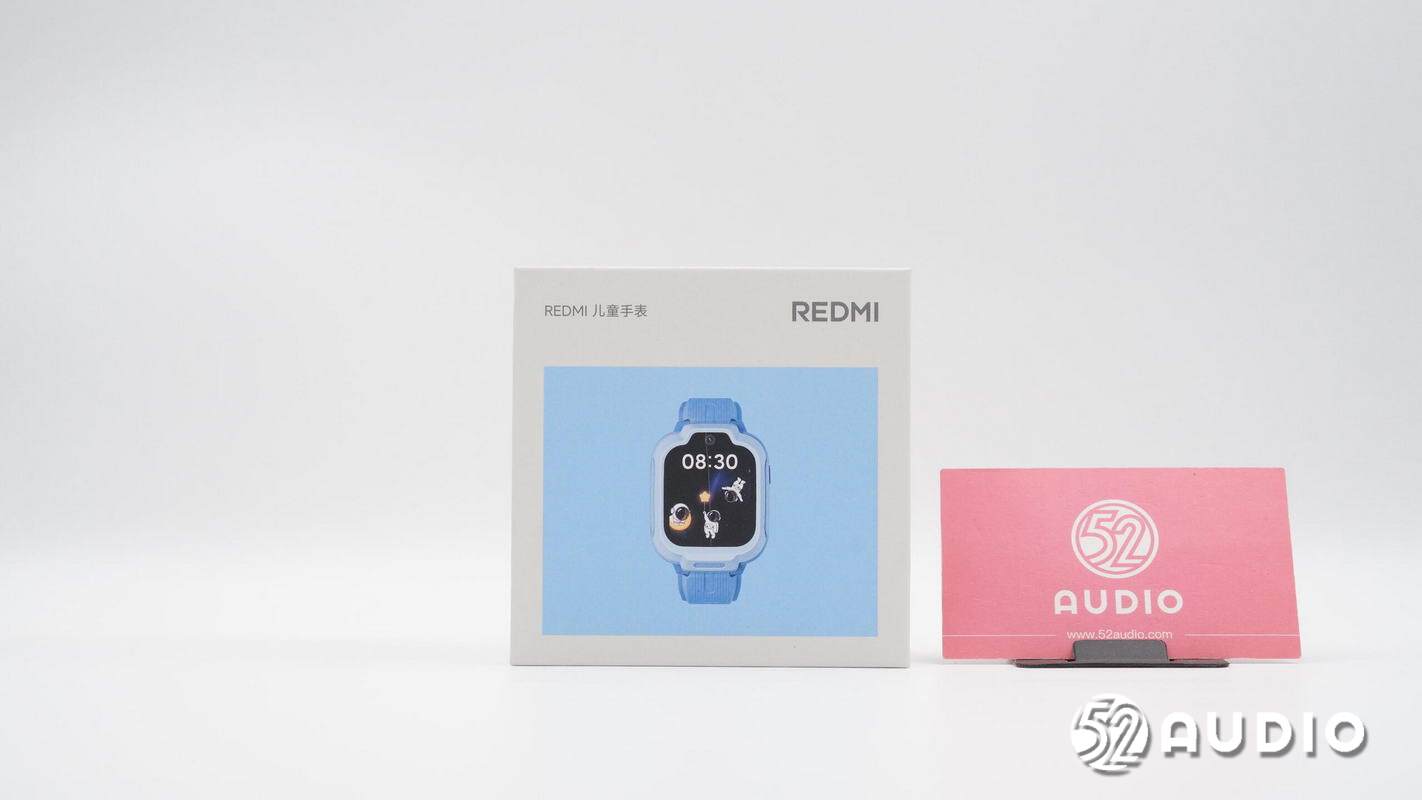

REDMI儿童手表包装盒采用了简约设计，正面展示有“REDMI”品牌LOGO和产品名称，以及对应配色的产品外观。

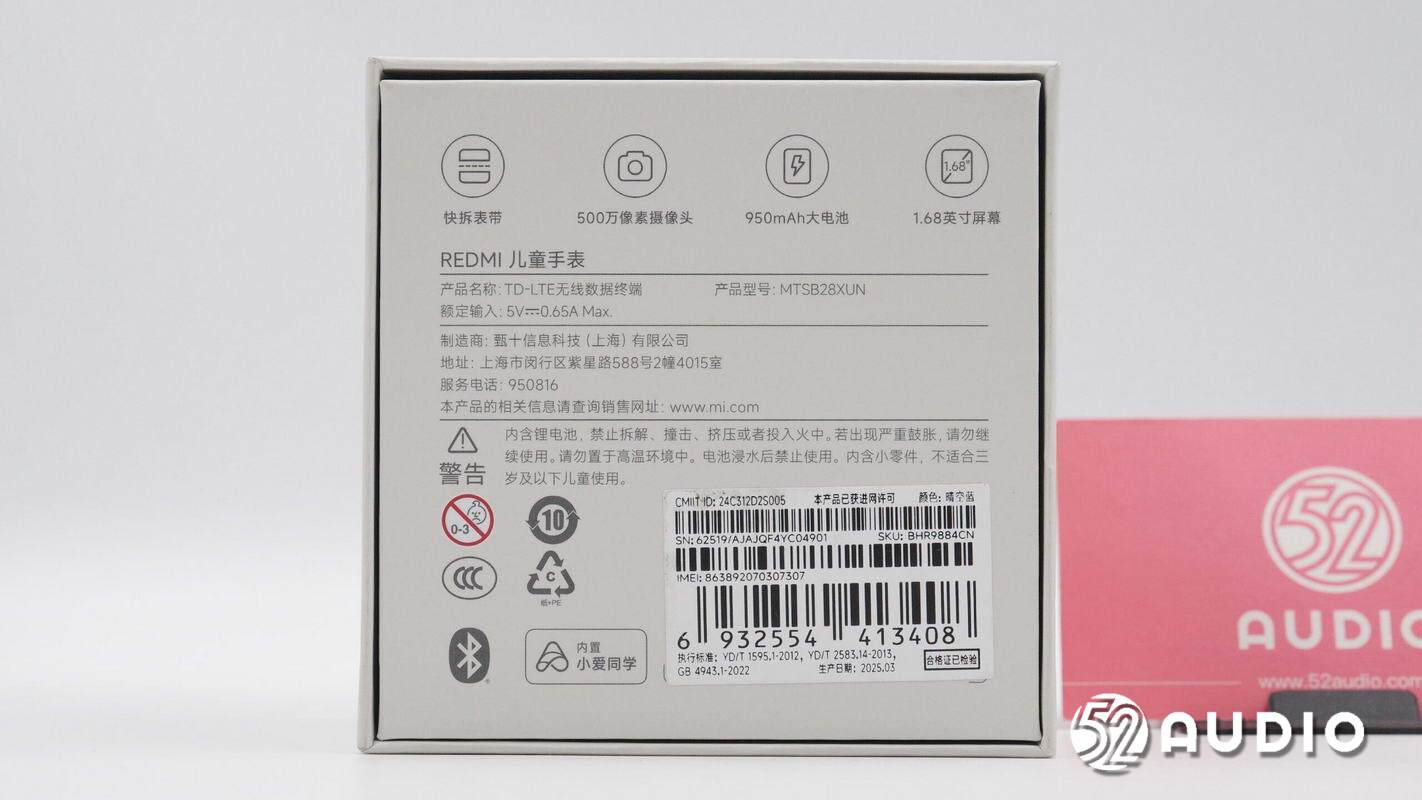

包装盒背面介绍了产品特点：快拆表带、500万像素摄像头、950mAh大电池、1.68英寸屏幕；产品名称：TD-LTE无线数据终端，产品型号：MTSB28XUN，额定输入：5V-0.65A Max，制造商：甄十信息科技（上海）有限公司。

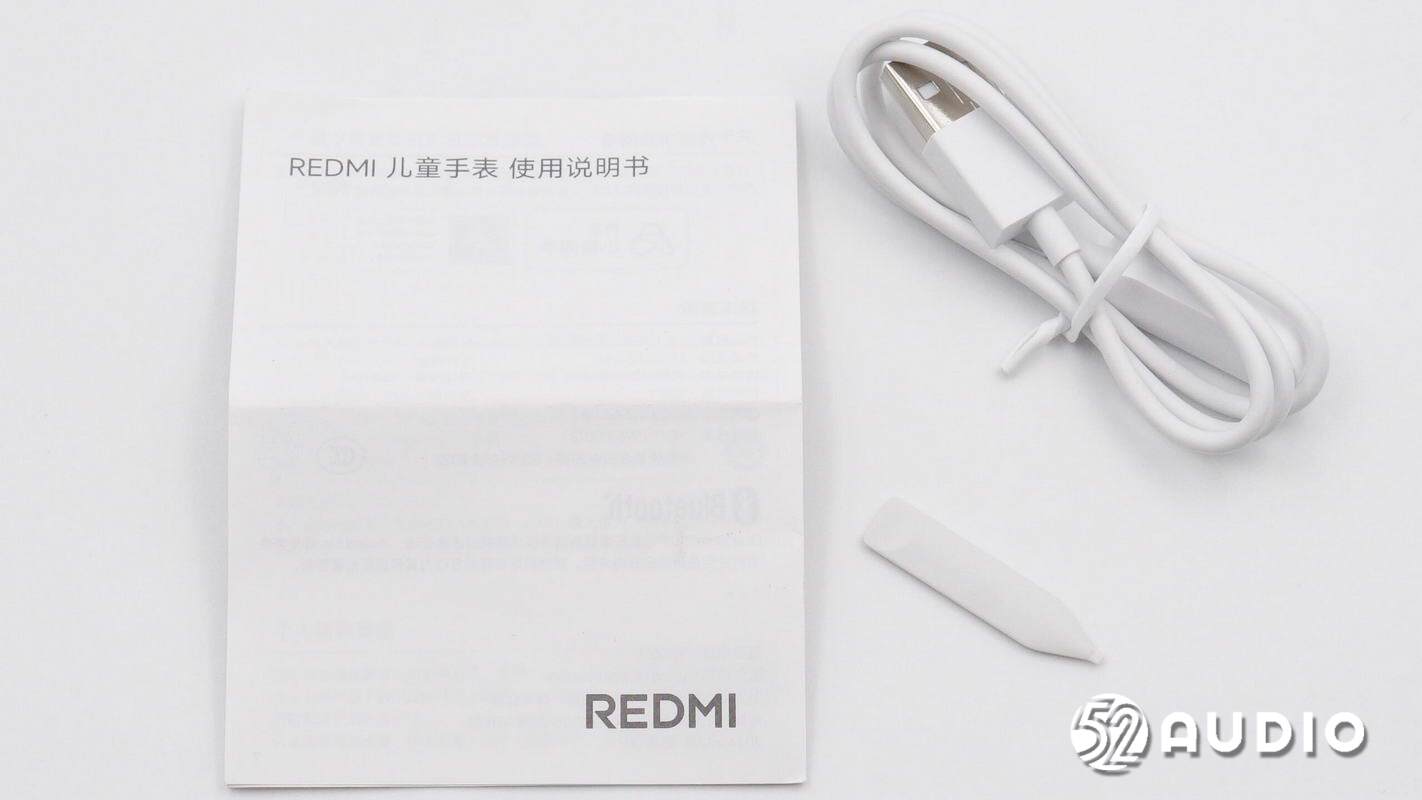

随机标配的配件一览，包括充电线、卡针和使用说明书。

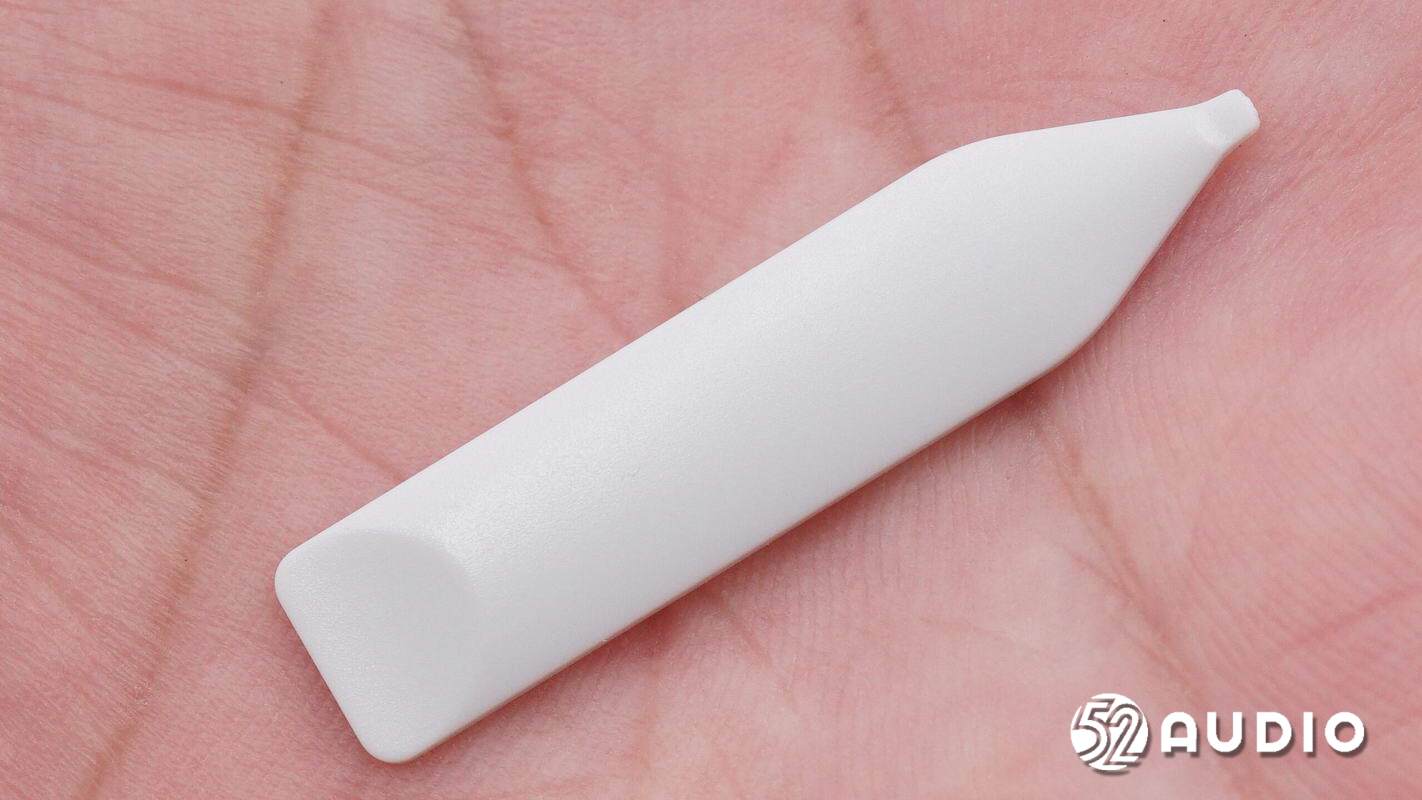

塑料卡针，儿童使用更安全。

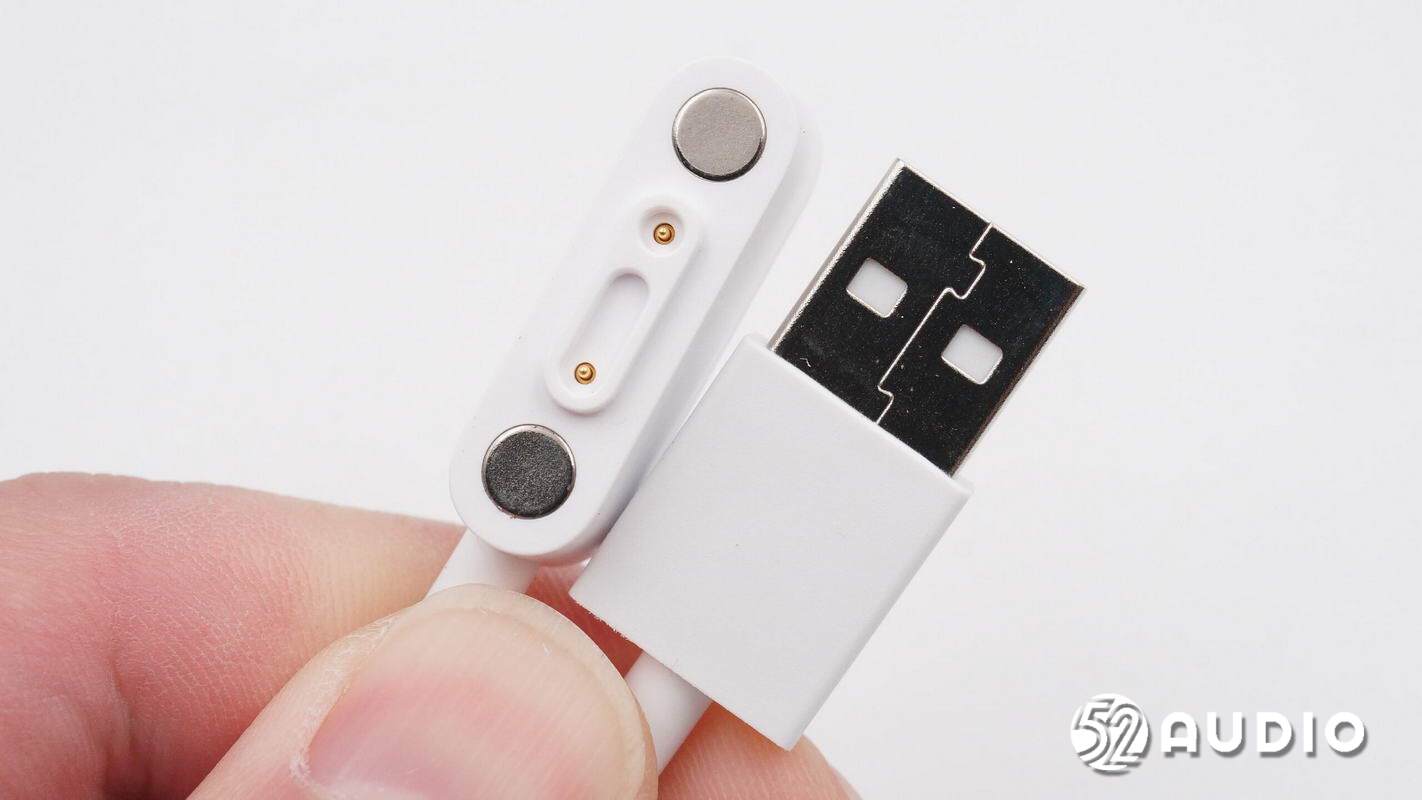

充电线采用了USB-A to 双针磁吸接口。

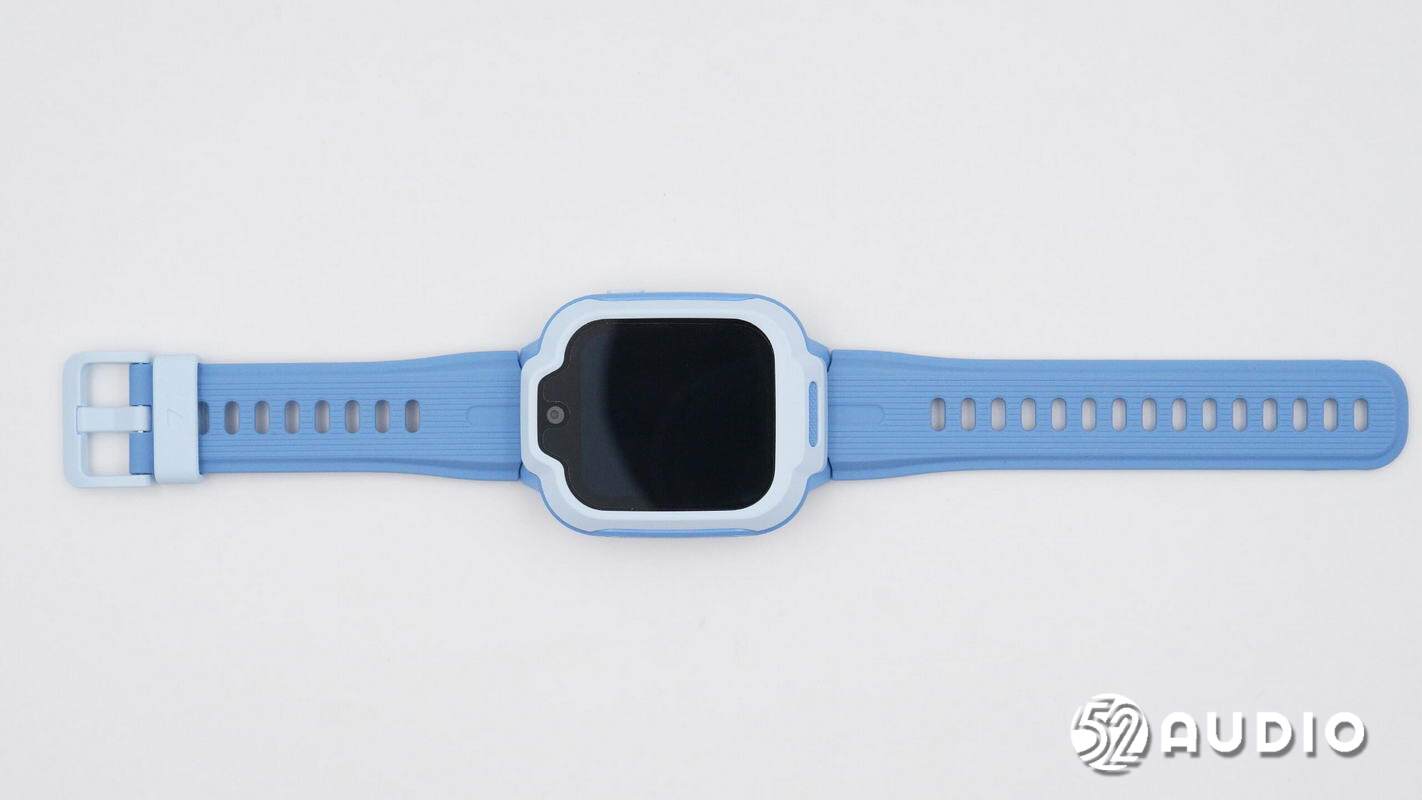

REDMI儿童手表正面外观一览，方形表盘设计，此款晴空蓝配色采用了蓝色和淡蓝色搭配，观感比较清新淡雅。

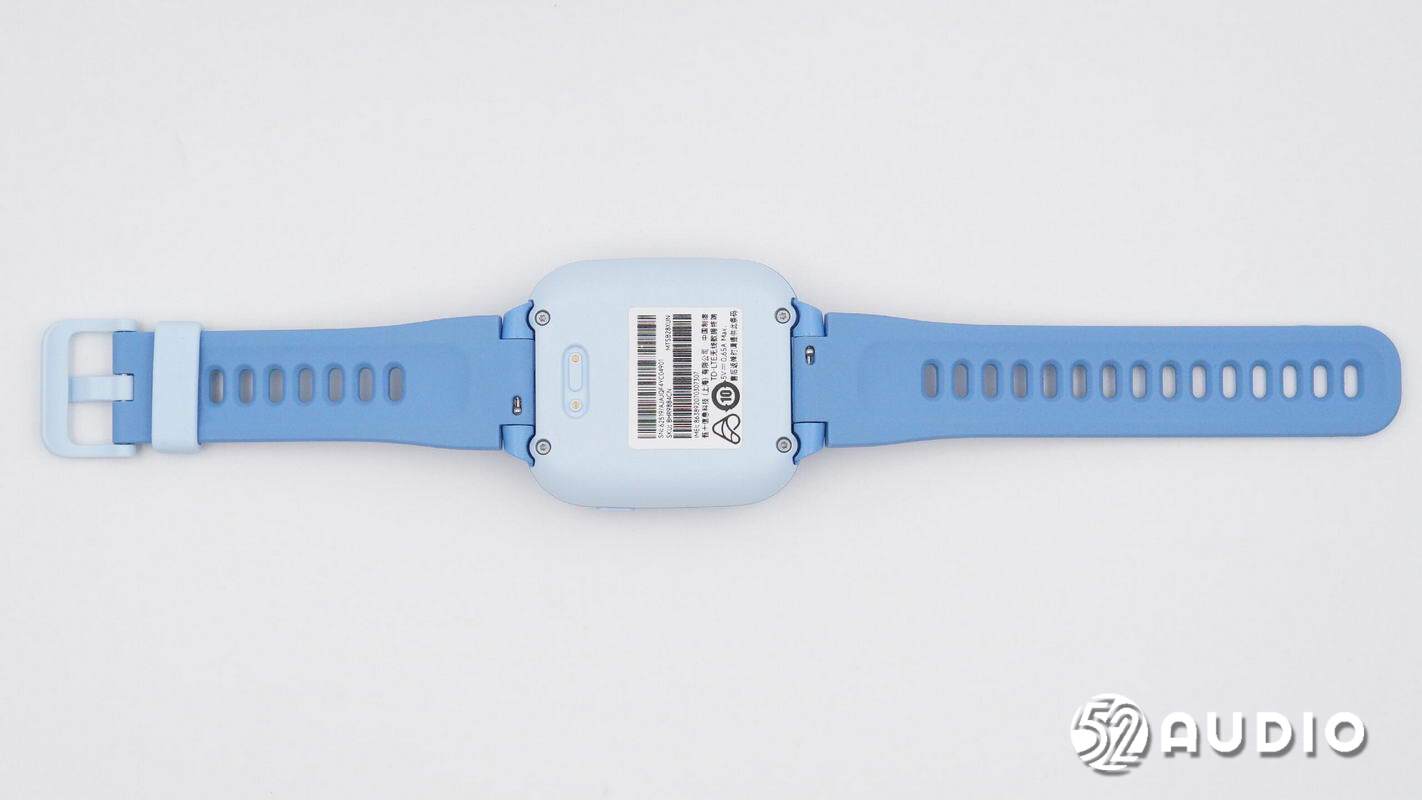

机身背面外观一览，表带与表盘采用了快拆结构设计，能够便捷拆卸更换或清洁。

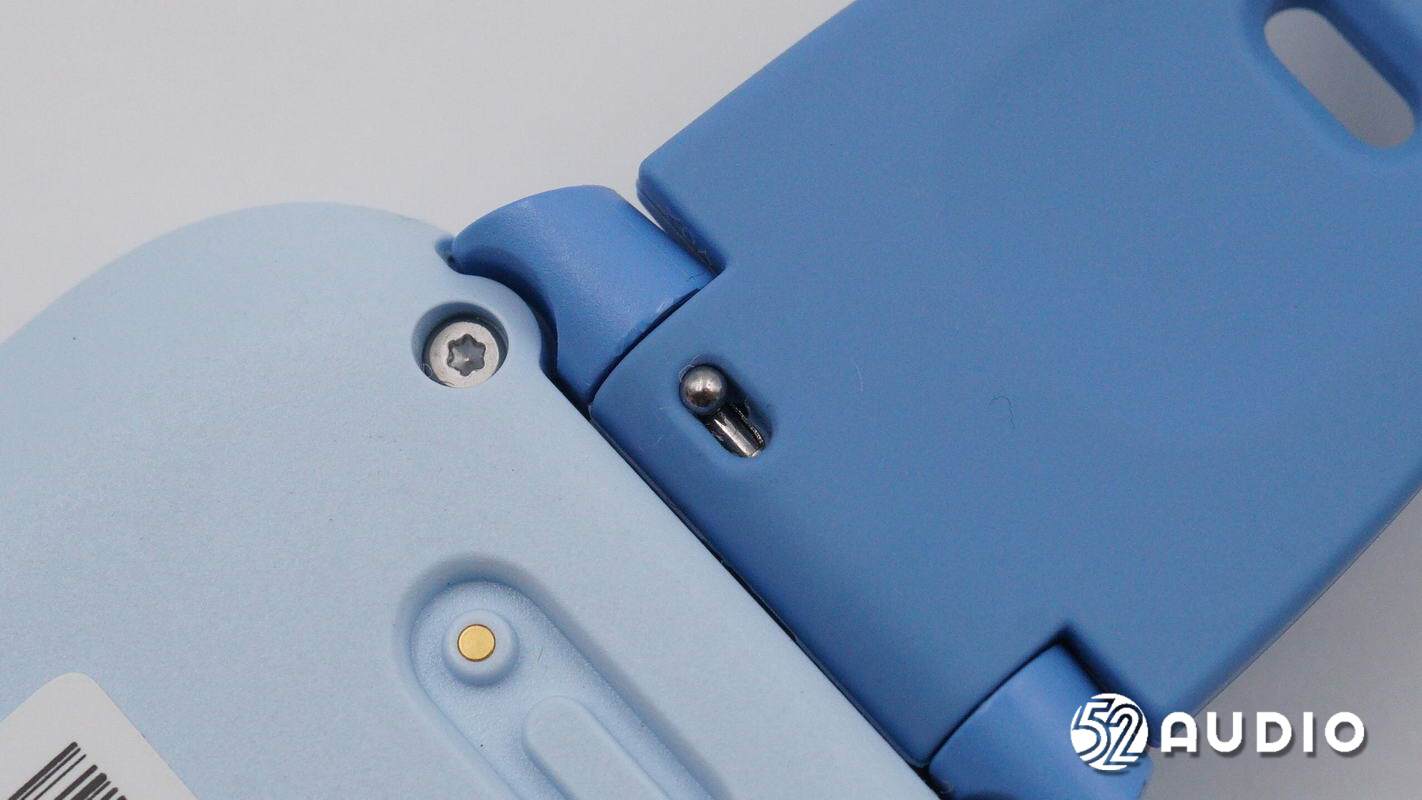

表带衔接表盘的滑索结构特写。

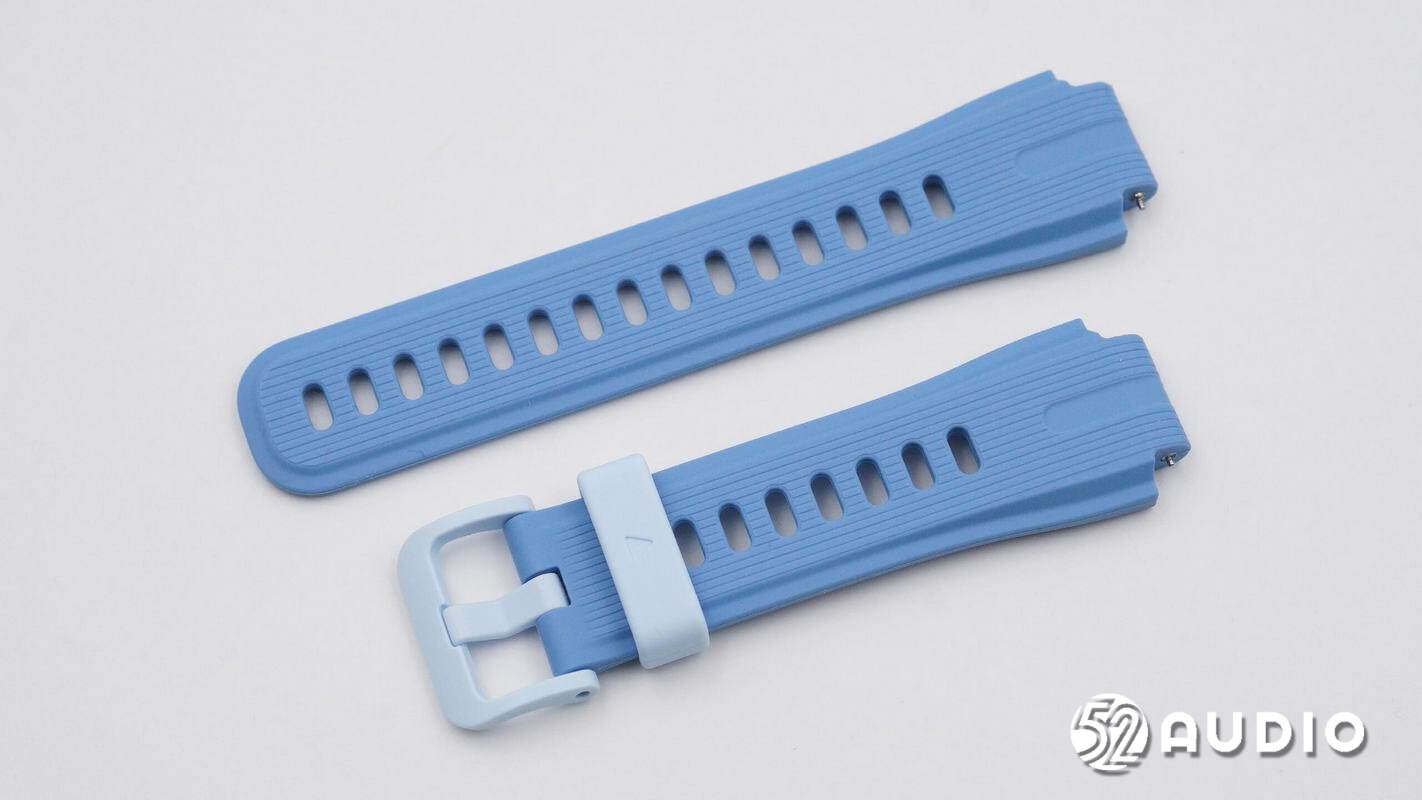

解开滑锁，取掉表带。表带采用了亲肤硅胶材质，针型表扣，设计有条形纹理装饰。

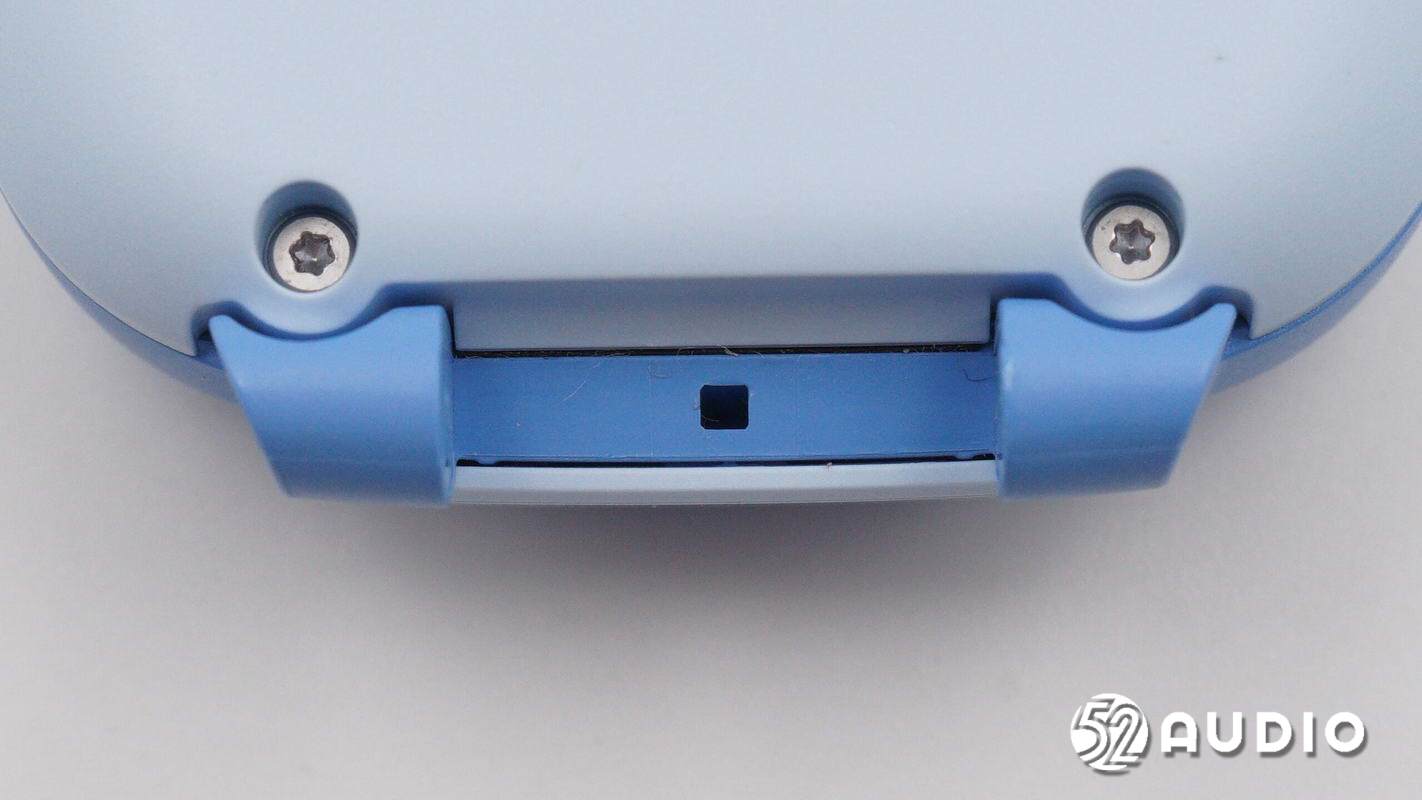

表盘一端设置有排水孔。

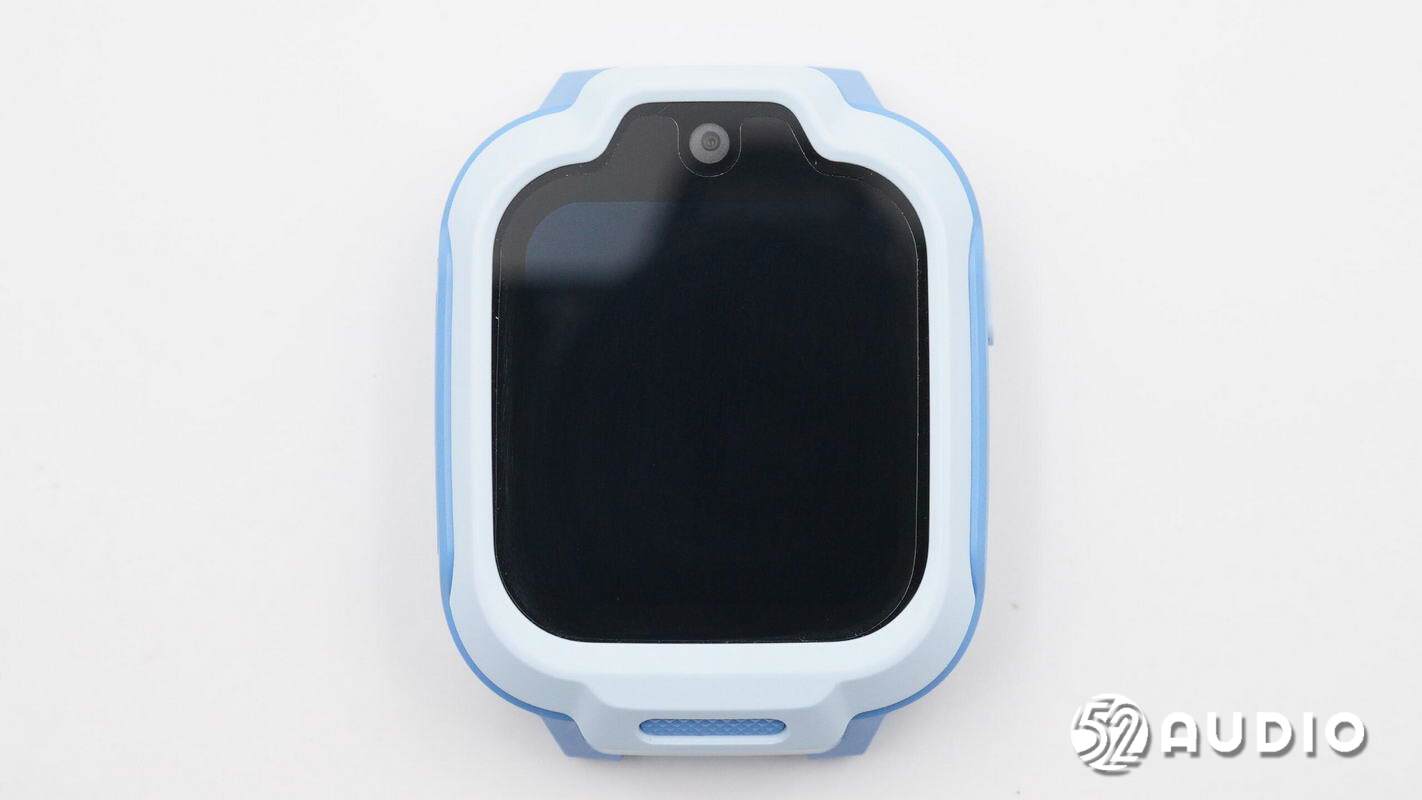

REDMI儿童手表表盘正面特写，搭载了1.68英寸屏幕，出厂贴有保护模。外围表圈略高于屏幕，能起到保护作用。屏幕上方设置有500万像素摄像头，支持拍照和视频通话。

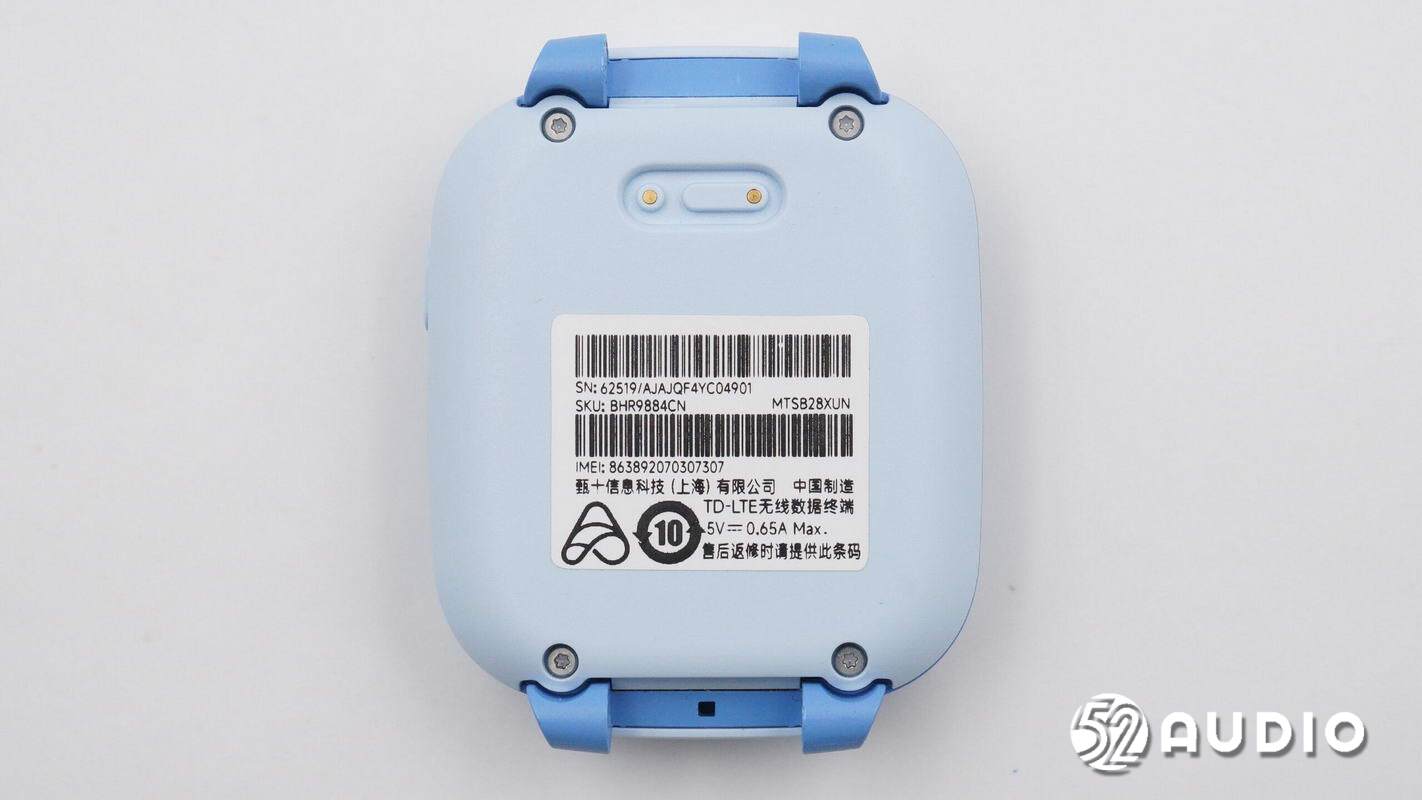

表盘背面特写，贴有产品标签，与包装盒上信息一致。

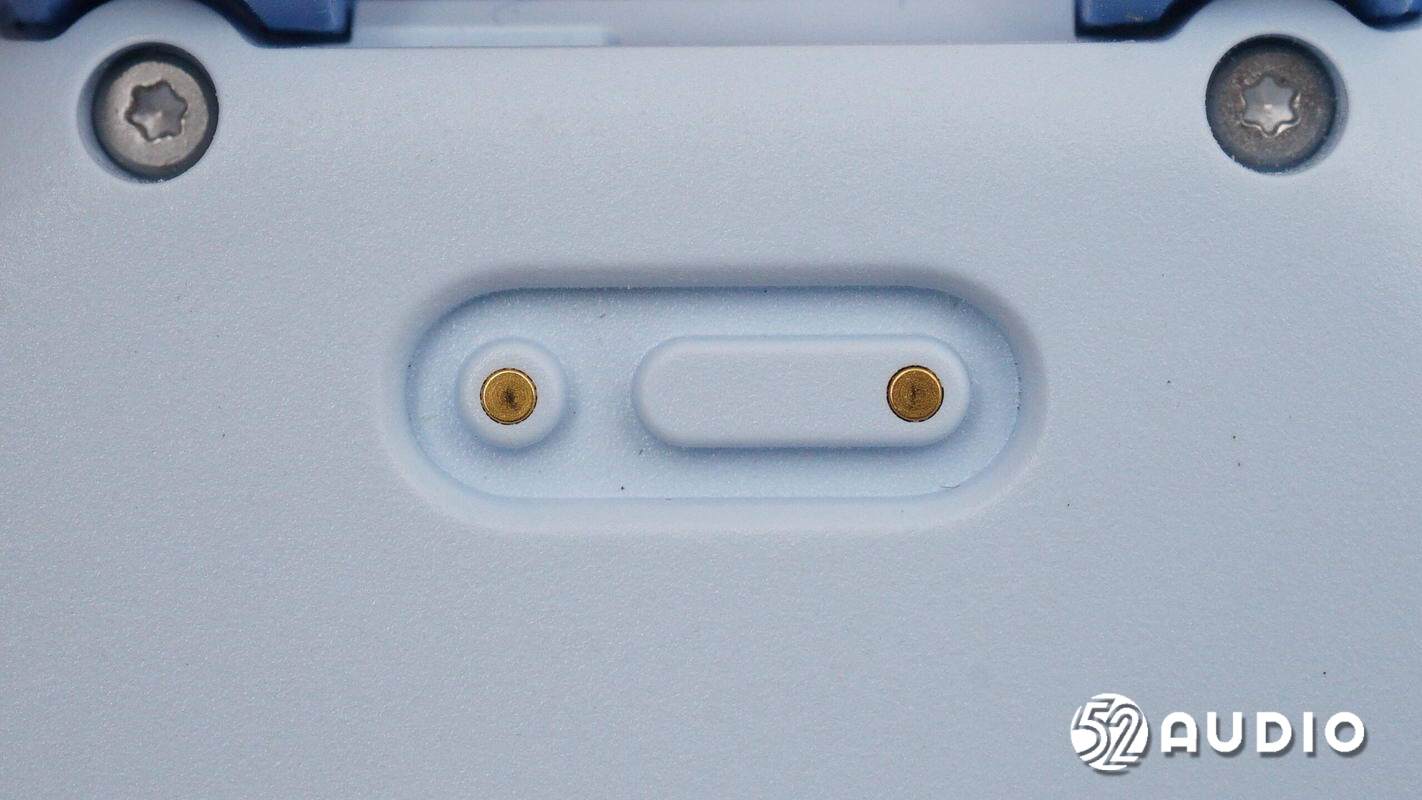

手表充电接口特写，凹槽设计，搭配磁吸功能，提供稳定充电。

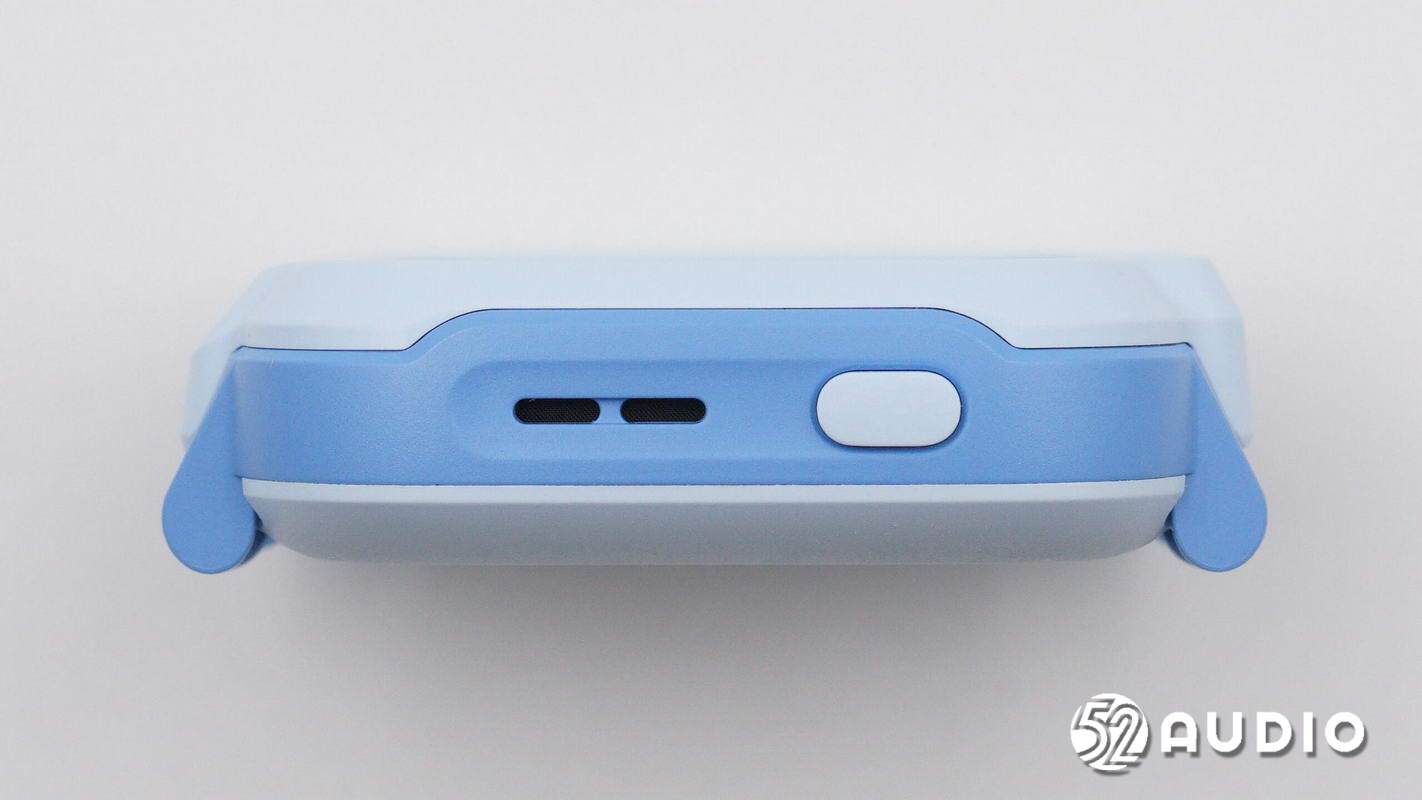

表盘右侧设置有功能按键和扬声器出音孔。

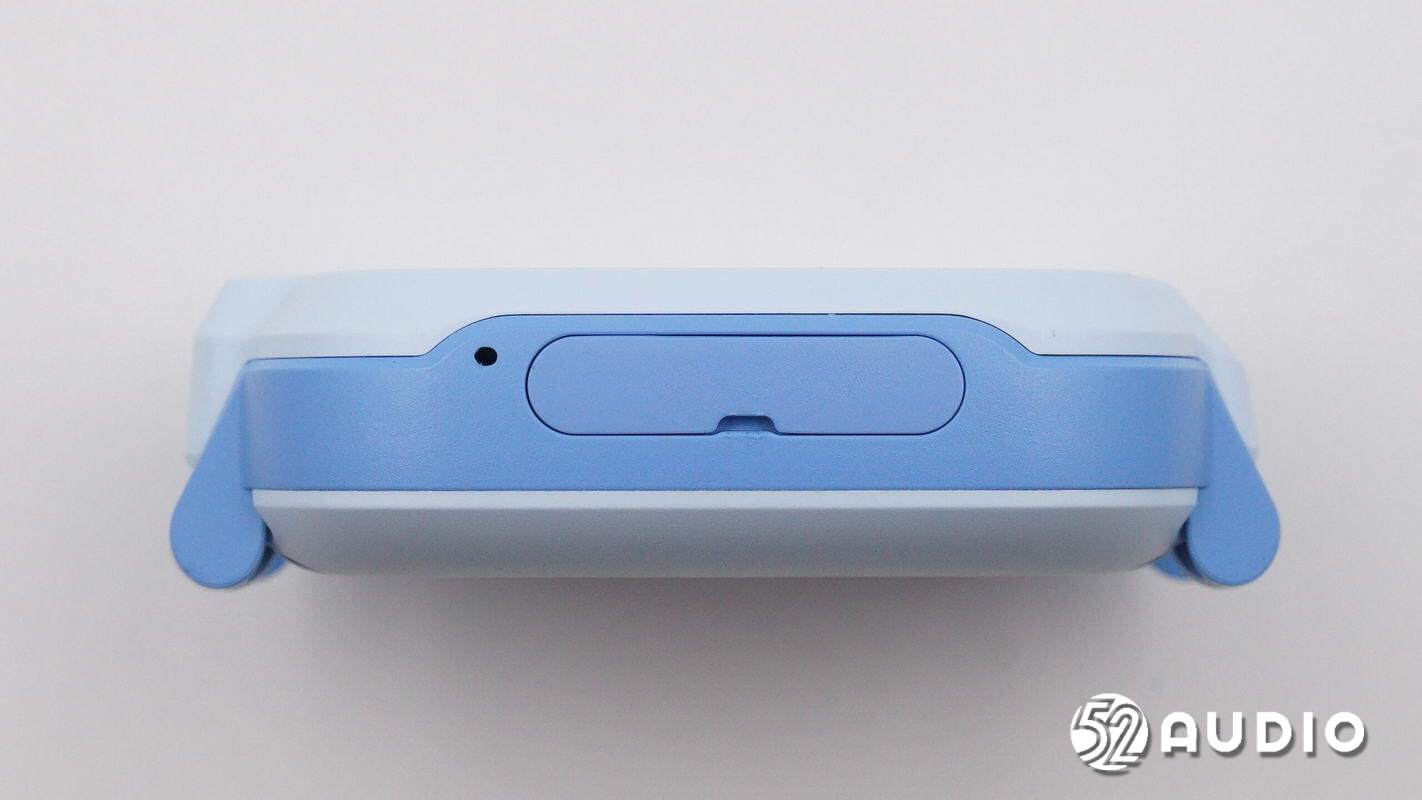

表盘左侧设置有SIM卡槽和麦克风拾音孔。

使用卡针轻松取掉卡槽。

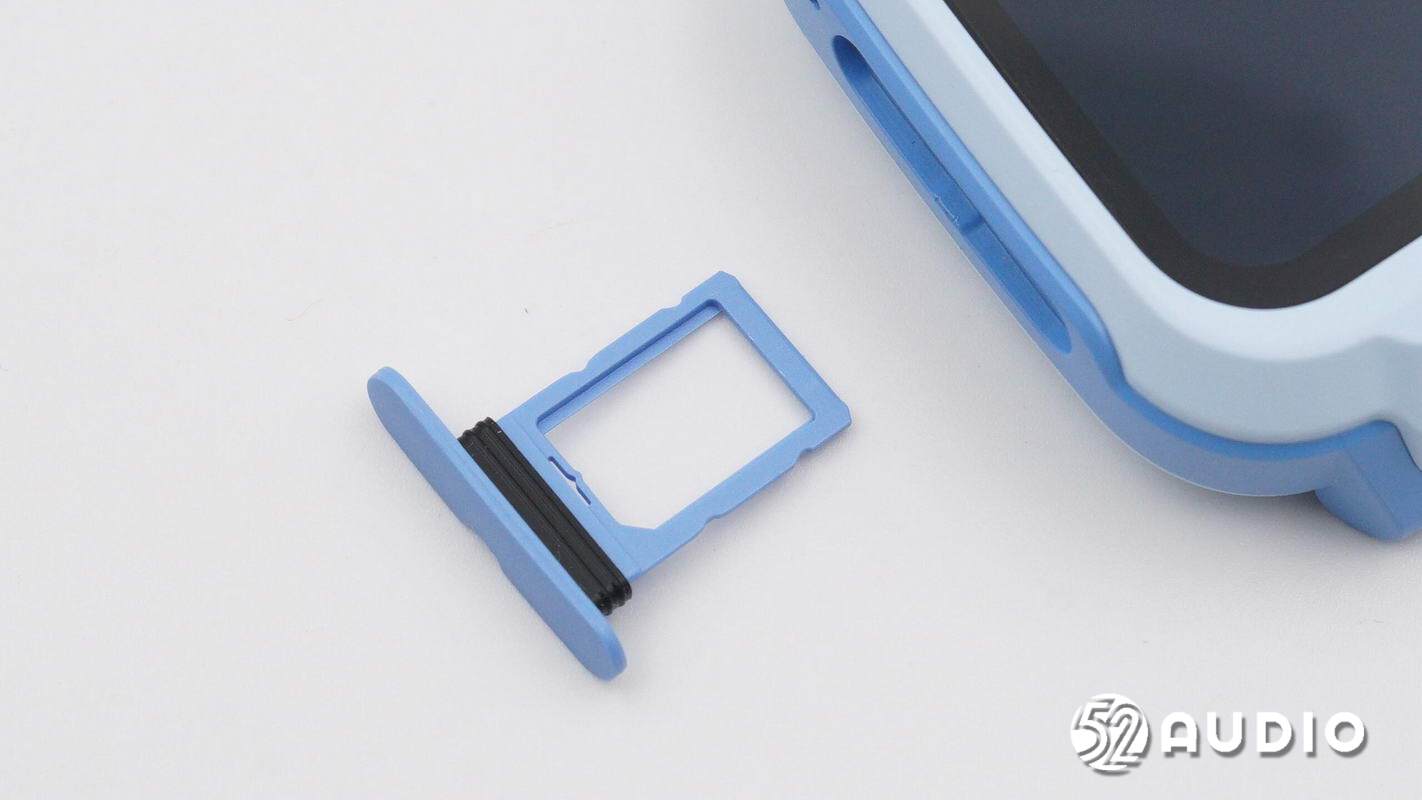

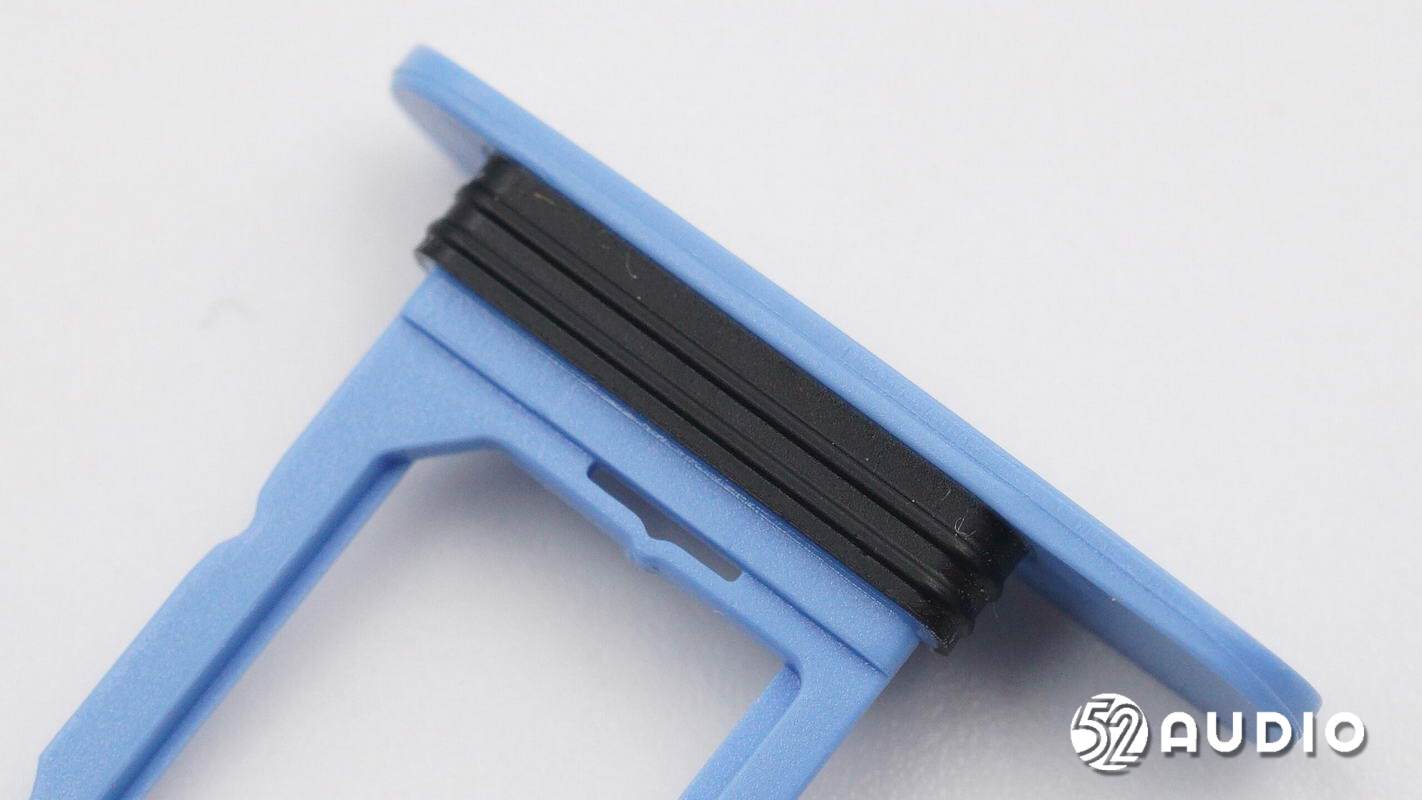

卡槽上设置有橡胶圈密封防水。

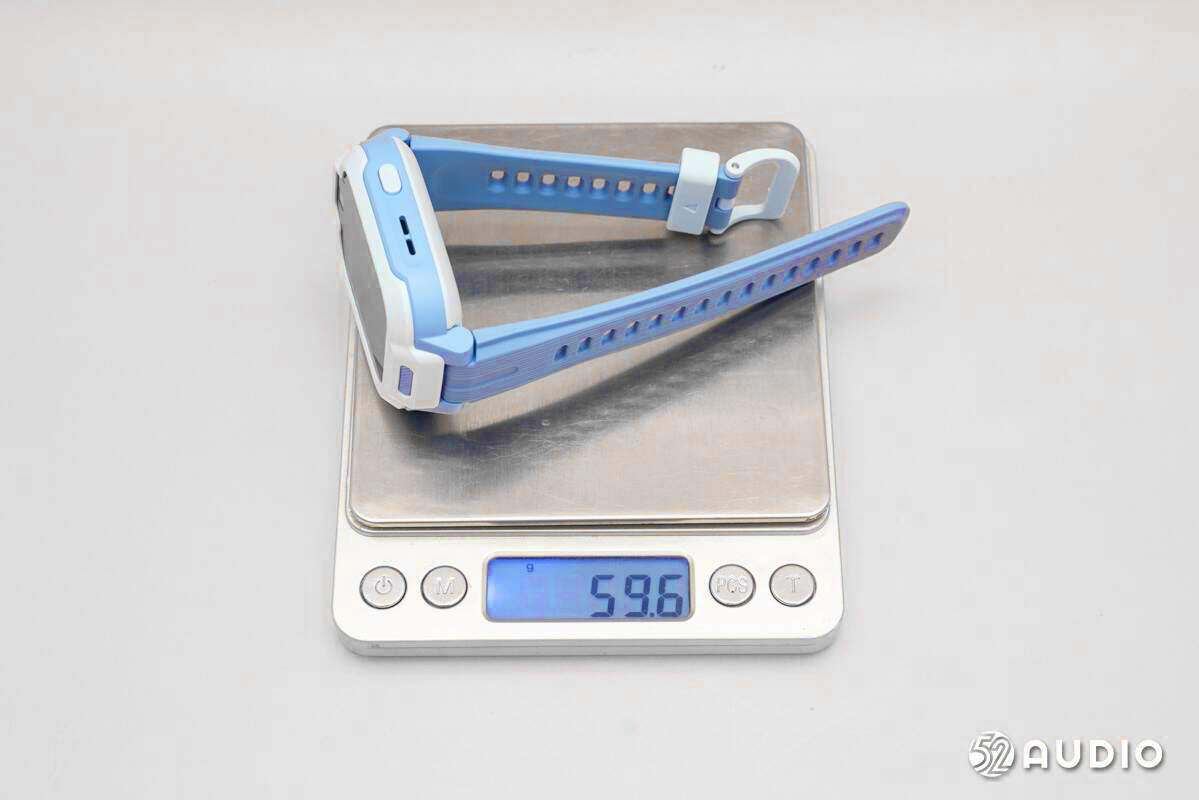

经智研所实测，REDMI儿童手表的重量约为59.6g。

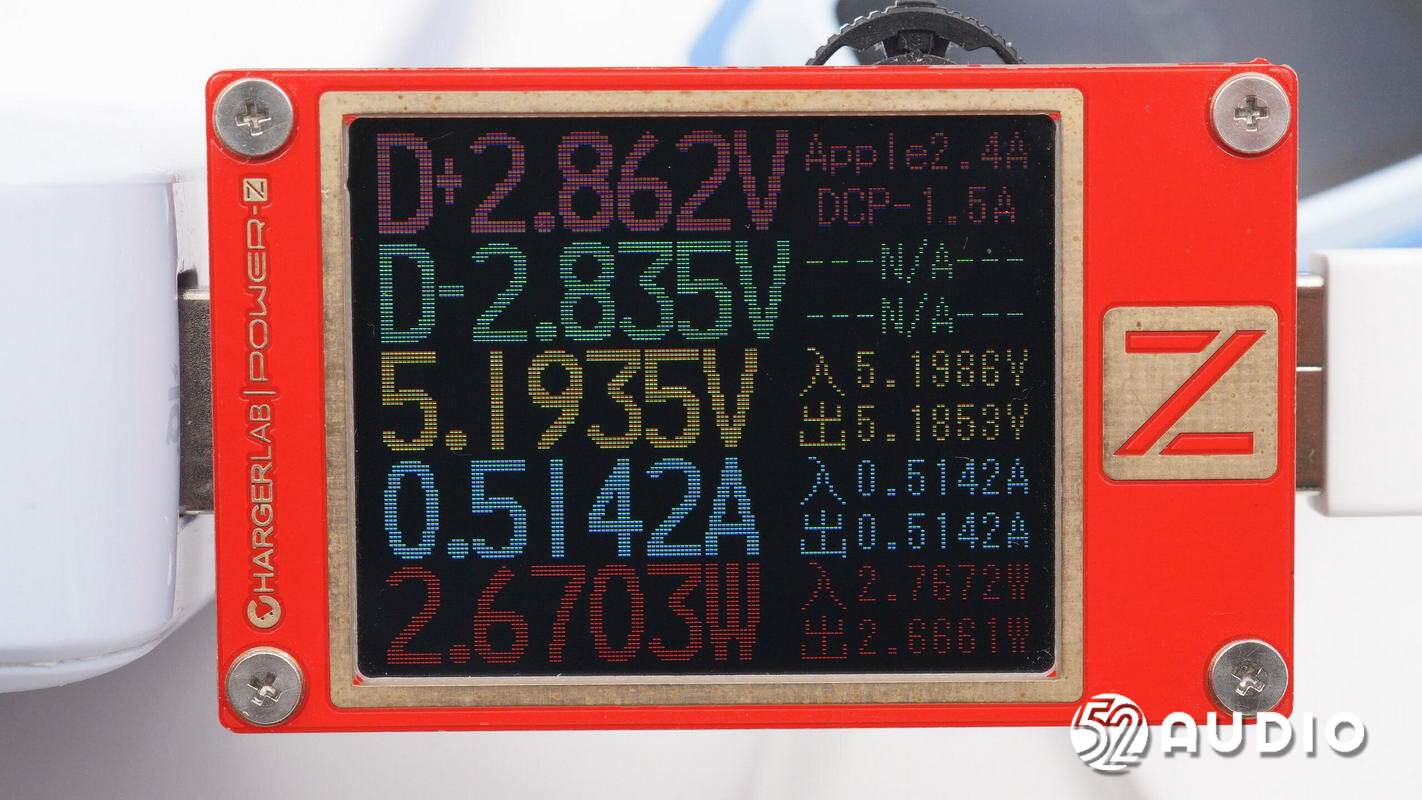

智研所使用CHARGERLAB POWER-Z KT002对REDMI儿童手表进行充电测试，输入功率约为2.67W。

二、REDMI儿童手表拆解

通过开箱，我们详细了解了REDMI儿童手表的外观设计，下面进入拆解部分，看看内部结构配置信息~

卸掉螺丝，打开背部盖板。

盖板内侧的元器件通过排线和BTB连接器连接主板。

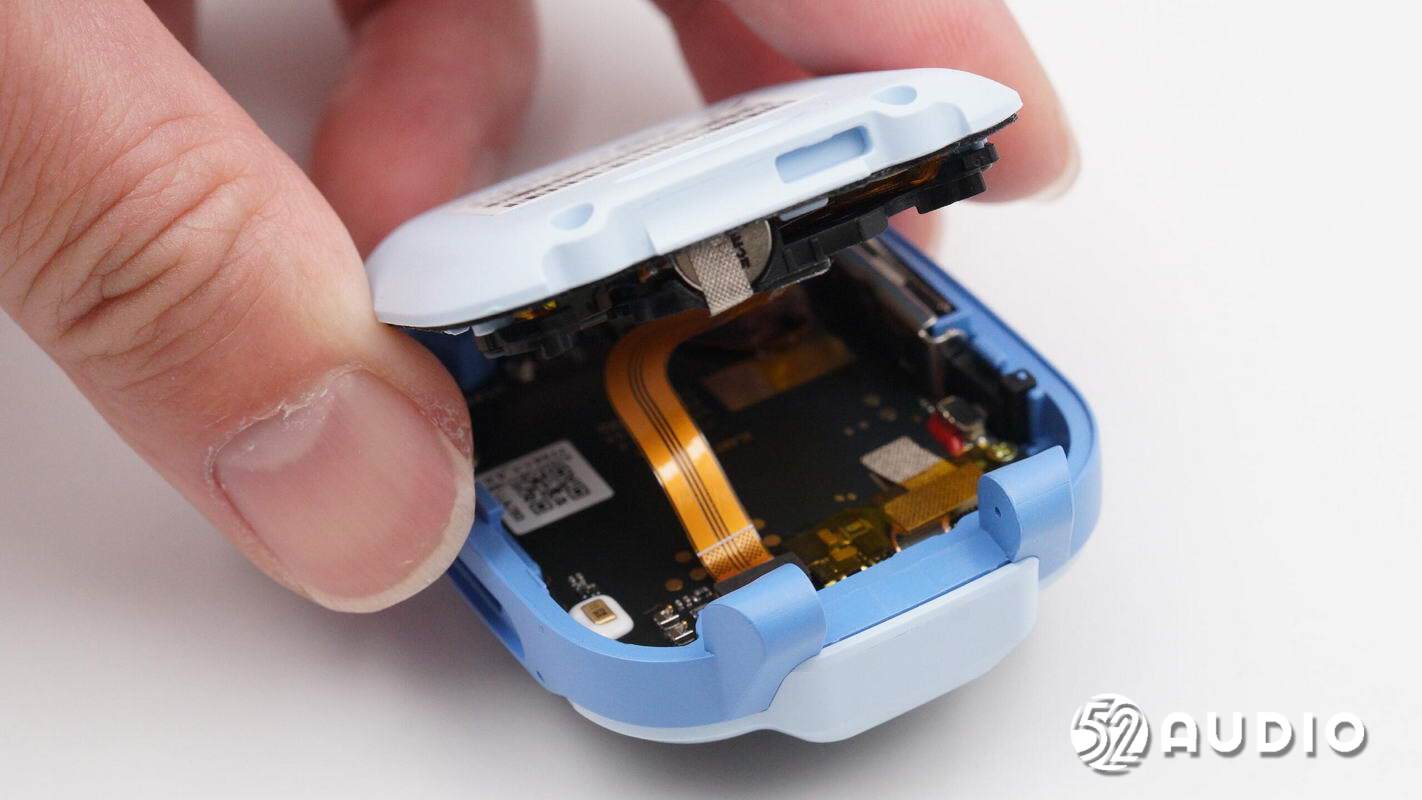

挑开连接器，分离腔体。

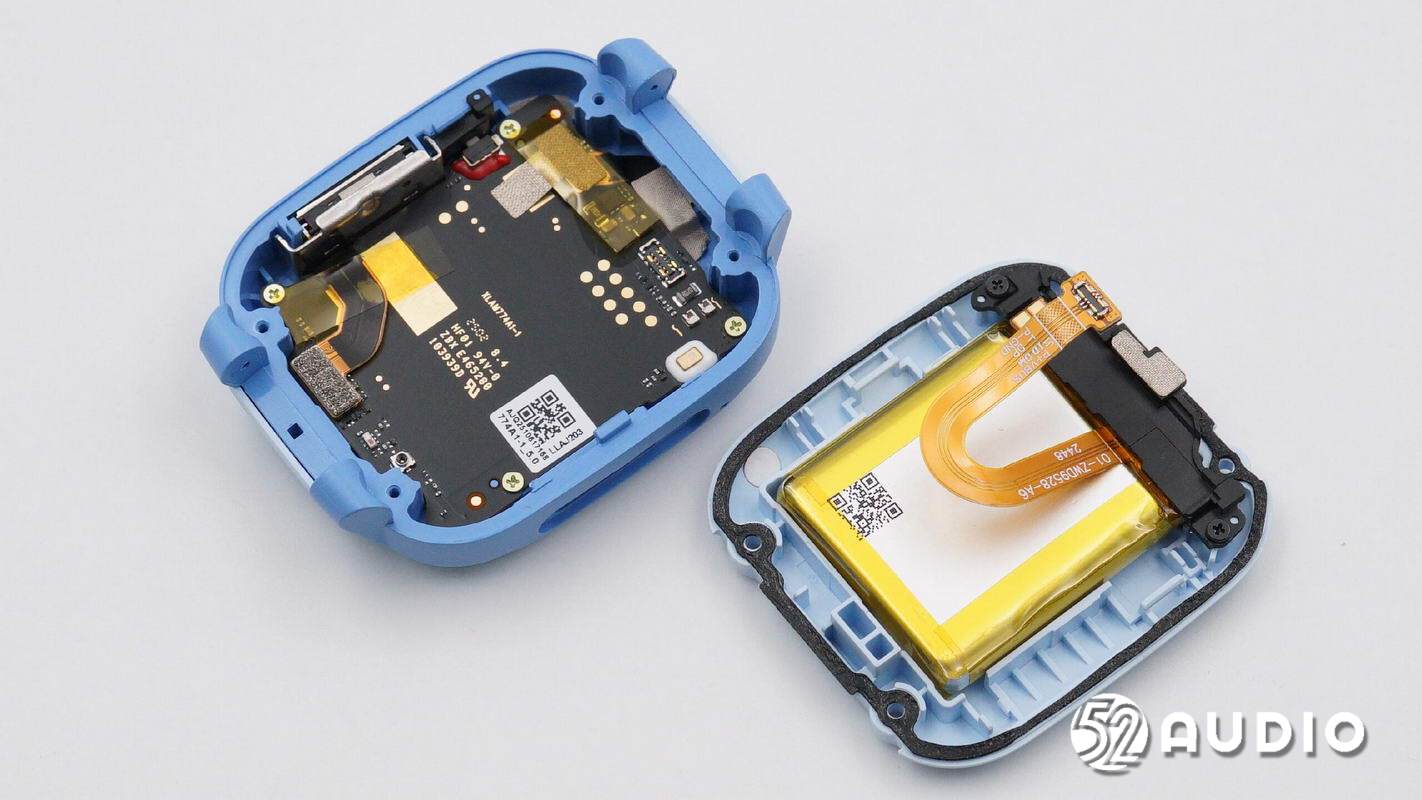

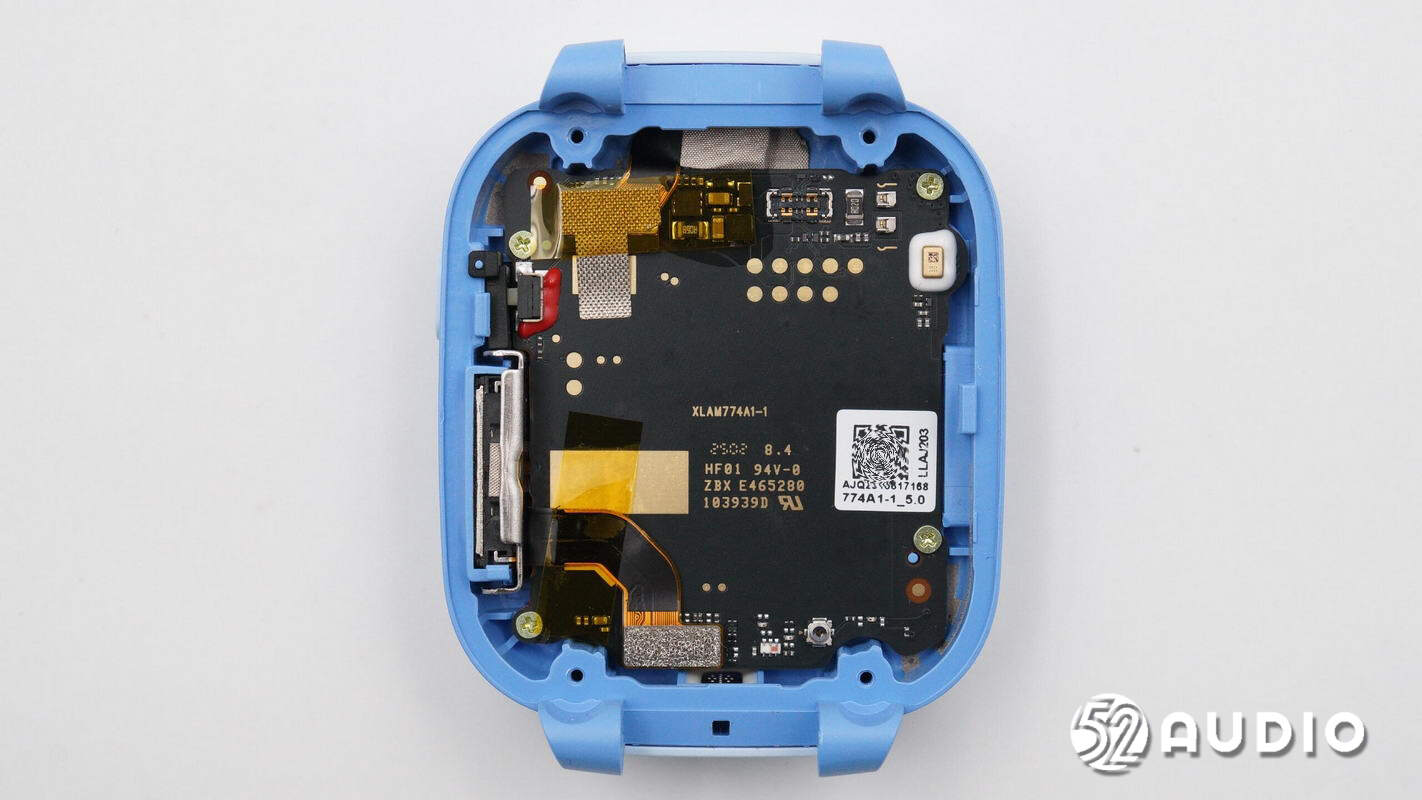

腔体内部主板单元结构一览。

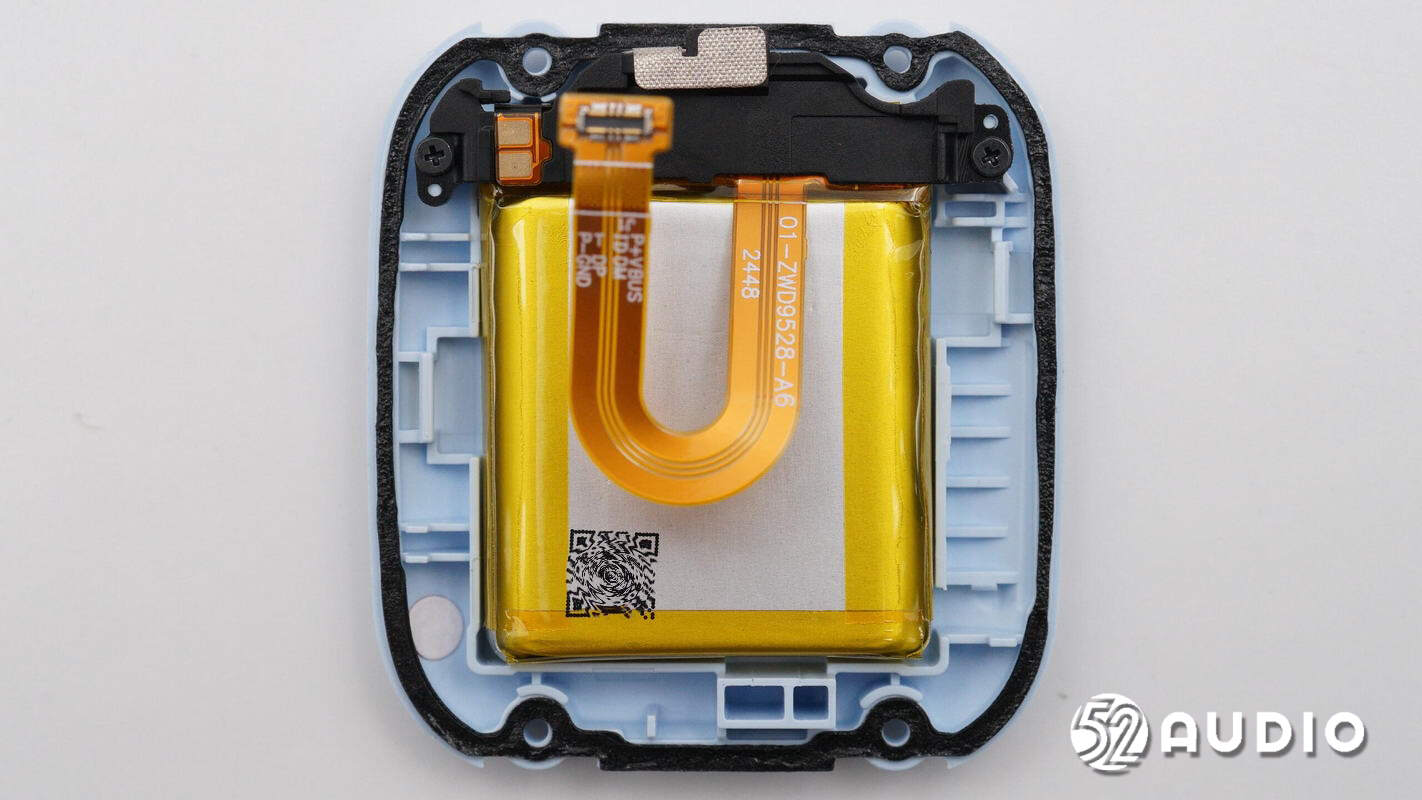

盖板内侧结构一览，大面积布置电池单元。

盖板边缘设置有海绵垫密封防水。

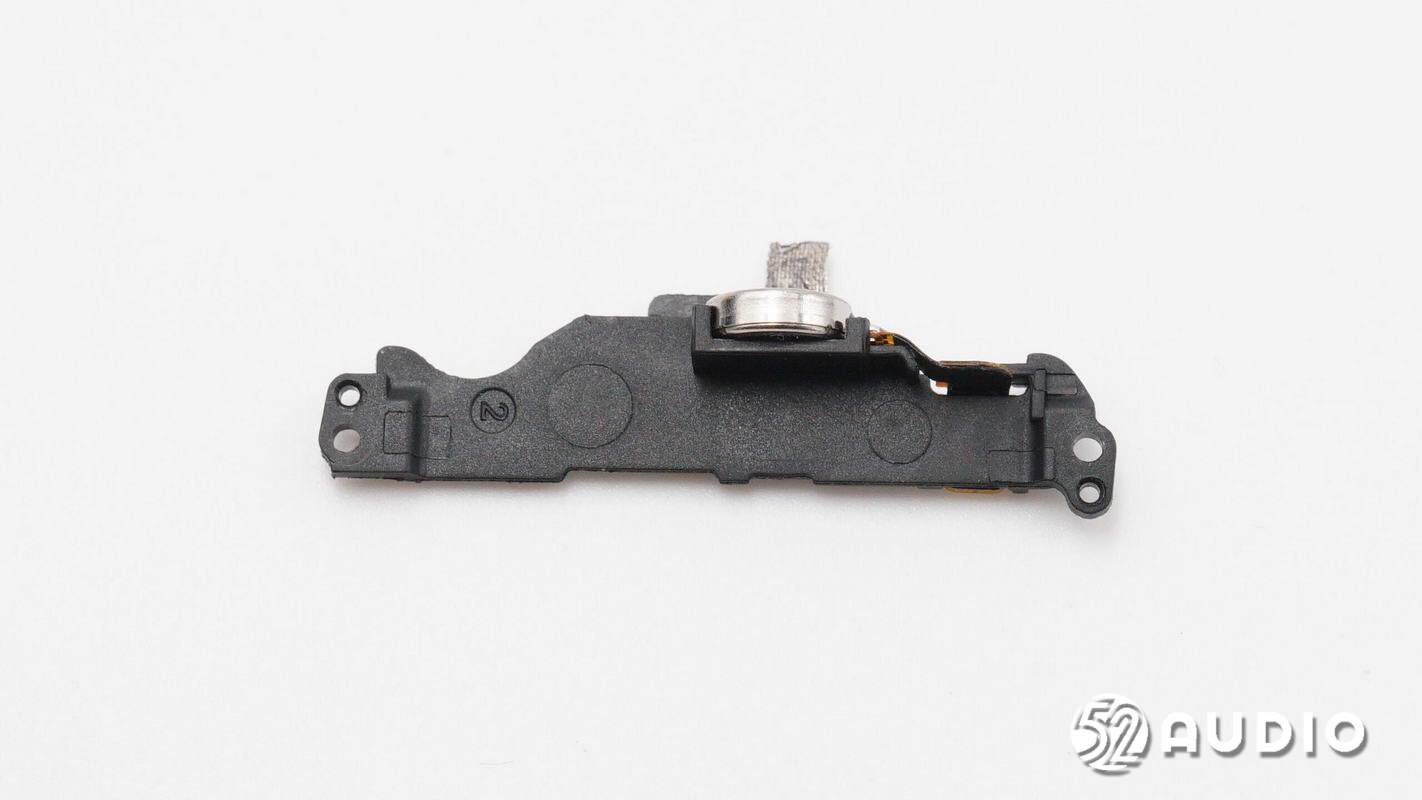

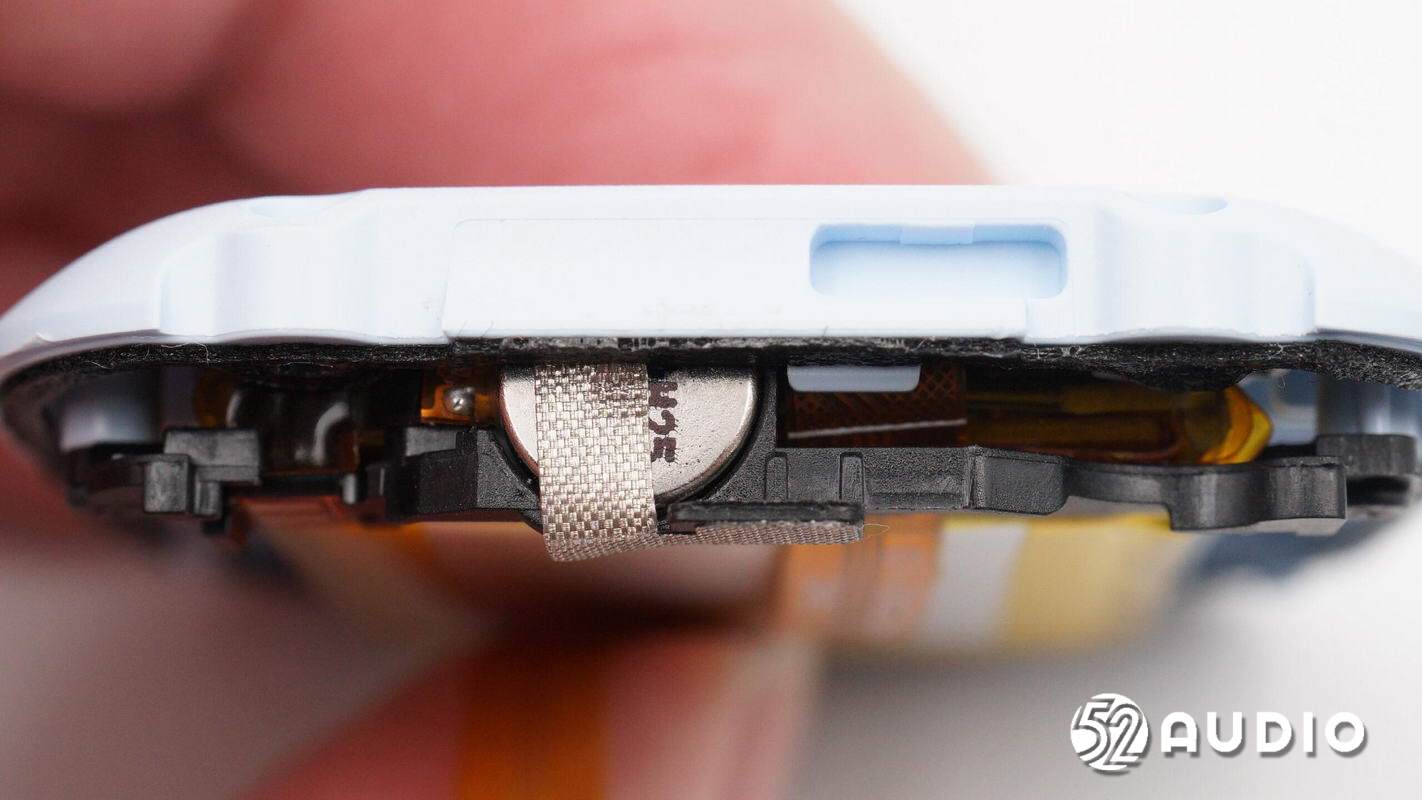

支架侧边固定的振动马达特写。

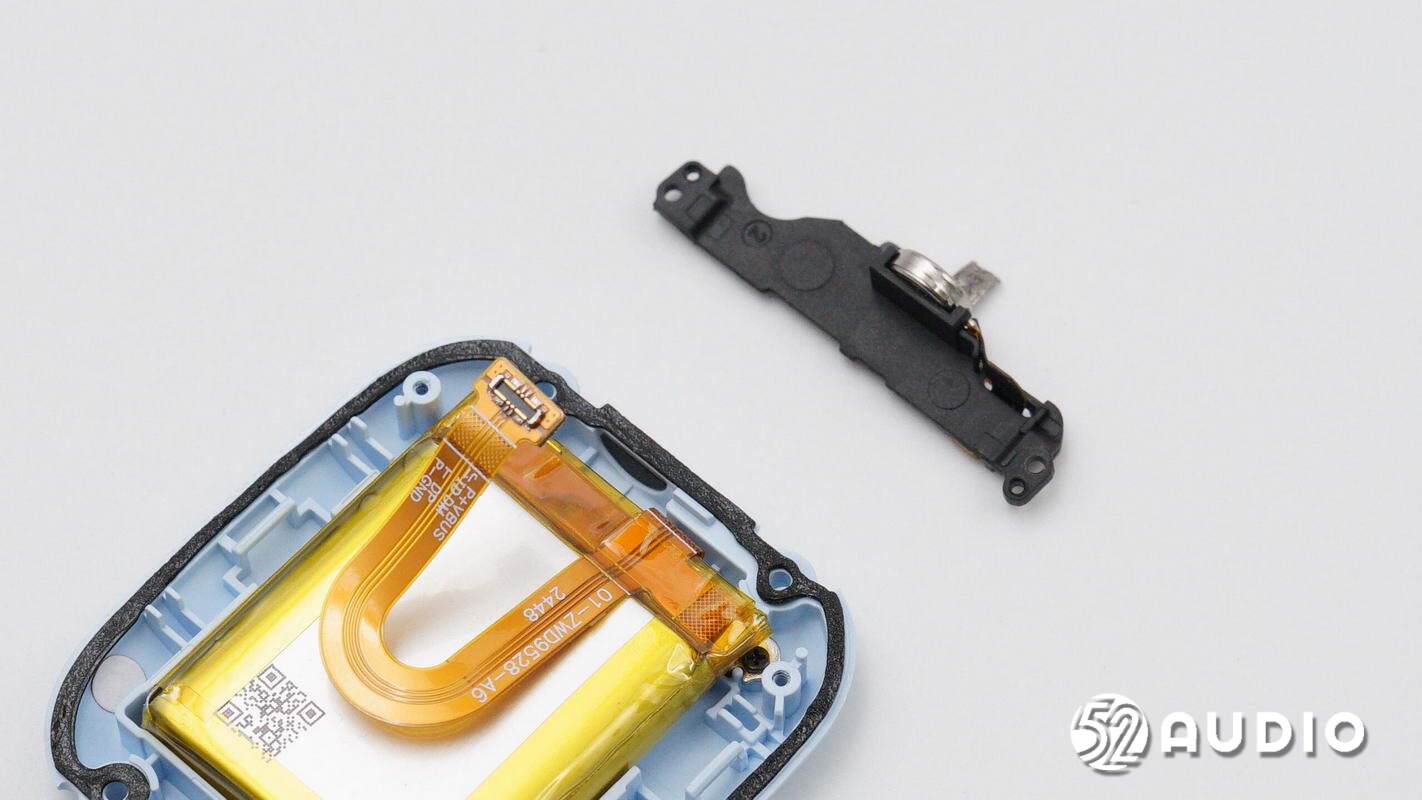

卸掉螺丝，取掉固定排线的支架。

固定支架结构一览。

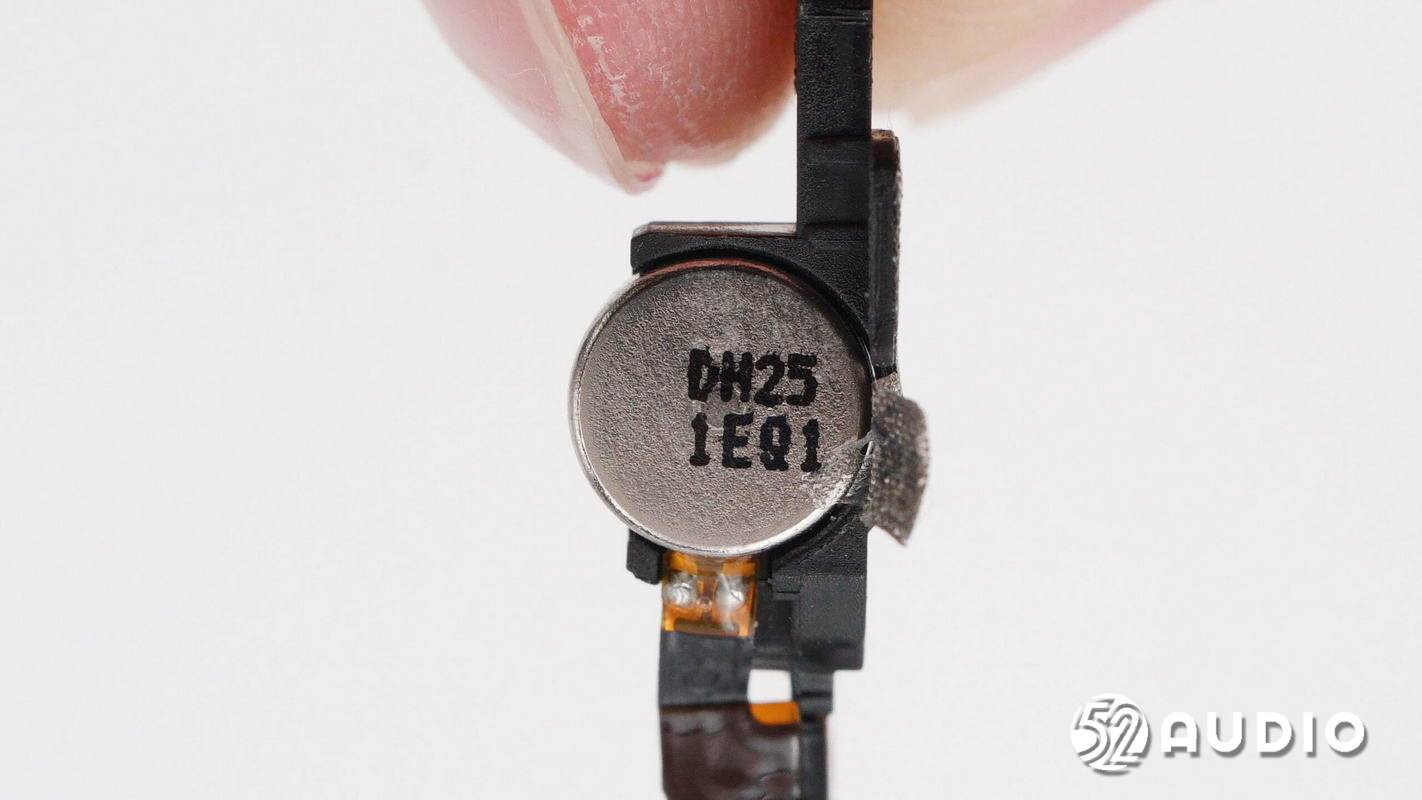

线性振动马达特写，用于交互反馈，丝印信息“DH25 1EQ1”。

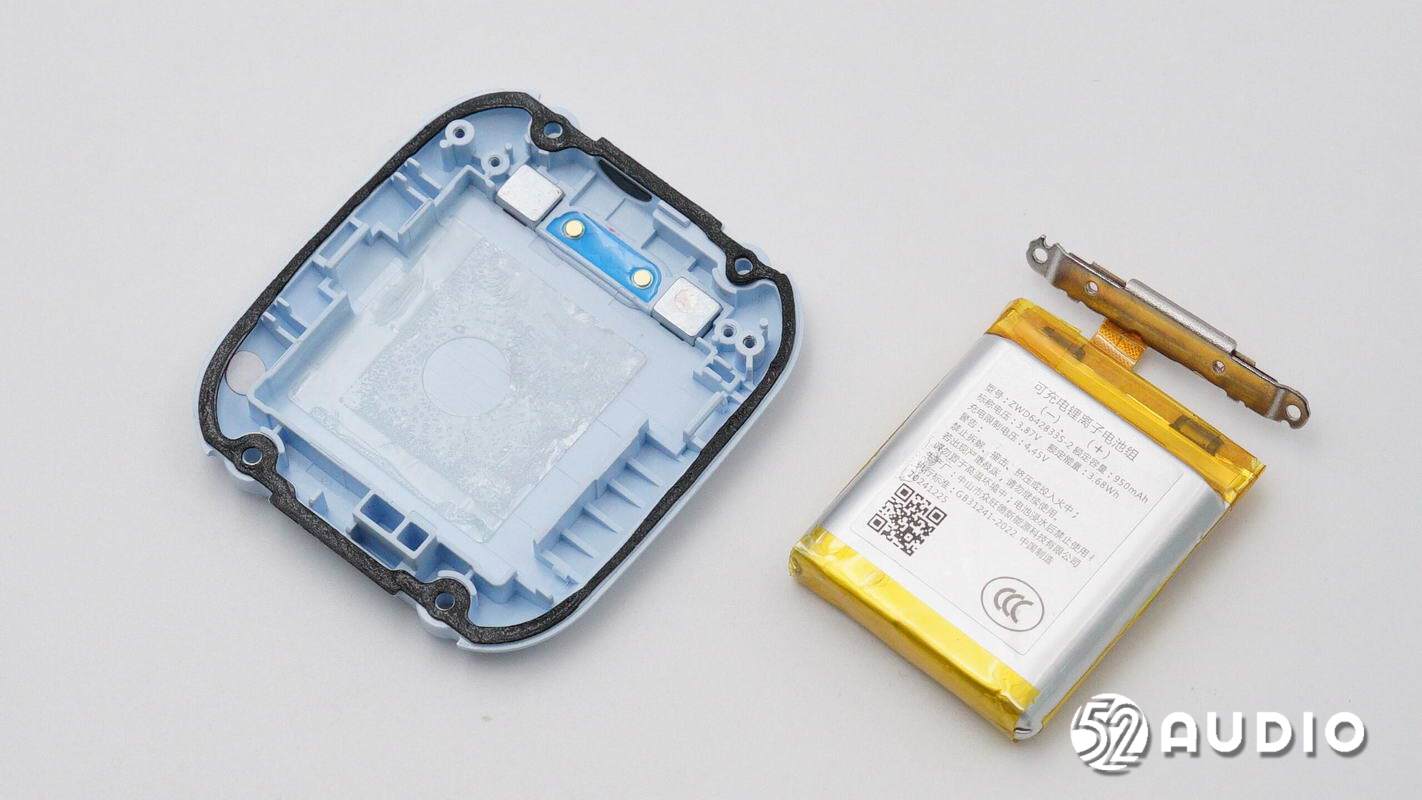

取掉电池单元及排线。

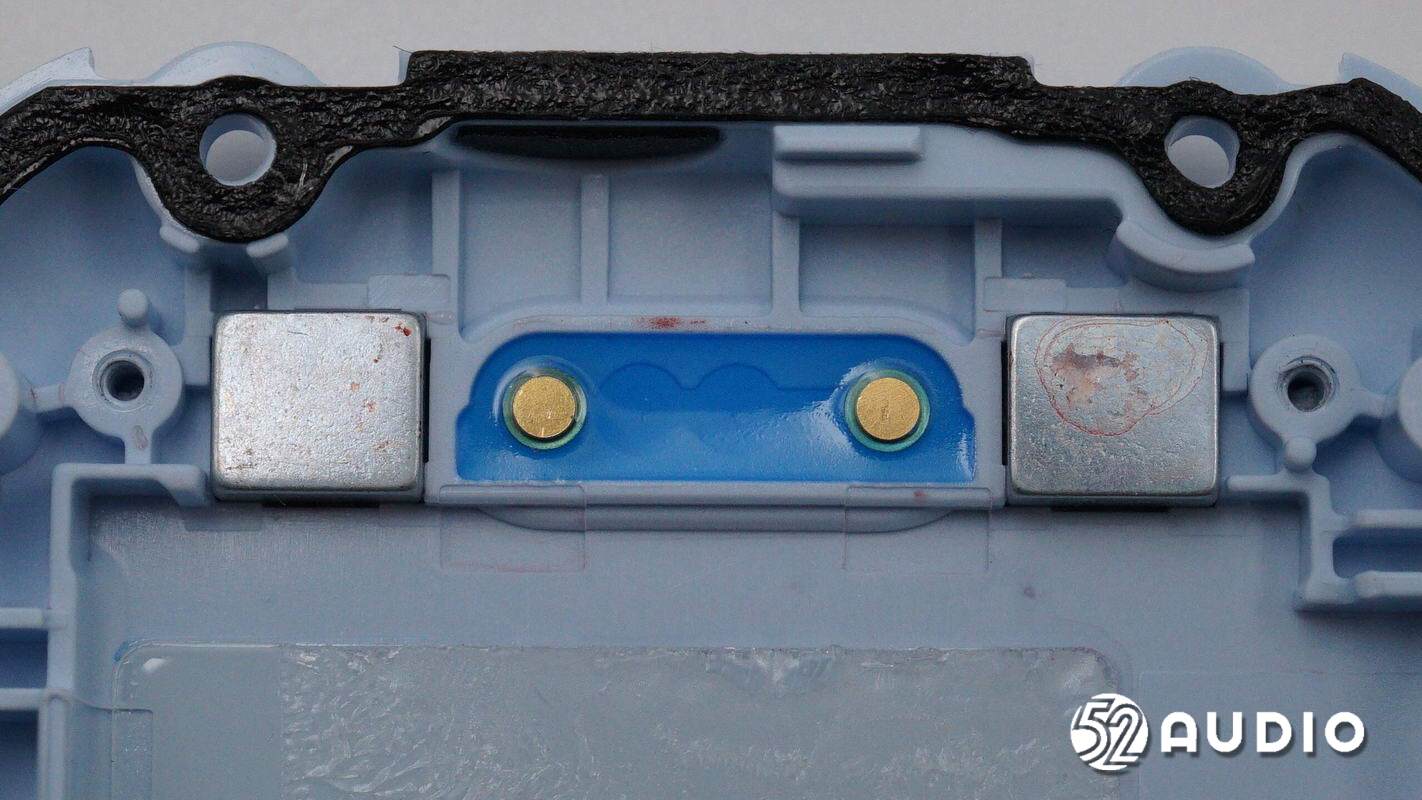

手表充电触点内侧结构特写。金属触点打胶密封，两侧设置有磁铁与充电线固定。

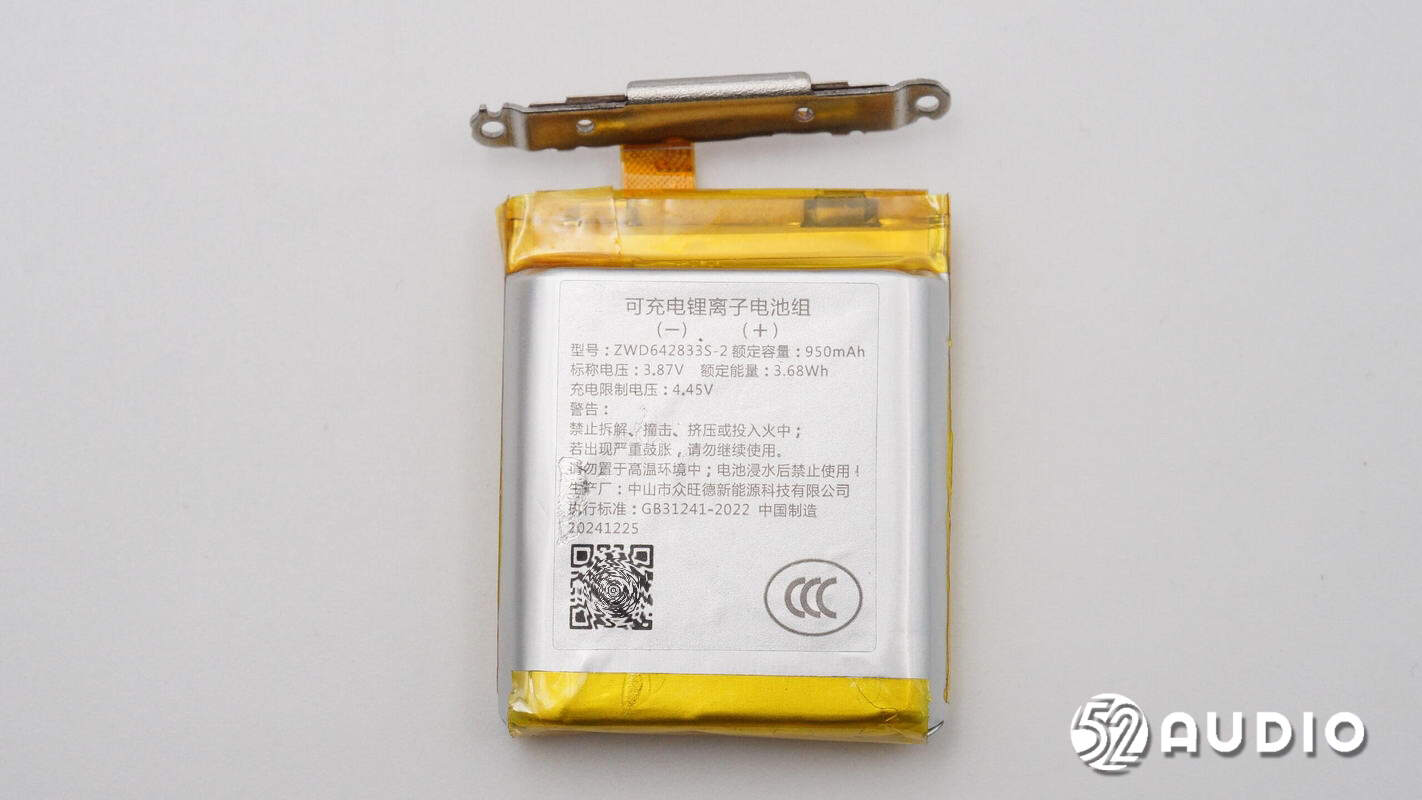

手表内置可充电锂离子电池组，型号：ZWD642833S-2，额定容量：950mAh，标称电压：3.87V，额定能量：3.68Wh，充电限制电压：4.45V，生产厂：中山市众旺德新能源科技有限公司。

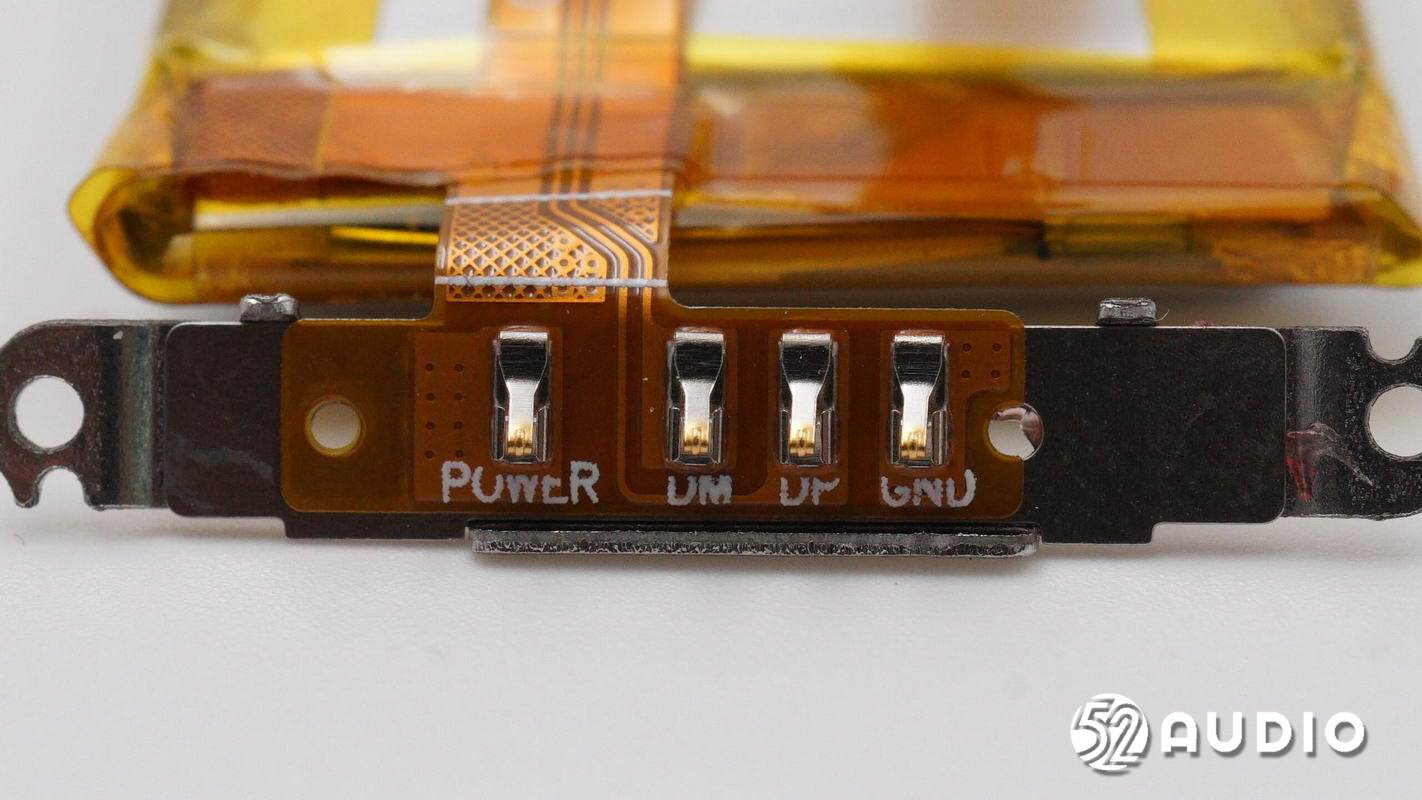

连接充电触点和振动马达的金属弹片特写。

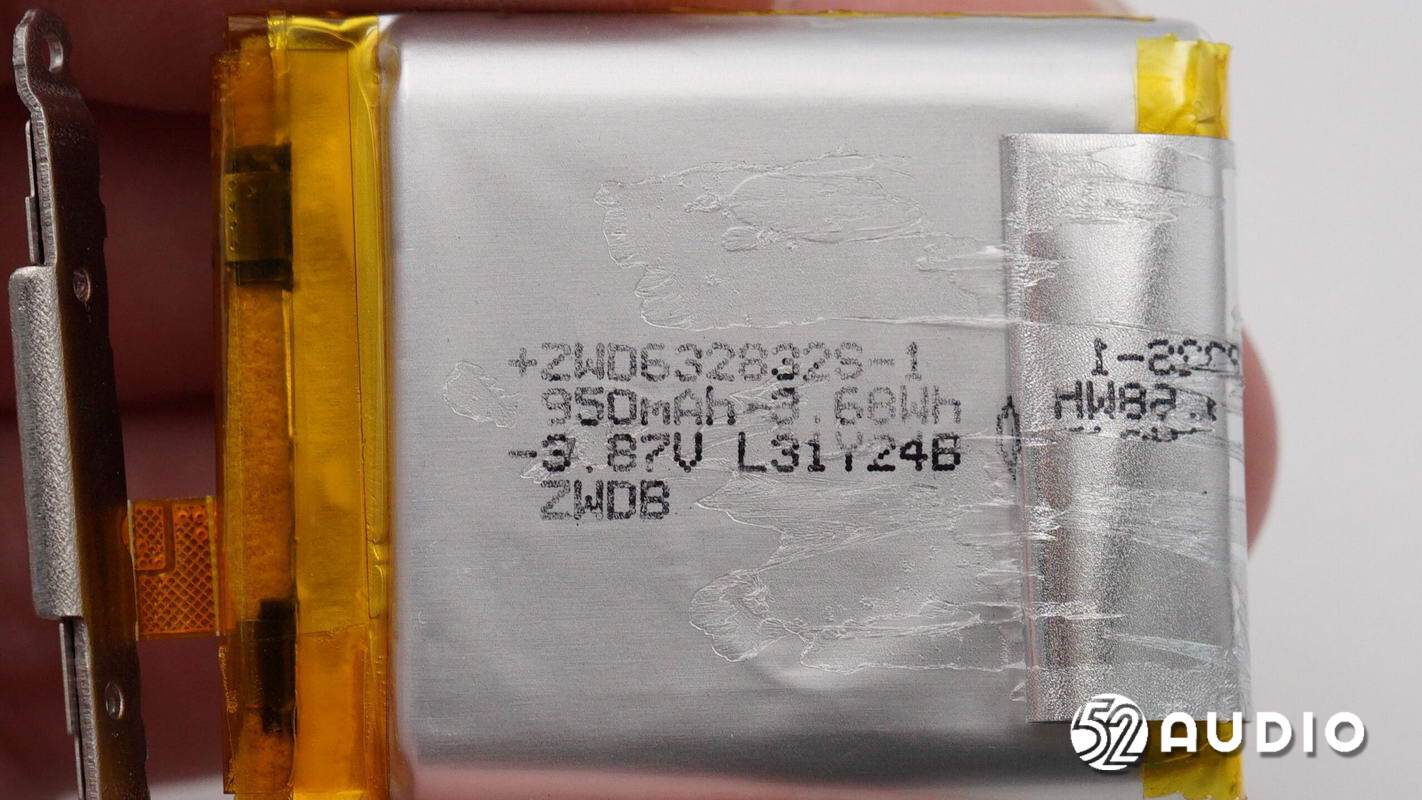

撕开外部标签，电芯上丝印信息一览。

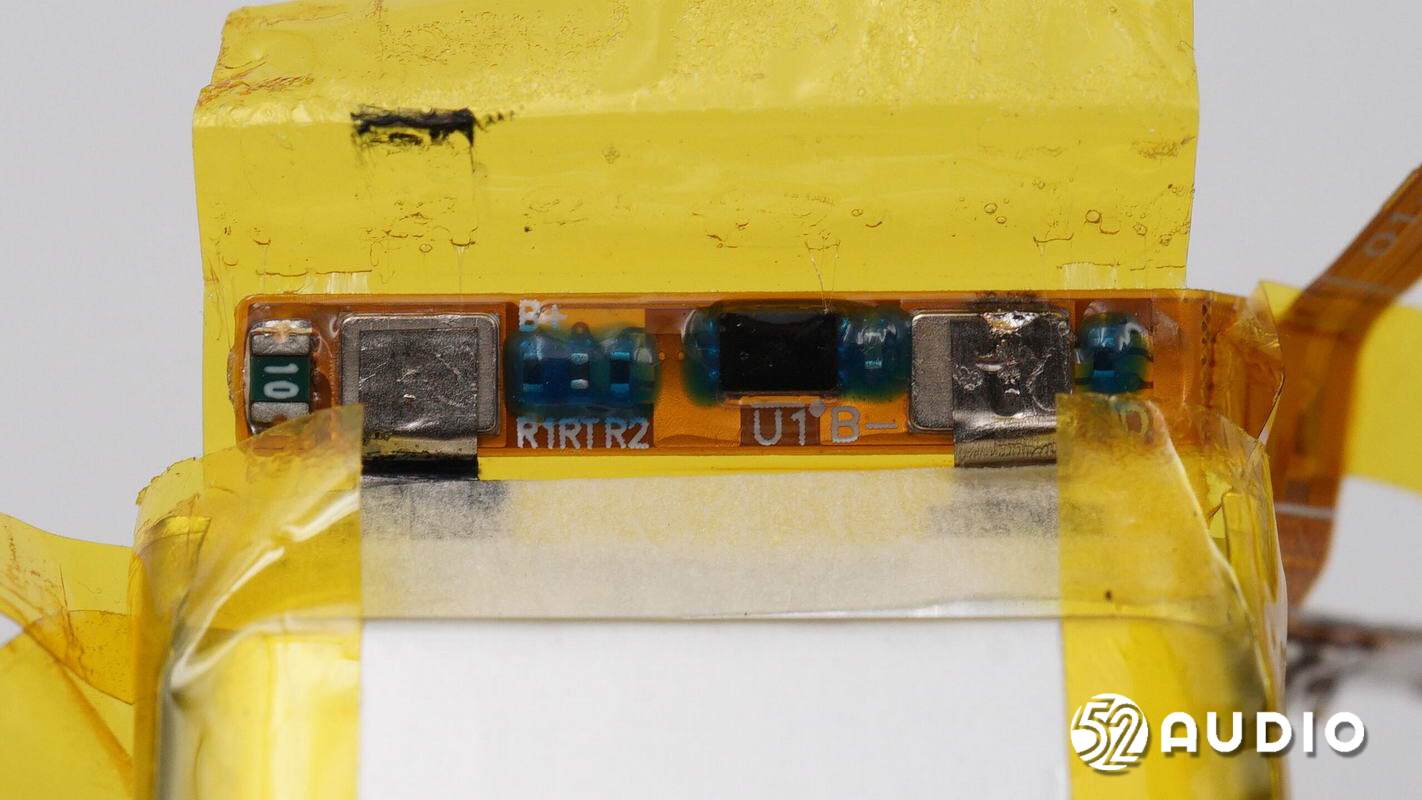

撕开外部绝缘保护，电池保护板电路一览，负责电池的过充电、过放电、过电流等保护。主要元器件均打胶密封。

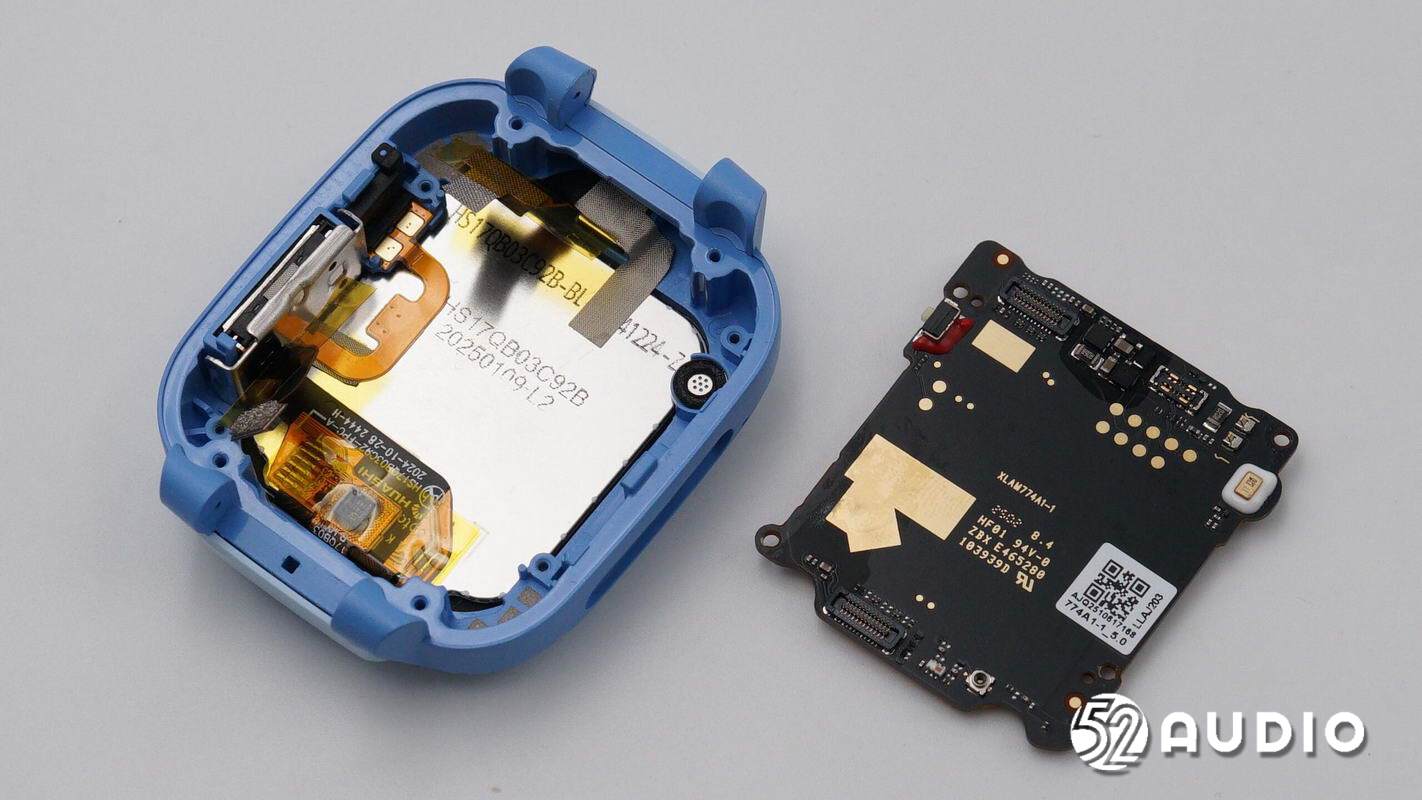

卸掉螺丝，取掉主板单元。

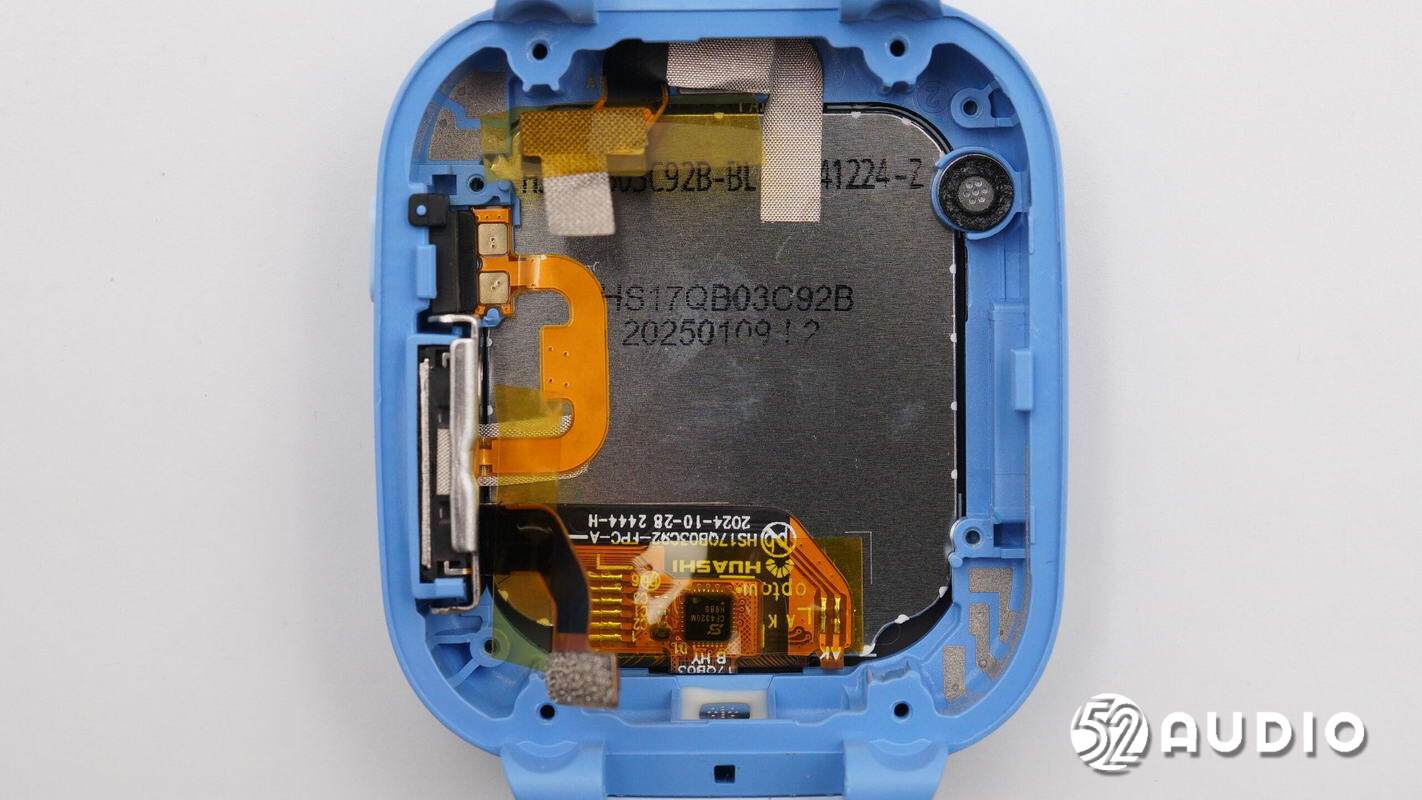

腔体底部结构一览。

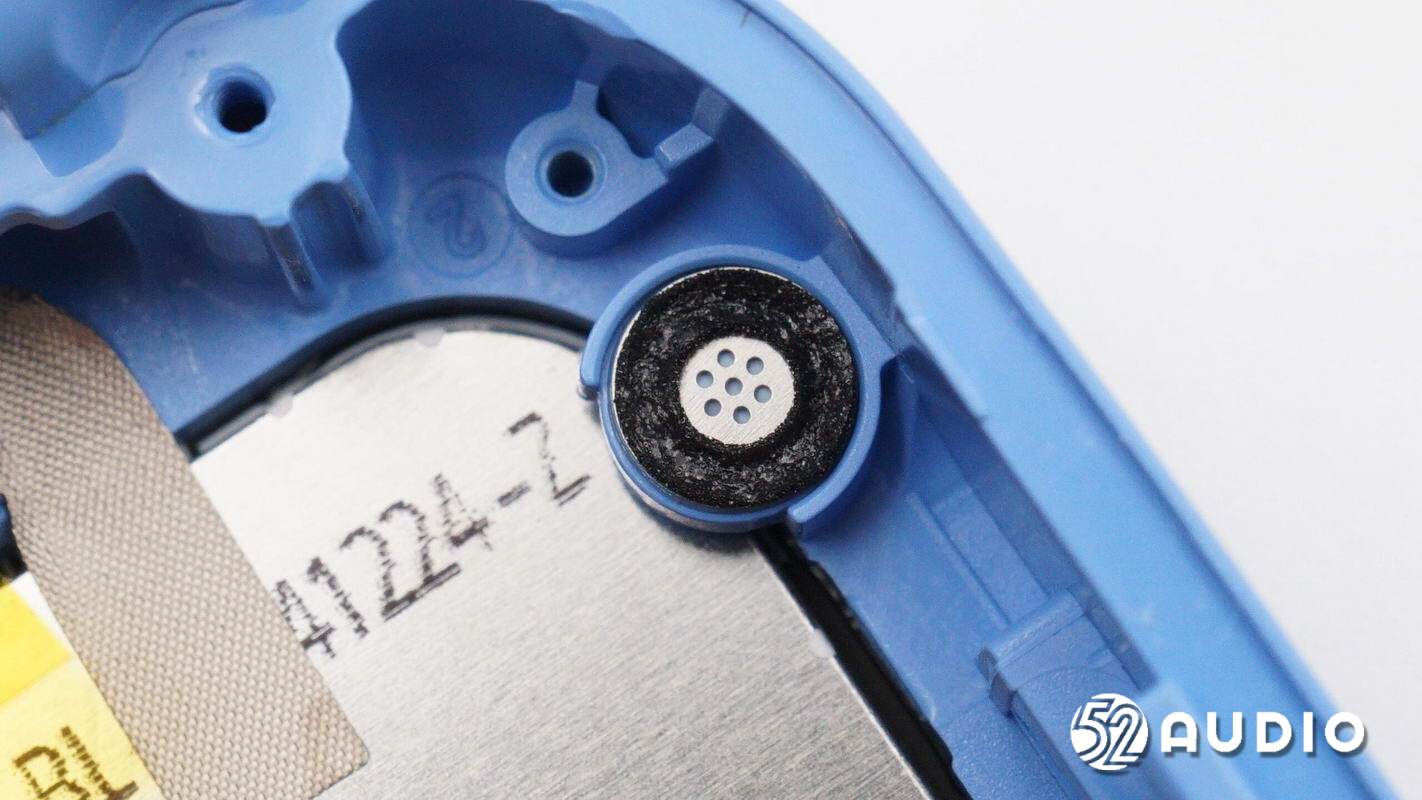

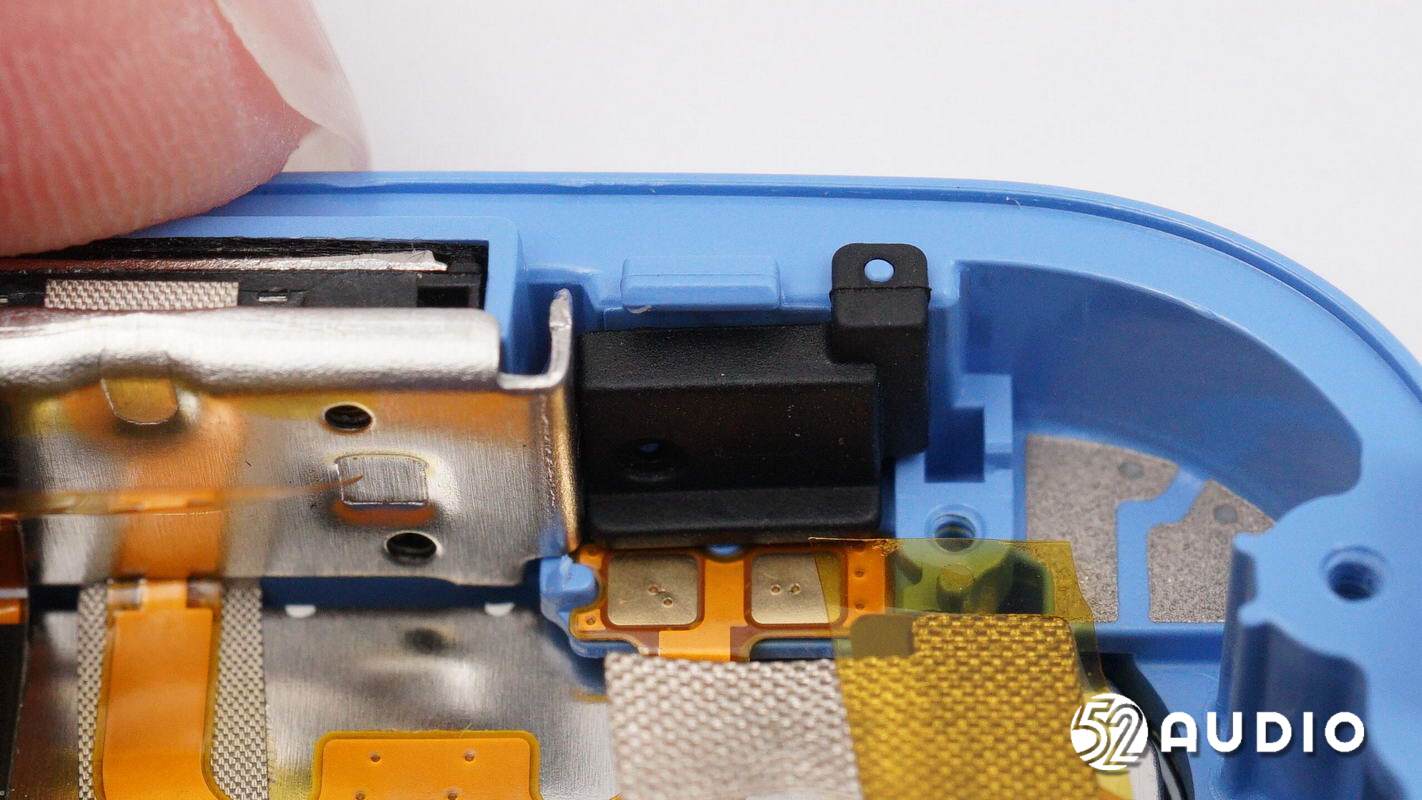

麦克风拾音孔内侧结构特写，通过金属盖板和防水透气膜防护，海绵垫密封。

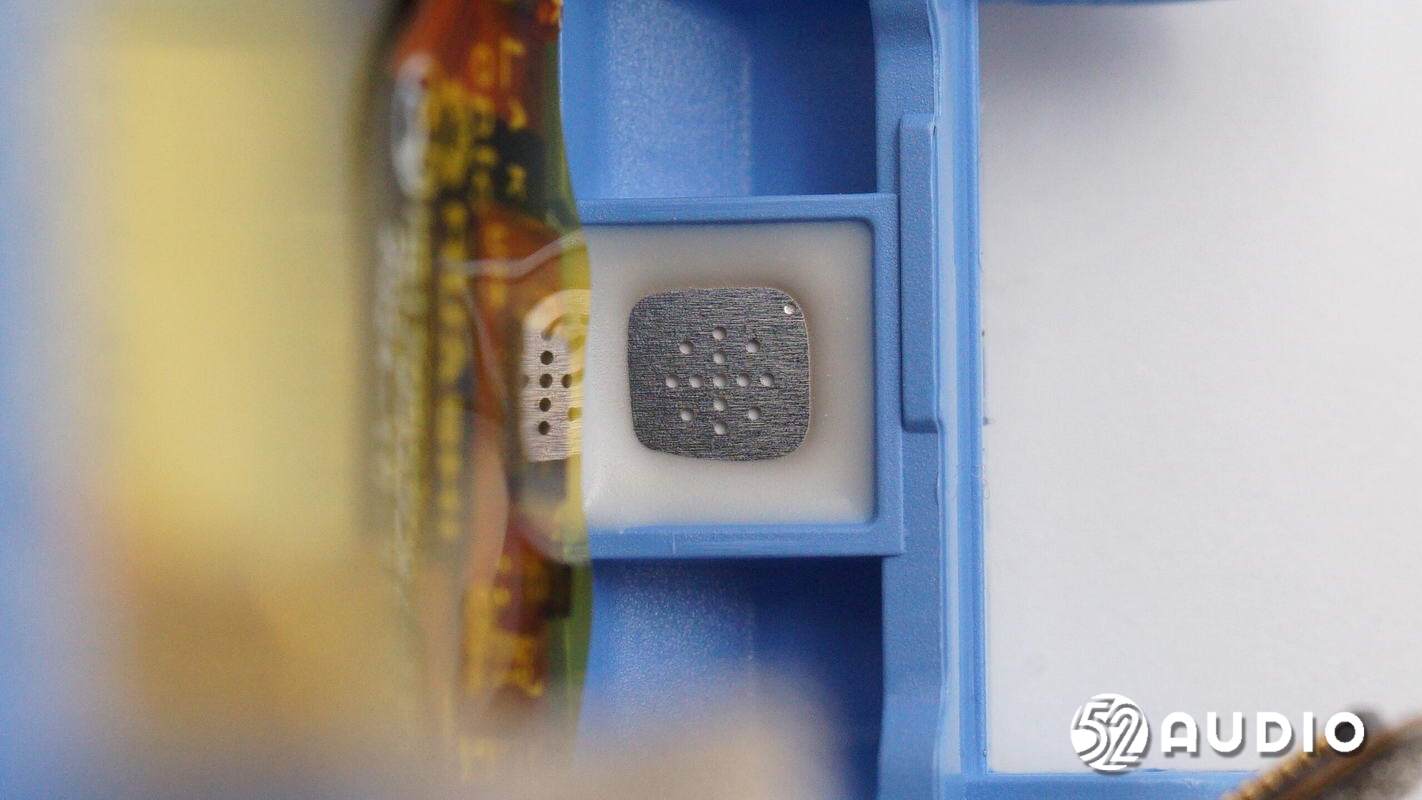

排水孔内侧结构特写。

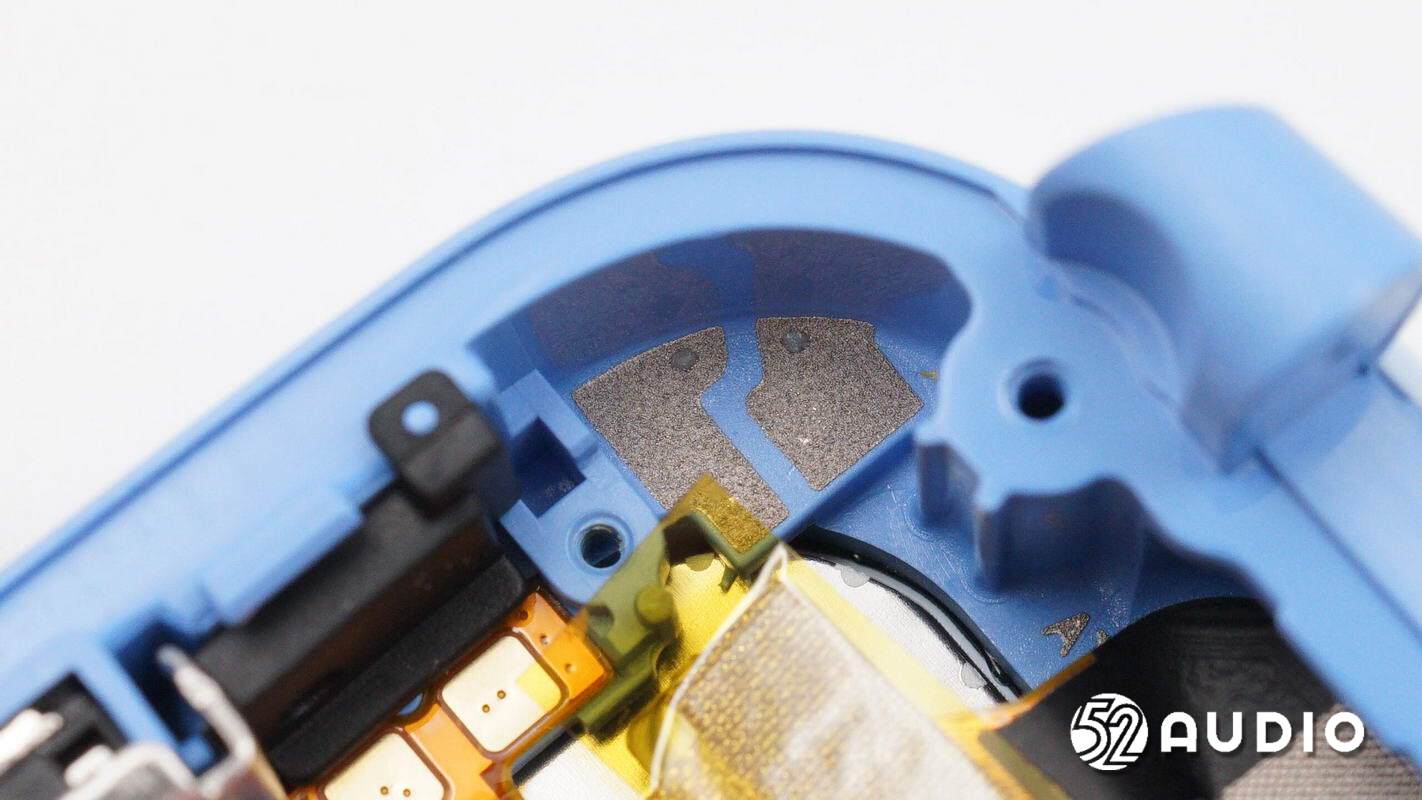

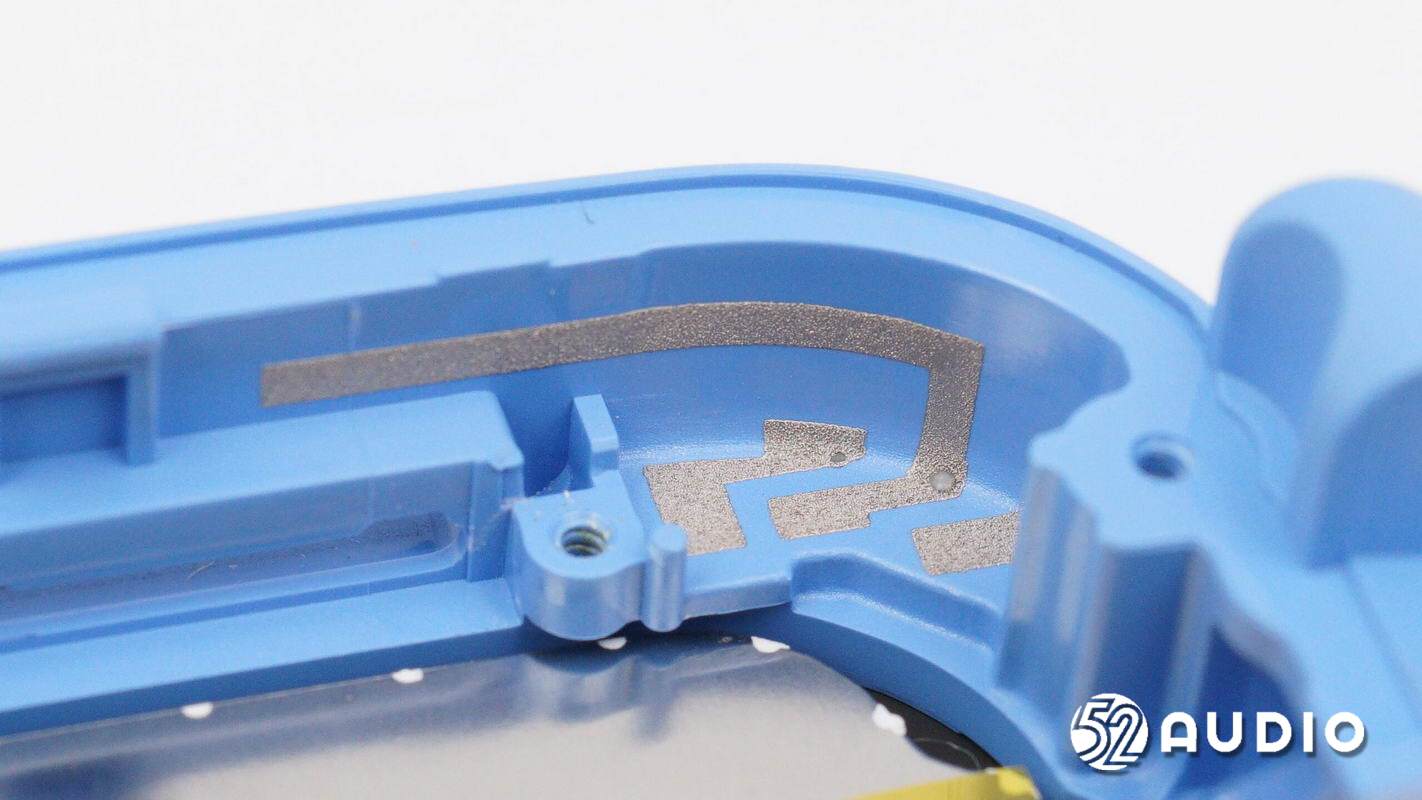

腔体壁上的LDS镭射天线特写。

对角线上的另外一处LDS天线特写。

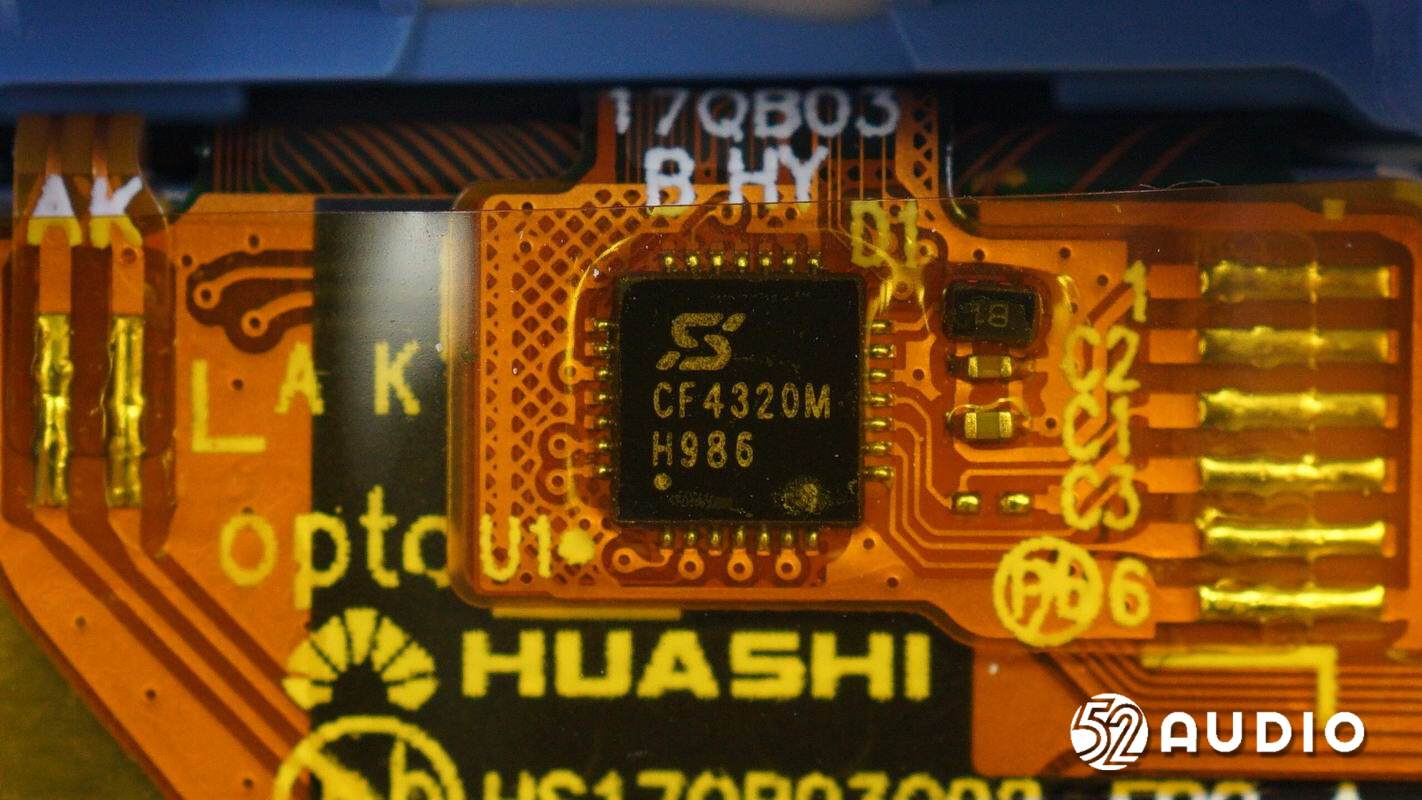

丝印CF4320M的触摸控制芯片。

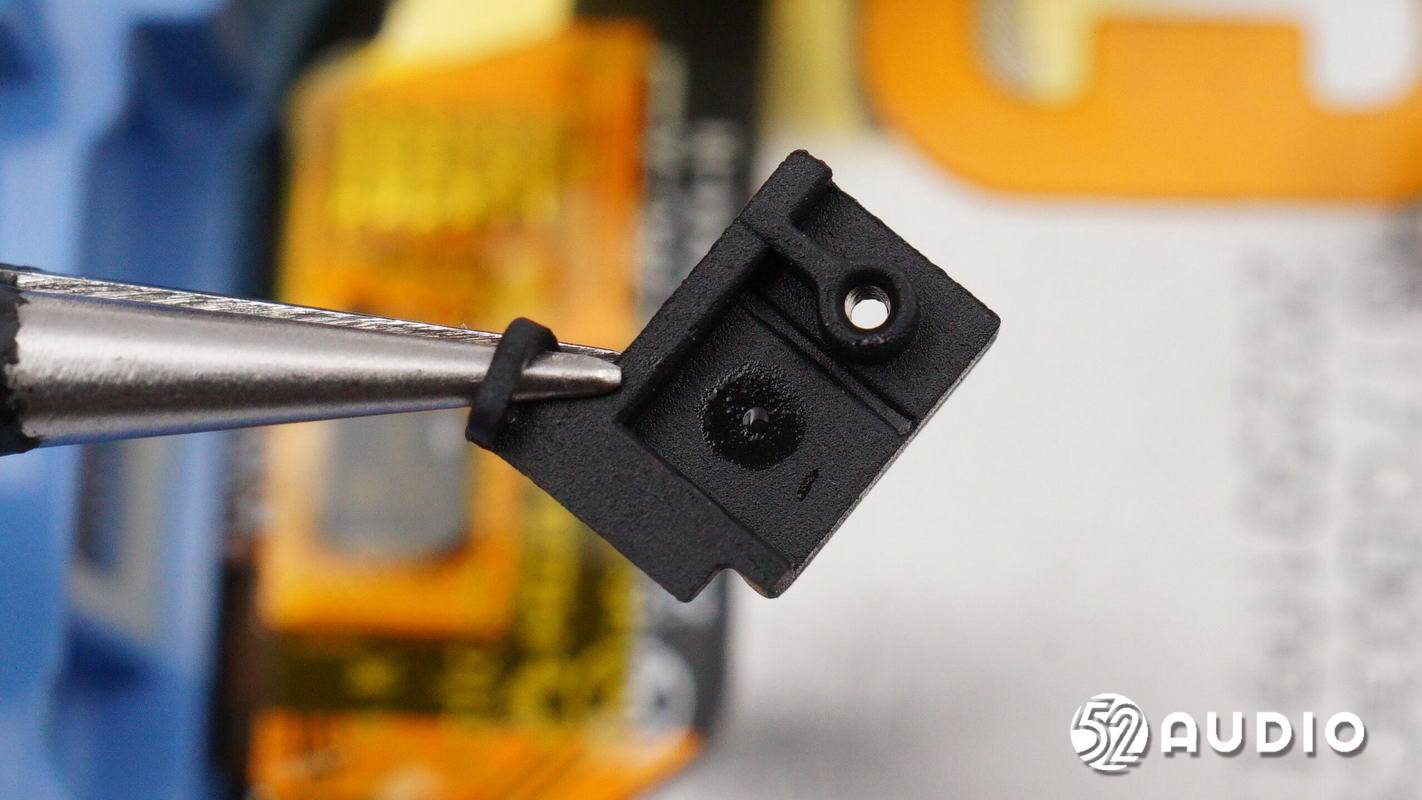

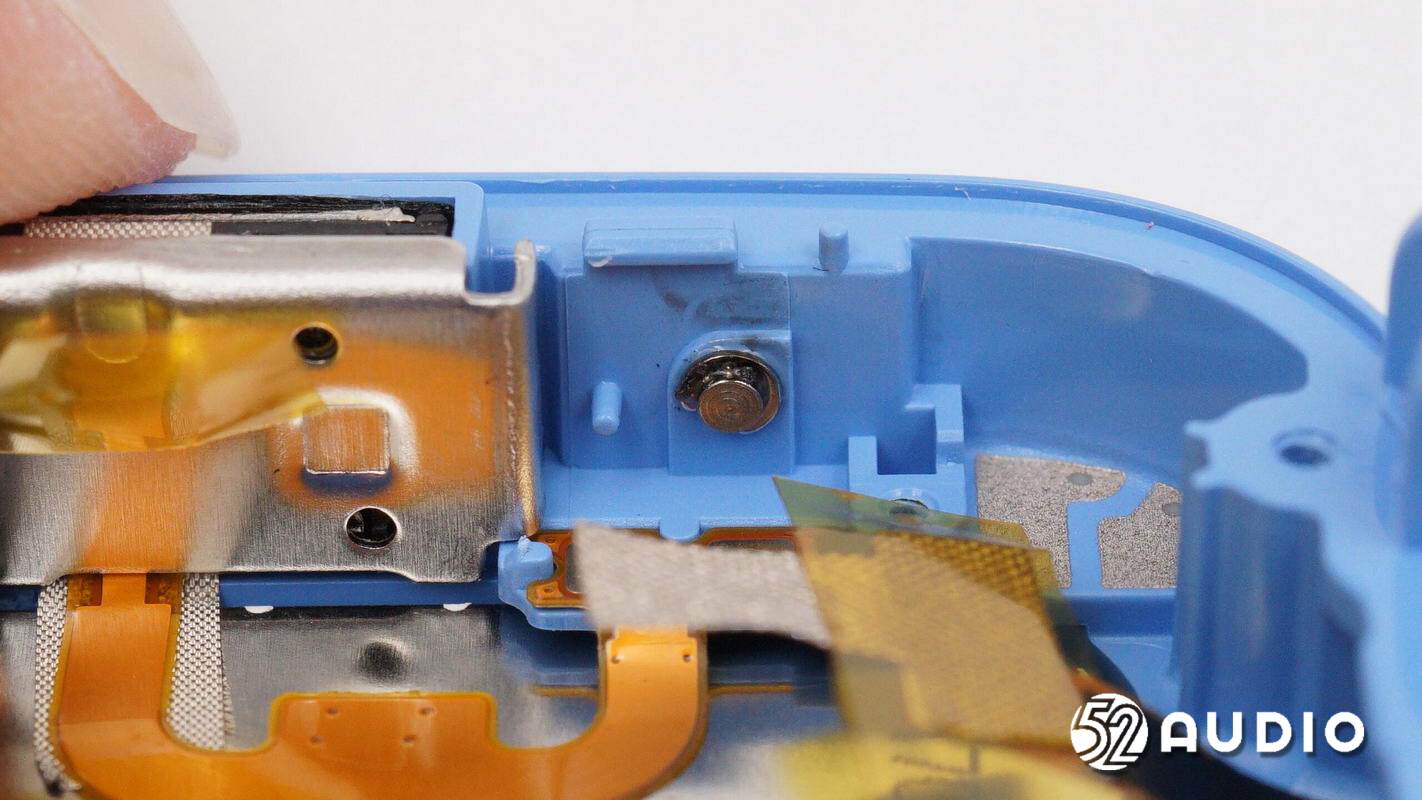

腔体壁上的功能按键橡胶缓冲结构特写。

橡胶缓冲结构内侧特写。

功能按键内侧结构特写。

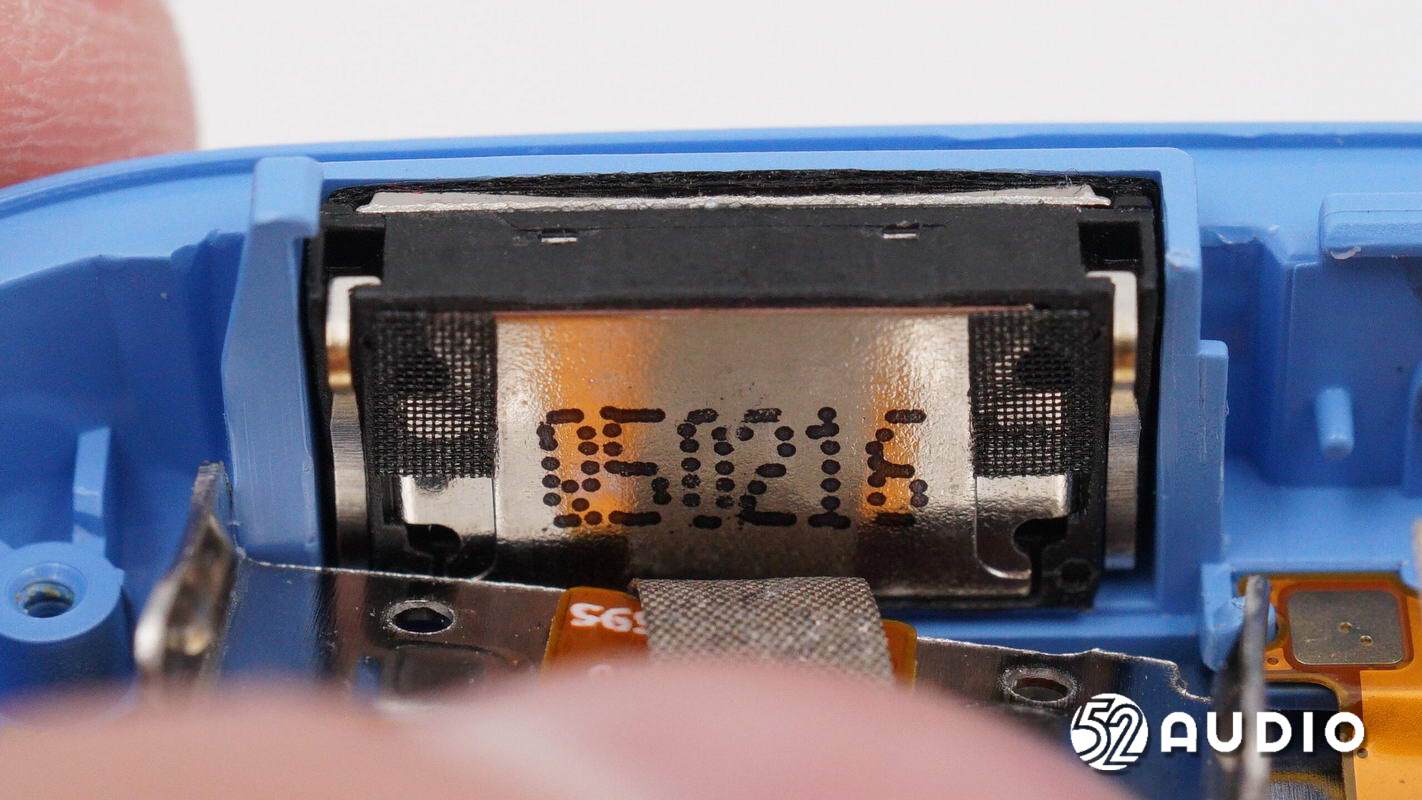

取掉金属支架，扬声器单元特写，丝印型号“Q50216”。

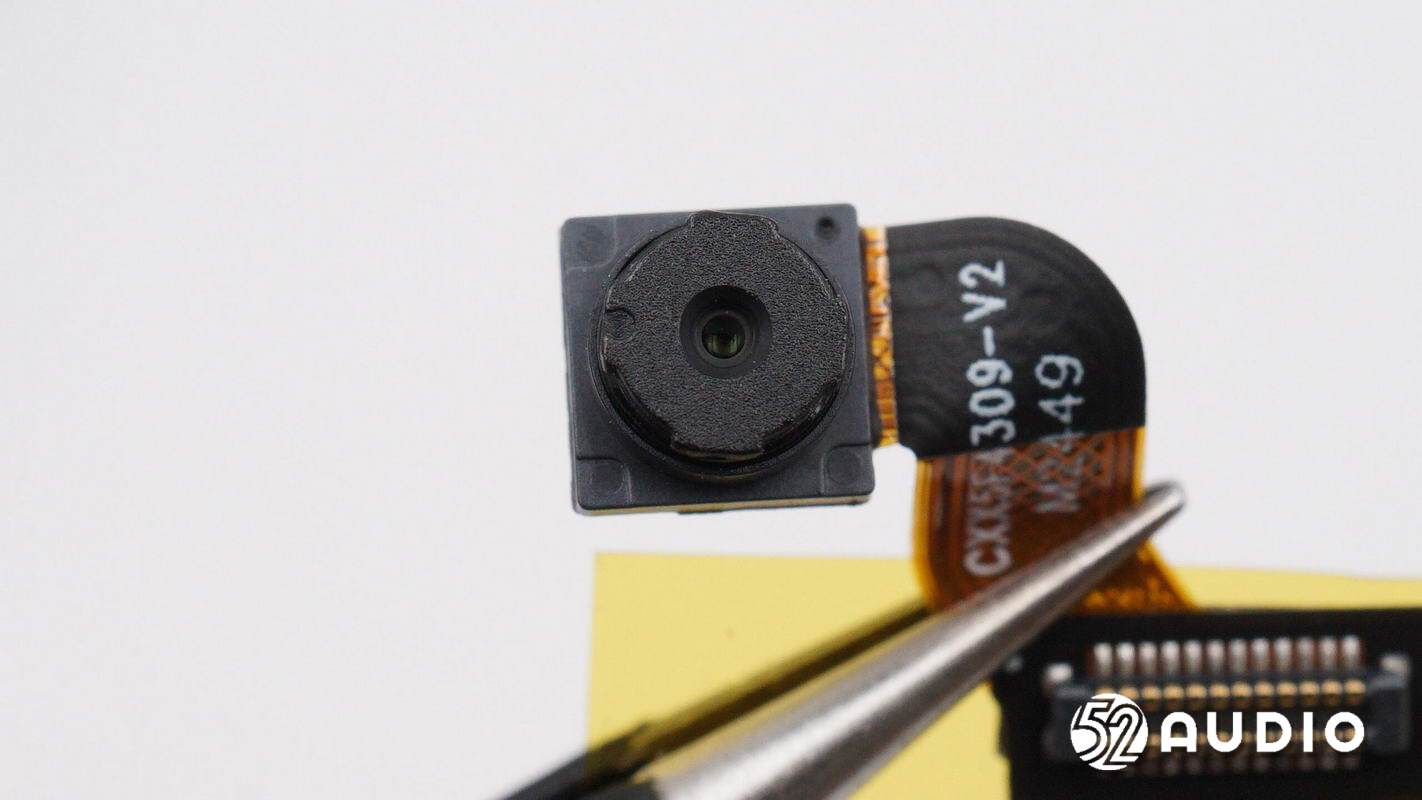

手表内置摄像头特写，500万像素，用于拍照和视频通话。

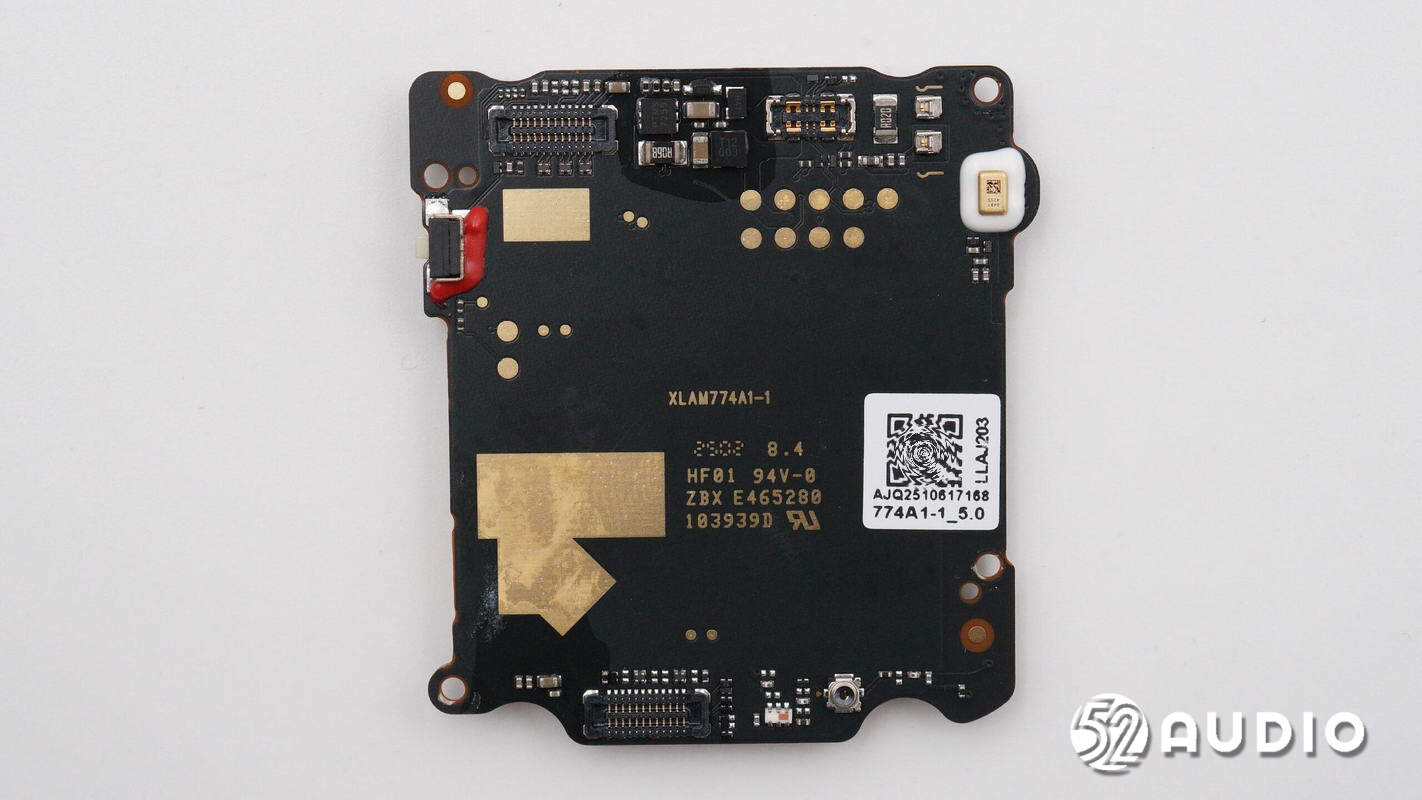

手表主板一侧电路一览。

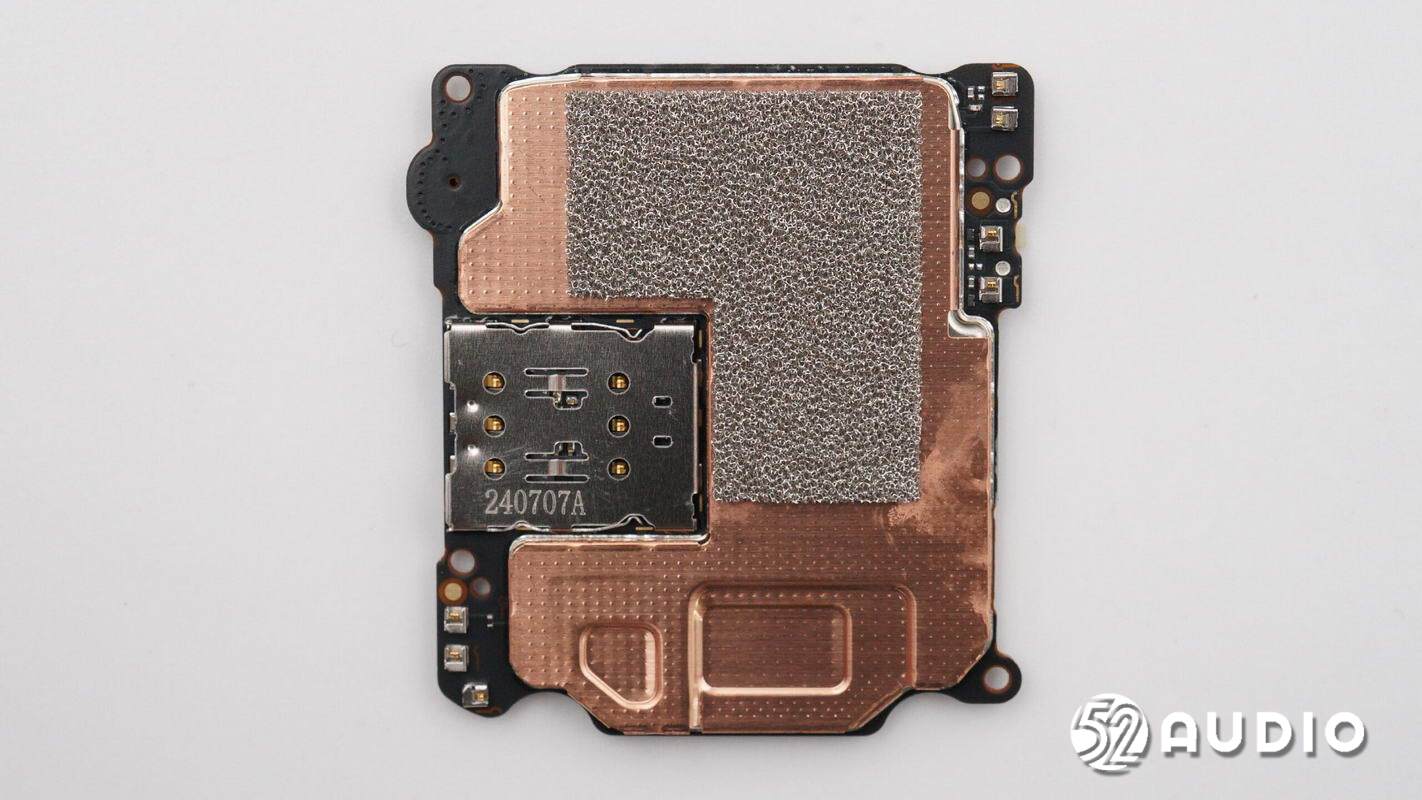

主板另外一侧通过大面积屏蔽罩防护，同时起到散热作用。

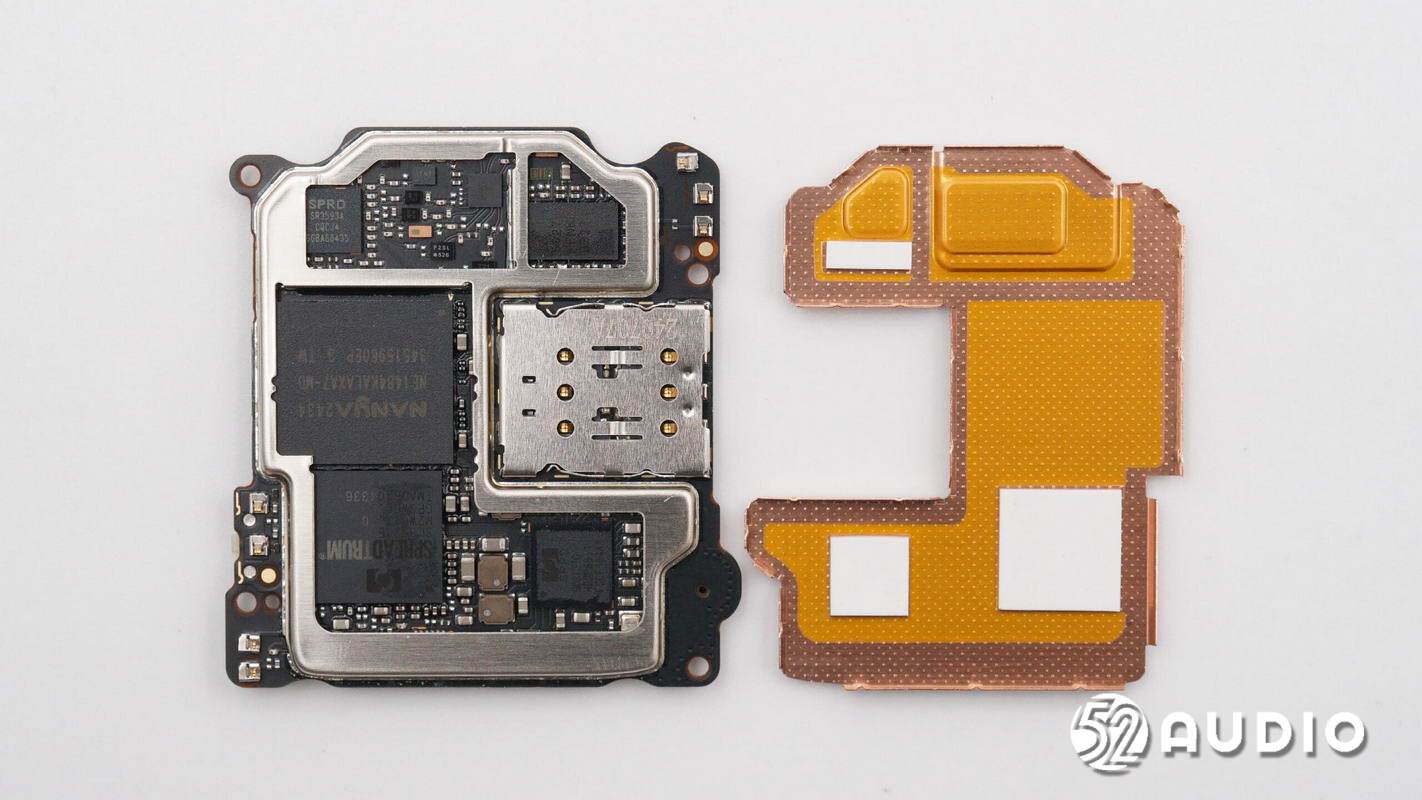

取掉屏蔽罩。

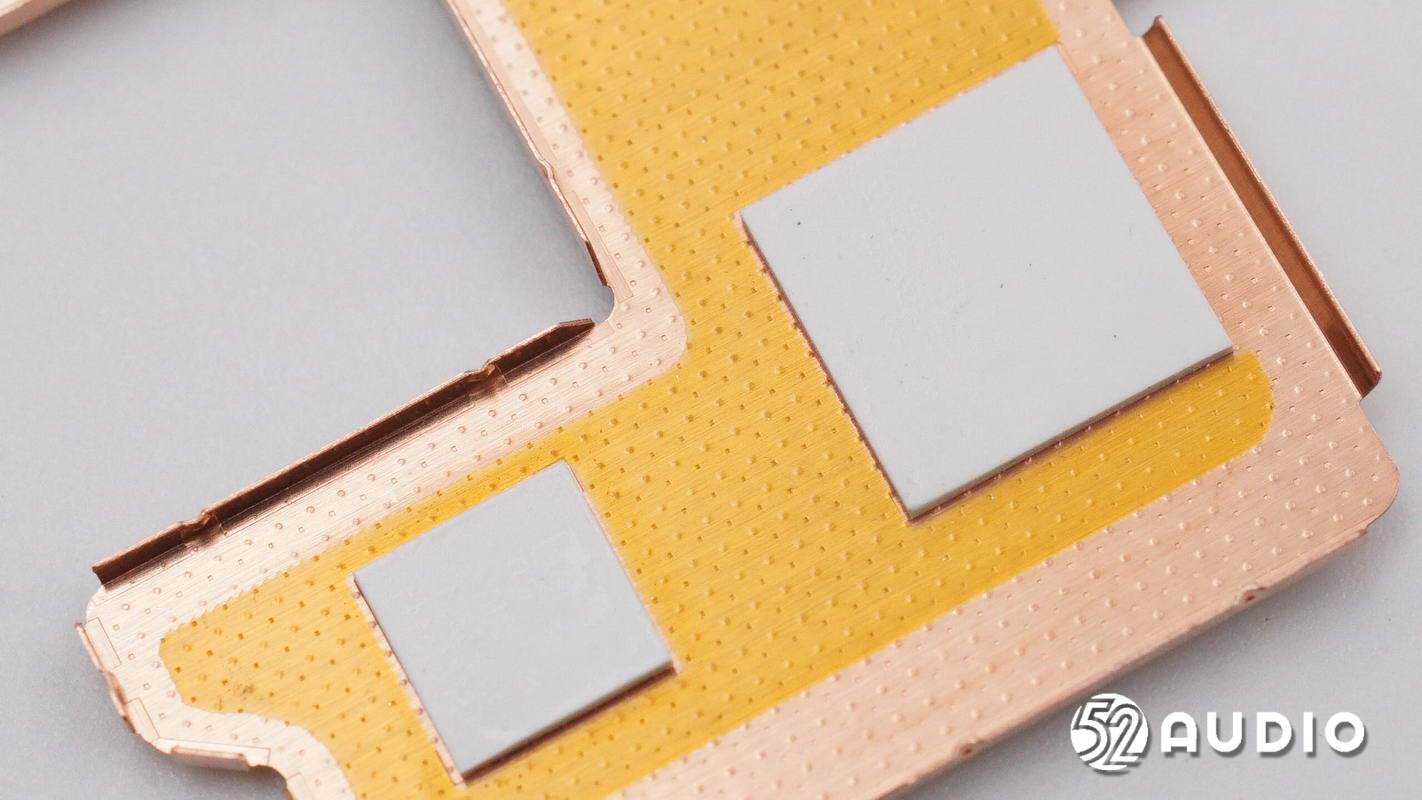

屏蔽罩内侧对应IC位置贴有导热垫提升散热。

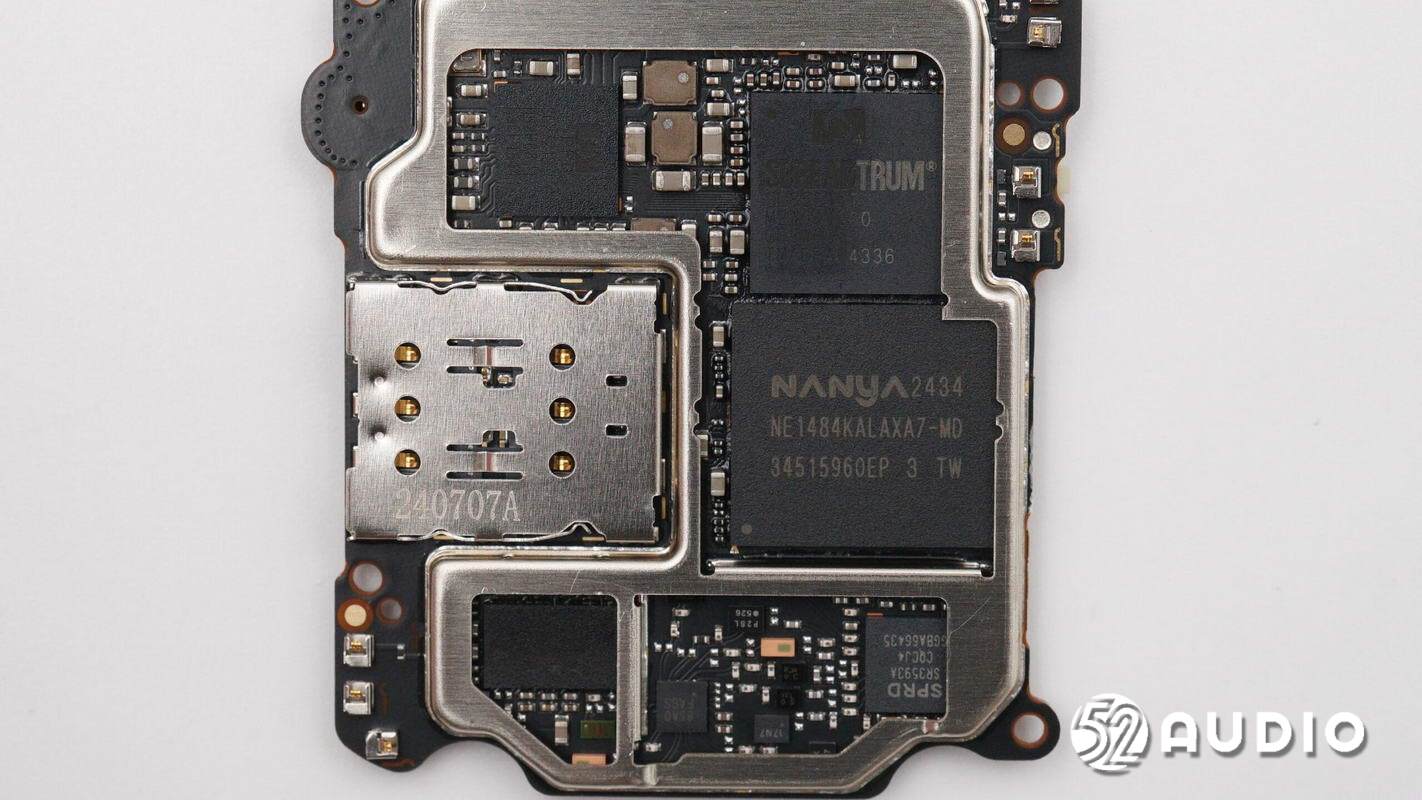

主板另外一侧电路一览。

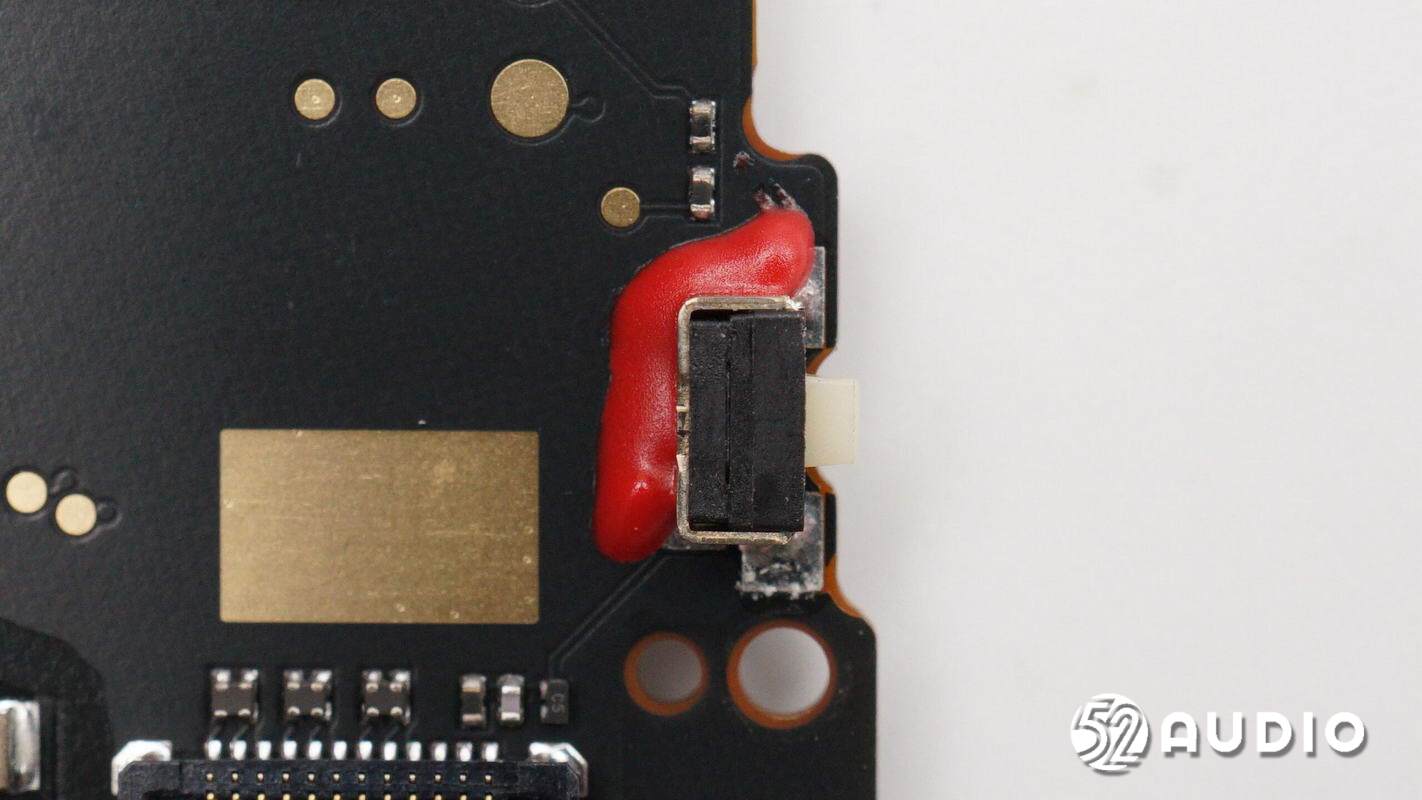

贴片焊接的功能按键特写。

连接摄像头排线的BTB连接器母座特写。

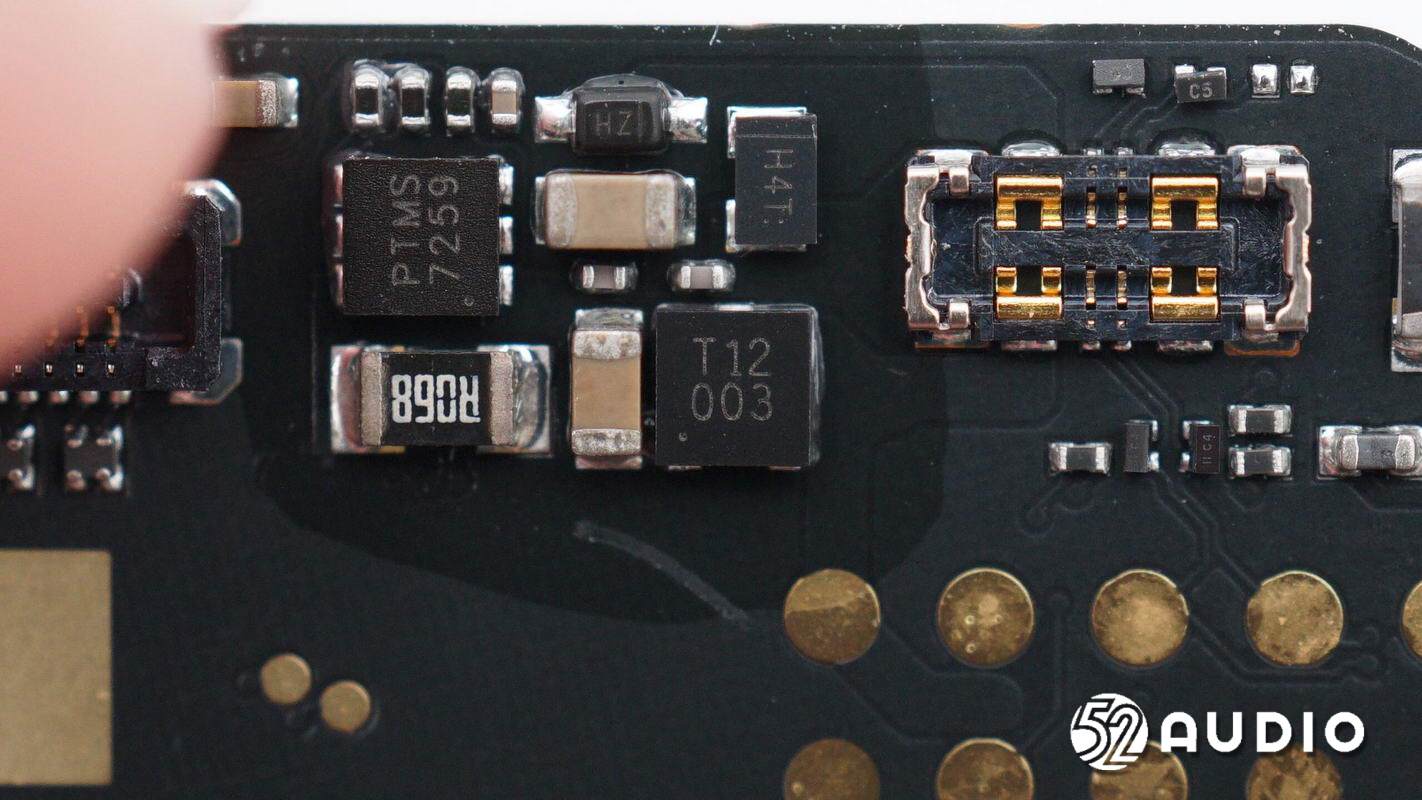

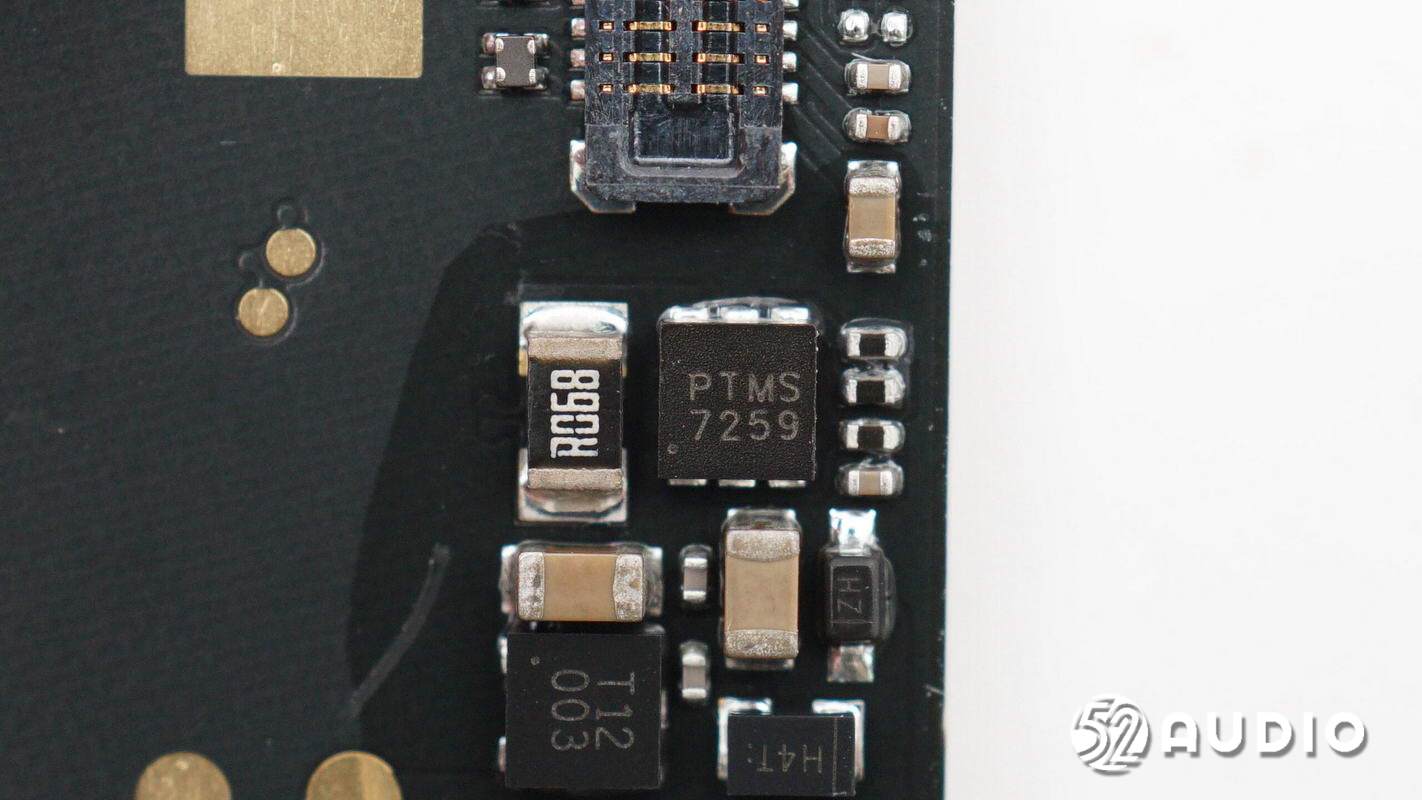

丝印PTMS 7259的IC。

丝印T12的TVS管，用于输入过压保护。

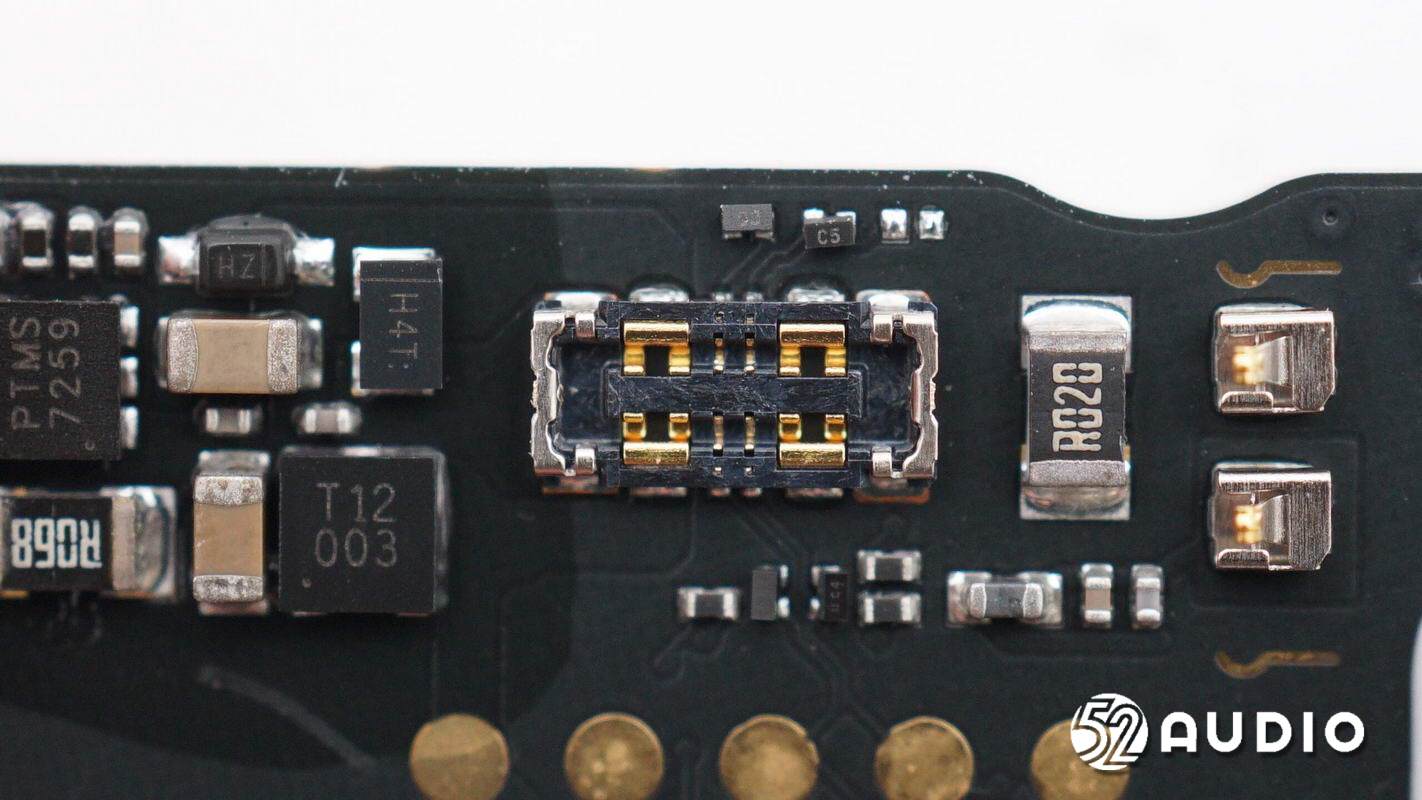

连接电池排线的BTB连接器母座特写。

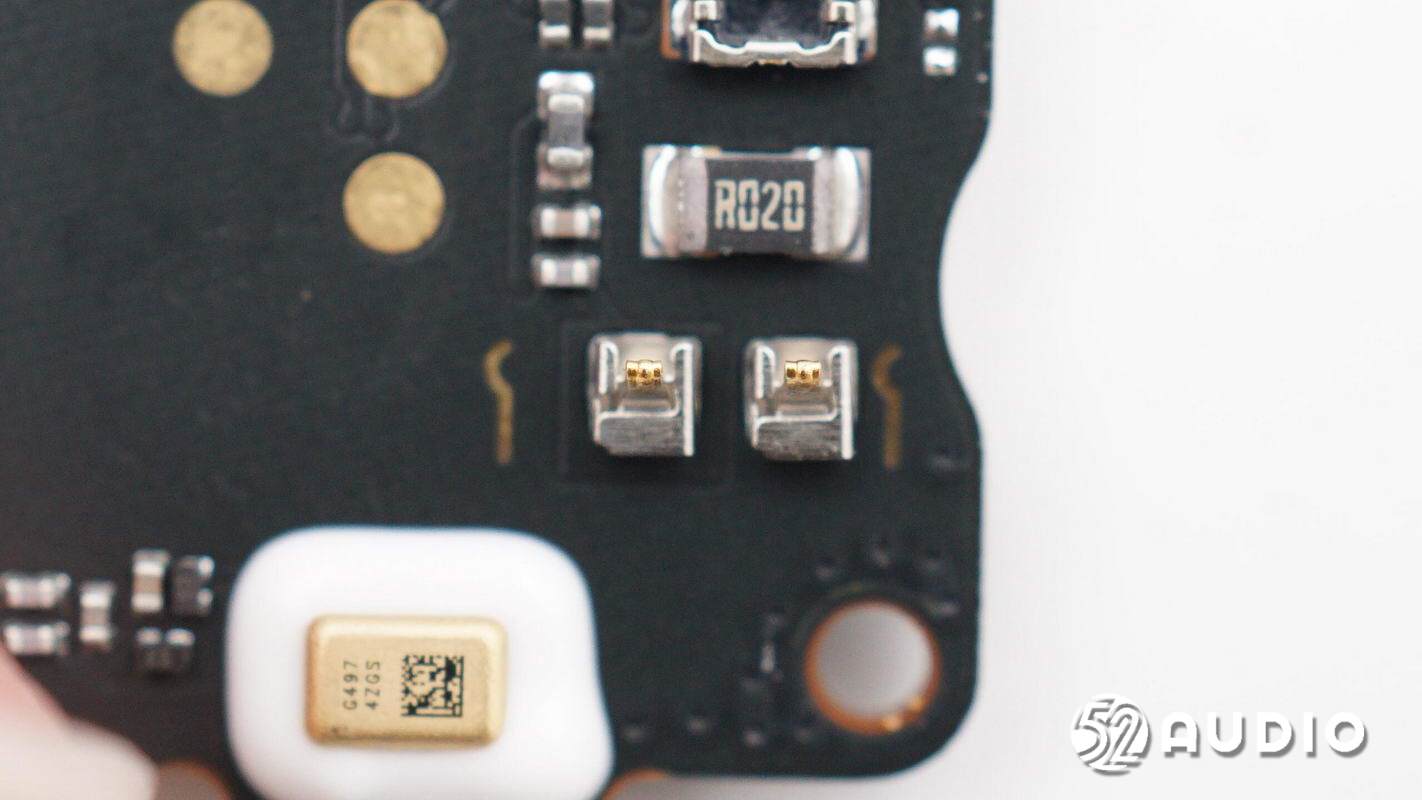

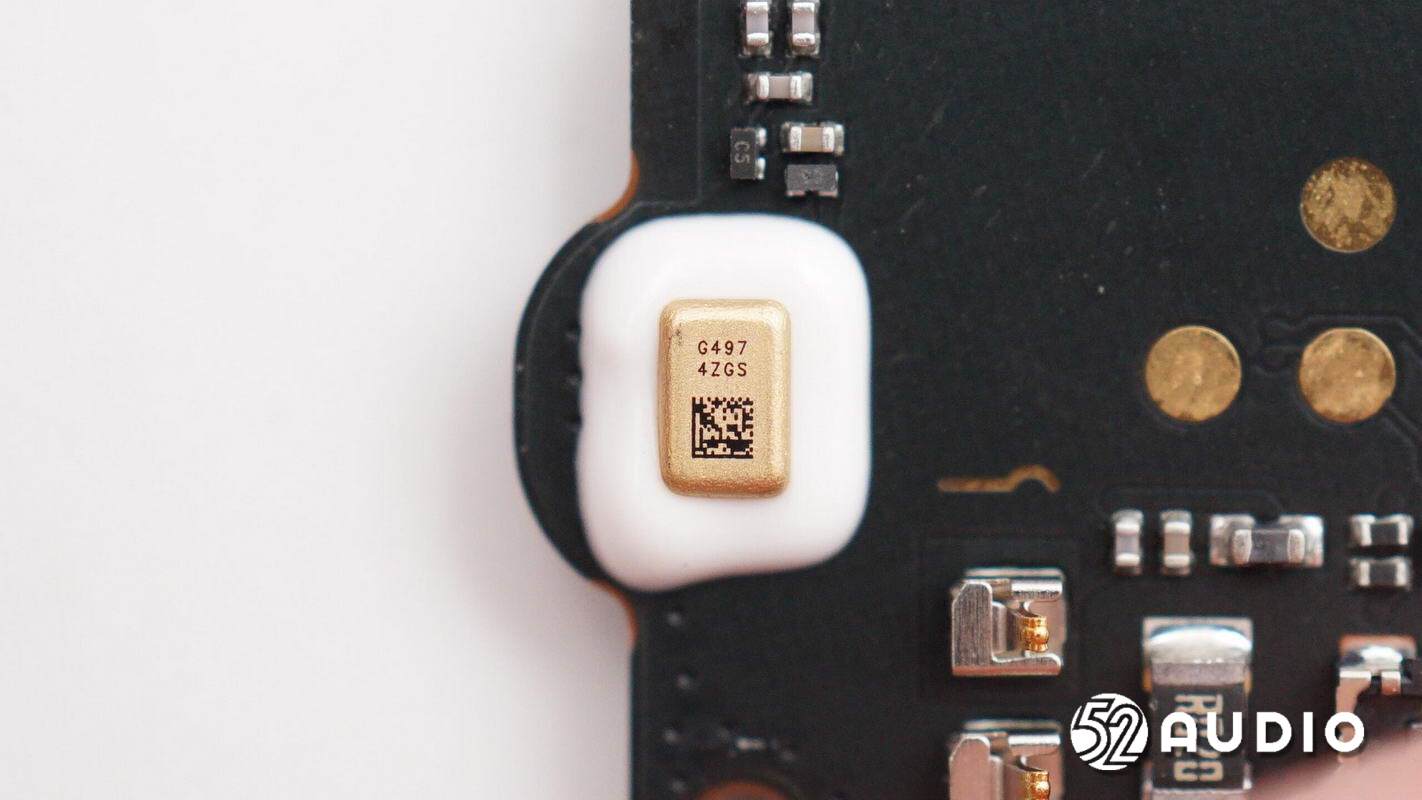

镭雕G497 4ZGS的MEMS麦克风特写，用于音视频通话、小爱语音助手等功能拾音。

连接振动马达的金属弹片特写。

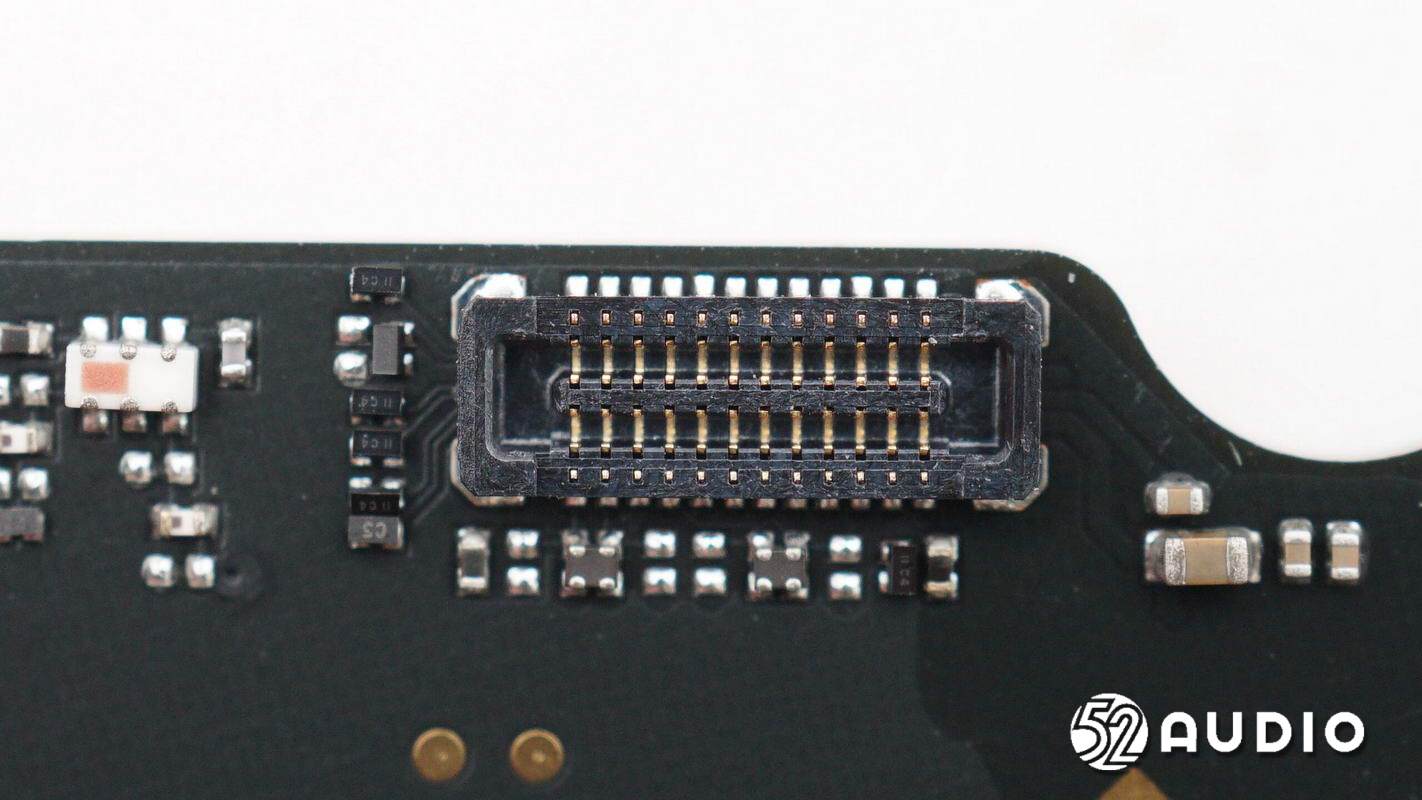

连接屏幕排线的BTB连接器母座特写。

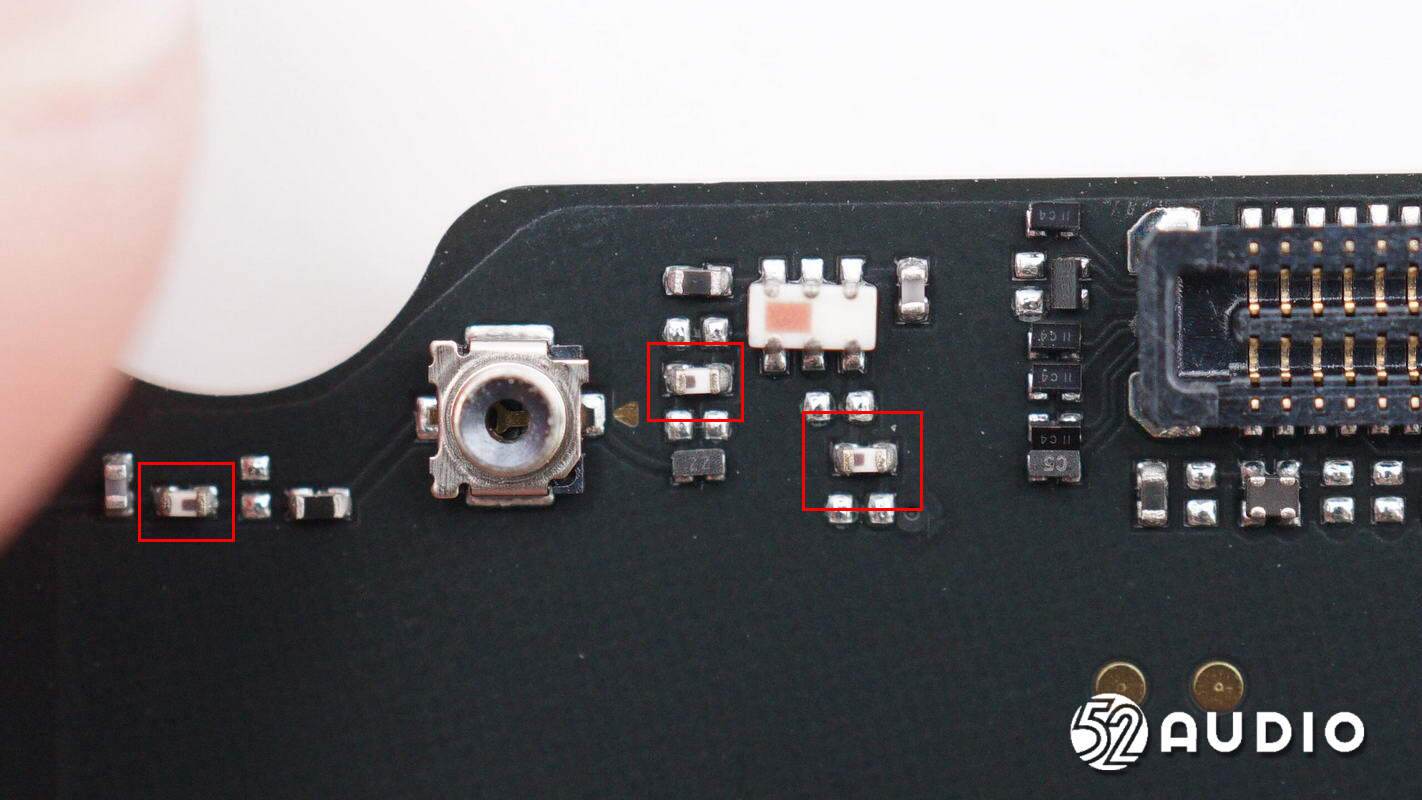

天线测试开关和用于隔离发射和接收信号的LC双工器，电路上还采用了三颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

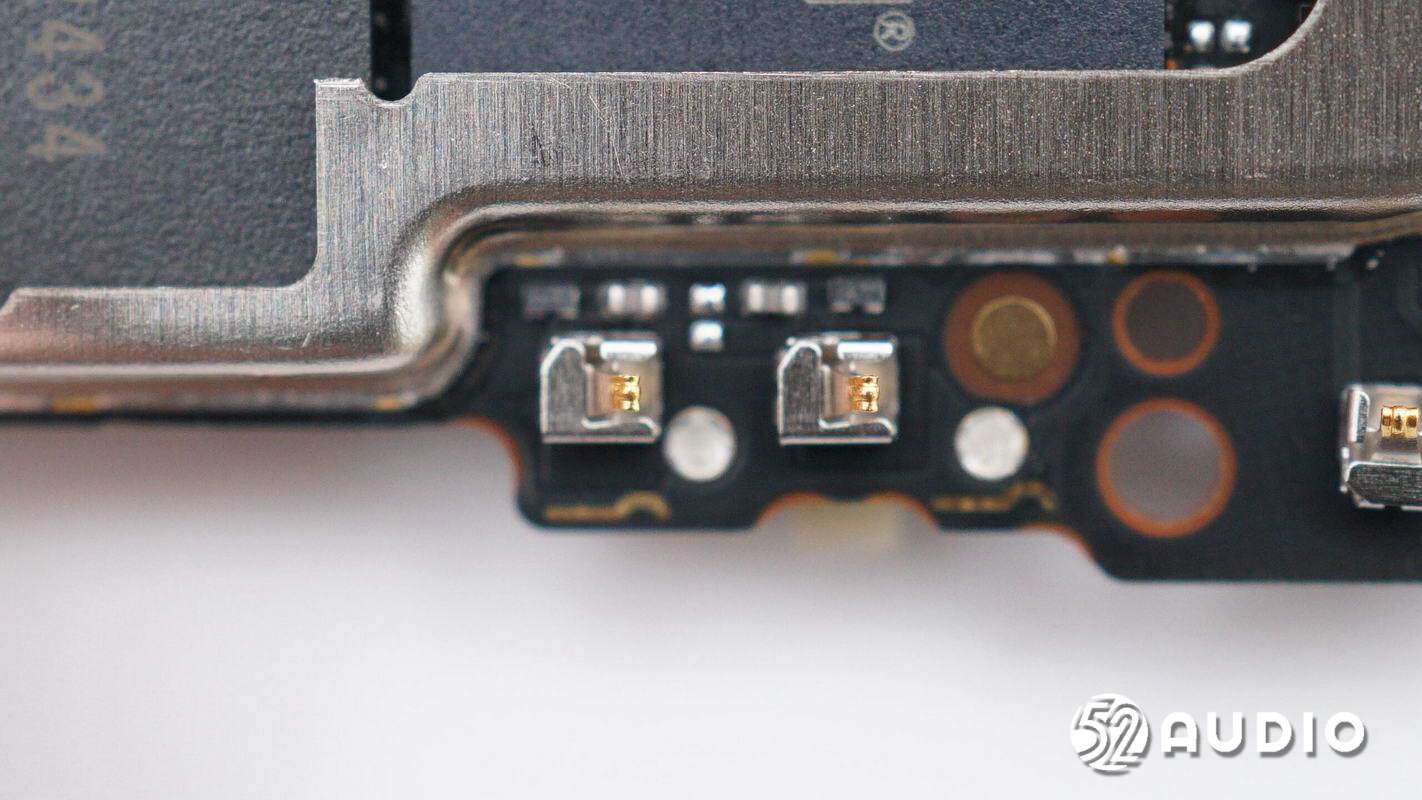

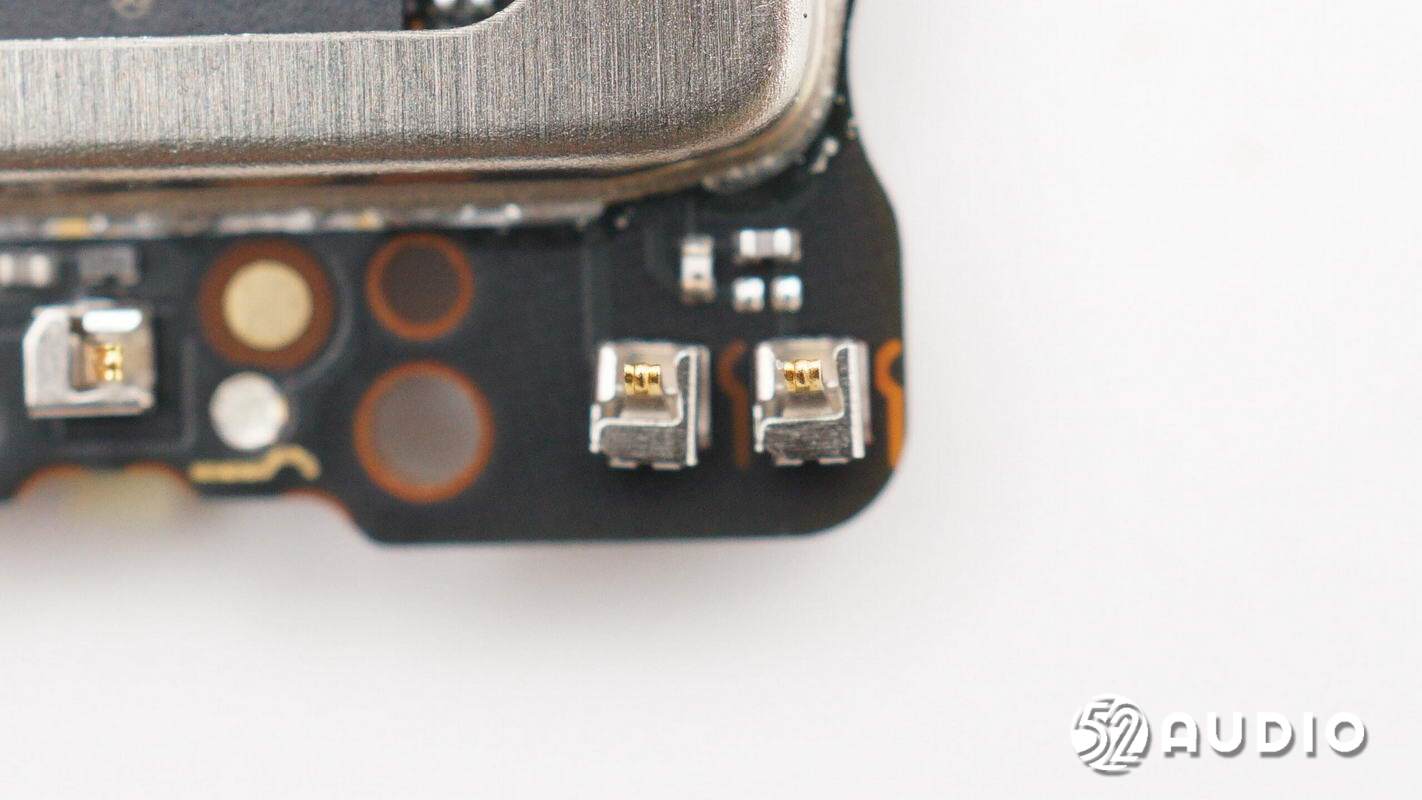

连接中框LDS天线的金属弹片。

连接扬声器的金属弹片。

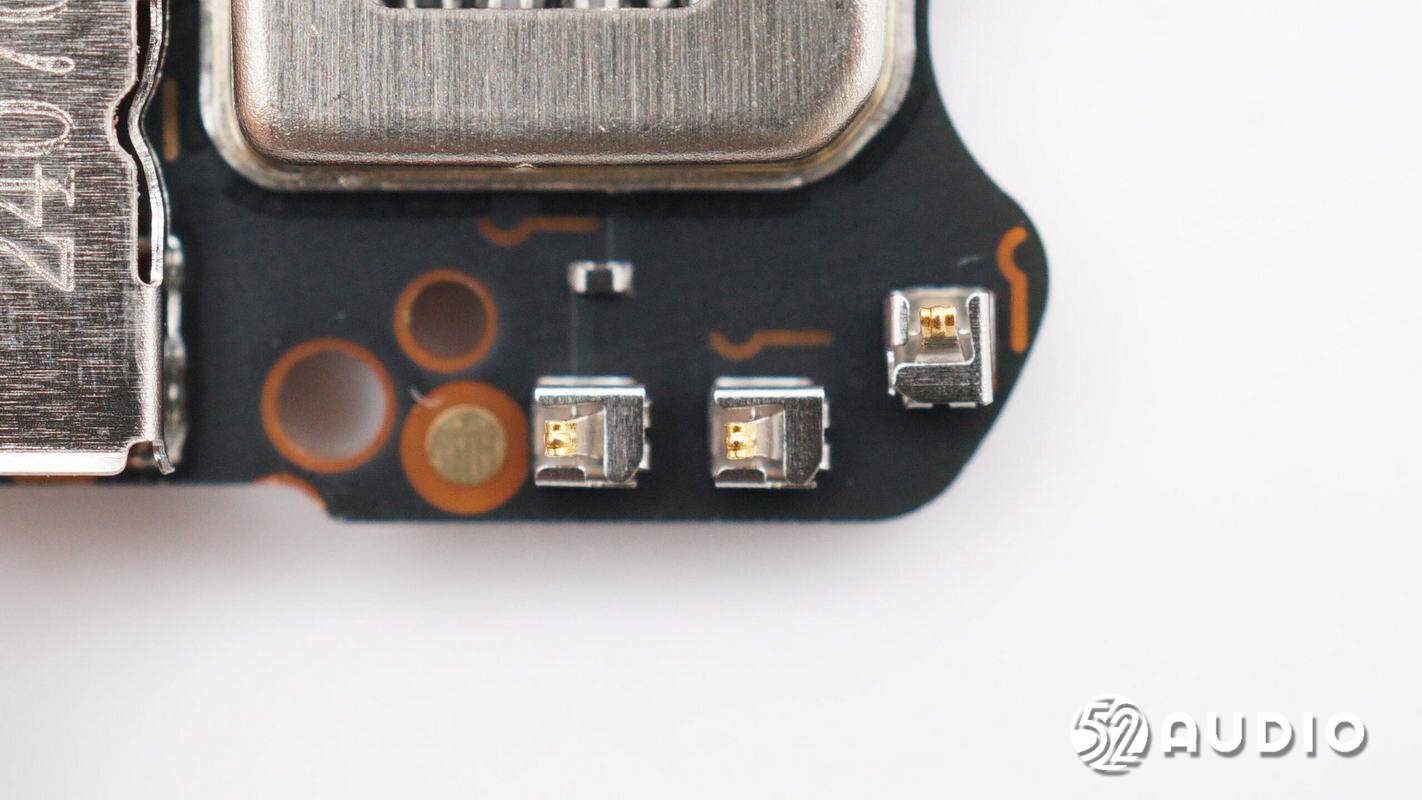

另外一处连接LDS天线的金属弹片。

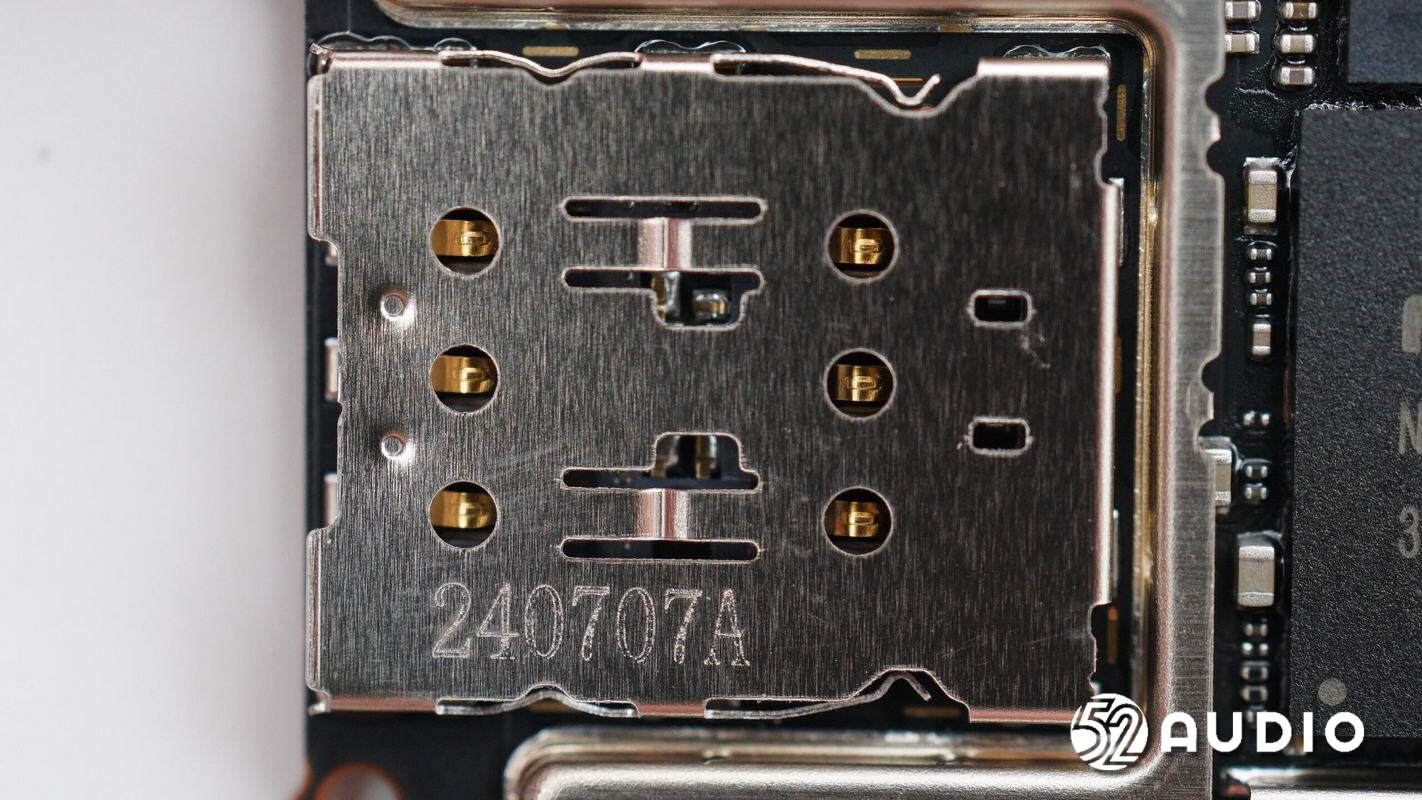

SIM卡槽母座特写，镭雕信息“240707A”。

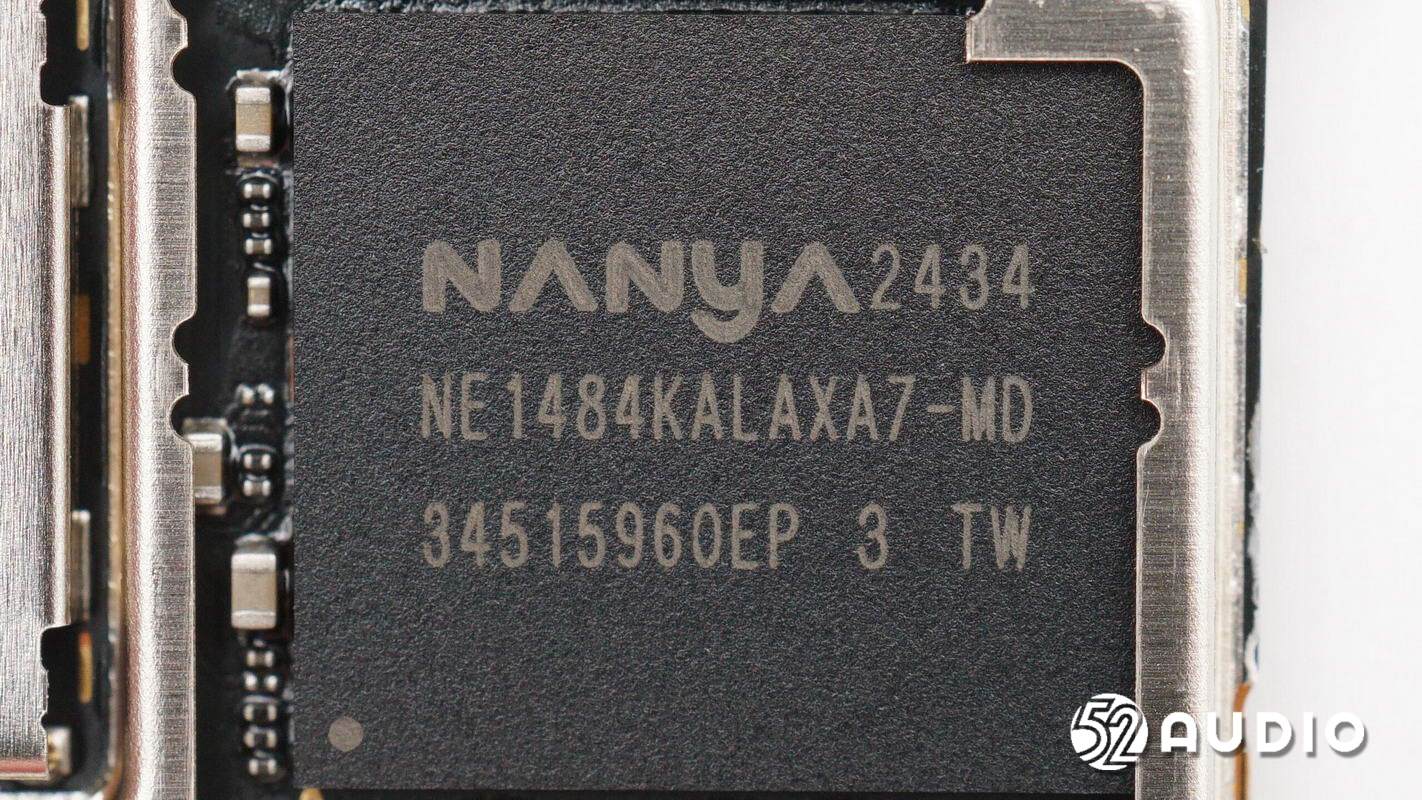

NANYA南亚NE1484KALAXA7-MD MCP存储器，容量4Gb。

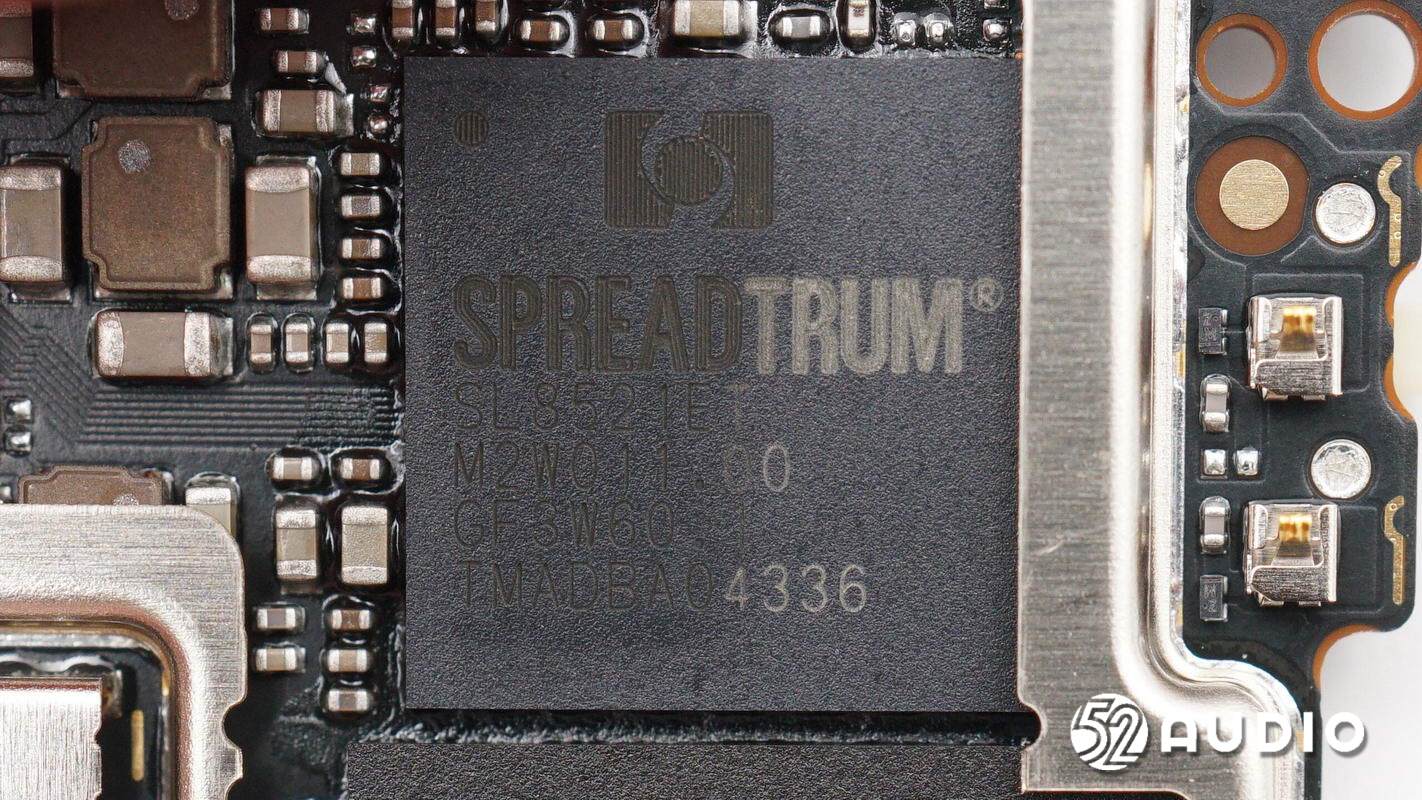

UNISOC紫光展锐SL8521ET处理器，支持4G全网通，支持九重高精度定位，集成了WiFi、蓝牙功能。

UNISOC紫光展锐SC2721G PMIC芯片，内部集成高集成度电源管理、高品质音频编解码，完善的电池管理以及丰富的用户接口，单芯片即可满足2G/3G/4G无线产品对于电源和音频应用的需求。

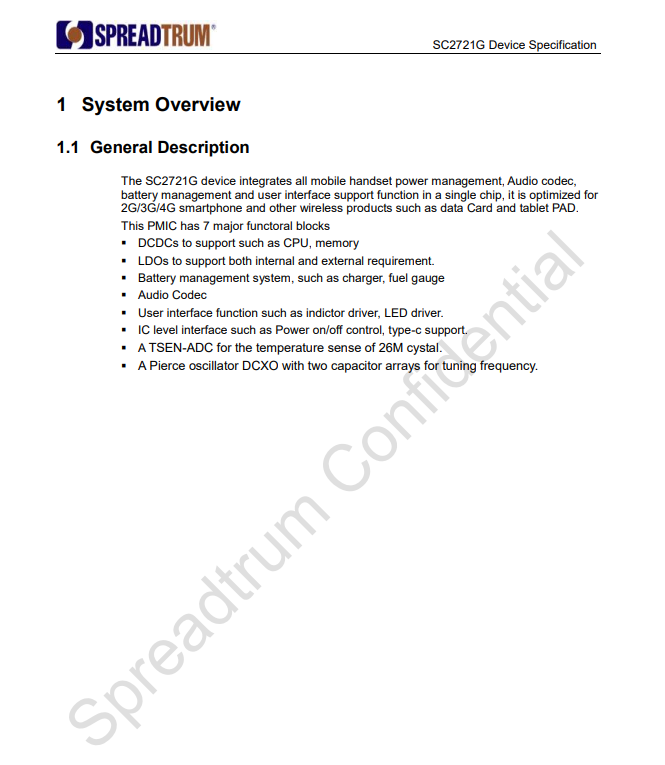

UNISOC紫光展锐SC2721G详细资料图。

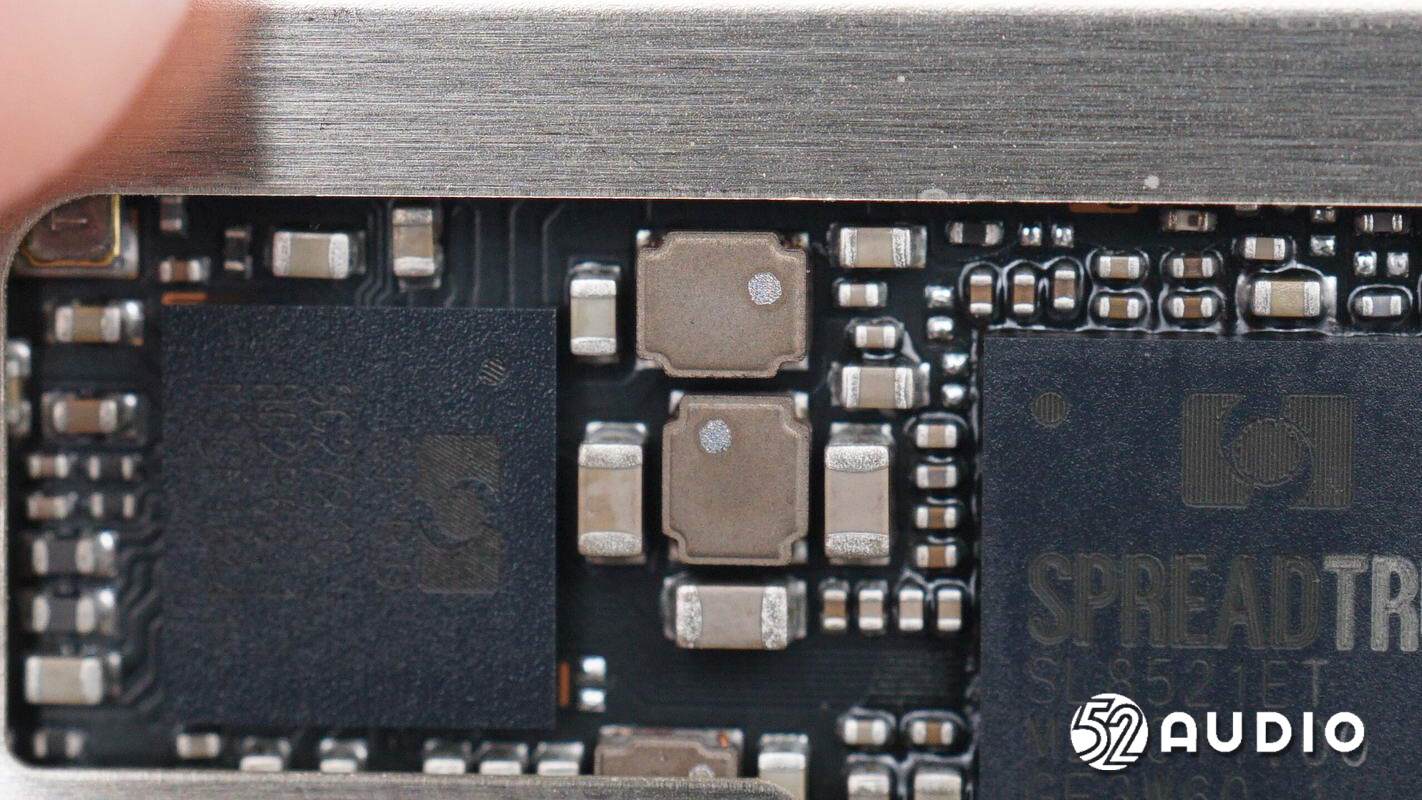

电源管理芯片外围电感，为其内部电路供电。

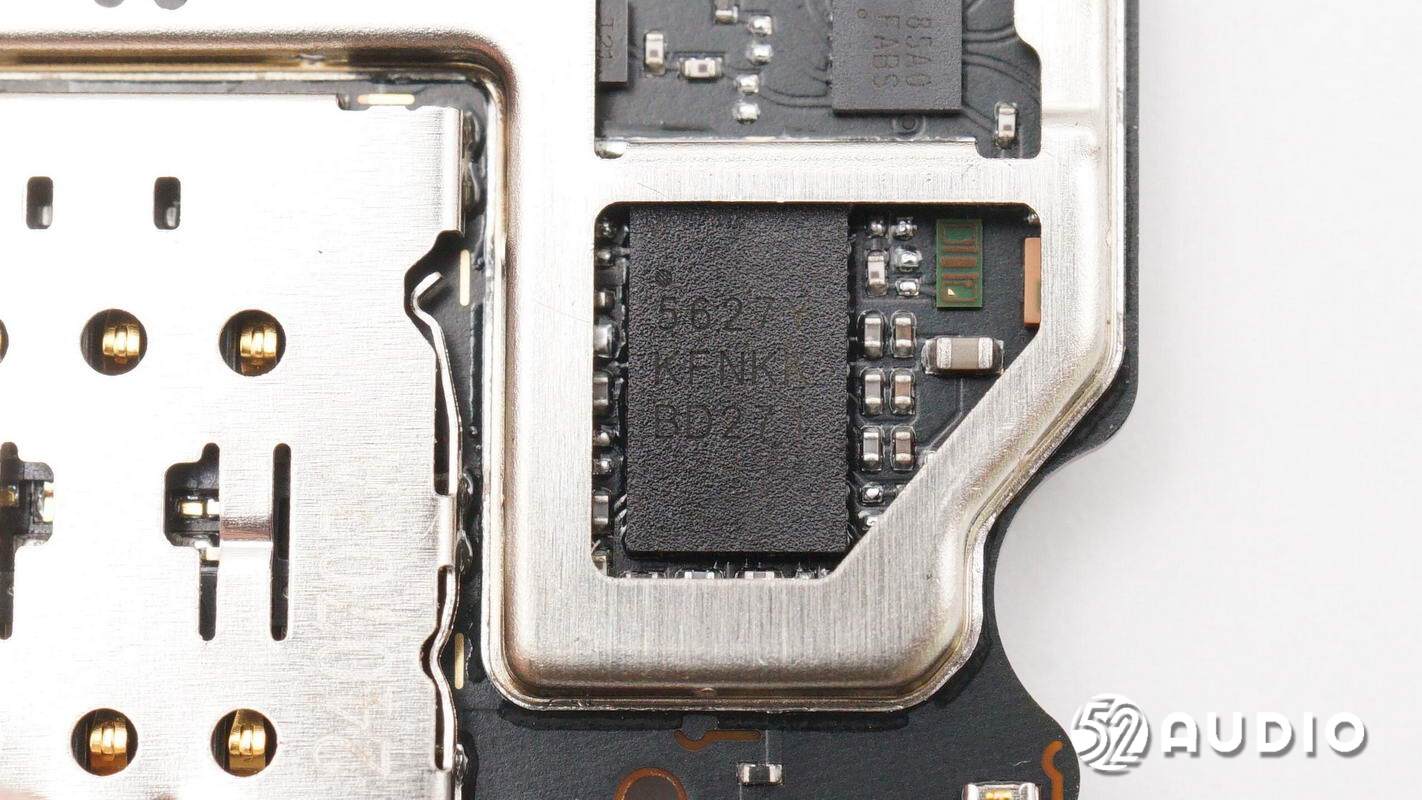

Lansus飞骧科技FX5627Y多模多频功率放大器模块，采用先进的InGaP HBT技术，支持多频段CDMA、WCDMA、FDD-LTE、TDD-LTE、5G NR应用。

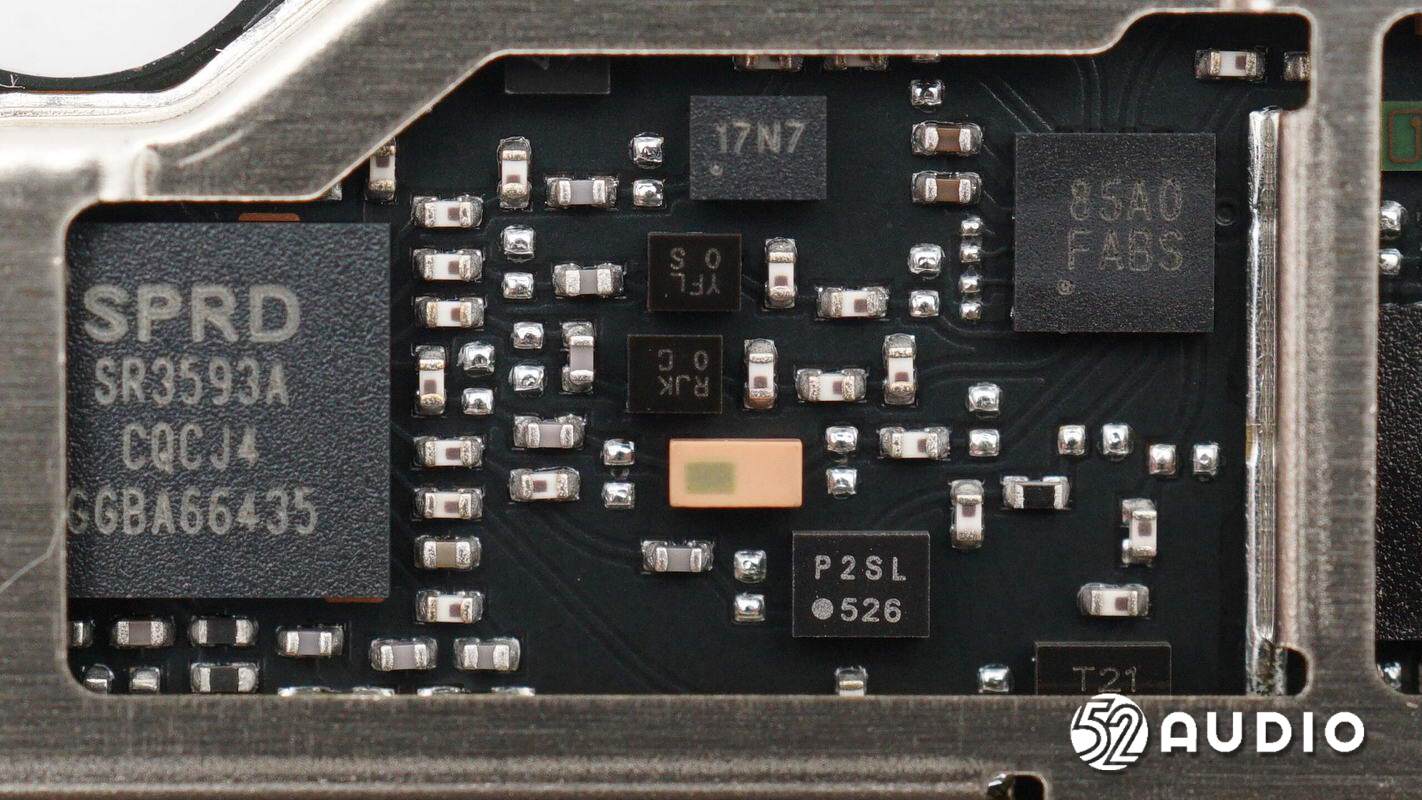

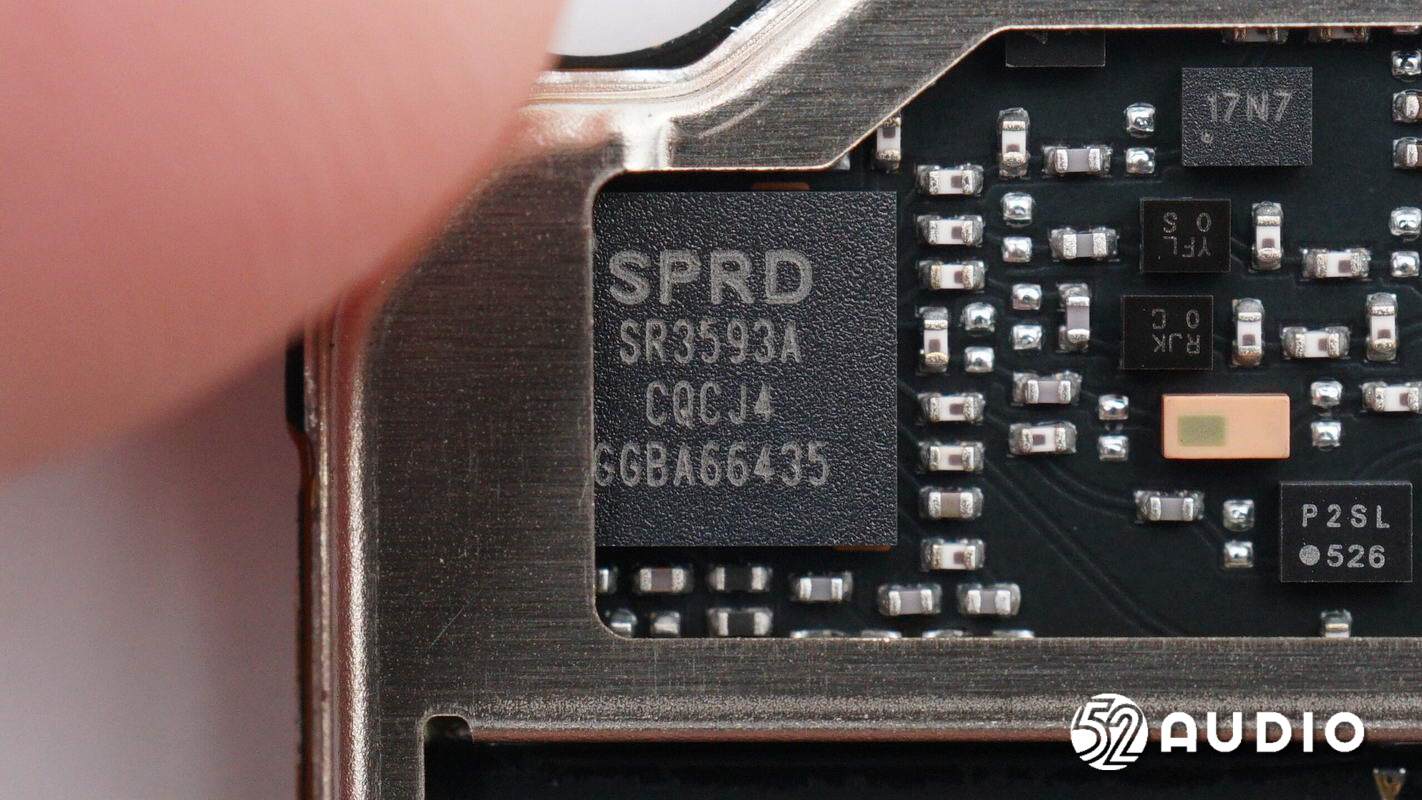

UNISOC紫光展锐SR3593A射频收发器，40纳米制程，具有高集成度和低功耗等特点，支持GSM/TD-SCDMA/WCDMA/LTE-TDD/LTE-FDD 5模和 670MHz～2.7GHz范围内的主流频段。

射频芯片外围电路一览，采用了大量Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

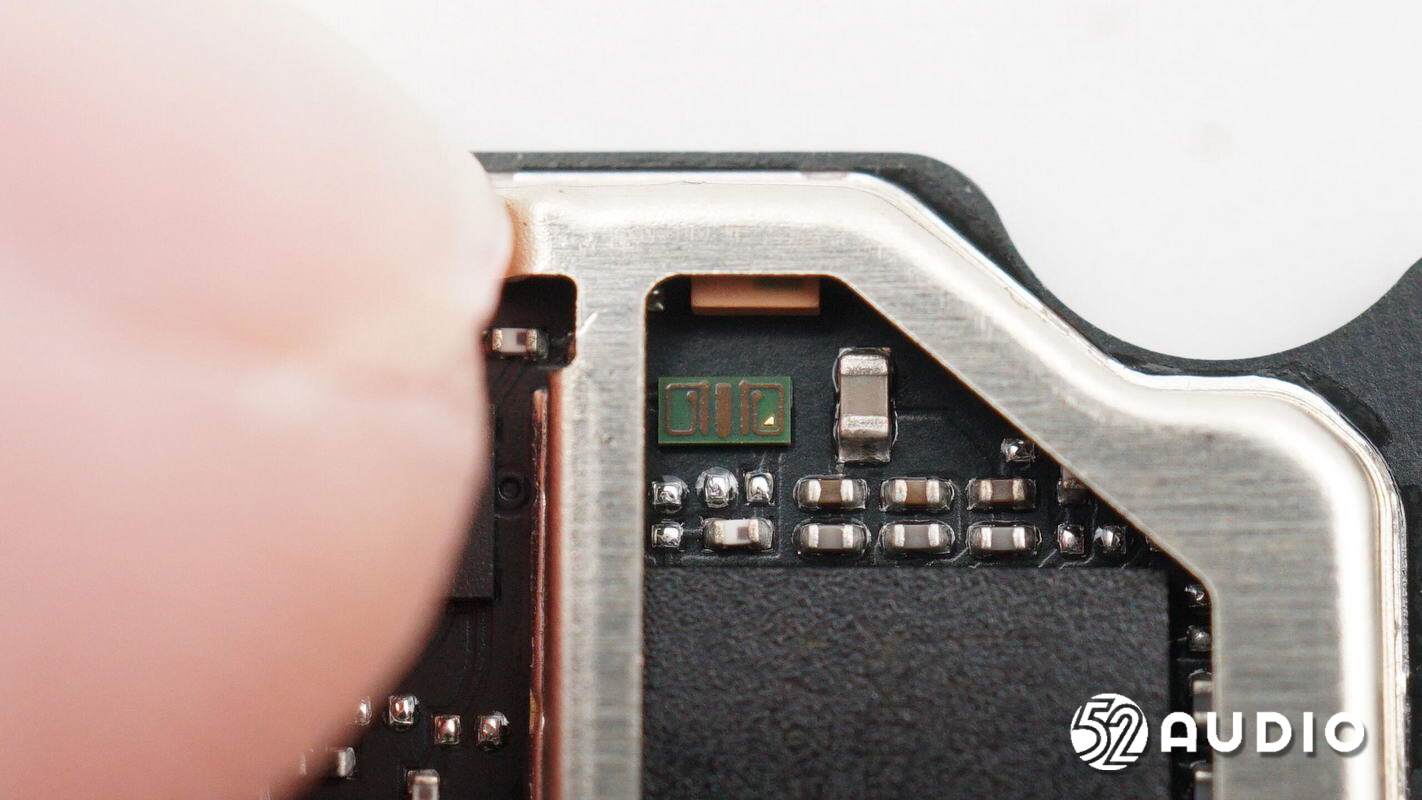

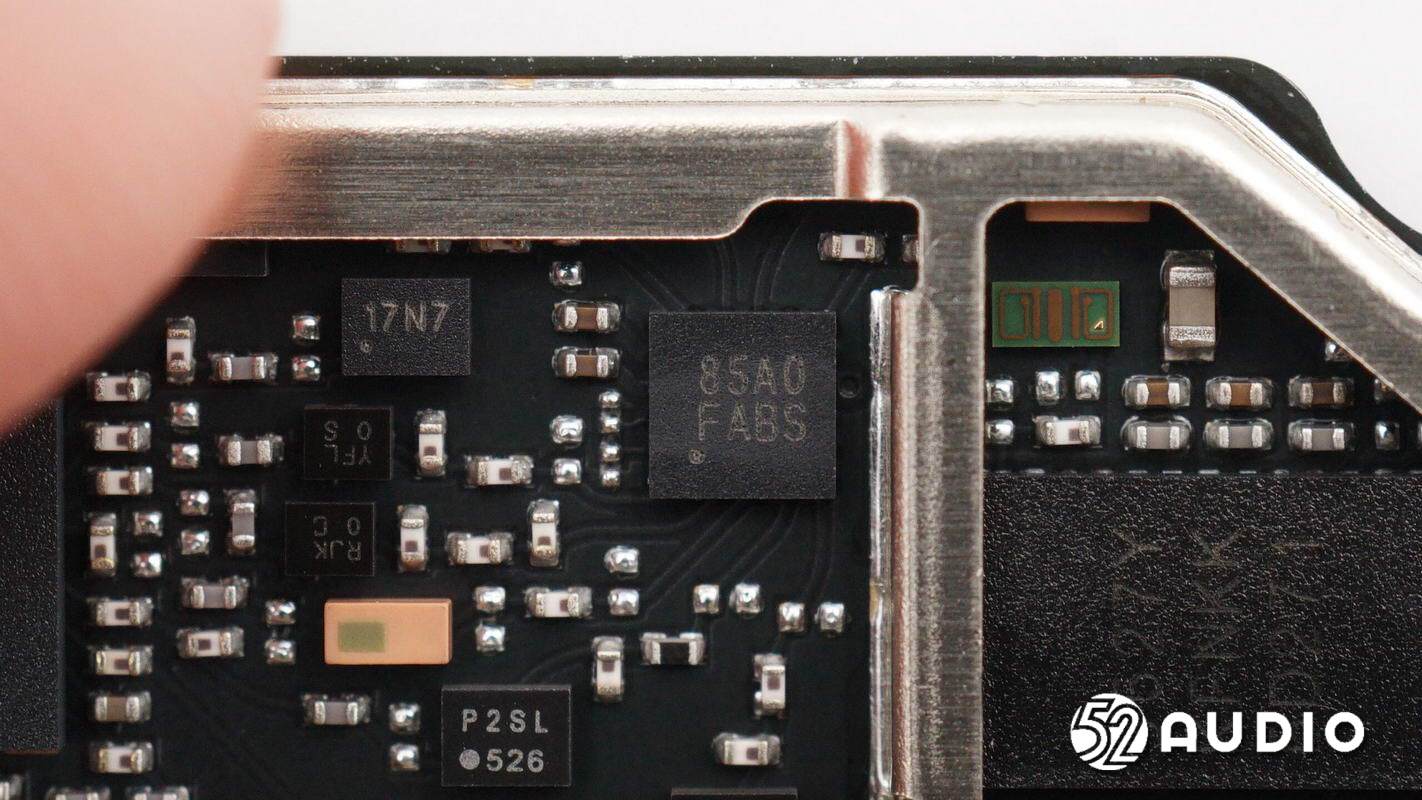

丝印85A0的IC。

射频滤波器特写。

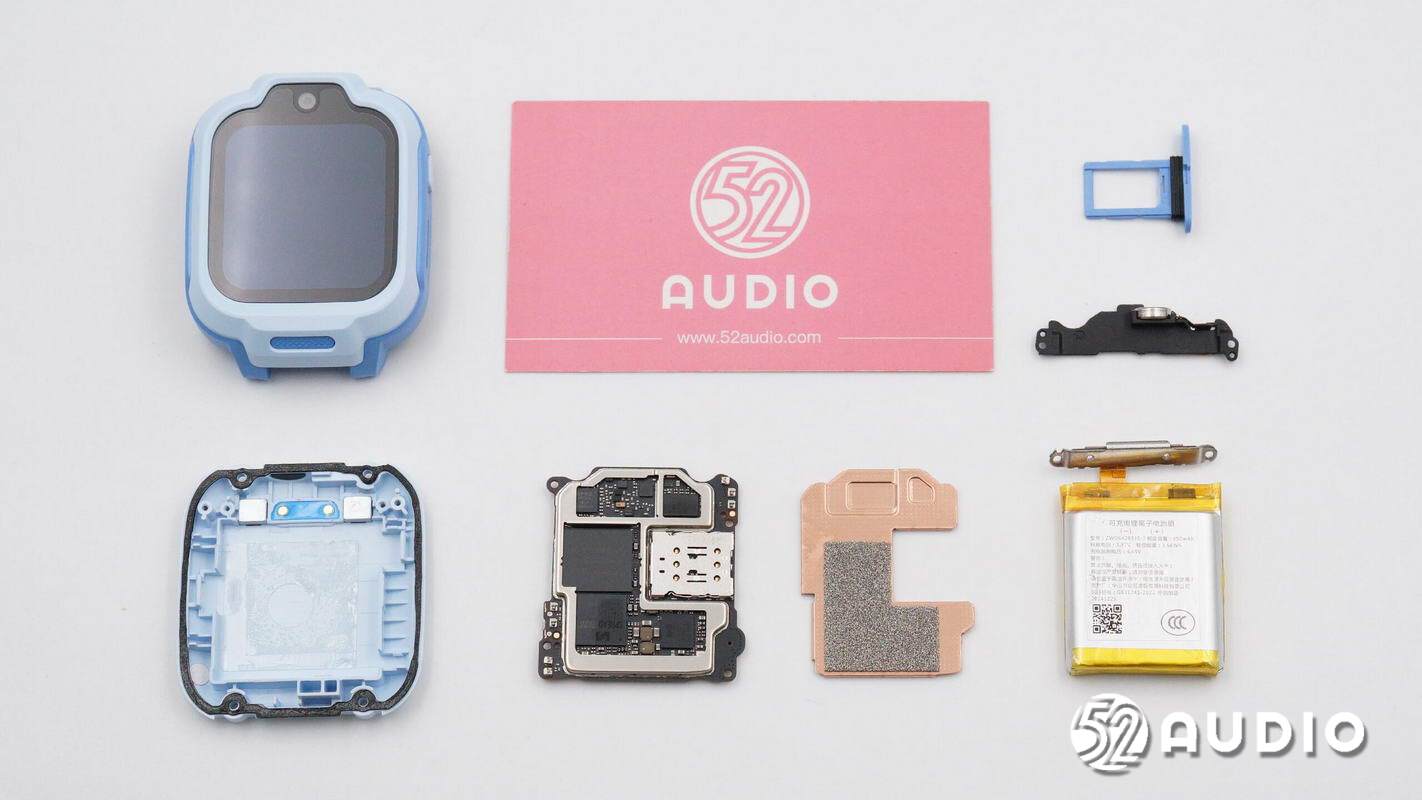

REDMI儿童手表拆解全家福。

三、智研所总结

REDMI儿童手表在外观方面，采用了方形表盘设计，与米兔系列的风格较为相似，配色清新淡雅，观感简约。表带采用了硅胶材质，佩戴舒适亲肤；针型表扣搭配表带箍，稳定不易脱落，可满足孩子好动的天性。整机重量约为59.6g，佩戴比较轻盈。

内部主要配置方面，REDMI儿童手表搭载众旺德950mAh锂电池组，内置扬声器、MEMS麦克风和线性振动马达，采用了UNISOC紫光展锐SL8521ET处理器，紫光展锐SC2721G PMIC，NANYA南亚NE1484KALAXA7-MD MCP存储器，紫光展锐SR3593A射频收发器和Lansus飞骧科技FX5627Y功率放大器，射频电路上采用大量Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。
