前言

开放式蓝牙耳机中，耳夹式设计凭借更加轻巧的体积，与眼镜不冲突的佩戴方式，赢得了许多用户的喜爱。我爱音频网近期也对目前市场上的11款热门产品进行了横评，从便携性、佩戴体验、音质等角度分享实际的使用体验。接下来将再次通过拆解，为大家分享内部的硬件配置信息。

此次将要拆解的MONSTER魔声AIRMARS XKT30开放式耳机，拥有着十分独特的耳夹式结构设计，提供舒适的开放式聆听。功能配置上，搭载13.6mm大动圈单元，支持数字声音增强技术，支持定向传音；支持蓝牙5.4，可提供单次4小时，综合20小时的续航；还支持ENC通话降噪，智能抗风噪，保障清晰通话。下面来看看这款产品的详细拆解报告吧~

我爱音频网此前还拆解过魔声Open Ear 101开放式耳机、魔声Open Ear Lite开放式耳机、魔声Monster Aria ANC钻石之泪、魔声MISSION V1 TWS耳机、魔声Clarity 108 ANC TWS耳机、魔声CLARITY 8.0 ANC真无线耳机、魔声MONSTER iSport ACHIEVE 脖挂蓝牙耳机等。

MONSTER魔声AIRMARS XKT30开放式耳机开箱

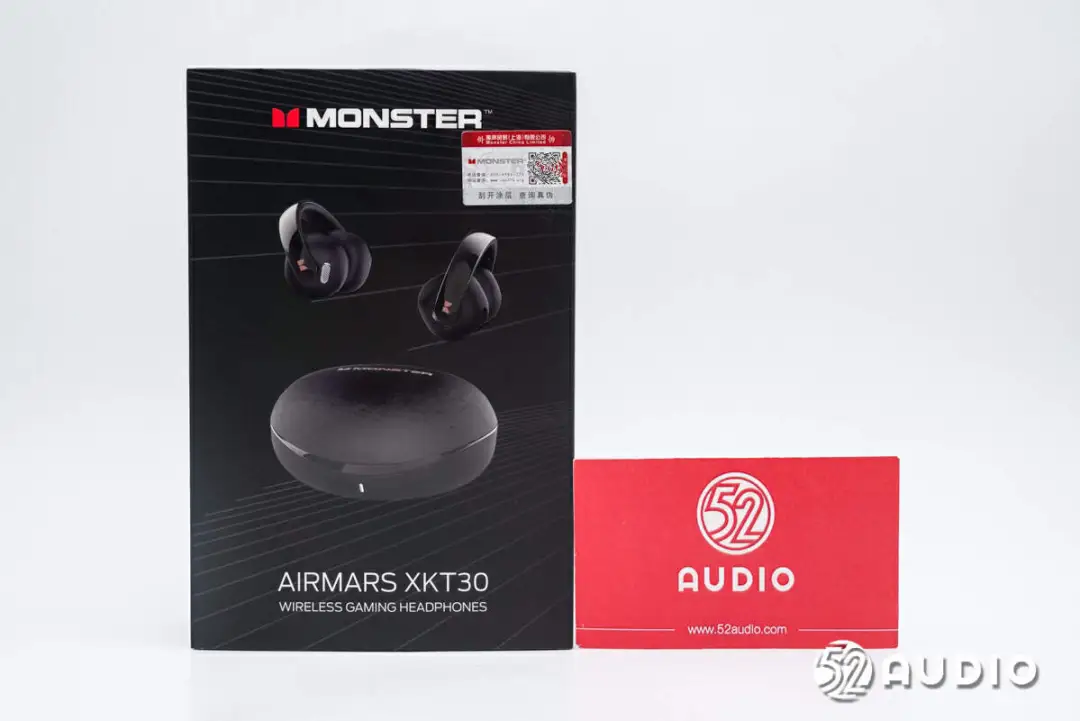

MONSTER魔声AIRMARS XKT30开放式耳机包装盒延续了家族式的设计风格，黑色背景，正面展示有产品的整体外观，品牌LOGO和产品名称。同时贴有防伪标签。

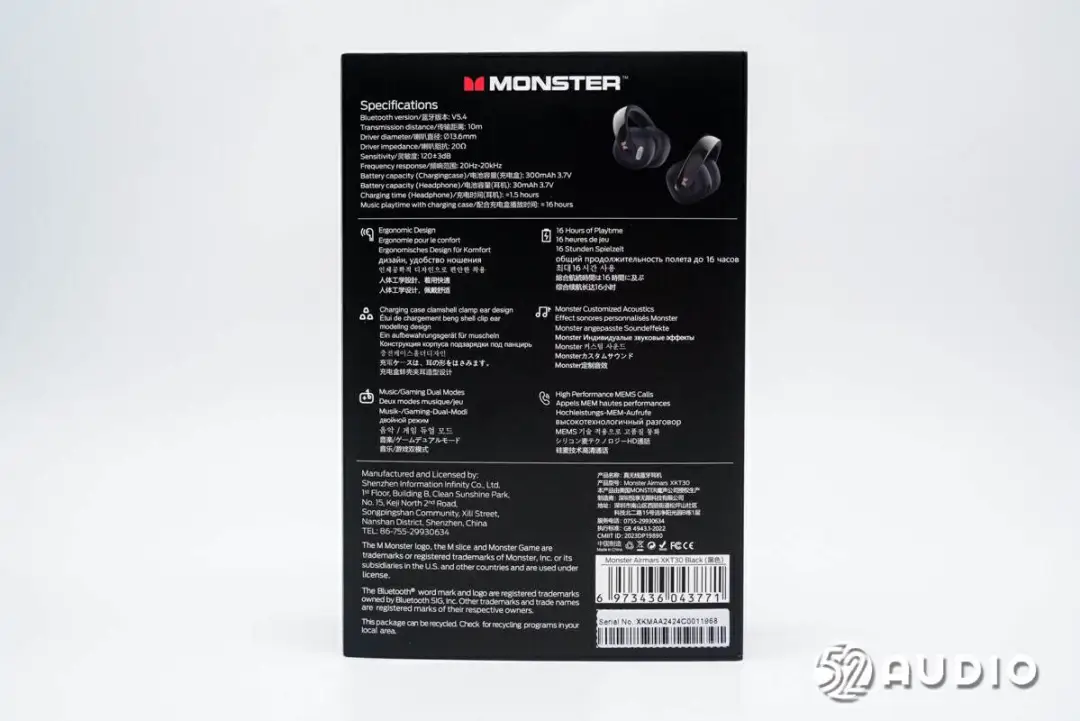

包装盒背面介绍了产品的主要功能特点和参数信息，以及部分公司信息。蓝牙版本：V5.4，传输距离：10m，喇叭直径：13.6mm，喇叭阻抗：20Ω，灵敏度：120±3dB，频响范围：20Hz-20kHz，电池容量（充电盒）：300mAh 3.7V，电池容量（耳机）：30mAh 3.7V，充电时间：约1.5h，配合充电盒播放时间：约16小时，制造商：深圳悦享无线科技有限公司。

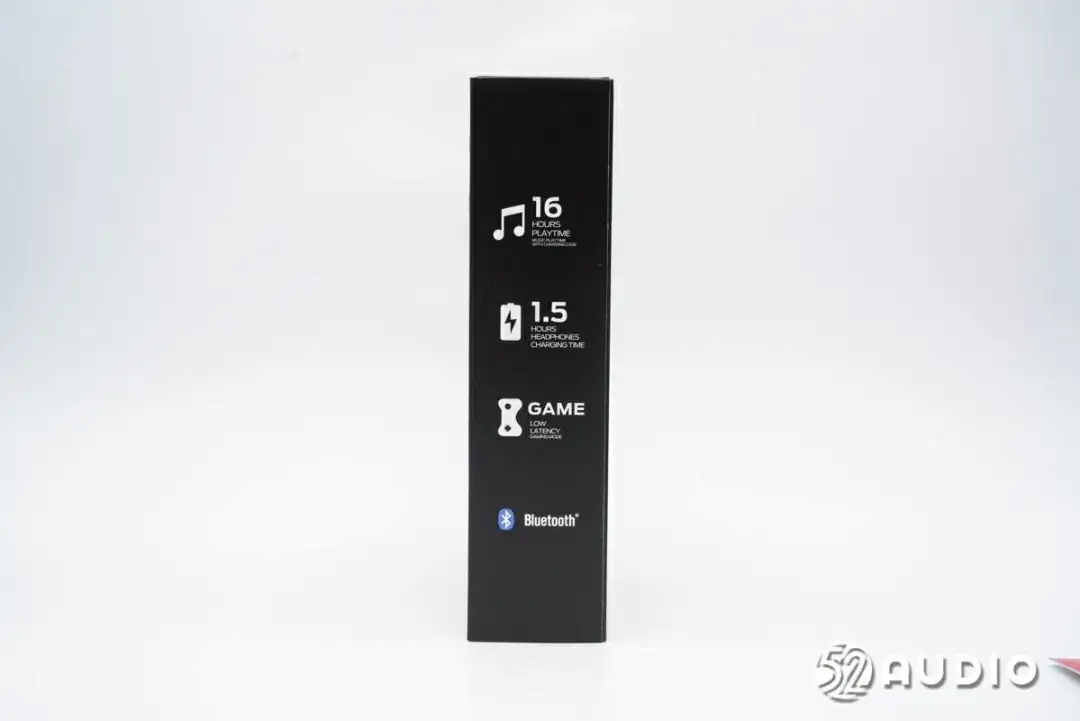

包装盒侧边图文展示的产品功能特点和蓝牙标志。

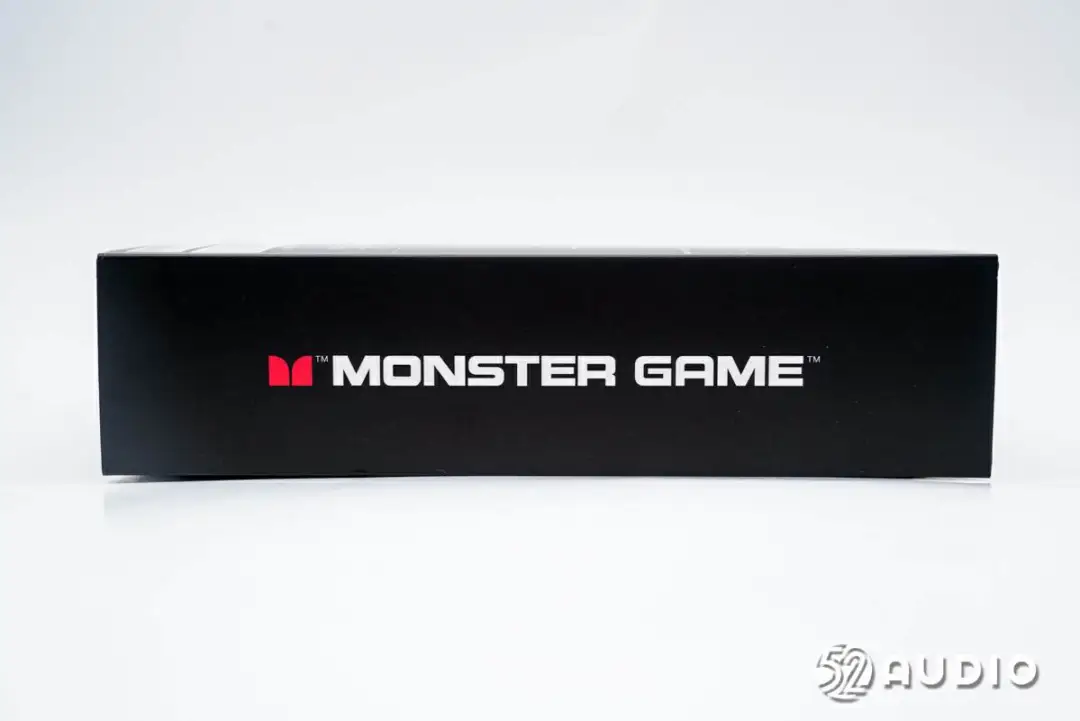

包装盒另外一侧设计品牌LOGO。

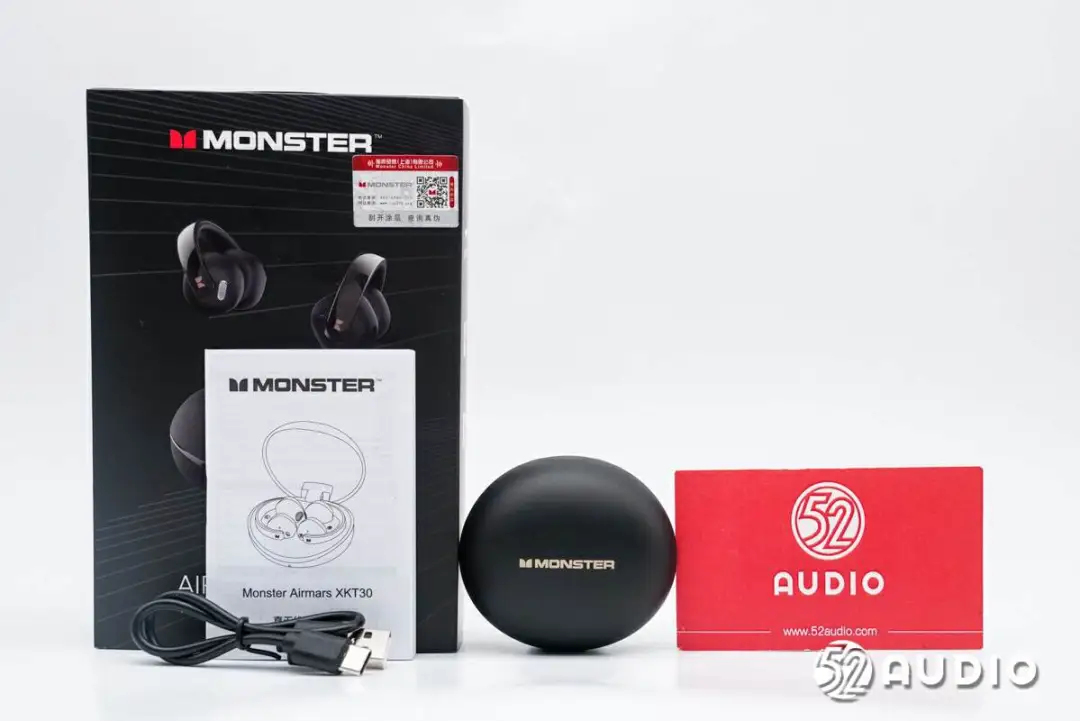

包装盒内部物品有主机、充电线和说明书。

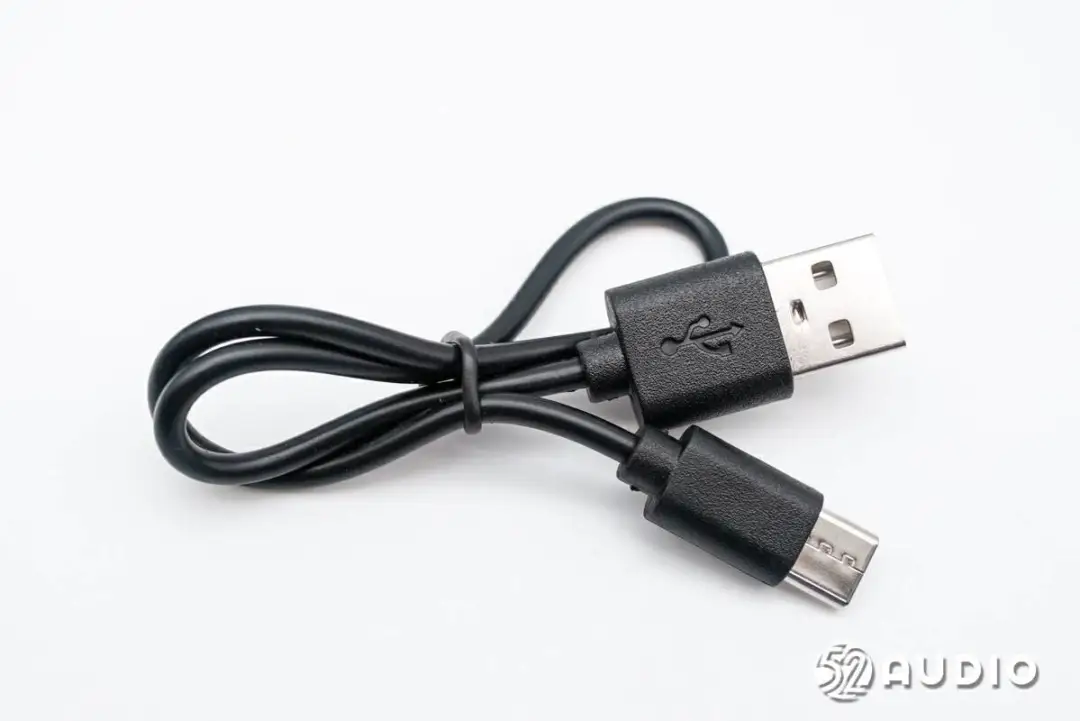

充电线采用了USB-A to Type-C插头。

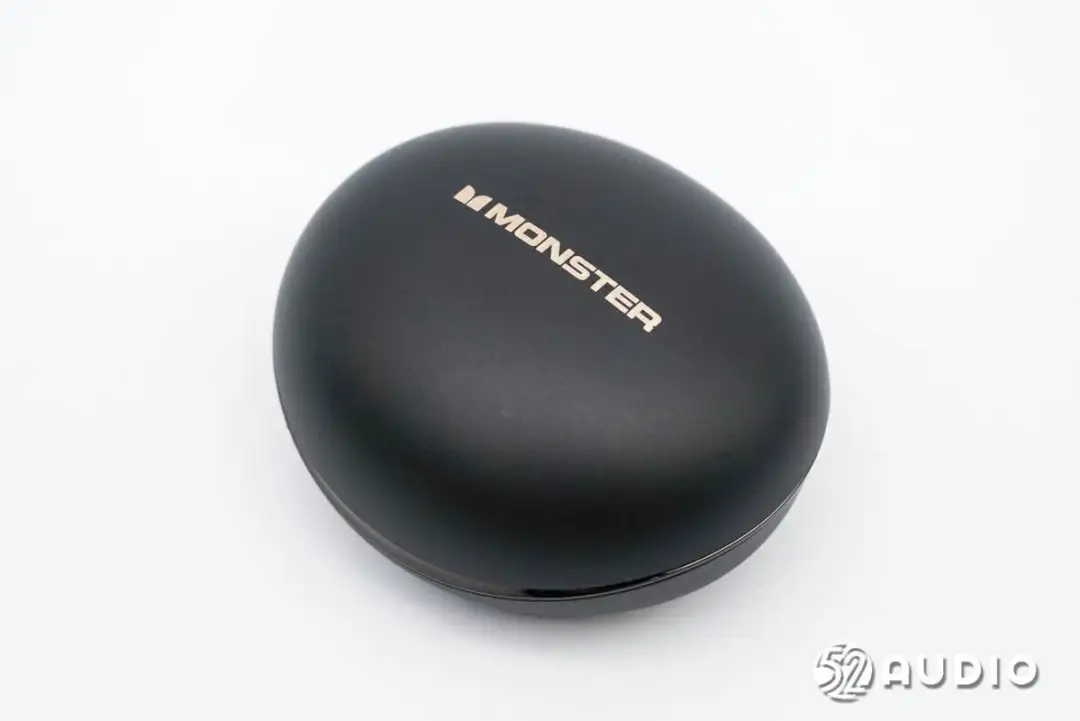

MONSTER魔声AIRMARS XKT30开放式耳机充电盒采用了非常圆润的“鹅卵石”状设计，磨砂质感，盒盖上设计淡金色的品牌LOGO。

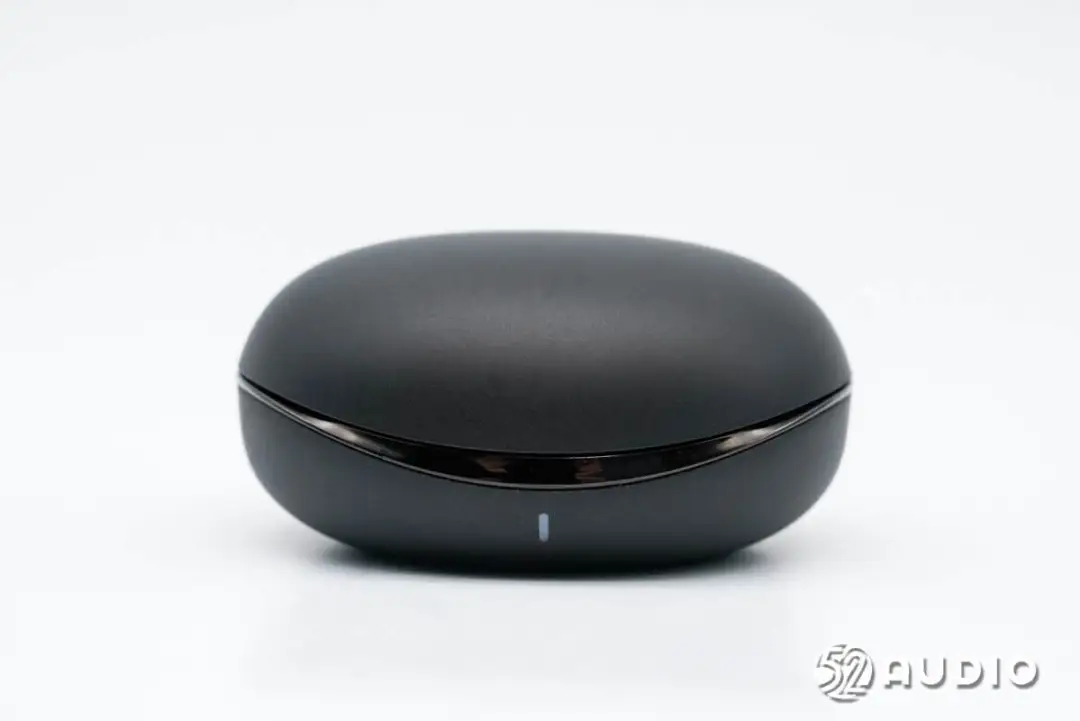

充电盒正面外观一览，设计有亮面腰线，提升质感。下方一颗指示灯，用于反馈充电状态。

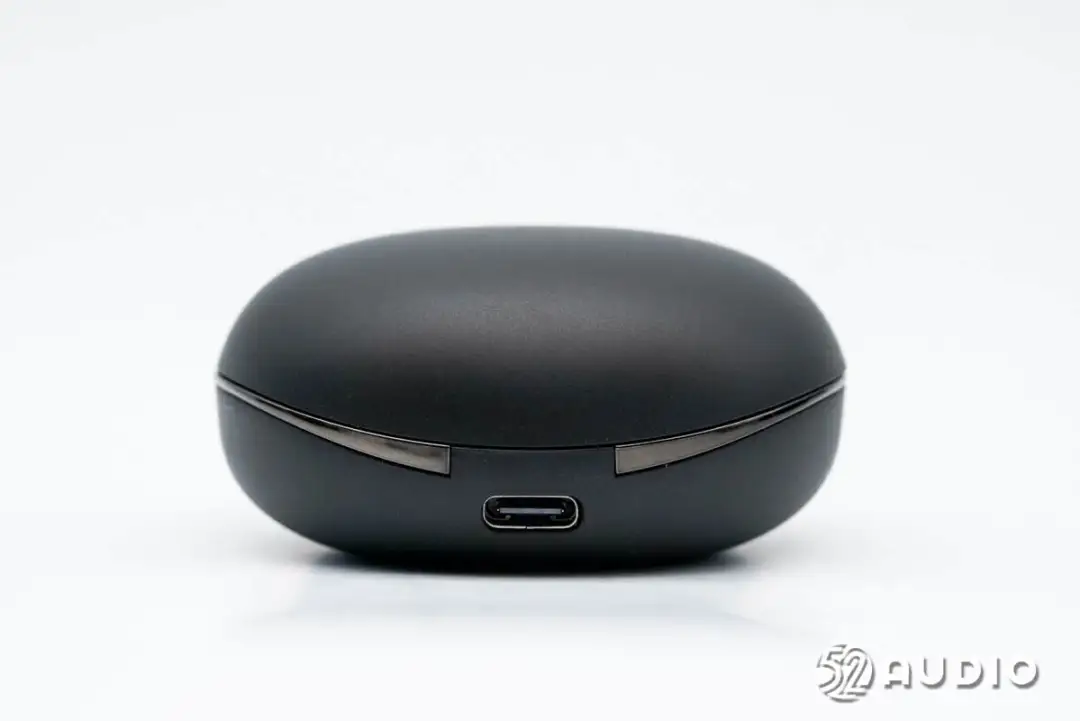

充电盒背面设置有Type-C充电接口。

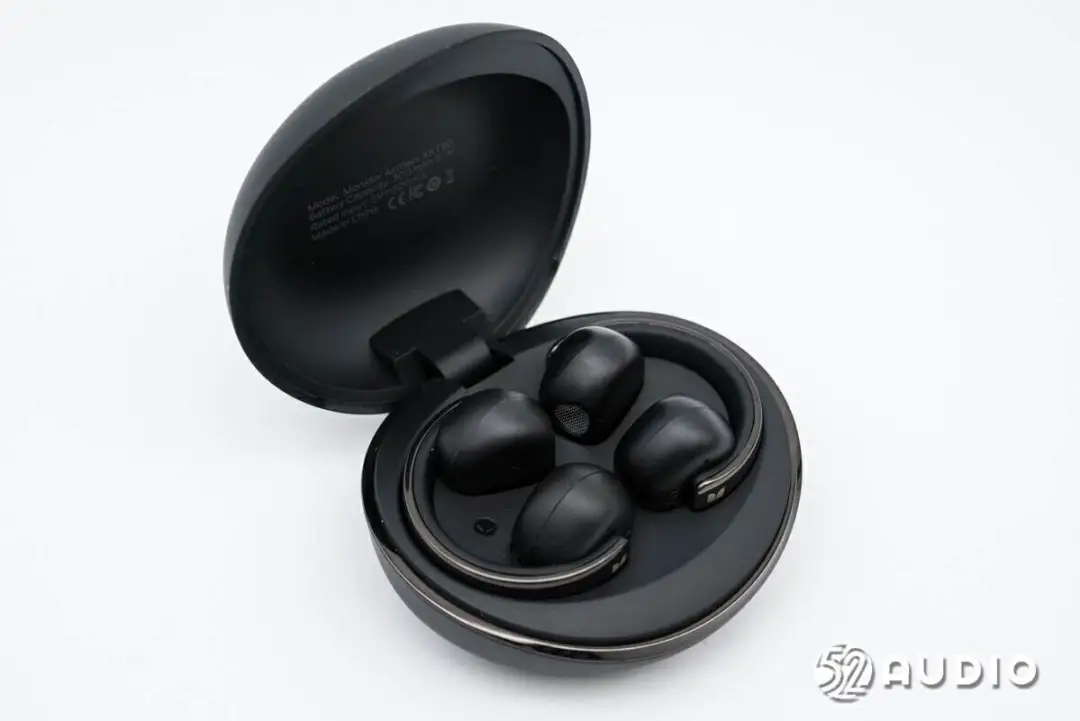

打开充电盒盖，座舱内部通过磁吸固定耳机。

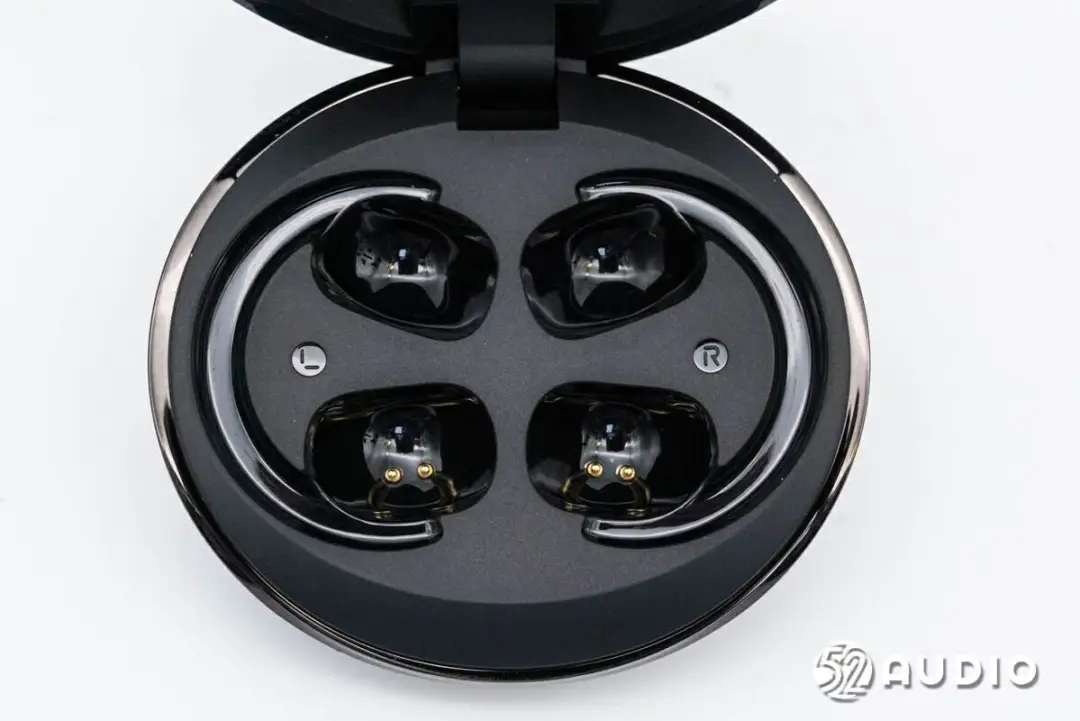

取出耳机，座舱内部结构一览。

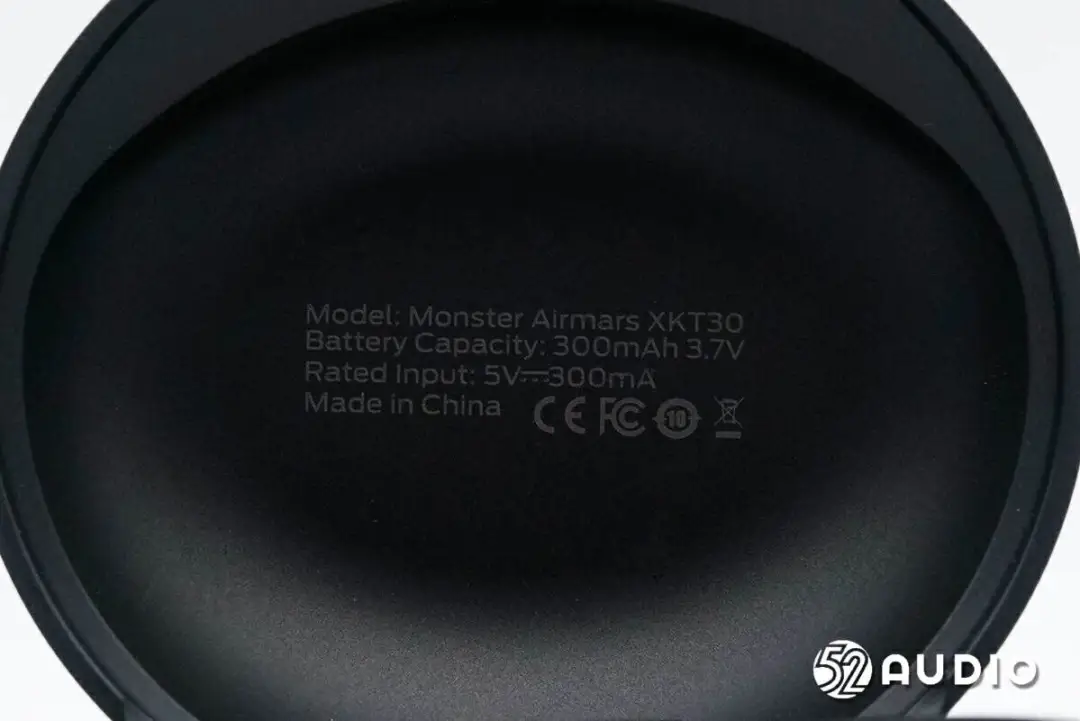

盒盖内侧标注有产品参数信息，与外部包装盒上一致。

座舱上雕刻L/R左右标识，座舱内设置有为耳机充电的金属顶针。

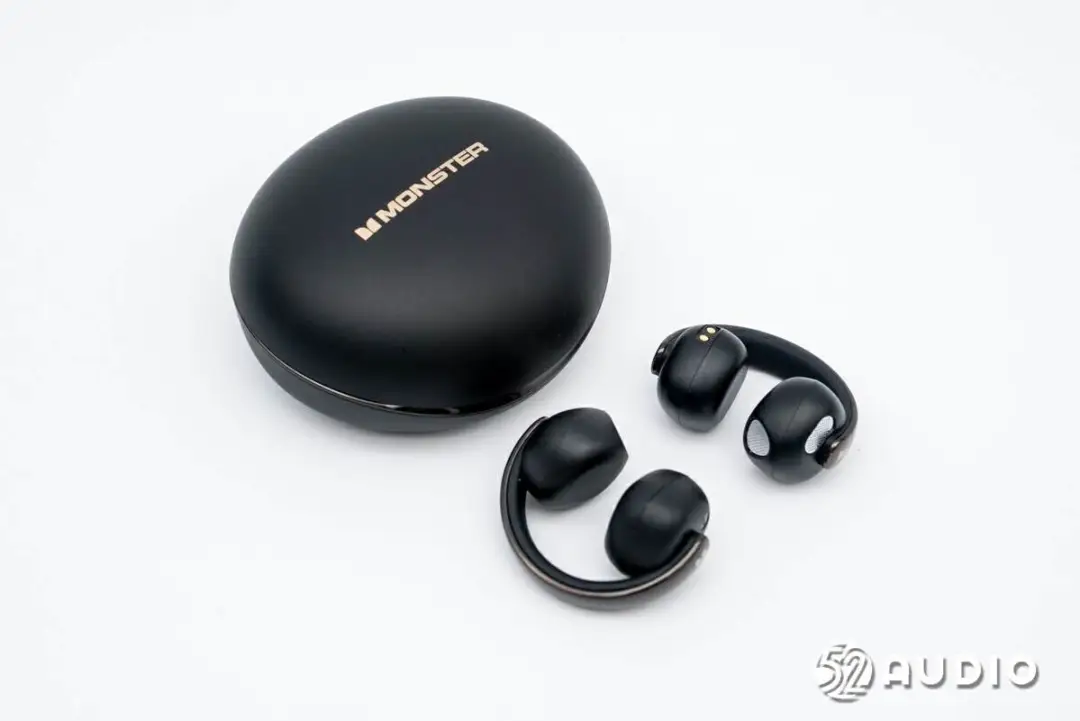

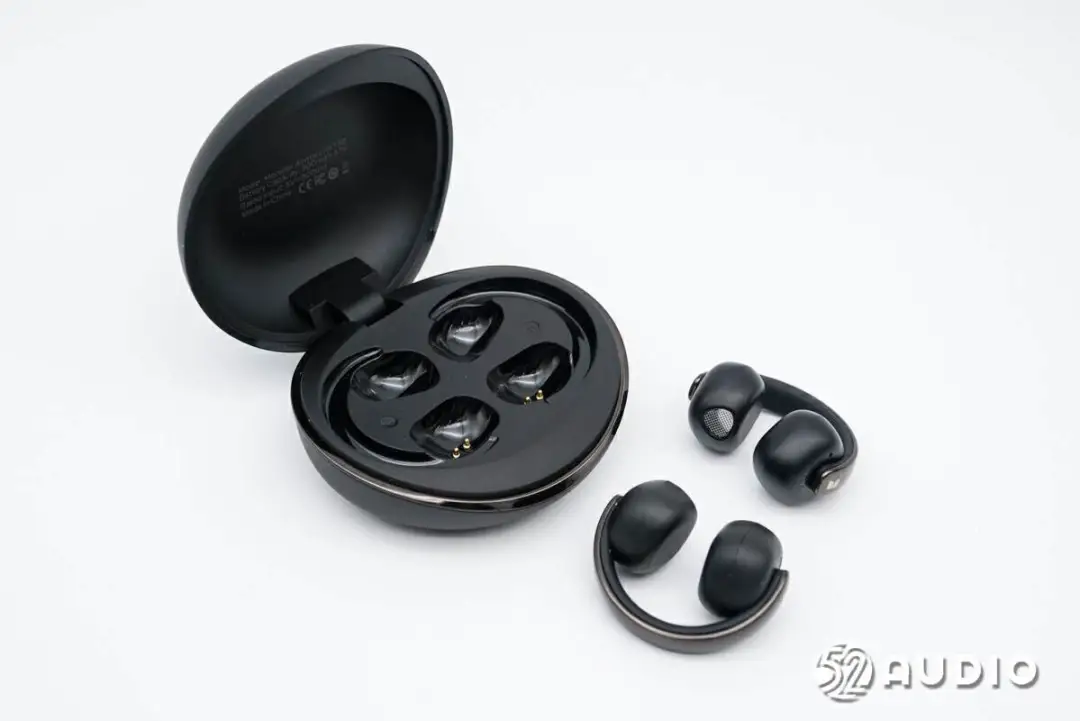

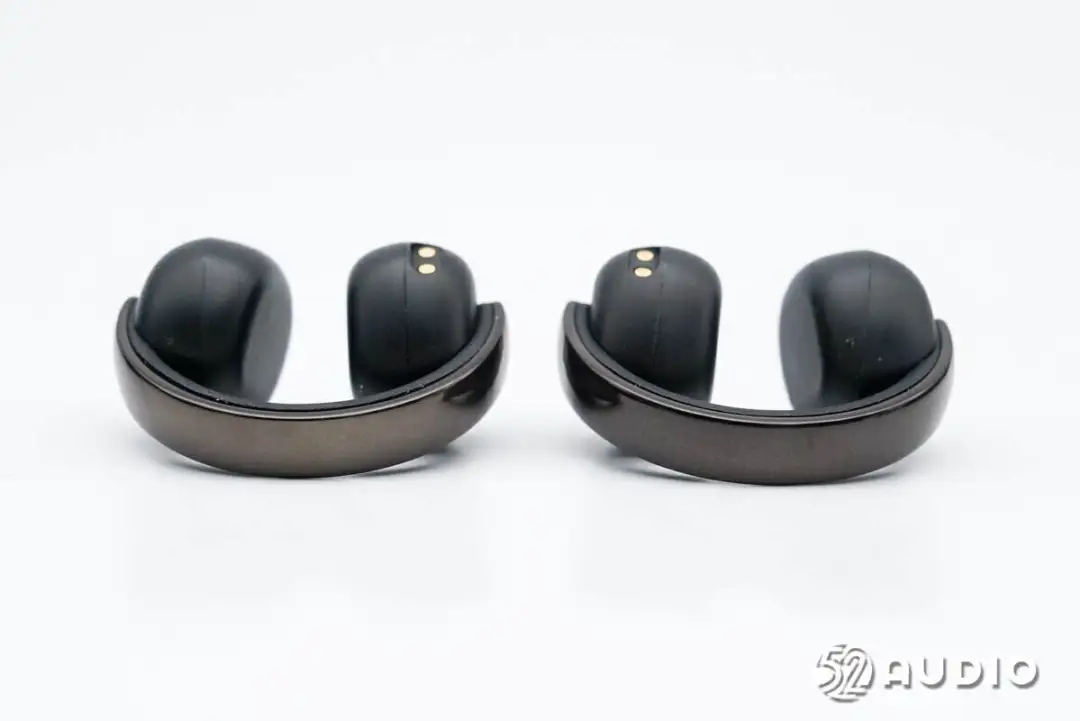

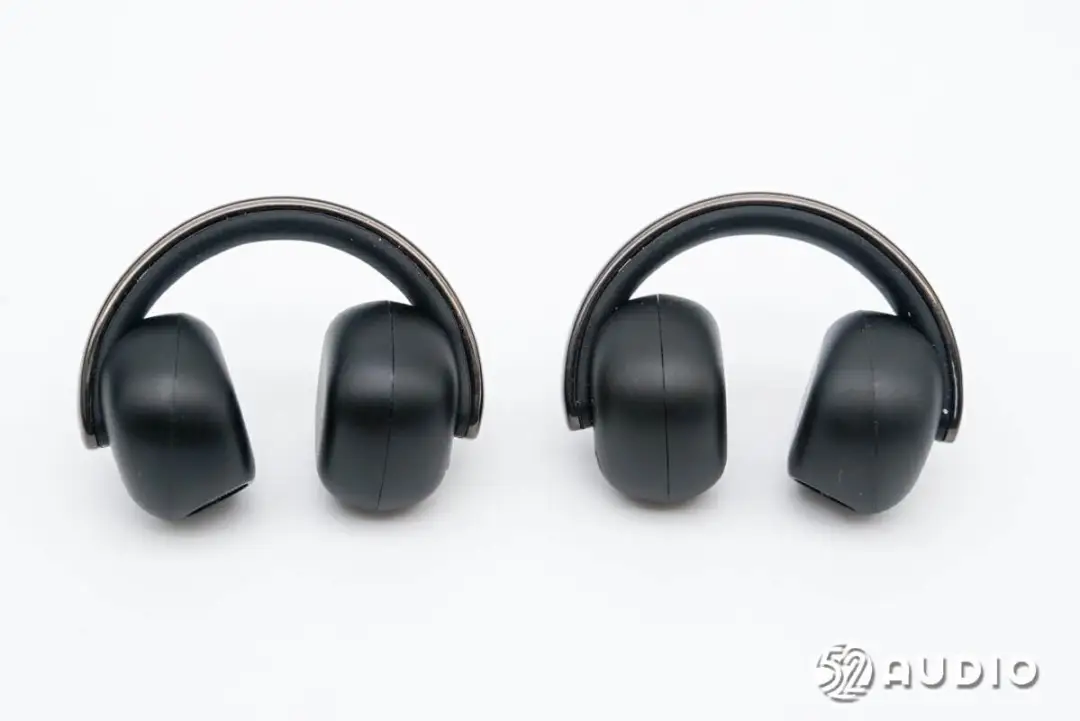

MONSTER魔声AIRMARS XKT30开放式耳机整体外观一览，耳机采用了耳夹式设计，体积相较于主流耳夹式耳机较大。

魔声AIRMARS XKT30开放式耳机外观一览，非常像头戴式耳机的外形设计，由弹性弯臂衔接两侧腔体。弯臂内侧设置硅胶垫，佩戴贴合皮肤舒适。

弯臂外侧采用了电镀工艺处理，呈现了不错的质感。采用的塑料材质，虽然具有一定的弹性，但夹持力不足，且变形后不易恢复。

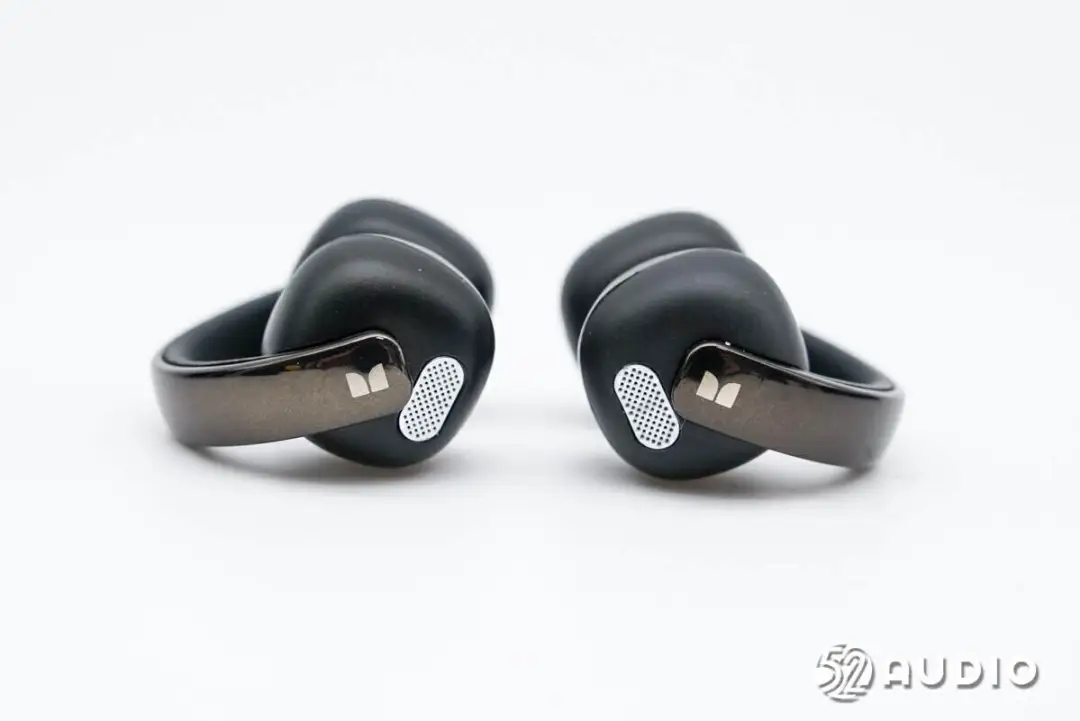

音腔外侧外观一览，背部设置有调音孔，通过银色金属盖板防护。

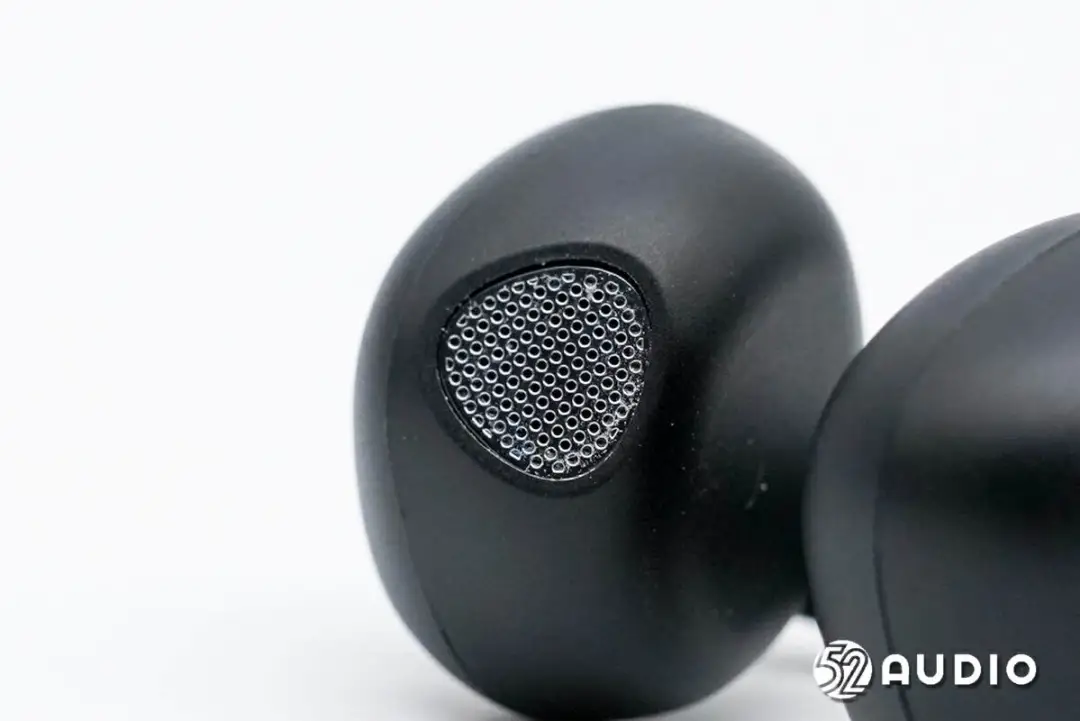

音腔底部的出音孔特写，佩戴时正对耳道，提供开放式聆听。

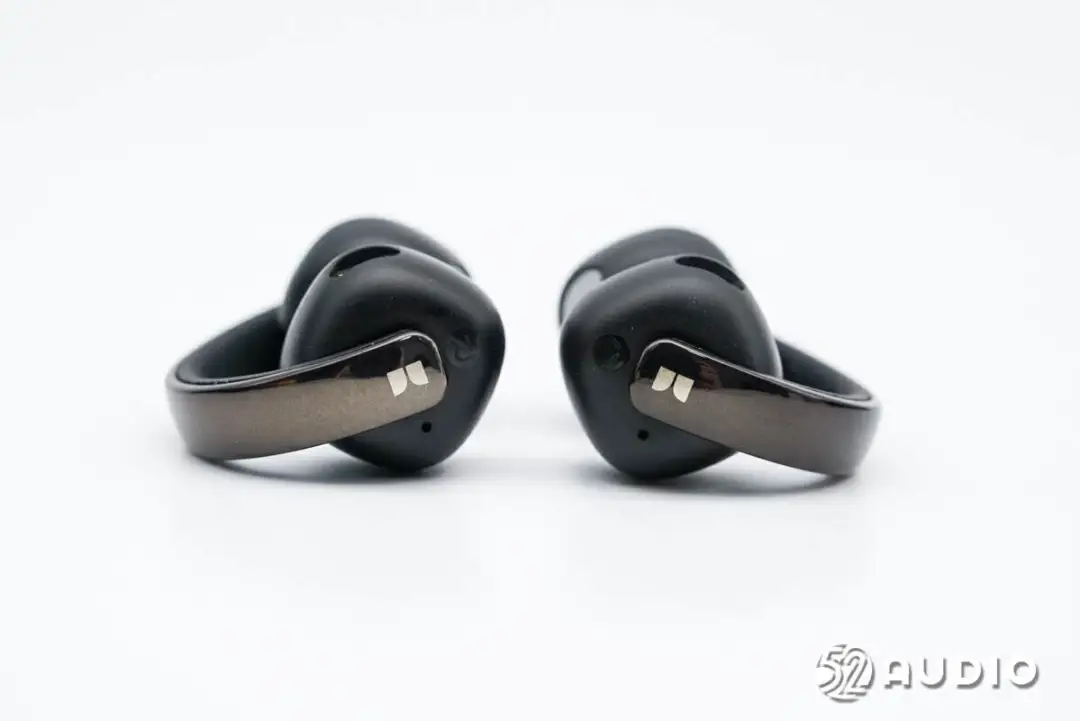

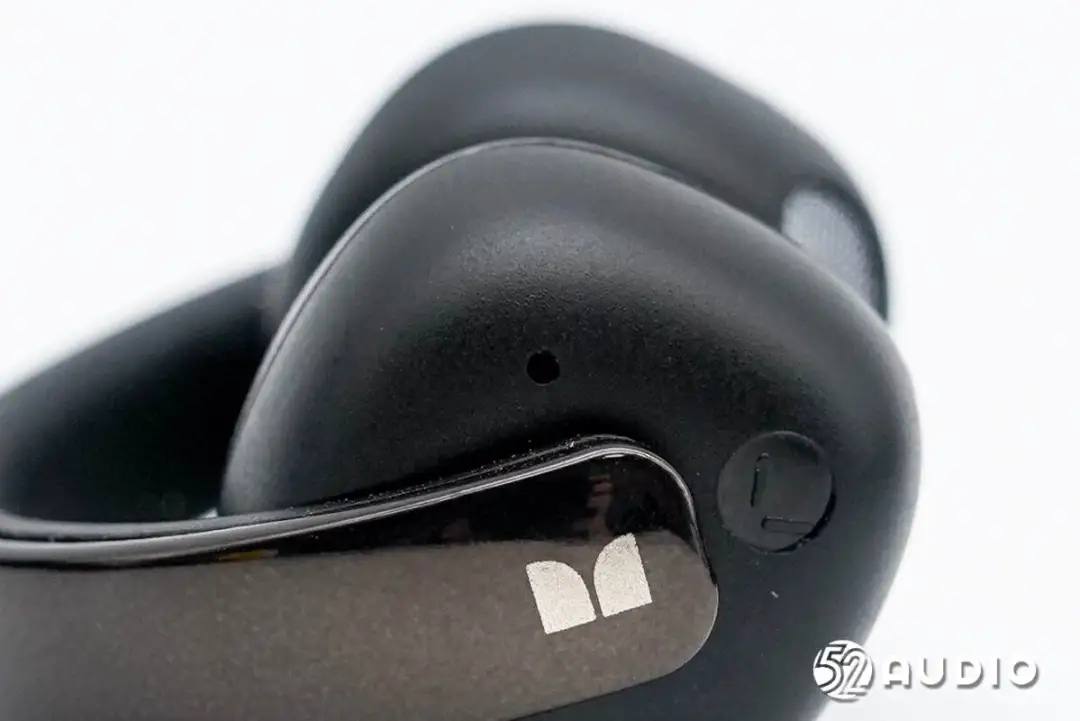

弯臂后端的腔体外侧外观一览，雕刻有L/R左右标识，设置有麦克风拾音孔。弯臂末端设计有品牌LOGO，同时也是触控区域。

麦克风拾音孔特写，同时也是指示灯开孔。

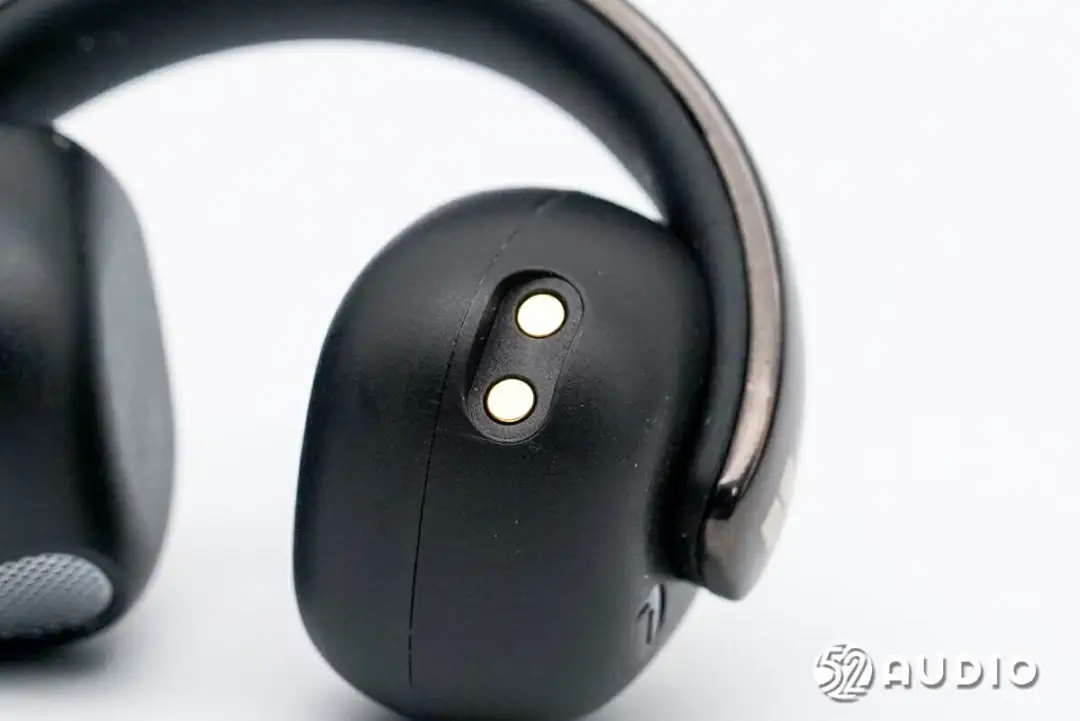

腔体侧边的充电触点特写。

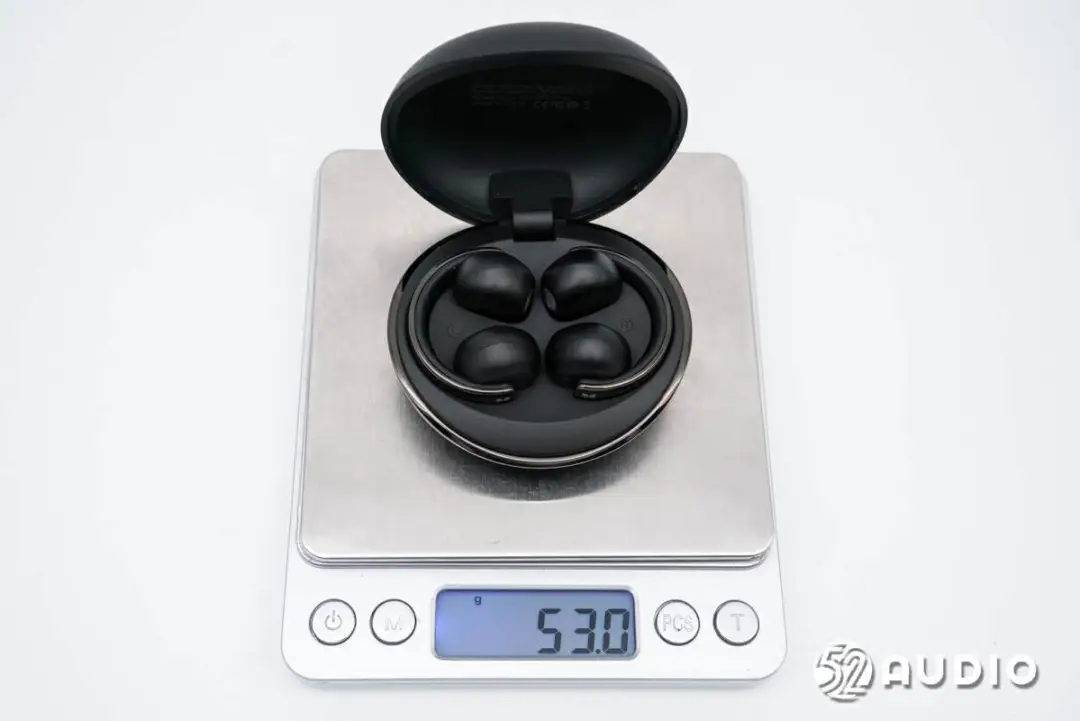

经我爱音频网实测，MONSTER魔声AIRMARS XKT30开放式耳机整机重量约为53.0g。

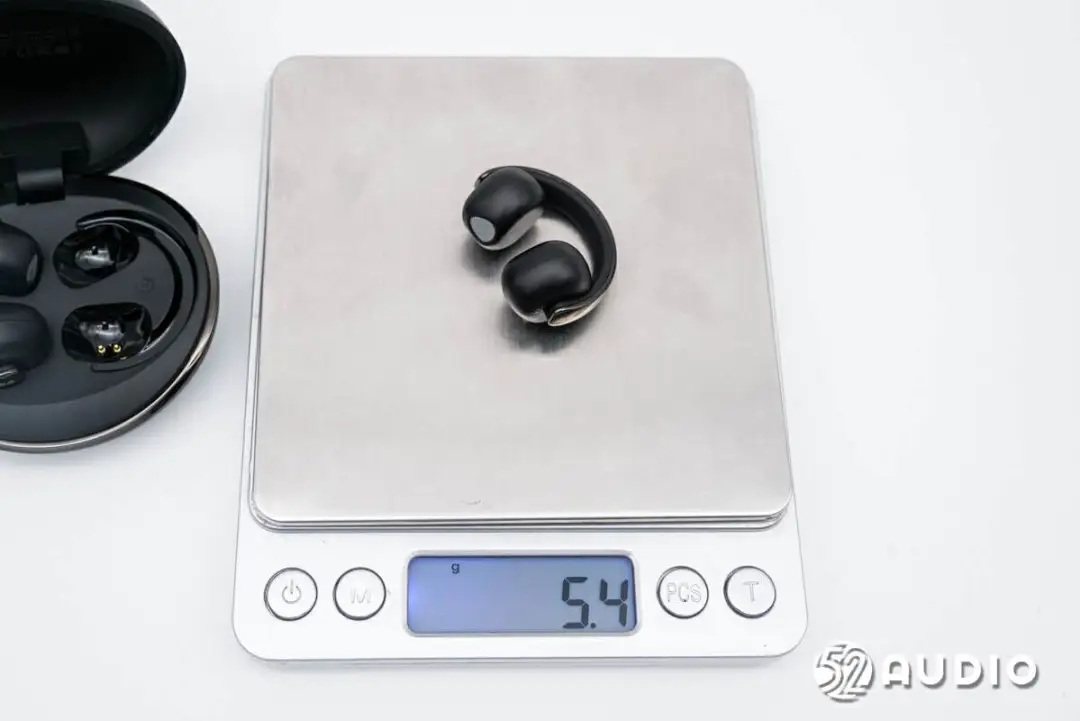

单只耳机重量约为5.4g。

我爱音频网使用CHARGERLAB POWER-Z KM003C对MONSTER魔声AIRMARS XKT30开放式耳机进行充电测试，输入功率约为1.67W。

MONSTER魔声AIRMARS XKT30开放式耳机拆解

通过开箱，我们详细了解了MONSTER魔声AIRMARS XKT30开放式耳机的独特外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

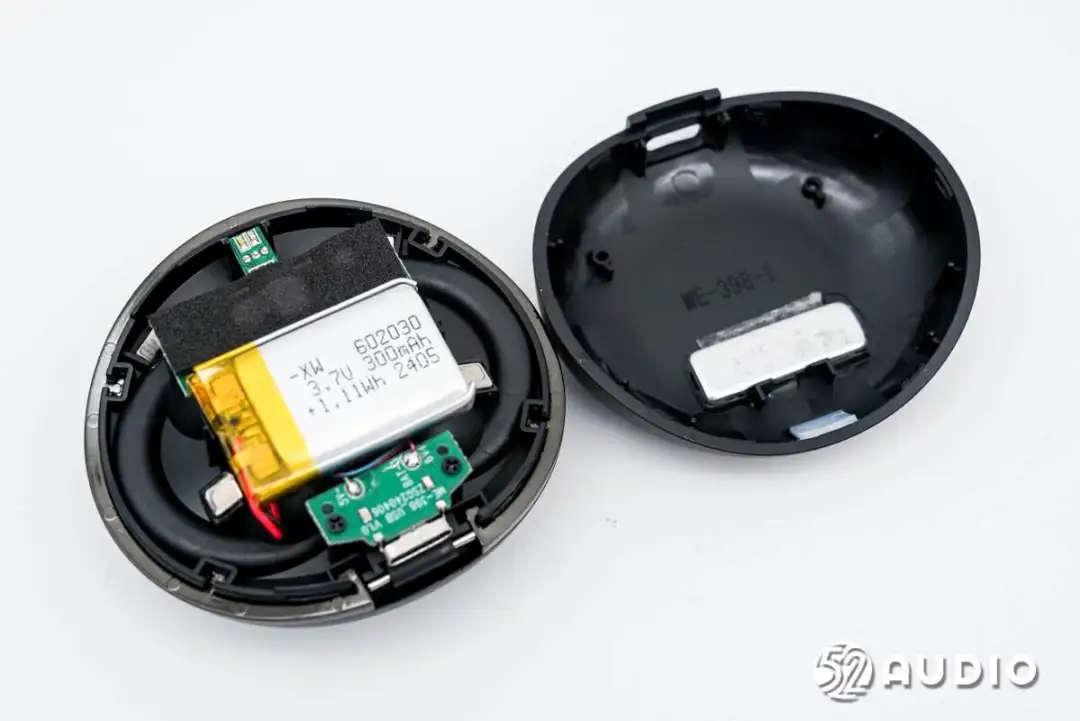

取掉充电盒底部外壳。

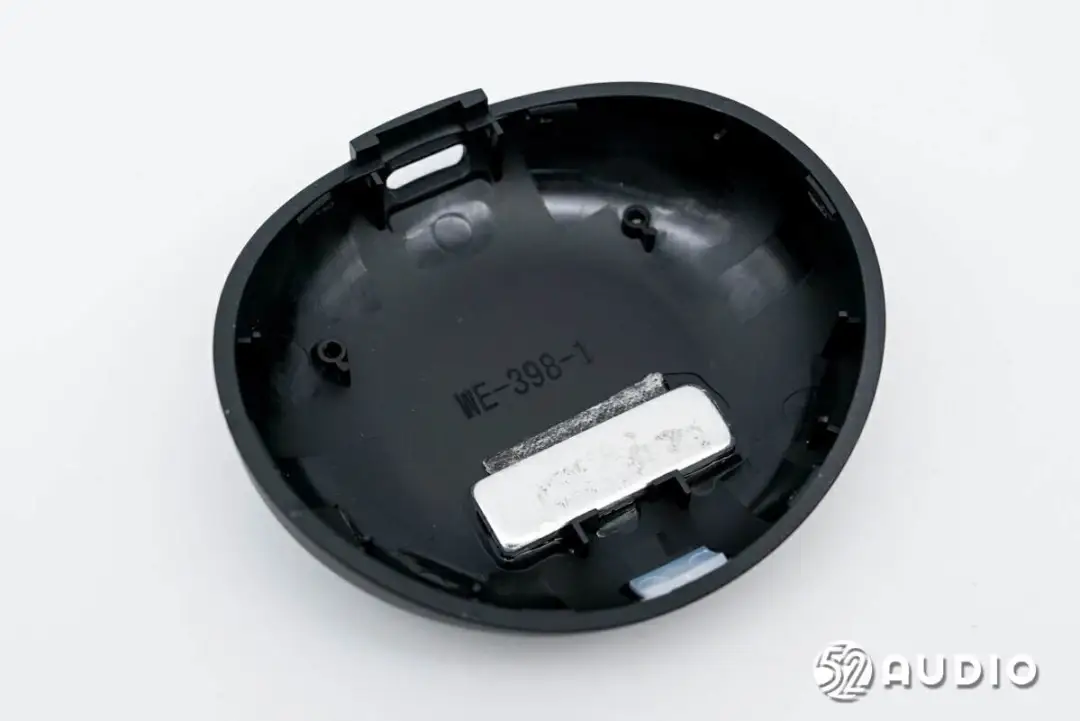

外壳内侧结构一览，设置有配重的铁块。

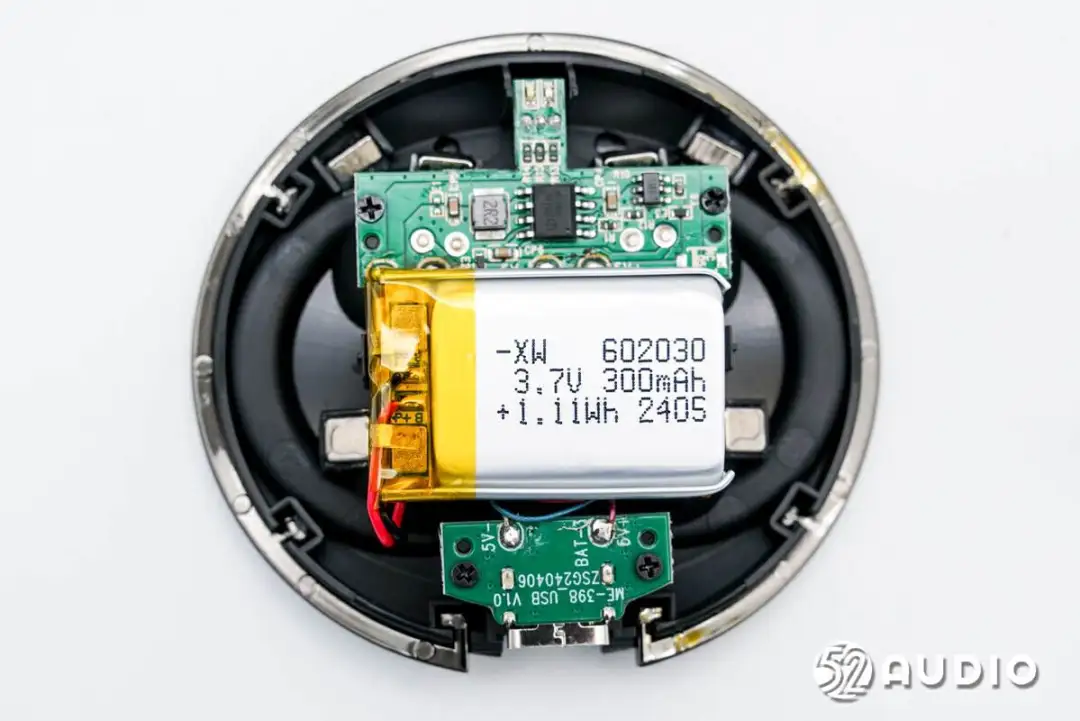

座舱底部结构一览，电路包括两块PCB板和电池单元。PCB板通过螺丝固定，与电池导线焊接。

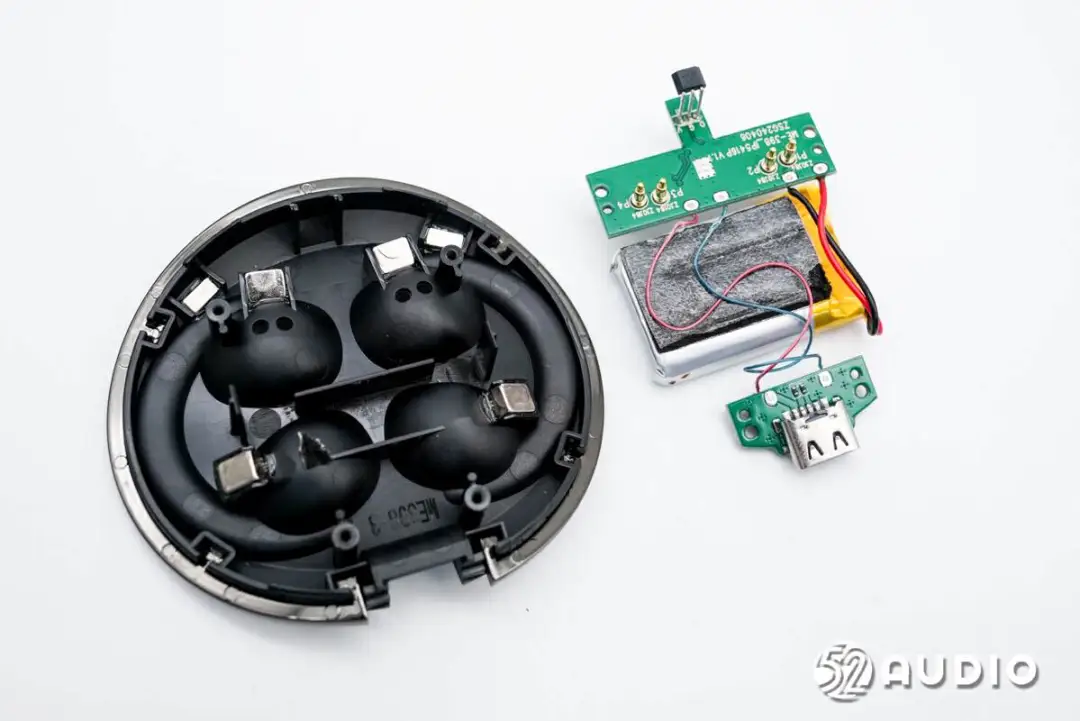

卸掉螺丝，取掉座舱上的所有组件。

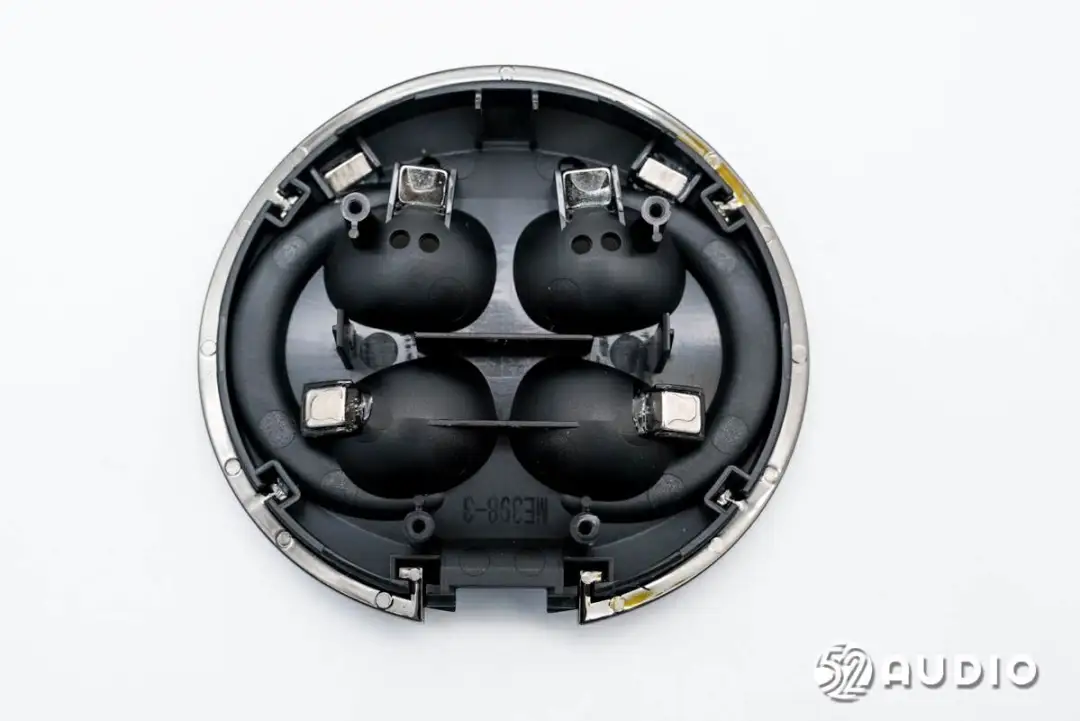

座舱底部结构一览，设置有6颗磁铁，用于吸附固定耳机和充电盒盖。

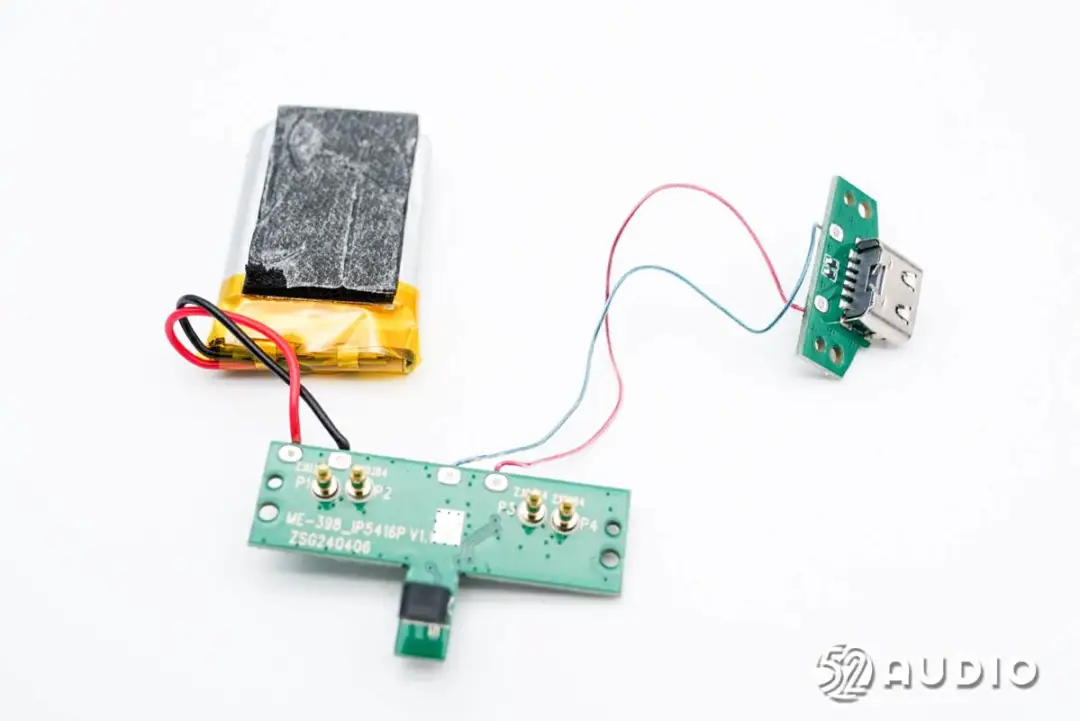

充电盒内部的主要电路一览。

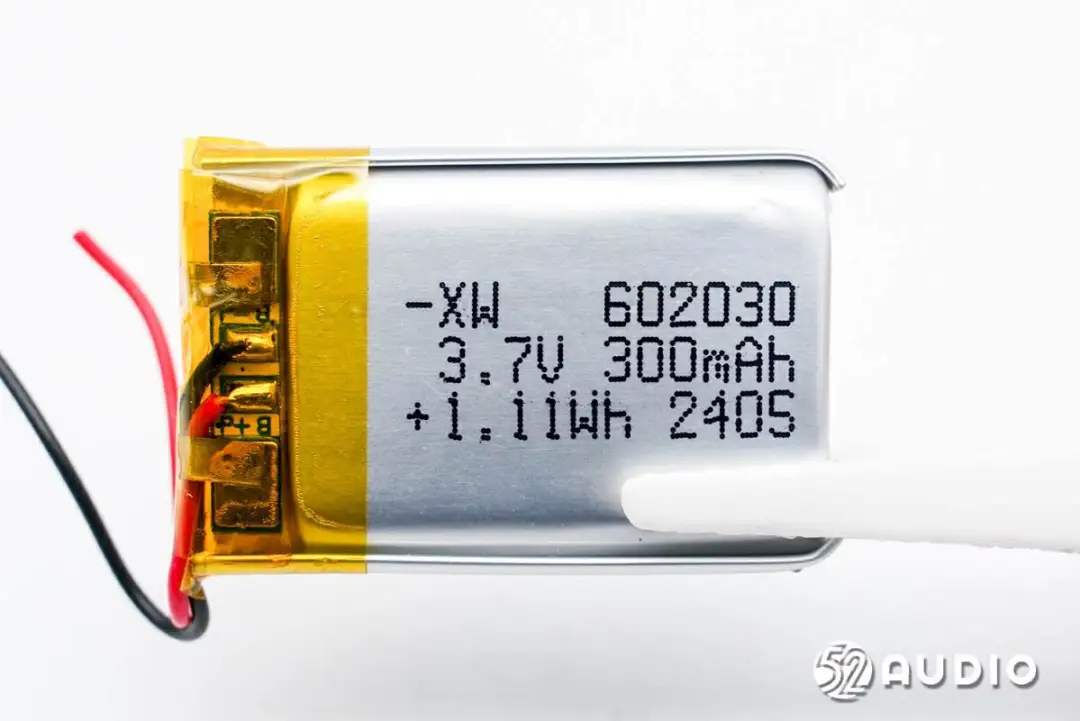

充电盒内置锂电池型号：XW 602030，标称电压：3.7V，额定容量：300mAh 1.11Wh。

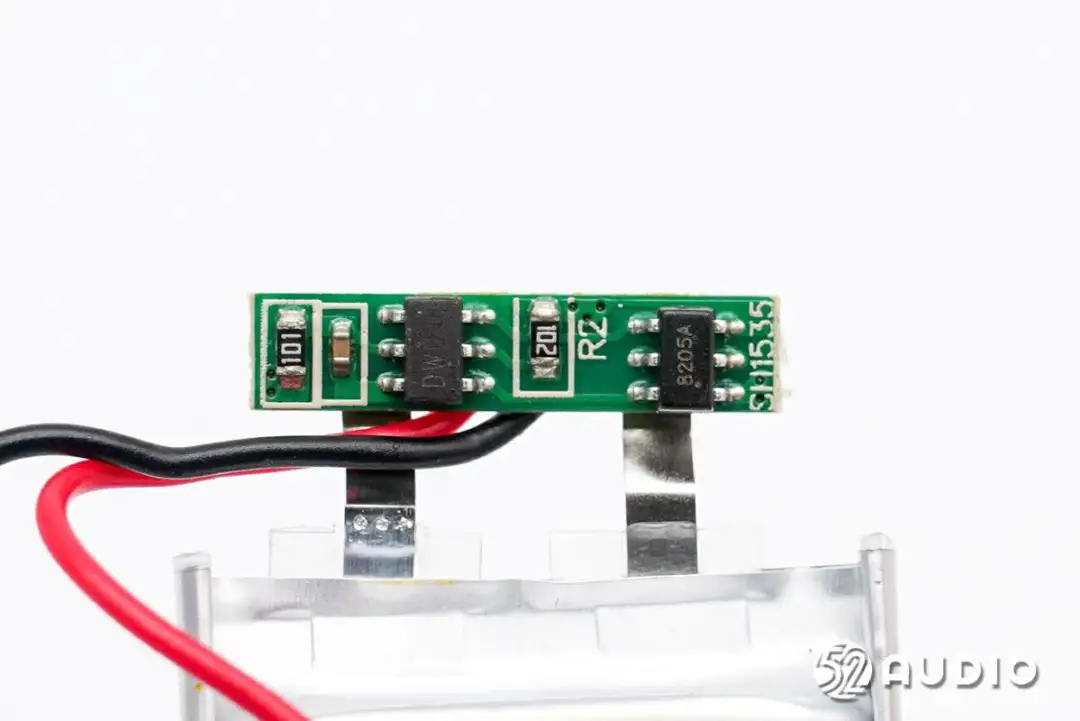

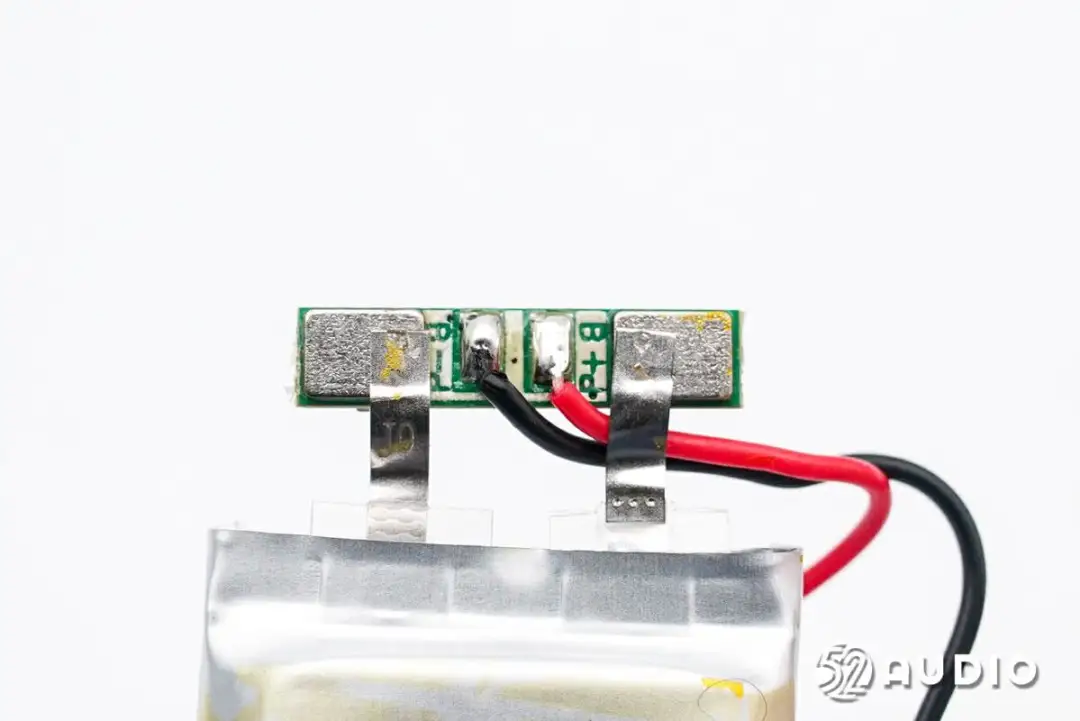

撕开外部绝缘保护，电池保护板一侧电路一览。

电池保护板另外一侧电路一览。

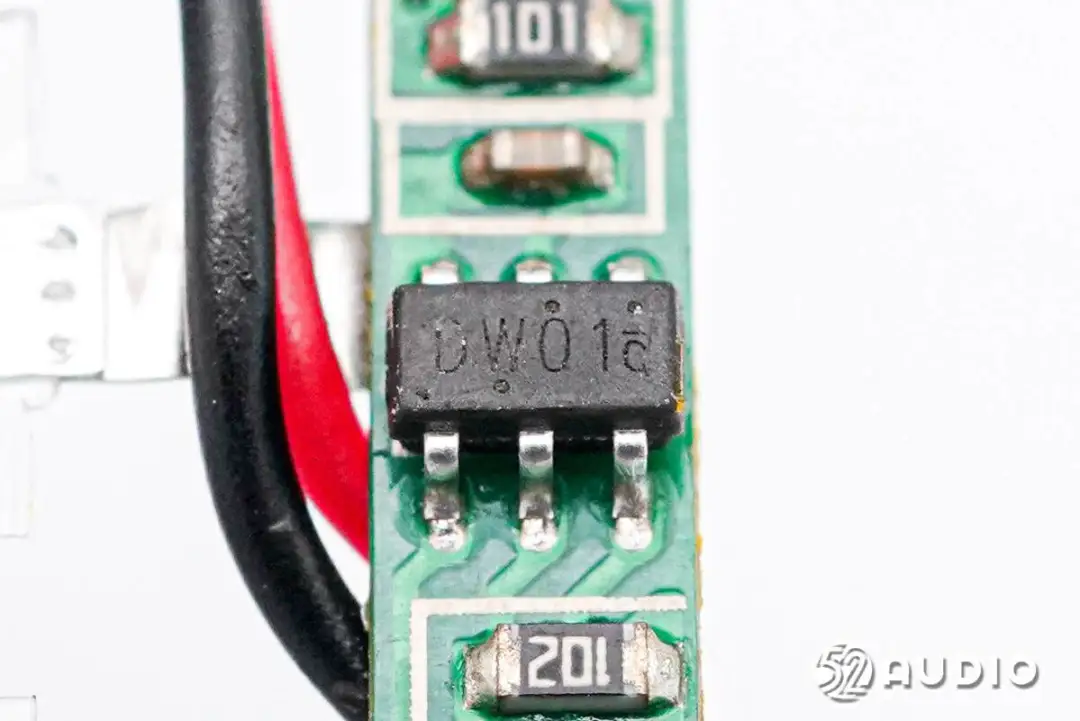

丝印DW01c的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

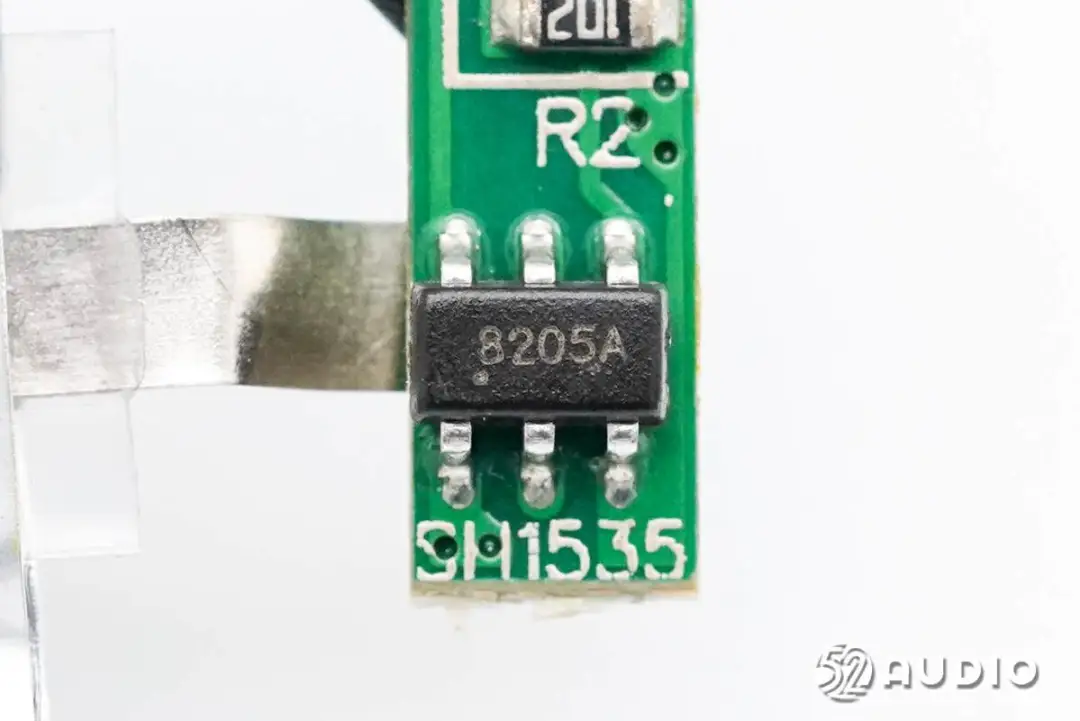

丝印8205A的MOS管，配合锂电保护IC工作。

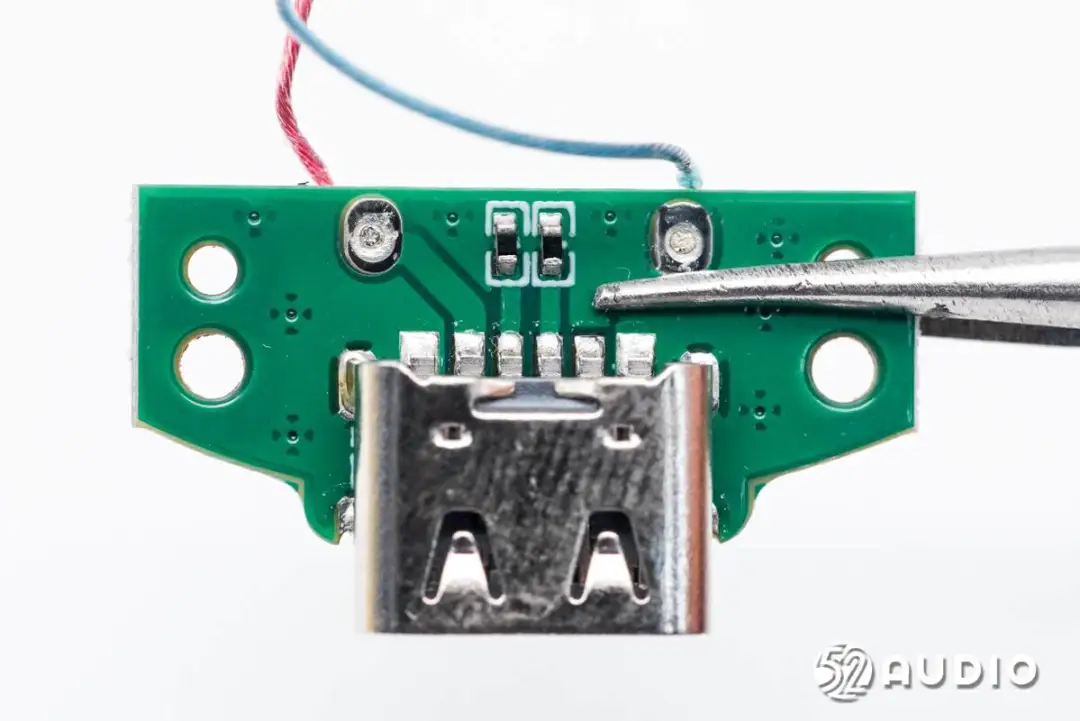

电源输入小板一侧电路一览，设置有Type-C充电接口母座。

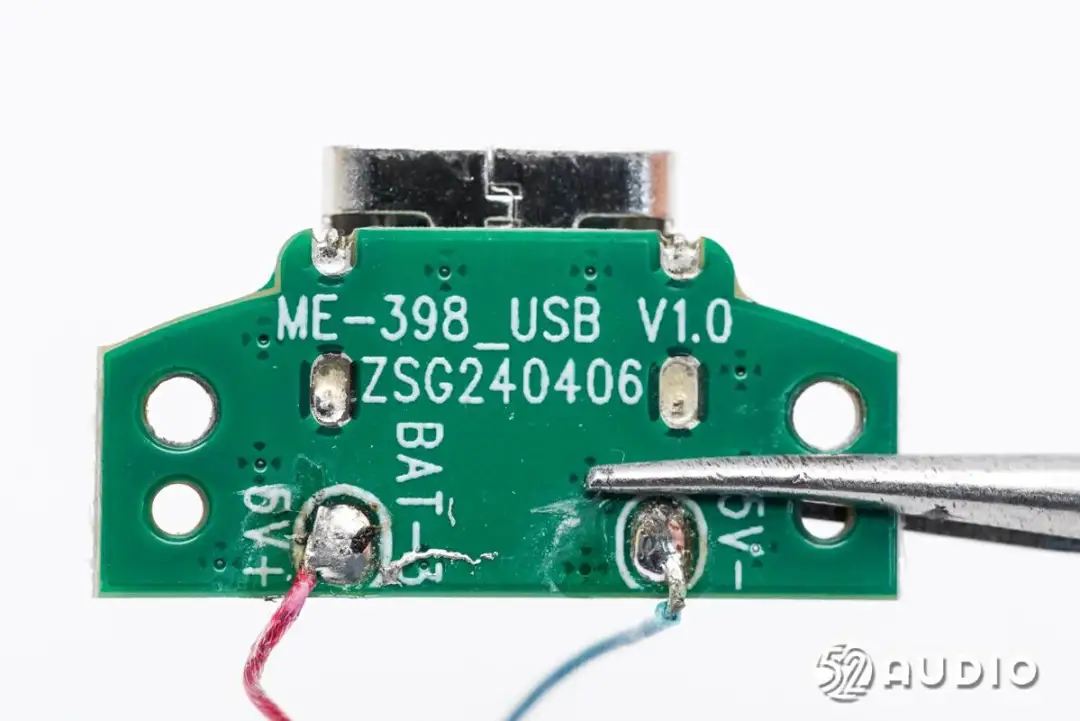

电源输入小板另外一侧与连接主板的导线焊接。

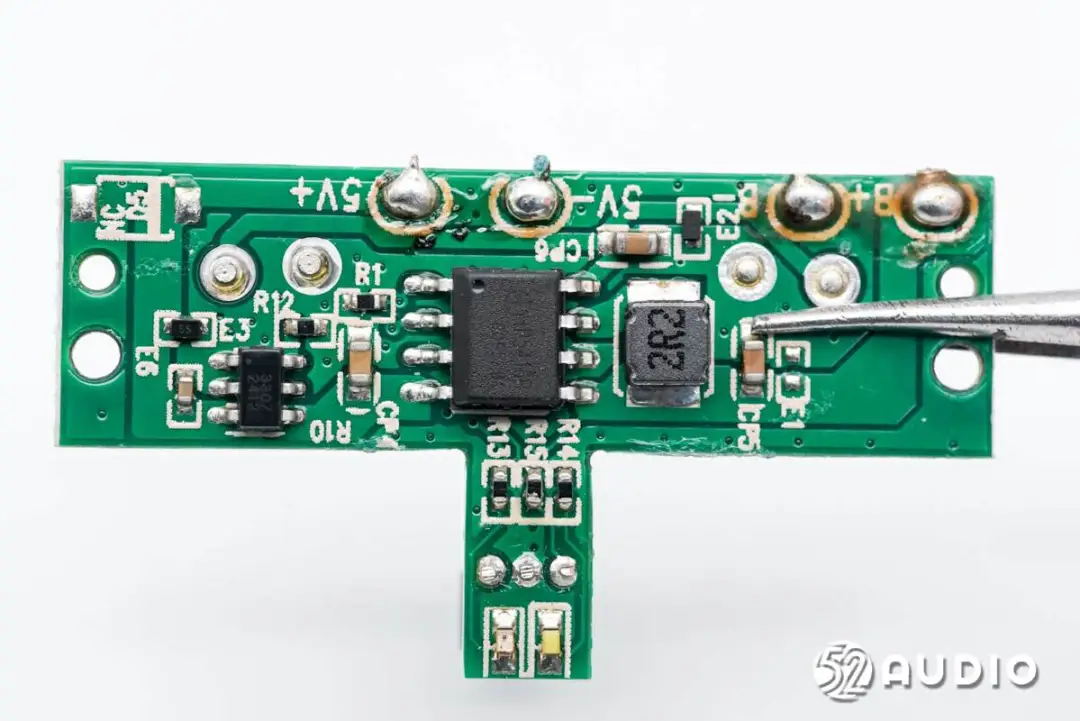

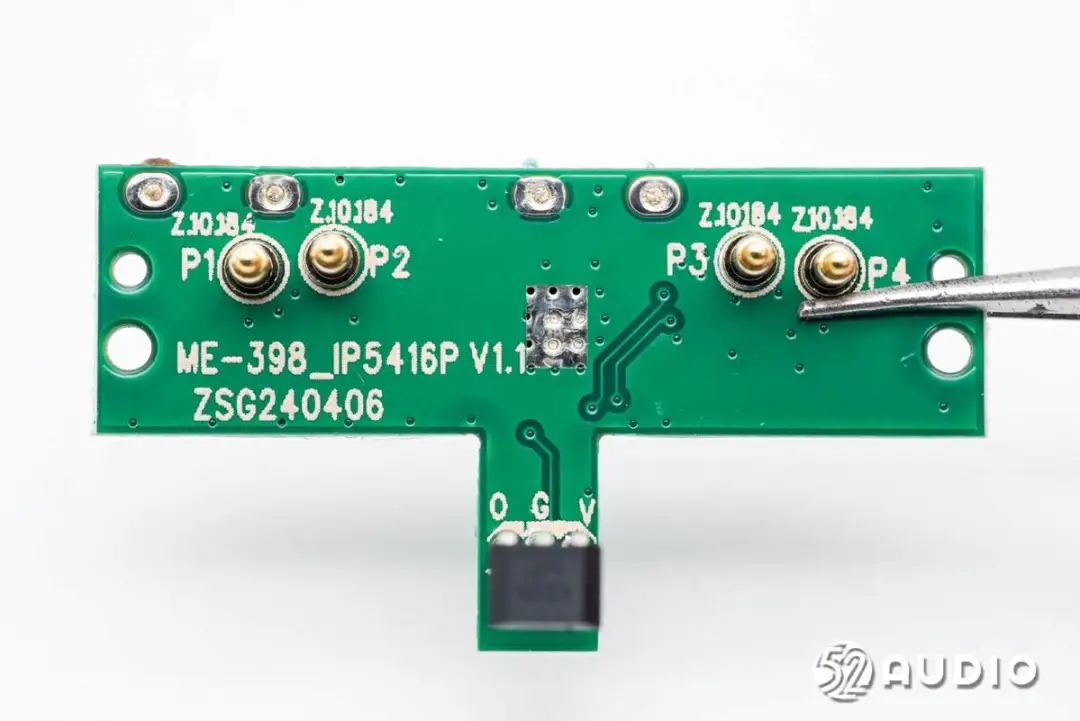

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

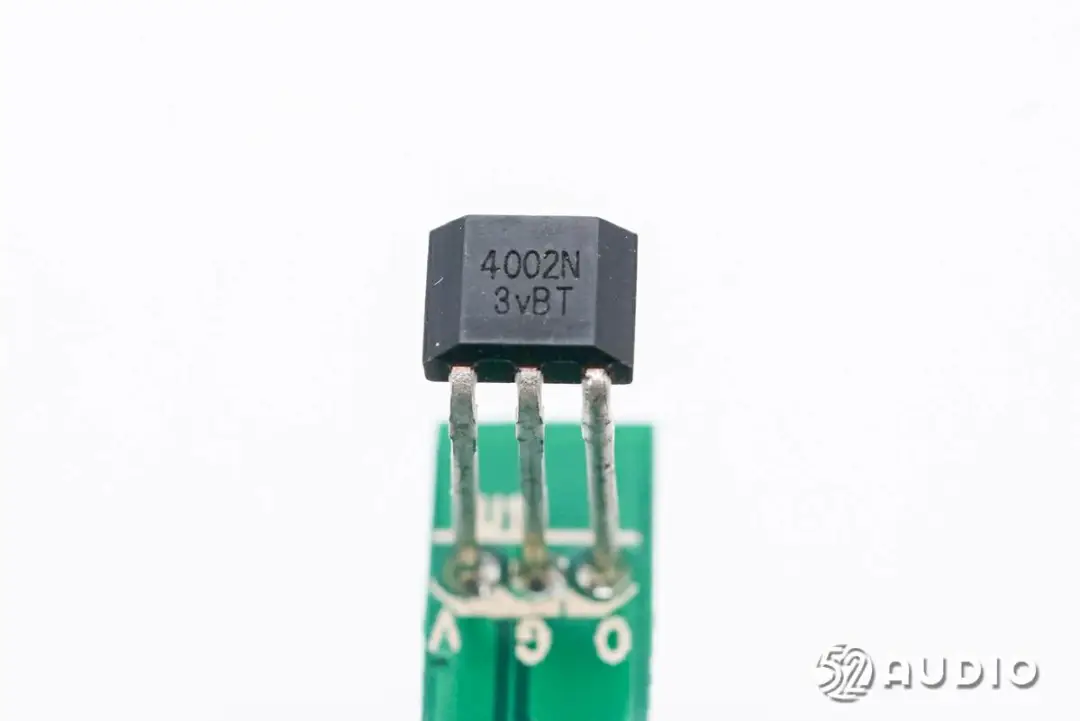

丝印4002N的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

两颗不同颜色的LED指示灯，用于反馈充电状态。

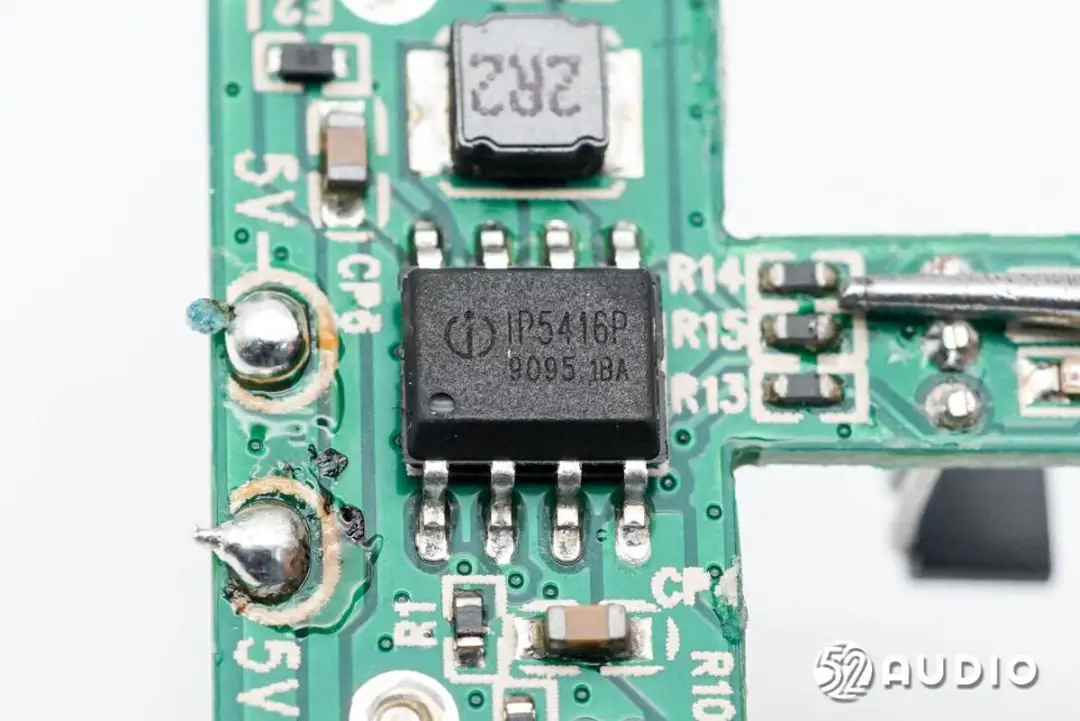

INJOINIC英集芯IP5416P是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5416P通过一个电感实现升压功能。其高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5416P内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大200mA 输出电流，升压效率高至95%。可以支持低成本BOM方案。IP5416P的线性充电提供最大300mA充电电流，内置IC温度和输入电压智能调节充电电流功能。

IP5416P可实现TWS耳机入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至12uA。IP5416P支持2/1颗LED电量显示。IP5416P采用SOP8封装。

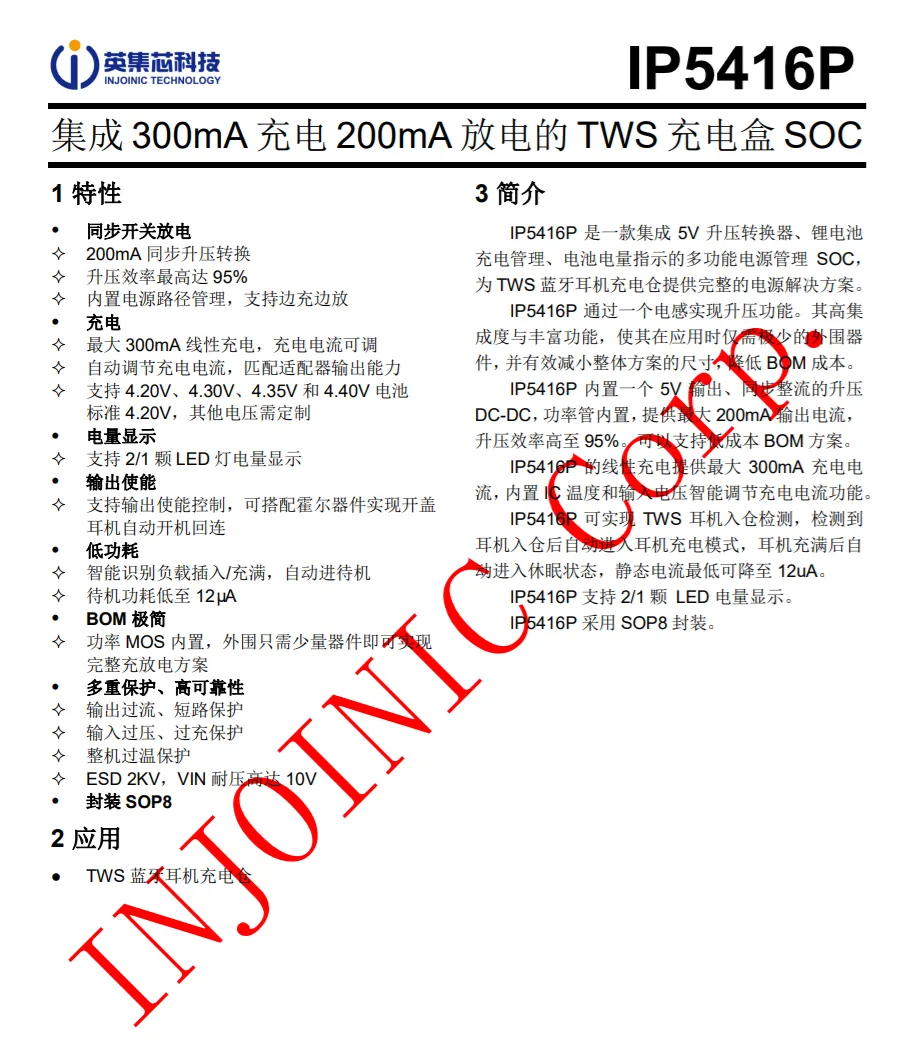

INJOINIC英集芯IP5416P详细资料图。据我爱音频网拆解了解到，目前已有包括声阔、QCY、倍思、马歇尔、联想、公牛、飞利浦、水月雨、塞那、iKF、CMF、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Nothing、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

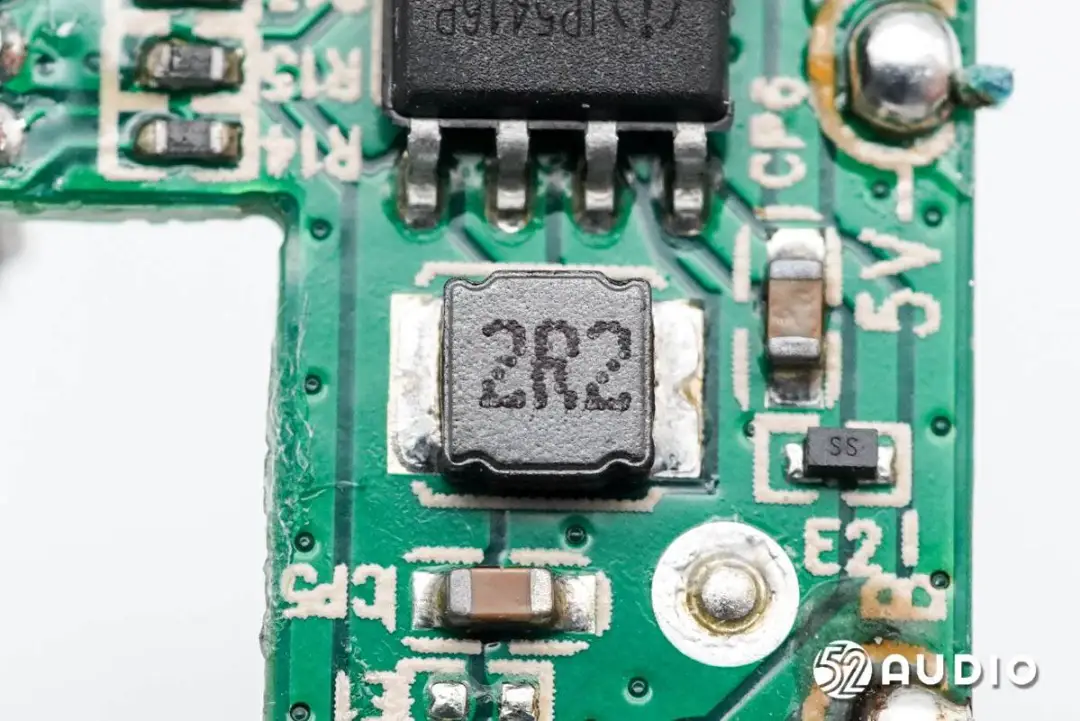

2.2μH功率电感，配合电源管理芯片工作。

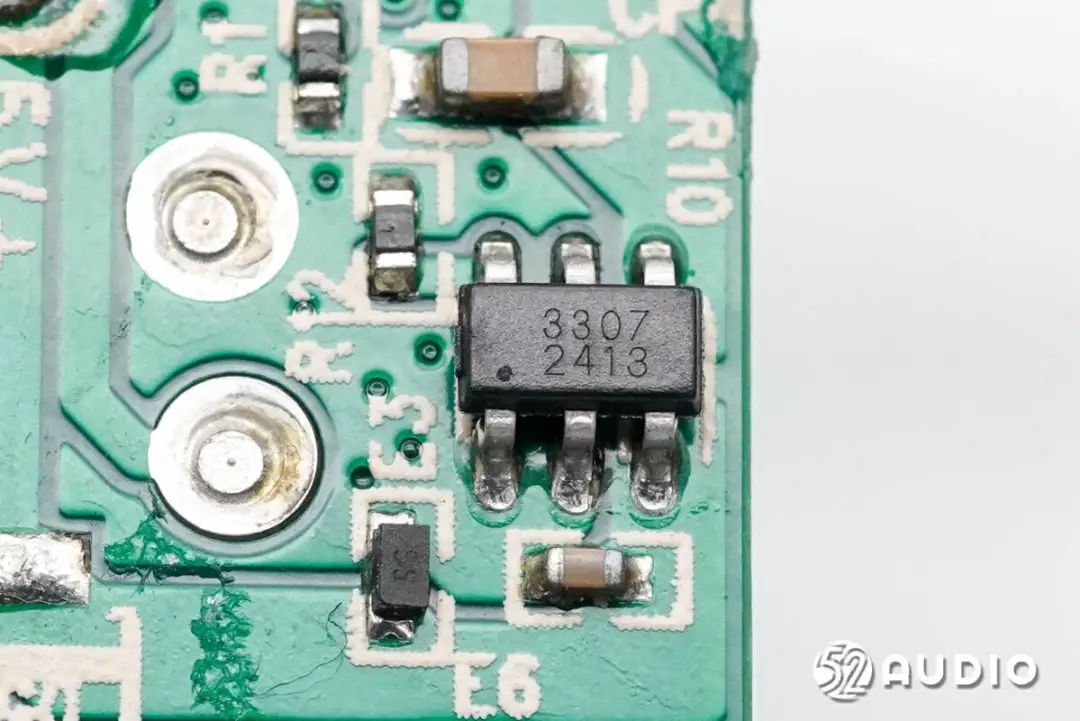

丝印3307的过压过流保护IC。

耳机拆解

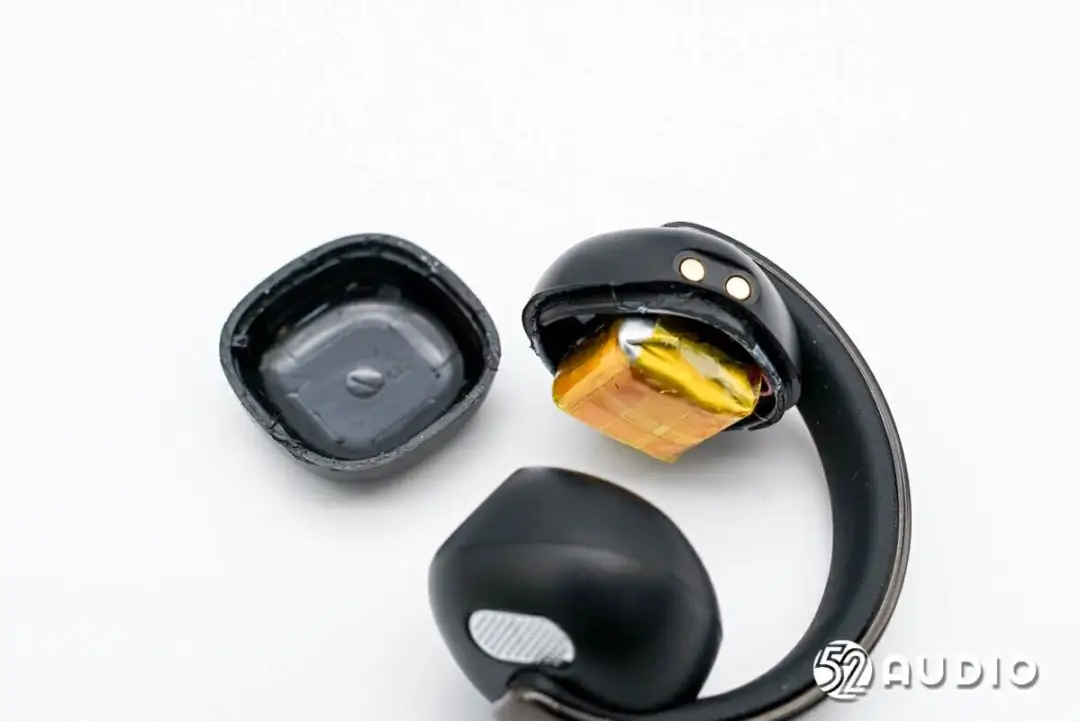

拆解耳机部分，打开后端腔体，内部设置有主板和电池单元。

断开导线，取出主板和电池。

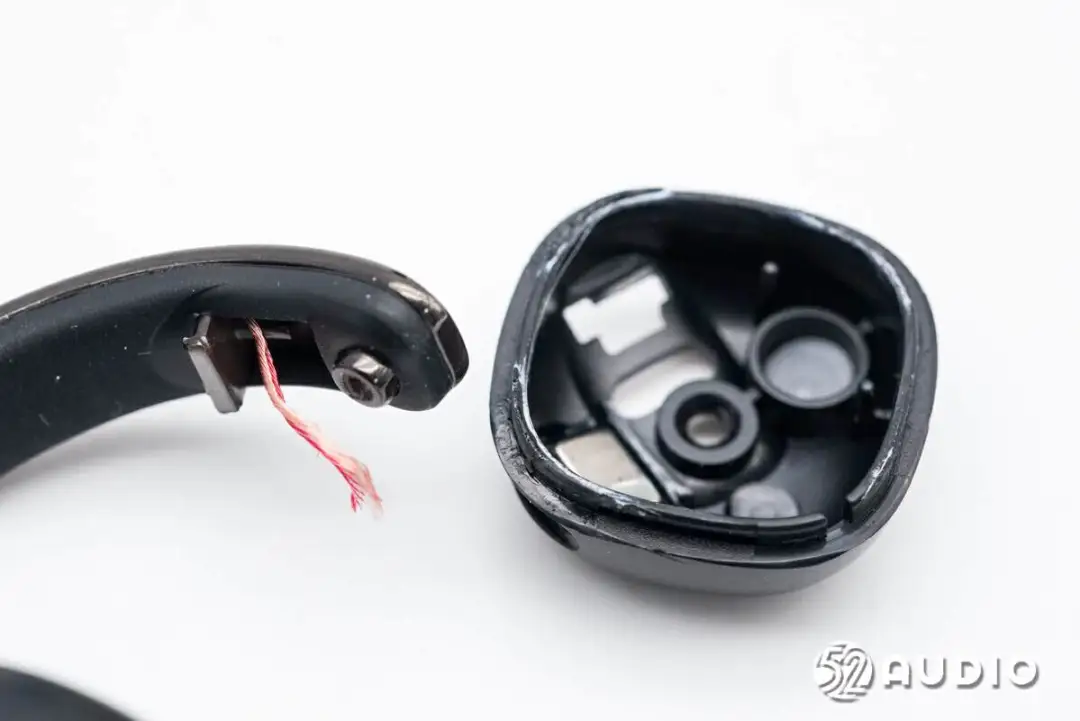

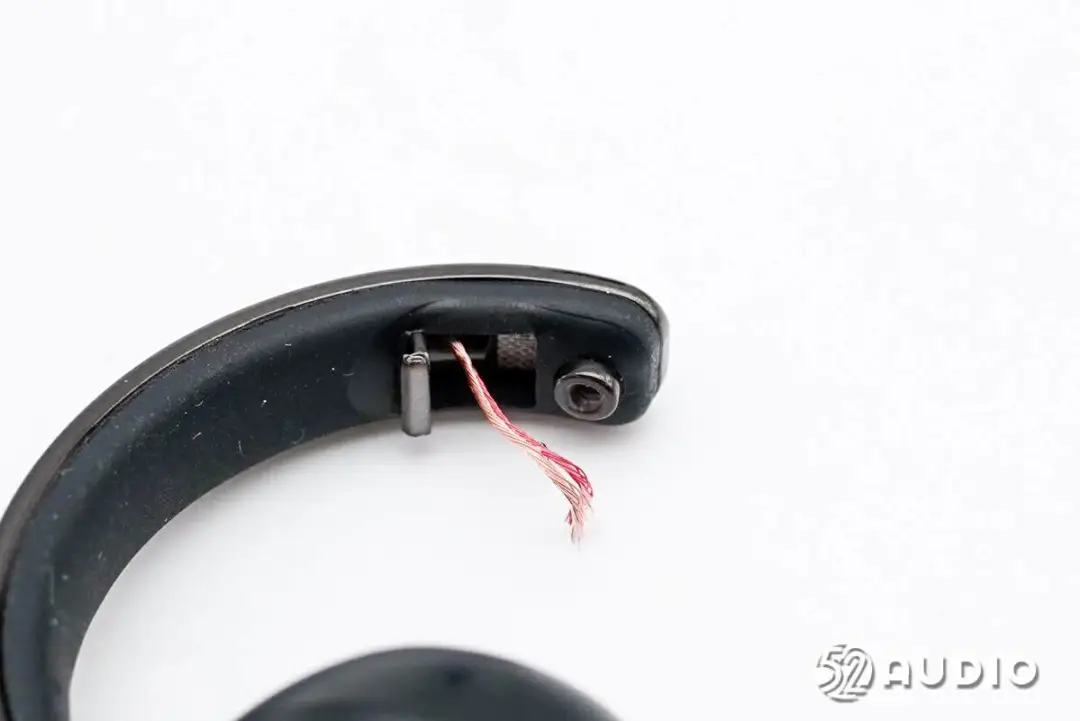

拆掉耳机的弯臂

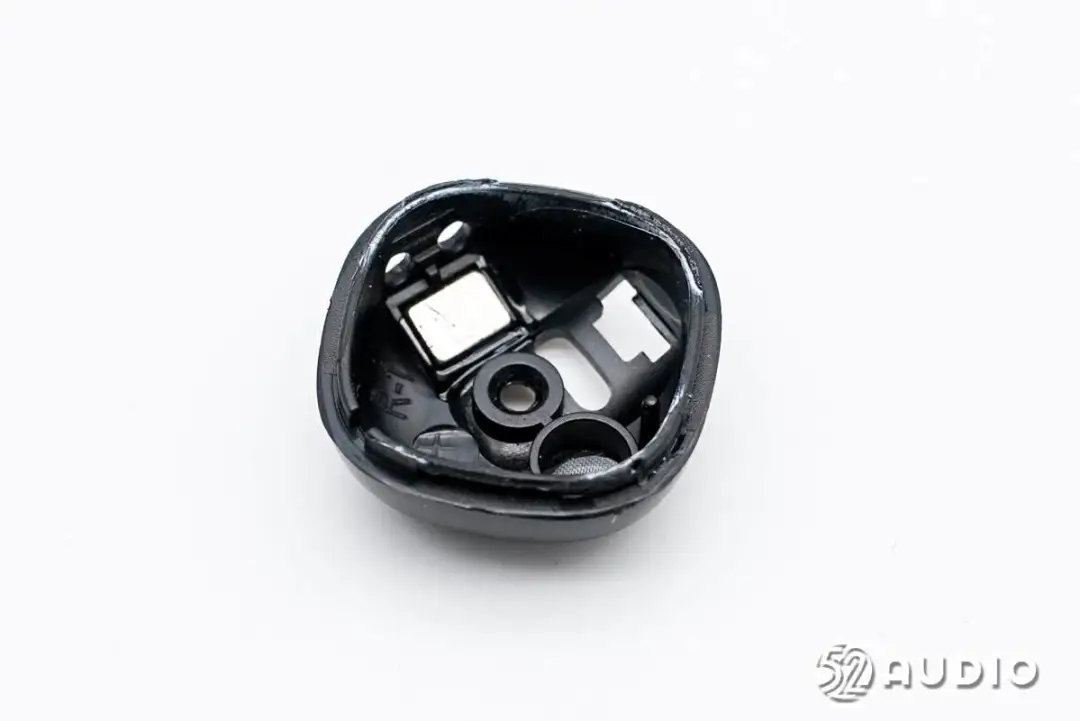

腔体底部结构一览，设置有磁铁与充电盒吸附固定，麦克风拾音孔内侧丝网防护。

弯臂末端内侧贴有导电布，用于触摸控制。

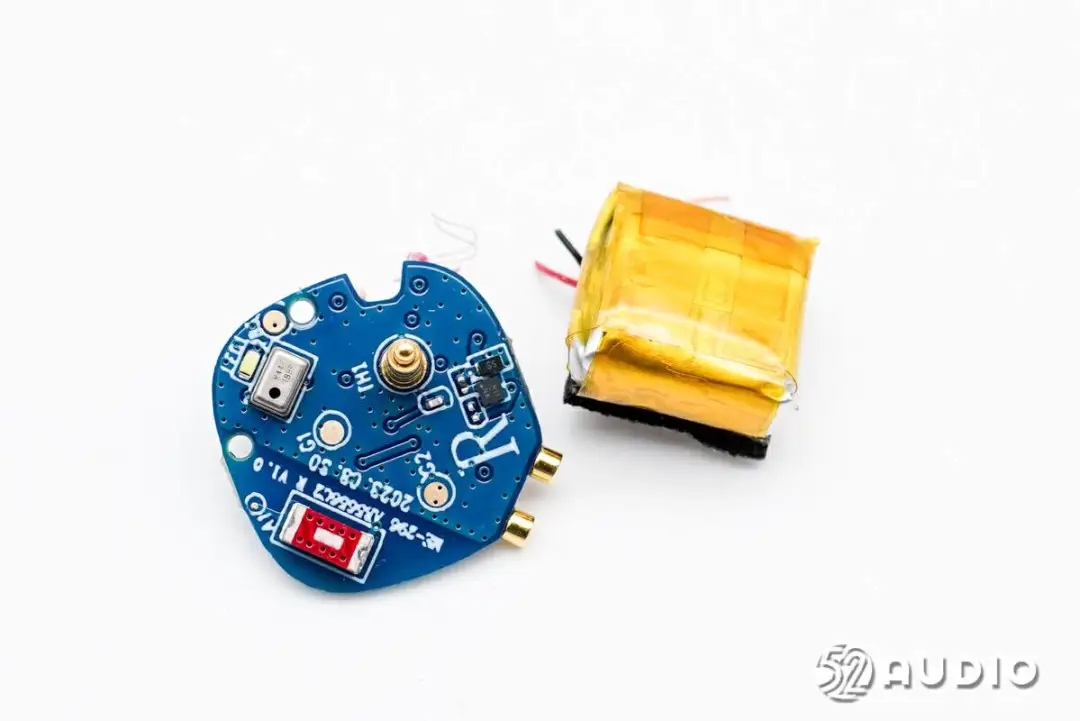

断开导线，分离主板和电池。

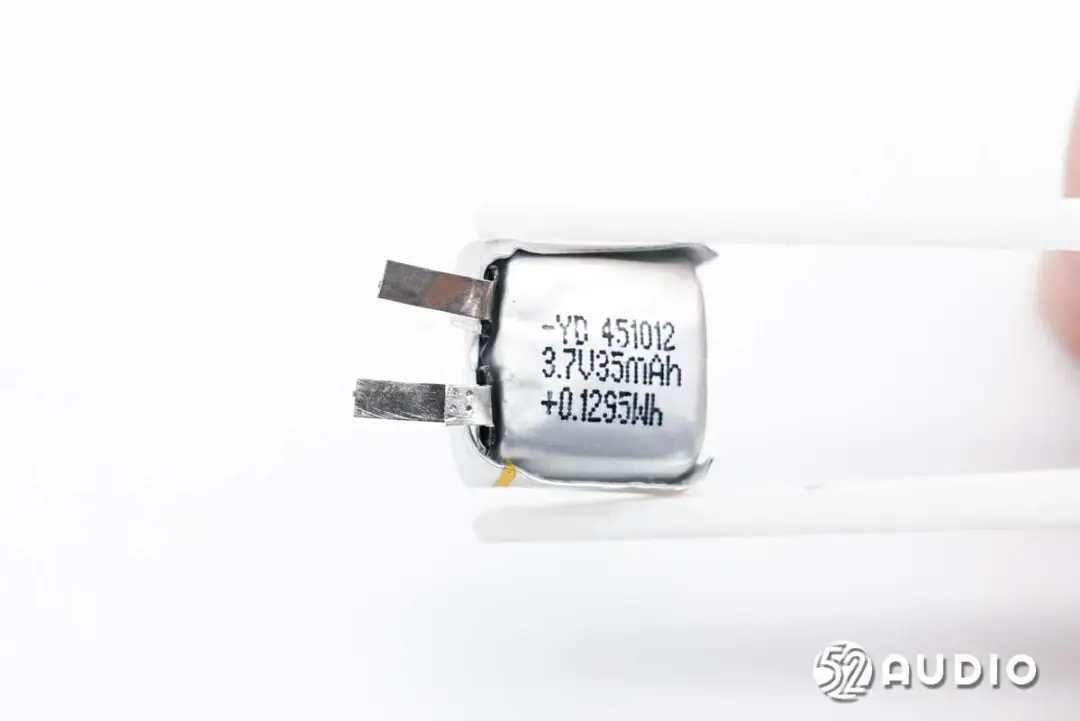

撕开电池绝缘保护，耳机内置锂电池型号：YD 451012，标称电压：3.7V，额定容量：35mAh 0.1295Wh。

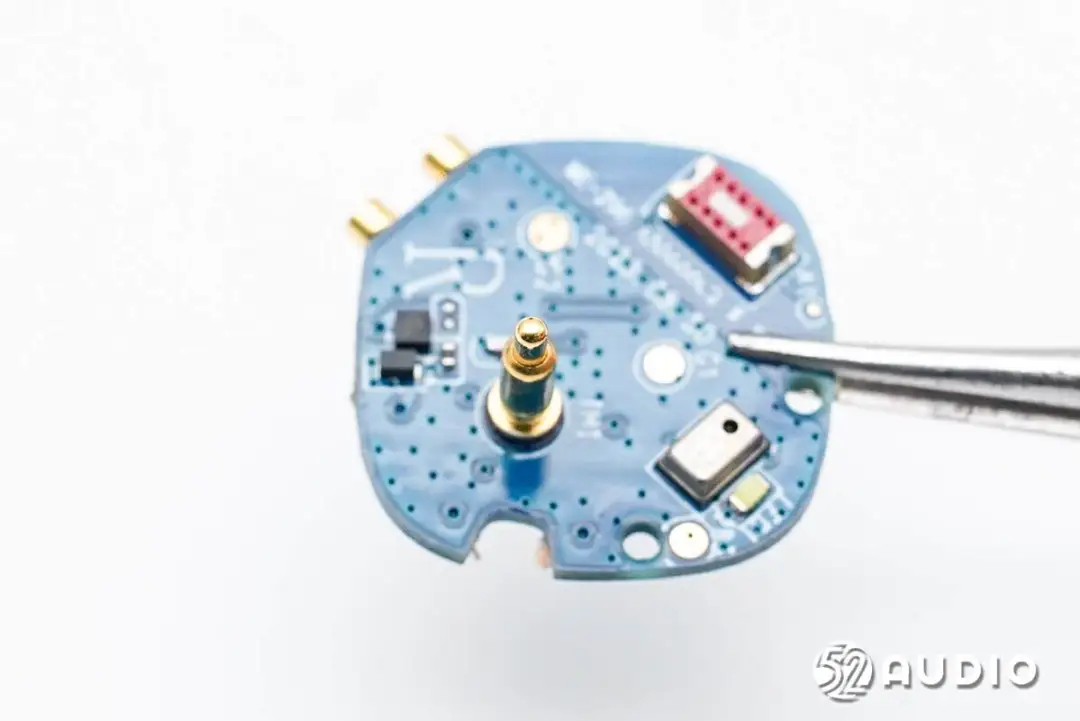

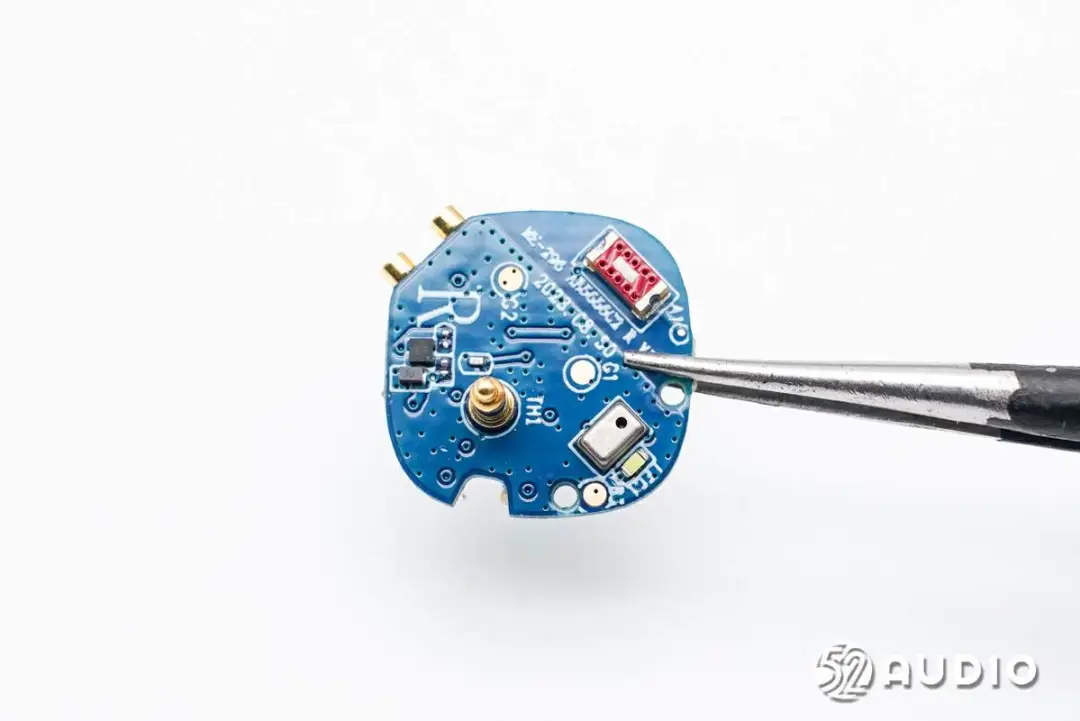

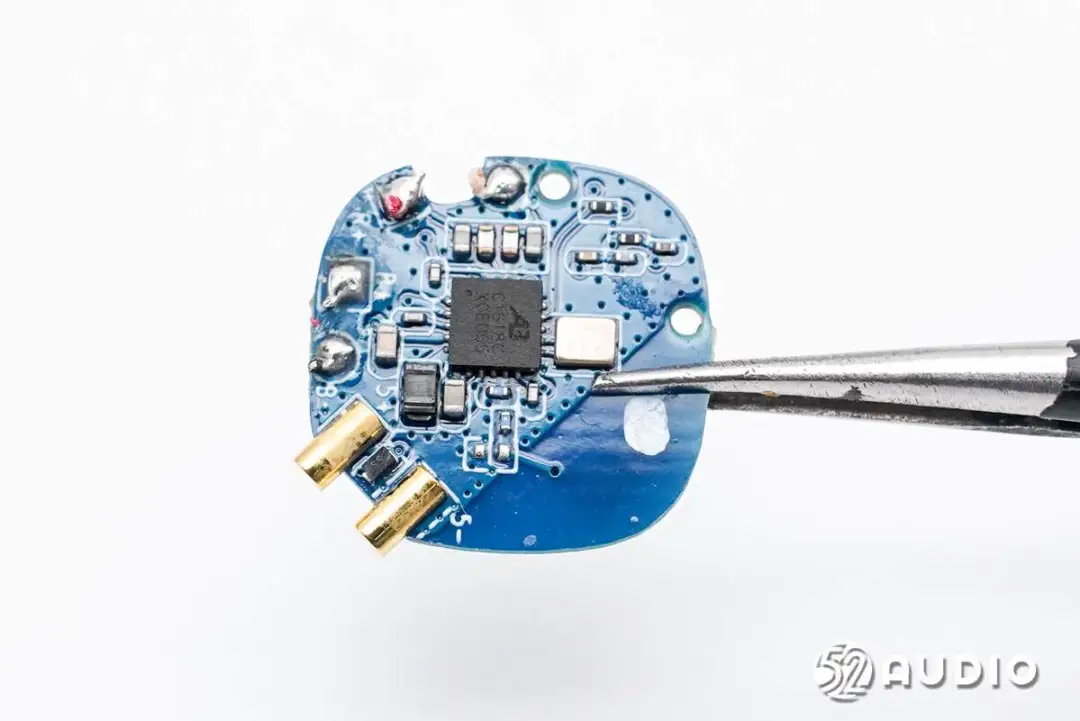

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

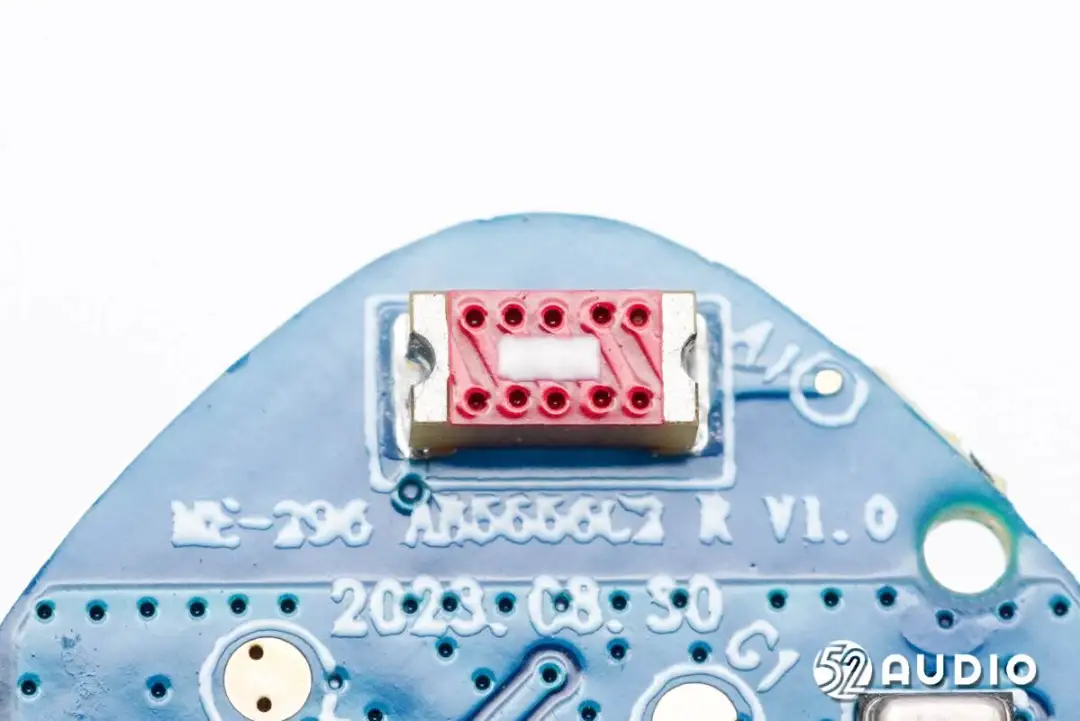

连接触摸检测传感器的Pogo Pin连接器特写。

陶瓷蓝牙天线特写，用于无线通讯。

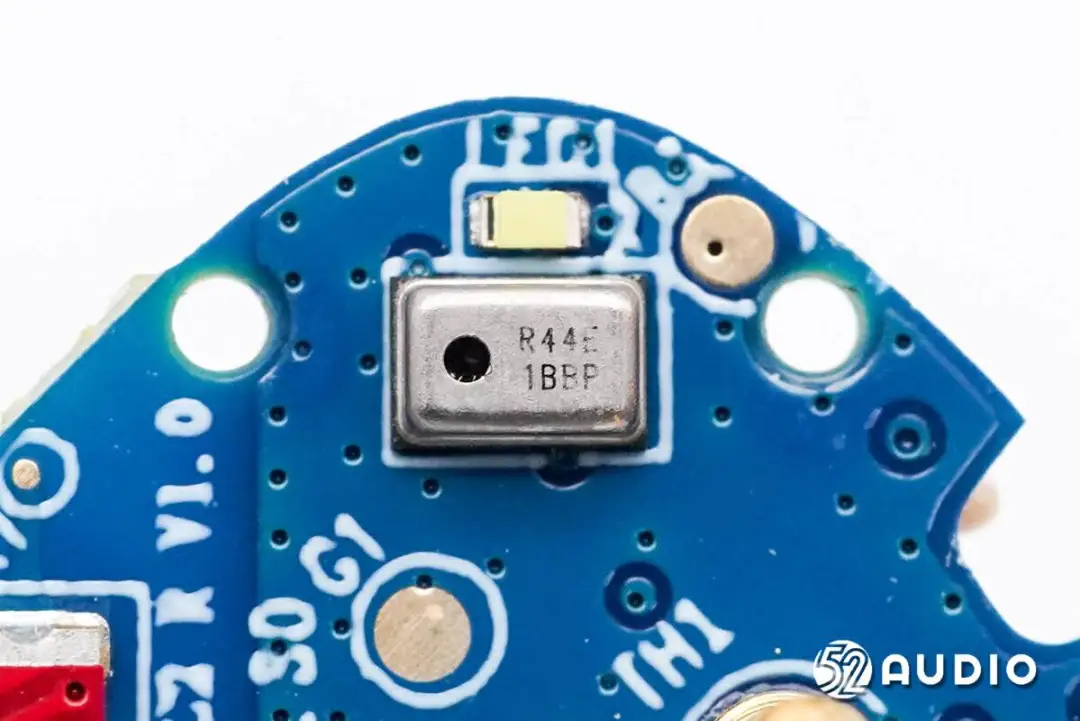

镭雕R44E的MEMS麦克风，用于语音通话功能拾音。上方一颗指示灯，反馈连接状态和充电状态。

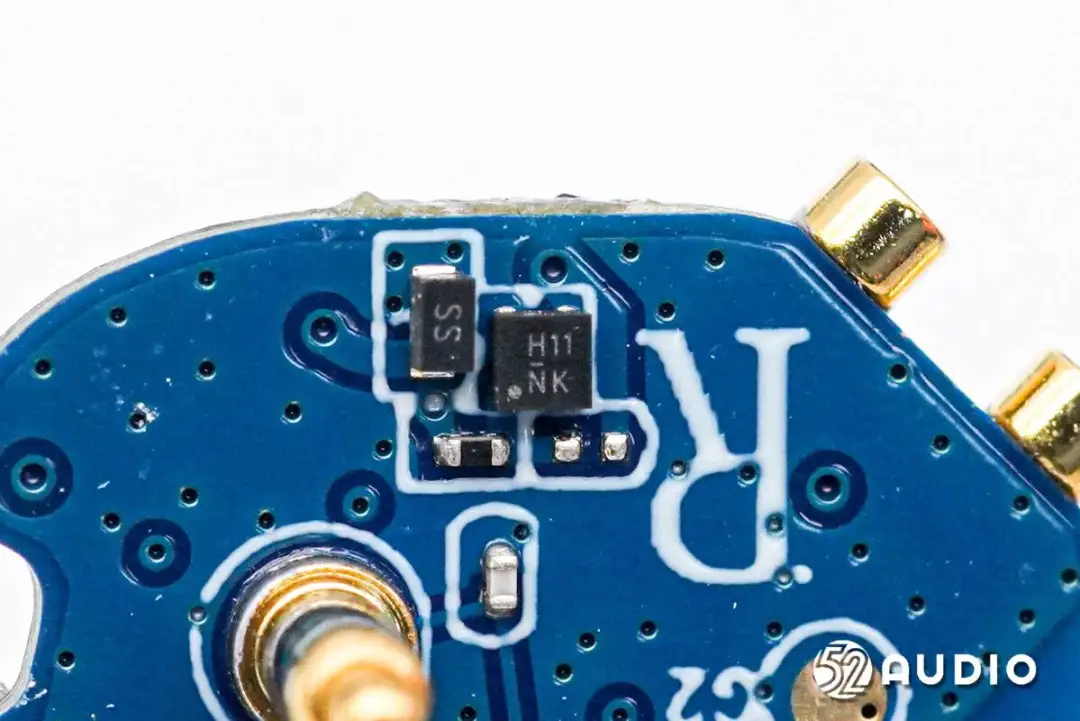

丝印H11 NK的锂电保护IC。

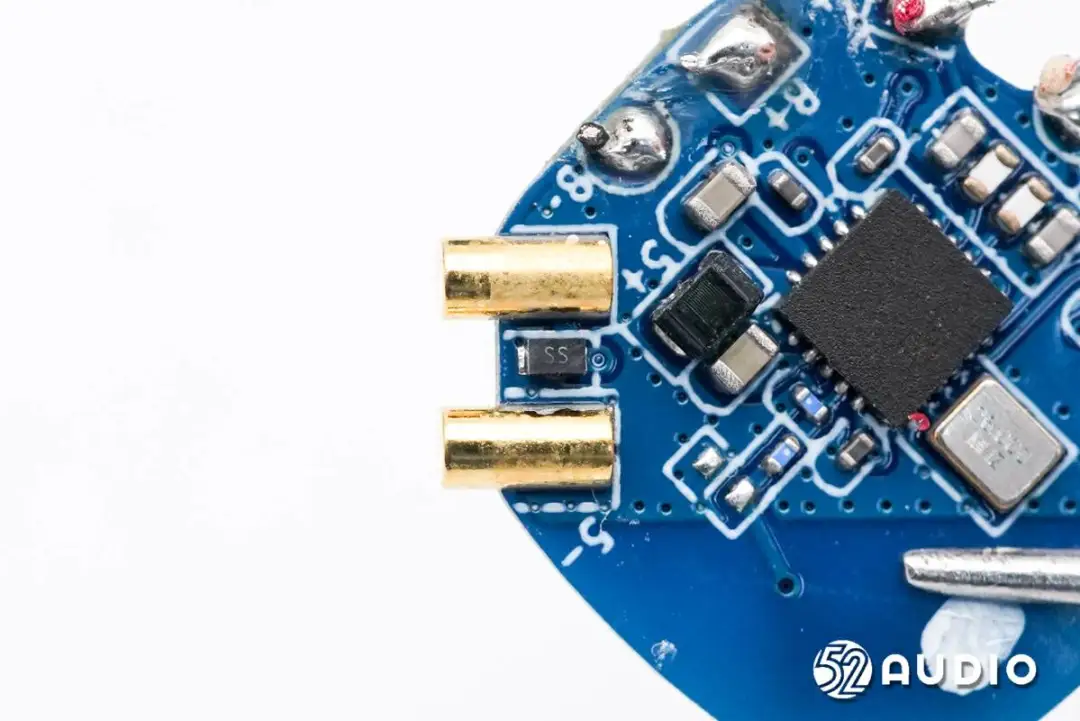

连接充电盒充电的金属铜柱特写。

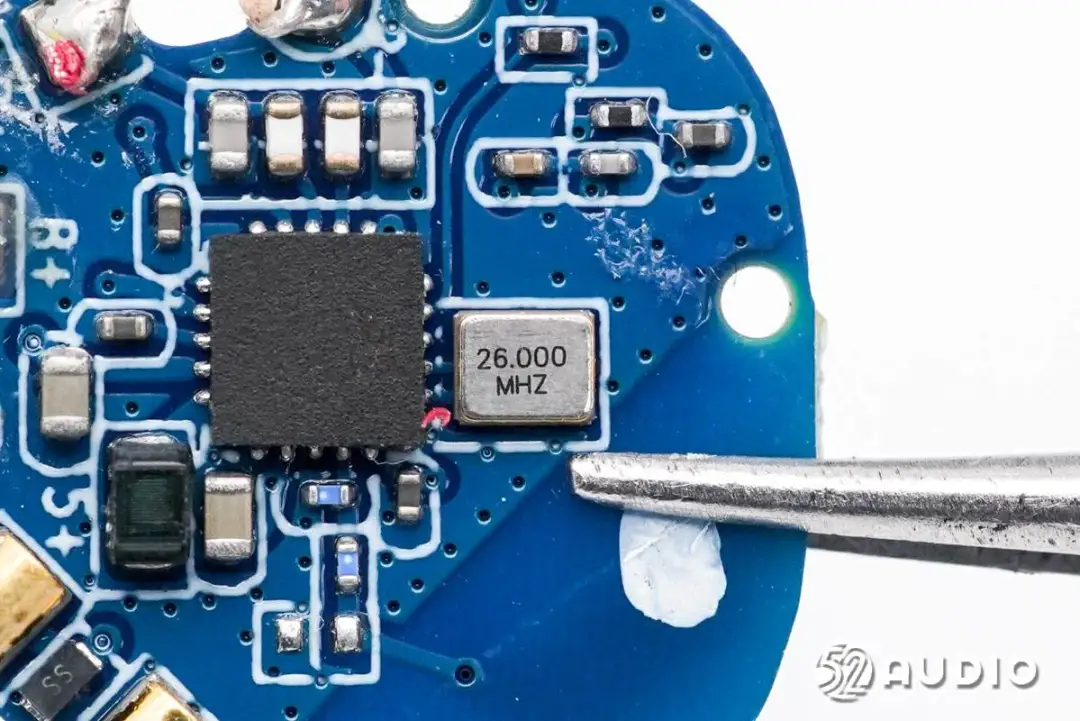

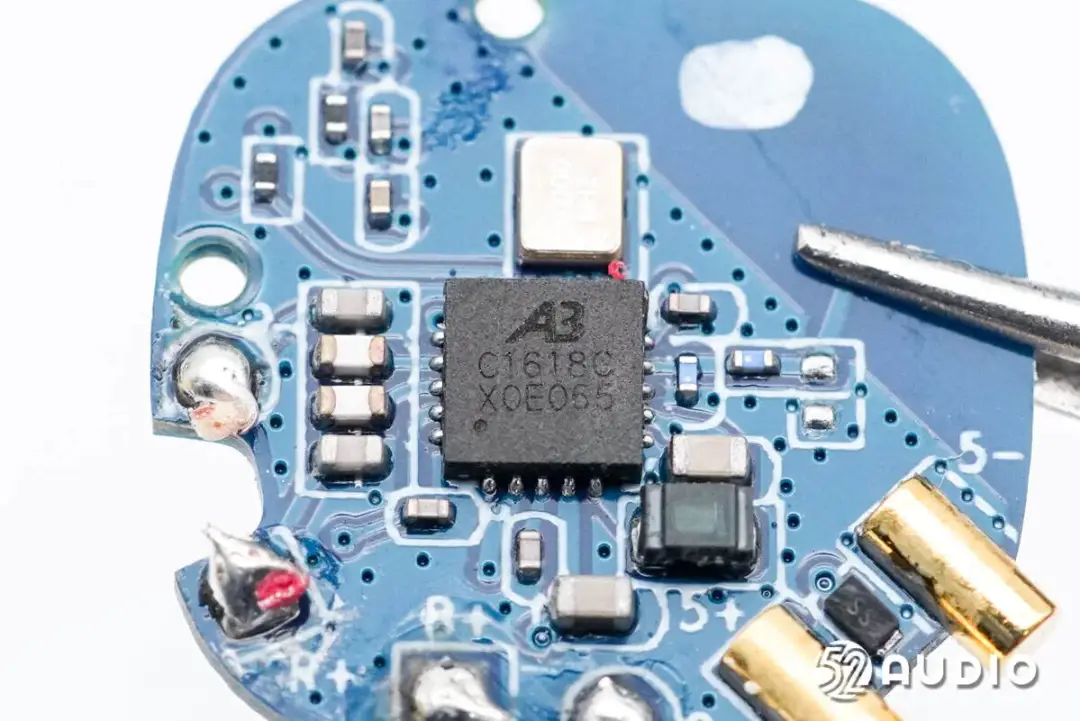

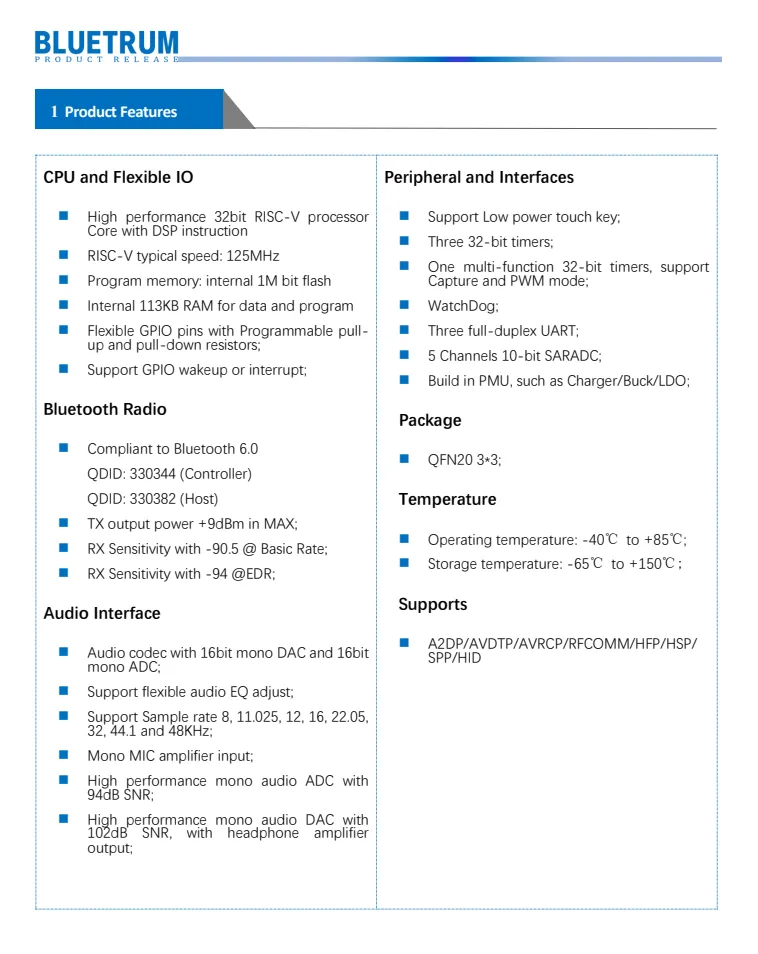

Bluetrum中科蓝讯AB5656C2蓝牙音频SoC，采用带DSP指令的高性能32位RISC-V处理器核心，处理器最大速度125MHz，内置1M bit（AB5656C2）闪存，113KB RAM，具有可编程上拉和下拉电阻的灵活GPIO引脚；支持GPIO唤醒或中断。

中科蓝讯AB5656C2符合蓝牙6.0，TX最大输出功率+9dBm，RX灵敏度-90.5 @ Basic Rate/-94 @ EDR；具有16bit单声道DAC（信噪比102dB，带耳机放大器输出）和16bit单通道ADC（信噪比94dB）的音频编加码器，支持灵活的音频均衡器调整；支持8/11.025/12/16/22.05/32/44.1/48KHz采样率；支持单声道MIC放大器输入；支持低功耗触摸键，内置看门狗，内置PMU，如充电器/降压/LDO等。
