ComFo Fit是EDIFIER漫步者推出的一款开放式真无线蓝牙耳机产品，采用了基于人体工学的耳挂式设计，佩戴使用无需入耳，保障长久佩戴的舒适性。在功能配置上，搭载了18x11mm跑道型单元，采用空气传导定向音频技术，同时支持动态低频补偿，从而有效降低声音外溢，提升音质效果，保护用户隐私。



漫步者ComFo Fit开放式耳机支持双MIC ENC通话降噪，能够有效分离与消除环境噪音，提供清晰通话效果；支持游戏模式，提供0.08s低延时，带来生化通的流畅游戏体验；还支持计步功能，通过EDIFIER CONNECT APP，可实时获取跑步、健走等数据。续航方面，单次满电续航约9h，搭配充电盒综合续航达到了45小时。下面就来看看这款产品的详细拆解报告吧~



我爱音频网此前还拆解过漫步者HECATE GX07、HECATE GX05、HECATE GM45、HECATE GM4 MINI真无线游戏耳机，Lolli3 ANC、TWS5 PRO、NeoBuds S、NeoBuds Pro、LolliPods Pro、FunBuds、Lolli 3、TO-U2、MiniBuds真无线耳机，声迈系列X6、X5、X3真无线耳机，漫步者辅听1号助听/辅听耳机，HECATE G4S雷霆版、W820NB头戴式耳机，以及漫步者M0便携式蓝牙音箱等产品。

EDIFIER漫步者ComFo Fit开放式耳机开箱



EDIFIER漫步者ComFo Fit开放式耳机包装盒延续了家族式的简约设计，天地盖结构，顶部设计有耳机外观渲染图，品牌LOGO和产品名称。

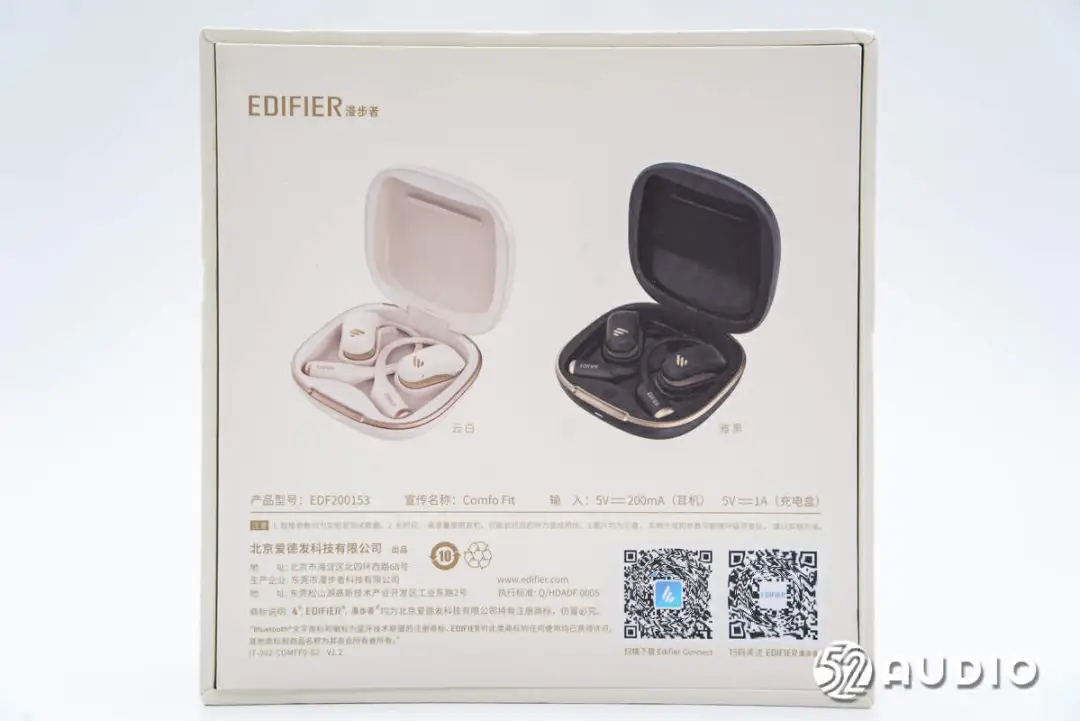

包装盒底部展示有产品的整体外观设计，以及规格参数信息和APP下载二维码。产品型号：EDF200153，宣传名称：ComFo Fit，输入：5V-200mA（耳机），5V-1A（充电盒）。北京爱德发科技有限公司。





包装盒侧边图文展示有产品的功能特点：高驱动性大动态复合动圈、动态低频补偿、开放式舒适佩戴、双MIC ENC通话降噪、超长续航。





另外一侧产品的功能特点：支持计步、APP功能拓展、IP55级防尘防水、低延迟游戏模式、蓝牙V5.3。

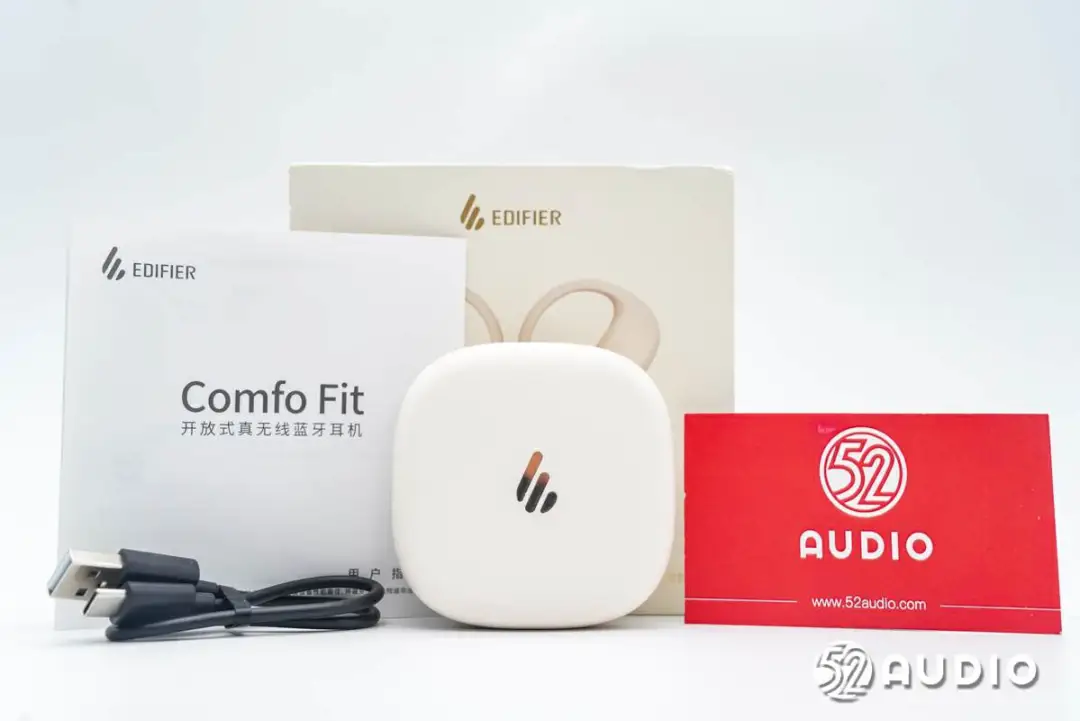

包装盒内部物品有漫步者ComFo Fit开放式耳机、充电线和使用说明书。

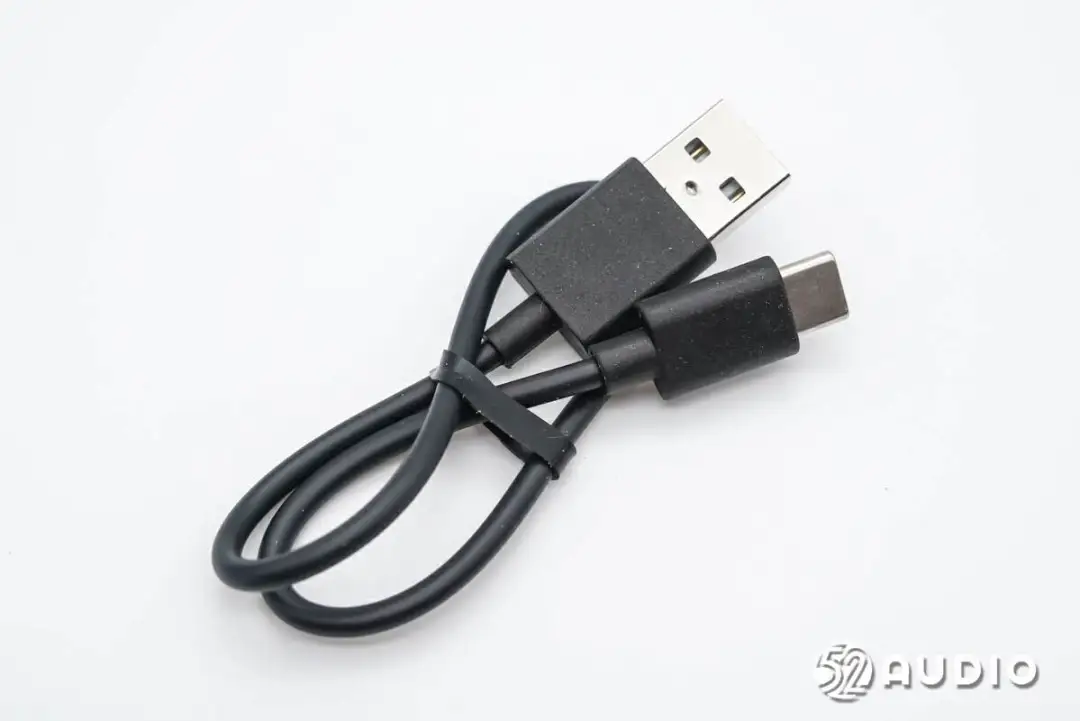

USB-A to Type-C接口充电线。

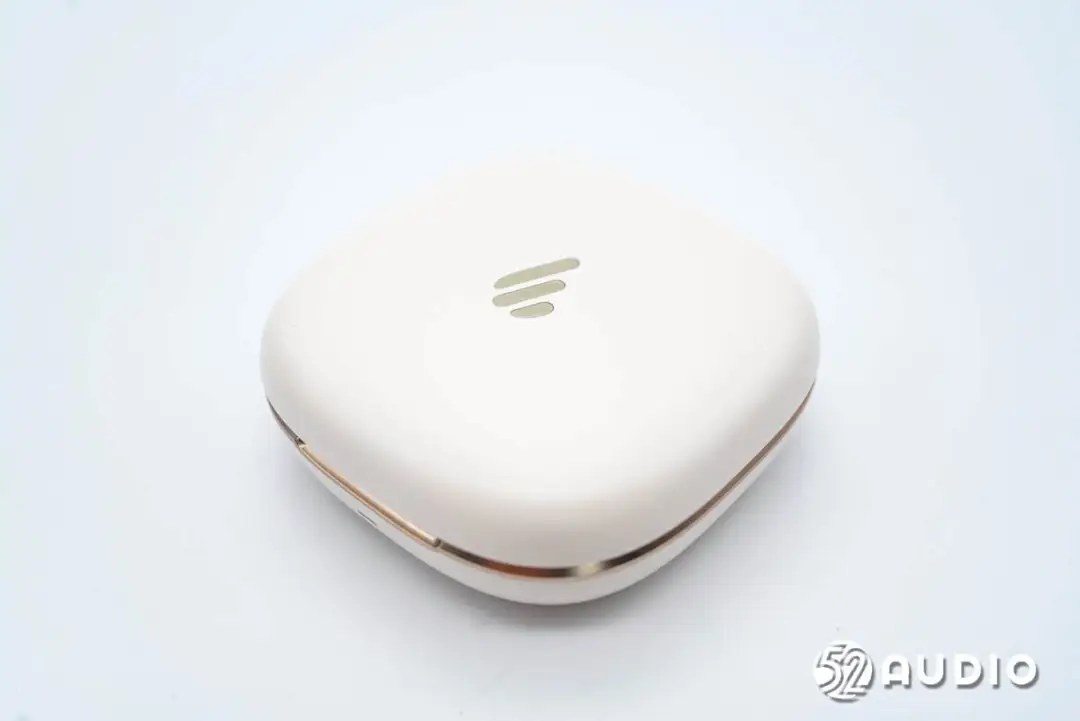

漫步者ComFo Fit充电盒采用了圆角方形设计，哑光质感，云白配色呈现米黄色观感，搭配金色LOGO和腰线装饰，简约又不失质感。

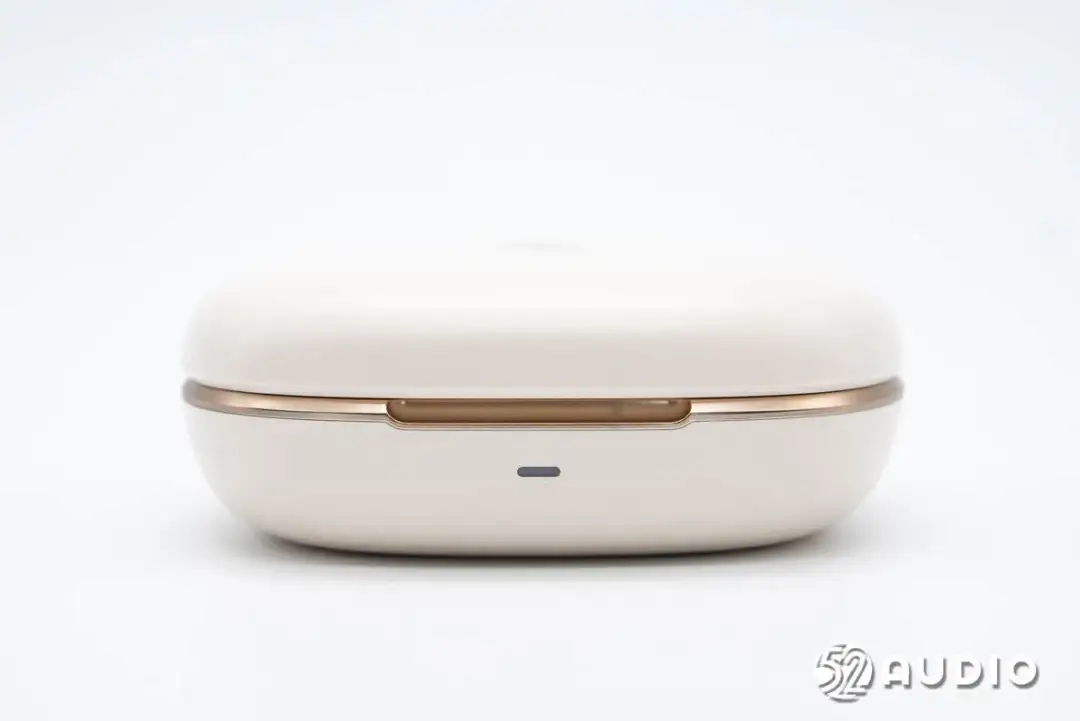

充电盒正面外观一览，开盖处设计倒角，便于用户开启。机身上一颗指示灯，用于反馈蓝牙配对及充电状态。

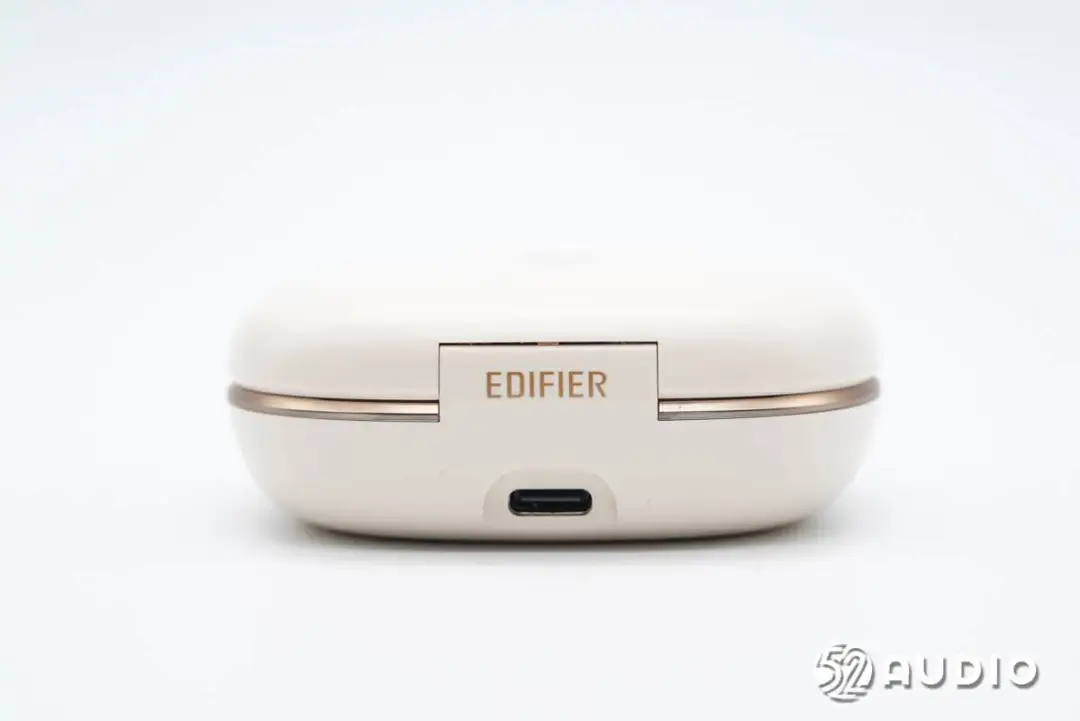

充电盒背面外观一览，设计有“EDIFIER”品牌LOGO，设置有Type-C充电接口。

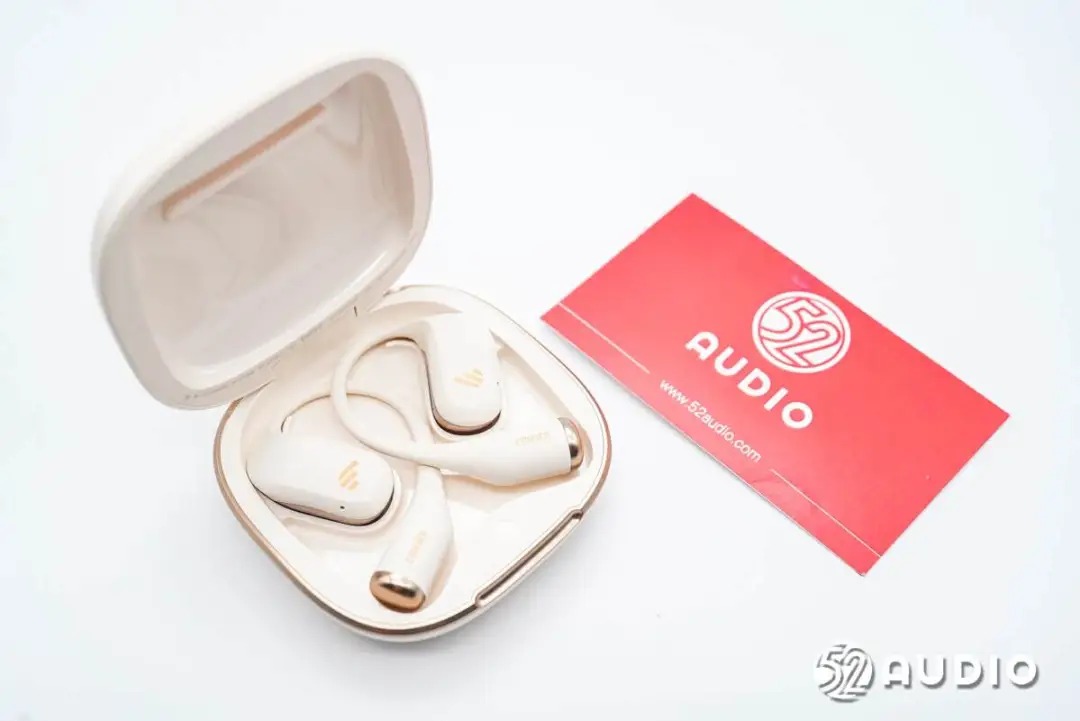

打开充电盒盖，内部耳机放置状态一览，开放式座舱，磁吸固定。





取出耳机，座舱内部结构一览。





座舱上设置的蓝牙配对功能按键特写。





座舱内部的金属顶针特写。

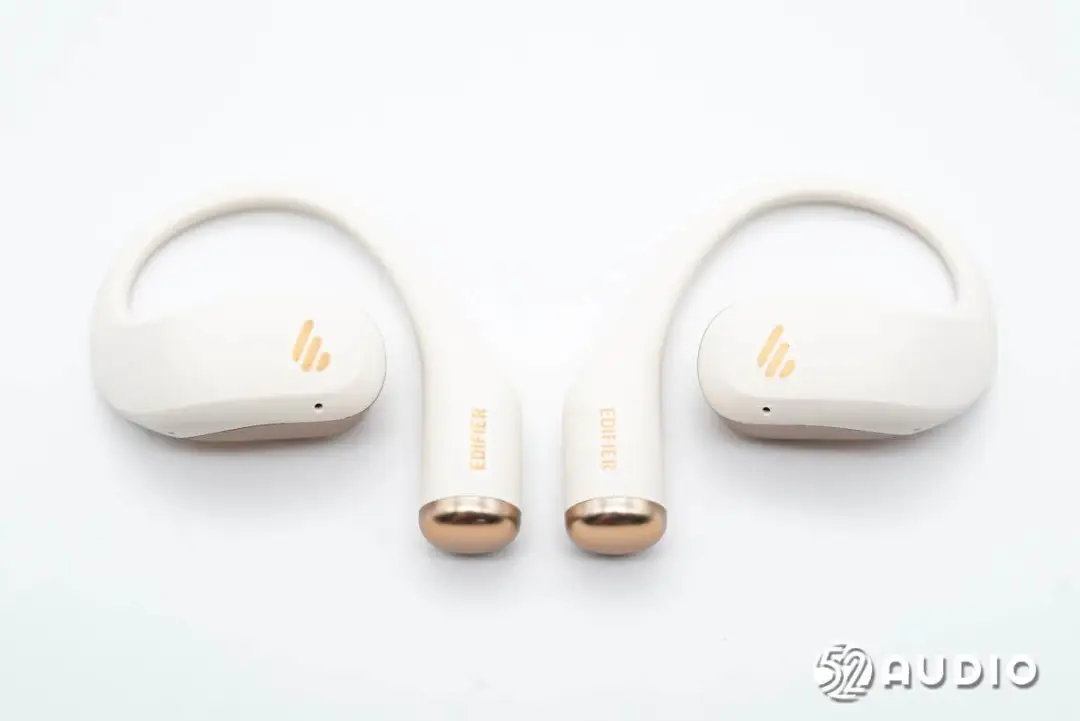

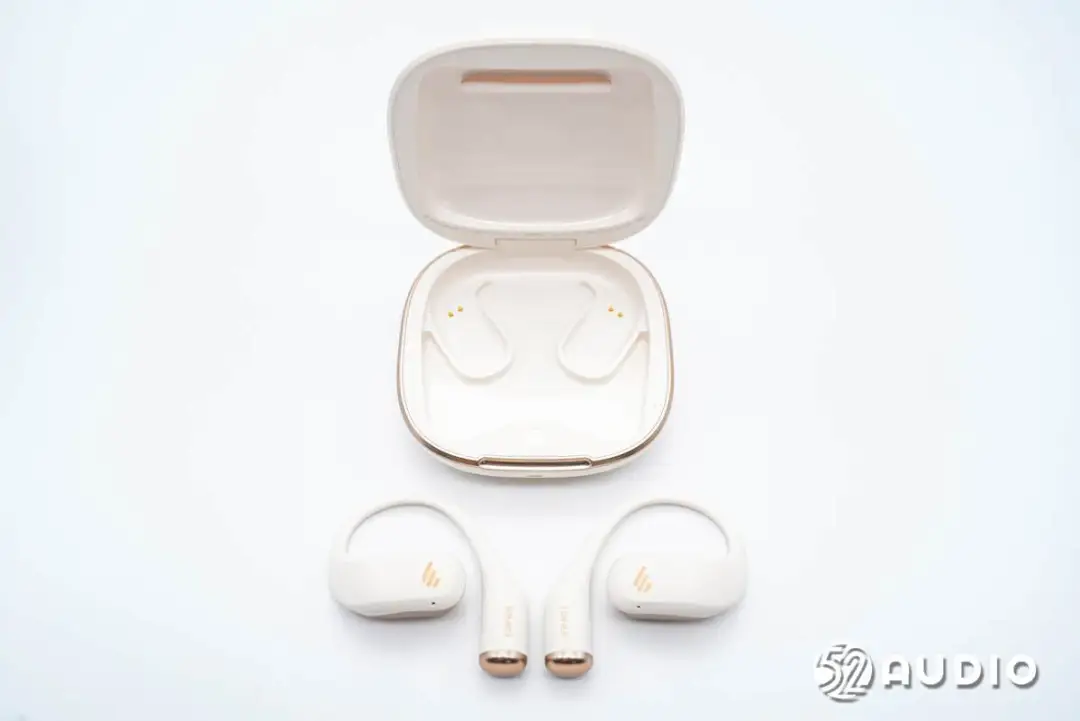

EDIFIER漫步者ComFo Fit开放式耳机整体外观一览，耳机采用了耳挂式设计，柔韧的金属钛丝耳挂非常纤细，同时通过液态硅胶材质包裹，触感细腻亲肤。





耳机外侧外观一览，耳挂两端腔体上分别设计有“EDIFIER”品牌LOGO和名称。





以前底部的通话麦克风拾音孔特写。

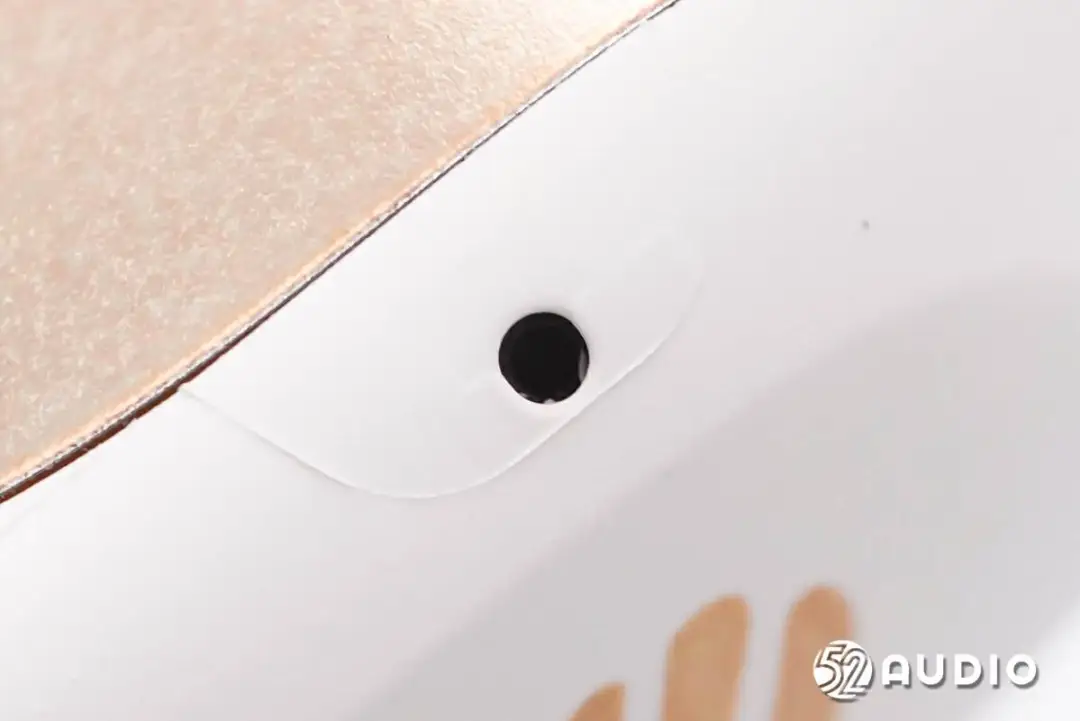

音腔侧边的通话降噪麦克风拾音孔。

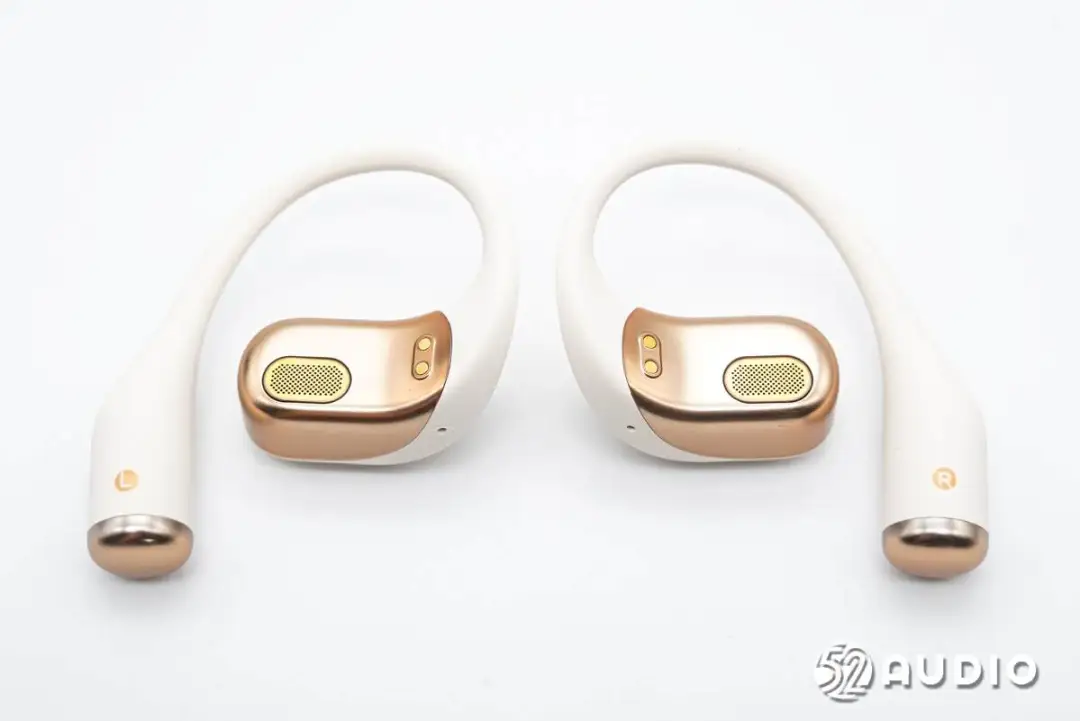

耳机内侧外观一览，音腔采用了金色的类金属涂层。

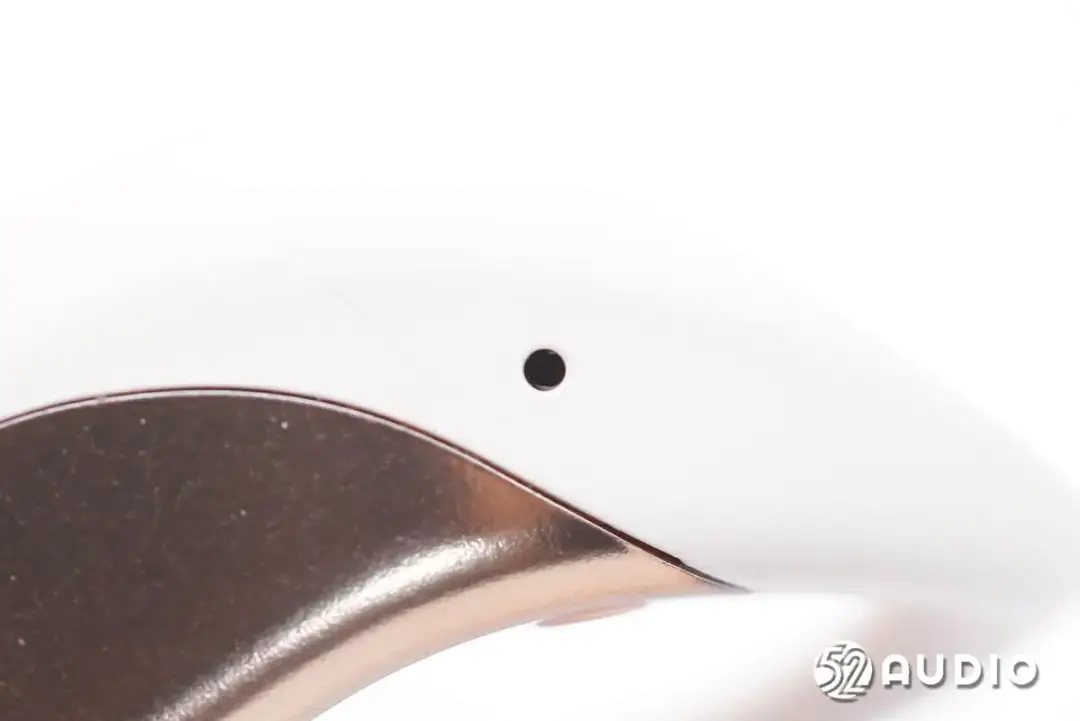

音腔上方的调音孔特写，用于保障腔体内部空气流通，提升音频性能。

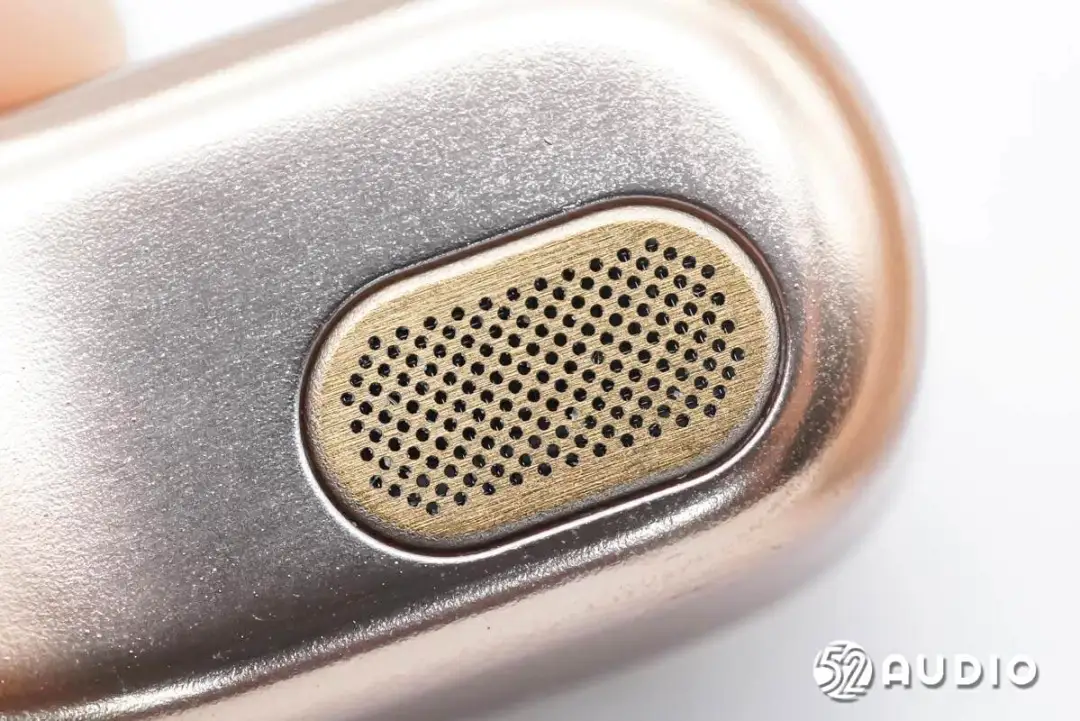

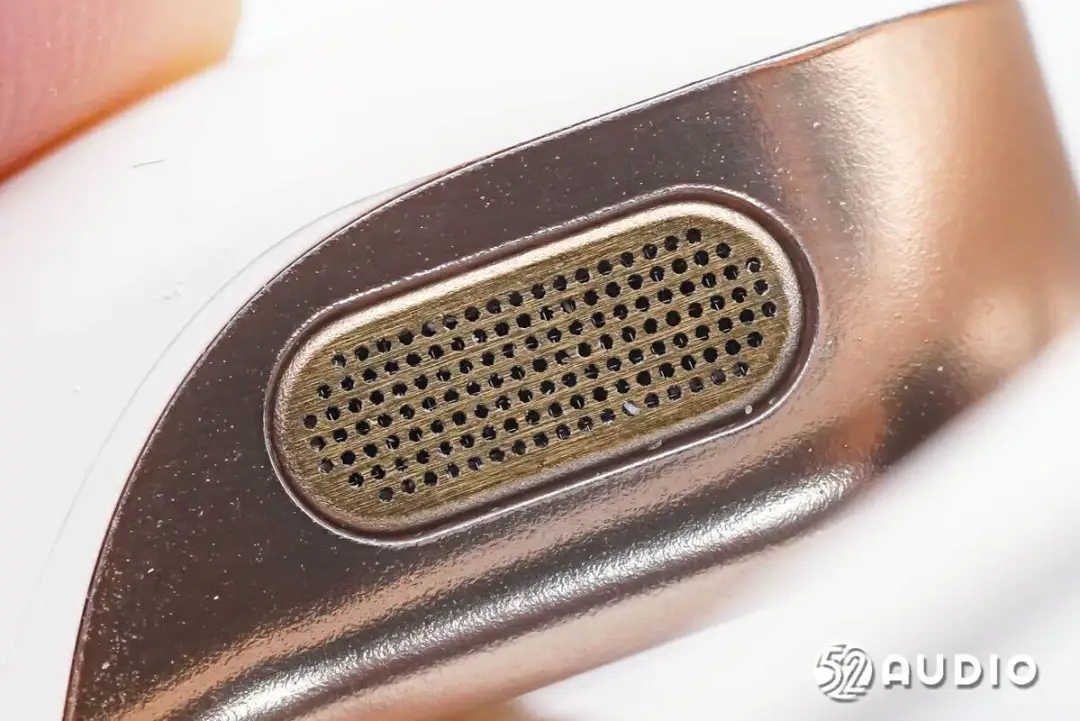

音腔内侧的出音孔特写，金属盖板防护。

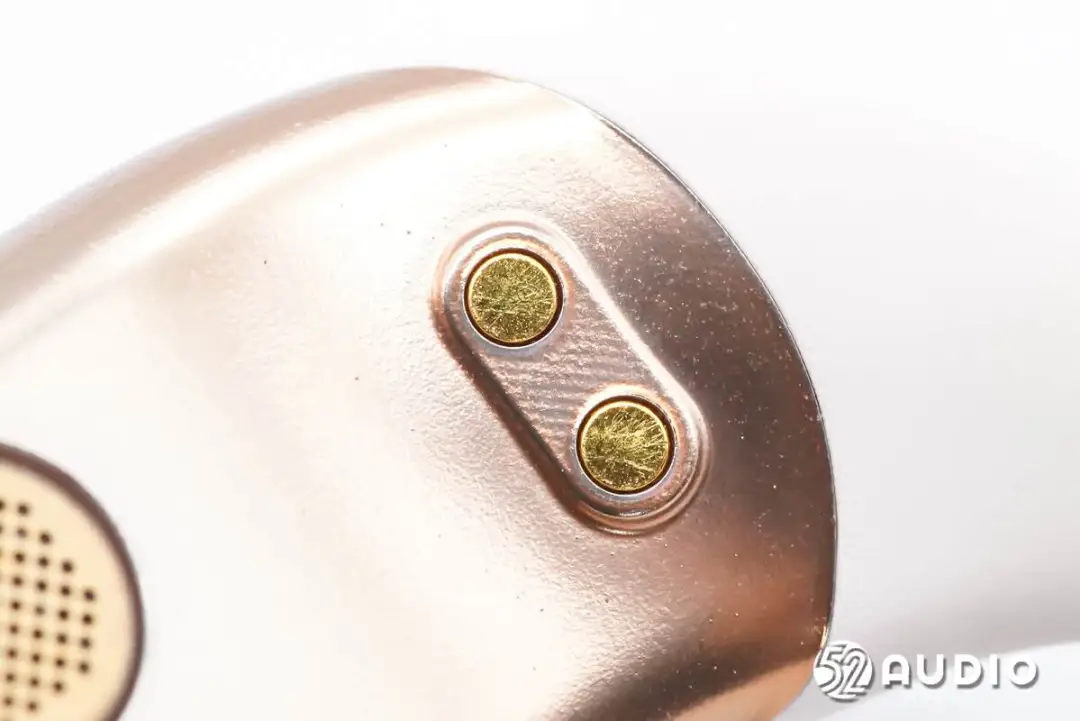

连接充电盒充电的金属触点特写。

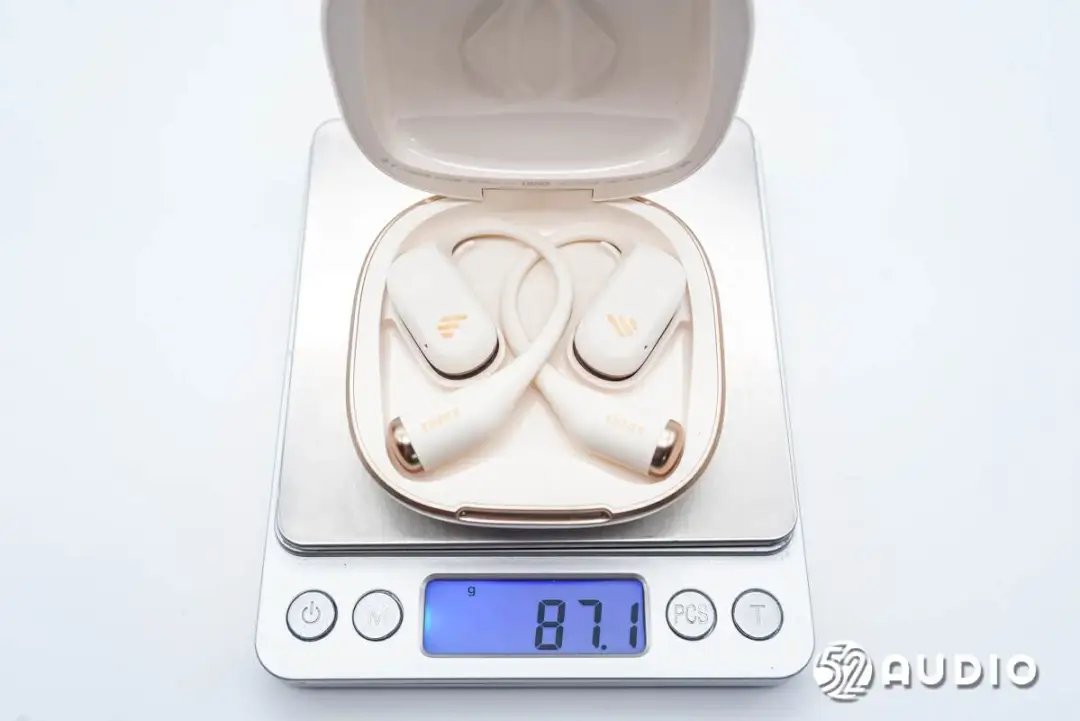

经我爱音频网实测，EDIFIER漫步者ComFo Fit开放式耳机整机重量约为87.1g。

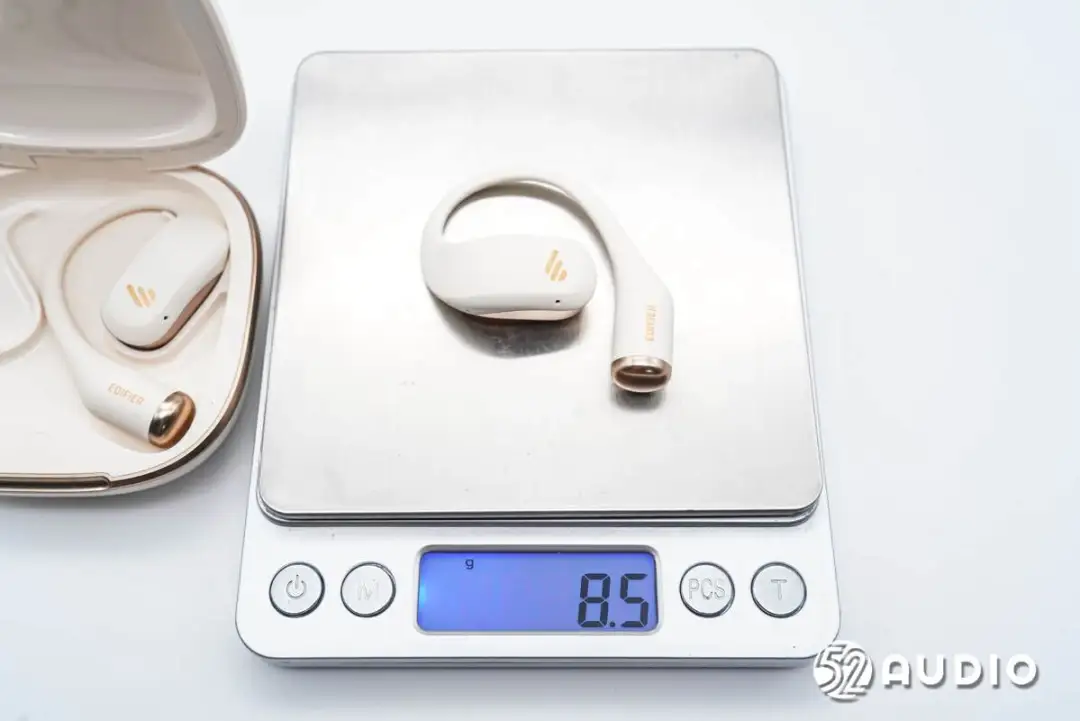

单只耳机重量约为8.5g。

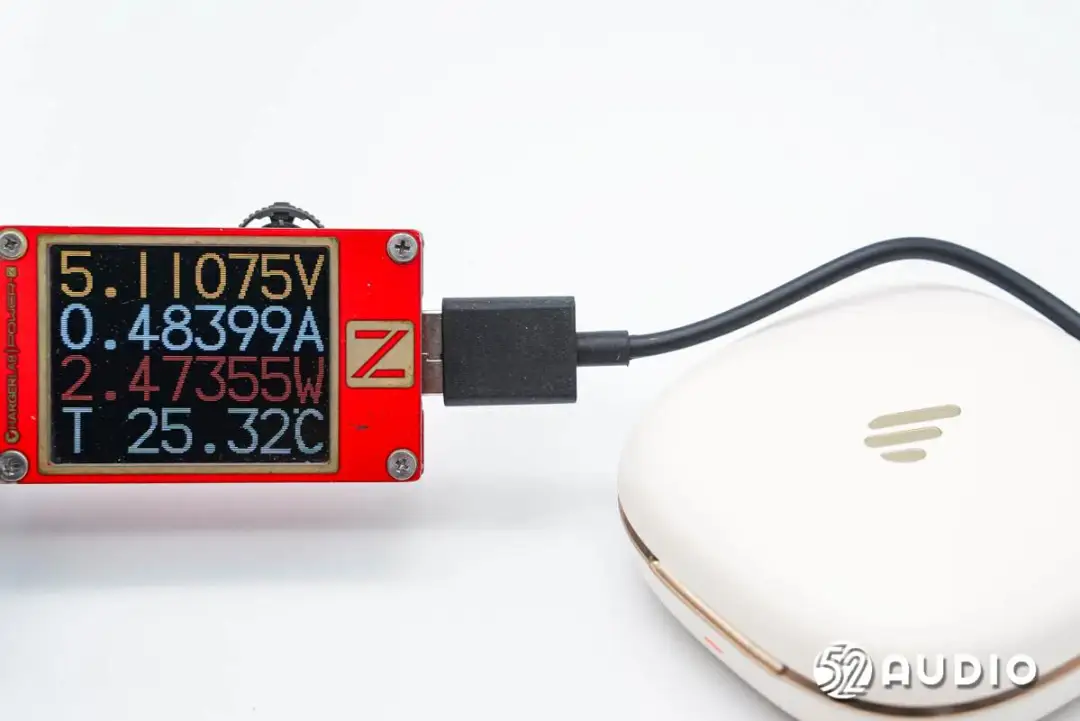

我爱音频网采用CHARGERLAB POWER-Z KT002测试仪对EDIFIER漫步者ComFo Fit开放式耳机进行充电测试，输入功率约为2.47W。

EDIFIER漫步者ComFo Fit开放式耳机拆解

通过开箱，我们详细了解了漫步者ComFo Fit开放式耳机的时尚外观设计，下面进入拆解部分，看看内部结构及配置信息~

充电盒拆解

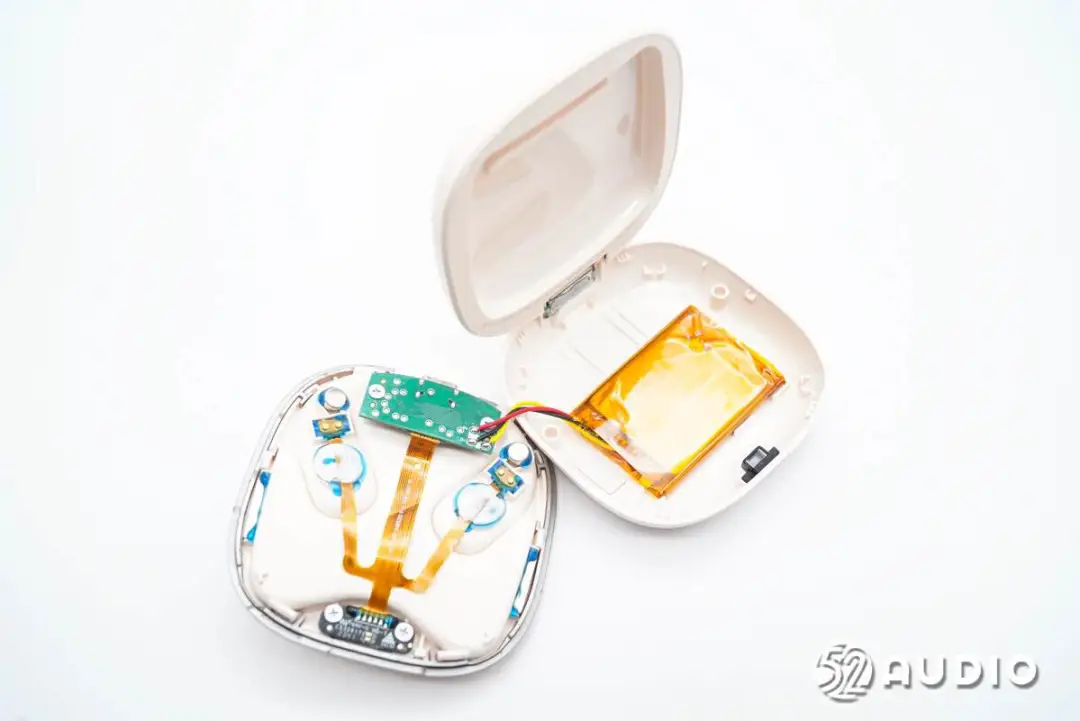

拆开充电盒外壳，取出座舱结构。

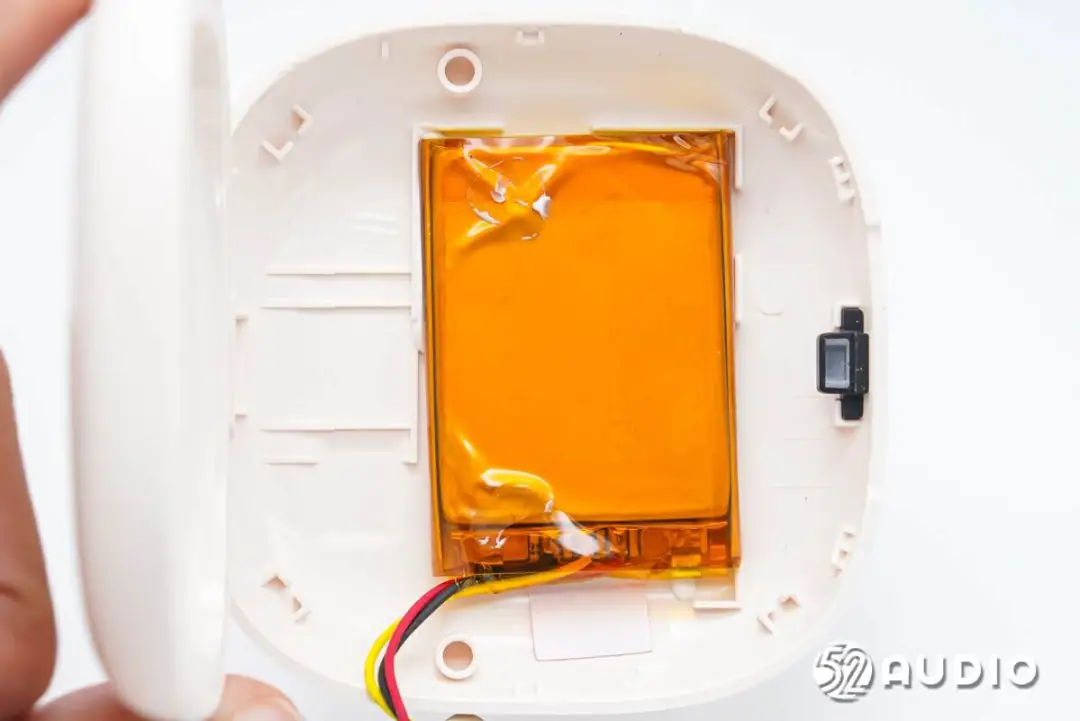

充电盒腔体内部结构一览，通过凹槽固定电池单元，腔体壁上设置有指示灯导光柱。

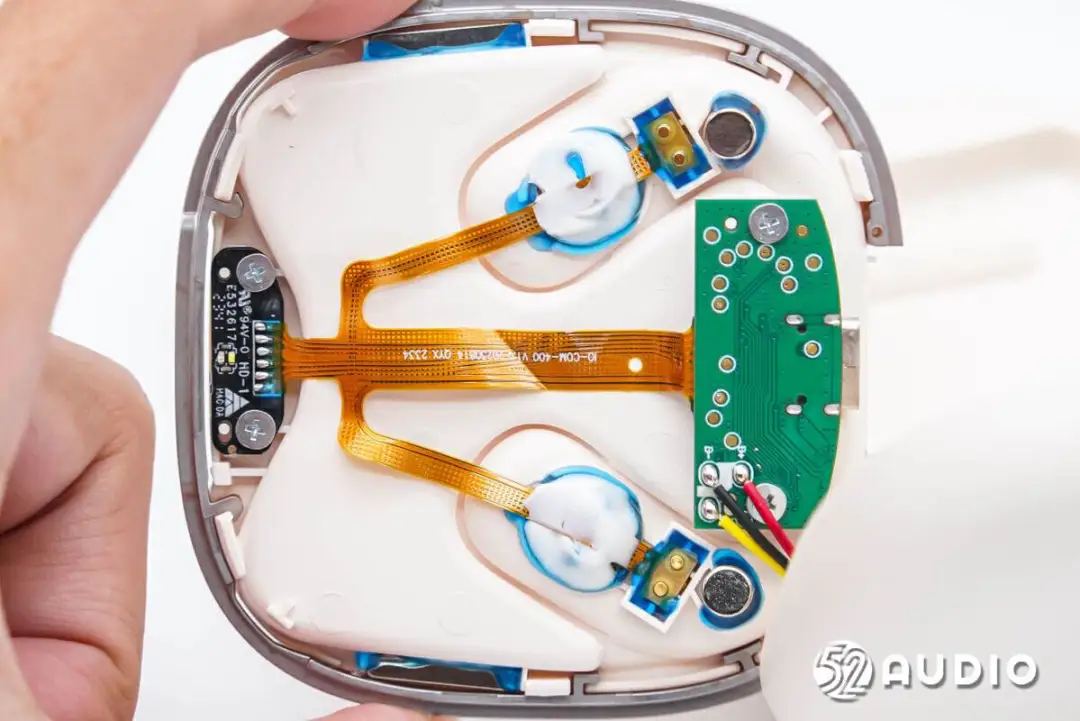

座舱底部结构一览，设置有主板、功能按键小板和为耳机充电的FPC排线。





取出充电盒内部的所有元器件。





座舱底部结构一览，设置有6颗磁铁用于吸附固定耳机和充电盒盖。

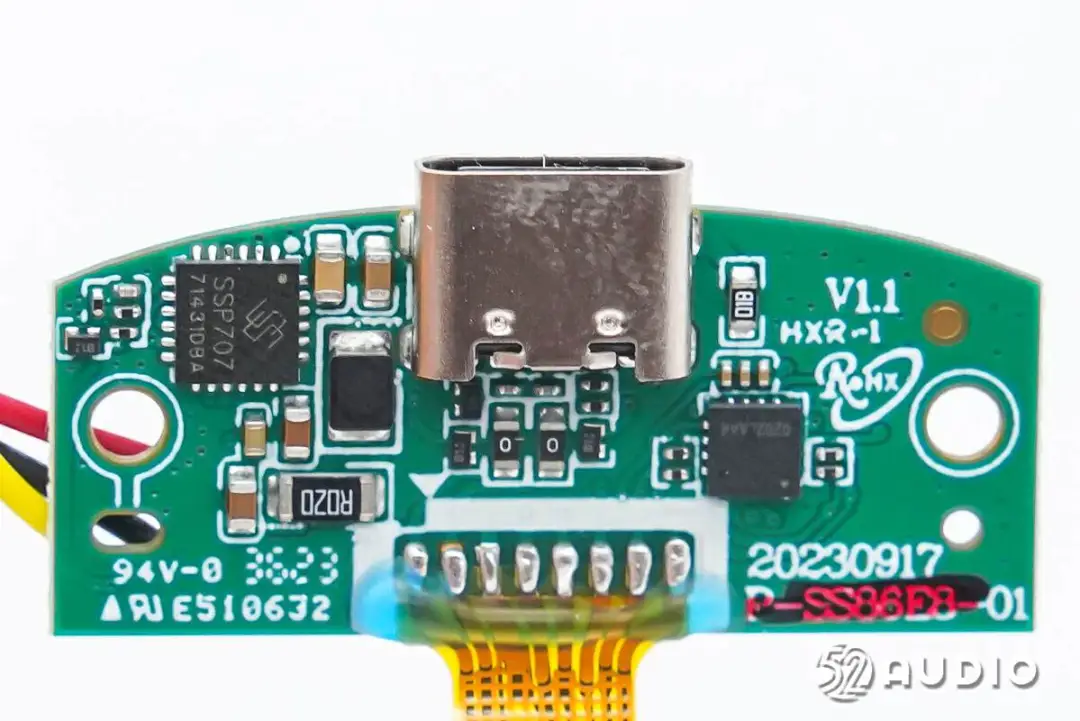

充电盒主板一侧电路一览。

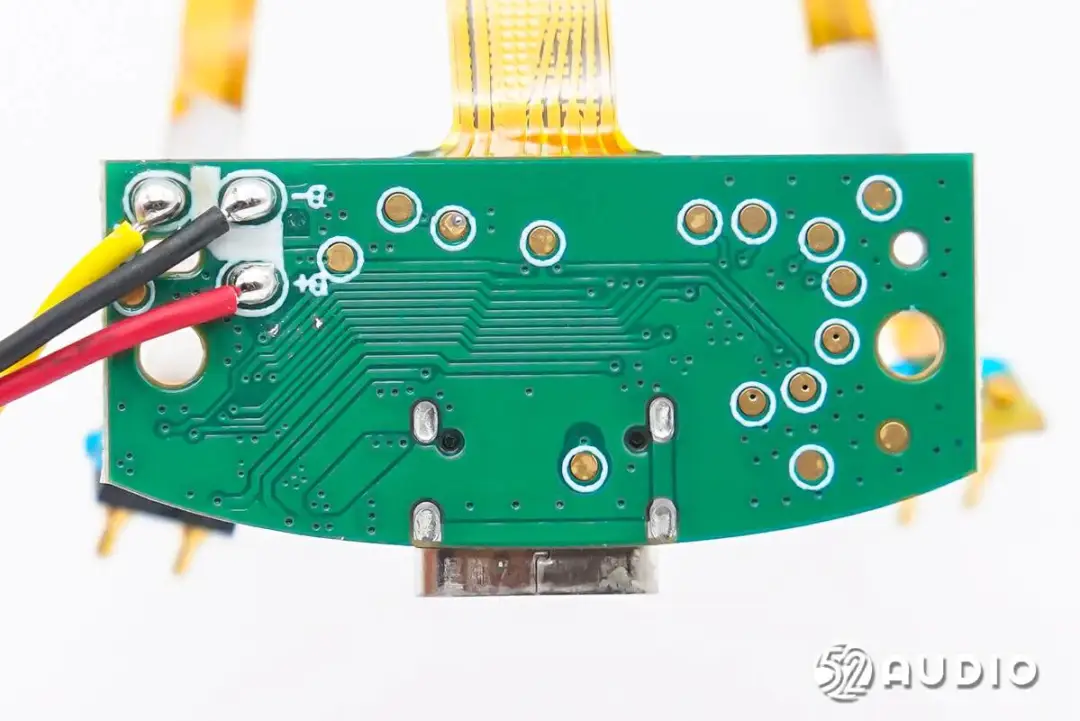

充电盒主板另外一侧电路一览。

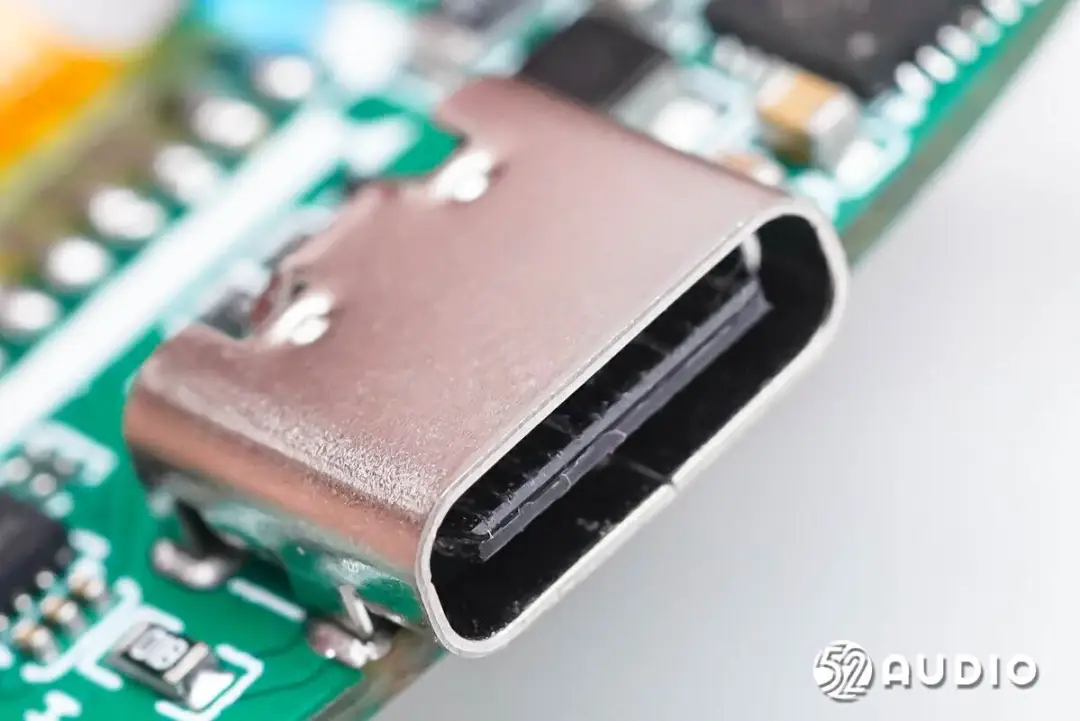

Type-C充电母座特写。

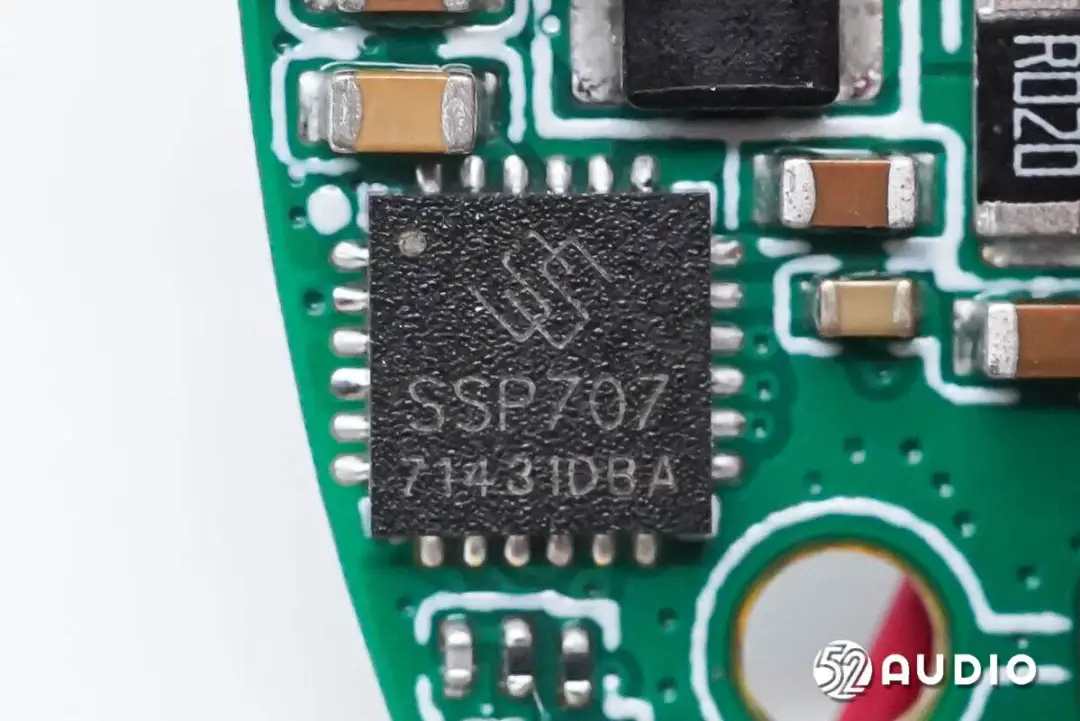

SinhMicro昇生微电子SSP707电源管理芯片，是一颗集成了38V耐压OVP、开关Charger、Boost、LDO 、I2C、耳机插拔检测、载波通信、UART Level Shift、无线充输入检测等功能的高集成度PMIC。高集成度的特征，大大精简方案外围物料，简化TWS耳机充电盒设计。



SSP707可为充电舱电池提供高效率快充，左右耳机独立超轻载检测、独立跟随供电，缩短用电时间，耳机出入舱检测更灵敏可靠、提高耳机用电效率续航时间，显著提升用户体验。



据我爱音频网拆解了解到，目前昇生微电源管理芯片已获得华为、vivo、魅族、漫步者、黑鲨、Redmi、绿联、声阔、万魔、小米、OPPO、荣耀、realme、努比亚、联想、诺基亚、HTC、万魔、FIIL、233621、酷狗、JBL、飞利浦、Skullcandy、百度小度、雷蛇、紫米、阿思翠、聆耳、艾特铭客等品牌旗下的畅销机型中得到广泛应用。

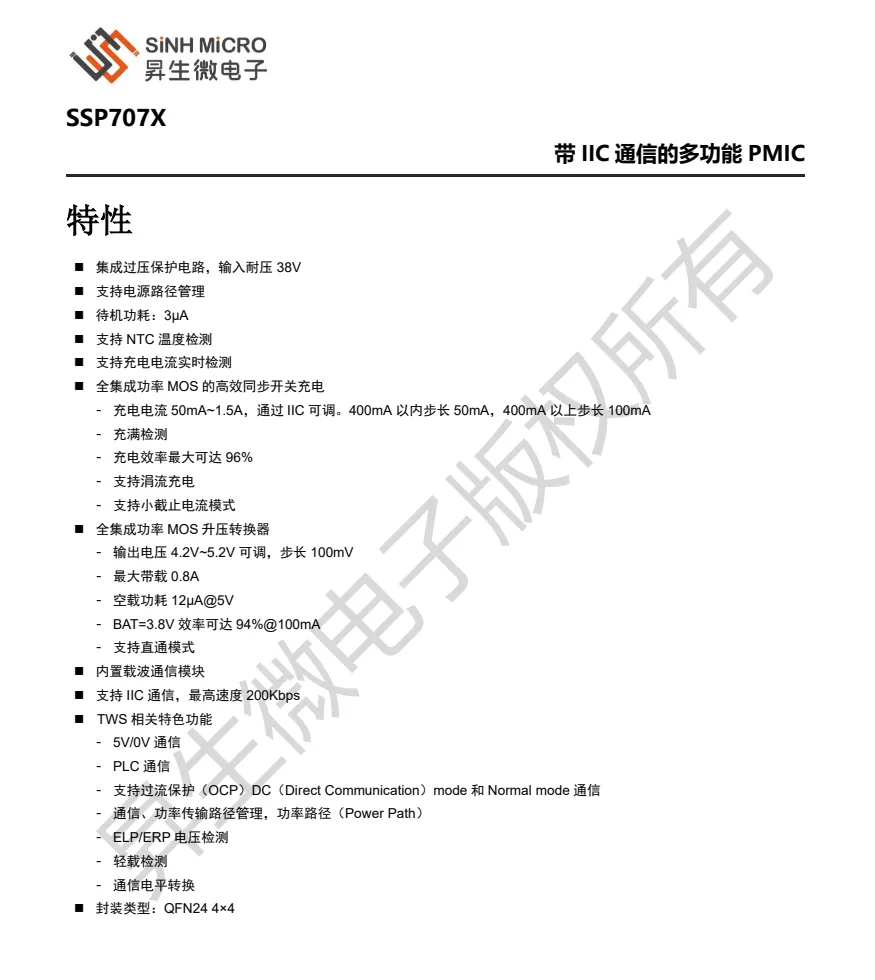

SinhMicro昇生微电子SSP707x详细资料图。





电源管理芯片外围功率电感特写。

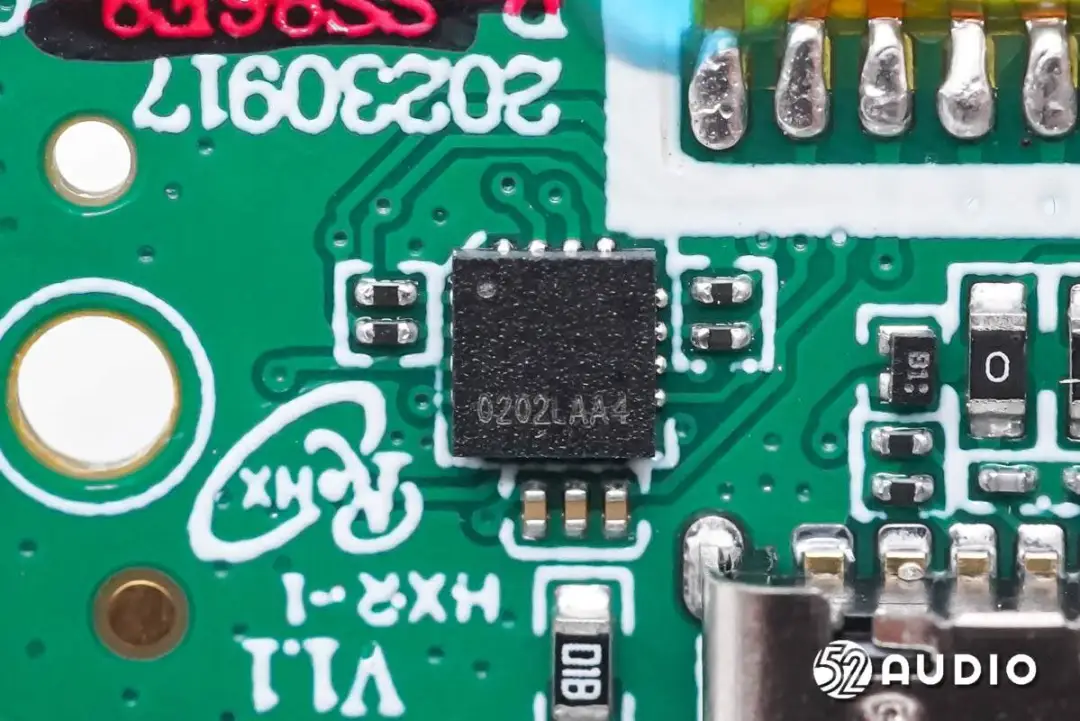

丝印0202LAA4的IC。

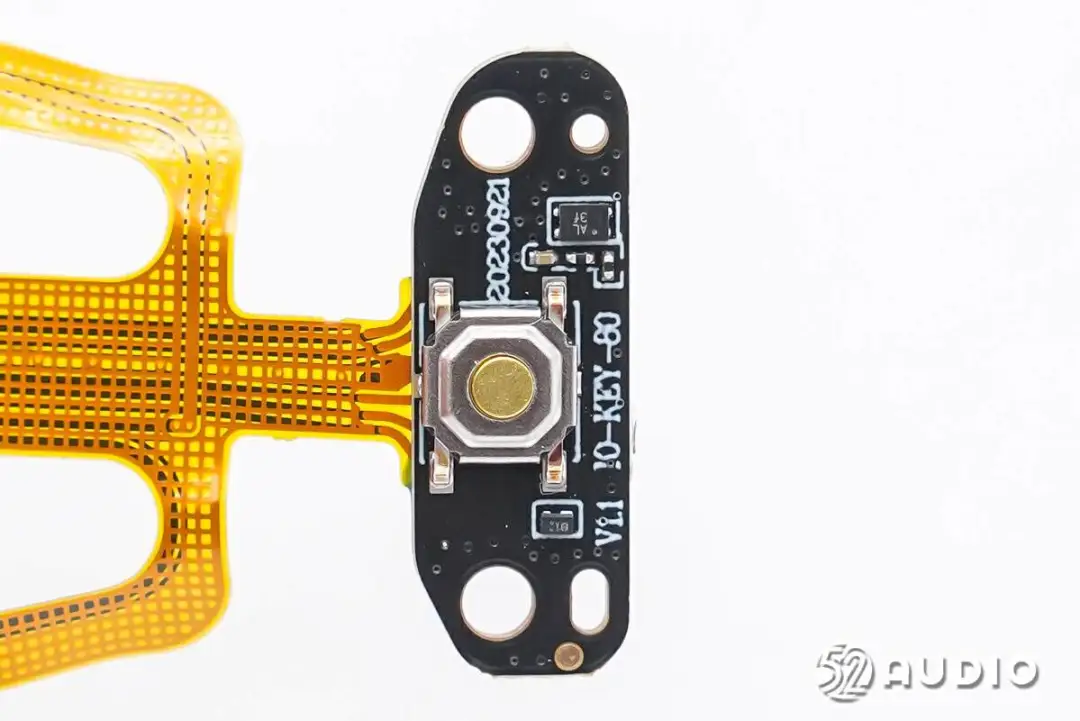

功能按键小板一侧电路一览。

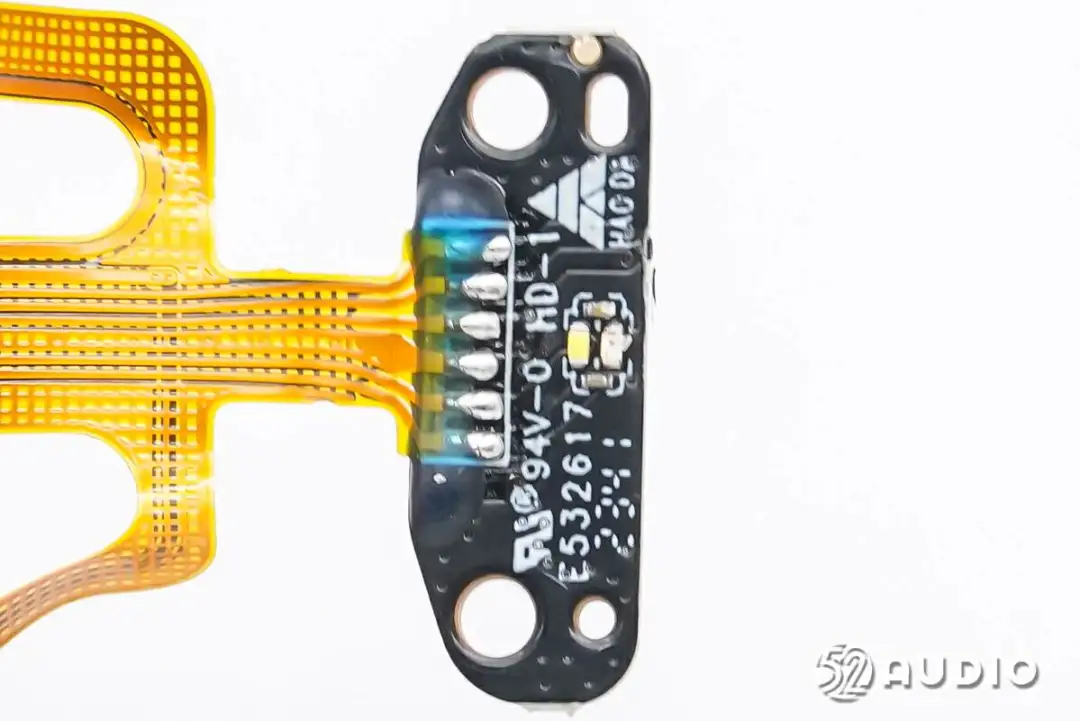

功能按键小板另外一侧电路一览。

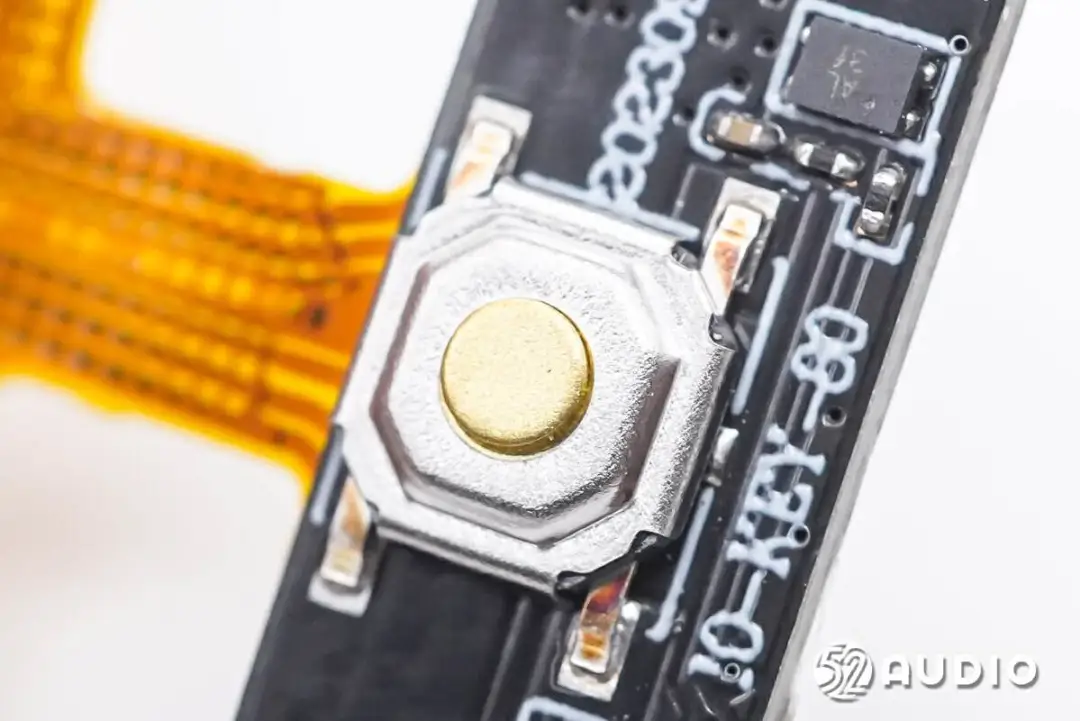

用于蓝牙配对的功能按键特写。

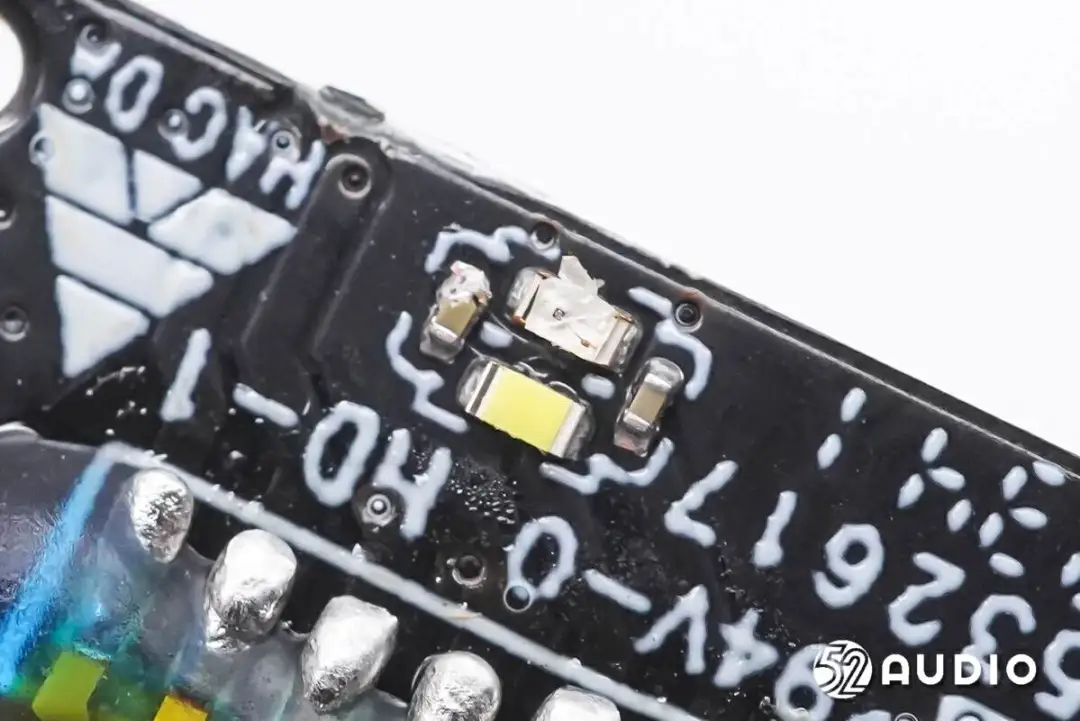

两颗不同颜色的LED指示灯特写。

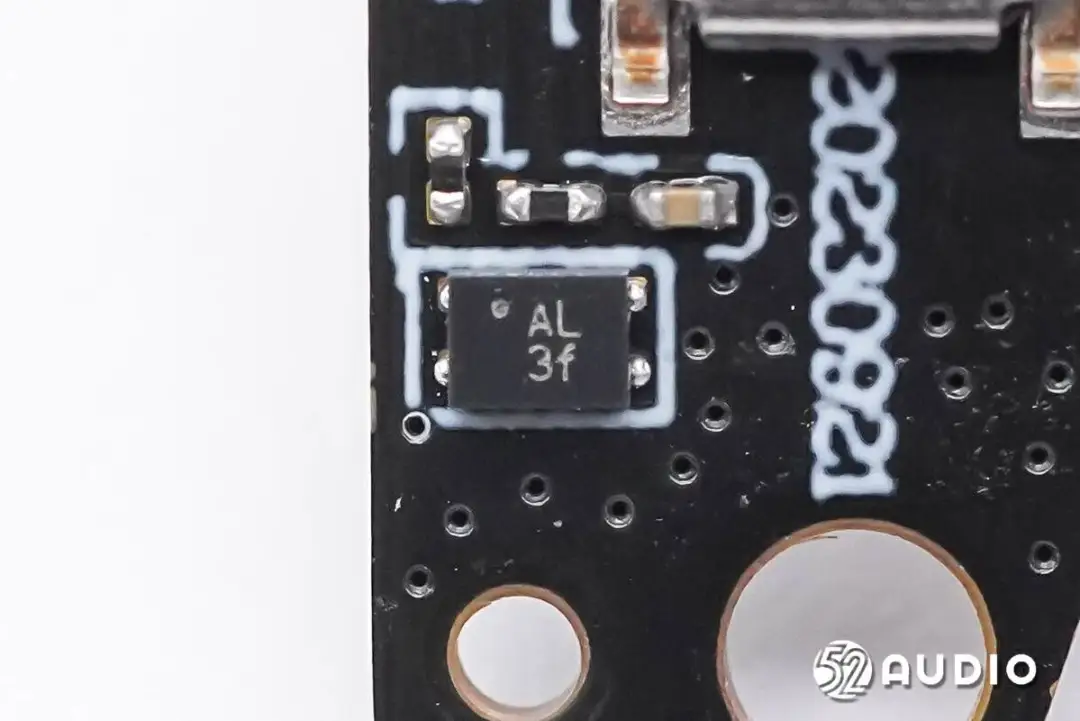

丝印AL 3f的霍尔元件，用于感知耳机出入仓时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

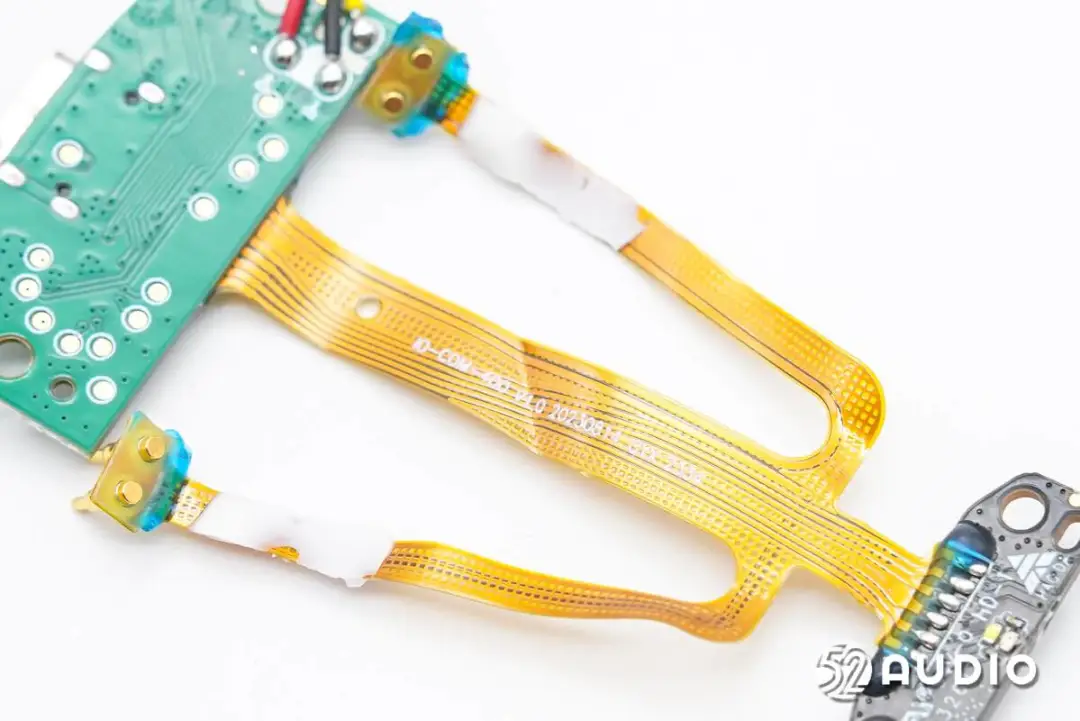

FPC排线电路一览。

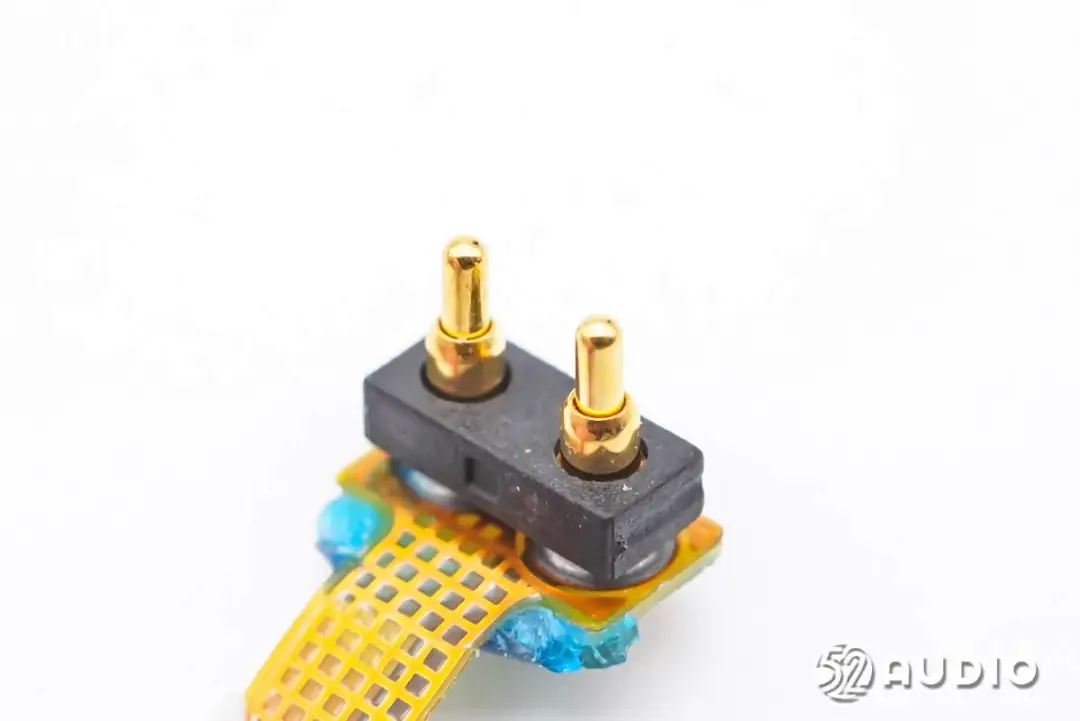

充电盒连接耳机为其充电的Pogo Pin连接器特写。

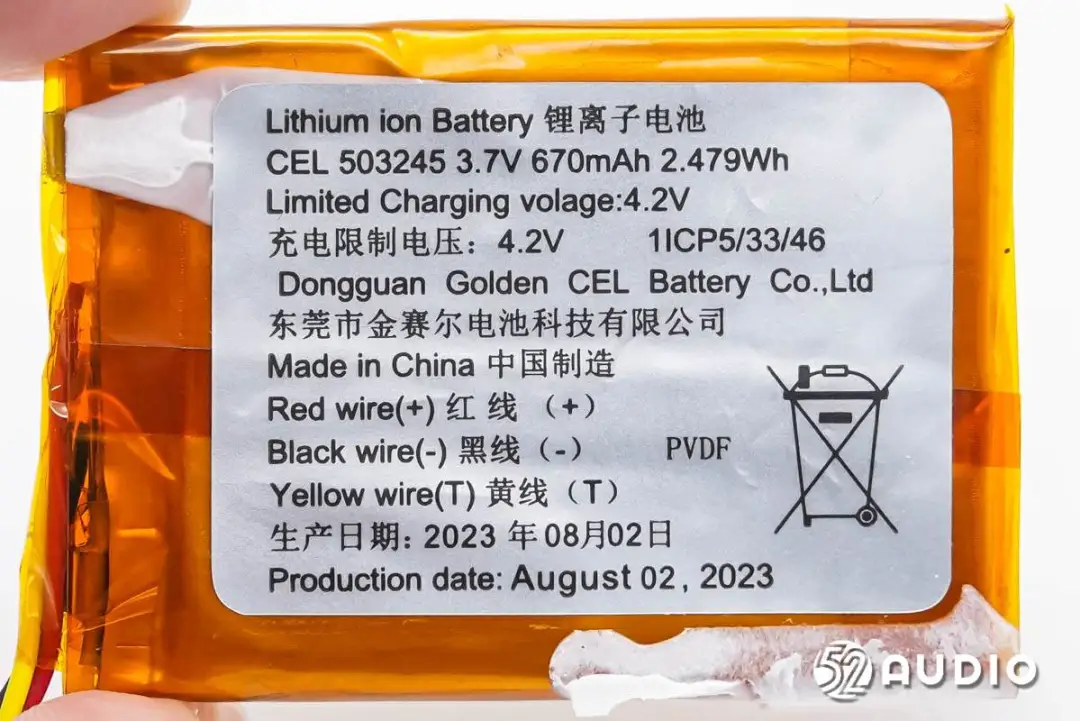

充电盒内置锂离子电池，型号：CEL 503245，标称电压：3.7V，额定容量：670mAh 2.479Wh，充电限制电压：4.2V，来自东莞市金赛尔电池科技有限公司。

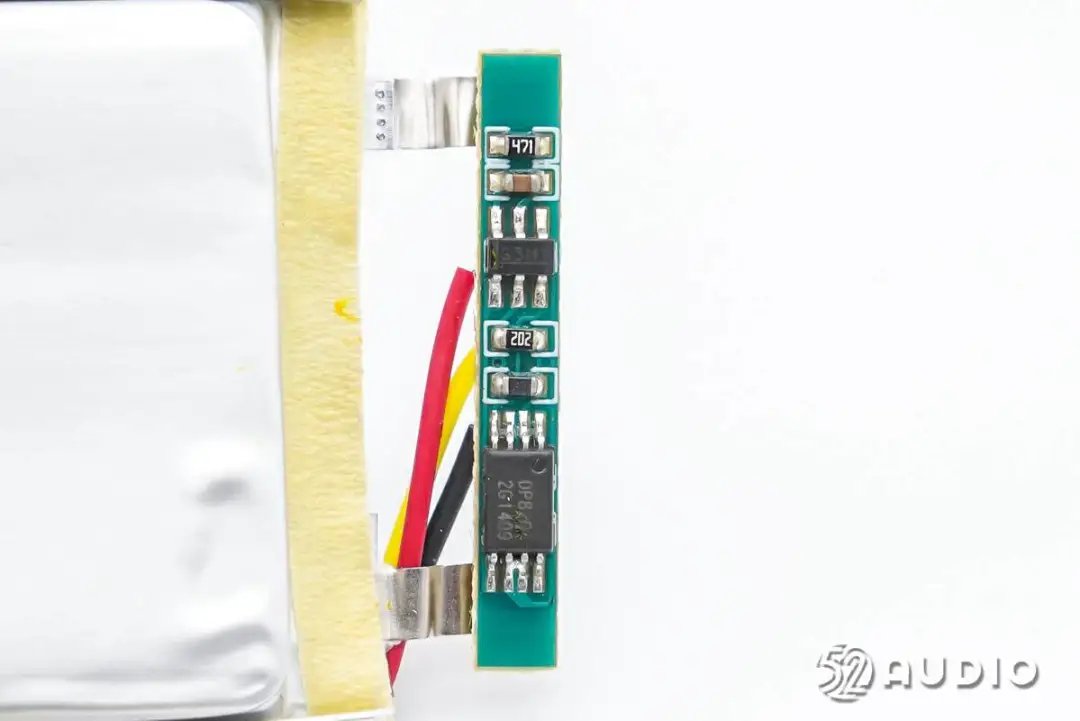

撕开电池绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

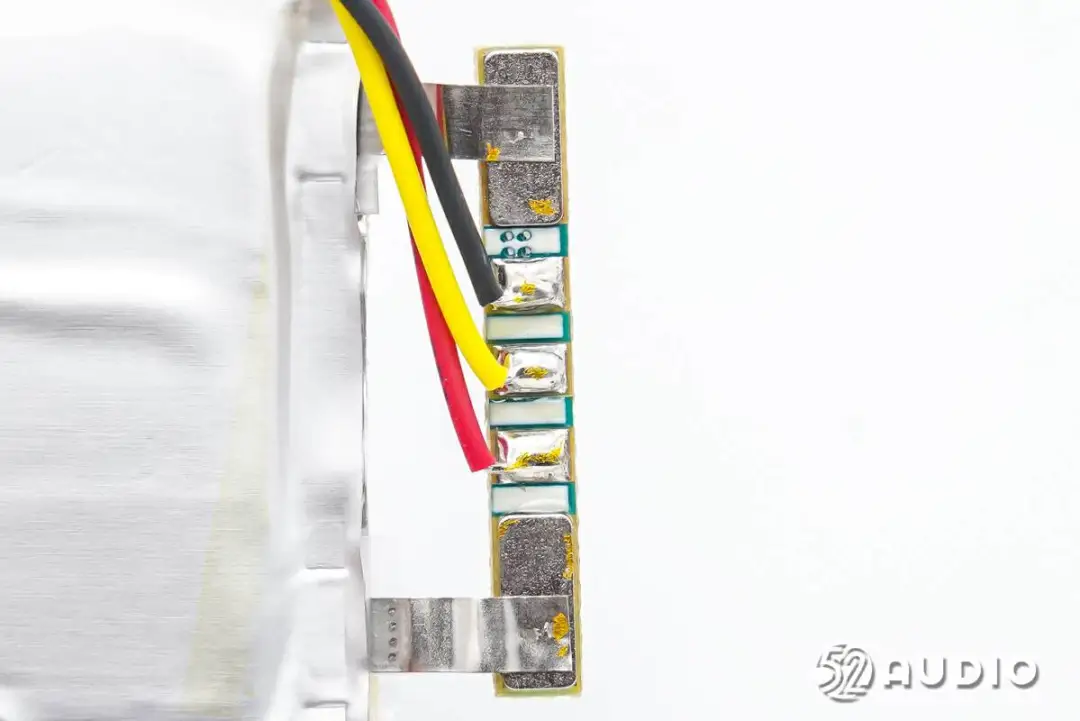

电池保护板另外一侧与导线和电池正负极镍片连接。

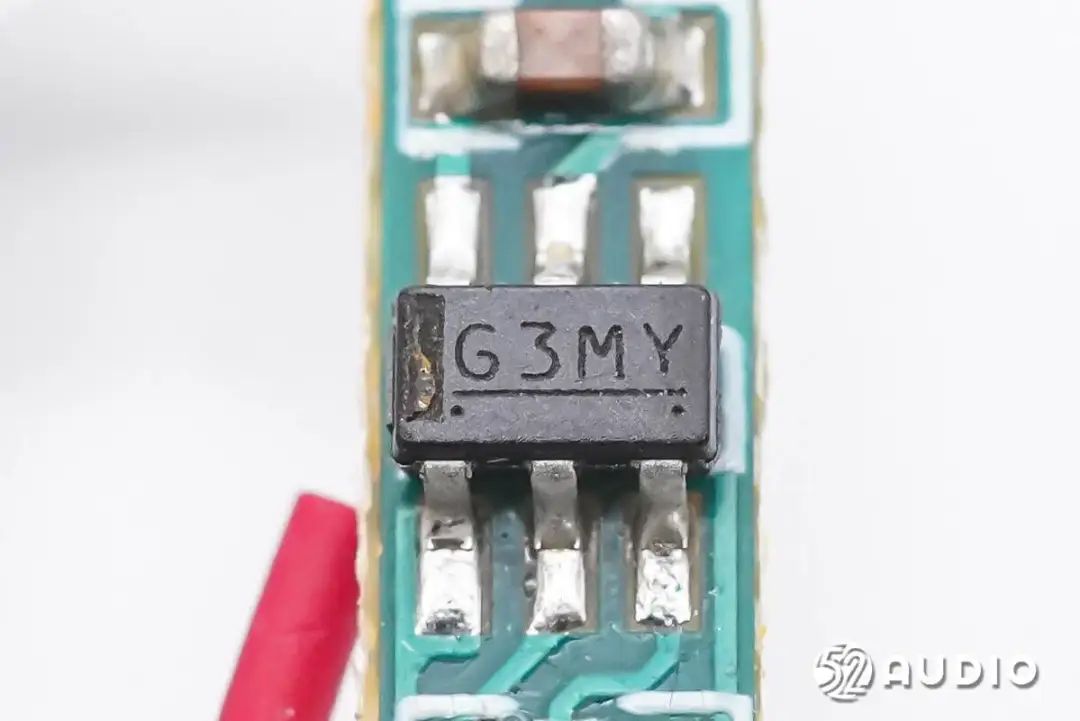

丝印G3MY的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

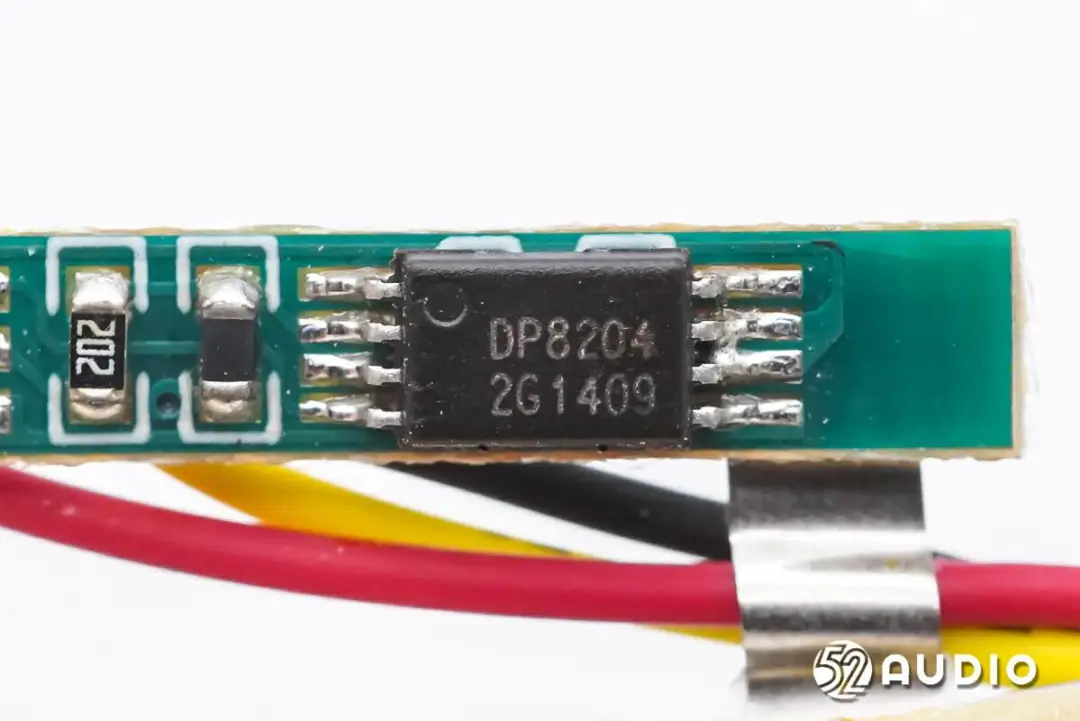

丝印DP8204的MOS管。

耳机拆解



拆开耳机音腔。

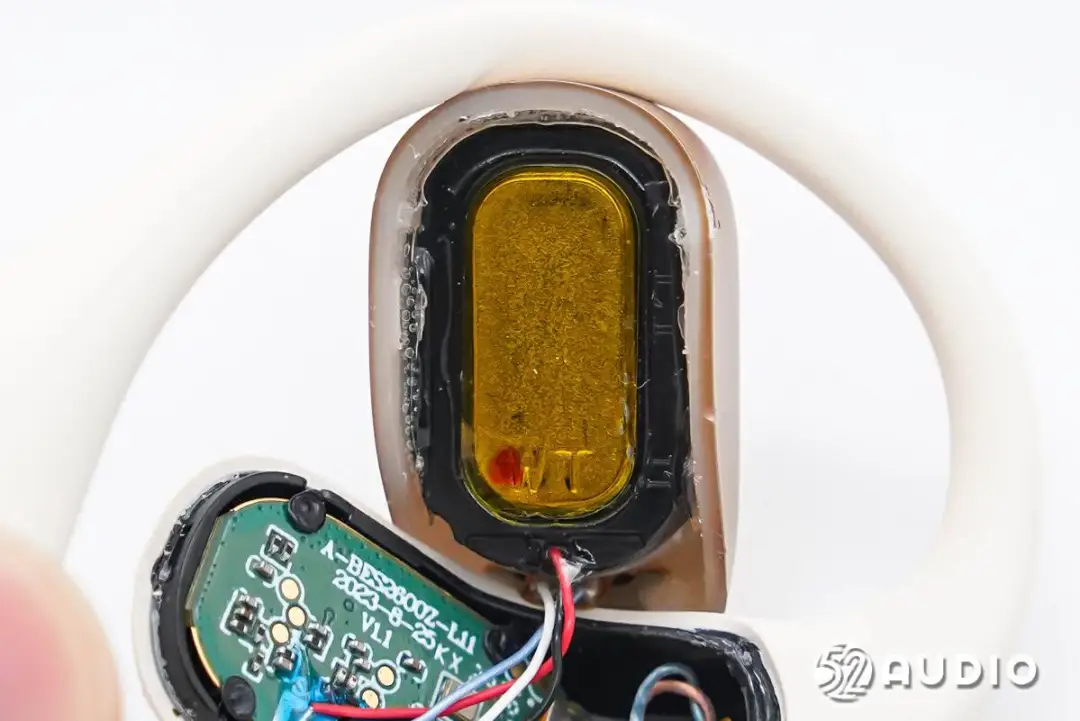

前腔内部扬声器单元结构一览，通过支架固定。

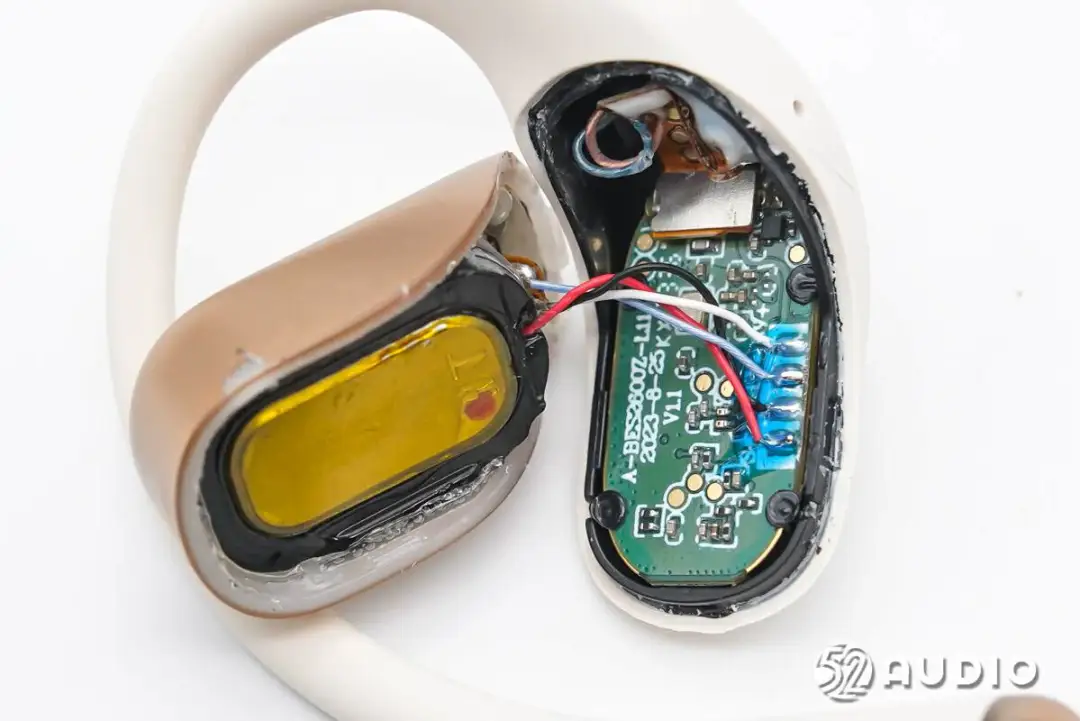

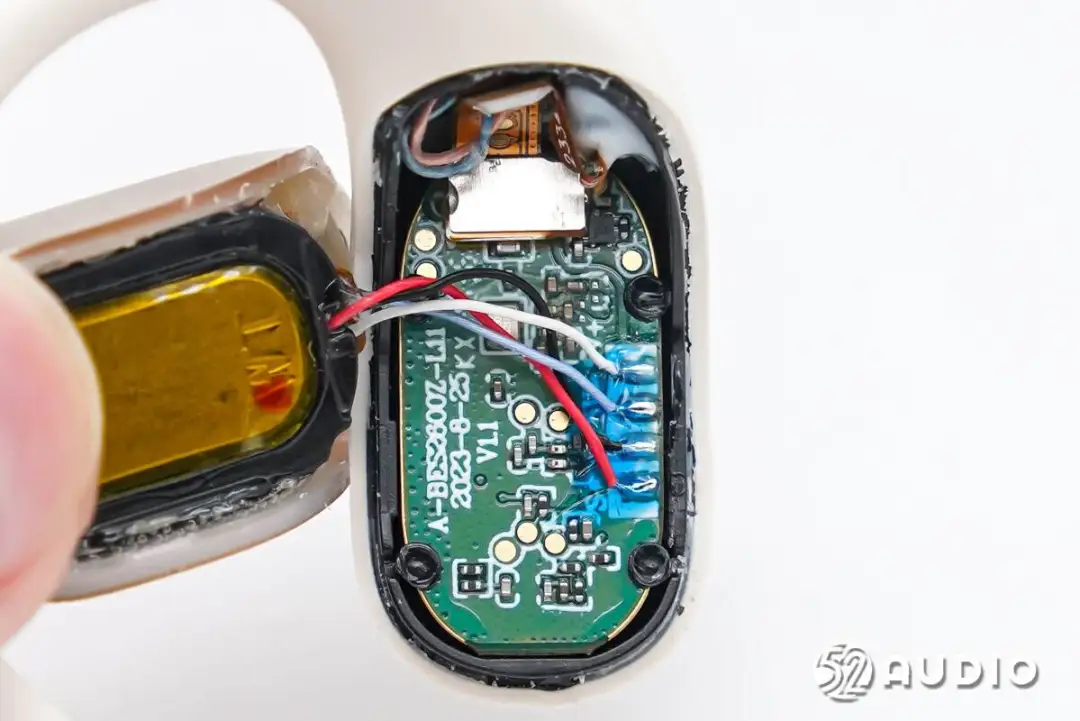

后腔内部结构一览，设置主板单元，与扬声器导线焊接，与麦克风排线通过BTB连接器连接。

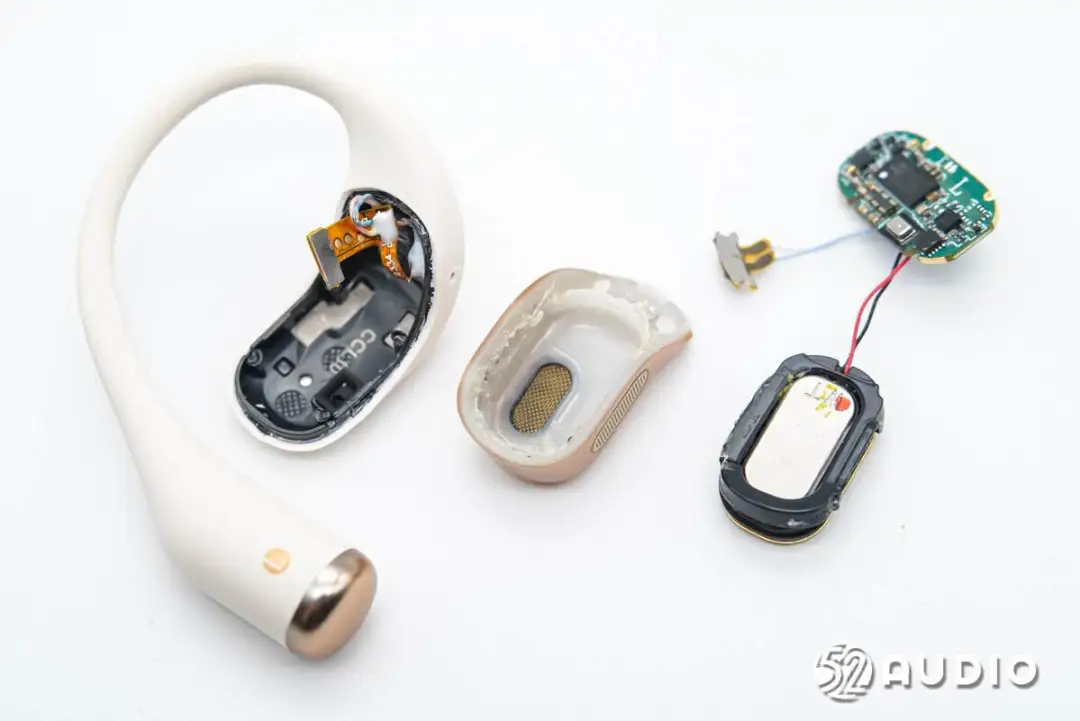

挑开连接器，取出主板和扬声器。

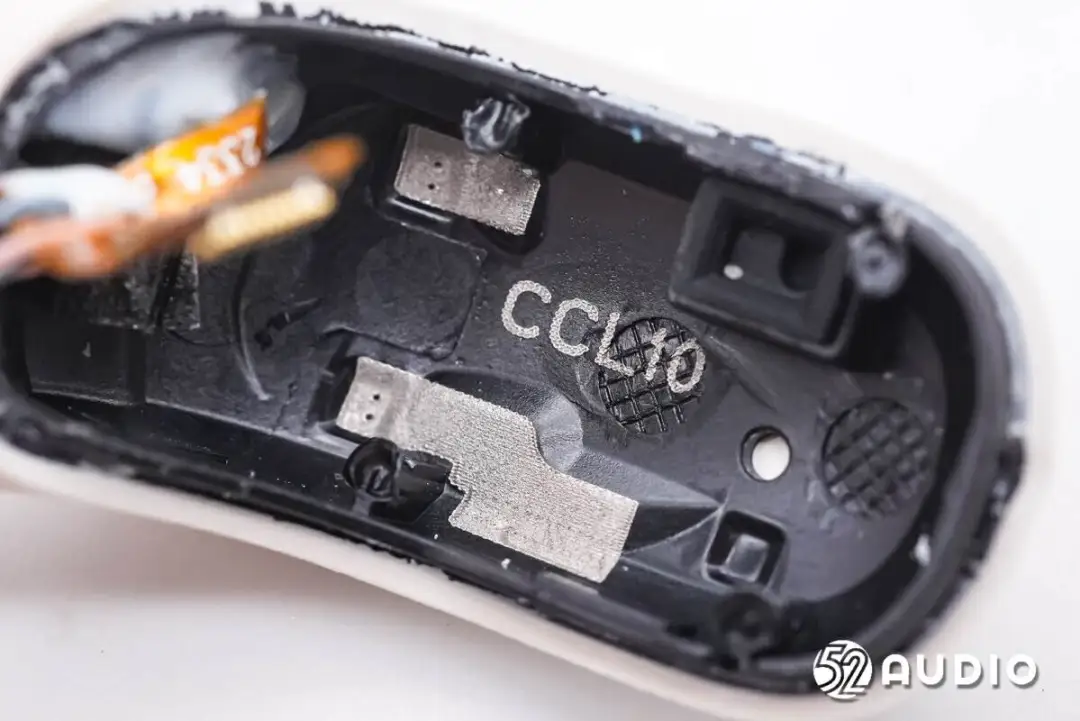

后腔底部结构一览，印刷有蓝牙天线和触摸检测的电极。

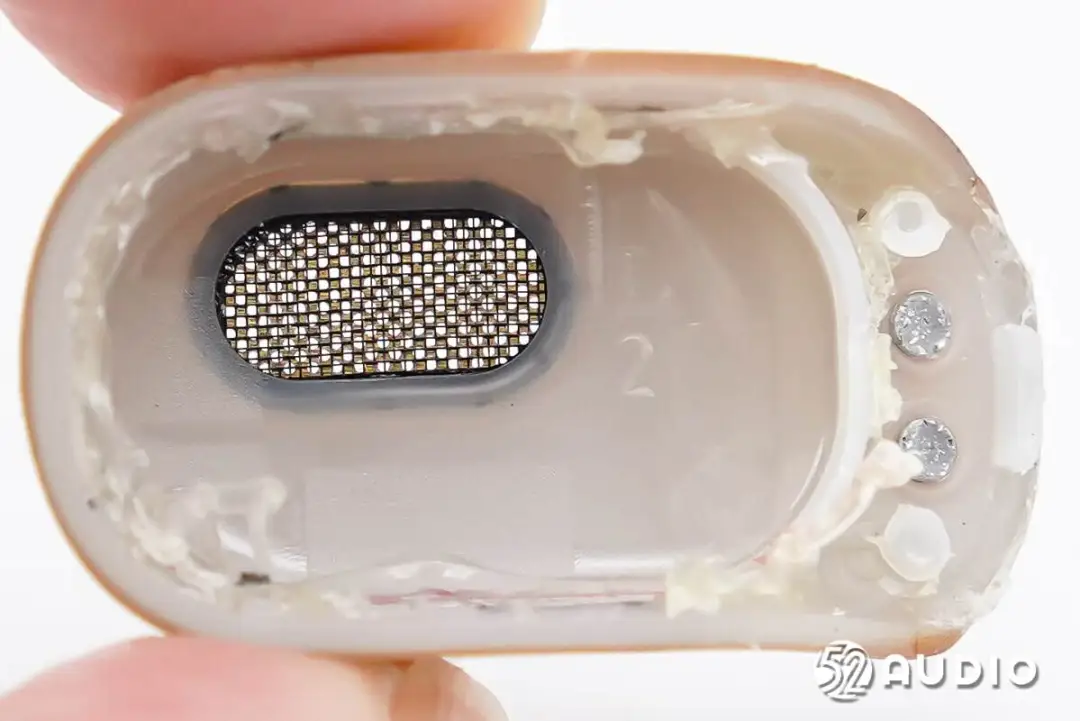

前腔内部结构一览。

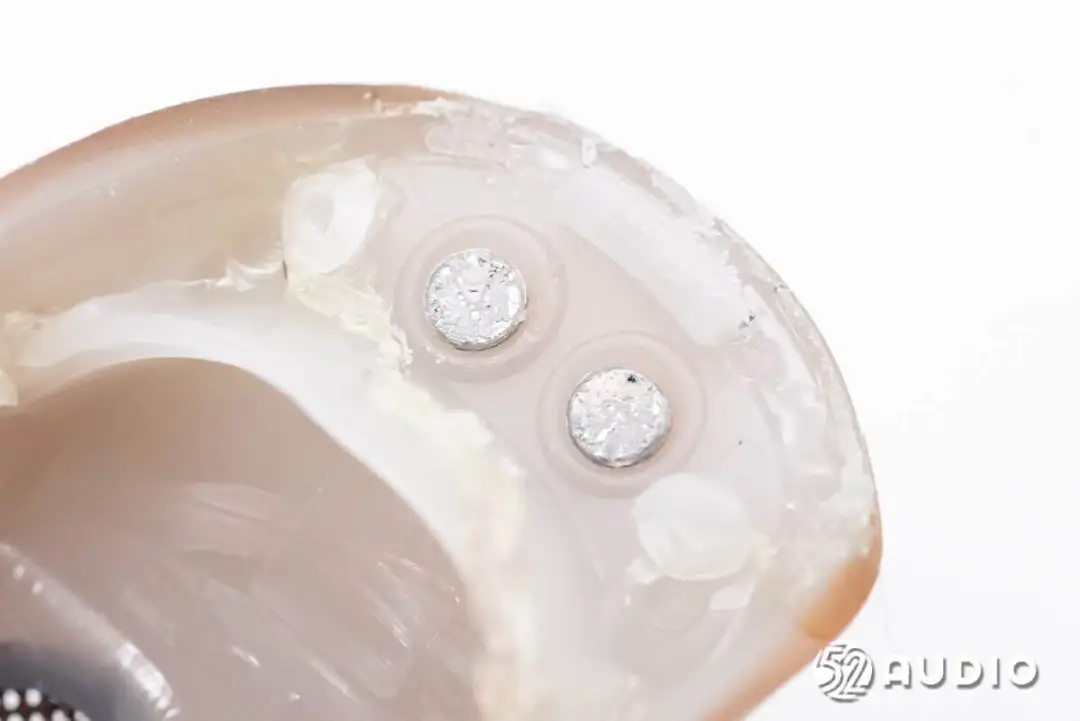

腔体上固定的金属连接器内侧特写，用于为耳机内置电池充电。

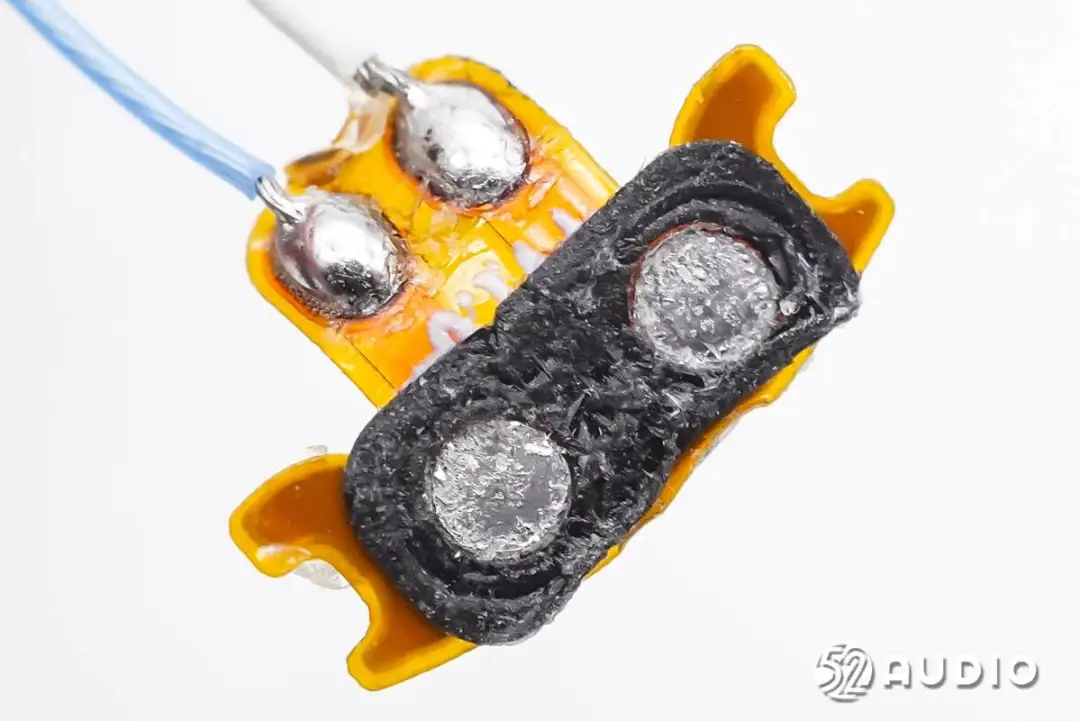

连接充电连接器的FPC排线特写。

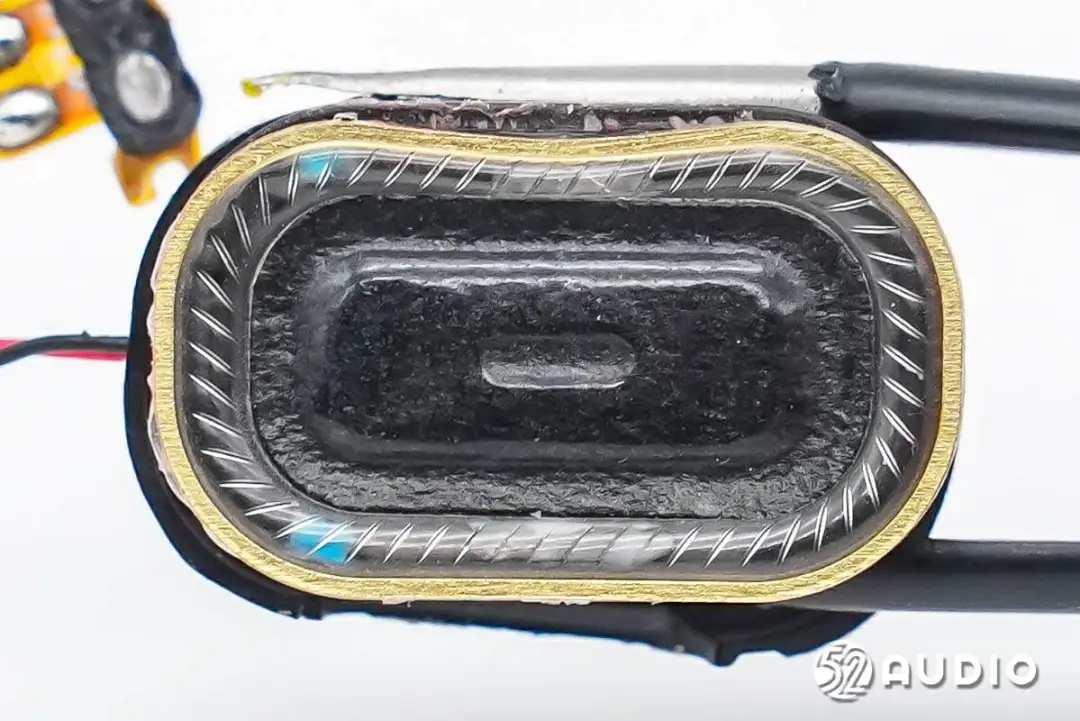

耳机跑道型扬声器正面振膜特写，采用了PU+纤维纸复合振膜，带来三频均衡的高品质音质。

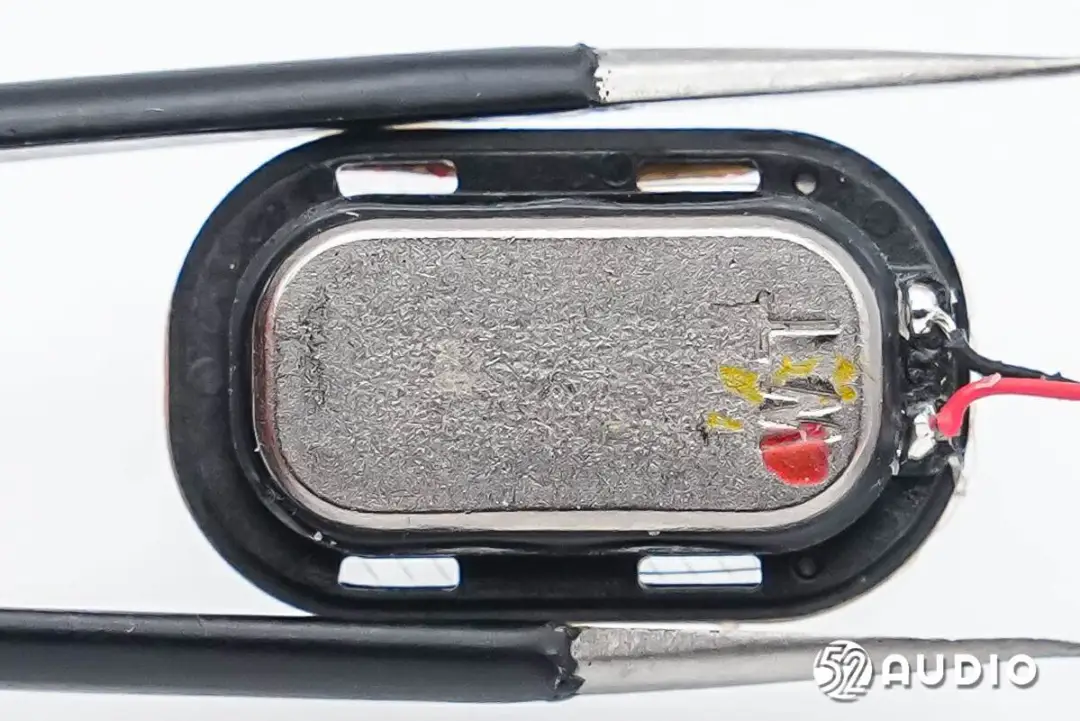

跑道型扬声器背面特写。

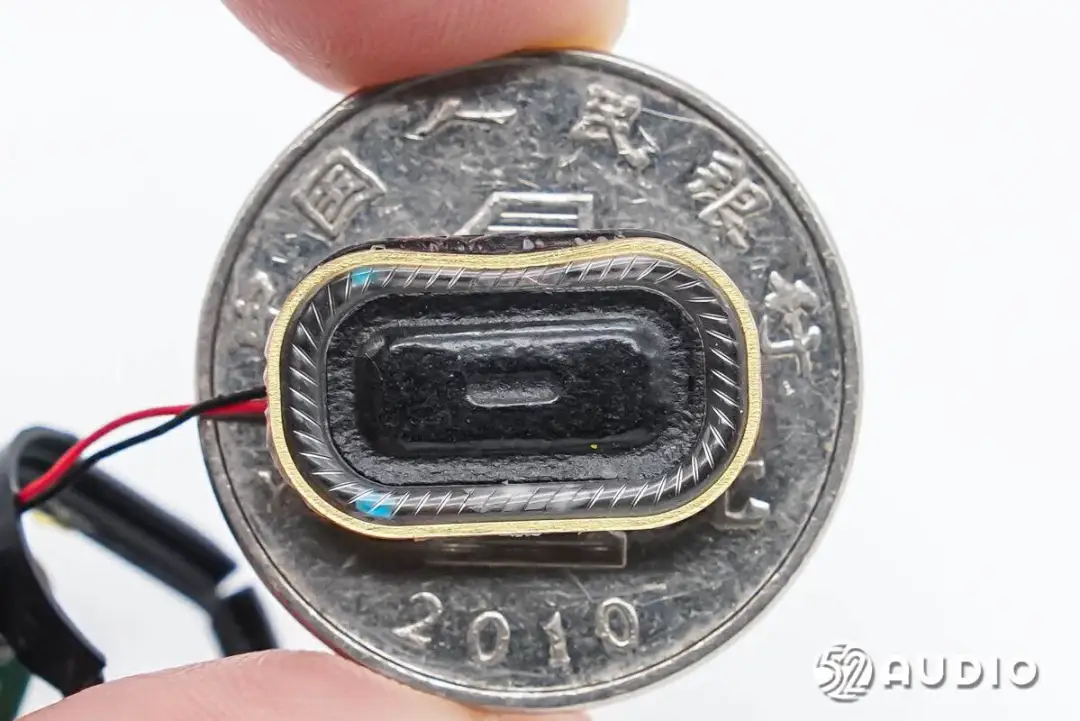

跑道型扬声器与一元硬币大小对比。

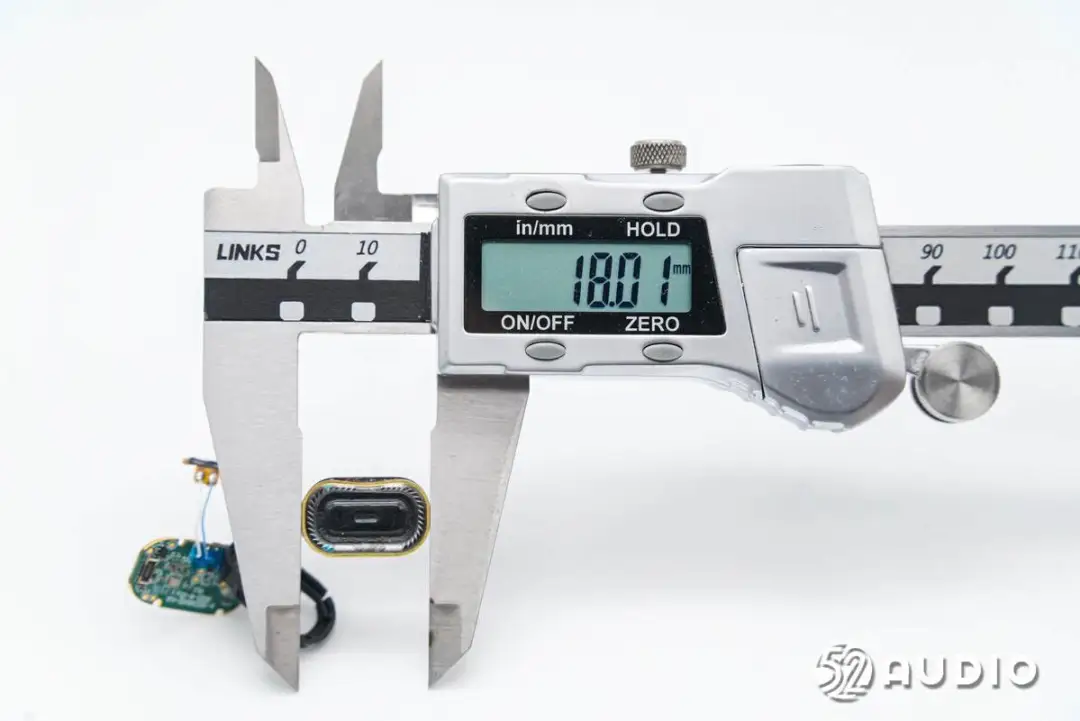

经我爱音频网实测，跑道型扬声器长直径约为18mm。

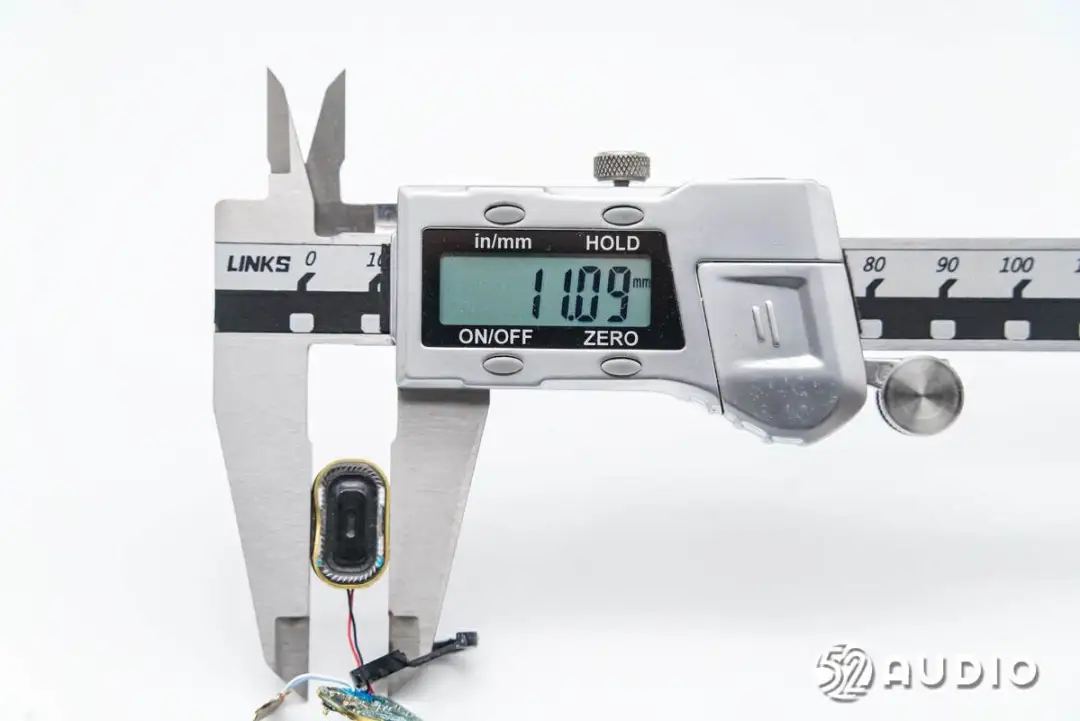

短直径约为11mm。

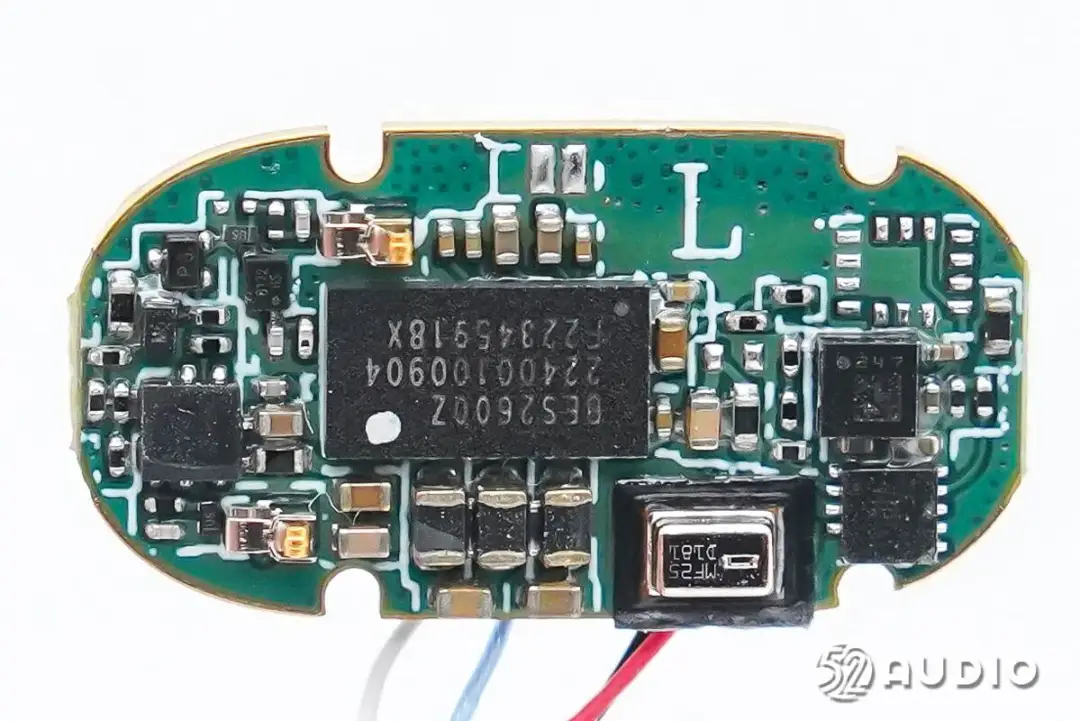

耳机主板一侧电路一览。

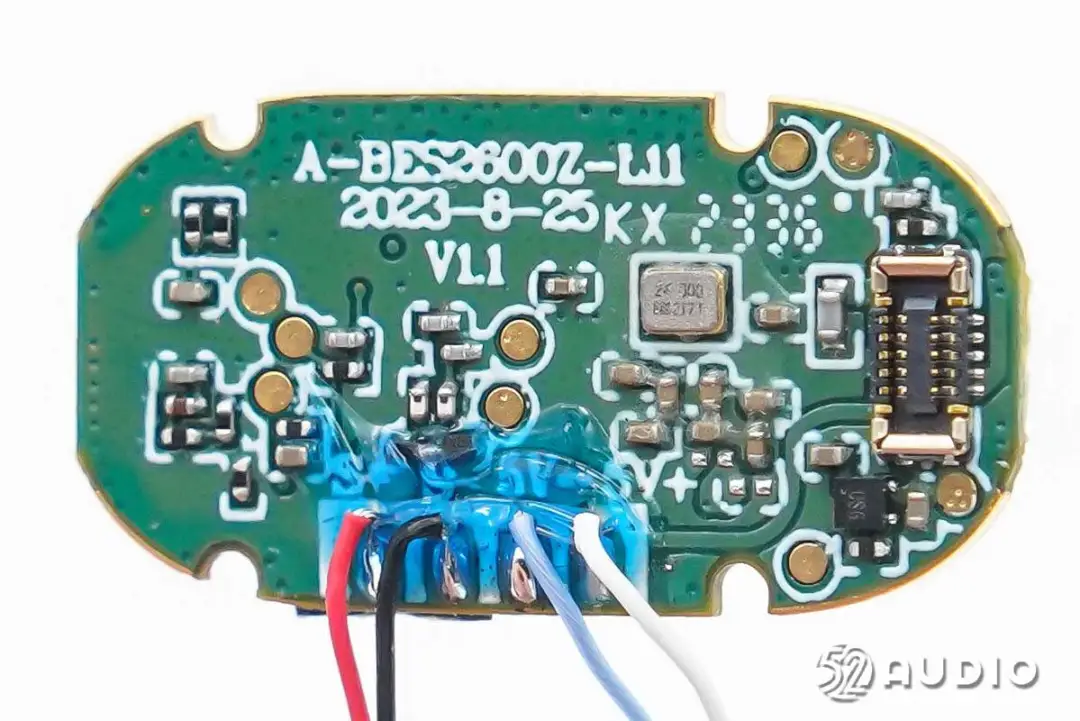

耳机主板另外一侧电路一览。

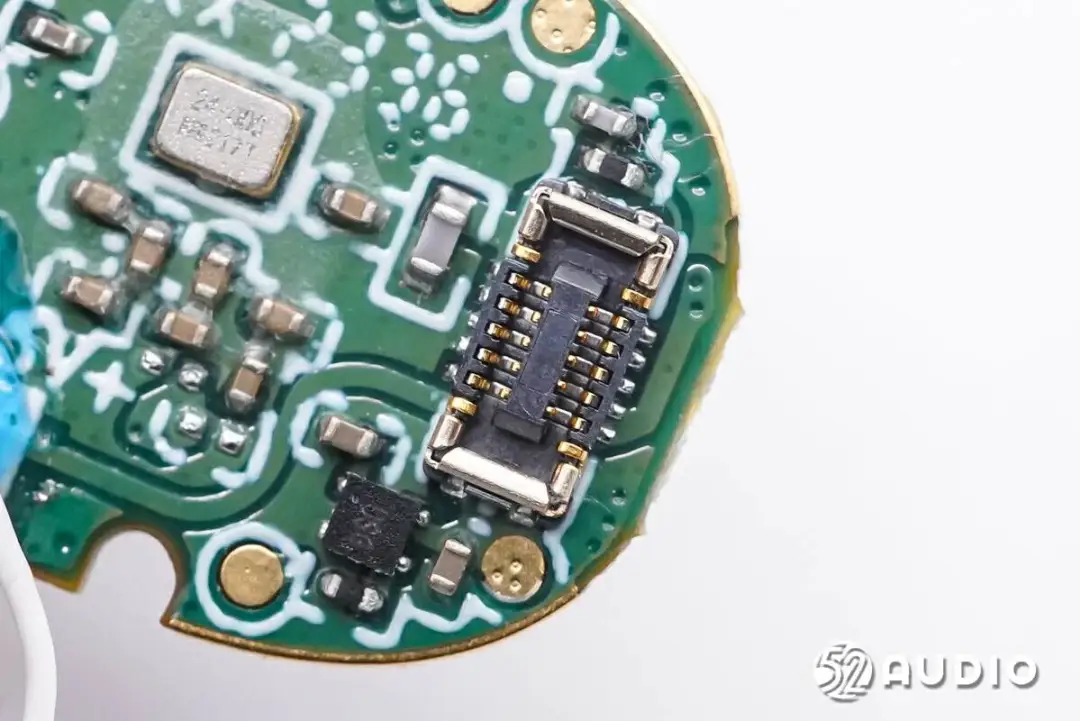

连接麦克风排线的BTB连接器母座特写。

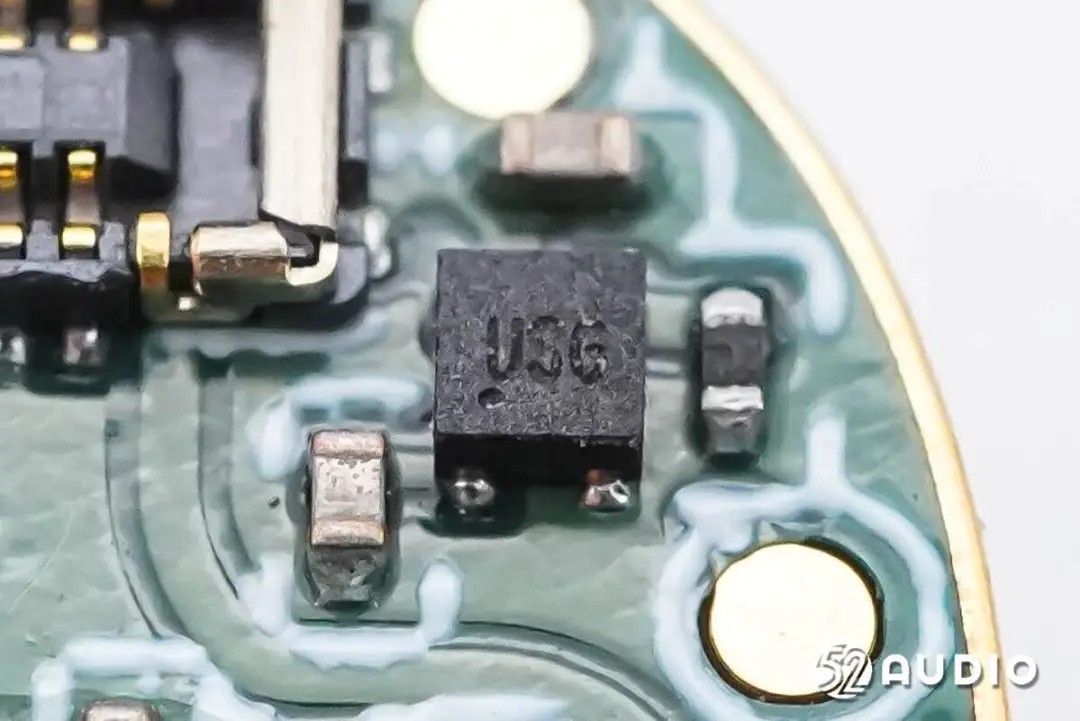

丝印USG的IC。

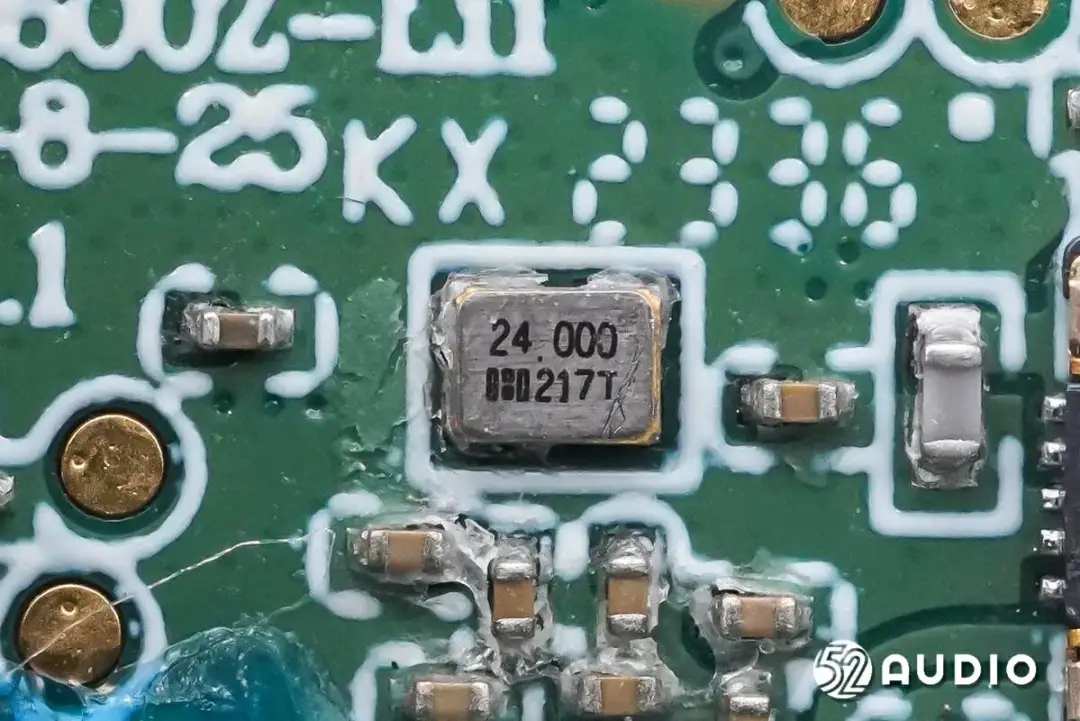

24.000MHz的晶振特写，用于提供时钟。

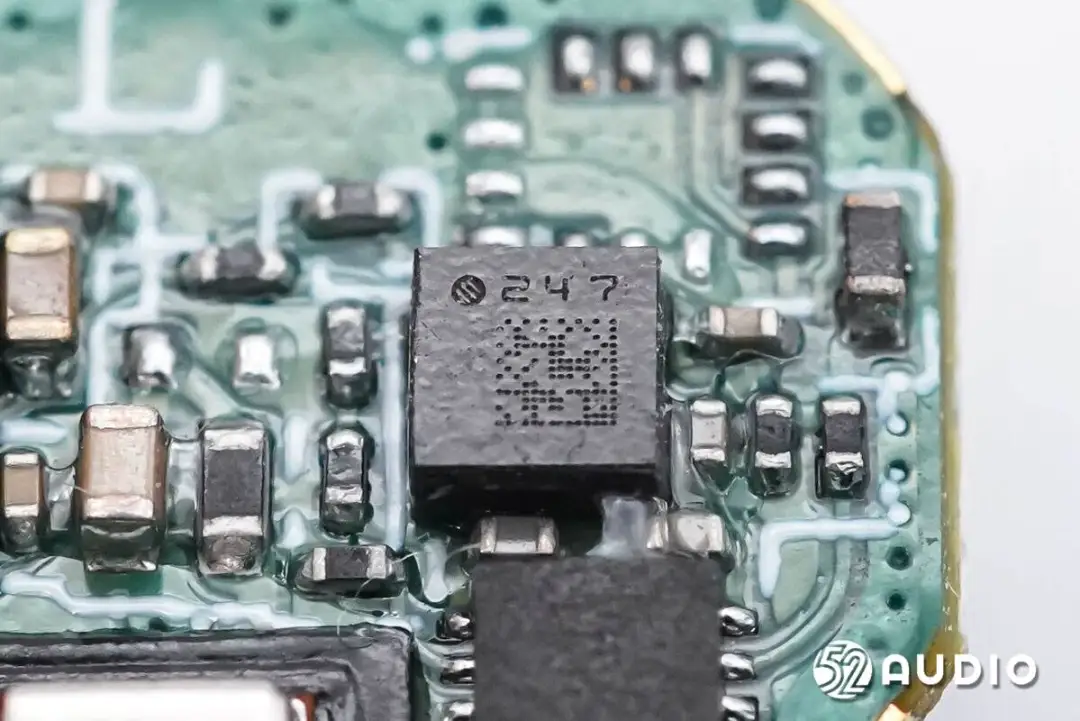

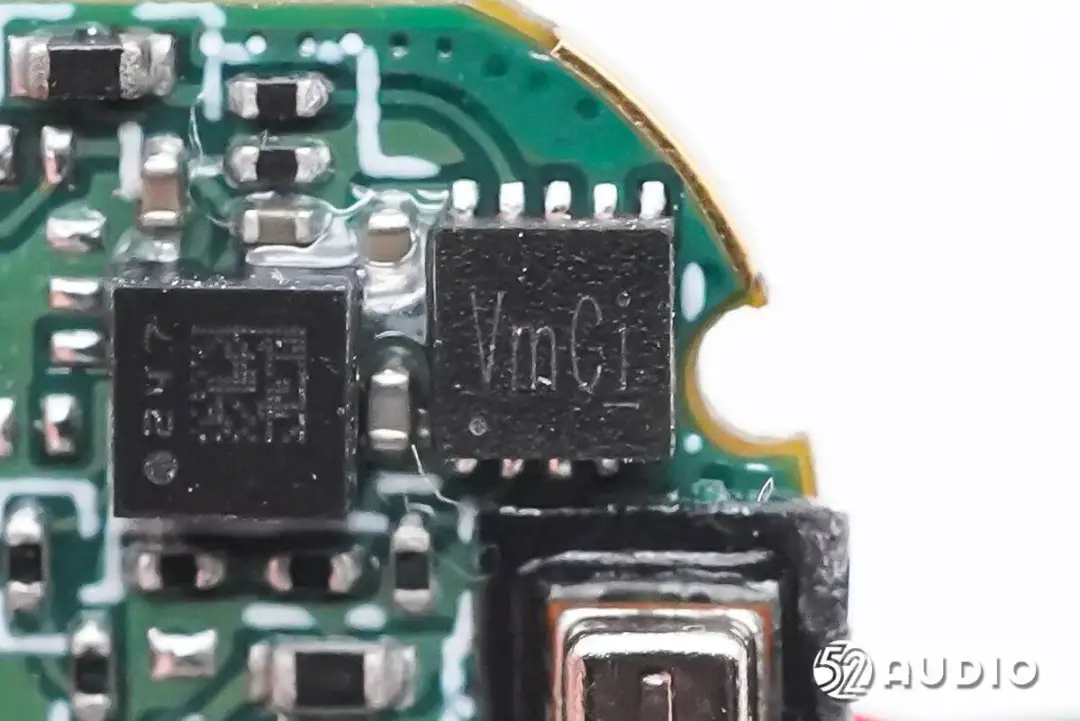

丝印247的加速度传感器，用于计步功能采集运动数据。





丝印VmGi的IC。

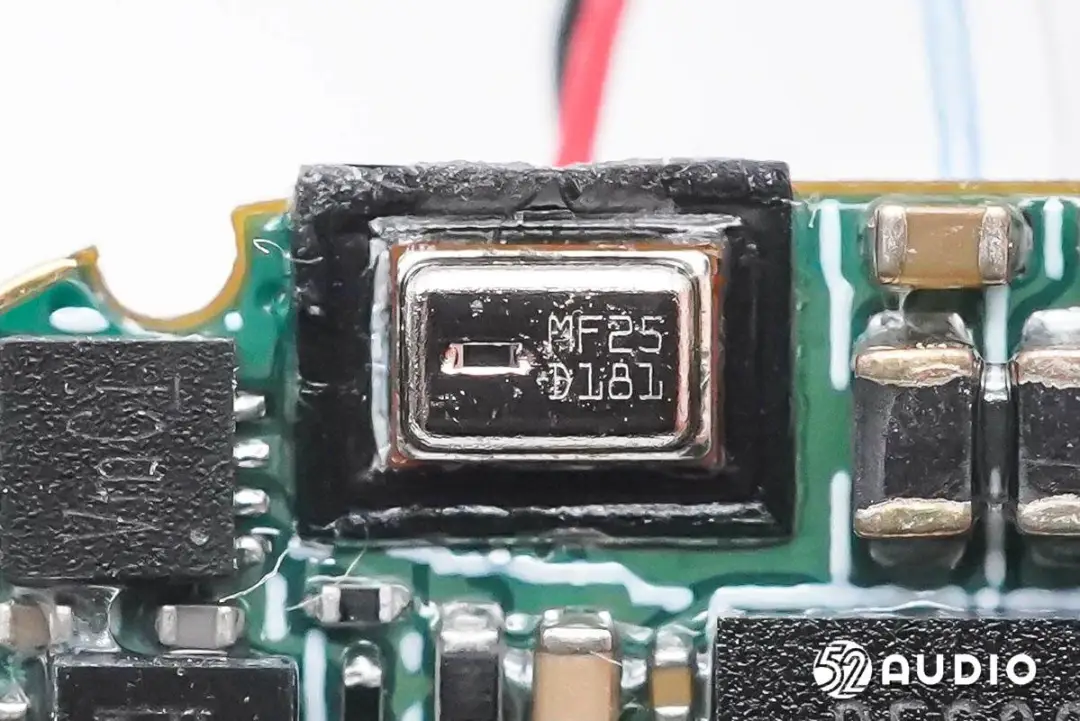

镭雕MF25 D181的MEMS麦克风，用于通话降噪功能拾音。

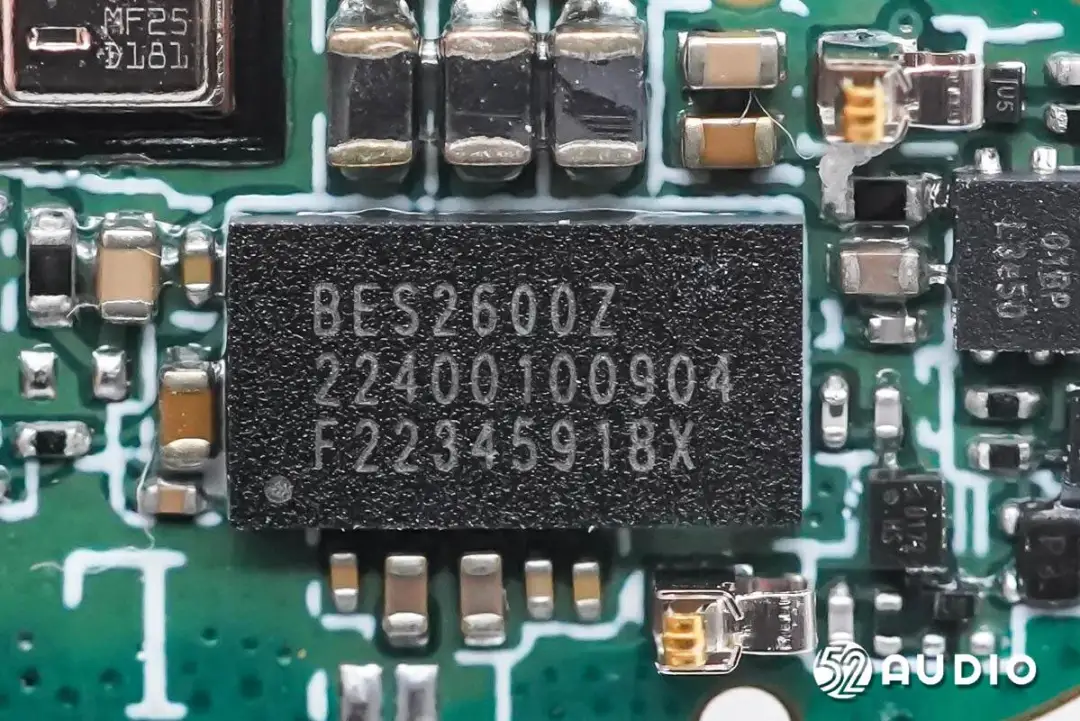

BES恒玄BES2600Z蓝牙音频SoC，内部集成双核STAR-MC1 CPU和超低功耗Sensor Hub子系统，具备强大的应用处理能力，支持蓝牙5.3，支持混合主动降噪和AI通话降噪，为耳机提供稳定的无线连接和丰富的功能。



据我爱音频网拆解了解到，华为、OPPO、小米、三星、vivo、荣耀、iQOO、小天才、HHOGene、Haylou、Nothing、JBL、万魔、百度、一加、传音等众多品牌旗下的真无线耳机大量采用了恒玄的蓝牙音频芯片。





HYNITRON海栎创HK01BP低功耗单通道触控芯片，内置稳压模块/低压复位模块，支持硬件去抖动/环境自适应算法等，有较强的抗干扰性能；可通过引脚配置成多种模式。



HK01BP应用电路简单，灵敏度调整范围大，且工作电流极低，适用于电池供电的应用场景；可广泛应用于蓝牙耳机等消费类电子、电子玩具、家用电器等产品中。



据我爱音频网拆解了解到，OPPO、vivo、荣耀、Redmi、一加、漫步者、NOLO、IQOO、COROS高驰、天猫精灵、noise、Baseus倍思、HAYLOU嘿喽、Nothing等众多品牌旗下产品采用了海栎创触控芯片。

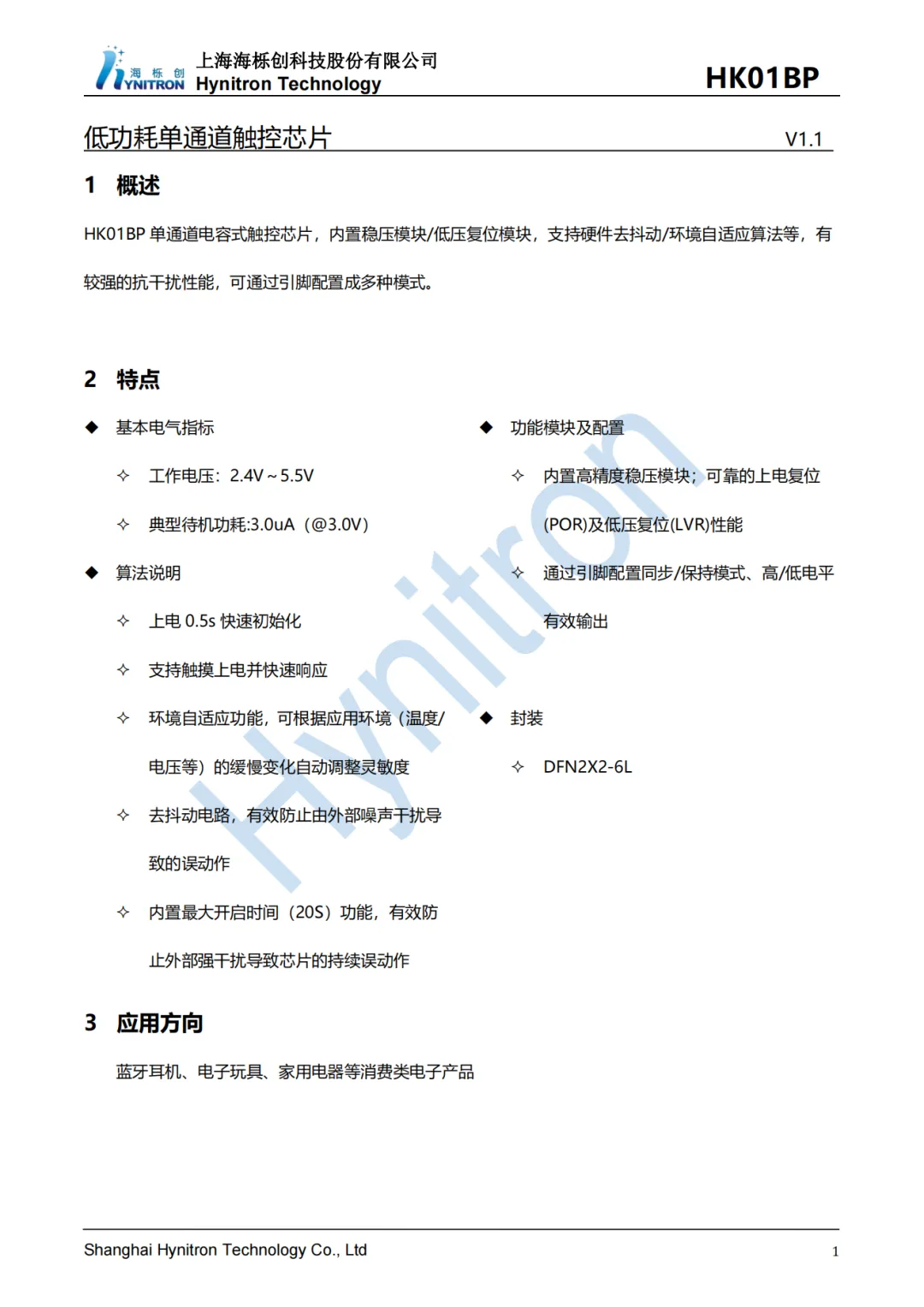

HYNITRON海栎创HK01BP详细资料图。

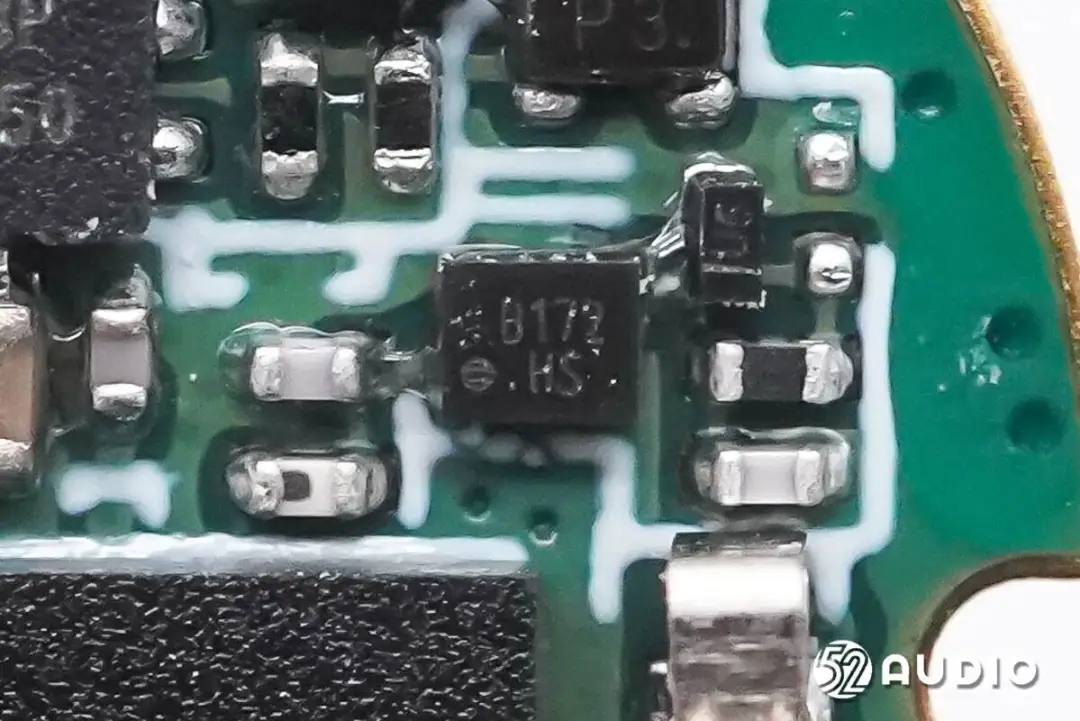

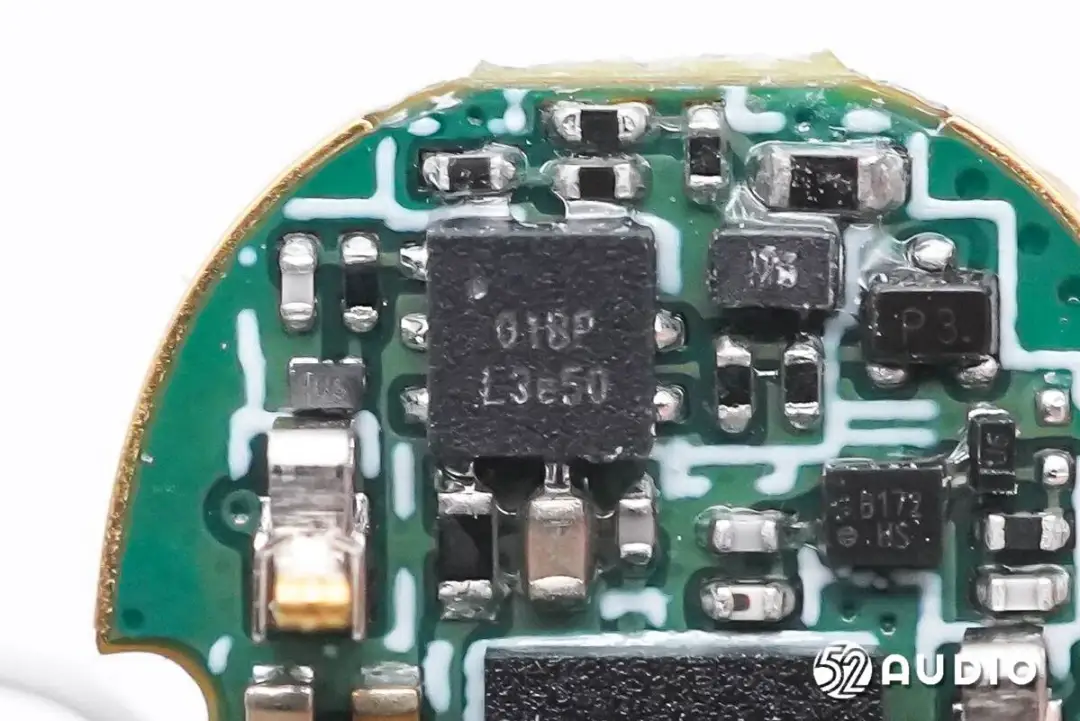

丝印B172 HS的IC。

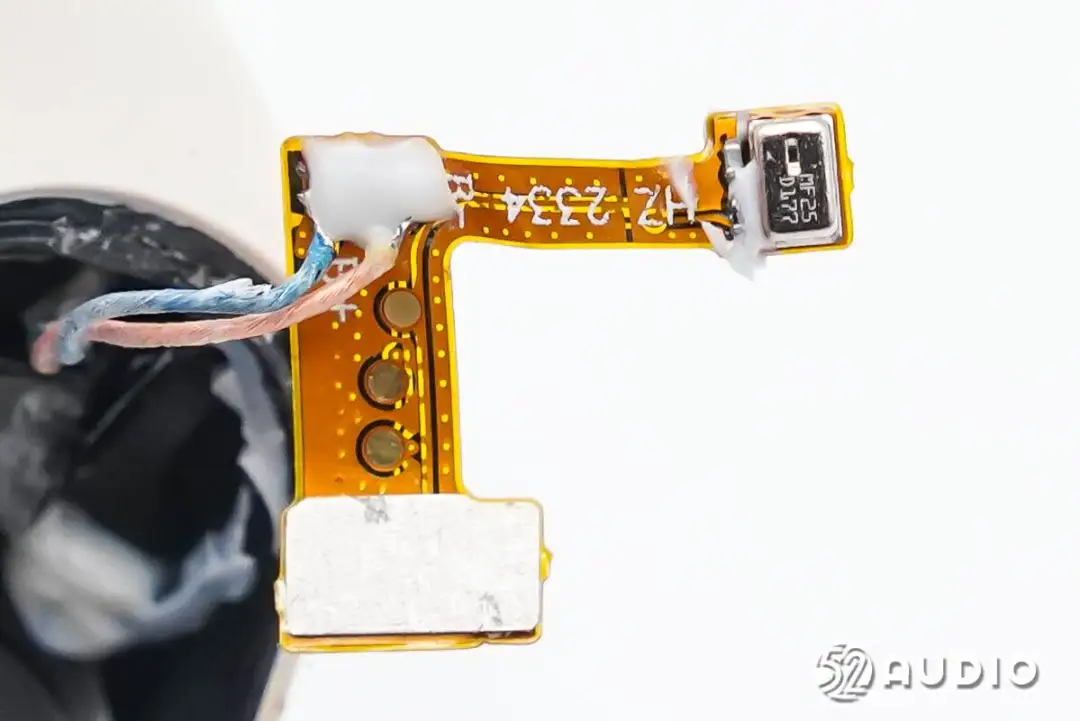

麦克风排线一侧电路一览，焊接电池导线。

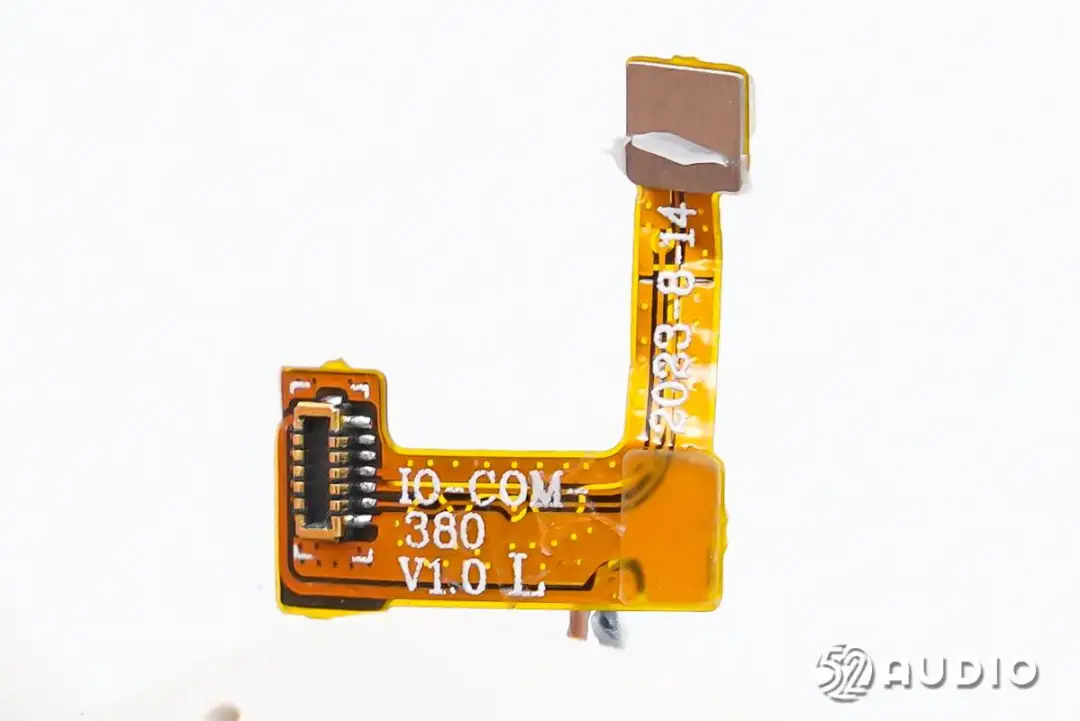

麦克风排线另外一侧电路一览，通过BTB连接器连接主板。

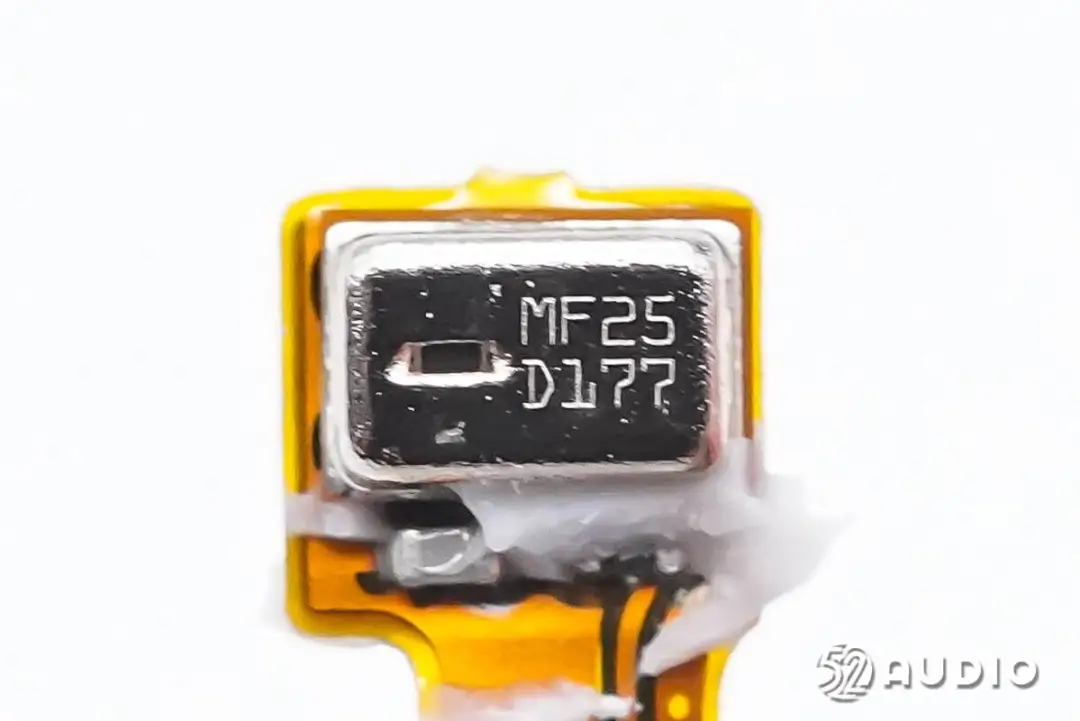

镭雕MF25 D177的MEMS麦克风，用于语音通话功能拾音。双麦克风阵列配合BeamForming波束成型算法，精准拾取通话人声，分离与消除环境噪音，提供清晰通话。

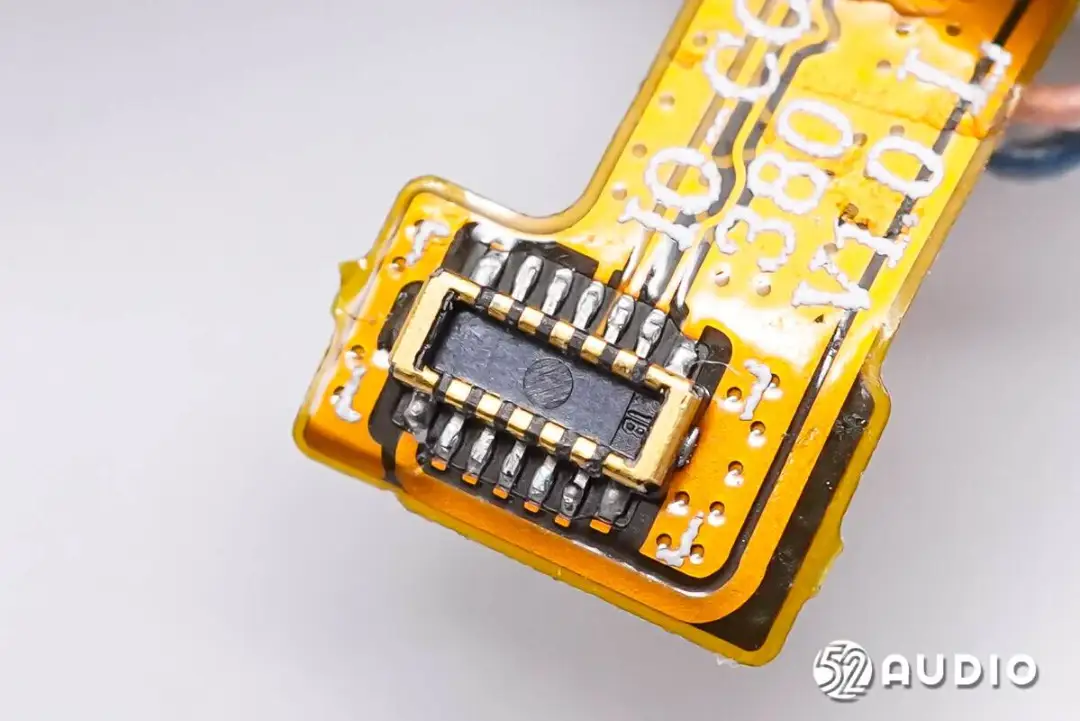

排线与主板连接的BTB连接器公座特写。

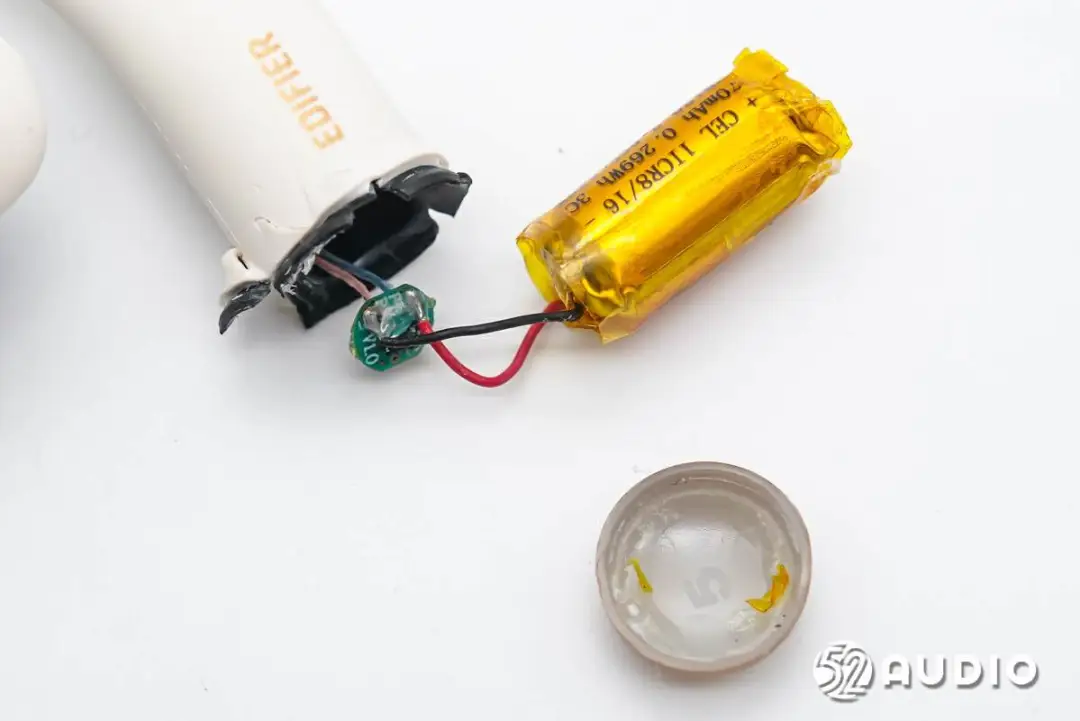

拆掉耳挂末端腔体的尾塞，取出内部电池单元。

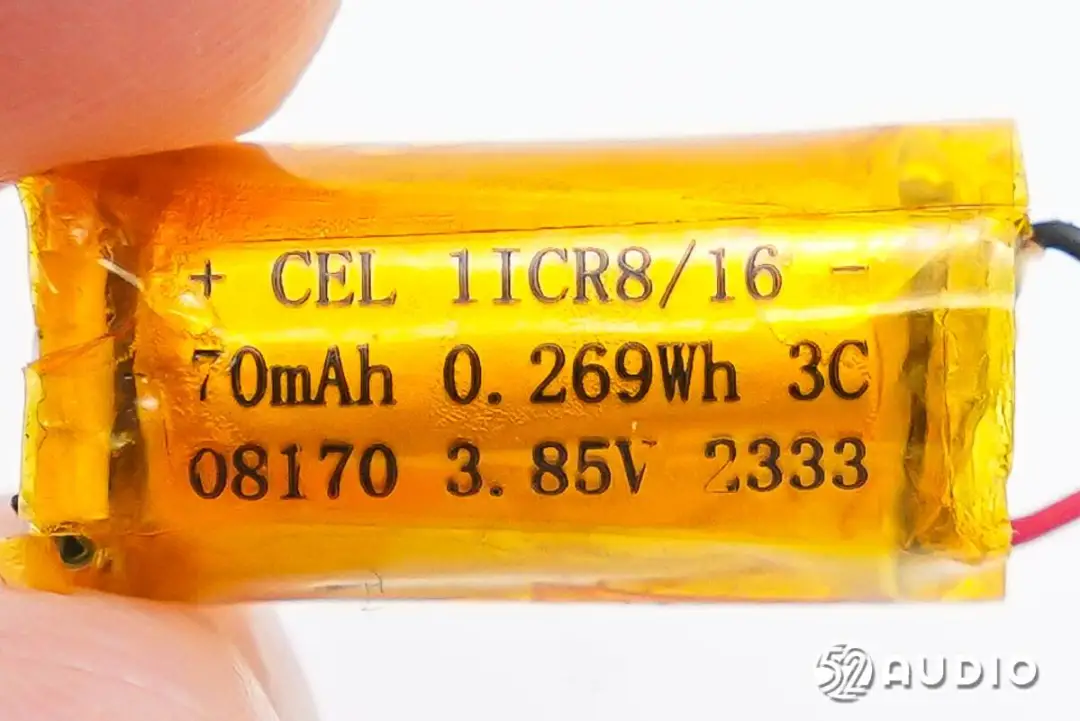

耳机内置锂电池型号：CEL 08170，额定容量：70mAh 0.269Wh，标称电压：3.85V，同样来自CEL金赛尔。





电池和音腔内部元器件的导线焊接到PCB小板上，打胶防护。

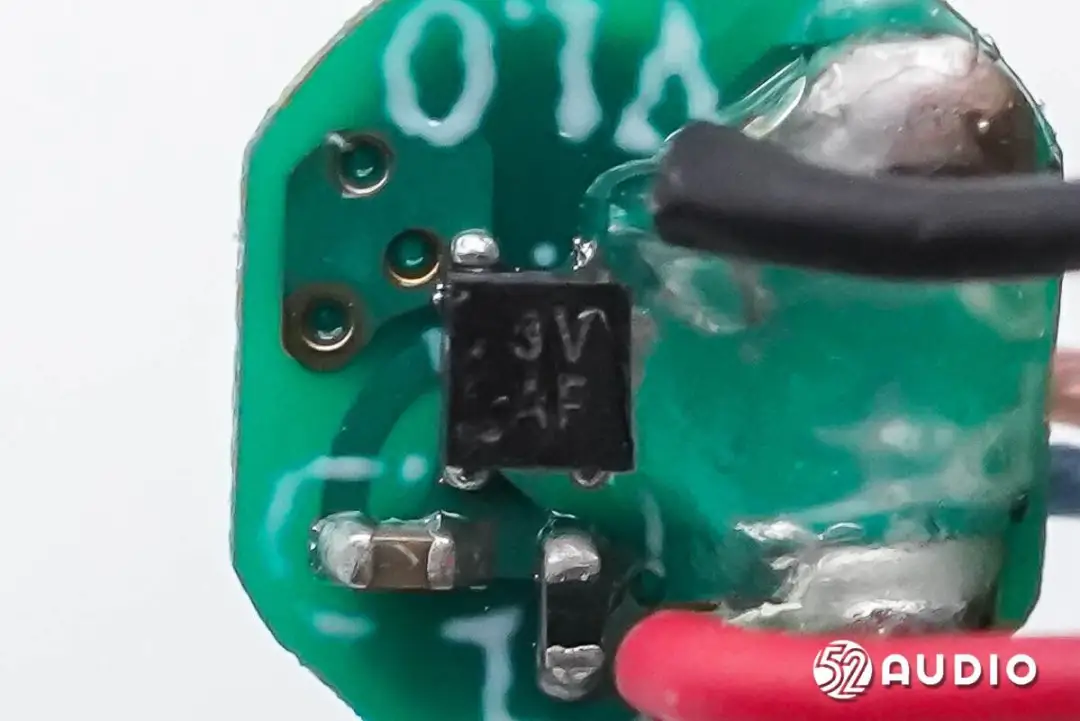

小板上丝印3V AF的一体化锂电保护IC，负责电池的充放电保护。

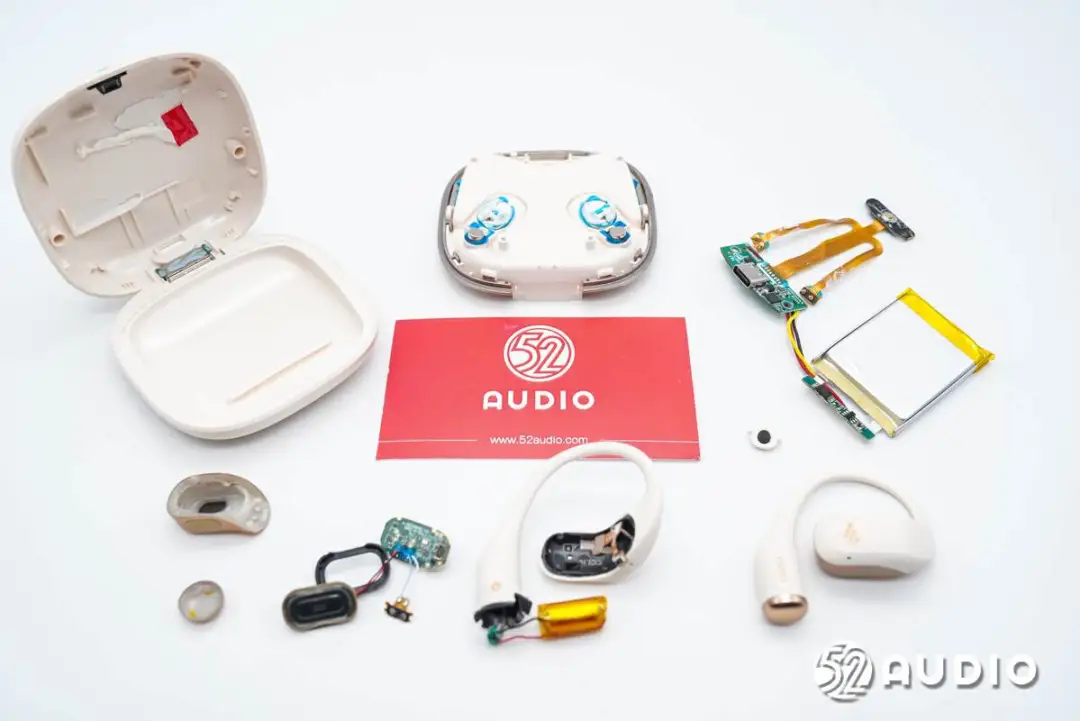

EDIFIER漫步者ComFo Fit开放式耳机拆解全家福。

我爱音频网总结

EDIFIER漫步者ComFo Fit开放式耳机外观设计简约时尚，云白配色通过米黄色哑光机身，搭配金色点缀，非常有质感。耳挂式耳机体积轻巧，耳挂采用金属钛丝材质，具有很强的柔韧性，搭配外部的液态硅胶亲肤材质包裹，能够适应不同人群的舒适佩戴需求；同时耳挂非常的纤细，佩戴眼镜使用也能保障舒适稳固。



内部主要配置方面，充电盒搭载CEL金赛尔670mAh锂电池，配备有电路保护板负责过充电、过放电、过电流等保护。主板上，采用了SinhMicro昇生微电子SSP707电源管理芯片，支持38V耐压，内置高效开关充电模块，输出电压可调的升压模块，满足智能充电仓的快充和耳机跟随充电需求。



耳机内部搭载了18x11mm PU+纤维纸复合振膜动圈单元，内置两颗MEMS麦克风拾音，采用了BES恒玄BES2600Z蓝牙音频SoC，HYNITRON海栎创HK01BP低功耗单通道触控芯片，以及一颗用于计步功能的加速度传感器。内置锂电池容量70mAh，同样来自CEL金赛尔。
