Baseus倍思是一个消费电子品牌，旗下产品涵盖了充电、音频、车品、智能家居、智能家电等众多领域。近期，针对于开放式耳机市场，倍思相继发布了Eli Sport 1和AirGo AG20两款新品，均采用了耳挂式设计，佩戴无需入耳，提供开放式的舒适聆听体验。



此次将要拆解的Baseus倍思AirGo AG20开放式耳机，搭载了16.2mm大动圈单元，通过定向传音技术，有效降低音质损失，较少漏音；还搭载了低频增强技术，用于实时调整低频强度和深度。在通话上，支持双麦通话降噪，智能分离人声与背景声，实现高清通话效果。



倍思AirGo AG20还搭载了倍思3项智能音频技术，支持DCLL倍思双通道低延迟，提供音画同步的游戏体验；支持BSC倍思智慧双连，无缝切换；支持BRC倍思瞬时闪充，充电10分钟，可播放2小时。满电状态下，耳机单次续航时间约6小时，配合充电盒综合续航约26小时。



我爱音频网还拆解过倍思AeQur G10真无线双模耳机，倍思Bowie M3、倍思Bowie MA10、倍思Bowie M2s、倍思Bowie M2真无线降噪耳机，倍思Bowie E5x、倍思Bowie E9、倍思Bowie E2、倍思AirNora、倍思Encok W01、倍思Encok W04 Pro真无线耳机等产品，下面再来看看这款产品的详细拆解报告吧~

Baseus倍思AirGo AG20开放式耳机开箱

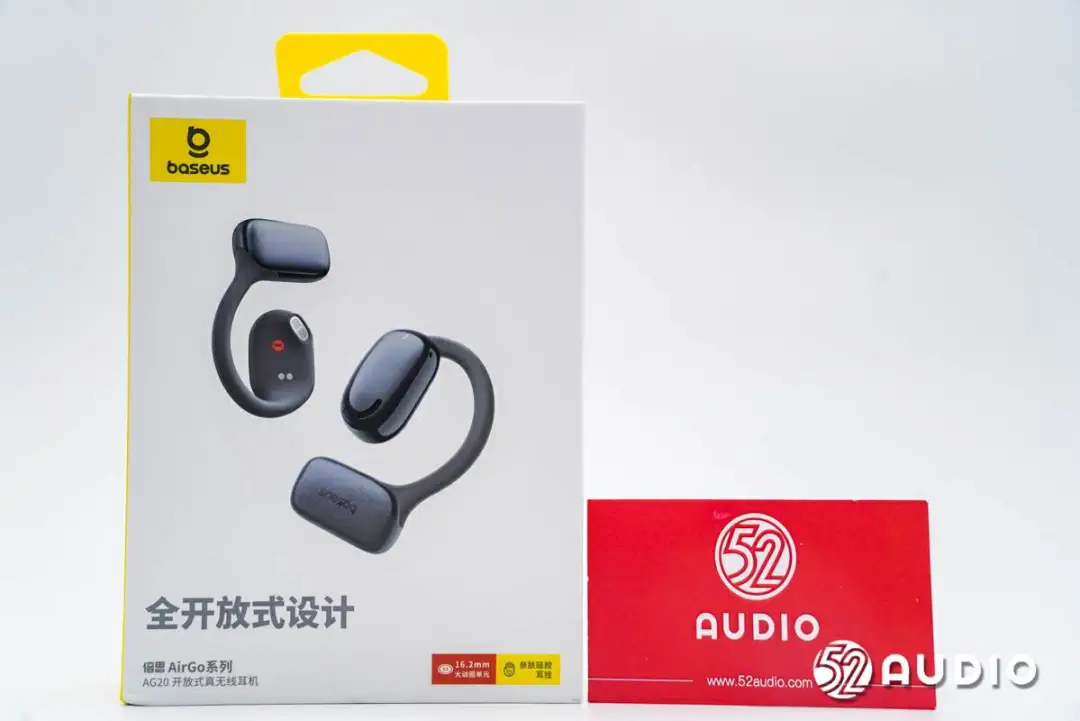

Baseus倍思AirGo AG20开放式耳机包装盒采用了家族式的设计风格，正面展示有耳机外观，品牌LOGO和产品名称，以及16.2mm大动圈单元、亲肤硅胶耳挂的功能特点。

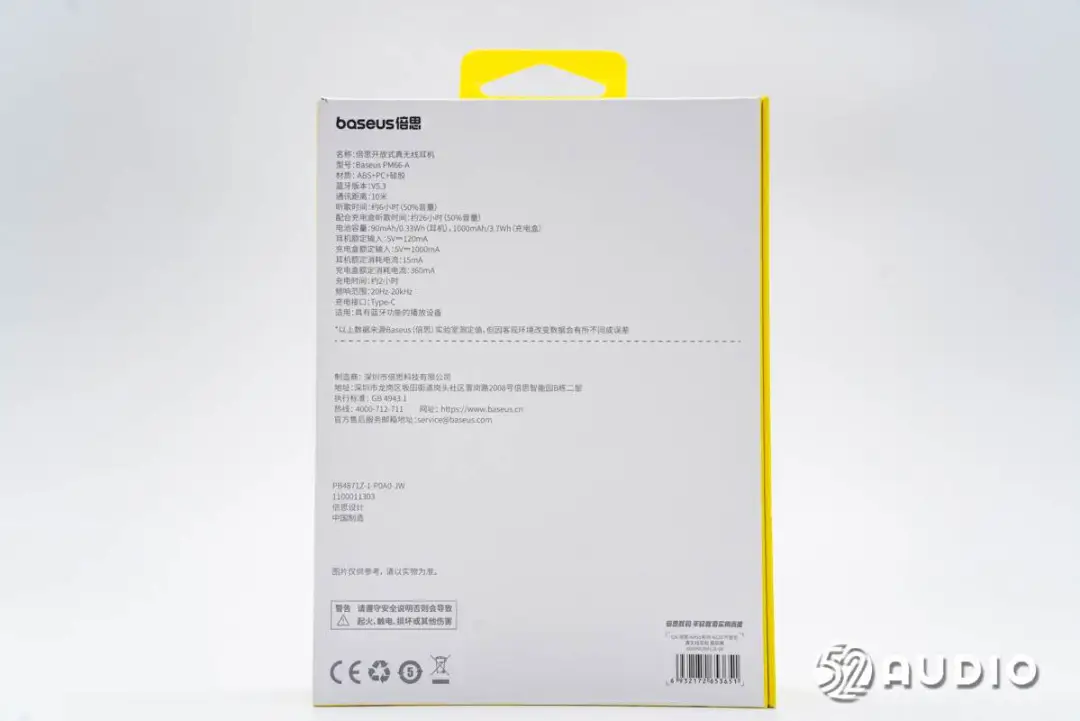

包装盒背面介绍有产品的参数信息，名称：倍思开放式真无线耳机，型号：Baseus PM66-A，蓝牙版本：V5.3，听歌时间：约6小时（50%音量），配合充电盒听歌时间：约26小时（50%音量），电池容量：90mAh/0.33Wh（耳机），1000mAh/3.7Wh（充电盒），耳机额定输入：5V-120mA，充电盒额定输入：5V-1000mA，耳机额定消耗电流：15mA，充电盒额定消耗电流：360mA，频响范围：20Hz~20kHz，充电接口：Type-C；制造商：深圳市倍思科技有限公司。

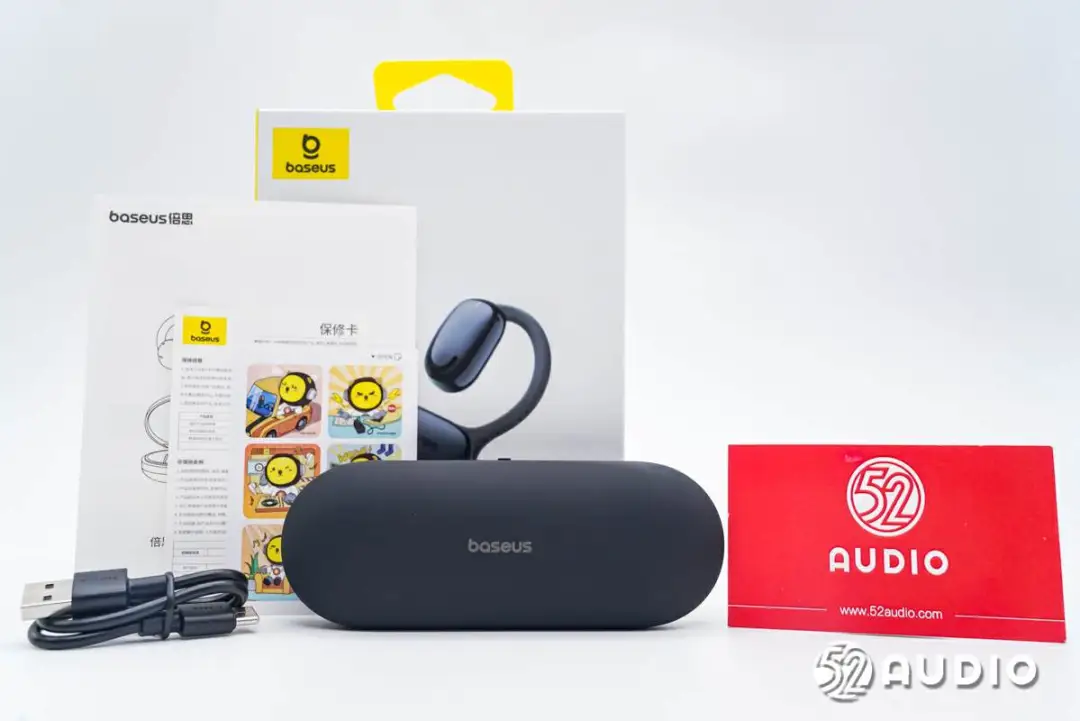

包装盒内部物品有充电盒、耳机、充电线、倍思贴纸、产品说明书和保修卡。

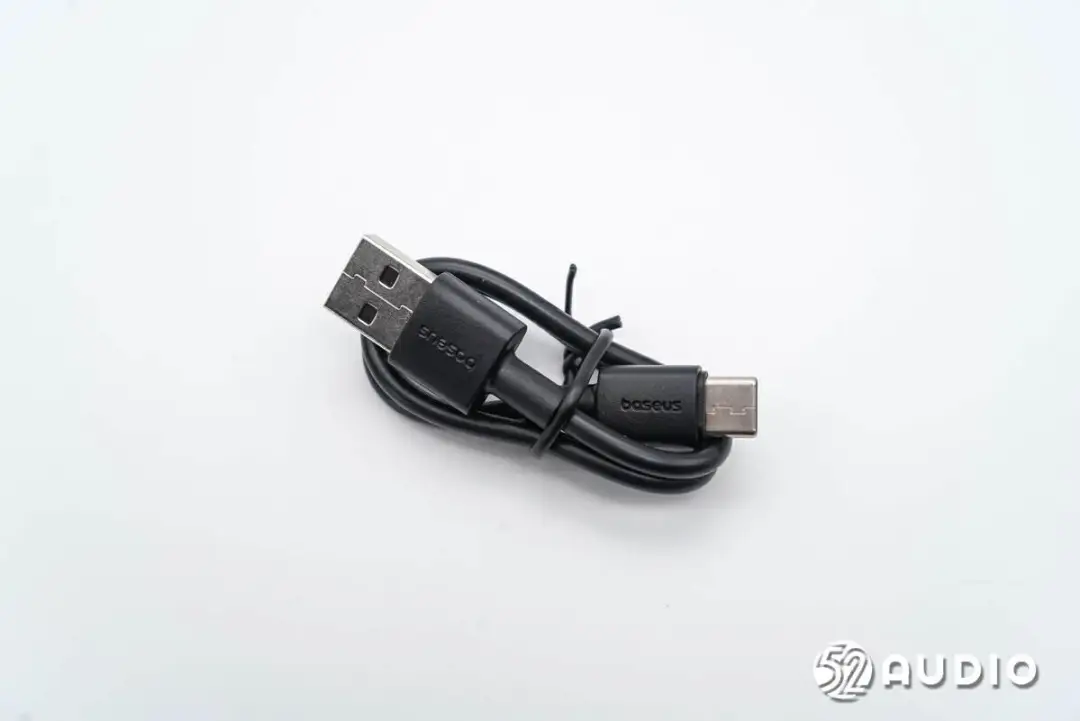

USB-A to Type-C充电线，端口雕刻“baseus”品牌LOGO。

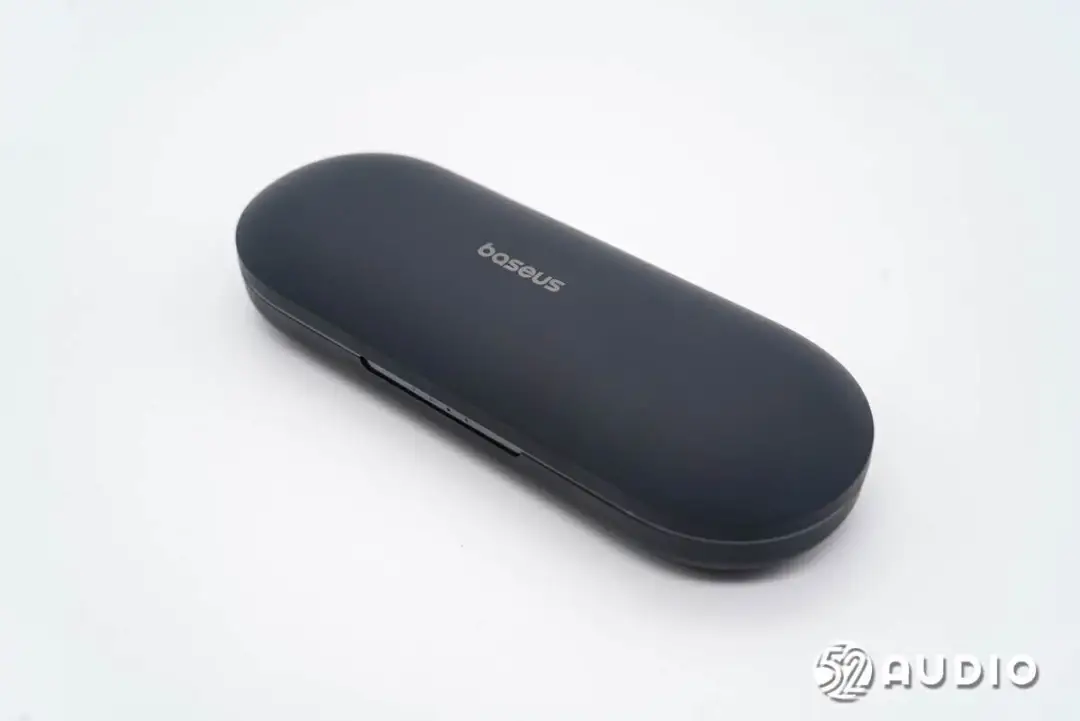

倍思AirGo AG20充电盒采用了长条形的“鹅卵石”状设计，边缘过渡圆润，类硅胶涂层，手感细腻舒适。机身顶部设计有“baseus”品牌LOGO。

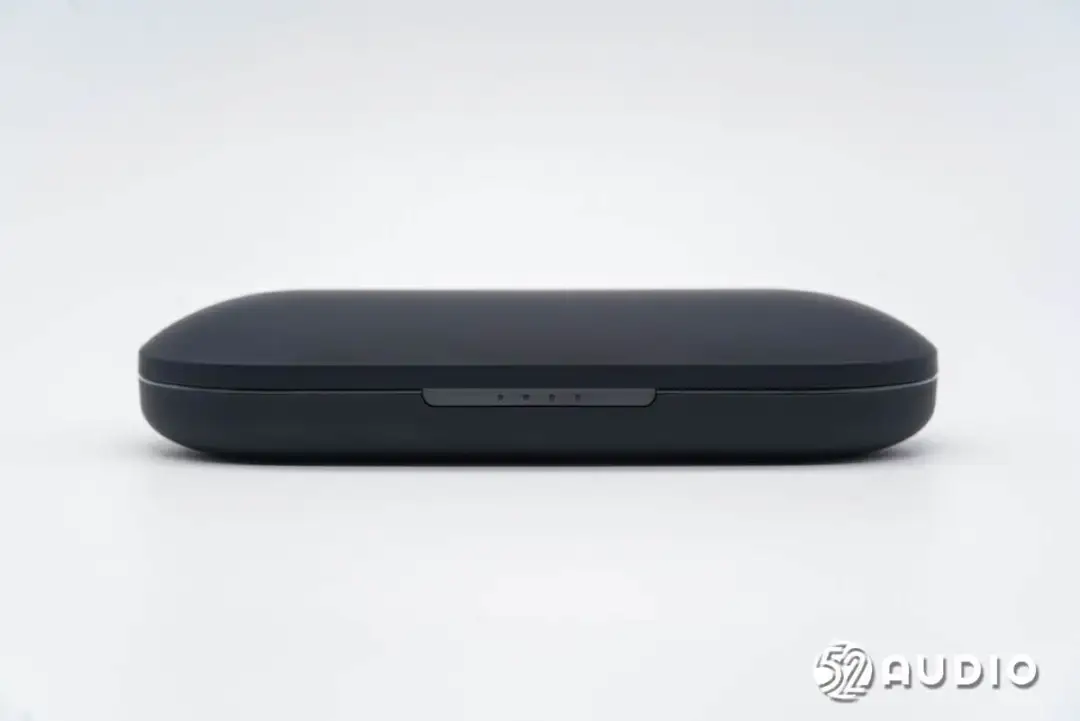

机身正面外观一览，设置有4颗LED指示灯，能够直观的反馈剩余电量信息。

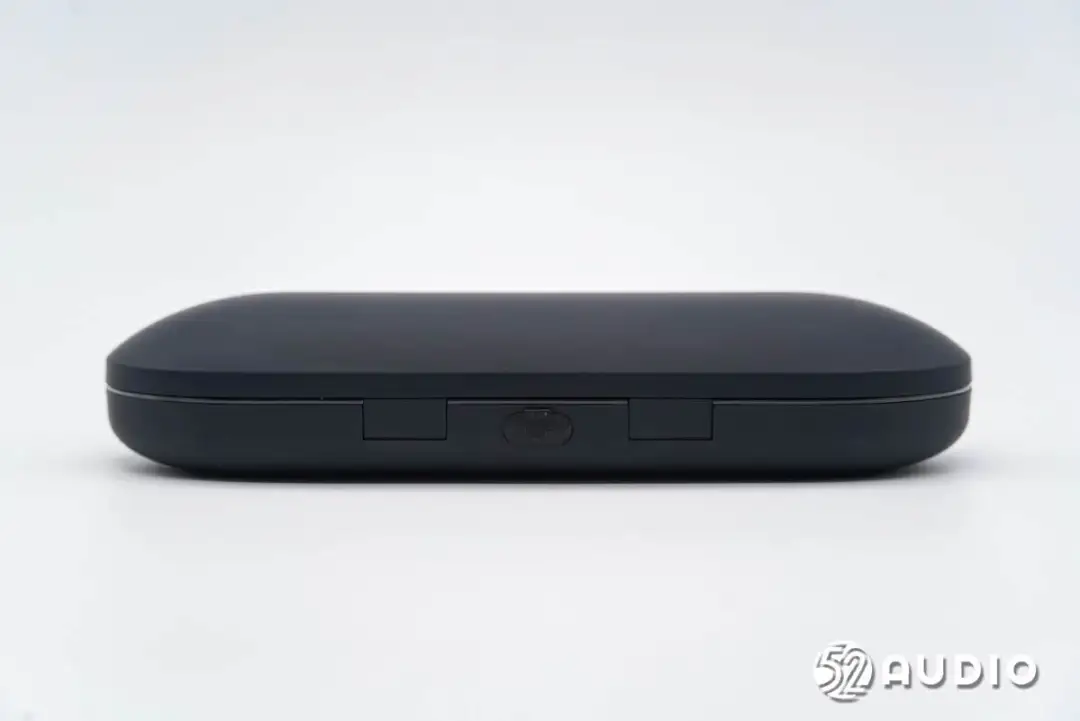

机身背面设置充电接口，通过防尘塞防护。

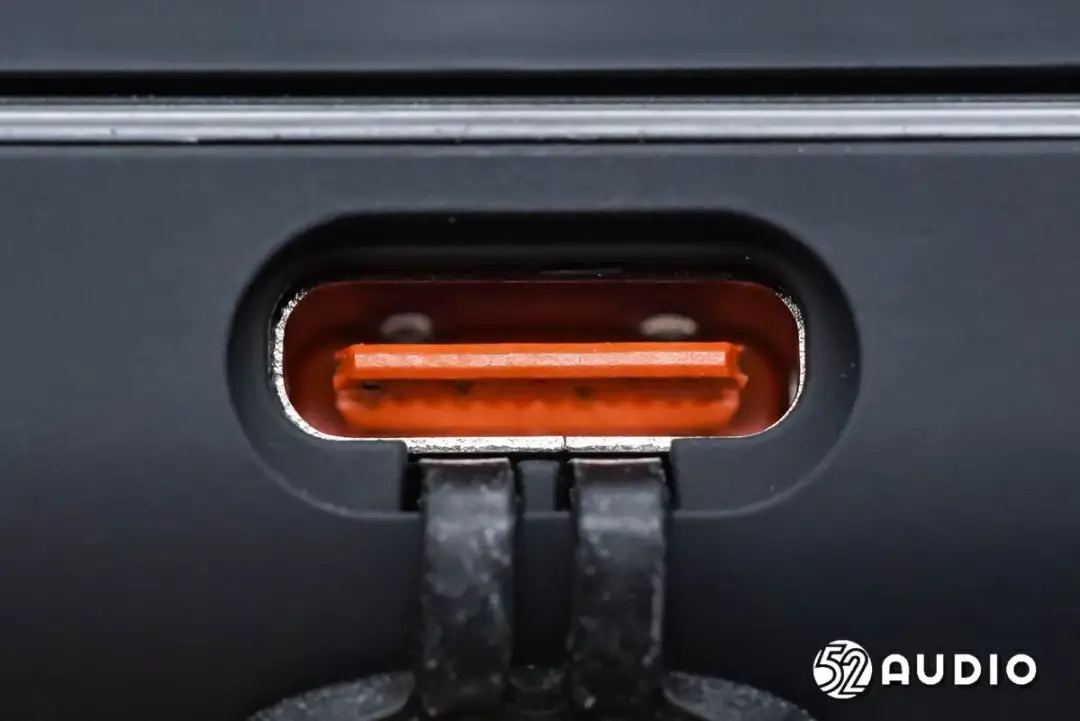

打开防尘塞，Type-C充电接口特写，倍思经典橙色舌片。

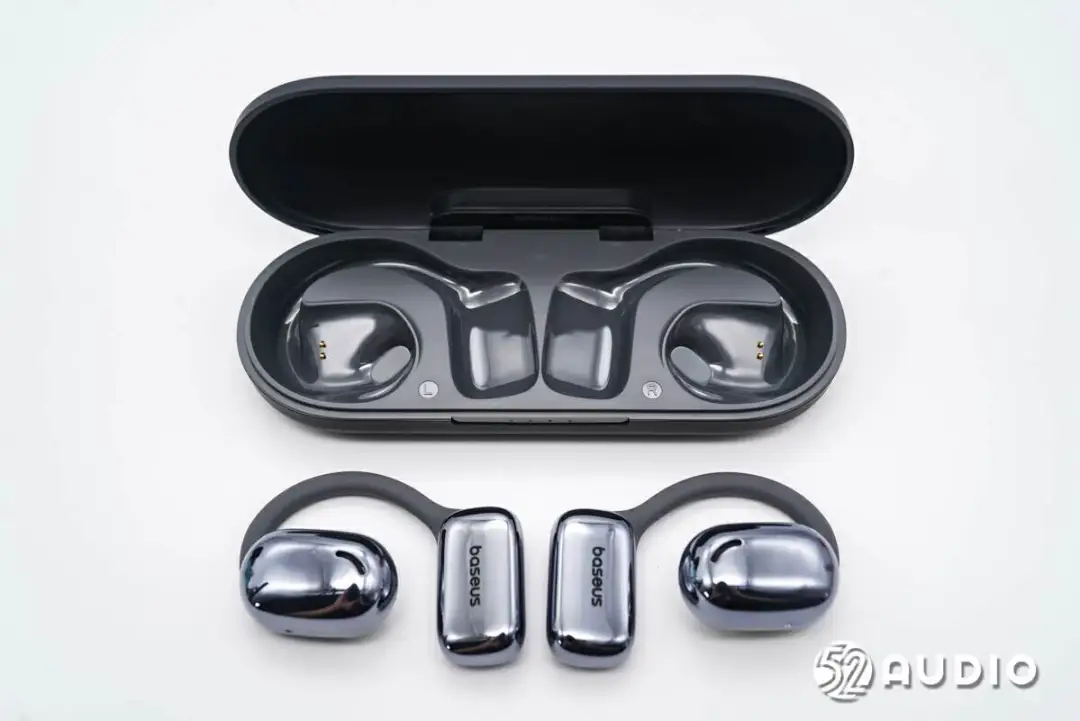

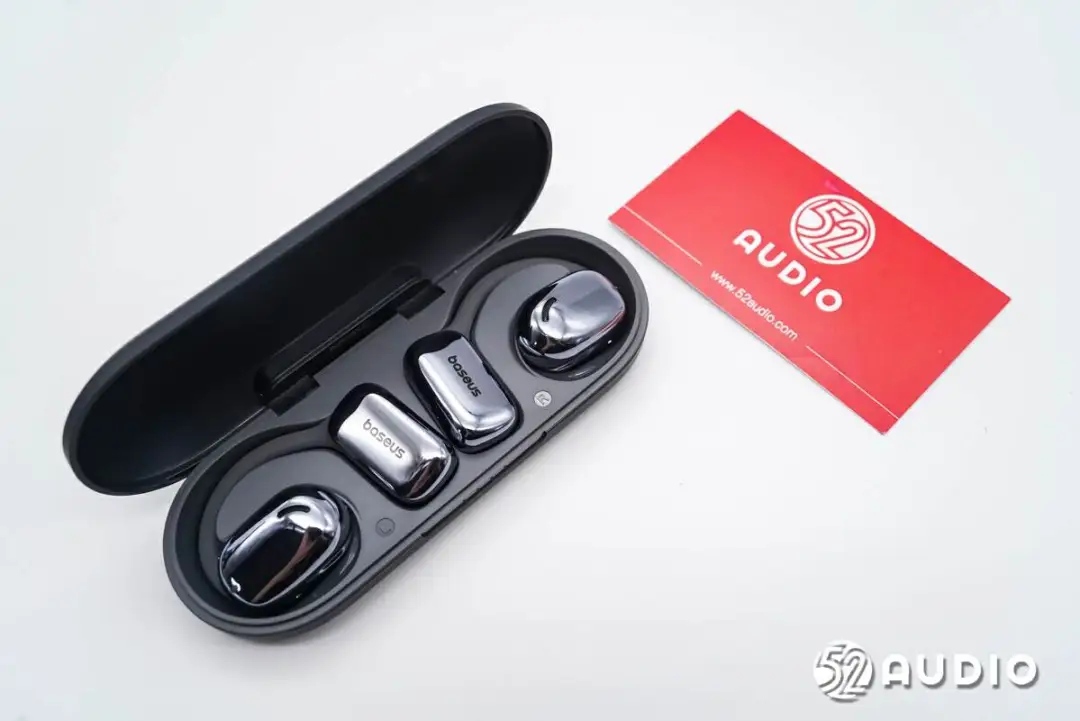

打开充电盒盖，内部耳机放置状态一览，通过磁吸固定。





取出耳机，座舱内部结构一览。

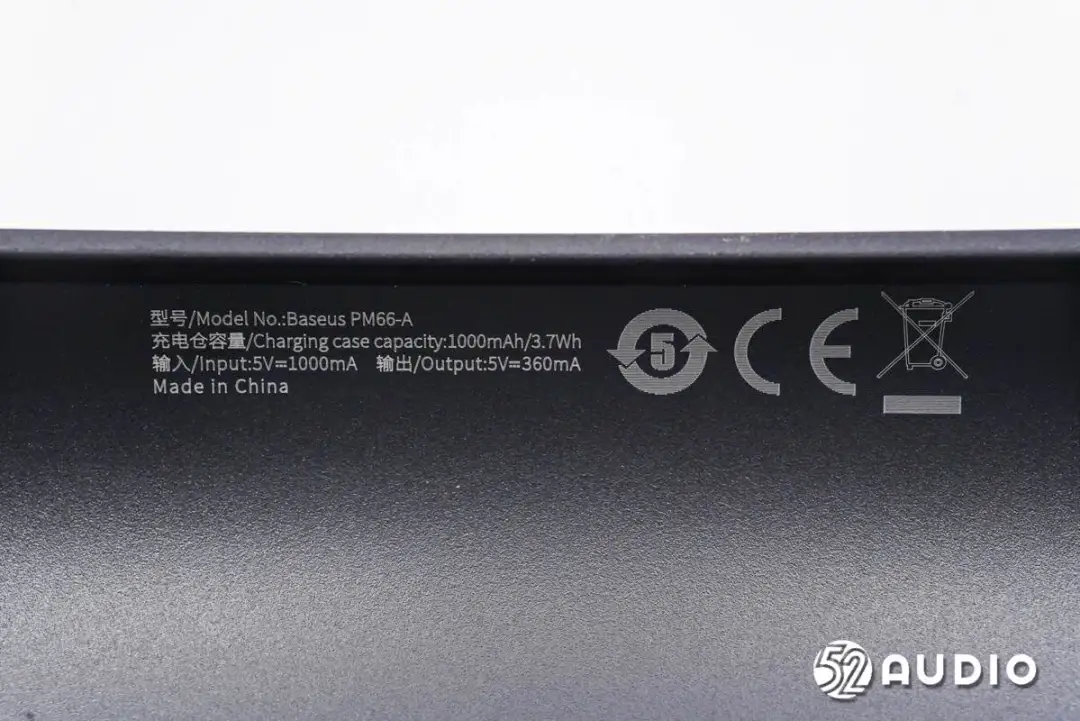

盒盖内侧丝印参数信息和认证标识。

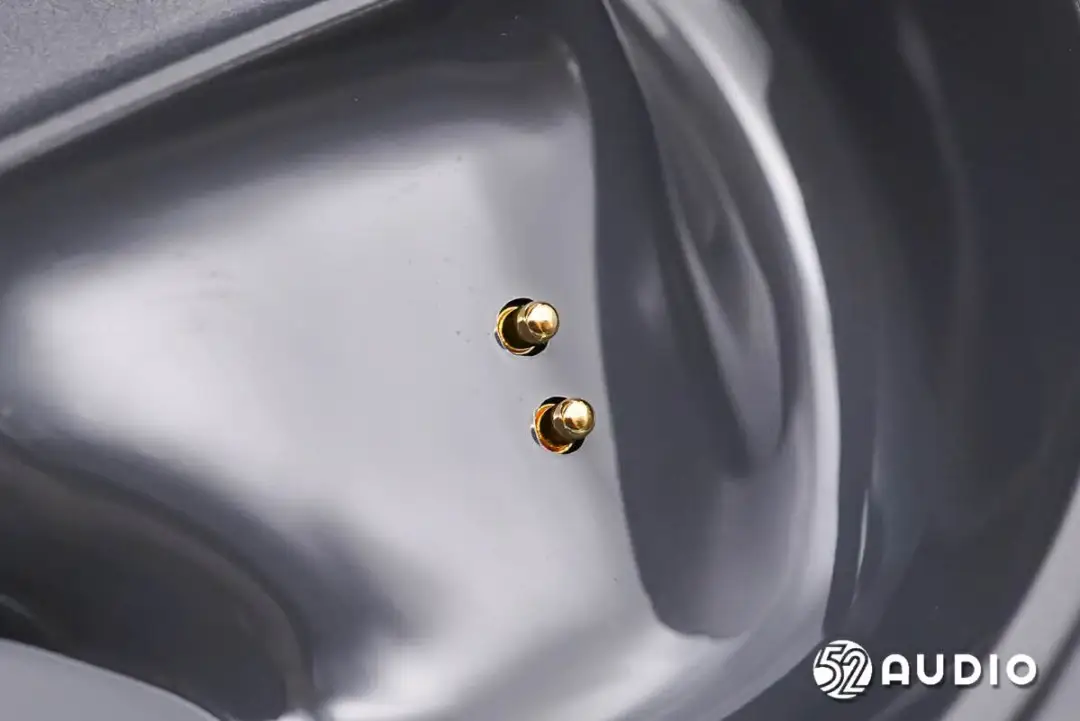

为耳机充电的金属顶针特写。

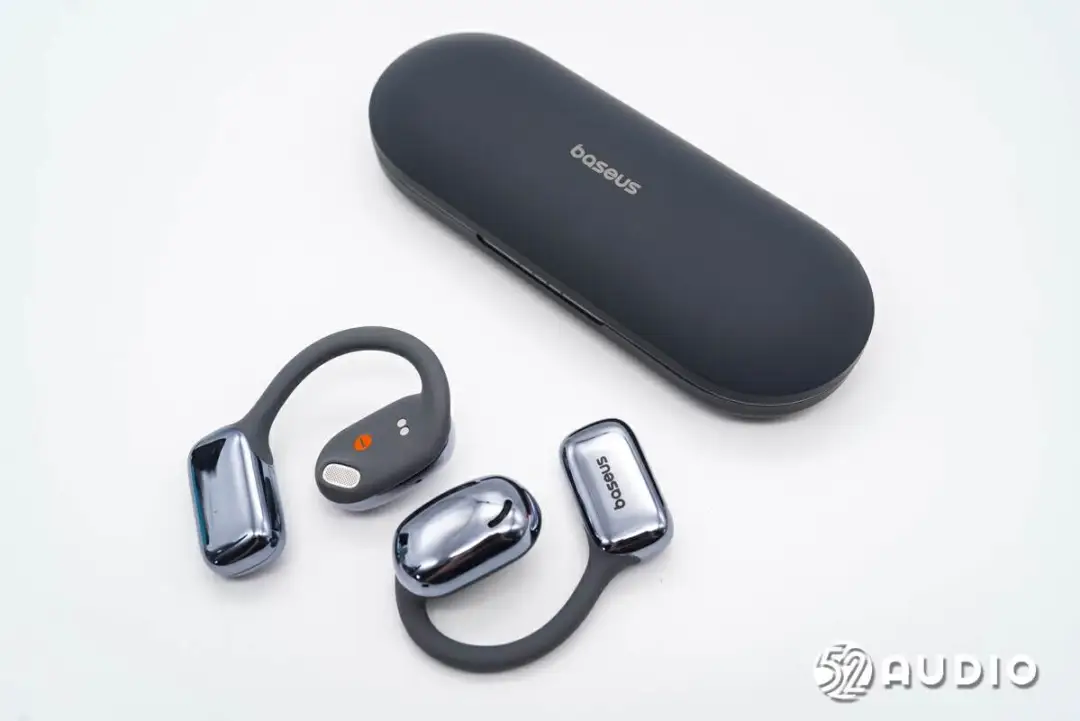

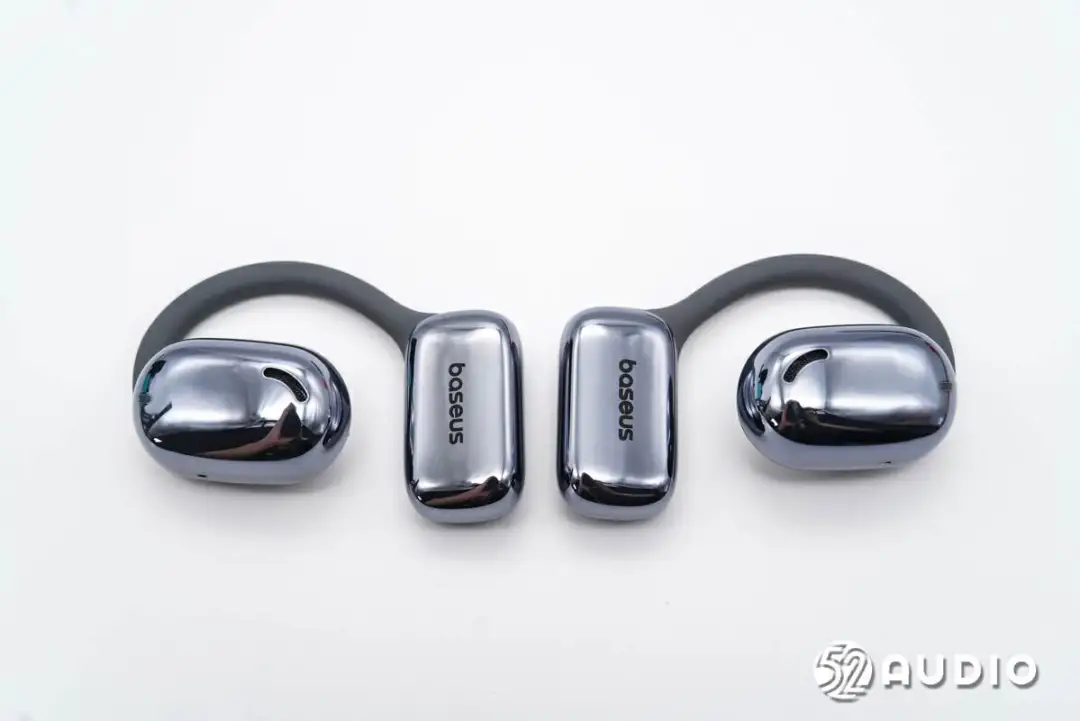

Baseus倍思AirGo AG20开放式耳机整体外观一览，耳机采用了挂耳式设计，由耳挂衔接两端腔体，佩戴时音腔位于耳道前方，但不堵塞耳道，提供开放式聆听。





耳机外侧外观一览，耳挂采用了钛合金记忆钢丝和亲肤硅胶材质，佩戴舒适贴耳；腔体采用了电镀工艺处理，呈现精致的亮面质感。





音腔背部的指示灯特写，用于反馈工作状态。

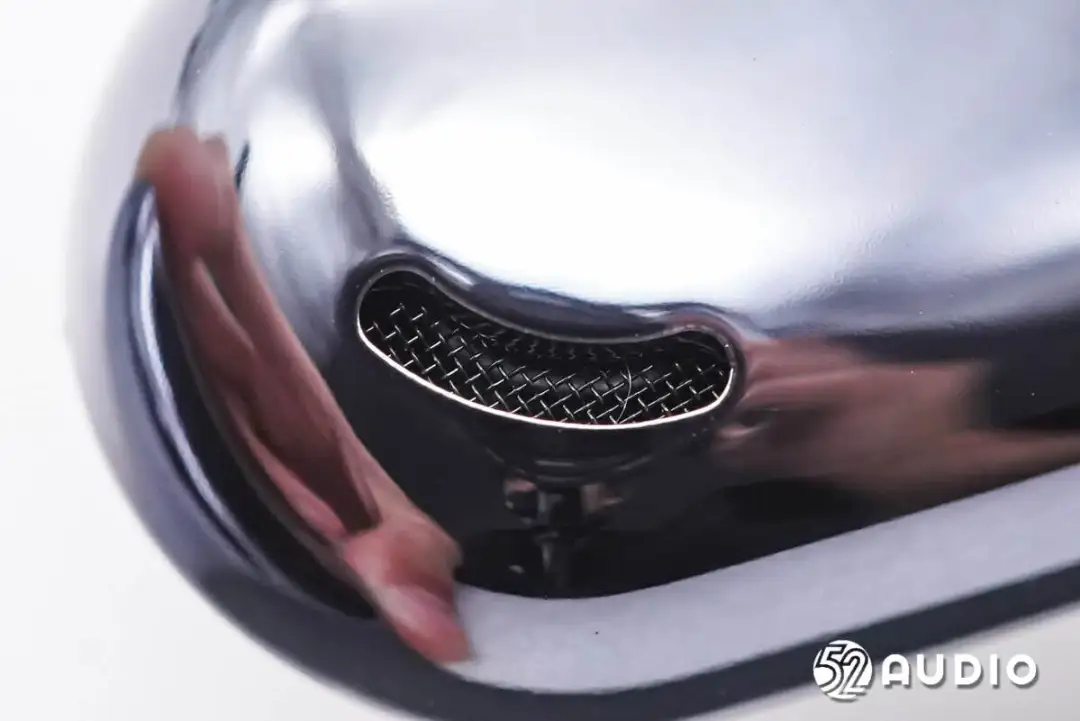

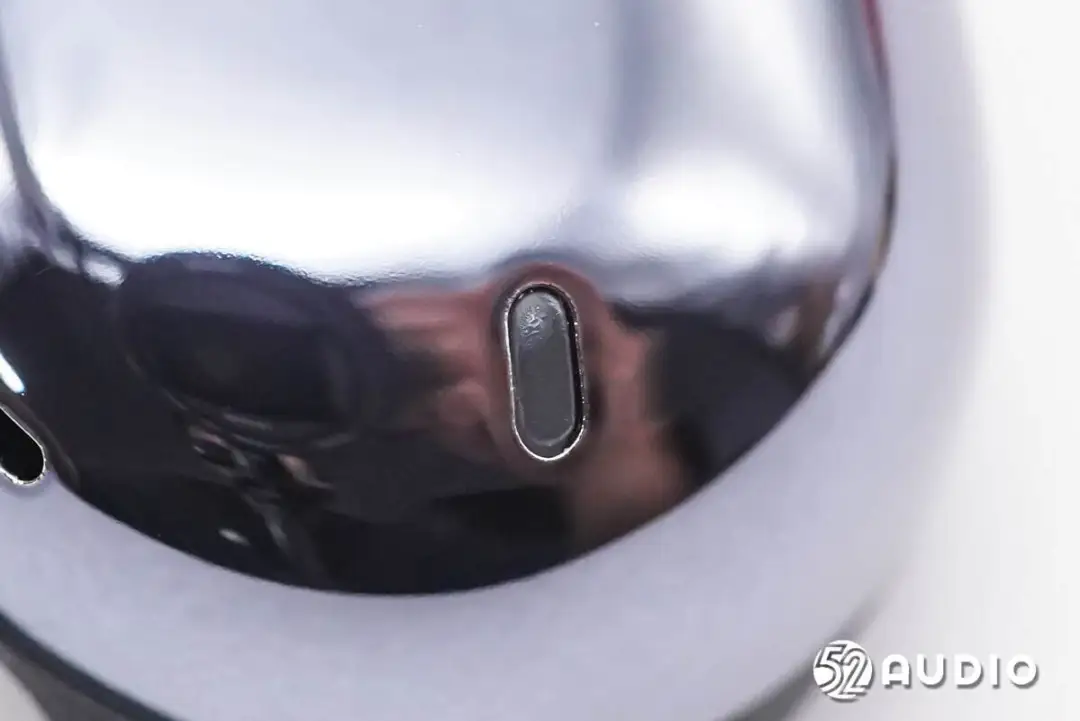

耳机调音孔特写，用于保障音腔内部空气流通，提升音频性能。

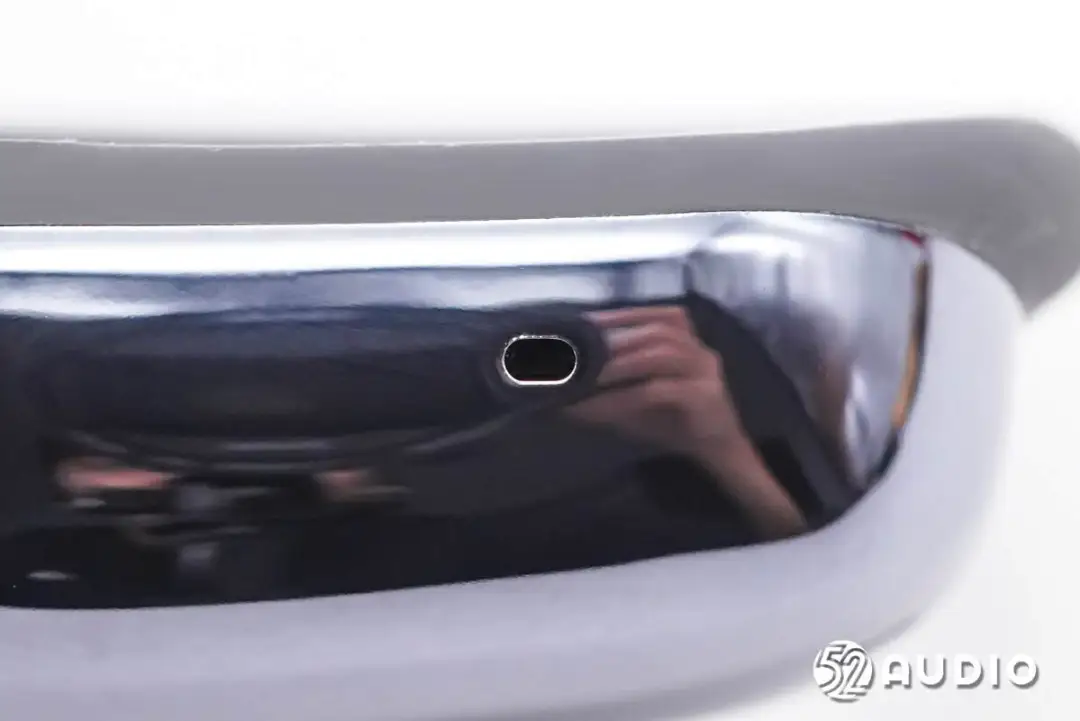

音腔上方的通话降噪麦克风拾音孔特写。





音腔下方的通话麦克风拾音孔特写。





耳机内侧外观一览，设计有橙色的L/R左右标识，便于用户快速区分。

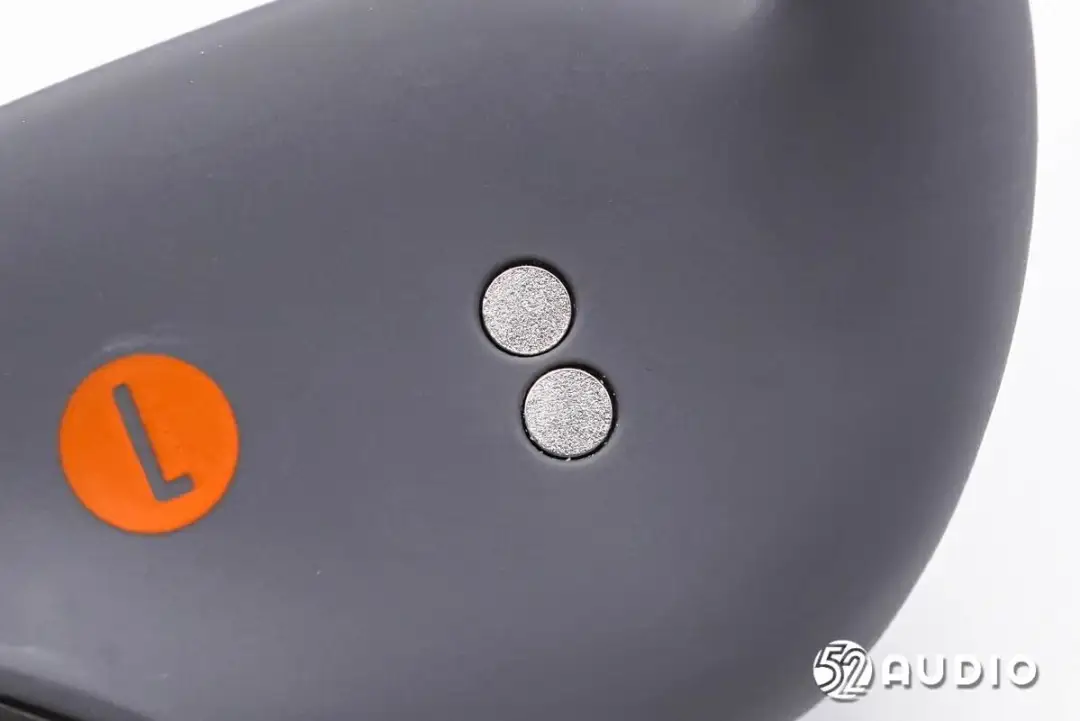

连接充电盒的充电触点特写。

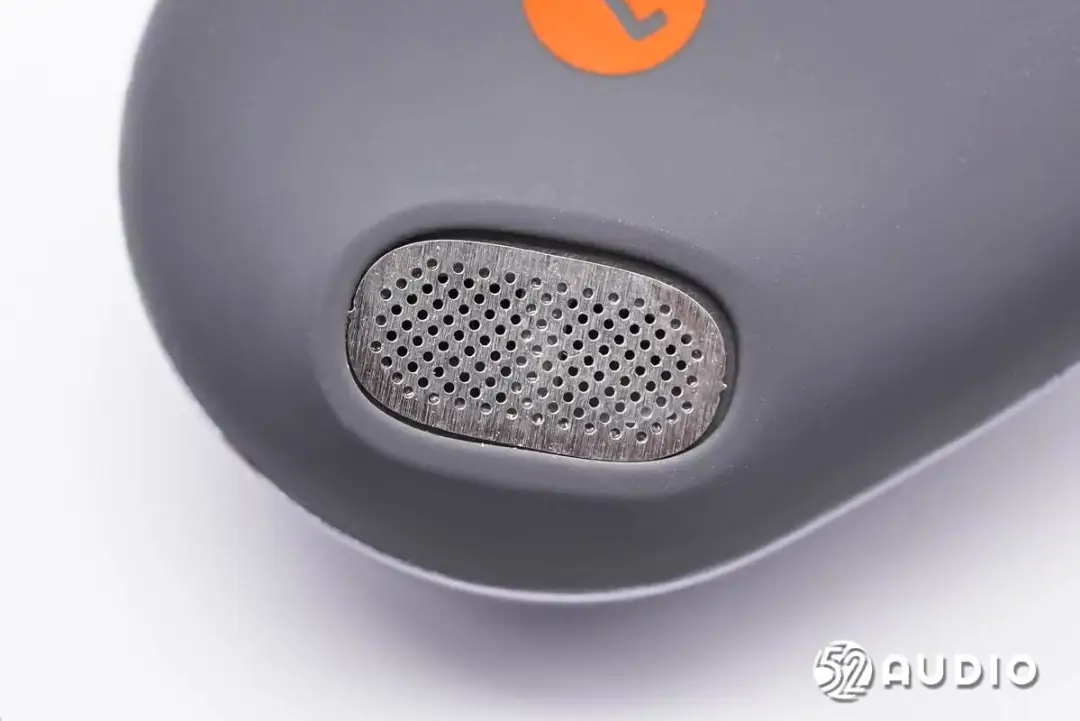

耳机出音嘴特写，金属盖板防护。

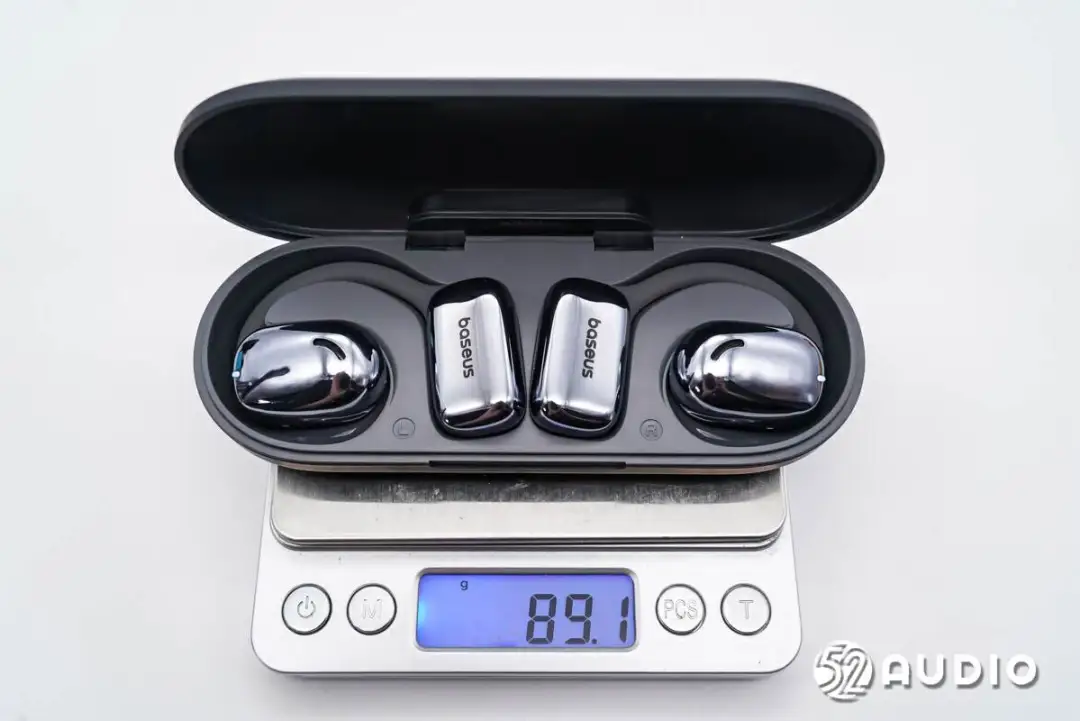

经我爱音频网实测，Baseus倍思AirGo AG20开放式耳机整机重量约为89.1g。

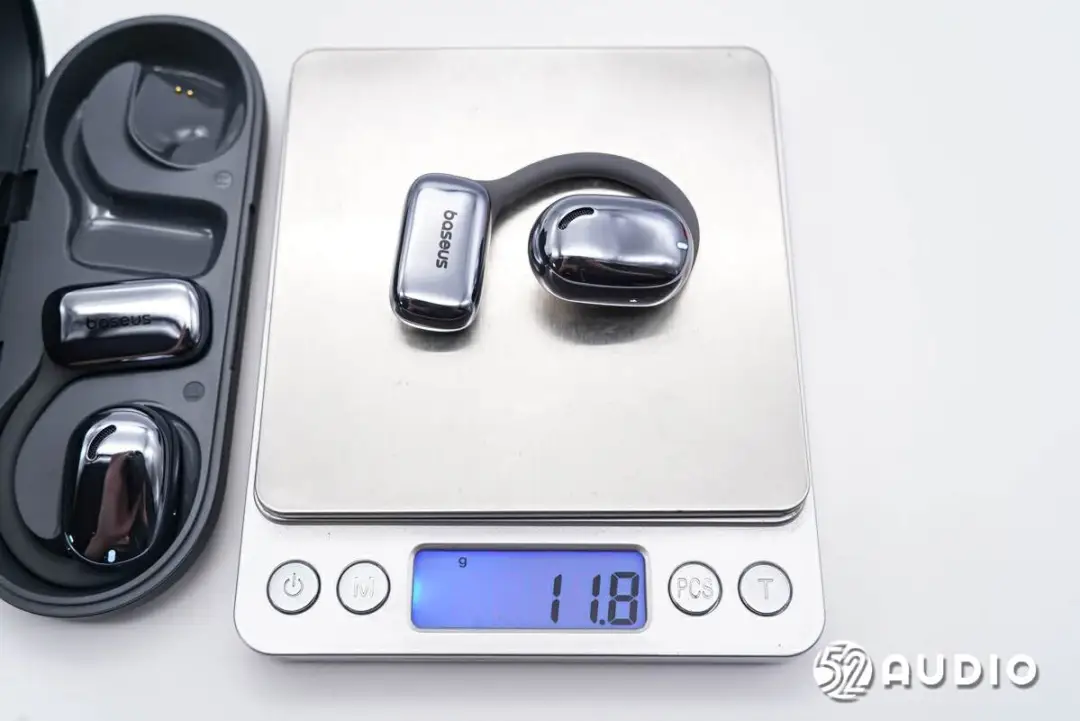

单只耳机重量约为11.8g。

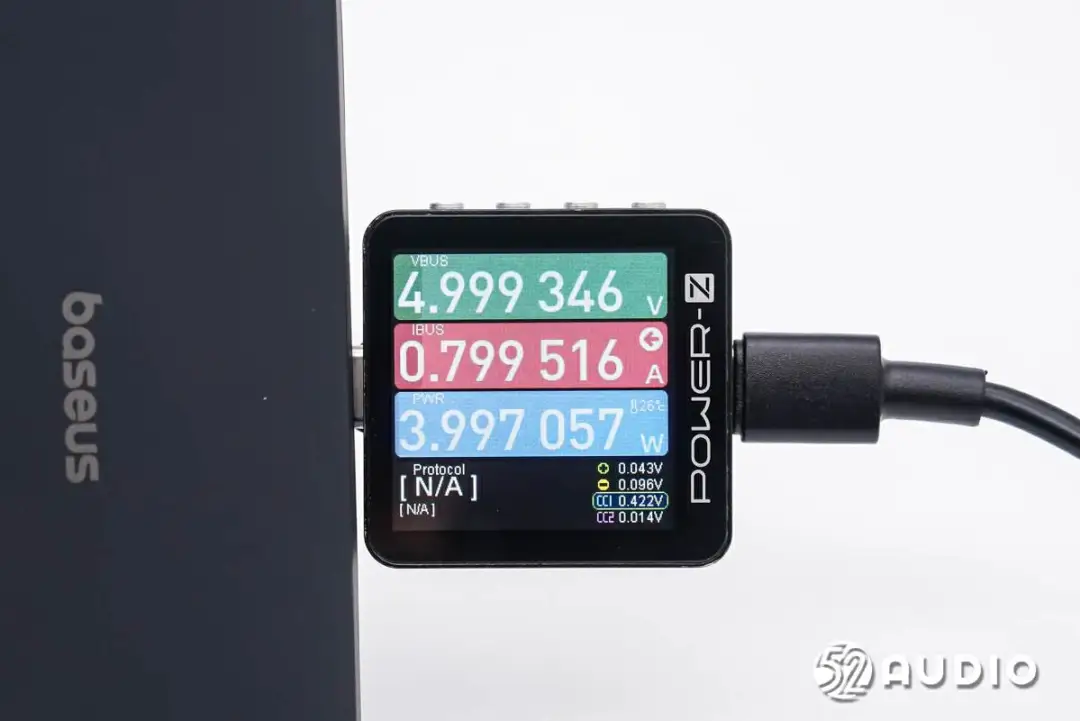

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Baseus倍思AirGo AG20开放式耳机进行充电测试，输入功率约为4.00W。

Baseus倍思AirGo AG20开放式耳机拆解

通过开箱，我们详细了解了Baseus倍思AirGo AG20开放式耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

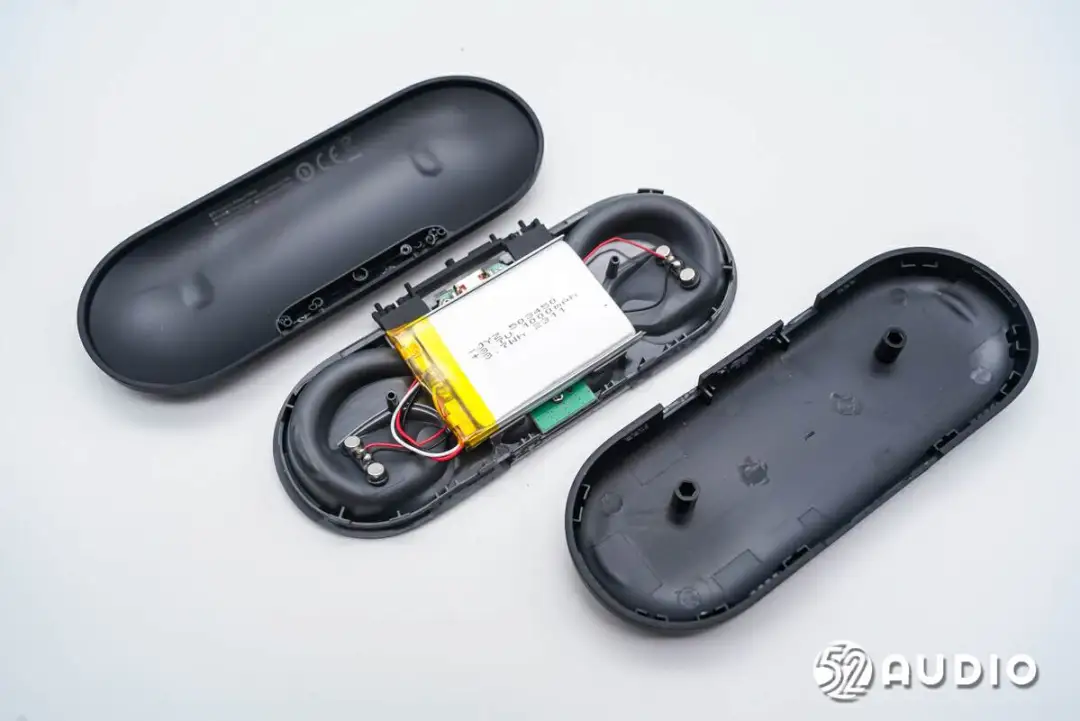

拆开充电盒外壳，取出座舱结构。

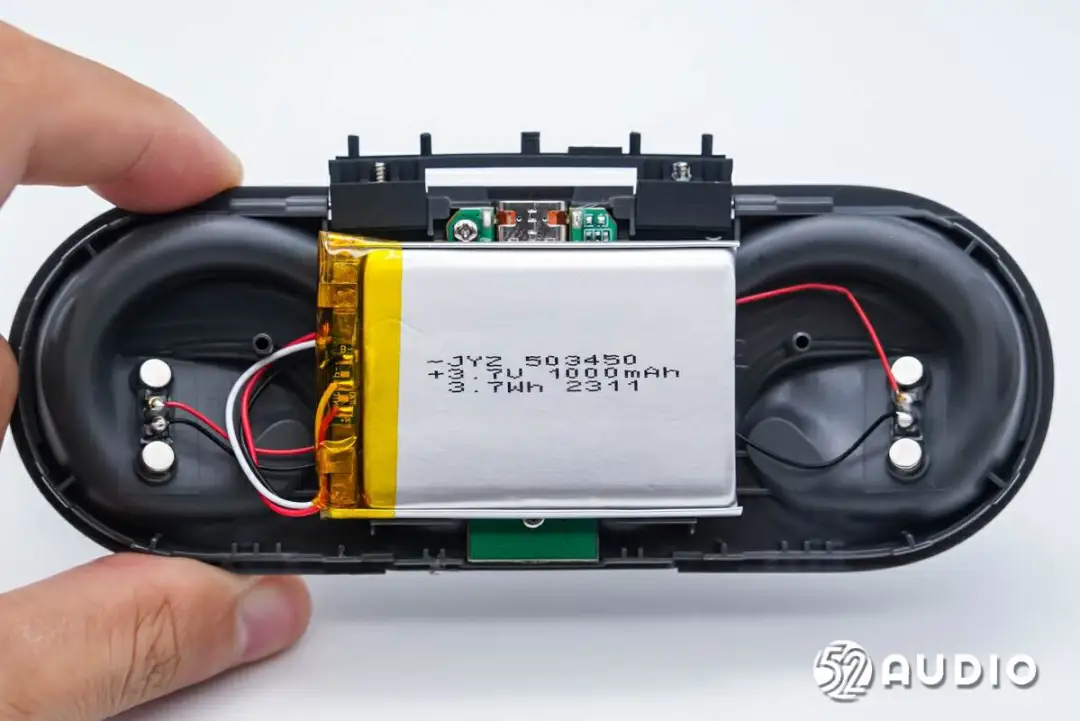

座舱底部电路一览，主板通过螺丝固定，通过导线连接电池和为耳机充电的连接器。

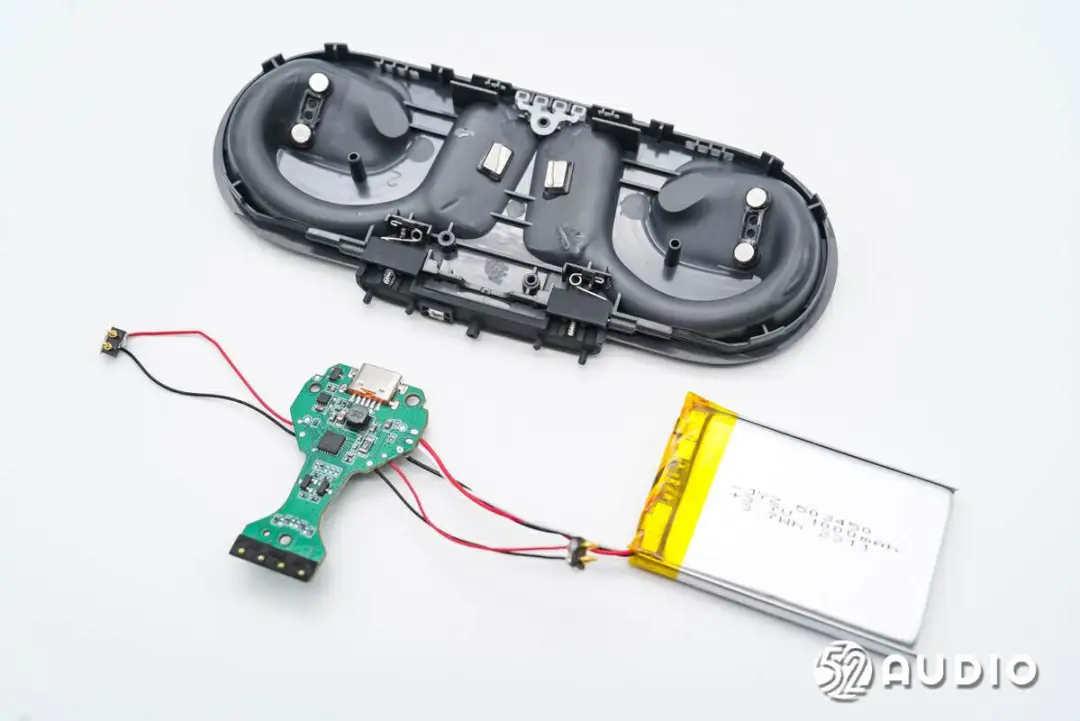

卸掉螺丝，取掉座舱上的所有元器件。

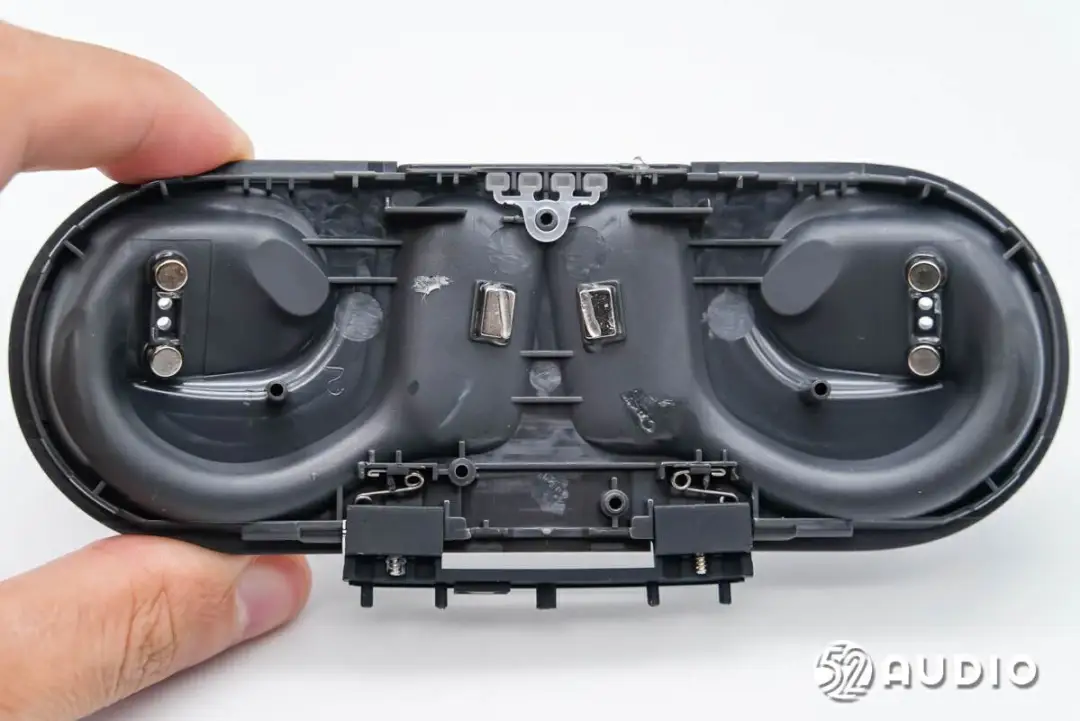

座舱底部结构一览，设置有6颗磁铁，用于吸附固定耳机。

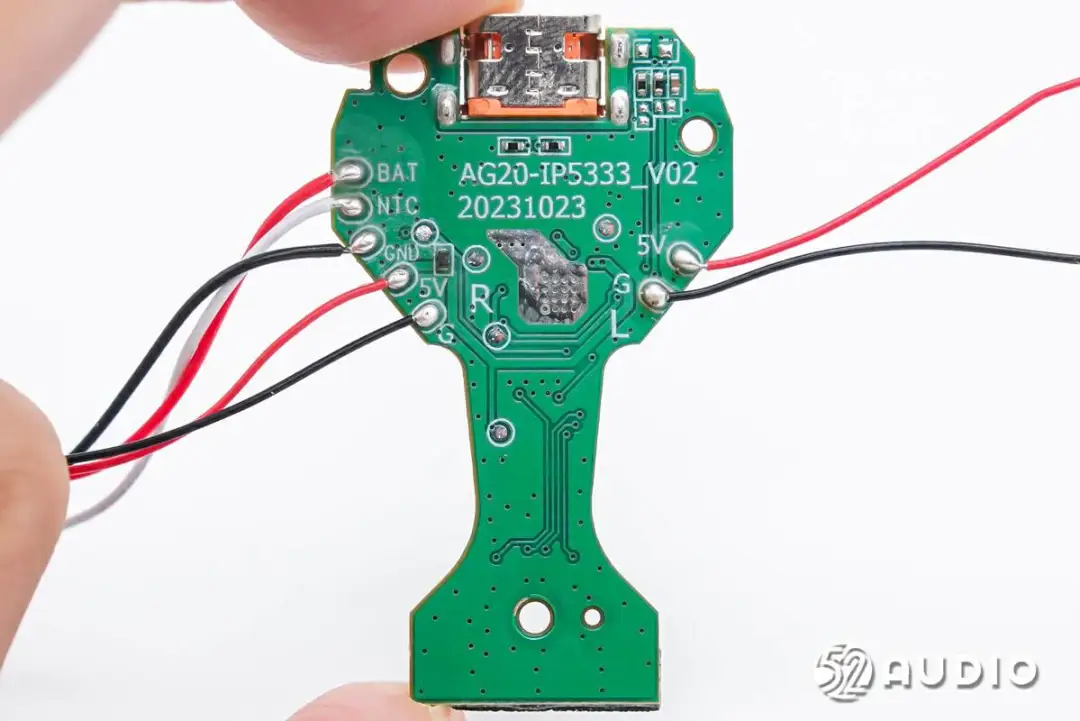

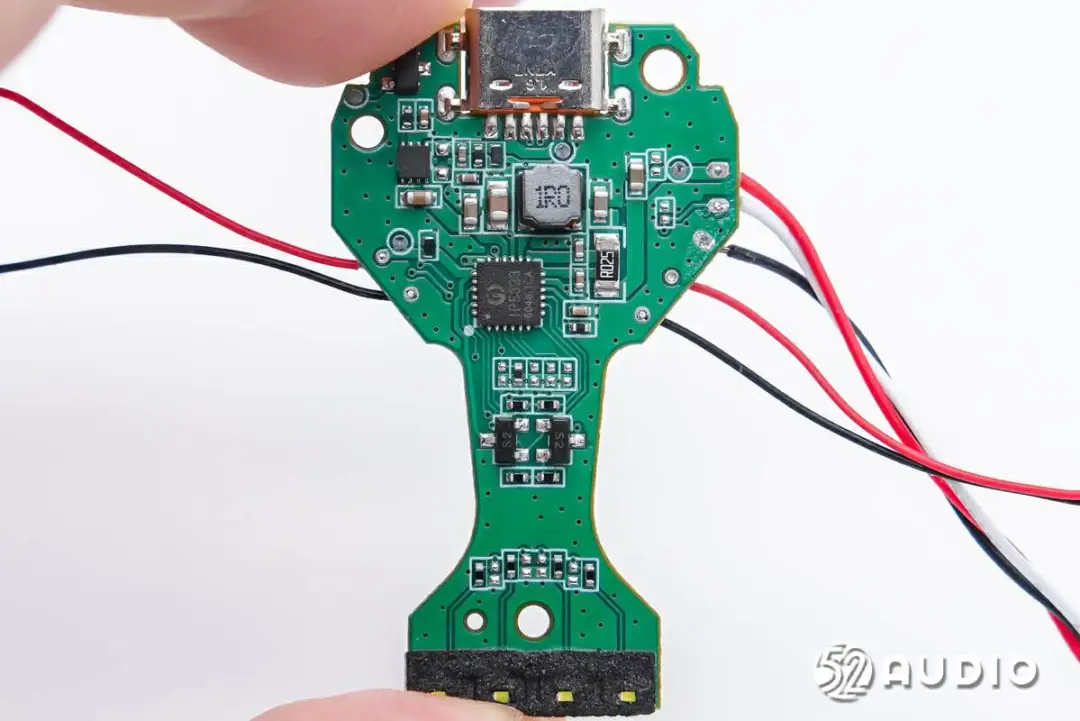

充电盒主板一侧电路一览。





充电盒主板另外一侧电路一览。

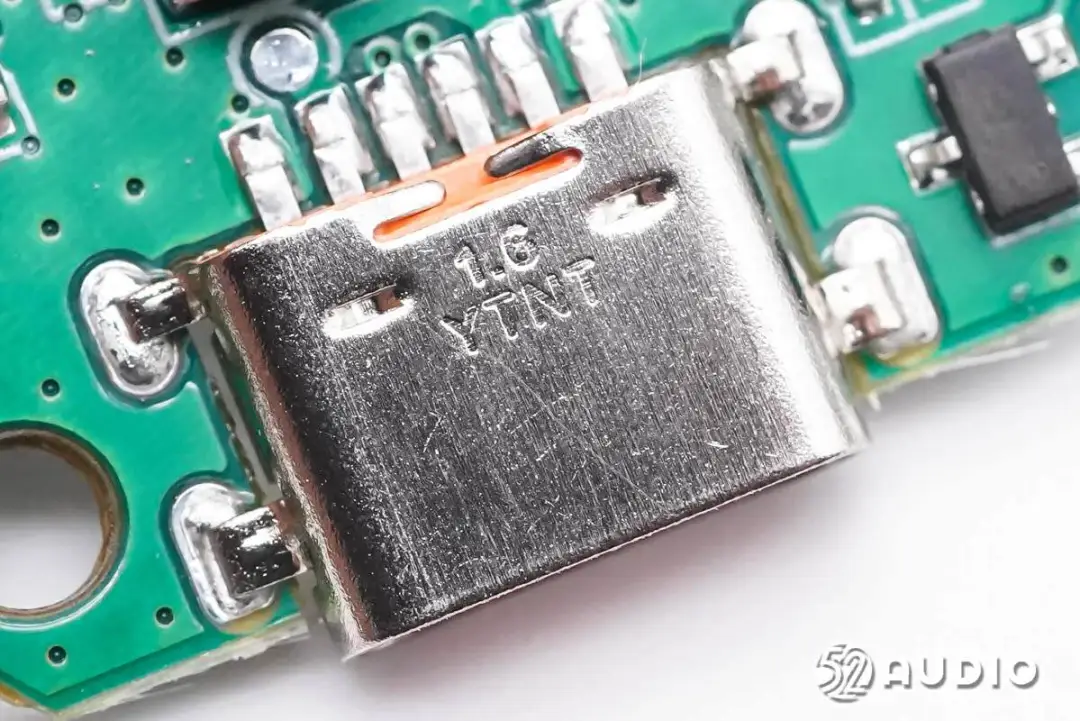

Type-C充电母座特写，来自YTNT意泰，沉板焊接，降低主板厚度。

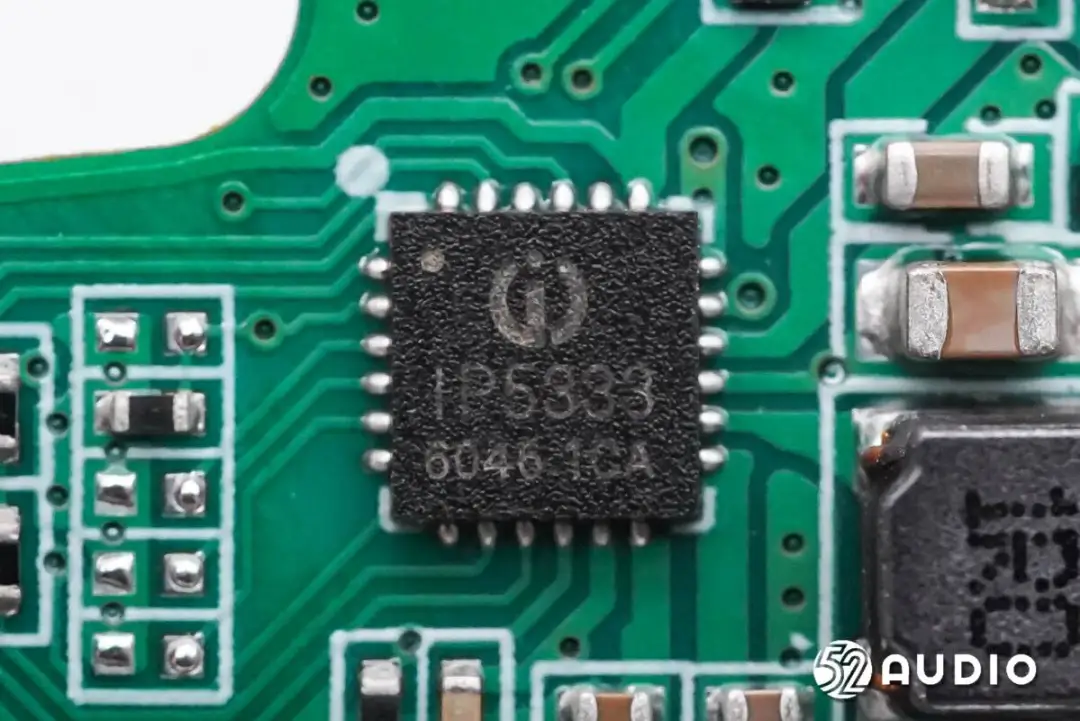

INJOINIC英集芯IP5333多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333非常适合目前需求逐渐提升的智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。



IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容。IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。



IP5333内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

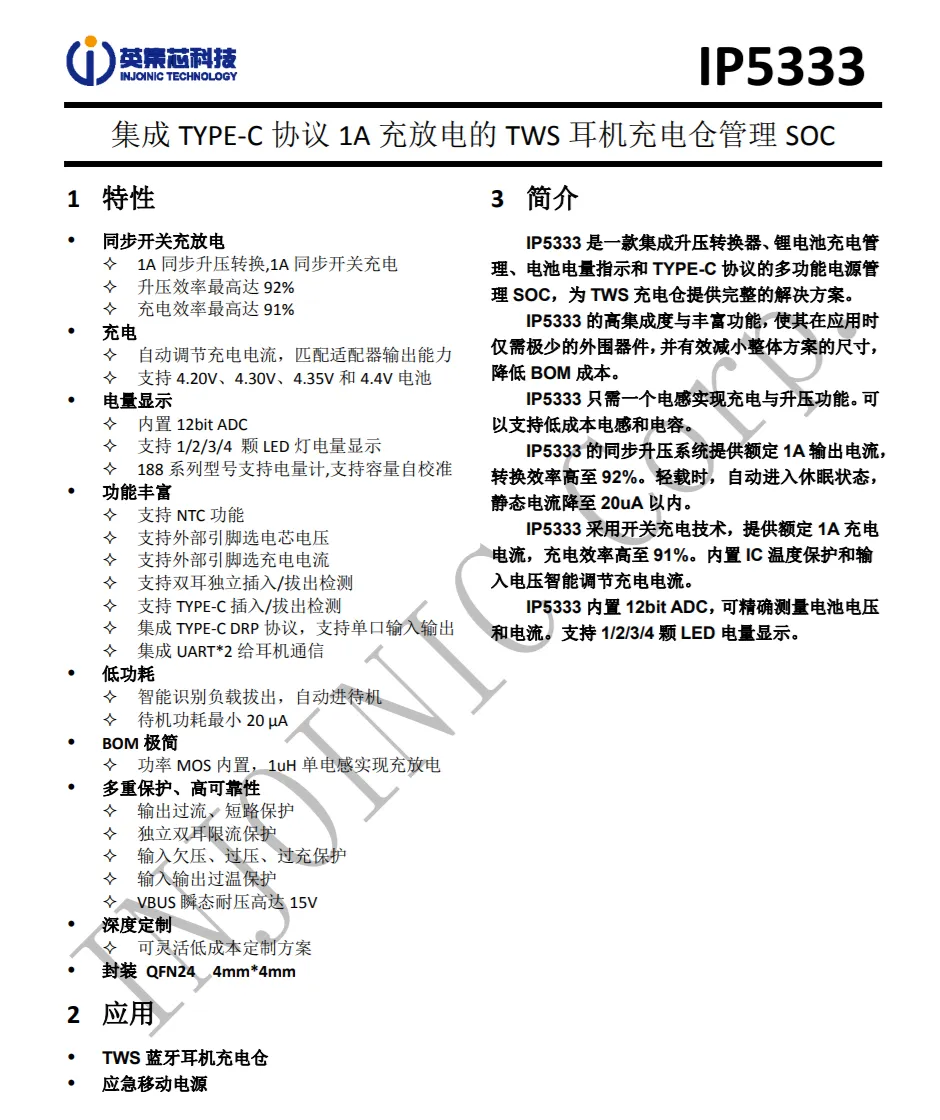

INJOINIC英集芯IP5333详细资料图。据我爱音频网拆解了解到，目前已有荣耀、realme、联想、传音、漫步者、倍思、万魔、嘿喽、声阔、公牛、名创优品、酷狗、创维、索爱、山水、水月雨、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、机乐堂、Nothing、sanag、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，中兴、JLab、QCY、海贝、网易云音乐、喜马拉雅、Pioneer、魔声、PIHEN、傲基、MPOW、BoAt、诺基亚、Ambie等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。





丝印1R0的功率电感，用于为内置电池升压给耳机充电。

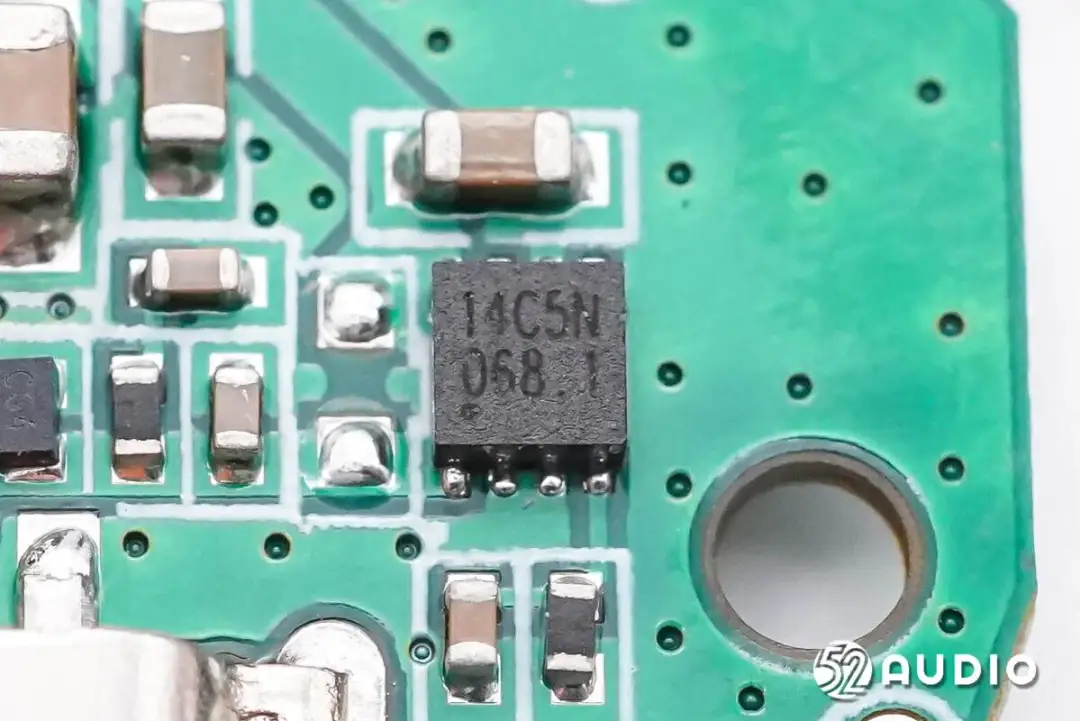

Prisemi芯导科技P14C5N过压过流保护芯片，P14C5N支持输入过压和欠压保护，电路启动后的过流保护。当输入电压超过输入过压保护阈值时，器件会关闭内置的MOSFET断开输入和输出的连接。



P14C5N支持最高30V输入电压，支持3A输出电流。内置55mΩ导阻开关管，具有50ns超快过压响应时间，支持可编程的过电流保护，过压保护支持4.5-16V范围，可使用外部分压电阻设置，或将电压设定引脚接地，使用固定6.8V过压保护。同时芯片还内置过热保护功能，支持控制引脚控制开关。



据我爱音频网拆解了解到，包括小米、OPPO、荣耀、一加、魅族、漫步者、Baseus倍思、声阔、小度、黑鲨、魔声、魅族、科大讯飞、earsopen骨聆、魔声、泥炭等品牌旗下的多款TWS耳机采用了芯导科技电源管理类芯片。

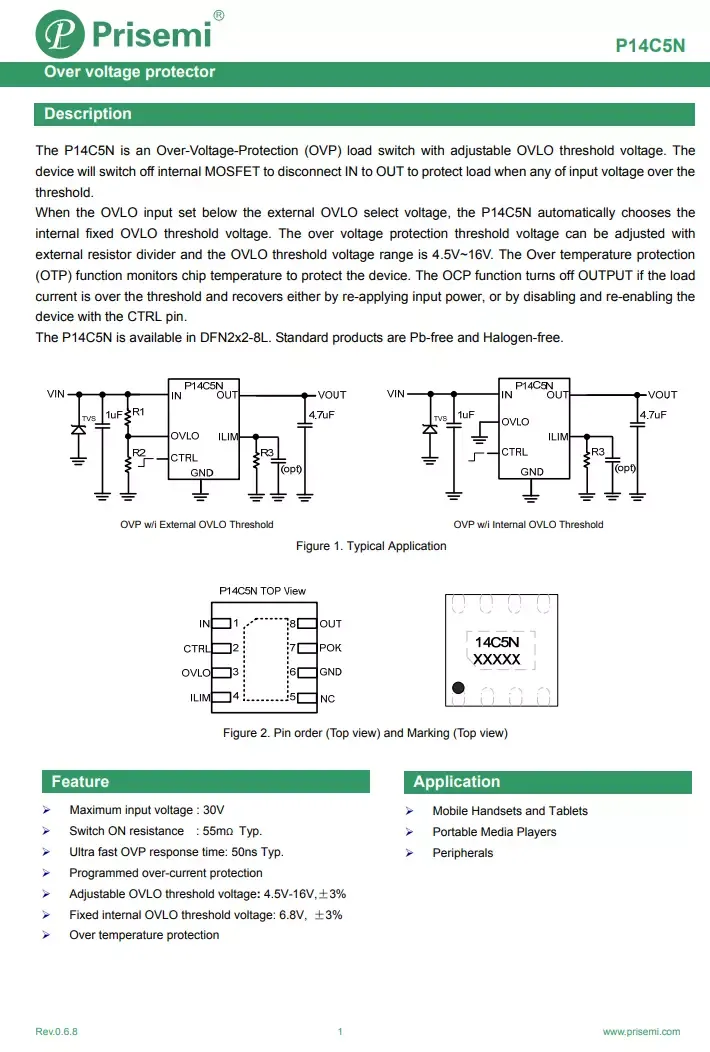

Prisemi芯导P14C5N详细资料图。

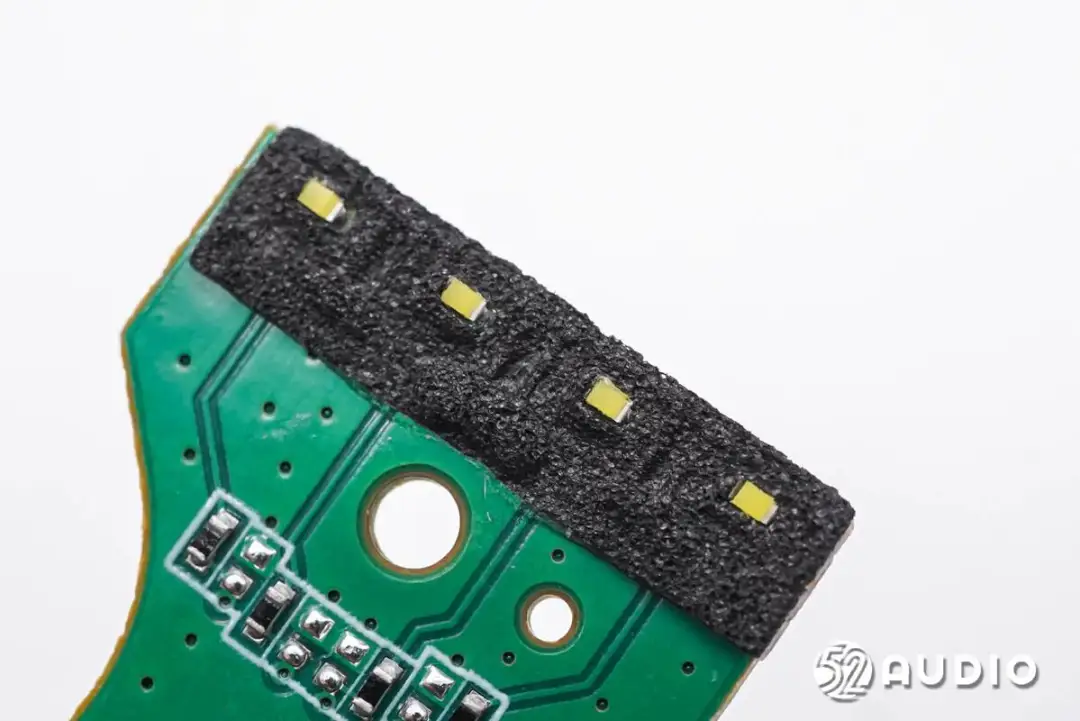

四颗LED指示灯特写，外围遮光棉防止漏光。





充电盒为耳机充电的Pogo Pin连接器特写。

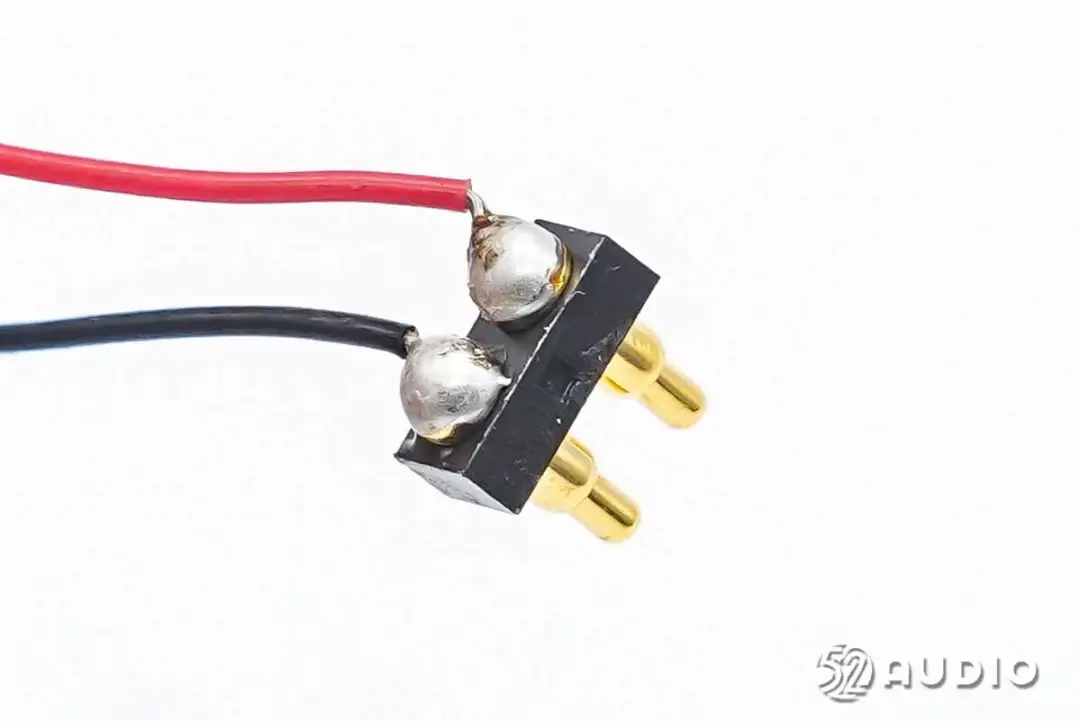

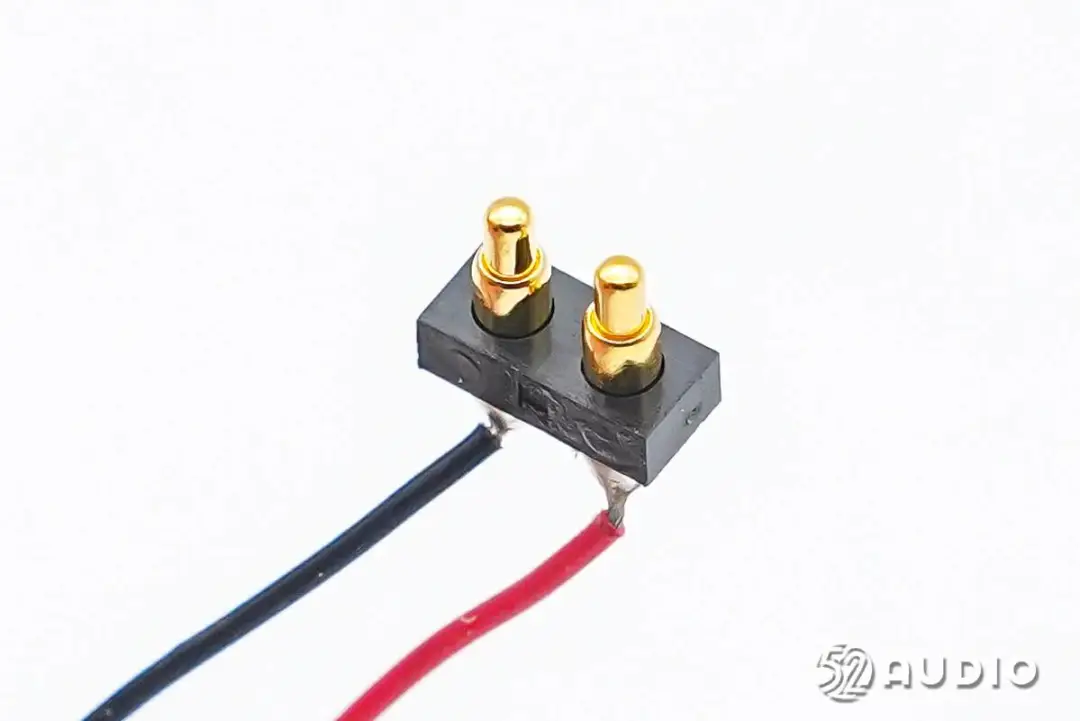

连接器背面与导线焊接，焊点圆润饱满。

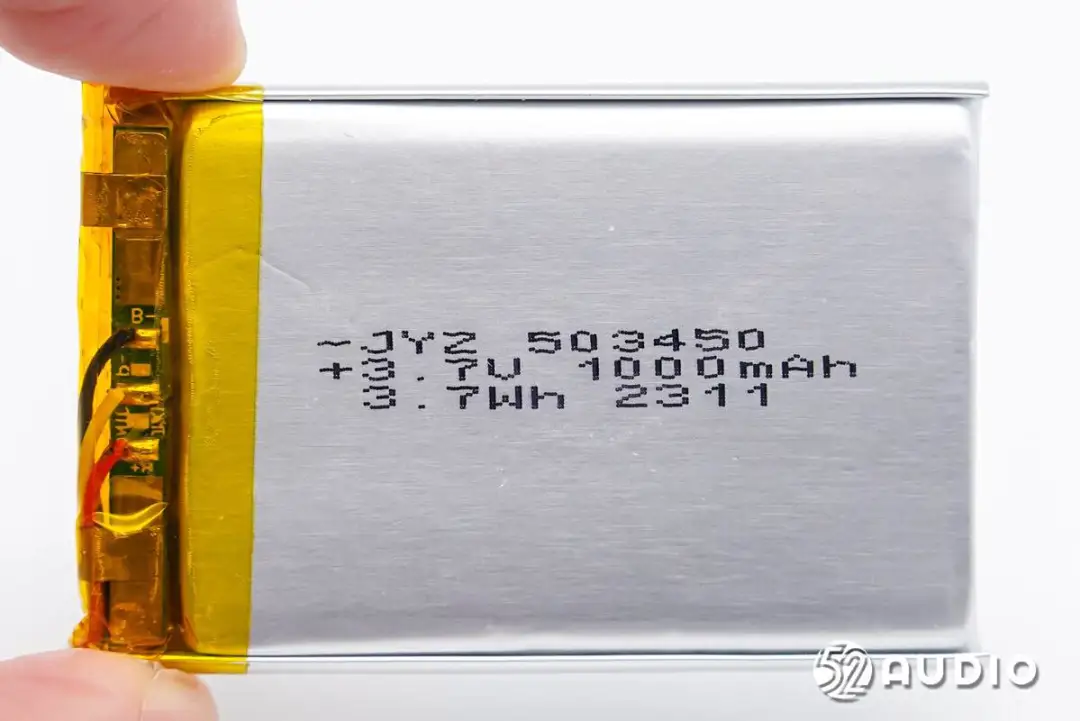

充电盒内置锂离子电池型号：503450，标称电压：3.7V，额定容量：1000mAh 3.7Wh，来自JYZ金宇宙。

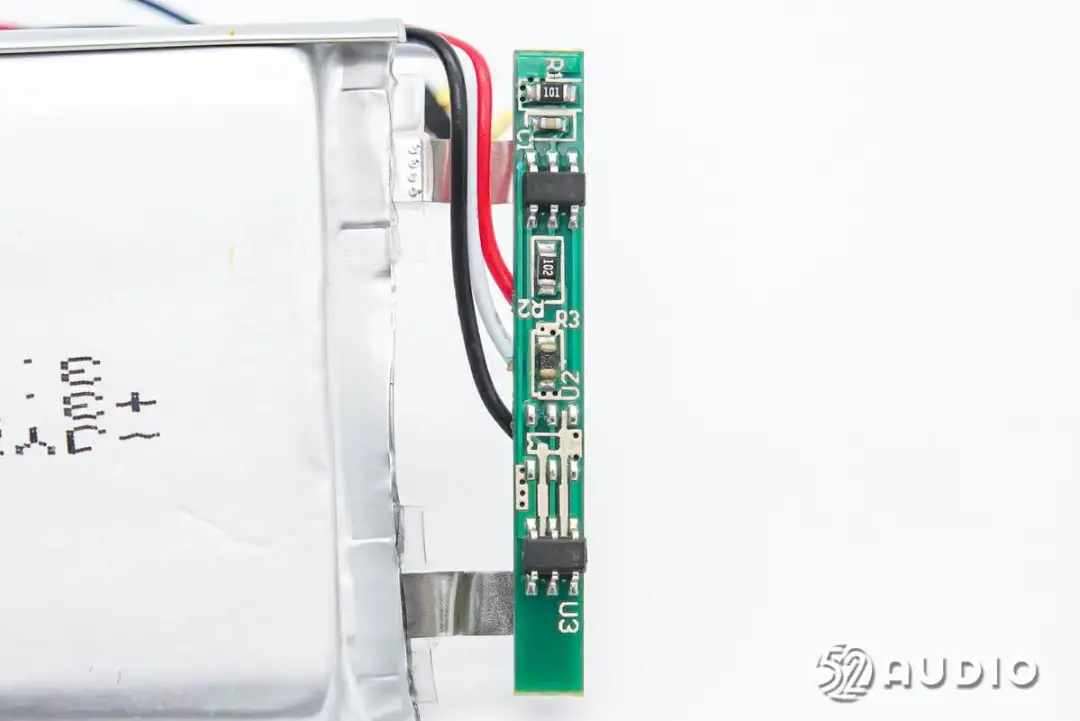

电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

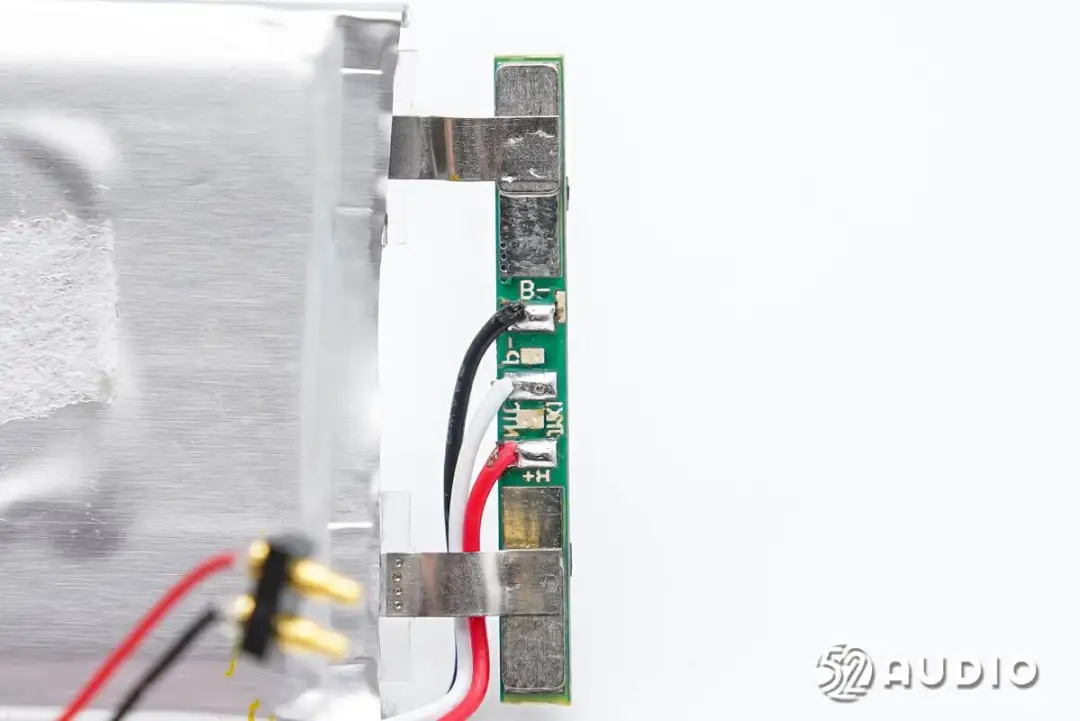

保护板另外一侧与电池正负极镍片和导线连接。





丝印DW01A3的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

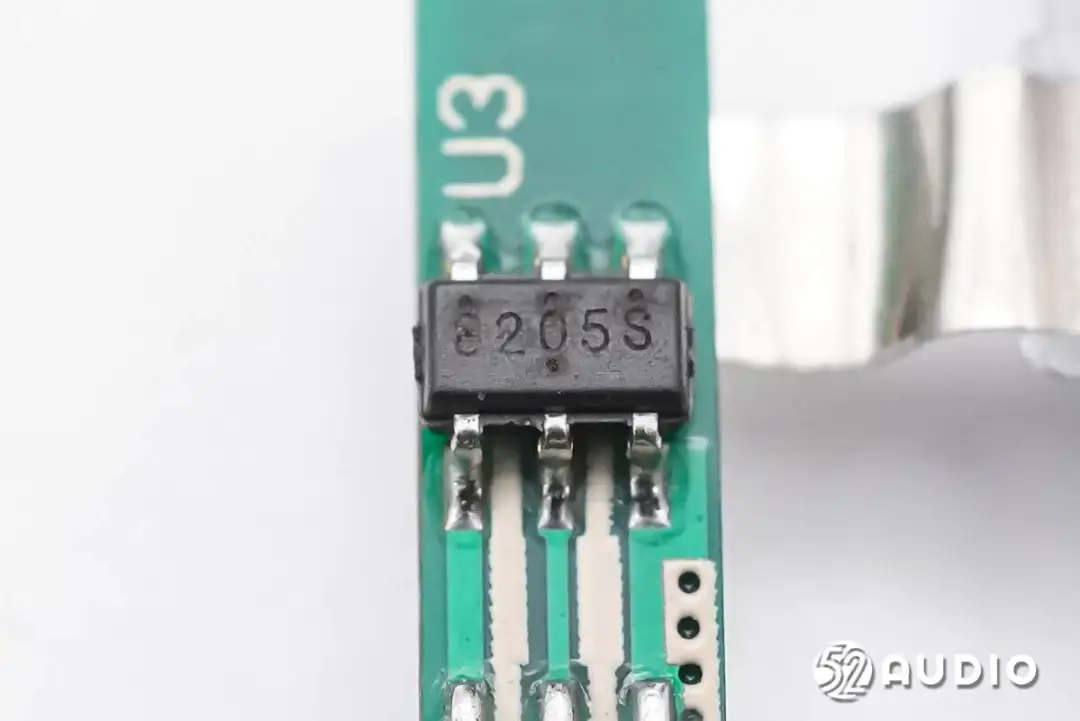

丝印8205S的MOS管。

耳机拆解



沿合模线拆开耳机音腔。

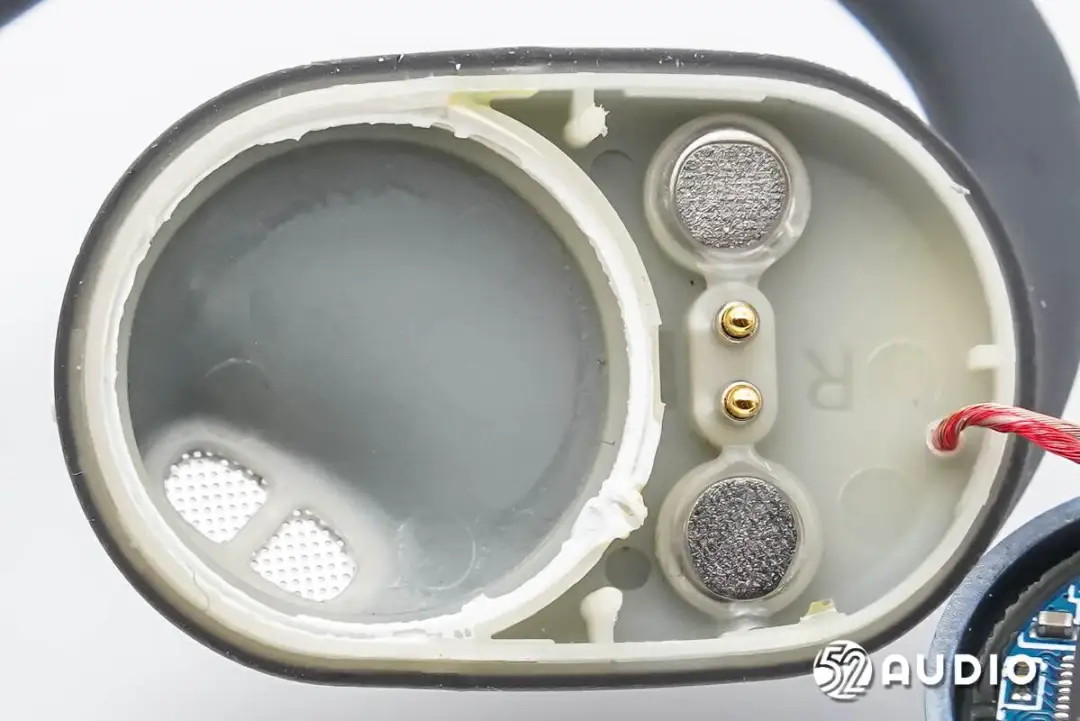

前腔内部结构一览，设置有两颗圆形磁铁和用于充电的Pogo Pin连接器。

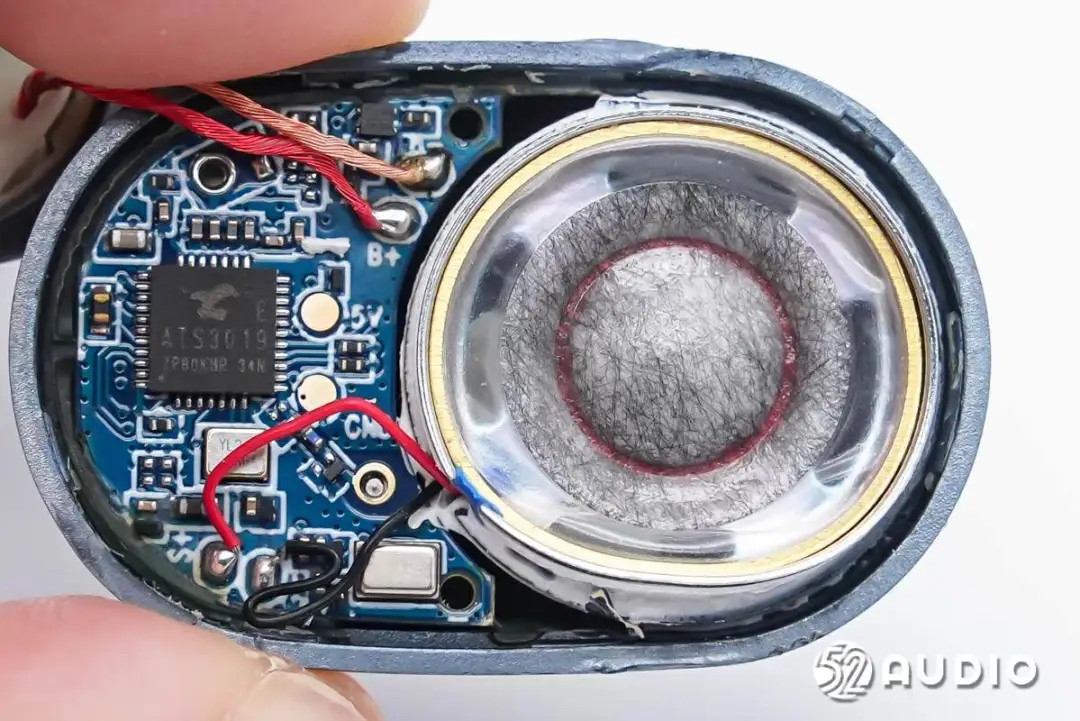

后腔内部结构一览，主板契合腔体，导线与主板焊接。

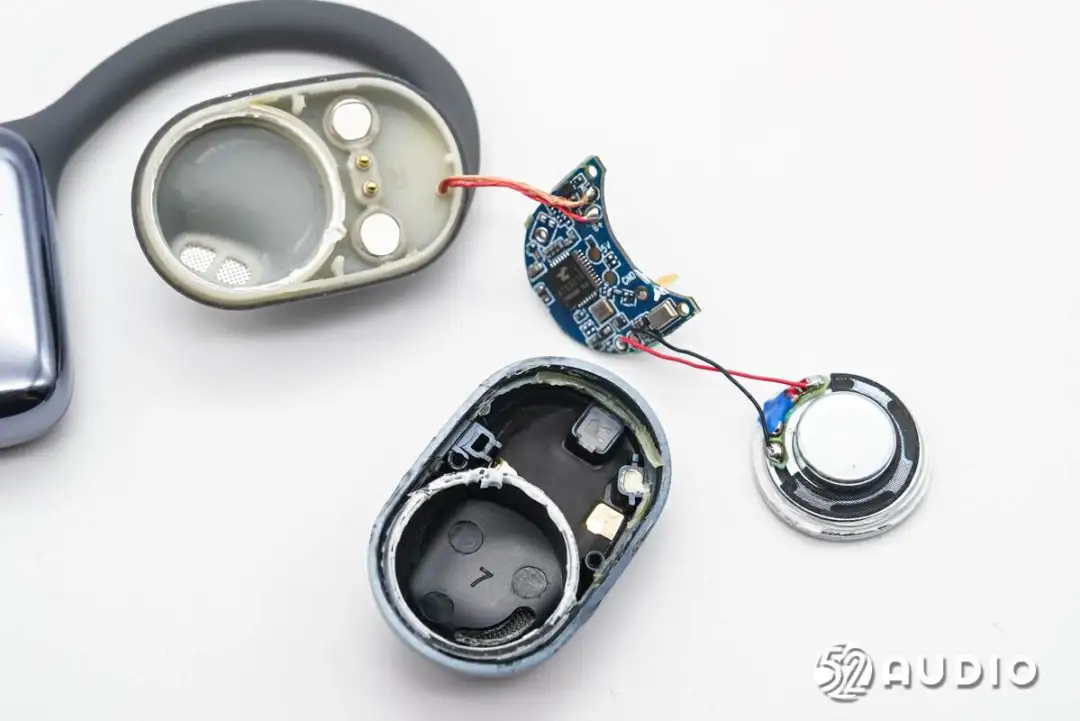

取出扬声器和主板单元。





后腔底部结构一览，还贴有蓝牙天线和触摸检测传感器，露铜连接主板。

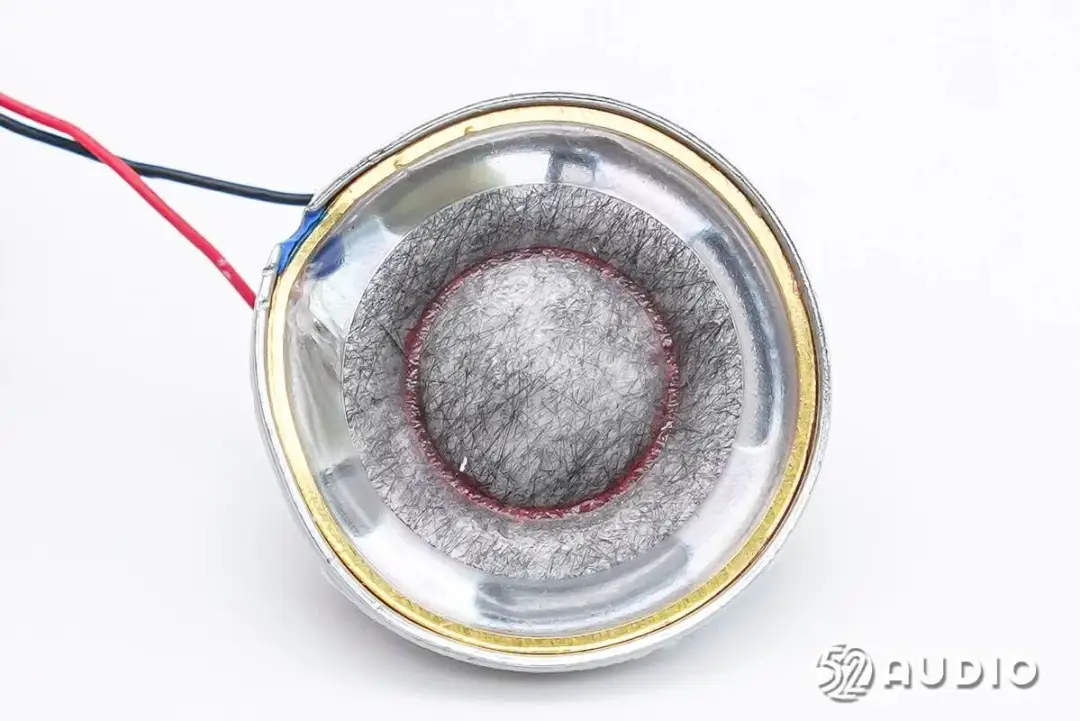

耳机扬声器正面特写，采用了复合振膜，羊毛纤维提升低频量感。

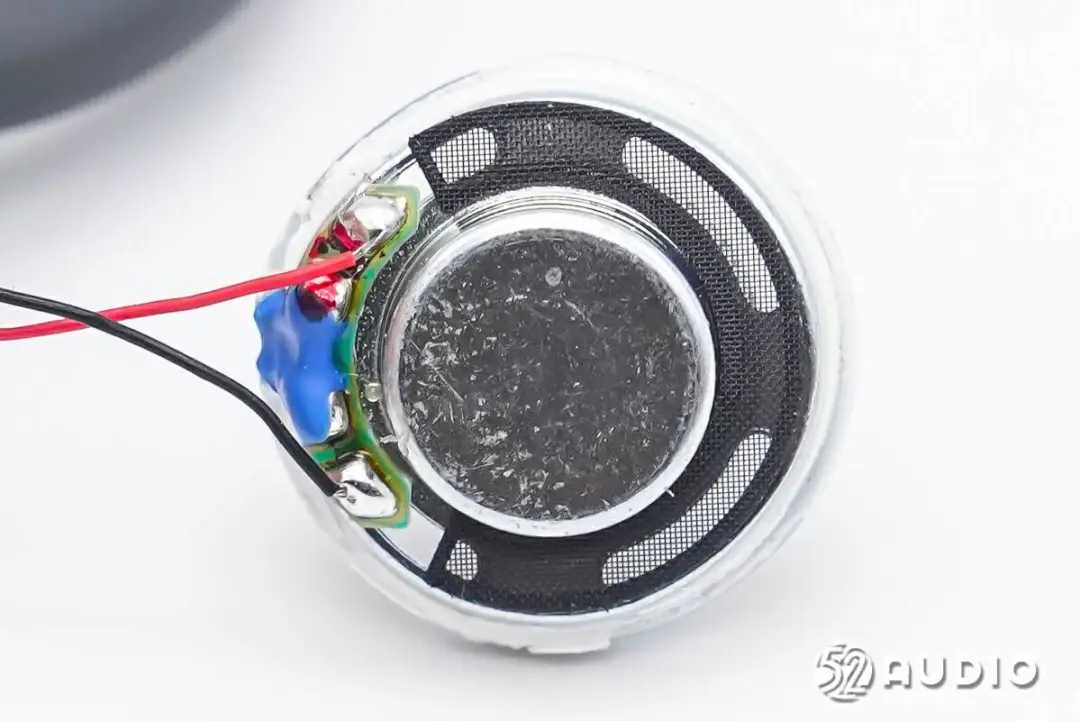

扬声器背面特写，四周设置调音孔，通过丝网防护。

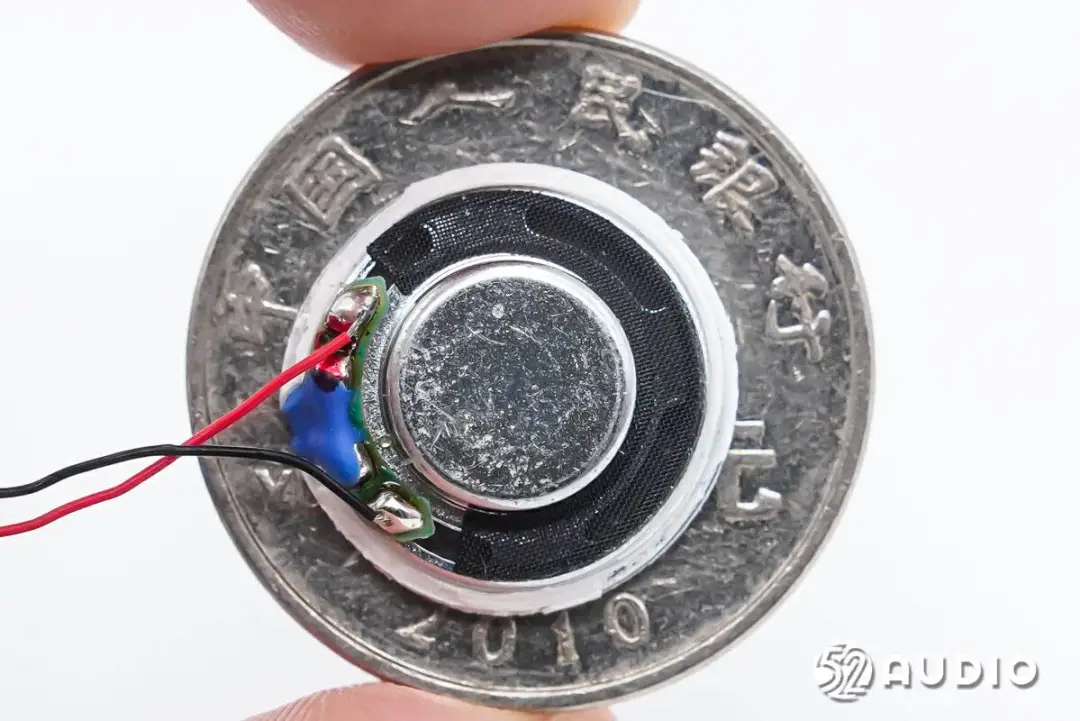

扬声器与一元硬币大小对比。

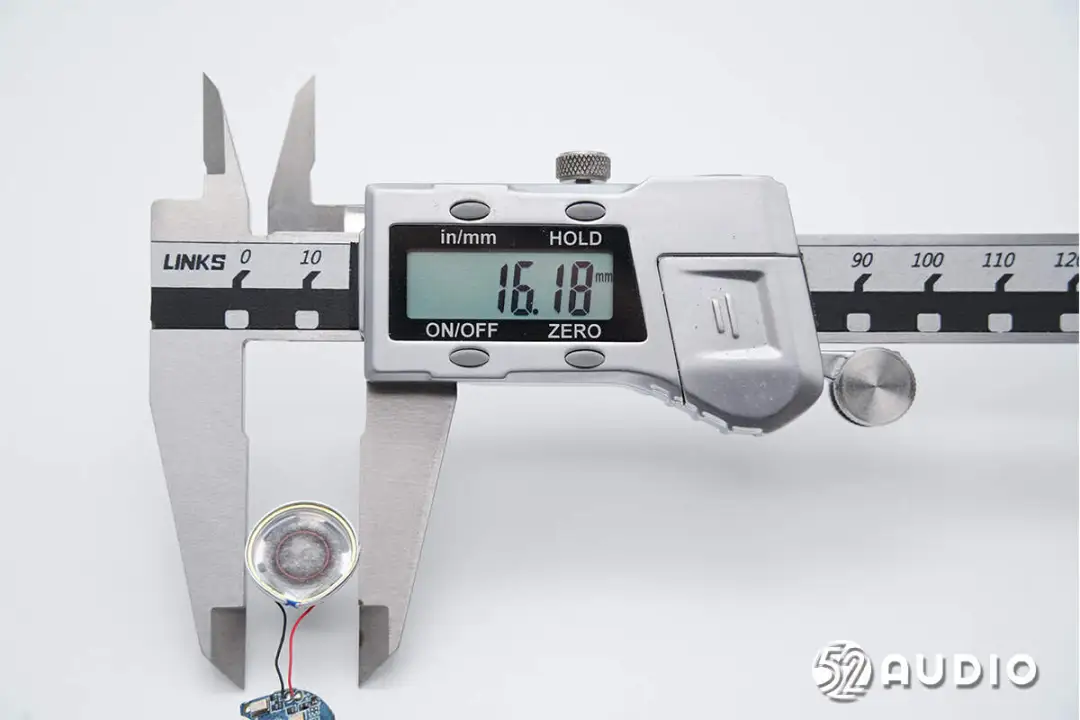

经我爱音频网实测，扬声器尺寸约为16.18mm。

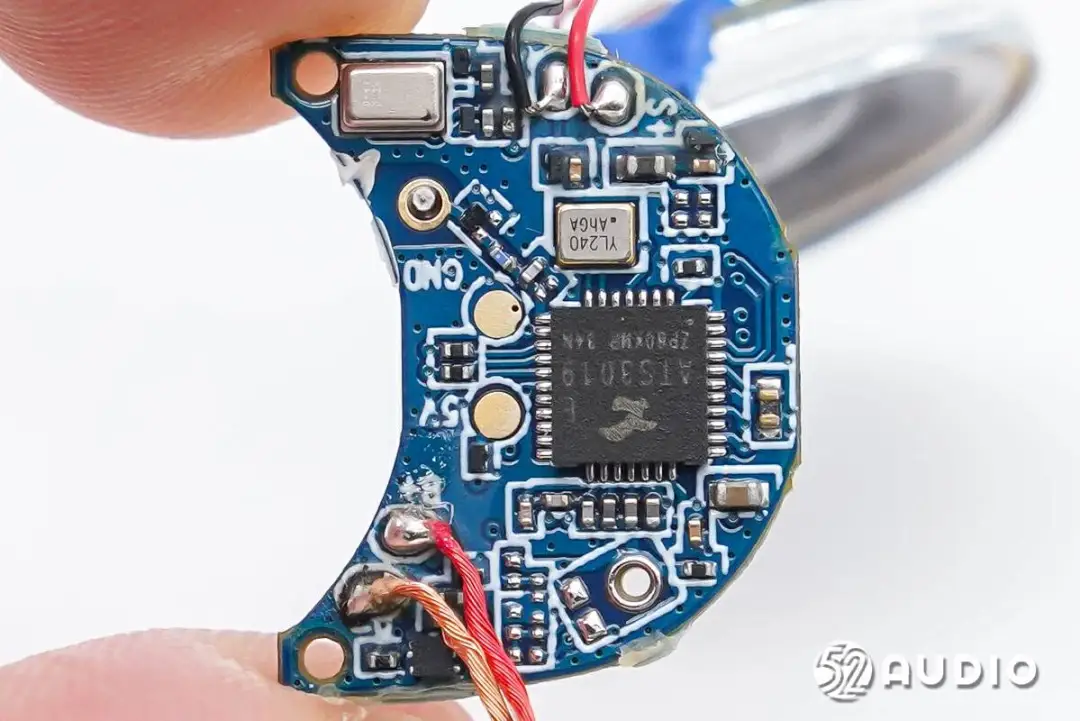

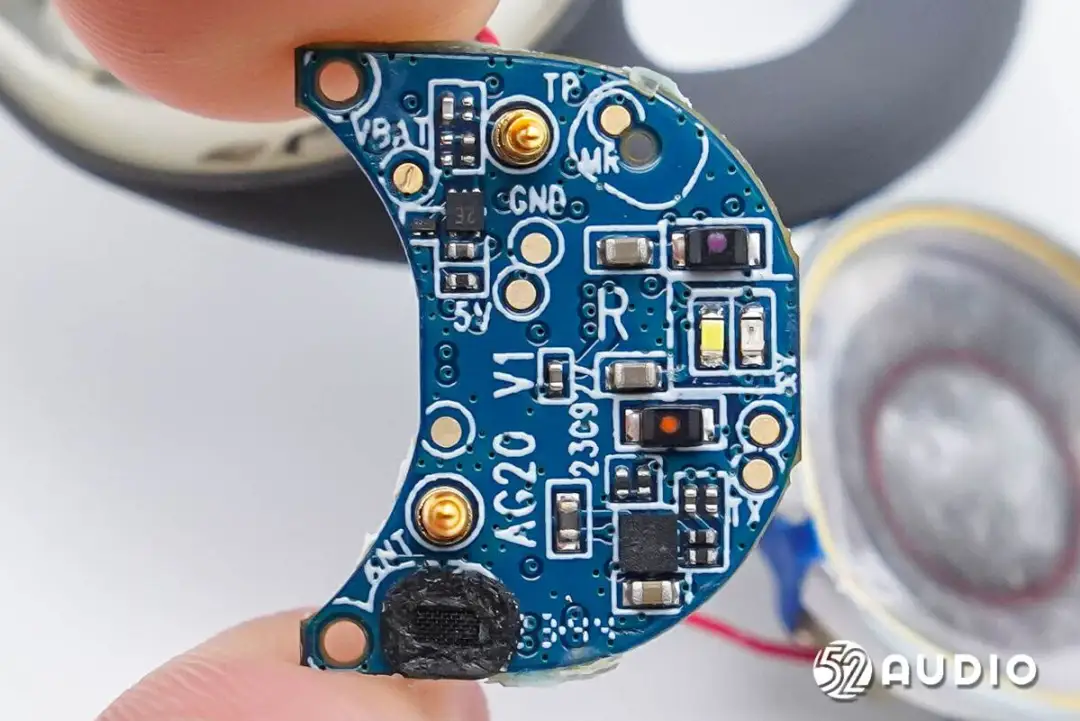

耳机主板一侧电路一览。





耳机主板另外一侧电路一览。

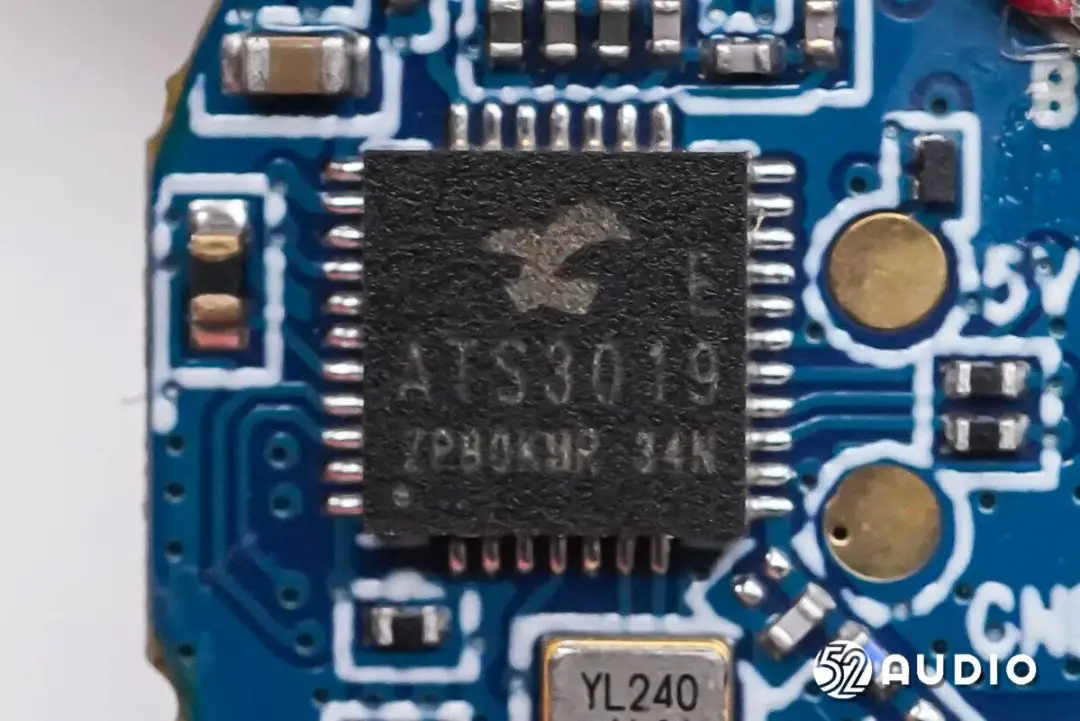

Actions炬芯ATS3019E蓝牙音频SoC，支持蓝牙5.3双模，支持AAC、SBC音频解码；内核采用RISC32精简指令集结构，内置248KB RAM、1MB SPI串行闪存、支持预置EQ，支持回声消除，支持双麦克风环境降噪，支持风噪声降低，支持电容式触摸按键；集成线性电池充电器，充电电流可达300mA。



据我爱音频网拆解了解到，目前已有SONY、RØDE、荣耀、Redmi、realme、雷蛇、科唛、倍思、QCY、AnkerWork、哈氪、鲸语、九号、沃莱、飞利浦、Fire-Boltt、Noise、Loca，科大讯飞、猛玛、NOISE、唐麦、怪企鹅、AOMAIS，小米、JBL、Motolola、小度、唱吧、绿联、公牛，Anker、摩托罗拉、网易云、凡纪、SANAG、迈从等众多品牌旗下音频产品采用了炬芯科技的解决方案。

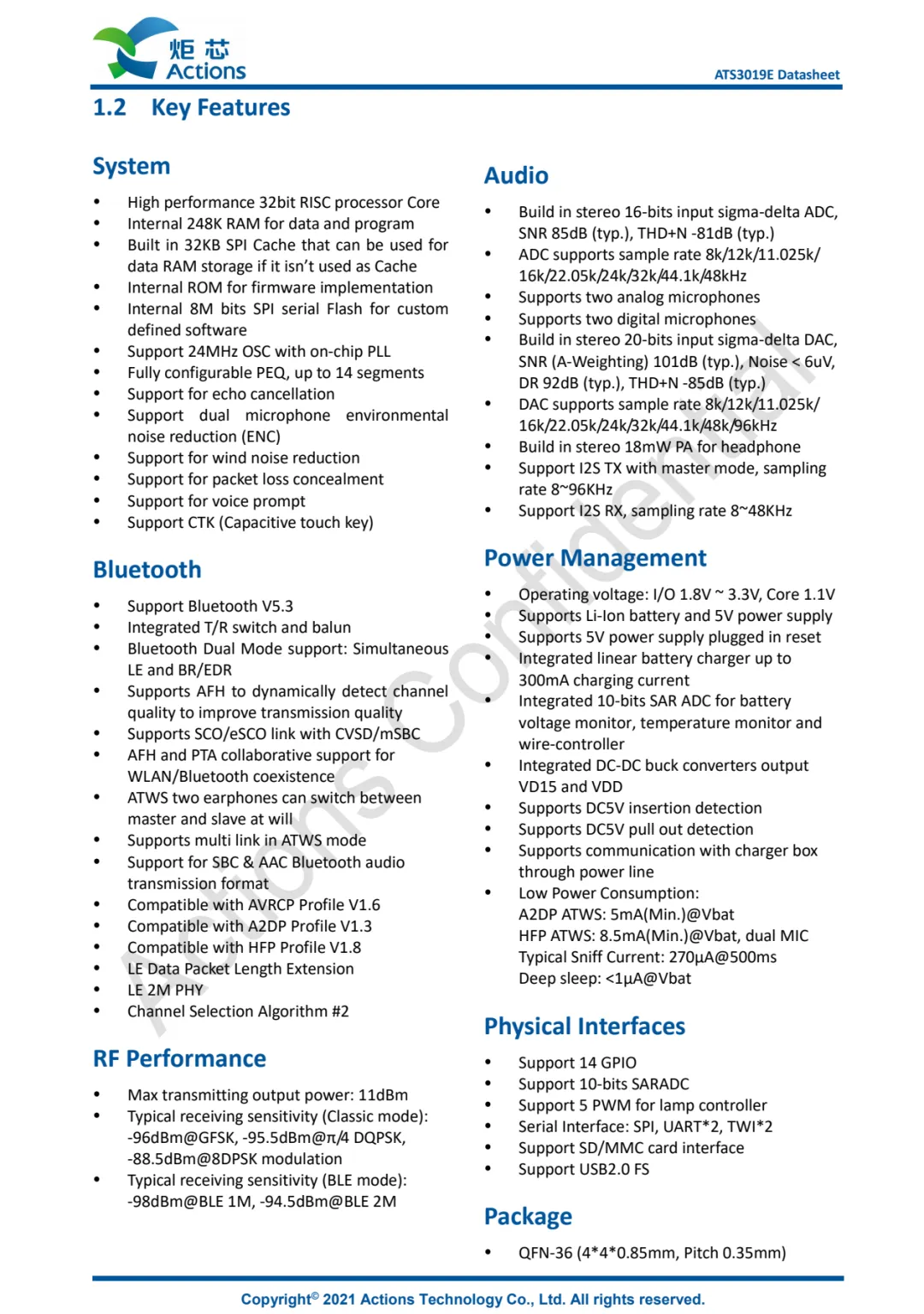

Actions炬芯ATS3019E详细资料图。

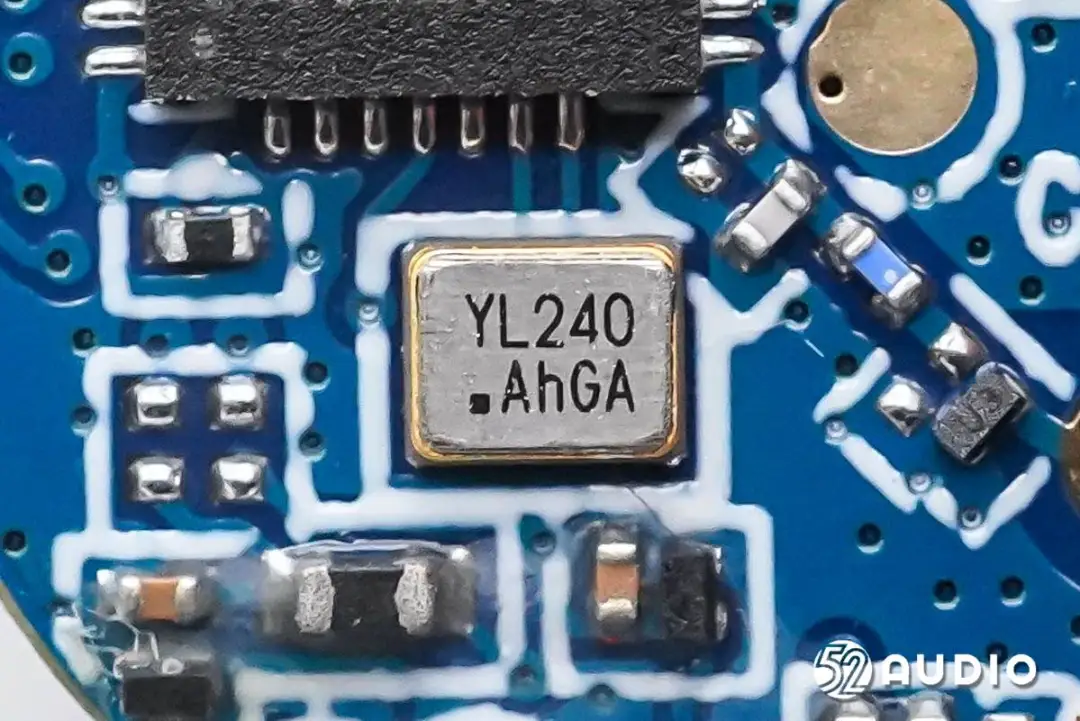

为蓝牙芯片提供时钟的晶振特写。

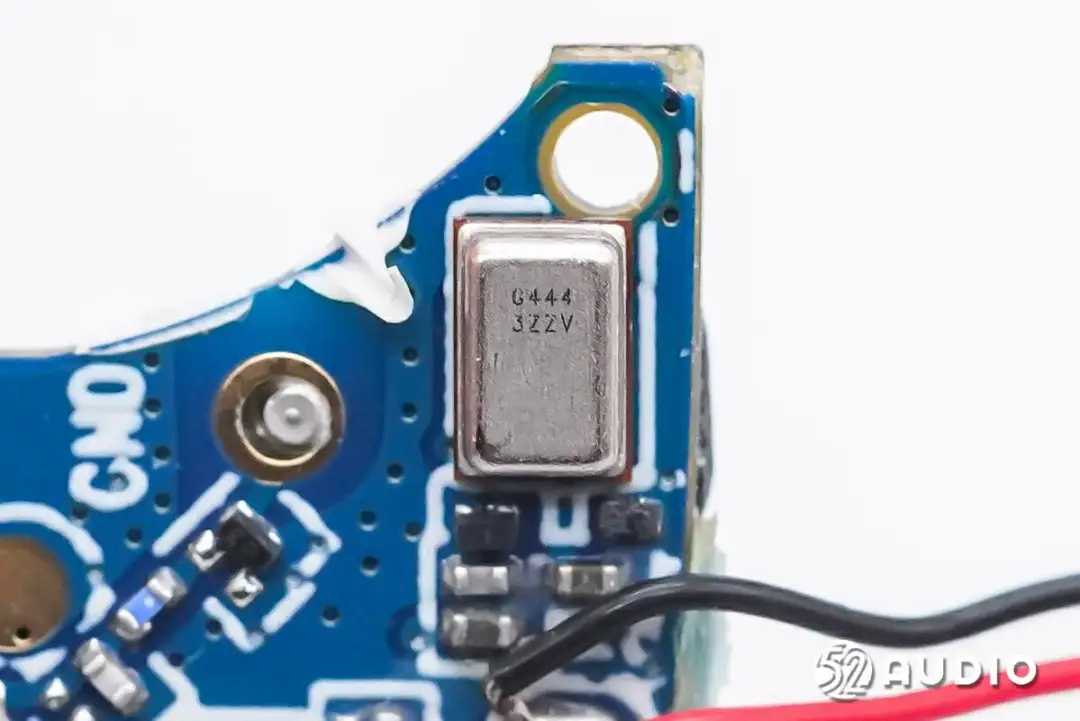

镭雕G444的MEMS麦克风特写，用于语音通话功能拾取人声。





WINSEMI稳先微WSDF2311A锂电保护IC。WSDF2311系列是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案，采用DFN4L-1X1封装，内部集成等效55mΩ的先进功率MOSFET，±25mV的高精度电压检测电路和延时电路，具有过充、过放、过流、短路等所有电池需要的保护功能，支持0V电池充电功能。低静态电流，正常工作电流0.9μA，过放待机电流<10nA，同时还支持CTL船运模式设置。无铅、无卤素。



据我爱音频网拆解了解到，目前已有华为、OPPO、realme、魅族、传音、漫步者、声阔、FIIL、倍思、声智、公牛、天猫精灵、酷睿视、Nothing、JLab、荣耀、QCY、绿联、SoundPEATS、唱吧、天猫精灵、京东京造、骷髅头、传音等众多品牌旗下产品采用了稳先微锂电保护芯片。

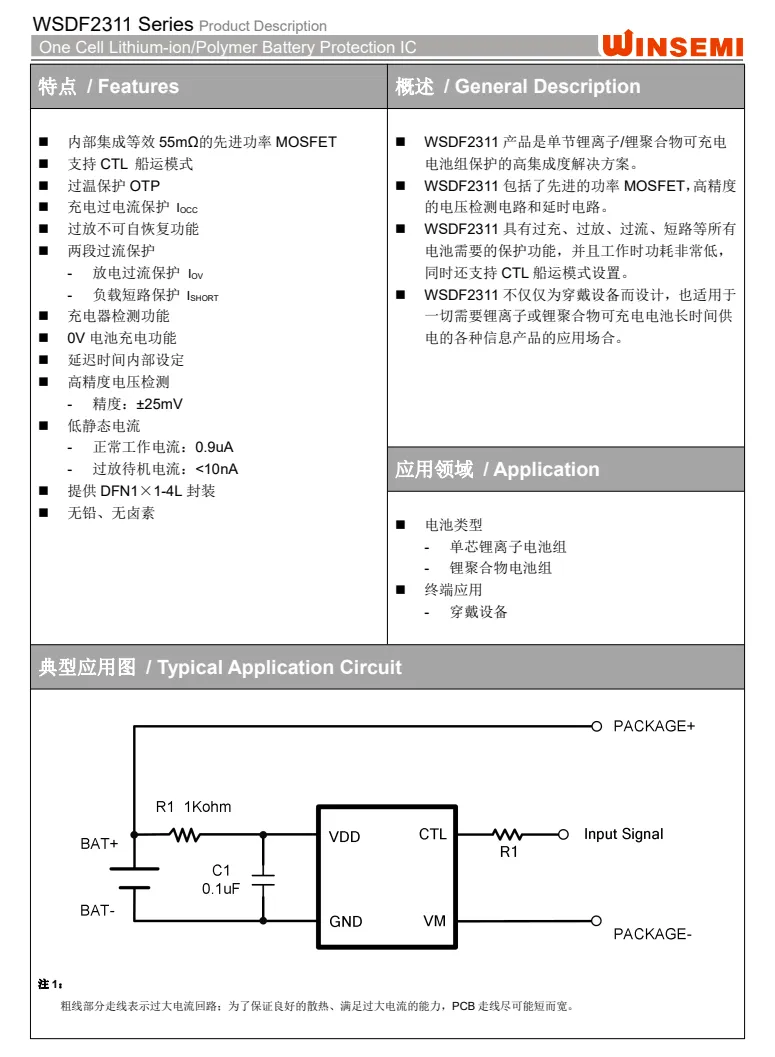

WINSEMI稳先微WSDF2311系列详细资料图。

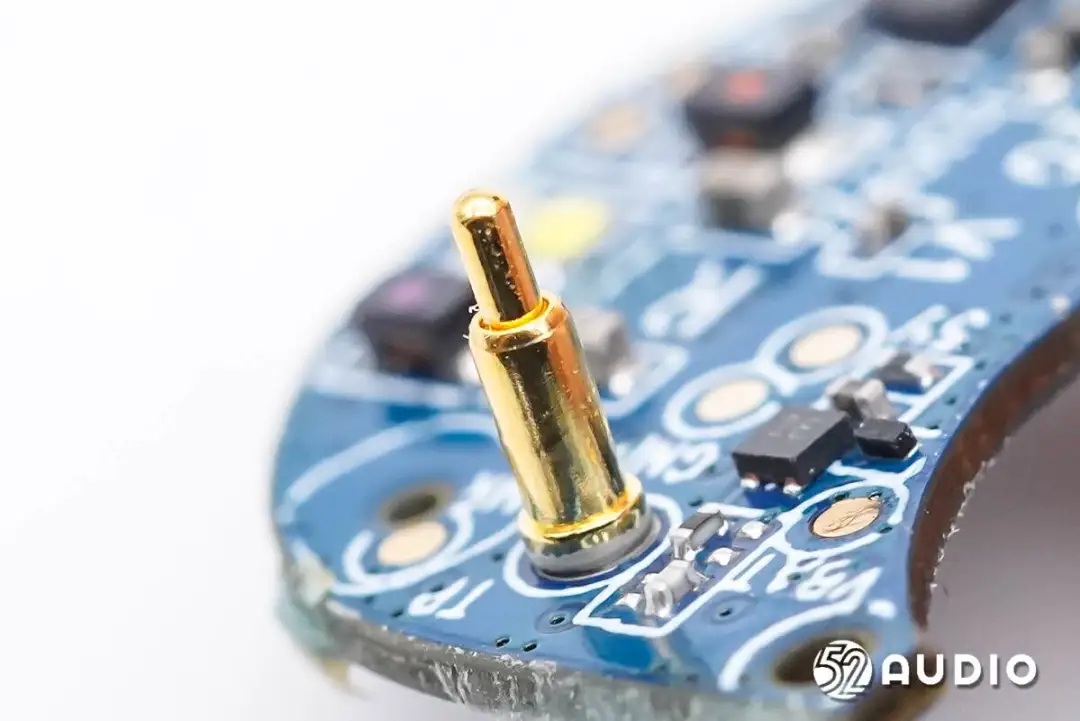

用于连接蓝牙天线的Pogo Pin连接器。

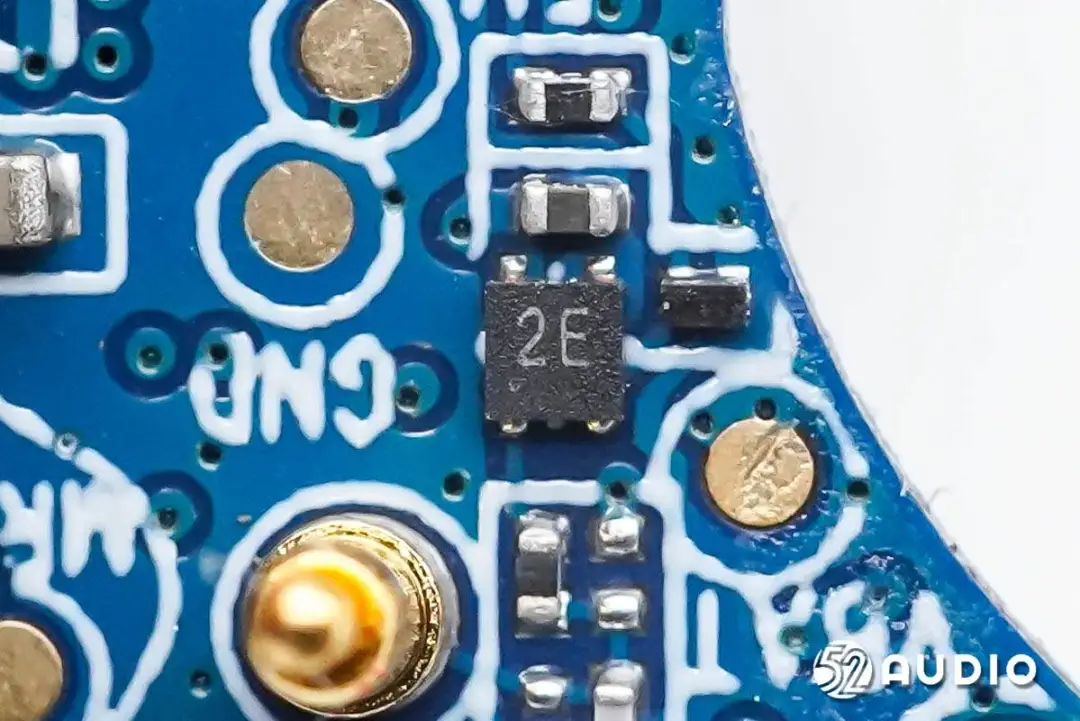

丝印2E的IC。





用于连接触摸检测传感器的Pogo Pin连接器。

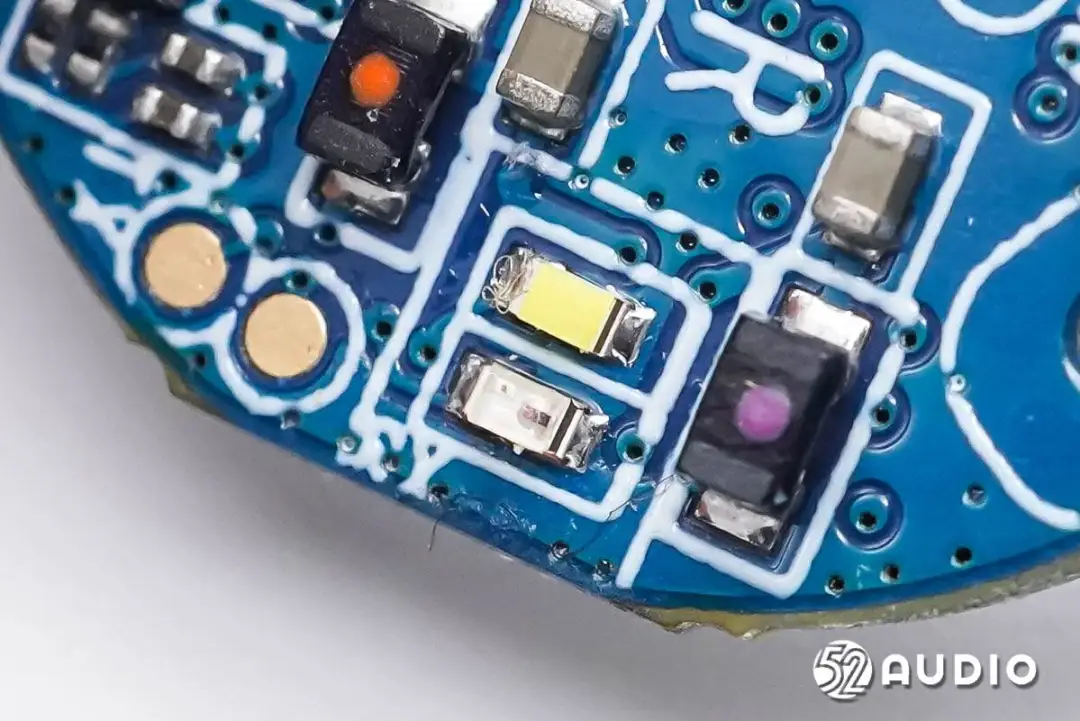

两颗不同颜色的LED指示灯。





丝印A5A ACN的触摸检测IC。

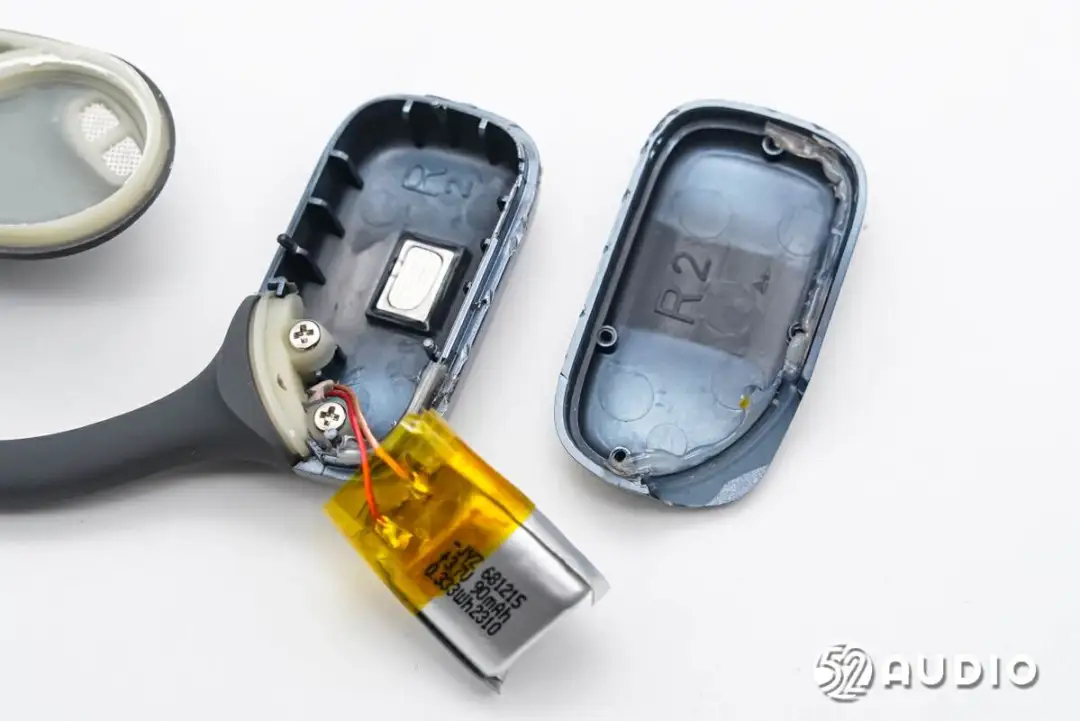

拆开电池腔体，内部采用了软包电池。

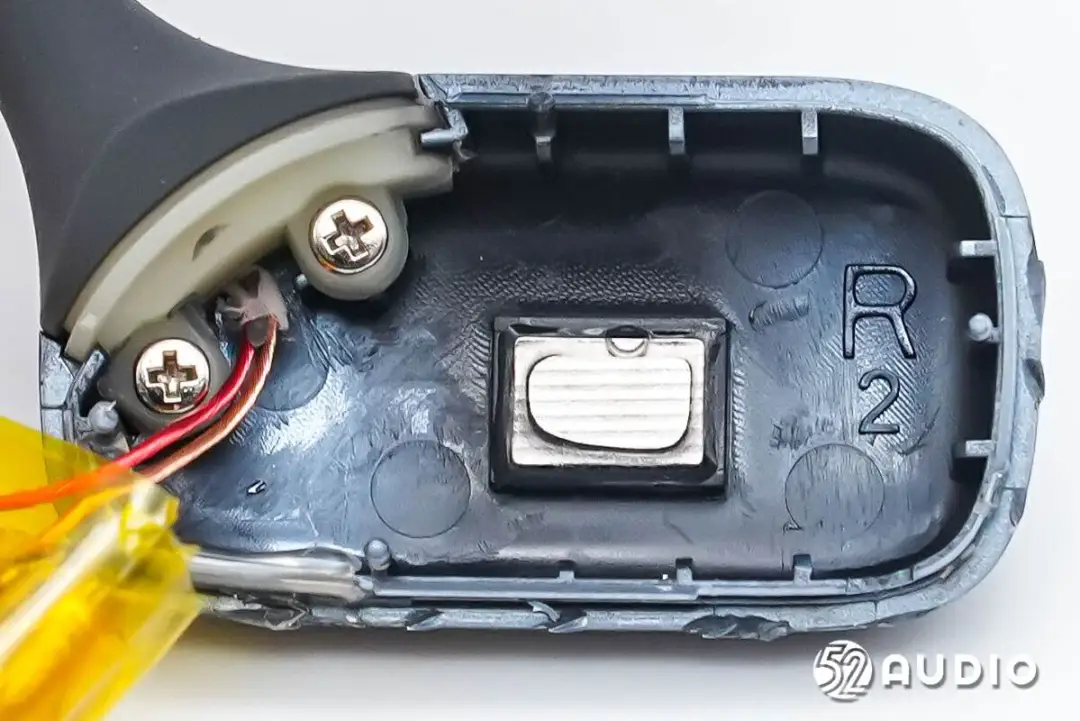

腔体内部结构一览，设置有磁铁有座舱吸附固定。

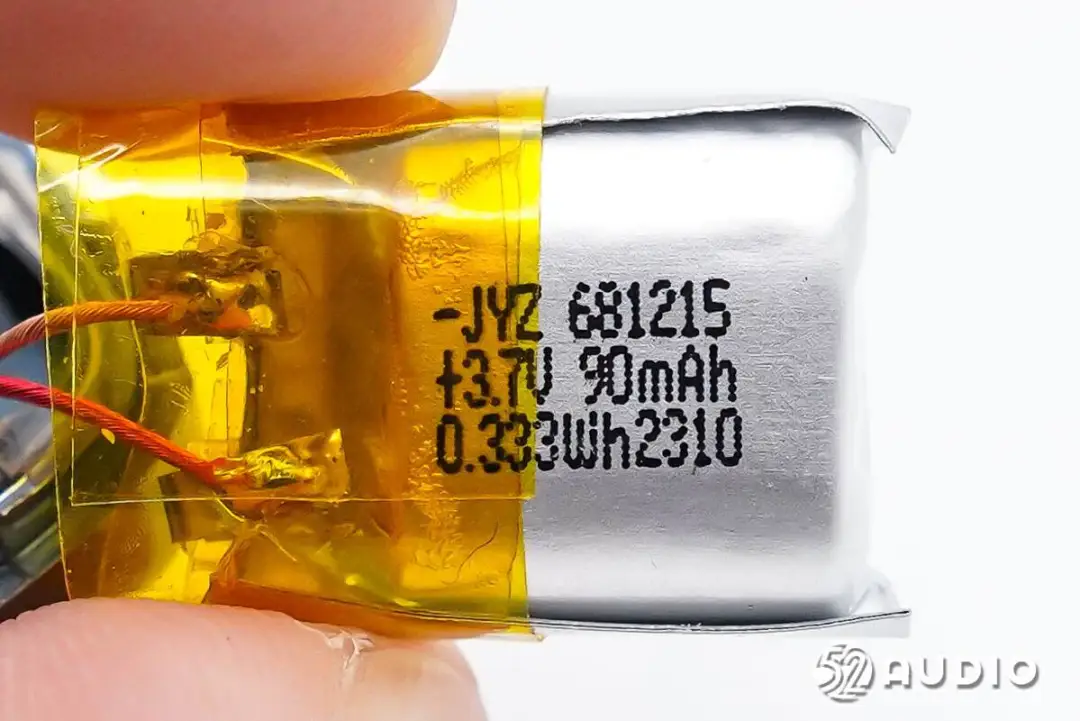

耳机内置锂电池型号：681215，标称电压：3.7V，额定容量：90mAh 0.333Wh，同样来自JYZ金宇宙。

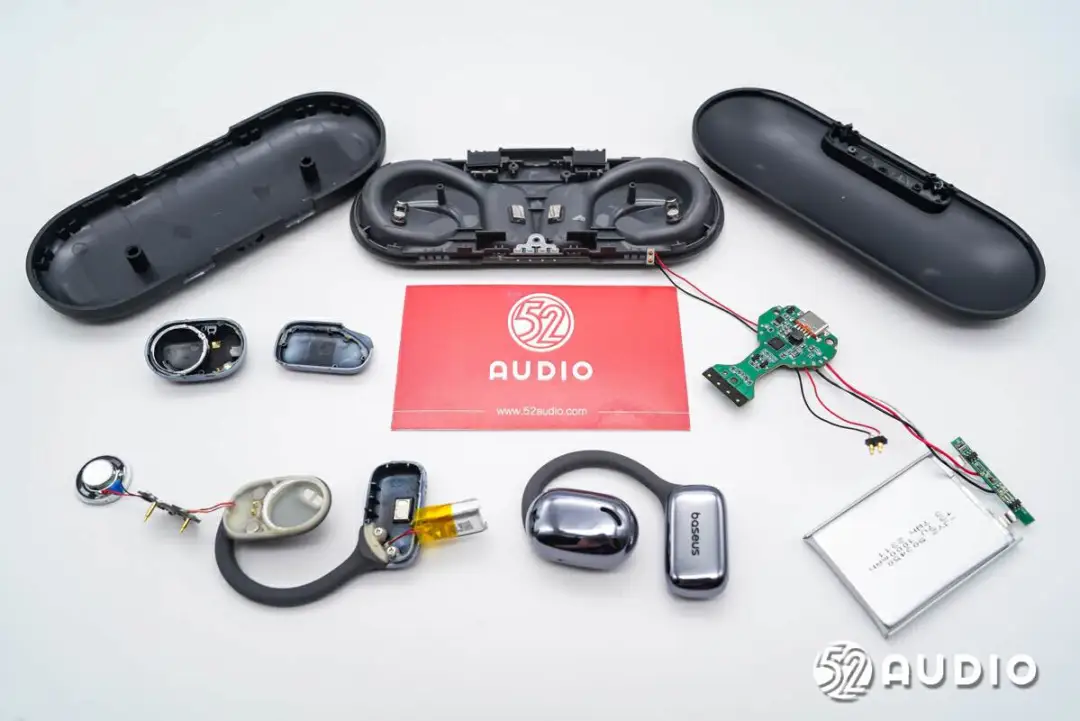

Baseus倍思AirGo AG20开放式耳机拆解全家福。

我爱音频网总结

Baseus倍思AirGo AG20开放式耳机在外观方面，长条形的“鹅卵石”状充电盒，体积扁平，便于携带。挂耳式耳机的耳挂和前腔采用了亲肤硅胶材质覆盖，佩戴与耳朵舒适贴合；内部采用钛合金记忆钢丝，弹性十足，能够适应不同人群佩戴；腔体采用了电镀工艺处理，呈现精致的亮面质感。



内部电路方面，充电盒内置了JYZ金宇宙1000mAh大容量电池，采用了Type-C接口输入电源，由Prisemi芯导科技P14C5N芯片负责过压过流保护，由INJOINIC英集芯IP5333多功能电源管理SoC负责充放电管理，充电效率高至91%，升压转换效率高至92%，同时集成丰富的功能，为充电盒提供完整的解决方案。



耳机内部，耳挂末端内置JYZ金宇宙90mAh锂电池，音腔内搭载16.2mm大动圈单元，分别通过导线连接主板。主板上，搭载了两颗MEMS麦克风拾音，采用了Actions炬芯ATS3019E蓝牙音频SoC，支持蓝牙5.3双模，支持回声消除，双麦克风环境降噪，集成线性电池充电器；还采用了WINSEMI稳先微WSDF2311A锂电保护IC。
