前言

随着用户对于佩戴舒适性需求的提升，无需入耳的开放式耳机成为了当下市场的热点，众多品牌相继发布了旗下产品。近日，消费电子品牌倍思推出了一款开放式耳机——Eli Sport 1，外观上采用了不入耳的挂耳式设计，定向传声结构，提供长久佩戴舒适的体验，同时有效减少漏音，保持高水准音质。



在功能配置上，搭载16.2超大动圈喇叭，支持低音增强算法，提供澎湃音质；还内置12种预设音效，满足不同的音乐风格；搭载双麦+AI降噪算法，提供高清语音通话；同时，还支持一系列的倍思音频技术，如DCLL双通道低延迟、BSC智慧双连、BRC瞬时闪充等。续航方面，单次续航时间约7.5h，搭配充电盒综合续航约30小时。



我爱音频网还拆解过倍思AeQur G10真无线双模耳机，倍思Bowie M3、倍思Bowie MA10、倍思Bowie M2s、倍思Bowie M2真无线降噪耳机，倍思Bowie E5x、倍思Bowie E9、倍思Bowie E2、倍思AirNora、倍思Encok W01、倍思Encok W04 Pro真无线耳机等产品，下面再来看看这款产品的详细拆解报告吧~

Baseus倍思Eli Sport 1开放式耳机开箱

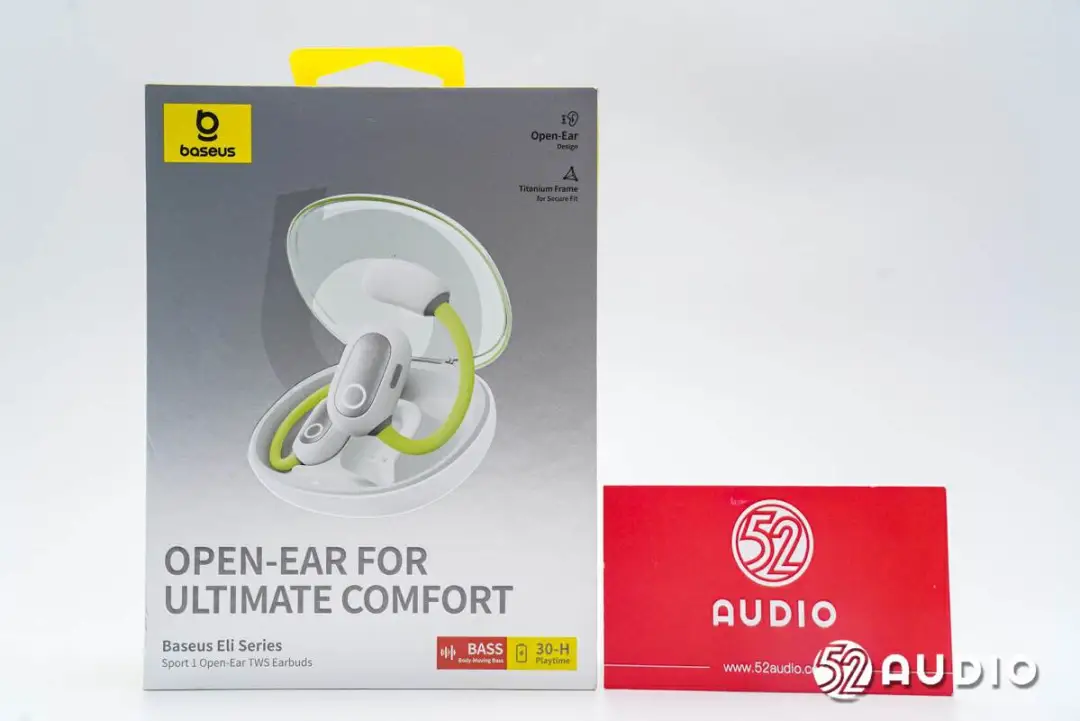

Baseus倍思Eli Sport 1开放式耳机包装盒采用了抽屉式结构，延续家族式的设计风格，正面展示有产品的整体外观设计，品牌LOGO和产品名称，以及低音增强算法、30小时续航、开放式聆听、钛合金骨架的产品功能特点。





包装盒背面详细介绍了产品参数信息，名称：倍思开放式真无线蓝牙耳机，型号：PM20A，蓝牙版本：V5.3，电池容量：65mAh/0.247Wh（耳机），600mAh/2.22Wh（充电仓），充电仓额定输入：DC5V-1000mA，充电接口：Type-C；以及深圳市倍思科技有限公司部分介绍。





包装盒侧边展示有耳机佩戴挂绳的外观，运动佩戴更稳固。





包装盒内部物品有充电盒、耳机、充电线、挂绳、倍思贴纸、产品说明书和保修卡。

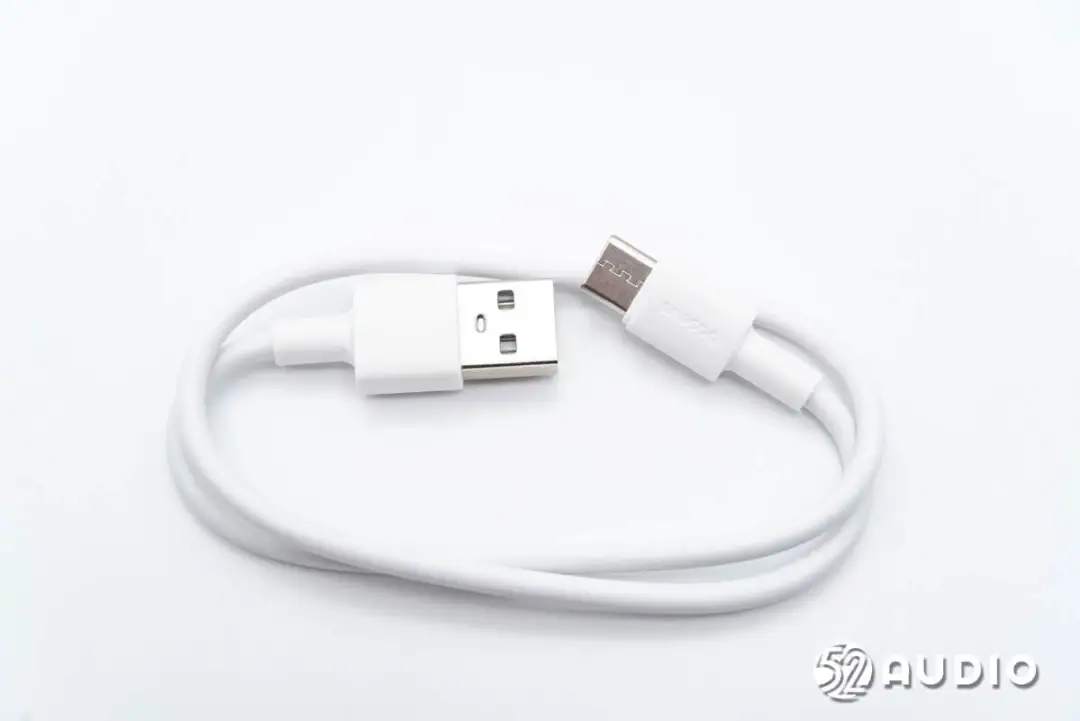

随机标配的充电线，采用了USB-A to Type-C接口。

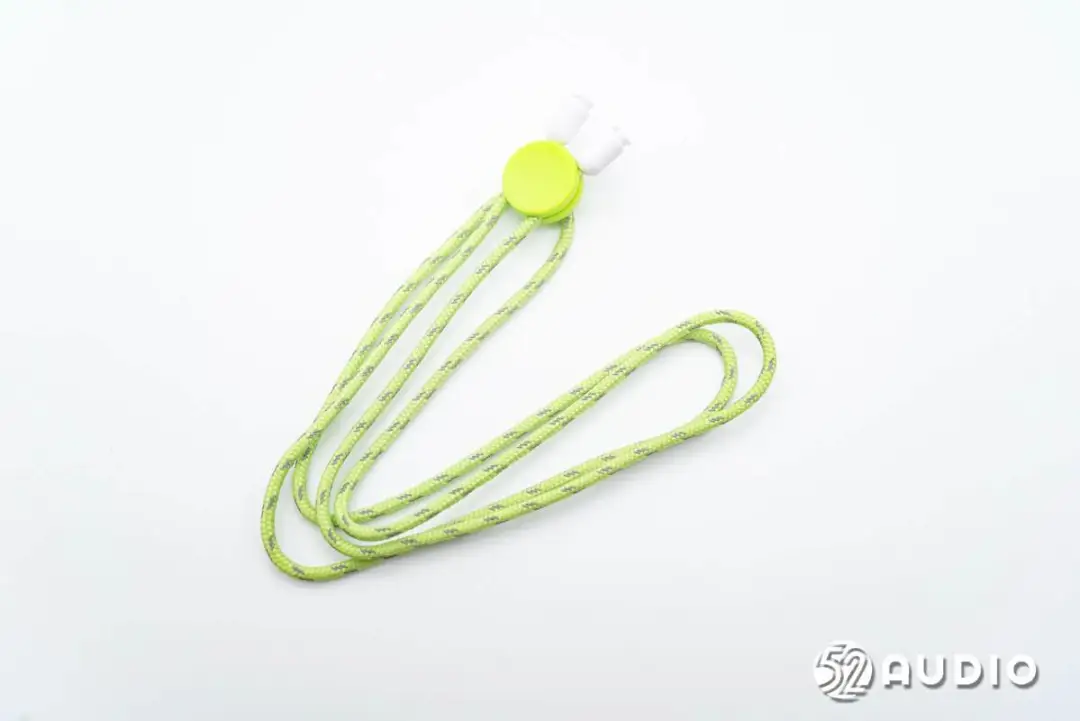

耳机挂绳，通过卡扣衔接两只耳机，提供更稳定的佩戴。同时自带反光条，提升安全性。





倍思Eli Sport 1充电盒采用了较为扁平的鹅卵石状设计，透明盒盖，哑光涂层机身，拥有不错的质感。

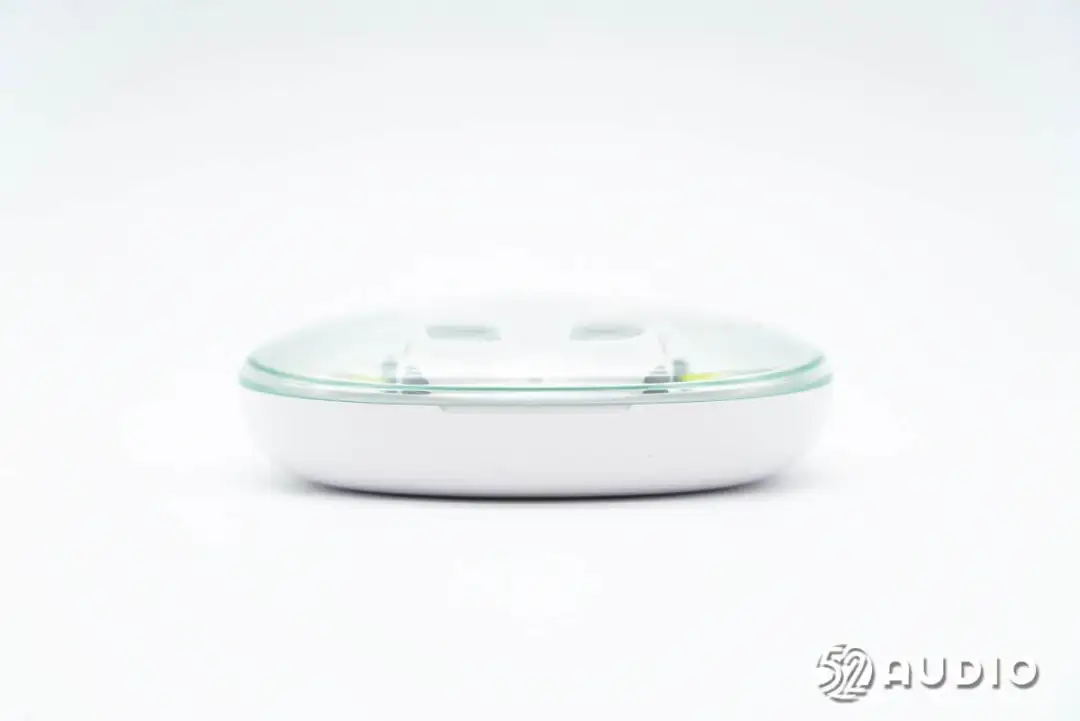

充电盒正面外观一览，中间设计有倒角，便于用户开盖。

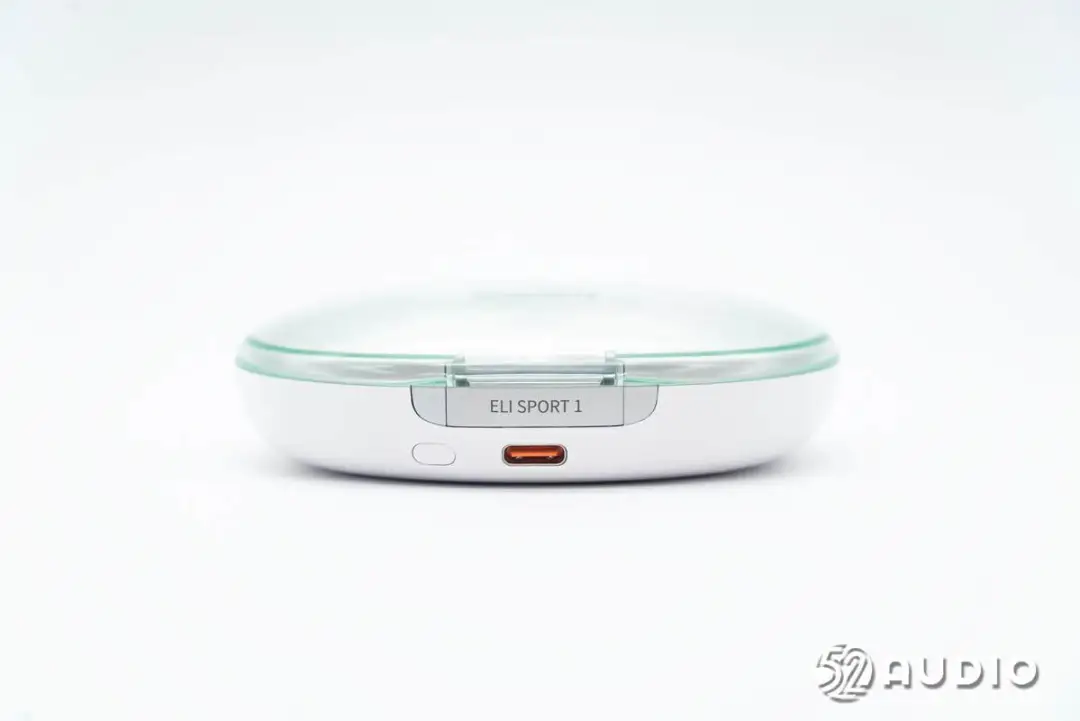

充电盒背面外观一览，设置有Type-C充电接口和蓝牙配对按键，银色转轴上设计有产品名。





充电盒底部印有产品参数信息和认证标志，与外部包装盒上一致。

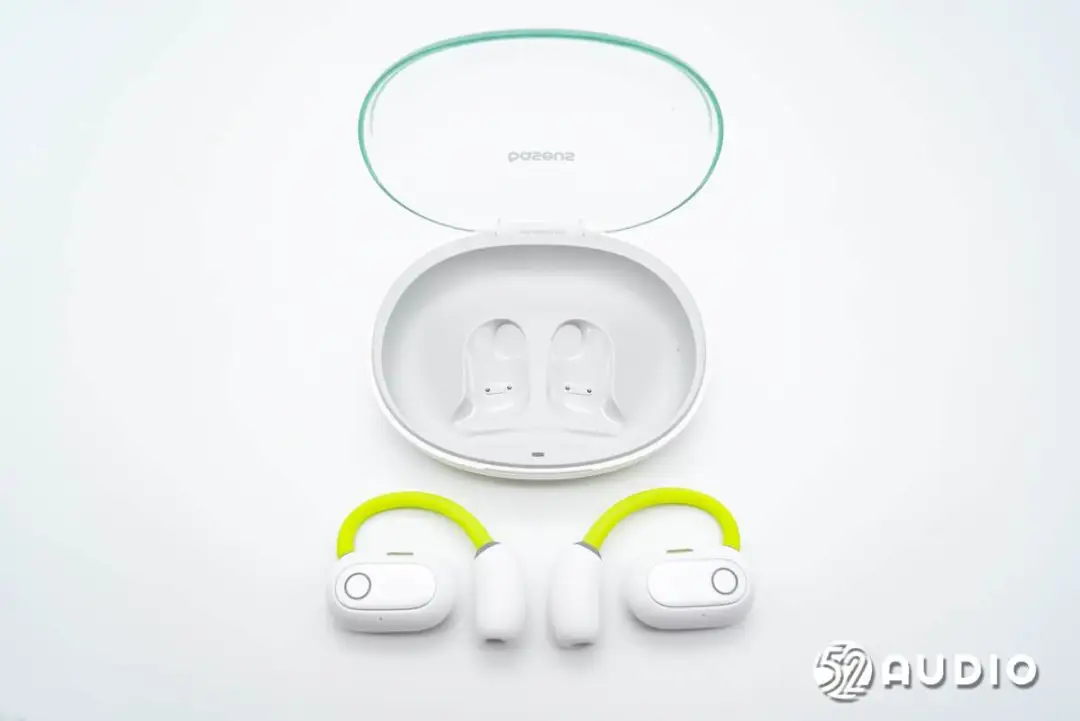

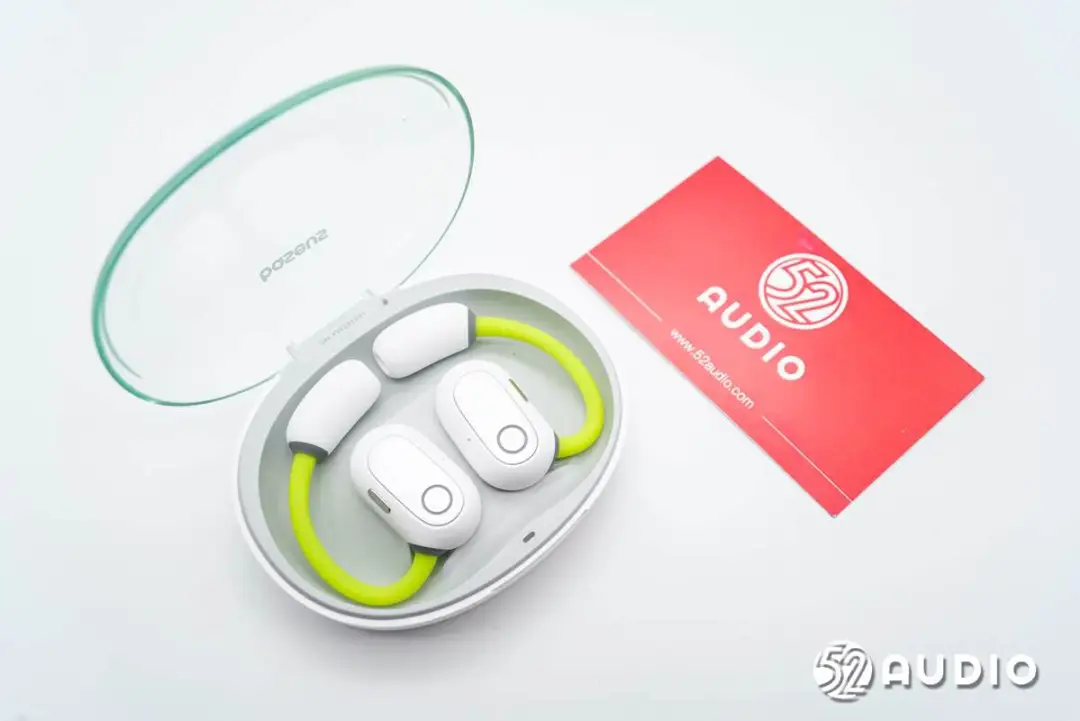

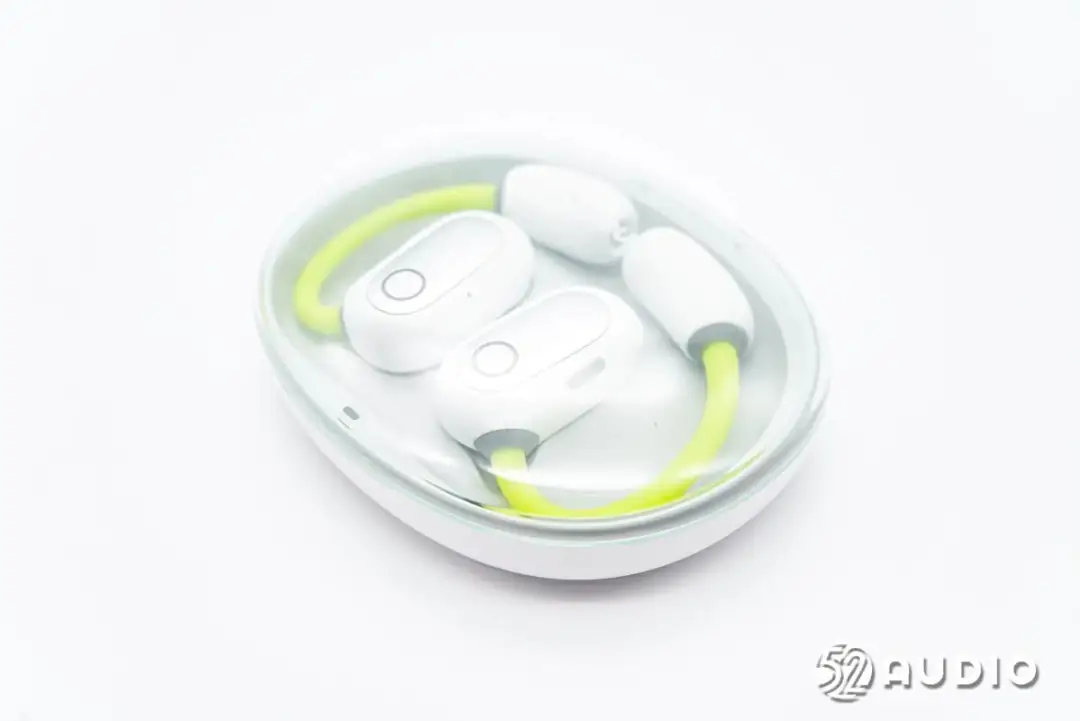

打开充电盒盖，内部耳机放置状态一览，开放式座舱，耳机磁吸固定。





取出耳机，座舱内部结构一览。

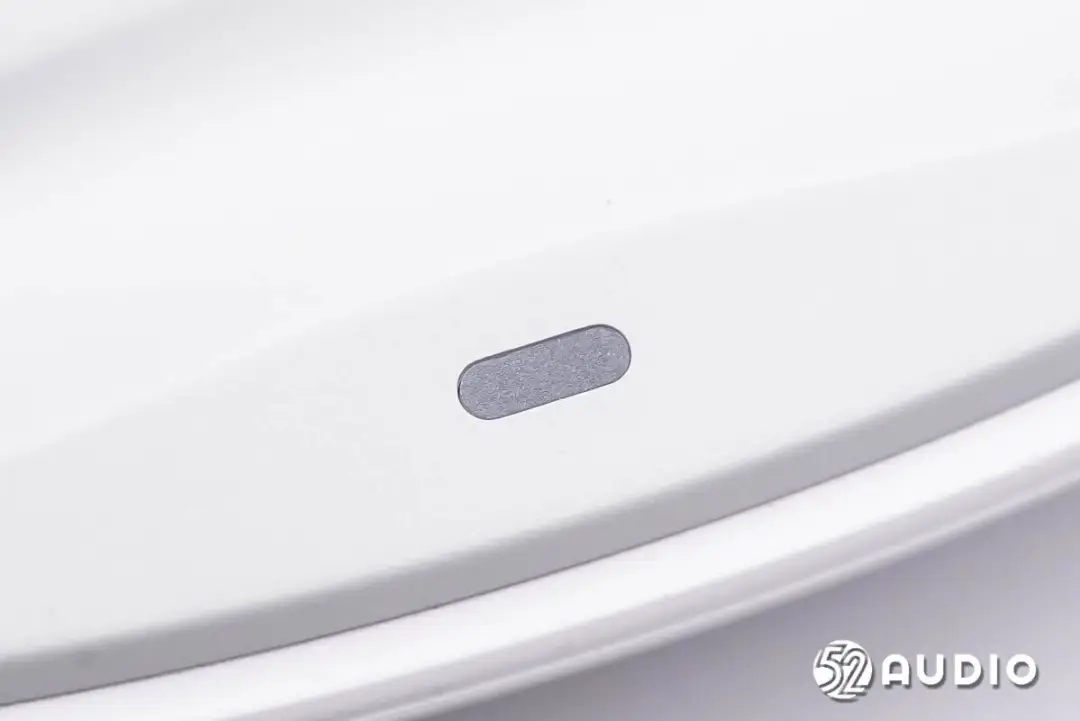

座舱上的指示灯特写，用于反馈蓝牙配对及充电状态。

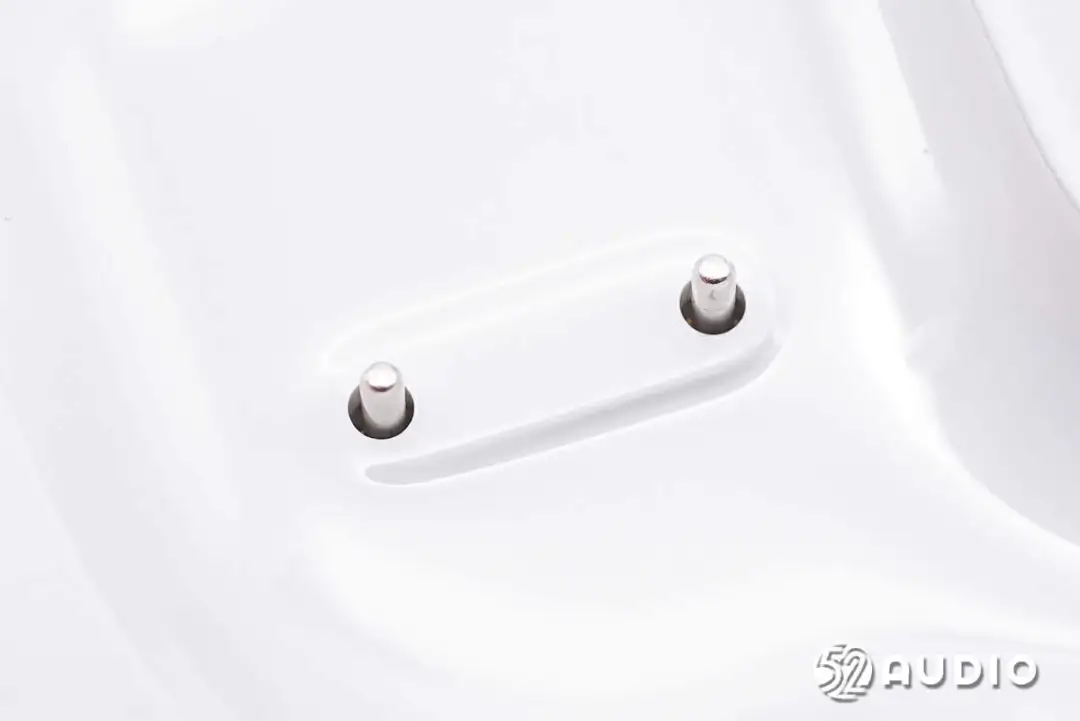

座舱内部为耳机充电的金属顶针。

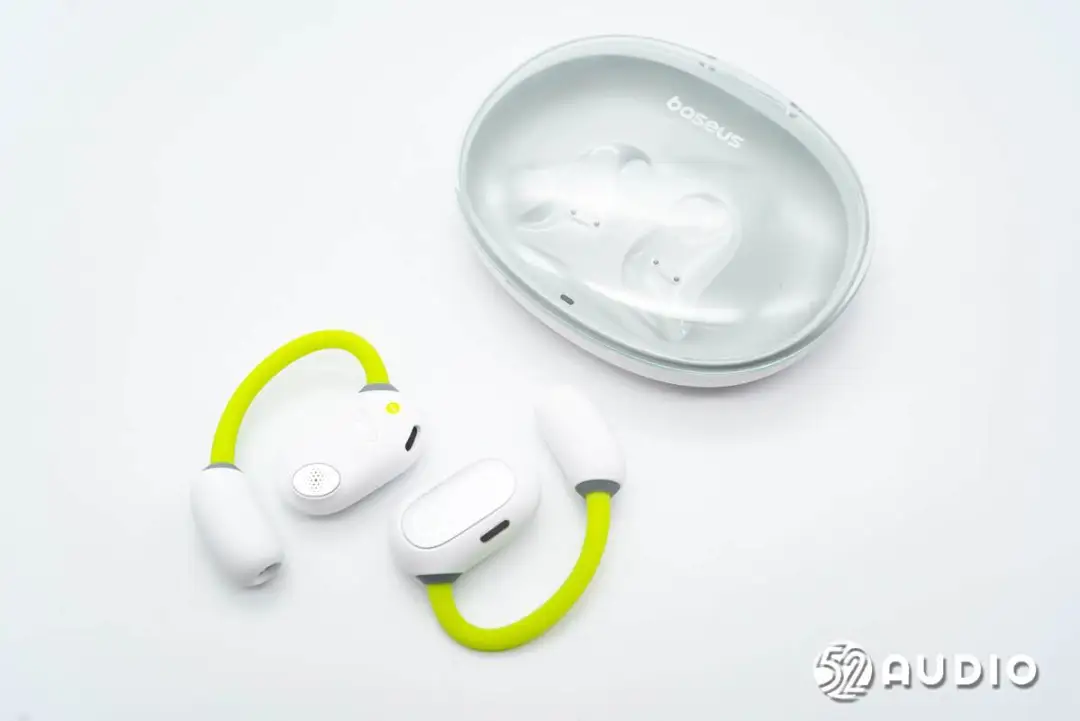

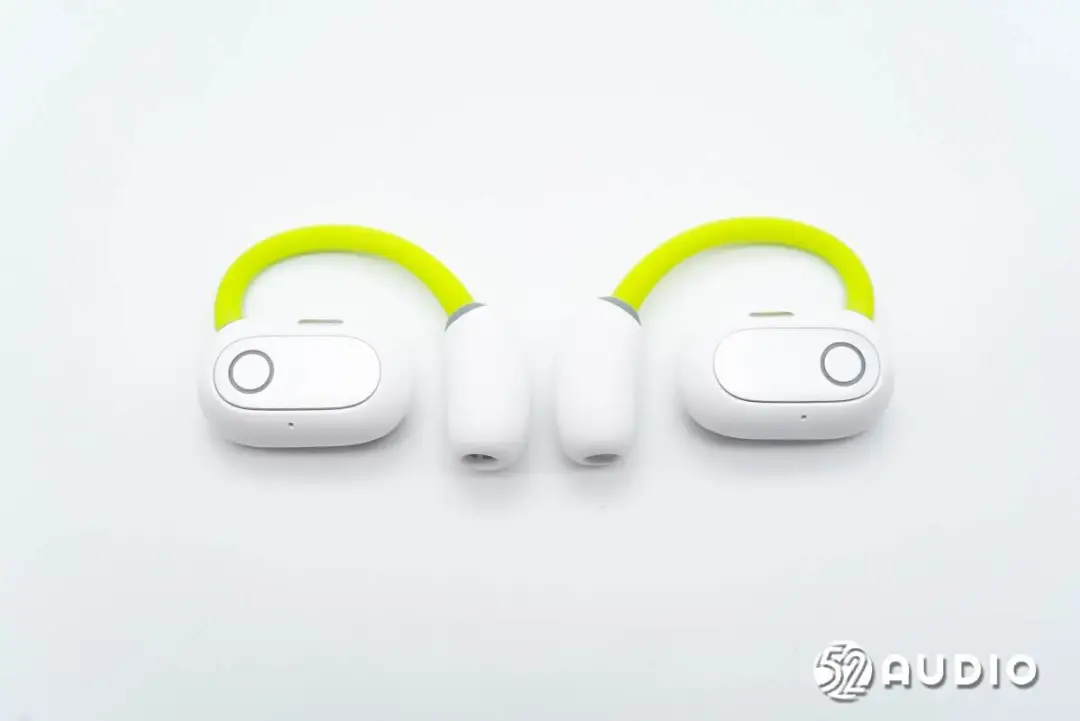

倍思Eli Sport 1开放式耳机整体外观一览，耳机采用了挂耳式设计，由荧光耳挂衔接两端腔体。耳挂采用了钛合金记忆钢丝+防滑亲肤硅胶材质，能够自适应不同耳型，提供舒适佩戴体验。





耳机外侧外观一览，椭圆形音腔背部银色盖板装饰，设计有环形指示灯，提升科技感。

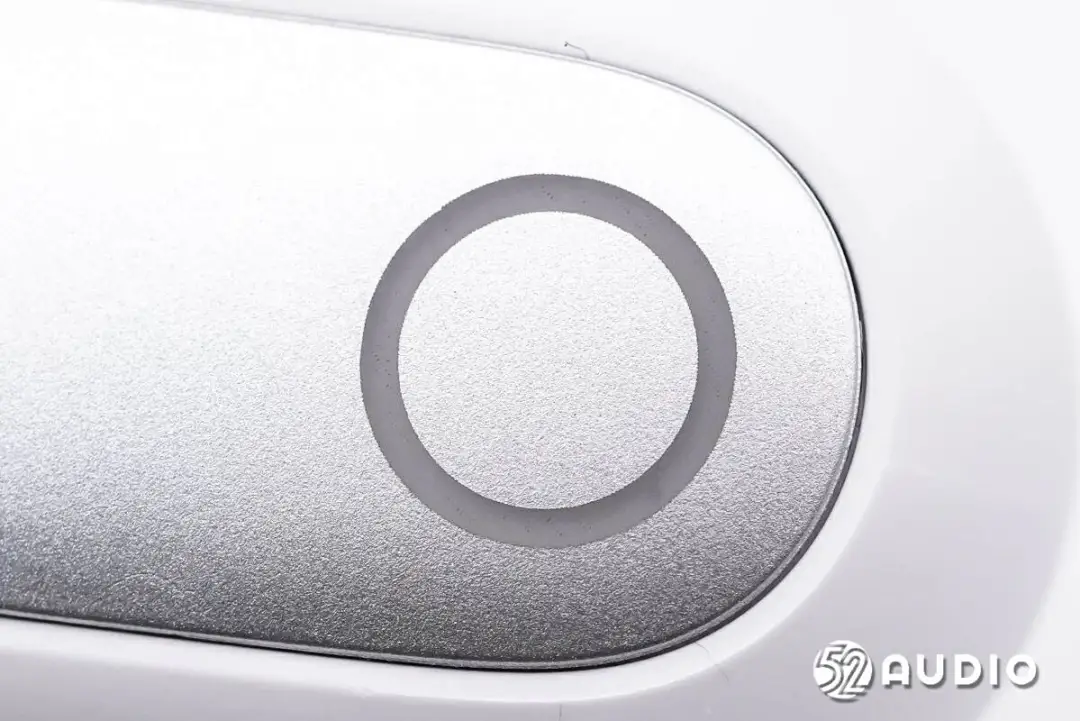

音腔背部的环形指示灯特写，用于反馈耳机的工作状态。

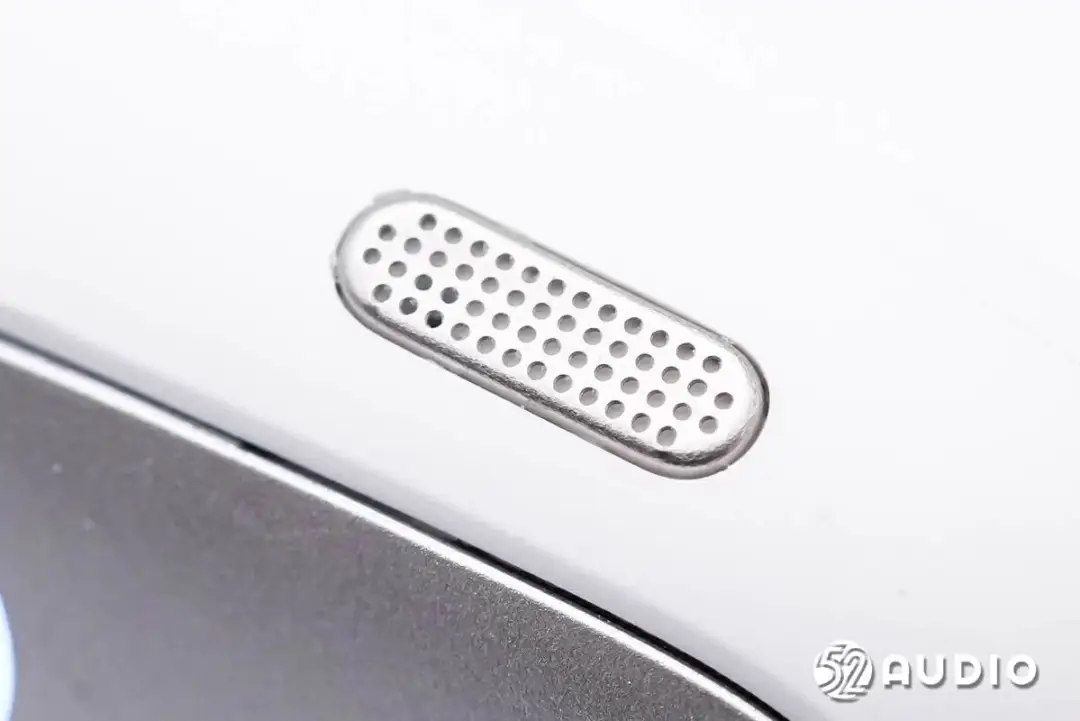

音腔上方的麦克风拾音孔，通过金属盖板防护。





音腔下方的麦克风拾音孔特写。

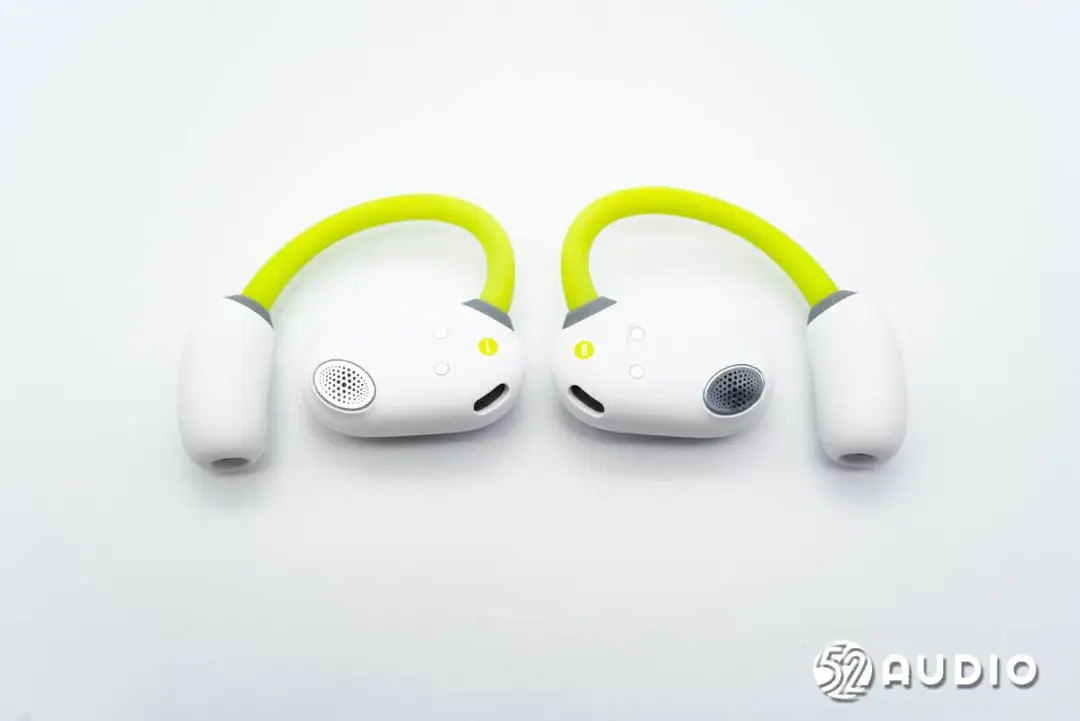

耳机内侧外观一览，机身上设计有银光绿的L/R左右标识。

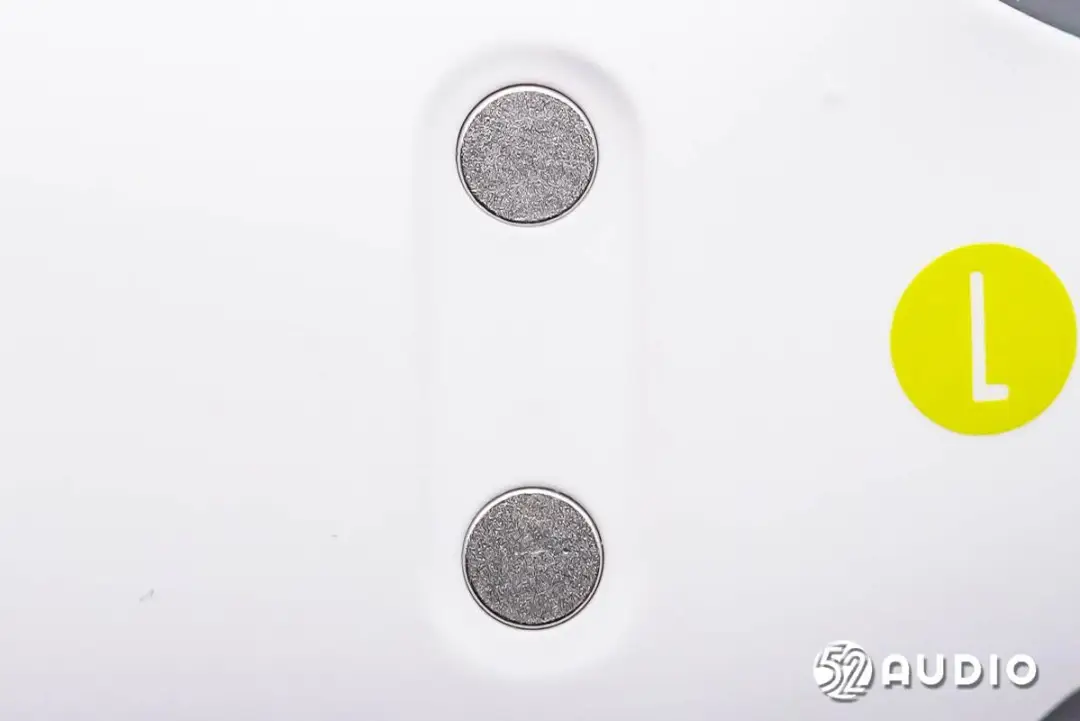

耳机充电触点特写。

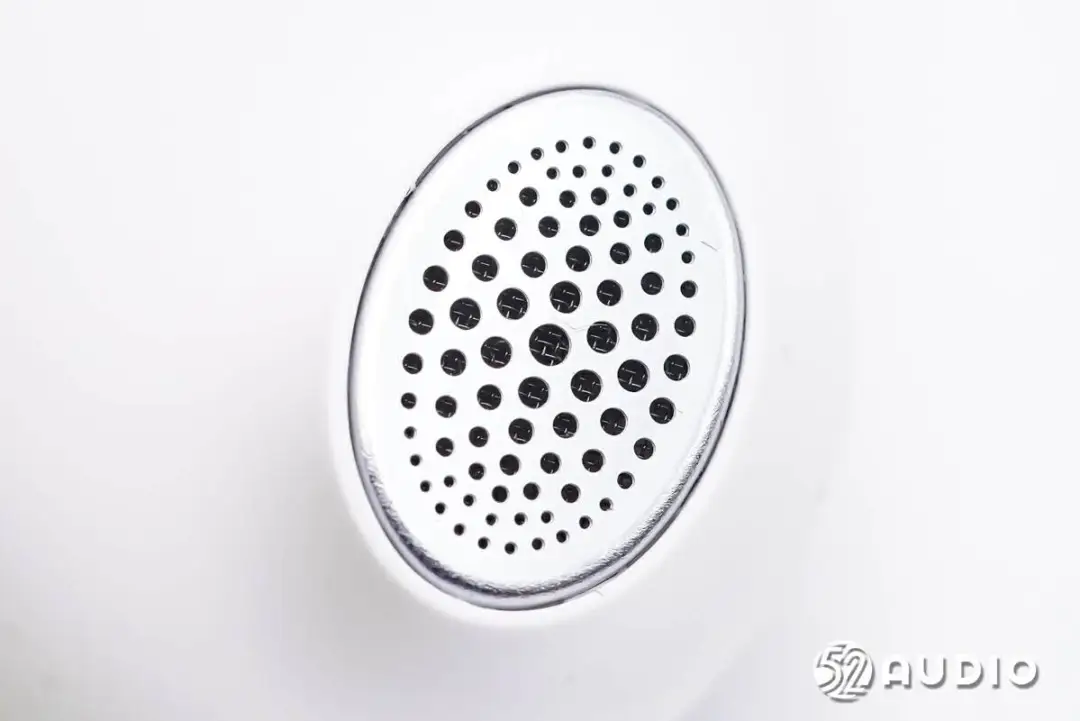

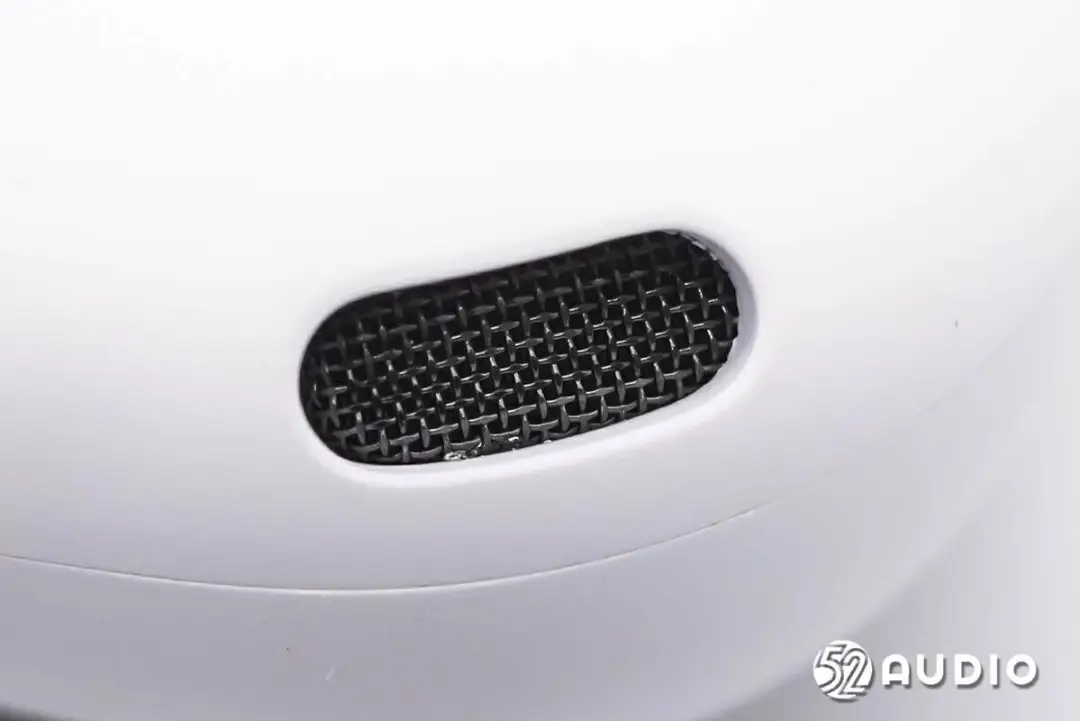

耳机出音孔特写，网孔金属盖板防护。





耳机调音孔特写，用于保障音腔内部空气流通。

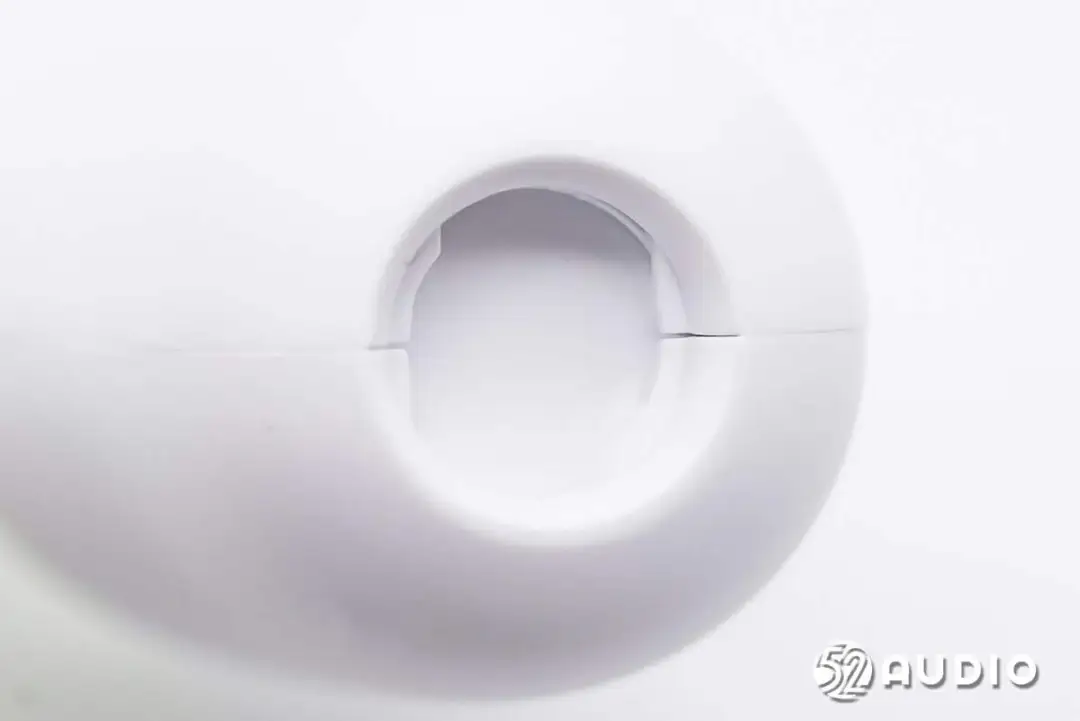

耳机末端的卡扣结构特写，用于衔接挂绳固定。

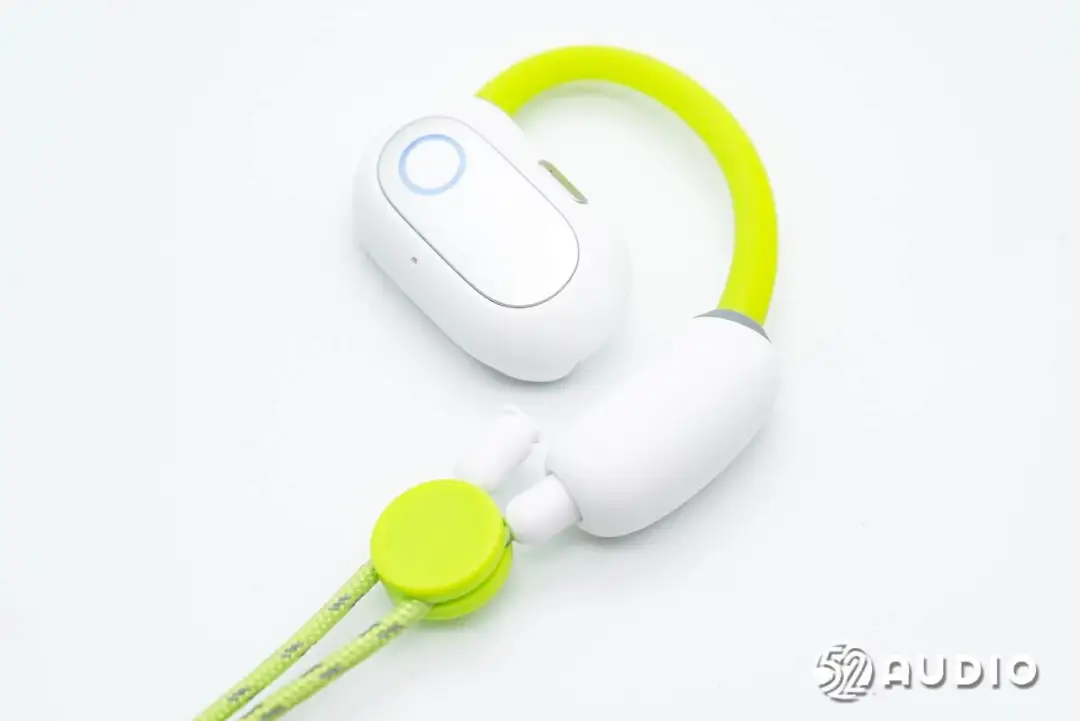

耳机连接挂绳外观一览。

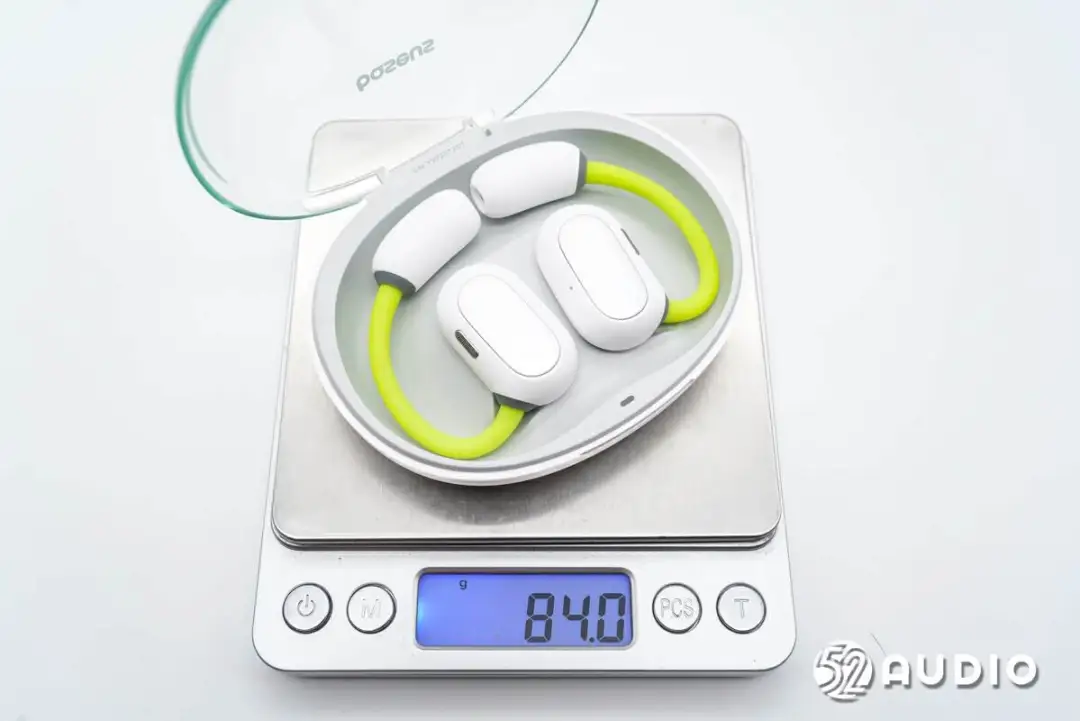

经我爱音频网实测，Baseus倍思Eli Sport 1开放式耳机整机重量约为84.0g。

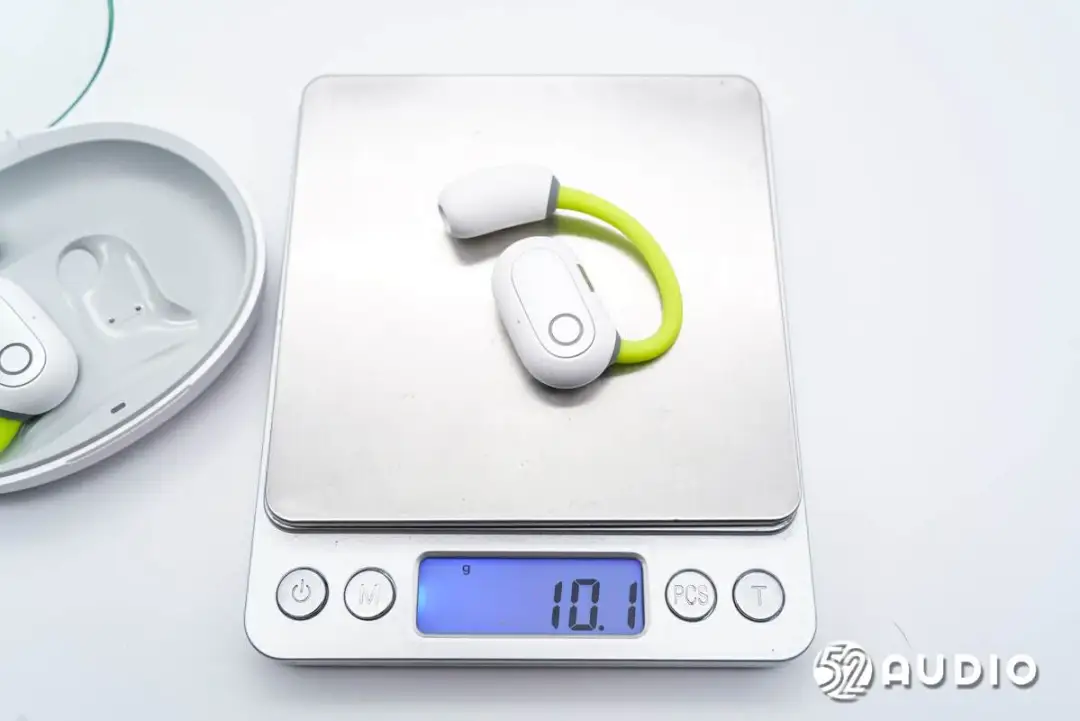

单只耳机重量约为10.1g。

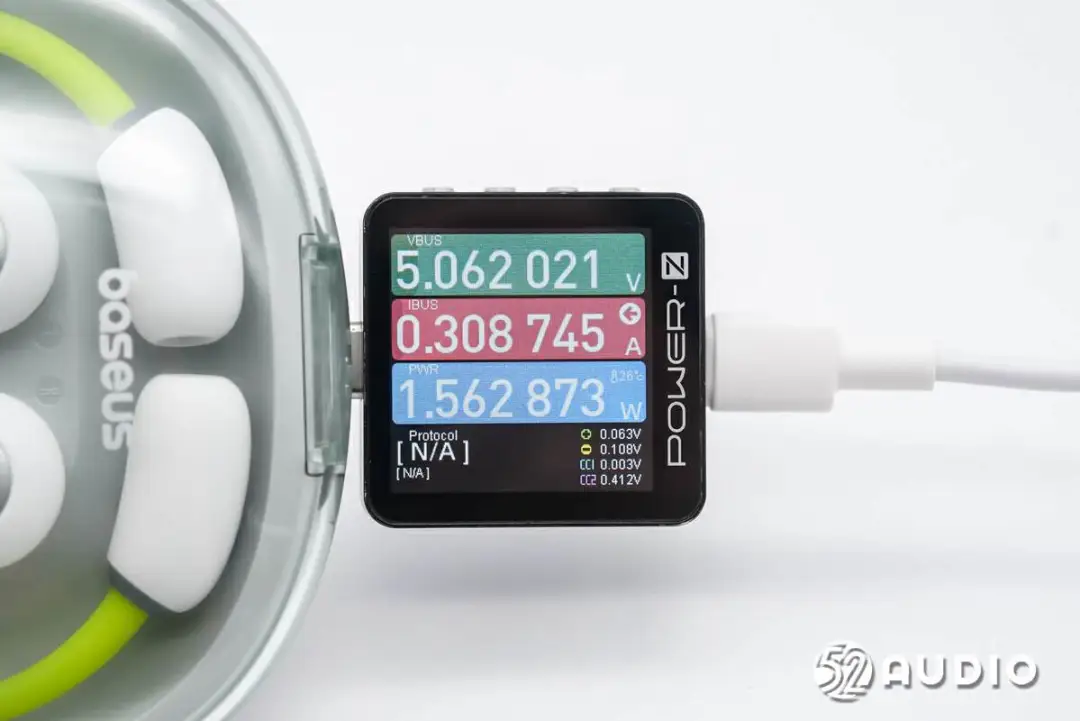

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Baseus倍思Eli Sport 1开放式耳机进行充电测试，输入功率约为1.56W。

Baseus倍思Eli Sport 1开放式耳机拆解

通过开箱，我们详细了解了Baseus倍思Eli Sport 1开放式耳机的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

充电盒拆解

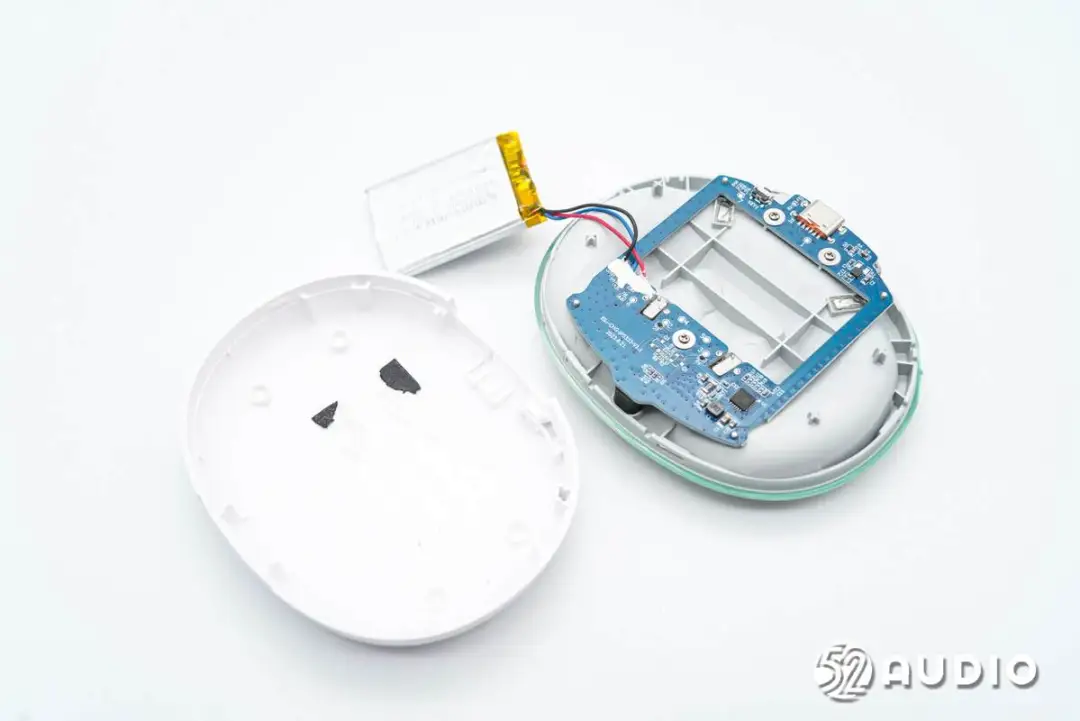

拆开充电盒外壳，取出座舱结构。

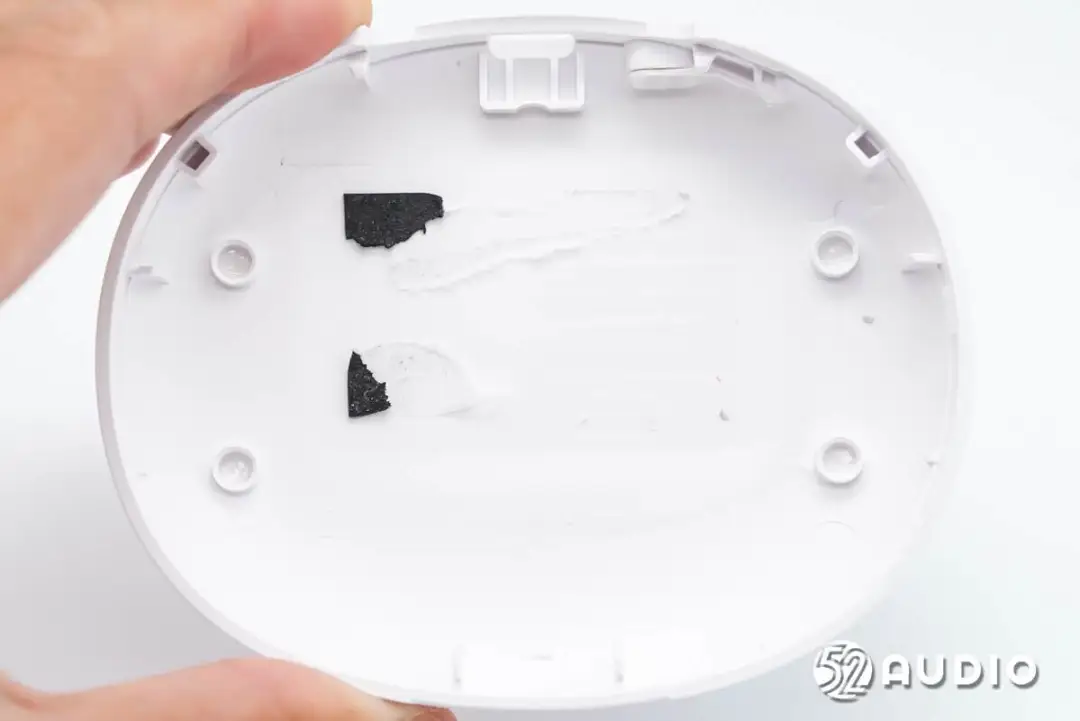

外壳内侧结构一览。





座舱底部结构一览，主板单元通过螺丝固定。

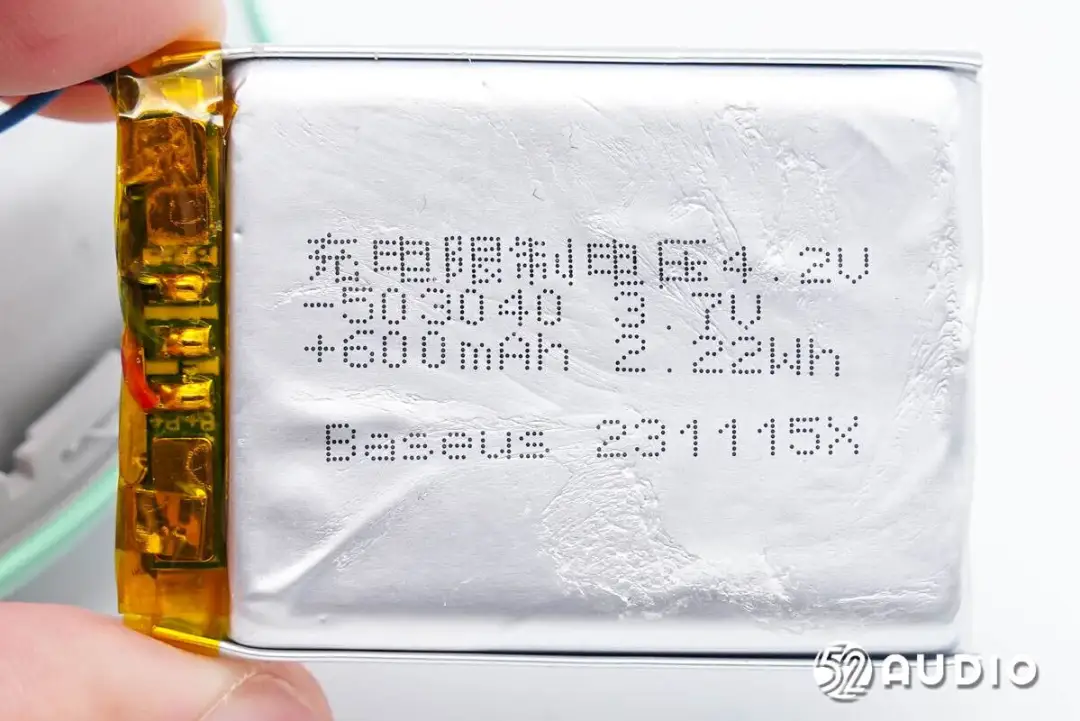

充电盒内置锂离子电池型号：503040，标称电压：3.7V，额定容量：600mAh 2.22Wh。

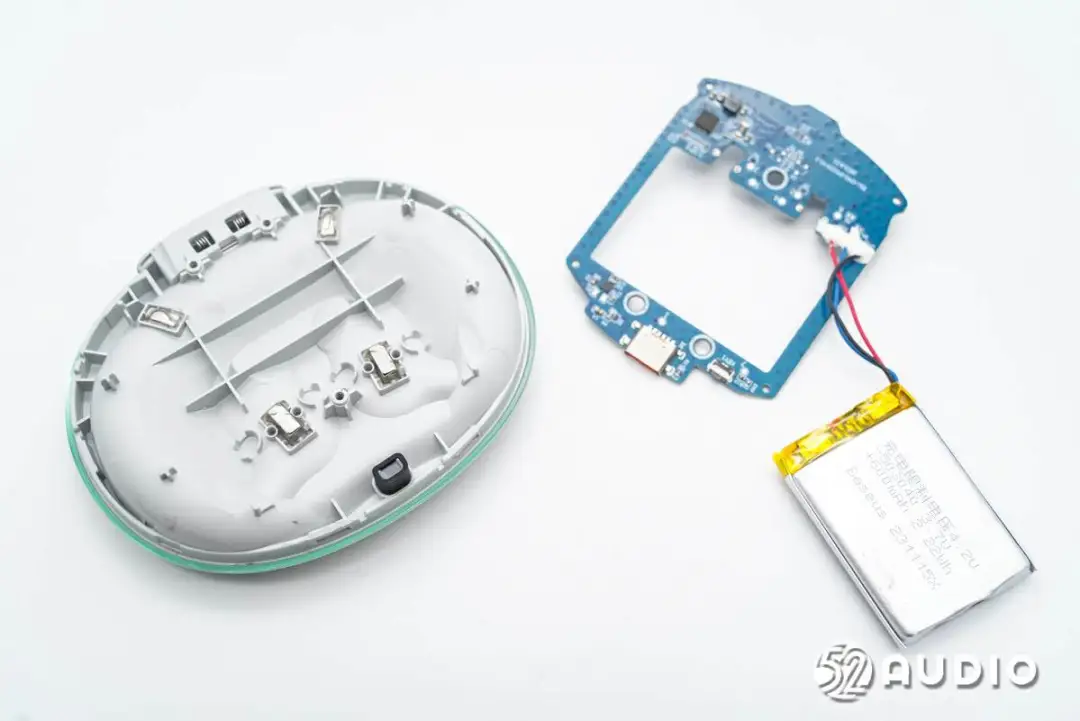

卸掉螺丝，取掉主板单元。

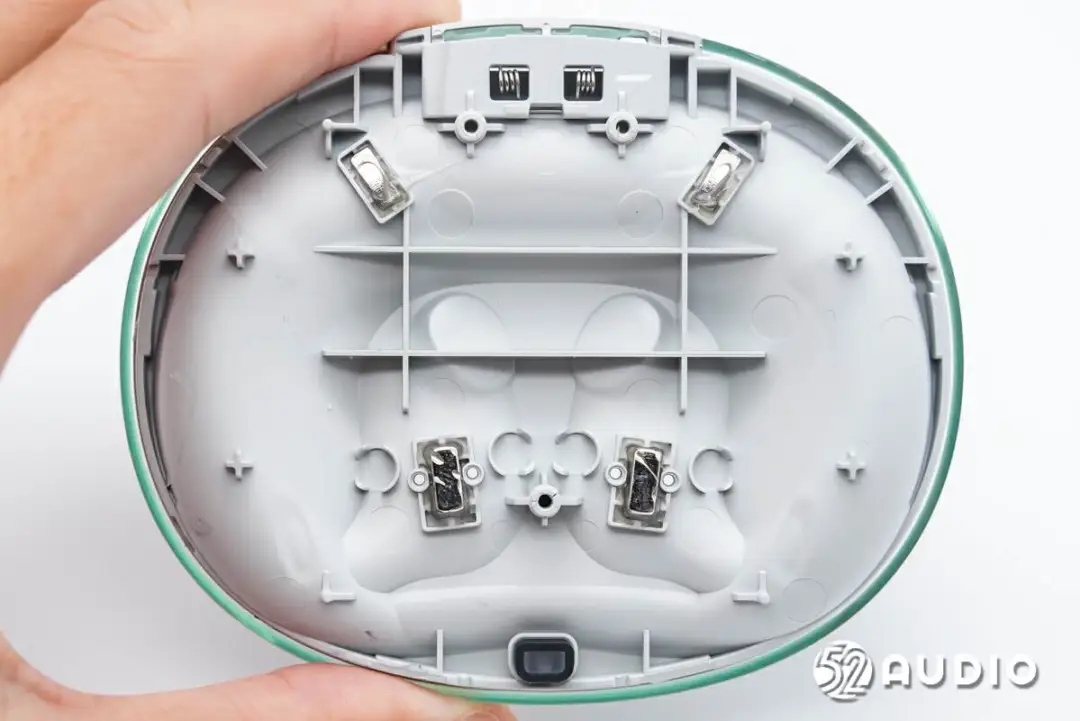

座舱底部结构一览，设置有四颗磁铁用于吸附固定耳机。

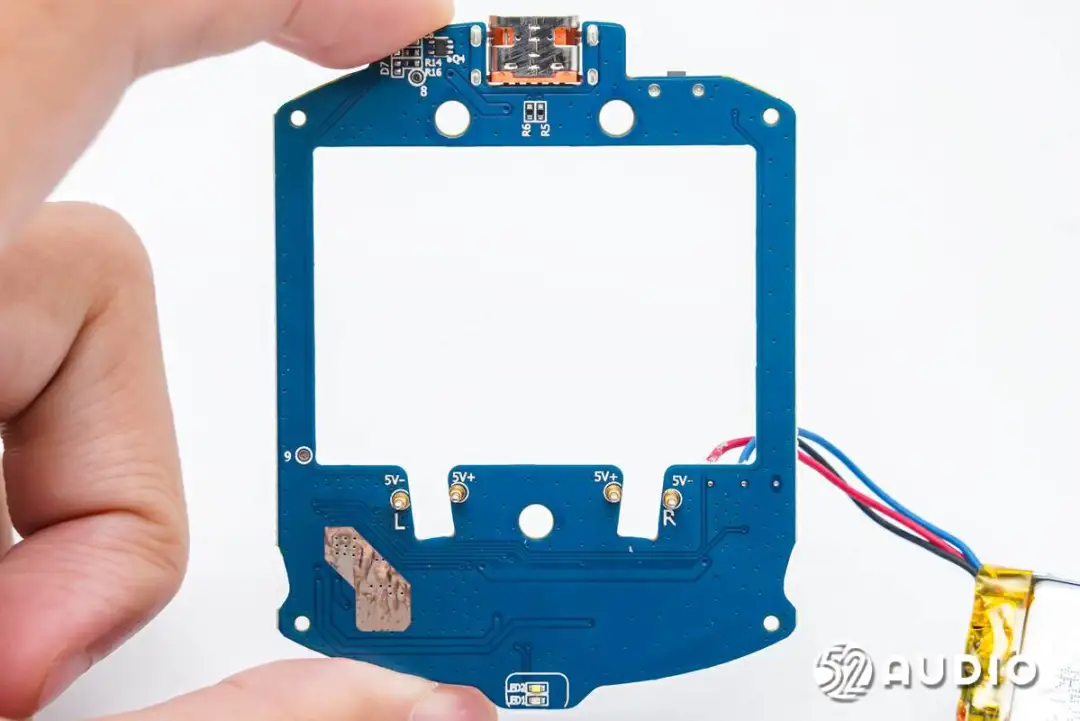

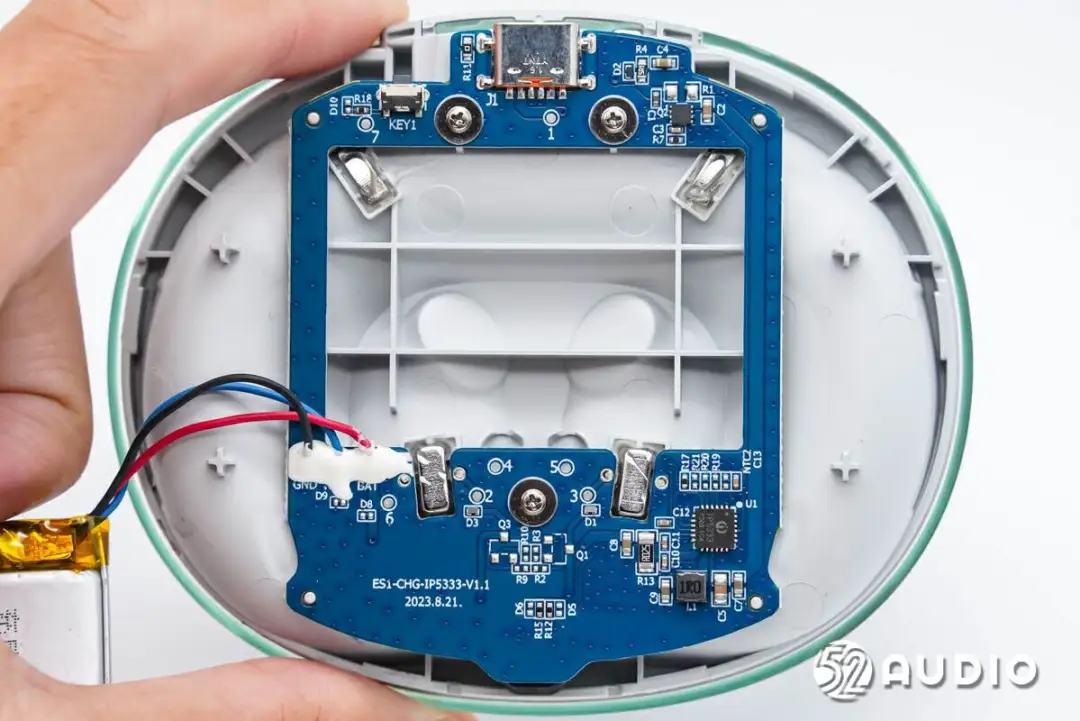

充电盒主板一侧电路一览。





充电盒主板另外一侧电路一览。

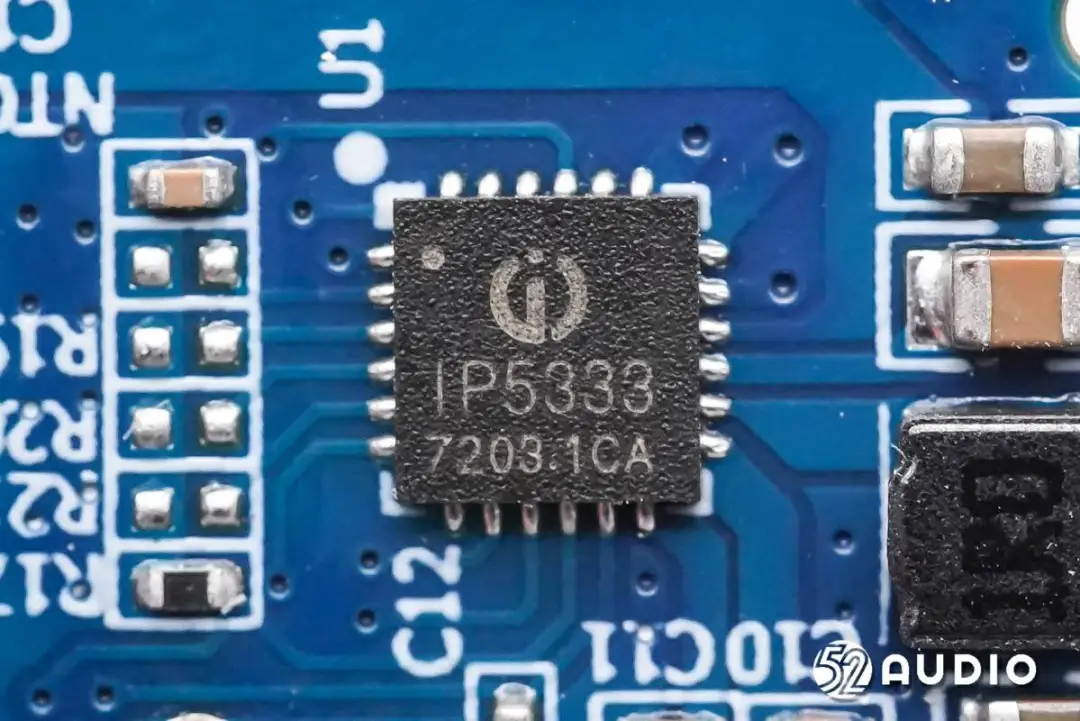

INJOINIC英集芯IP5333多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333非常适合目前需求逐渐提升的智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。



IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容。IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。



IP5333内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

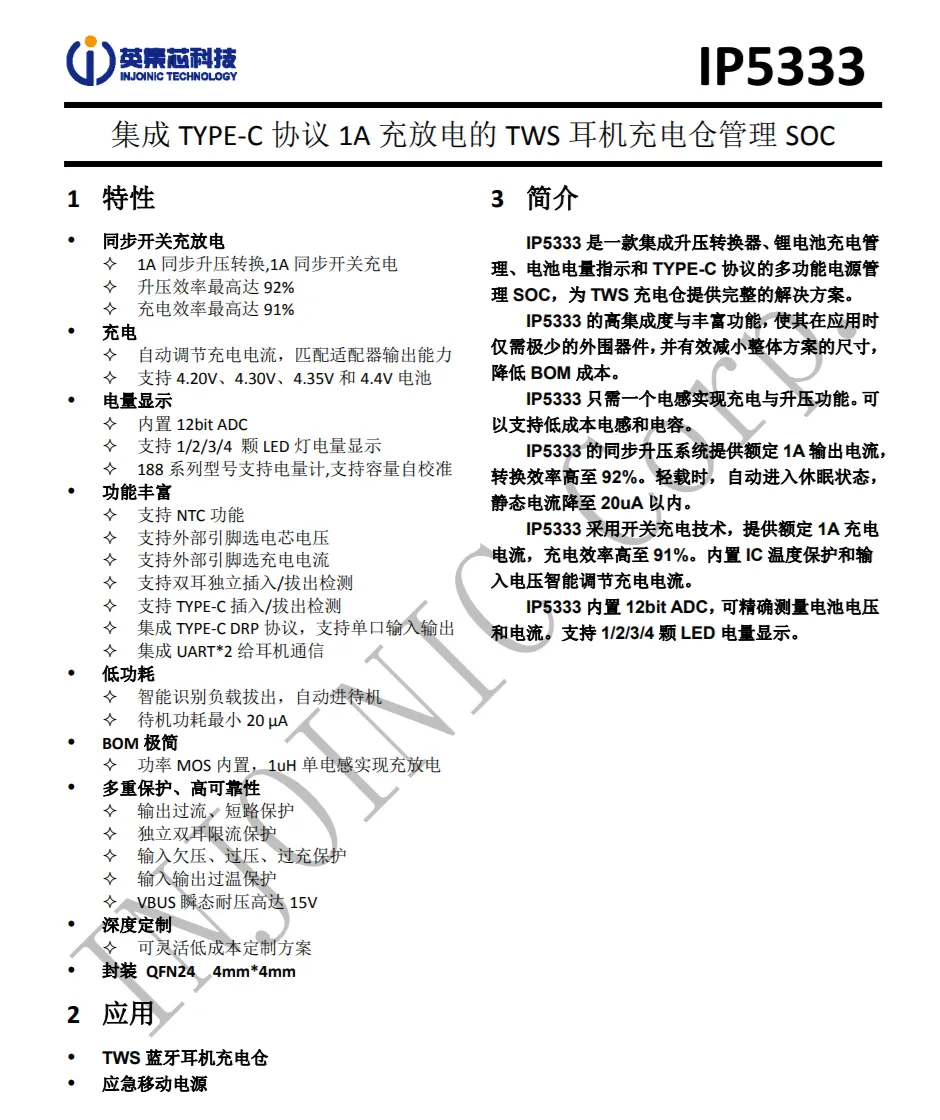

INJOINIC英集芯IP5333详细资料图。据我爱音频网拆解了解到，目前已有荣耀、realme、联想、传音、漫步者、倍思、万魔、嘿喽、声阔、公牛、名创优品、酷狗、创维、索爱、山水、水月雨、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、机乐堂、Nothing、sanag、Skullcandy、MOZOTER、HYUNDAI、onn.沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，中兴、JLab、QCY、海贝、网易云音乐、喜马拉雅、Pioneer、魔声、PIHEN、傲基、MPOW、BoAt、诺基亚、Ambie等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

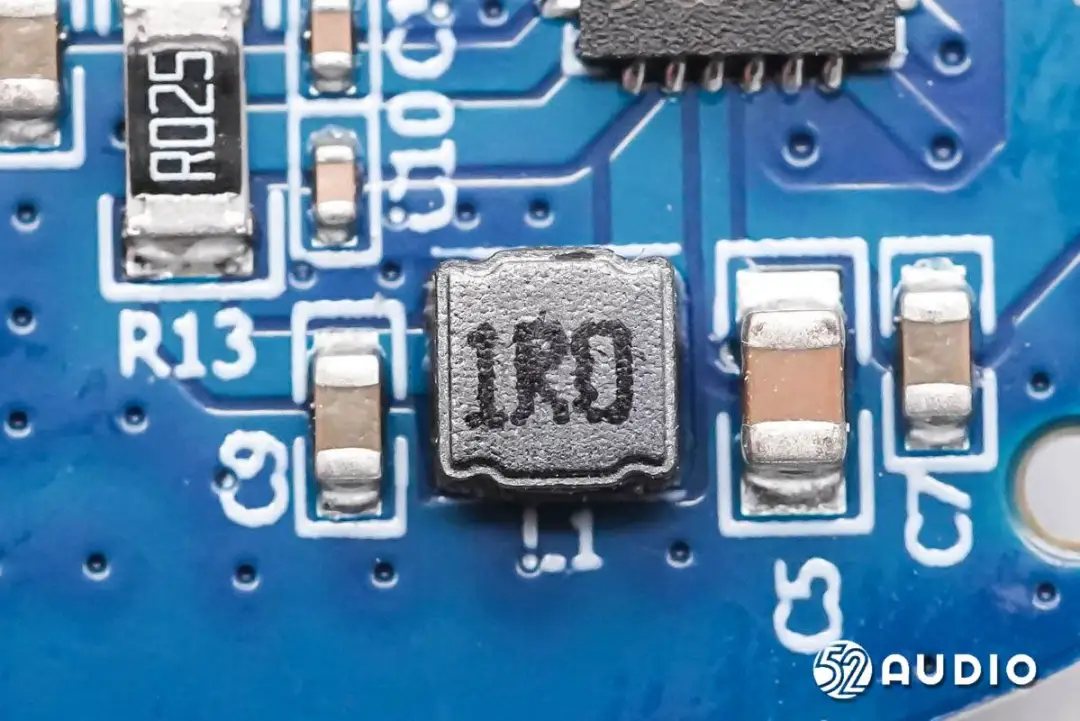

配合电源管理芯片工作的1.0μh功率电感。

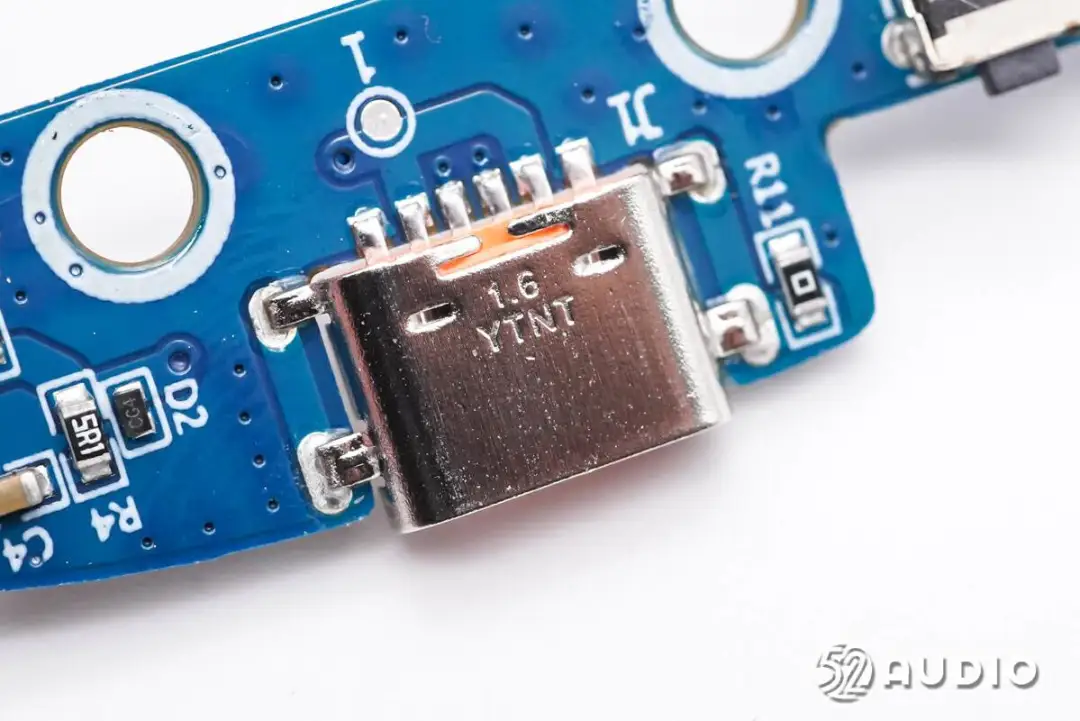

Type-C充电母座，来自YTNT意泰。

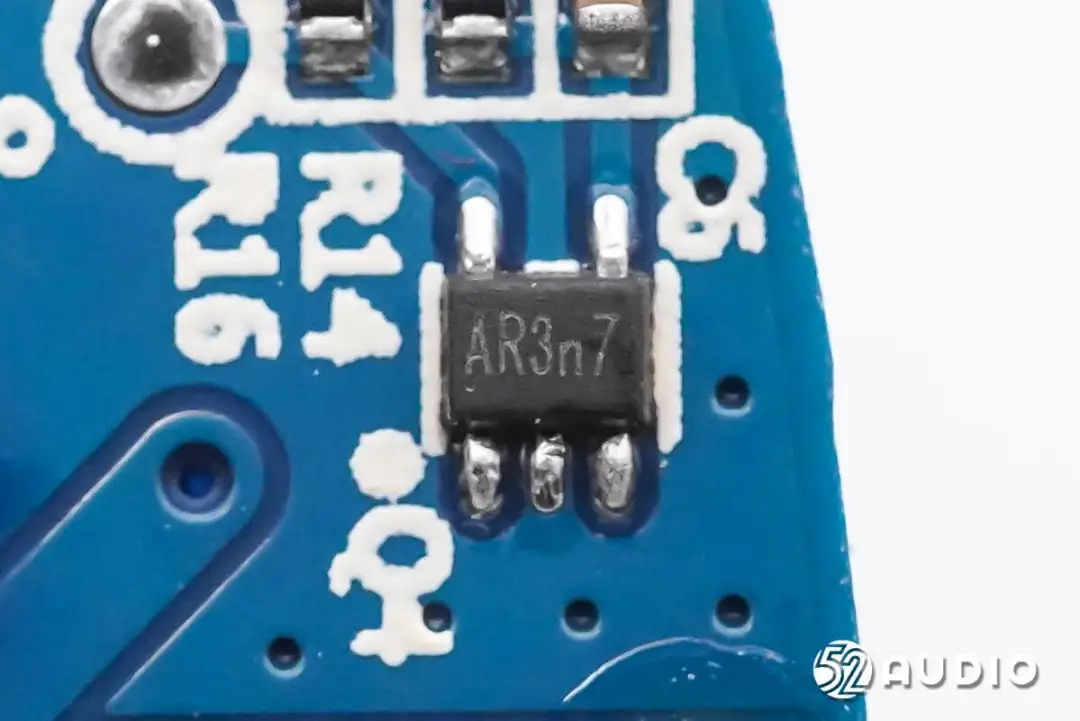

丝印AR3n7的霍尔元件，用于感知耳机出入仓时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

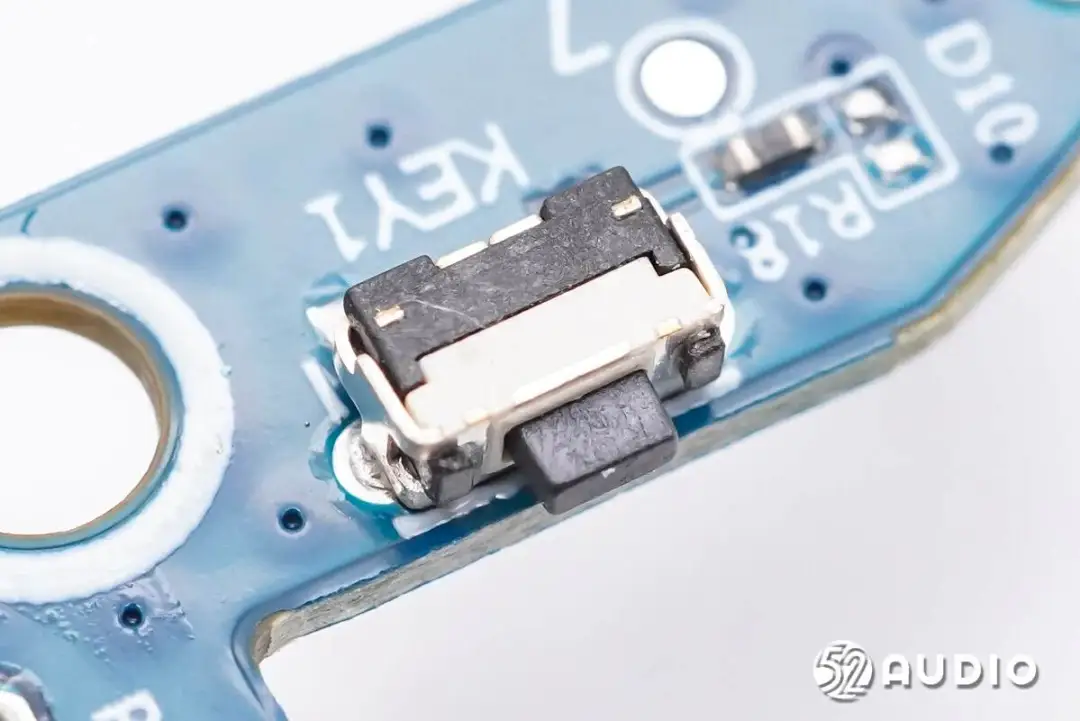

用于蓝牙配对的功能按键。

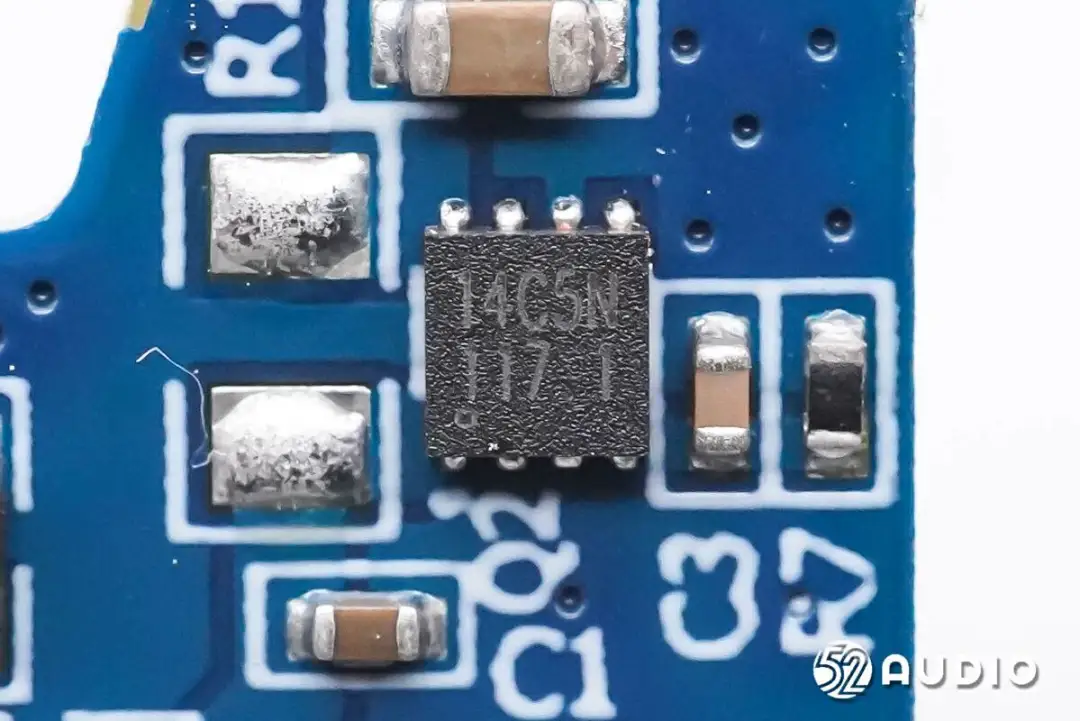

Prisemi芯导科技P14C5N过压过流保护芯片，P14C5N支持输入过压和欠压保护，电路启动后的过流保护。当输入电压超过输入过压保护阈值时，器件会关闭内置的MOSFET断开输入和输出的连接。



P14C5N支持最高30V输入电压，支持3A输出电流。内置55mΩ导阻开关管，具有50ns超快过压响应时间，支持可编程的过电流保护，过压保护支持4.5-16V范围，可使用外部分压电阻设置，或将电压设定引脚接地，使用固定6.8V过压保护。同时芯片还内置过热保护功能，支持控制引脚控制开关。



据我爱音频网拆解了解到，包括小米、OPPO、荣耀、一加、魅族、漫步者、Baseus倍思、声阔、小度、黑鲨、魔声、魅族、科大讯飞、earsopen骨聆、魔声、泥炭等品牌旗下的多款TWS耳机采用了芯导科技电源管理类芯片。





Prisemi芯导P14C5N详细资料图。

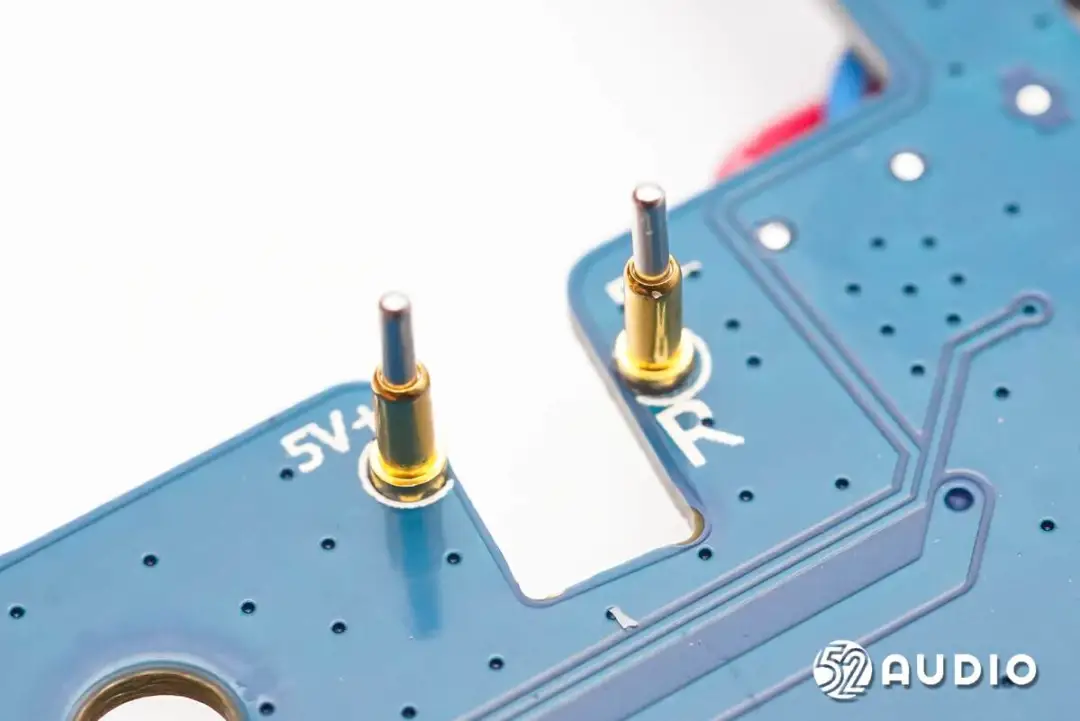

充电盒为耳机充电的Pogo Pin连接器特写。

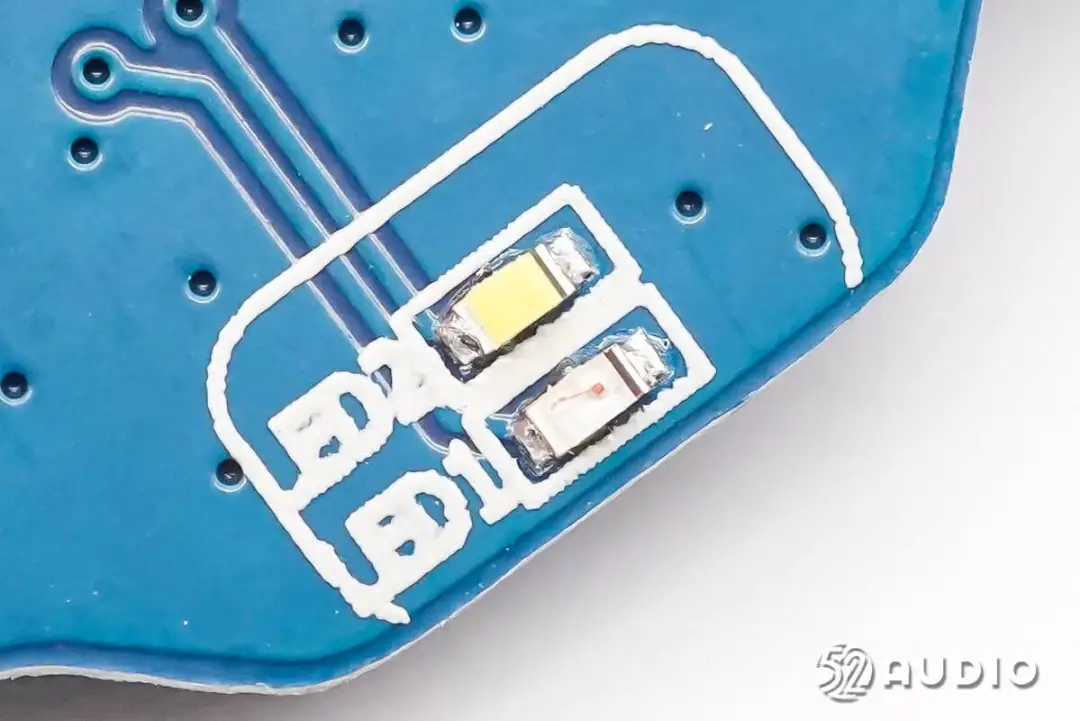

两颗不同颜色的LED指示灯。

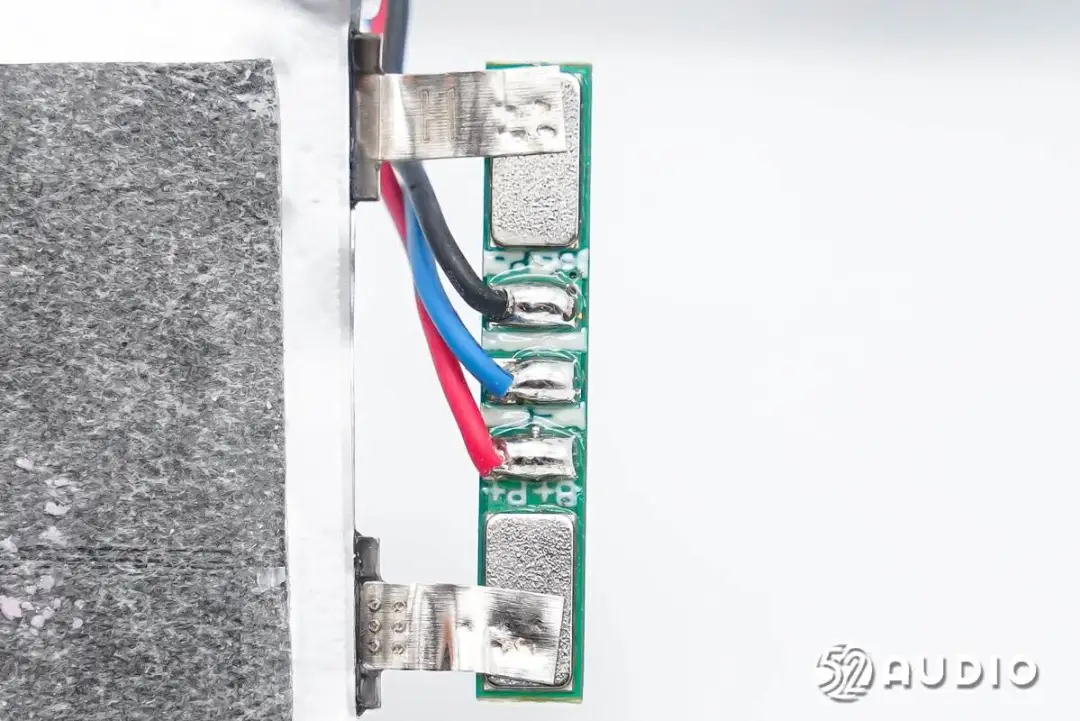

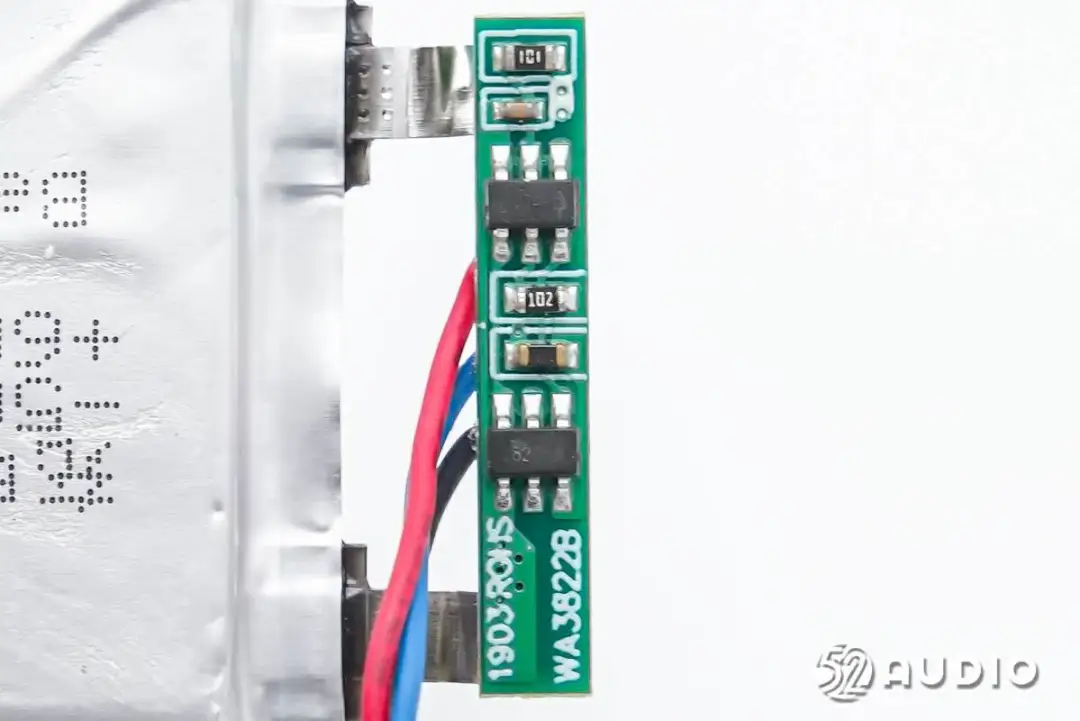

撕开电池绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。





电池保护板另外一侧电路一览。





丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

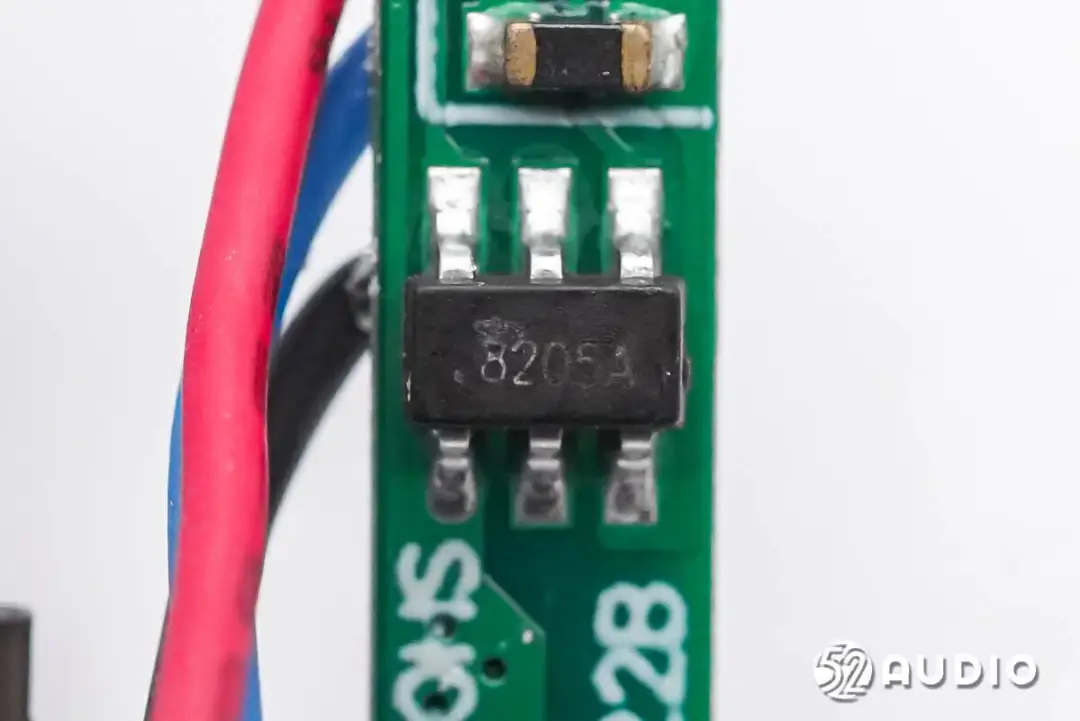

丝印8205A的MOS管。

耳机拆解

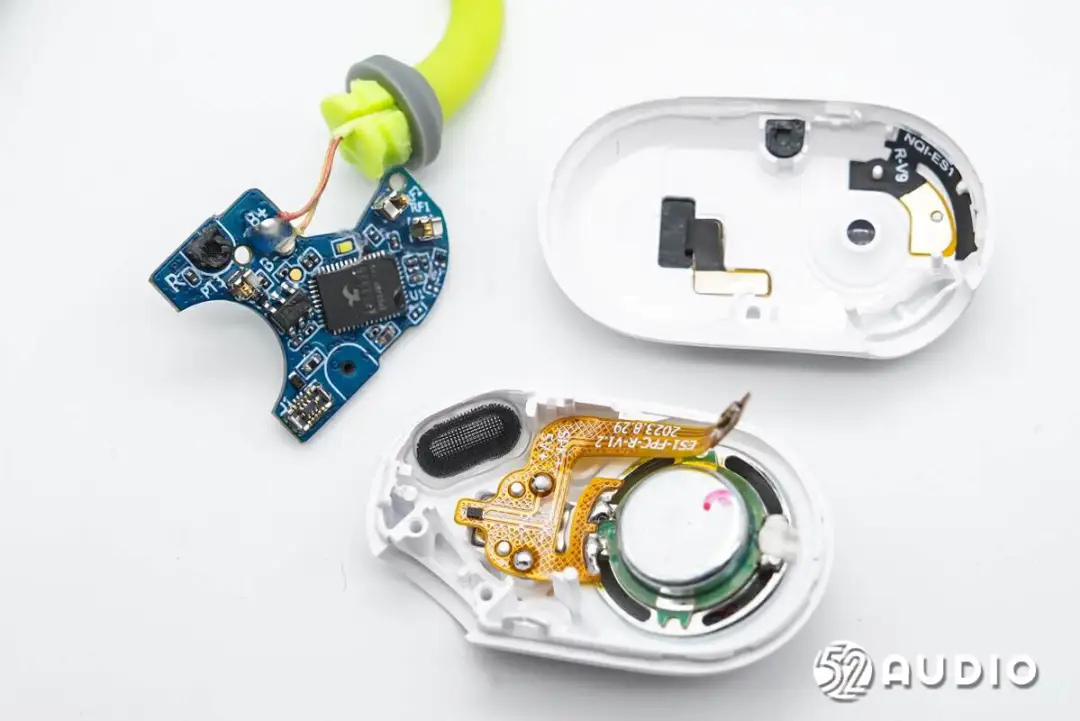

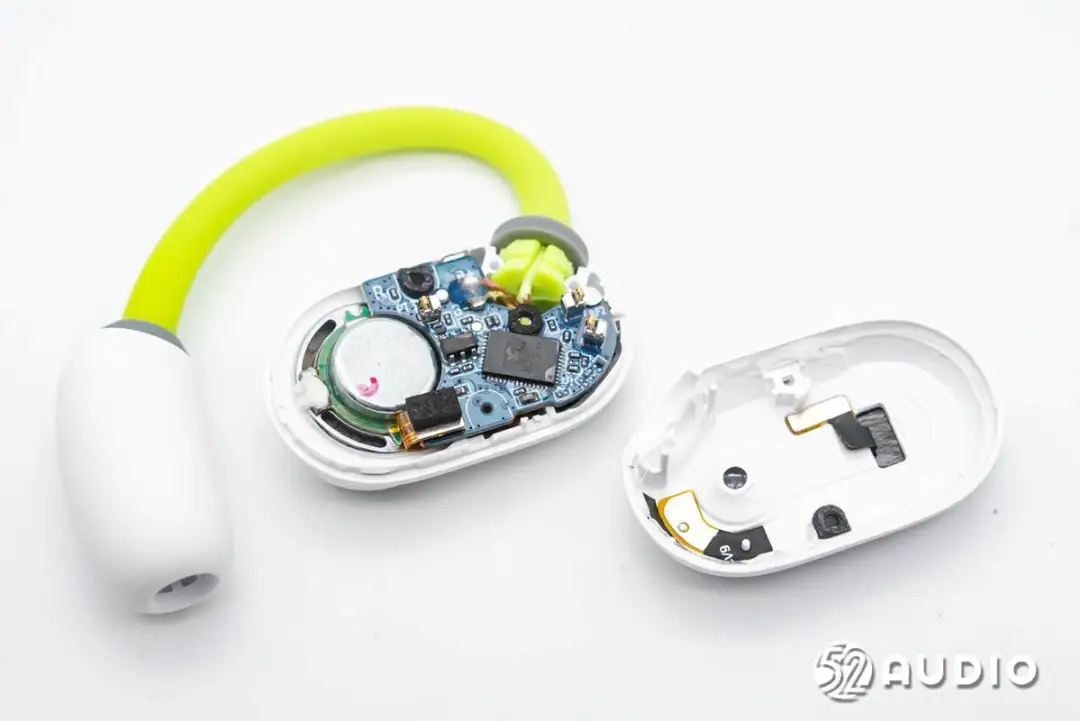

拆解耳机部分，取掉音腔盖板。

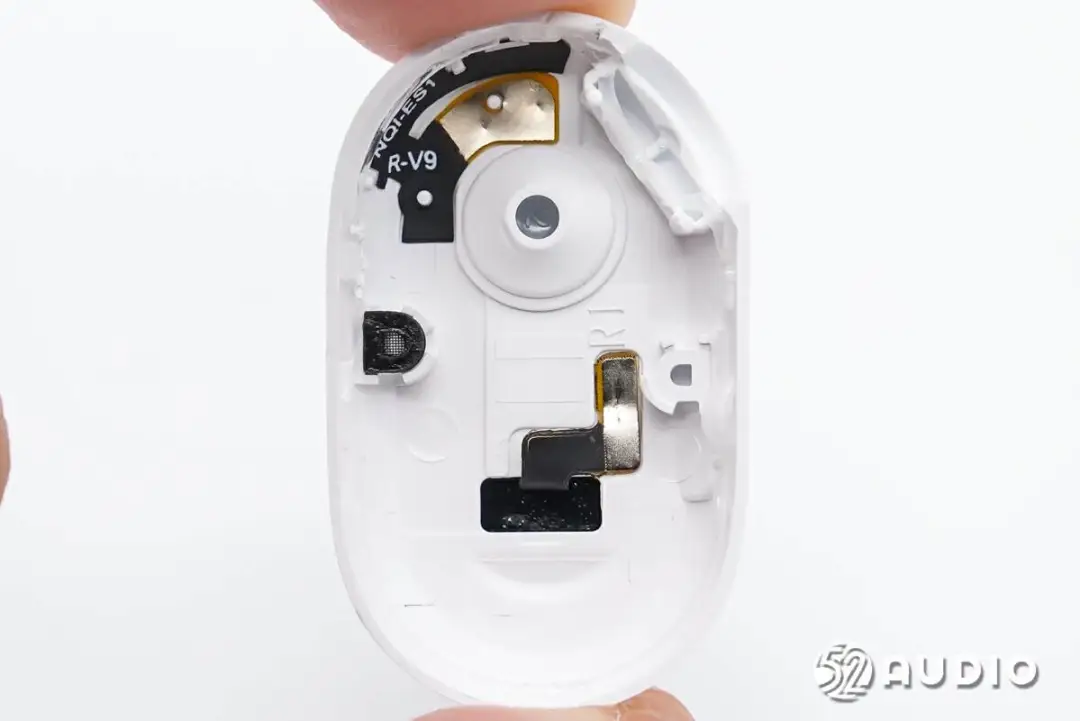

盖板内侧结构一览，设置有蓝牙天线和触摸检测传感器，通过触点连接主板。





腔体内部结构一览。





挑开连接器，取出主板单元。

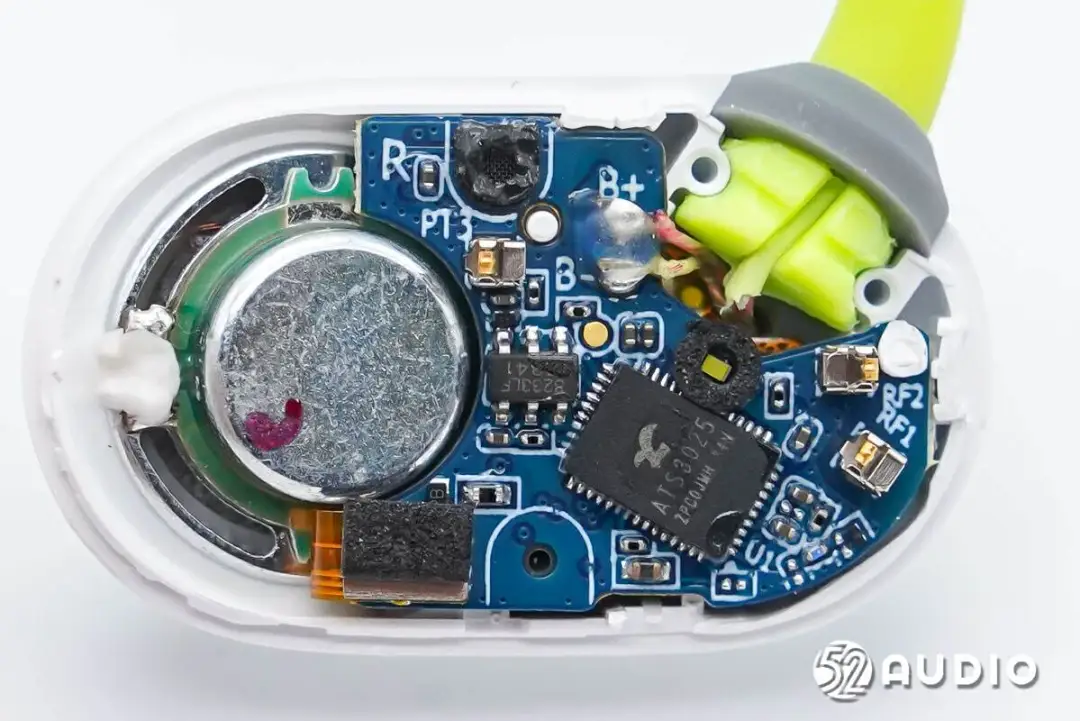

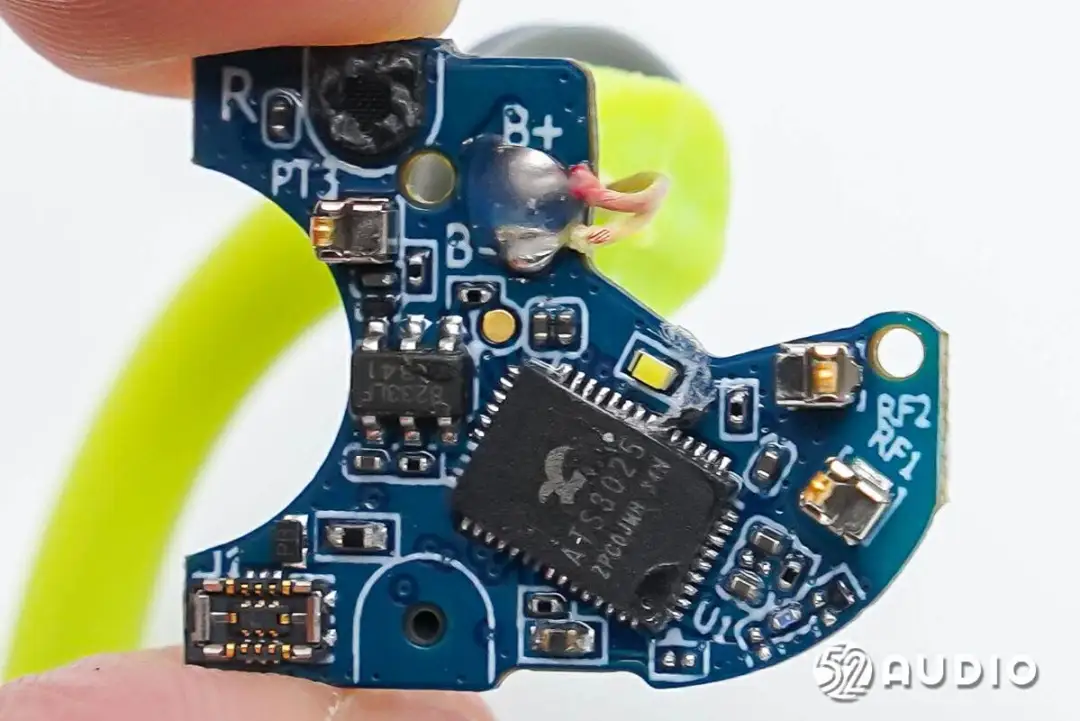

耳机主板一侧电路一览。

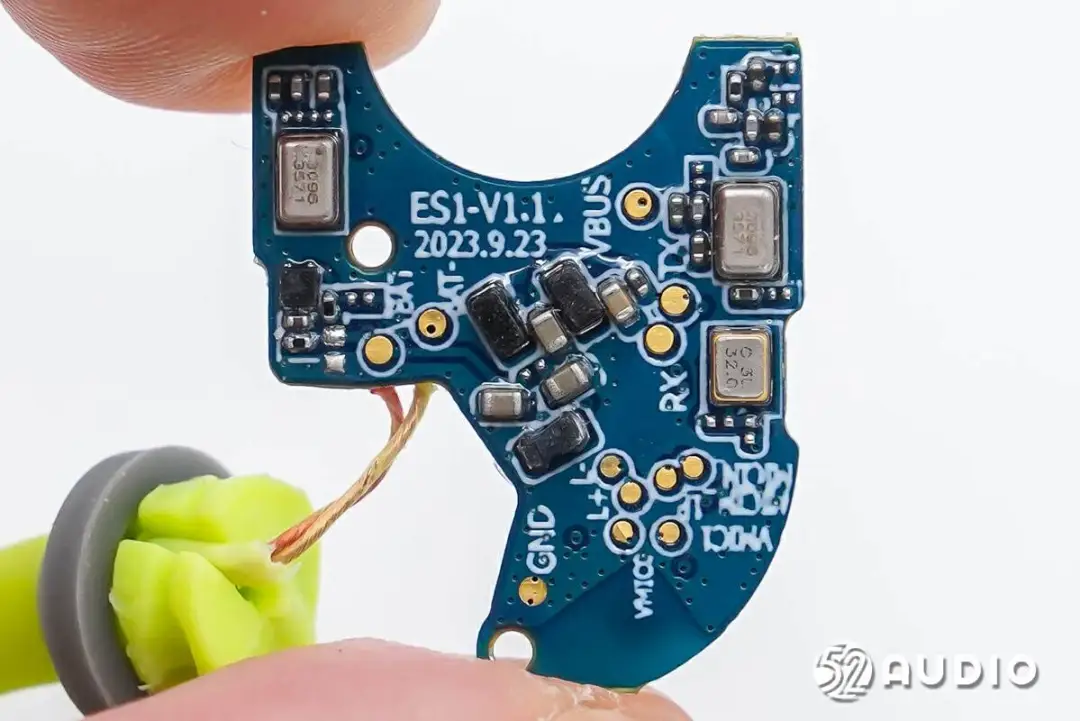

耳机主板另外一侧电路一览。

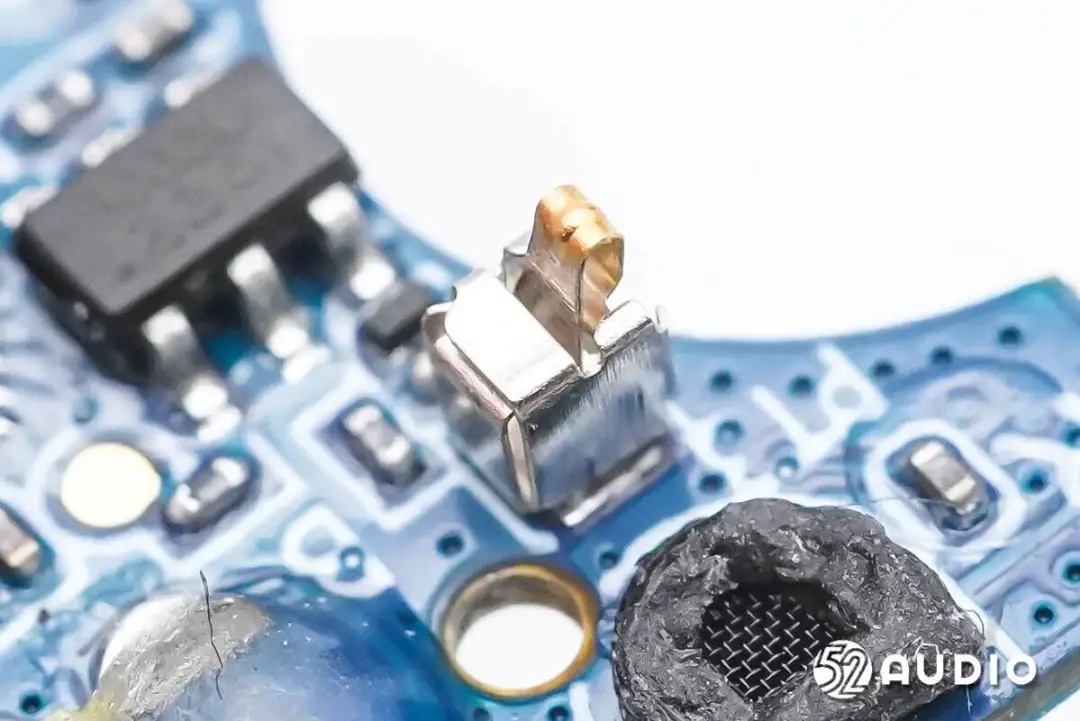

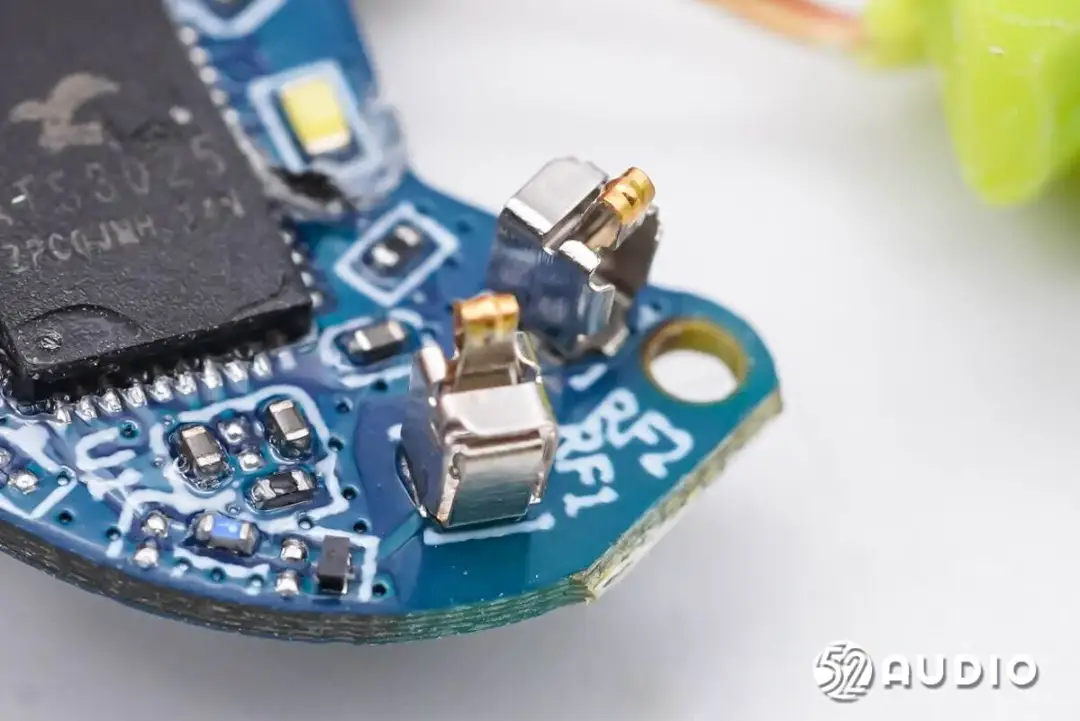

用于连接蓝牙天线的金属弹片特写。

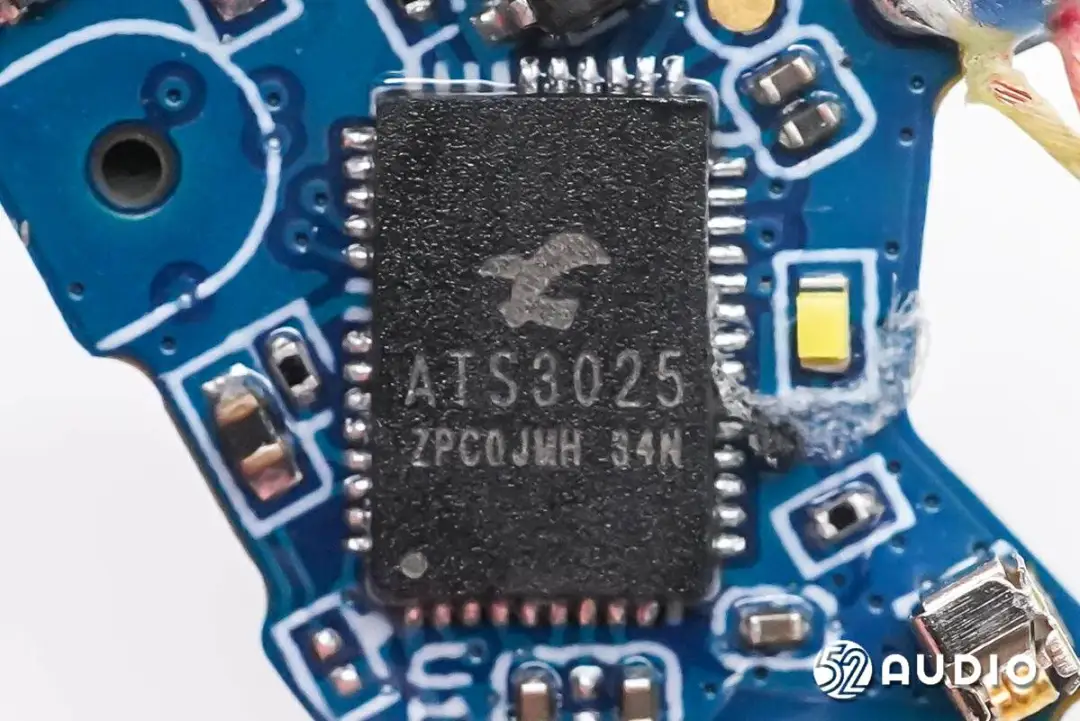

Actions炬芯ATS3025蓝牙音频SoC，是炬芯针对于开放式音频OWS领域推出的单芯片SoC解决方案，具备高音质、低延迟、低功耗等特点，基于DSP+CPU双核异构音频处理架构，高算力高内存以及高效可开发的程序，使其成为高度集成和优质的蓝牙耳机穿戴产品解决方案，能够为终端产品带来更好的音效处理、更好的音频性能、更好的通话效果，从提供更优的用户体验。



据我爱音频网拆解了解到，目前已有SONY、RØDE、荣耀、Redmi、realme、雷蛇、科唛、倍思、QCY、AnkerWork、哈氪、鲸语、九号、沃莱、飞利浦、Fire-Boltt、Noise、Loca，科大讯飞、猛玛、NOISE、唐麦、怪企鹅、AOMAIS，小米、JBL、Motolola、小度、唱吧、绿联、公牛，Anker、摩托罗拉、网易云、凡纪、SANAG、迈从等众多品牌旗下音频产品采用了炬芯科技的解决方案。





Actions炬芯ATS3025资料图。

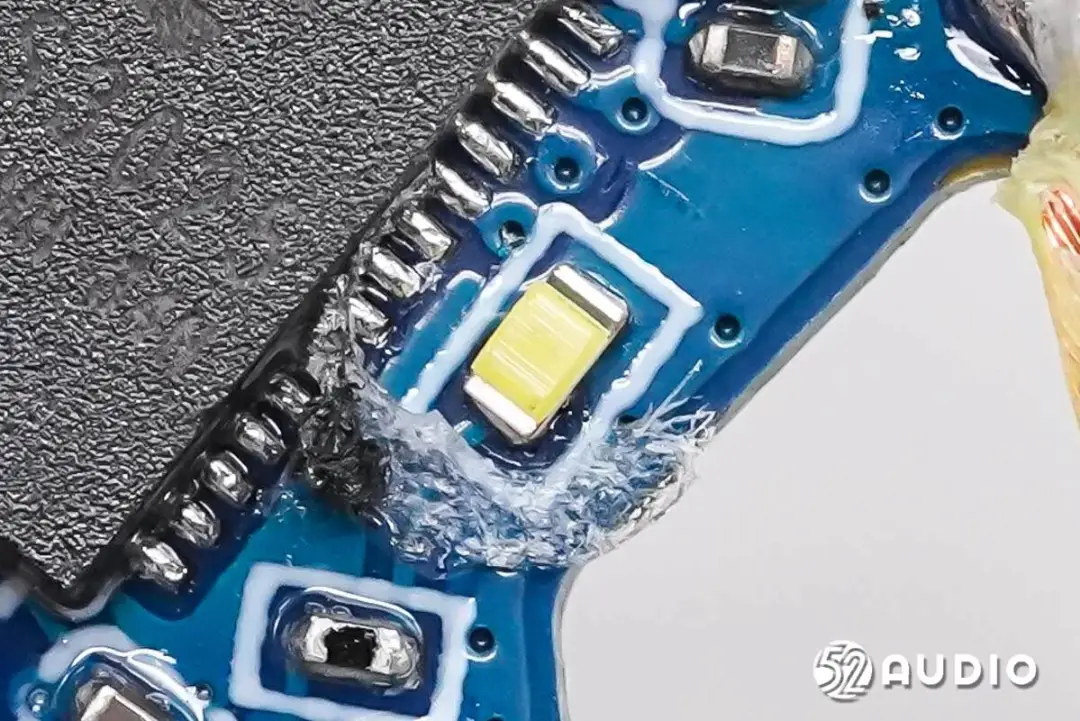

LED指示灯特写，为环形灯提供光源。

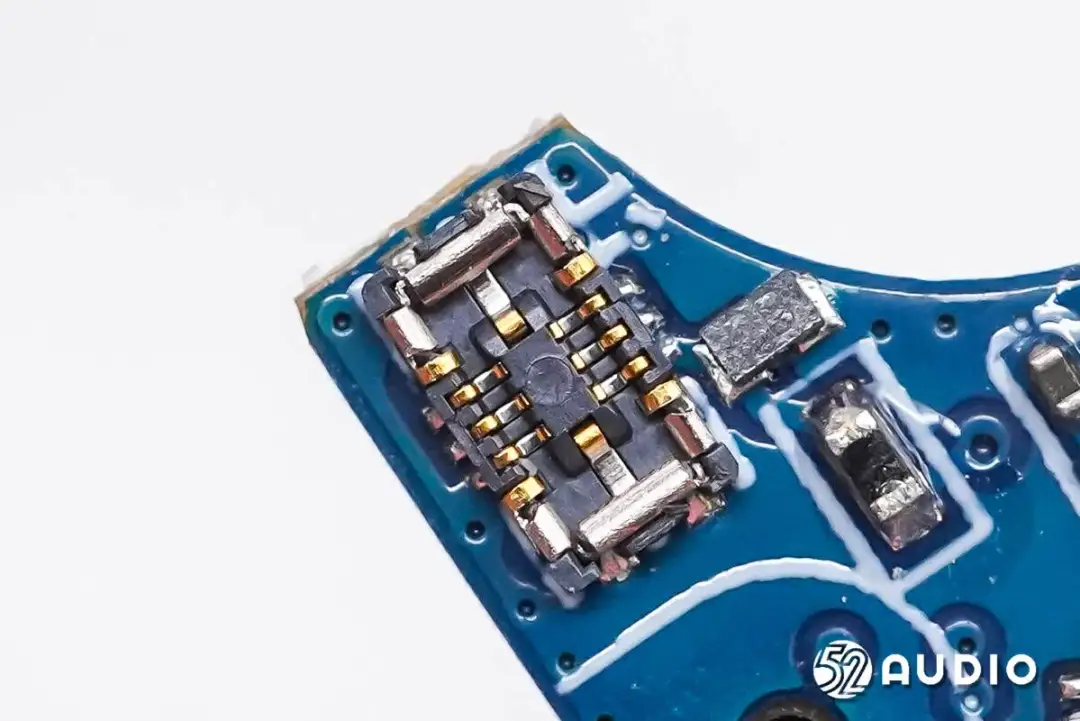

连接排线的BTB连接器特写，来自亚奇科技 (OCN)，型号：OK-128GF006/2-35。

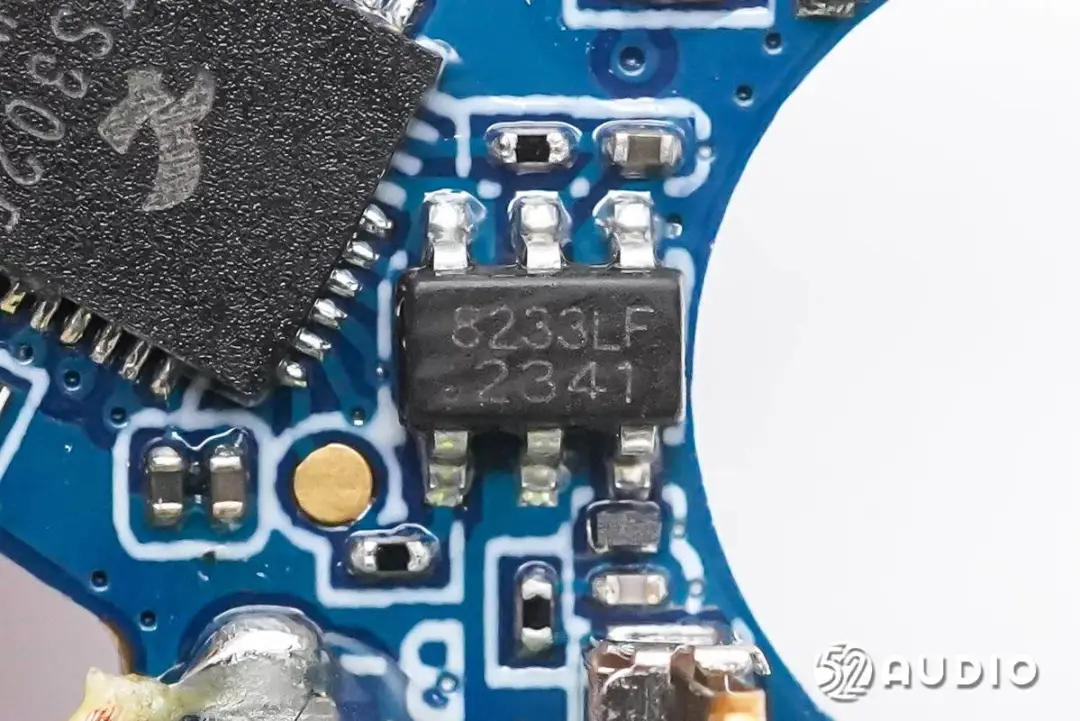

丝印8233LF的单键触摸开关IC，用来触摸操作控制。





连接触摸控制传感器的金属弹片特写。

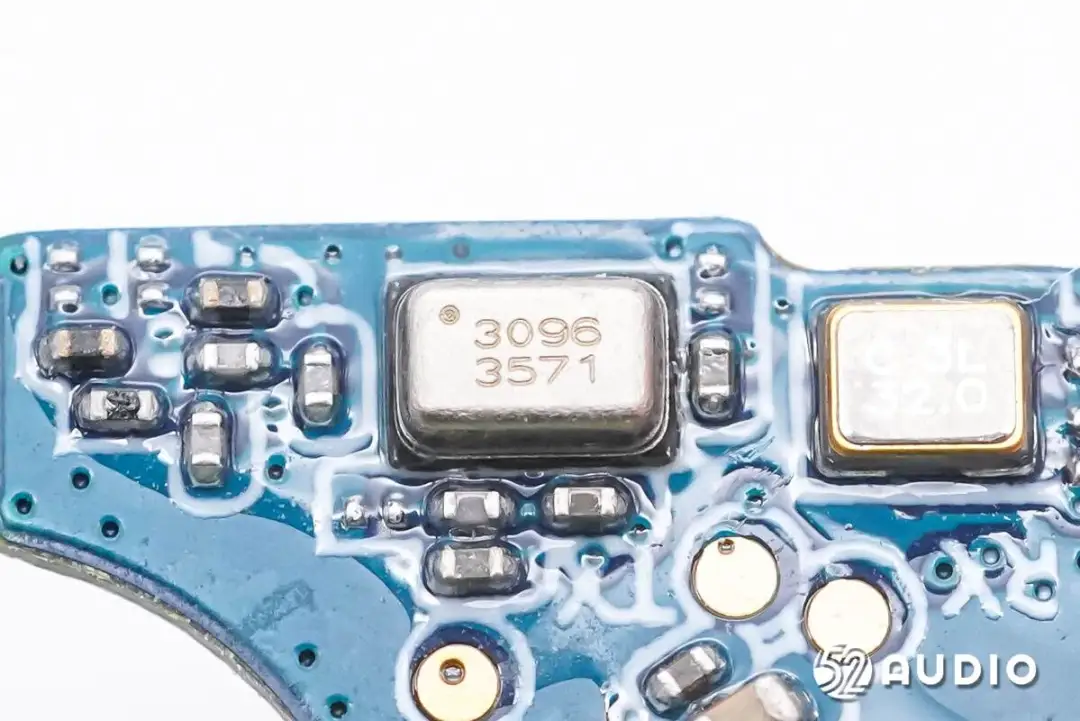

镭雕3096的MEMS麦克风，用于语音通话功能拾音。

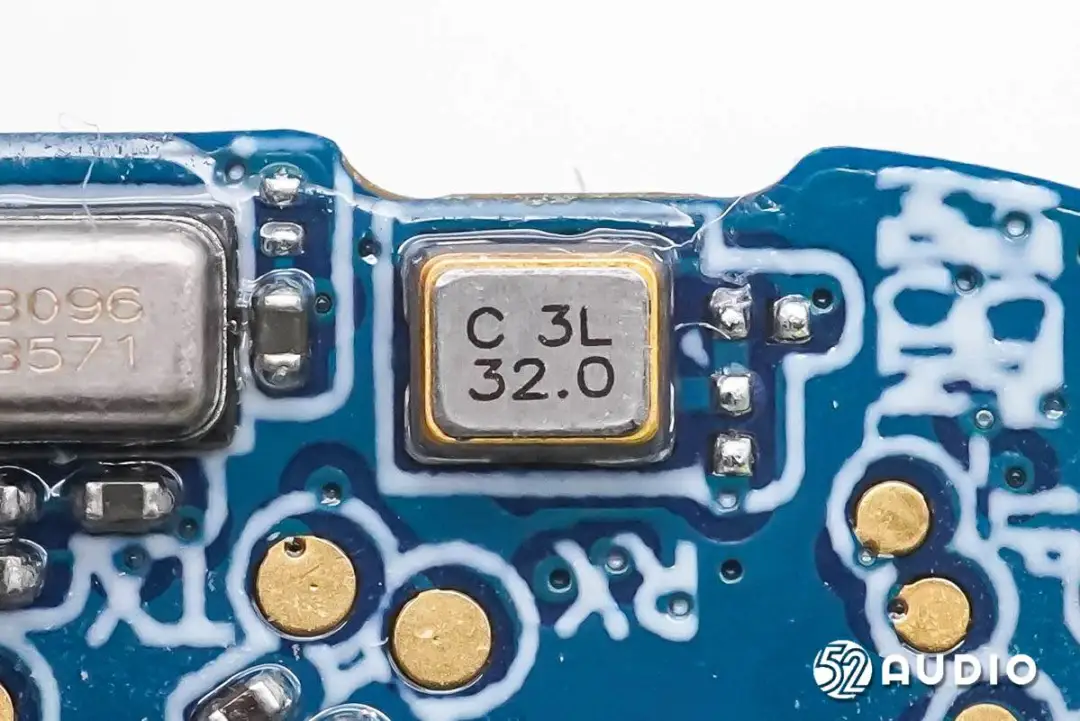

32.0MHz的晶振特写，为蓝牙芯片提供时钟。





另外一颗镭雕3096的MEMS麦克风，两颗麦克风协同拾音，搭配降噪算法，提供清晰通话效果。





WINSEMI稳先微WSDF2311B锂电保护IC。WSDF2311系列是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案，采用DFN4L-1X1封装，内部集成等效55mΩ的先进功率MOSFET，±25mV的高精度电压检测电路和延时电路，具有过充、过放、过流、短路等所有电池需要的保护功能，支持0V电池充电功能。低静态电流，正常工作电流0.9μA，过放待机电流<10nA，同时还支持CTL船运模式设置。无铅、无卤素。



据我爱音频网拆解了解到，目前已有华为、OPPO、realme、魅族、传音、漫步者、声阔、FIIL、倍思、声智、公牛、天猫精灵、酷睿视、Nothing、JLab、荣耀、QCY、绿联、SoundPEATS、唱吧、天猫精灵、京东京造、骷髅头、传音等众多品牌旗下产品采用了稳先微锂电保护芯片。

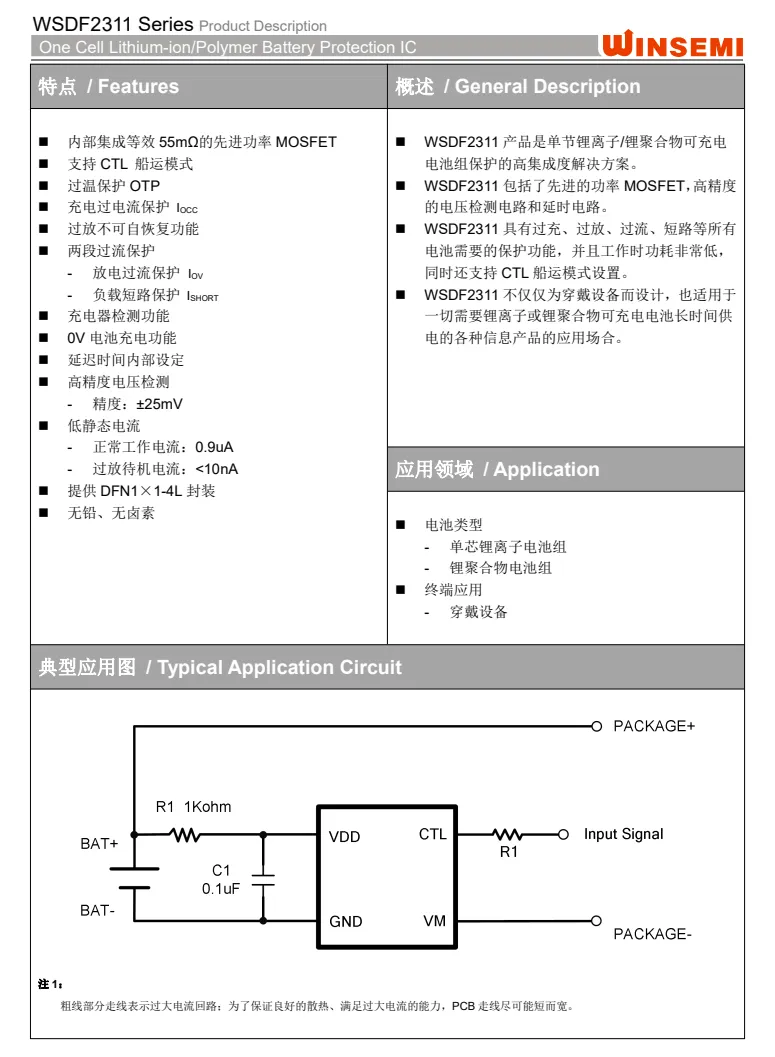

WINSEMI稳先微WSDF2311系列详细资料图。

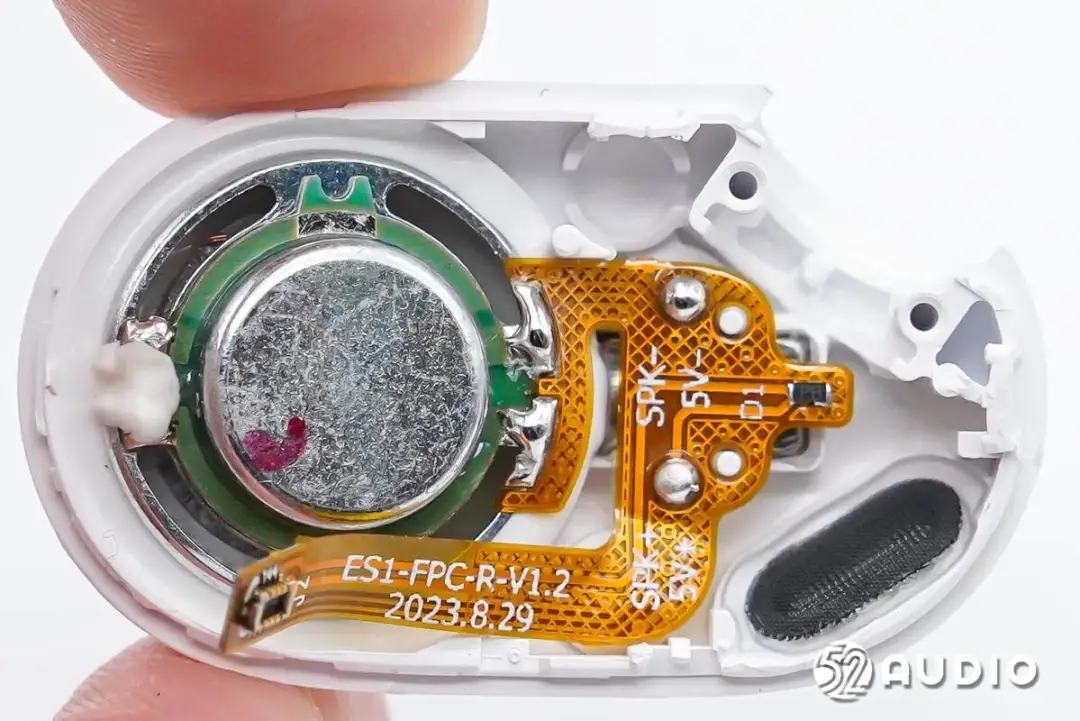

腔体内部扬声器单元结构一览。





断开排线，取出扬声器。

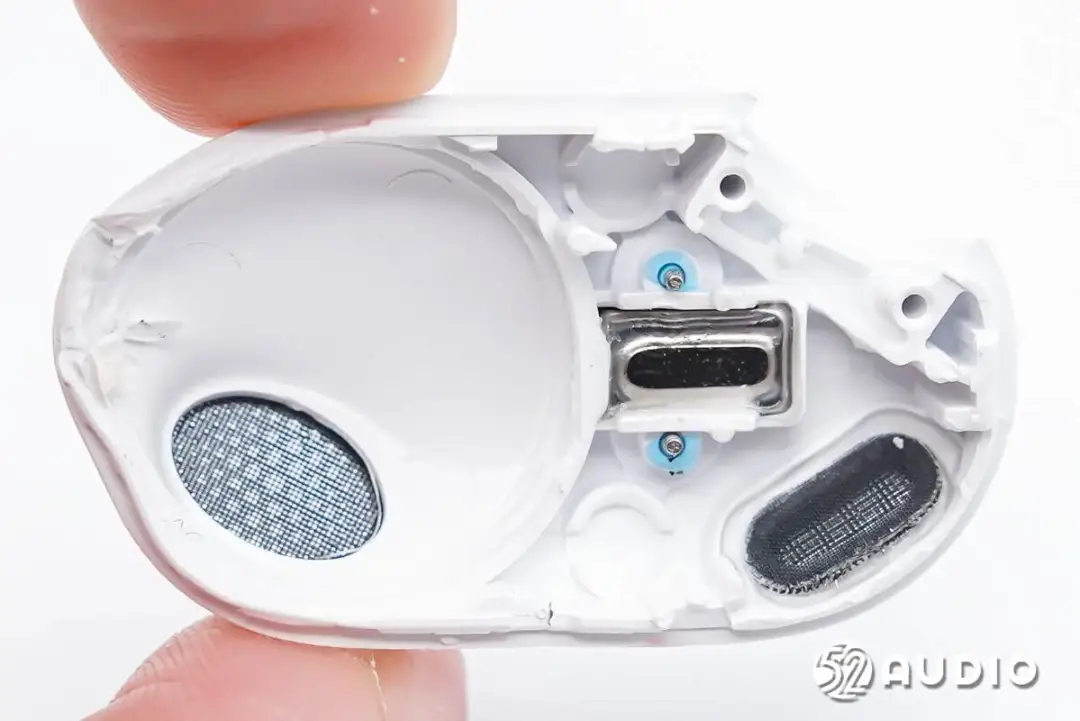

腔体底部结构一览，设置有磁铁用于充电盒固定，出音孔和调音孔内侧均贴有防尘网防护。

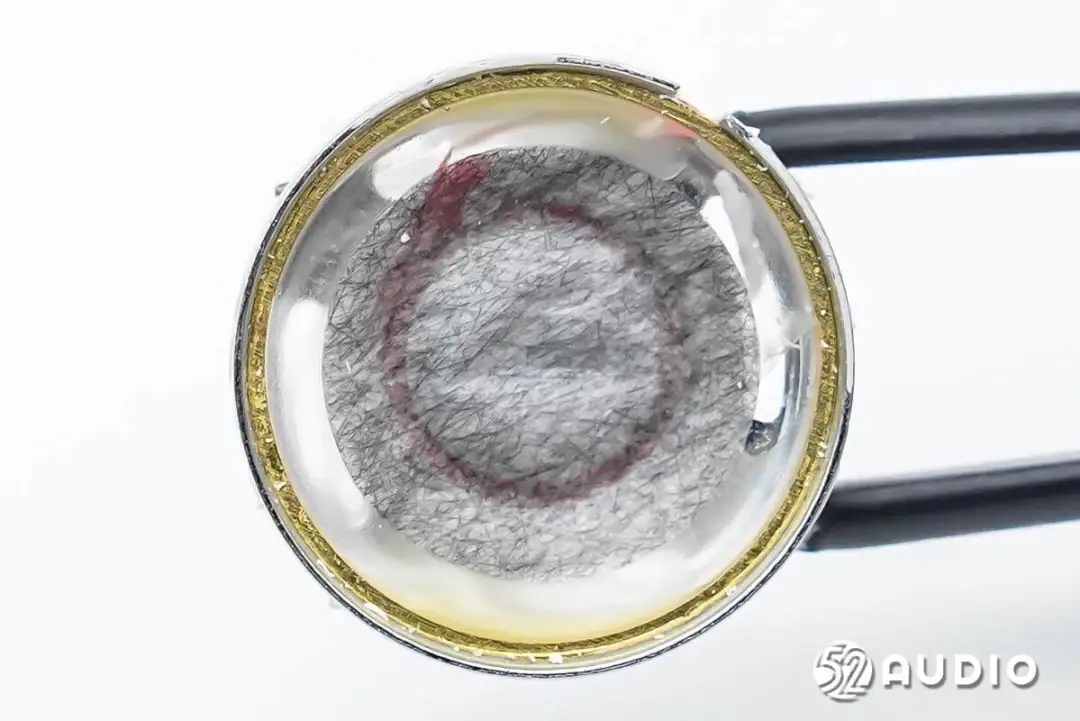

耳机扬声器正面振膜特写。

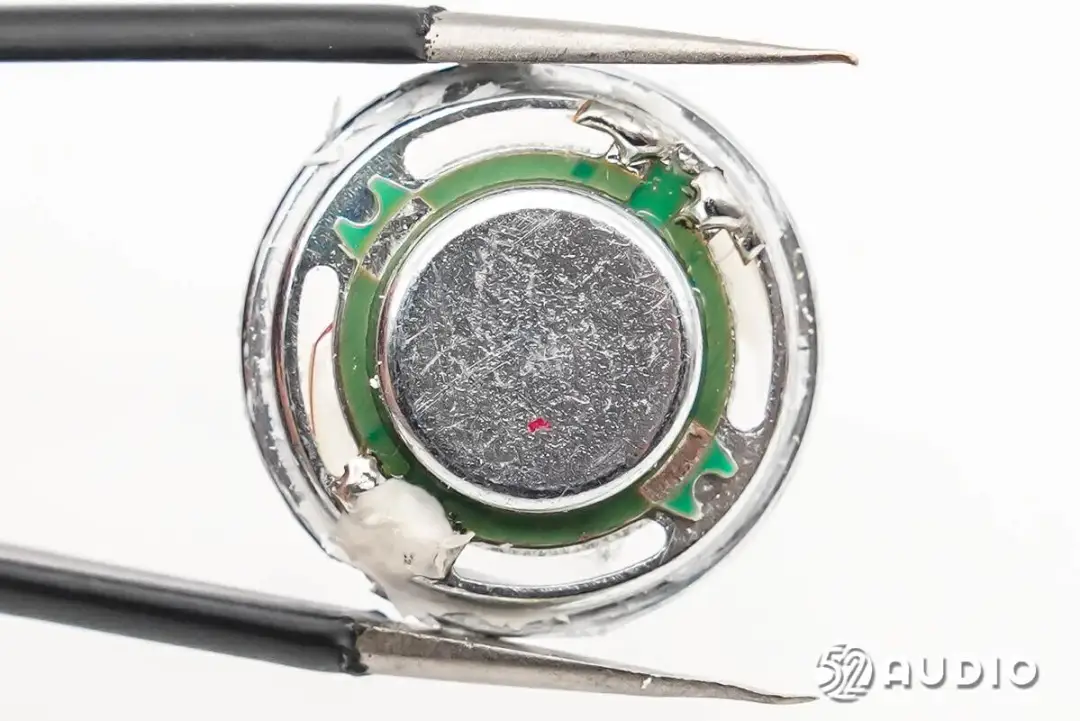

扬声器背面特写。

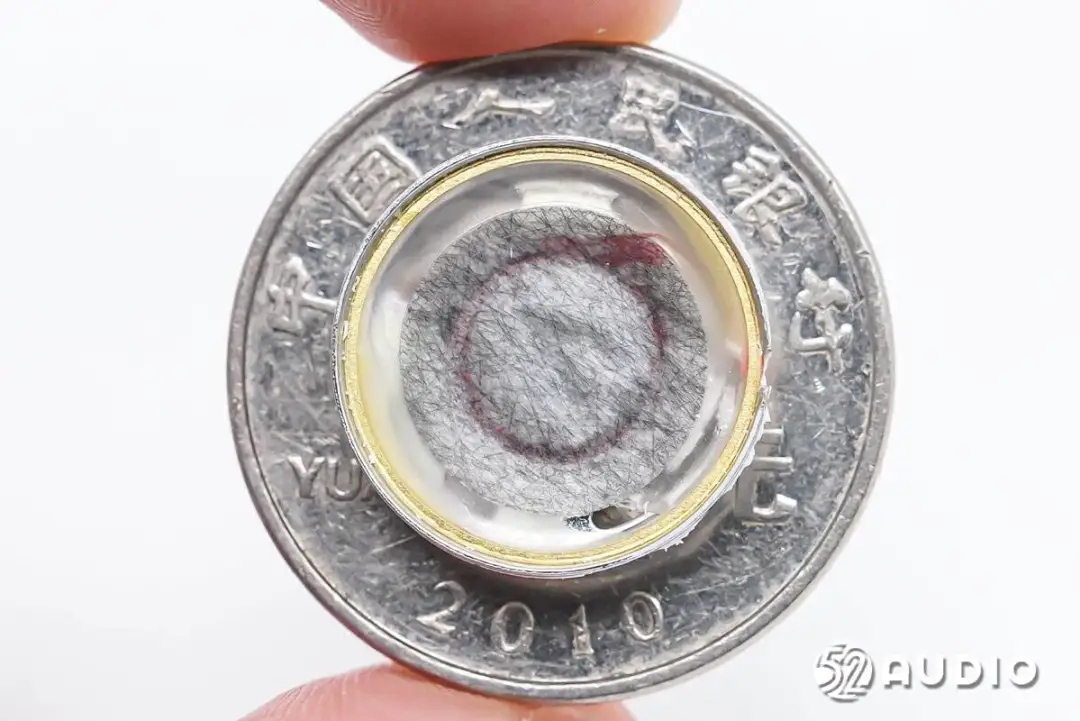

扬声器与一元硬币大小对比。

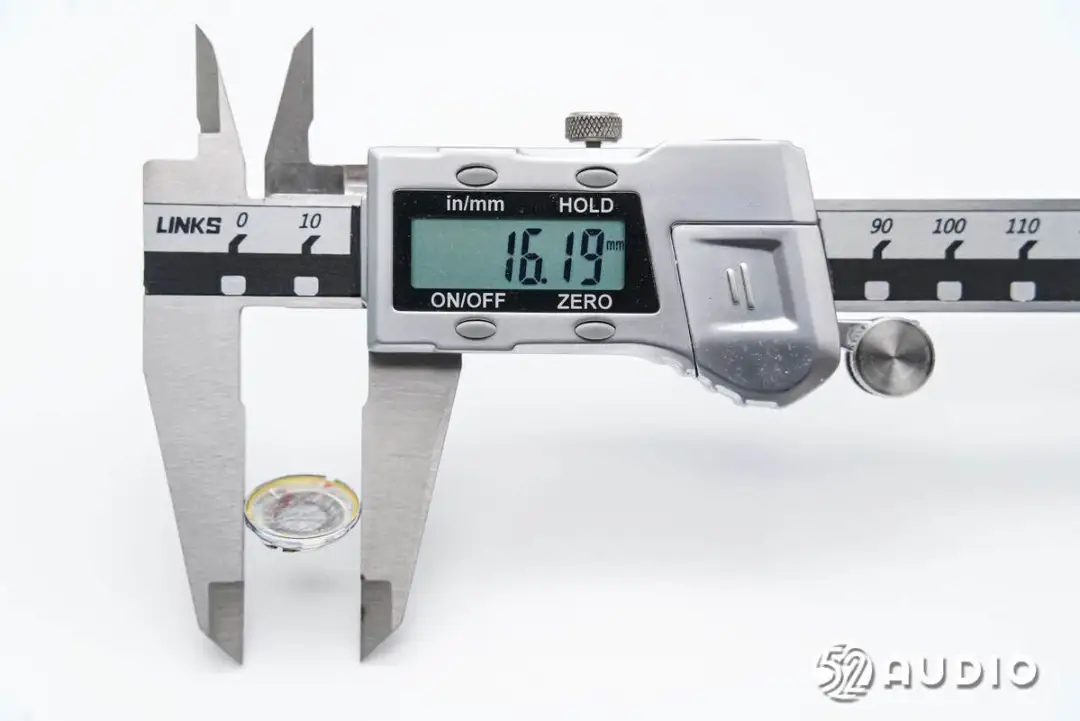

经我爱音频网实测，扬声器尺寸约为16.2mm，大尺寸单元，提供更澎湃的低频效果。

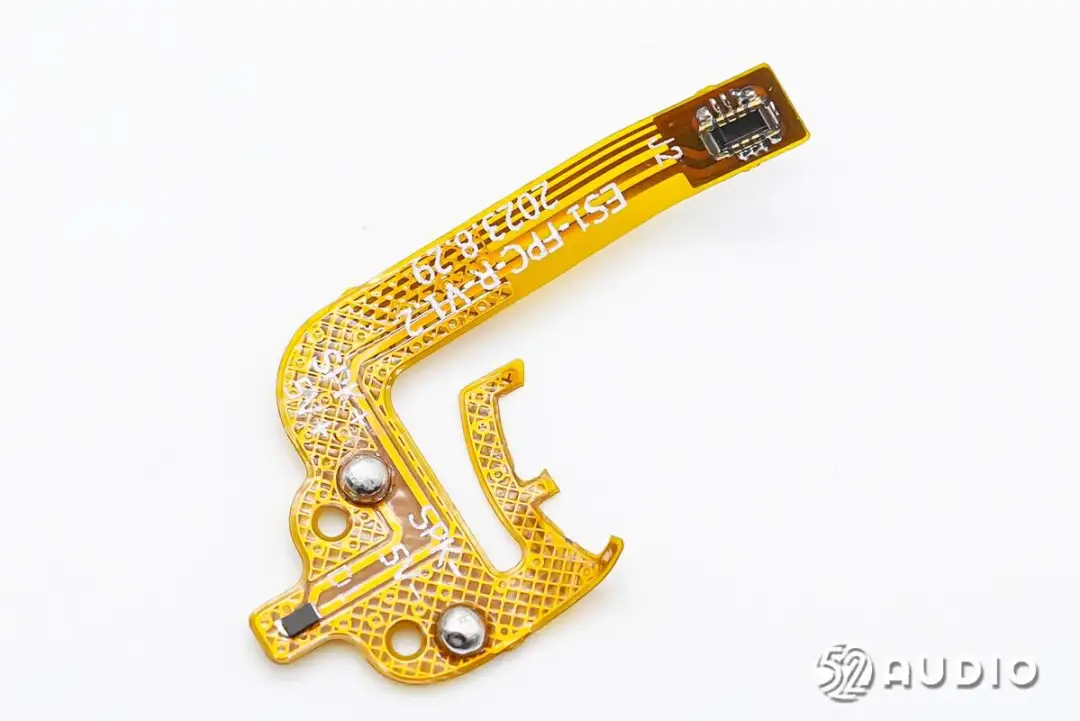

扬声器排线电路一览。

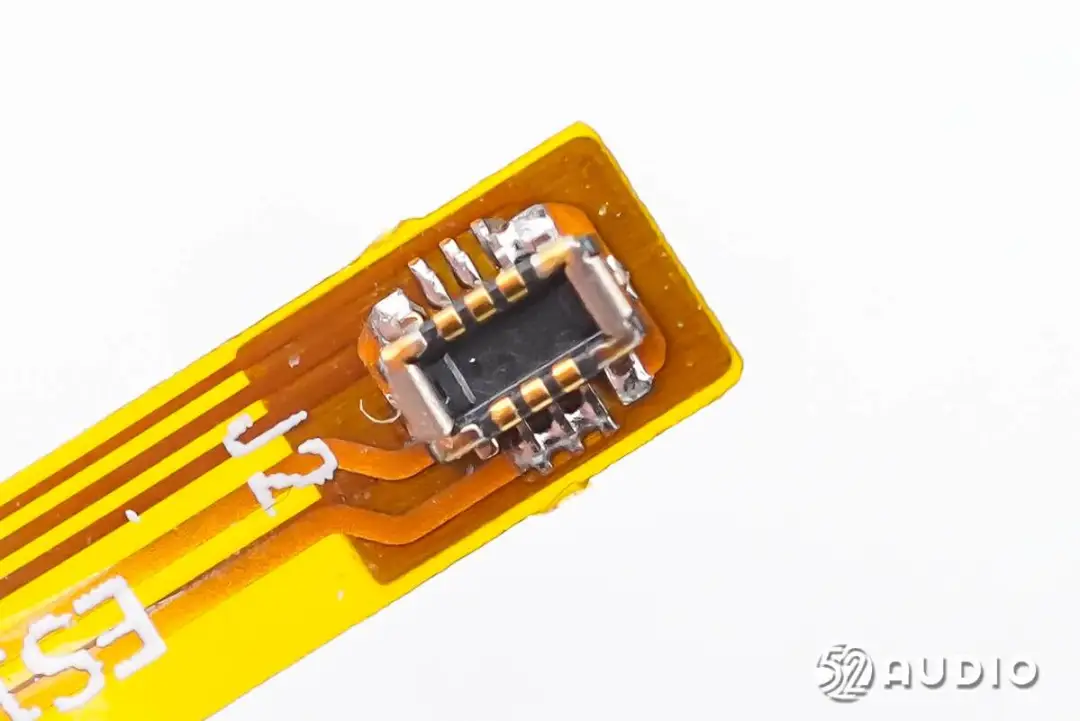

排线与主板连接的BTB连接器公座特写，来自亚奇科技 (OCN)，型号：OK-128GM006/2-35。





拆开耳挂末端腔体，内部设置电池单元。

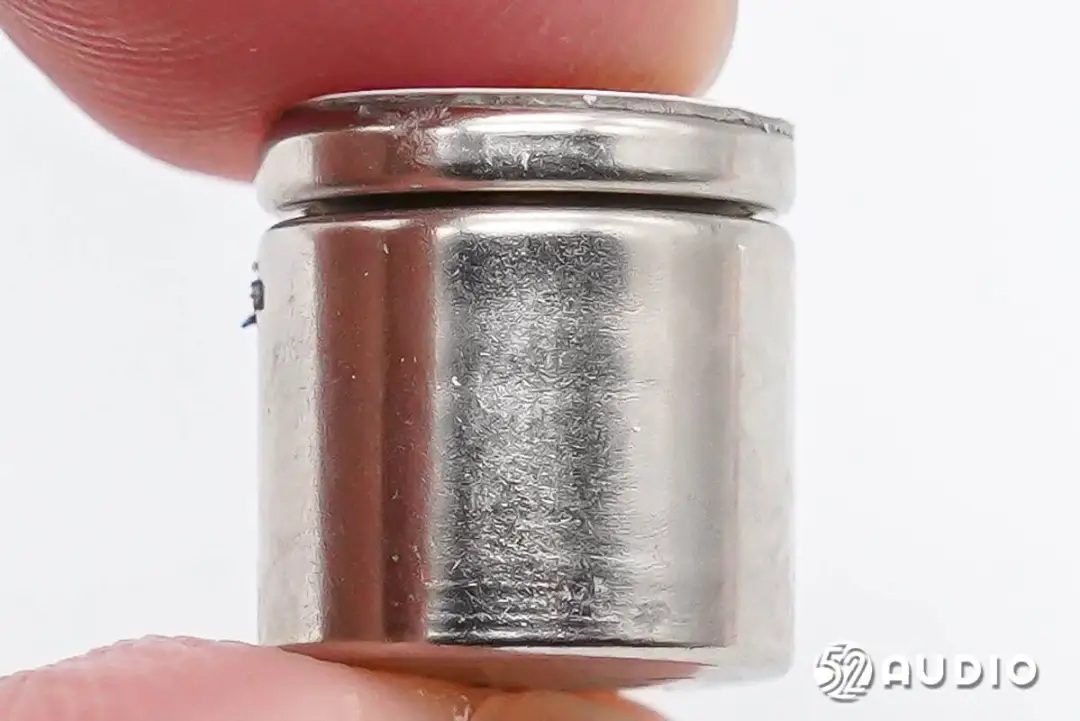

耳机内置圆柱形钢壳电池。

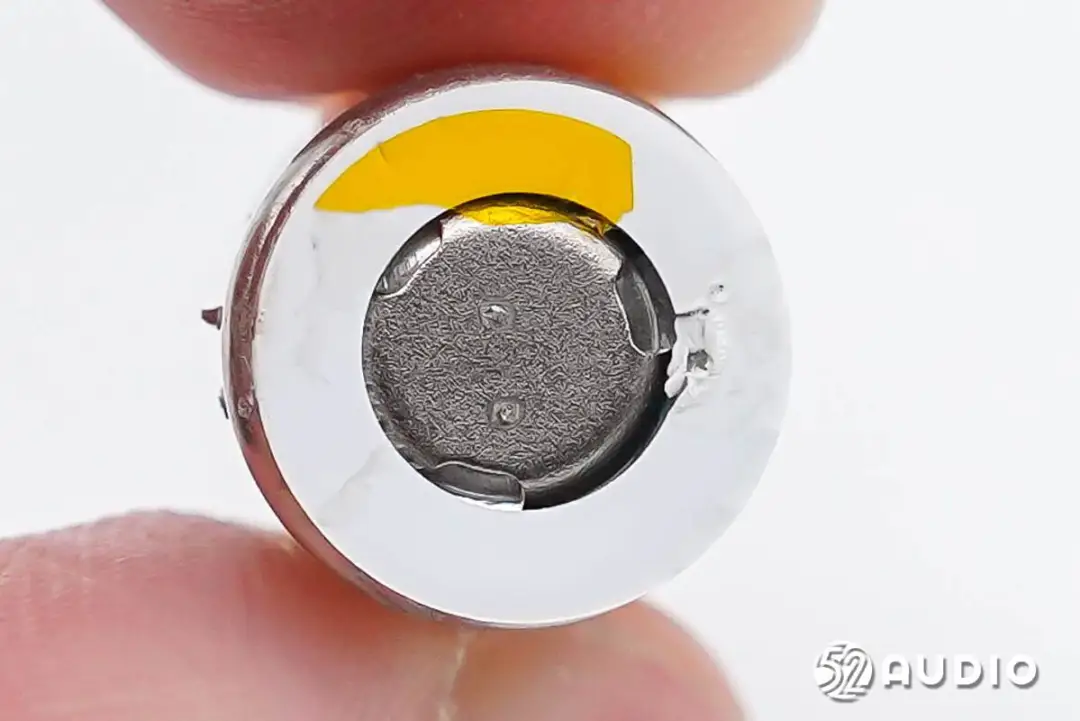

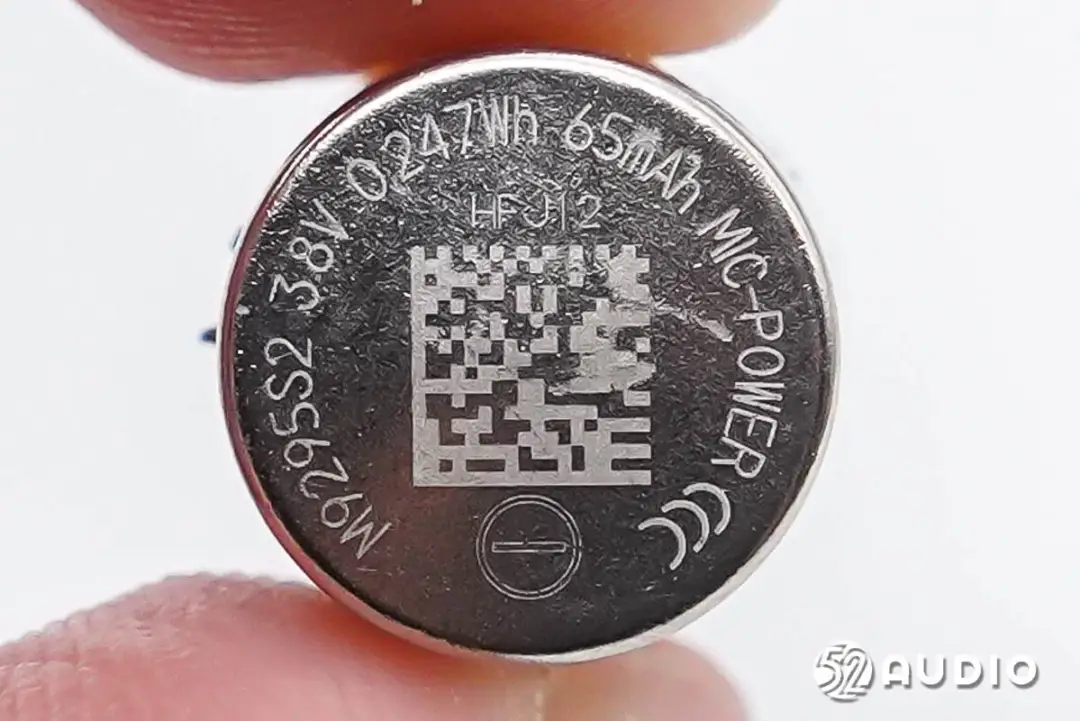

电池负极雕刻型号：M9295S2，标称电压：3.8V，额定容量：65mAh，来自MIC-POWER微电新能源。





电池正极特写，贴有绝缘贴纸防护。

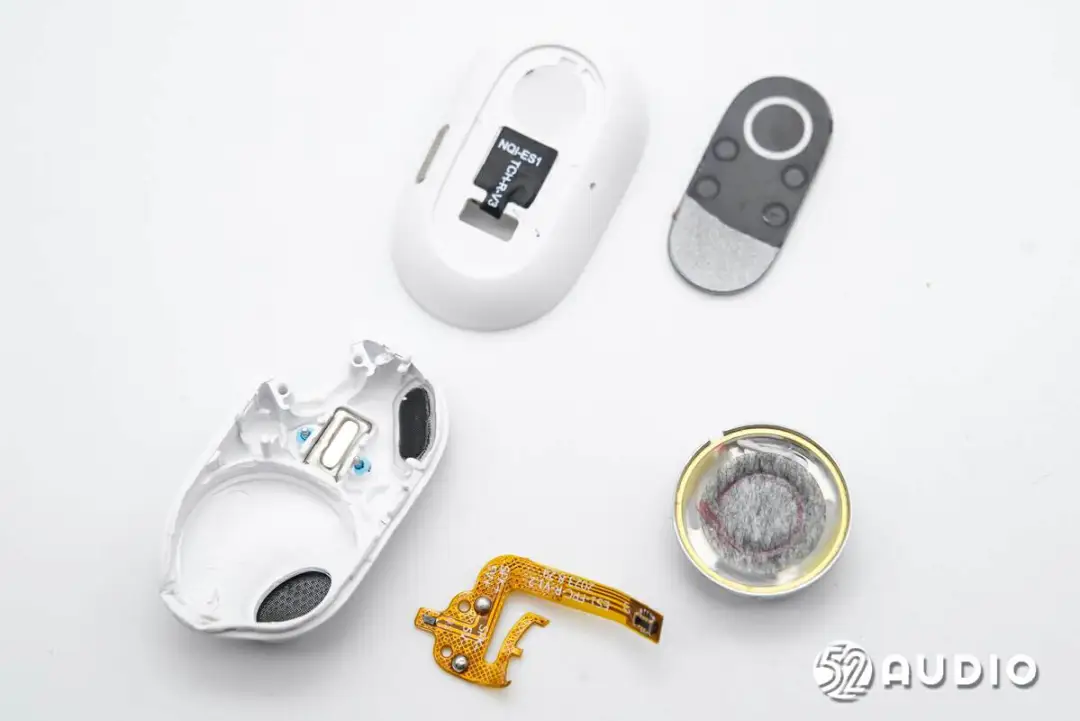

Baseus倍思Eli Sport 1开放式耳机拆解全家福。

我爱音频网总结

Baseus倍思Eli Sport 1开放式耳机在外观方面，采用了挂耳式的设计，佩戴不入耳道，避免了耳朵胀痛、挤压，以及闷热感，带来舒适的聆听体验。同时耳挂采用了钛合金记忆钢丝，能够适应不同耳型，搭配防滑硅胶外衣，佩戴与耳廓舒适贴合；极光绿配色的荧光耳挂，还提升了夜间户外运动佩戴的安全性。



内部主要配置方面，充电盒内置600mAh锂电池，采用了INJOINIC英集芯IP5333多功能电源管理SoC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，负责内置电池的充放电管理、出入仓检测、灯显提示等功能，为充电仓提供完整的解决方案；还采用了Prisemi芯导科技P14C5N过压过流保护芯片保护后级器件。



耳机内部搭载了16.2mm超大动圈喇叭，单耳内置两颗MEMS麦克风，主控芯片为Actions炬芯ATS3025蓝牙音频SoC，是炬芯针对于开放式音频OWS领域推出的单芯片SoC解决方案，具备高音质、低延迟、低功耗等特点；内置锂电池来自MIC-POWER微电新能源，为圆柱形钢壳电池，容量65mAh，配备WINSEMI稳先微WSDF2311B锂电保护IC负责充放电保护。
