内置恒泰科技和众旺德电池，1MORE万魔S50开放式耳机拆解
前言
1MORE是万魔声学科技有限公司旗下自主品牌，致力于为热爱音乐的用户呈现更纯粹、富有感染力的声音，旗下产品包括了TWS耳机、头戴式耳机、颈挂式耳机各种形态，降噪耳机、运动耳机、辅听耳机、HiFi耳机等各种类型。随着开放式耳机的爆发，万魔也相继推出了S30、S50两款开放式运动耳机产品，最新一代S50我爱音频网近期为大家分享了体验评测，此次再通过拆解看看内部结构配置信息。
1MORE万魔S50开放式运动蓝牙耳机采用了挂耳式设计，支持IPX7防水抗汗，可以直接用水冲洗，满足运动佩戴需求。在功能配置上，万魔S50搭载了1MORE声学引擎，扬声器采用内外双磁路强磁设计，搭配类钻石振膜，具有强劲的驱动力和高解析力，并由格莱美奖大师进行专业调音；同时通过创新定向传声环设计，在保证舒适佩戴的同时能够减少漏音，从而使聆听更清晰。
万魔S50开放式运动蓝牙耳机支持蓝牙5.3，拥有更低功耗，更强的抗干扰性；支持智能通话降噪功能，通过单耳内置双麦阵列精准拾音，搭配AI ENC算法智能滤除嘈杂声，保障高清通话音质。在充电续航方面，支持单次11小时，综合38小时的持久续航；支持快充，耳机入盒充电5分钟可使用2小时；还支持Qi无线充电，带来即放即充的便捷体验。
1MORE万魔S50开放式运动蓝牙耳机开箱

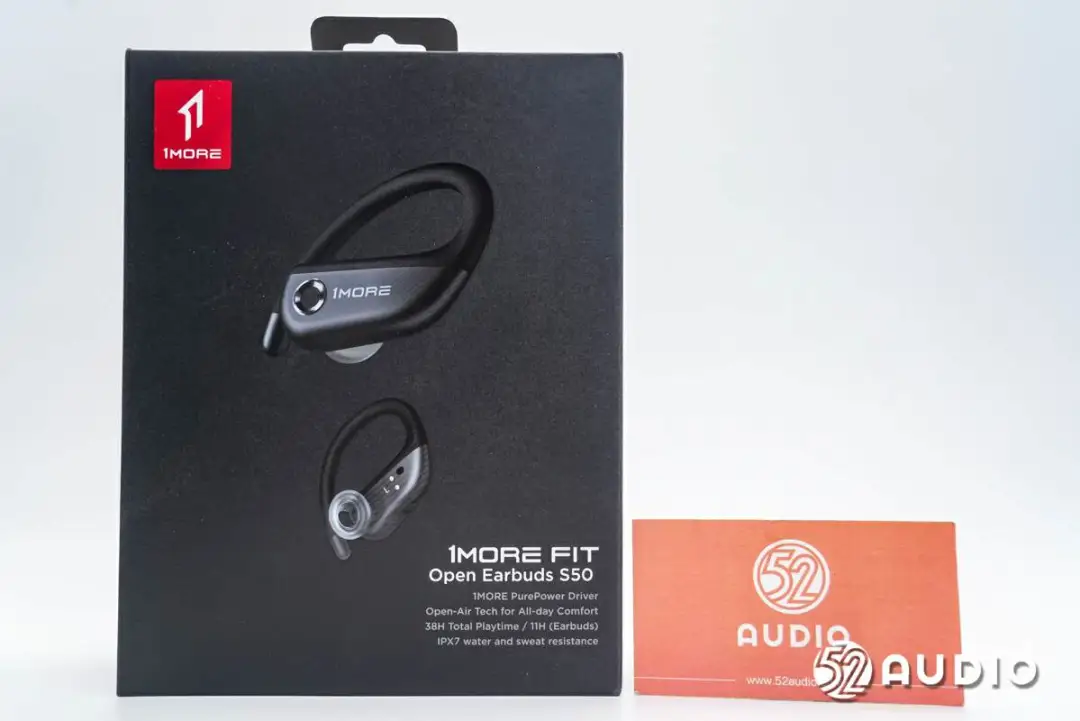

1MORE万魔S50开放式运动蓝牙耳机包装盒采用了更具质感的磨砂黑背景，折叠盒盖结构，正面设计有耳机的外观渲染图，红色品牌LOGO和产品名称。

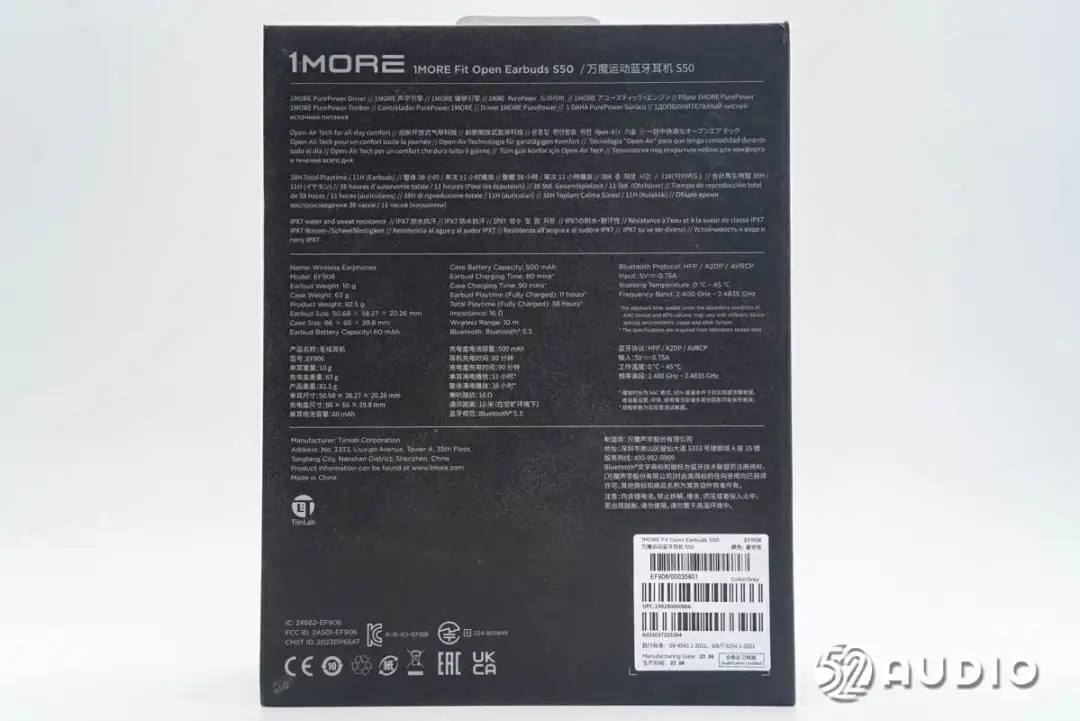

包装盒背面介绍有产品的功能特点：1MORE声学引擎、创新开放式气导科技、单次11h 整体38小时续航、IPX7防水抗汗；参数信息，产品名称：无线耳机、型号：EP906，单耳电池容量：60mAh，充电盒电池容量：500mAh，喇叭阻抗：16Ω，通讯距离：10米（在空旷环境下），蓝牙规范：5.3等；以及制造商万魔声学股份有限公司部分信息。
包装盒侧边设计有图文的产品功能特点介绍：13.6mm类钻石动圈、定向发声技术、AI ENC智能通话降噪、极速快充，以及Qi和Bluetooth认证标志。

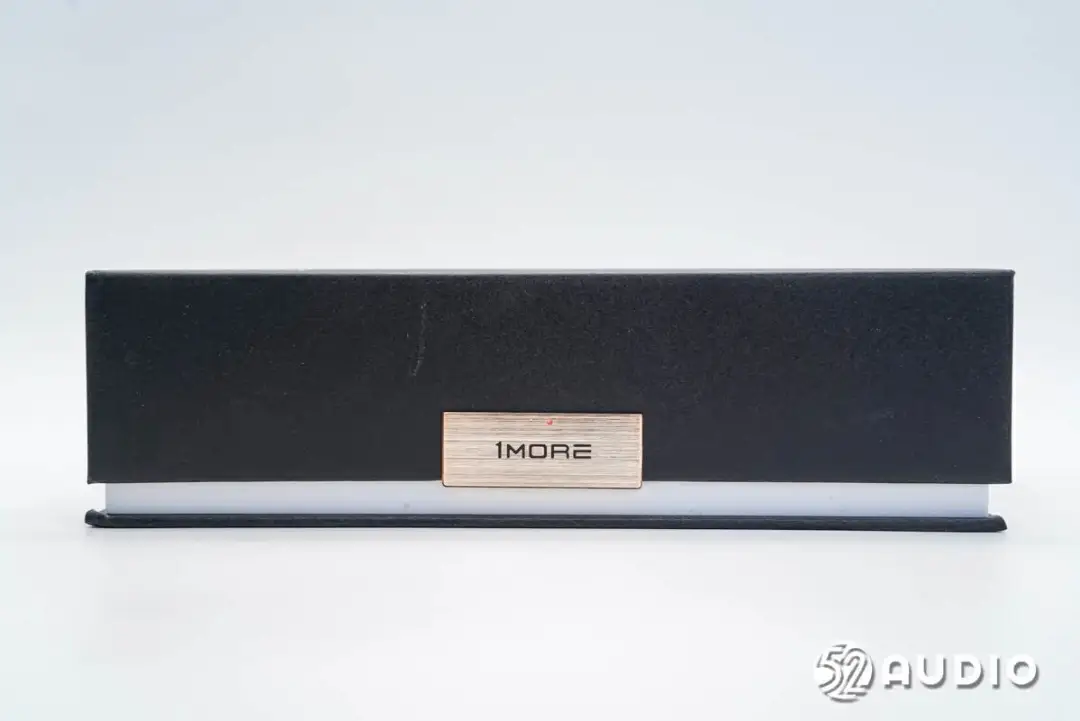

包装盒开盖处设计有拉丝纹理的金色铭牌，提升了包装盒的质感。

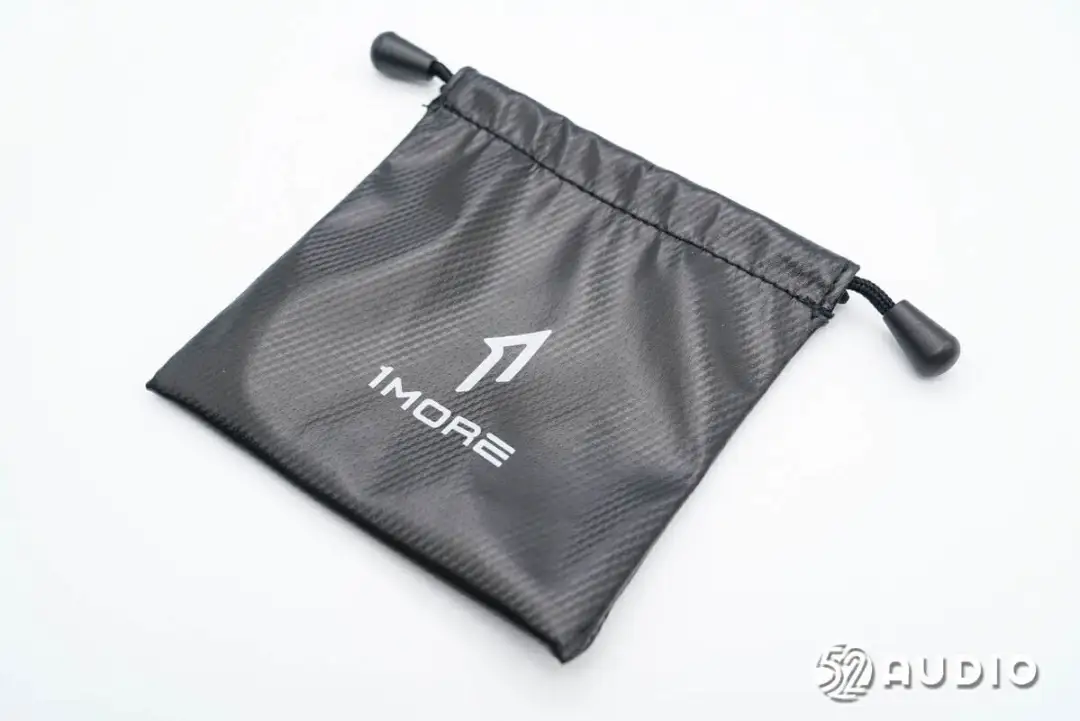

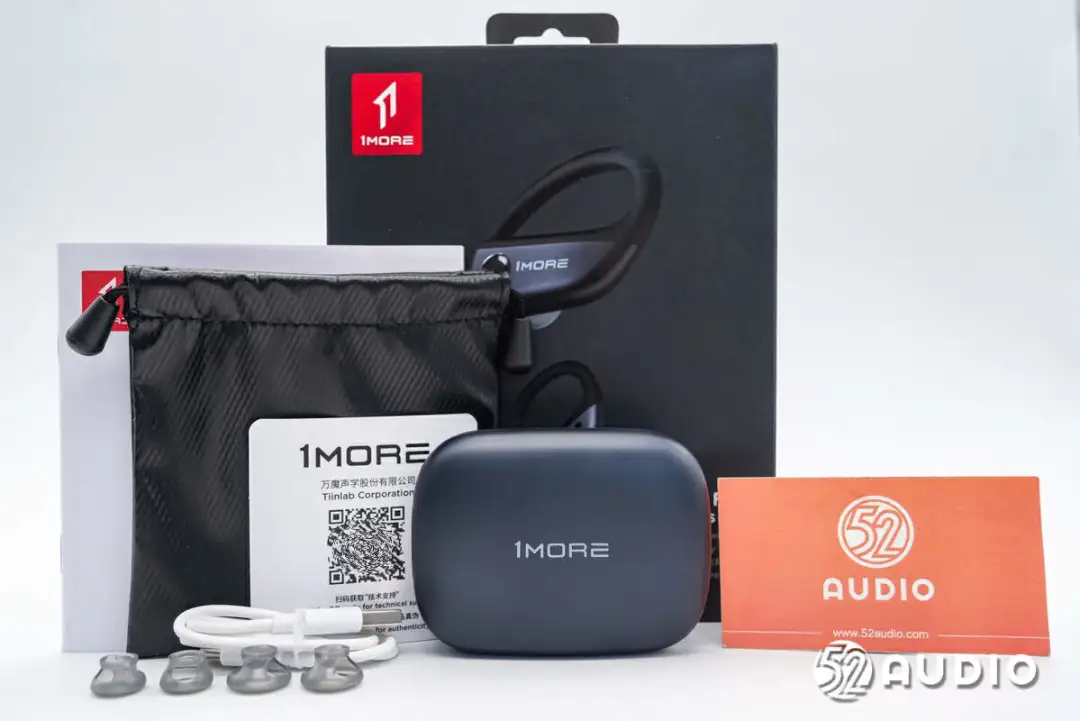

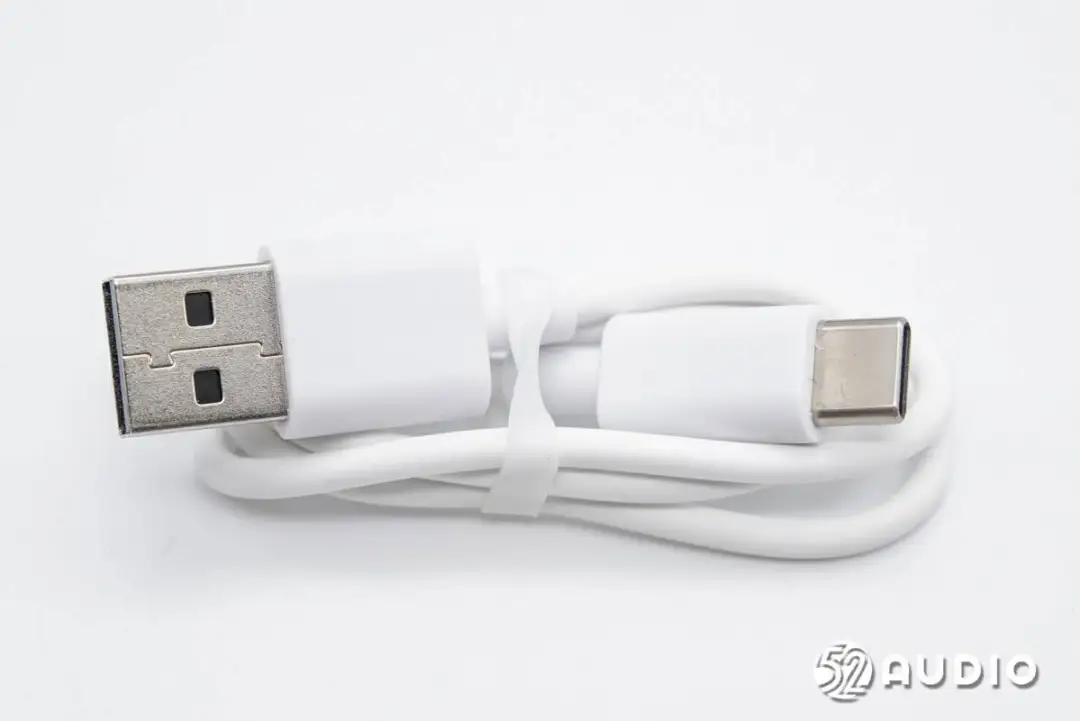

包装盒内部物品有耳机、耳套、充电线、收纳袋和产品使用说明书。

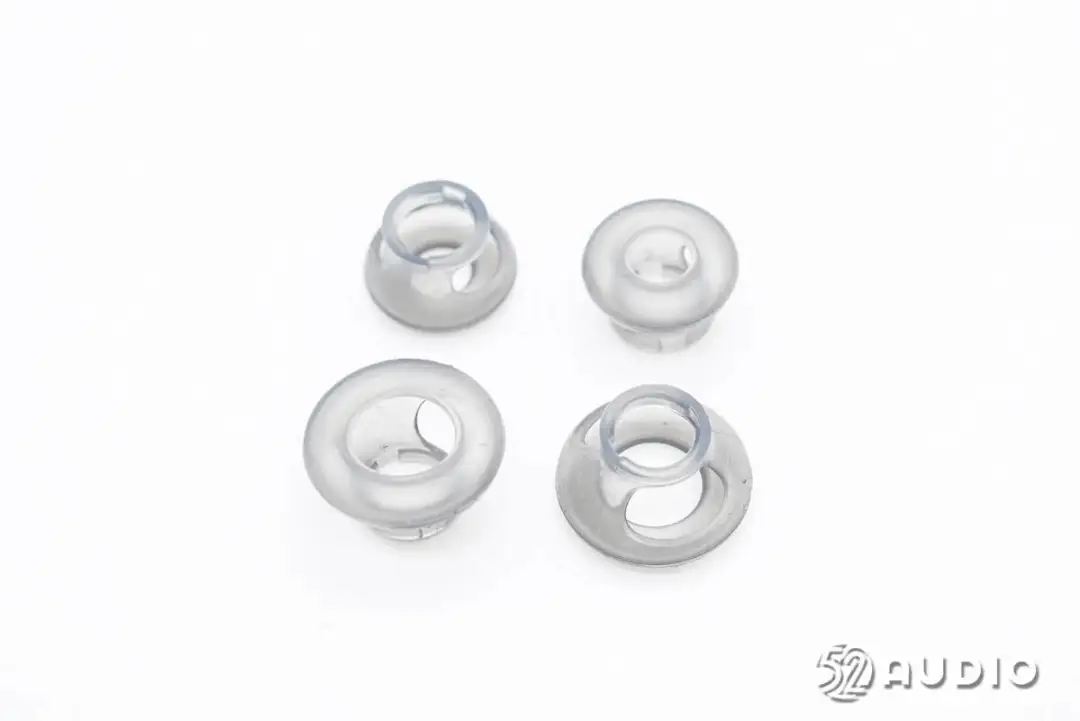

两副不同尺寸的液态硅胶耳套，用于固定在耳机出音嘴上，强化定向传声效果，减少漏音。

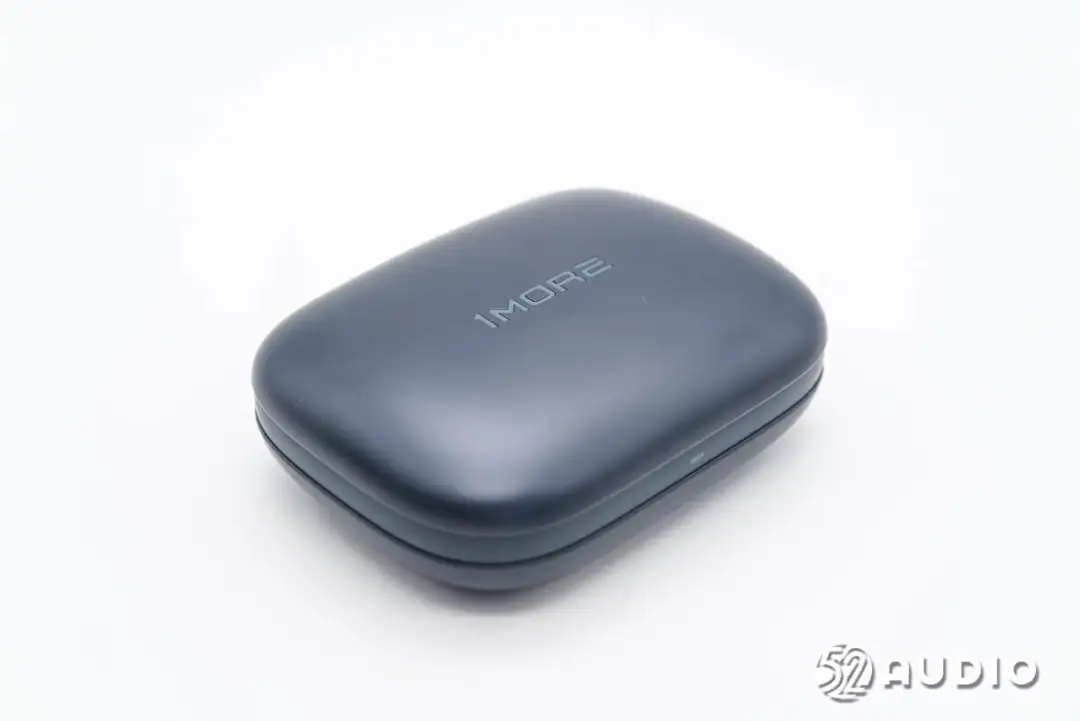

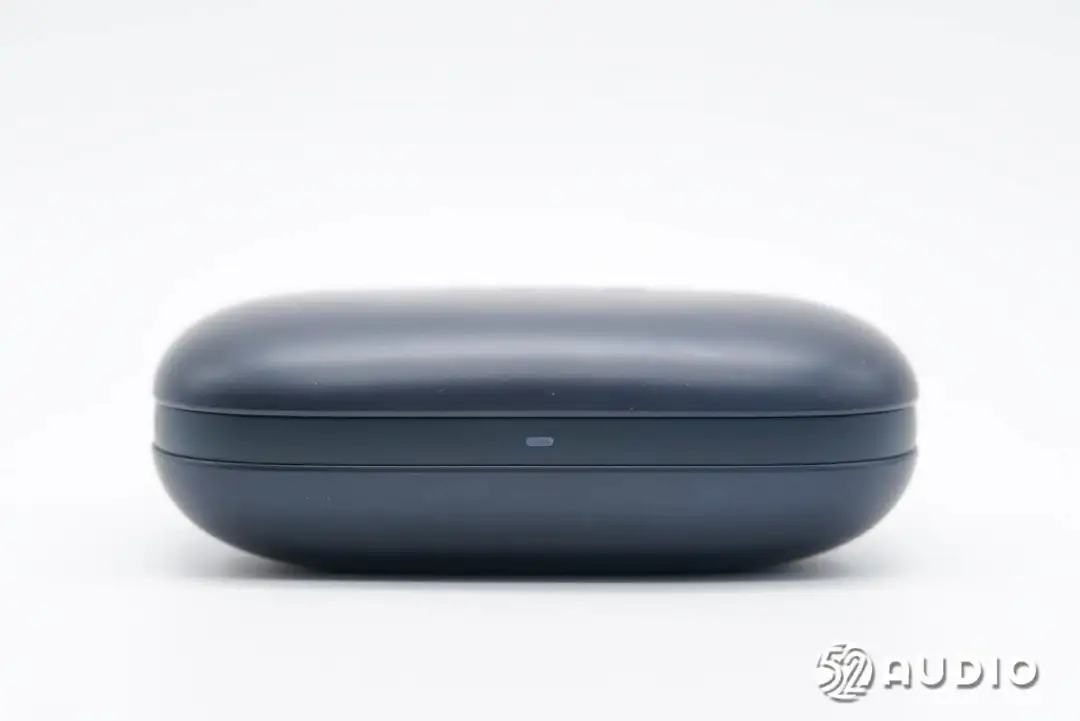

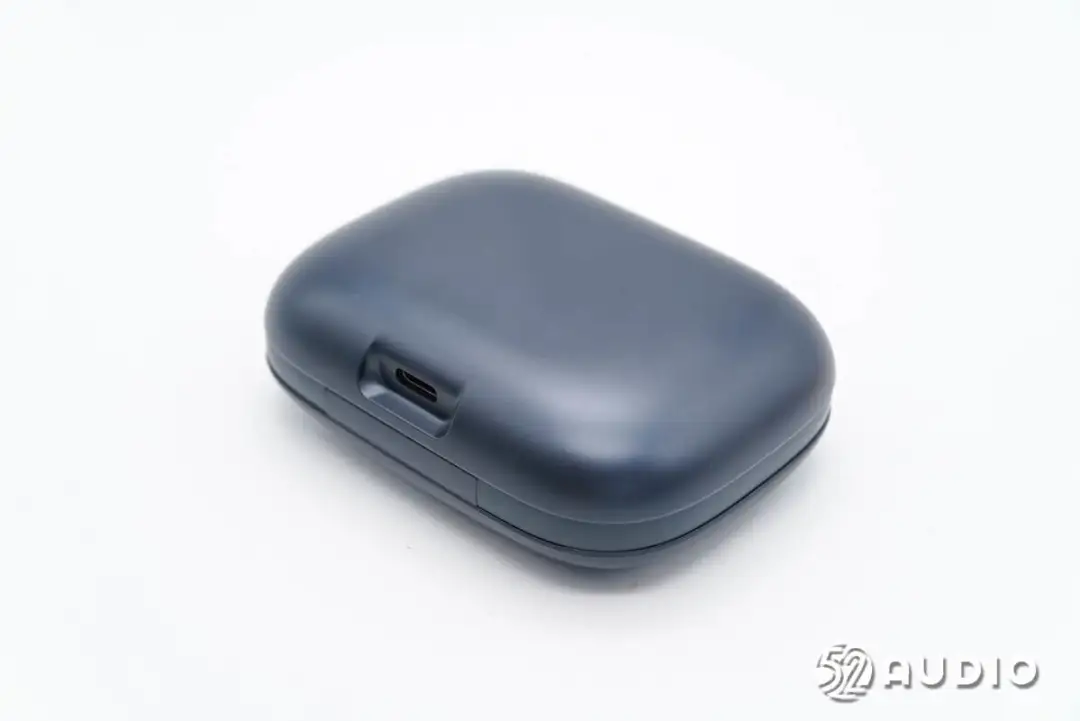

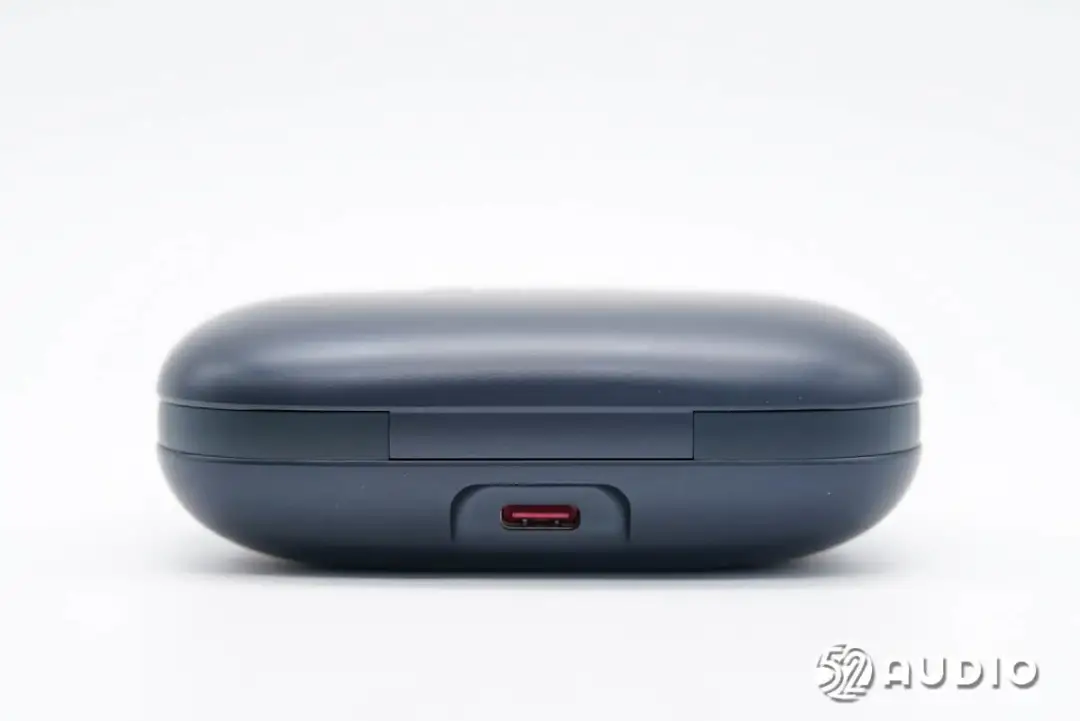

1MORE万魔S50开放式运动蓝牙耳机充电盒采用了圆角方形的扁平设计，细腻磨砂质感，外出使用便携。充电盒顶部设计有高亮的“1MORE”品牌LOGO。

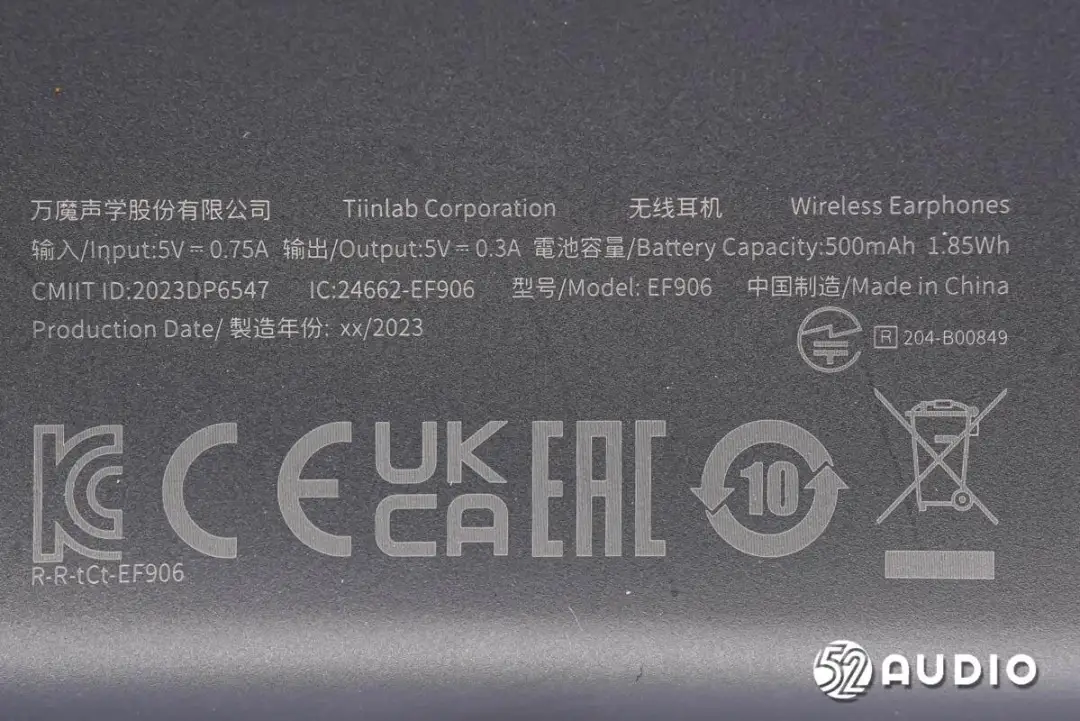

盒盖内侧印有产品参数信息，输入：5V-0.75A，输出：5V-0.3A，电池容量：500mAh 1.85Wh，中国制造。

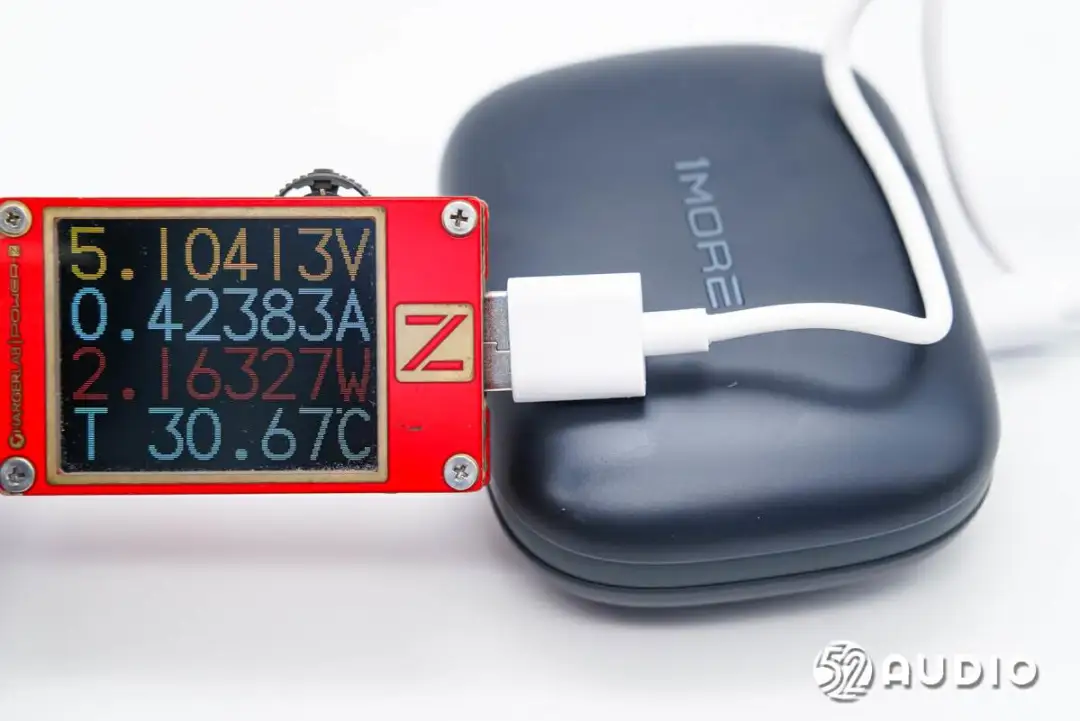

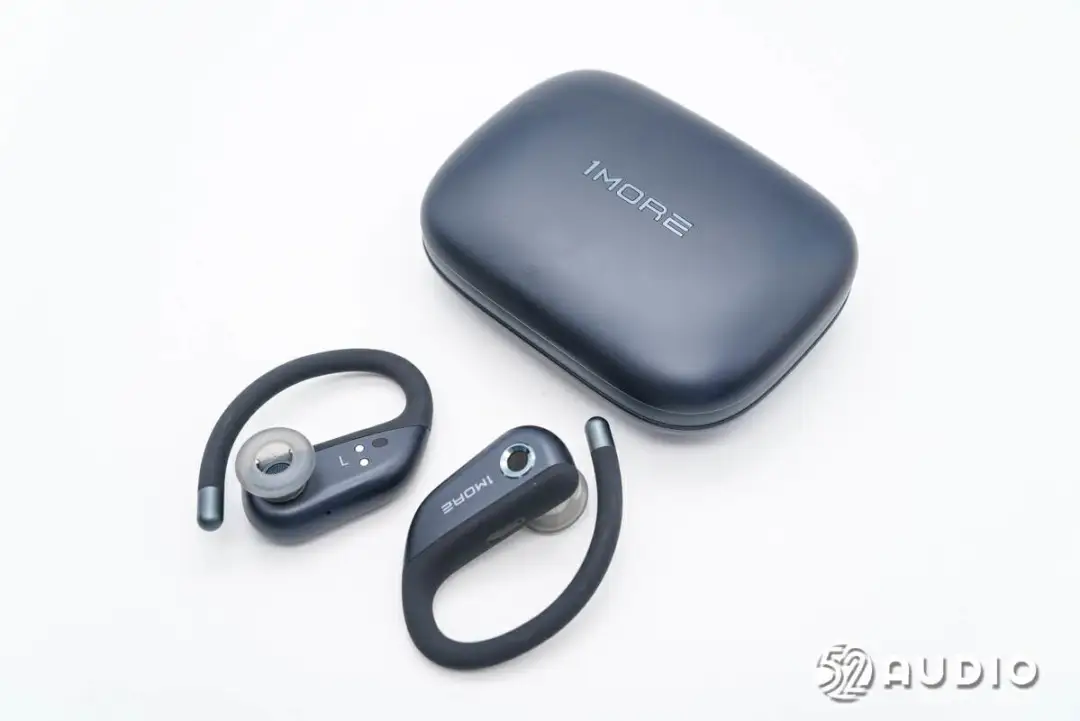

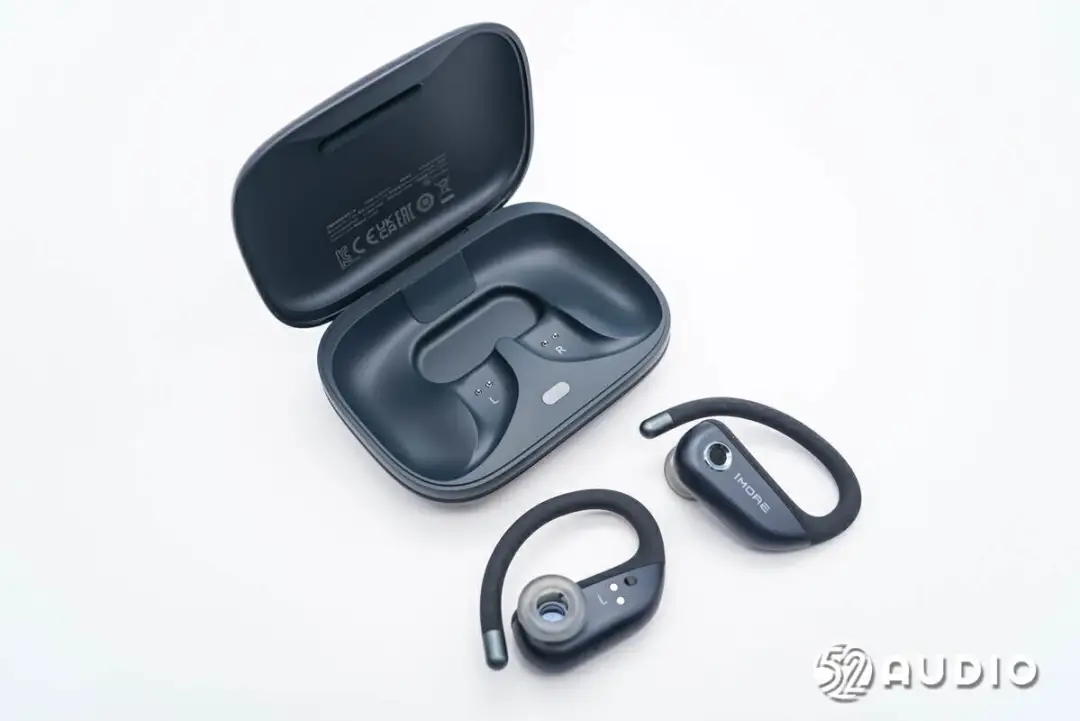

1MORE万魔S50开放式运动蓝牙耳机整体外观一览，耳机采用了挂耳式设计，但不同于其他产品，在出音孔上还设计有耳套，佩戴时处于耳廓内。

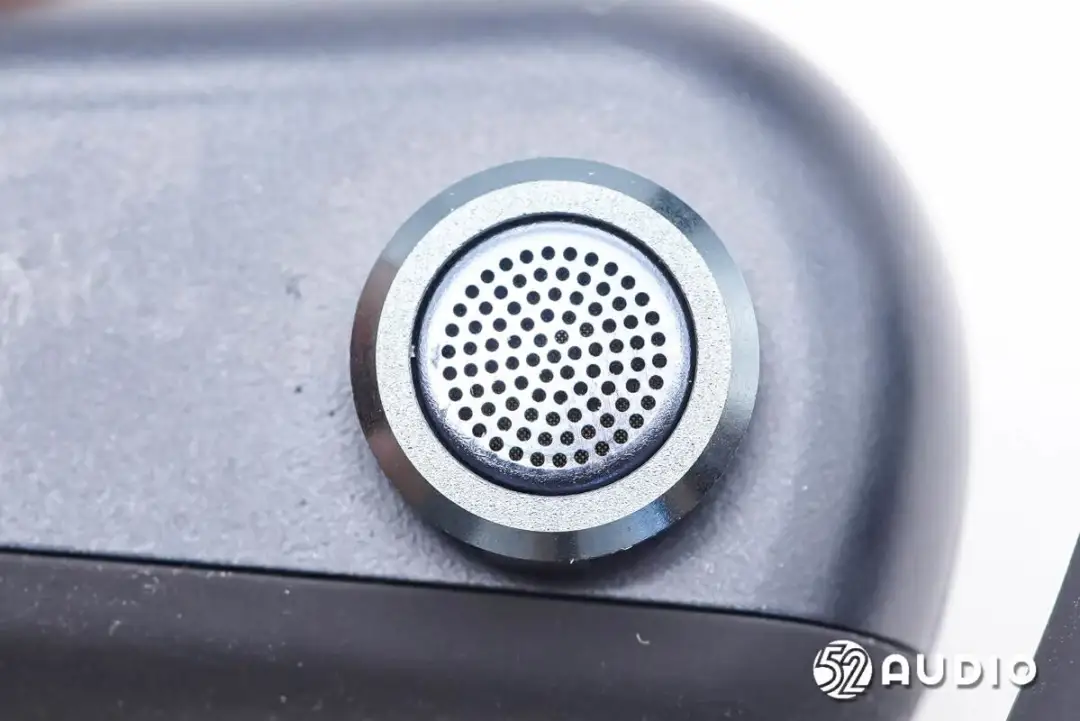

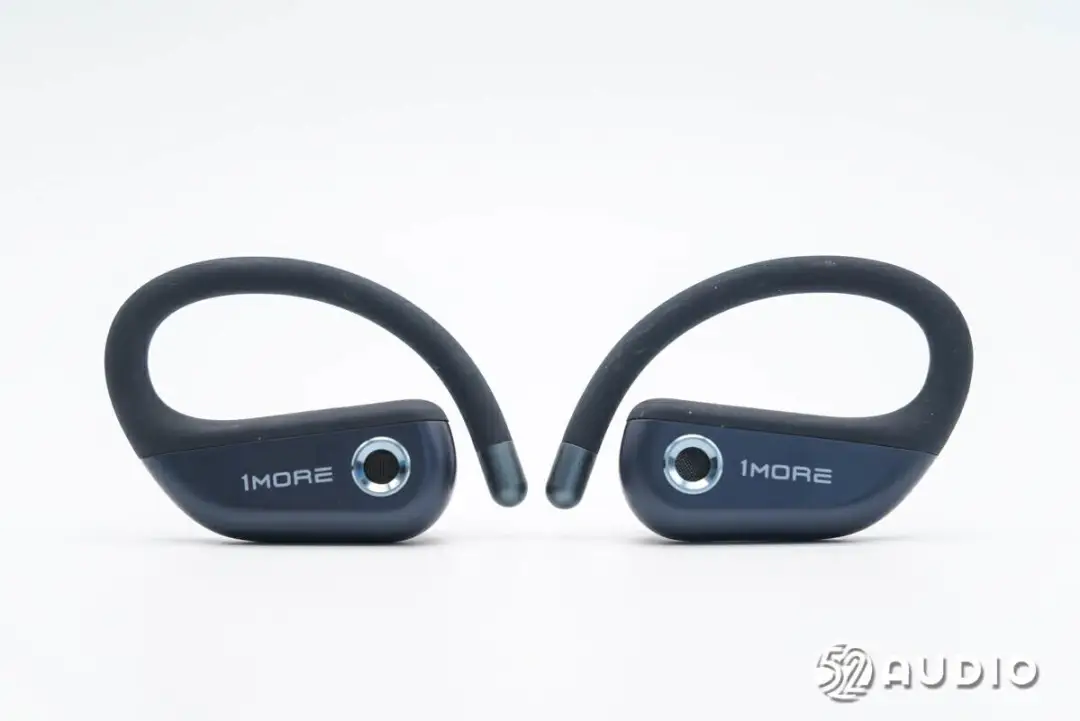

耳机外侧外观一览，机身采用了类金属材质，调音孔通过精致金属环装饰，拥有着出色的质感。耳挂内嵌记忆金属丝，外部通过亲肤硅胶材质包裹，佩戴舒适稳固。

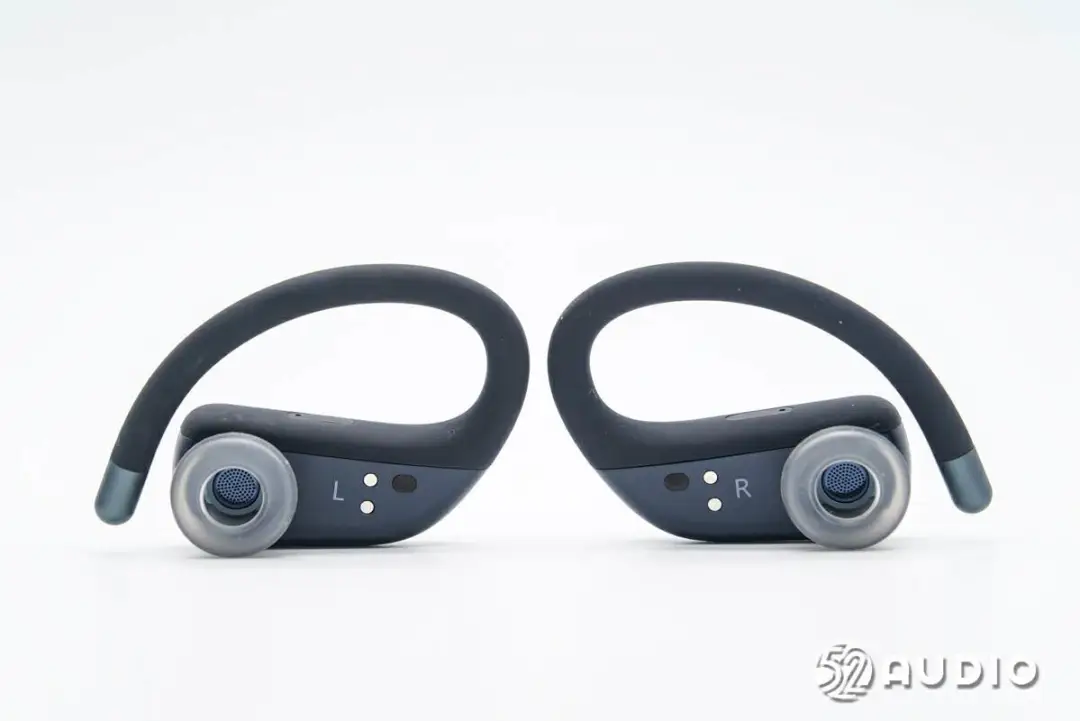

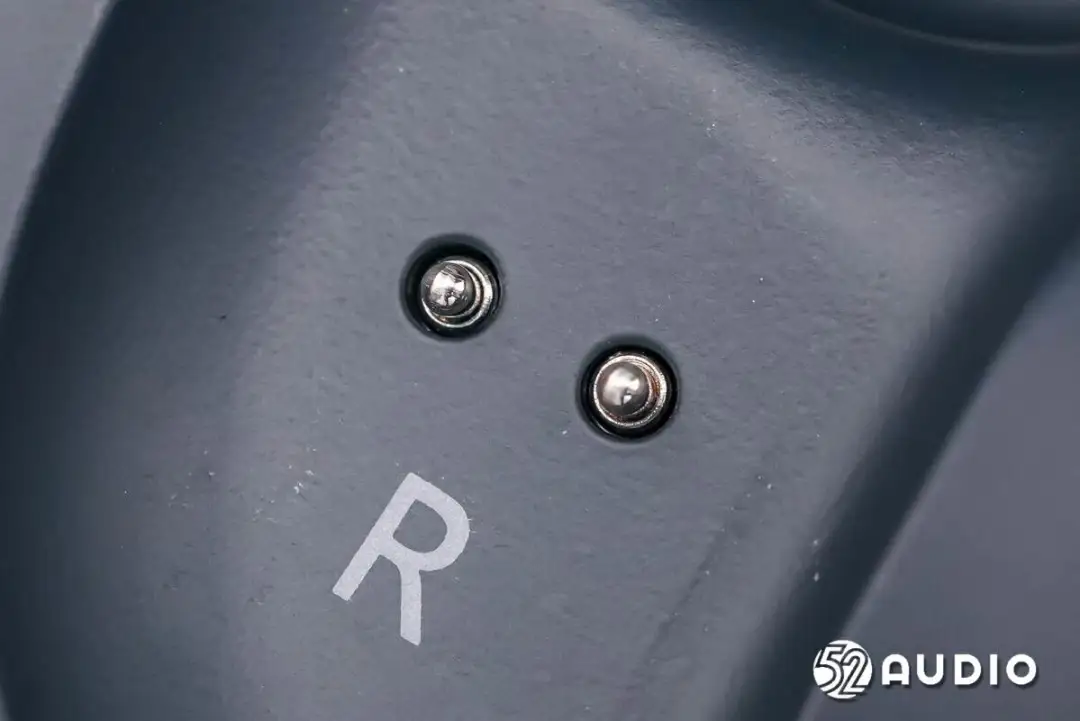

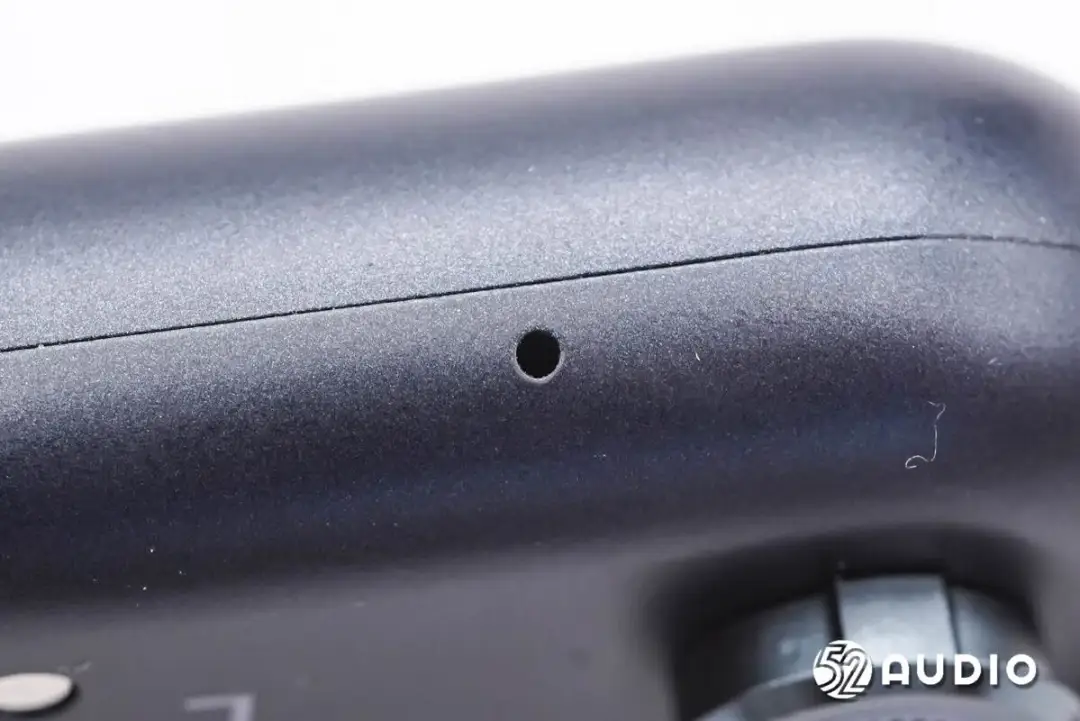

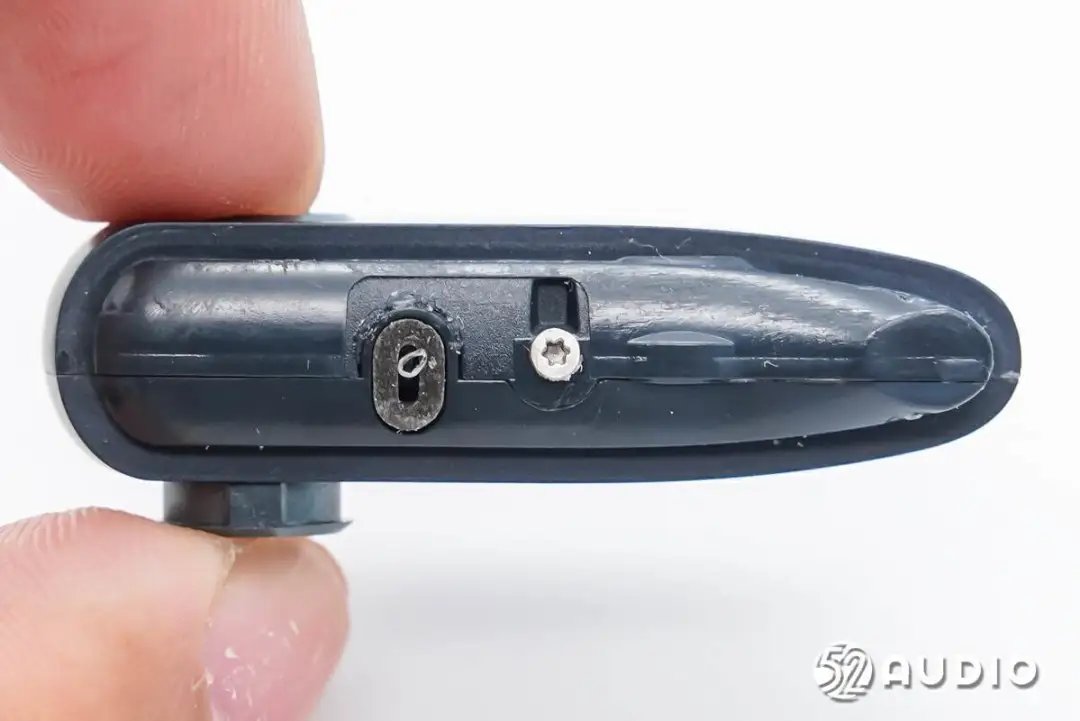

耳机内侧外观一览，出音嘴设置有耳套，腔体上设计有L/R左右标识，充电触点和佩戴检测传感器。
取掉耳套，耳机出音嘴特写，金属网罩防护，防止异物进入音腔。

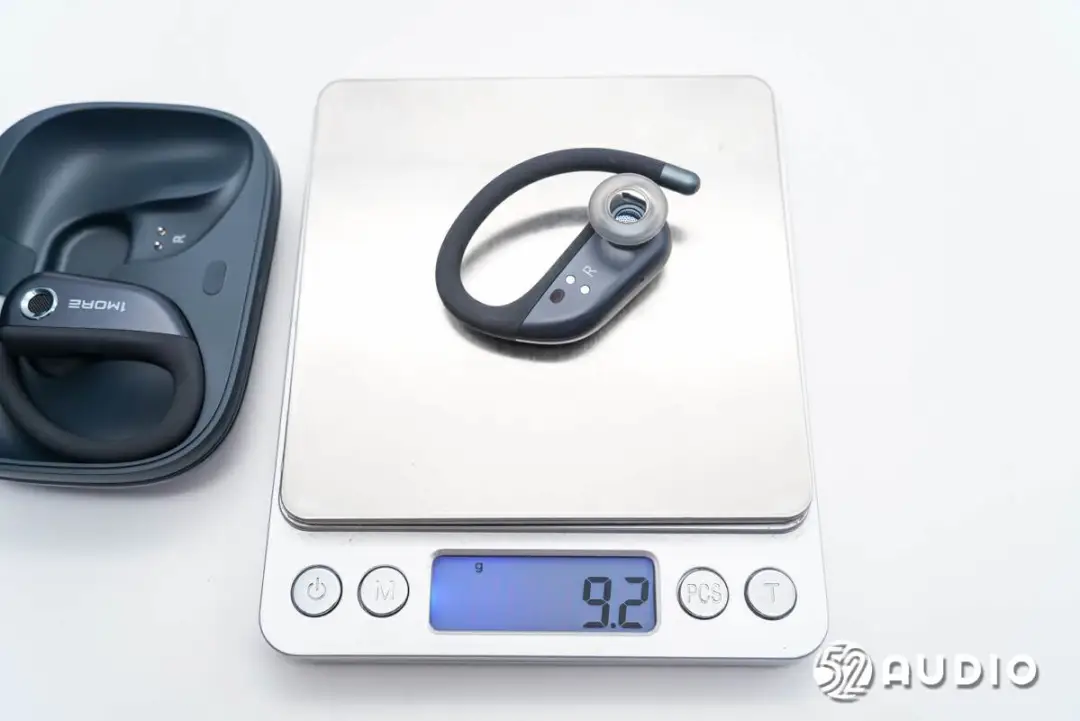

经我爱音频网实测，1MORE万魔S50开放式运动蓝牙耳机整机重量约为82.6g。
1MORE万魔S50开放式运动蓝牙耳机拆解
通过开箱，我们详细了解了1MORE万魔S50开放式运动蓝牙耳机的详细外观设计，下面进入拆解部分，看看内部结构设计及配置信息~
充电盒拆解

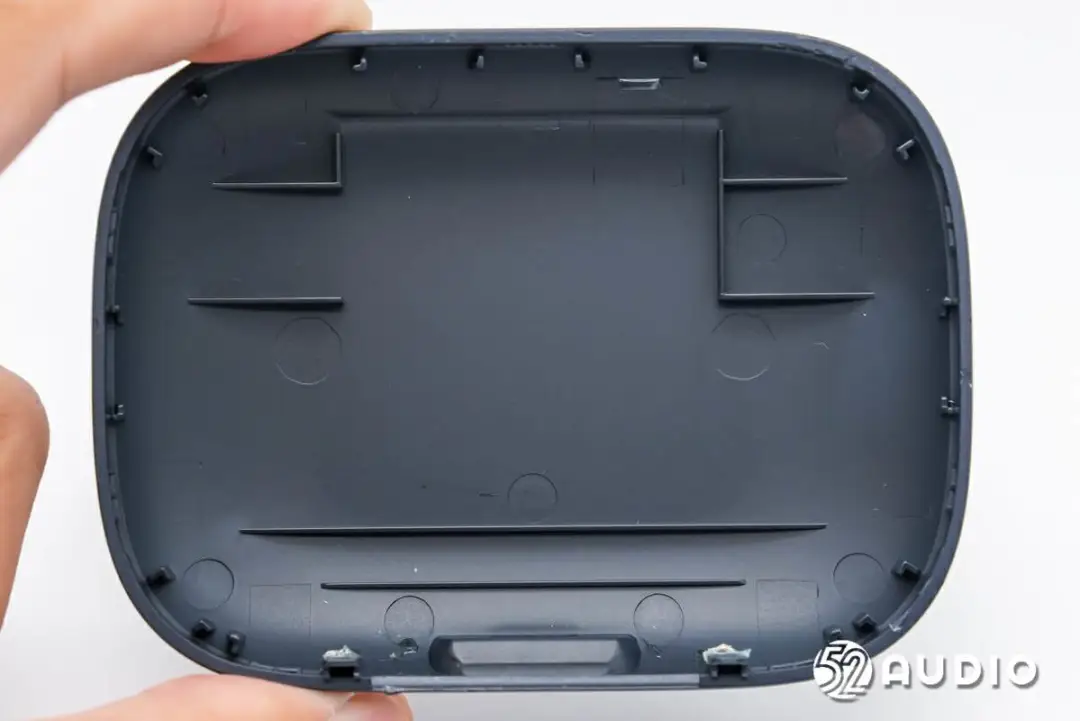

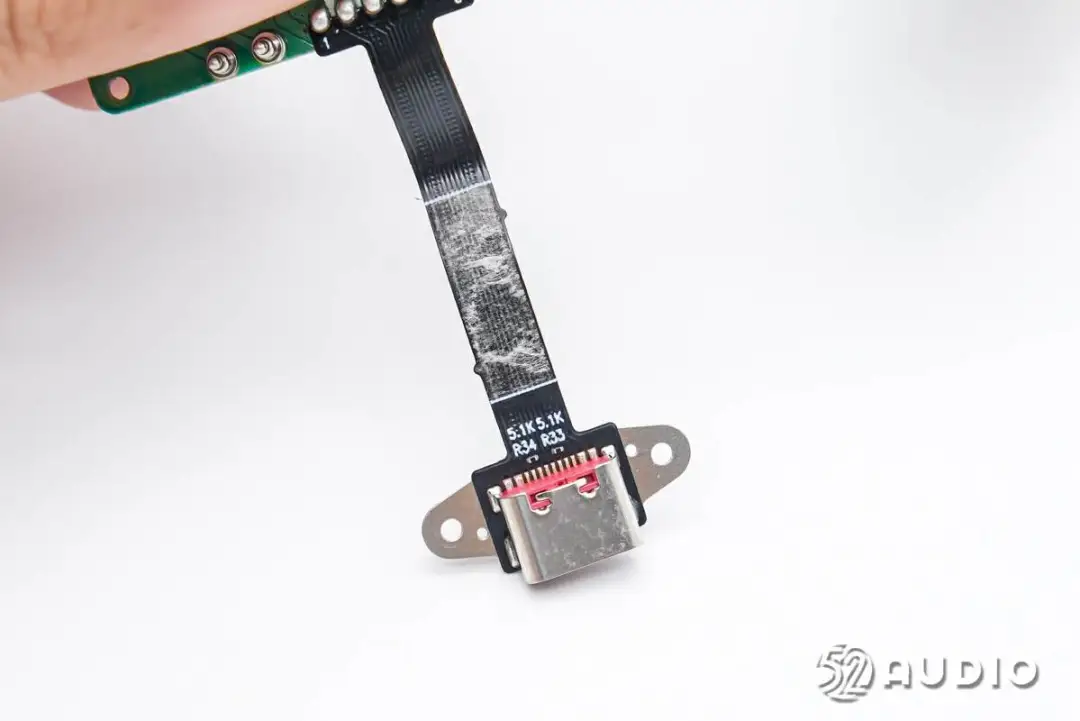

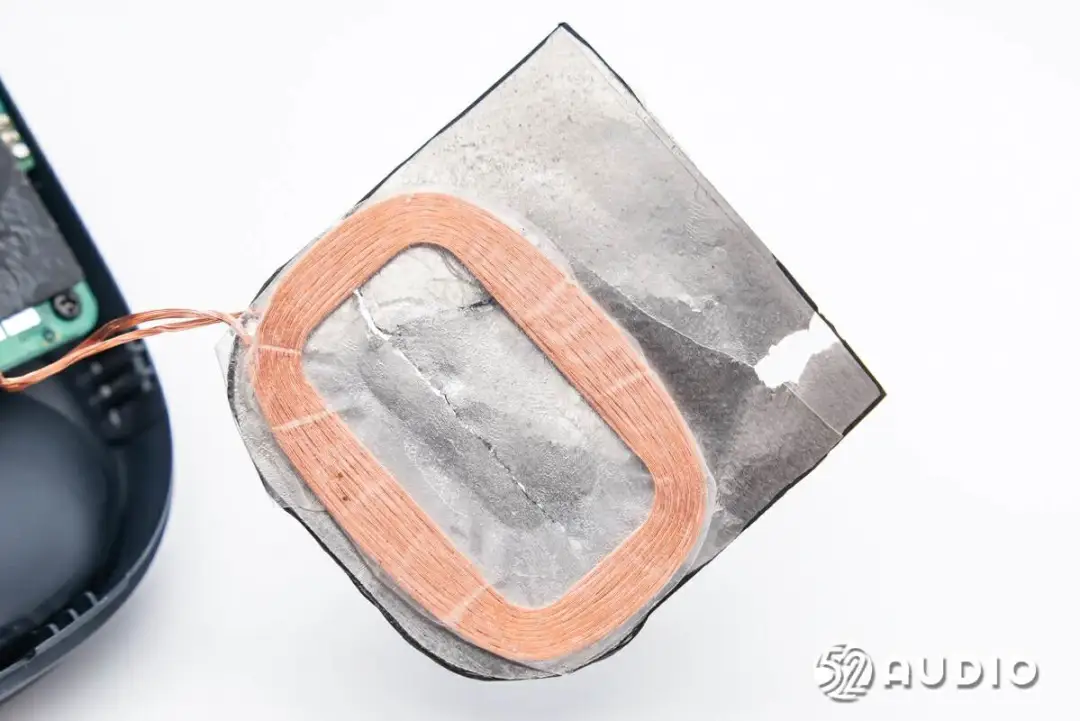

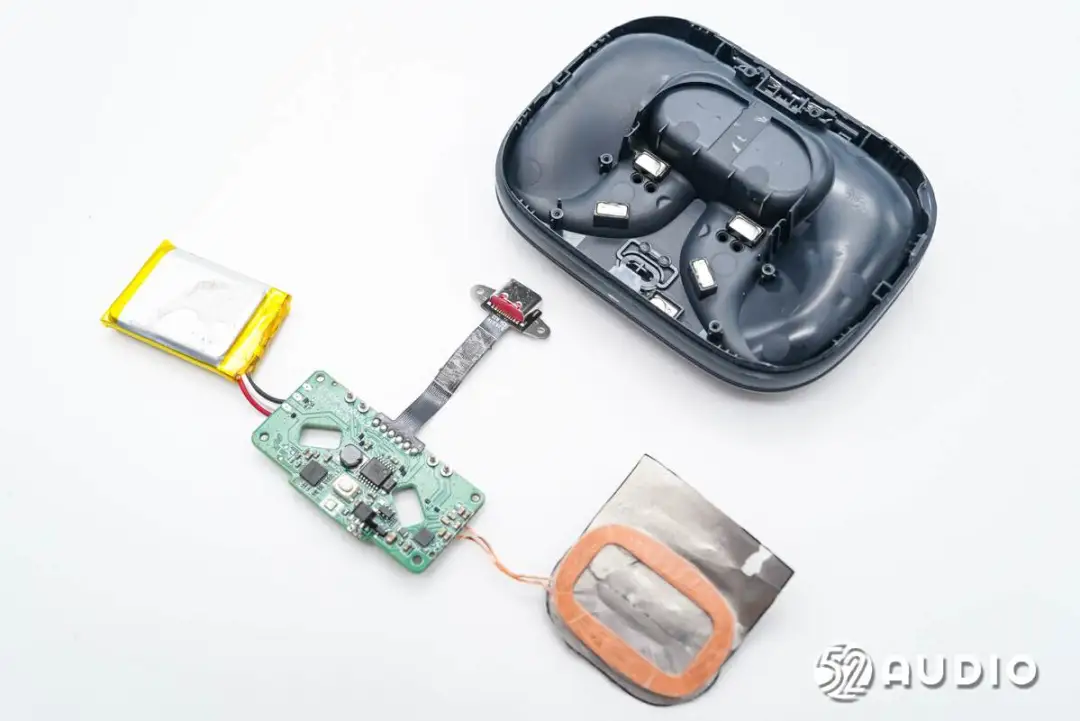

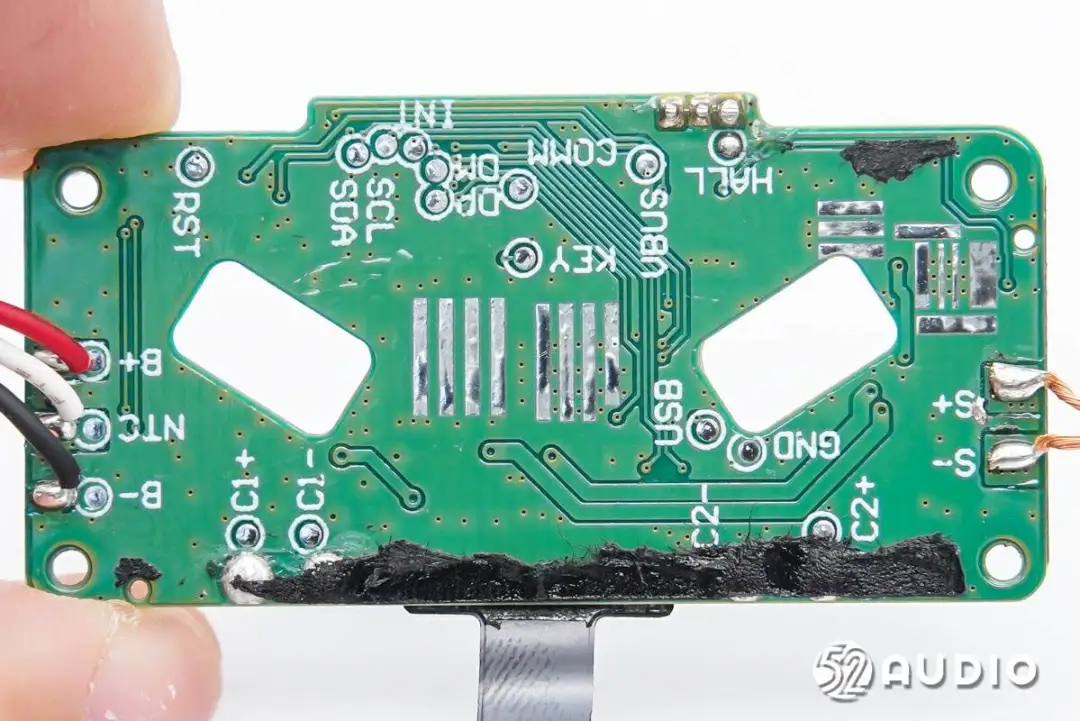

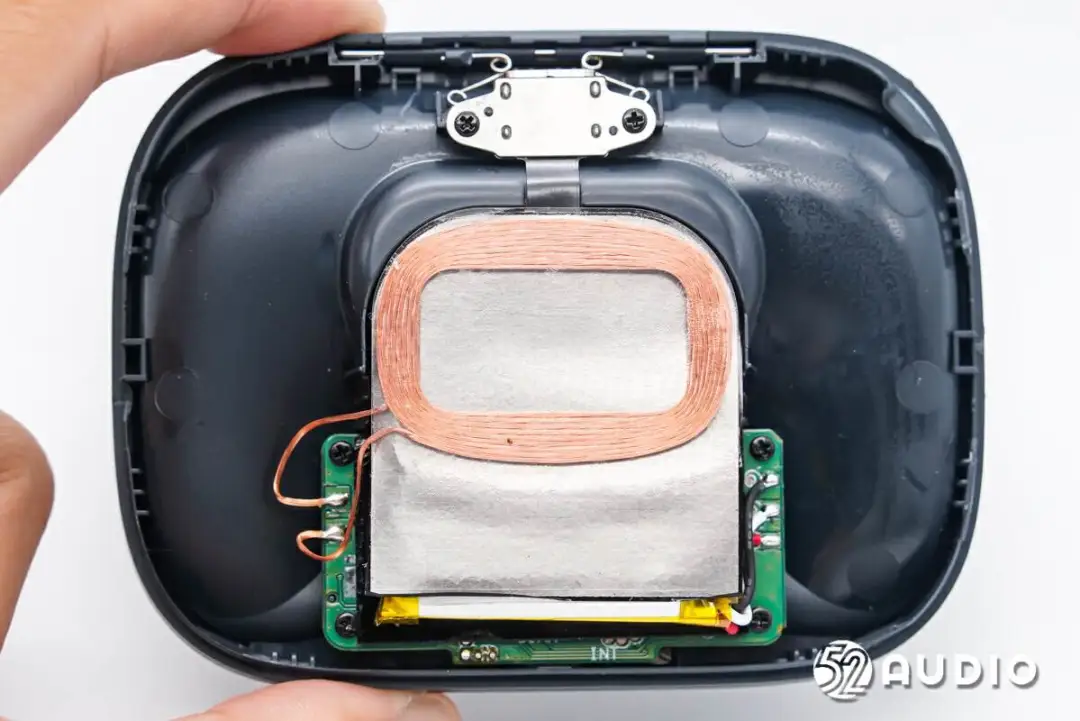

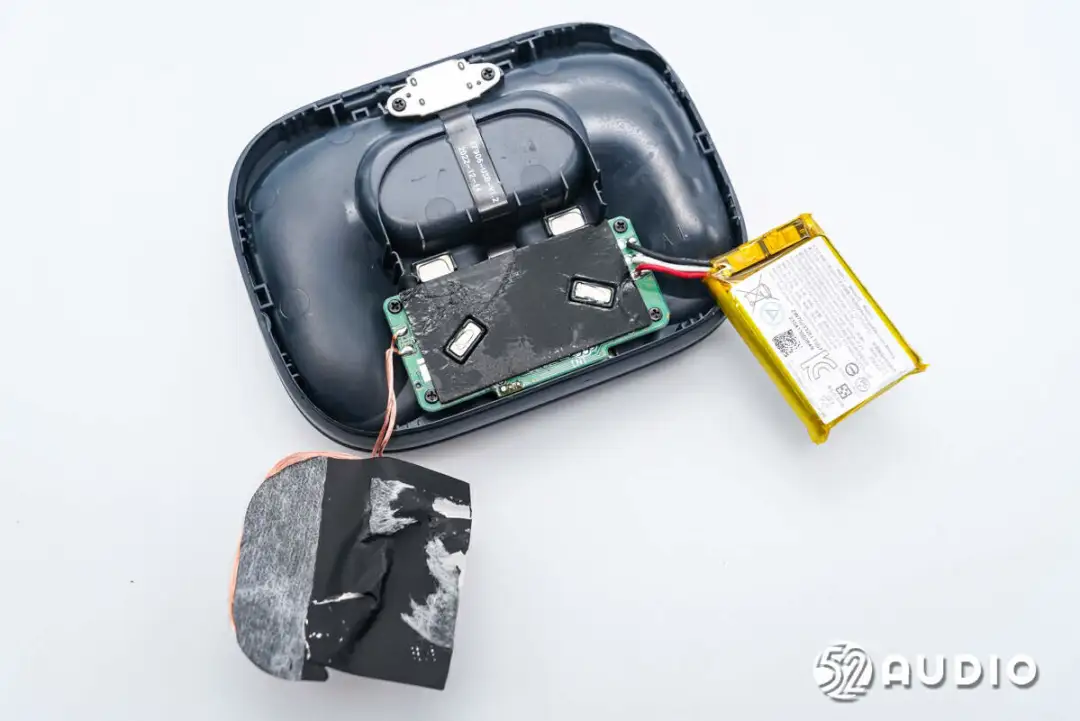

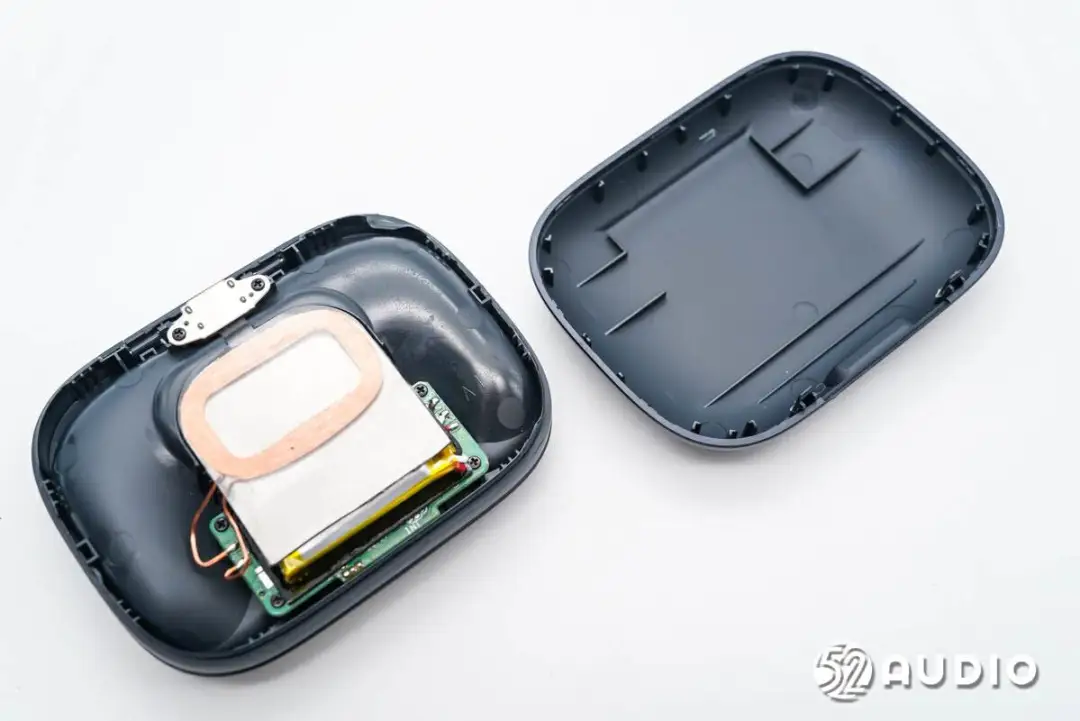

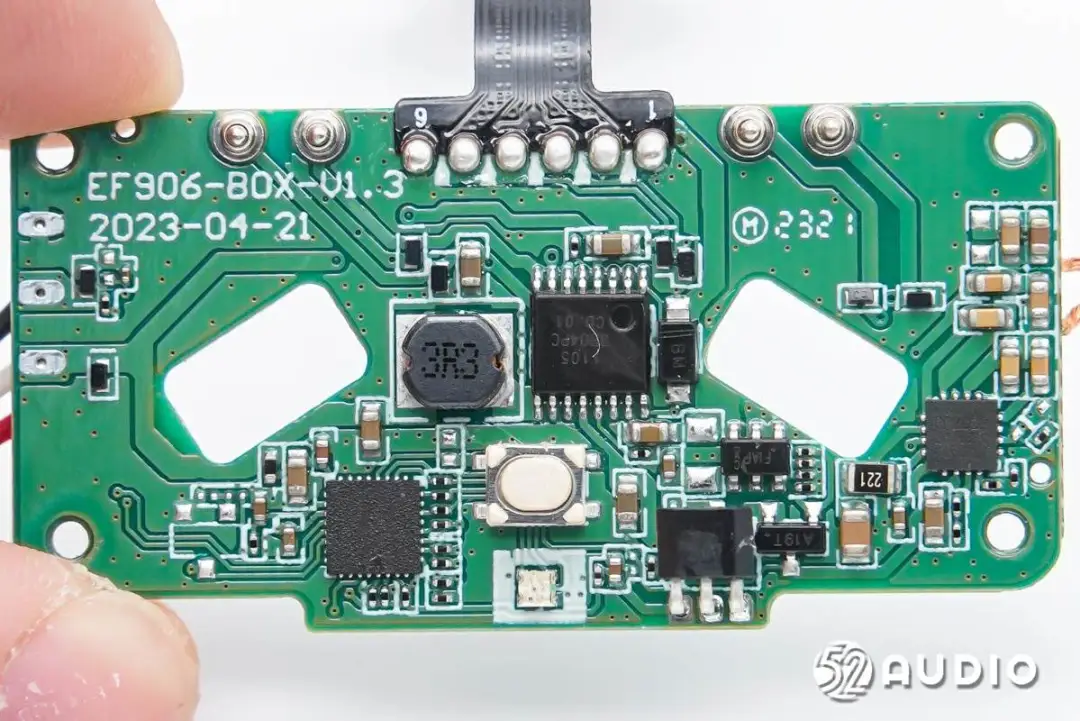

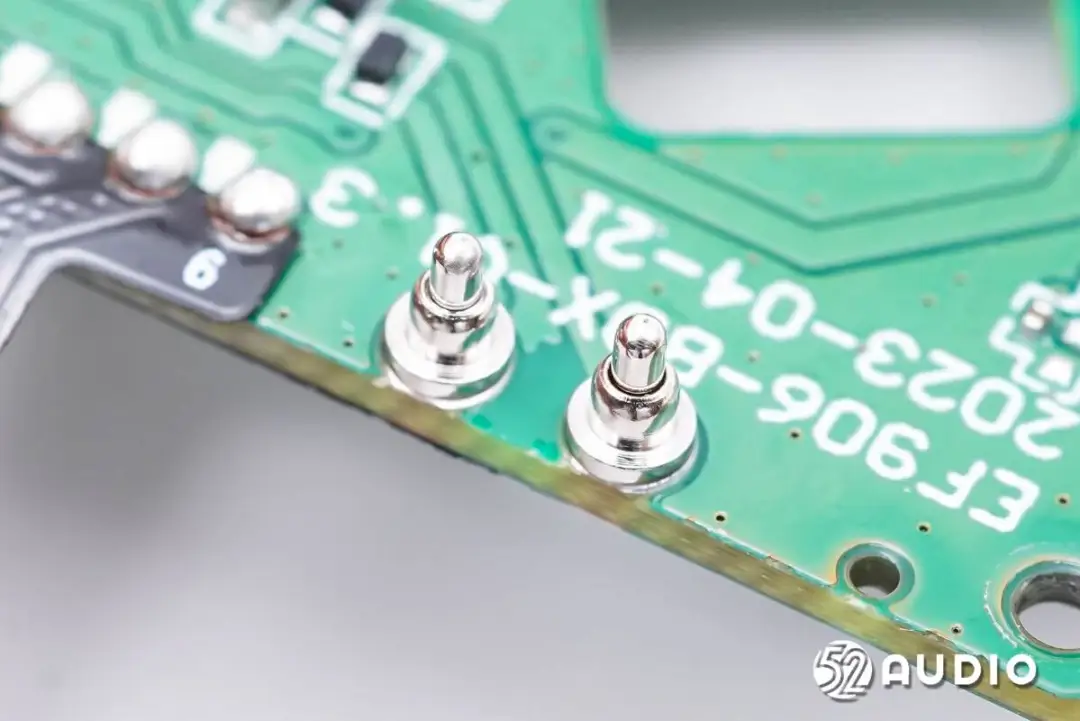

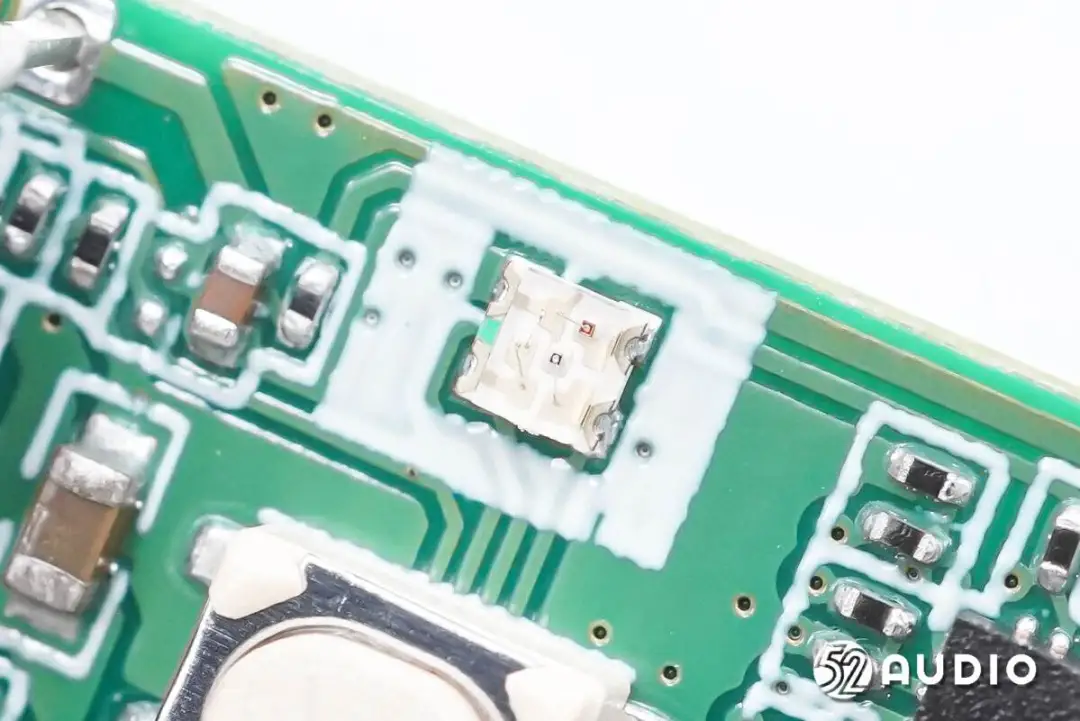

取掉无线充电接收线圈和电池单元，下方主板通过螺丝固定。

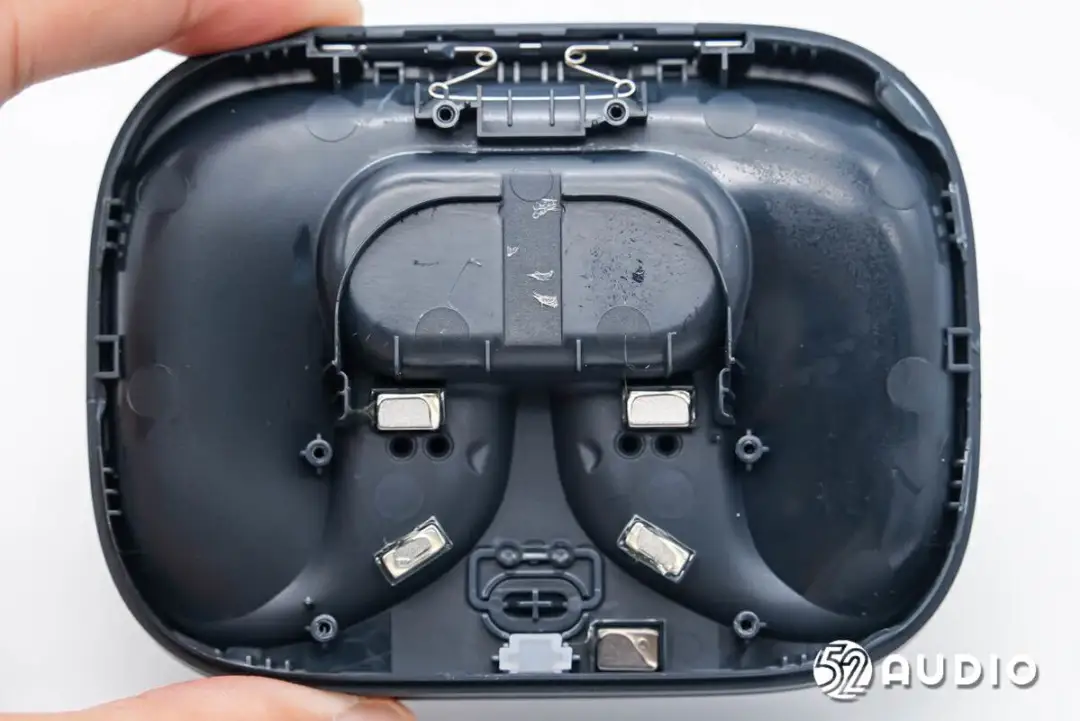

座舱底部结构一览，设置有多颗磁铁用于固定耳机和充电盒盖。

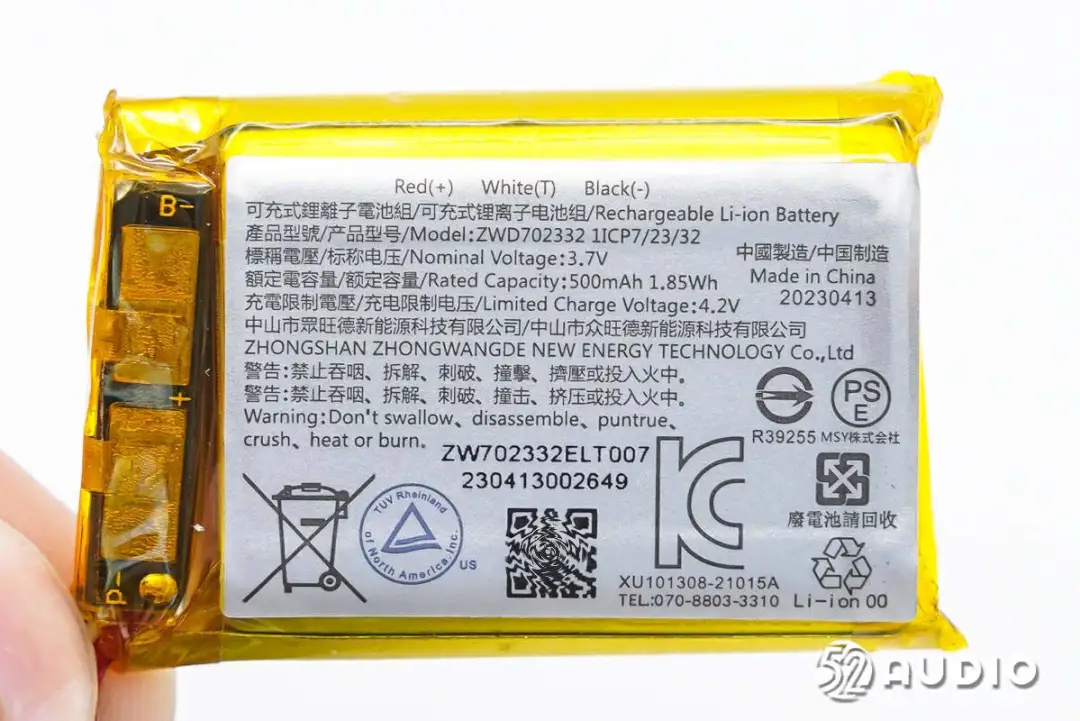

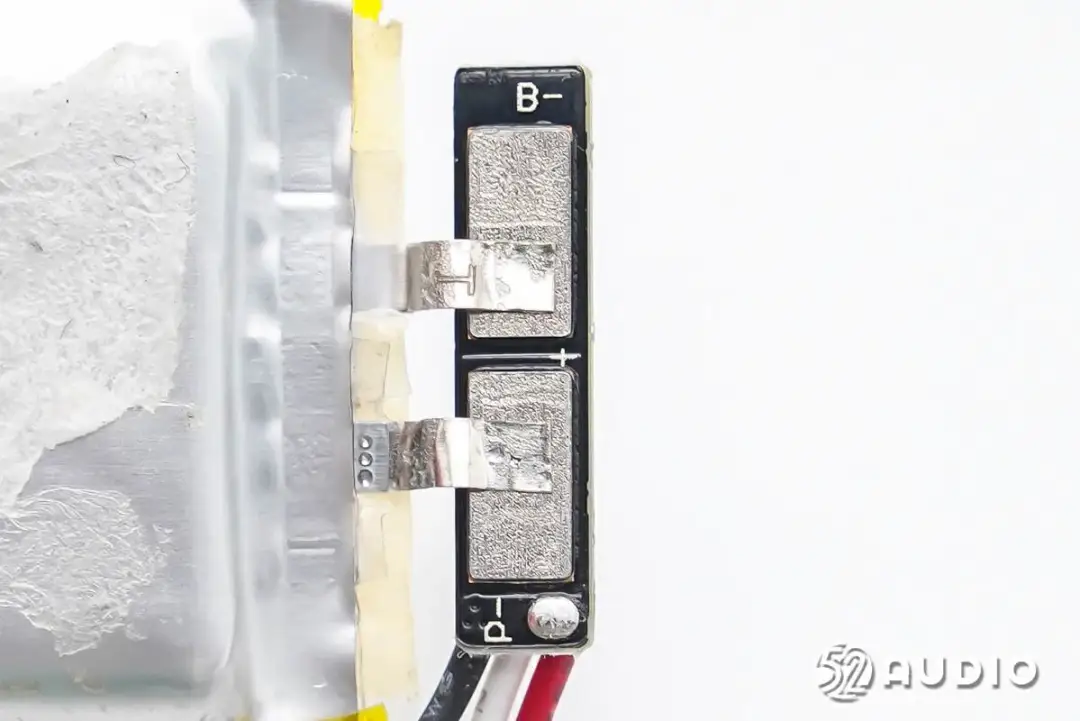

充电盒内置锂电池标签上信息，可充式锂离子电池组，产品型号：ZWD702332，标称电压：3.7V，额定容量：500mAh/1.85Wh，充电限制电压：4.2V，来自中山市众旺德新能源科技有限公司，中国制造。

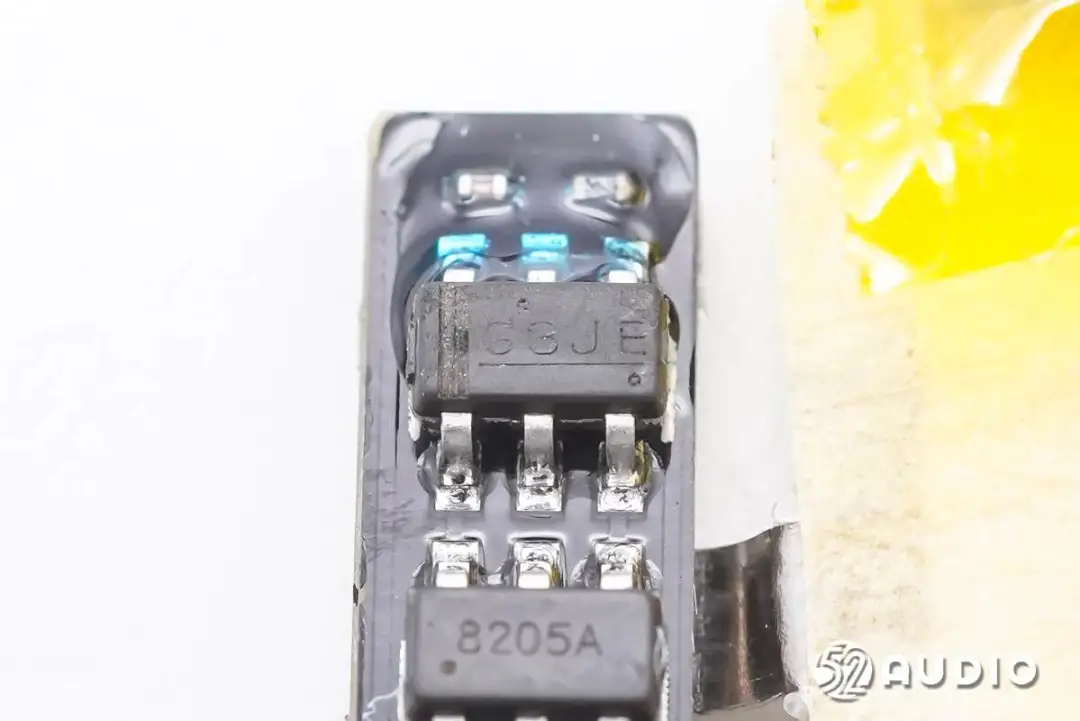

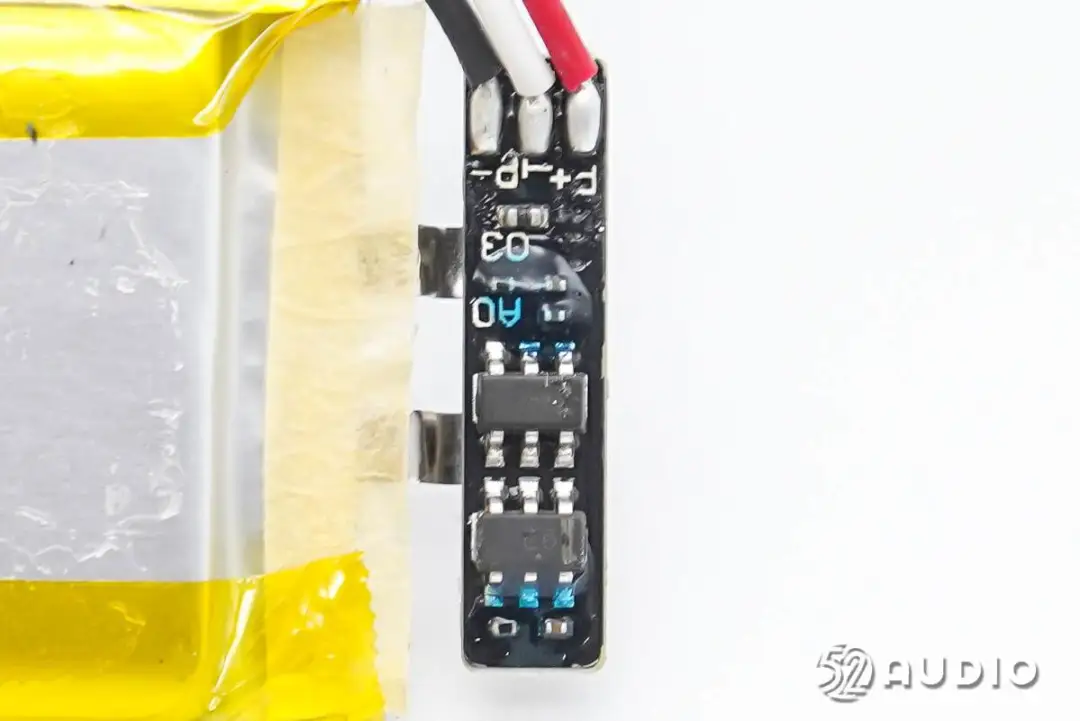

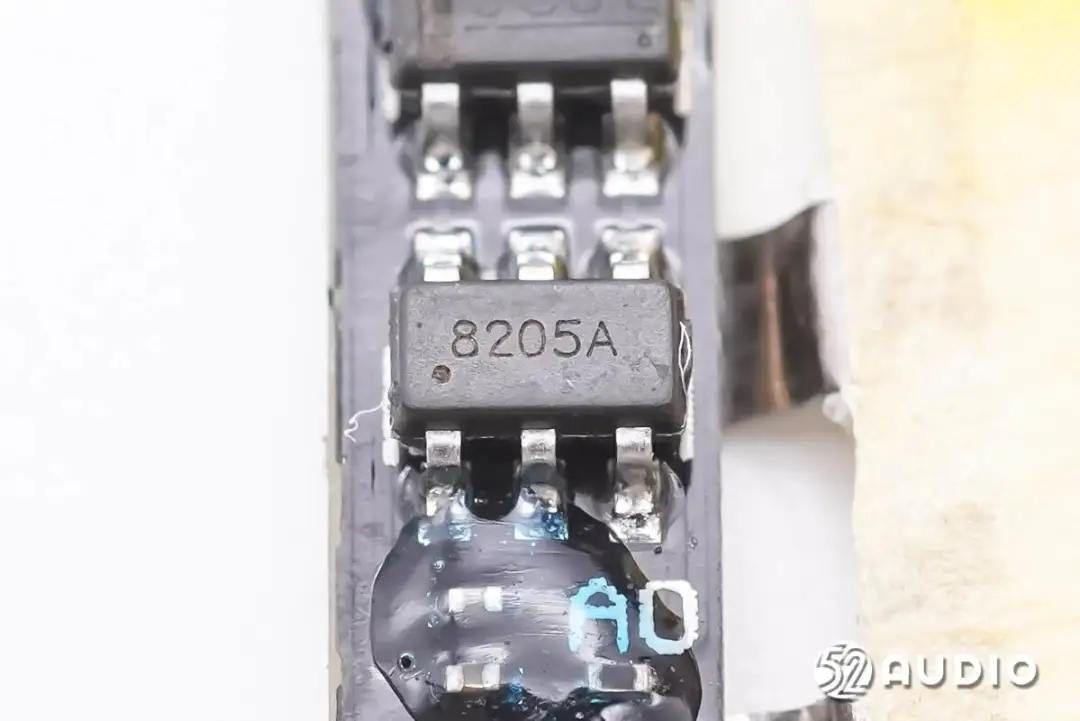

电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及用于检测电池温度的热敏电阻。

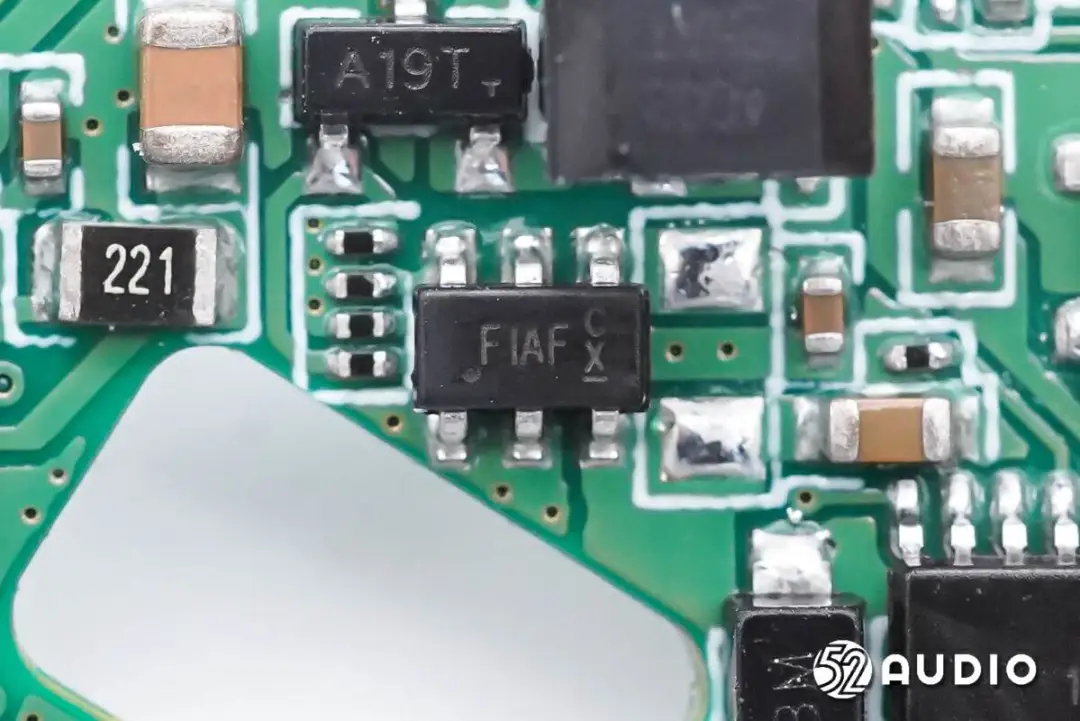

丝印GBJE的锂电保护IC，负责电池的过充电、过放电、过电流等保护功能。

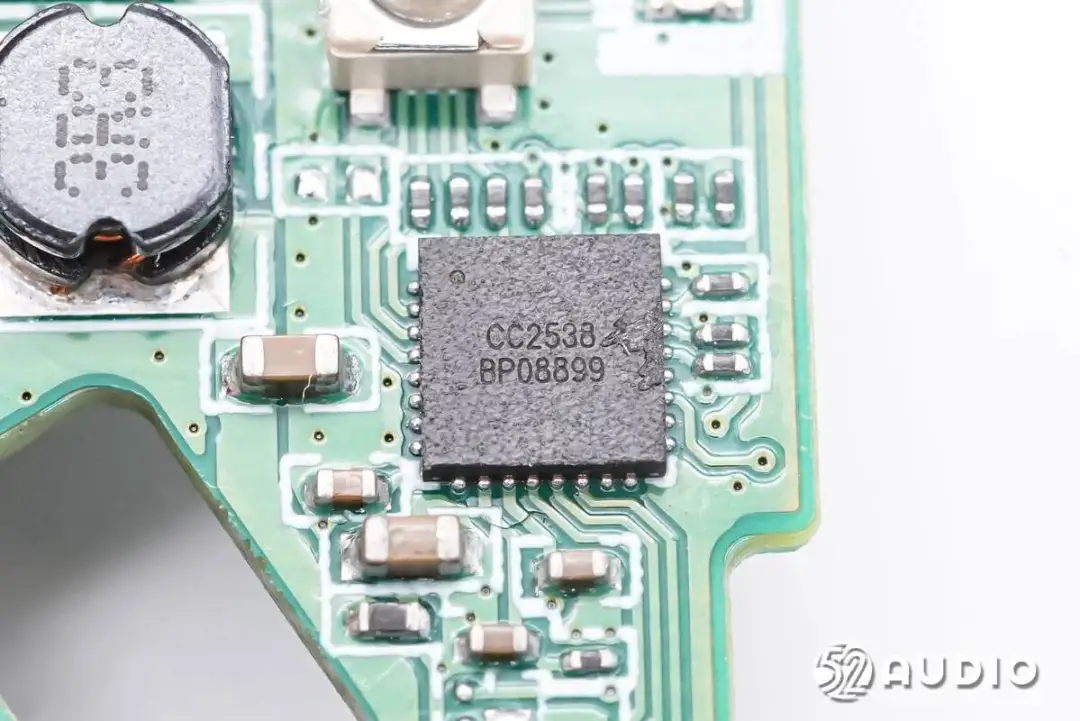

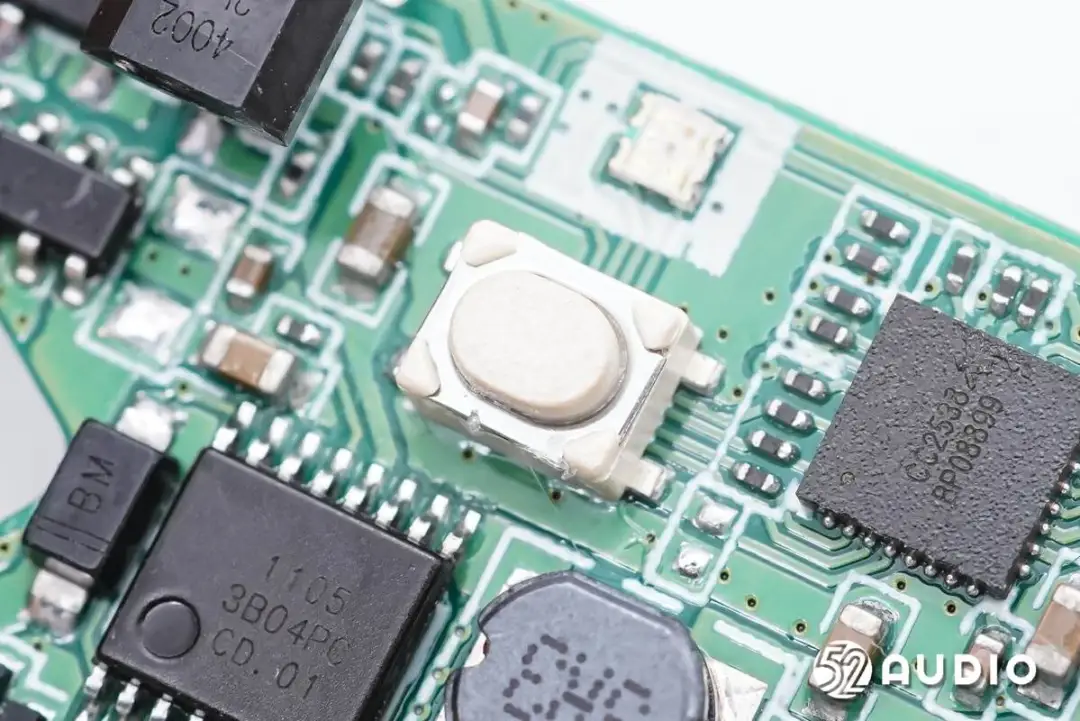

丝印CC2538 BP08899的MCU单片机，负责充电盒整机控制。

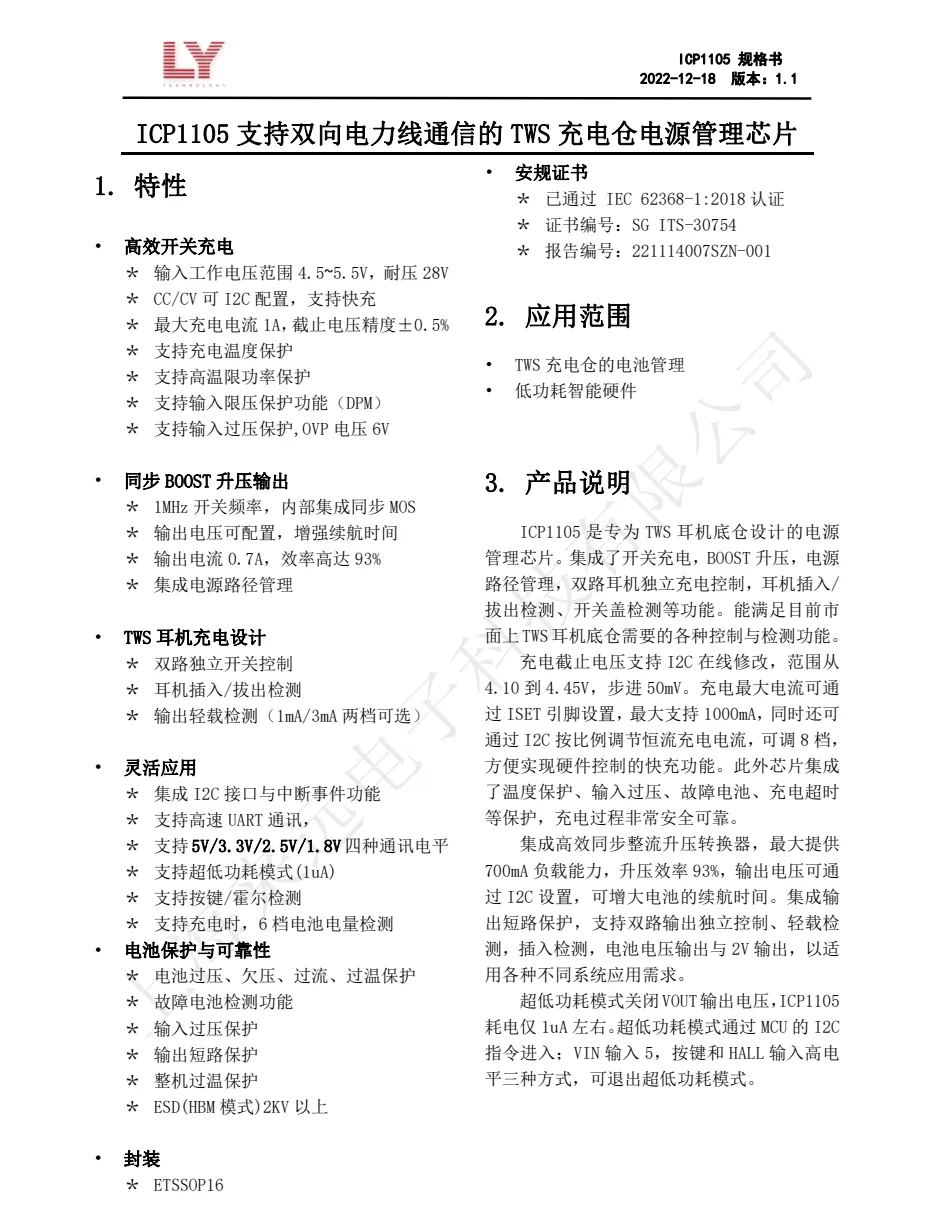

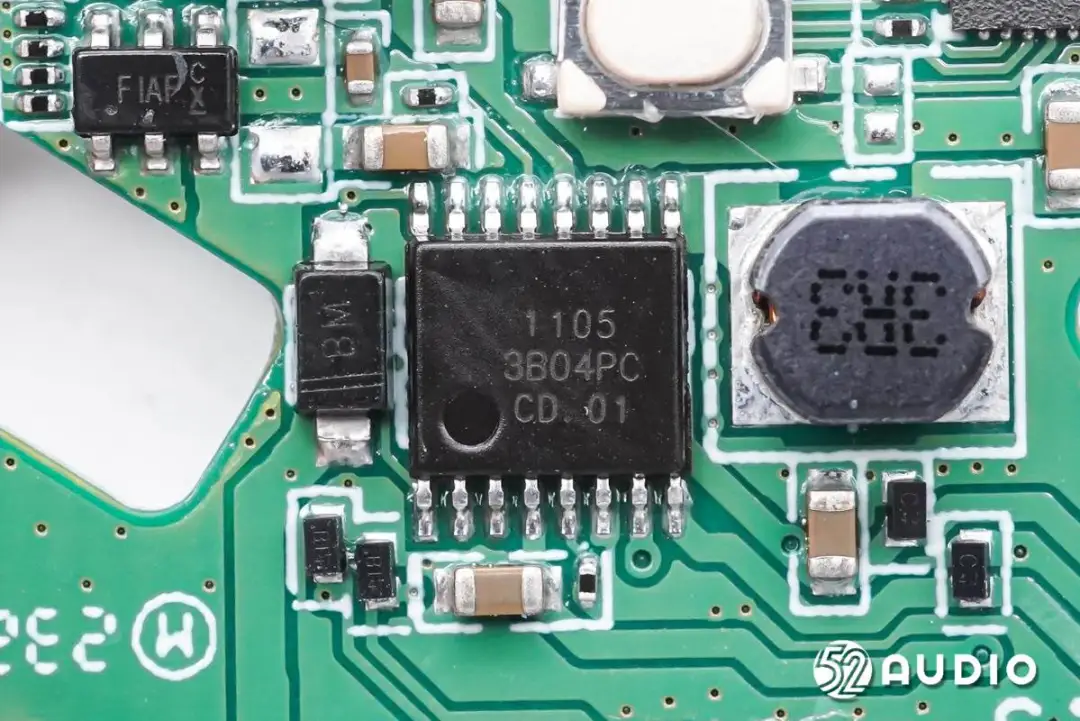

LY来远ICP1105电源管理芯片，集成开关充电，耐压28V，最大充电电流1A，截止电压精度±0.5%，CC/CV可I2C配置，支持快充；内置同步BOOST升压输出，输出电流0.7A，效率高达93%，并集成电源路径管理；支持双路独立开关控制，插入/拔出检测，输出轻载检测；此外芯片还集成了温度保护、输入过压、故障电池、充电超时等保护，充电过程非常安全可靠。
丝印3R3的升压电感，负责为内置电池升压给耳机充电。

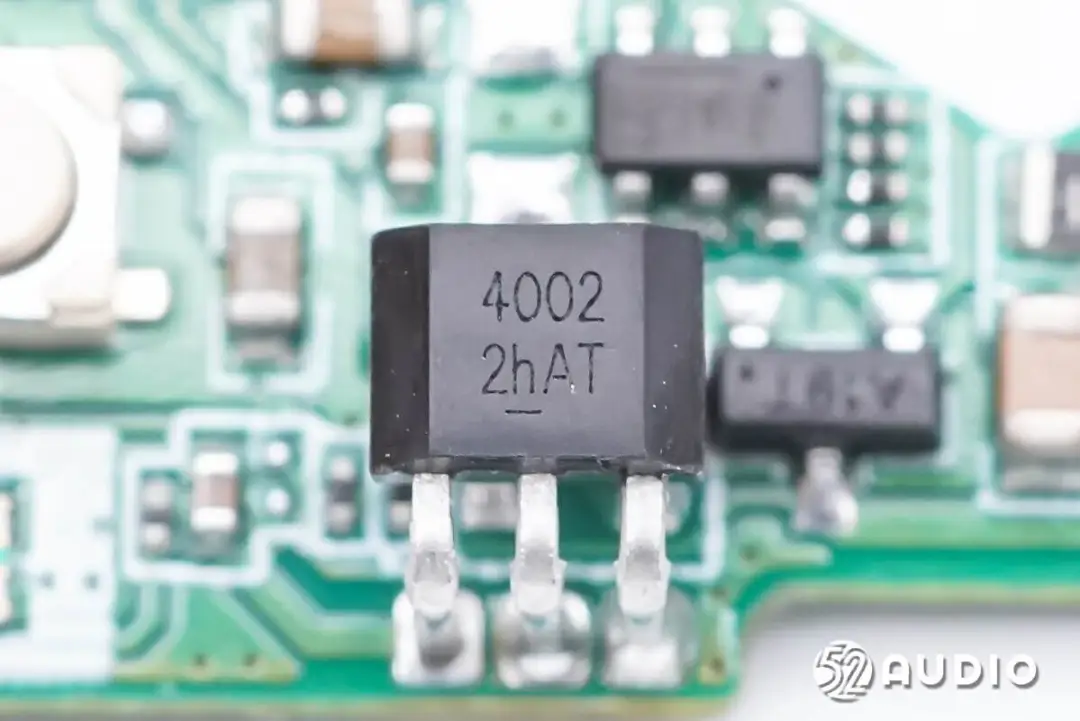

丝印4002的霍尔元件，用于感知充电盒盒盖开启、关闭时的磁场变化，进而通知充电盒MCU控制耳机与已连接设备配对或断开连接。

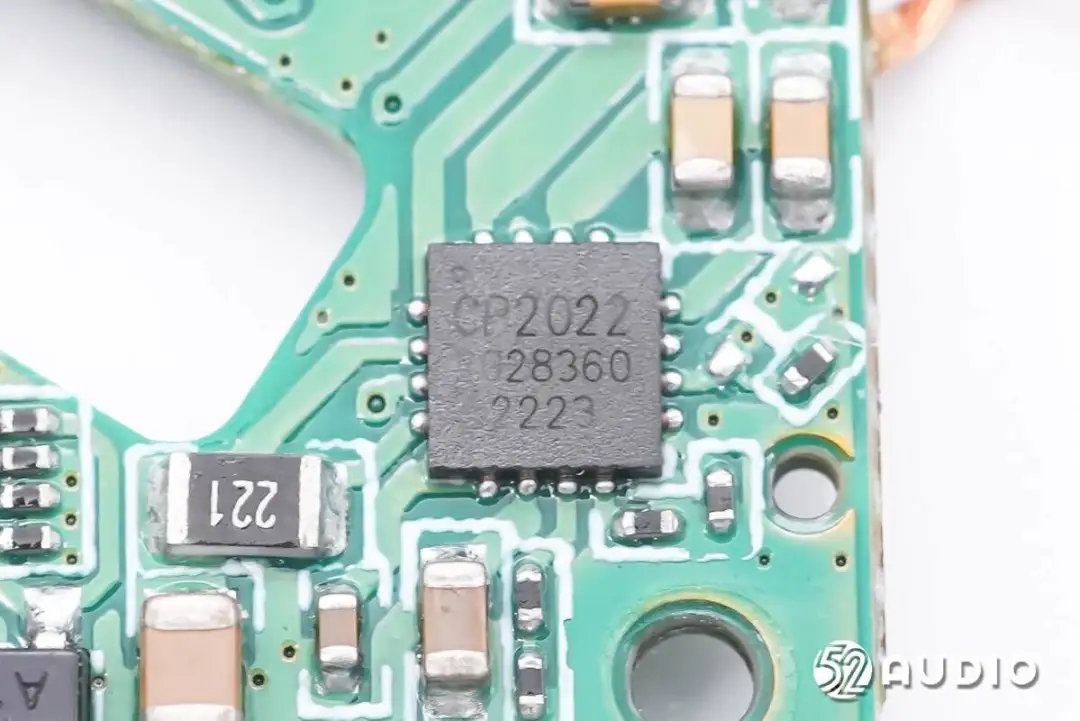

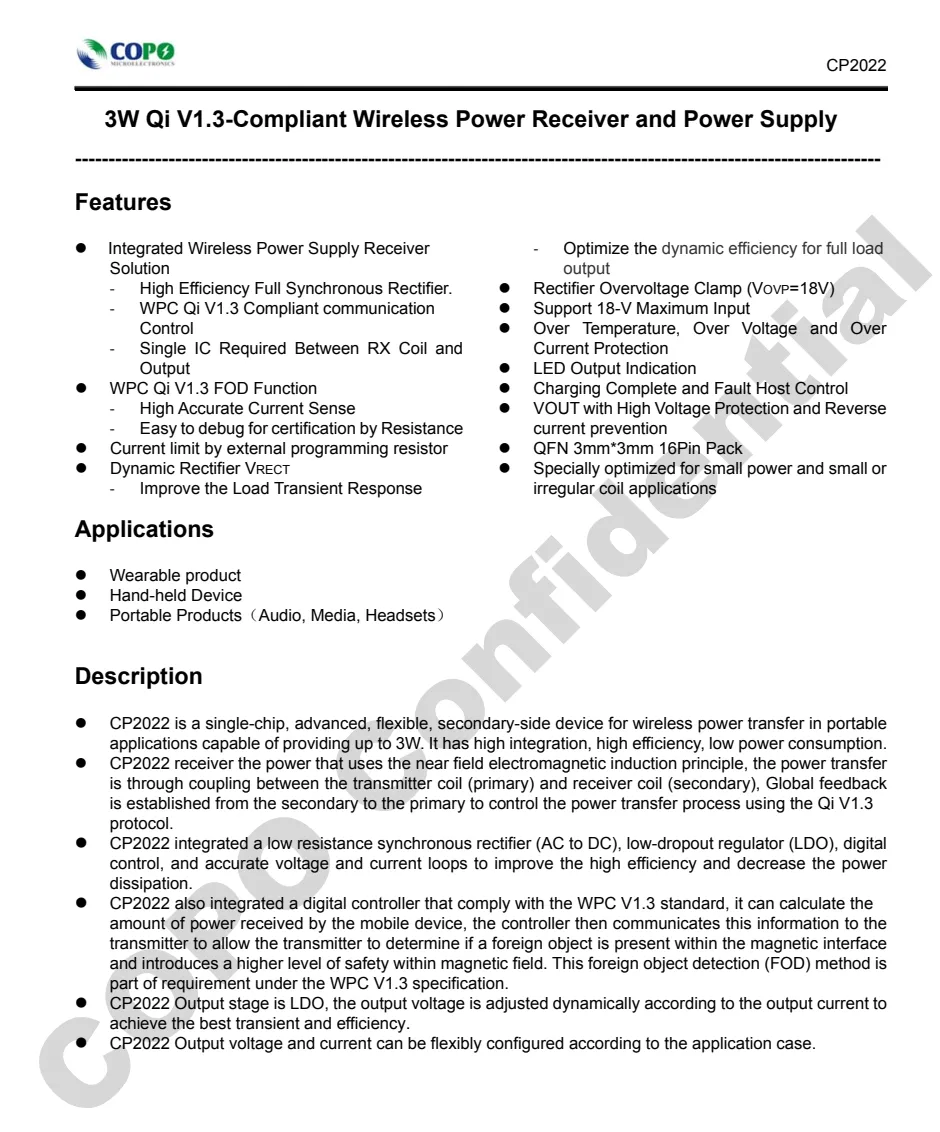

COPO酷珀微CP2022是一款单芯片、先进、灵活、二次侧的无线充电传输芯片，可为便携式应用提供高达3W的功率，具有集成度高、效率高、功耗低等优点，符合Qi V1.3标准。
耳机拆解

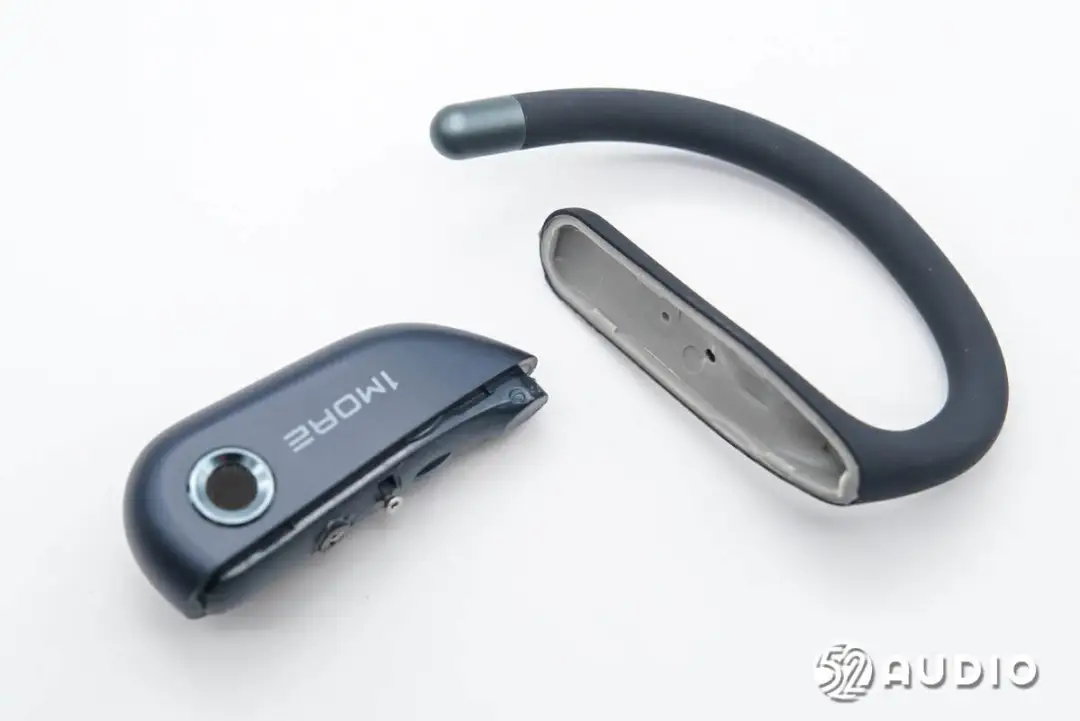

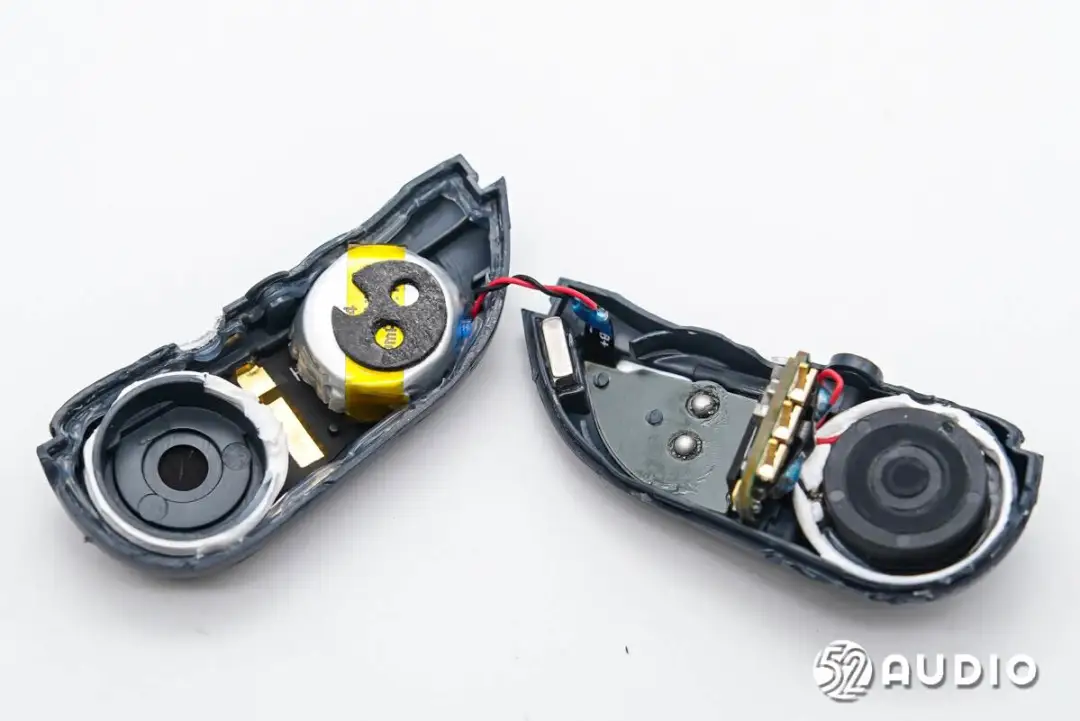

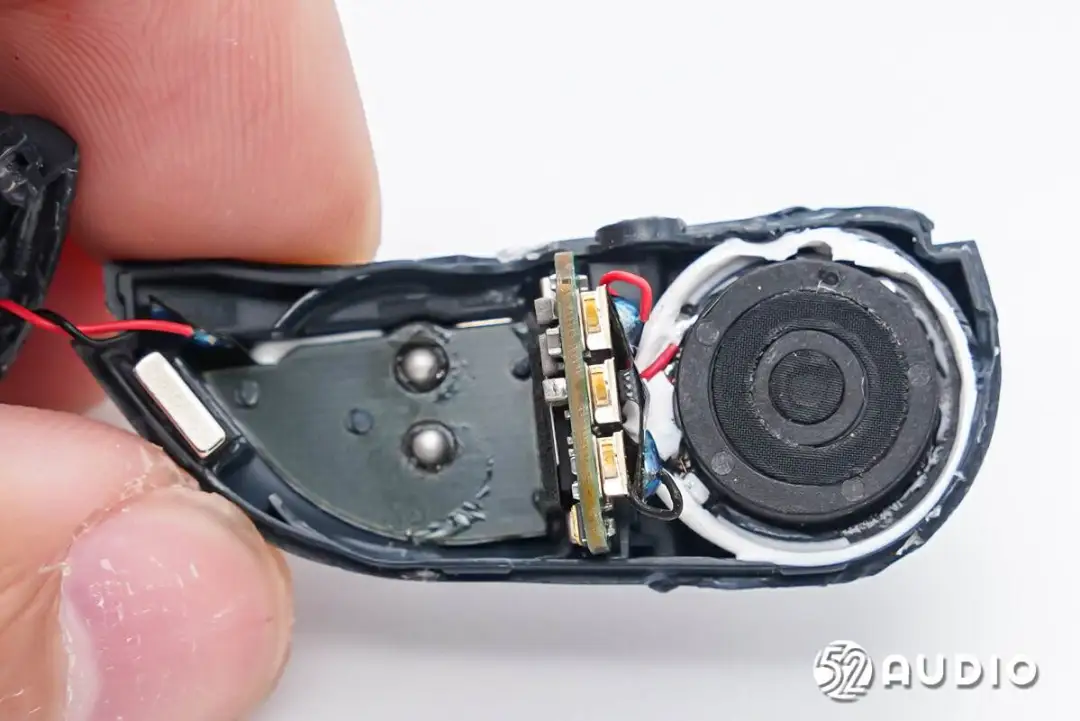

前腔内部结构一览，左右两侧分别设置有FPC小板和扬声器，主板竖直的中间位置。

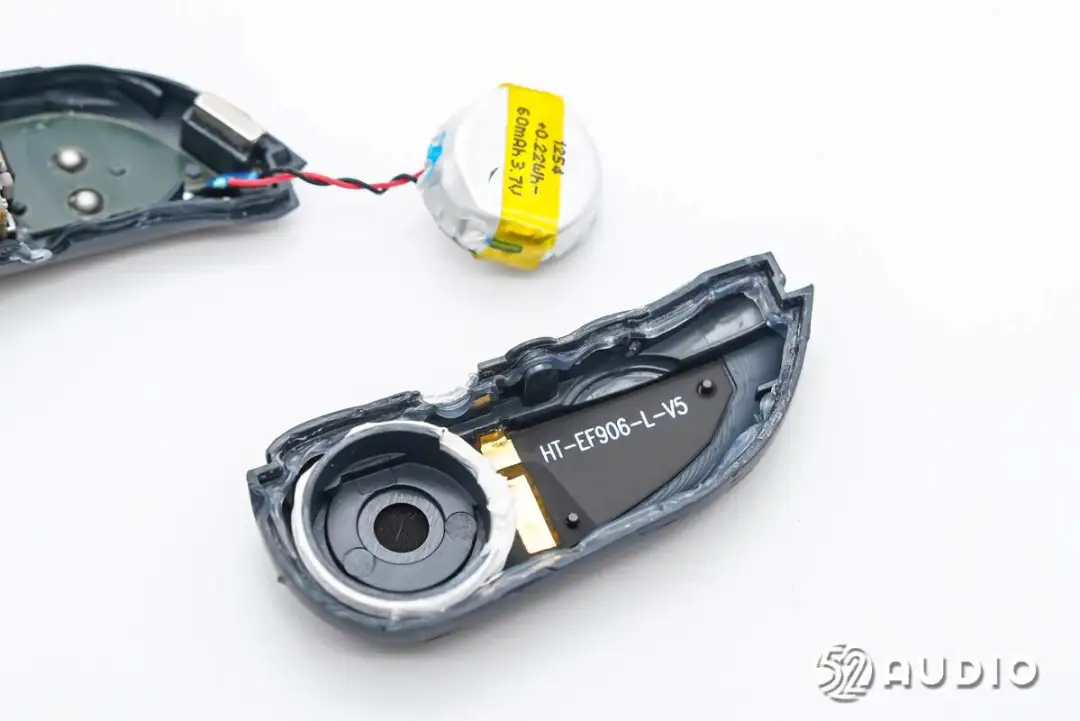

取出后腔内部的电池单元，腔体底部贴有蓝牙天线和触摸检测传感器。

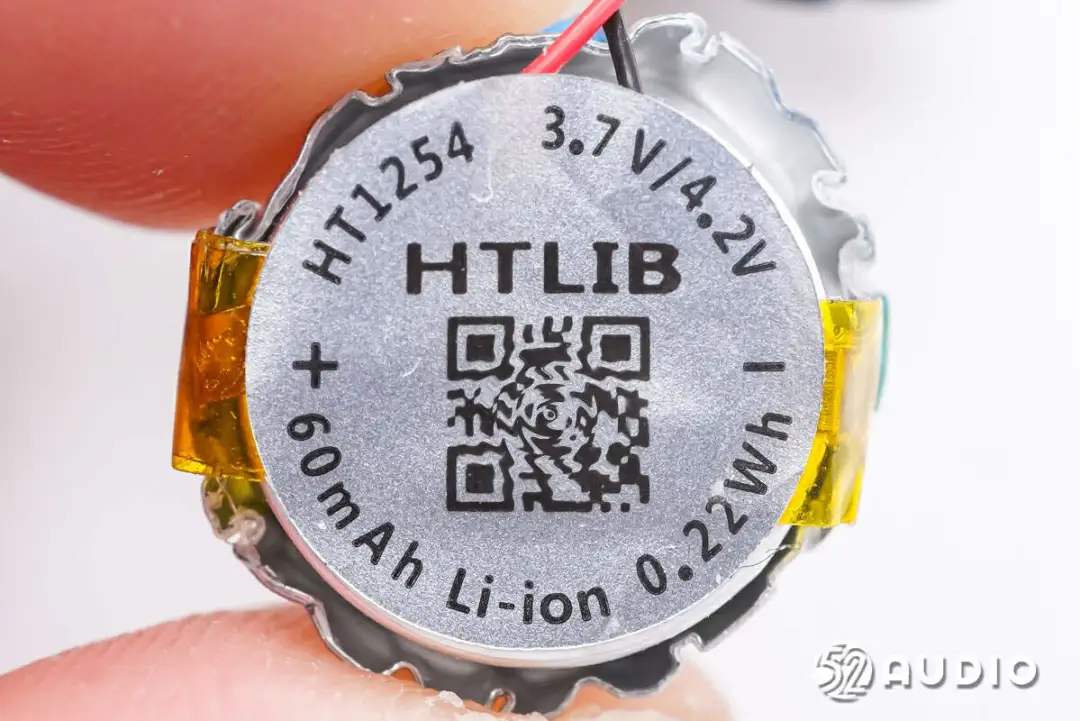

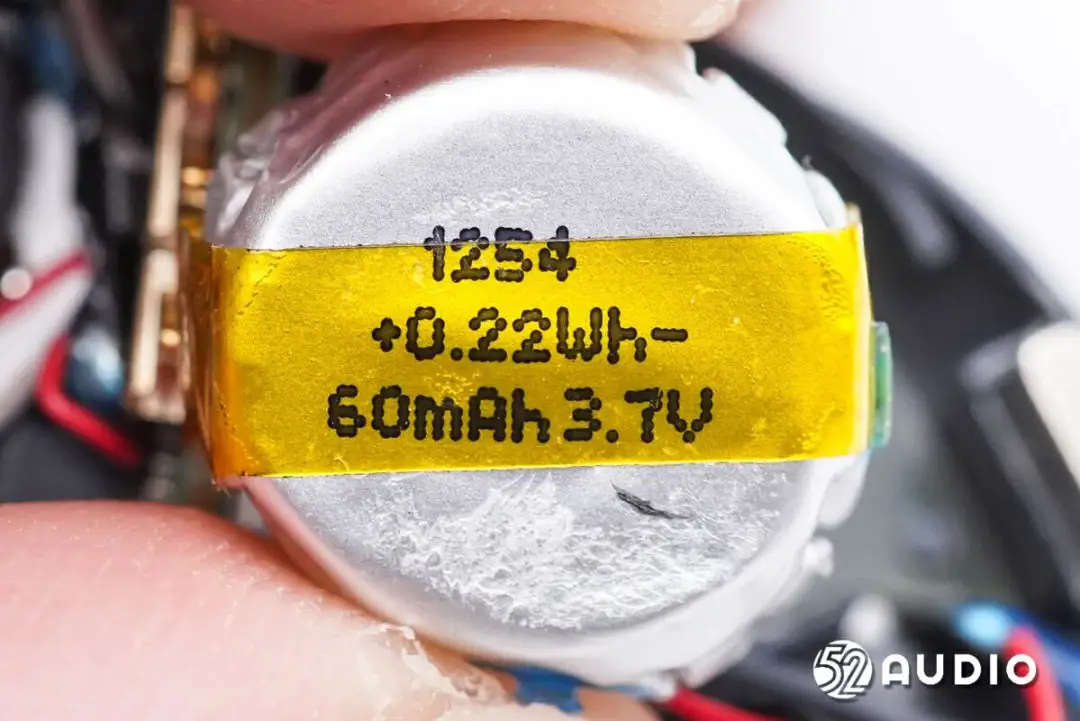

耳机内置软包扣式电池，标签上产品信息，型号：HT1254，电压：3.7/4.2V，容量：60mAh/0.22Wh，来自HT恒泰科技。

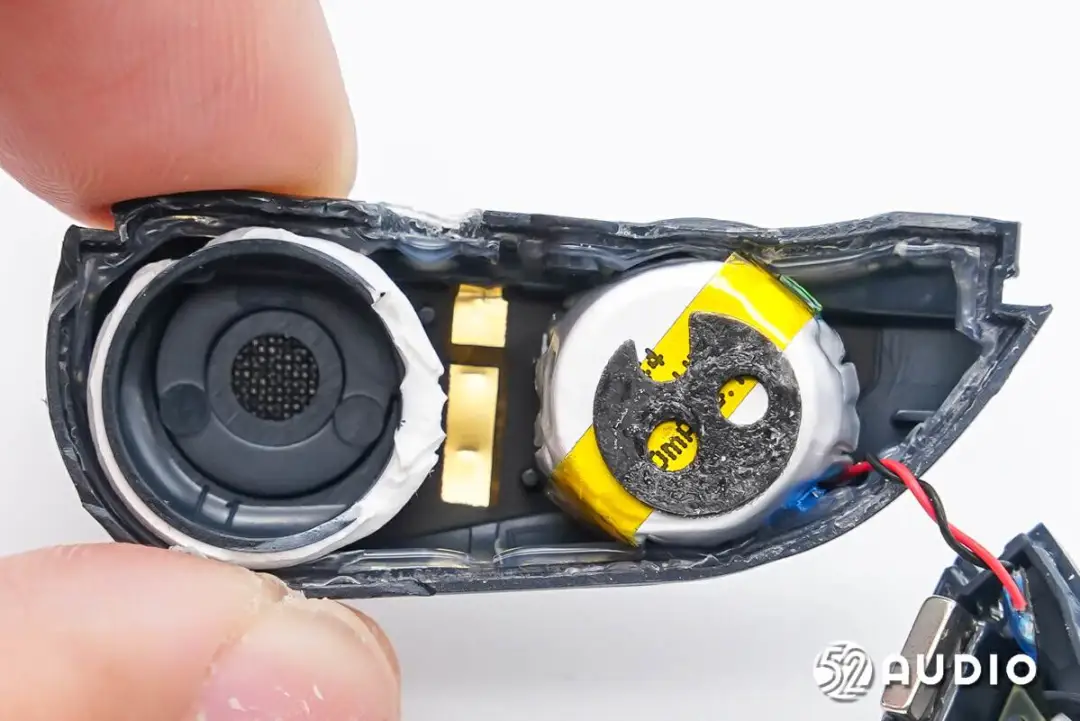

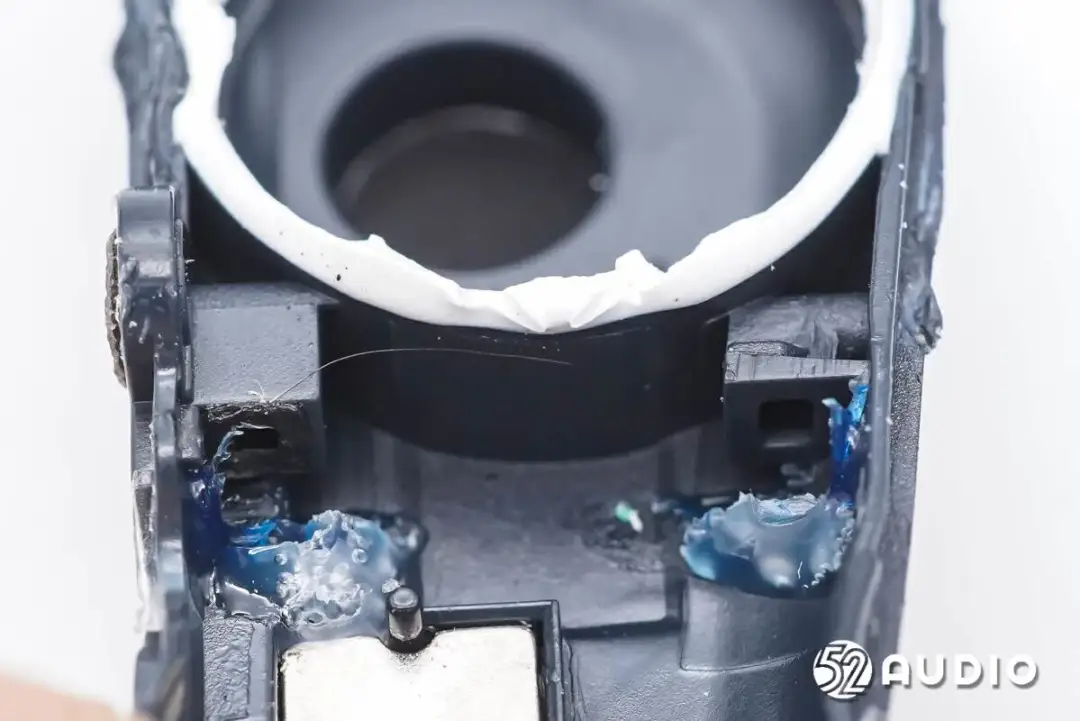

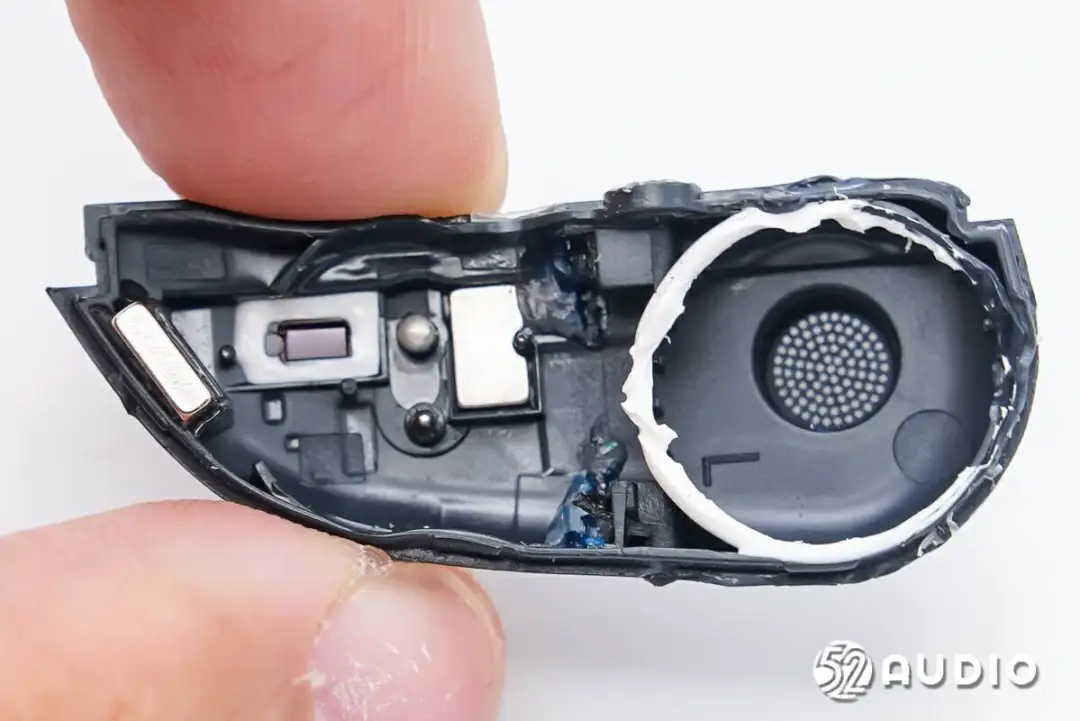

前腔内部结构一览，设置有固定磁铁、为耳机充电的金属连接器和佩戴传感器开窗。

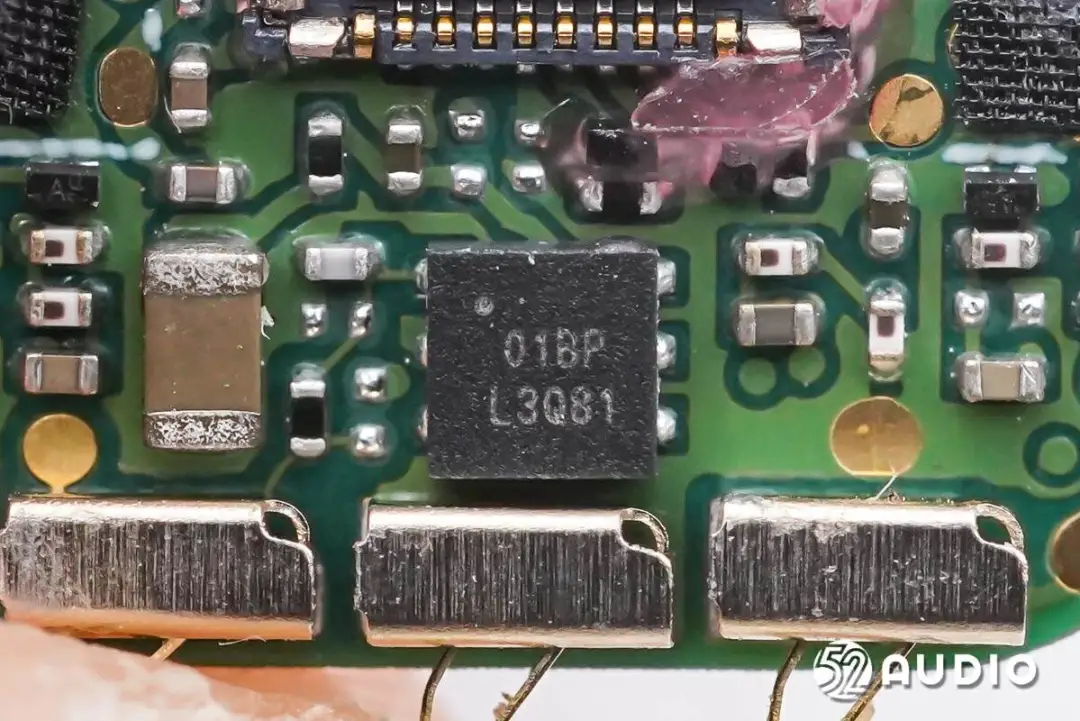

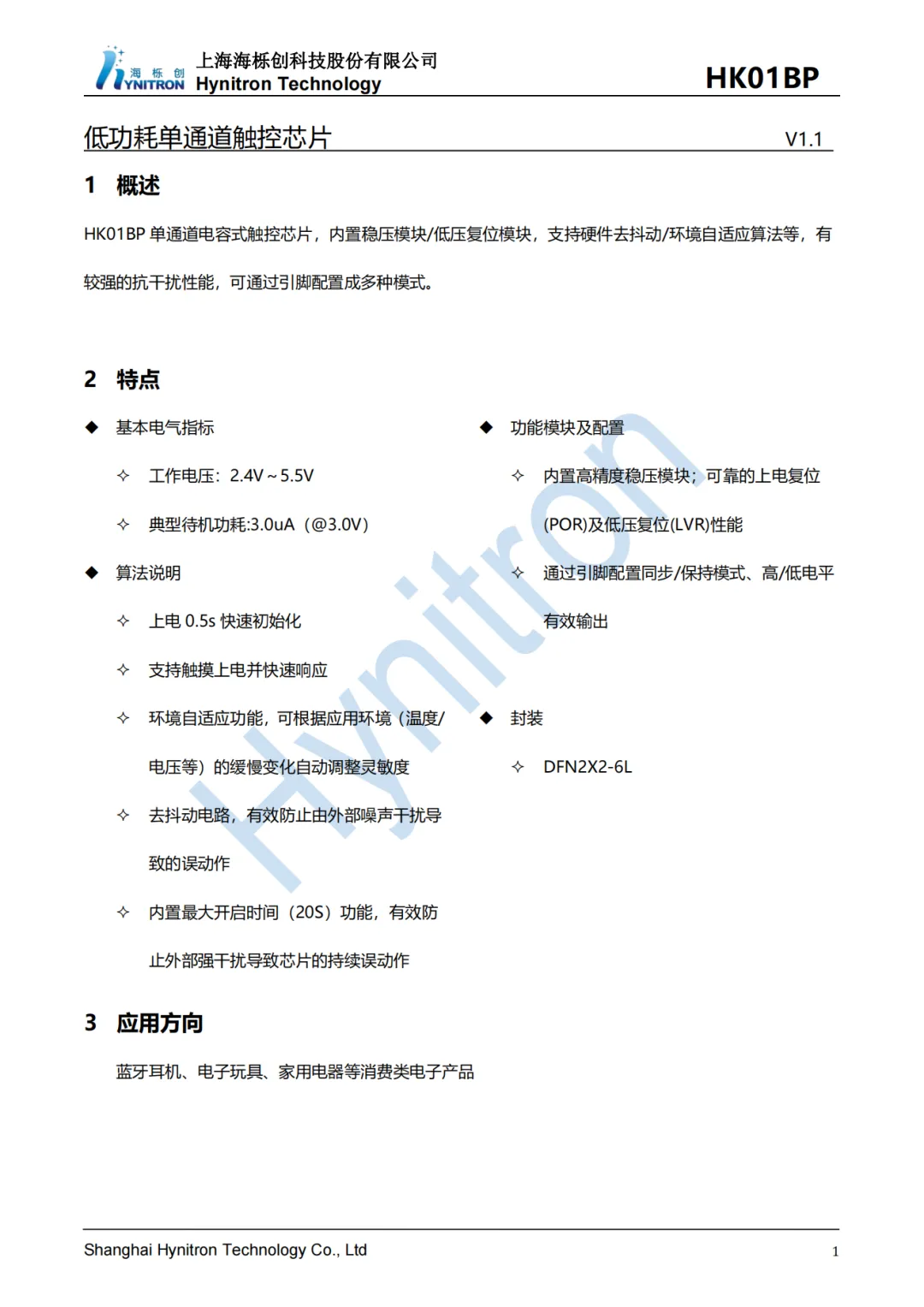

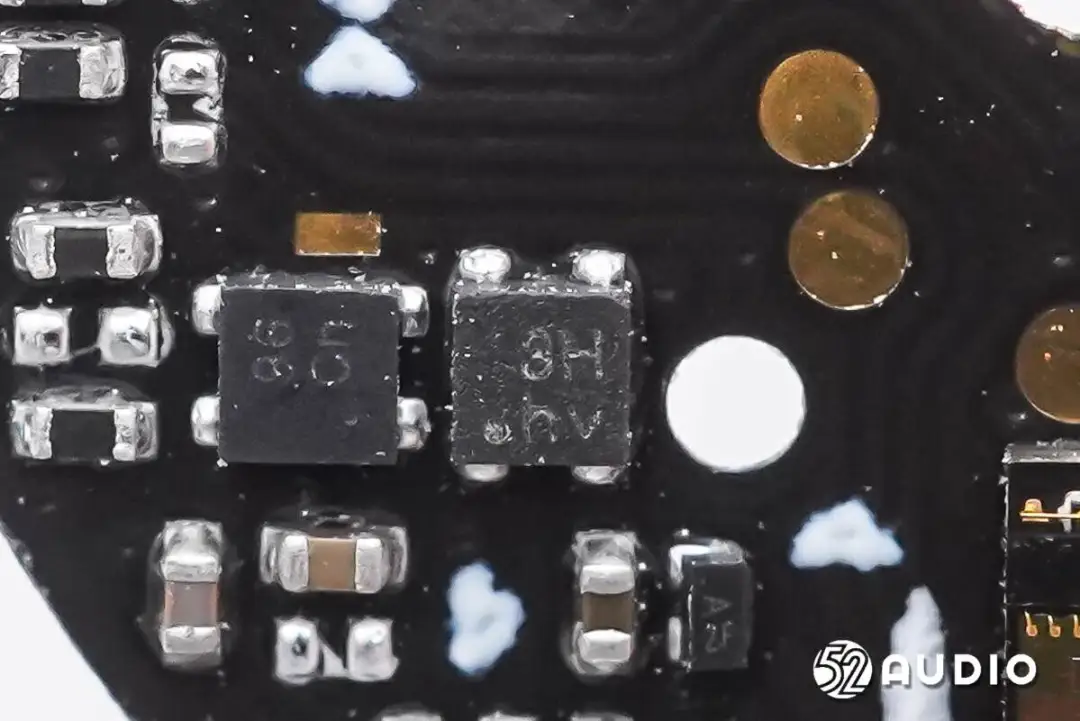

HYNITRON海栎创HK01BP低功耗单通道触控芯片，内置稳压模块/低压复位模块，支持硬件去抖动/环境自适应算法等，有较强的抗干扰性能；可通过引脚配置成多种模式。
HK01BP应用电路简单，灵敏度调整范围大，且工作电流极低，适用于电池供电的应用场景；可广泛应用于蓝牙耳机等消费类电子、电子玩具、家用电器等产品中。

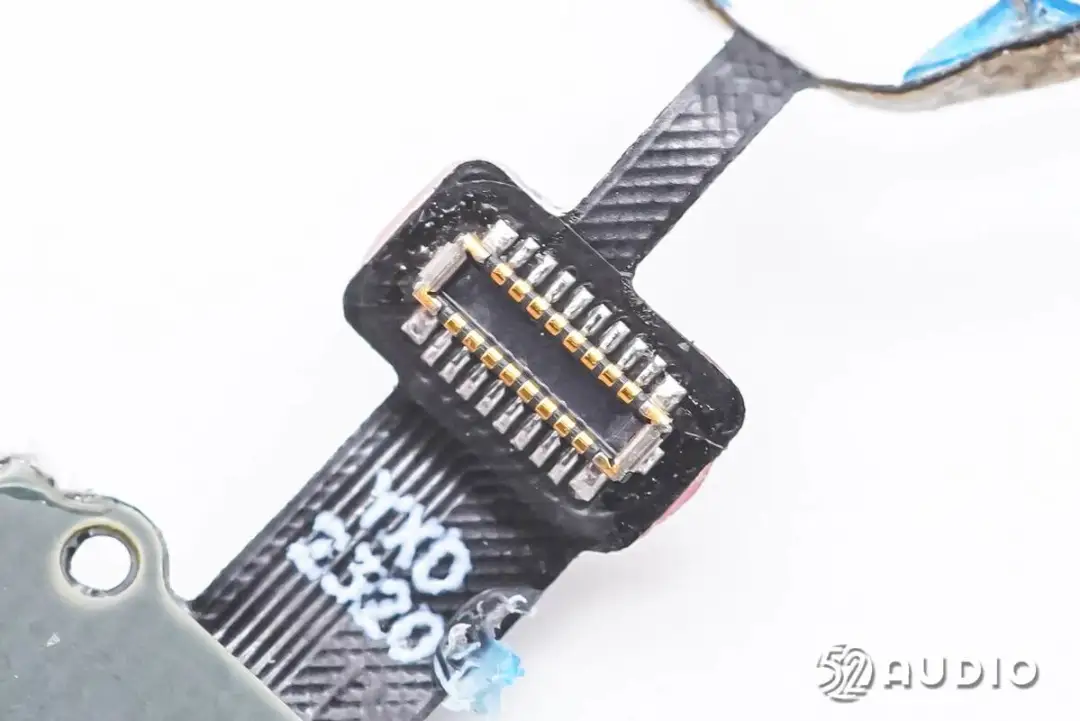

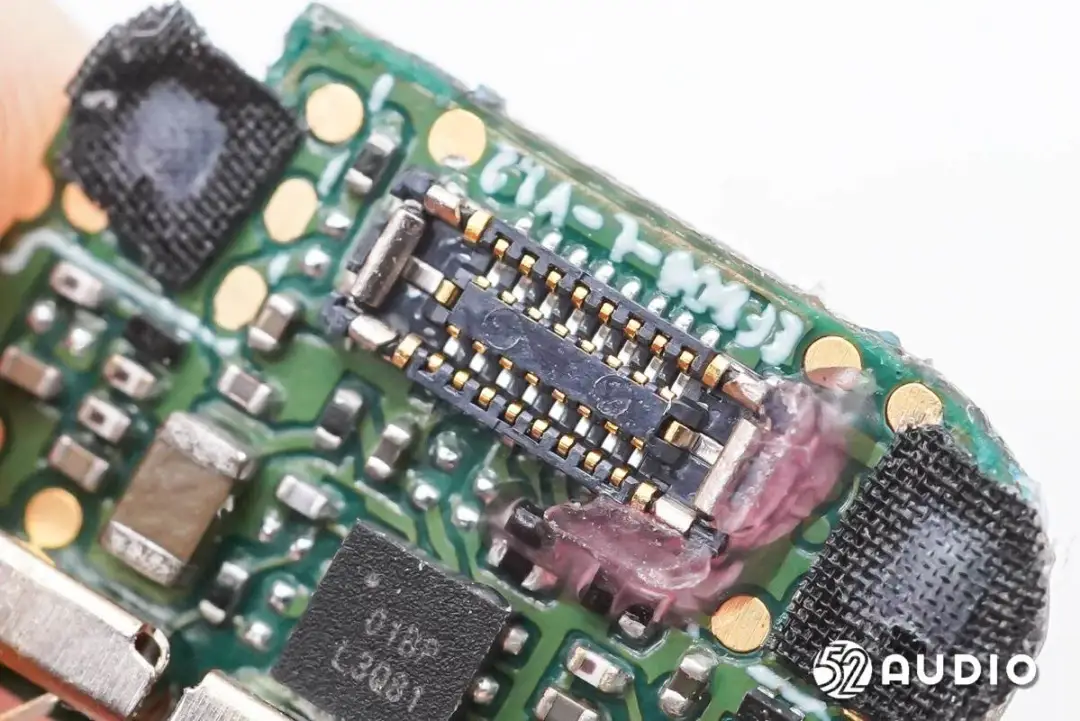

连接FPC排线的BTB连接器母座特写，型号：OK-128GF016/2-35，来自亚奇科技（OCN）。

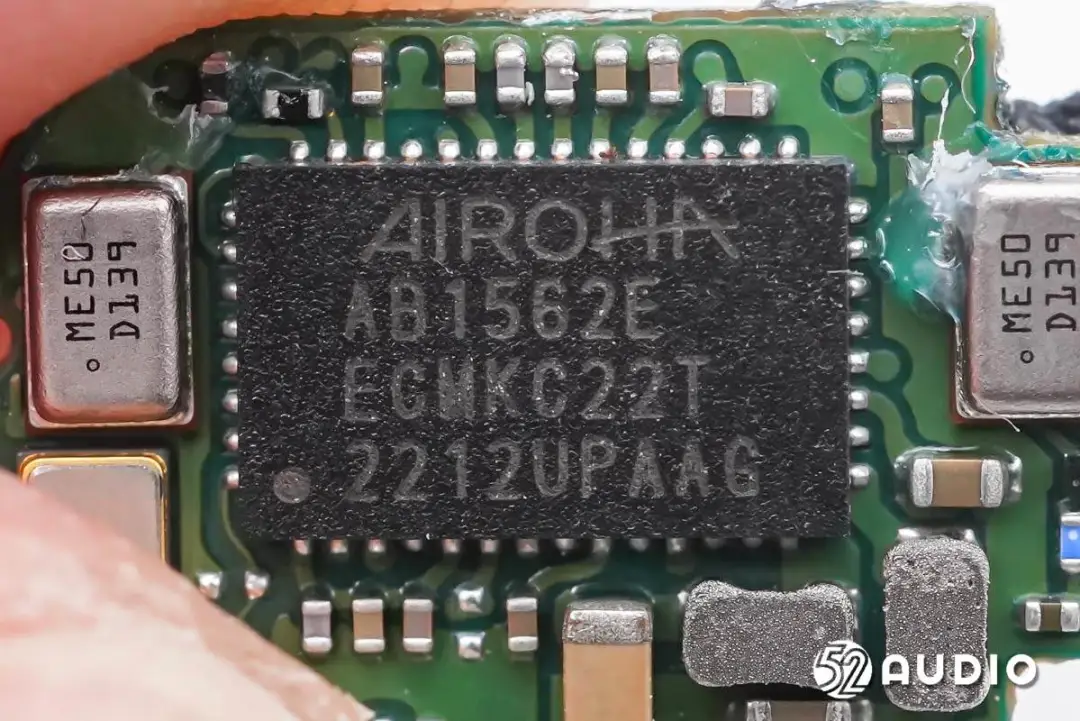

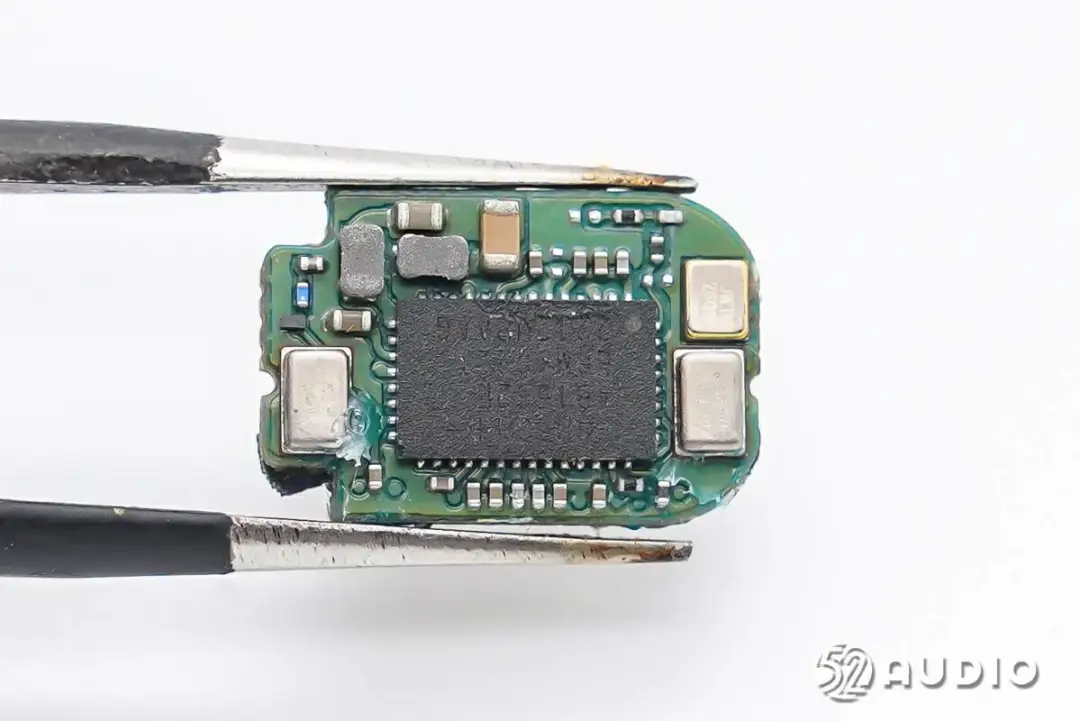

AIROHA达发（络达）AB1562E蓝牙音频SoC。AB1562系列是一款经过蓝牙5.3双模认证的单芯片解决方案，提供超低功耗性能并可集成混合主动噪声消除 (ANC)。AB1562系列针对TWS和立体声耳机的使用进行了优化，在大多数蓝牙音频耳机应用中提供出色的音频性能、清晰的语音和高品质音质。
AB1562系列内置Tensilica HiFi Mini处理器，用于I/O外设控制、协议栈和DSP处理功能。AB1562系列支持新一代回声消除和降噪方案，提高耳机产品语音通话的音频质量；支持Airoha MCSync技术，允许耳塞在左右耳塞之间无缝切换，以获得更平衡的声音和低延迟。

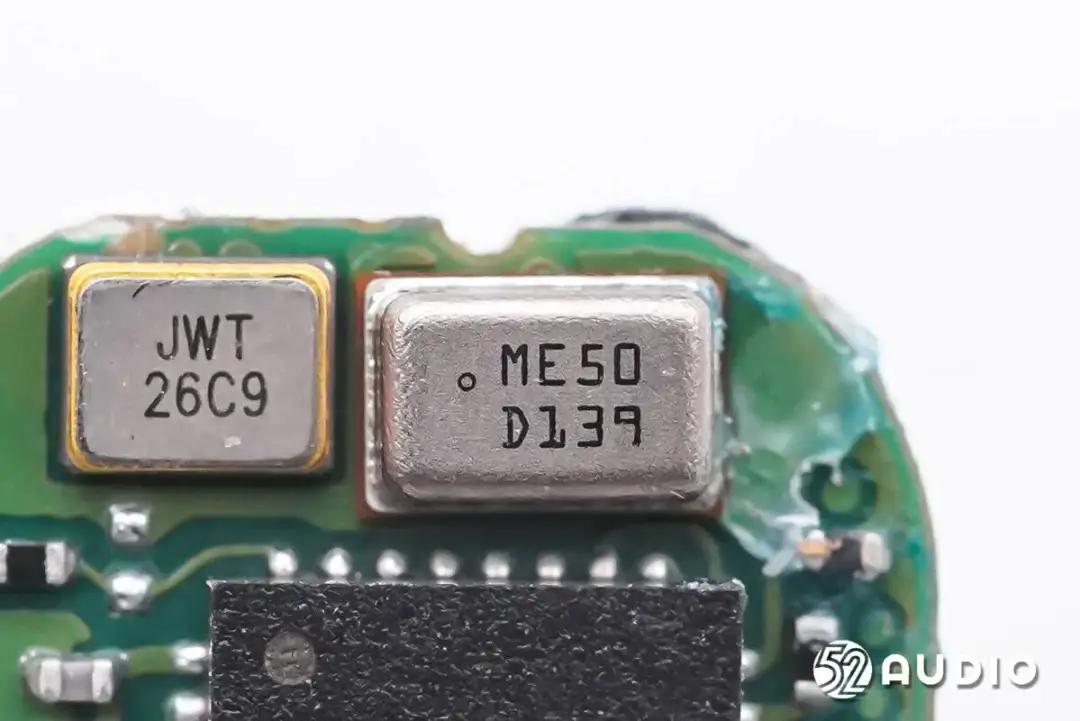

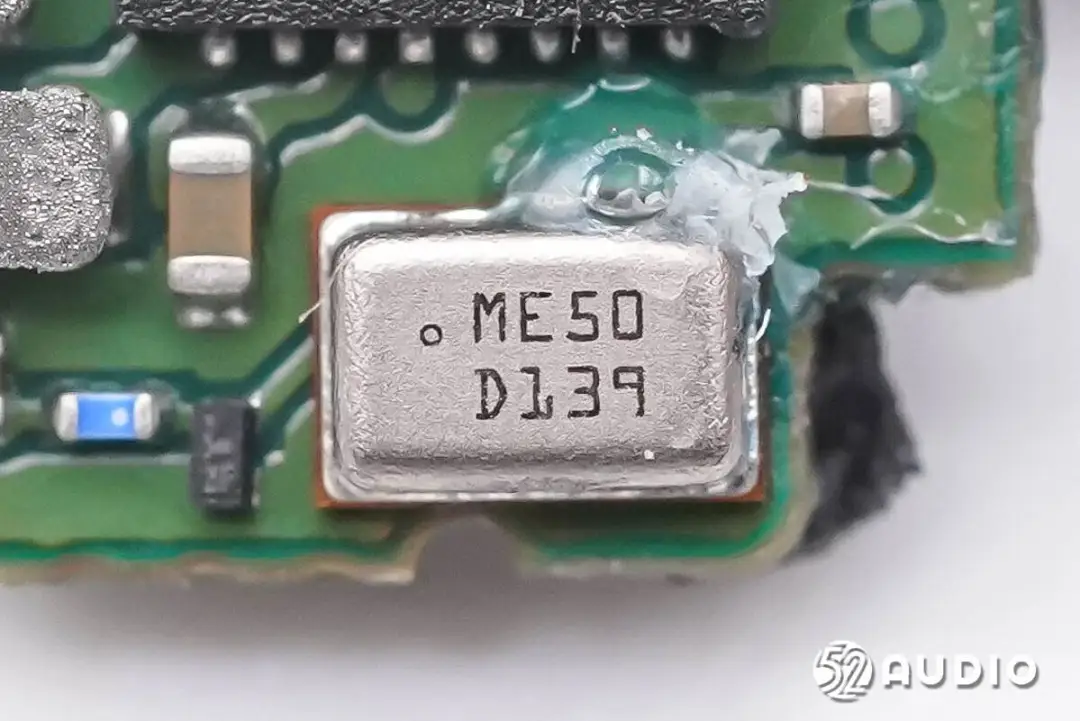

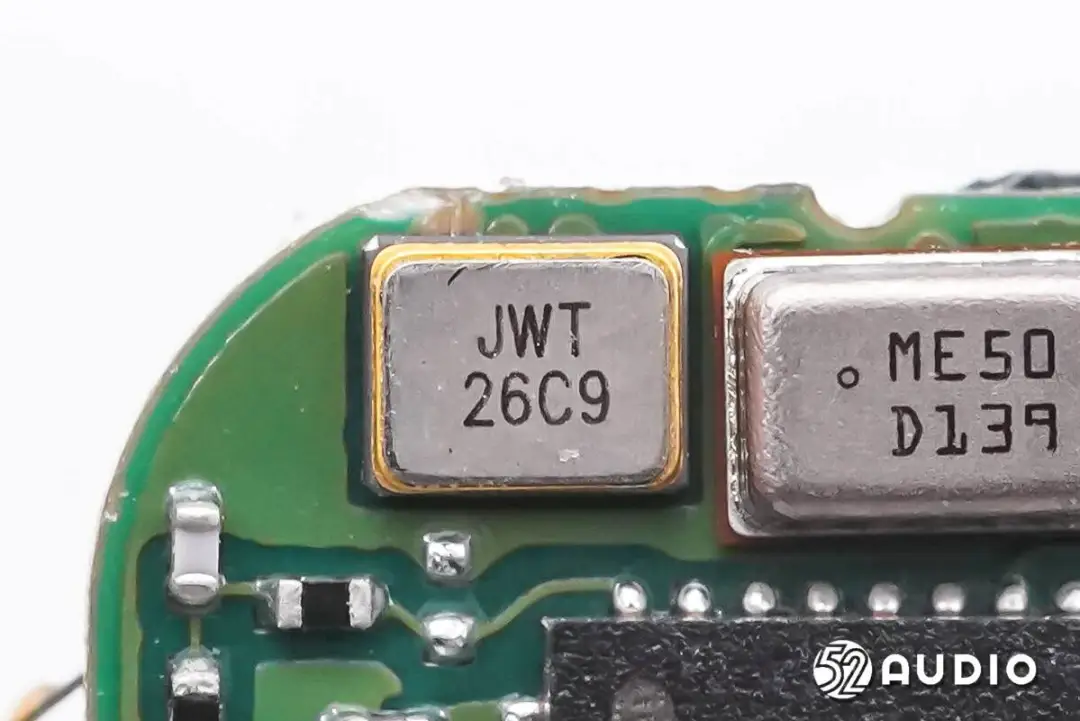

镭雕ME50 D139的MEMS麦克风，用于语音通话功能拾音，来自敏芯微电子。
另外一颗镭雕ME50 D139的MEMS麦克风，两颗麦克风协同拾音，搭配通话降噪算法智能滤除杂音，提供清晰通话。

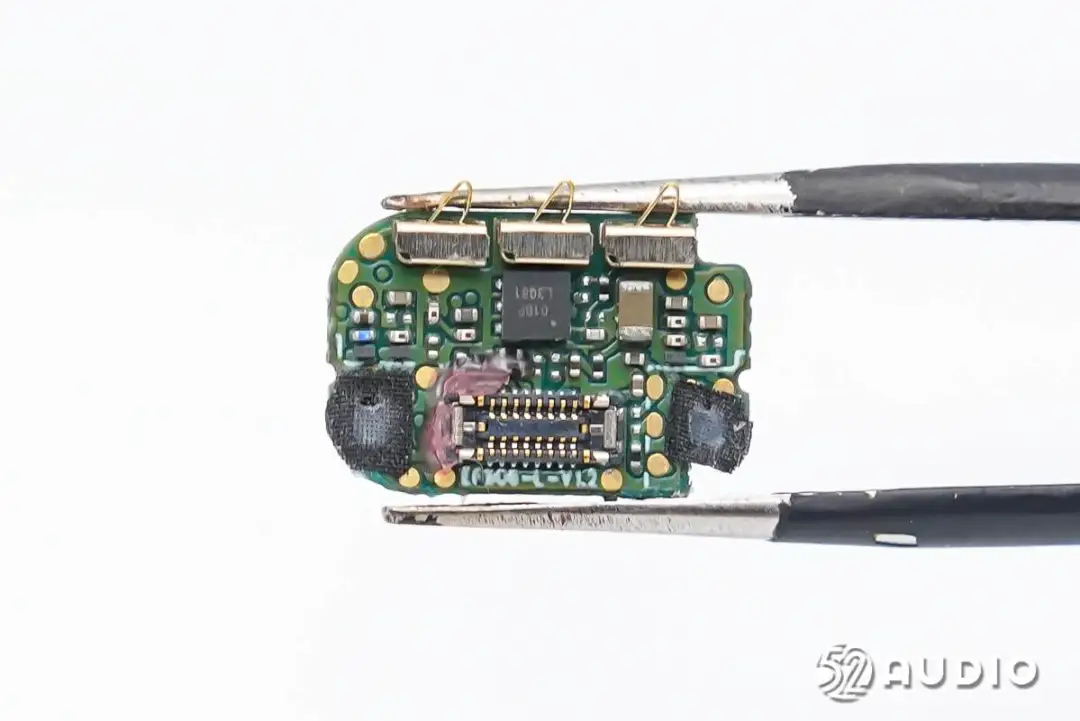

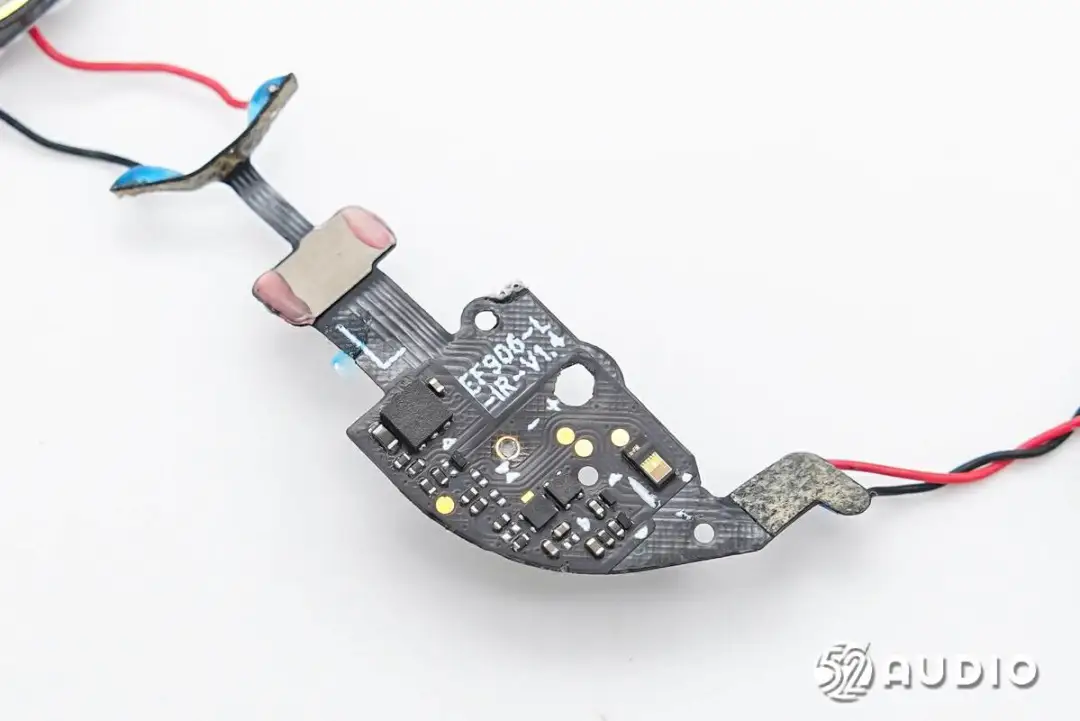

FPC排线一侧电路一览，设置有BTB连接器连接主板。
用于连接主板的BTB连接器公座特写，型号：OK-128GM016/2-35，来自亚奇科技 (OCN）。

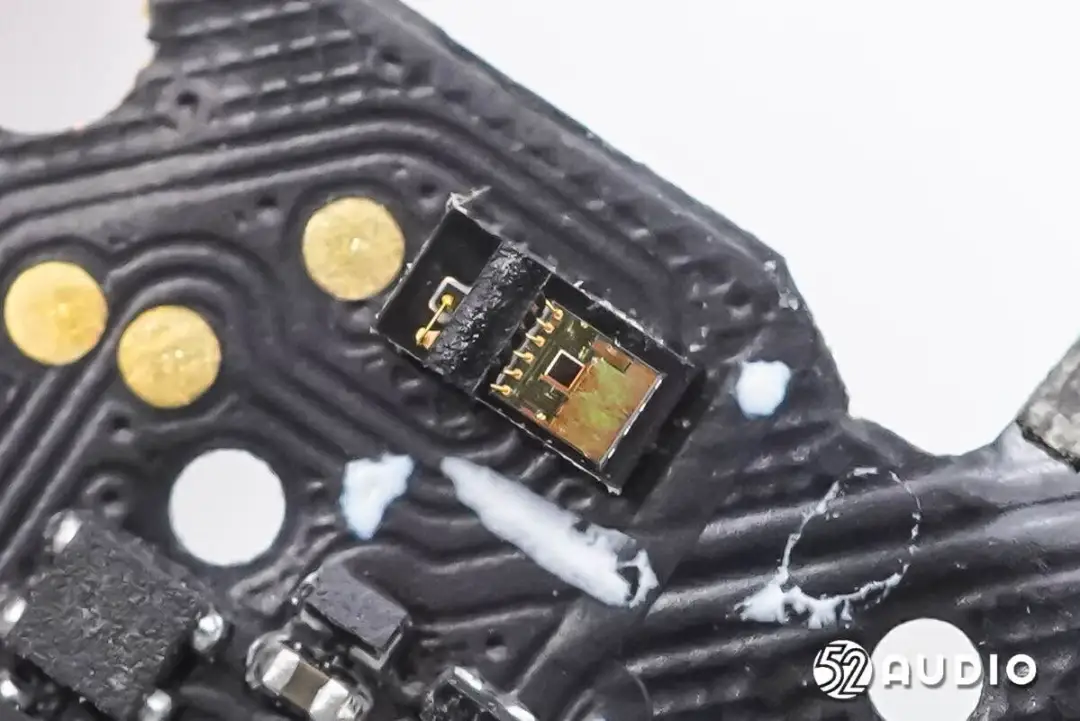

红外距离传感器特写，用于佩戴检测功能，实现摘取耳机自动暂停播放，佩戴耳机自动恢复播放功能。

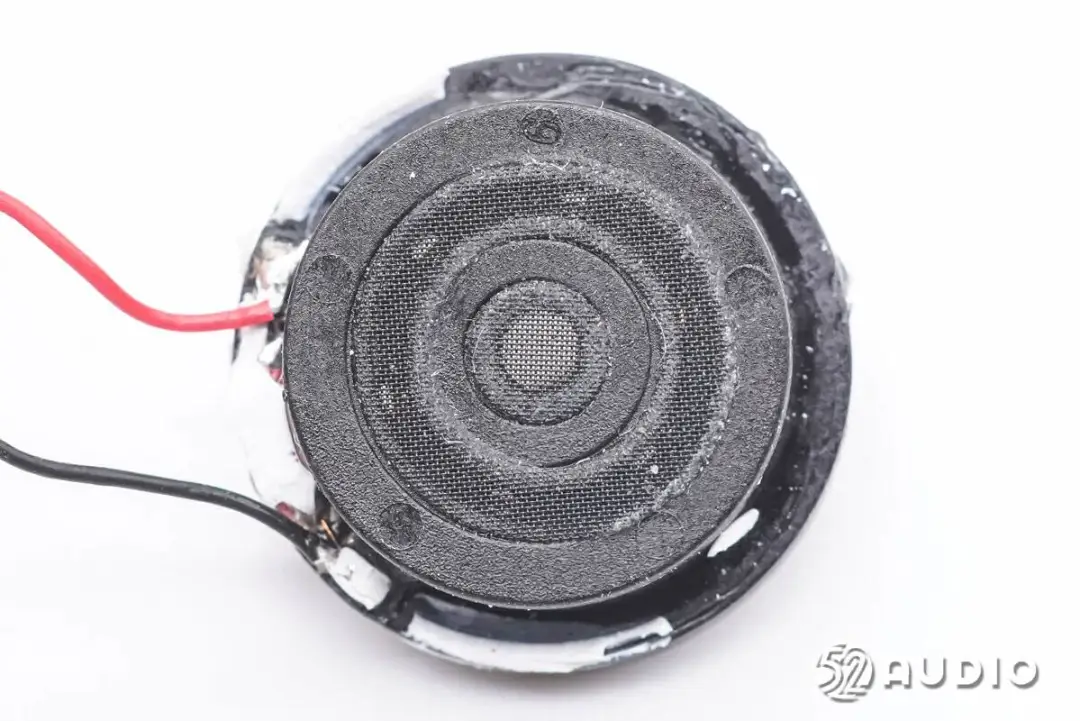

耳机内置扬声器正面特写，采用了类钻石振膜，搭配内外双磁路强磁设计，具有强劲的驱动力和高解析力，带来高度还原的澎湃音质。

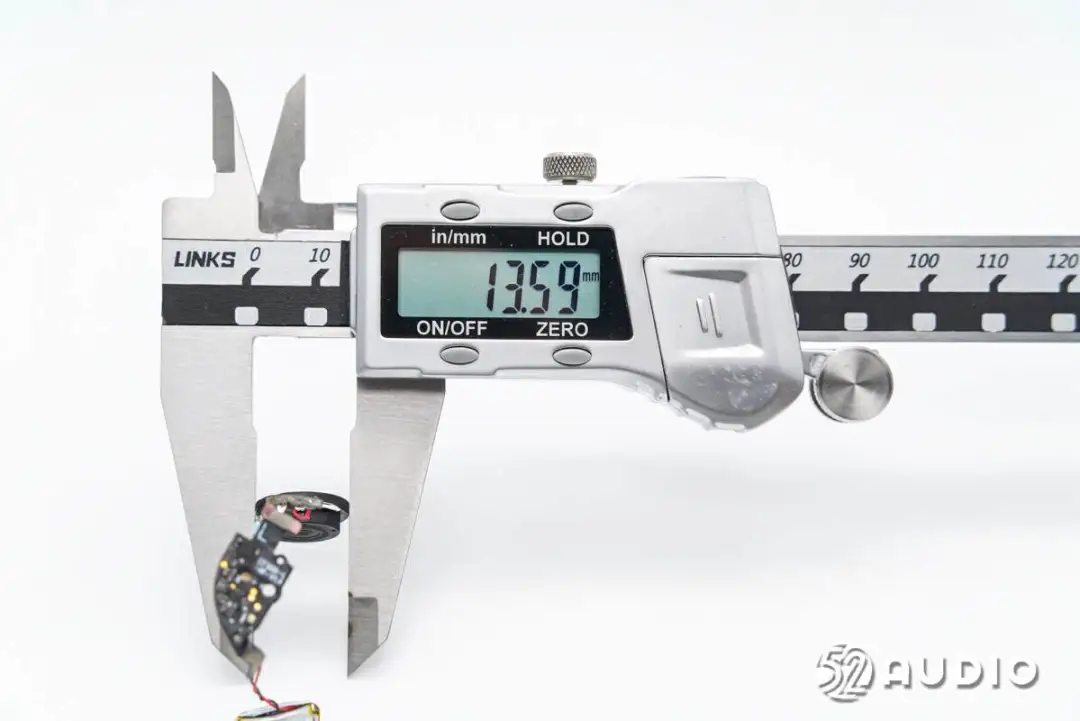

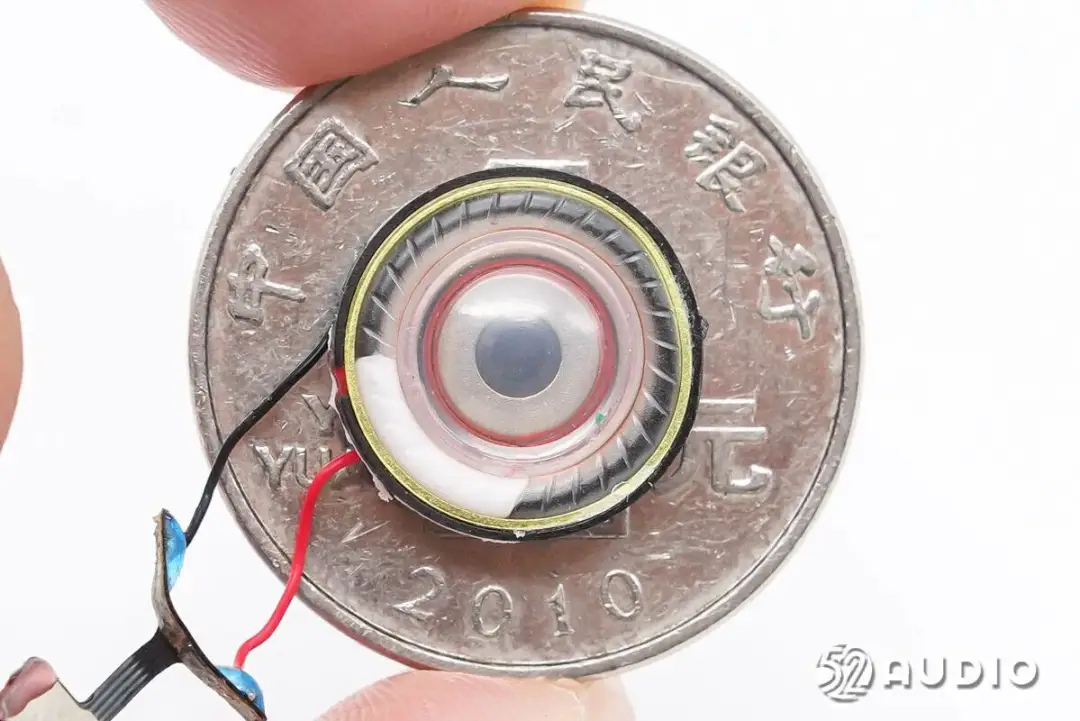

经我爱音频网实测，扬声器尺寸约为13.6mm，与官方宣传一致。

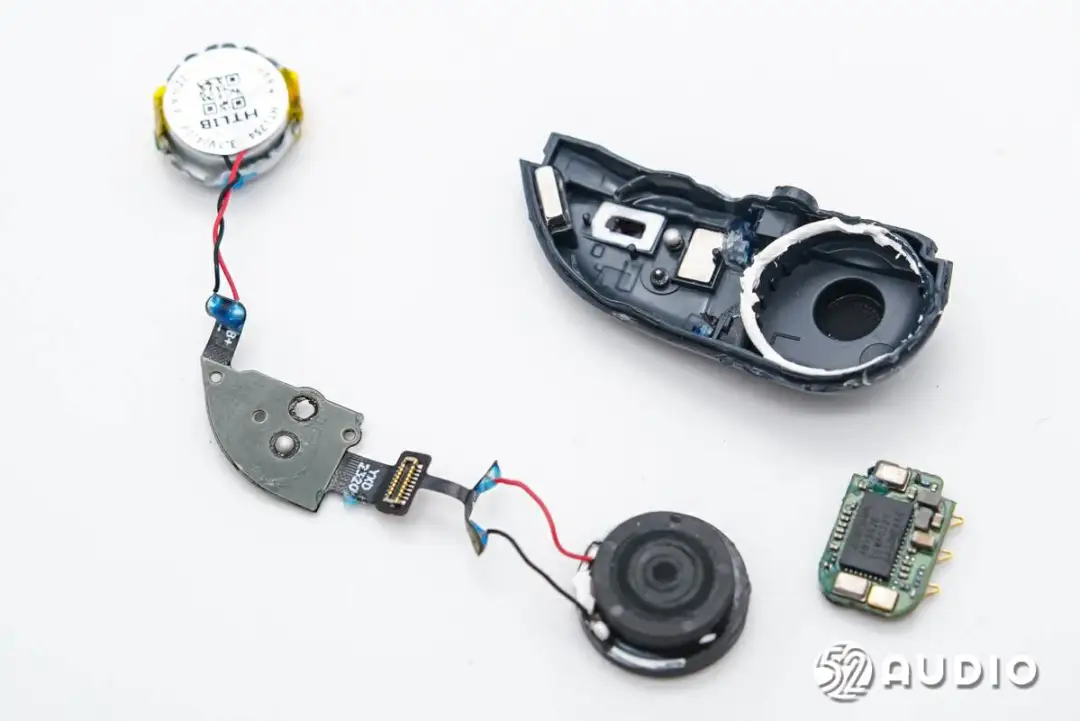

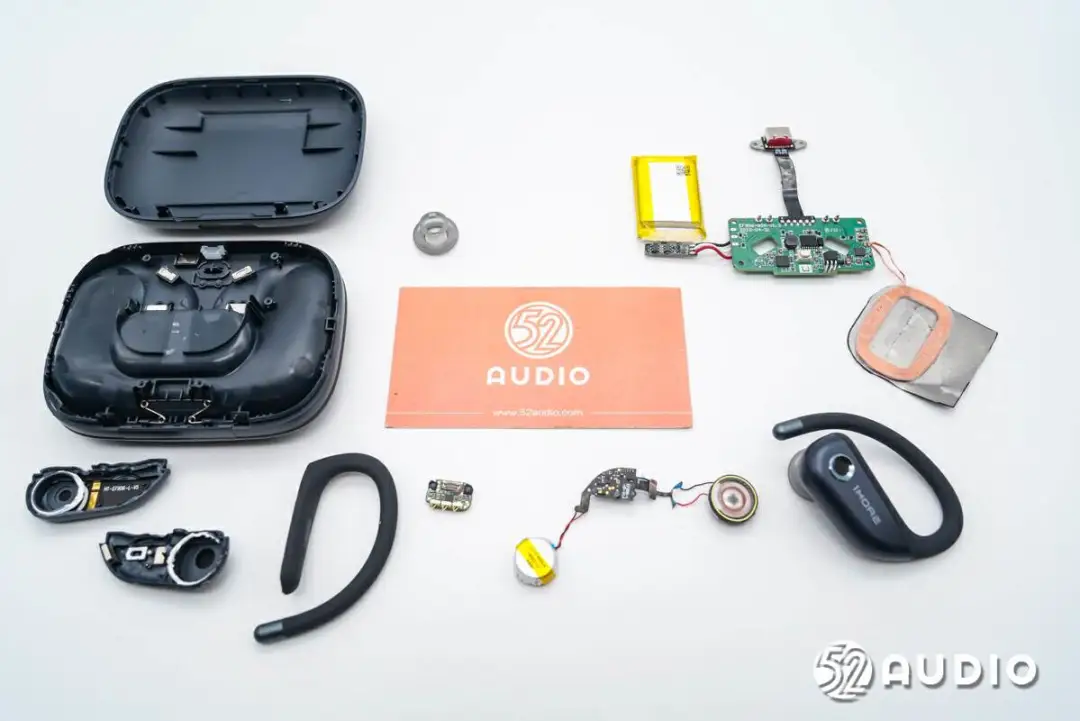

1MORE万魔S50开放式运动蓝牙耳机拆解全家福。
我爱音频网总结
1MORE万魔S50开放式运动蓝牙耳机在外观方面，充电盒采用了扁平设计，更加便于放入口袋或背包携带。挂耳式耳机内嵌记忆金属丝，具有弹性，支持弯曲，能够满足不同用户的佩戴需求；外部通过亲肤硅胶材质包裹，质地柔软，佩戴与耳廓贴合舒适；同时耳机还创新的加入了耳套结构，在保障舒适佩戴的同时，改善音质及漏音问题，带来更出色的听感和使用体验。

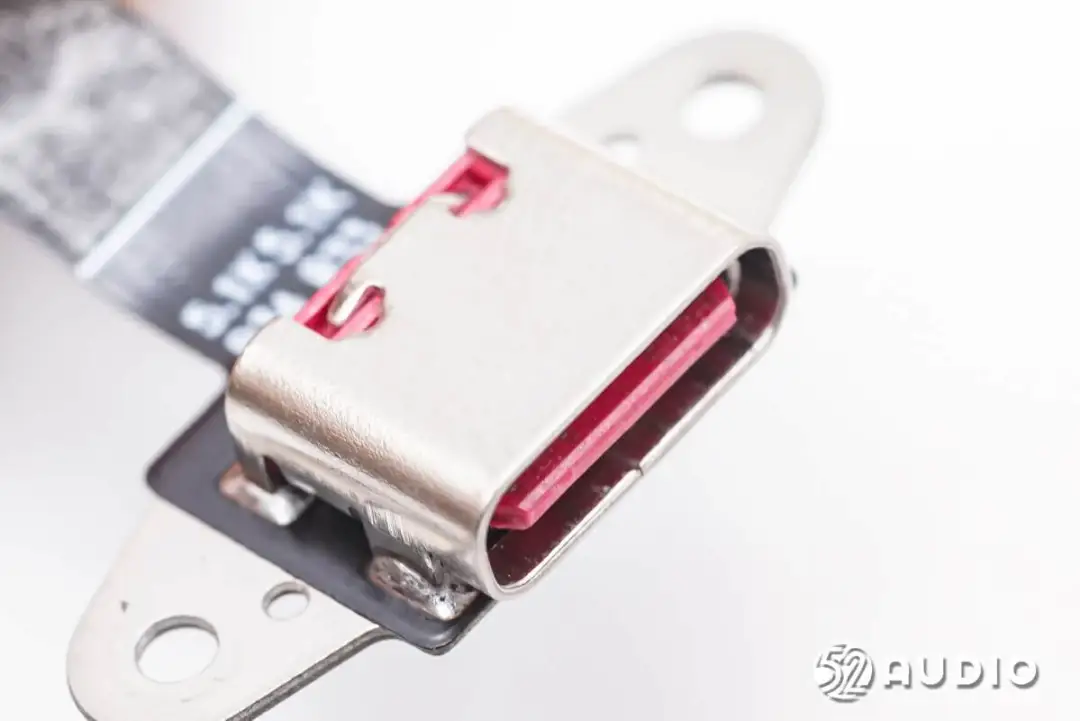

内部结构配置方面，充电盒内置来自众旺德的500mAh锂电池组，支持有线和无线两种方式输入电源。有线采用了Type-C接口，由LY来远ICP1105电源管理芯片负责为内置电池充电，以及放电为耳机充电，同时集成多种保护，保障充电安全；无线充电接收线圈配备了COPO酷珀微CP2022无线充电传输芯片，符合Qi V1.3标准，可为便携式应用提供高达3W的功率。
耳机内部搭载了13.6mm类钻石振膜动圈单元，来自HT恒泰科技的60mAh软包扣式电池；主板上采用了AIROHA达发（络达）AB1562E蓝牙音频SoC，支持蓝牙5.3，支持Airoha MCSync连接技术，支持新一代回声消除和降噪方案，为耳机提供出色的音频性能、清晰的语音和高品质音质；还搭载了两颗敏芯微电子的MEMS麦克风进行精准拾音。
