前言

“步步高点读机，哪里不会点哪里，妈妈再也不用担心我的学习，So easy！”，相信大家都看过步步高点读机这条经典的广告。而随着时间飞逝，科技快速发展，当时硕大的点读笔学习工具，目前已经被轻巧的词典笔所取代，并且基于光学字符识别、智能翻译、智能语音等技术，提供了更丰富的功能，帮助孩子更高效的学习。



步步高词典笔F6是步步高旗下的一款旗舰产品，适用于幼儿到大学及以上所有人群。在外观上，搭载了3.16英寸屏幕，提供丰富内容显示；采用独特的“小魔轮”斜切笔头设计，带来顺滑的扫描体验，精准捕捉扫描轨迹，便于用户进行快速翻译和学习。



在功能配置上，步步高词典笔F6采用彩色摄像头+智能彩底字体识别技术，能够精准识别彩色字体；采用OCR图像识别算法，手写字、生僻字同样轻松识别；还支持智能语音问答，使用简单高效。而且支持离线使用，无需连接WiFi，查词翻译、口语评测、即拿即扫。



在学习内容上，步步高词典笔F6覆盖全学科正版主流教材，提供原版发音、中高考同源口语测评，使孩子不但听得清、还读的标准；内置4000万超大词库，收录《新英汉词典》《海词词典》等权威工具书，查词专业权威；还收录了剑桥少儿英语、自然拼读法等课外教材，内置喜马拉雅少儿APP，丰富孩子的学习生活。下面就来看看这款产品的详细拆解报告吧~

步步高词典笔F6开箱

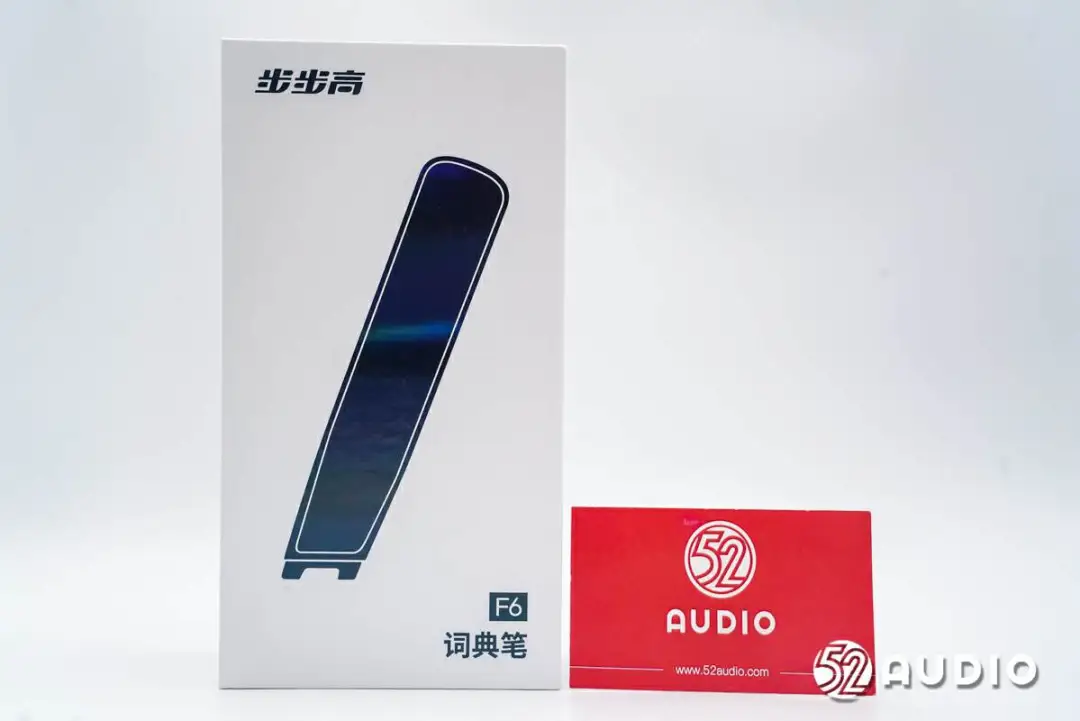

步步高词典笔F6包装盒质感出众，无论是给自家孩子购买还是送礼都非常适合。包装盒顶部设计有词典笔的图案、品牌LOGO和产品名称。

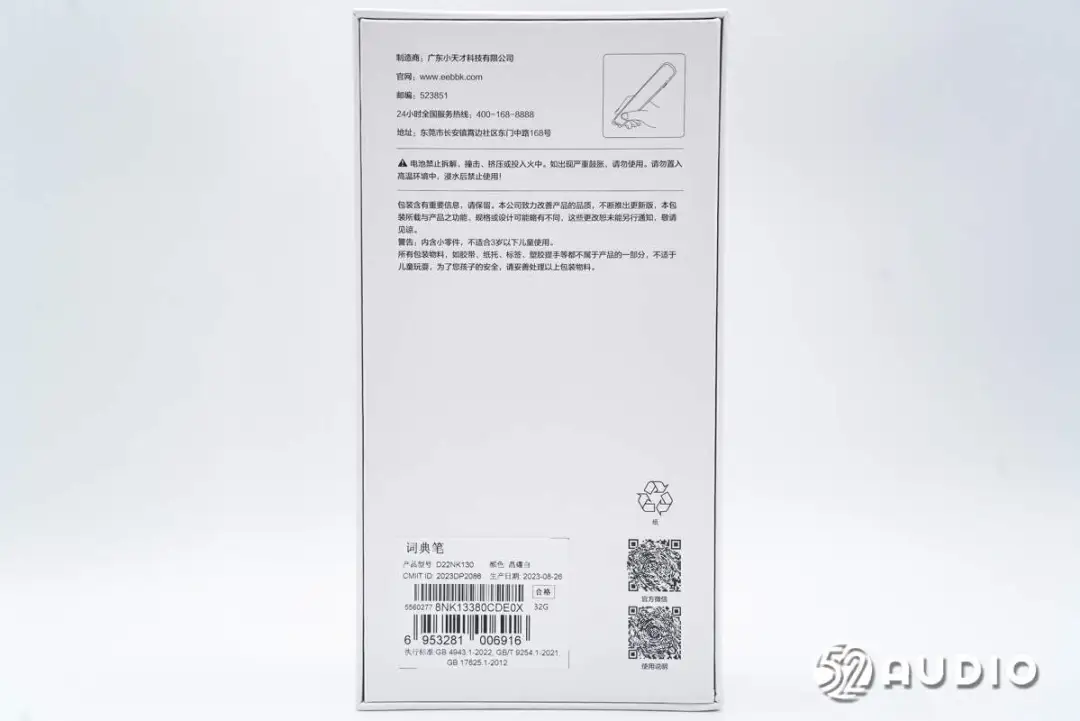

包装盒背面贴有出厂标签，介绍有公司信息。产品型号：D22NK130，颜色：晶耀白，制造商：广东小天才科技有限公司。

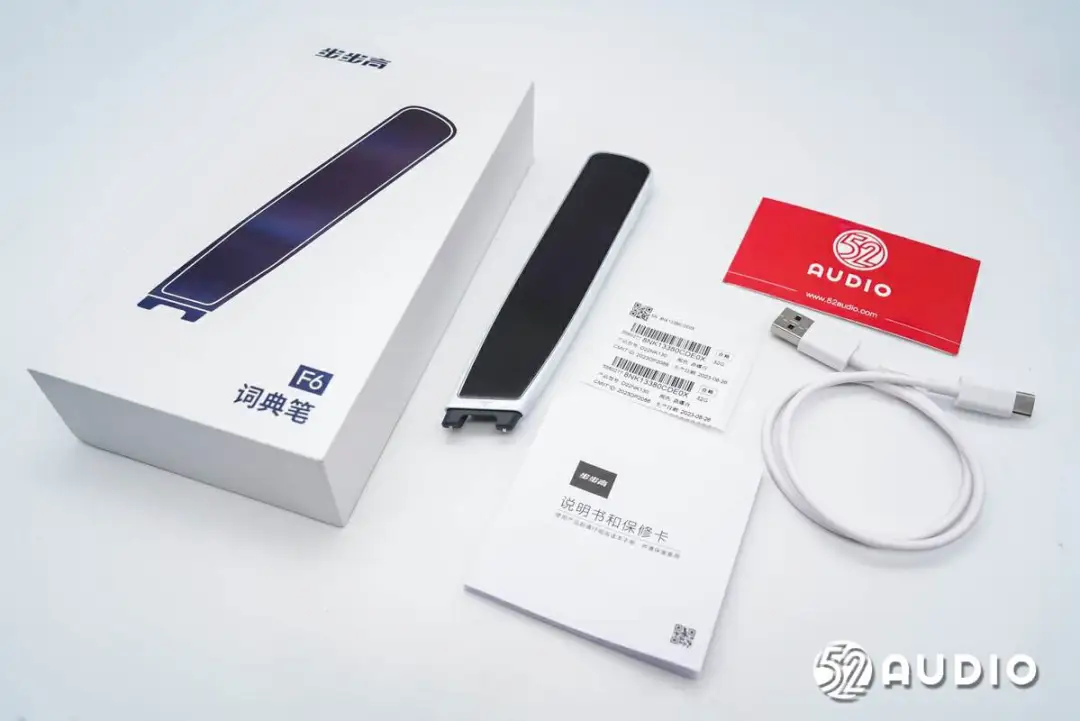

包装盒内部物品有词典笔、充电线、说明书和保修卡。





词典笔充电线采用了USB-A to Type-C接口。





步步高词典笔F6在外观上，机身采用了目前市场上的主流设计，质感圆润，握持舒适。但笔头采用了独特的斜切设计，扫描时能够更好地固定轨道，不跑偏，不漏词。

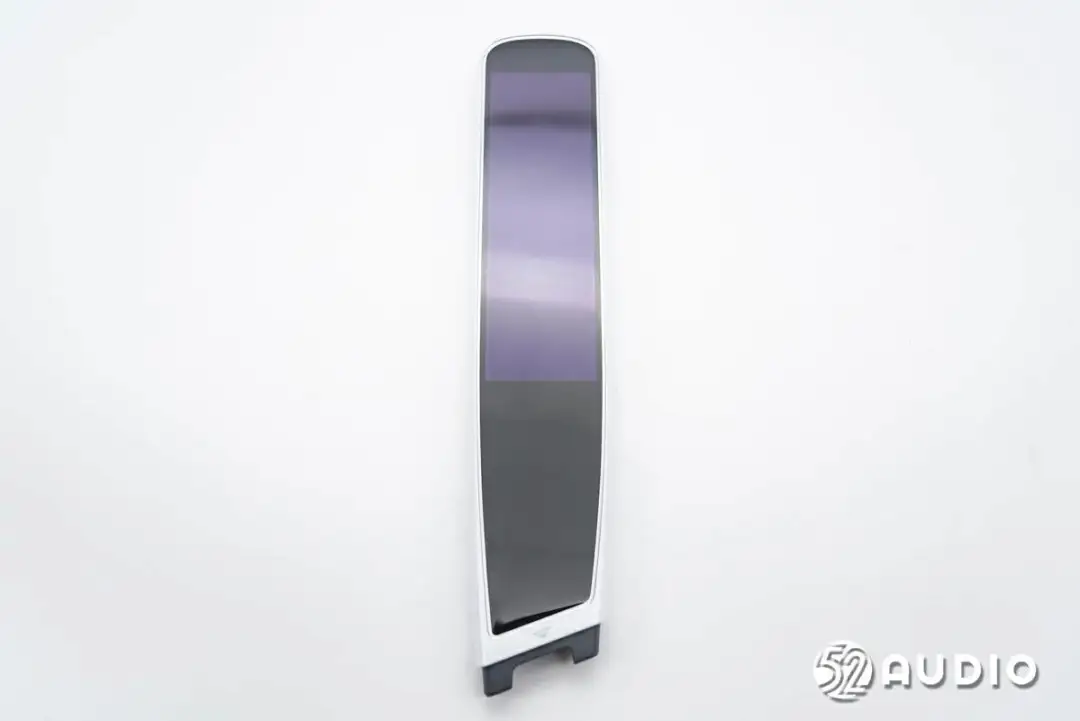

机身正面采用了黑色面板，搭载3.16英寸屏幕，提供丰富的内容显示。

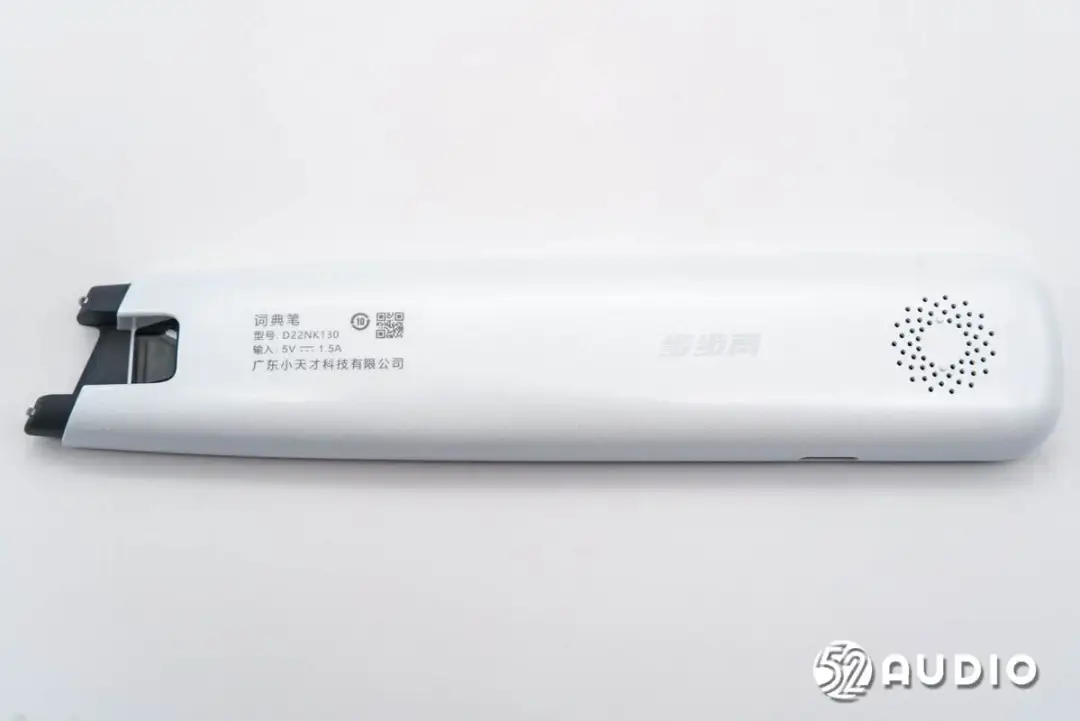

星耀白配色机身质感温润，涂层下分散着不规则细闪散点，呈现类似星空闪耀的效果。背面设置有扬声器出音孔，设计有“步步高”品牌LOGO，贴有产品标签。产品型号：D22NK130，输入：5V-1.5A，广东小天才科技有限公司。





机身右侧外观一览，设置有一颗电源键。

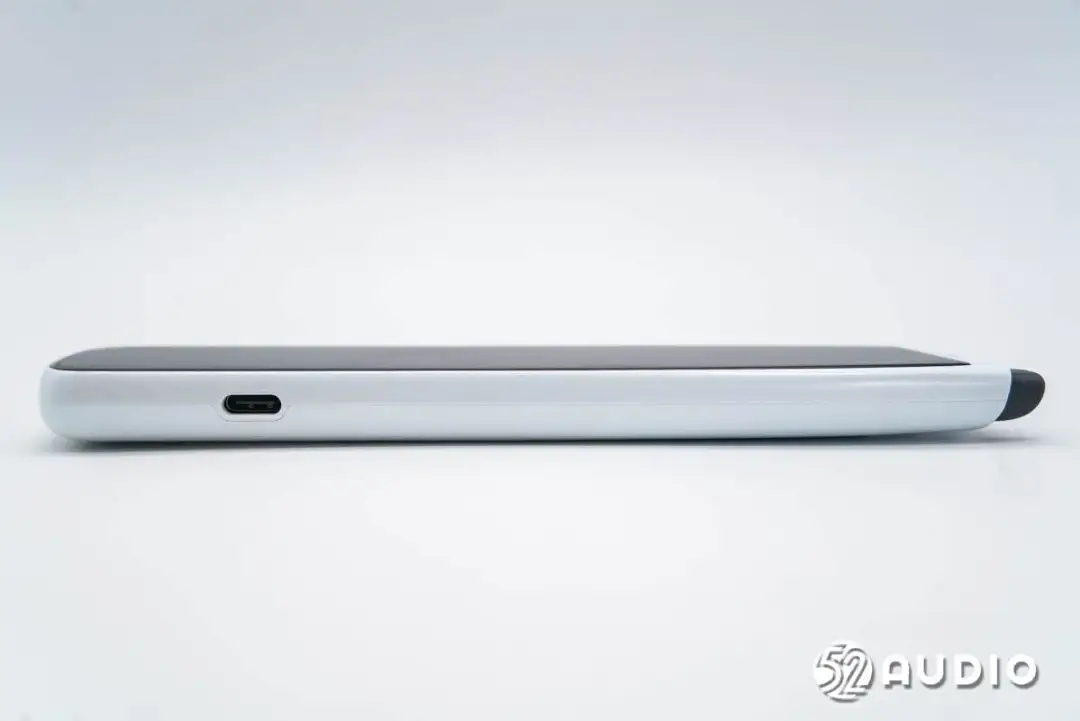

机身左侧外观一览，设置Type-C充电接口。

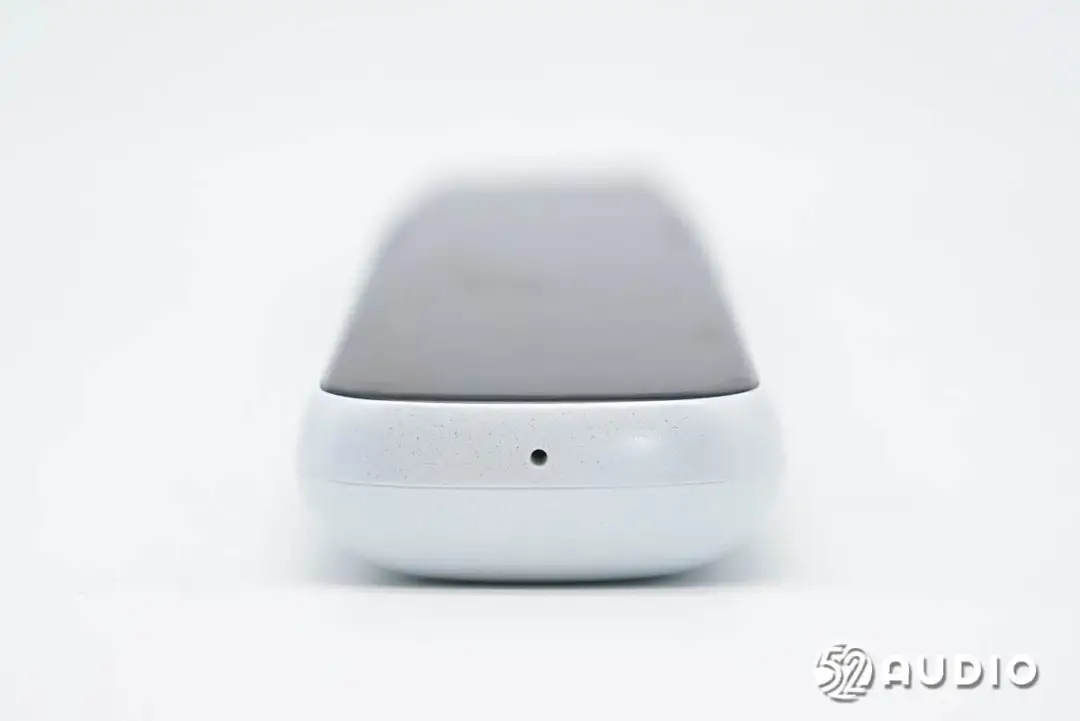

机身顶部设置麦克风拾音孔。

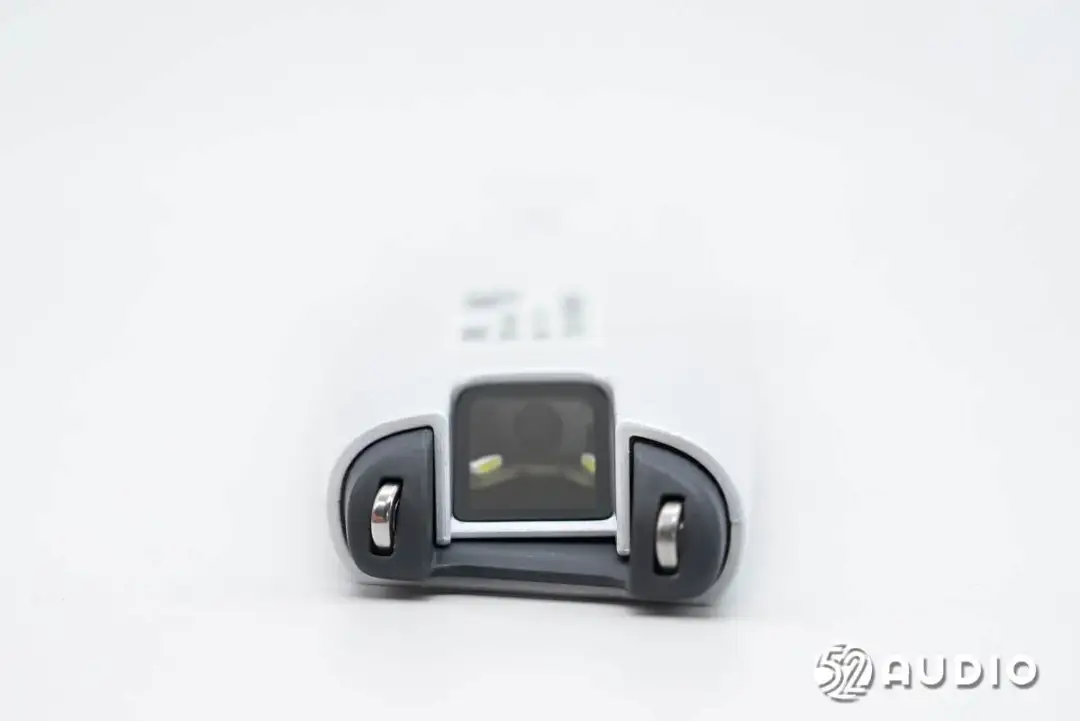

机身底部特写，扫描摄像头设置有透明盖板防护。笔头上设计有滑轮，扫描更快，操作更顺畅，提升扫描效率。

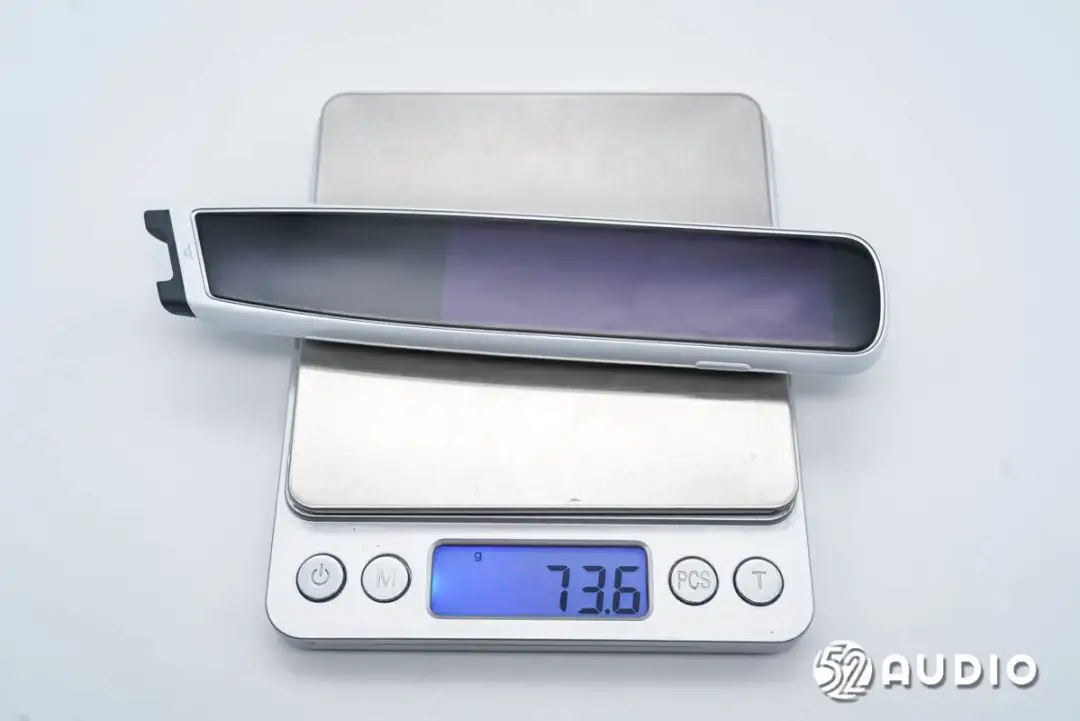

经我爱音频网实测，步步高词典笔F6重量约为73.6g

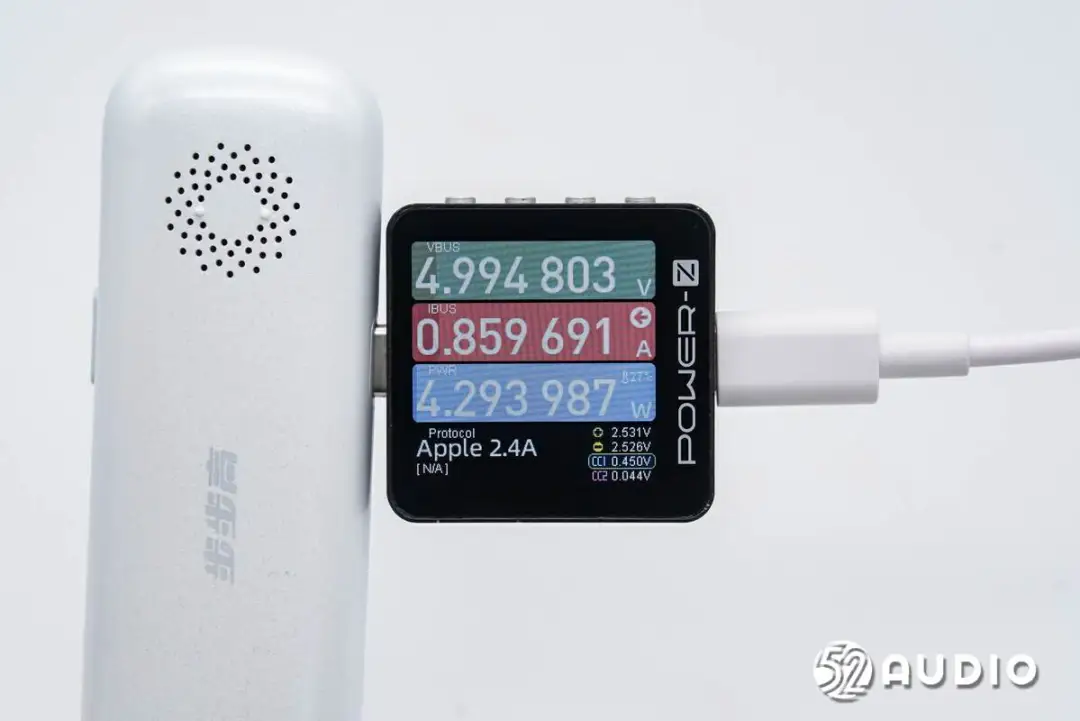

我爱音频网采用CHARGERLAB POWER-Z KM003C对步步高词典笔F6进行充电测试，输入功率约为4.29W。

步步高词典笔F6拆解



拆掉词典笔屏幕面板。

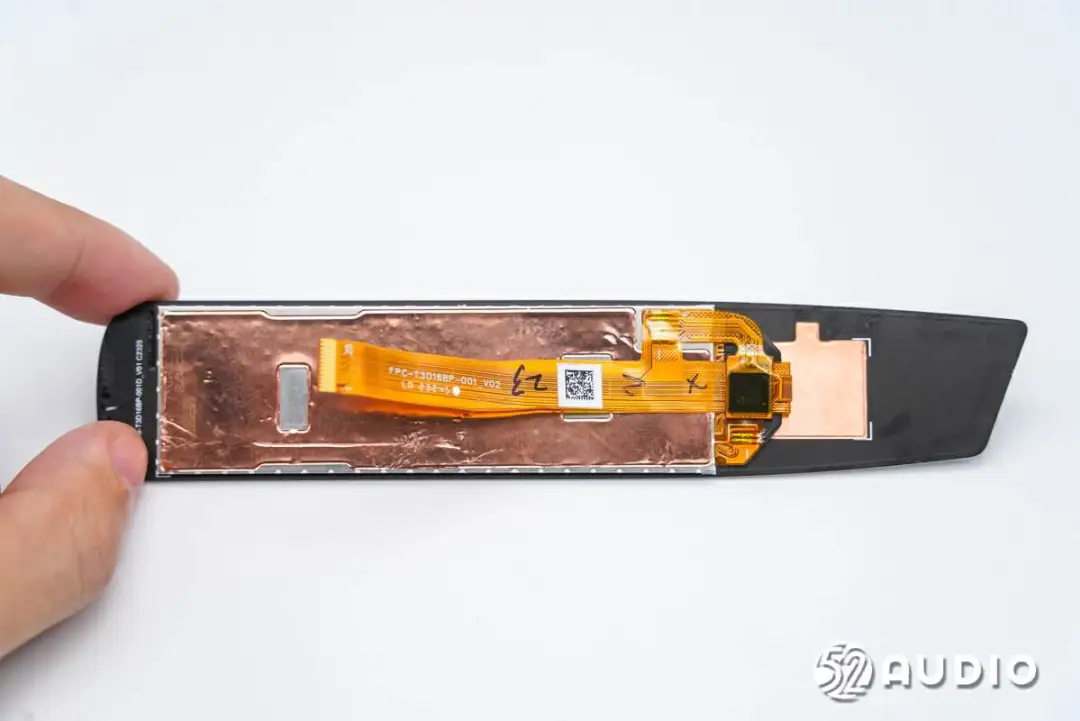

屏幕内侧电路一览，贴有大面积铜箔提升散热，屏幕排线通过触点连接主板。

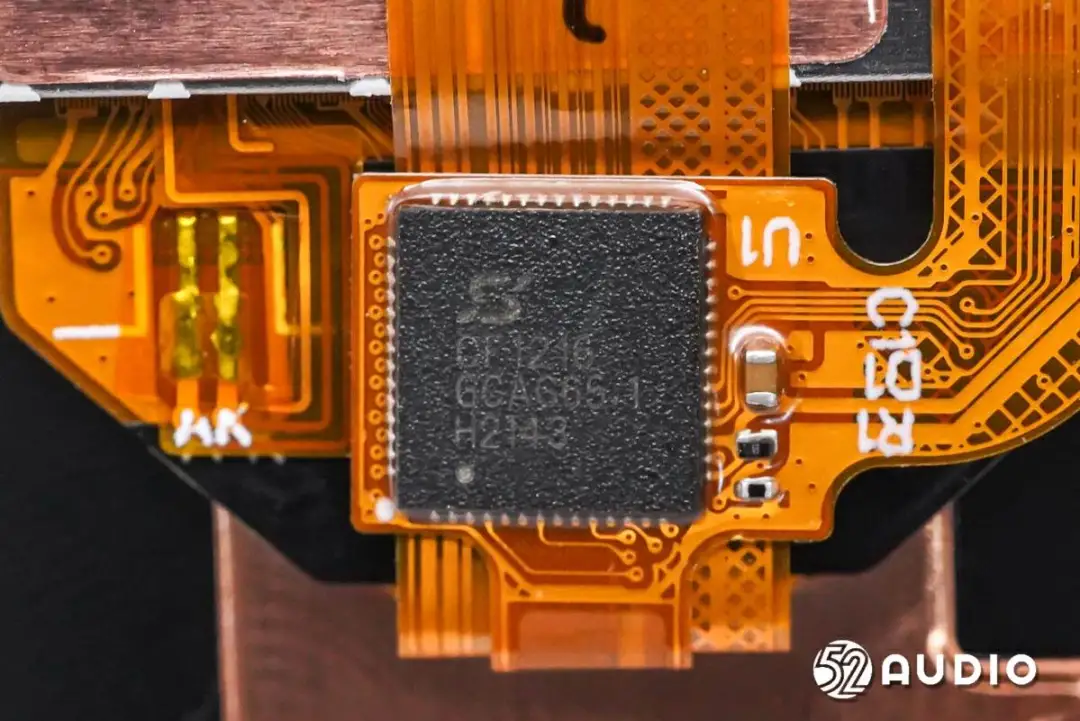

HFSitronix创发微CF1216电容触控控制芯片，是一款高信噪比及高抗噪声干扰的投射式电容触控控制芯片，支持自动识别使用者触摸操作情境是来自手指、被动触控笔或是手套等模式。

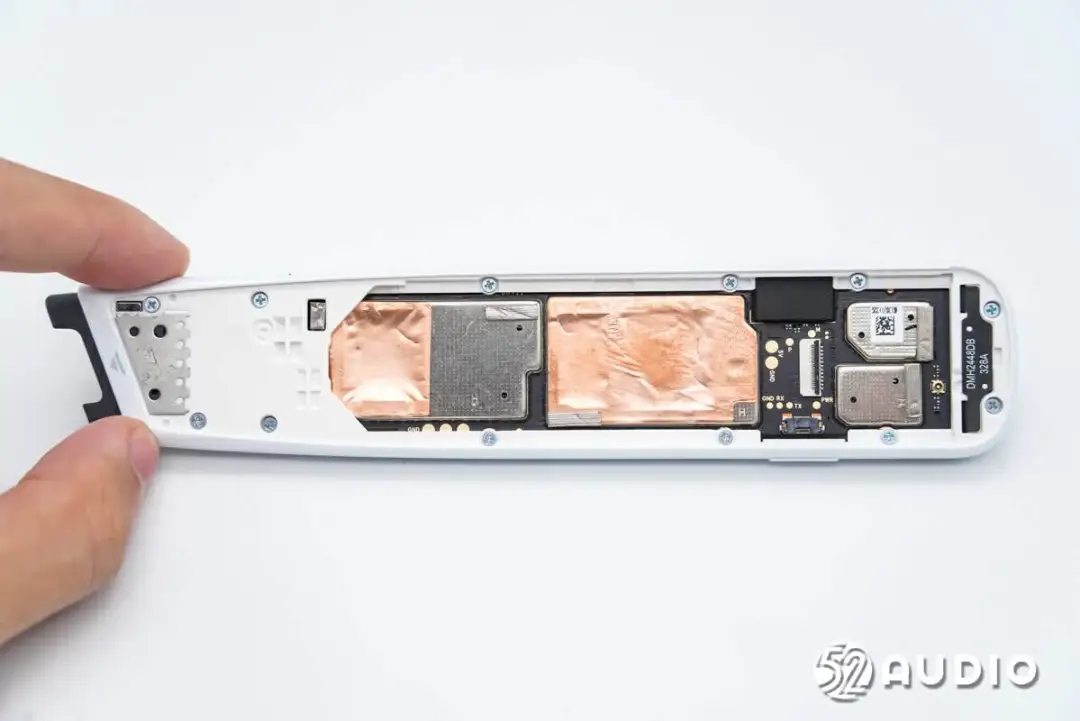

屏幕下方腔体结构一览，中框盖板通过螺丝固定。

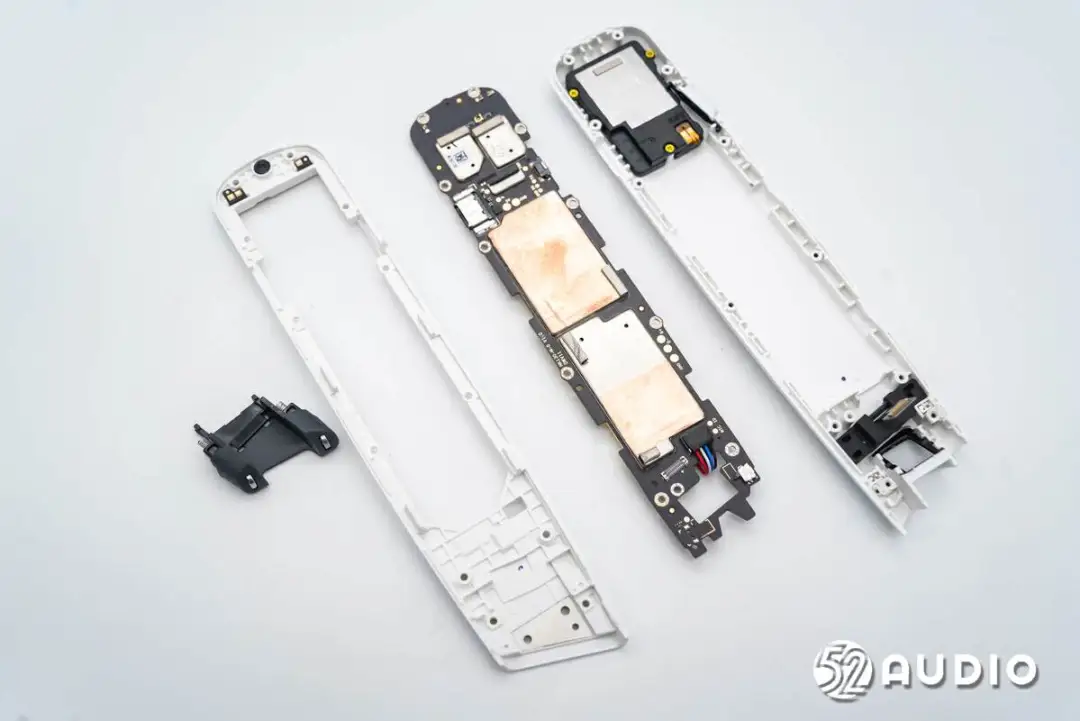

卸掉螺丝，取掉盖板，取出主板单元。

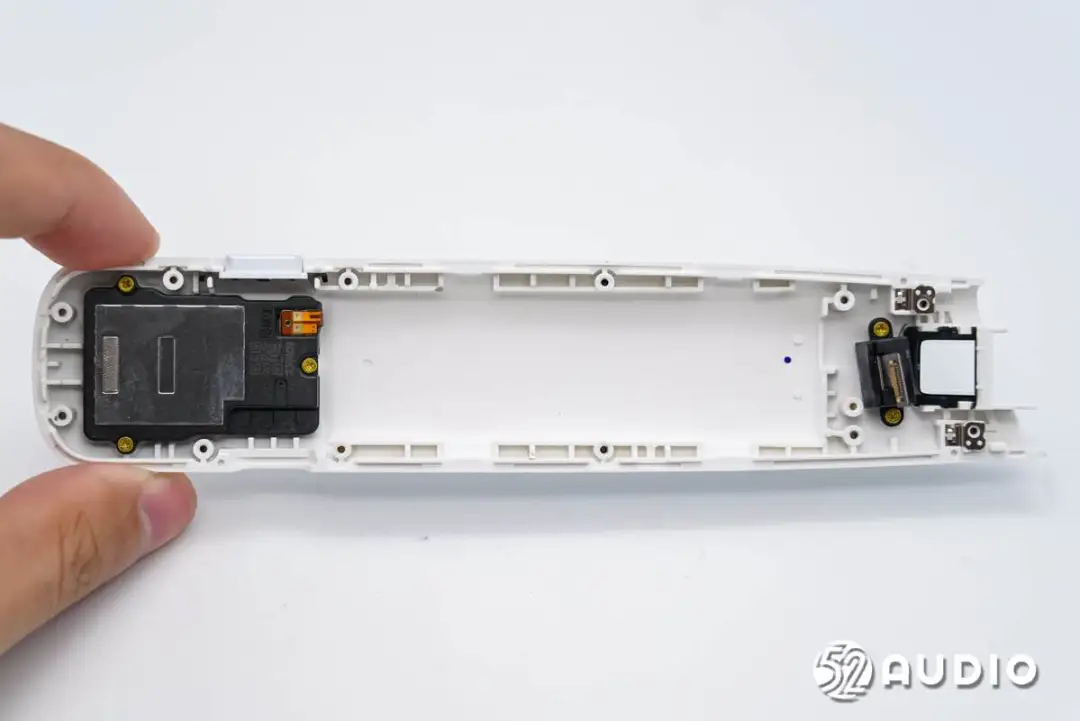

腔体底部结构一览，左右两端还分别设置有扬声器和摄像头模组。

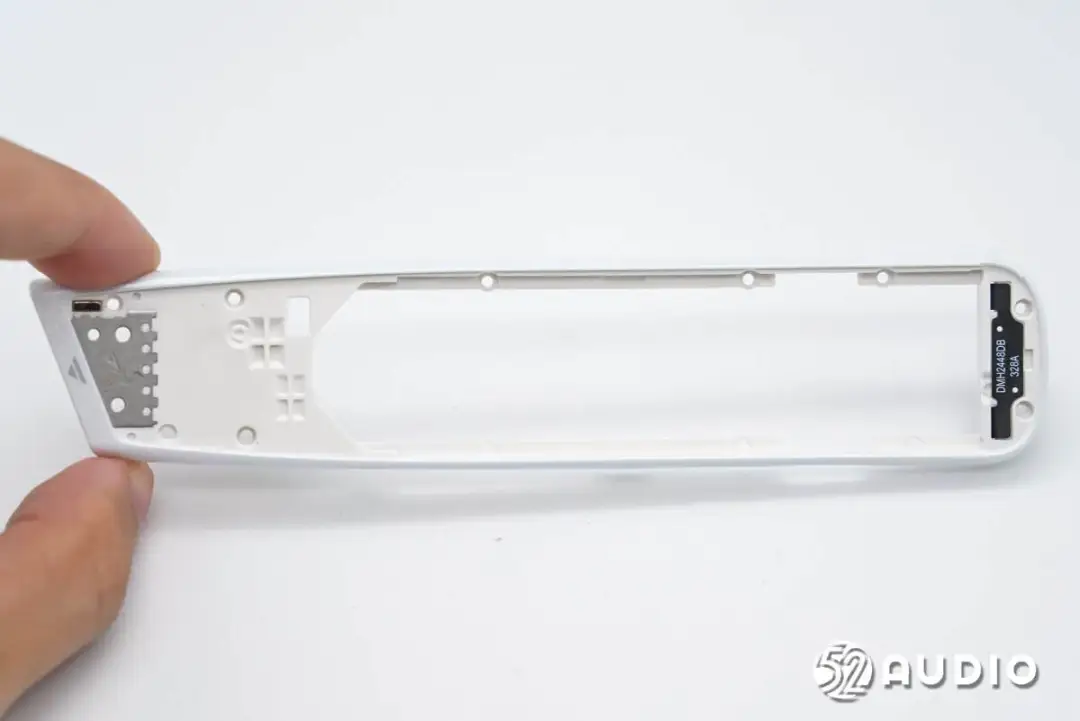

中框盖板一侧结构一览，右端设置有WiFi天线和麦克风拾音孔。

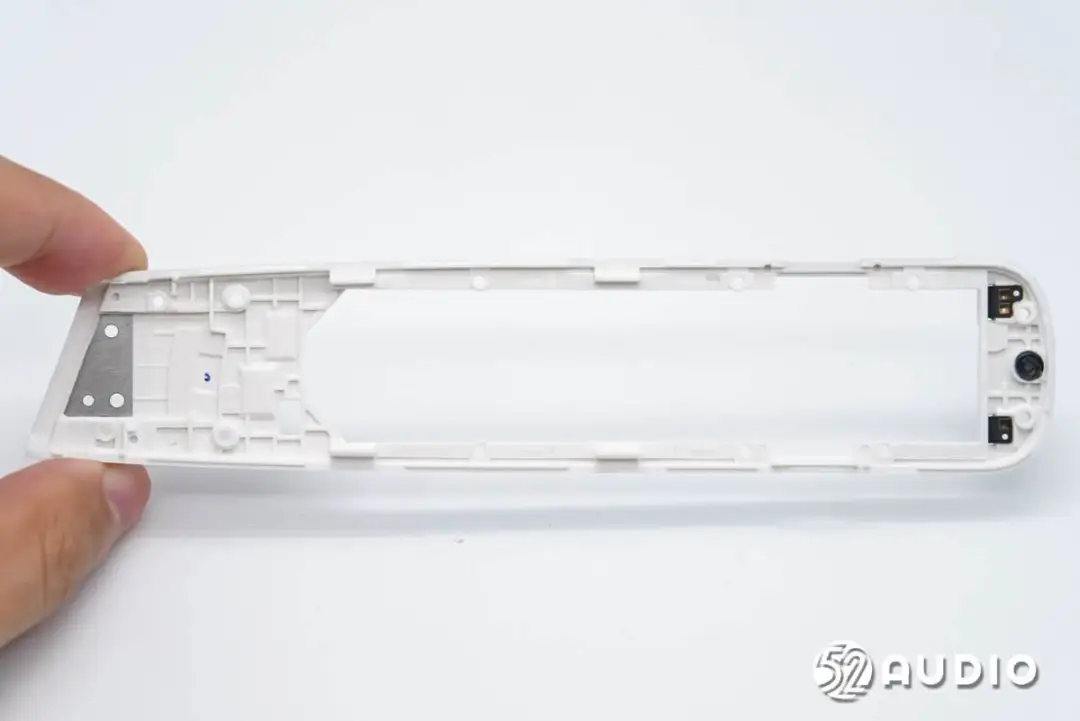

中框盖板另外一侧结构一览。

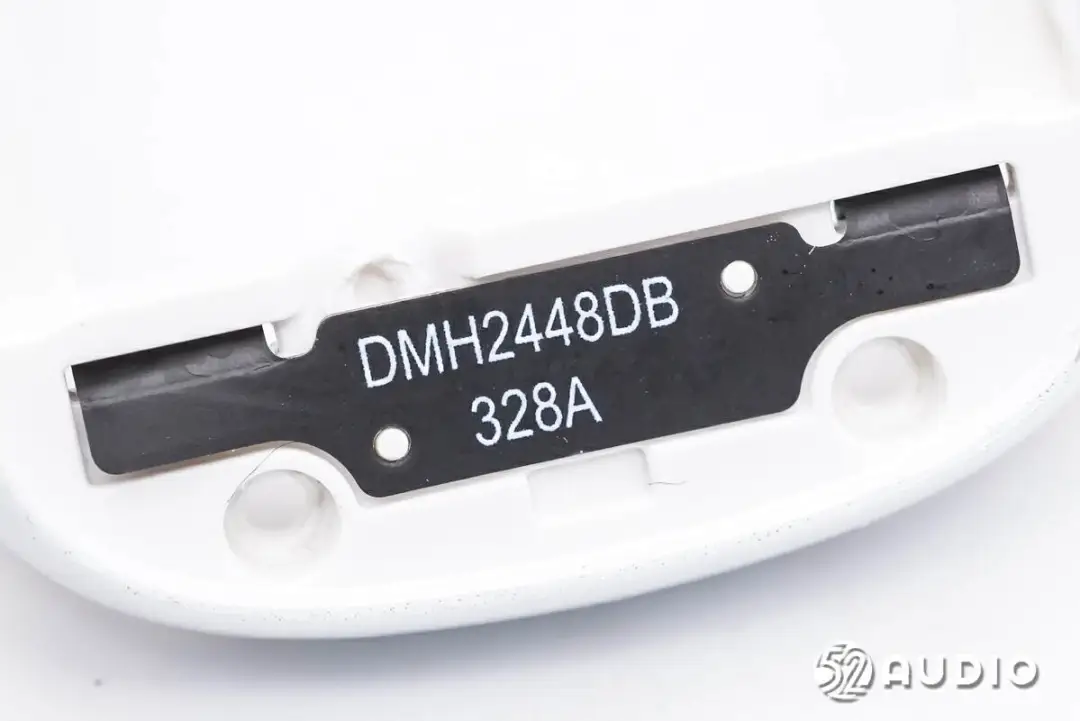

词典笔WiFi天线特写，丝印信息“DMH2448DB 328A”。

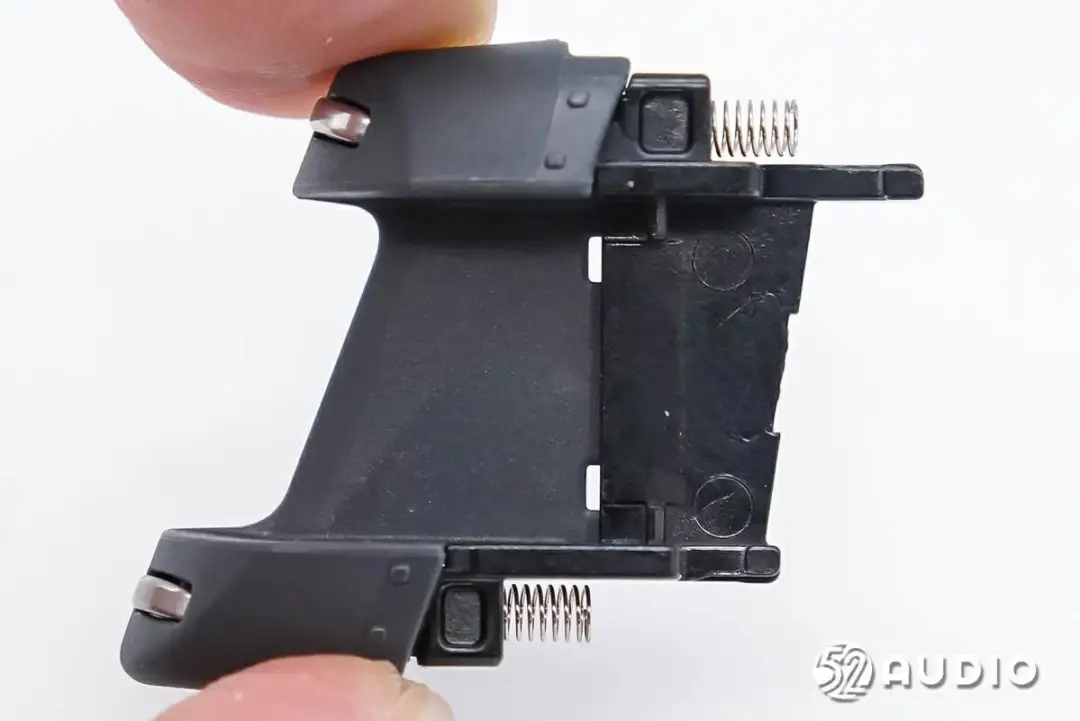

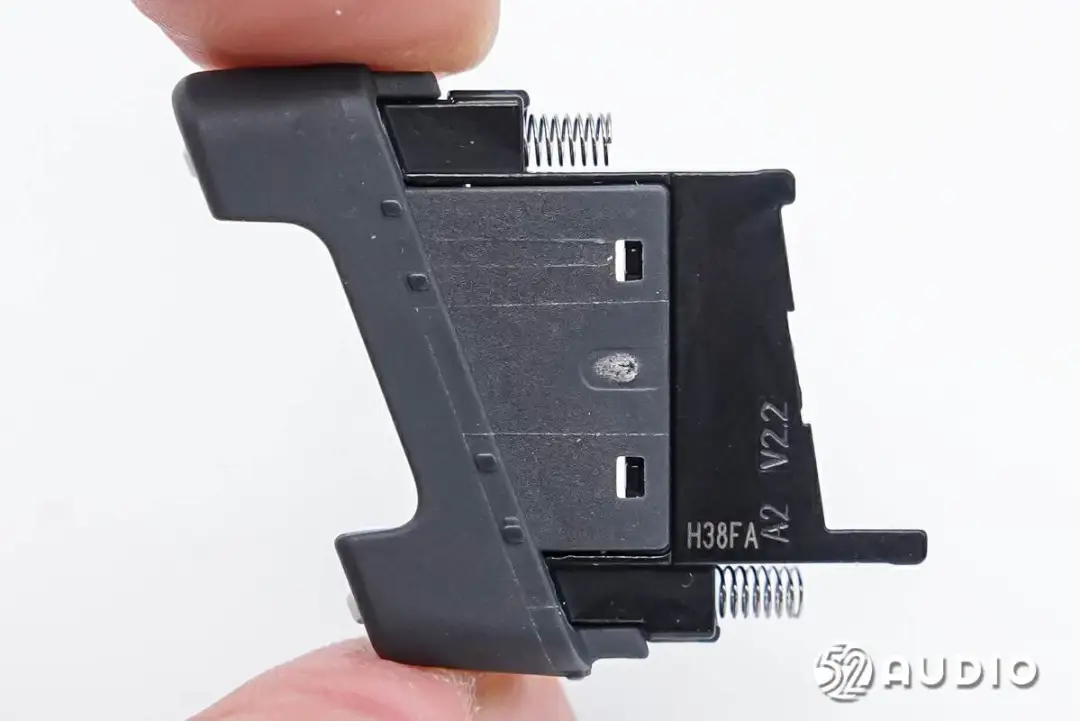

词典笔笔头一侧结构一览，末端连接微动开关，两侧设置弹簧结构，受力压缩，松开回弹。笔头底部设置滑轮，提升扫描的流畅性。





笔头另外一侧结构一览。

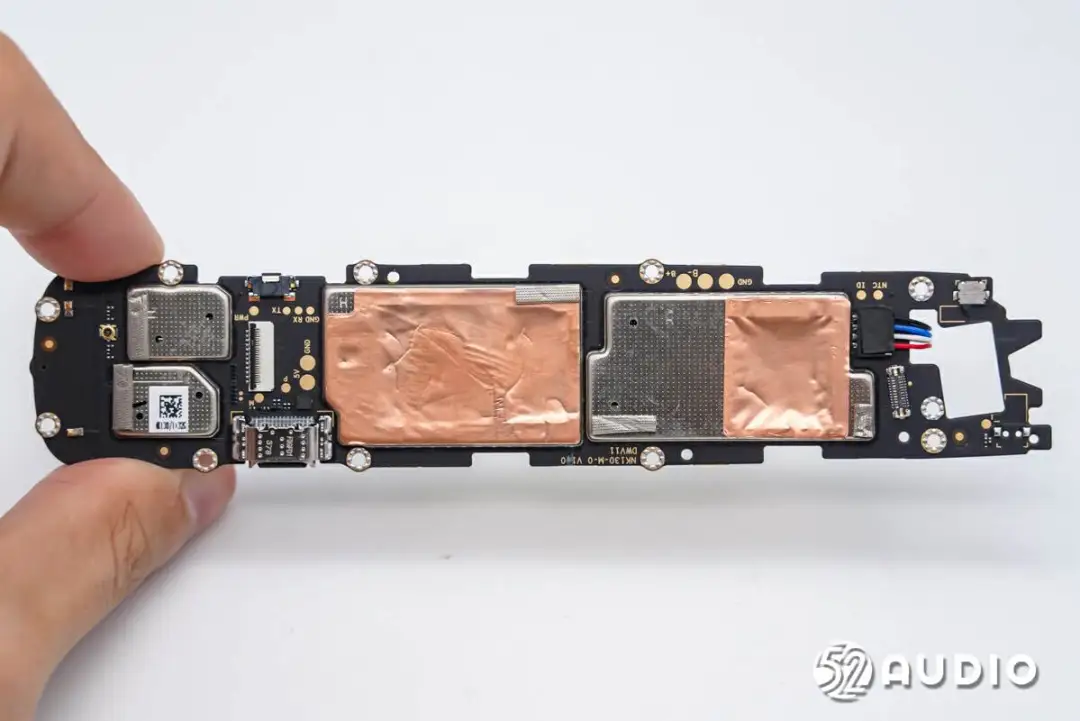

主板正面特写，主要IC通过屏蔽罩防护，并设置有散热铜箔增强散热。





主板背面特写，固定有电池单元。

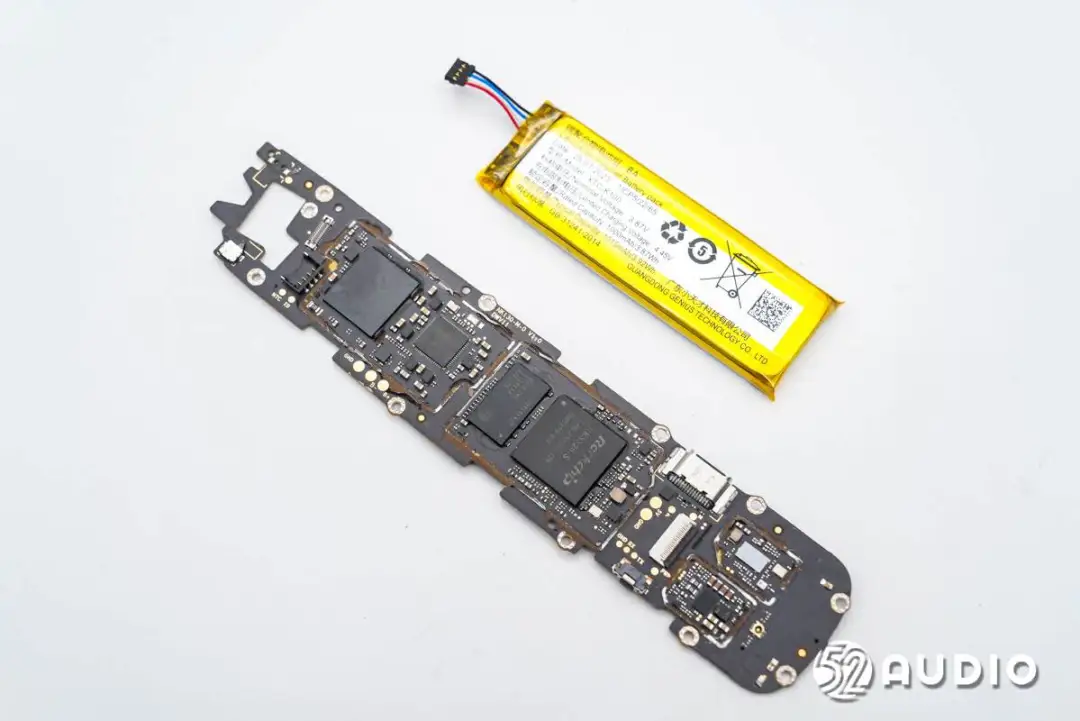

拔掉插头，分离电池和主板，并拆掉主板上的所有屏蔽罩。

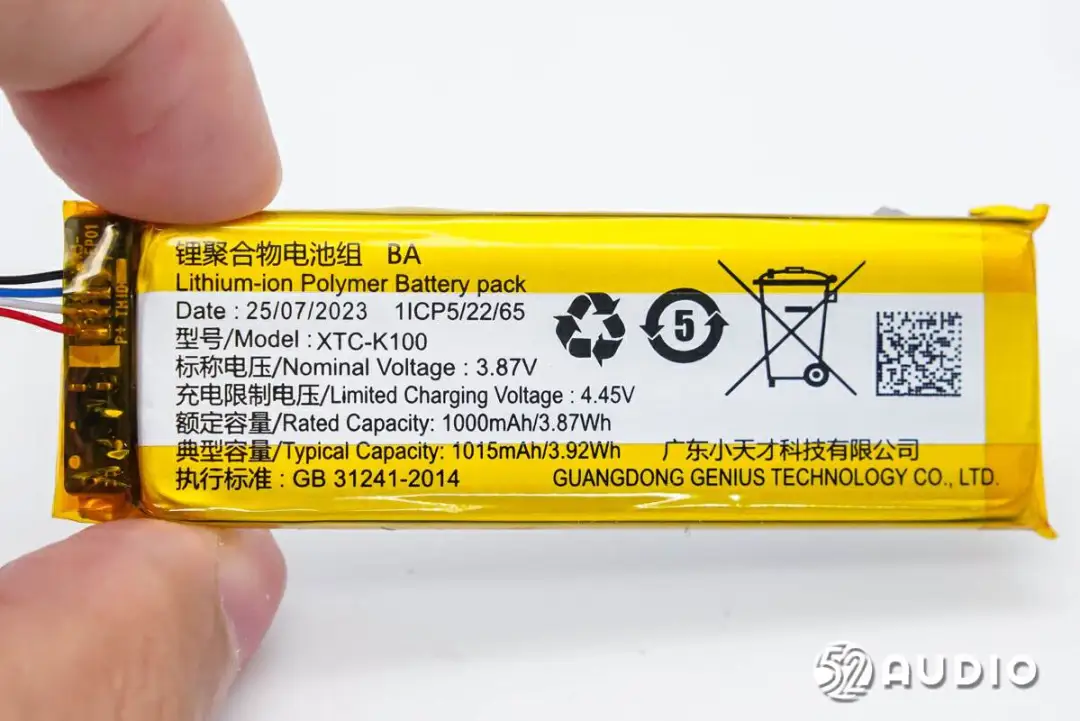

词典笔内置锂聚合物电池组，型号：XTC-K100，标称电压：3.87V，充电限制电压：4.45V，额定容量：1000mAh/3.87Wh，典型容量：1015mAh/3.92Wh，广东小天才科技有限公司。

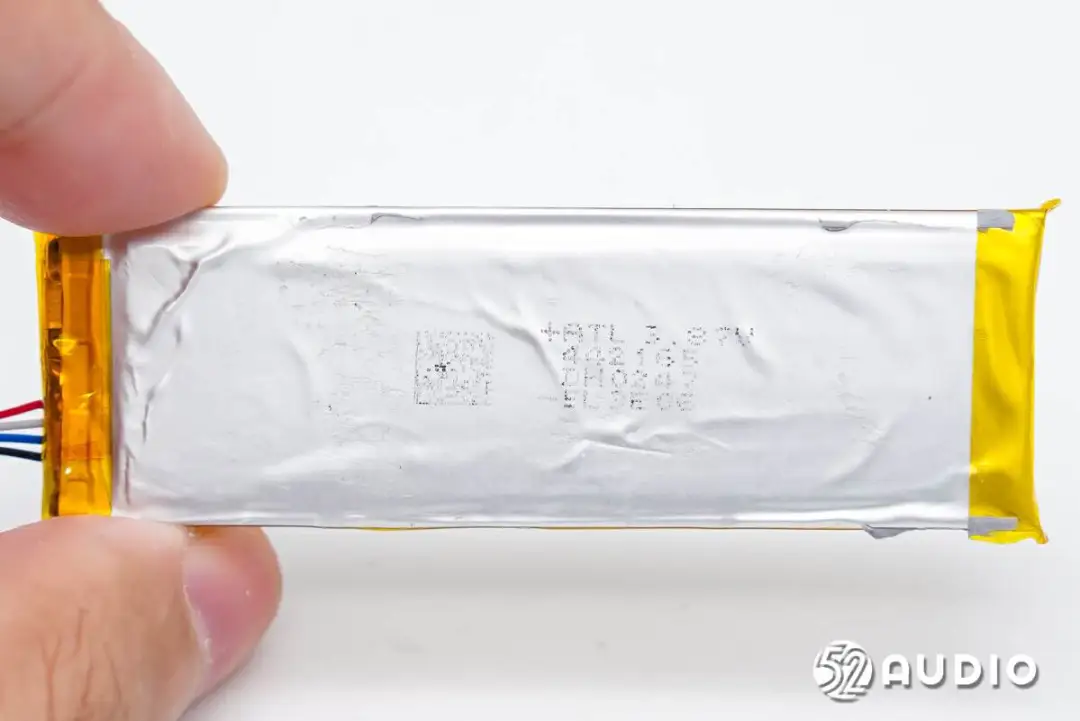

电池背面电芯上丝印信息一览，来自ATL新能源，型号442165。

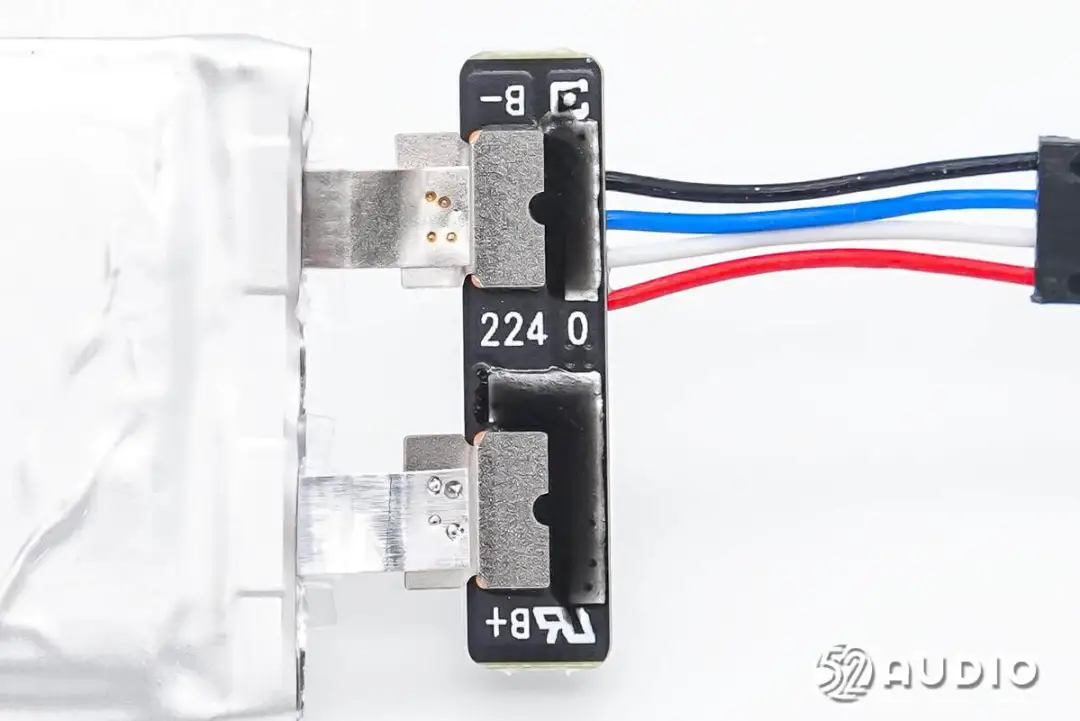

撕开外部绝缘保护，电池保护板一侧电路一览，主要IC和导线焊点打胶防护。





电池保护板另外一侧电路一览。

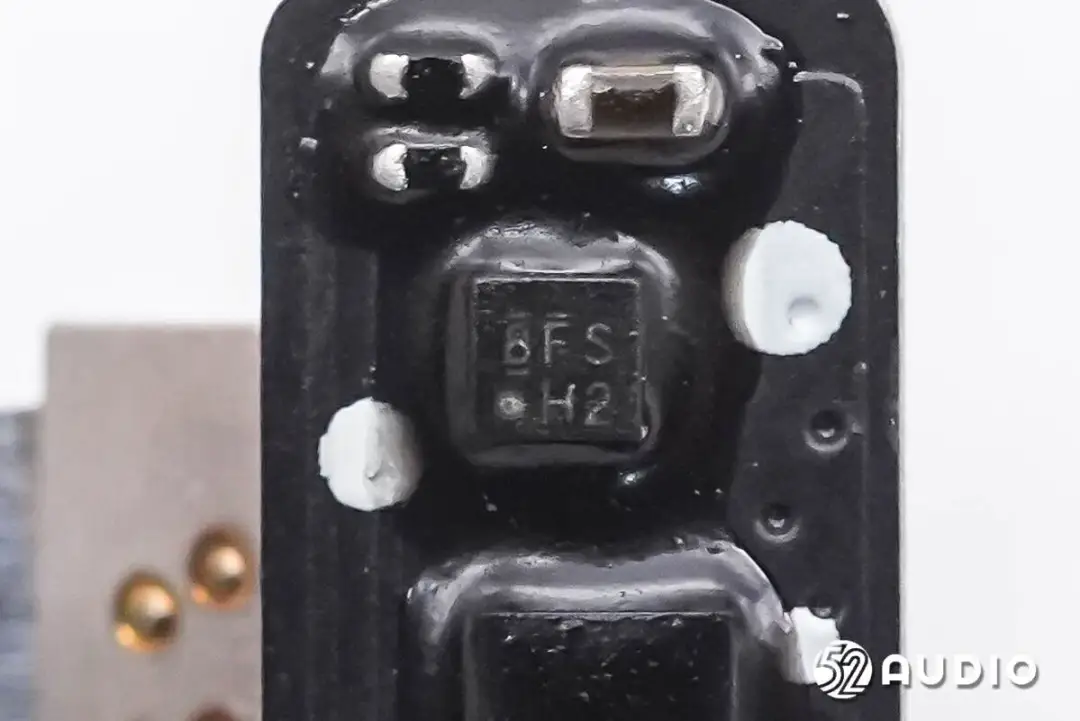

丝印BFS H2的锂电保护IC，用于过充电、过放电、过电流等保护。

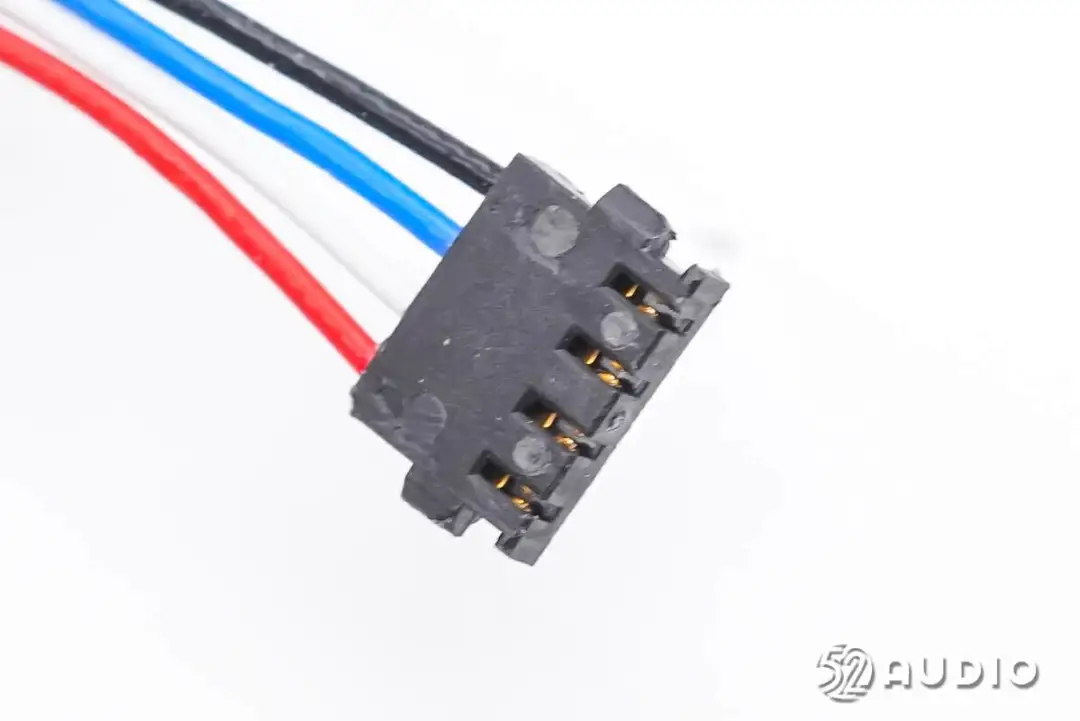

电池导线连接主板的插头特写。

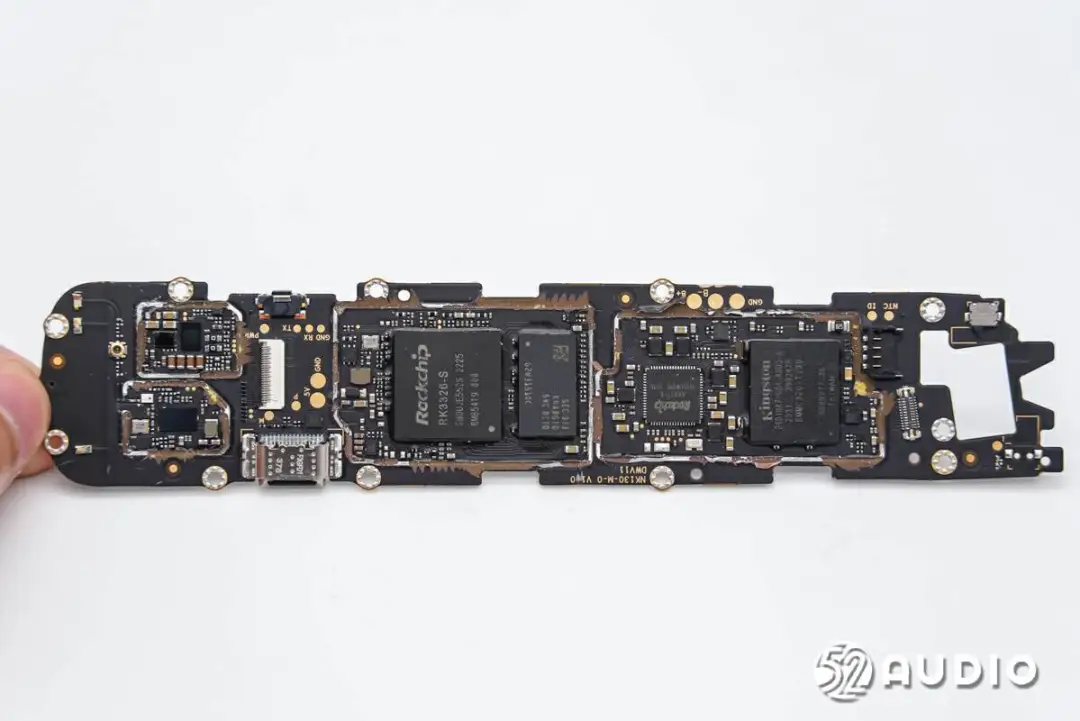

步步高词典笔F6主板一侧电路一览。

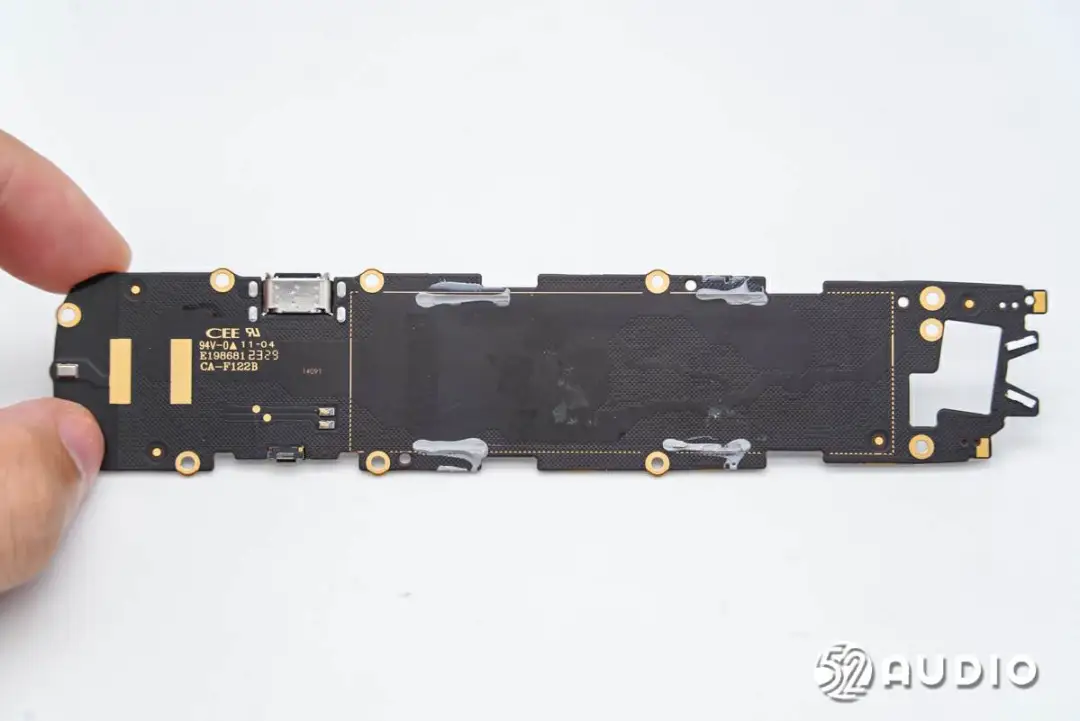

主板另外一侧电路一览。





用于辅助摄像头工作的LED补光灯。

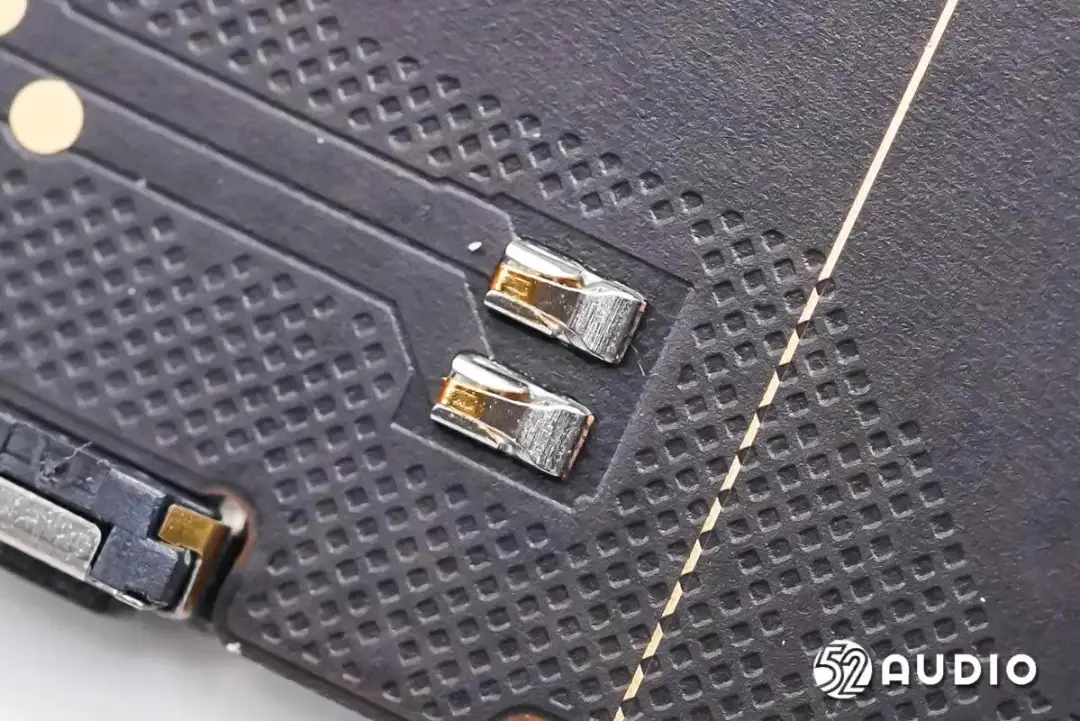

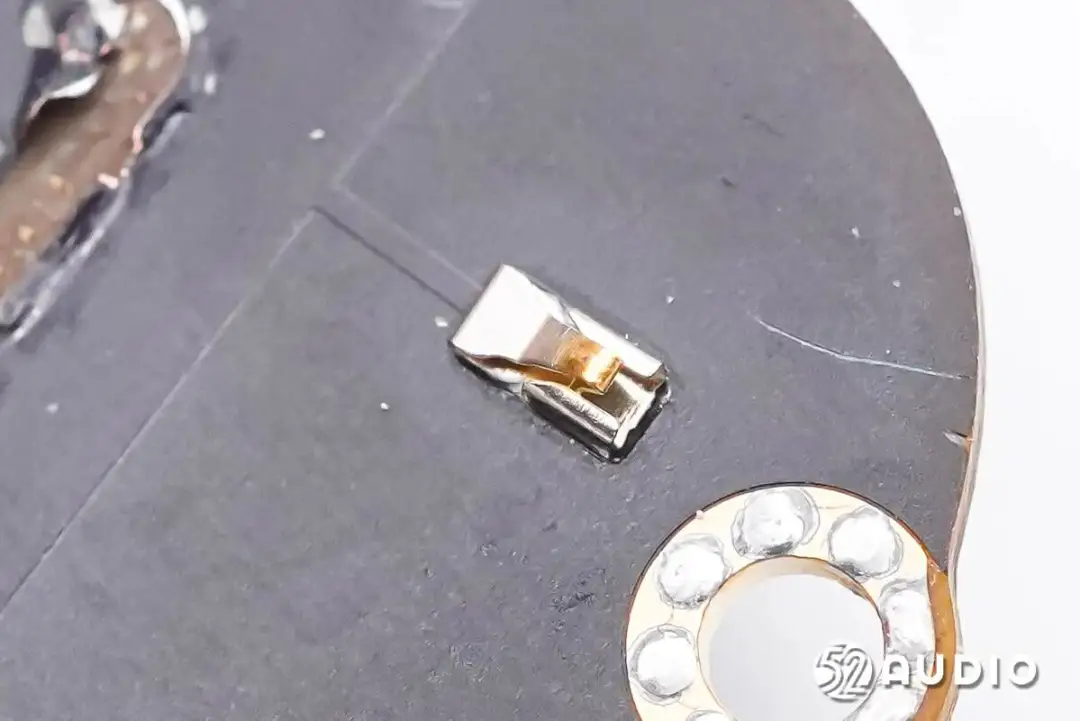

连接扬声器的金属弹片。

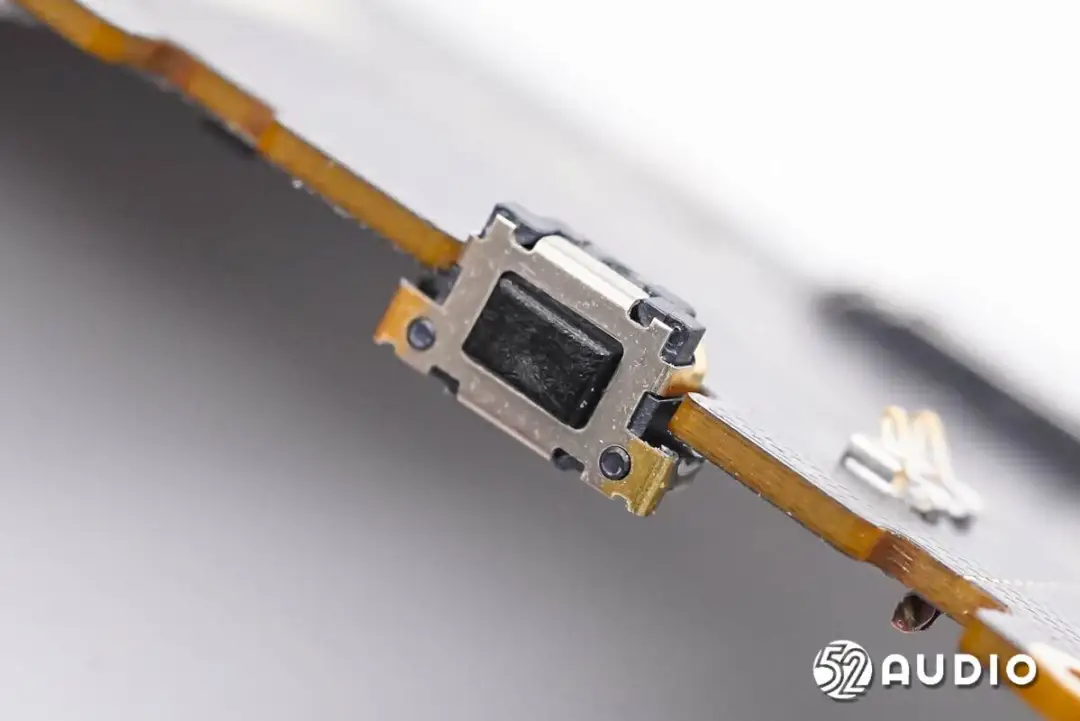

电源开关按键特写。

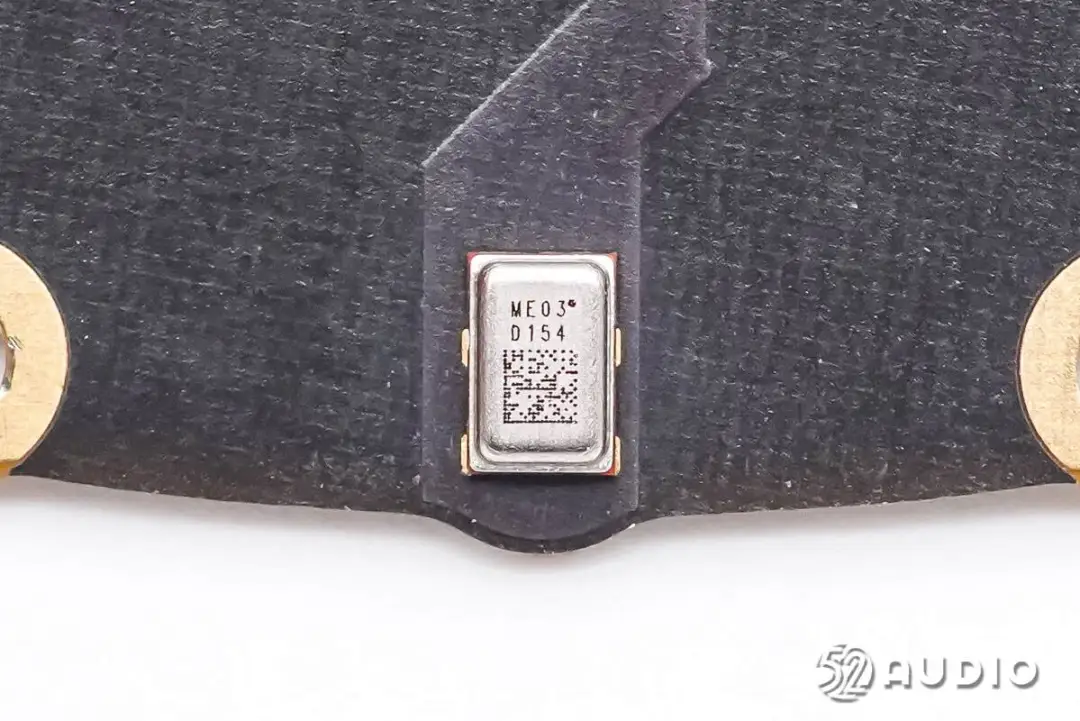

镭雕ME03 D154的MEMS麦克风特写，用于口语评测、语音问答等功能拾音。

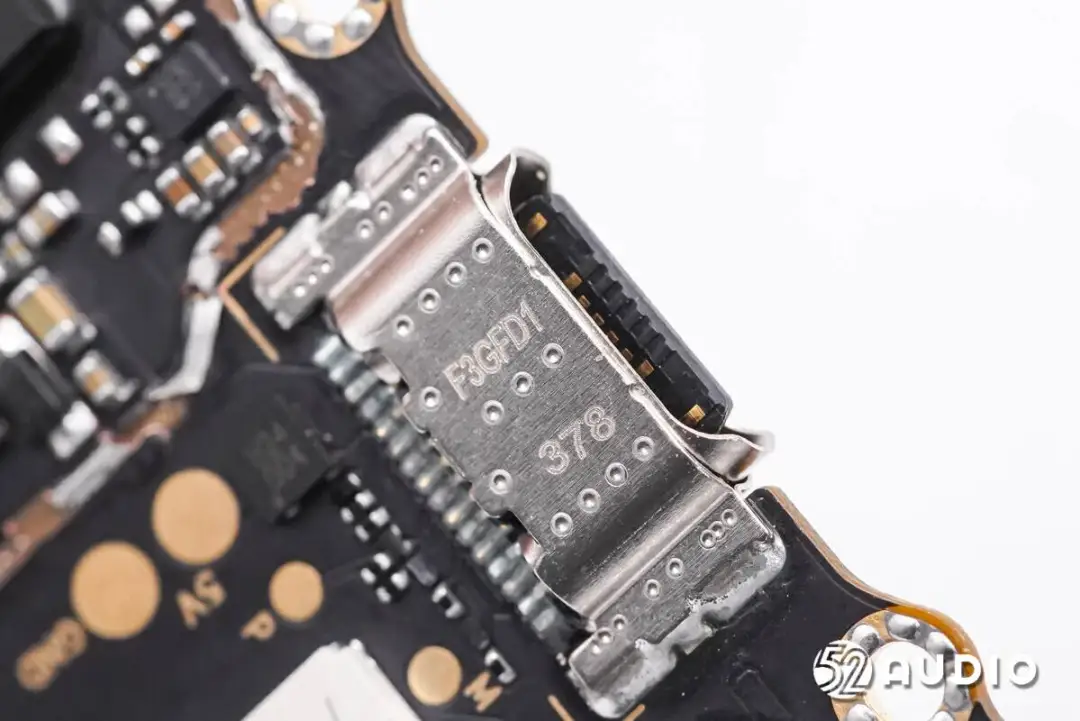

Type-C充电母座特写，沉板焊接。





连接WiFi天线的金属弹片。

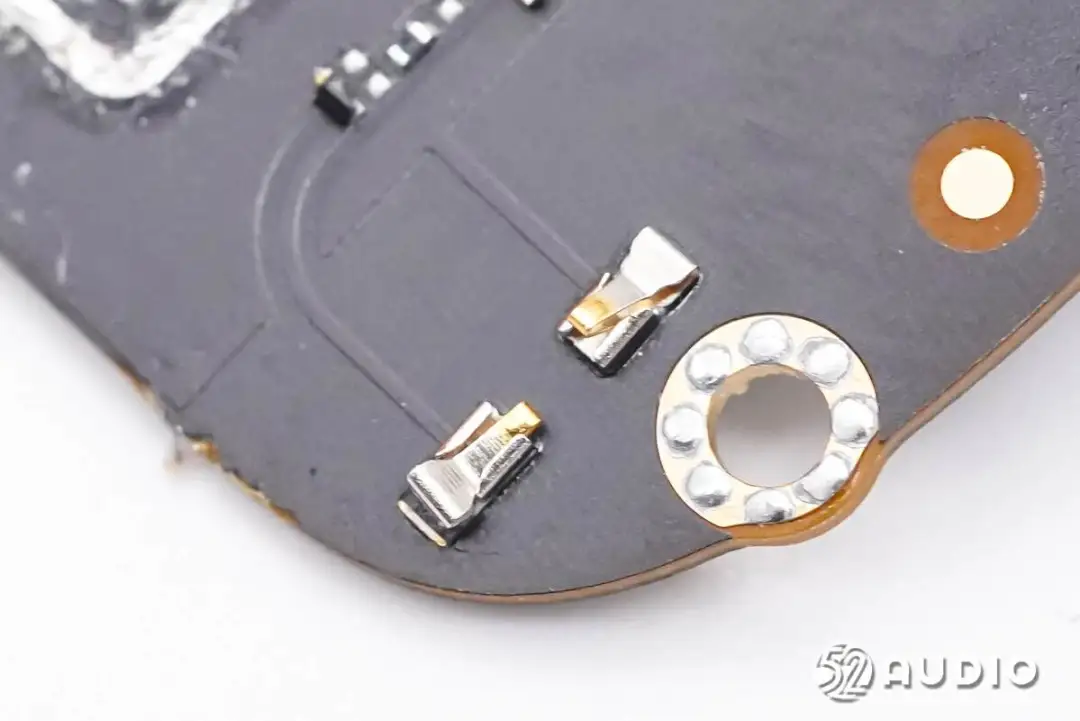

另外两颗连接WiFi天线的金属弹片。

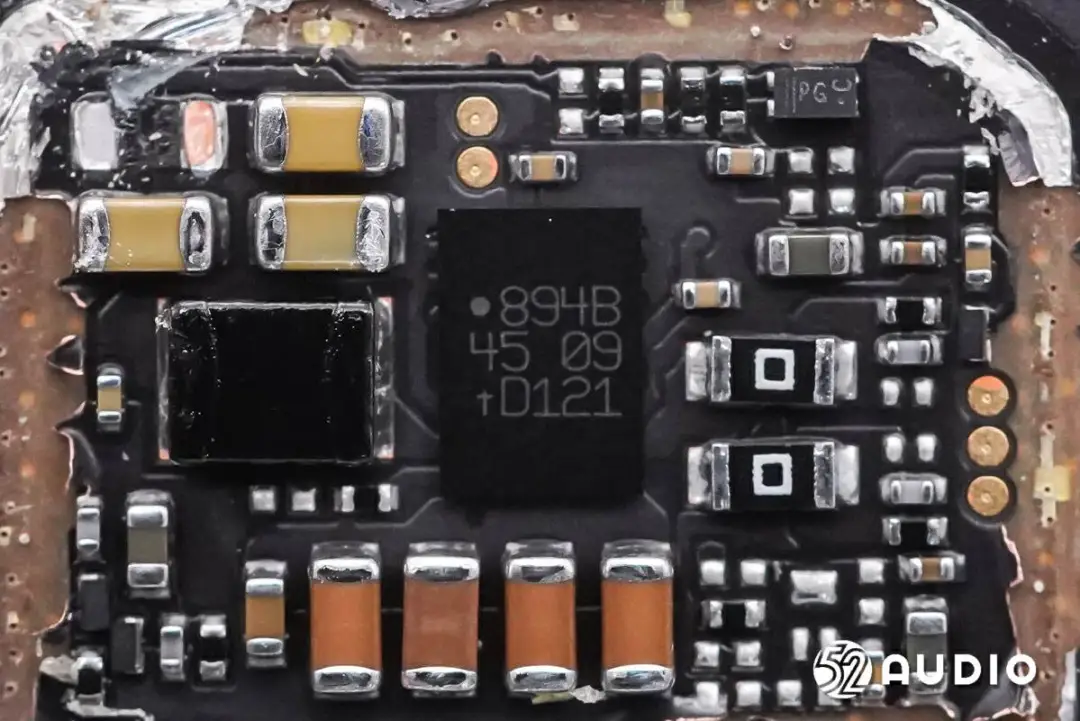

丝印894B45的IC。

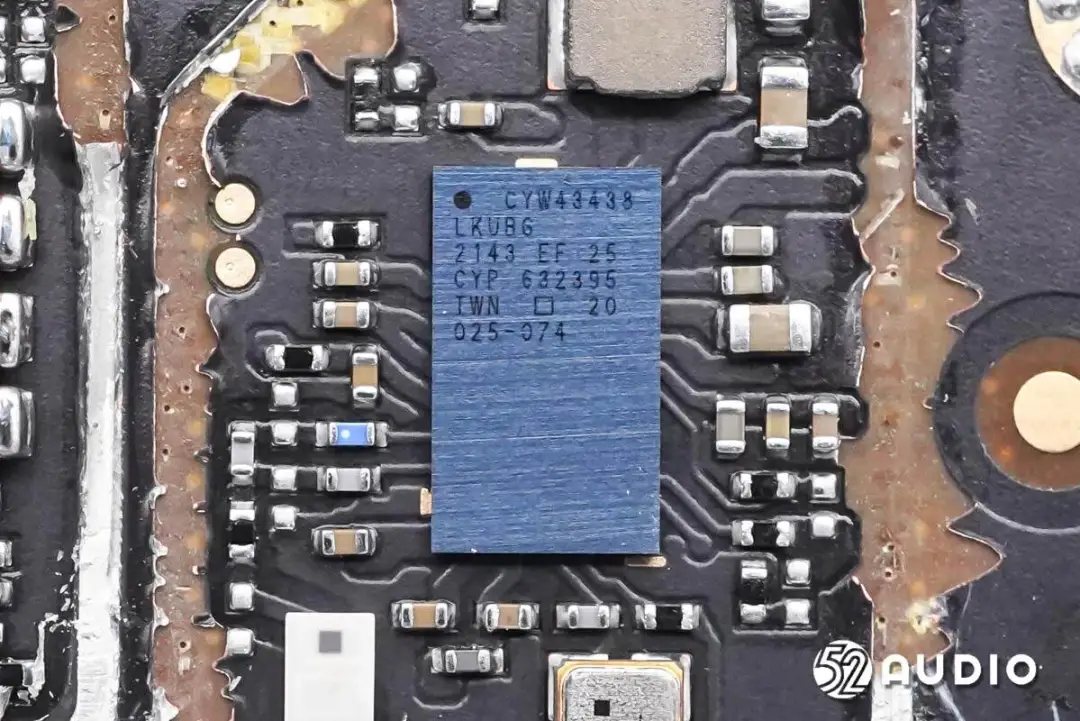

Infineon英飞凌 赛普拉斯CYW43438蓝牙、WiFi单芯片解决方案，包括2.4GHz WLAN IEEE 802.11 b/g/n MAC/基带/无线电、蓝牙4.1支持和FM接收器，集成了一个功率放大器（PA）、一个低噪声放大器（LNA）和一个内部发射/接收（iTR）RF开关，进一步降低了整体解决方案成本和印刷电路板面积。

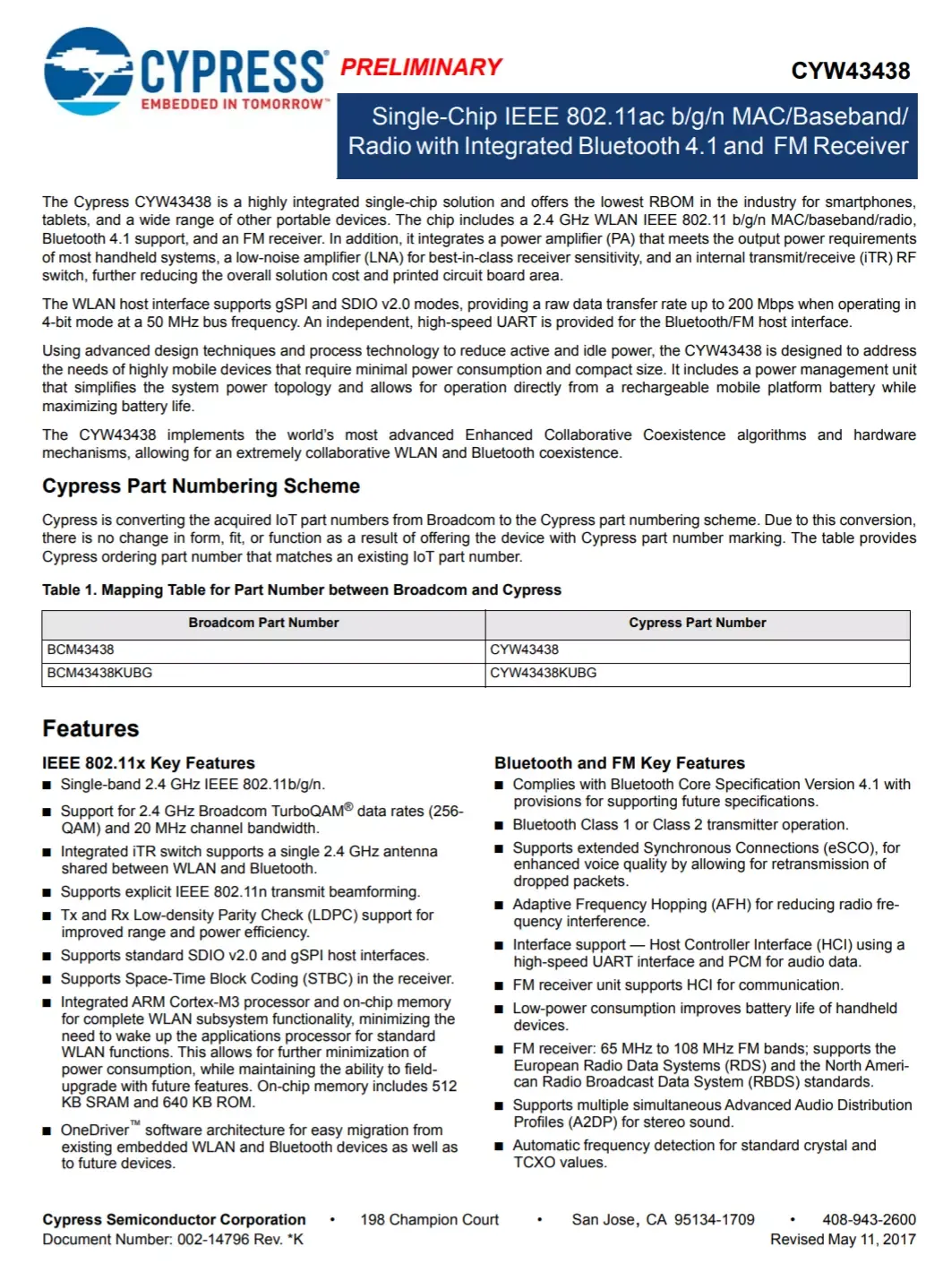

Infineon英飞凌 赛普拉斯CYW43438详细资料图。

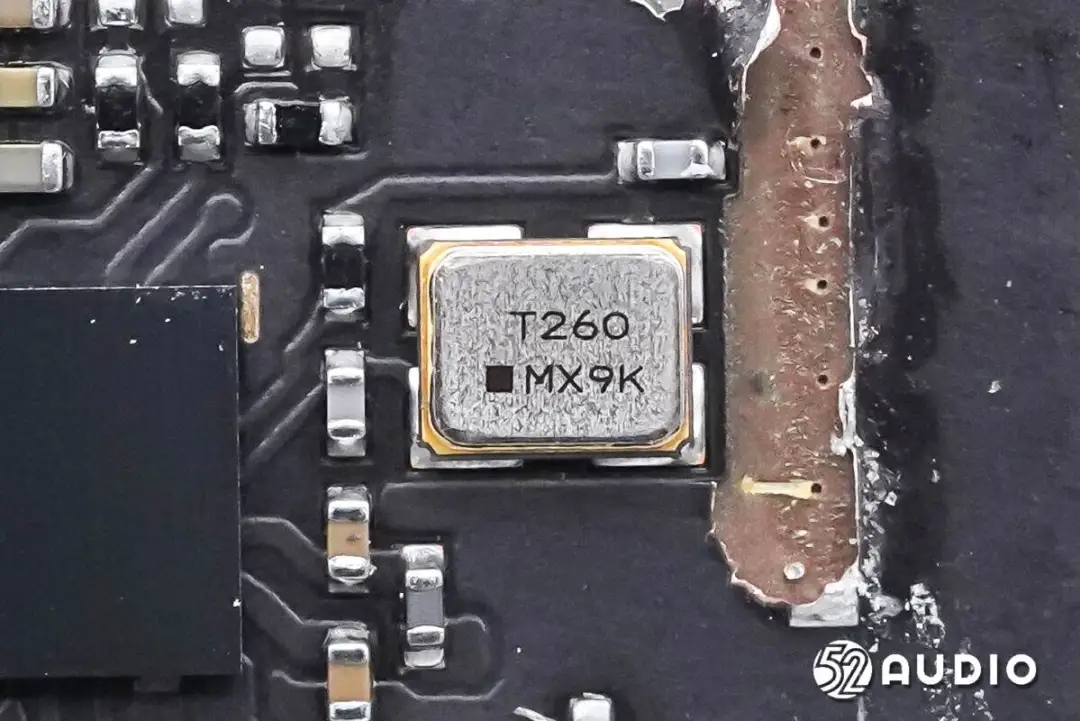

蓝牙、WiFi芯片外围晶振特写，用于提供时钟。

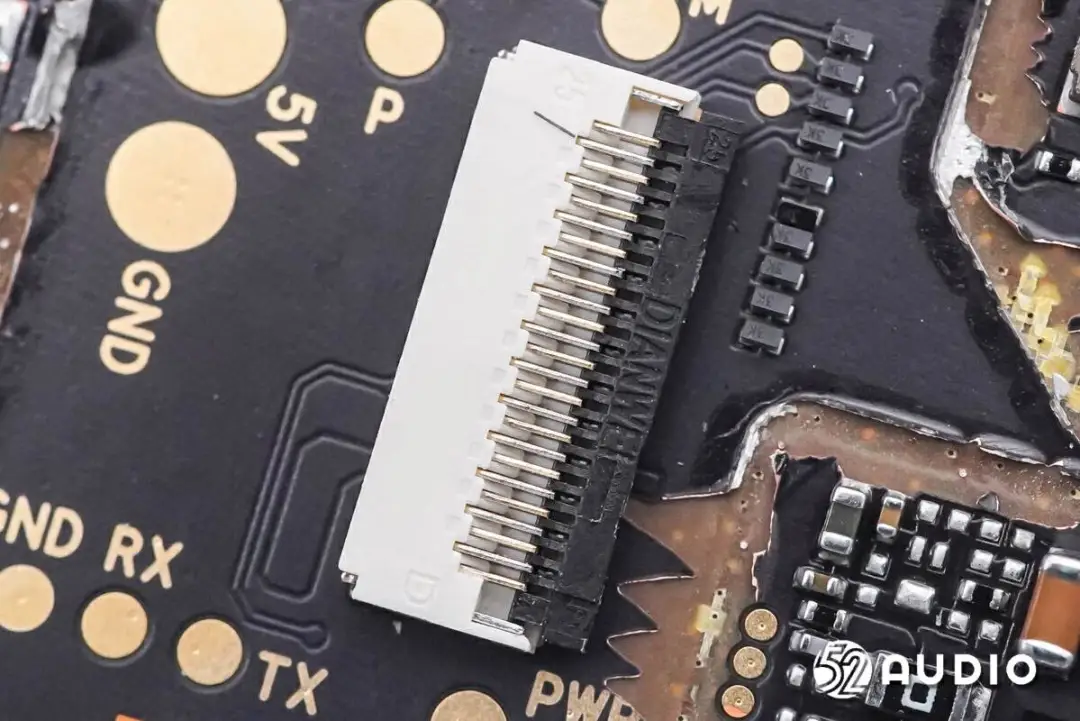

连接屏幕排线的ZIF连接器特写，来自DIANWEI钿威。





Type-C端口的TVS管特写，用于输入过压保护。





丝印AL65 AFJ0的IC。

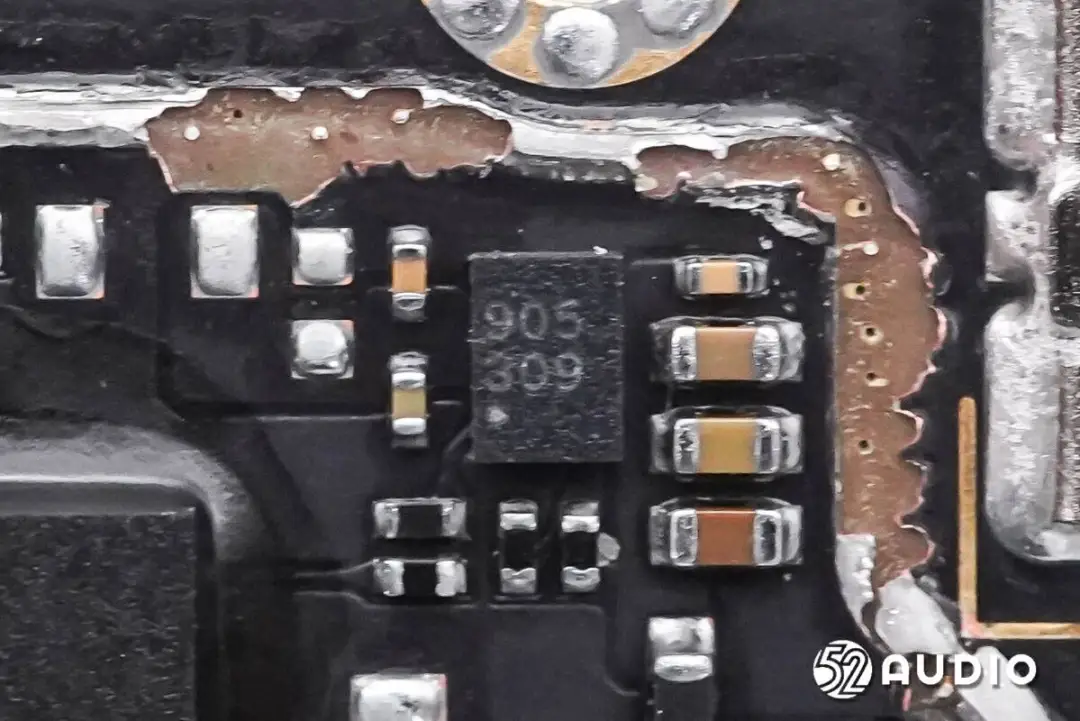

丝印905 309的IC。

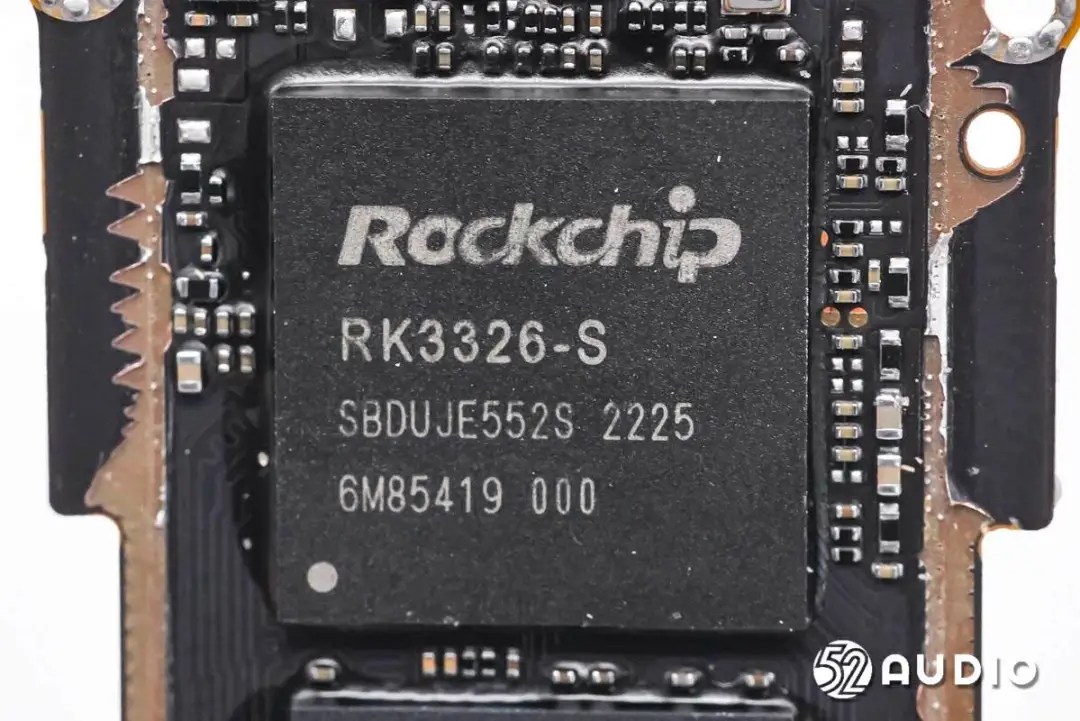

Rockchip瑞芯微RK3326是一款低功耗、高性能的多媒体处理芯片。

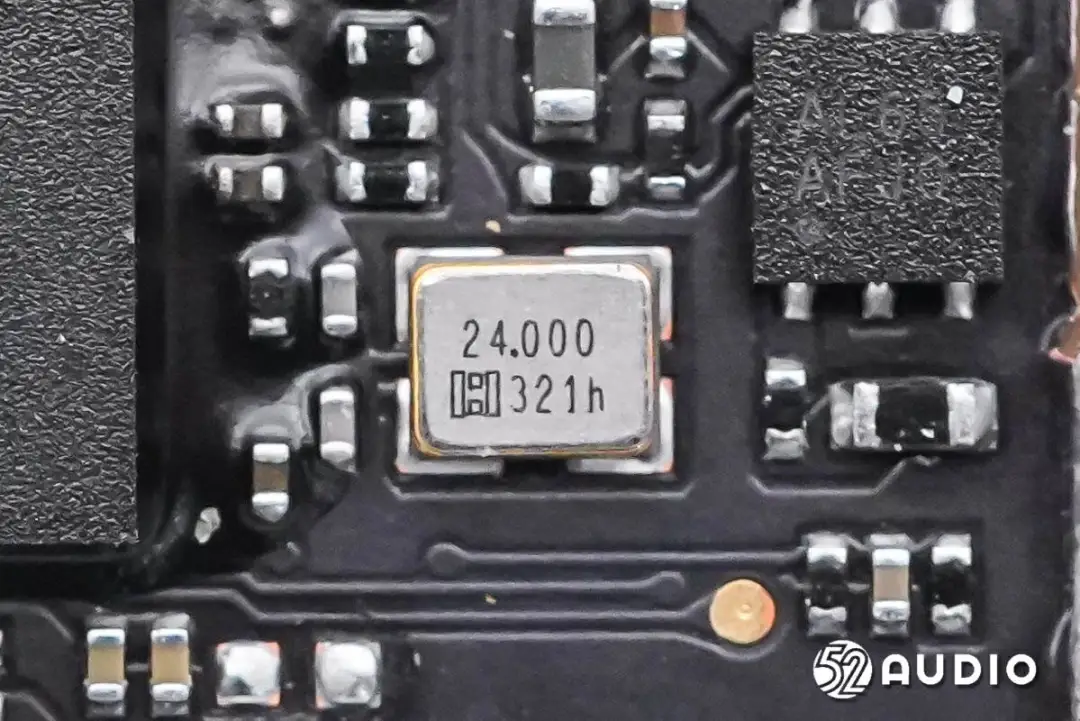

24.000MHz的晶振特写，为处理器提供时钟。

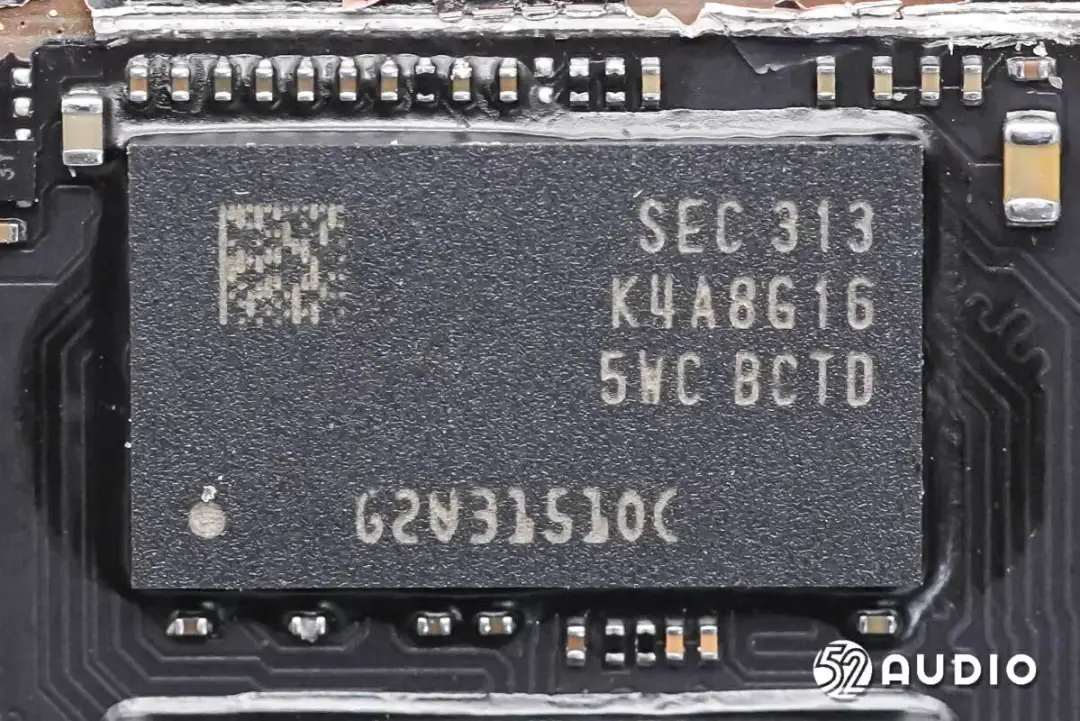

Samsung三星K4A8G165WC-BCTD四代双倍数据率同步动态随机存储器，容量：8Gb。

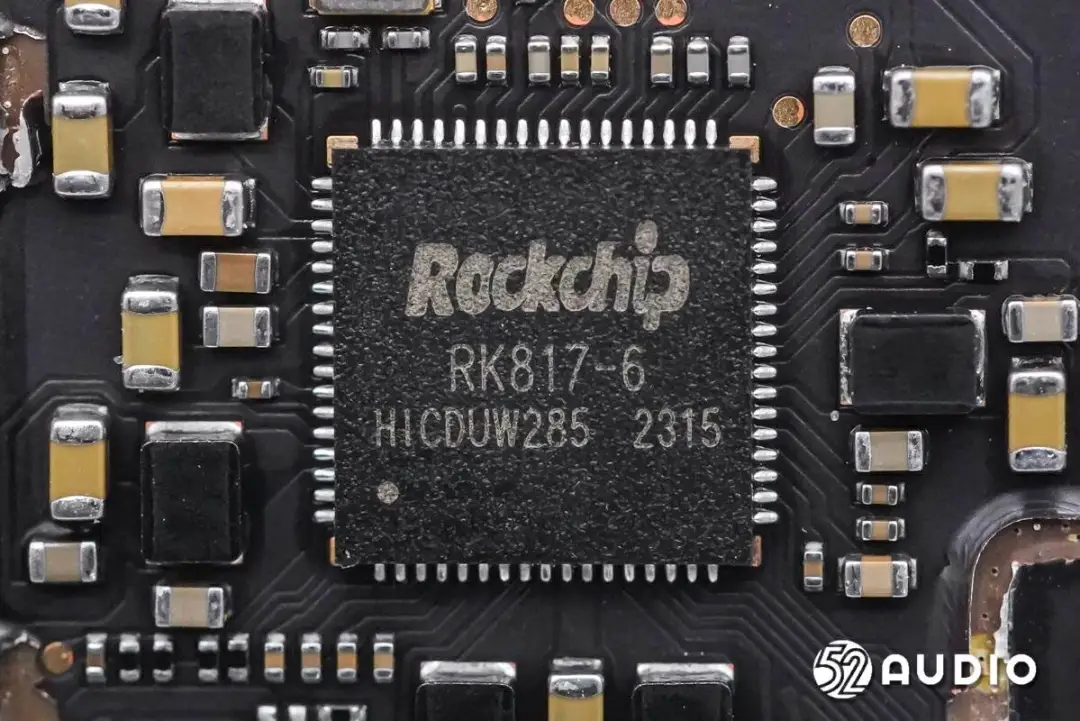

Rockchip瑞芯微RK817集成音频编解码器的电源管理芯片（PMIC）。





镭雕SF312的晶振特写。

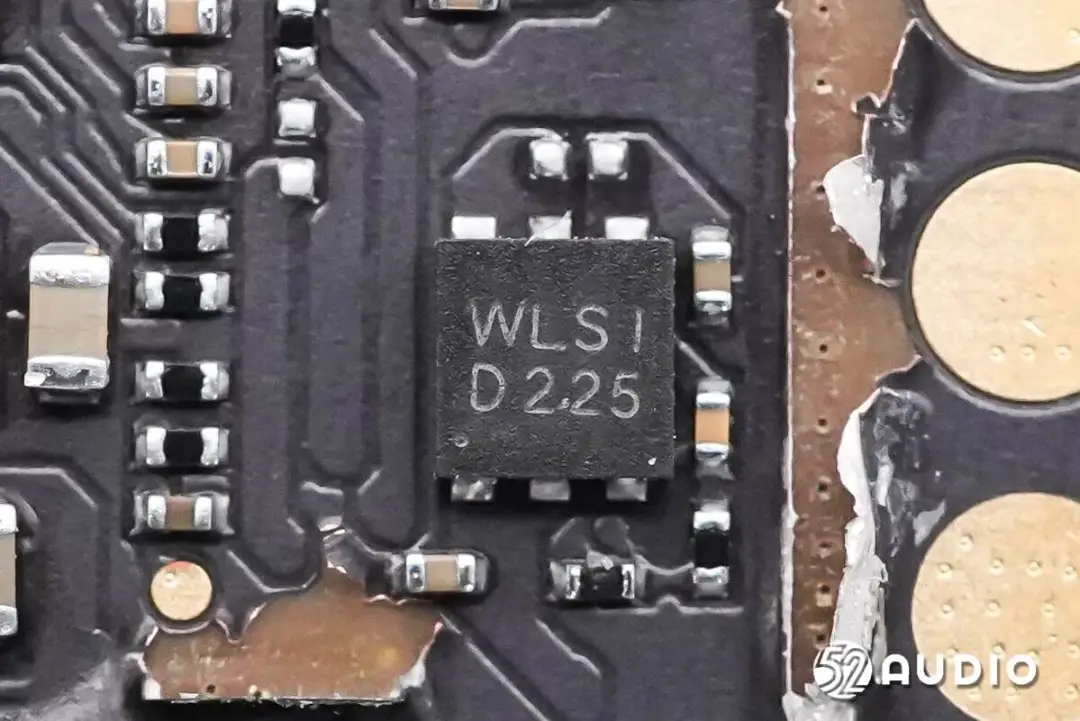

丝印WLSI D225的IC。

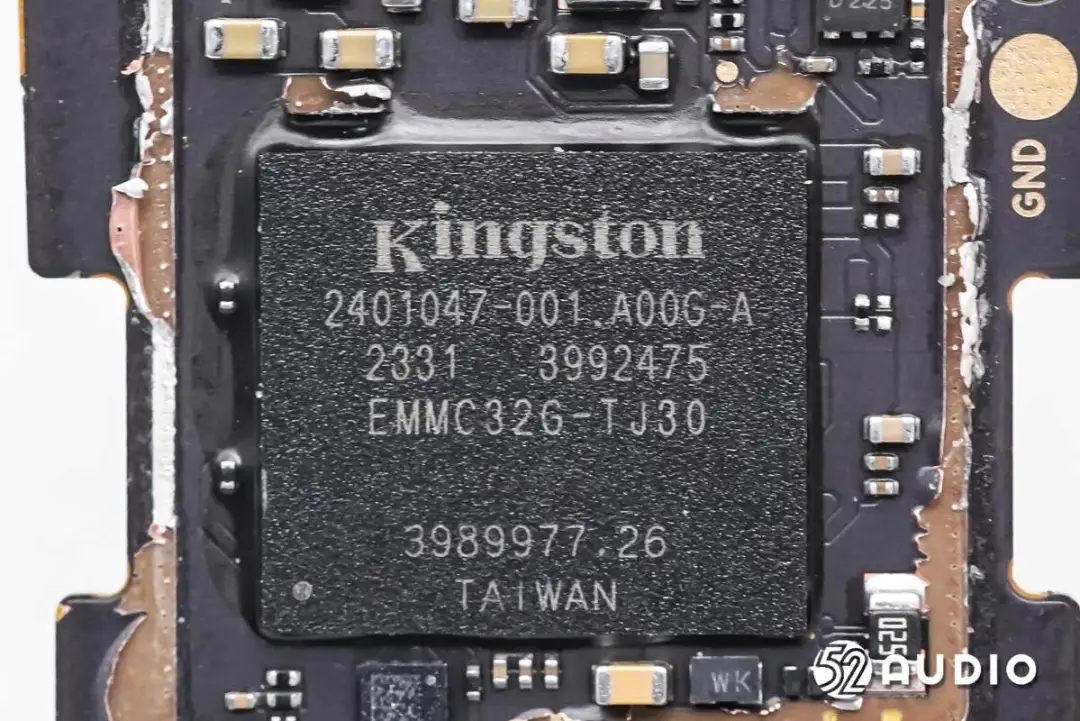

Kingston金士顿EMMC32G-TJ30 eMMC存储器，容量32G，用于预设学习资源。





ST意法半导体LIS2DW12TR超低噪声加速度传感器，具有低功耗、超低噪声的特性，芯片厚度只有0.7mm，非常适合轻薄的产品，用于抬笔唤醒等功能。

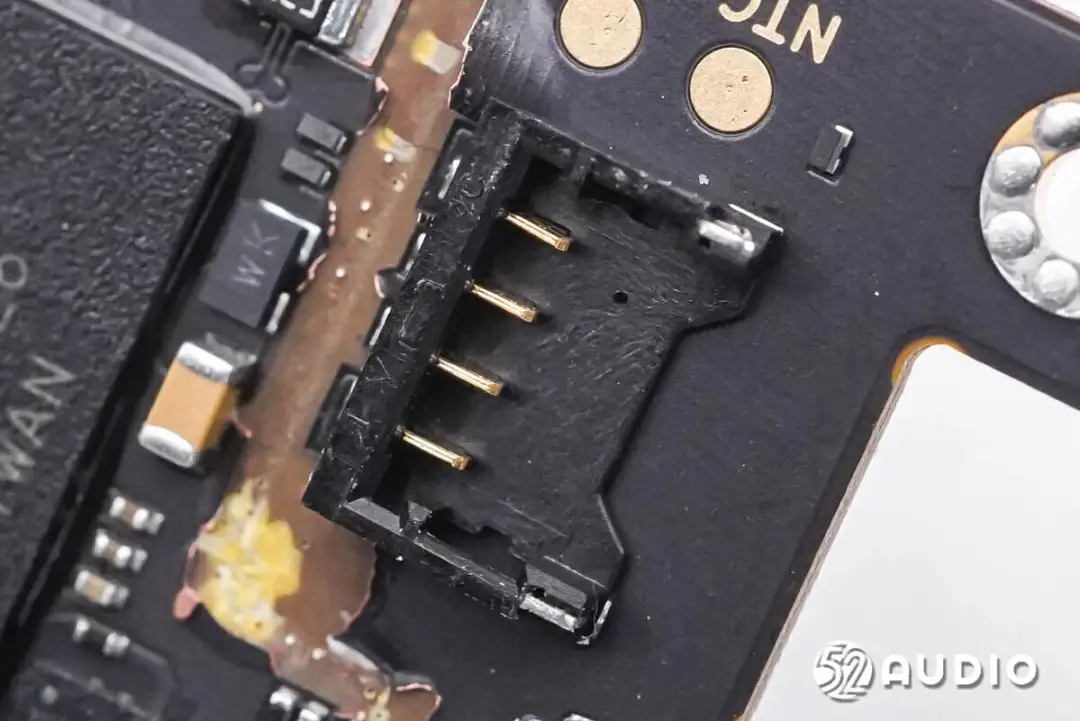

连接电池的导线插座特写。





连接摄像头的BTB连接器母座特写。

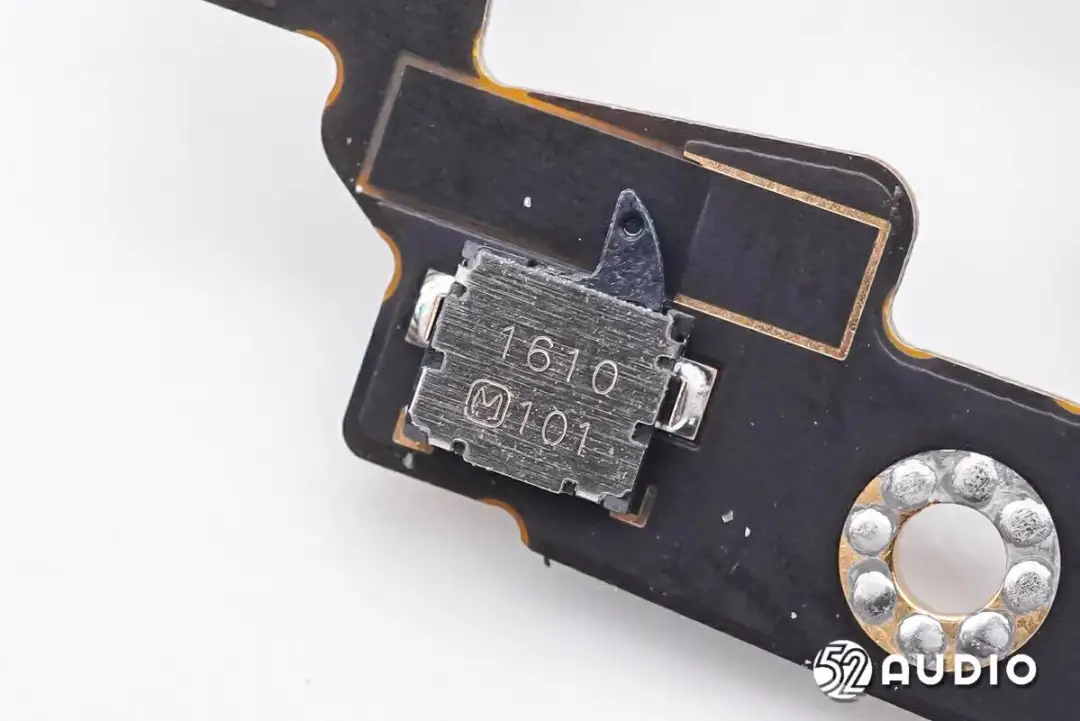

连接笔头的微动开关特写，笔头受力收缩触发开关，开始扫描。

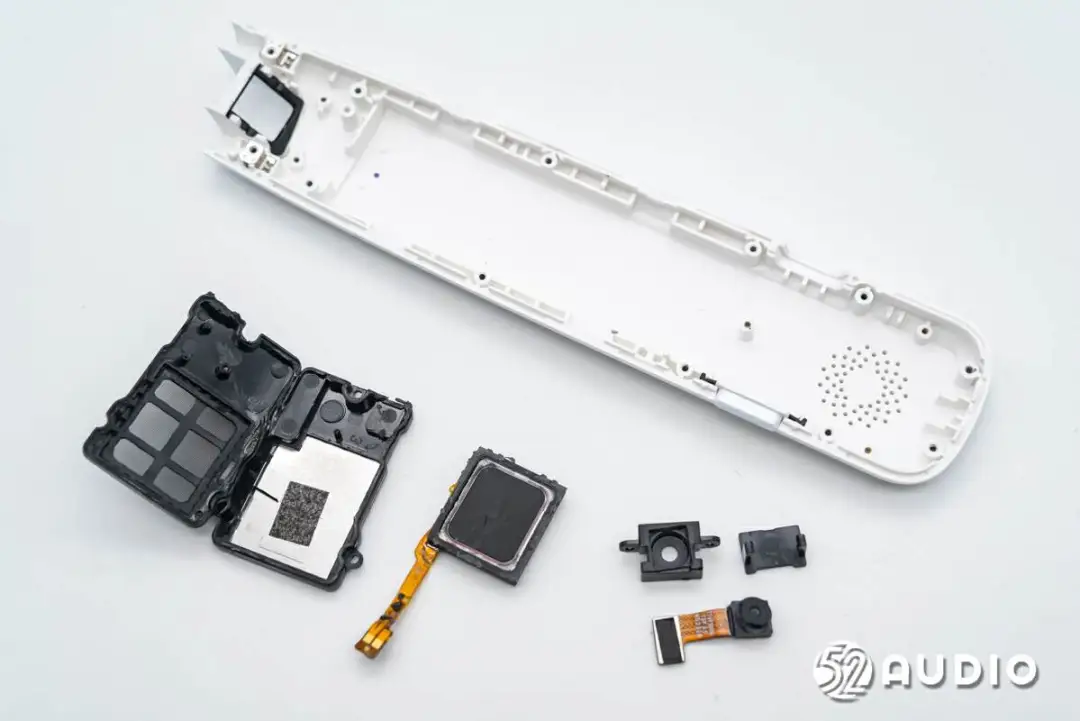

拆掉腔体内部的扬声器和摄像头。

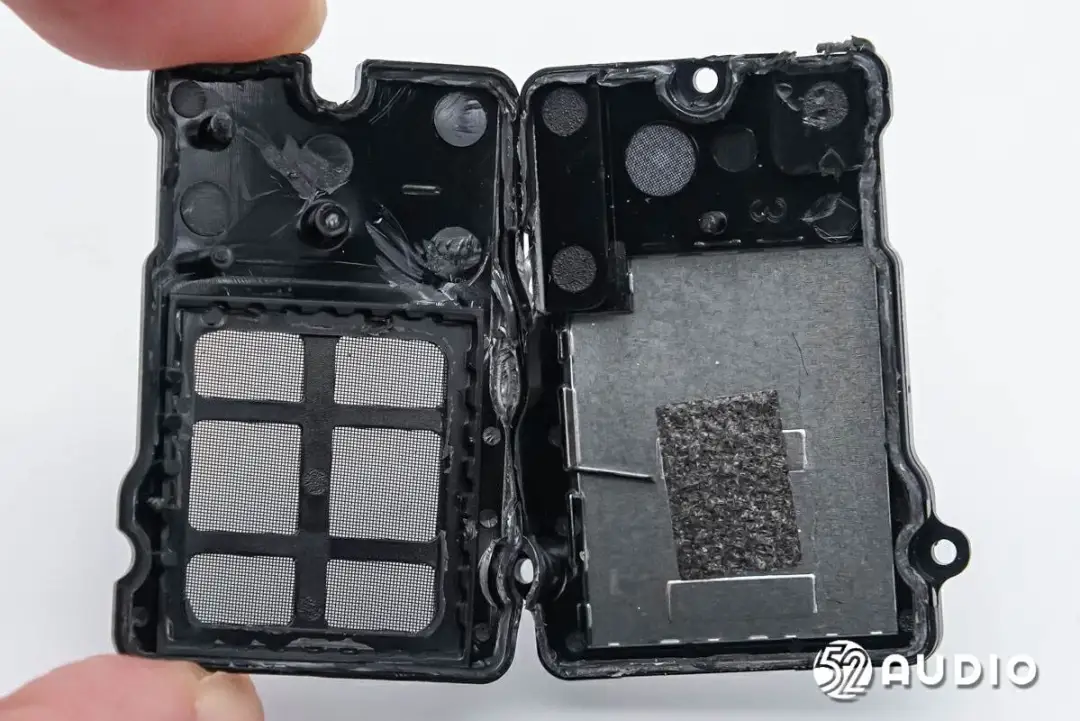

扬声器腔体内部结构一览。

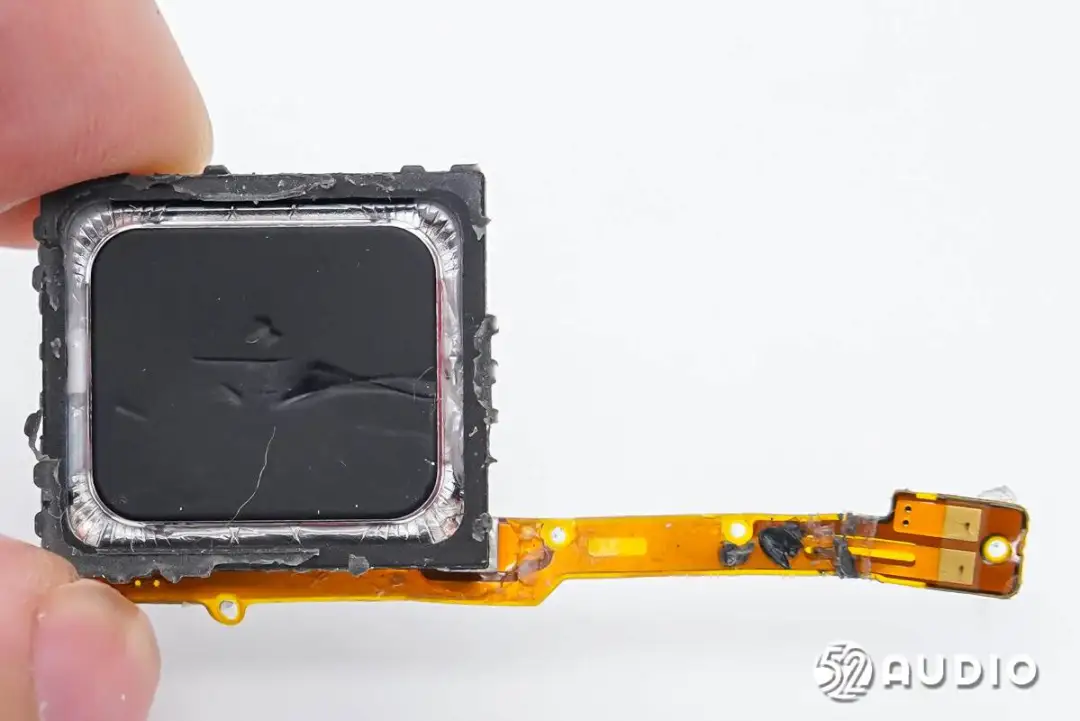

步步高词典笔F6内置扬声器正面特写，排线通过触电连接主板。

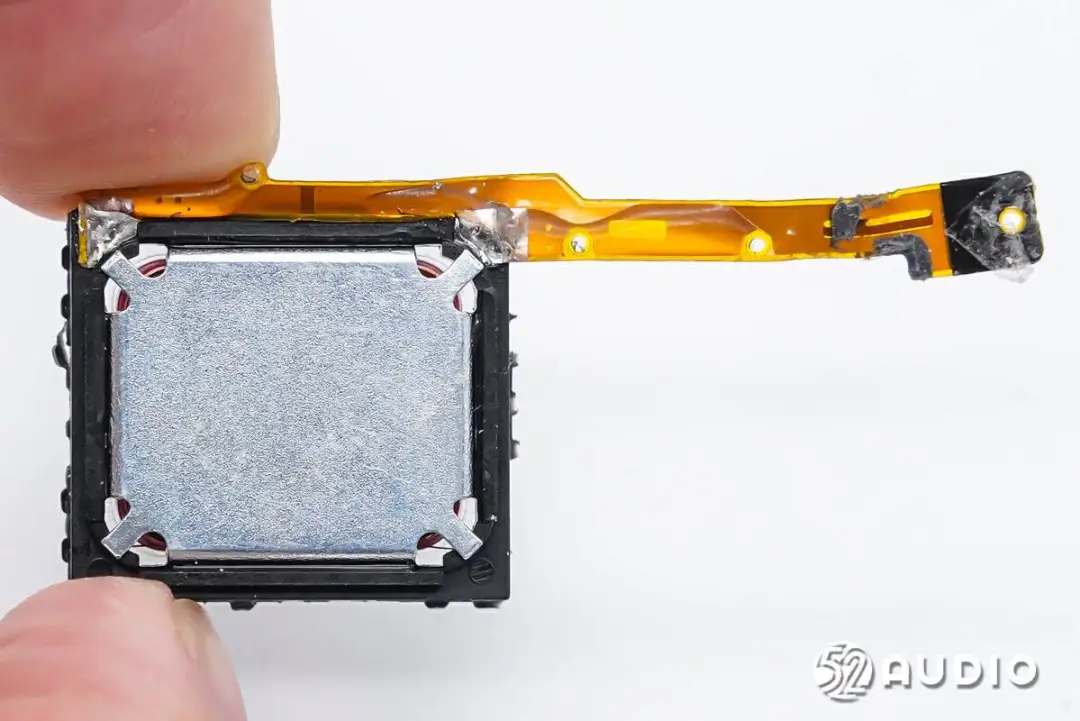

内置扬声器背面特写。

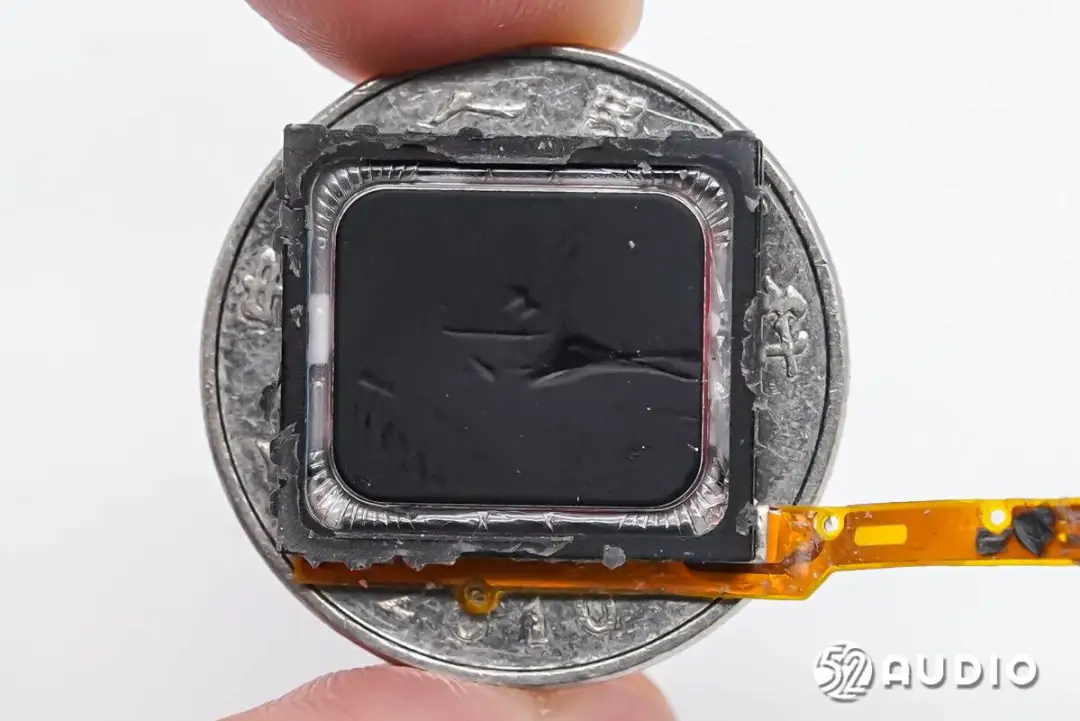

扬声器与一元硬币大小对比。

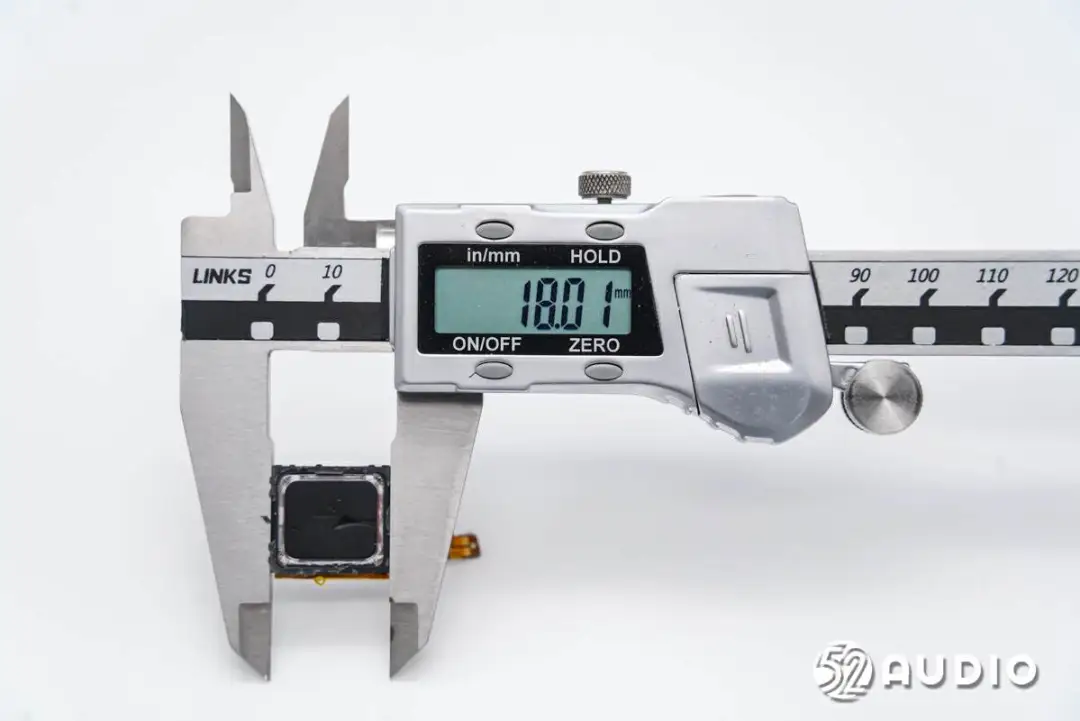

经我爱音频网实测，扬声器长度约为18mm。

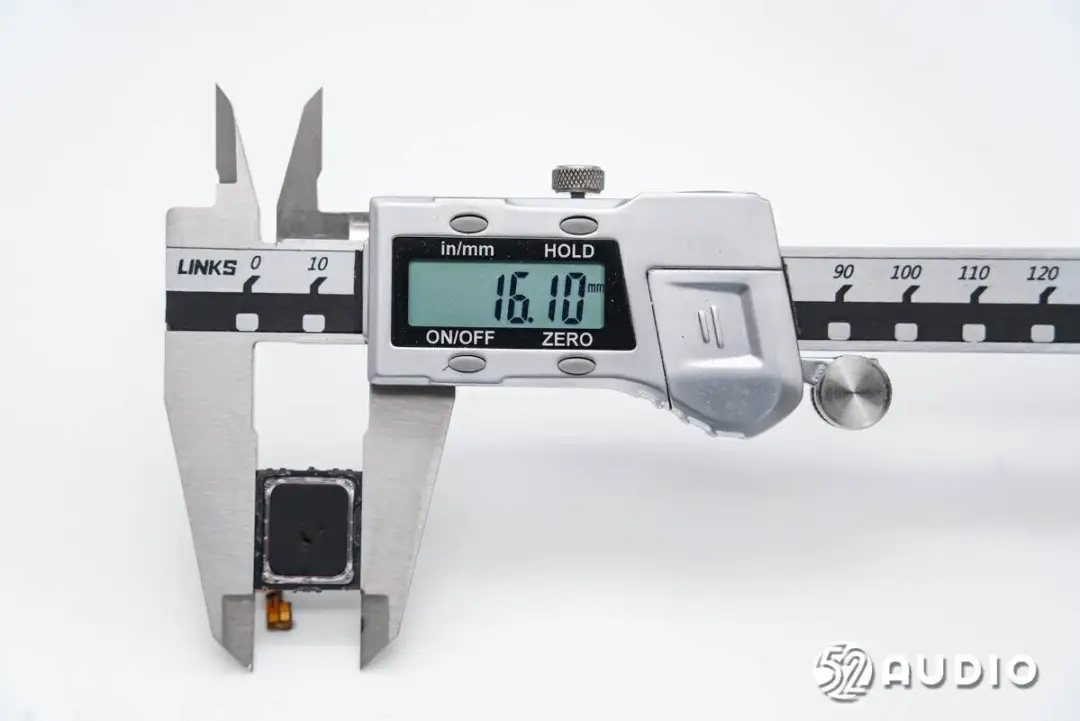

宽度约为16mm。

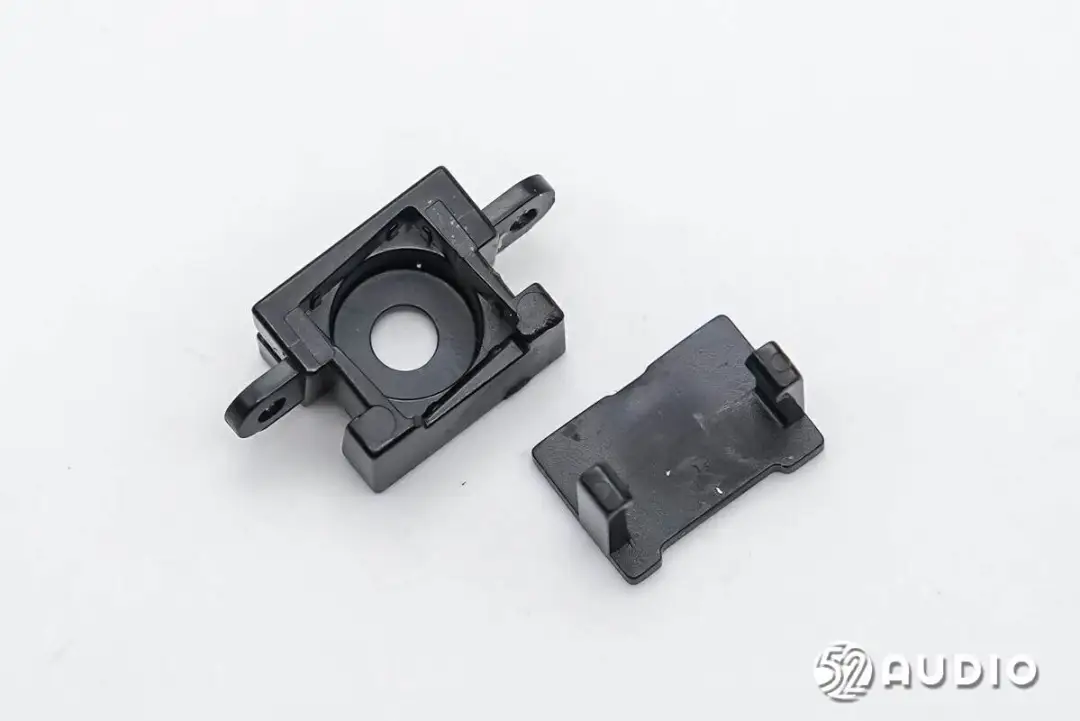

摄像头腔体结构一览。

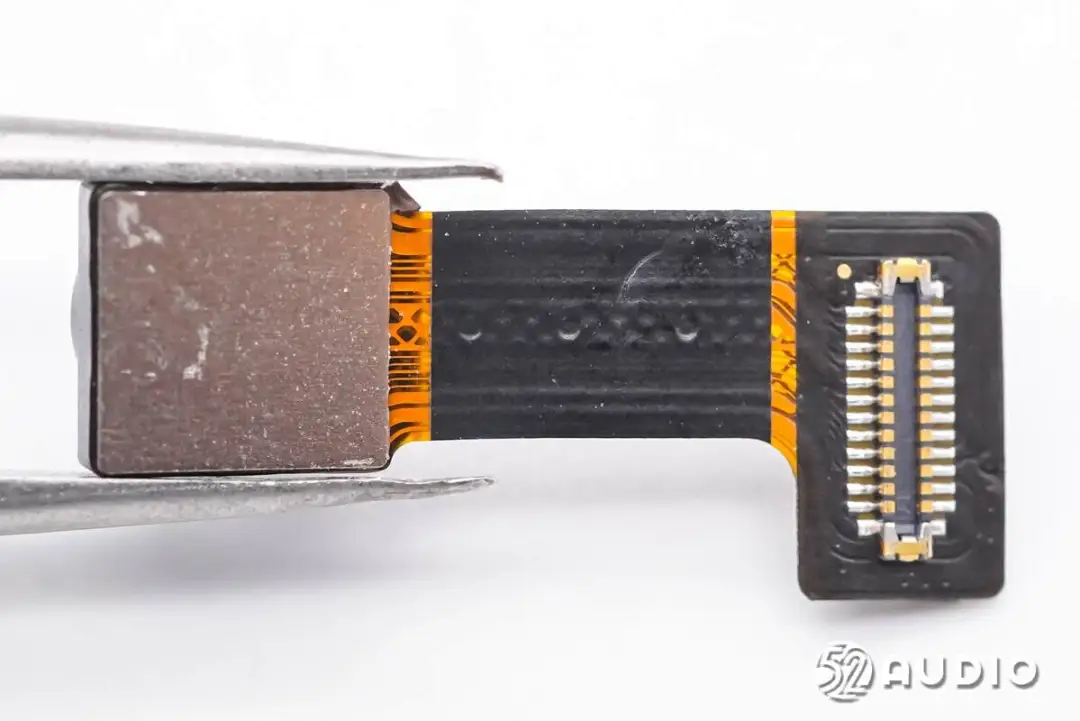

步步高词典笔F6扫描摄像头一侧电路一览。





扫描摄像头另外一侧电路一览。

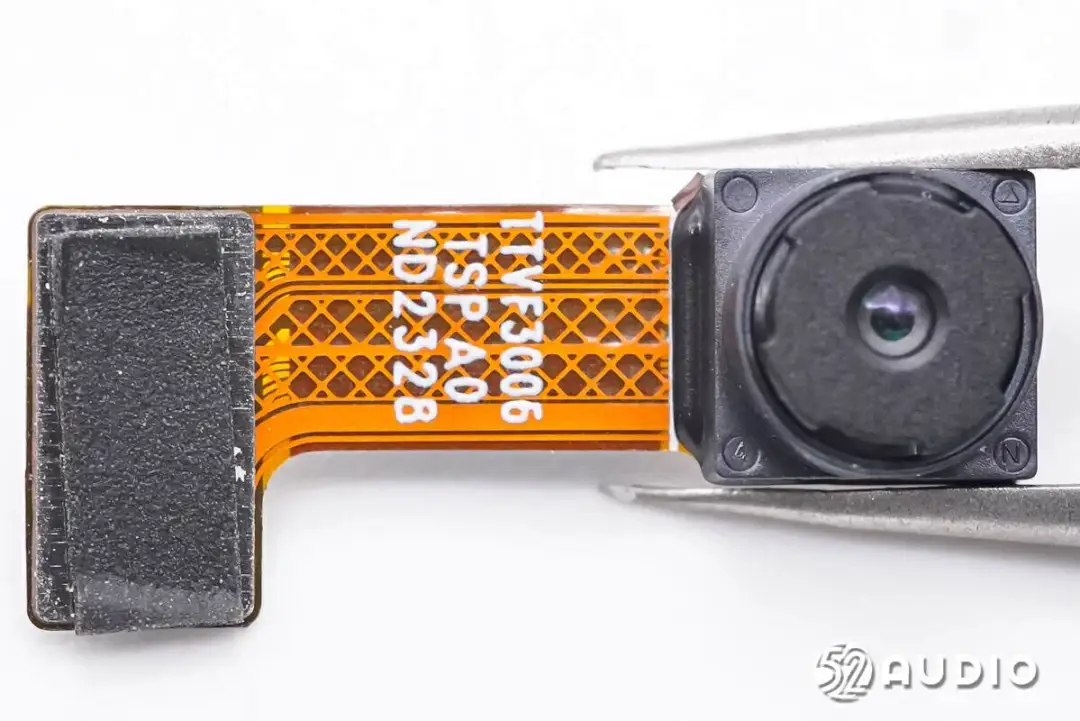

扫描彩色摄像头特写，针对彩色字体，也能精准识别。

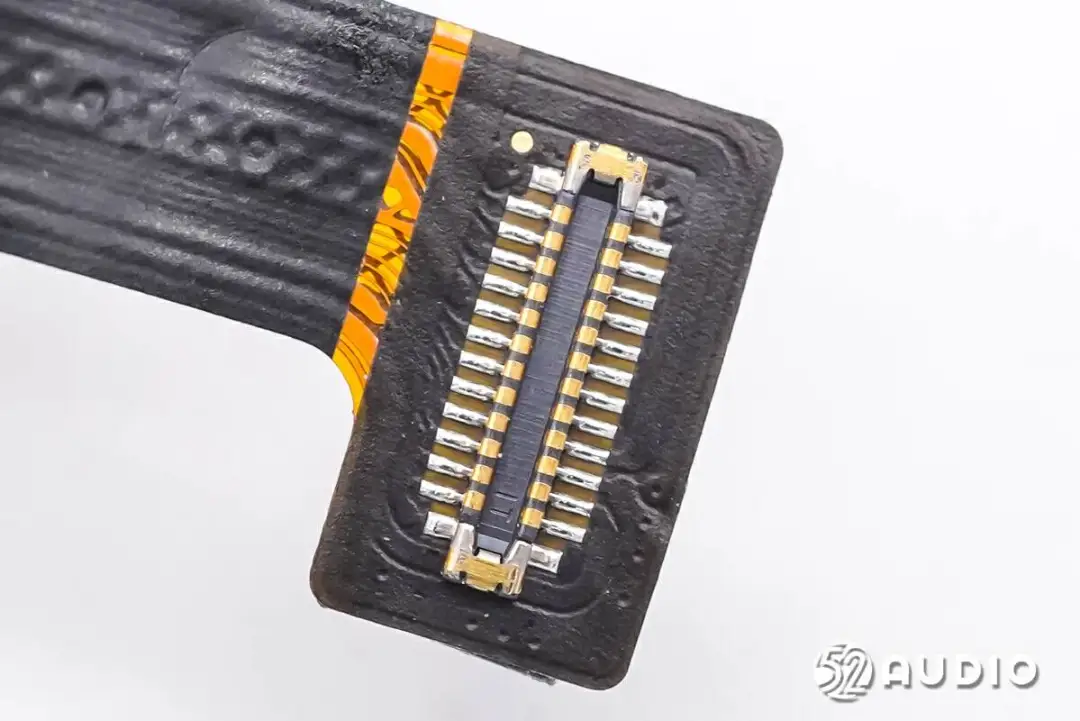

摄像头连接主板的BTB连接器公座特写。

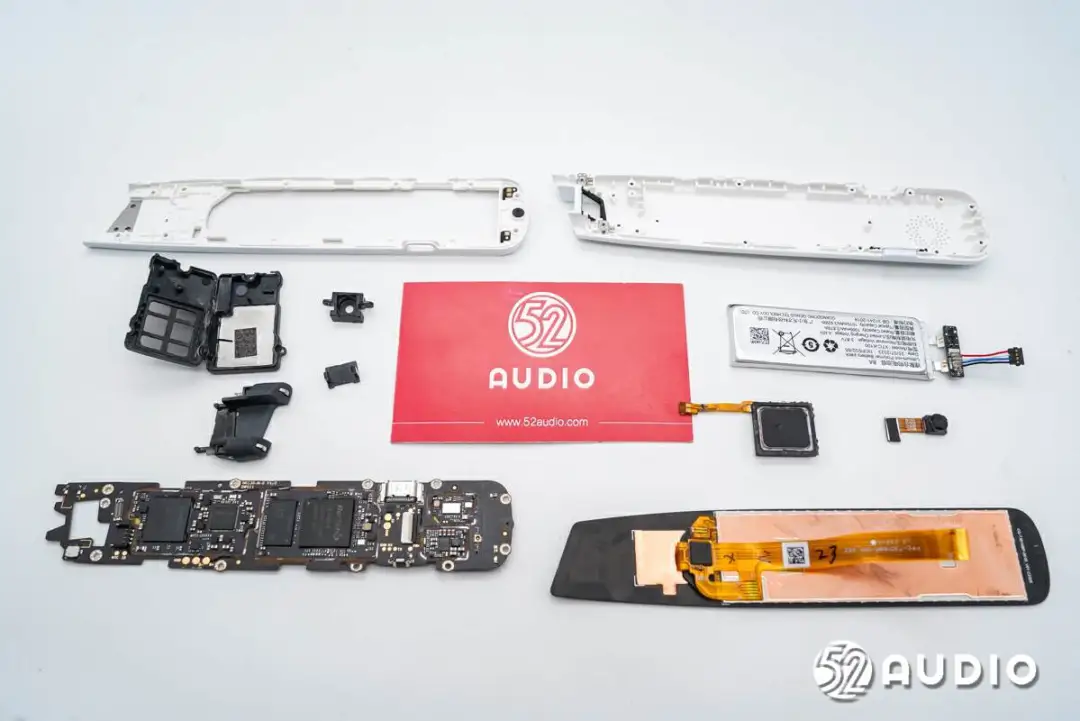

步步高词典笔F6拆解全家福。

我爱音频网总结

步步高词典笔F6在外观方面，设计非常的精致。星耀白配色，机身质感温润，握持舒适；细闪元素，呈现类似星空闪耀般的效果，拥有着出色的质感。同时，创新斜切笔头设计，使扫描更加稳定不跑偏；搭配创新滑轮设计，扫描更加流畅高效。



内部主要配置方面，步步高词典笔F6搭载1000mAh锂电池，彩色扫描摄像头、扬声器和MEMS麦克风；3.16英寸屏幕采用了HFSitronix创发微CF1216电容触控控制芯片。



主板上，搭载了Rockchip瑞芯微RK3326多媒体处理芯片和RK817集成音频编解码器的电源管理芯片（PMIC），Samsung三星K4A8G165WC-BCTD 8G内存和Kingston金士顿EMMC32G-TJ30 32G闪存，以及Infineon英飞凌CYW43438蓝牙、WiFi单芯片解决方案，ST意法半导体LIS2DW12TR超低噪声加速度传感器等。
