前言

街电共享充电宝Y1525A具备5200mAh容量，自带一条Lightning输出线缆，也是唯一的输出方式，只能给iPhone充电，是一款设计上针对性很强的共享充电宝。此外除了放在机柜里进行接触式充电外，这款充电宝还配有一个Micro USB输入口，支持5V2A输入以及5V1A输出。

下面我们就把这款充电宝拆开，看看内部设计用料。

街电5200mAh共享充电宝外观

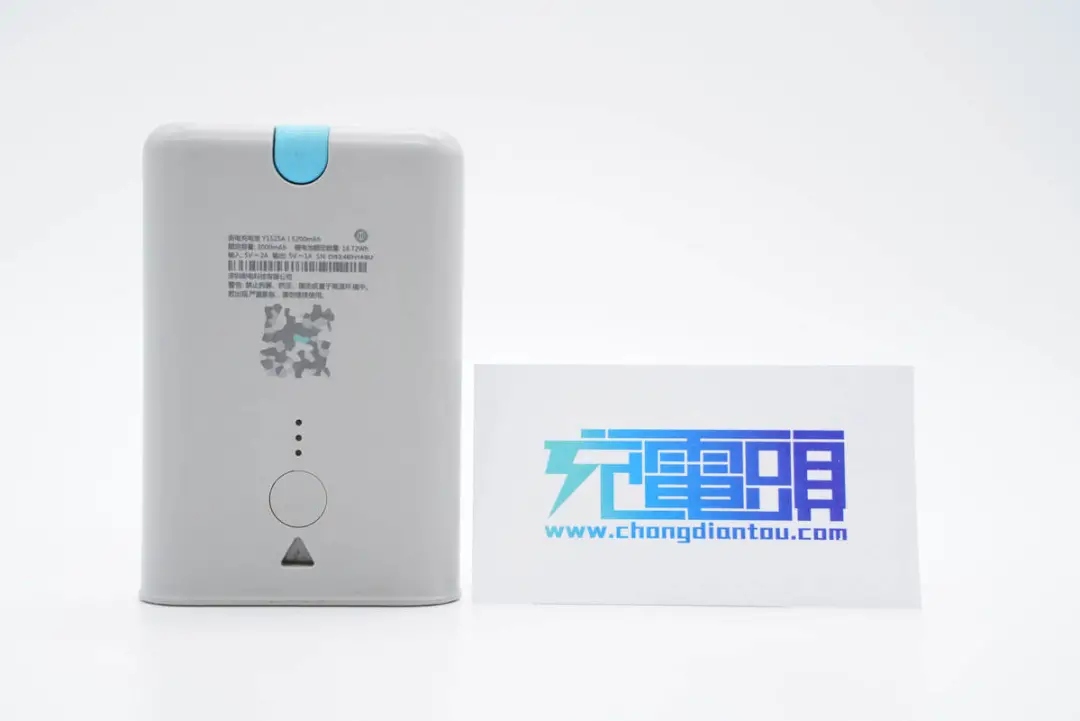

这款充电宝采用PC材质灰色外壳，两侧以及底部边缘圆润，顶部为平直切面设计，可以竖立放置。机身正面设有电源键和LED指示灯，上端印有产品参数和二维码（已处理），容量为5200mAh，额定容量3000mAh，额定能量18.72Wh，支持5V2A输入以及5V1A输出。

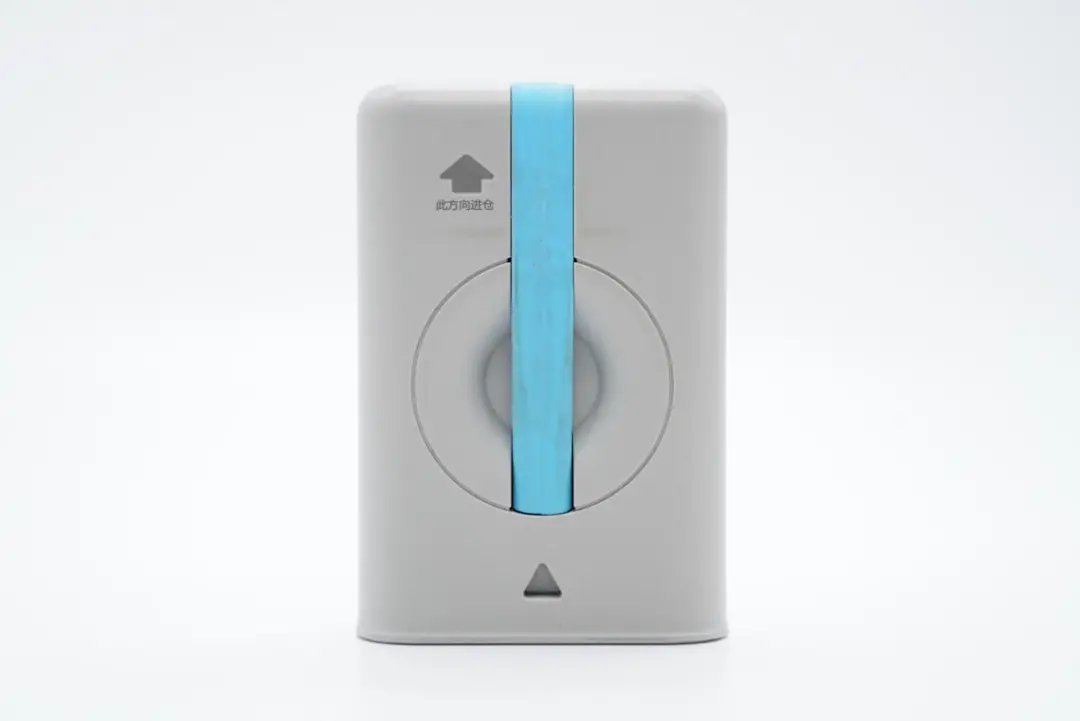

机身另一面设有凹槽以及理线槽。

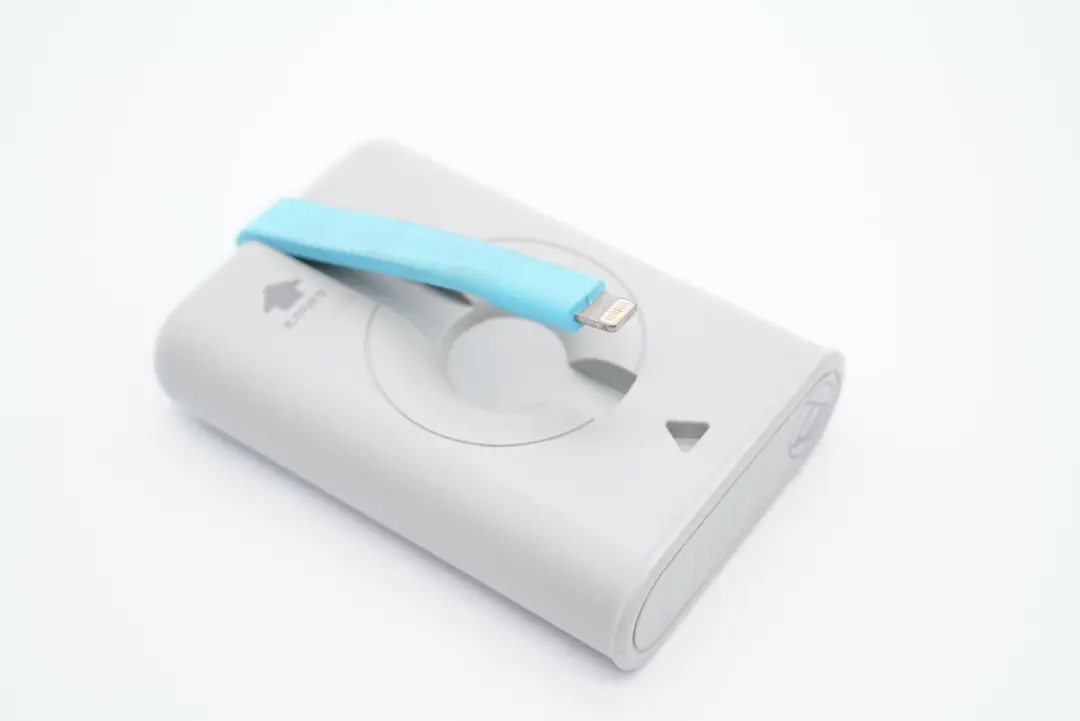

通过凹槽可以方便将Lightning输出线缆取出使用。

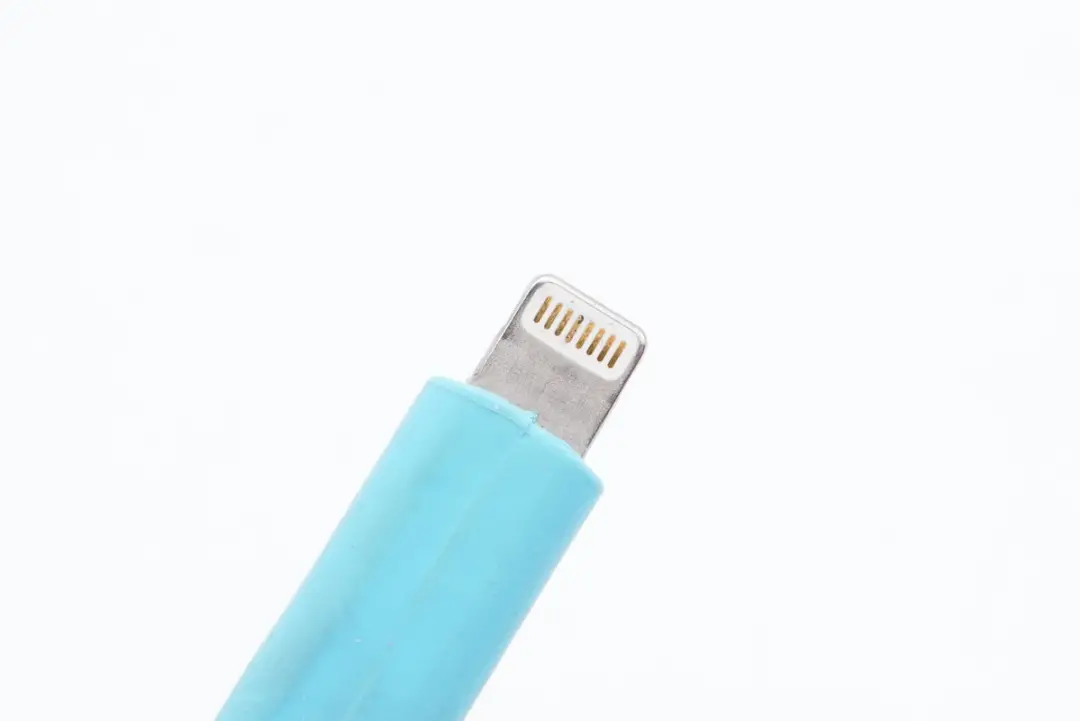

Lightning端子特写，触点为金色。

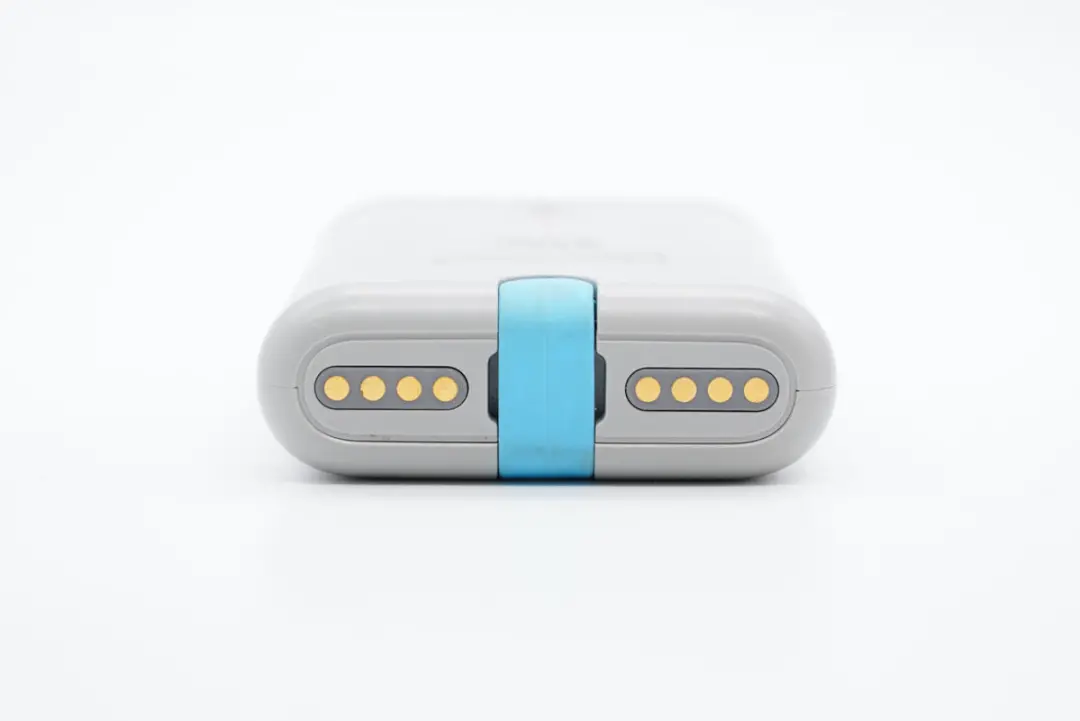

底部两侧设有充电触点。

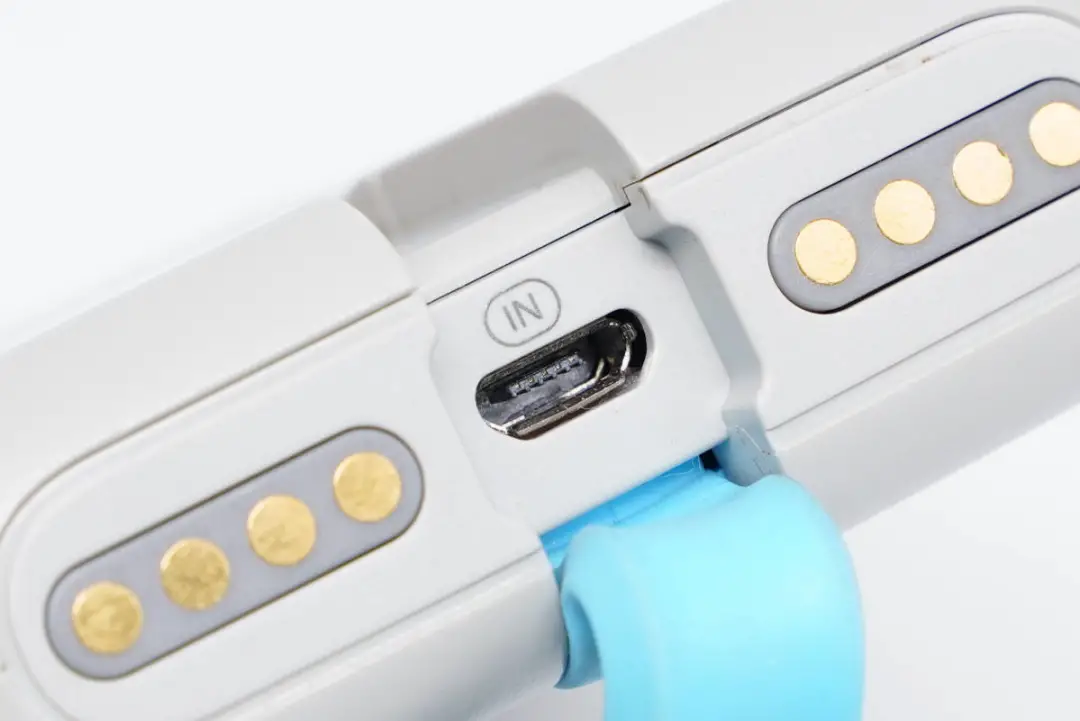

中间还有一个Micro USB输入口。

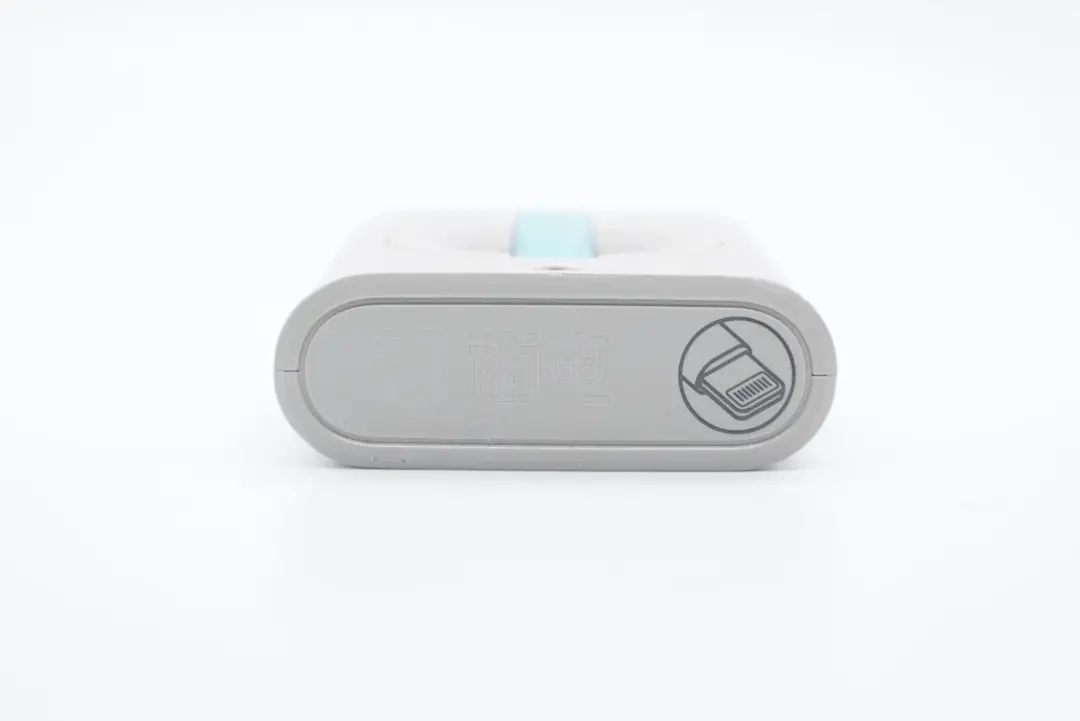

顶部外壳上凹印街电字样，右边印有Lightning头标识。

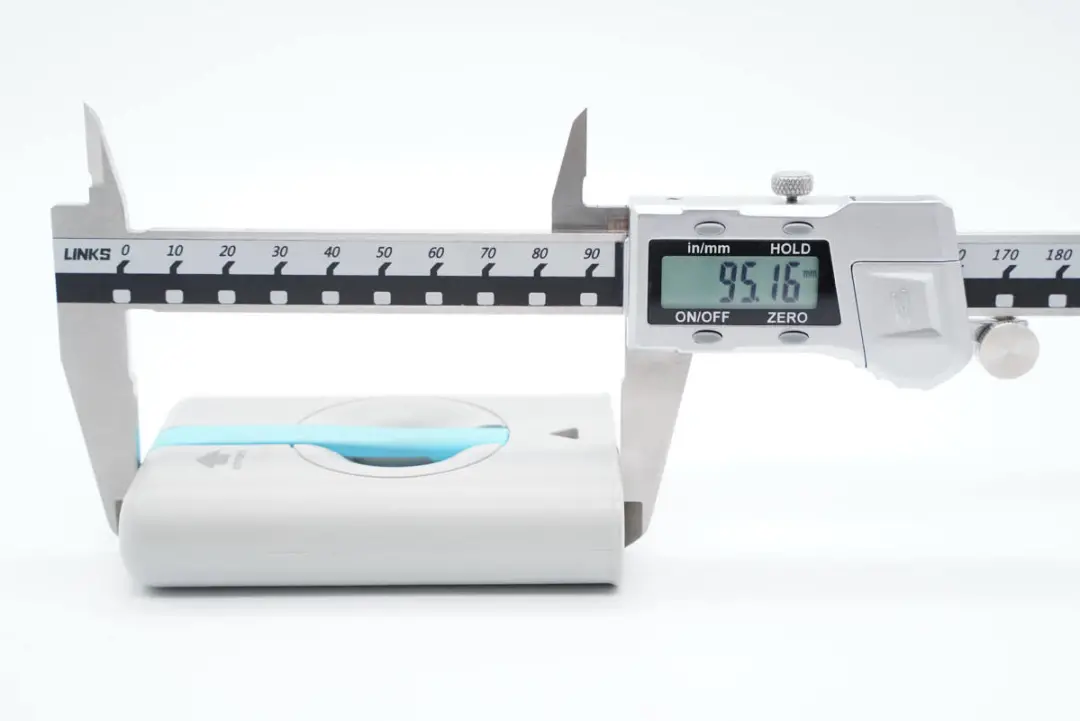

另外测得充电宝机身长度为95.16mm。

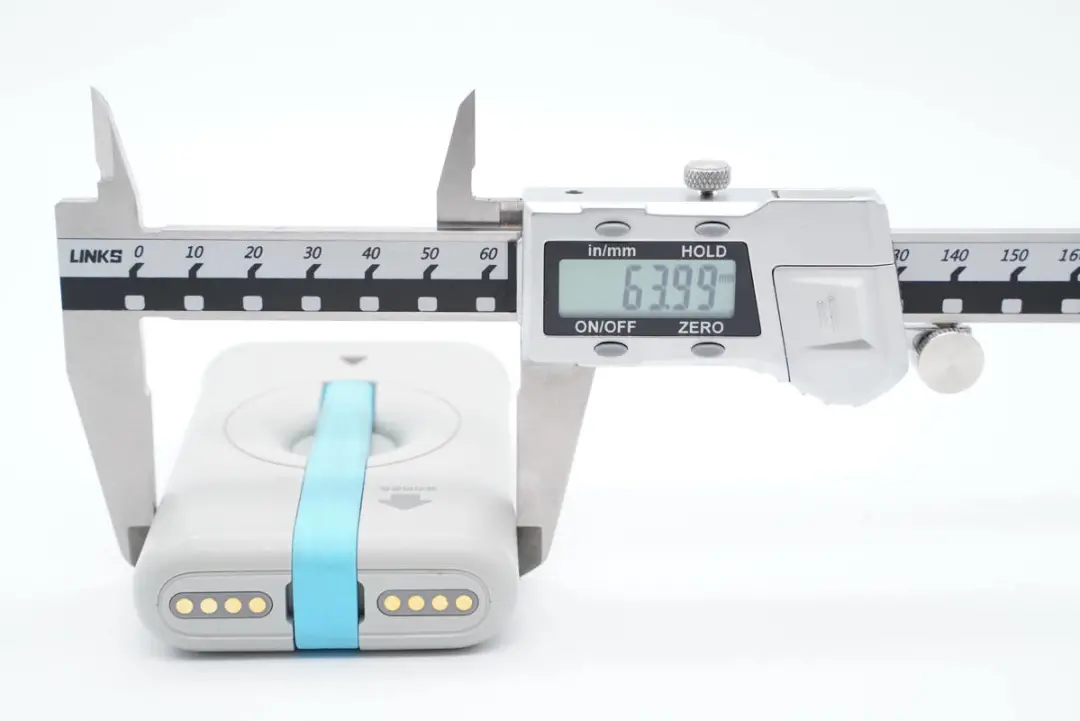

宽度为63.99mm。

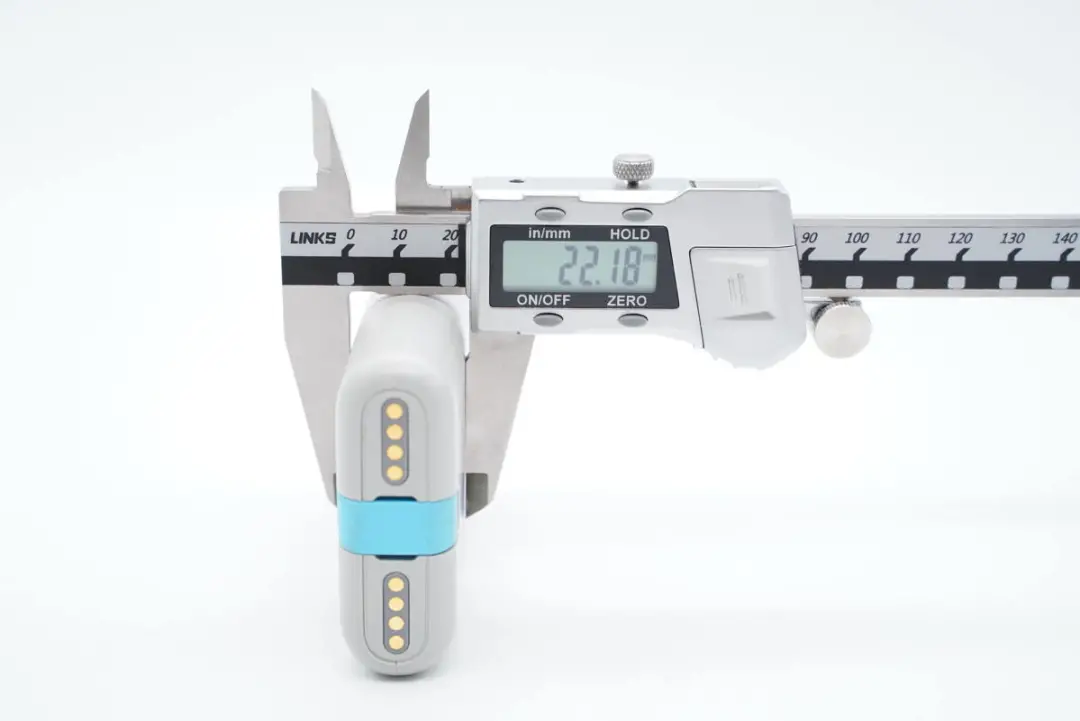

厚度为22.18mm。

重量约为158g。

街电5200mAh共享充电宝拆解

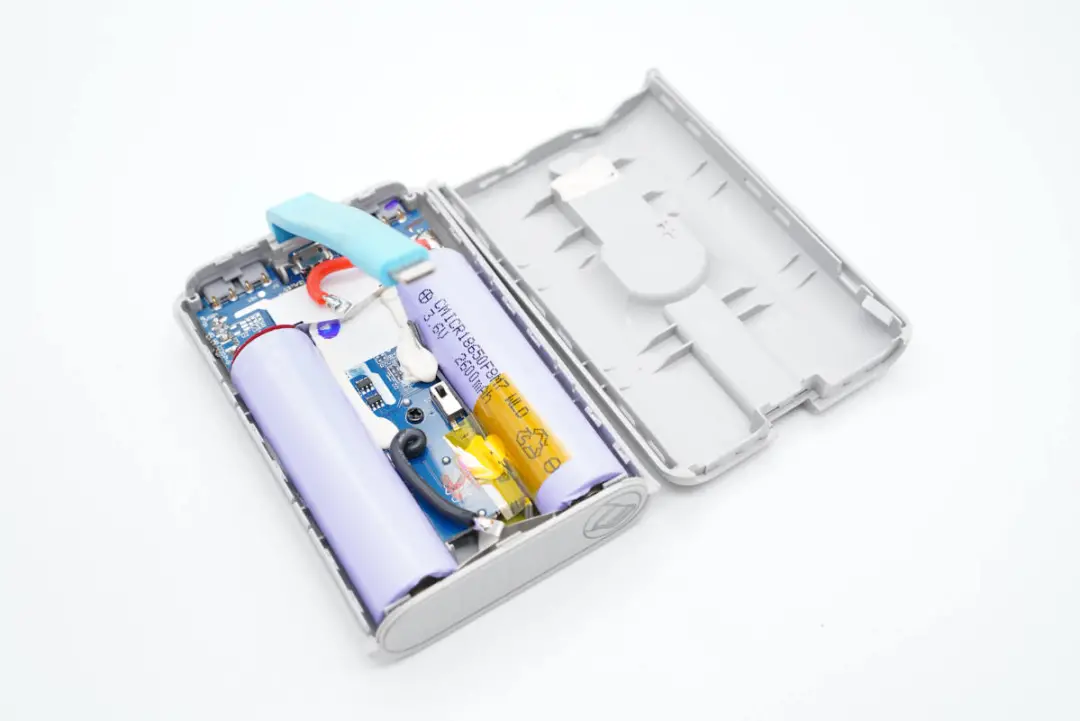

将机身壳拆开，卡扣进行固定封装。

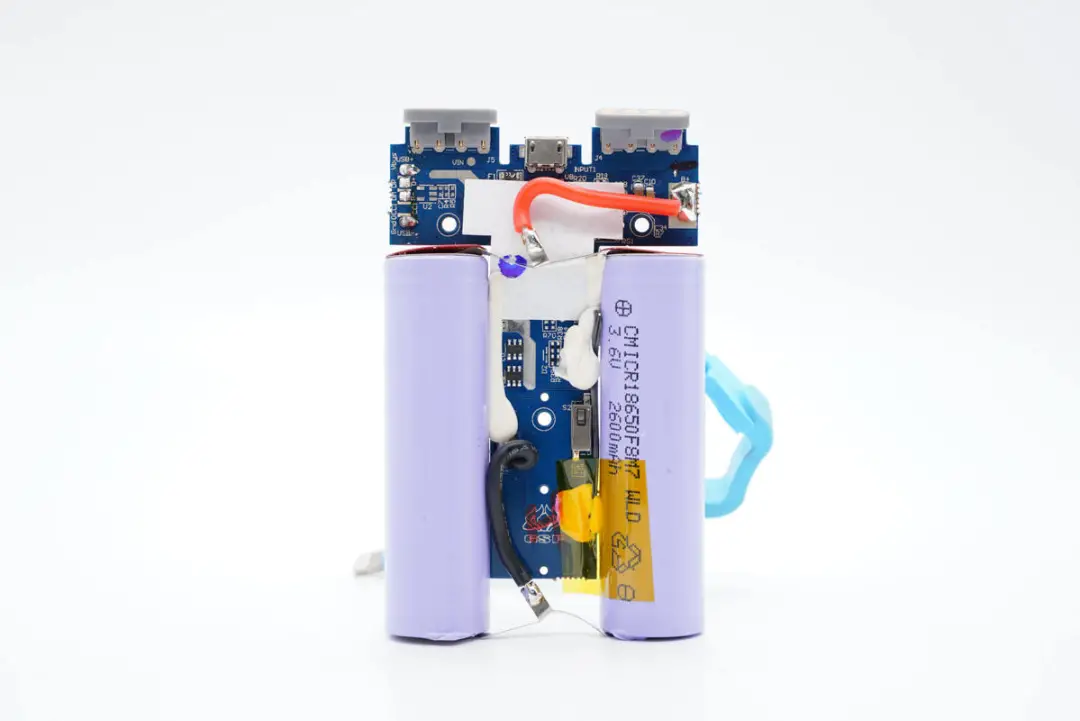

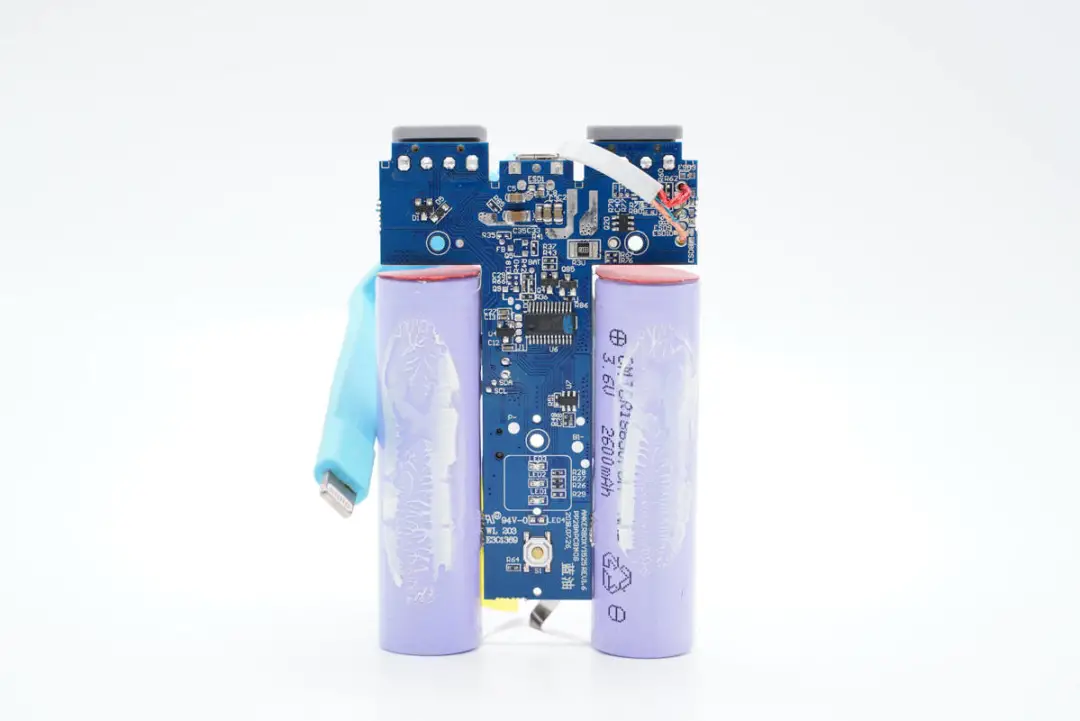

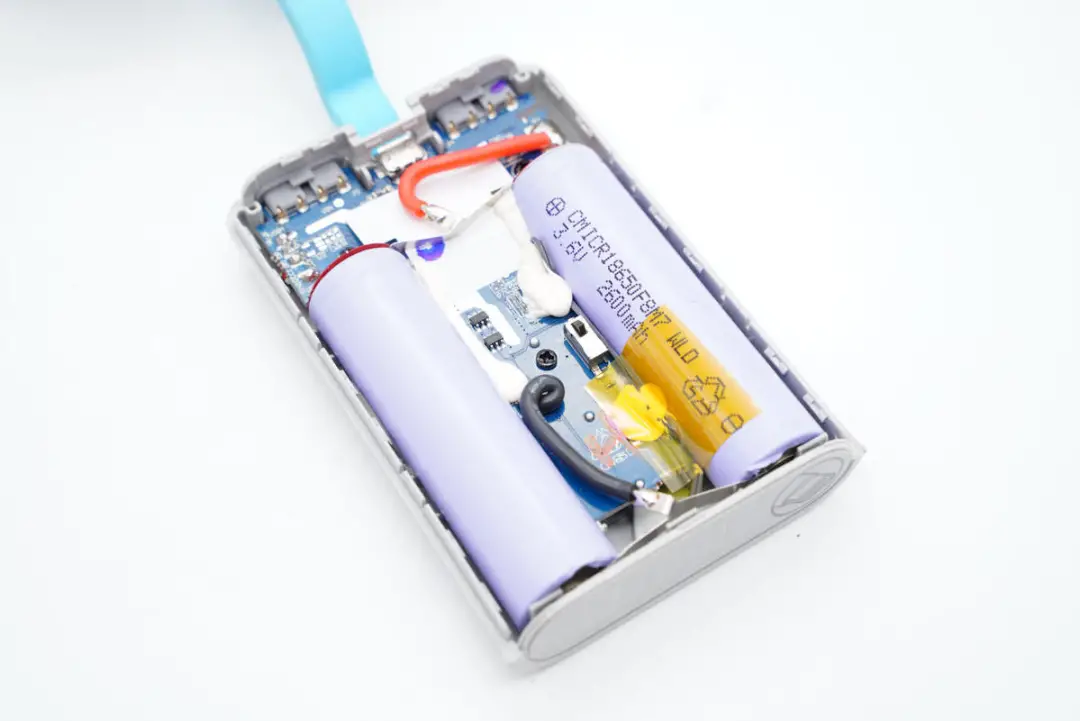

充电宝内部是两颗锂电池和一块T字型PCB板，电池置于两侧并打胶加固，两节电池通过镍带并联连接，再由红黑导线连接到PCB板上，电路板使用螺丝固定。

PCB板正面与电池正极镍带之间还贴有白色塑料片进行绝缘保护。

背面中心有一颗芯片，输出线直接焊接到电路板上。

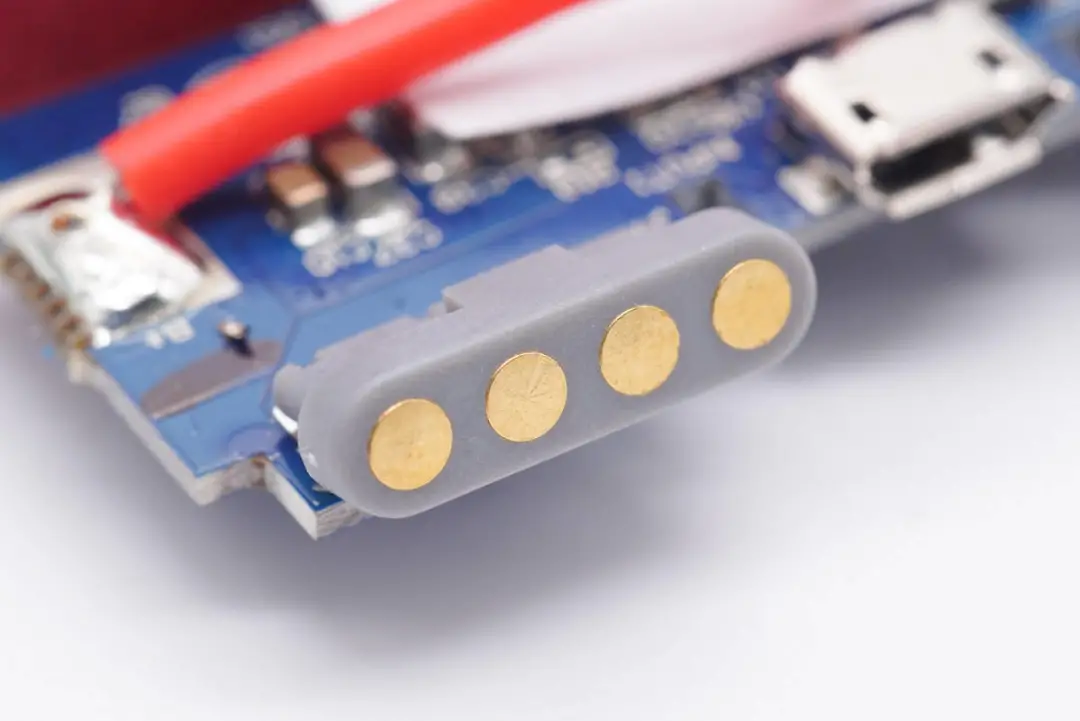

充电触点特写。

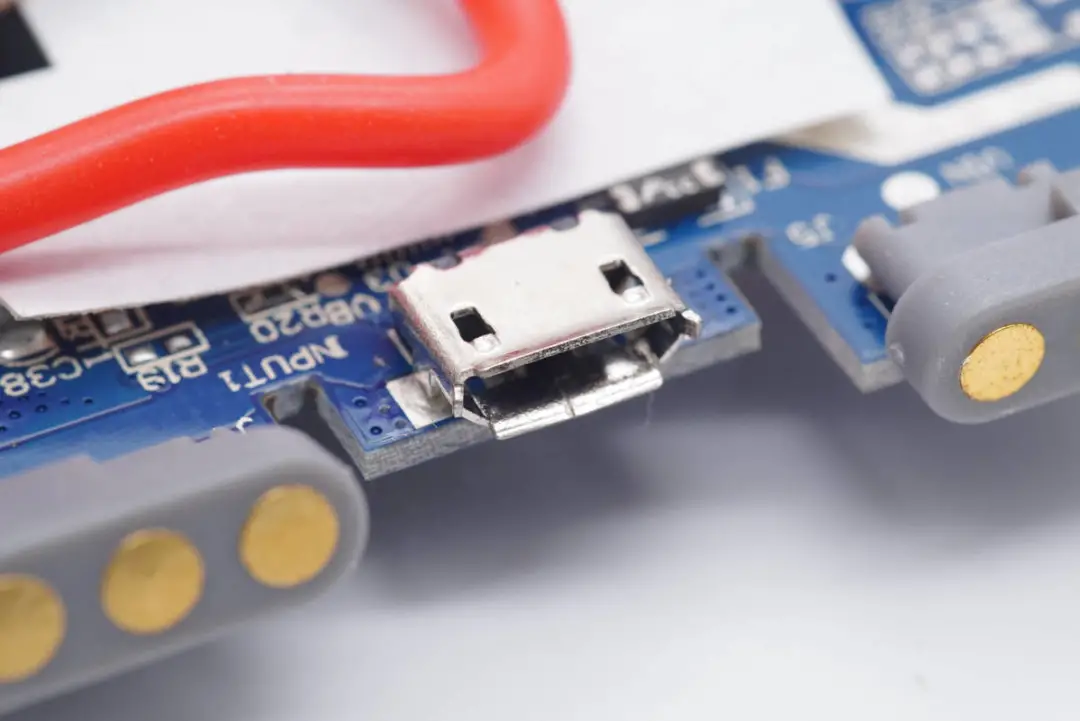

Micro USB母座特写，过孔焊接。

8205B输出保护管。

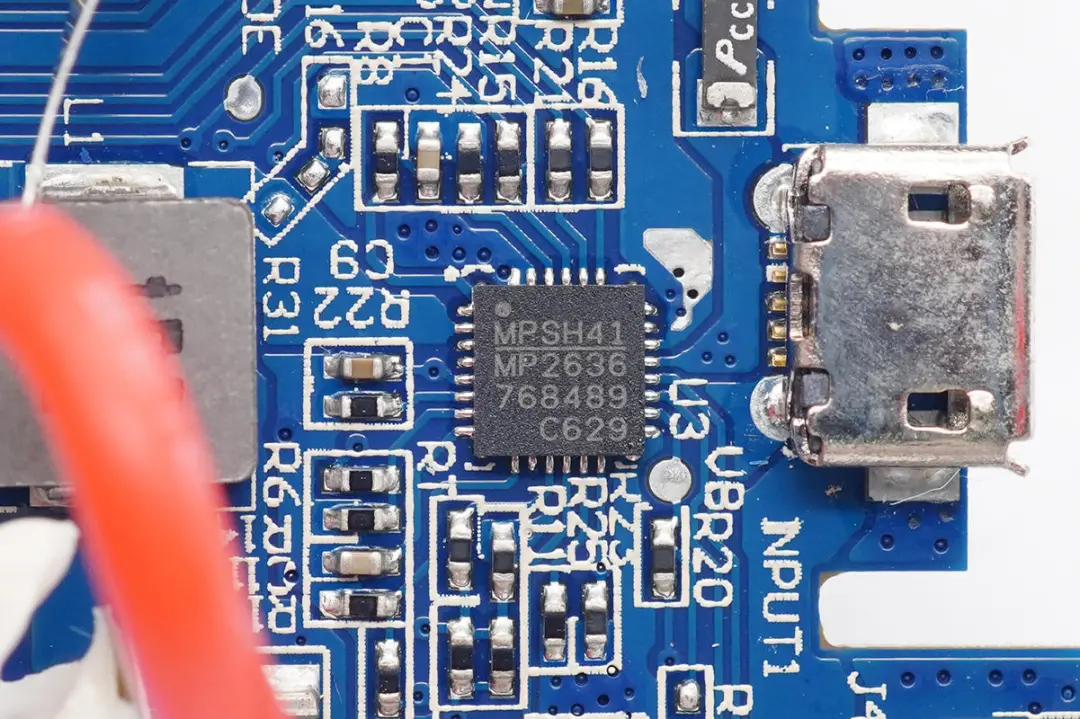

充电宝内部采用一颗MPS MP2636升降压控制器，集成度高，搭配一颗1R5合金电感进行升降压实现充放电。

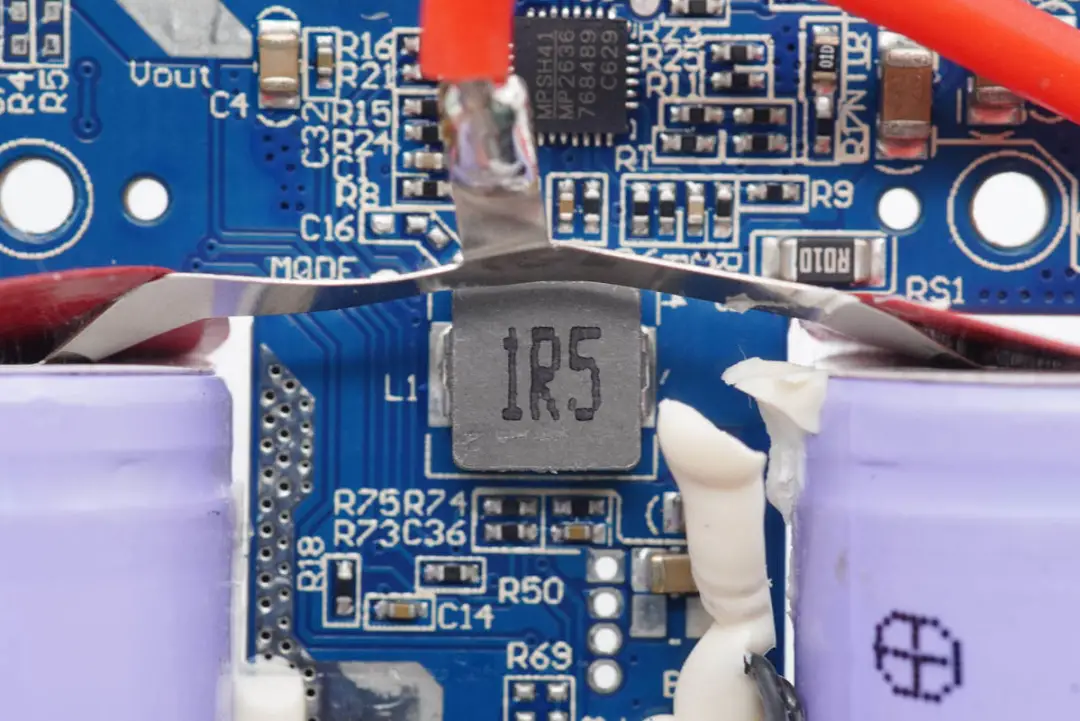

1R5合金电感特写。

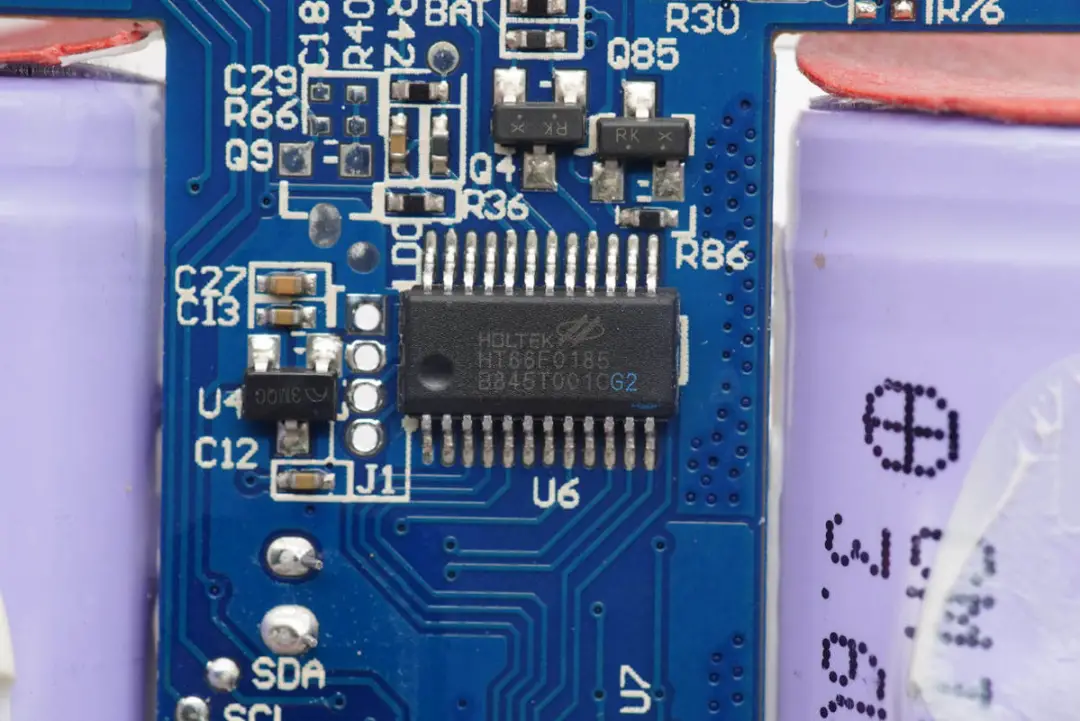

移动电源主控芯片采用合泰HT66F0185单片机。

电源键贴片焊接，旁边是三颗LED电量指示灯。

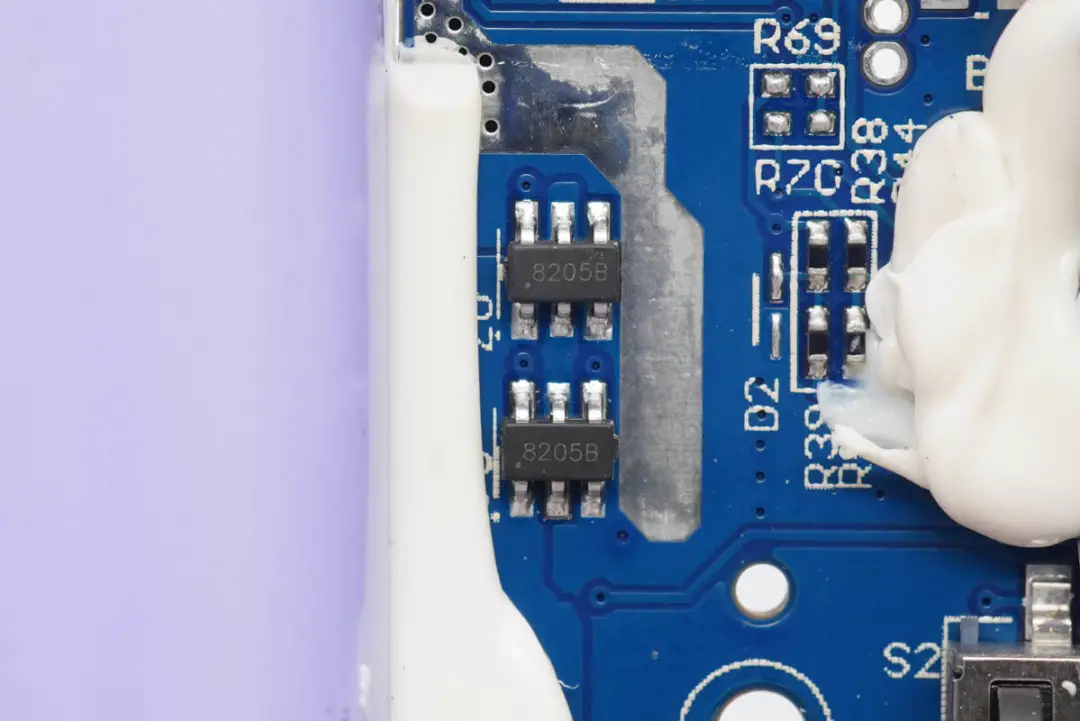

8205B锂电保护管。

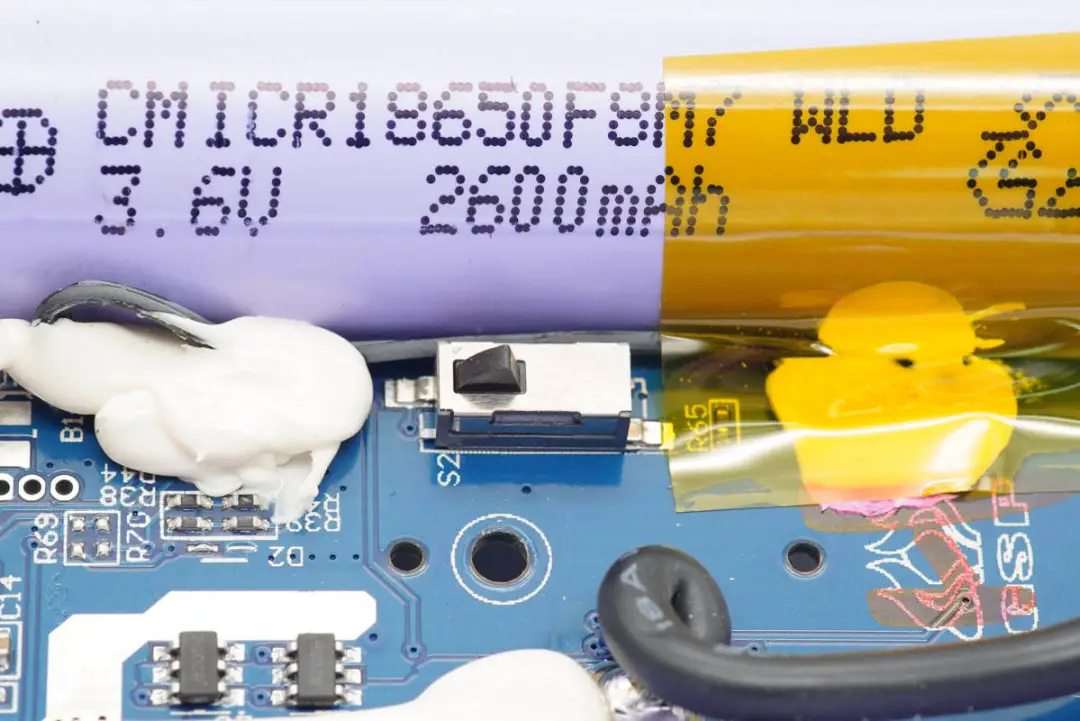

防拆开关特写。

电池来自创明，是圆柱型钴酸锂电池，CMICR18650F8M7型号，规格为3.6V/2600mAh。

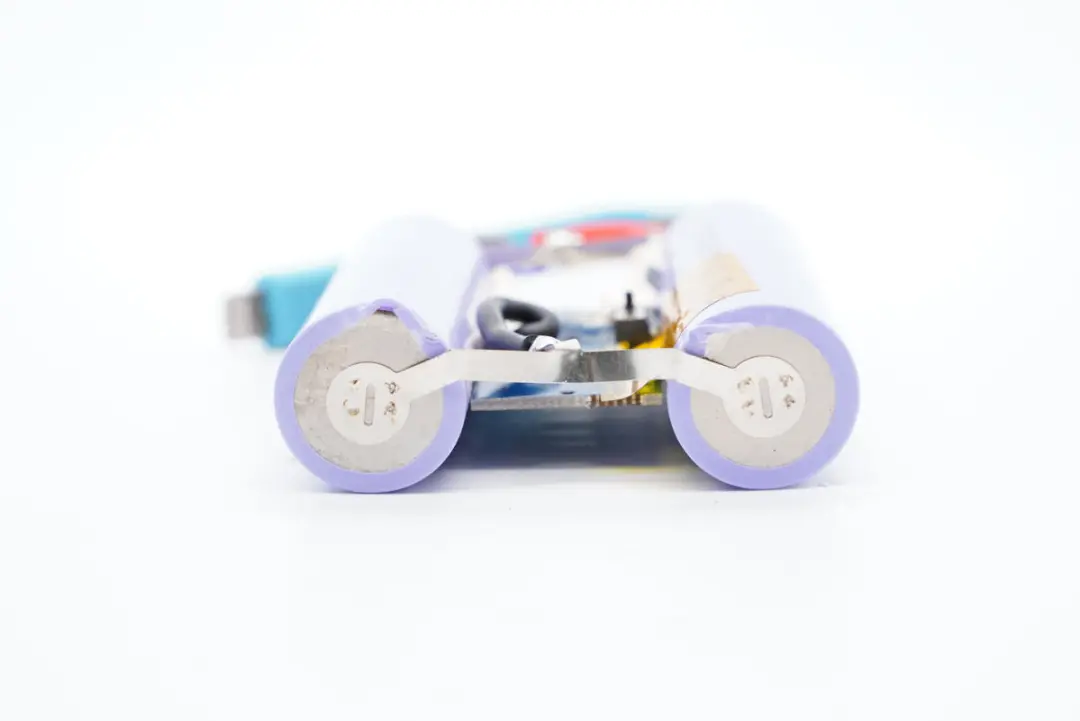

两颗锂电池采用镍片点焊并联。

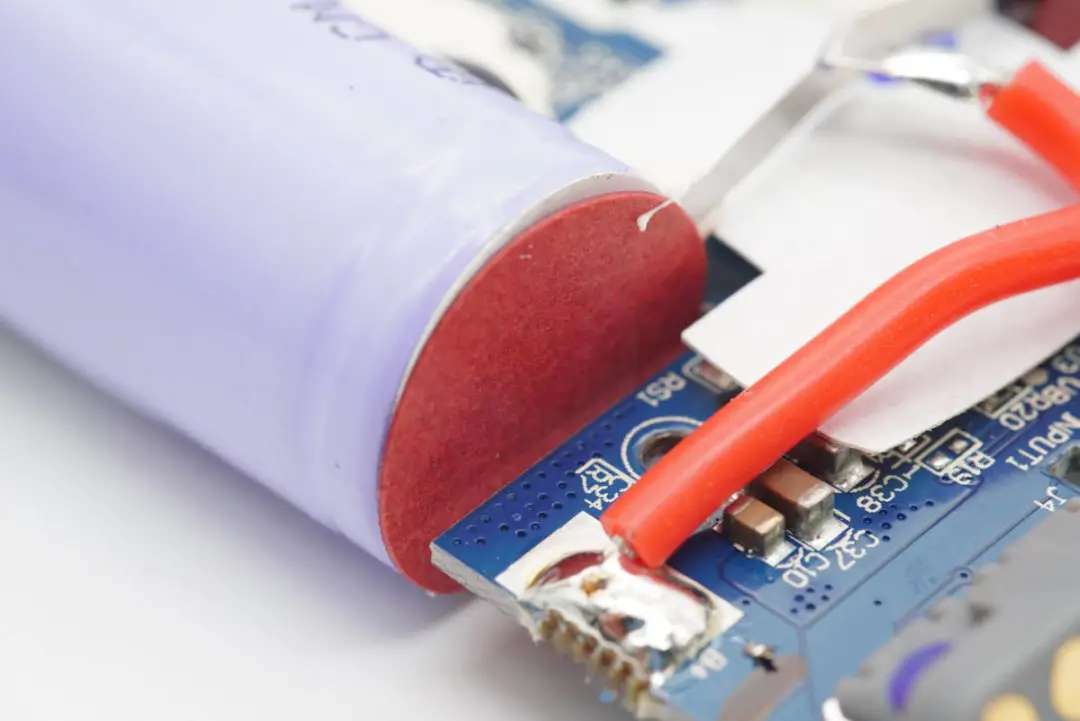

电池正极贴有红色绝缘纸。

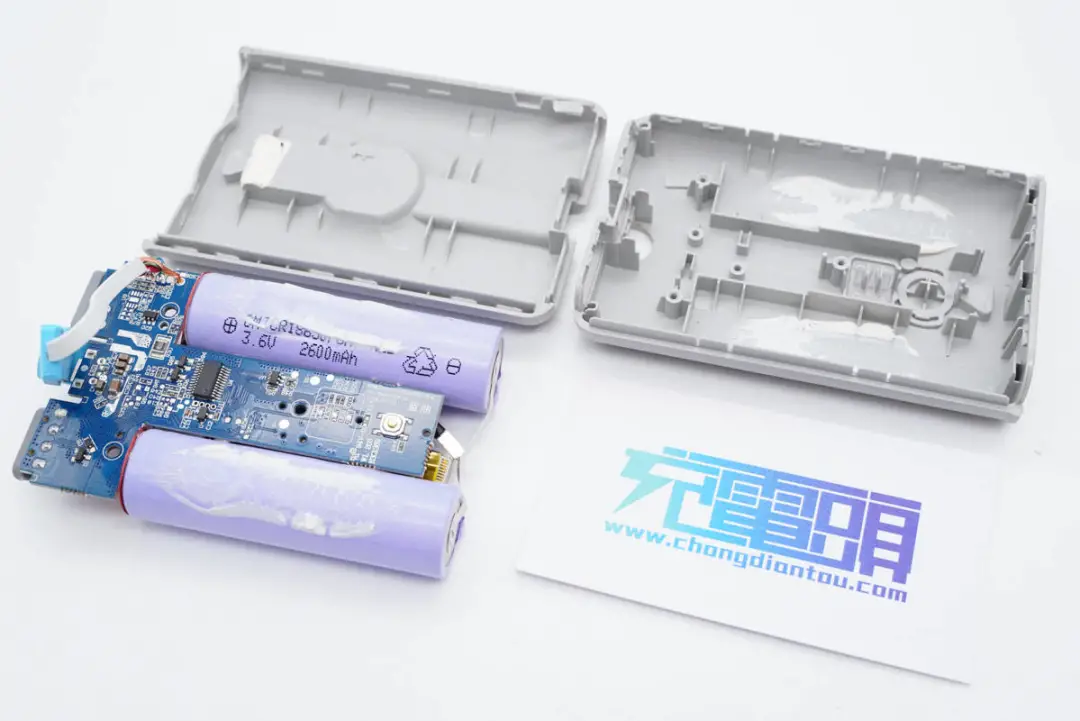

全部拆解完毕，来张全家福。

充电头网拆解总结

充电宝机身外壳采用卡扣封装，内置两颗创明18650钴酸锂电池，因此可以看到充电宝机身要厚一些。两颗电池并联，并且打胶加固。采用18650圆柱锂电池可以避免鼓包情况，但作为一款共享充电宝，随借随还，并不是该消费者考虑的一个因素，因此可以看到在拆解的七款共享充电宝中只有这款使用了18650圆柱形锂电池。

另外PCB板与电池镍带之间也做了绝缘处理，采用合泰HT66F0185单片机进行整机控制，MPS MP2636升降压控制器进行升降压实现充放电，总的来说芯片方案和电池用的都不错。
