前言

透明外壳的移动电源一经推出就获得了广大消费者的欢迎，移动电源采用透明设计，一改传统呆板设计，可以透过外壳观察到内部的PCB和元件，给人更具科技感的使用体验。充电头网拿到了Haycide品牌的一款透明移动电源，型号为H155，表示最大输出功率为155W。

这款移动电源具备2C1A输出接口，支持100W双向快充。采用彩色液晶屏幕，可以直观了解输入输出电压电流和功率，电池电量百分比以及温度等信息。移动电源采用铝合金骨架配合塑料外壳，螺丝固定，坚固又具备不错的散热能力。下面就对这款移动电源进行拆解，看看内部的方案和用料。

Haycide H155可视移动电源开箱

包装盒顶面左上角印有Haycide品牌和产品名称——H155 Power bank，右边绿色电路图背景上印有产品外观。

侧面印有产品六大卖点信息。

背面有月球深空以及移动电源被锁定的场景图，左边下方印有产品接口标识、容量、可上飞机、认证以及详细参数。

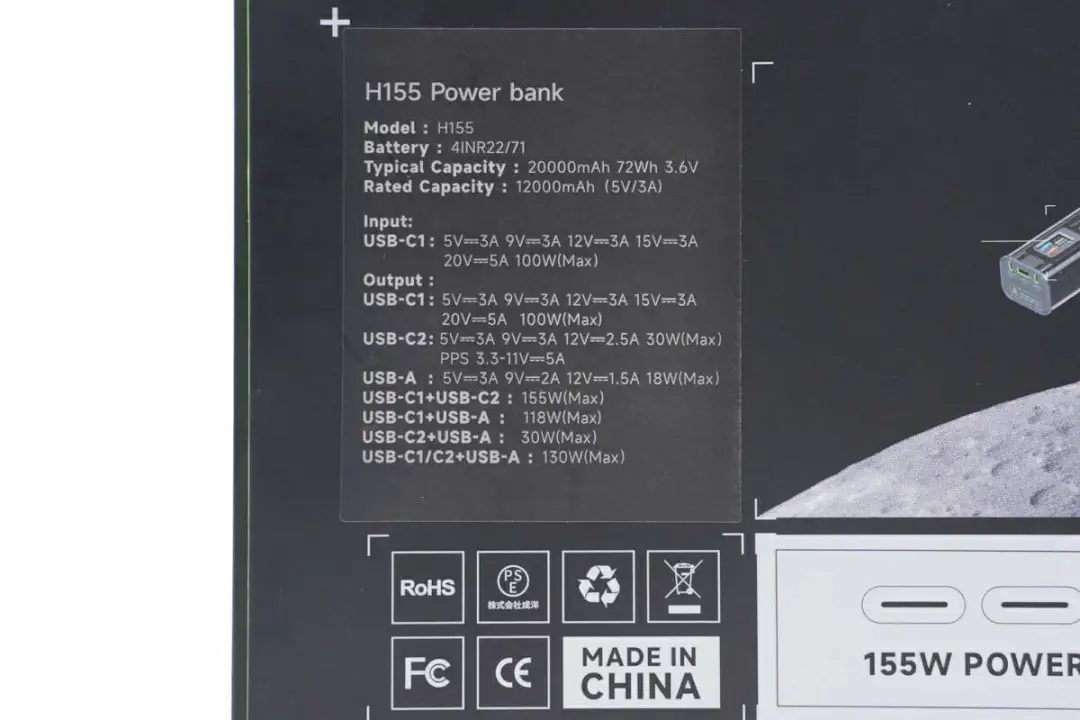

贴纸上参数特写

产品型号：H155

电芯类型：4INR22/71

典型容量：20000mAh 72Wh 3.6V

额定容量：12000mAh（5V3A）

USB-C1输入/输出：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）

USB-C2输出：5V3A、9V3A、12V2.5A、3.3-11V5A（30W Max）

USB-A：5V3A、9V2A、12V1.5A（18W Max）

C1+C2：155W Max

C1+A：118W Max

C2+A：30W Max

C1+C2+A：130W Max

移动电源通过了FCC、CE、PSE、RoHS认证，并且可携带上飞机。

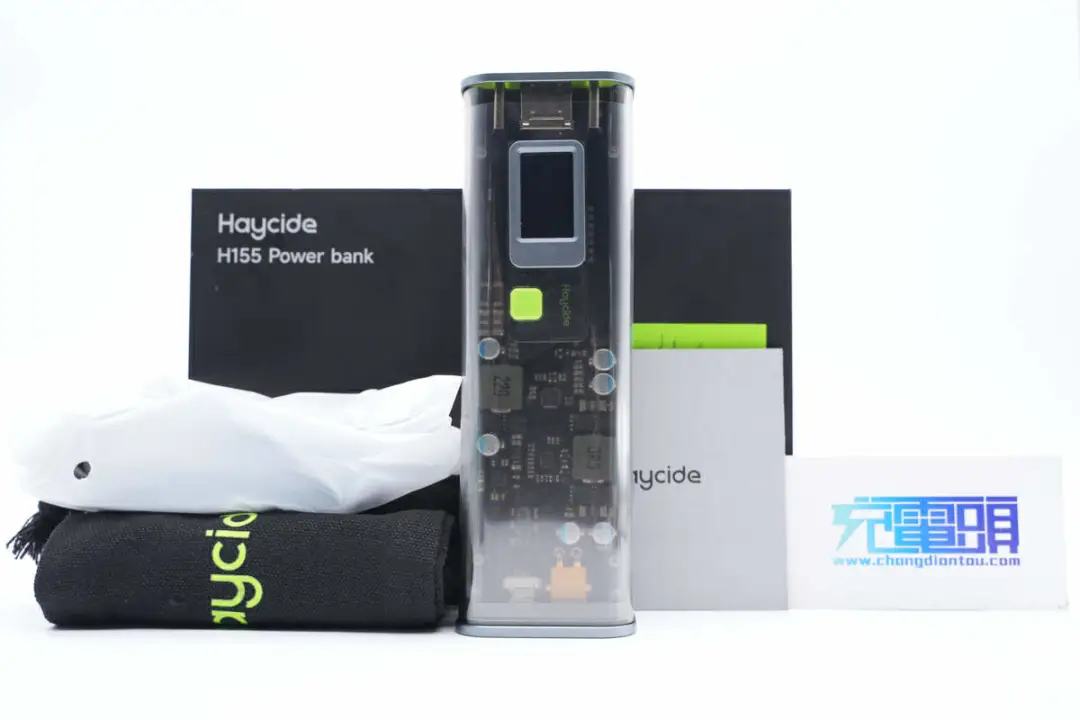

包装内含移动电源、数据线、收纳袋以及使用说明书。

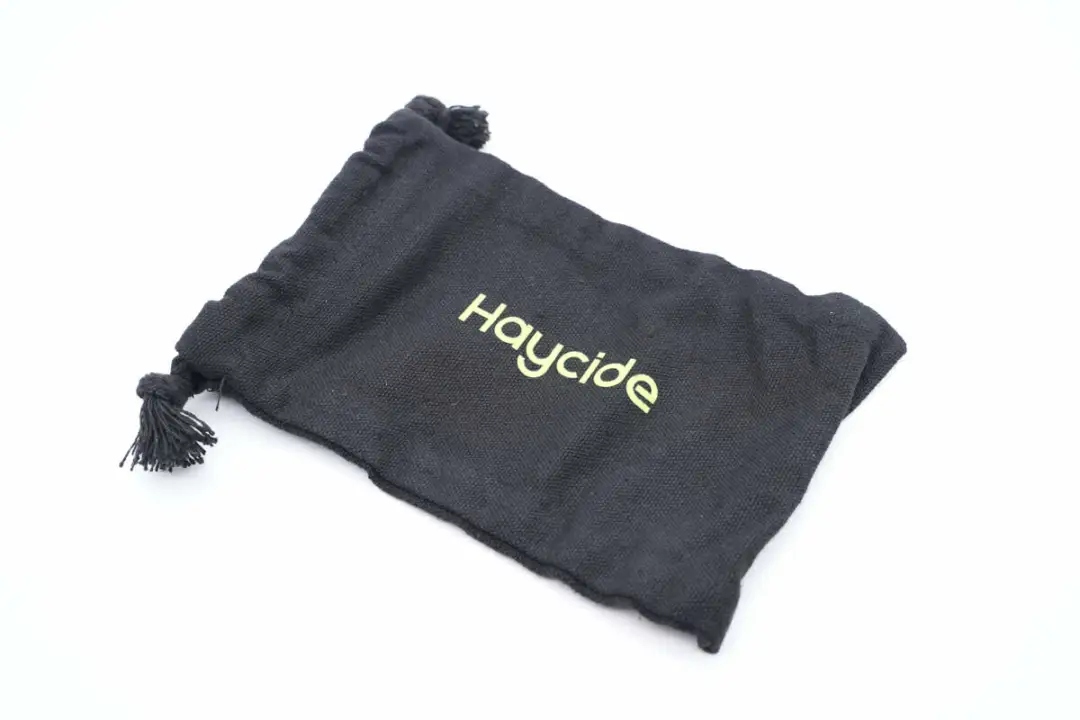

收纳袋一览，上面印有Haycide品牌。

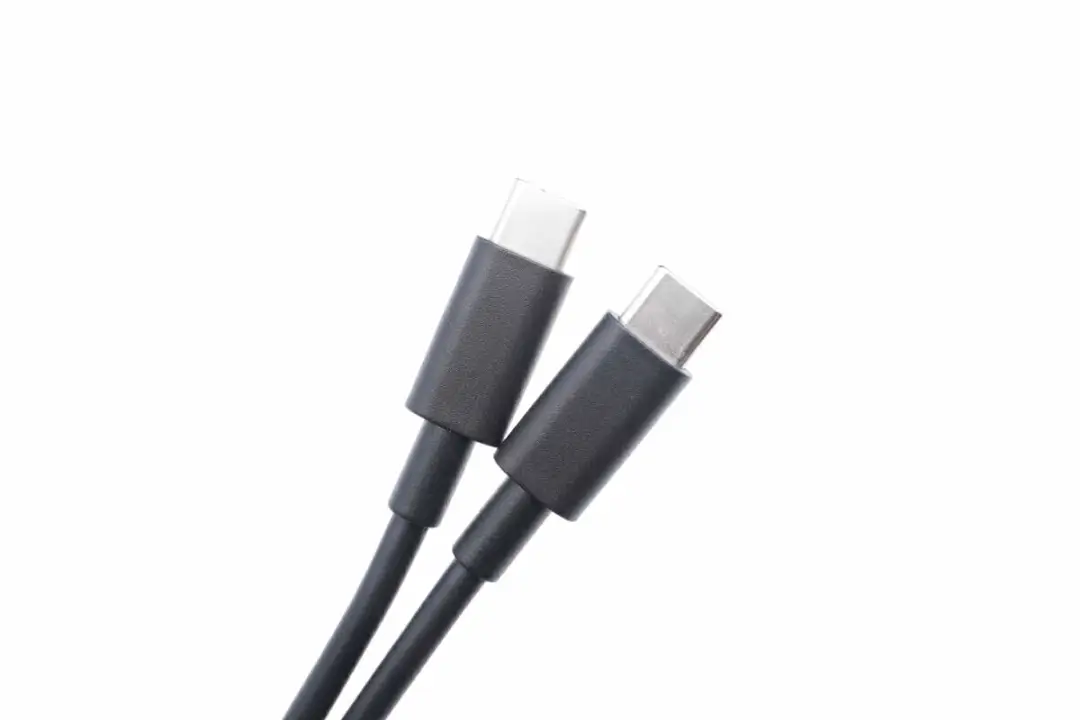

附带数据线是C to C线，常规通体黑色设计，线头外壳磨砂方便插拔。

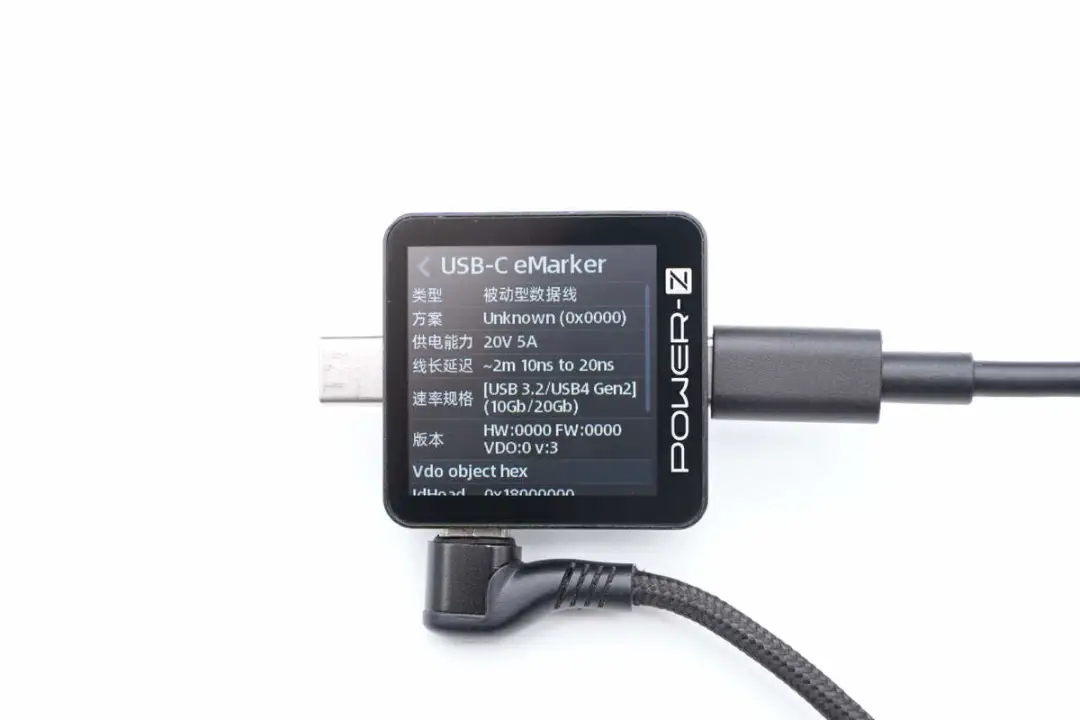

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 3.2/USB4 Gen2。

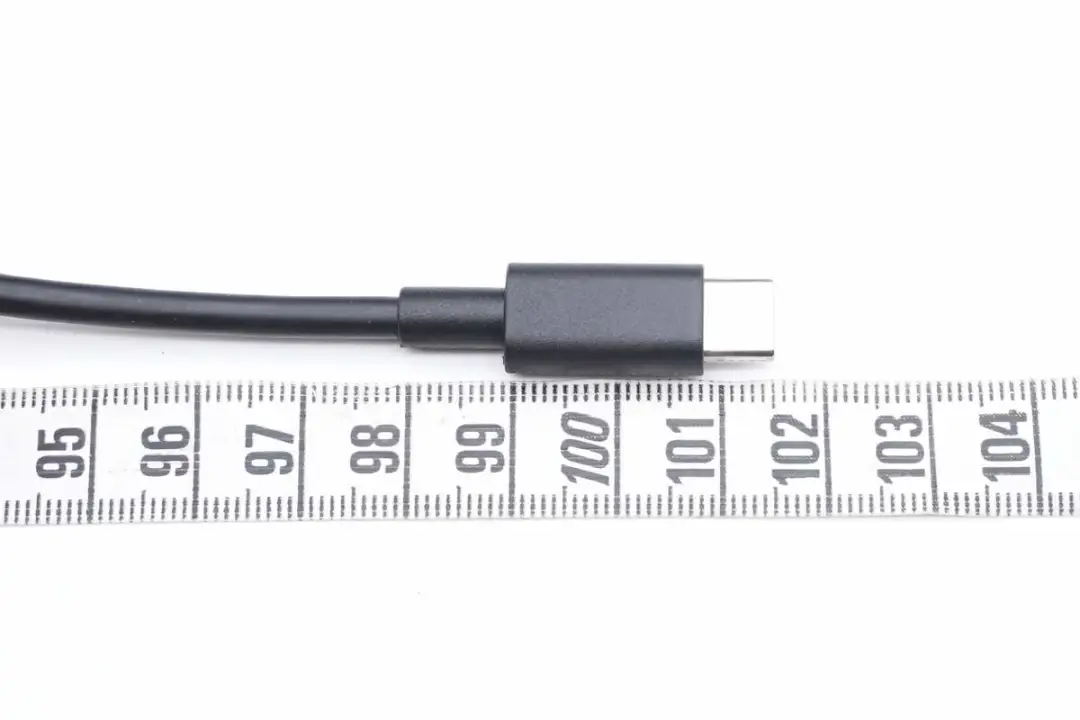

另外测得数据线长度约为101.5cm。

移动电源采用非传统柱状造型，作为一款20000mAh大容量产品持握手感也可以很好。

移动电源两端以及内部支撑板组成工字结构骨架，采用铝合金材质保证强度，两端金属板喷砂，外观更精致，手感更细腻。腰身是PC阻燃材质透明塑料壳，整体光滑且两侧过渡圆润。

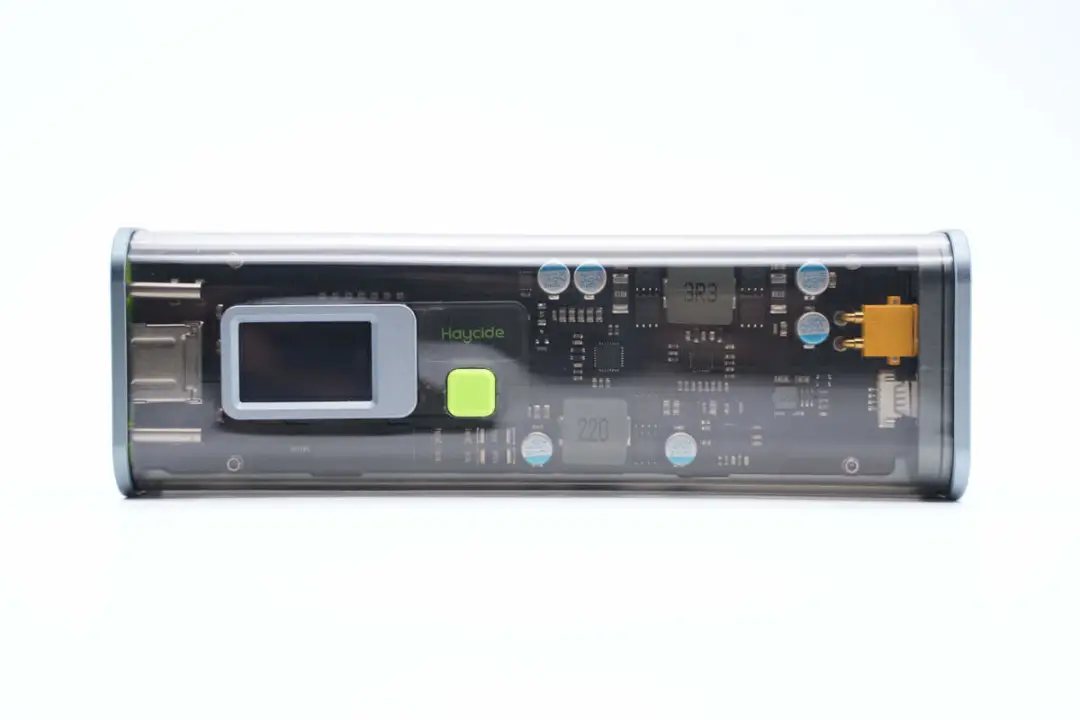

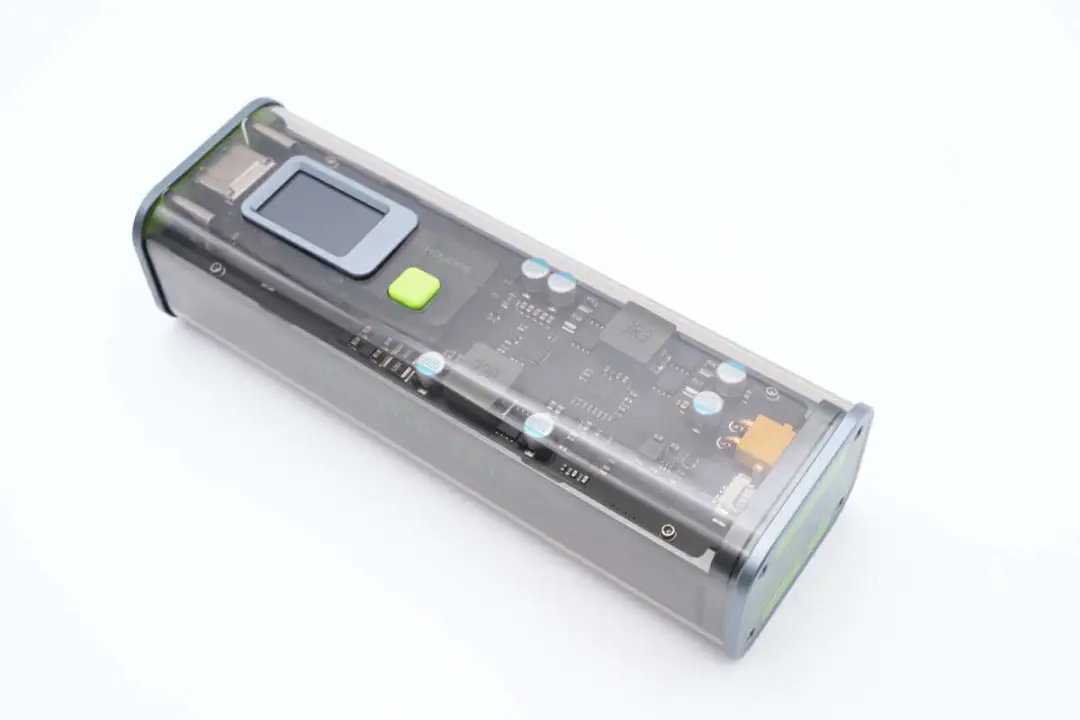

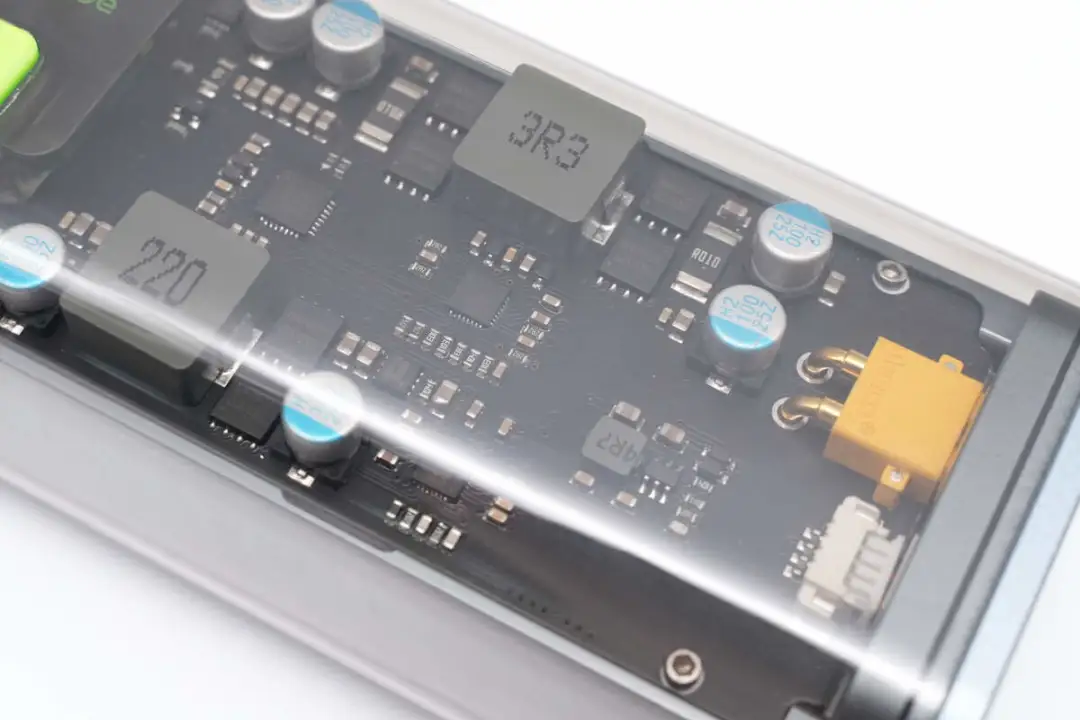

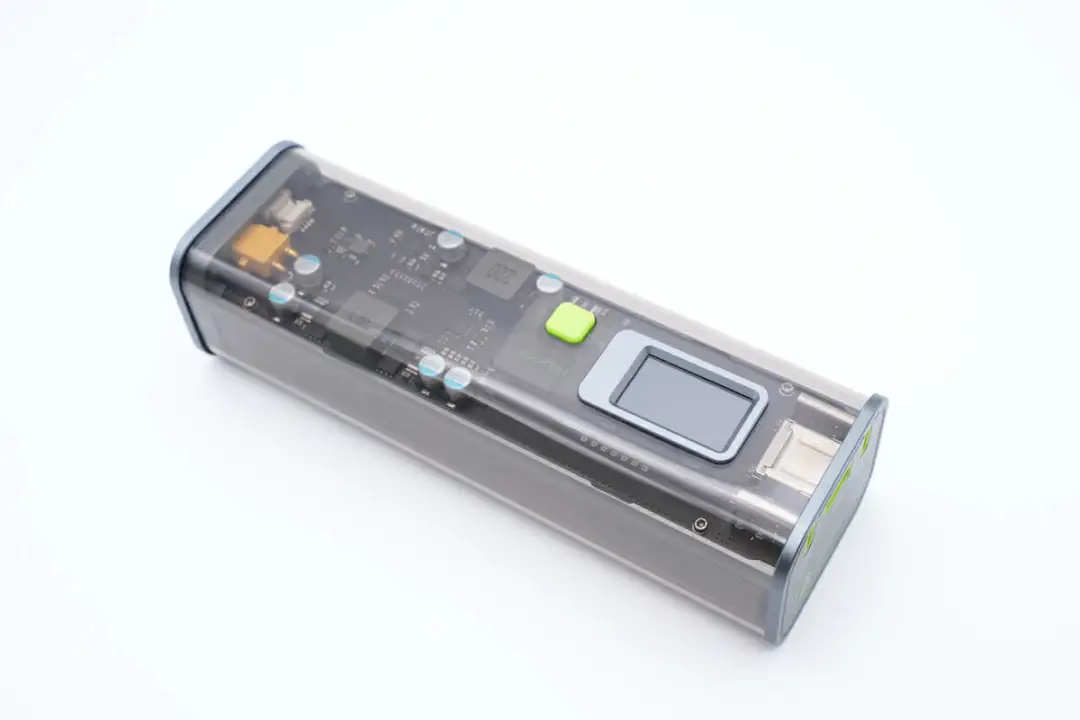

透过透明外壳可以清晰看见内部结构布局，以及电路板上的芯片、电容、电感等器件，从包装到产品设计，无不透露出一种硬核科技美感。

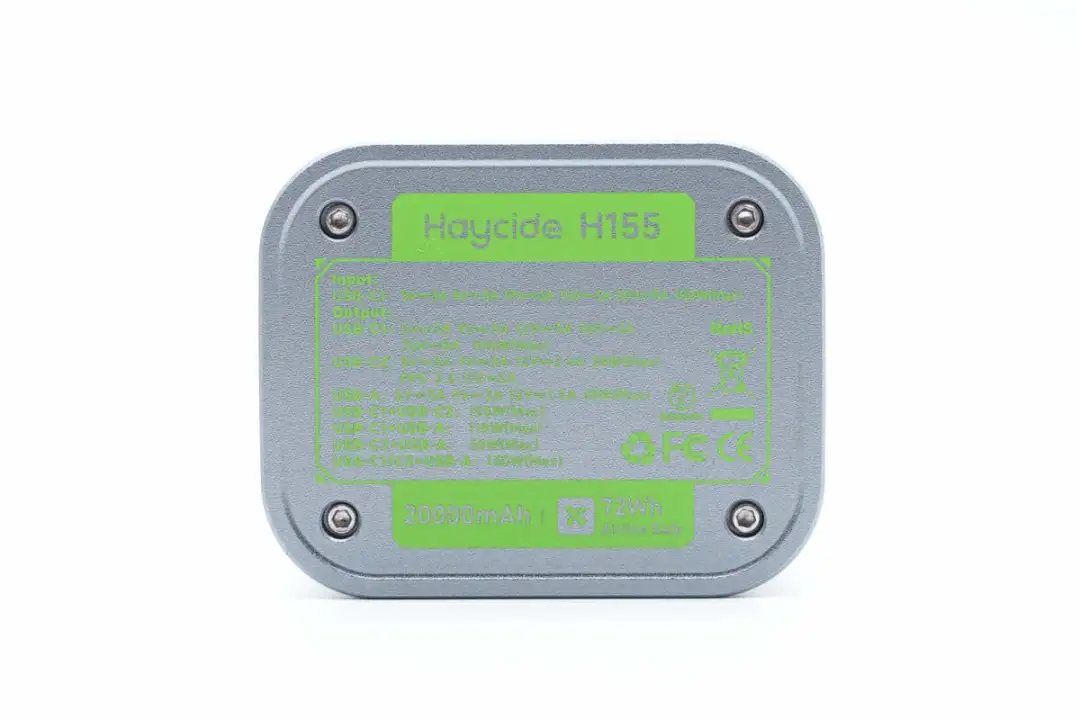

外壳通过螺丝封装固定，金属板上镭雕产品名称以及详细参数，因和包装盒上的完全一样便不再赘述。

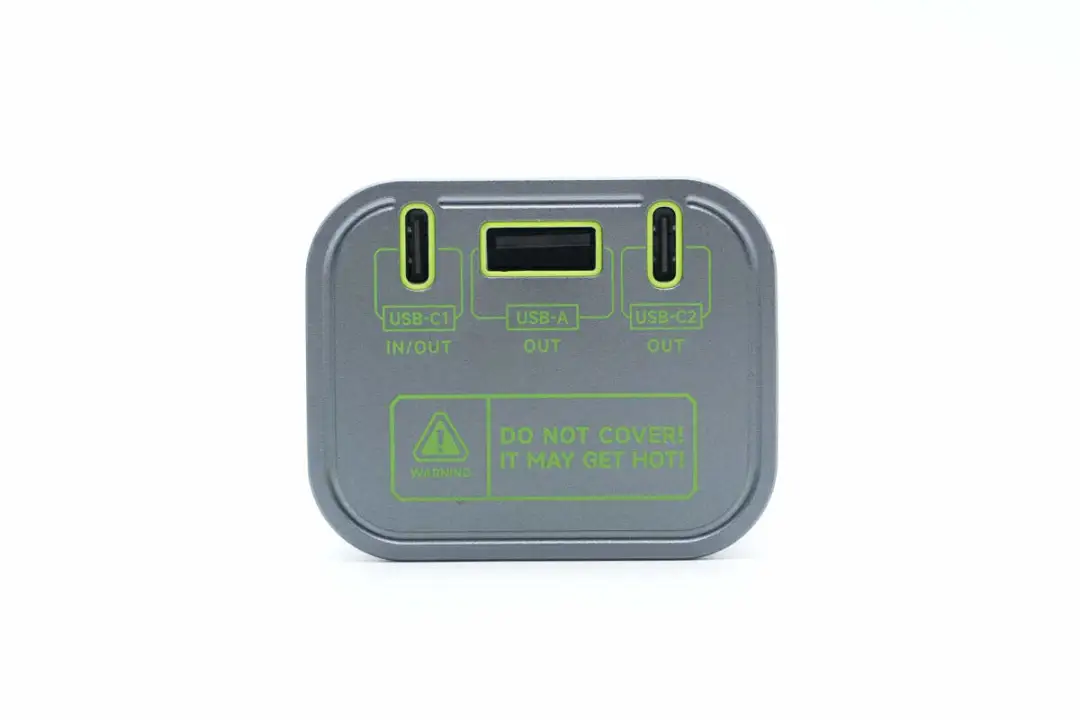

另一端配有2C1A三个接口，金属板上印有对应接口名称、输入输出以及警示标识。

机身顶面设有显示屏以及电源键。

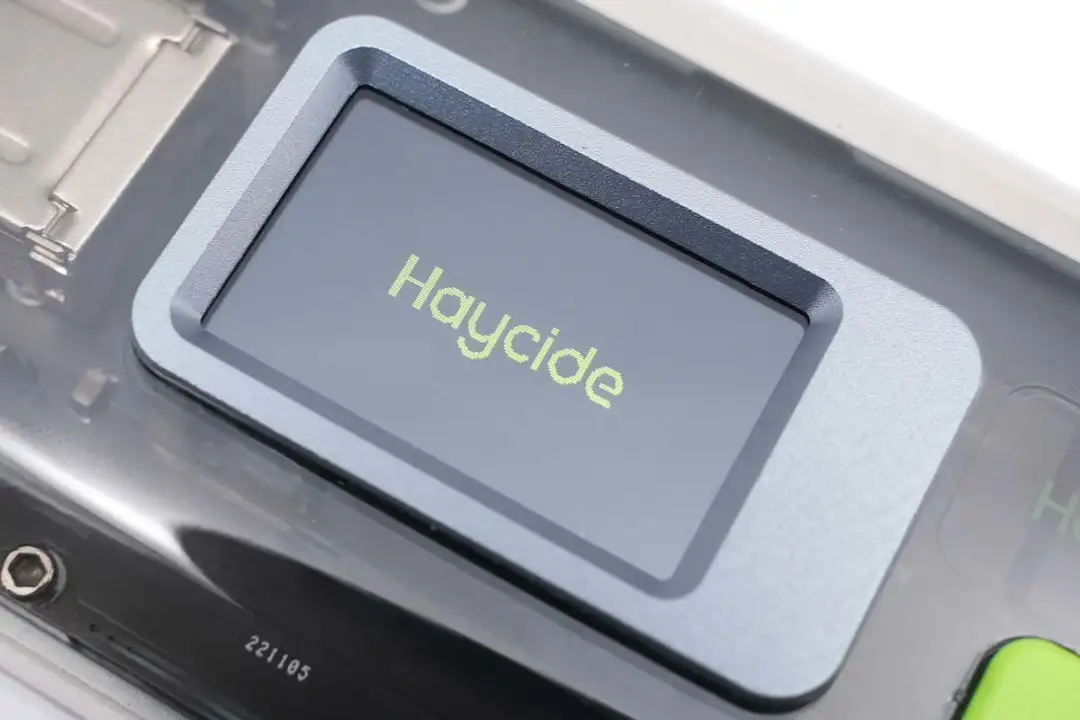

显示屏采用了铝合金材质金属边框，打开后先显示Haycide品牌。

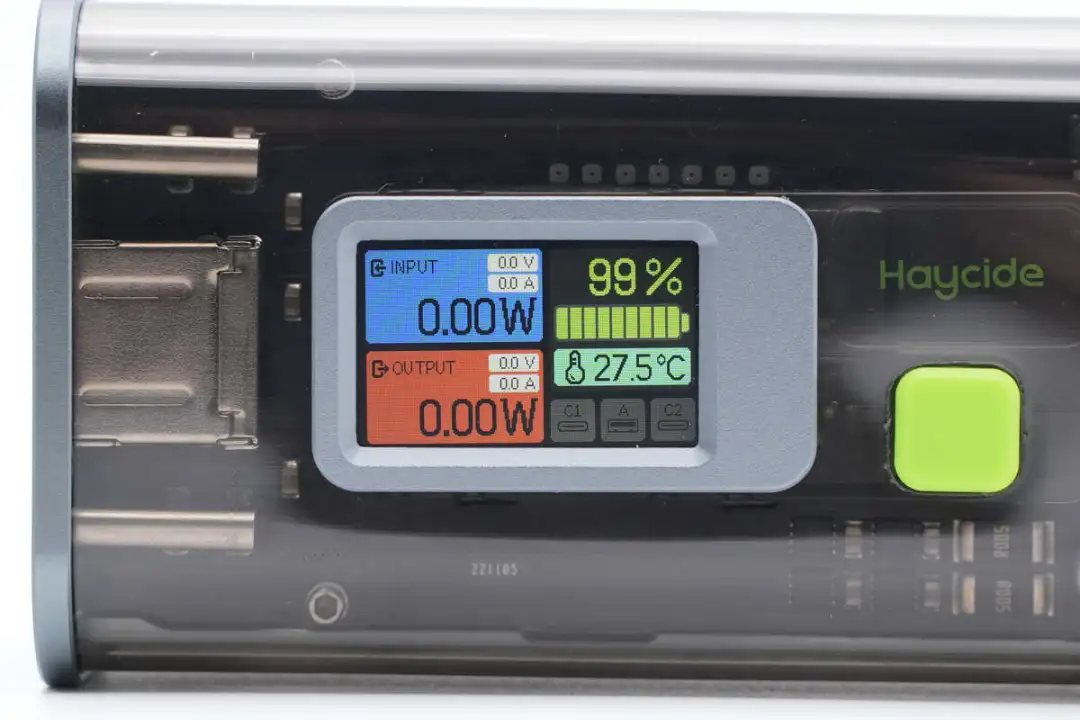

显示屏可实时显示剩余电量、温度、输入输出功率、电压、电流以及对应接口使用提示。

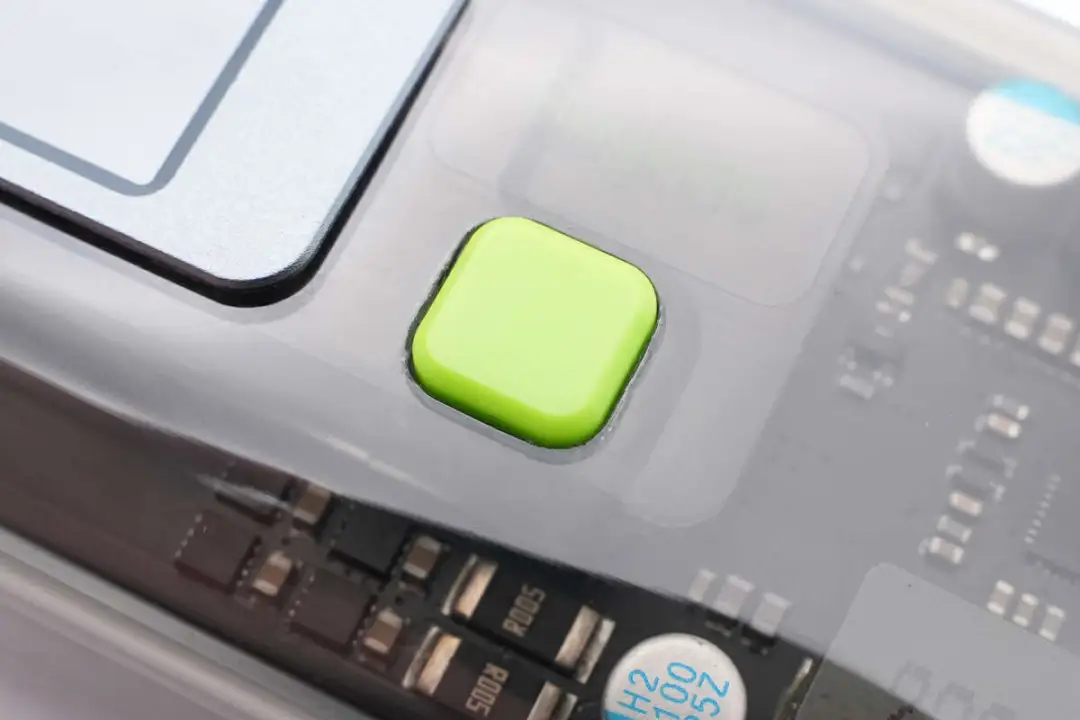

电源键绿色配色，回眸之间那一点绿，非常吸睛。

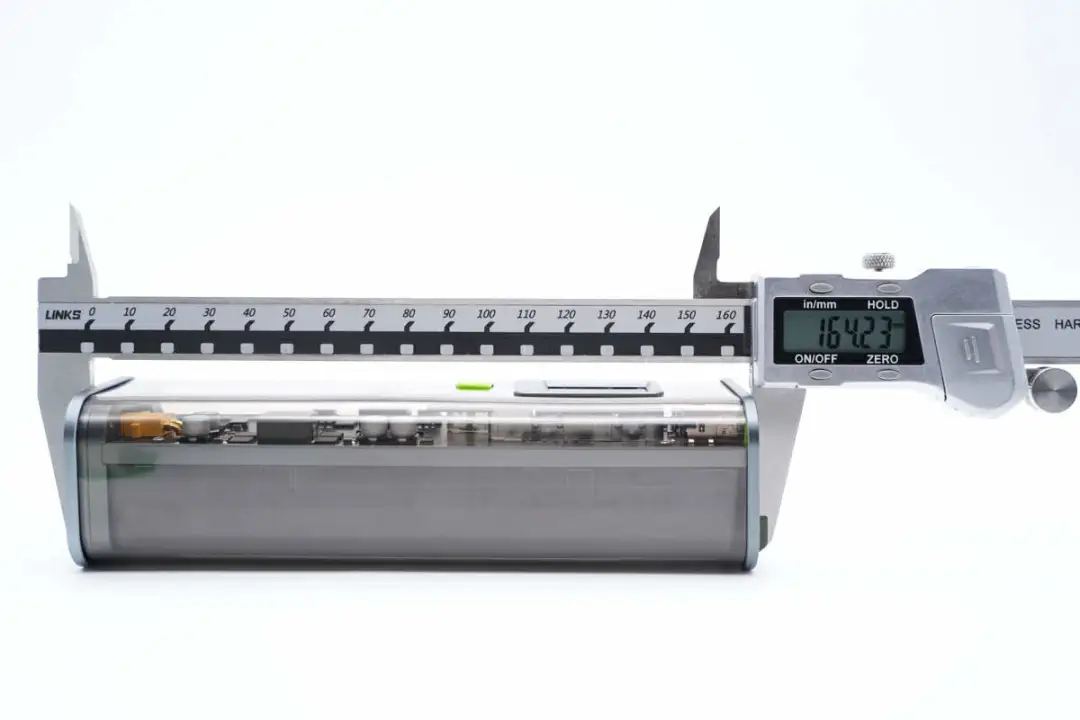

测得移动电源机身长度为164.23mm。

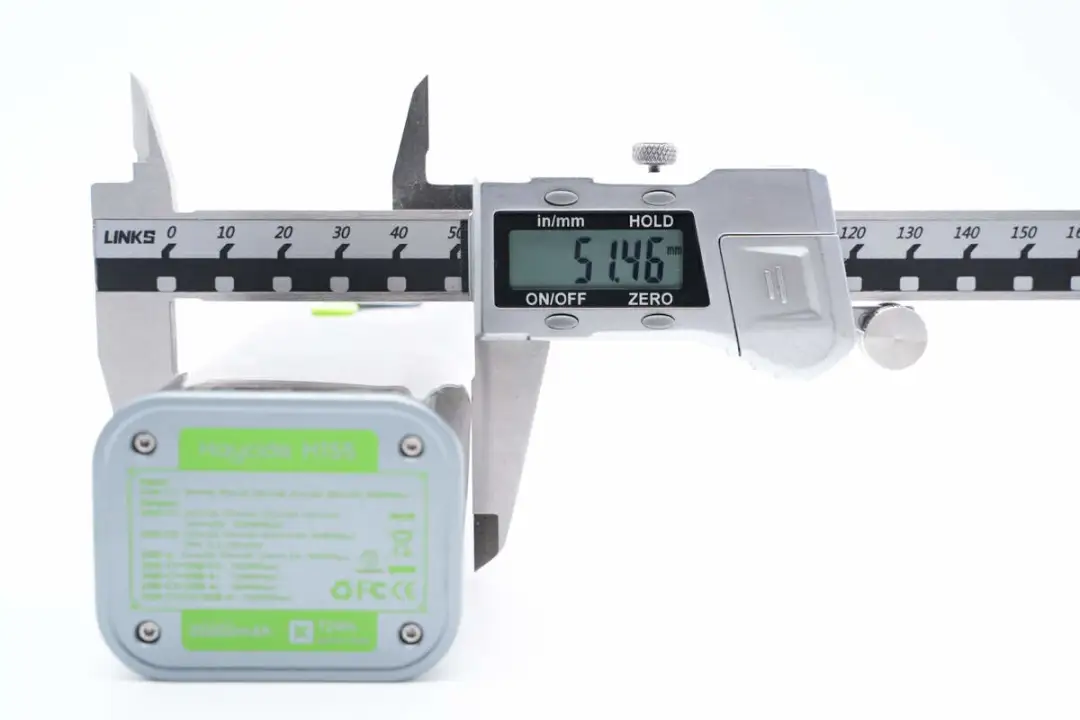

宽度为51.46mm。

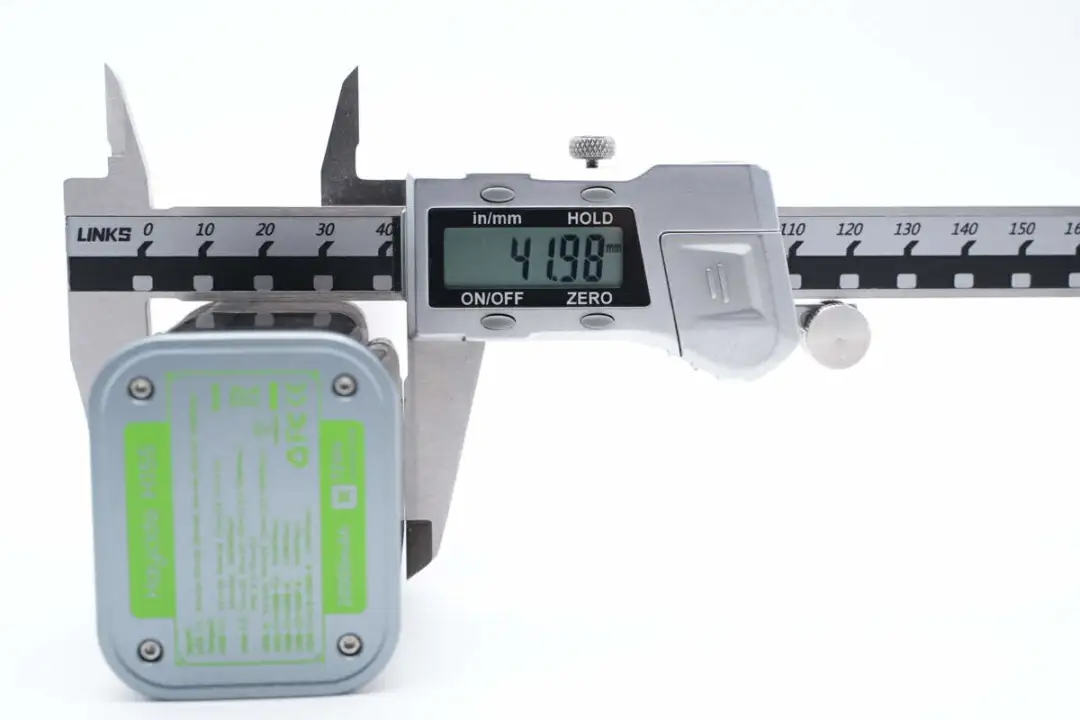

厚度为41.98mm。

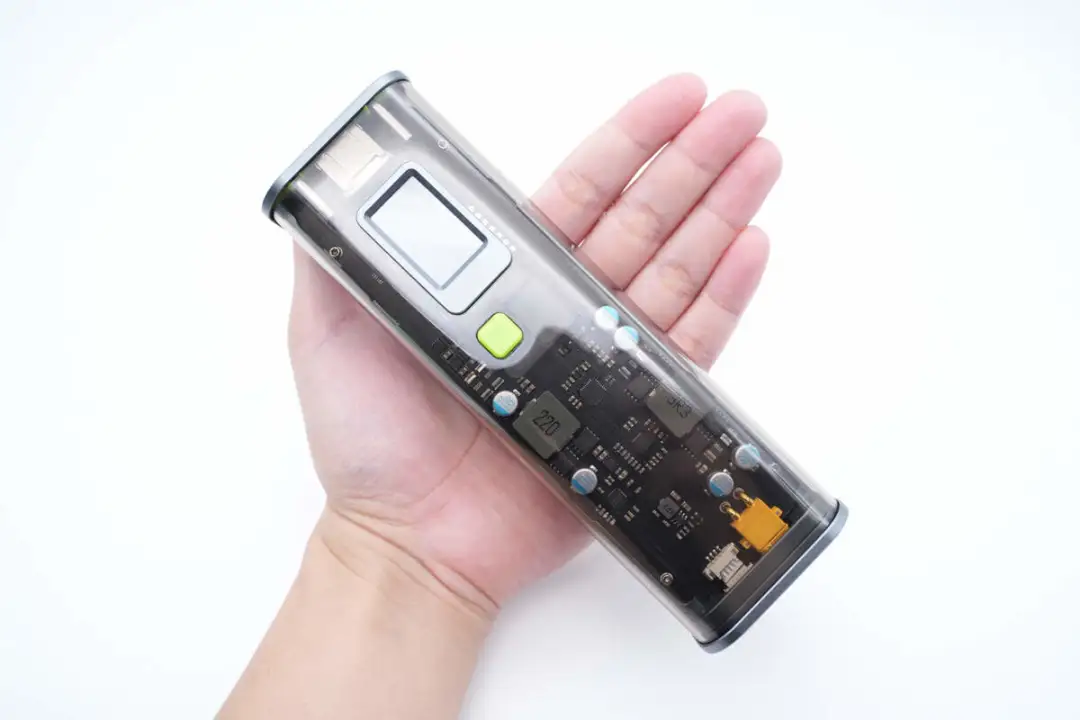

移动电源拿在手上的大小直观感受。

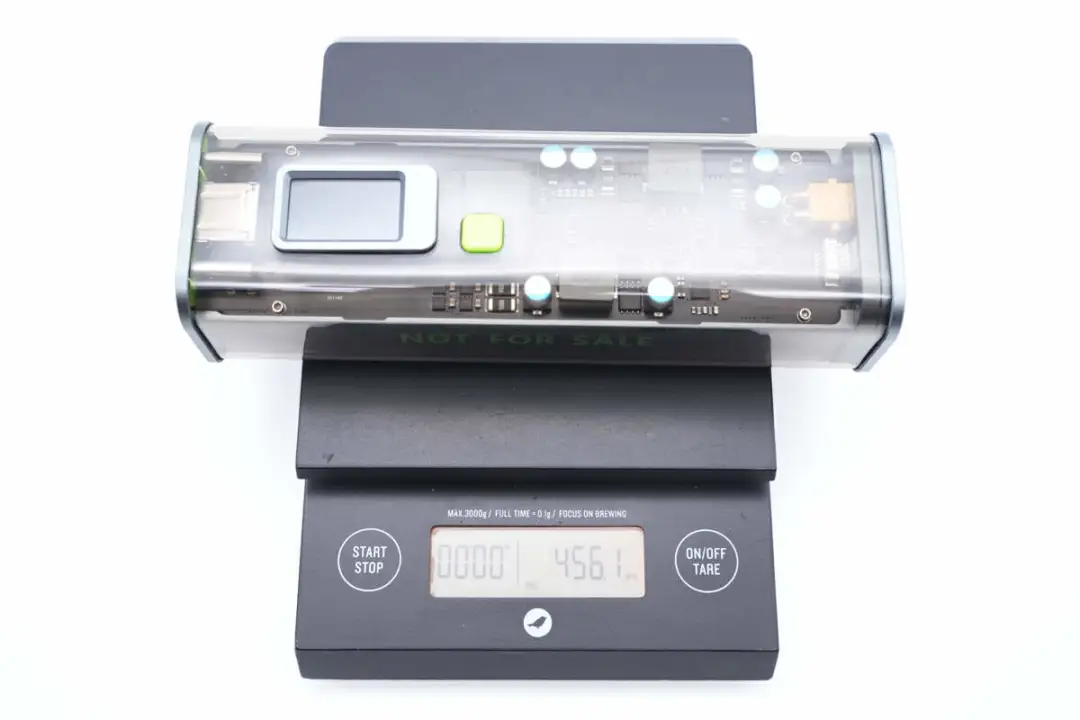

另外测得产品净重约为456g。

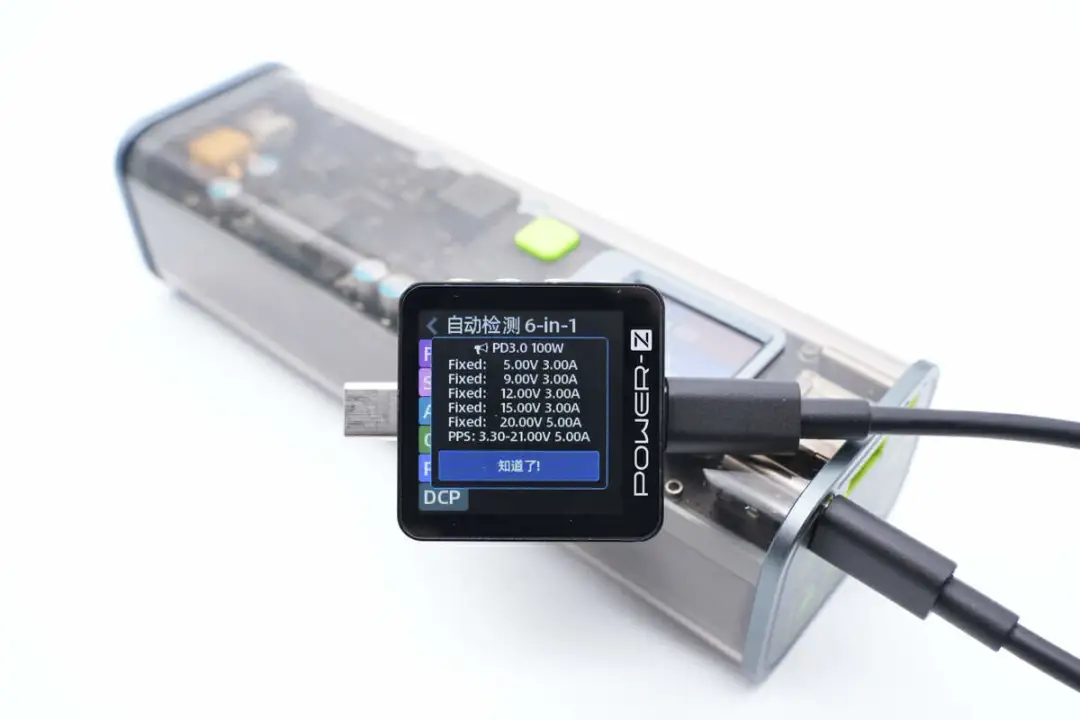

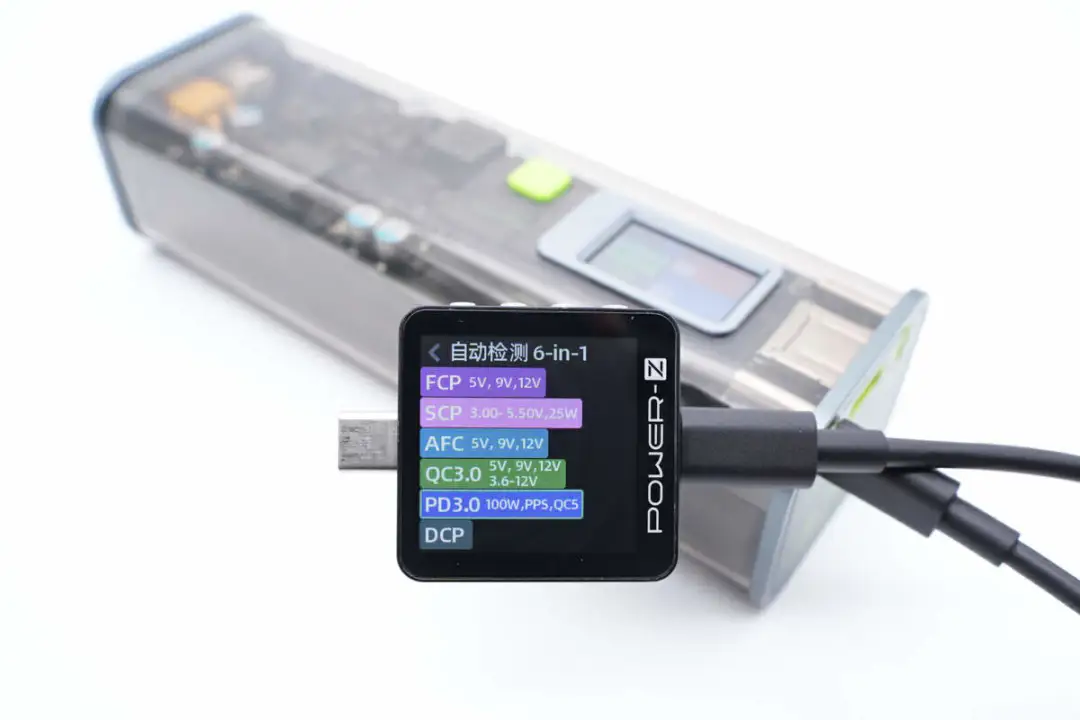

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP充电协议。

并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

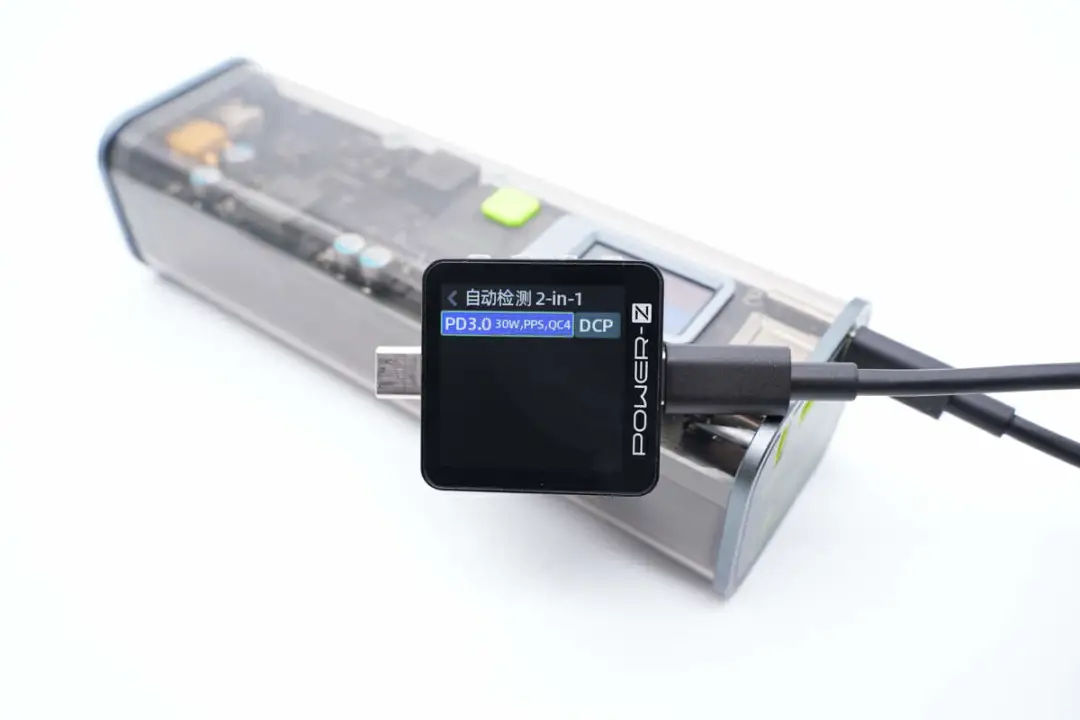

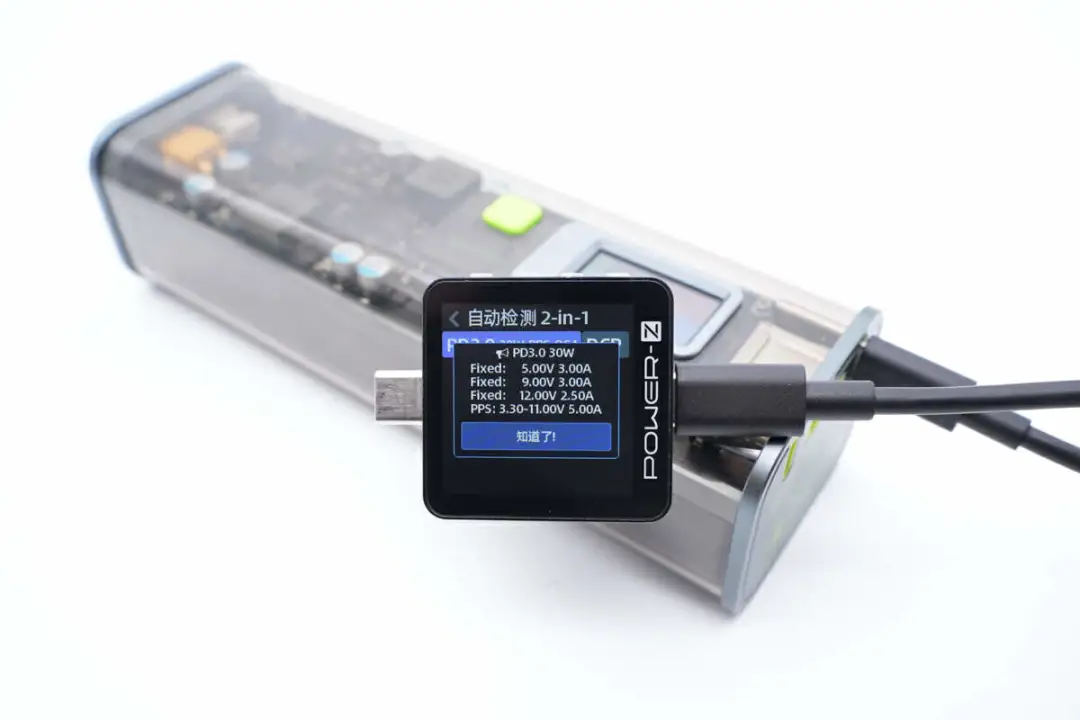

测得USB-C2口支持PD3.0、PPS、QC4、DCP充电协议。

并且具备5V3A、9V3A、12V2.5A三组固定电压档位，以及3.3-11V5A一组PPS电压档位。

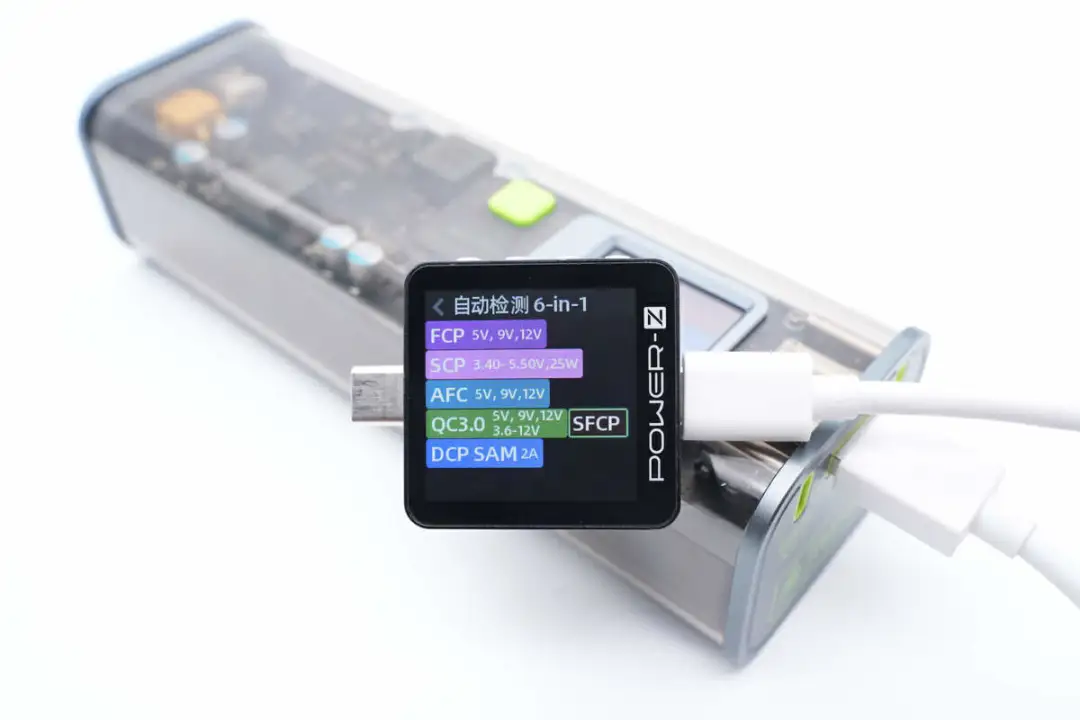

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A充电协议。



Haycide H155可视移动电源拆解

看完了这款移动电源的开箱展示和功能测试，下面就进行拆解，一起看看内部的设计和用料。

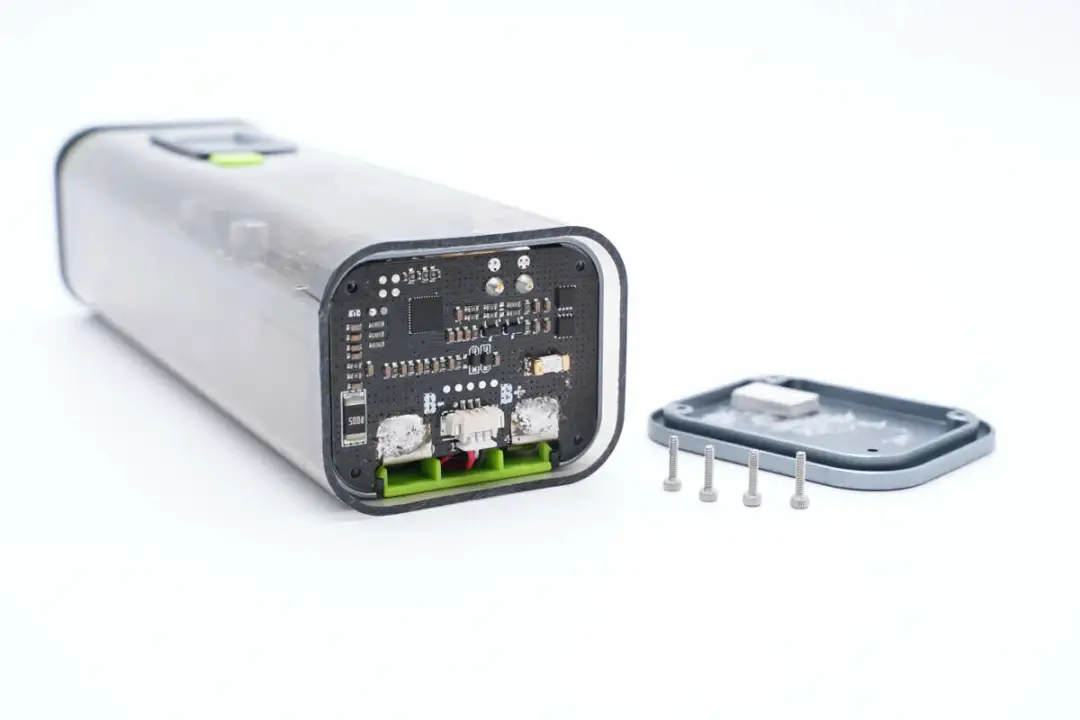

首先拧开底部的四颗固定螺丝，拆下移动电源底部盖板。

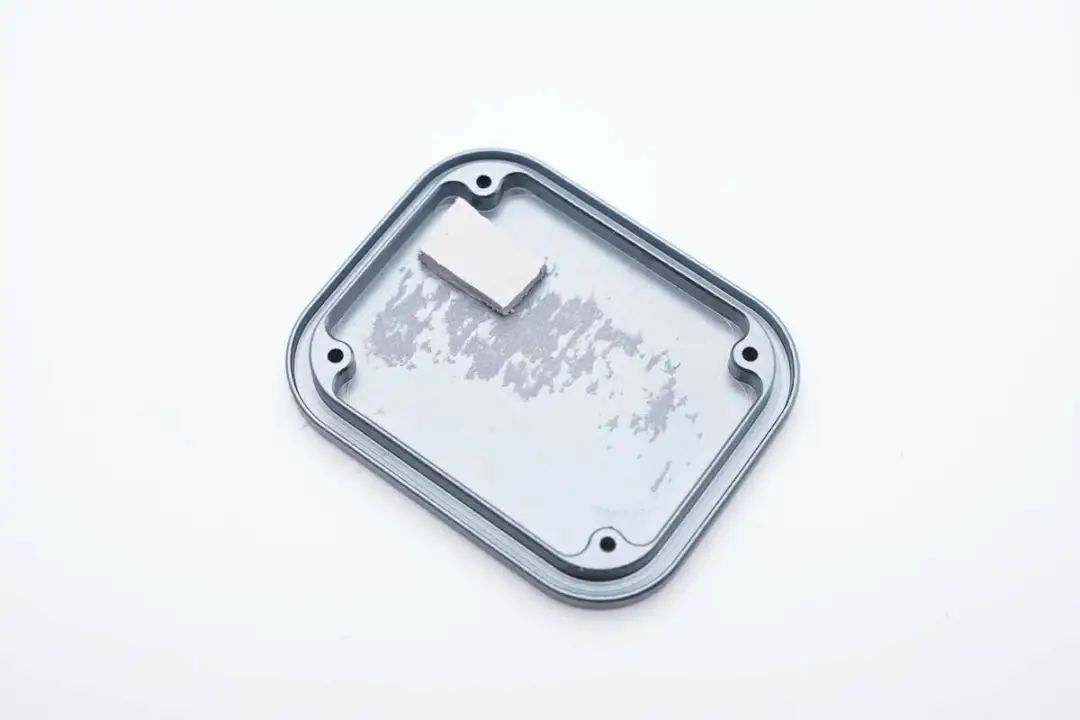

铝合金盖板粘贴导热垫为PCBA模块散热，边缘为密封圈，防止灰尘进入外壳。

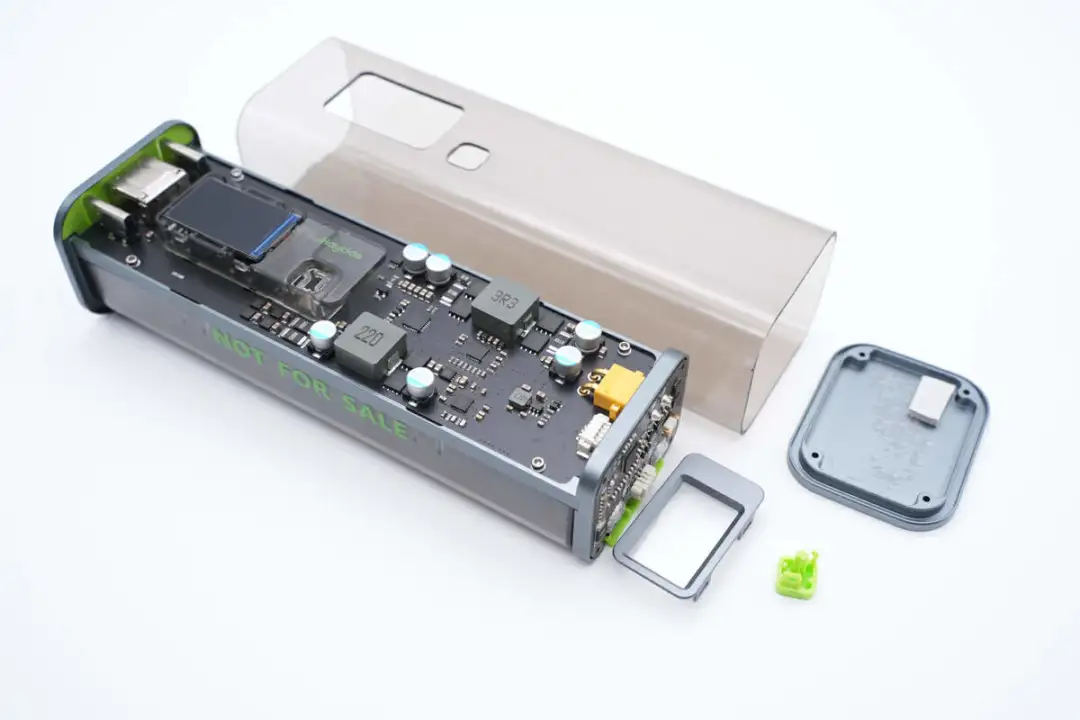

拆下显示屏开窗和按钮，抽出外层塑料外壳。

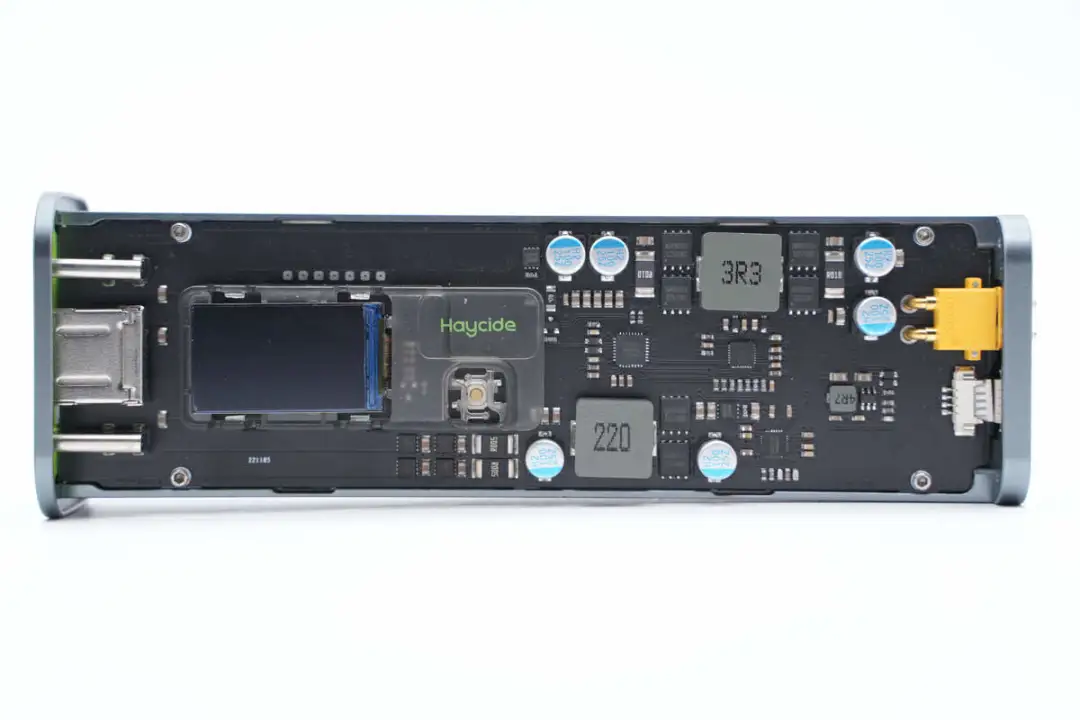

PCBA模块通过螺丝固定在铝合金框架上。

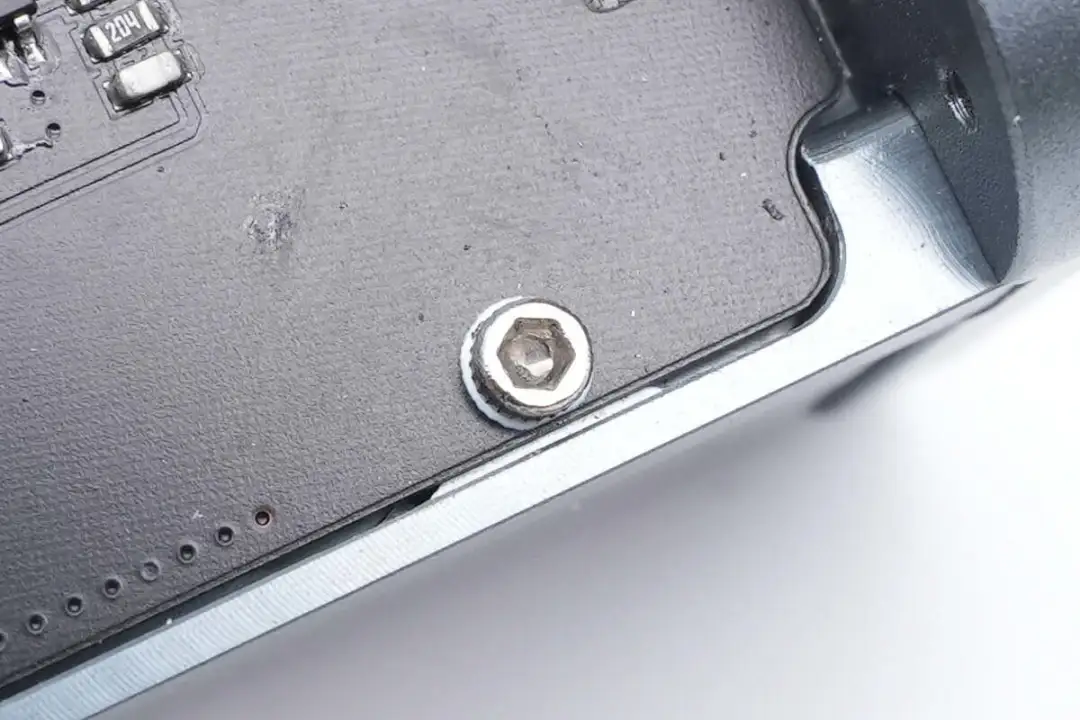

内六角不锈钢固定螺丝特写。

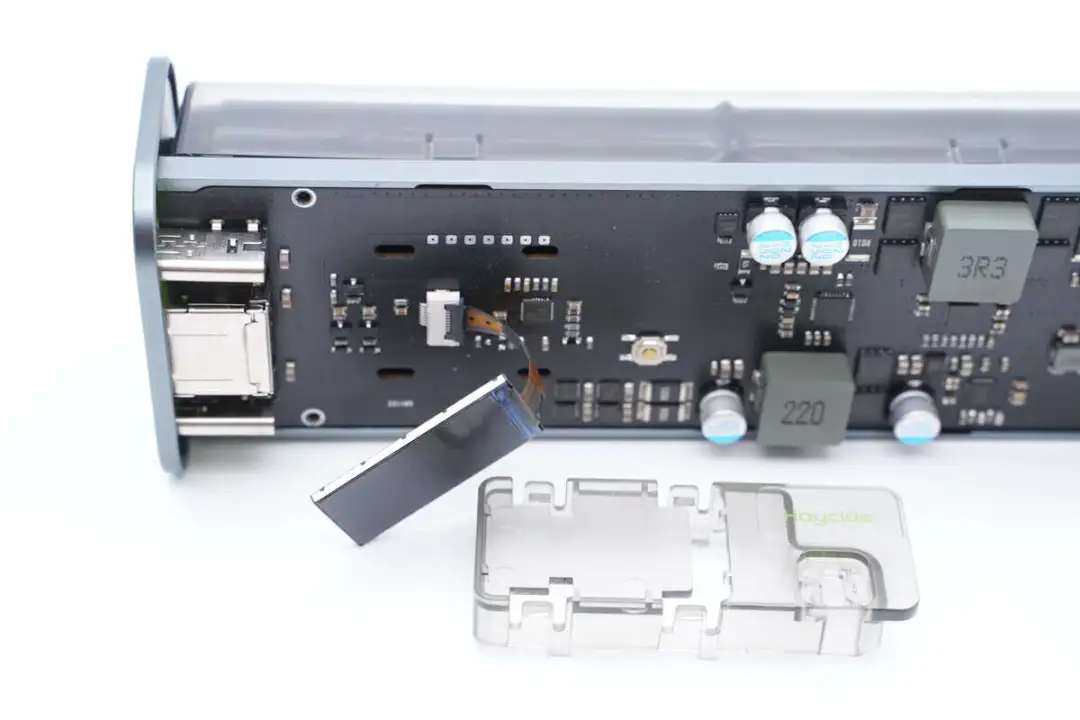

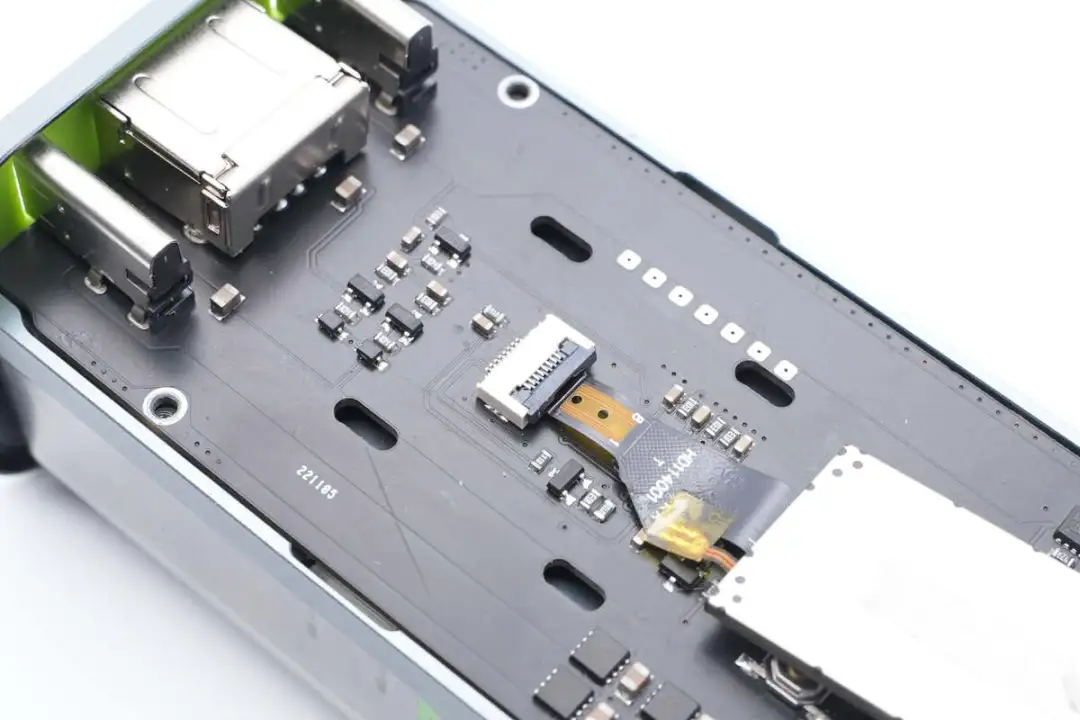

LCD彩色液晶屏幕通过塑料支架固定。

LCD屏幕通过排线连接。

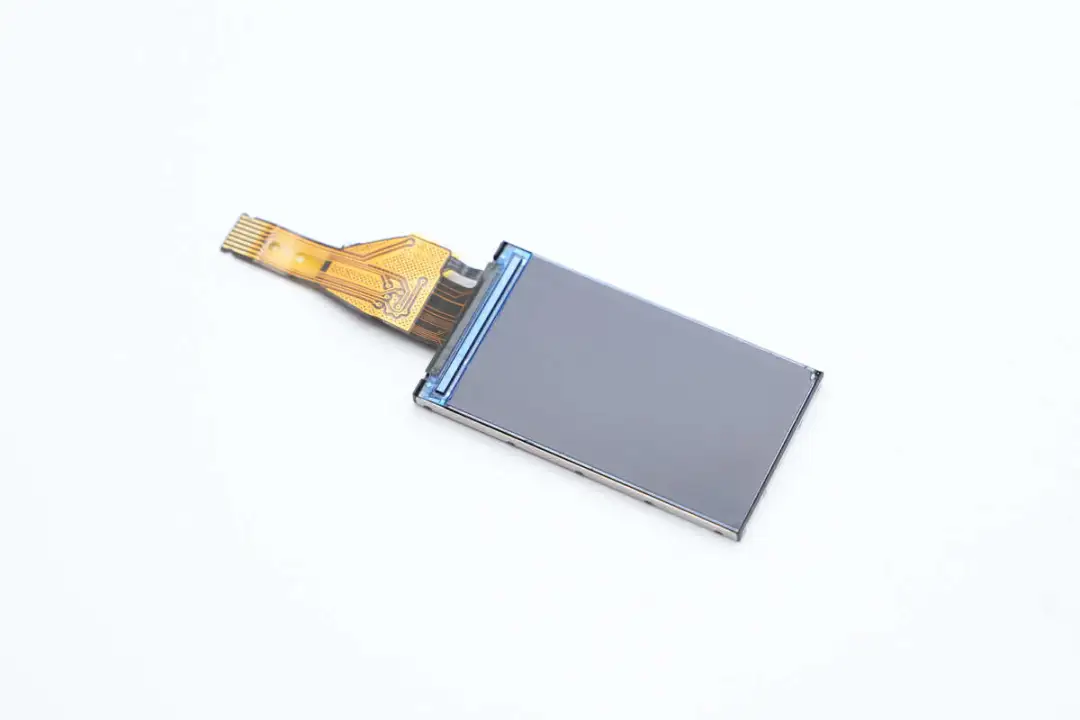

LCD屏幕特写。

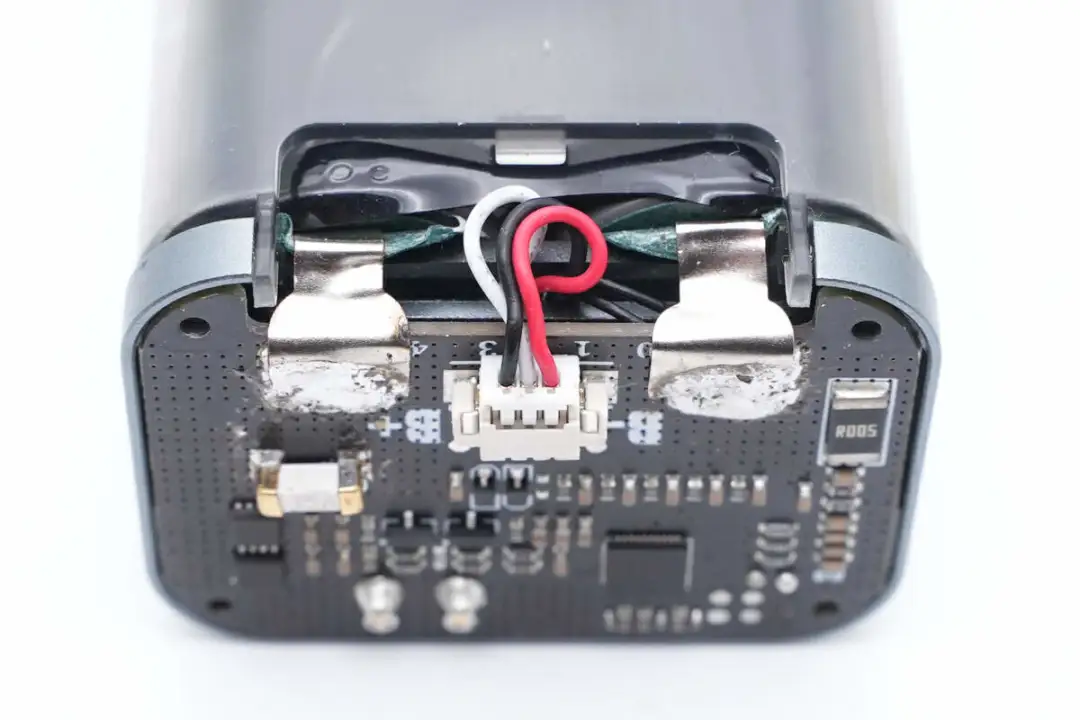

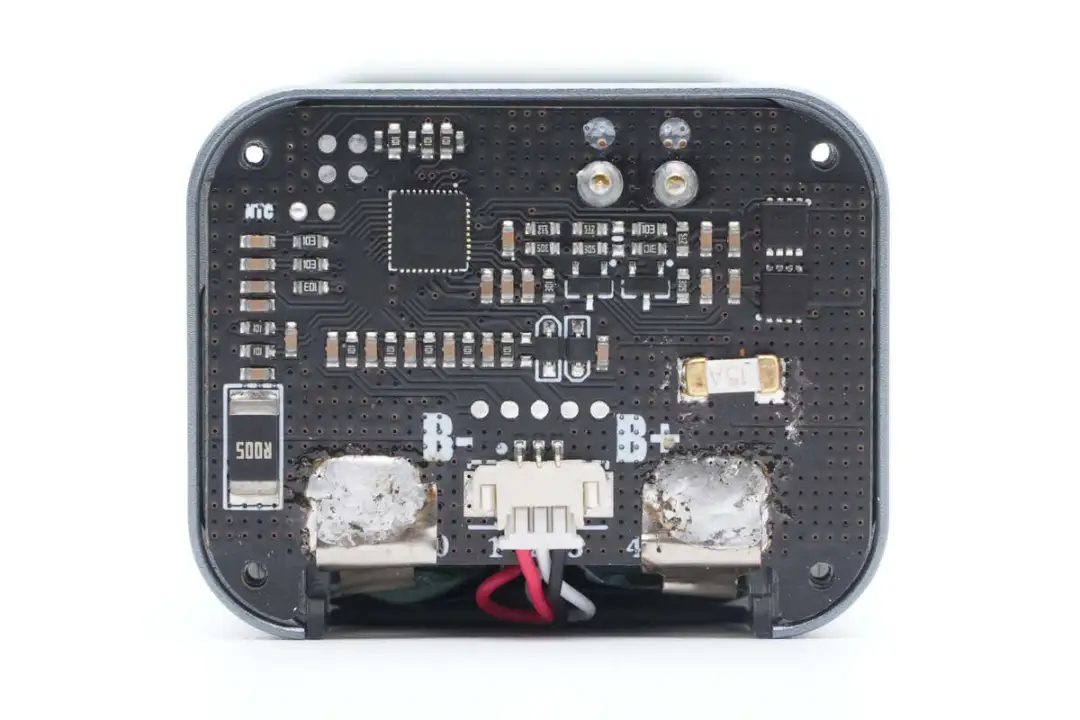

在移动电源侧面为电池组保护板，电池组通过焊接连接到保护板，连接器为电池单体电压采样。

翻转到另外一面，电池镍带直接焊接到保护板上。

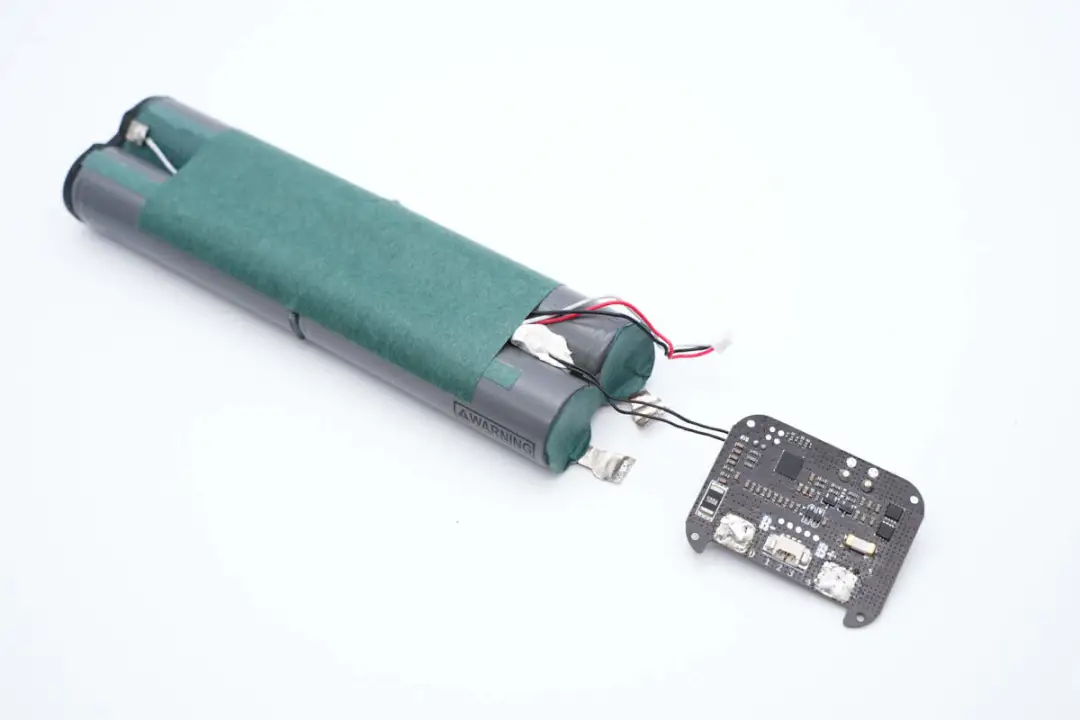

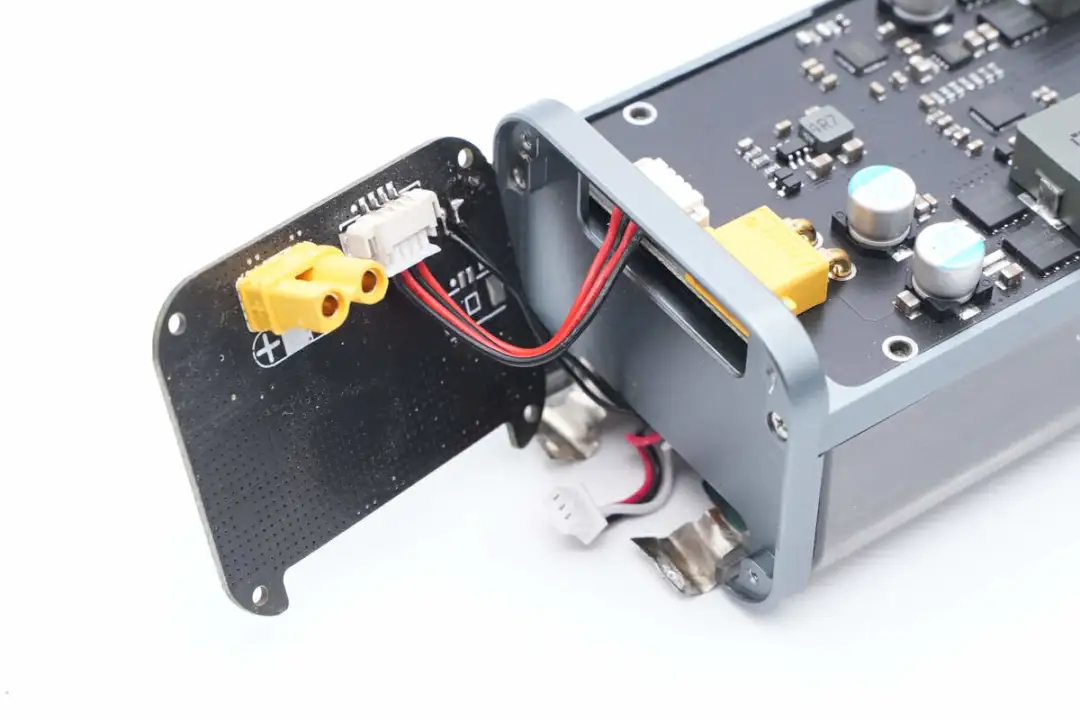

焊接断开保护板与电池组的连接，保护板另一面焊接XT30连接器和到主板的连接线。

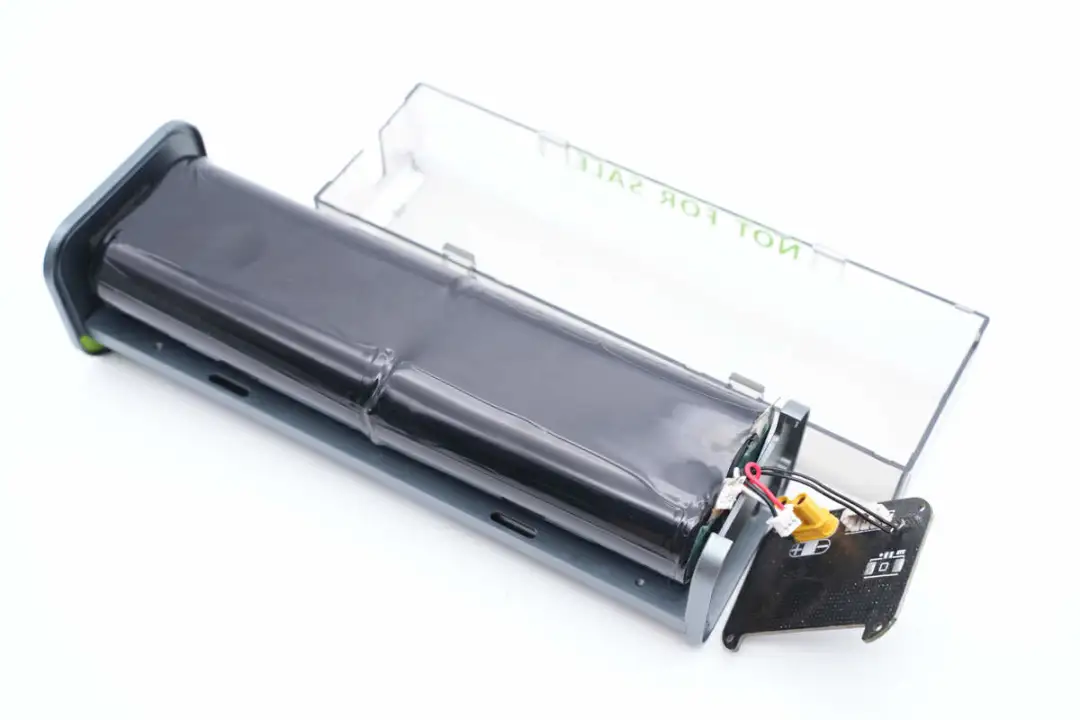

电池组通过透明塑料罩绝缘保护，电池组包裹热缩封皮。

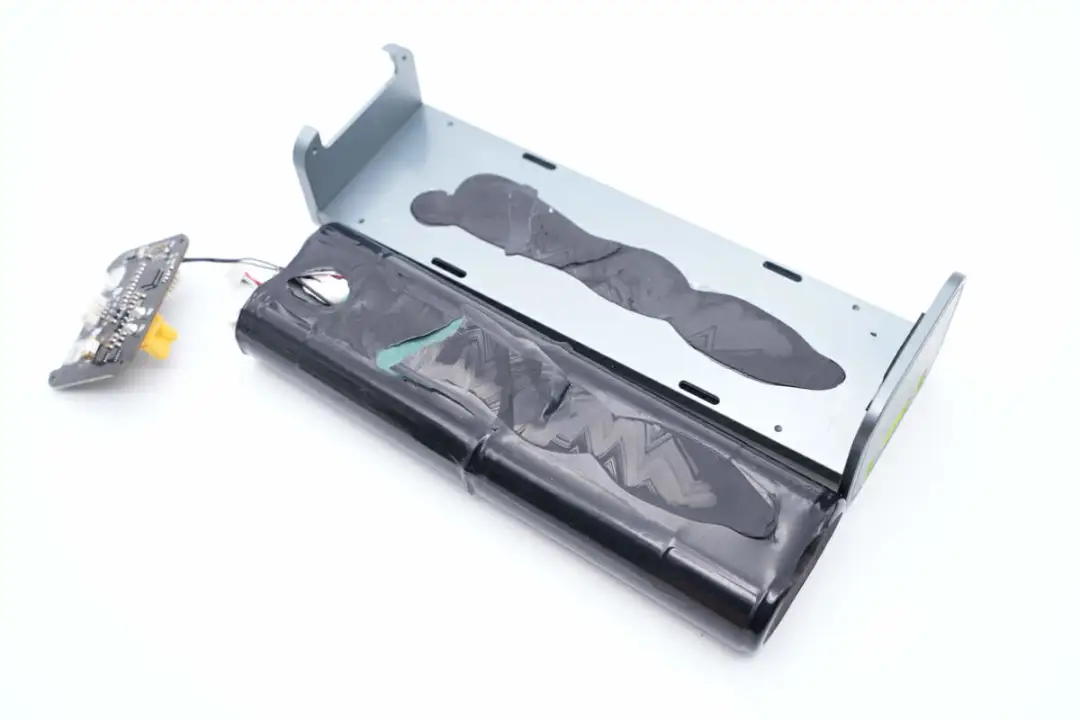

电池组通过胶水粘贴固定在铝合金框架内。

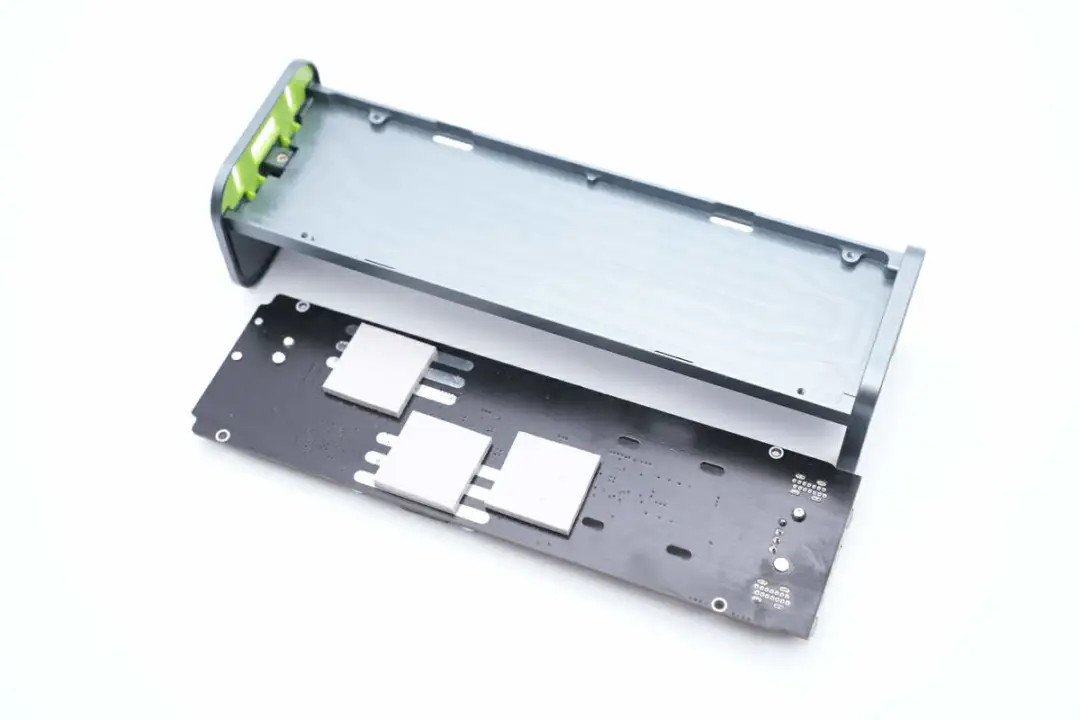

取下PCBA模块，背面粘贴导热垫利用铝合金外壳散热。

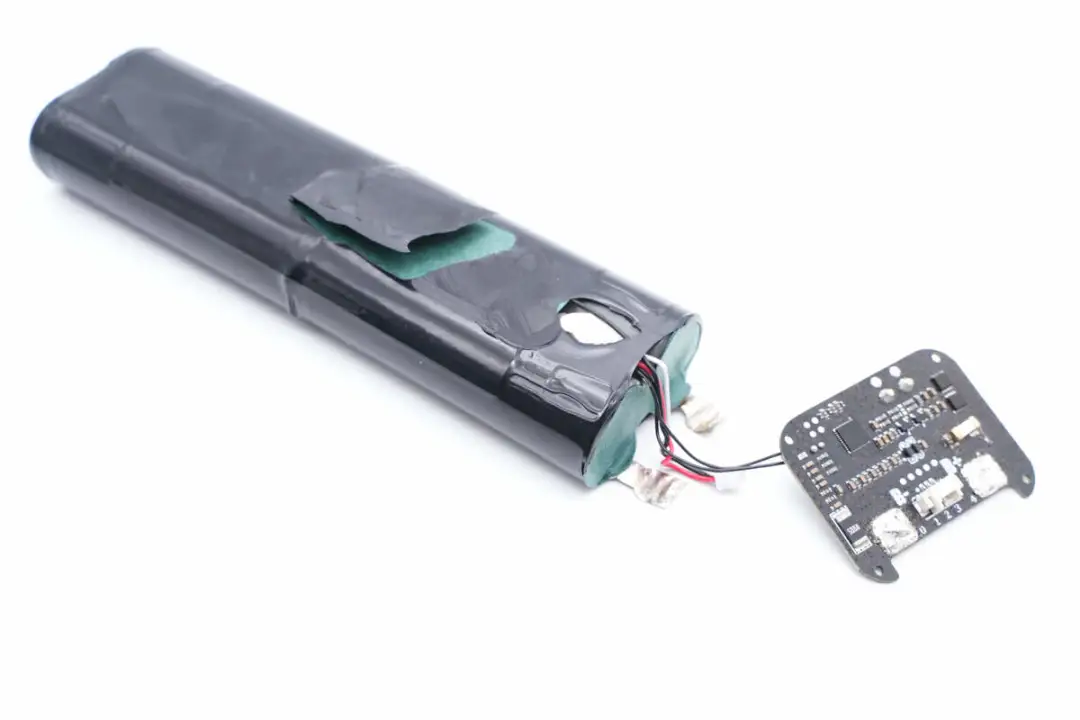

电池组外套黑色热缩封皮保护。

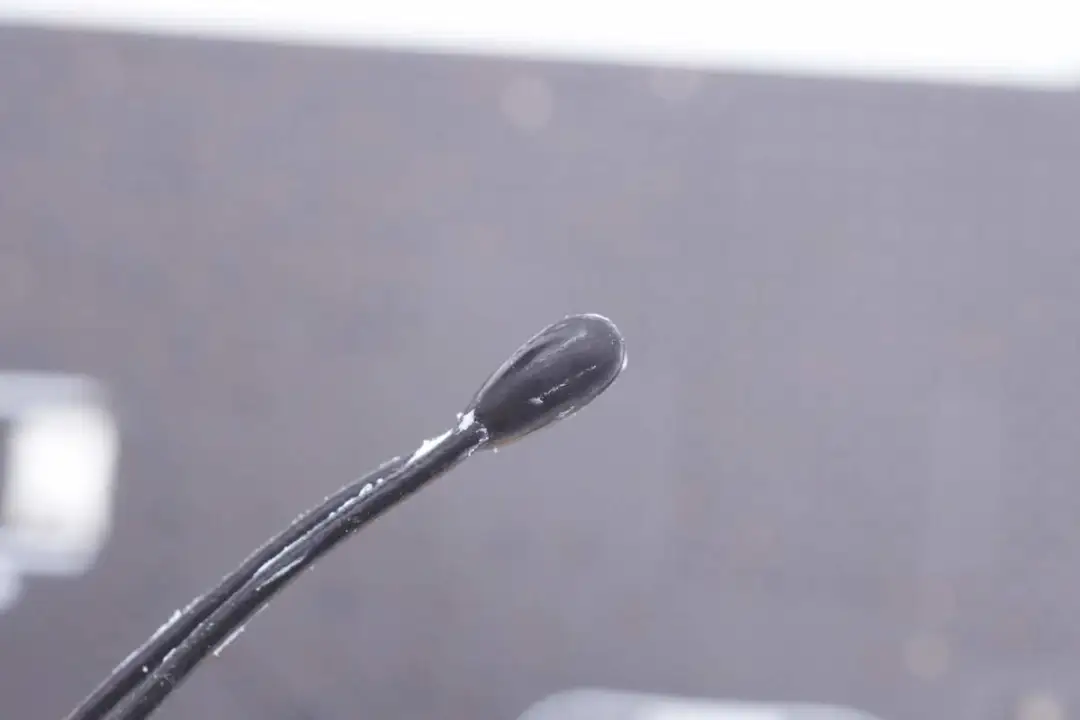

撕下热缩封皮，电池组还粘贴青稞纸绝缘。检测电池组温度的热敏电阻通过胶水粘贴固定在电池上。

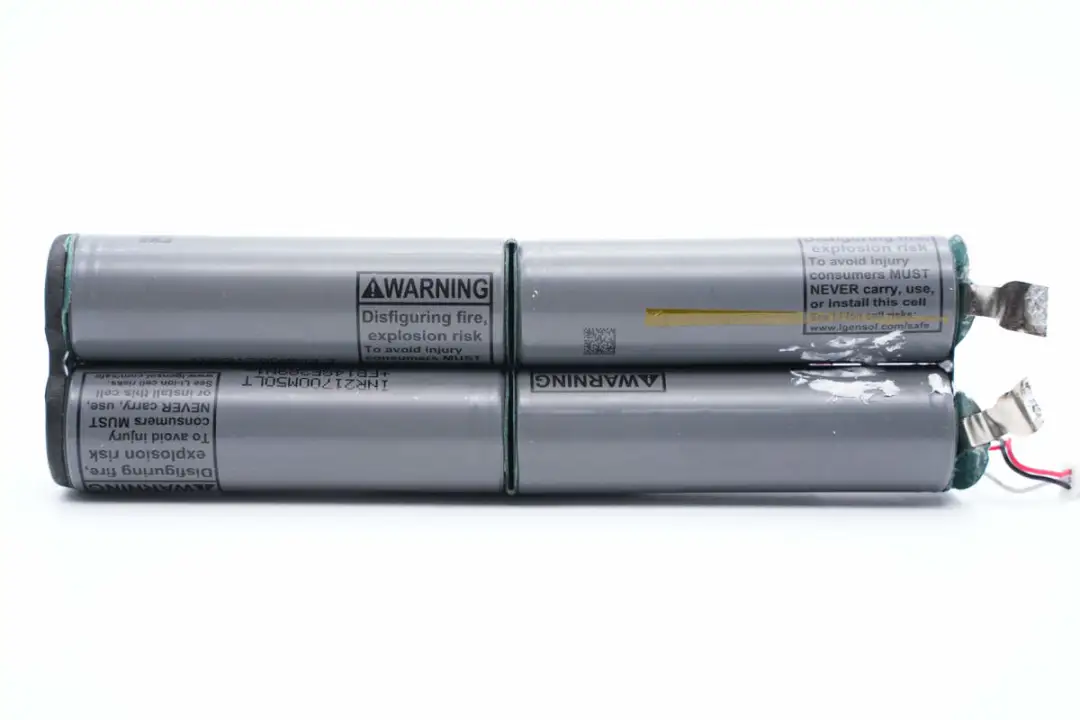

撕下电池粘贴的青稞纸，电池组由4串的21700电池组成。

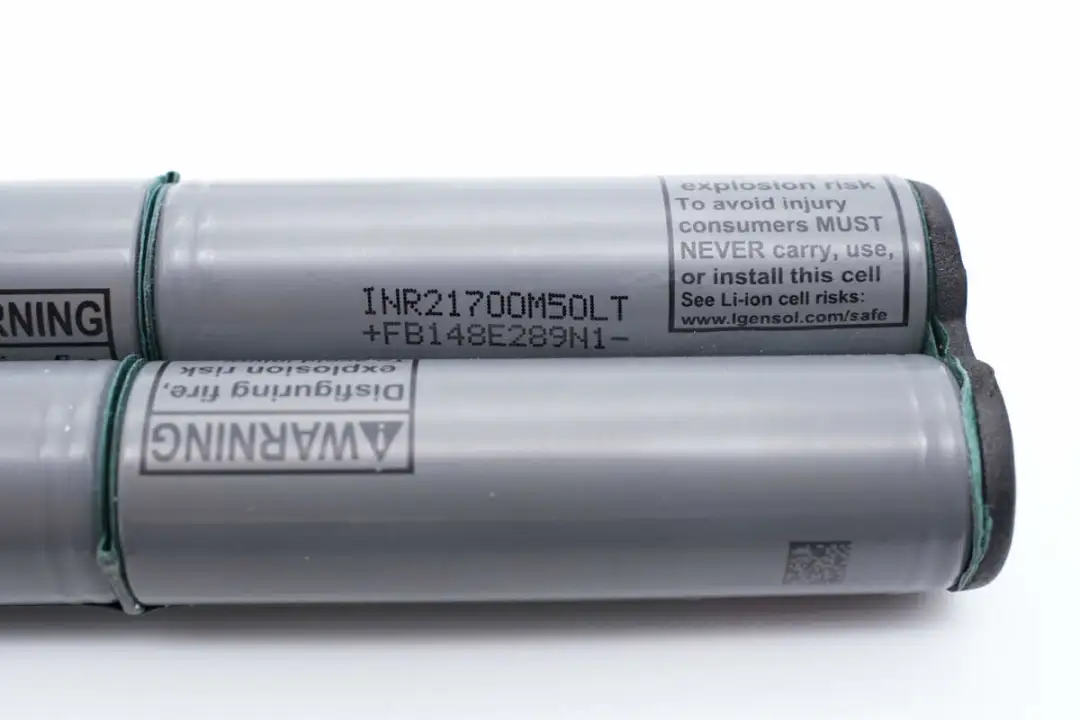

电池来自LG，型号INR21700M50T，直径21mm，长度70mm，容量为5000mAh。

电池正负极粘贴青稞纸绝缘。

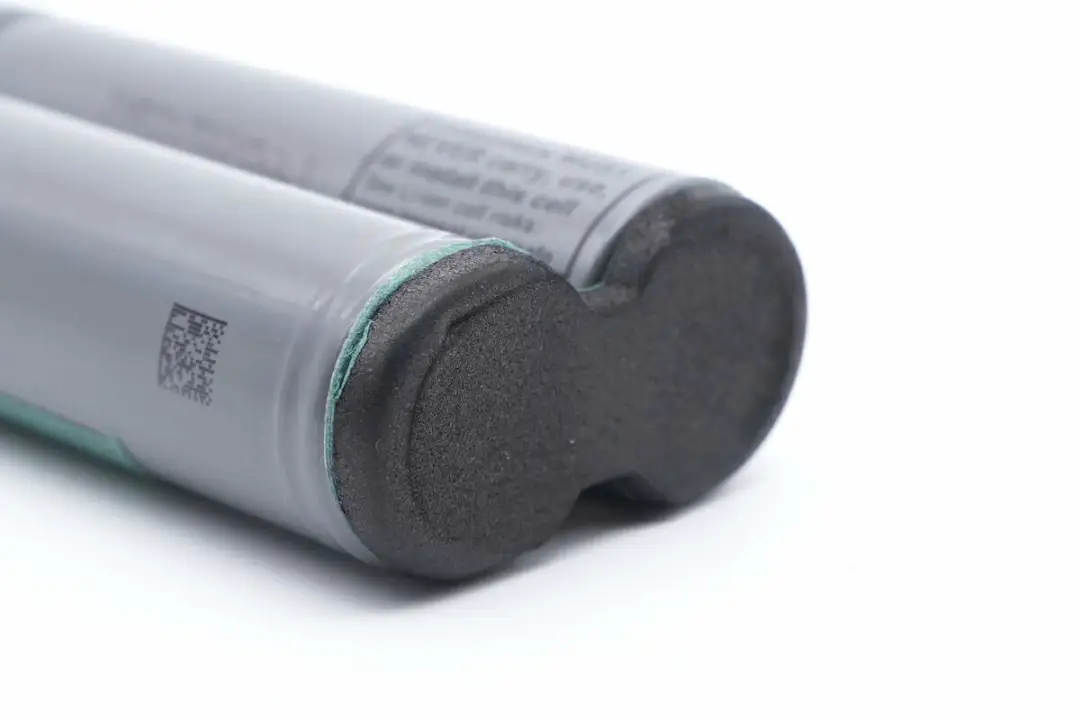

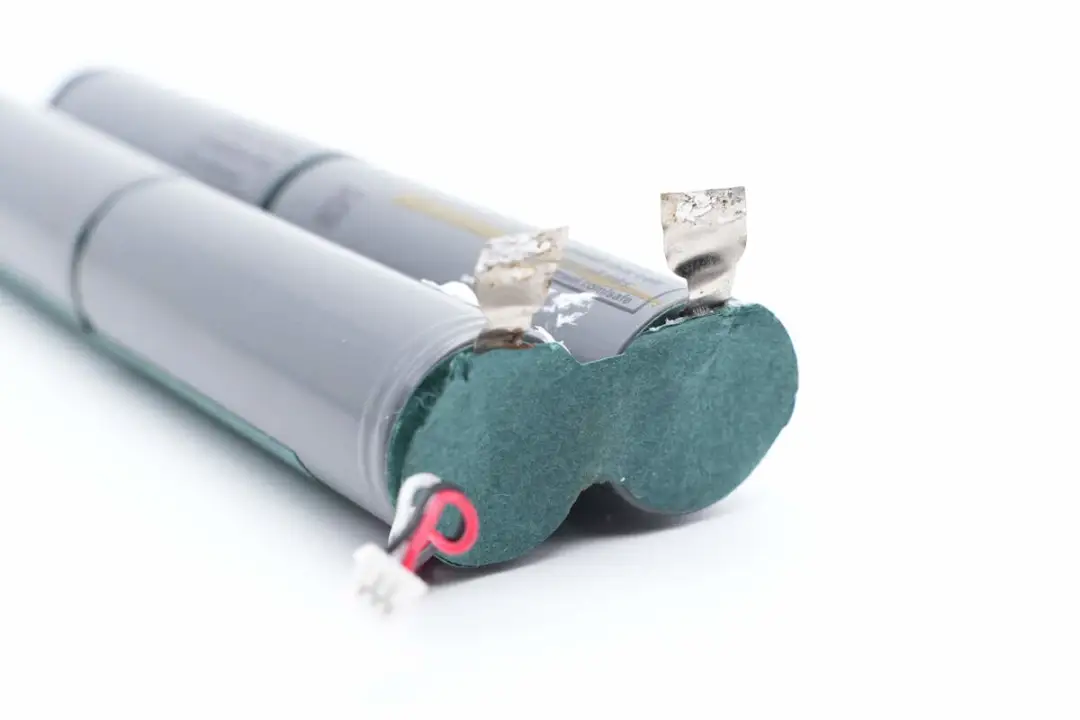

另一侧粘贴泡棉缓冲。

电池电压单体采样线插头特写。

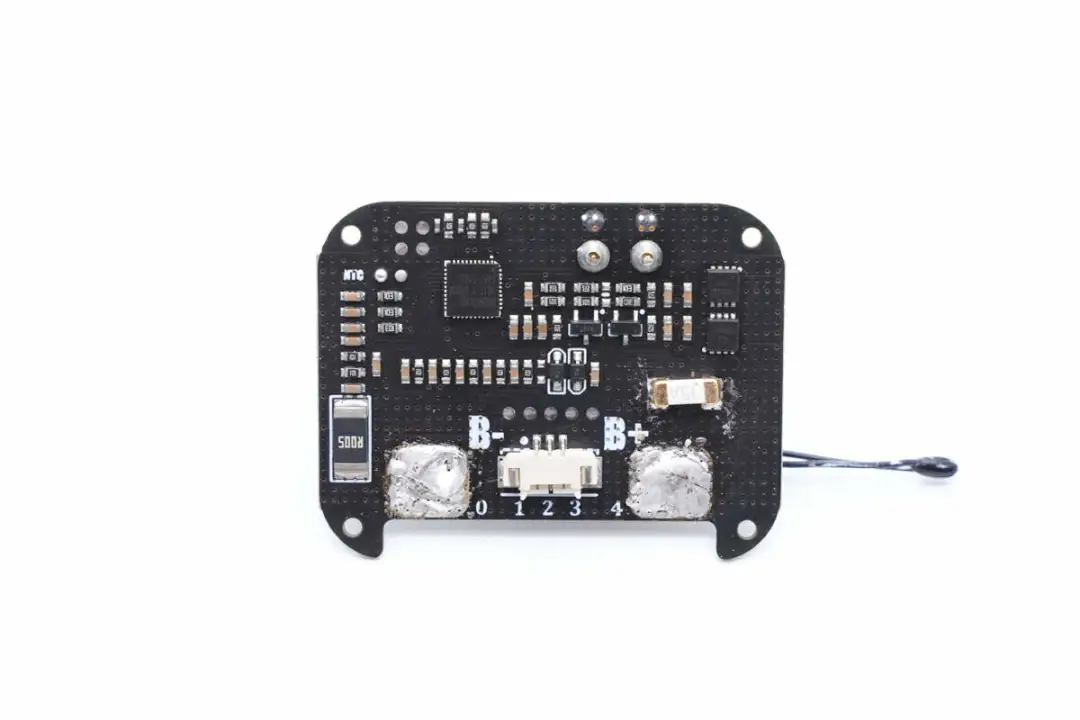

保护板正面焊接电池保护芯片，保险丝和电池保护管以及电流取样电阻。

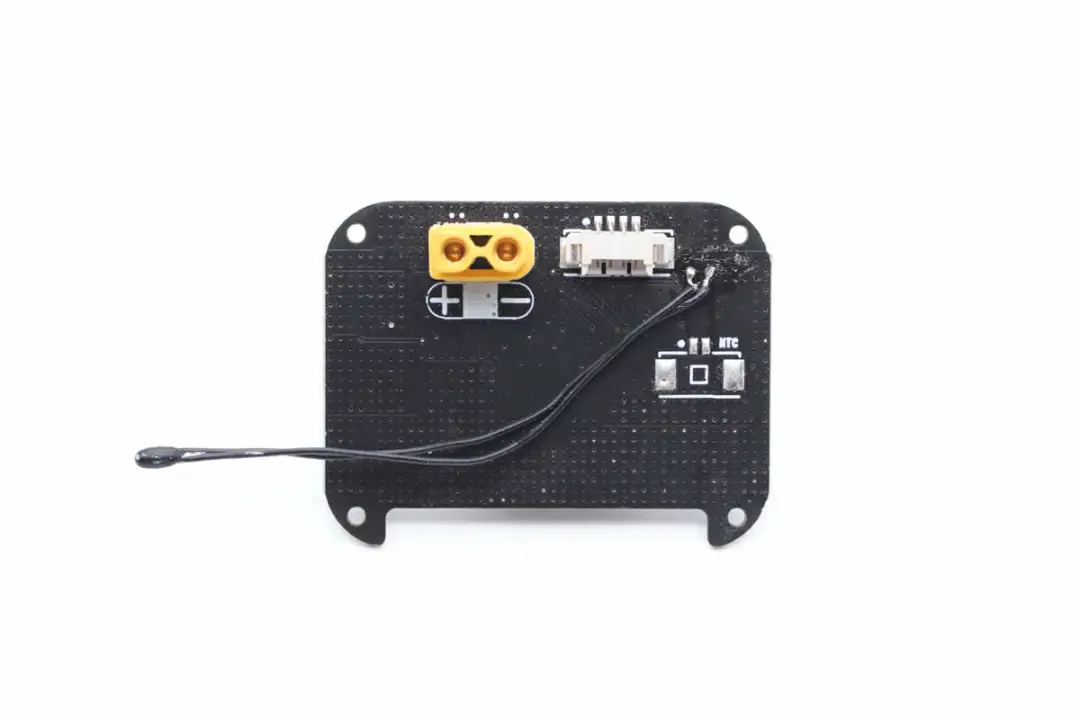

背面焊接电池输出插座和连接主板的插座，还有一颗检测温度的热敏电阻。

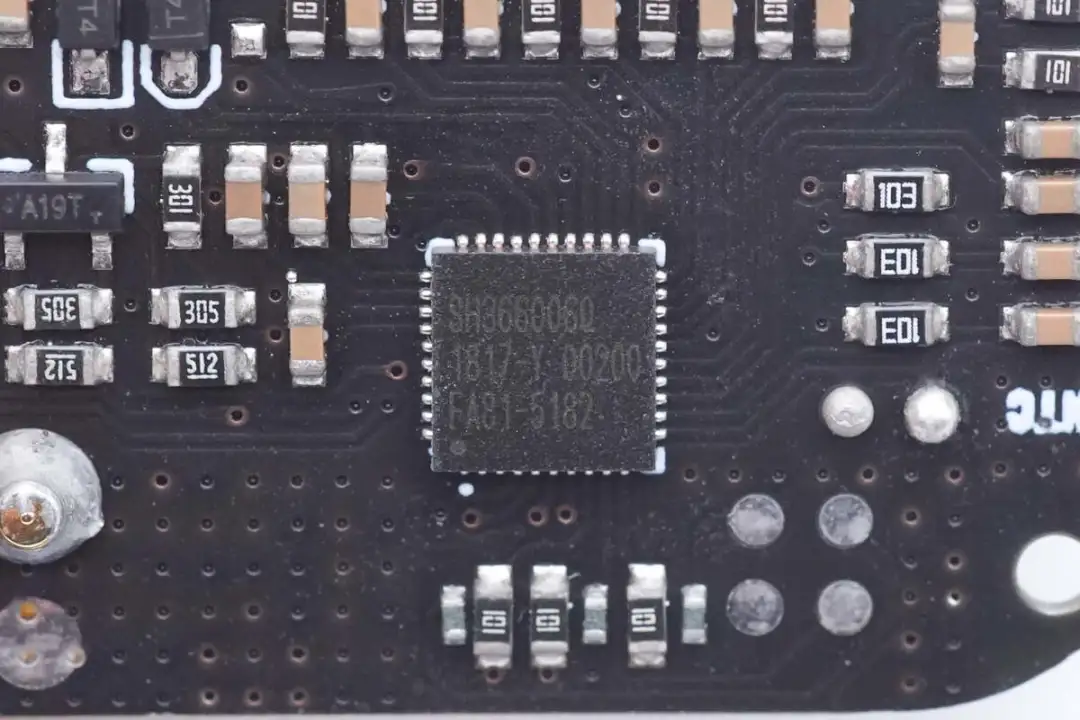

电池保护芯片来自Sinowealth中颖，型号SH366006，是一款2-4串的锂电池保护芯片，内置FusionGauge算法，能够精确测量锂电池的电量信息，具备SMBus接口，支持电池均衡功能。

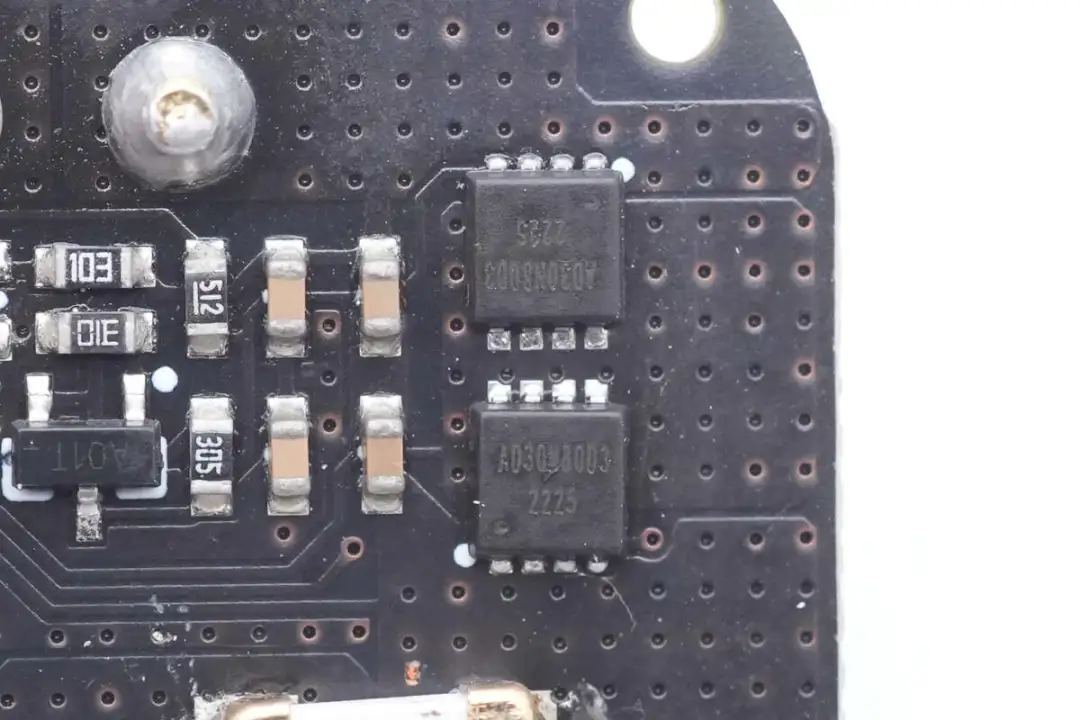

电池保护管来自砹德曼，型号AD30N80D3，NMOS，耐压30V，导阻为3.1mΩ，采用PPAK3*3封装，两颗对向串联。

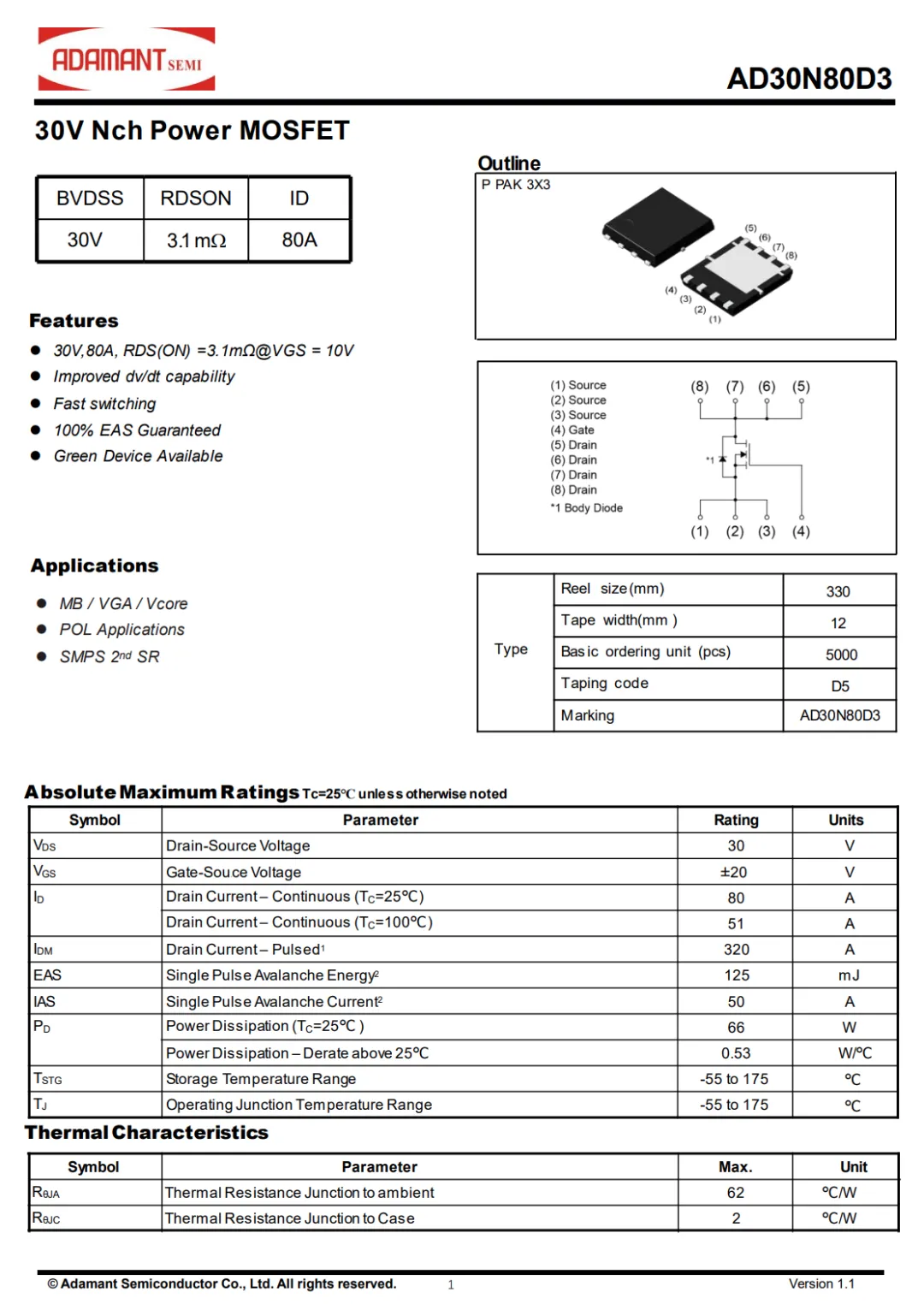

砹德曼 AD30N80D3 资料信息。

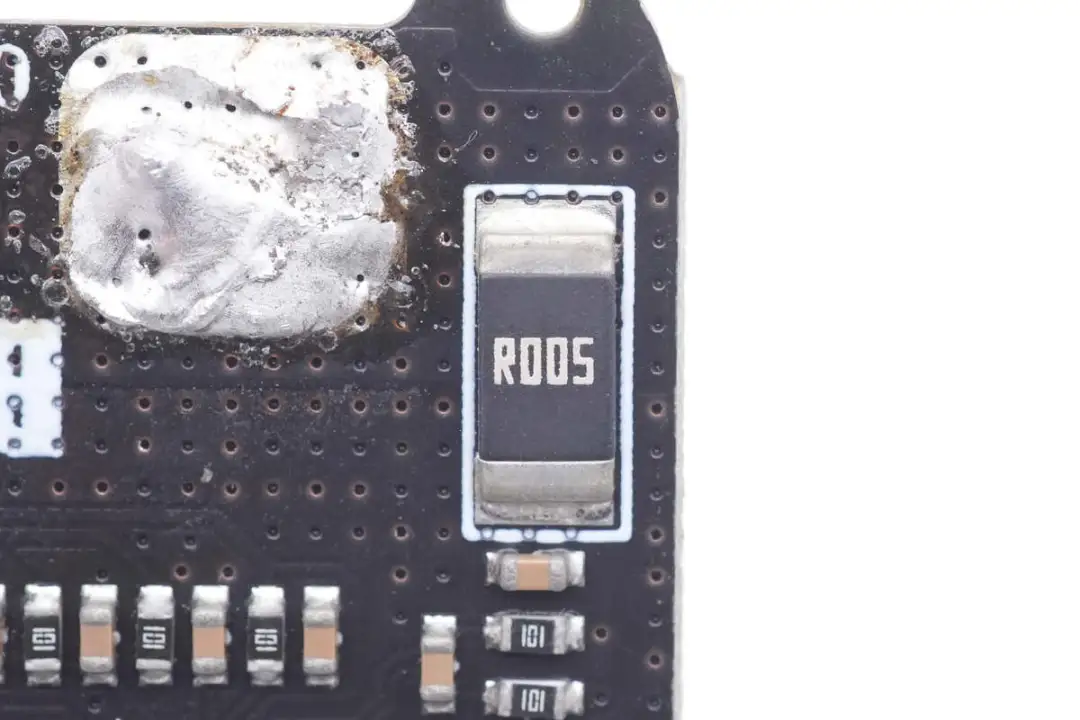

2512封装的5mΩ电阻用于电池组电流采样。

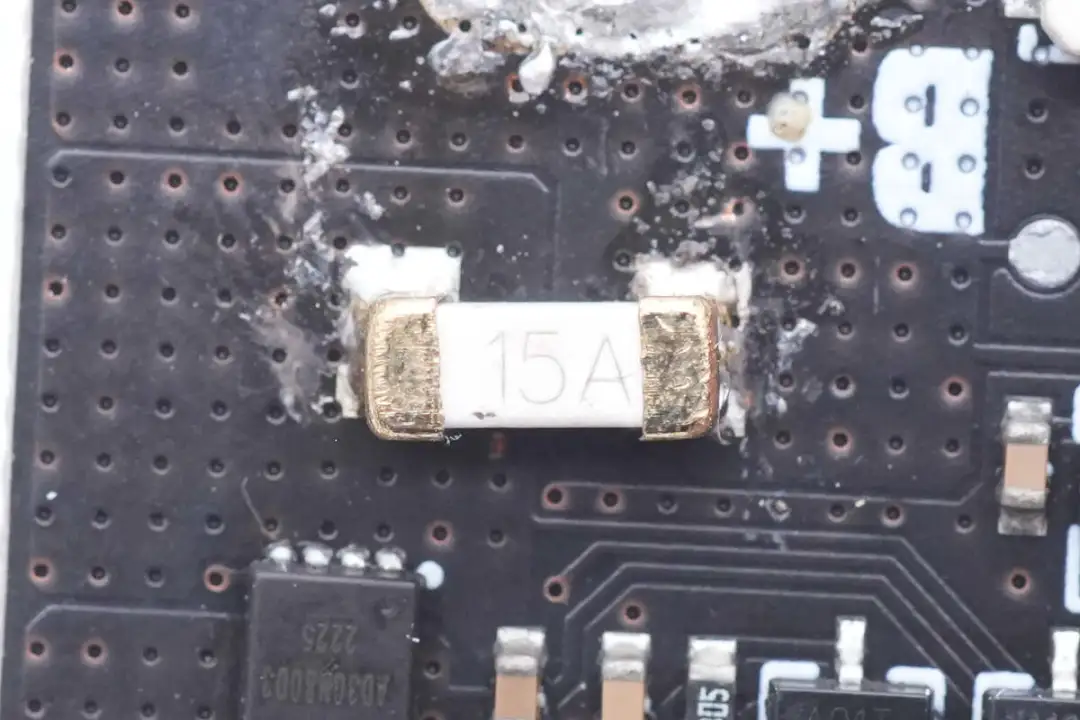

15A贴片保险丝用于电池组过流保护。

NTC热敏电阻用于检测电池温升。

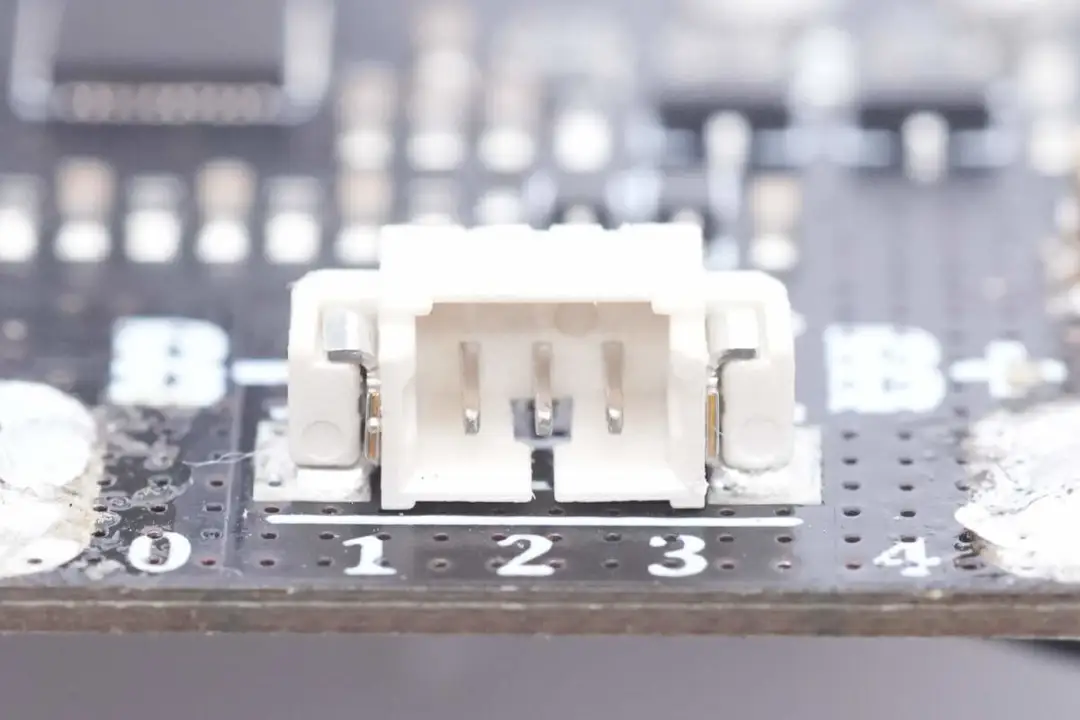

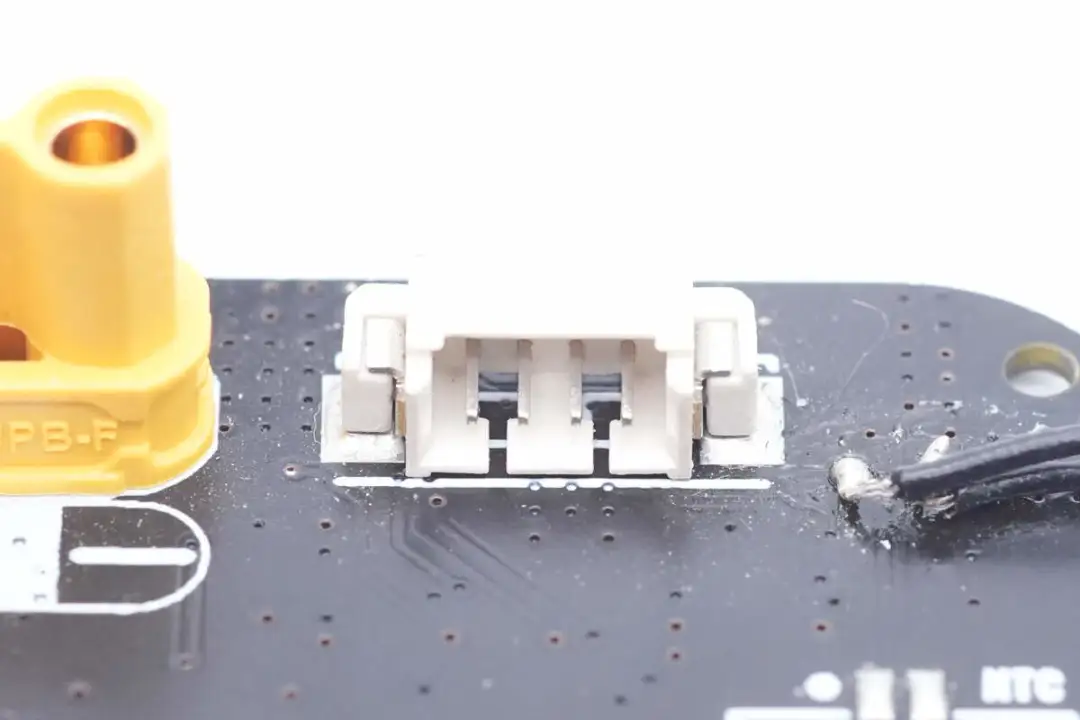

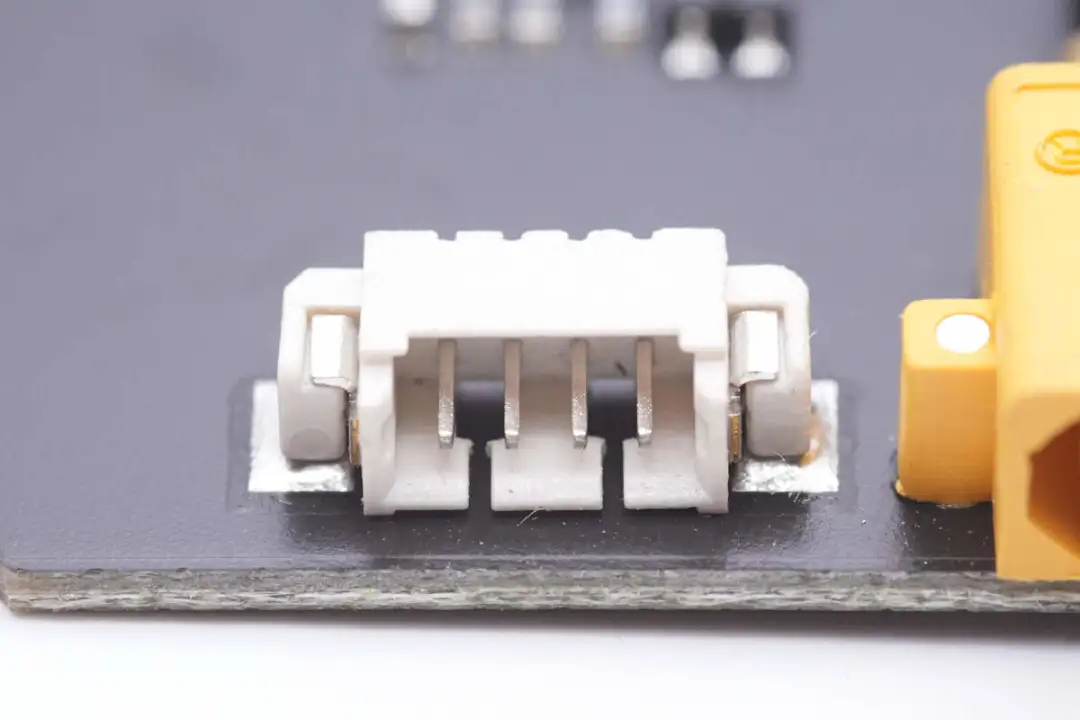

连接电池单体电压采样线的插座。

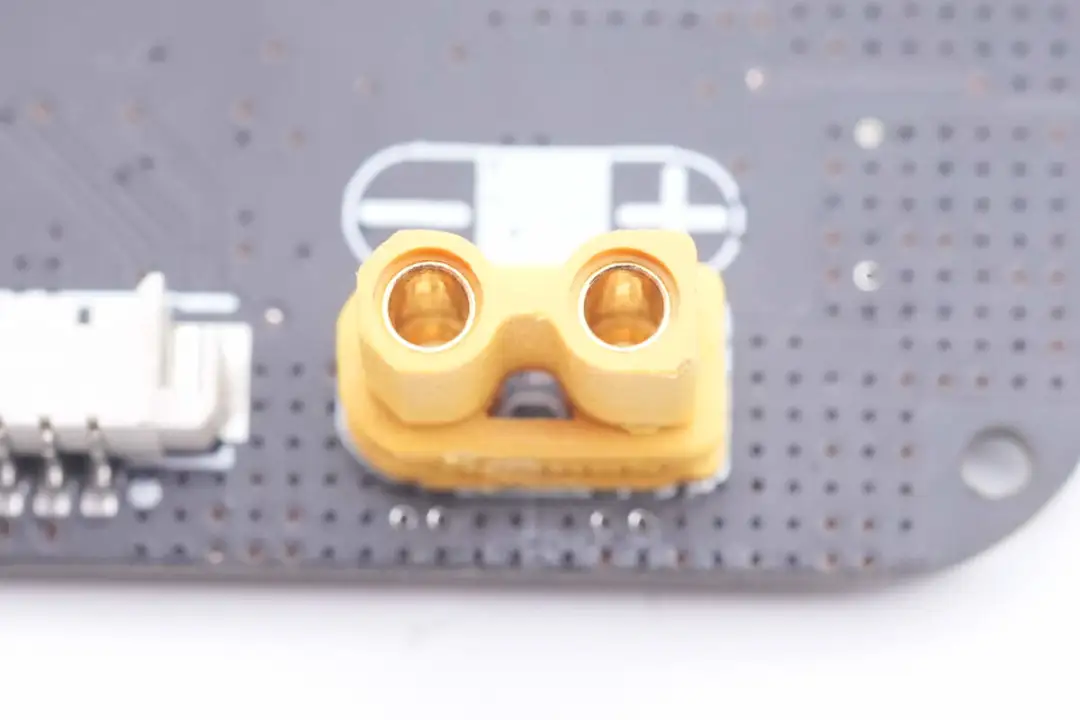

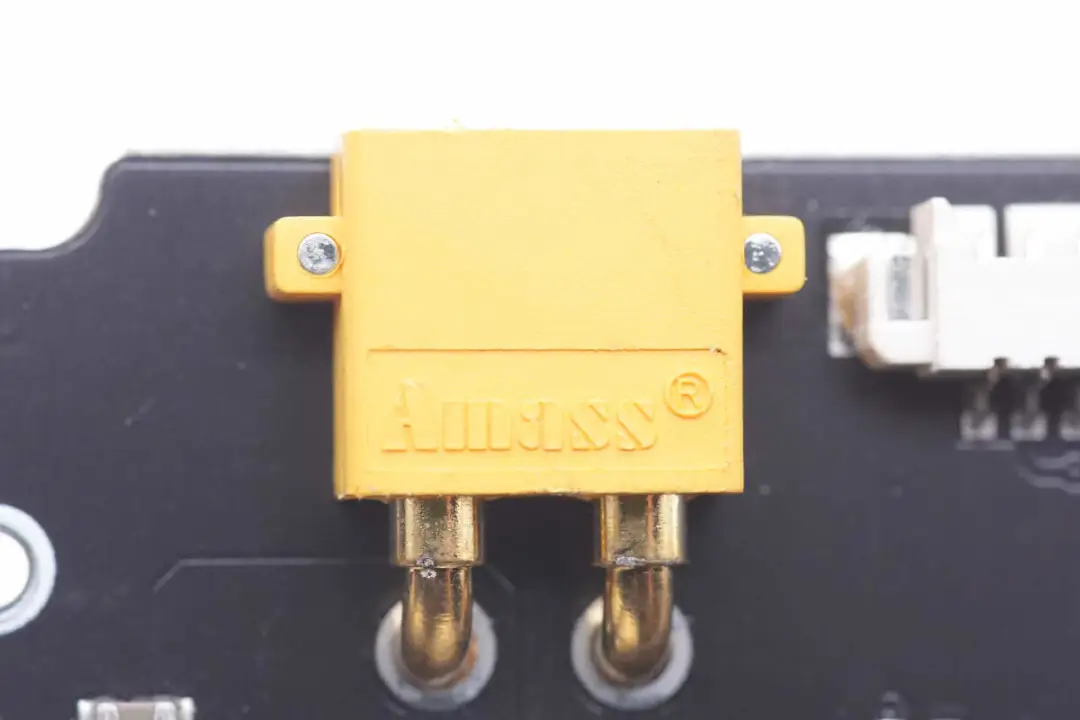

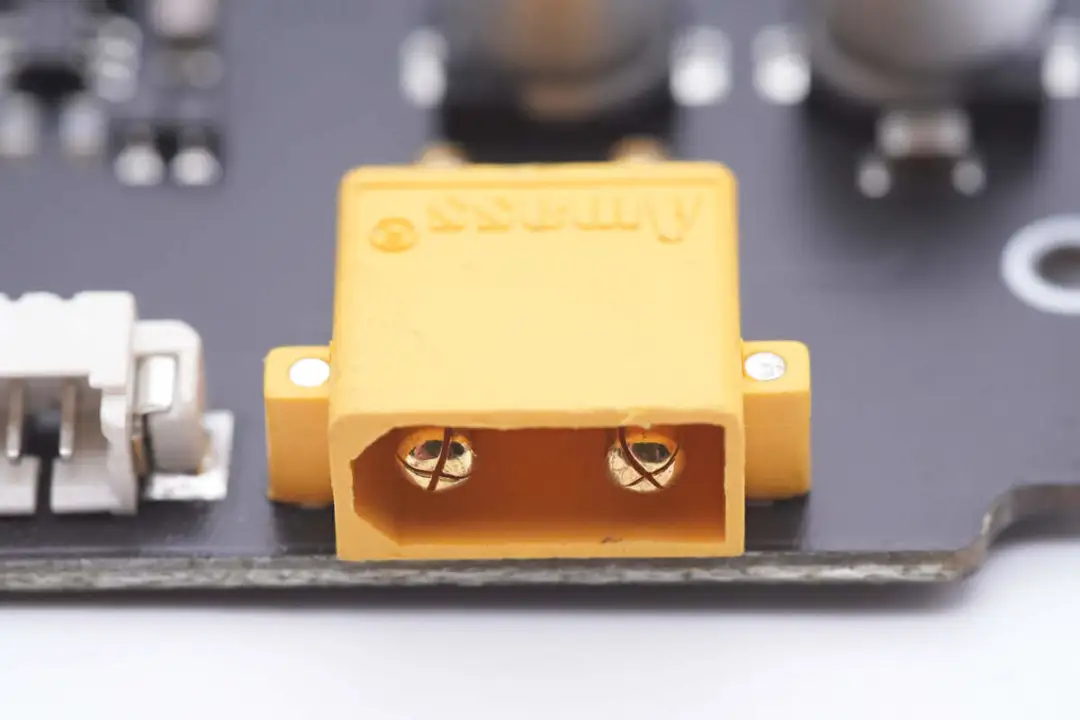

电池组输出XT30连接器特写。

电池保护板与主板通信的插座特写。

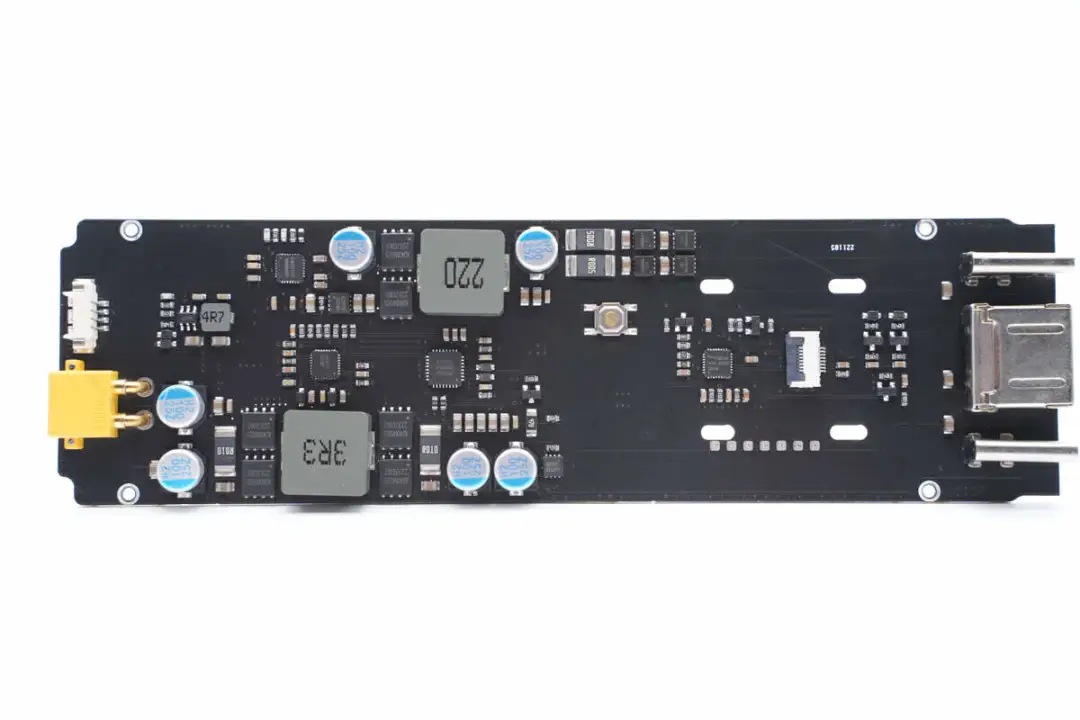

PCBA模块正面一览，左侧为电池输入端子和通信端子，依次焊接同步升降压电路，降压电路和VBUS开关管，显示控制芯片以及USB-C和USB-A母座。

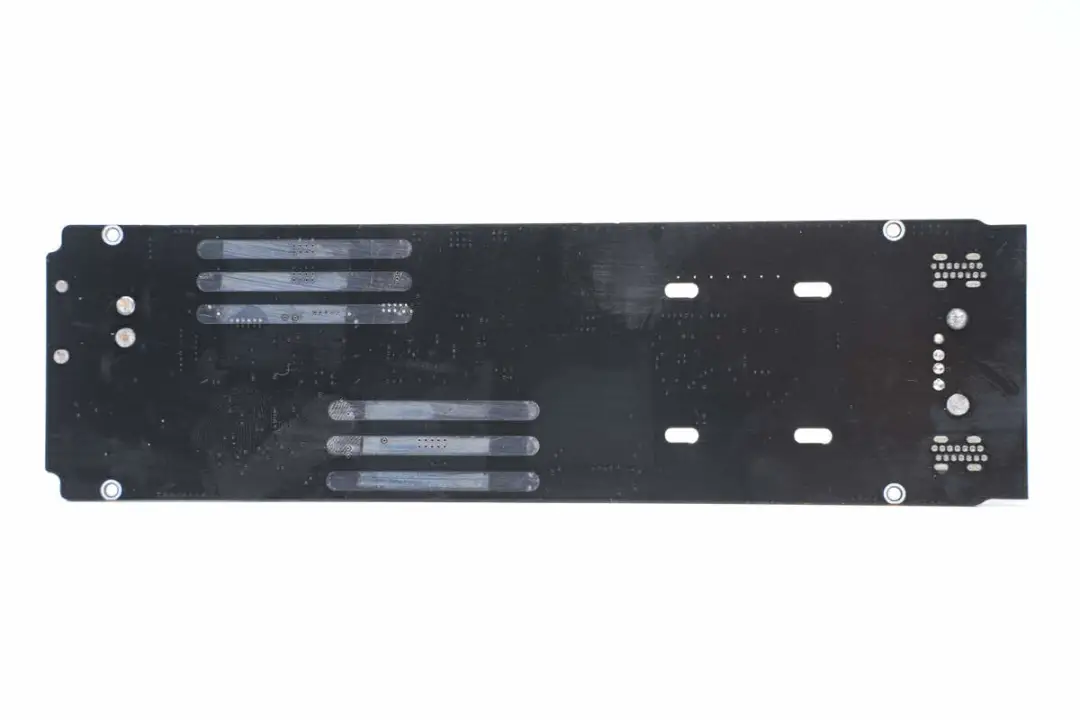

背面对应发热元件位置露铜加锡增强散热，USB-C和USB-A母座均为过孔焊接固定，增加强度，更加可靠。

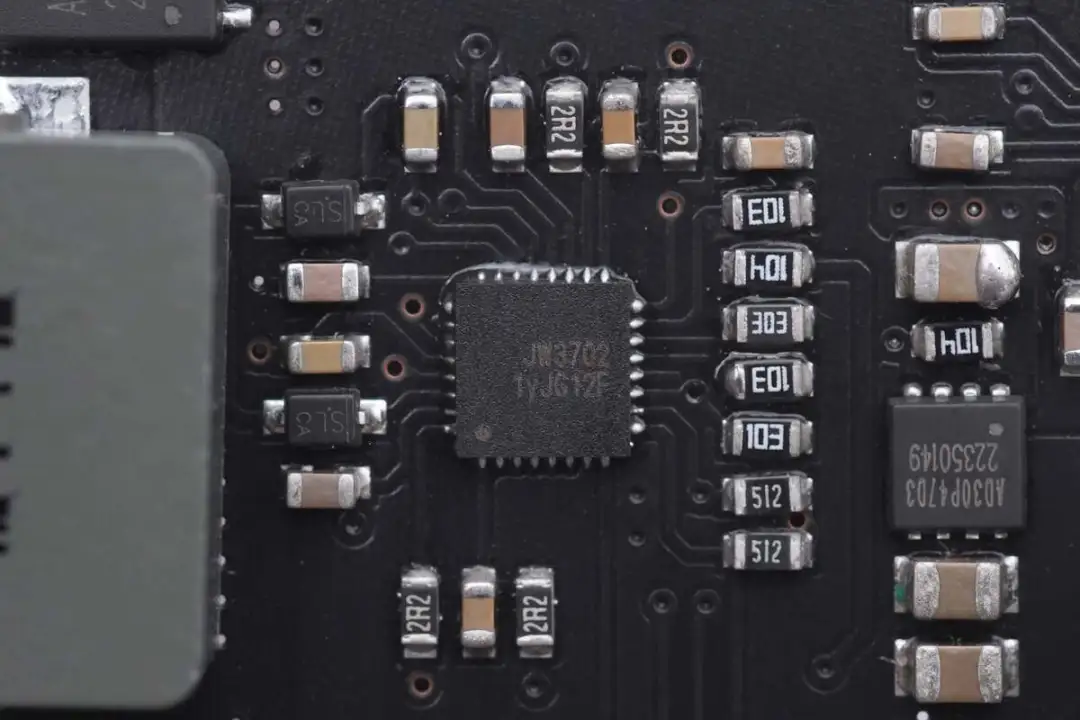

用于USB-C1接口的同步升降压控制器来自杰华特，型号JW3702，是一颗数字通信控制的双向四开关同步升降压控制器，支持2-4节锂电池充放电，输入电压范围为3-24V，支持2.4-24V输出电压，支持无缝模式切换，具备灵活的涓流充电，恒流和恒压充电控制。

JW3702的开关频率支持300-500KHz调节，具备I2C接口，芯片内置10位ADC用于总线和电池的电压电流检测，芯片内建完善的保护功能，采用QFN4*4-32封装。

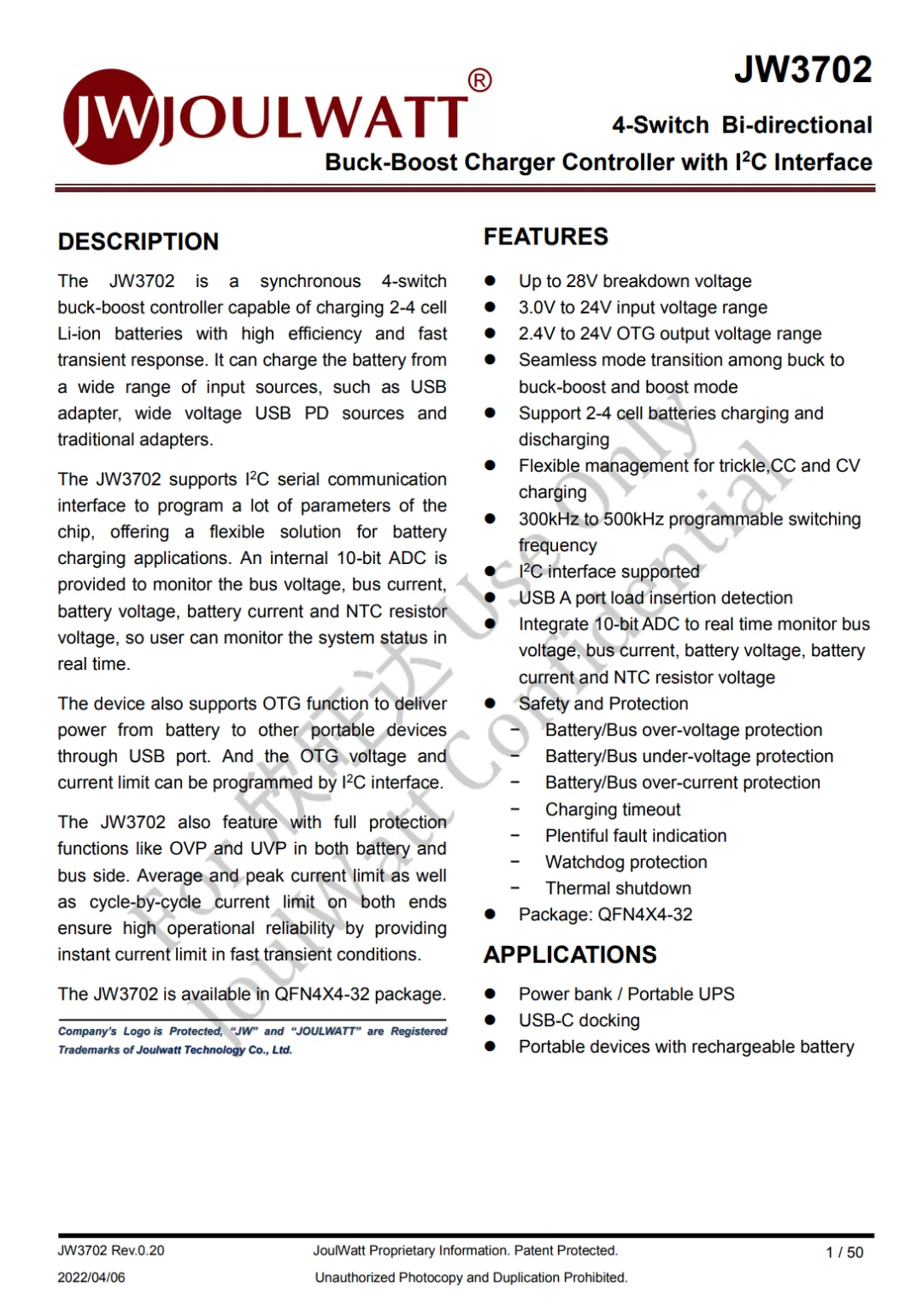

杰华特 JW3702 资料信息。

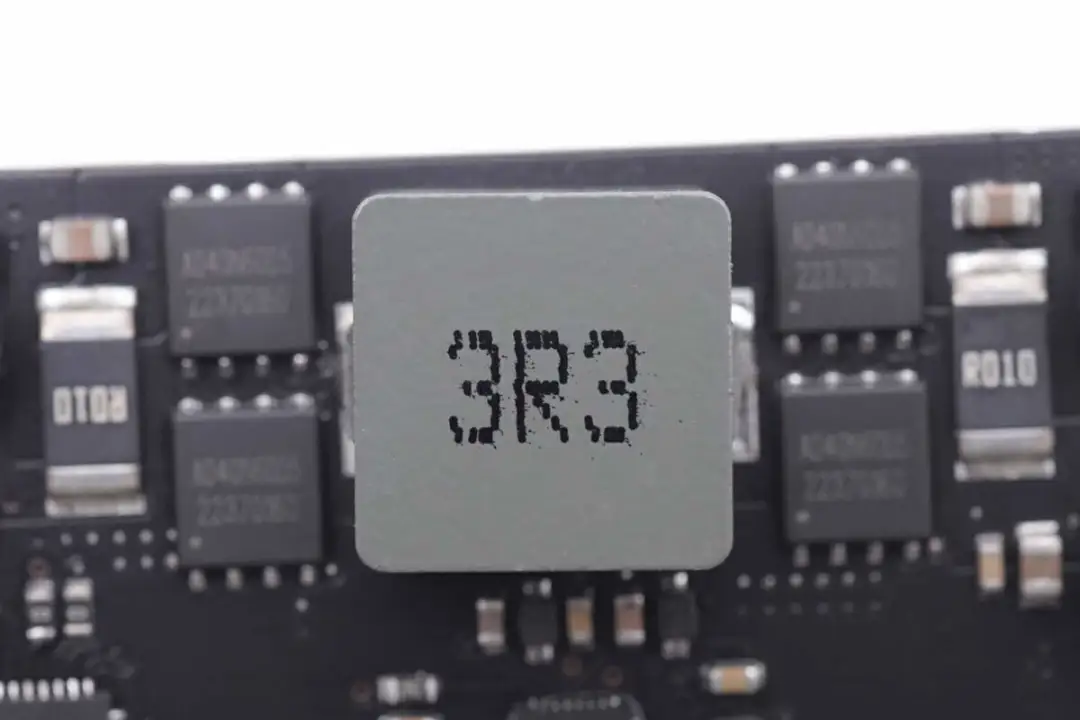

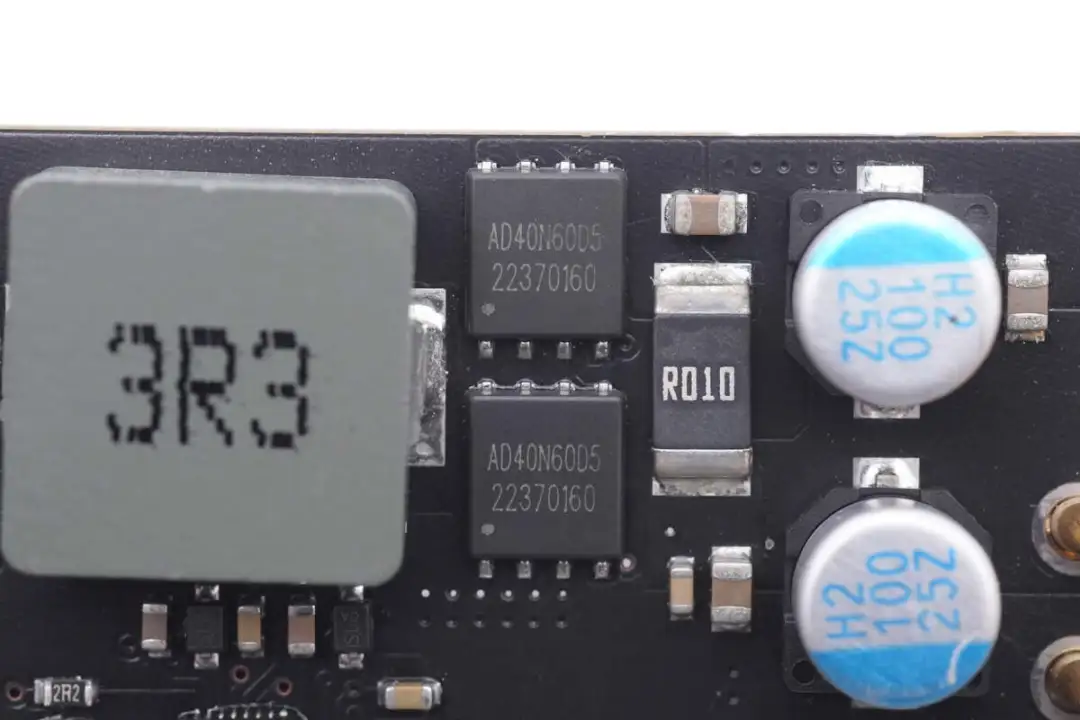

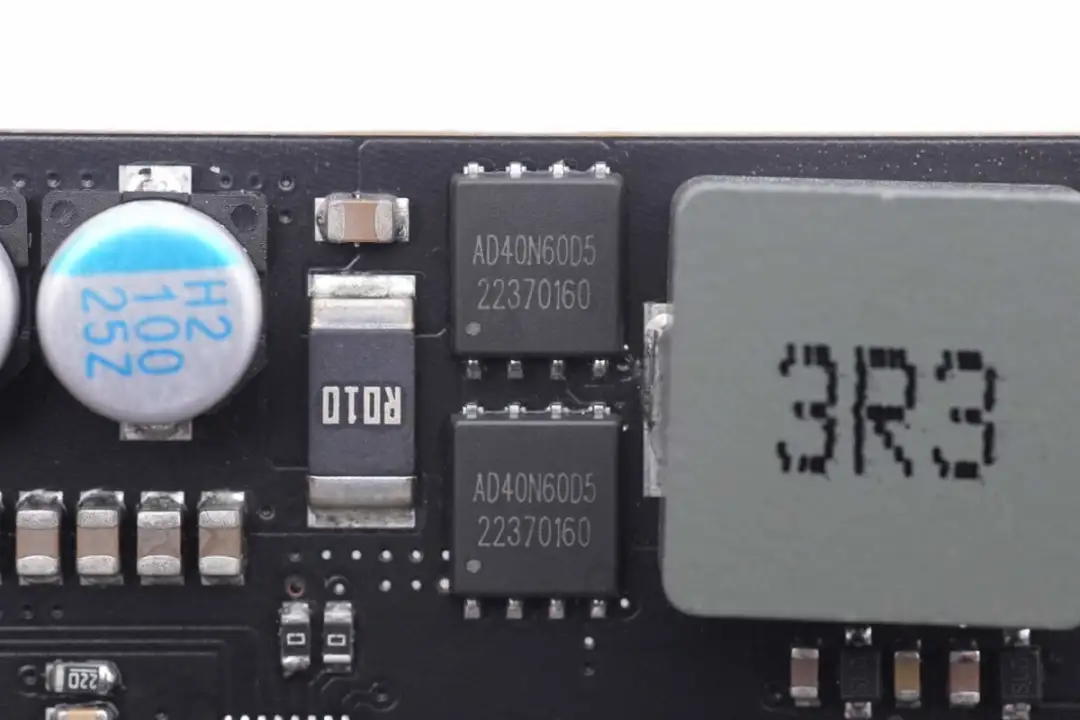

3.3μH合金电感特写，两侧焊接开关管。

同步升降压开关管来自砹德曼，型号AD40N60D5，NMOS，耐压40V，导阻4.3mΩ，采用PPAK5*6封装。

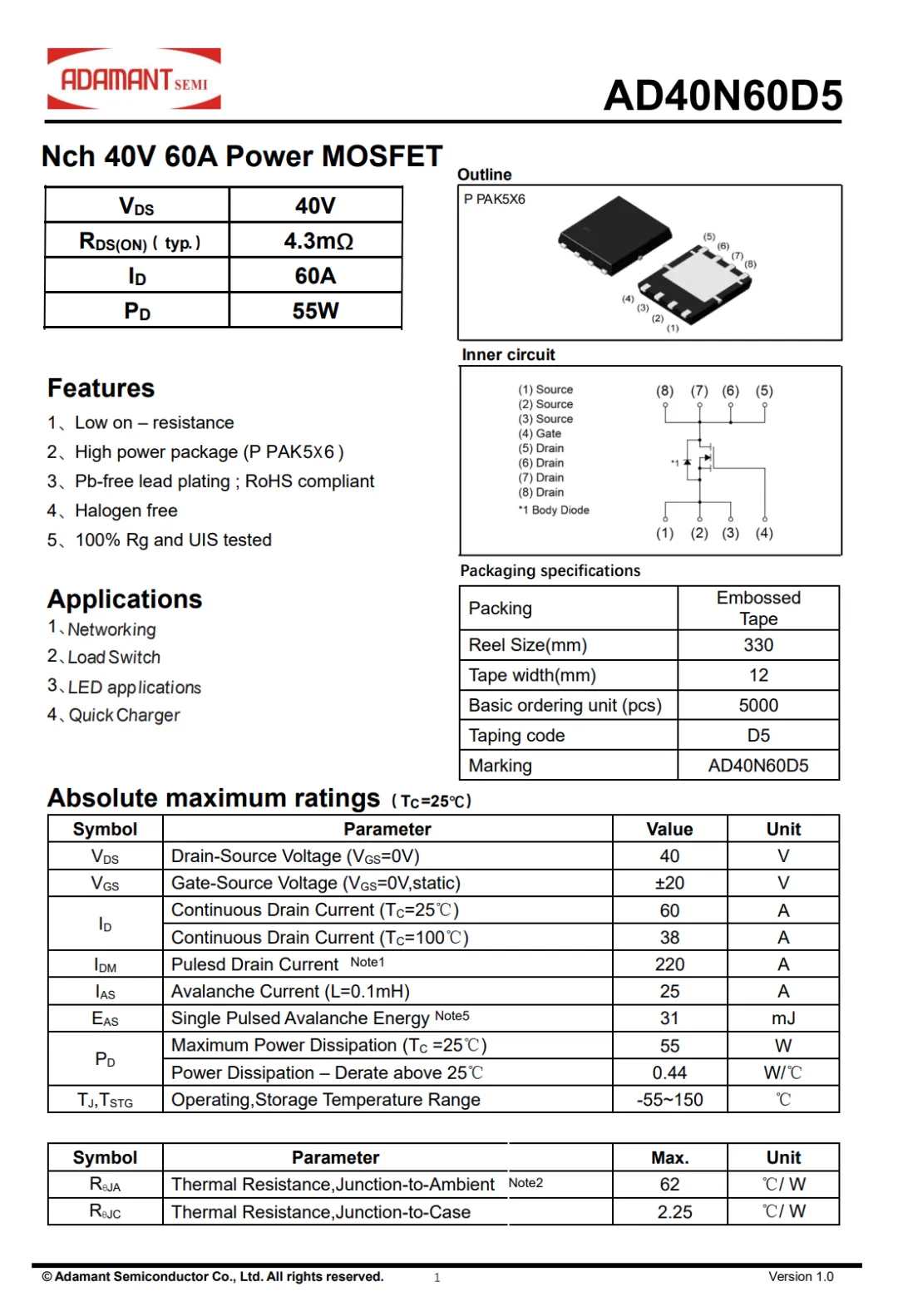

砹德曼 AD40N60D5 资料信息。

另外两颗砹德曼 AD40N60D5特写。

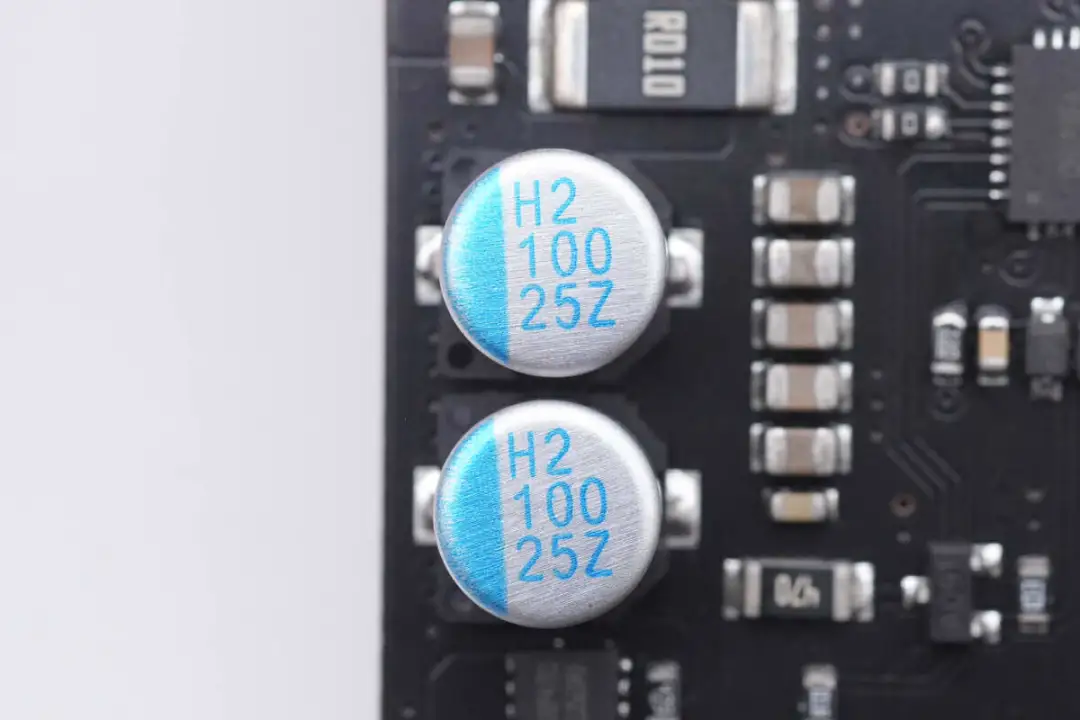

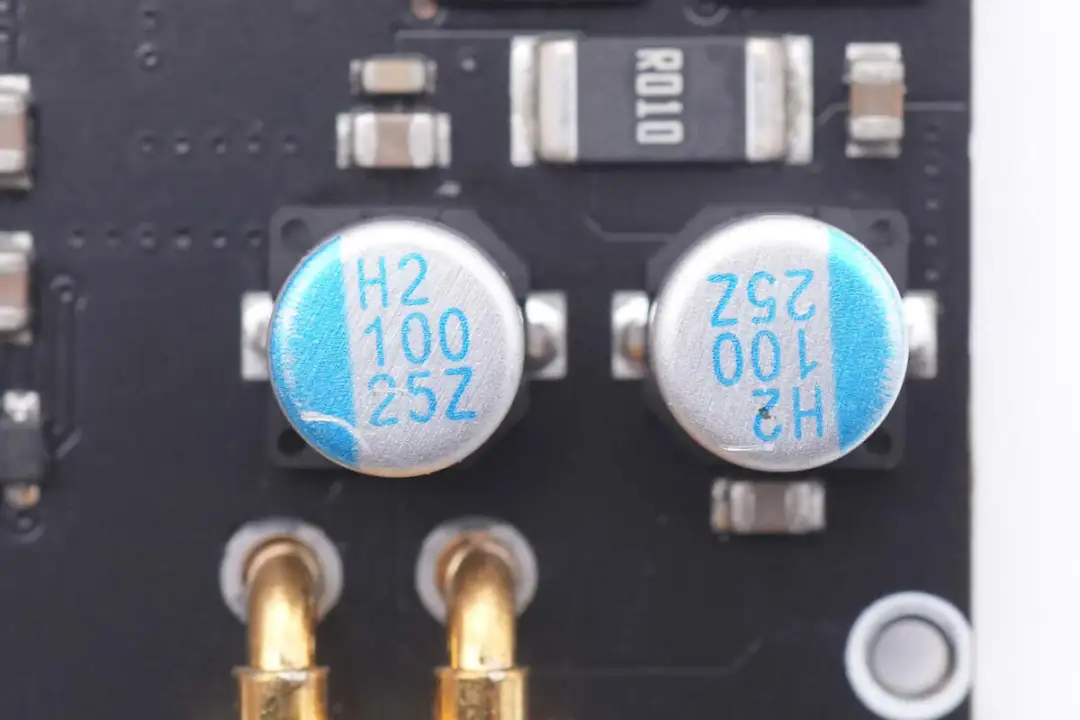

电池端两颗滤波电容规格为100μF 25V。

输出端两颗滤波电容规格相同。

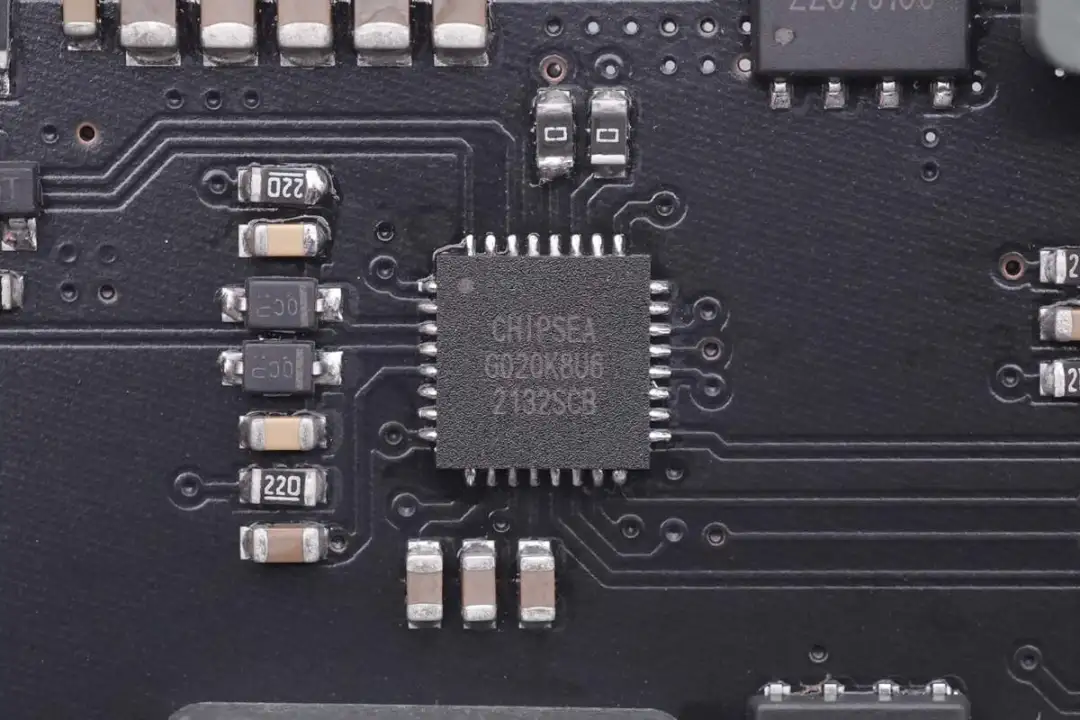

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

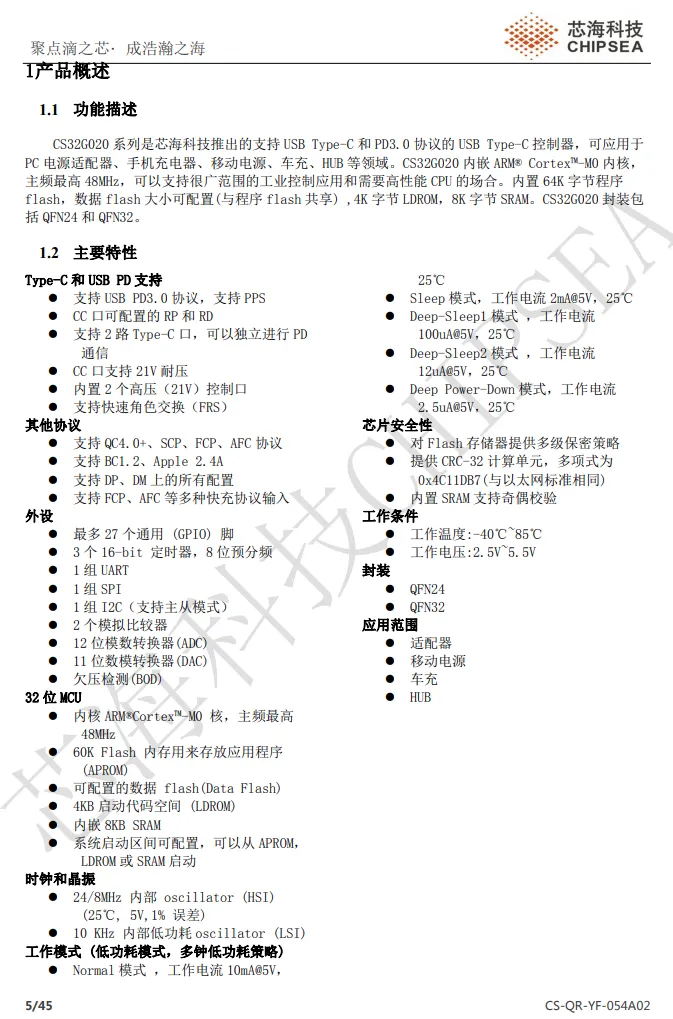

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

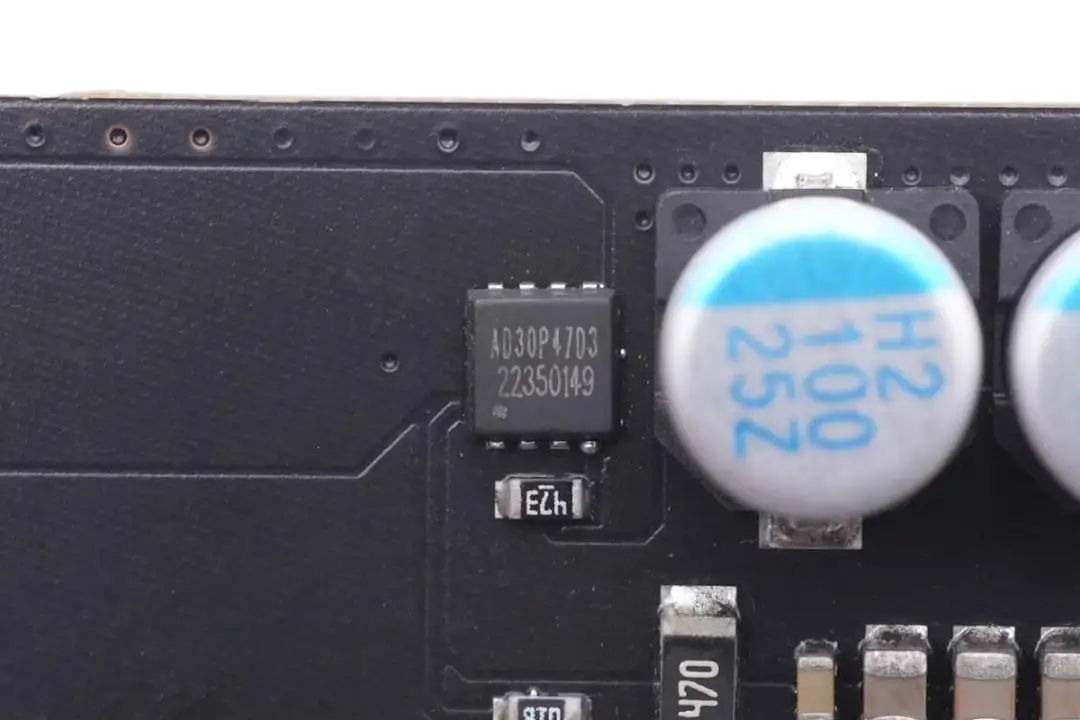

输出VBUS开关管来自砹德曼，型号AD30P47D3，PMOS，耐压30V，导阻8mΩ，采用PDFN3030封装。

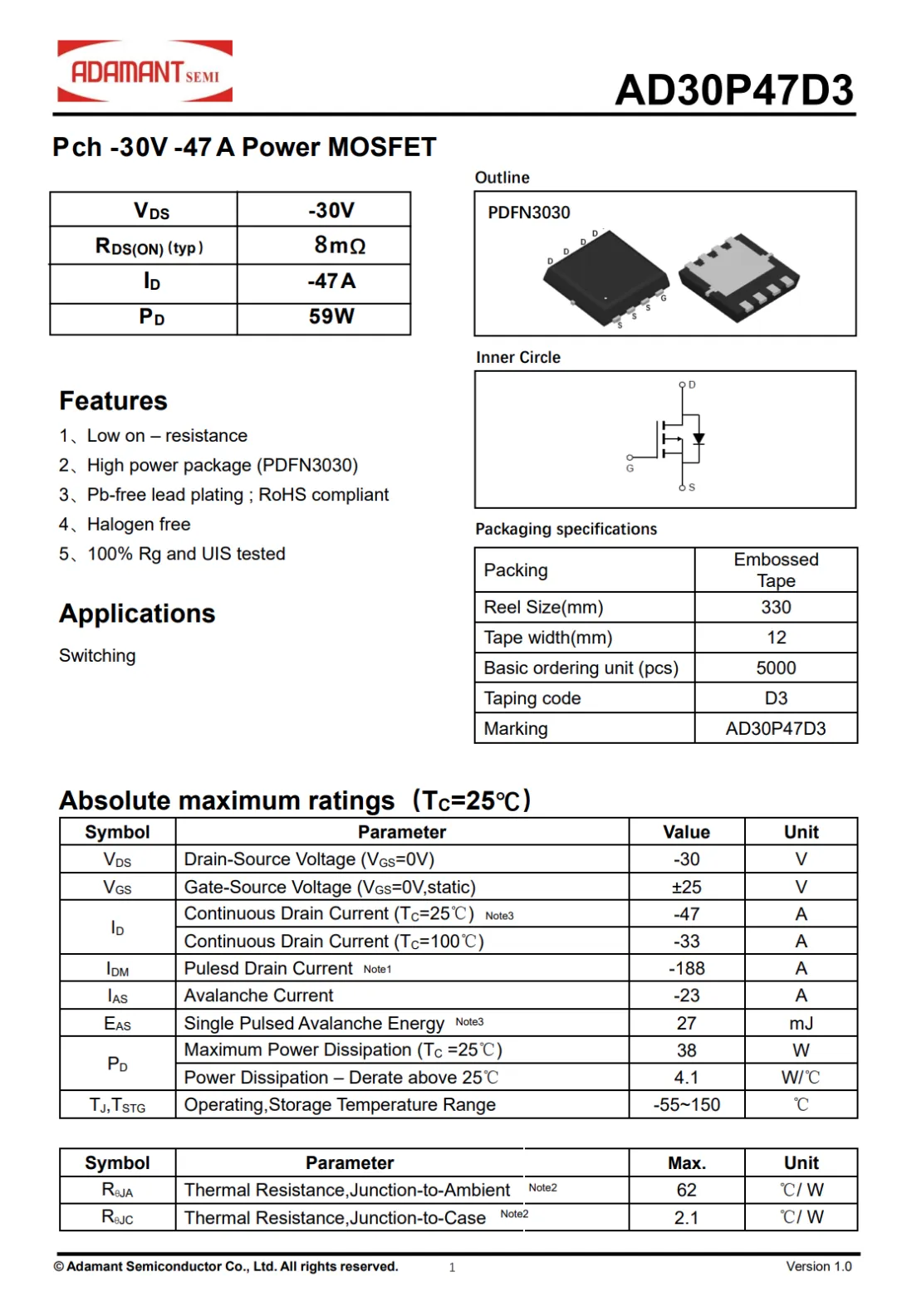

砹德曼 AD30P47D3 资料信息。

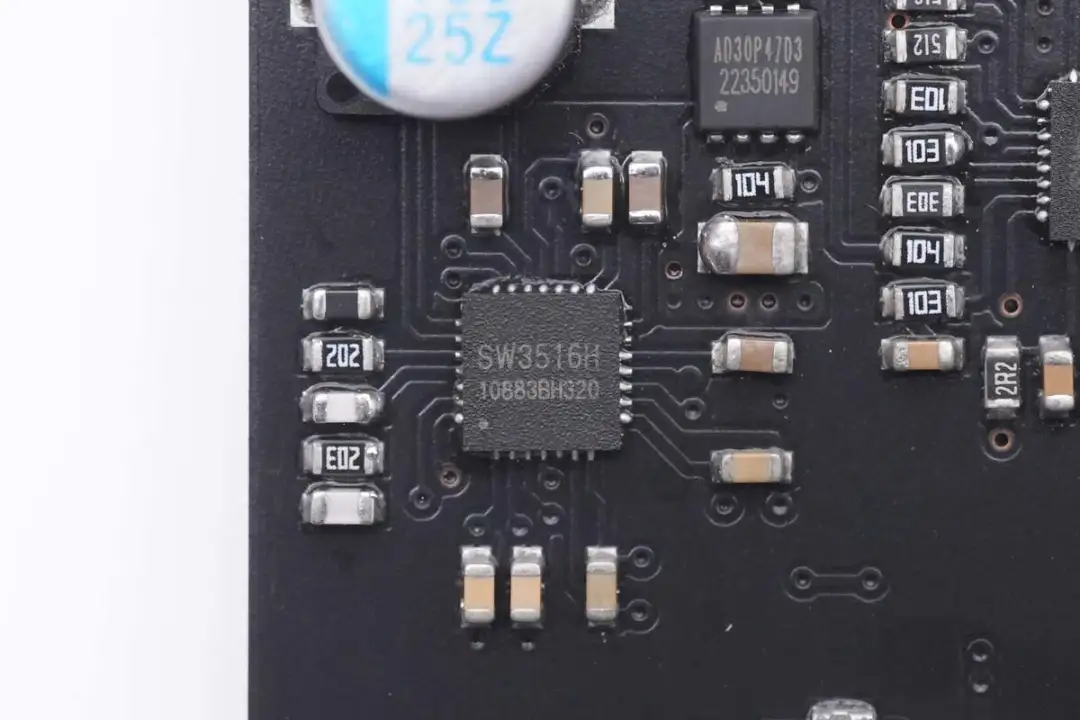

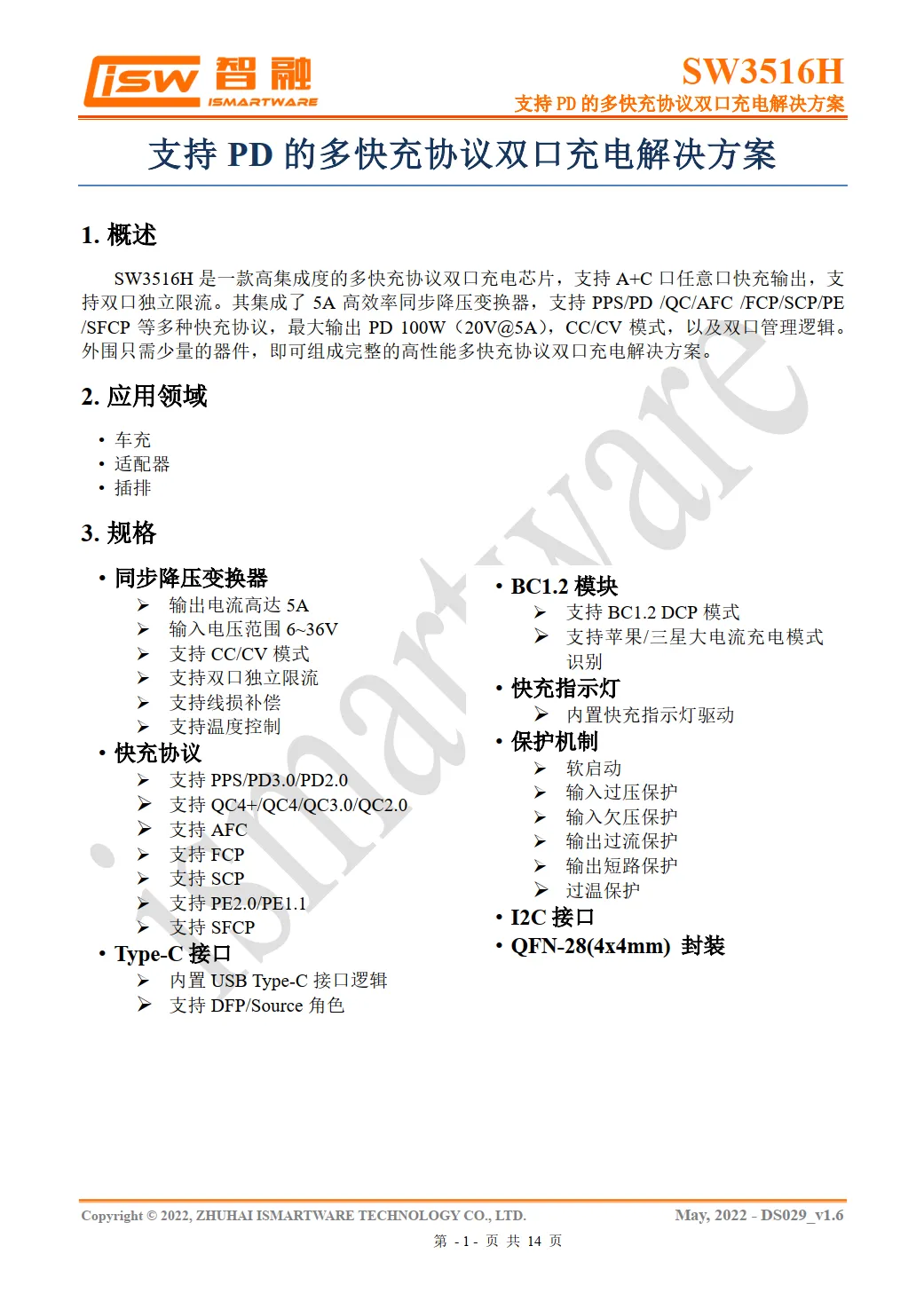

另外一路降压电路采用智融SW3516H降压芯片，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

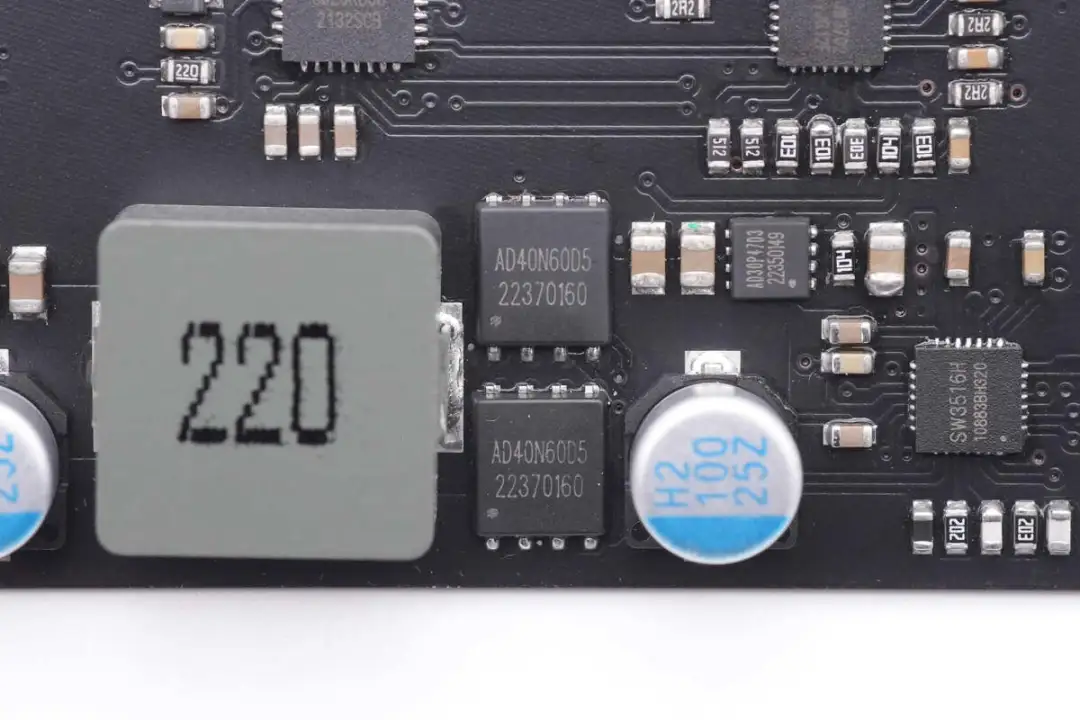

两颗降压开关管同样来自砹德曼，型号AD40N60D5，组成半桥用于同步降压。

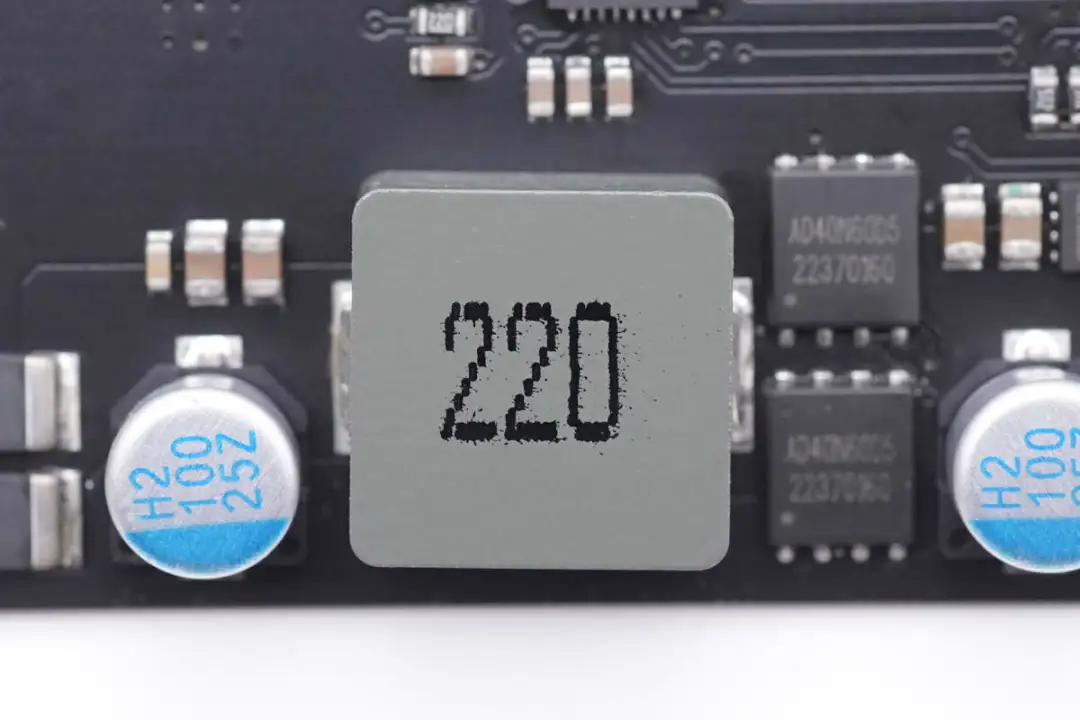

22μH合金降压电感特写。

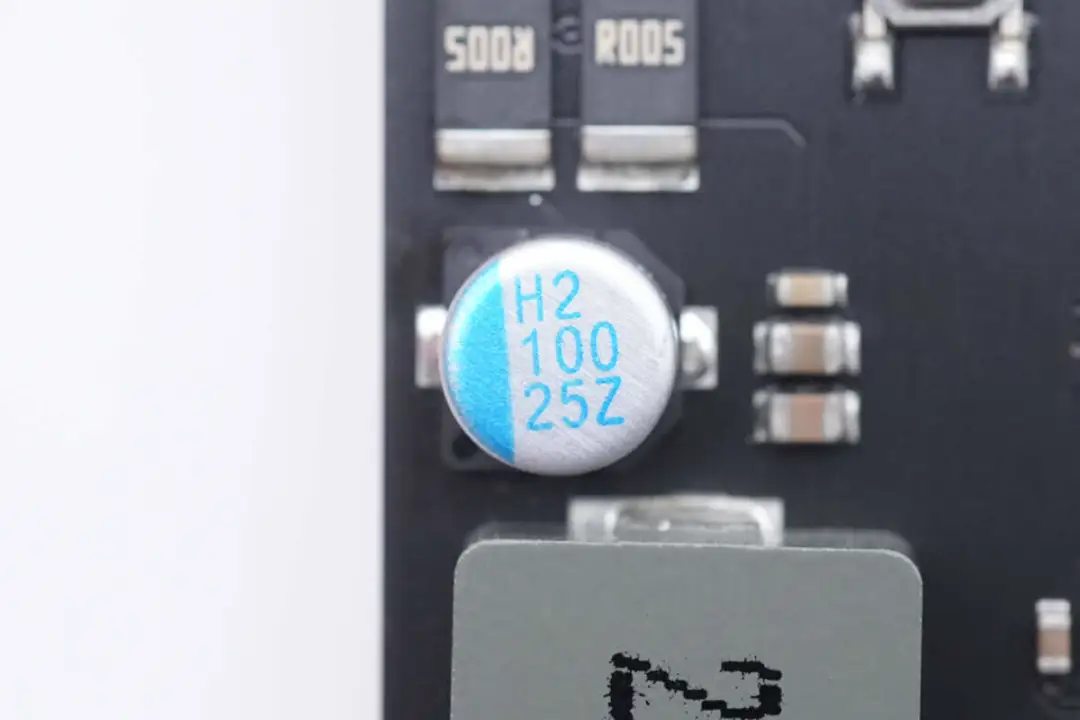

输出滤波电容规格为100μF 25V。

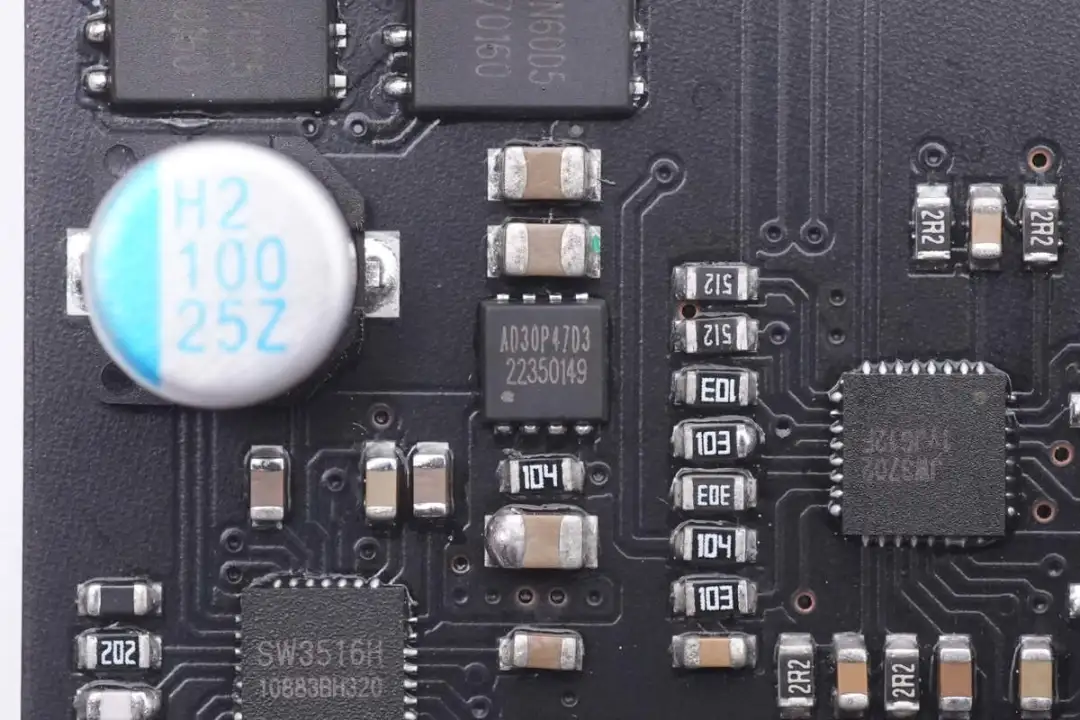

砹德曼 AD30P47D3 用于供电控制。

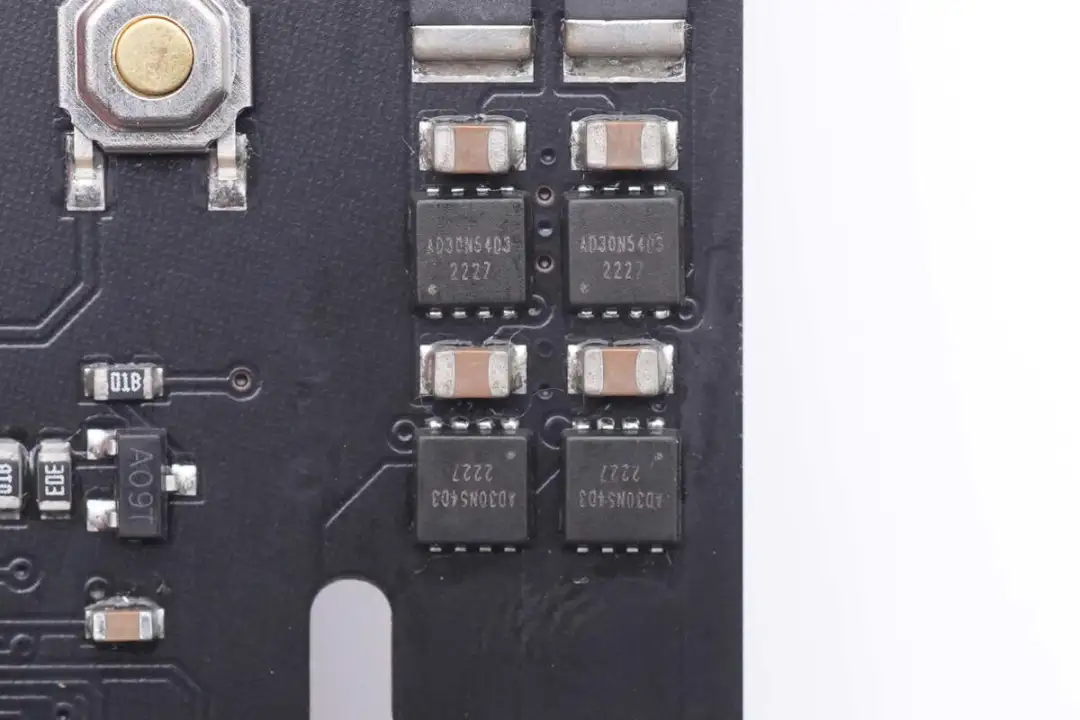

用于1C1A接口的开关管来自砹德曼，型号AD30N54D3，NMOS，耐压30V，导阻为5.7mΩ，采用PPAK3*3封装，两颗对向串联。

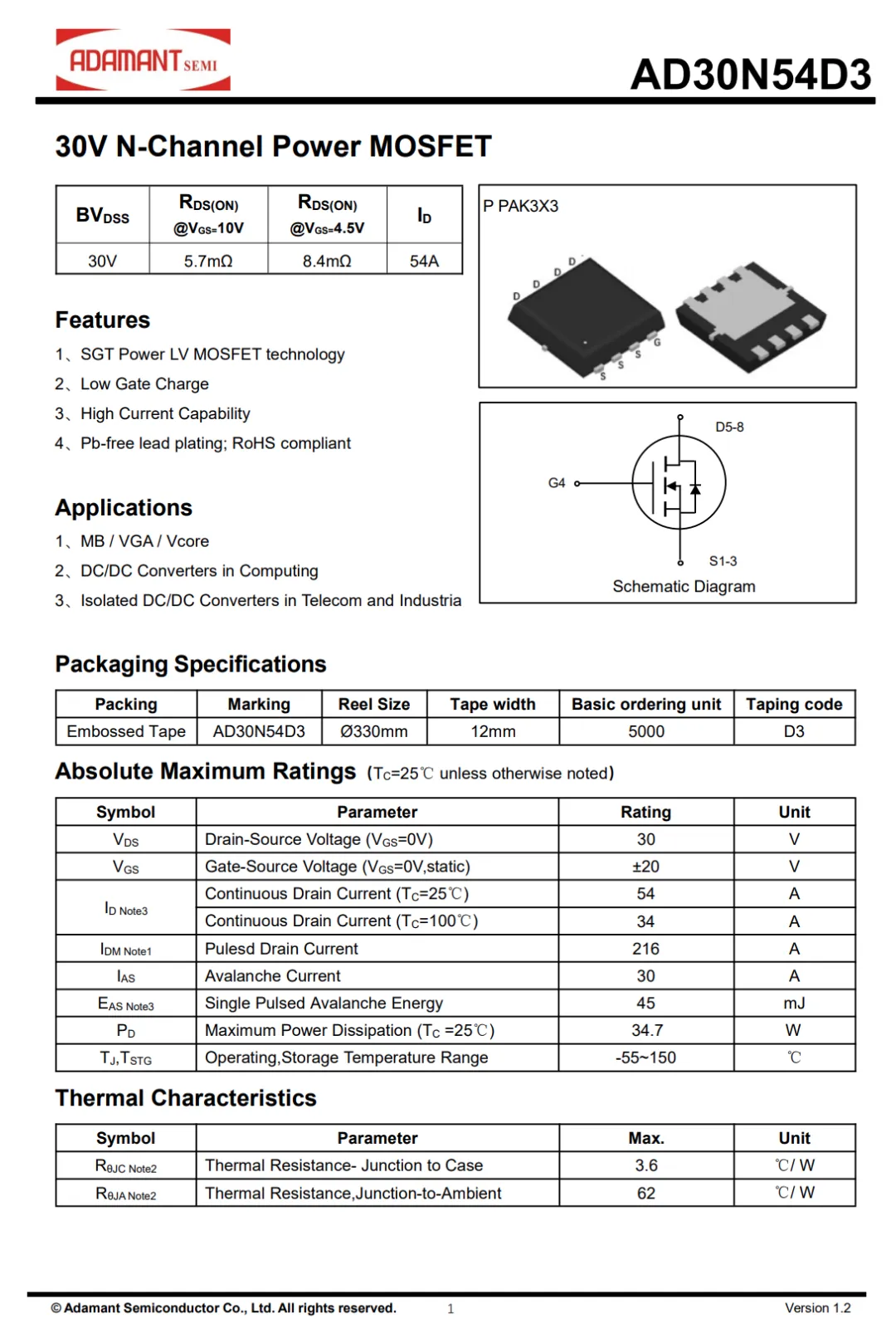

砹德曼 AD30N54D3 资料信息。

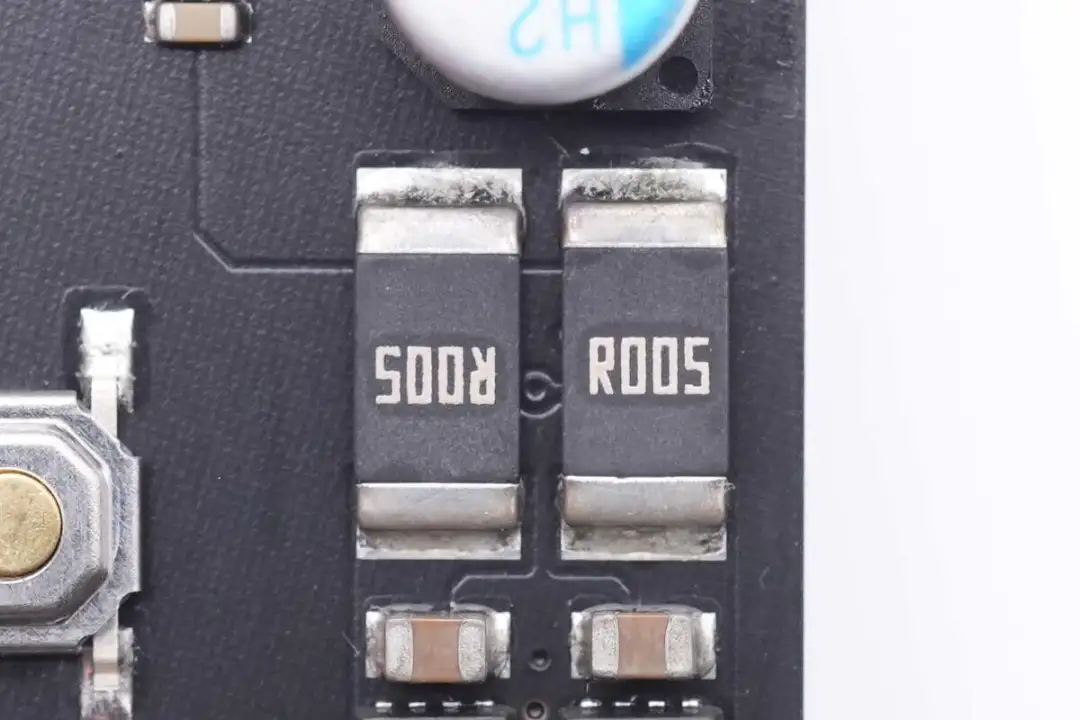

两颗5mΩ电阻用于输出电流检测。

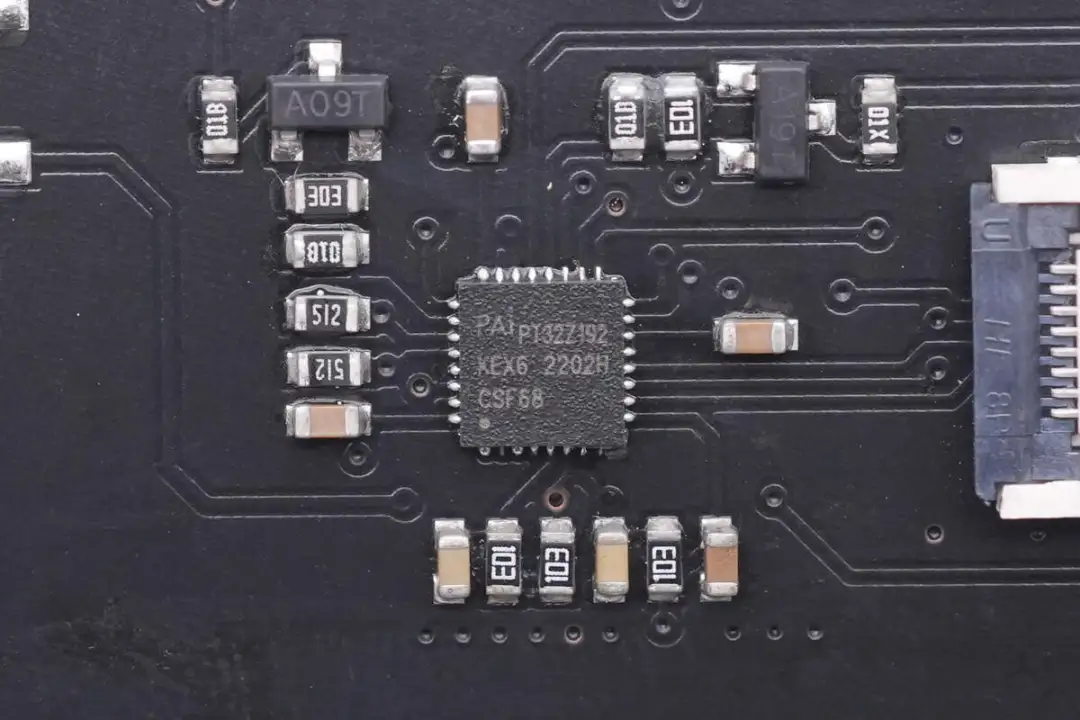

用于显示控制的MCU来自澎湃微，型号PT32Z192KEX6，是一款Cortex-M3内核的32位MCU，芯片内部集成512K Flash和128K RAM，最高主频为160MHz。

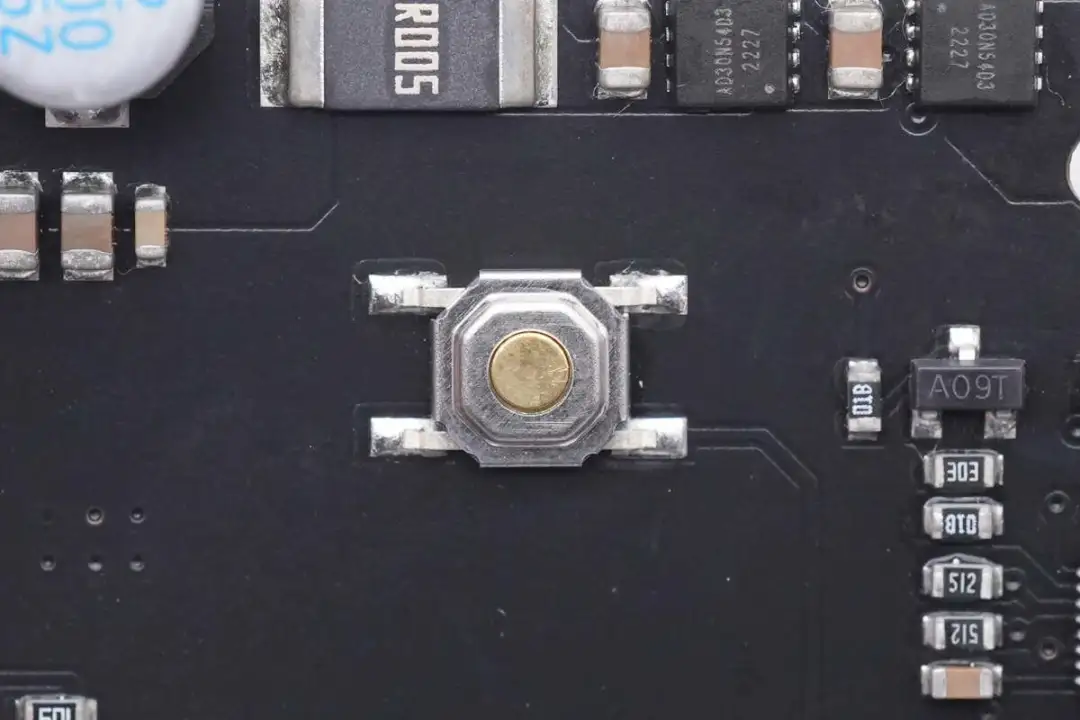

用于唤醒移动电源显示和功能设置的按钮。

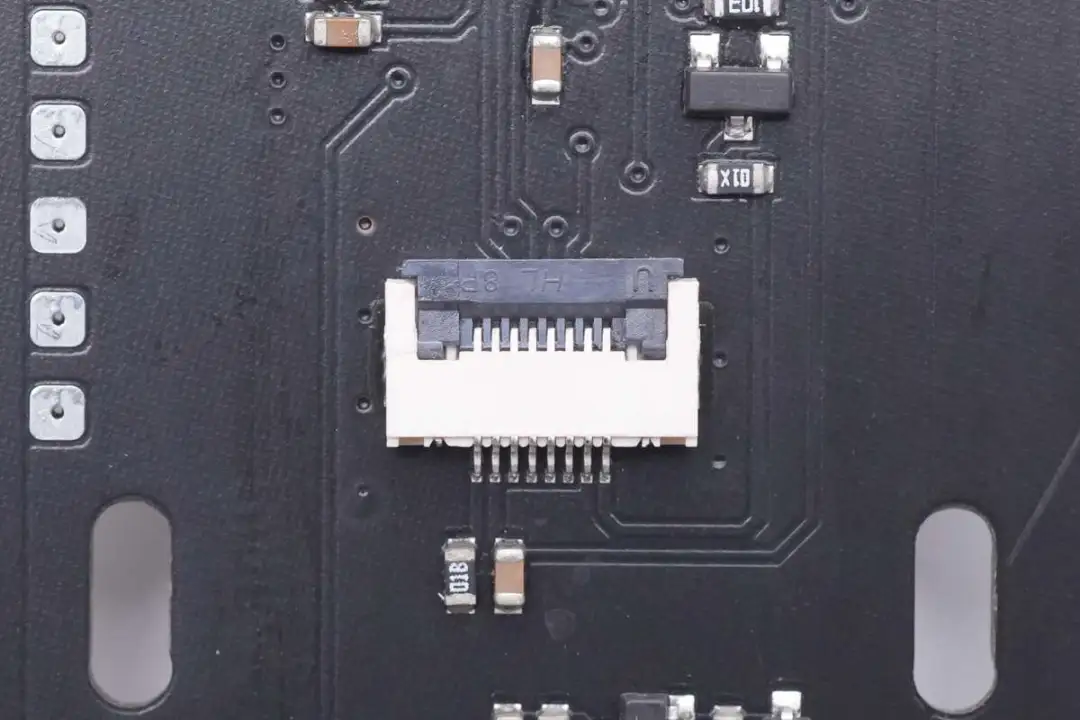

连接LCD显示屏的排线座特写。

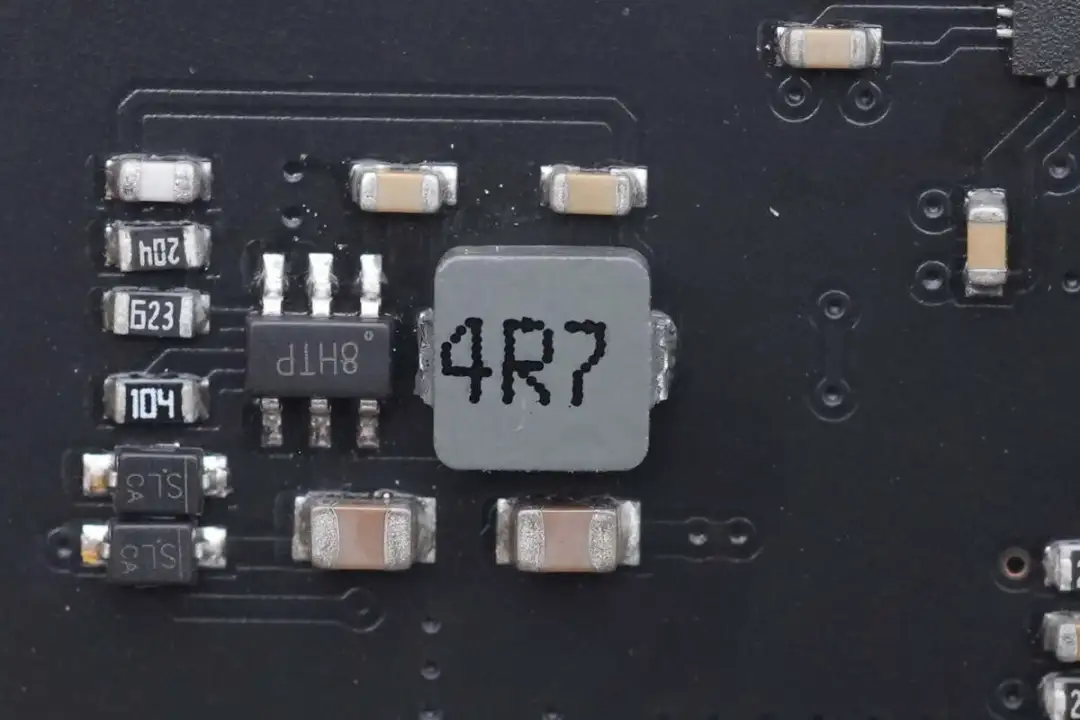

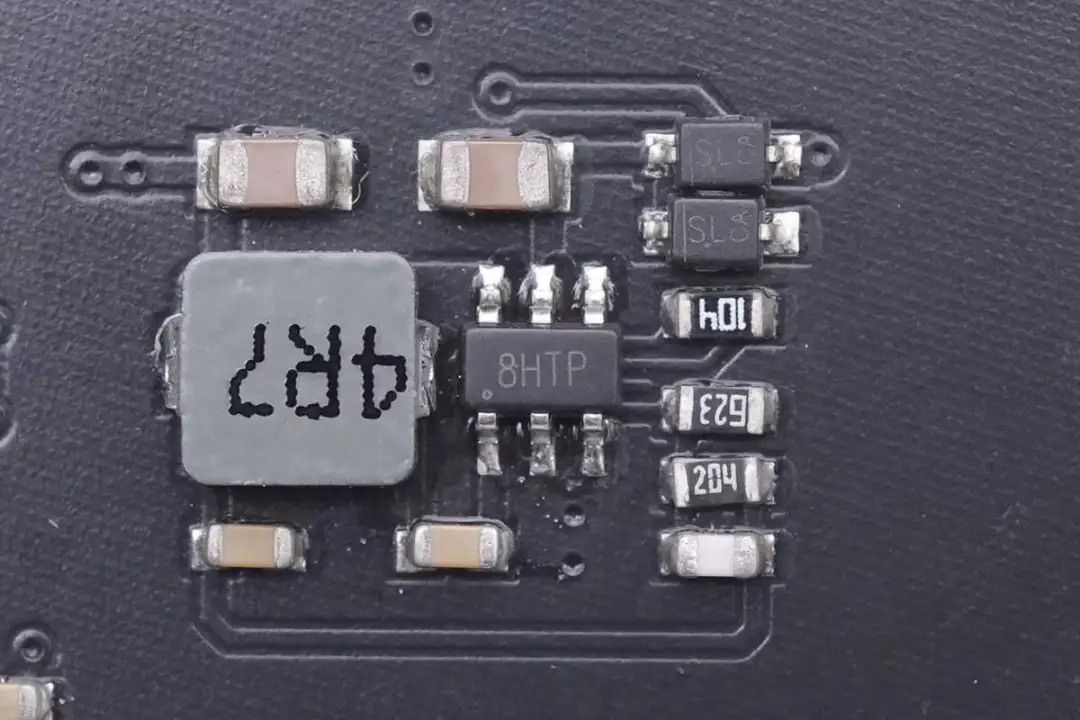

一颗降压芯片丝印8HTP，采用SOT23封装。

搭配使用4.7μH合金电感。

连接电池组的插座来自AMASS。

内部镀金插针特写。

连接电池组保护板的通信插座。

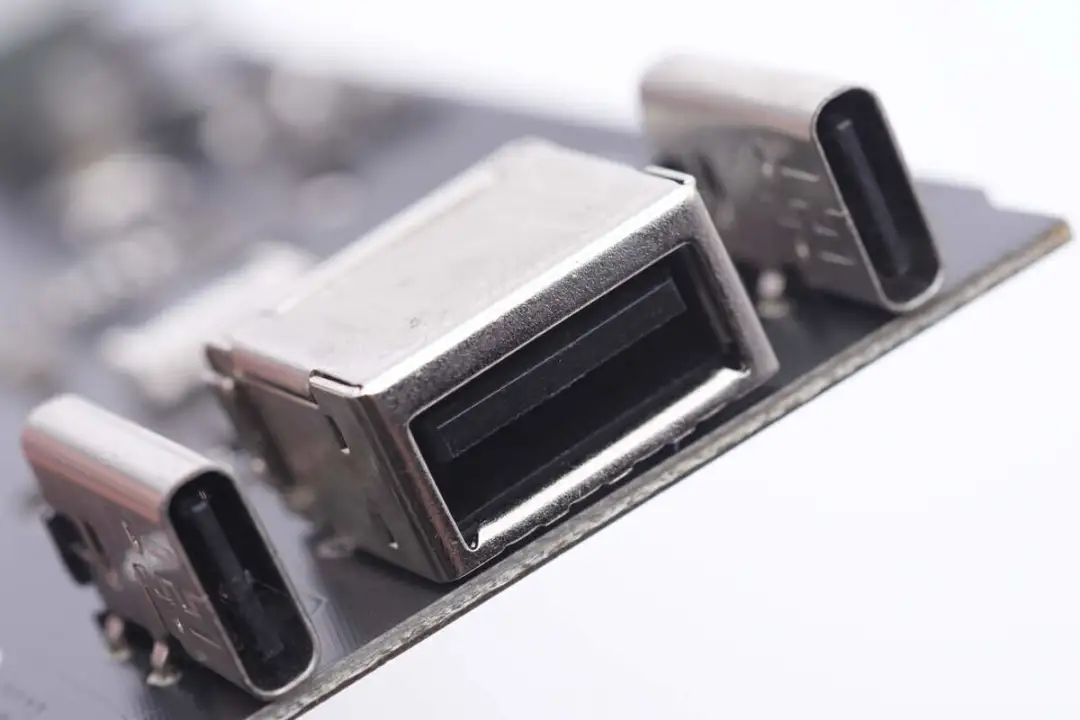

两个USB-C母座采用过孔焊接固定，USB-A母座采用外包设计，均为过孔焊接，牢固耐用。

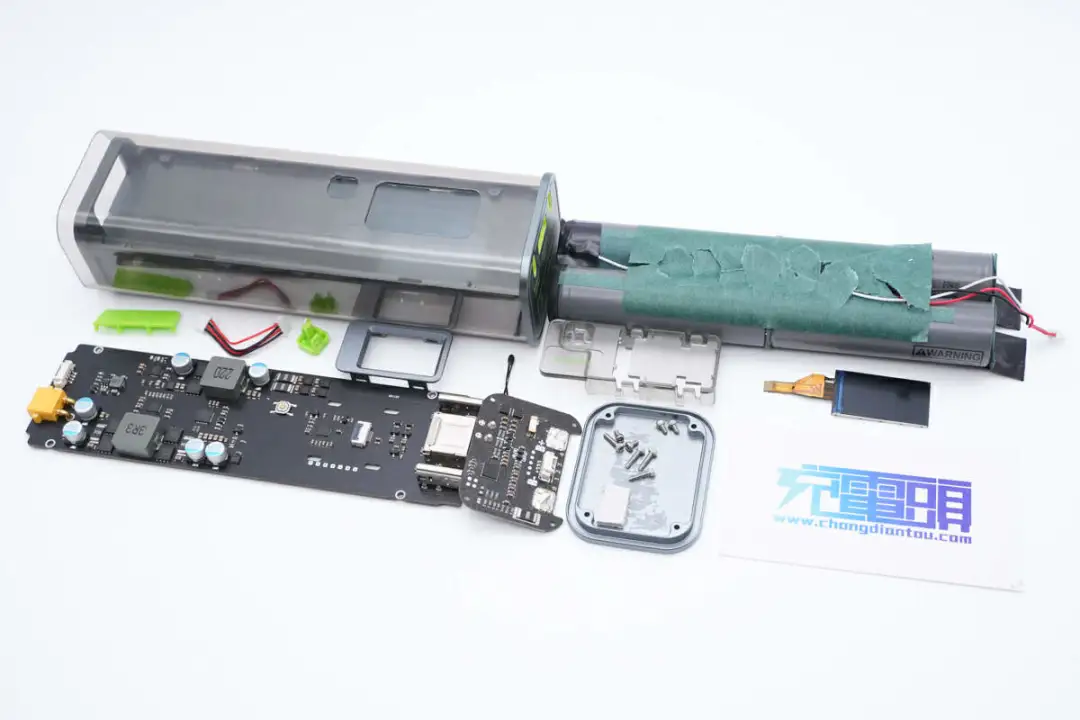

全部拆解一览，来张全家福。

充电头网拆解总结

Haycide这款透明外壳的移动电源不仅采用彩色液晶屏幕用于移动电源参数显示，还采用透明外壳，能够观察到内部PCBA模块，非常具有科技感。移动电源具备155W总输出功率，USB-C1接口支持100W充放电，USB-C2接口支持11V5A PPS快充，USB-A口也支持快充。



充电头网通过拆解了解到，这款移动电源采用四串21700电池组成电池组，采用中颖SH366006保护芯片实现电池的保护功能，并配有热敏电阻进行温度监控。移动电源内置一路升降压和一路降压电路。其中升降压电路采用芯海科技CS32G020协议芯片搭配杰华特JW3702同步升降压控制器。降压电路采用智融科技SW3516H进行双口输出。

这款移动电源内部的MOS管全部来自砹德曼，包括电池保护管，同步升降压开关管，降压开关管以及VBUS开关管，砹德曼可以为快充电源产品，包括户外电源，移动电源，多口充电器和车充等提供全系列的MOS产品，满足不同场合的应用。
